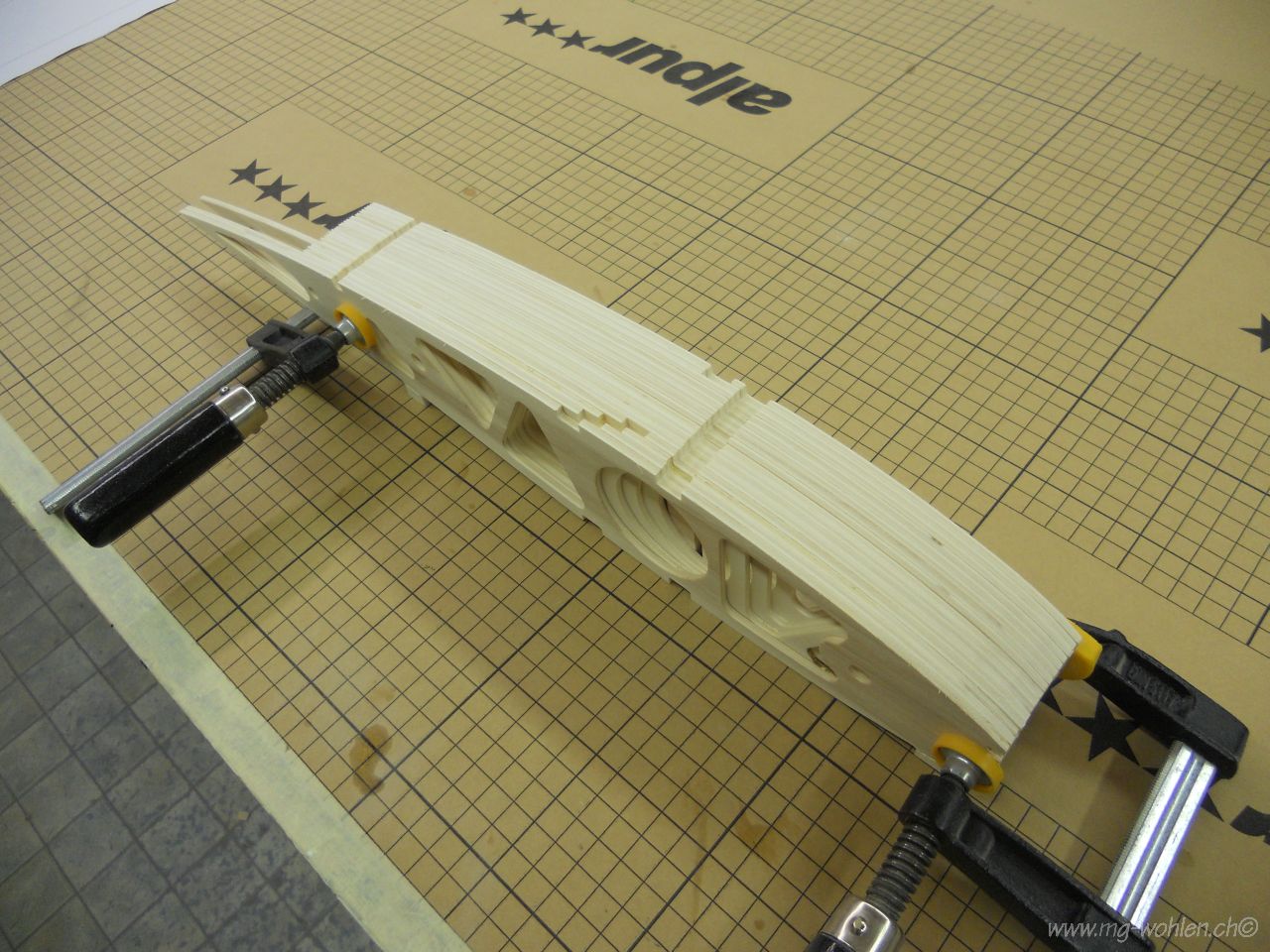

Die Rippen müssen im Block nachgeschliffen werden sie haben bis zu 1.5mm Differenz

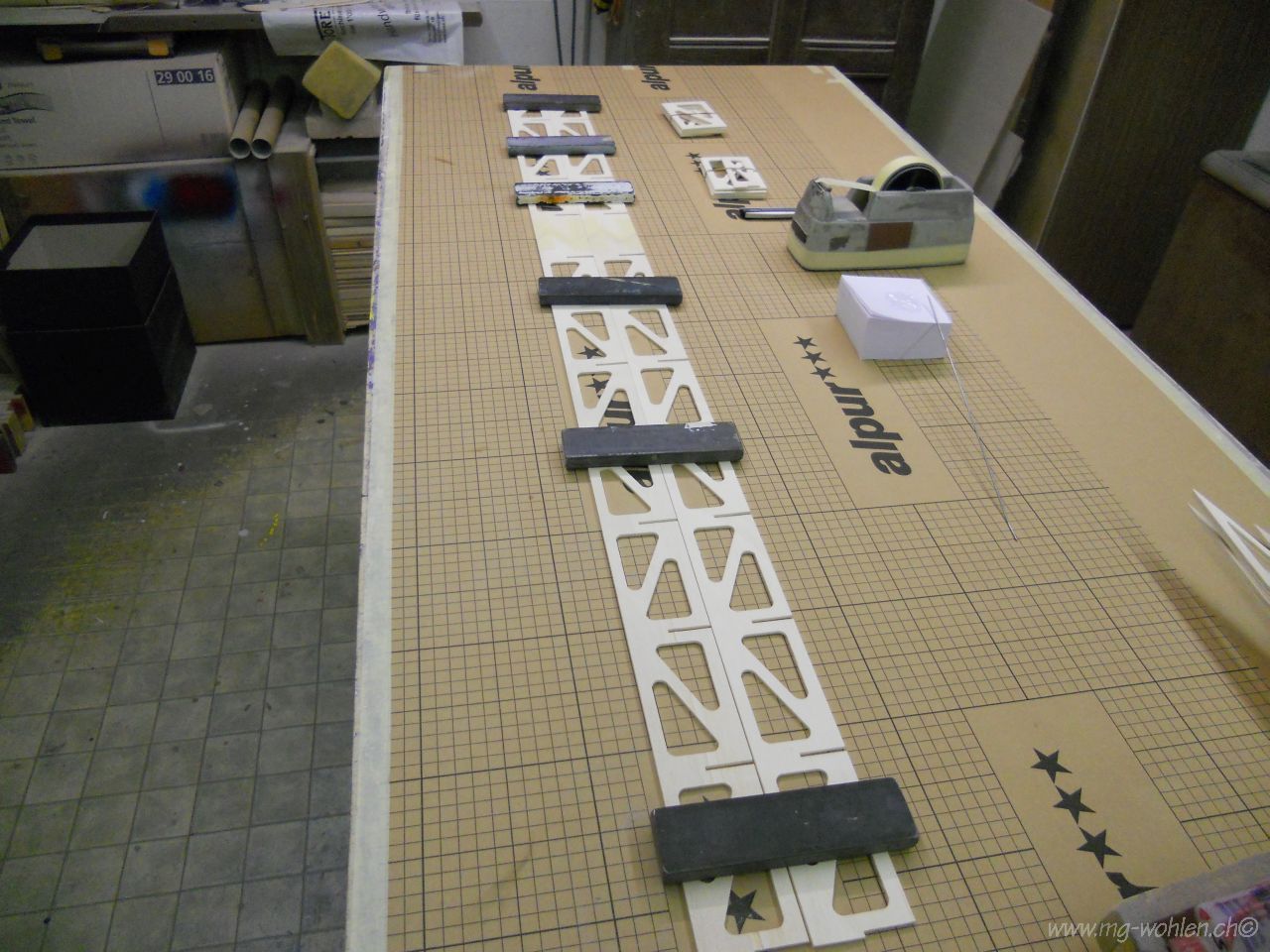

Der Hauptholm wird zusammengeklebt
Die Rippen müssen zuerst sortiert werden da keine brauchbare Anleitung besteht

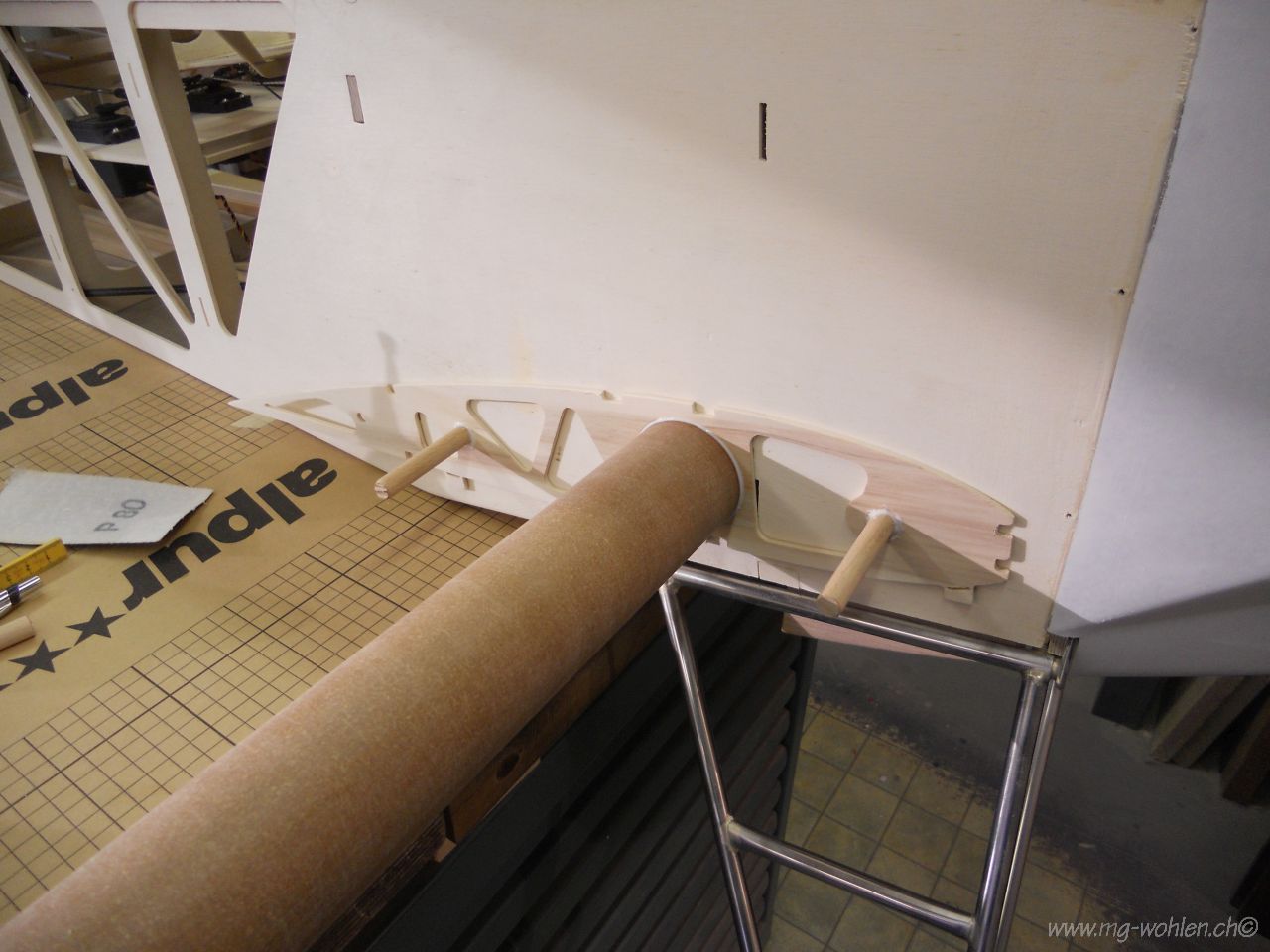

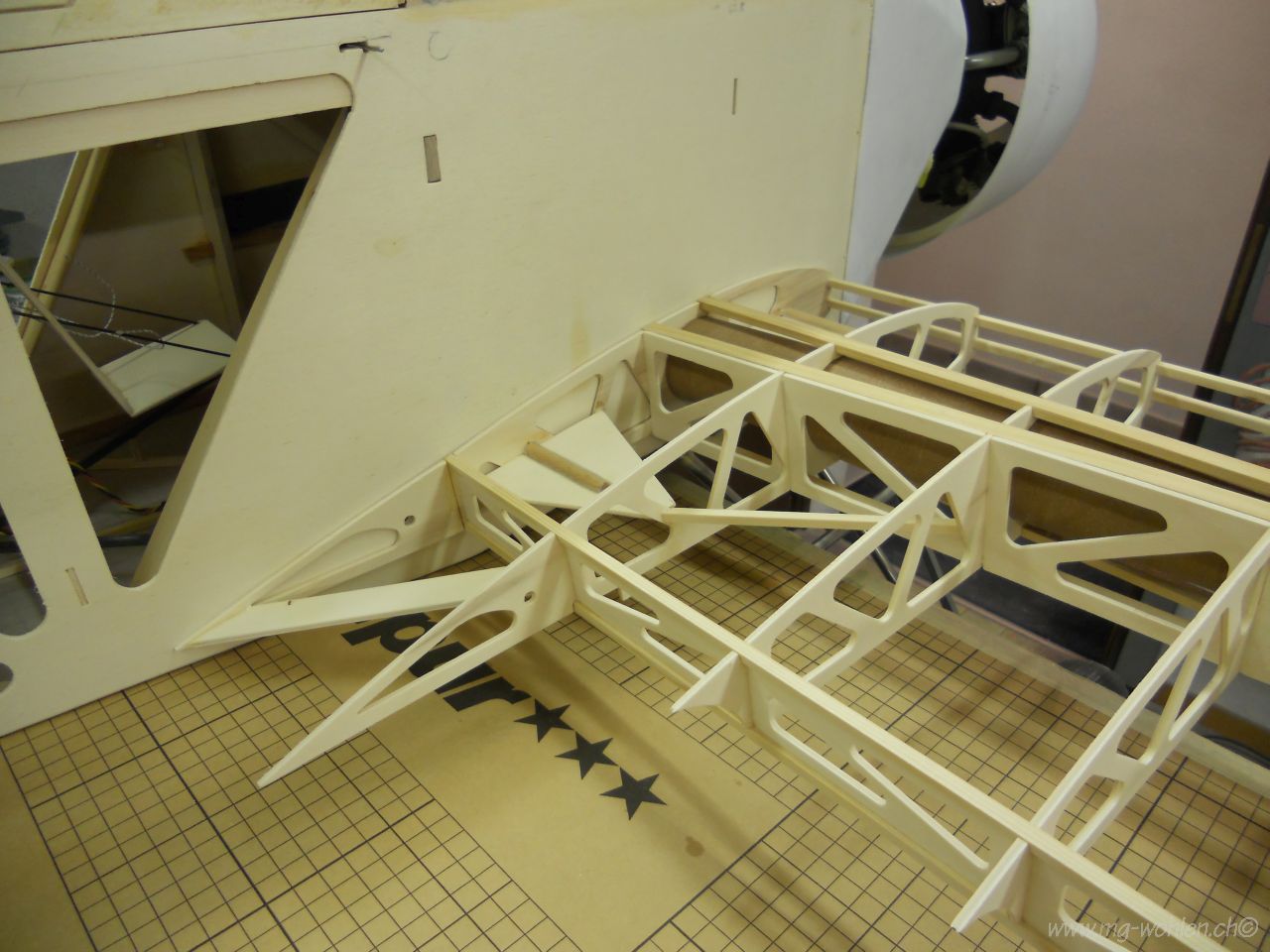

Die Anschlussrippe wird zur Sicherheit am Rumf angepasst

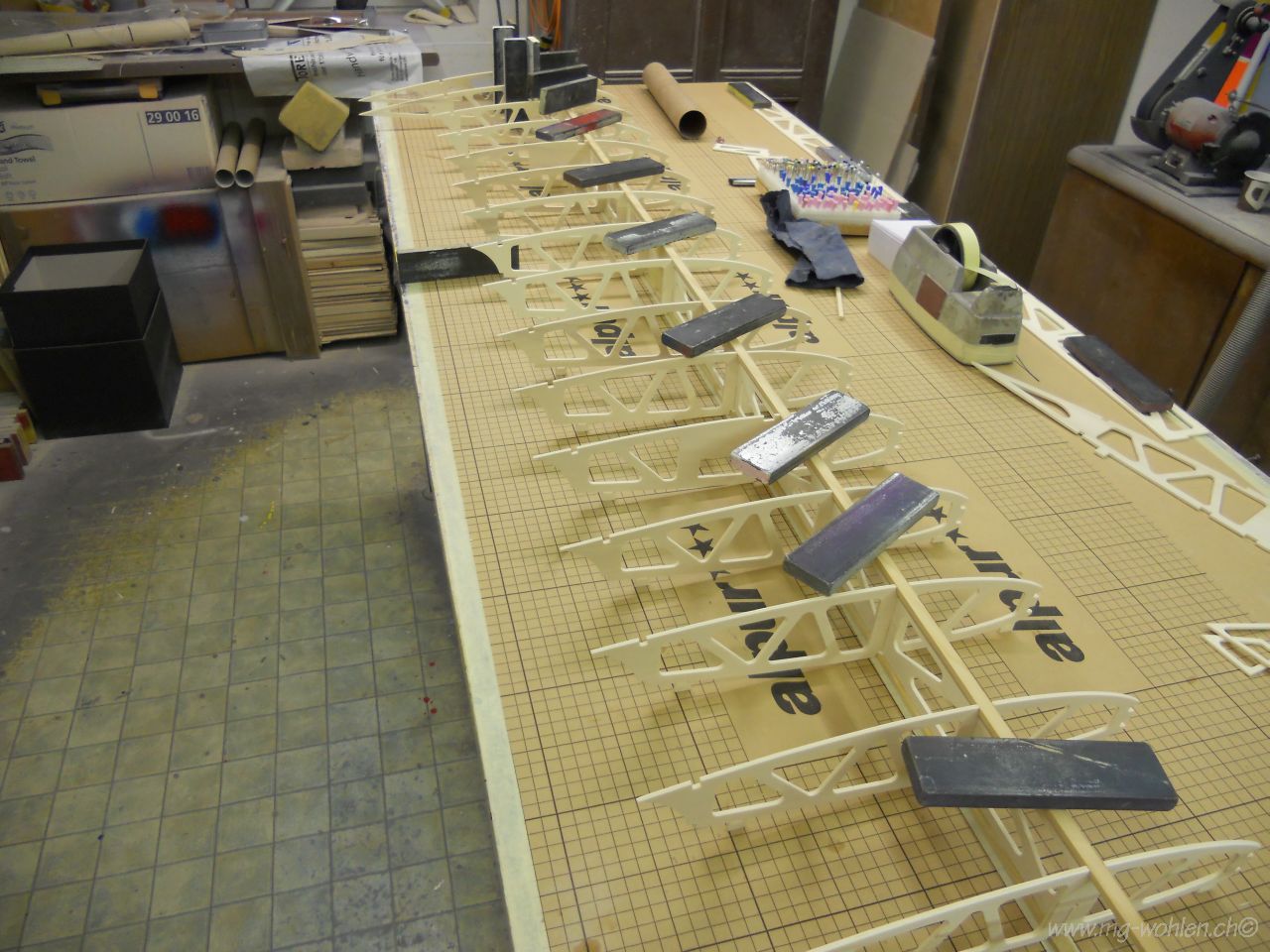

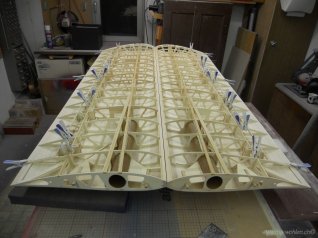

Hier wird die Holmverkastung und die Nasenverstärkung eingeklebt

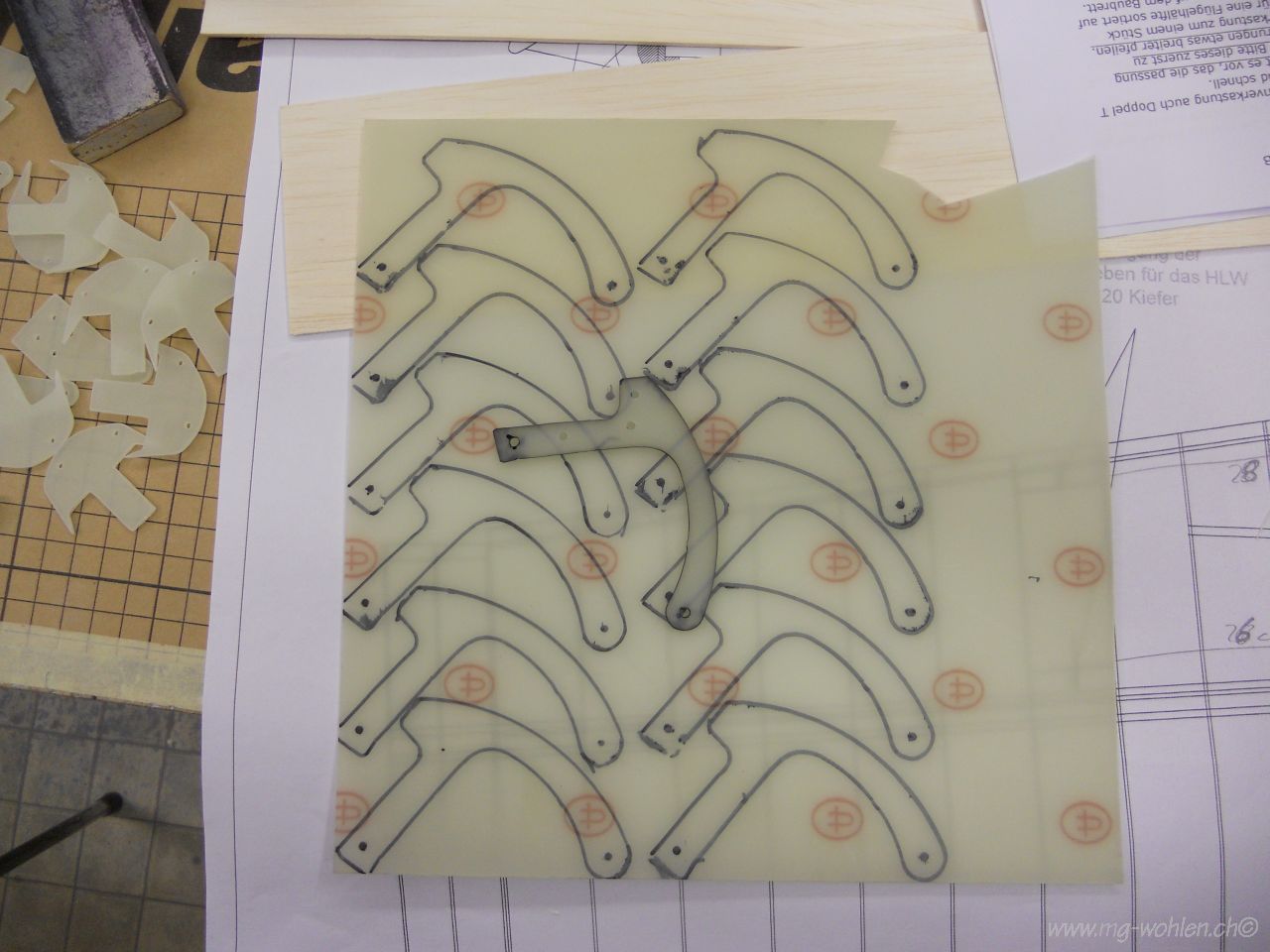

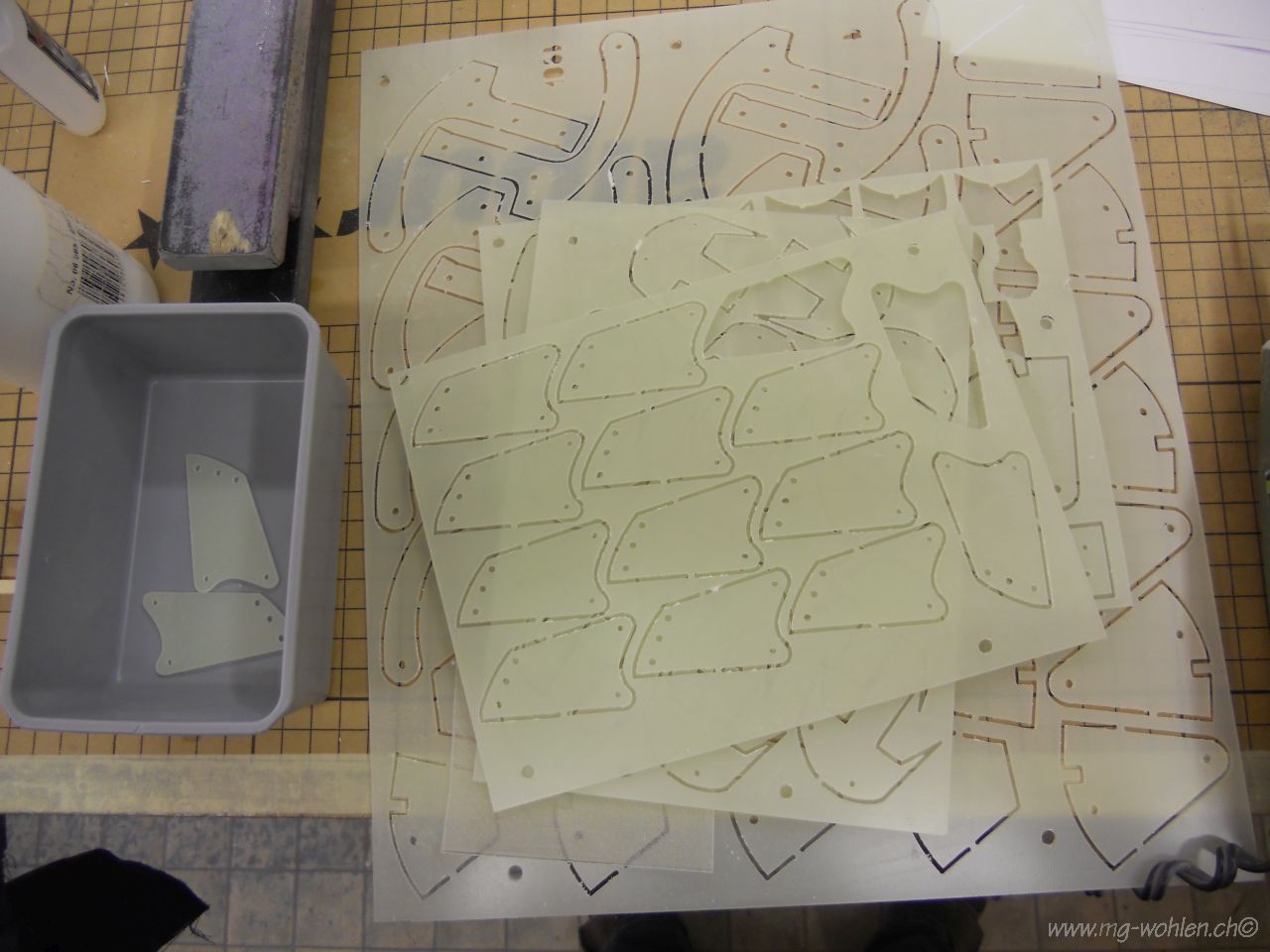

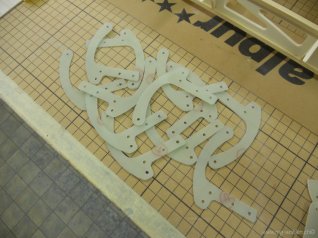

Während der Trocknungszeit werden diese GFK Teile ausgetrennt und verputzt
Solche Teile gehören in den Müll

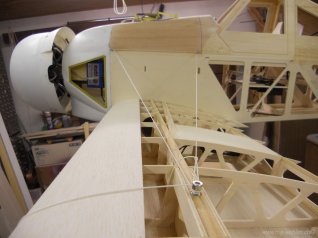

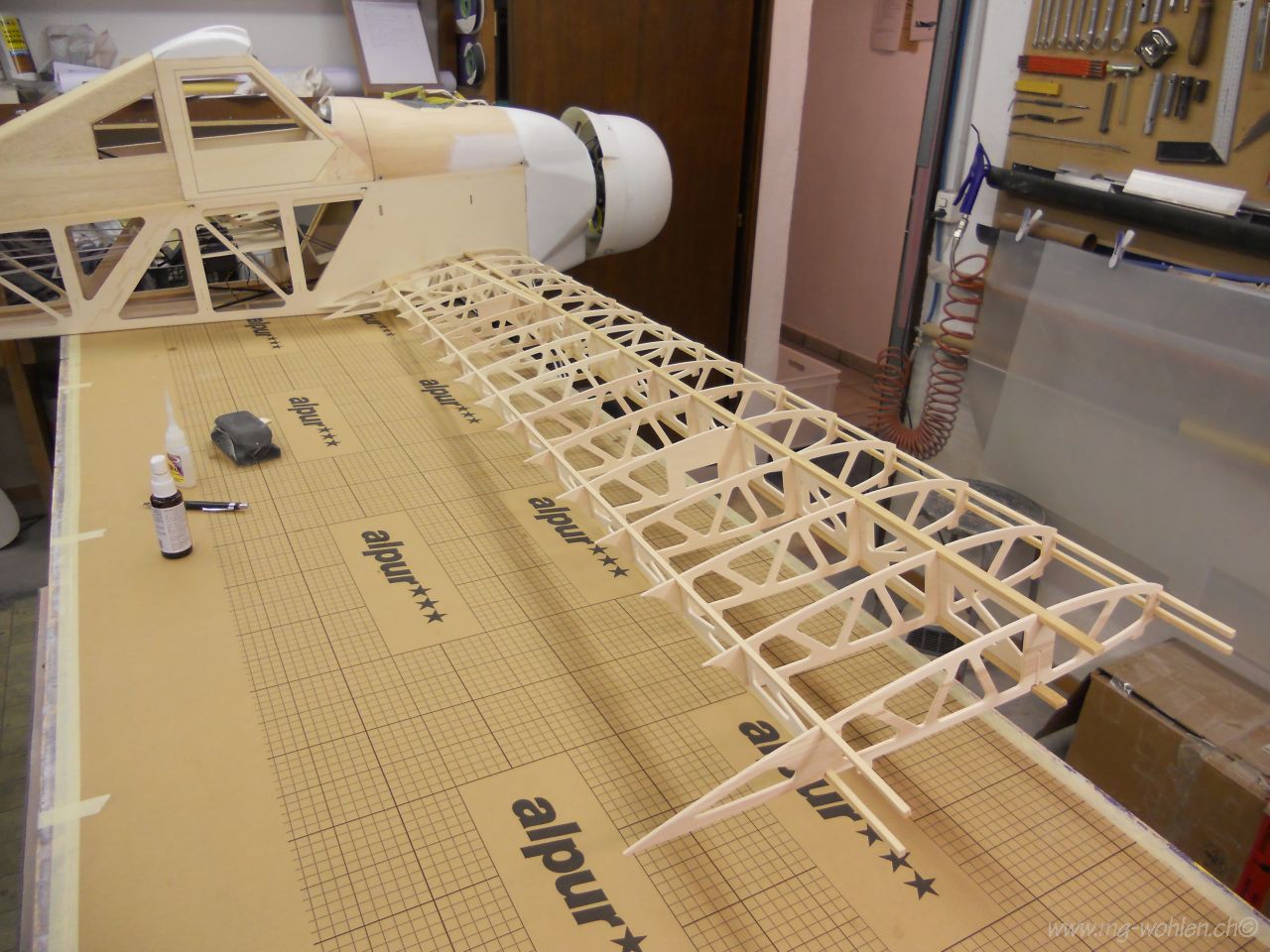

Der Flügel wird der Rumpfform angepasst
Von jetzt an werden viele Arbeiten in Eigenregie gemacht da, der Plan nicht brauchbar ist

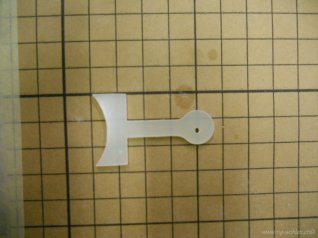

Da ich die Halterungen Doppelt ausführen möchte, müssen zusätzliche Halter hergestellt werden

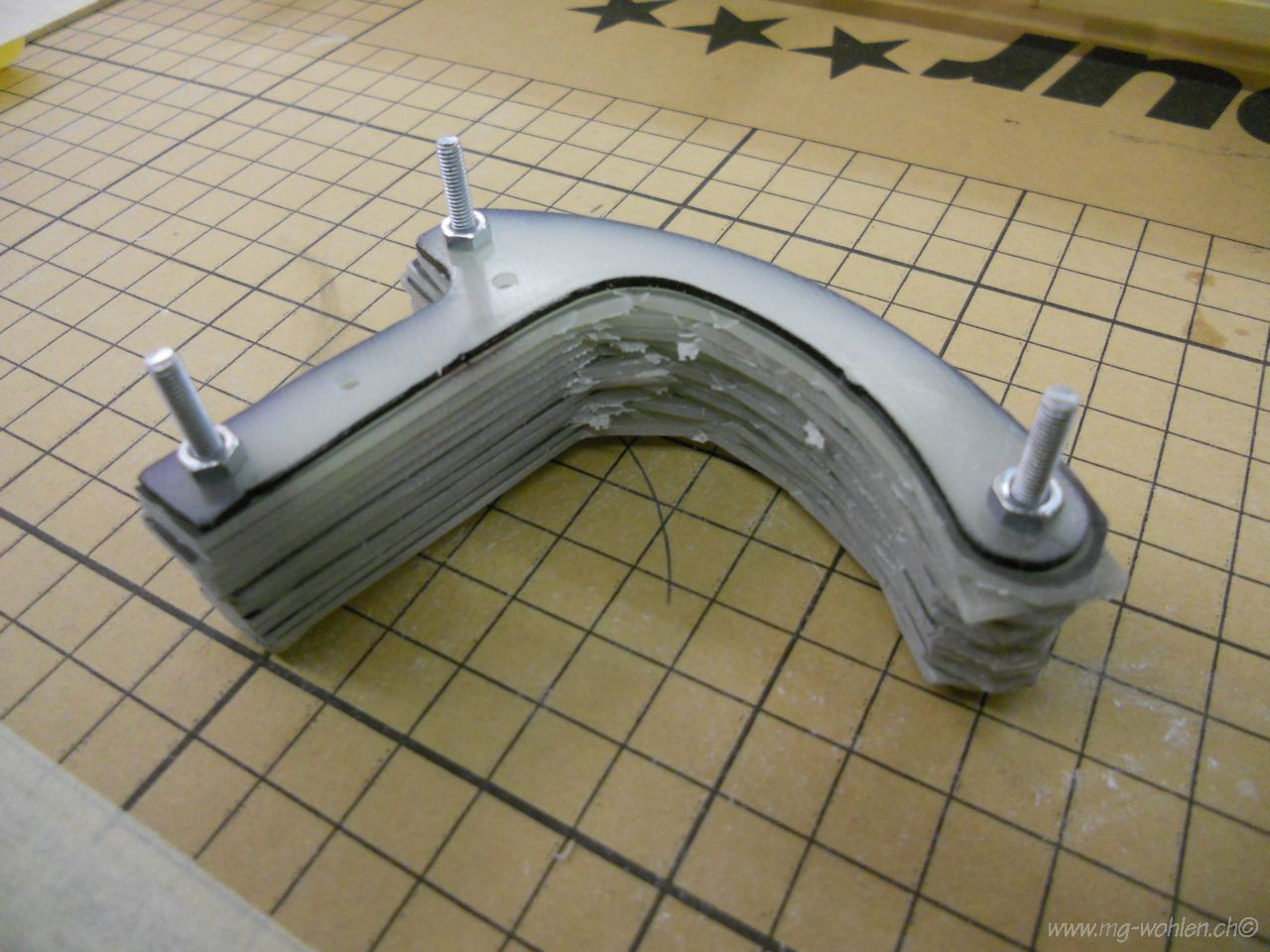

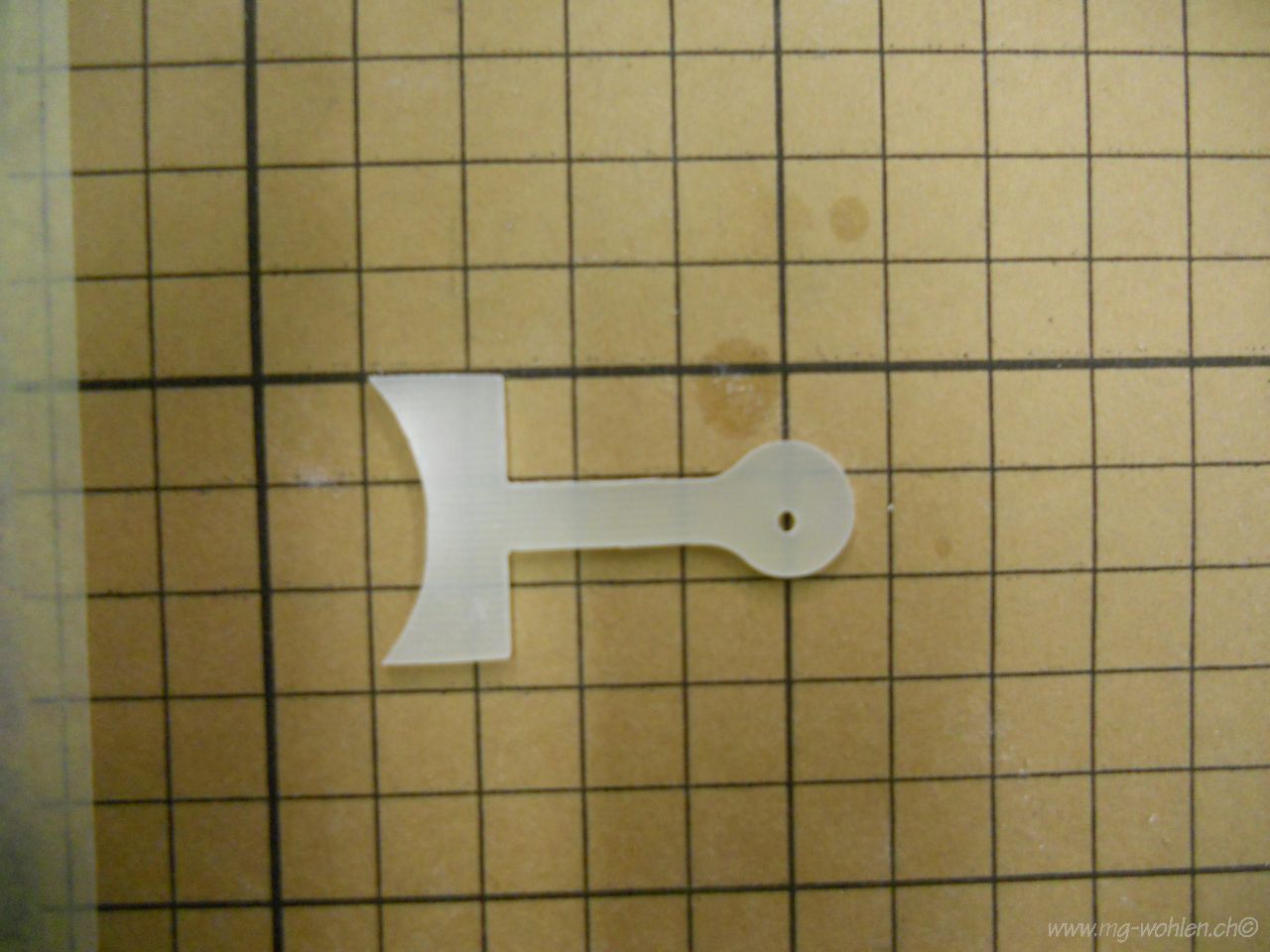

Die neuen Halter im Rohzustend

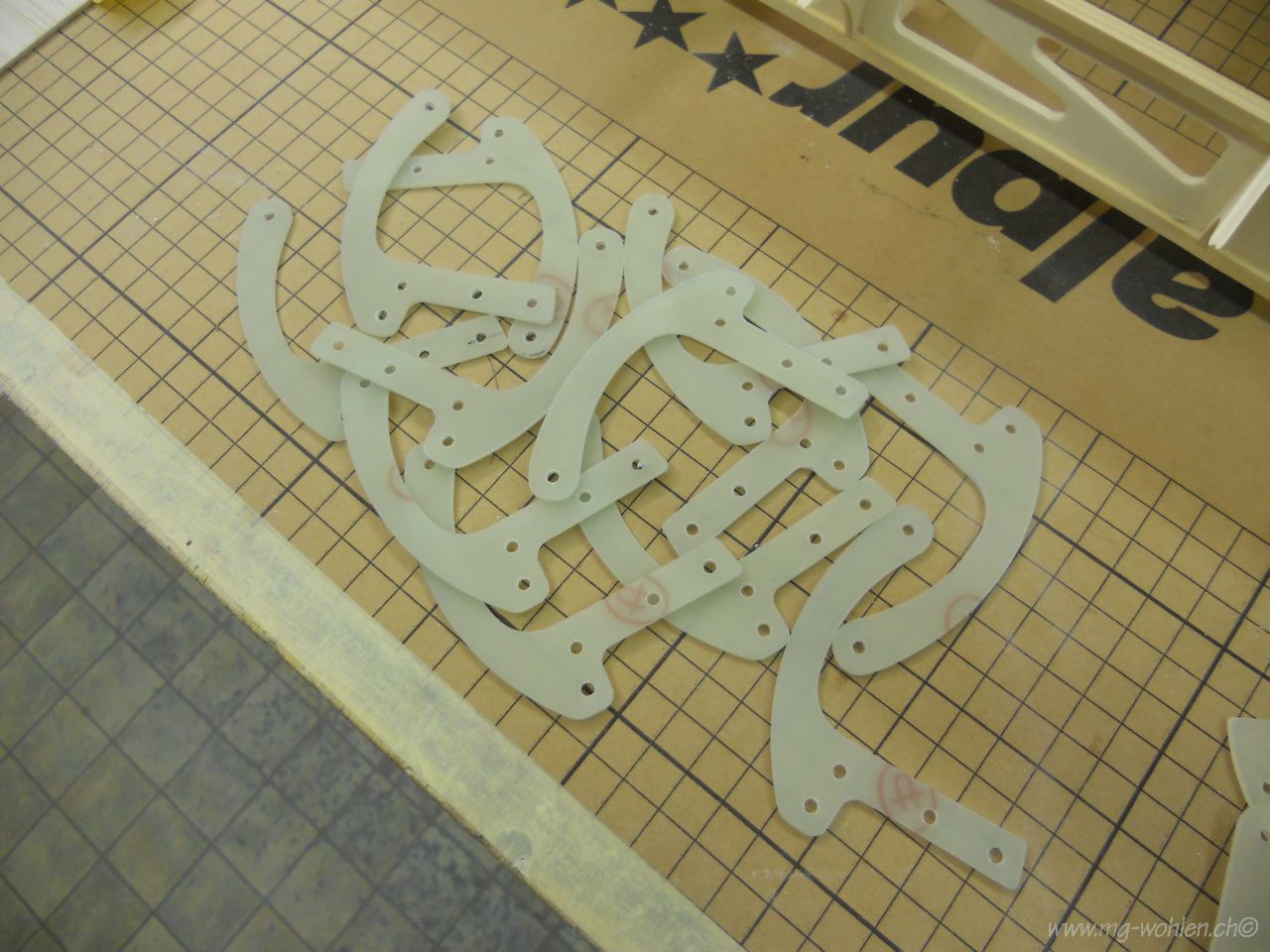

Die neuen zusätzlichen Halter verschliffen
Die Querruder und Landeklappen werden hergestellt

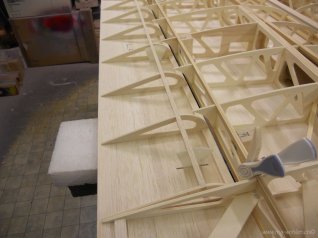

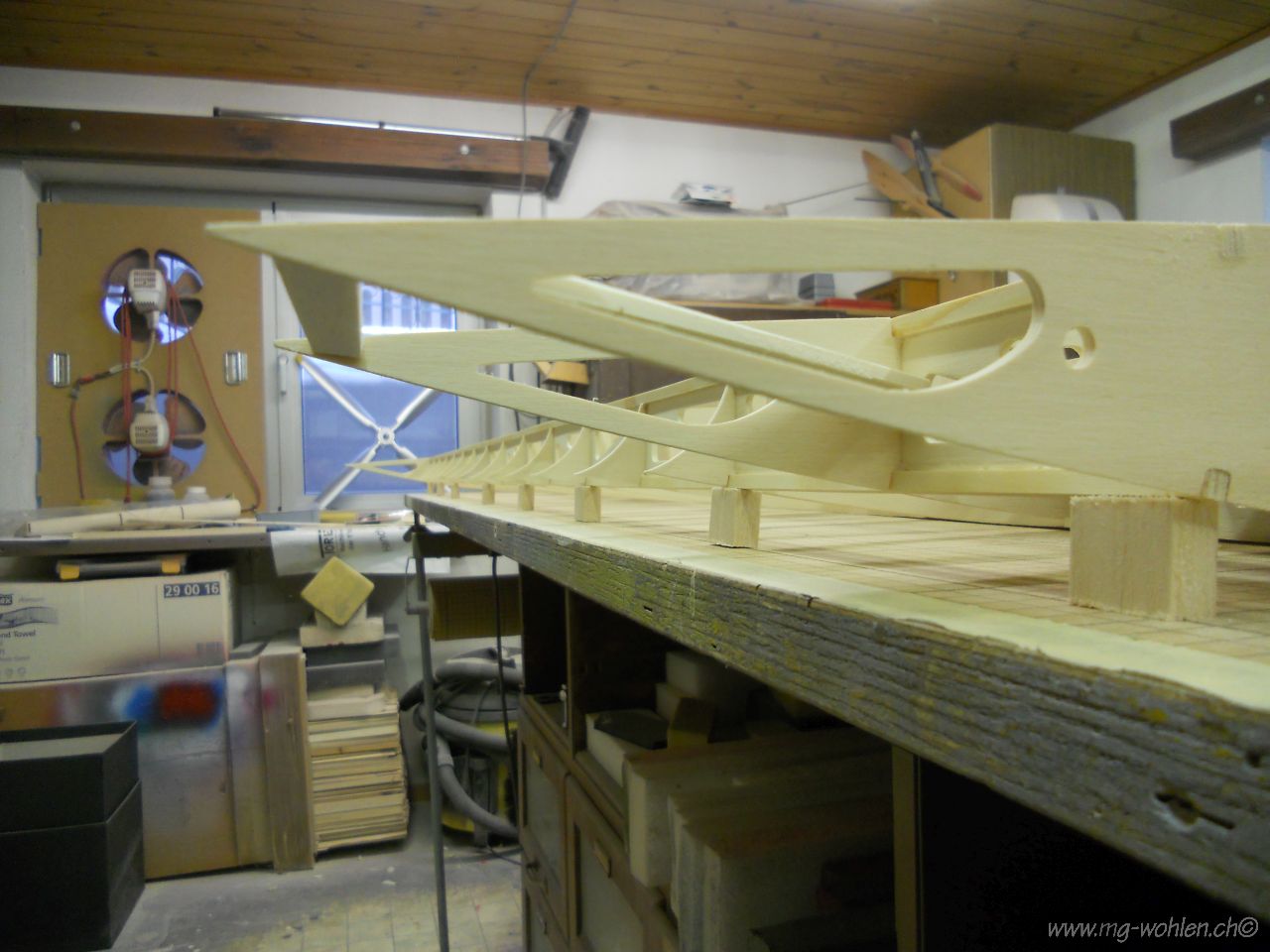

Zum Beplanken muss der Flügel sorgfältig unterlegt werden
Die Flächen sind zum Beplanken bereit

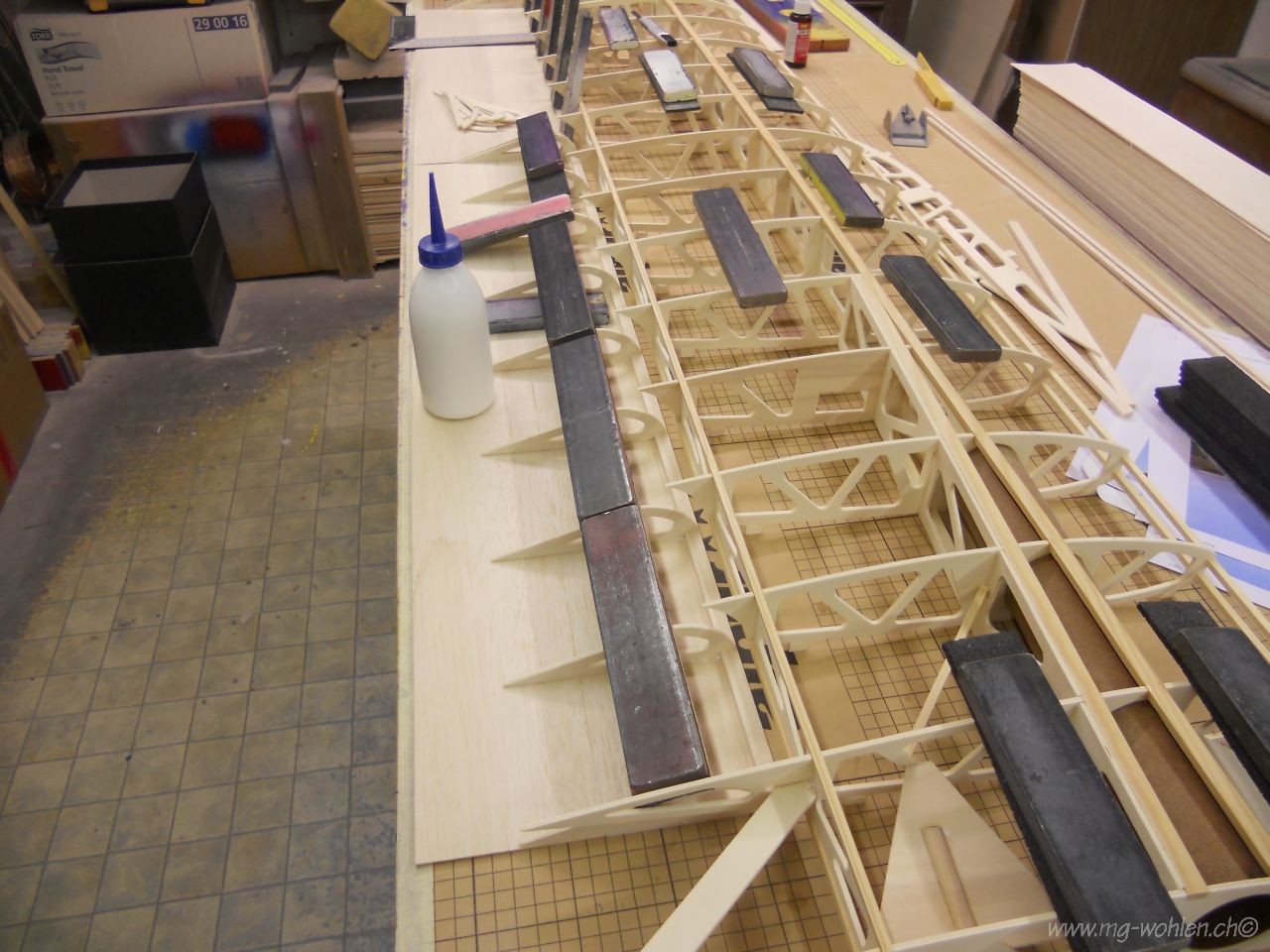

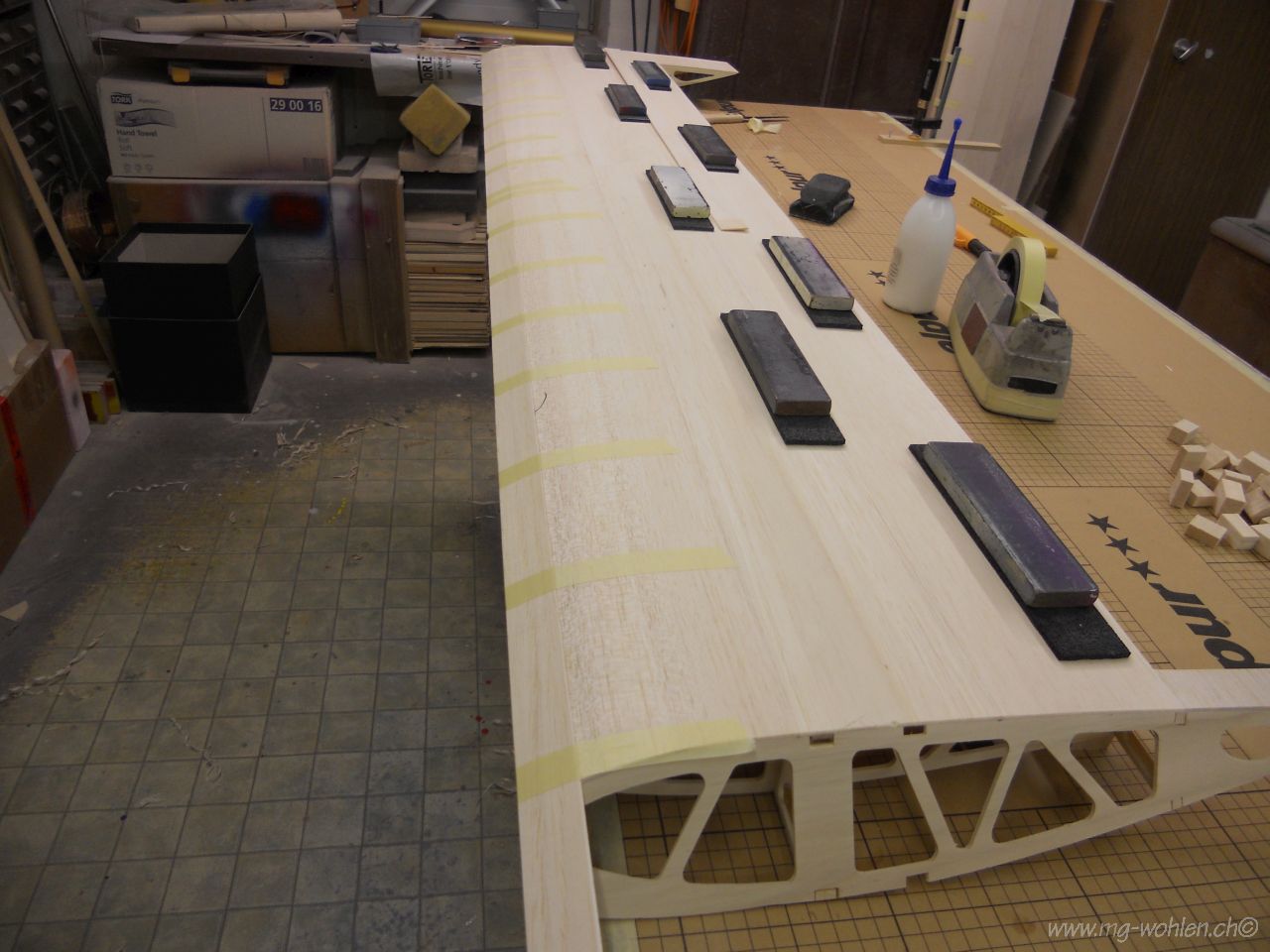

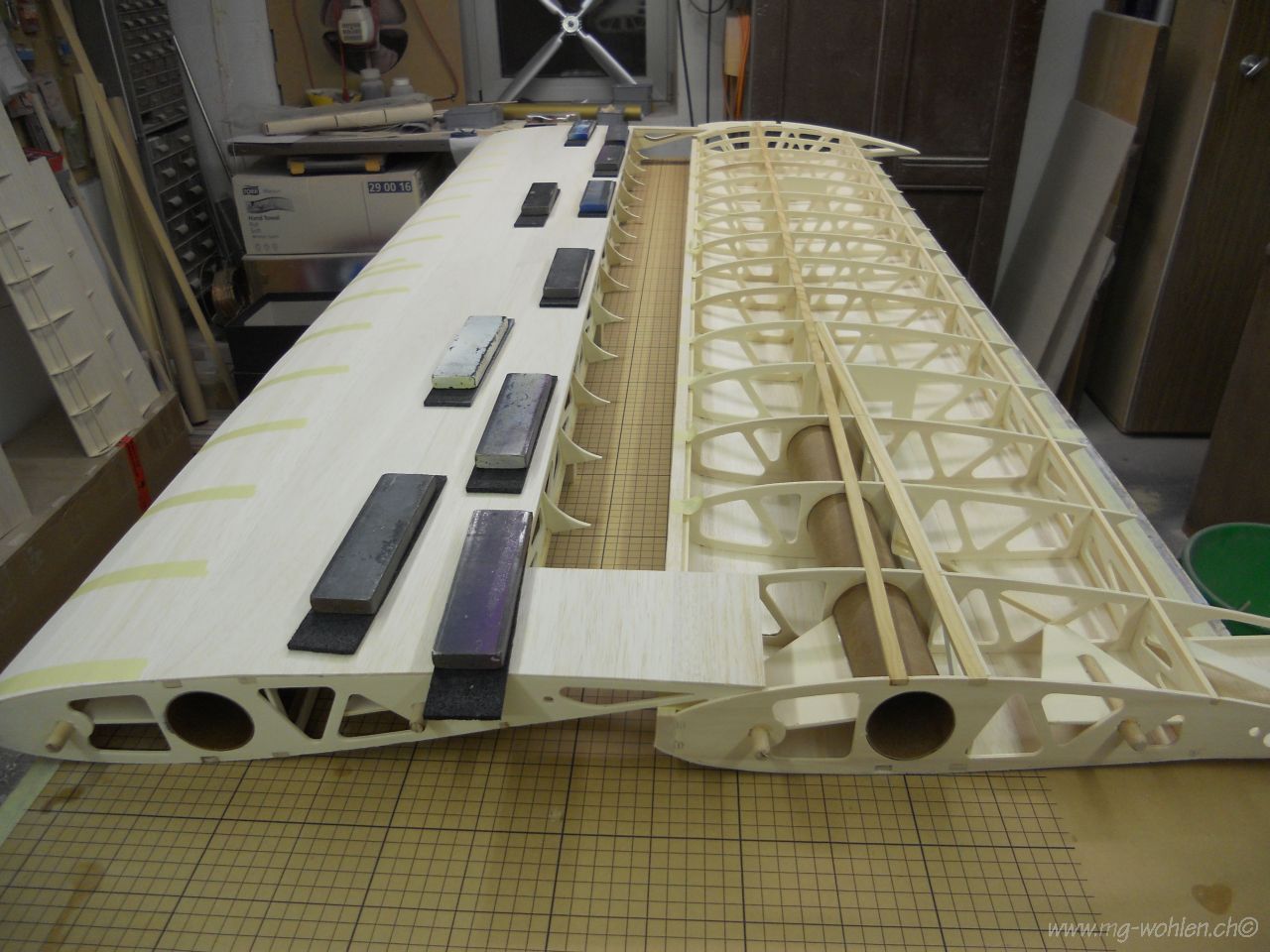

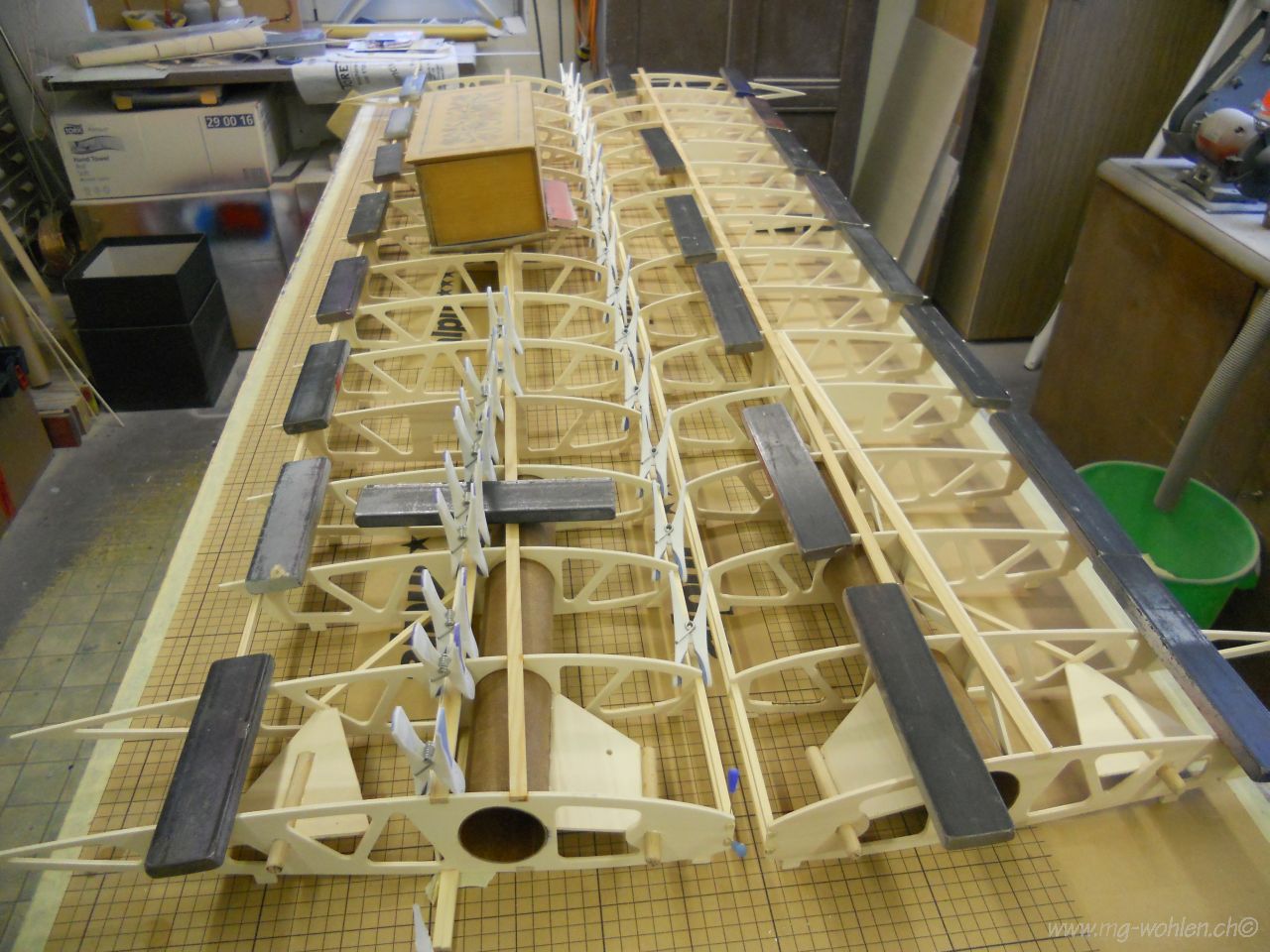

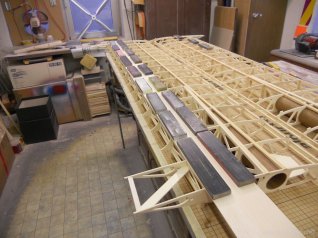

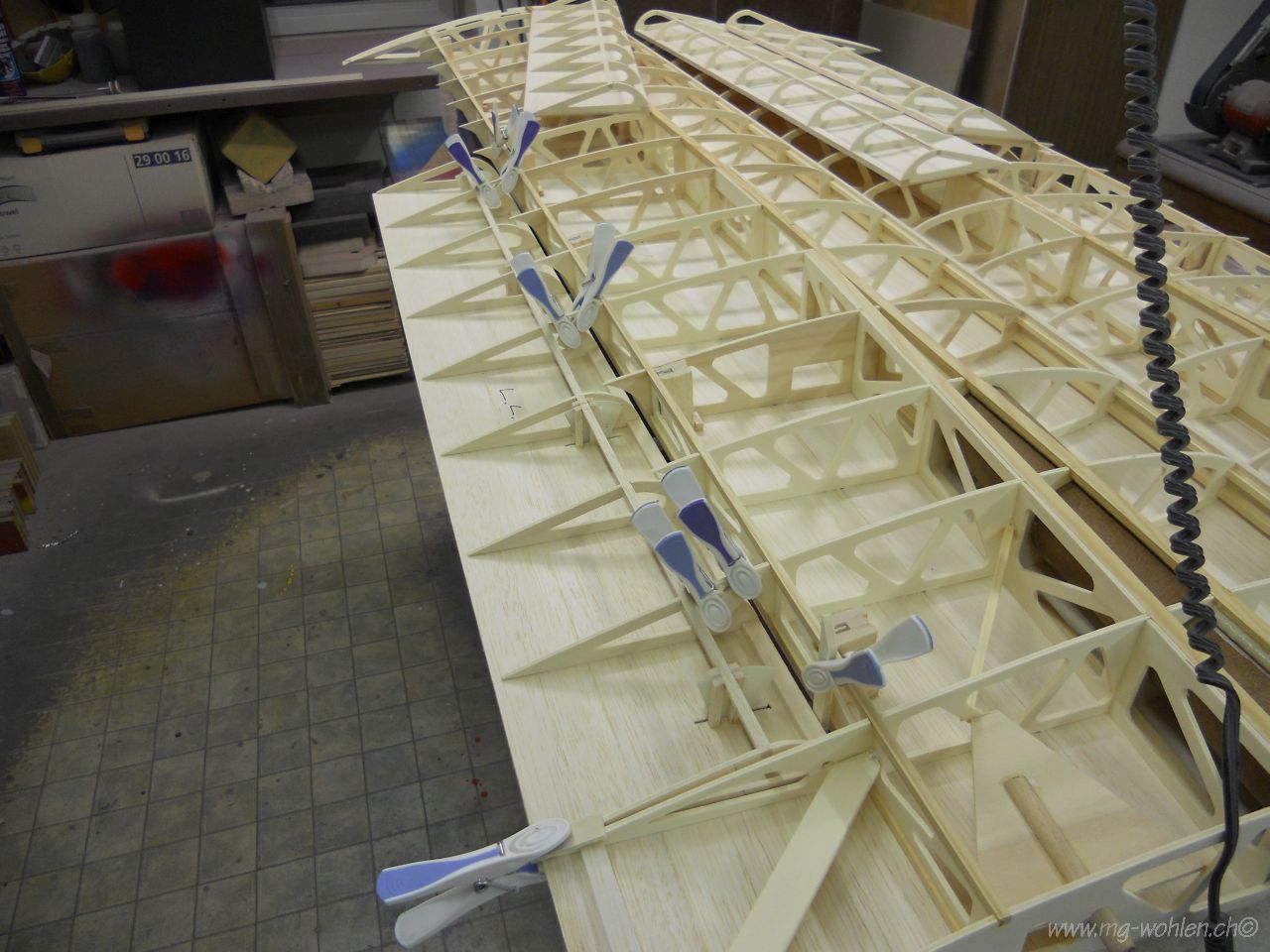

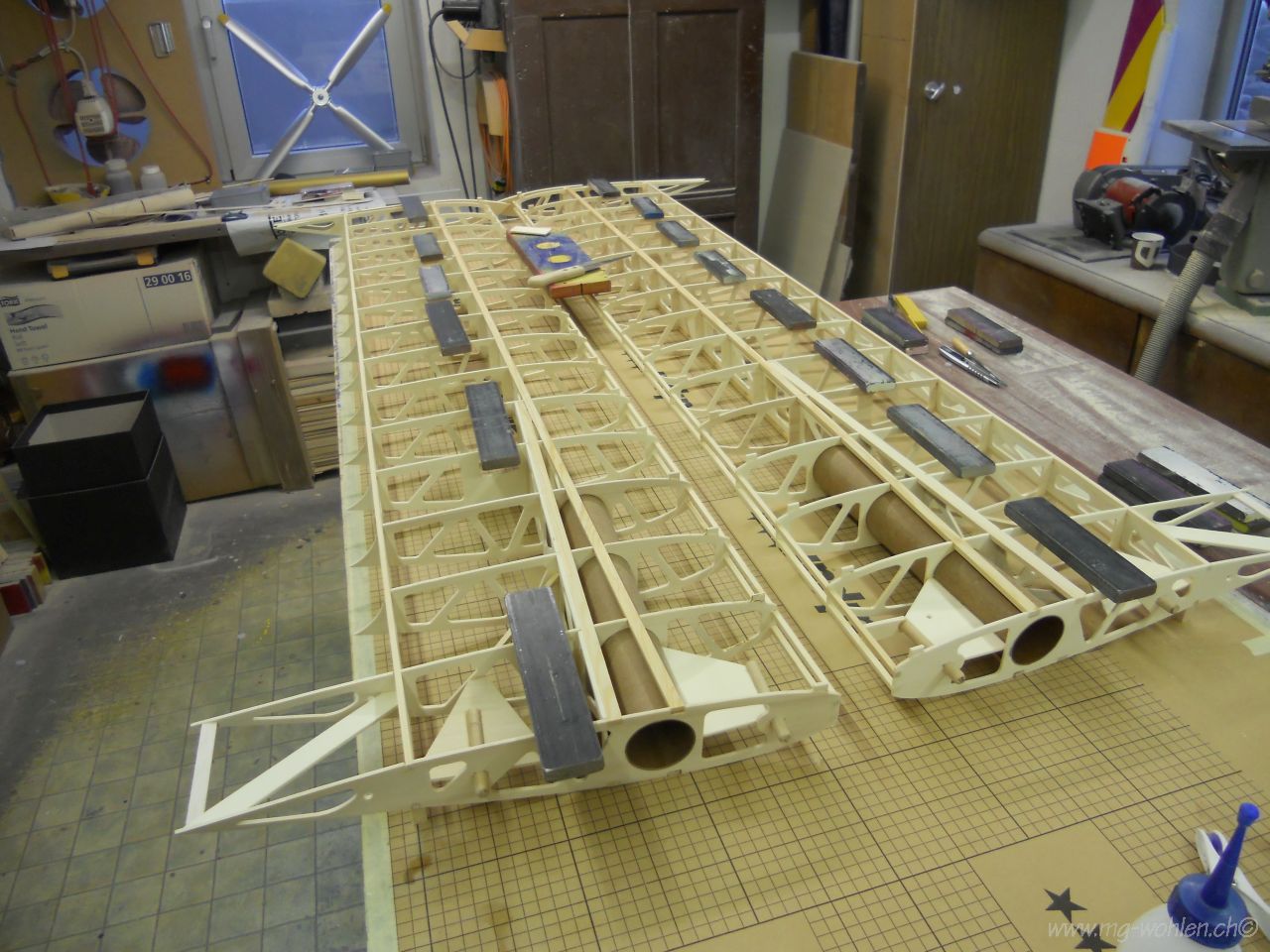

Mit Gewichten wird die Beplankung fixiert bis der Kleber getrocknet ist

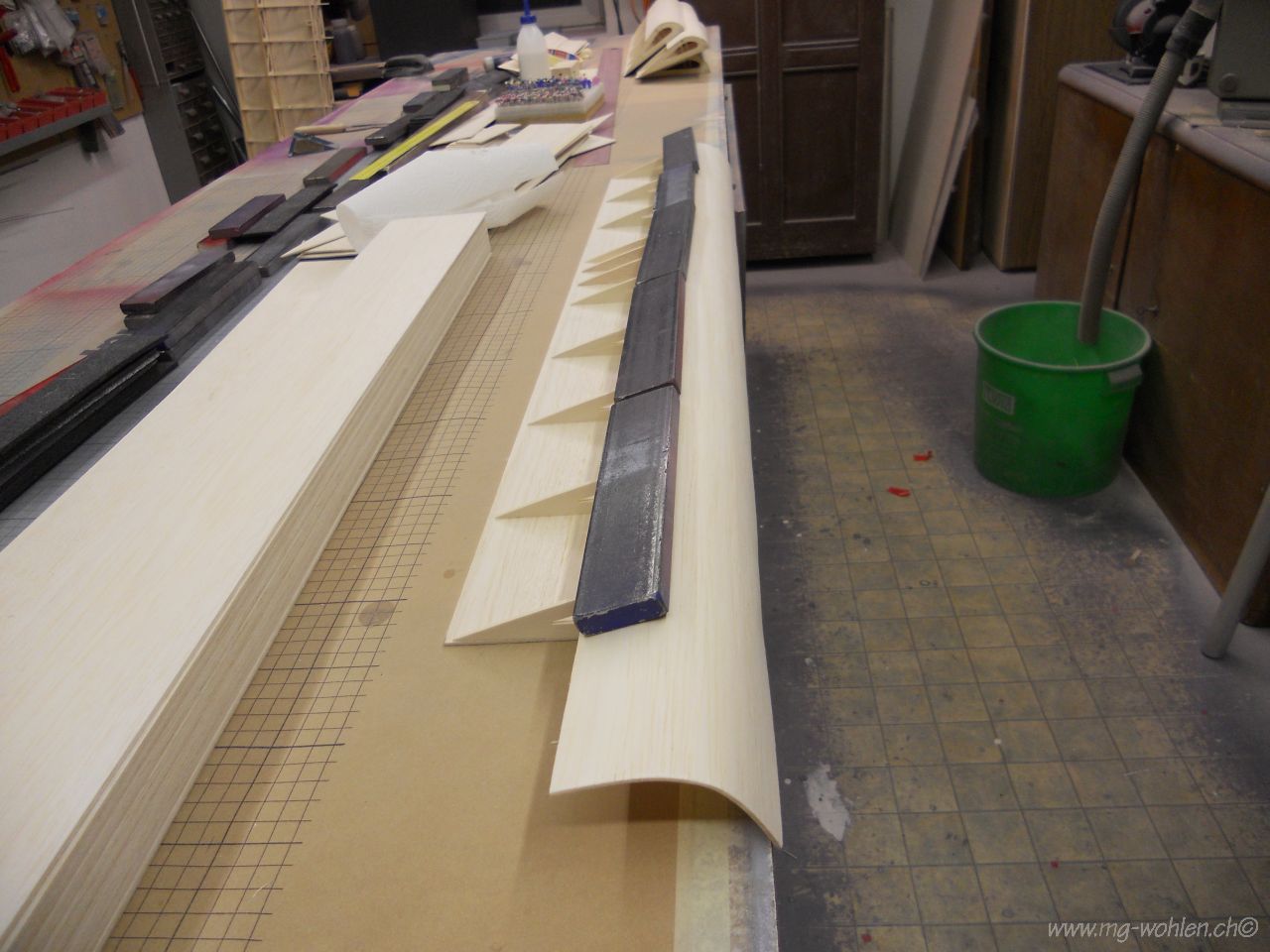

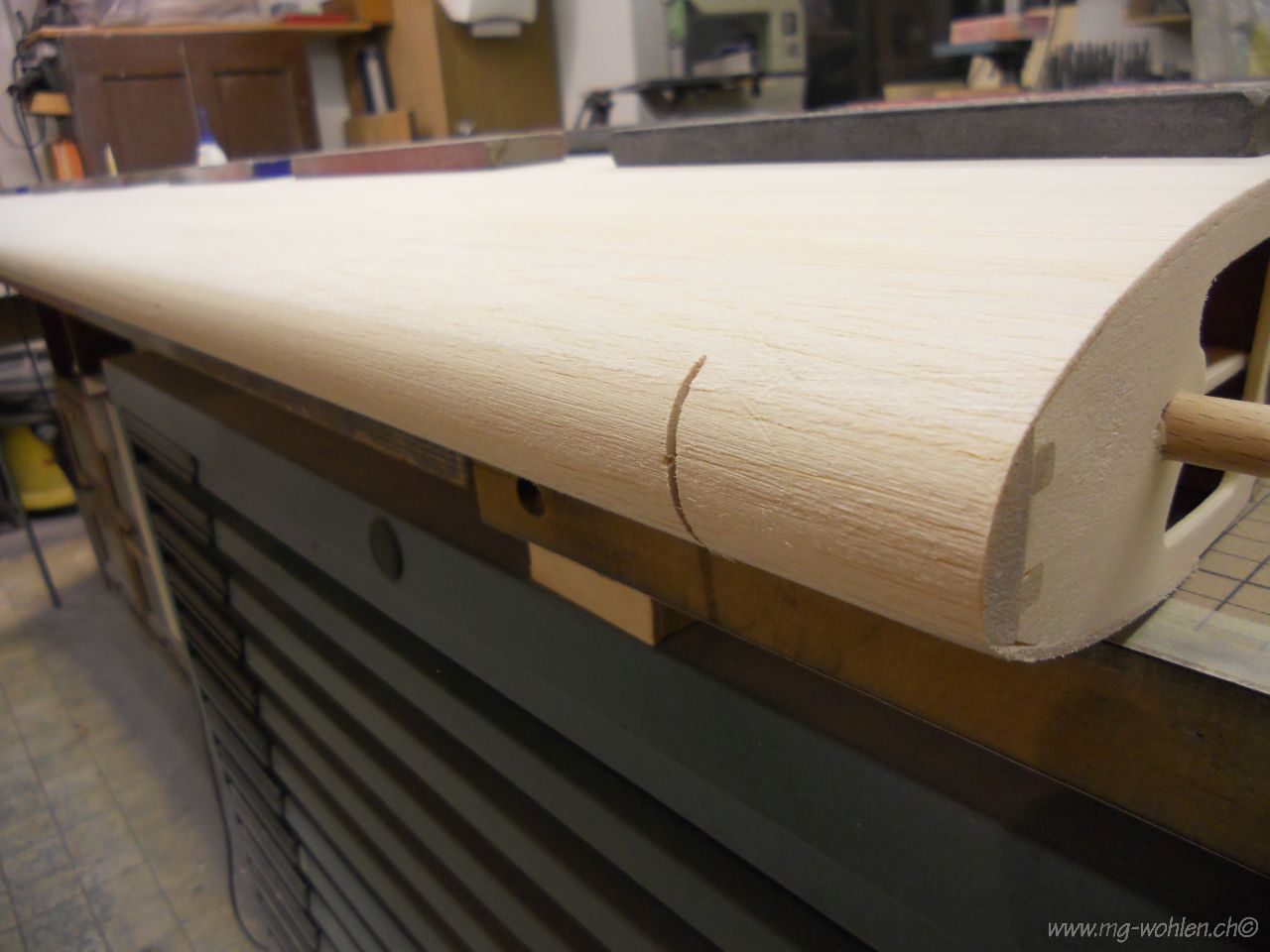

Die Nasenbeplankung wird mit Klebeband in Form gehalten
Beide Flügel sind unten beplankt jetzt kann der Innenausbau beginnen
Die Schlitze für die Scharnieren aufteilen und ausschneiden

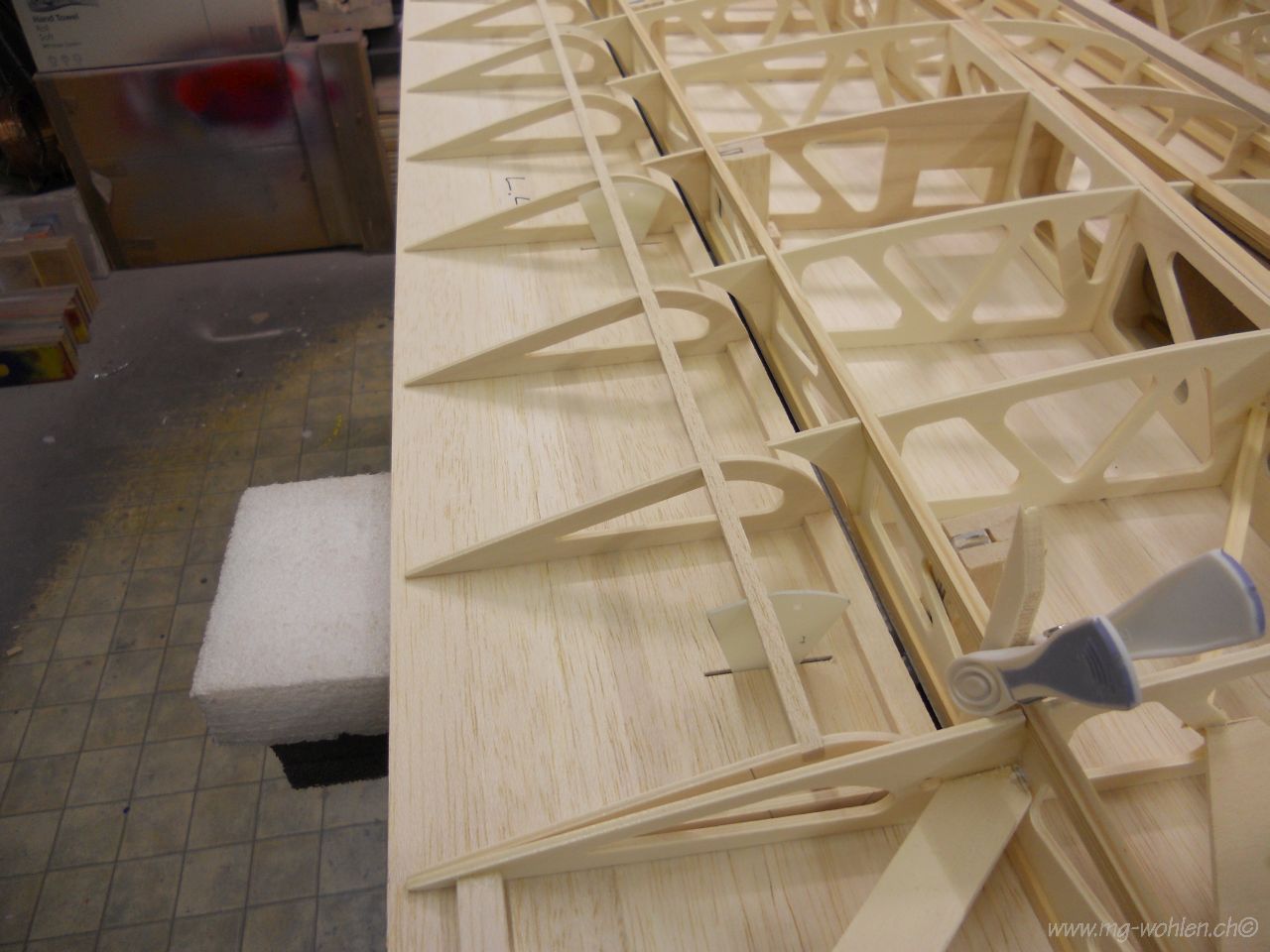

Die innere Führung für die Scharnieren
Die Beplankung muss auch noch verstärkt werden
Die Scharnieren werden probeweise eingebaut

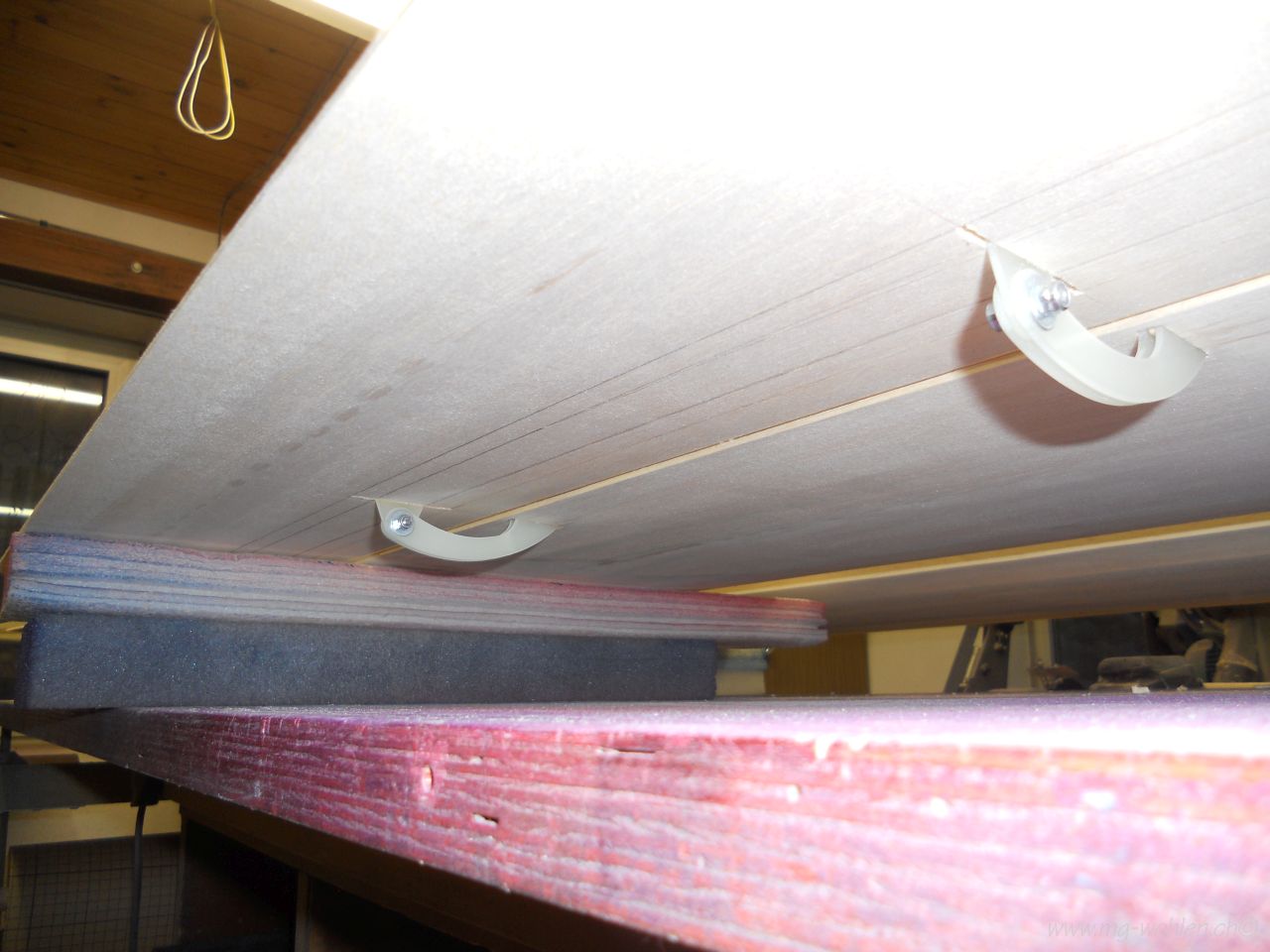

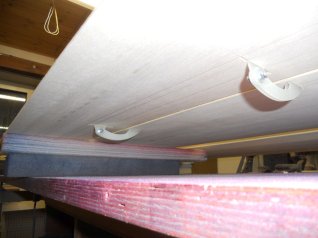

von unten sieht das so aus
Es werden zur Kontrolle alle Scharnieren eingebaut aber nicht verklebt

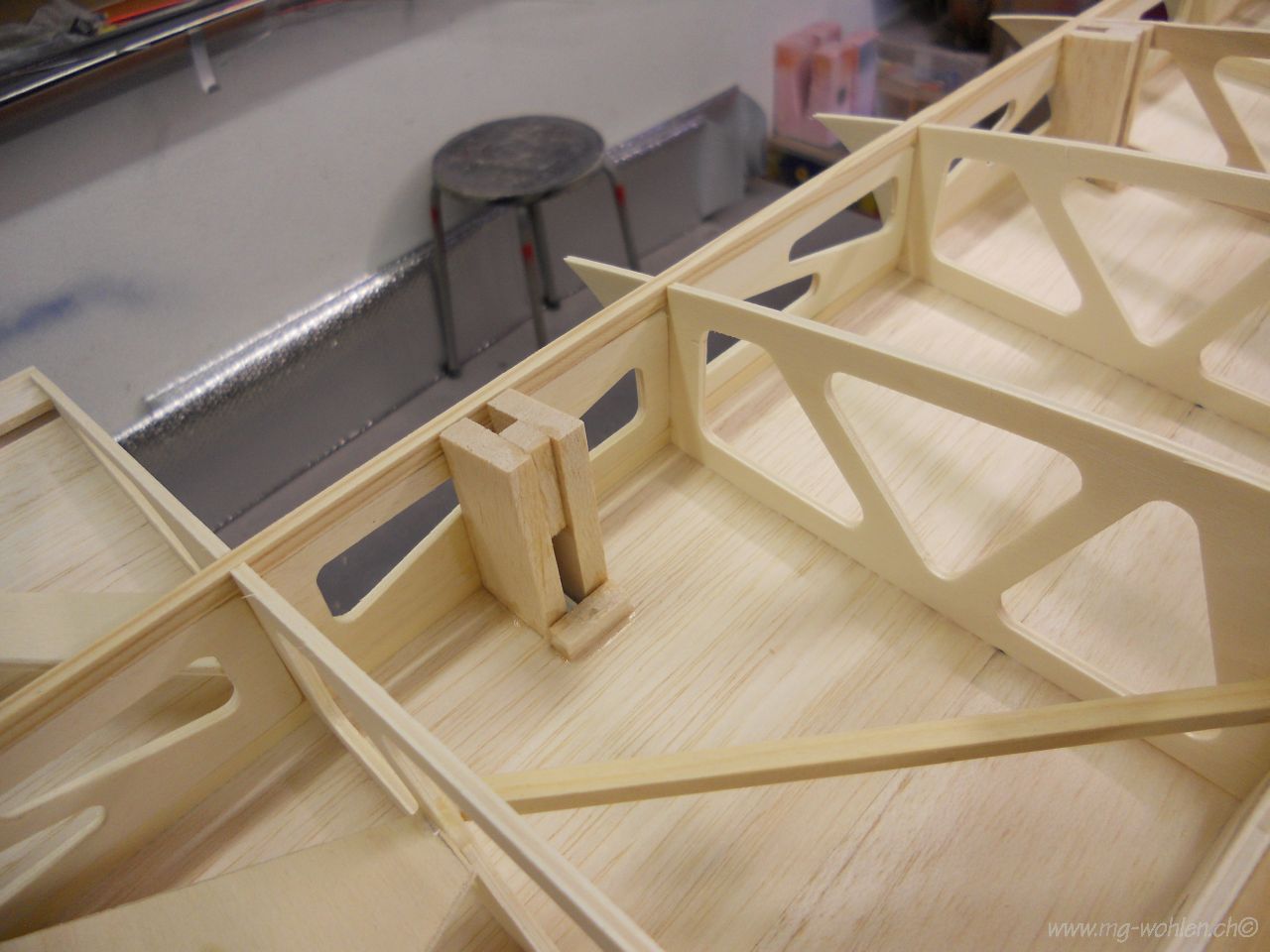

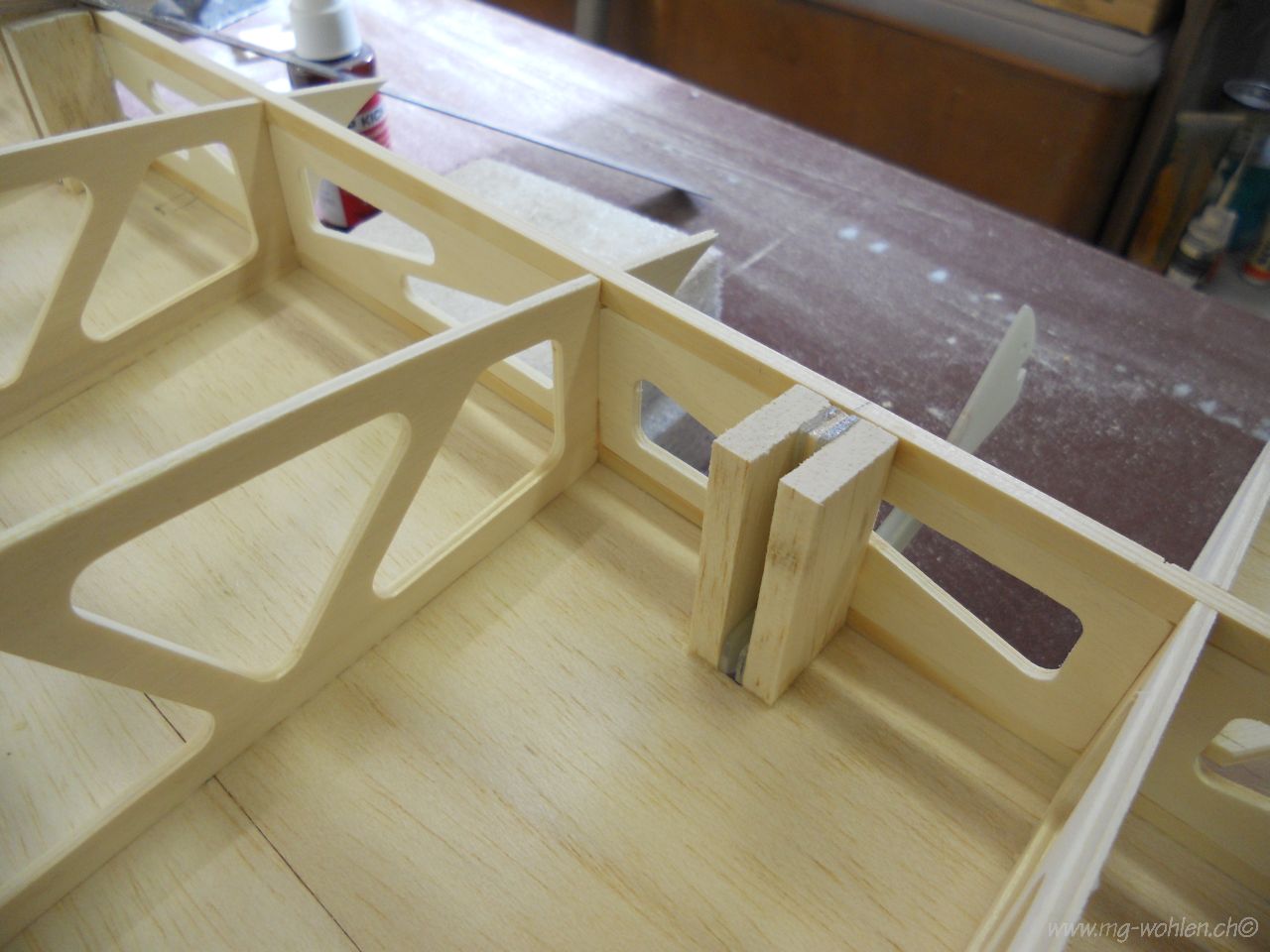

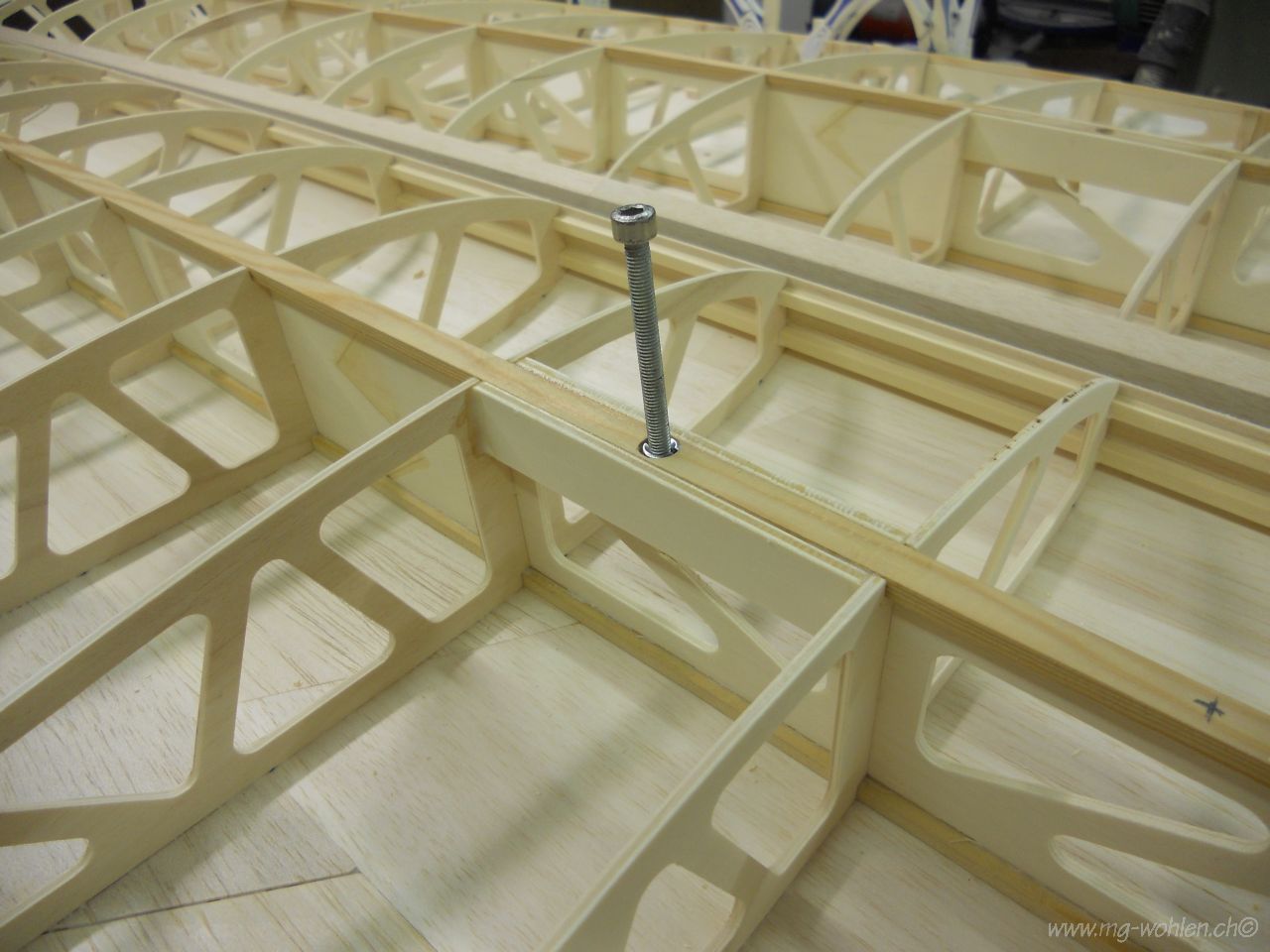

Der Holm ist für die Gewindehülse verstärkt

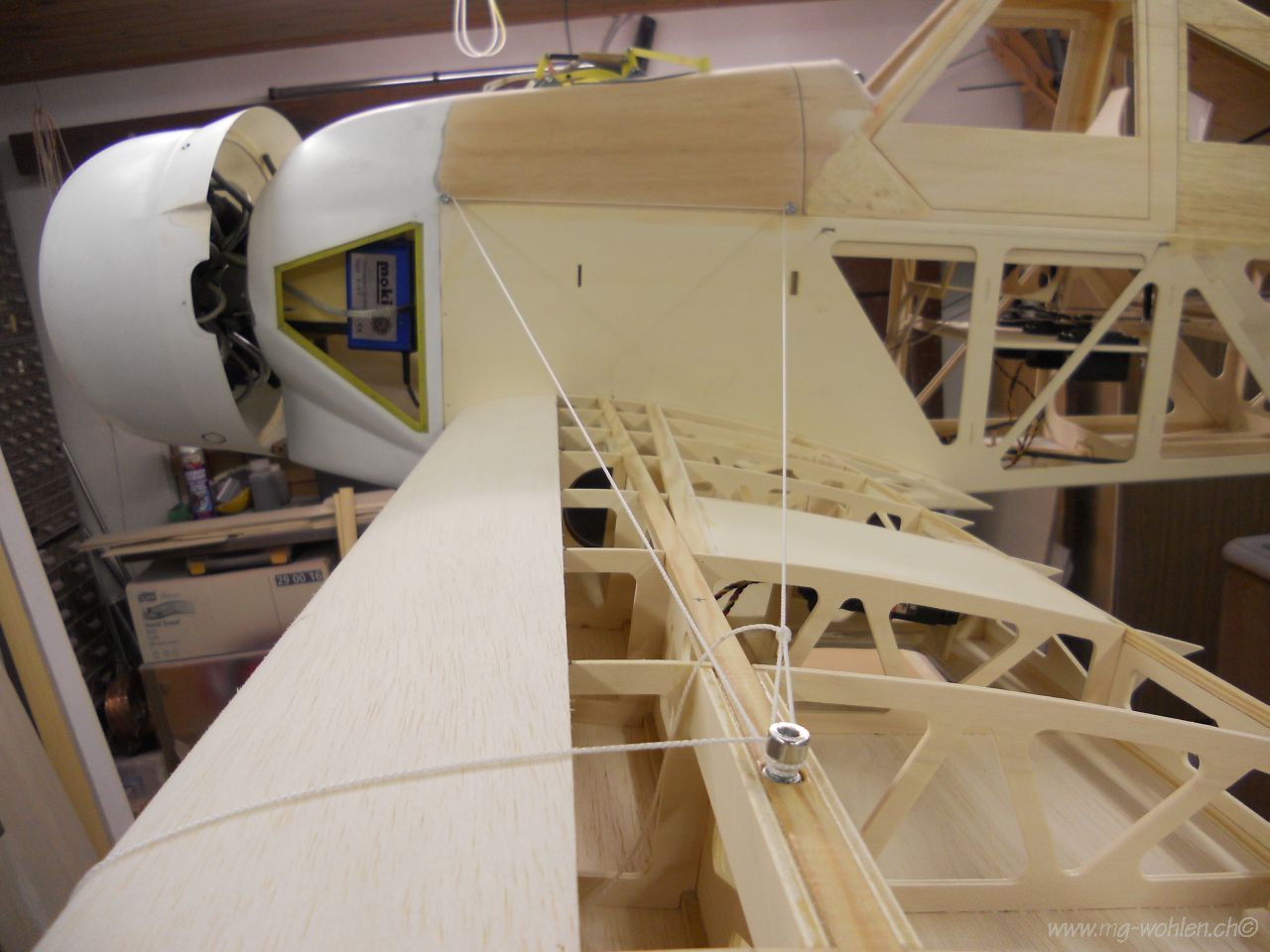

Symetriekontrolle

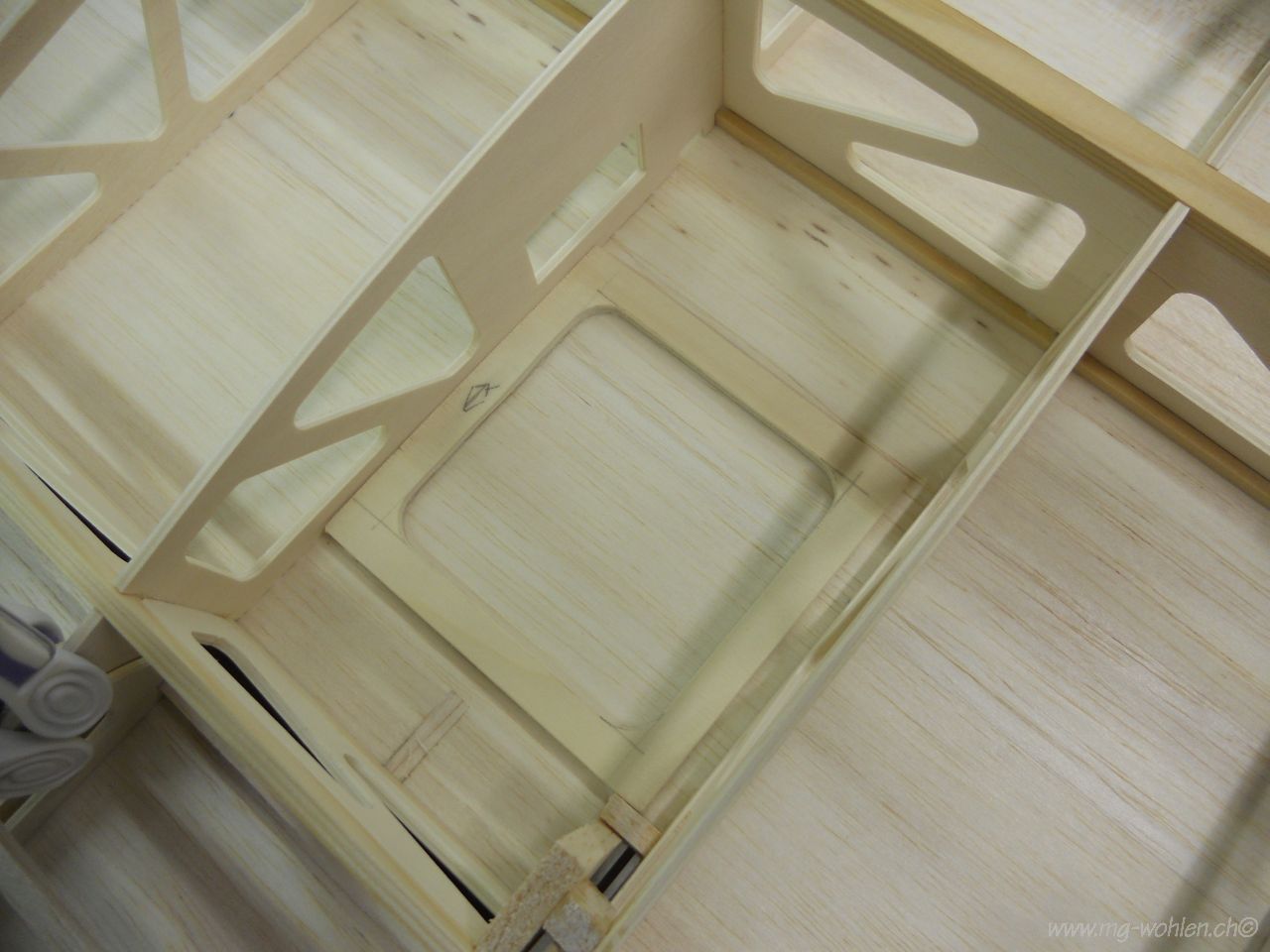

Eine Verstärkung für den Servodeckel wird eingeklebt

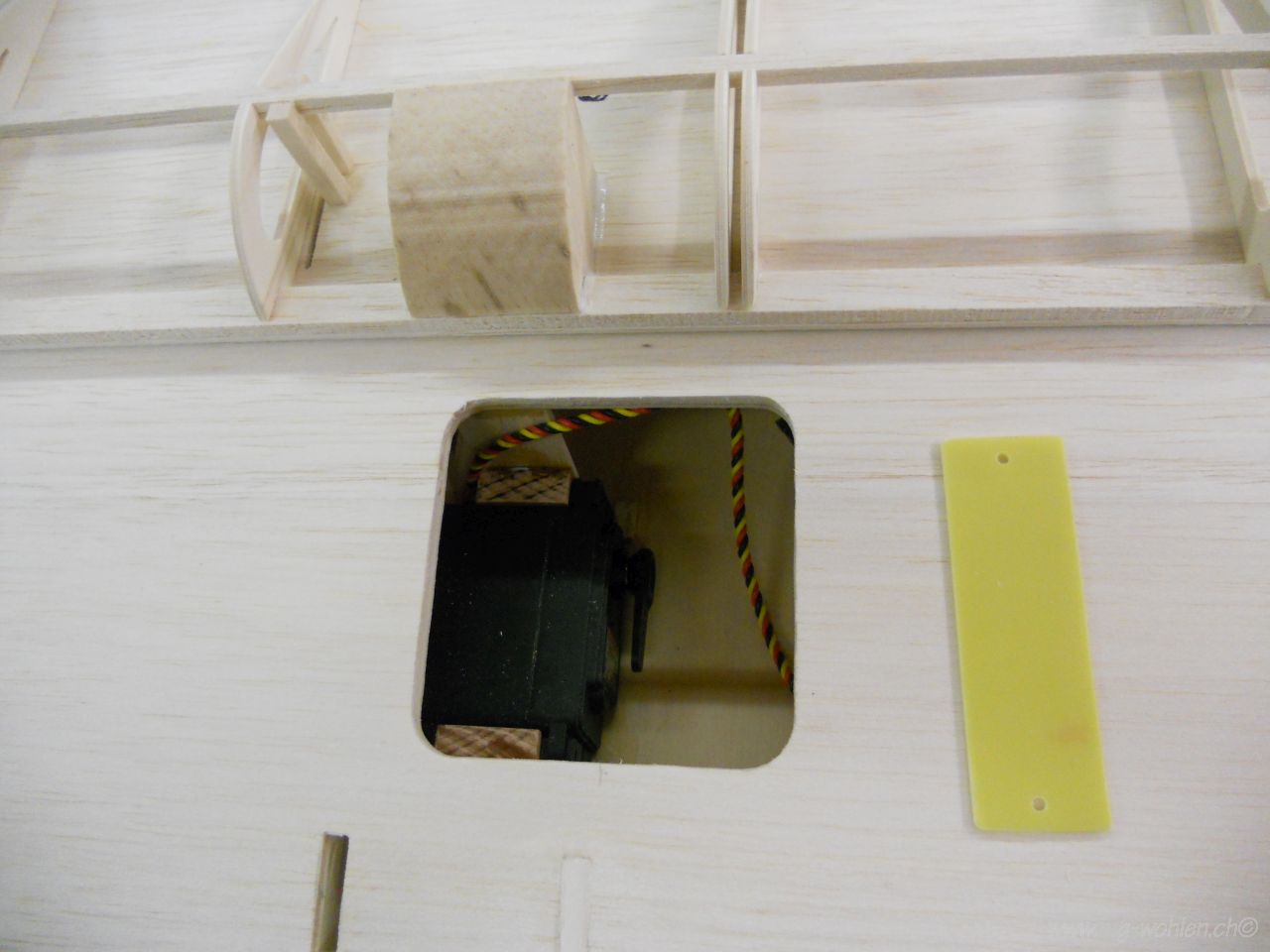

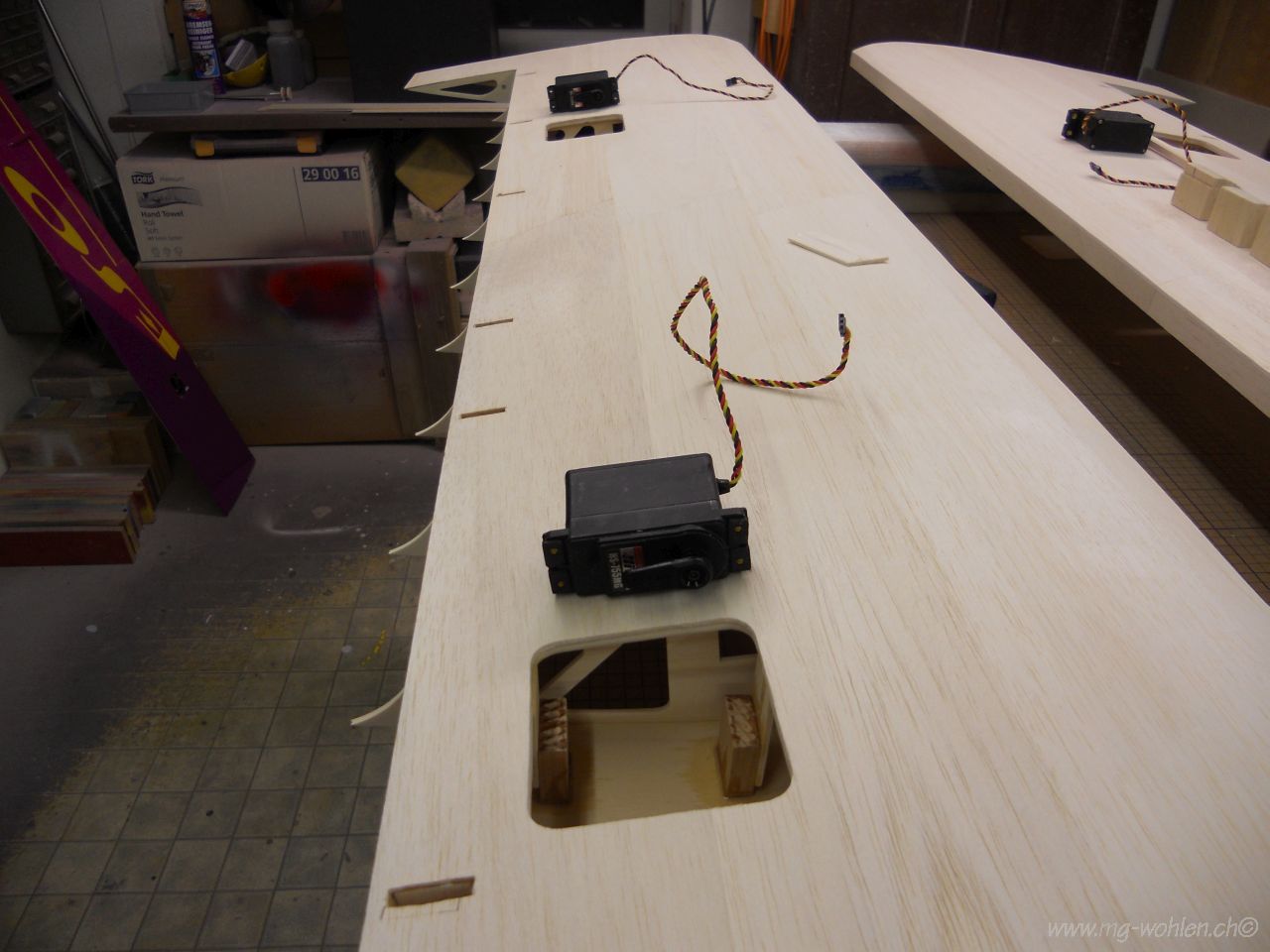

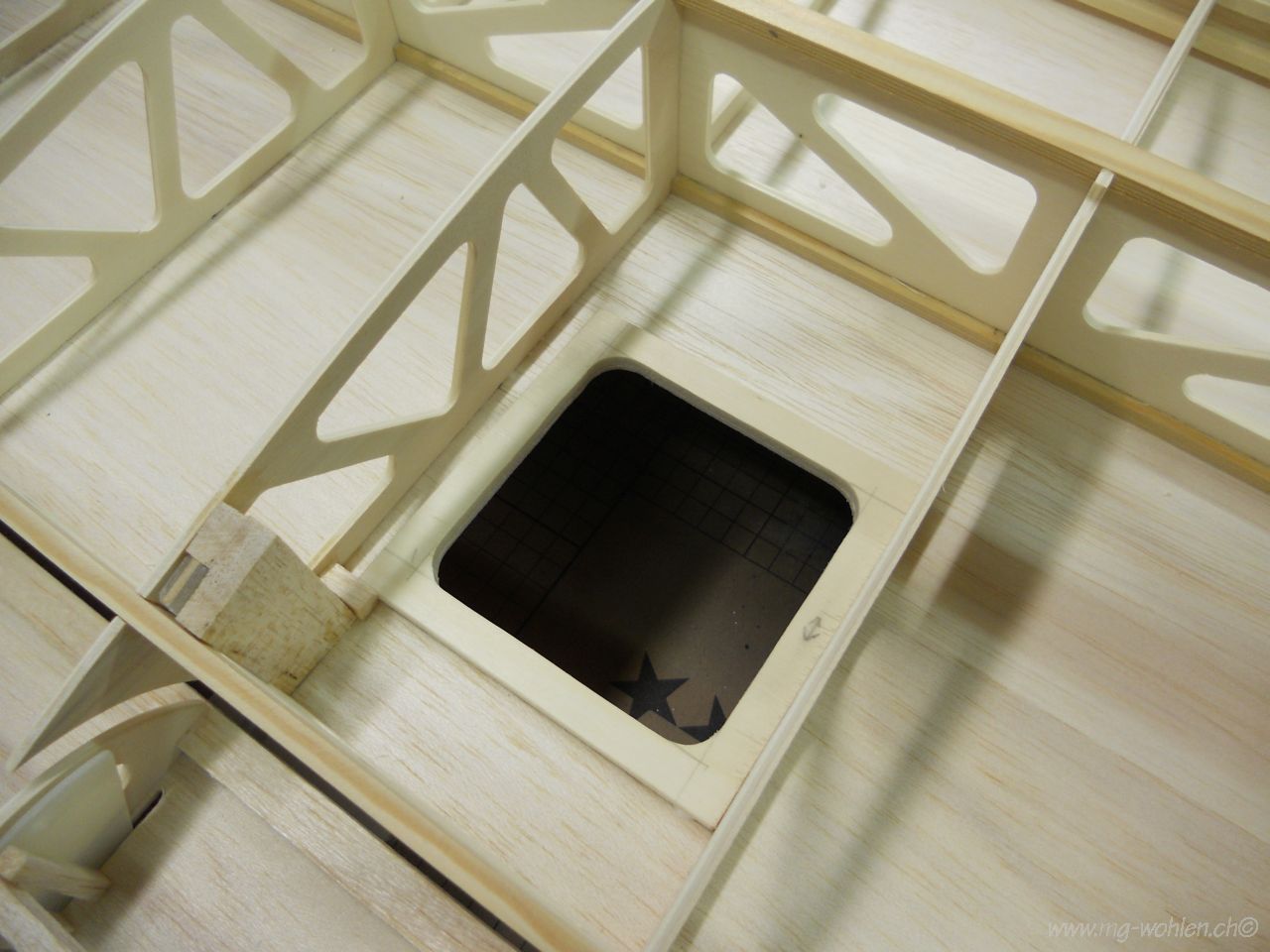

Die Servoöffnung kann sauber am Rahmen angepasst werden

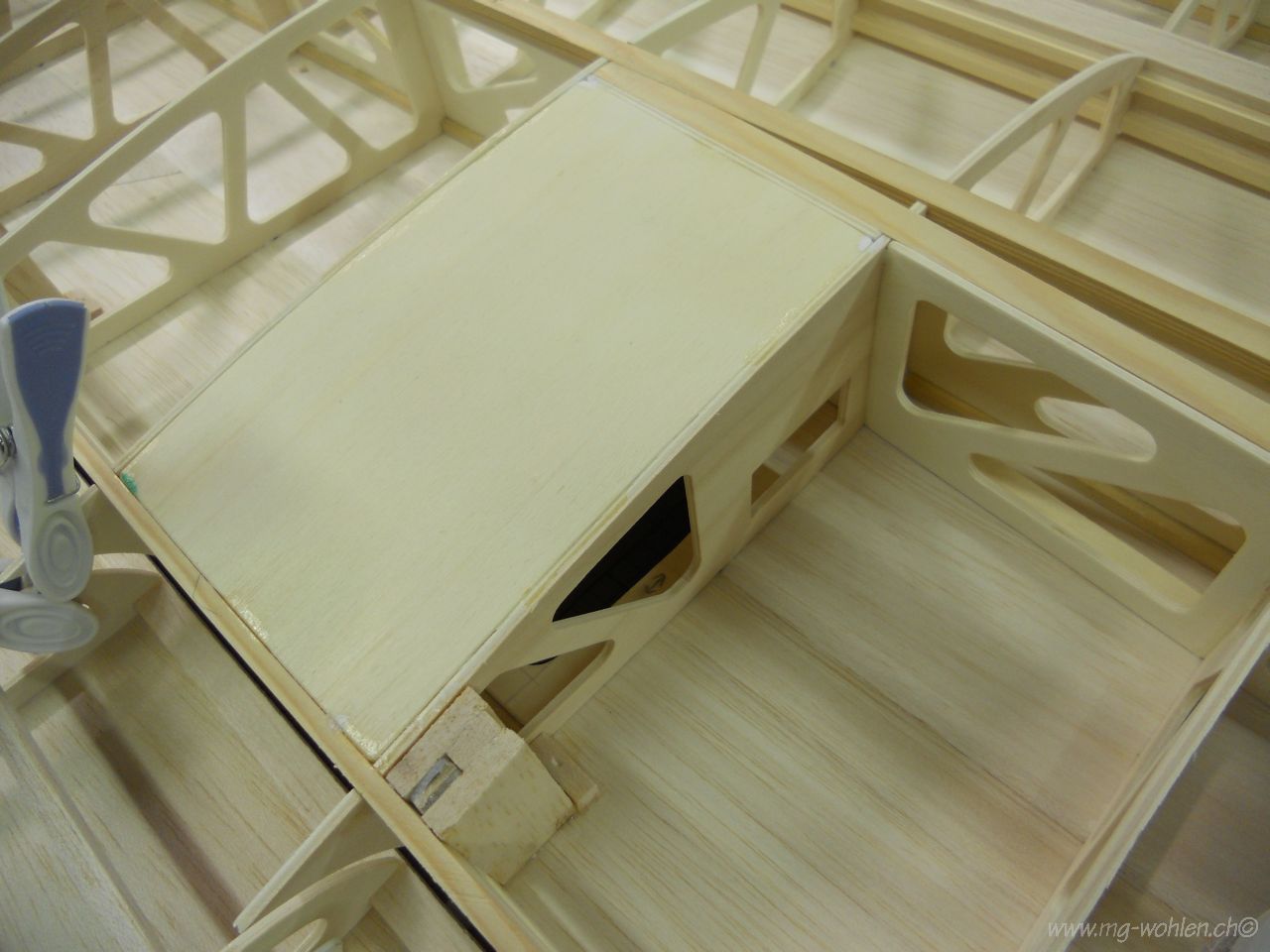

Der Servokasten ist fertig

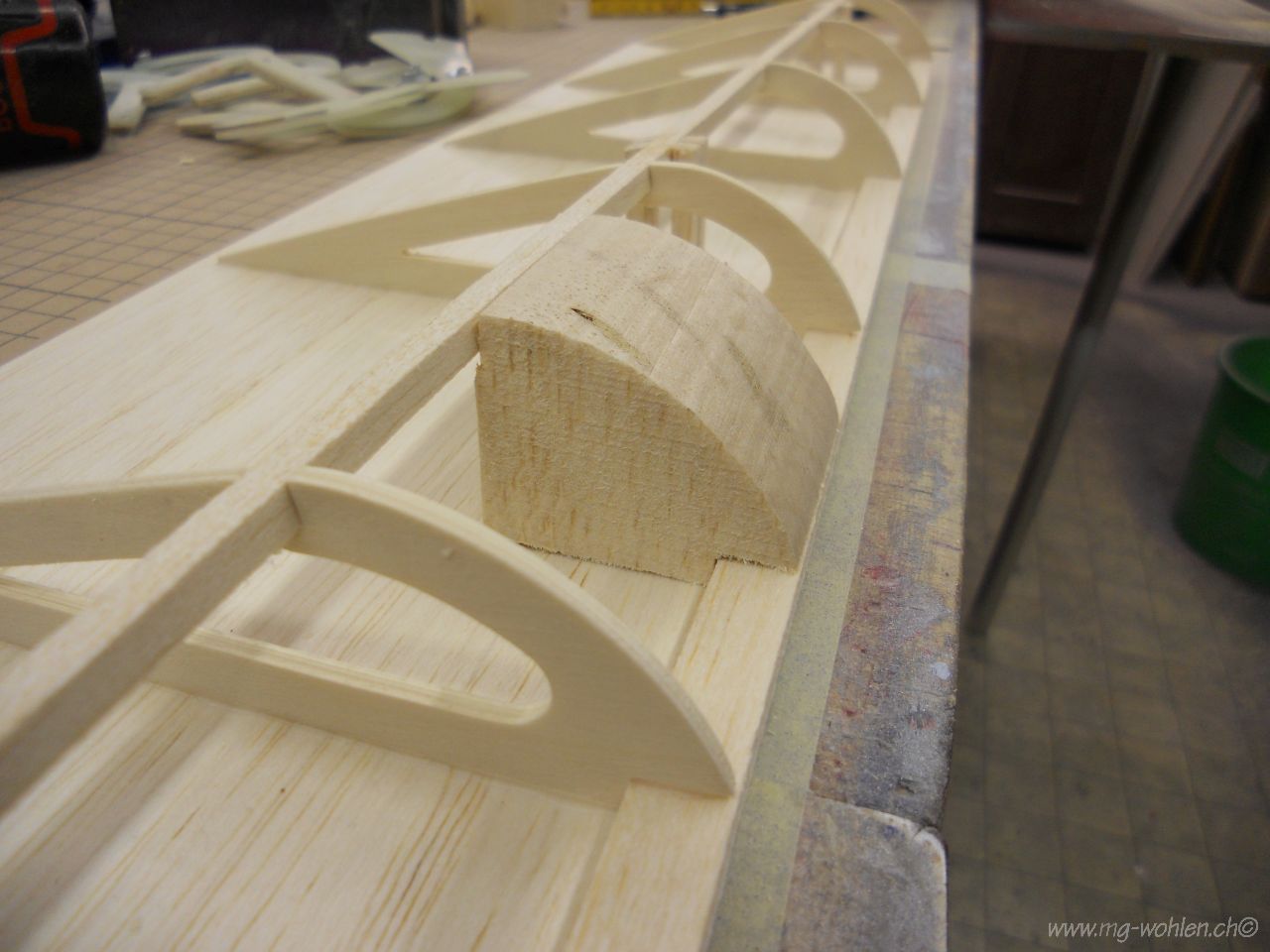

Das ist die Verstärkung für das Ruderhorn aus Vollbalsa
An die balsaklötze kommen noch Verstärkungsrippen
Die Halteklötze für die Servos sind aus Buchenholz
Die GFK Platte wird mit Doppelklebeband auf das Servo keklebt

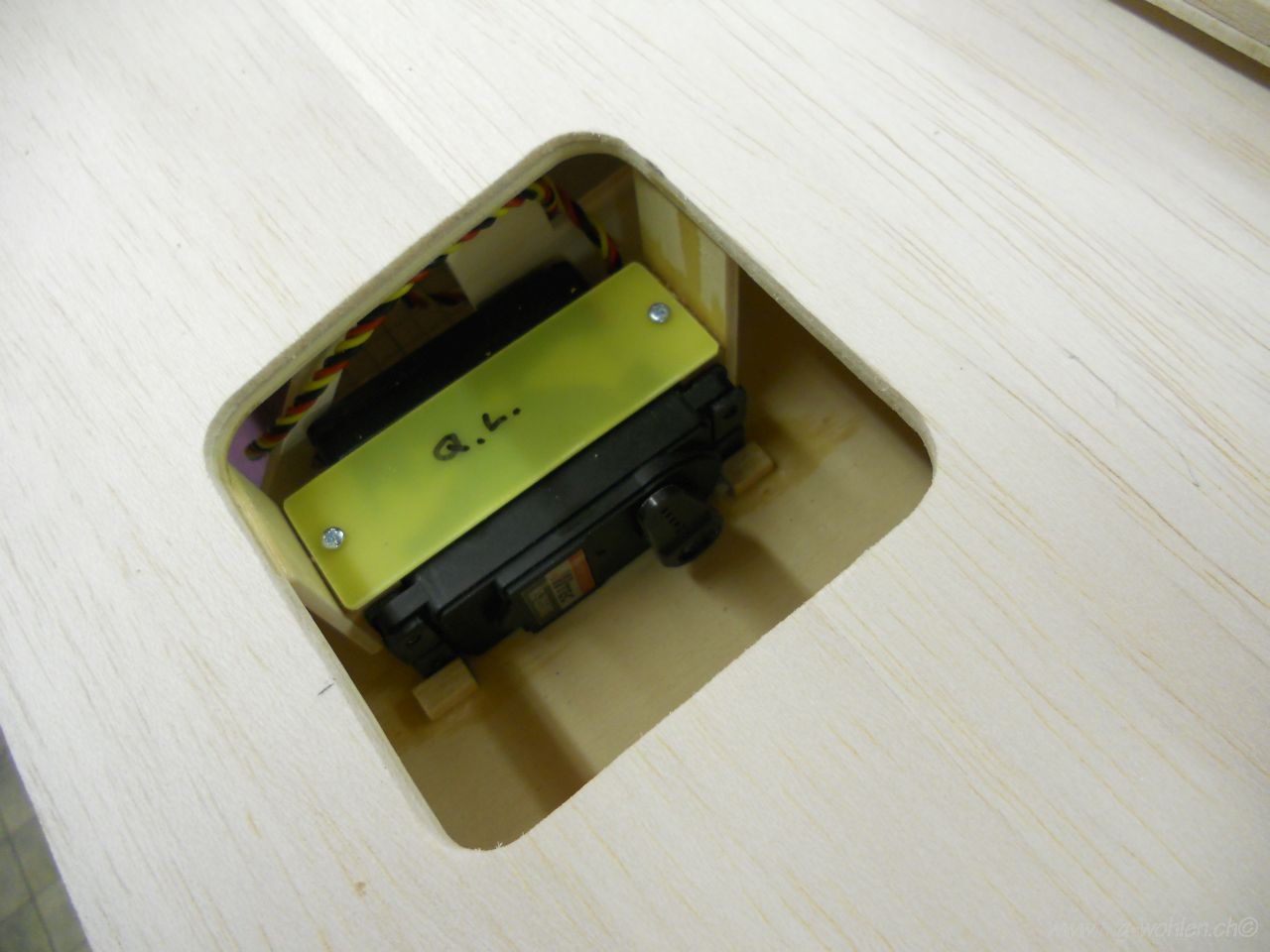

Das fertig montierte und voreingestellte Servo

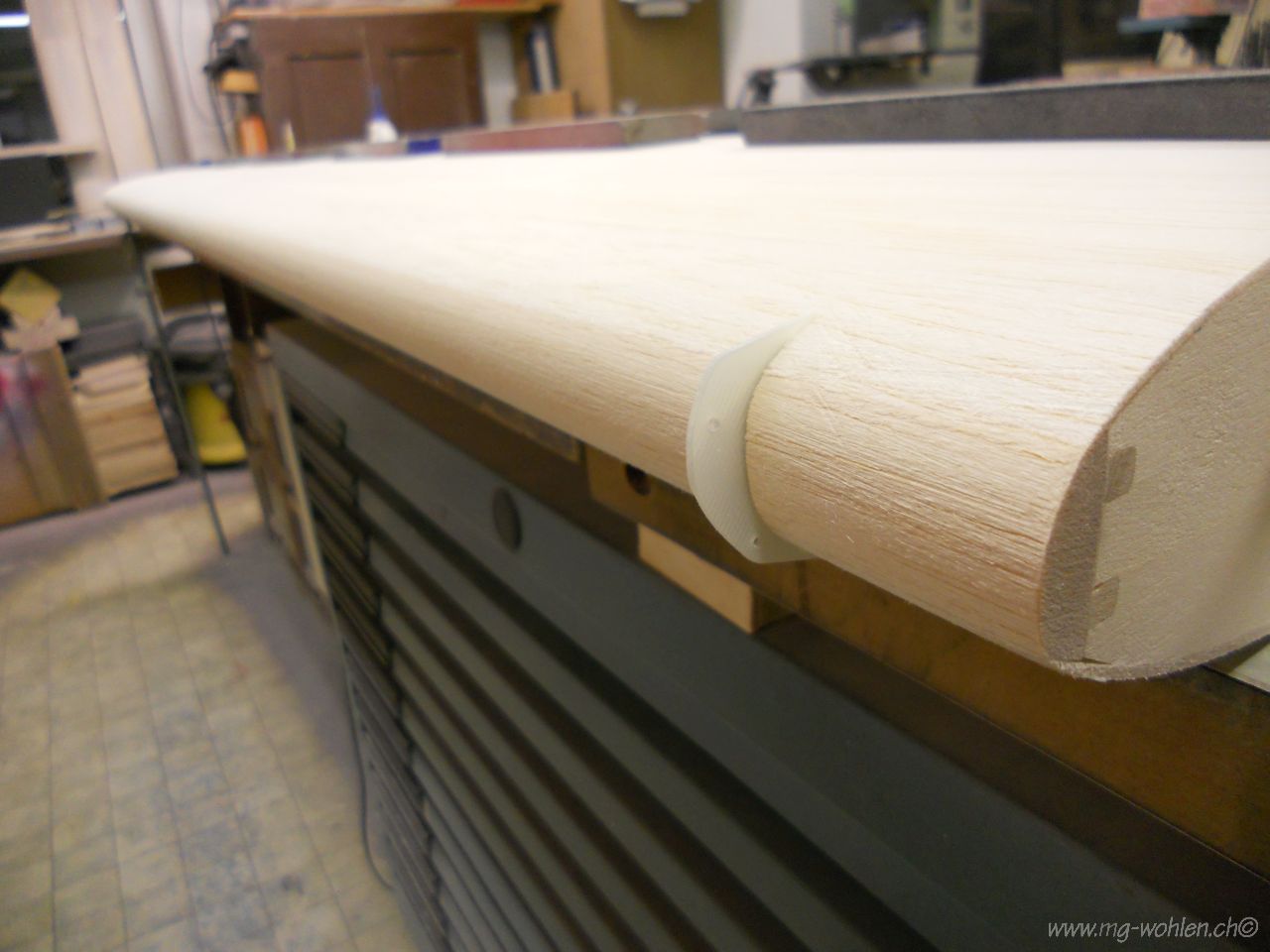

Die Nasenbeplankung der Querruder und Landeklappen wird trocken mit weichem 2mm Balsaholz aufgezogen
Die hintere Balsabeplankung ist am trocknen

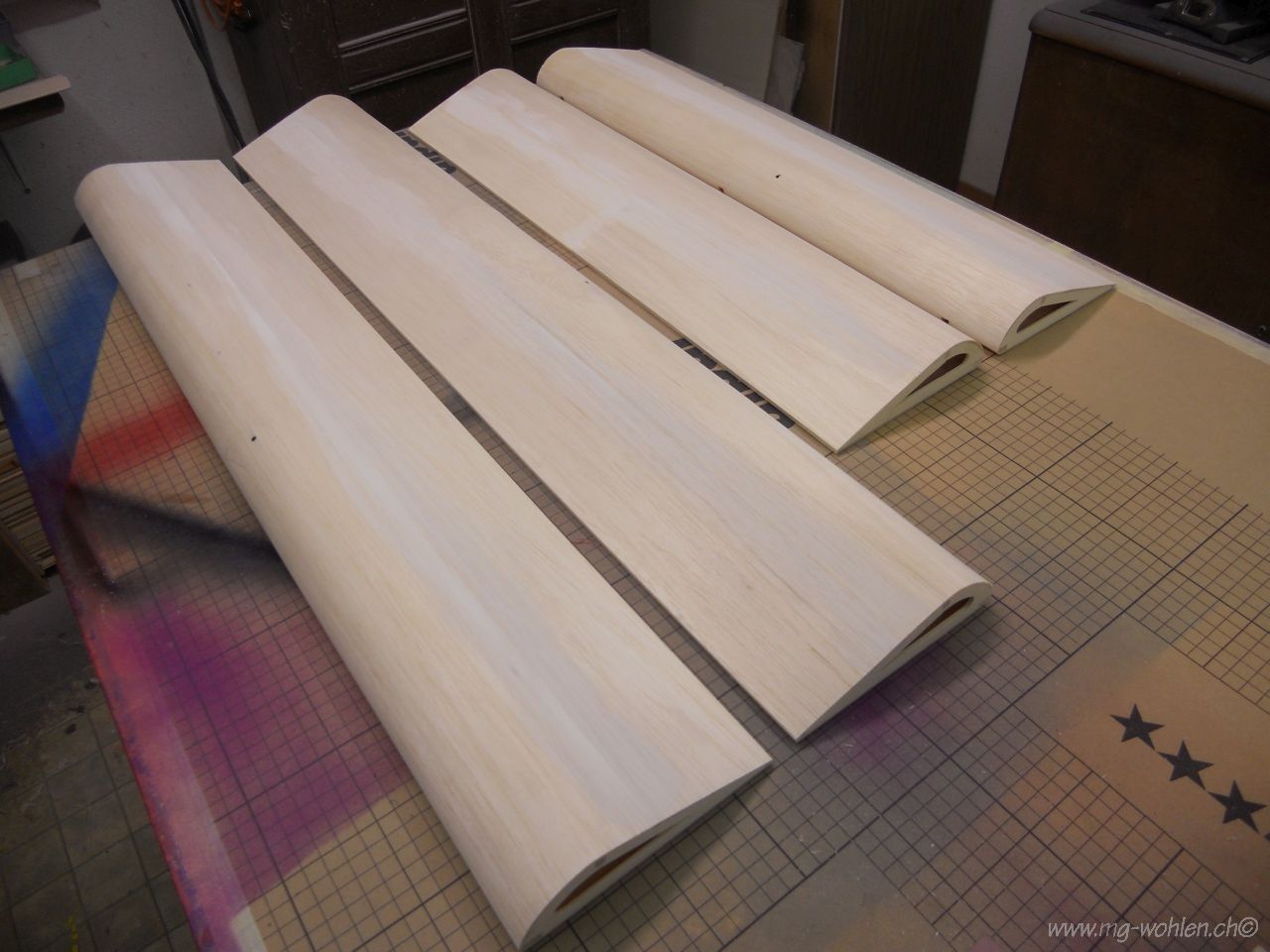

Die fertig verschliffenen Ruder werden später noch mit Glas überzogen

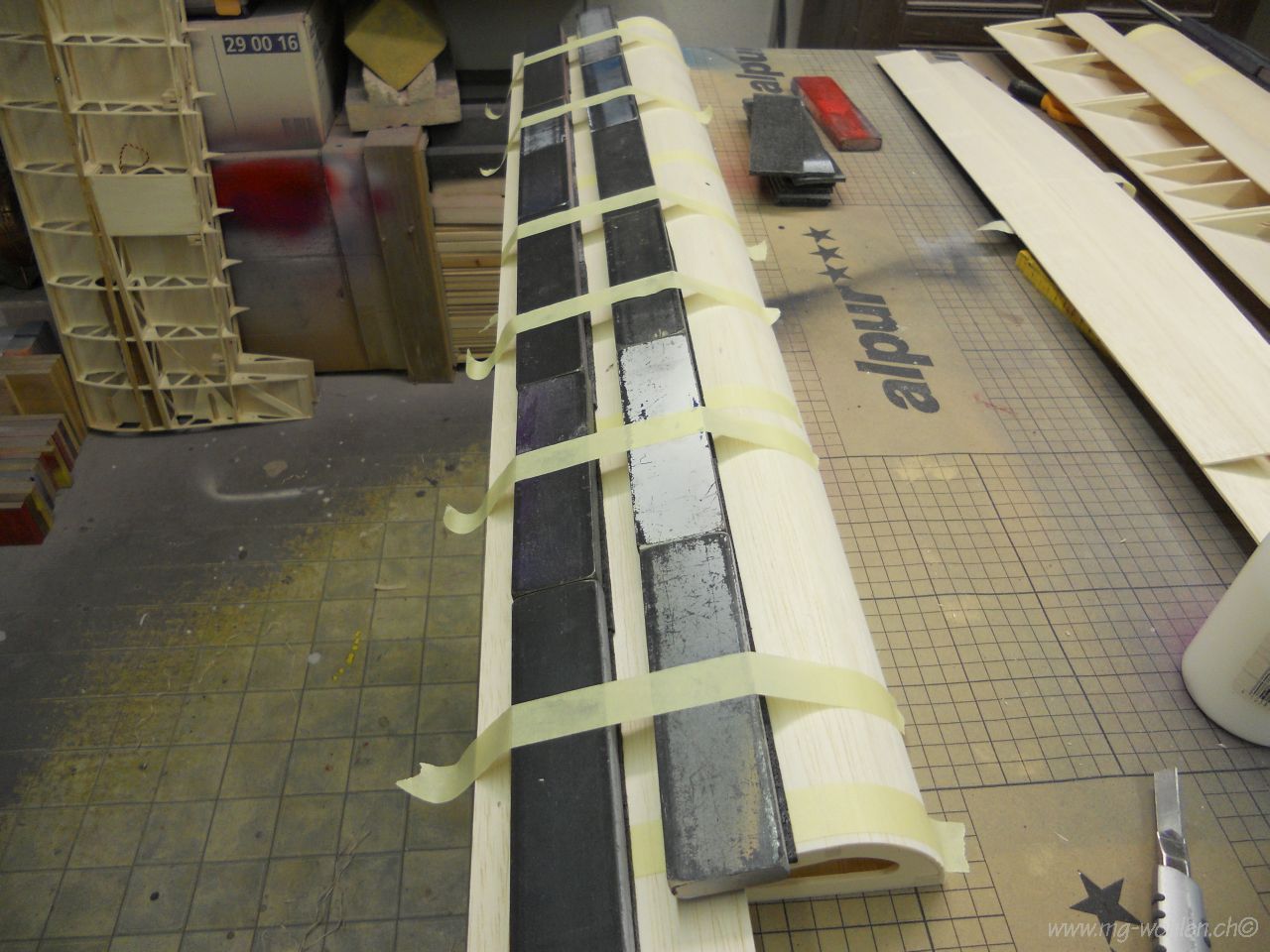

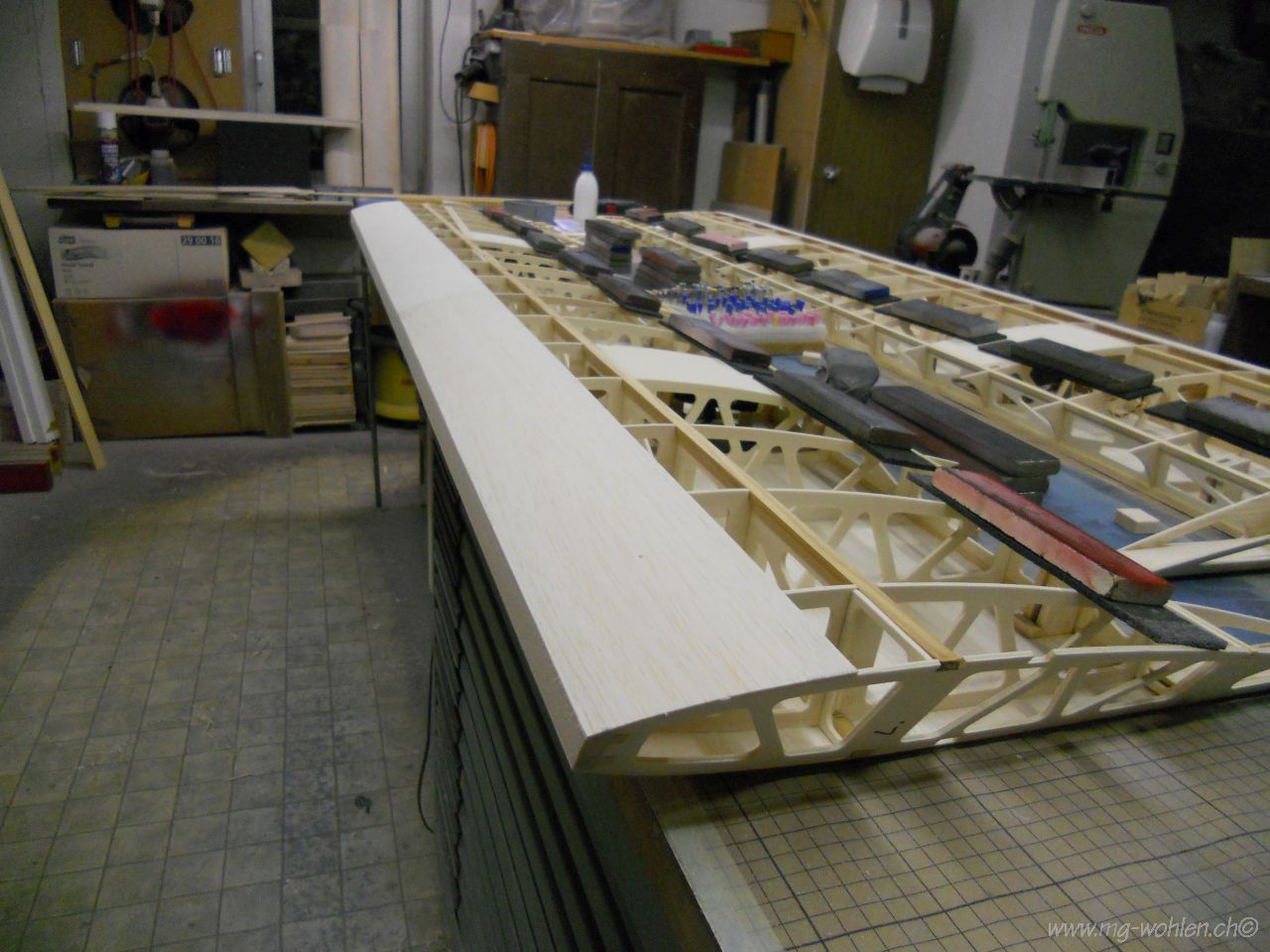

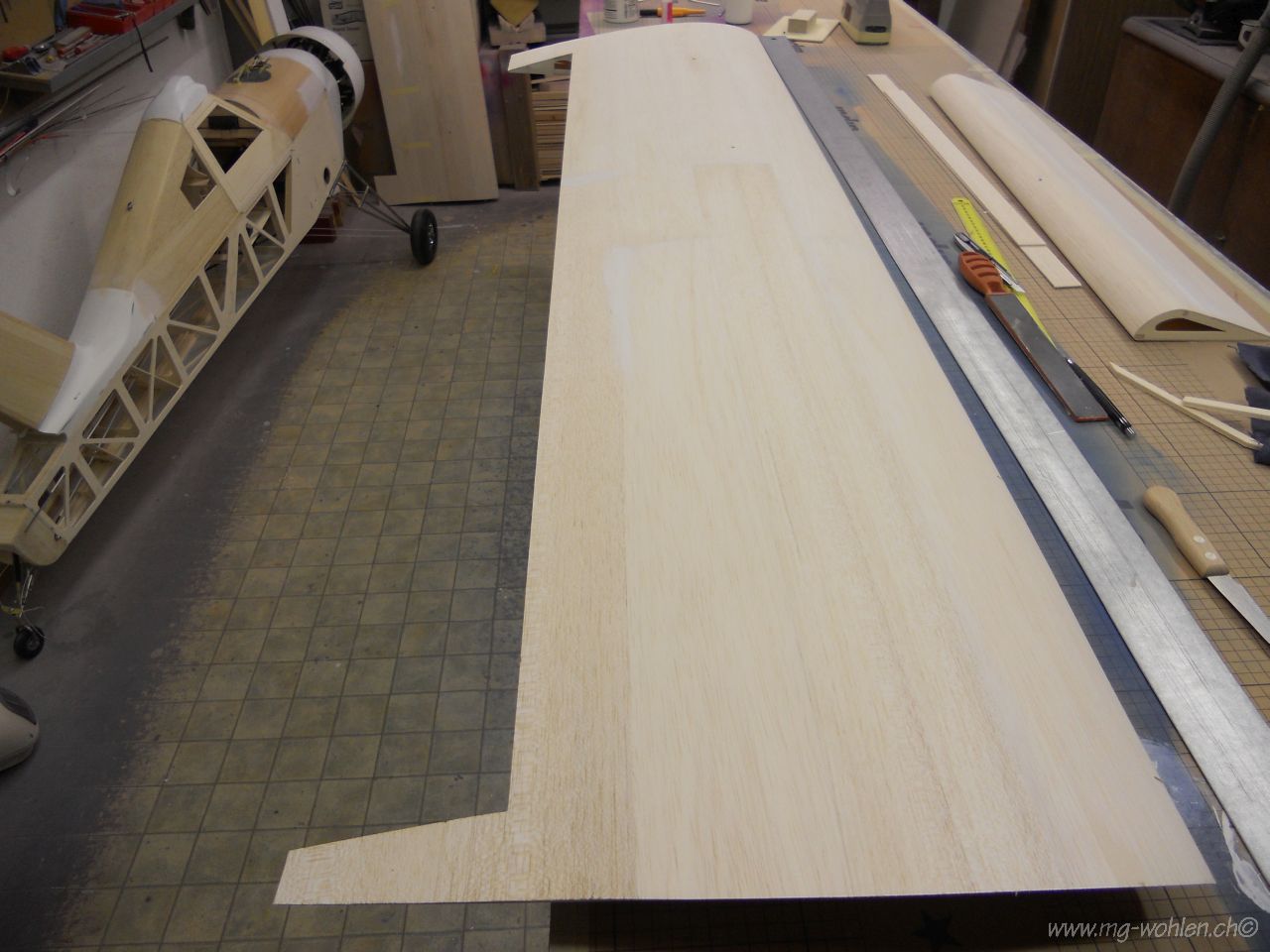

Die vordereobere Beplankung kann aufgebracht werden

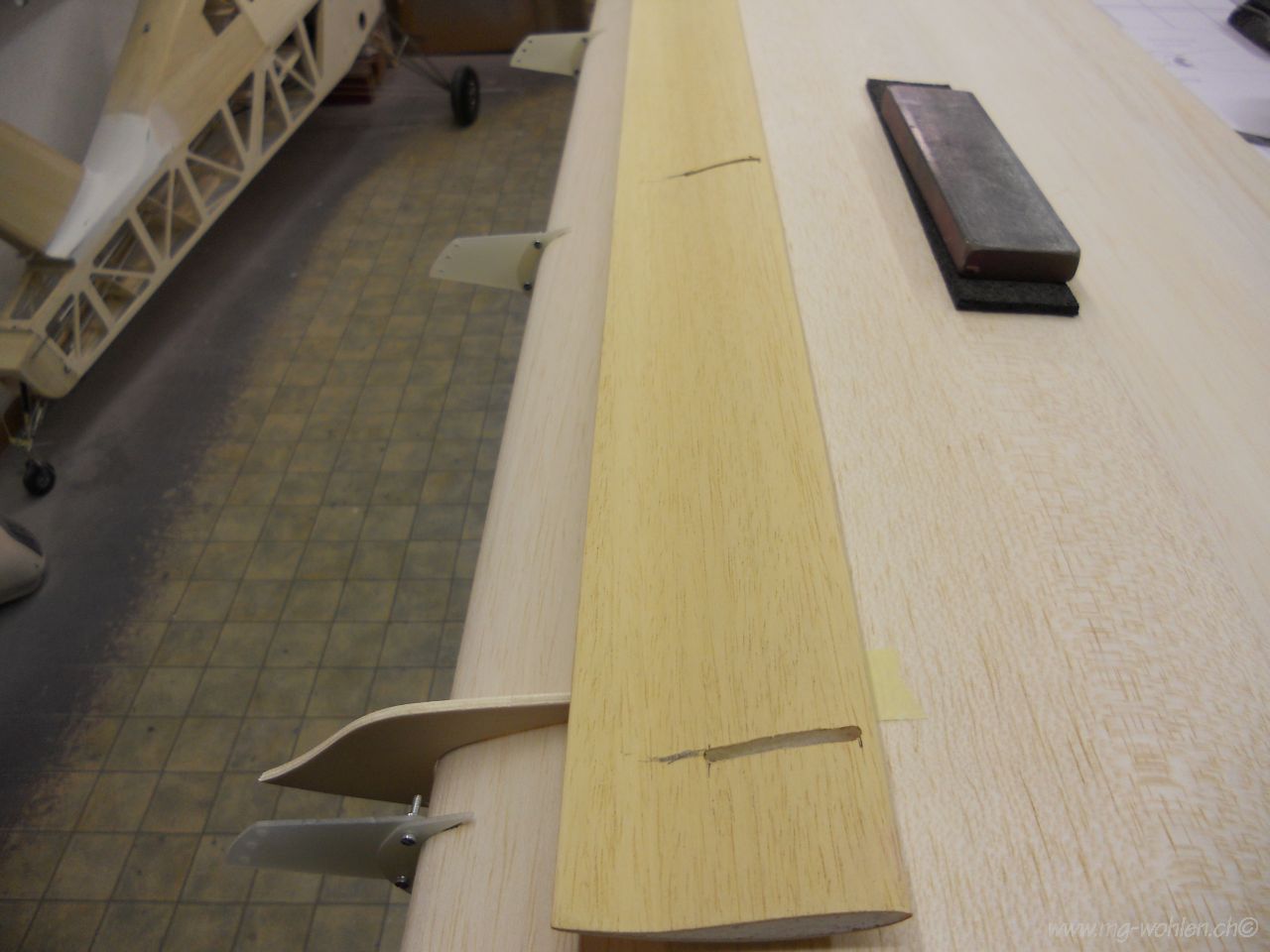

Die Schlitze für die Vorflügel ausfeilen
Diese Halter werden erst nach dem Glasen eingeklebt
Hier wird das zweite Loch für die Streben eruiert

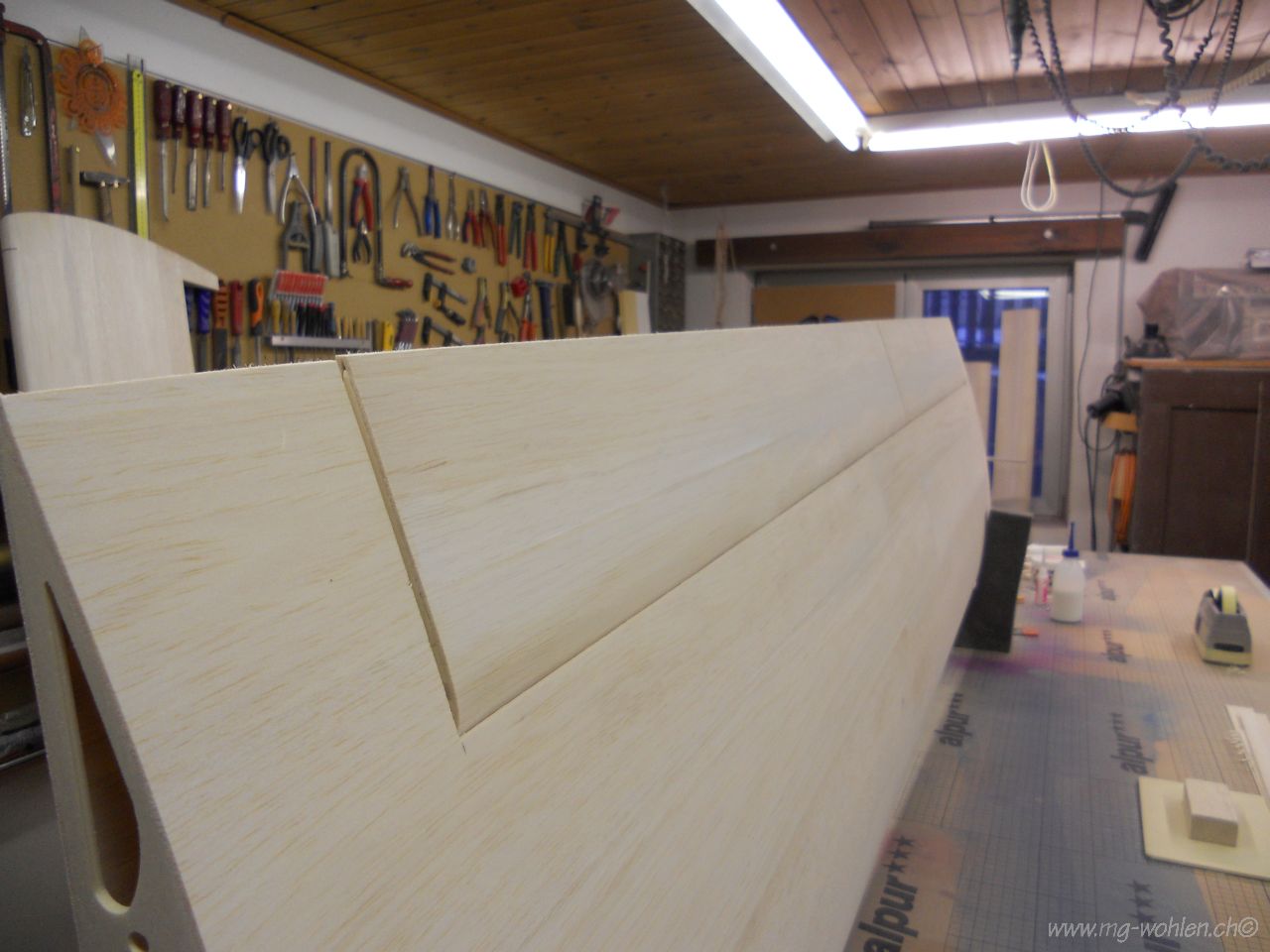

Die obere Beplankung ist fertig und die zweite Gewindehülse ist eingeklebt

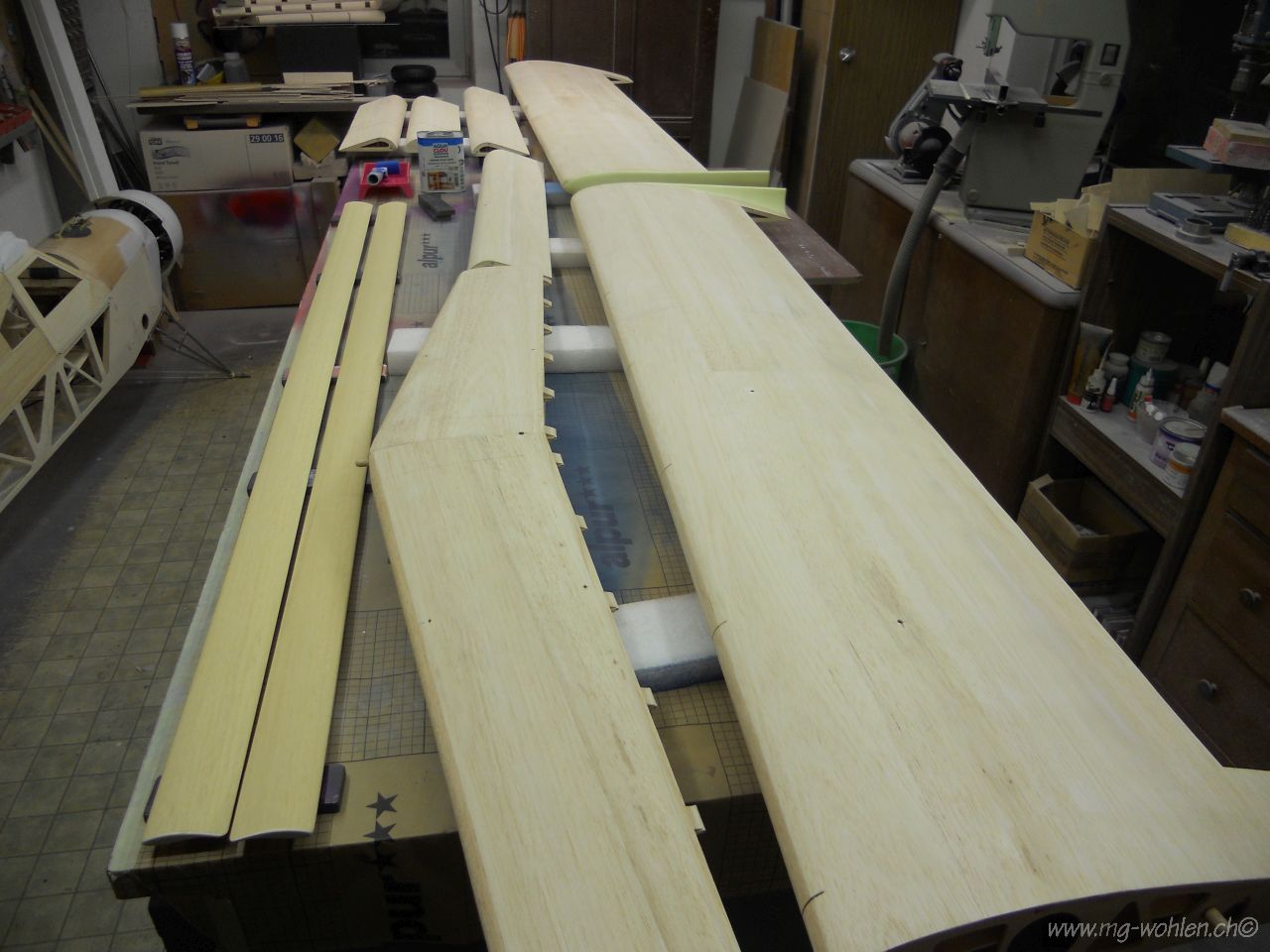

Die Querruder und Landeklappen werden noch einmal montiert und alles passend verschliffen
Passt

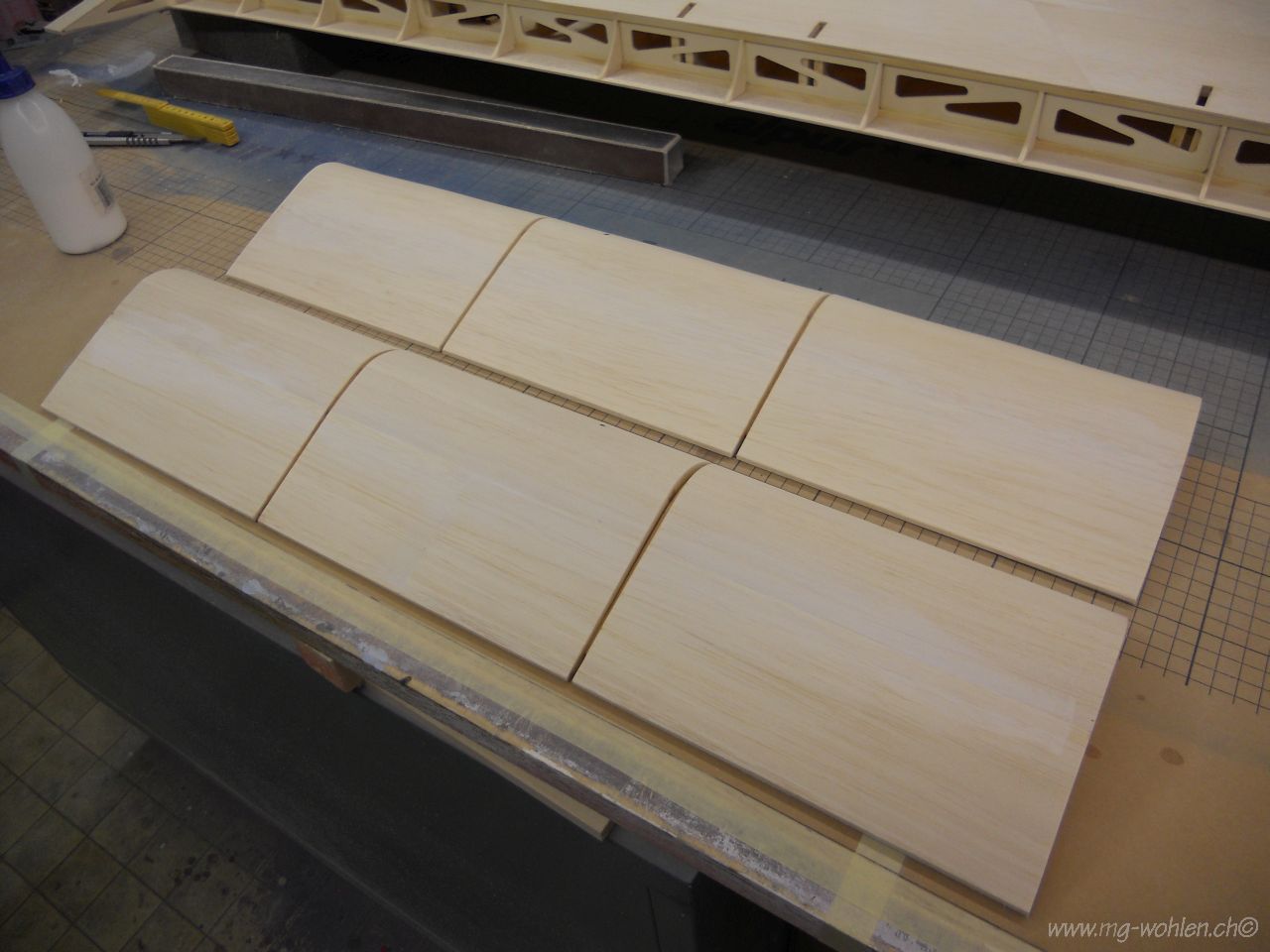

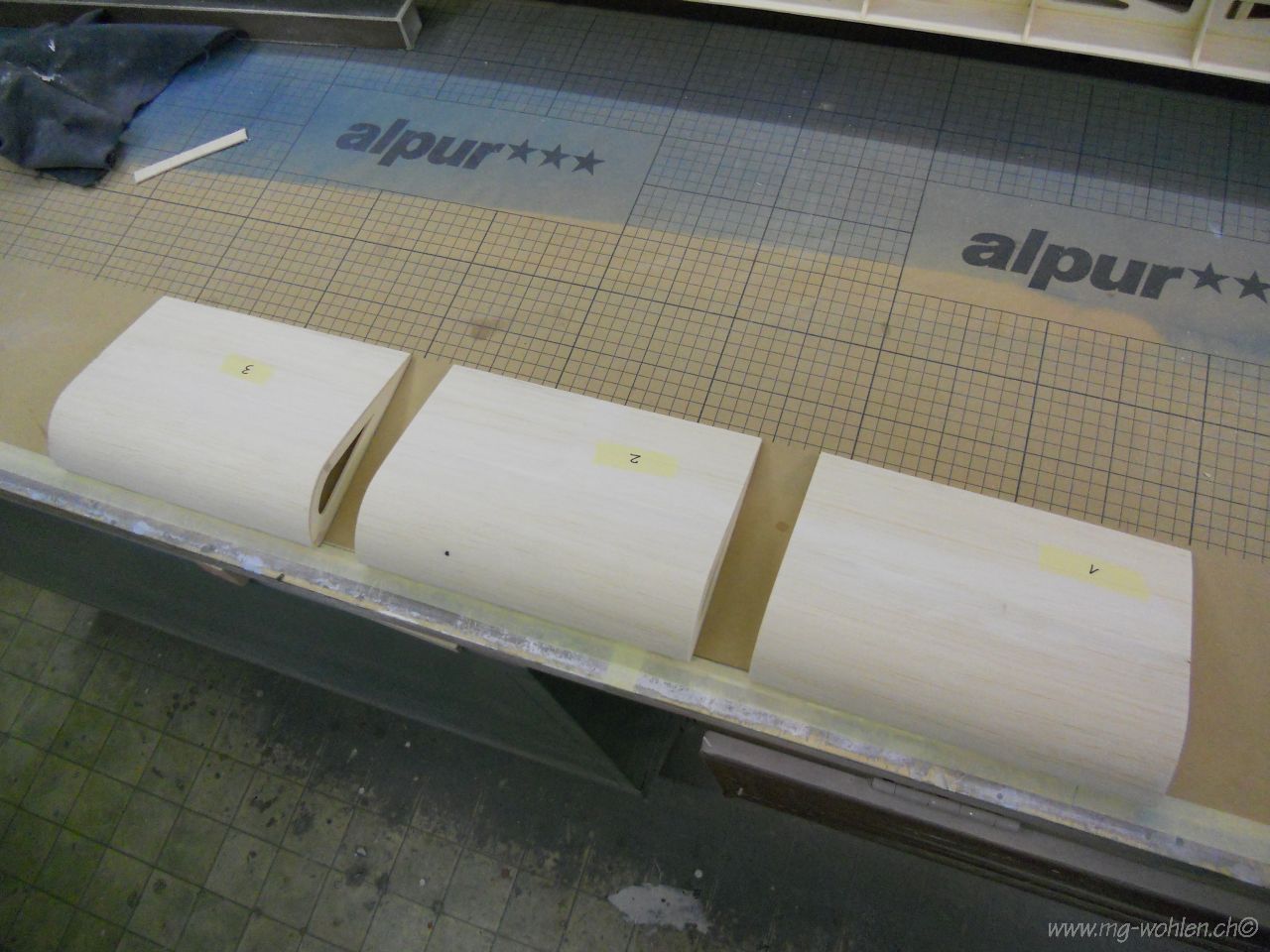

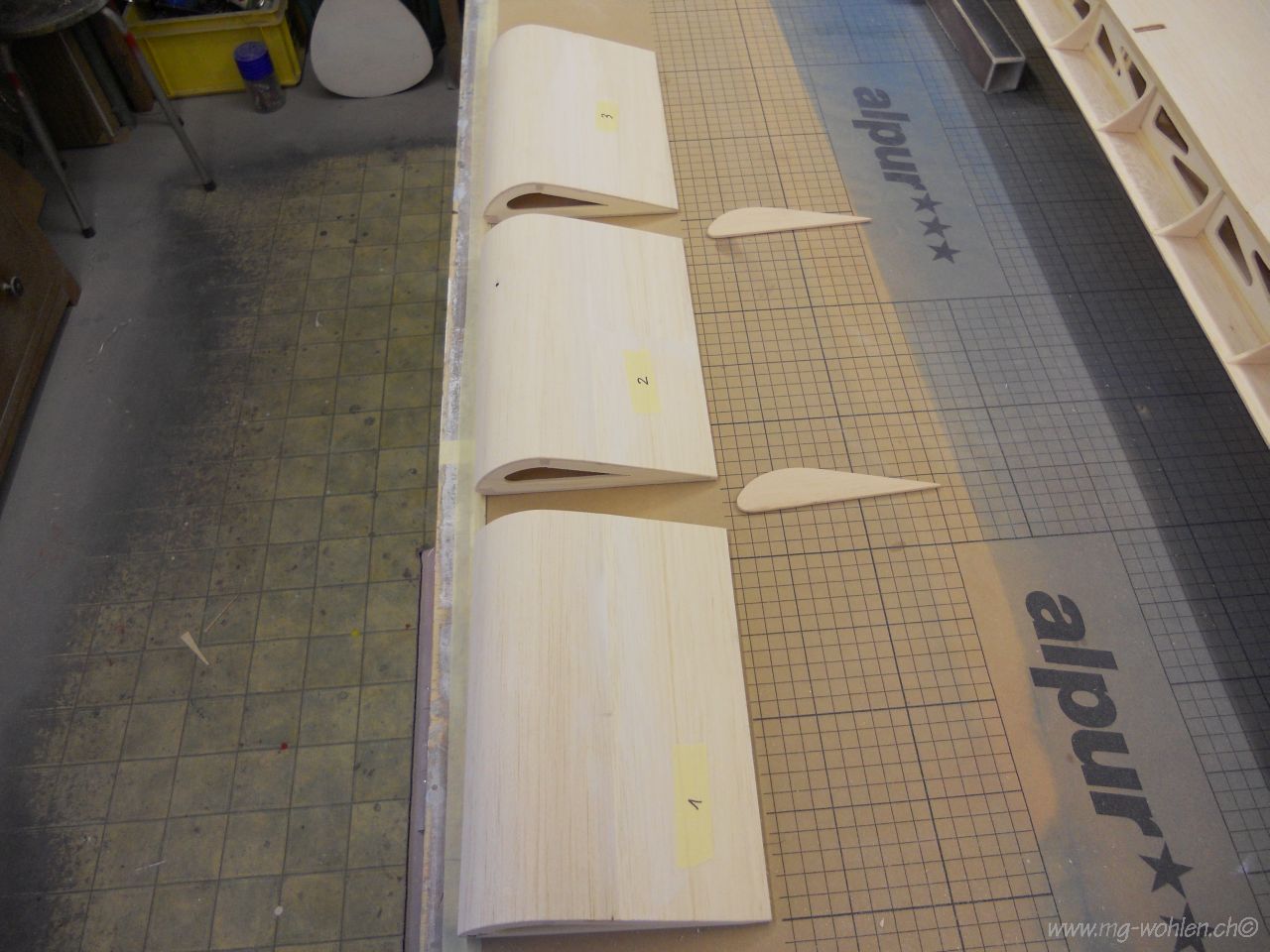

Das Original hat drei einzelne Querruder also werden meine auch durchgesägt

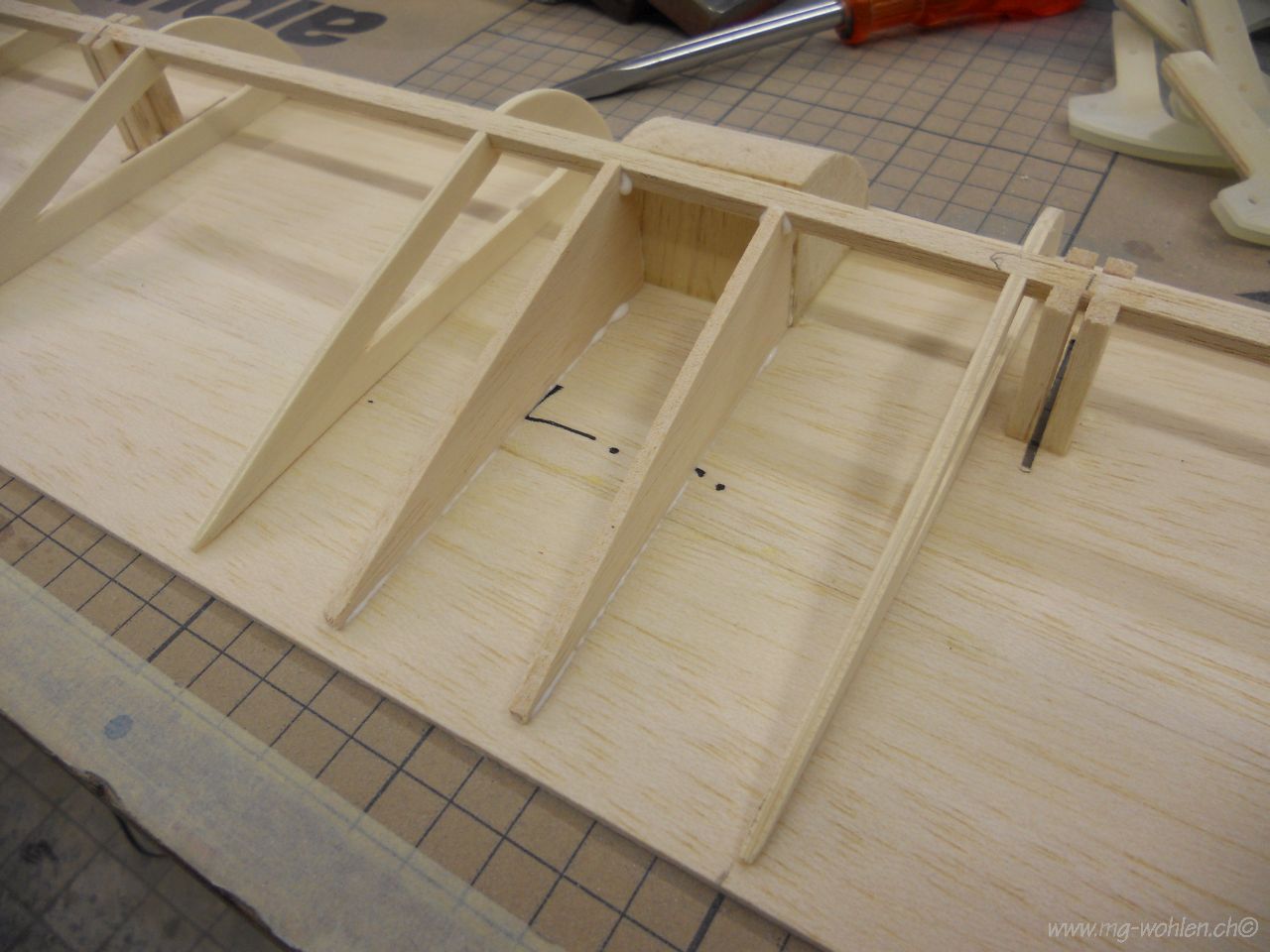

Die passenden Zwischenrippen sind zugeschnitten

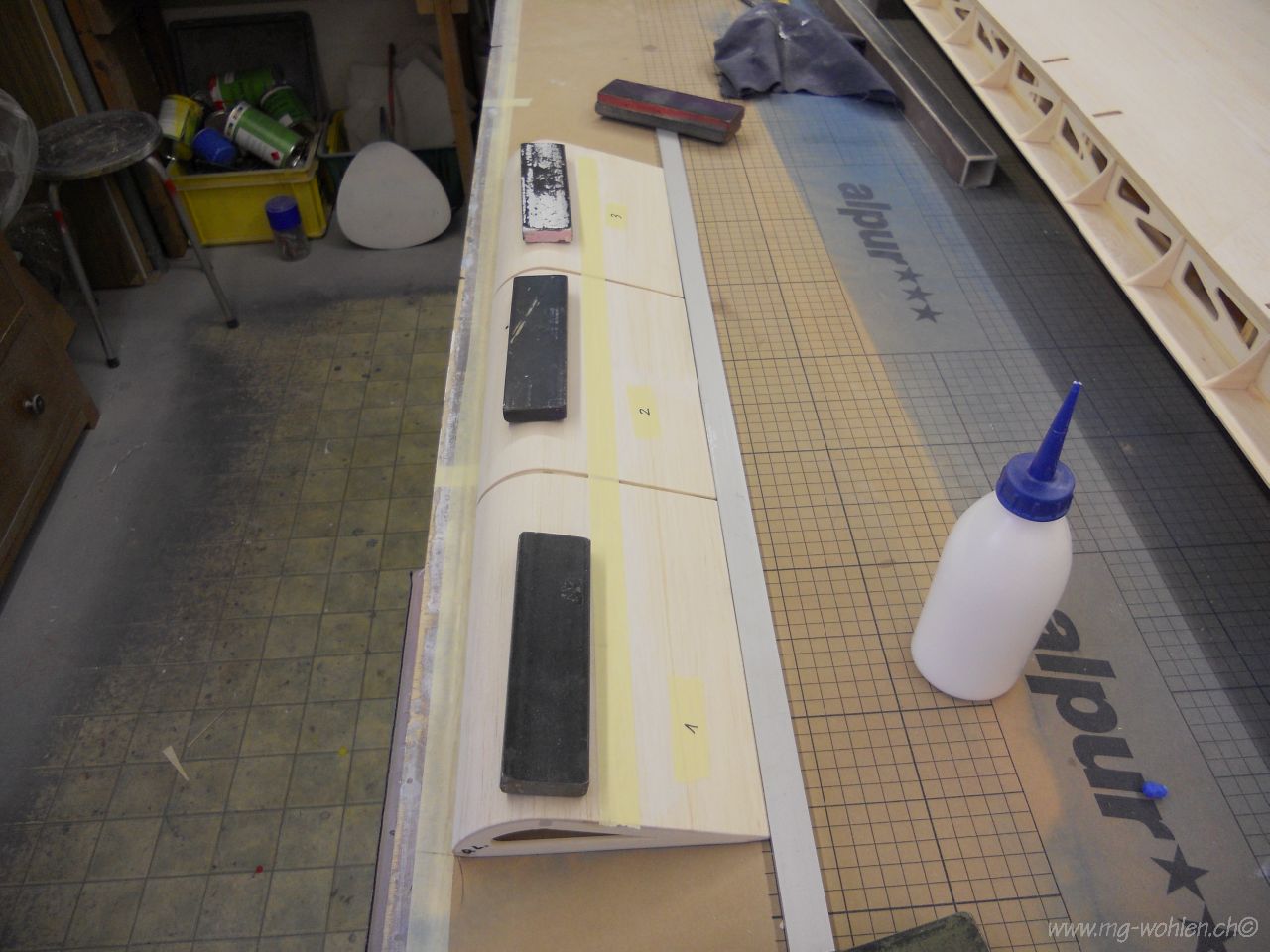

Jetzt wird wieder alles mit Distanz zu einem Querruder zusammengeklebt
Und so sieht es fertig aus
Jetzt geht es an die Randbögen da es beim Bausatz nichts dabei hat

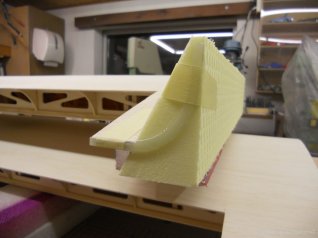

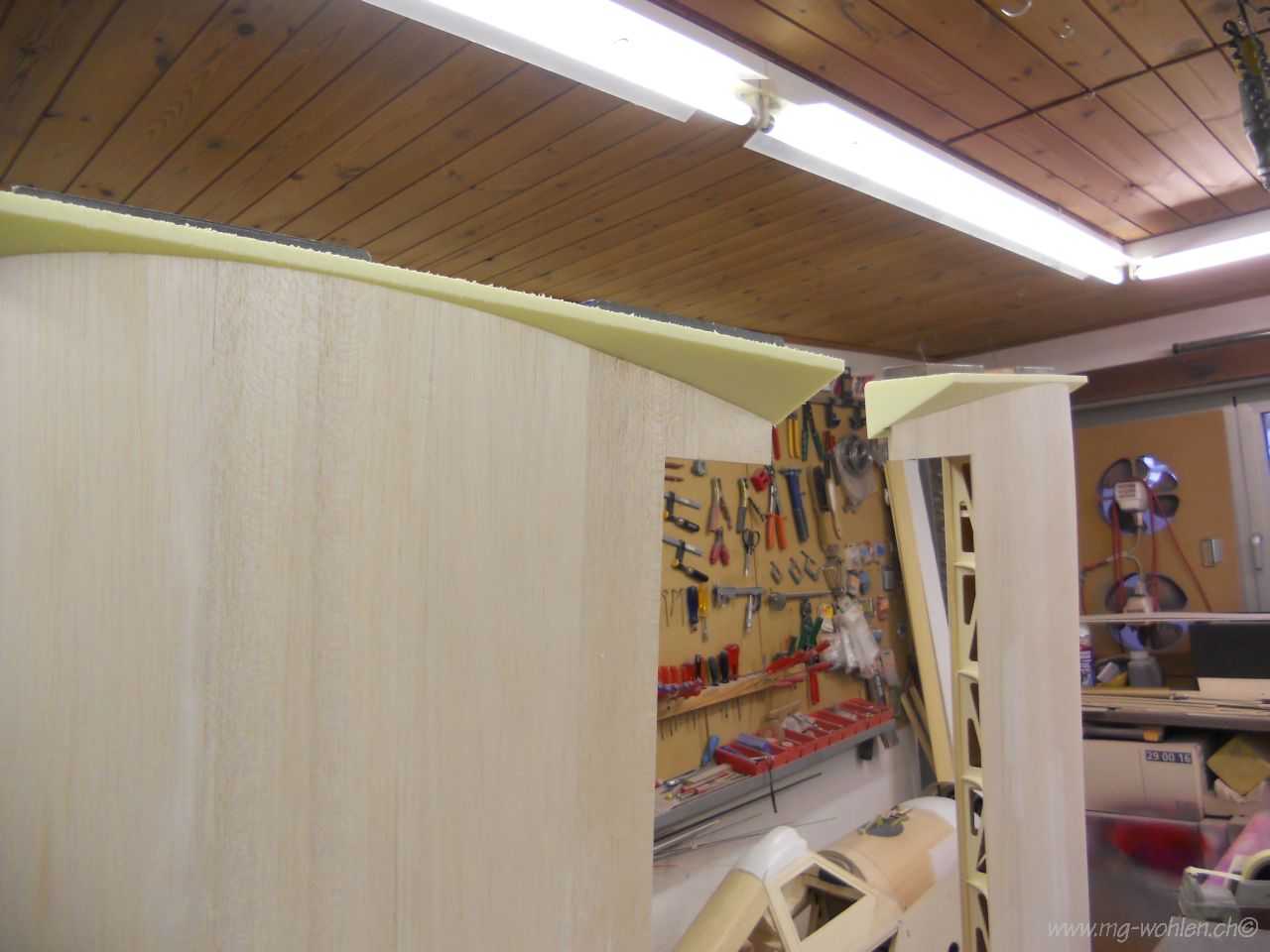

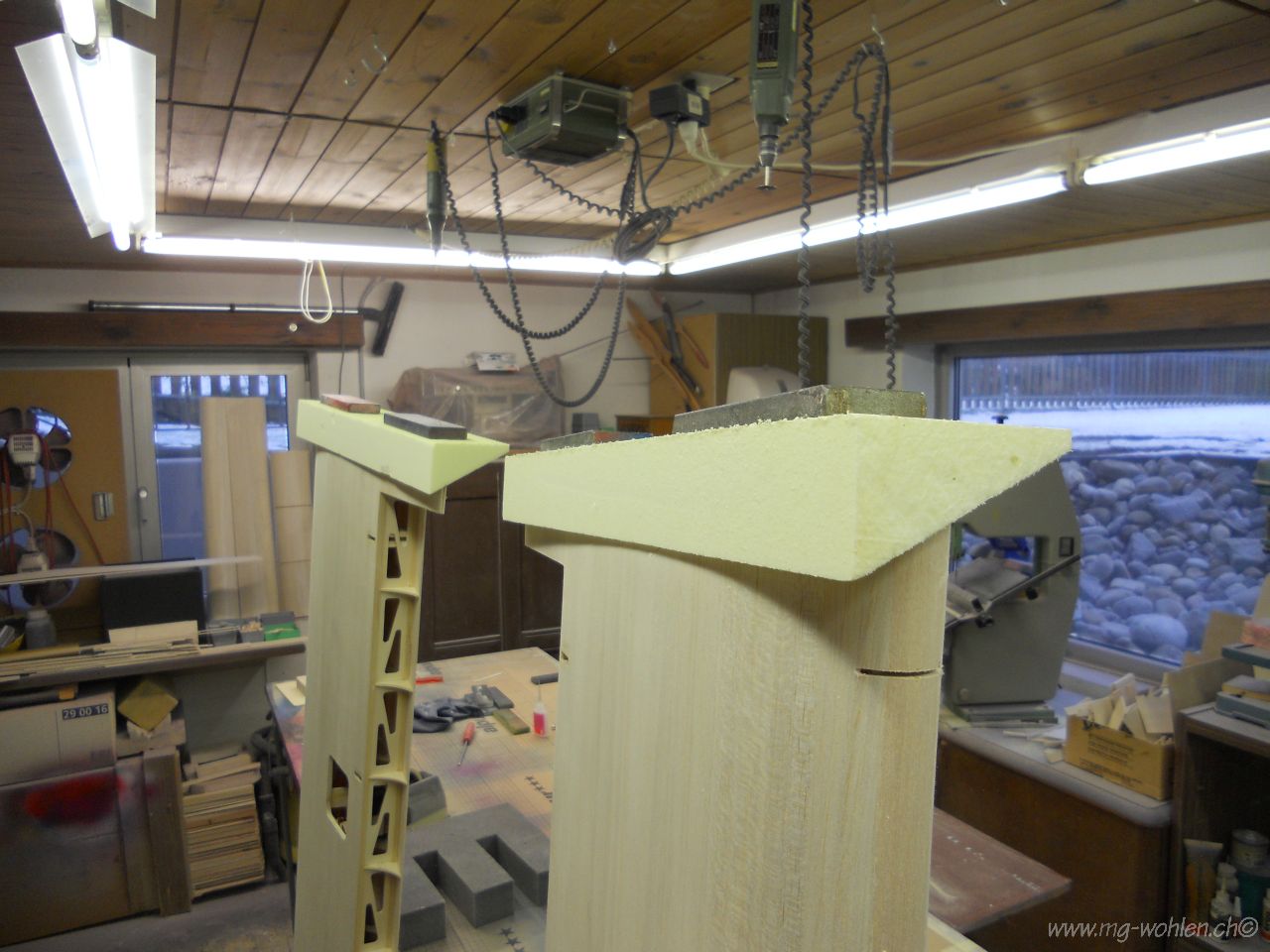

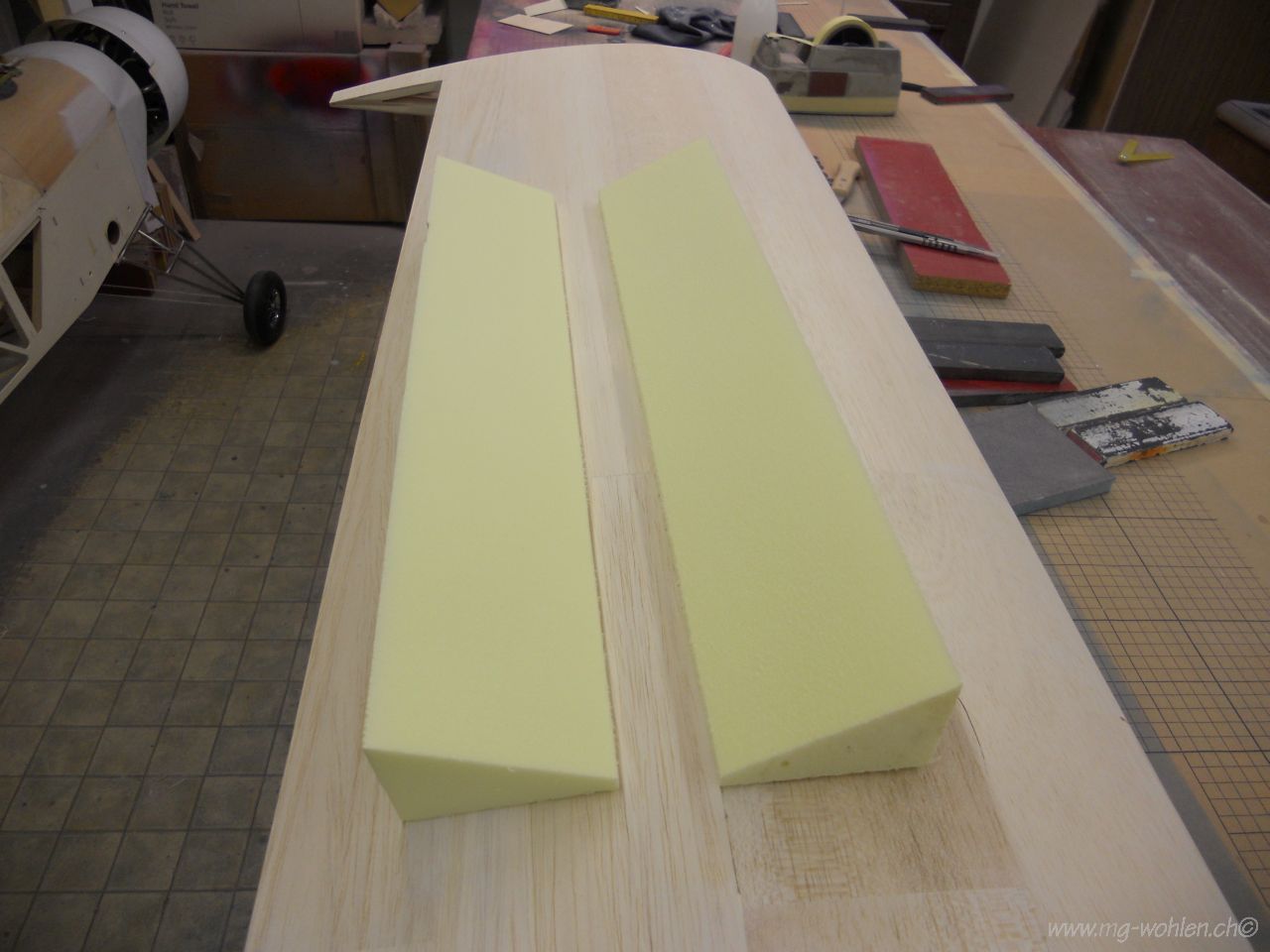

Das Styrodur wird mit Weissleim angeklebt
Warten bis trocken dann kommt reine Fleissarbeit
Am Ende der Randbogen wird ein formgebendes und verstärkungs GFK teil aufgeklebt

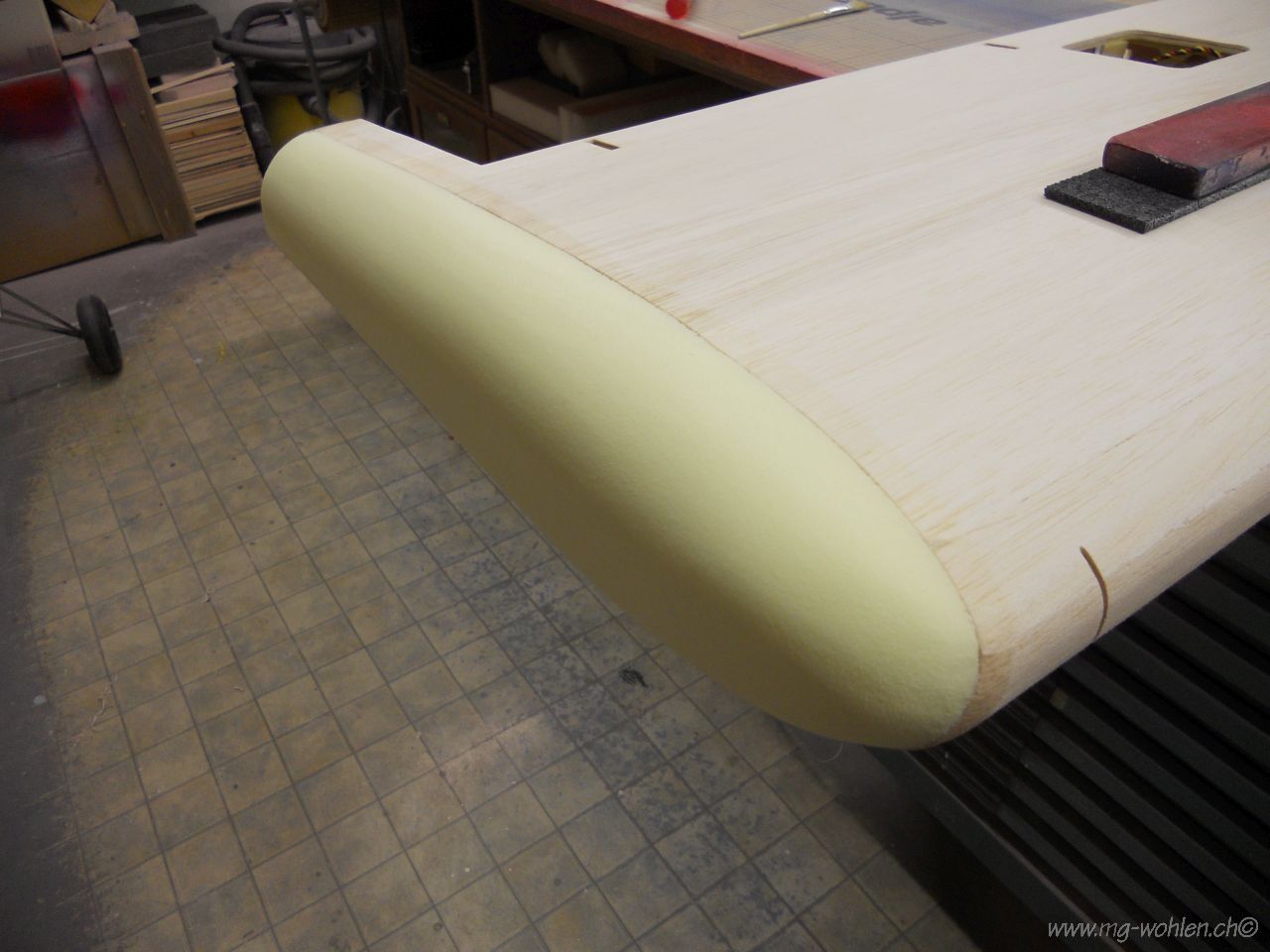

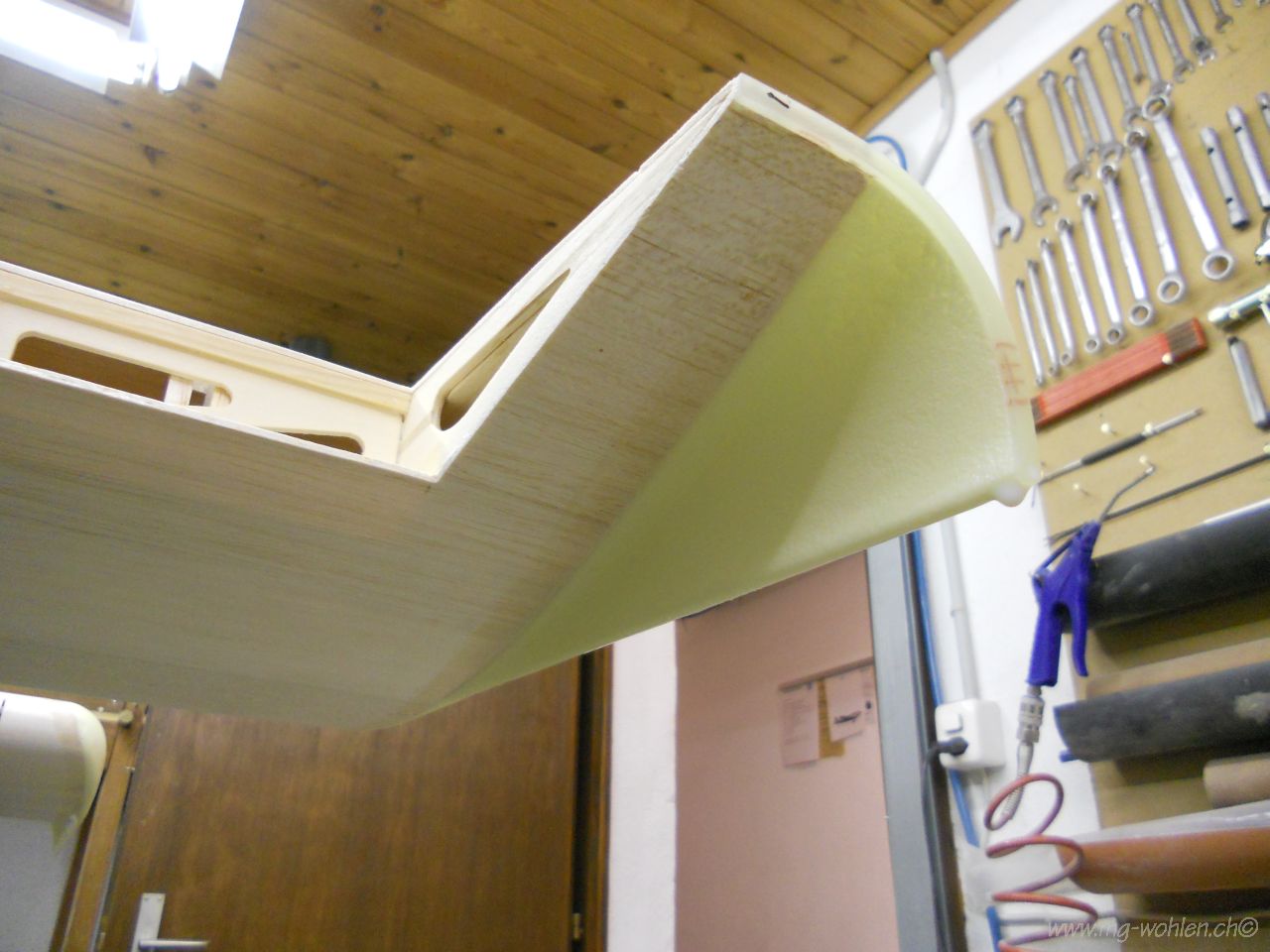

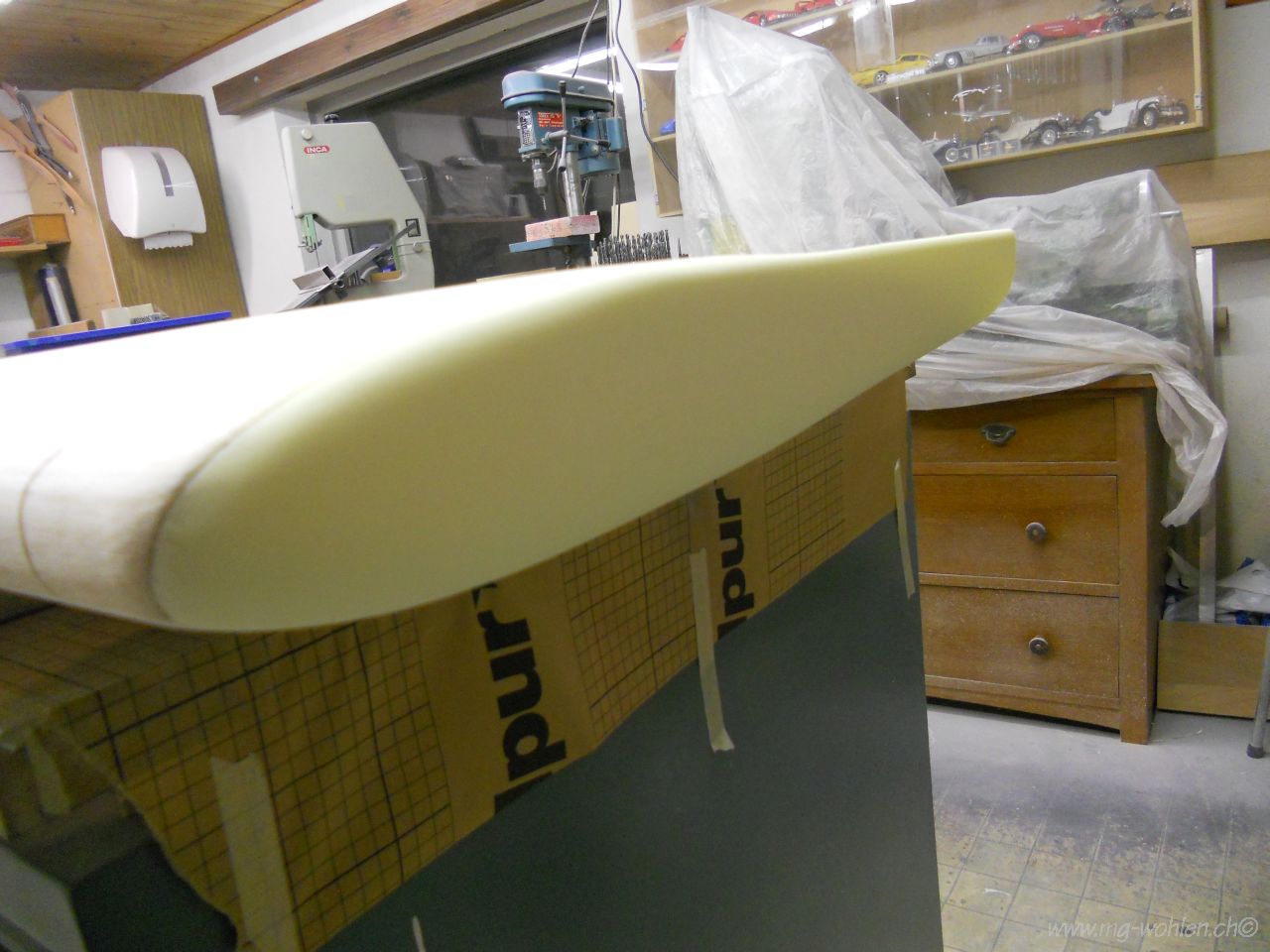

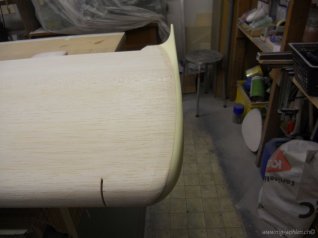

Randbogen fertig verschliffen
Das Styrodur ist mit Aquaclou Porenfüller behandelt
Das Teil ist noch relativ schwach

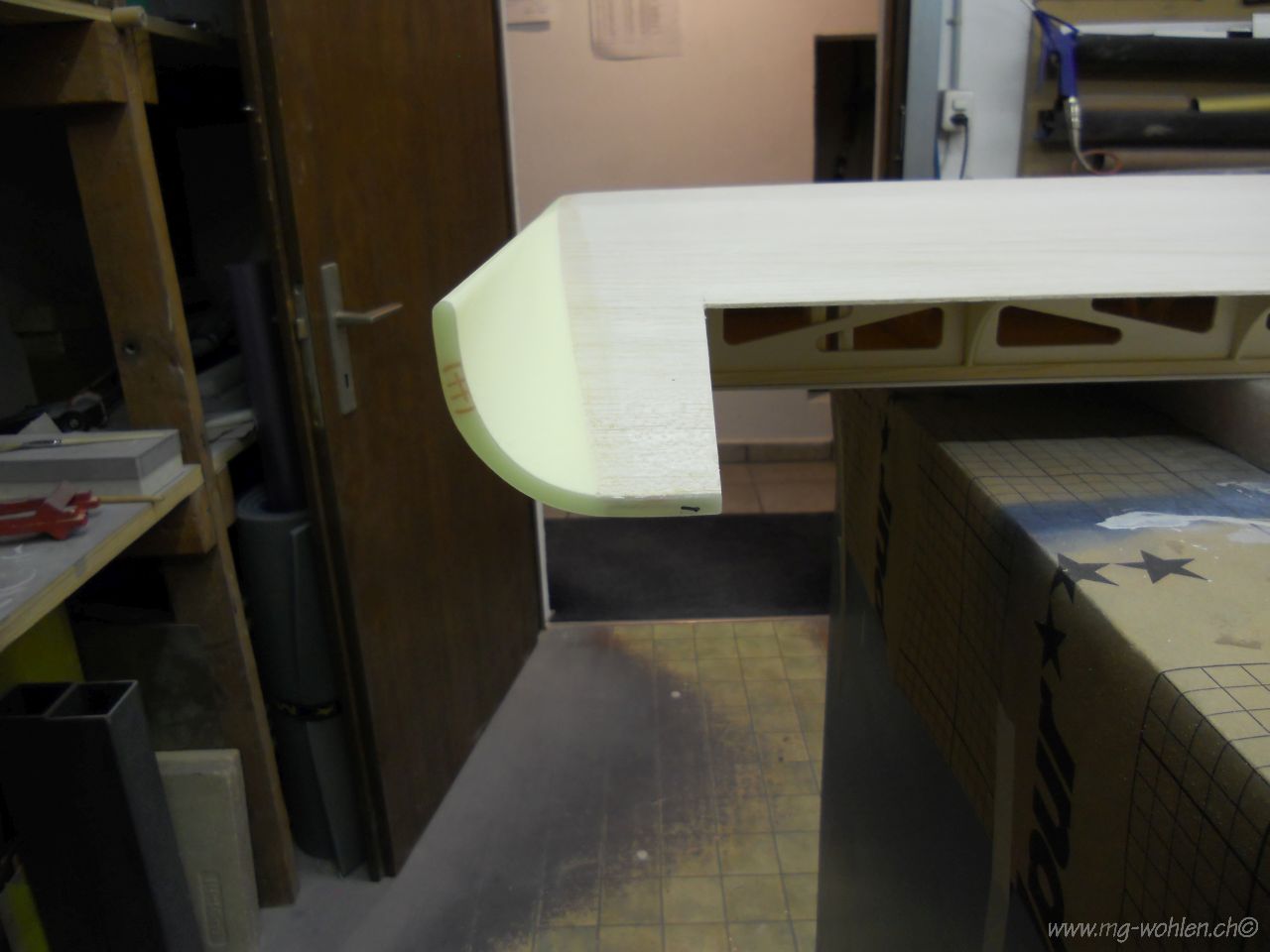

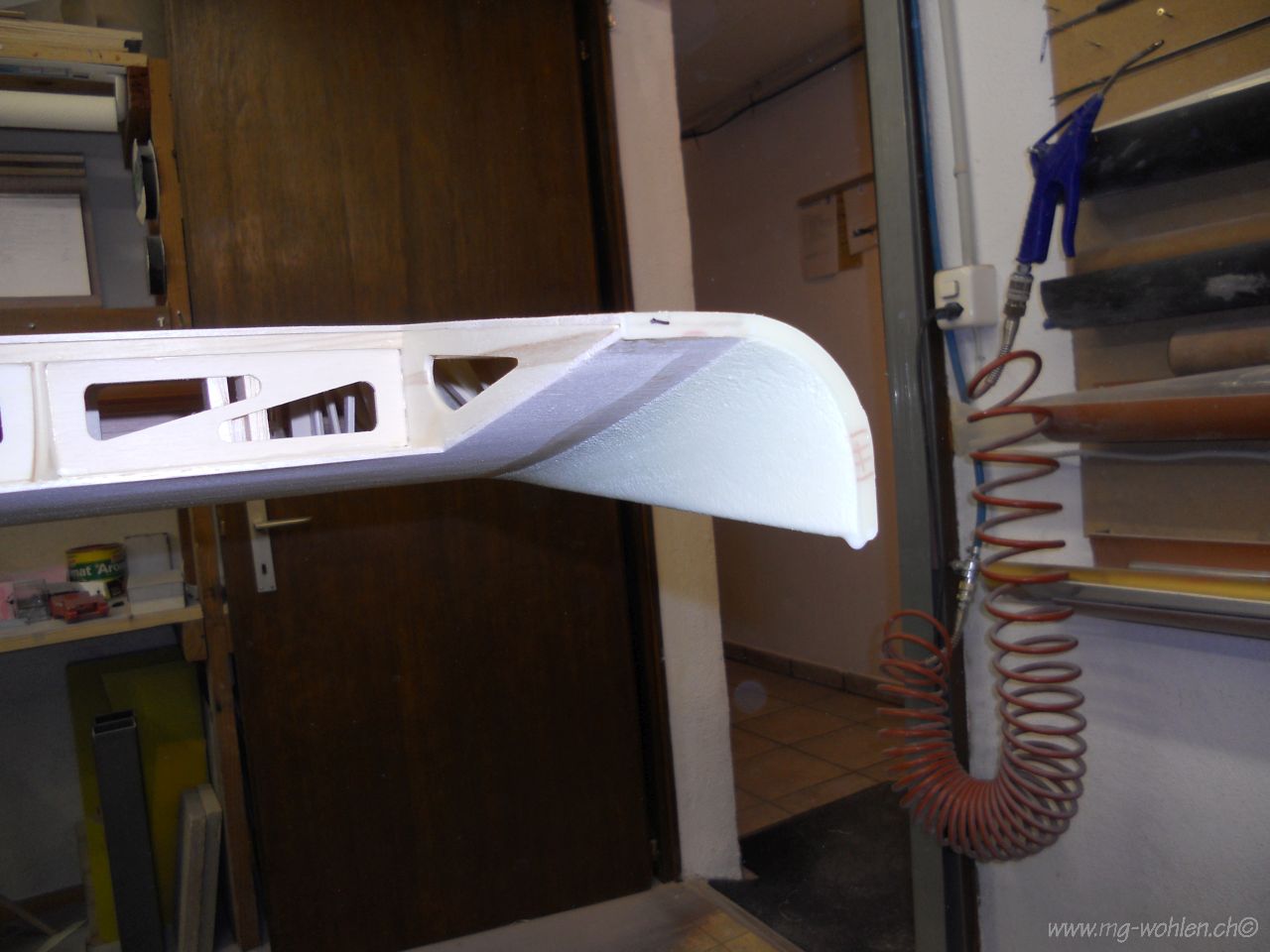

Der Randbogen von oben
Nach dem Trocknen nochmal feinschleifen
Hier sieht man das Versärkungsteil

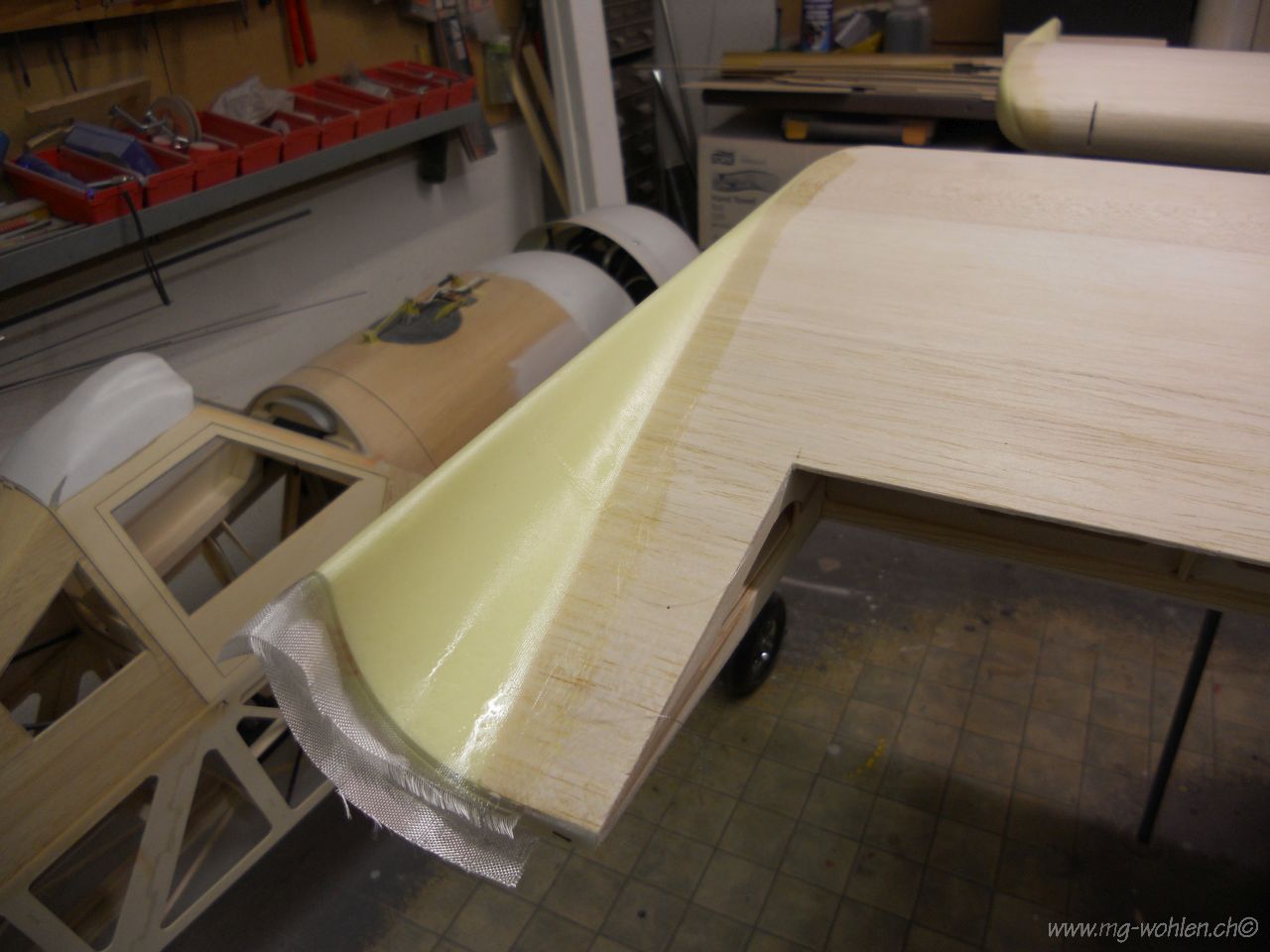

Der Randbogen ist zweimal mit 49g Glasgewebe laminiert

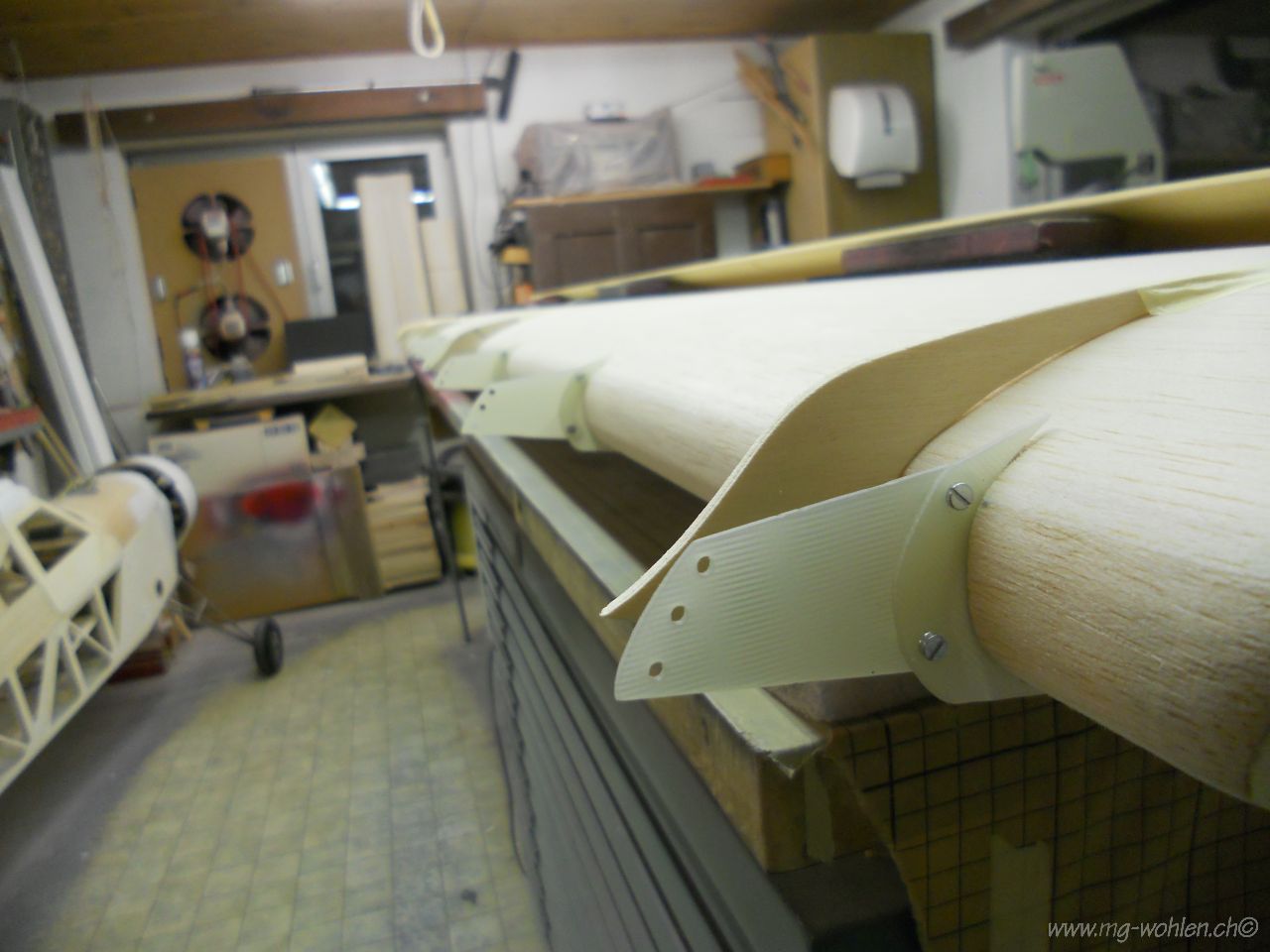

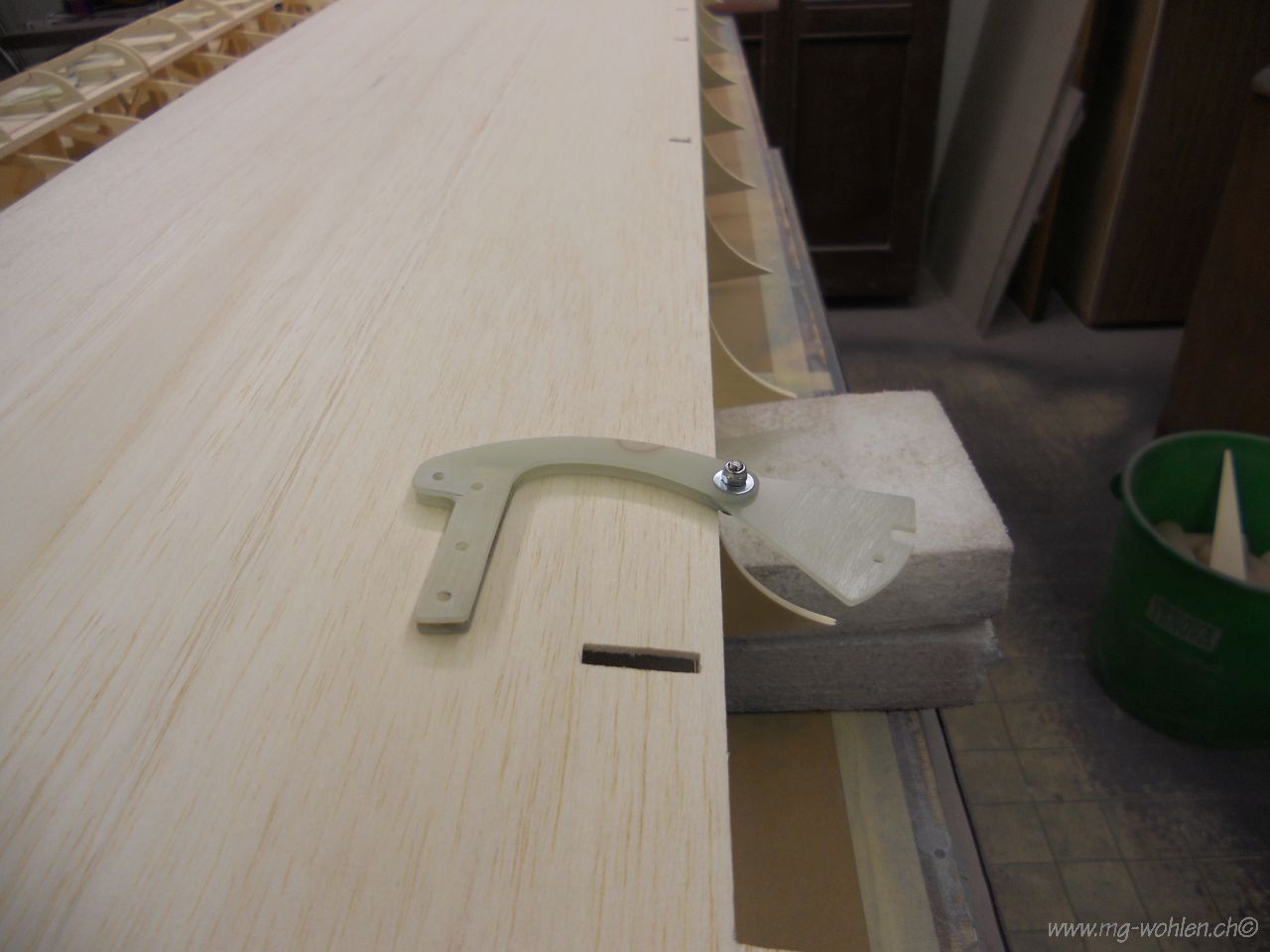

Die Halter und Schablonen für den Vorflügel werden vorbereitet
Die Schlitze müssen genau auf die Halter passen

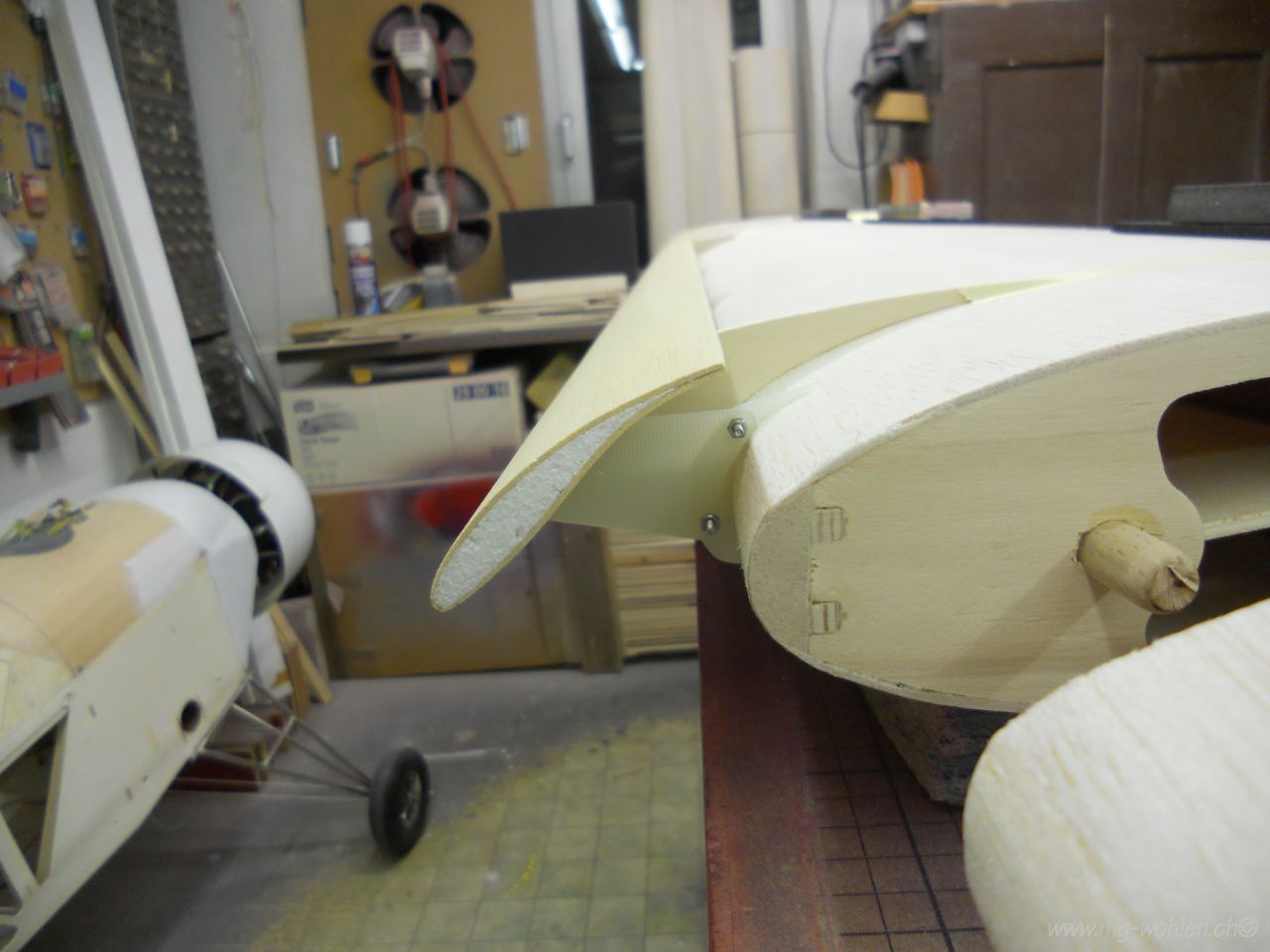

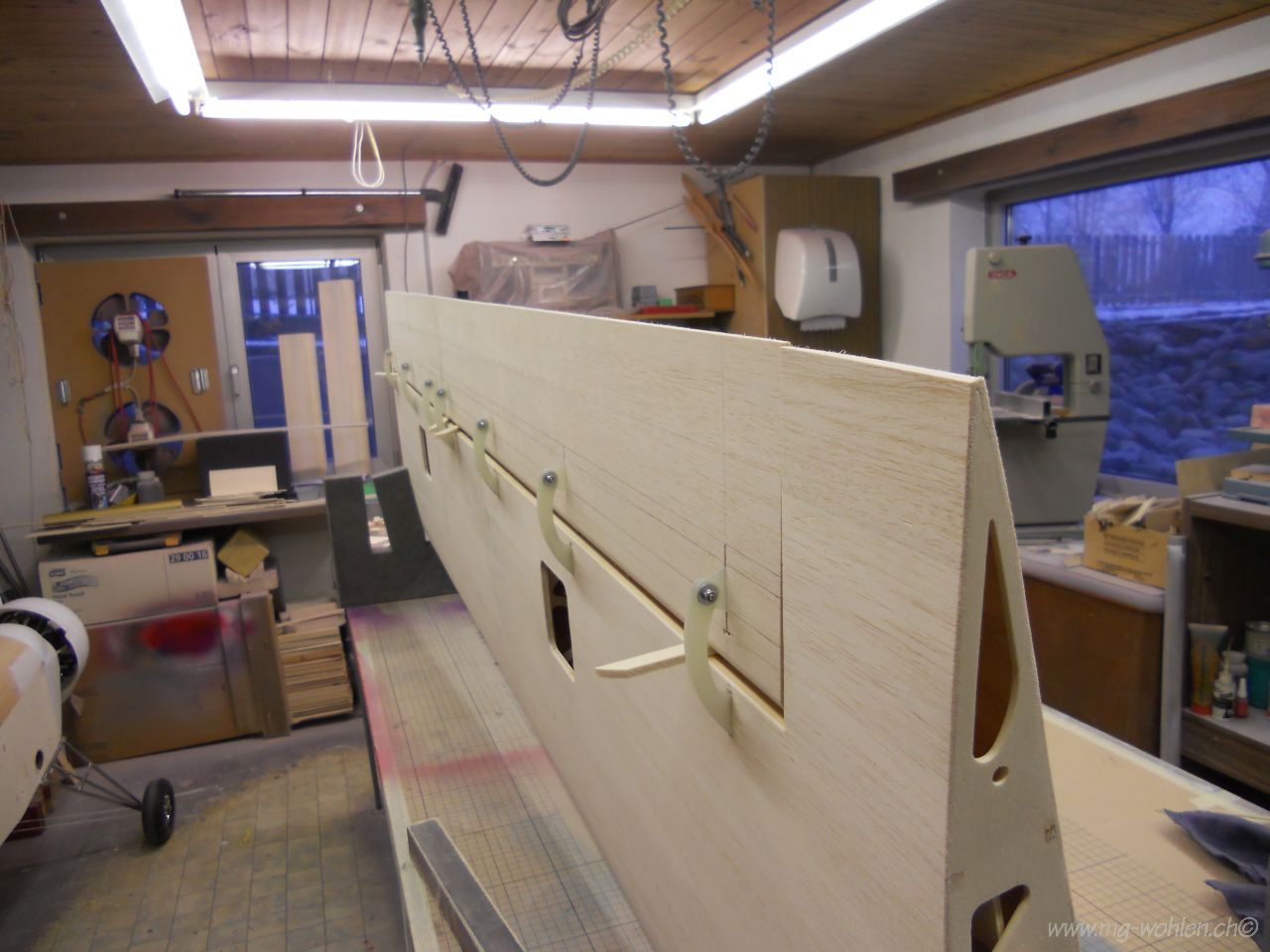

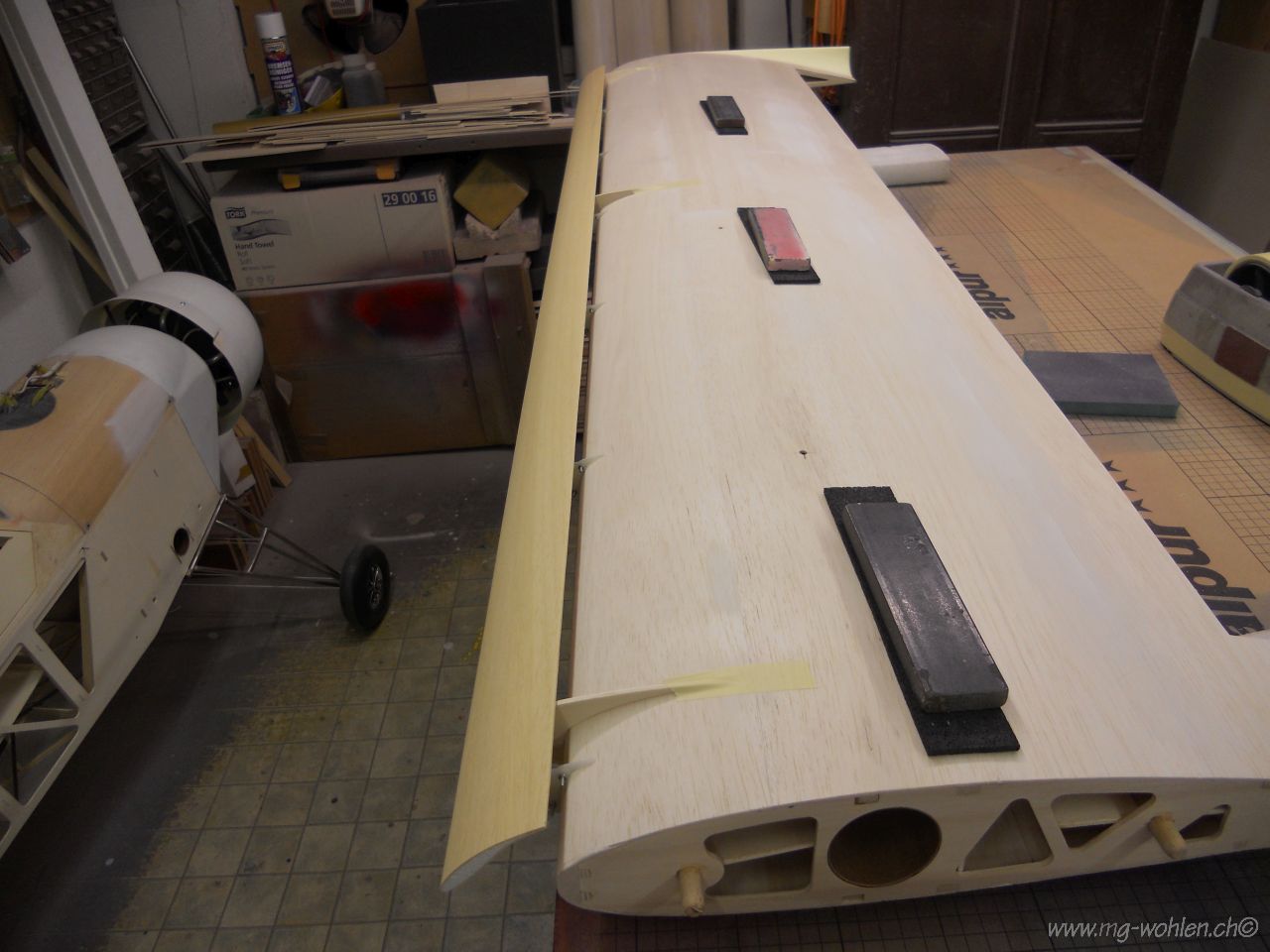

Alles wird probemontiert
Jetzt wird alles zum Glasen vorbereitet und erst zum Schluss am Flügel montiert
Alle Holzteile die geglast werden sind das erste mal mit Aquaclou vorbehandelt

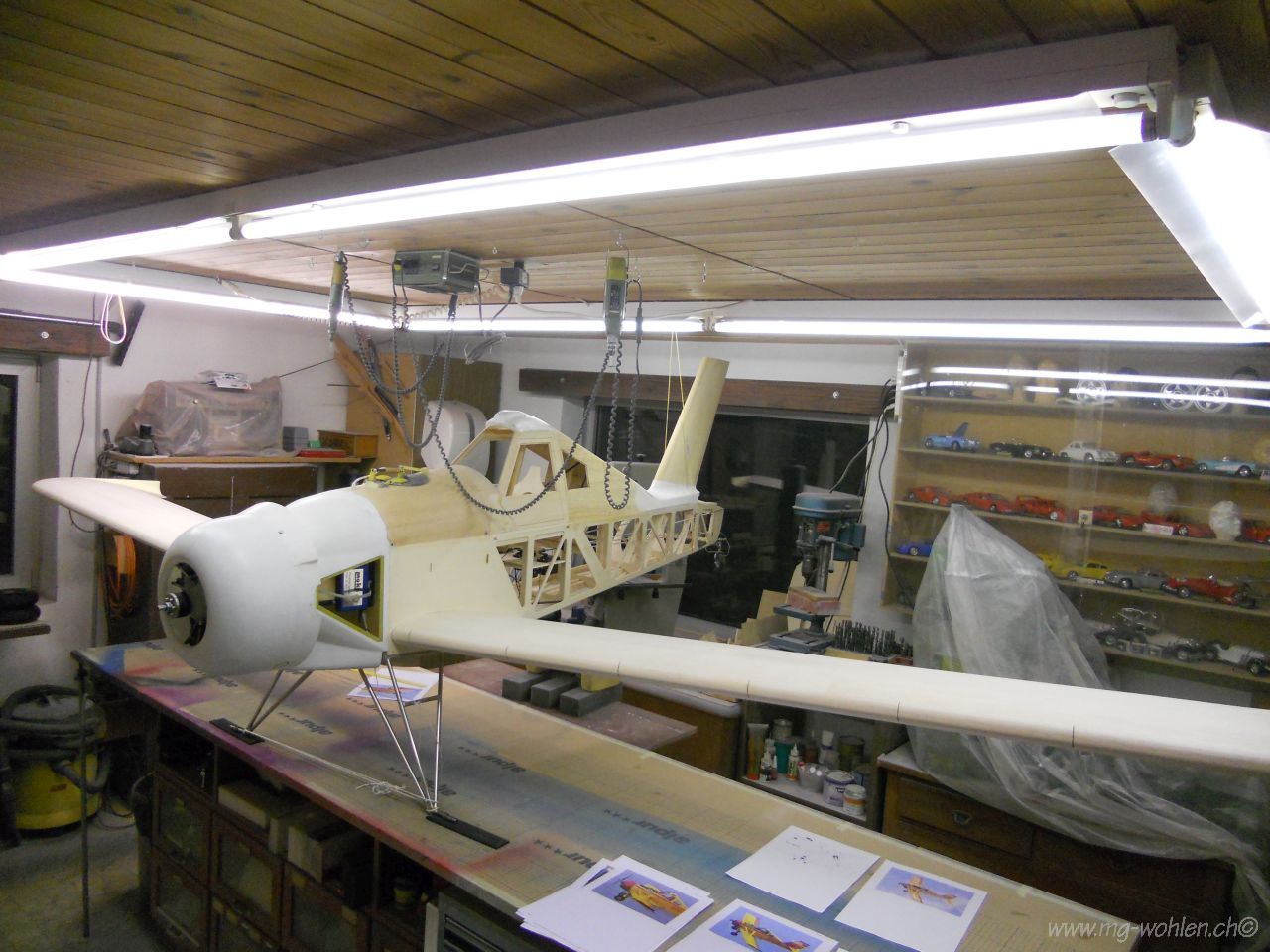

Die Flügel werden montiert für die Flügelanformung
Die Anformung wird am montierten Flügel angepasst

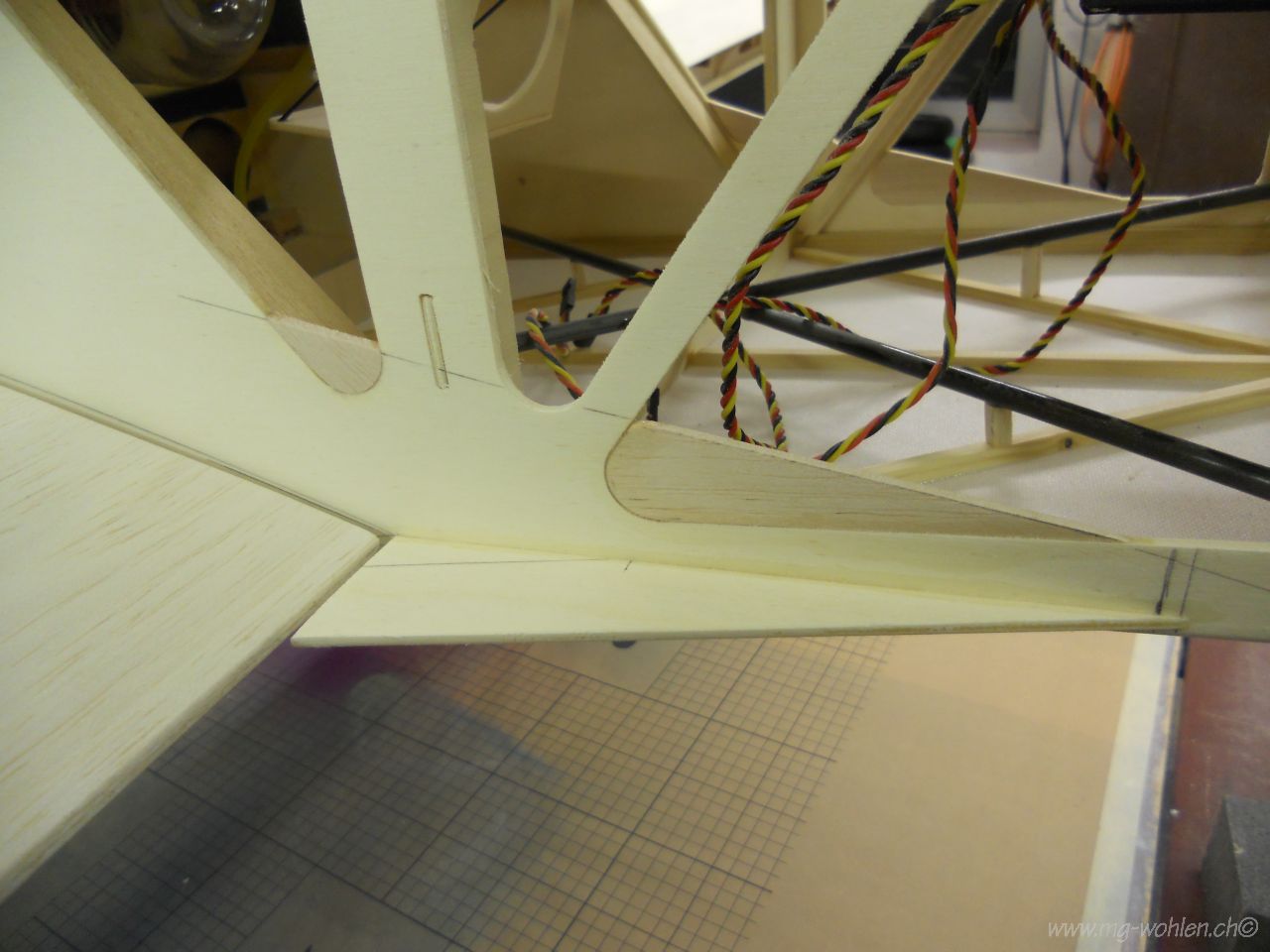

Das Auslaufstück ist an den Rumpf geklebt

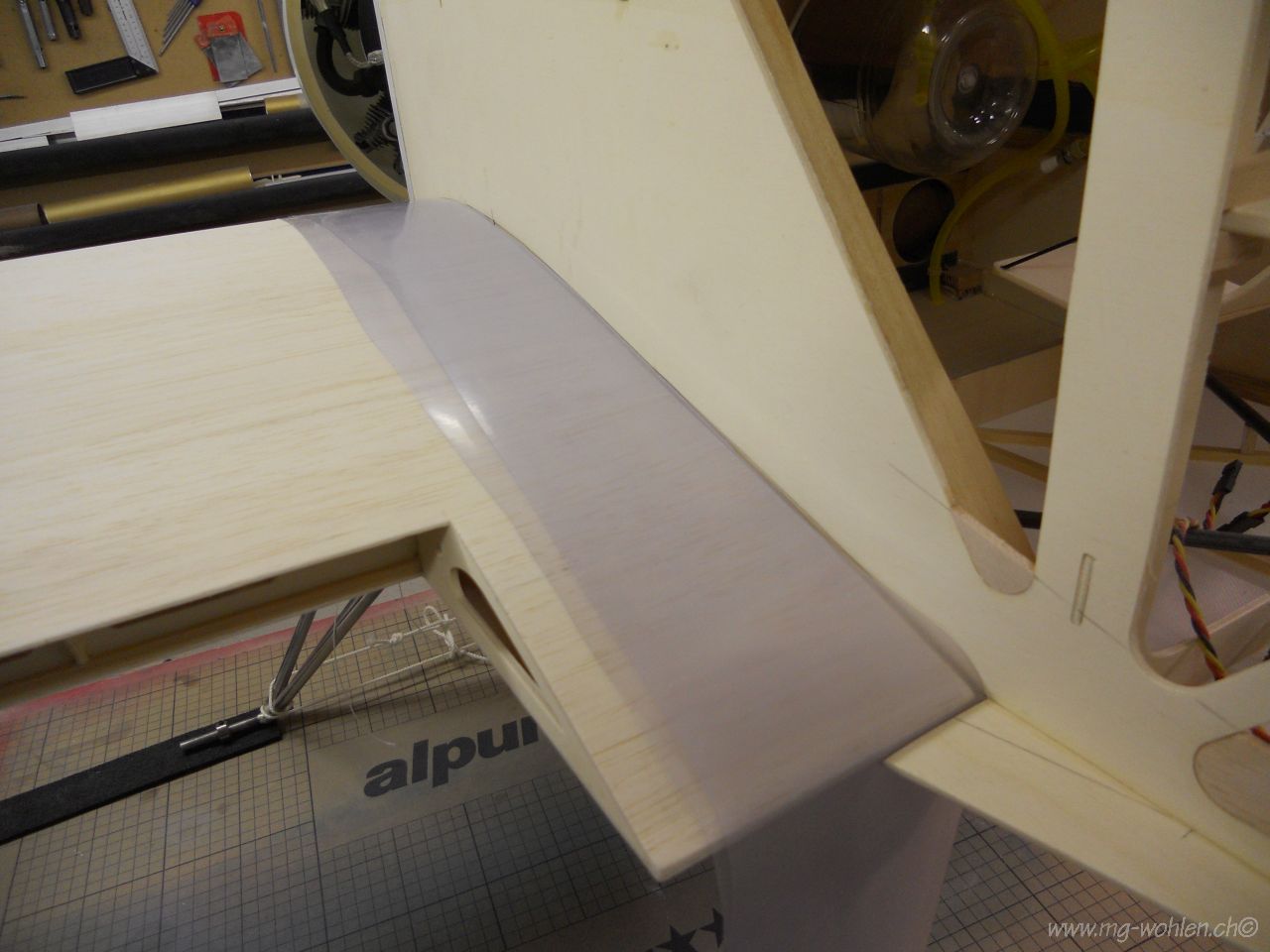

Zwei mal Folie als Distanz auf den Flügel legen

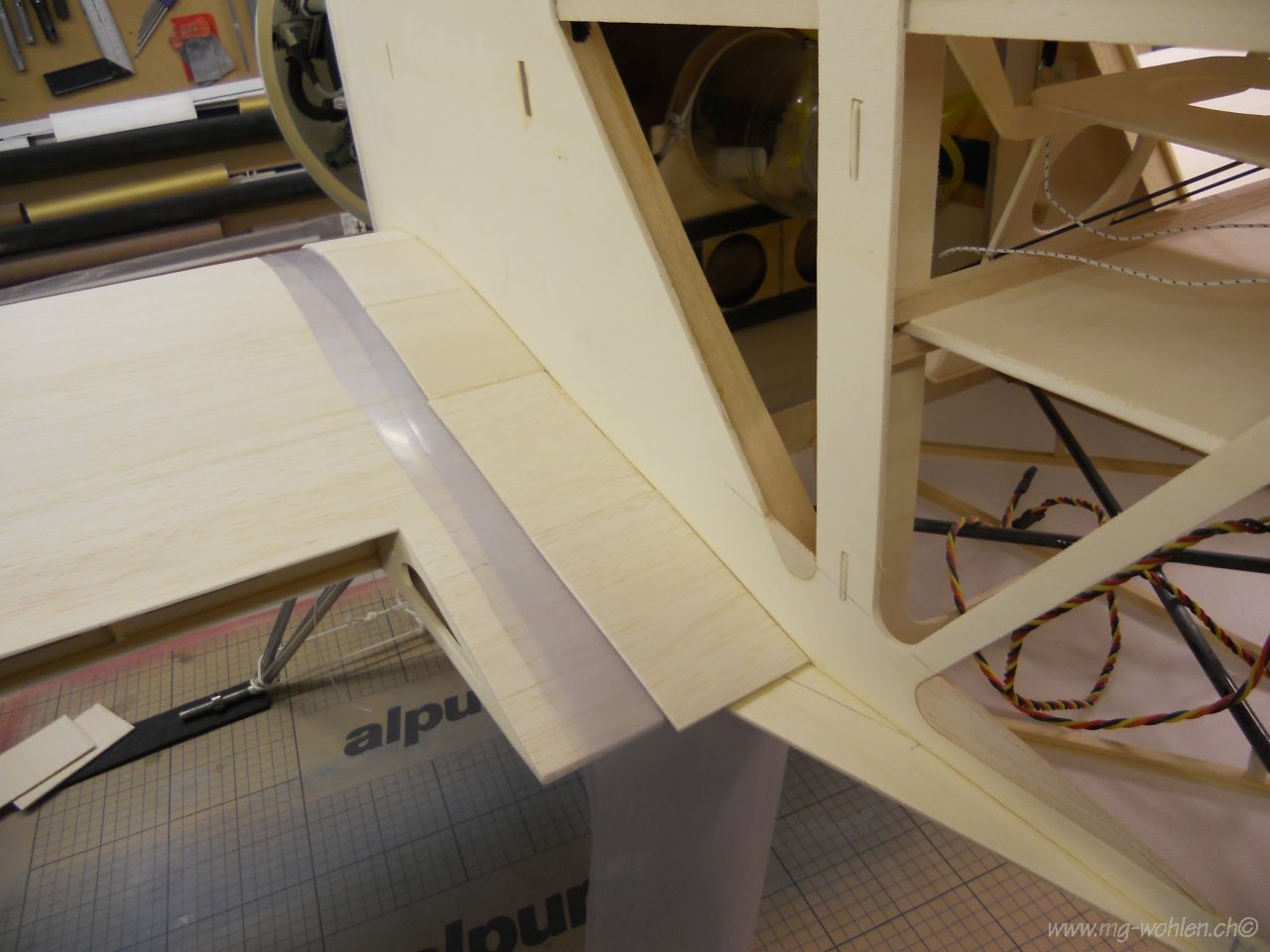

Die Balsabretter haben Übermass und werden auch direkt an den Rumpf geklebt

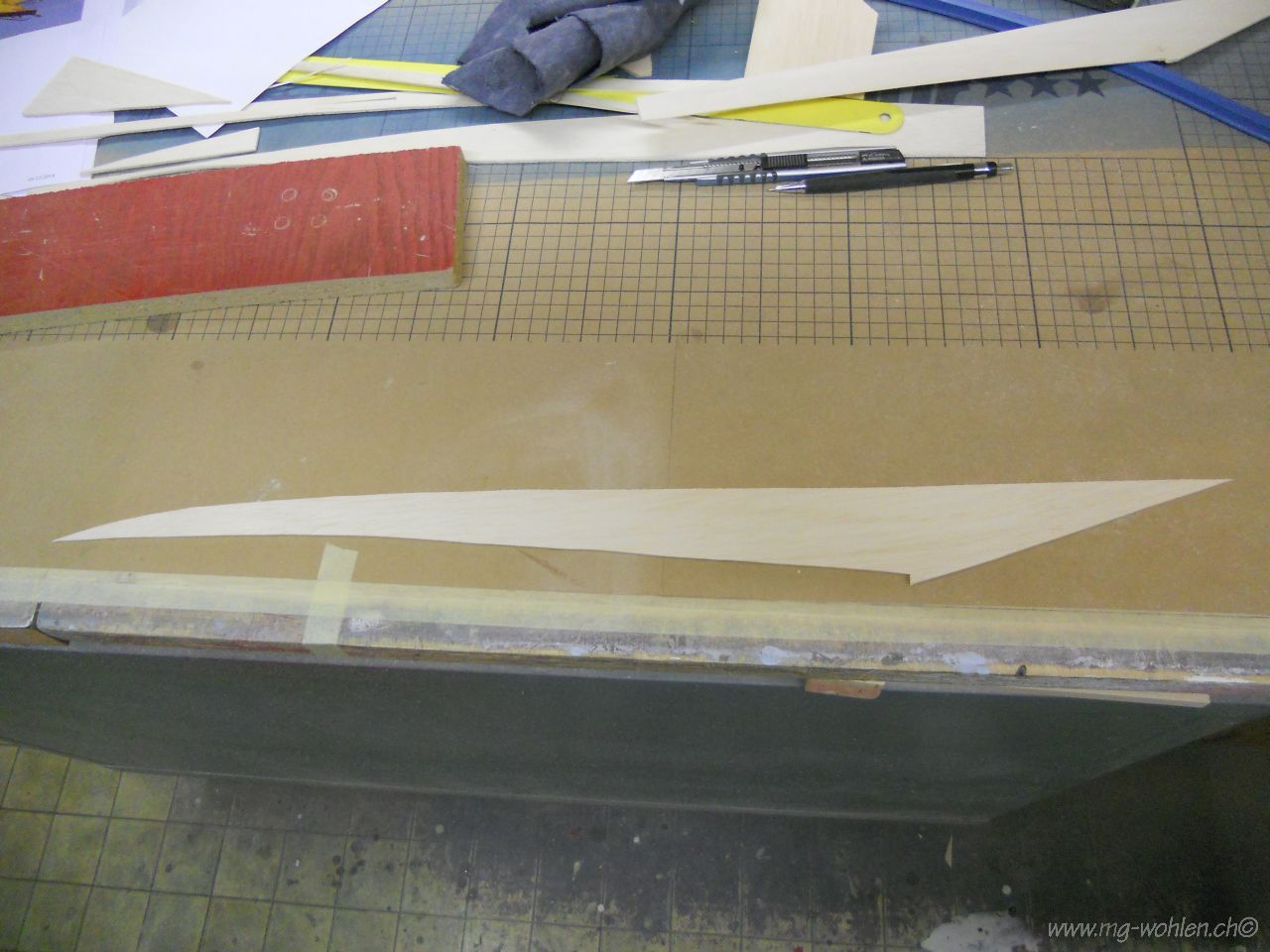

Nach zwei Versuchen stimmt die Abwicklung
Genau ausrichten und mit Sekundenkleber befestigen
Die Kanten werden verspachtelt

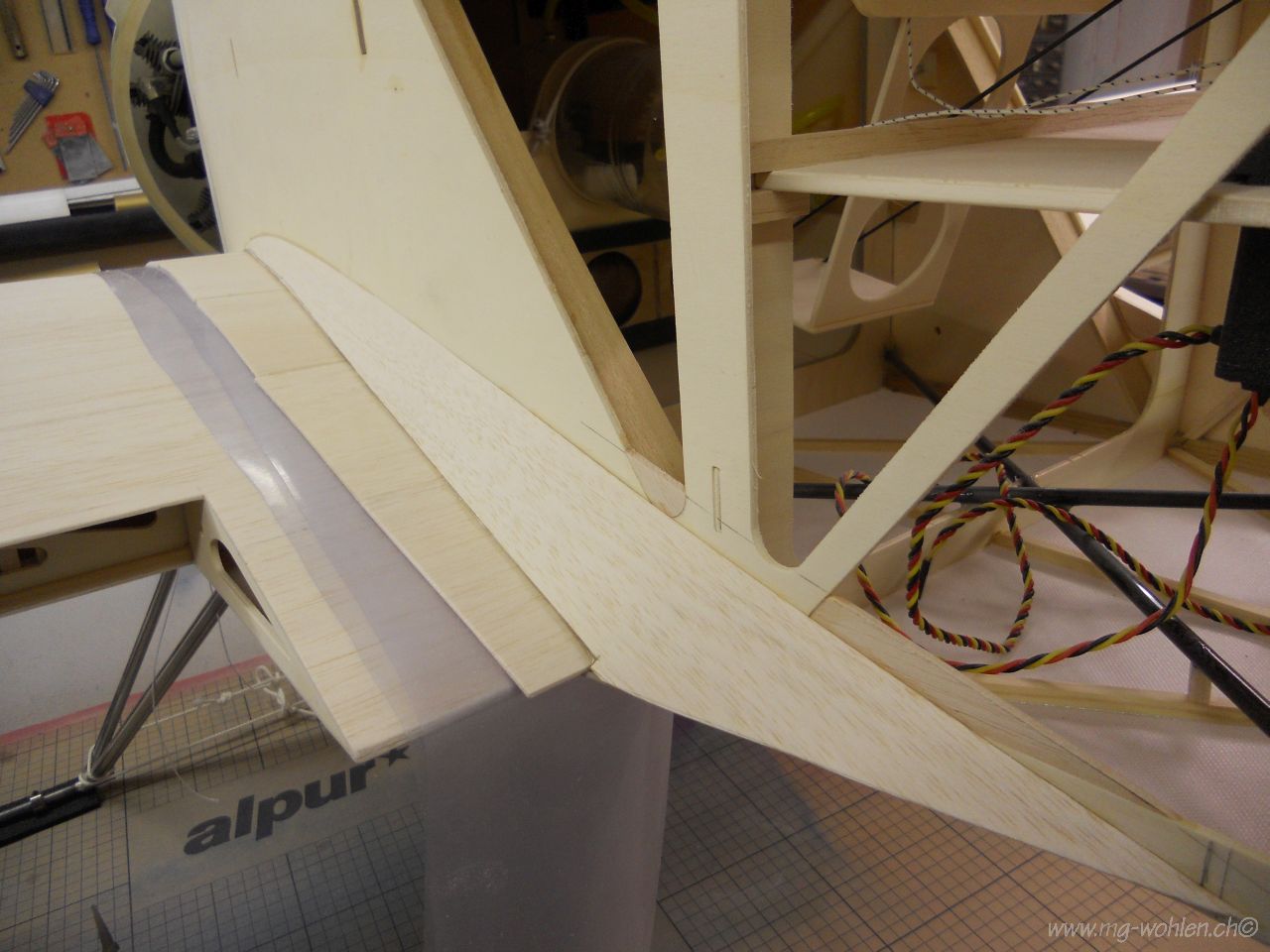

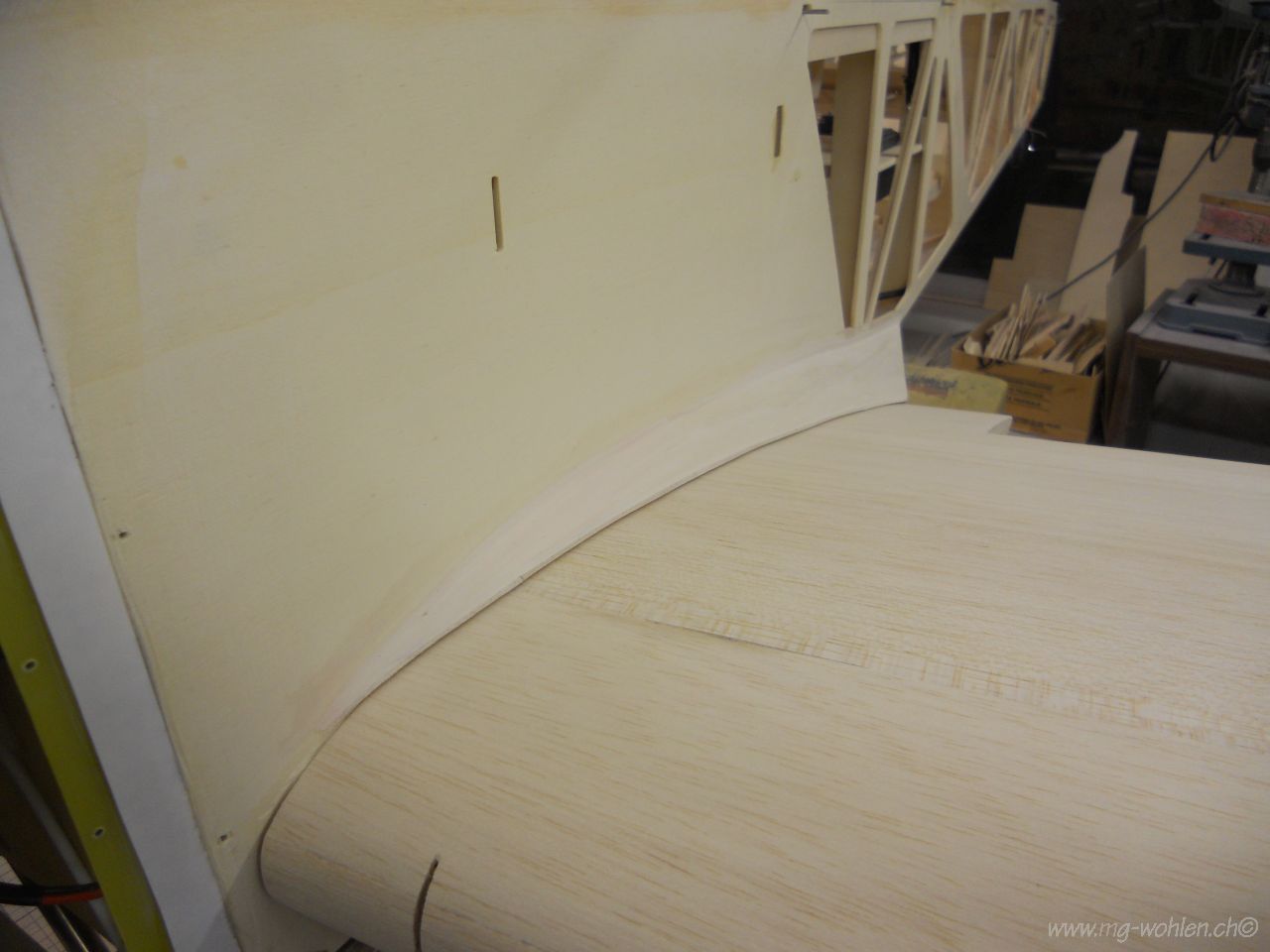

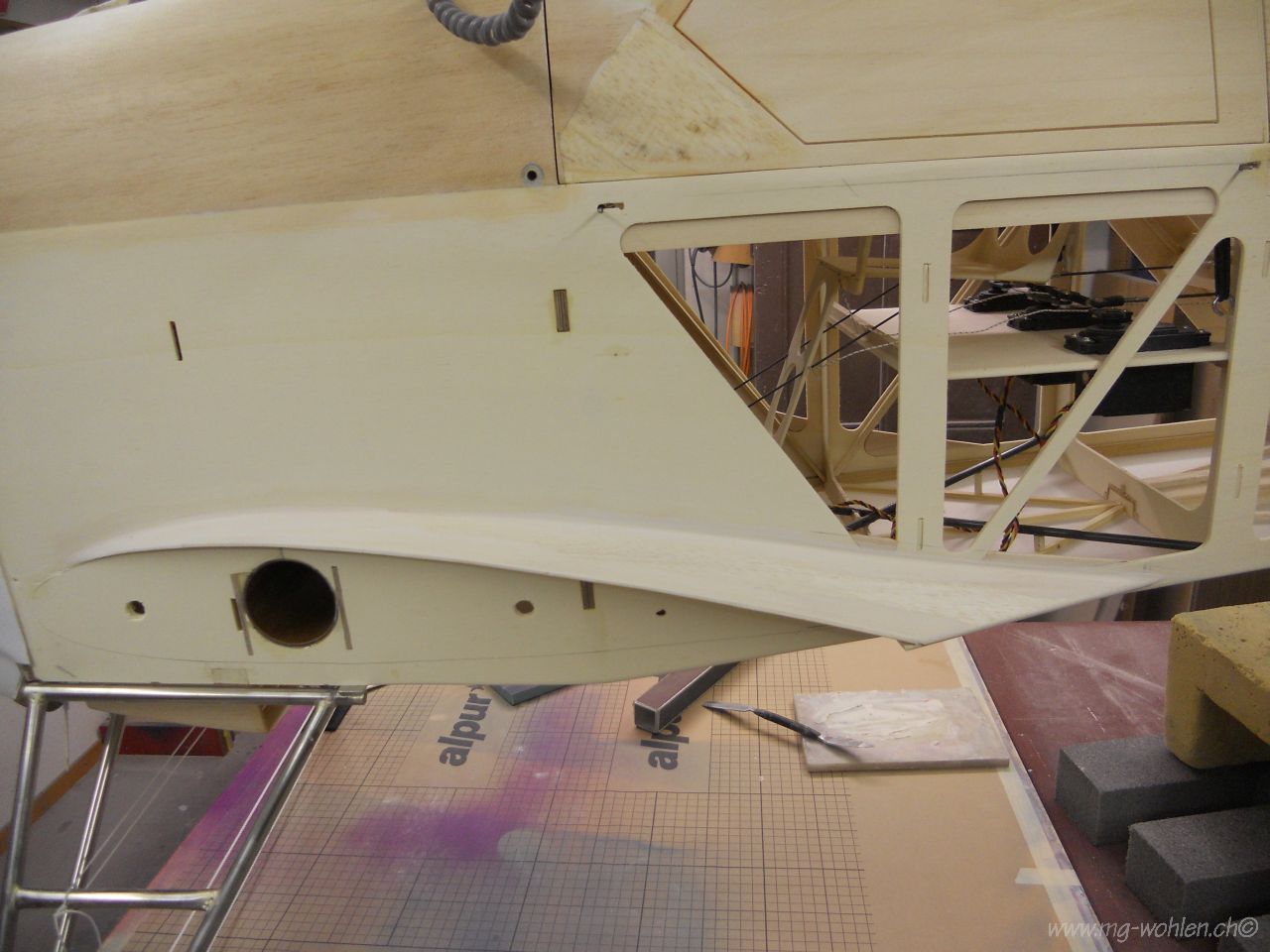

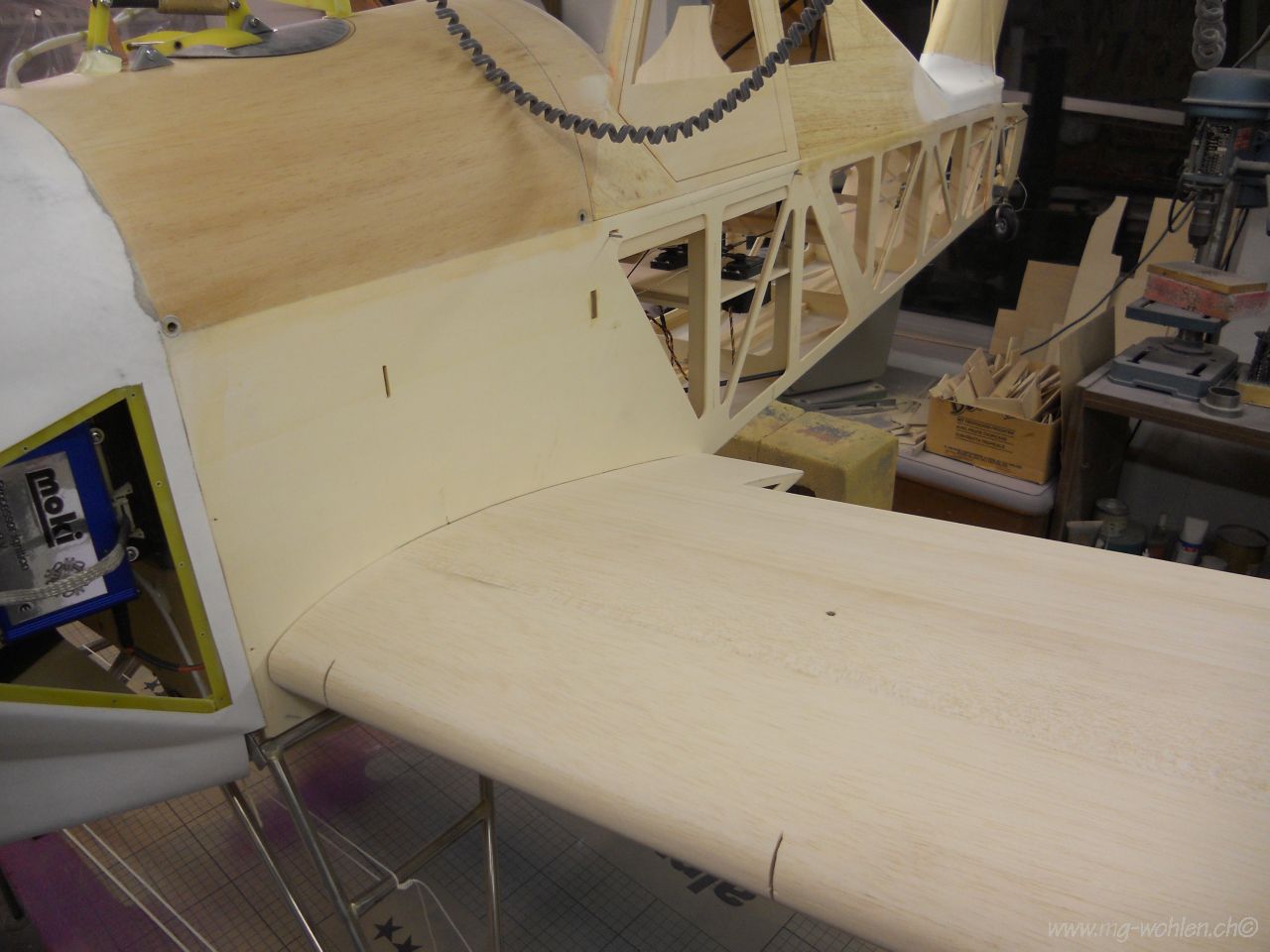

So sieht es am Rumpf aus

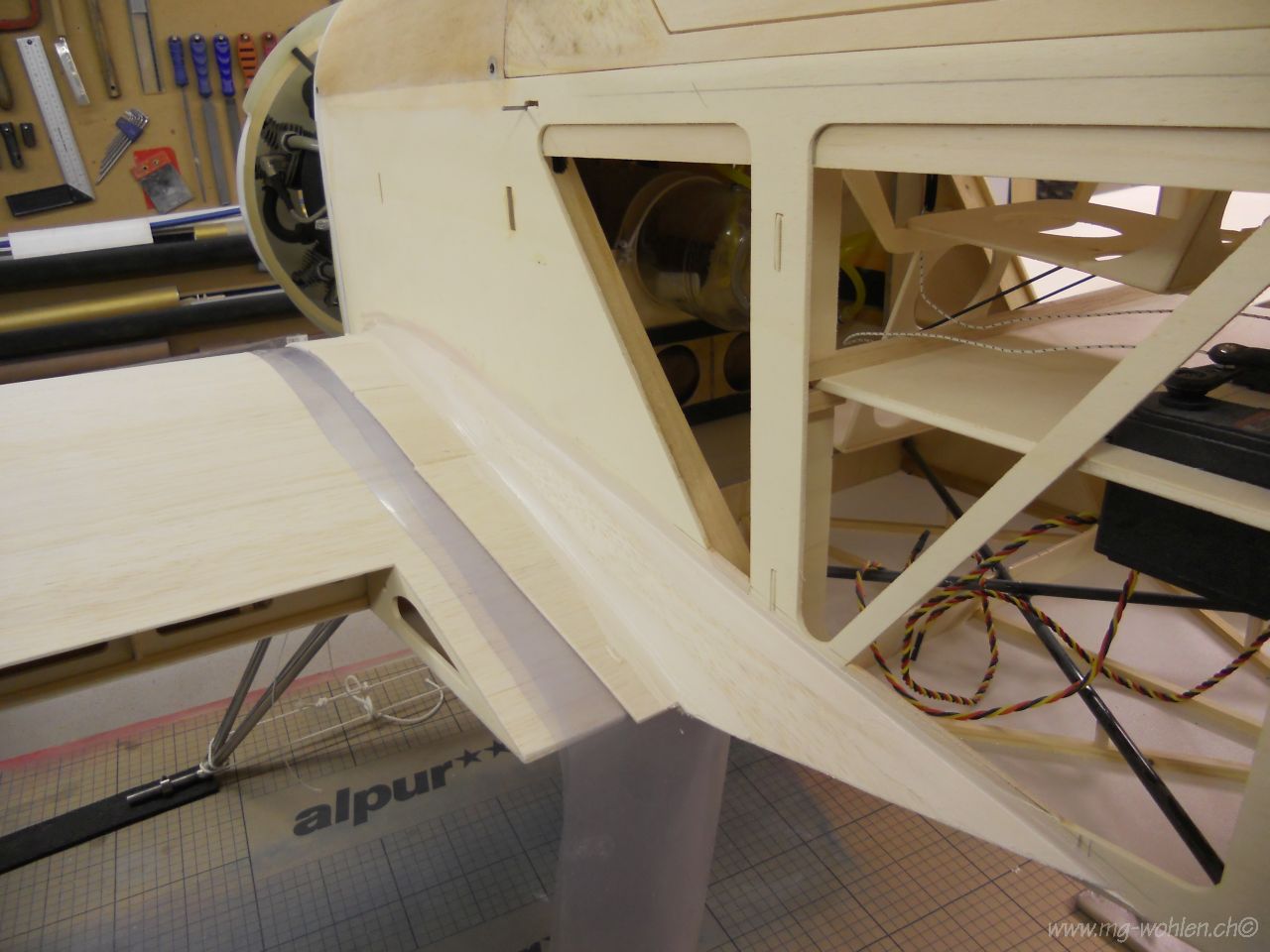

Die Anformung Passt mit ein bisschen Luft für Glas und Farbe

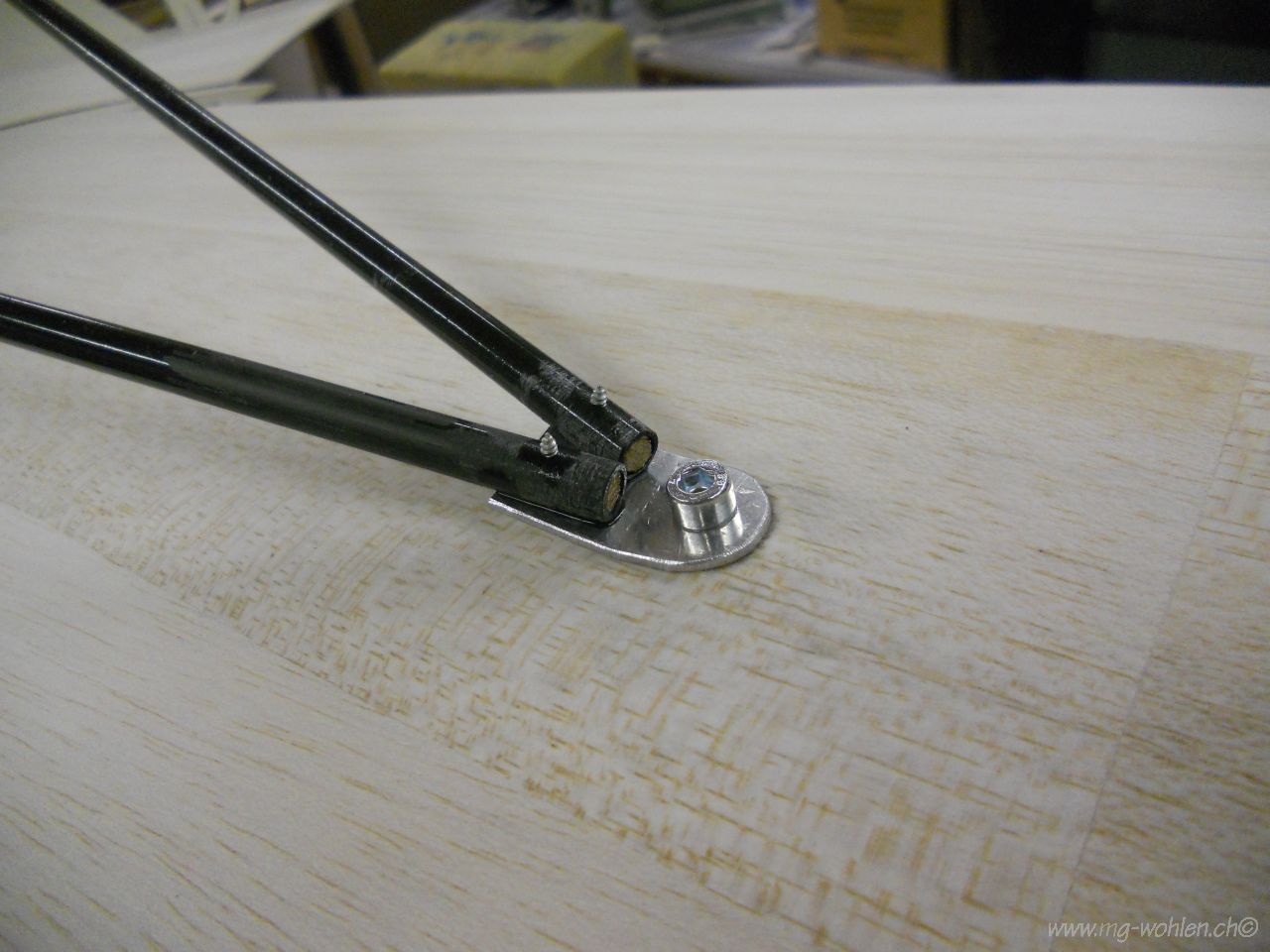

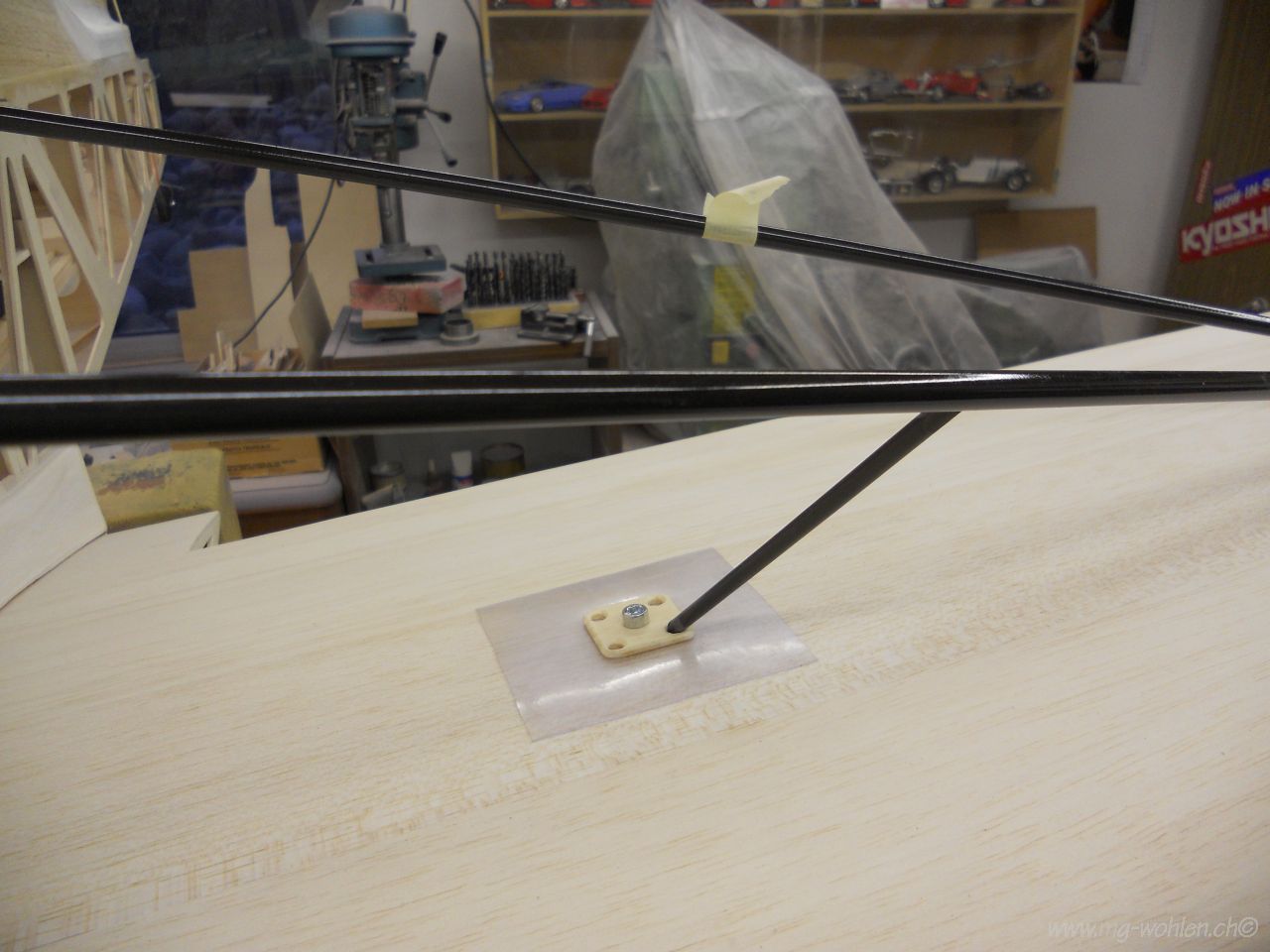

Strebenbefestigung auf dem Flügel

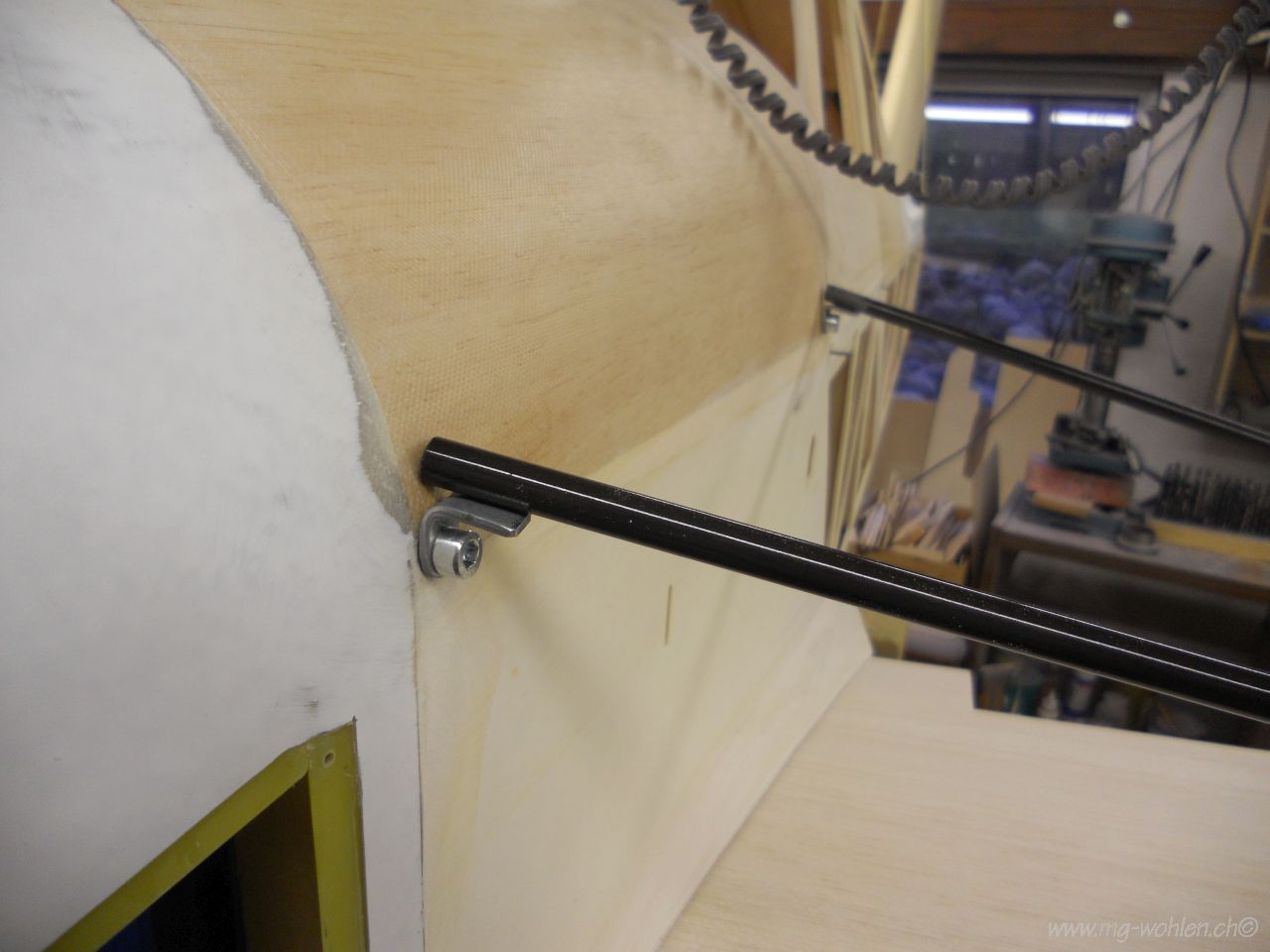

Die Strebenbefestigung am Rumpf wird erst am fertigen Flieger verklebt
Die Mittelbefestigung wird angepasst

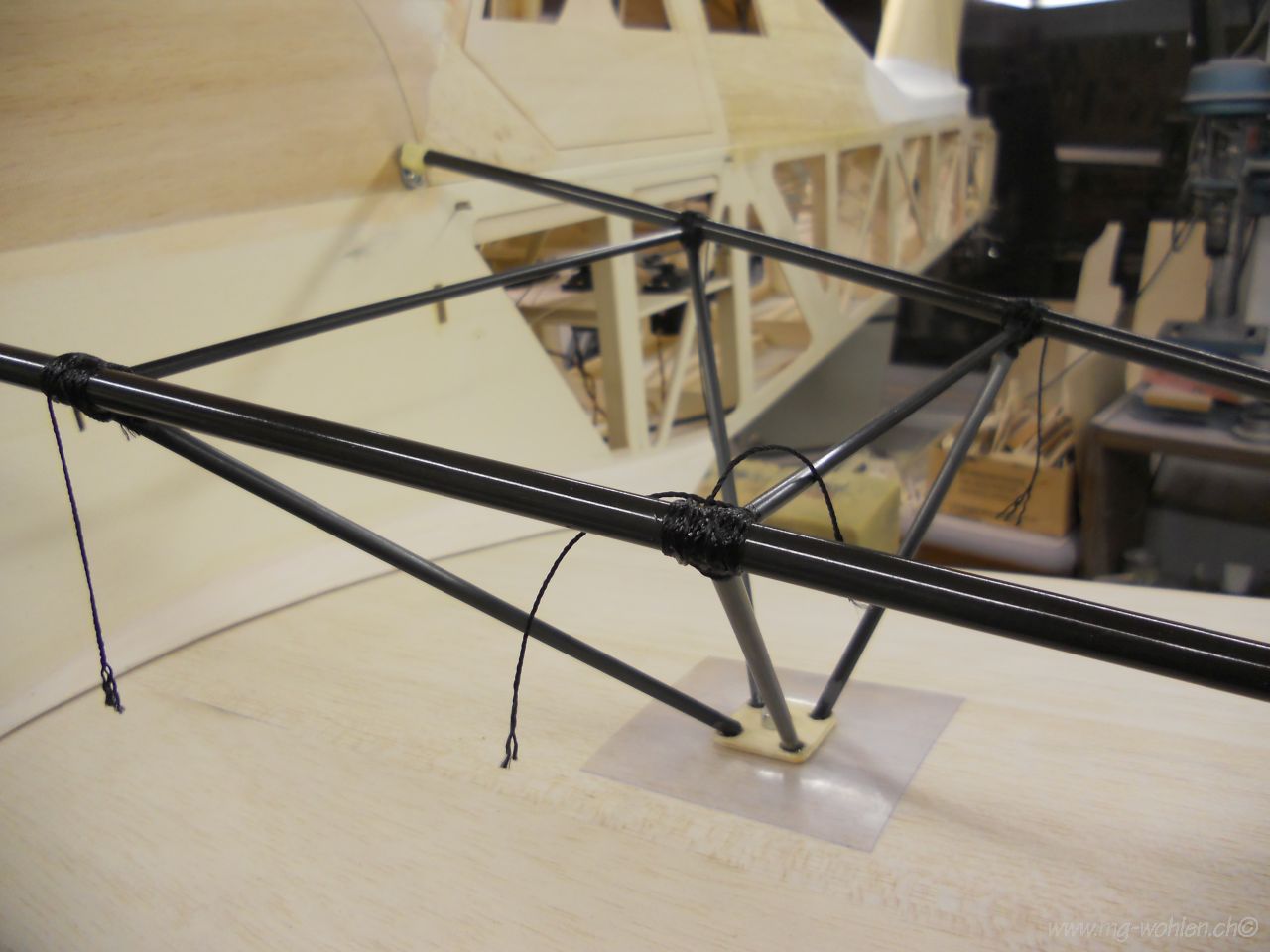

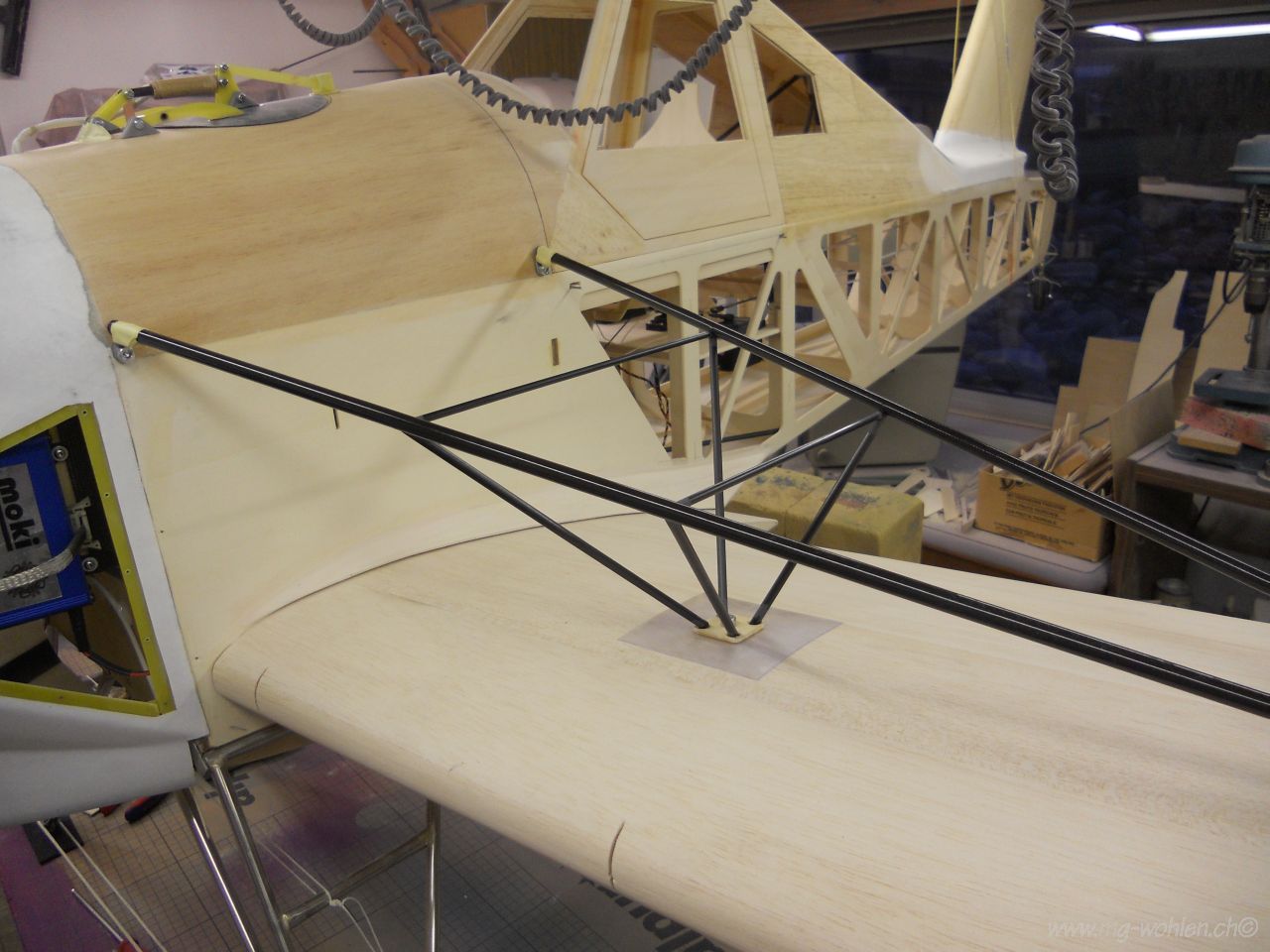

Alle vier Streben sind auf einer Platte befestigt

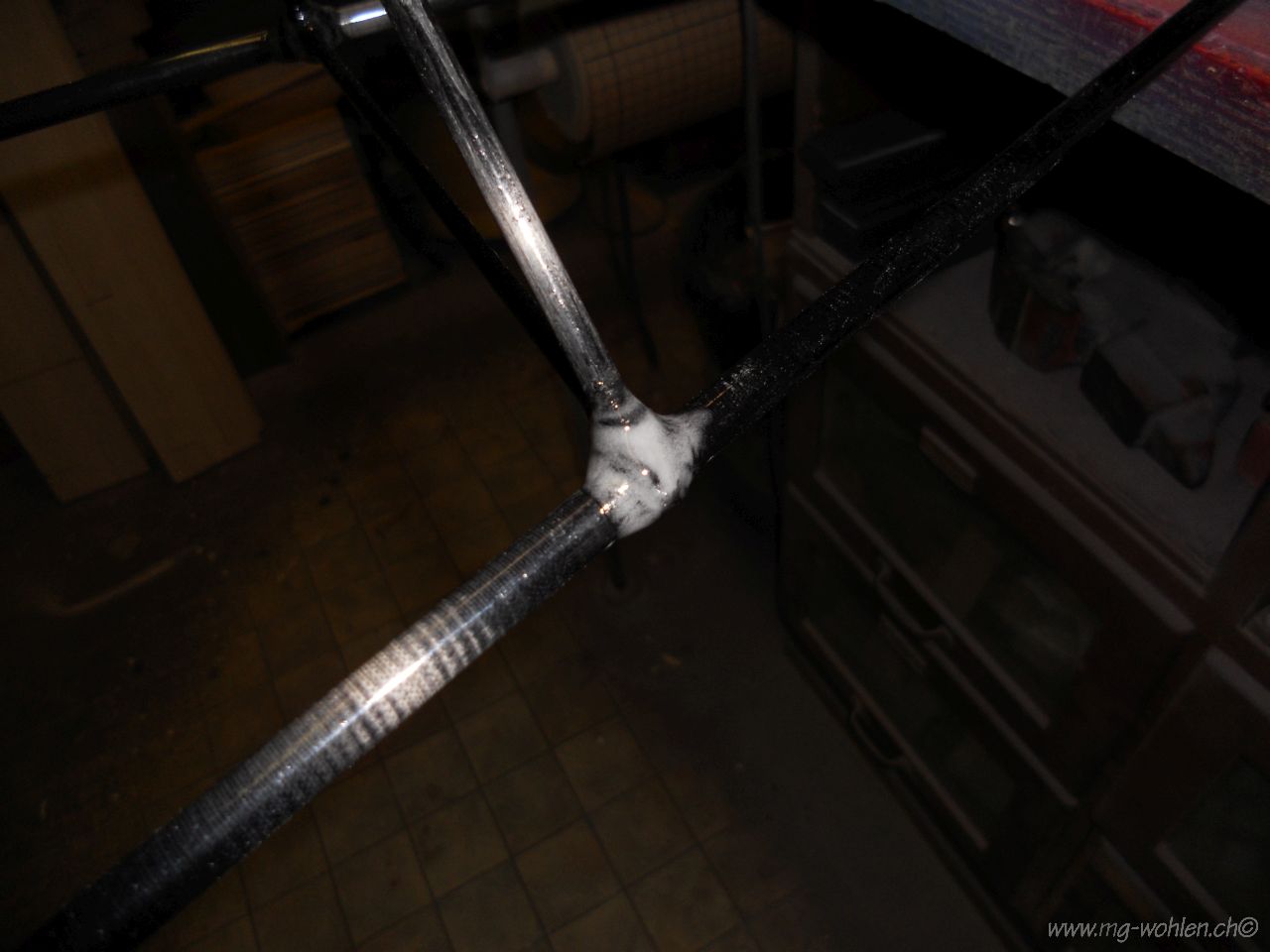

Mit starkem Faden und Sekundenkleber wird alles miteinander verbunden
Mit eingedicktem Harz werden die verbindungsstellen verspachtelt

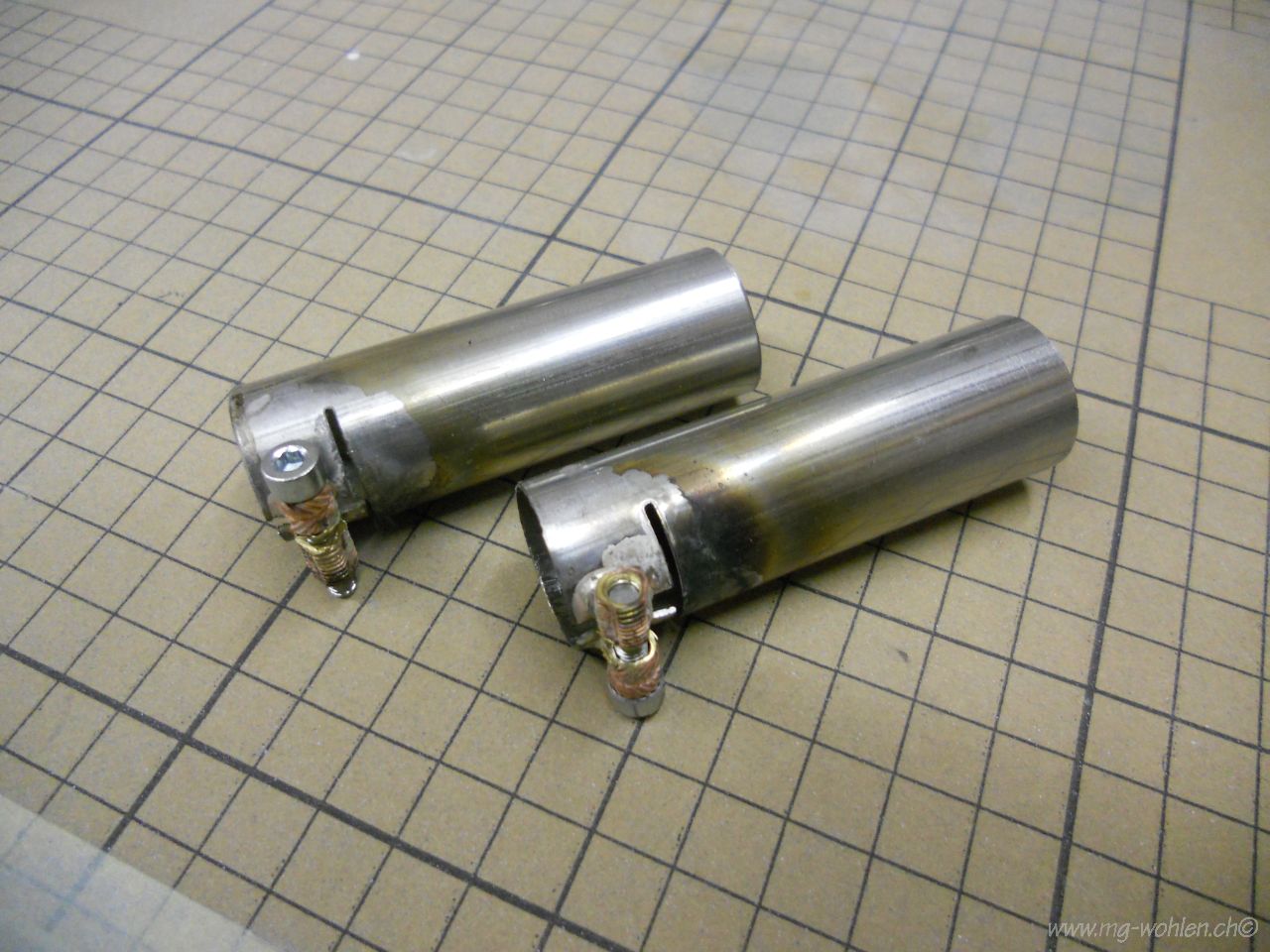

Die Auspuffrohre müssen verlängert werden

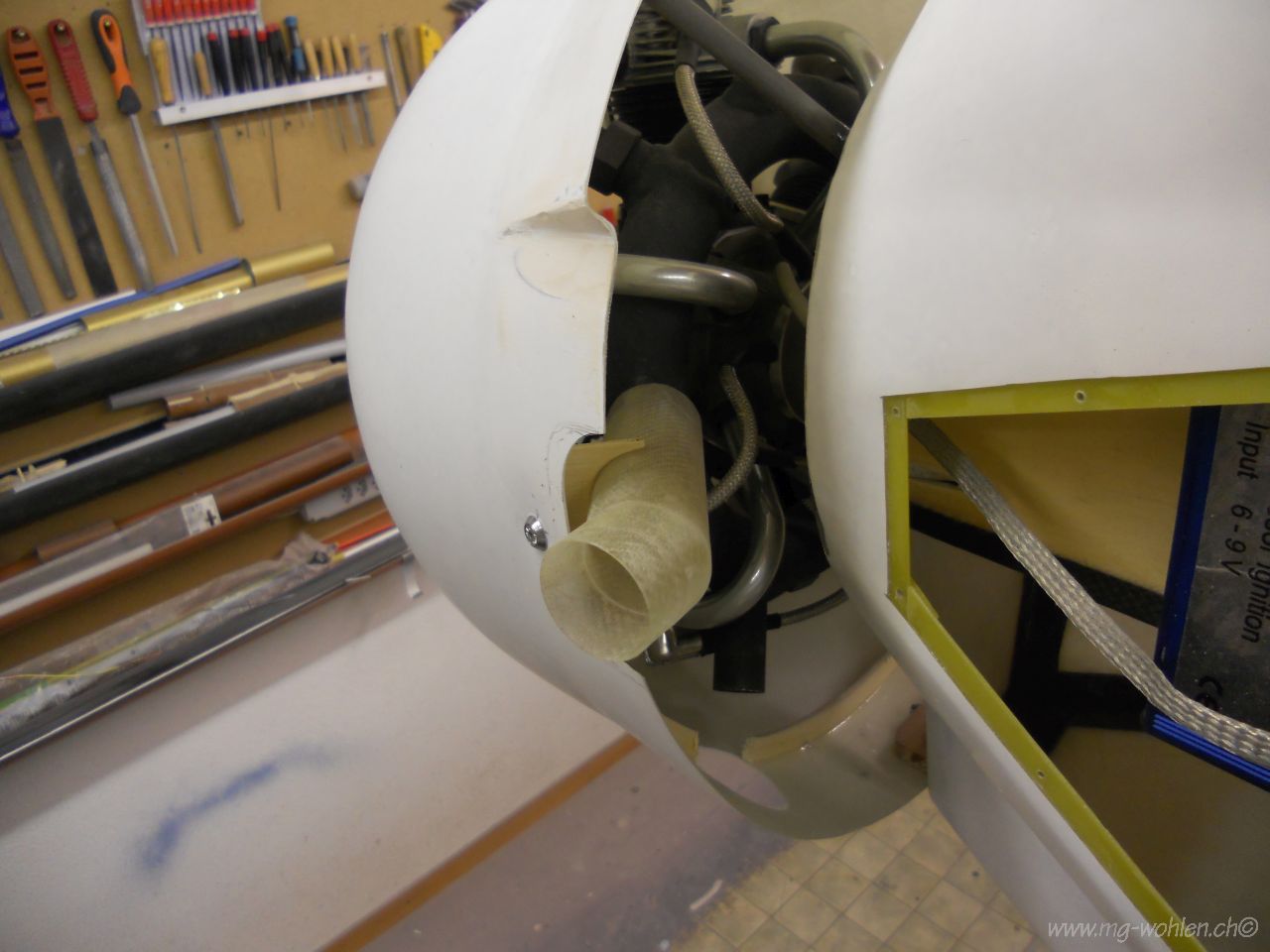

Auspuffatrappe

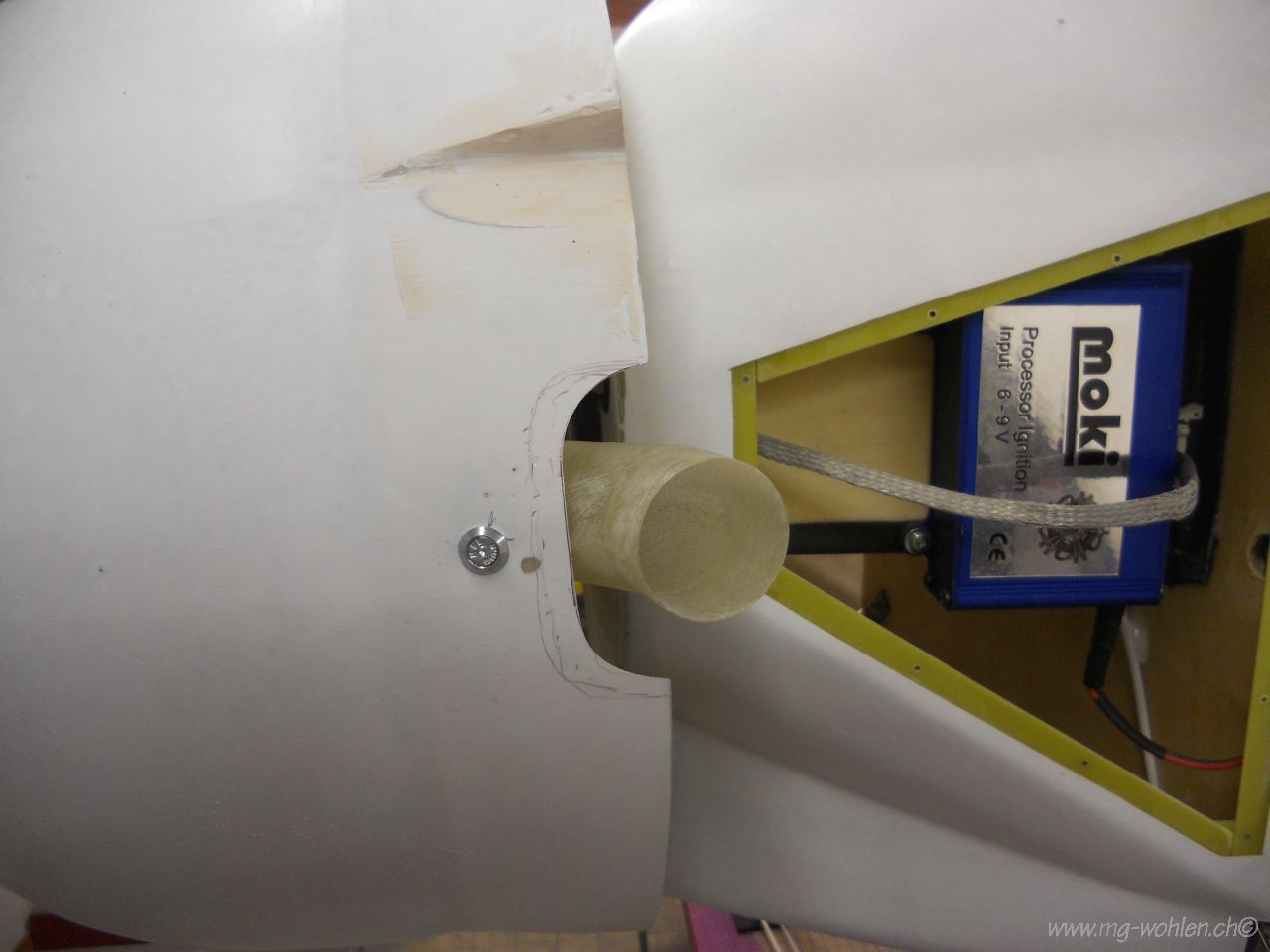

Die Atrappe kann mit einer Schraube entfernt werden
