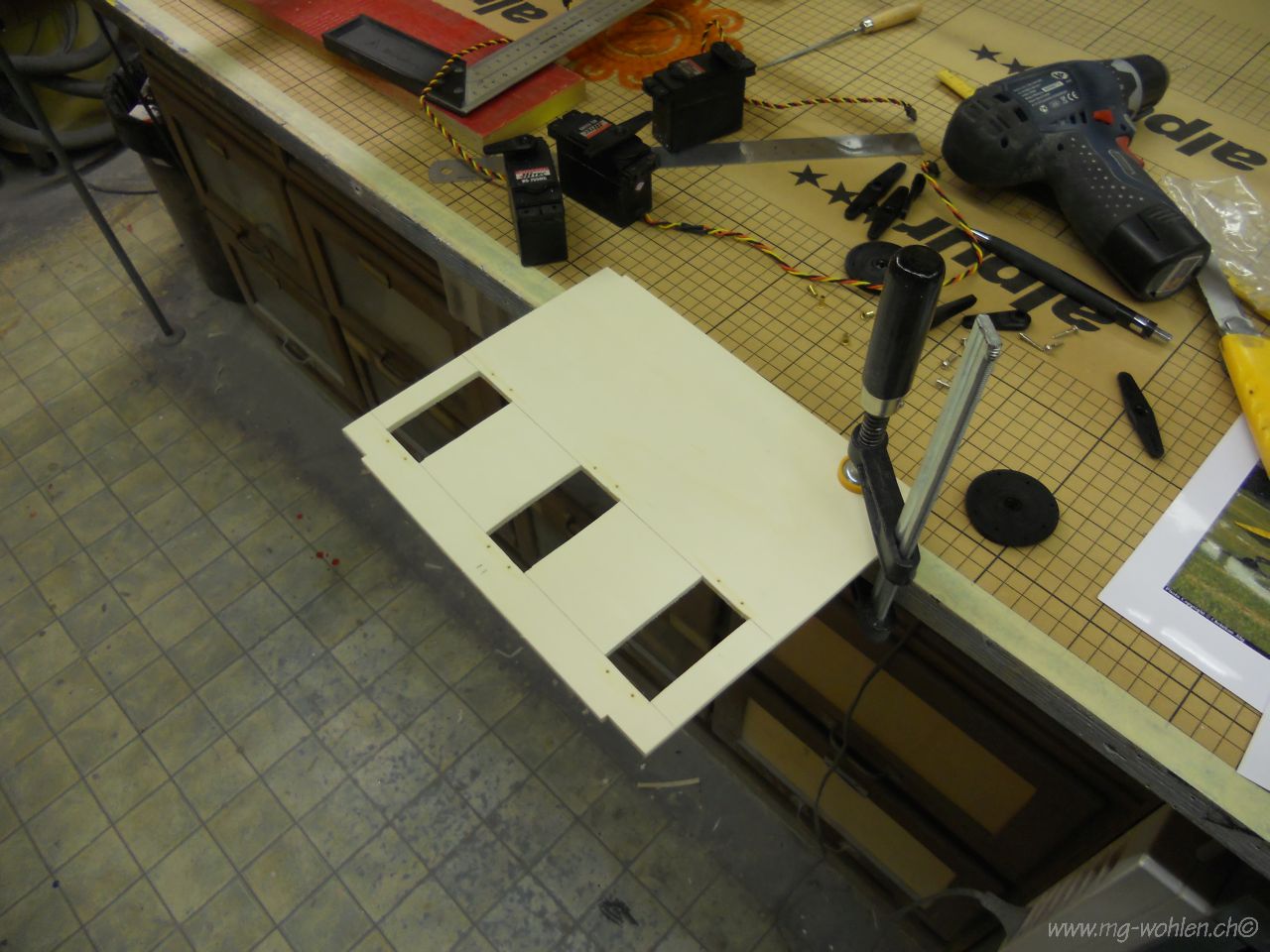

Hier wird das Servobrett vorbereitet

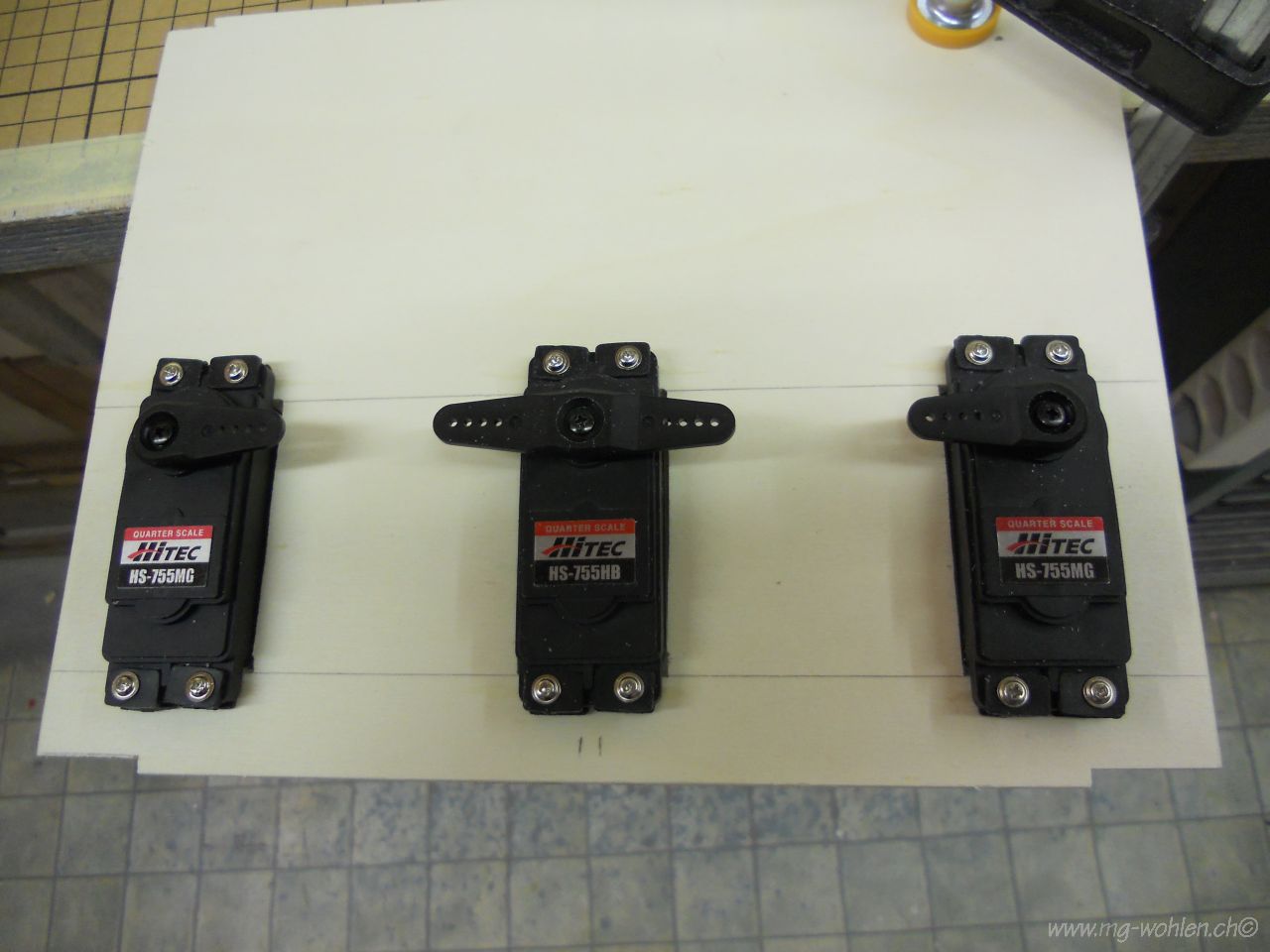

Grosse Analogservos von Hitec kommen zum Einsatz

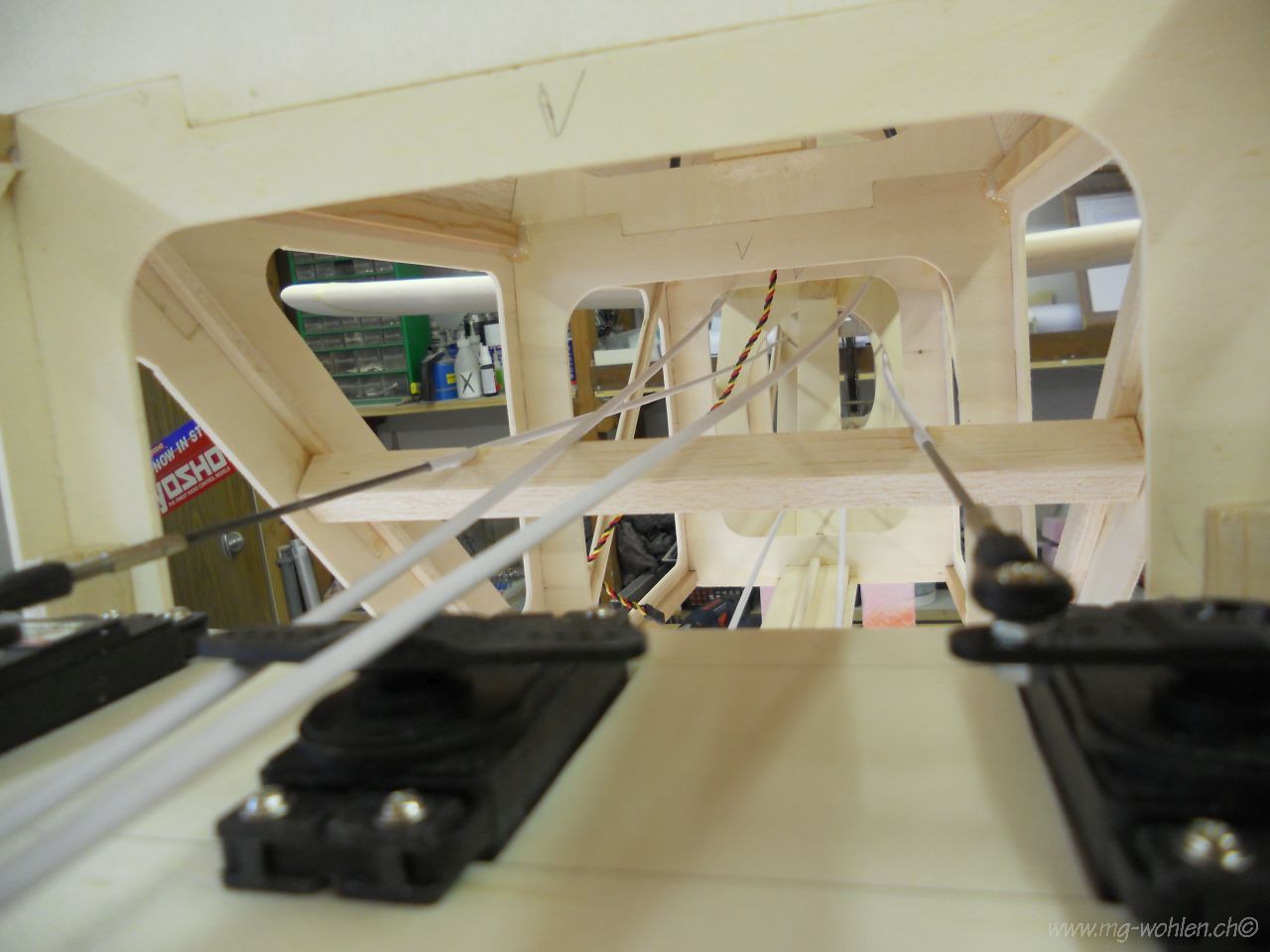

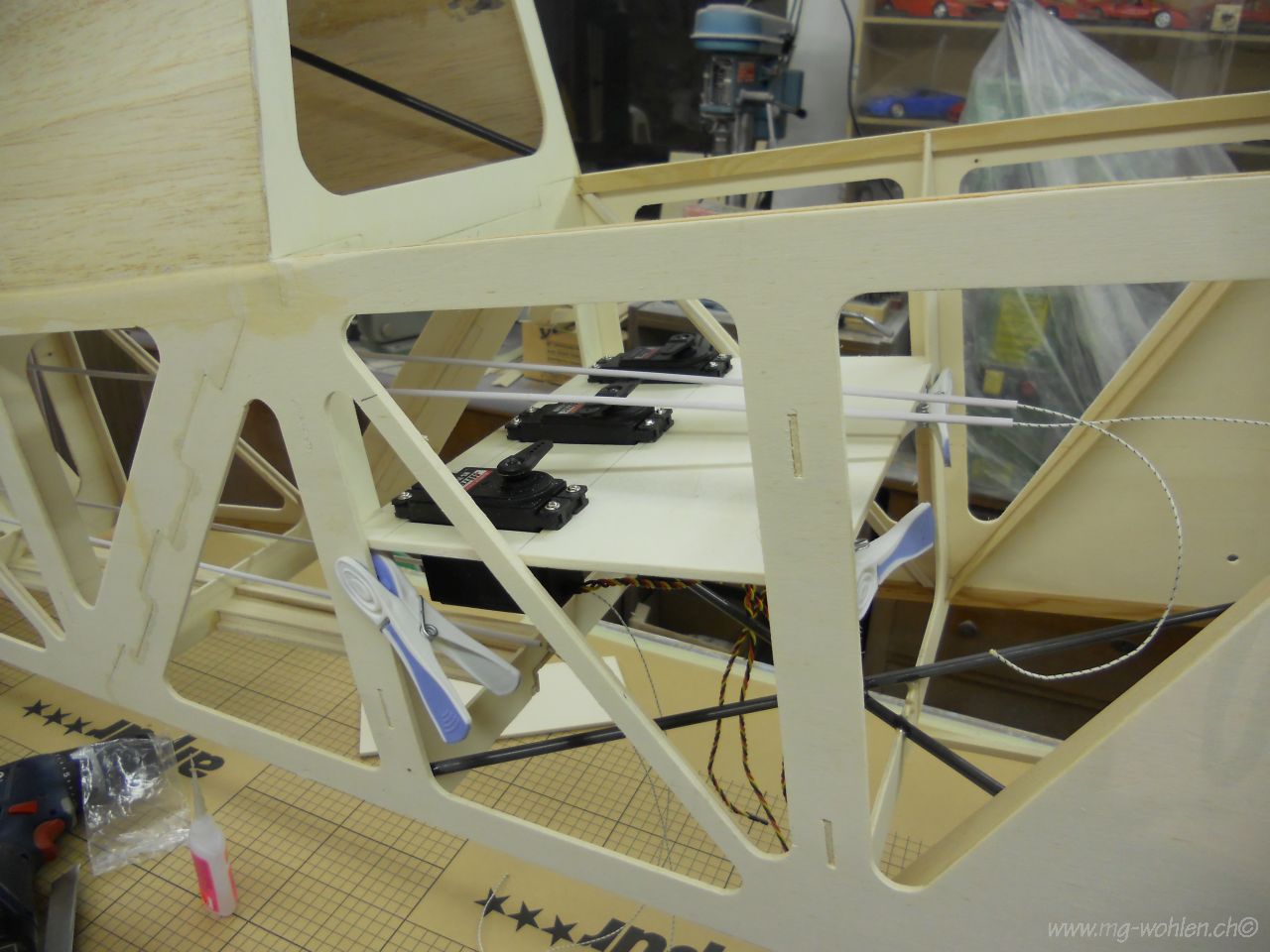

Das Servobrett ist zugänglich im Kabinenbereich

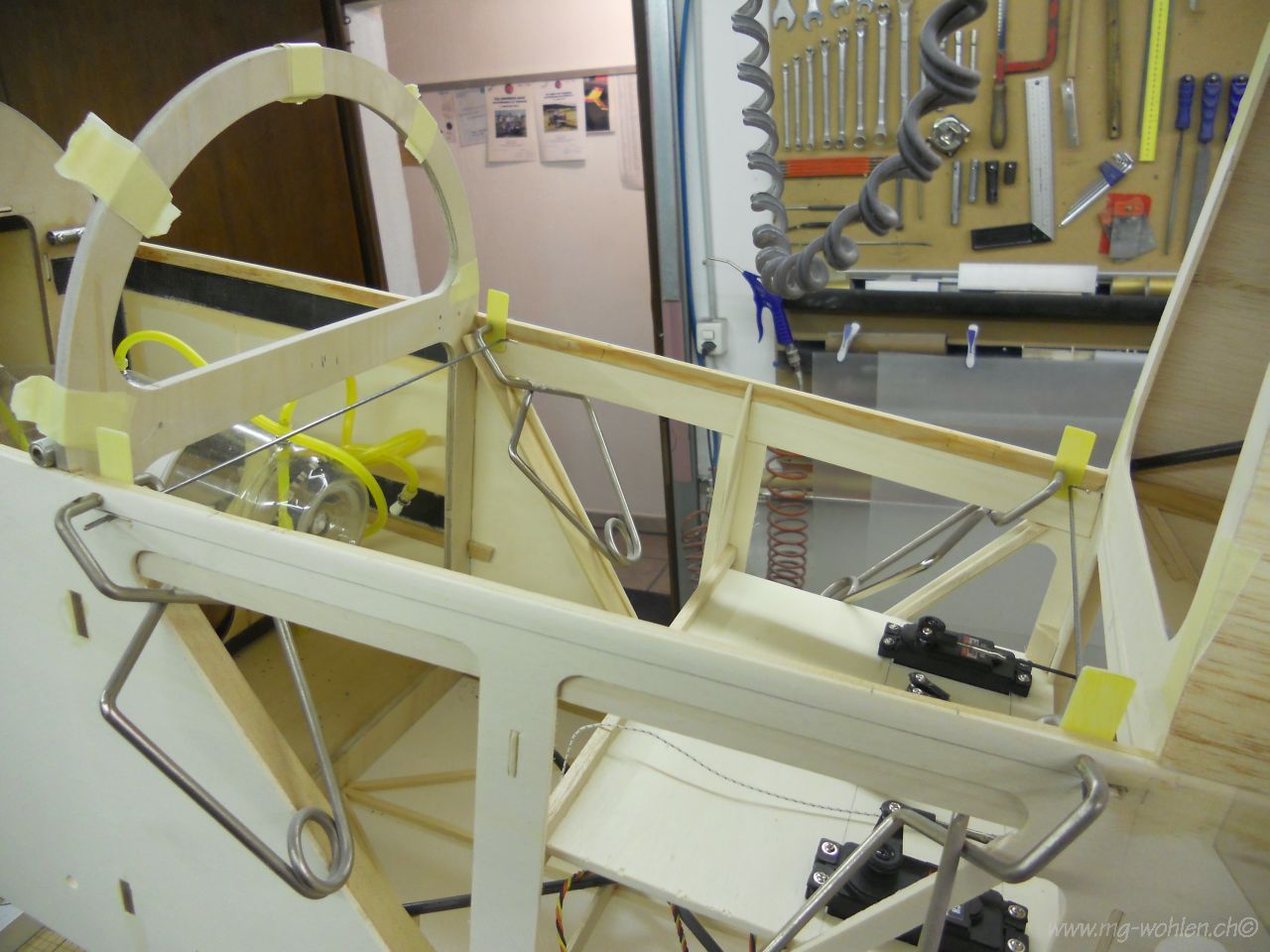

Die Schleppkupplung ist fixiert

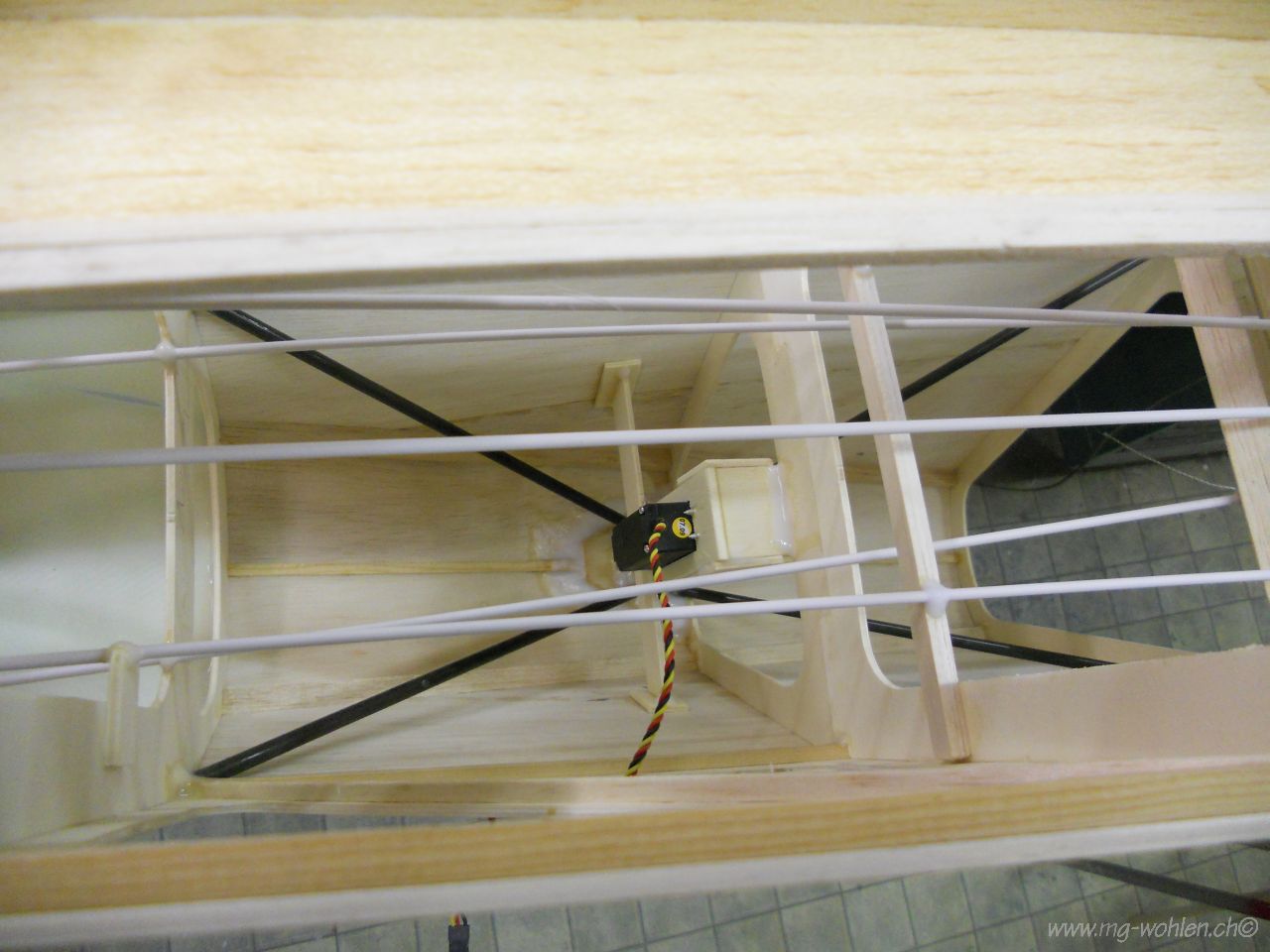

Das Schleppservo an seinem Arbeitsplatz
Die Schleppkupplung ist fertig eingeharzt
Auch die Bowdenzugrohre sind angepasst

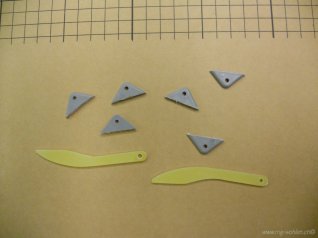

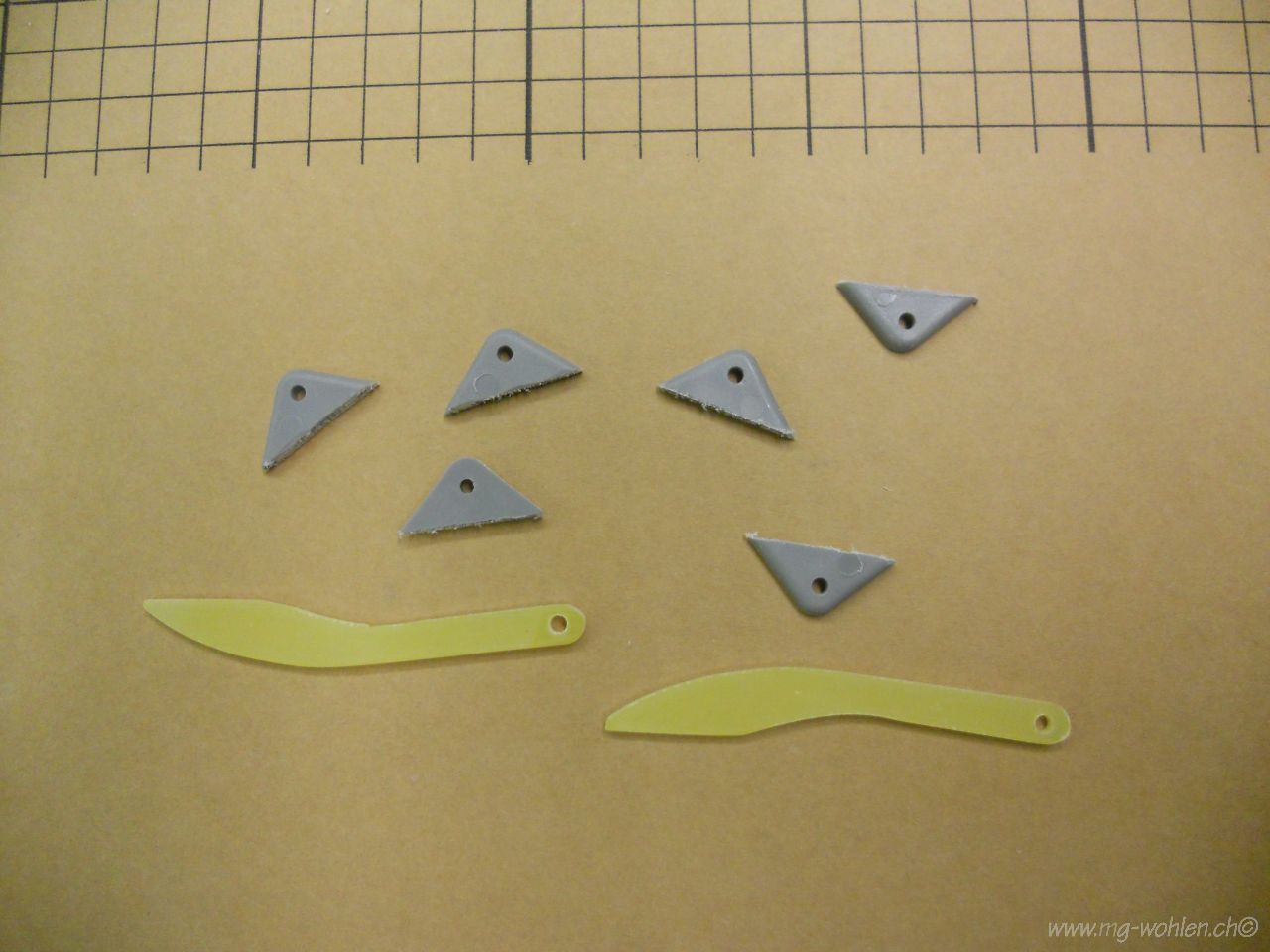

Die Ruderhörner sind bereit und werden erst nach dem Bespannen eingeklebt

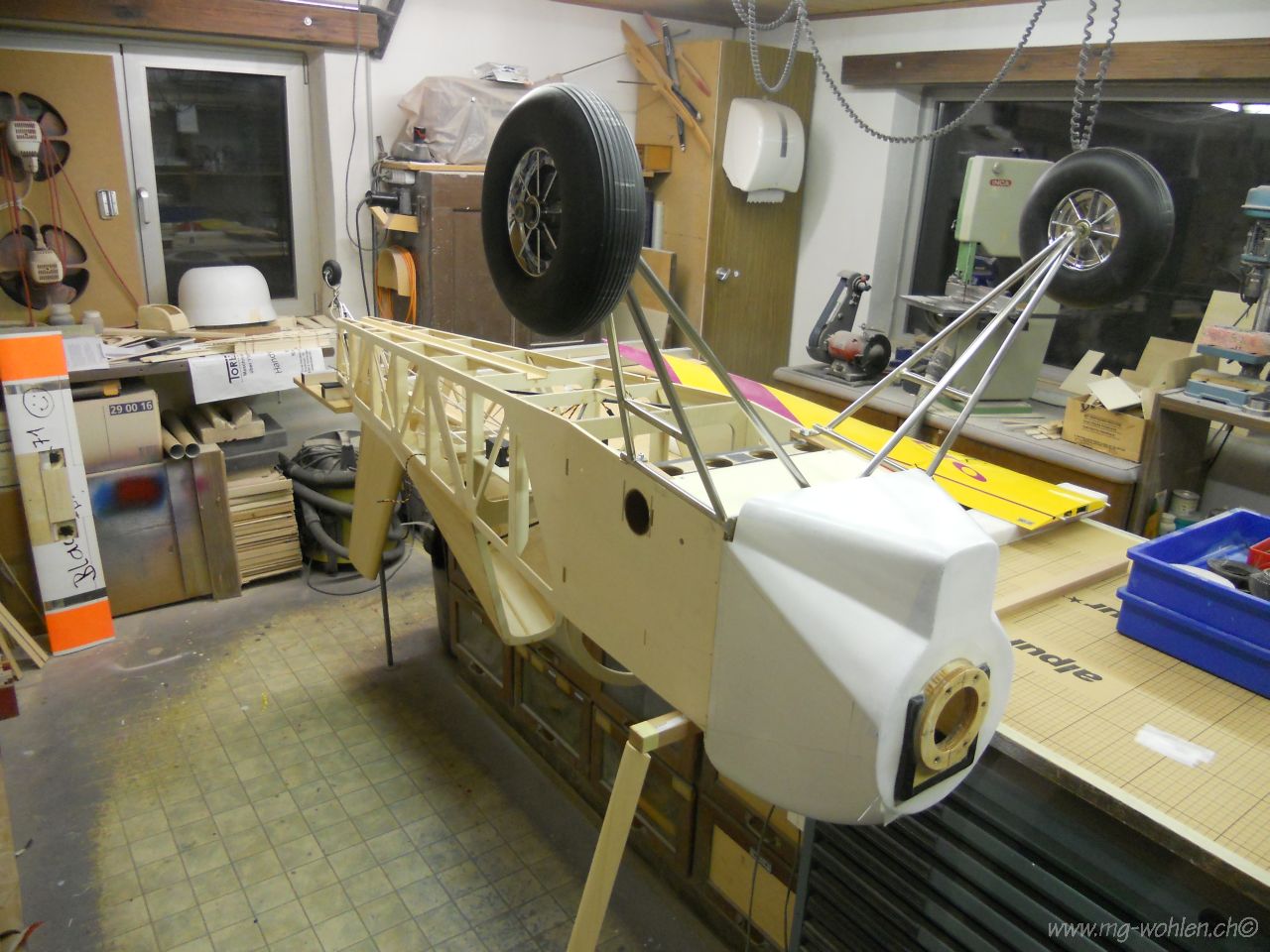

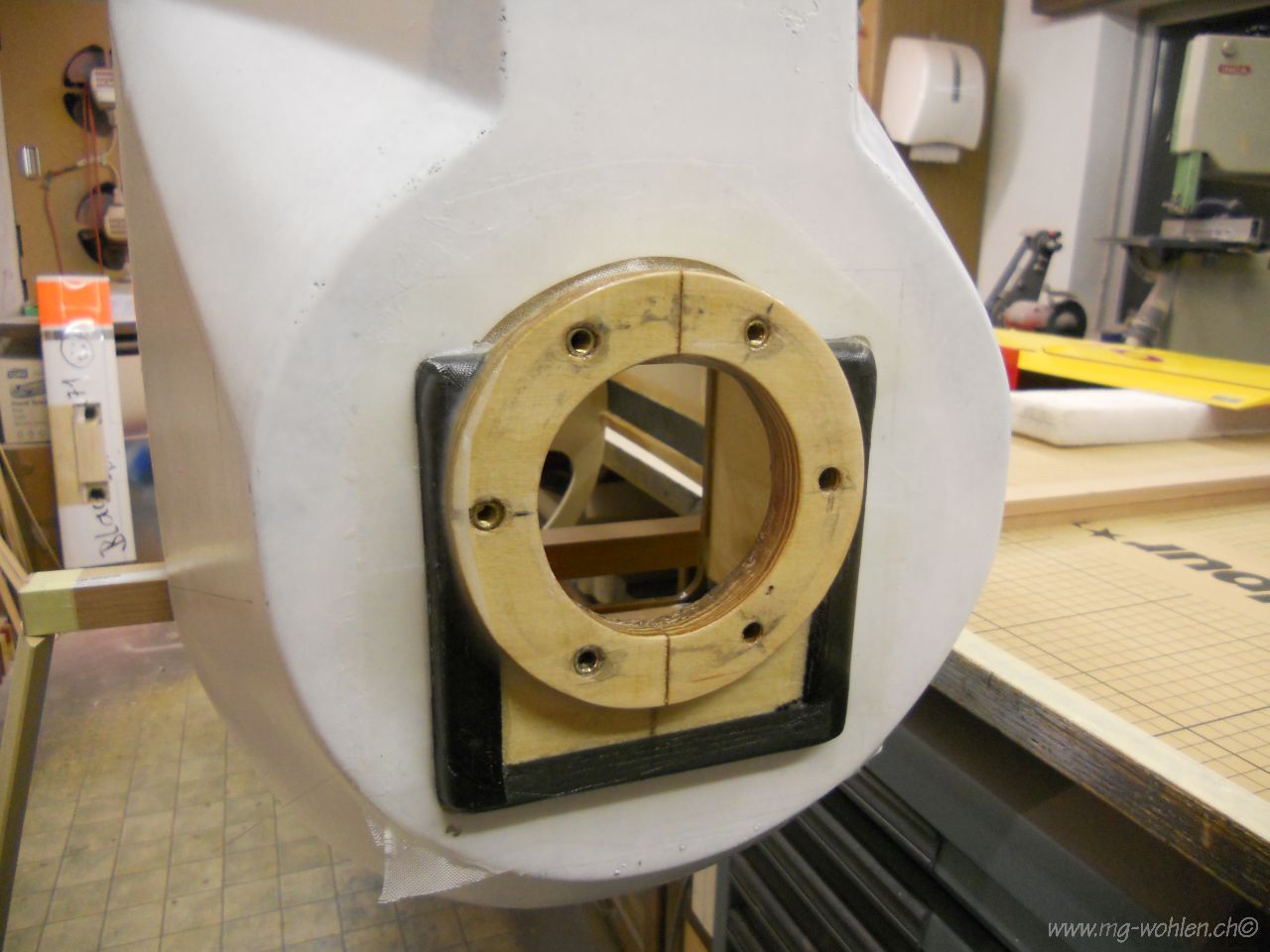

Das GFK Formteil wird mit dem Motordom fest verbunden
Patient auf dem Operationstisch
Der hintere untere Rumpfdeckel wird verklebt

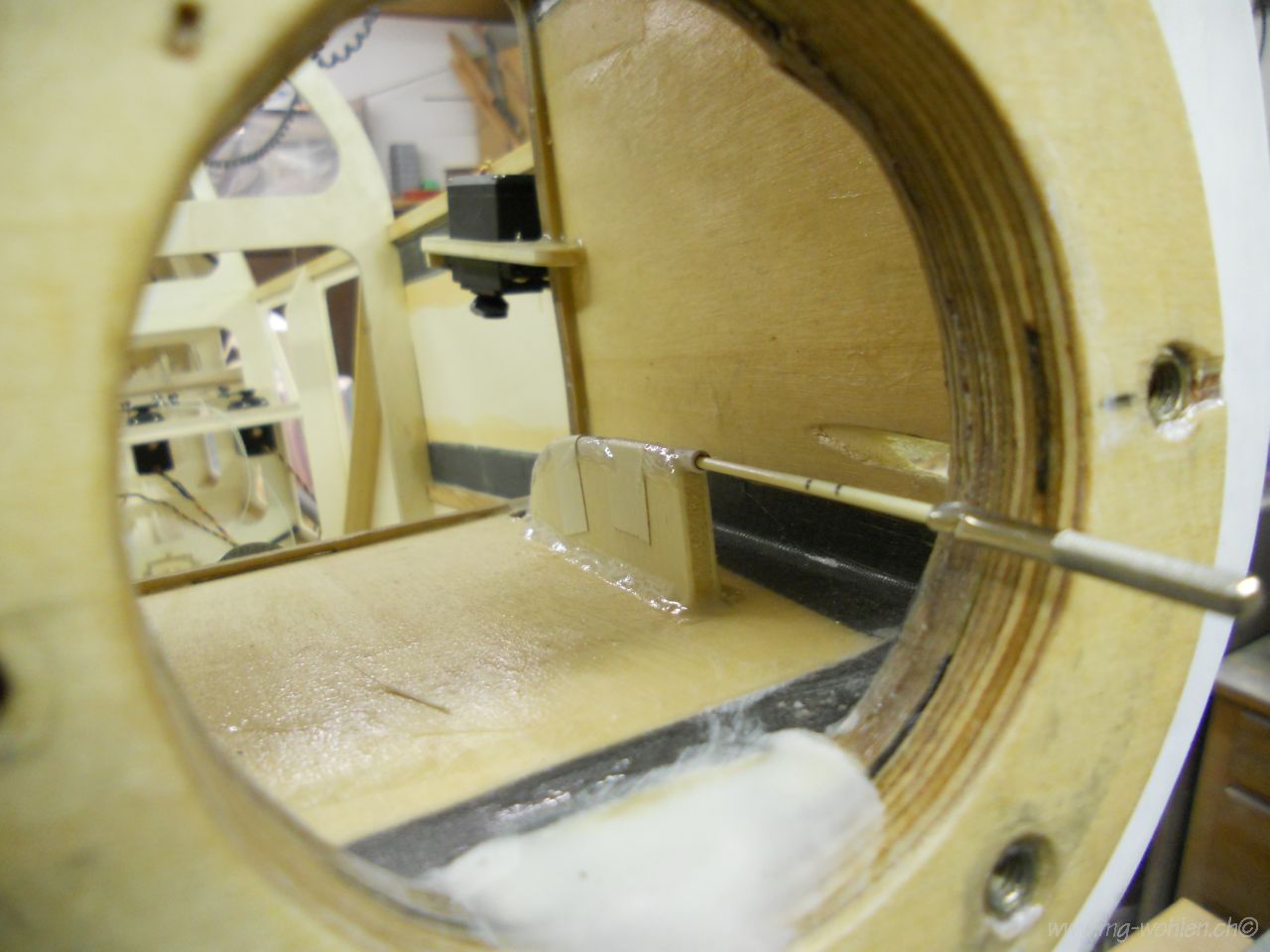

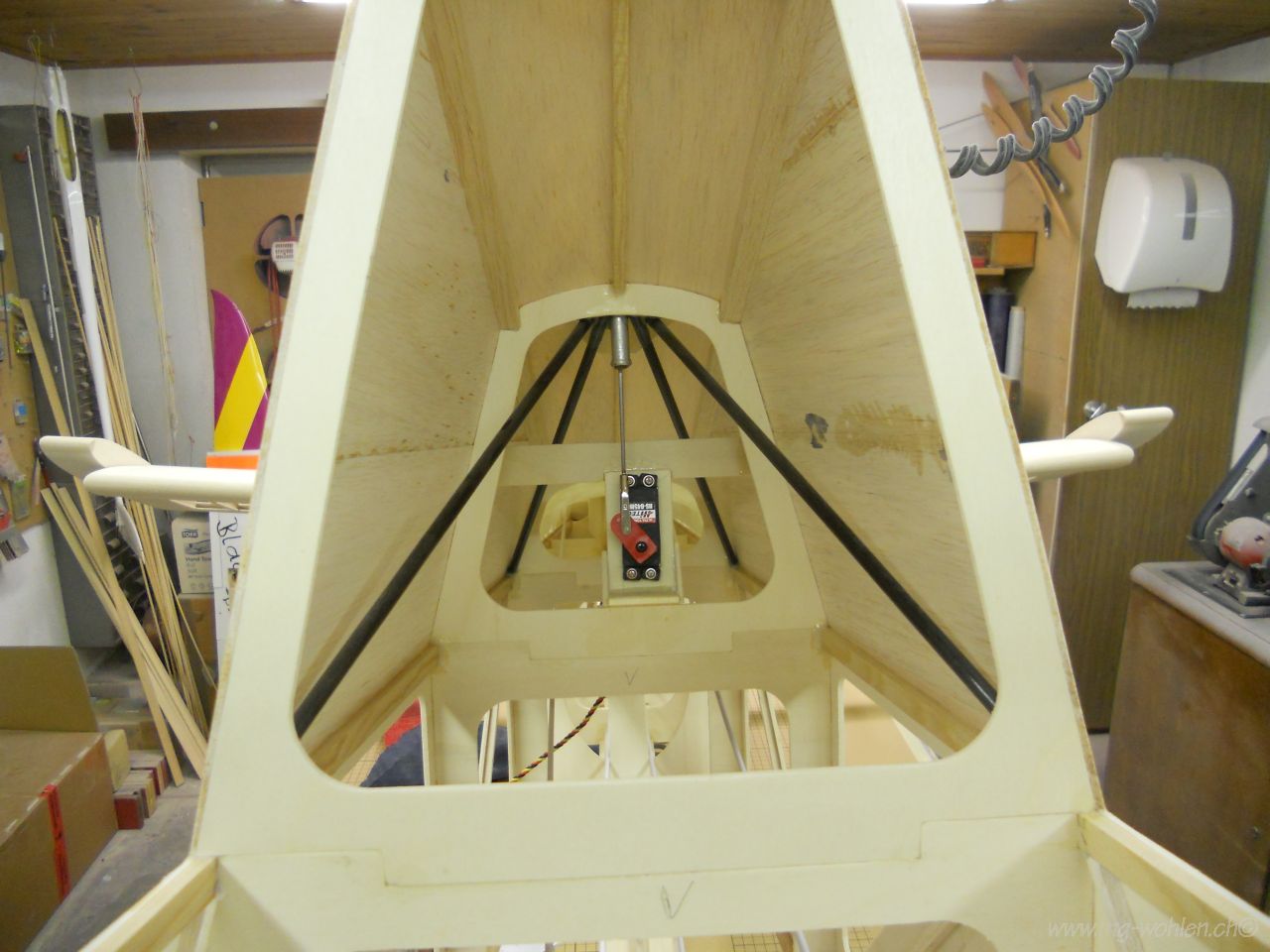

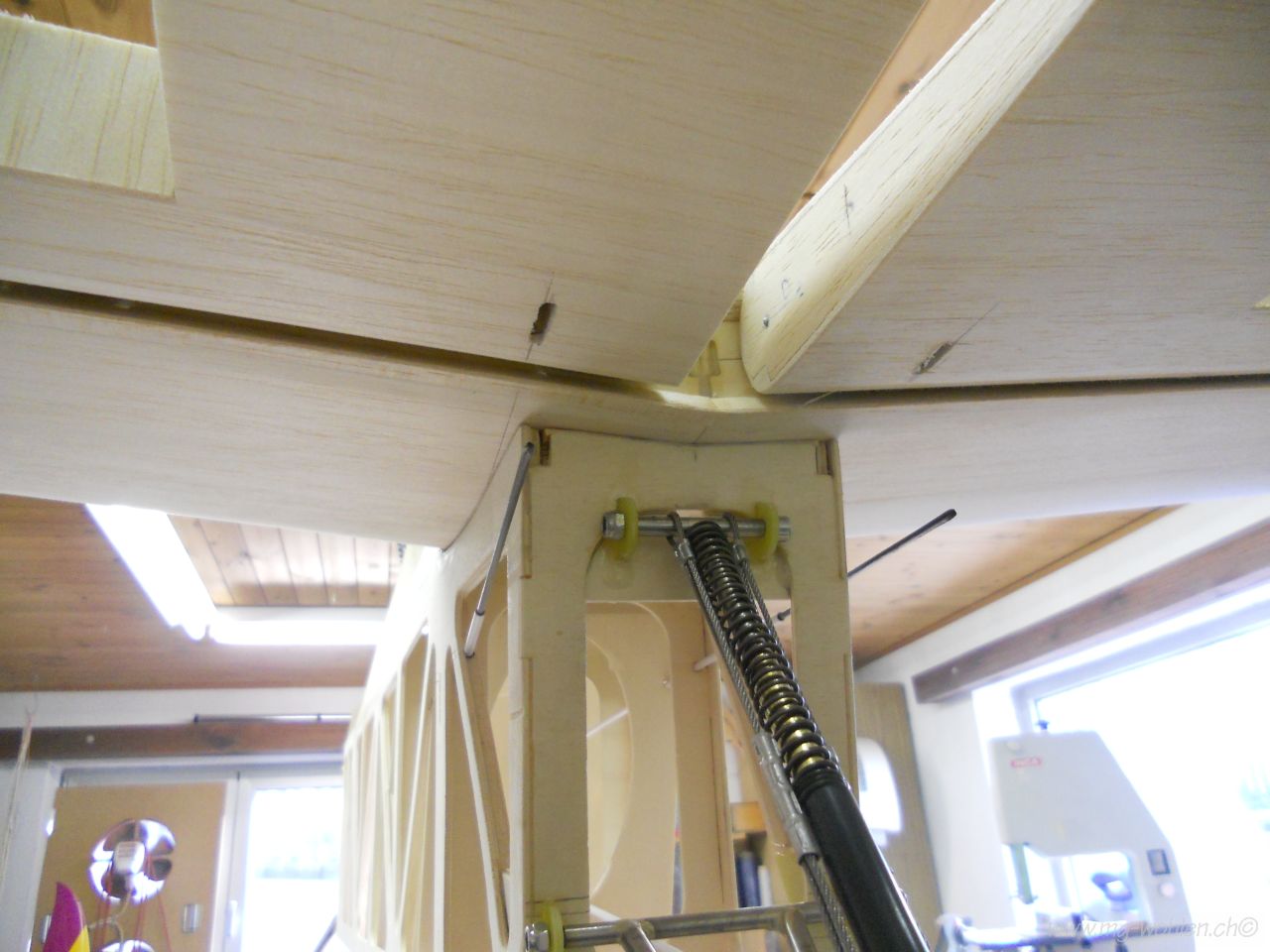

Die Bowdenzugrohre für das Heckfahrwerk werden auf die Höhe des Drehpunktes versetzt damit beim einfedern die Steuerseile immer gleich lang bleiben
Beim Rumpfboden wird der Versuch gestartet das fertige Laminat aufzukleben

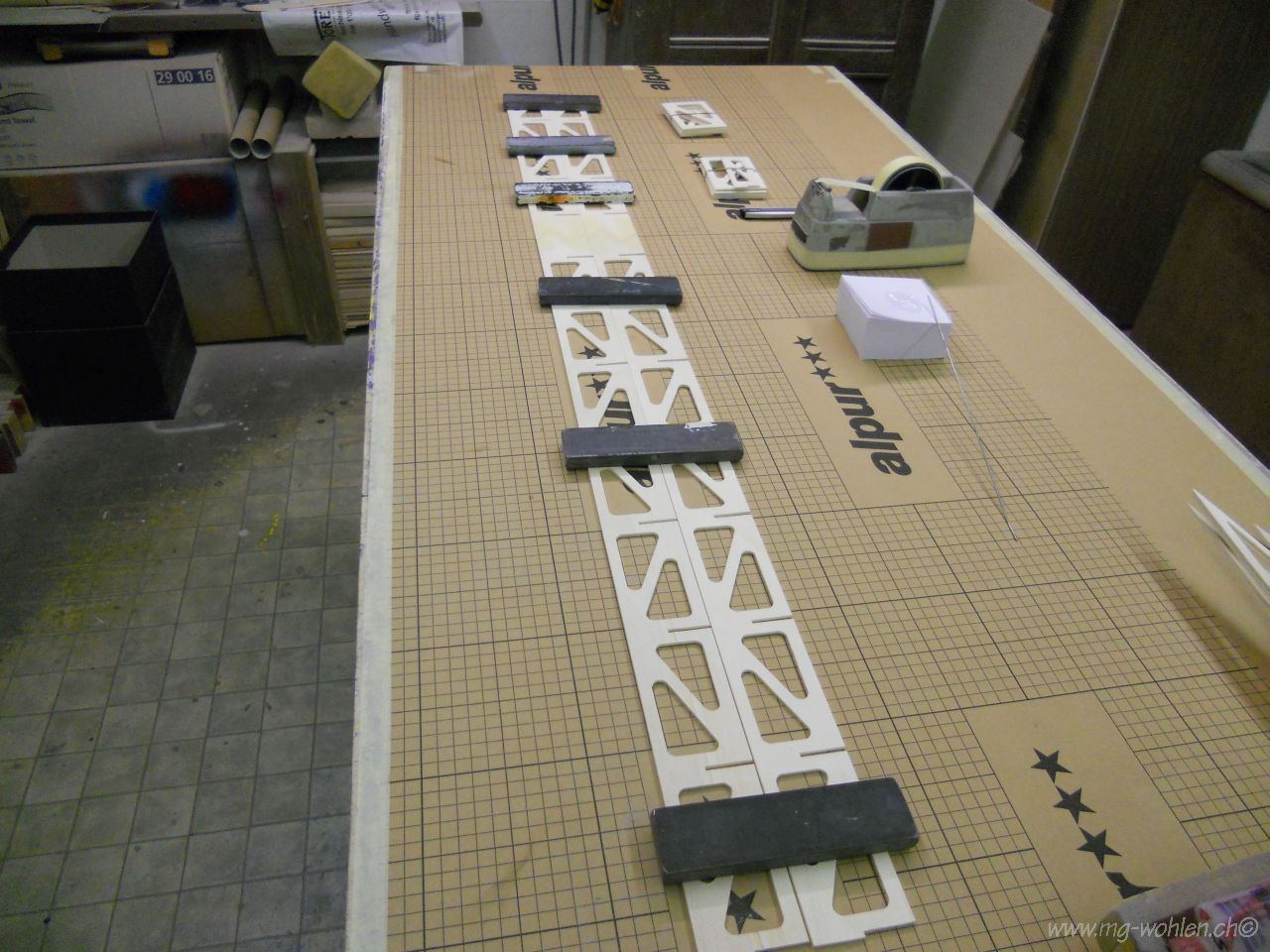

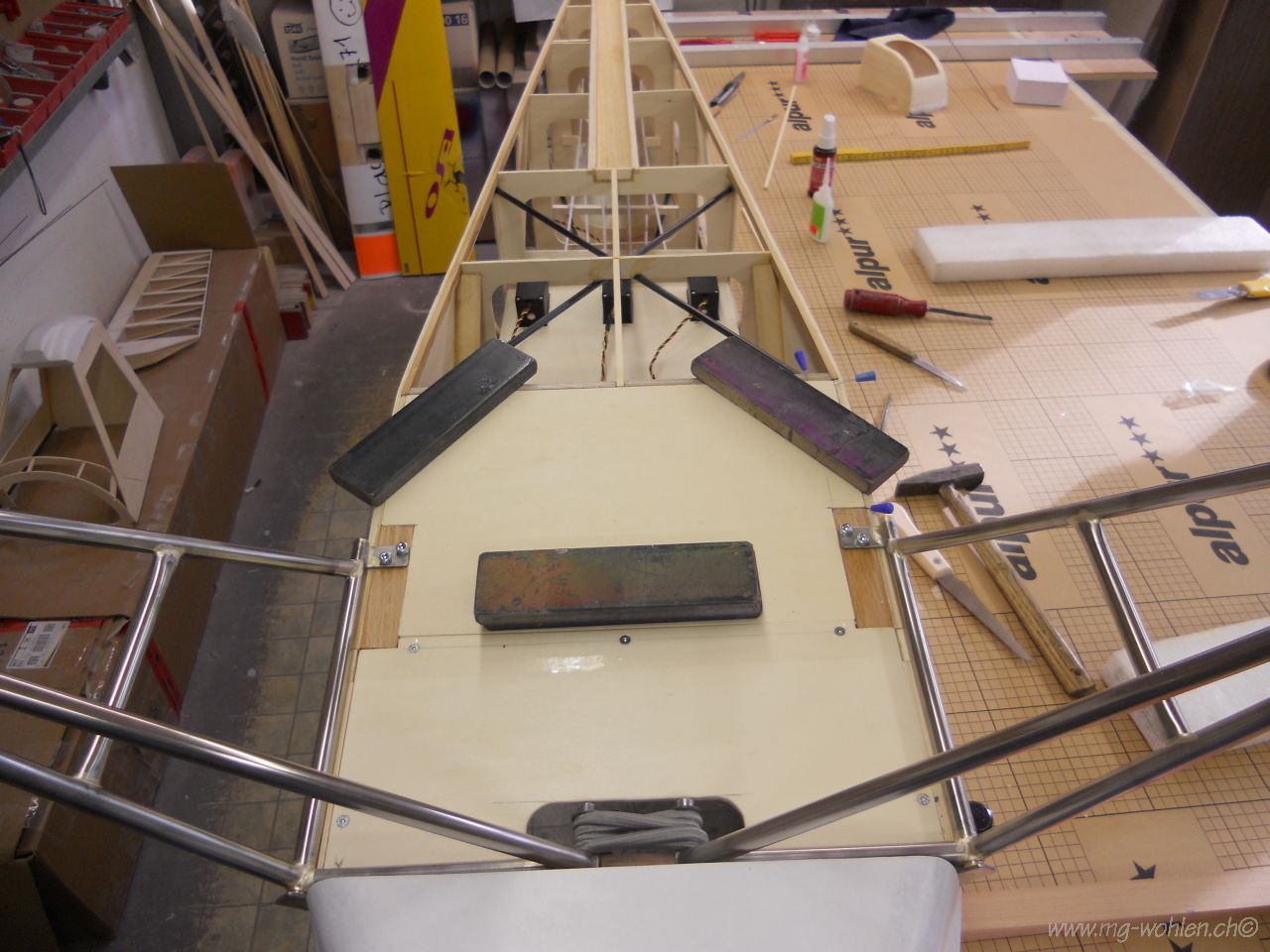

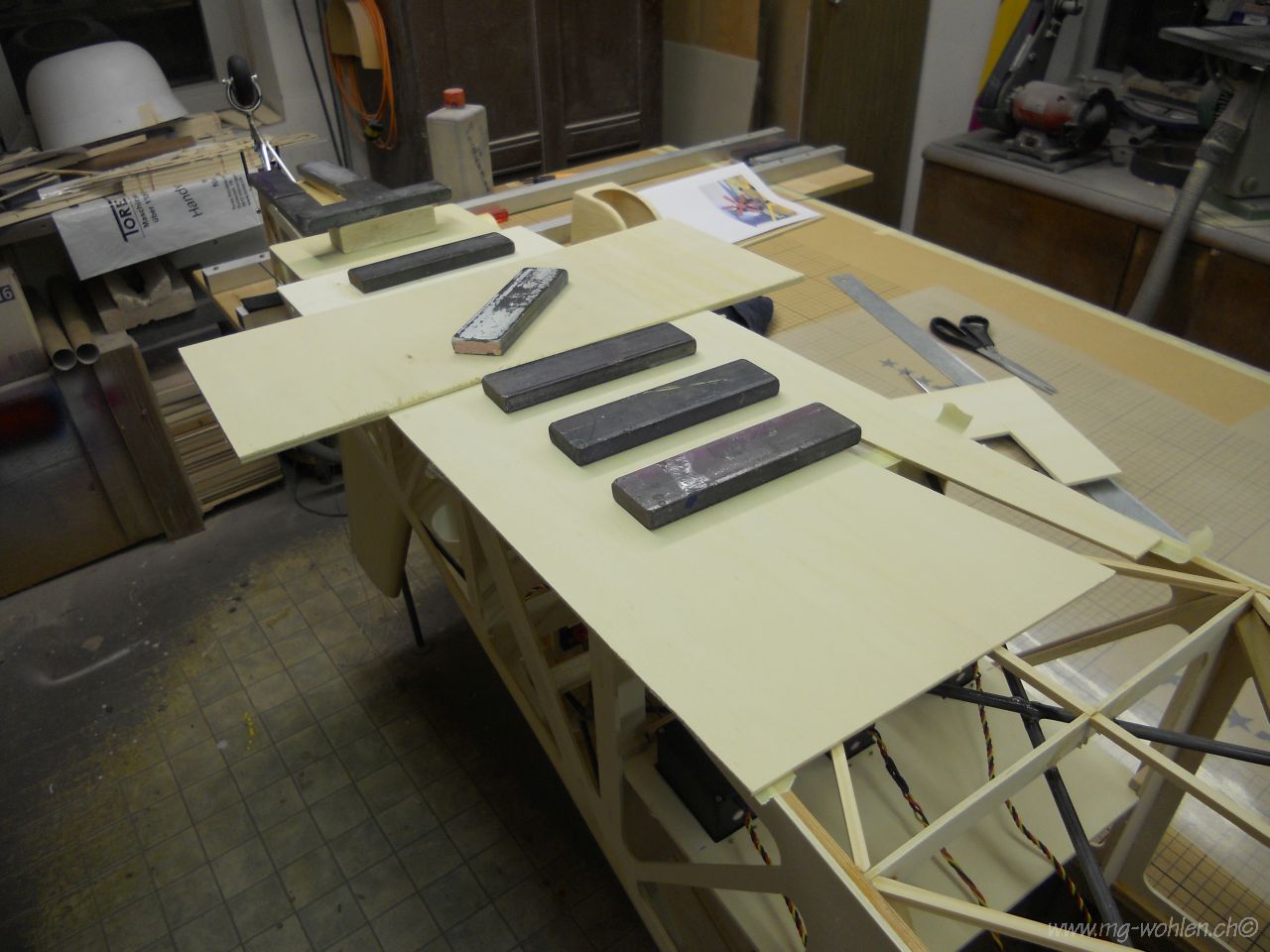

Damit das Laminat beim trocknen gerade bleibt muss es beschwert werden
Sieht gut aus es hat aber viele Poren

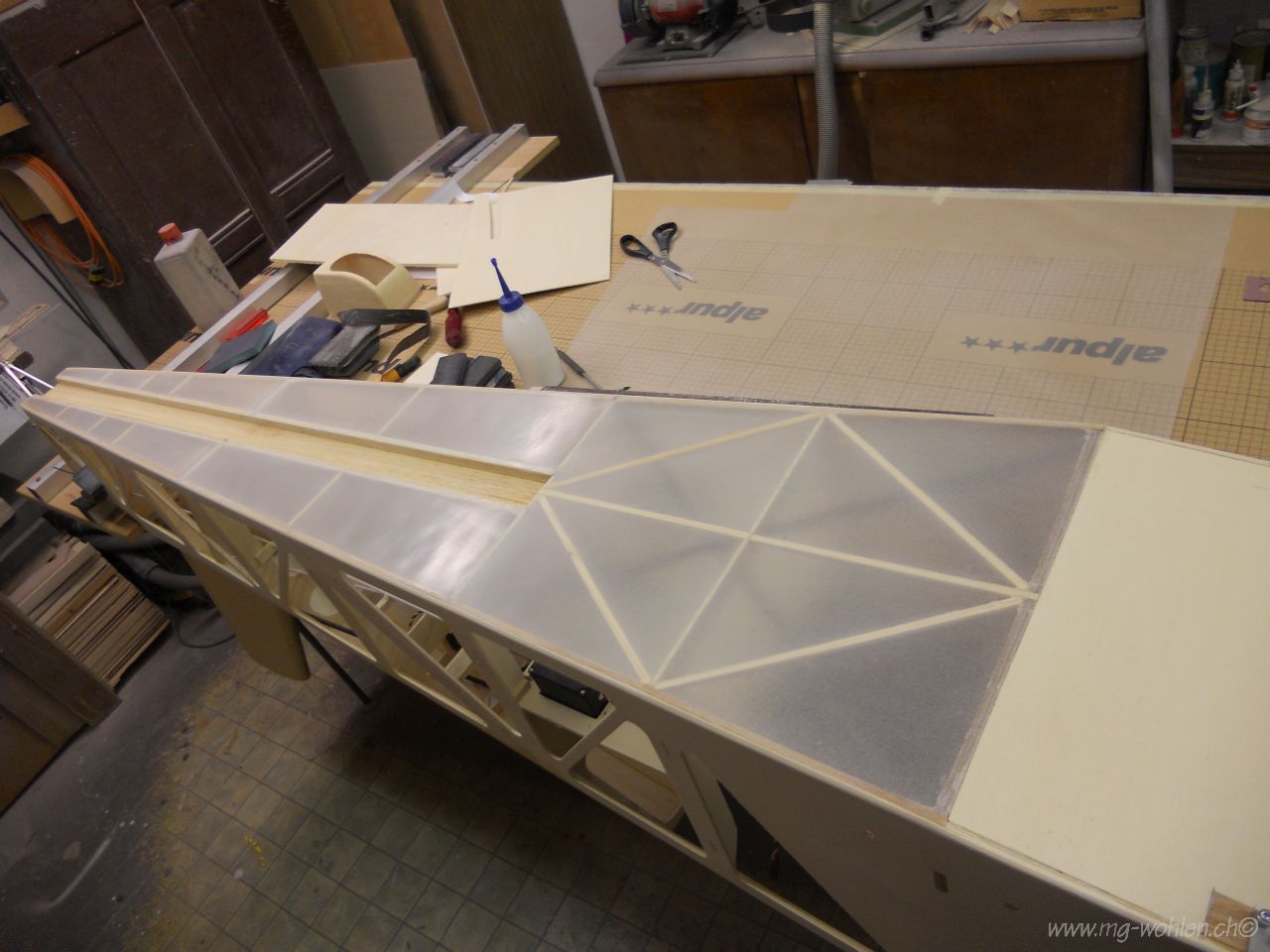

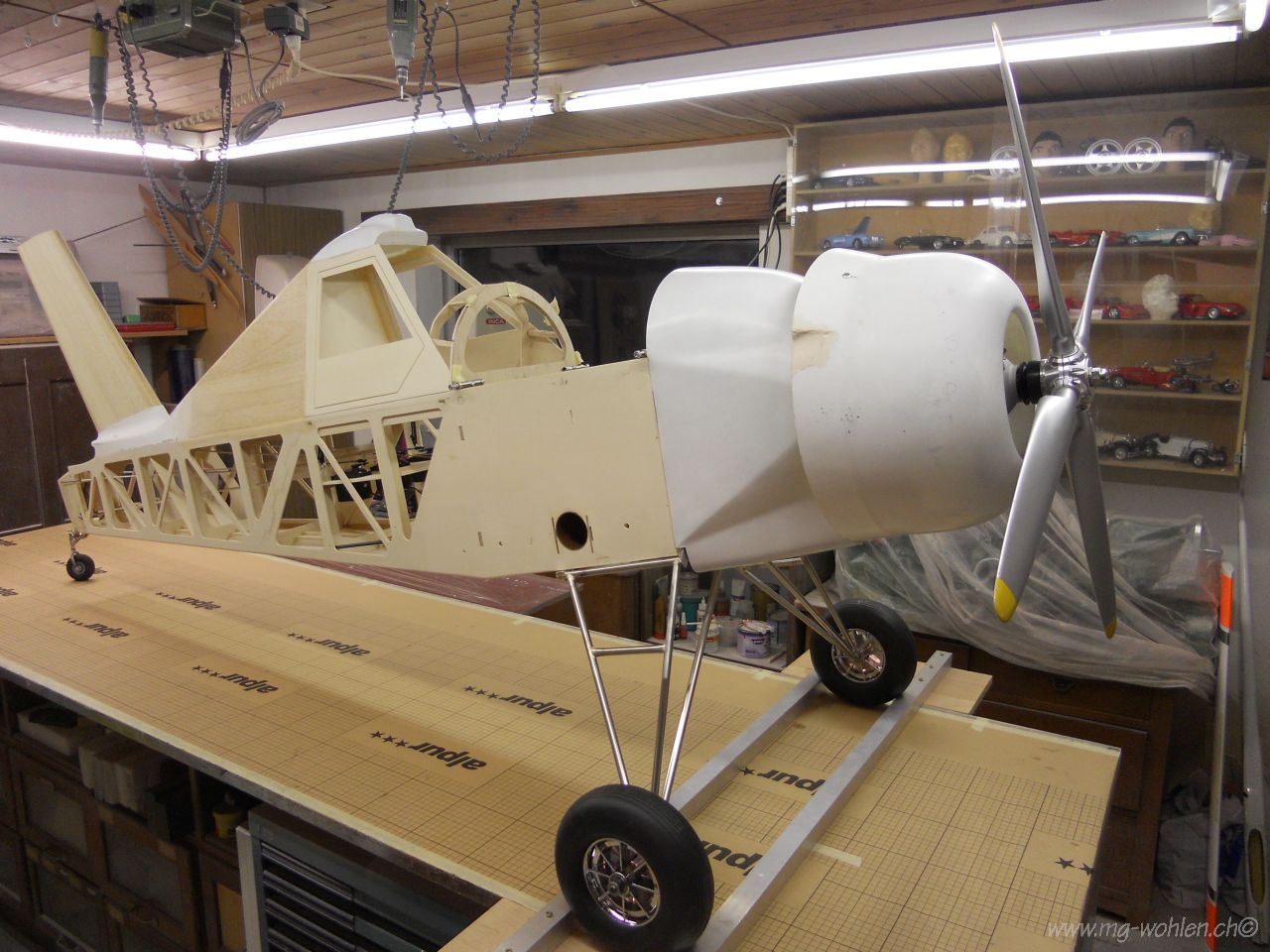

Die Rumpfunterseite ist soweit Rohbaufertig
Hier werden noch Luftkanäle imitiert

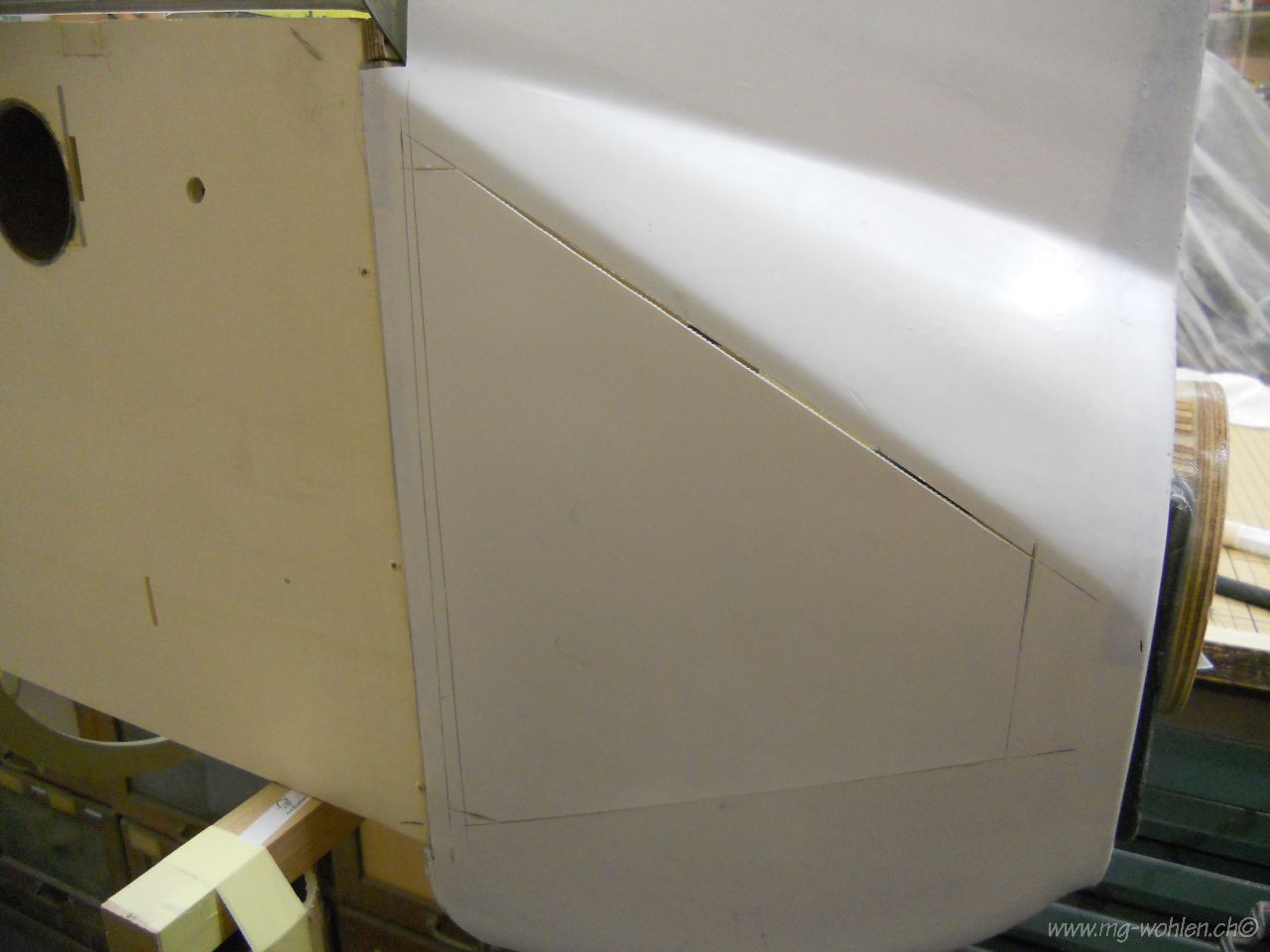

Die ersten Schnitte sind gemacht

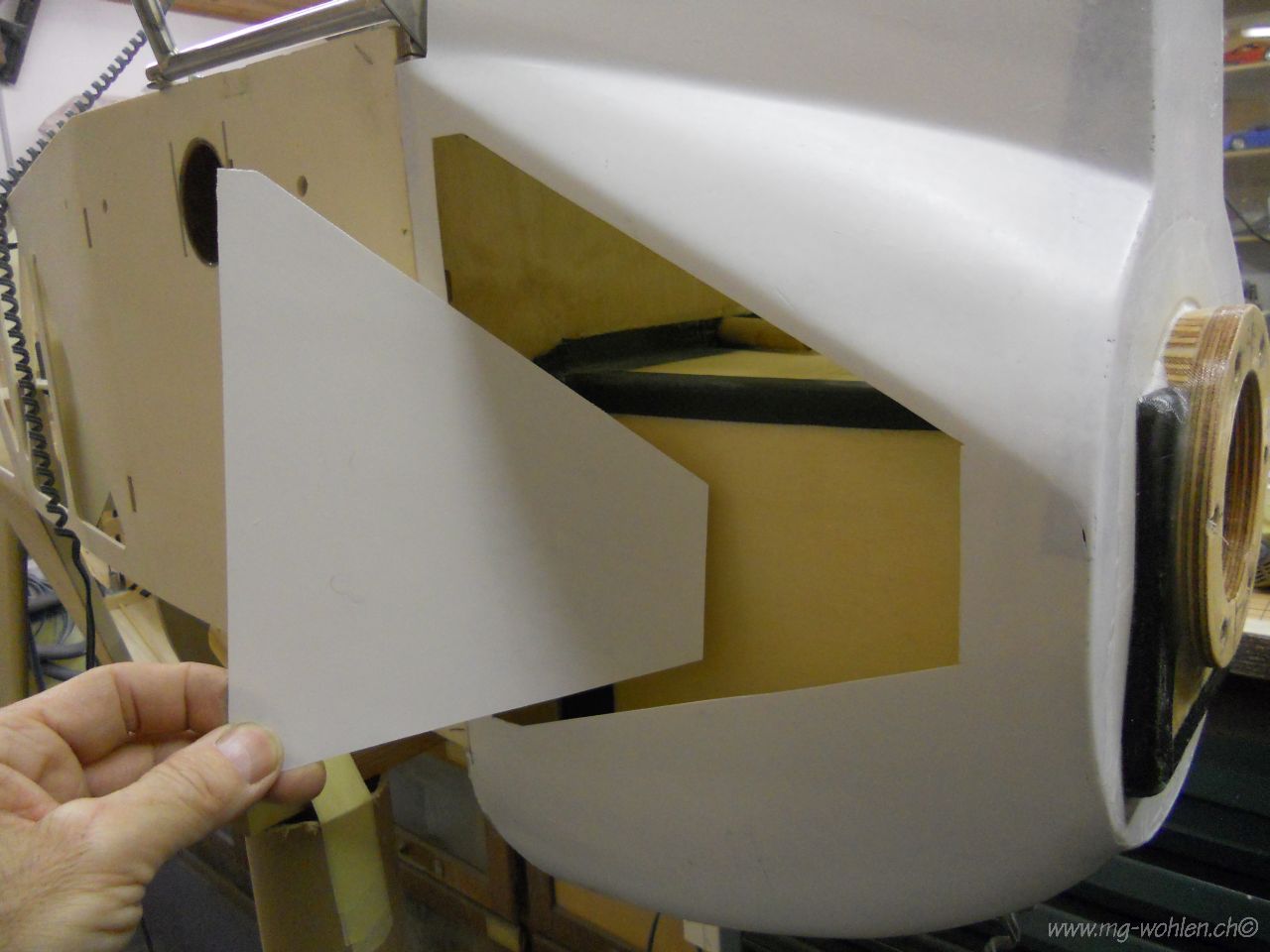

Der ausgeschnittene Deckel

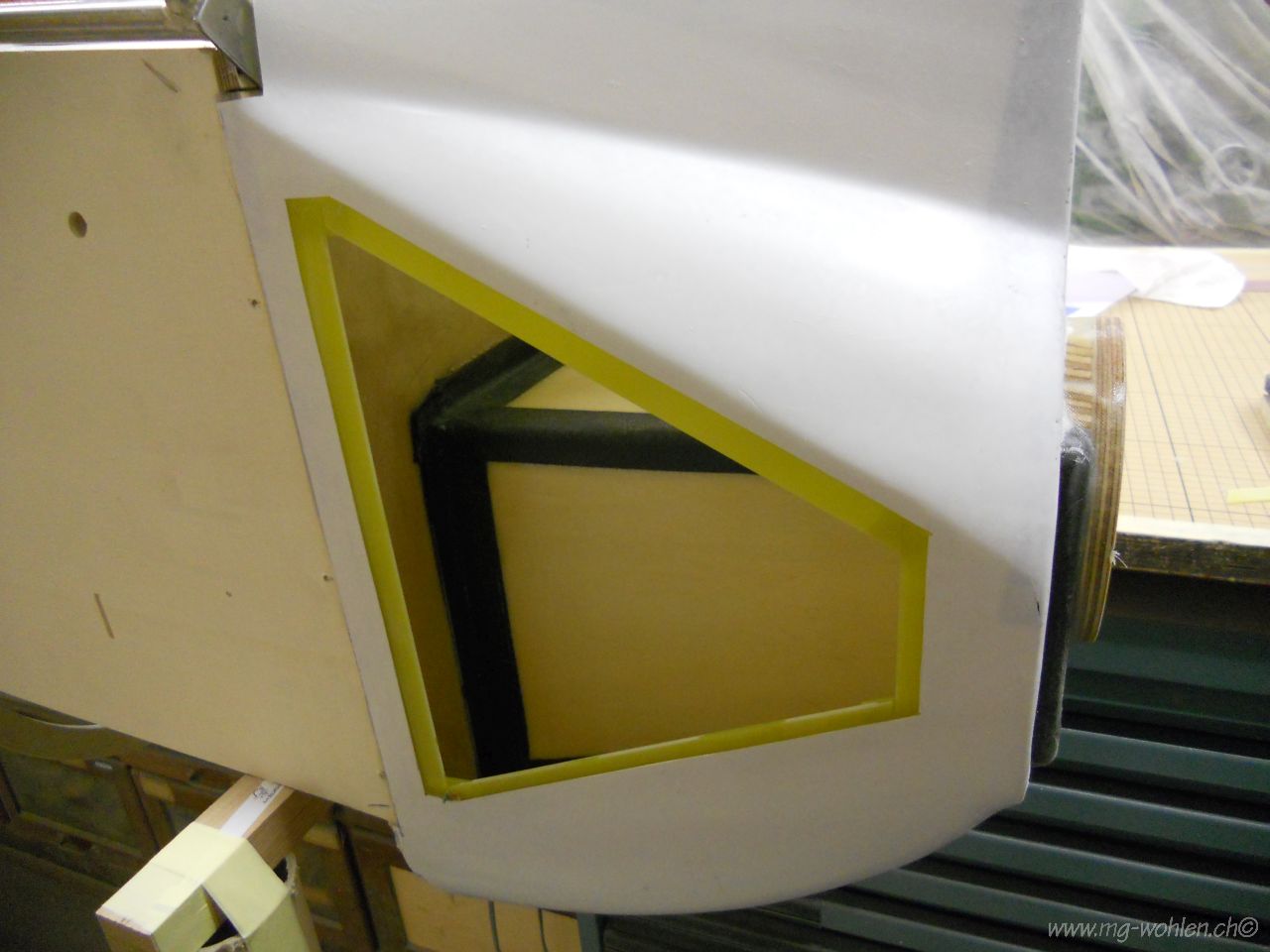

Ein Rahmen aus GFK Plattenmaterial wird zur Verstärkung eingeklebt

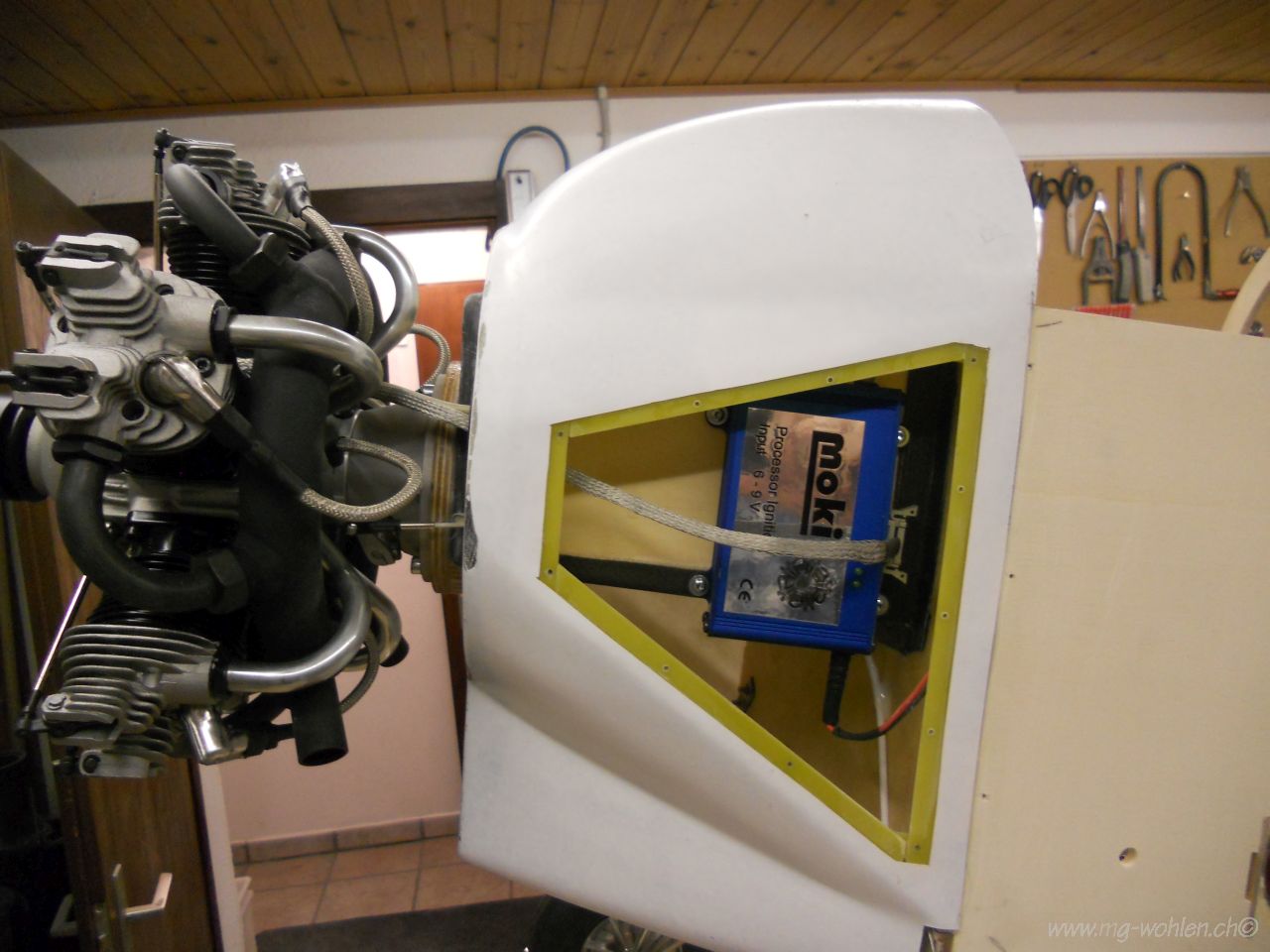

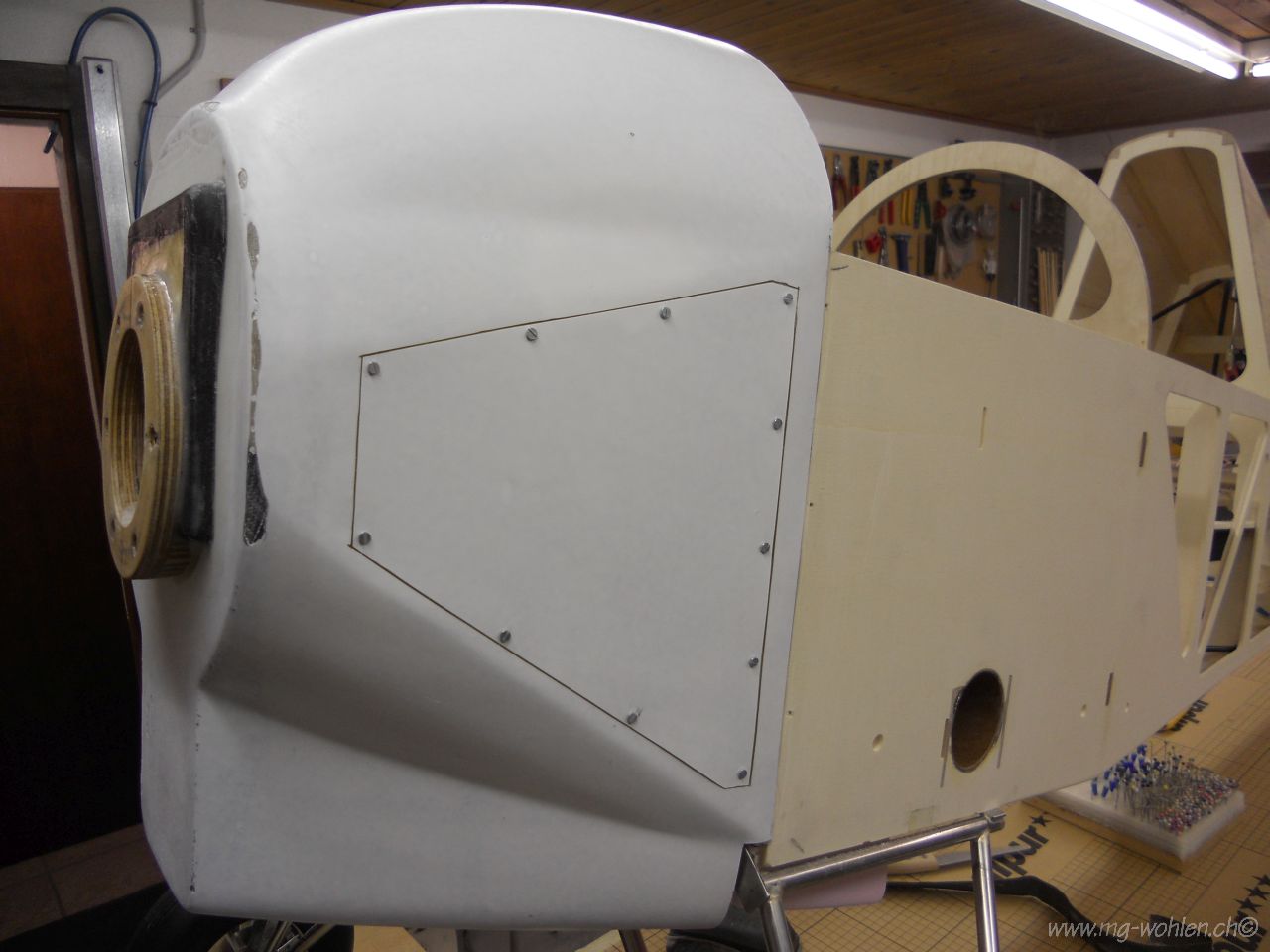

Der fertige verschraubte Deckel für die Zündbox

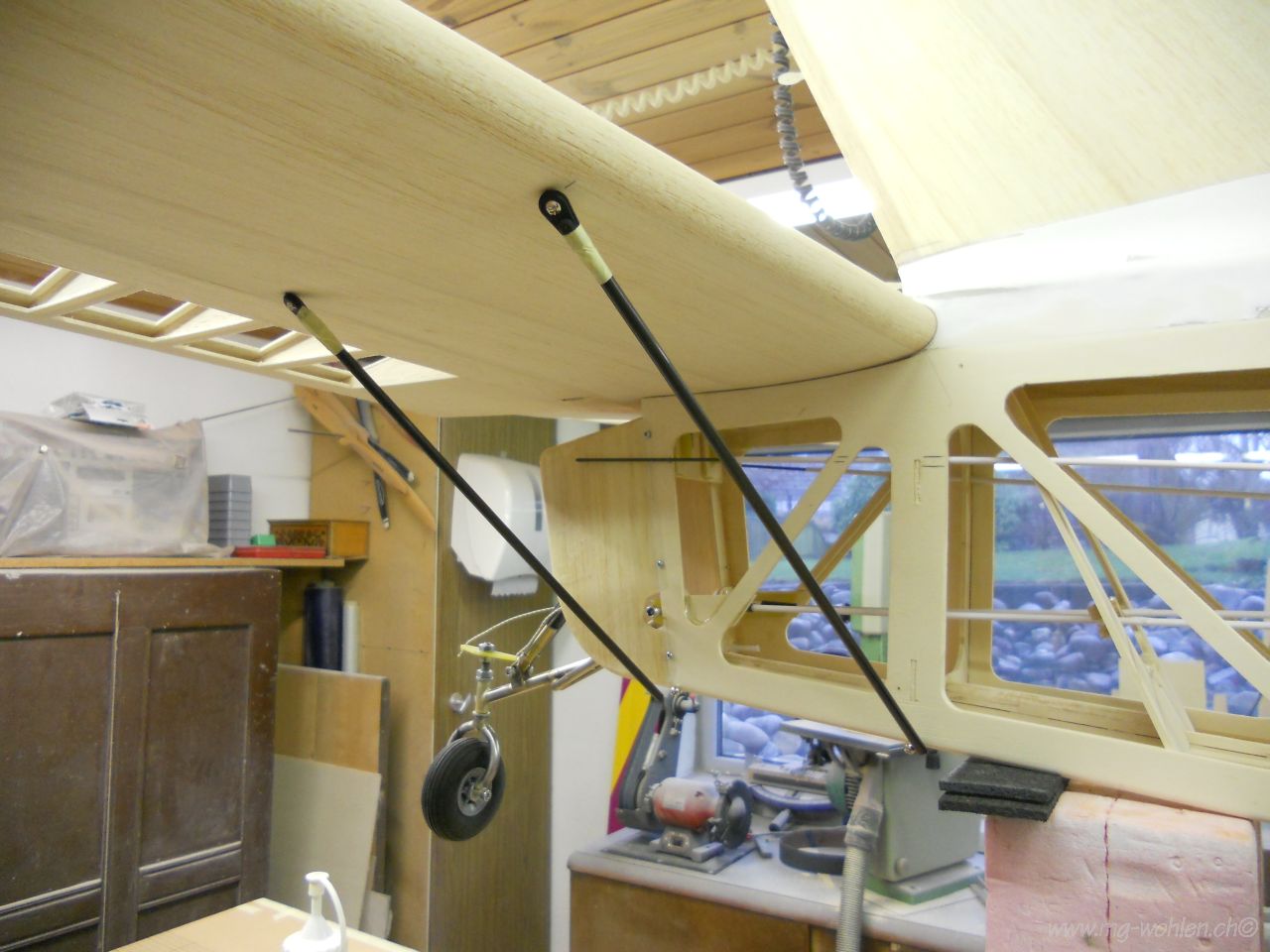

Diese Verstrebungen werden erst beim fertigen Flieger abgelängt und verklebt

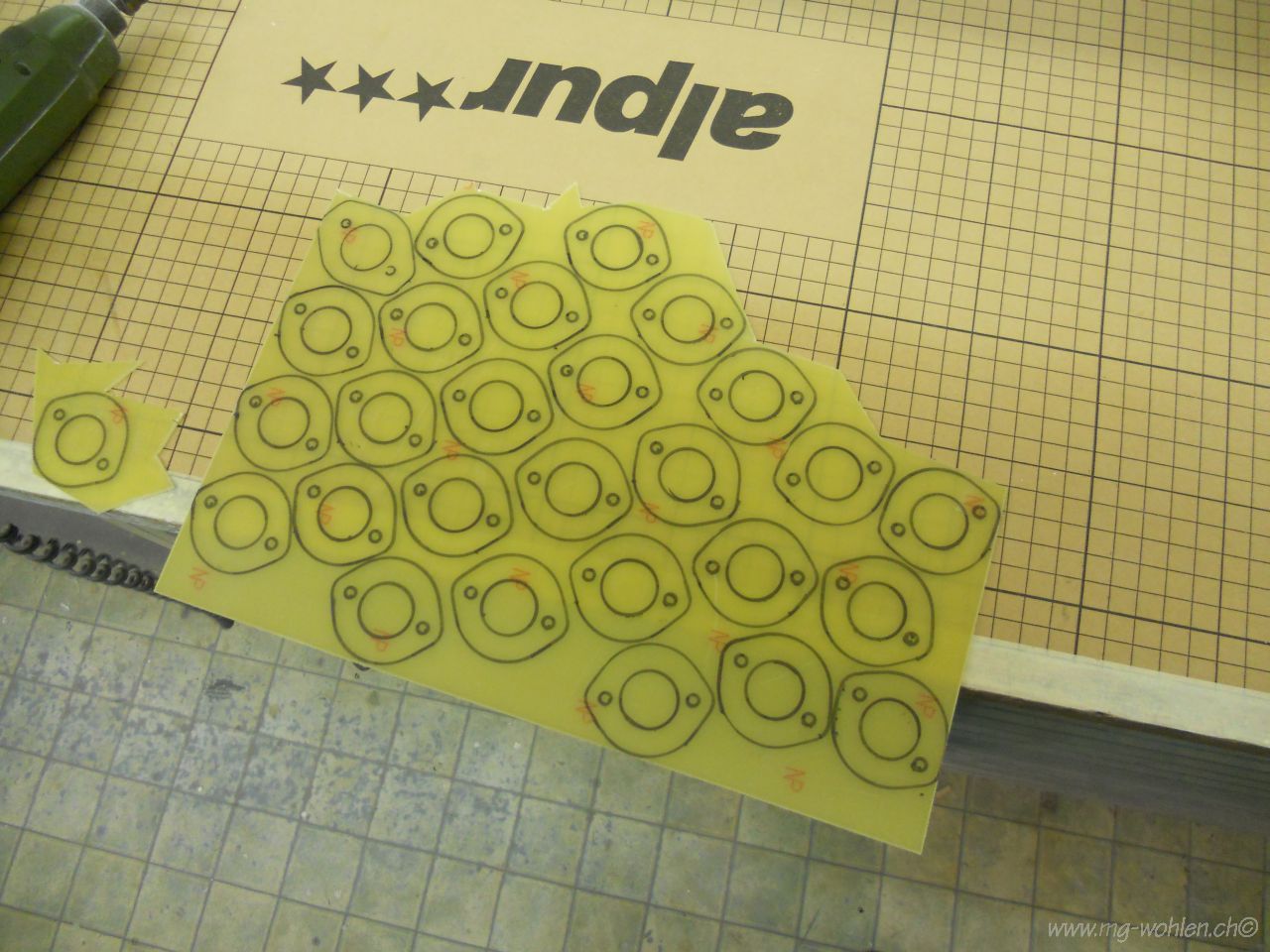

Wenn mal ein Flansch passt dann sicherheitshalber aufzeichnen

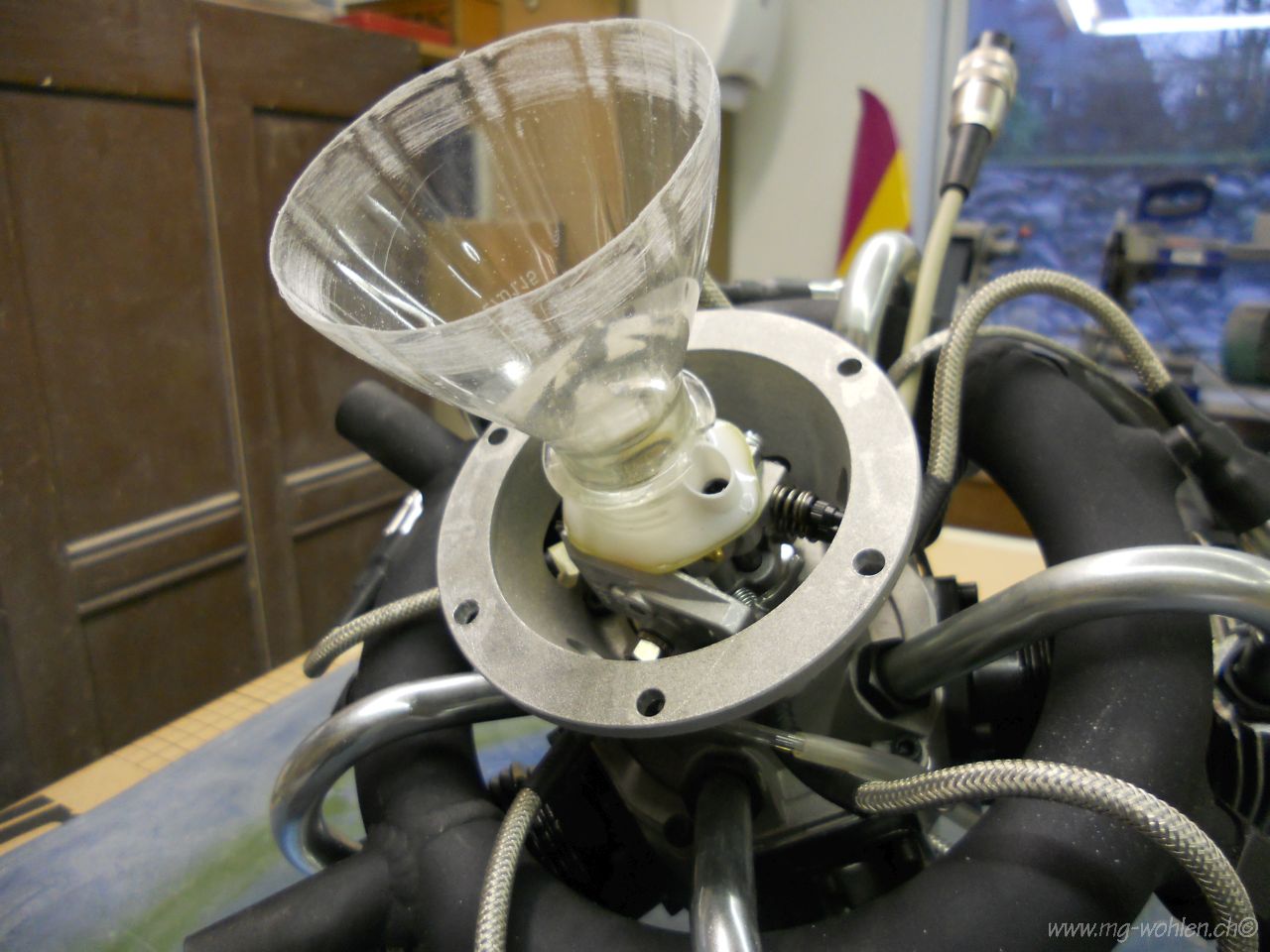

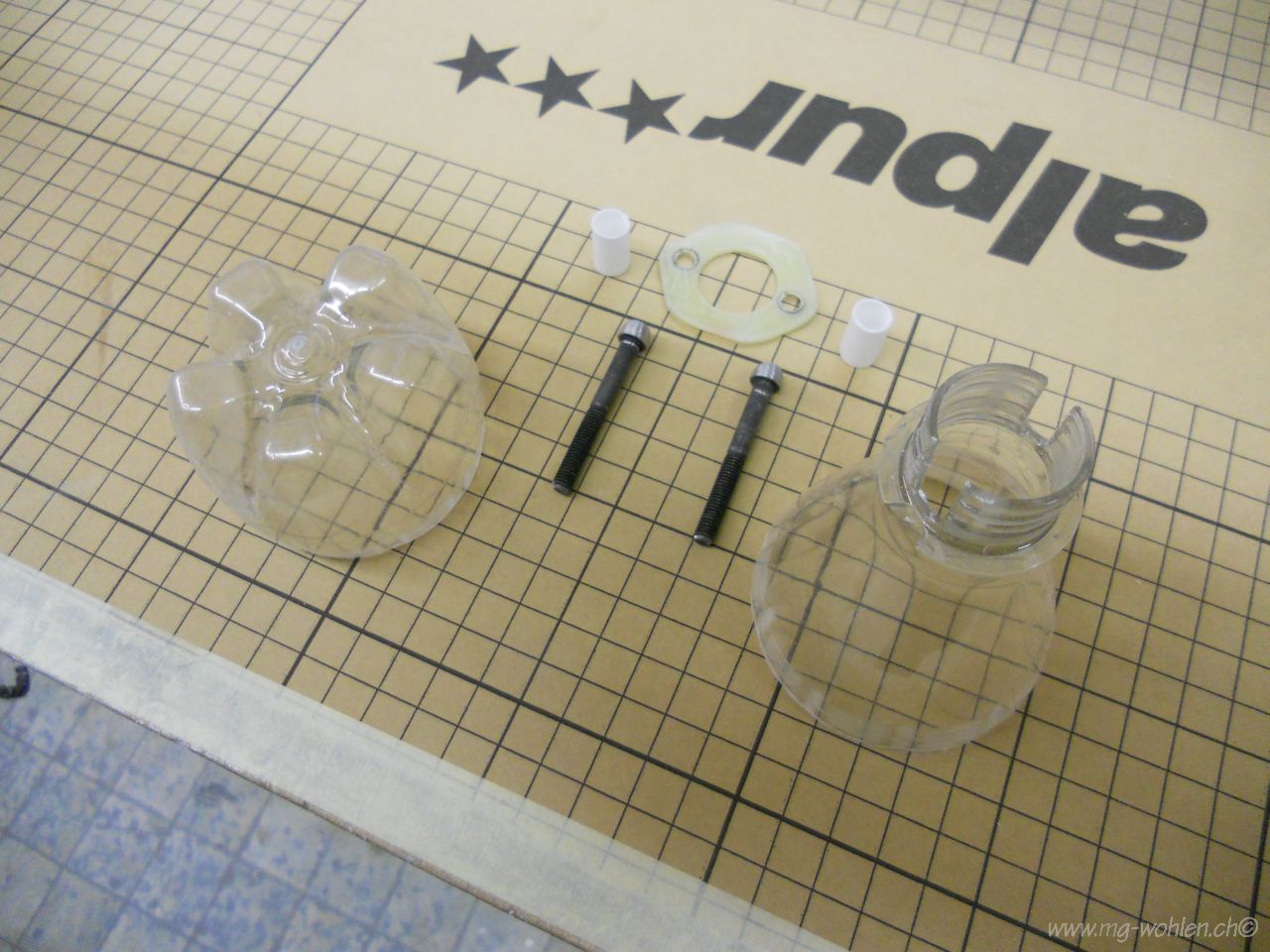

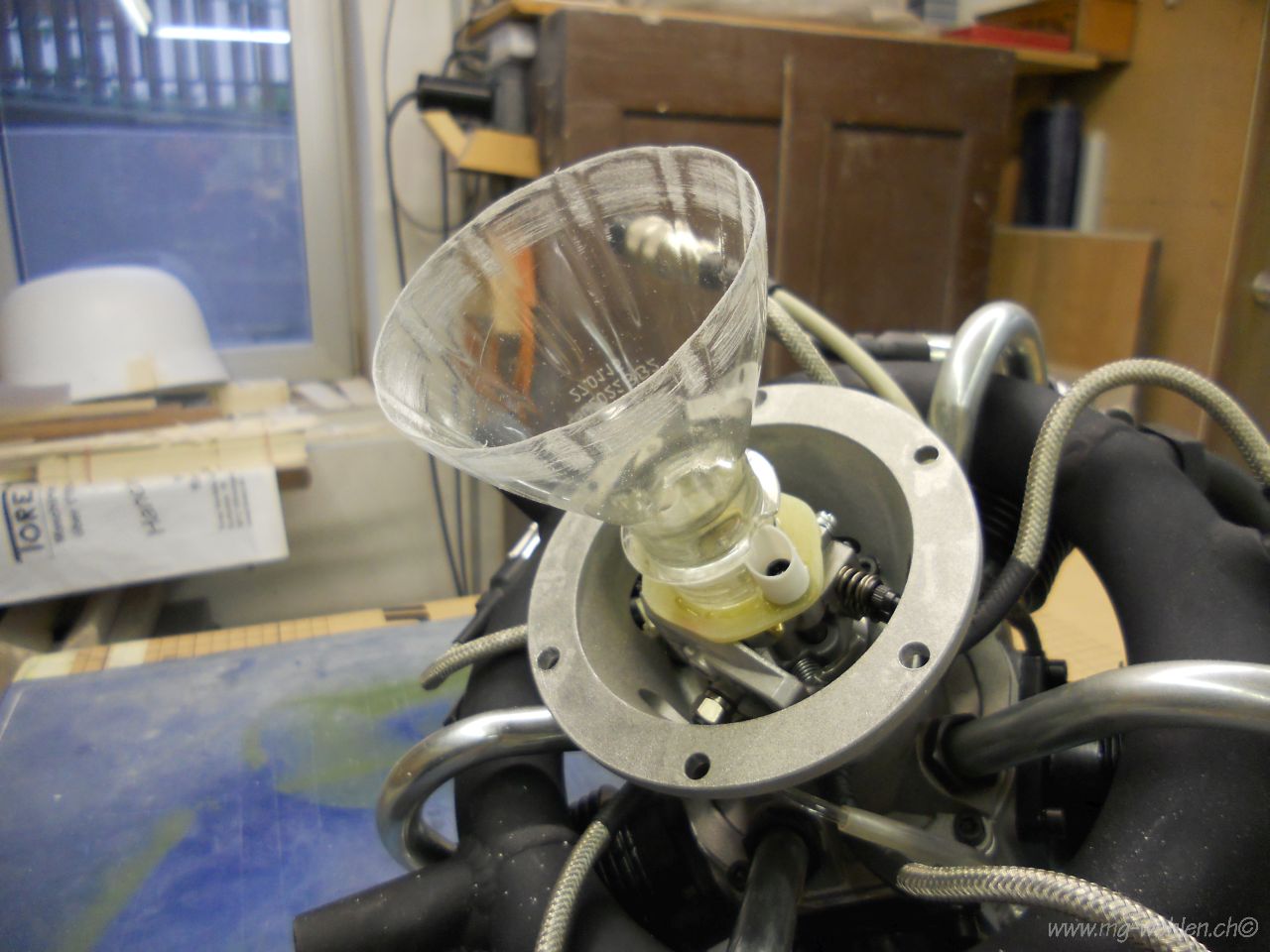

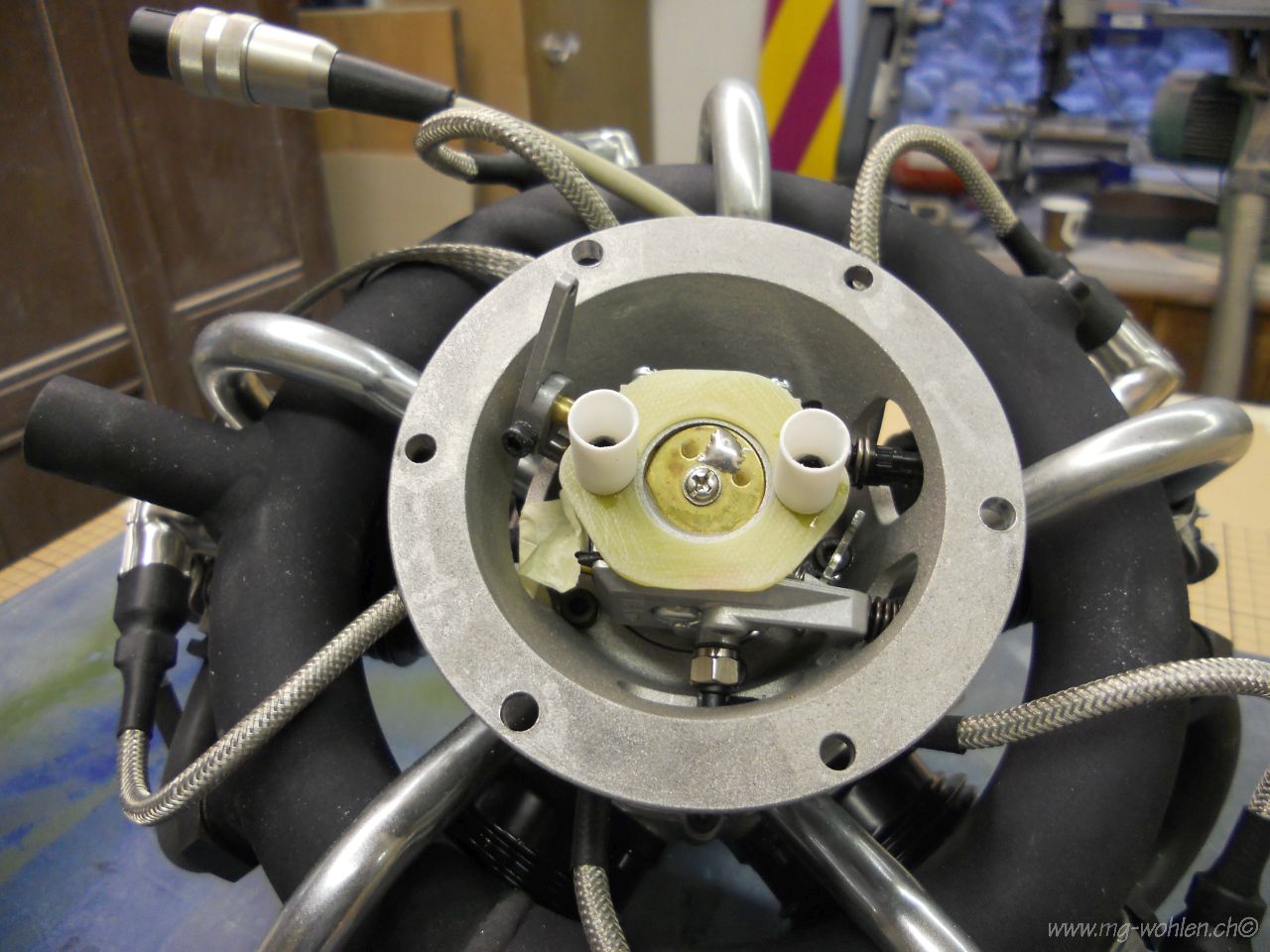

Die Einzelteile für den Luftfilter
Die Führungshülsen werden zuerst mit Zack aufgeklebt
Hier hat schon mancheiner den Vergaser mit Sekundenkleber ruiniert
Die ganze Einheit mit eingedicktem Epoxy verkleben

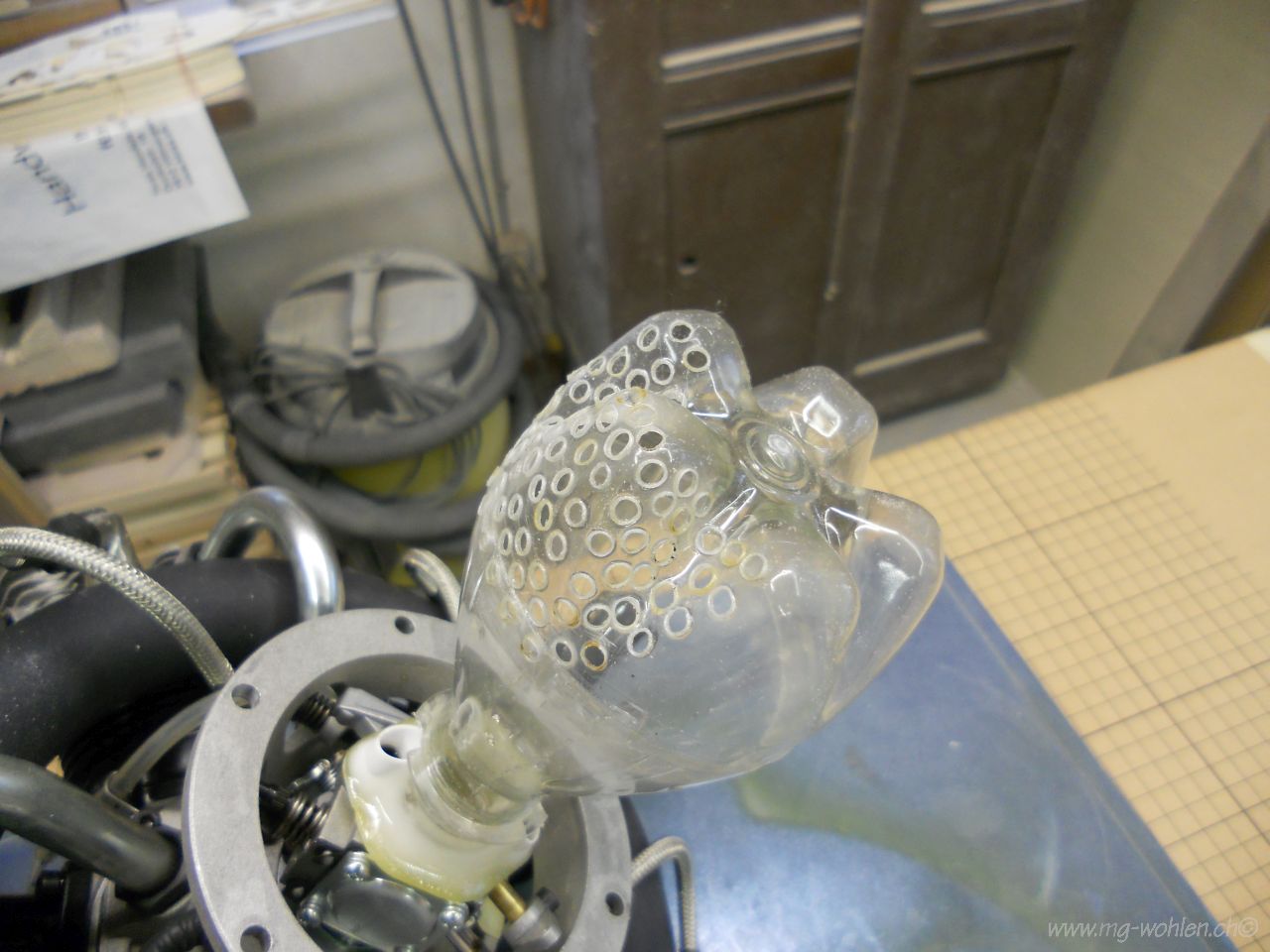

Diese Löcher müssen zwingend den grösseren gesamtquerschnitt haben als der einlass am Vergaser

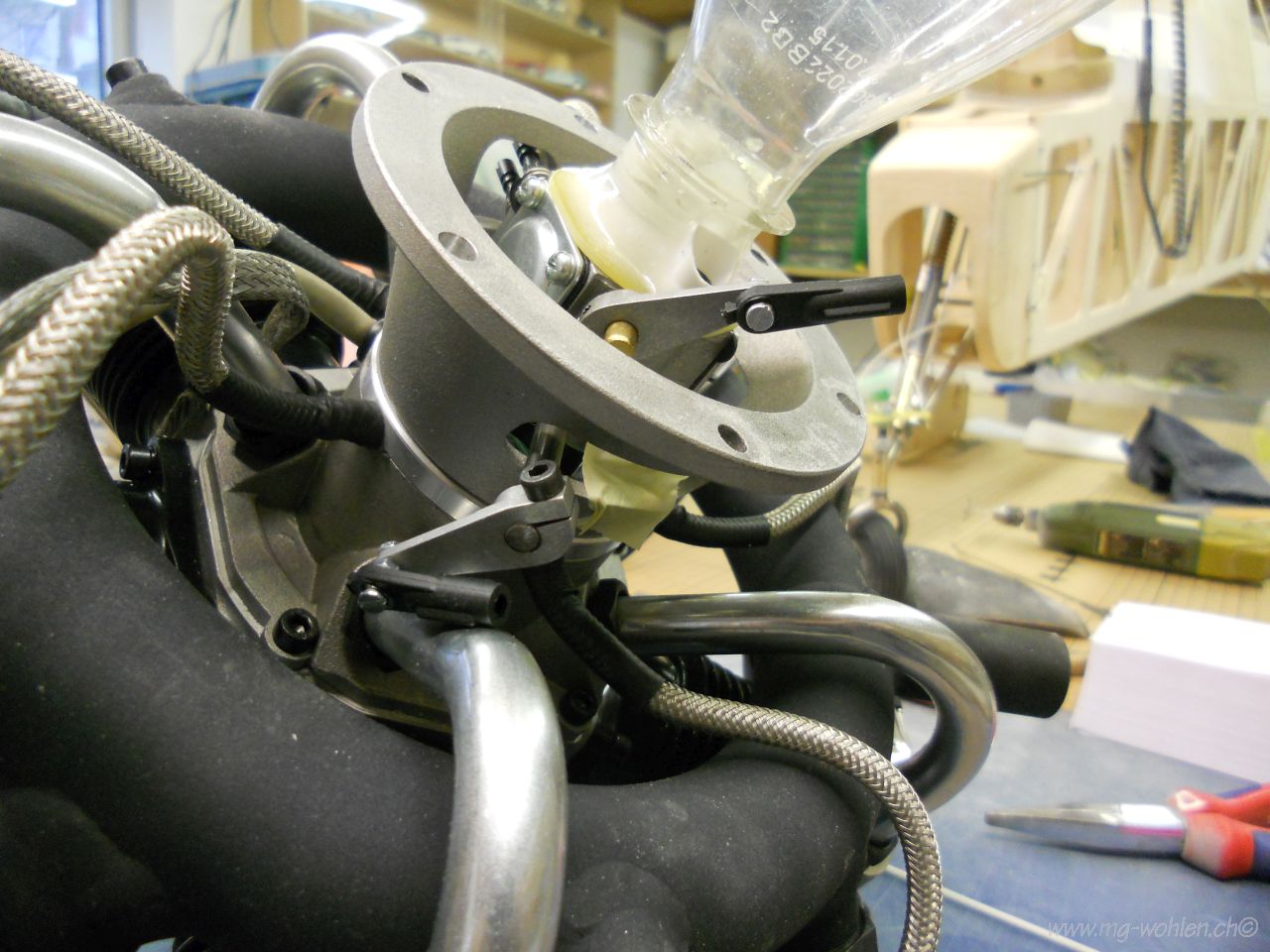

Die Vergaser und Choke Anlenkung werden vorbereitet

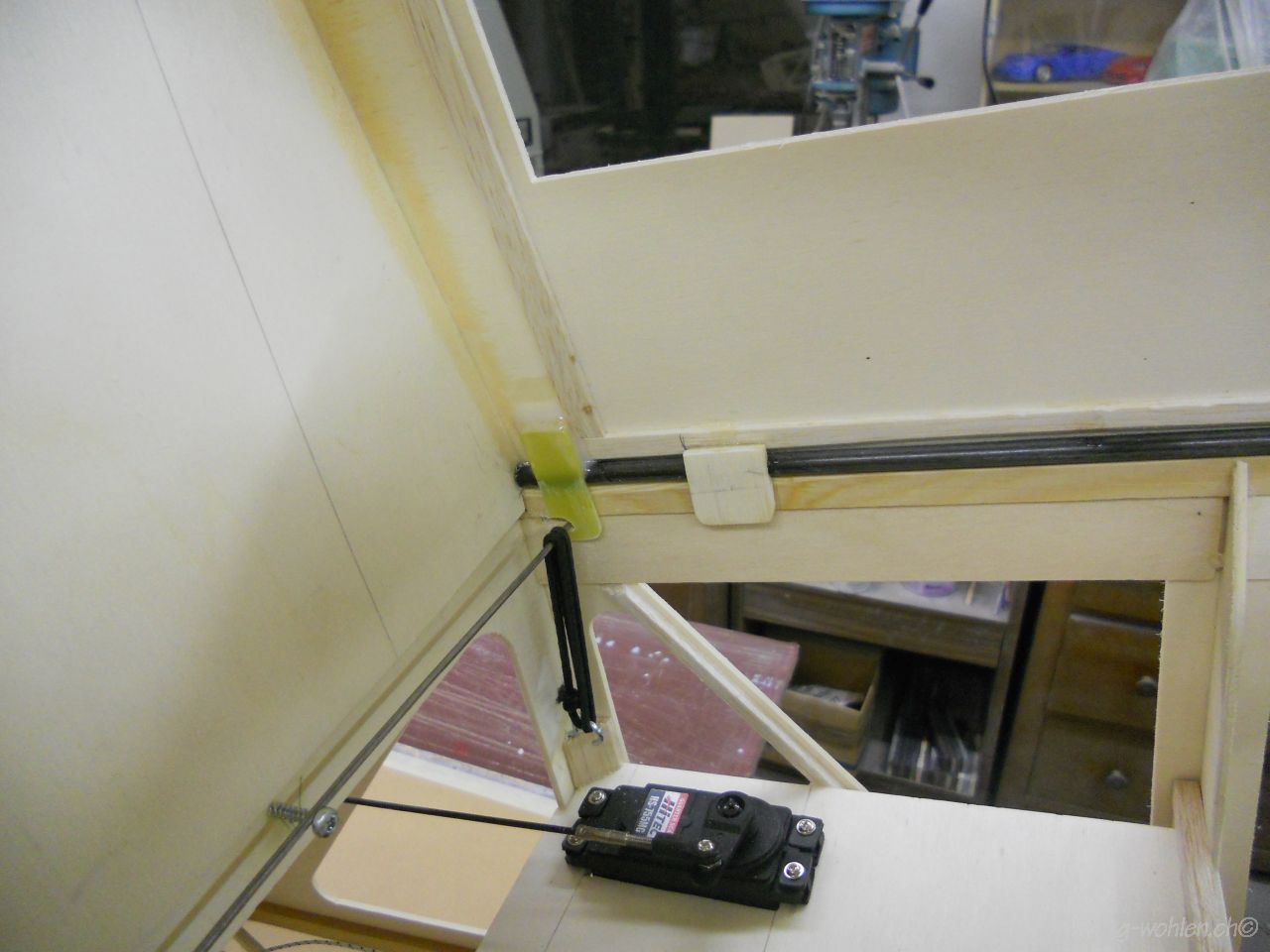

Das Vergaserservo kann später nur durch den unteren Deckel Demontiert werden
Die Chokeanlenkung geht zum bedienen nach unten aus dem Rumpf
Die Zündung sitzt an ihrem Platz

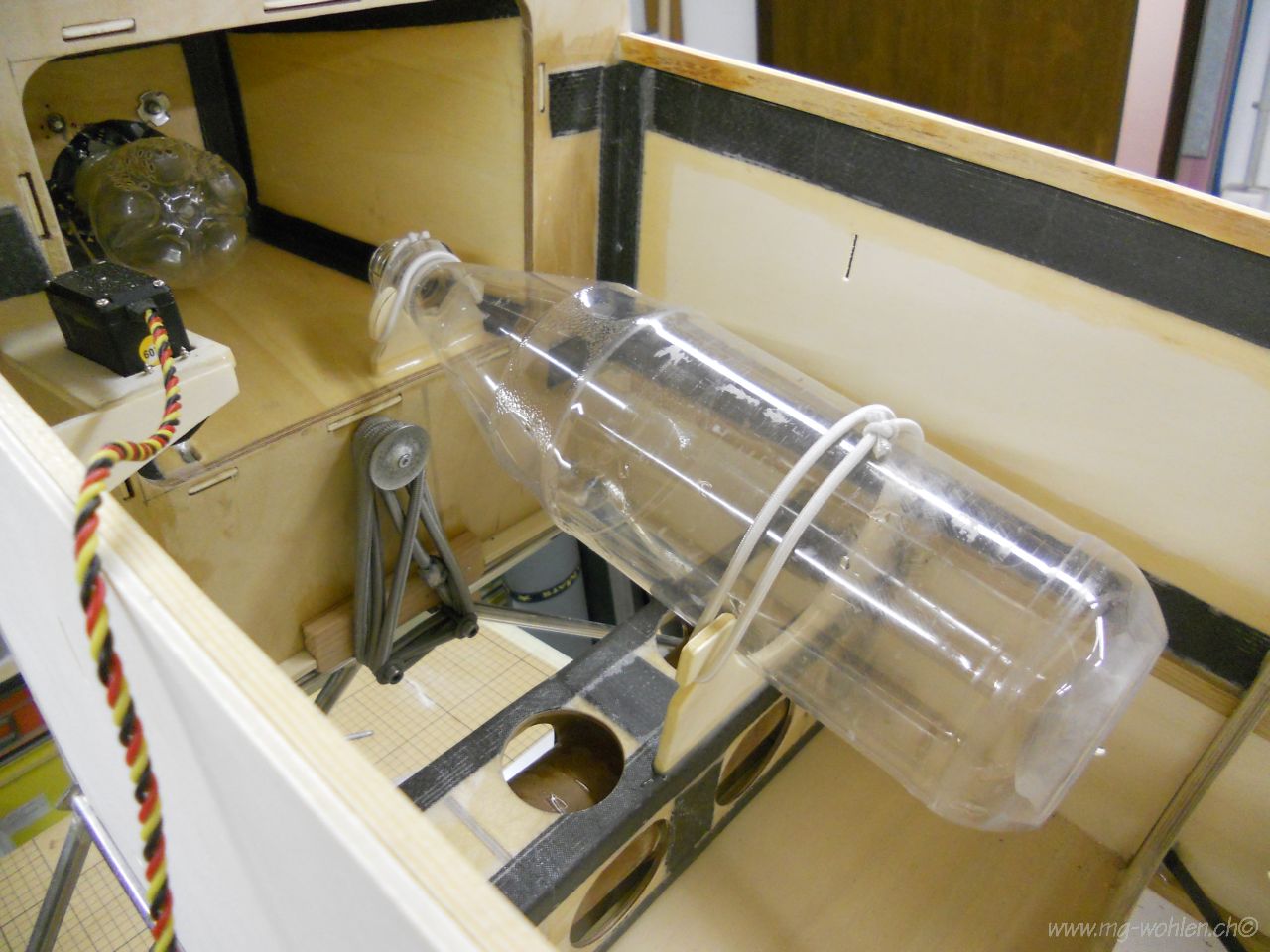

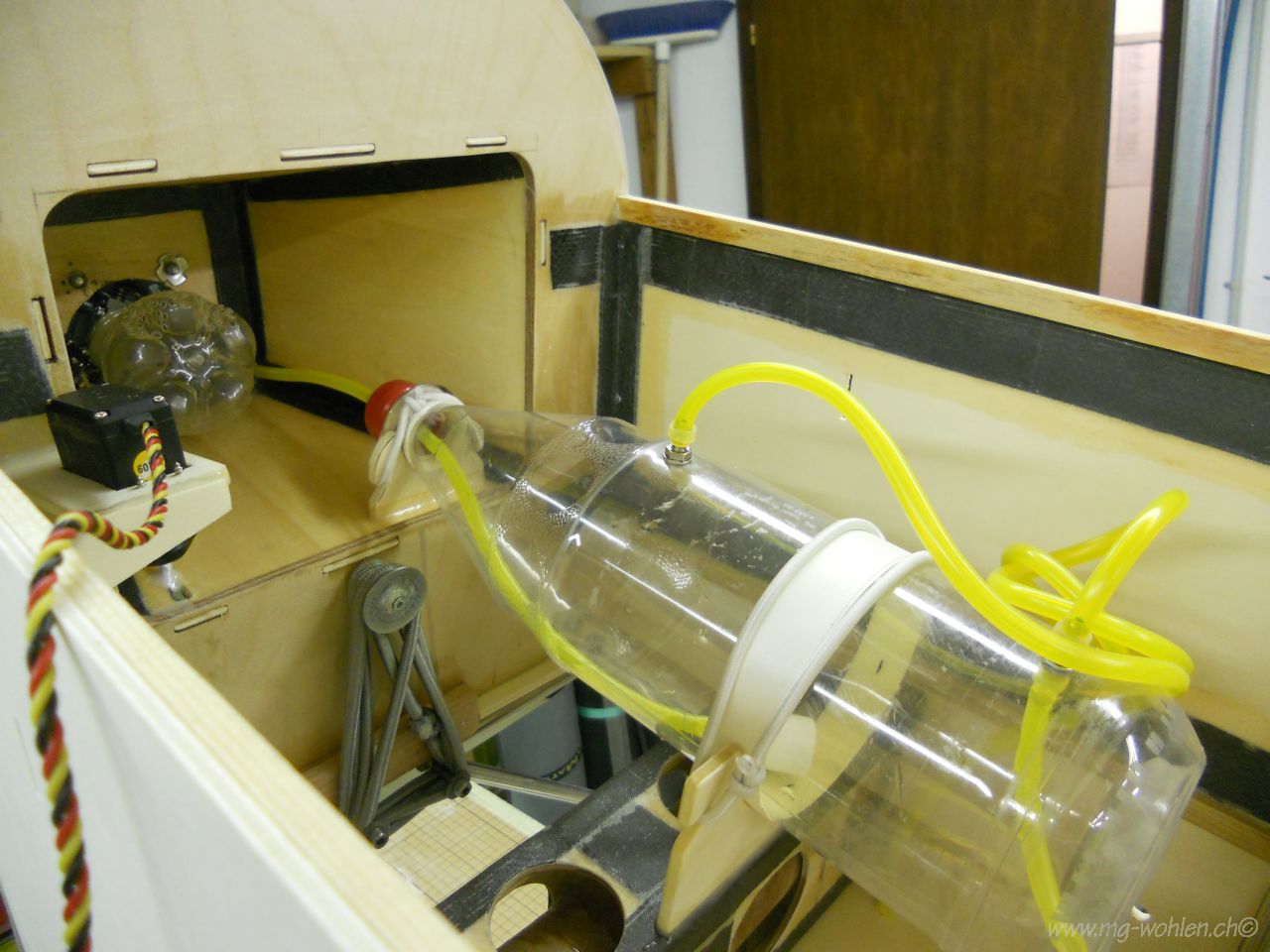

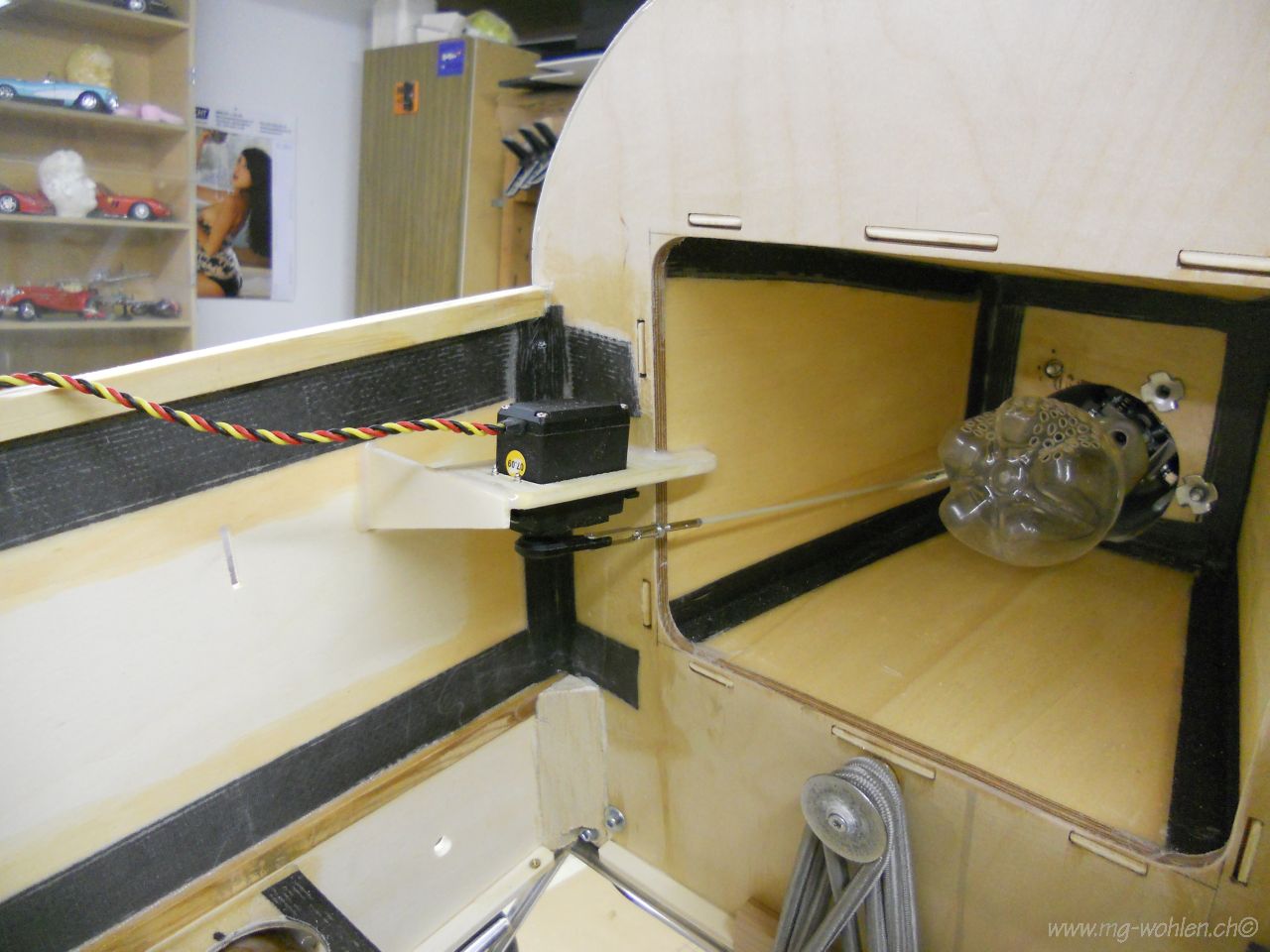

Der Tank ist eine Oranginaflasche mit 1.5L inhalt
Der fertige Tank ist mit Gummikordel befestigt

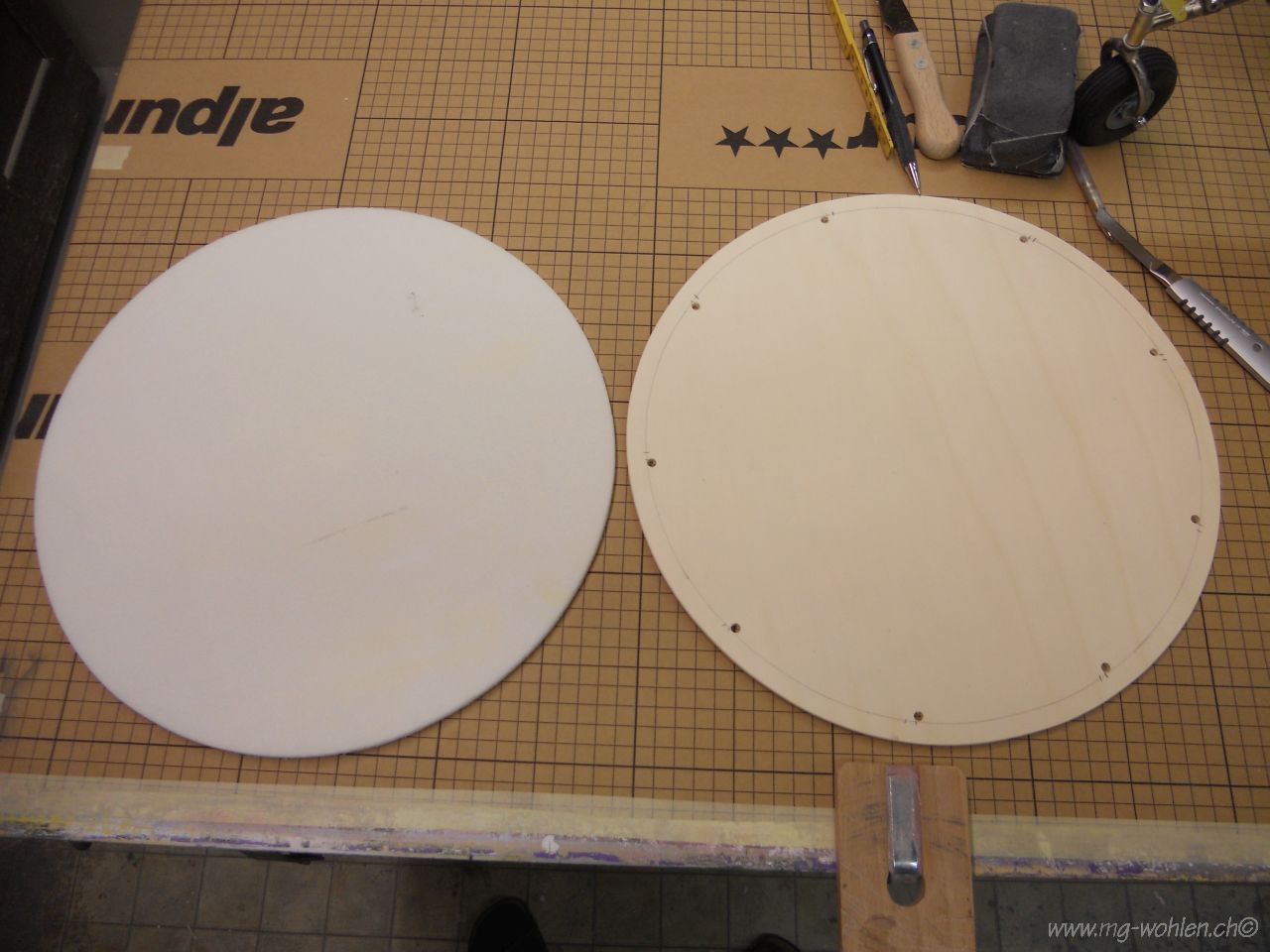

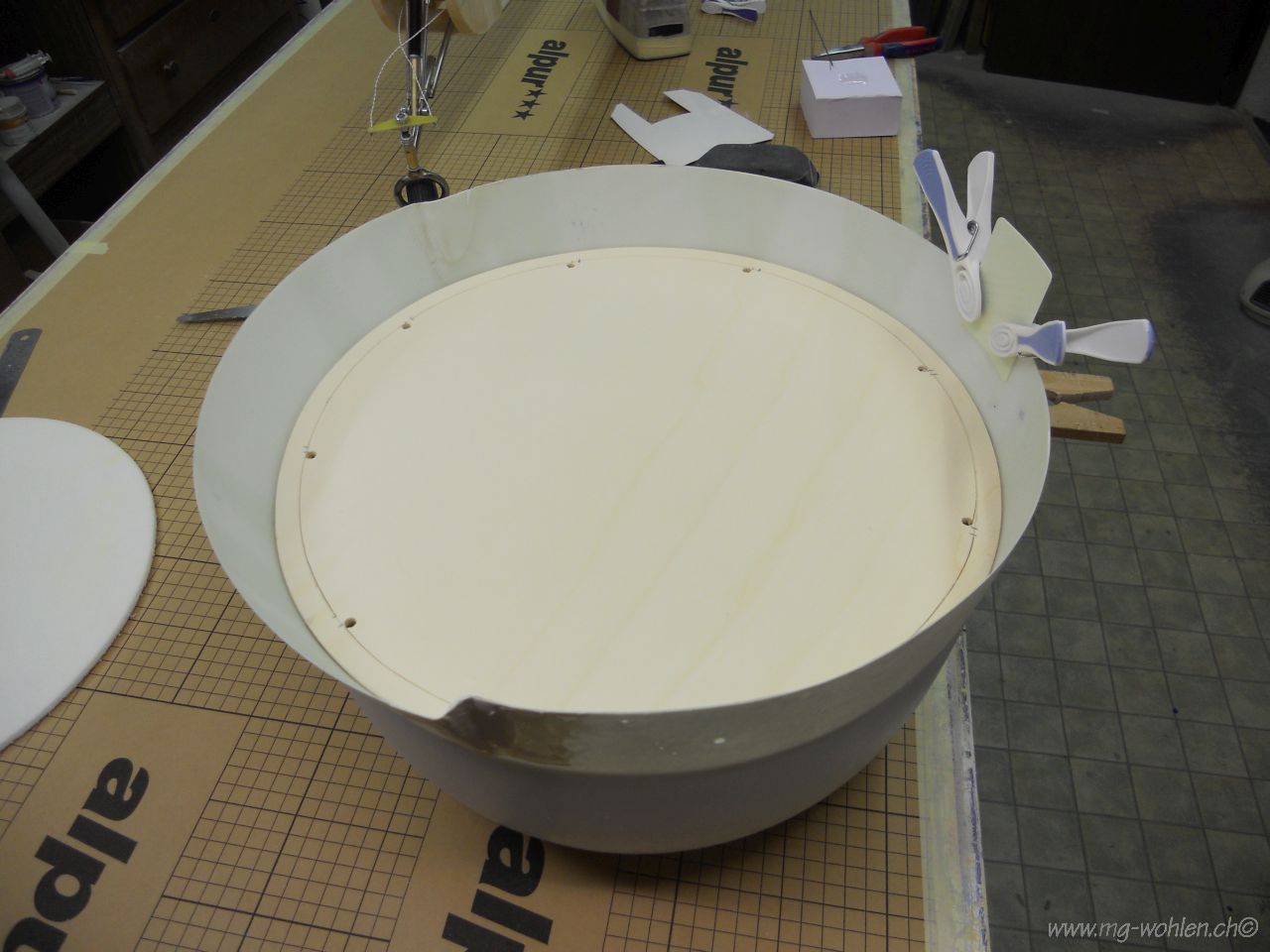

Die Schablone aus Depron und die Scheibe aus Sperrholz

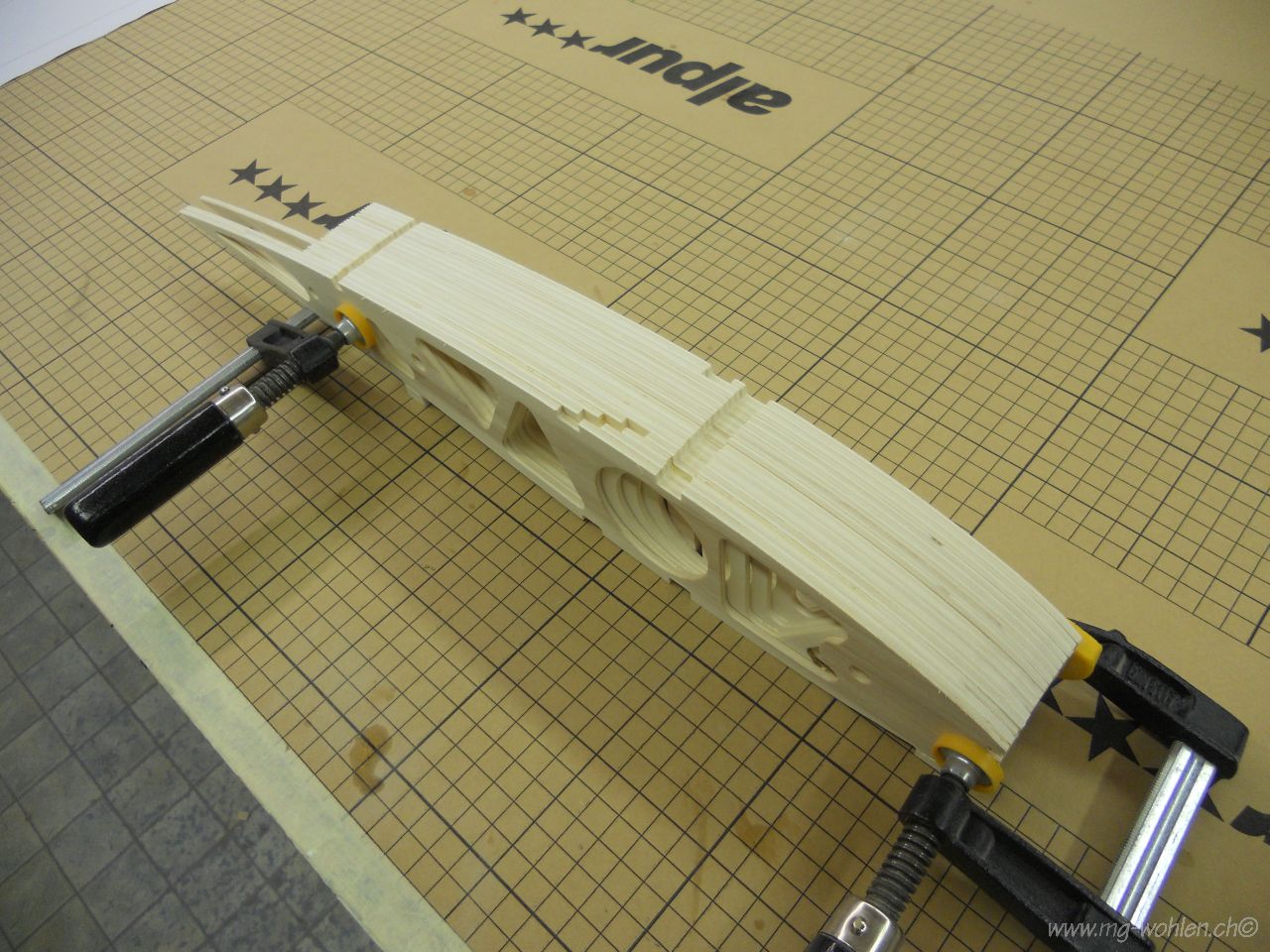

Der Verstärkungsring ist zum Einkleben noch nicht ganz durchgesägt damit er schön flach bleibt

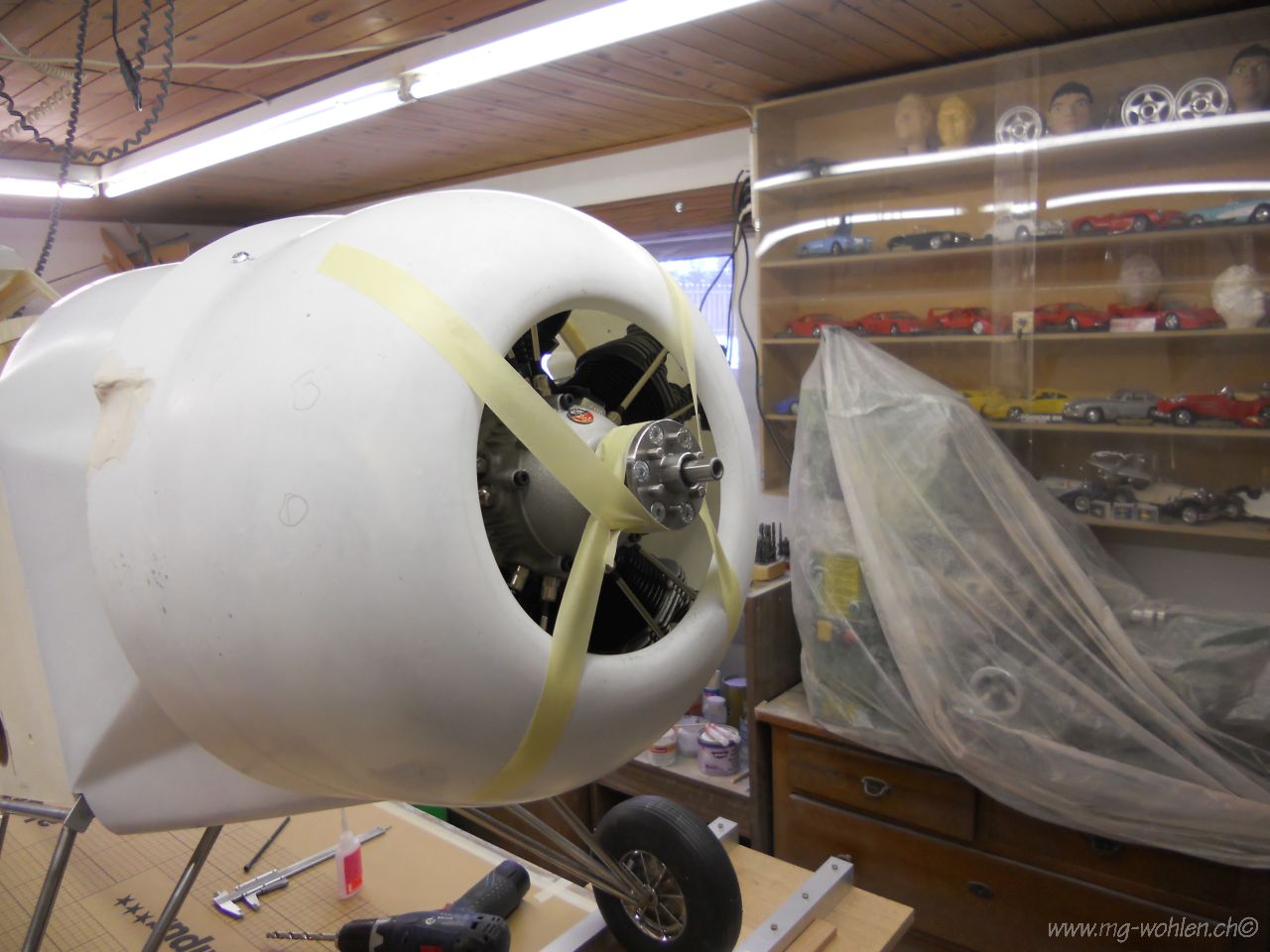

Die Haube wird zur Montage der Halterung fixiert

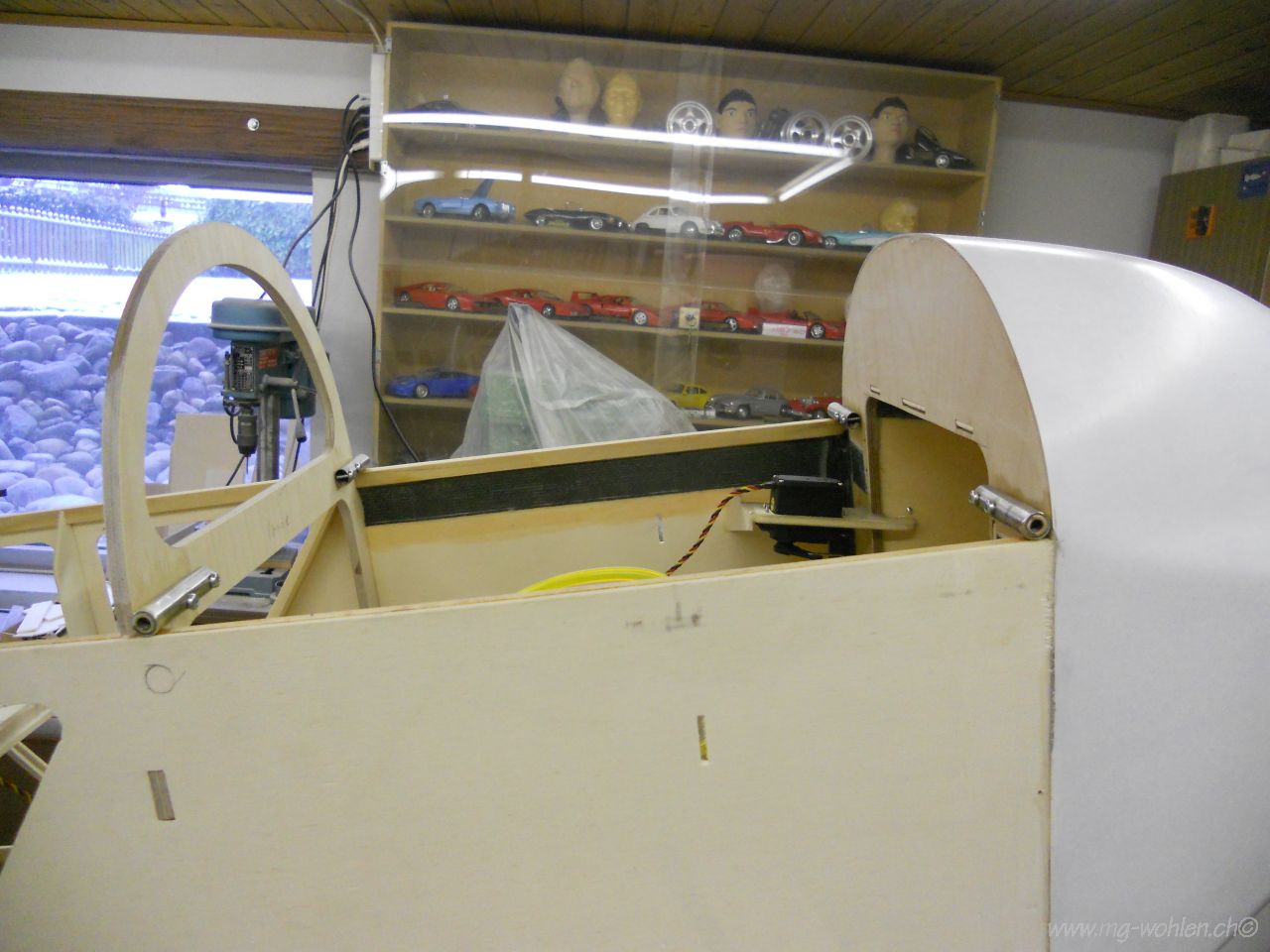

Hier sieht man den Verstärkungsring und die Kohlerohre mit eingelassenen Gewindehülsen

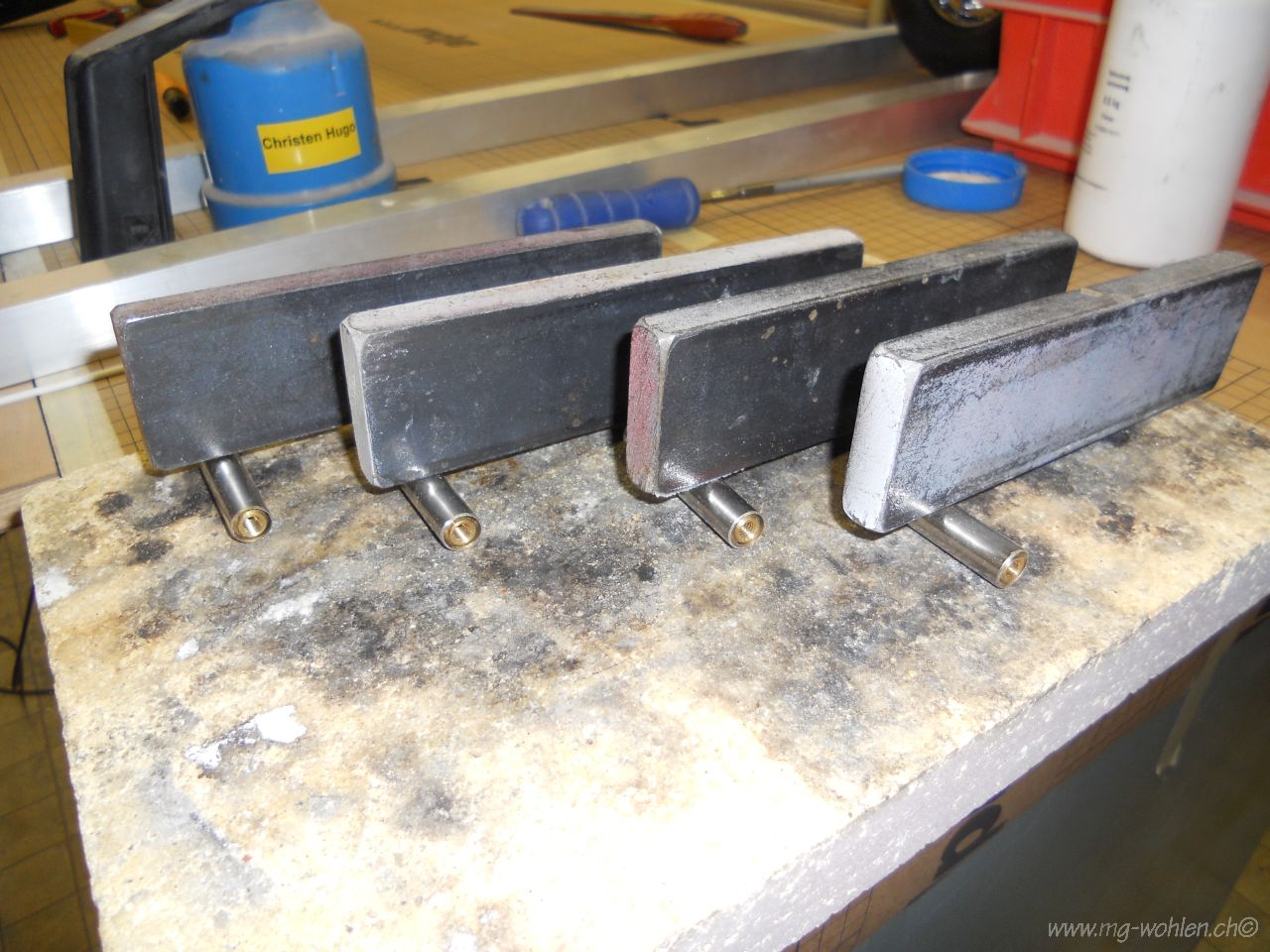

Die Messinghülsen werden in die Halterohre eingelötet

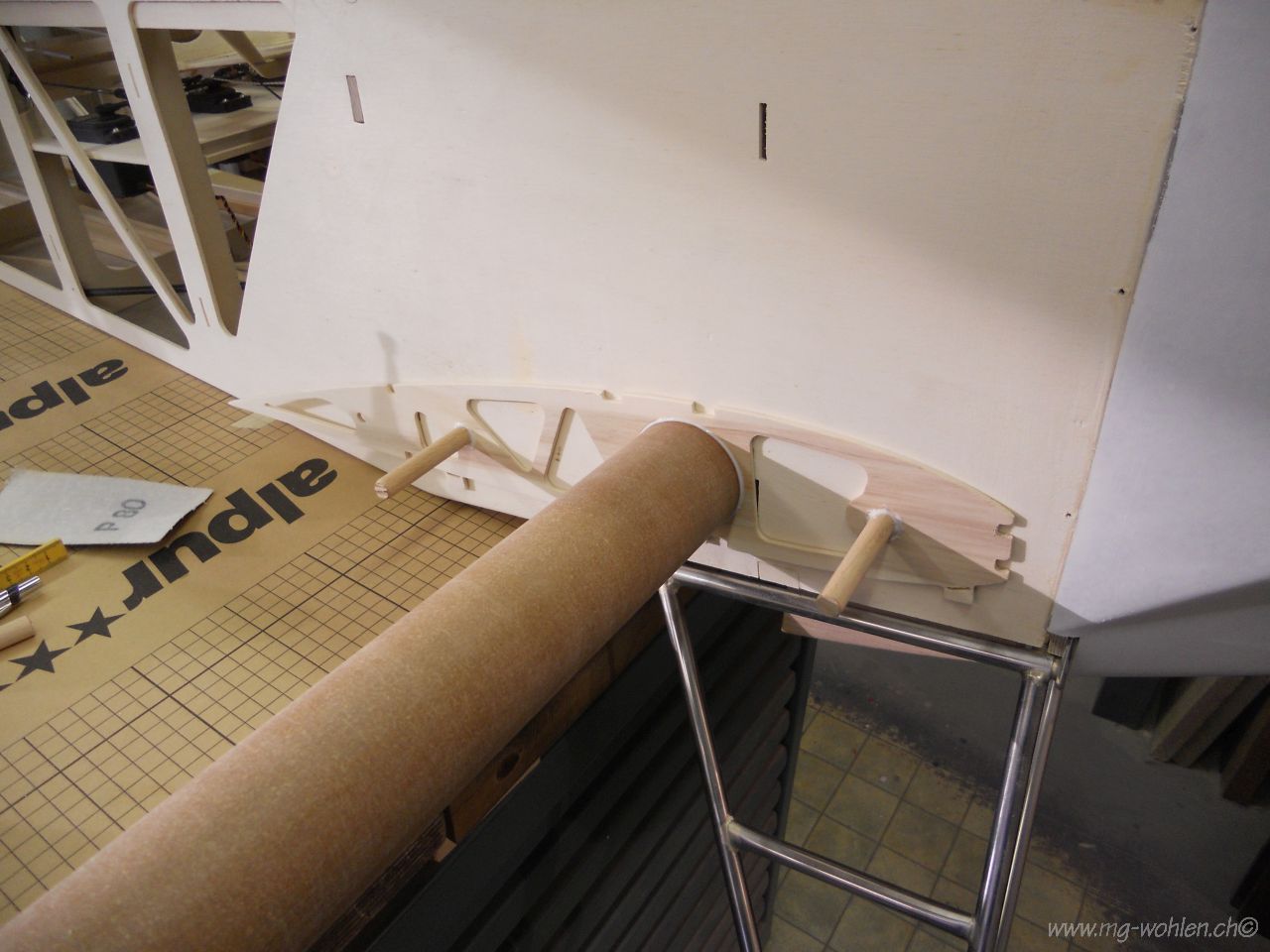

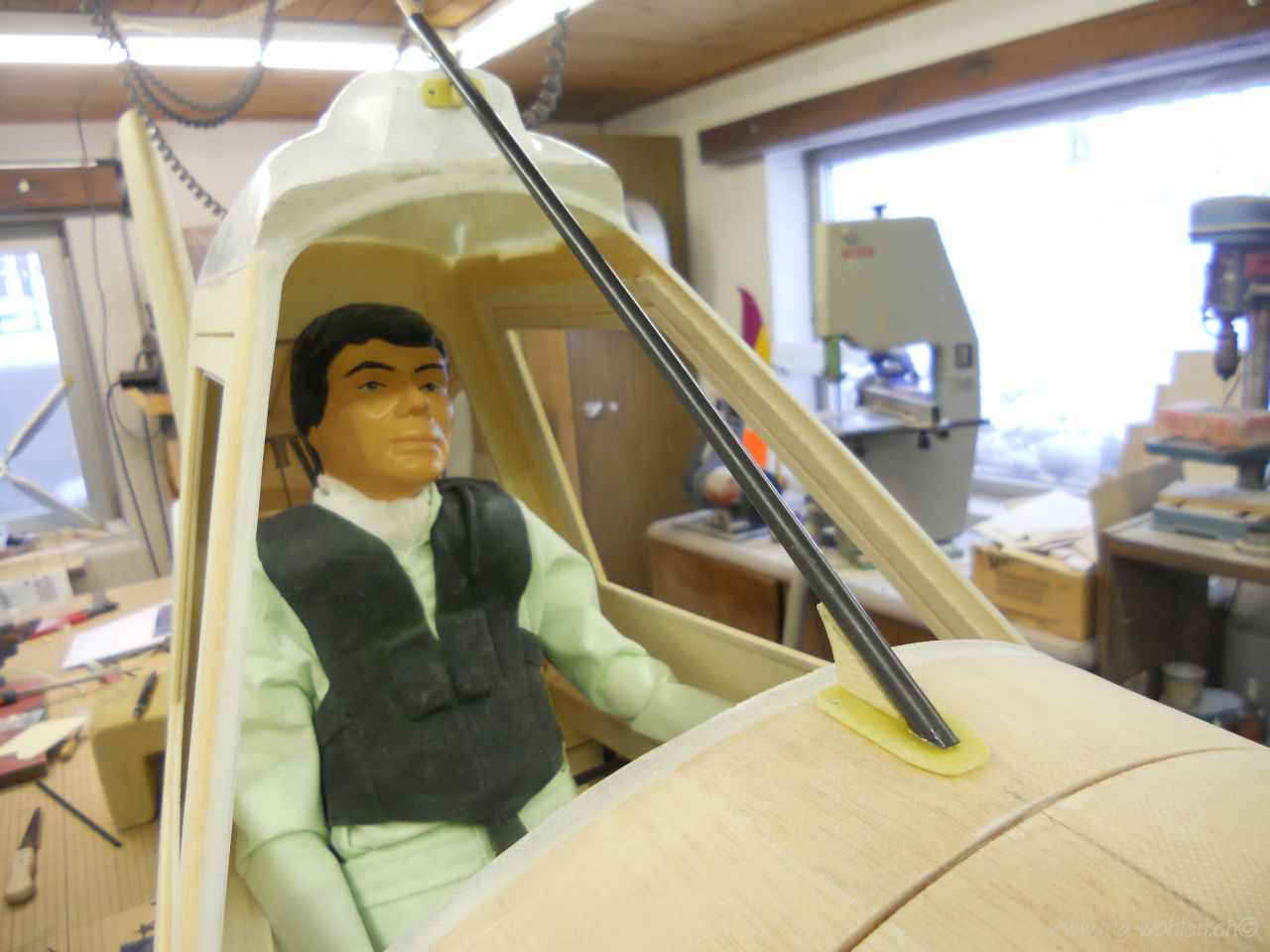

Die montierten Halterohre für die Flügelstreben

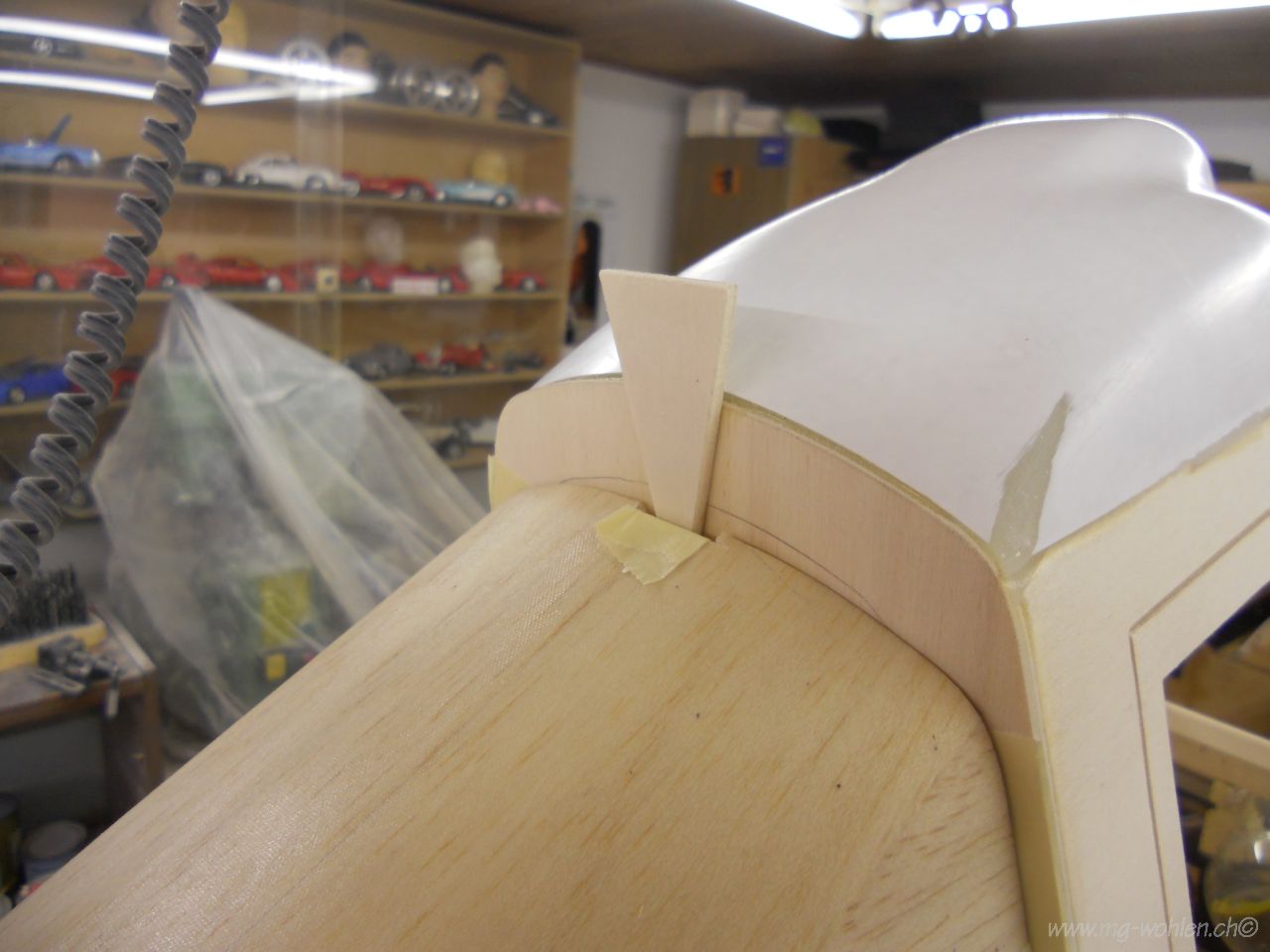

Hinter der Kabine wird ein Zentrierkeil montiert damit die Haube einen guten Sitz hat

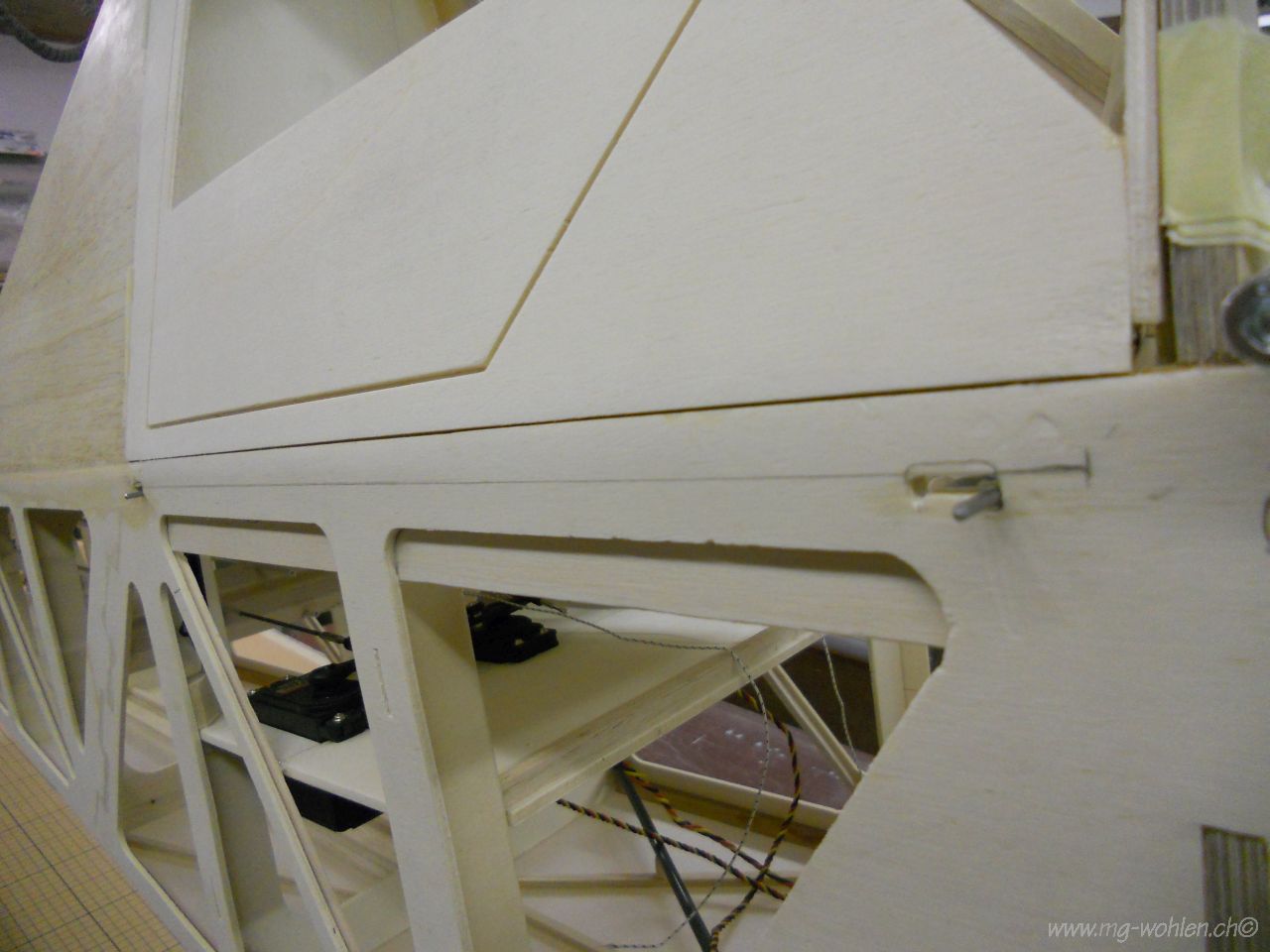

Die Kabinenverriegelung wird vorbereitet

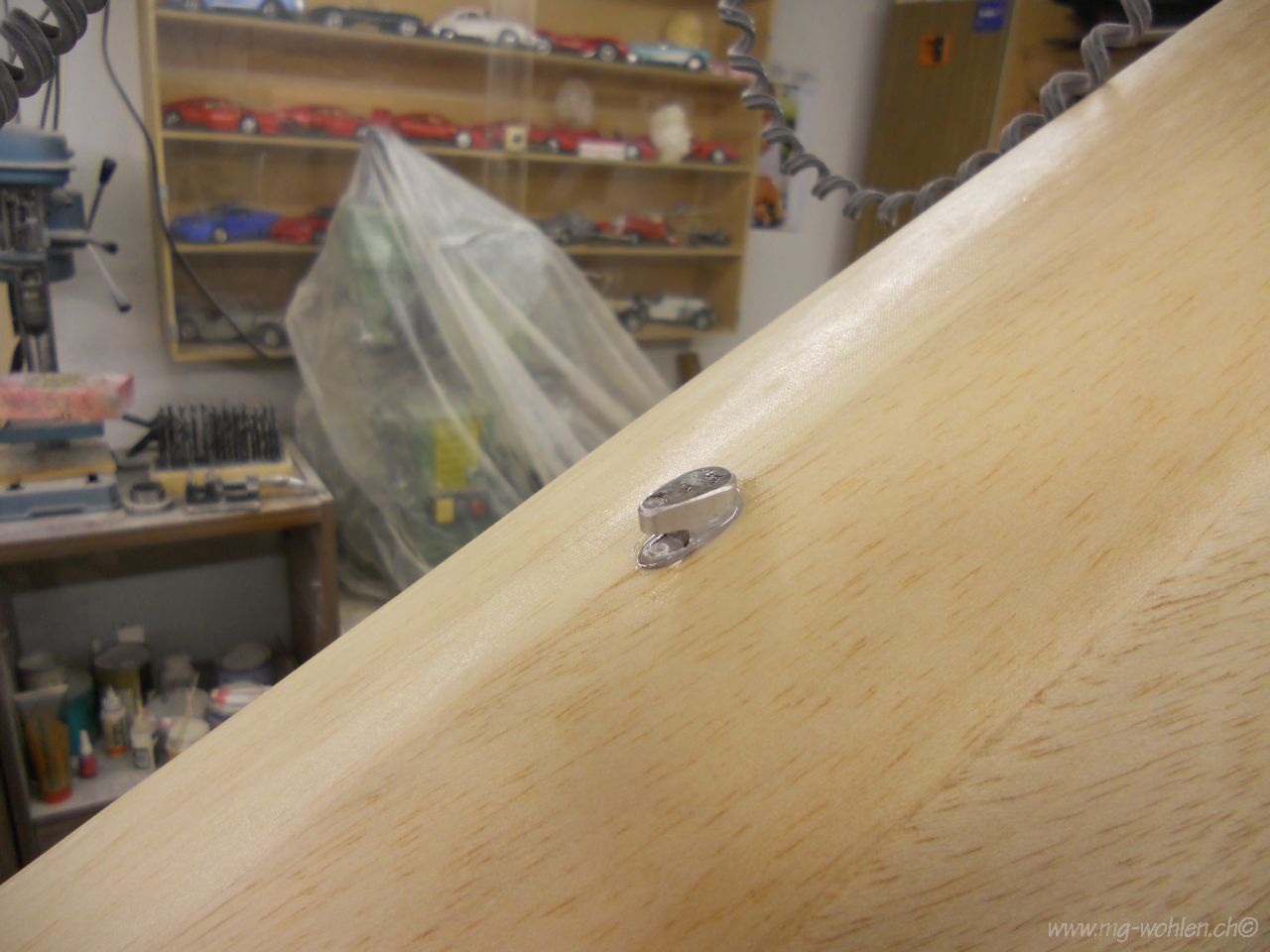

Die Verriegelung von aussen
Die Verriegelung von innen
Die Haube ist verriegelt
Laut Beschreibung wäre dieser Teil abnehmbar

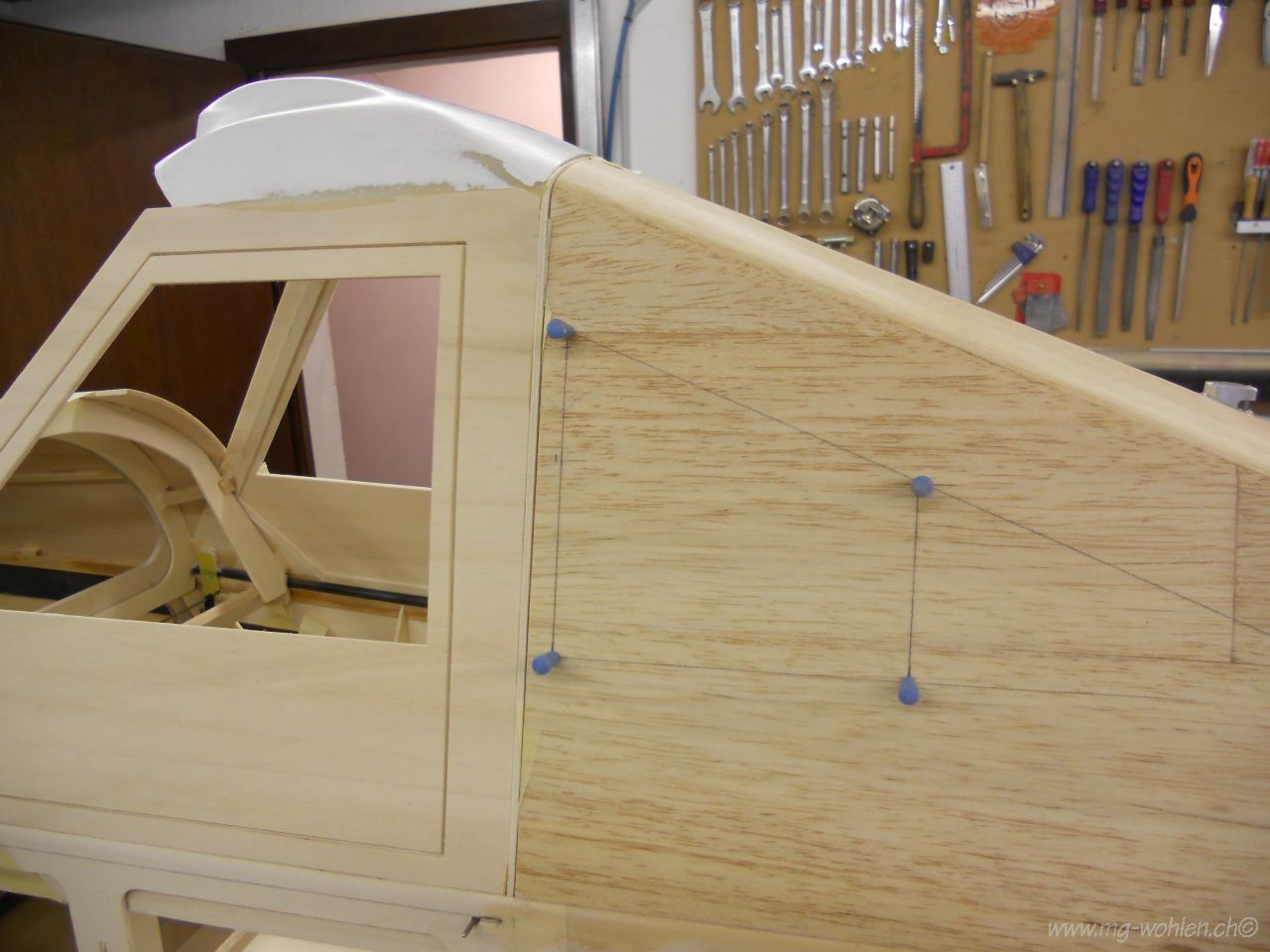

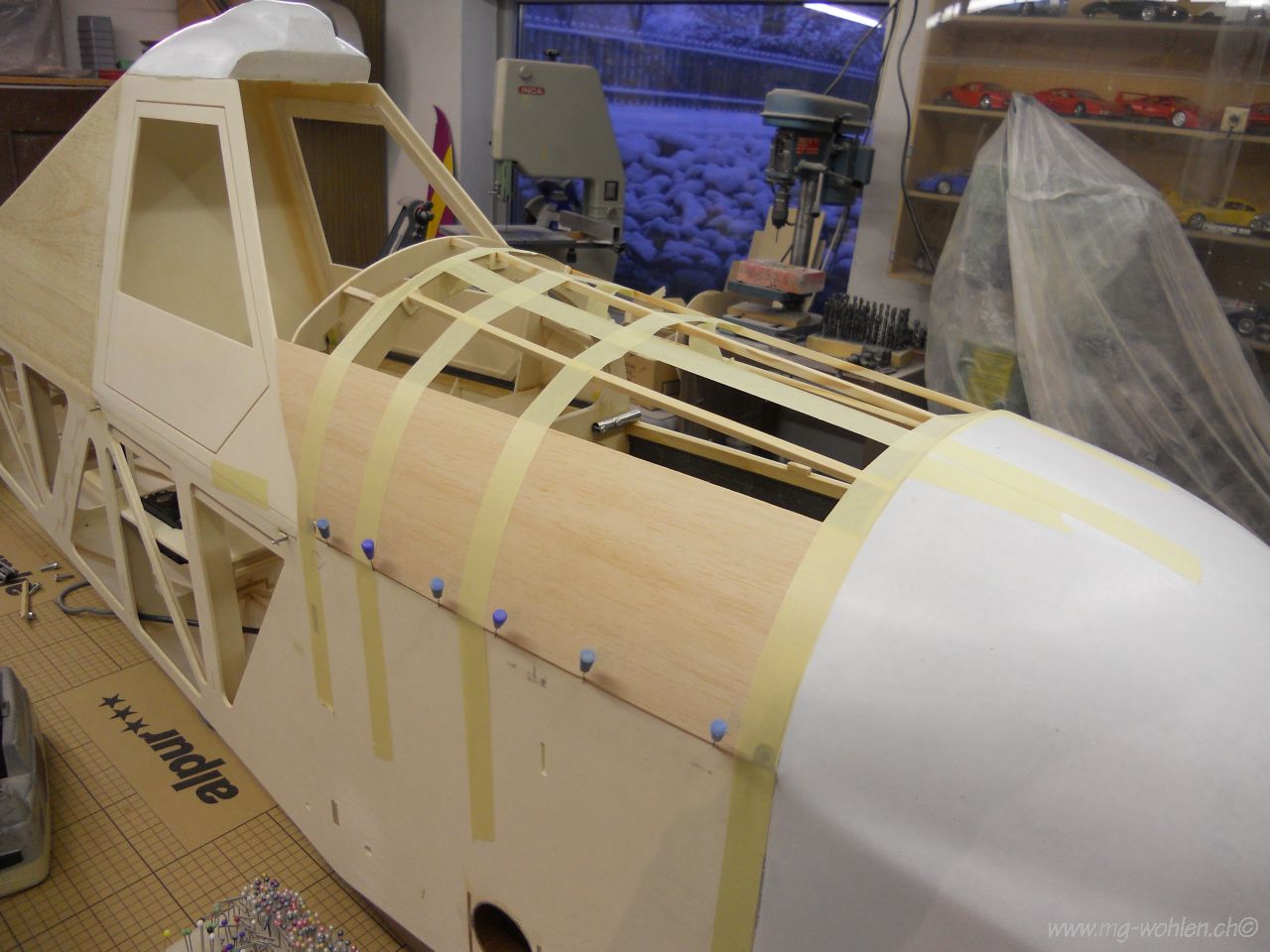

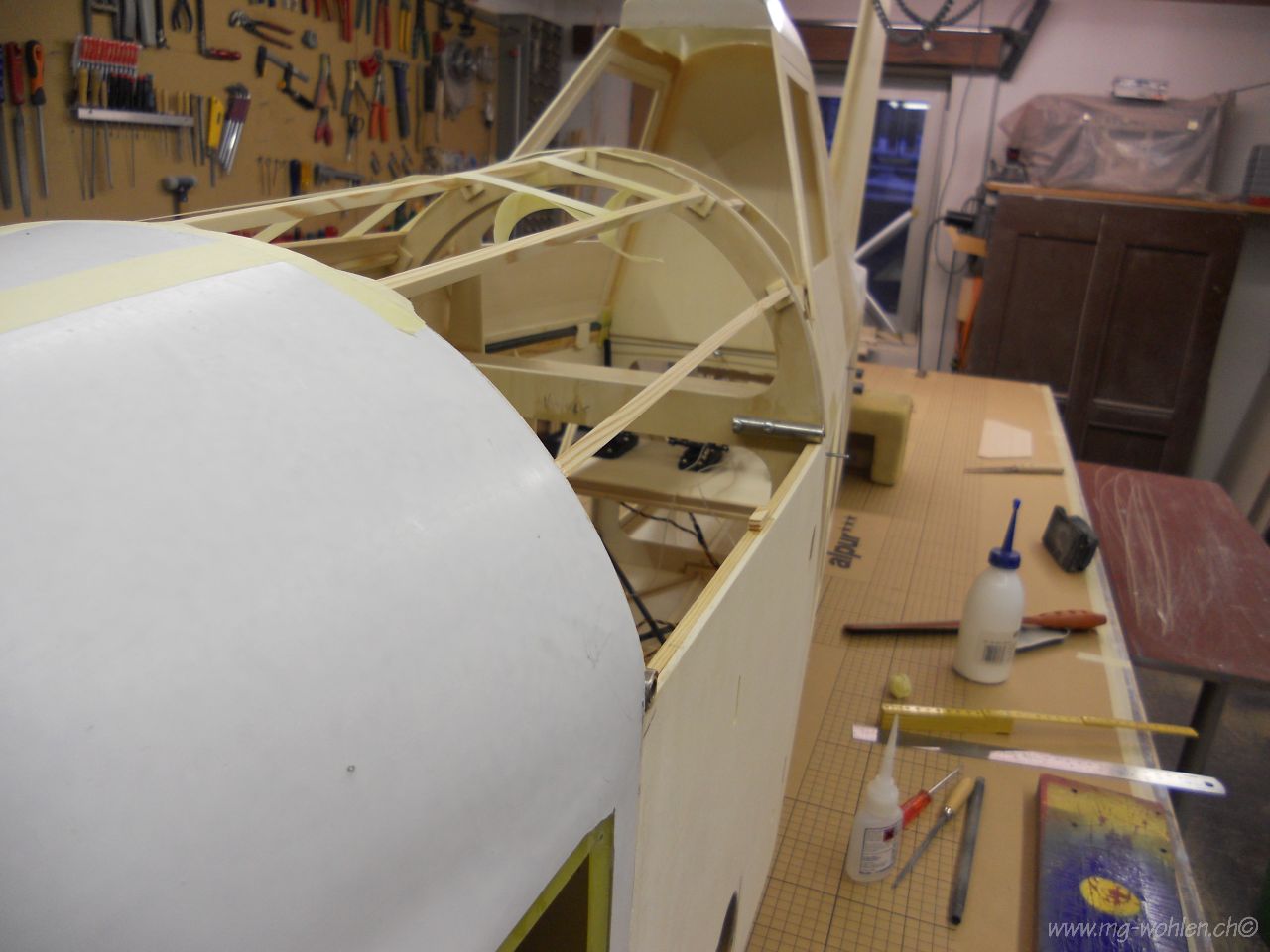

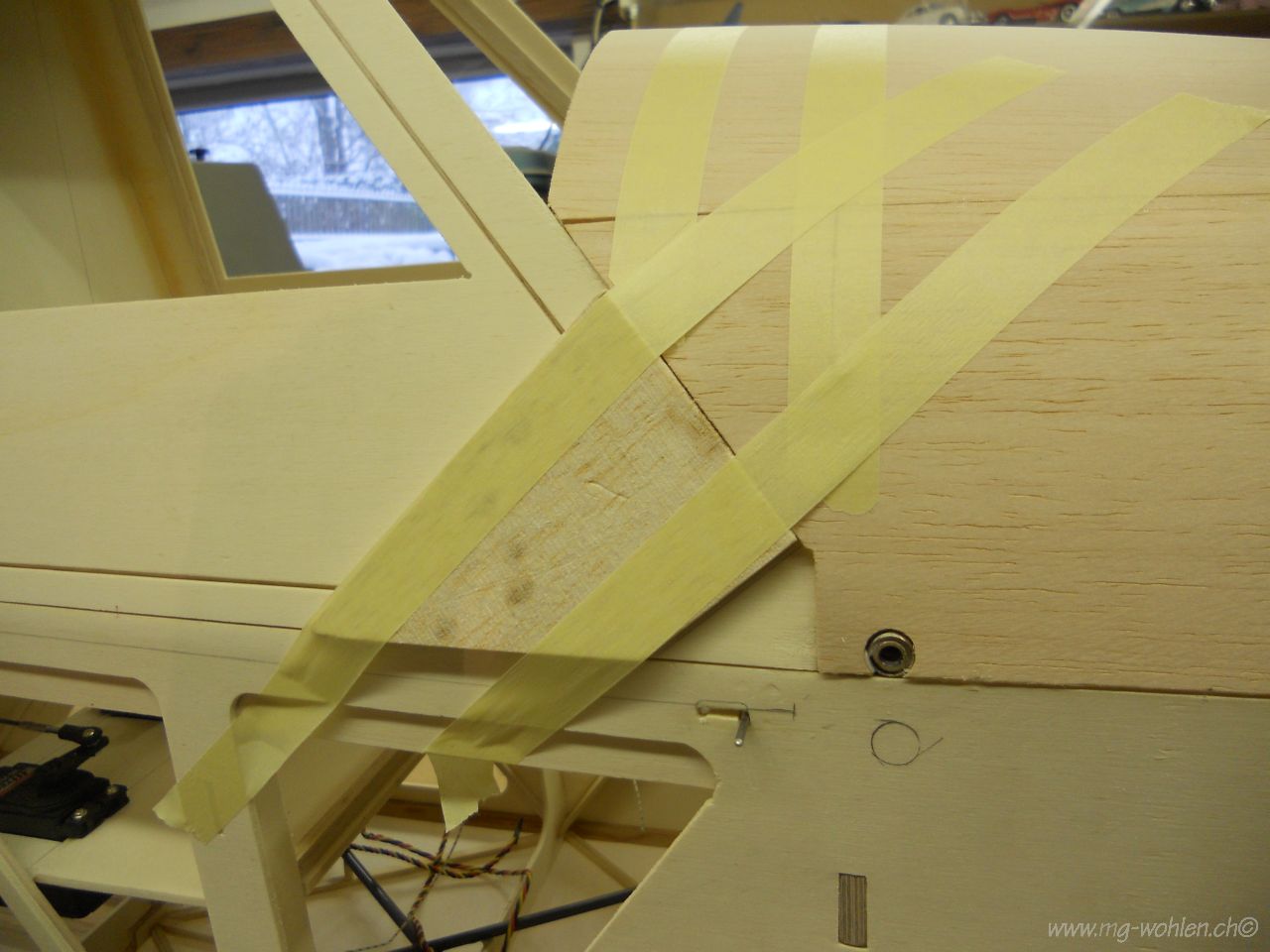

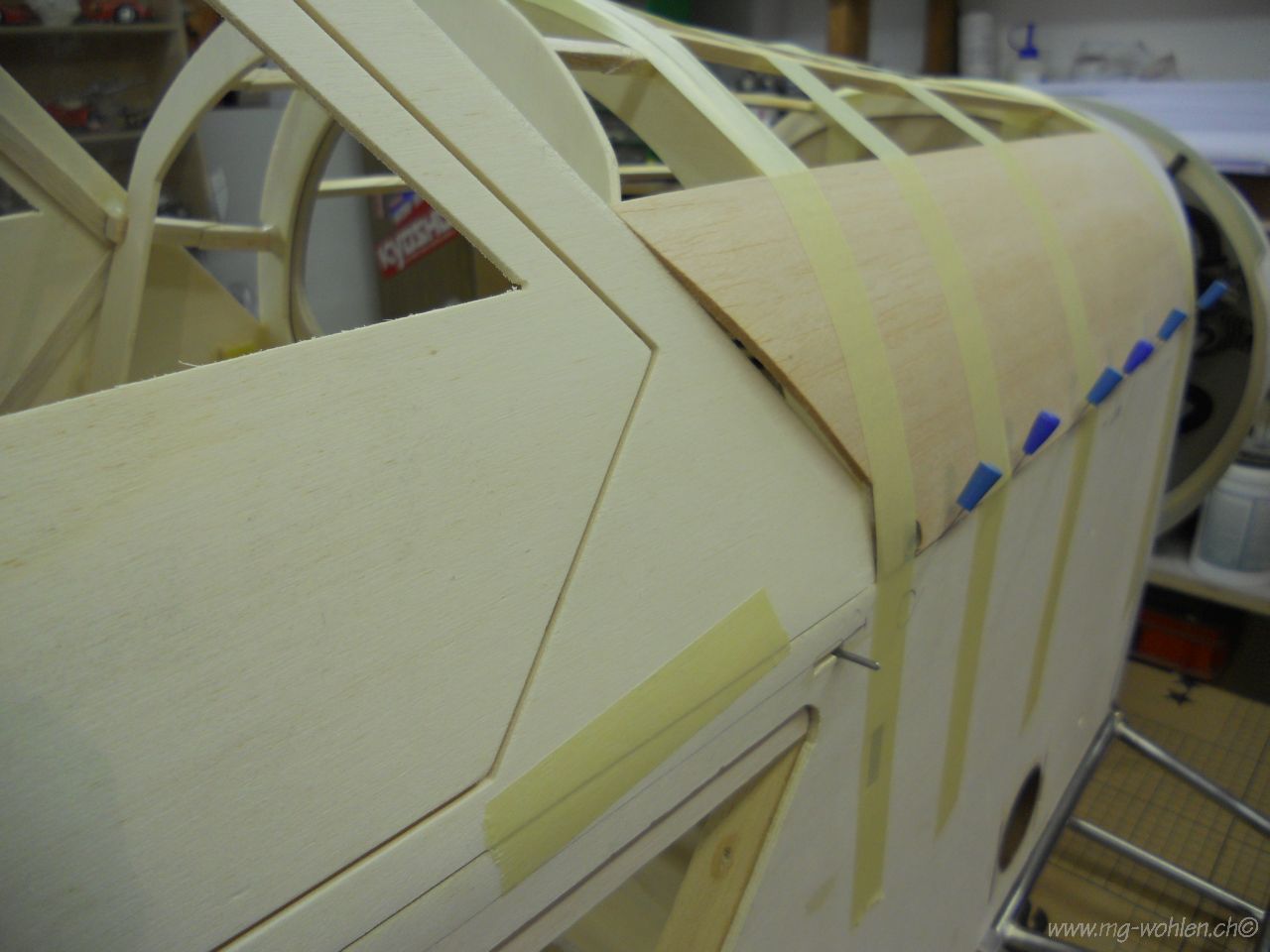

Die erste Beplankung ist angepasst und verklebt
Hier muss massiv aufgedoppelt werden

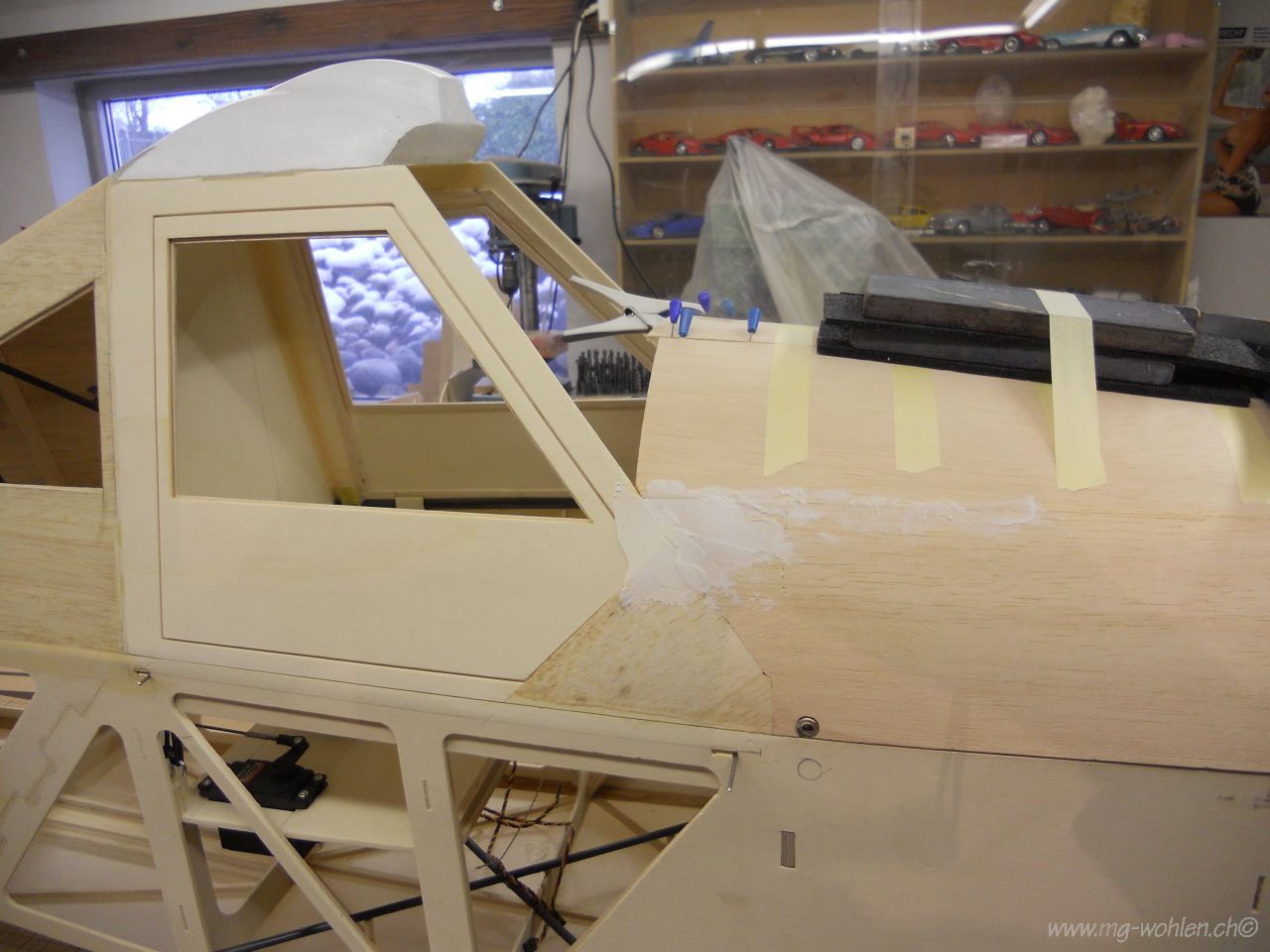

Mit sehr leichtem Balsaholz wird aufgefüttert

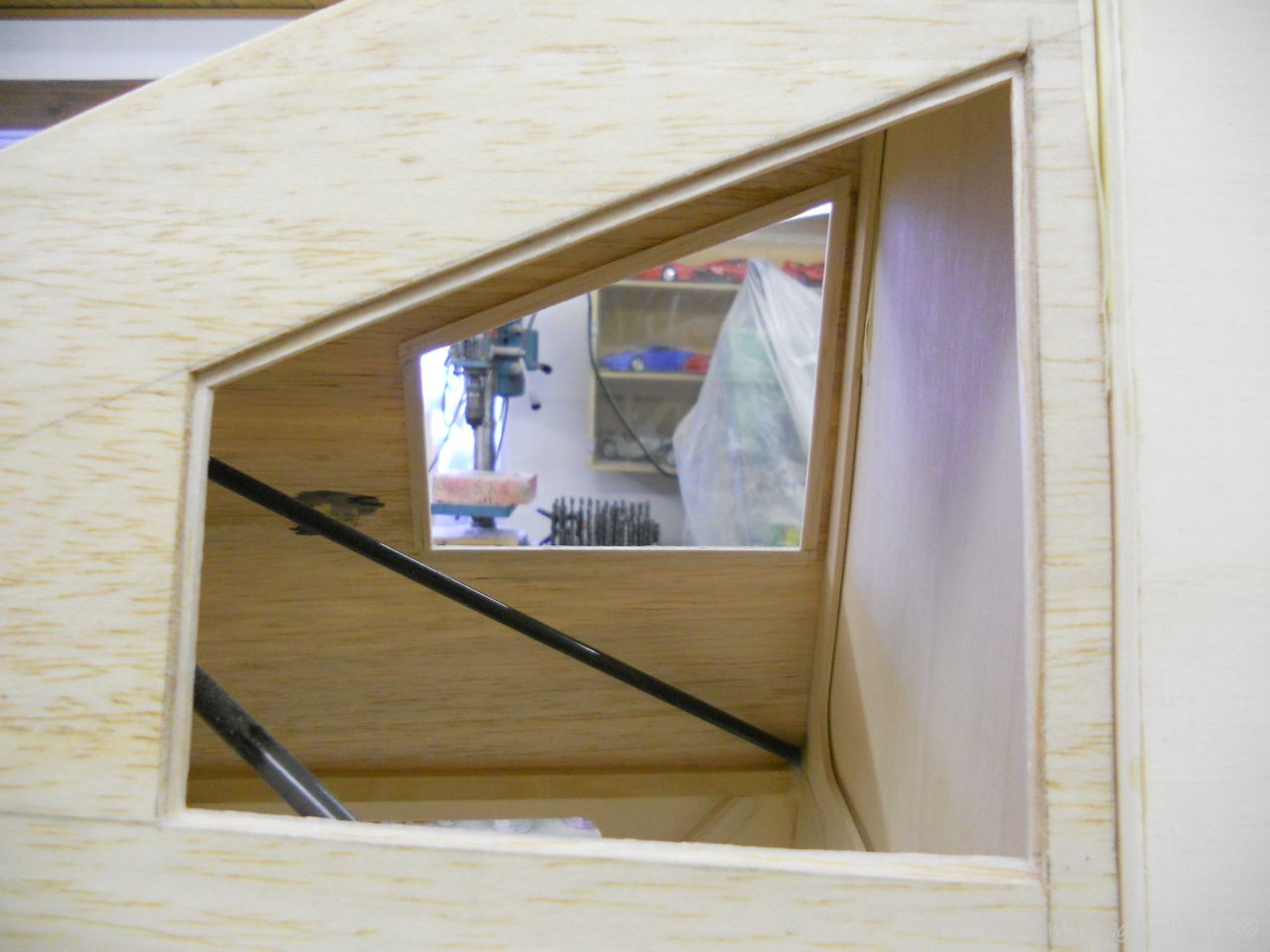

Wärend dem Trocknen werden die hinteren Fenster bearbeitet
Der Rahmen für die Scheiben ist eingesetzt
Das Füllstück ist verschliffen und gespachtelt

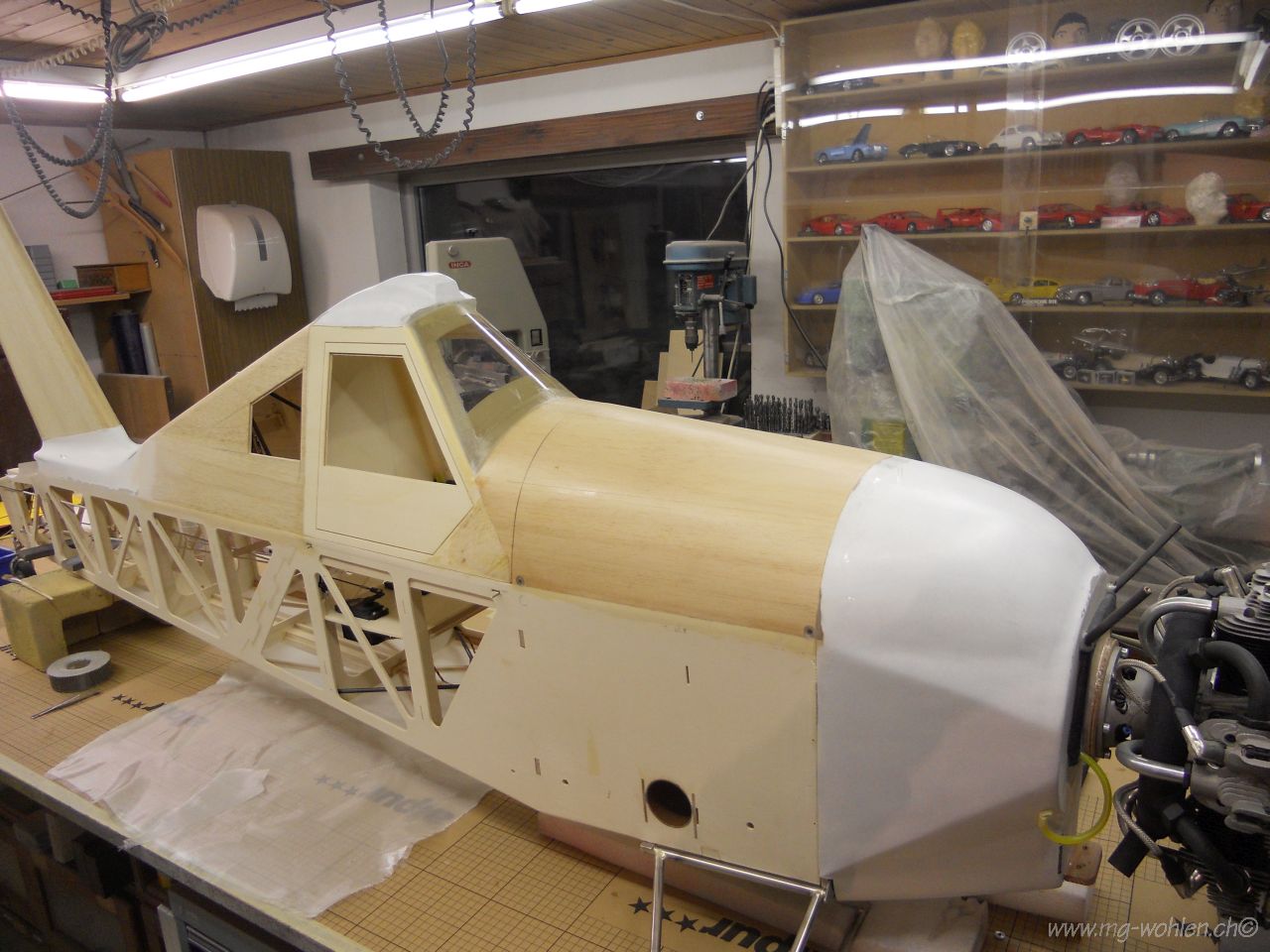

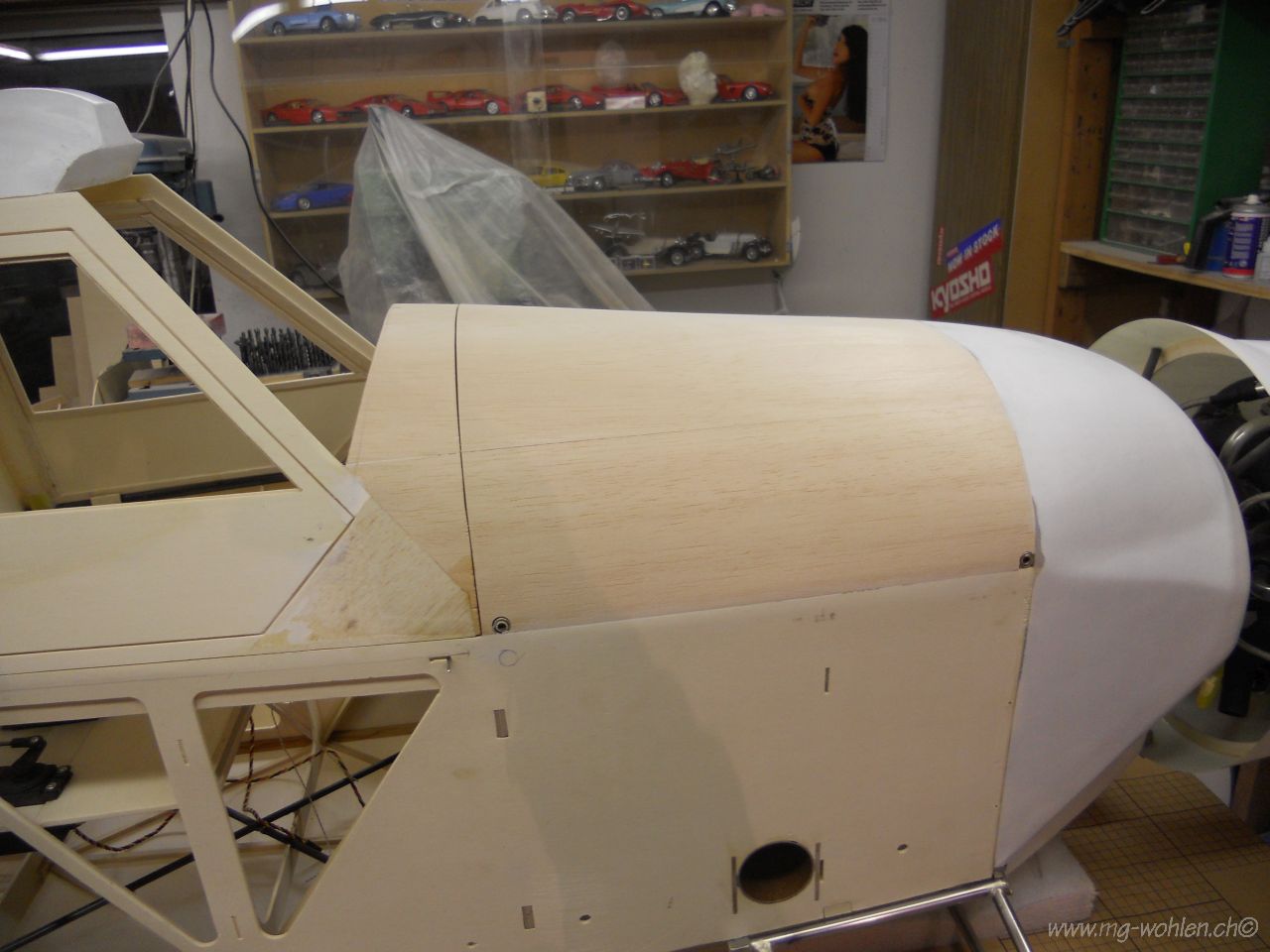

Fertig Beplankt und verschliffen
Knacknuss Scheibeneinbau hier ist vom Bausatz her nichts vorbereitet oder beschrieben

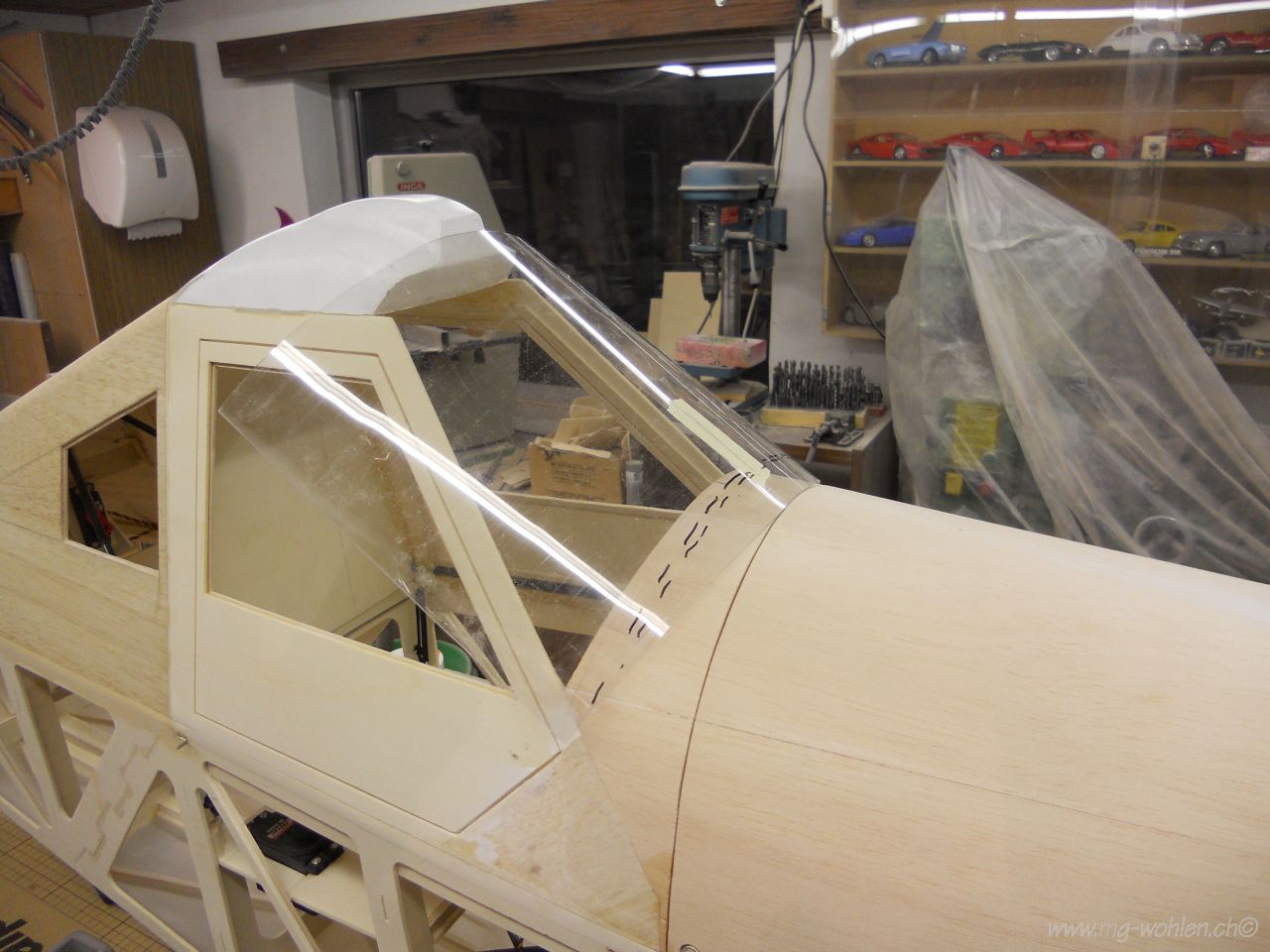

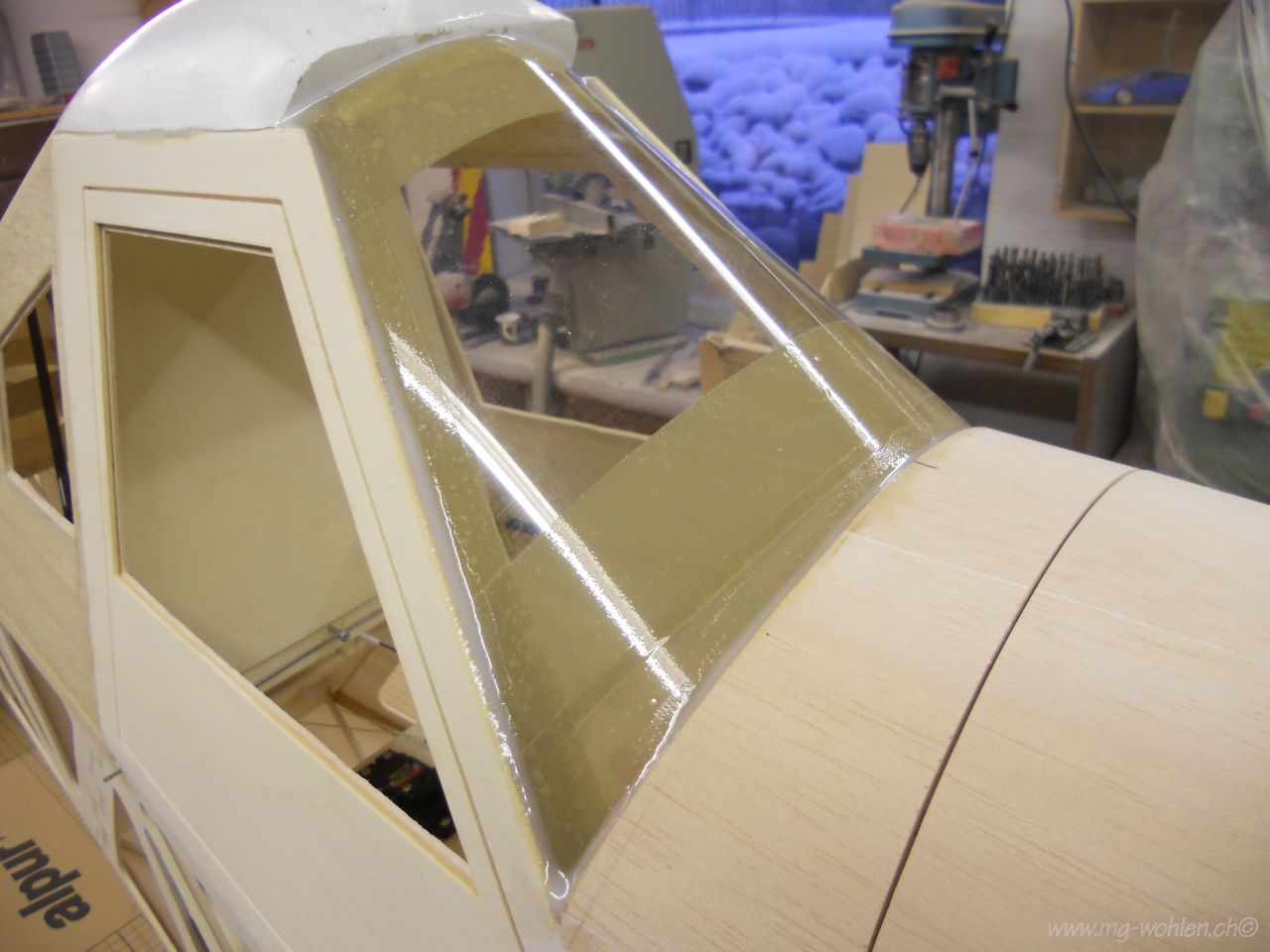

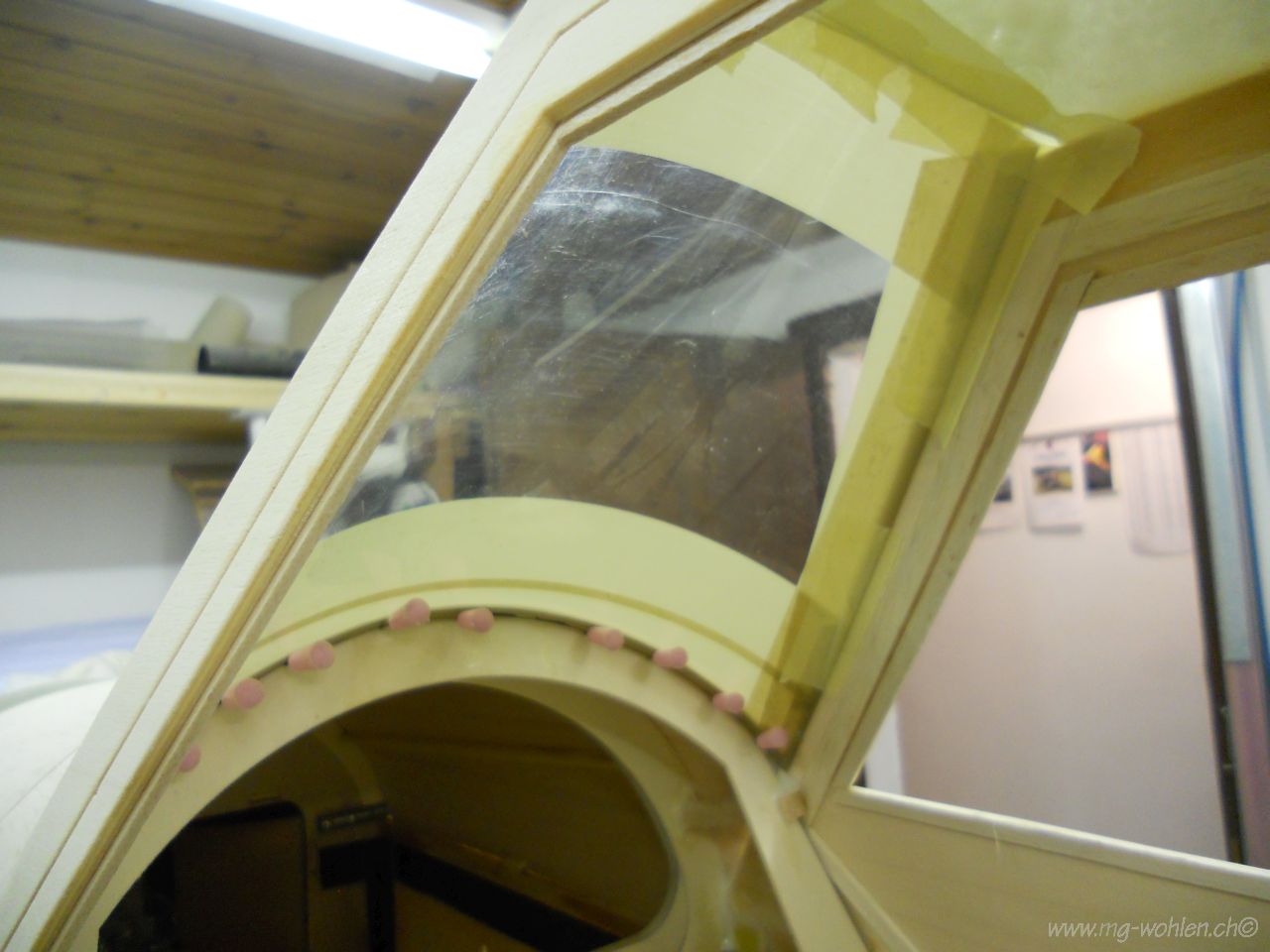

Die Scheibe ist eingepasst und mit Klebeband und Nadeln Fixiert

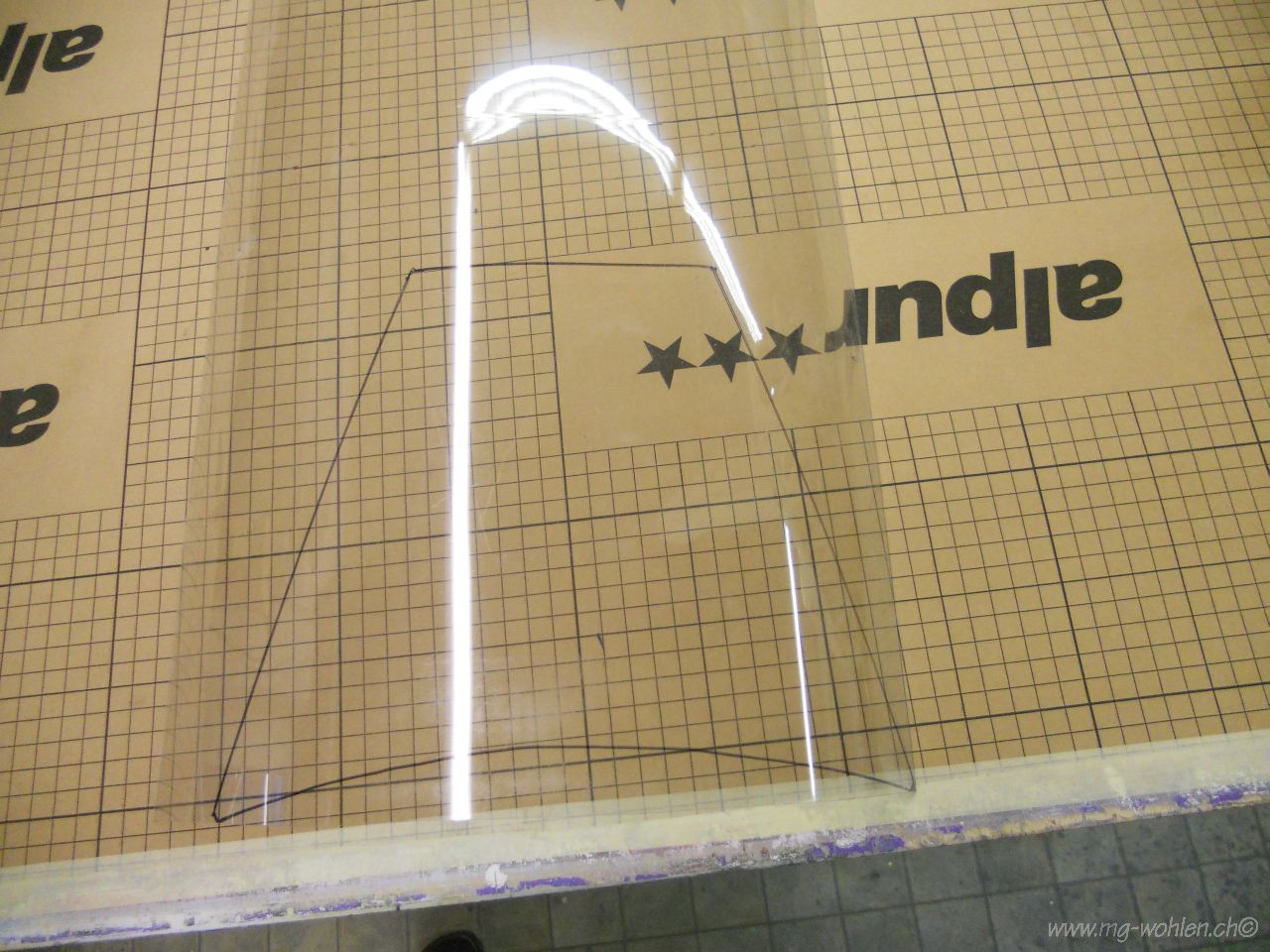

Weil die erste Scheibe als Form herhalten muss wird eine Zweite Scheibe ausgeschnitten
Zuerst werden die Hohlräume mit eingedicktem Harz aufgefüllt

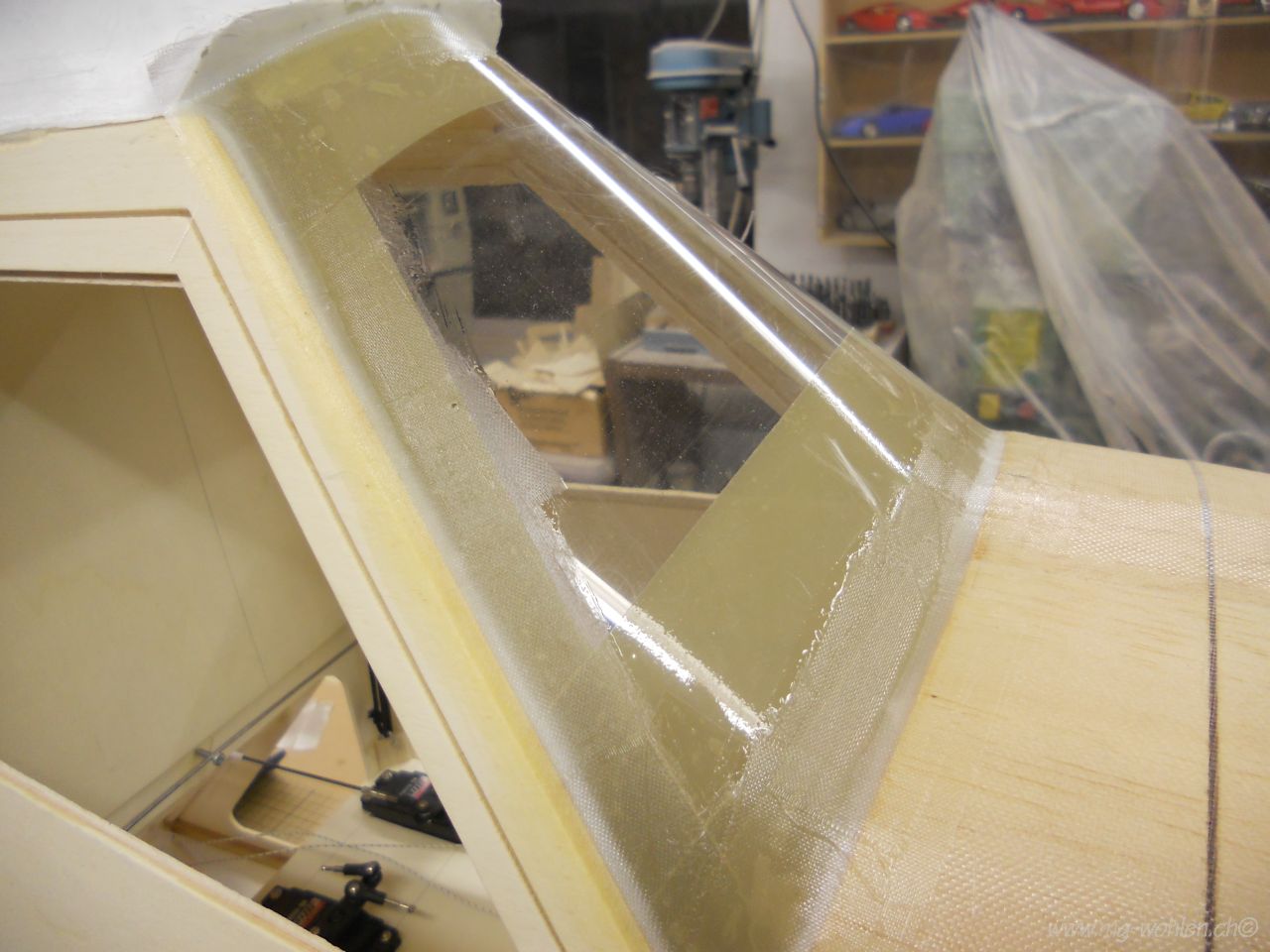

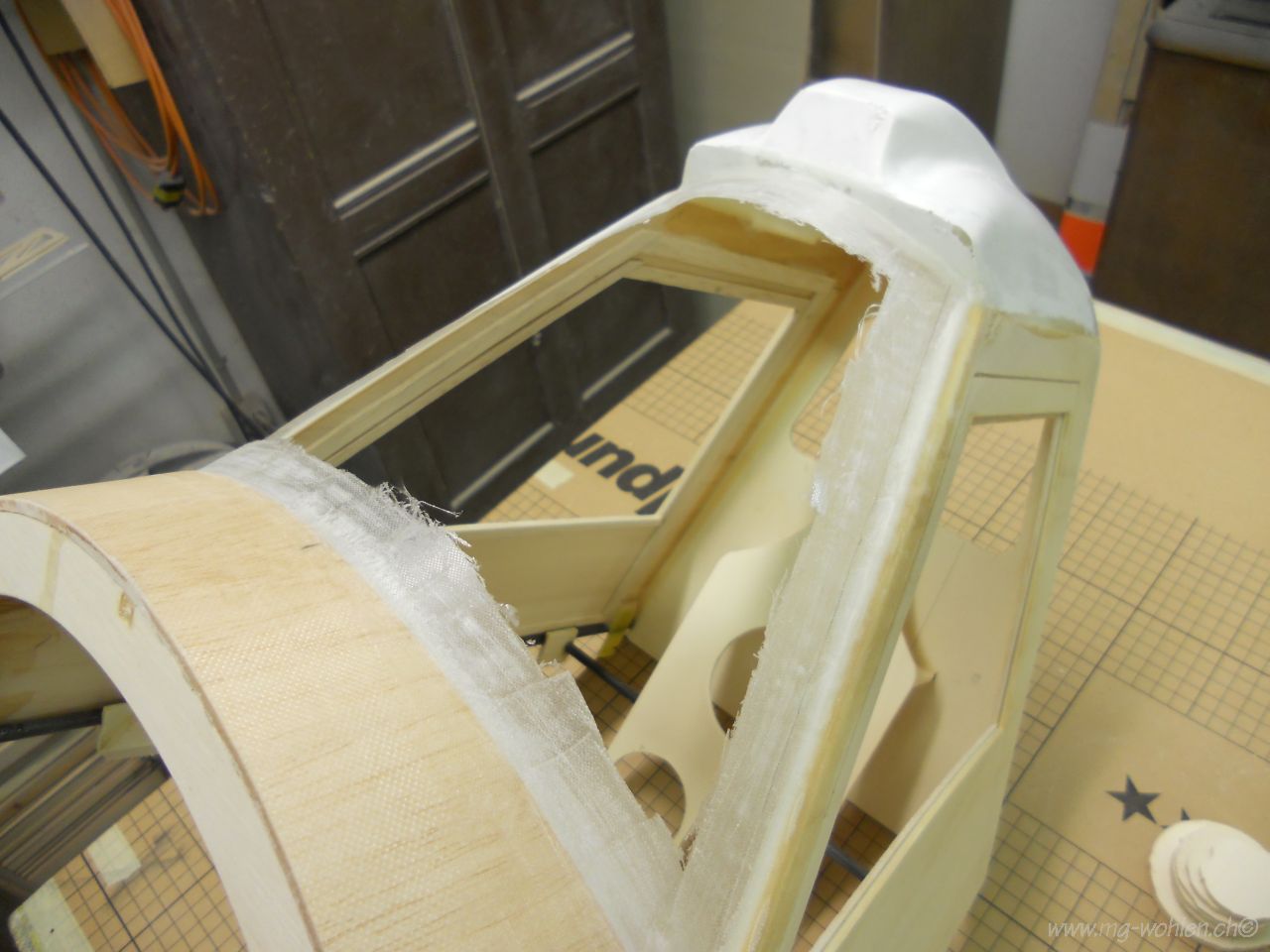

Jetzt wird ein Rahmen aus GFK laminiert

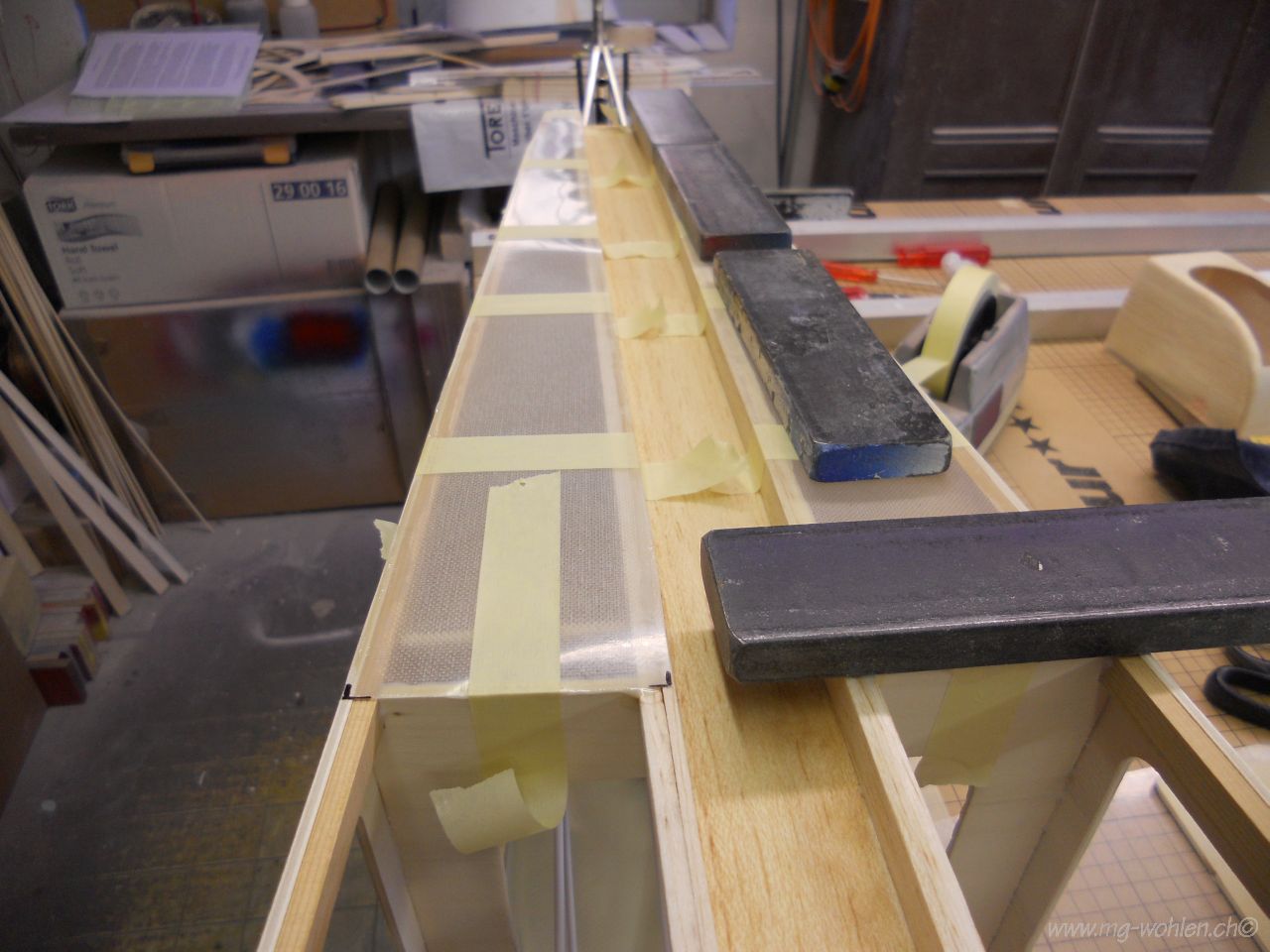

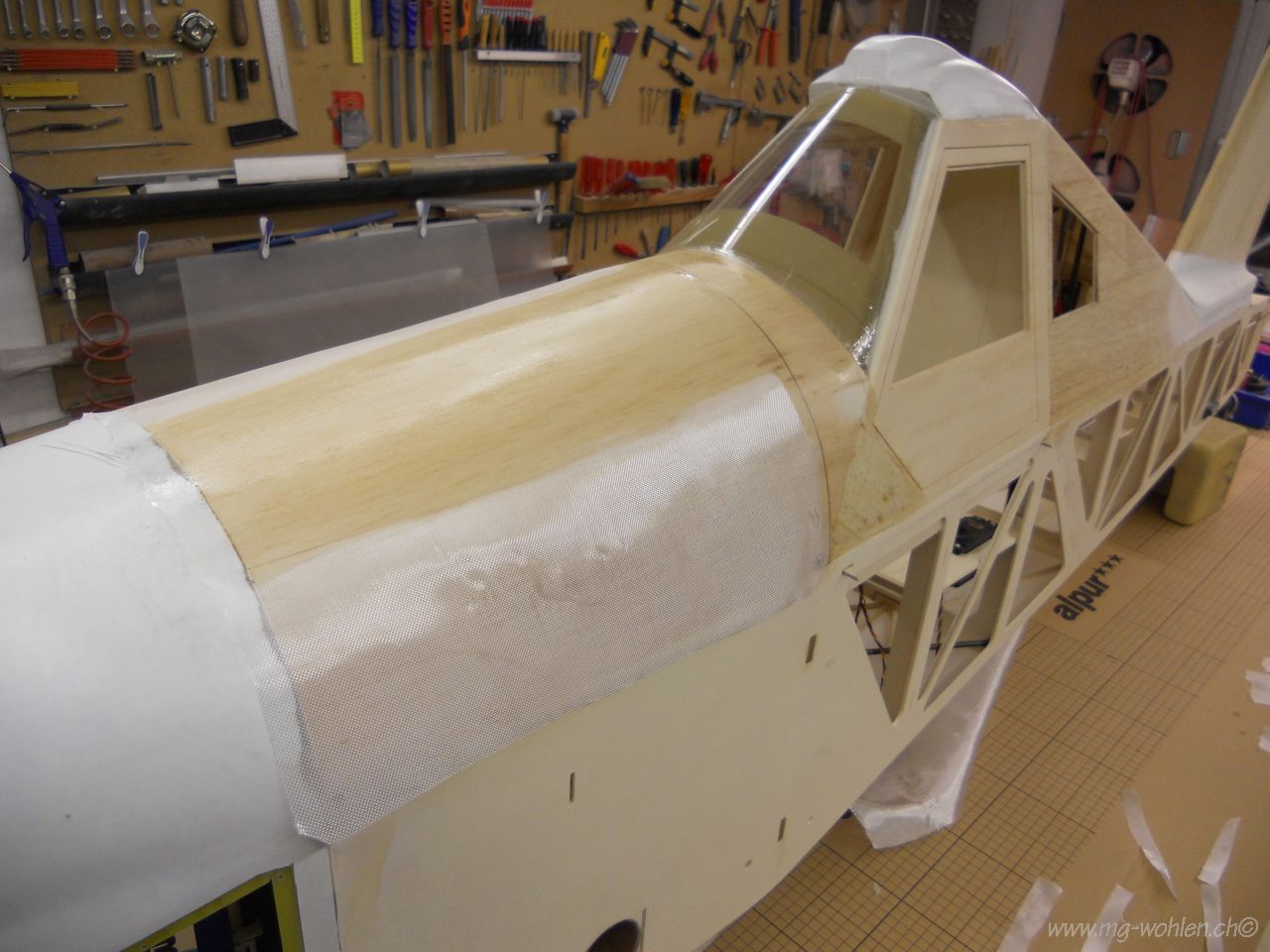

Rumpfoberteil glasen
Über Nacht ruhen lassen

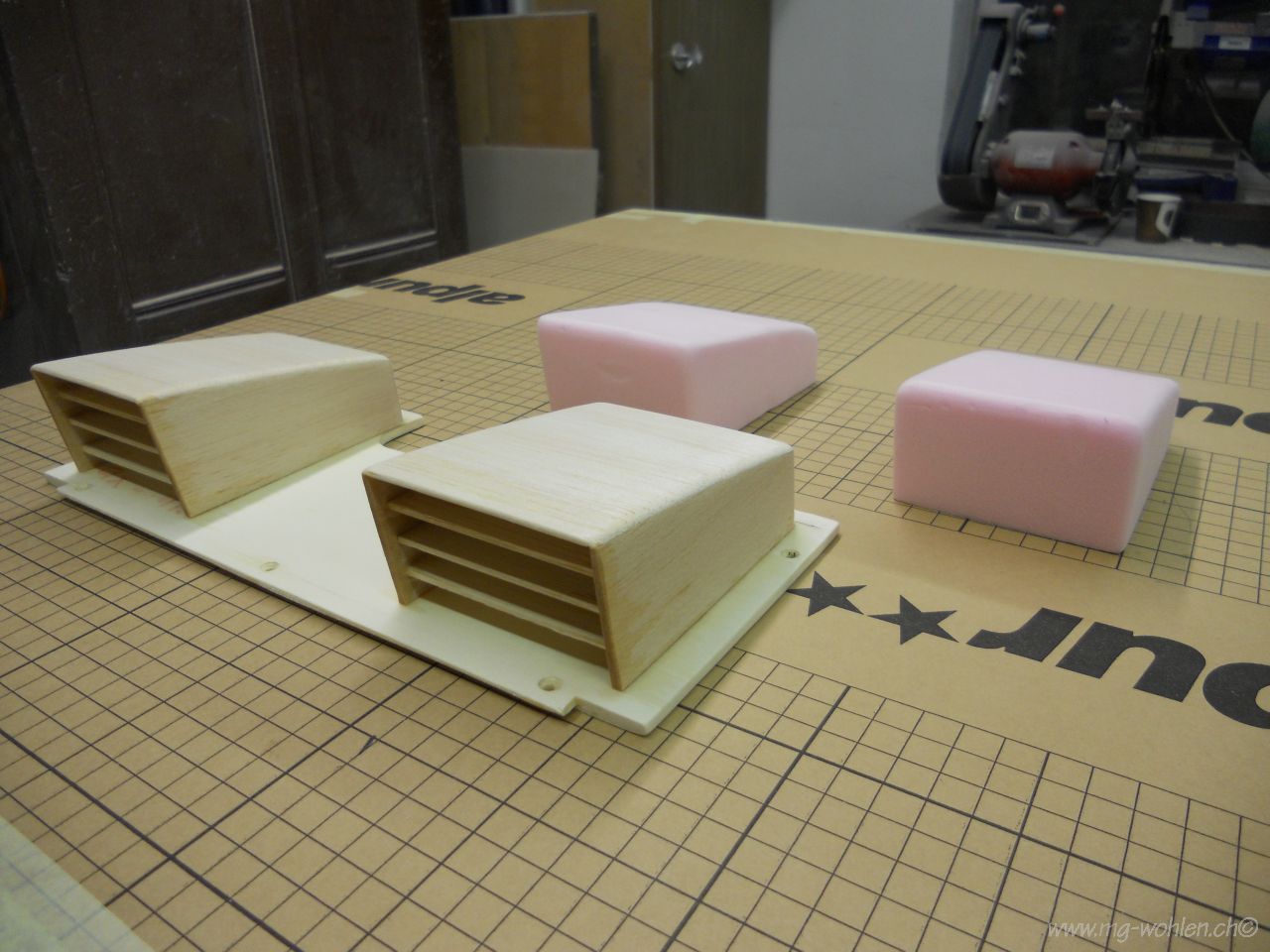

Die ersten Hutzen haben mir nicht gefallen die neuen sind aus Balsaholz

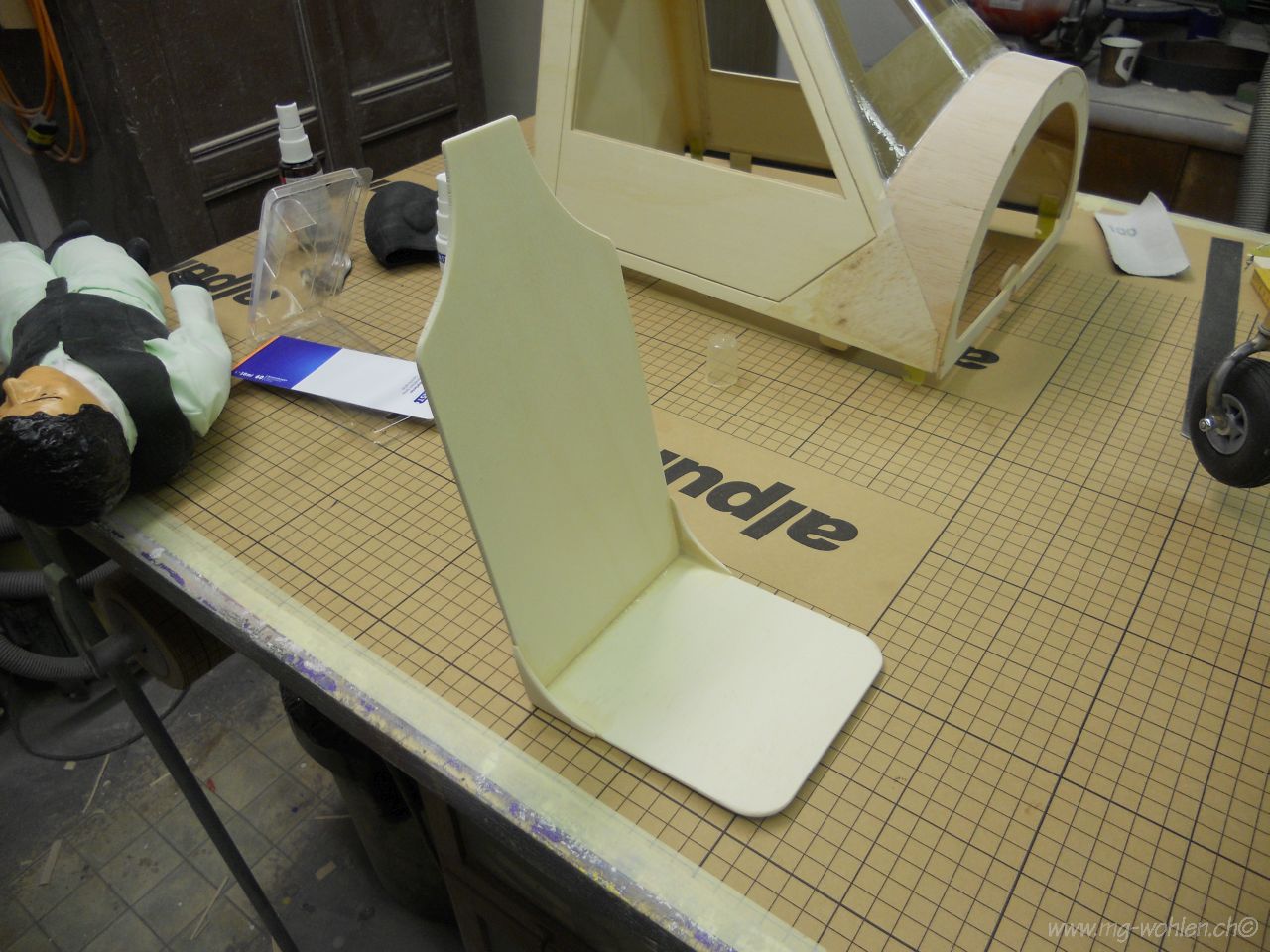

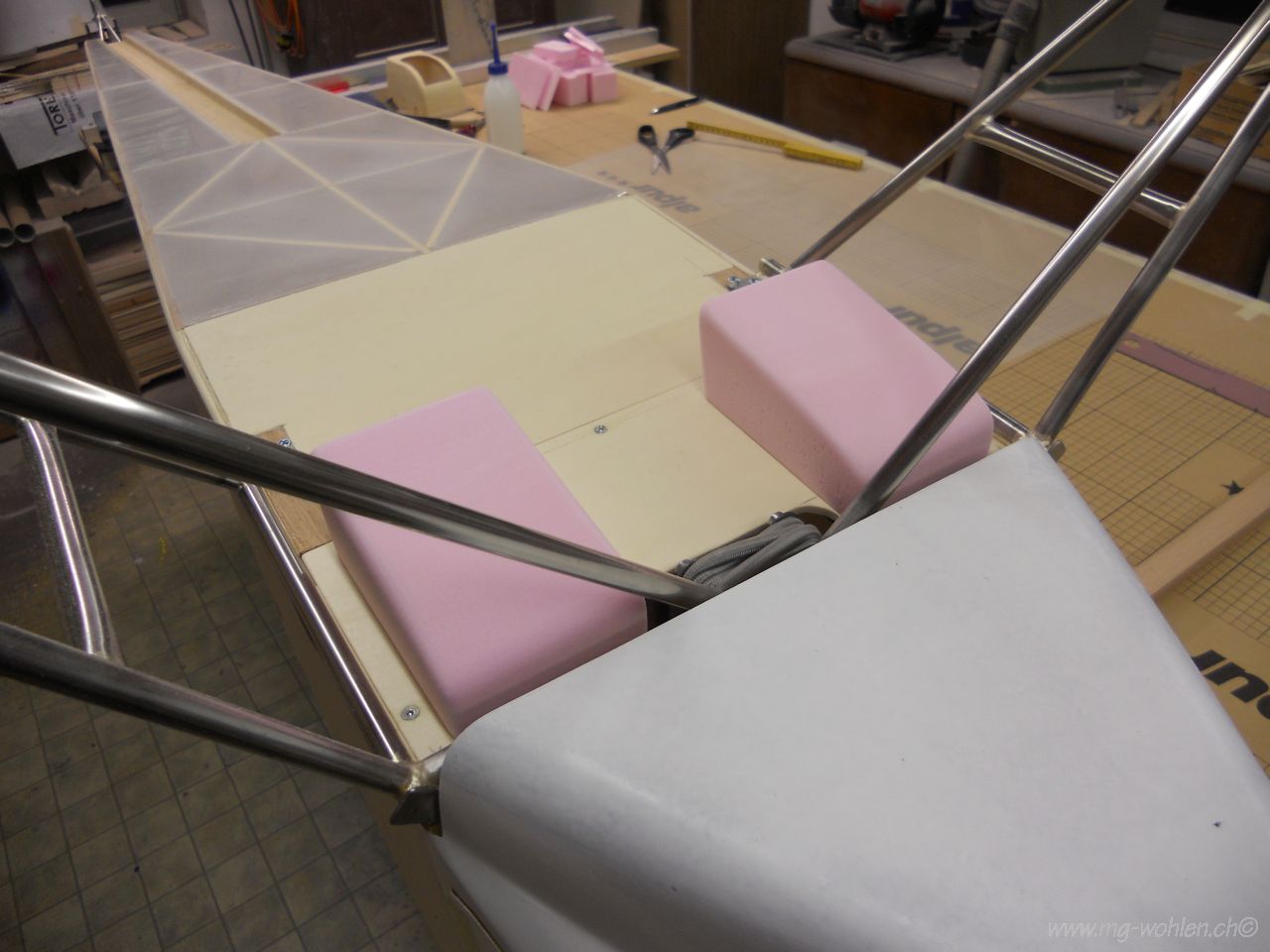

Der Pilot muss irgendwo sitzen

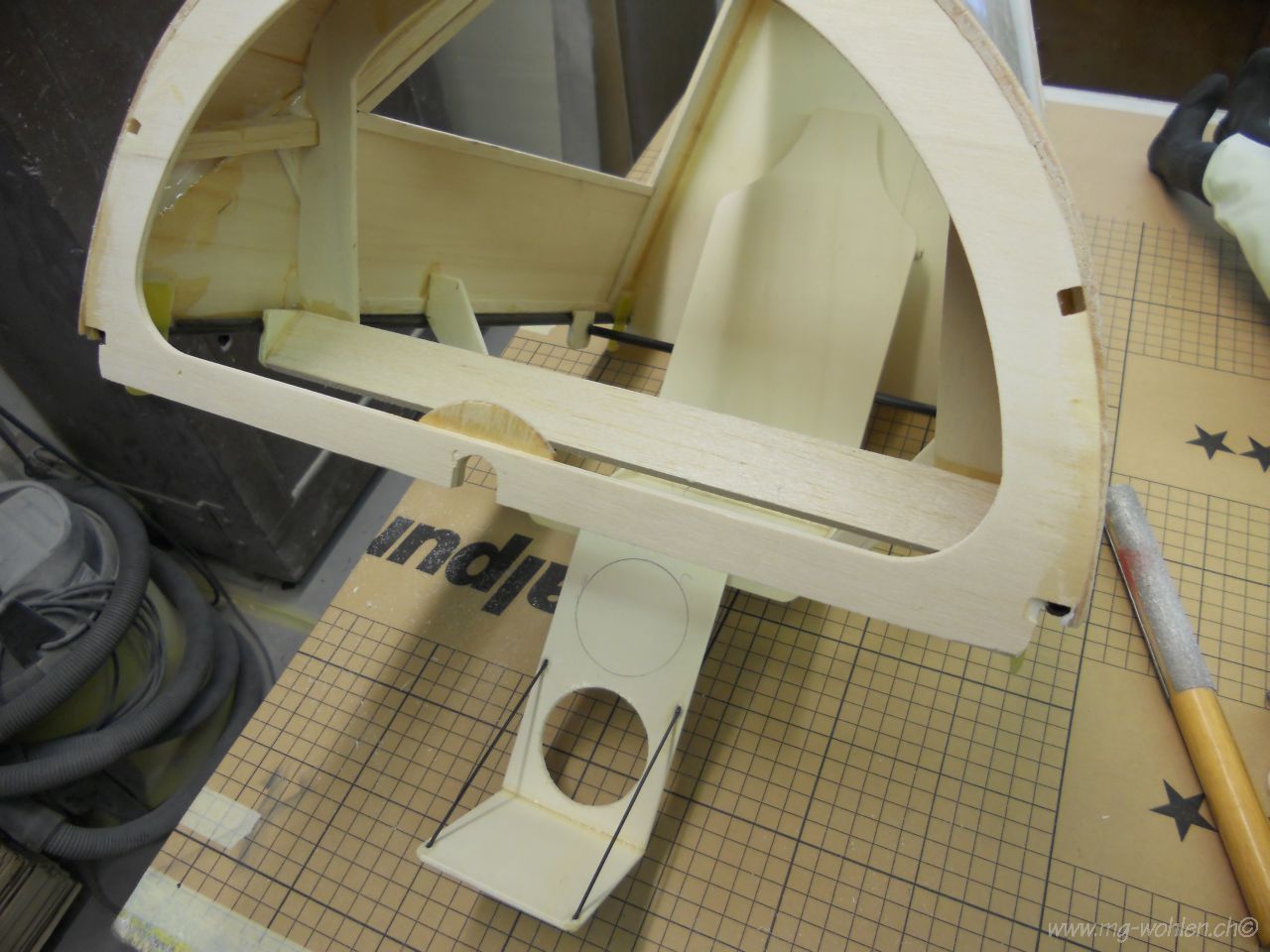

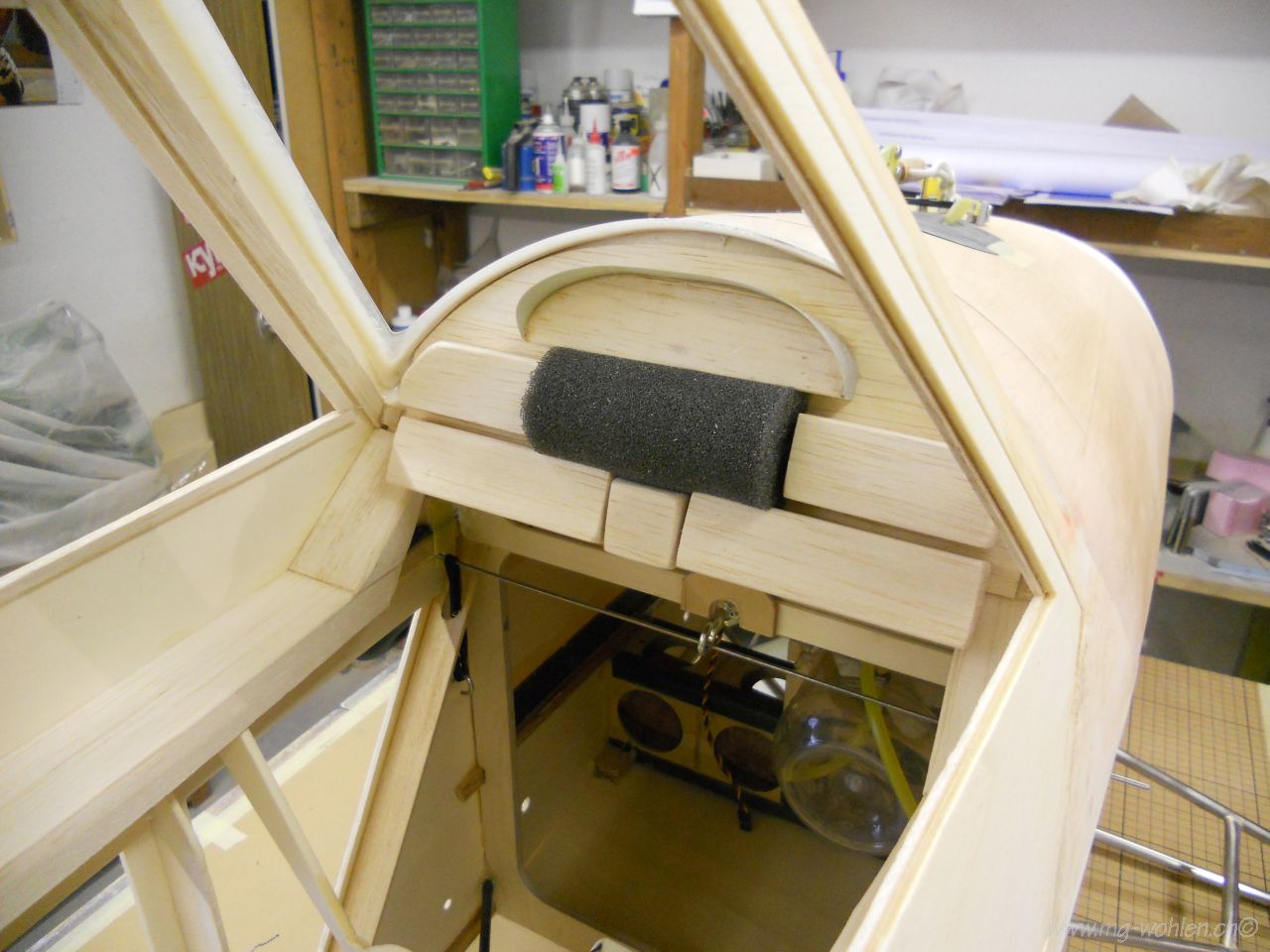

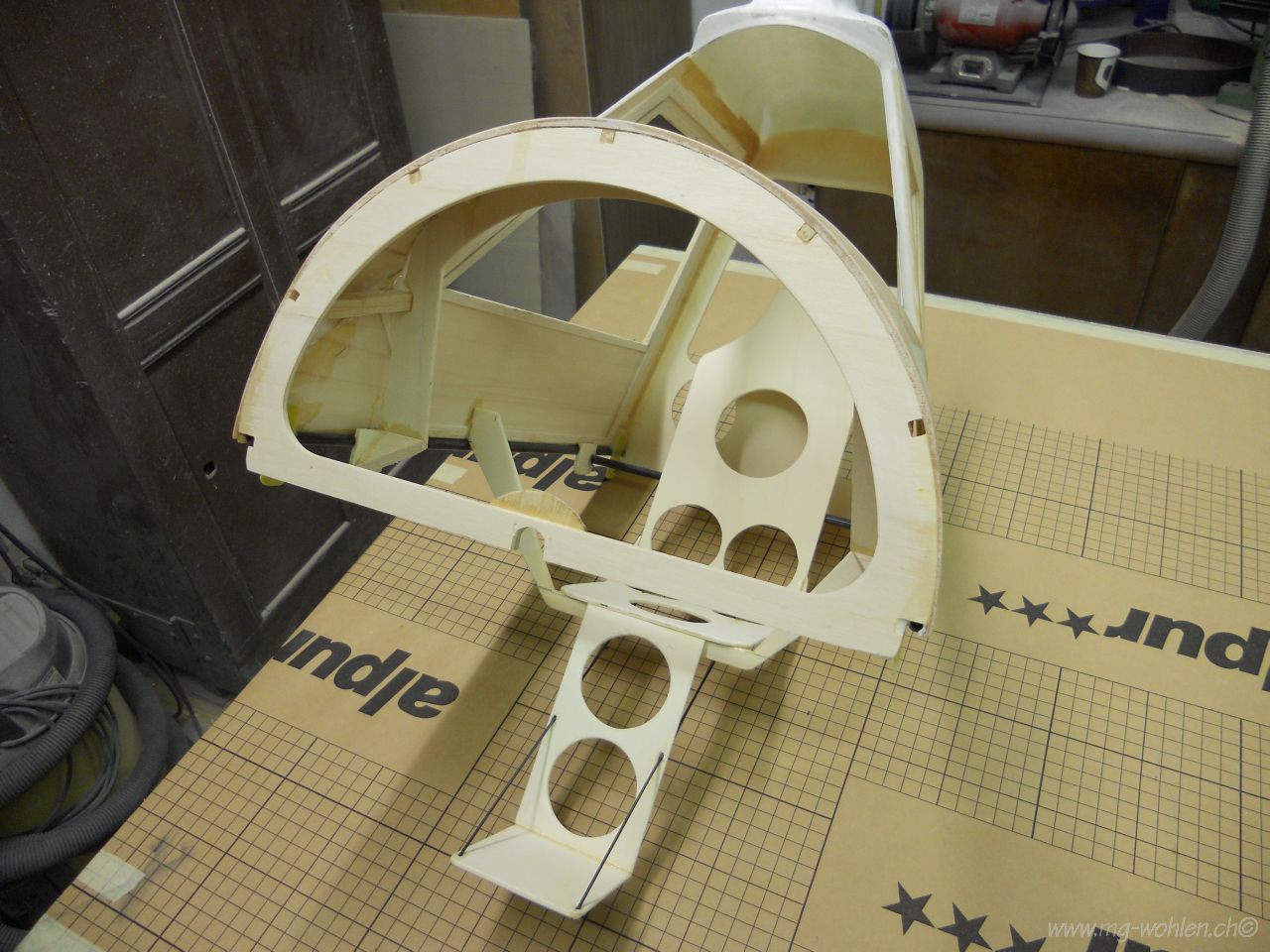

Beim Pilotensitz muss eine Mischung von leicht stabil und ansehnlich gefunden werden
Für den Chemiedeckel wird zuerst der Rumpf mit Folieabgedeckt

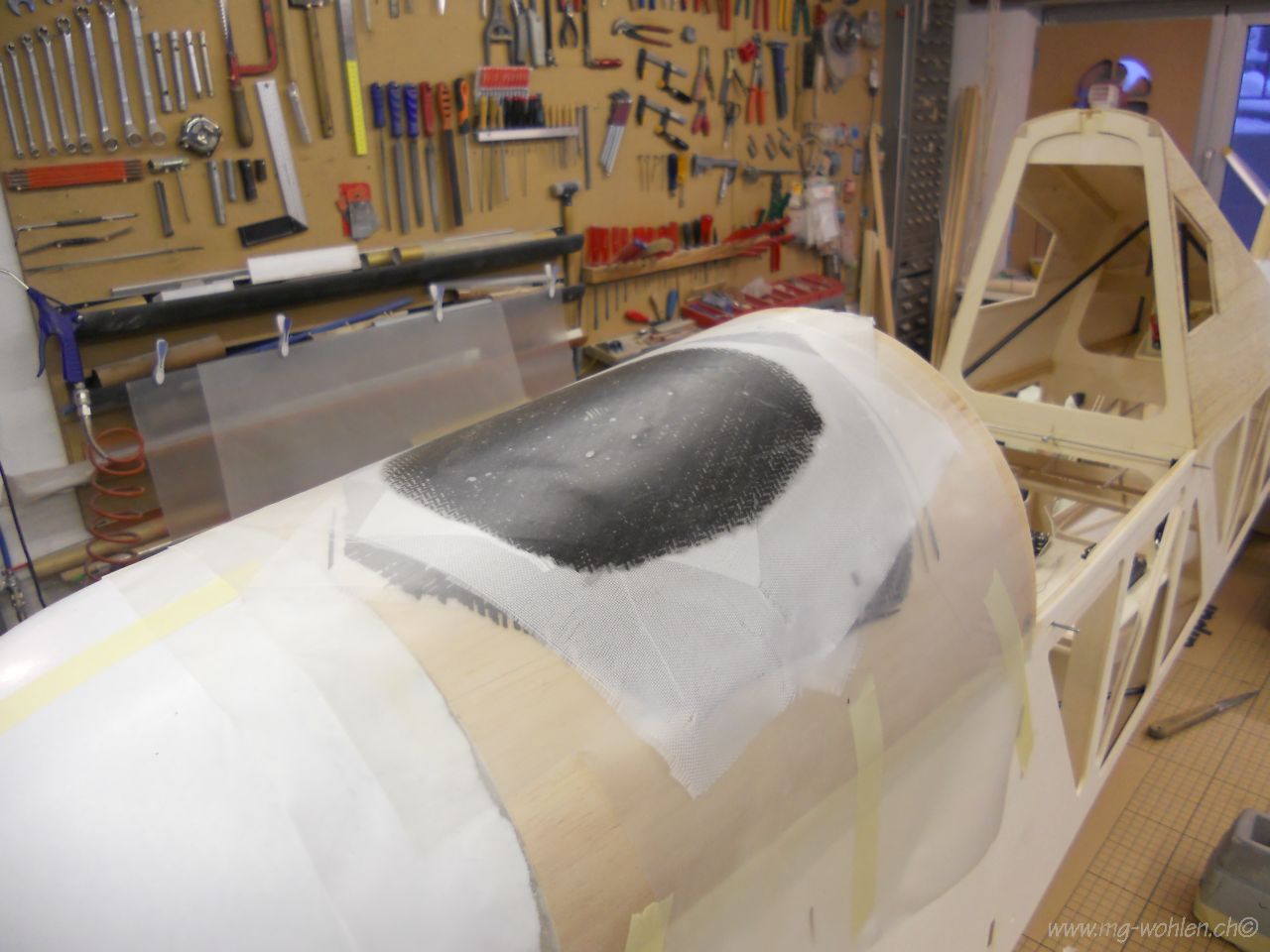

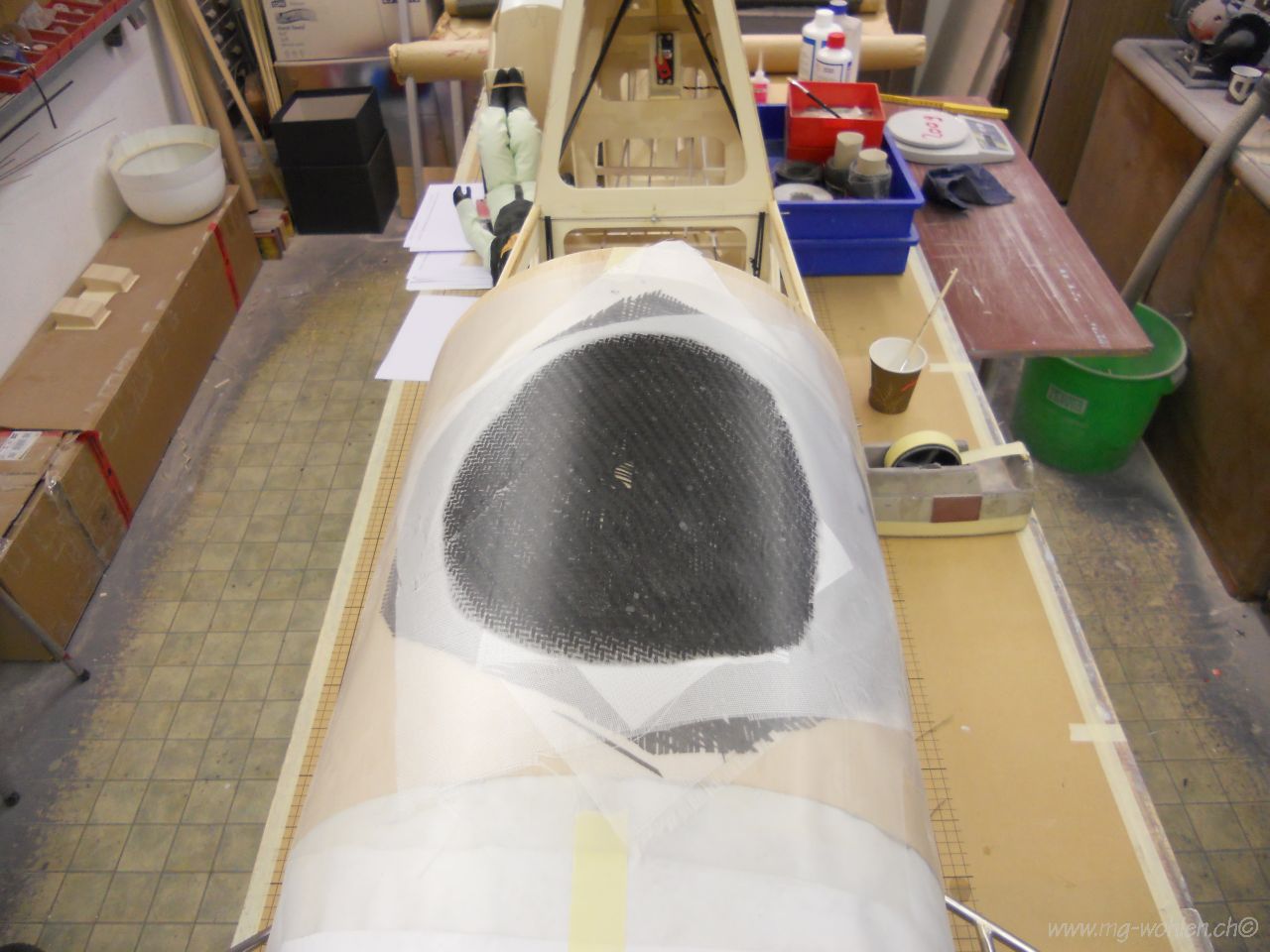

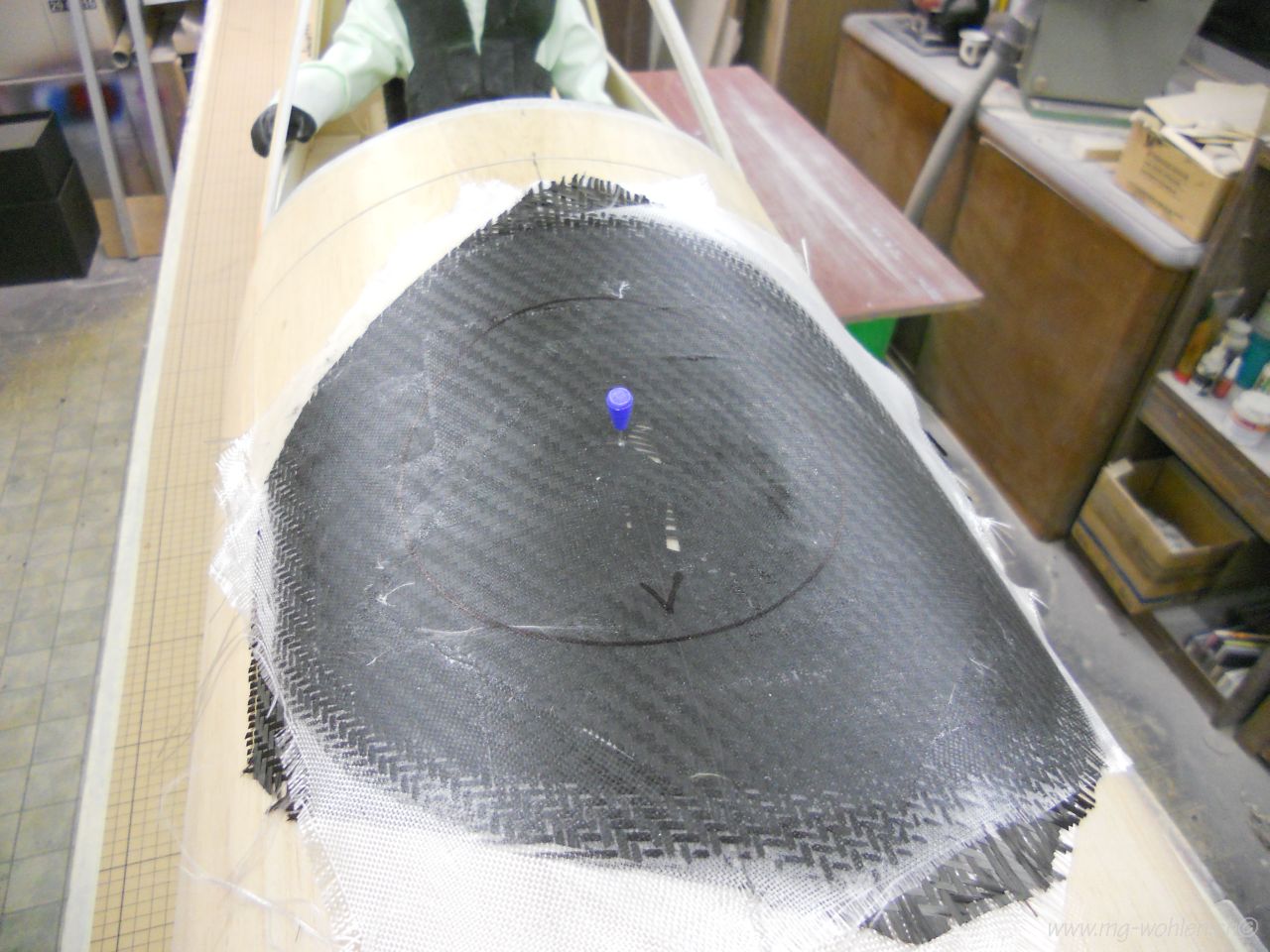

Drei mal Glasgewebe und einmal Kohlegewebe dazwischen

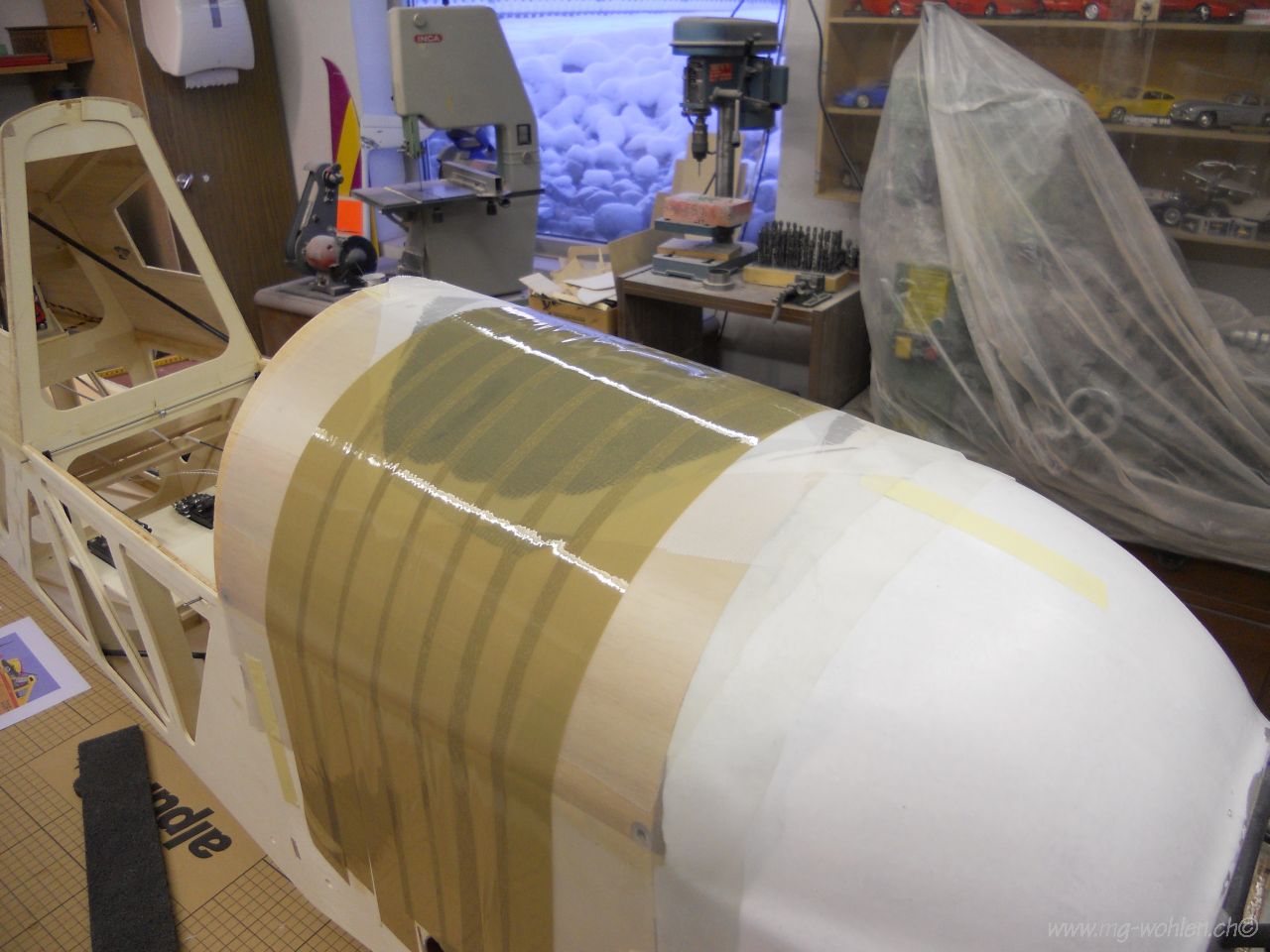

Das Ganze mit Folie abdecken und mit Klebeband fixieren
Hier ist die Mitte und der Durchmesser vom Deckel angezeichnet
Die Sitzhöhe wird festgelegt
Das Ganze ist zu schwer und muss abgespeckt werden
Die Scheibe wird entfernt und dann kann man den GFK Rahmen beschneiden
Löcher wiegen bekanntlich nichts

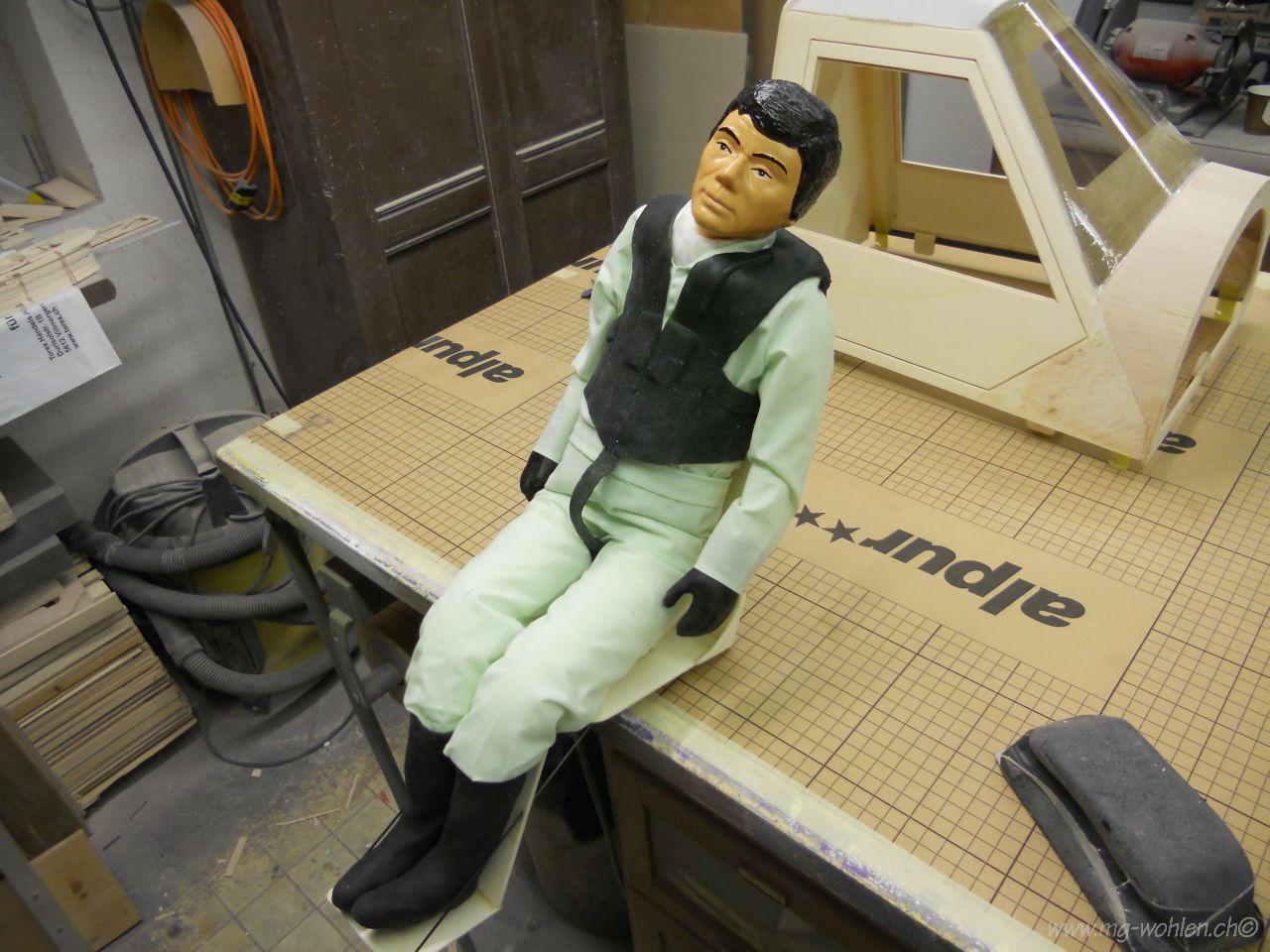

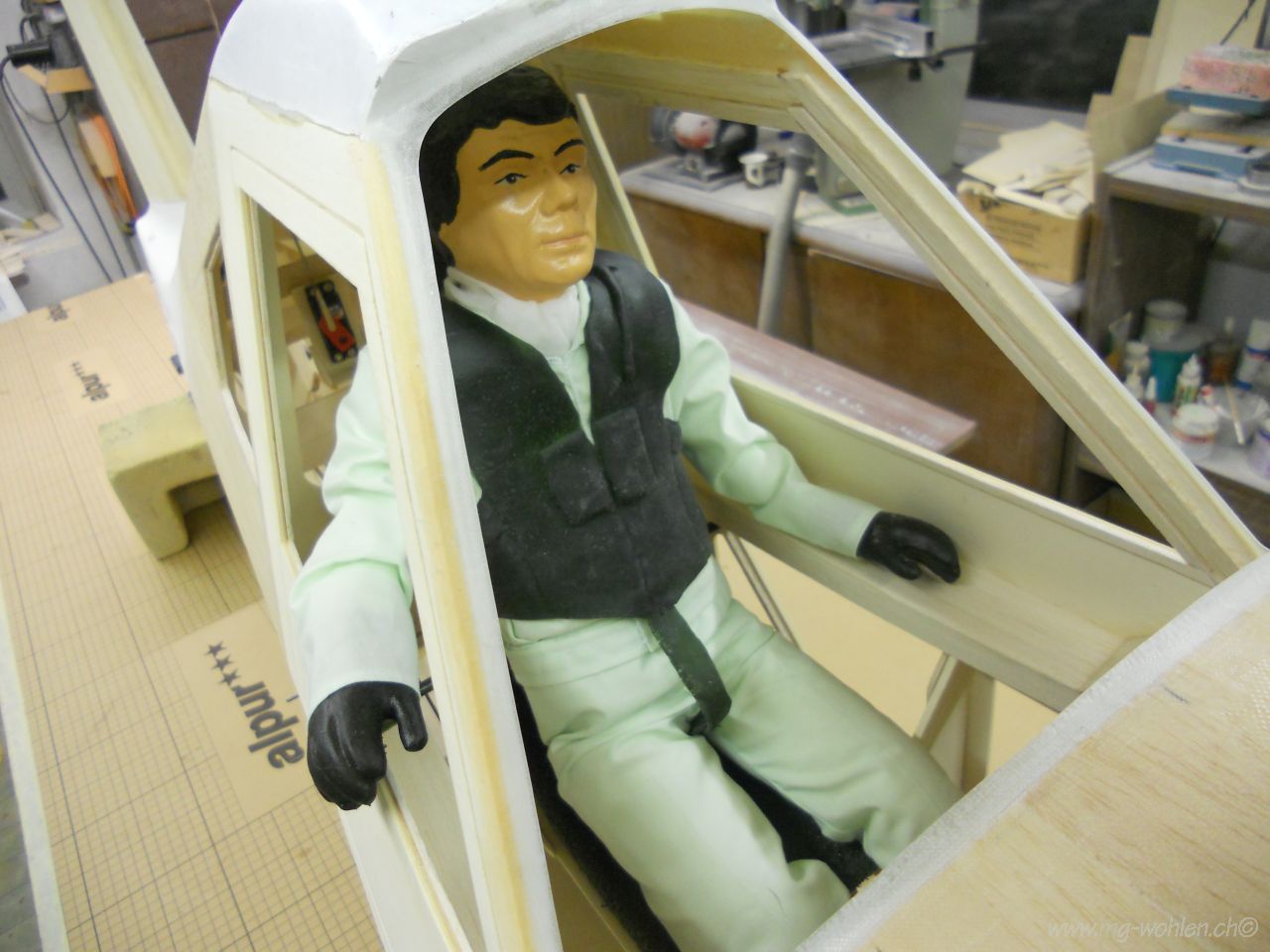

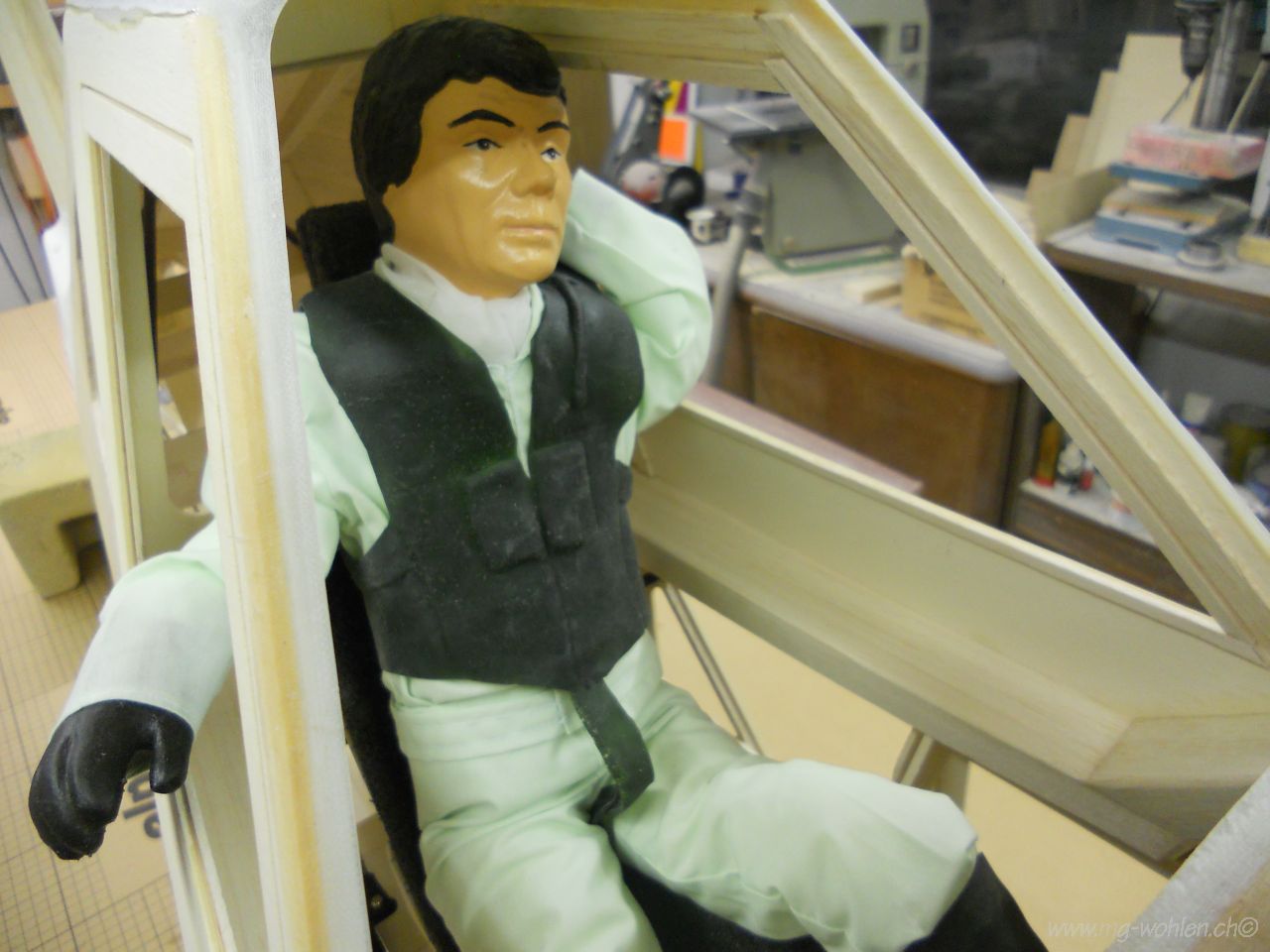

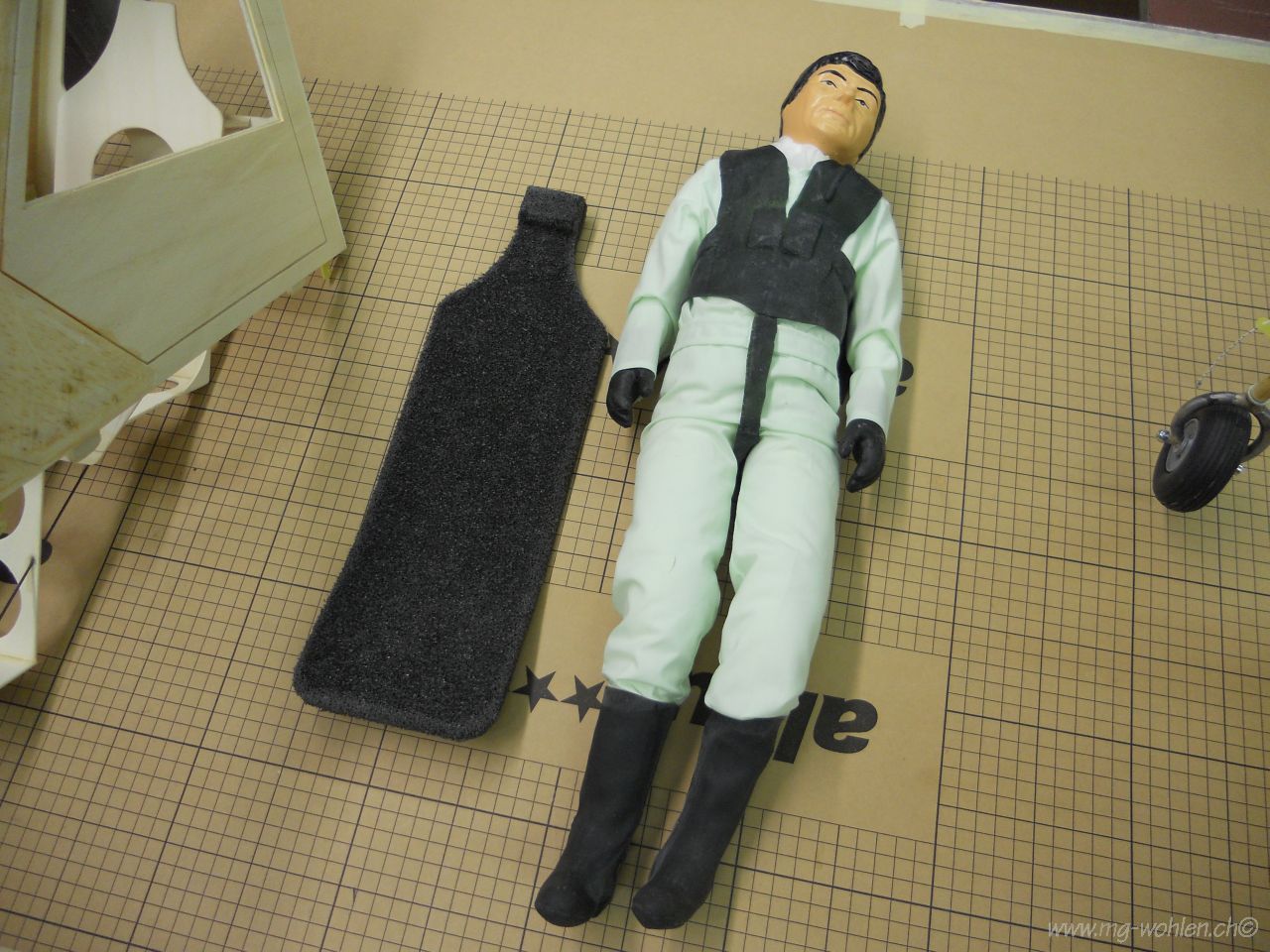

Der Pilot mit Sitzpolster aus Schaumstoff

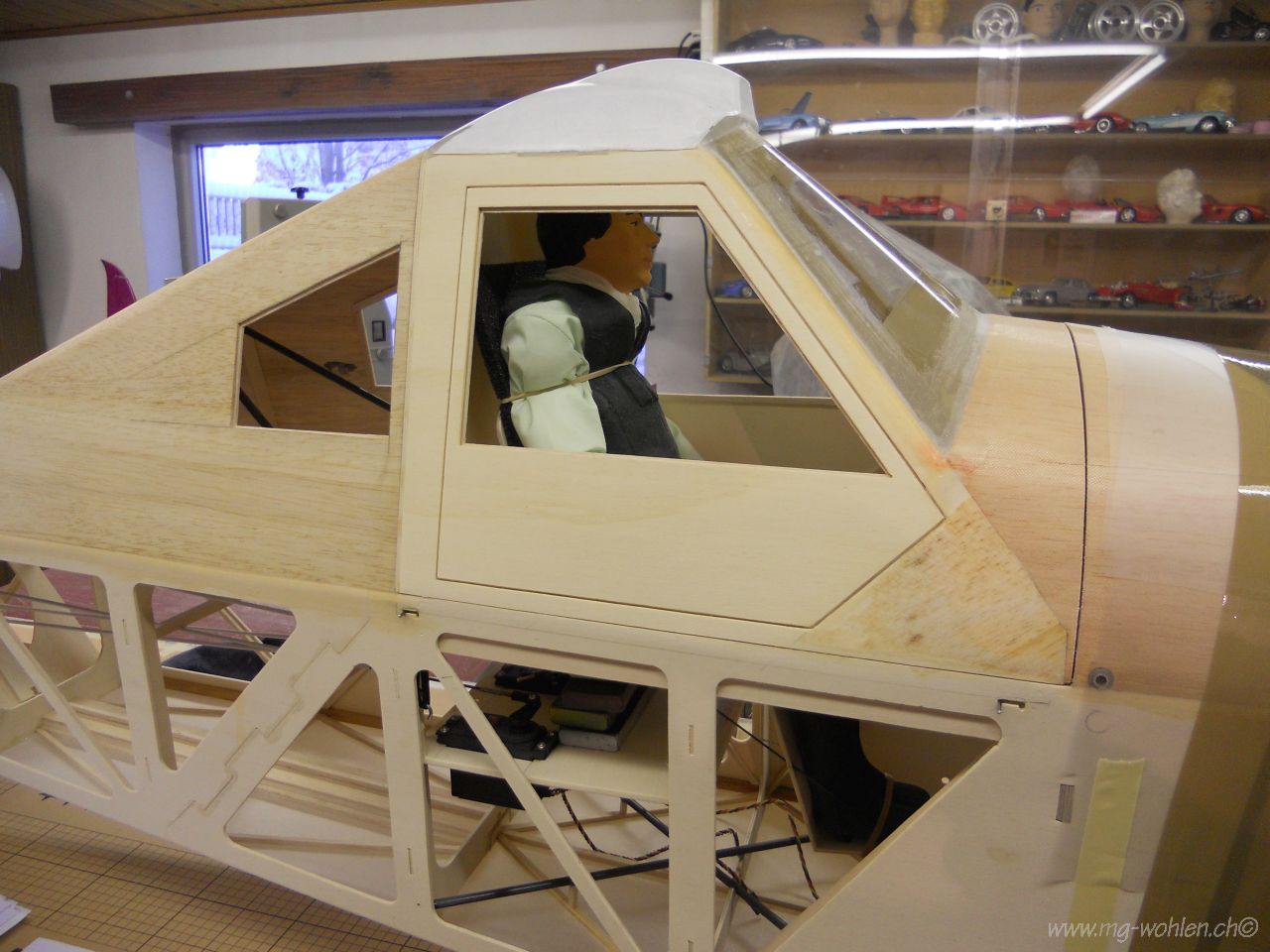

Hier sieht man den beschnittenen Scheibenrahmen und die seitlichen Instrumentenpanels
Ach mir ist so langweilig ich darf noch nicht fliegen
Das sind die ersten Teile für den Chemiedeckel

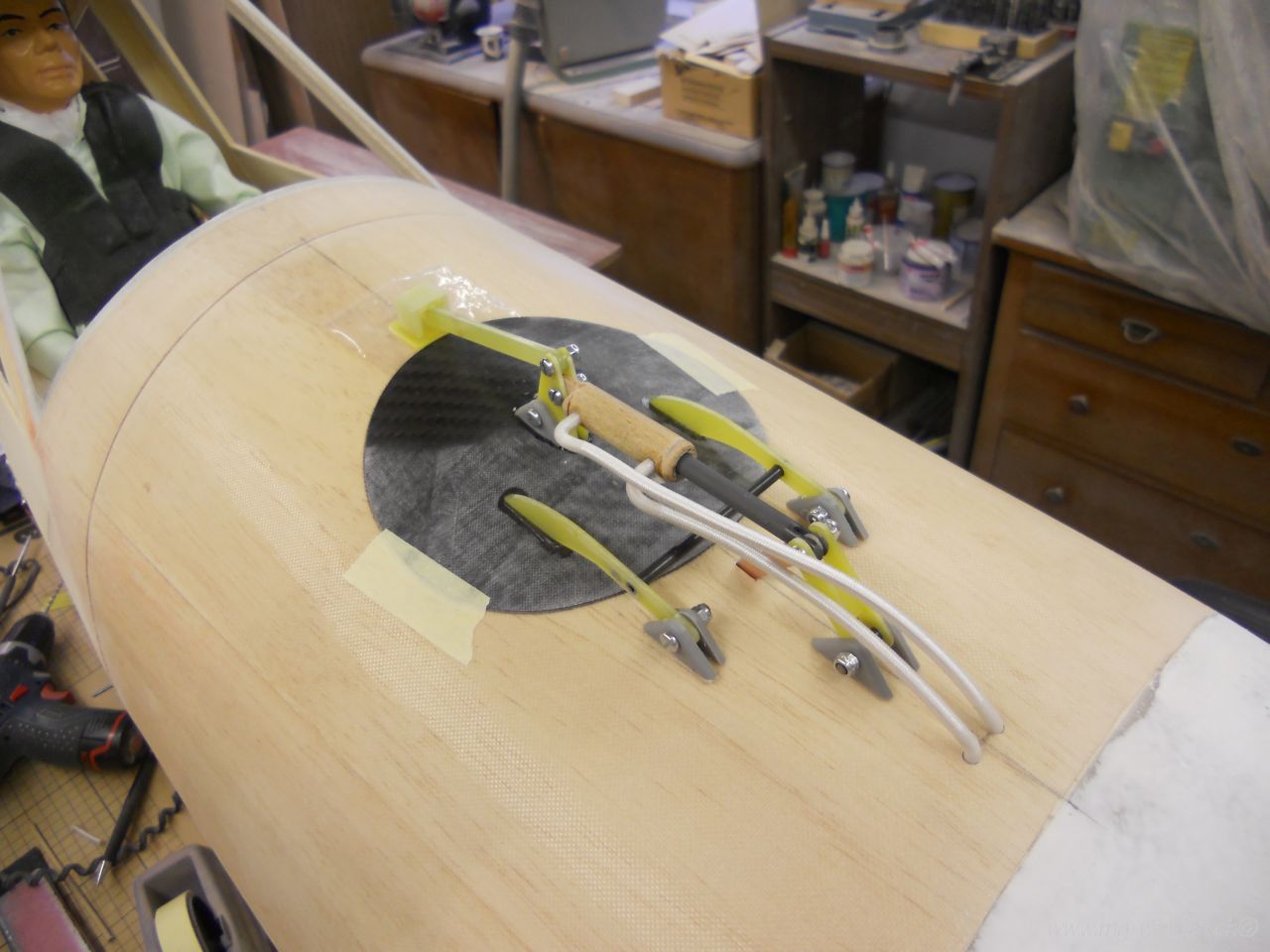

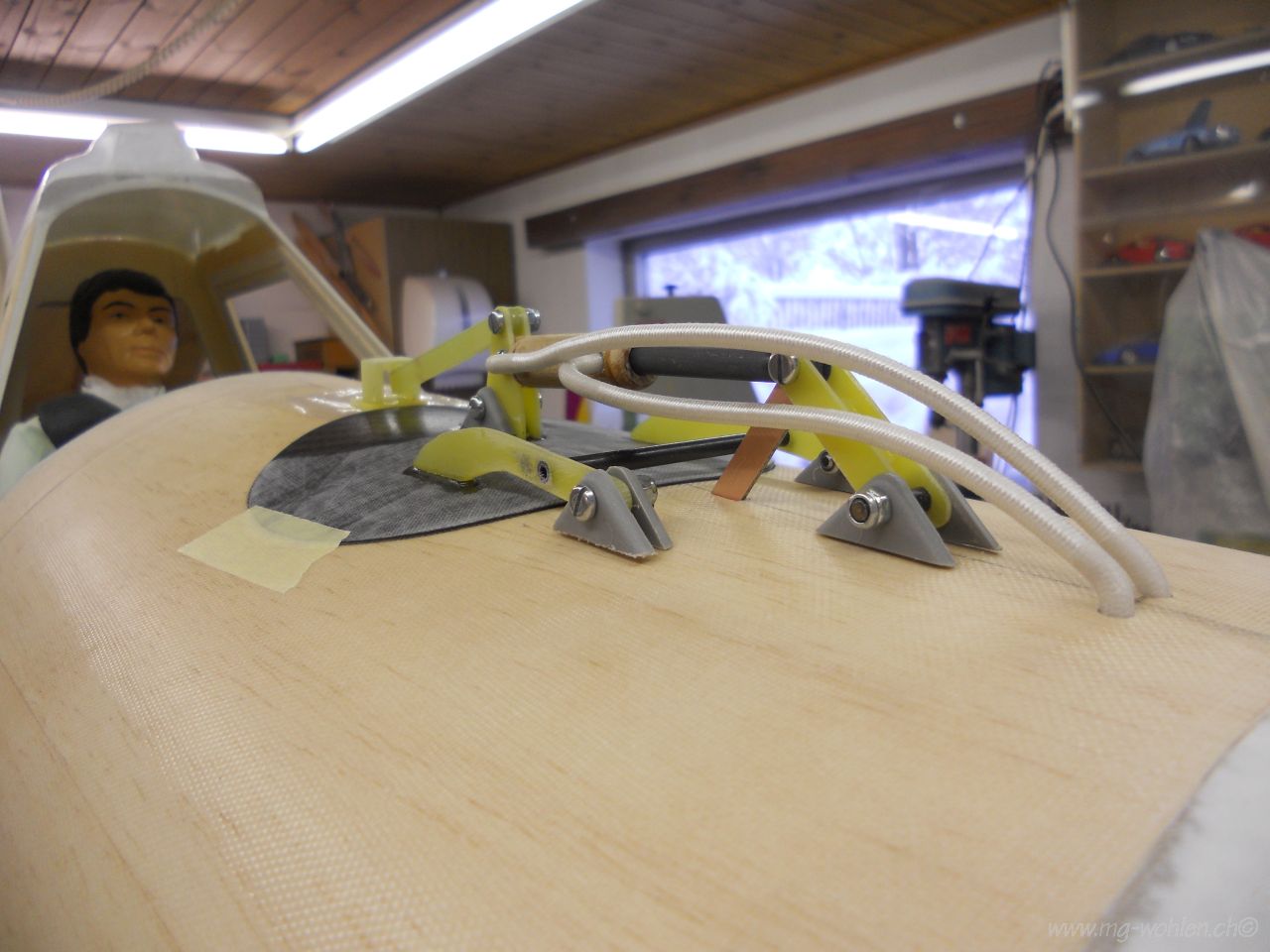

Der Deckel mit allem Zubehör
Die Hydraulikschläuche sind Gummikordeln
Der Drahtseilschutz
Das vorbereitete Armaturenbrett
