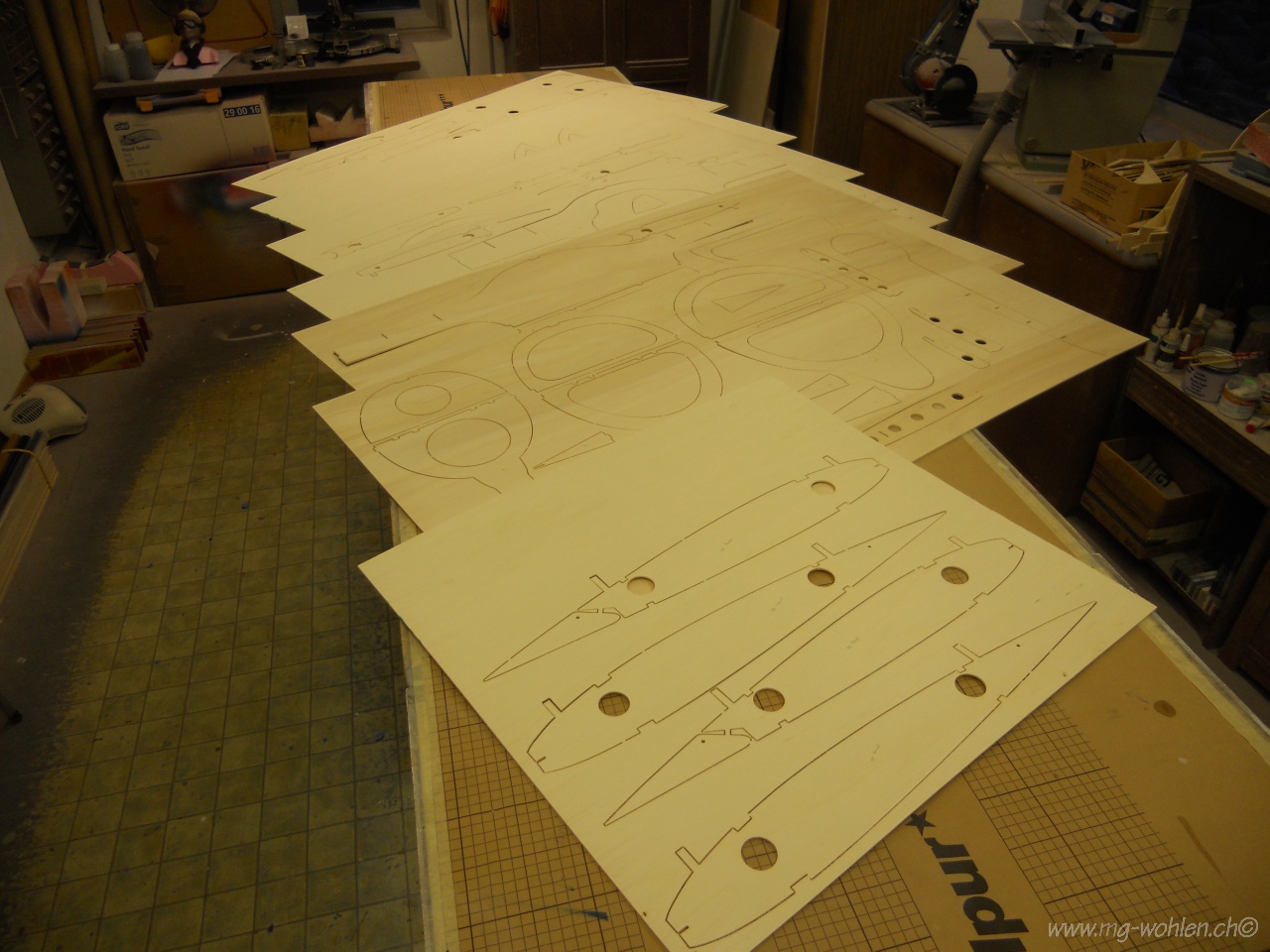

06.11.2013 Die Frästeile sind angekommen

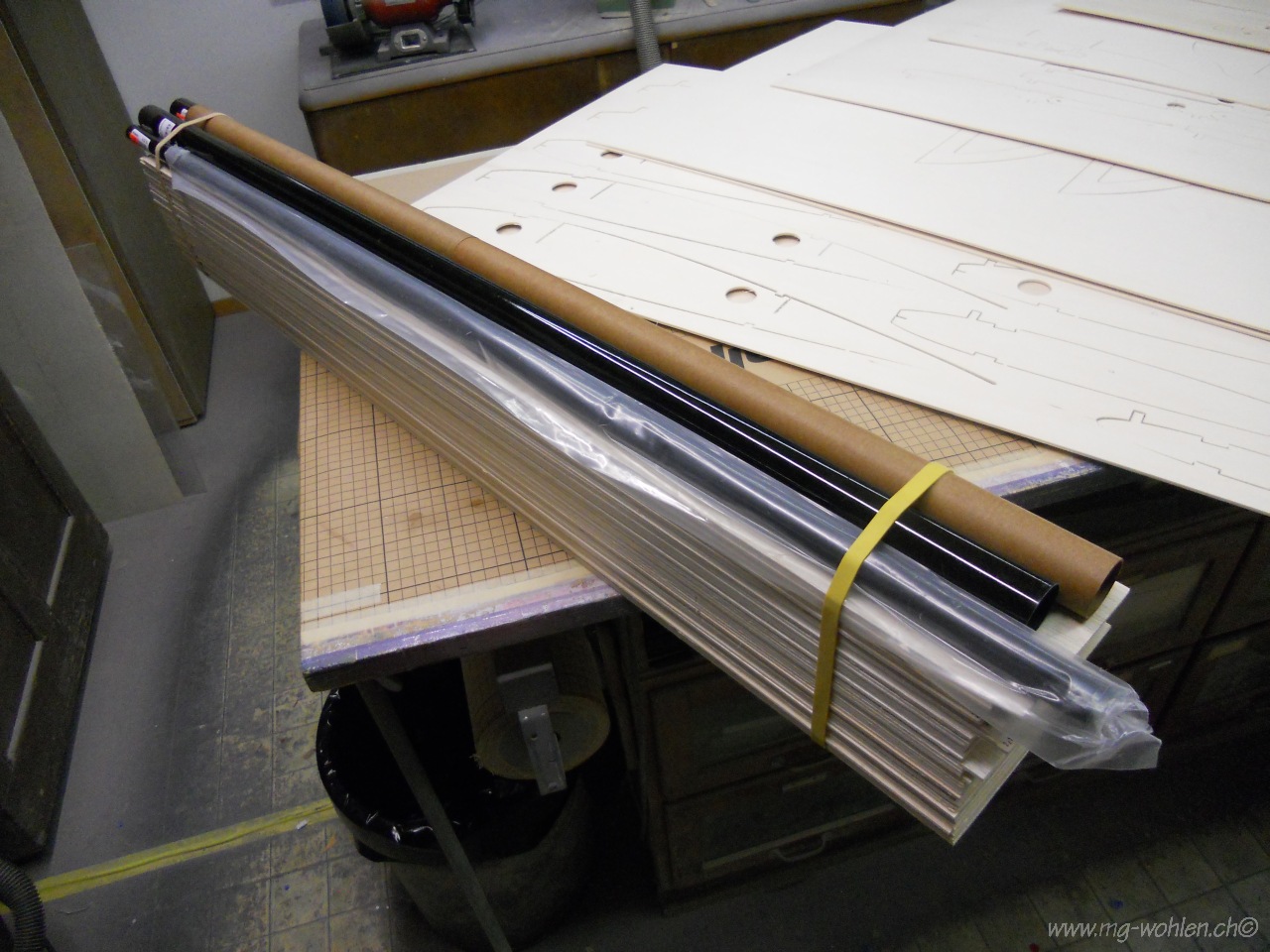

Einkauf von 50 Balsabretter 2.5mm und Steckrohre

Austrennen der Frästeile

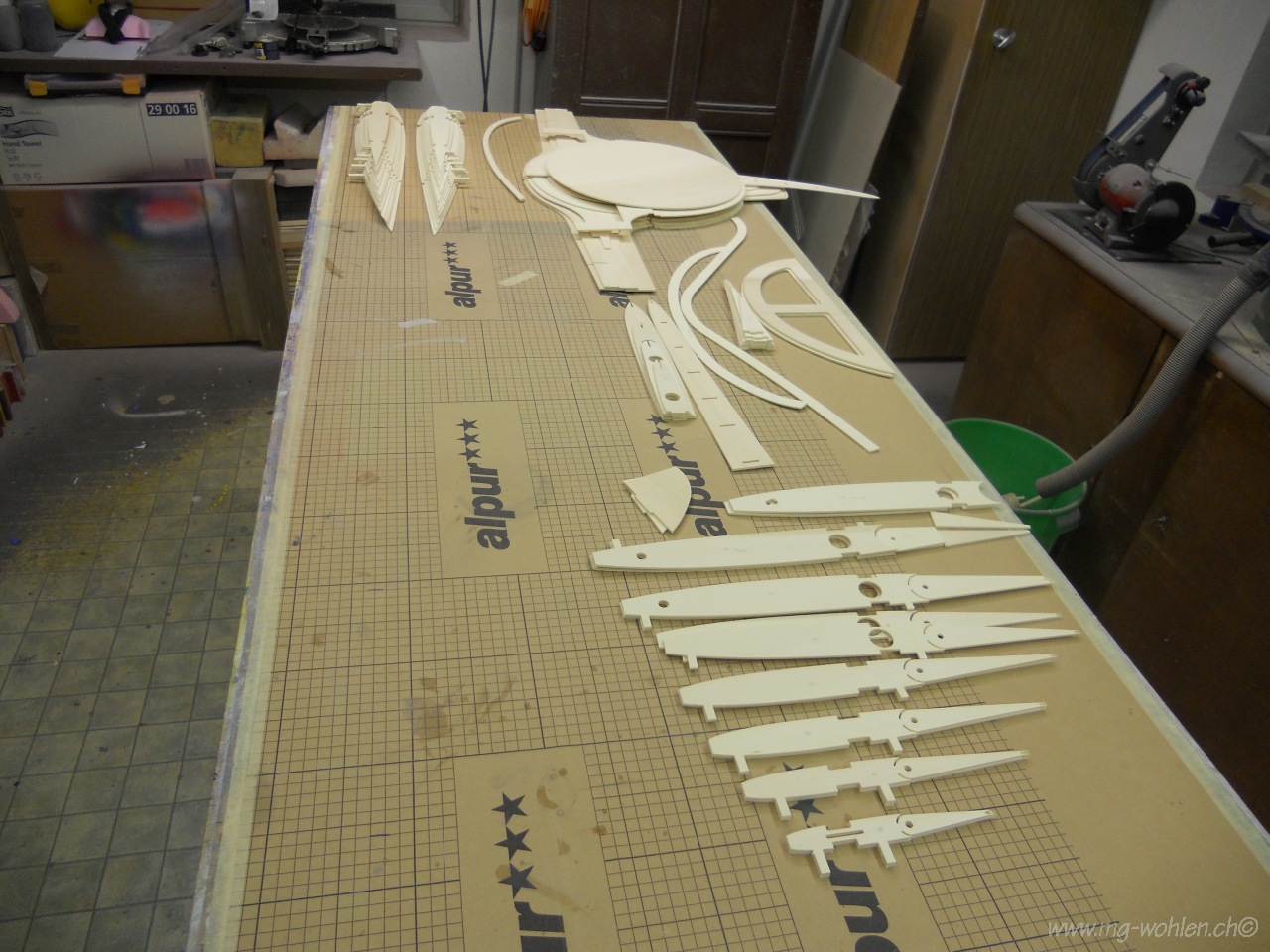

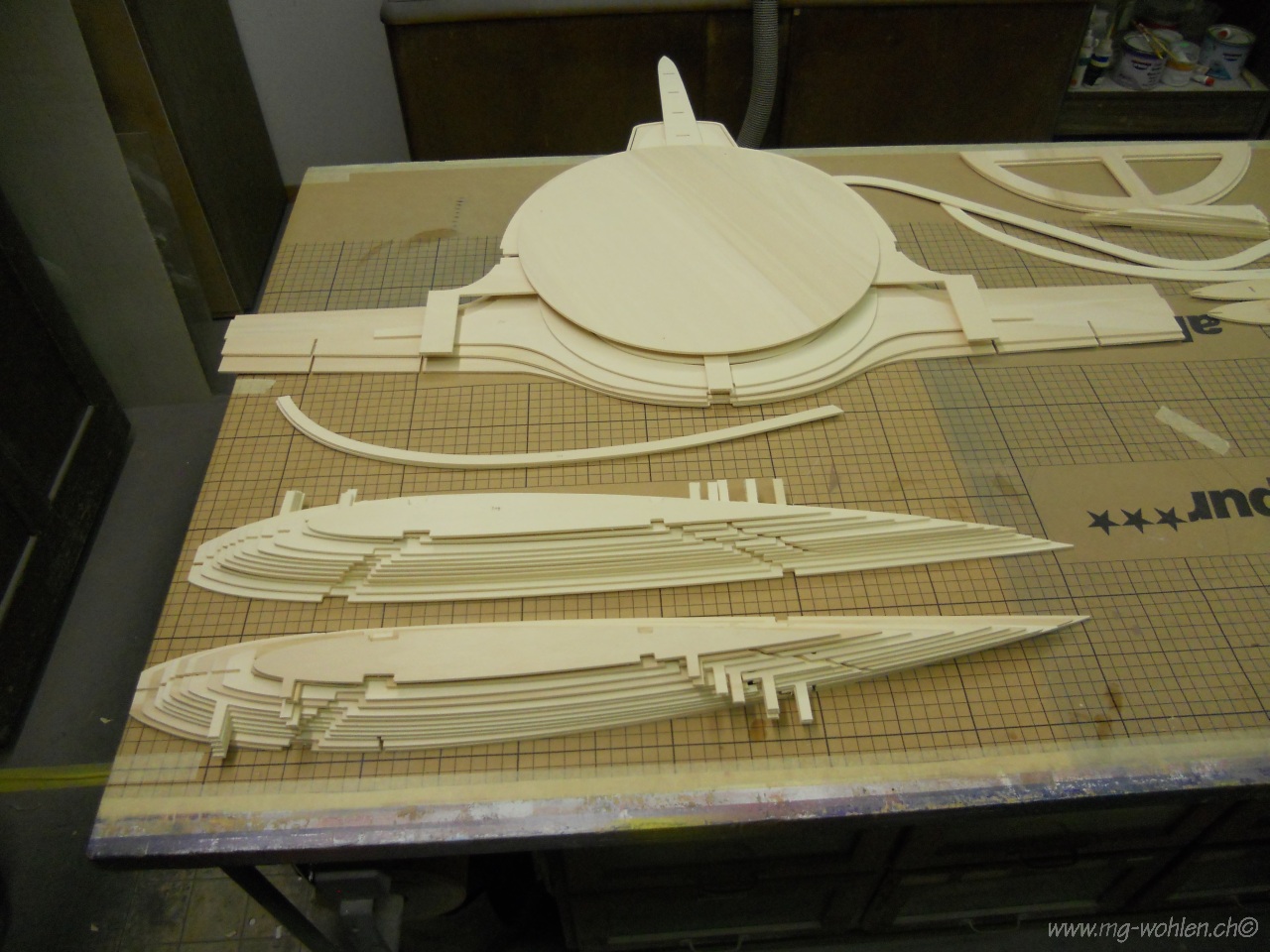

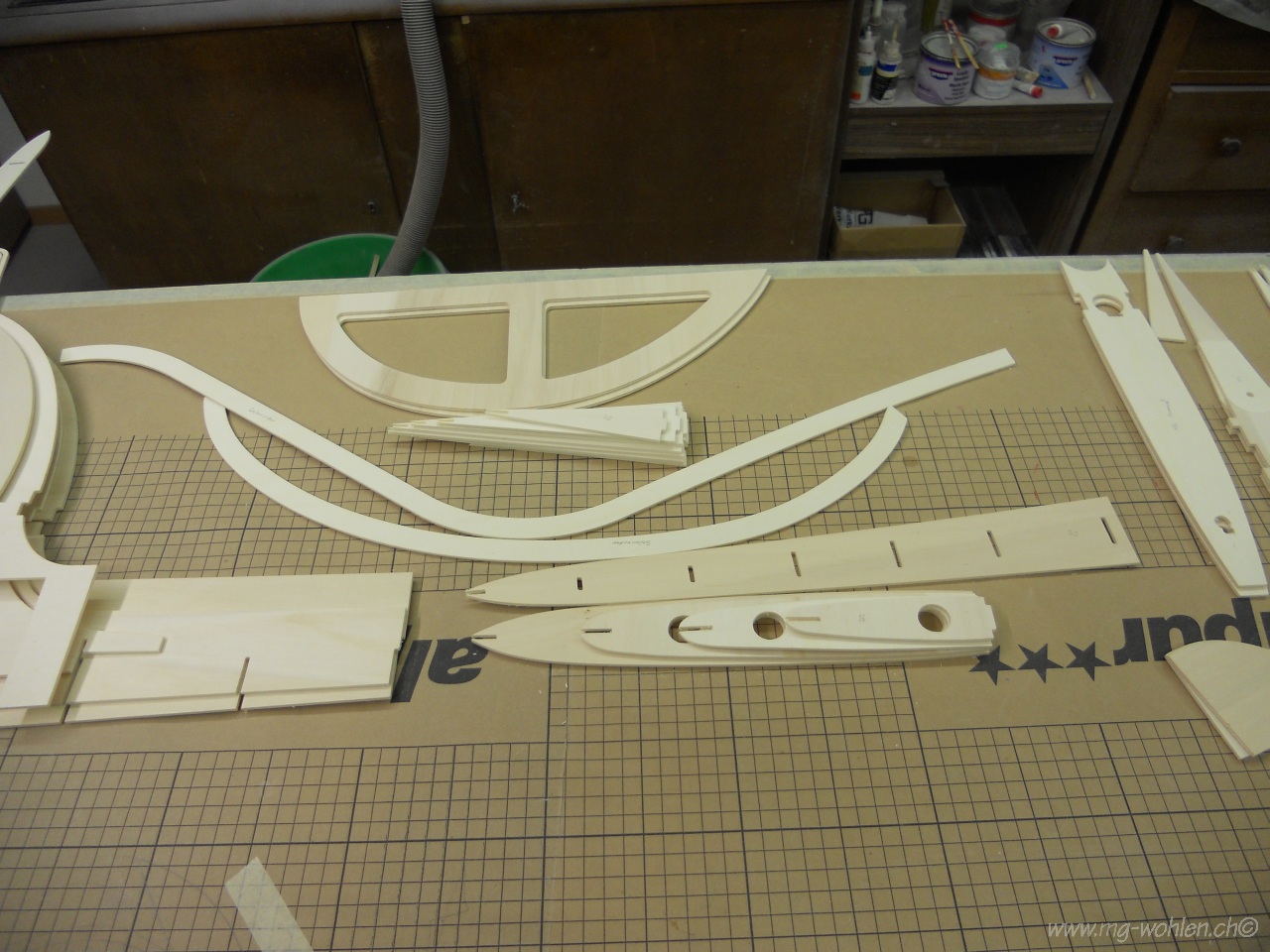

Sortieren der Frästeile

Alle Frästeile verschliffen

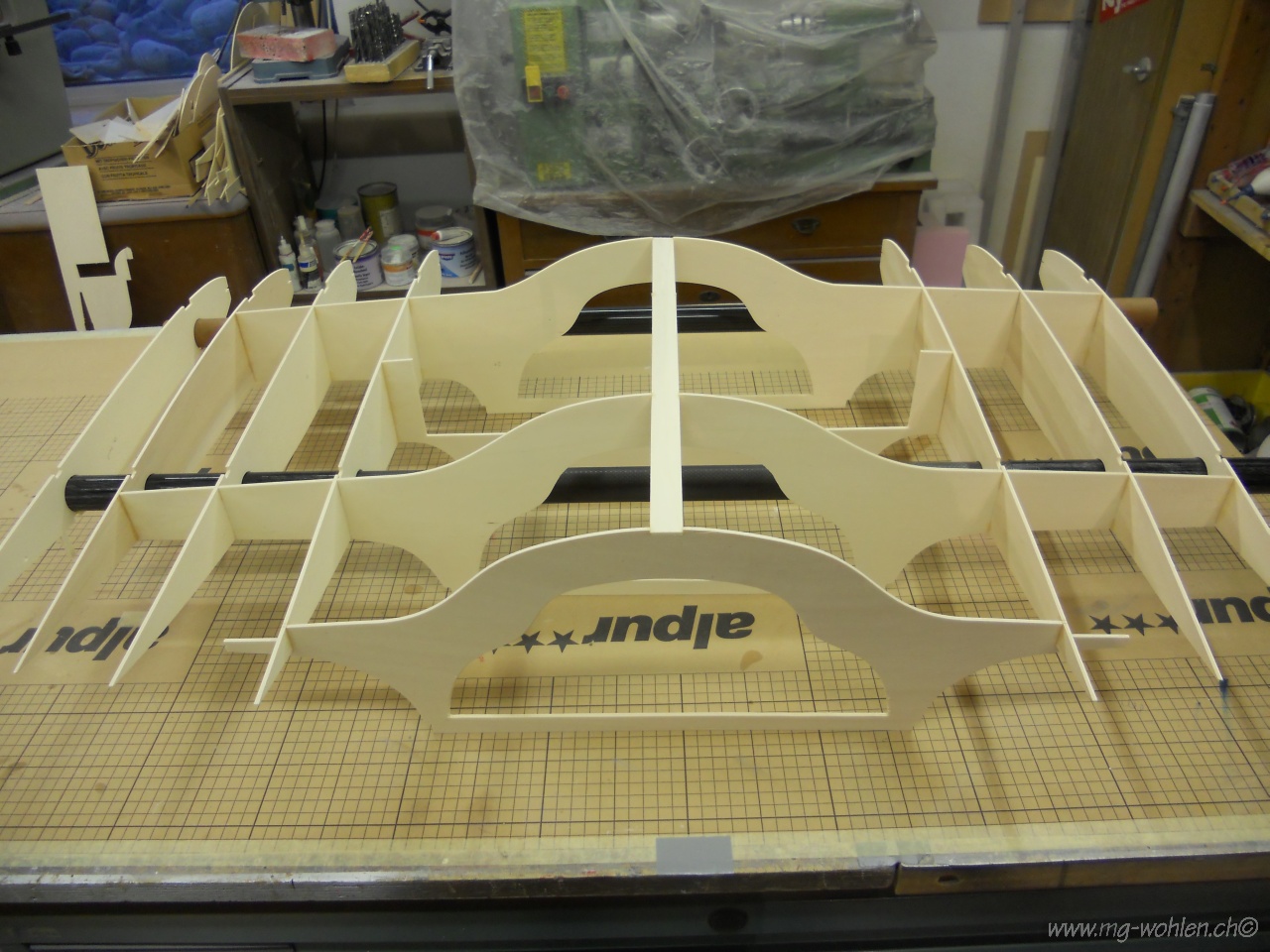

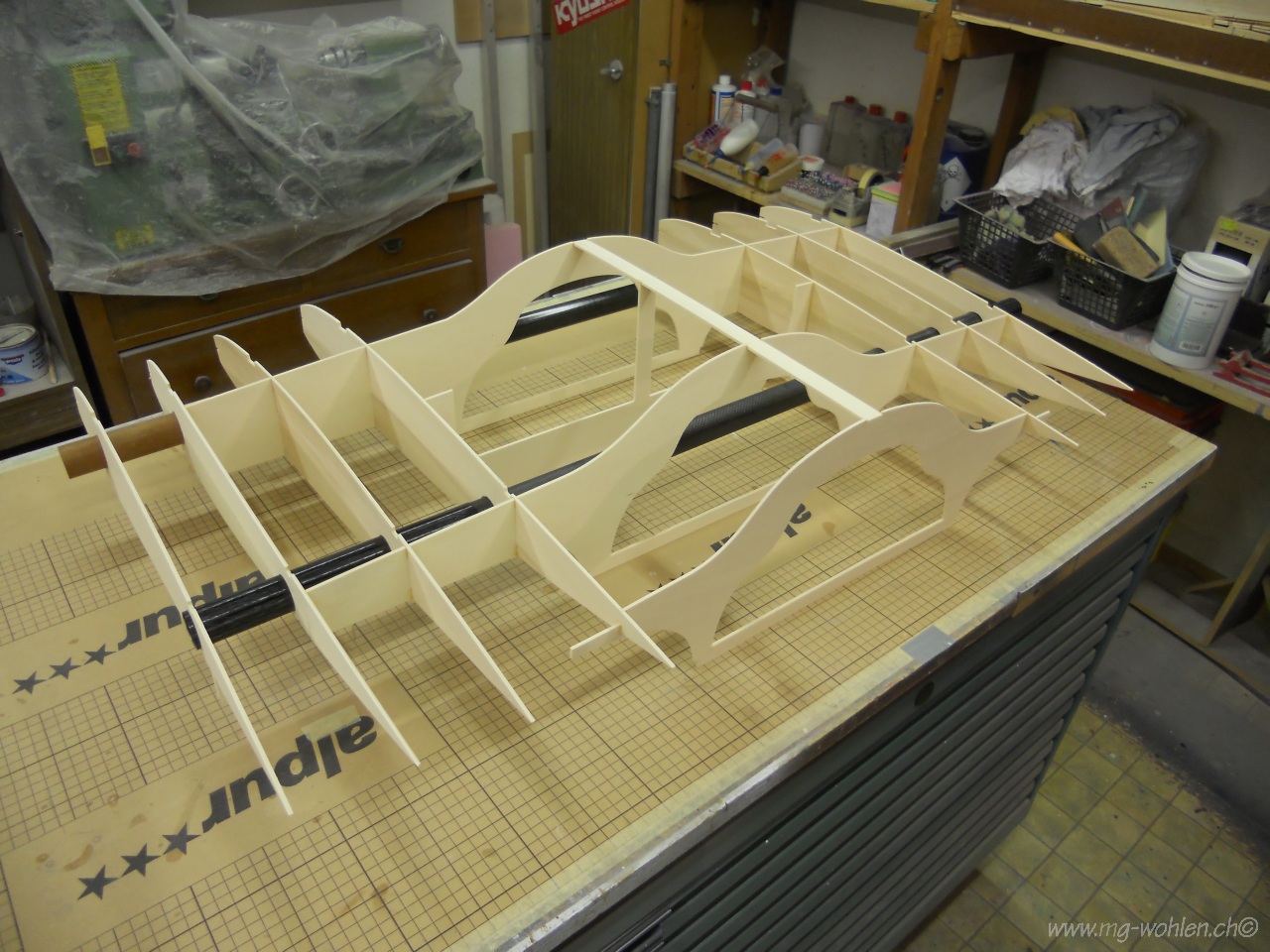

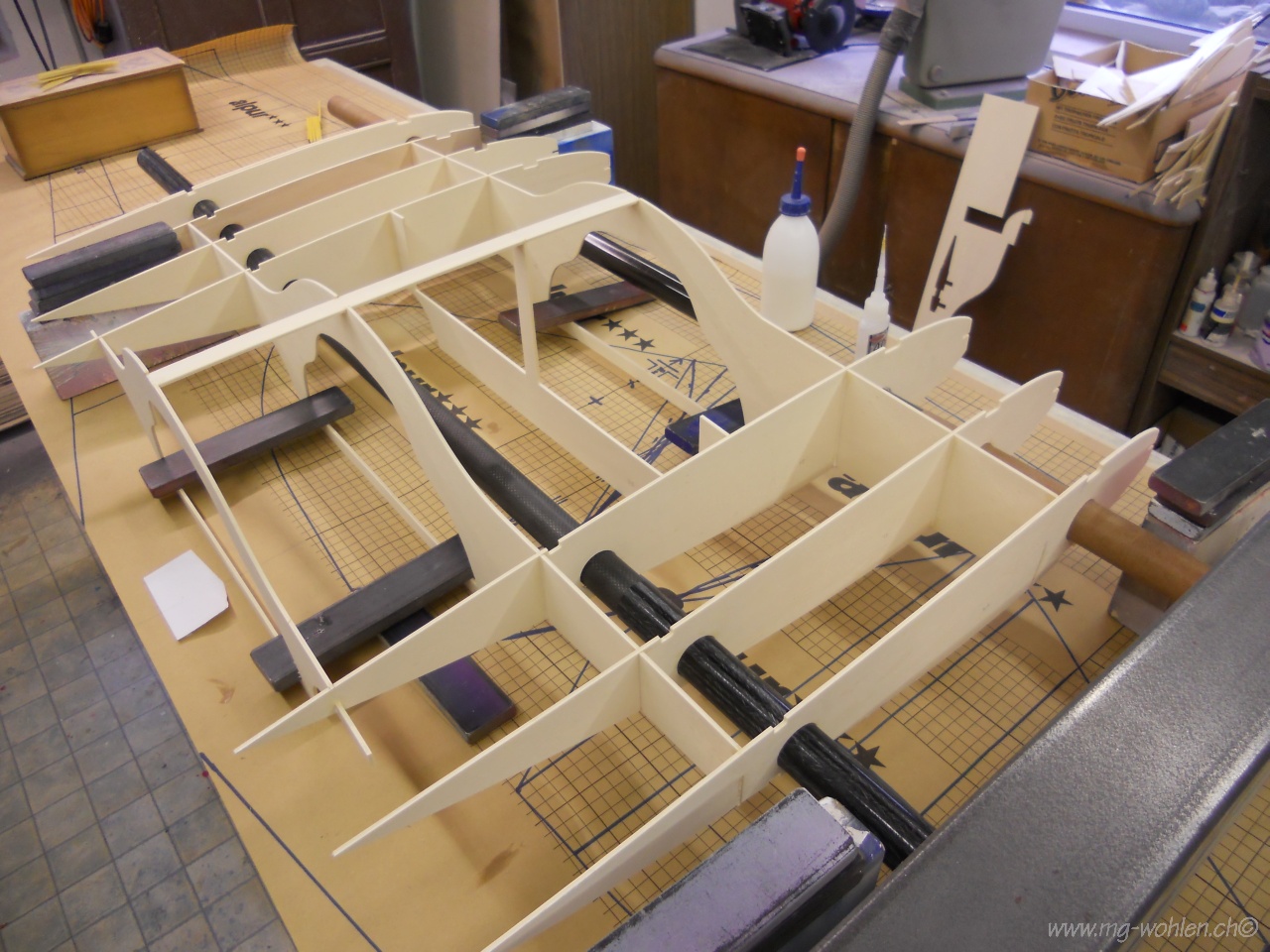

Zusammenstecken des Mittelteils

Die Löcher fur die Steckrohre müssen ein bisschen nachgearbeitet werden

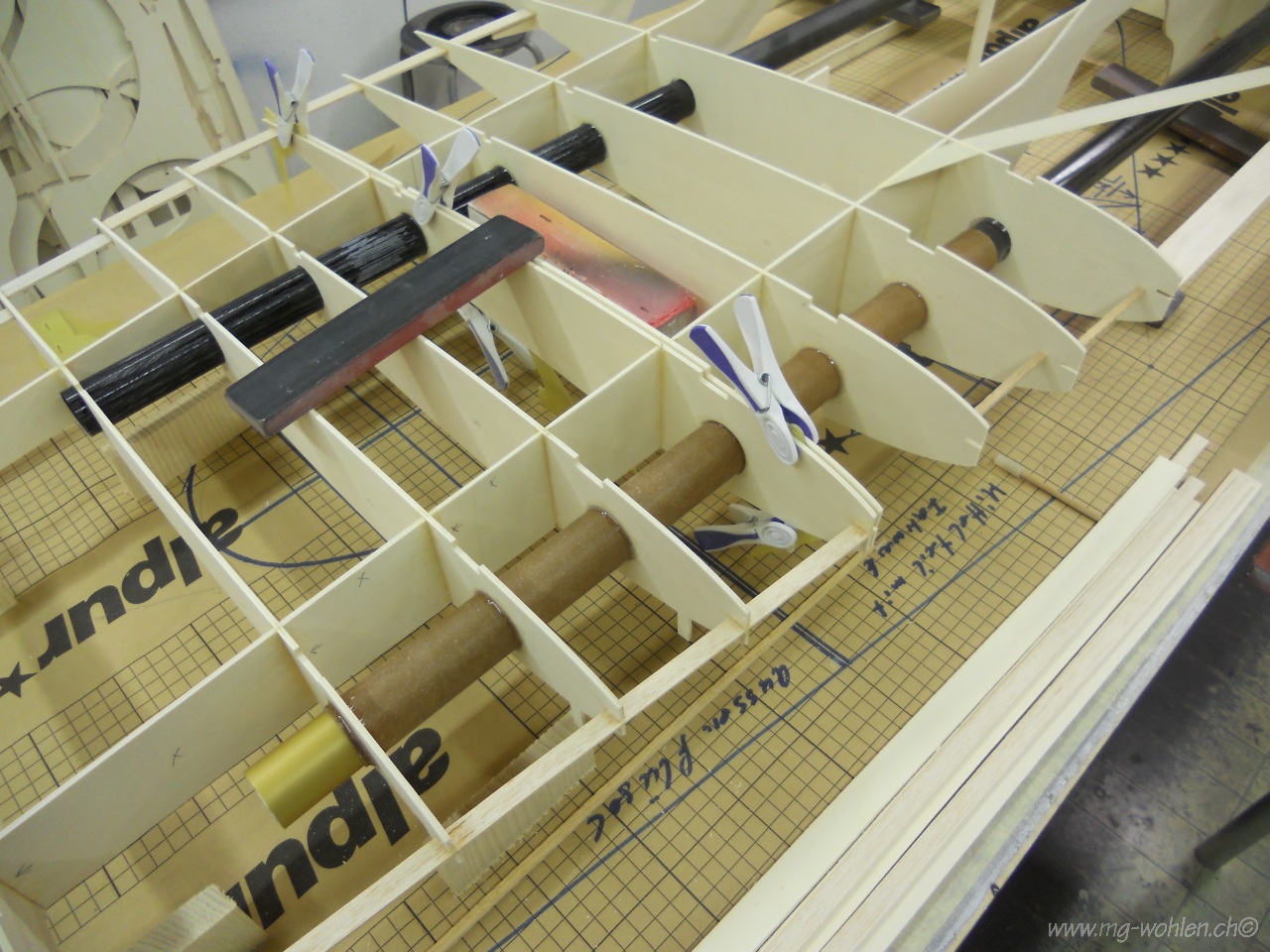

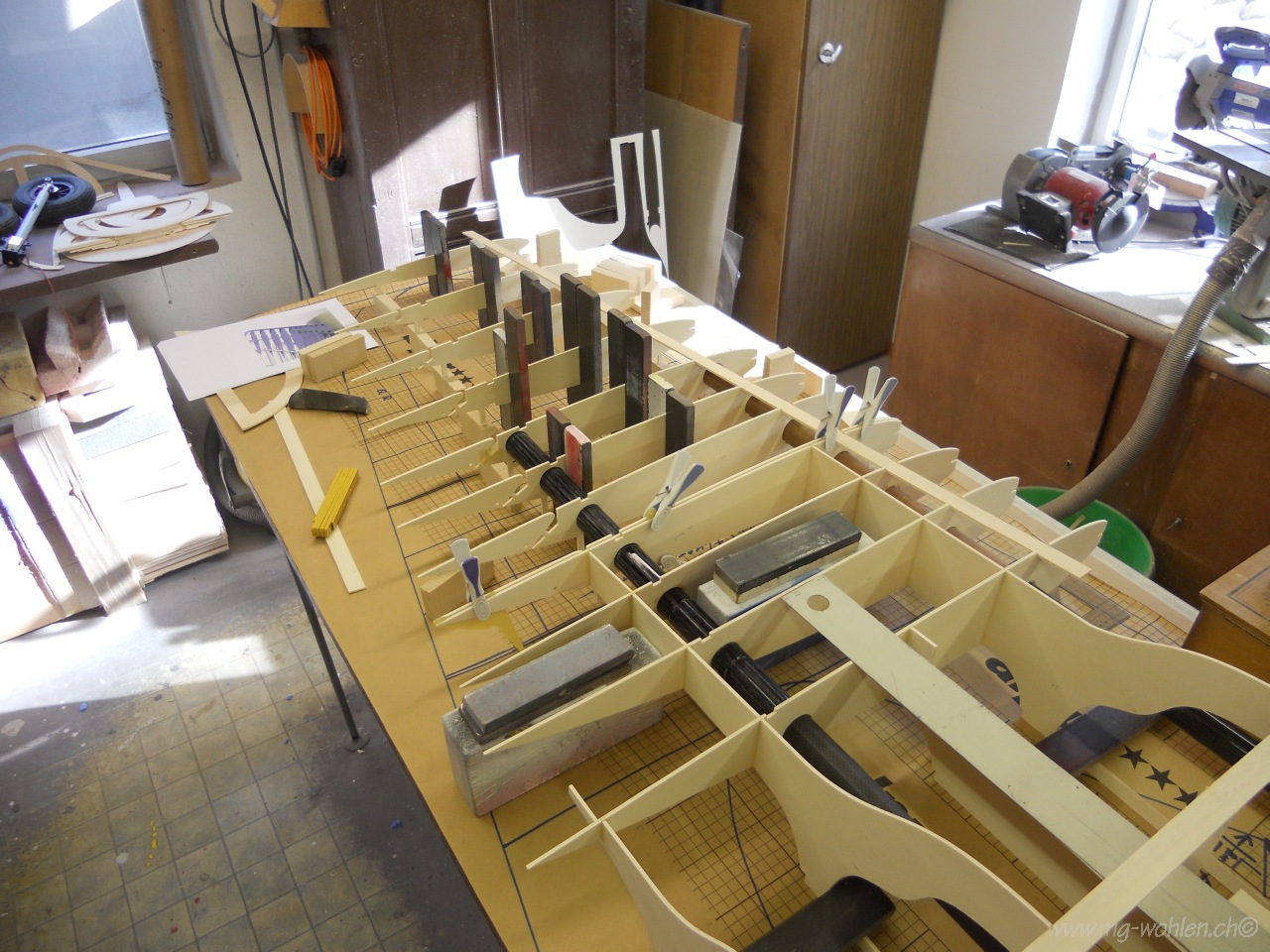

Ausrichten und verkleben

Anschlussrippe in Winkel setzen

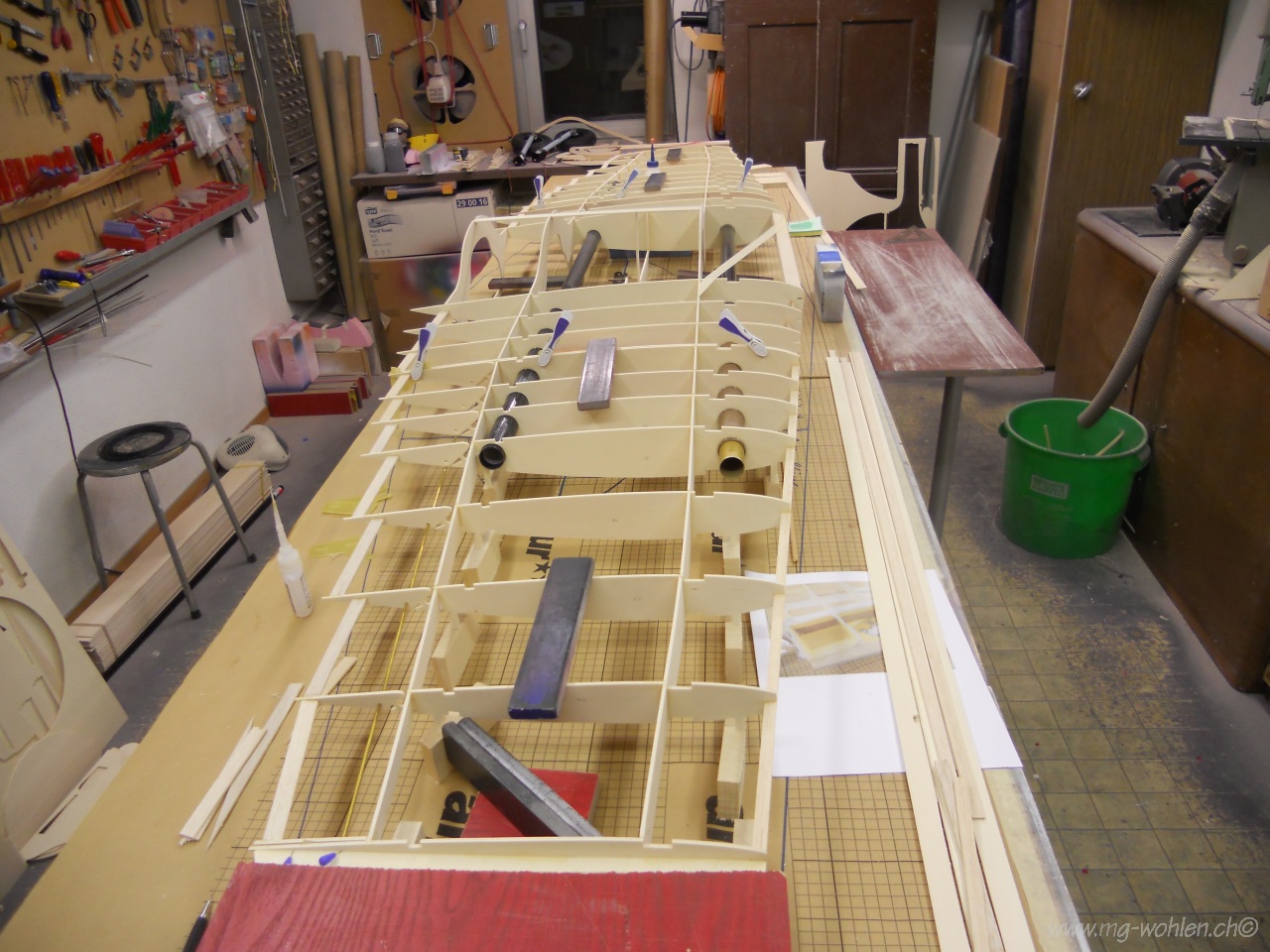

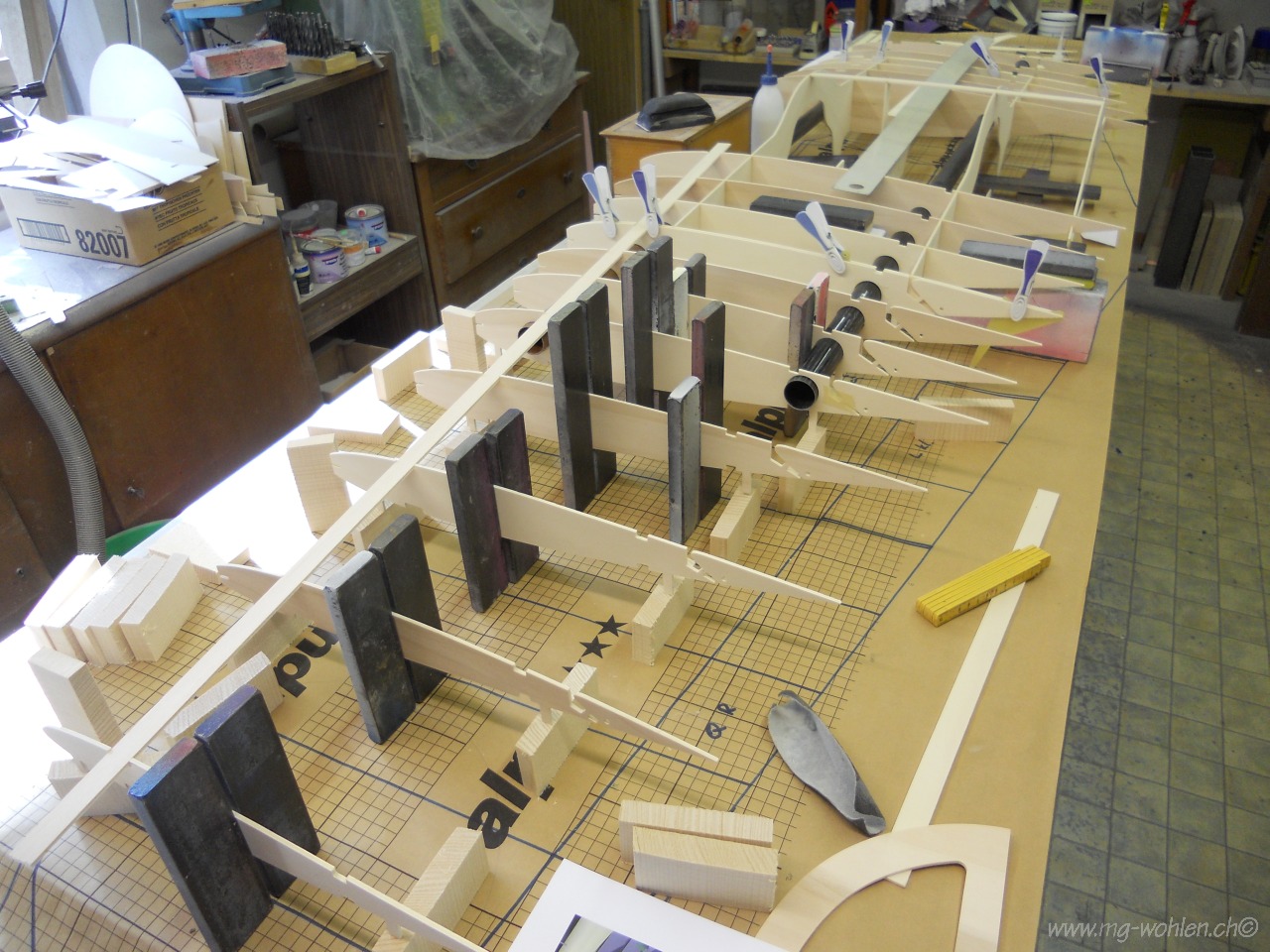

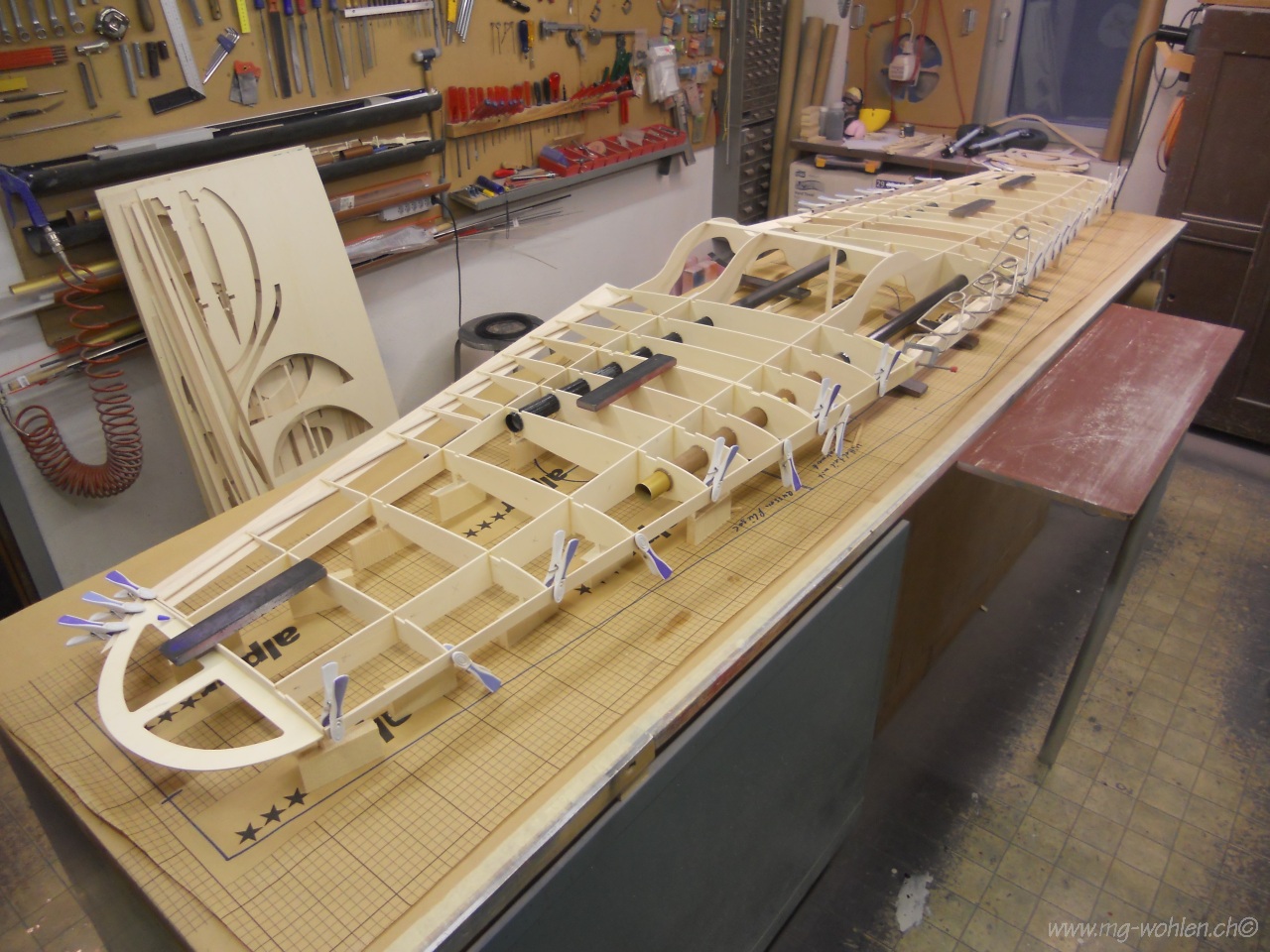

Rippen der Aussenfläche ausrichten

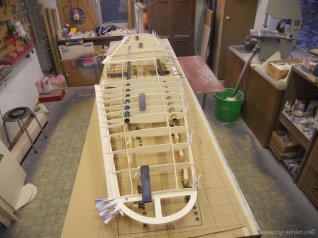

Alles im rechten Winkel

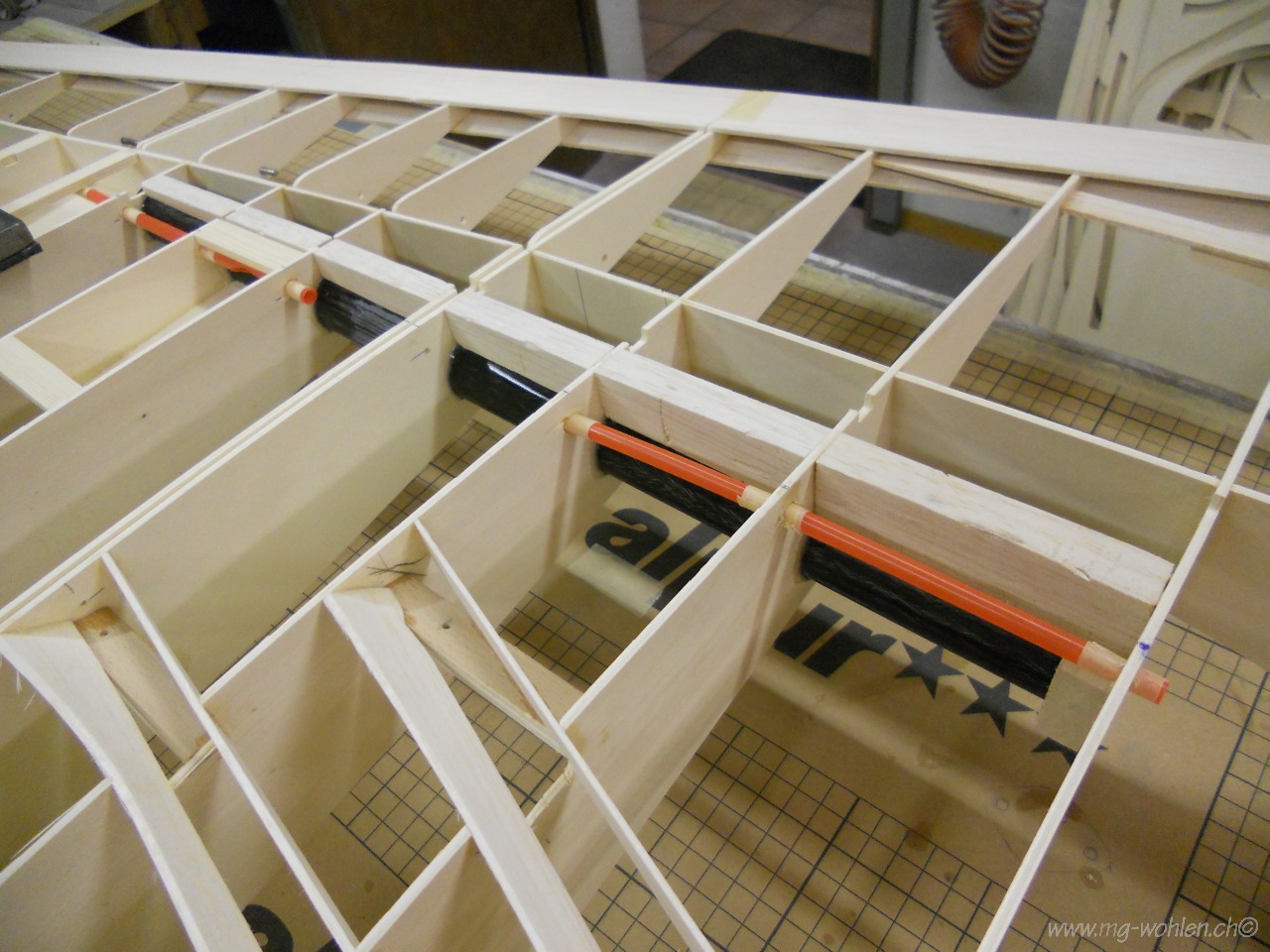

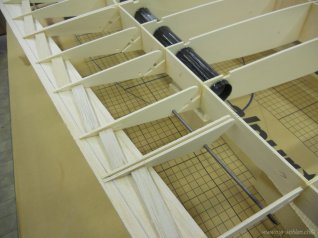

Holme einsetzen

Flügeltrennung

Anpassen vom Randbogen

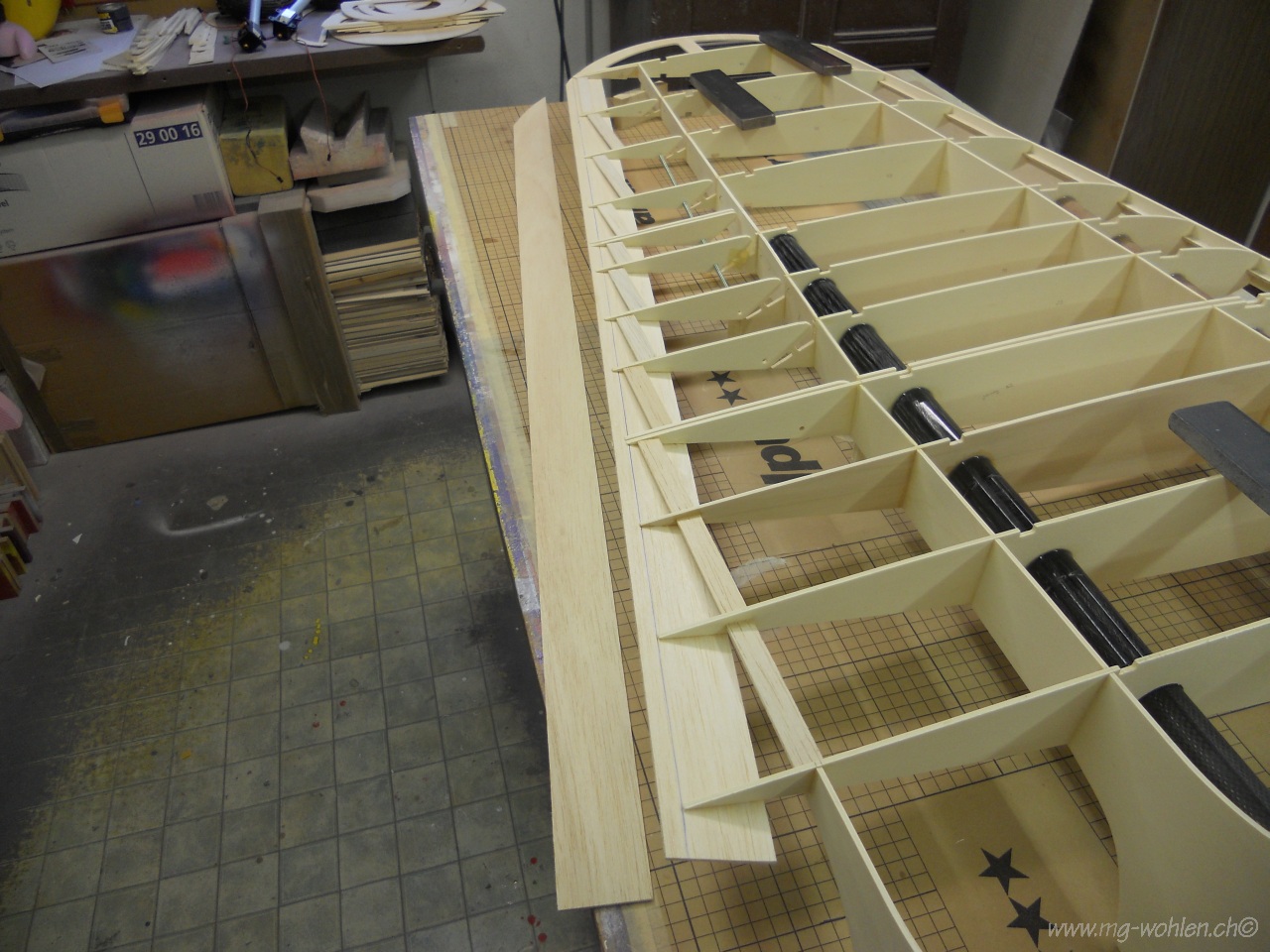

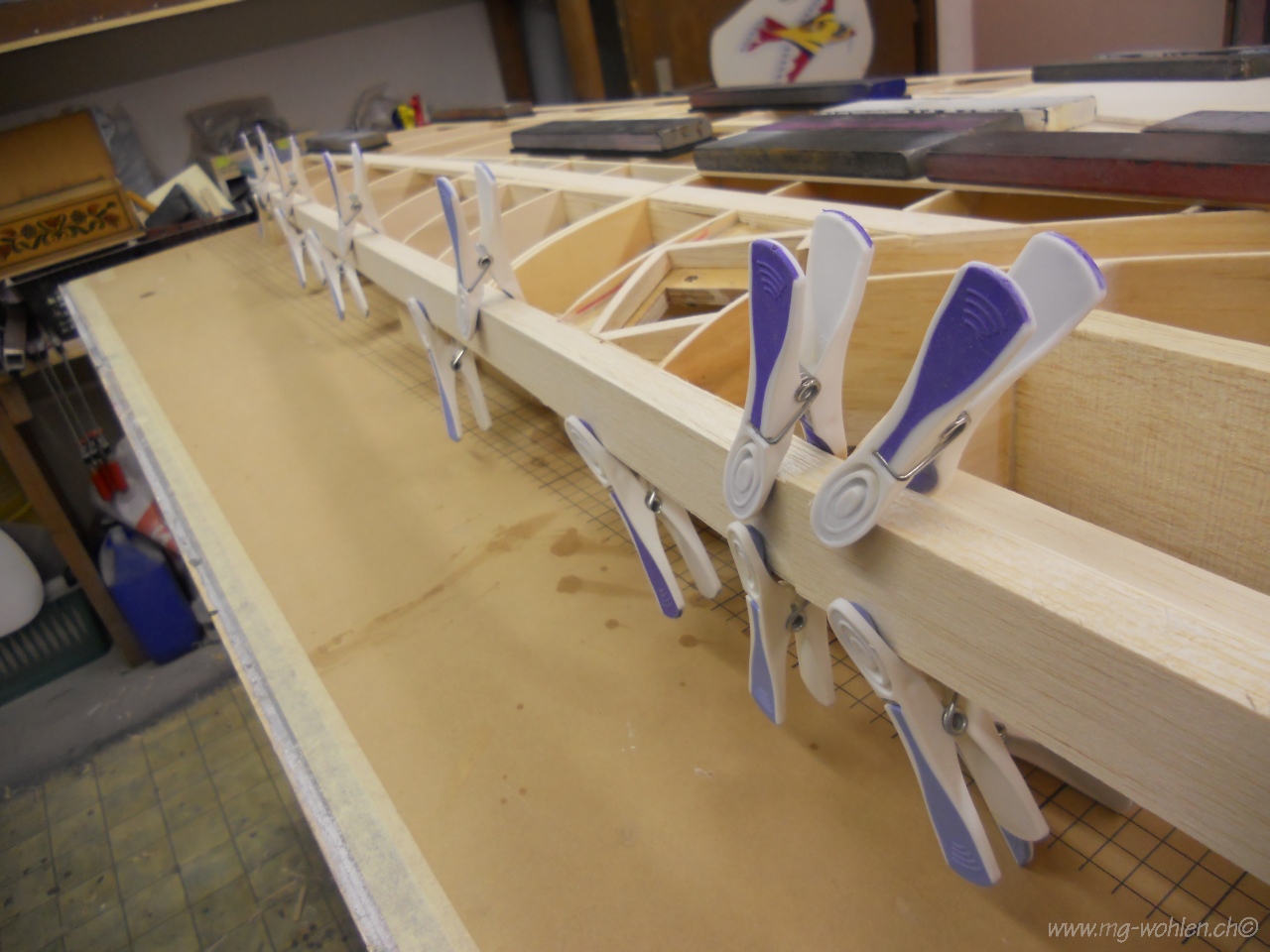

Endleiste anpassen

Vorbereitung für Nasenleiste

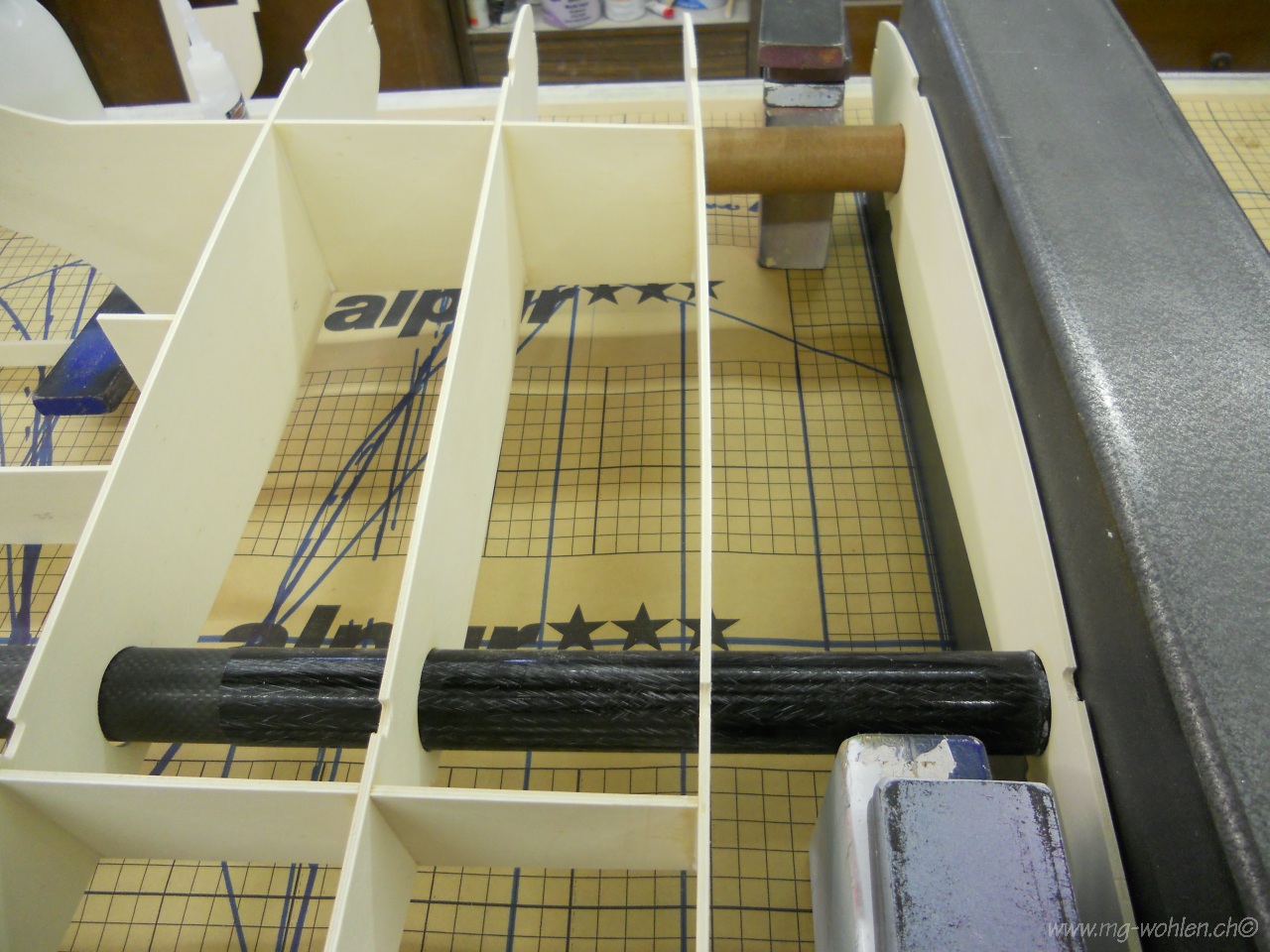

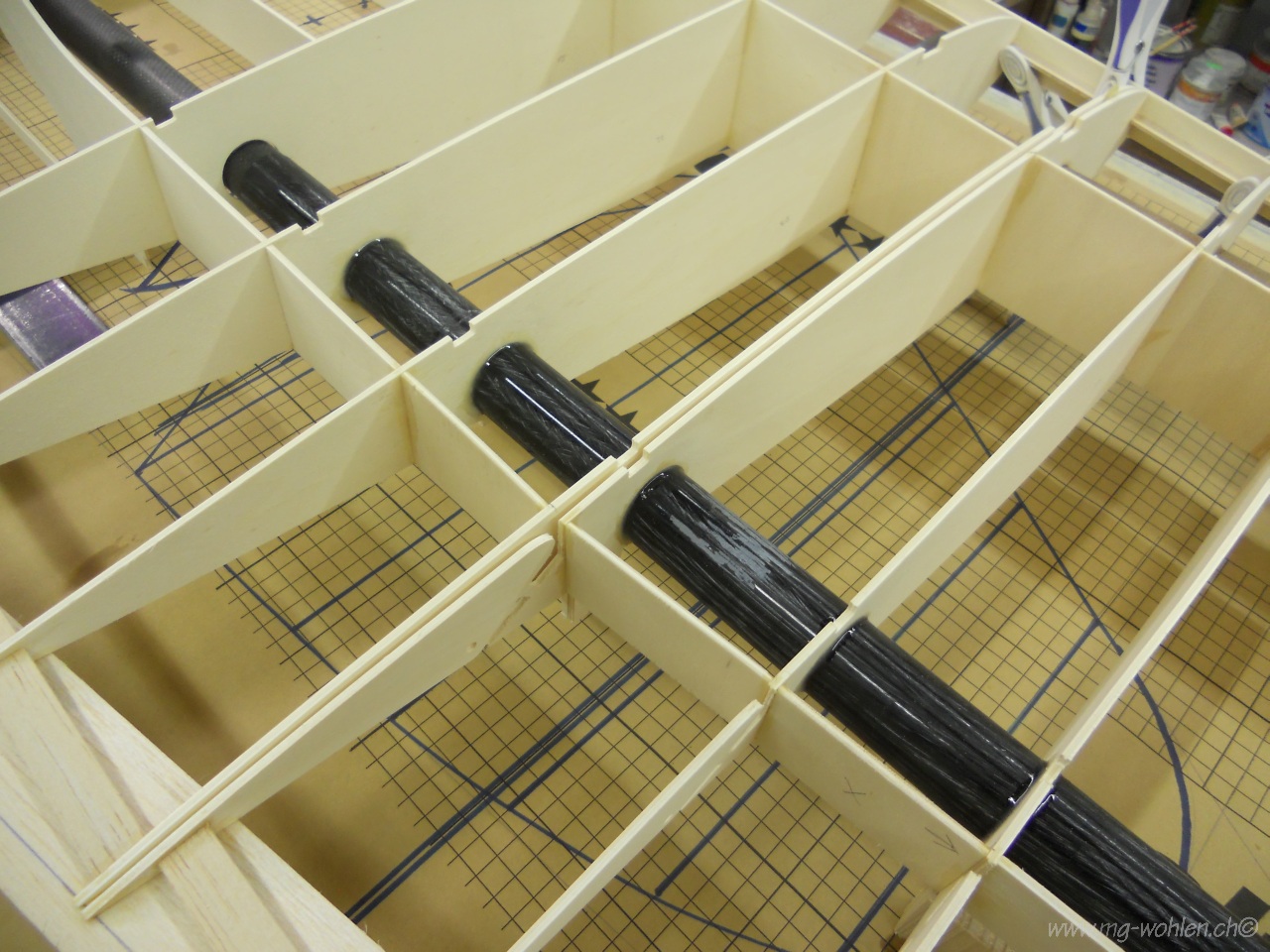

Das Steckrohr wird mit Epoxy verklebt

Vorbereitung für die Rudertrennung

Untere Endleistenbeplankung vorbereiten

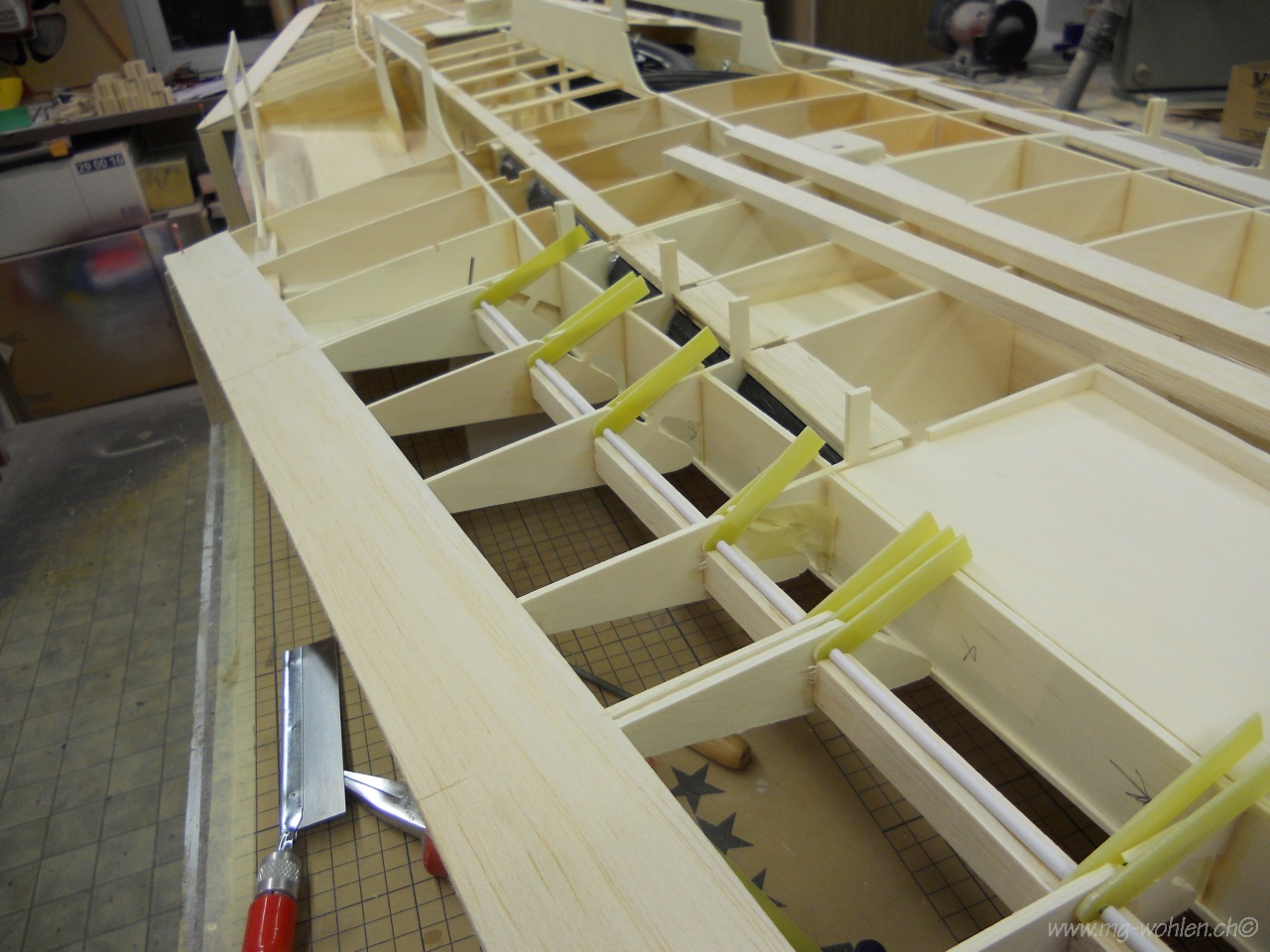

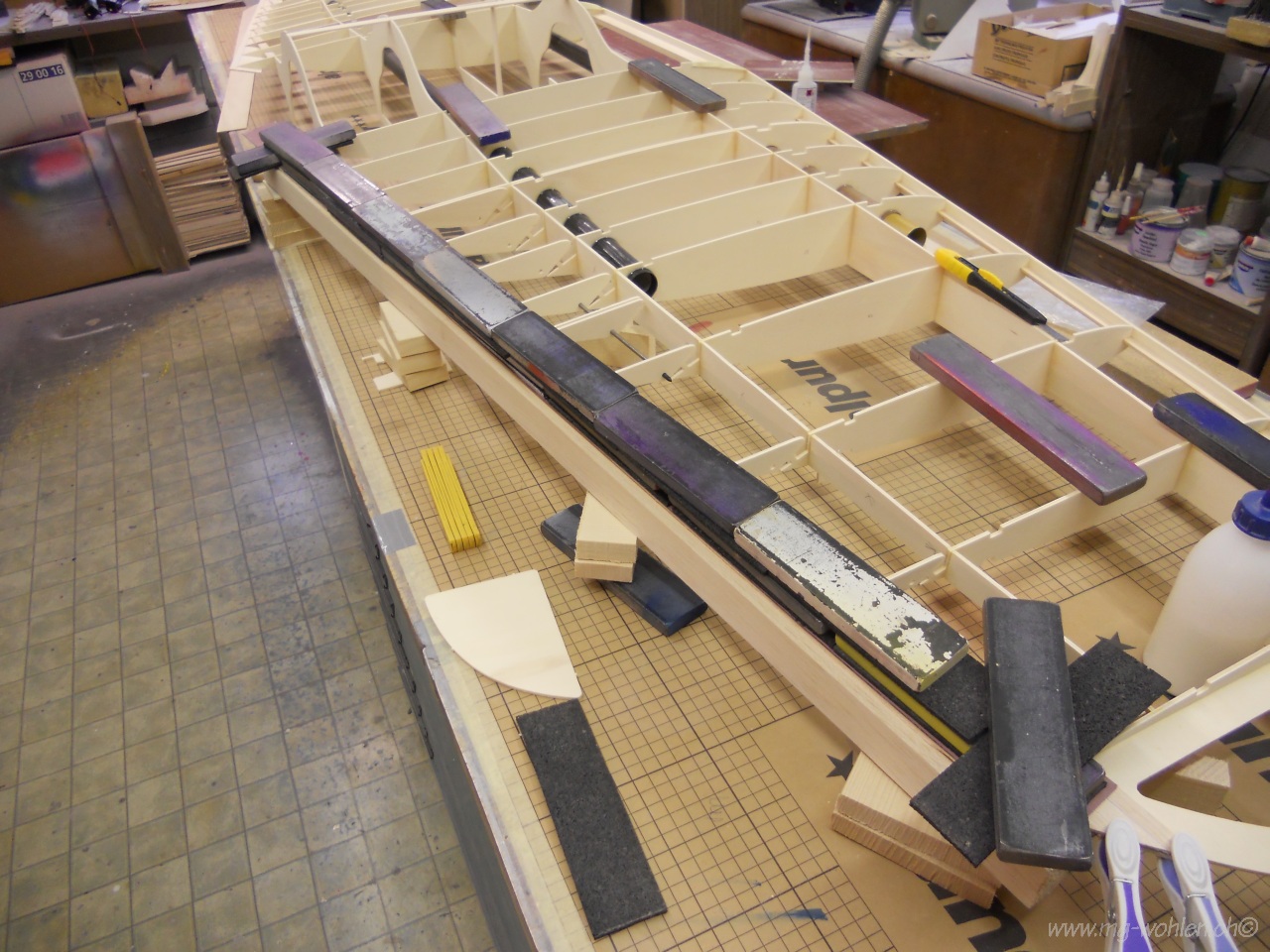

So wird die Endleiste gerade

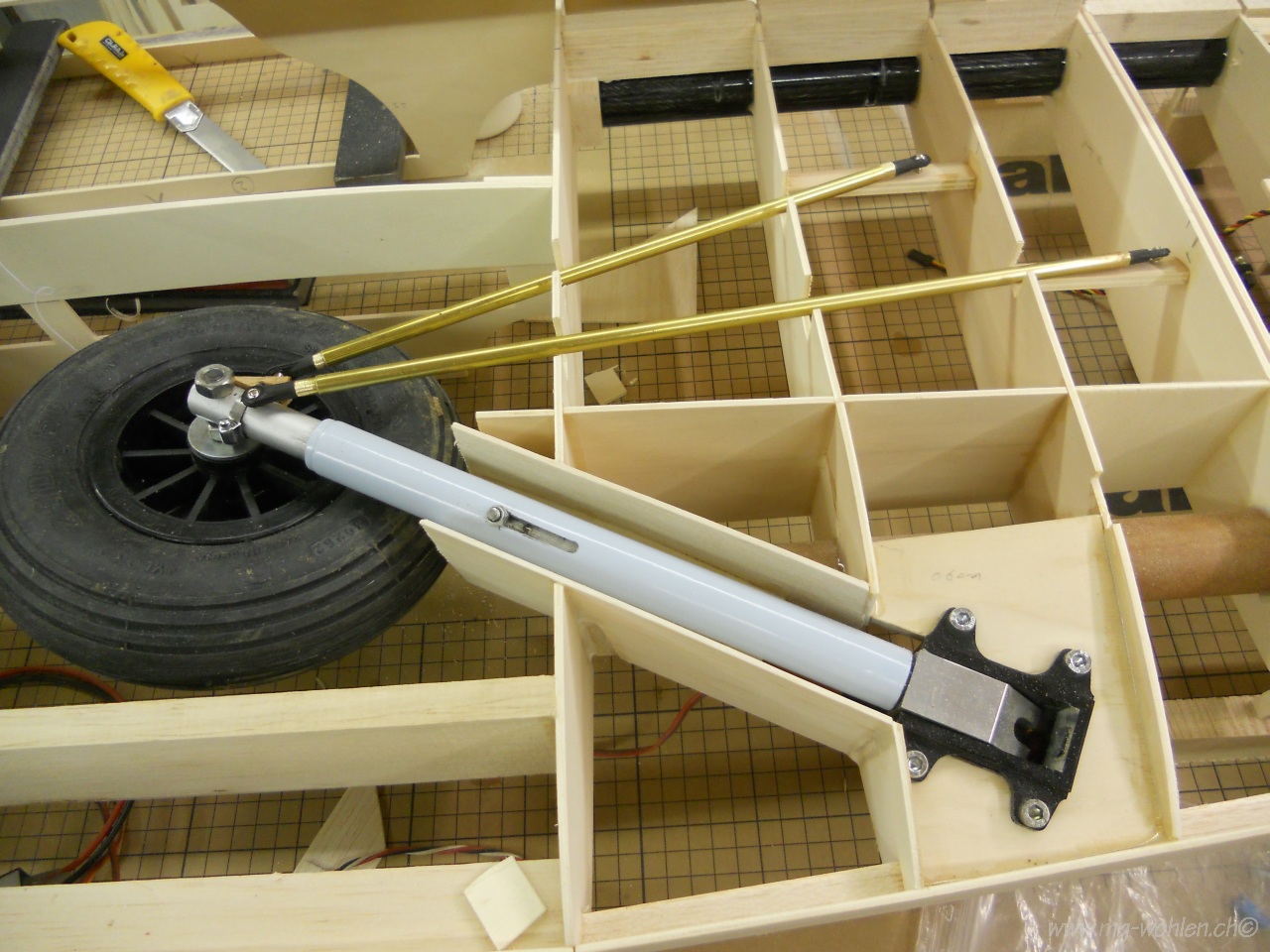

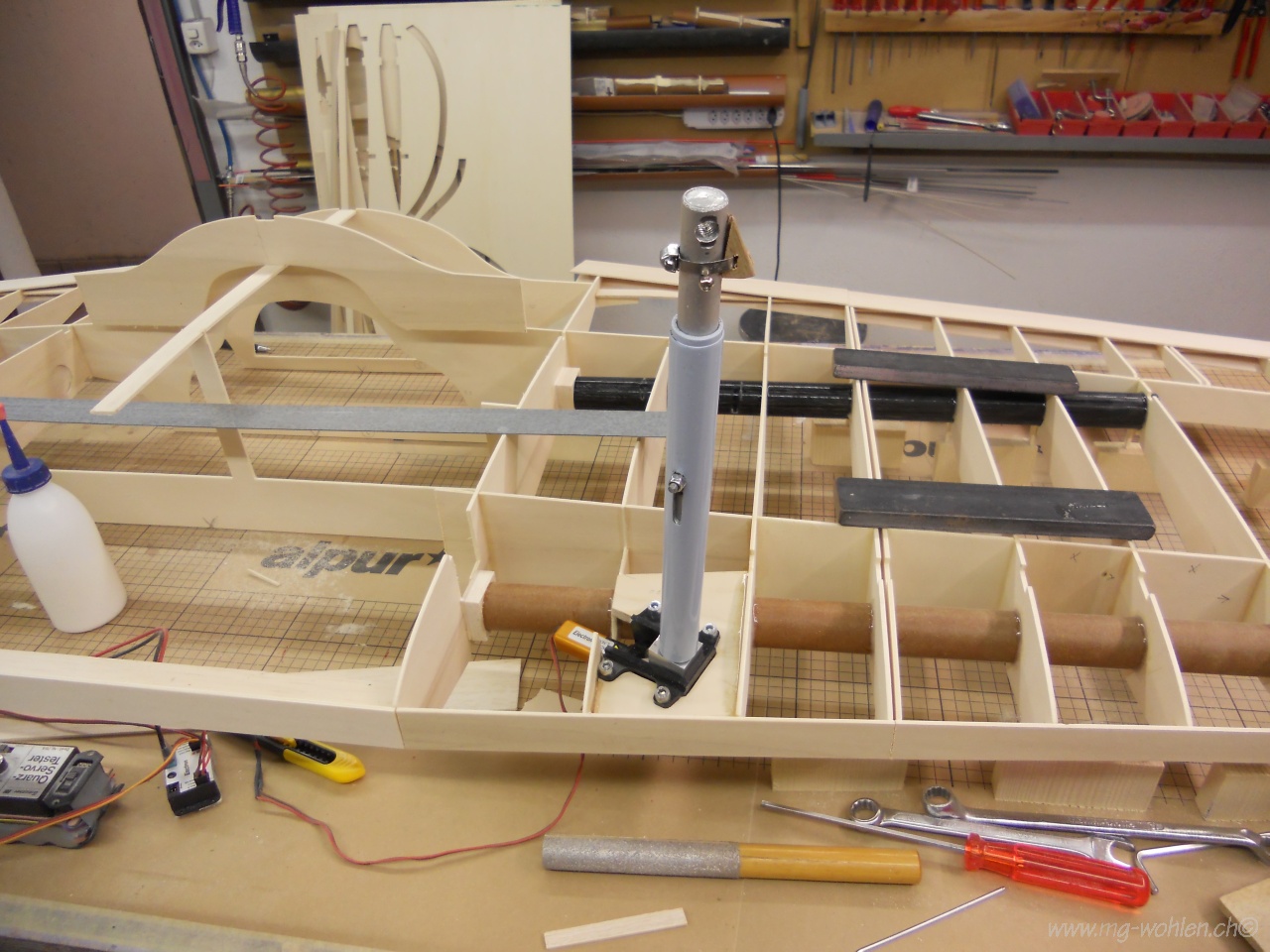

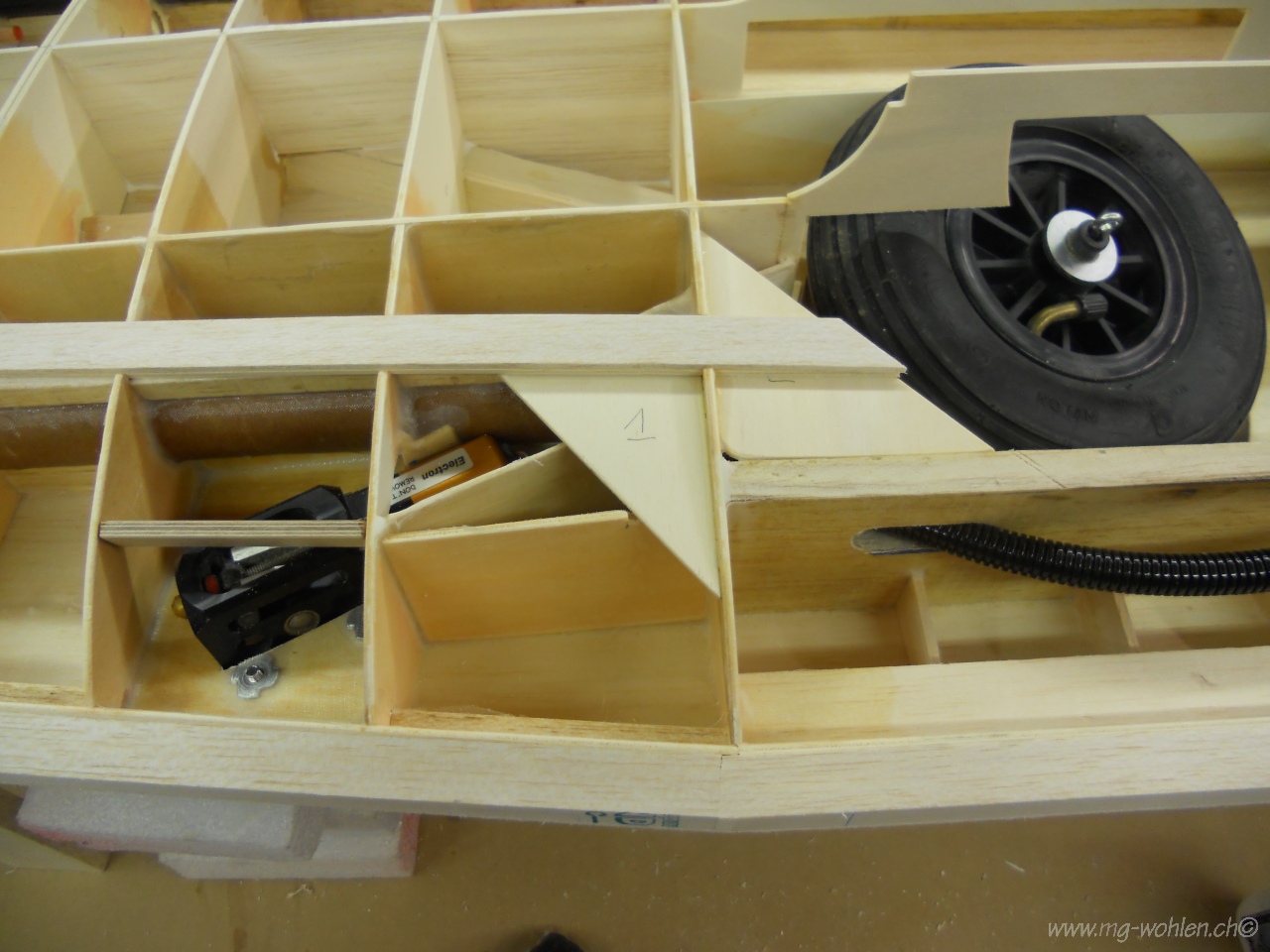

Das Fahrwerk musste vor dem Steckrohr montiert werden

Die Rippen werden für den Einfahrweg freigemacht

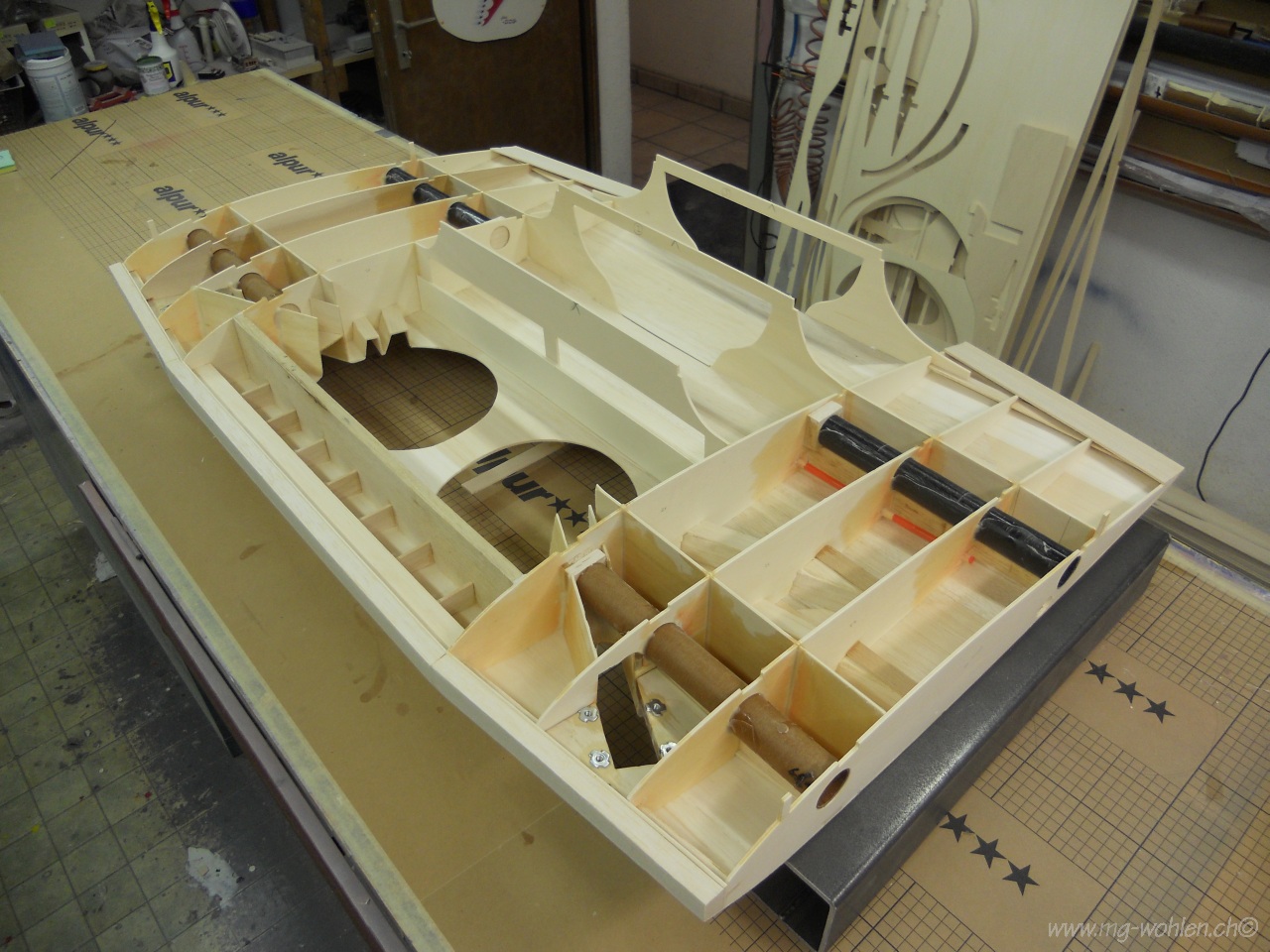

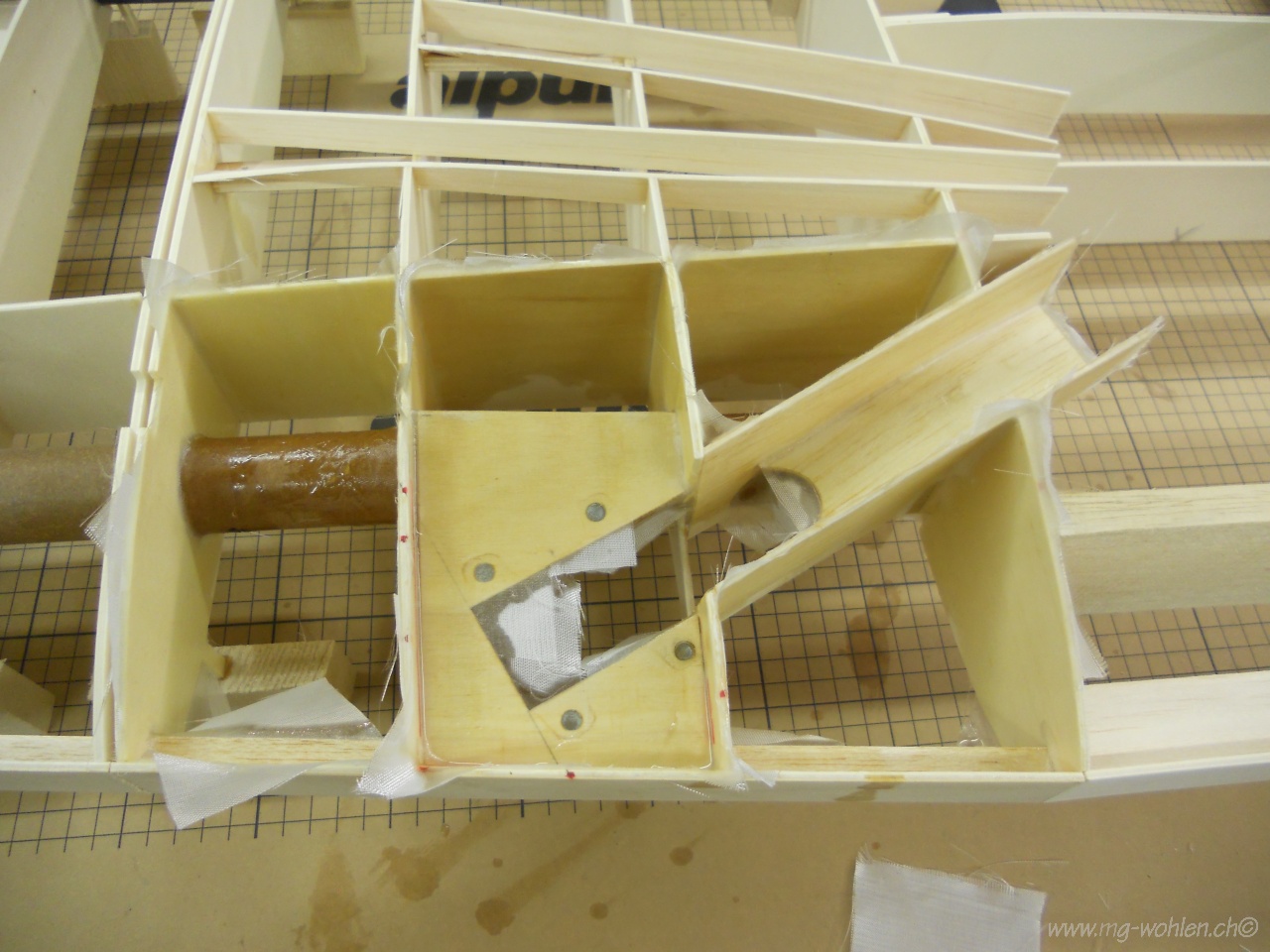

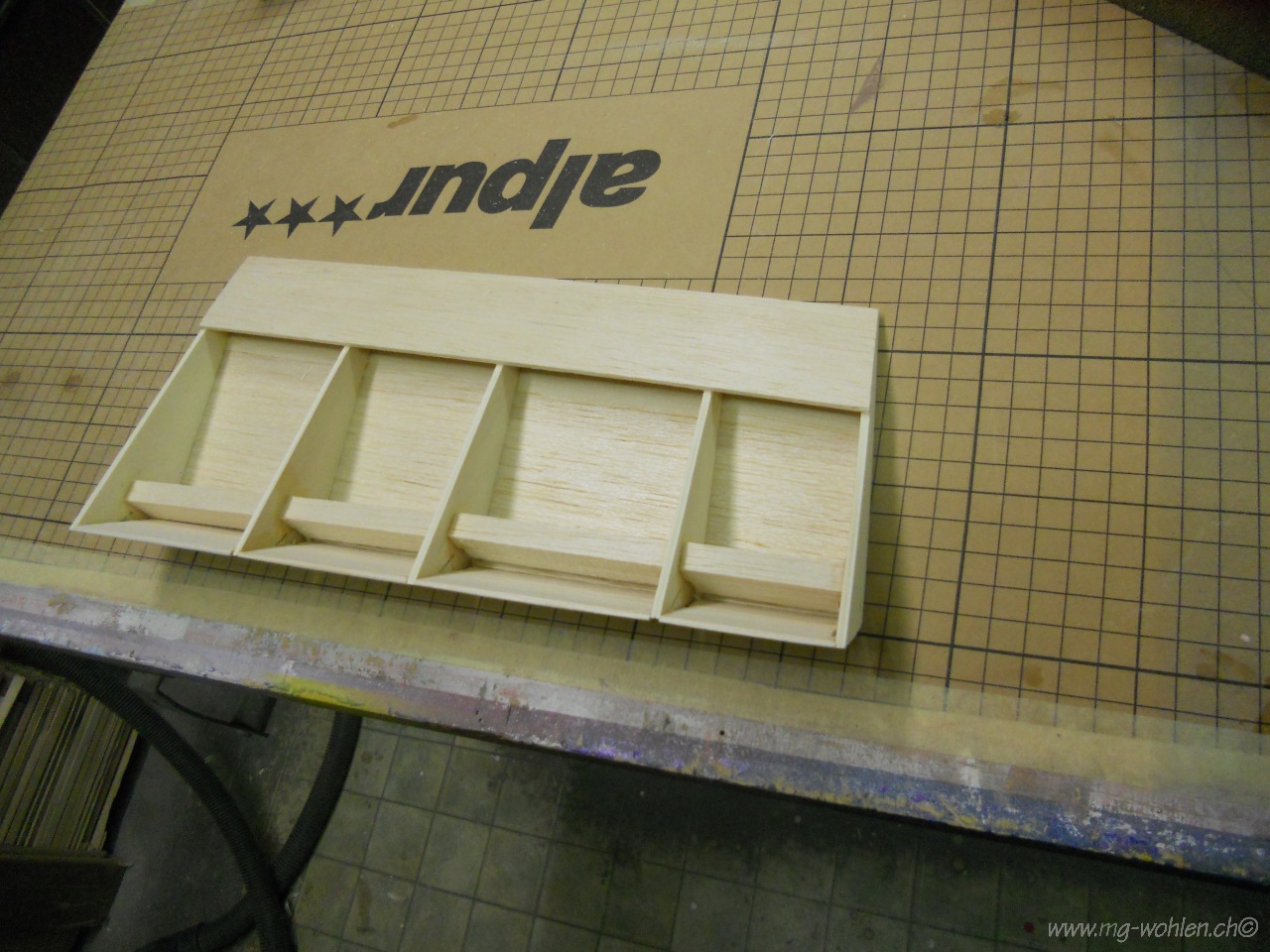

Die Verkastung des Fahrwerkes wird vorbereitet

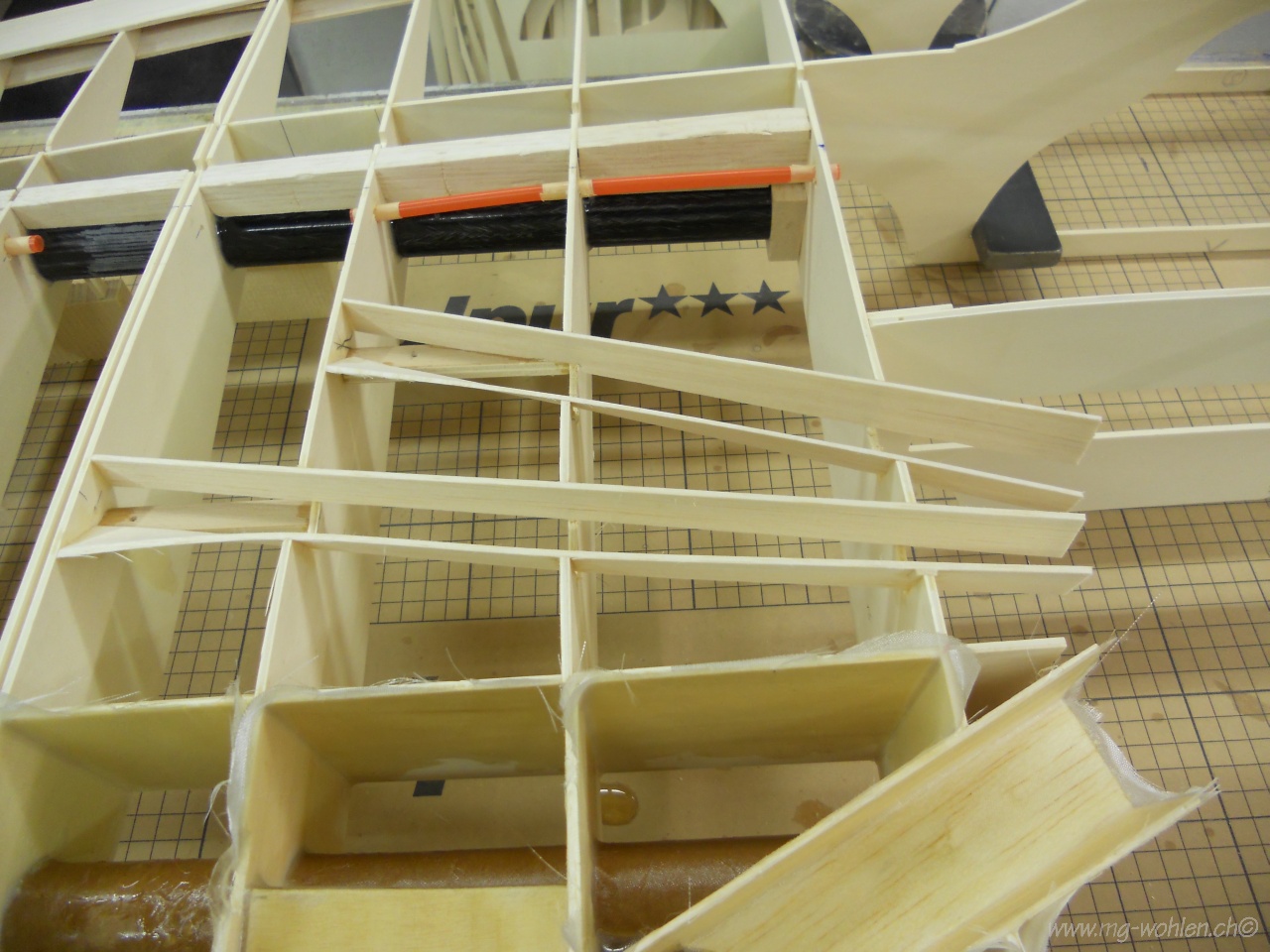

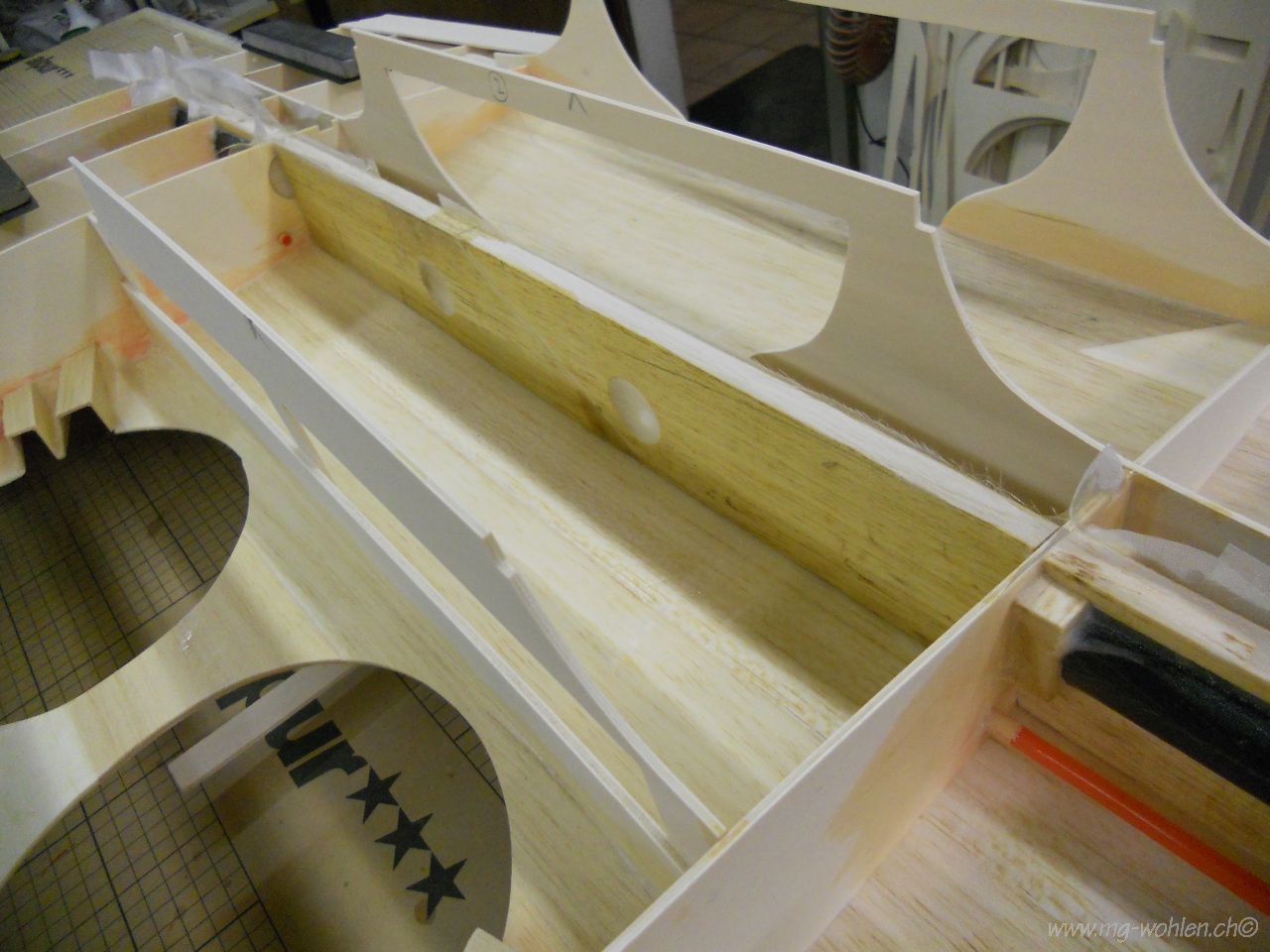

Hier wird die Holmverkastung gemacht

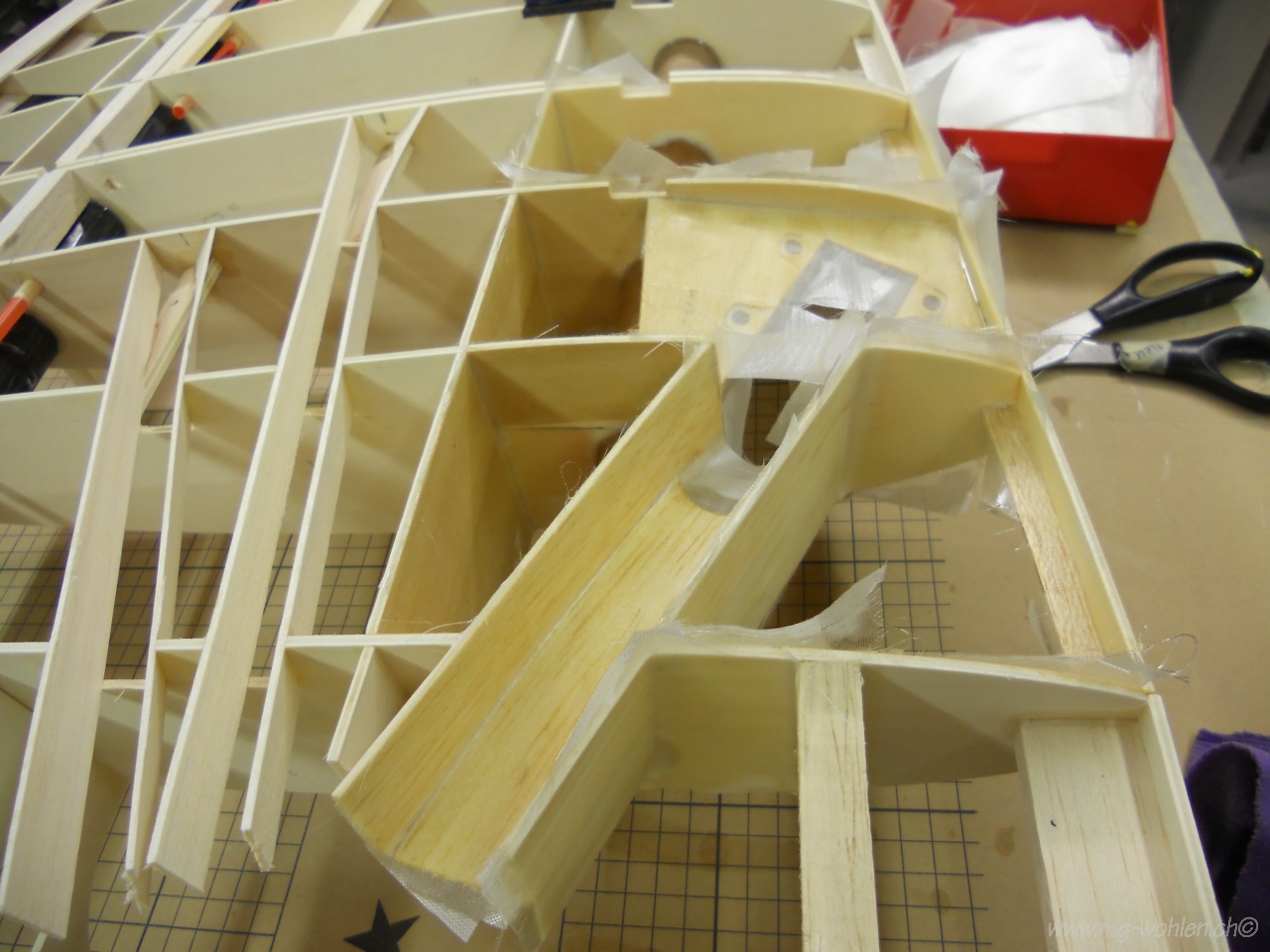

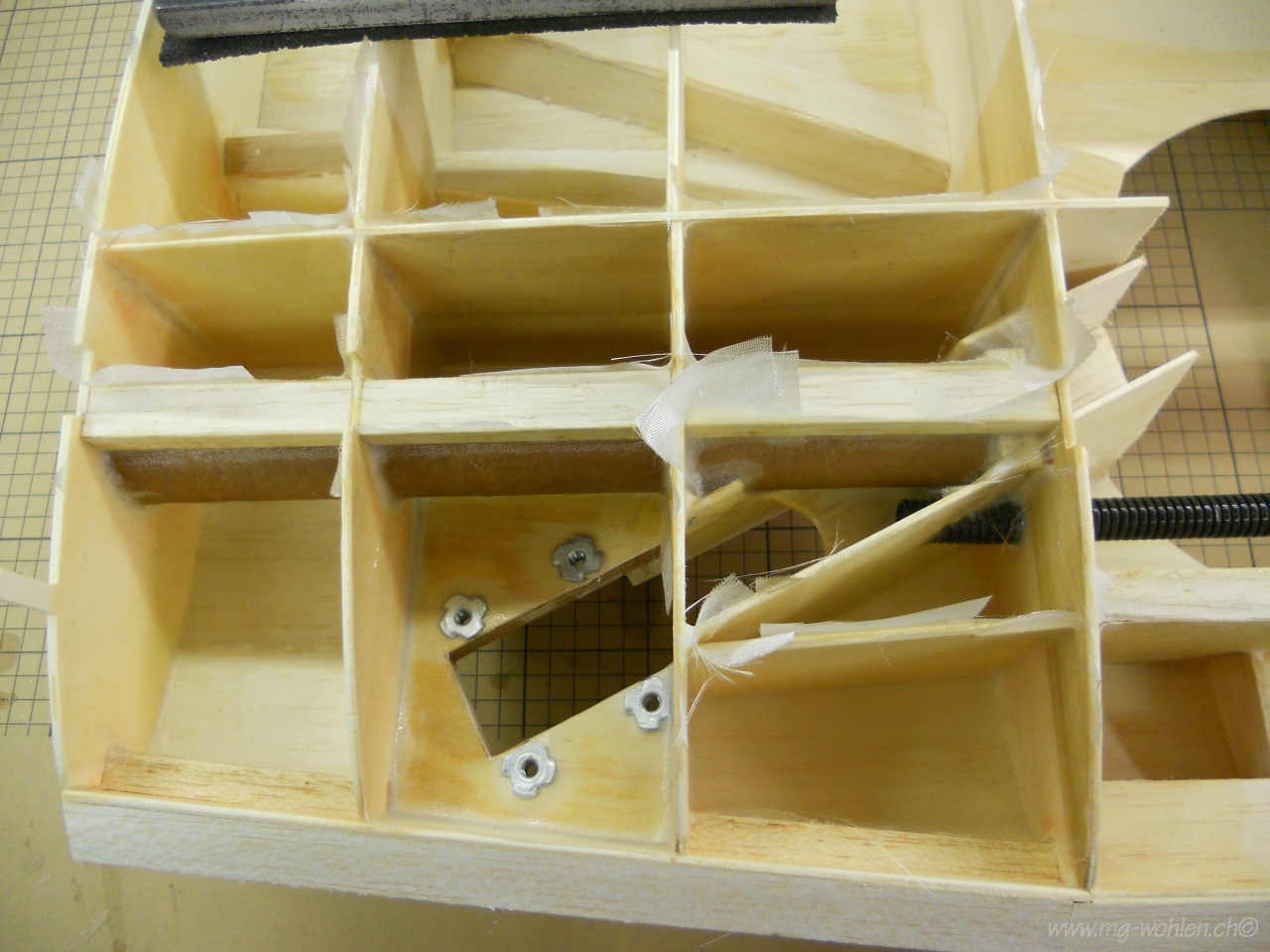

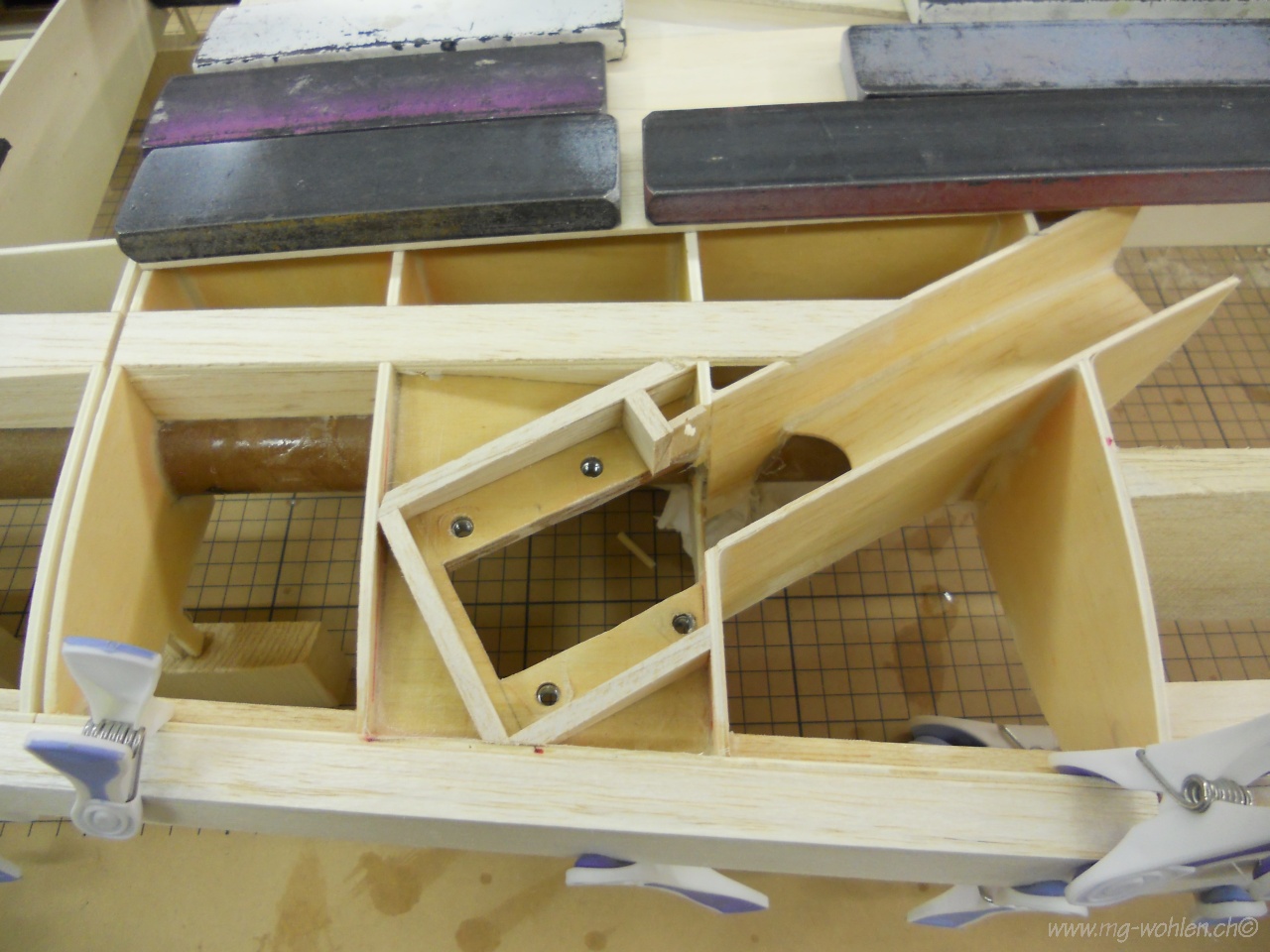

Die Fahrwerkshalterung wird geglast

Dieser Teil muss sehr fest sein um die Gewalt beim Landen zu verkraften

Das gibt die Kanäle für die Fahrwerksstreben

Stromleitungen braucht es auch

damit alles ein bisschen Stabilität bekommt wird teilbeplankt

Hier wird auch für die Beplankung vorbereitet

Eine Nasenleiste braucht es auch noch

Dieser Teil wird auch als Holmbrücke gebraucht

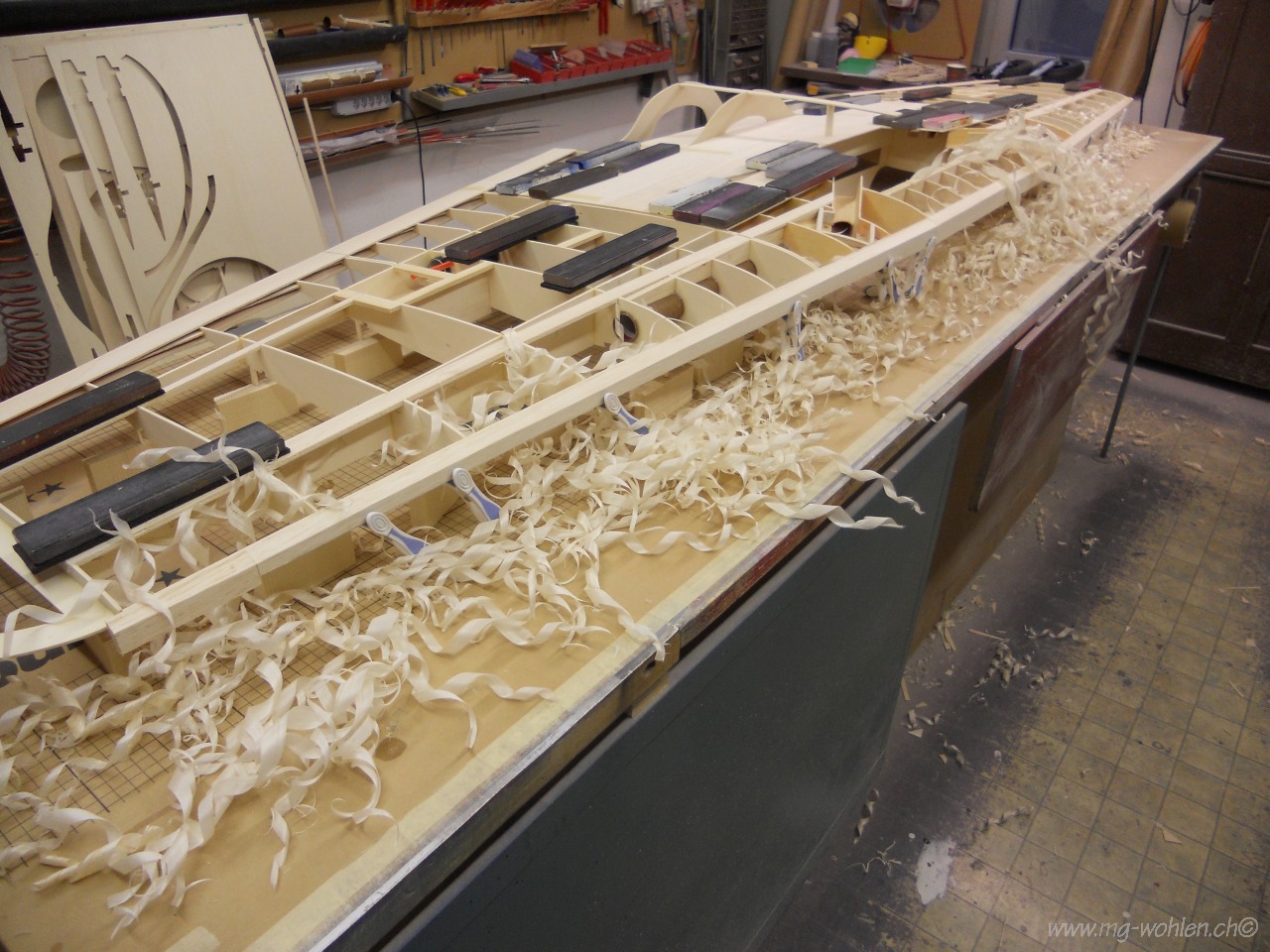

Wo gehobelt wird fallen Späne

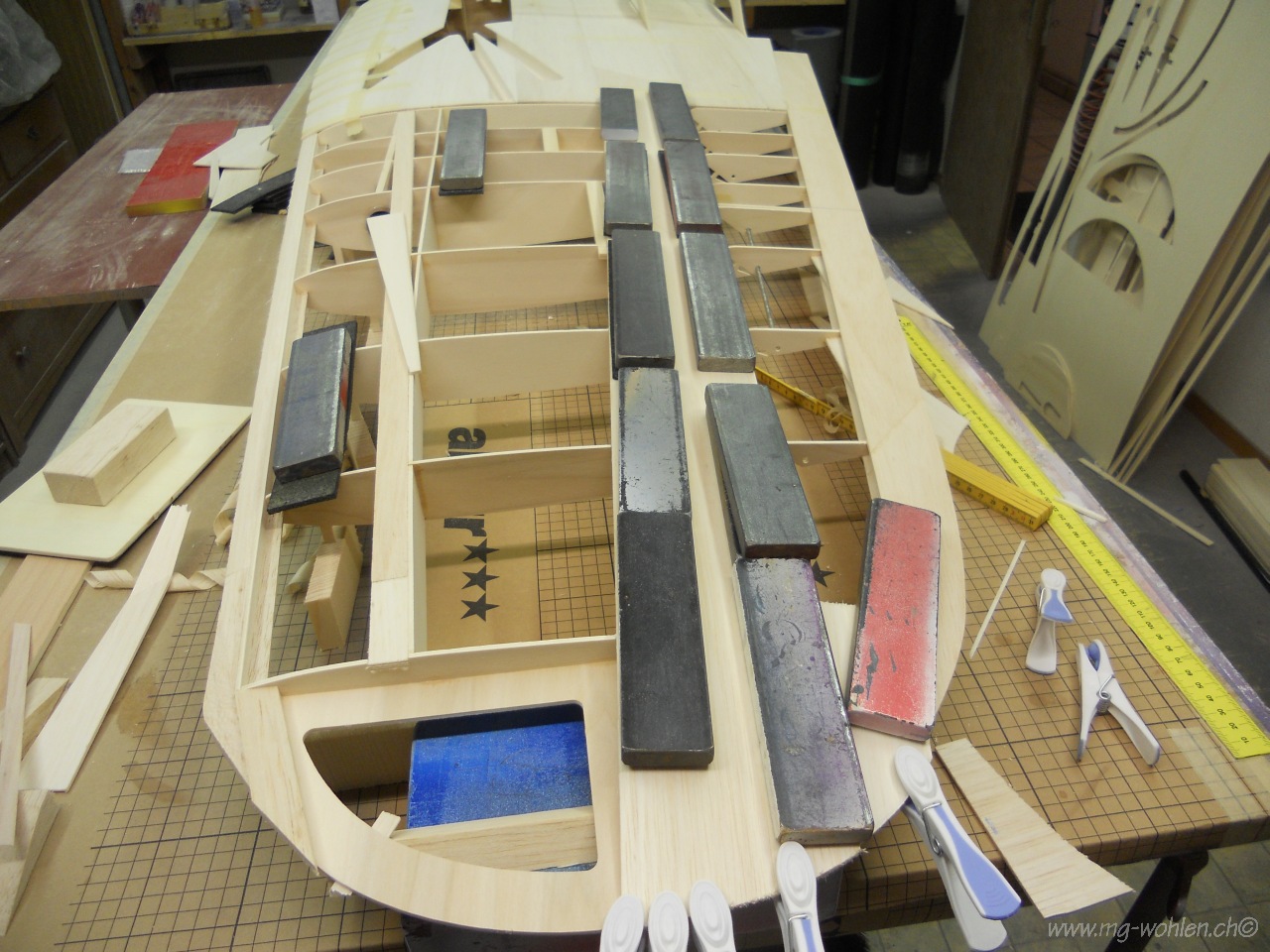

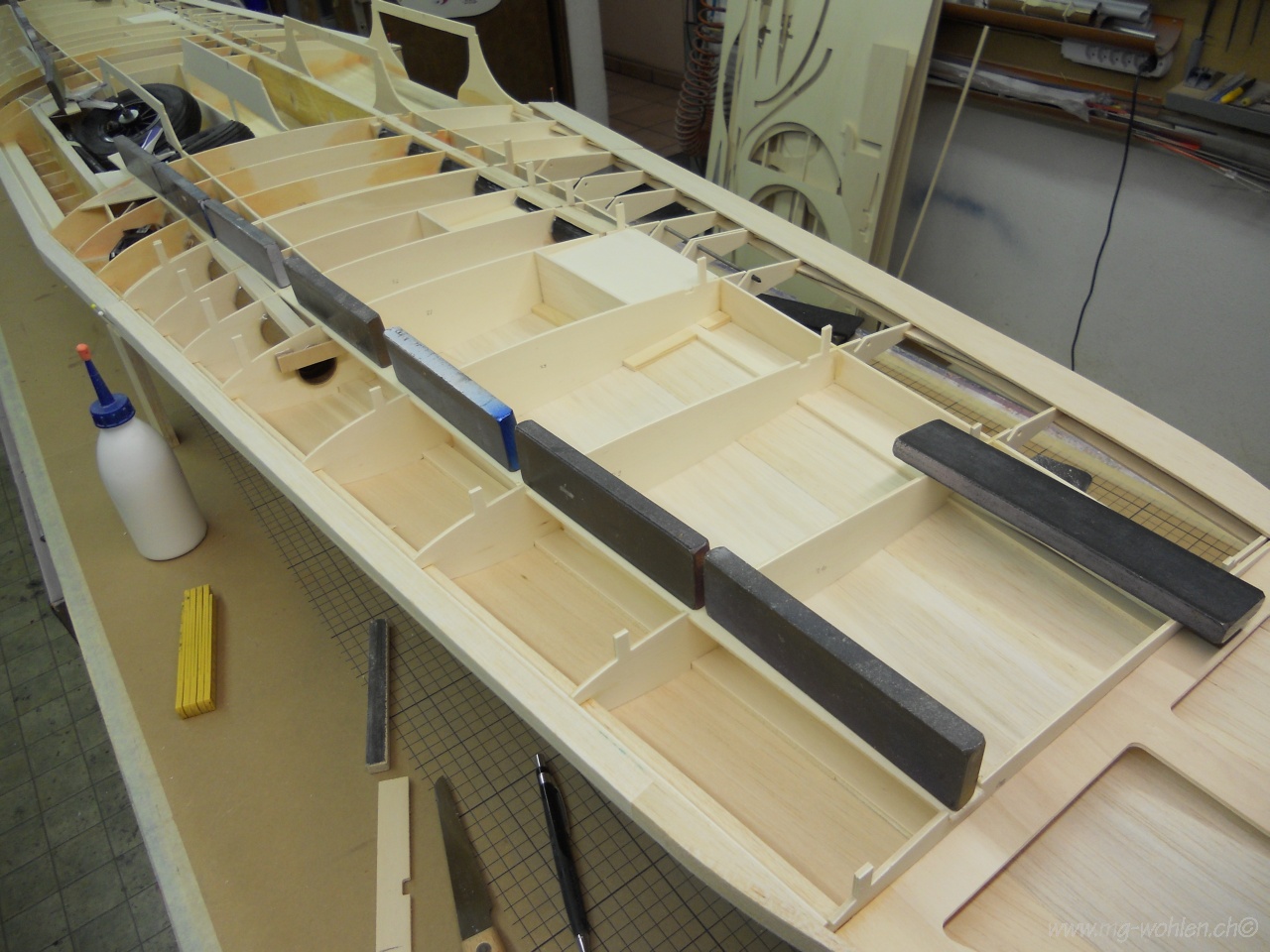

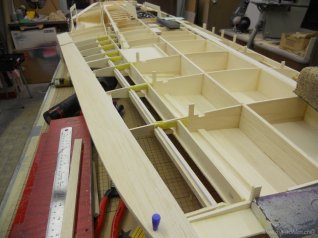

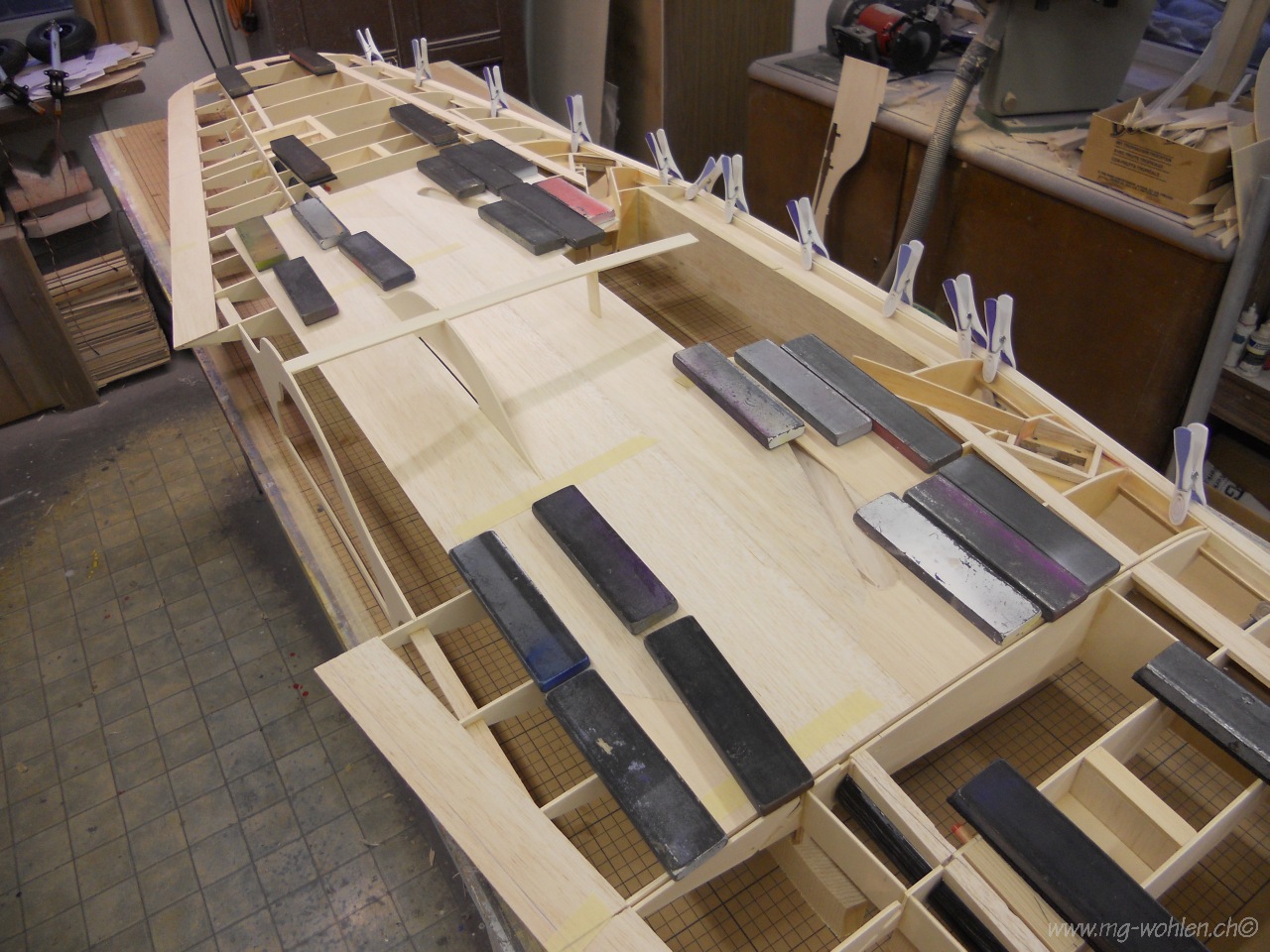

Und weiter geht es mit der Beplankung

Die Aussenflächen können jetzt unten auch beplankt werden

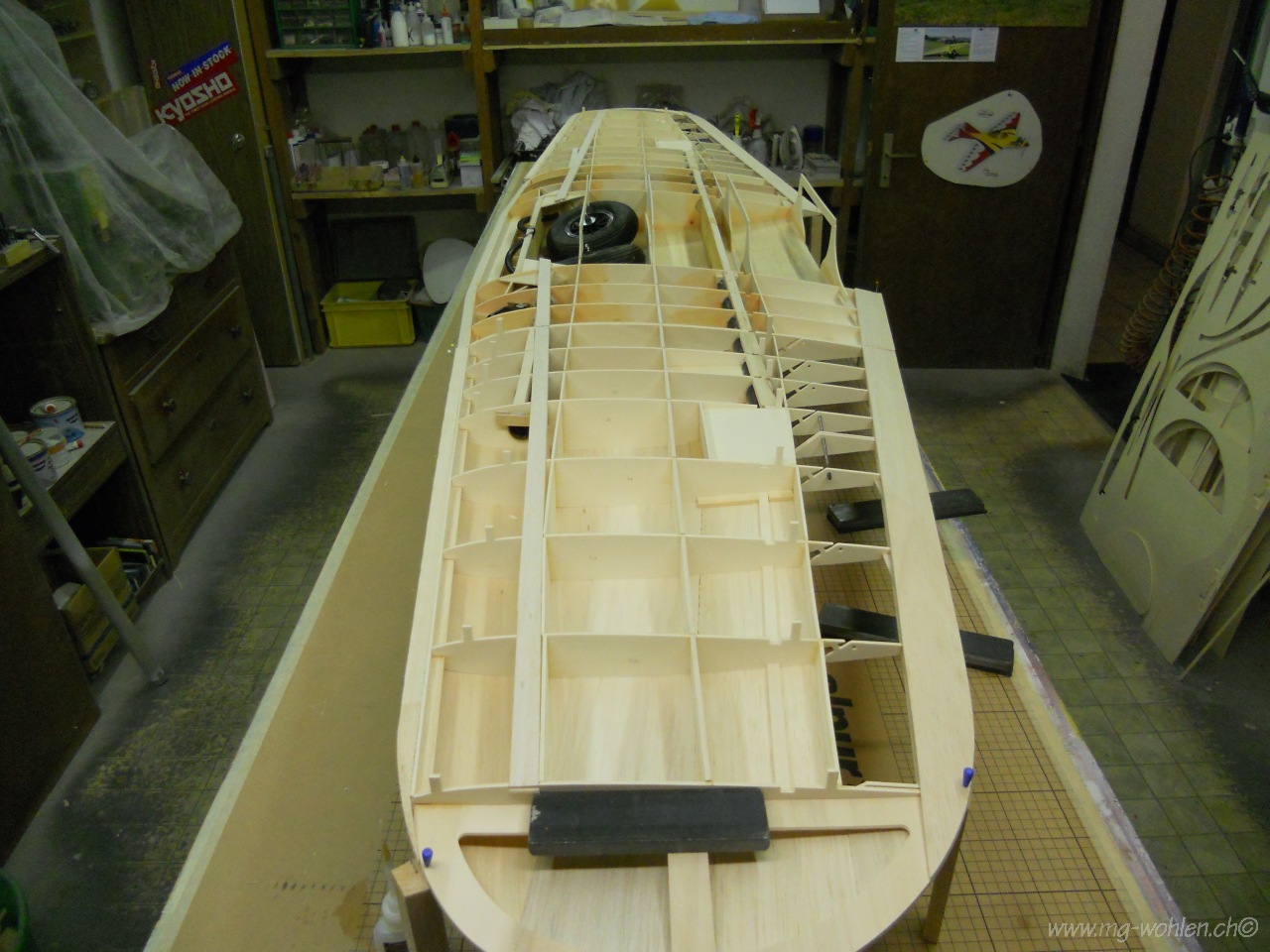

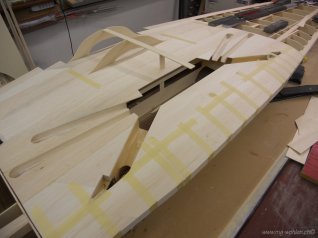

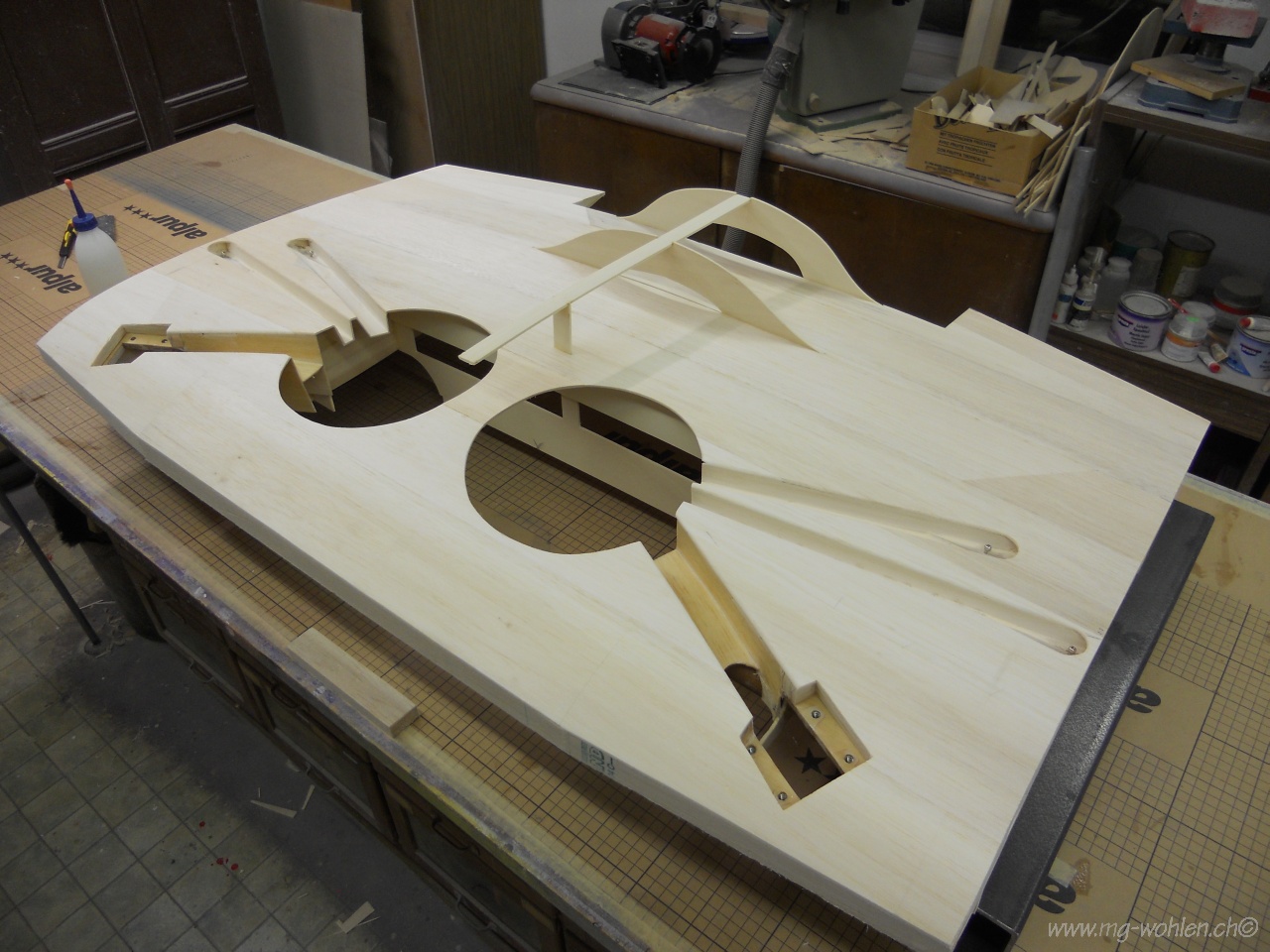

Die untere tragende Beplankung ist fertig

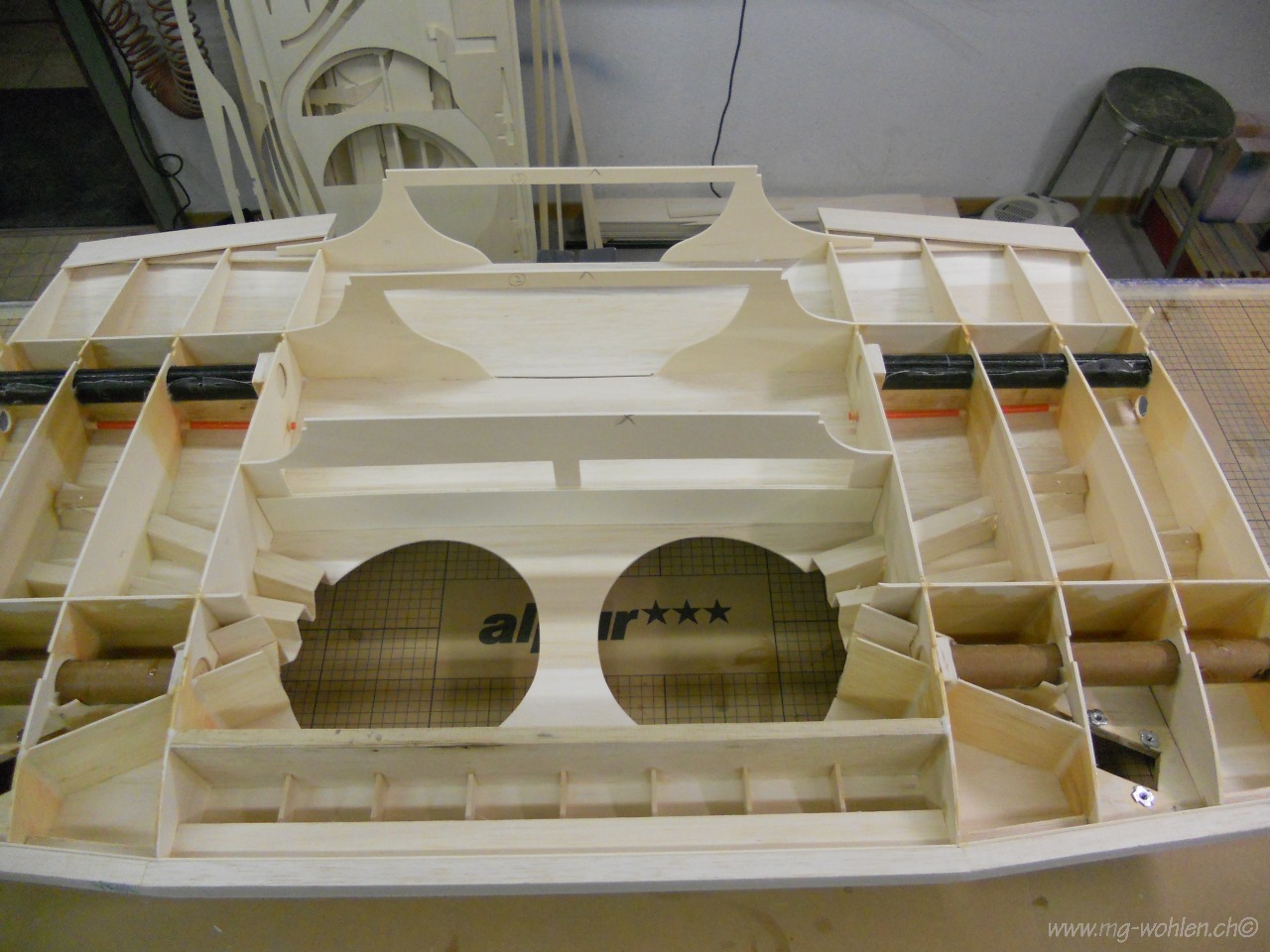

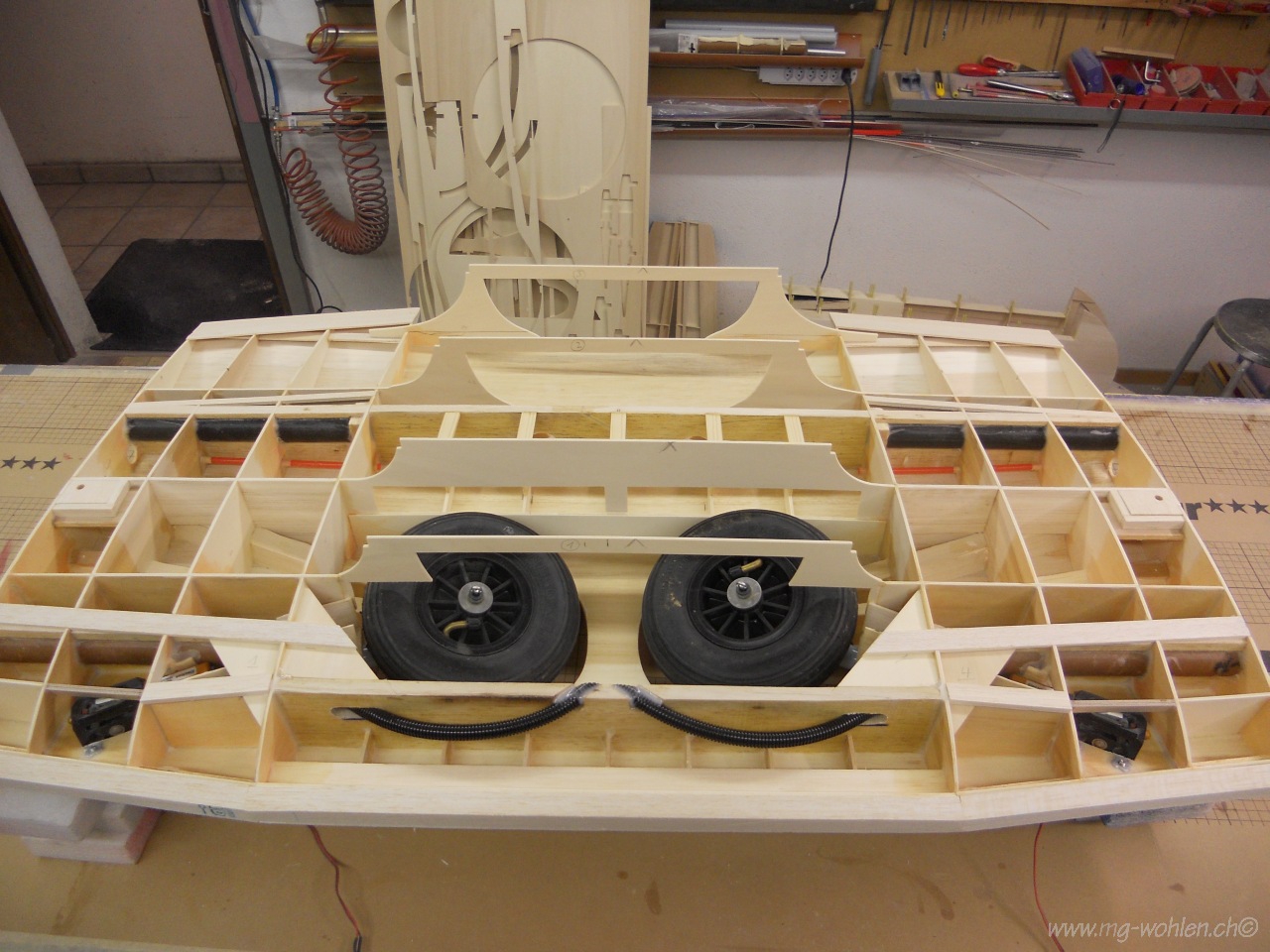

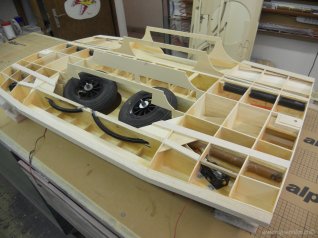

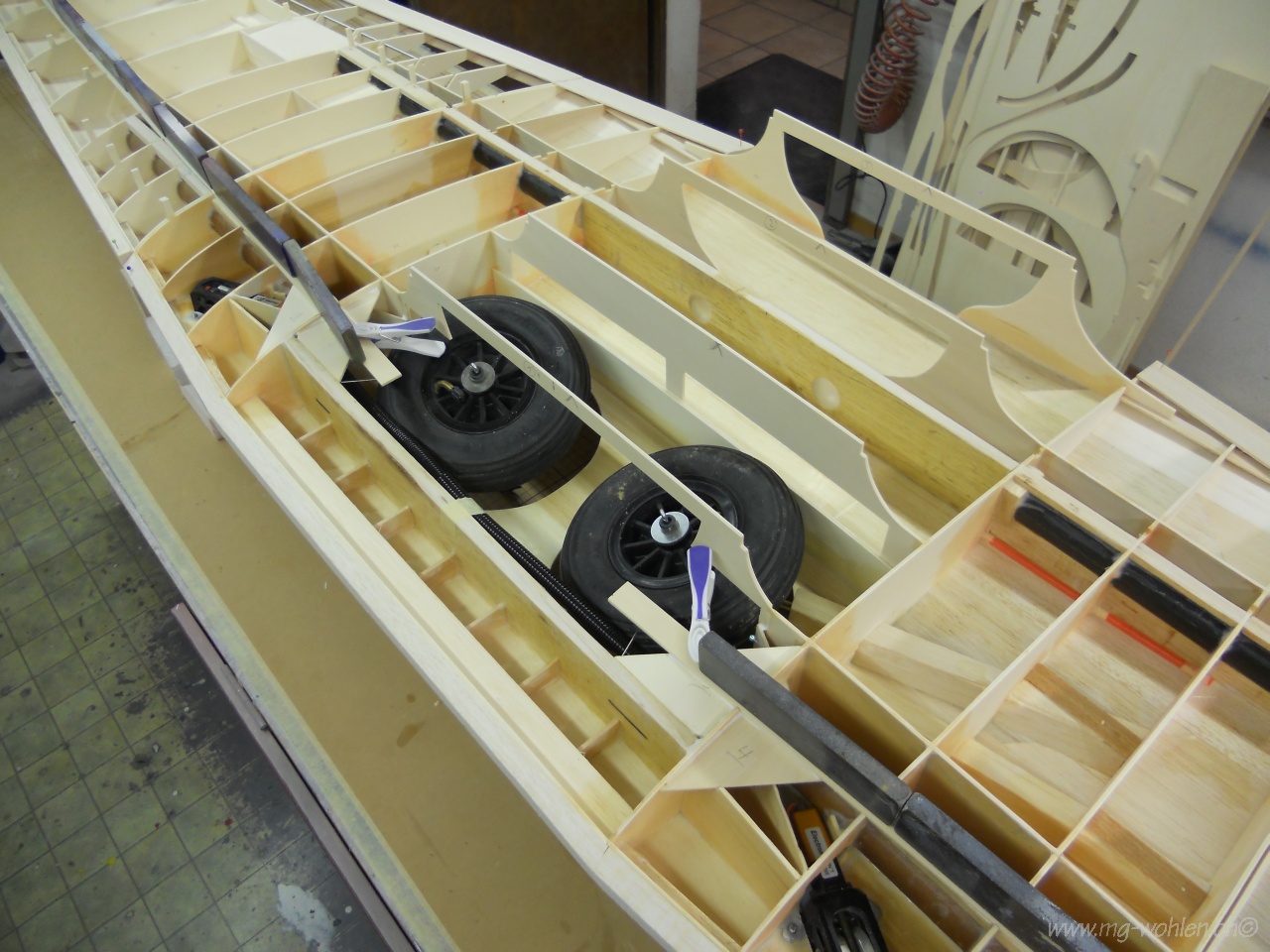

Jetzt kommen alle Einbauten von oben in den Mittelteil

Im vorderen Bereich muss noch vertärkt werden

Auch hier wird mit Glasgewebe verstärkt

Auch die hintere Holmverkastung wird mit Glasgewebe verstärkt

Im Mittelteil muss noch ein Balsaholm ein Teil der Kräfte aufnehmen

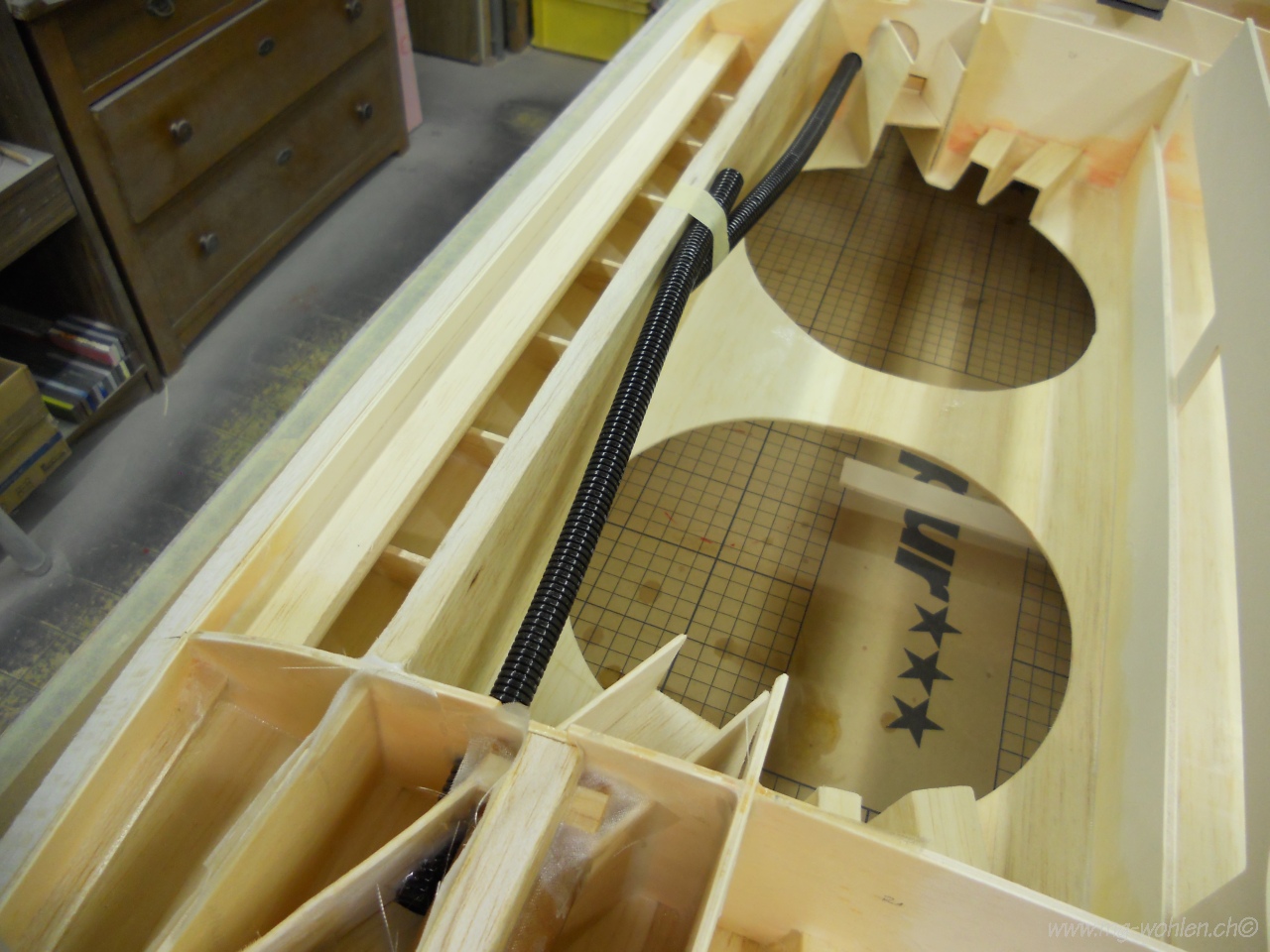

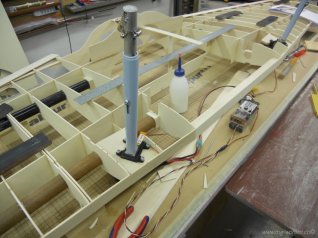

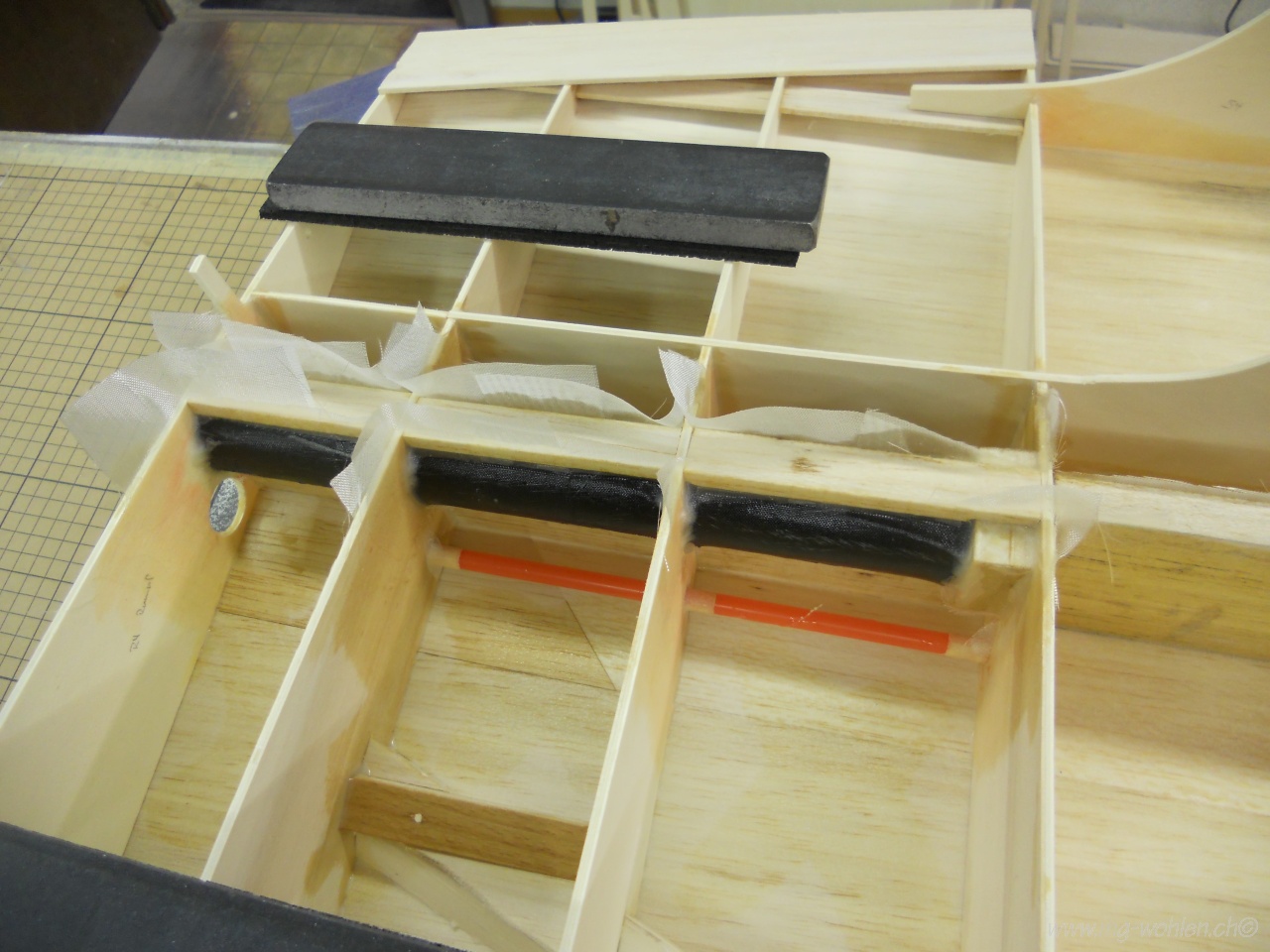

Sieht schwer aus ist aber ein superleichtes Elektrikerrohr

Eine Holmgurte wird hier aufgeklebt

Diese Flacheisen leisten immer gute Dienste

Ein leichter Balsaholm kommt noch in die Mitte

Und immer wieder alles kontrollieren

noch eine Versteifung im Fahrwerksbereich

Vorbereitung für die Rudermontage

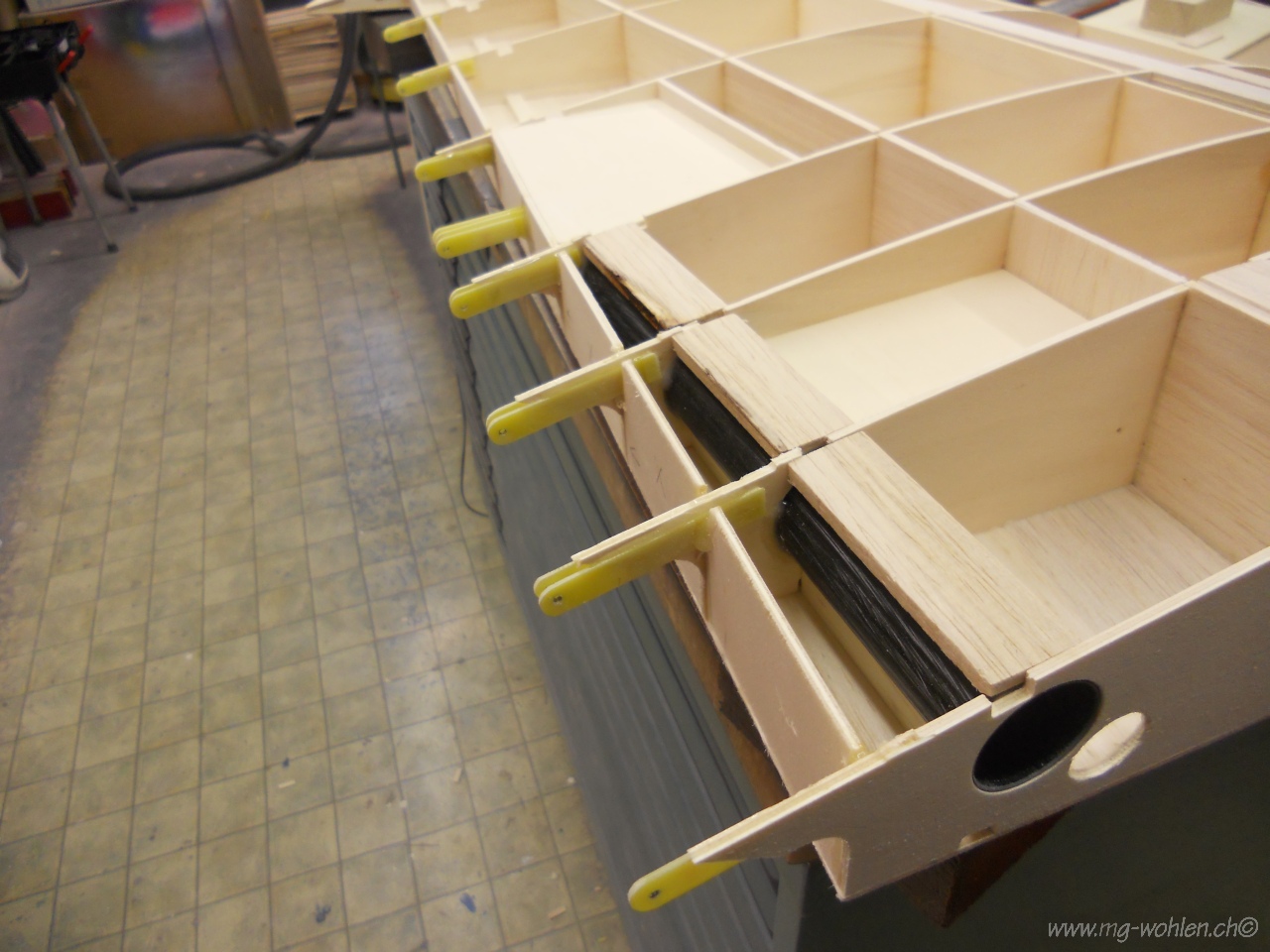

Die Endleiste muss für die Scharnieren freigelegt werden

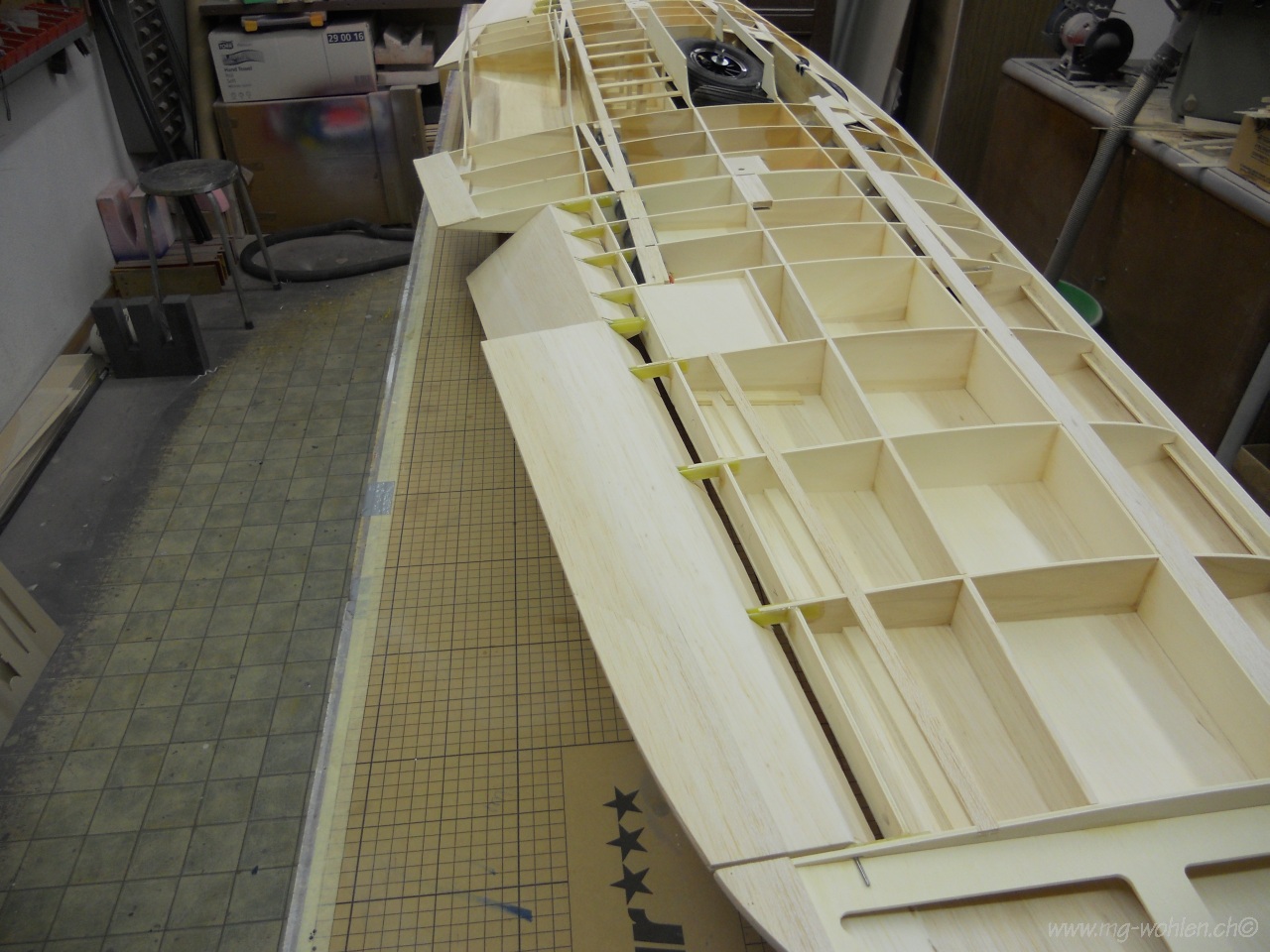

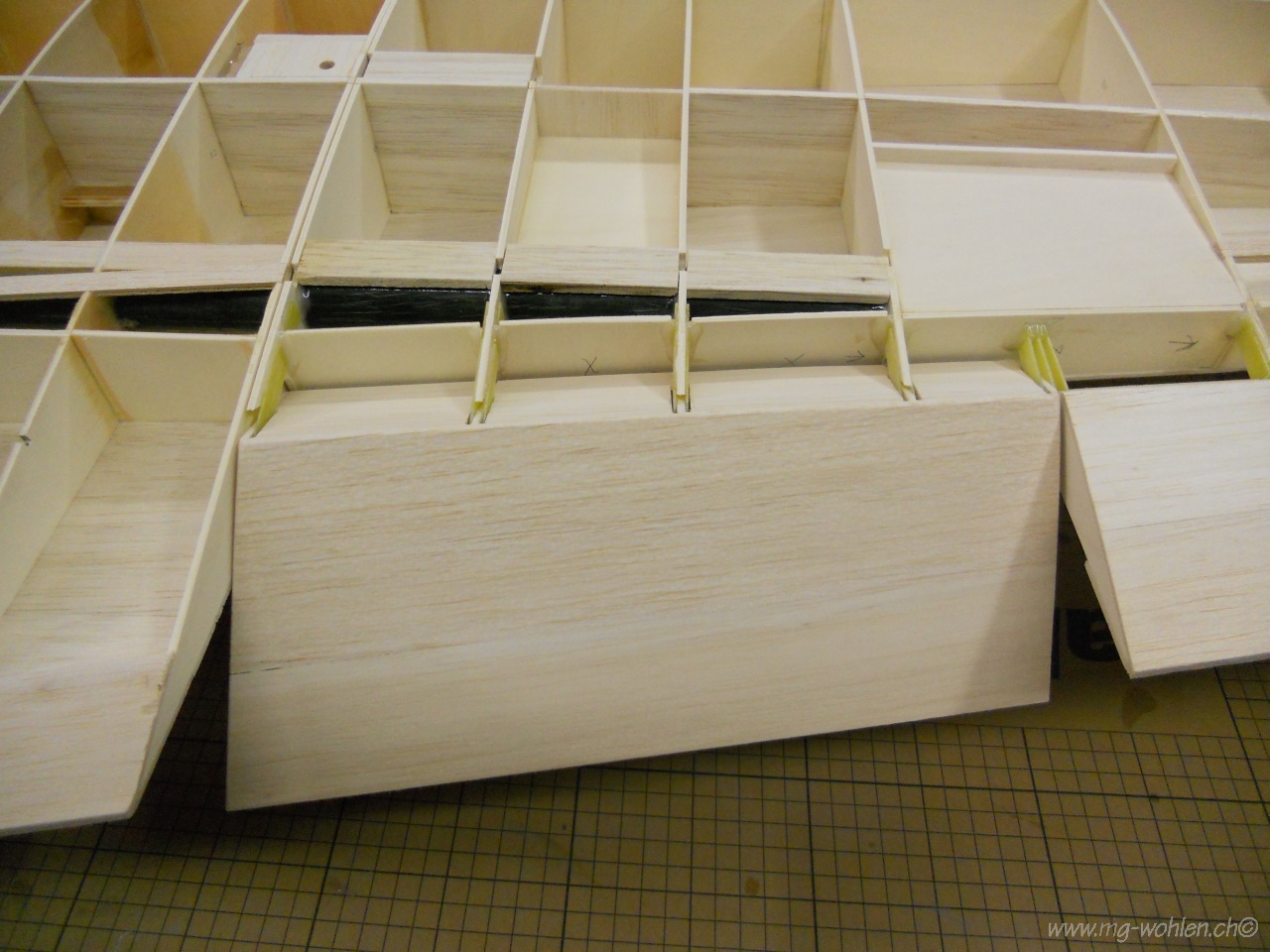

Die Scharnieren sind zur Probe eingeklebt

Hier wird die Lagerung noch verstärkt

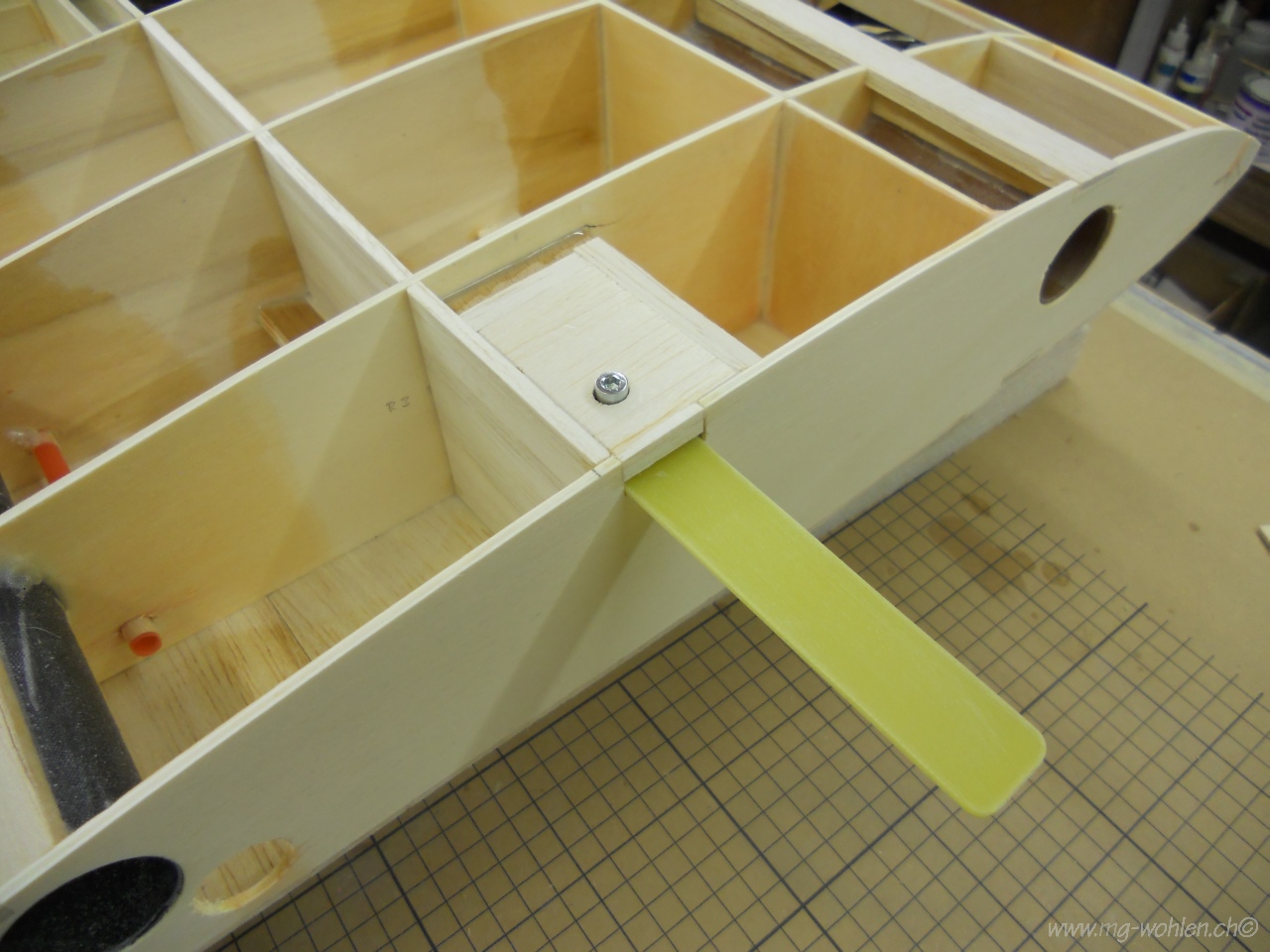

Die Flächen werden mit einer GFK Lasche gesichert

Alles kontrollieren und überstehendes verschleifen

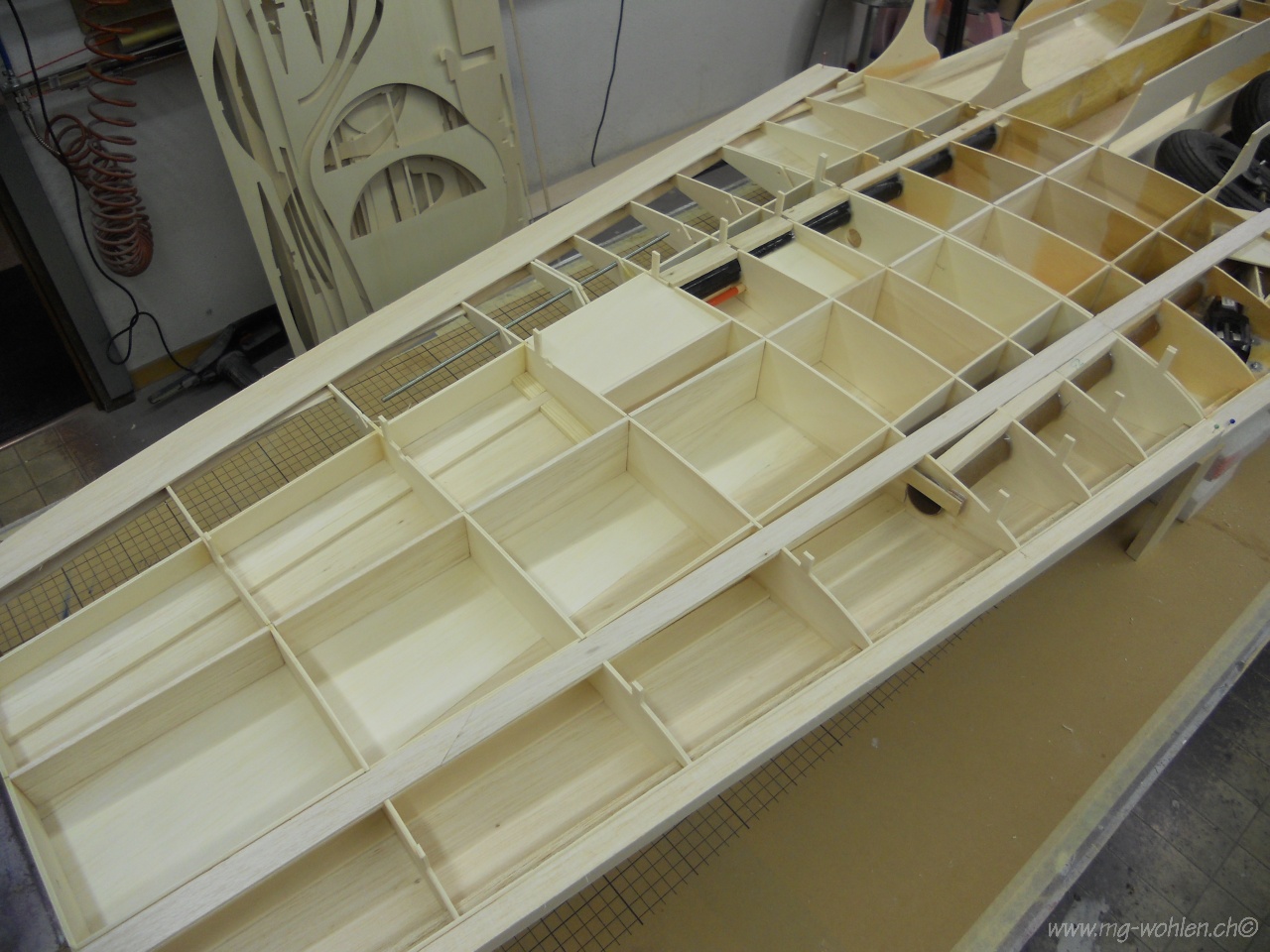

Bereit zum Beplanken

Auch die Aussenflächen werden kontrolliert und verschliffen

Ruderkontrolle

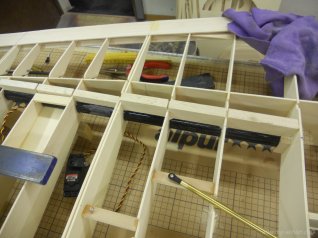

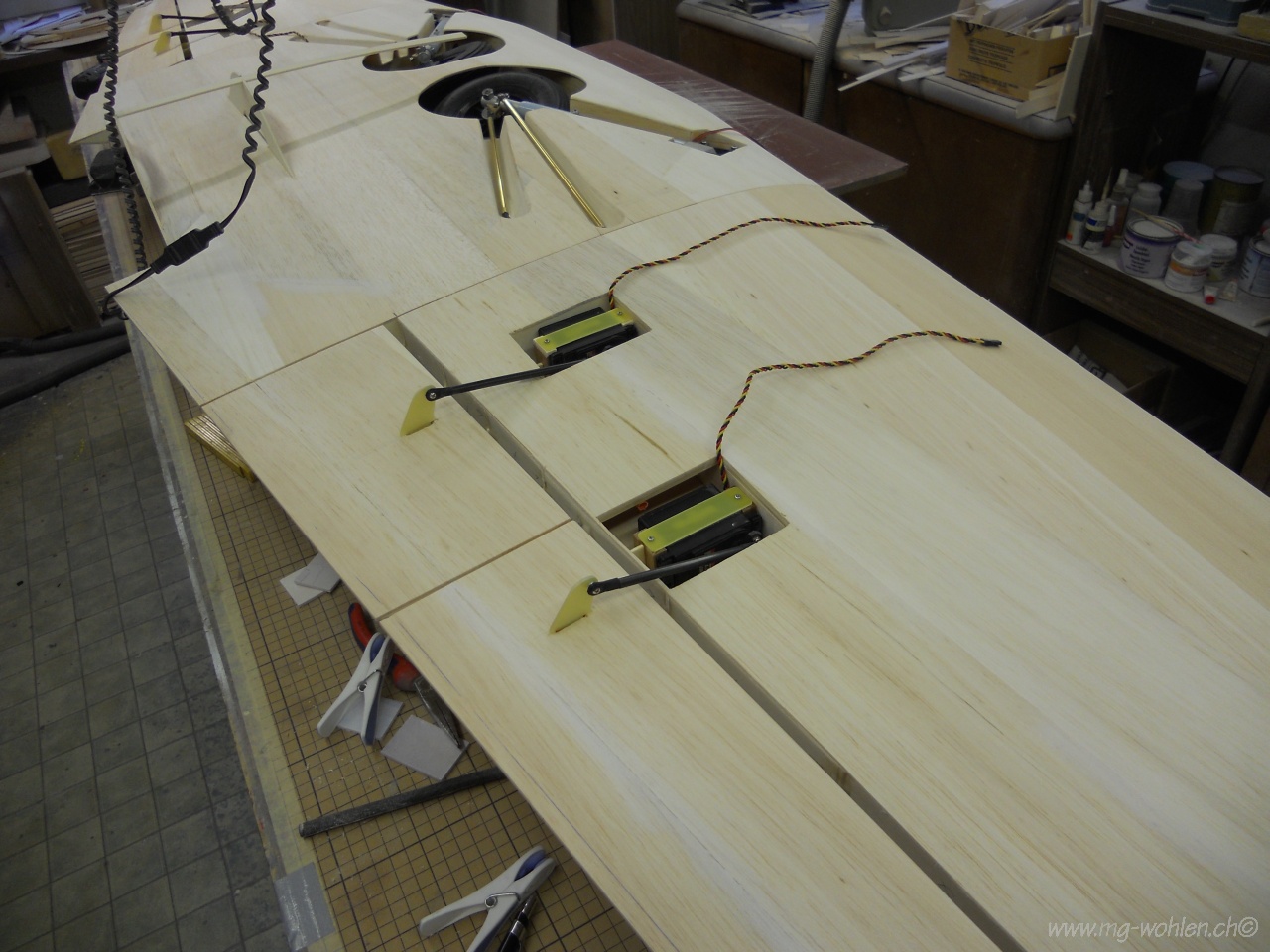

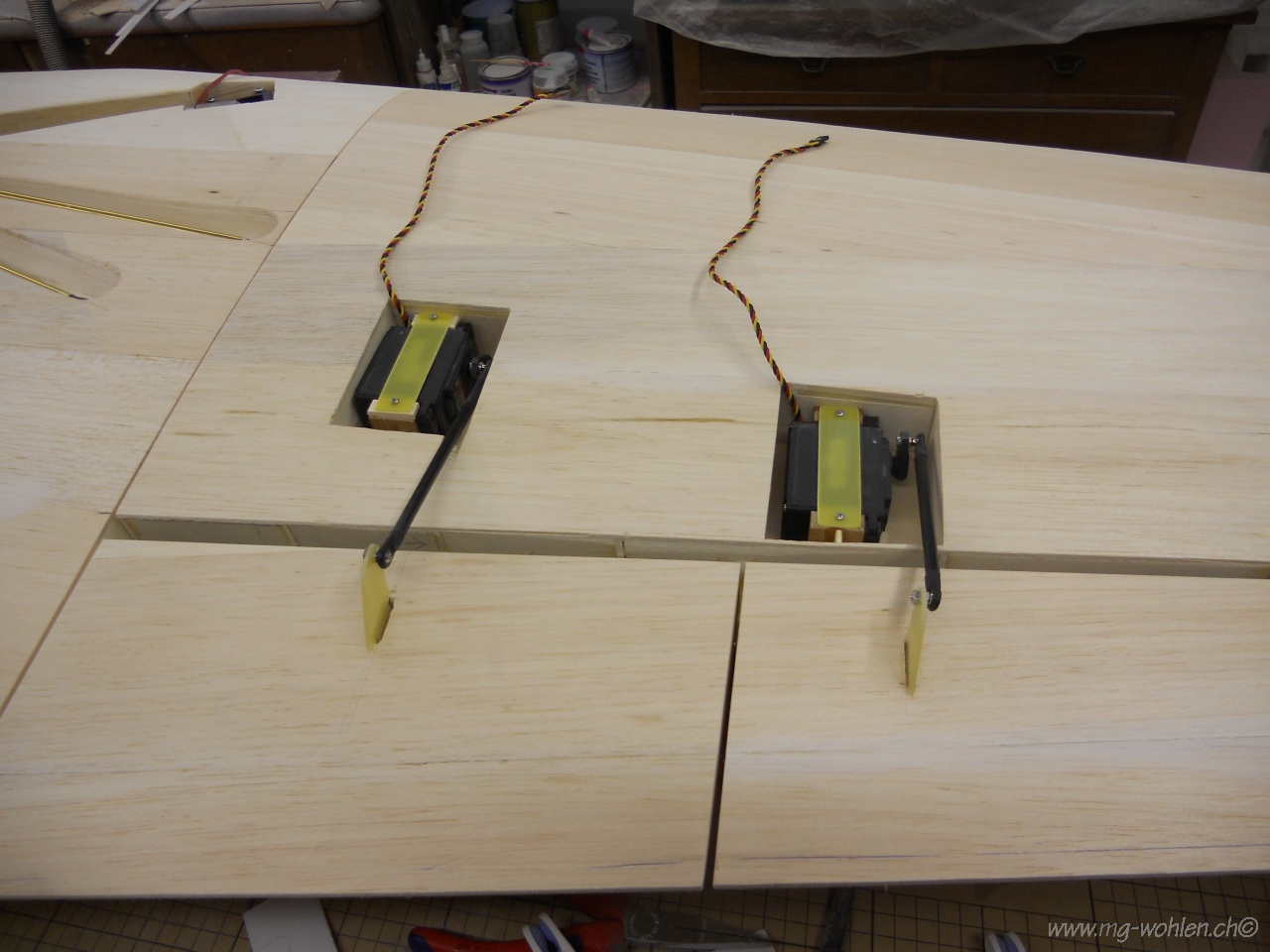

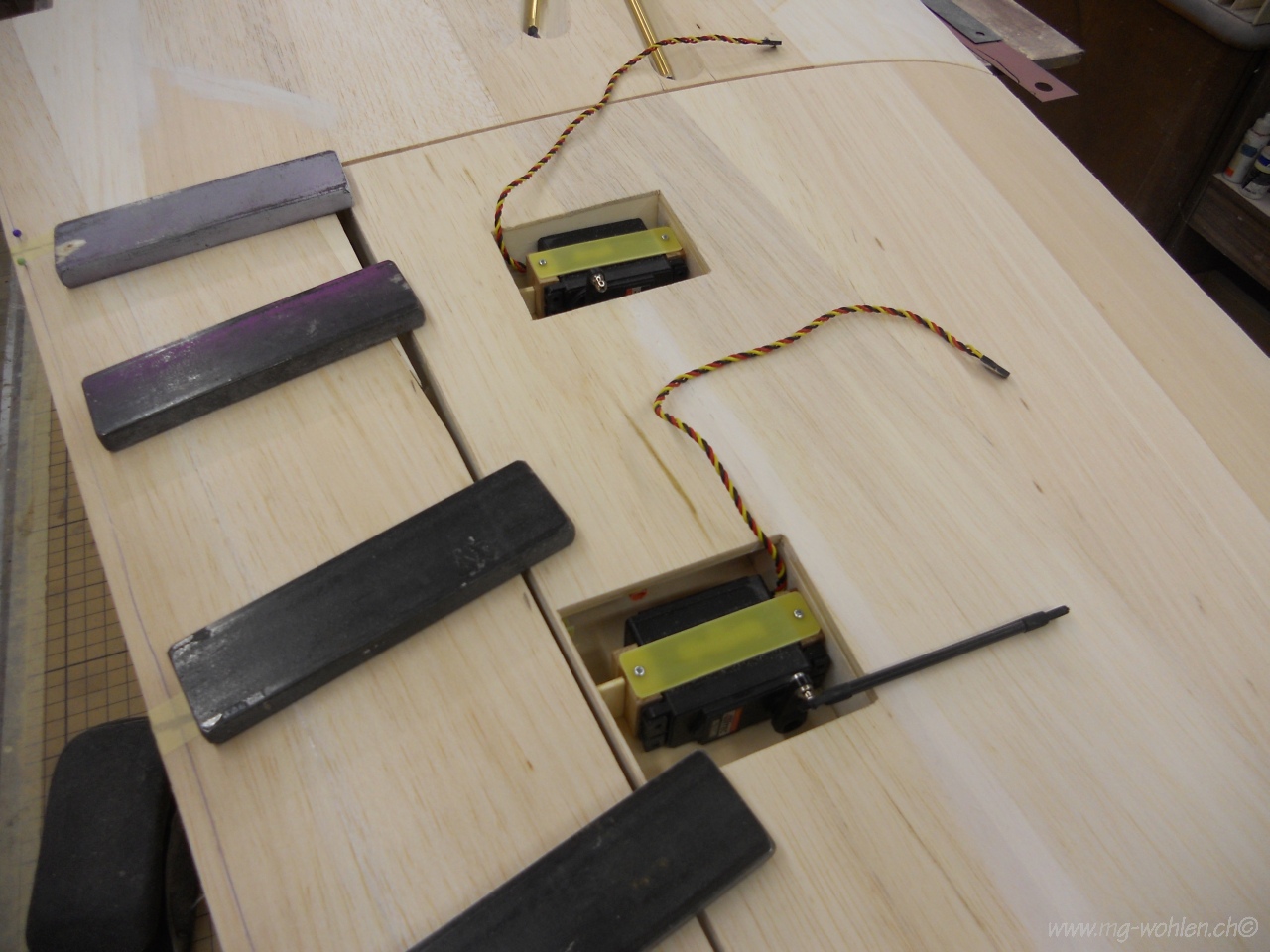

Servomontage

Ruderbeplankung

Die Rudergestänge werden vorbereitet

Hier werden die Anlenkungen und der Ausschlag eingestellt

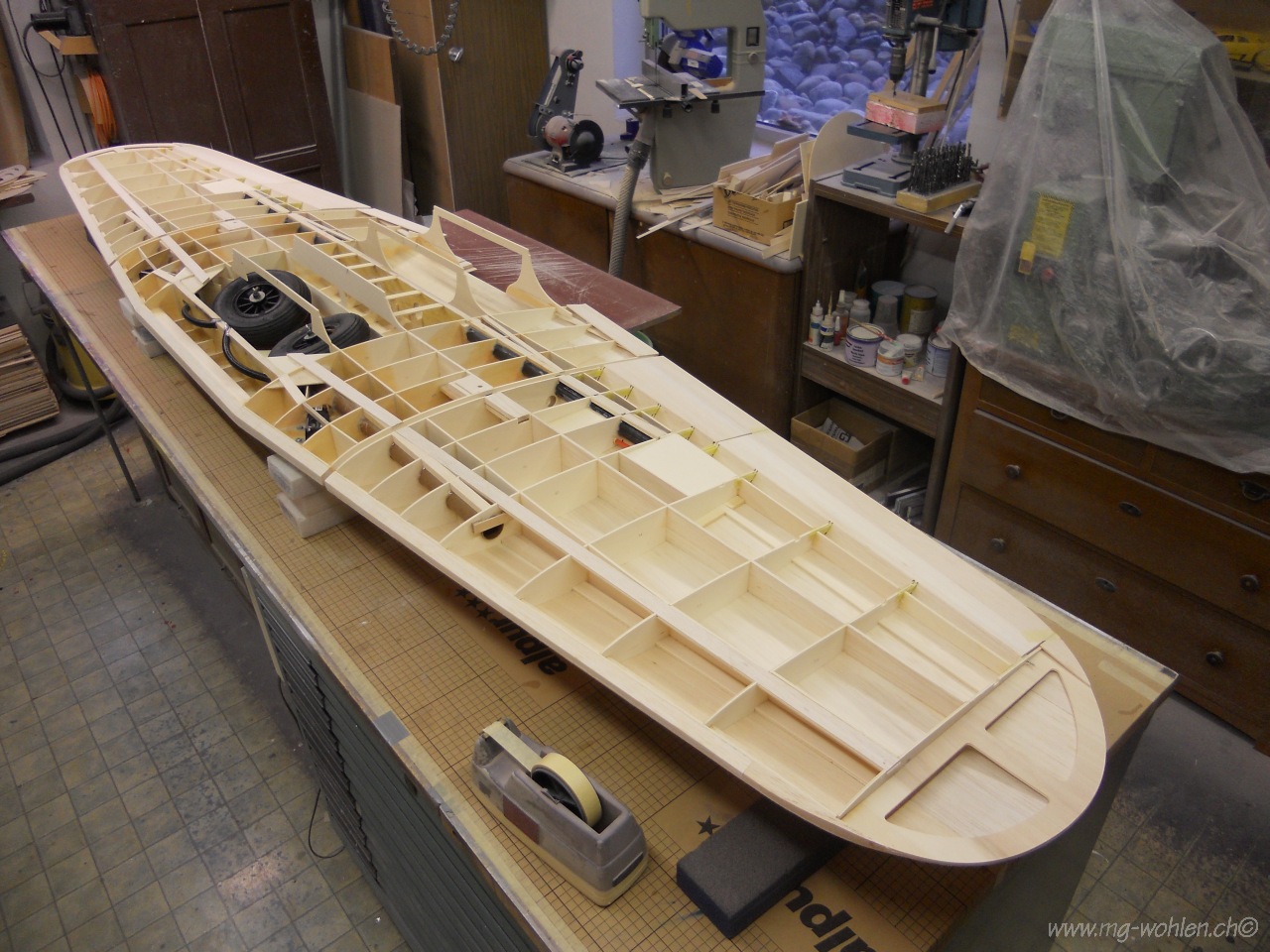

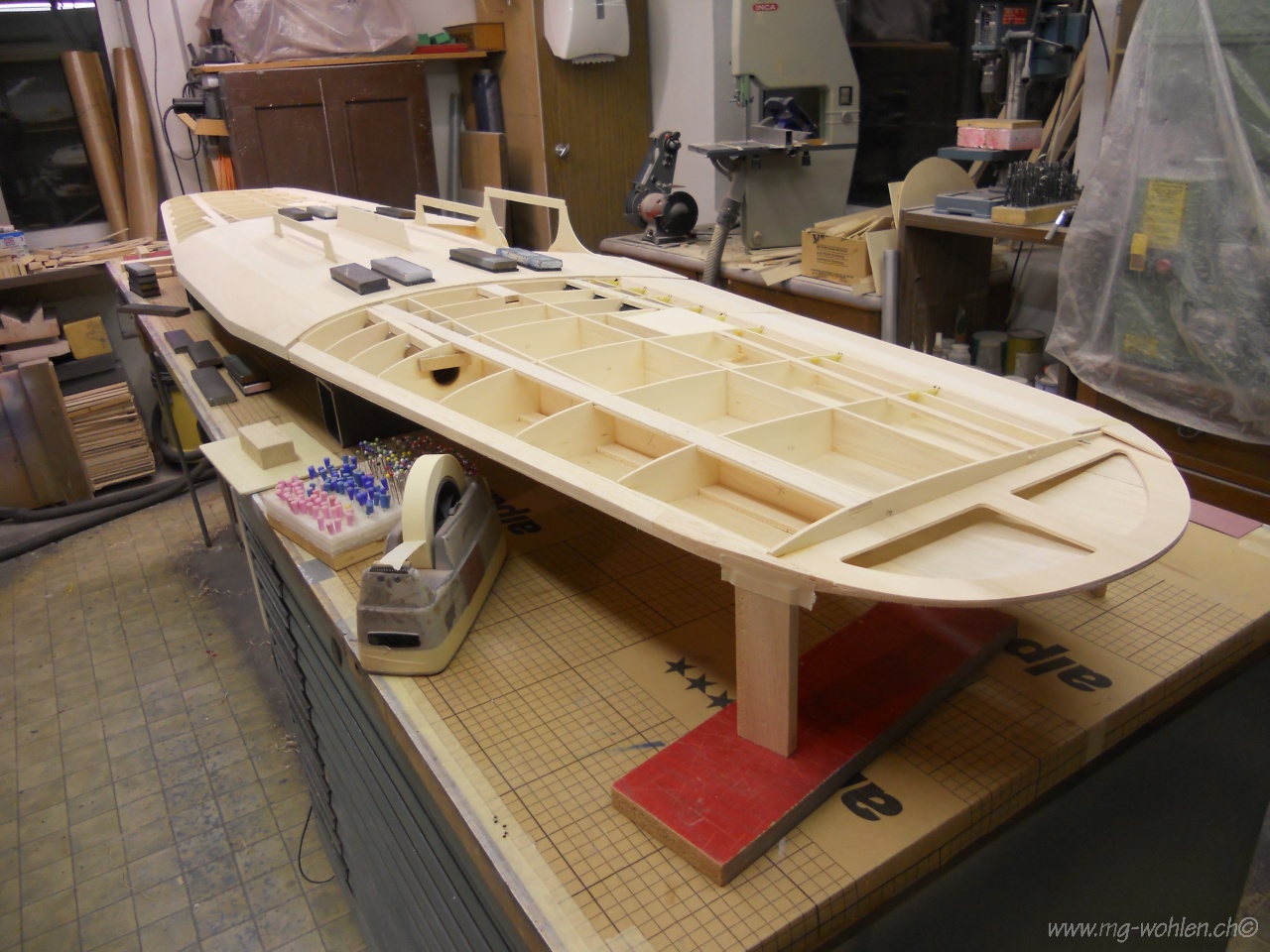

Der Flügel ist bereit für die obere Beplankung

Der Flügel muss jetzt genau ausgerichtet sein damit es kein Verzug gibt

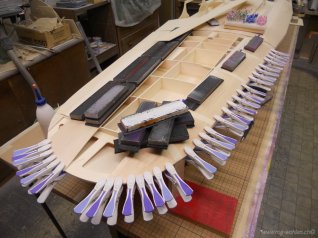

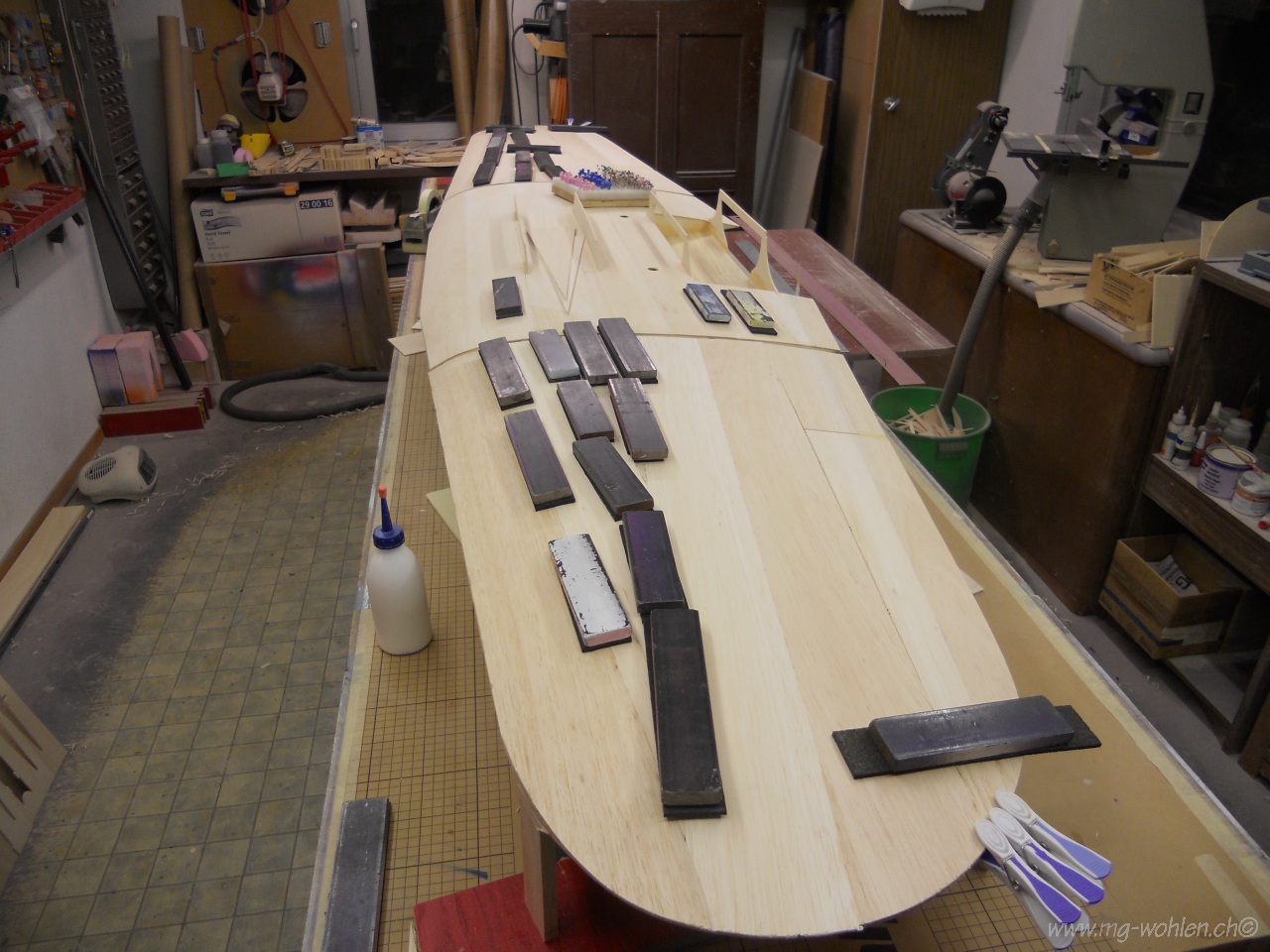

Vorne und hinten anfangen und gegen die Mitte arbeiten

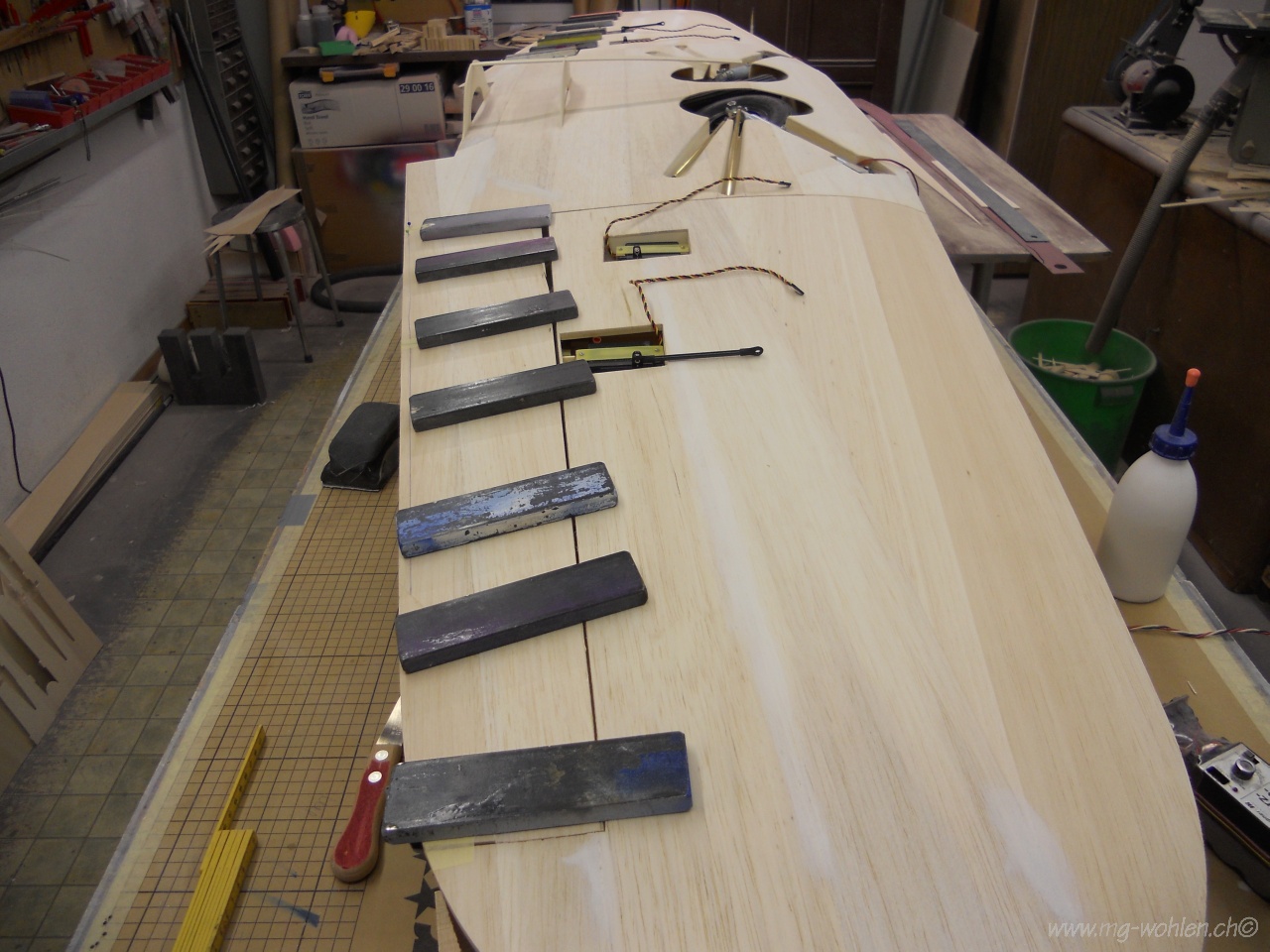

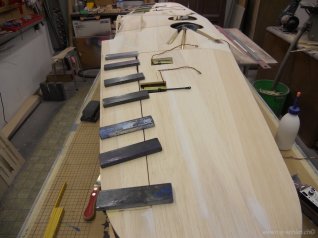

Die Gummistreifen verhindern das Abrutschen der Flacheisen

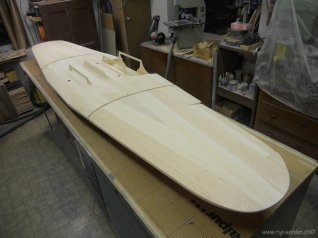

Fertig ist das Prachtstück

Und ab jetzt geht es dem Rumpf an den Kragen
