Die ersten Bilder von Rolf

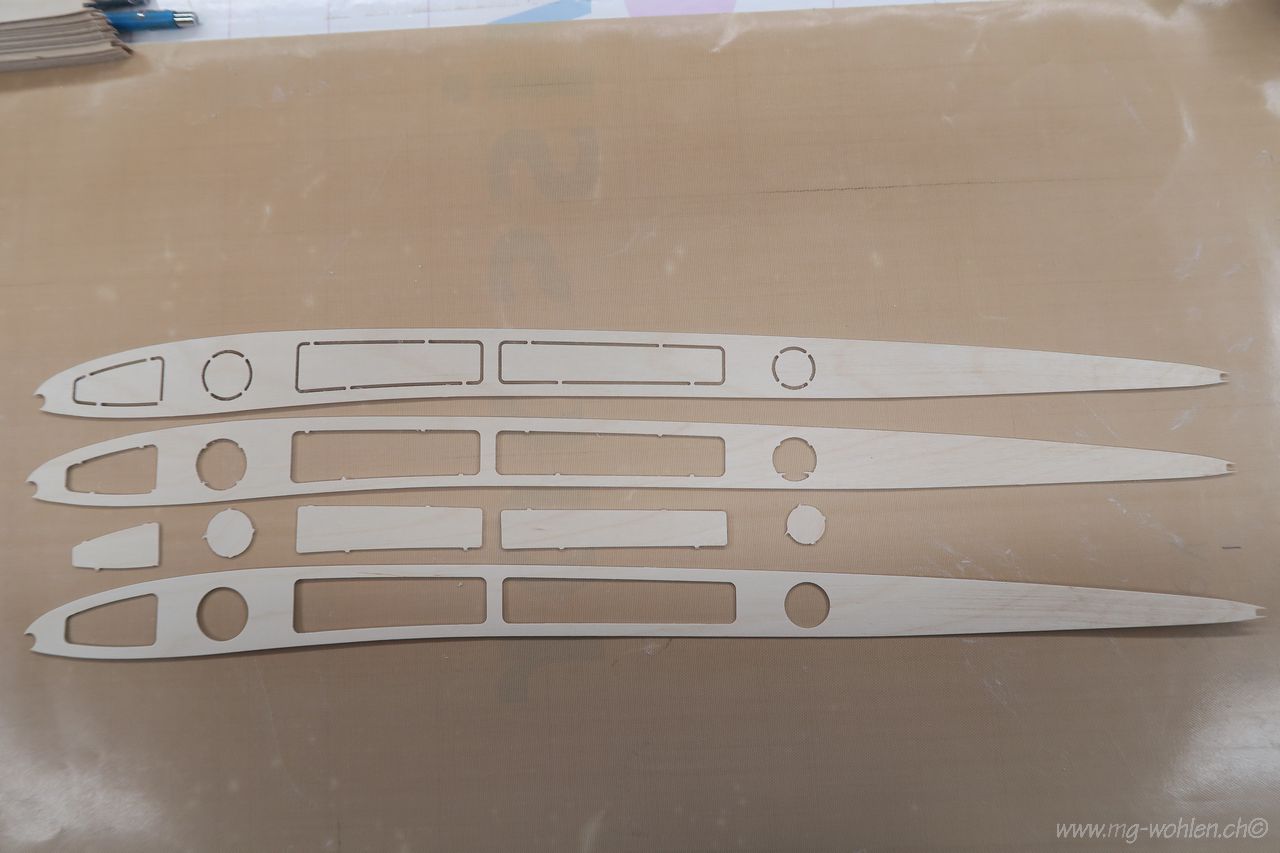

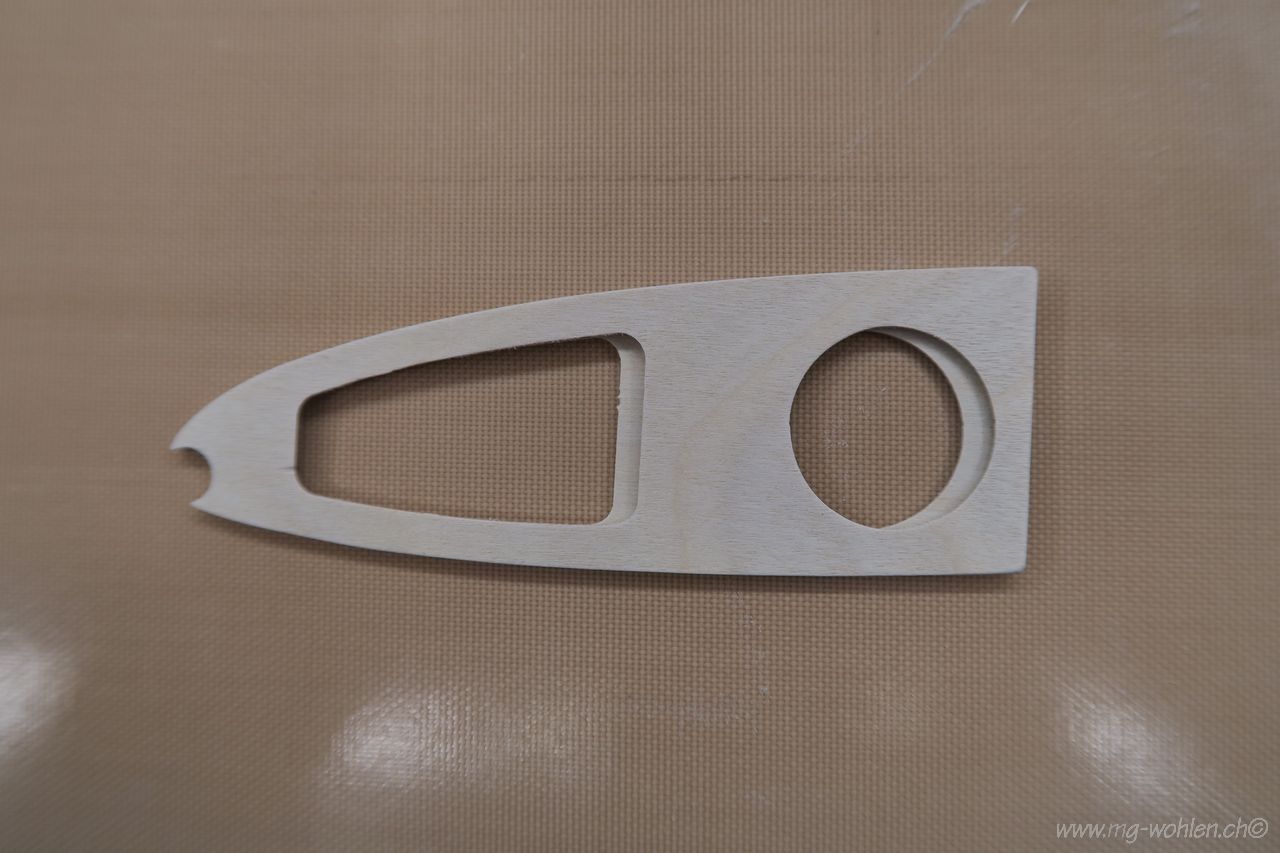

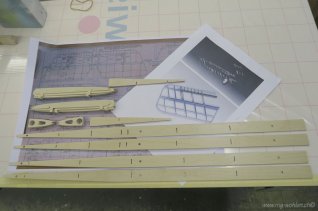

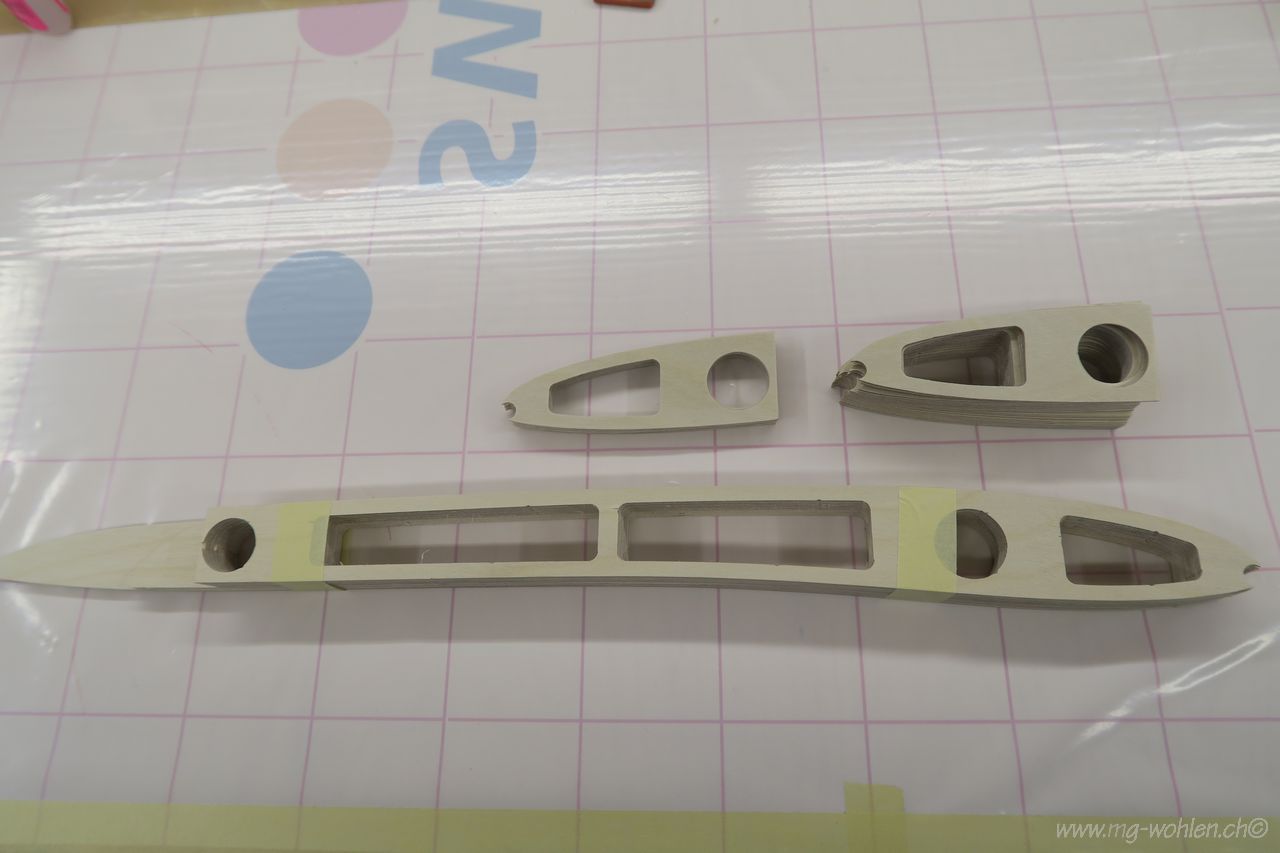

Die erste Musterrippe zum ausprobieren
Die ersten Frästeile von Rolf sind angekommen

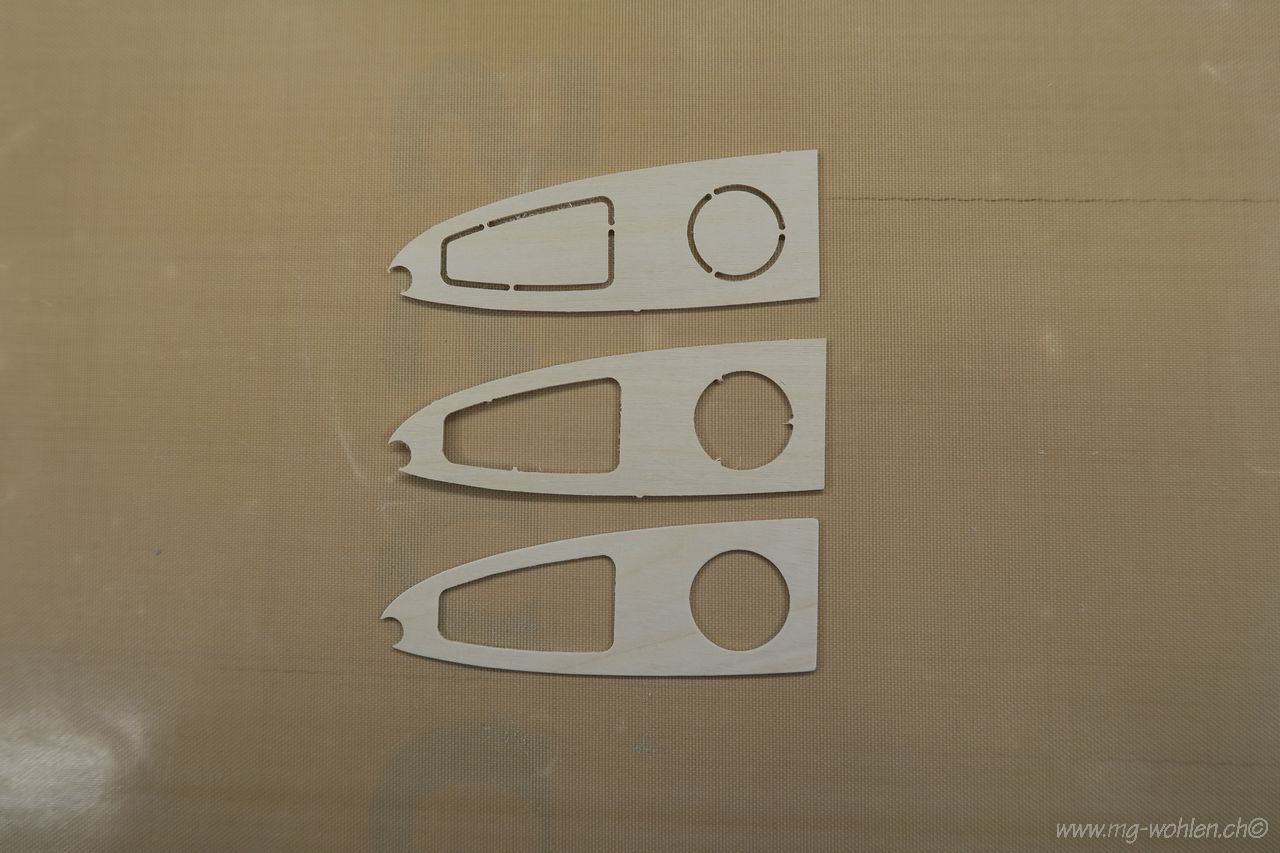

Die Endrippen sind nicht Symetrisch darum werden sie markiert
Halbrippen in der Verarbeitung
Da ist wohl was verrutscht beim Fräsen diese Rippen werden neu gefräst
Halbrippen fertig verputzt

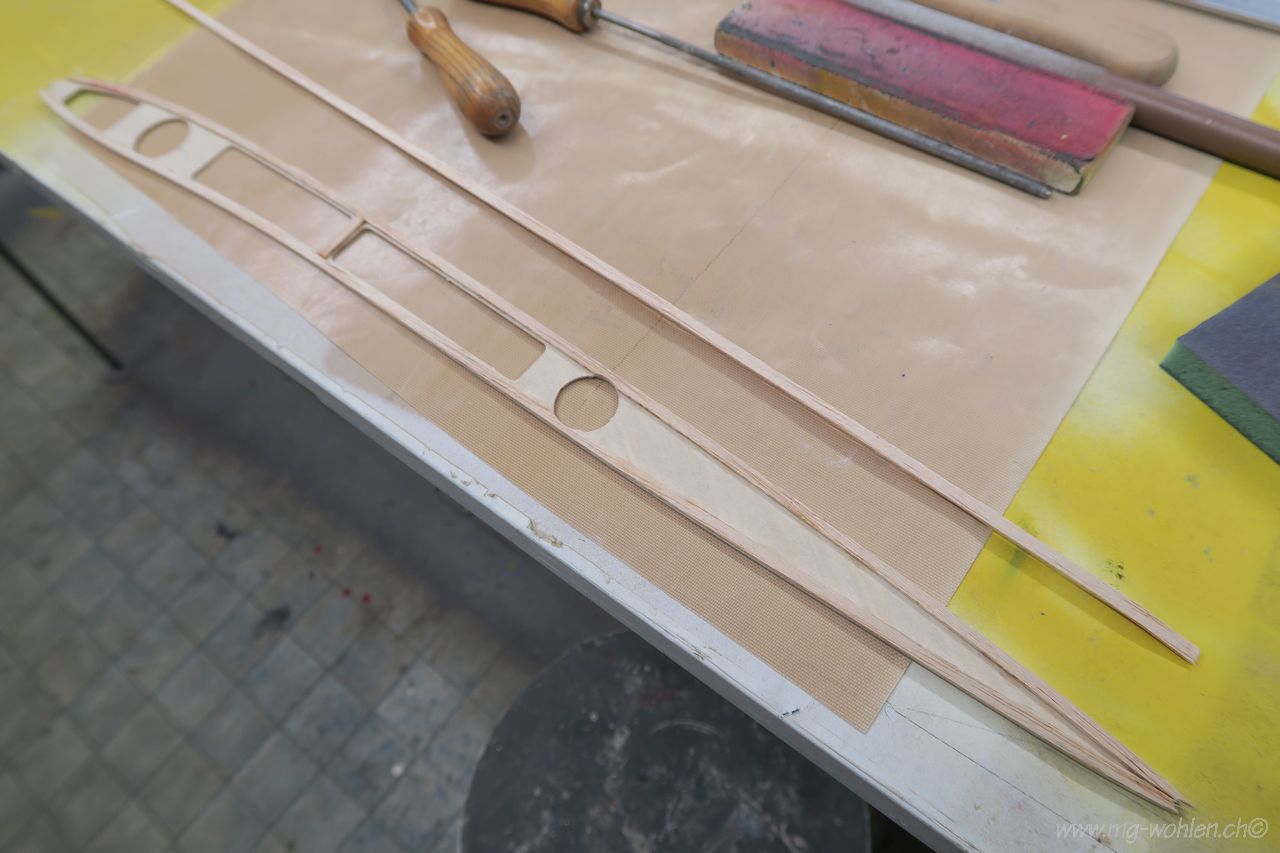

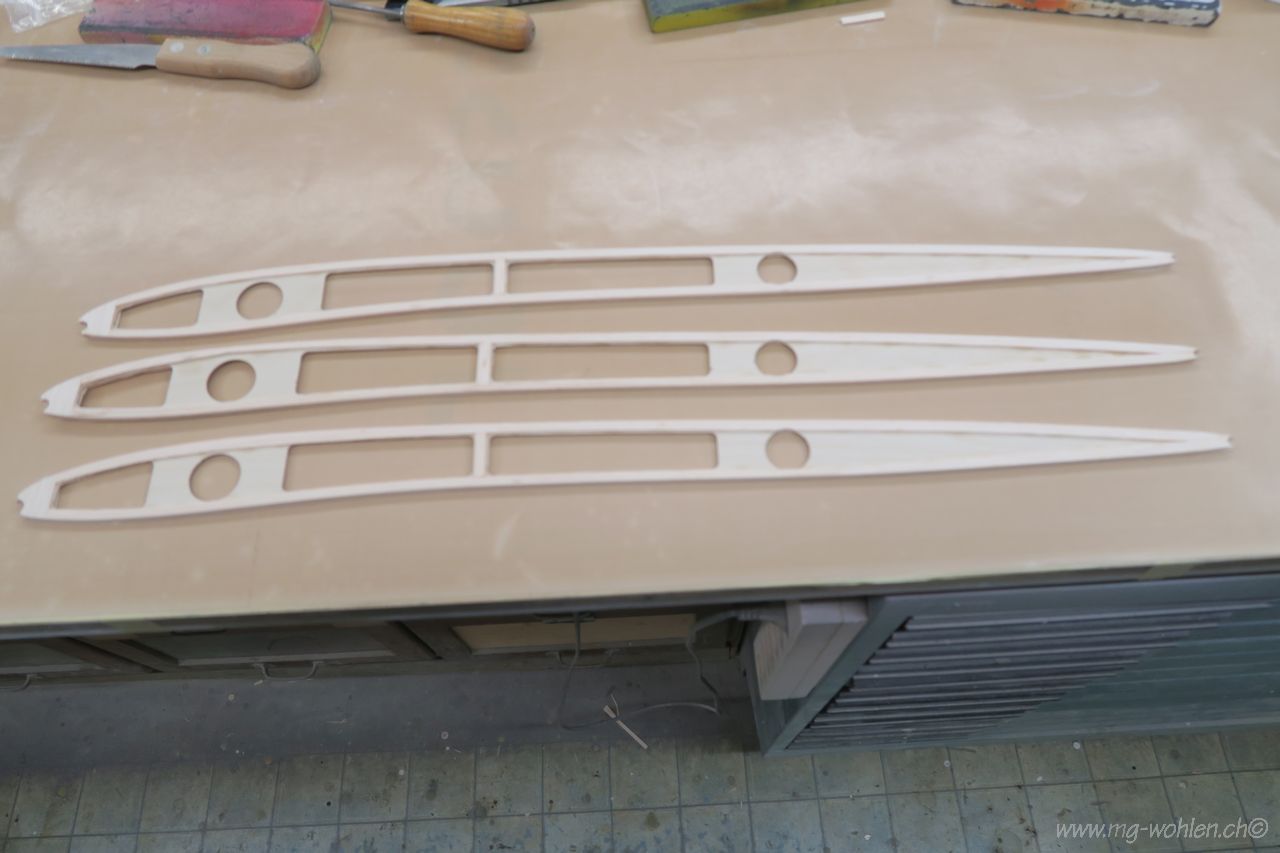

Hauptrippen in der Verarbeitung
Die ersten verputzten Rippen sind sortiert

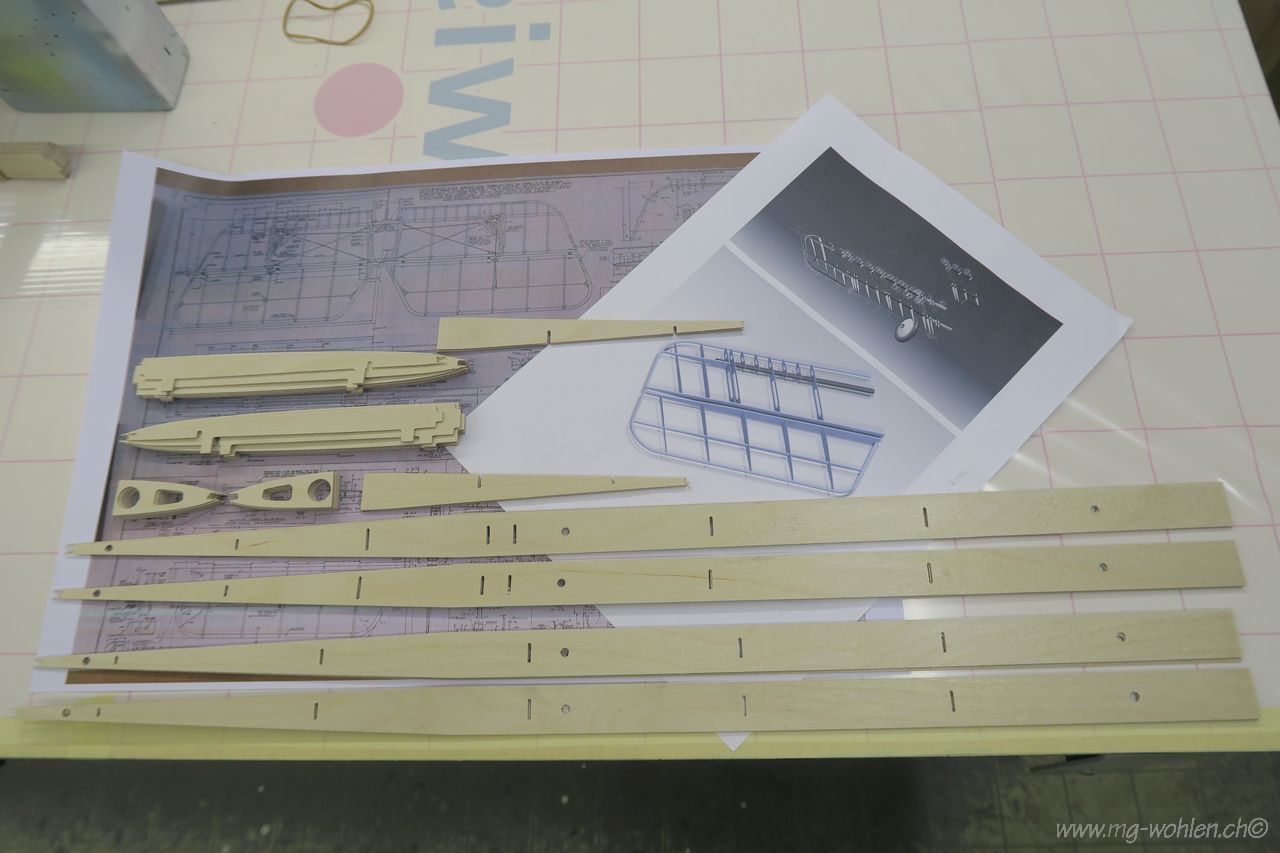

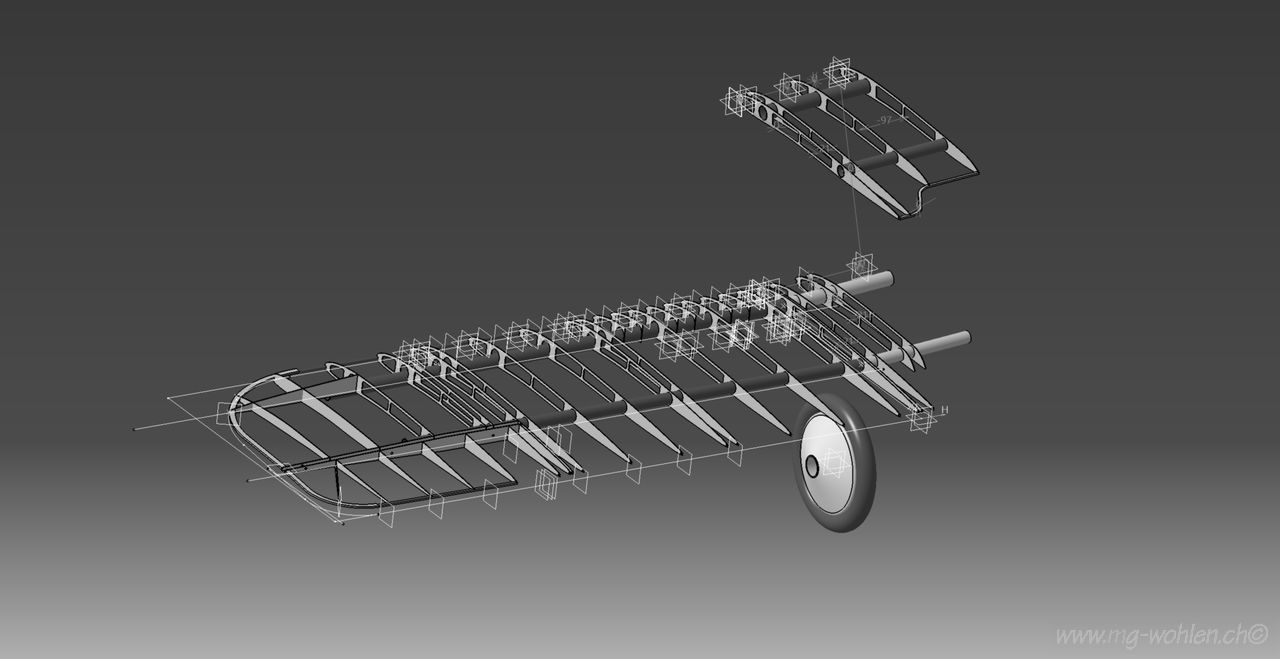

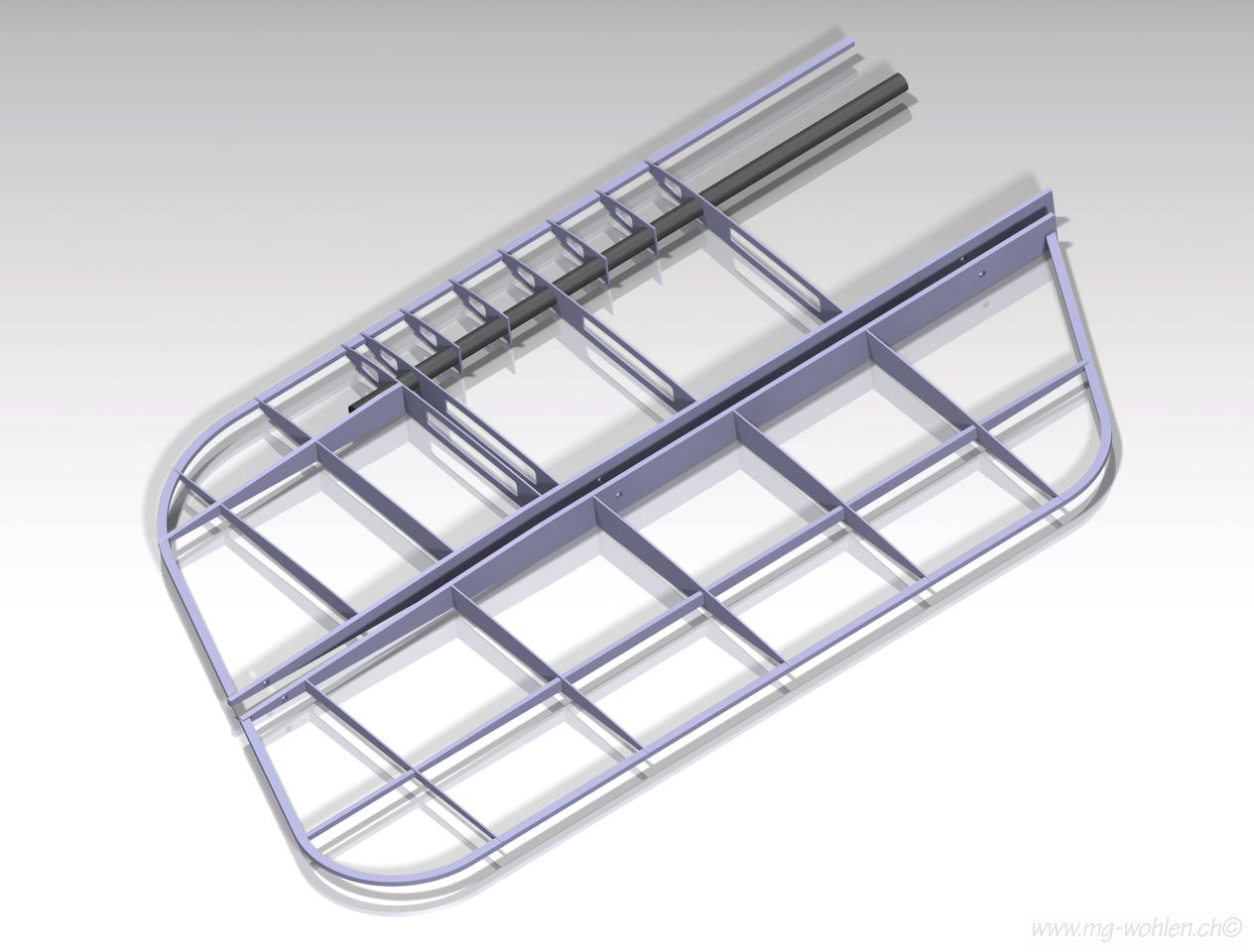

Zeichnung HLW

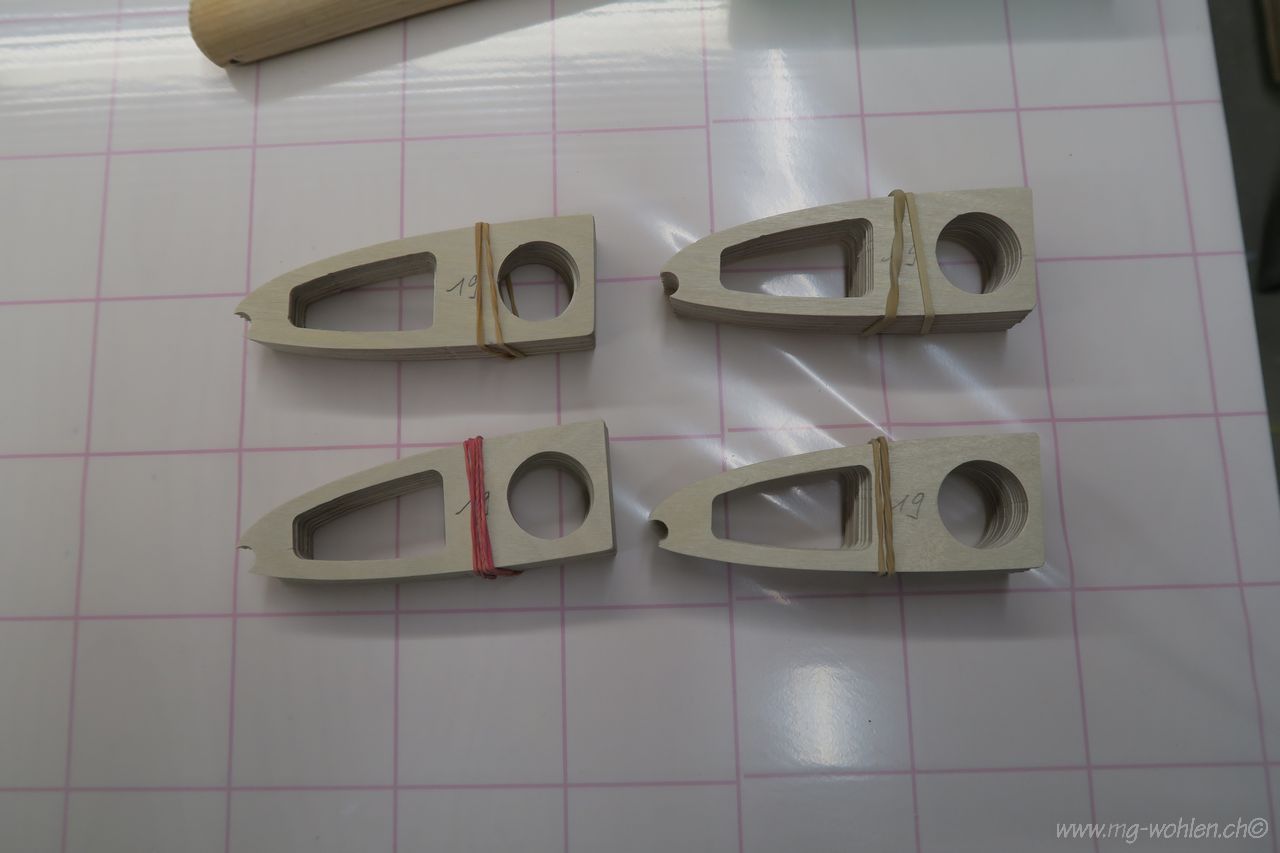

HLW sortiert

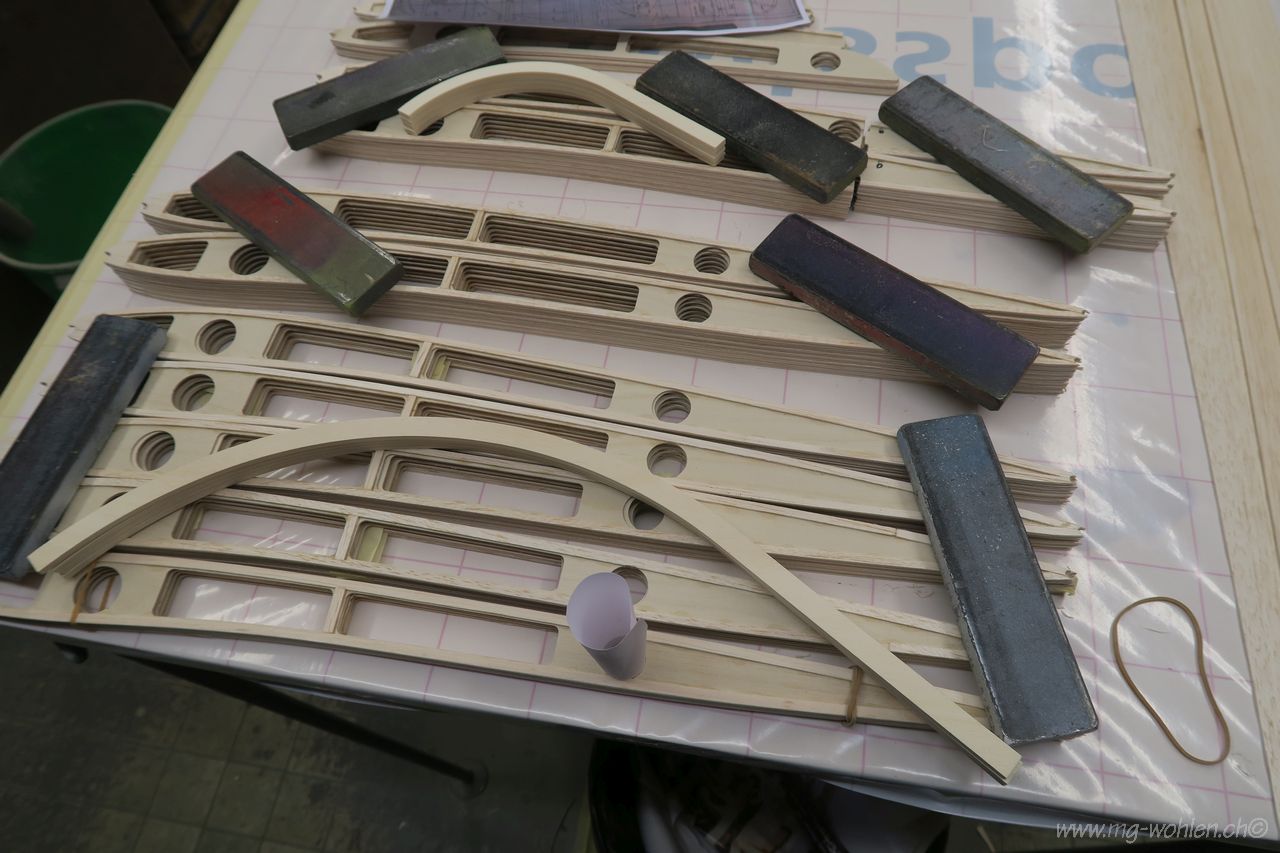

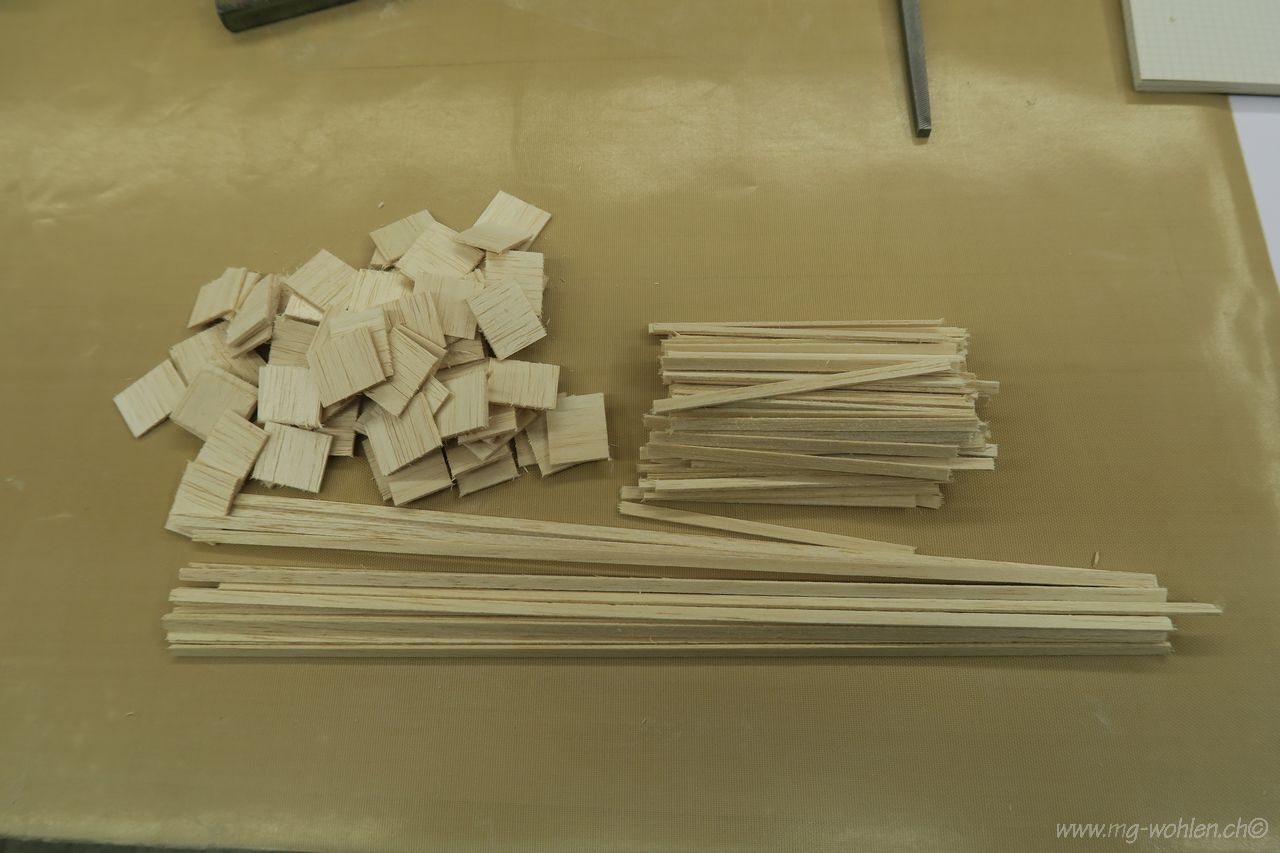

Die meisten Rippen werden beidseitig mit Aufleimern verstärkt
Fertige Rippen mit Aufleimer
Fertige und sortierte Rippen inkl Randbogen
Vorbereitete Rippen für das Höhenruder

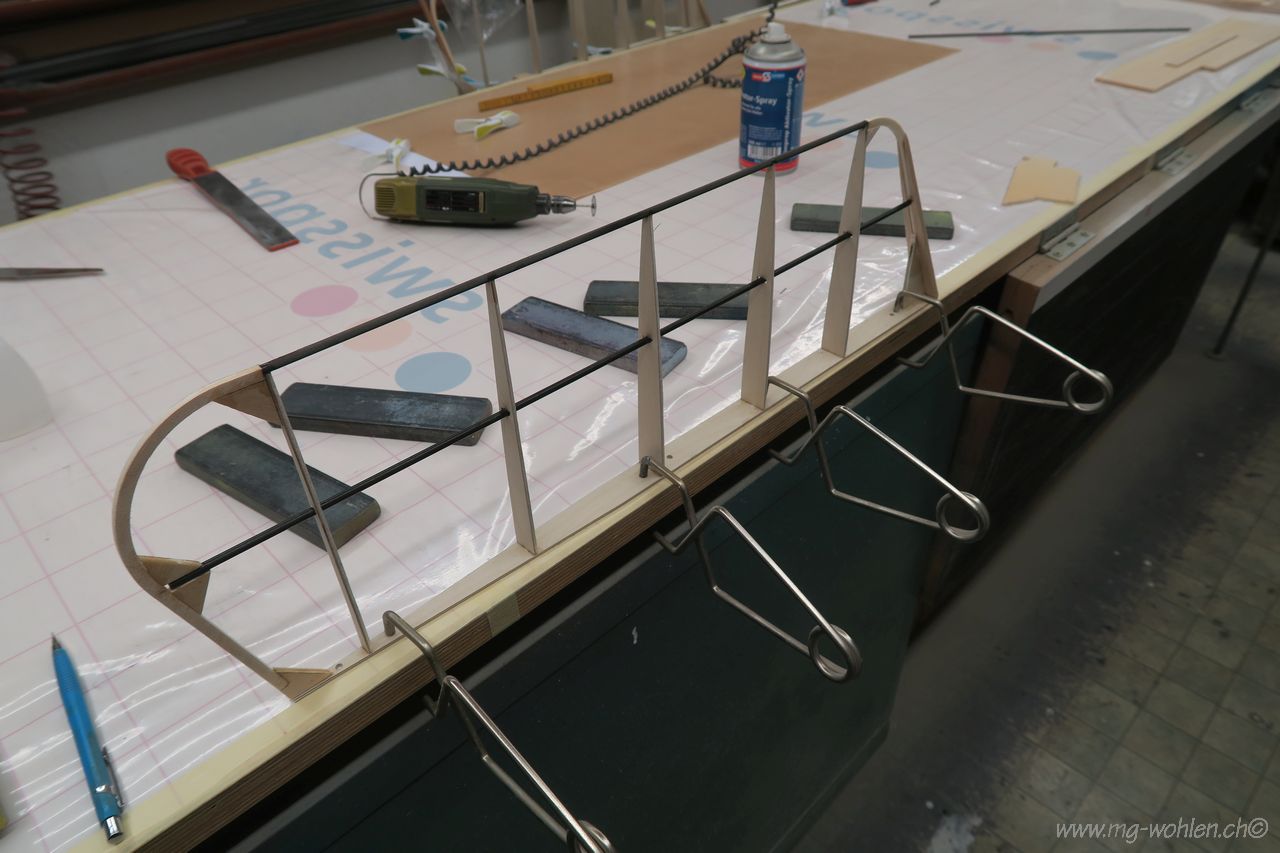

Grob zusammengesteckt

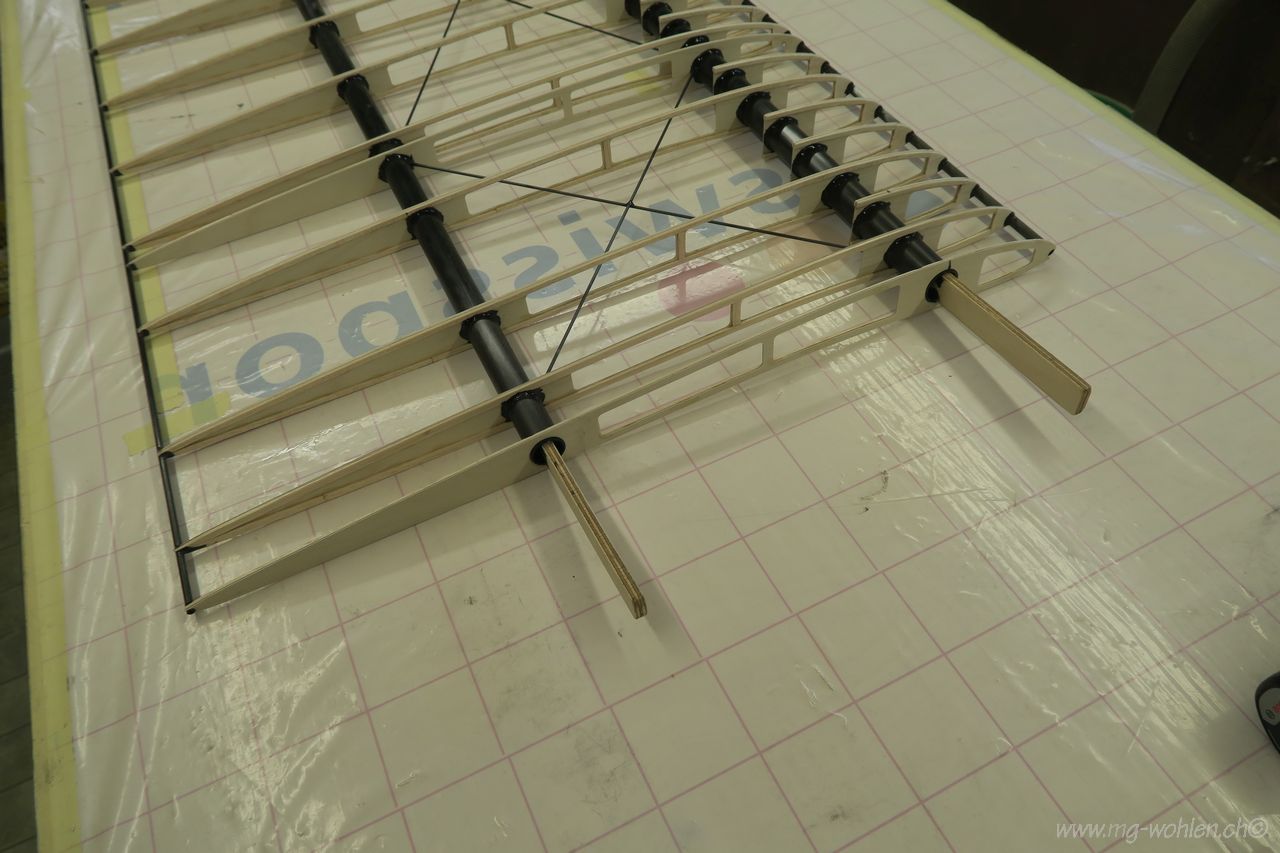

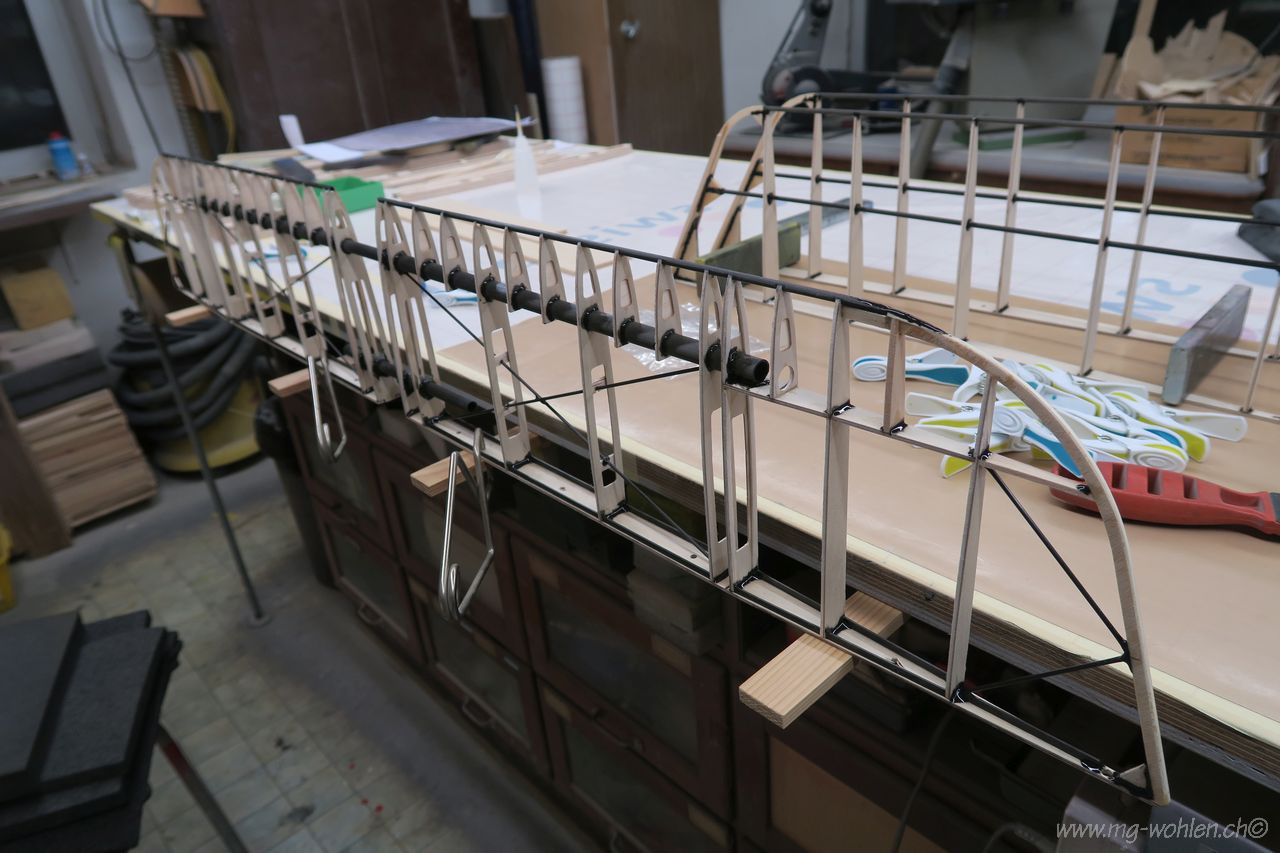

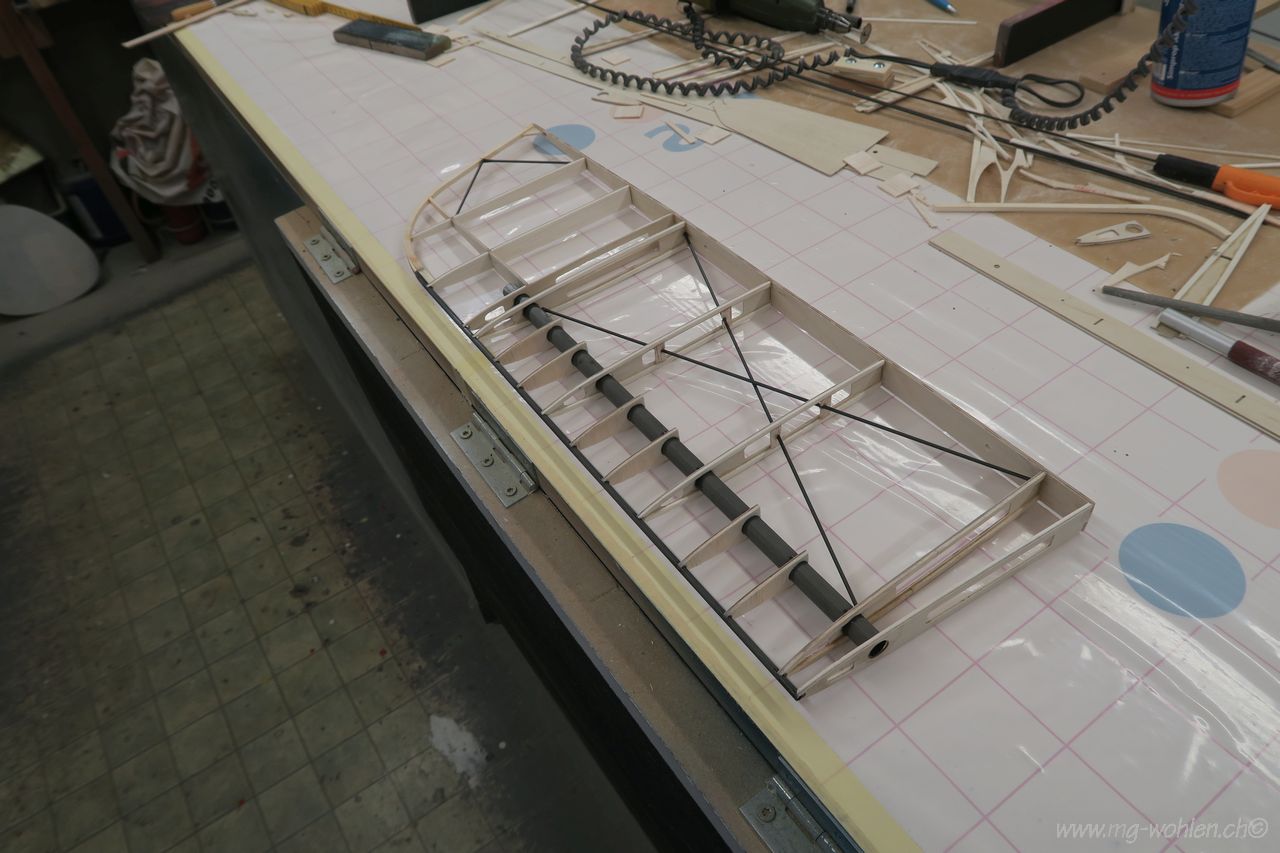

Die Kohlerohre sind provisorisch eingeschoben

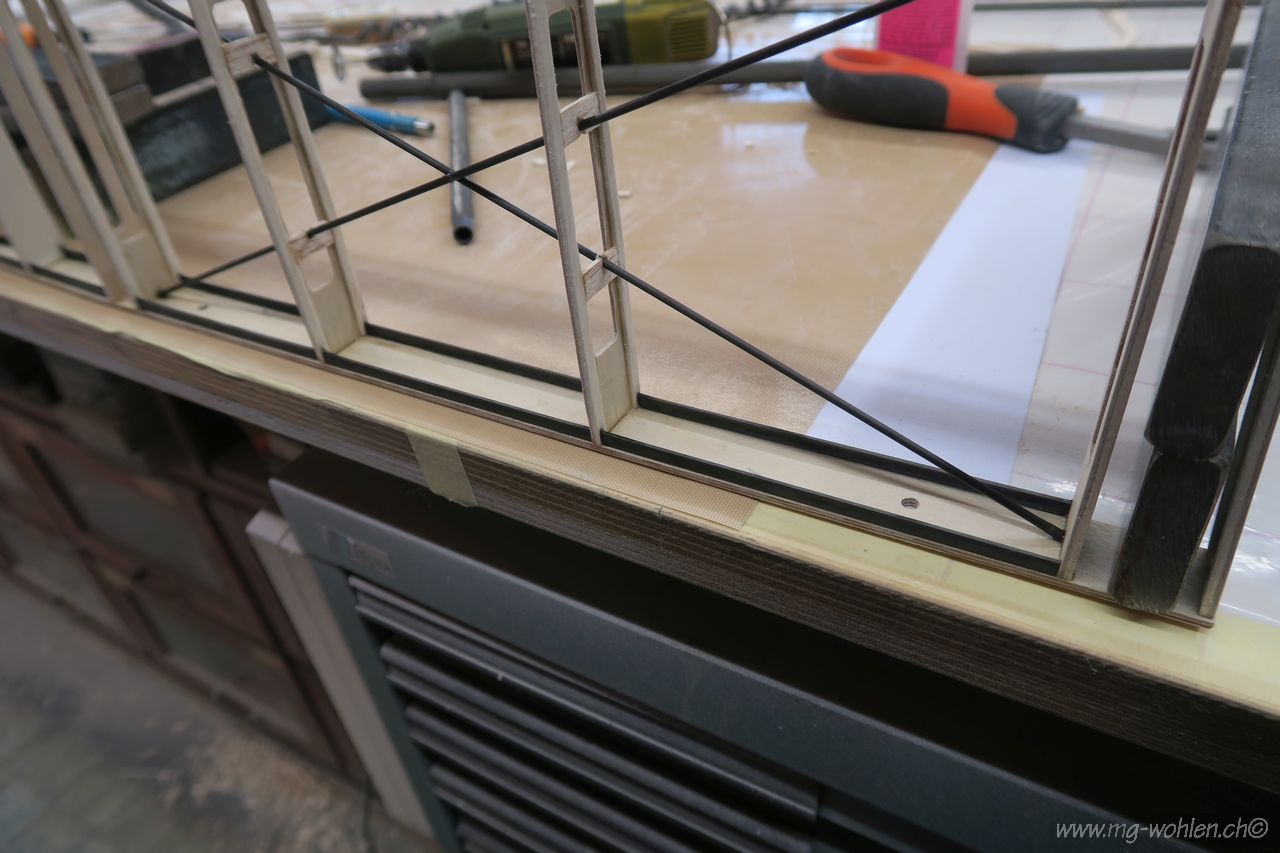

Die Versteifungen aus 2mm CFK Rundmaterial
Schöne Schuhe

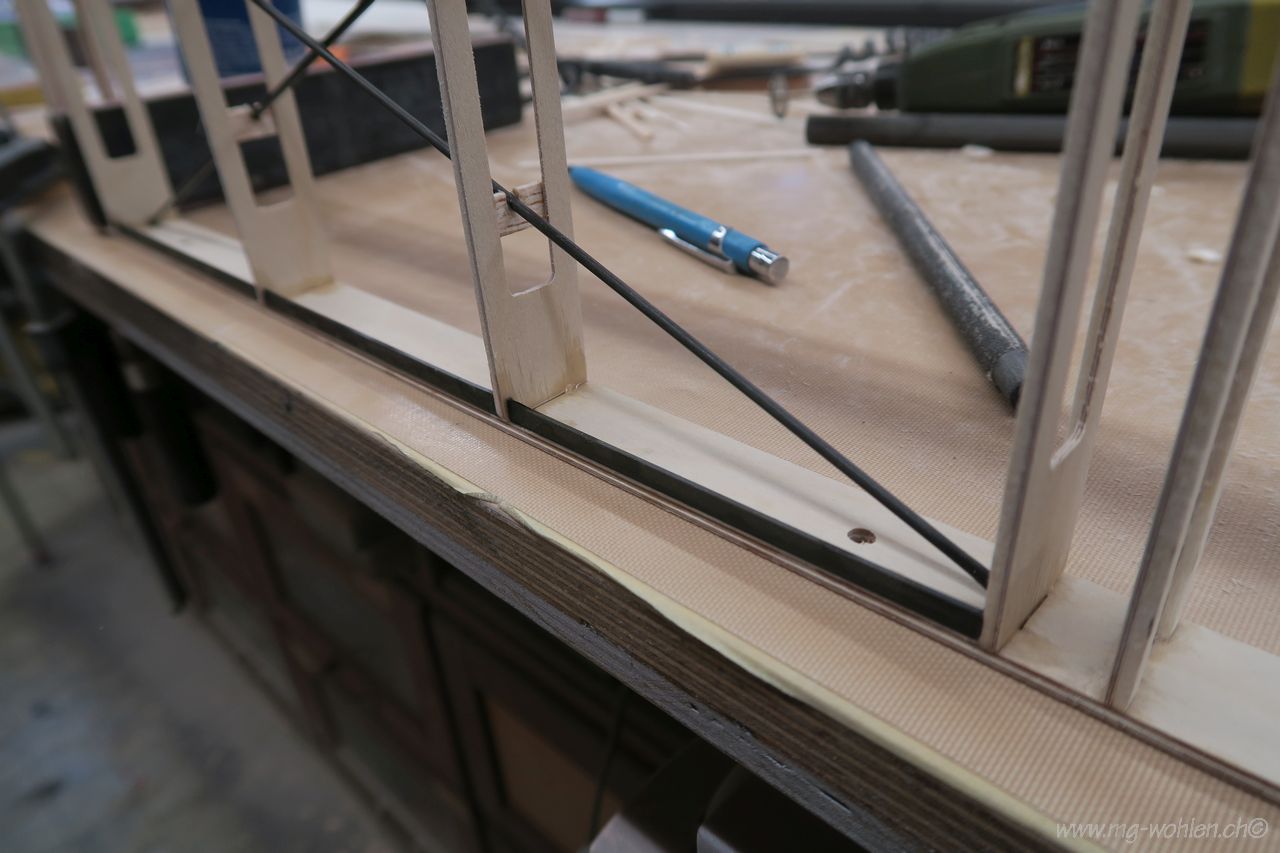

Diese CFK Verstärkung soll das Einfallen bei der Bespannung verhindern

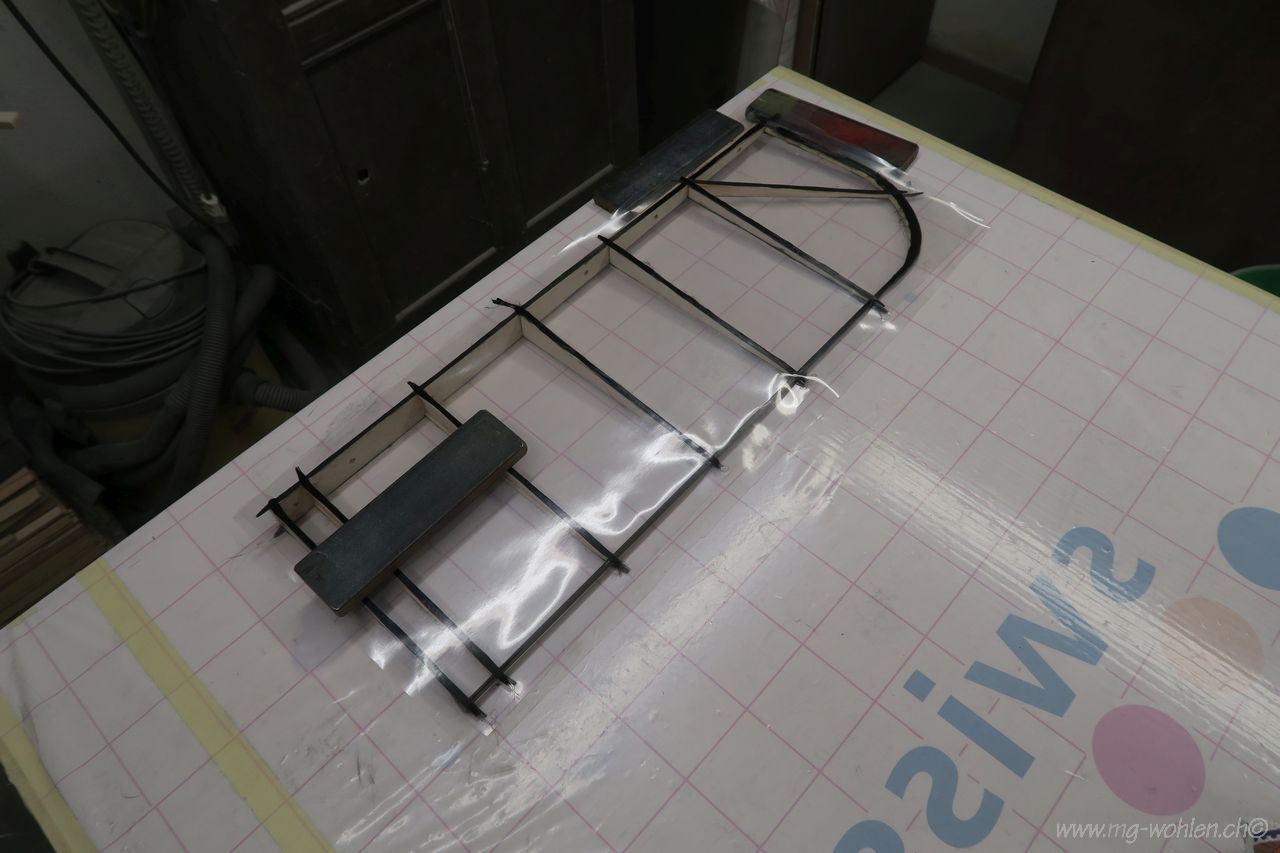

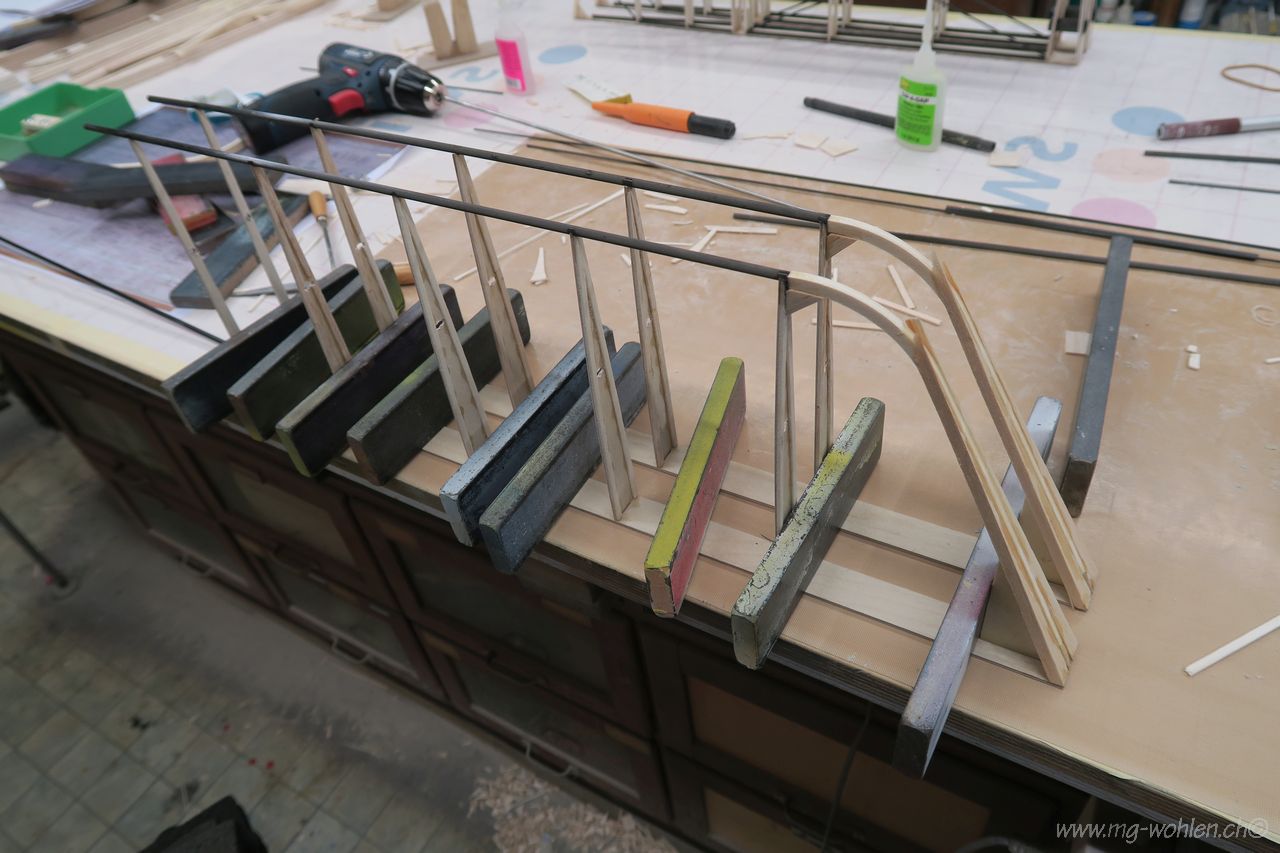

Jetz muss alles noch gut verklebt werden
Ruderflächen beim aushärten
Eckversteifungen müssen eingeklebt werden
Alles nachverklebt und am aushärten

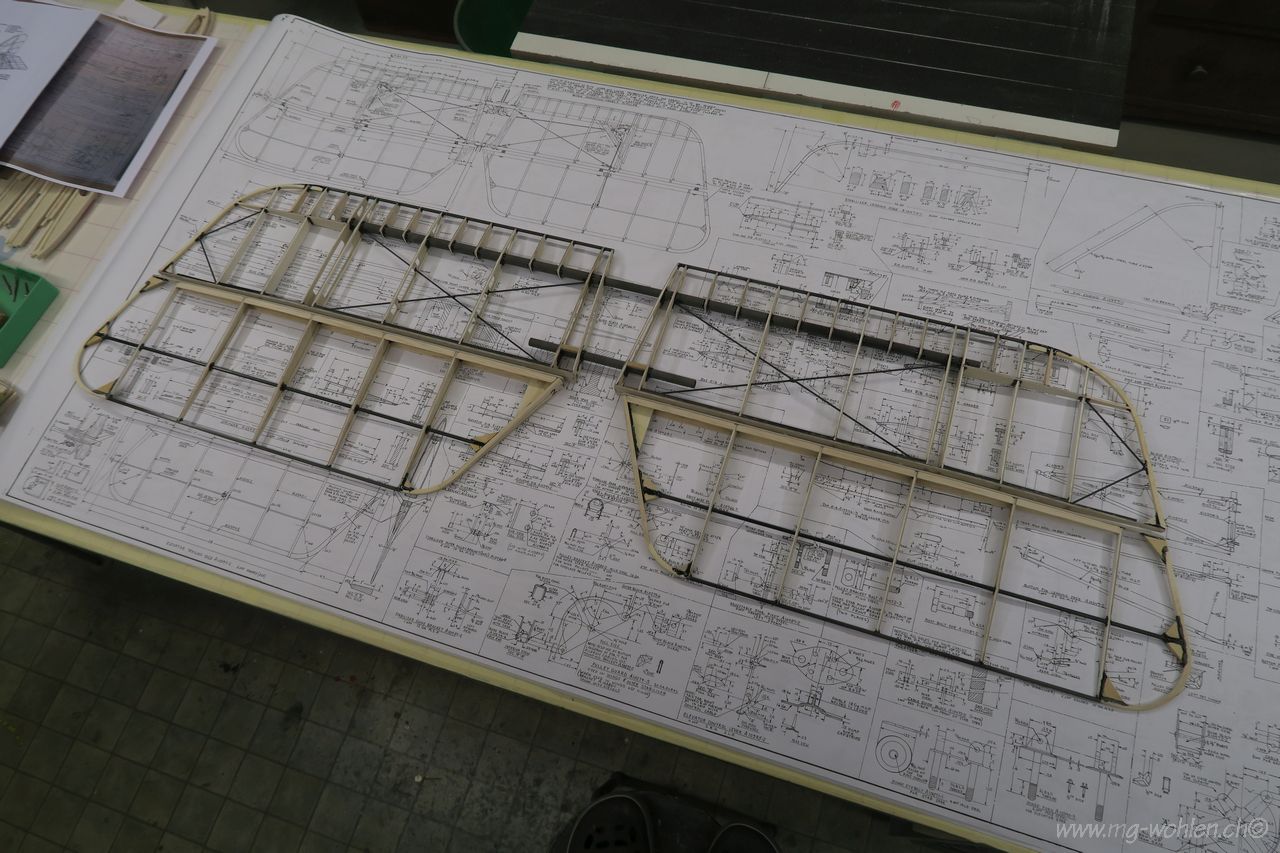

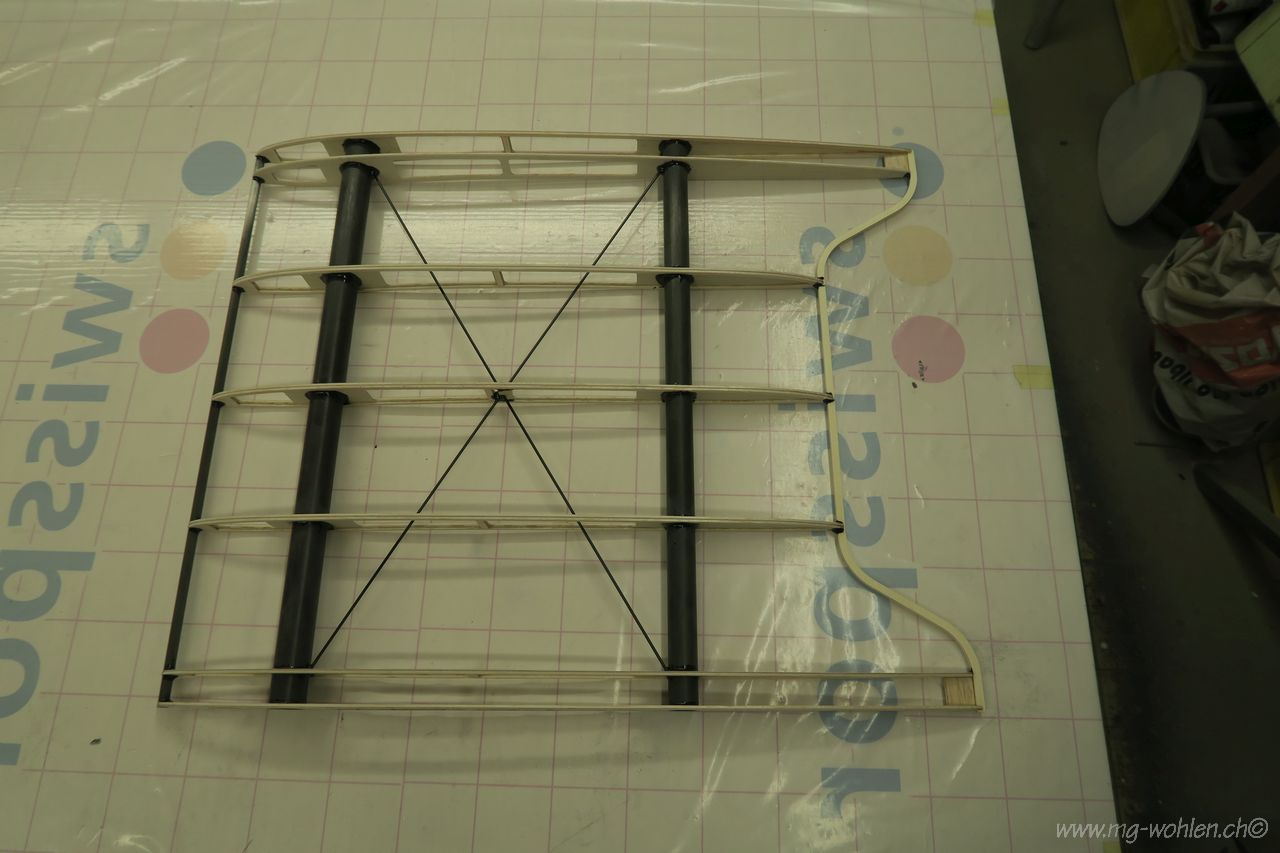

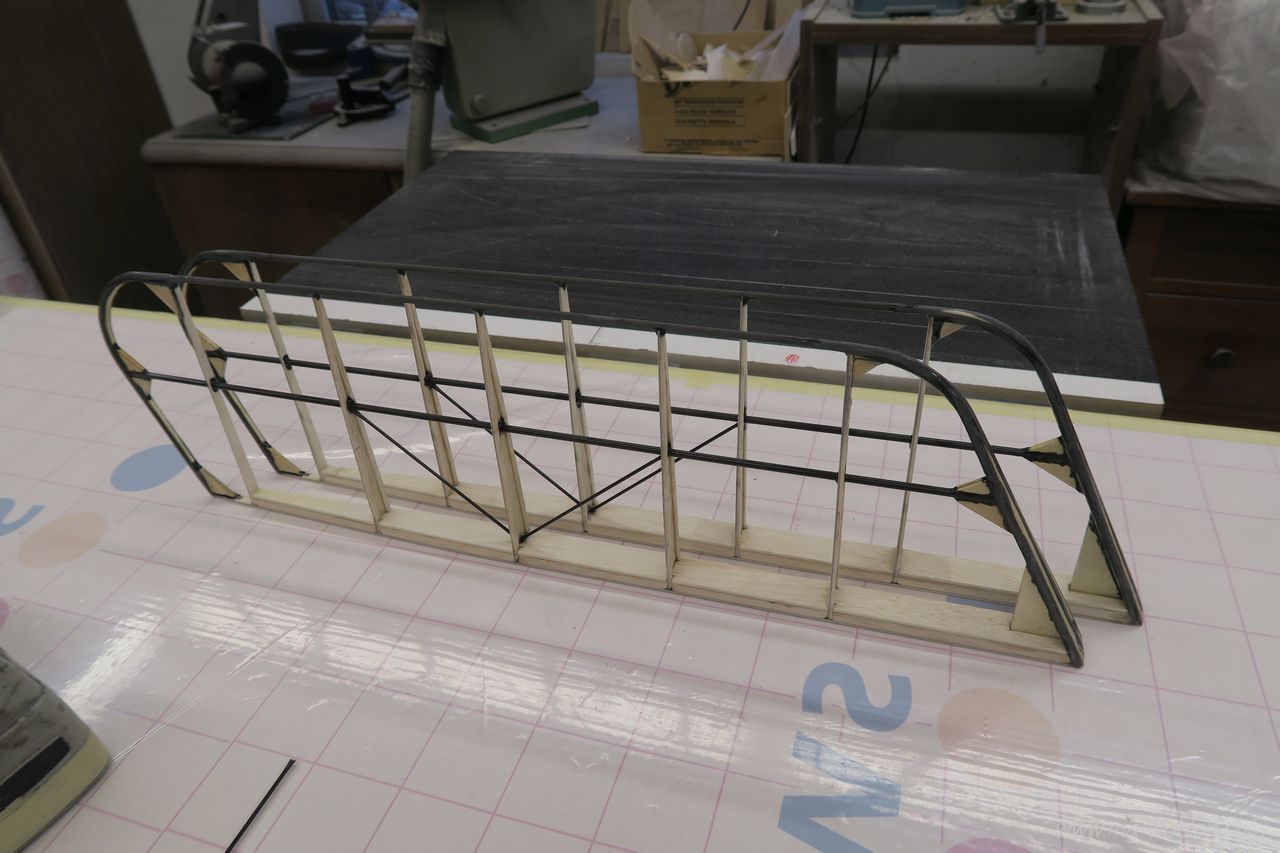

Das fast fertige Höhenleitwerk

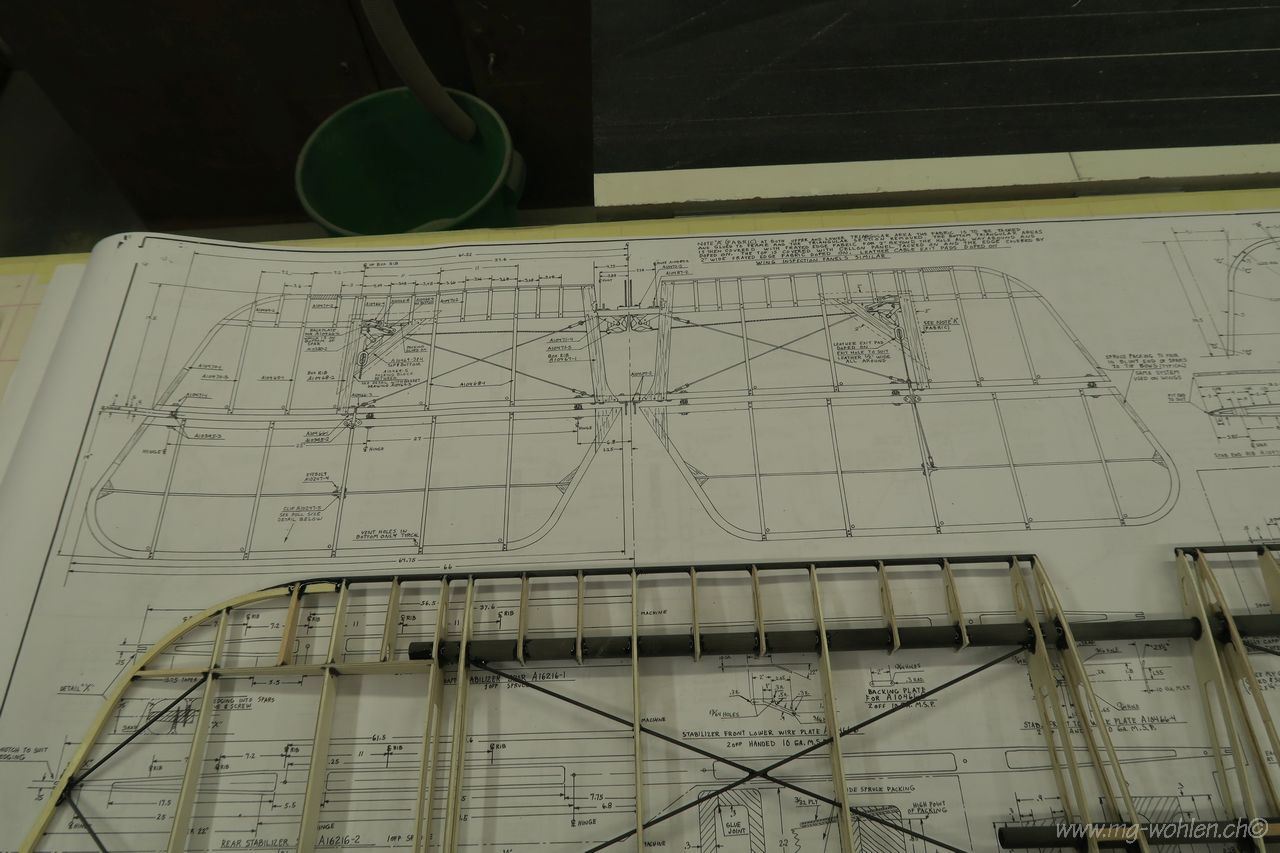

Laut Plan könnte man noch viele Details einbauen

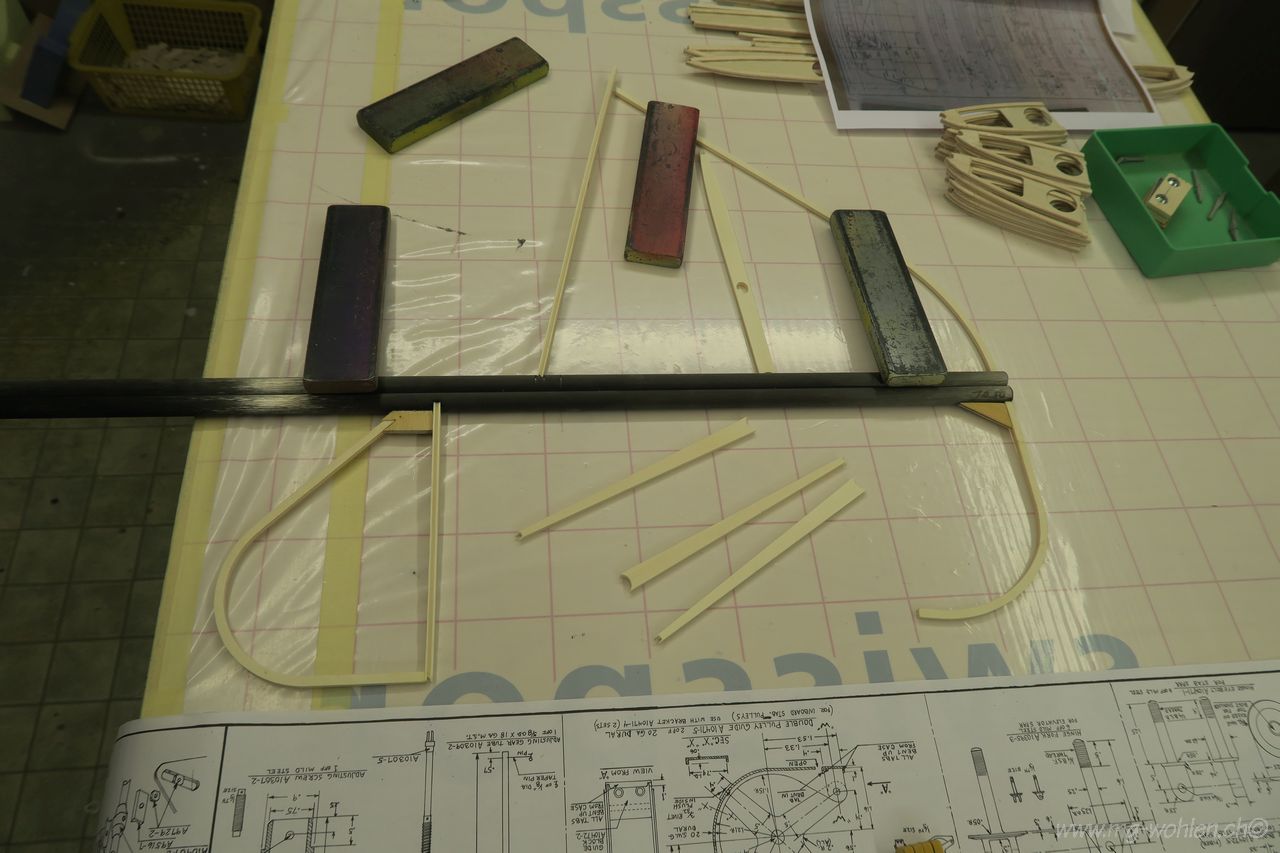

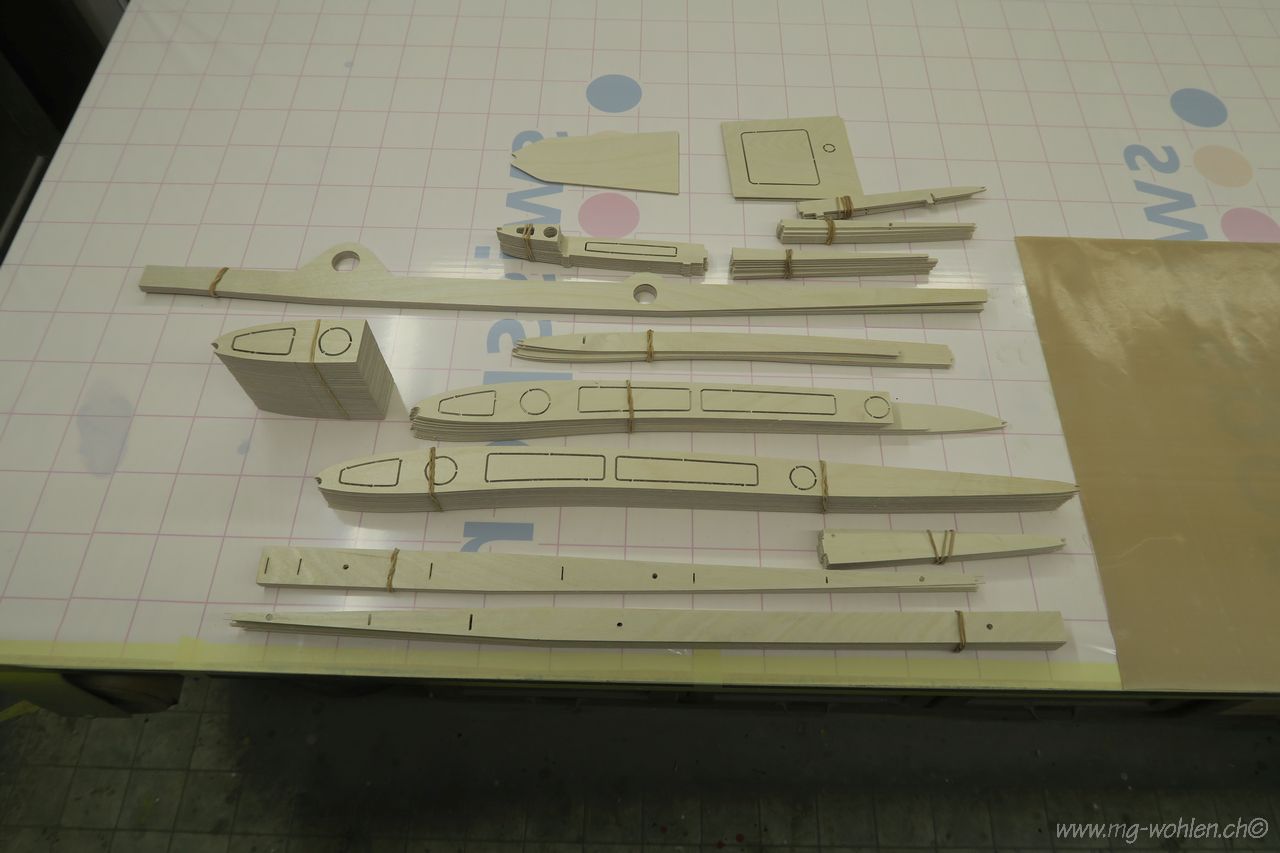

Teile sortieren für das Seitenleitwerk

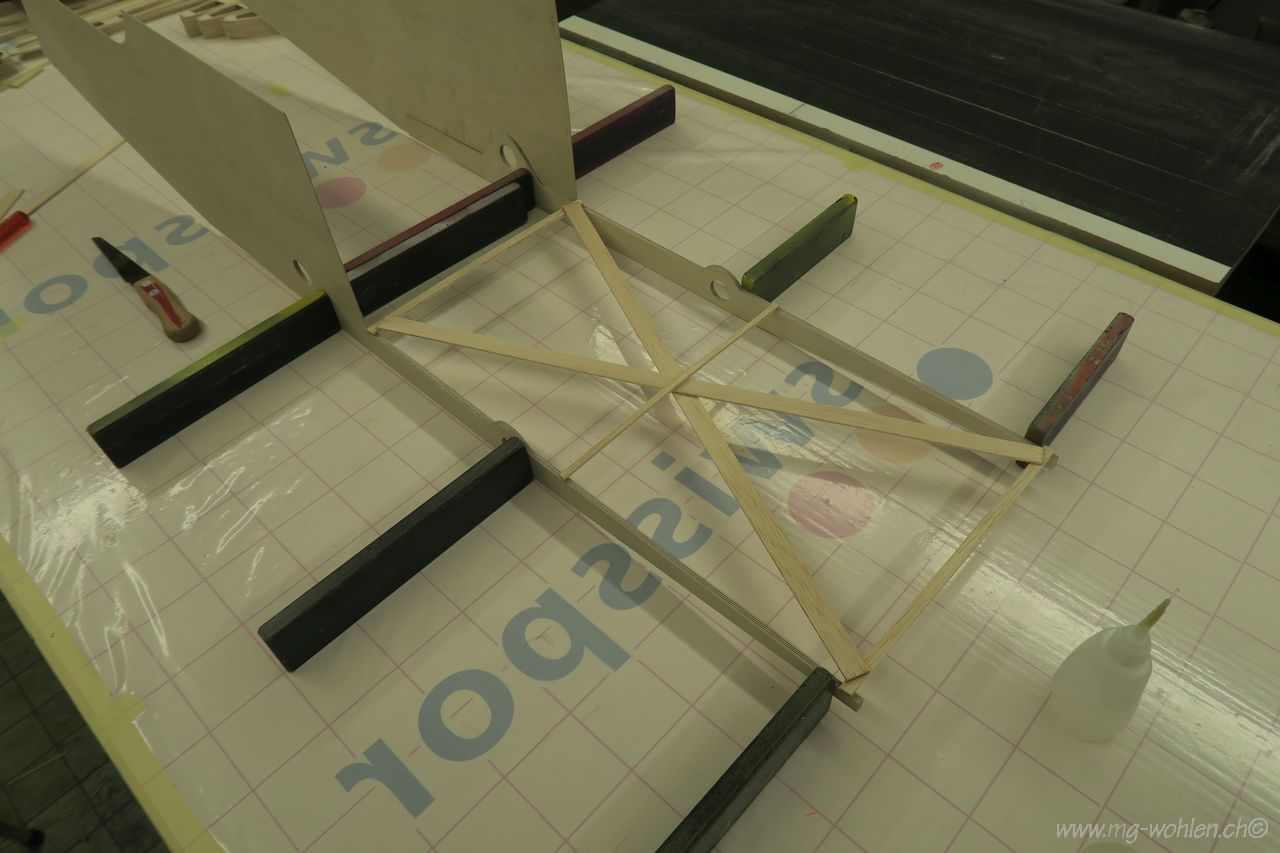

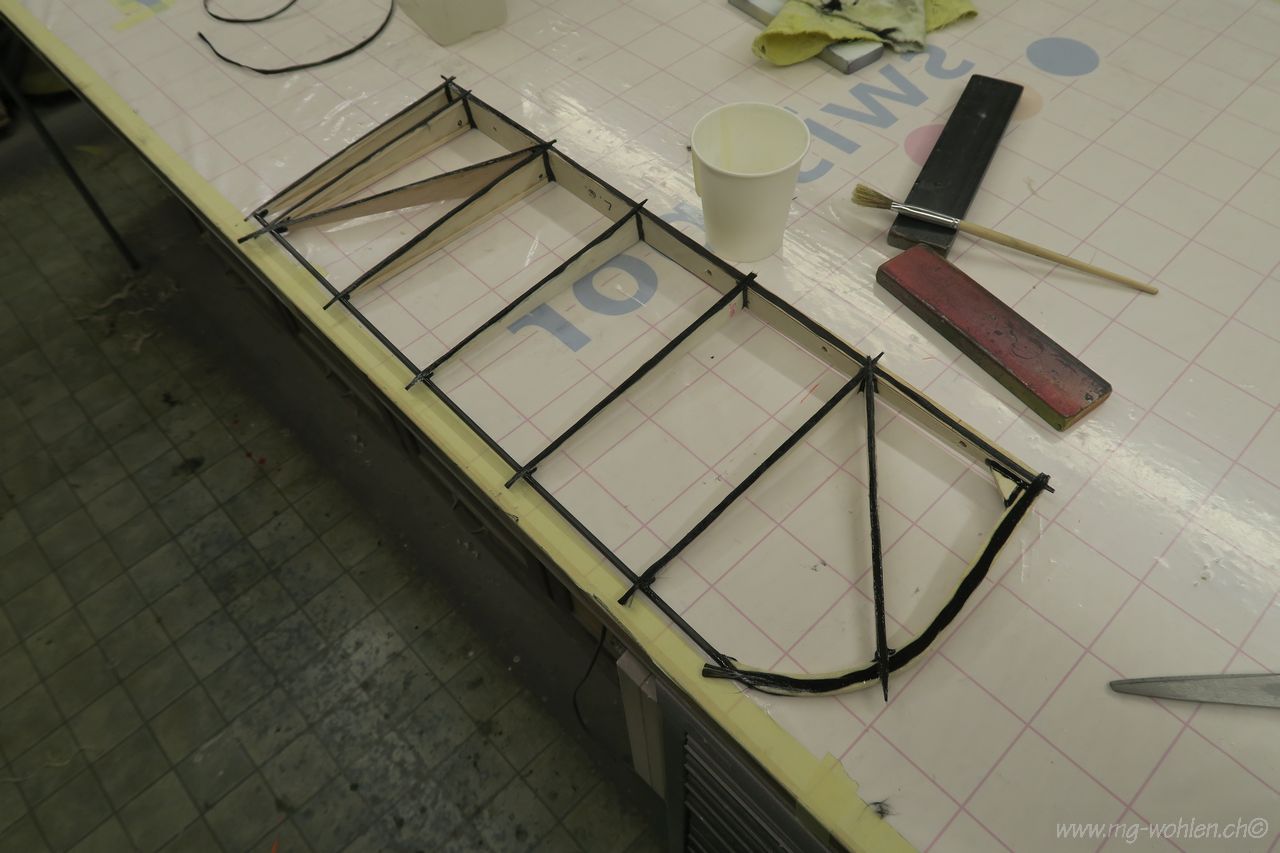

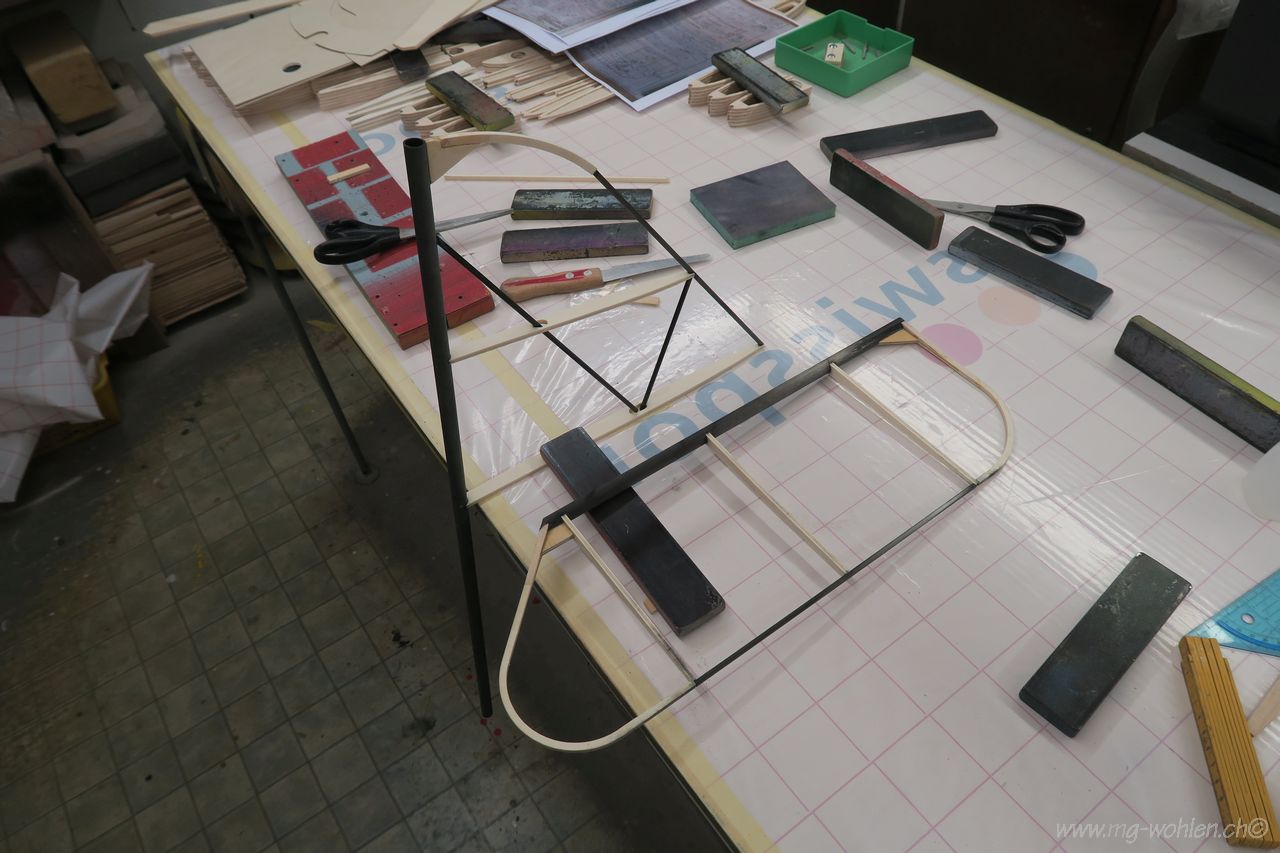

Einzelteile SLW zusammengefügt

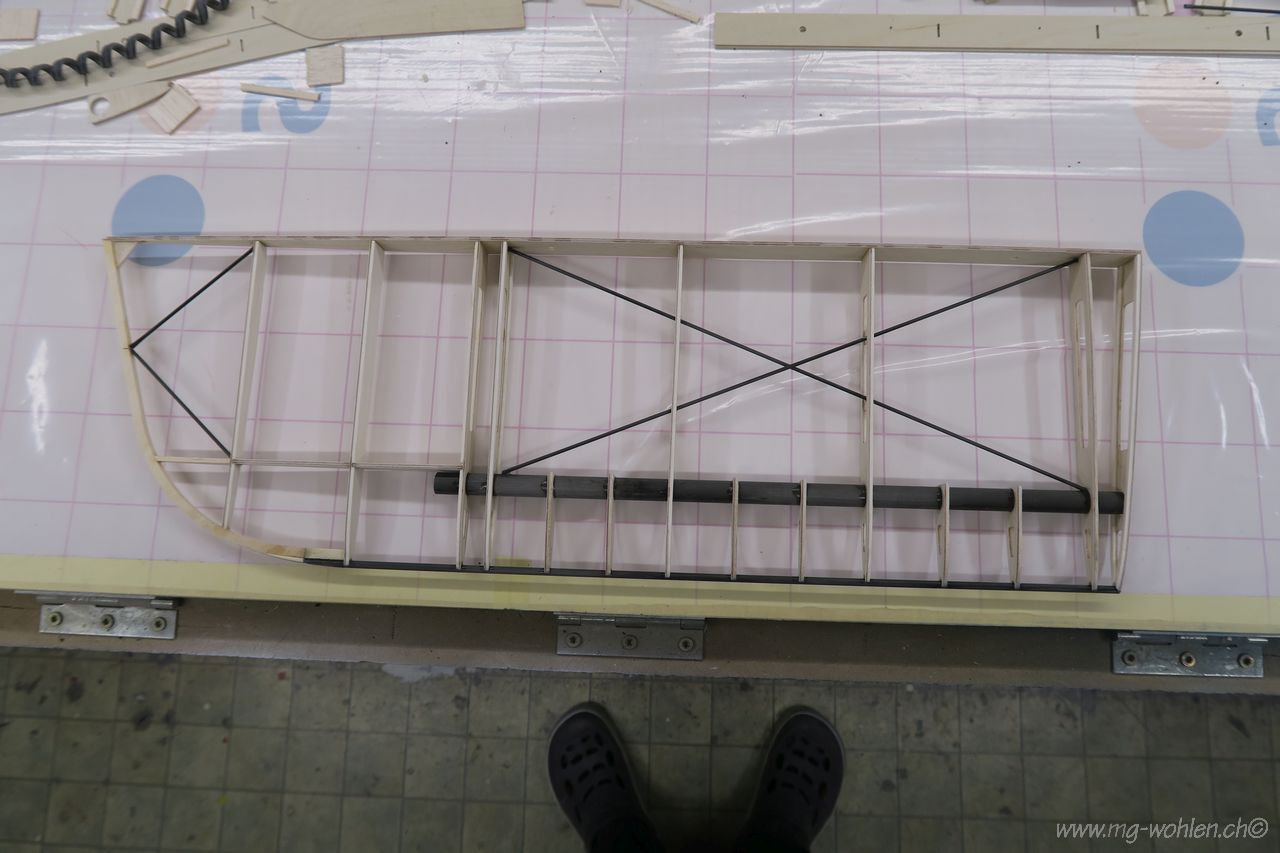

Die beiden Höhenruder fertig verklebt

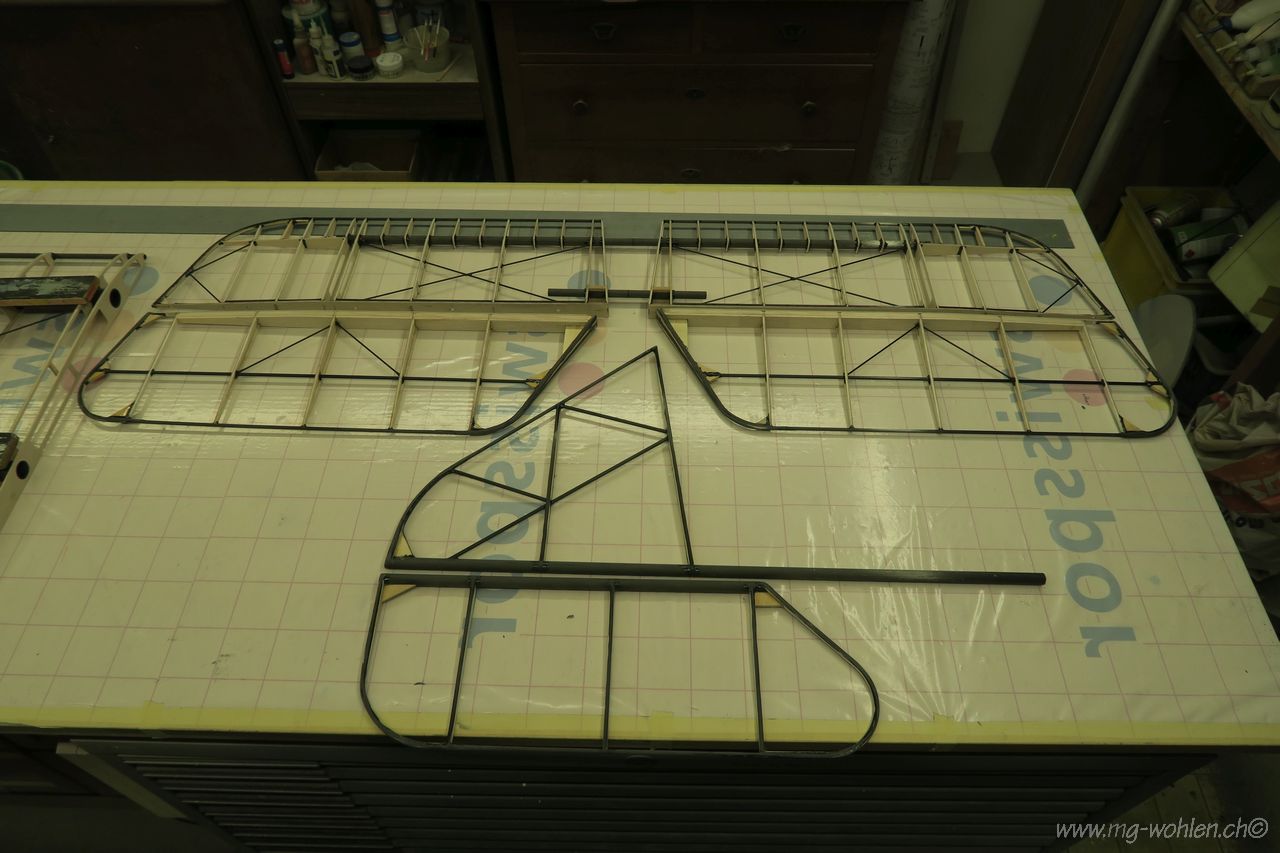

Bis auf die Scharniere, sind die Leitwerke rohbaufertig

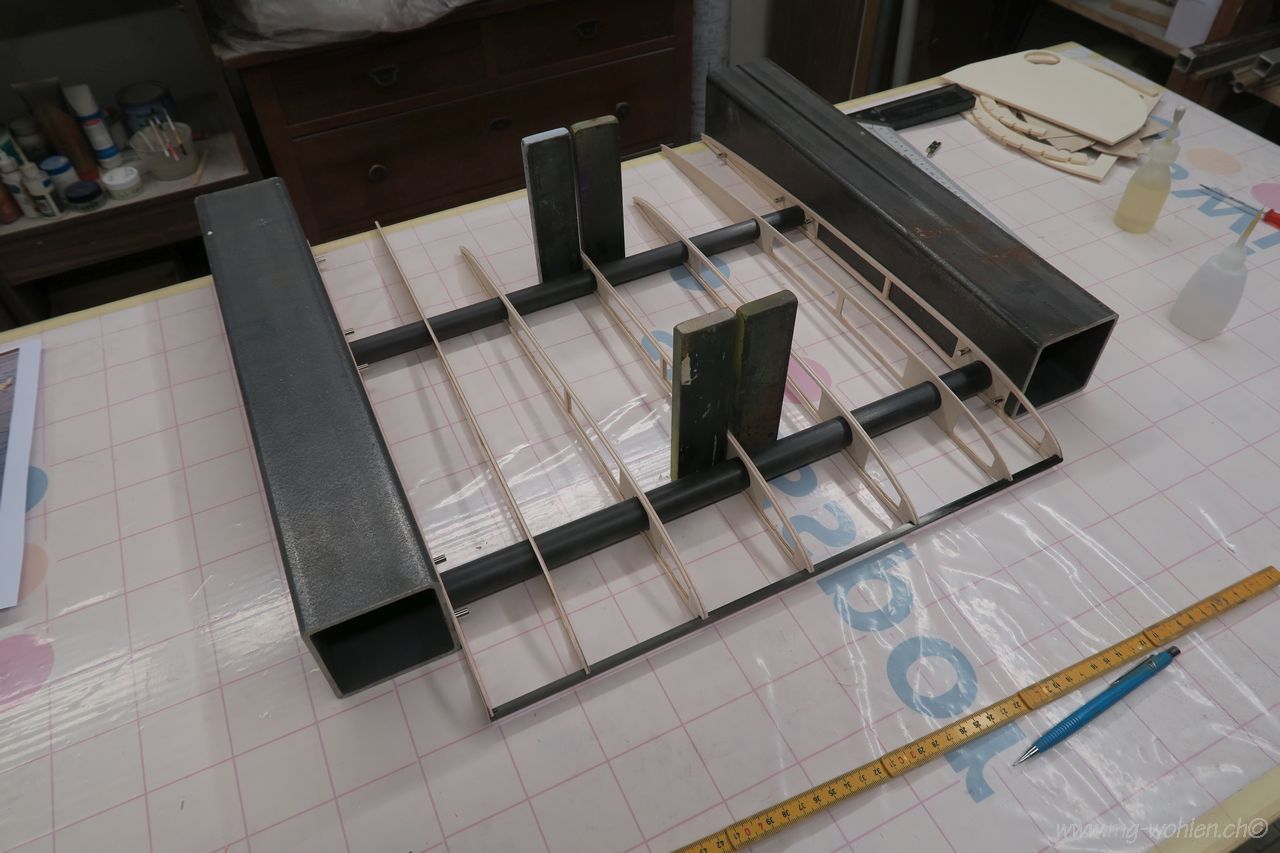

Um die Flügel zu bauen muss zuerst das untere Mittelteil gemacht werden
Die unteren Verstärkungen sind aufgeklebt

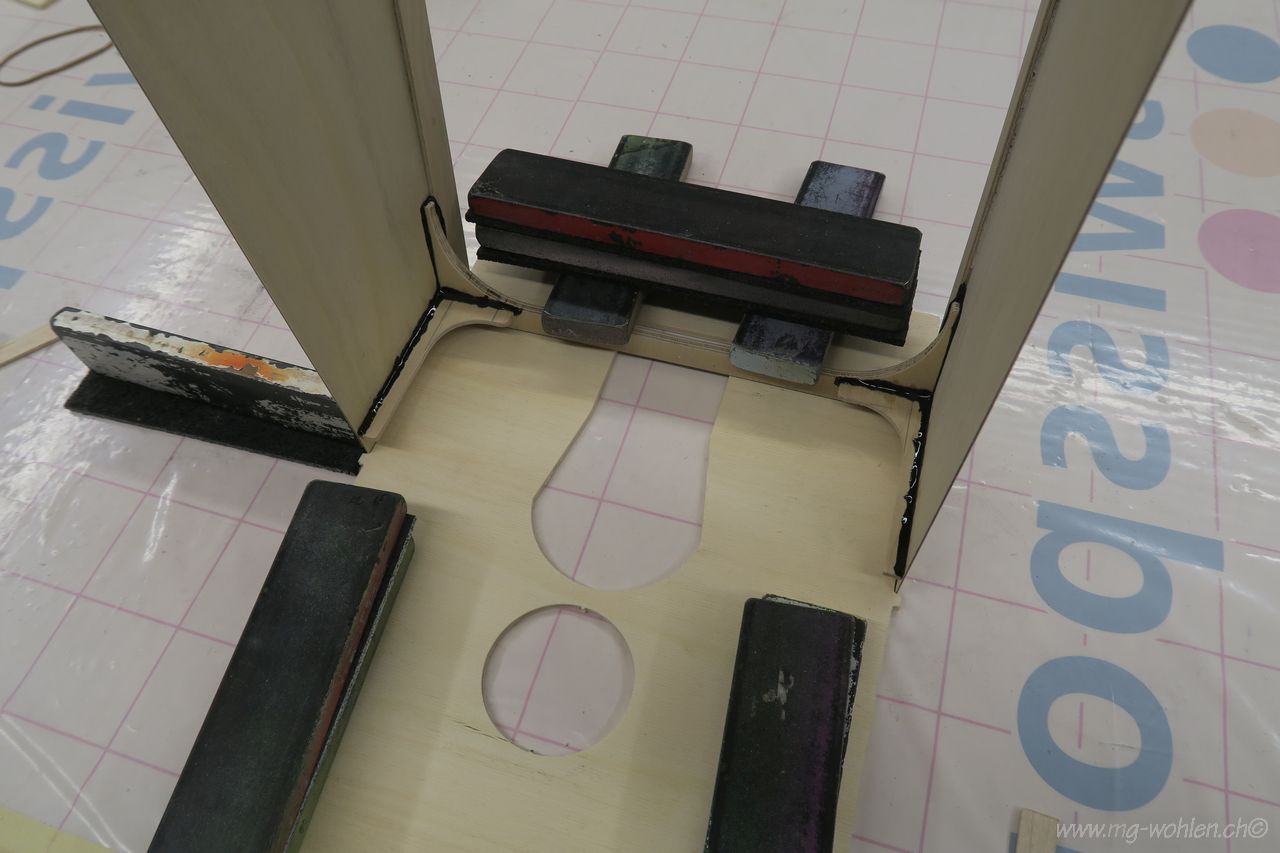

Das ganze wird winklig gesichert

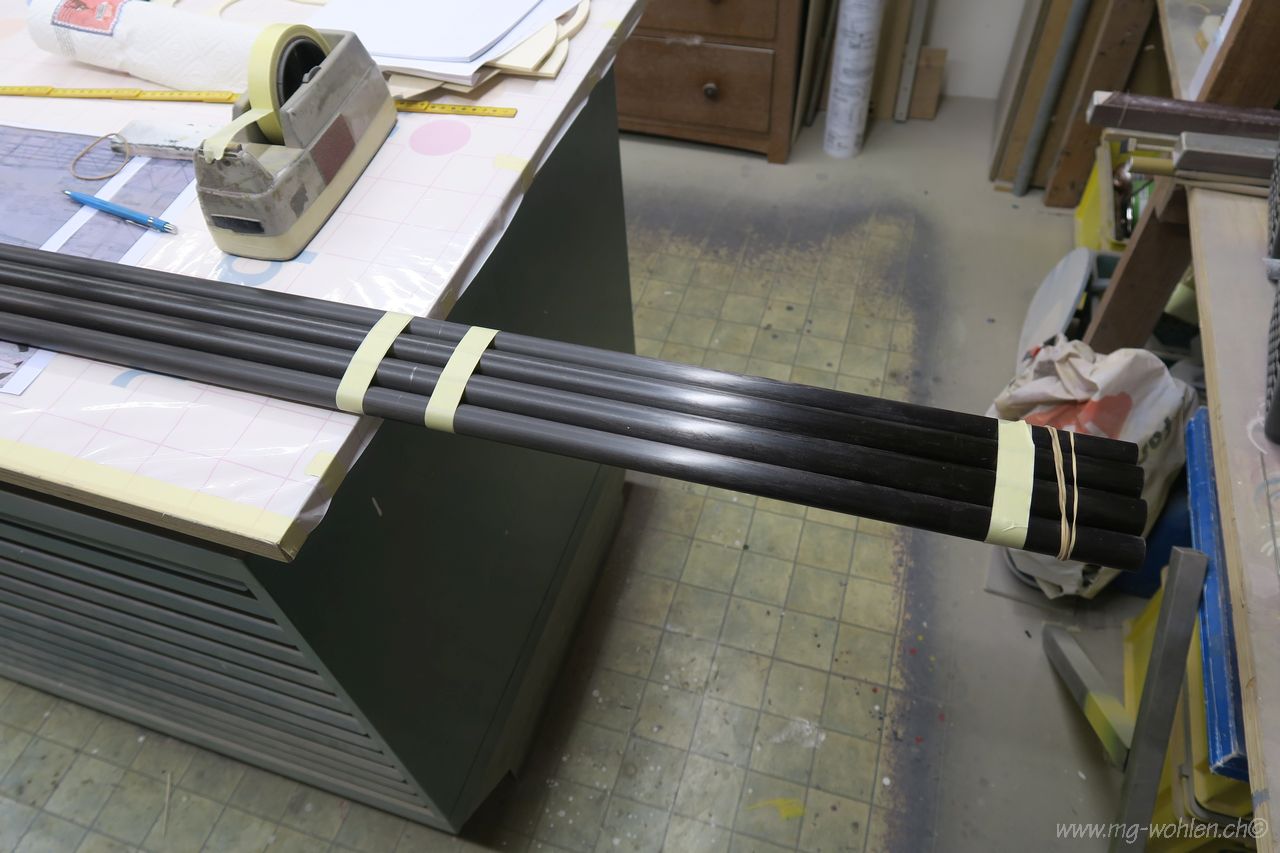

Als erstes brauchen wir die CFK Rohre

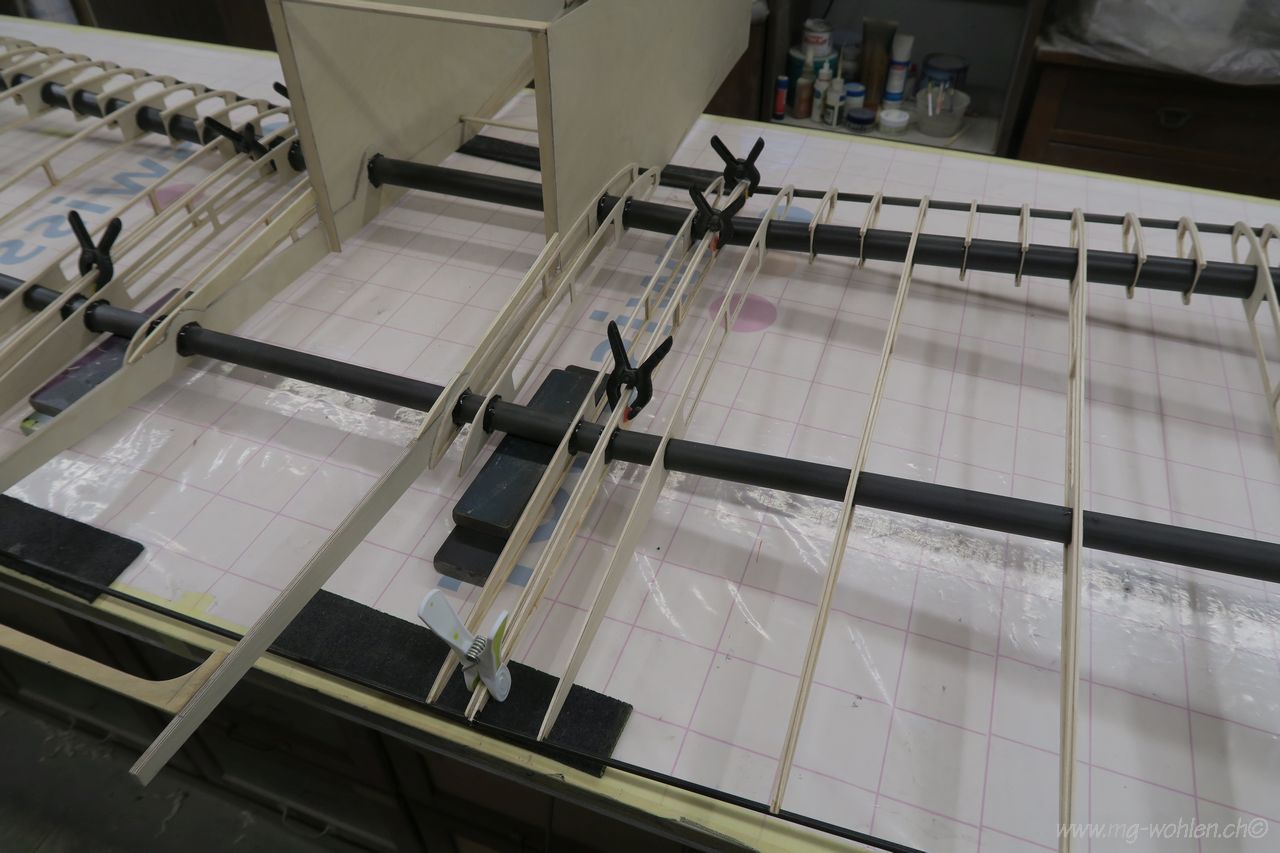

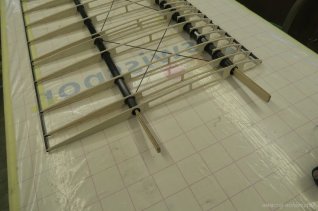

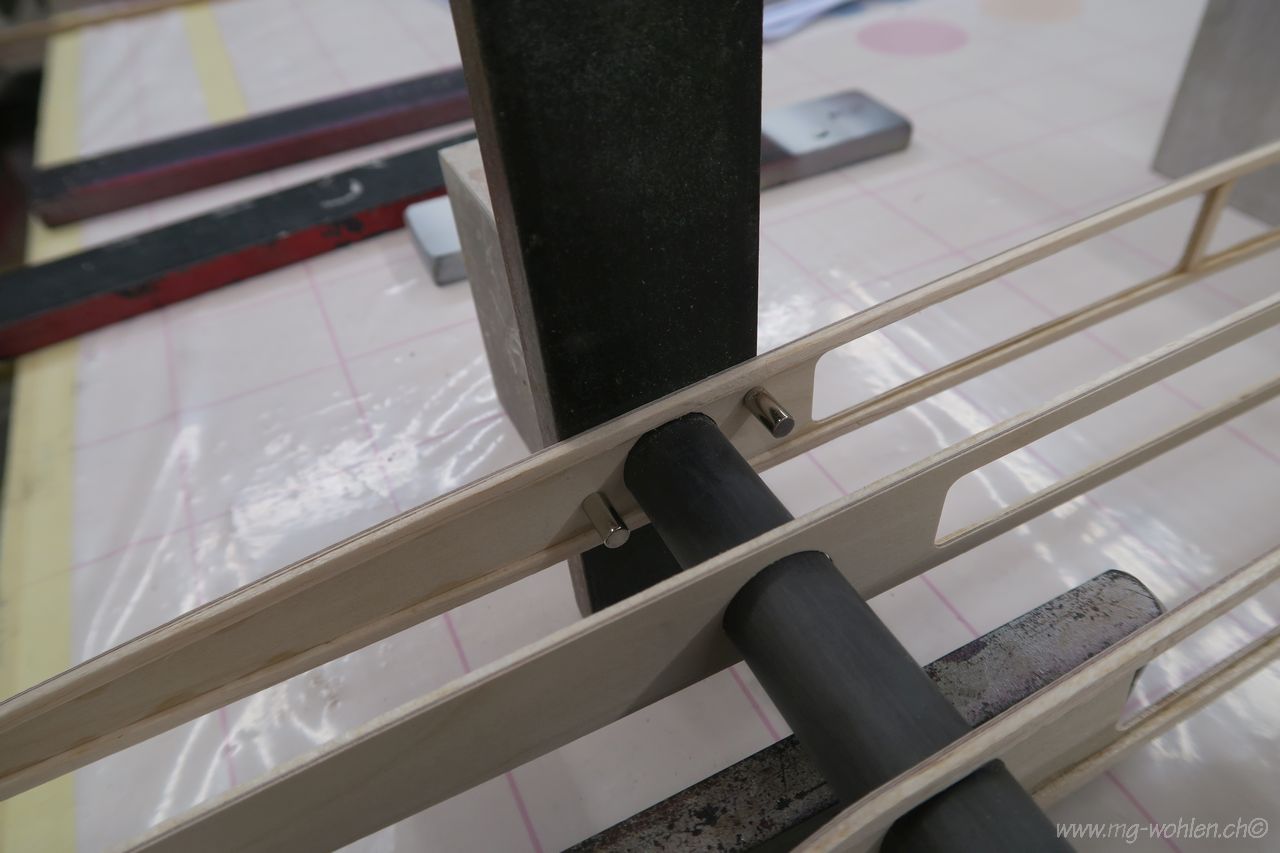

Die CFK Rohre und die Anschluss Rippen werden ausgerichtet

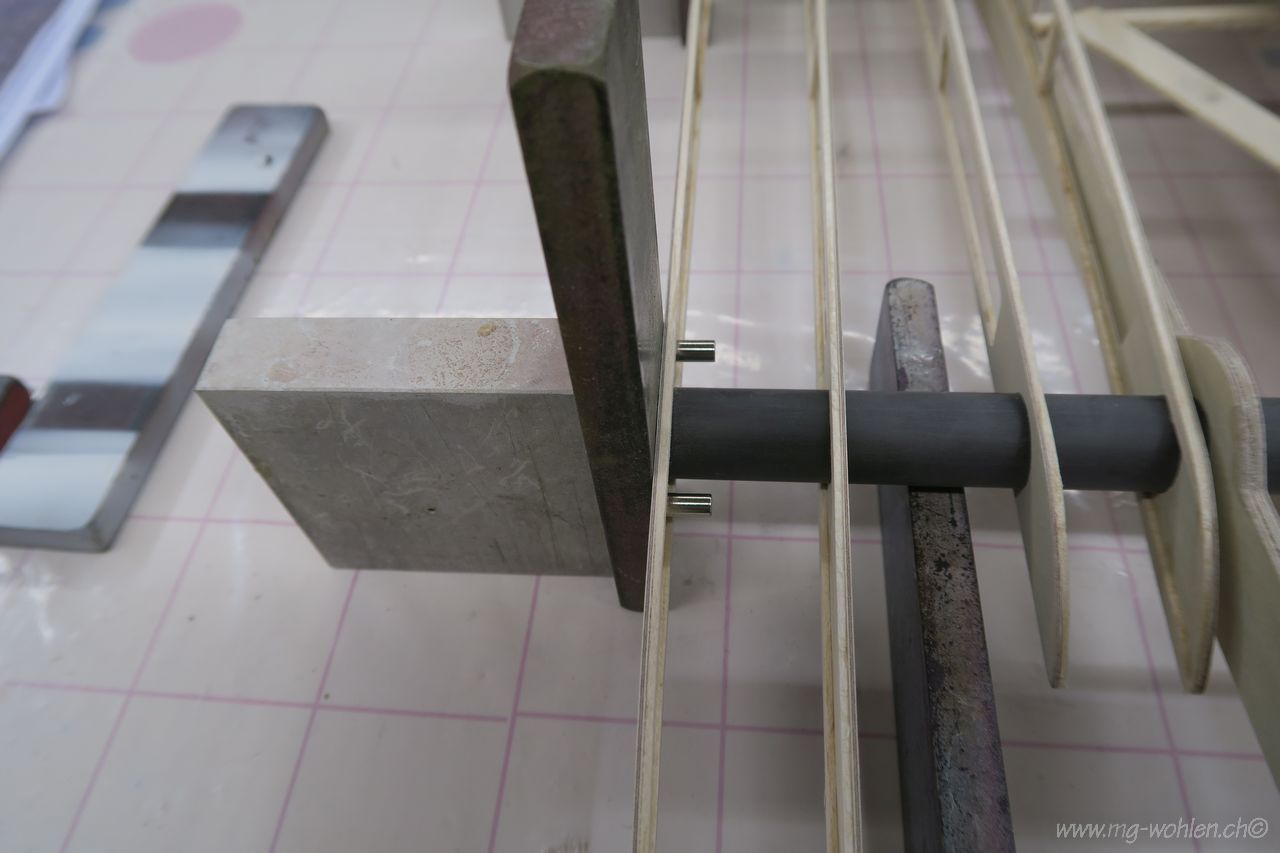

mit Magneten werden die Rippen rechtwinklig angeheftet
alles nochmals kontrollieren

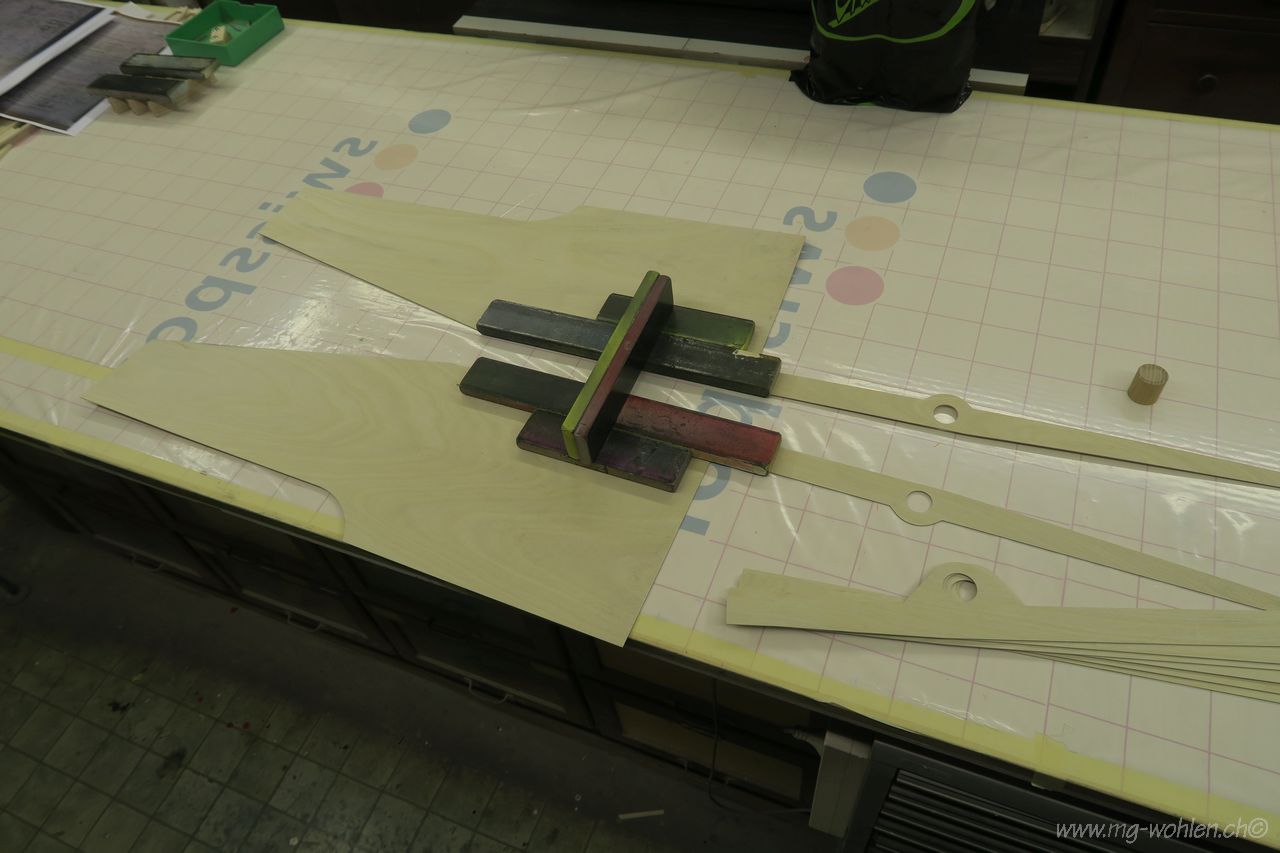

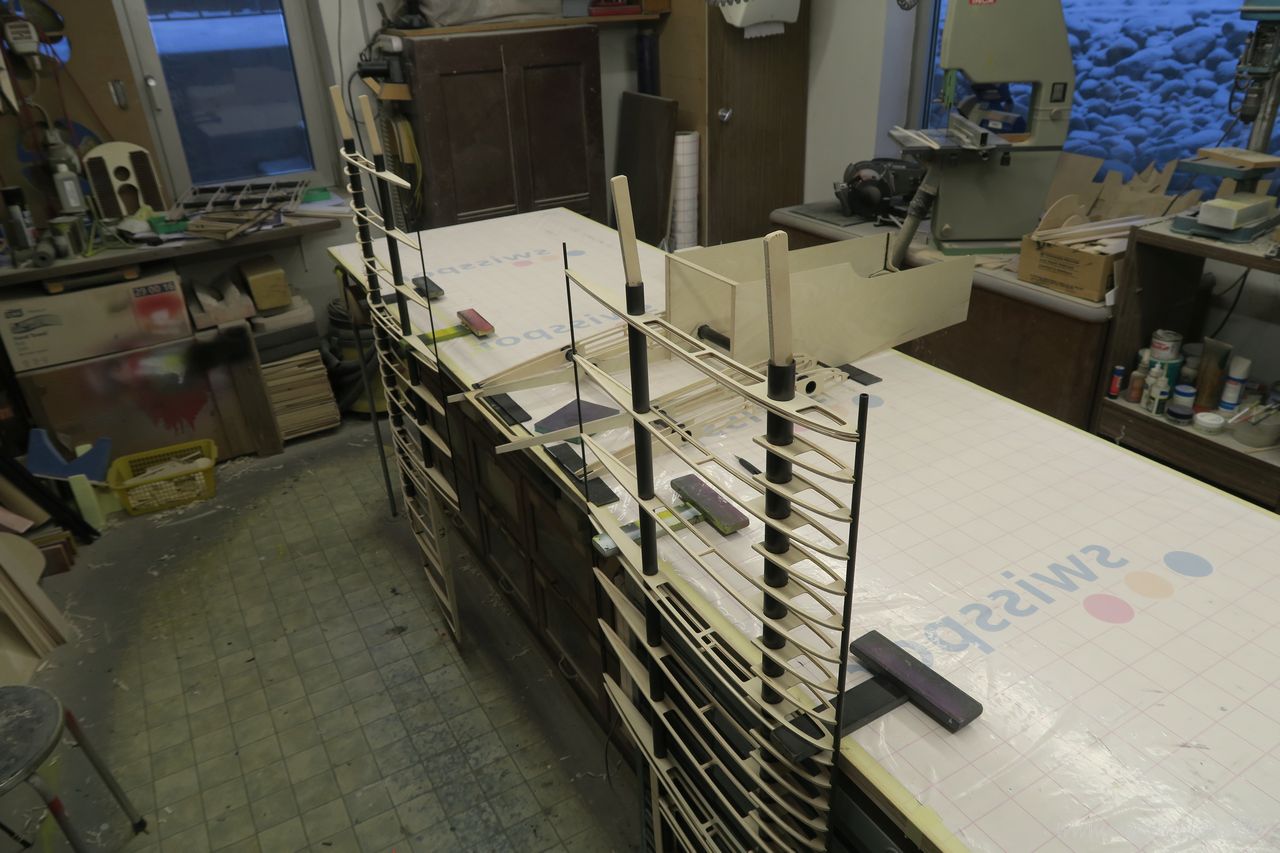

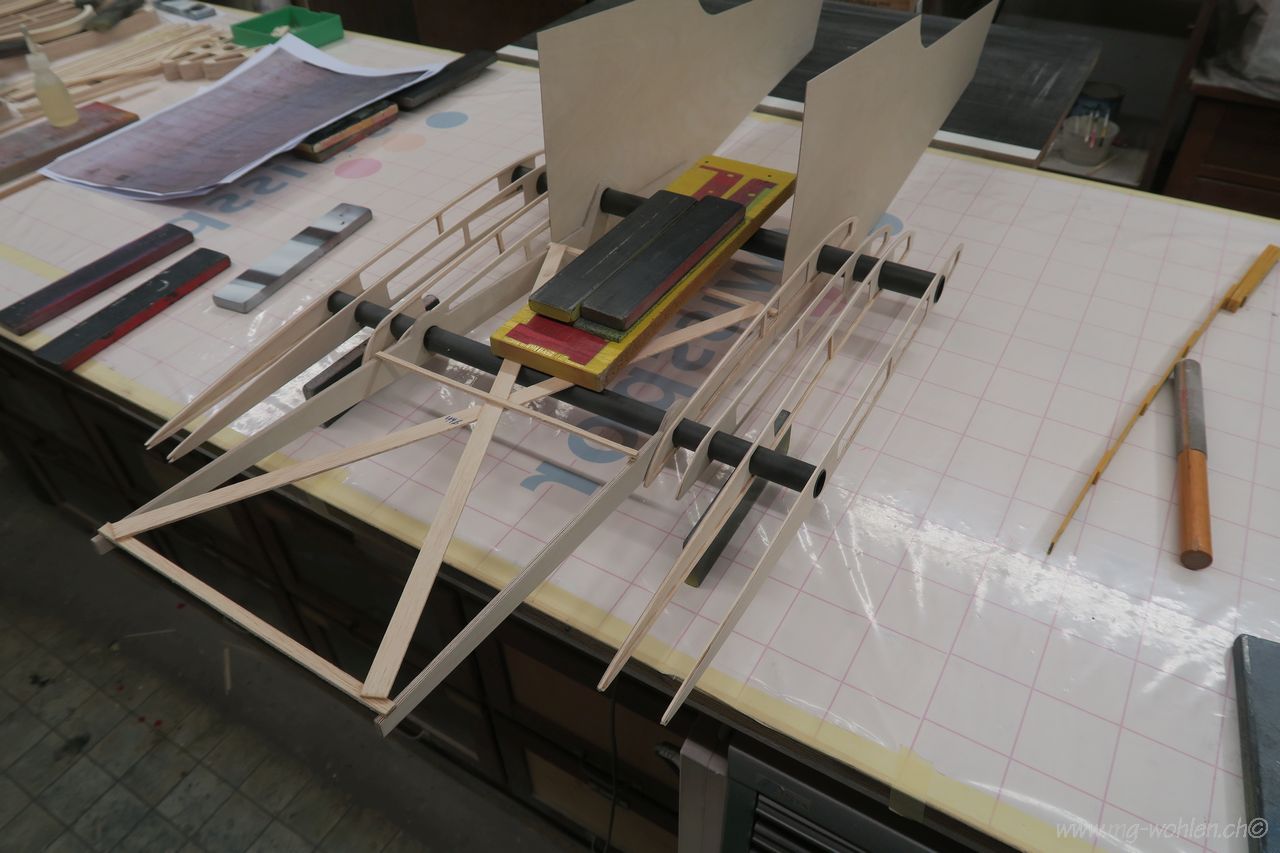

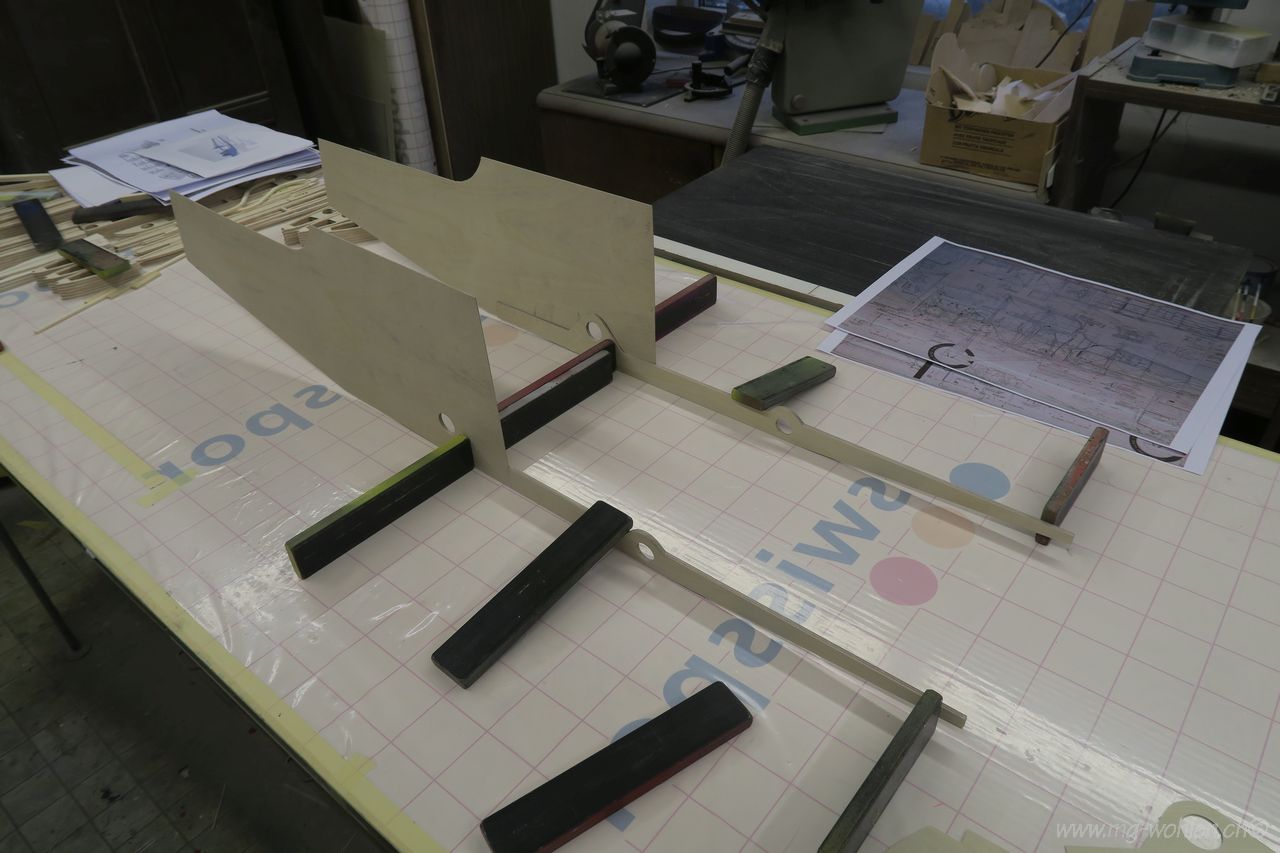

Die Seitenwände werden fixiert

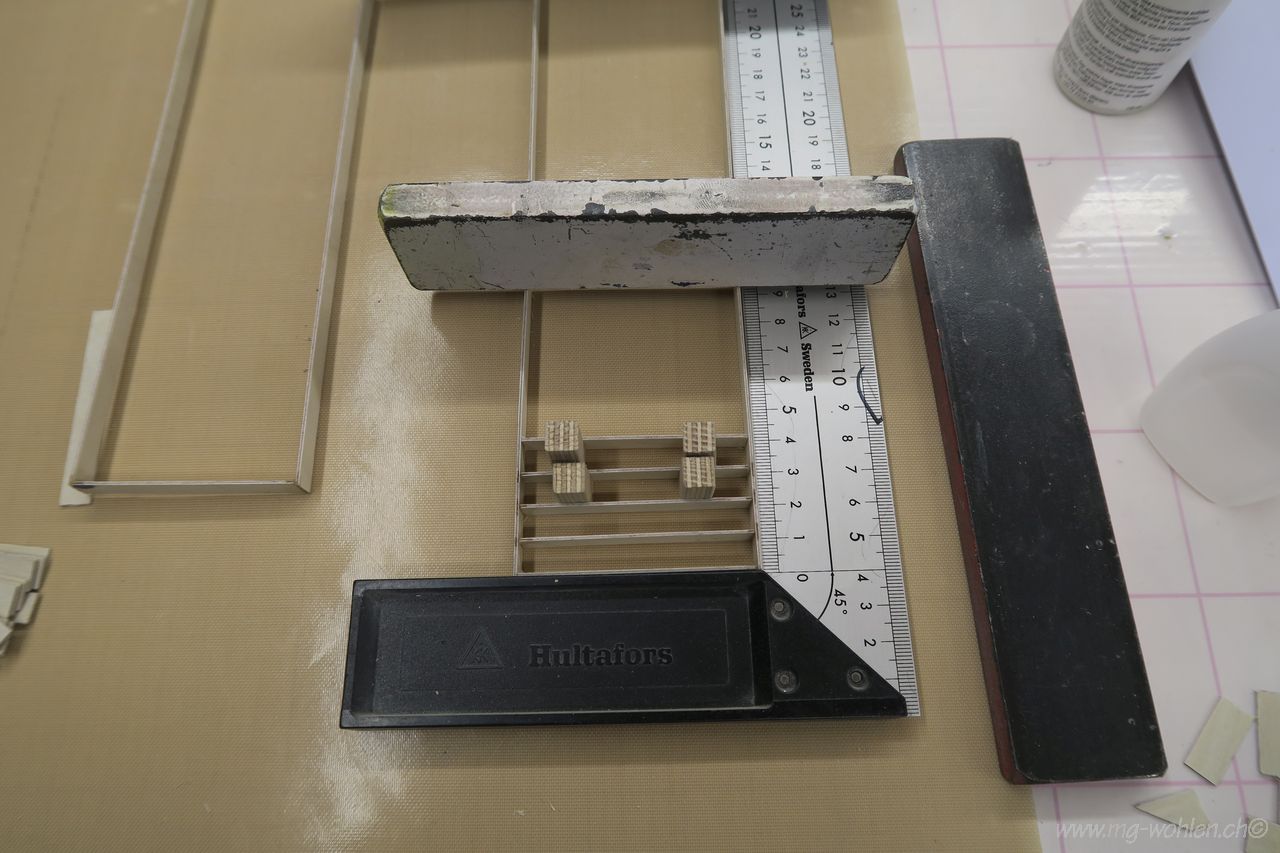

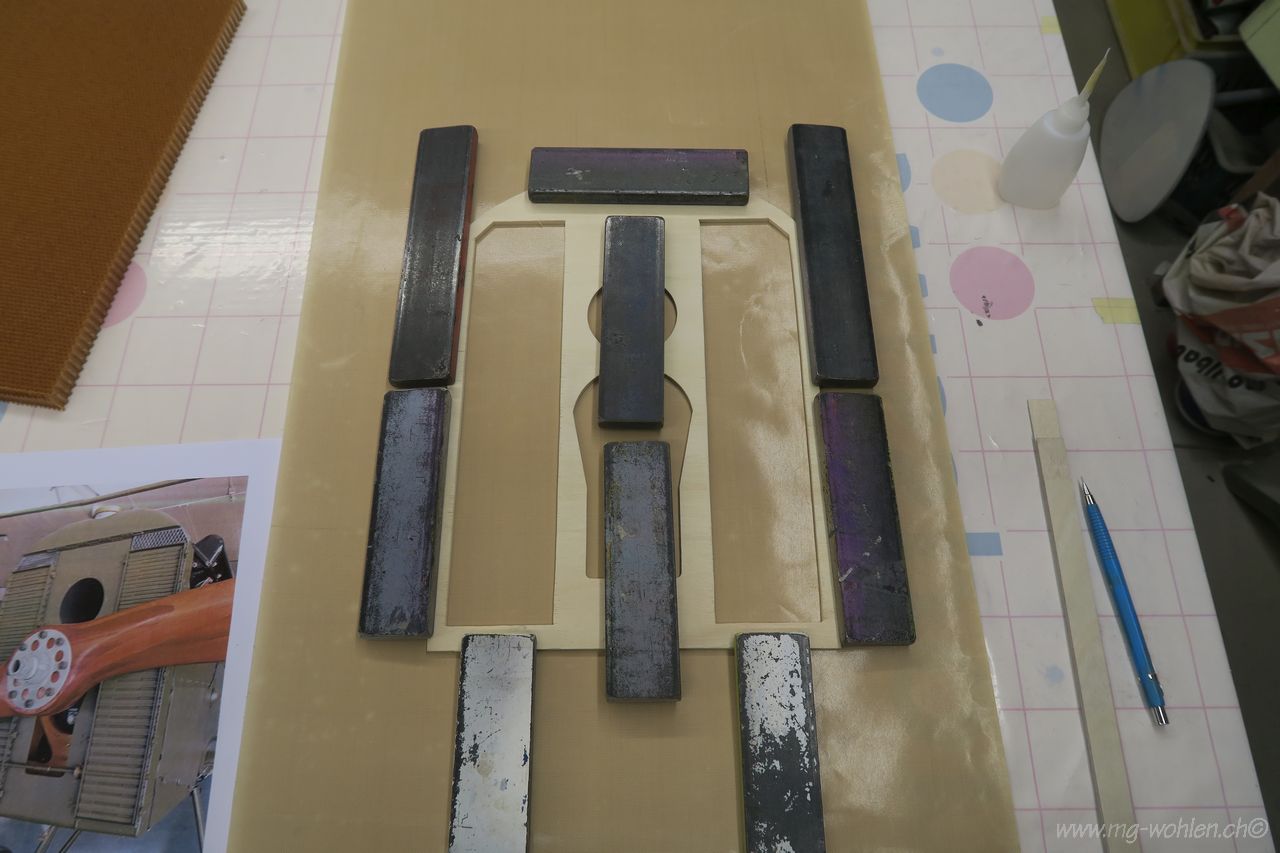

Hier wird der Kühlergrill vorbereitet
Beim Original sind diese Lamellen verstellbar

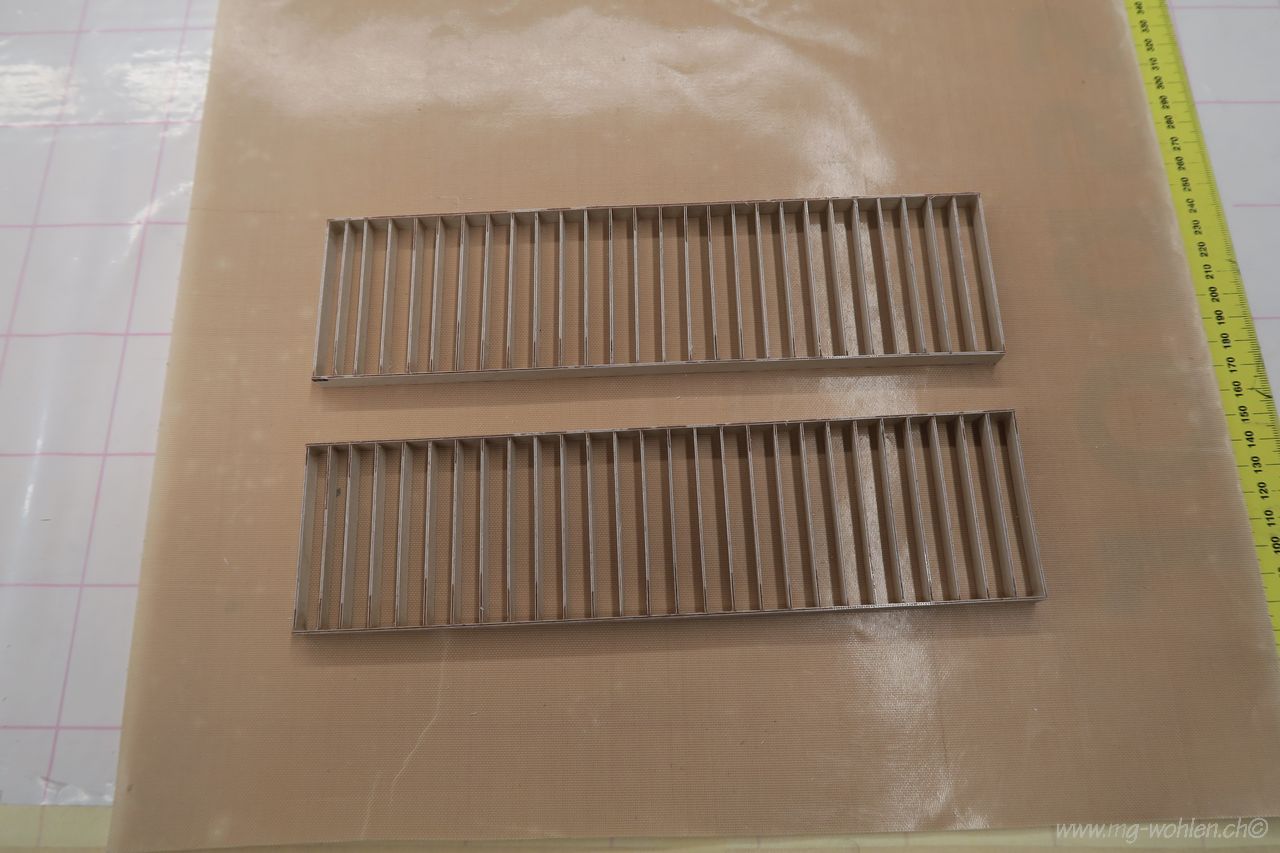

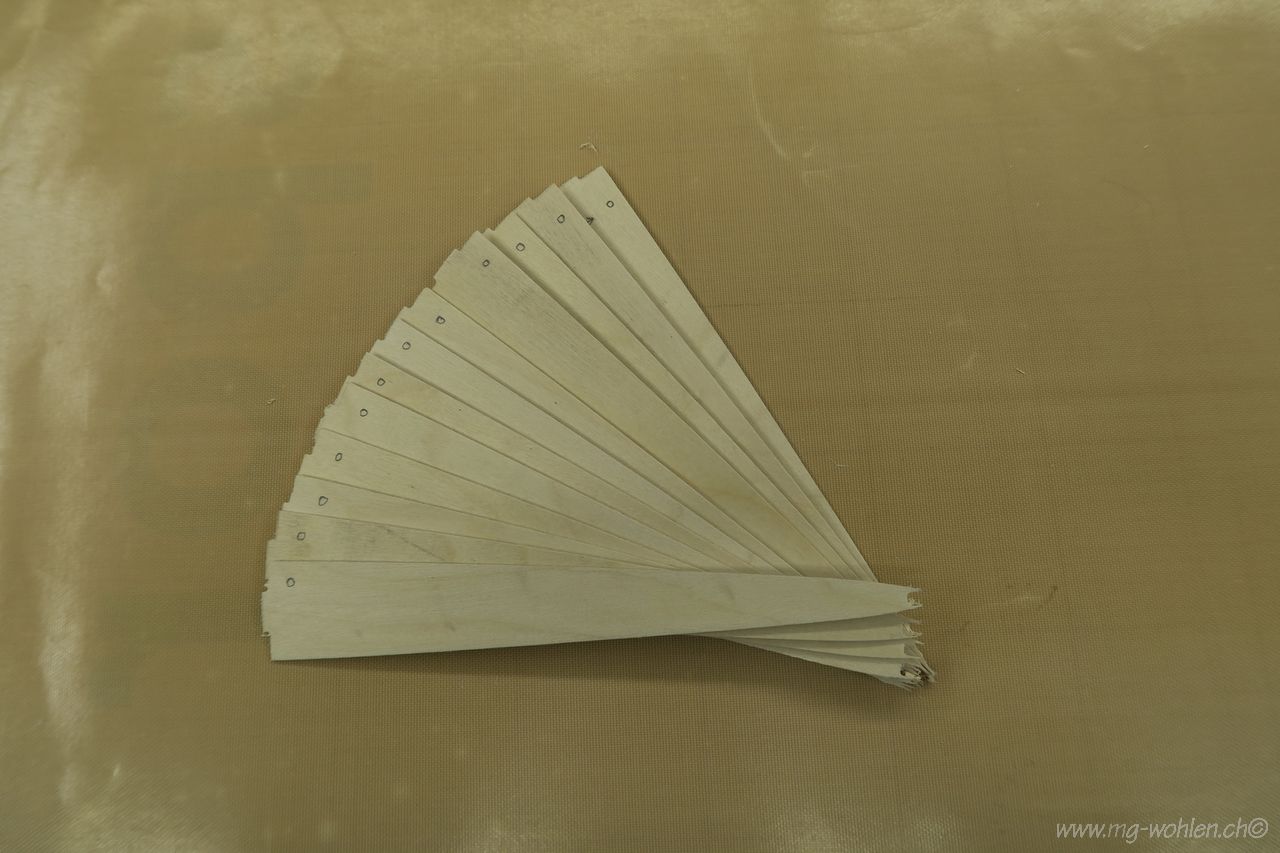

Lamellen fertig

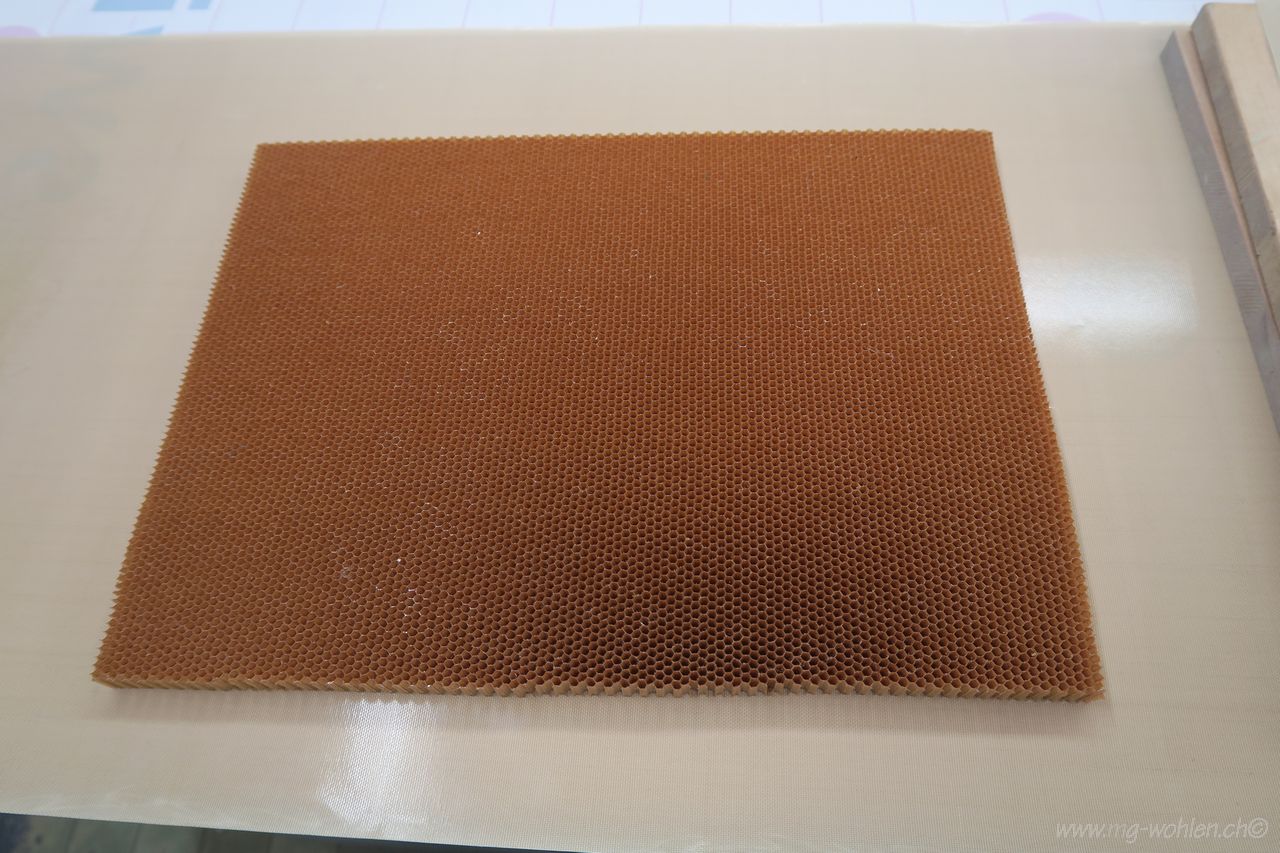

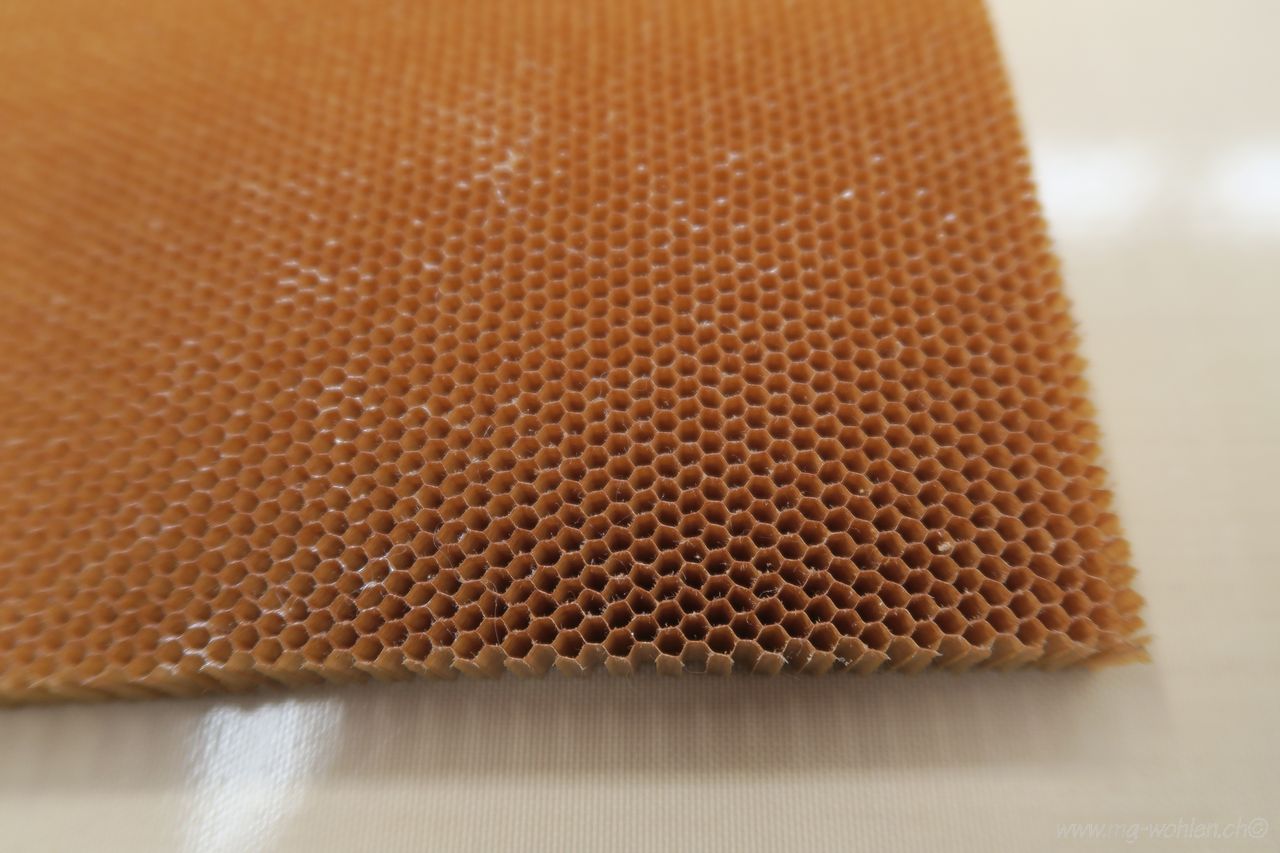

Das gibt der Wasserkühler
Die Waben sind zur stabilität mit verdünntem Epoxyharz getränkt

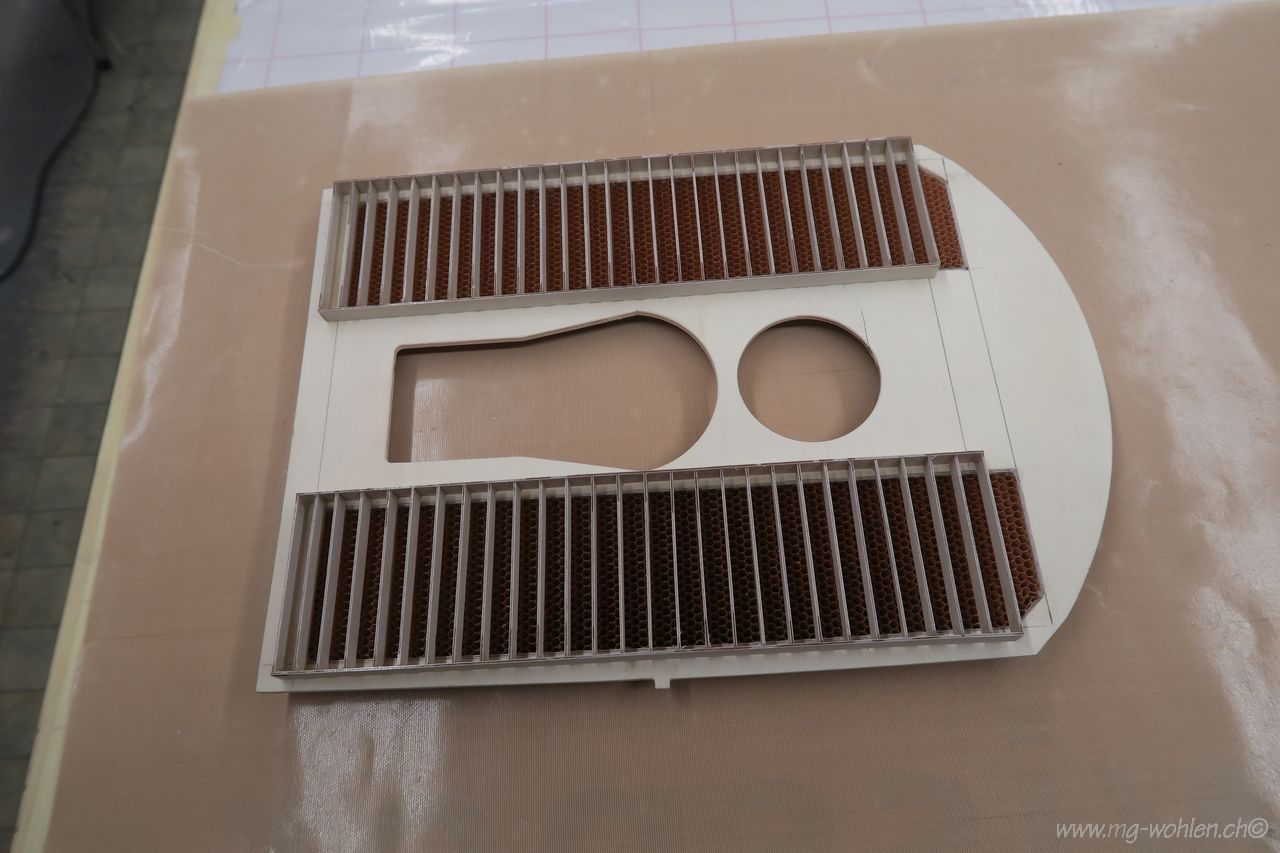

Waben und Lamellen eingebaut

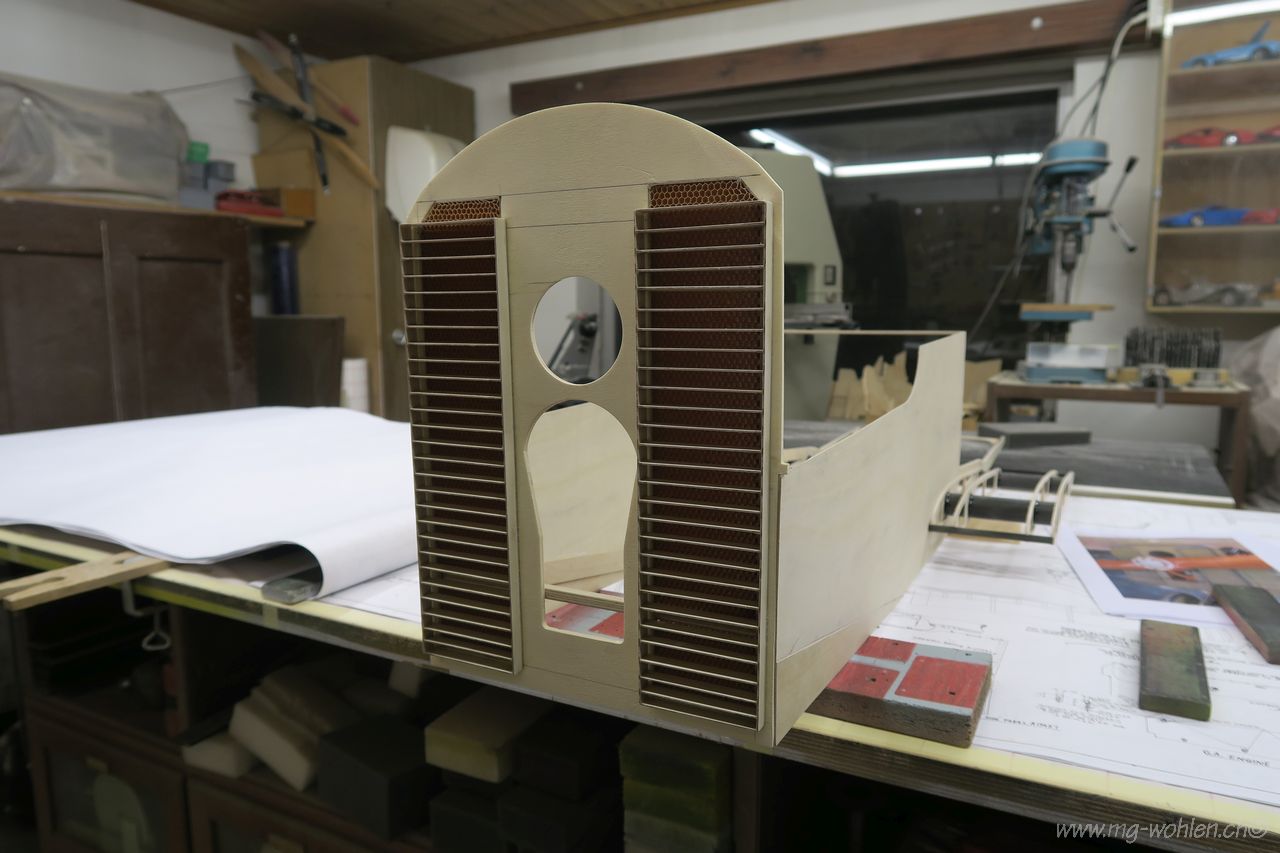

Der Kühlergrill wird an den Mittelteil angepasst
Jetzt wird wieder an den Flügeln gebastelt und das obere Mittelteil gemacht
Filigran aber sehr stabil

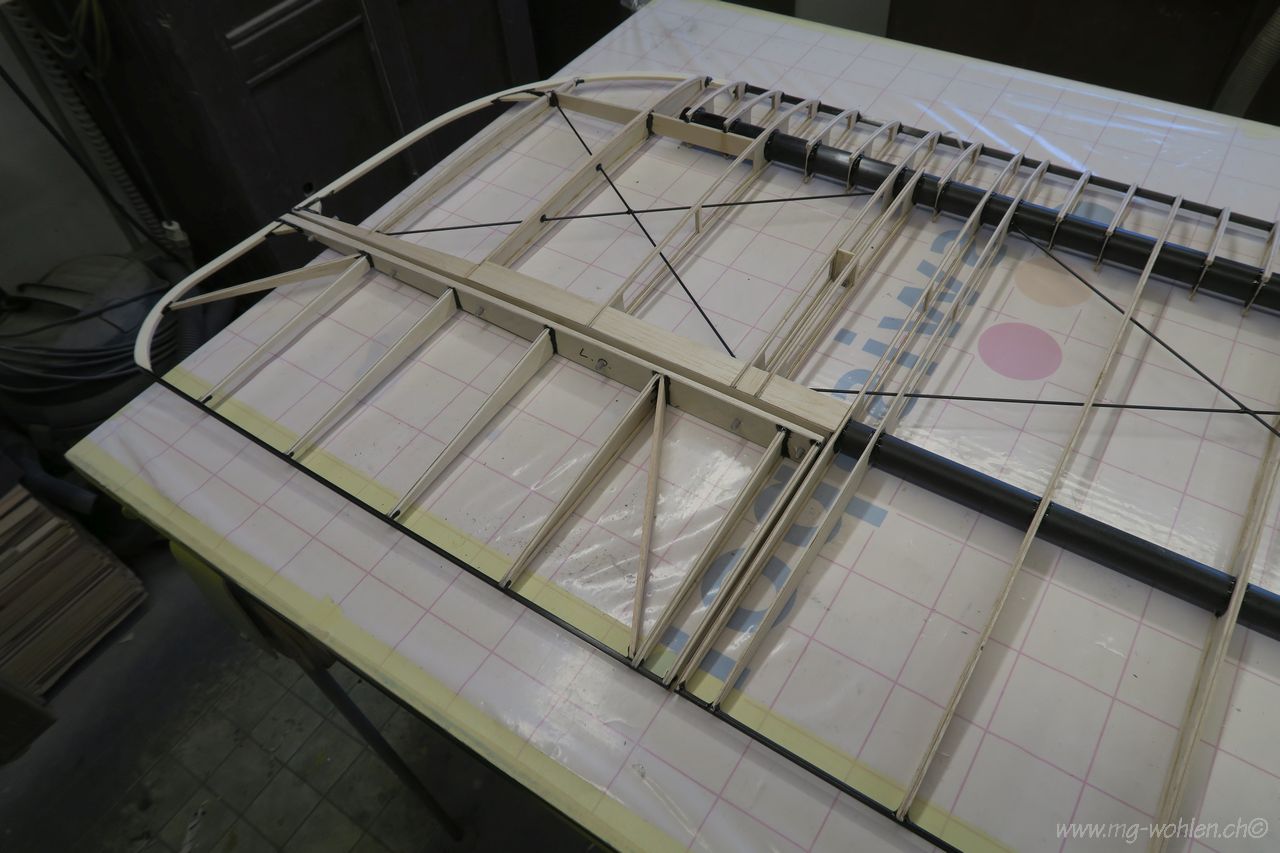

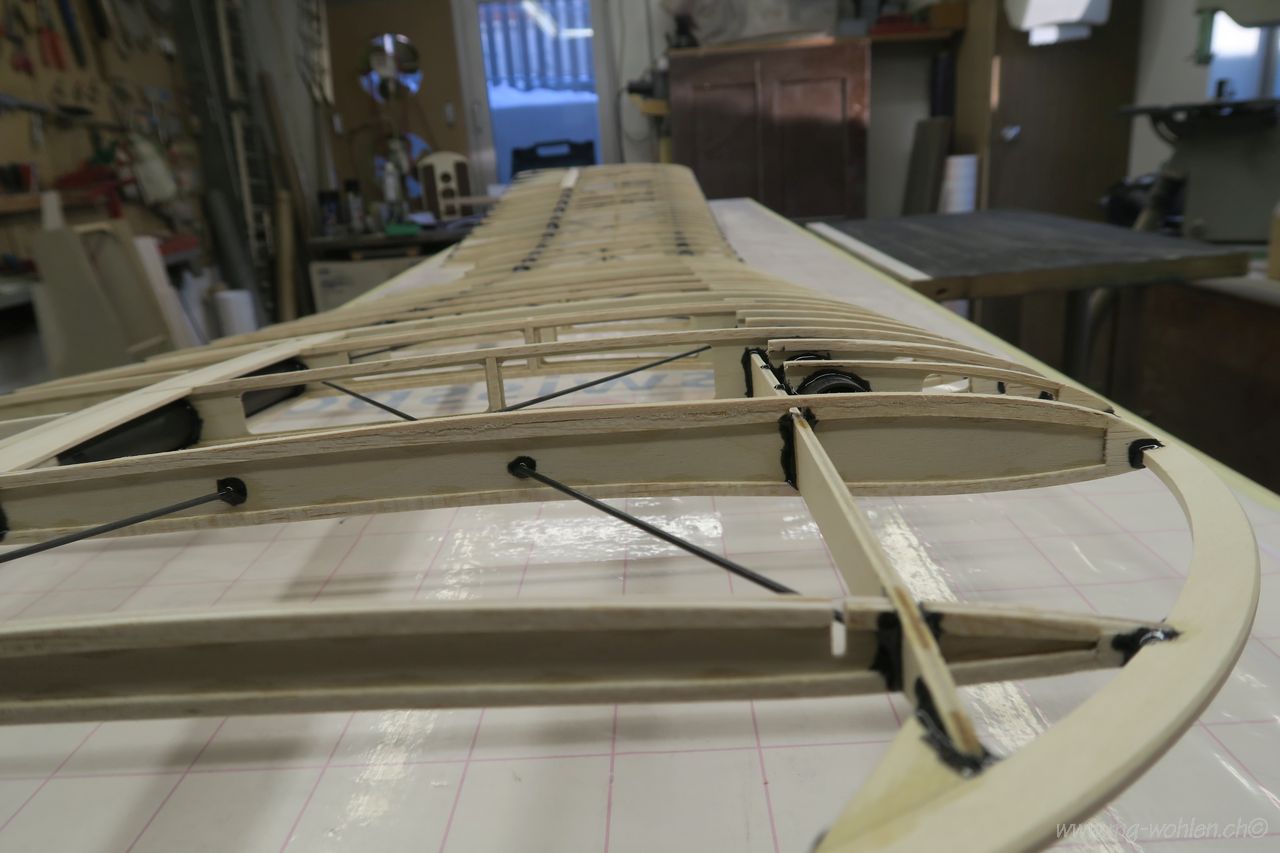

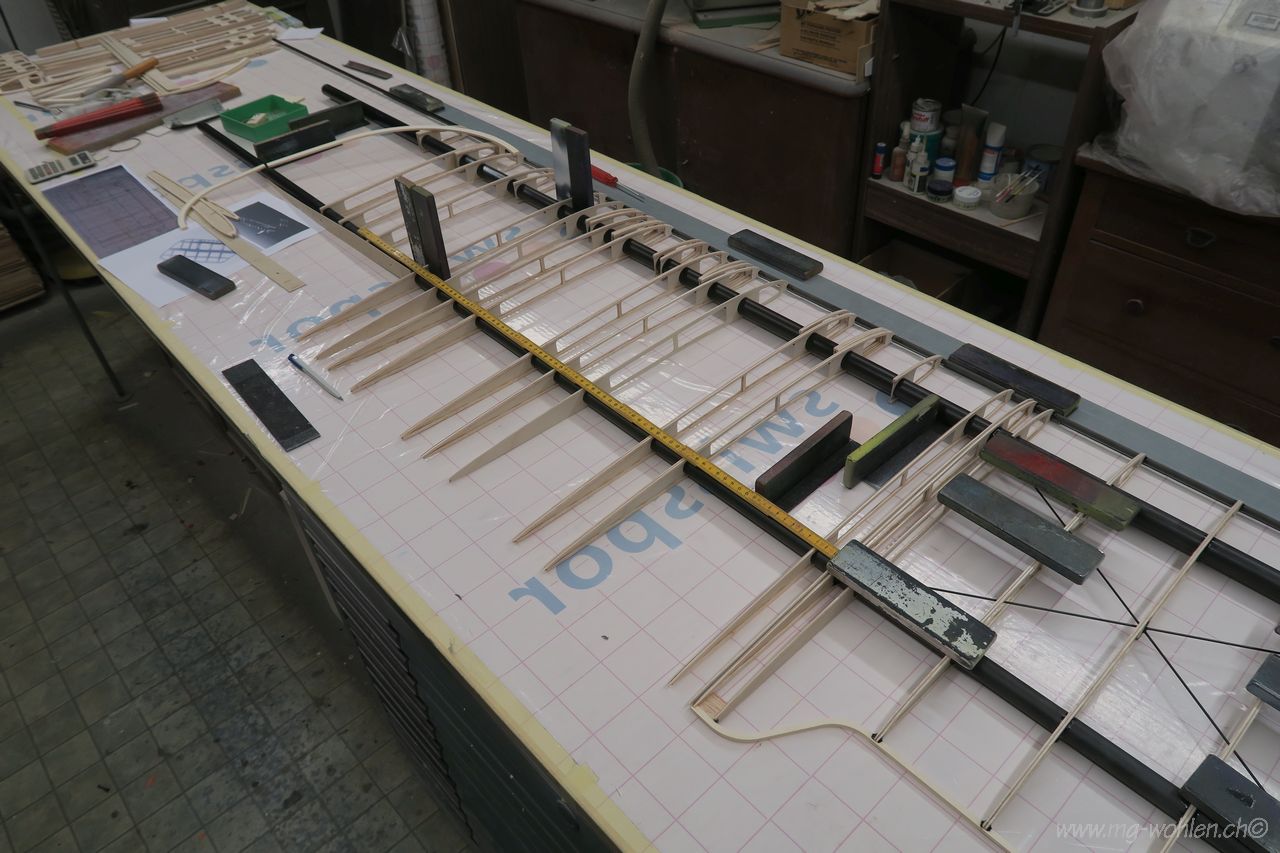

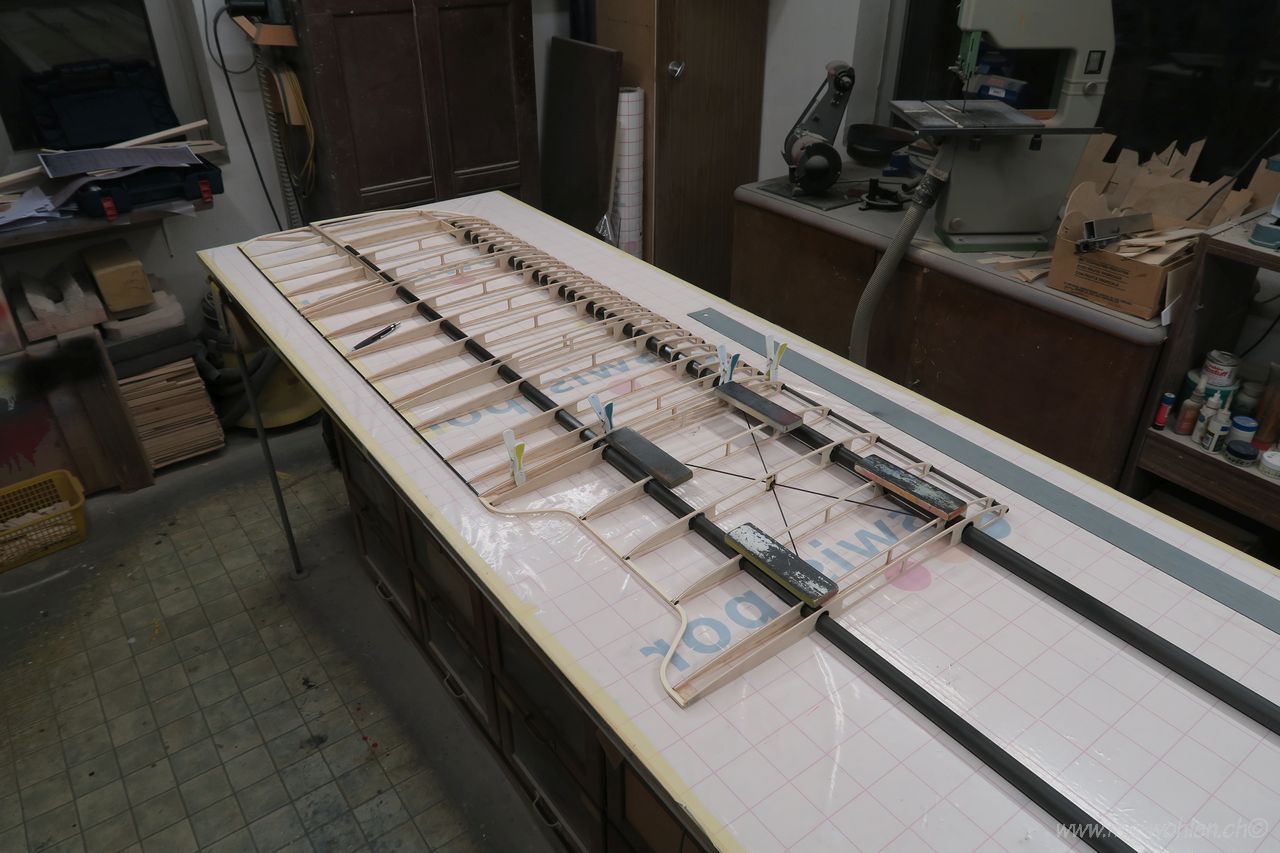

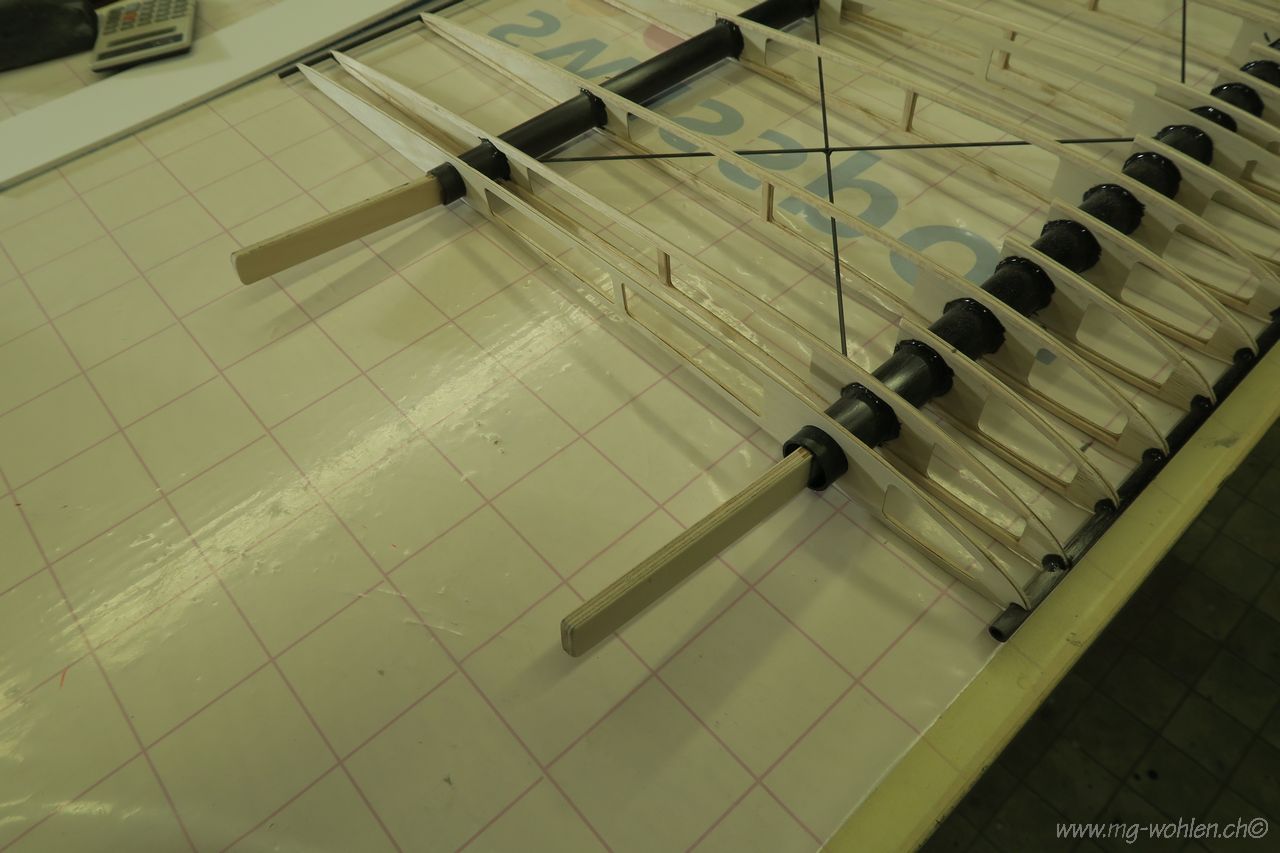

Der obere Linke Flügel wird vorbereitet

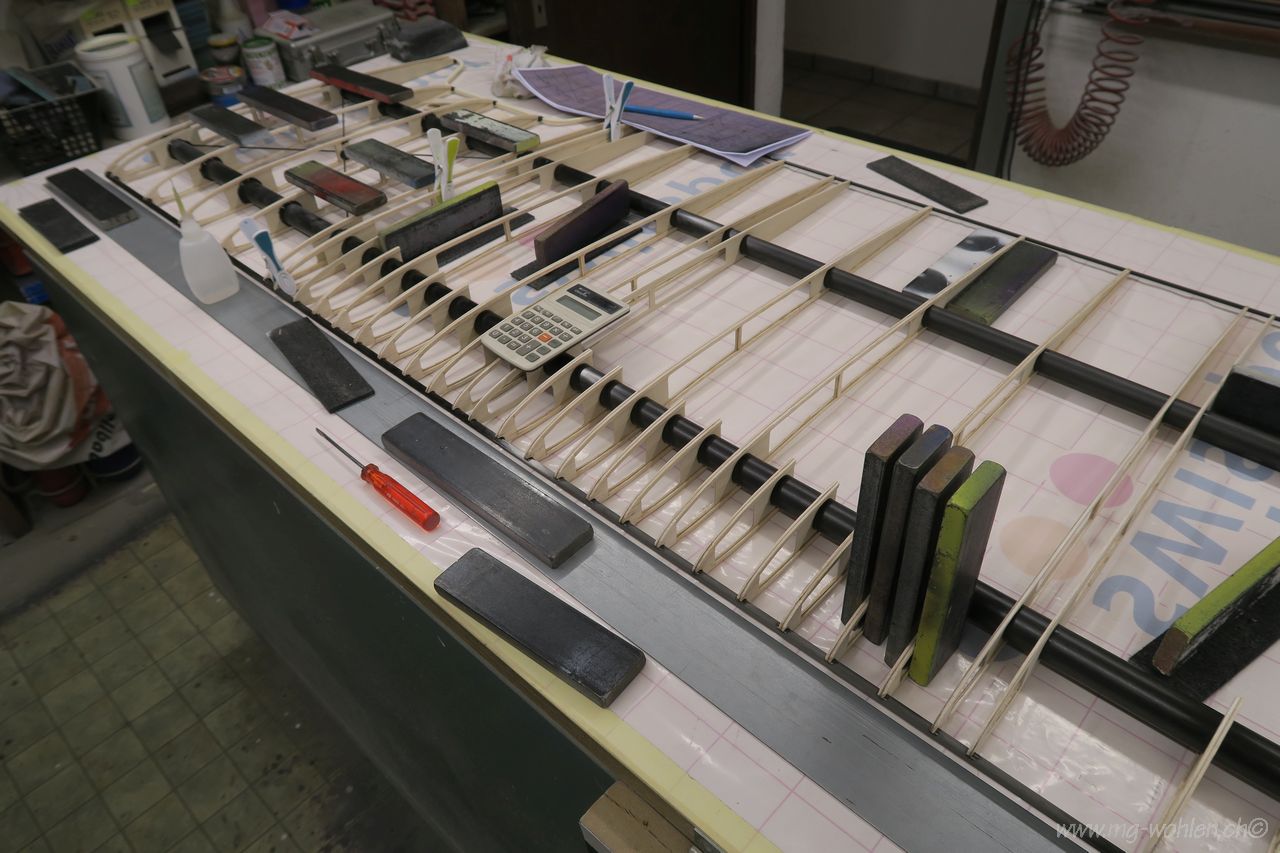

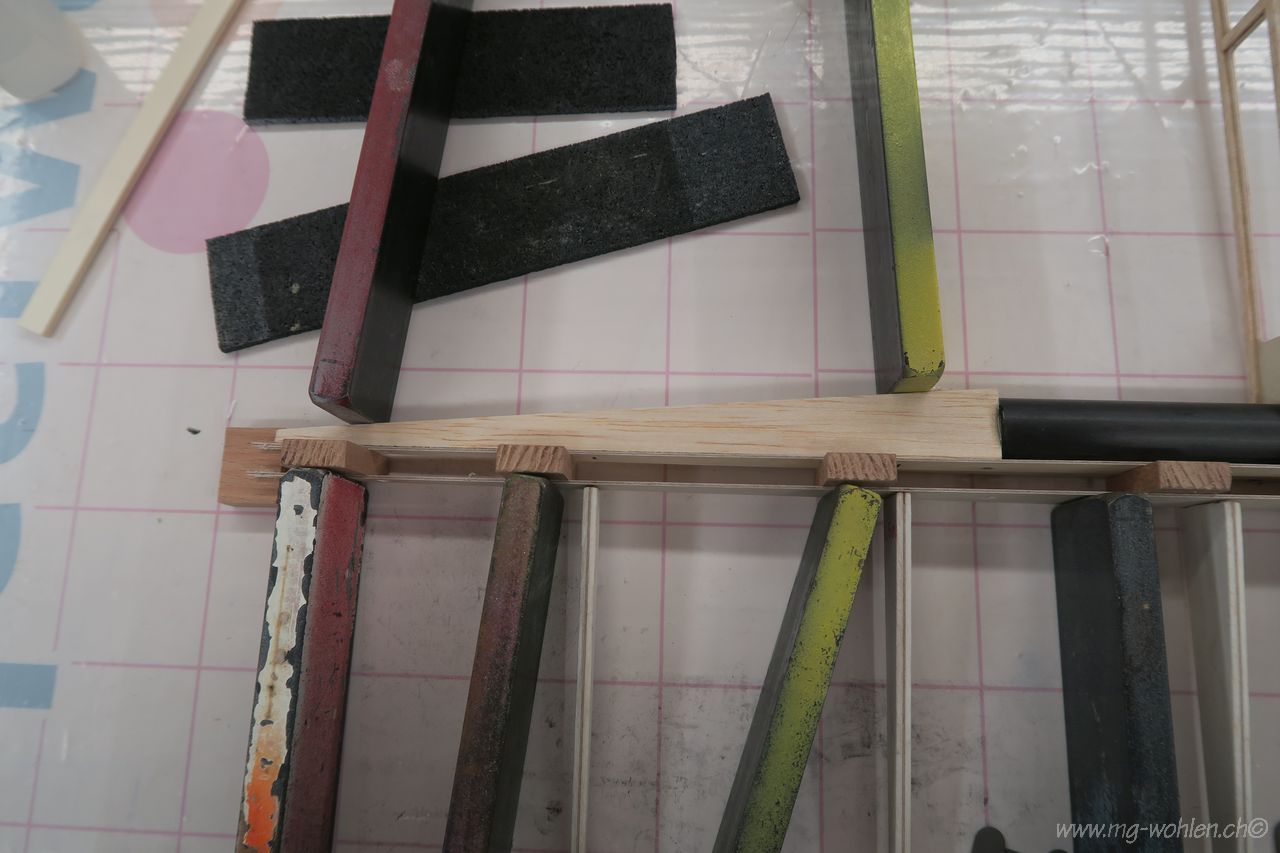

Die Flacheisen leisten wiedermal gute Dienste

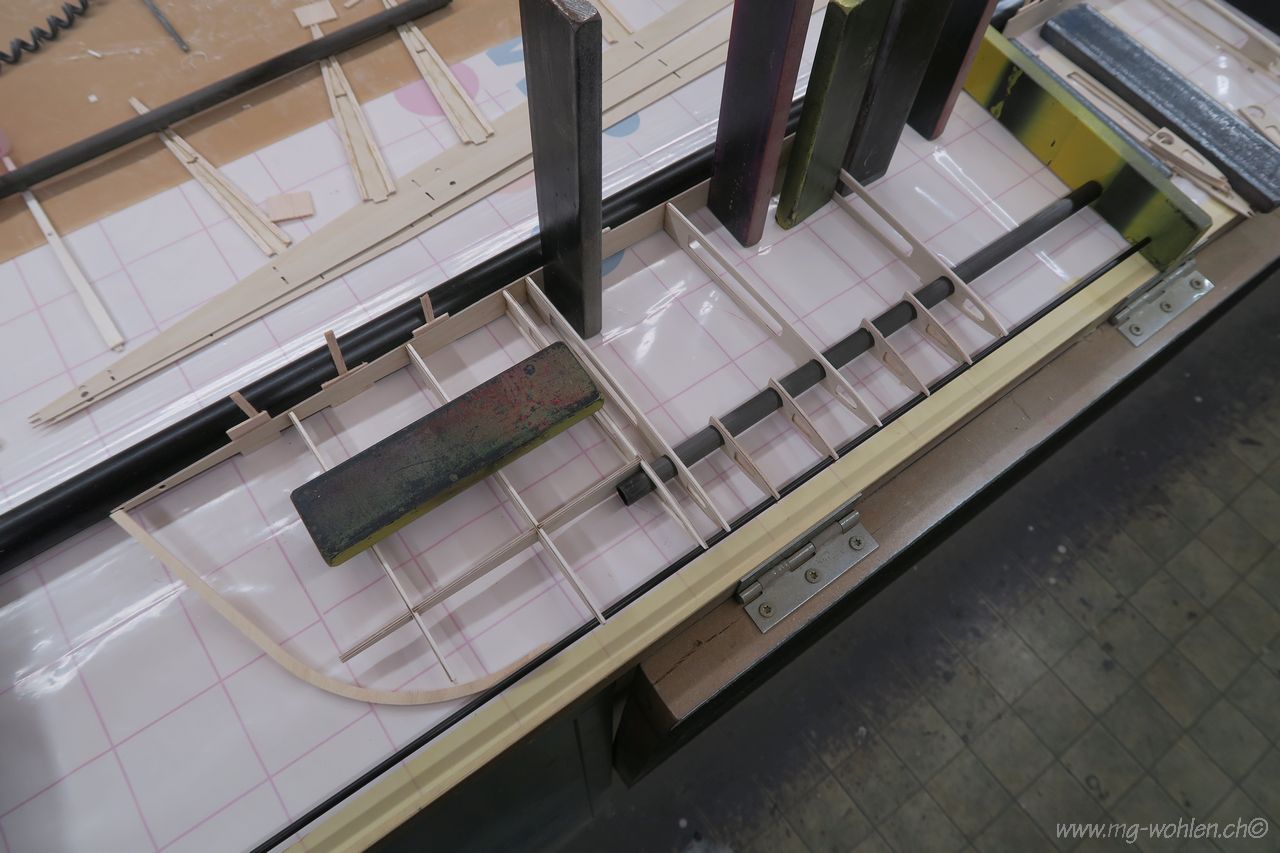

Querruder in Arbeit

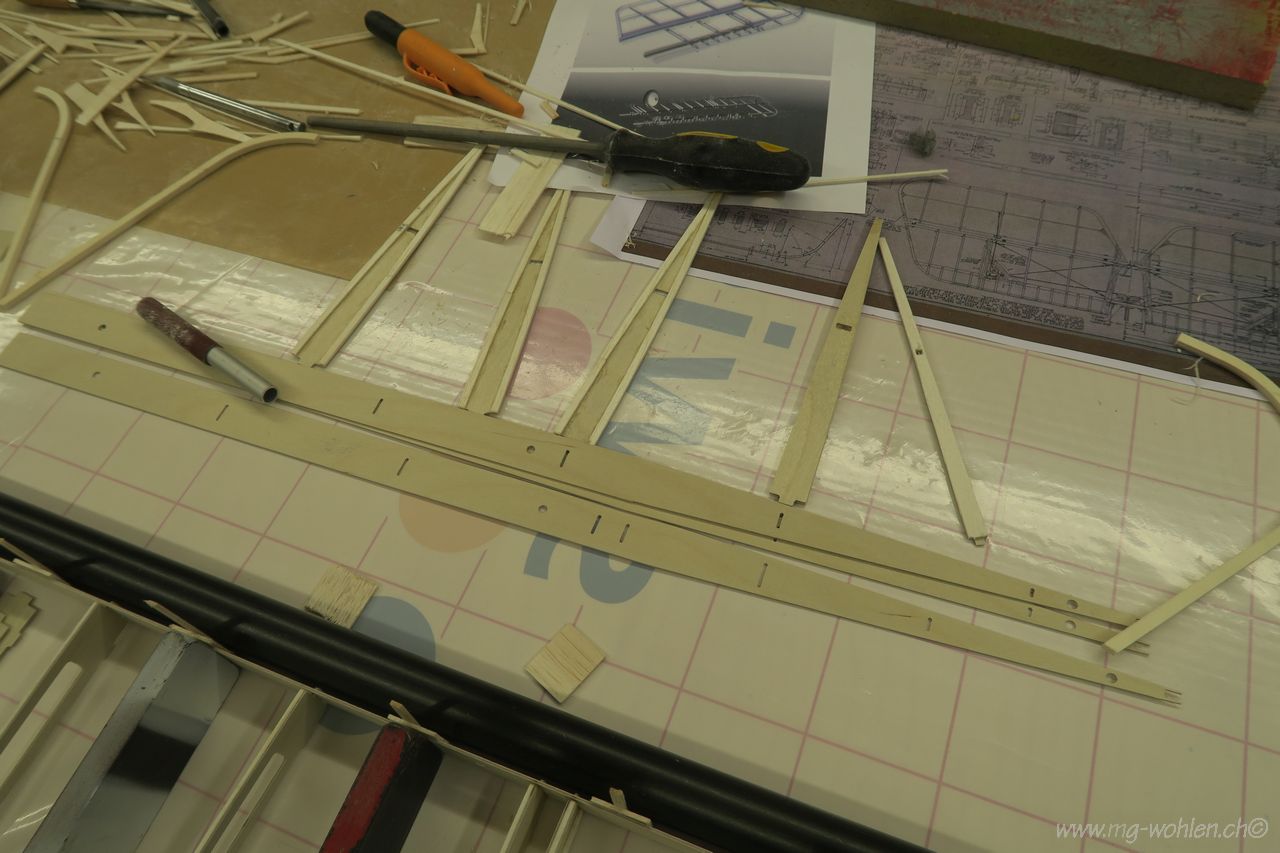

Endleiste und Distanzen

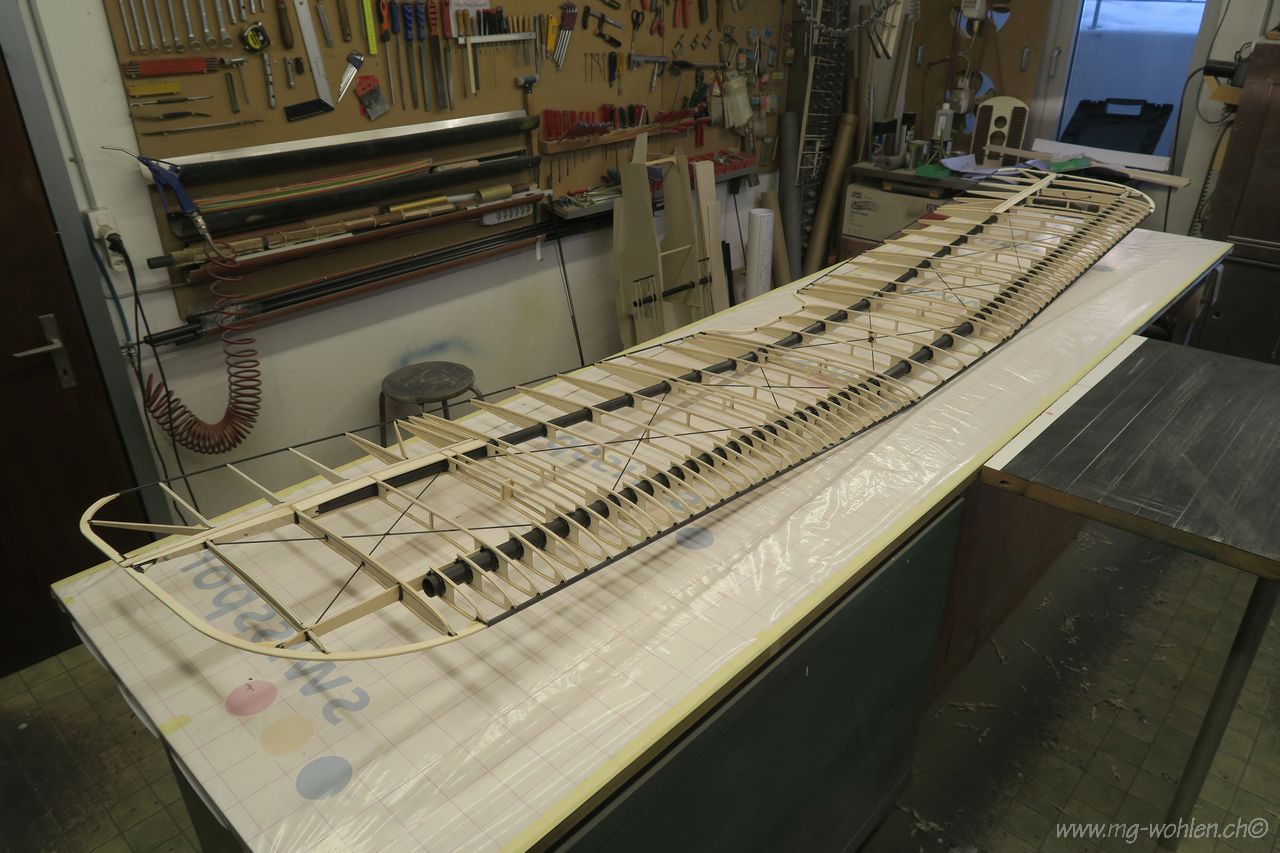

Da kommt Freude auf
Kleine Anpassungen müssen gemacht werden

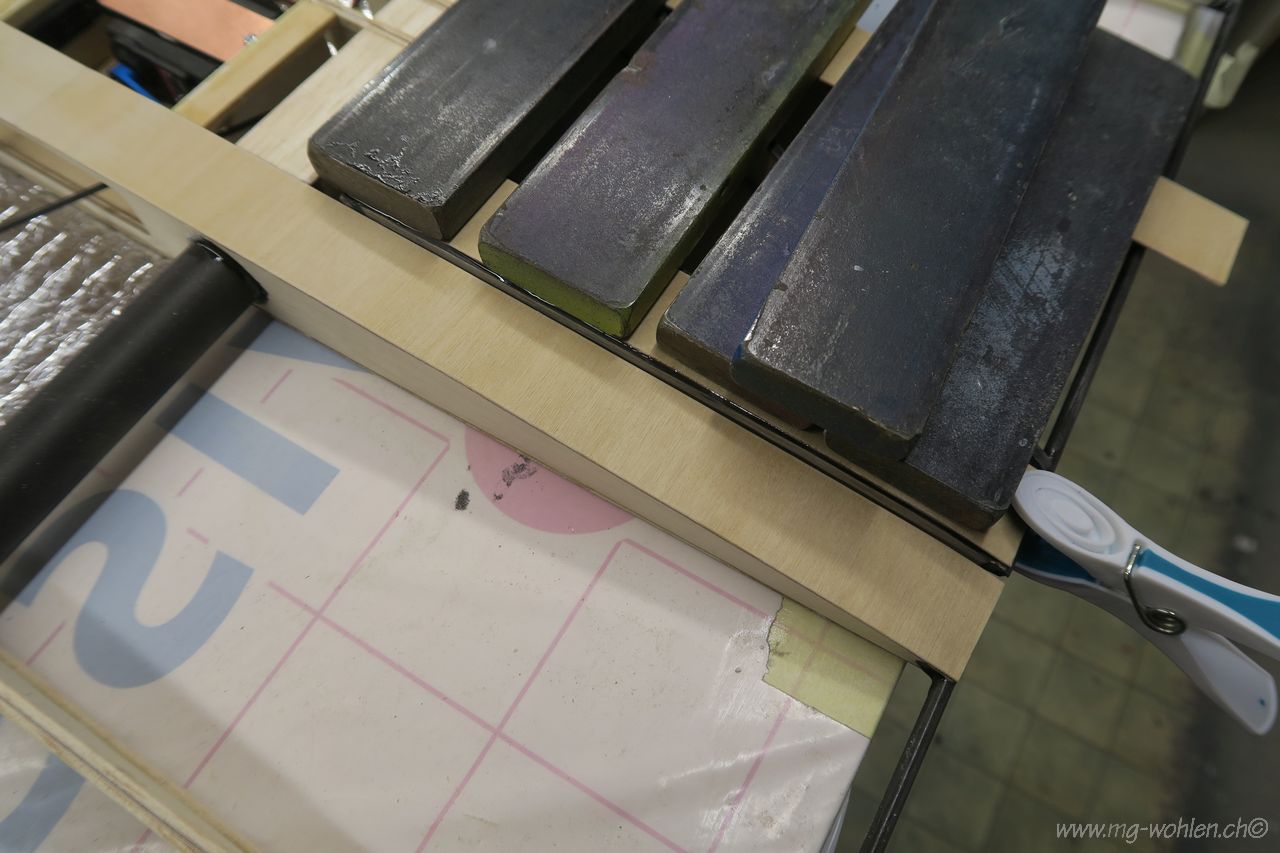

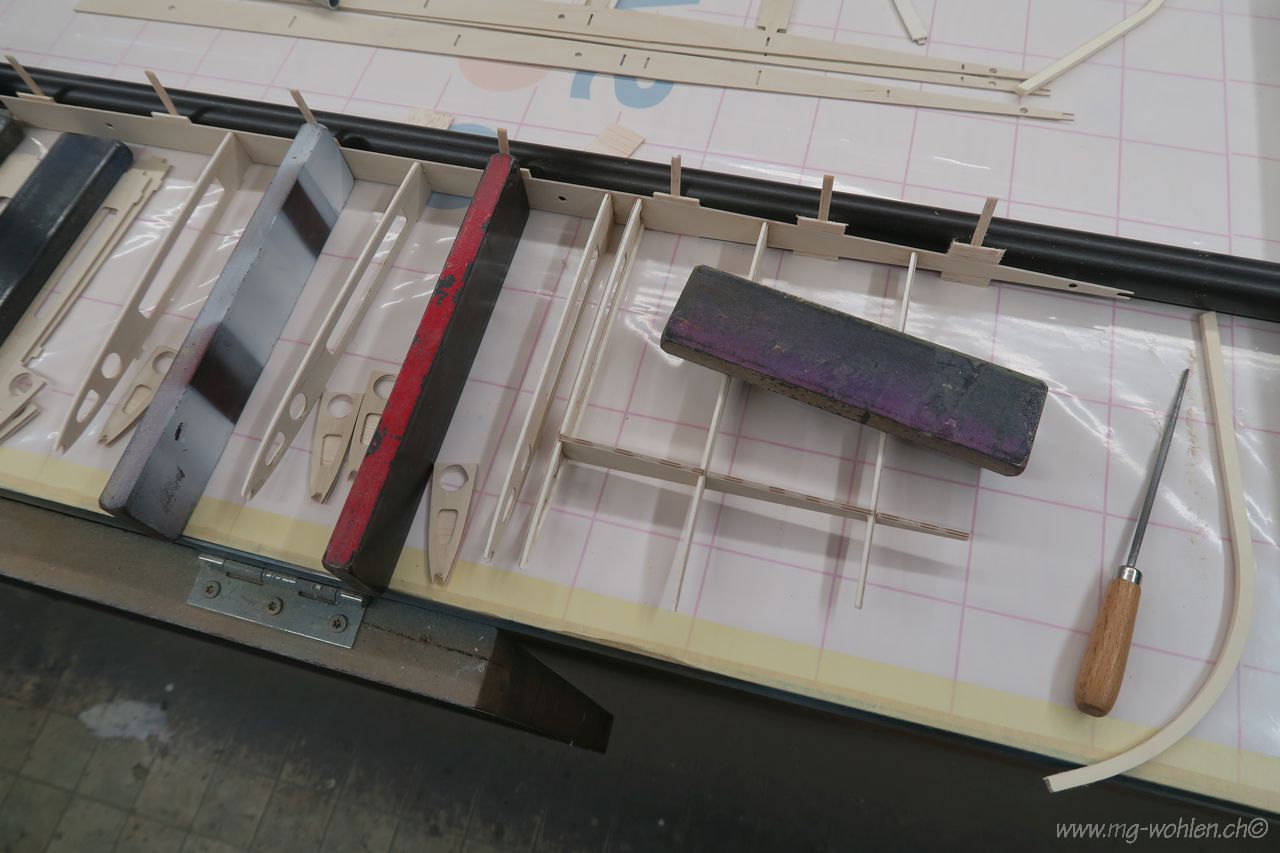

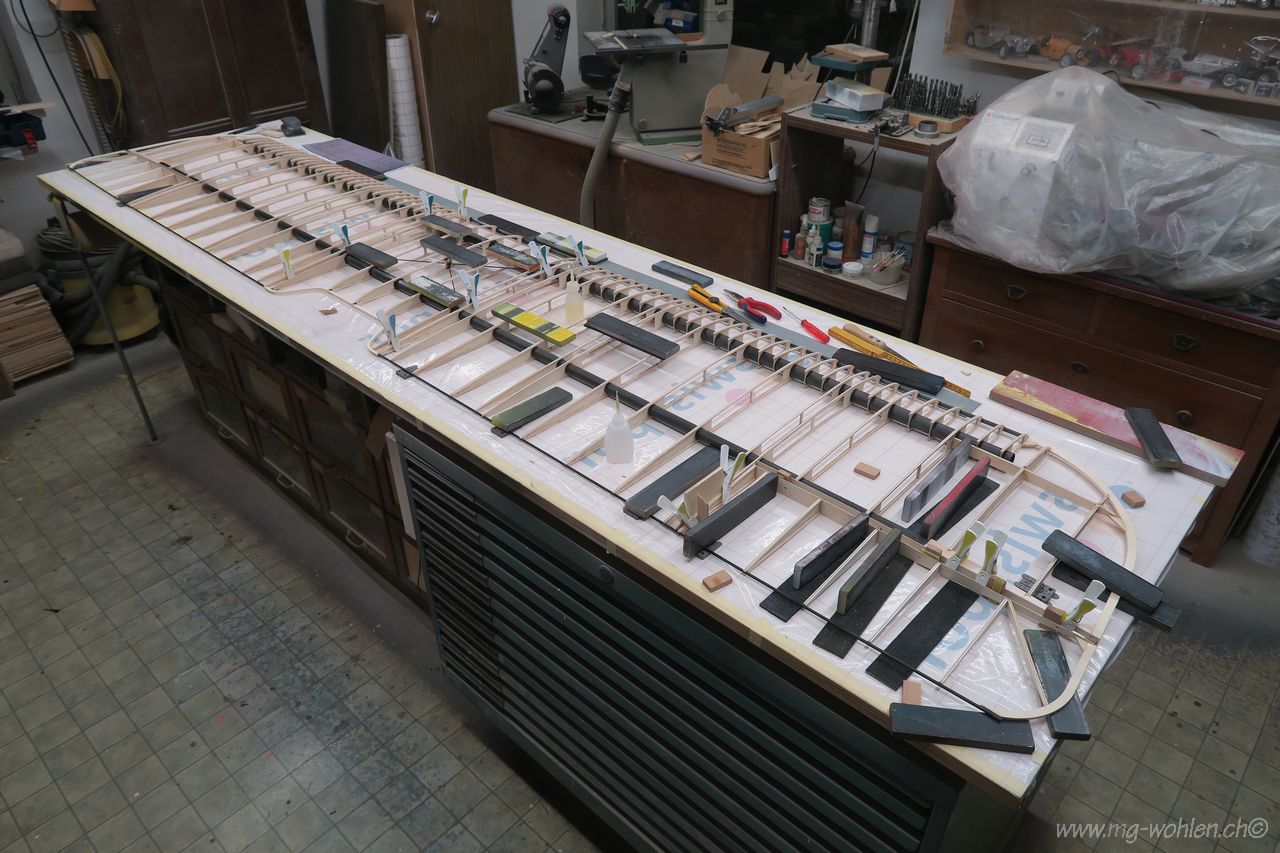

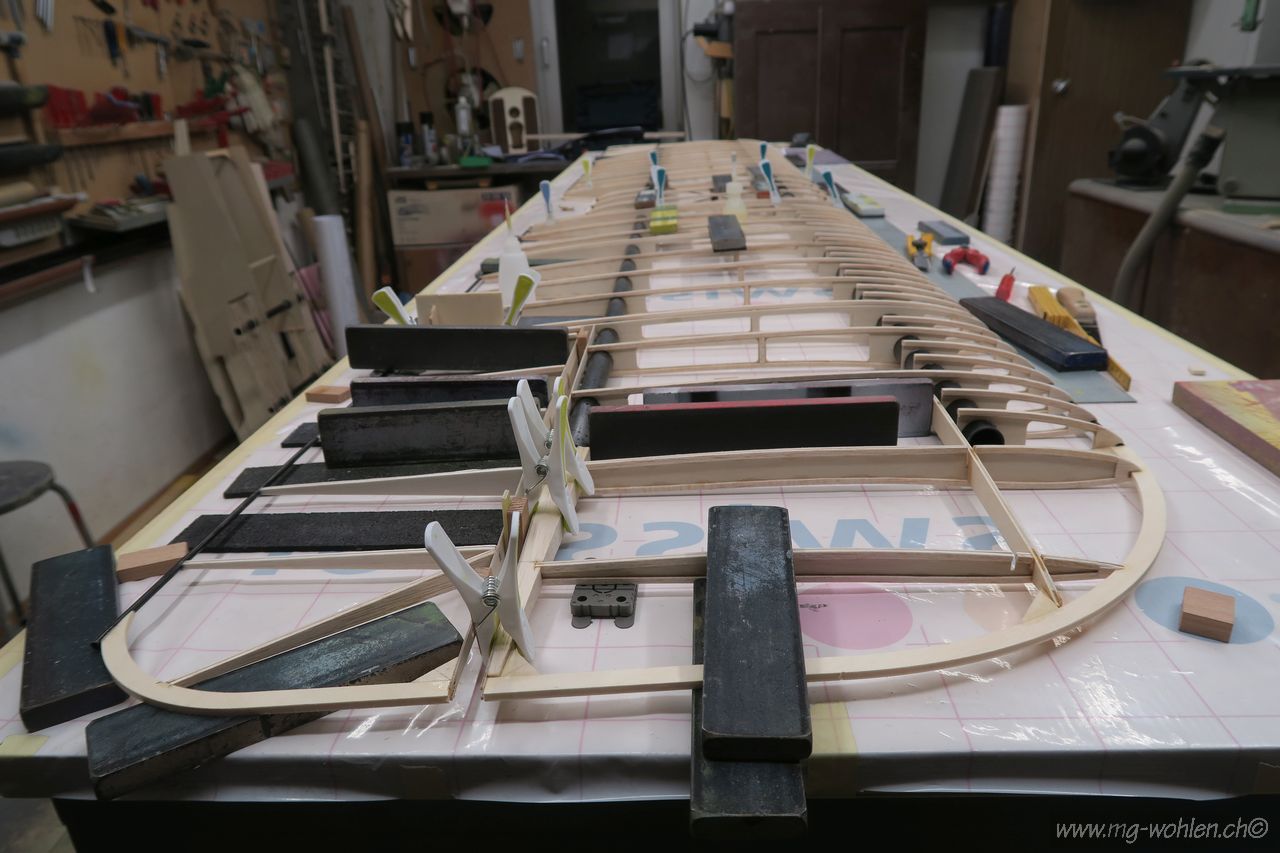

Zum Aushärten ausgerichtet und beschwert

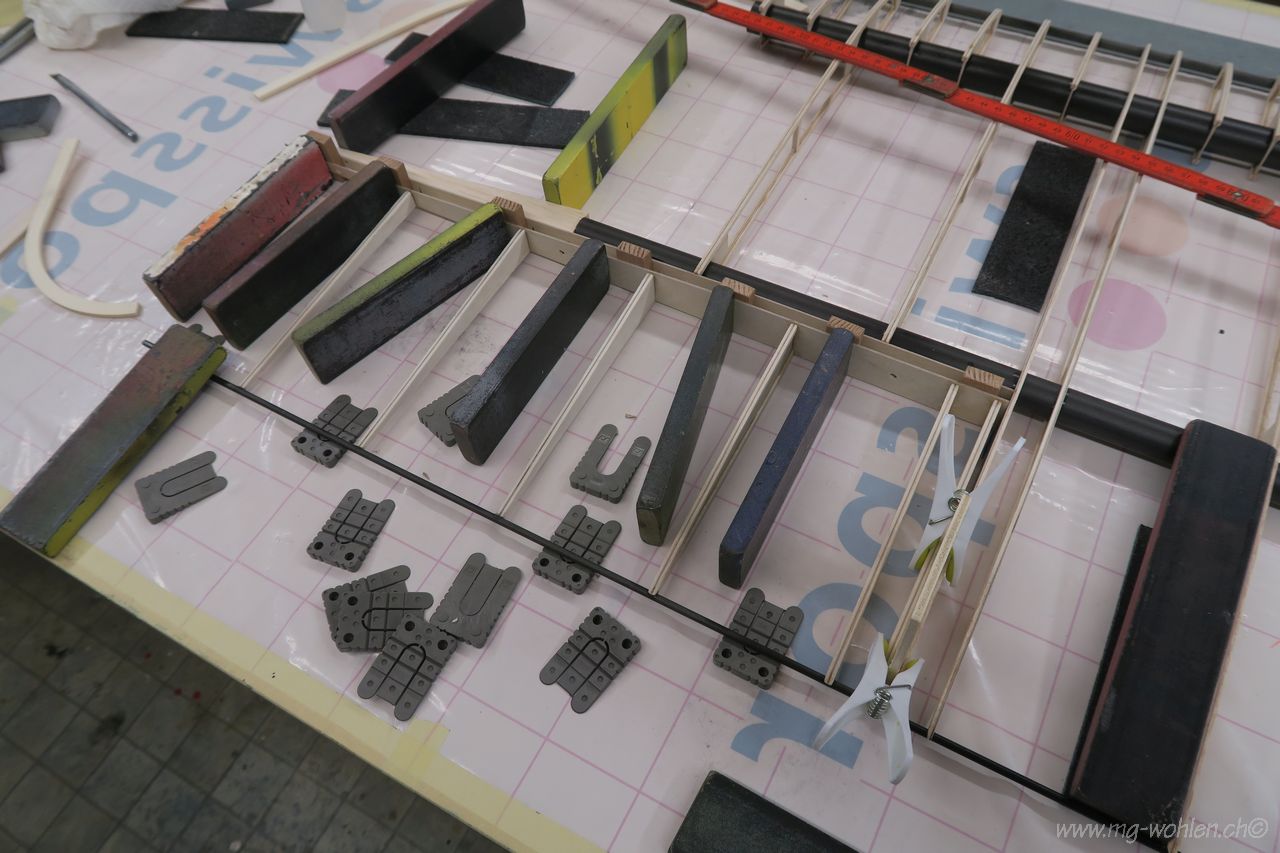

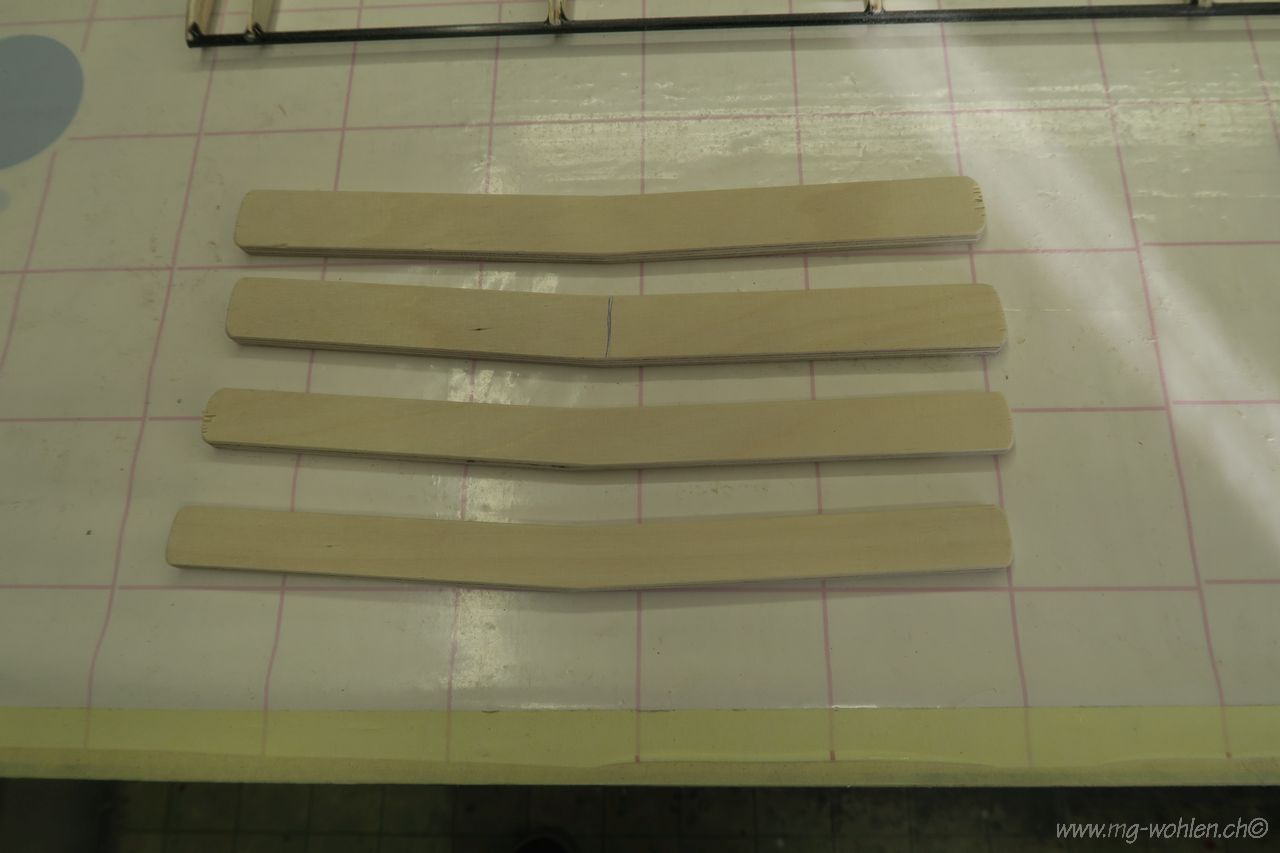

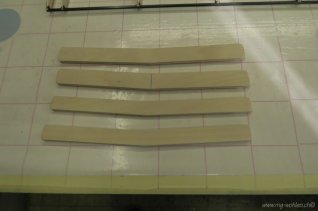

Die Laschen dienen der Montage der Flächen beim Modellaufbau
Die Laschen mit der V Form sind verklebt
Erst jetzt ist die Anschlussrippe passend zur V Form verklebt
Die Querruder sind anscharniert
Steckung passt

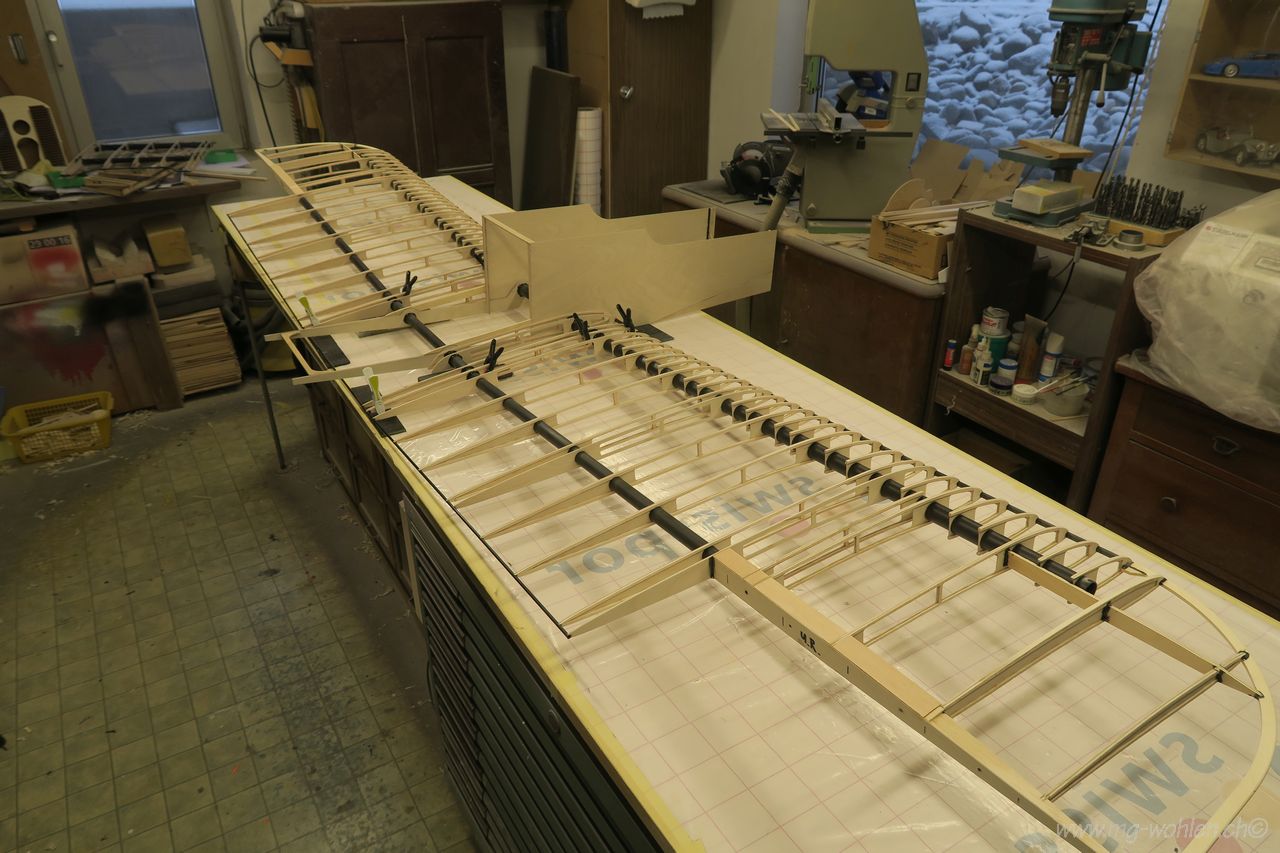

Die unteren Flügel werden an den Mittelteil angepasst
Passt
Der untere Flügel passt auch an den oberen Mittelteil
Jetzt werden die Anschlussrippen verklebt
Jetzt kommen Feinarbeiten zum Zug
Vorbereitung für die CFK Verstärkungen

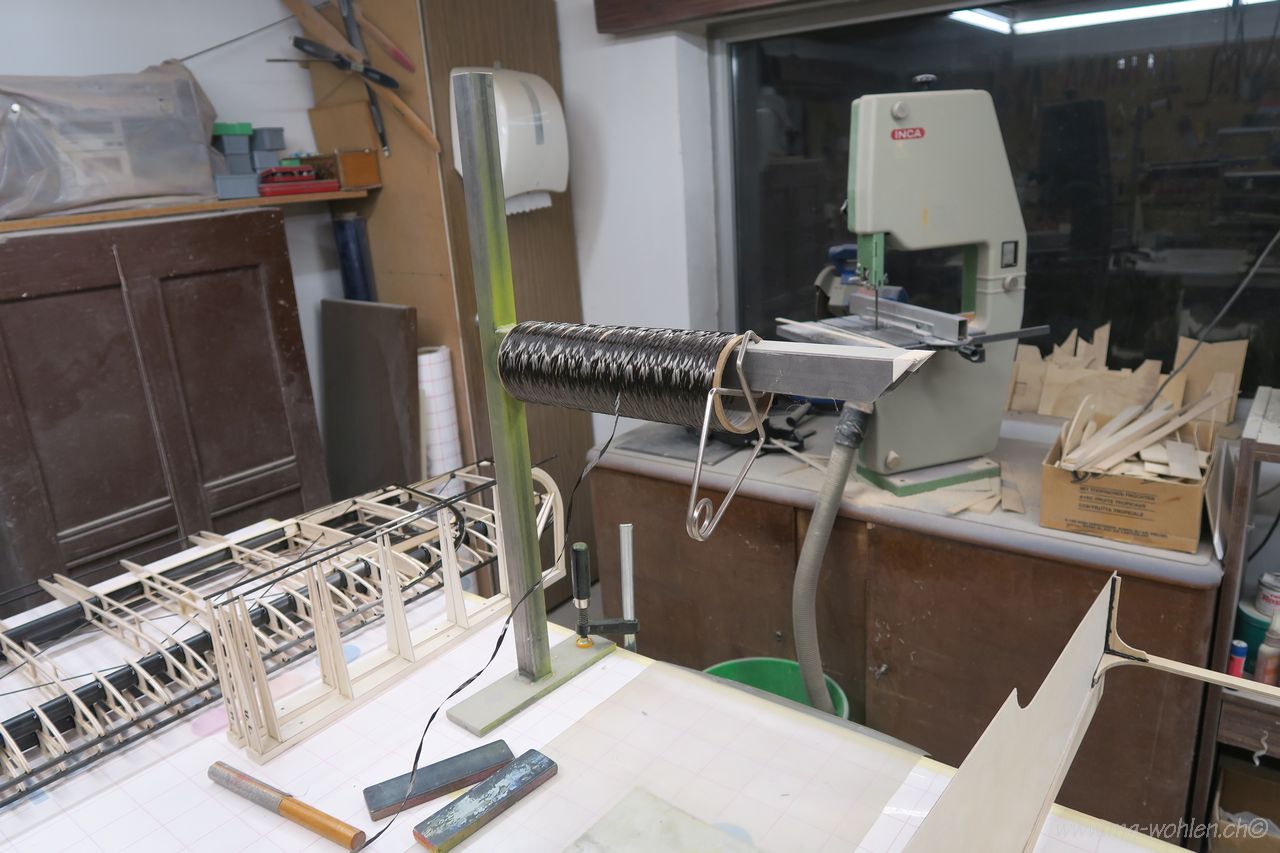

High End CFK Roving Abrollvorrichtung
Querruder mit CFK Verstärkung
Die Folie macht die ganze oberfläche feiner

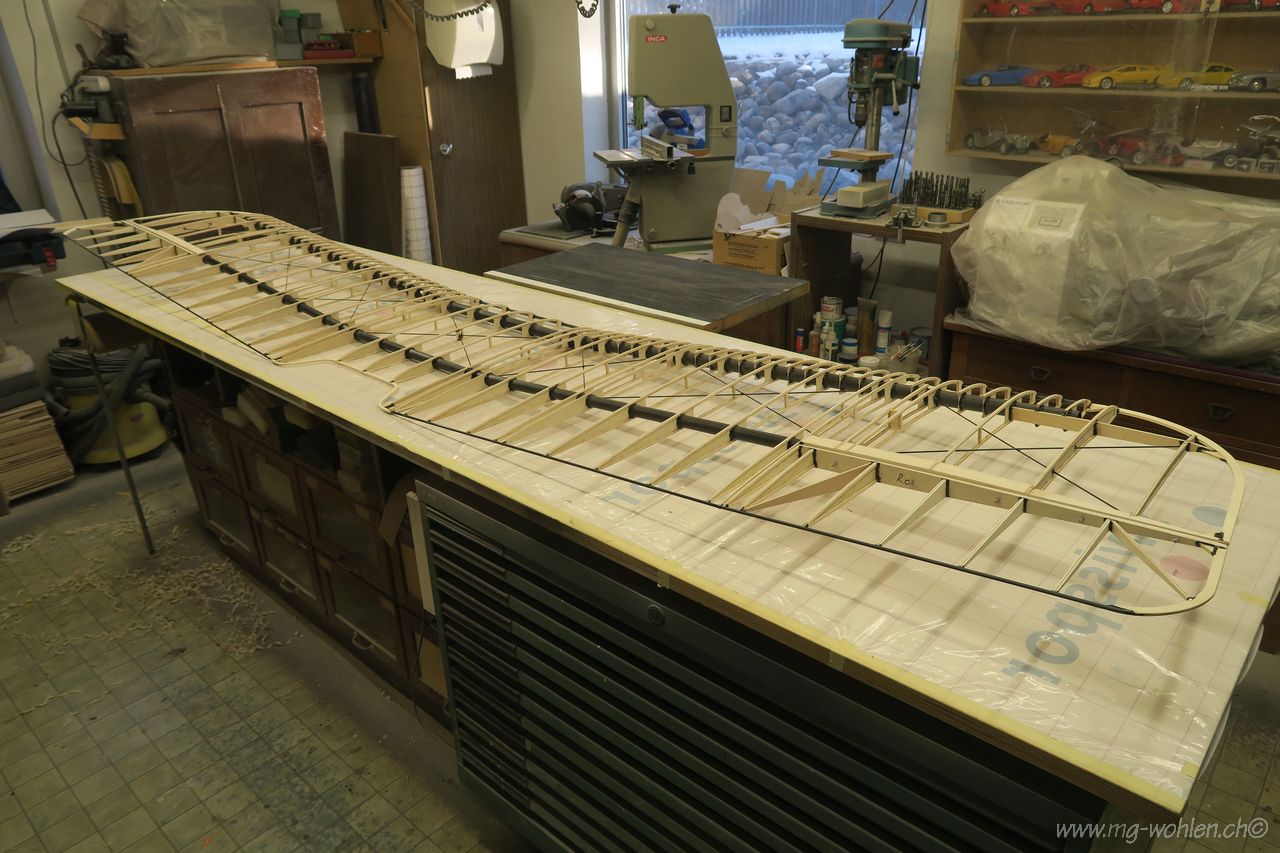

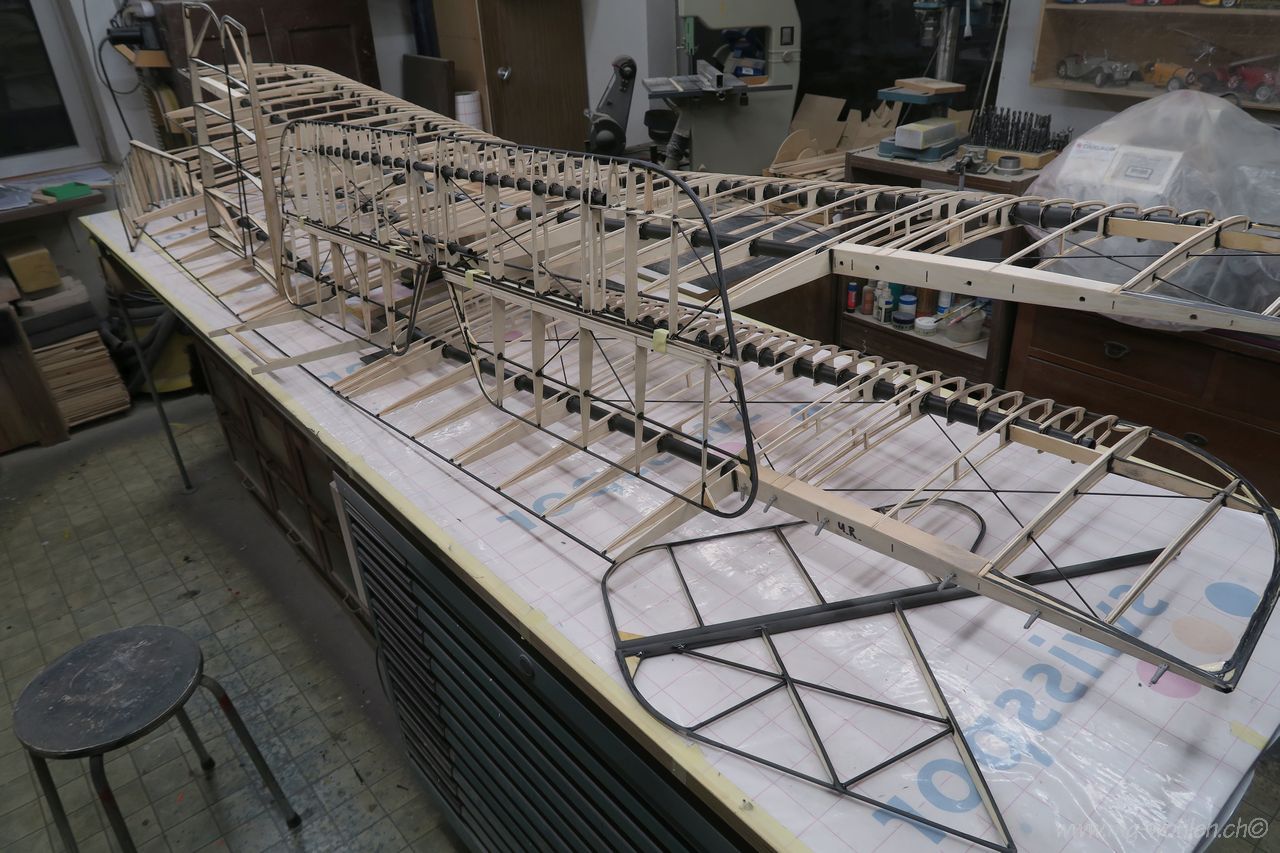

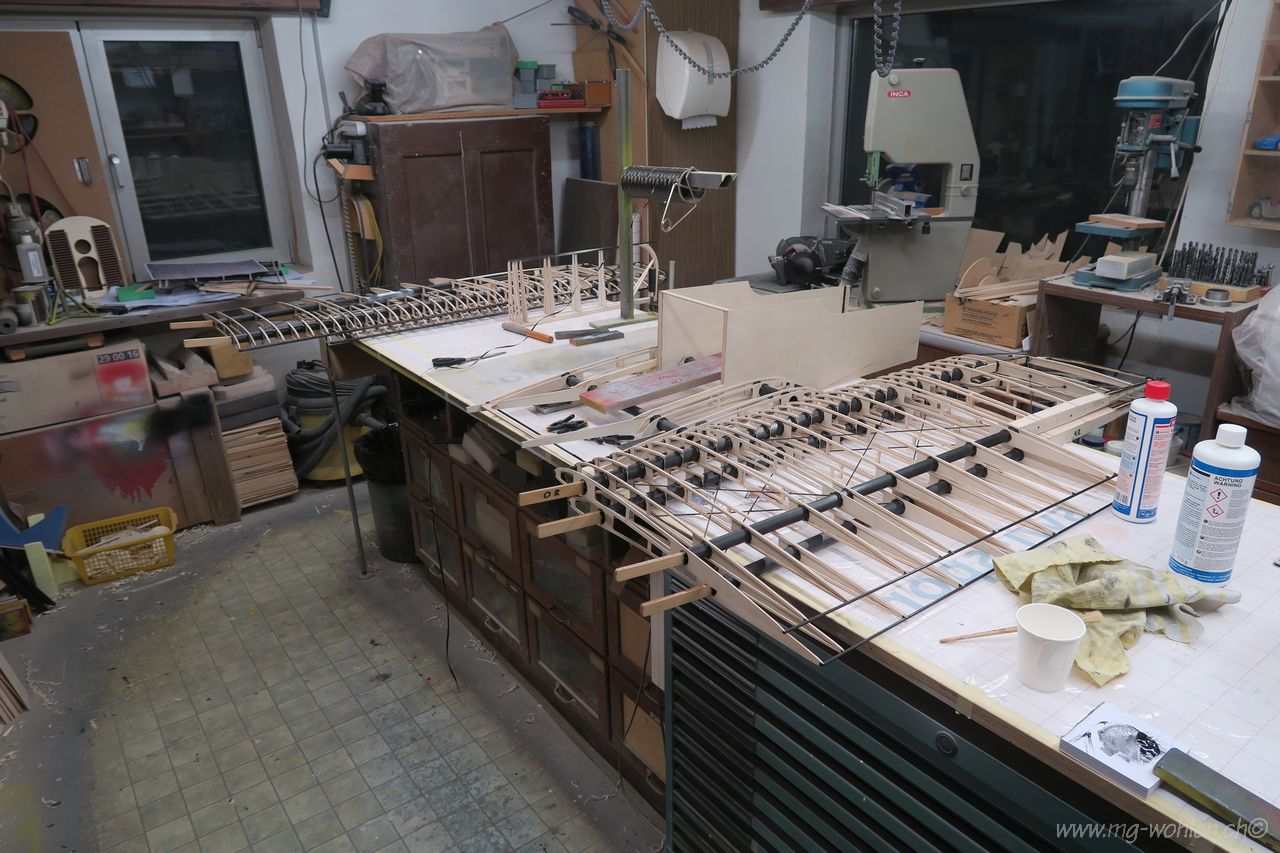

Das ganze Tragwerk auf einem Haufen

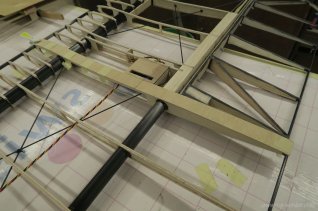

Jetzt beginnt der Servoeinbau

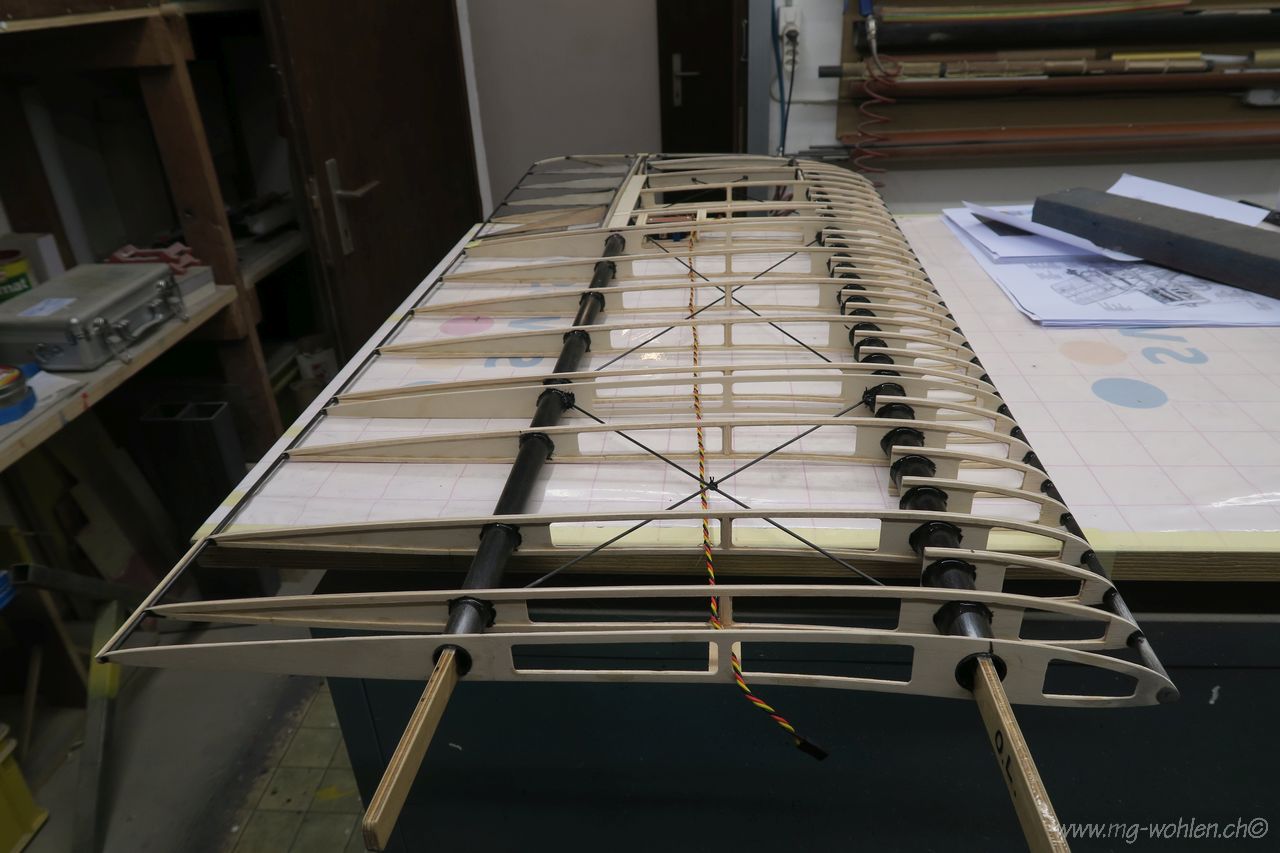

Immer acht geben damit nichts im Weg steht

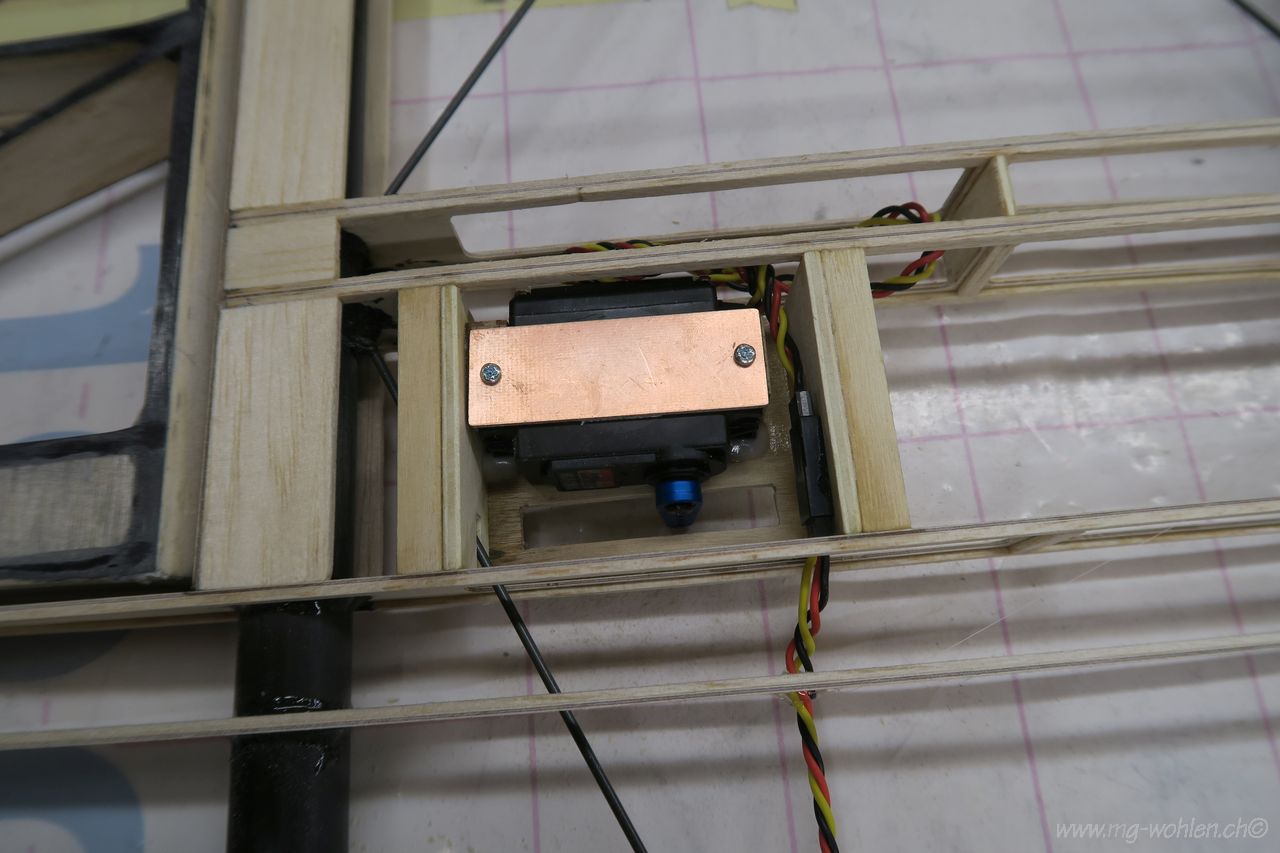

Das Erste Servo ist montiert
Die Kabel werden mit Heisskleber fixiert

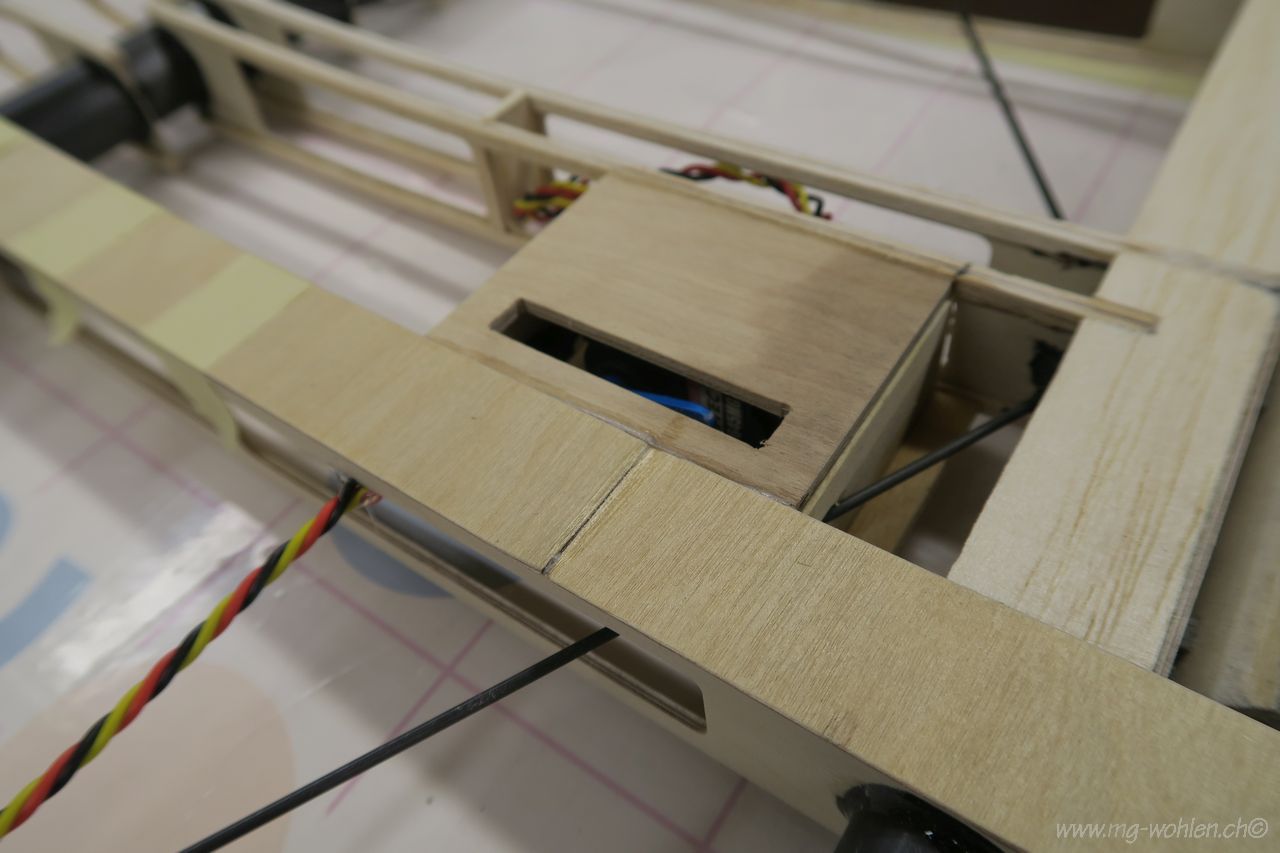

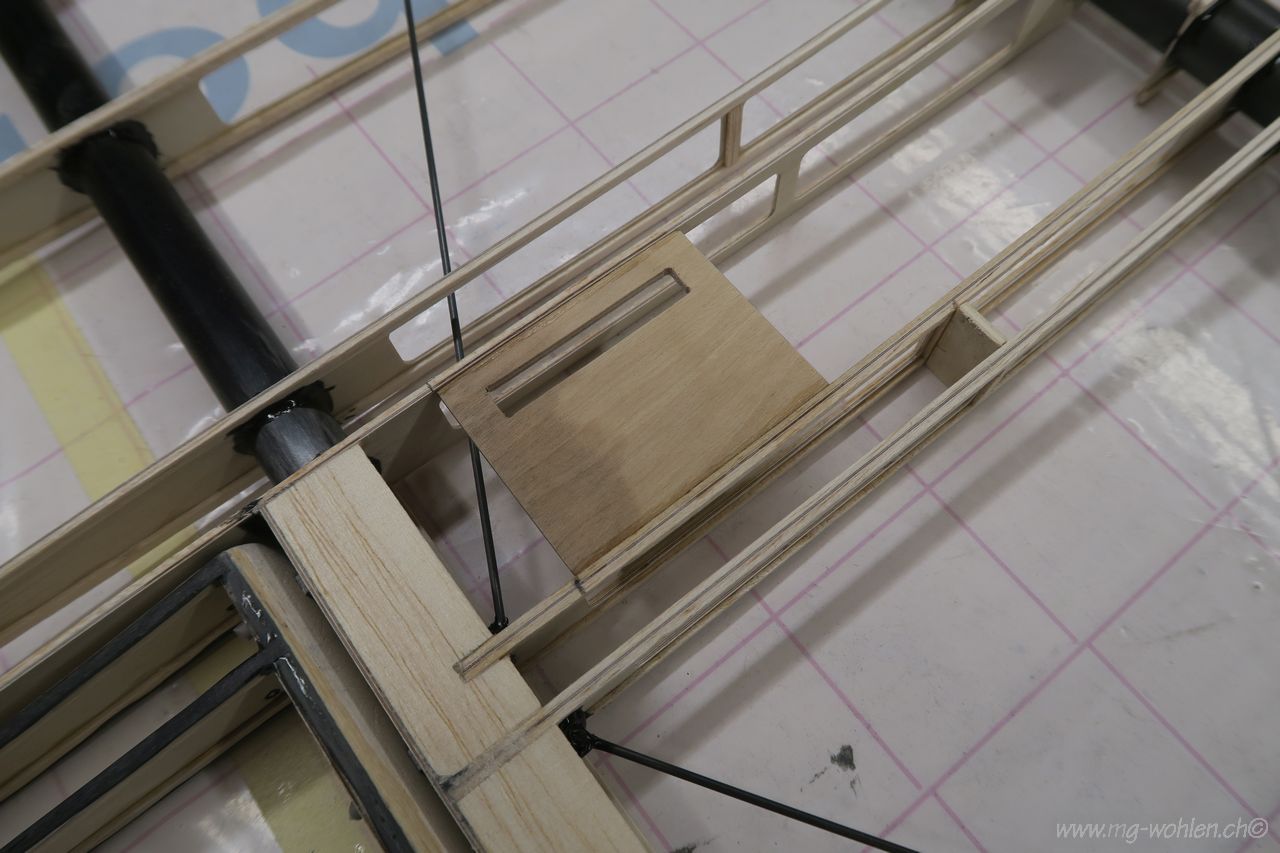

Diese Verkastungen bringen enorme Stabilität

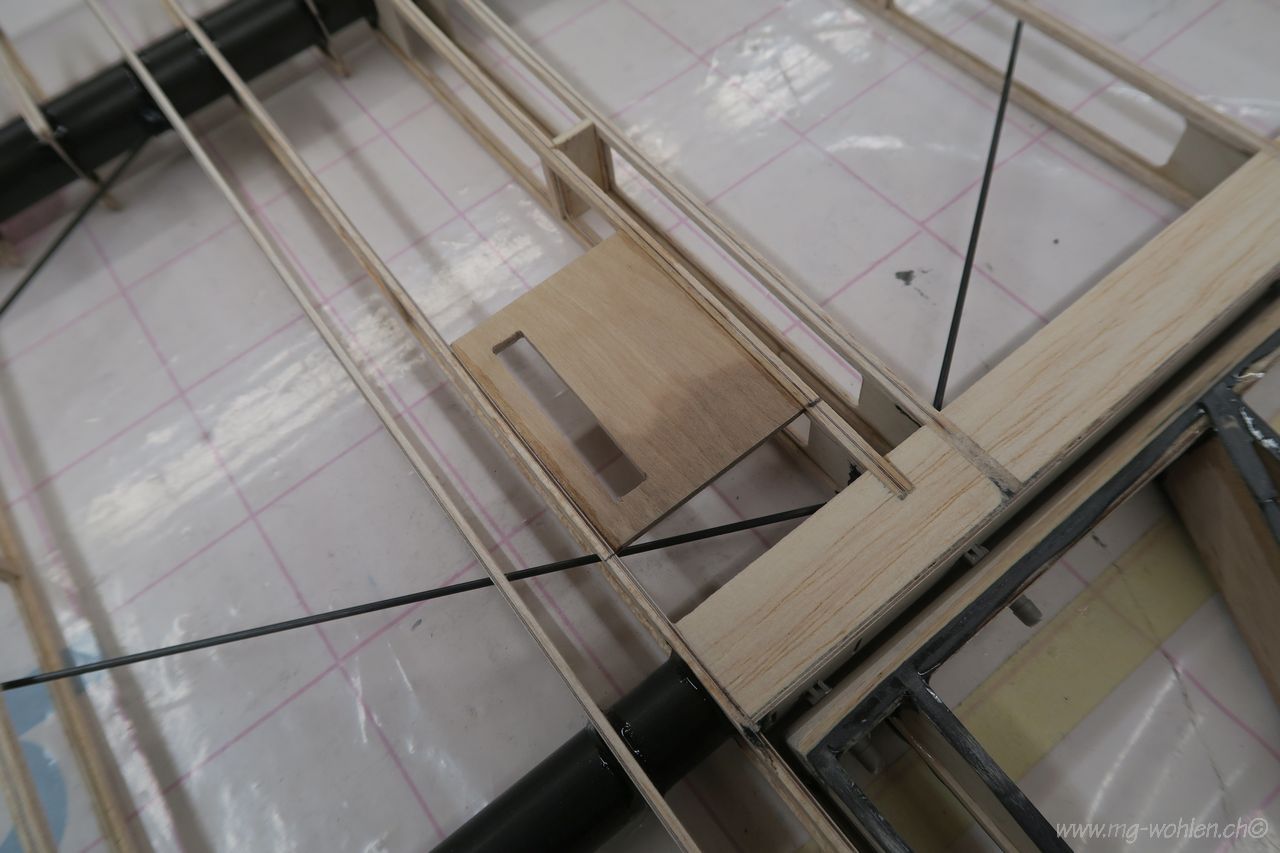

Hier müssen noch Verstärkungen für die Flügelstreben eingebaut werden
Querruder Endverkastung auch mit 1mm Sperrholz
