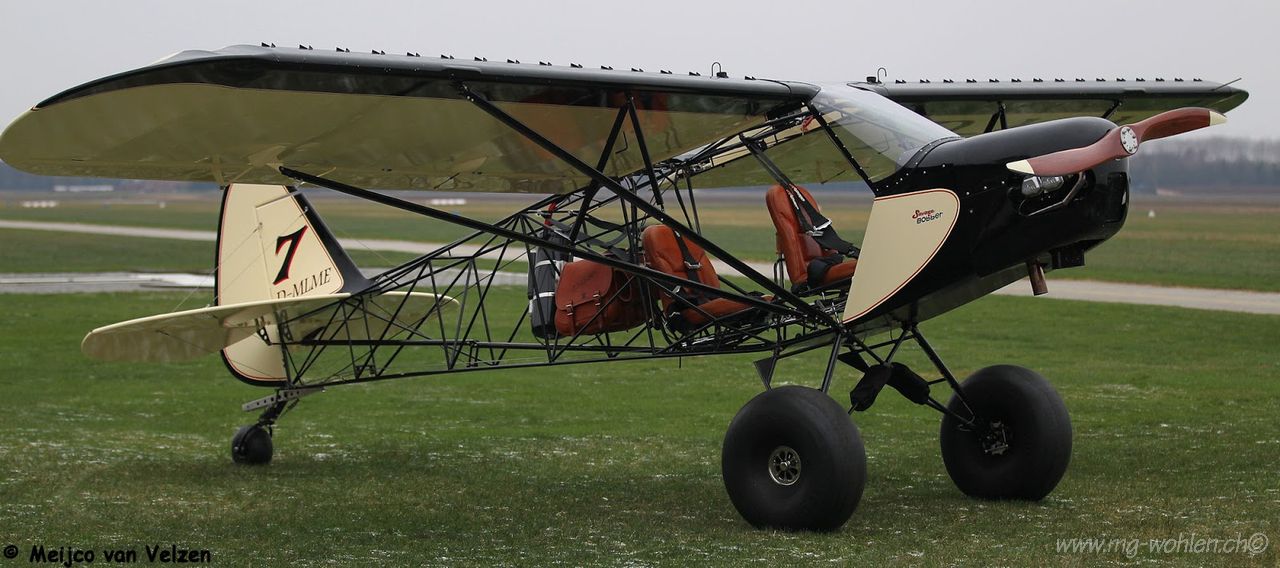

So soll mein neues Werk mal aussehen

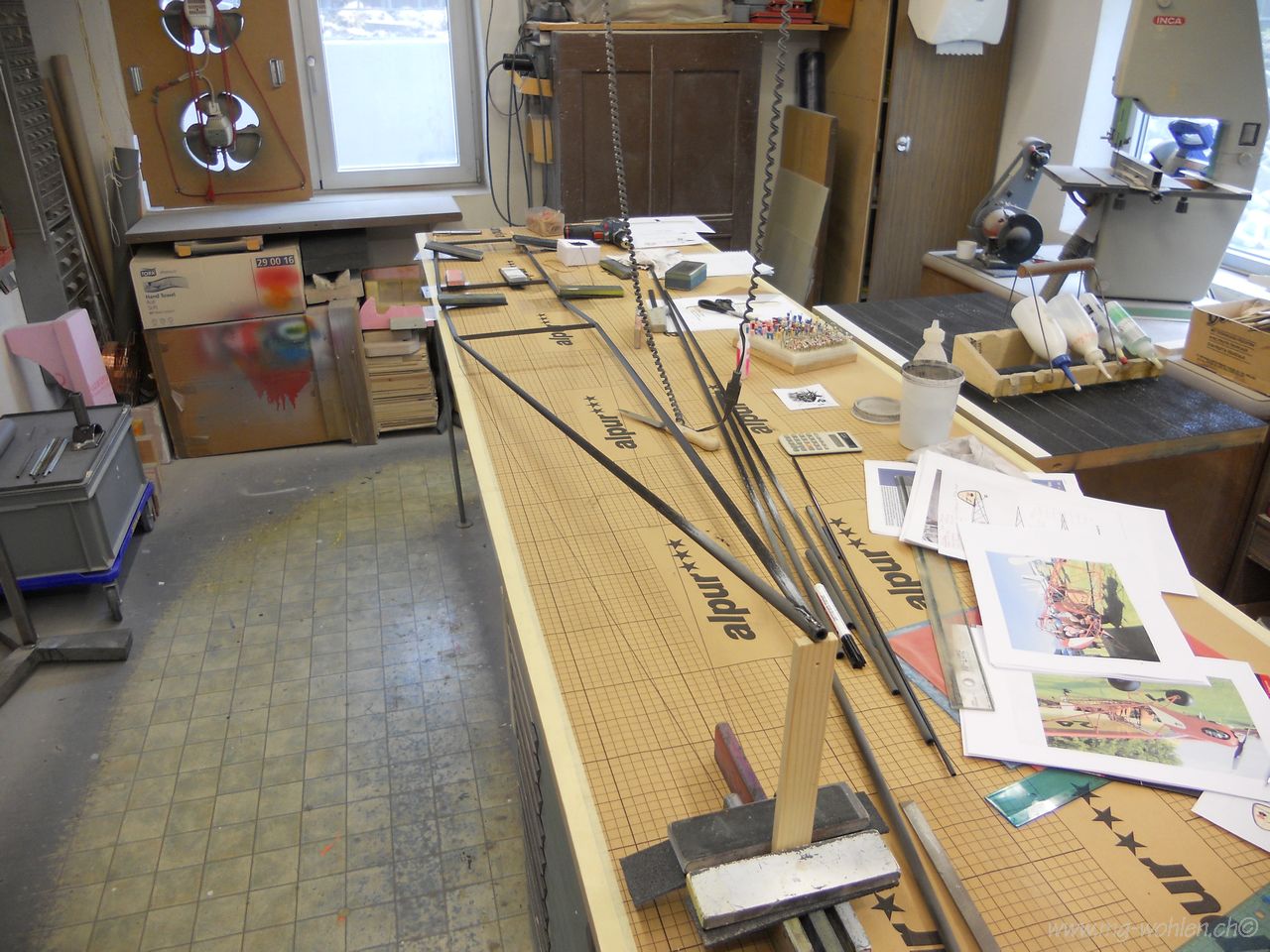

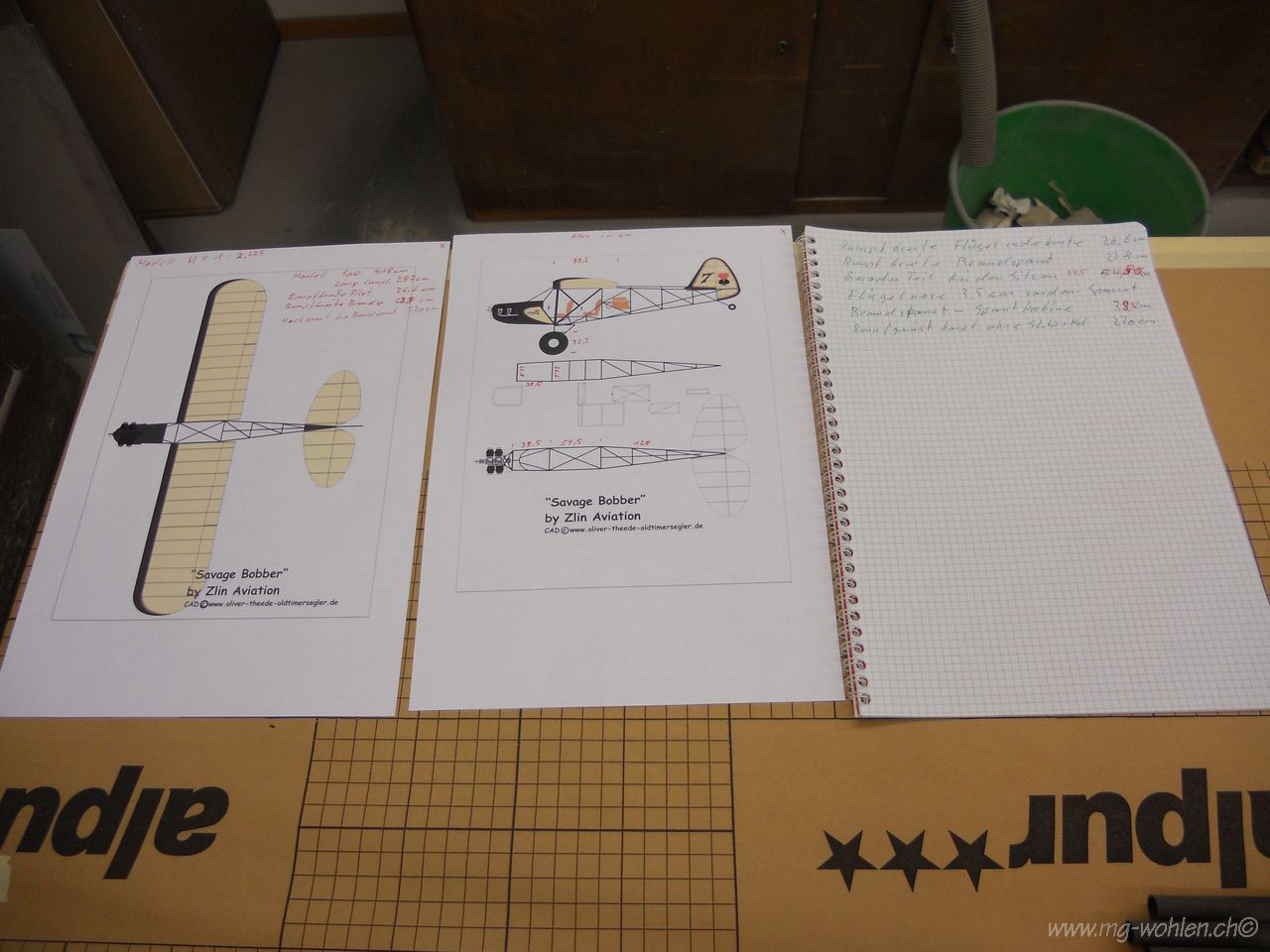

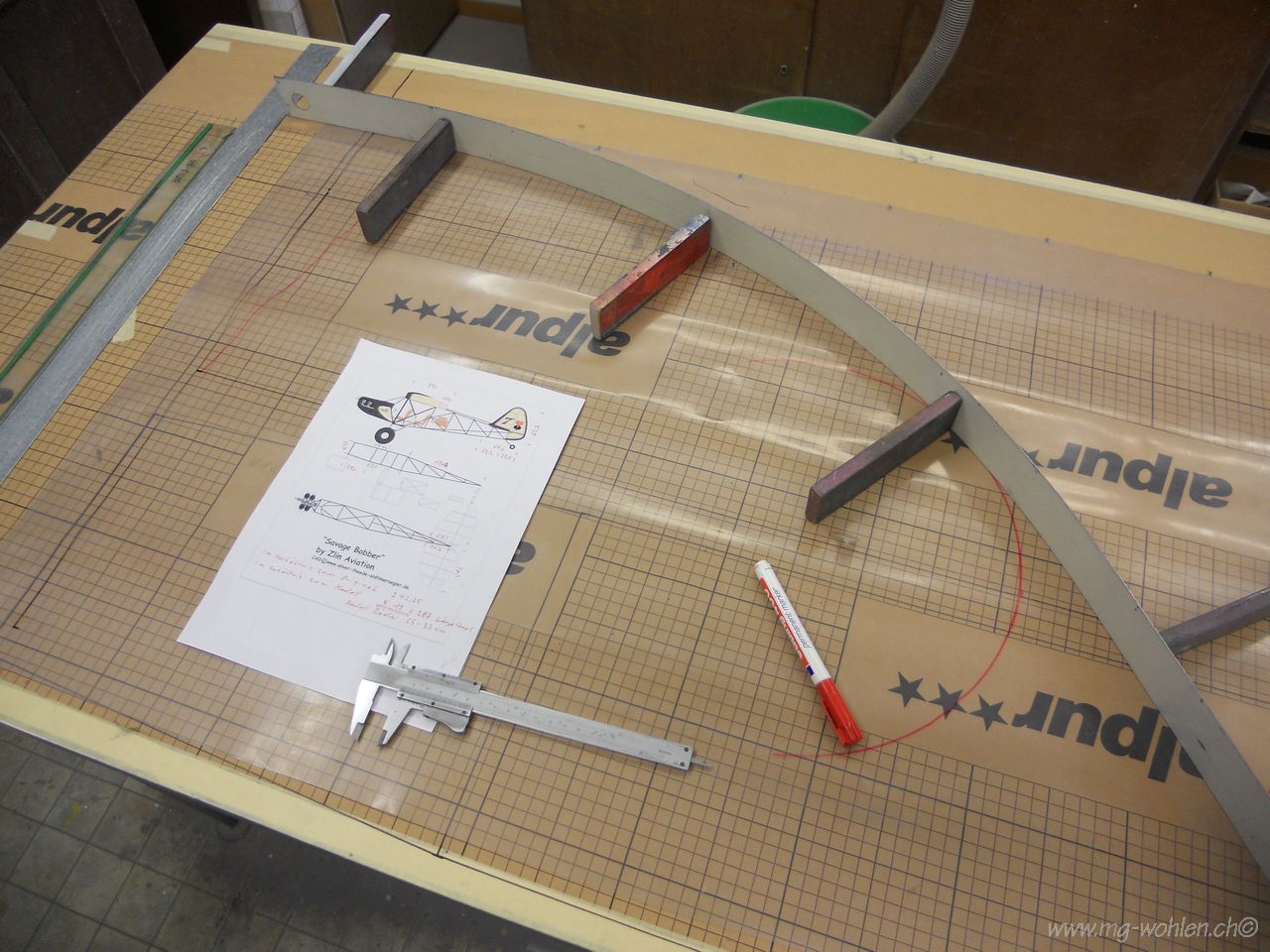

Aus diesen Zeichnungen wird alles mit der Schiebelehre herausgemmessen und mal 19 gerechnet

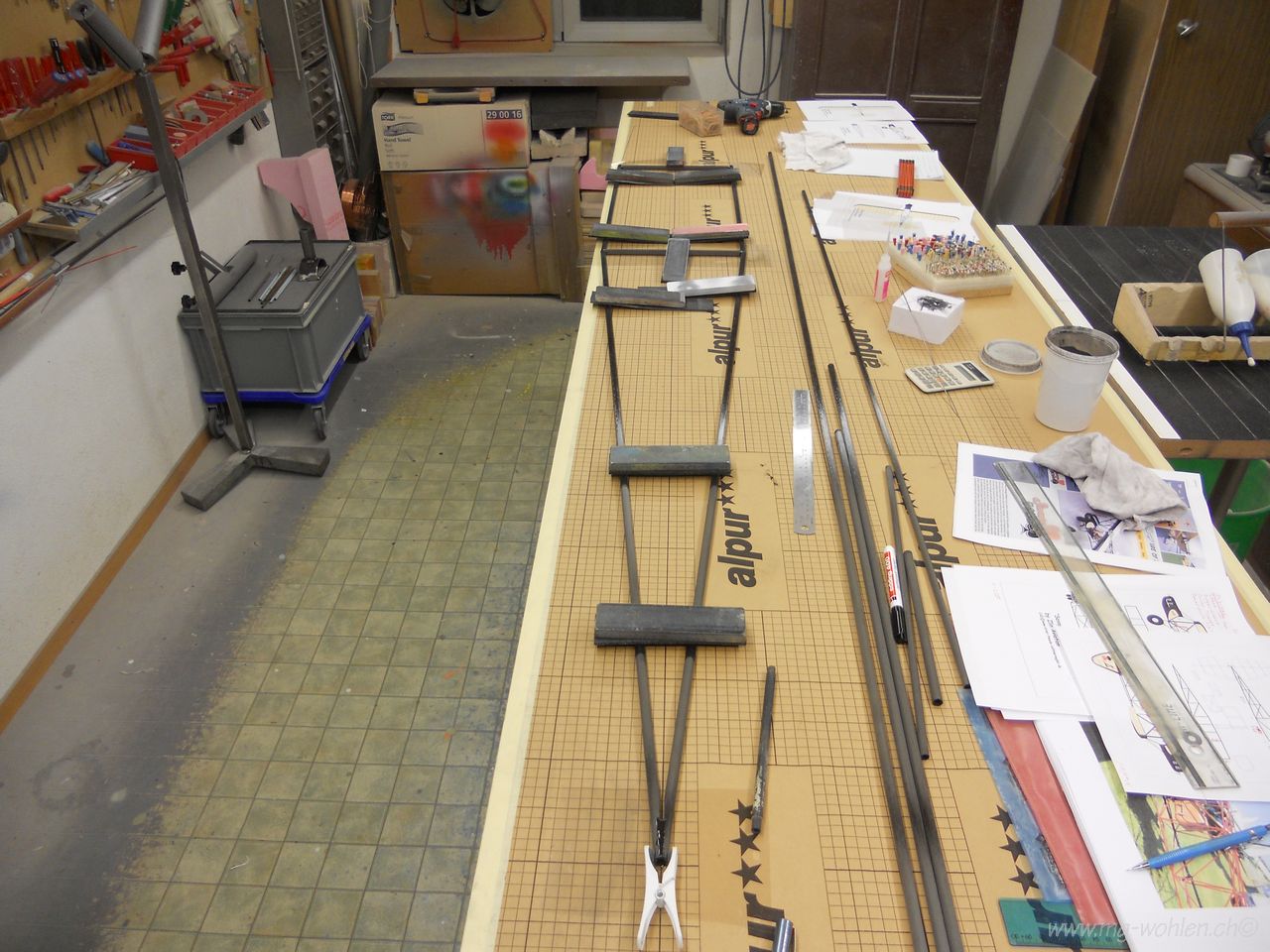

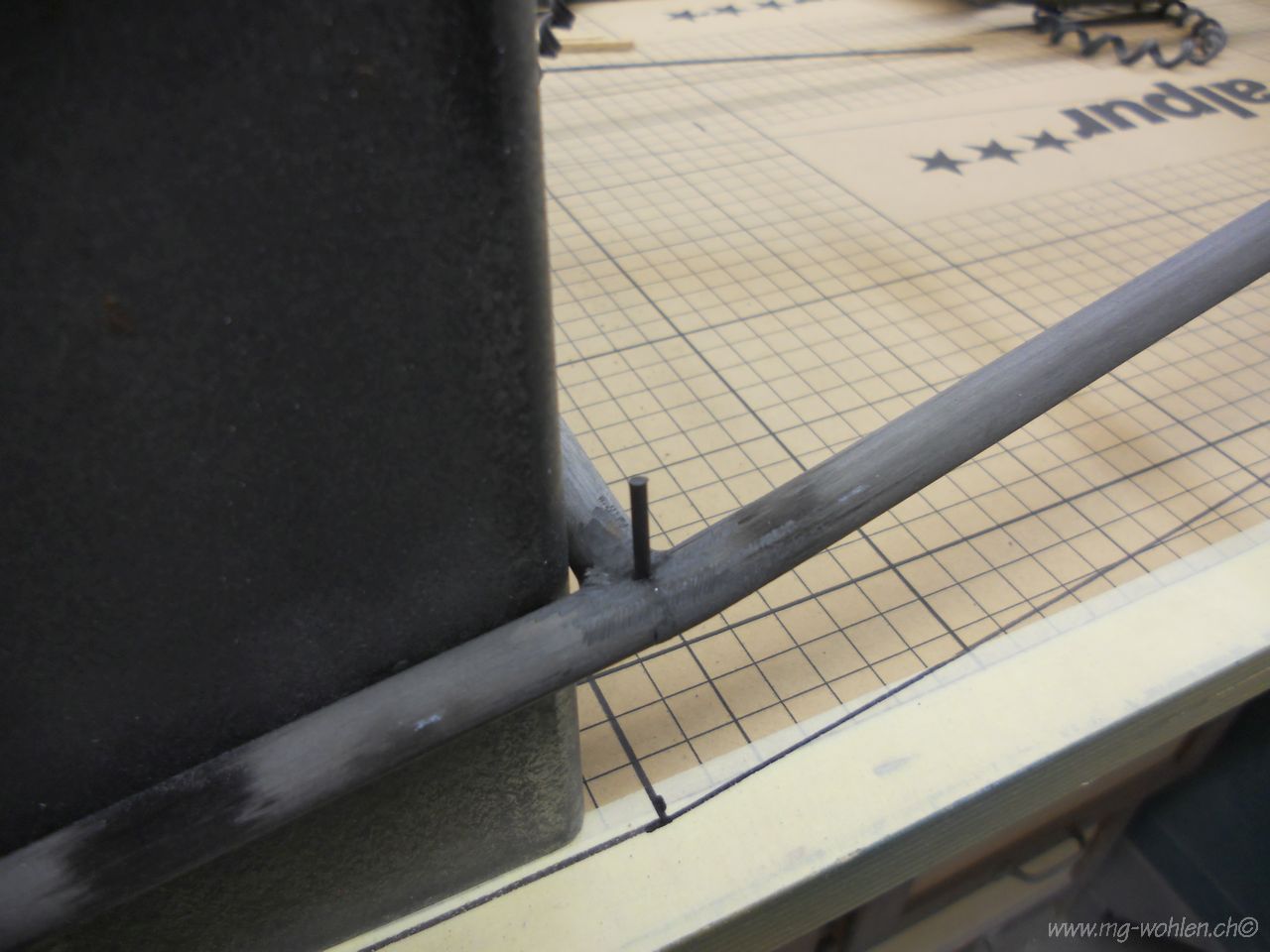

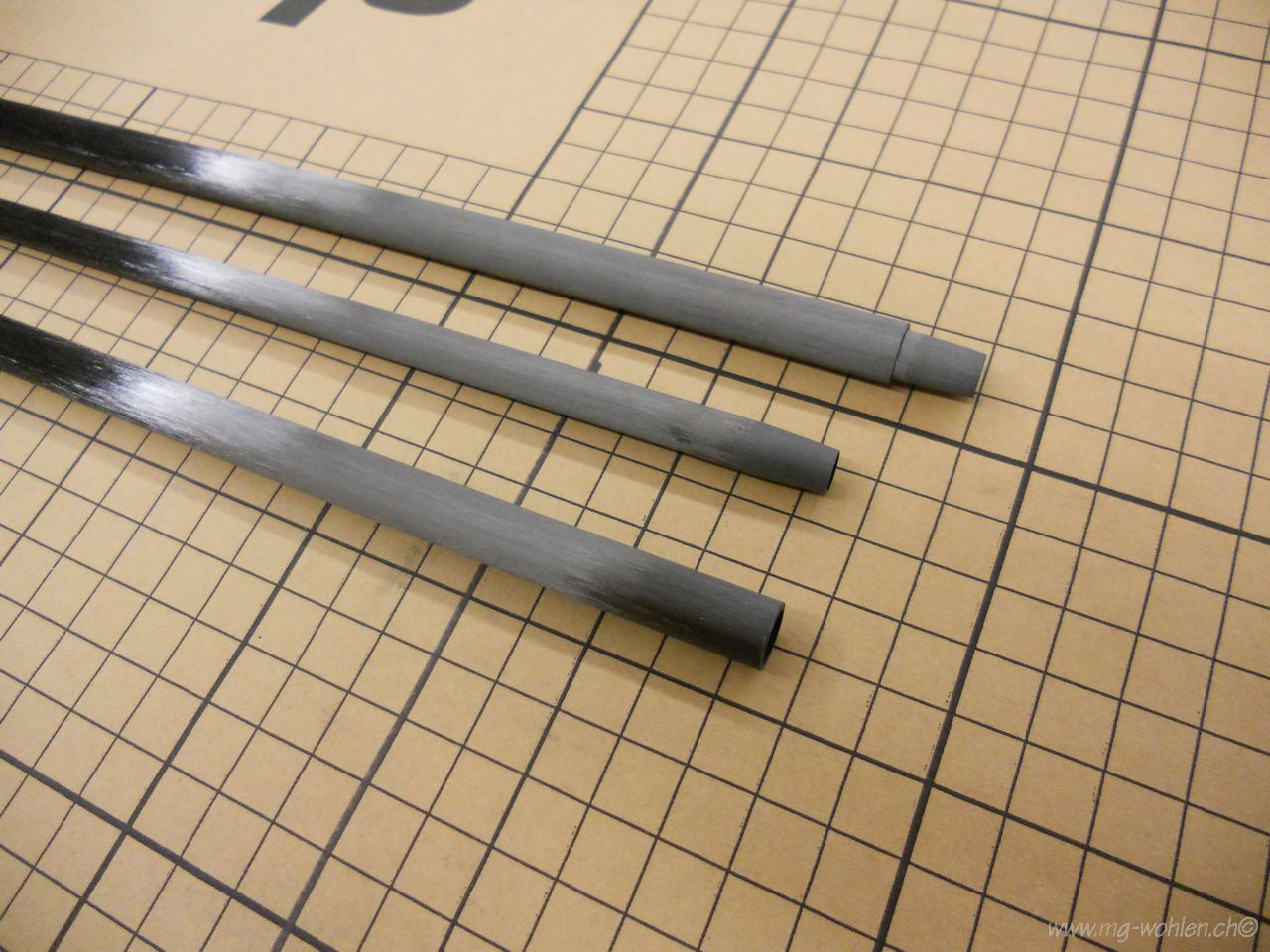

10er Kohlerohre bilden das Rumpfgerüst hier sieht man eine Knickverbindung
Zusammen geklebt wird das ganze mit 30min Epoxy Baumwollflocken und Kohlepulver

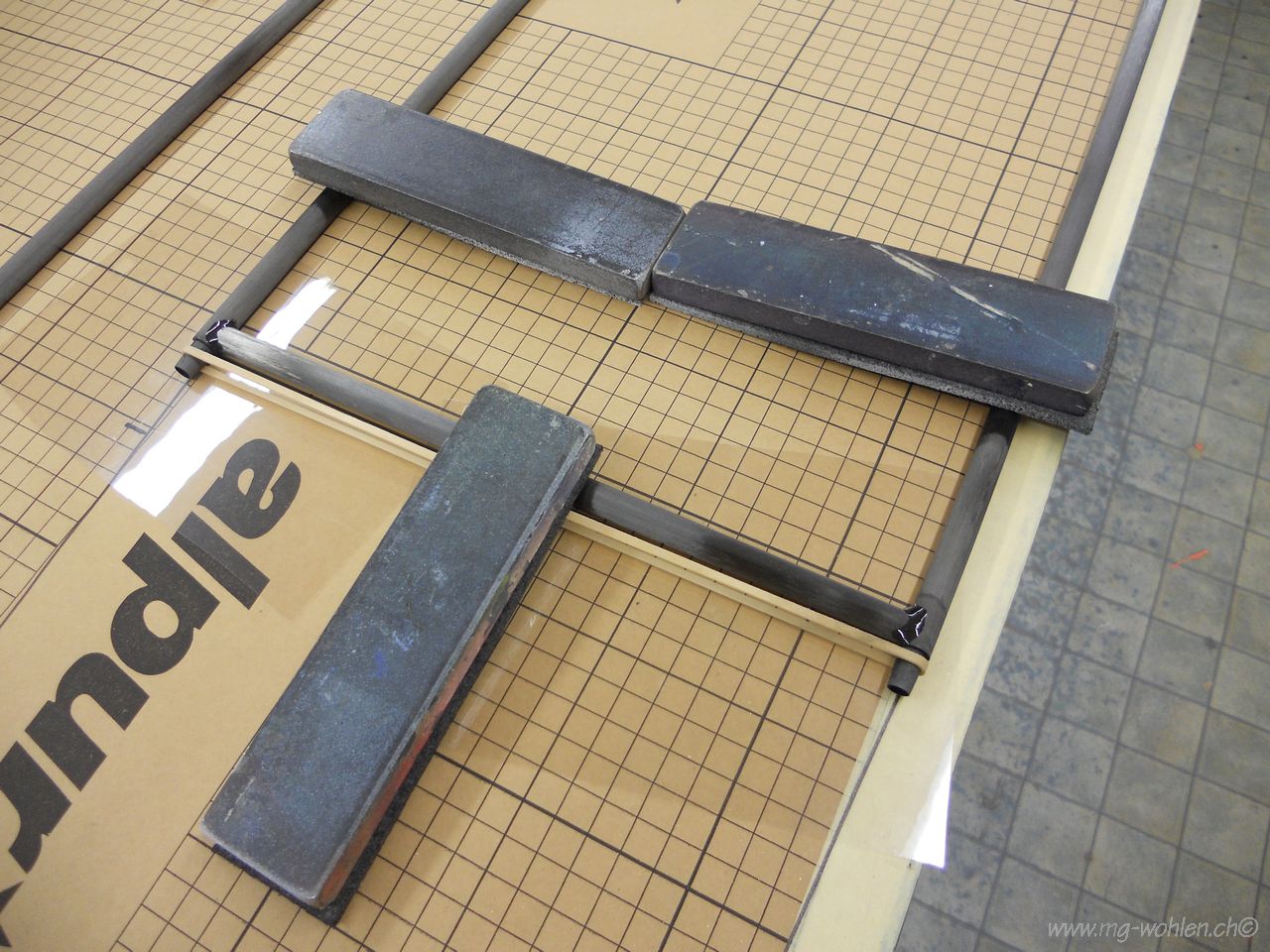

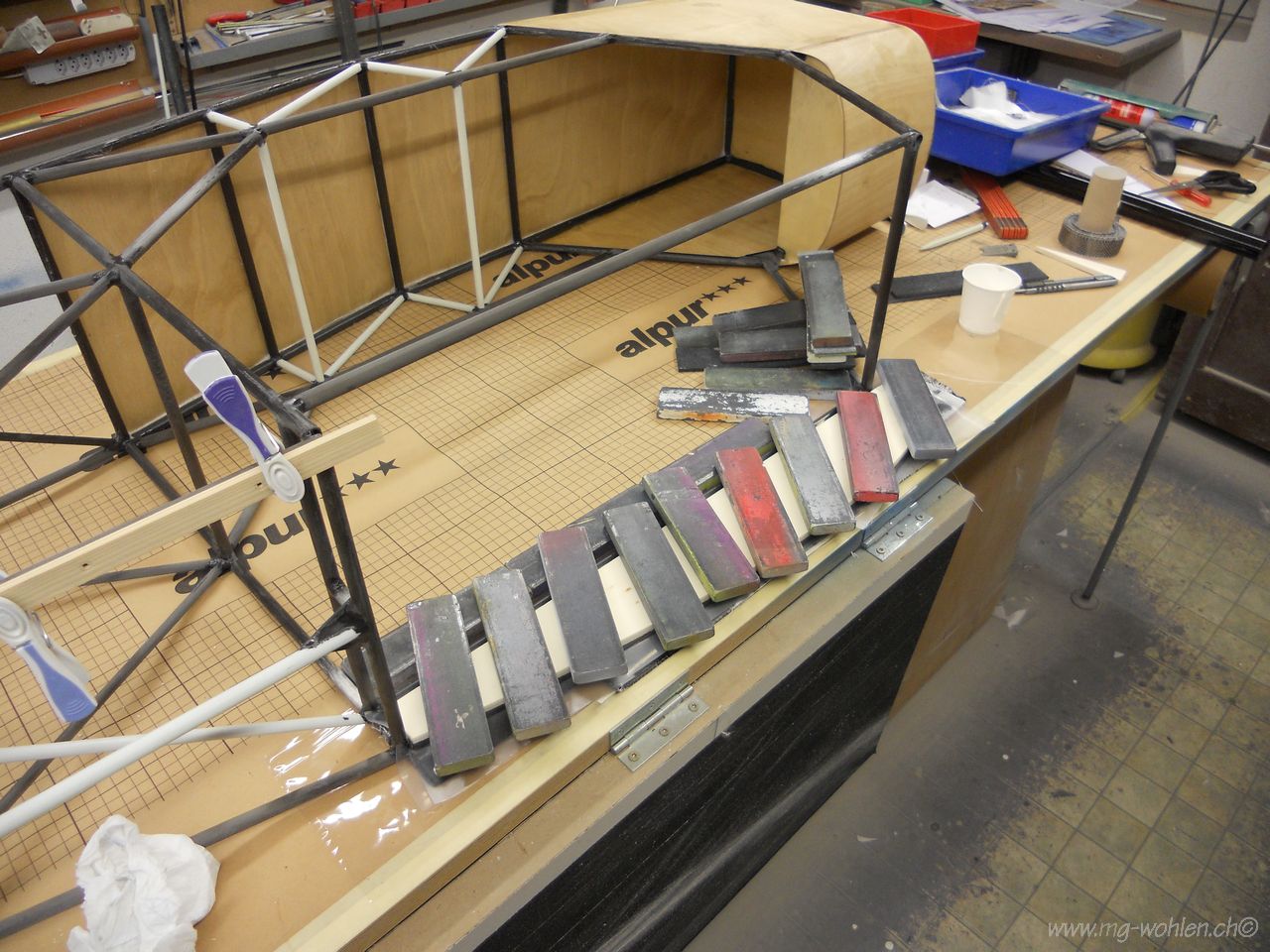

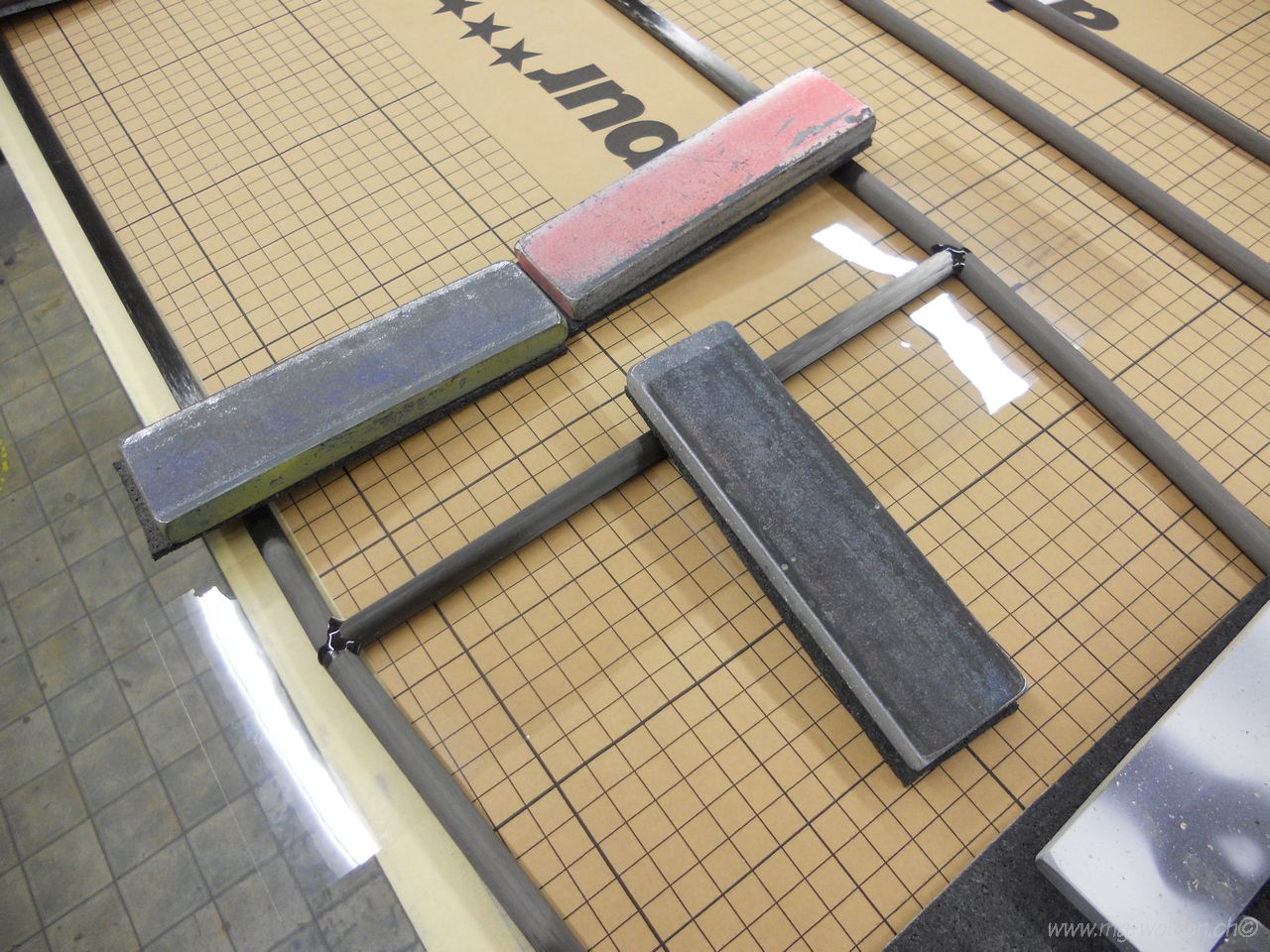

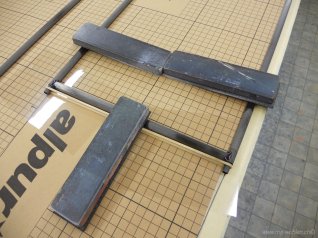

Und immer schön beschweren dass es gerade bleibt

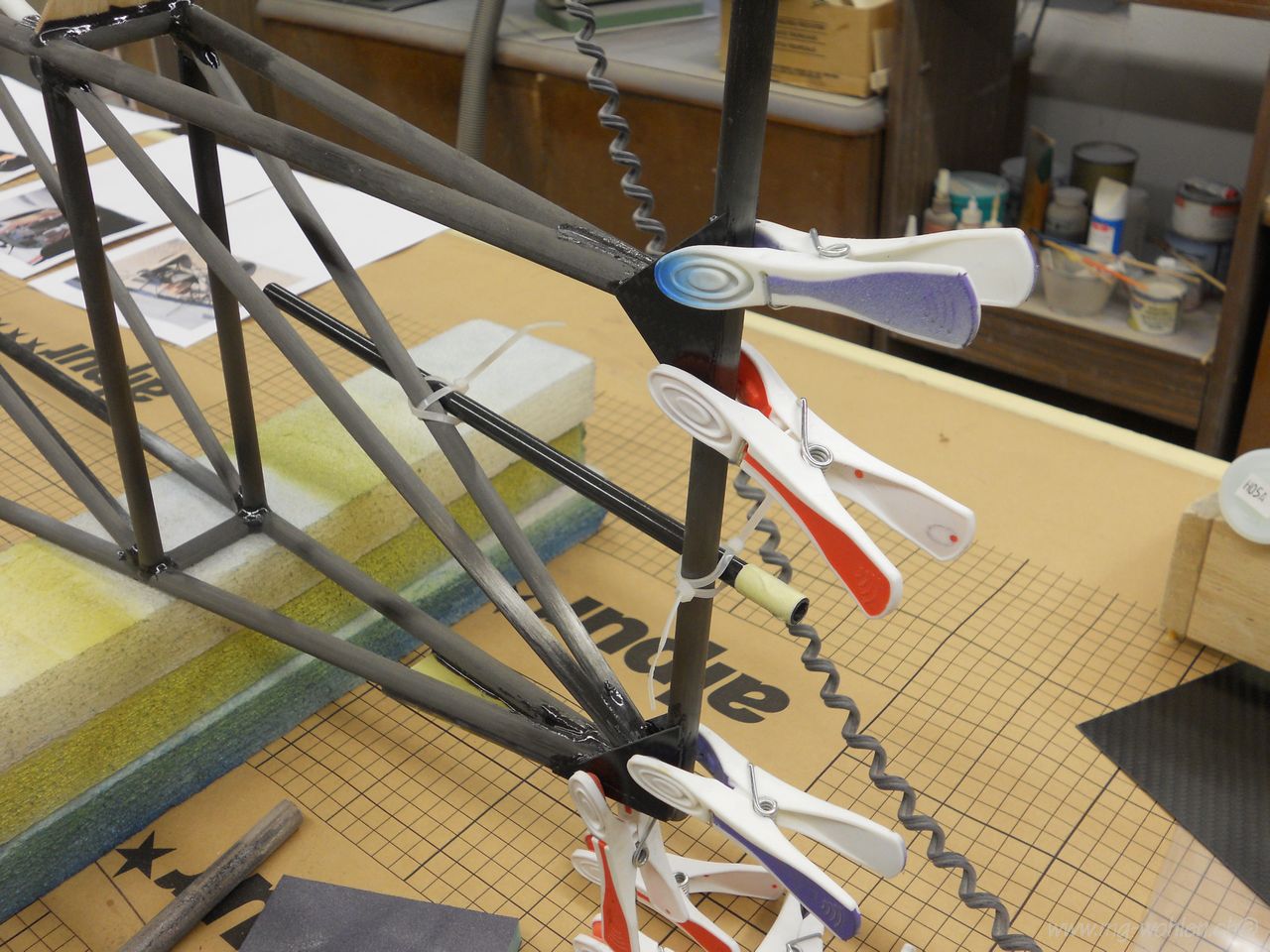

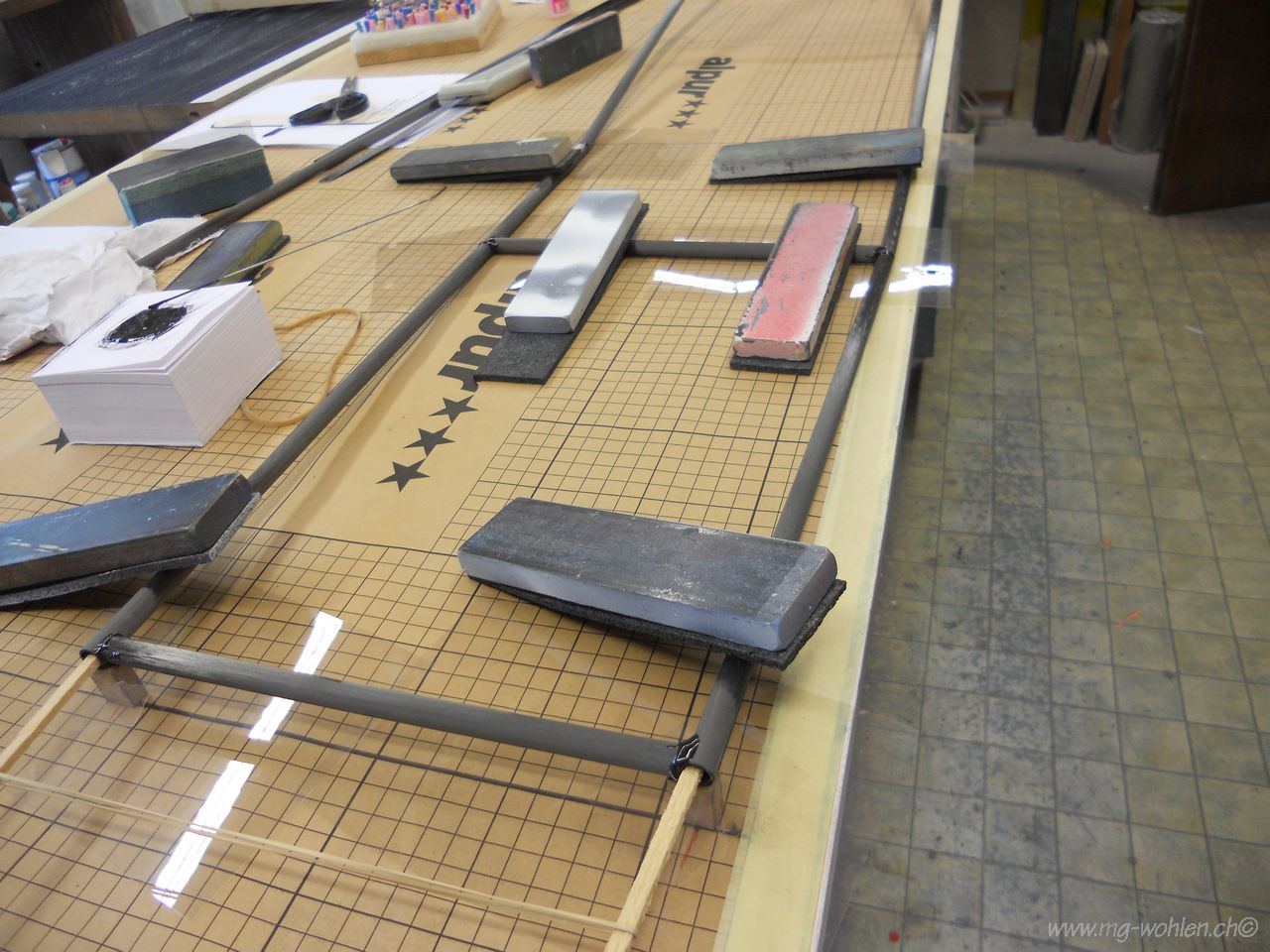

Gummiringe helfen zusammenziehen

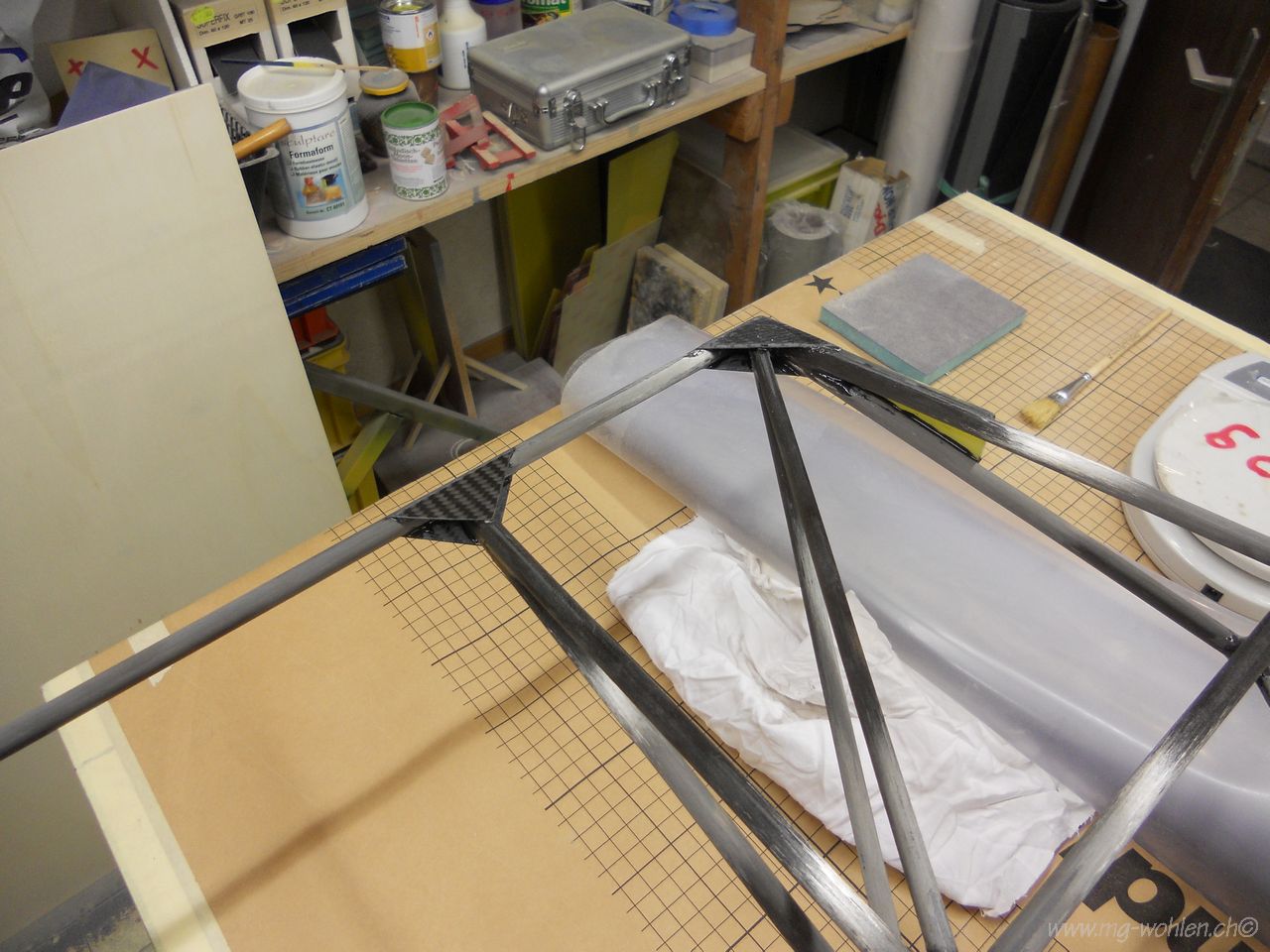

ein zweiter Knick im Boden Richtung Heck
Auch auf der Motorenseite muss der Rumpfboden angehoben werden

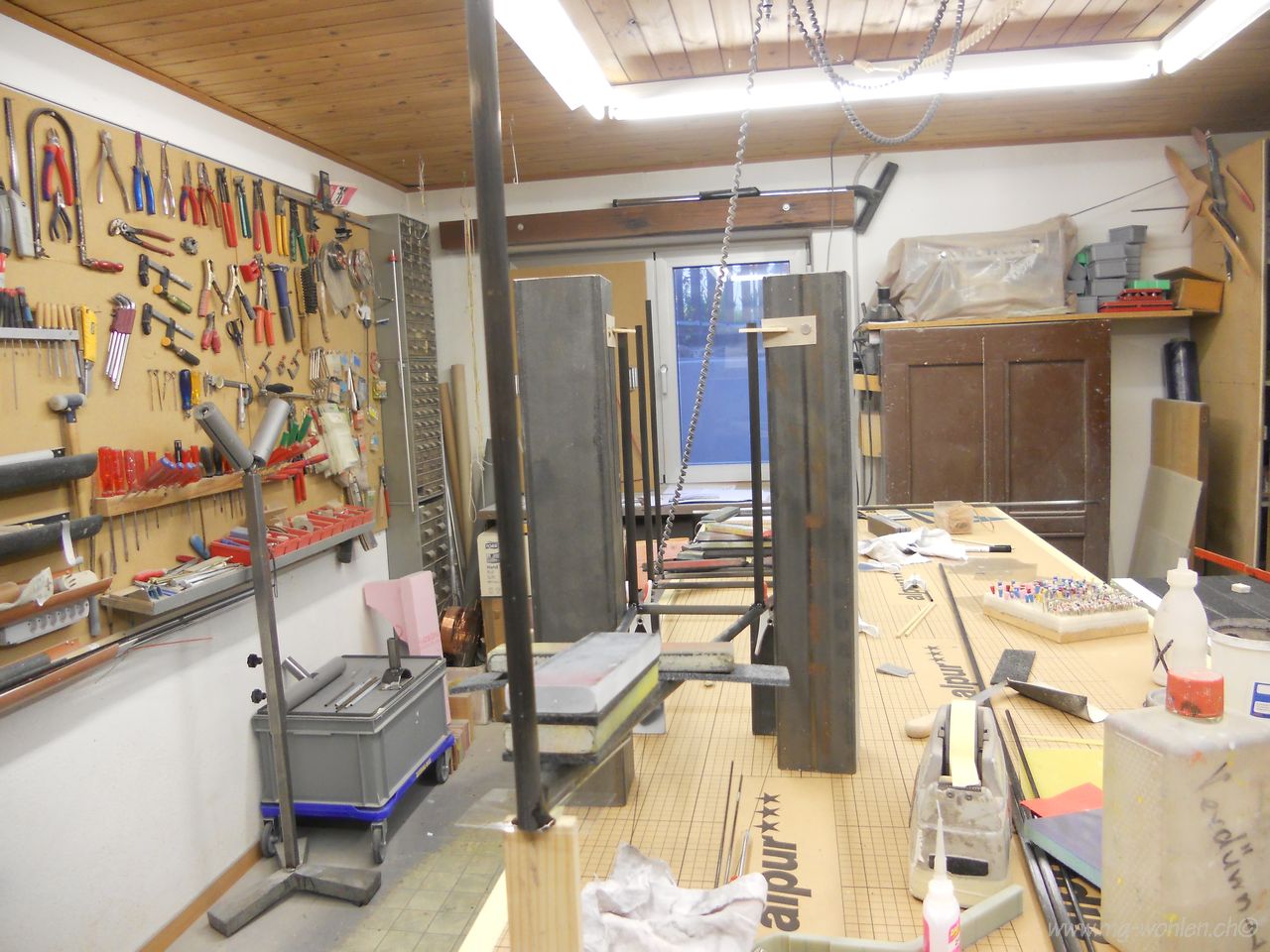

Hier wird das Endrohr in den Senkel gestellt
Distanzrohre werden eingeklebt
Zur sicherheit werden an einigen Stellen noch Stifte eingeklebt

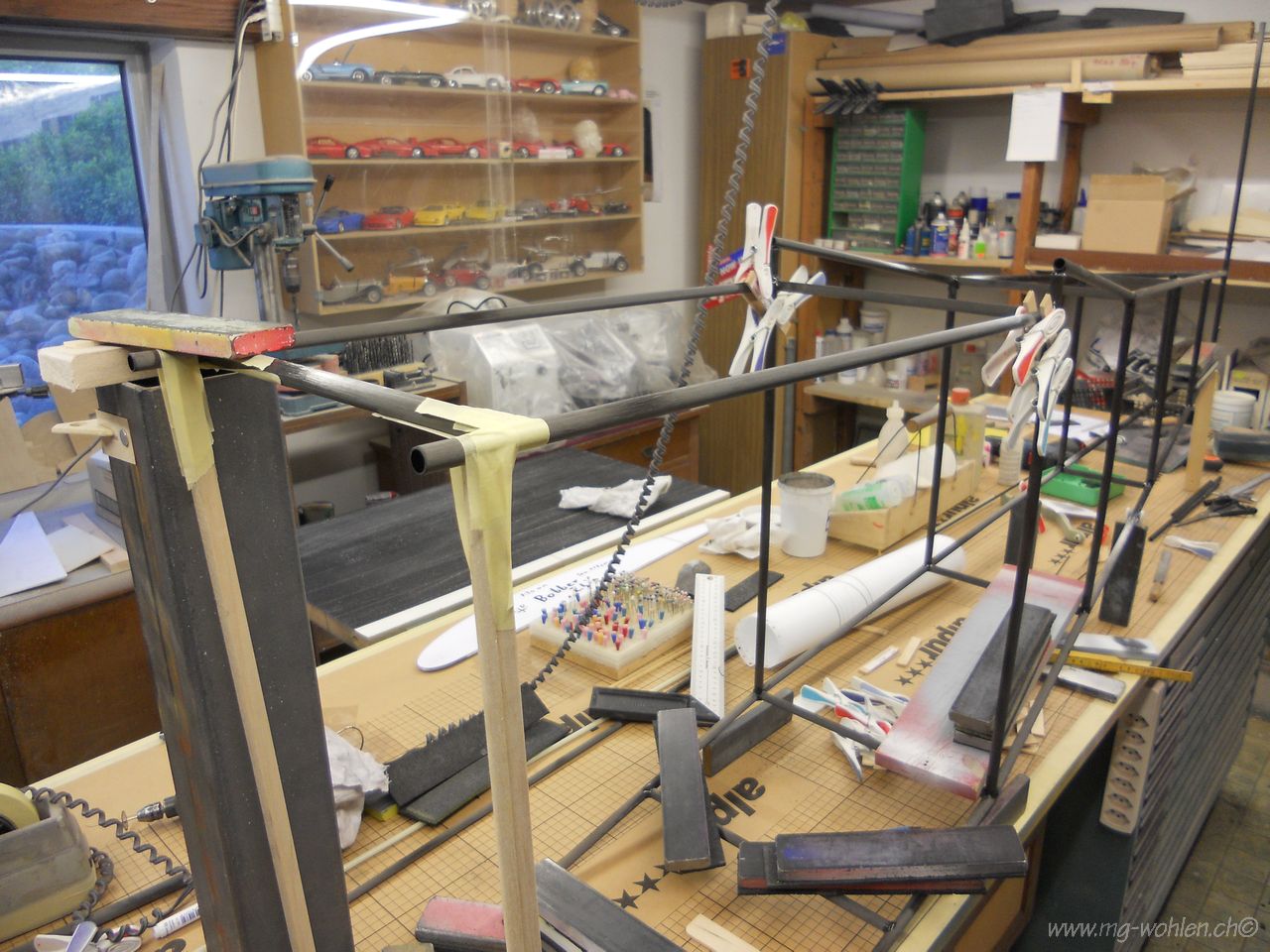

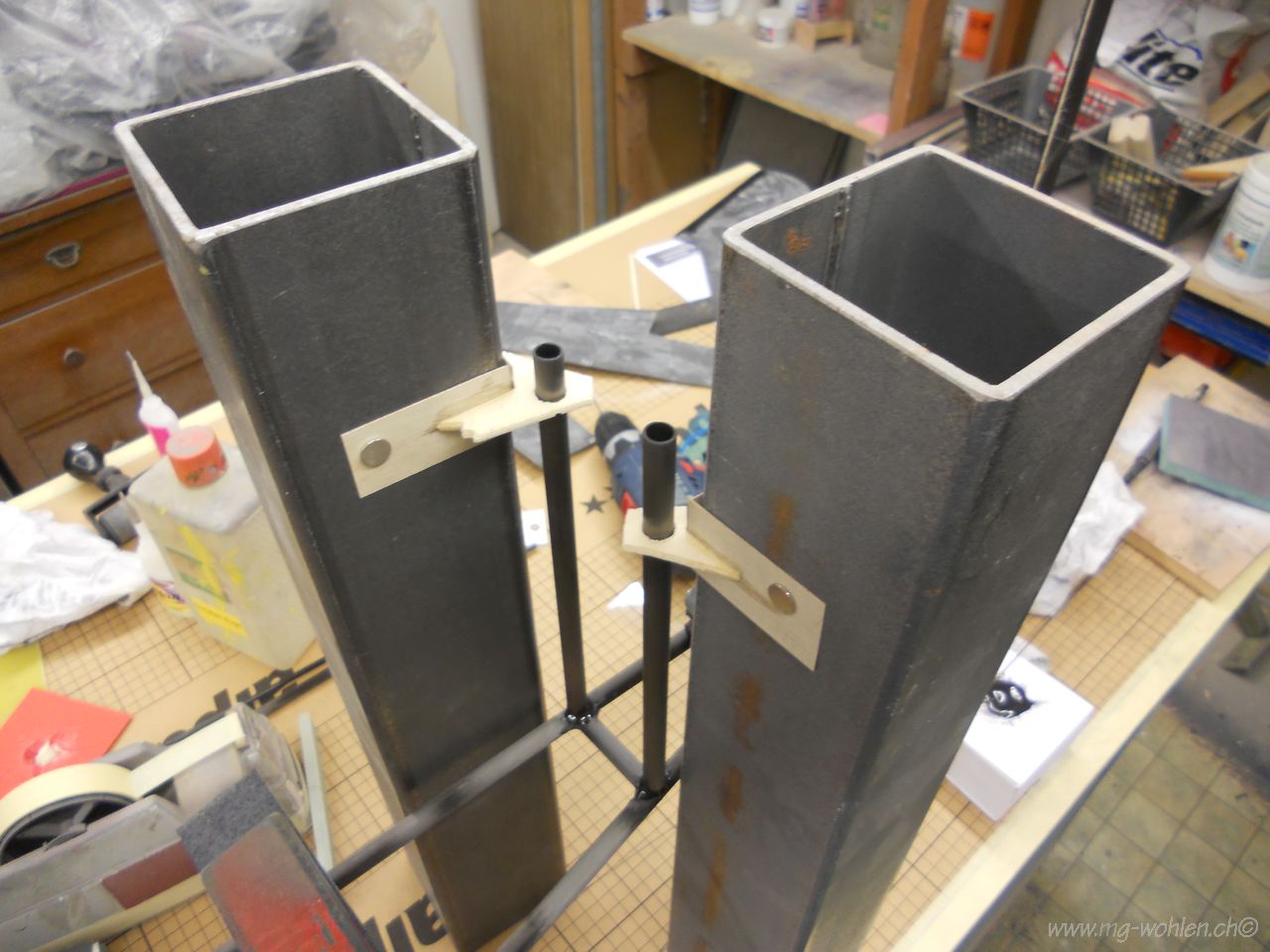

Die stehenden Rohre sind während dem Trocknen fixiert
Gut gibt es Magnete

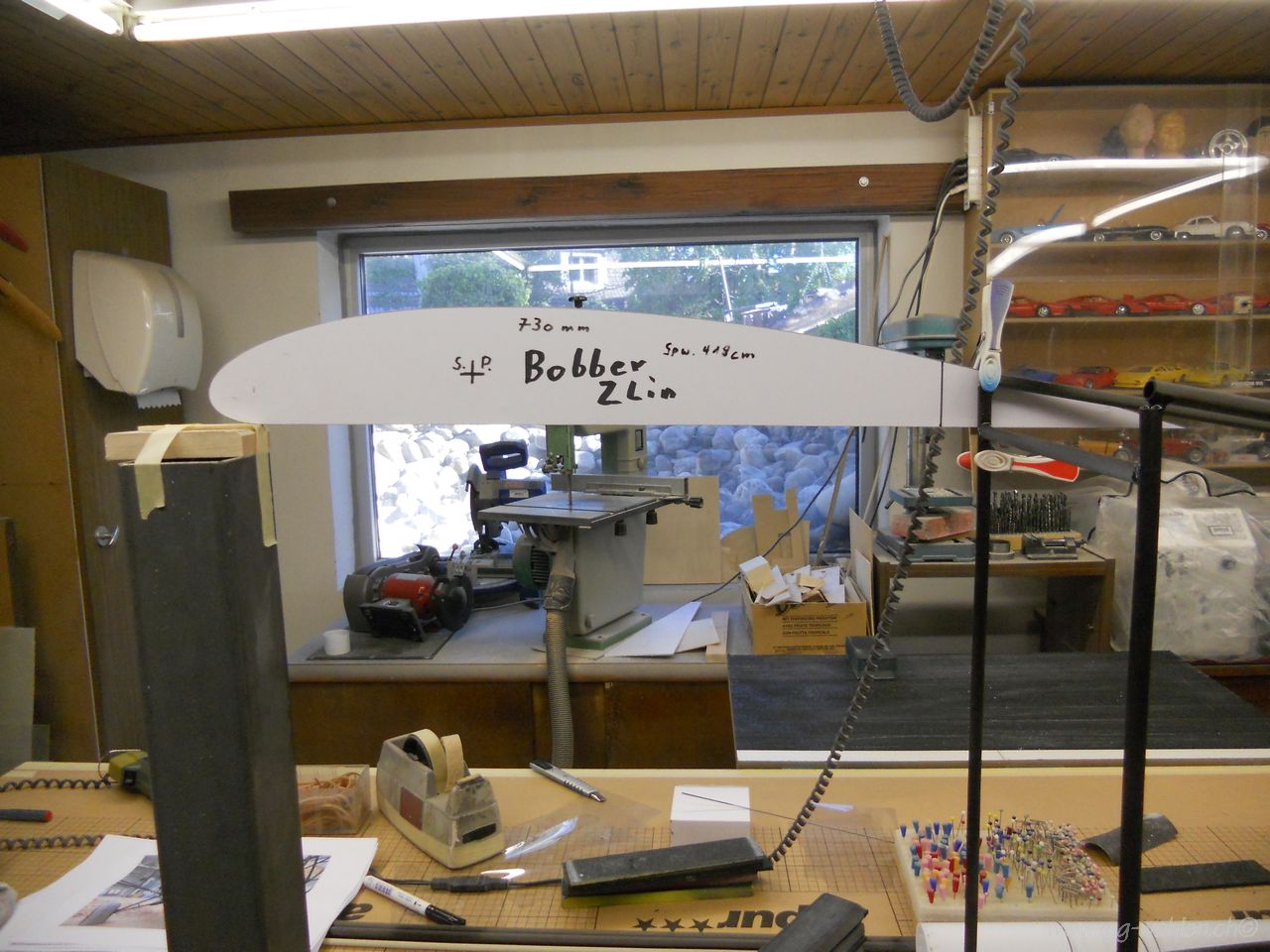

Mit einer Musterrippe wird die EWD auf 1.5° eingestellt
Alles was so rumliegt kann zum fixieren verwendet werden
ein schwieriger Part bis beide Winkel genau gleich fixiert waren
Hier muss für den Motor verstärkt werden
Die Verstärkung aus 2mm CFK wird noch verschliffen

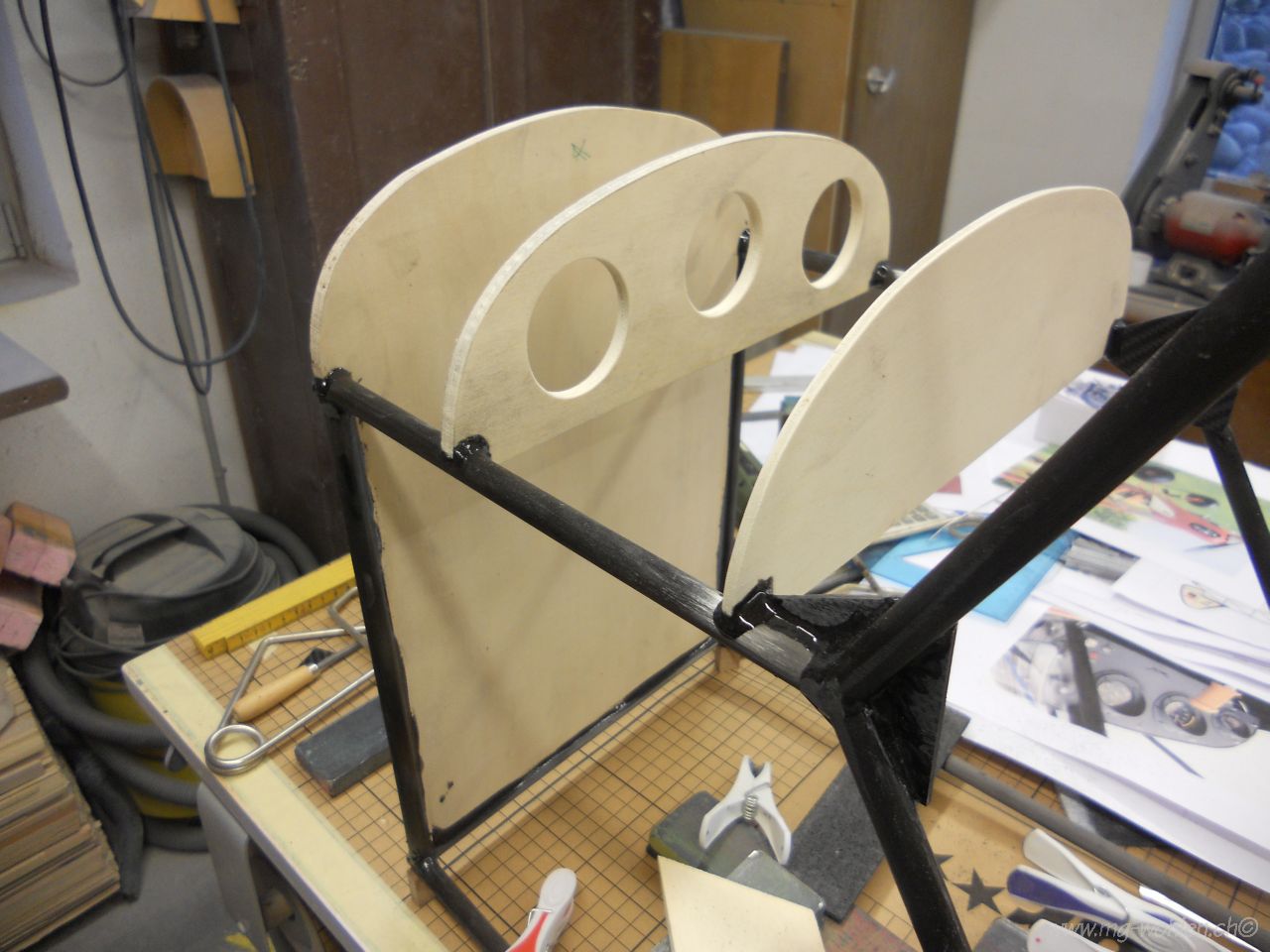

Das Armaturenbrett der Verstärkungsspannt für die Frontstreben und der Motorspannt
Der Motorspannt ist ringsum verharzt

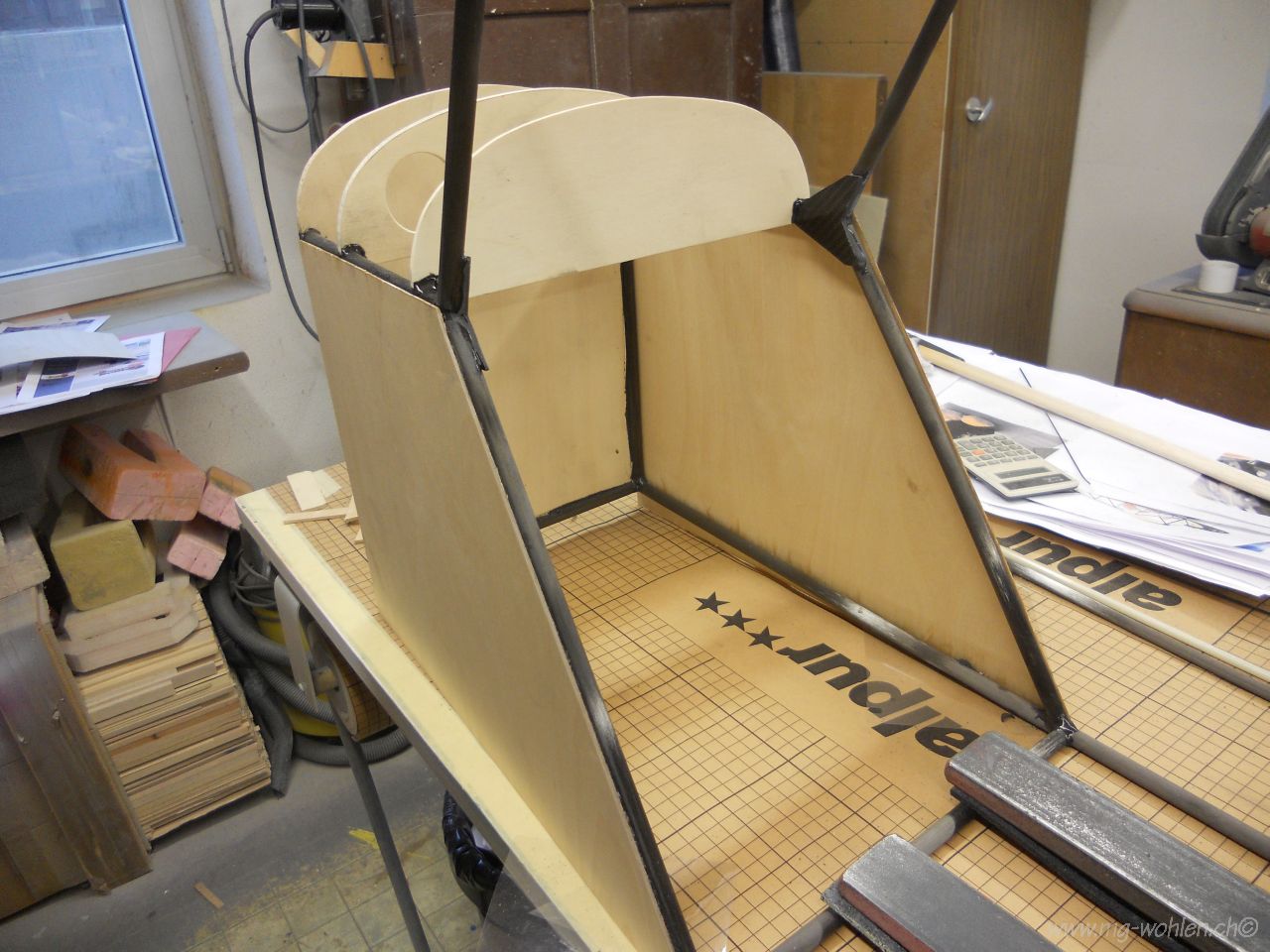

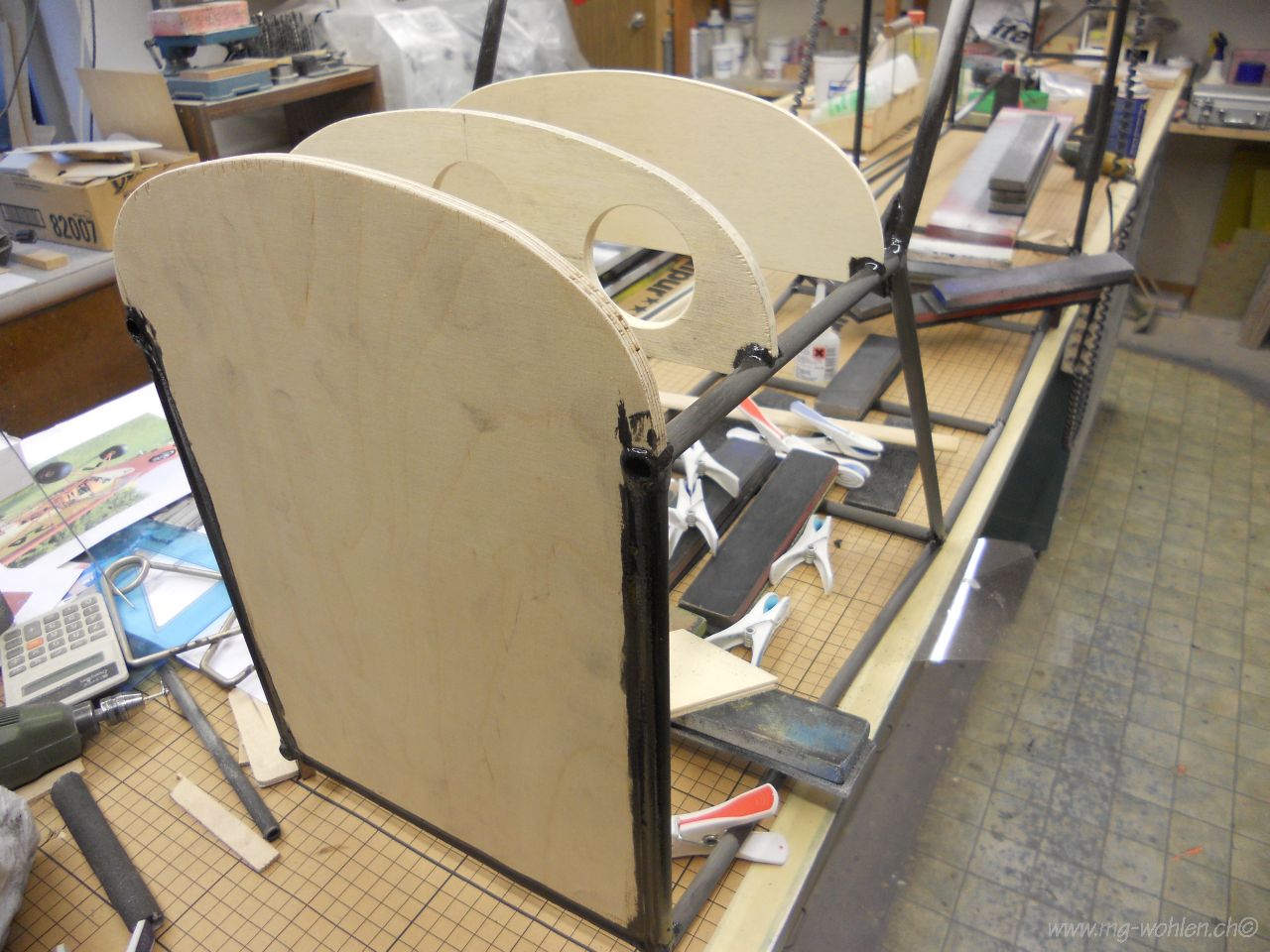

Flugzeugsperrholz als Seitenbleche

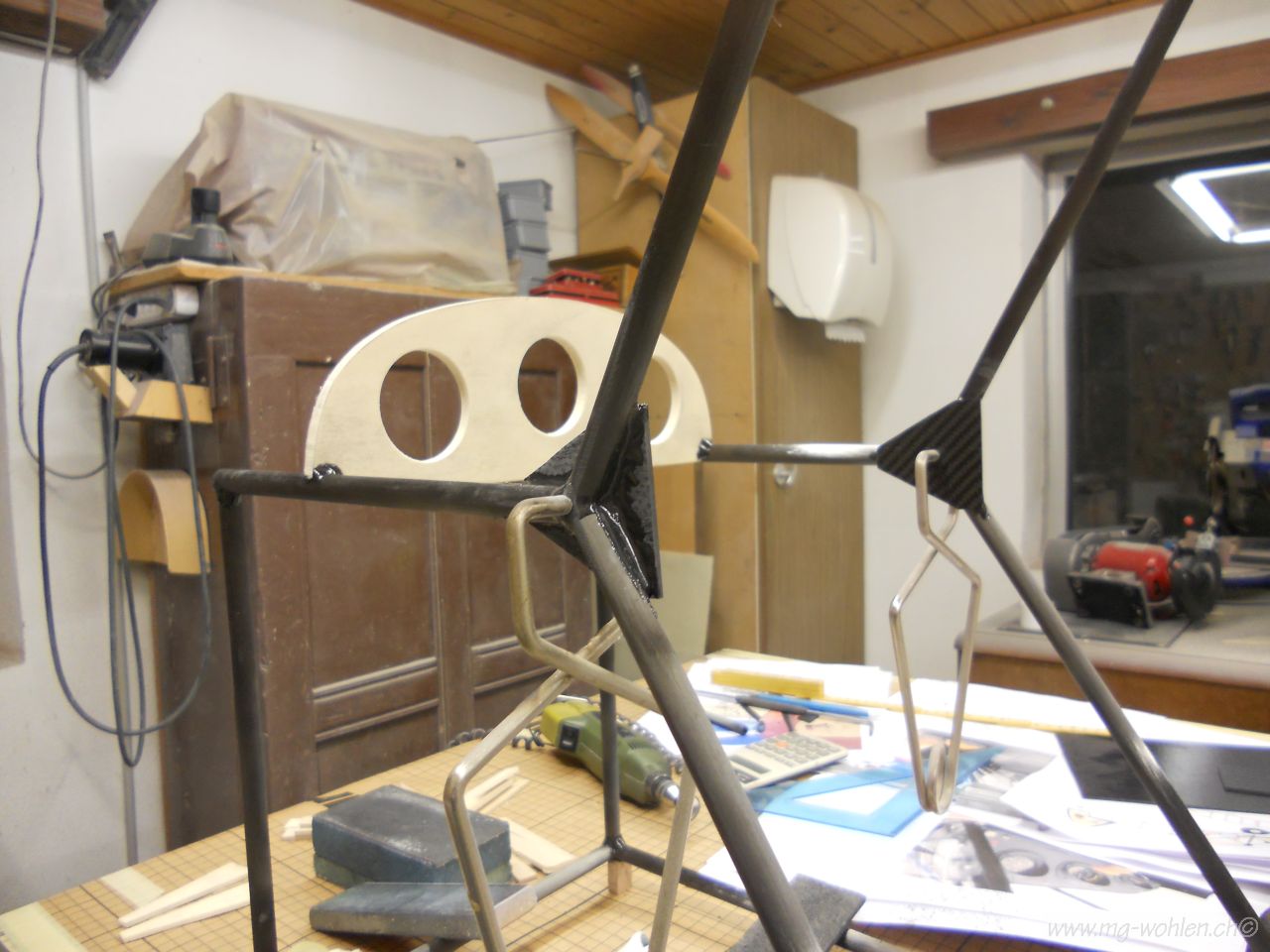

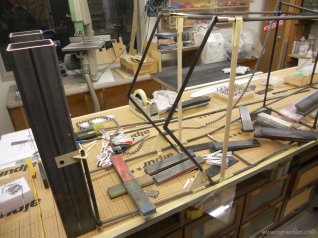

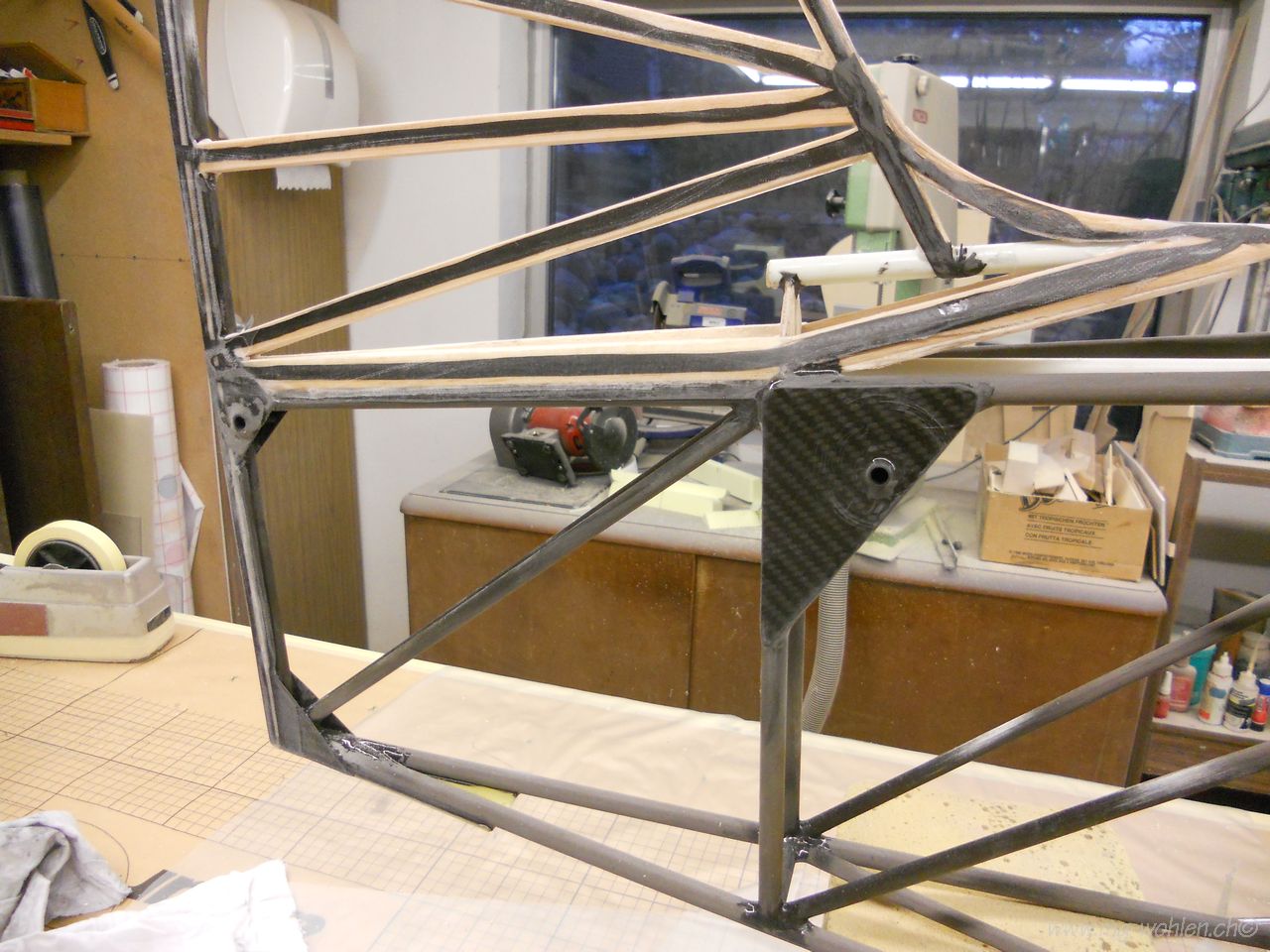

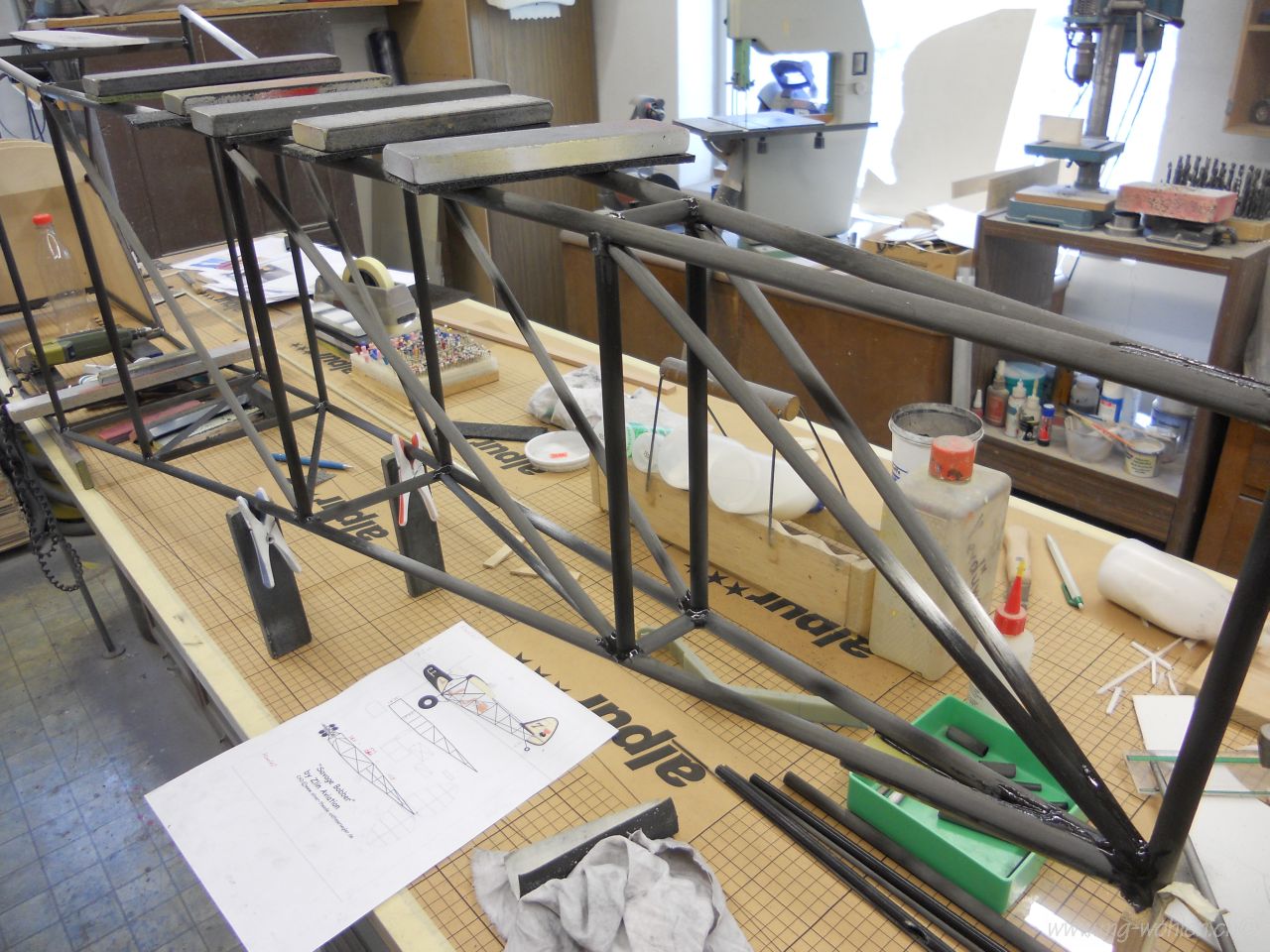

Jetzt geht es an die Diagonalstreben

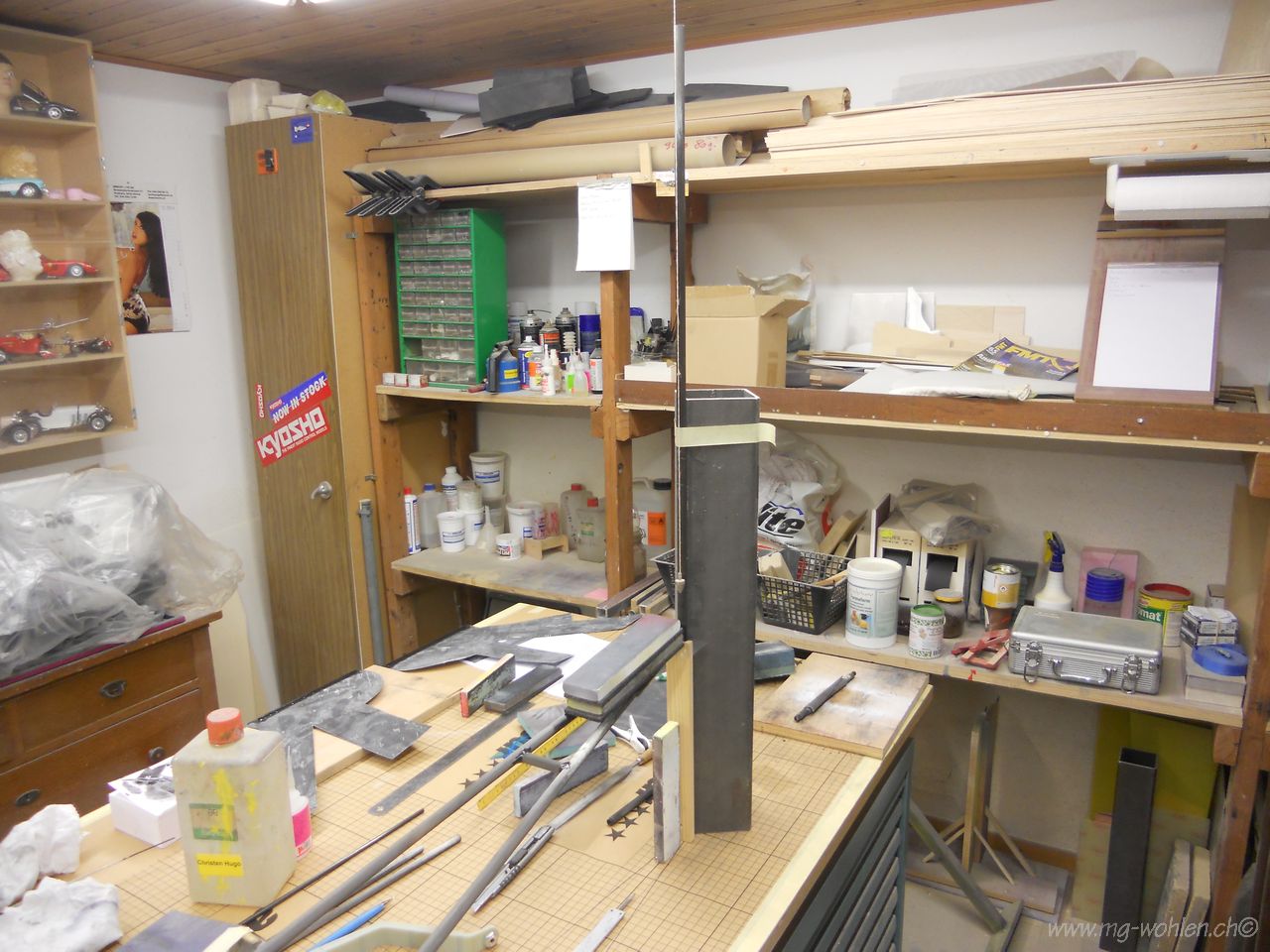

Zwischendurch aufräumen dann findet mann das Werkzeug wieder

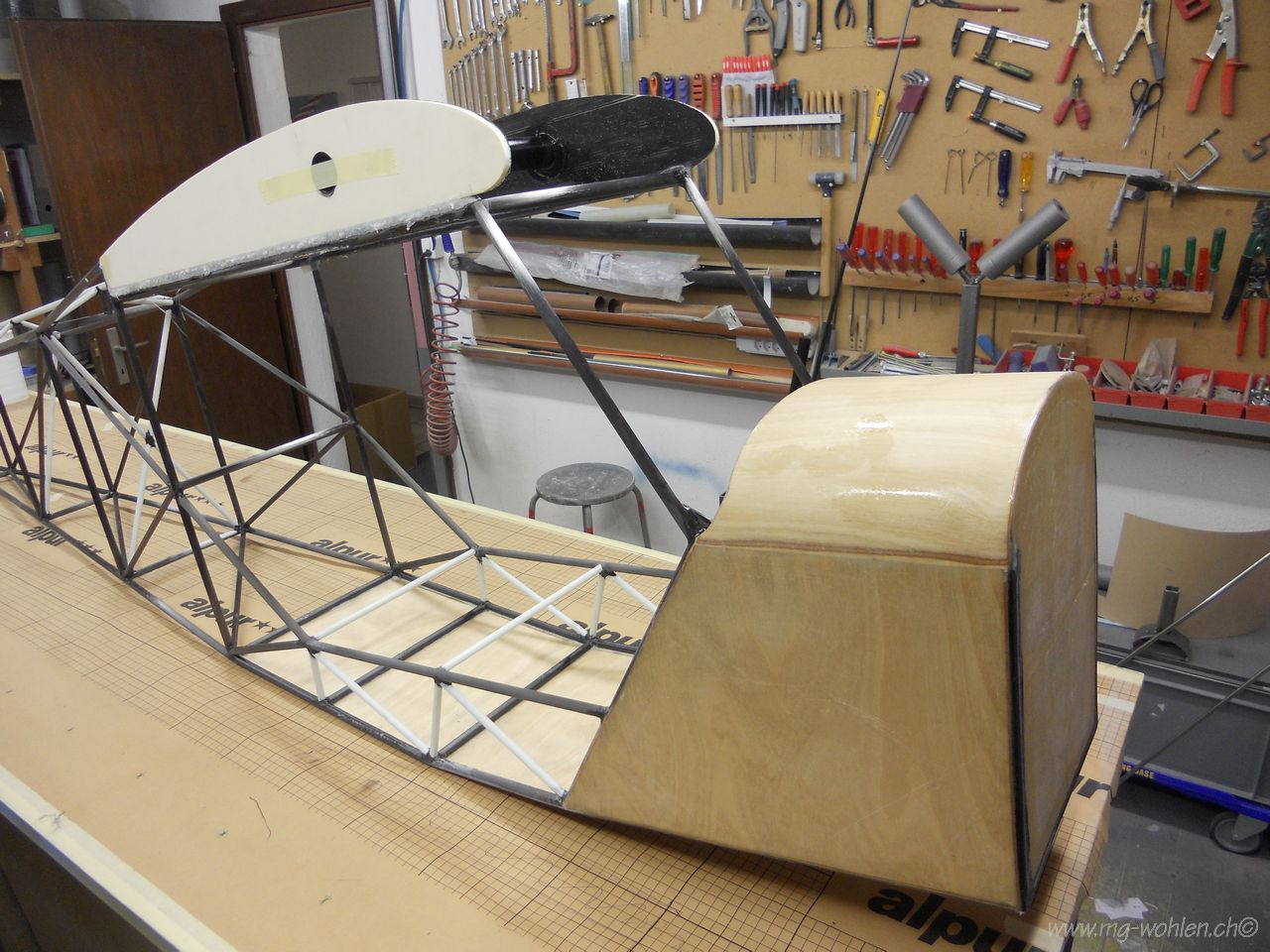

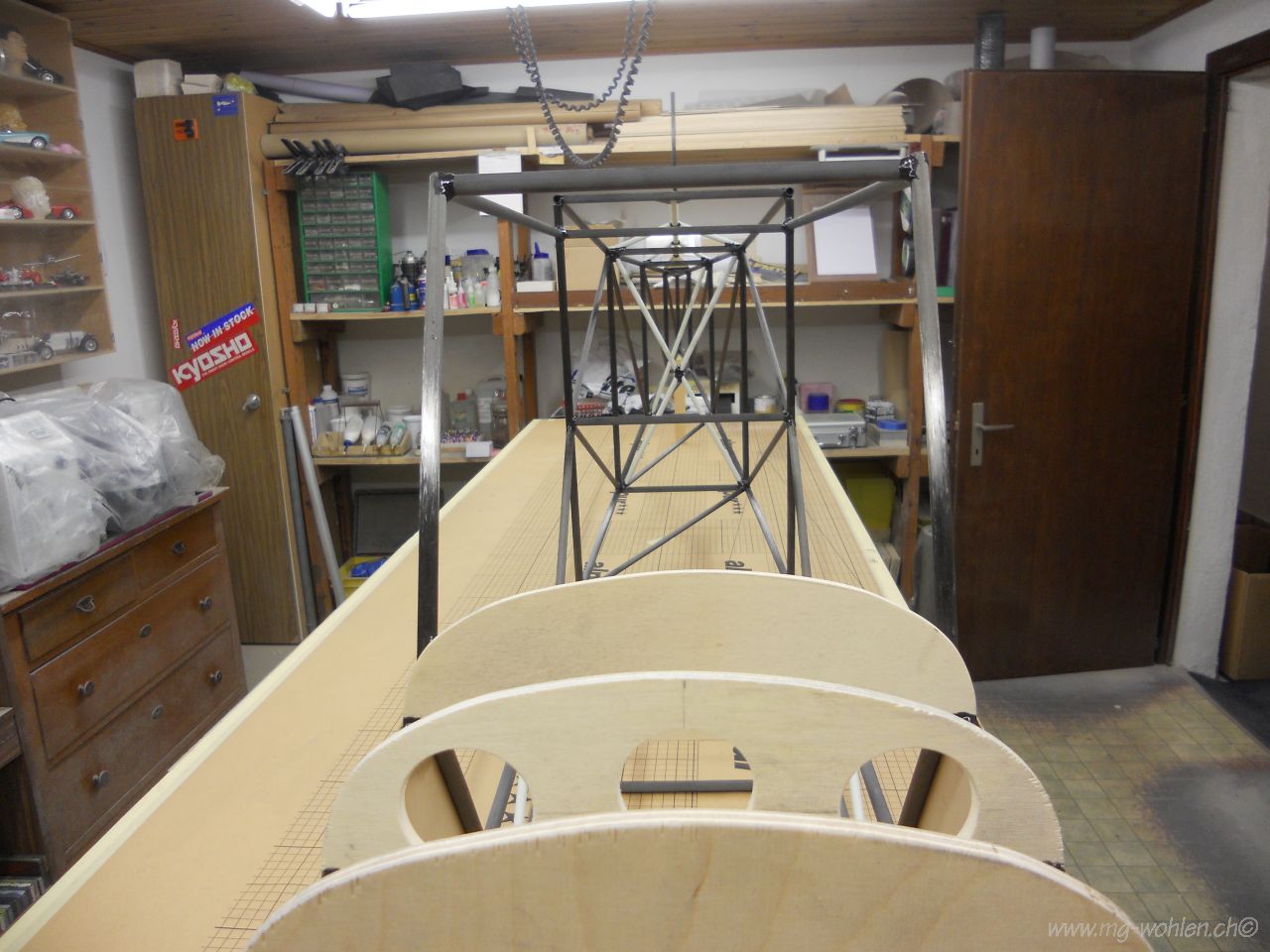

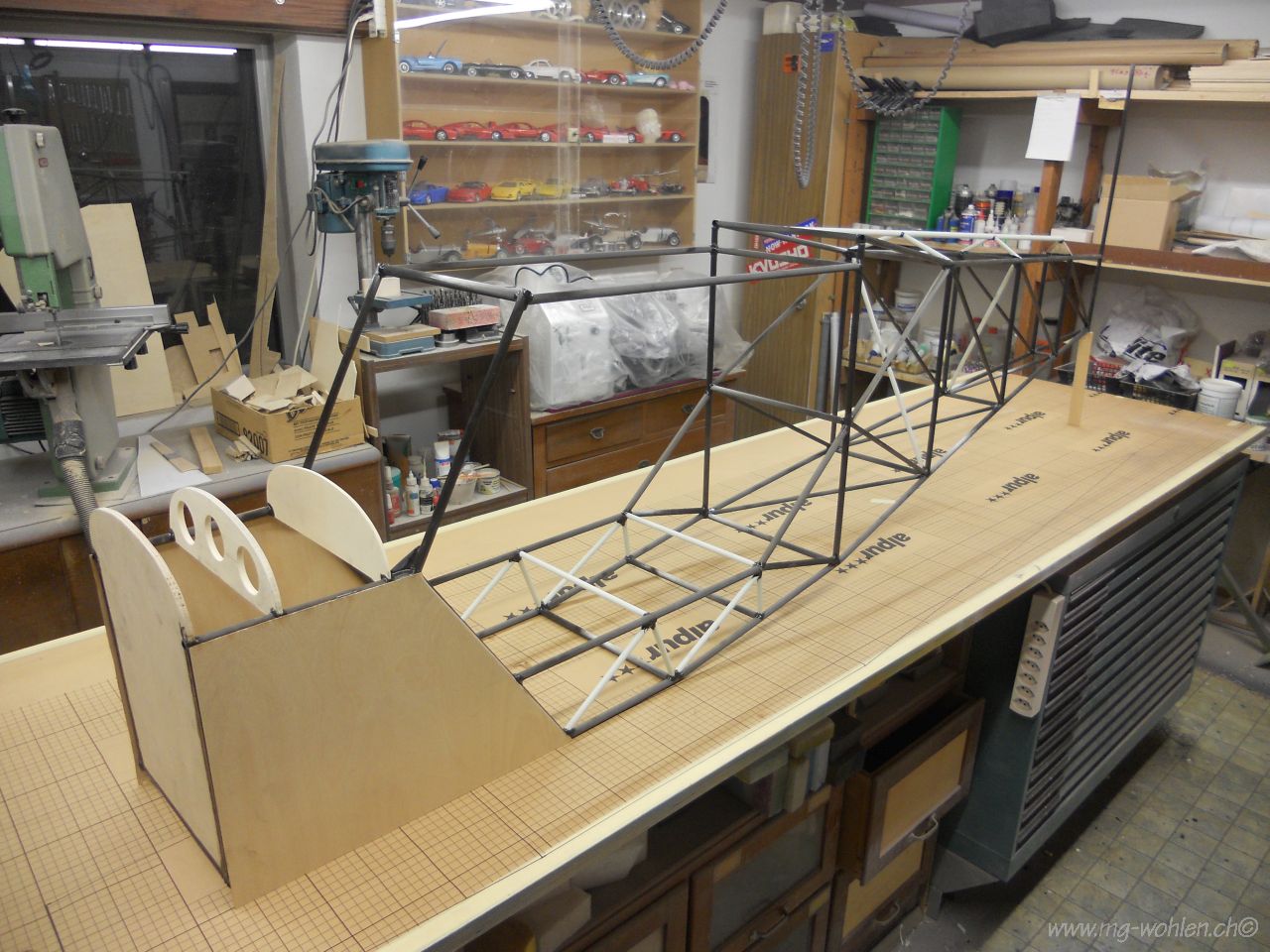

Rumpf von vorne

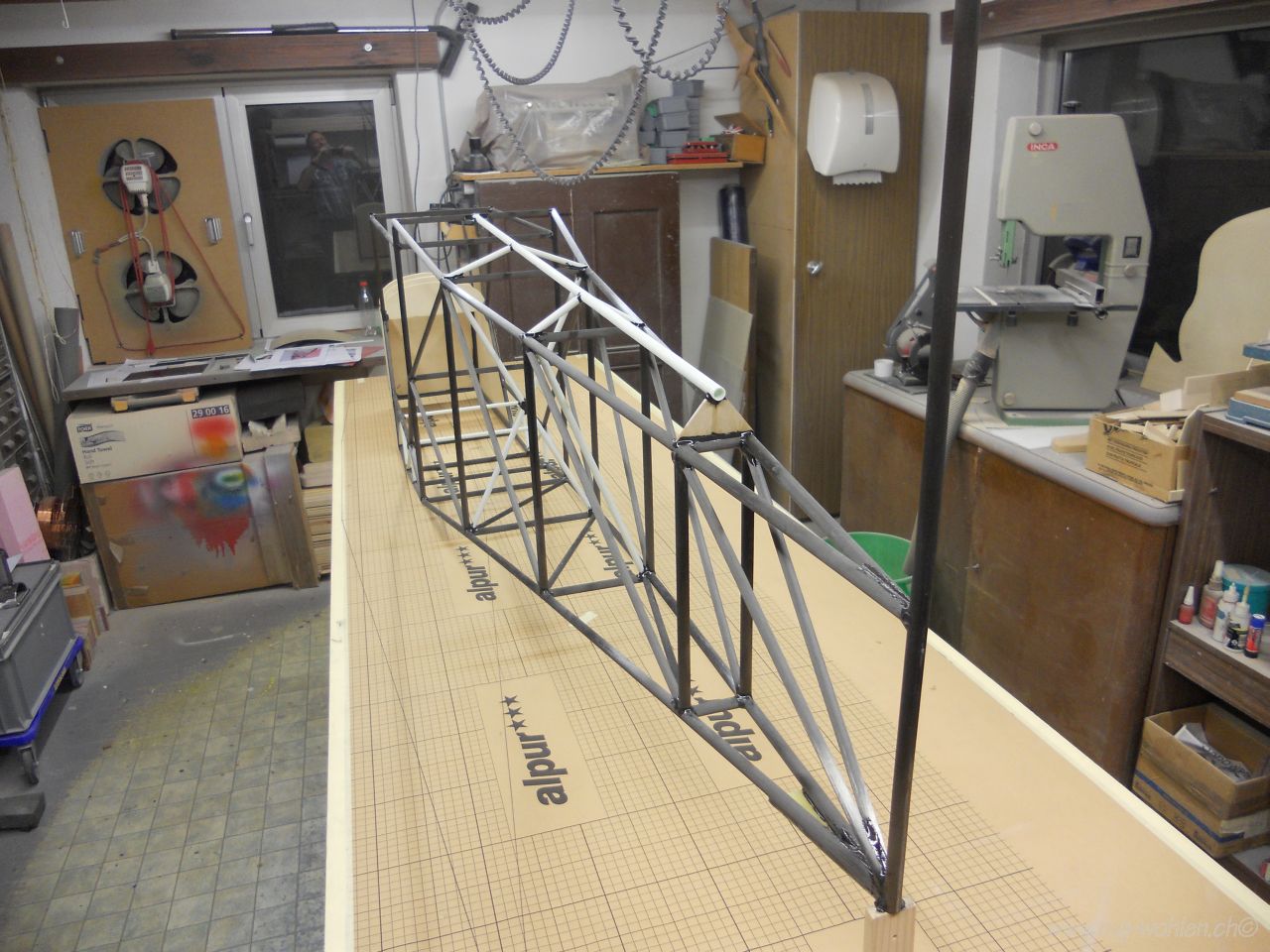

Rumpf von hinten

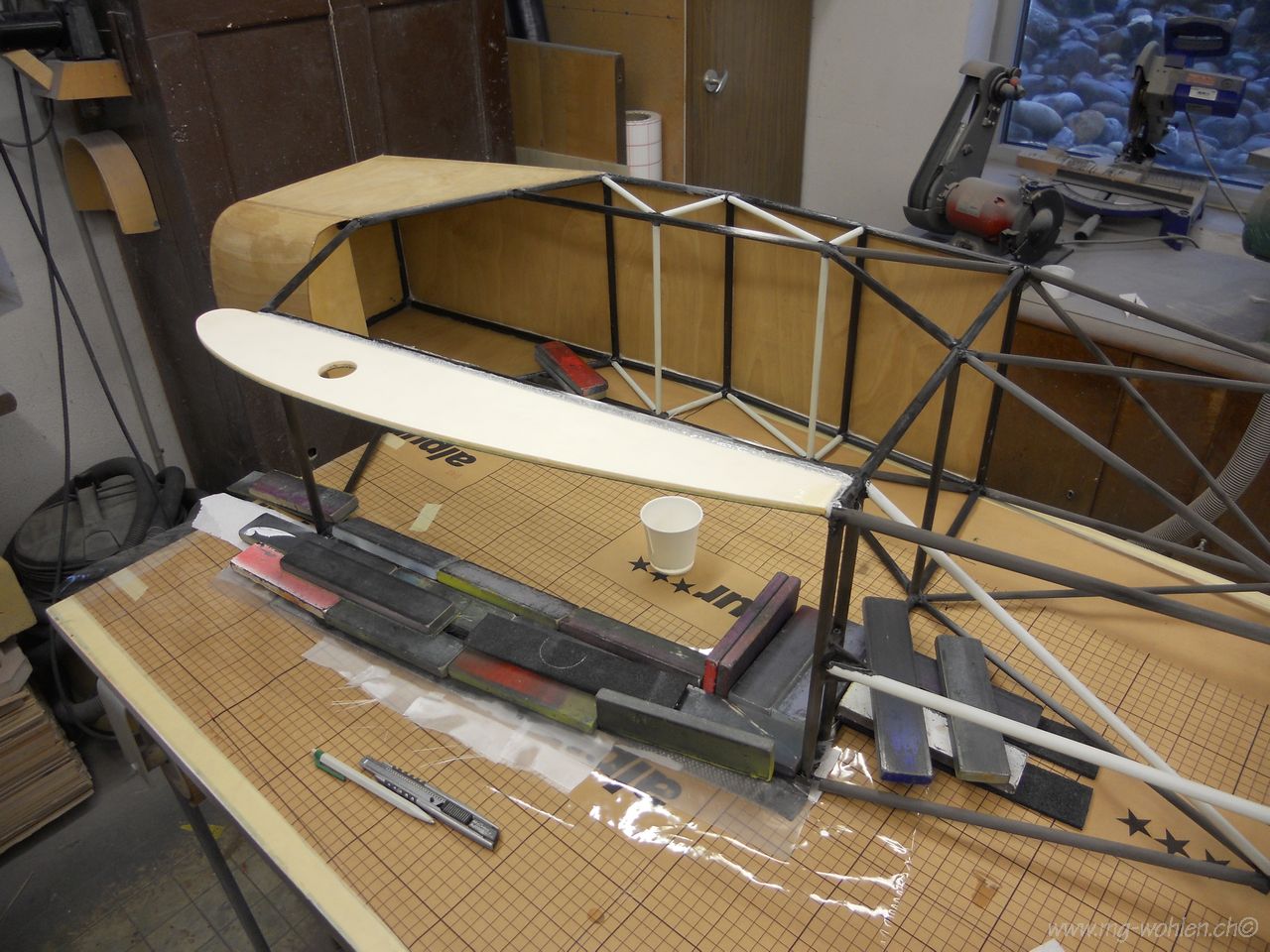

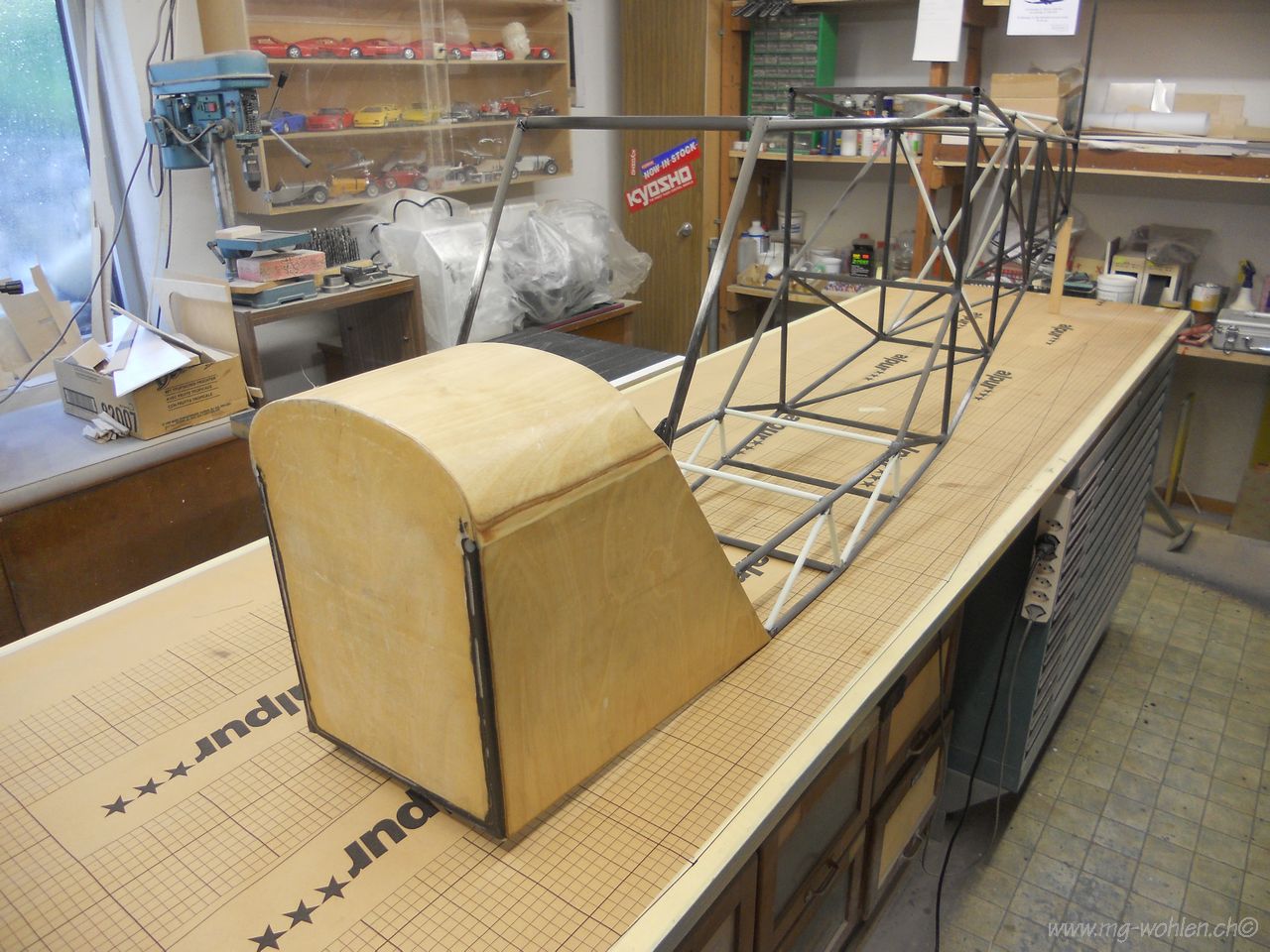

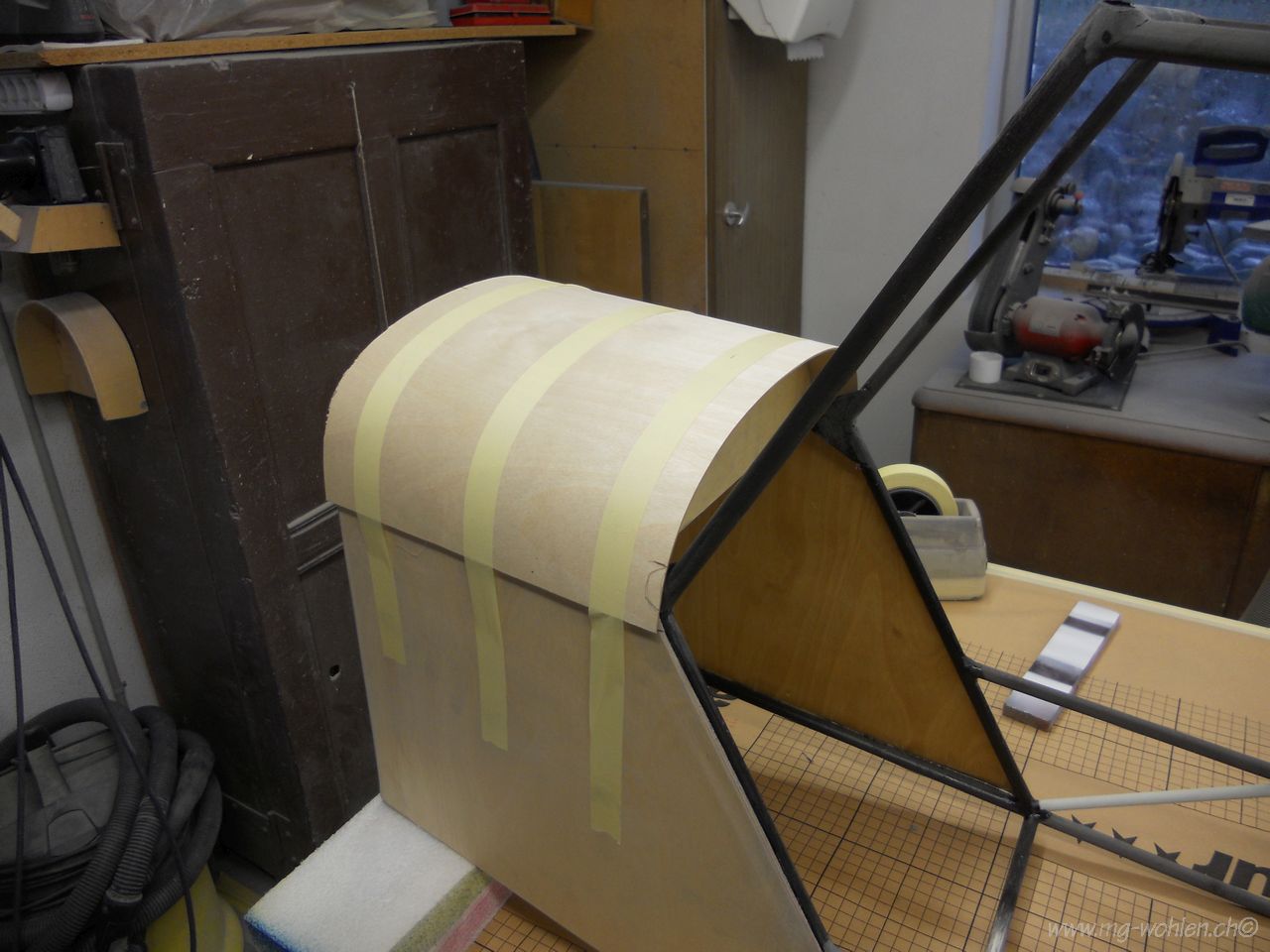

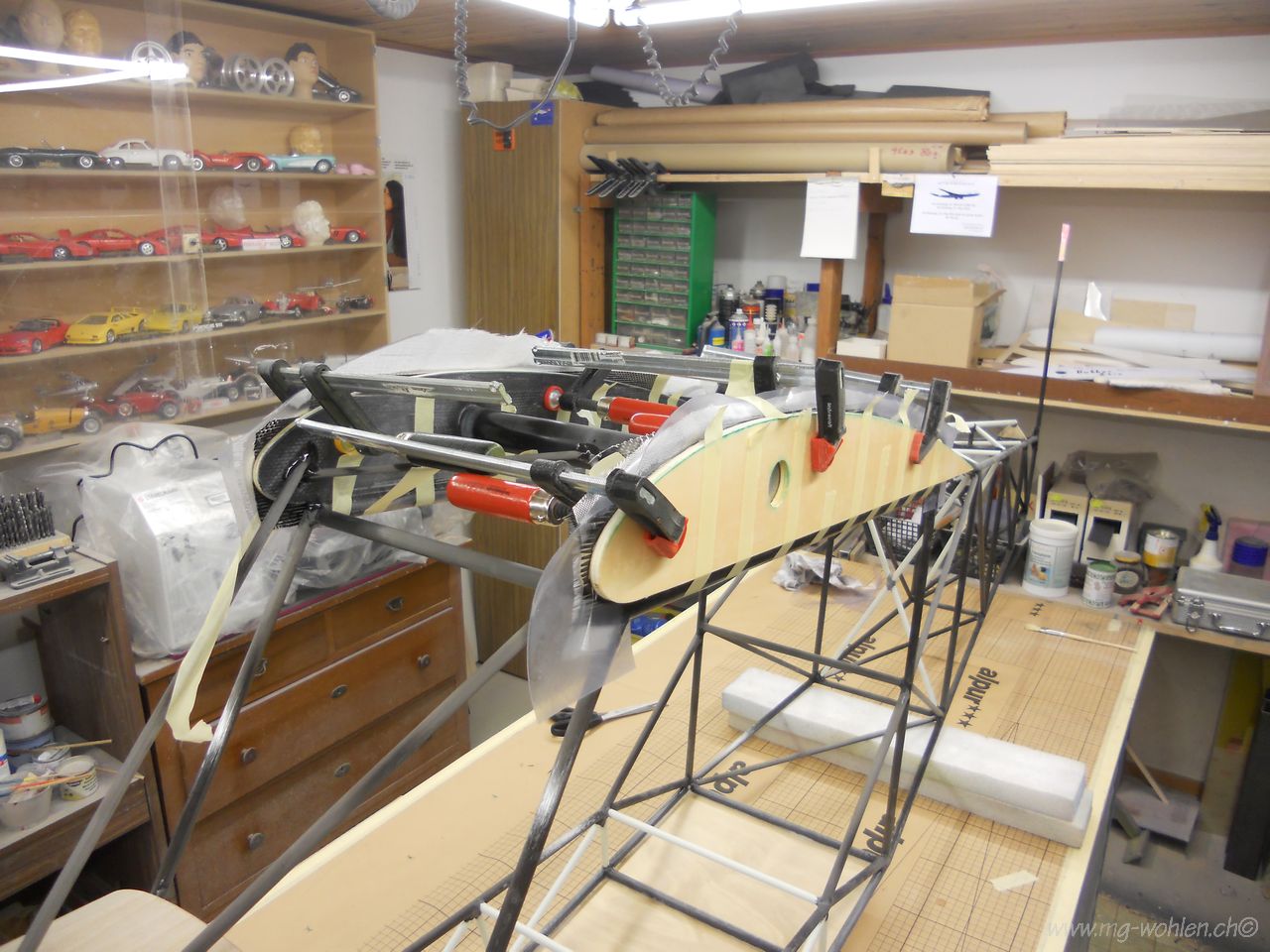

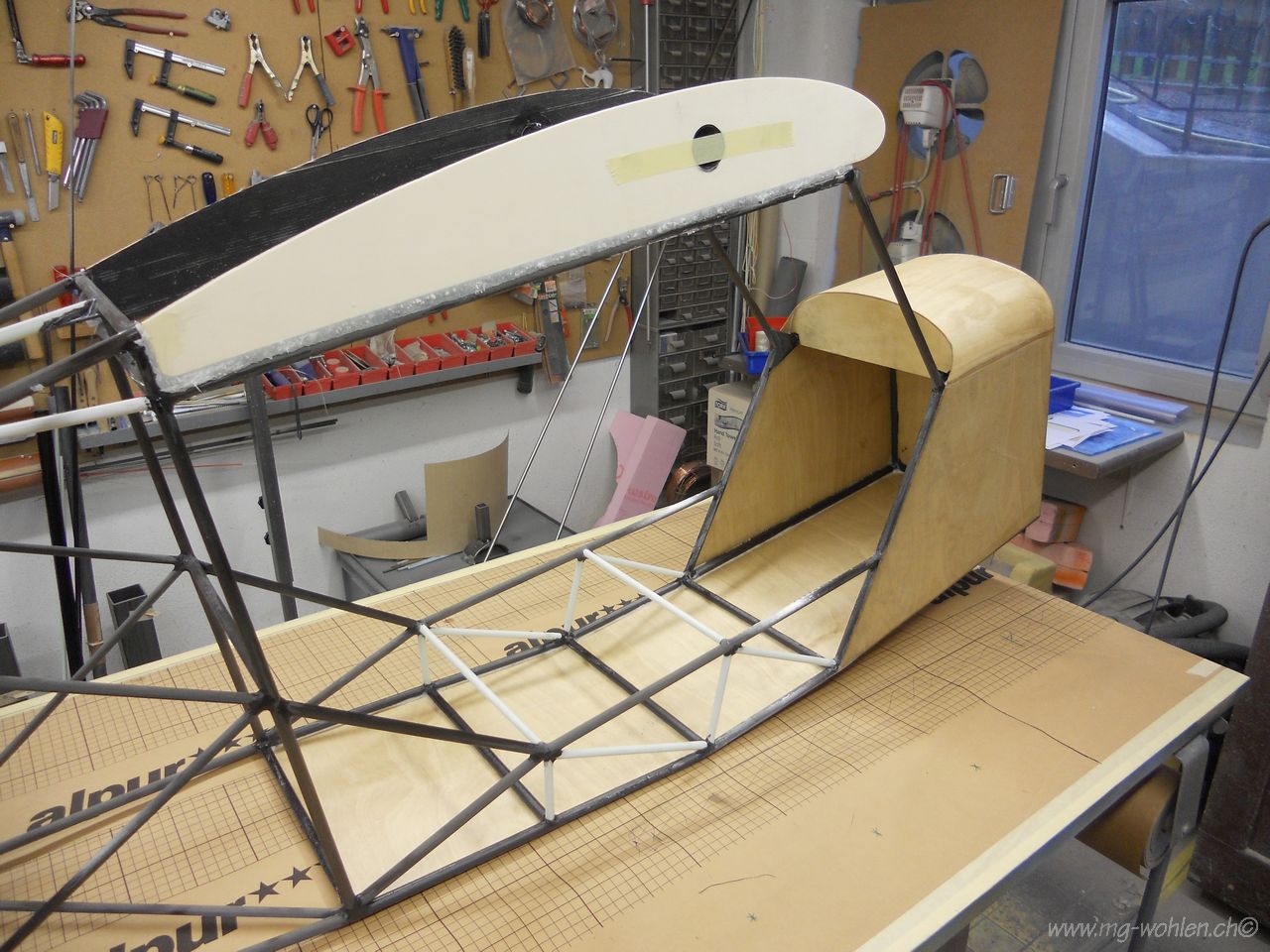

Der obere Teil der Rumpfbeplankung ist am Trocknen
Hier kommen noch Verstärkungen für das Seitenleitwerk an den Rumpf
Die fertigen Versärkungen
Der Rumpf Vorderteil ist mit 49g Glas überzogen

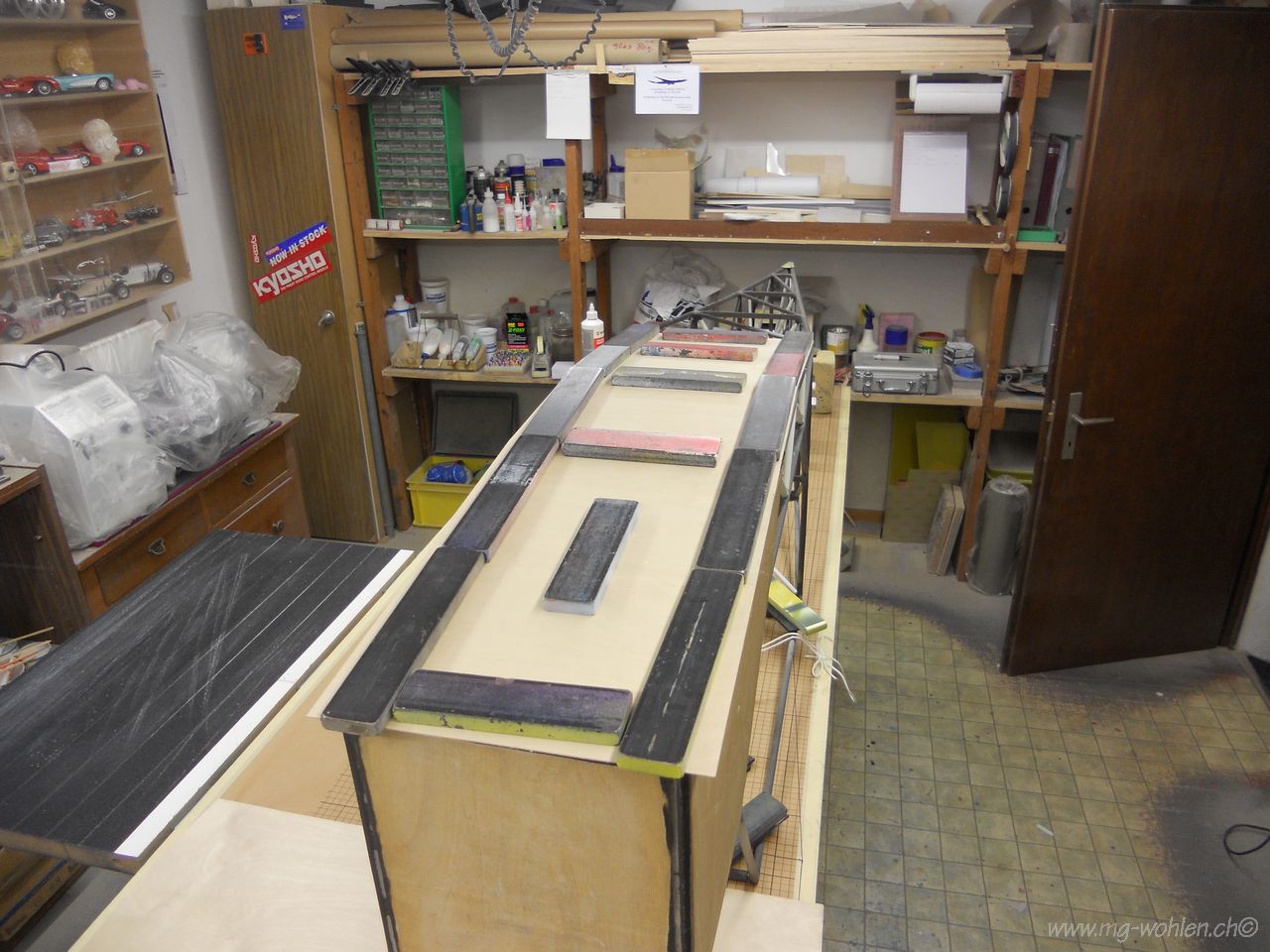

Hier wird der Boden aufgeklebt
Der Flügelanschluss wird mit Kohlegewebe überzogen
Die zweite Anschlussrippe ist in Bearbeitung
Das Führungsrohr ist eingeklebt

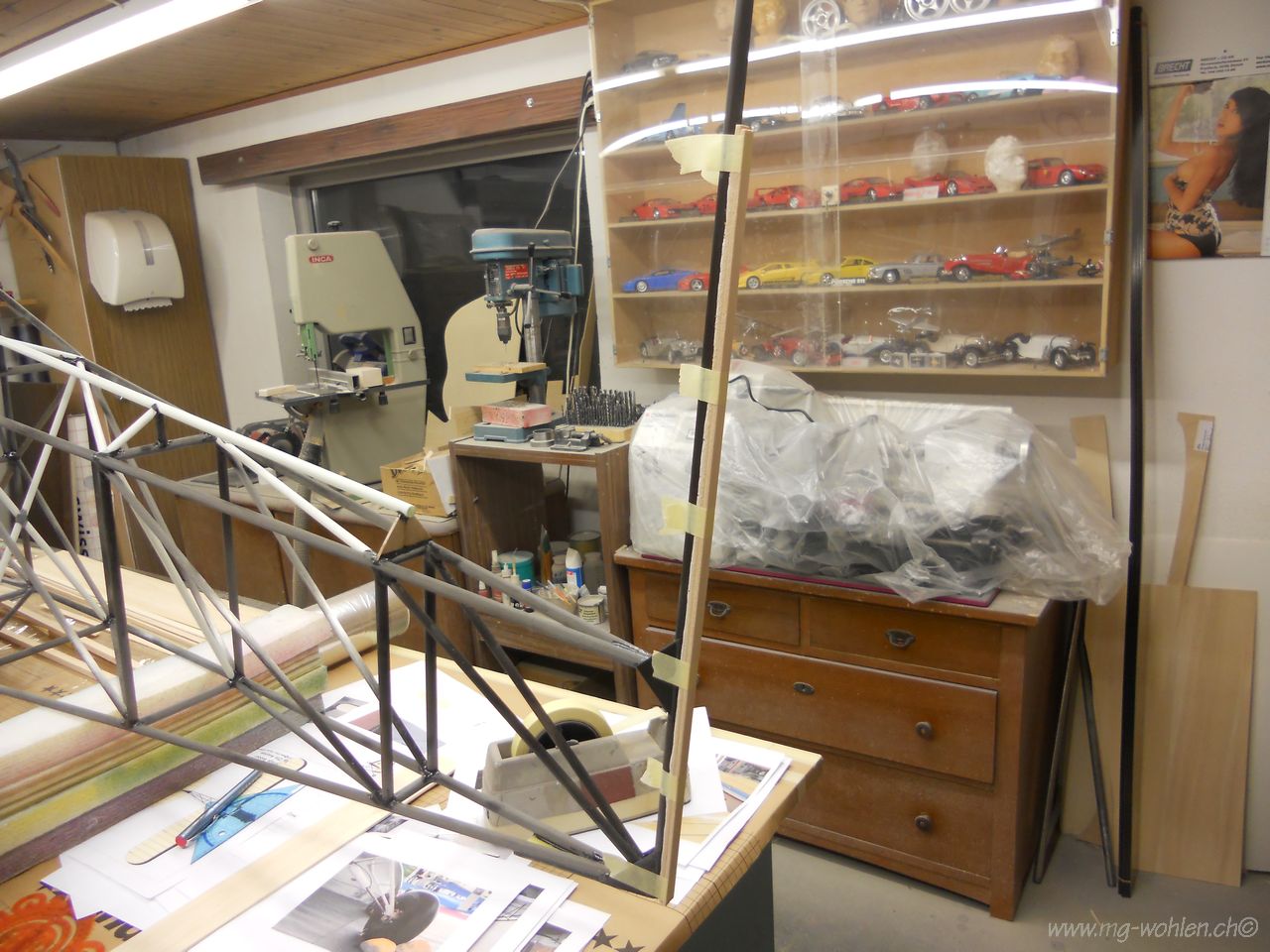

Langsam sieht man den Fortschritt
Nochmals mit Rohren verstärken
Aussen eine Kohlebeschichtung und mit den Wurzelrippen andrücken
Und jetzt muss es noch verschliffen werden

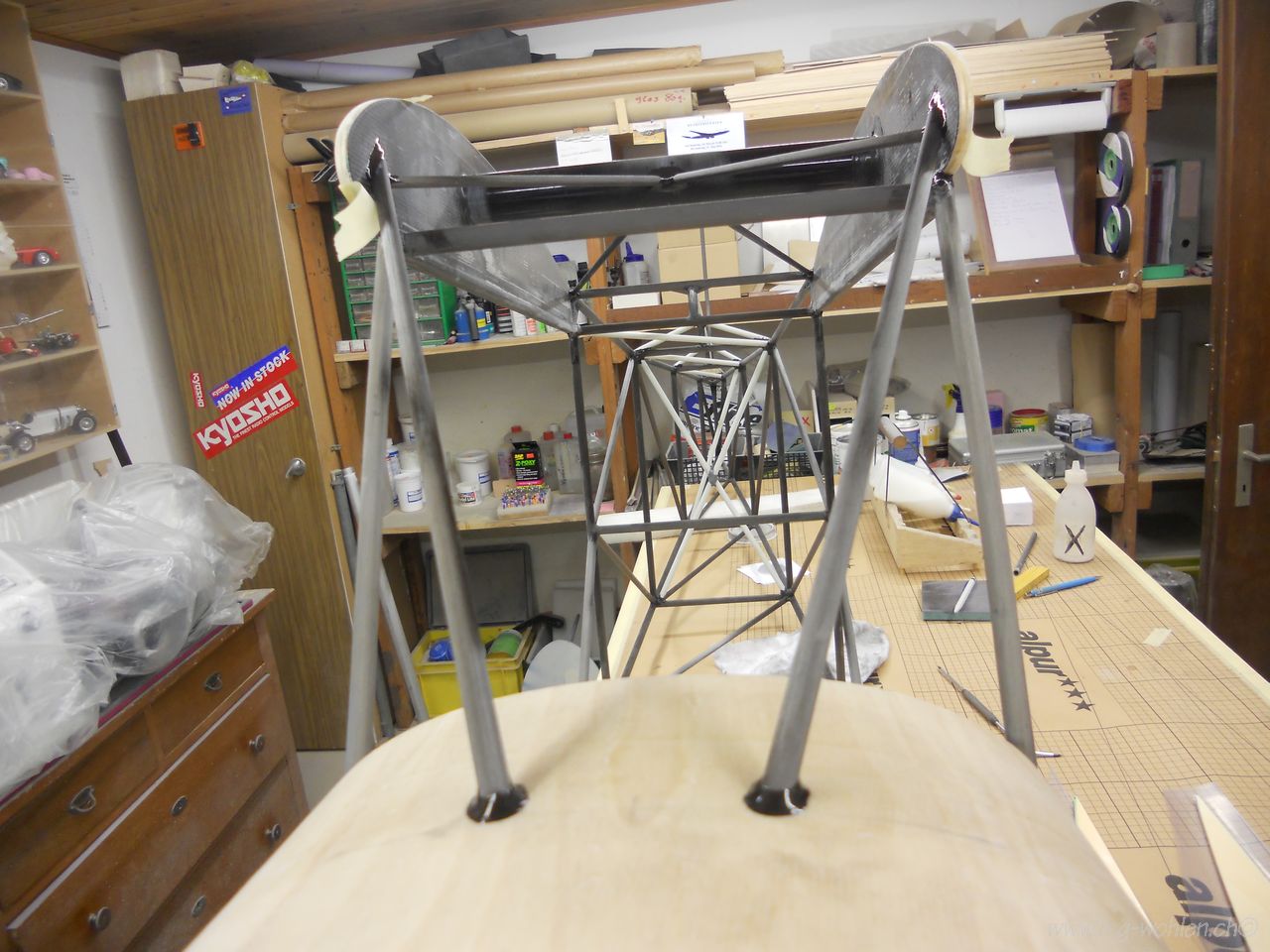

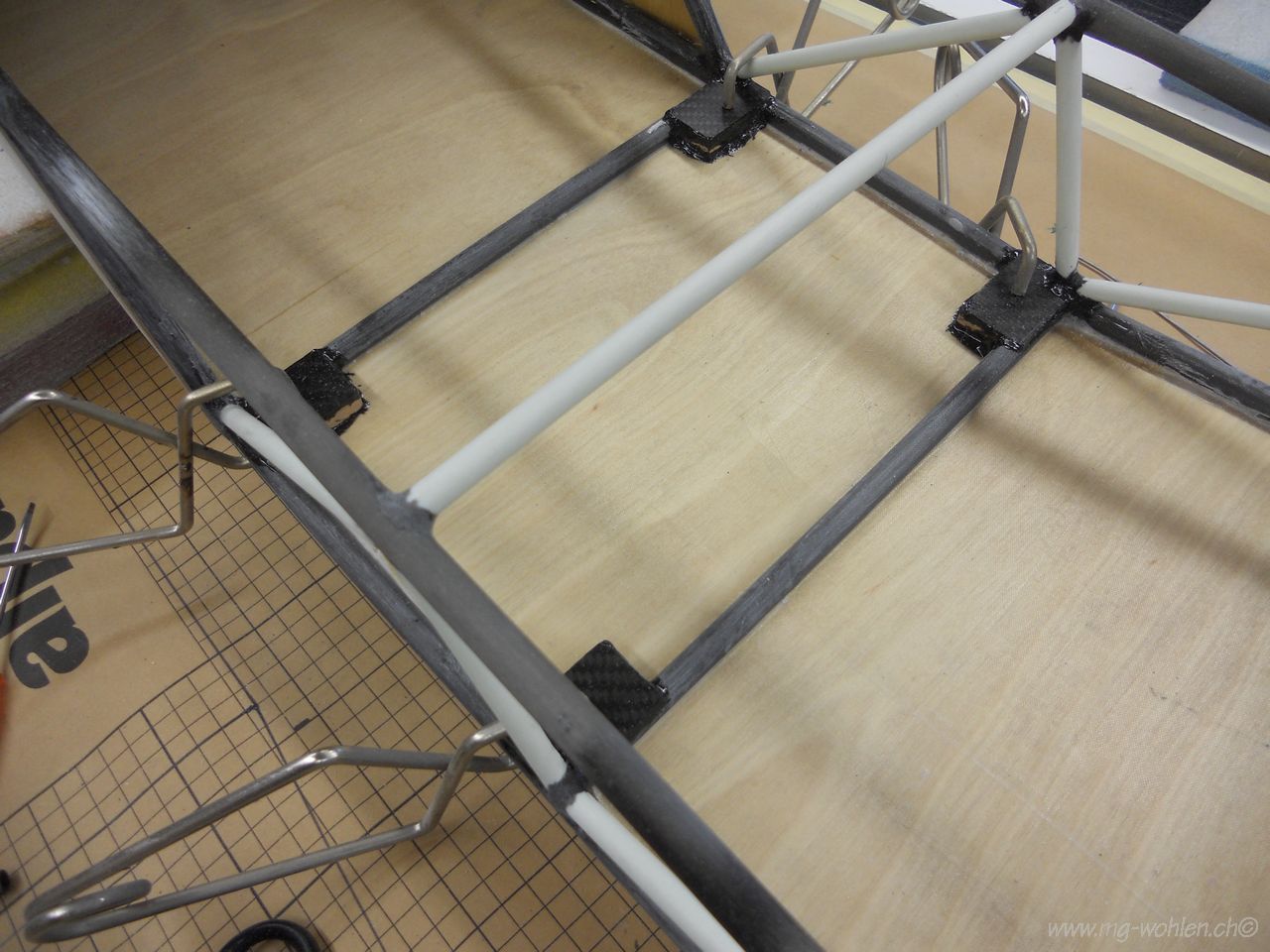

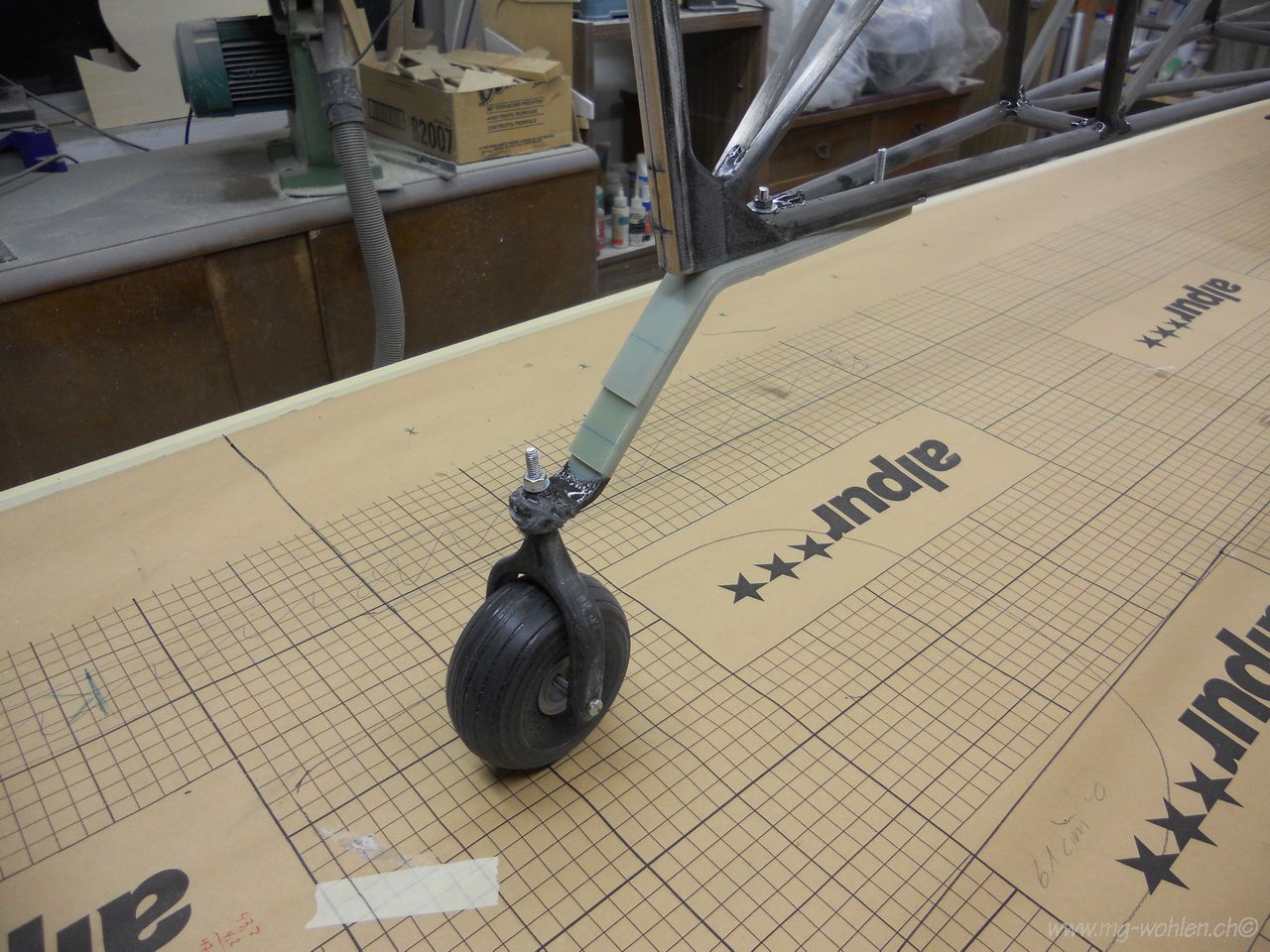

Das sind Verstärkungen für die Fahrwerksaufnahme
Jetzt geht es den Rippen an den Kragen

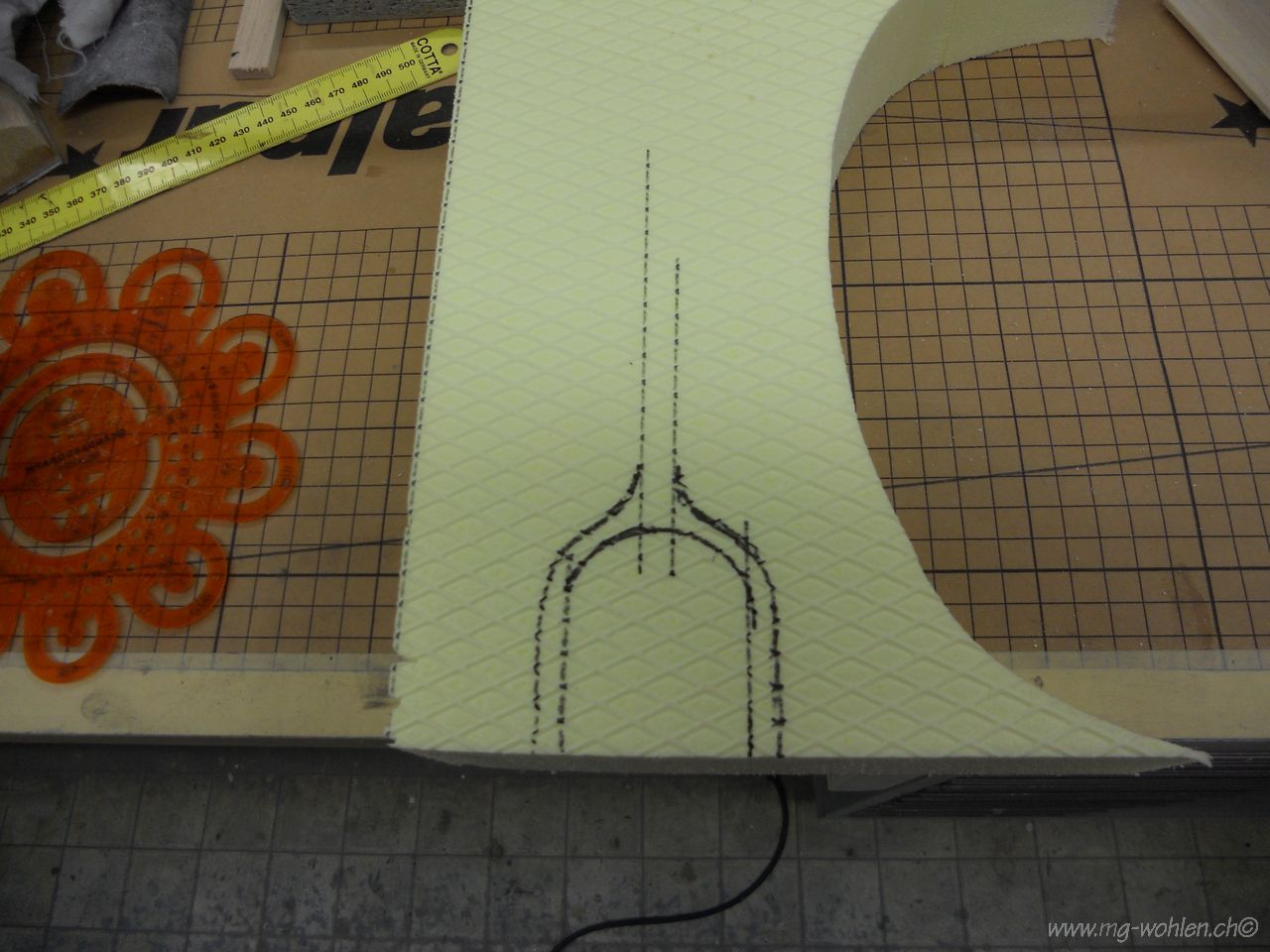

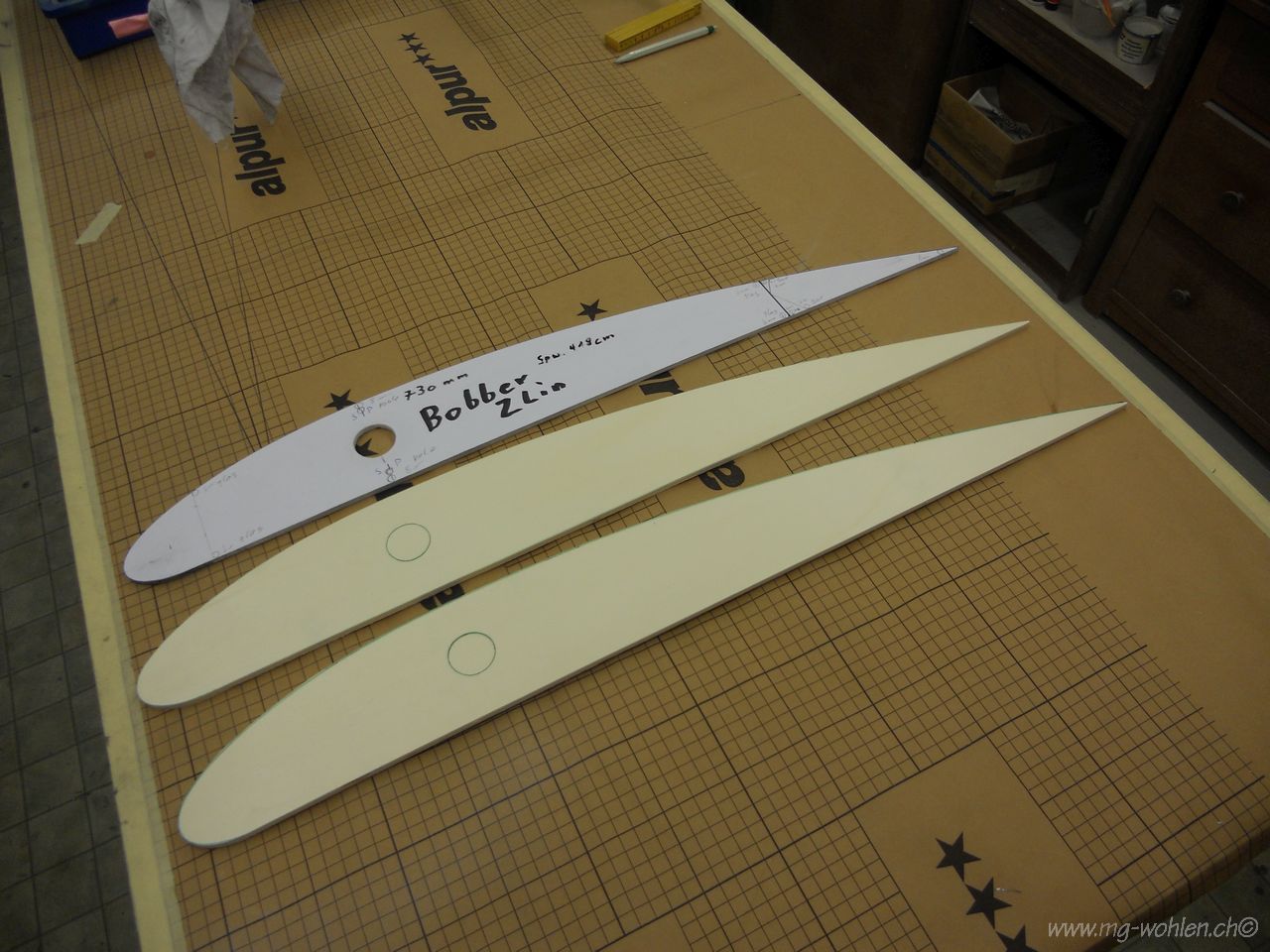

Die Rippen werden mit einer Kunststoffschablone einzeln aus dem 6mm Depron ausgeschnitten

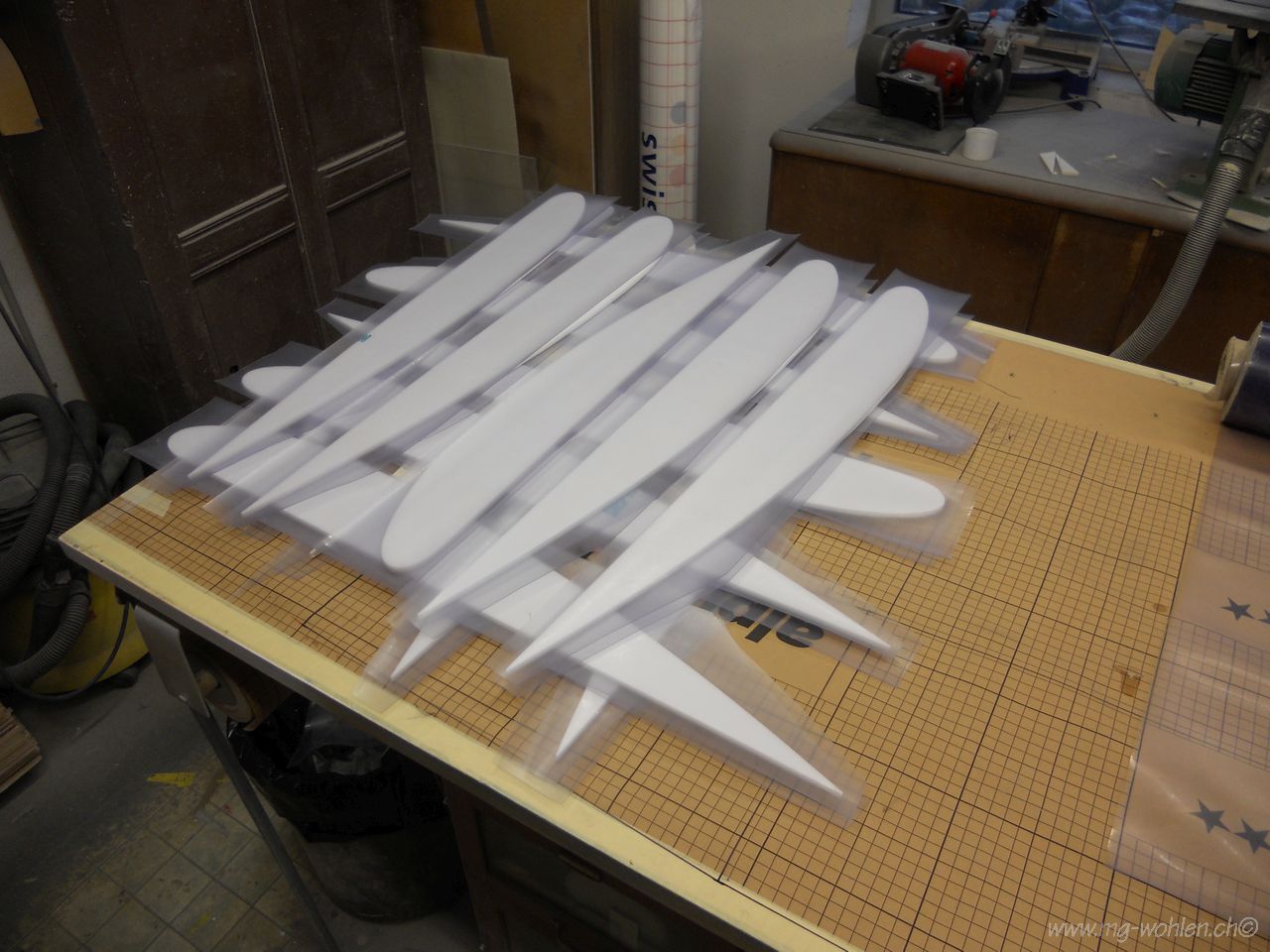

Die Rippen sind fürs Glasen vorbereitet

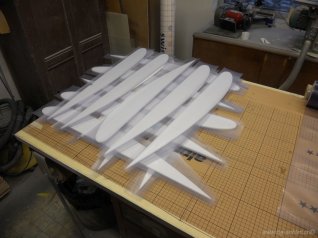

Rippen Geglast und beschwert

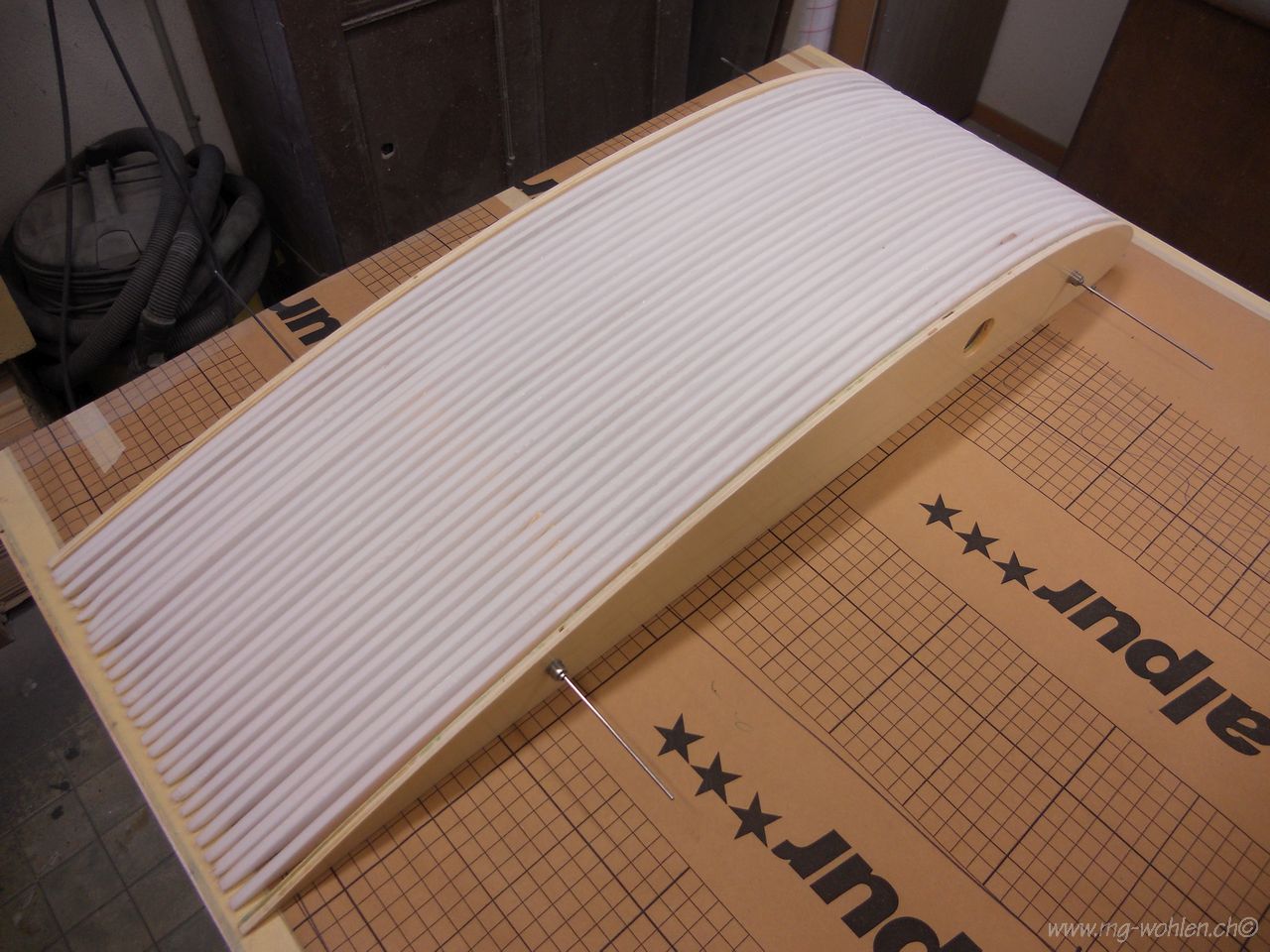

Die Rippen werden nach dem Glasen im Block geschliffen

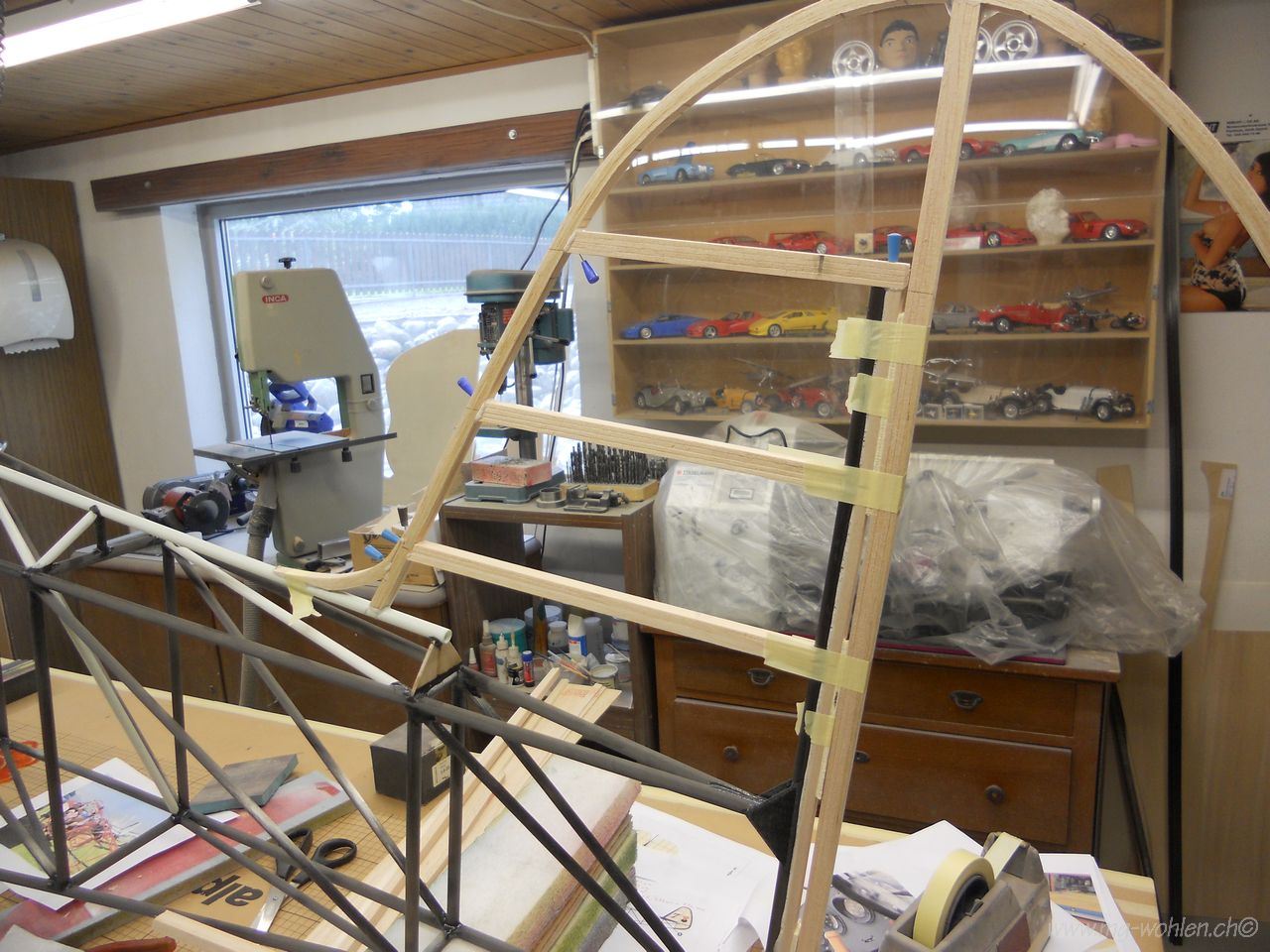

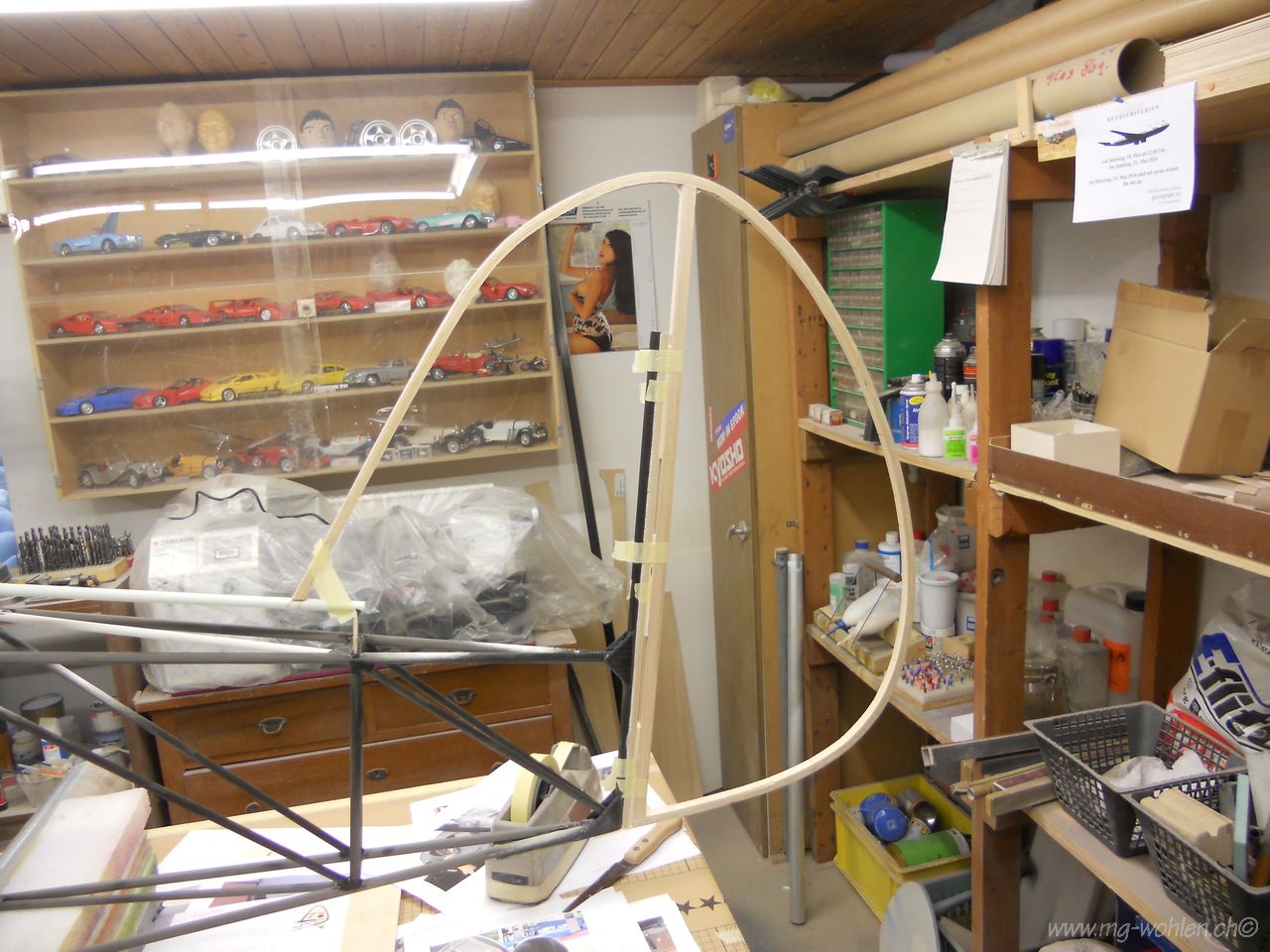

Die Kontur vom Seitenleitwerk wird mit 5 befeuchteten 2mm Balsaleisten zusammengeklebt
Für die Scharnierenbefestigung muss noch eine Holzleiste aufgeklebt werden
Die Aussenkontur wird verklebt

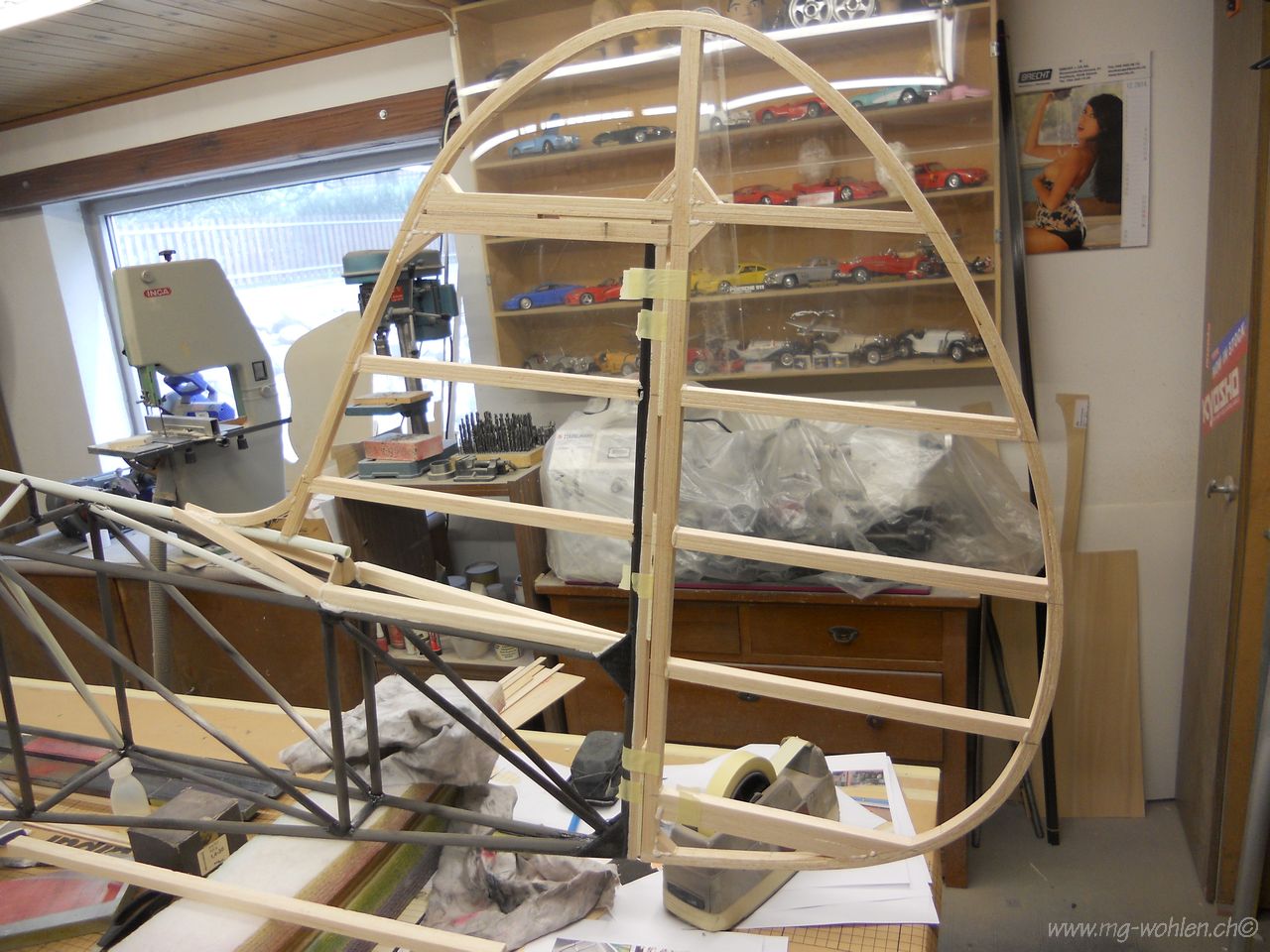

Jetzt werden die einzelnen Rippen eingepasst
Noch Eckverstärkungen einpassen und fertig

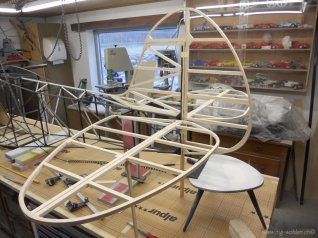

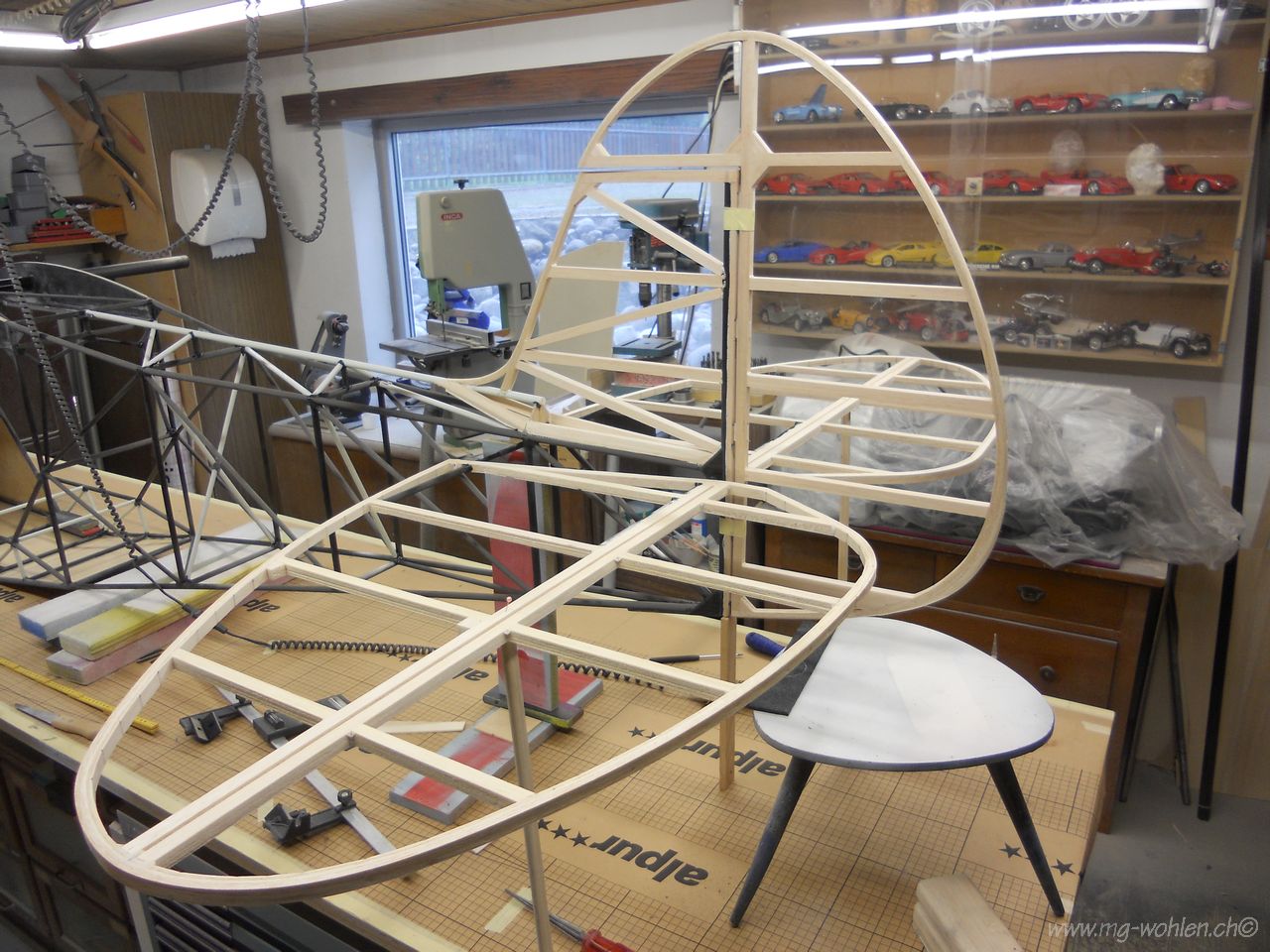

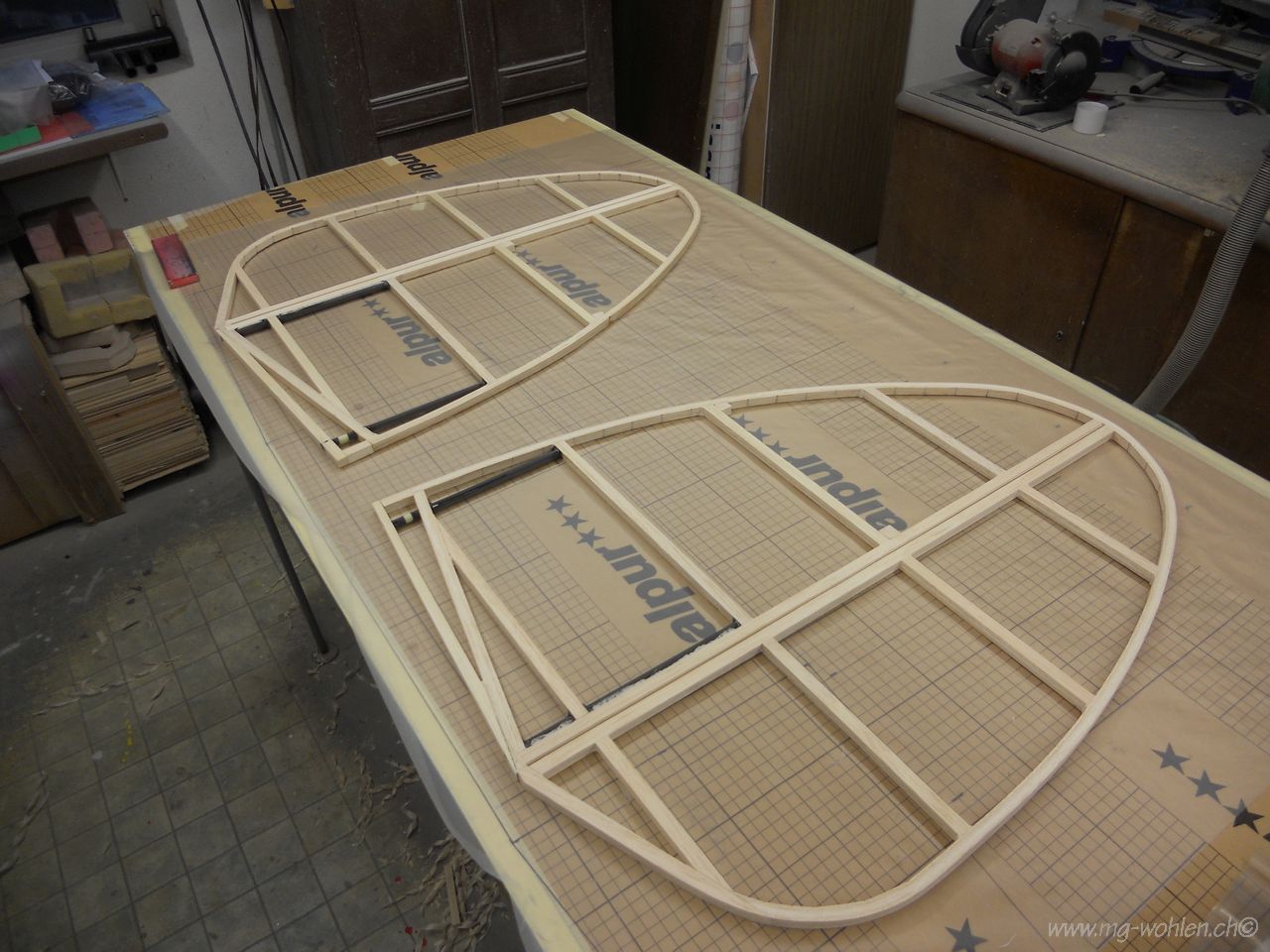

Die Form vom Höhenleitwerk wird aufgezeichnet

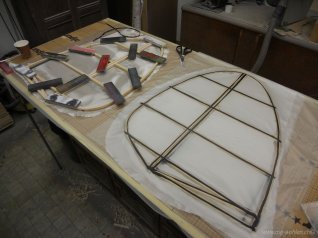

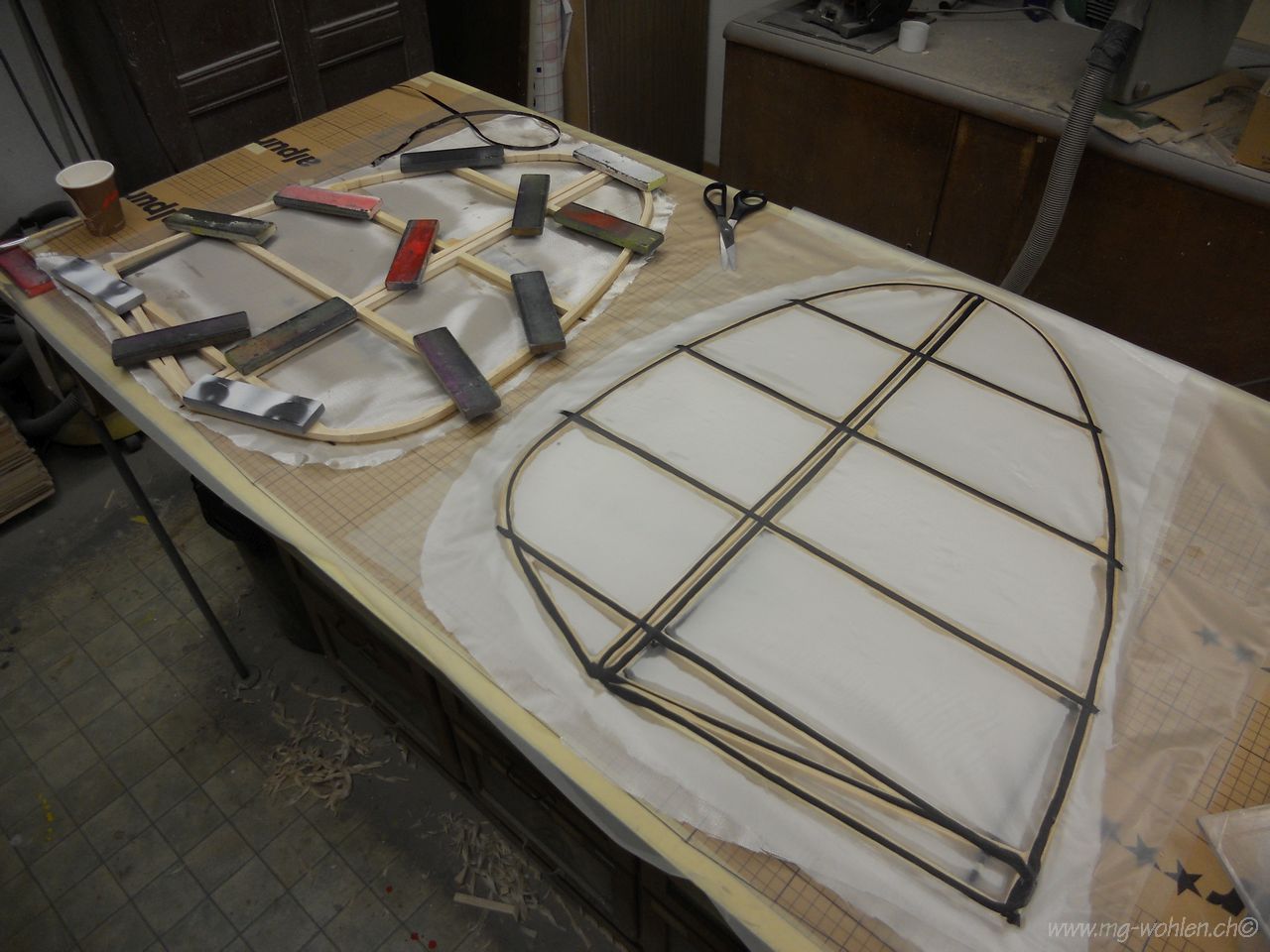

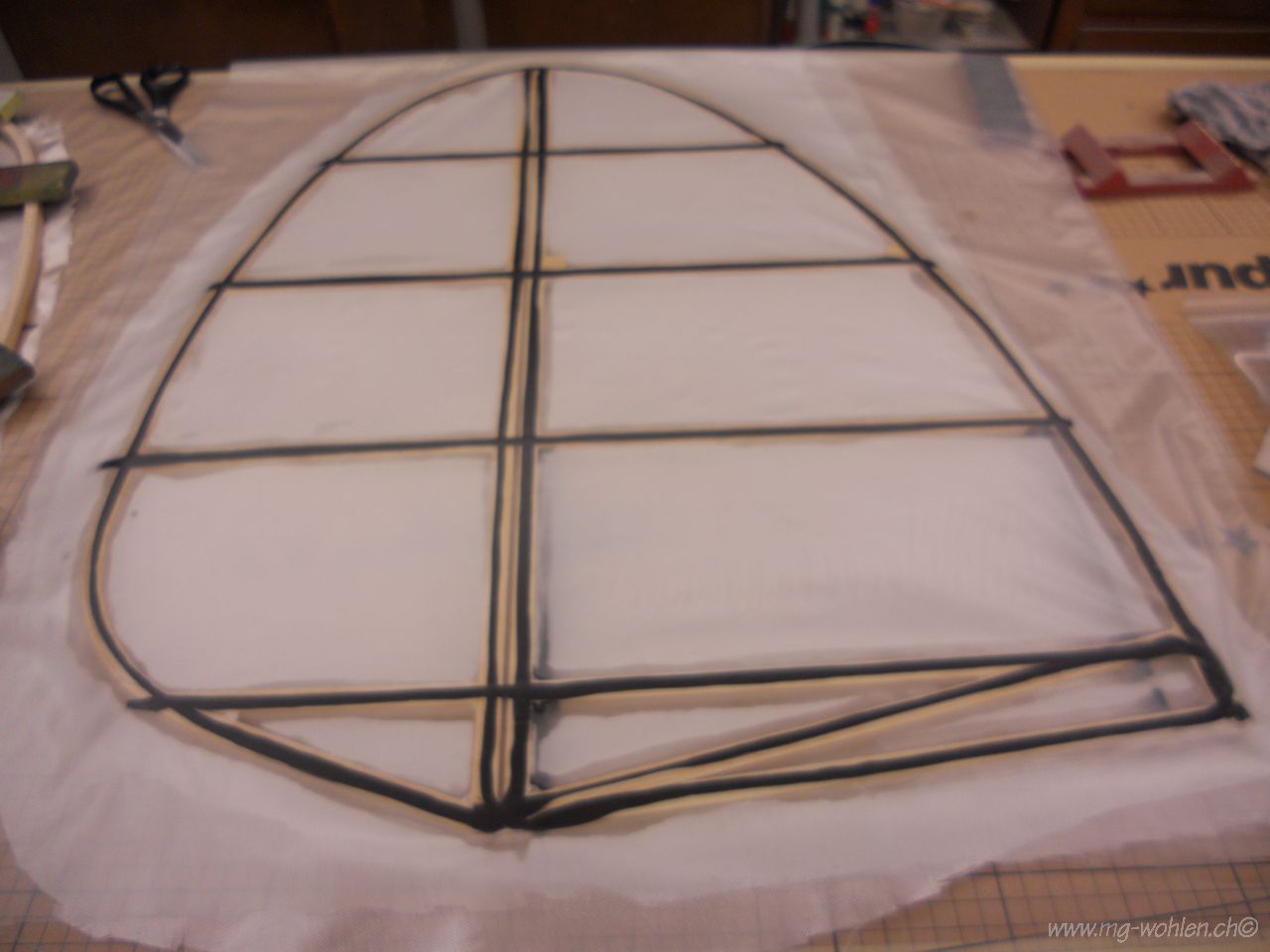

Folie auf den Tisch damit nichts verklebt
Die Nagelschablone

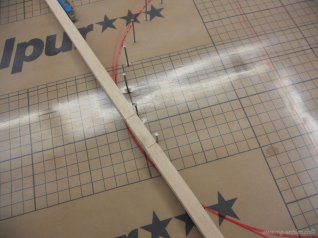

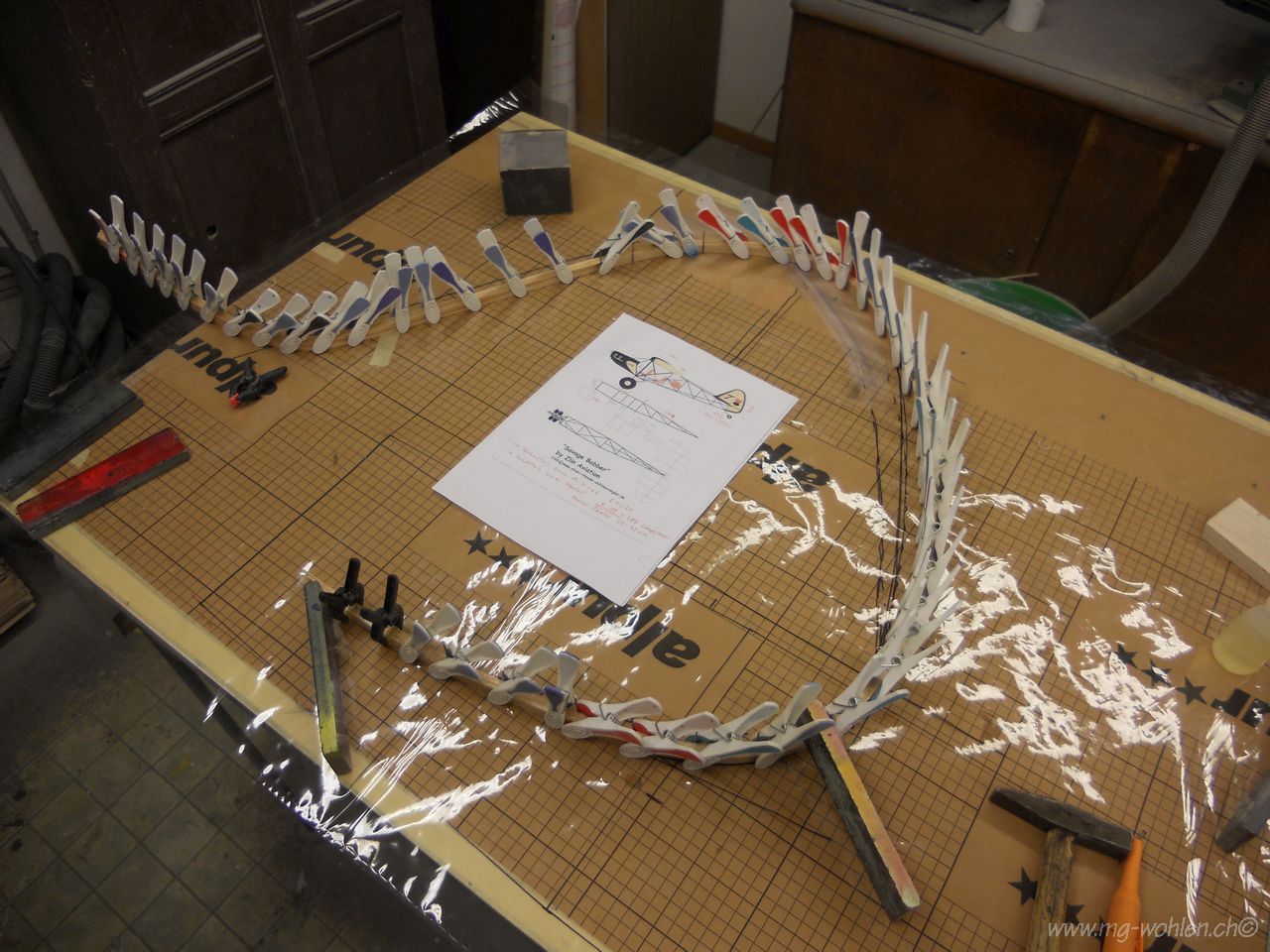

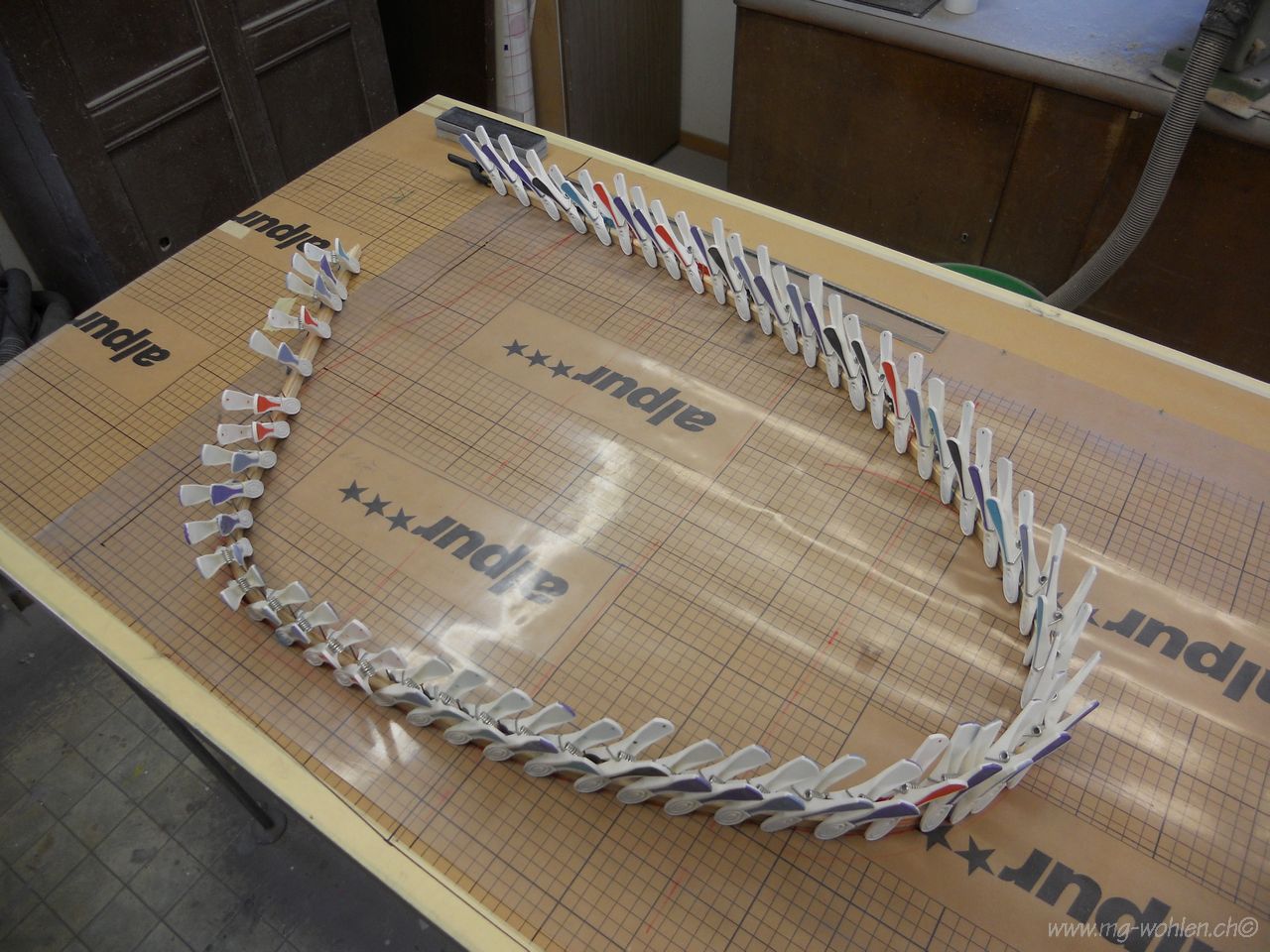

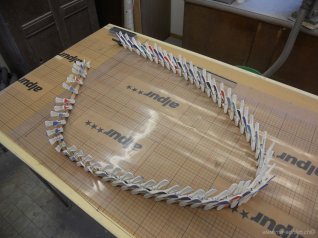

Drücken und Ziehen und festklammern

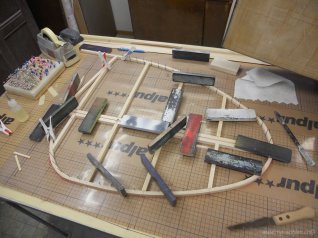

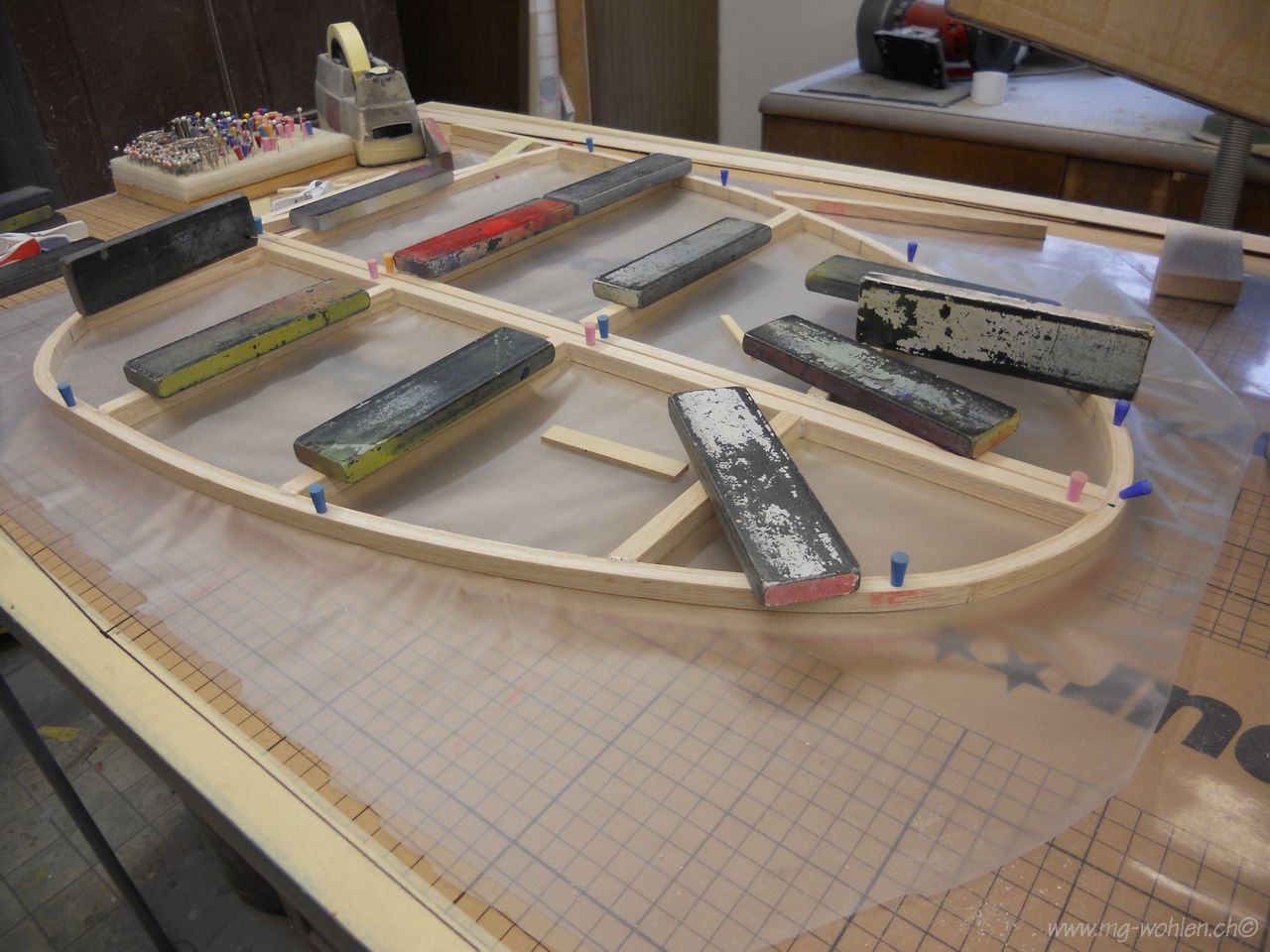

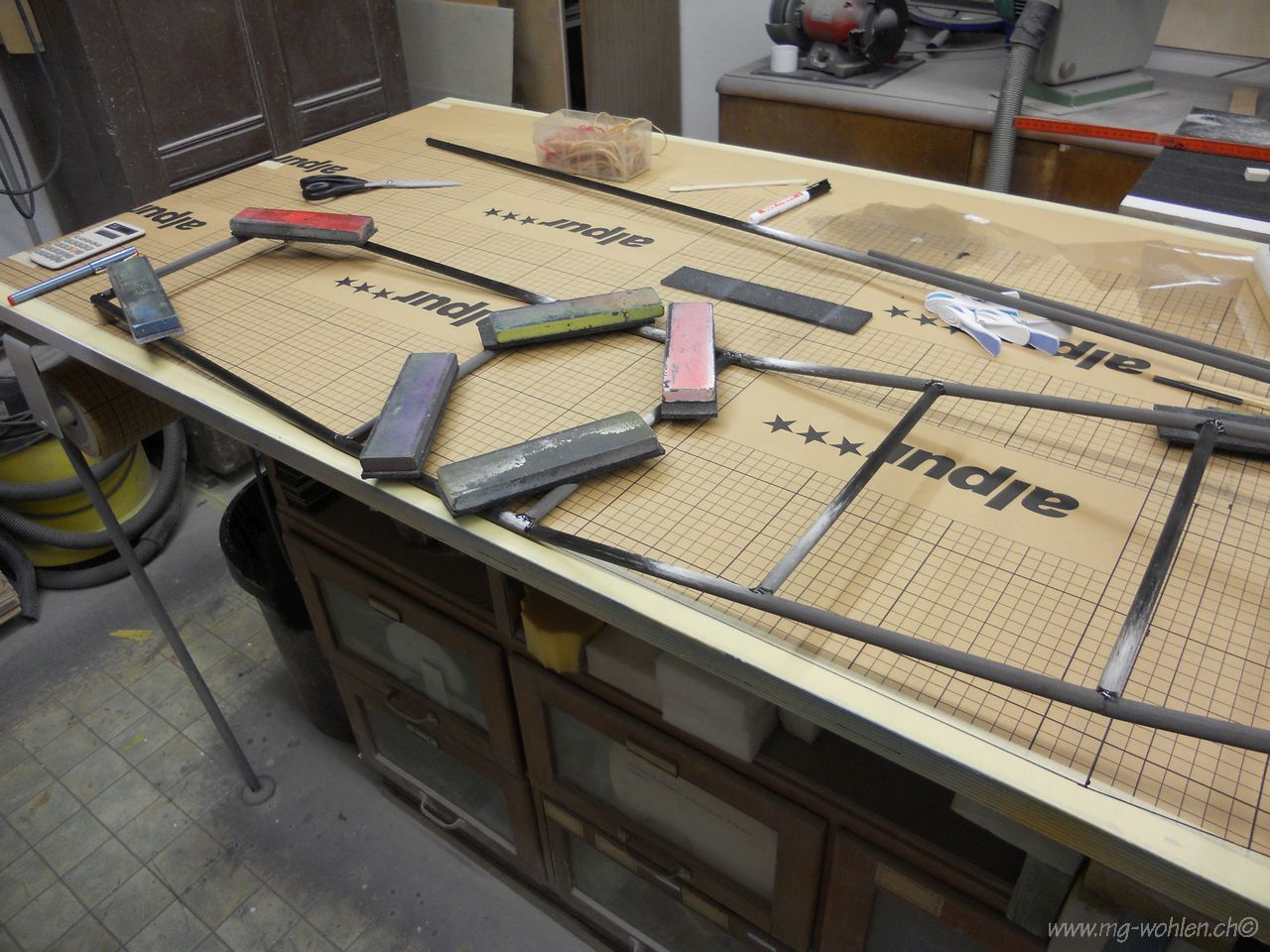

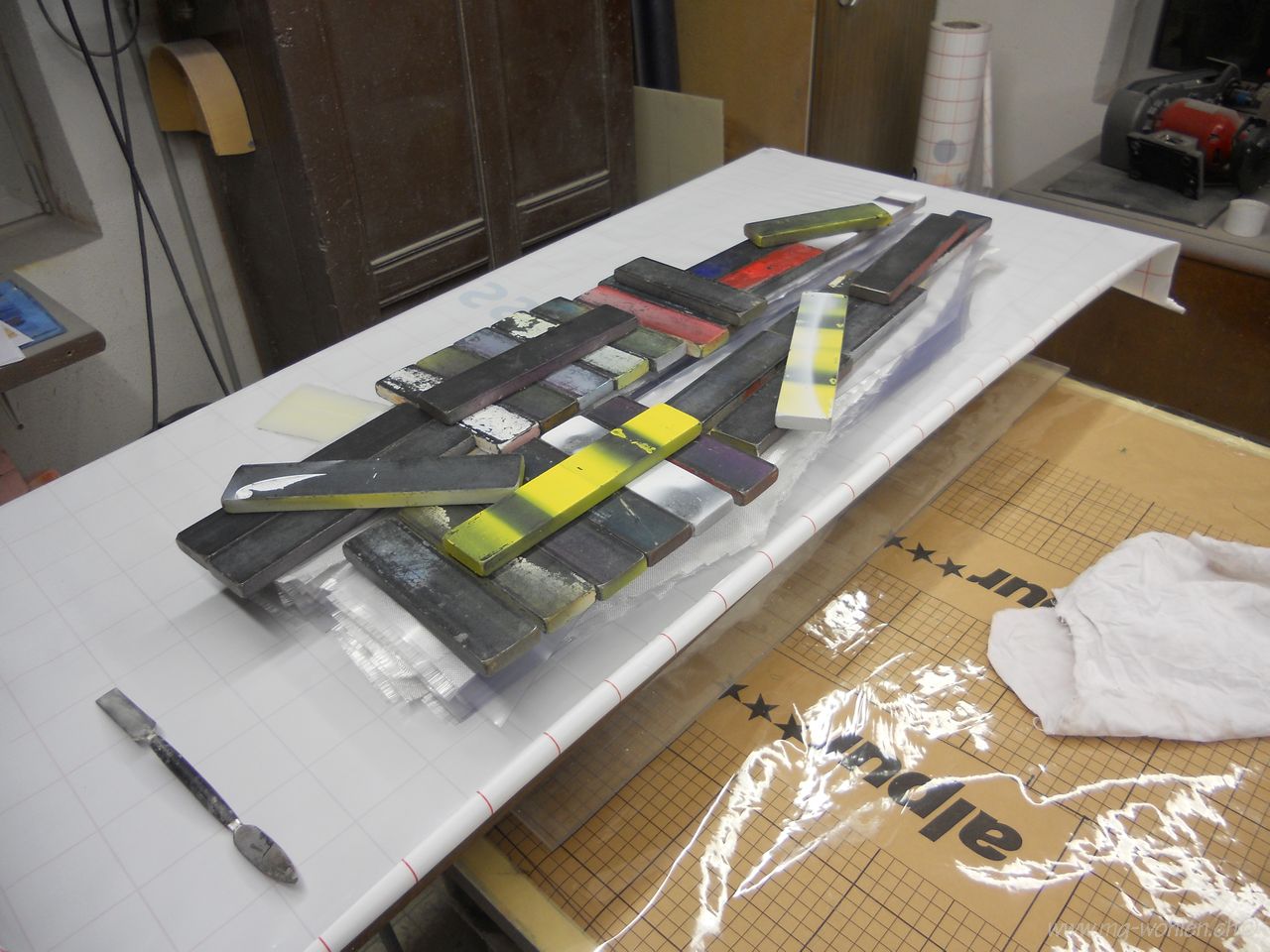

Während dem trocknen immer beschweren
Hier sind die Nägel schon entfernt
Das Ganze wird am Rumpf angepasst
Die Rohre sind ganz leicht Schief eingeklebt da muss korrigiert werden
Alles wird mit Kohleroving und GFK verstärkt

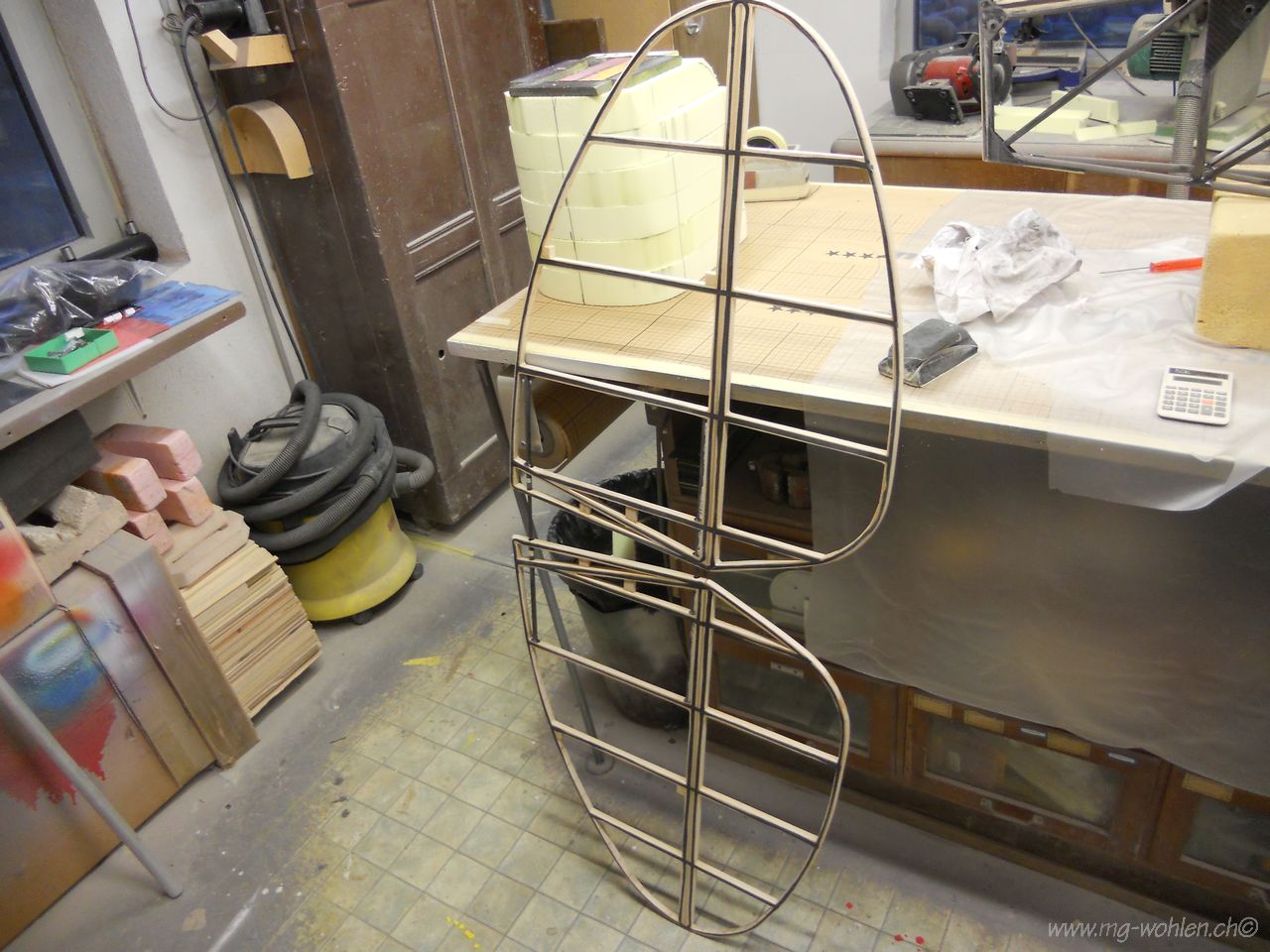

Das korrigierte Höhenleitwerk nach dem verschleifen

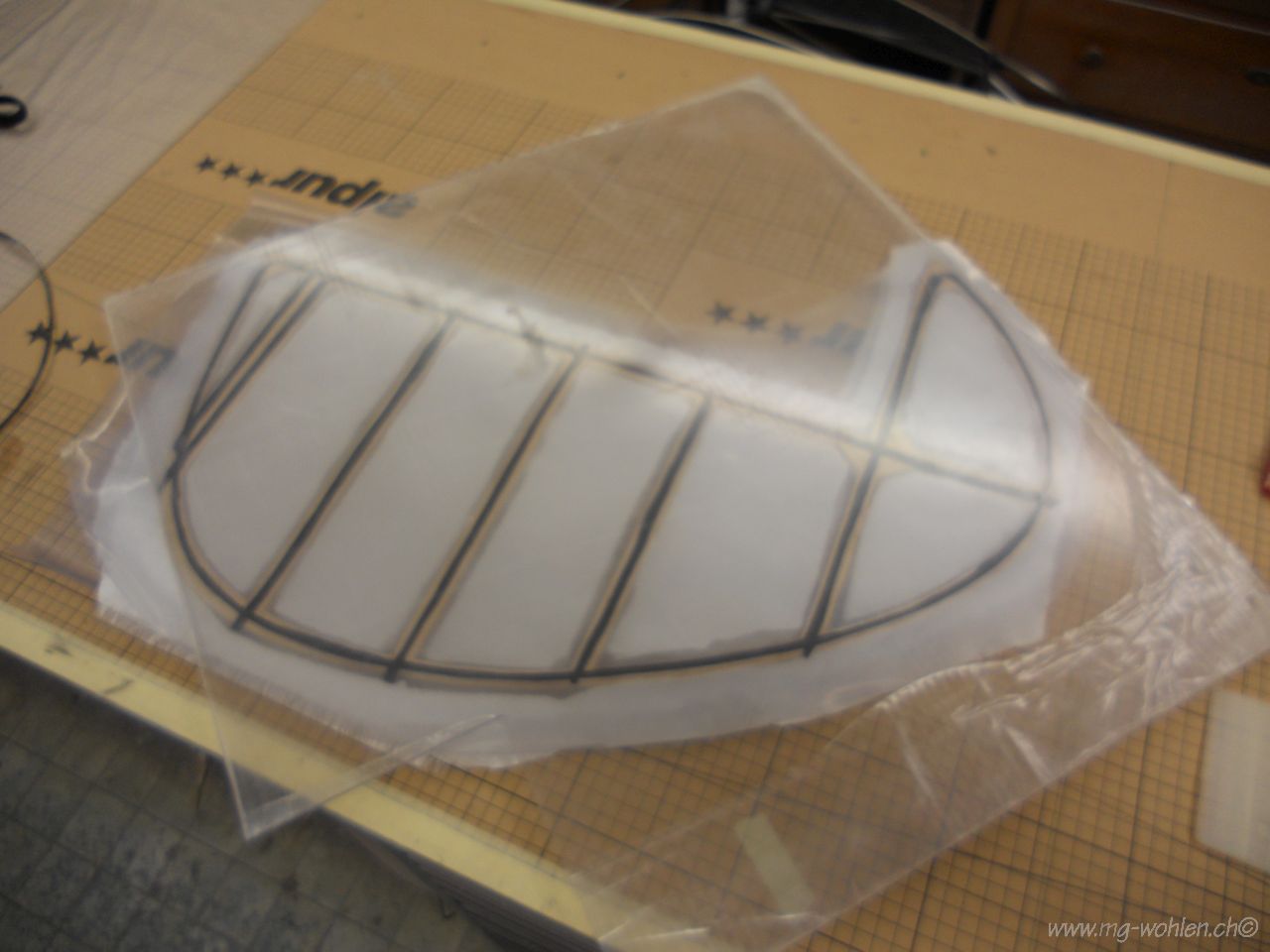

Auch das Höhenleitwerk wird mit CFK und GFK verstärkt
Trocknungsfase

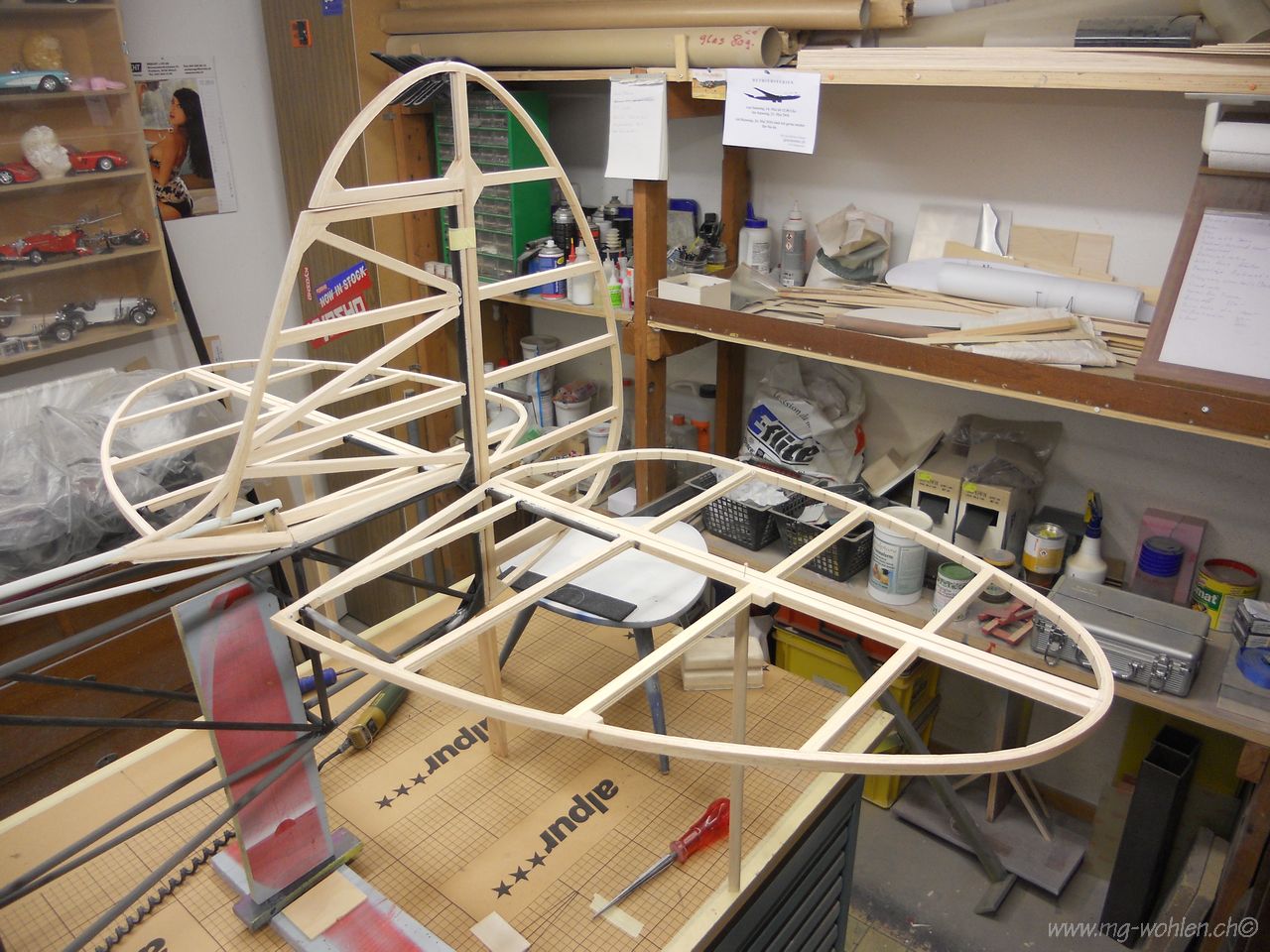

Das Höhenleitwerk in seiner vollen Pracht

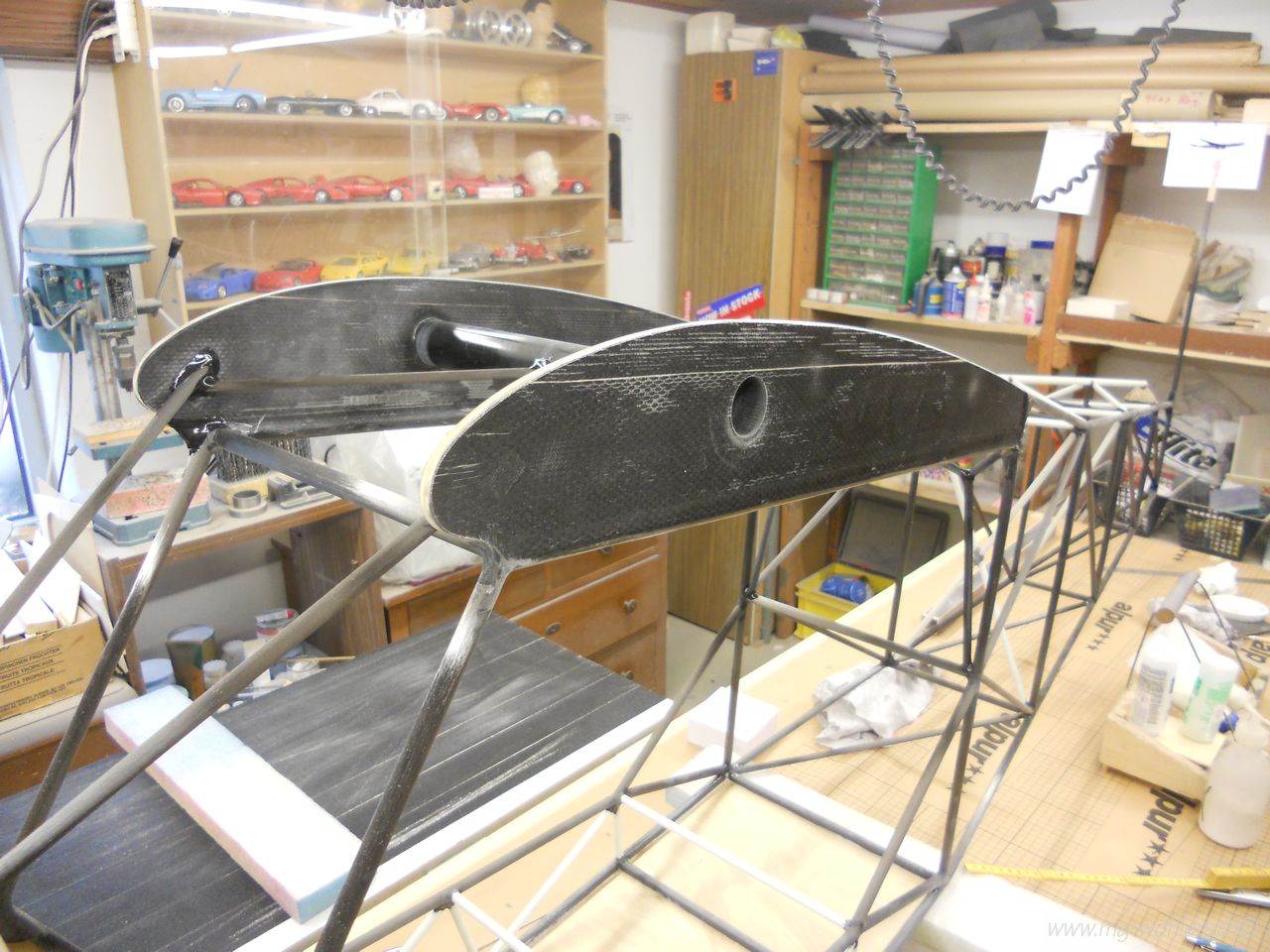

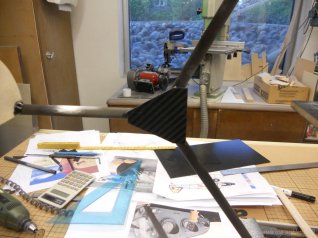

Hier wird das Steckungsrohr noch verstärkt

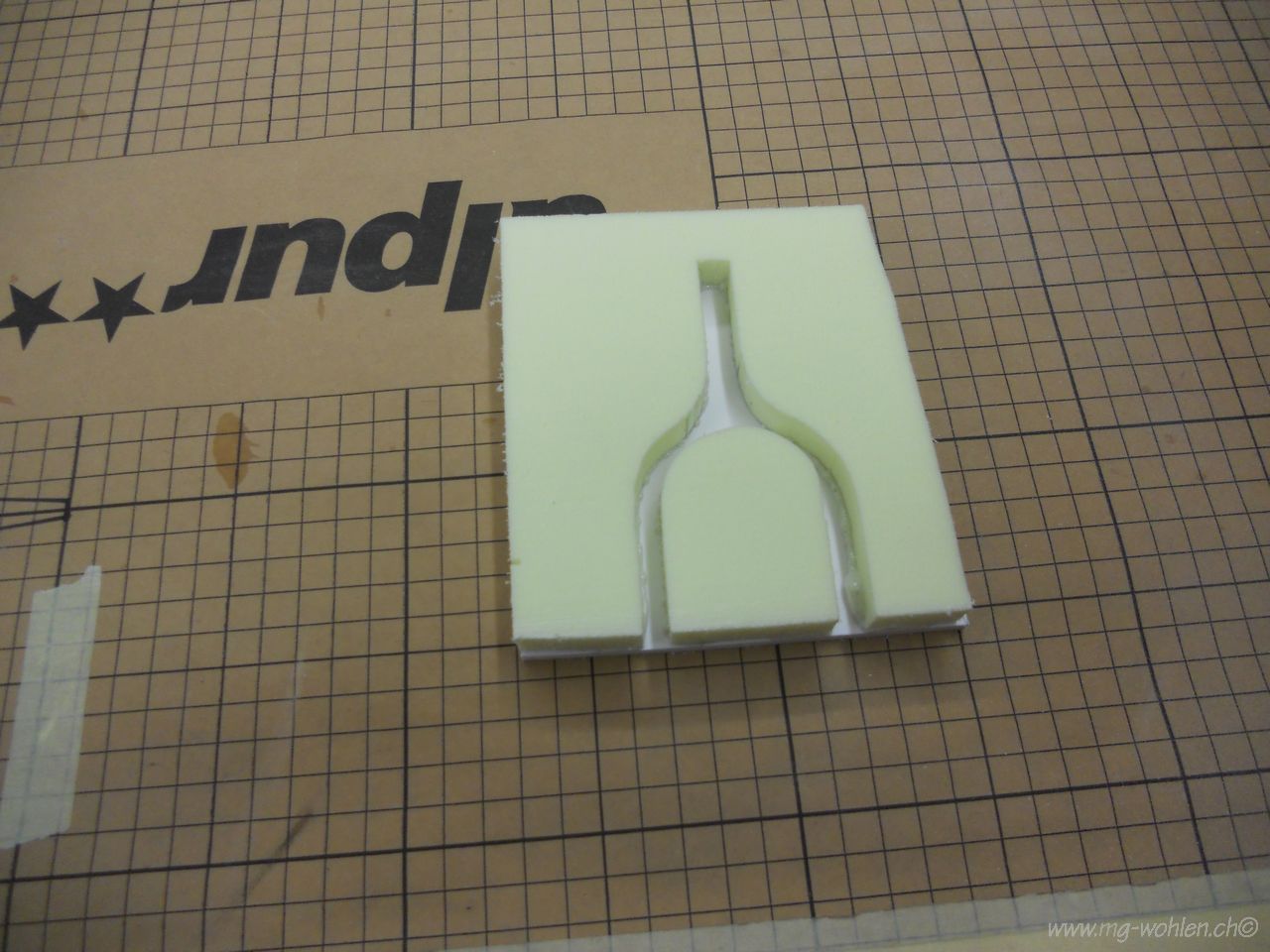

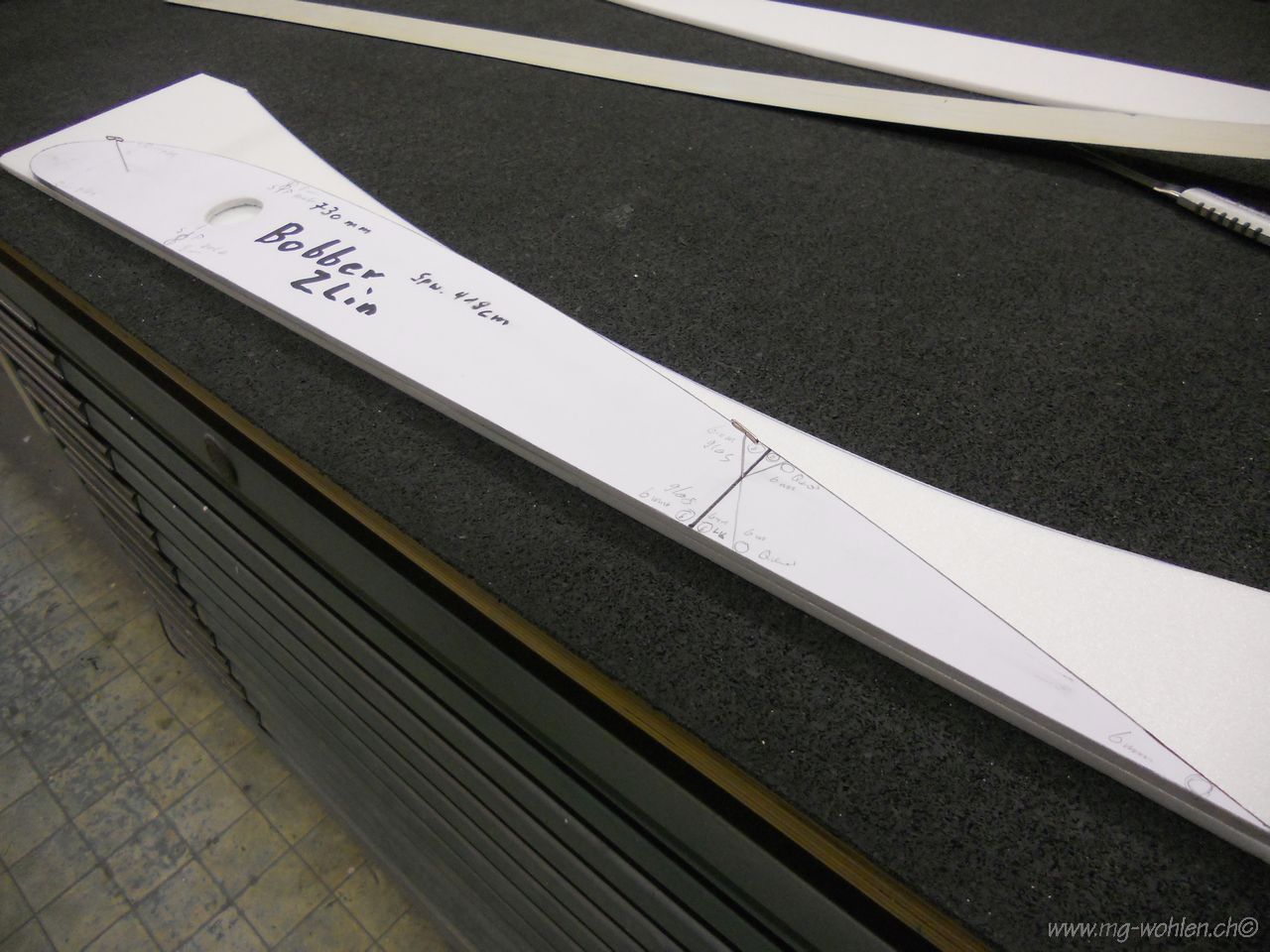

Die Vorlage für den Hecksporn
Ausschneiden und auf eine Platte kleben

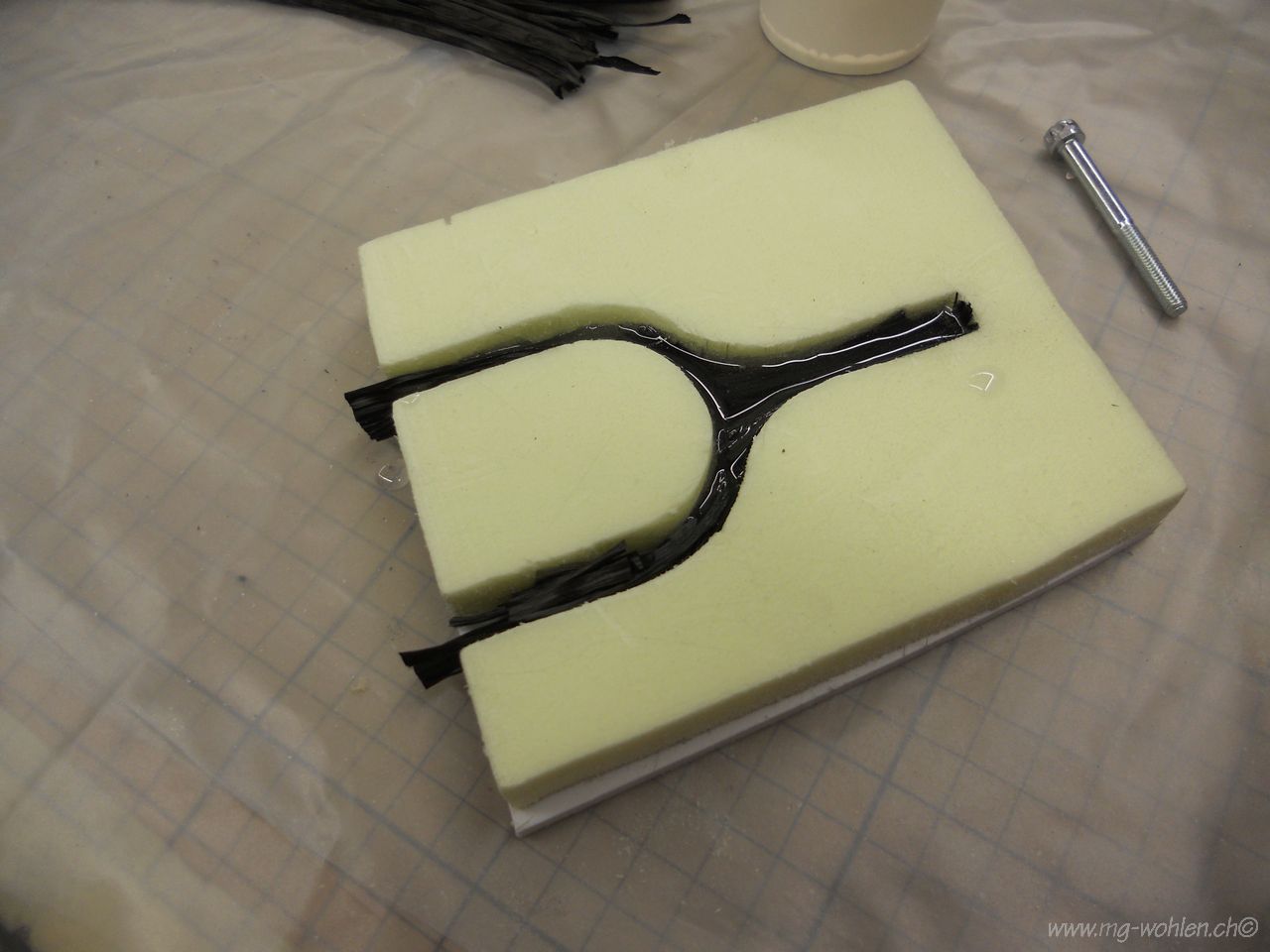

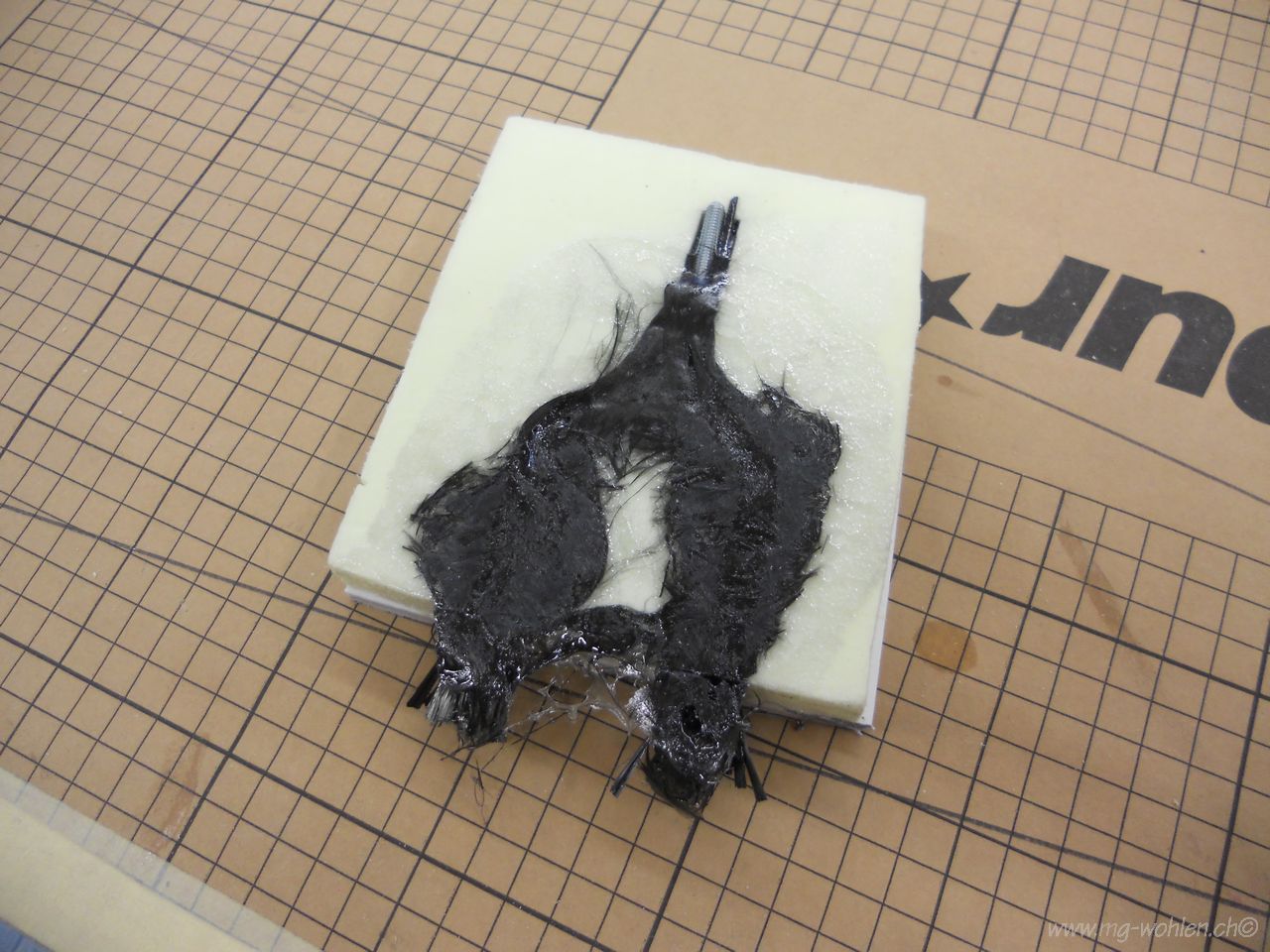

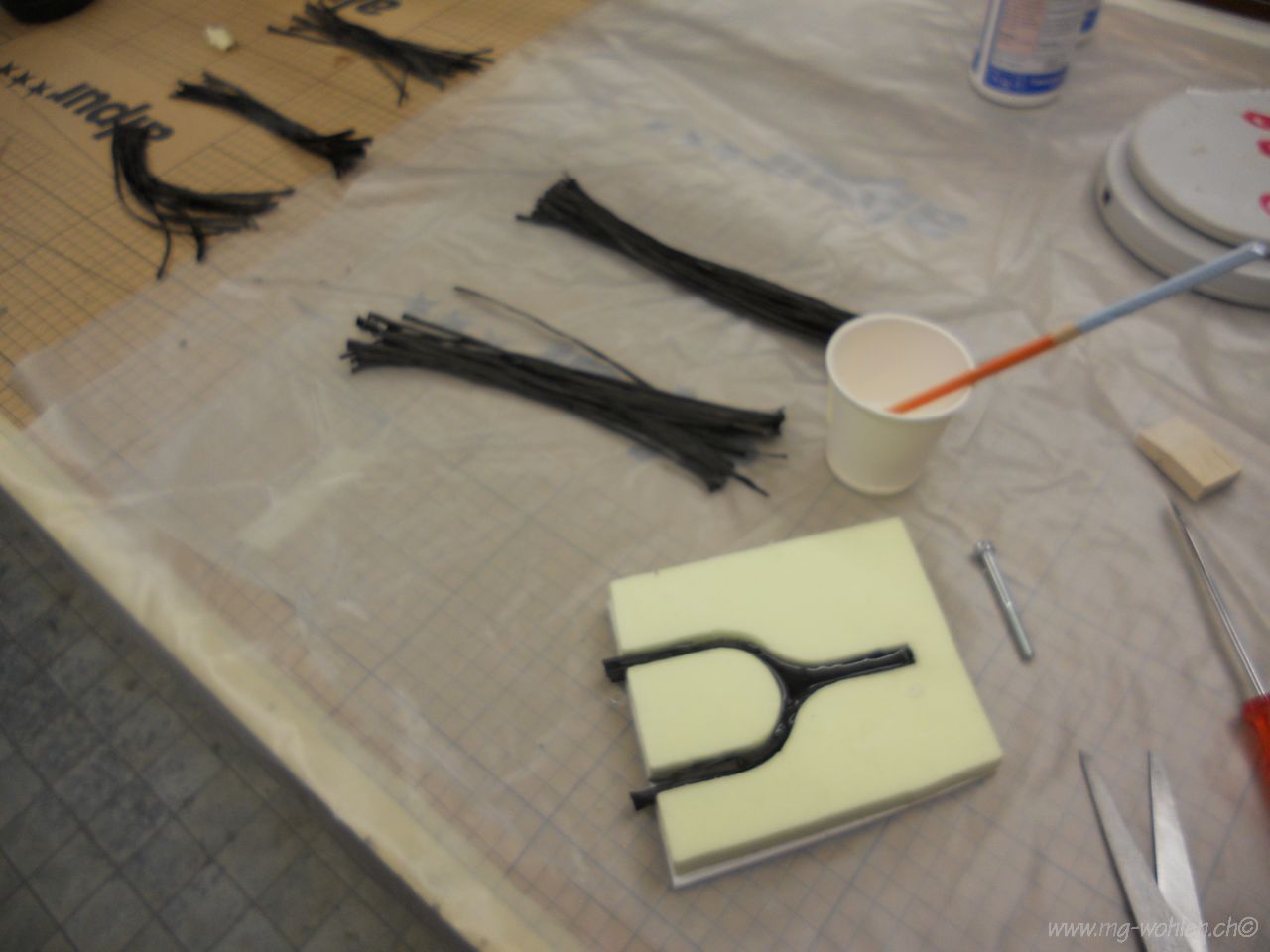

Form mit Kohlerovings vollstopfen und mit Harz tränken
Und immer wieder Roving und Harz
Nach dem pressen und Aushärten

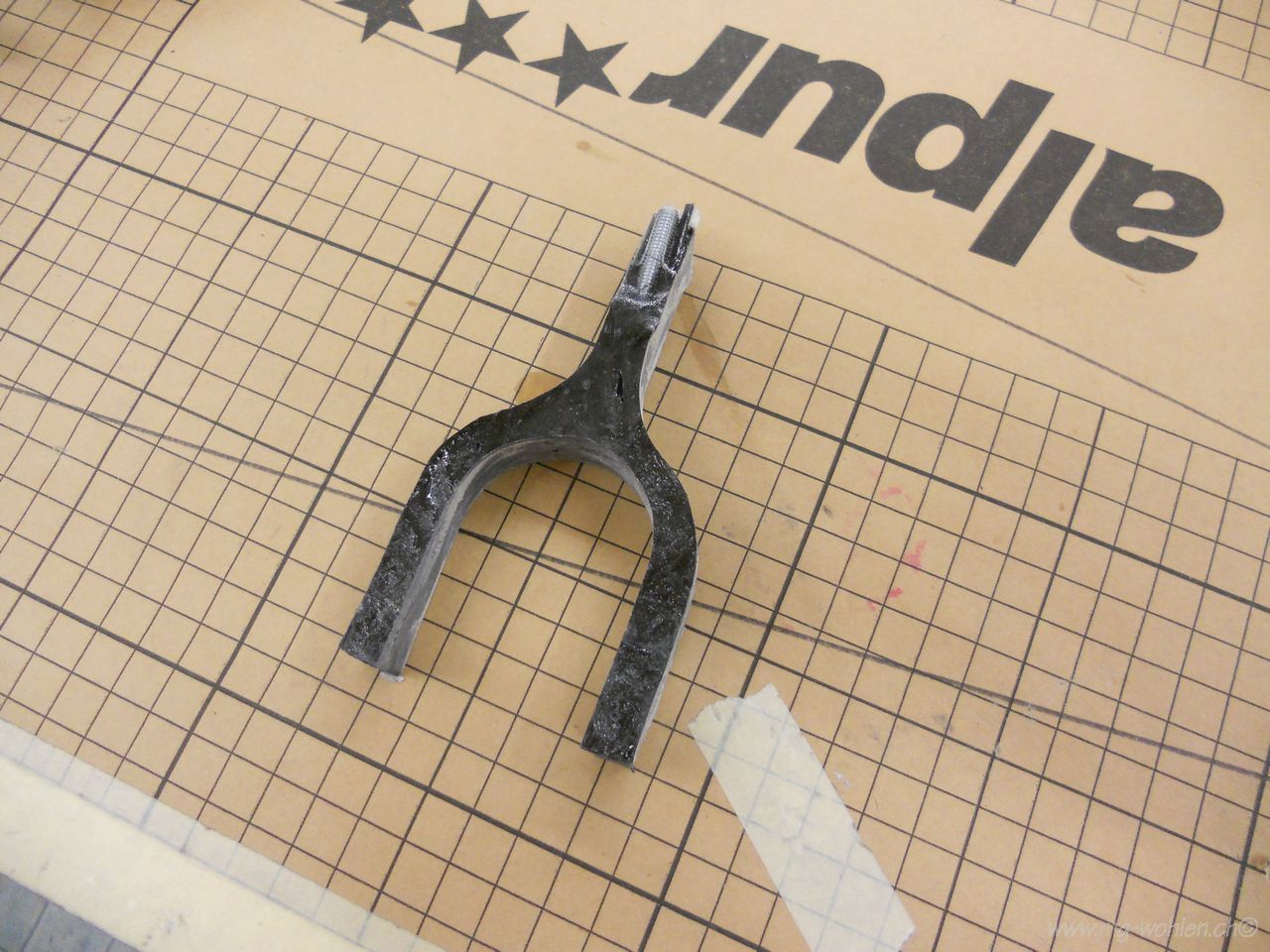

Rohling

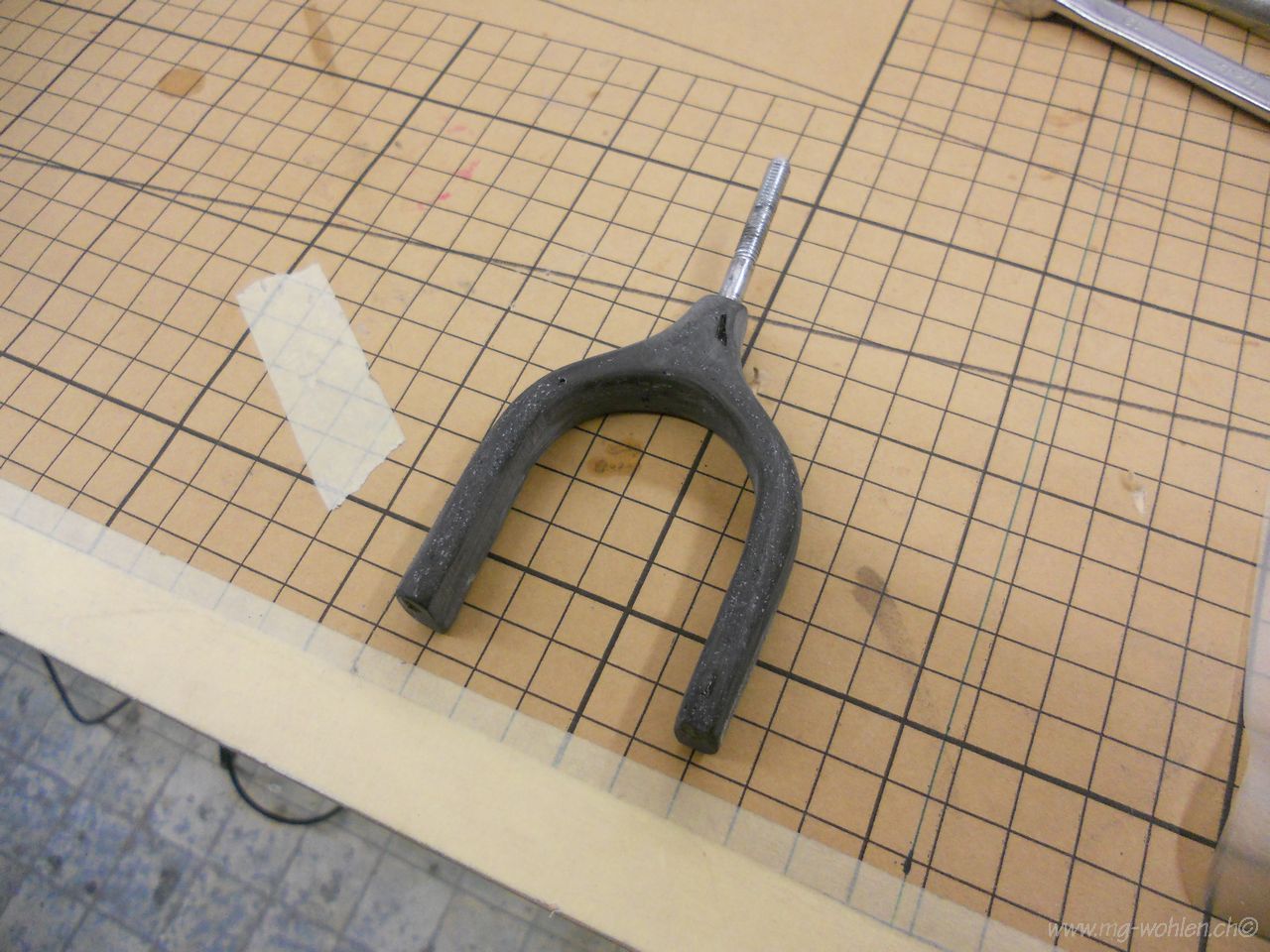

Rohling nach der Bearbeitung

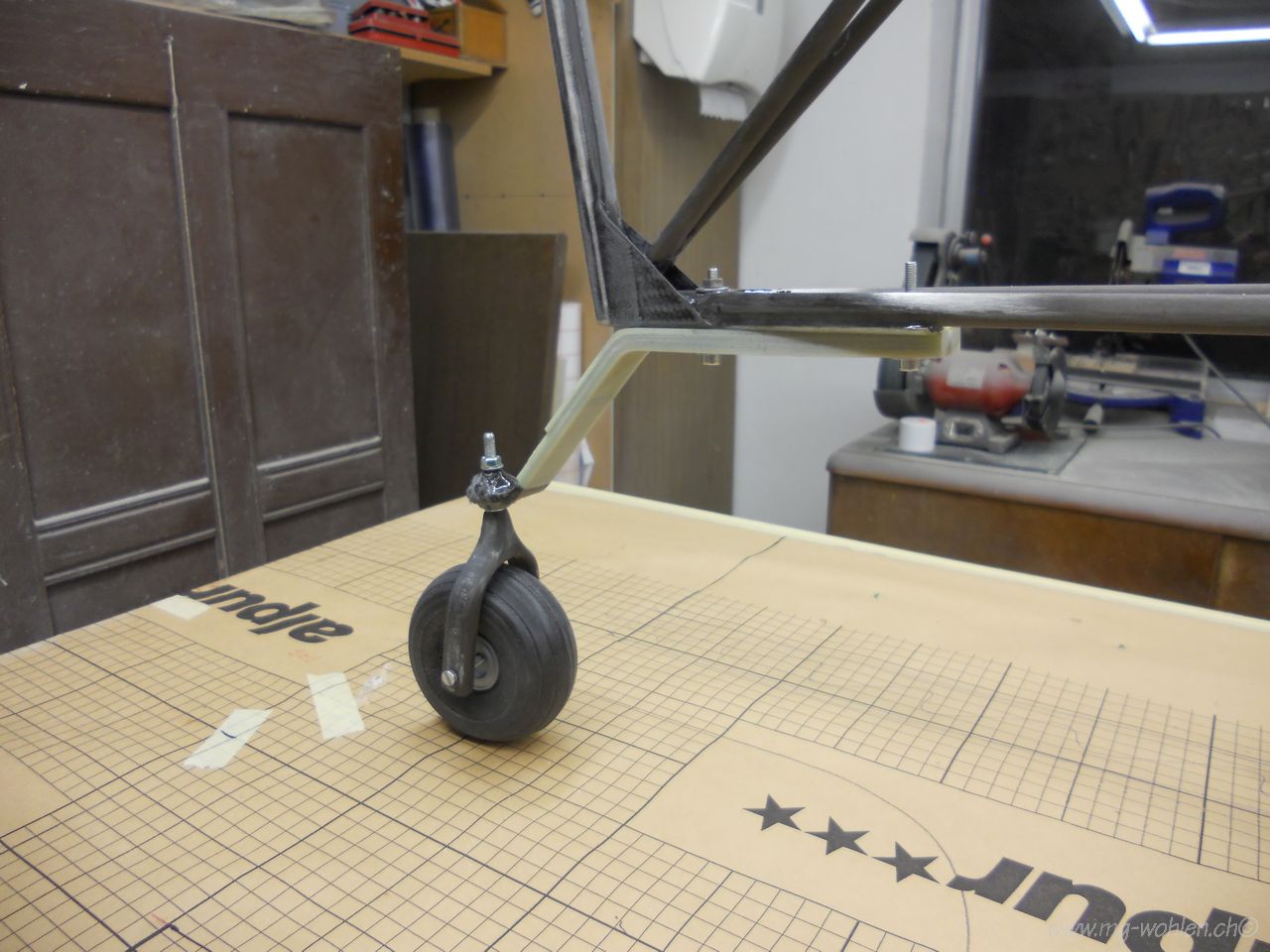

Provisorische Montage
Funktionskontrolle
Projekt "Bobber Zlin", Eigenbau von Hugo (
