Die Musterrippen für das Seitensteuer

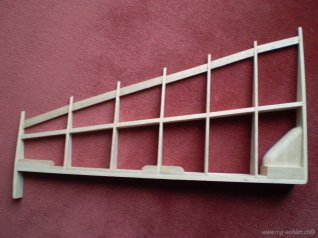

Das Seitenruder-Gerippe

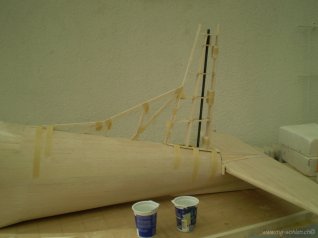

Gerippe der oberern Rumpffinne und Seitensteuerflosse mit Kohlenrohrholm
Die 1.5 mm Balsabeplankung ist aufgebracht
Wieder etwas Füllholz

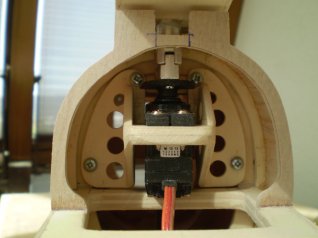

SR-Antrieb dank Präzisions Dreh-Fräsarbeit ganz ohne Spiel!

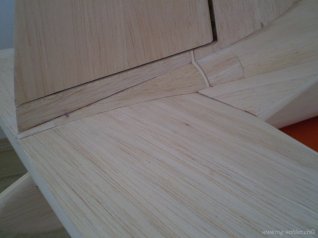

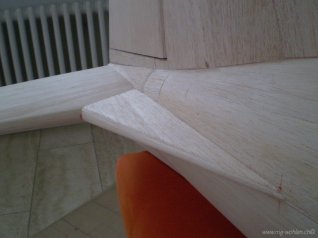

Übergang Rumpf-Höhensteuerflosse
Das Höhensteuer wird mit zwei M5-Schrauben verdeckt mit dem Rumpf verbunden
Verschliffen und bereit zum Glasen

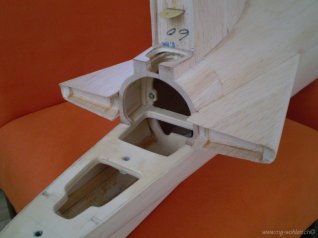

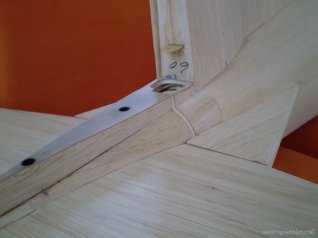

Übergang Rumpf-Höhensteuer von vorne

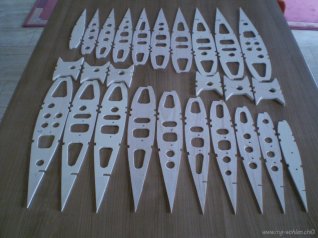

Herstellung der Mittelflügelrippen aus 3 und 5 mm Balsa und 5 mm Pappel-SpH im Blockverfahren
Einpassen der Stringer aus 5x10 mm Kieferleisten und des Steckungsrohres
Einbaufertige Mittelflügel-Rippen (auch nix CAD!)

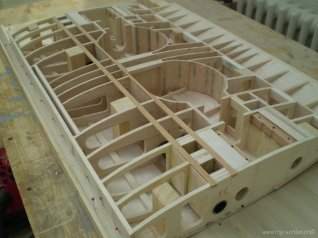

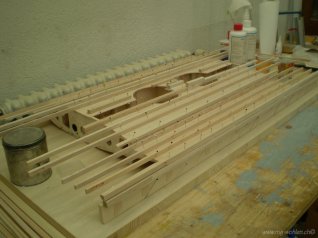

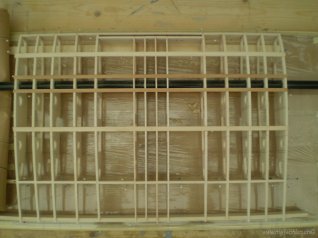

Rippen mit Stringern und Hilfsholmen auf der Helling verleimt
Das Steckrohr dient noch unverleimt der Ausrichtung
Die obere 2 mm Balsabeplankung ist aufgebracht

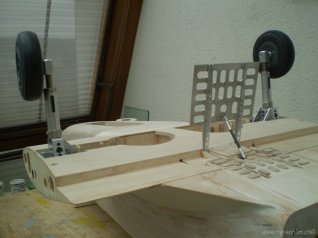

Einpassen der Hauptfahrwerke vor dem Aufdoppeln der Fahrwerkaufnahmerippen
Nix klemmt!
Wässern der Fahrwerkschachtwände

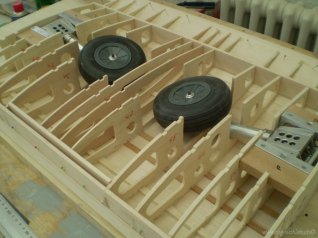

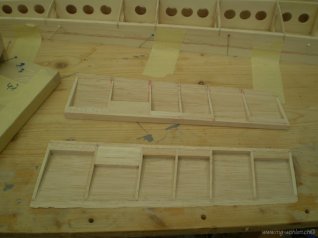

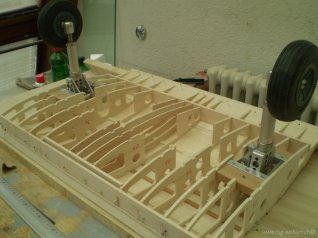

Fahrwerkschächte montiert und Fahrwerkrippen aufgedoppelt
Untere Mittelflügel-Beplankung mit 2 mm Balsa

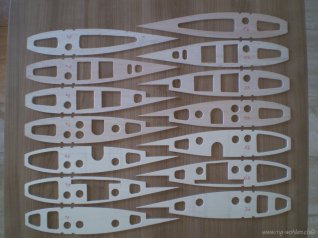

Herstellung der Musterrippen für die Aussenflügel (Flügelschränkung beachtet!)
Rippen und Verstärkungen der Steckverbinder-Rippen für die Aussenflügel (wieder nix CAD!)

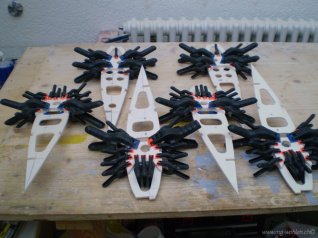

Rippen-Verstärkungen für die Steckung sind verleimt

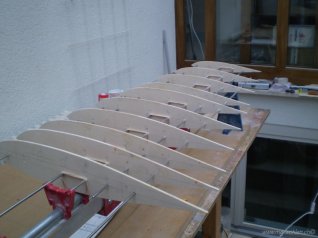

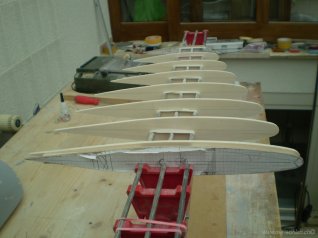

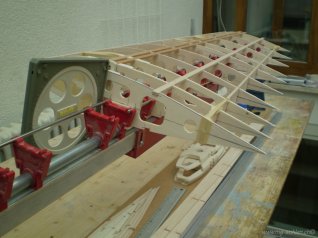

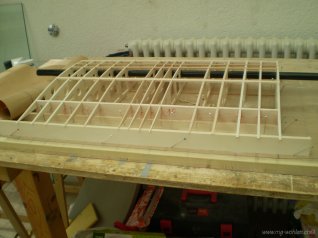

Gerippe des rechten Aussenflügels mit Wurzelrippe für 7° V-Form und 0.5° Schränkung zwischen Wurzelrippe und Randbogen auf der Helling

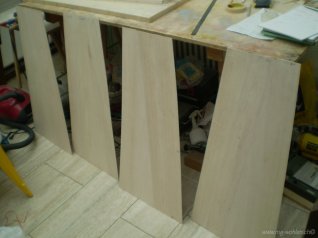

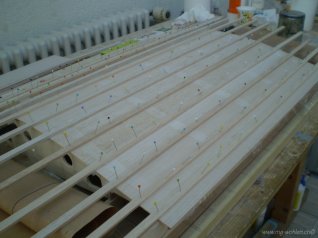

Geschäftete 2 mm Balsa-Beplankung für die Aussenflügel
Die obere Beplankung ist ebenfalls mit verdicktem Epoxy-Harz verleimt

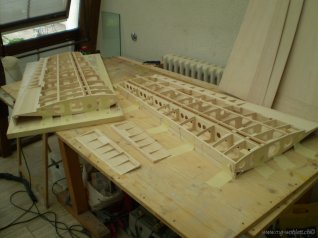

Beide Aussenflügel und die äusseren Landeklappen sind für die untere Beplankung auf Hellingen bereit
Auch die Holmverstärkungen im Antriebs- und Scharnierbereich sind eingebracht

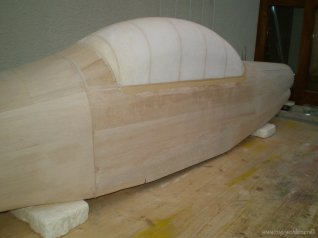

Kern für die Haubenform entsteht

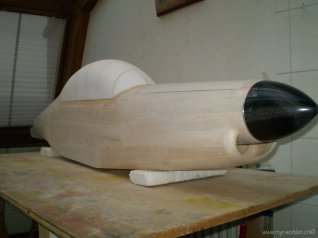

Eine Nase wie Cleopatra!

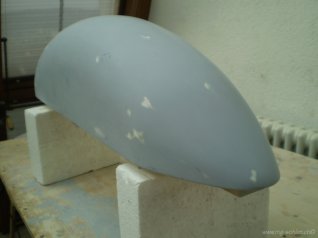

Haubenpositiv geglast (3 Lagen 80er Köpergewebe), gespachtelt, grundiert und geschliffen

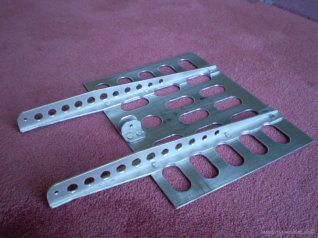

Die Luftbremse mit Löchern genau dem Original entsprechend

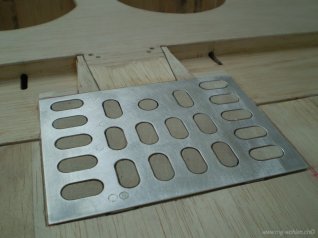

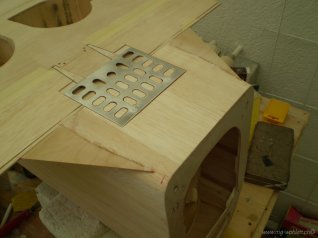

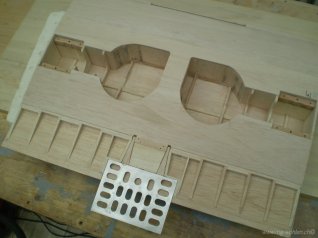

Die Speedbrake ist eingepasst

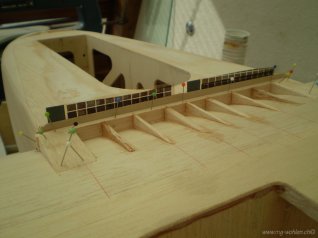

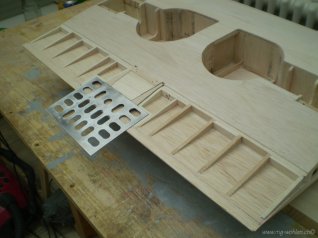

Auch die inneren Landeklappen passen

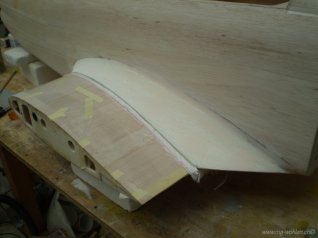

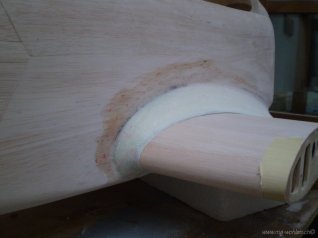

Aufbau des vorderen Rumpf-Flügelüberganges
Der hintere Rumpf-Flügelübergang entsteht

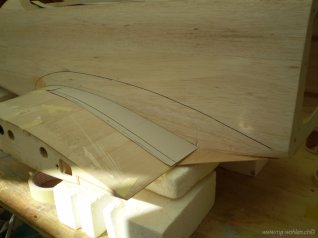

Übergang Rumpf-Flügel, der Karton hat die Dicke des späteren Glaslaminates
Übergang aus Rohazell mit unterem Glaslaminat aus 3 x 80er Gewebe
Die Übergänge sind 3-lagig geglast und grob verschliffen
Die Übergänge von unten gesehen
Die Übergänge von oben gesehen

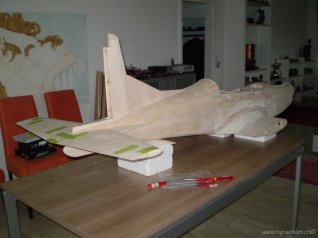

Der Rumpf mit Leitwerk und 4fach verschraubtem Mittelflügel (M4- Imbusschrauben) sind im Rohbau fast fertig
Einbau der Landeklappen-Servo in den Ausenflügeln

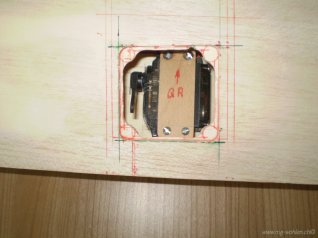

Einbau der Querruder-Servo

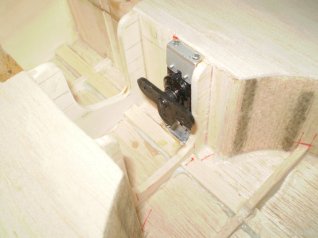

Hauptfahrwerkservo im Mittelflügel (der Servoarm dient nur der Ausrichtung)

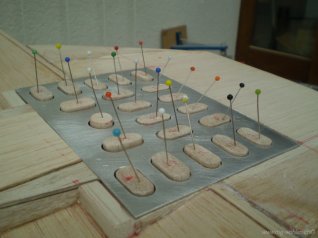

Füllen der Speedbrake-Löcher
Alles schön verschliffen

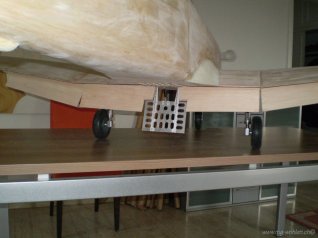

Hauptfahrwerke und Speedbrake ausgefahren
Antriebsstange der Speedbrake aus 6 mm Kohlerohr und Alu Dreh-Frästeilen

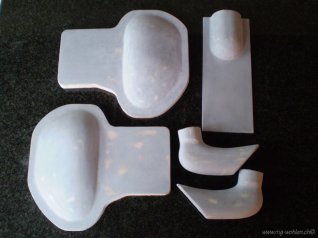

Positvformen für Fahrwerktore und Abgasrohre
Glas-, Kohle- und Epoxyarbeiten

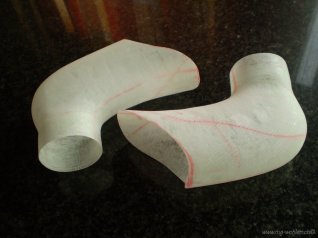

Entformte Abgasrohr-Hälften

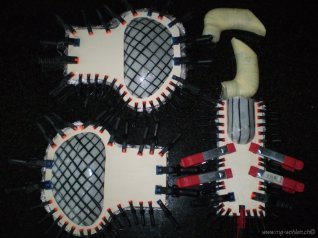

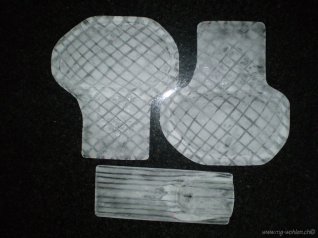

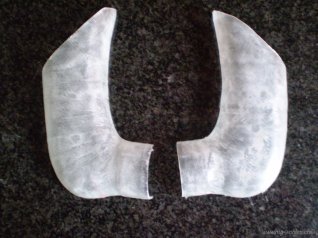

Entformte, rohe Fahrwerktore
Verschliffene Abgasrohre (je 16 Gramm leicht)

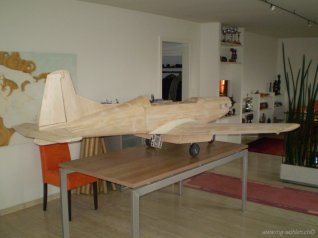

Der Rohbau ist zu 80% fertig
Bin gespannt wie langsam das Ding fliegen kann

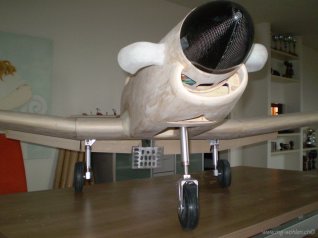

Er lächelt schon irgendwie schön
