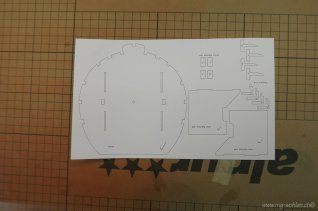

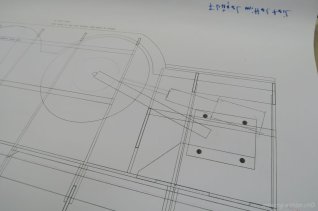

Ursprung ist ein A4 Plan der Hochgerechnet wird

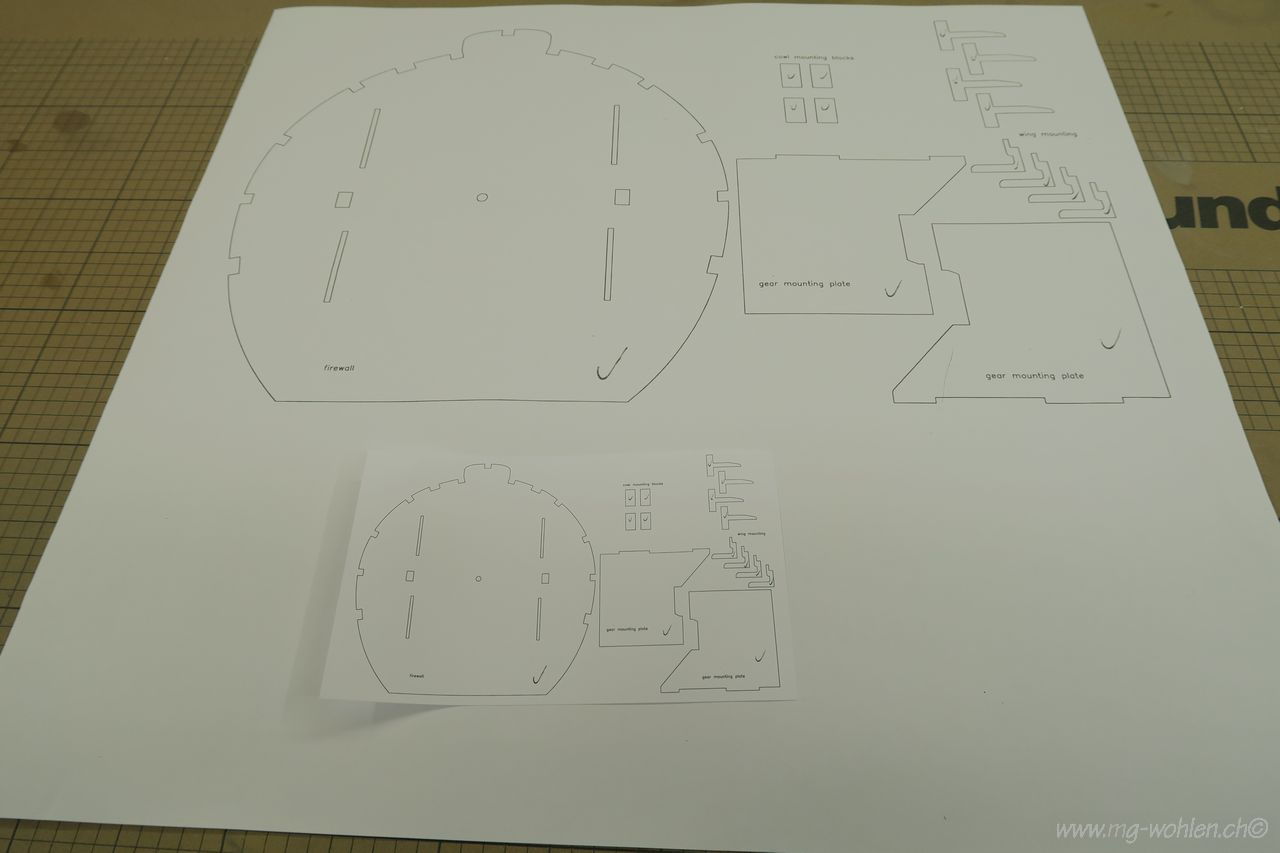

Vergleich klein und gross

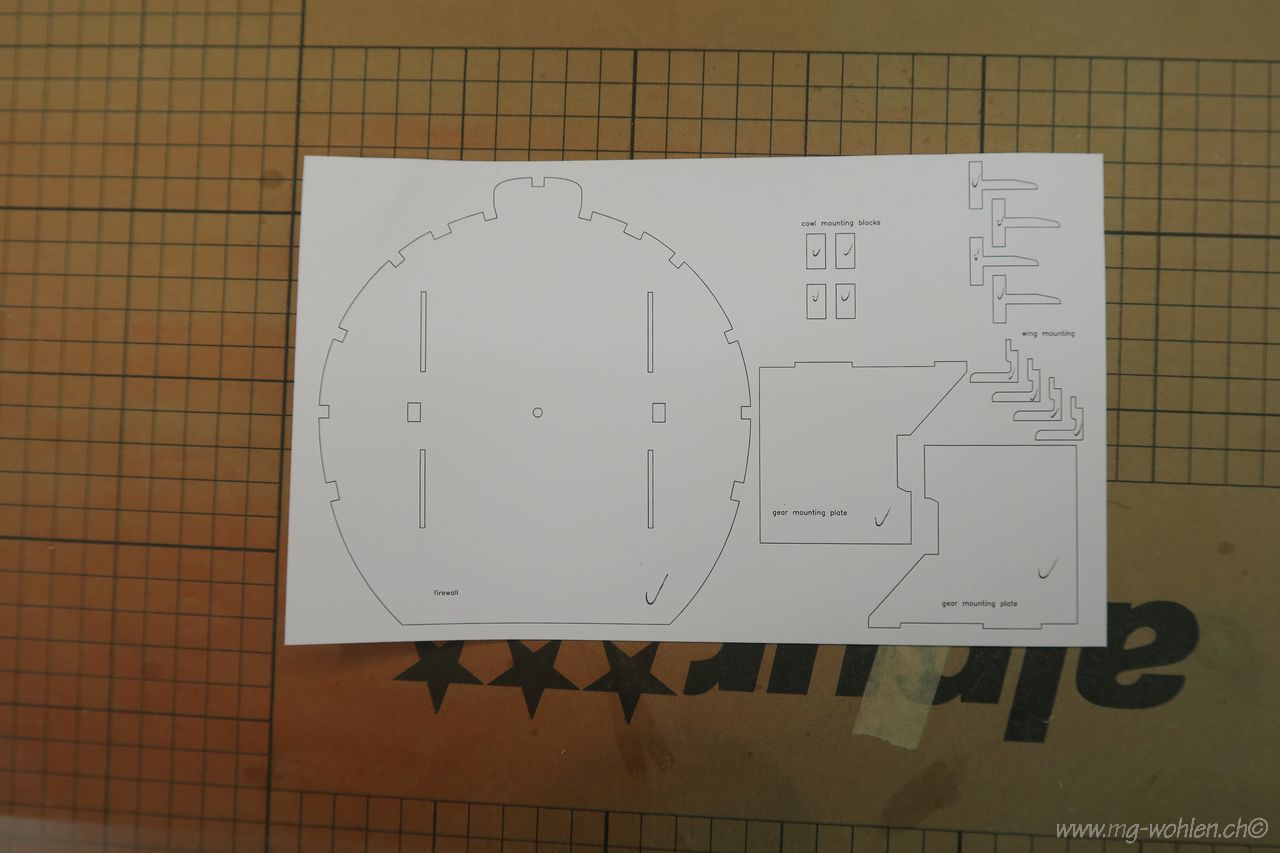

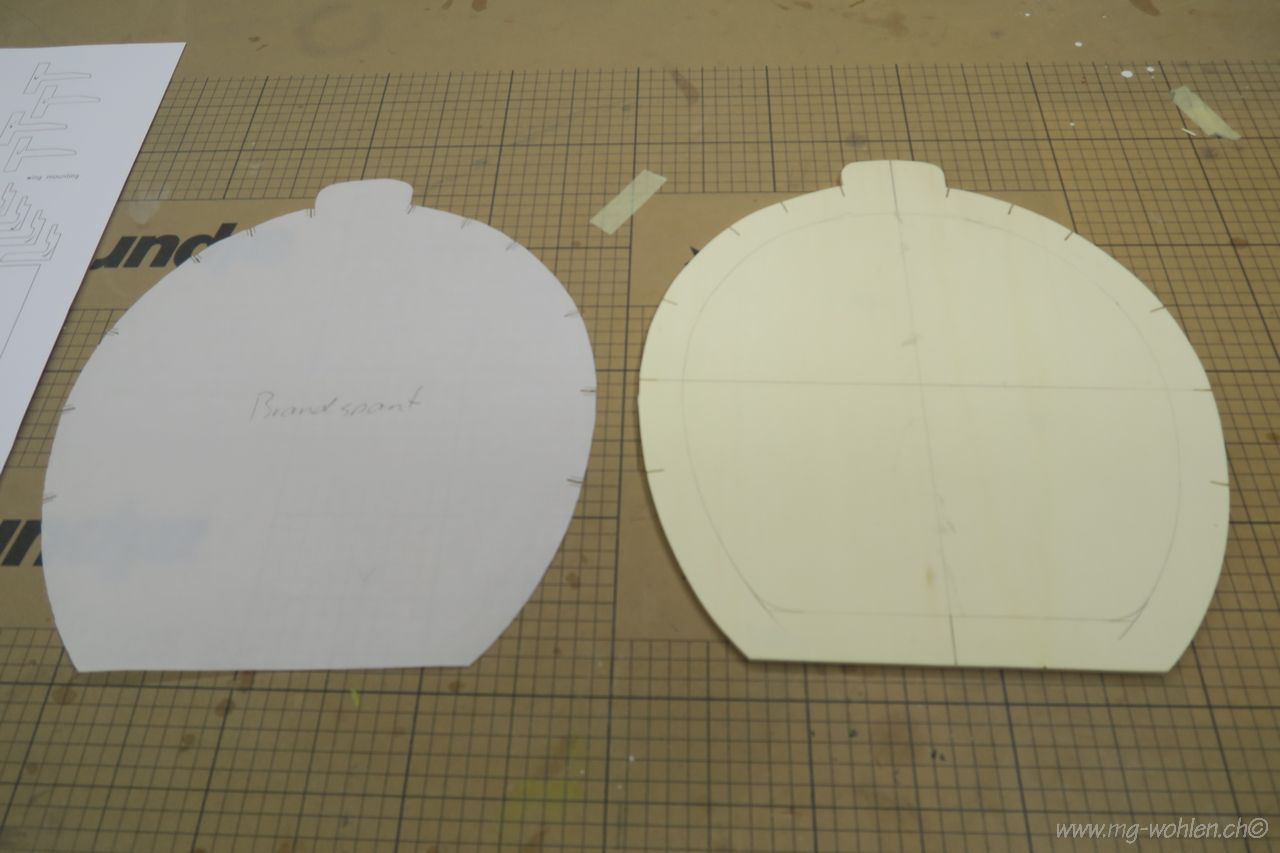

Probeweise mal den Brandspant übertragen und ausschneiden

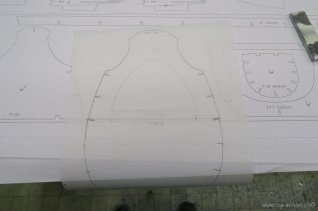

Es werden alle Spanten zusammengefügt abgezeichnet und auf das Holz geklebt

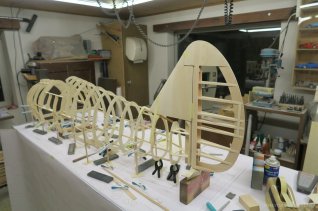

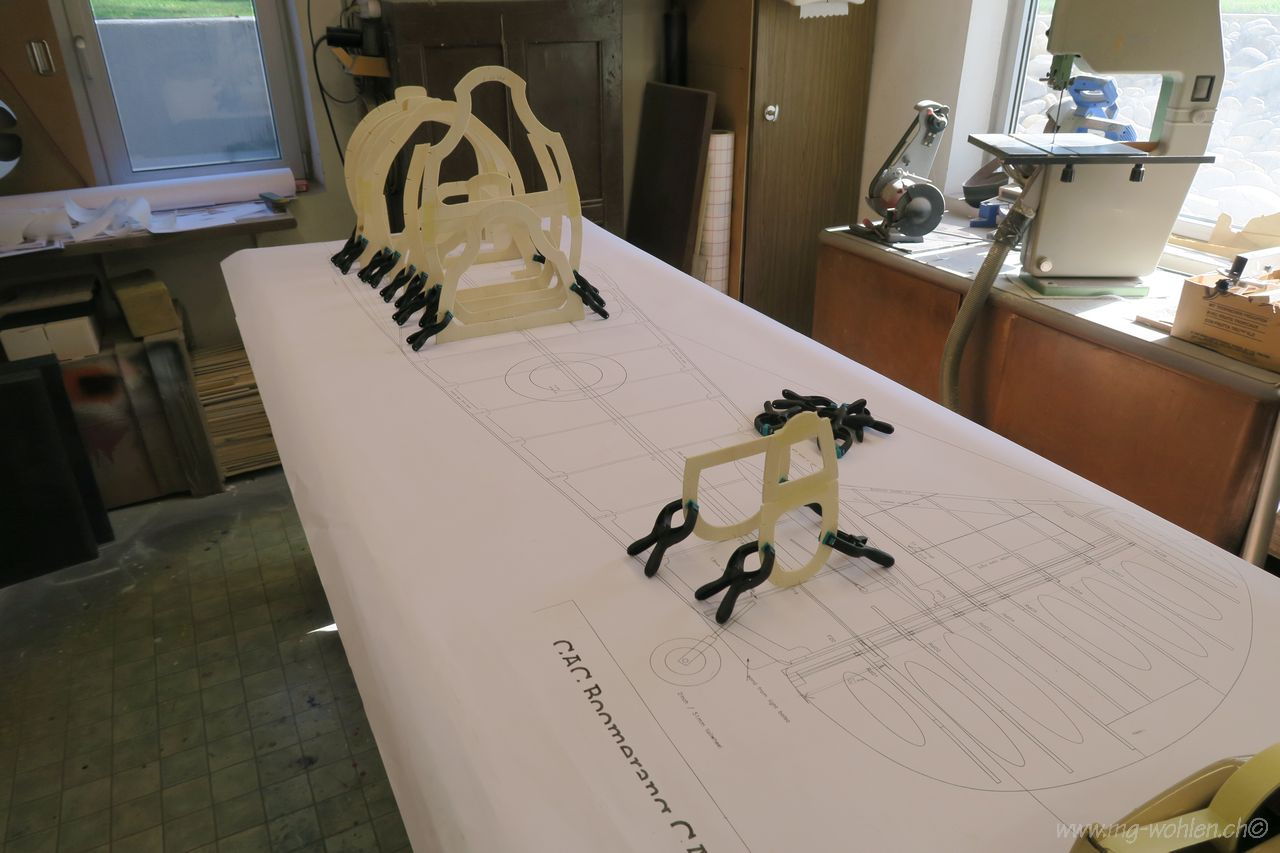

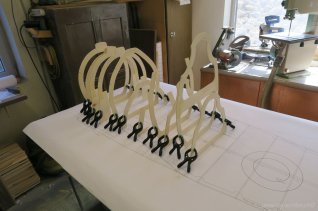

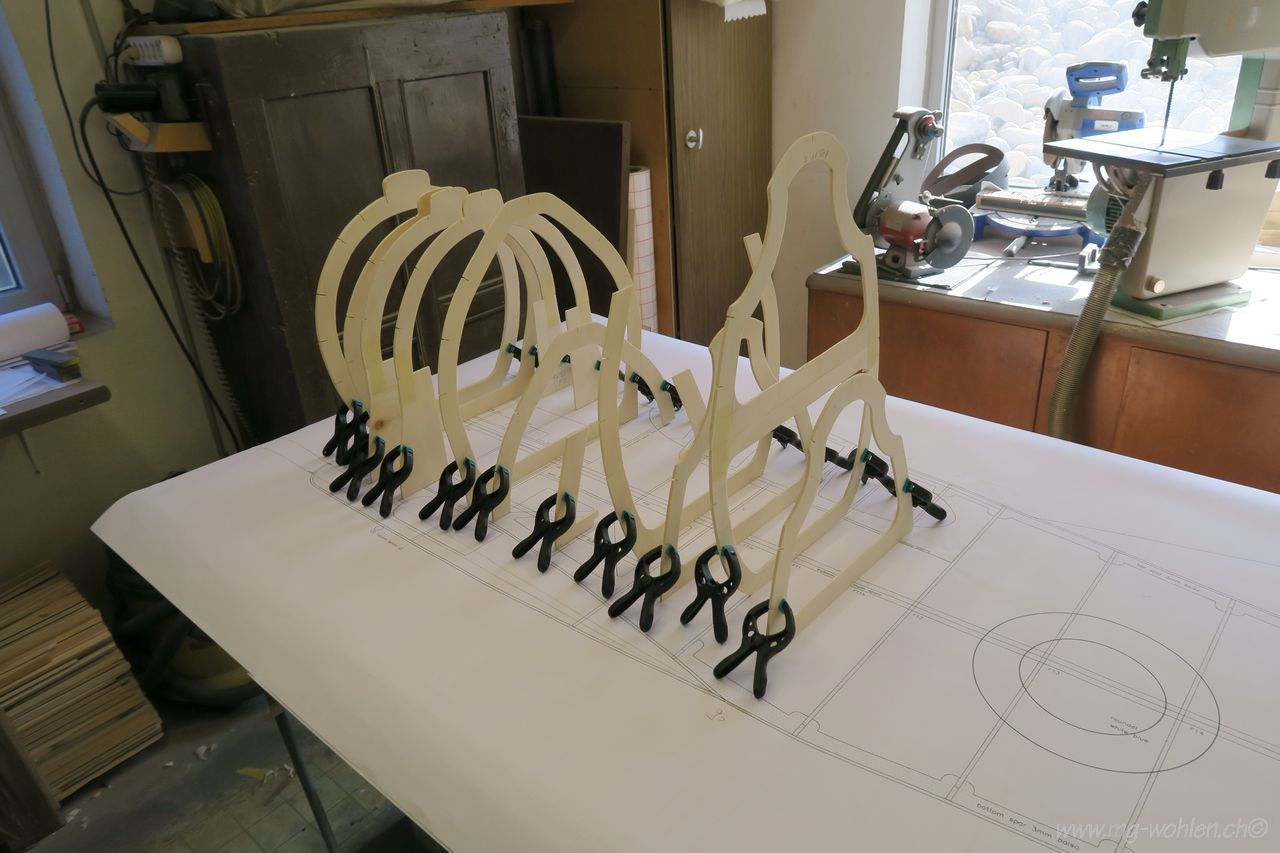

Zur Probe werden die ersten Spanten mal aufgebaut
Mal schauen ob der von A4 vergrösserte Plan passt

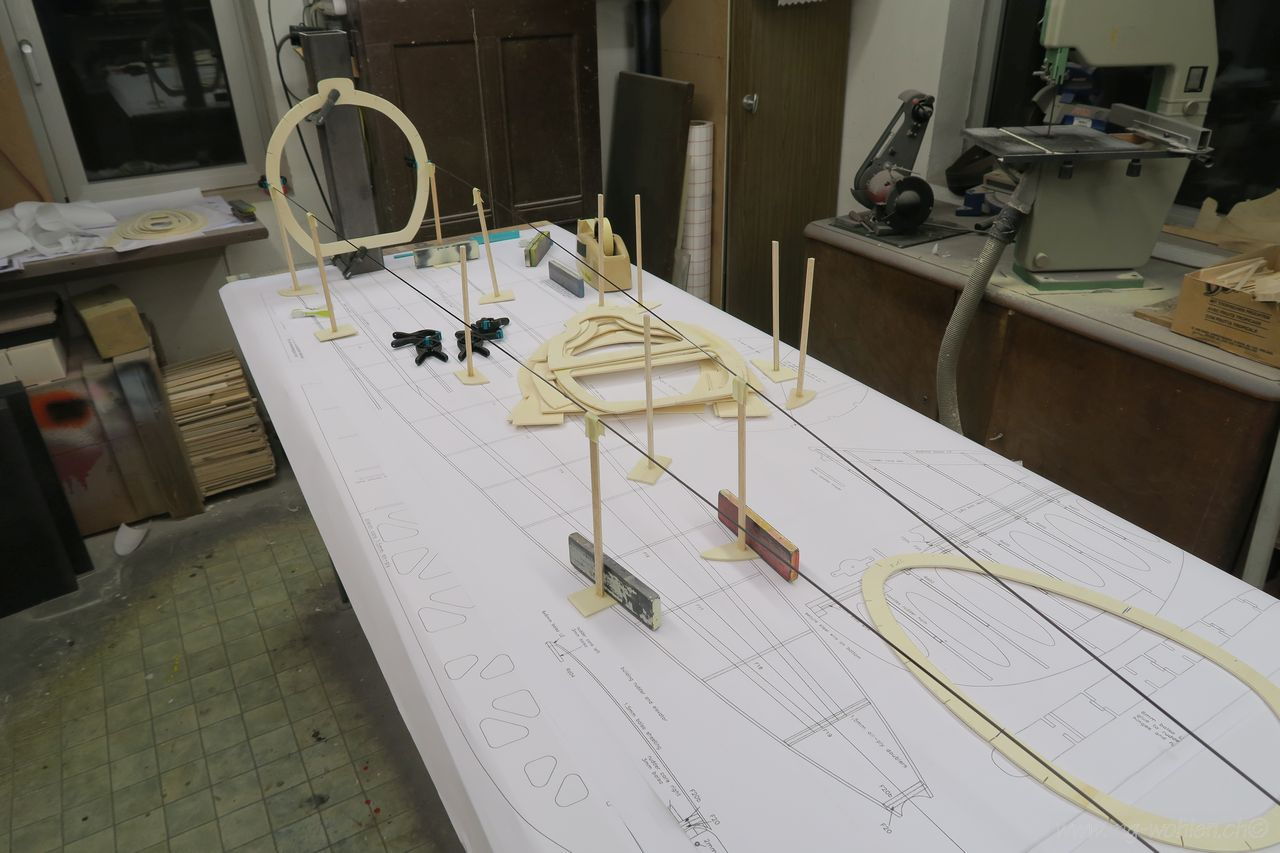

Primitiv Helling

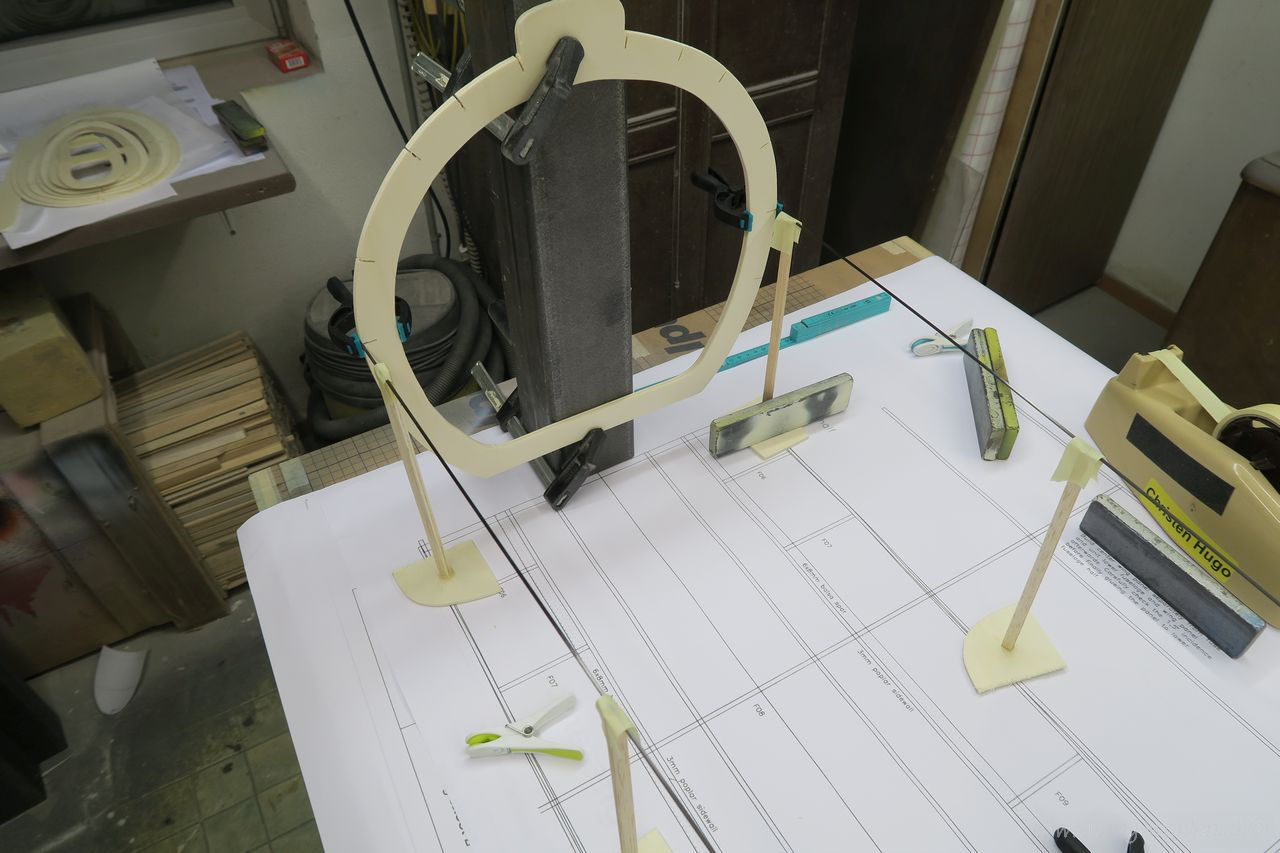

Der vorderste Spant wird senkrecht fixiert
Die Höhe der Spanten wird festgelegt
Passt und passt doch nicht

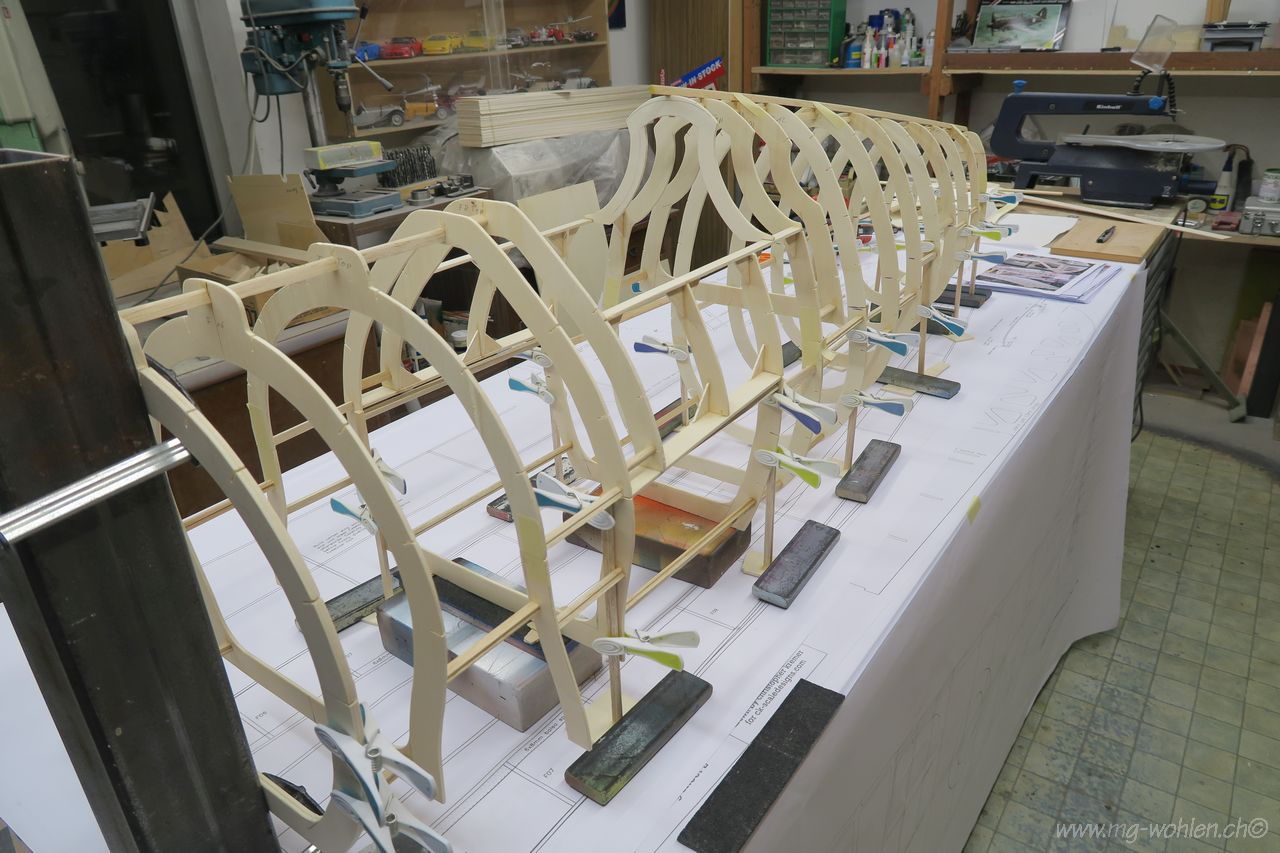

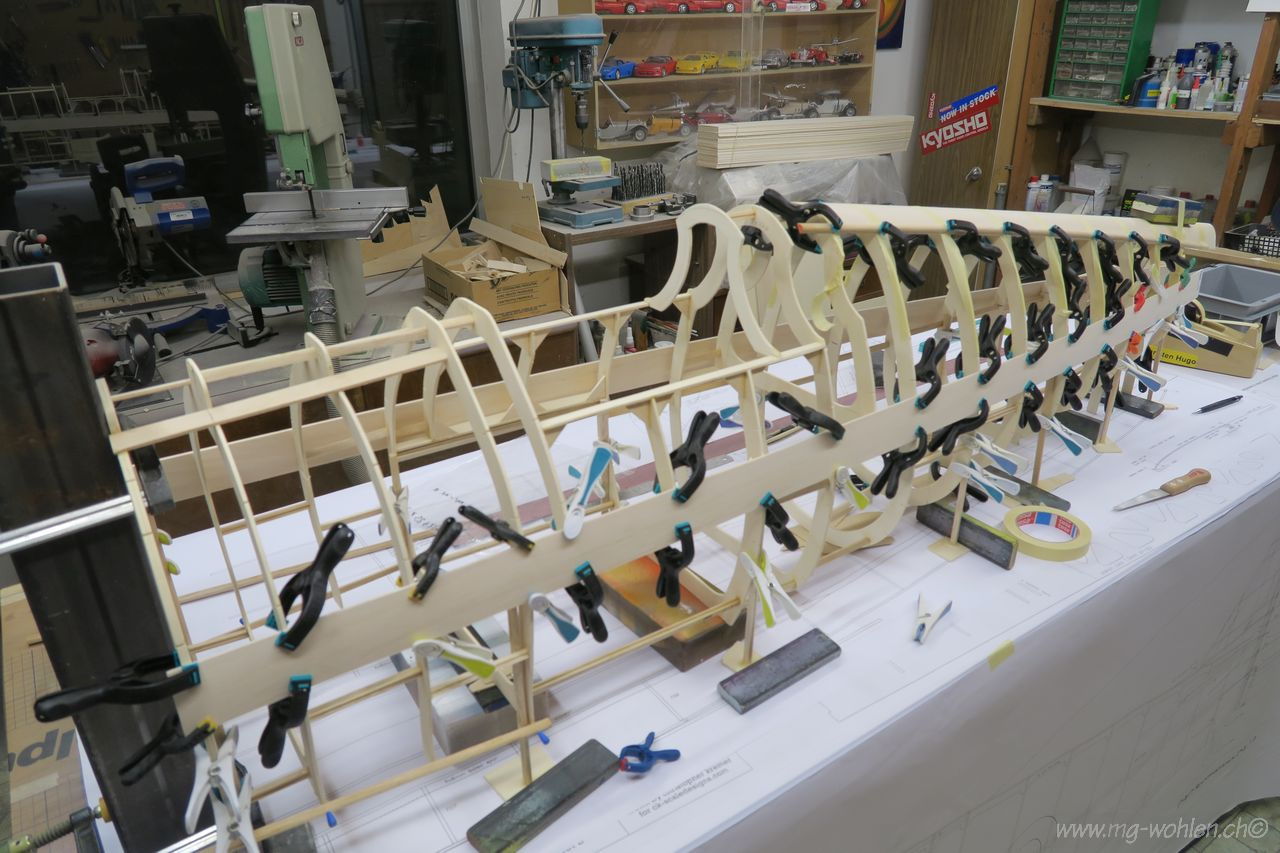

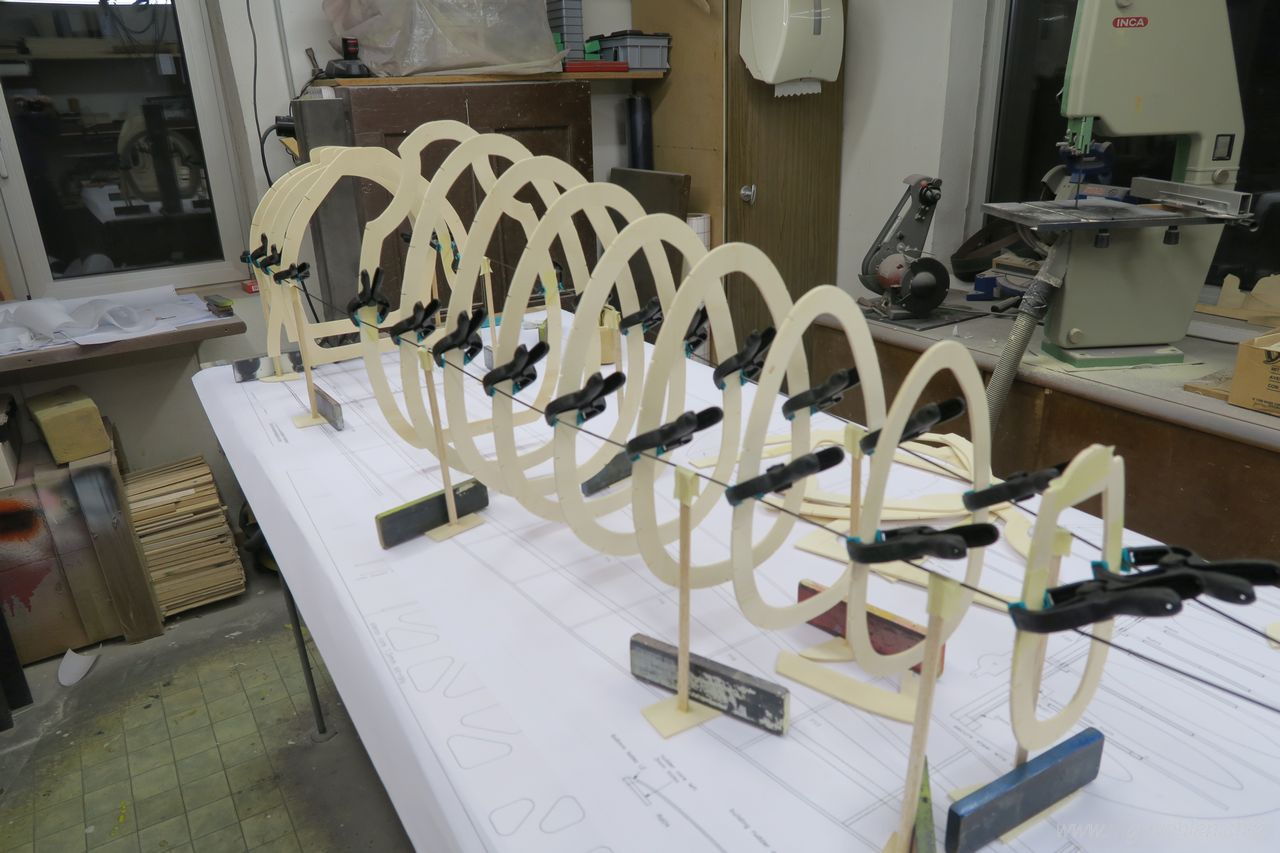

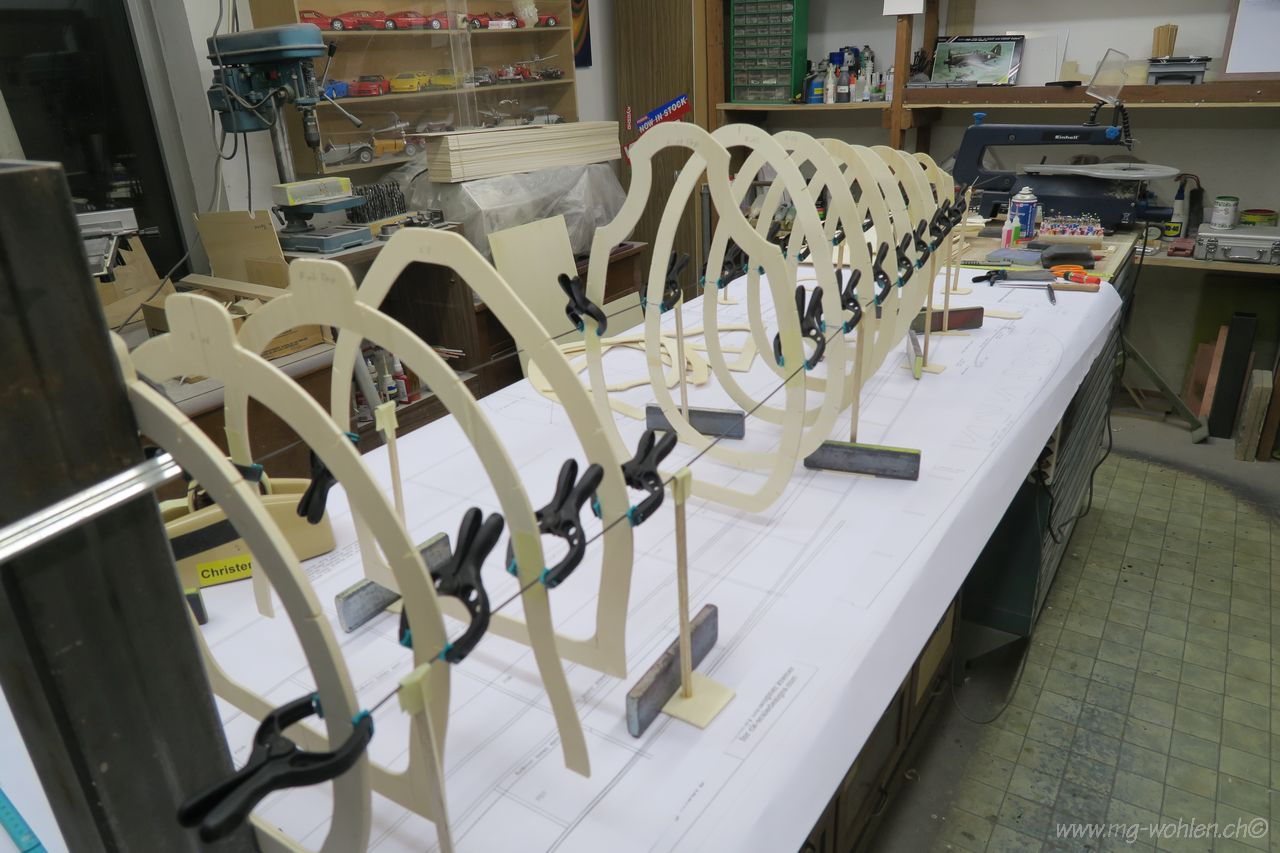

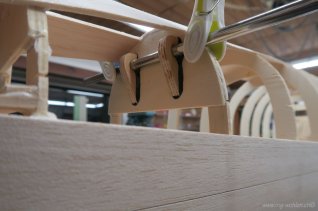

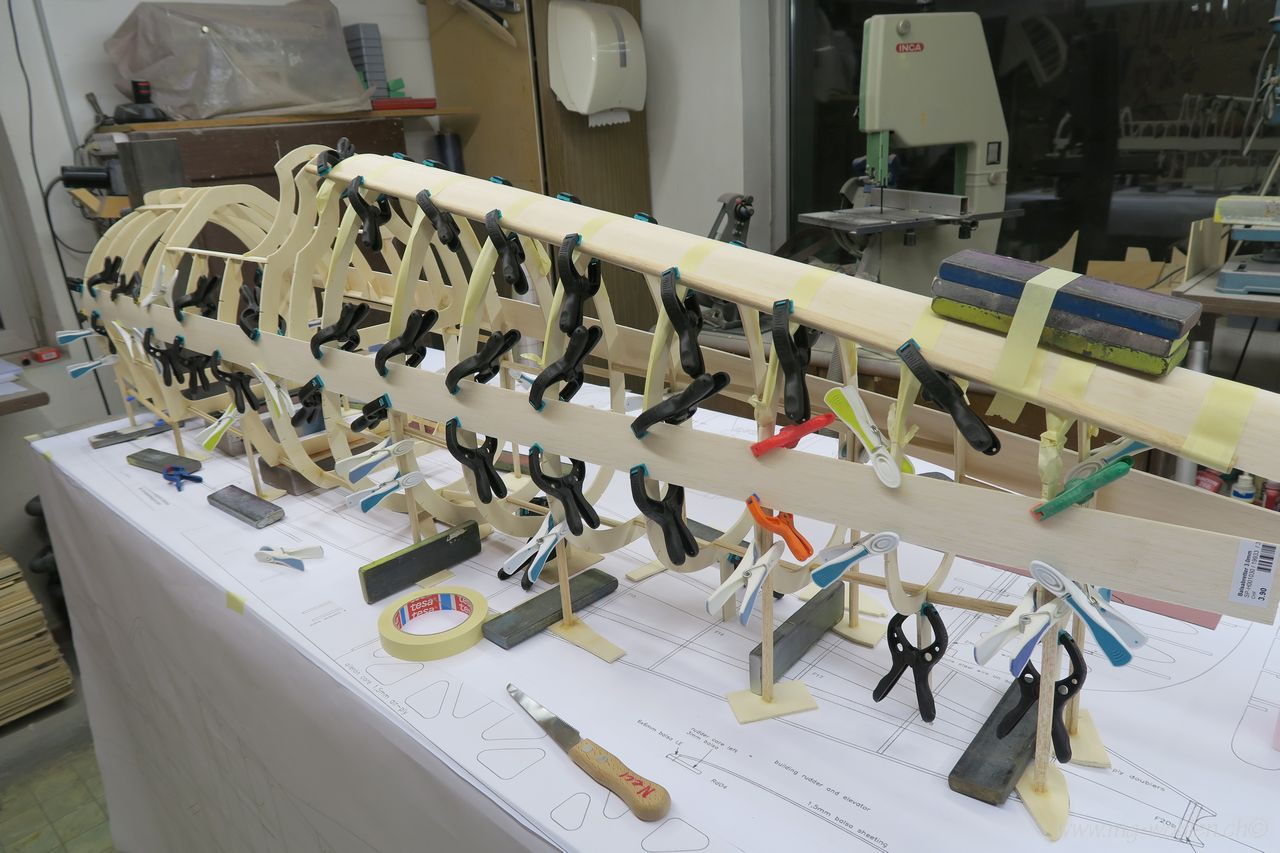

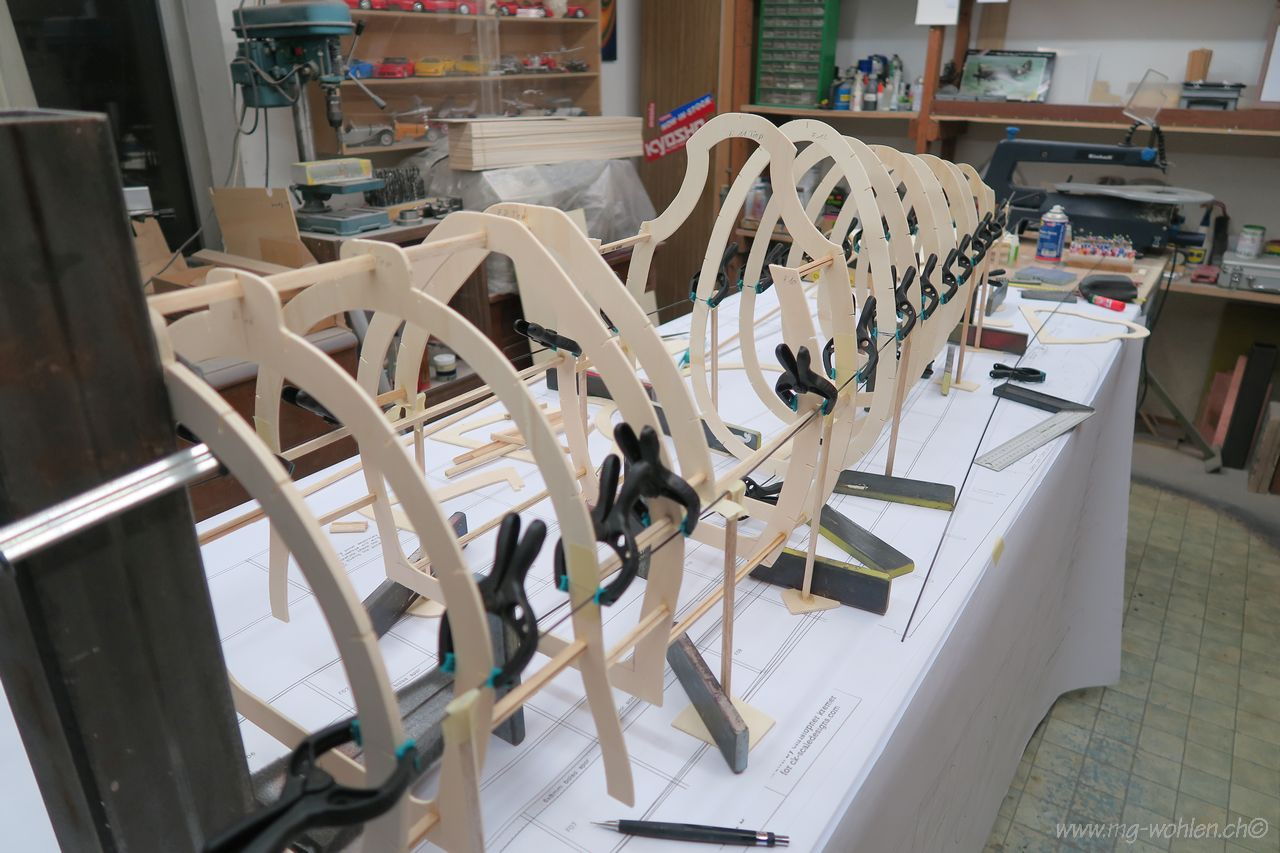

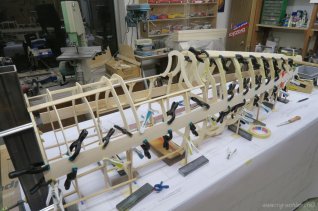

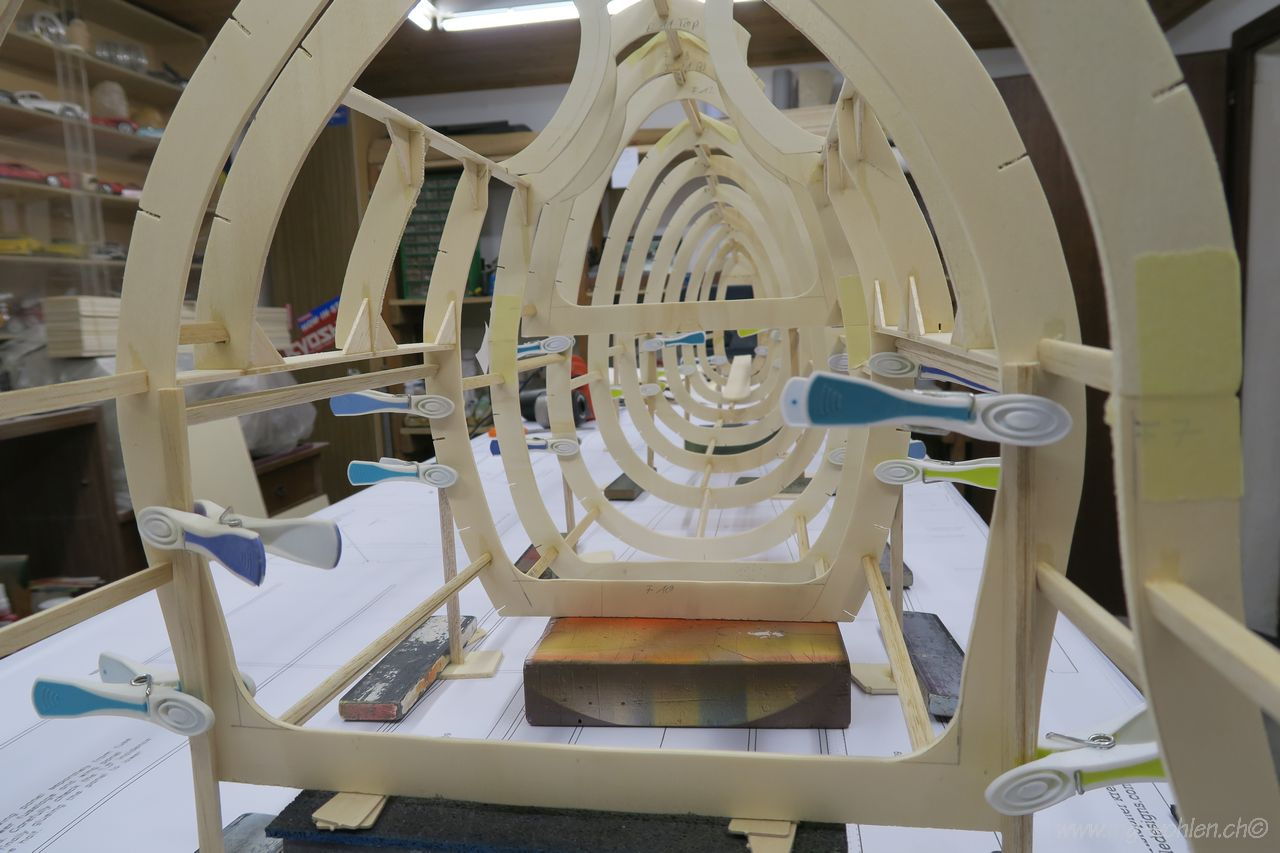

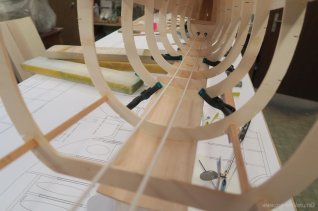

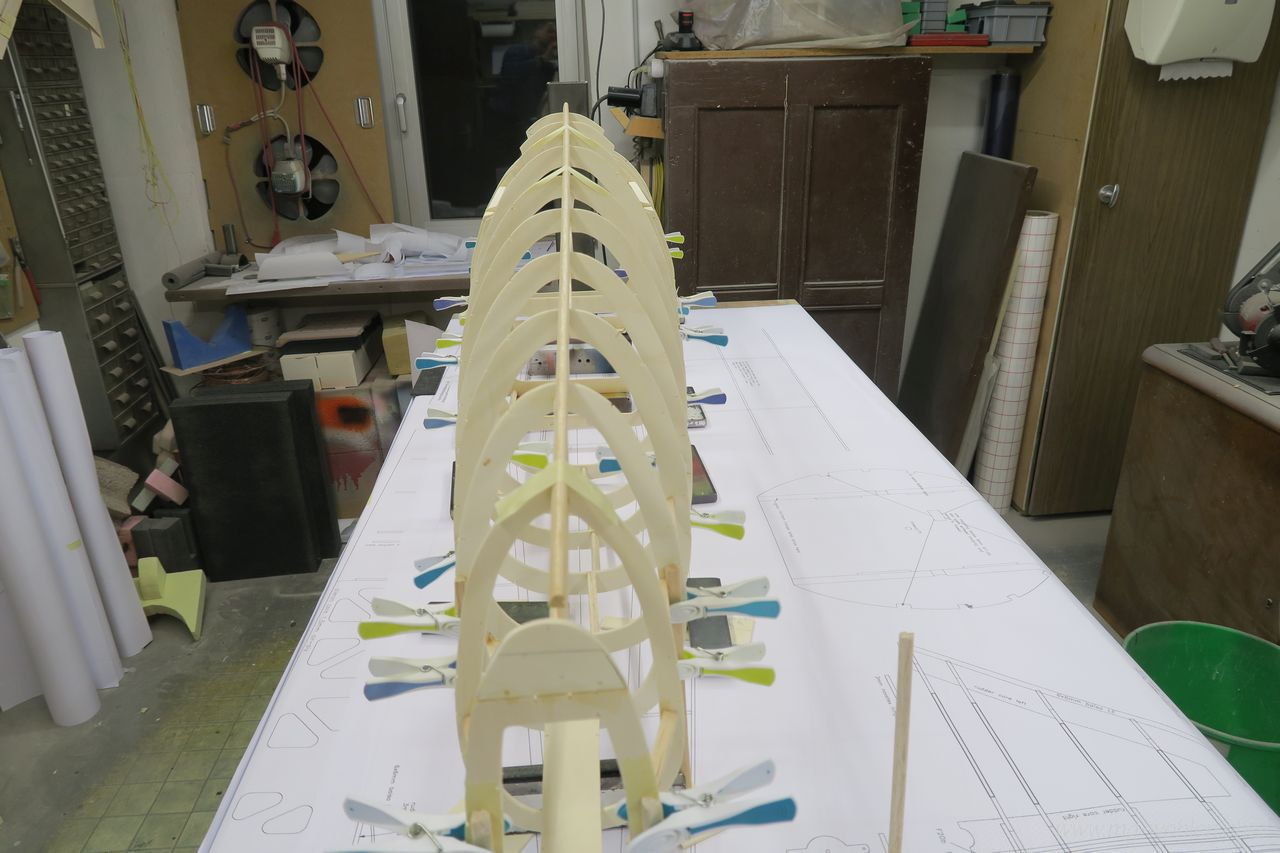

Die Spanten müssen provisorisch miteinander verbunden werden
Schauen ob alles gerade ist
Pilotenkanzel Verstärkung
Holzbau ist einfach geil

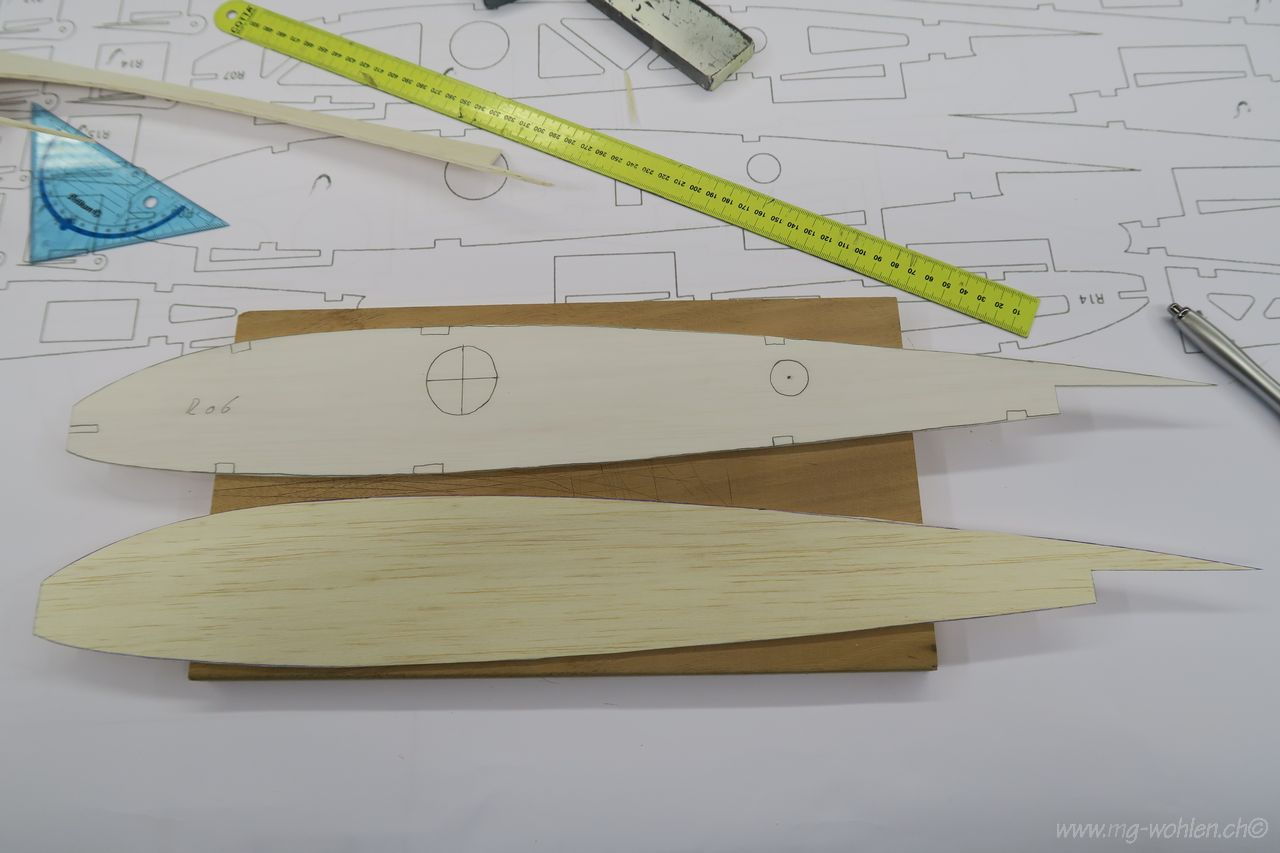

Die Rippen werden ebenfalls abgezeichnet und ausgeschnitten

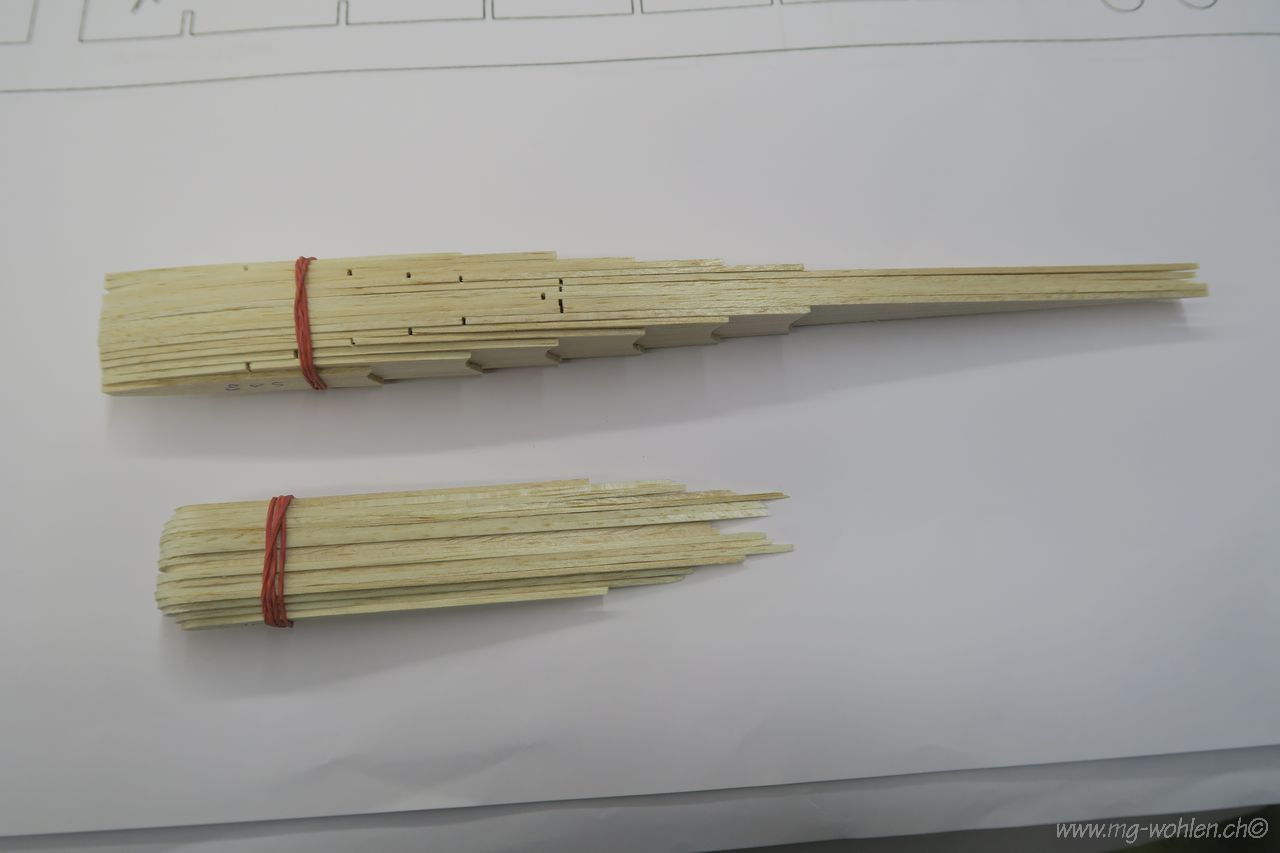

Rippen ausgeschnitten und einzelne verstärkt
Die Flügelrippen können erstmal auf die Seite gelegt werden

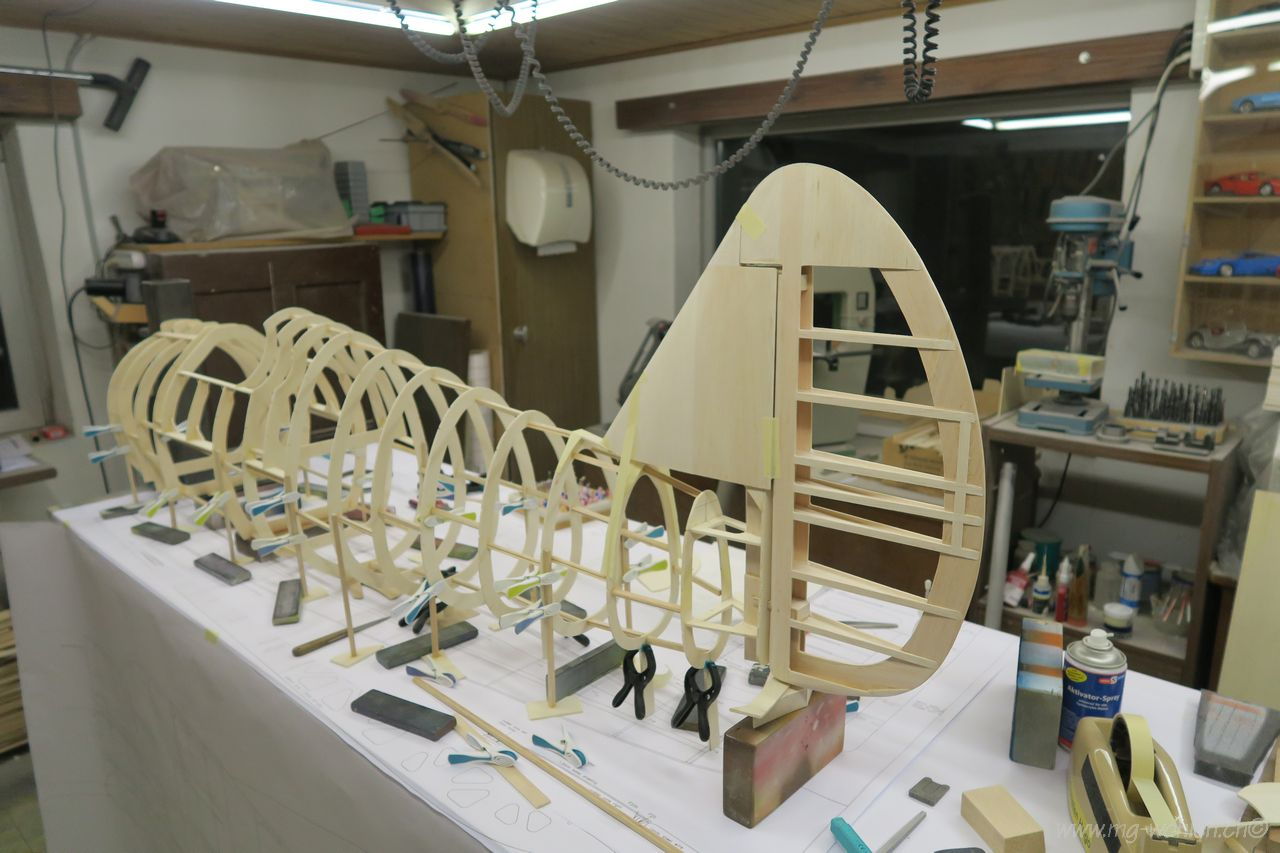

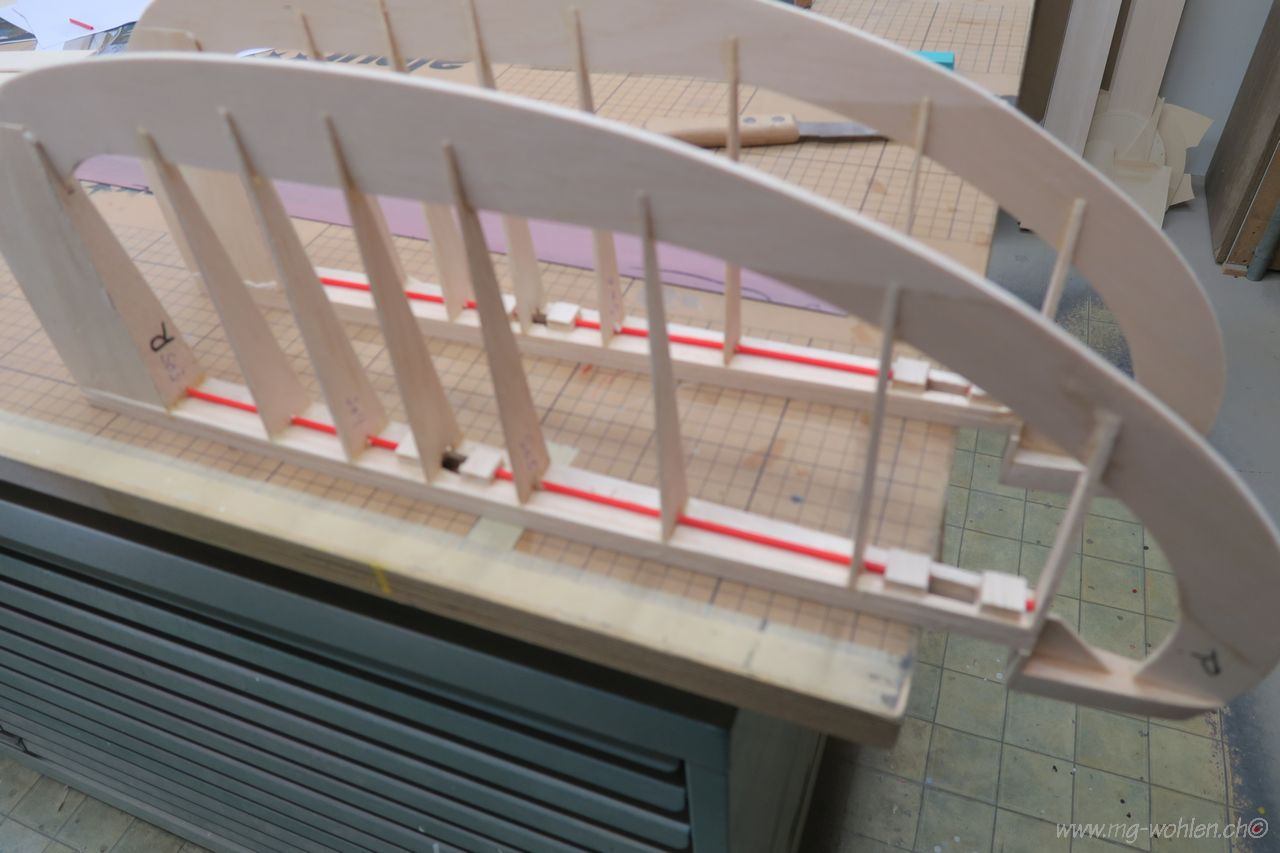

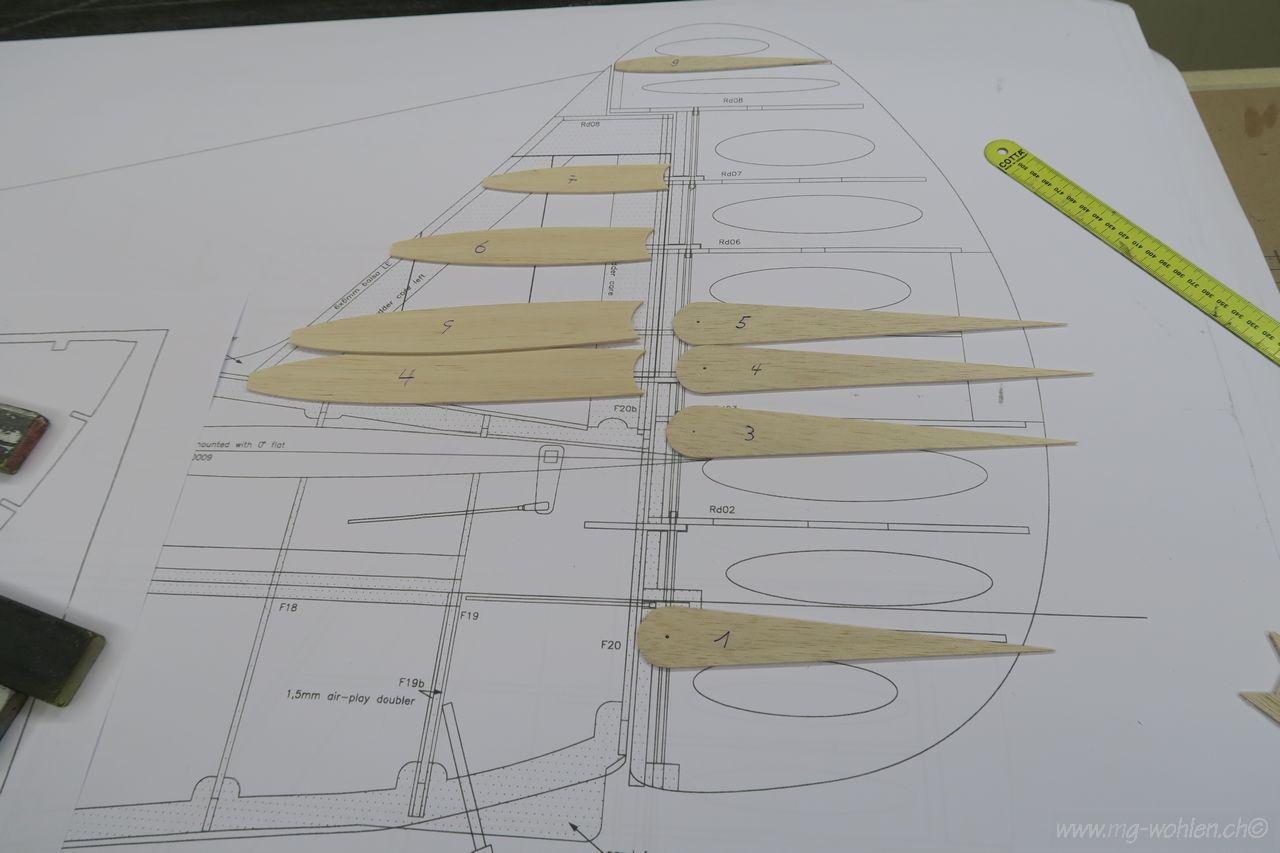

Rippen für das Seitenleitwerk

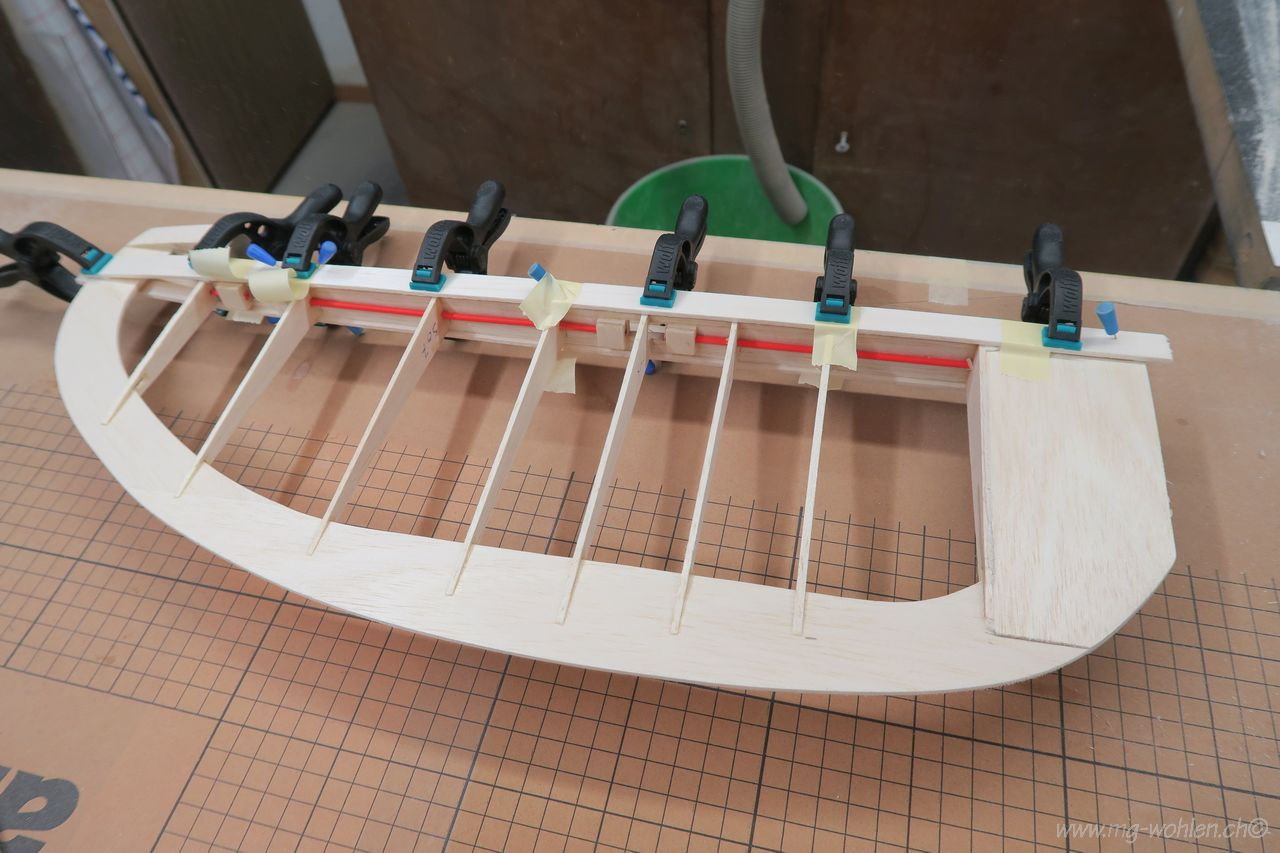

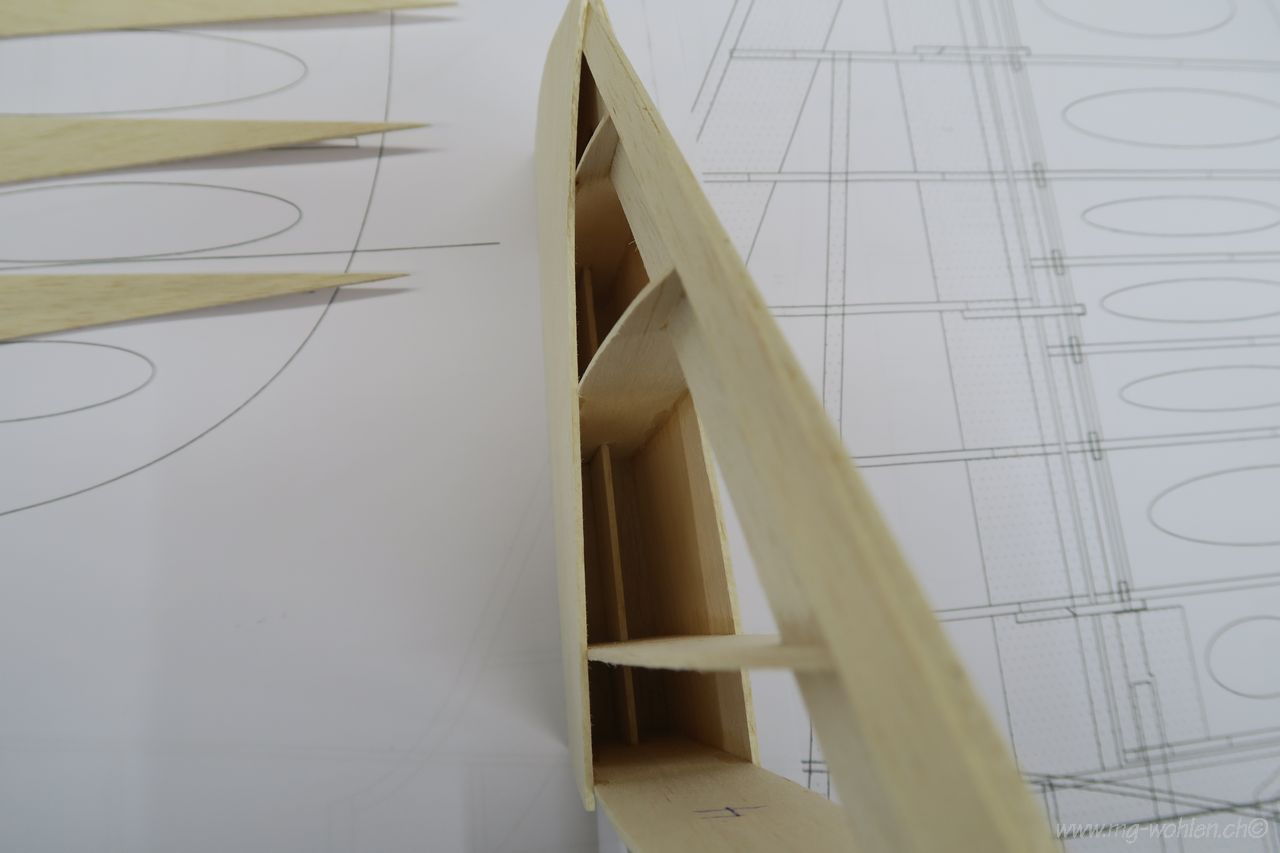

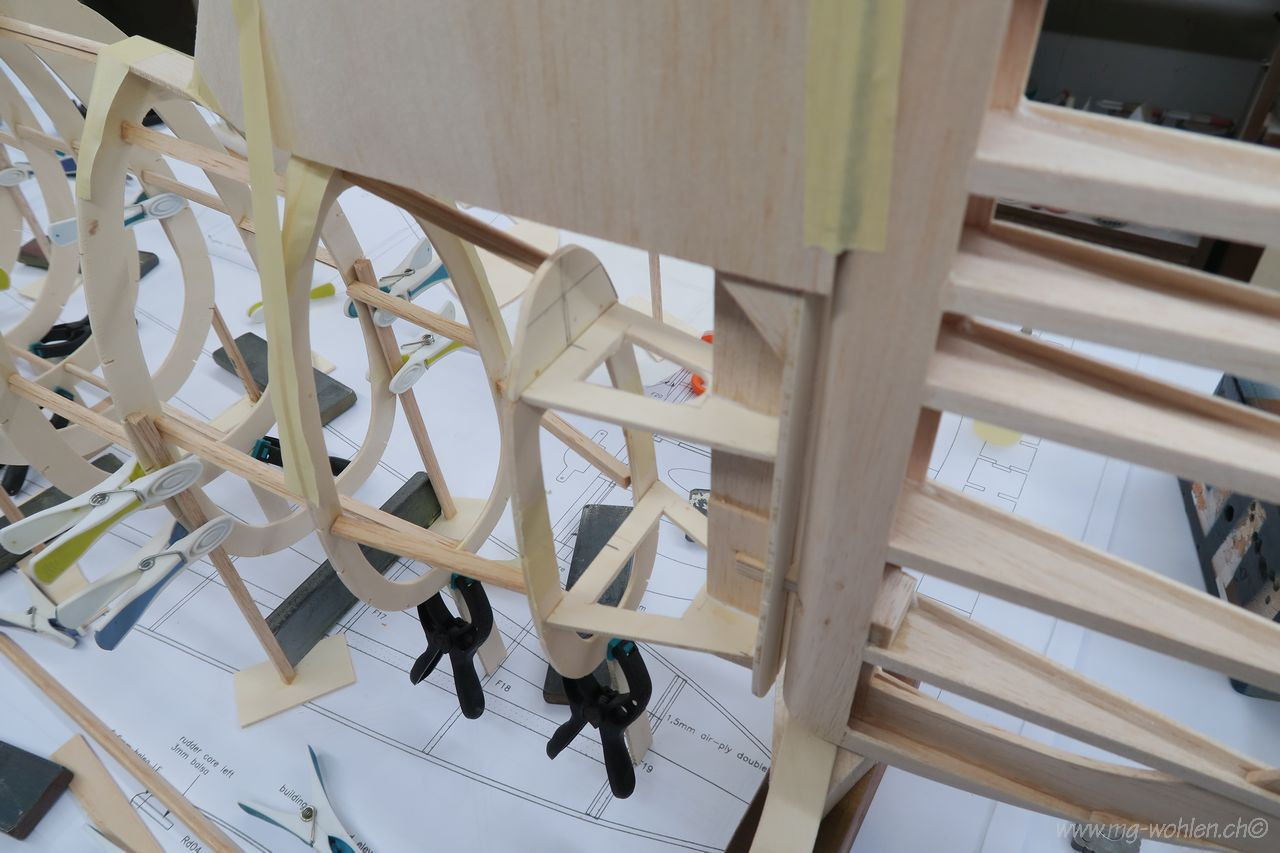

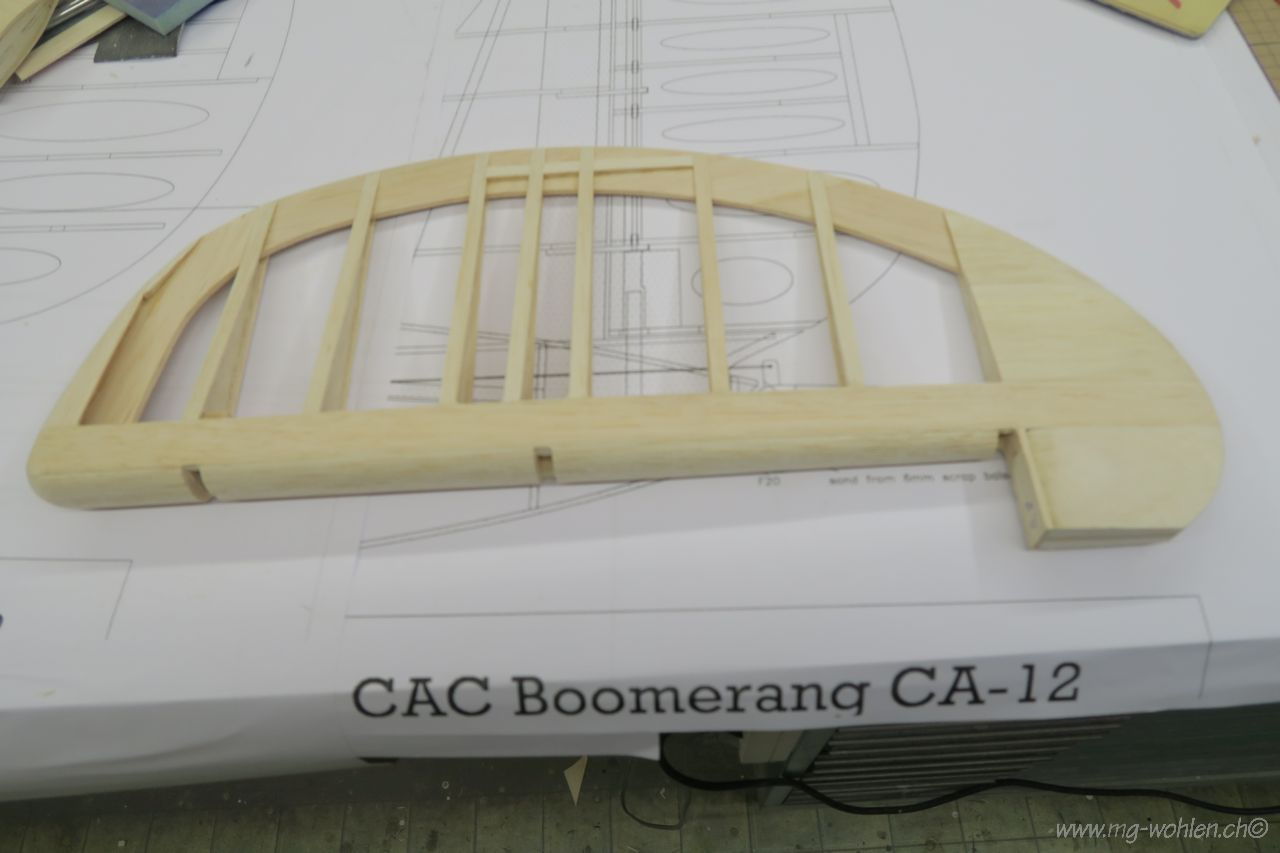

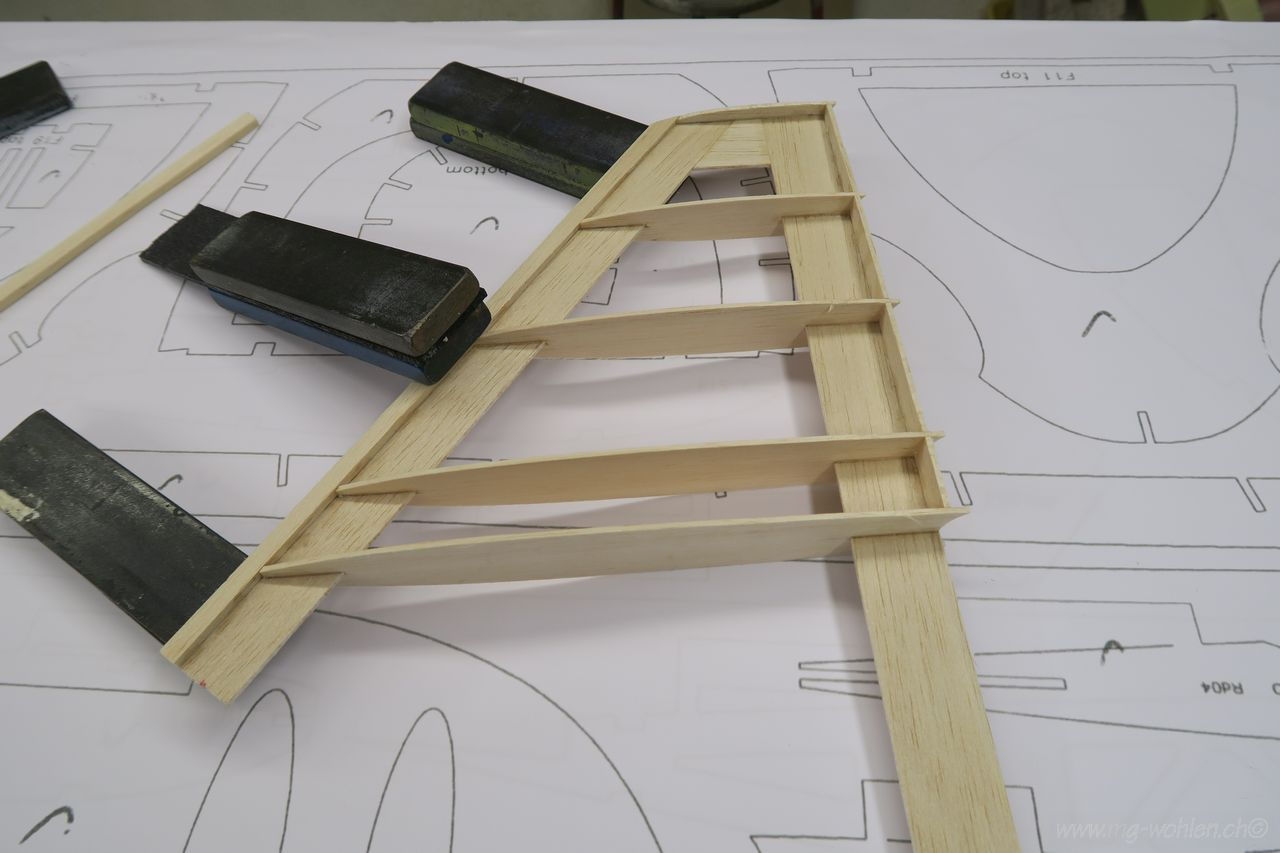

Erst mal provisorisch zusammenheften
Wenn alles passt kann beplankt werden
Innenleben
Die Ruderscharnieren werden später noch mit Kohlerovings verstärkt

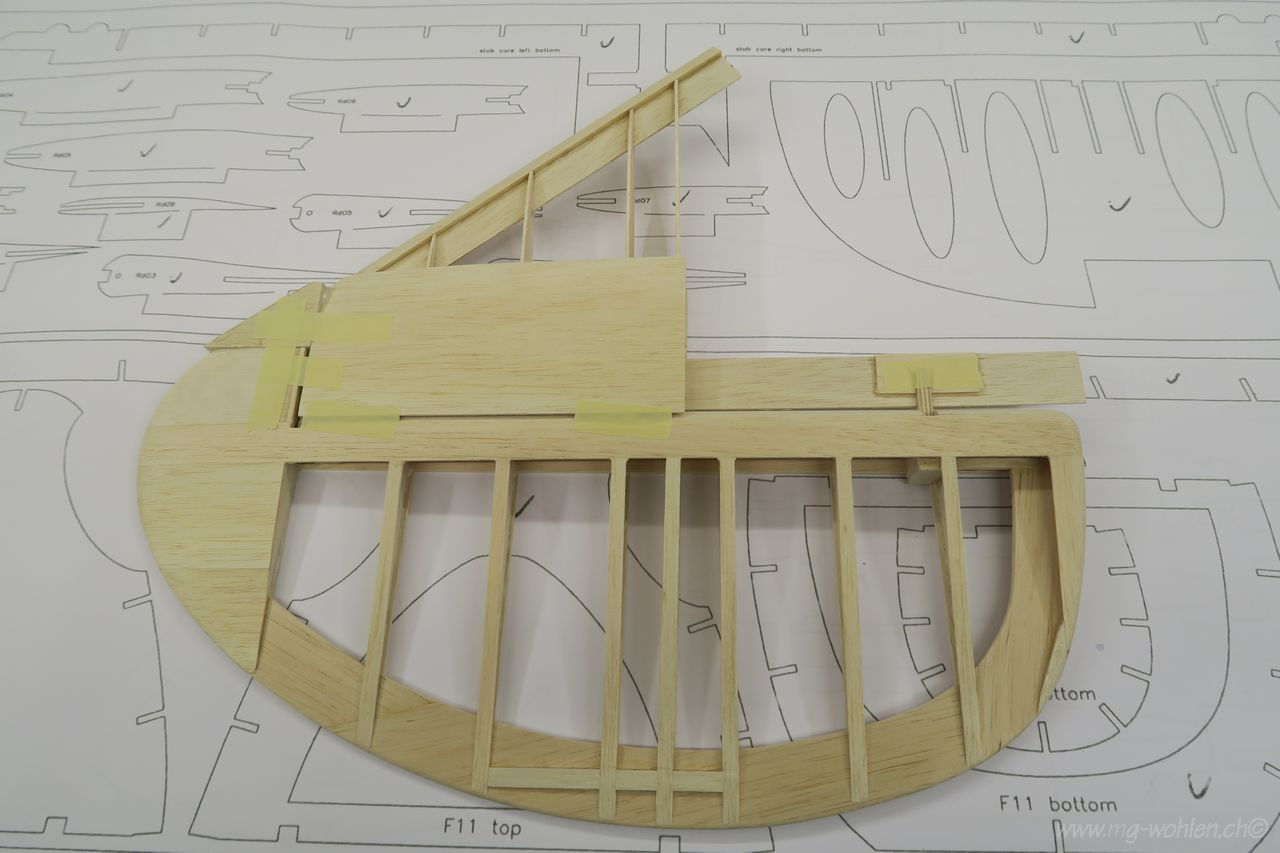

Das Seitenruder wird nur teilbeplankt und dann bespannt
Passung kontrollieren
Abstandhalter anpassen und montieren
Zur Kontrolle Probemontieren

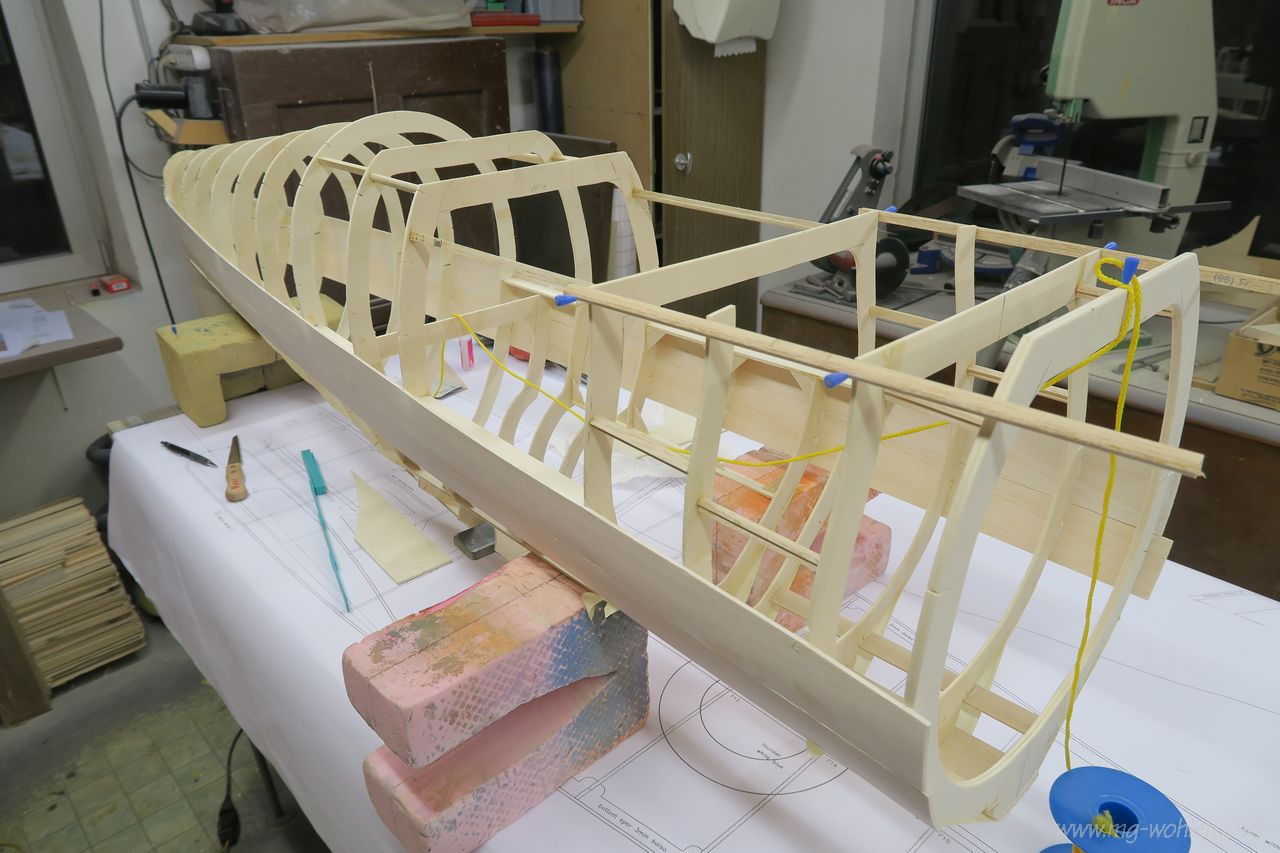

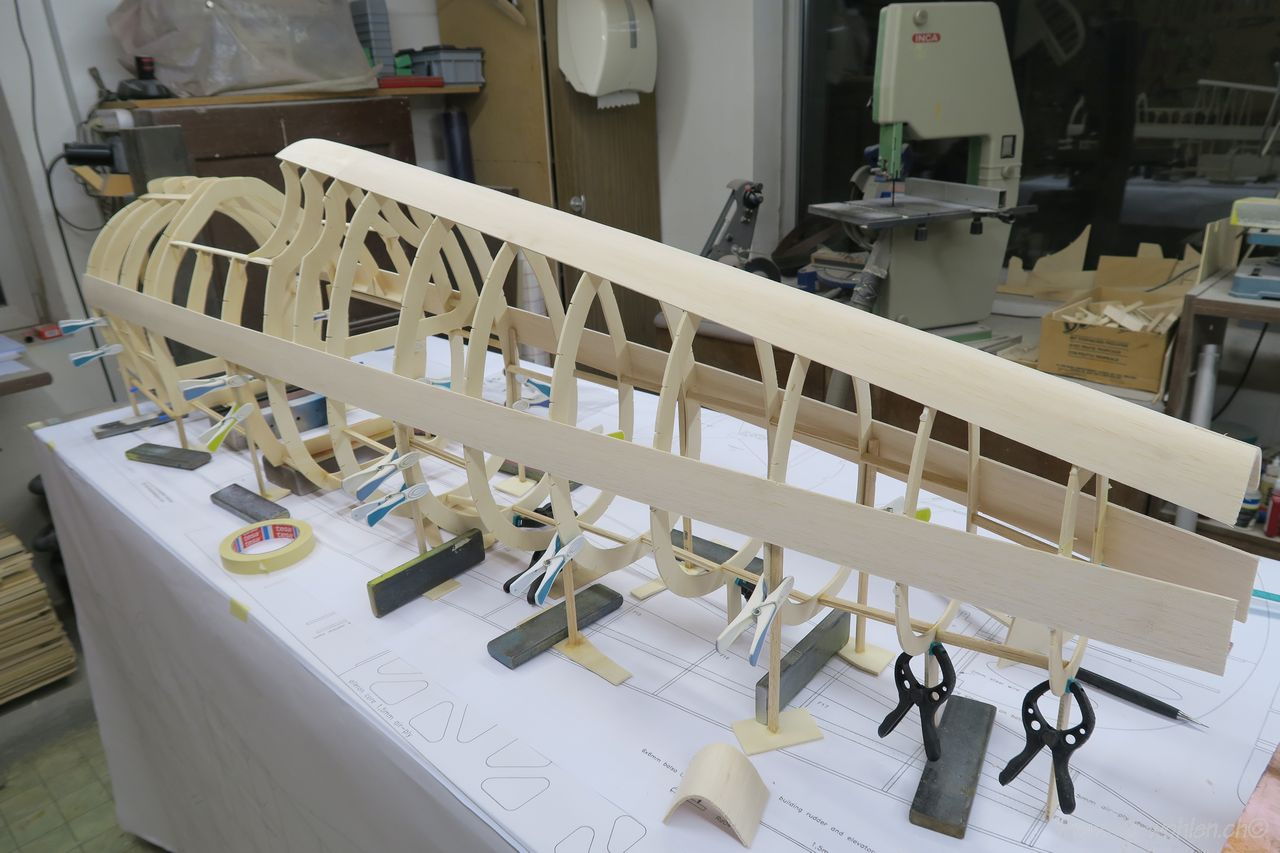

Zur Stabilität werden die ersten Beplankungen aufgeklebt
Die ersten Hilfsleisten können jetzt demontiert werden

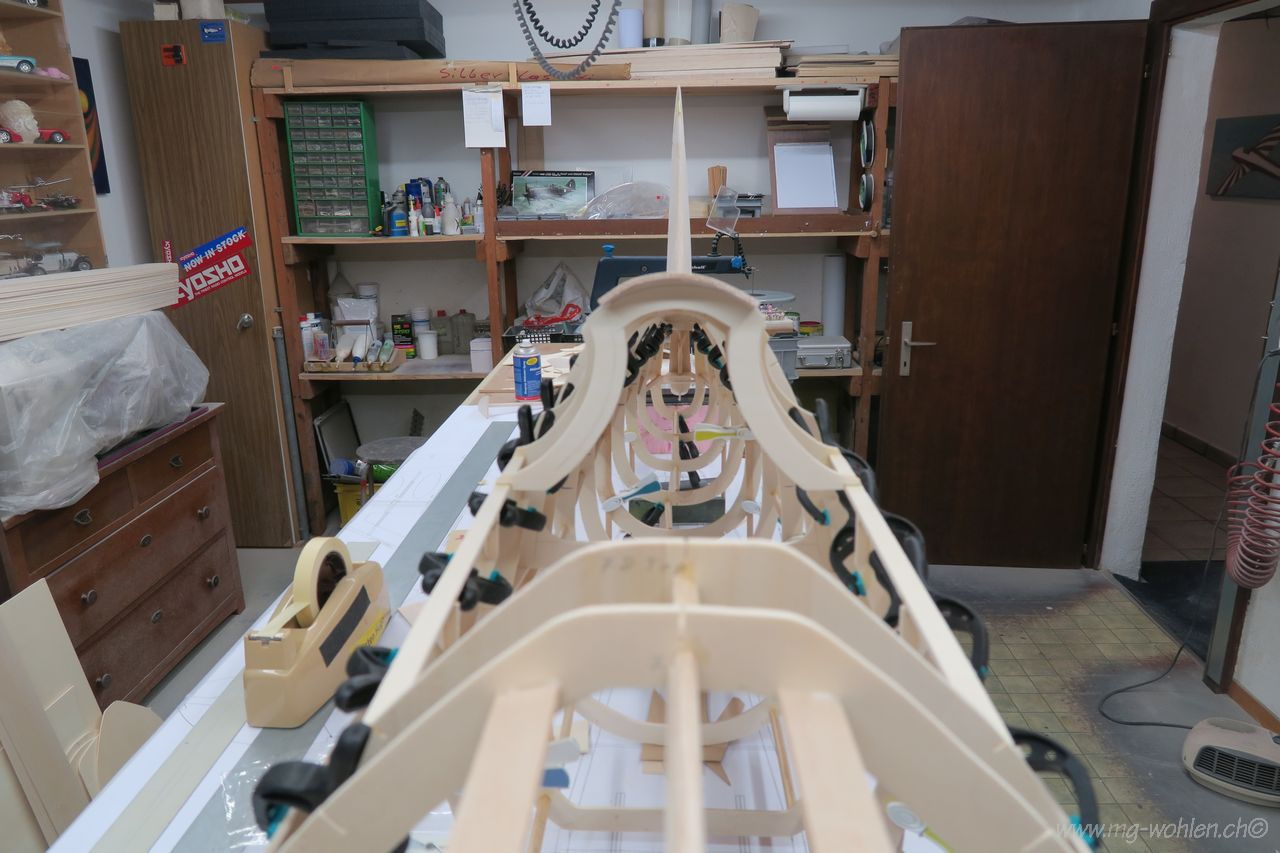

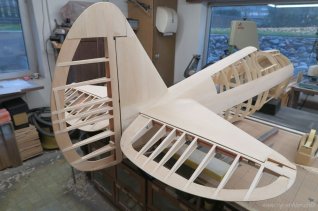

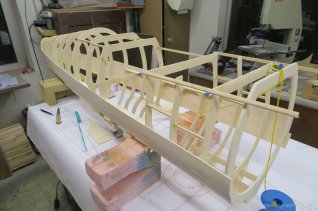

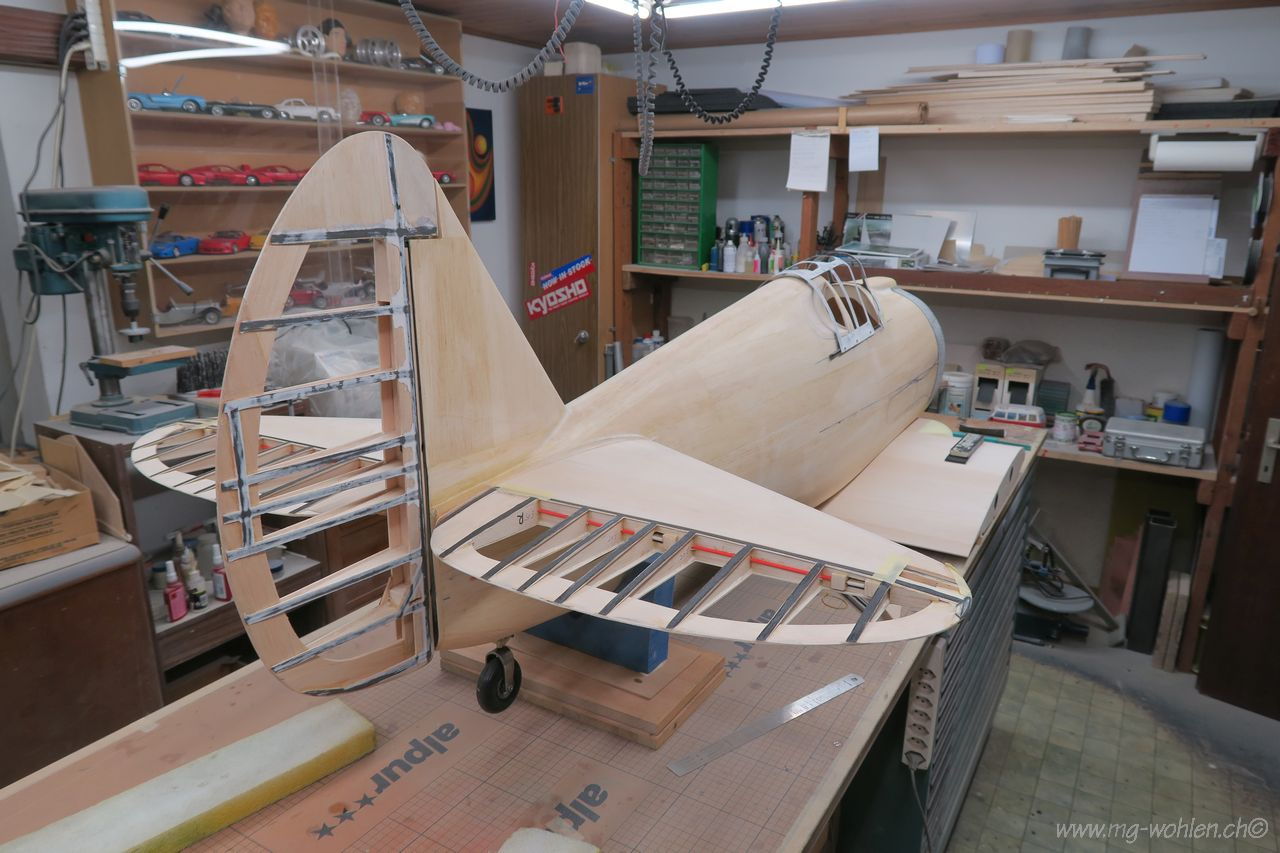

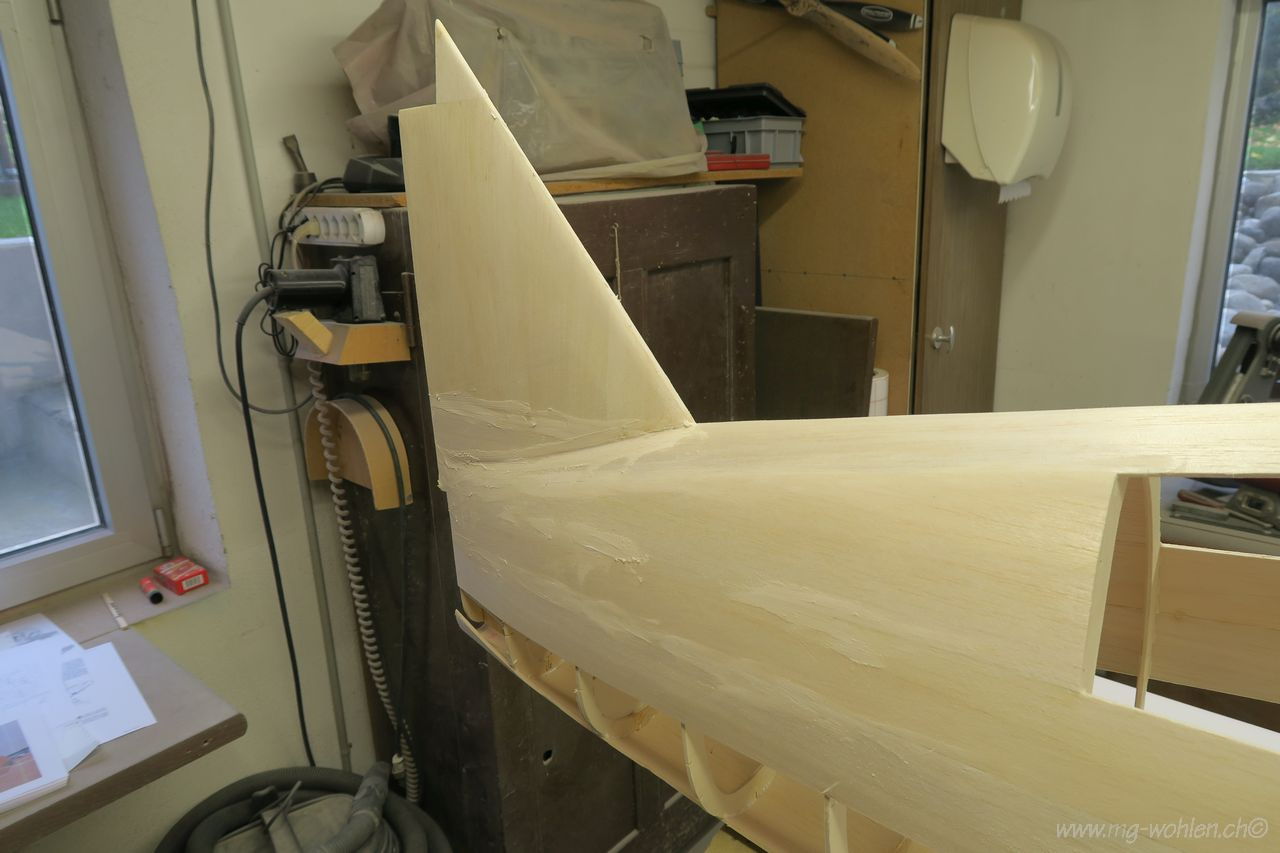

Langsam kommt Form in die Bude

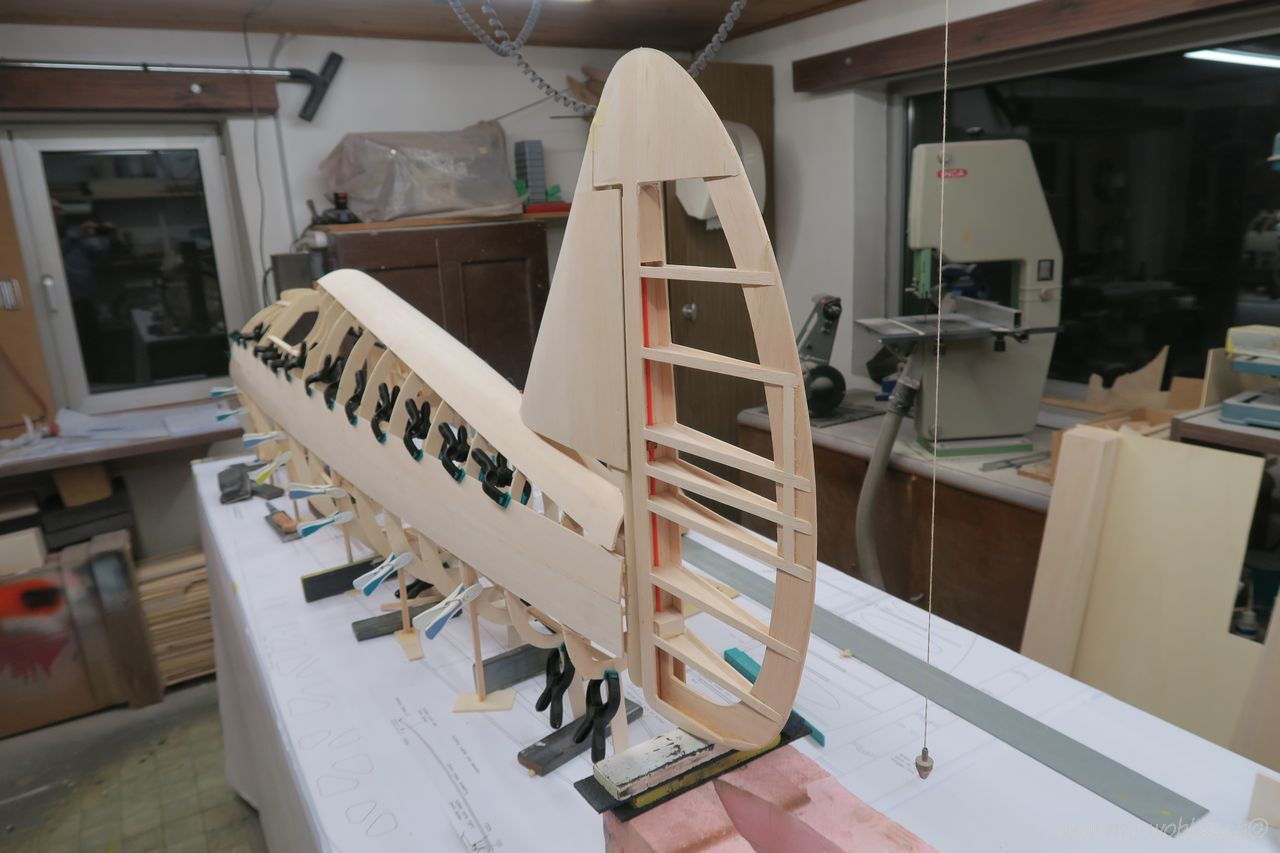

Mit dem Lot wird das Seitenleitwerk ausgerichtet
Mit dem Auge noch eine Kontrolle von vorne

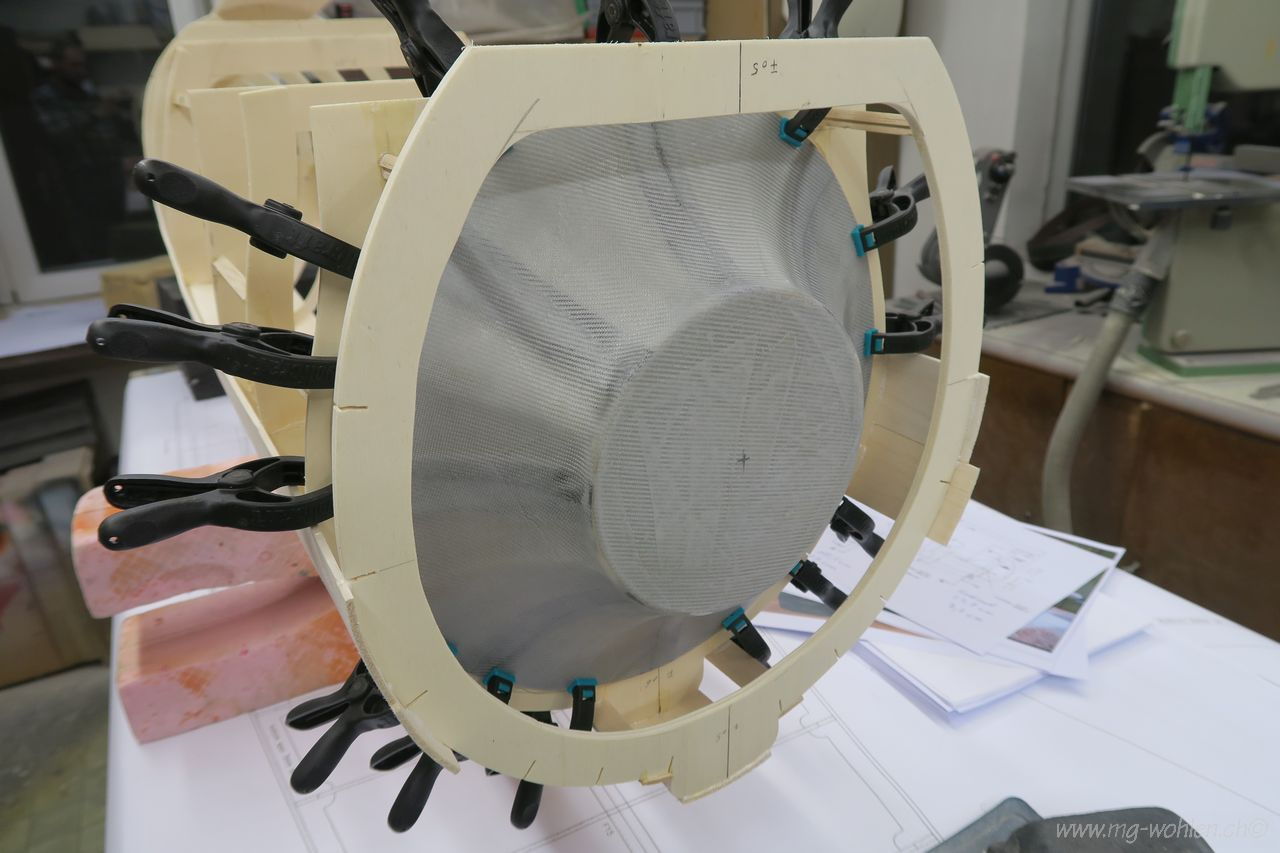

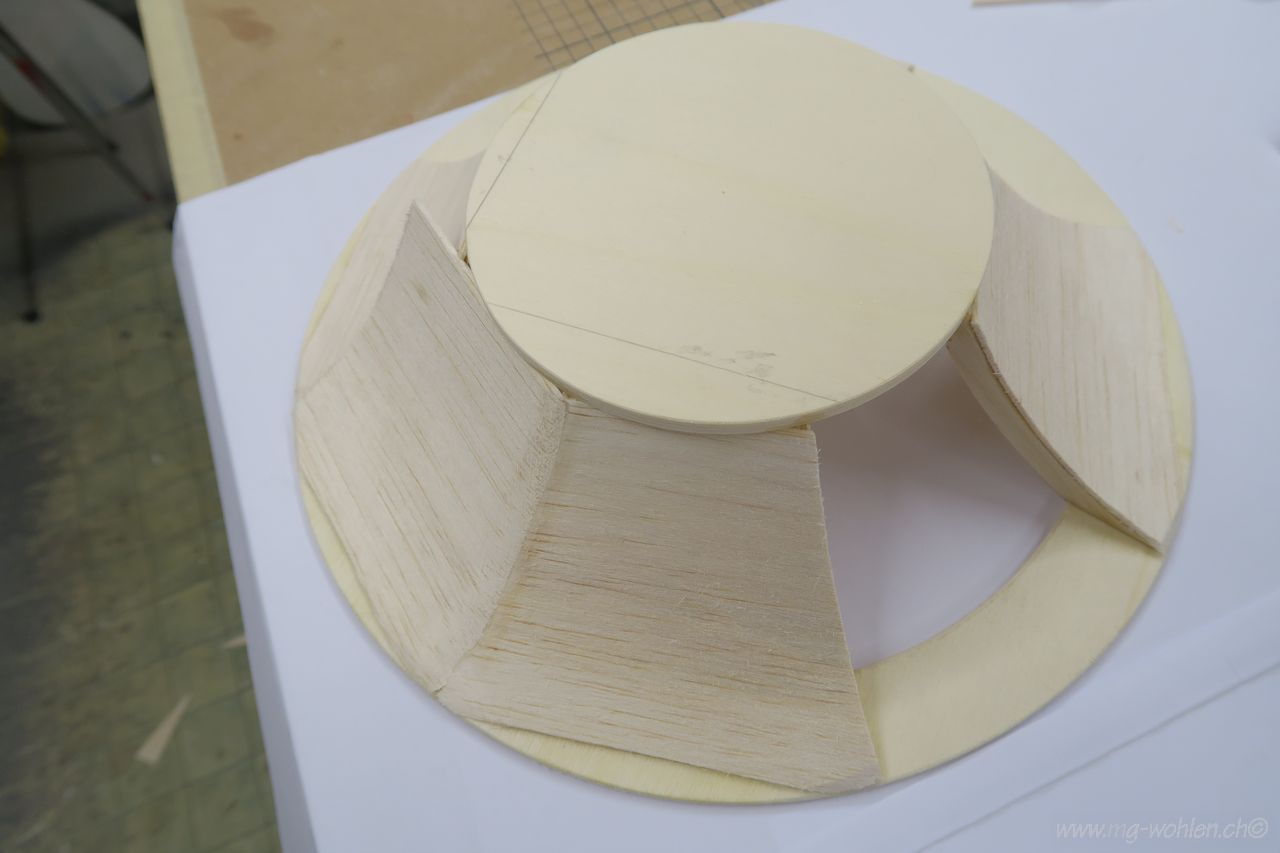

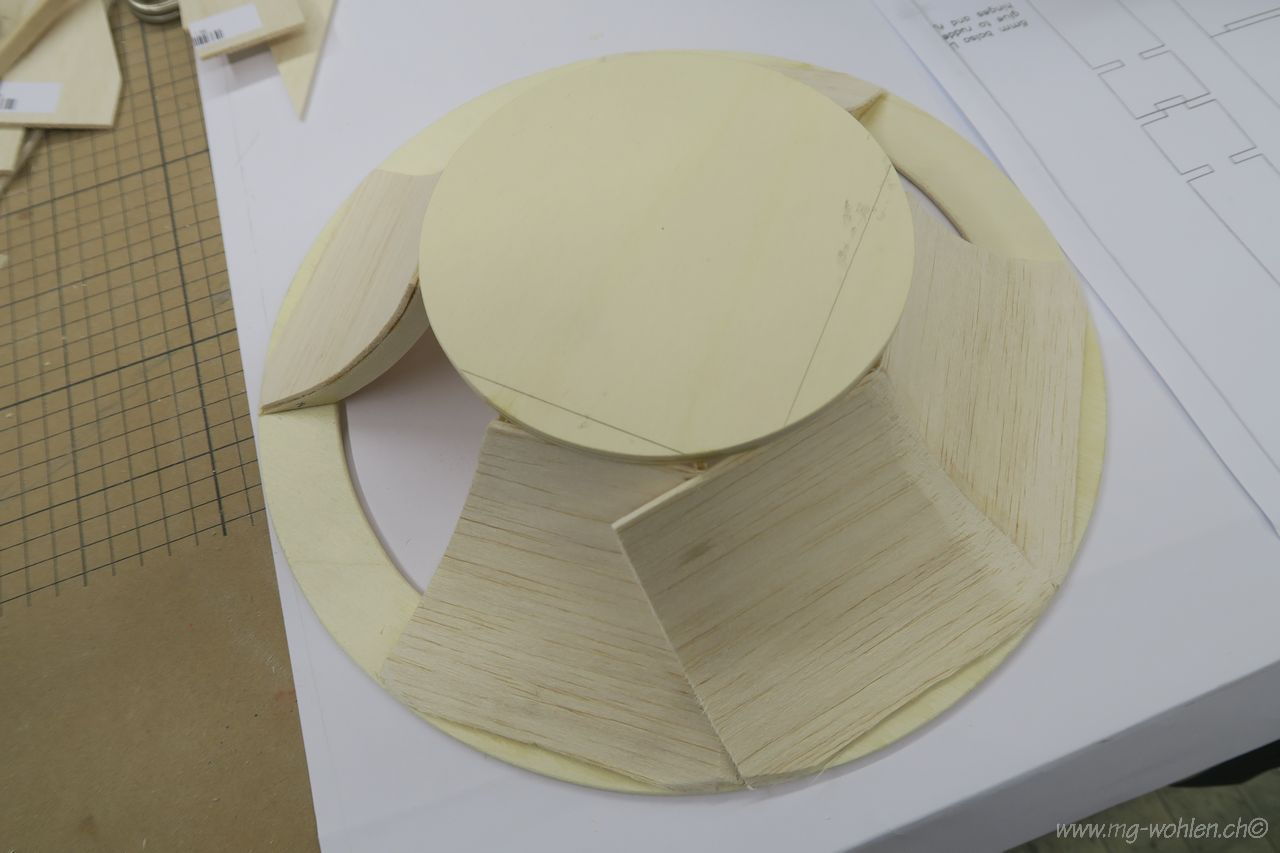

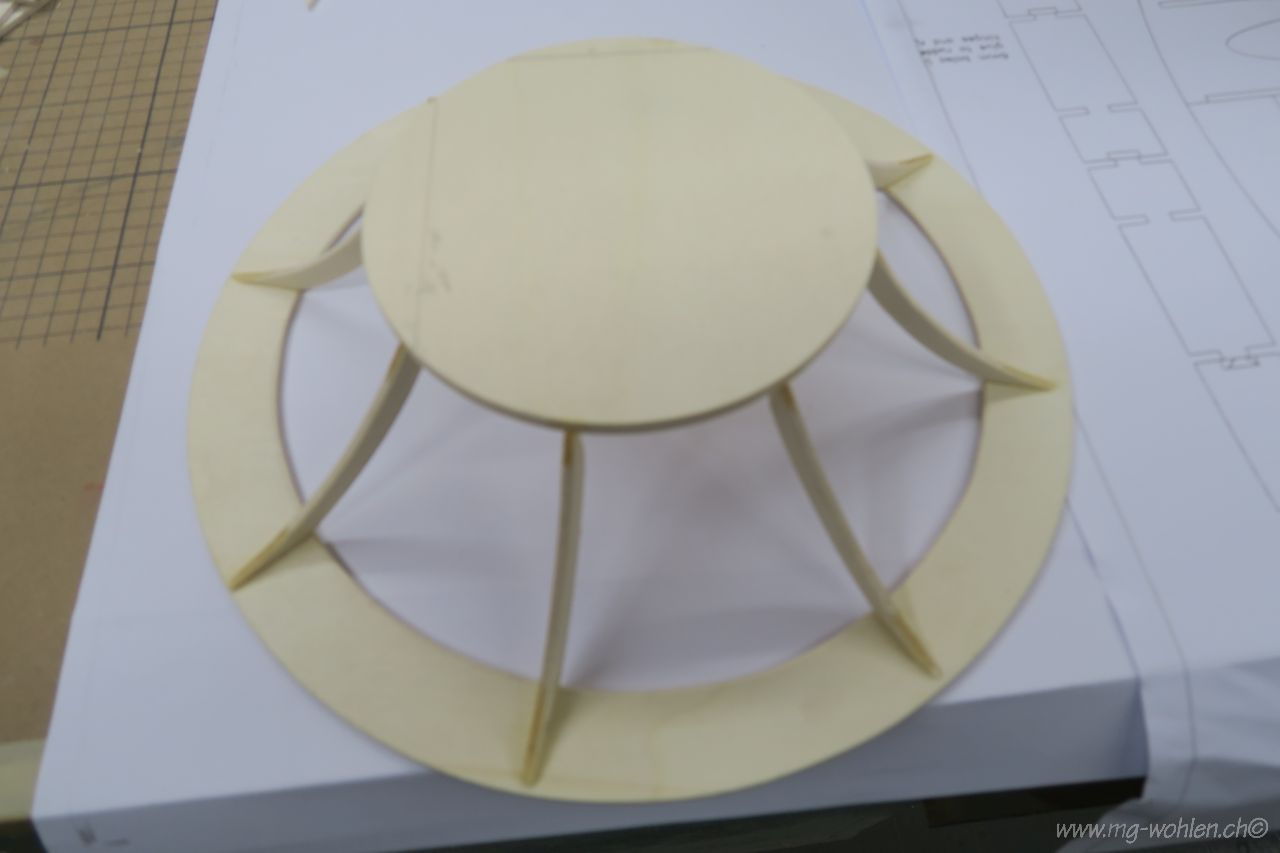

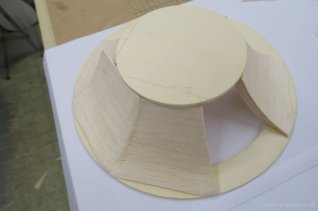

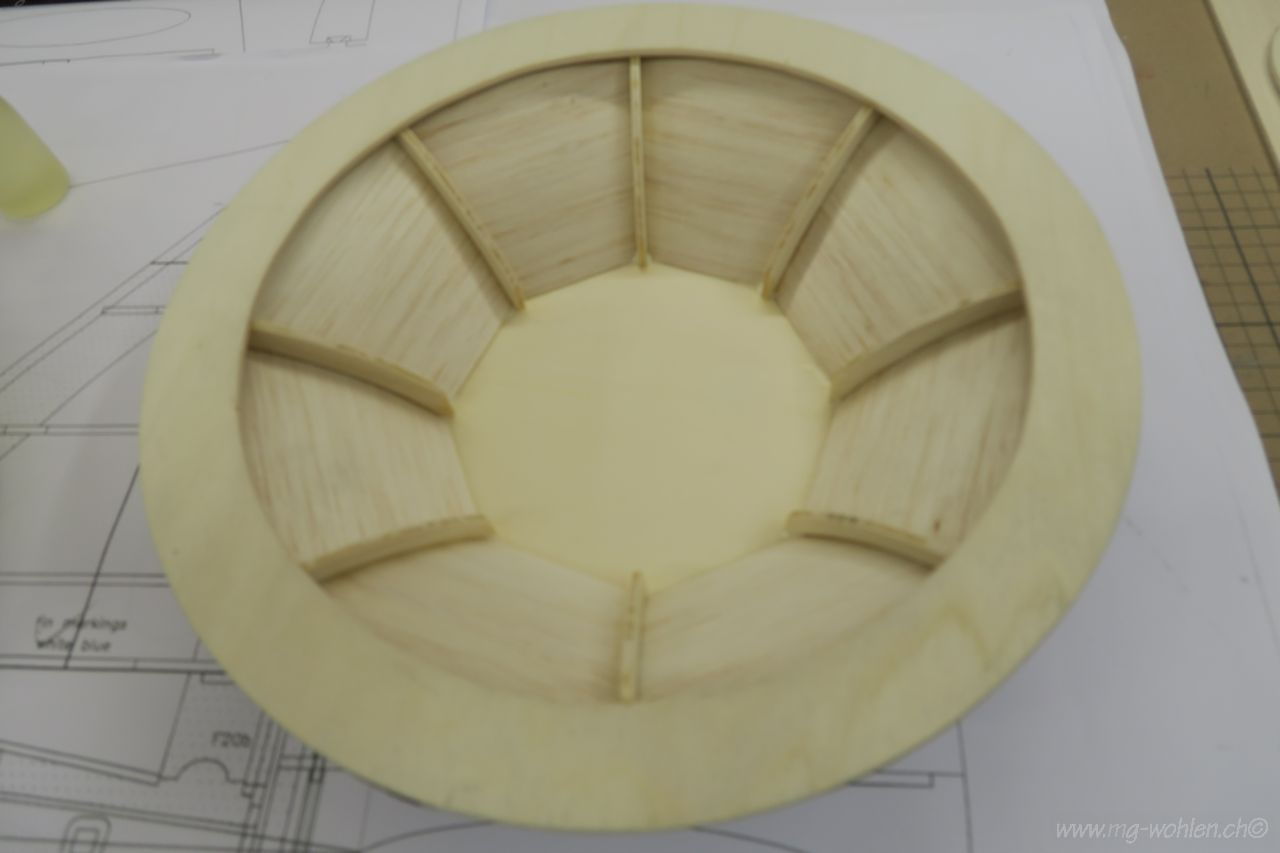

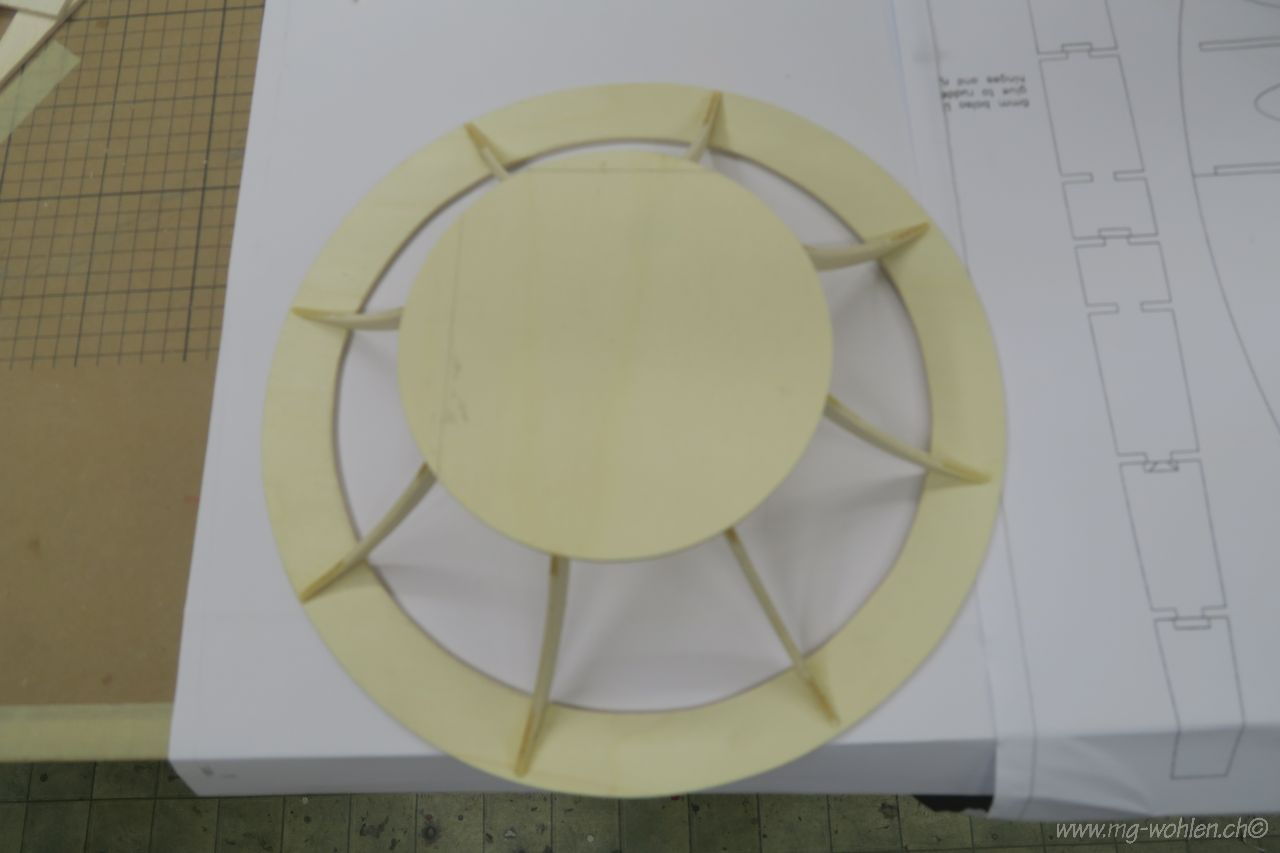

Nein das ist kein Brotkorb
Das gibt ein Motordom für meinen Moki
Das ganze Gerüst wird beplankt
Eins nach dem Anderen...

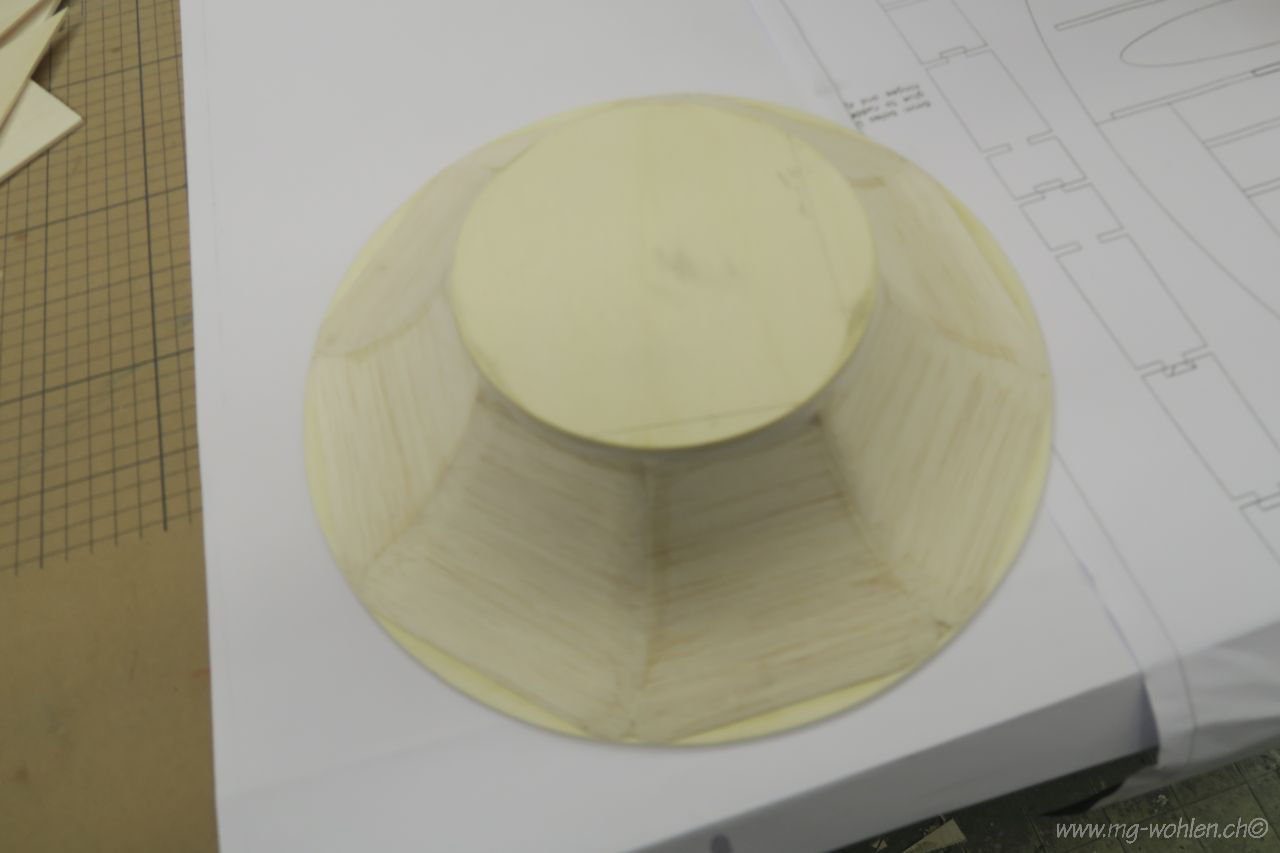

...bis es so aussieht

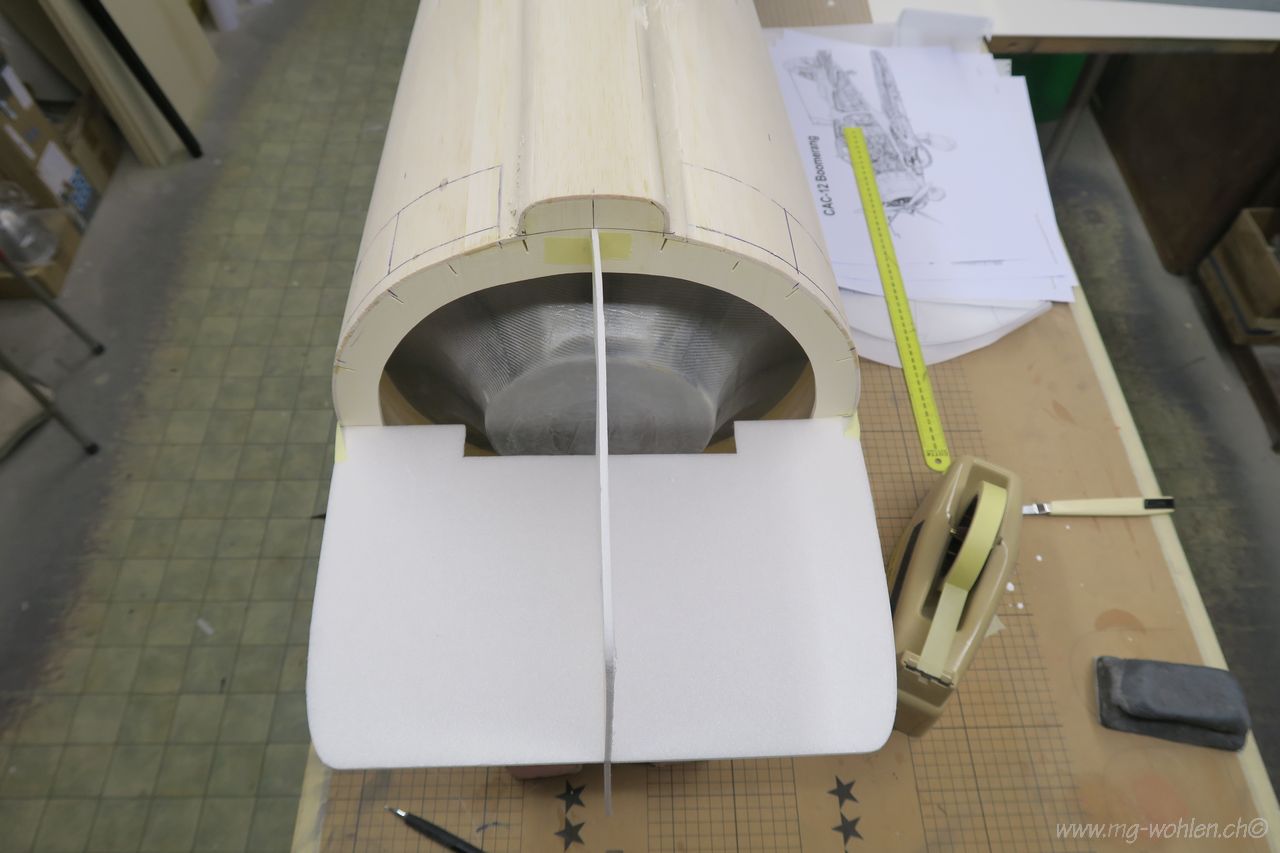

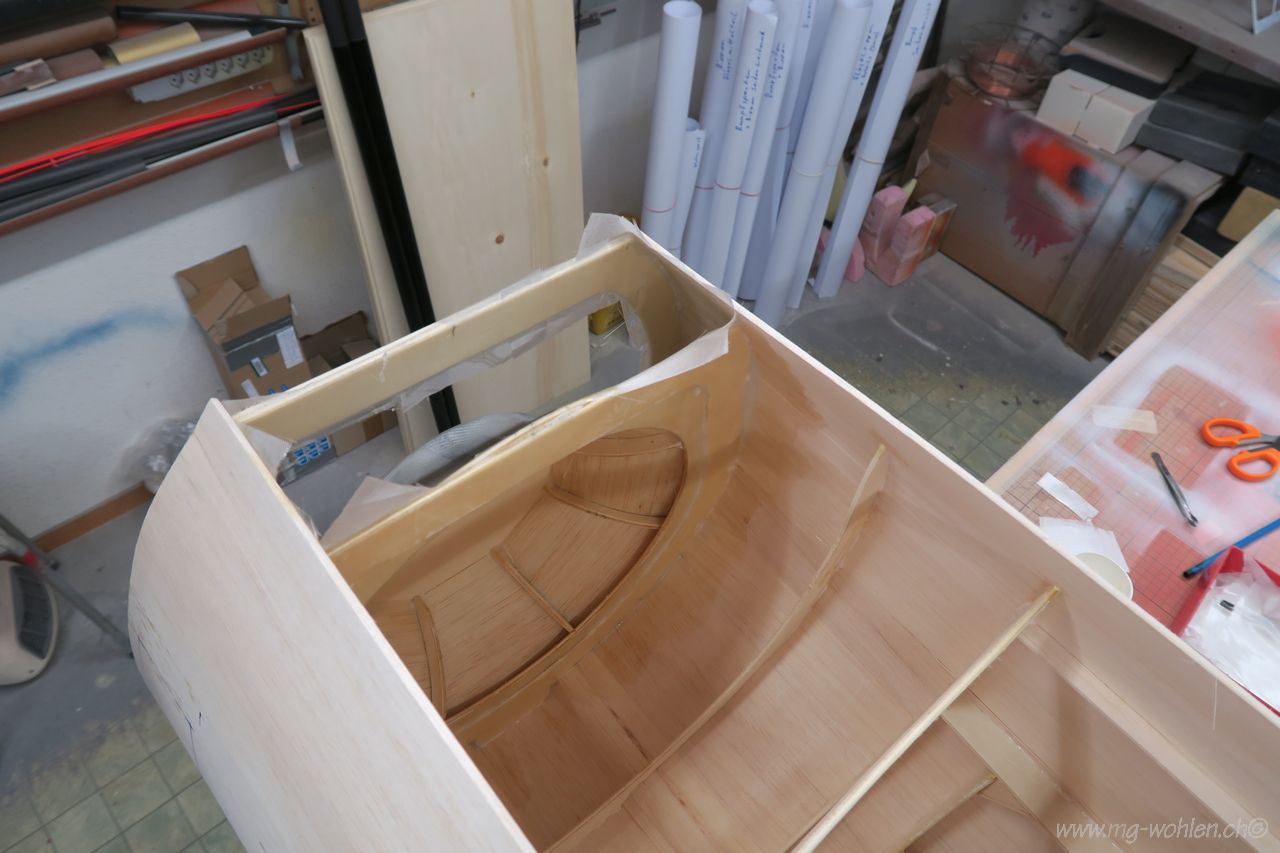

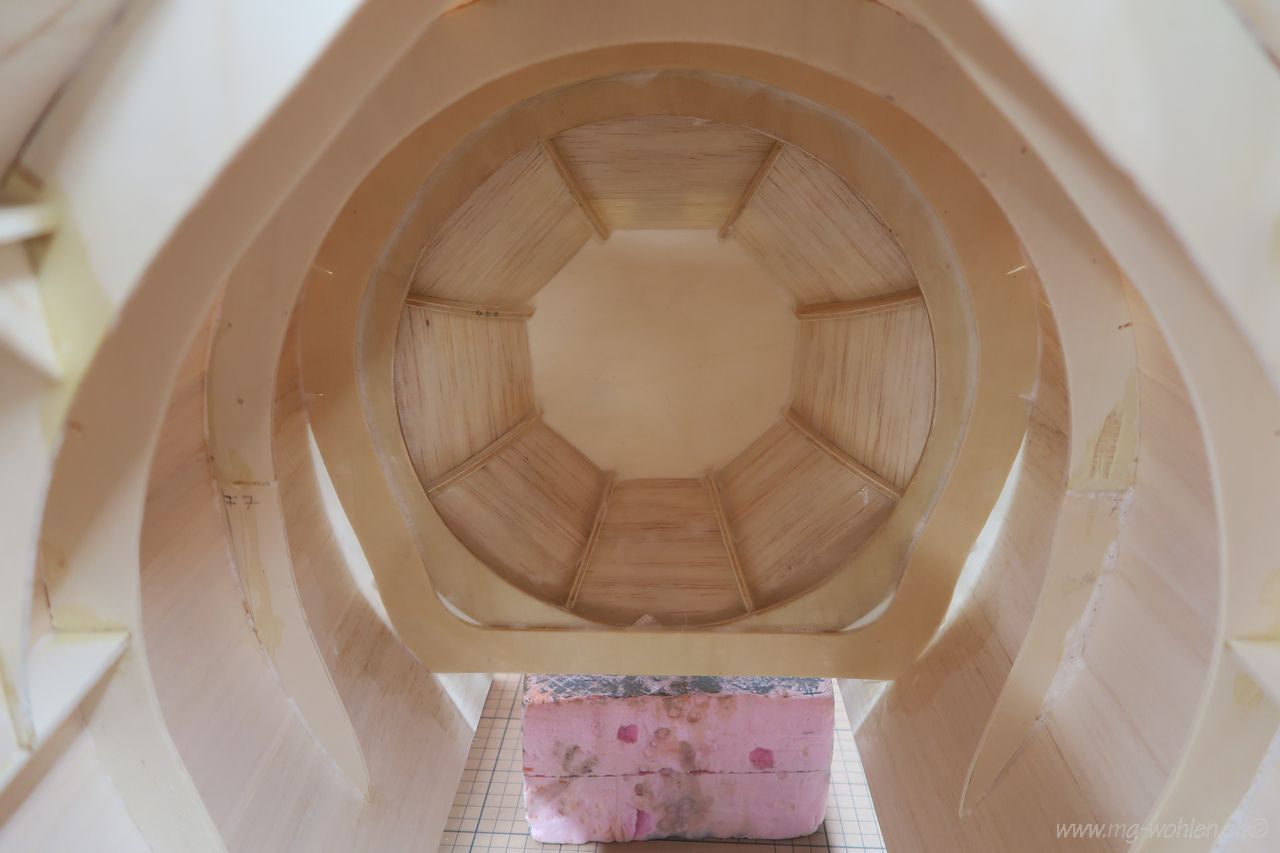

Der Motordom von innen

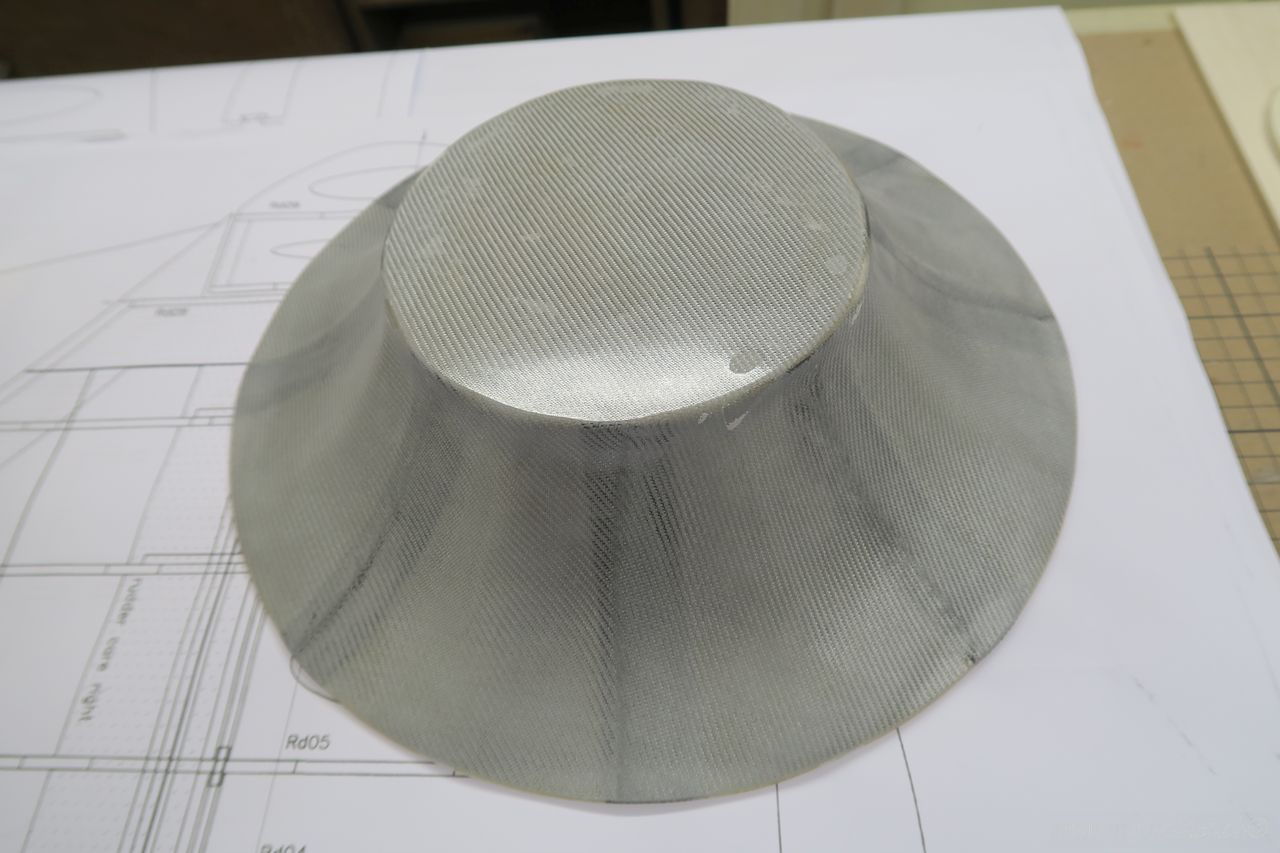

Die ersten Glasgewebe sind laminiert
Weiter geht es mit dem Rumpf
Im hinteren Teil muss die Beplankung gewässert werden
Weitere Beplankung oben schon gespachtelt

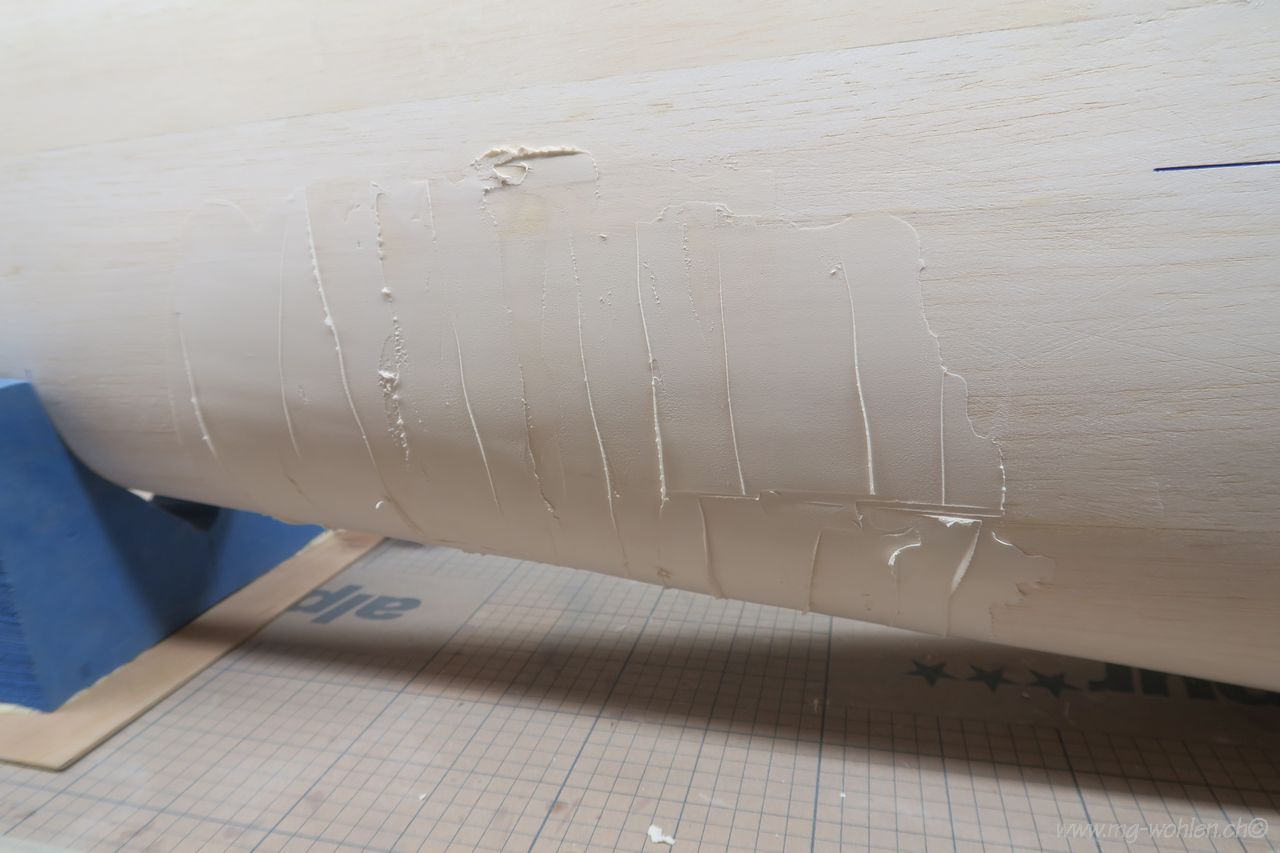

Unten musste eingeschnitten werden wegen starker Rundungen

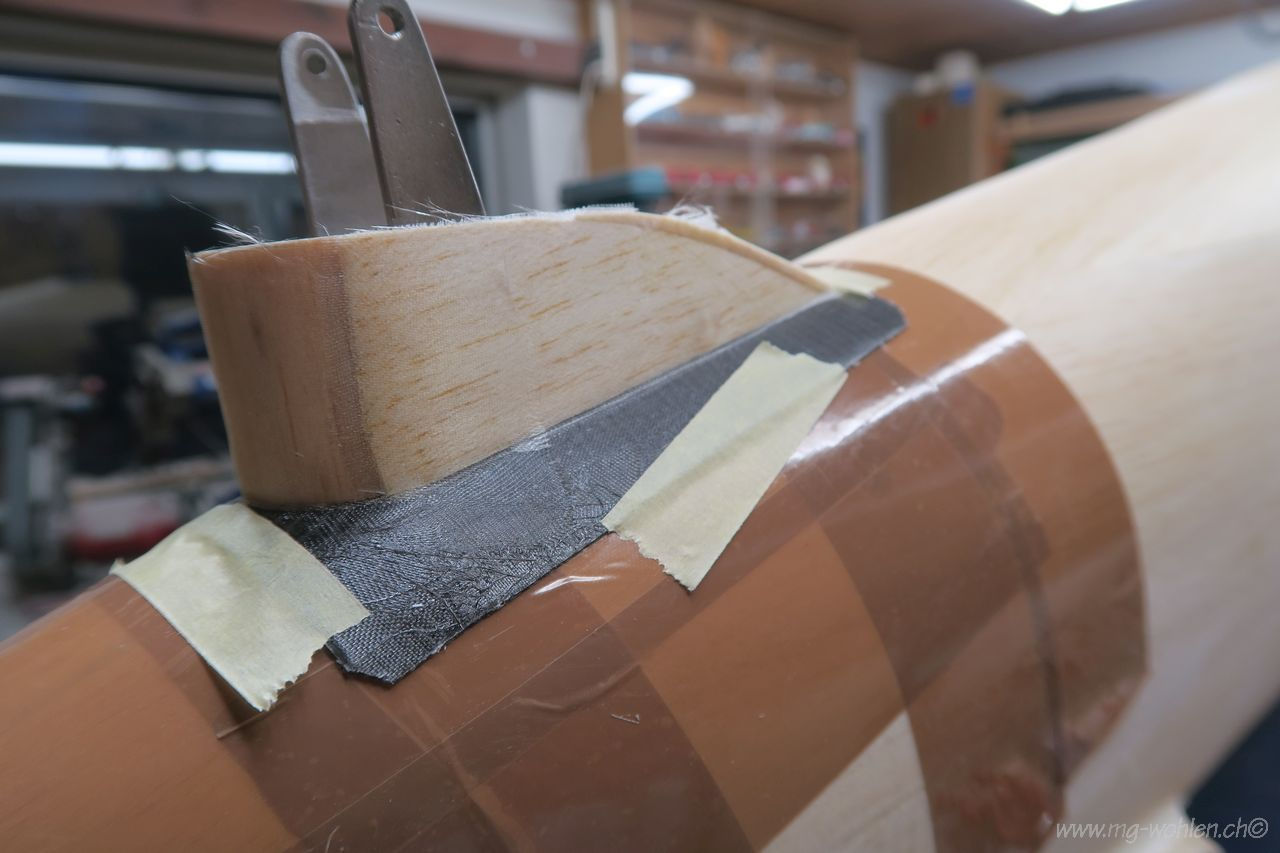

Die Seitenruder scharnieren werden mit CFK verstärkt

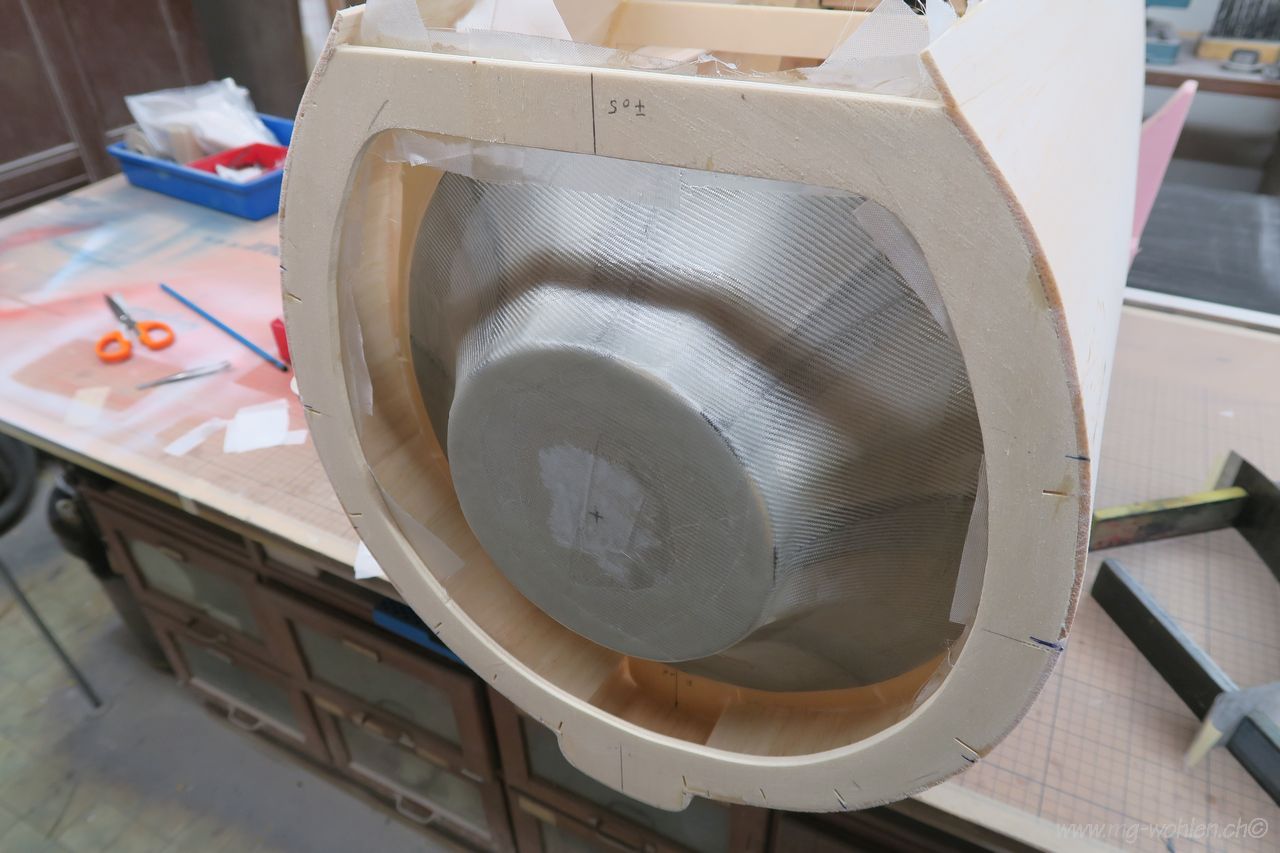

Der ausgehärtete Motordom kann jetzt eingeklebt werden
Der vorderste Spant soll später die Motorhaube fixieren
Befestigung vom Heckfahrwerk
Ausrichten vom Heckfahrwerk

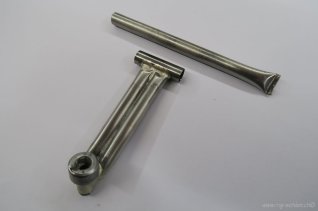

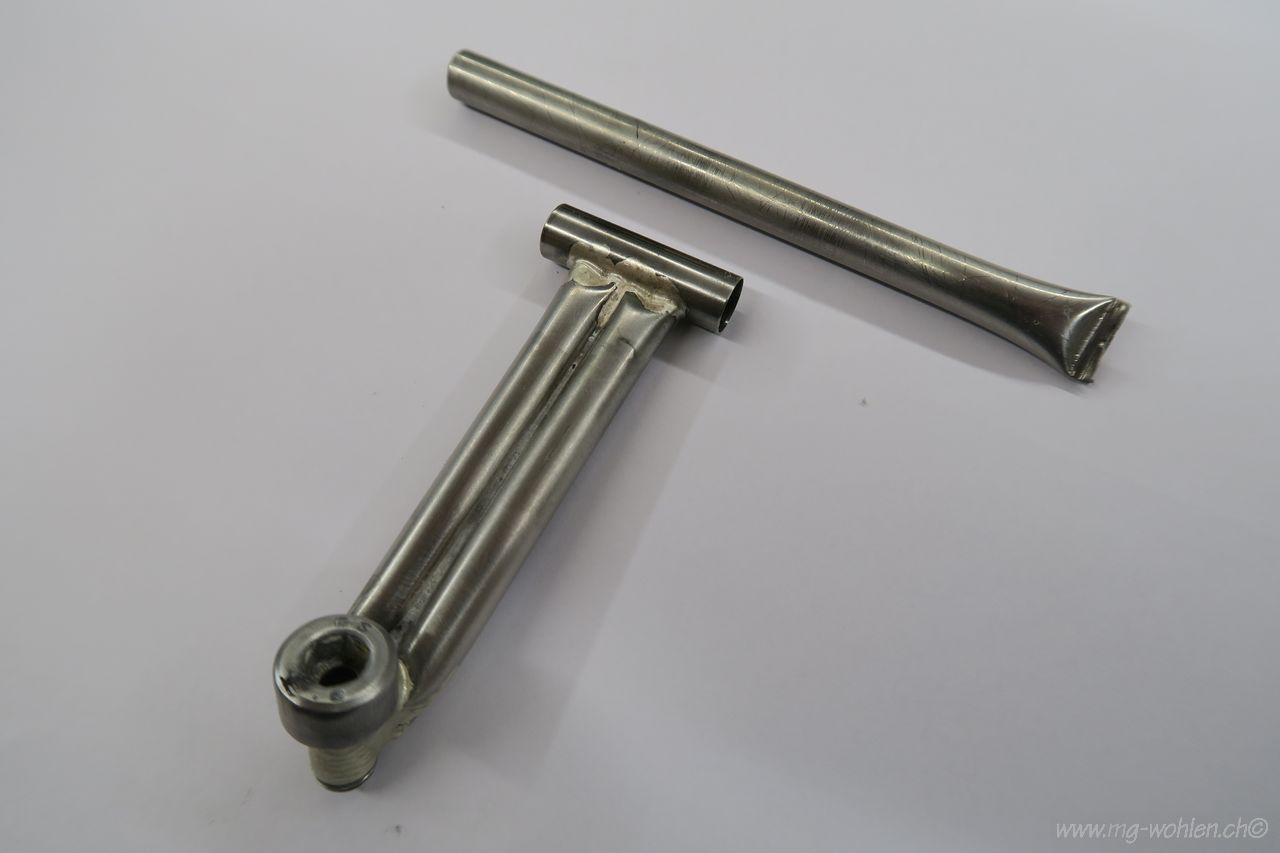

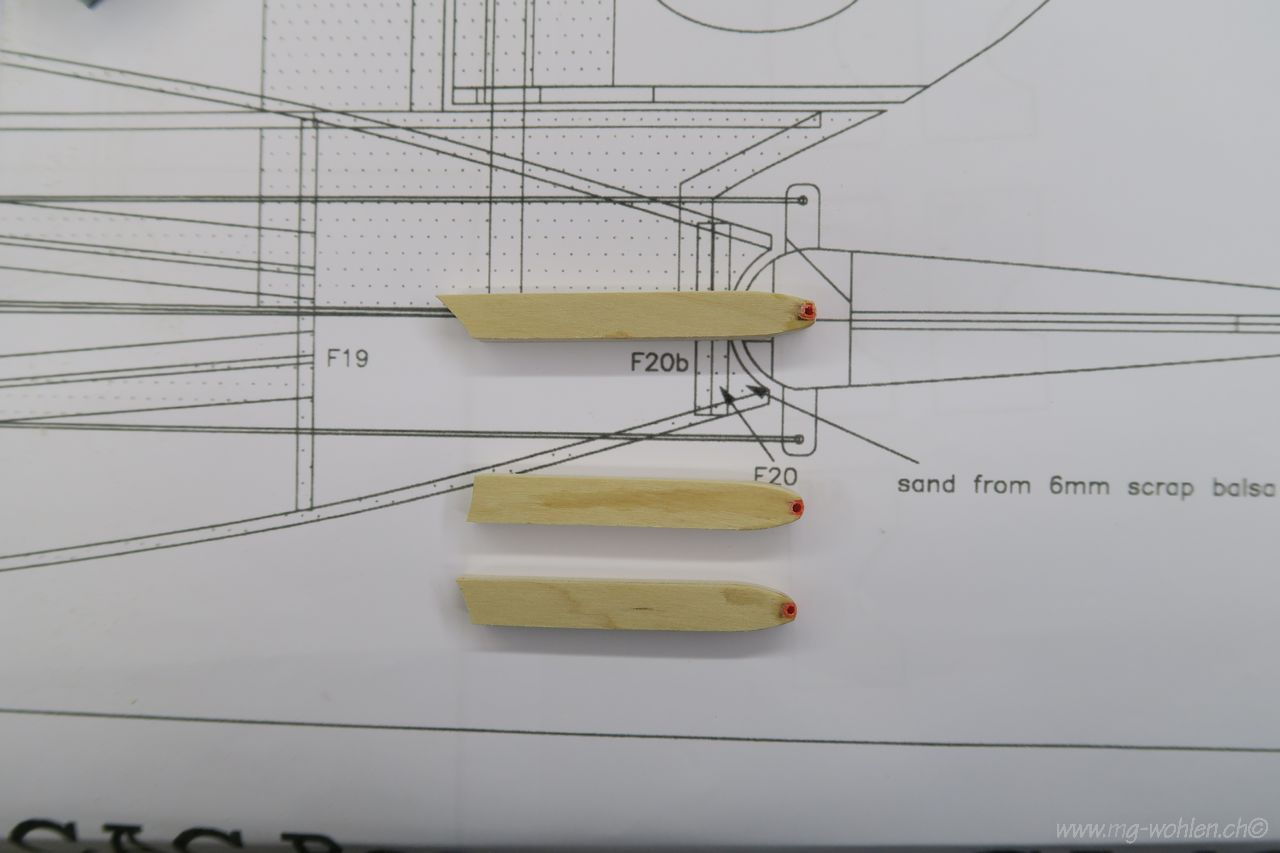

Teile für das HFW
Der Gummipuffer nimmt die stärksten Schläge auf

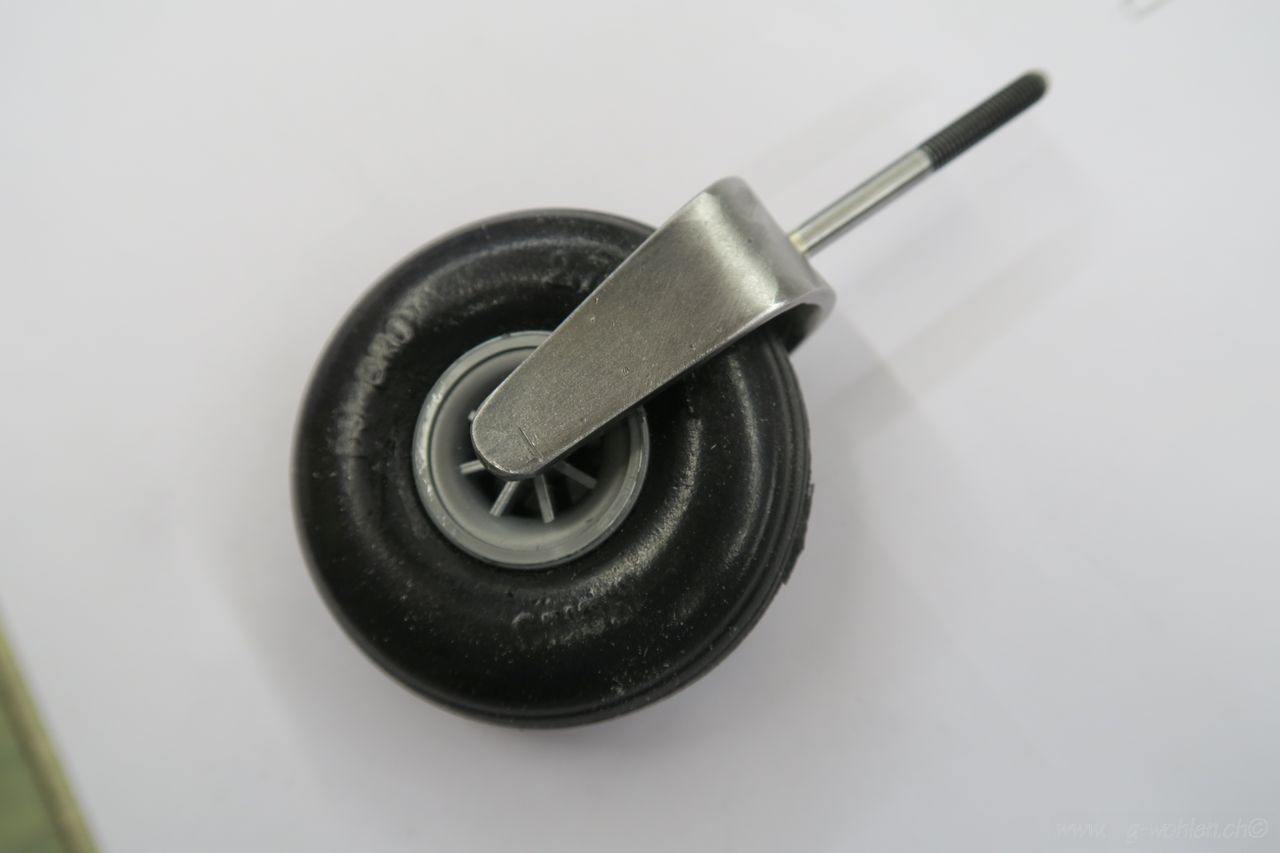

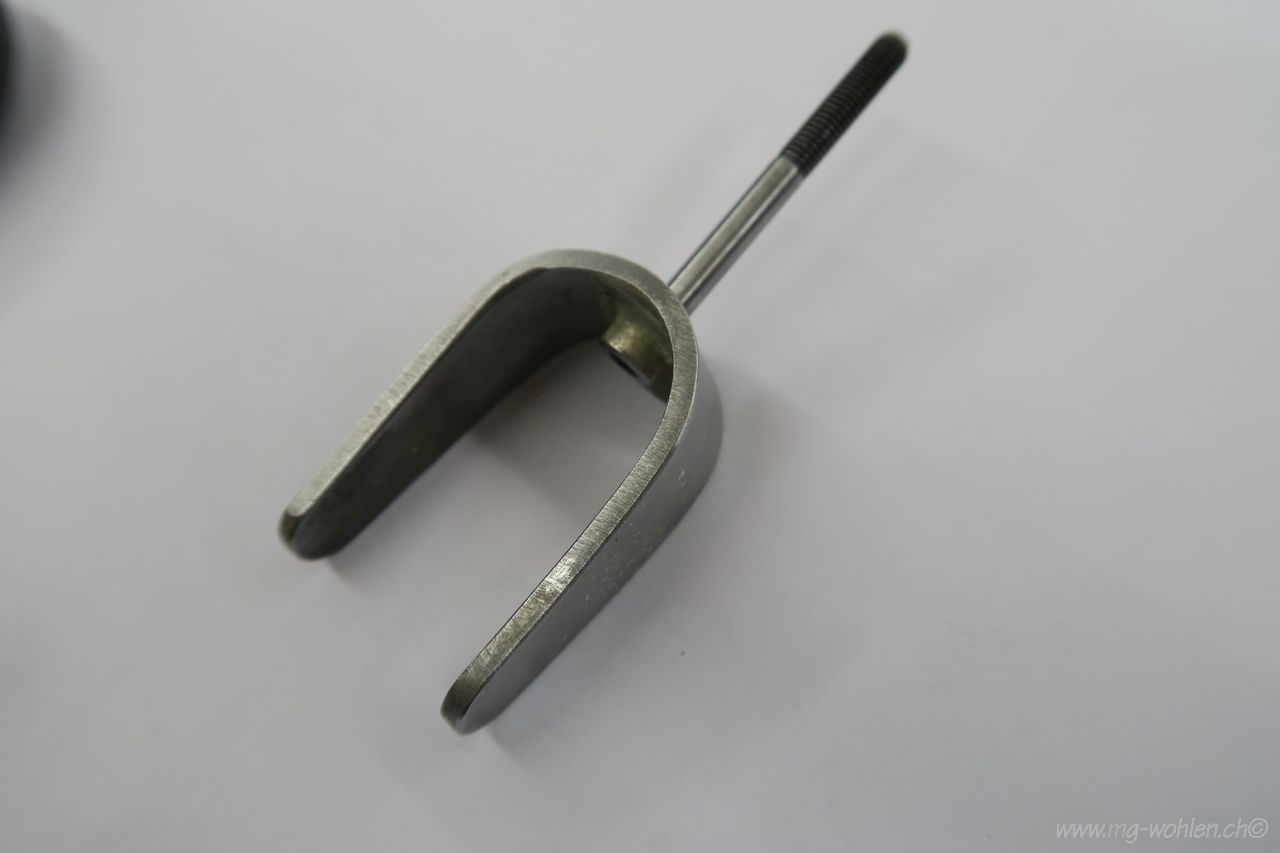

Radgabel
hier fehlt noch die Radachse

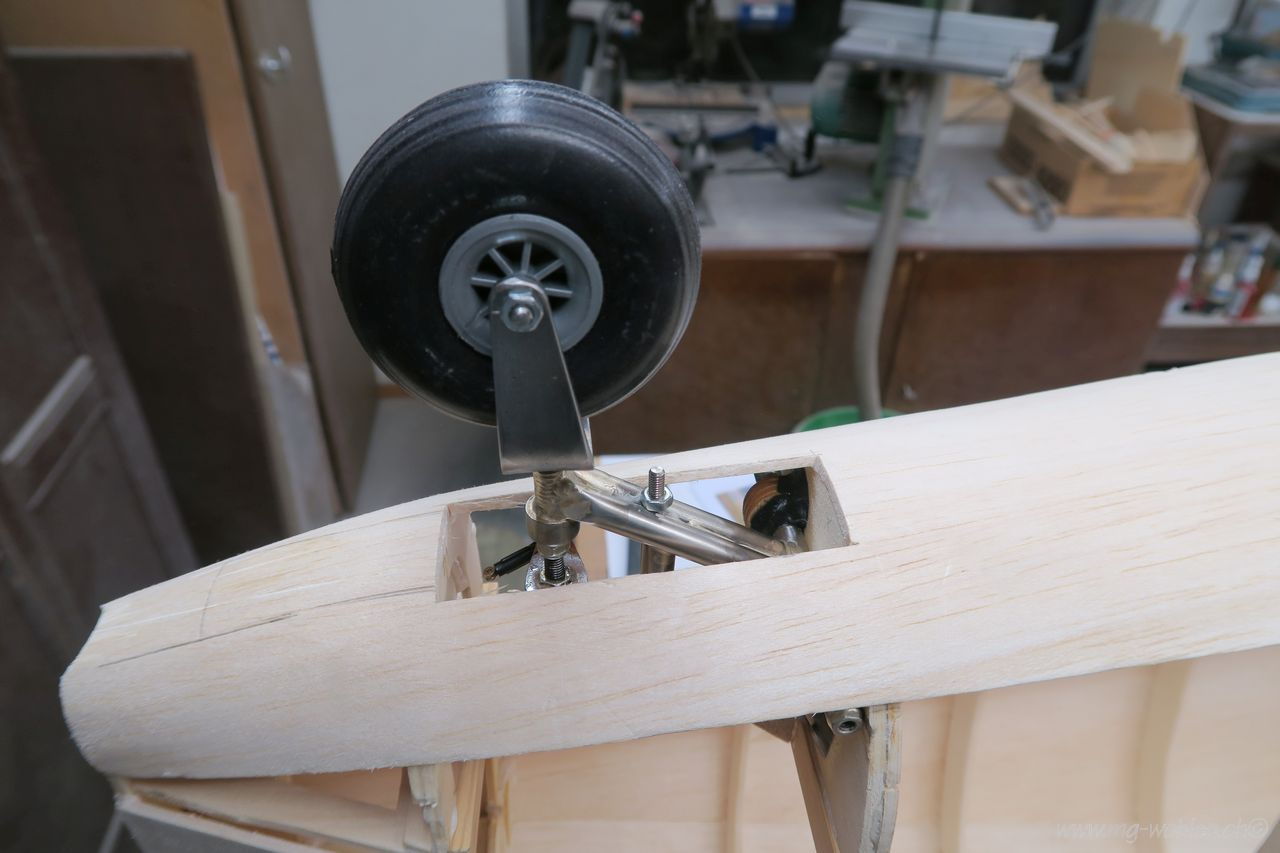

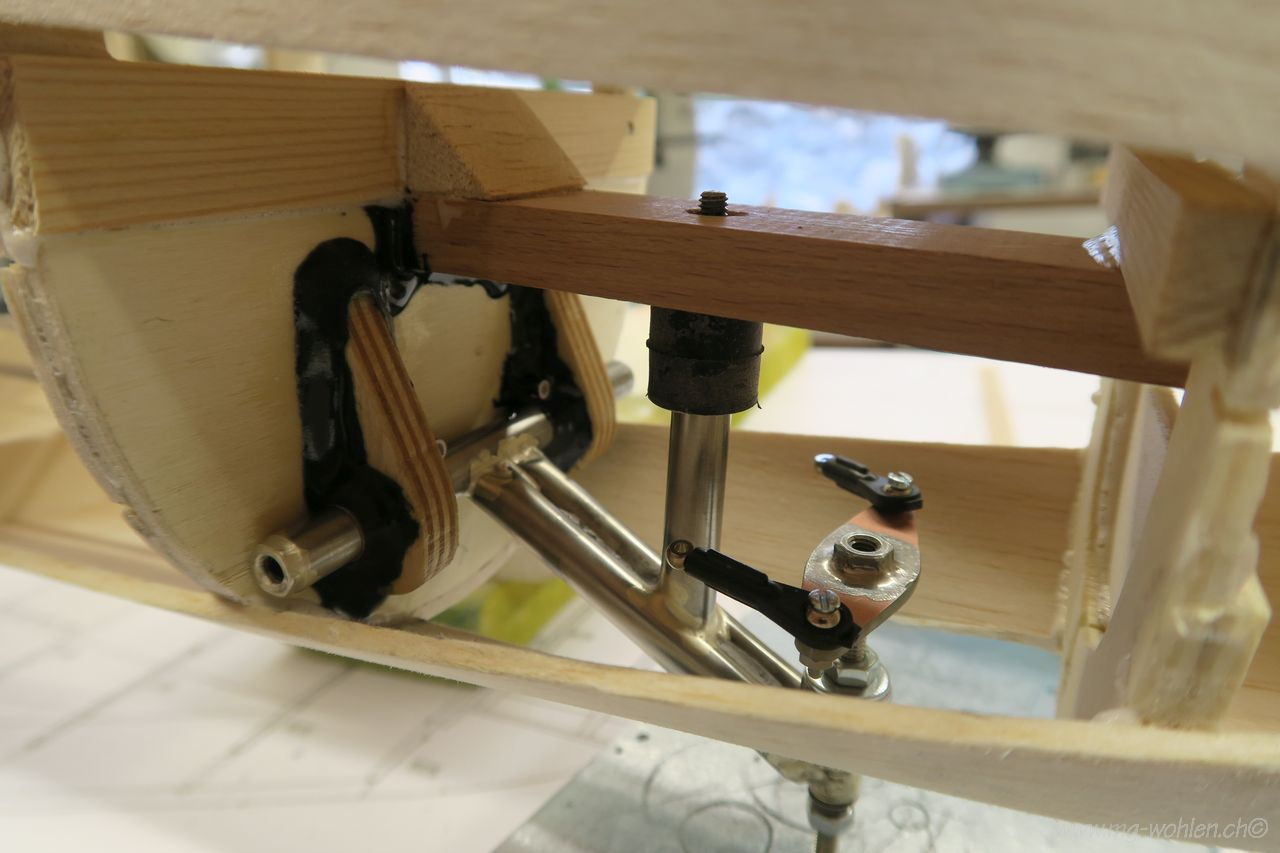

Heckfahrwerk probemontiert

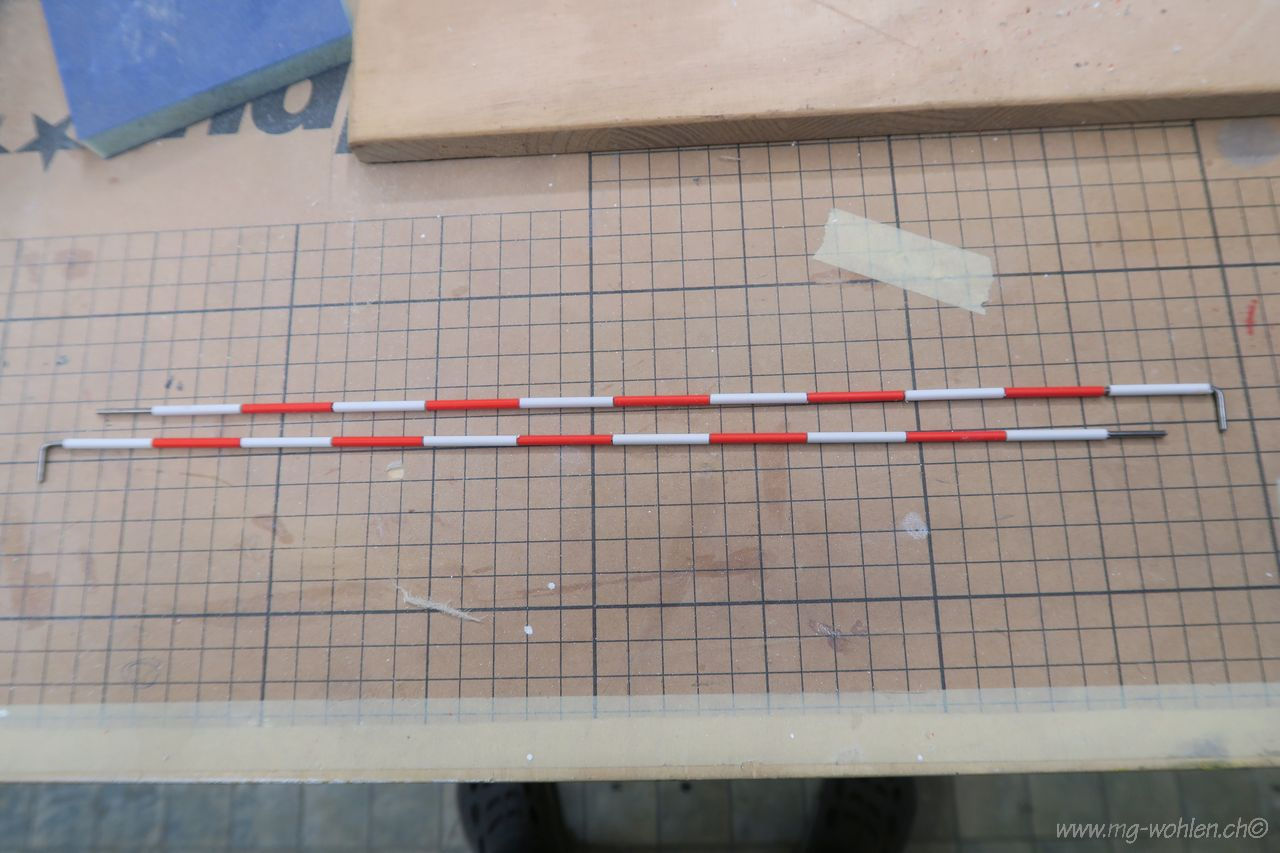

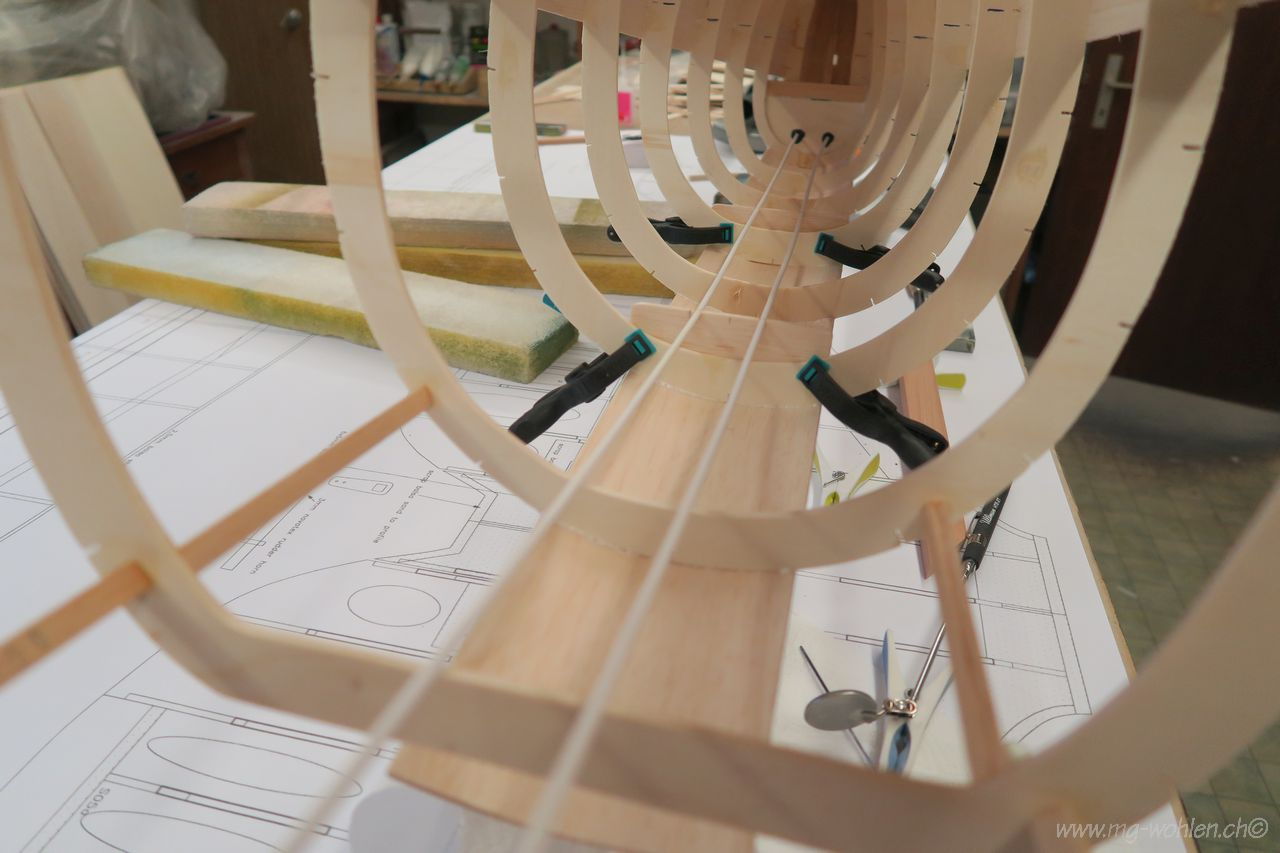

Die Bowdenzüge werden jetzt schon eingelegt und befestigt

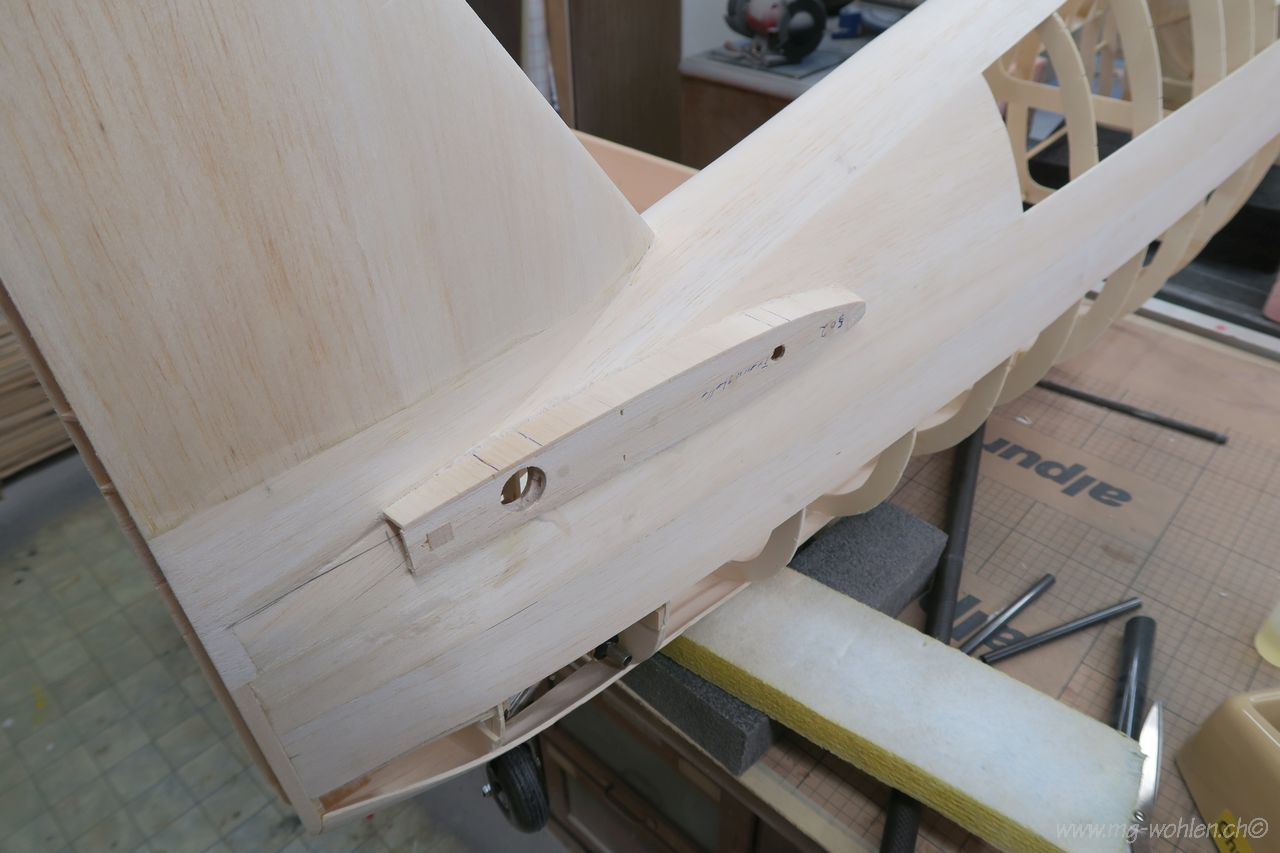

Jetzt geht es ans Höhenleitwerk

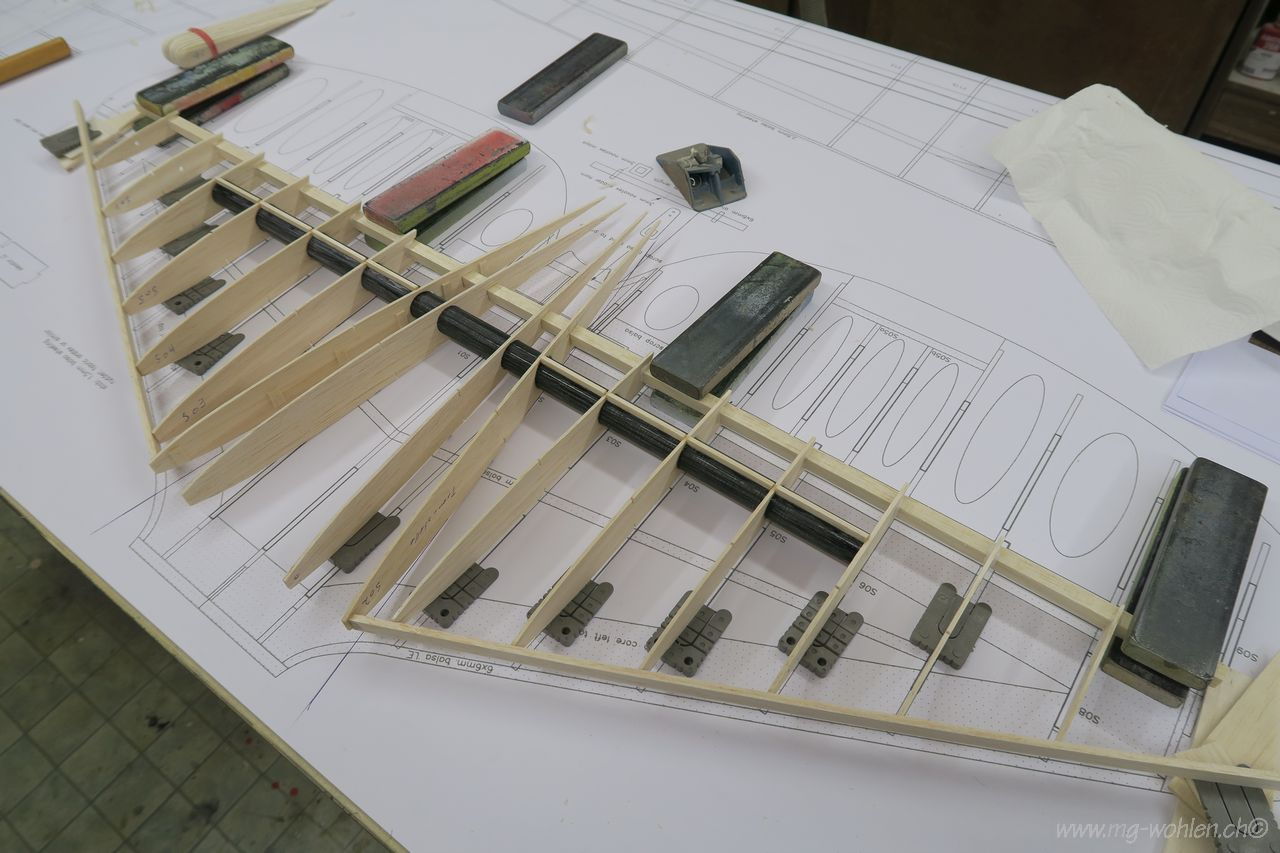

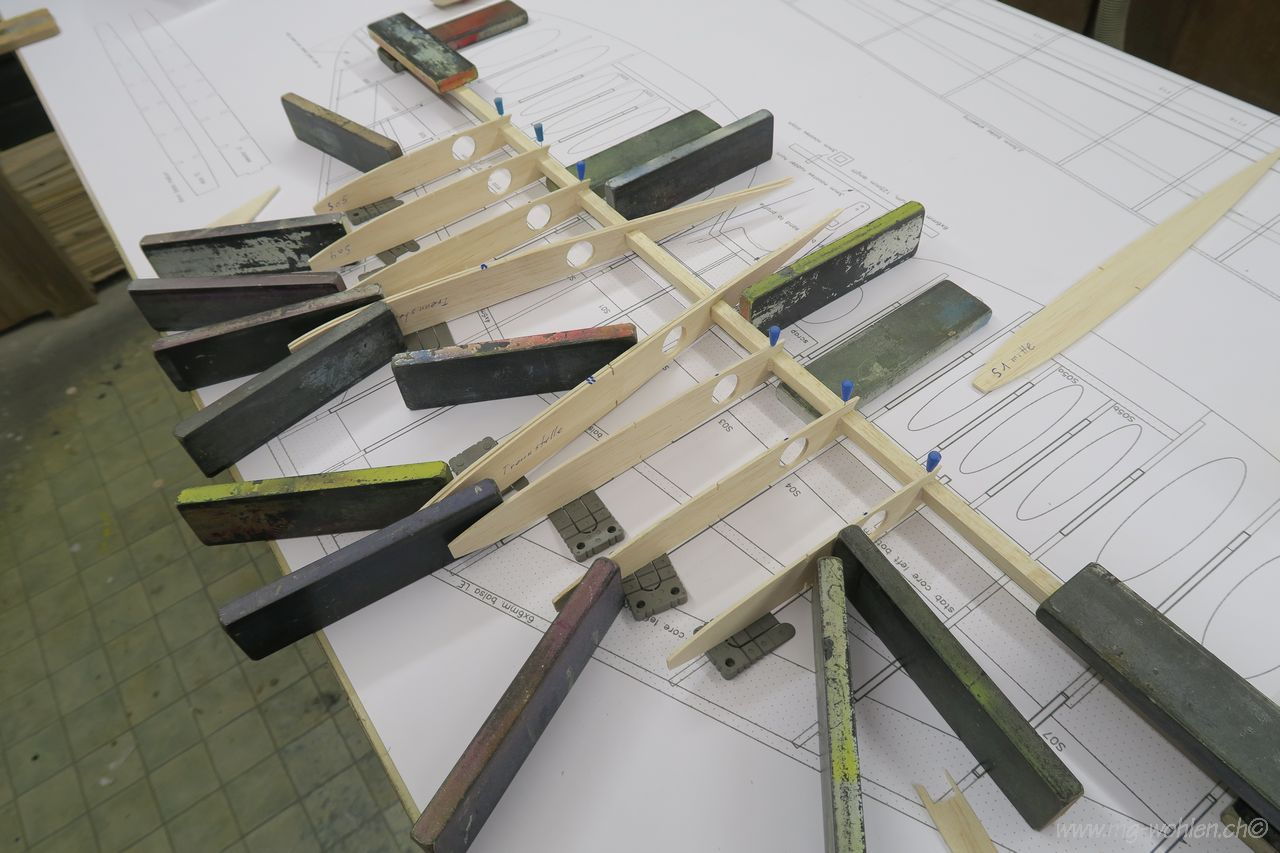

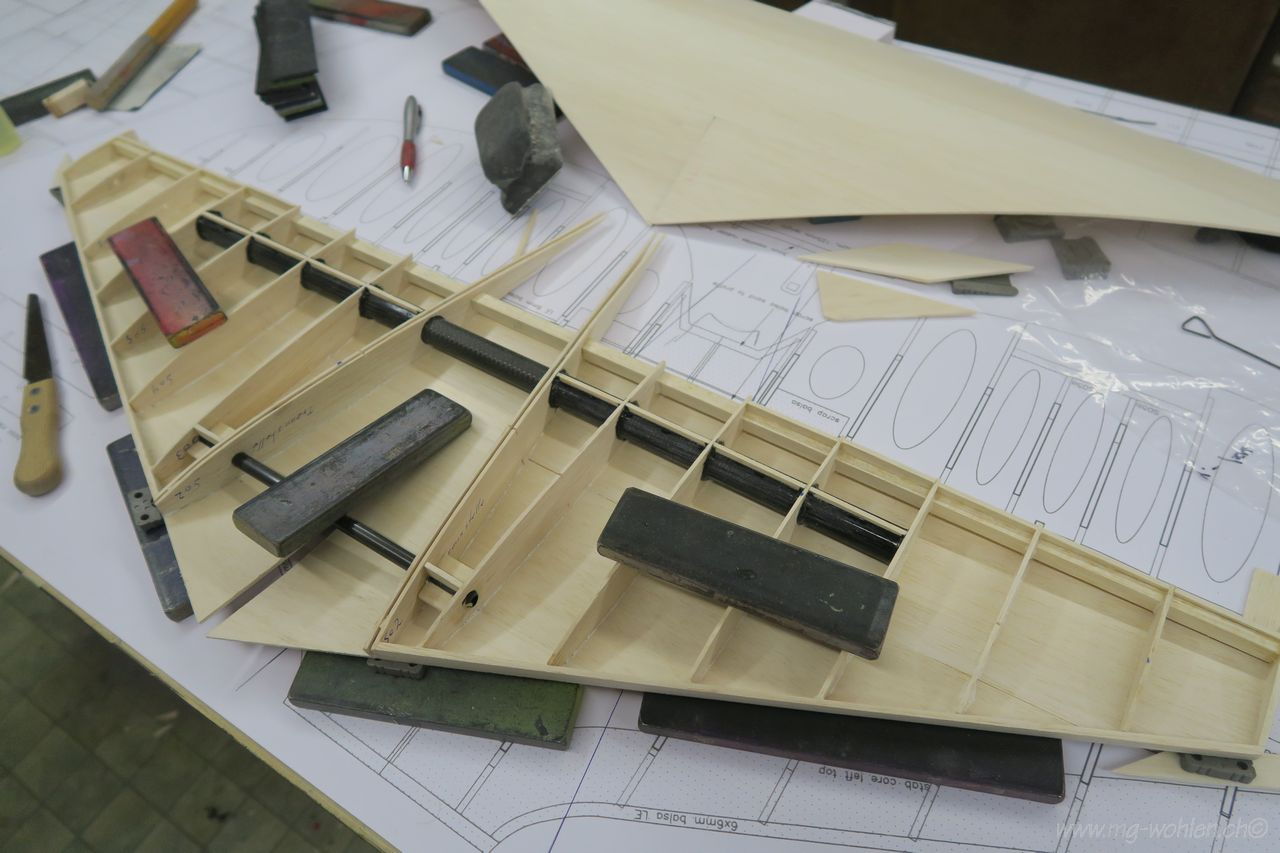

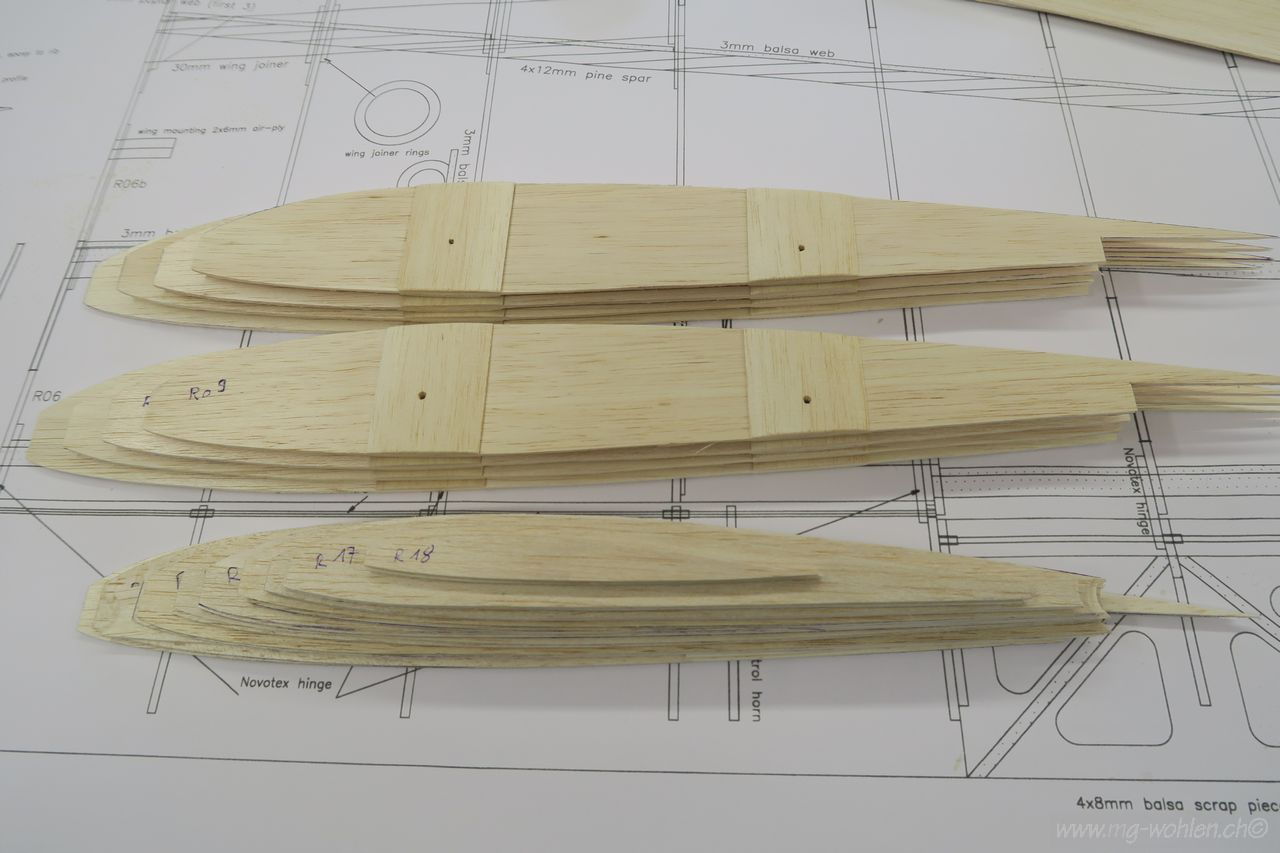

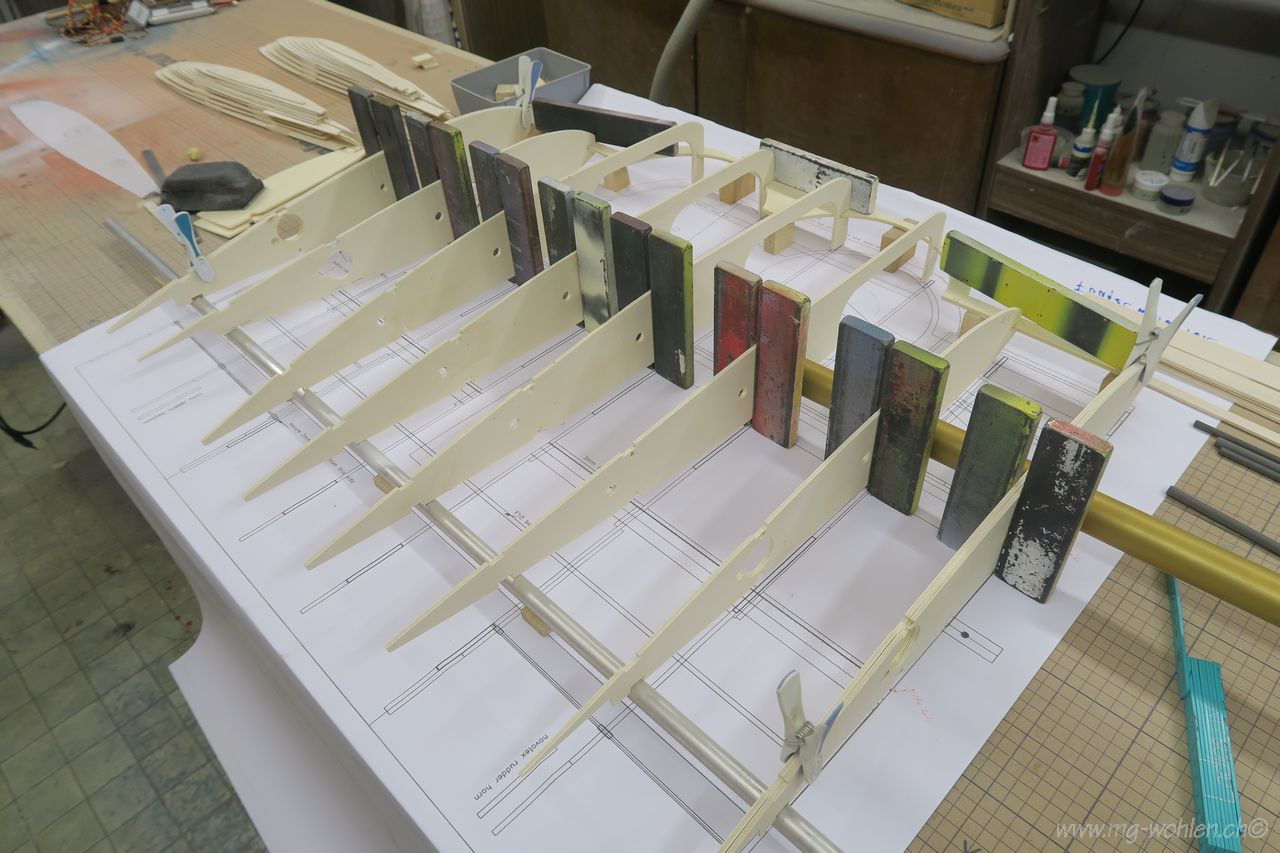

Rippen sortieren und winklig ausrichten

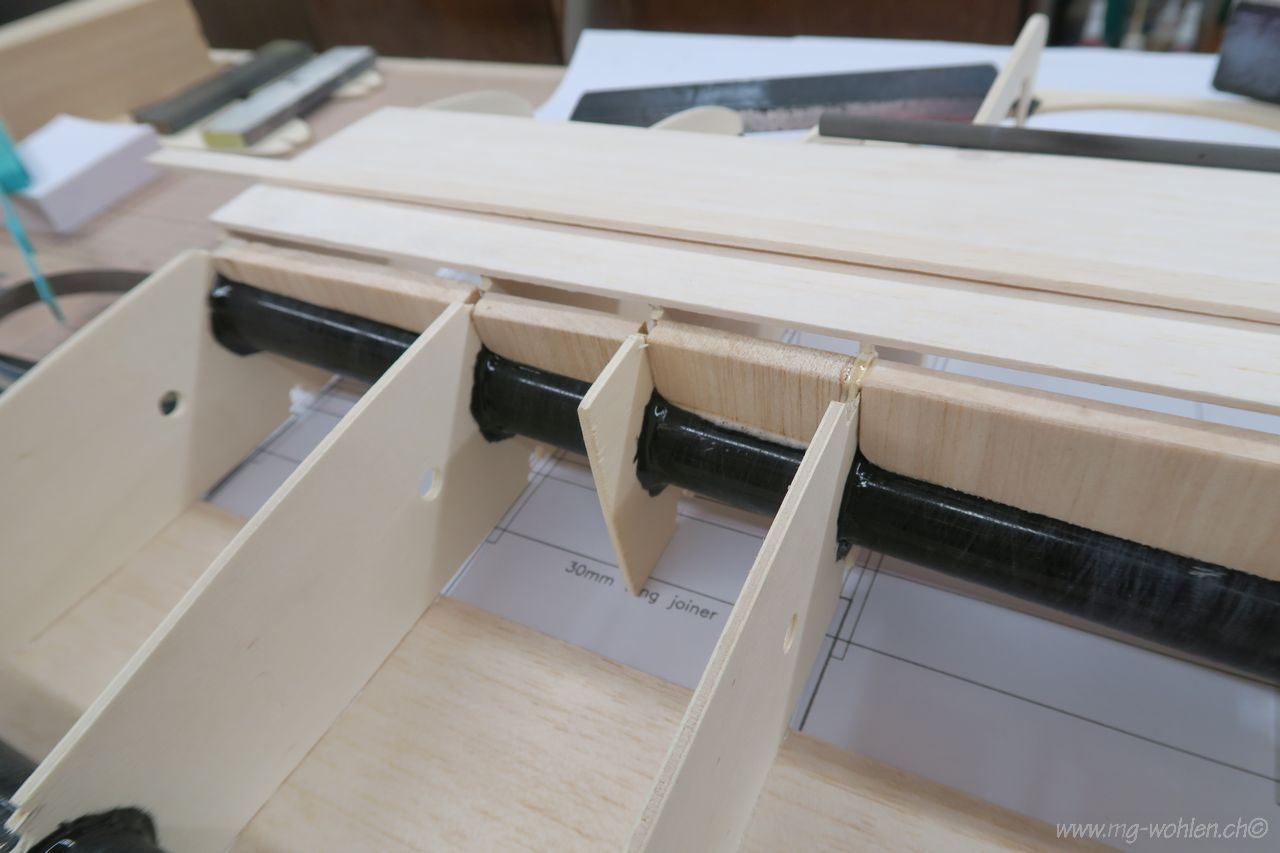

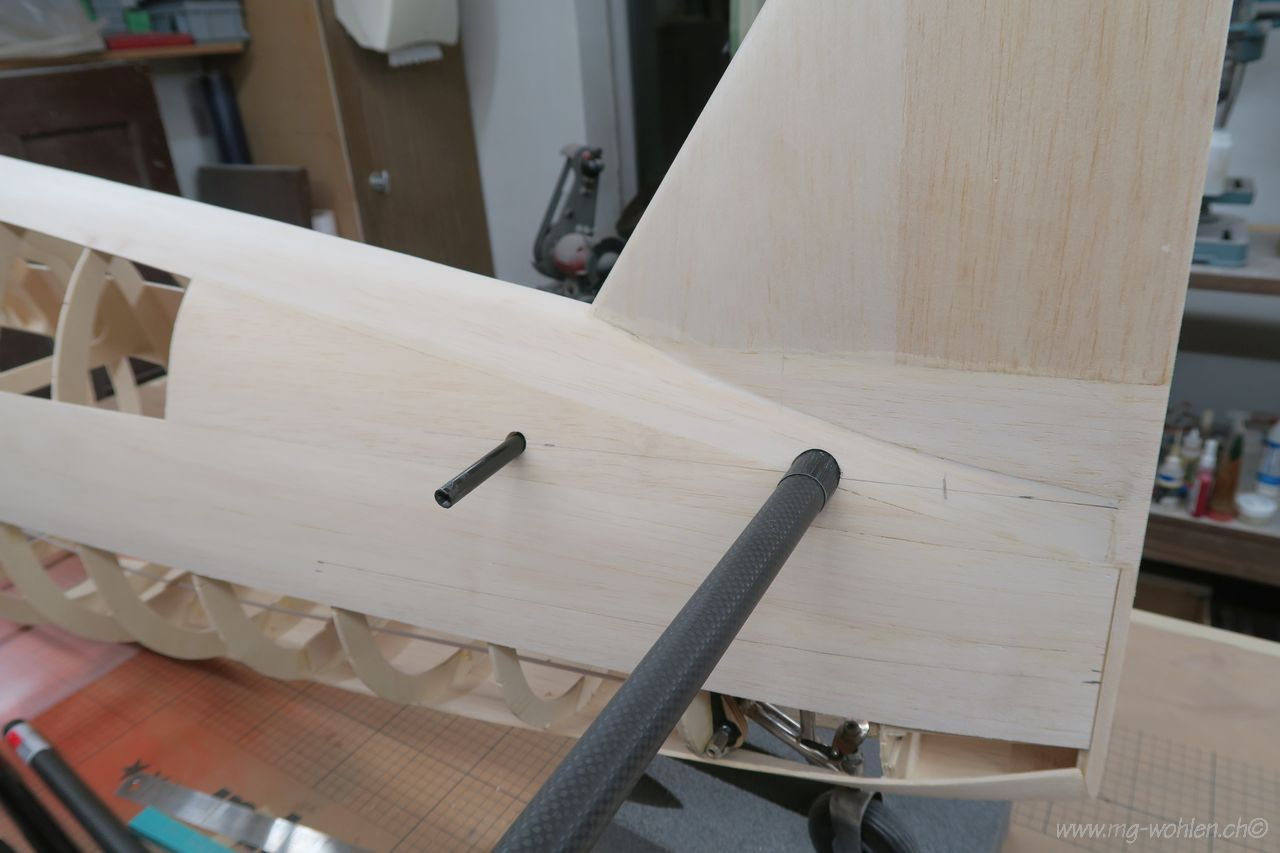

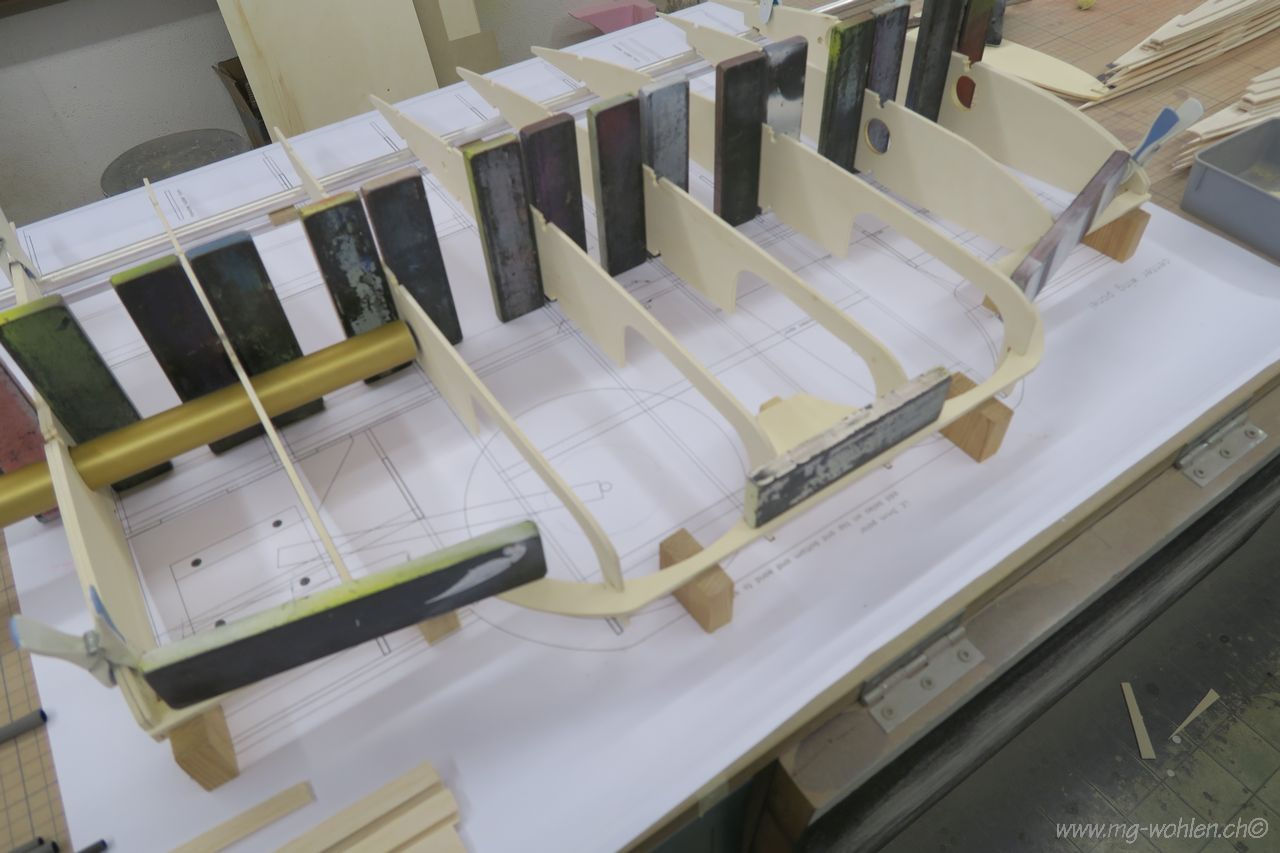

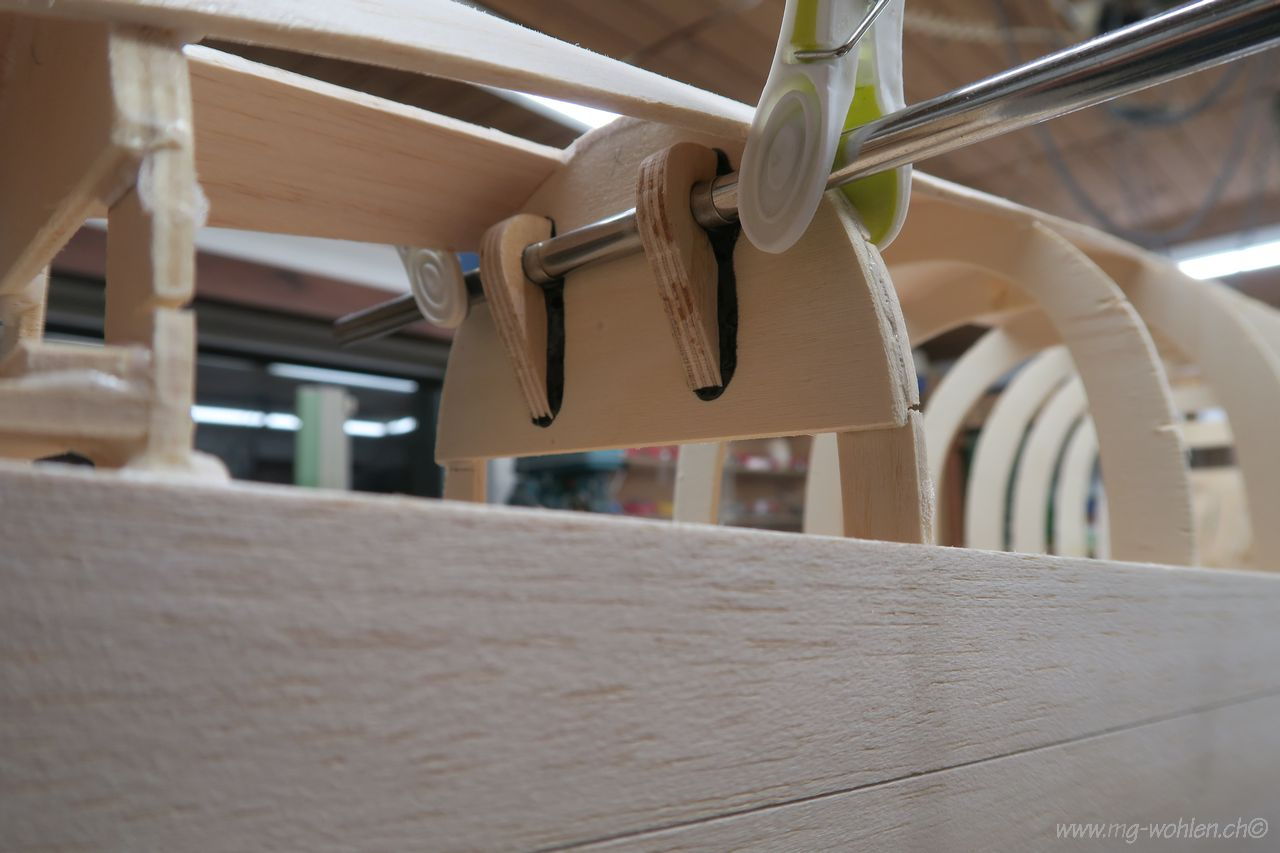

Das Steckrohr wird auch gleich eingelegt

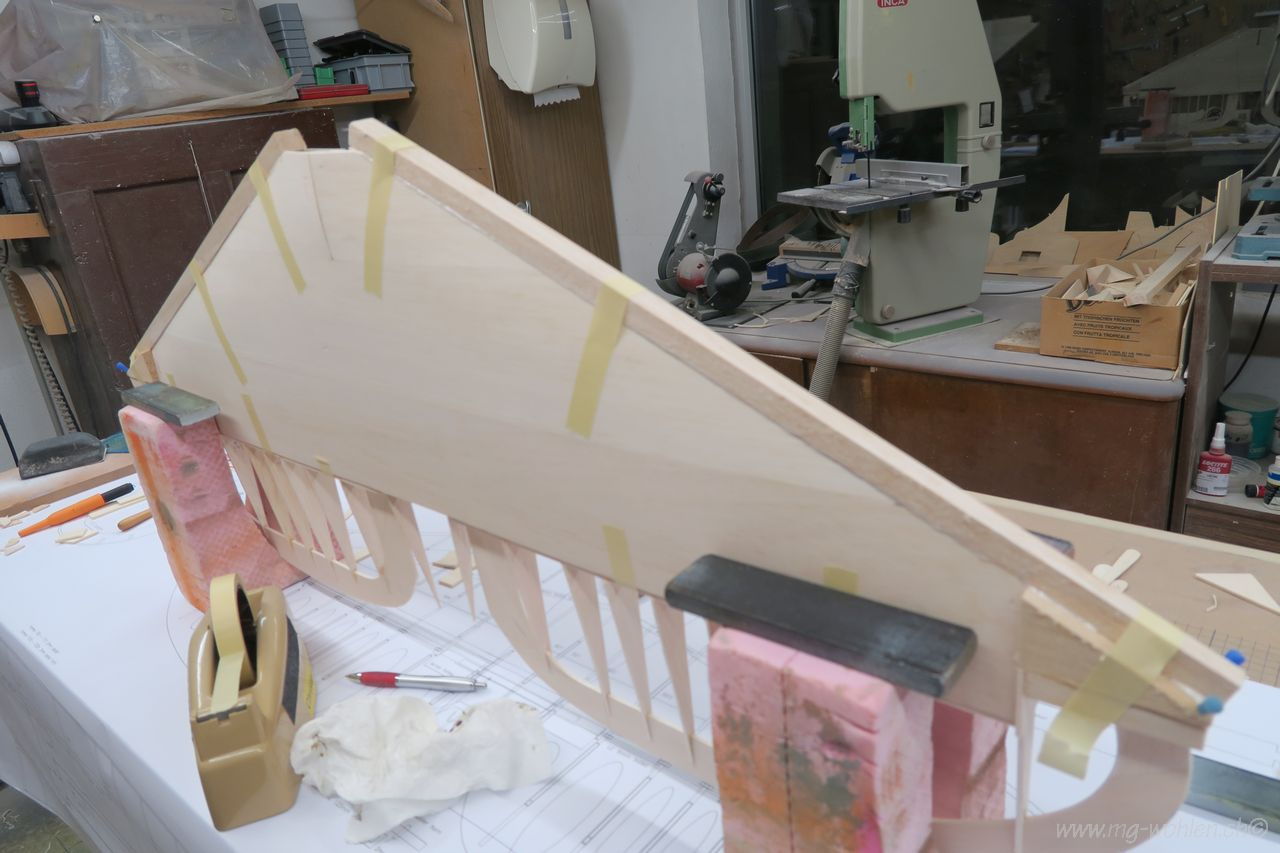

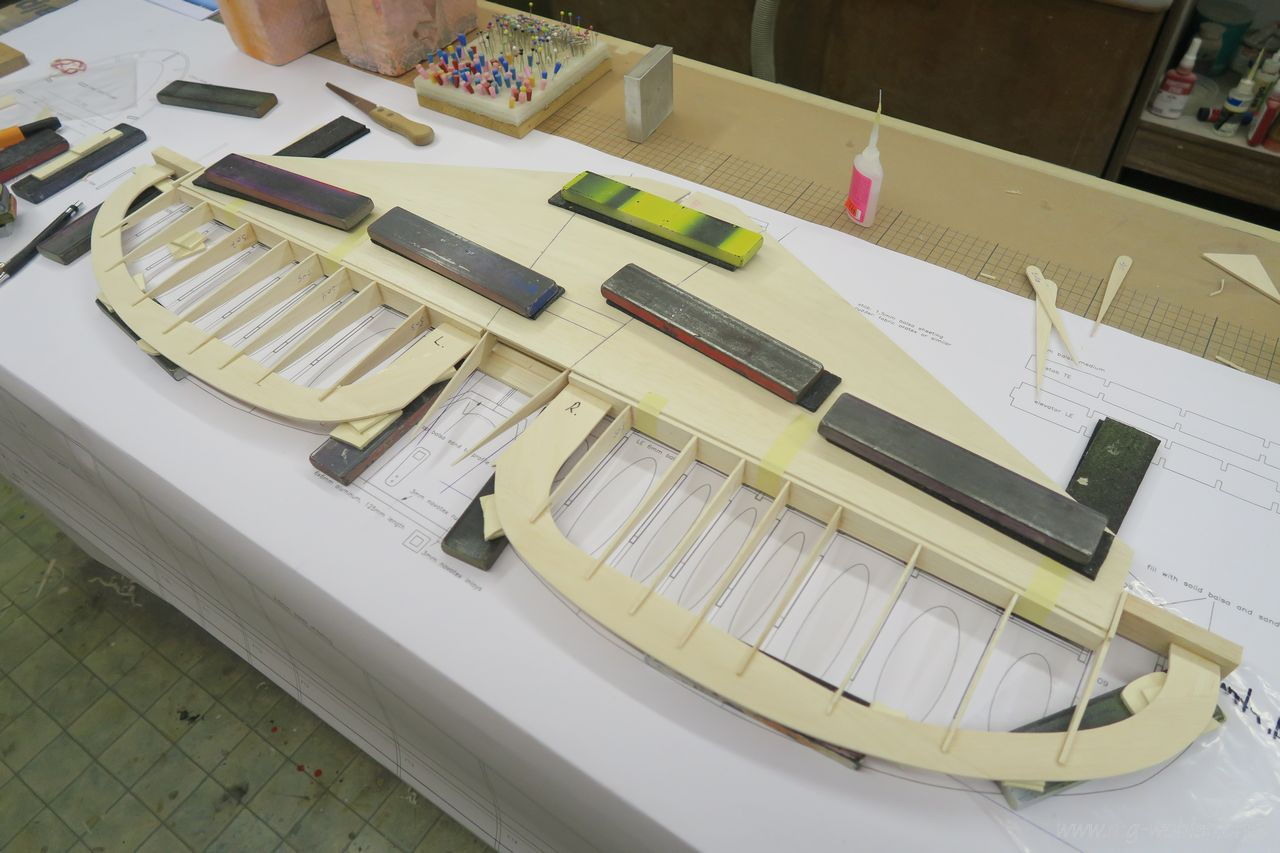

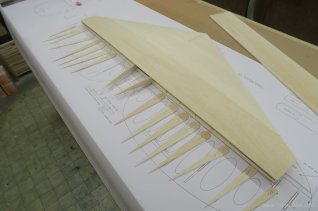

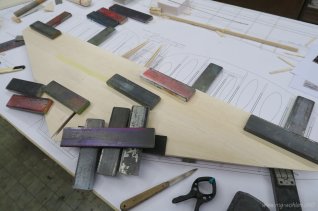

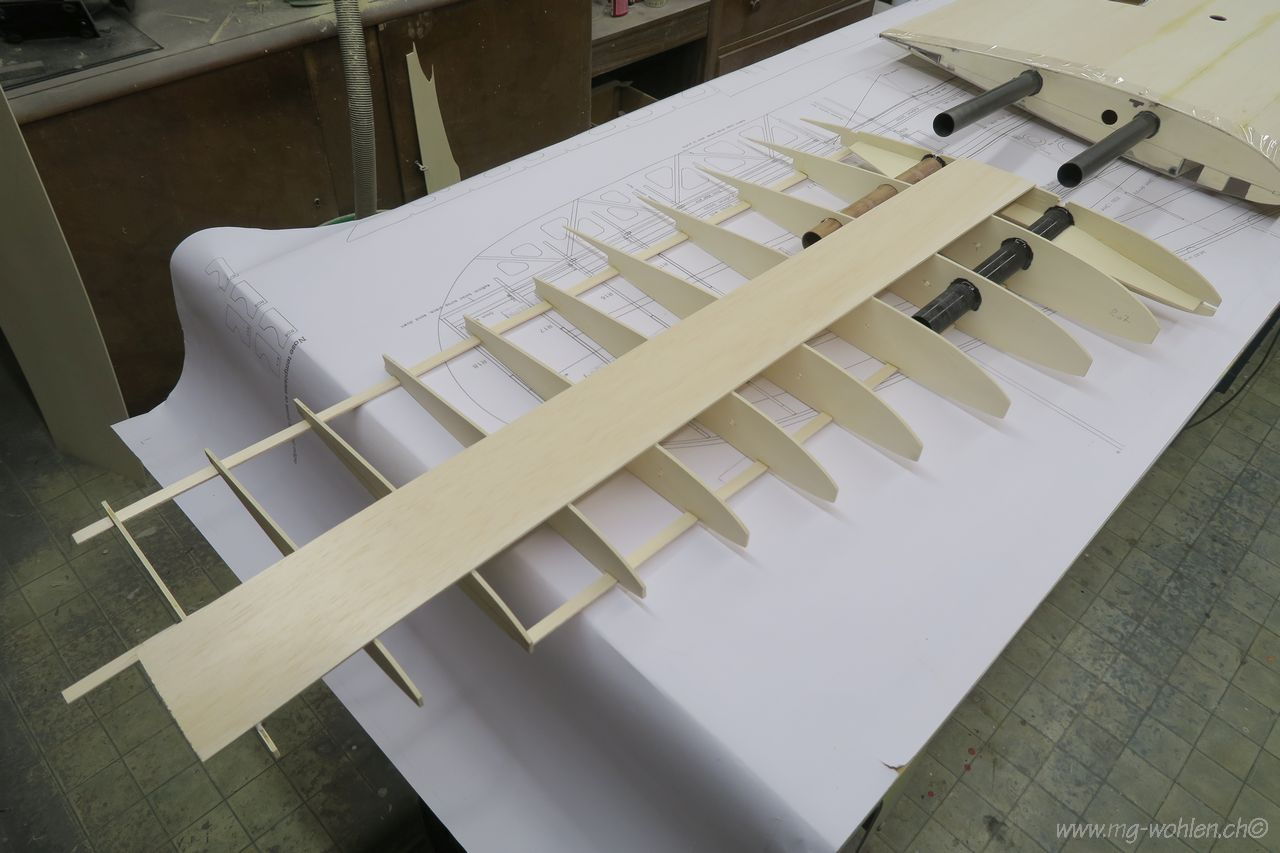

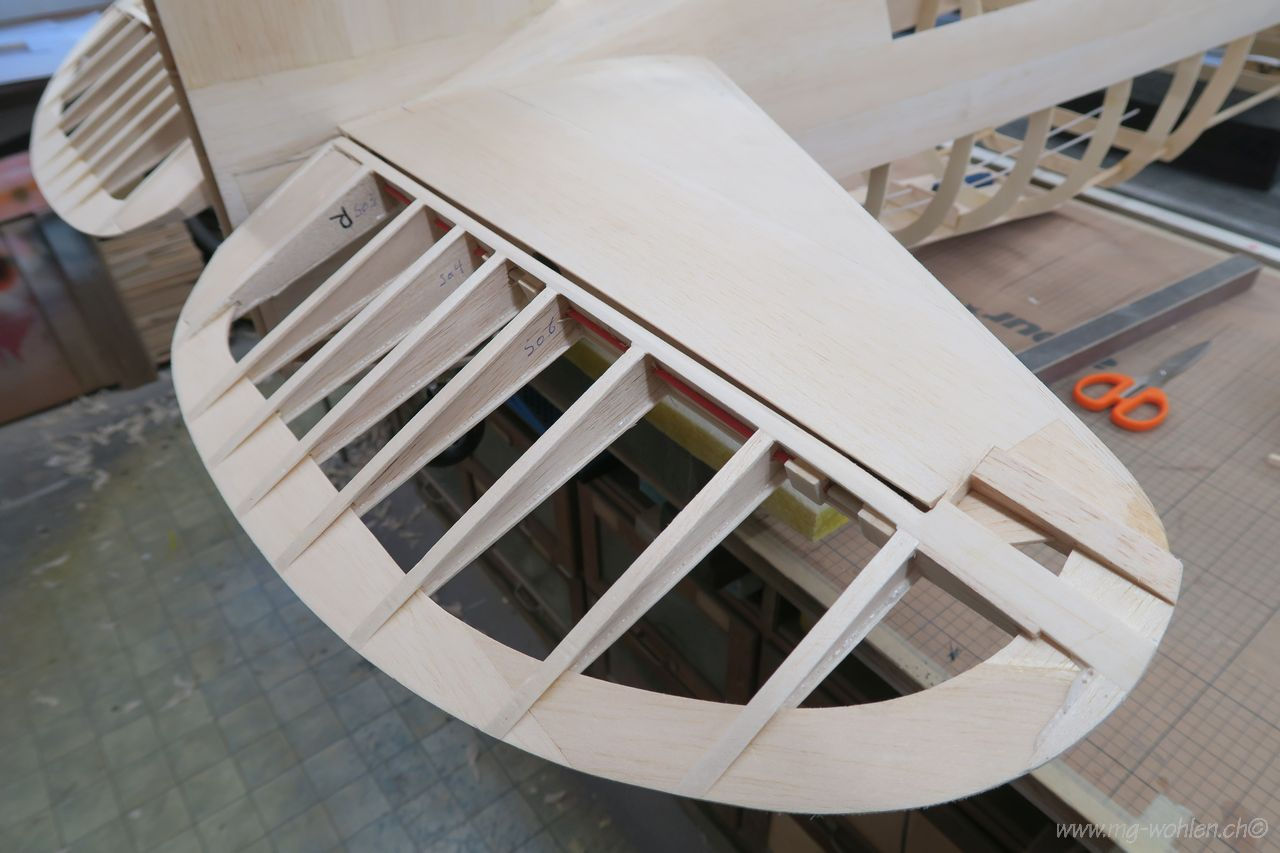

Dann kann beplankt werden
Hier ist die vordere Verdrehsicherung eingebaut

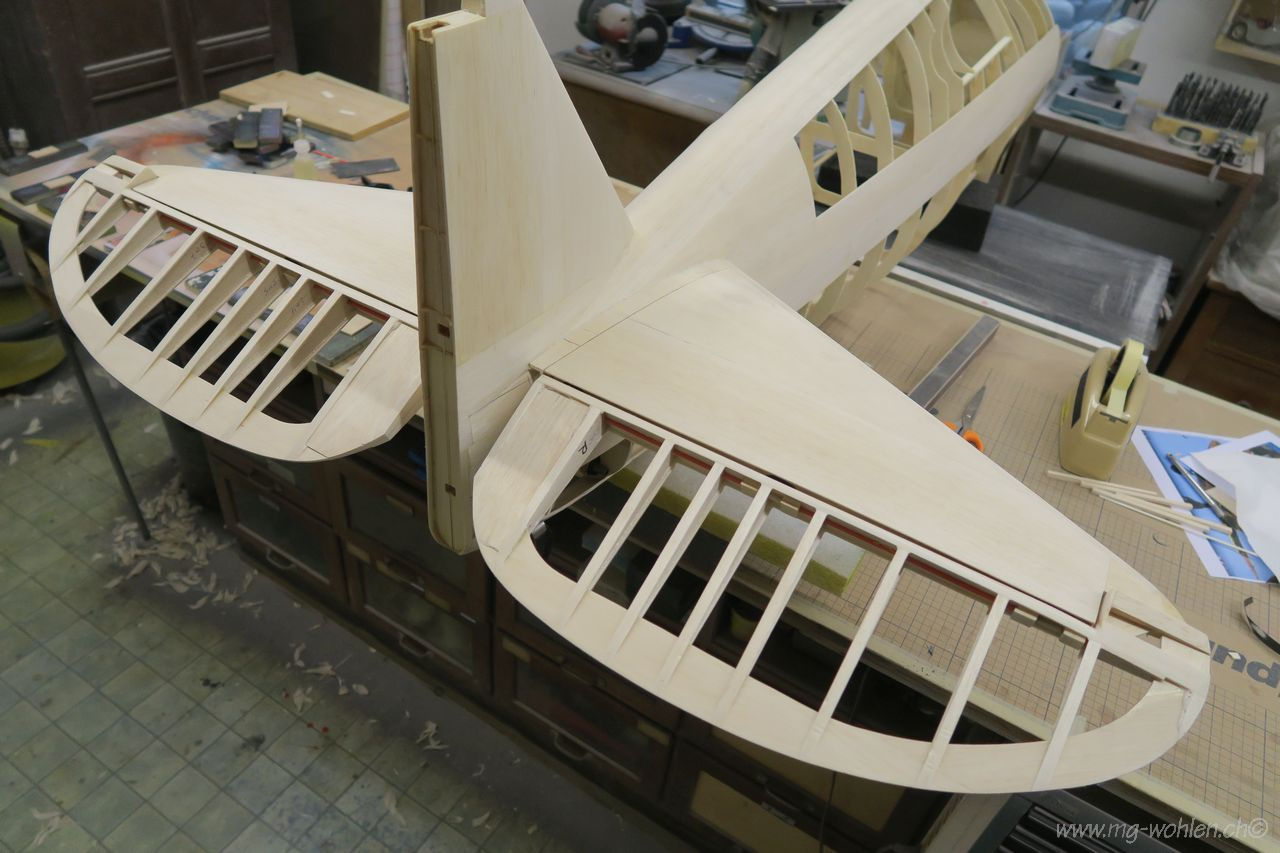

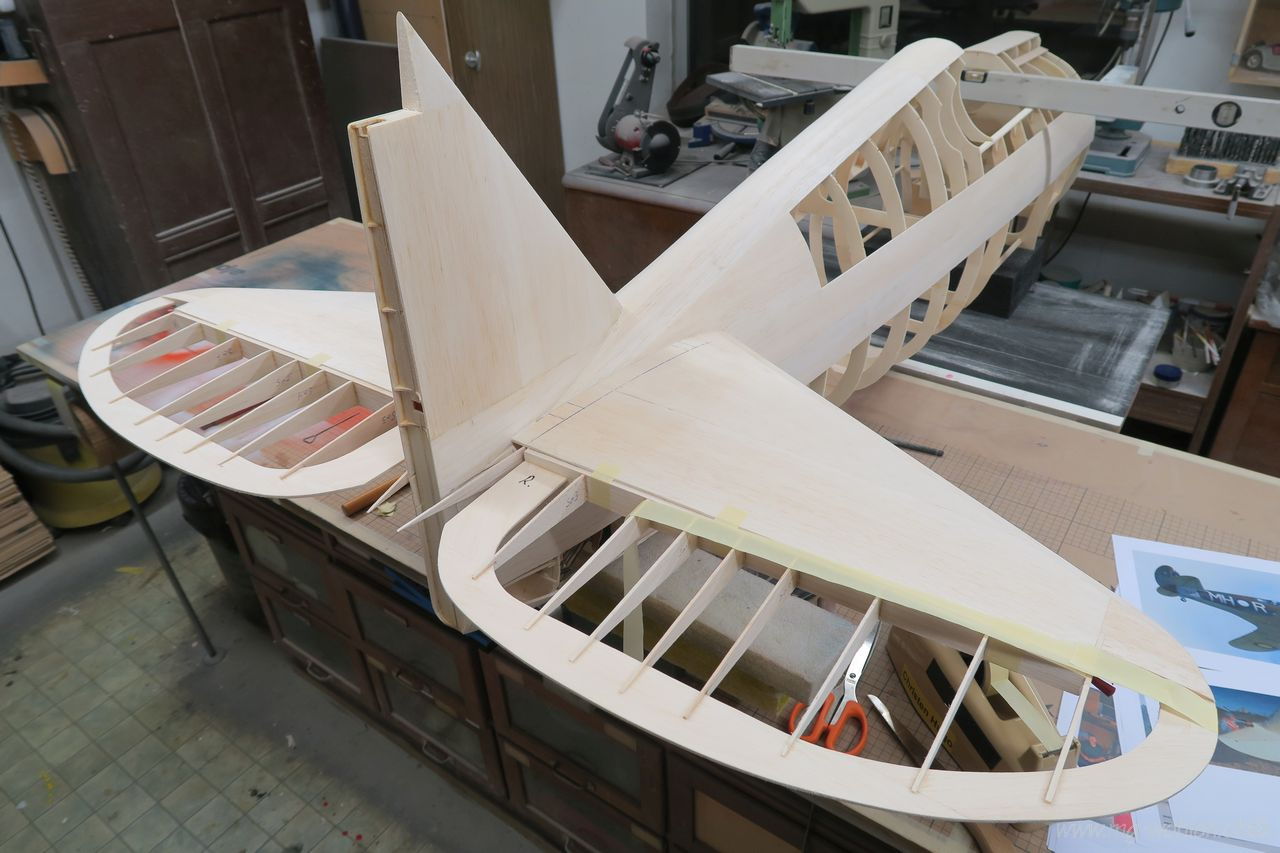

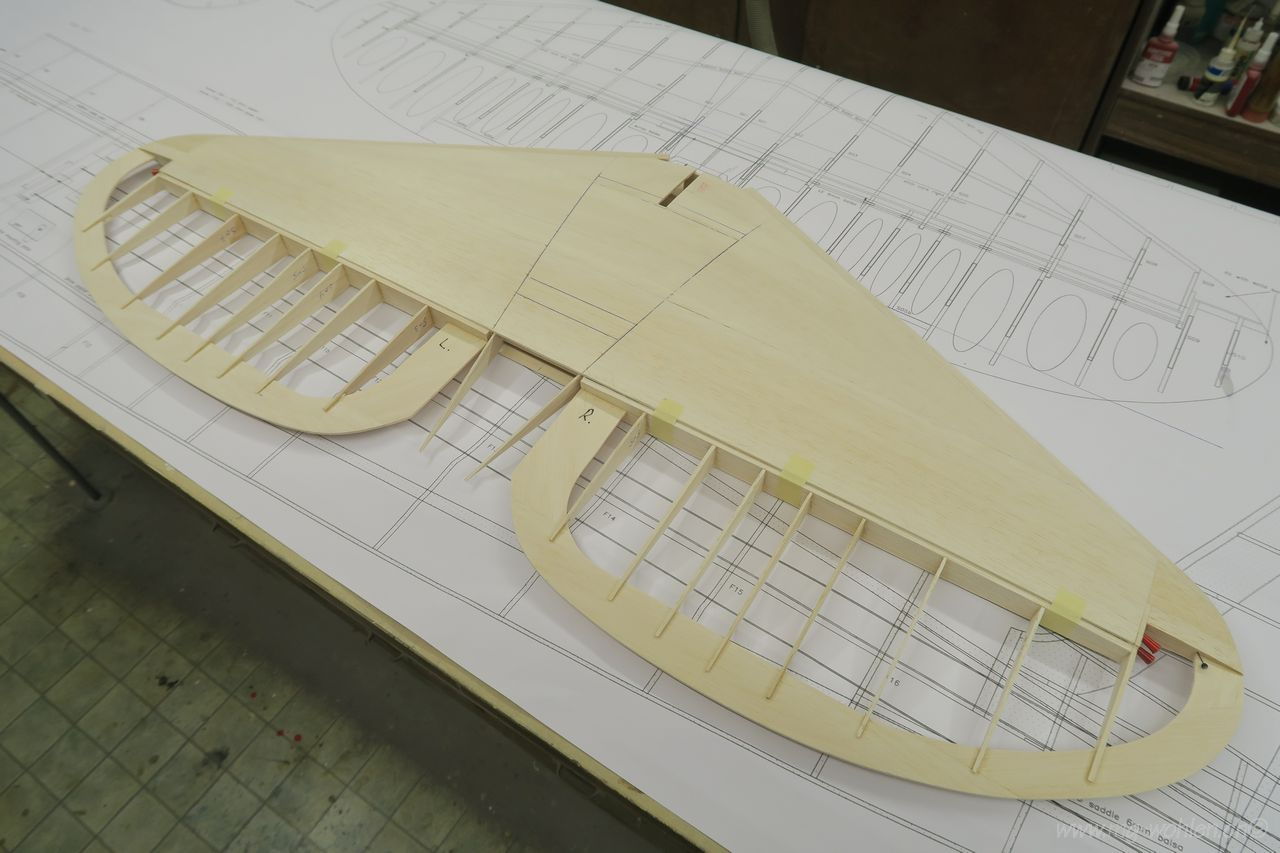

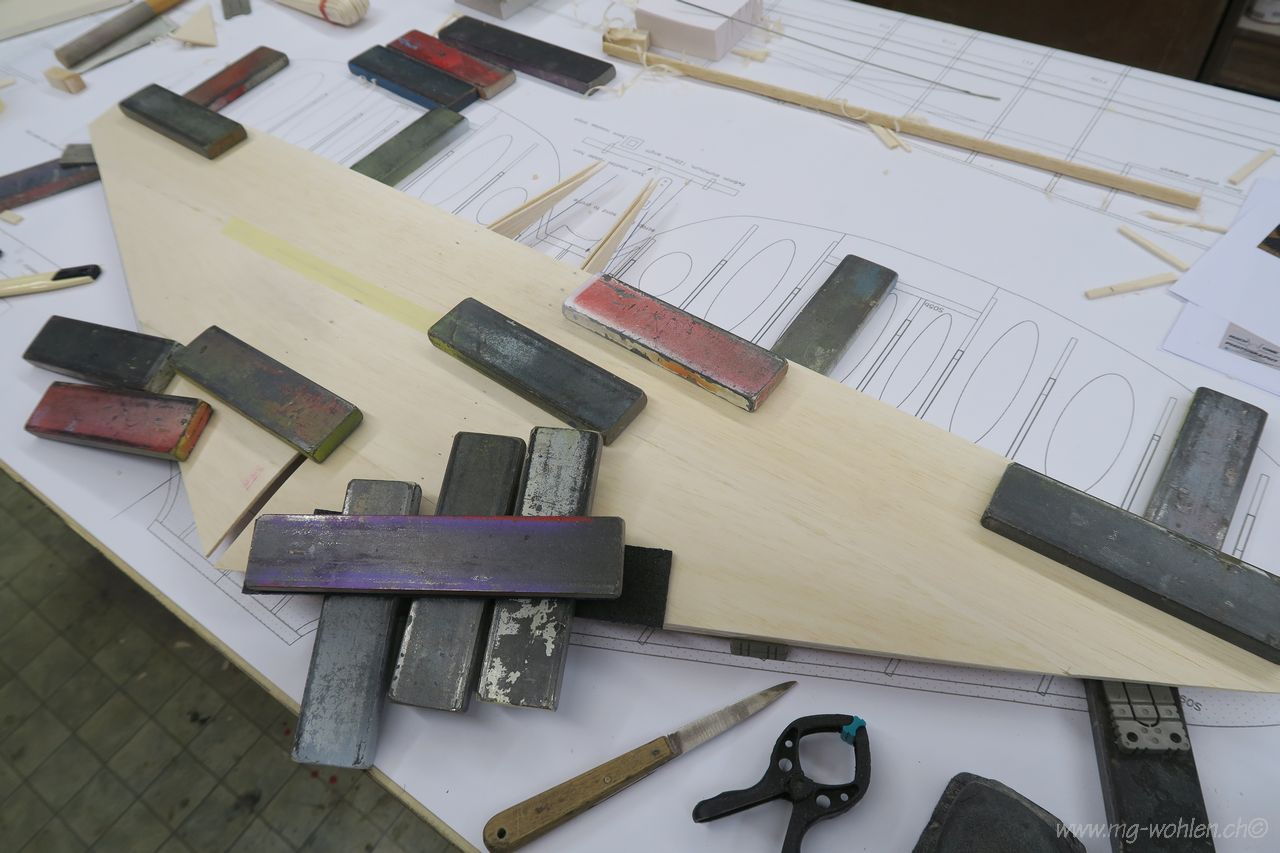

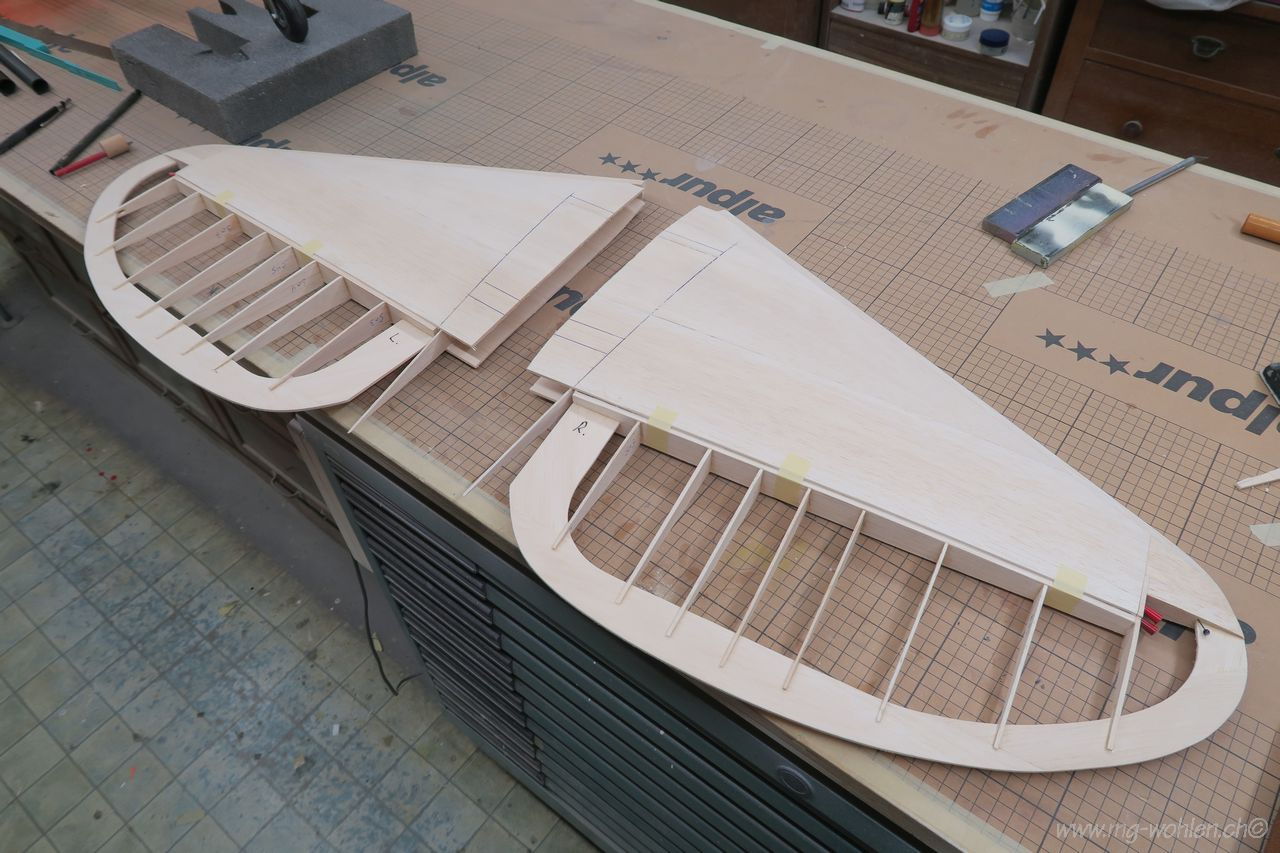

Die zweite Seite ist auch schon beplankt

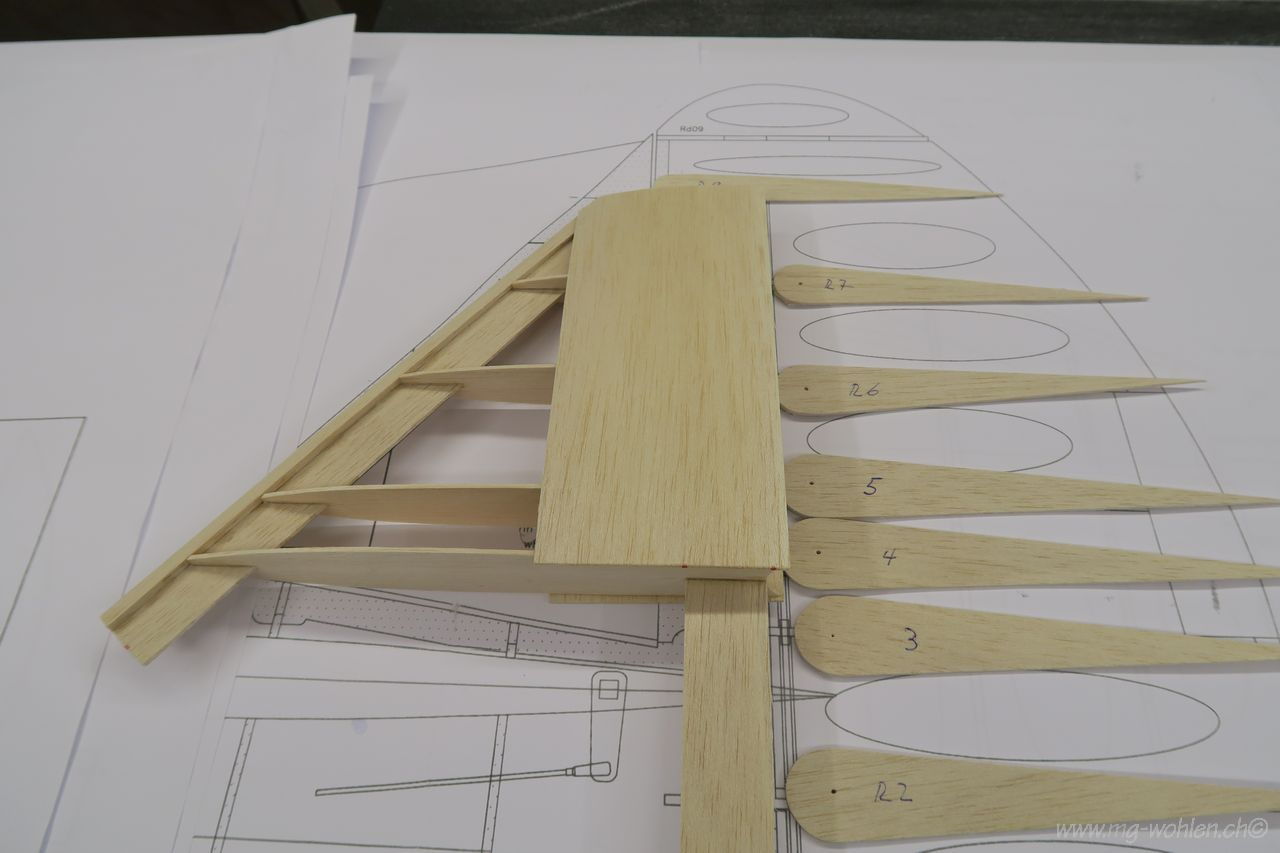

Endleiste aus 3mm Balsaholz

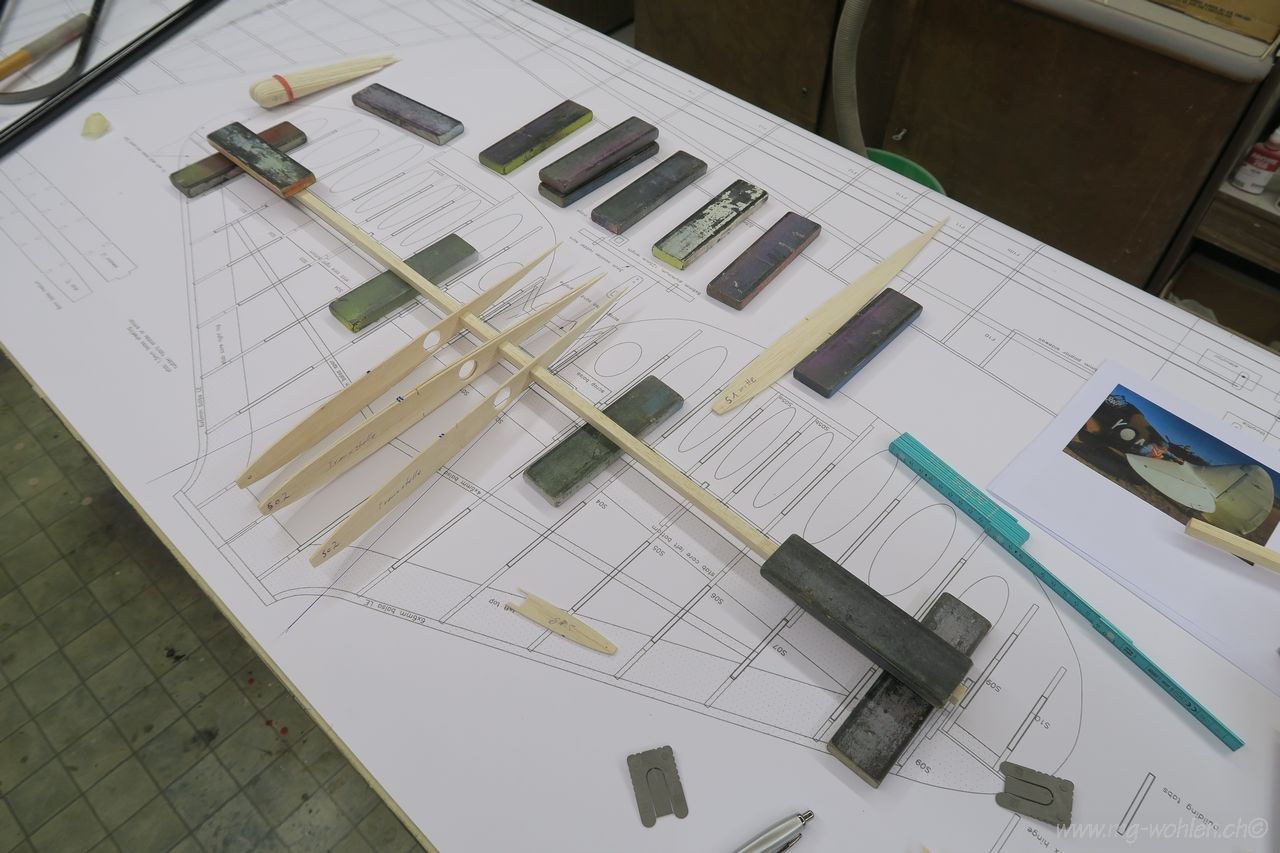

Rippen eingepasst

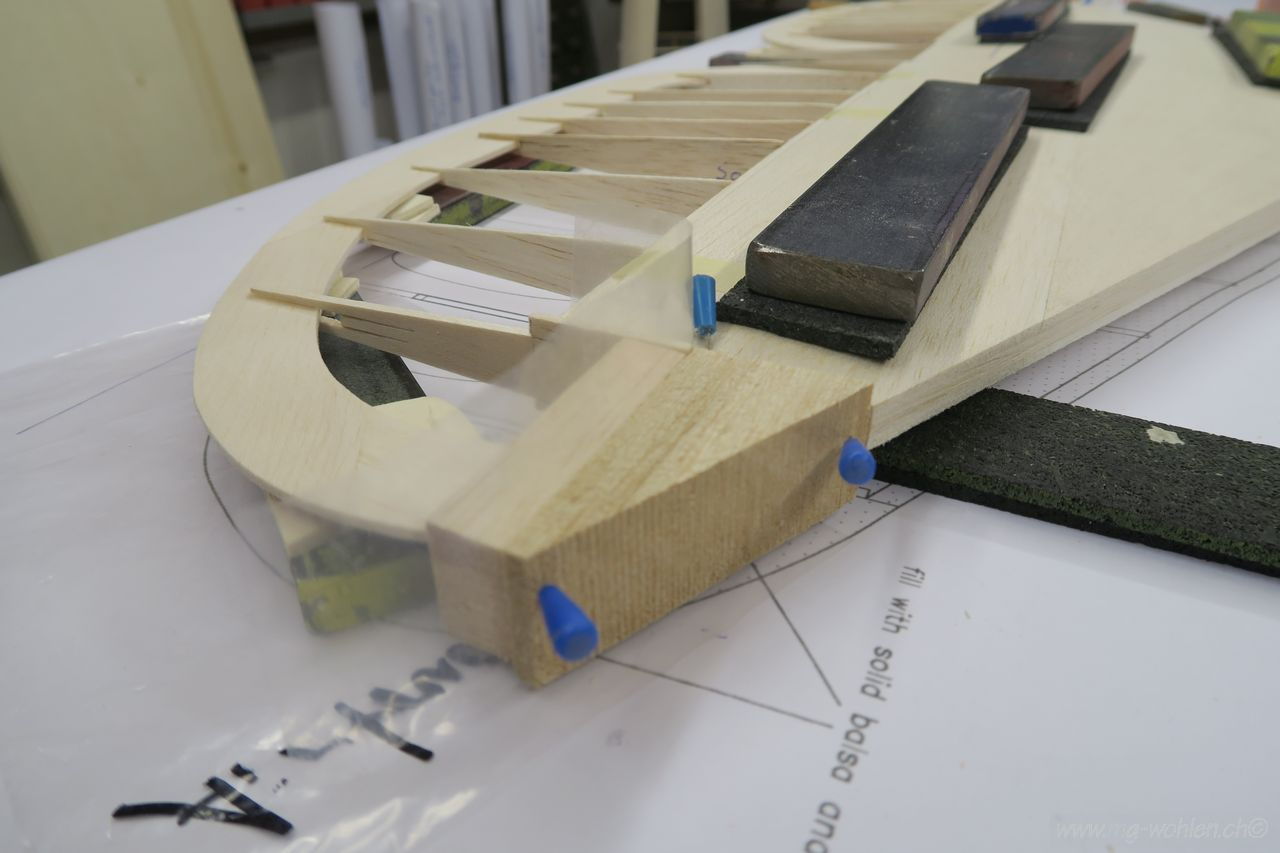

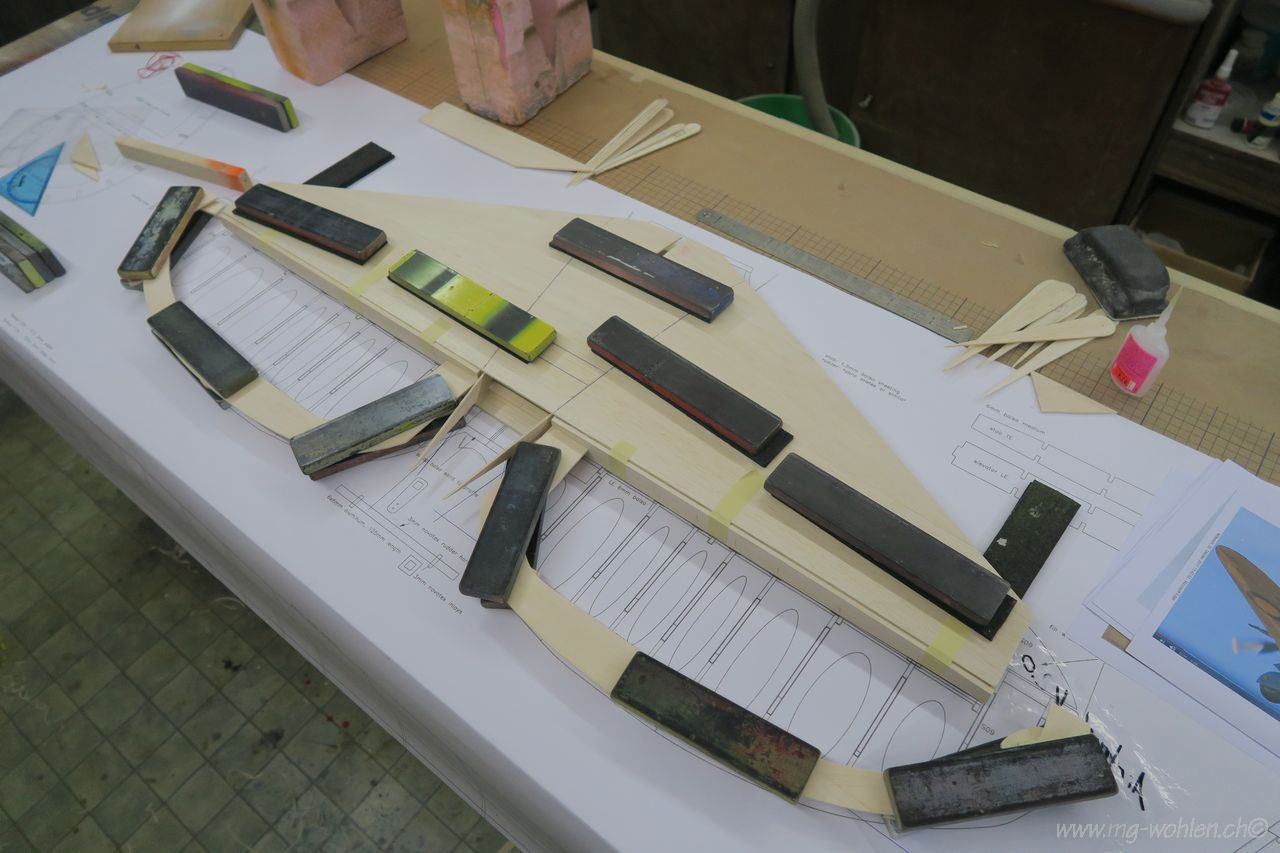

Randbogen aus Vollmaterial

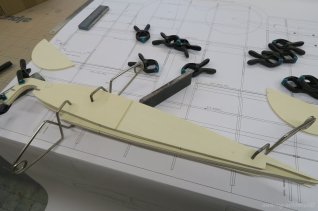

Die Nasenleiste am trocknen
Hier fehlen noch die Aufleimer

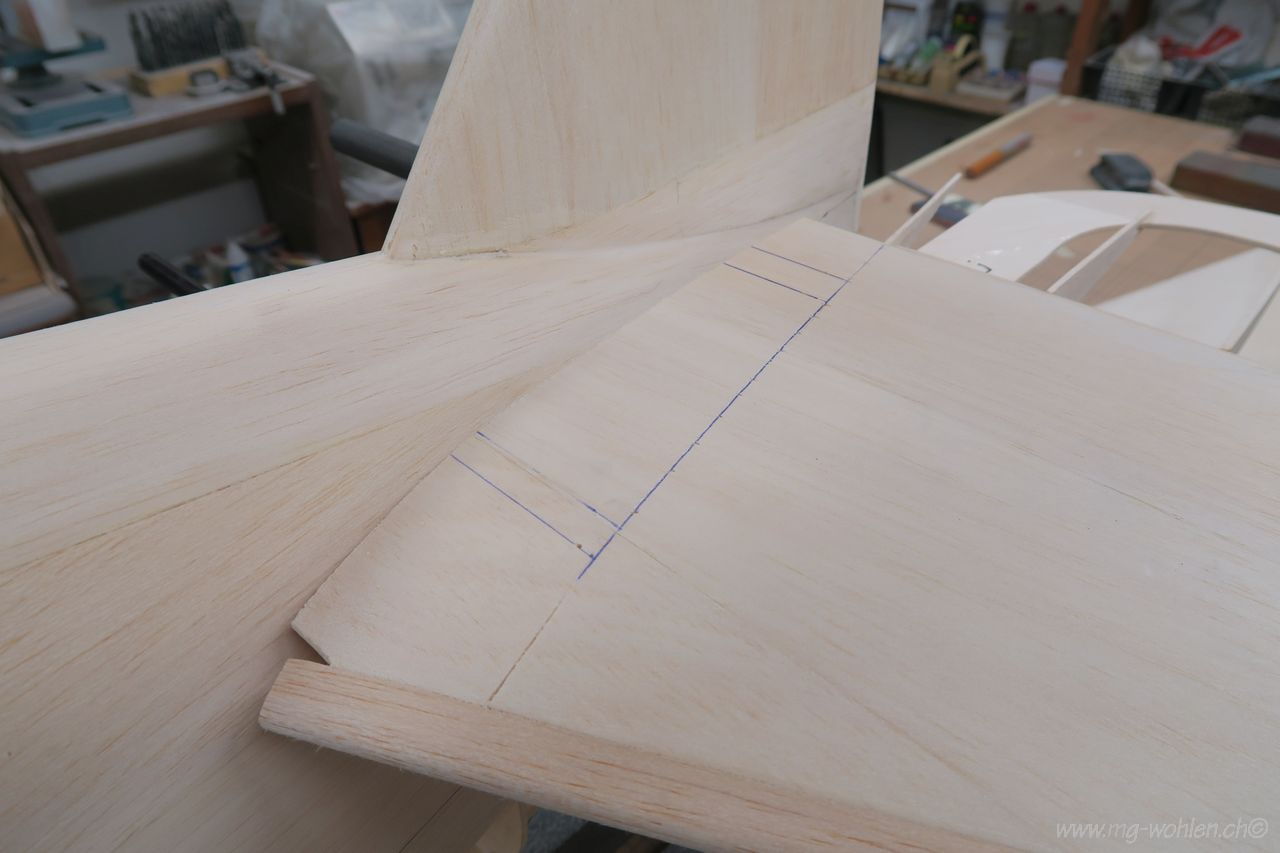

Das Höhenruder wurde mittig getrennt
Nun kann die Steckung eingebaut werden

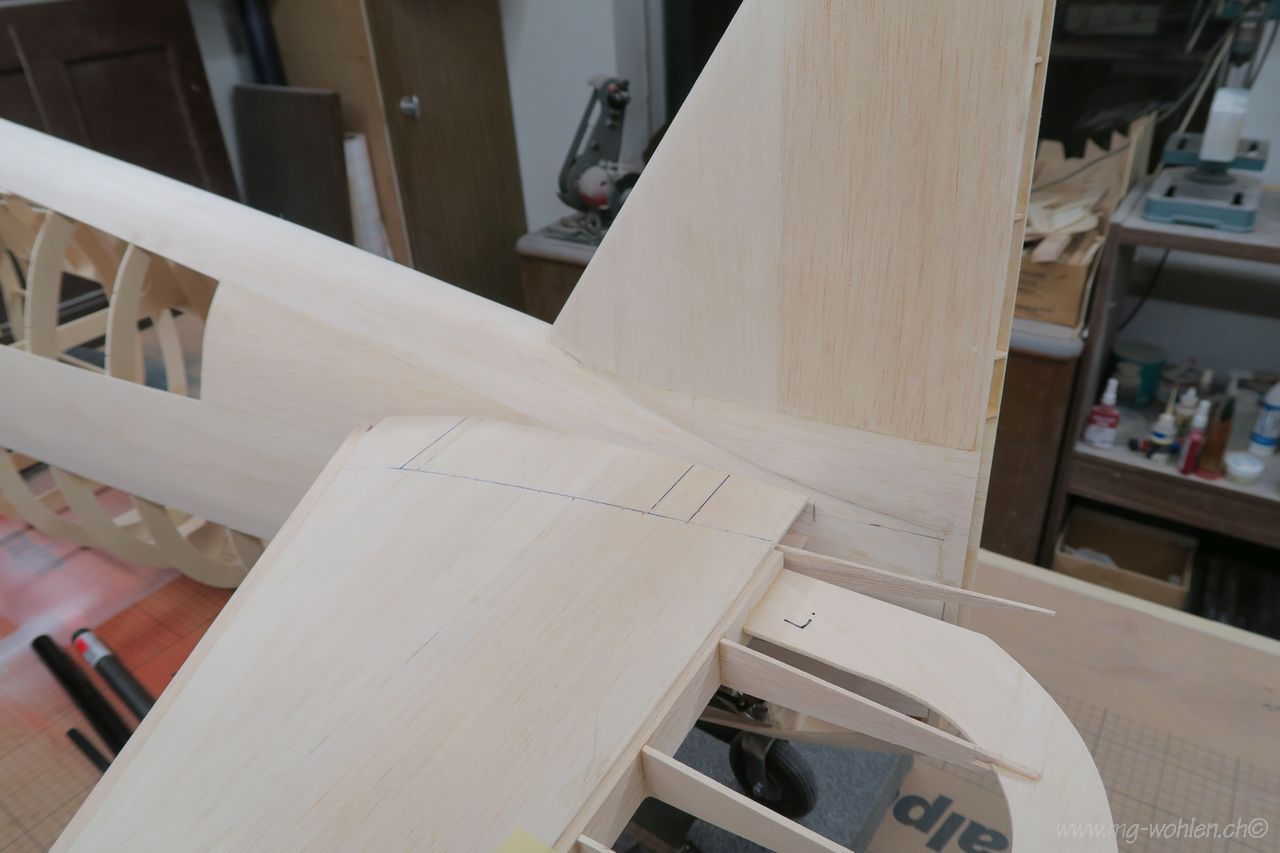

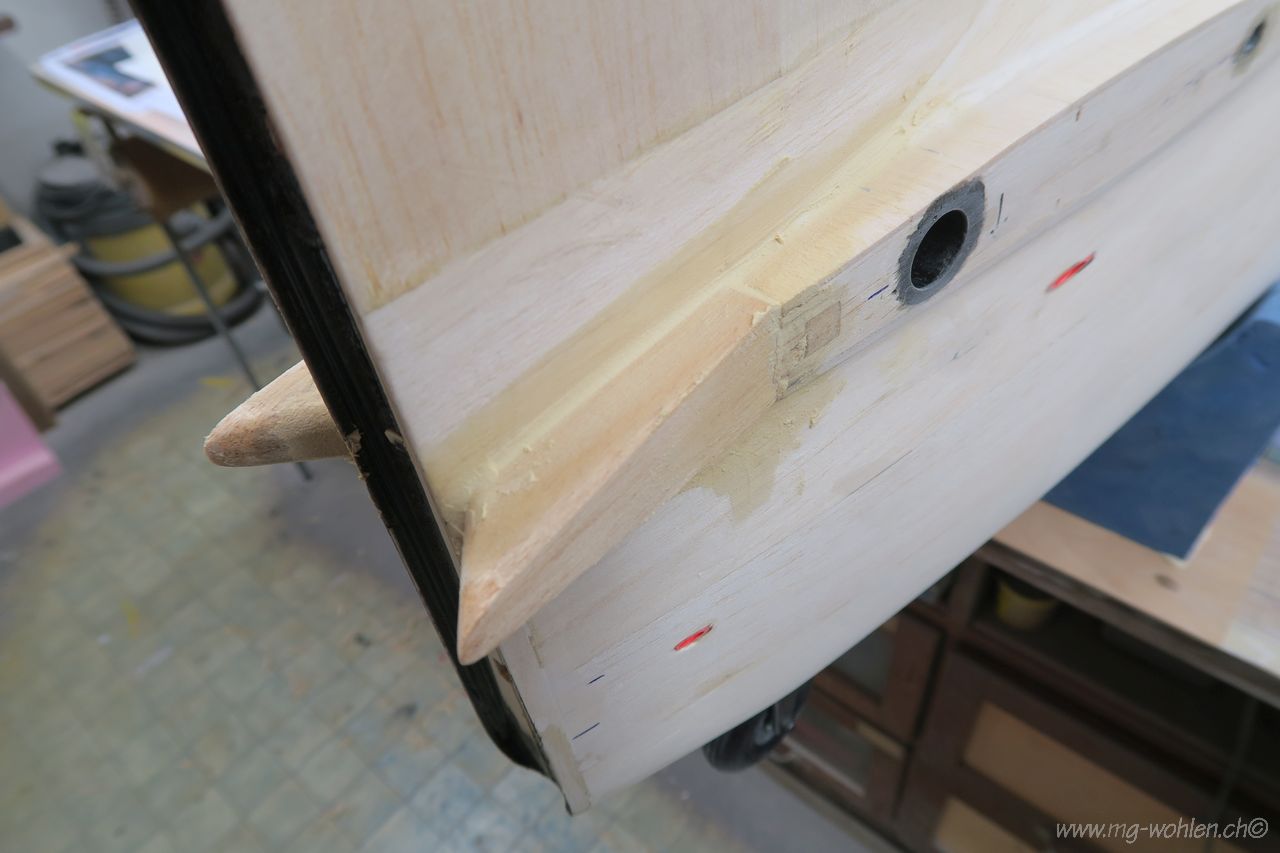

Die beiden Flügelstummel müssen am Rumpf angepasst werden
Schleifen und schleifen bis es fast nahtlos passt
Jetzt können beide Flügel an den Rumpf geklebt werden
Die beiden Stummel sind an der vorbereiteten Trennstelle getrennt

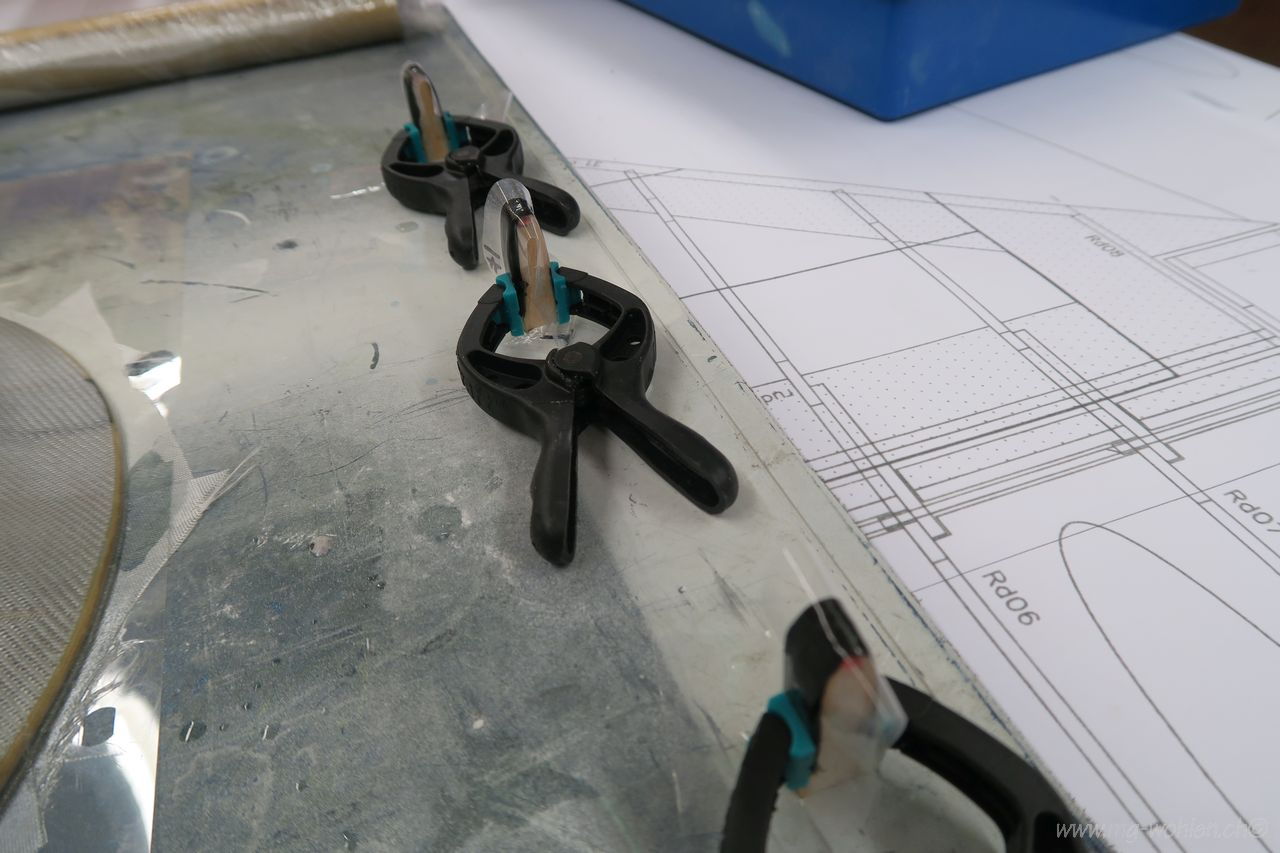

Die Scharnieren sind für den Einbau bereit
Scharnieren eingeklebt
Die innere Lagerung

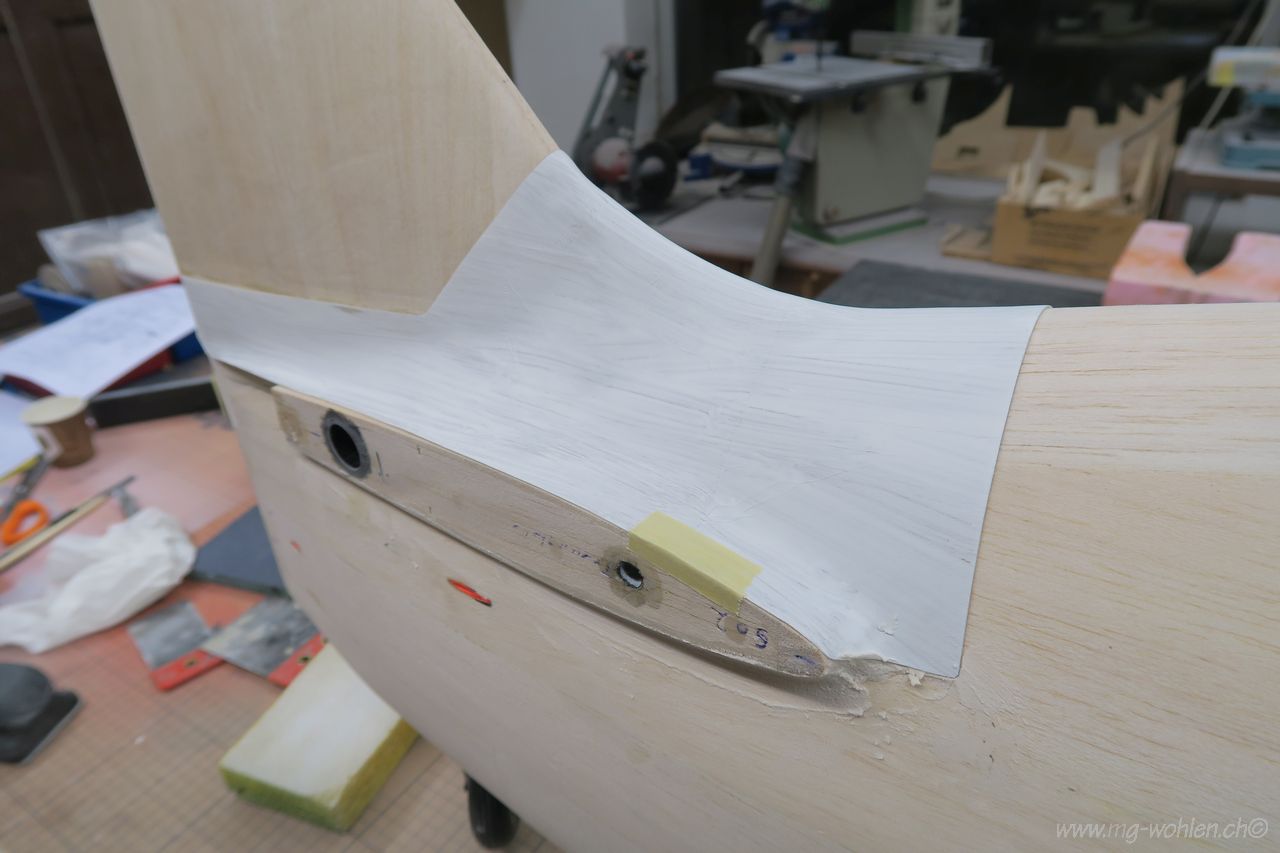

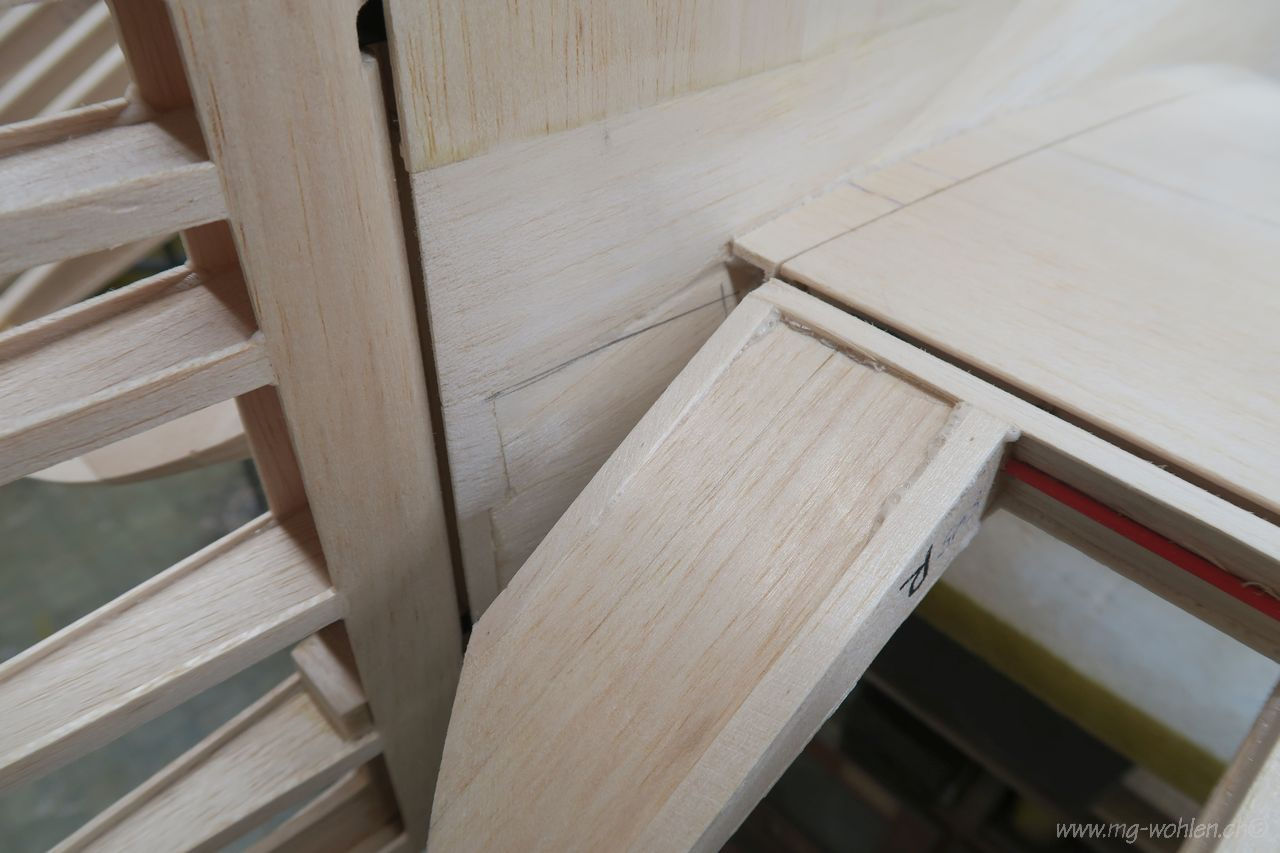

Die Rundung für die Hohlkehle wird mit Balsastreifen aufgebaut
Schleifen bis genügend Ausschlag vorhanden ist
Dieser Ausschlag sollte reichen

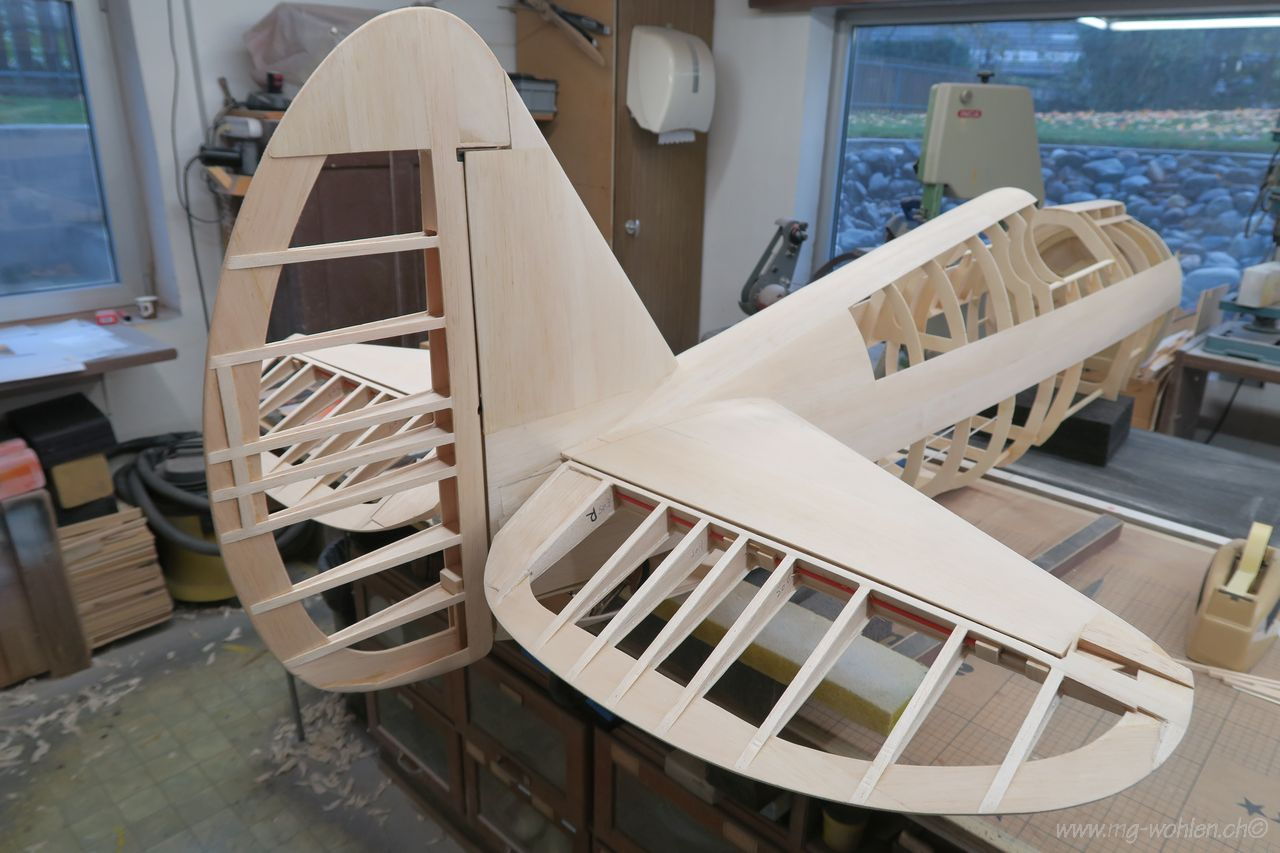

Immer wieder zusammen stecken für eine Kontrolle
Hier kommt später noch ein Flächenanschluss hin

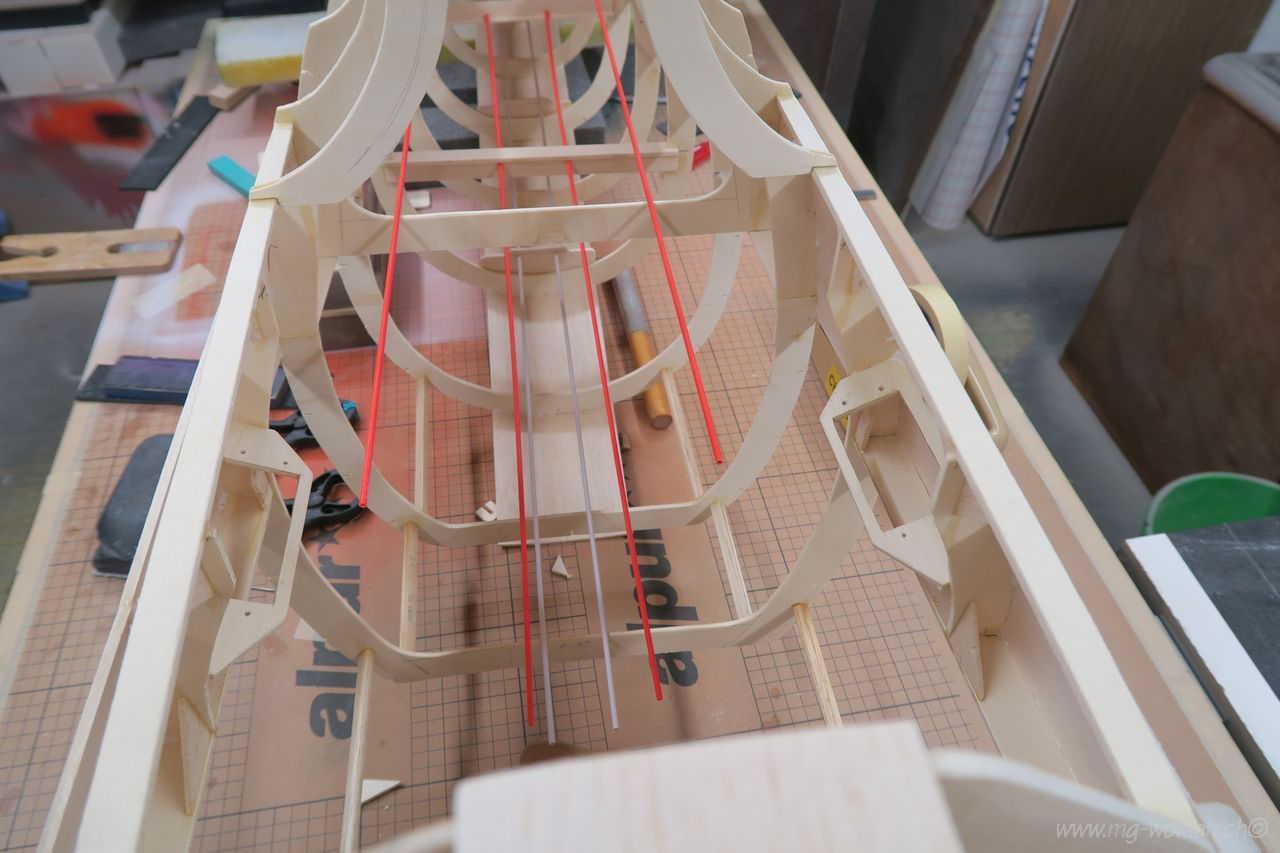

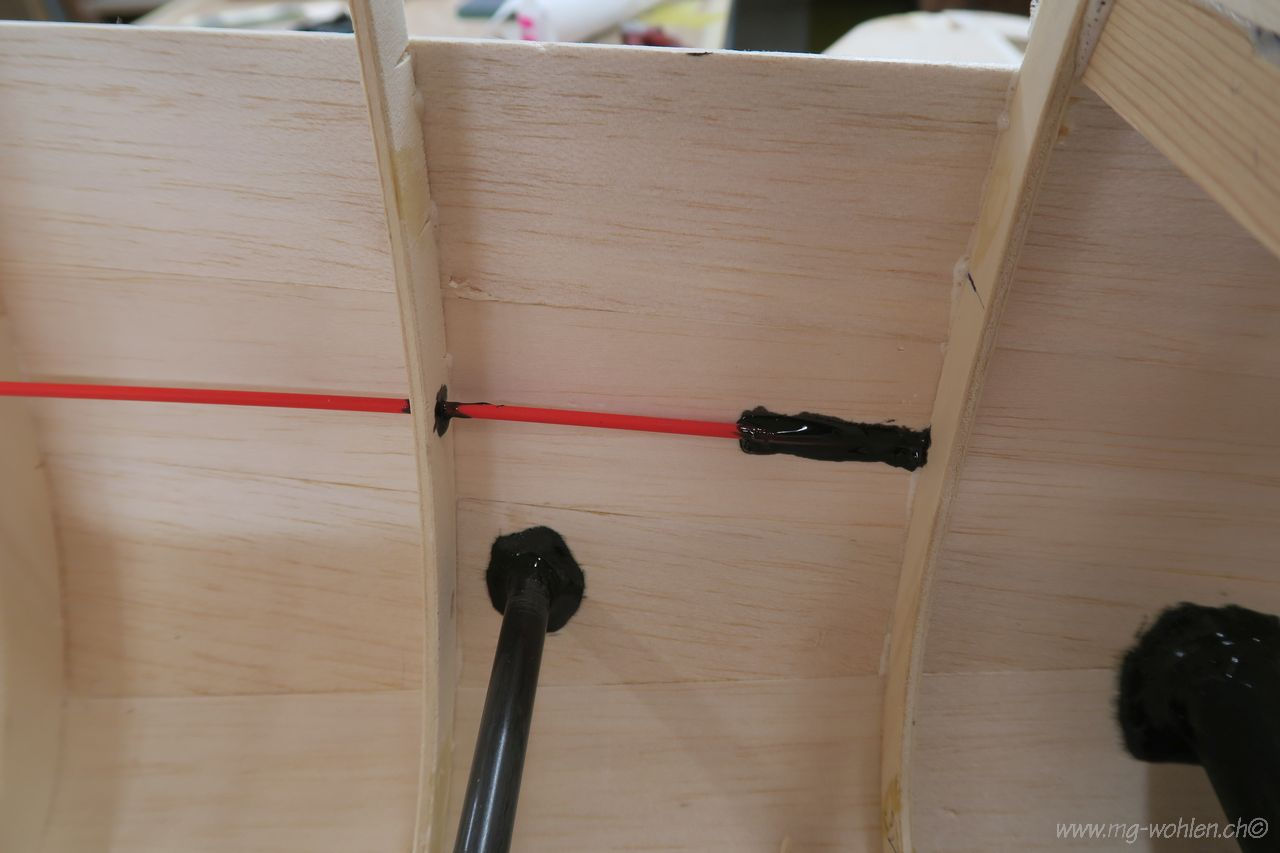

Die ersten Bowdenzüge werden schon angepasst und eingeklebt

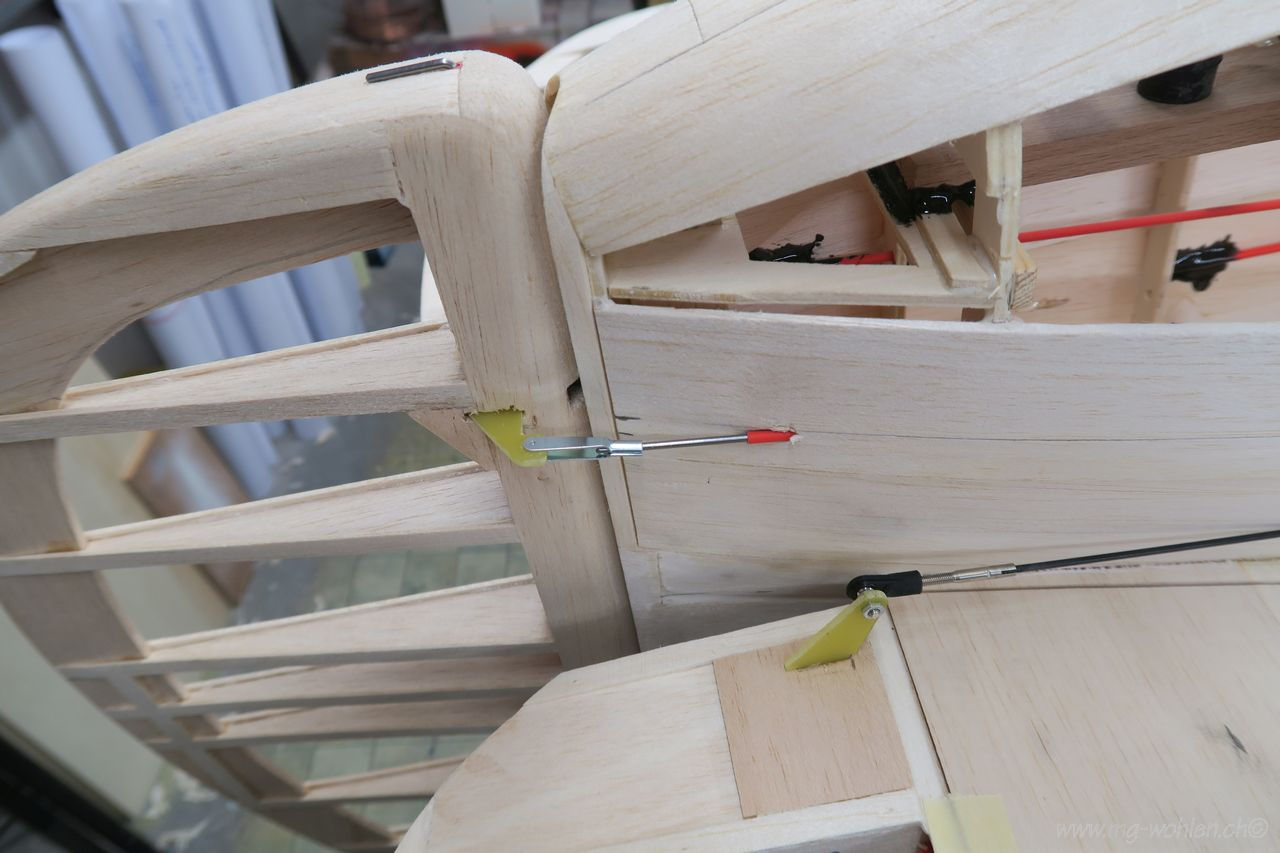

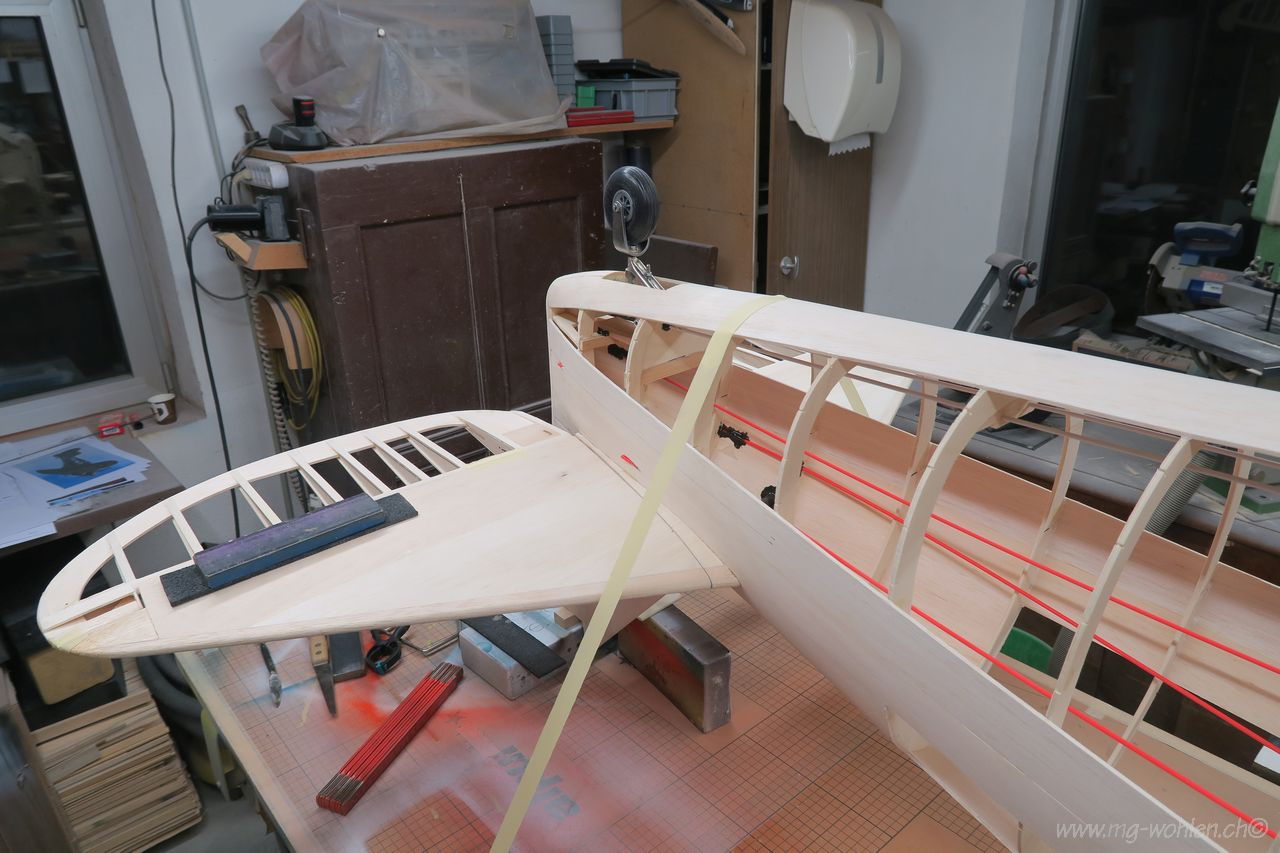

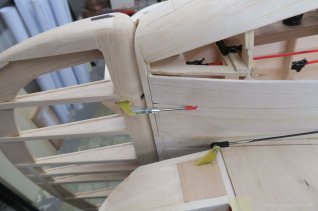

Höhen und Seitenruder provisorisch angelenkt
Der Sitz vom Höhenruder muss nochmals korrigiert werden

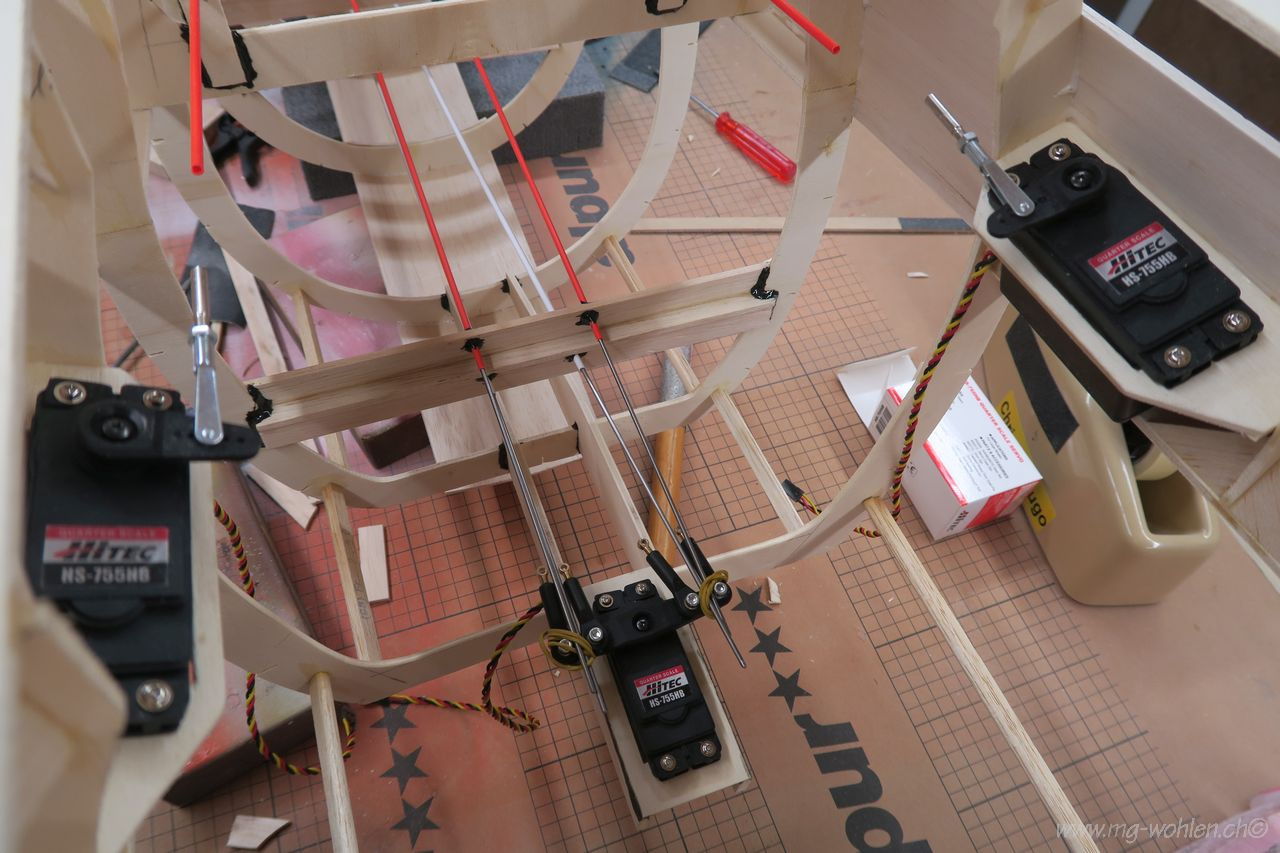

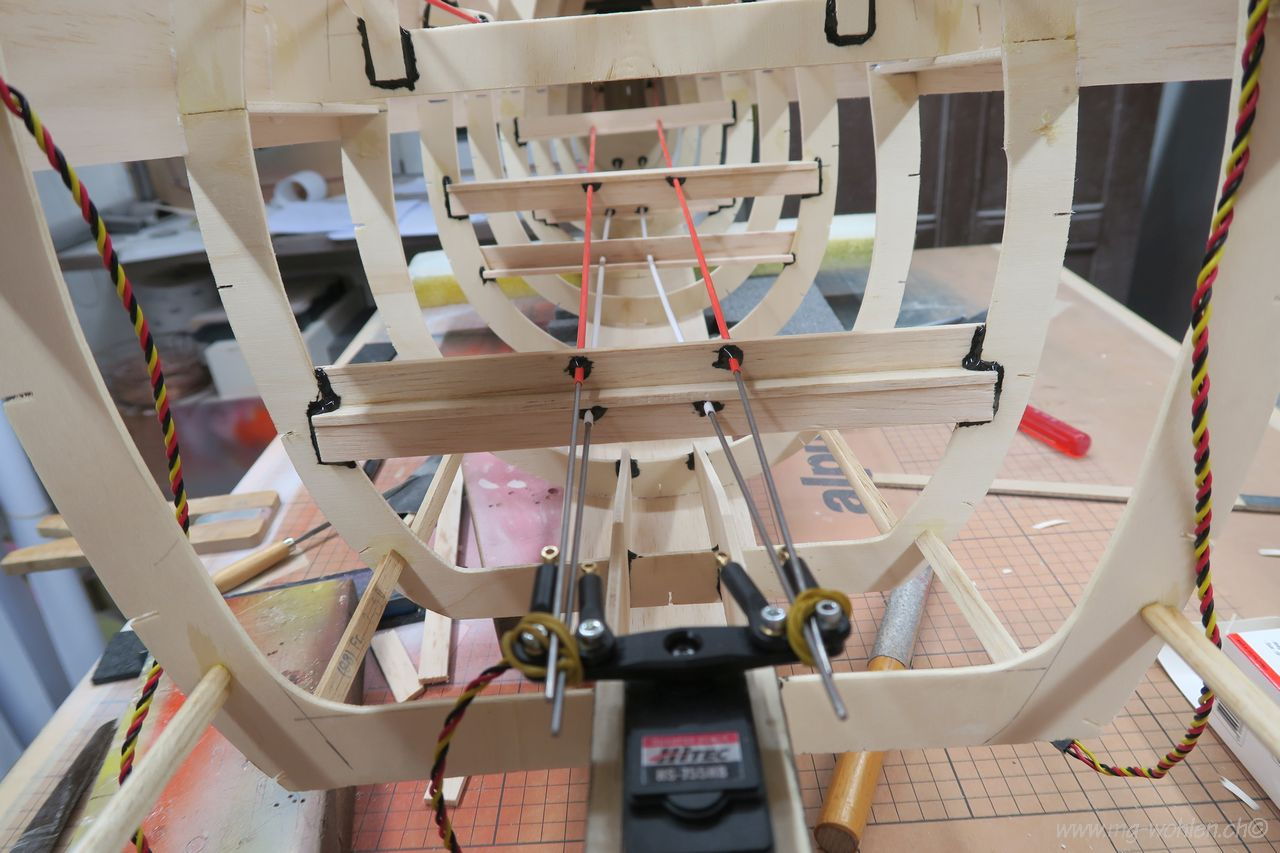

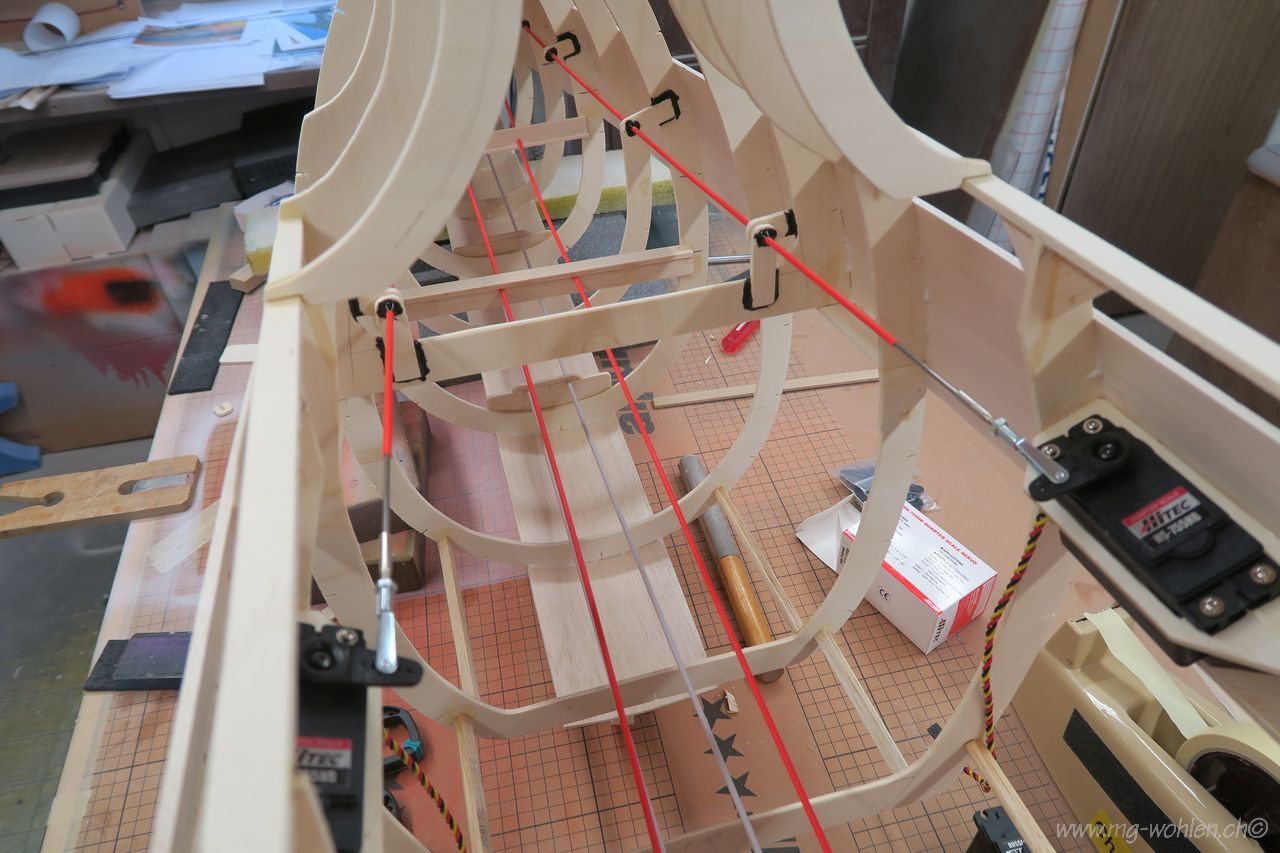

Unkonventionell ist die Anordnung der Höhenrudersevos
Die Servos sind von der Kabine her gut zugänglich
Das Seitenruderservo ist auch schon eingebaut
Die Bowdenzüge können jetzt defenitiv befestigt werden

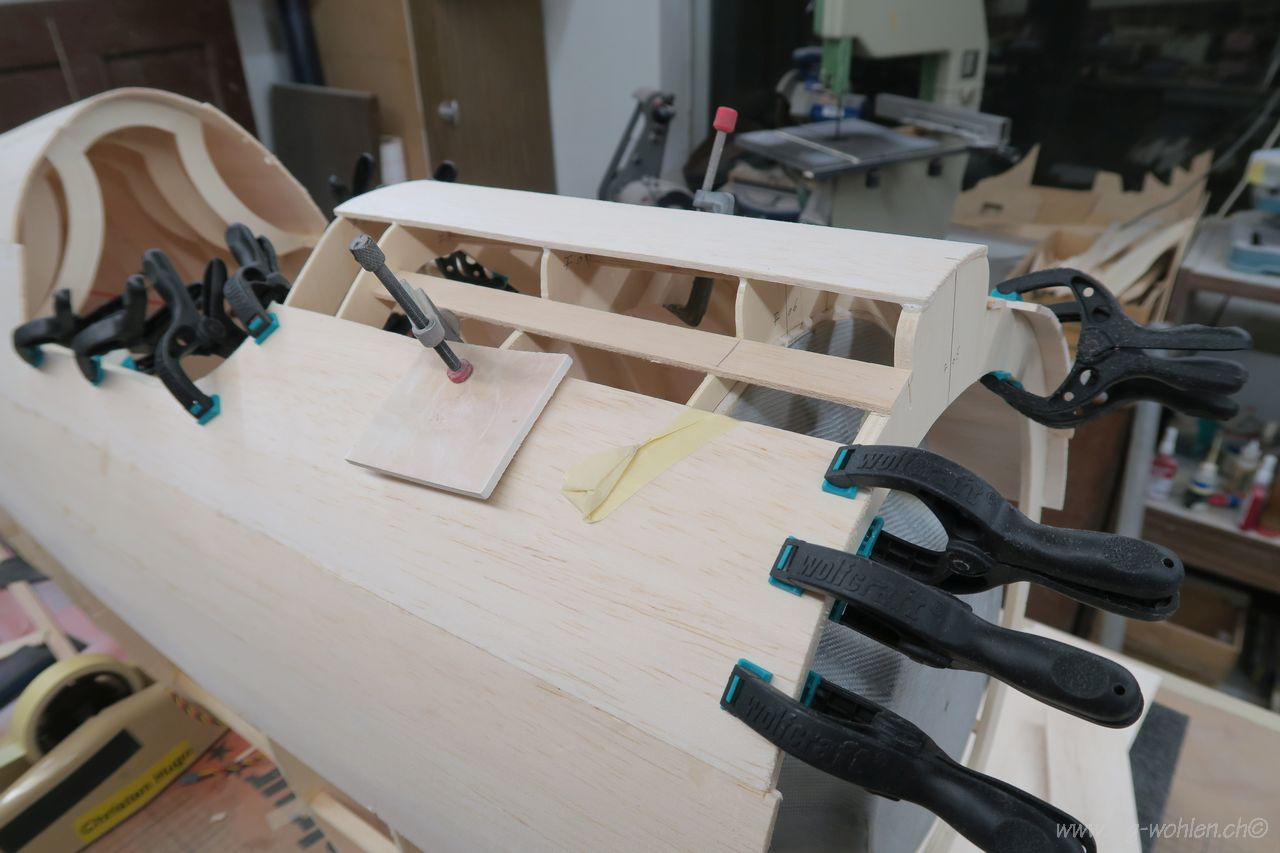

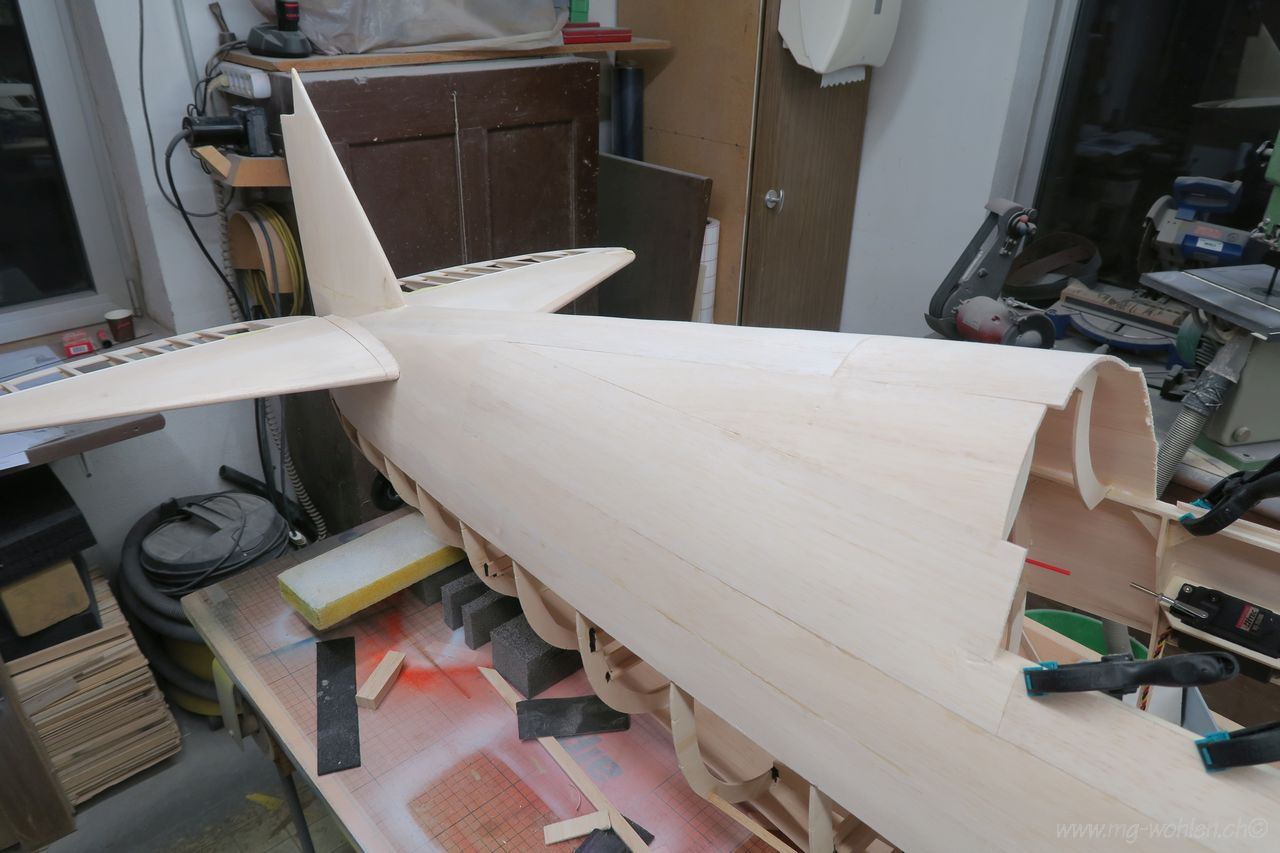

Und weiter geht es mit der Beplankung

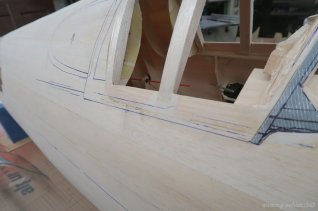

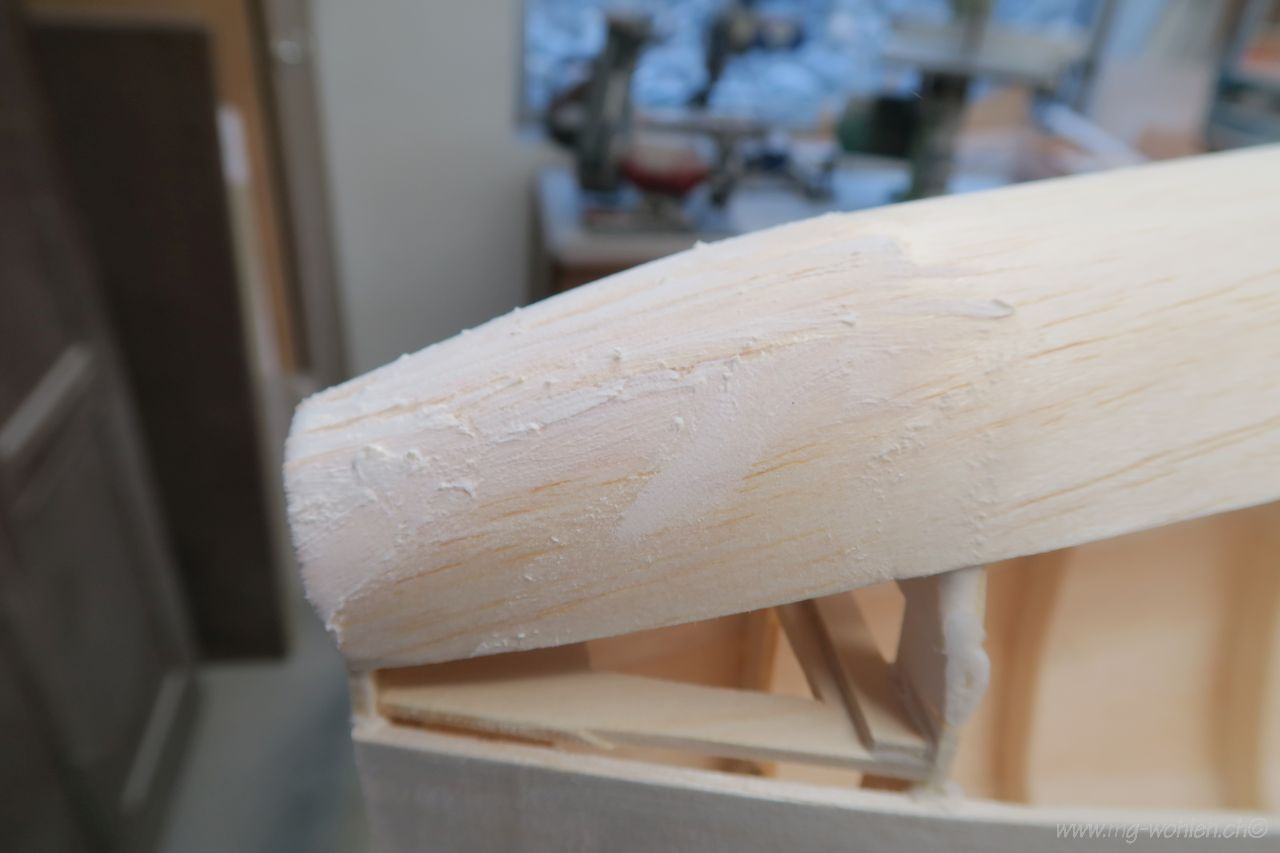

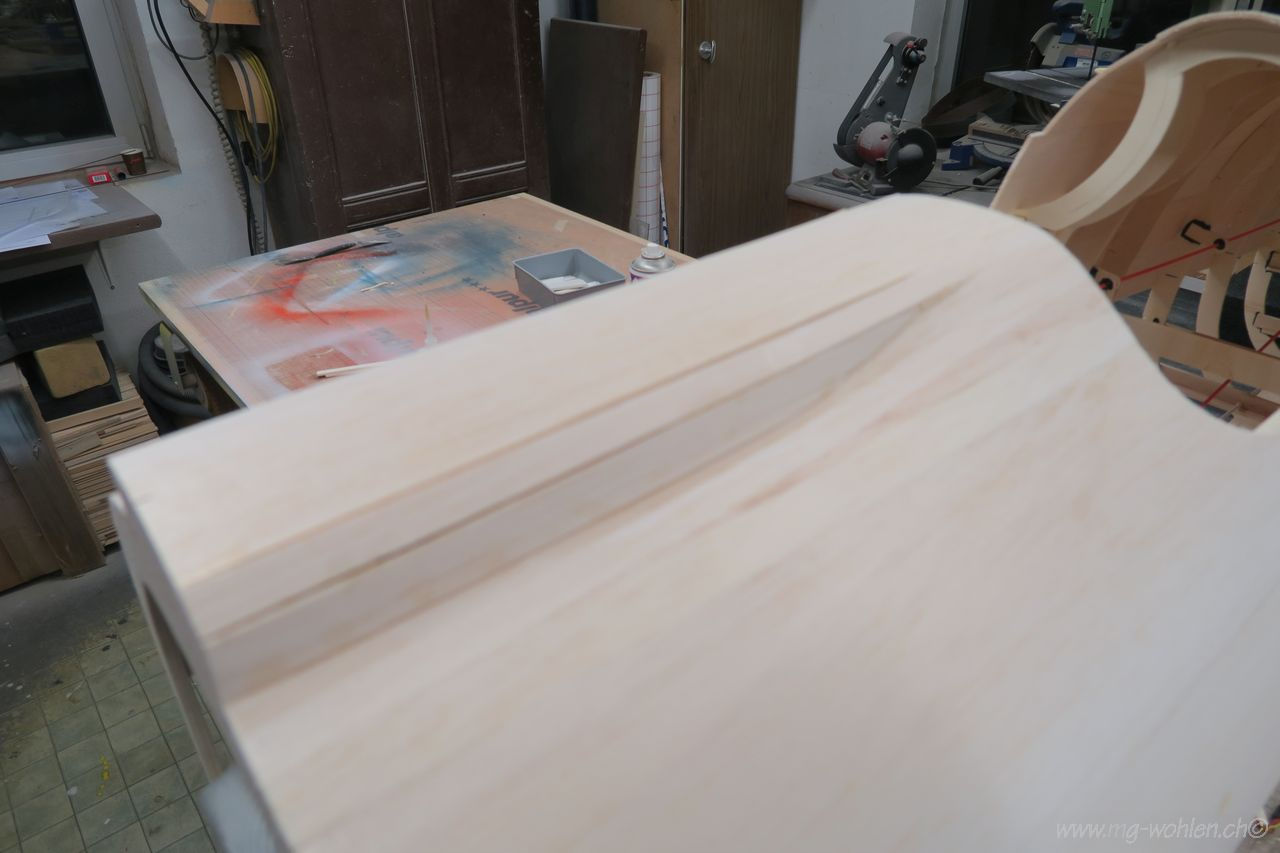

Diese obere Formgebung ist noch ein Knackpunkt
Mit zugeschliffenen Balsastreifen bekommt man die Form hin
Da hilft noch schleifen und Spachteln

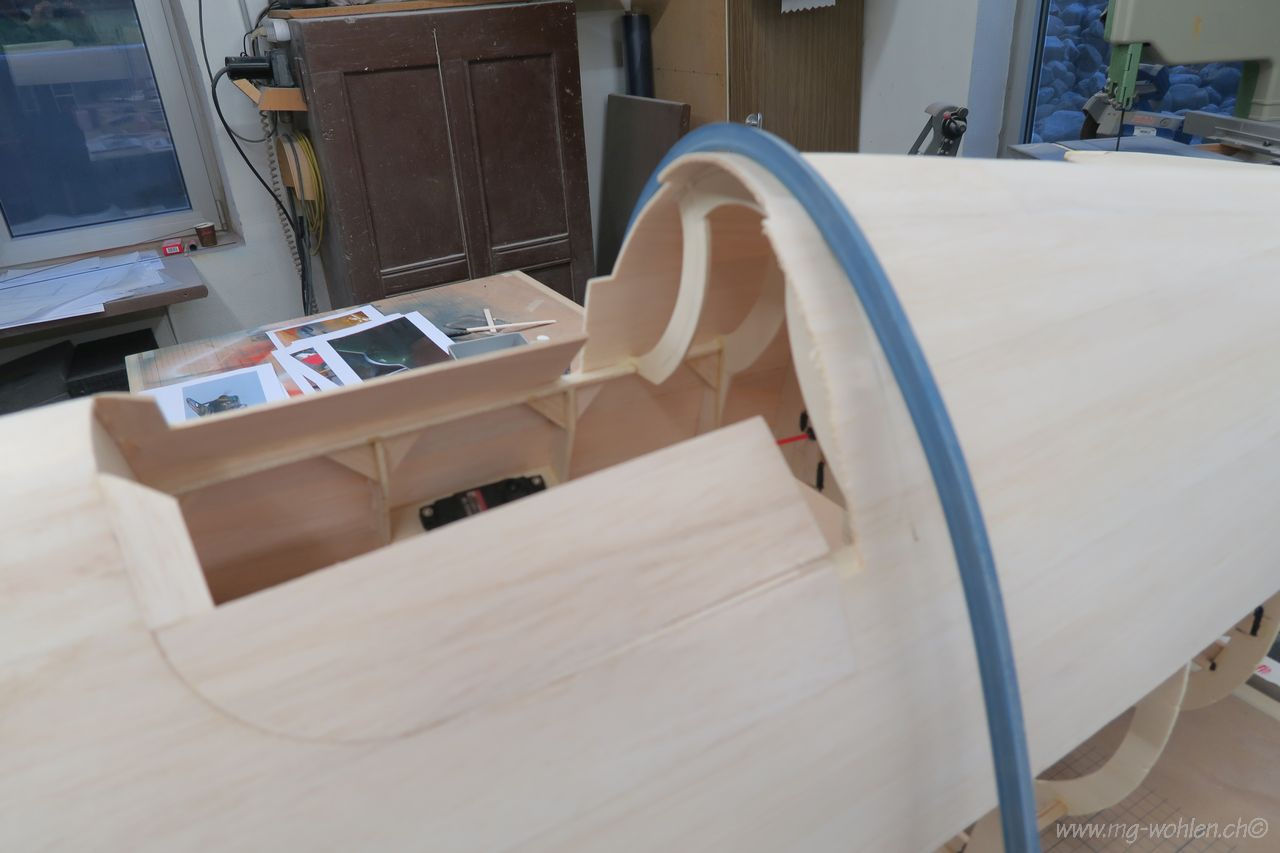

Kurvenlineal in Aktion

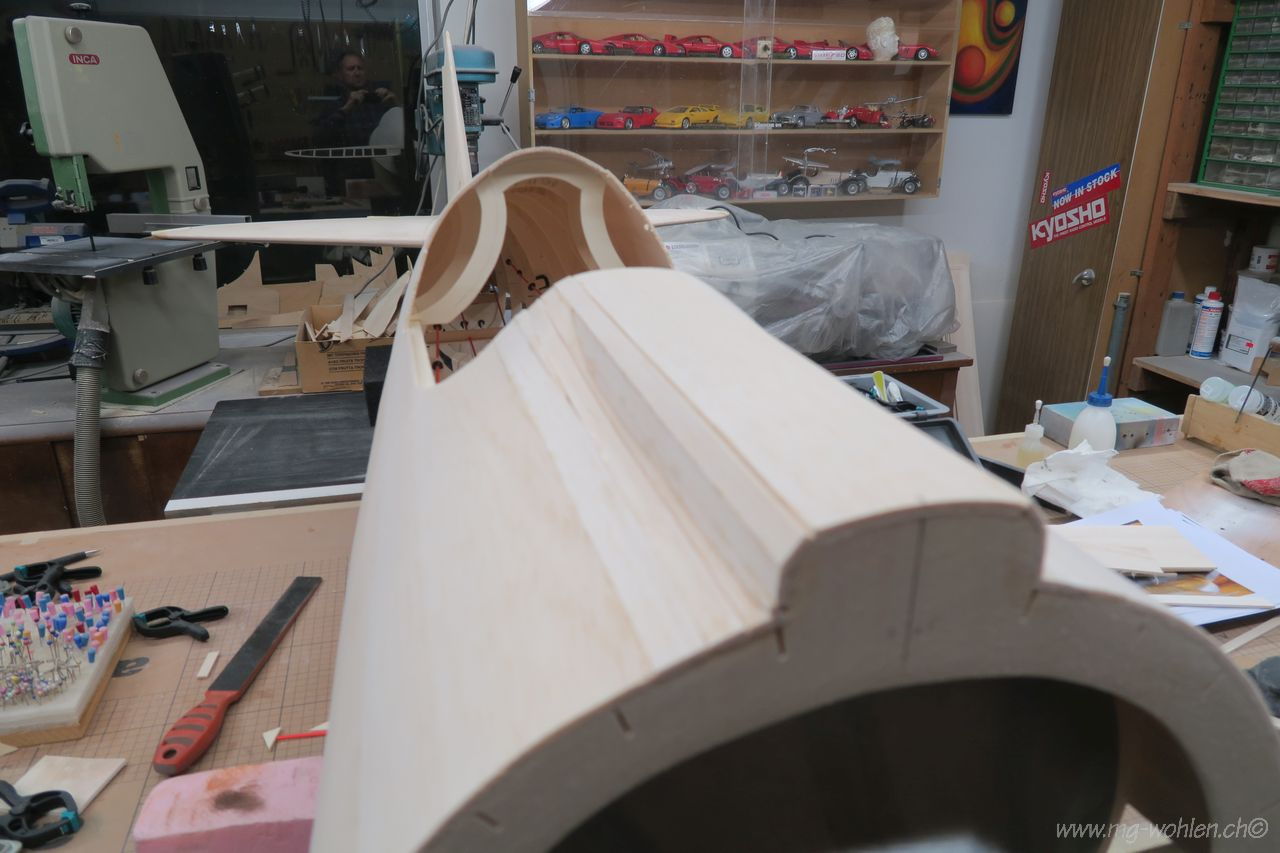

So sollte es in Etwa aussehen

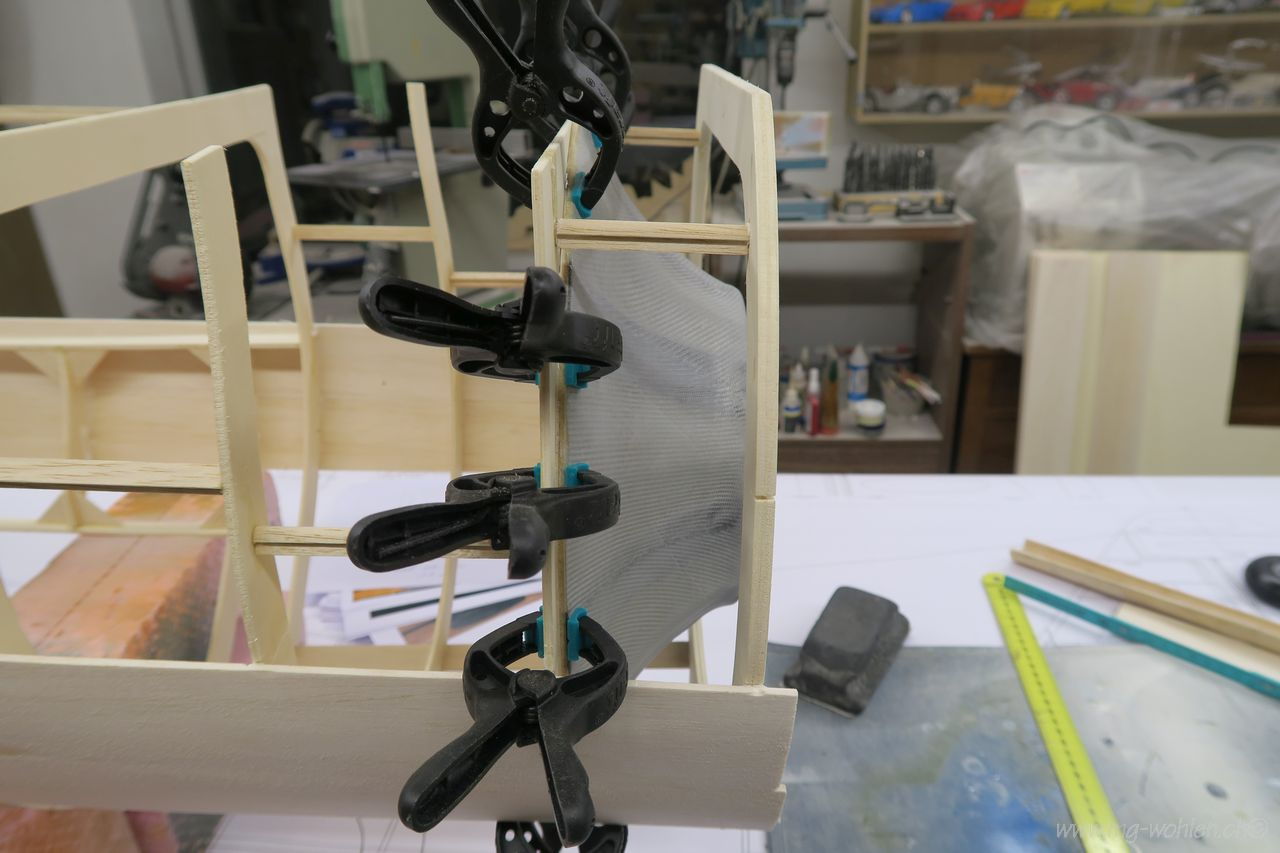

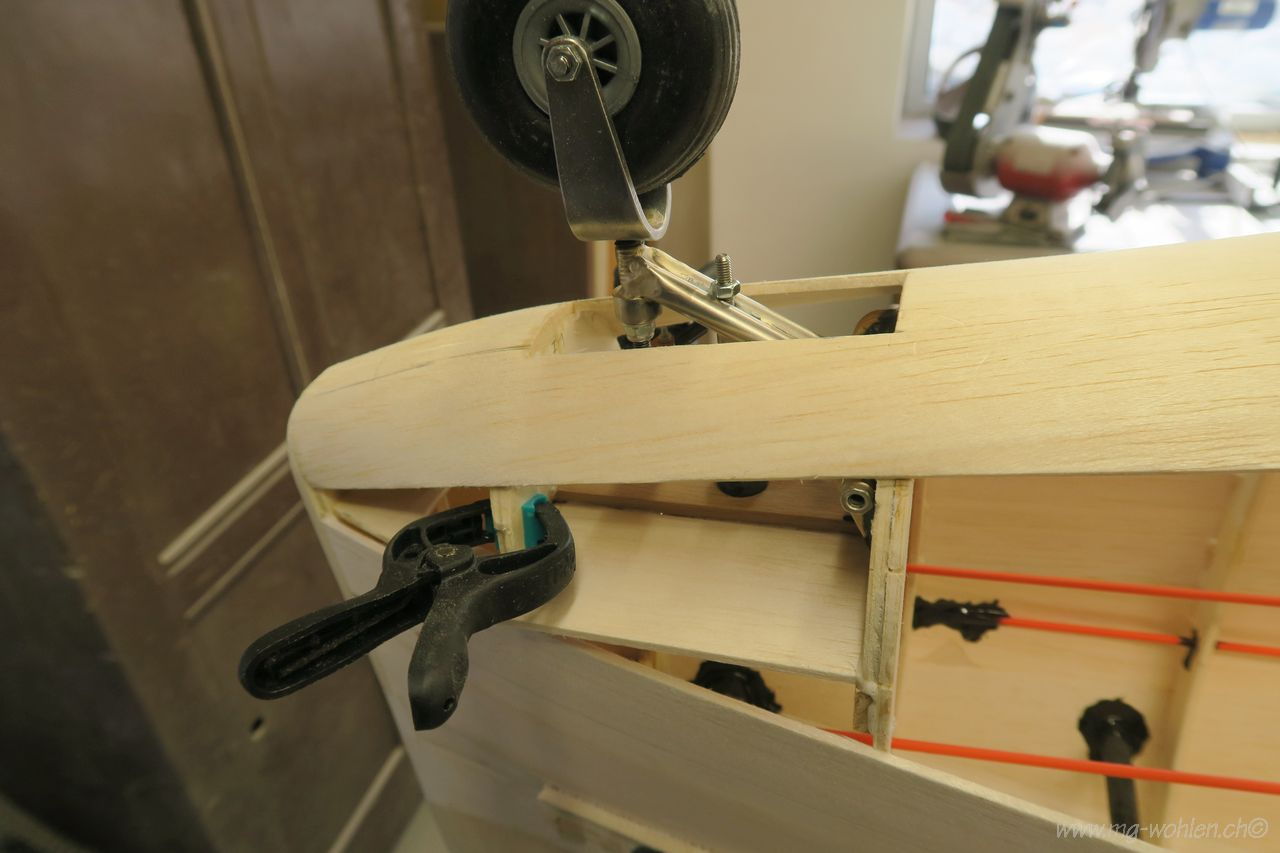

Vor dem Beplanken noch ein Kotschutz montieren

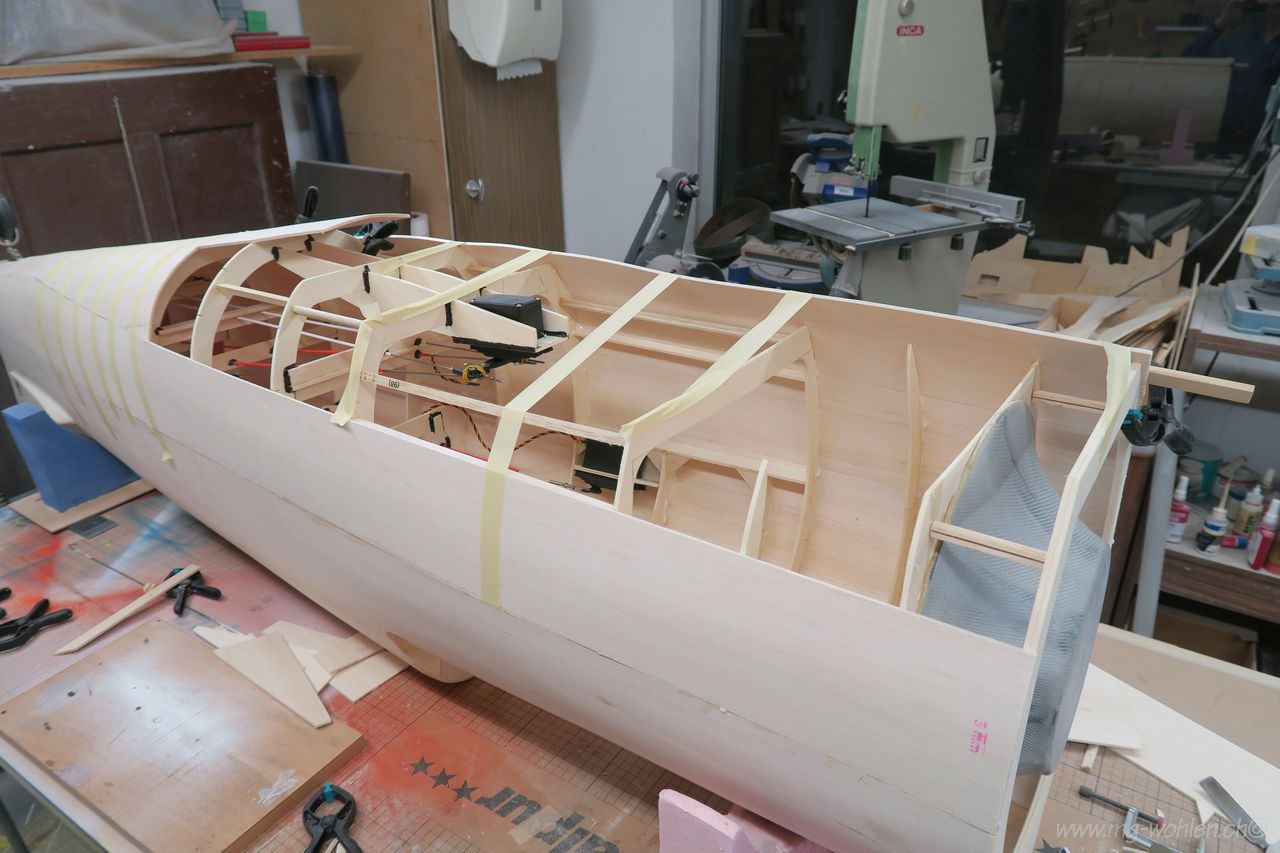

Jetzt kann weiter beplankt werden

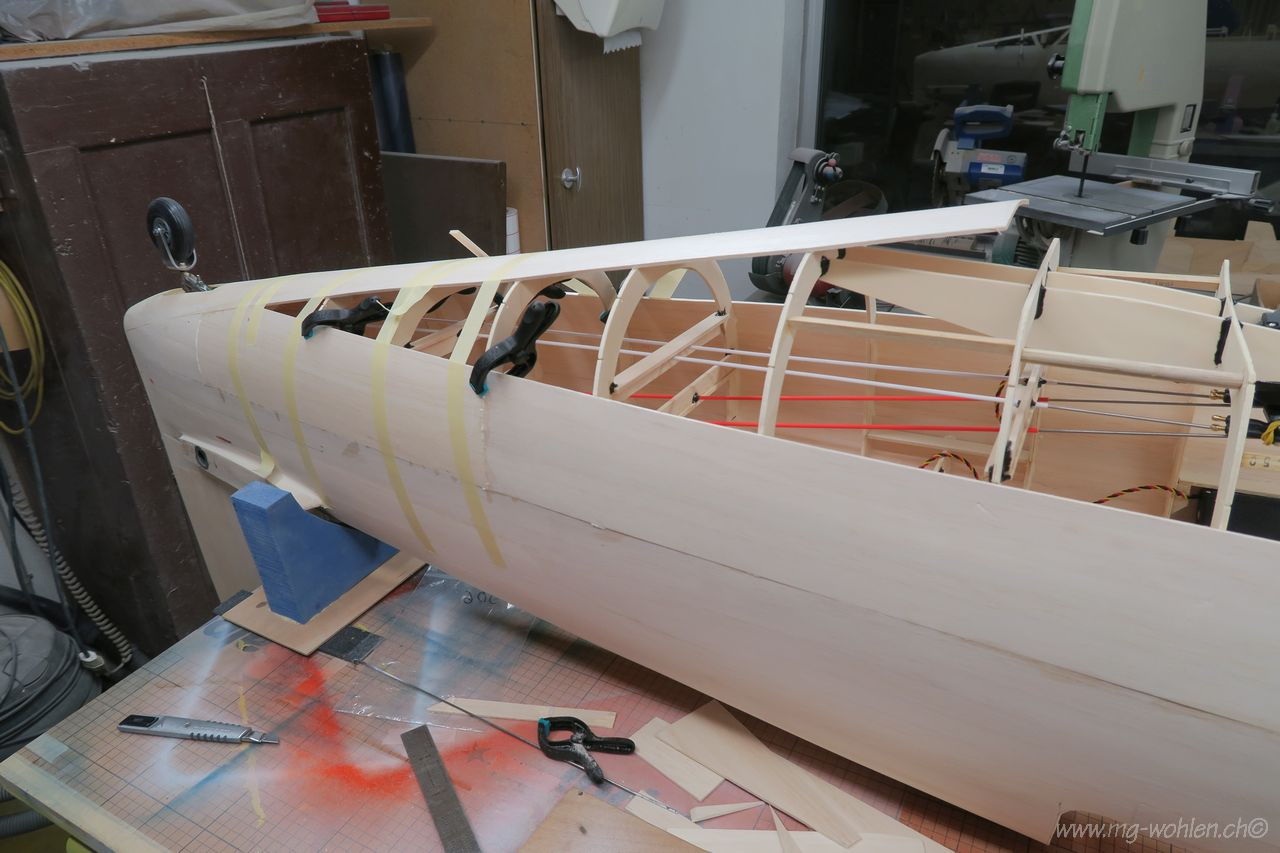

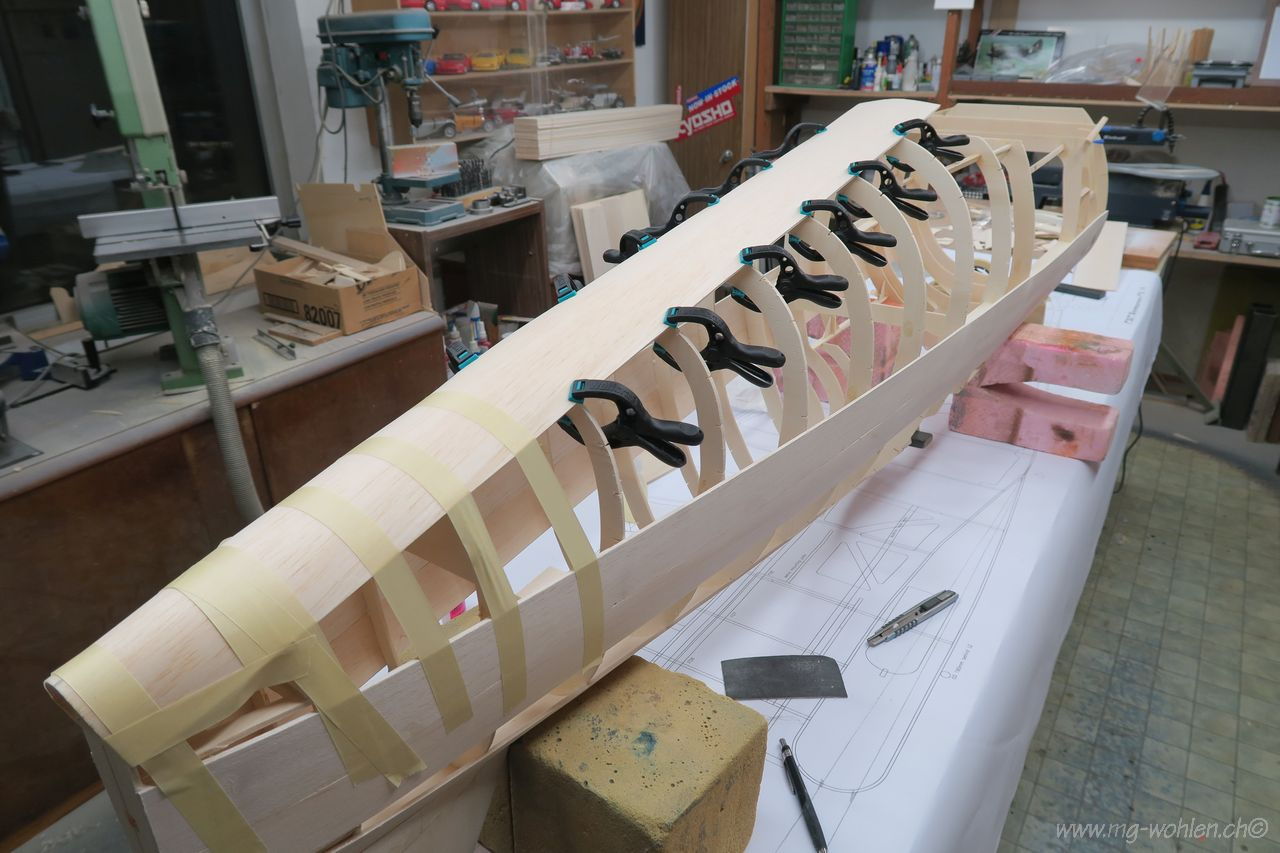

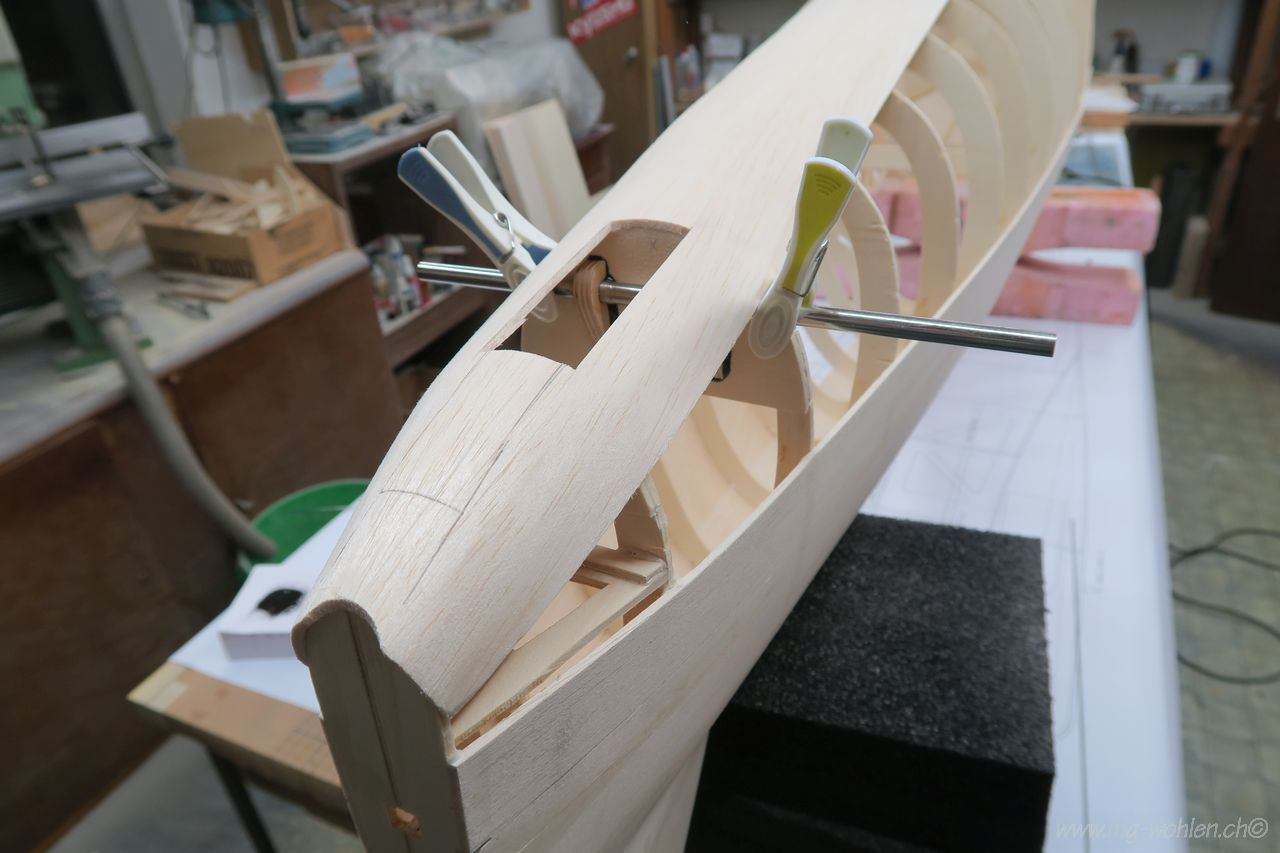

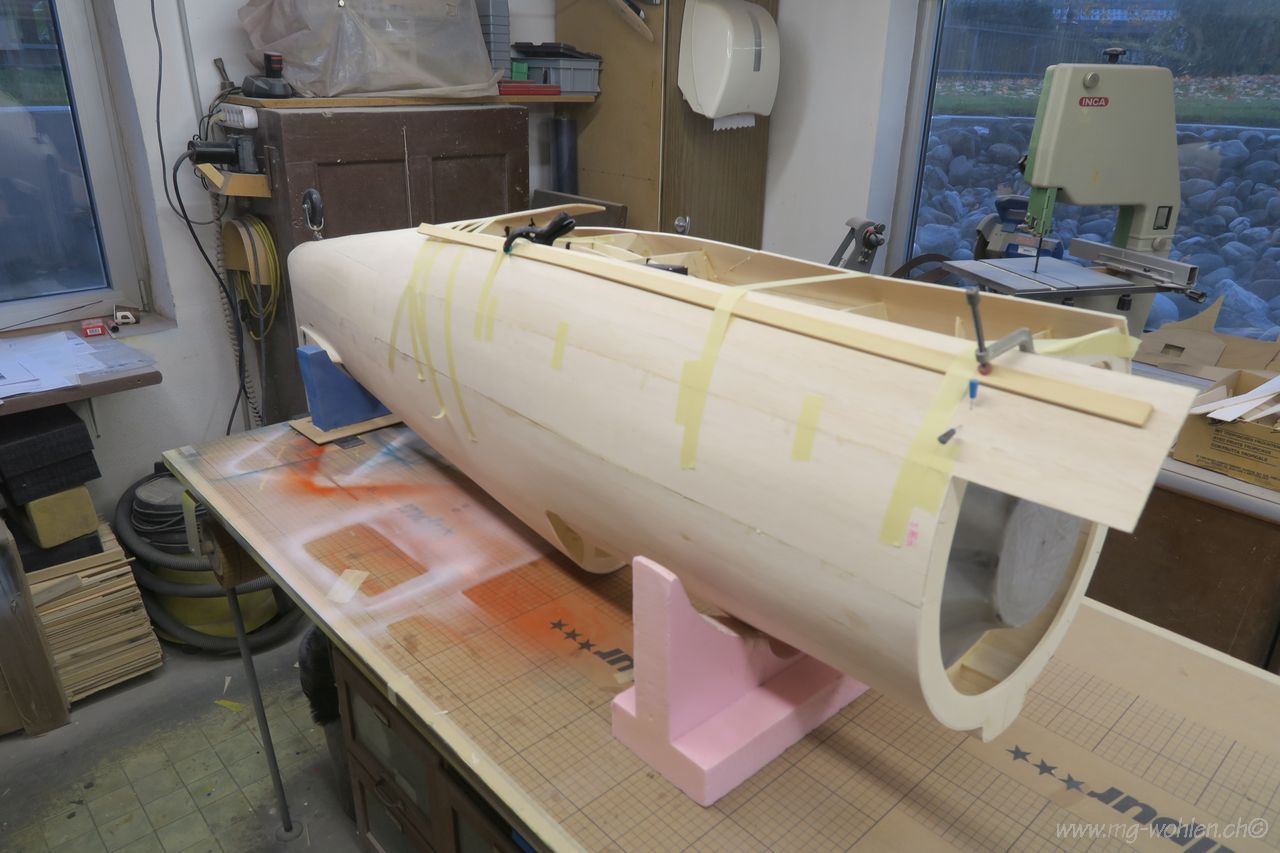

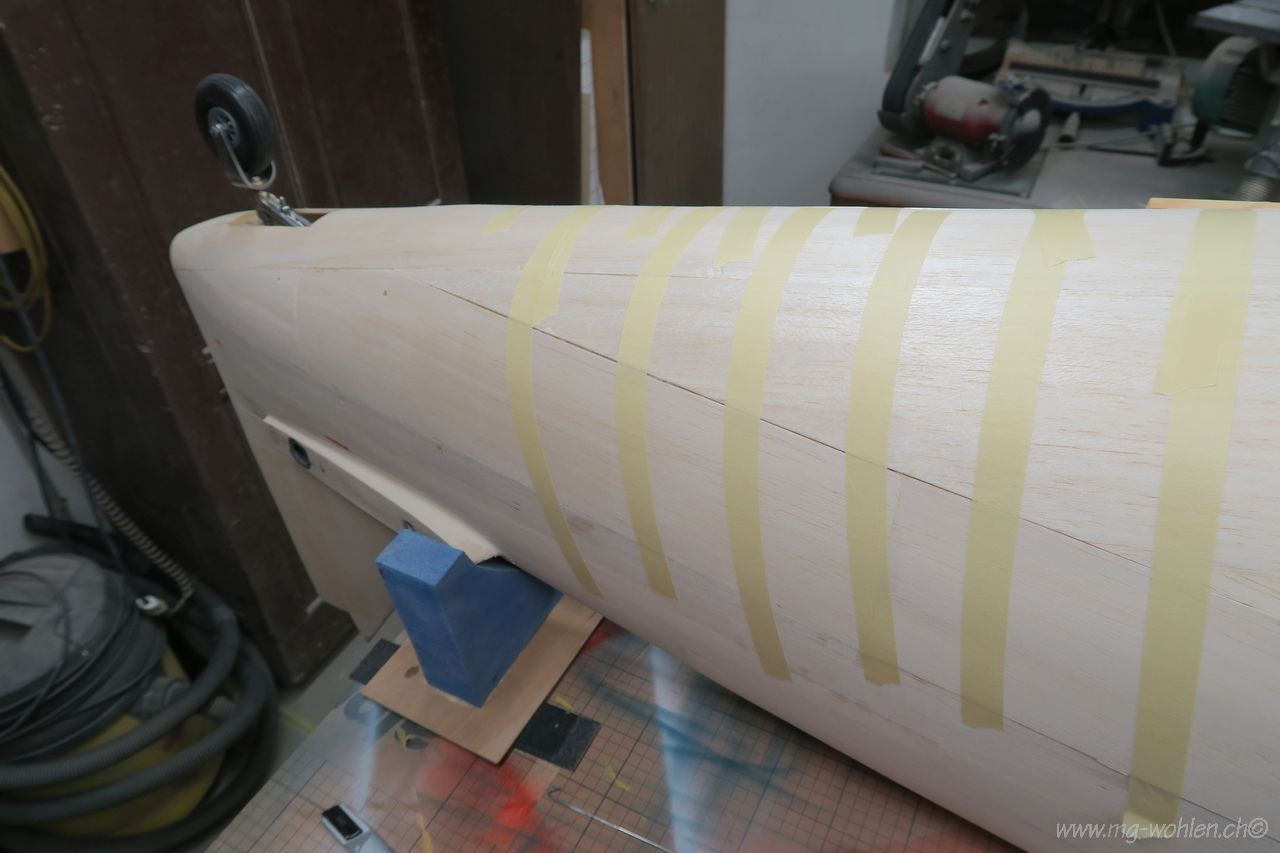

Das Klebeband hält das Balsa während dem Trocknen
Die Beplankung muss immer angepasst werden

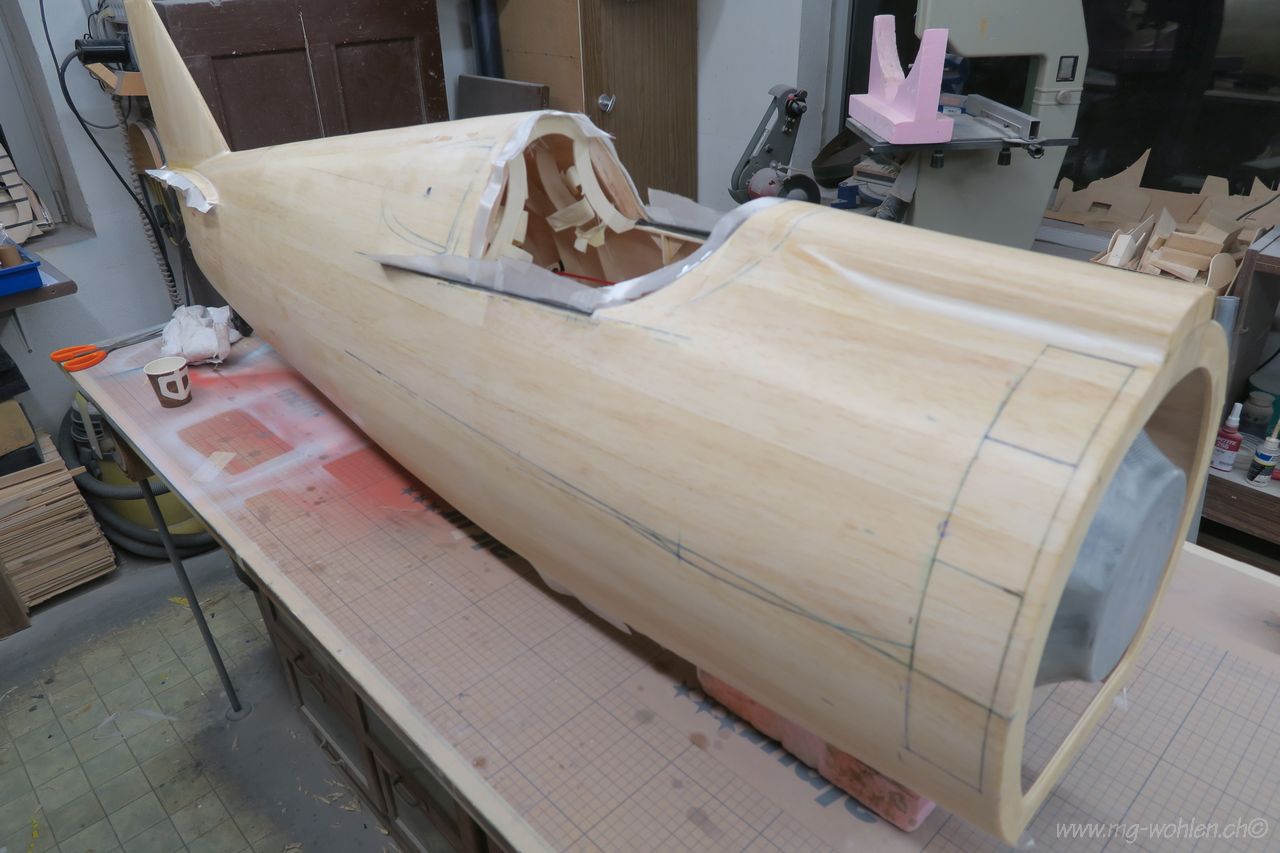

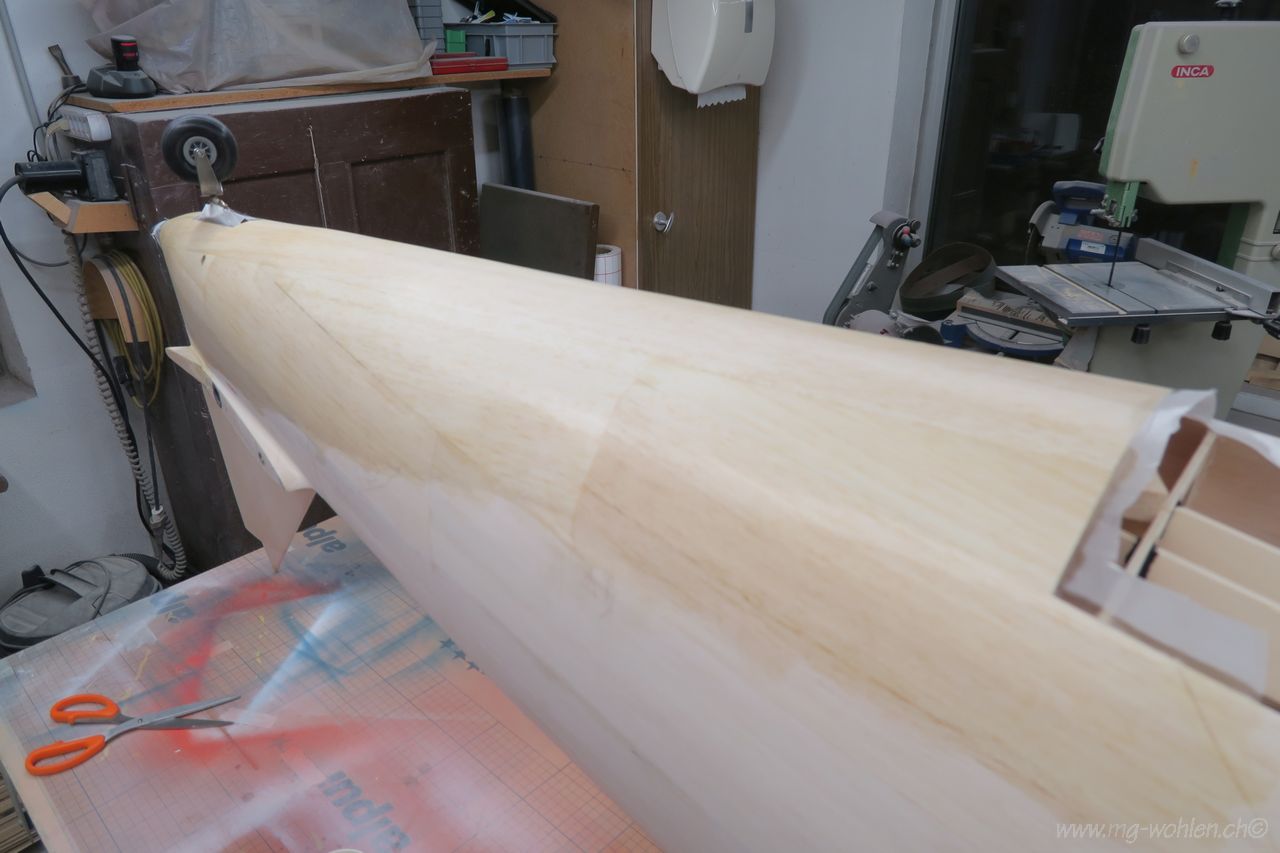

Die letzte Beplankung vom Rumpf

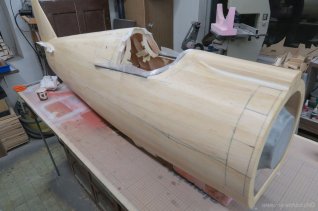

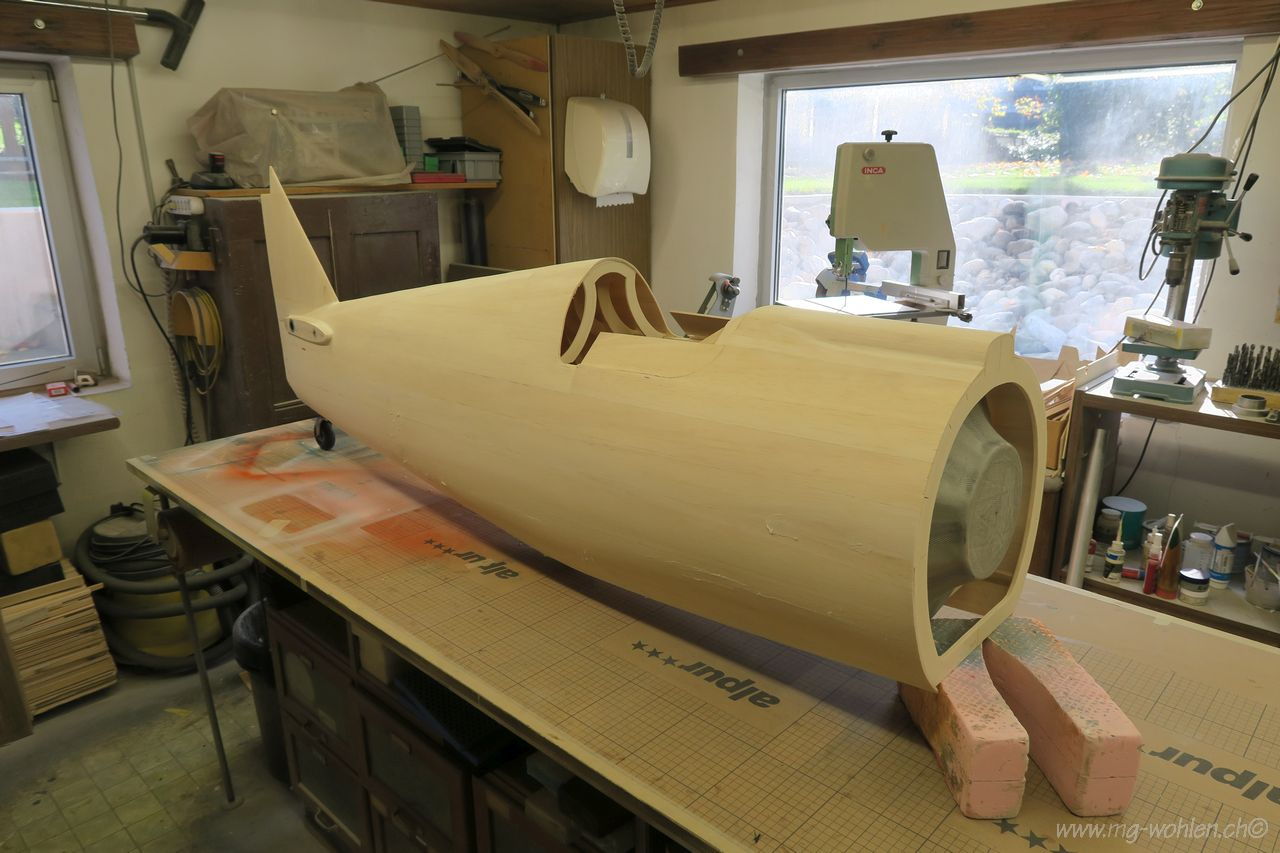

Spachteln und dann grob verschleifen

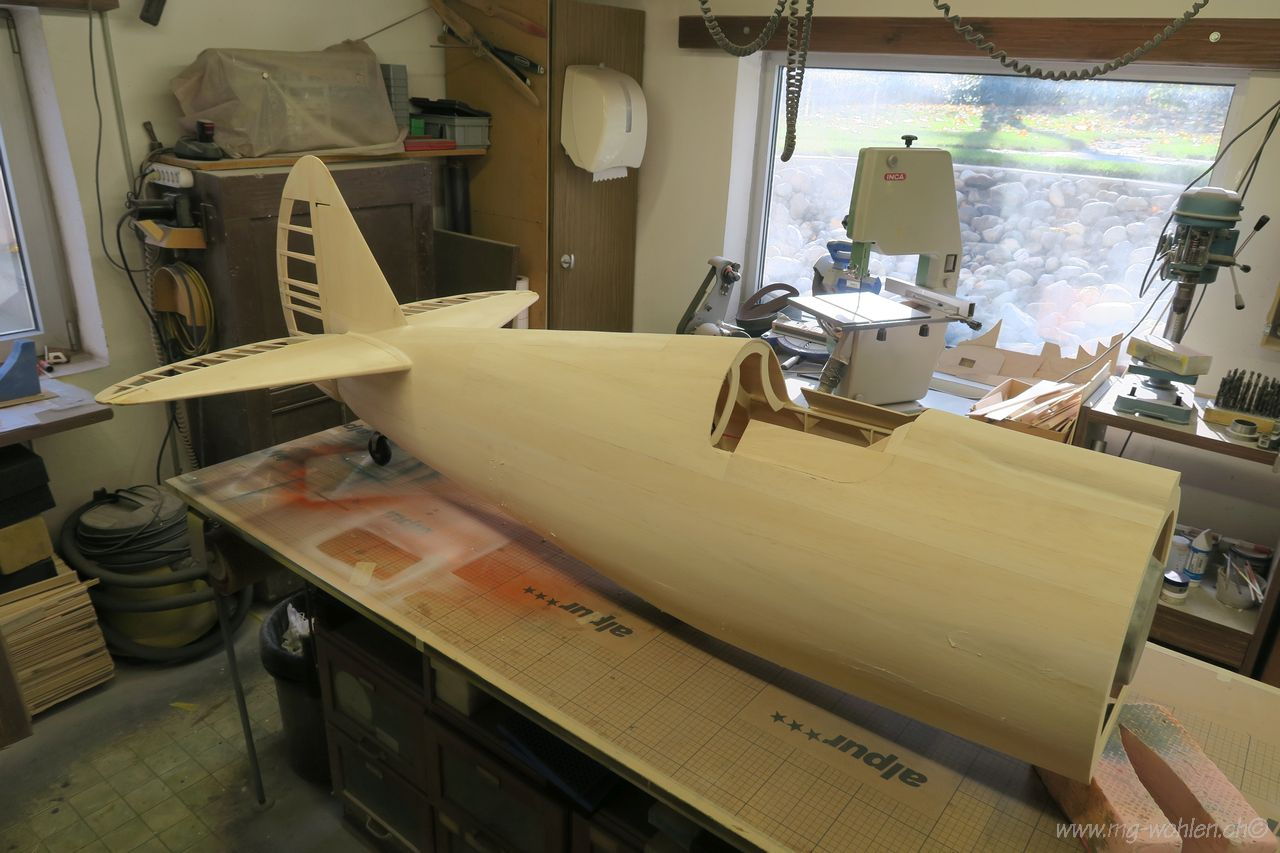

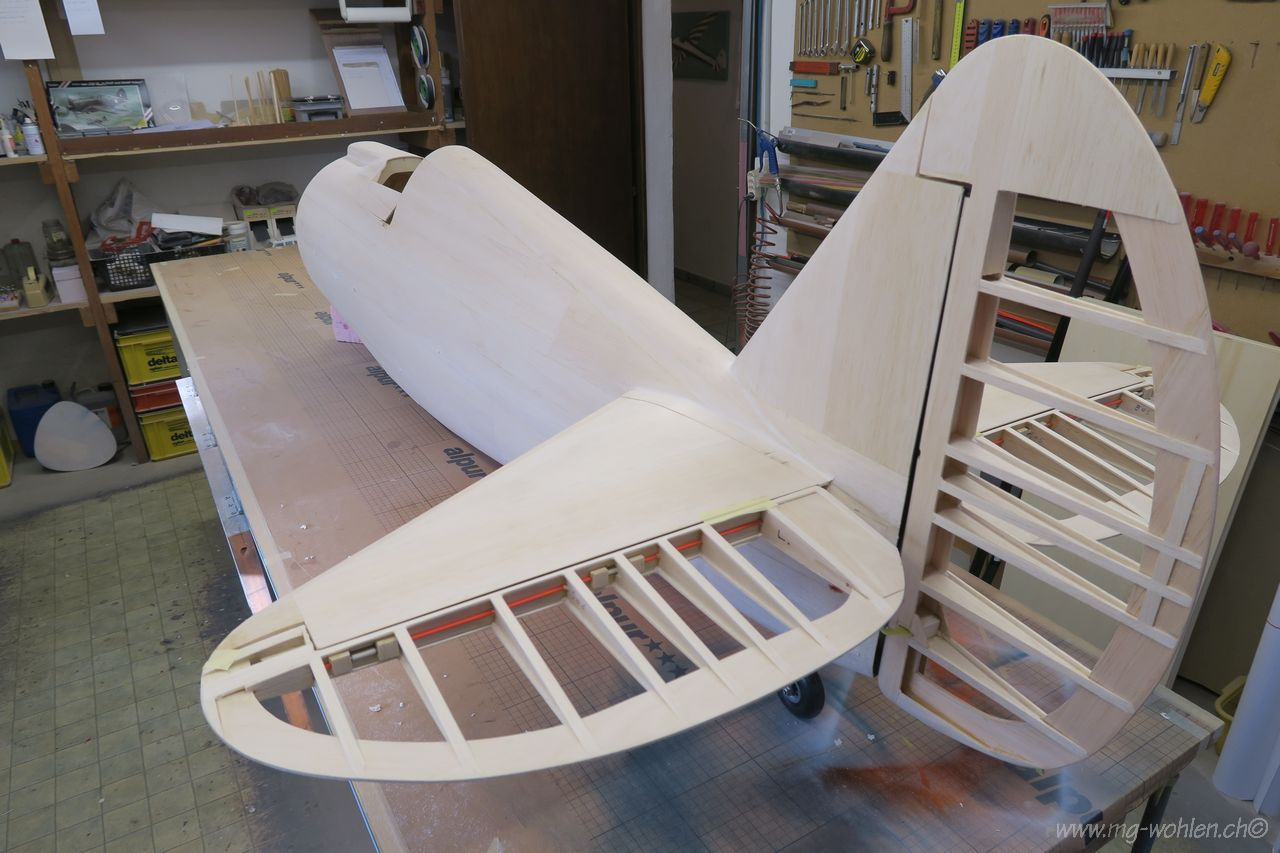

Zur eigenen Befriedigung mal wieder zusammenstecken
Und das ganze wieder von hinten

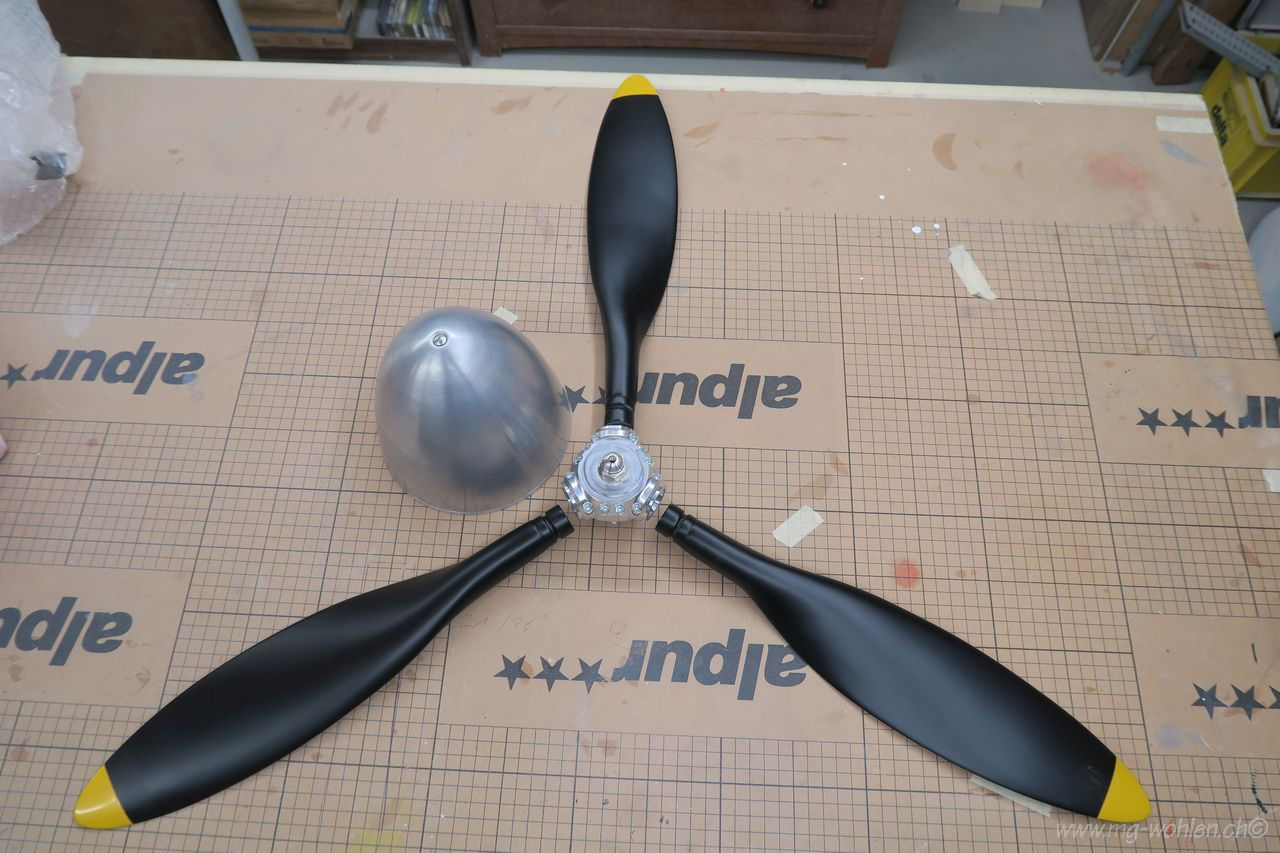

Der Prop ist unterdessen auch angekommen

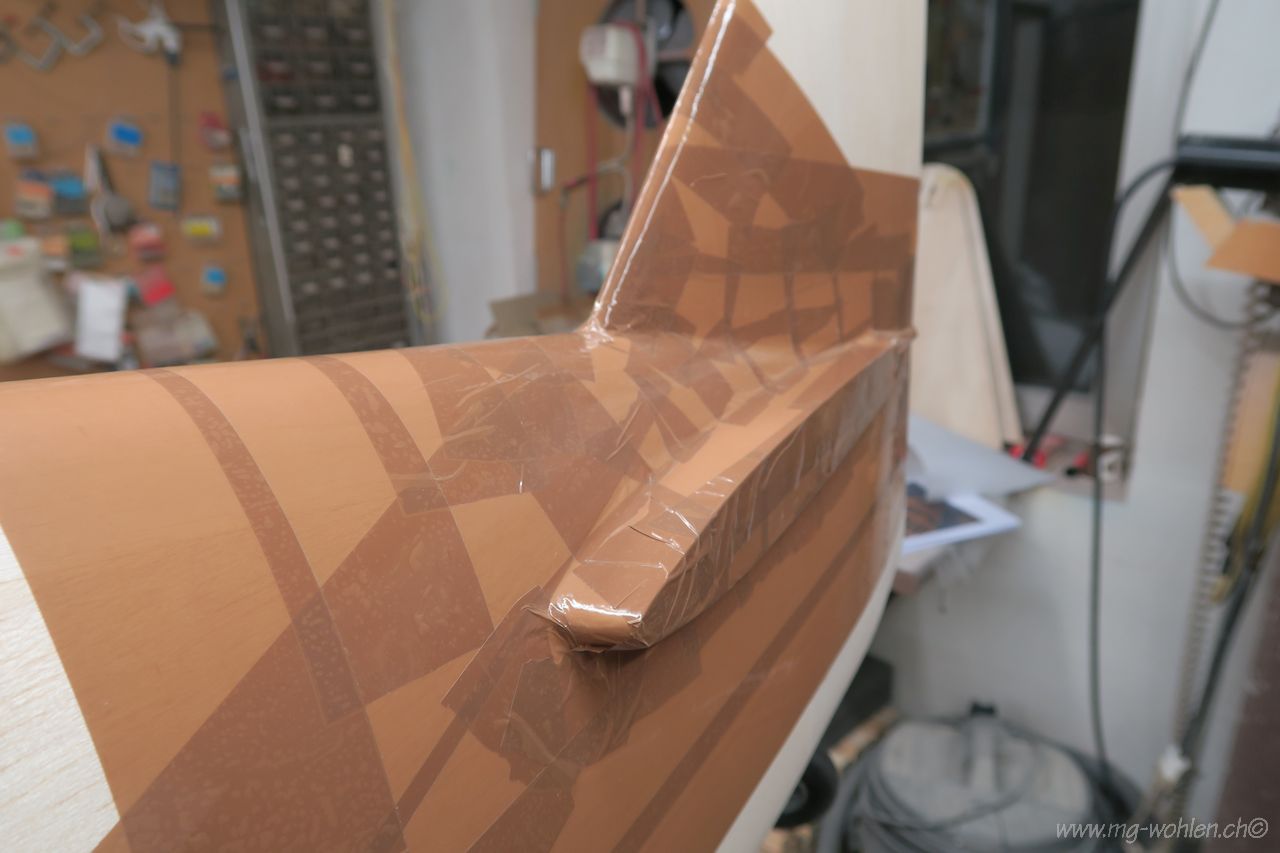

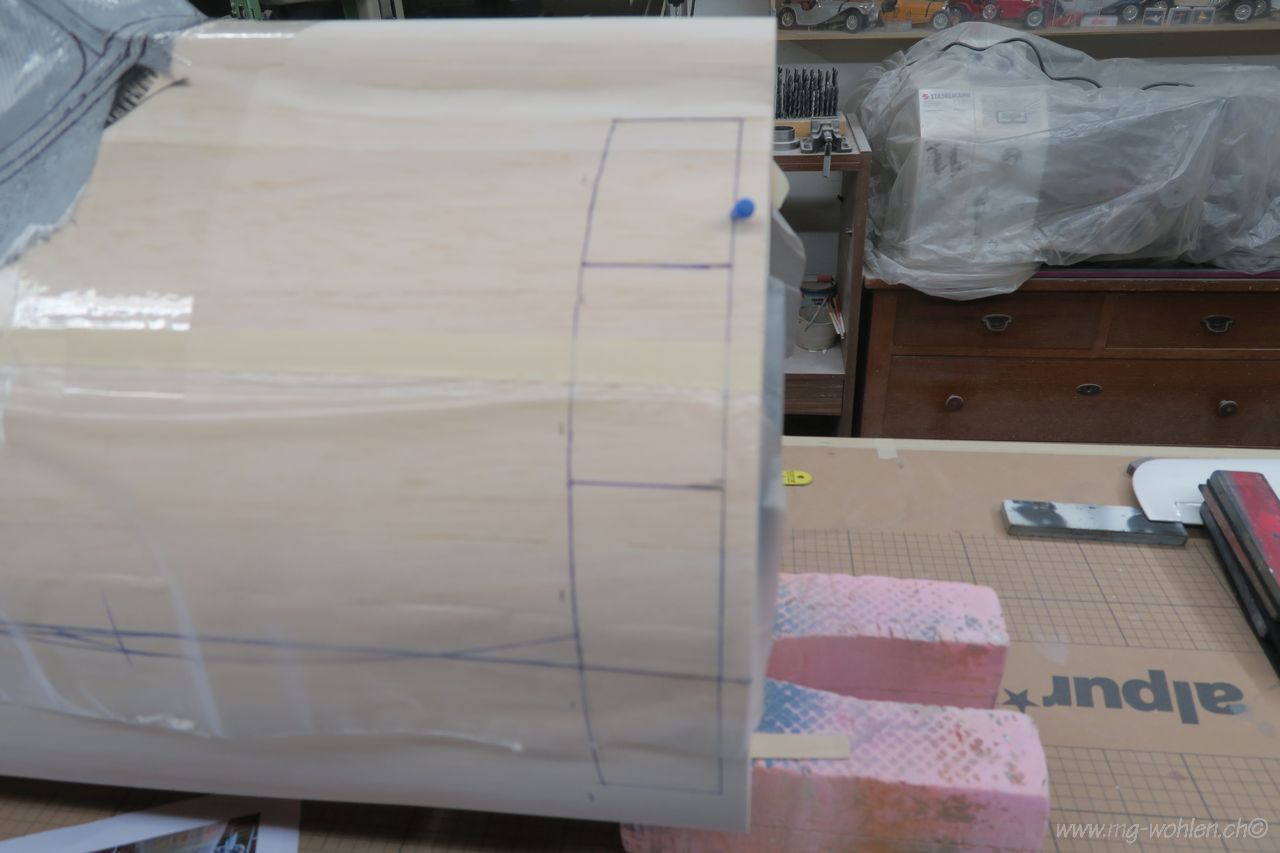

Der Hintere Teil muss für die Blechimitation abgeklebt werden
Es muss alles dicht sein damit kein Harz unter das Klebeband läuft
Wenn die erste Lage einigermassen ausgehärtet ist können weitere Lagen auflaminiert werden
Das ganze darf ruhig ein paar Dellen haben

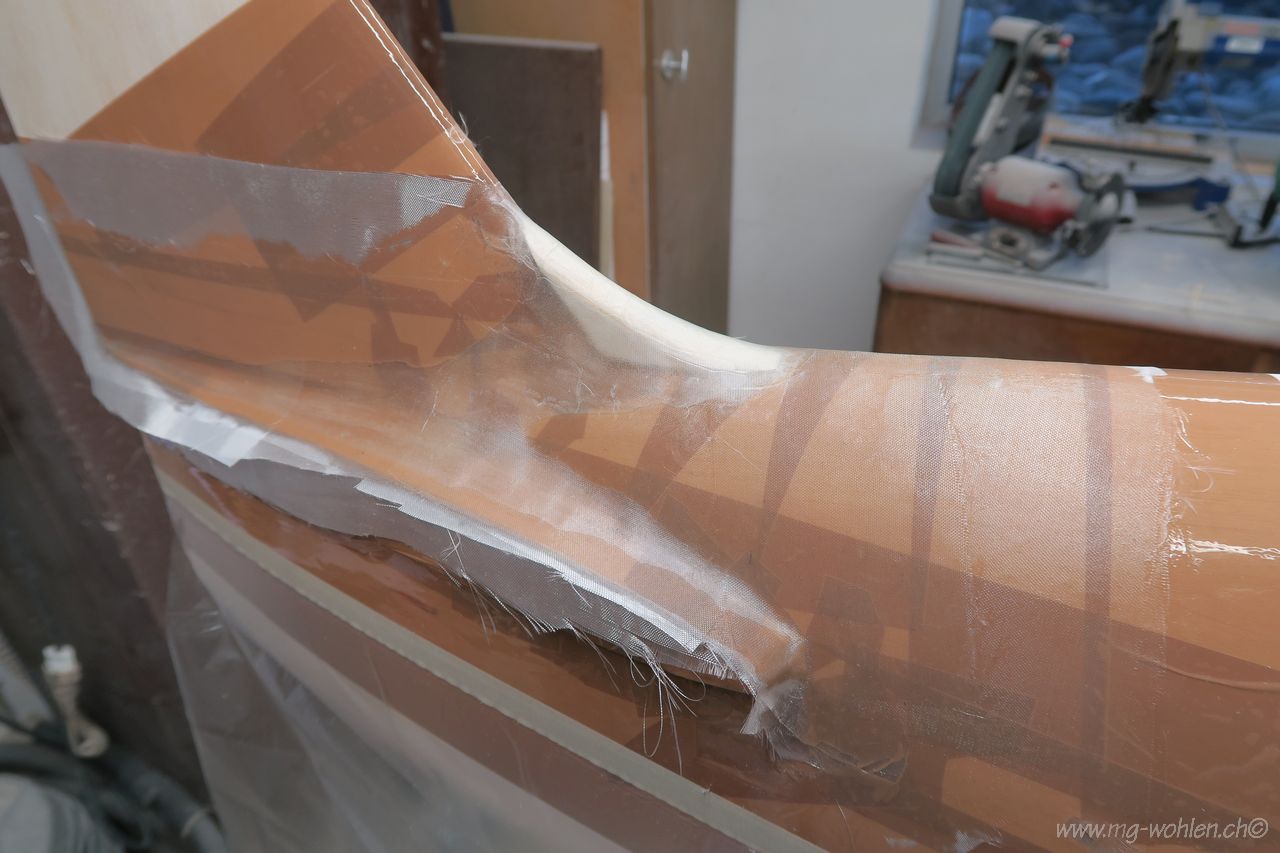

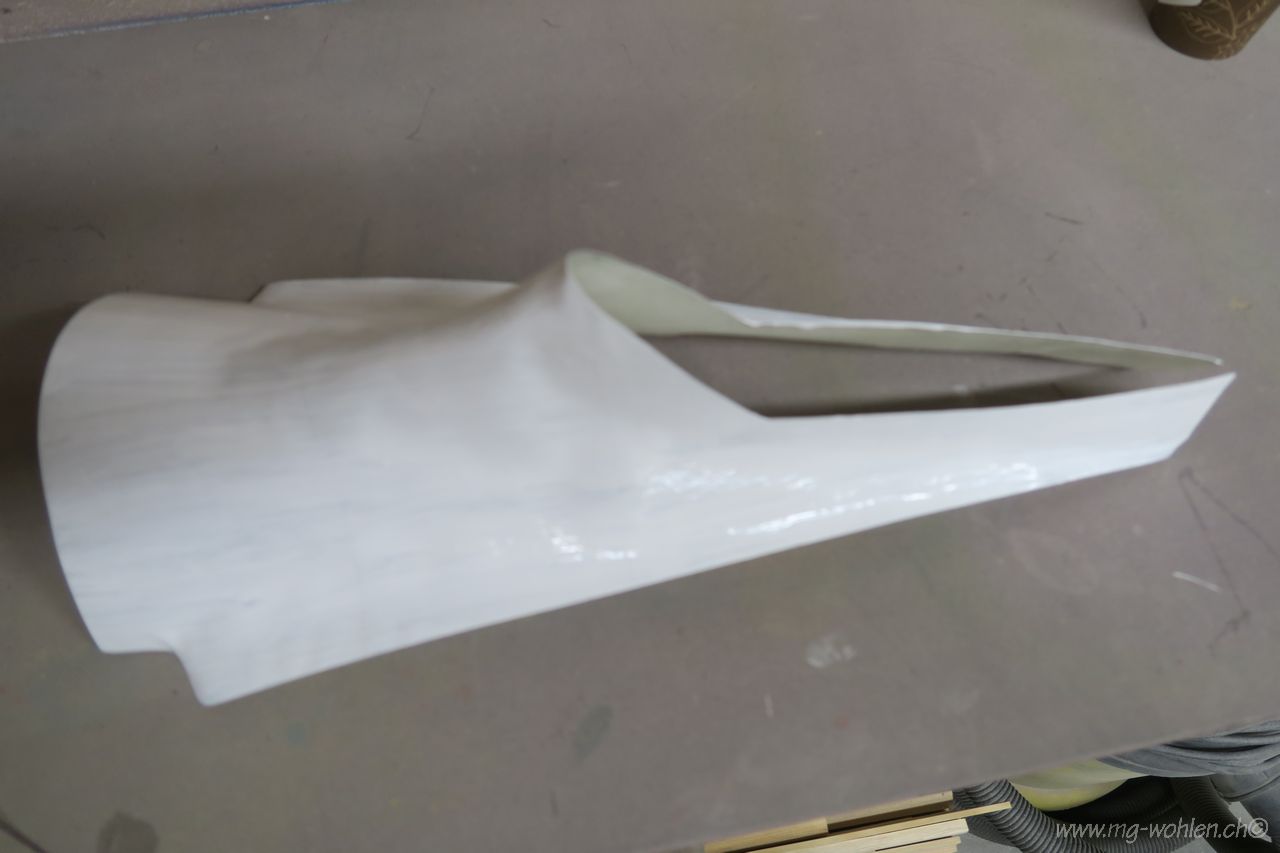

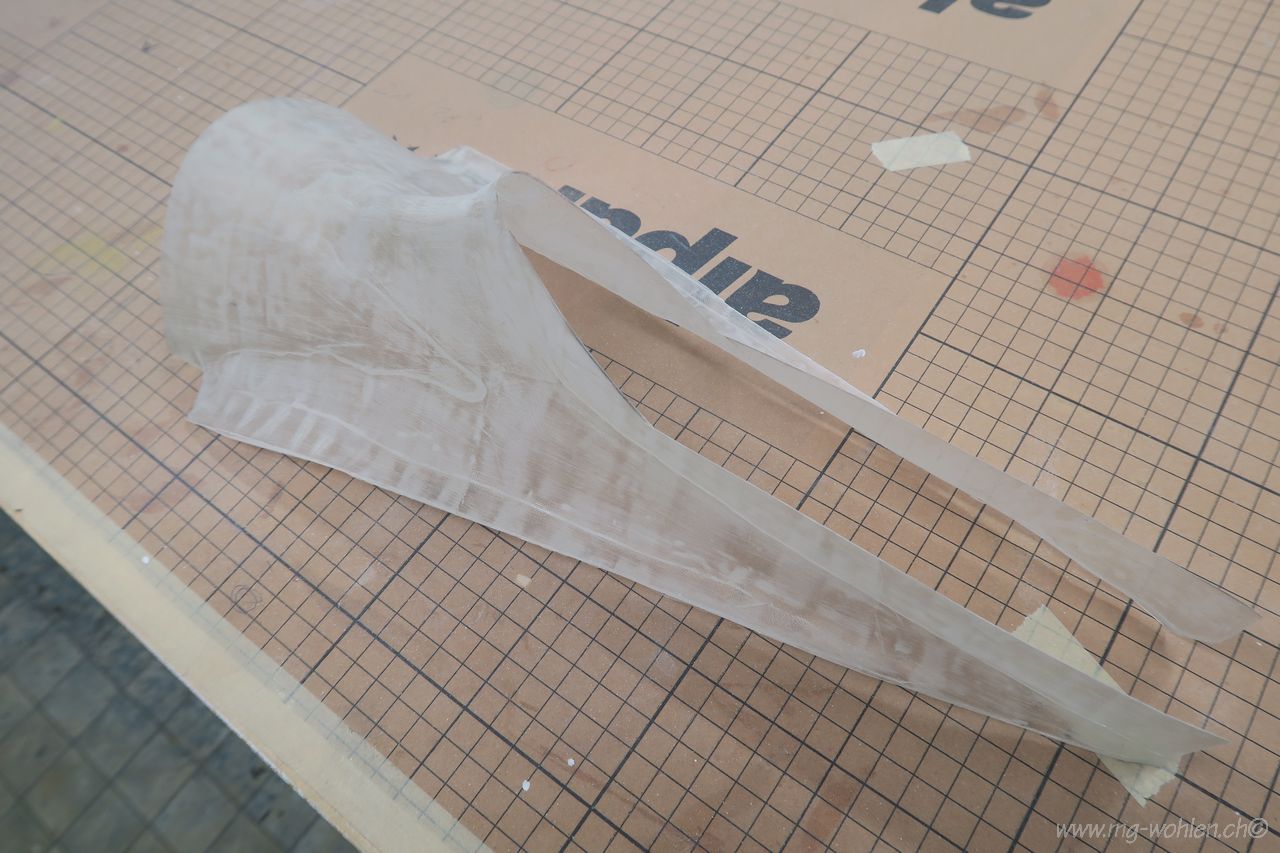

Nach dem aushärten wird das Teil vom Rumpf gelöst
Die Ränder werden grob beschnitten
Zur Kontrolle wird eine schicht Spritzspachtel mit dem Pinsel aufgetragen
Das GFK Teil wird an den Rumpf angepasst

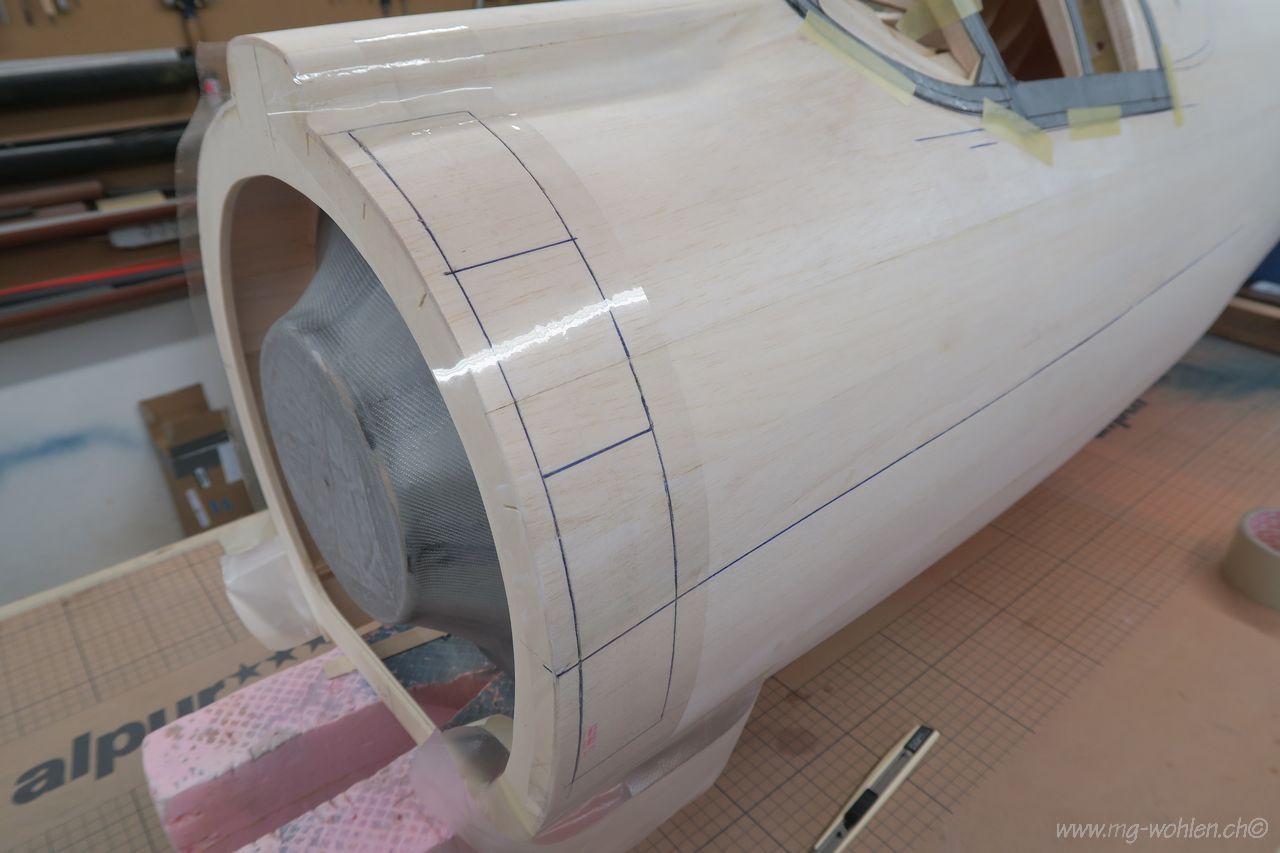

Die Kühlklappen sind schon angezeichnet
Auch hier wird mit Klebeband abgeklebt

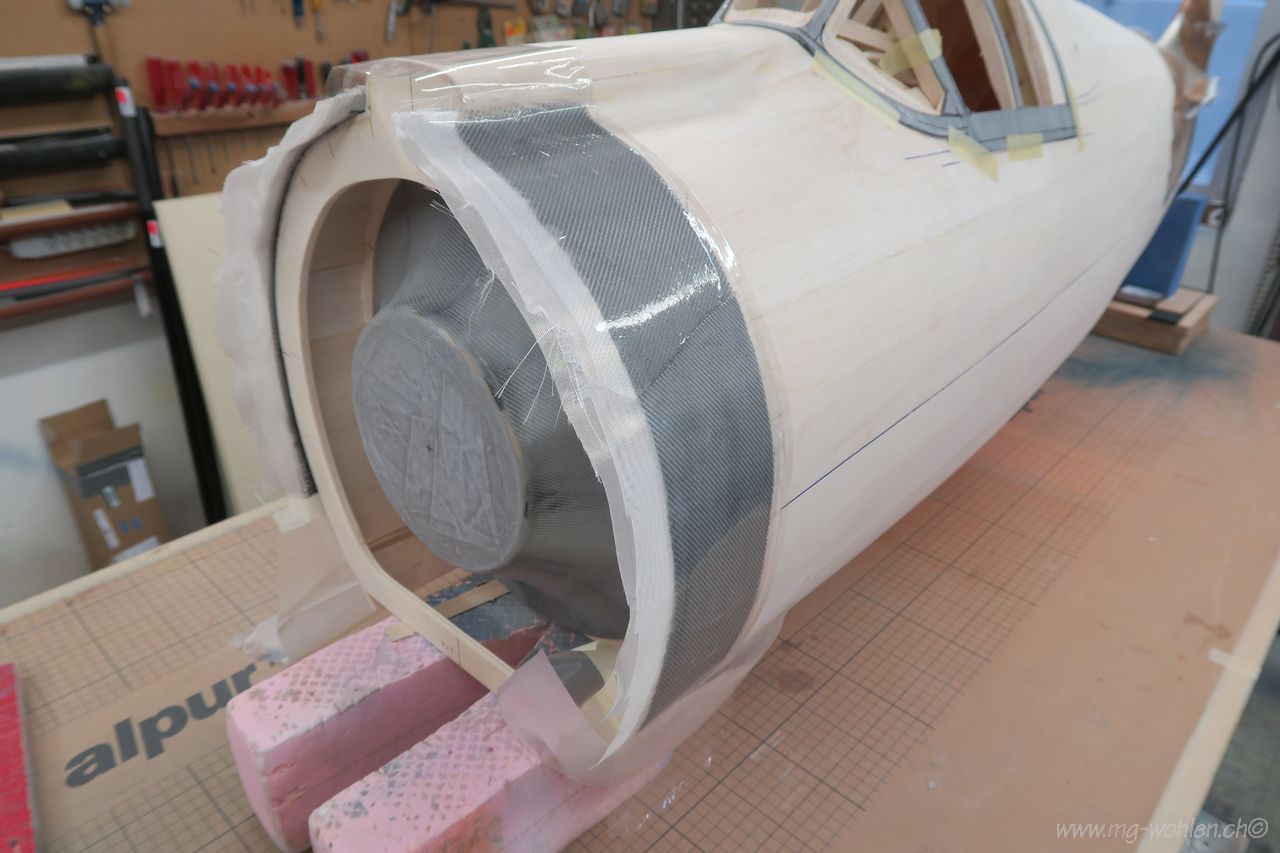

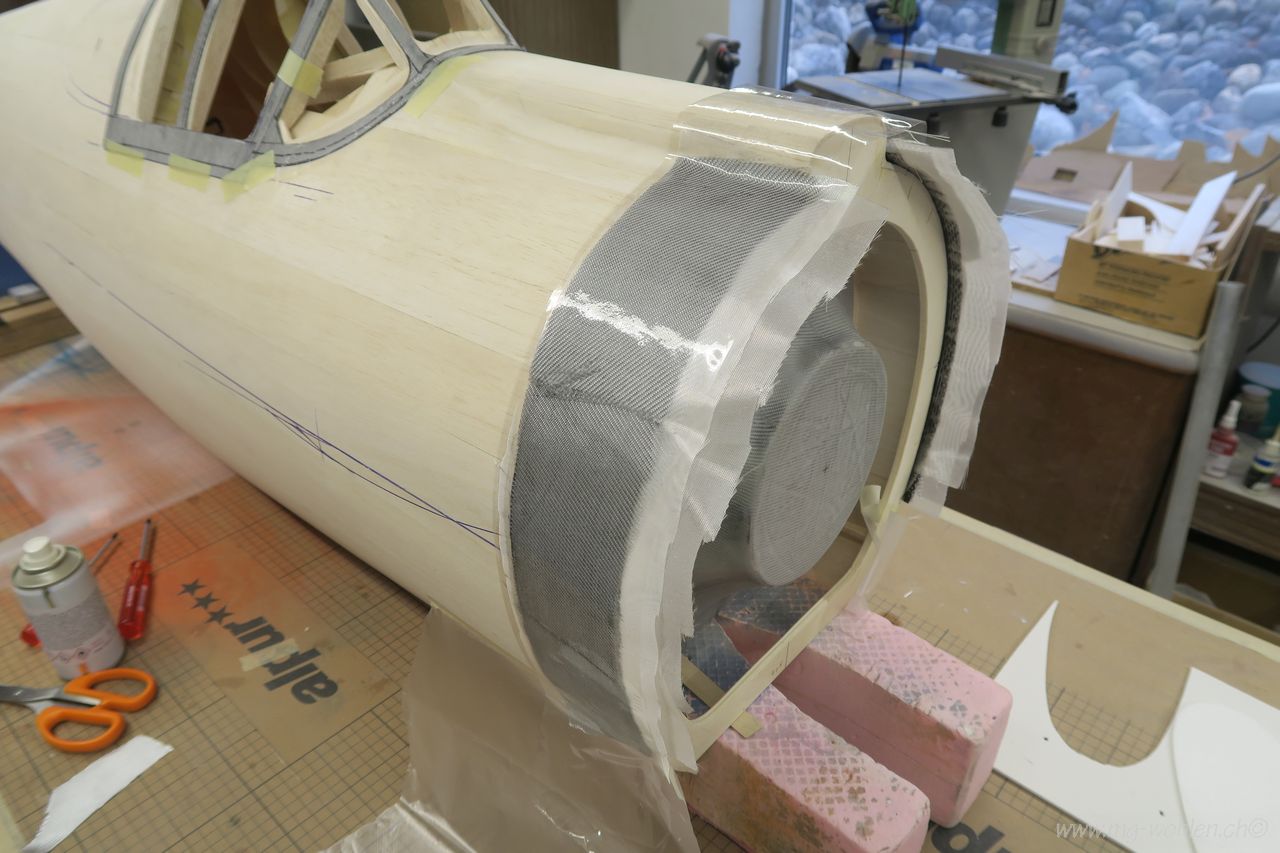

Drei Lagen GFK und CFK bringen Steifigkeit

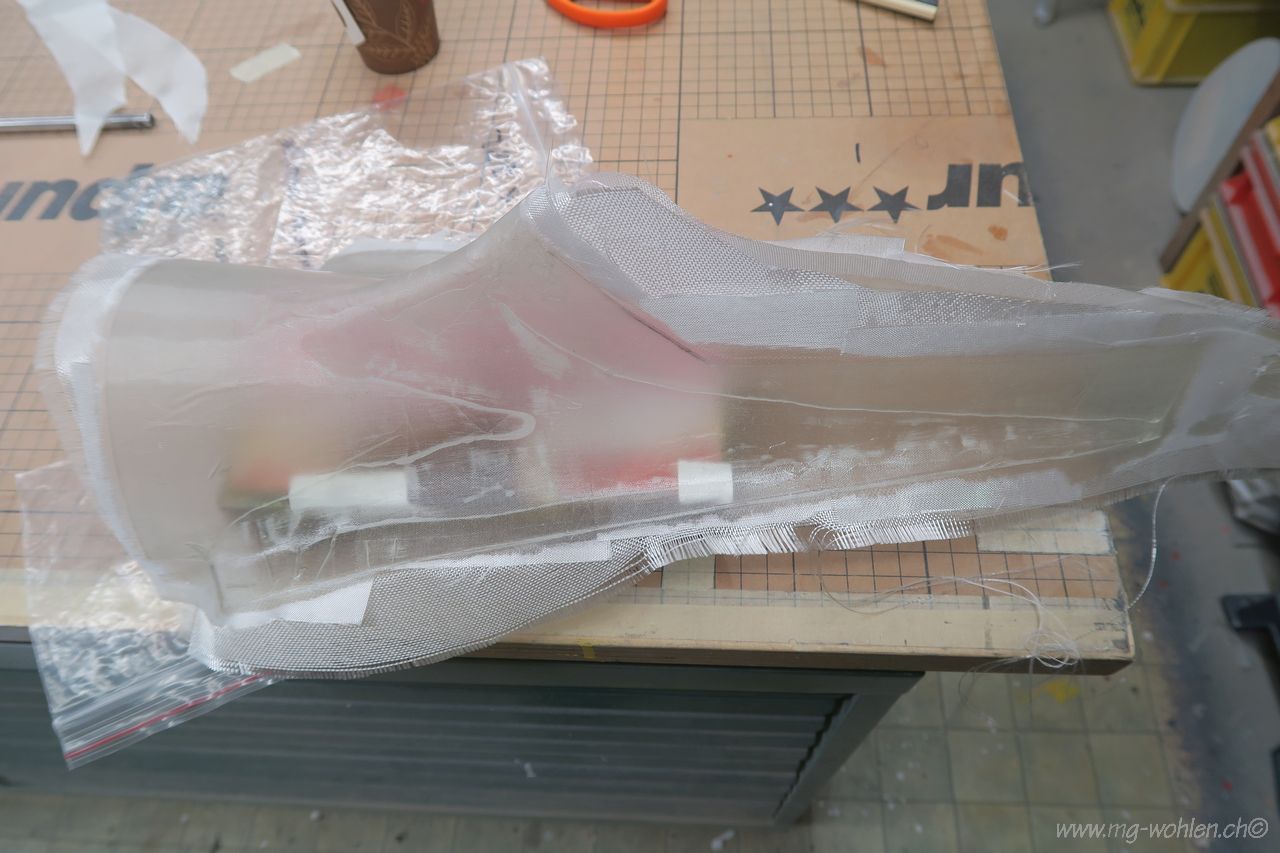

Dasselbe auf der linken Seite die Folie macht eine fast porenfreie Oberfläche

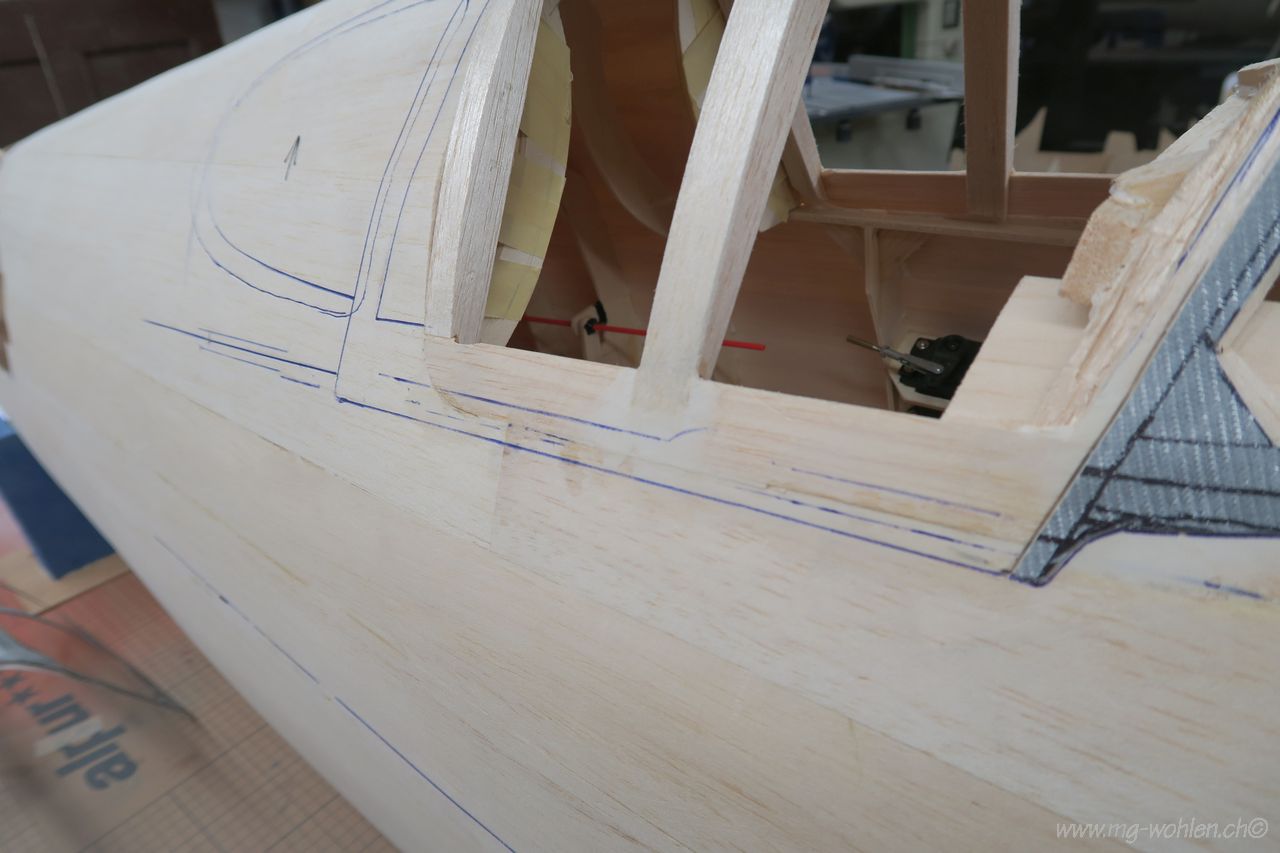

Jetzt wird an der Haube weiter gearbeitet
Am Rumpf sind noch Unebenheiten aus zu gleichen
Auch hier müssen noch Spachtelarbeiten gemacht werden

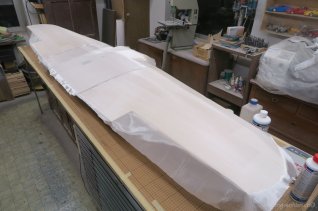

Der Rumpf kann jetzt mit 49g Glasgewebe überzogen werden
Hier braucht es besondere Festigkeit
In dieser Region ist das Gewebe doppelt aufgetragen
Der Rumpfunterteil ist laminiert
Weiter geht es mit dem Rumpfoberteil

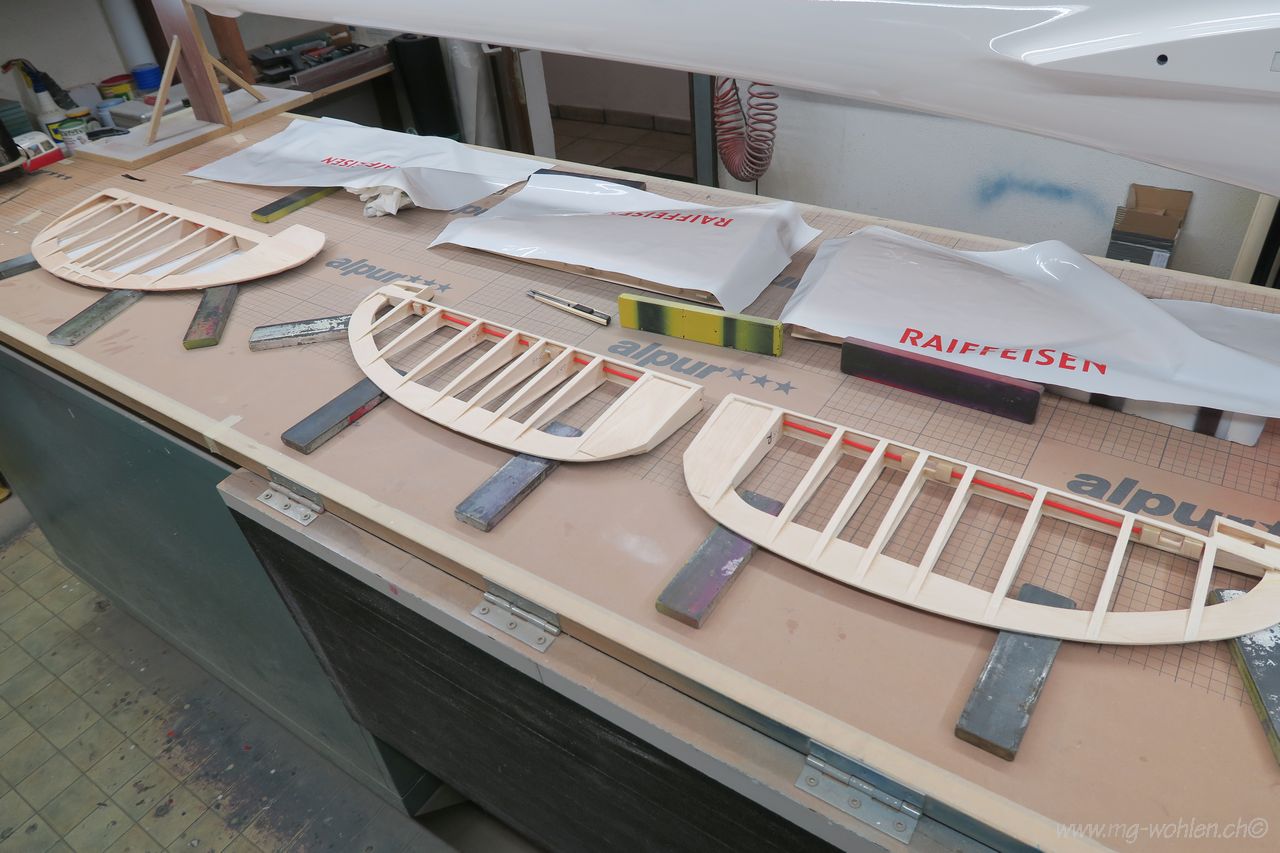

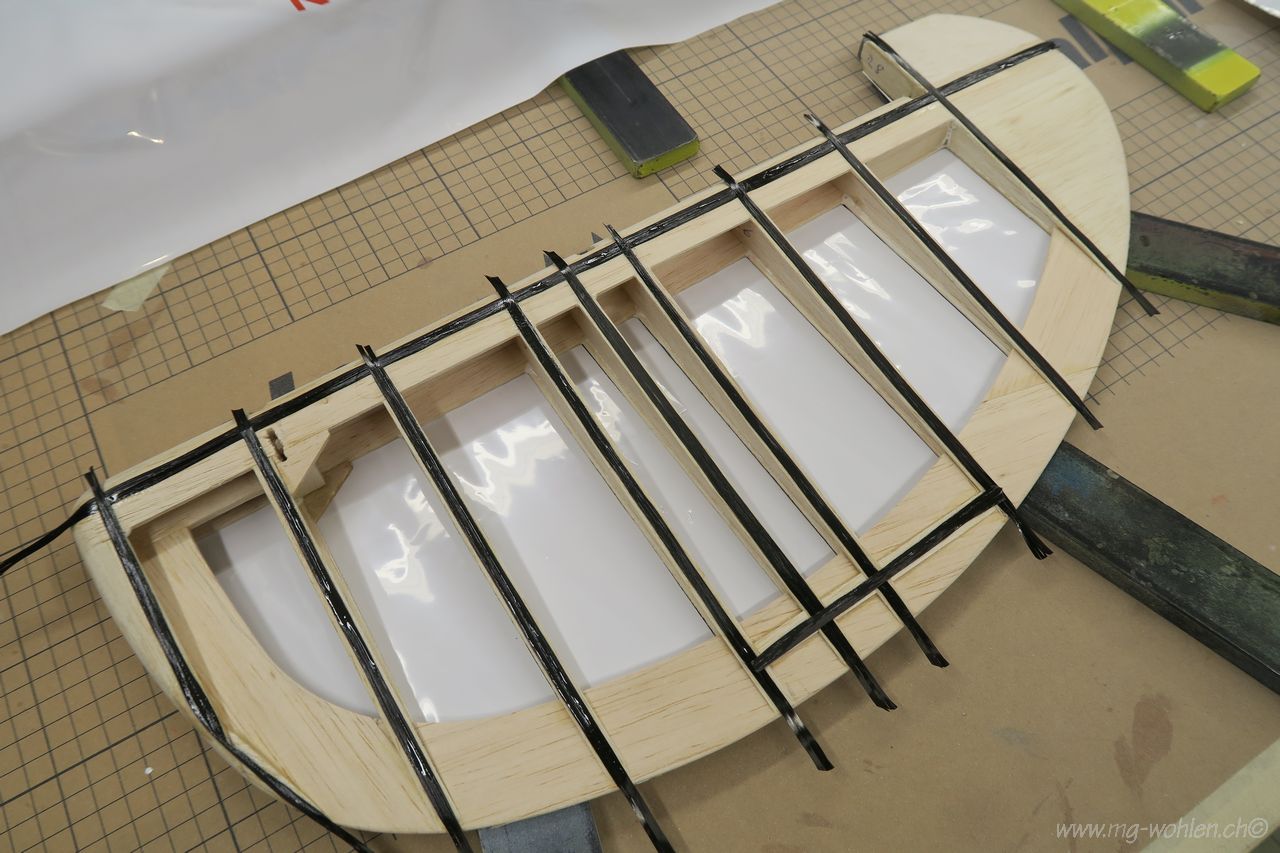

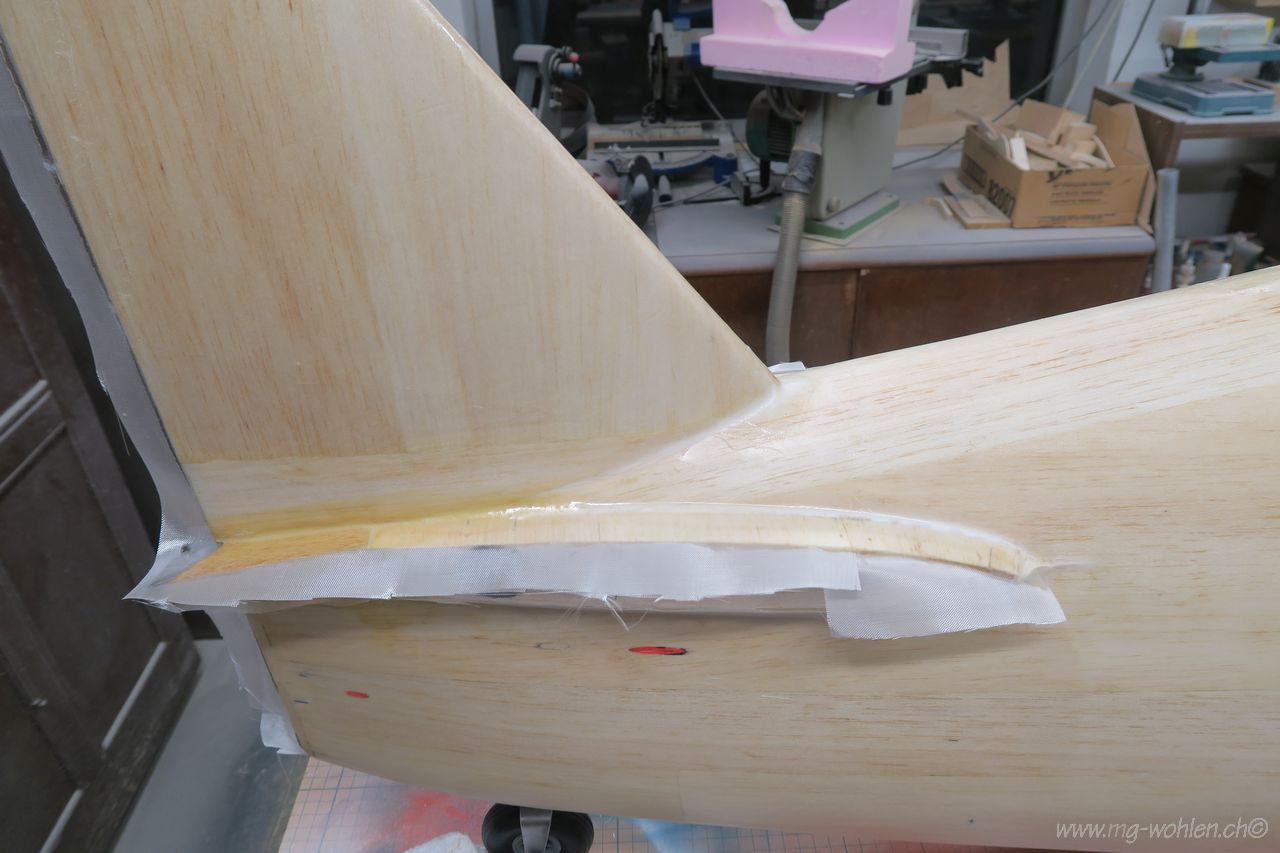

Während dem das Laminat aushärtet, können die CFK Verstärkungen an den Leitwerken aufgebracht werden

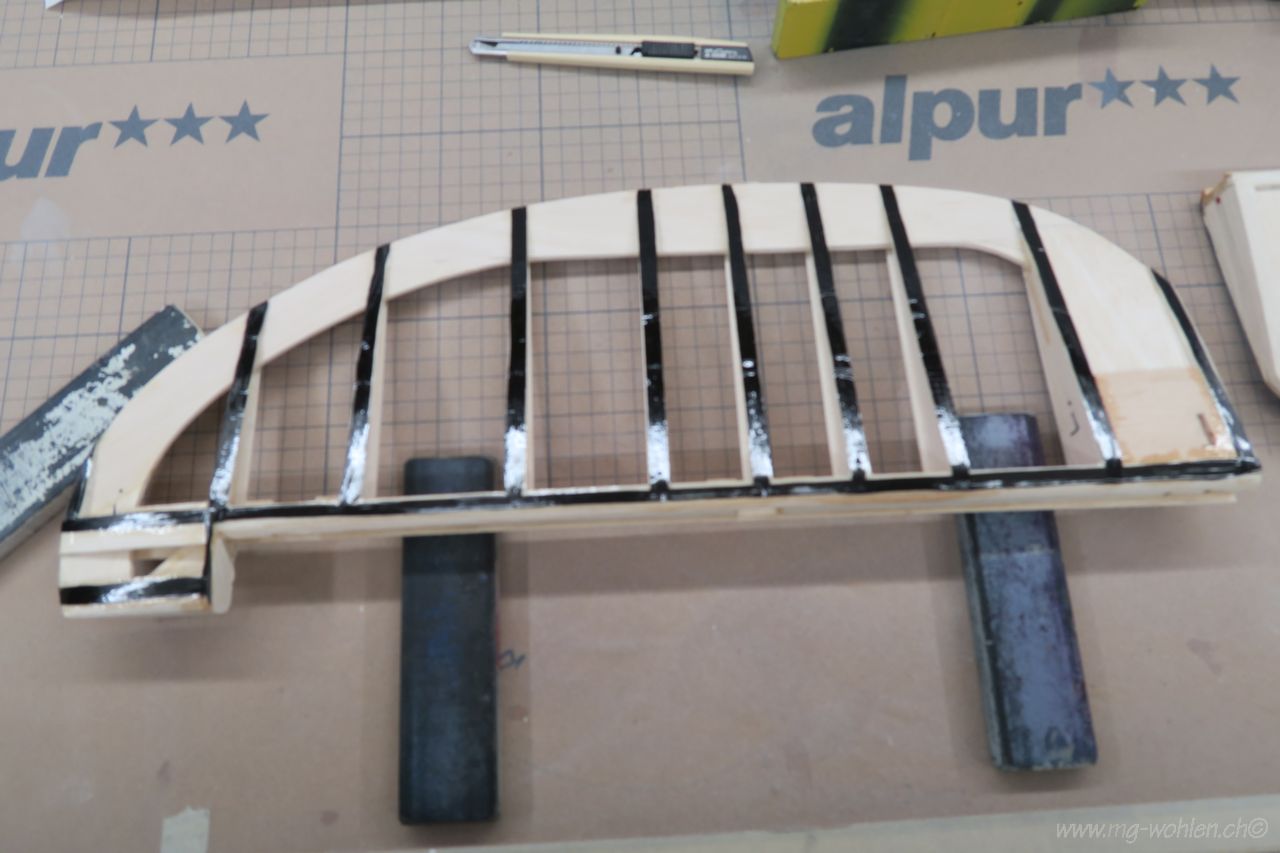

Die Rovings sind auch mit verdünntem Harz auflaminiert

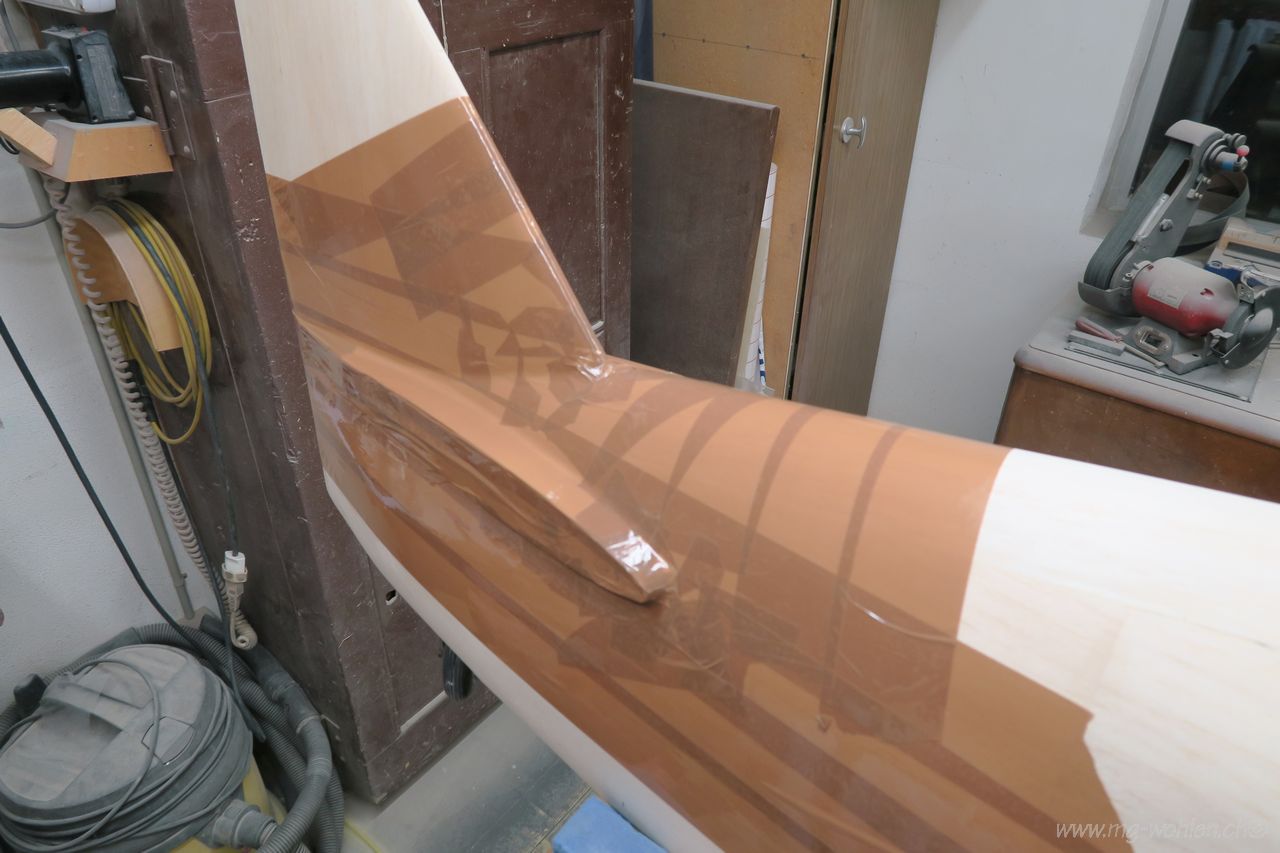

Auf das Ruder kommt zur Glättung eine Folie

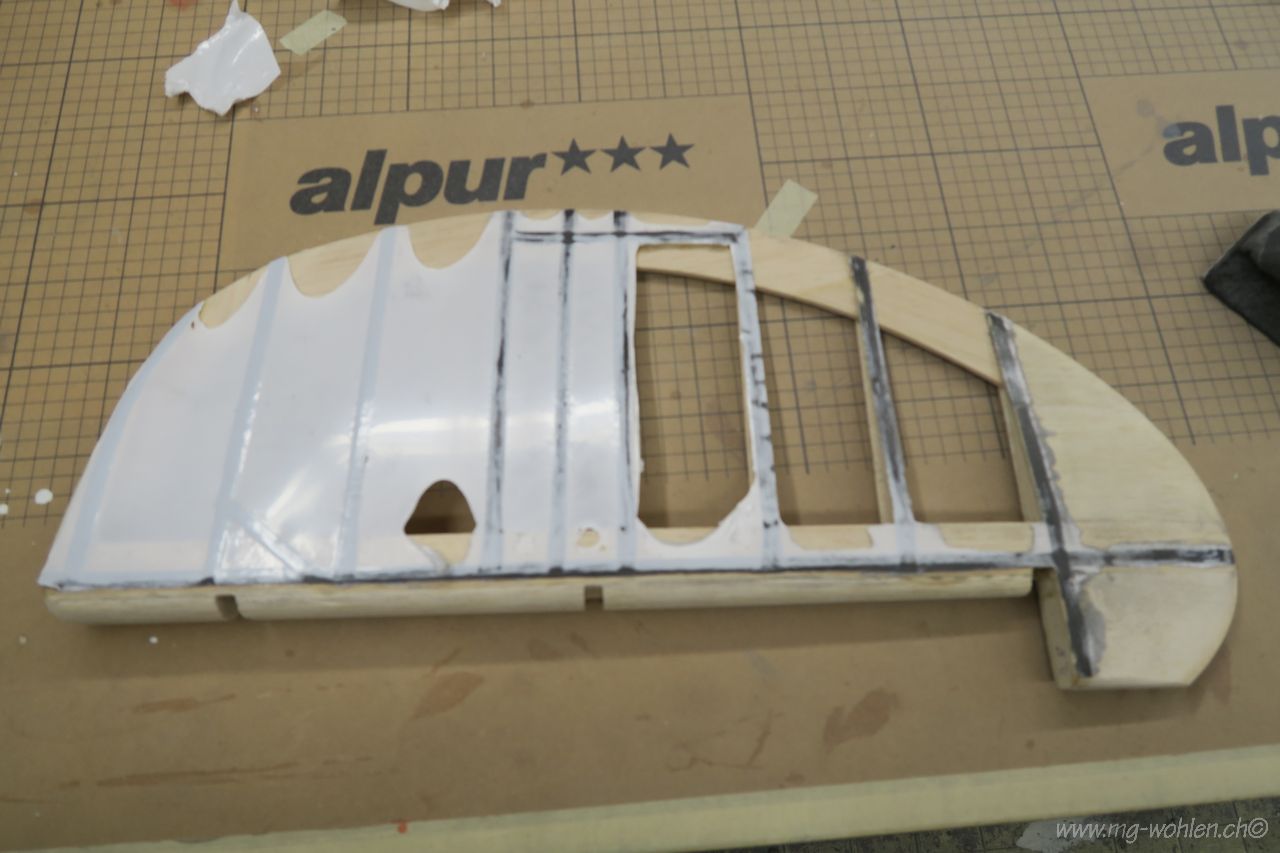

So sieht es aus nach der Entfernung der Folie
Und das Passiert wenn man die Folie mit der bedruckten Seite auflegt

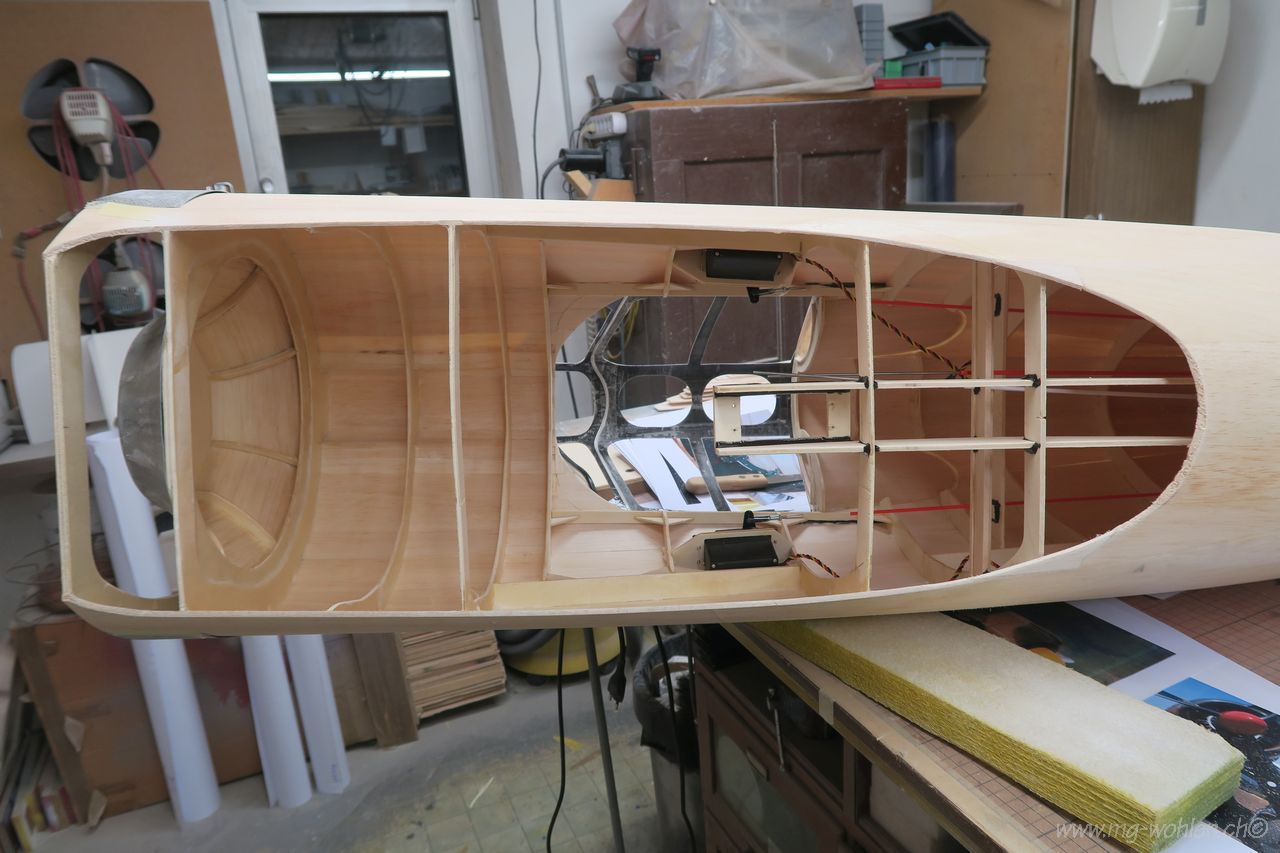

Und noch ein Blick ins Innere vorne...

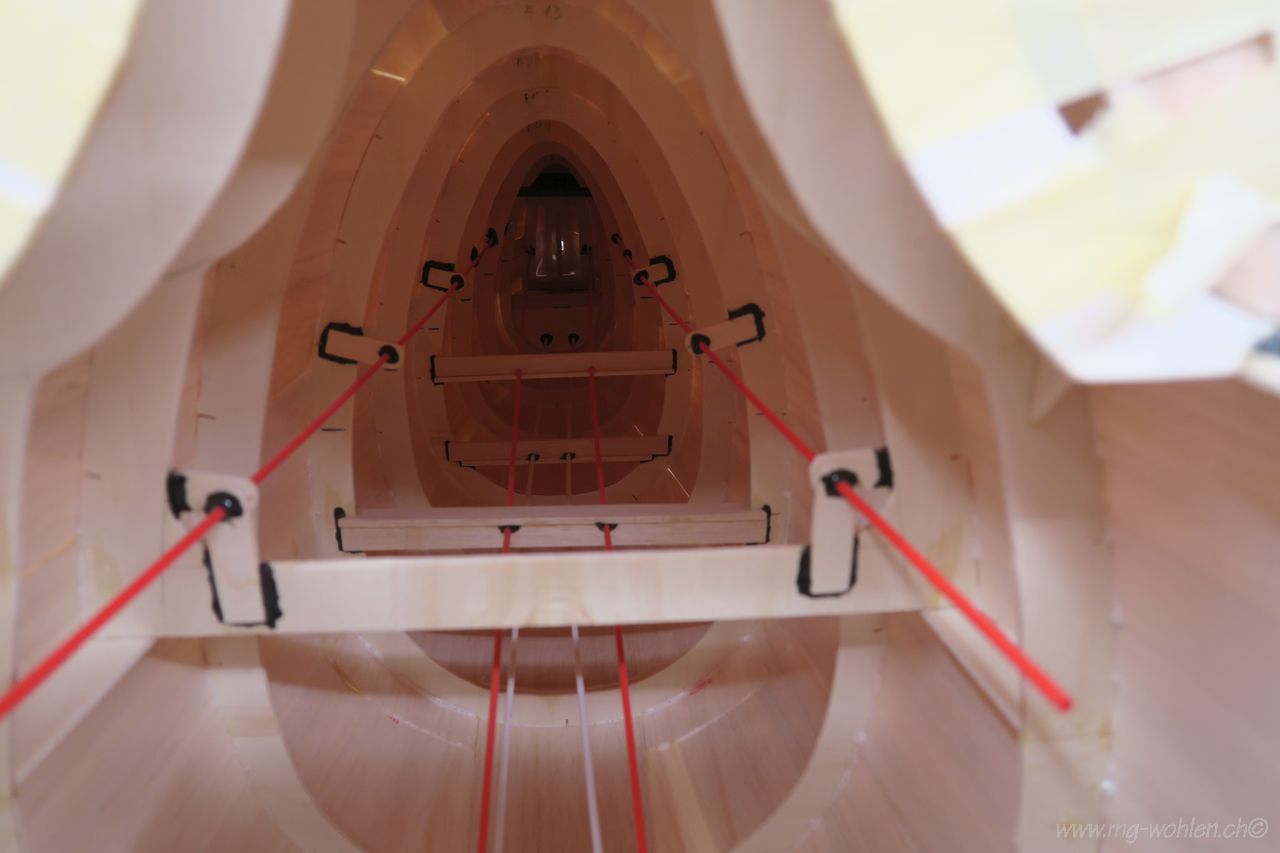

...und hinten

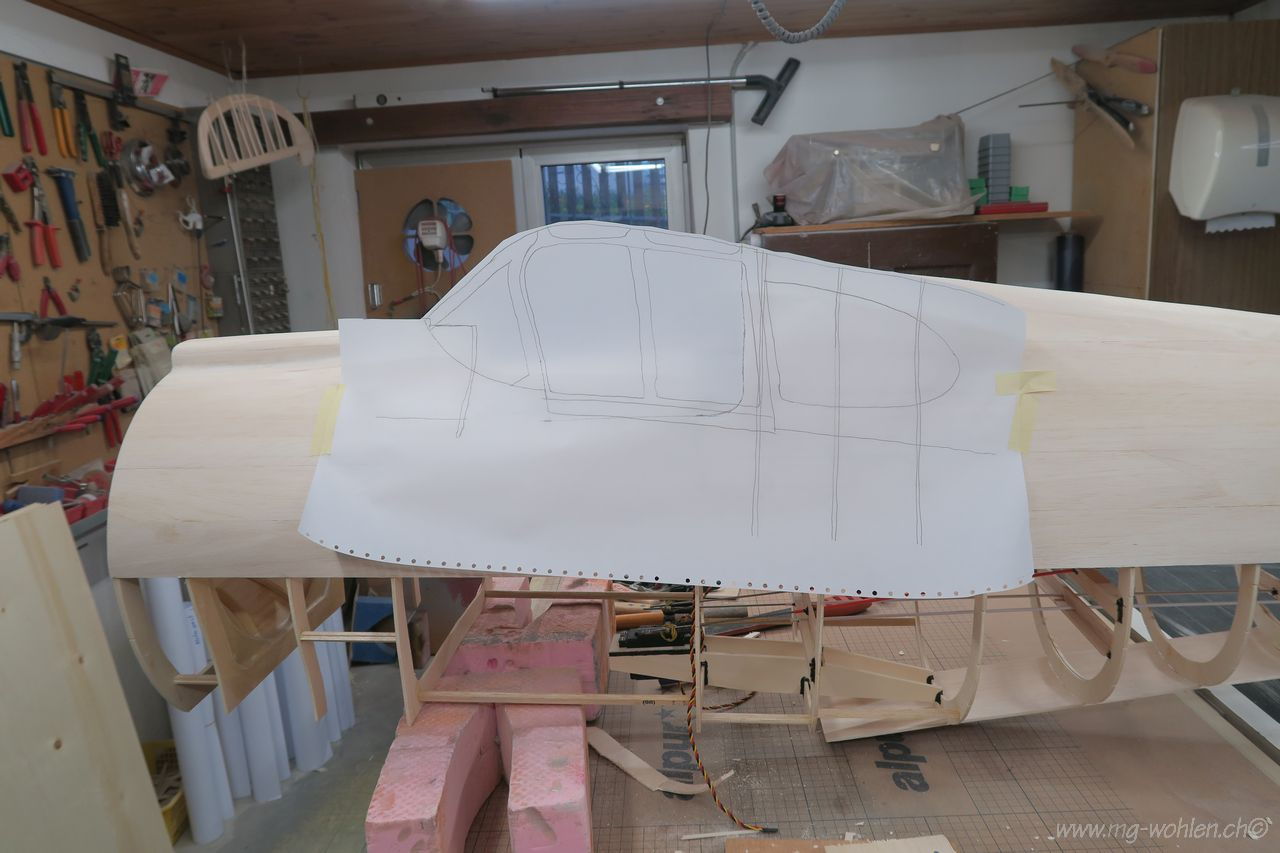

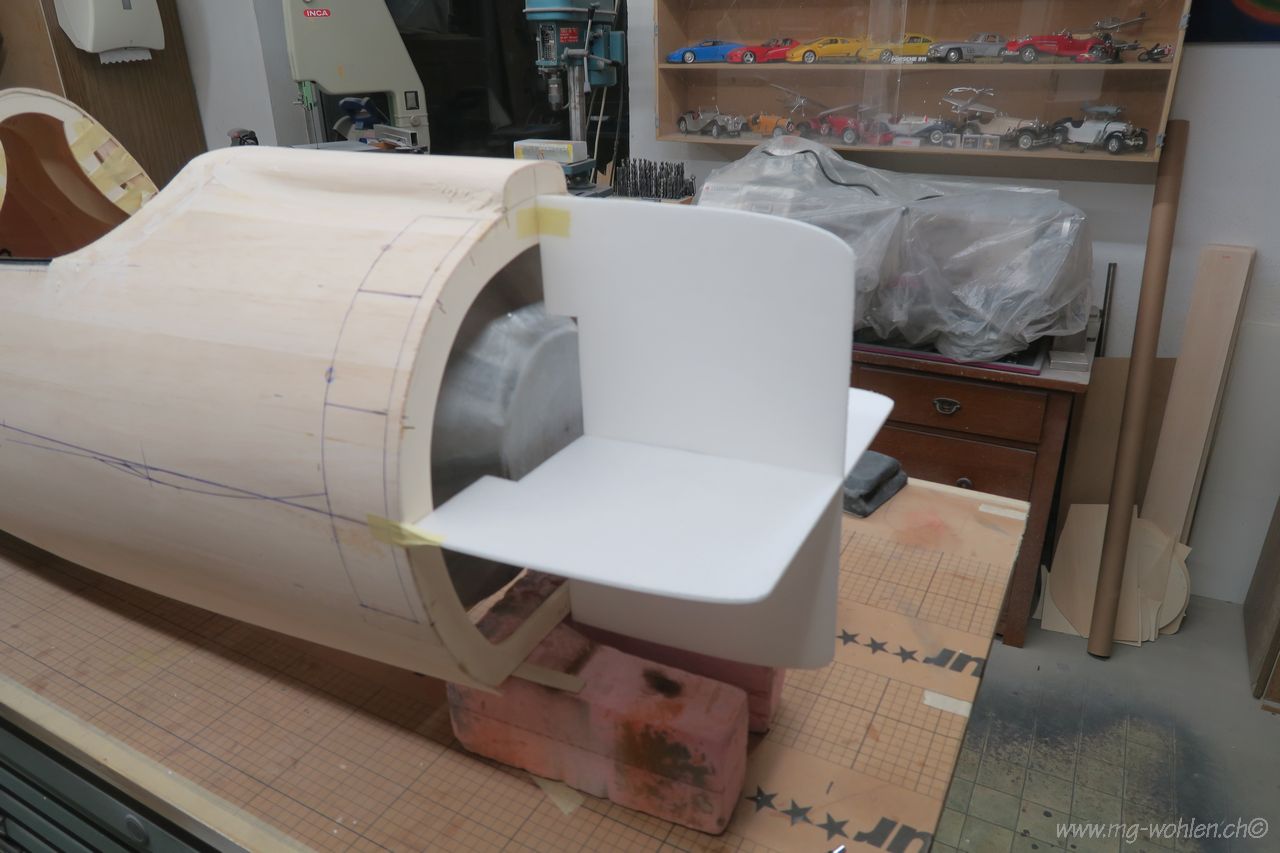

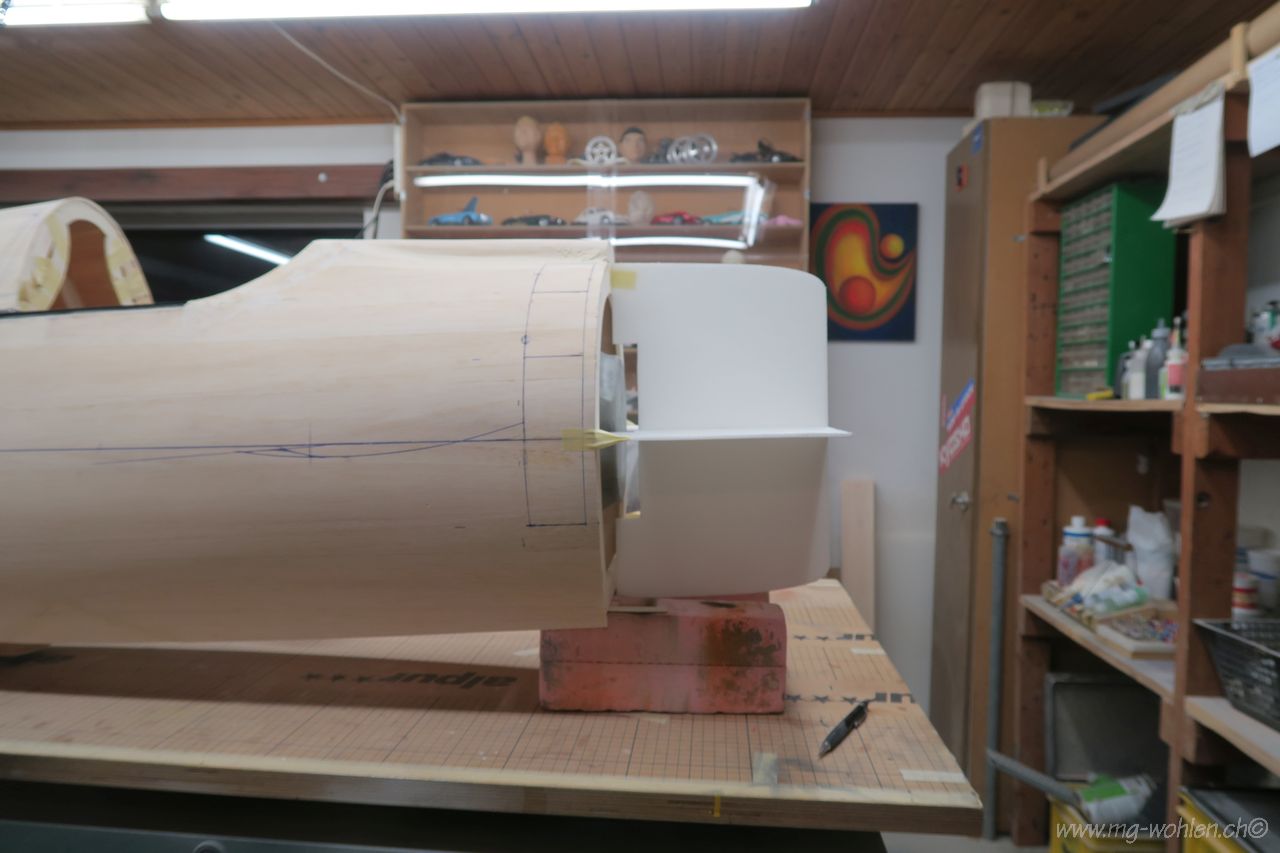

Zwischendurch mal schauen wie die Motorhaube ausschauen muss
Form von oben
Form von der Seite

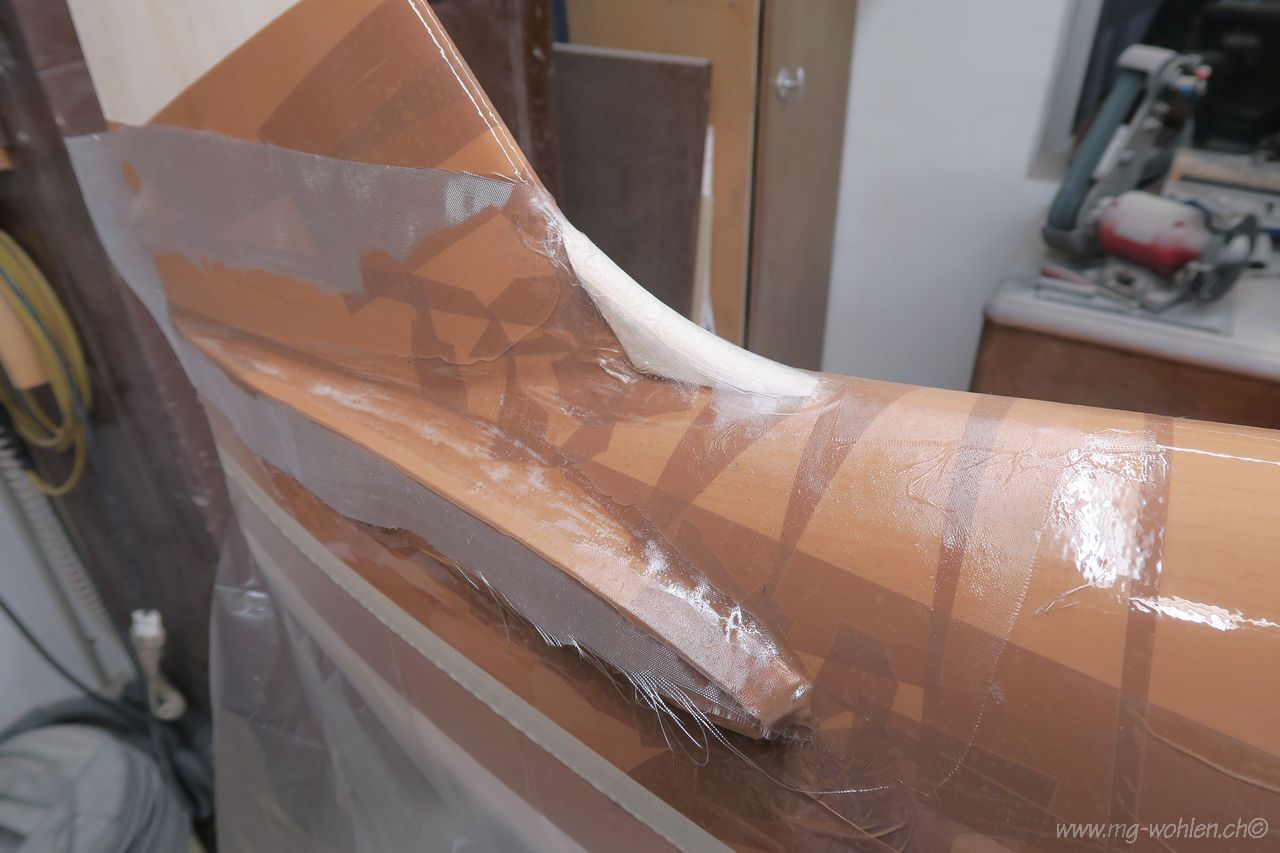

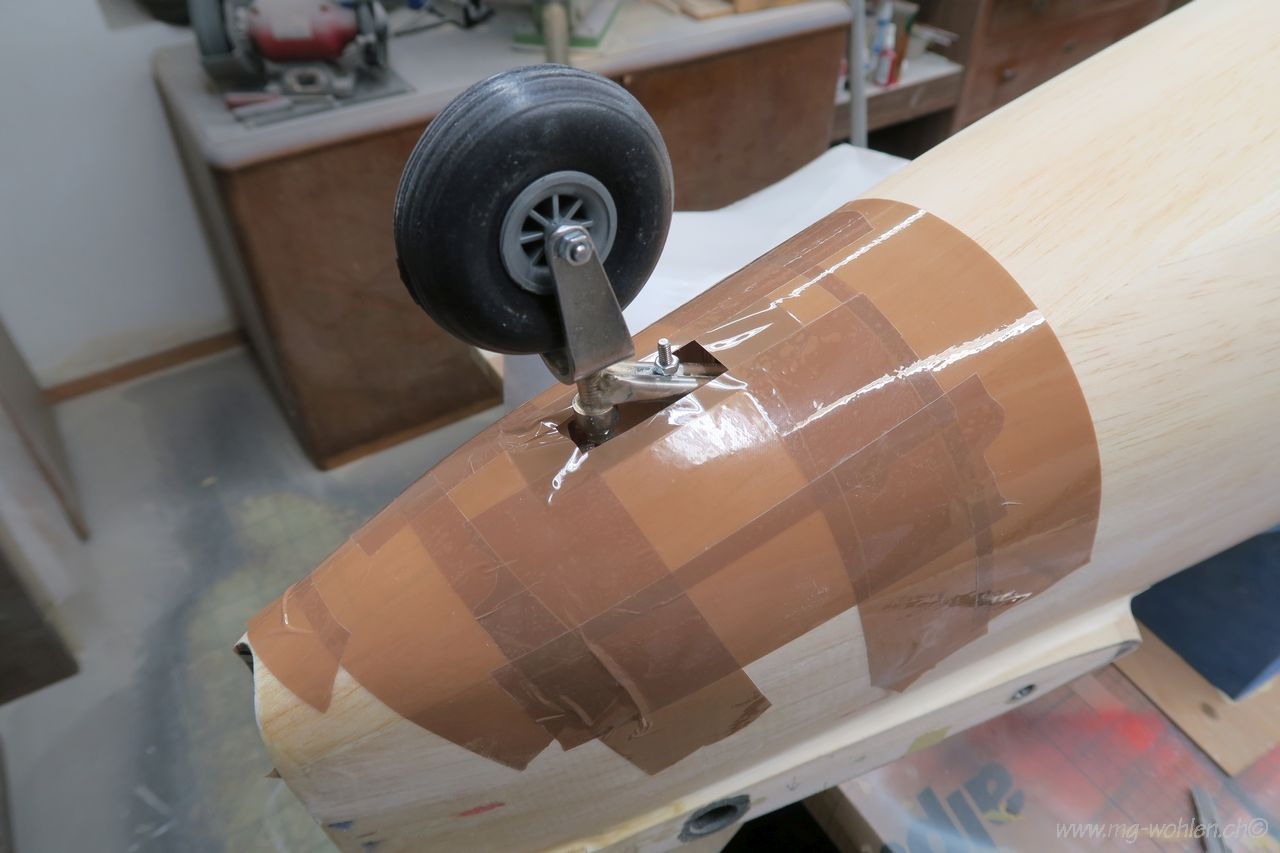

Als Nächstes wird wieder abgeklebt

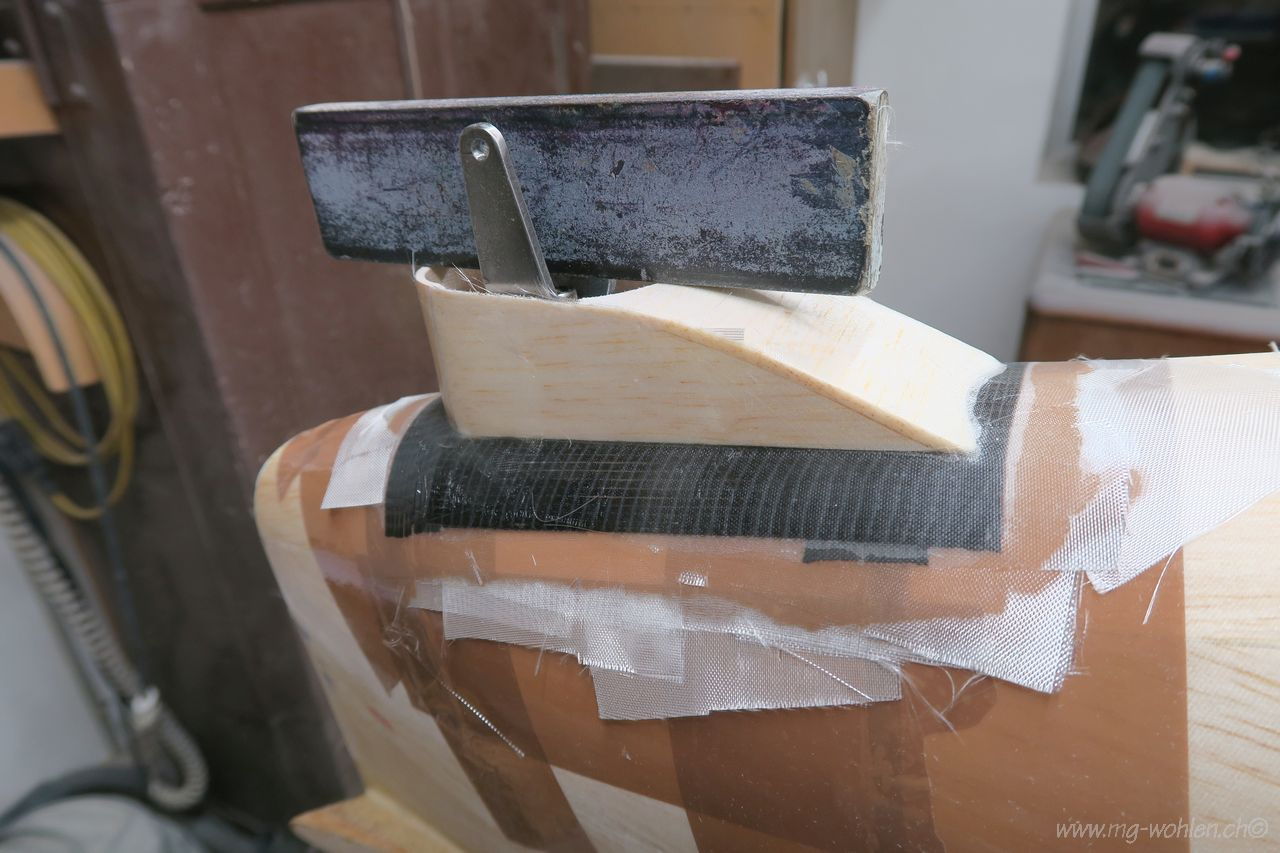

Rad Anformung aus Balsaholz
Alles nochmal mit Glas überziehen

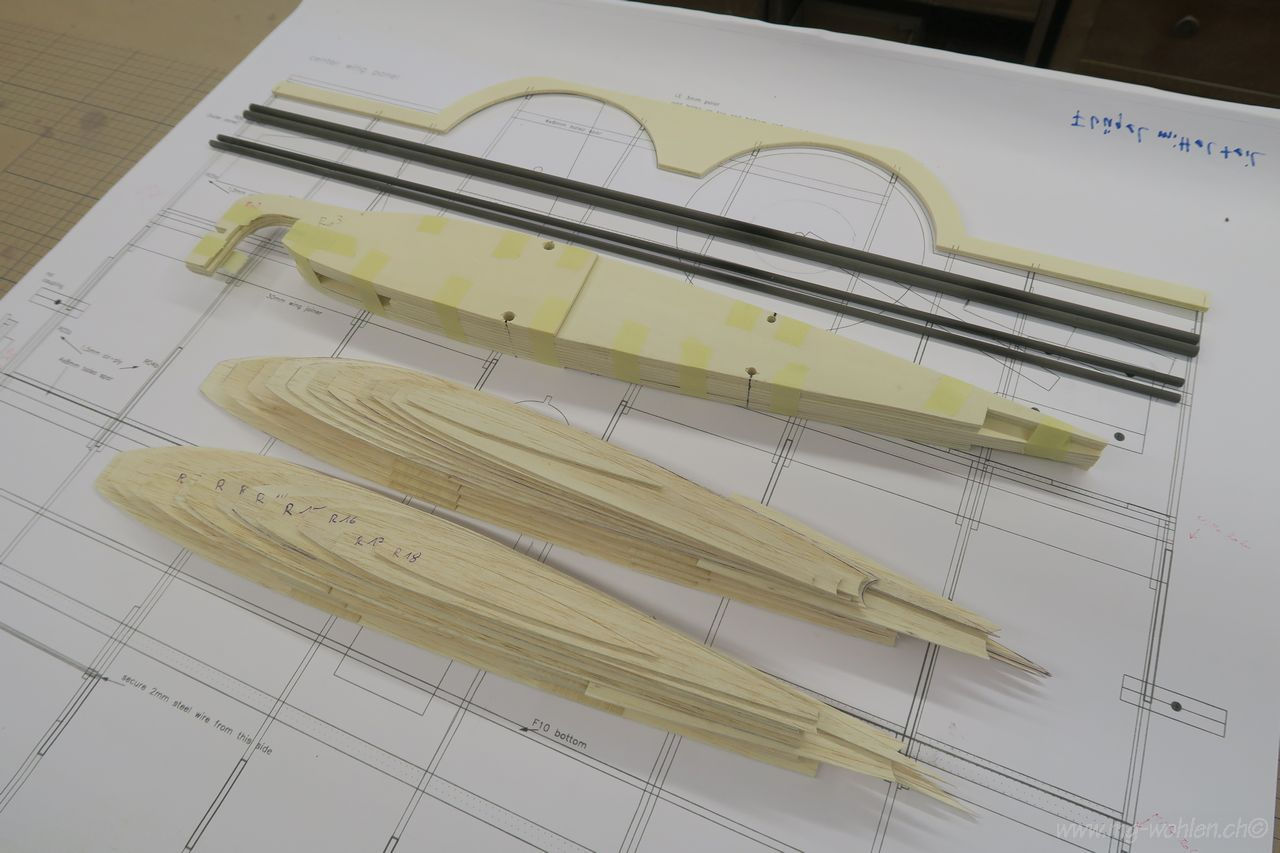

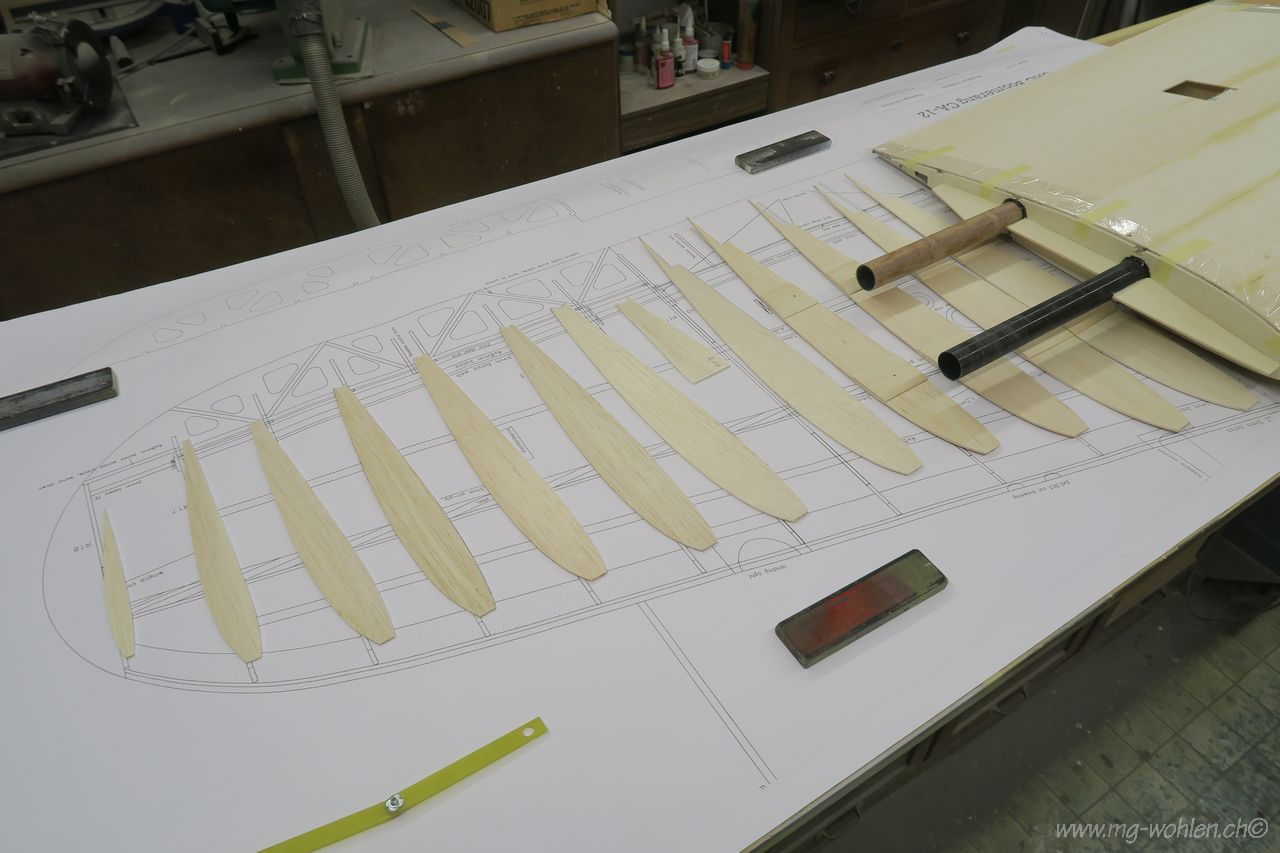

Vorbereitung der Rippen für das Flächenmittelstück

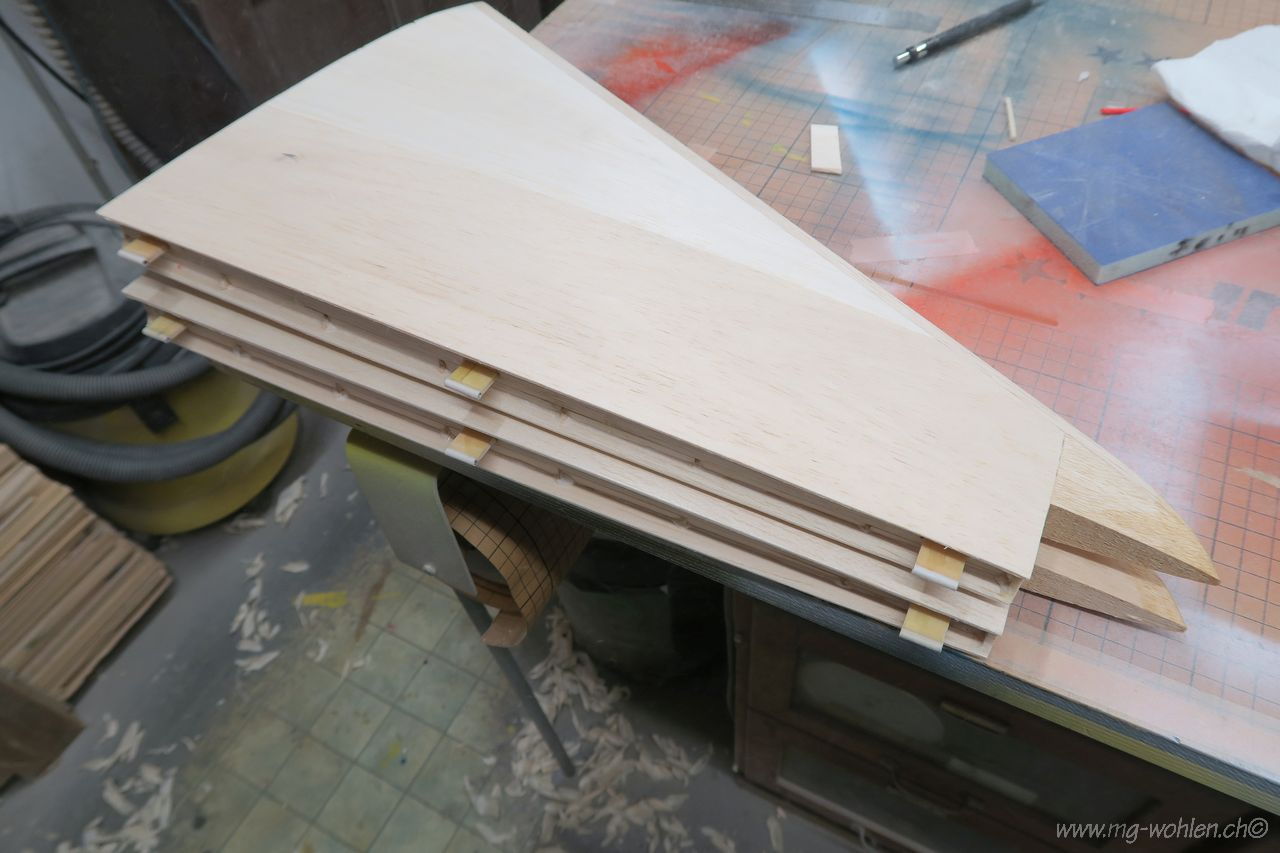

Die Rippen werden im Block für die Holme angepasst
Das Fahrwerk muss ein bisschen nach vorne geschoben werden
Nasenleiste ausgesägt
Alle Rippen bereit für die Montage

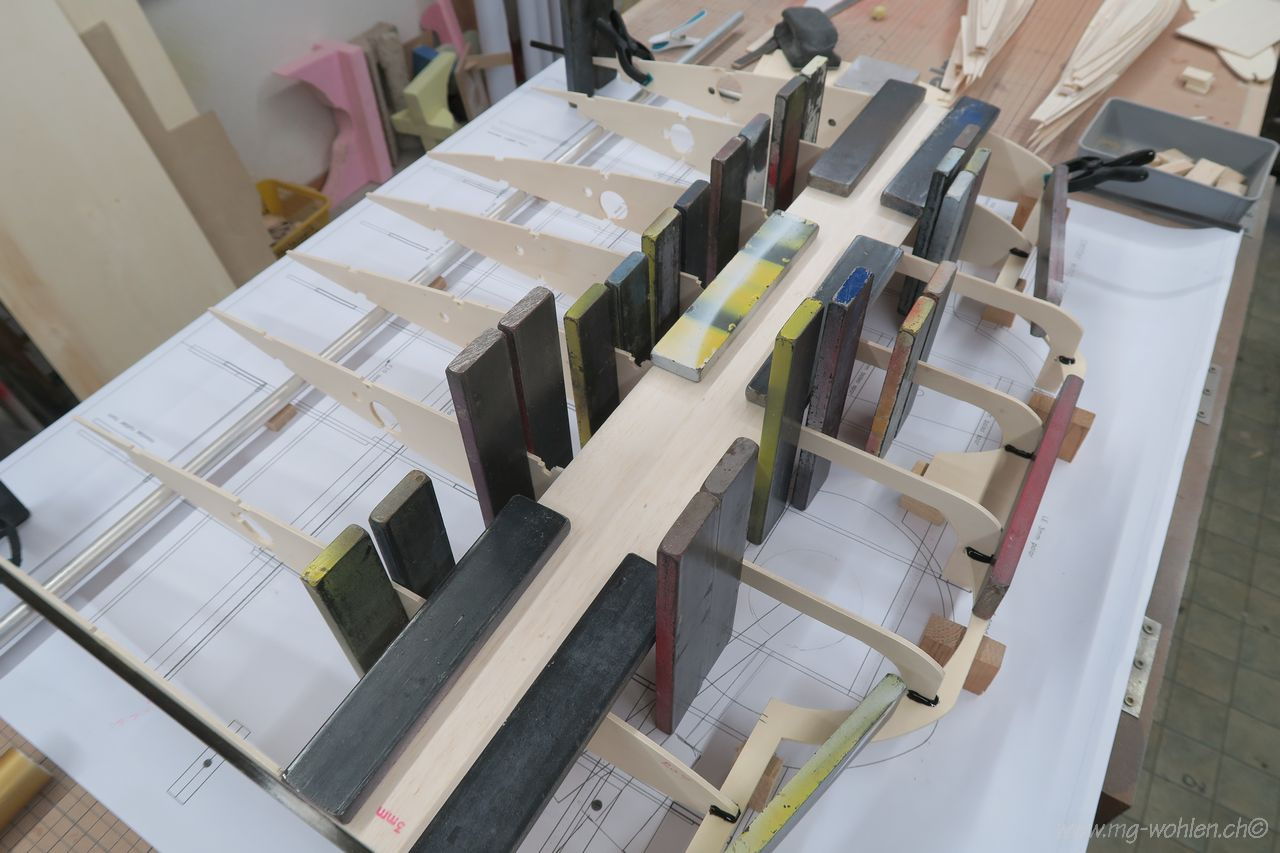

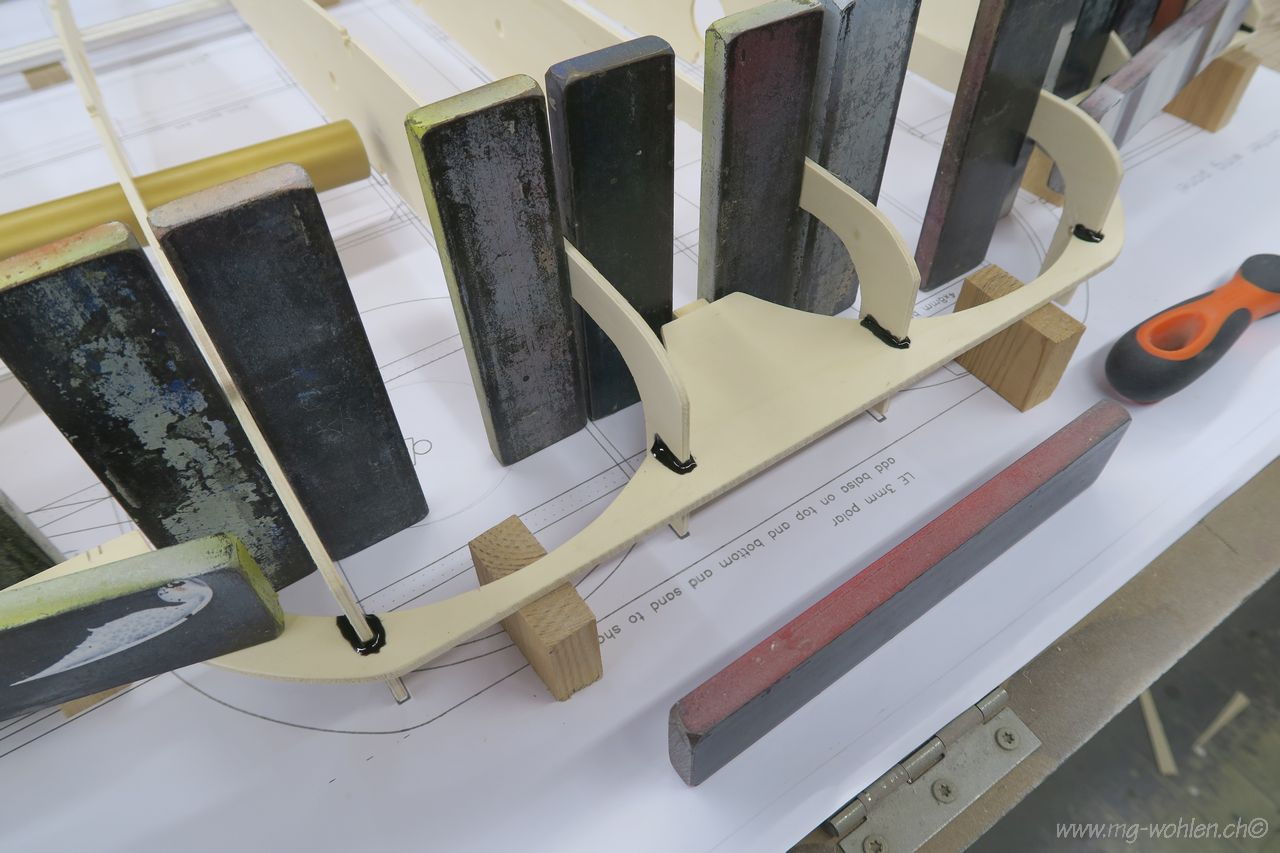

Rippen ausrichten und heften

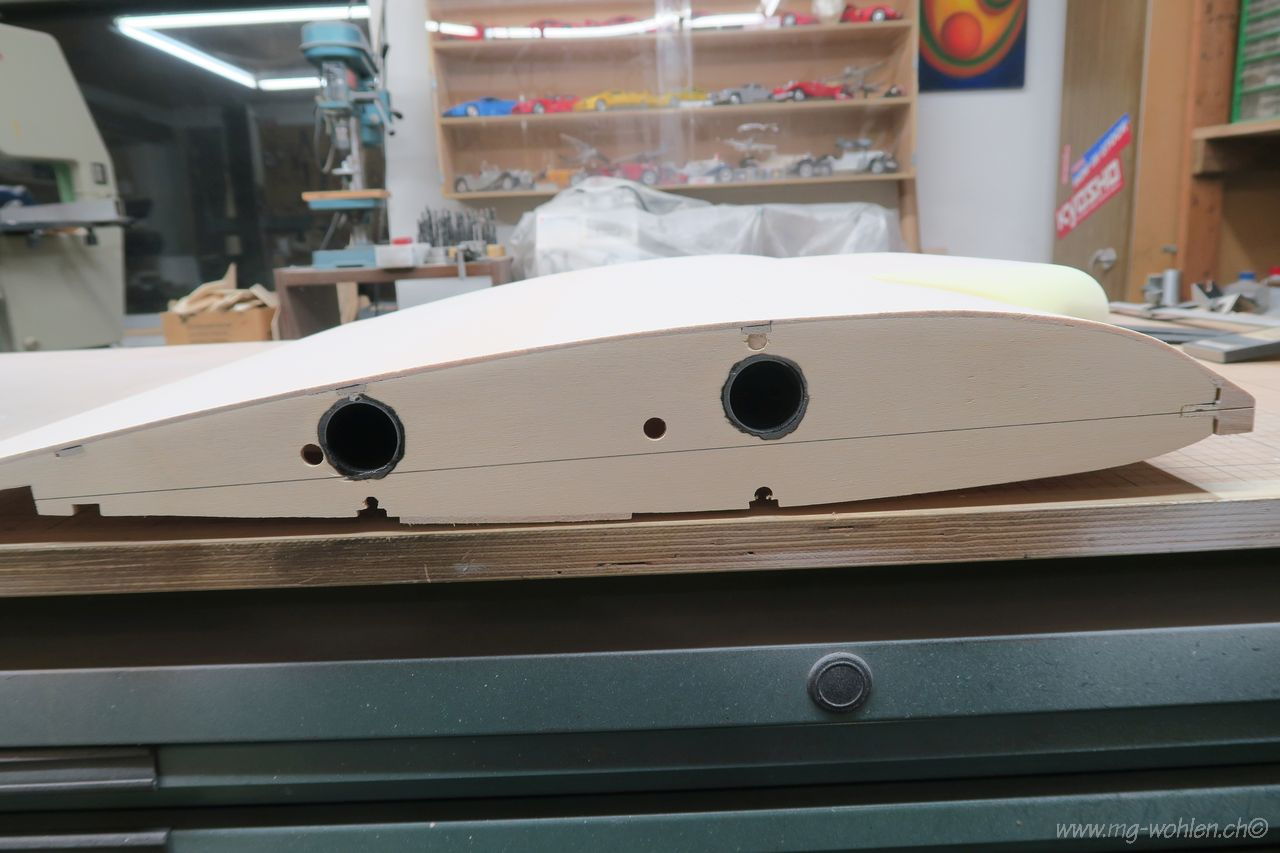

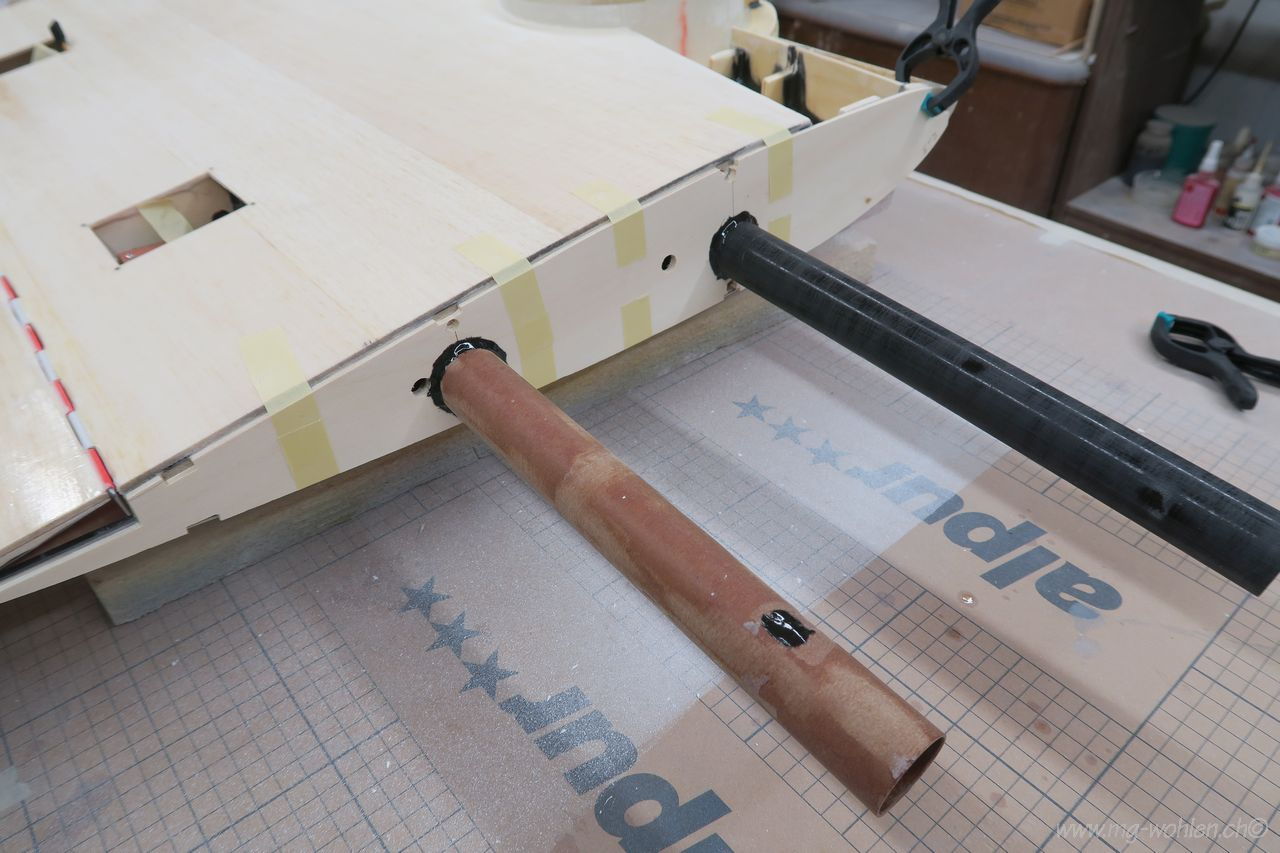

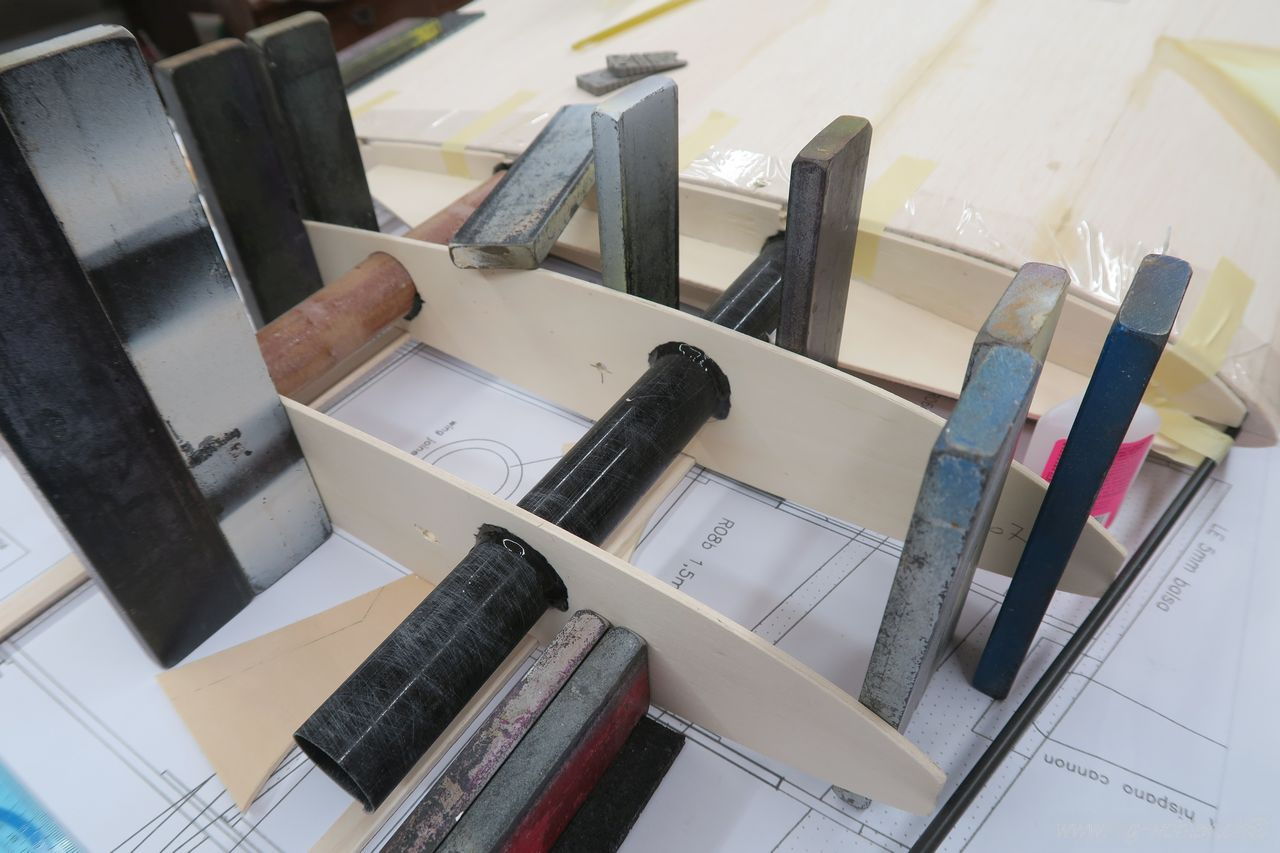

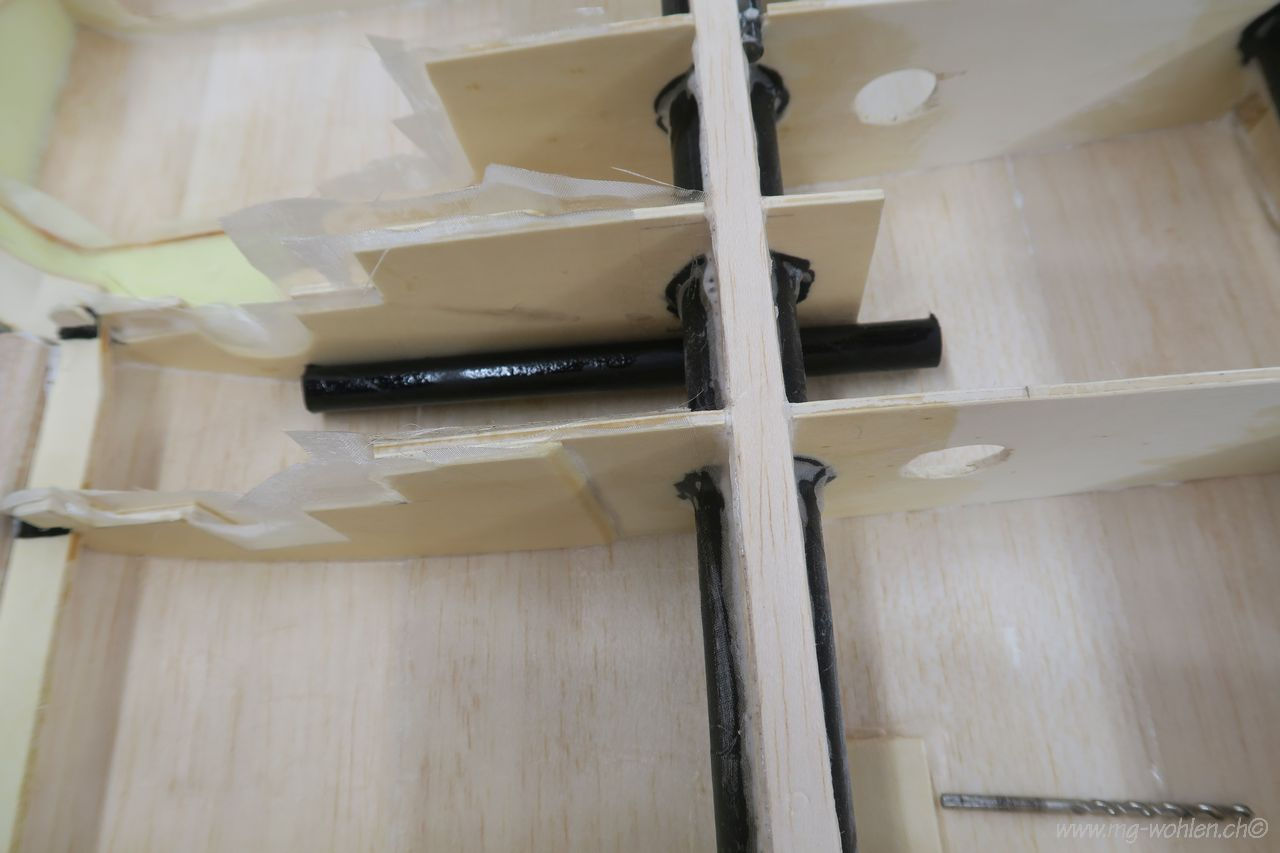

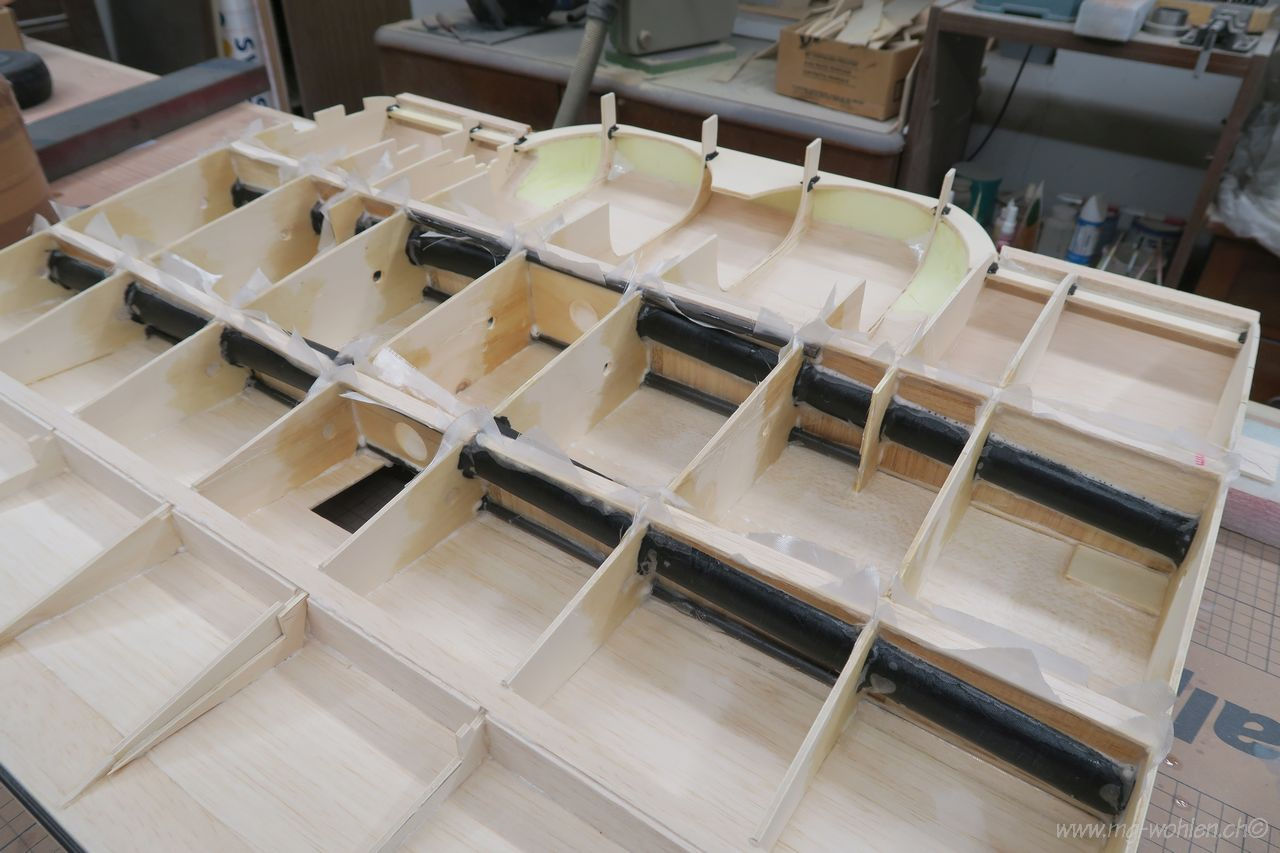

Steckrohre einpassen

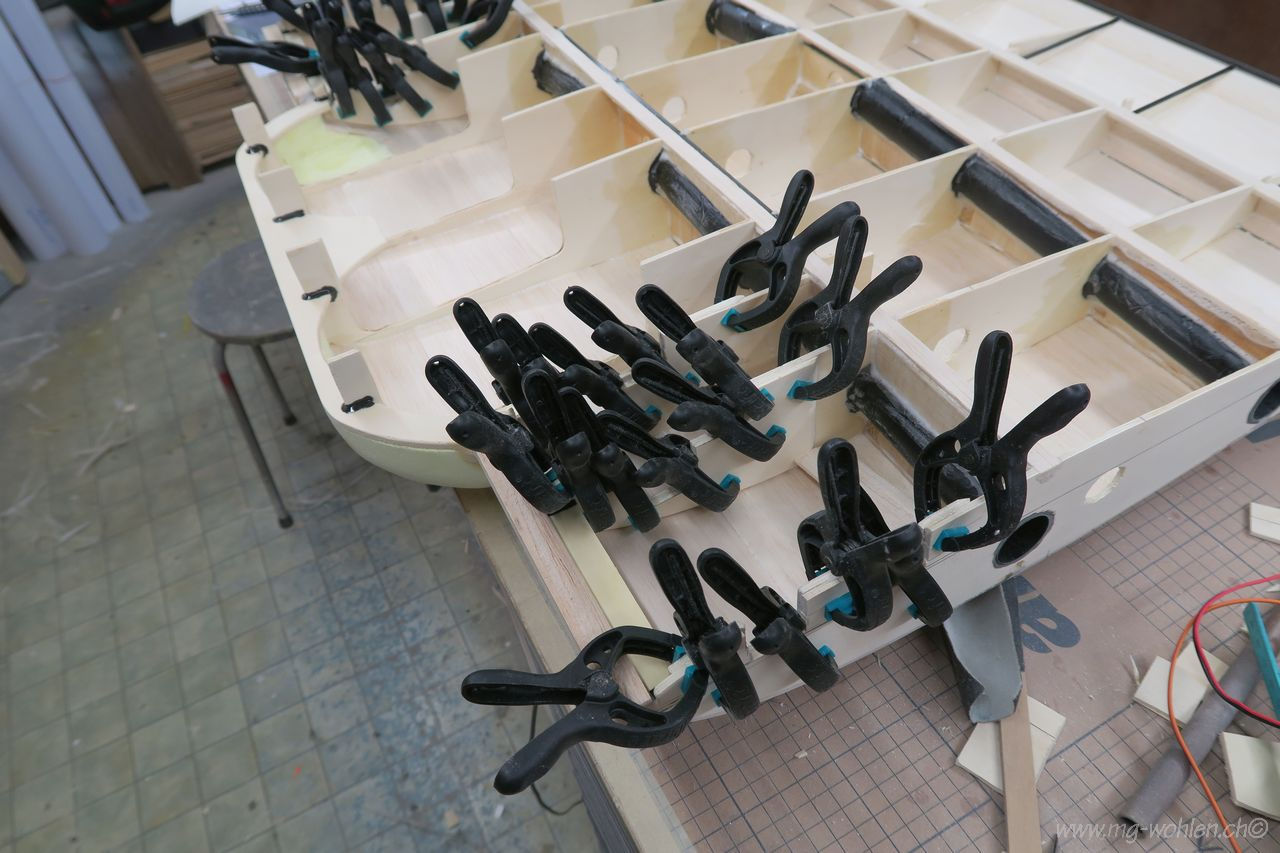

Rippen gut verkleben

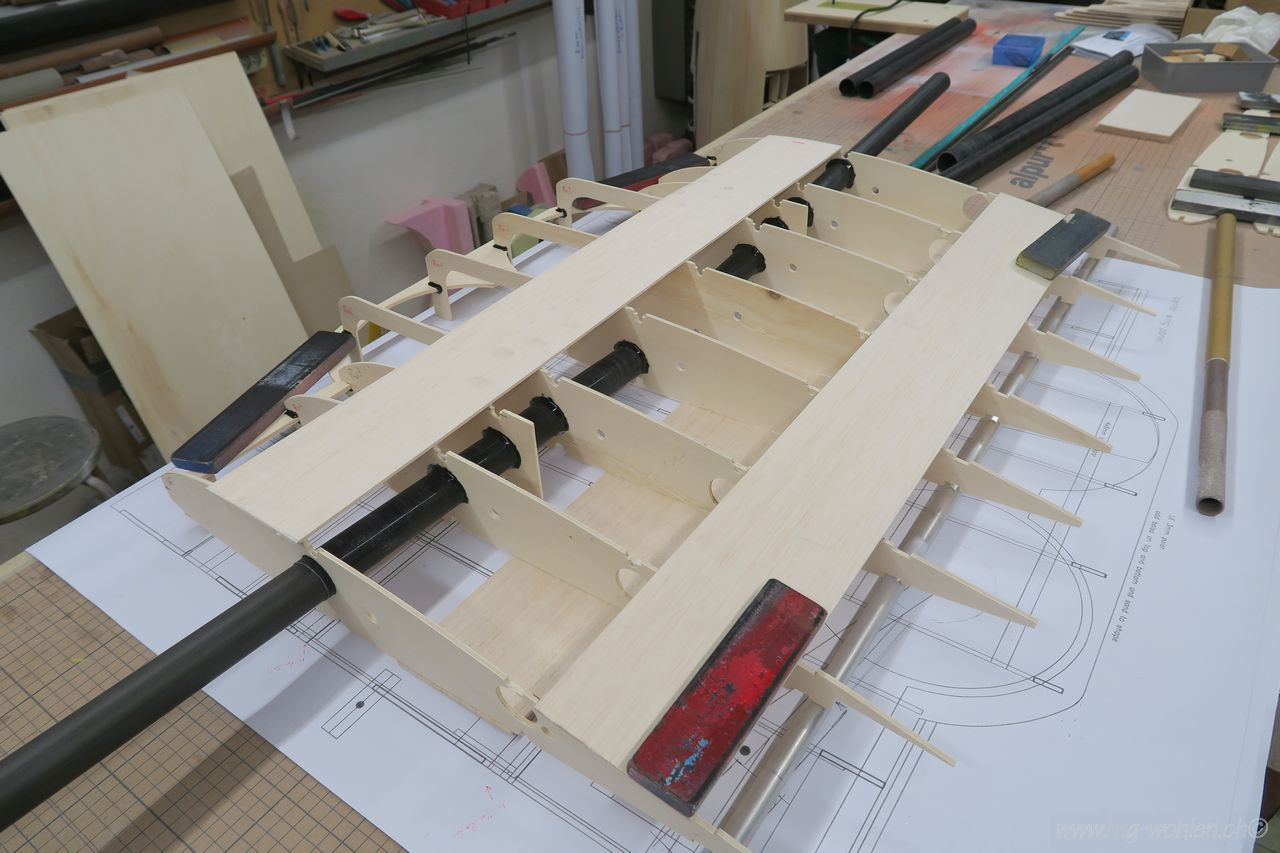

Eine Beplakung montieren damit sich nichts mehr verschieben kann
Eine zweite Beplankung wird motiert

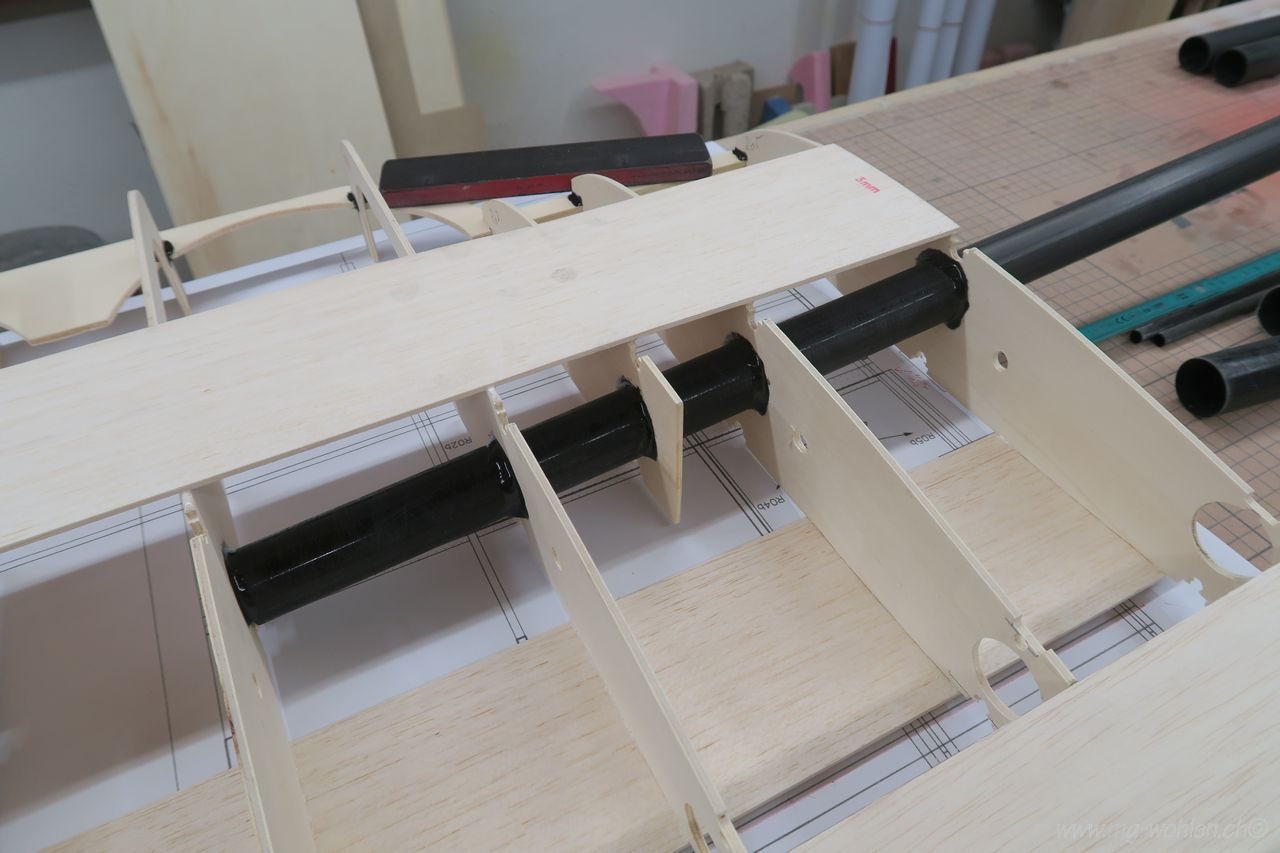

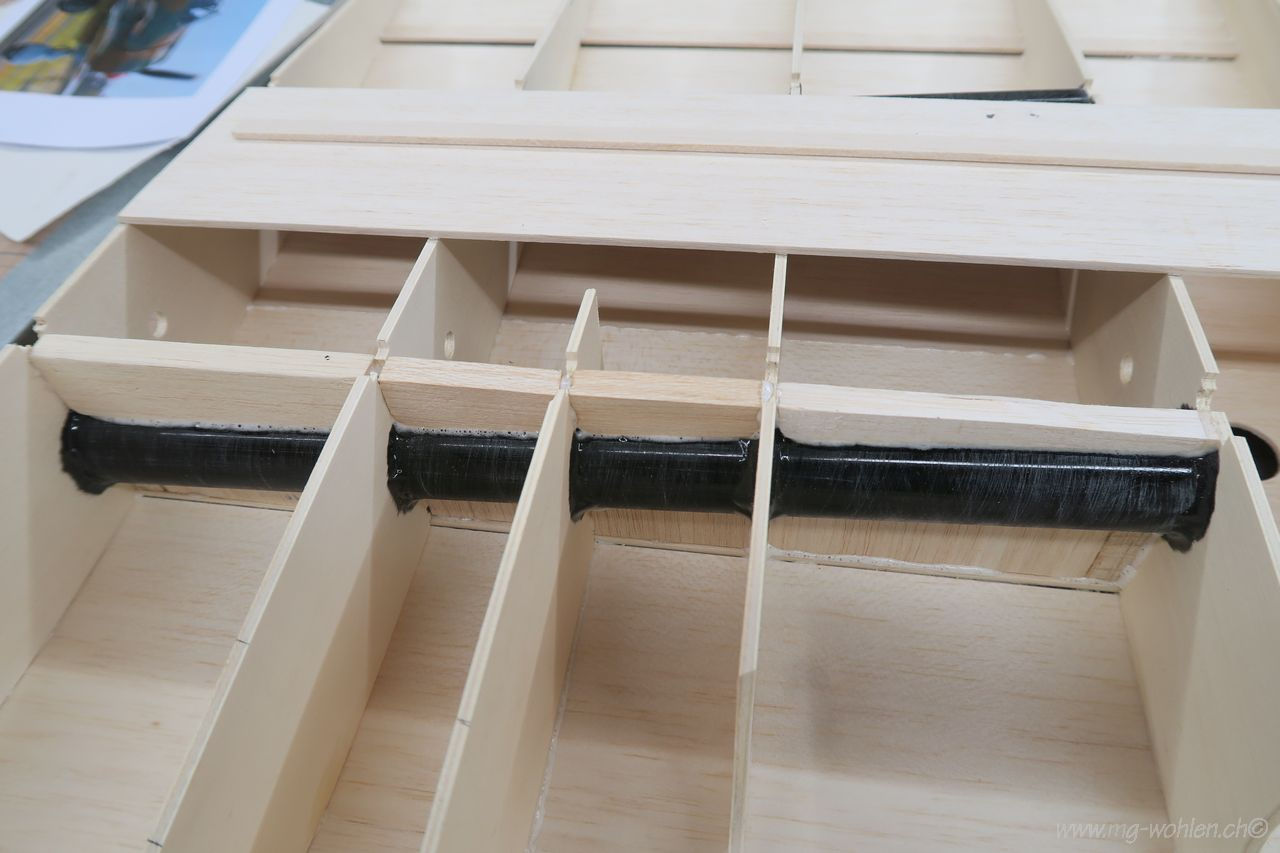

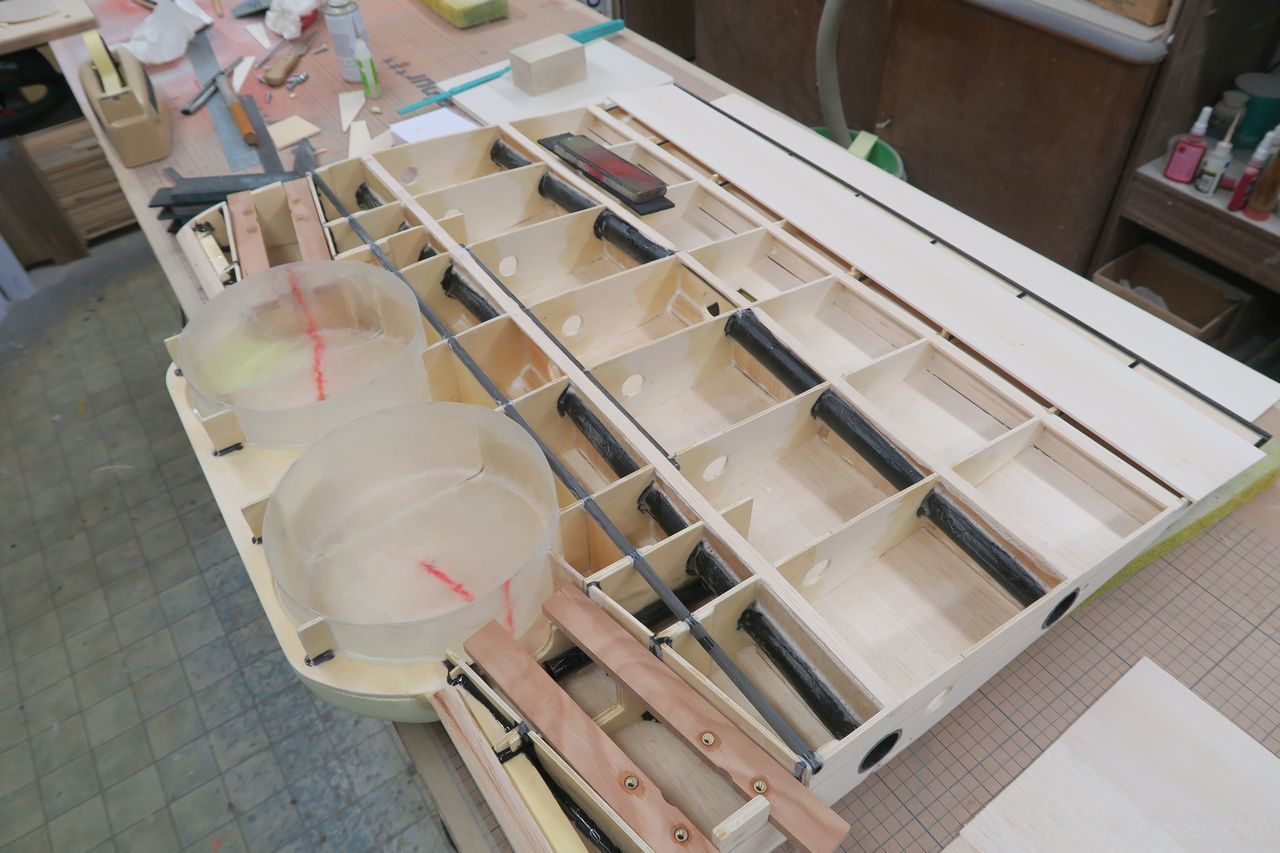

jetzt werden die Rohrhülsen eingeklebt
Auffüttern der Rohrhülsen
Oberteil fertig beplanken

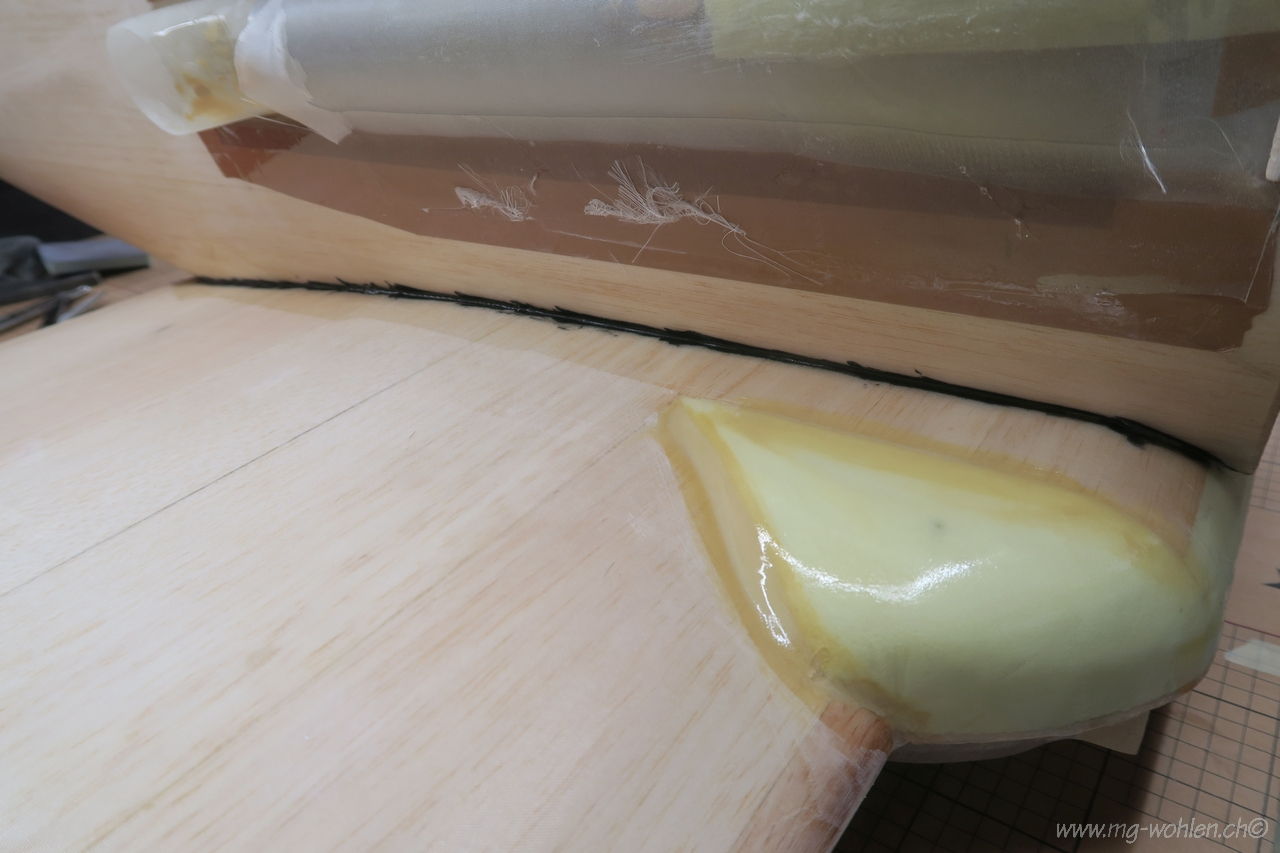

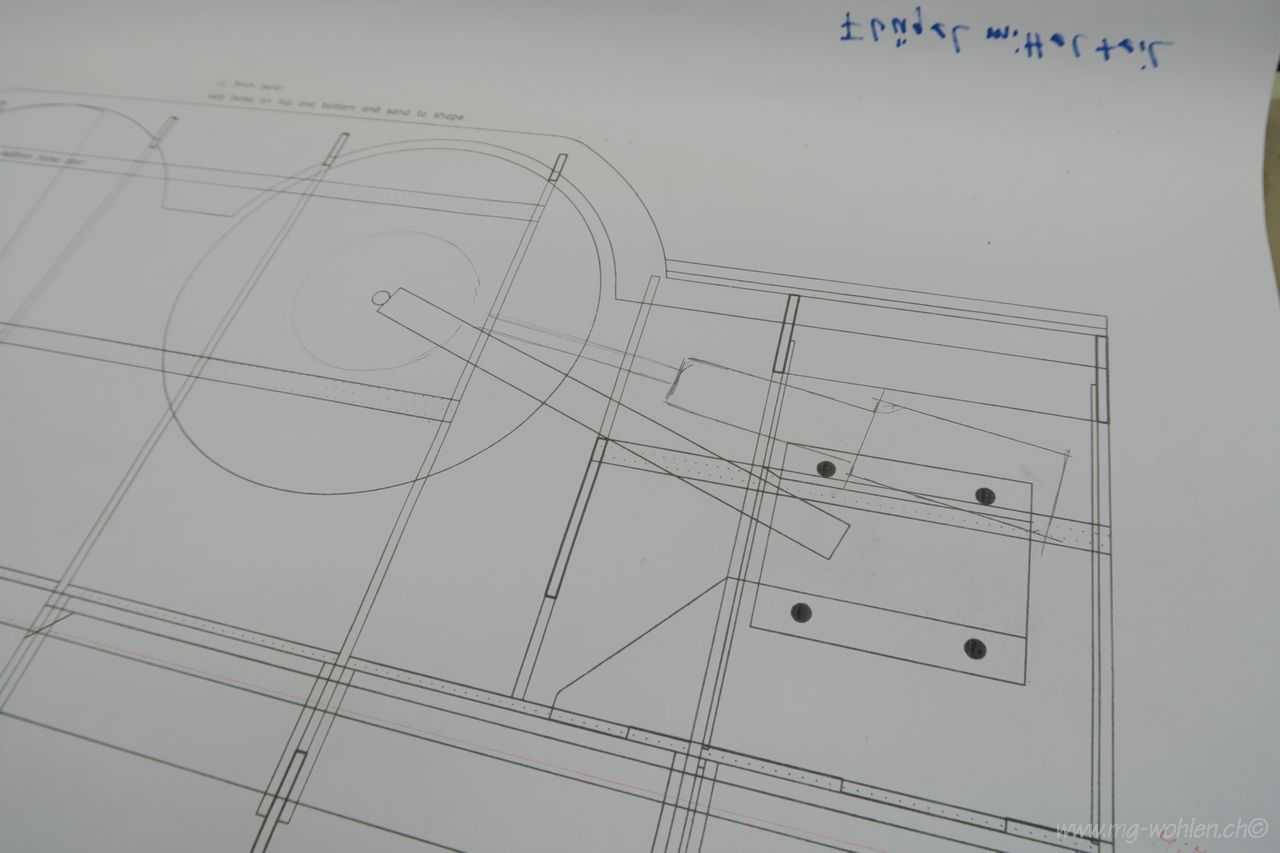

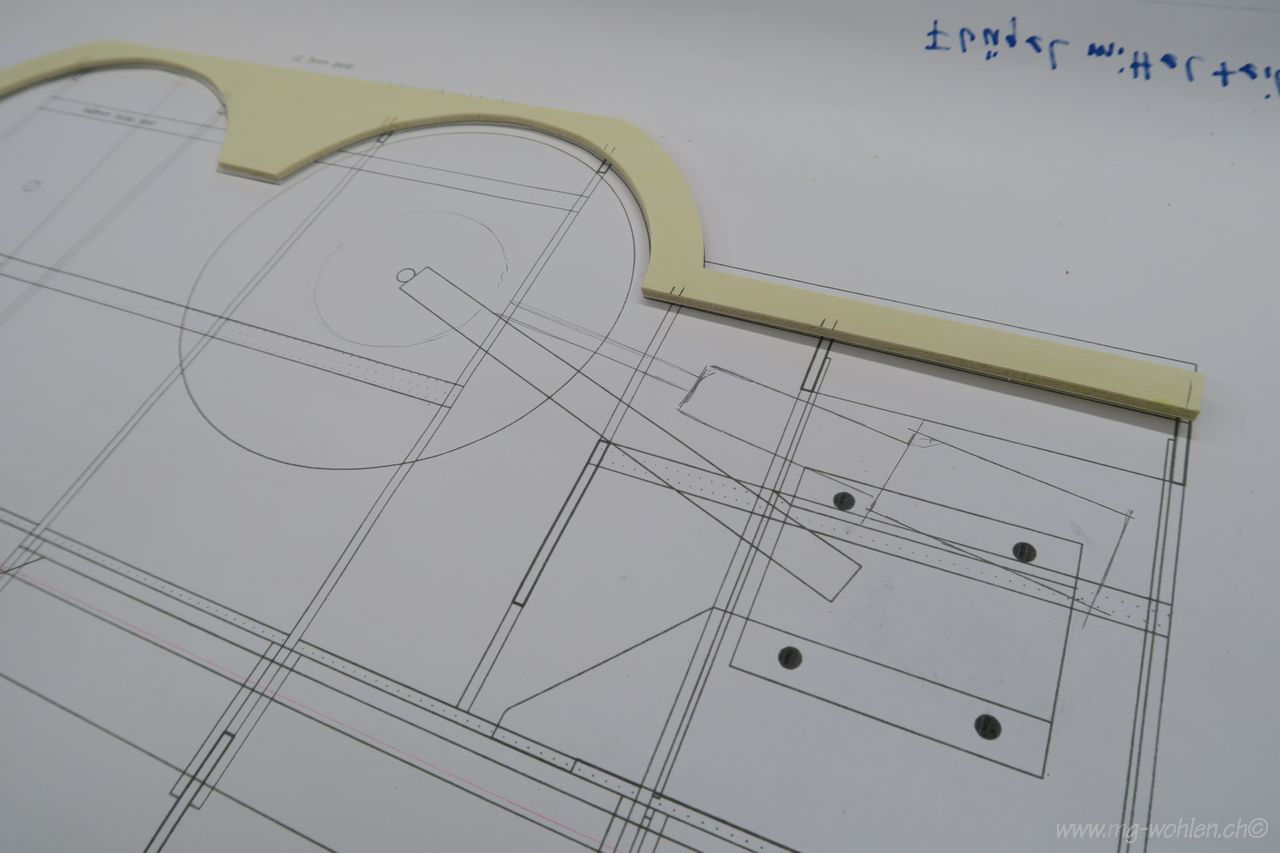

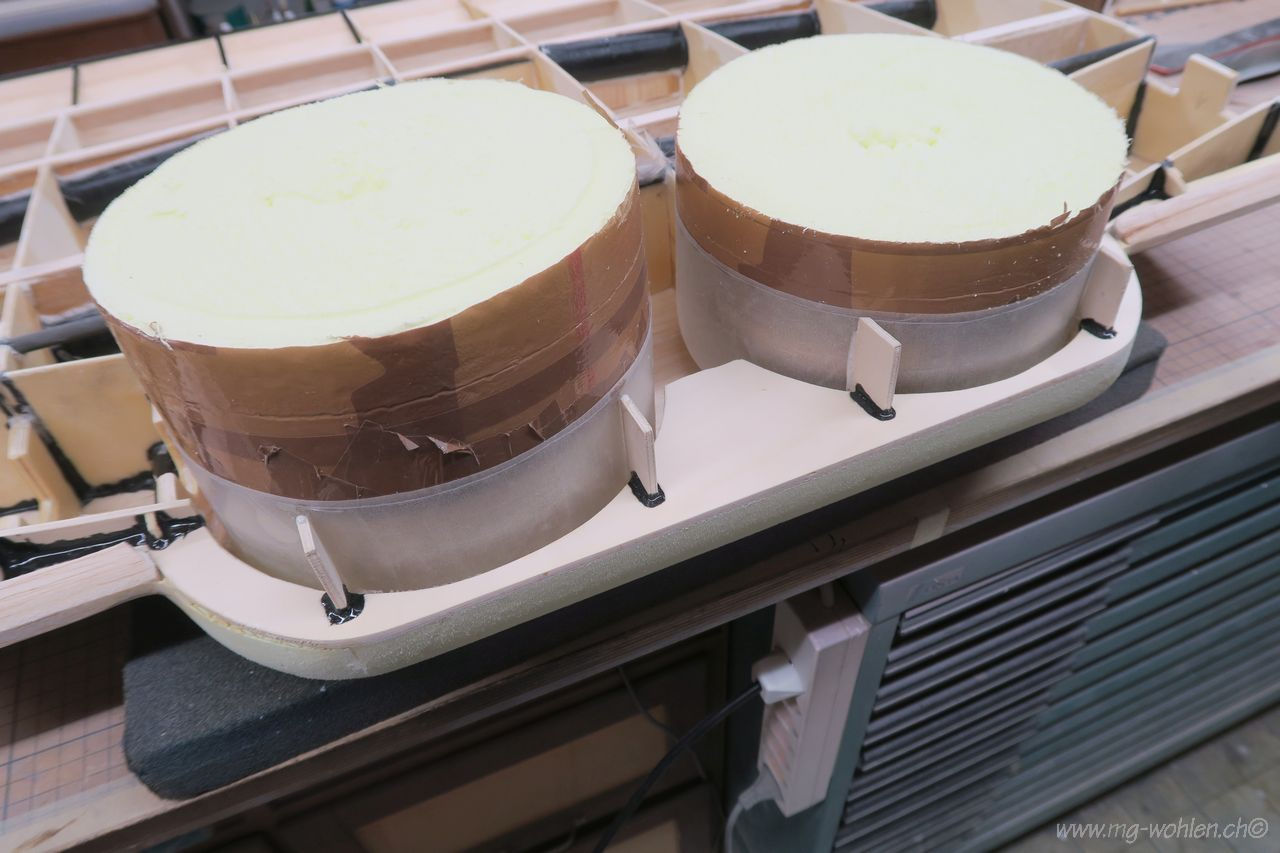

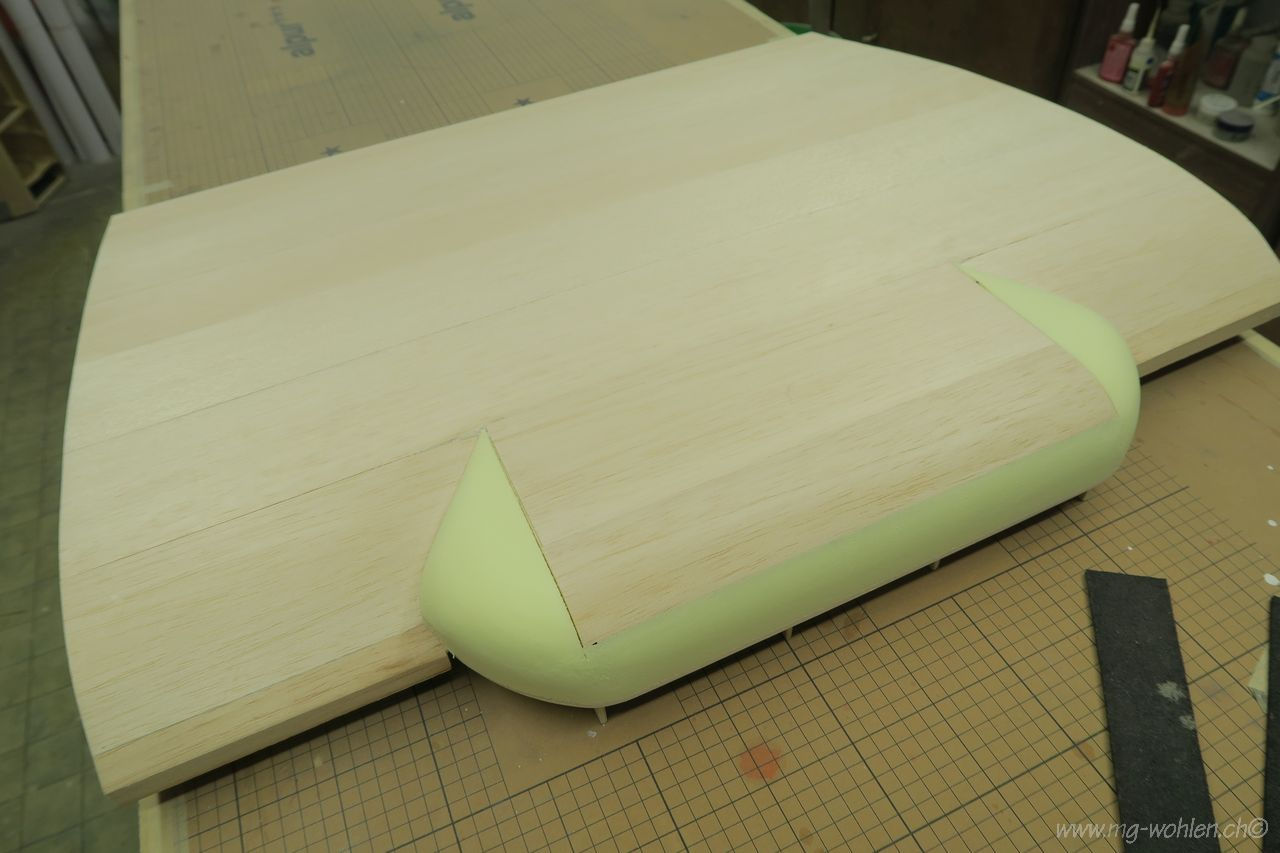

Radschacht anformung aus Styrodur
Styrodur in Form schleifen

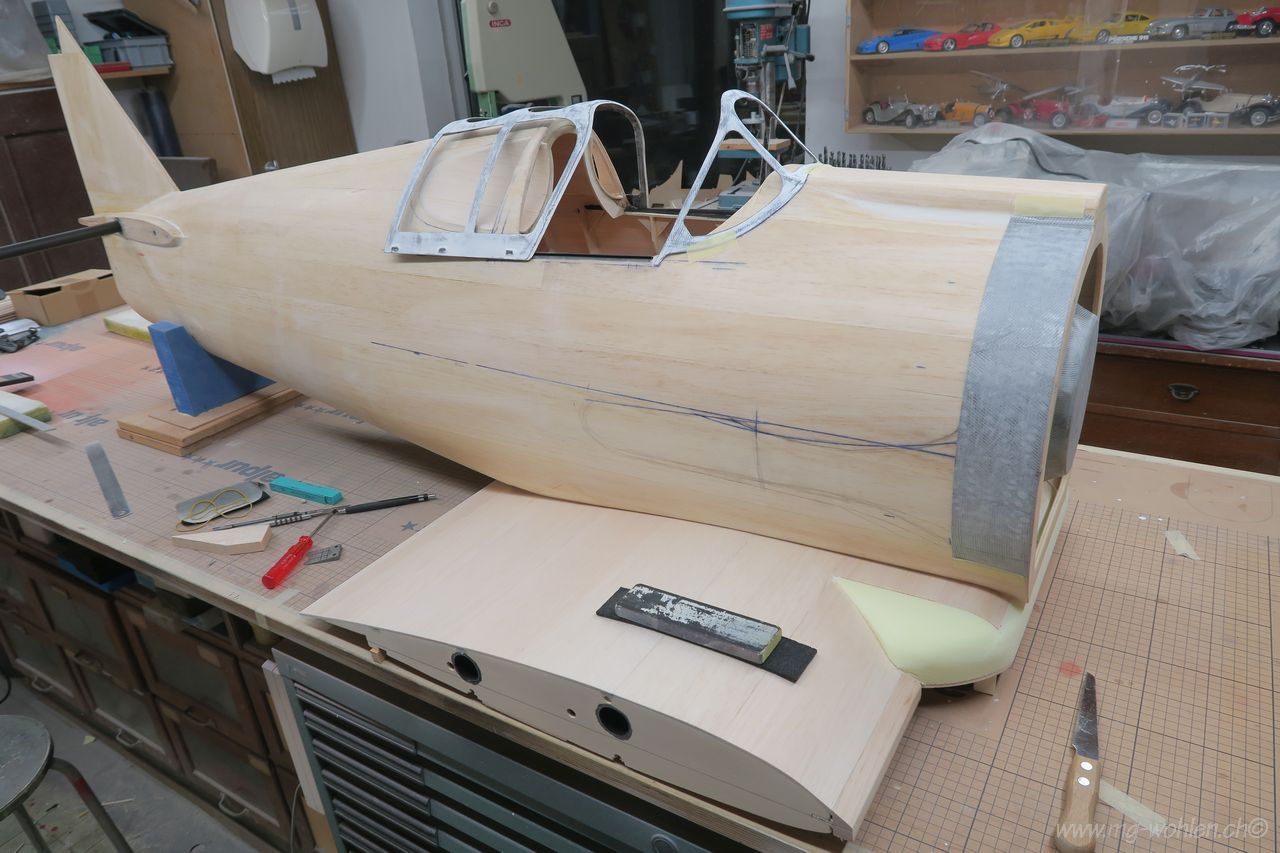

Die Profil Nulllinie wird angezeichnet

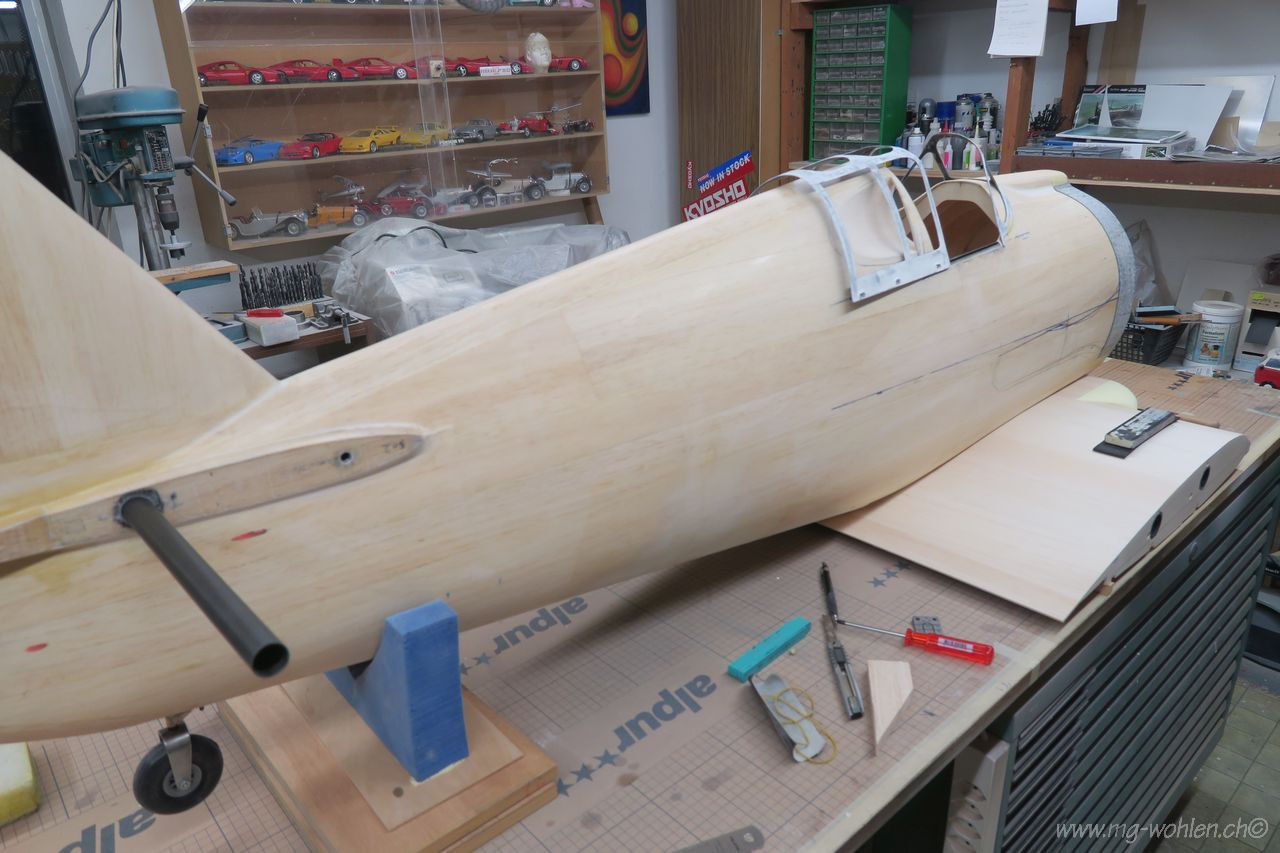

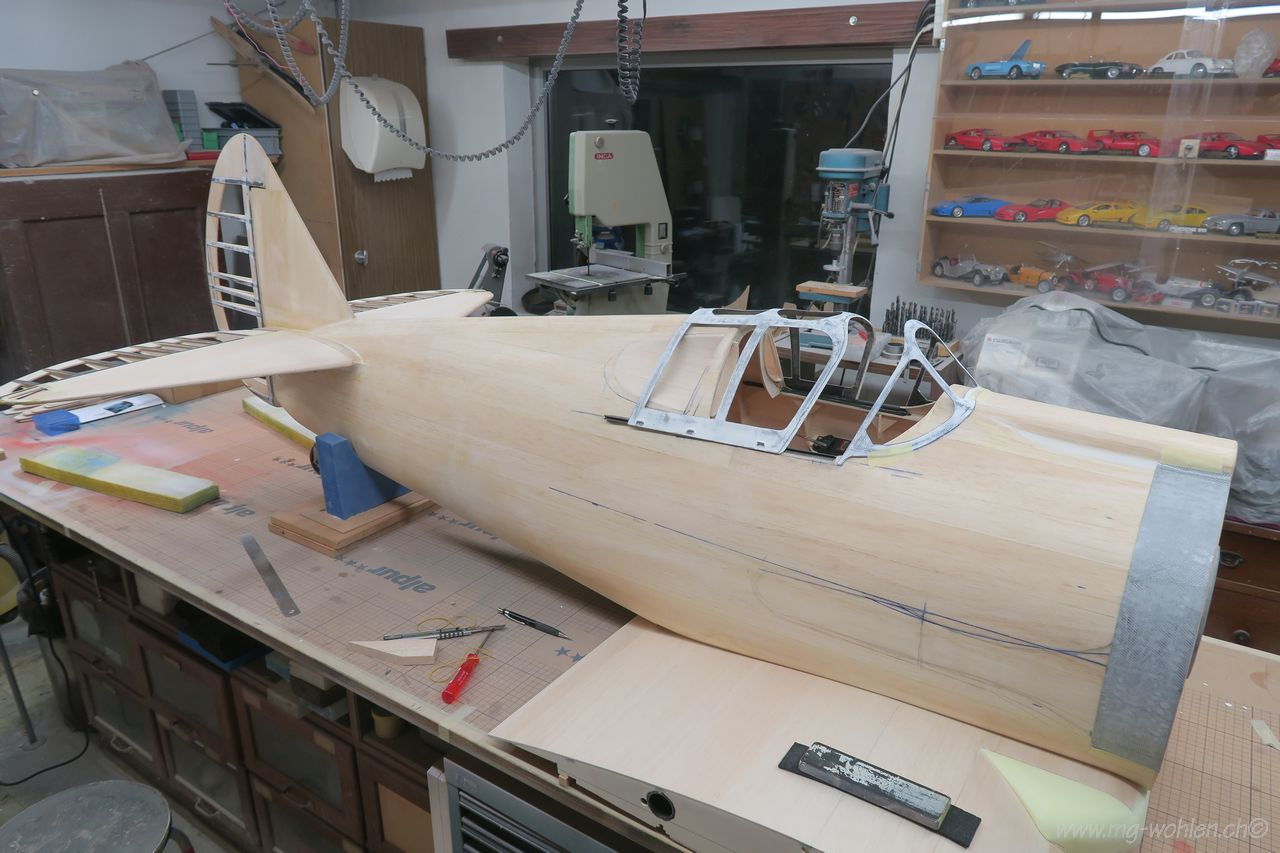

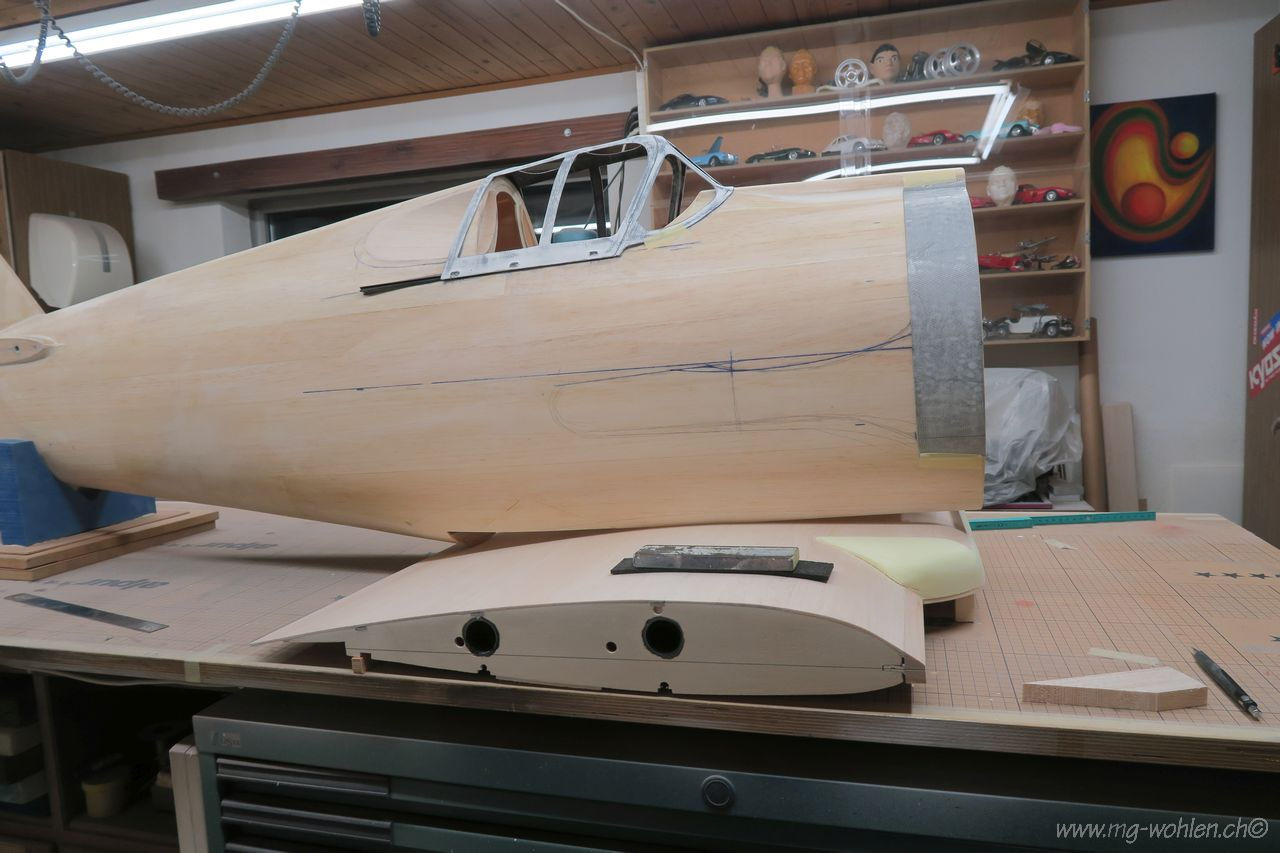

Der Rumpf wird sorgfältig aufgelegt...
... und langsam an die Fläche angepasst
Zur Kontrolle alles montieren
Winkelkontrolle Flügel HLW
Schon fast ein Flieger
Hier kommt der Flügel hin

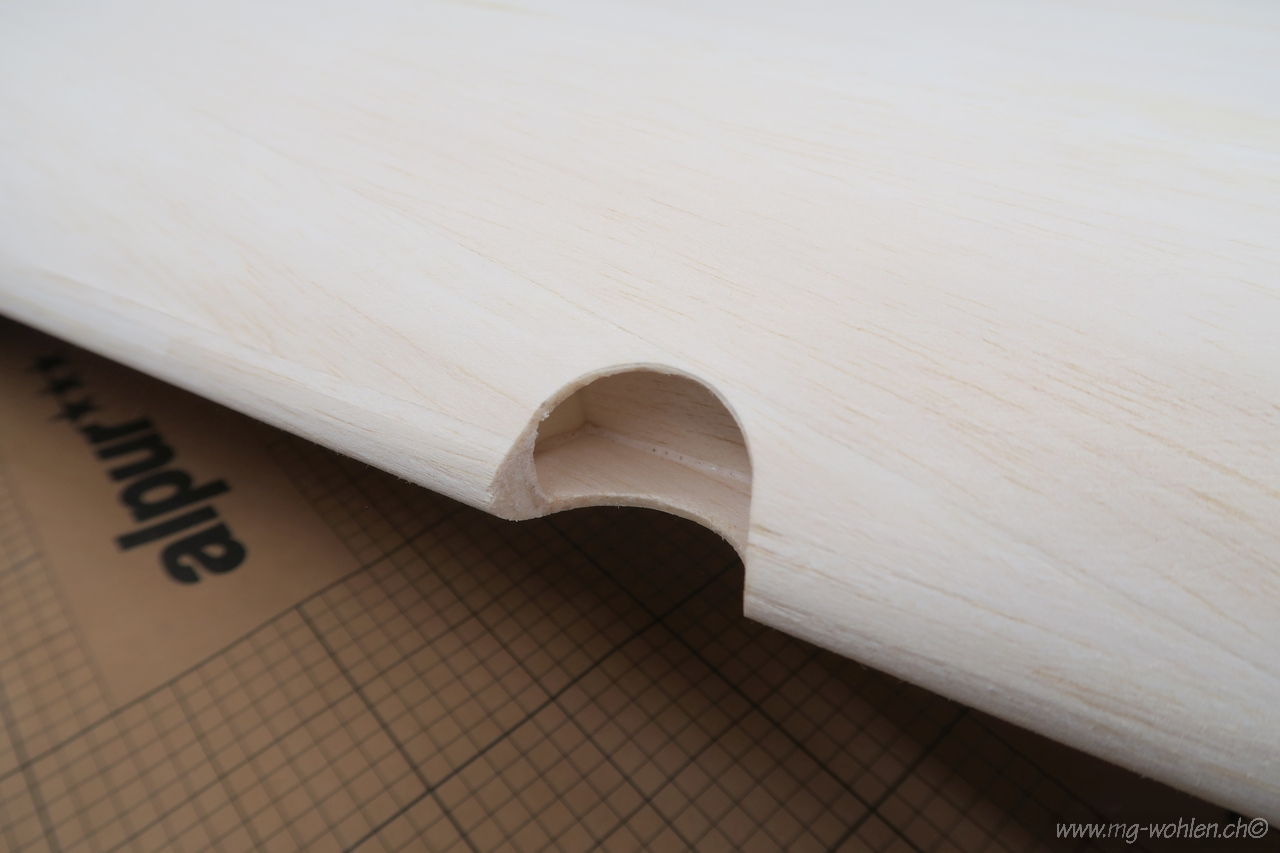

Frei machen für die Räder
Auffütterung auf der Unterseite
Die Holmstege müssen zur Verstärkung noch mit GFK überzogen werden
Hier muss auch noch verstärkt werden

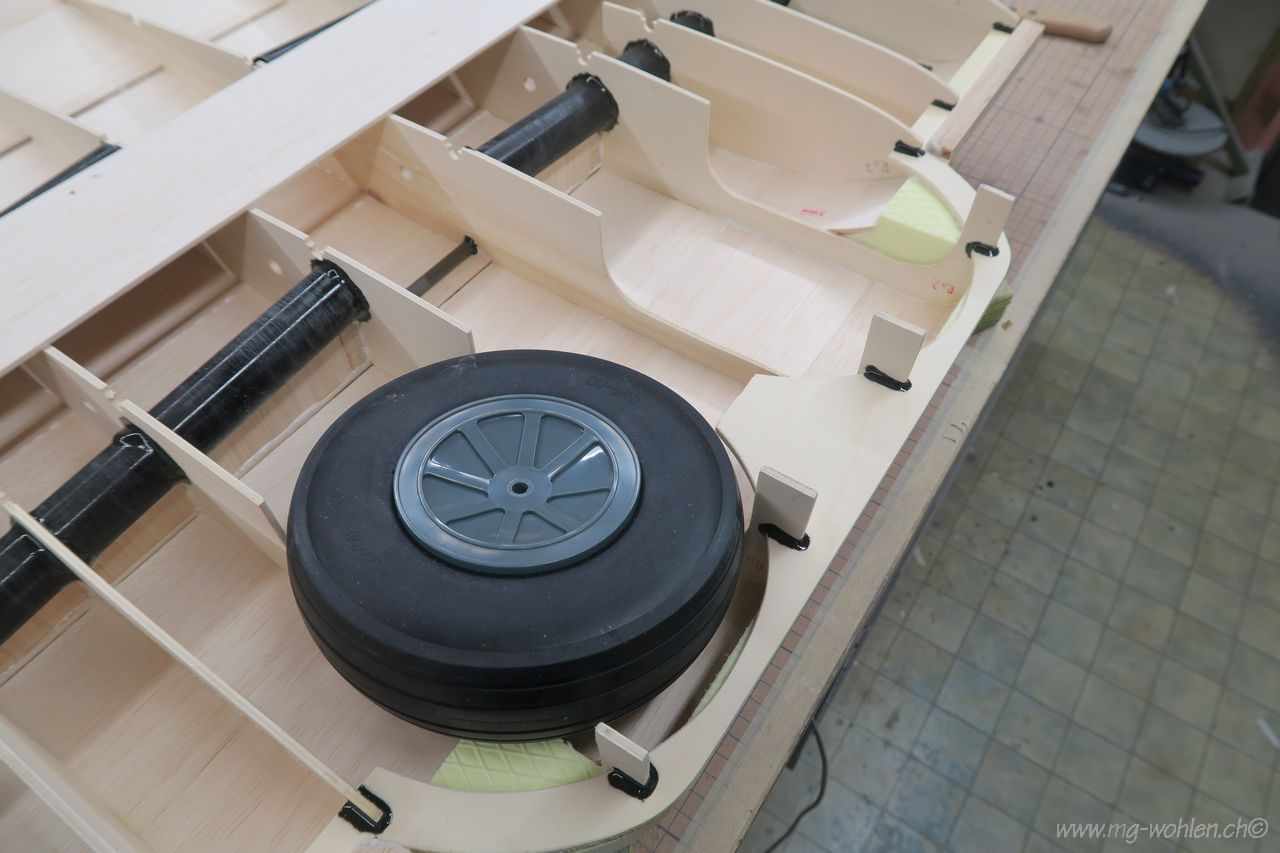

Radschächte einpassen
Die Rippen bei den Fahrwrksaufnahmen werden aufgedoppelt
Kohleverstärkung bei den Landeklappen

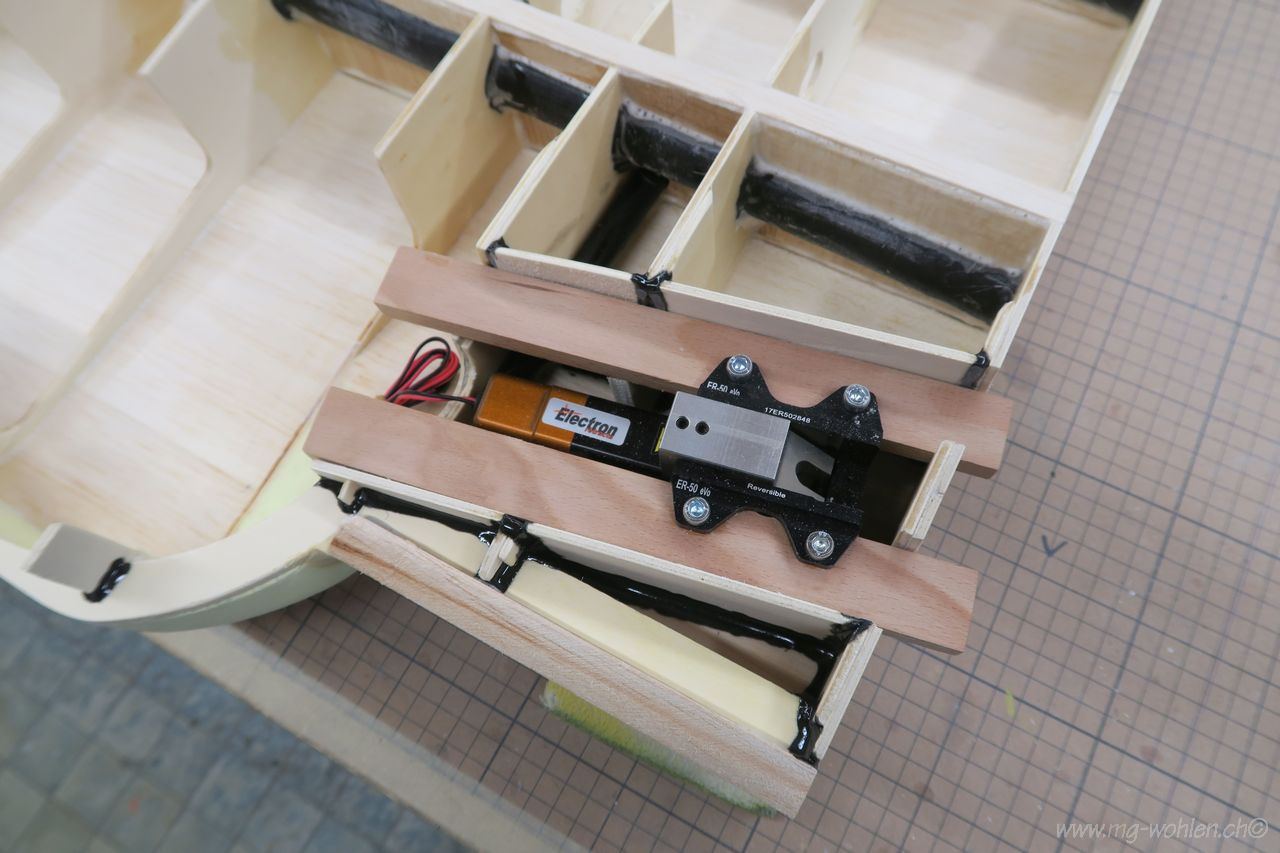

Die Fahrwerke werden nur eingepasst aber noch nicht verklebt
Alles wird nochmals mit GFK überzogen

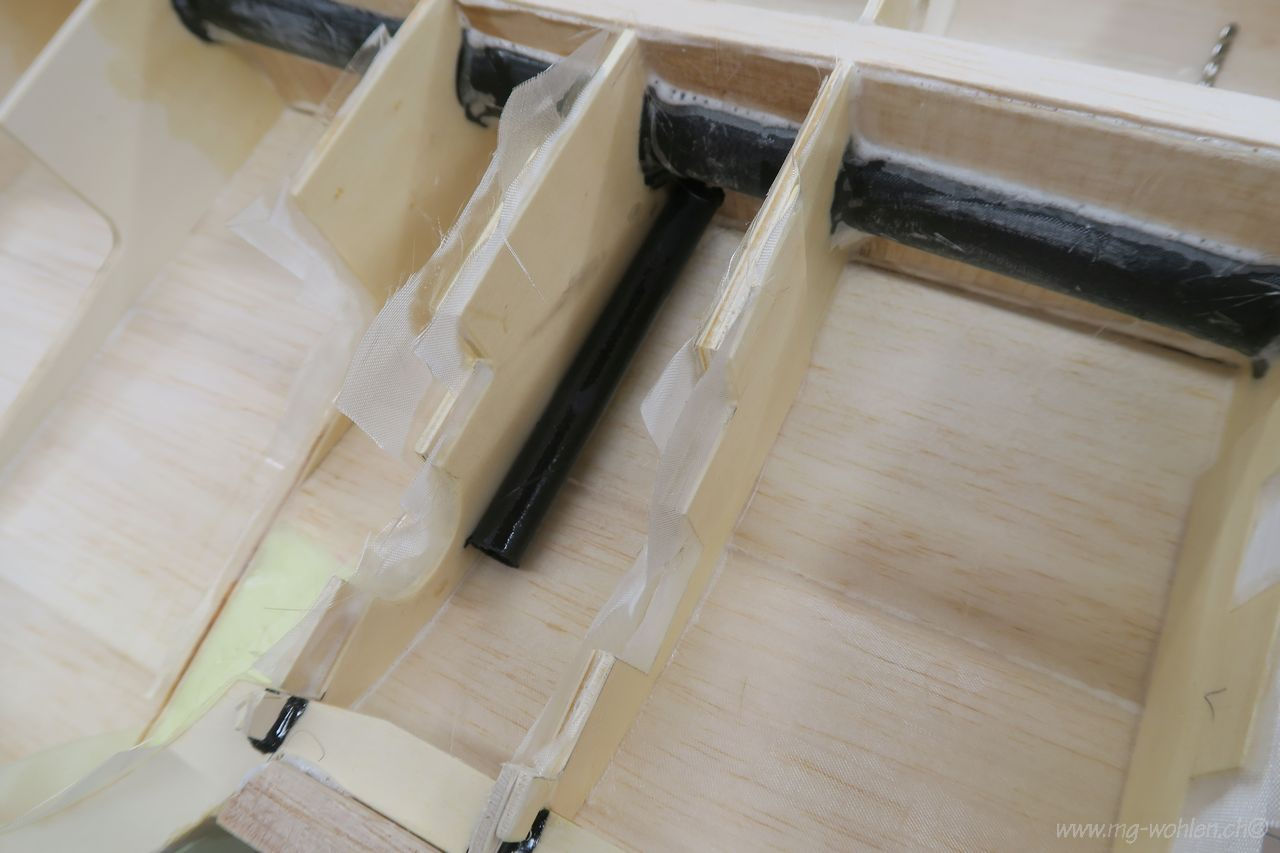

Das schwarze Papierrohr ist eine Kabeldurchführung

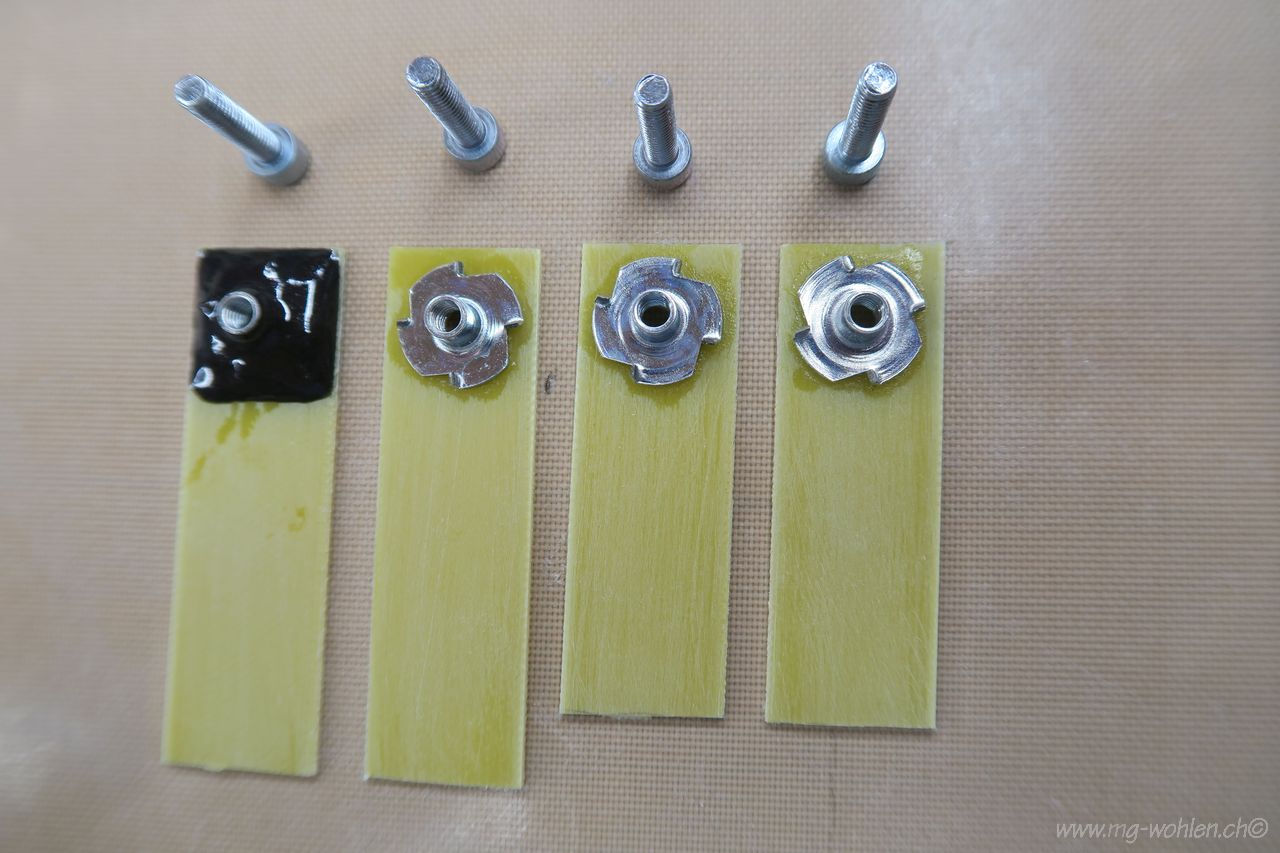

Vorbereitung der Flächensicherungen
Und nochmals Verstärkungen eingeklebt
Nach der Passkontrolle wird nochmals alles geglast

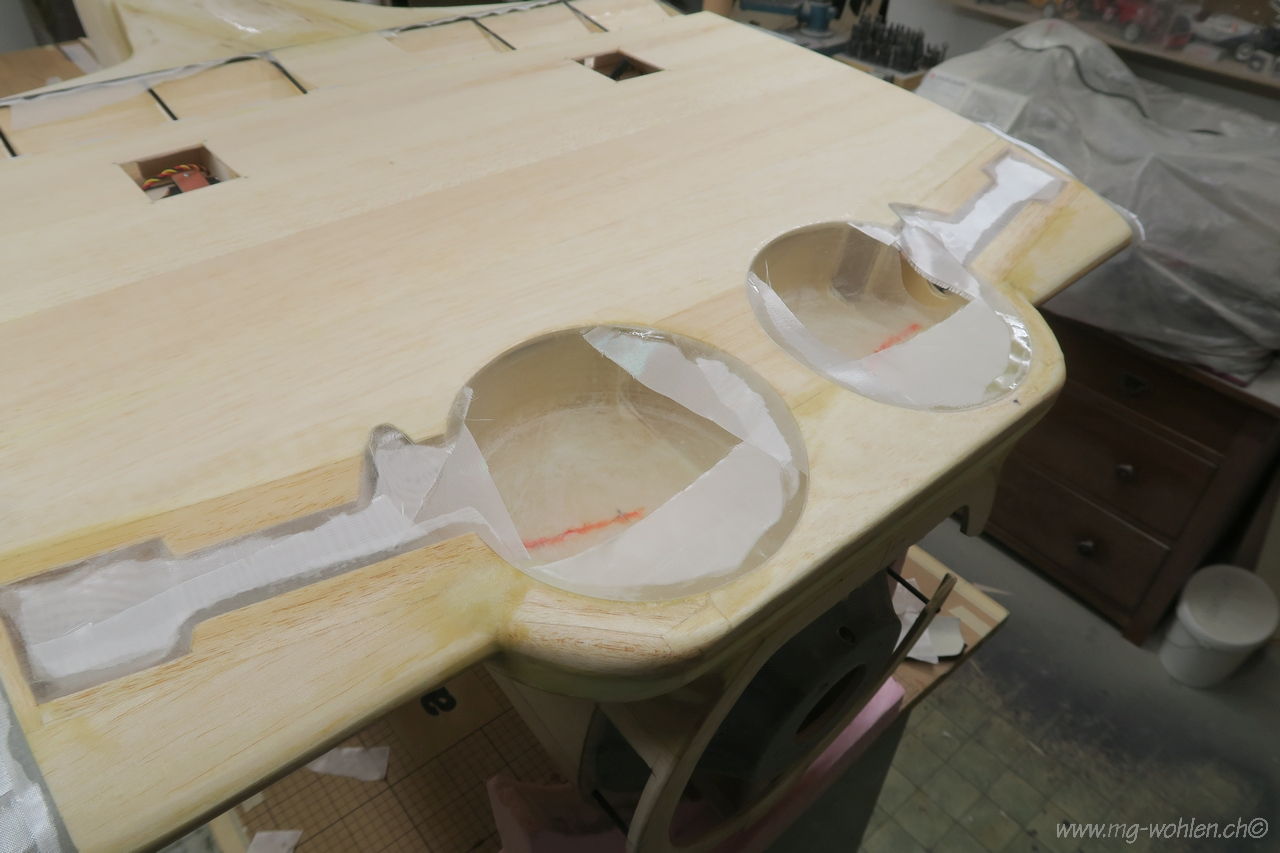

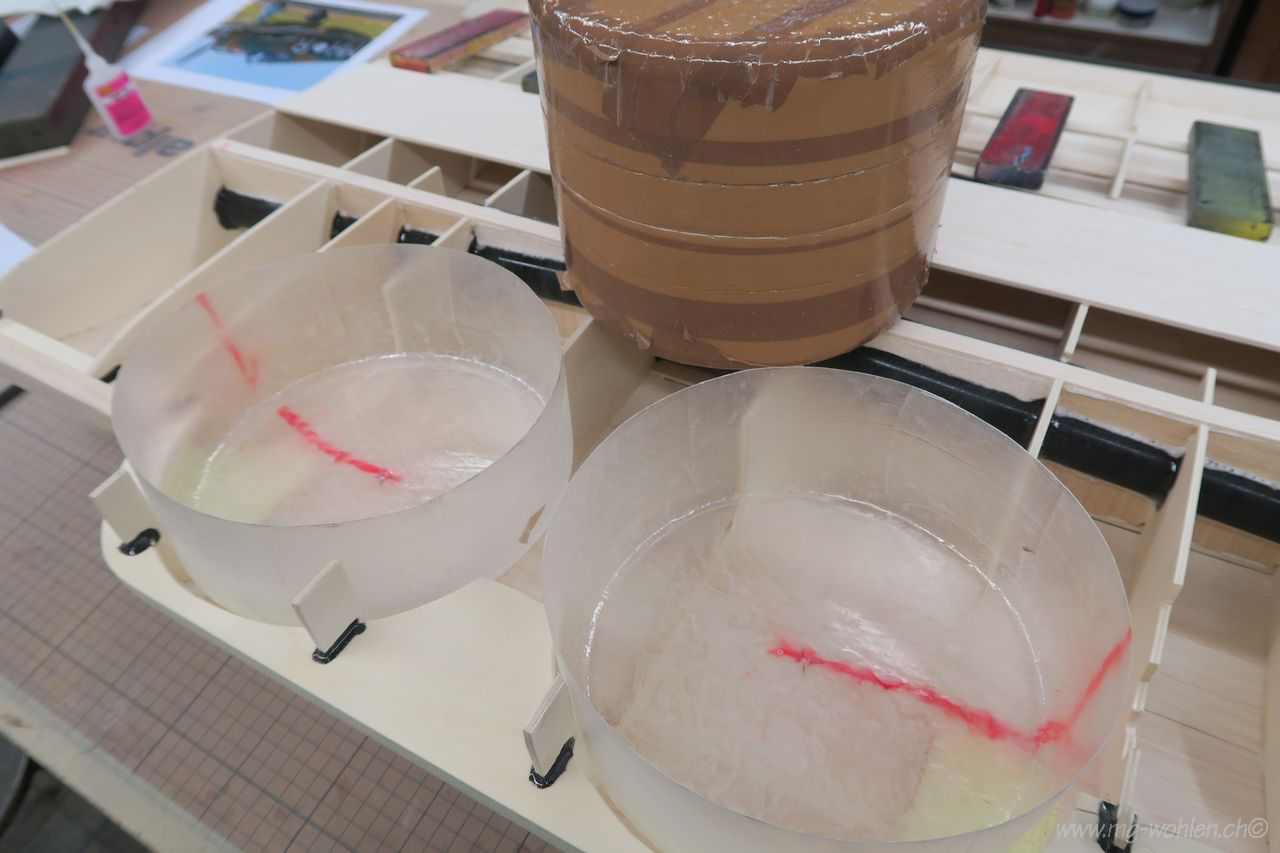

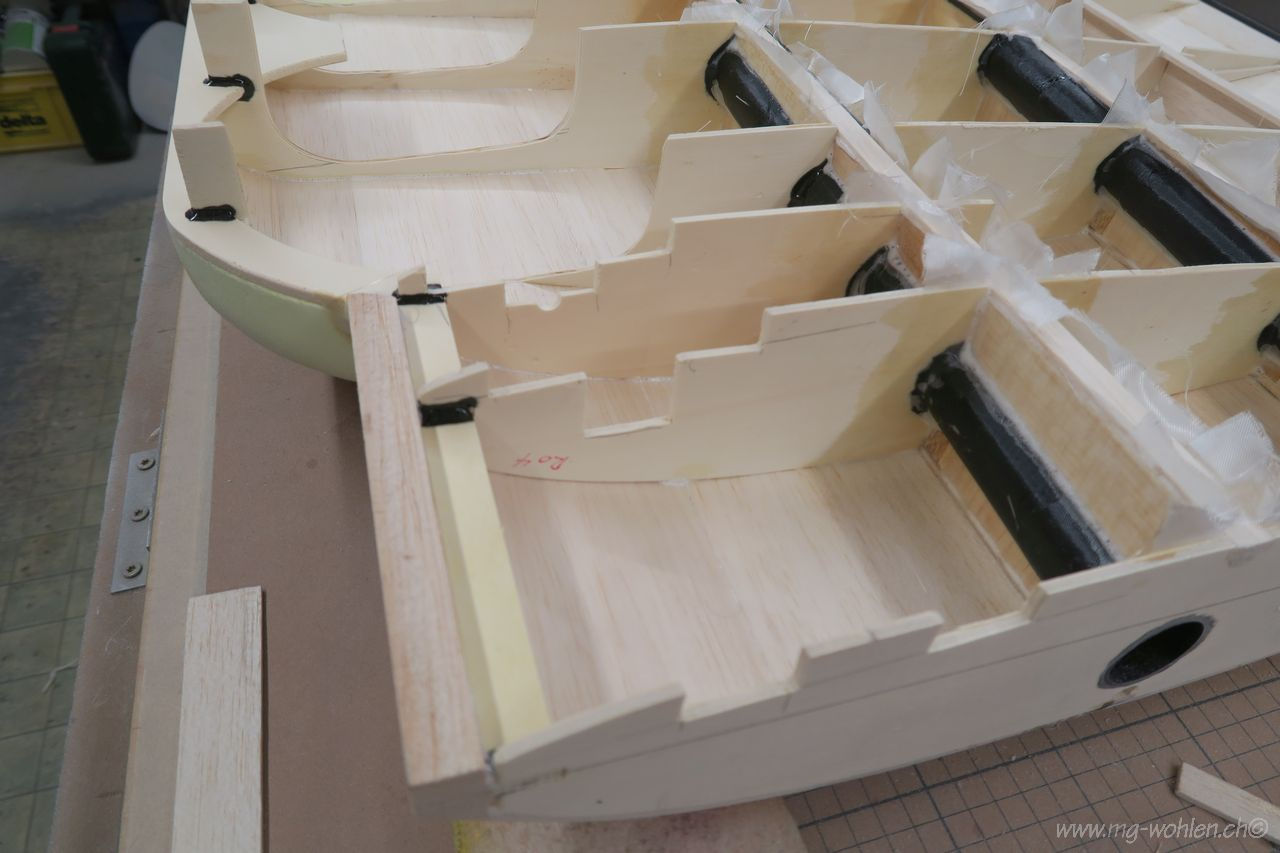

Erst jetzt werden die Fahrwerksschächte eingeklebt

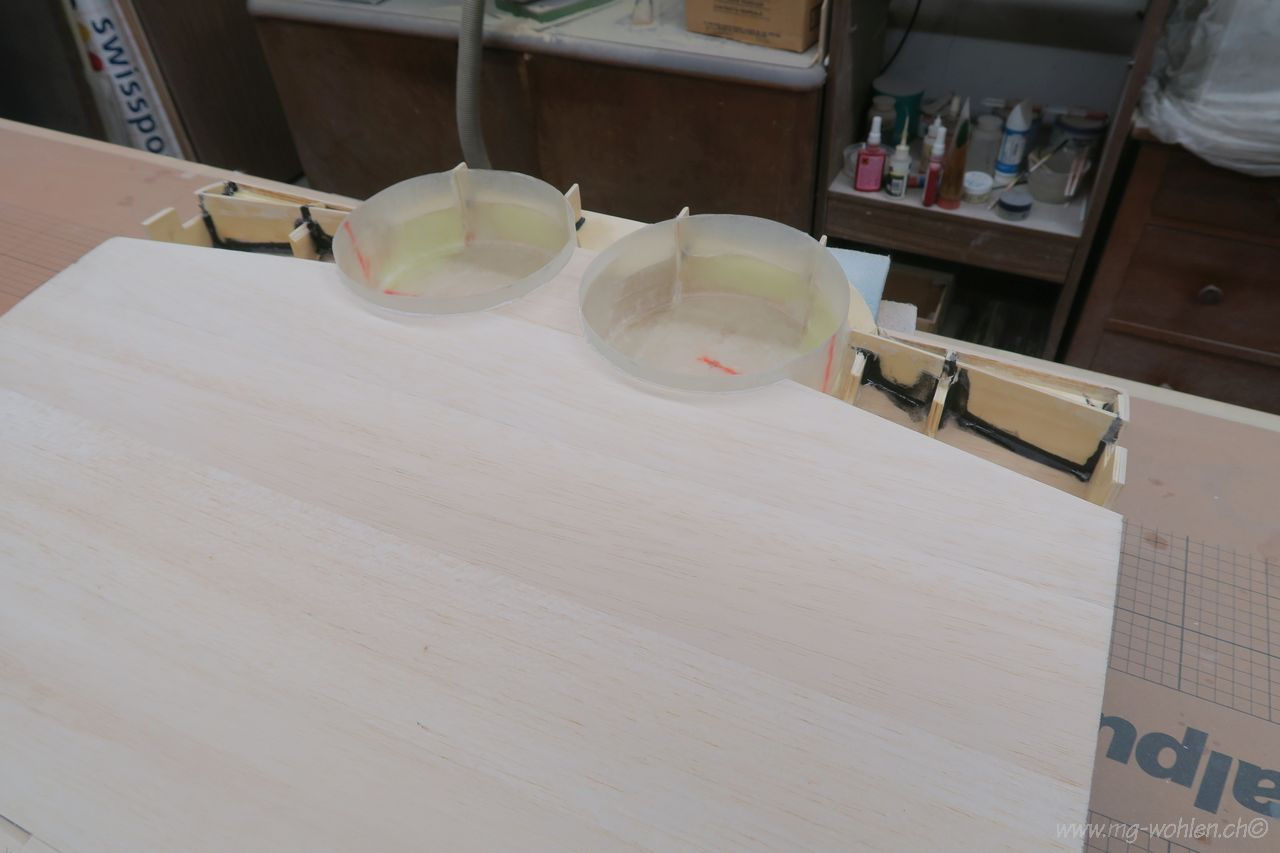

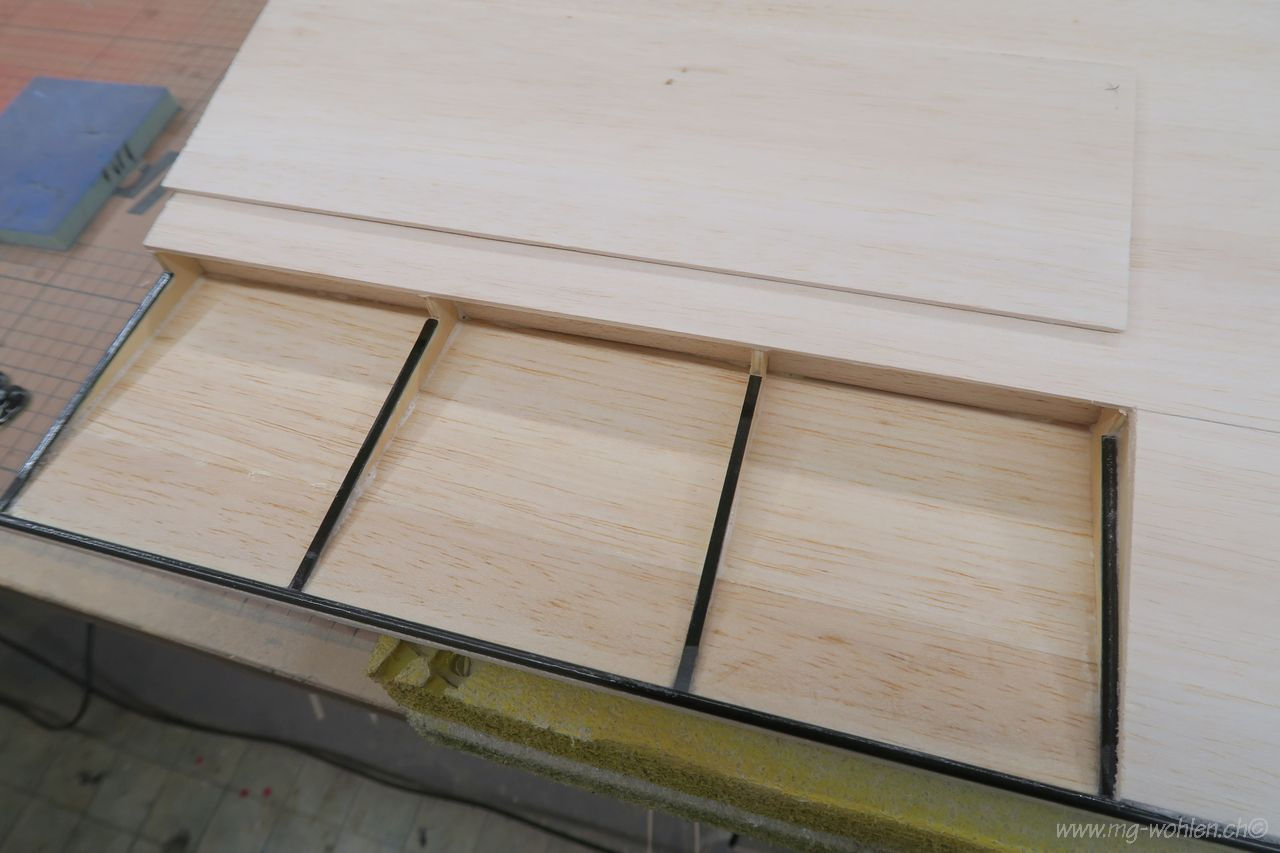

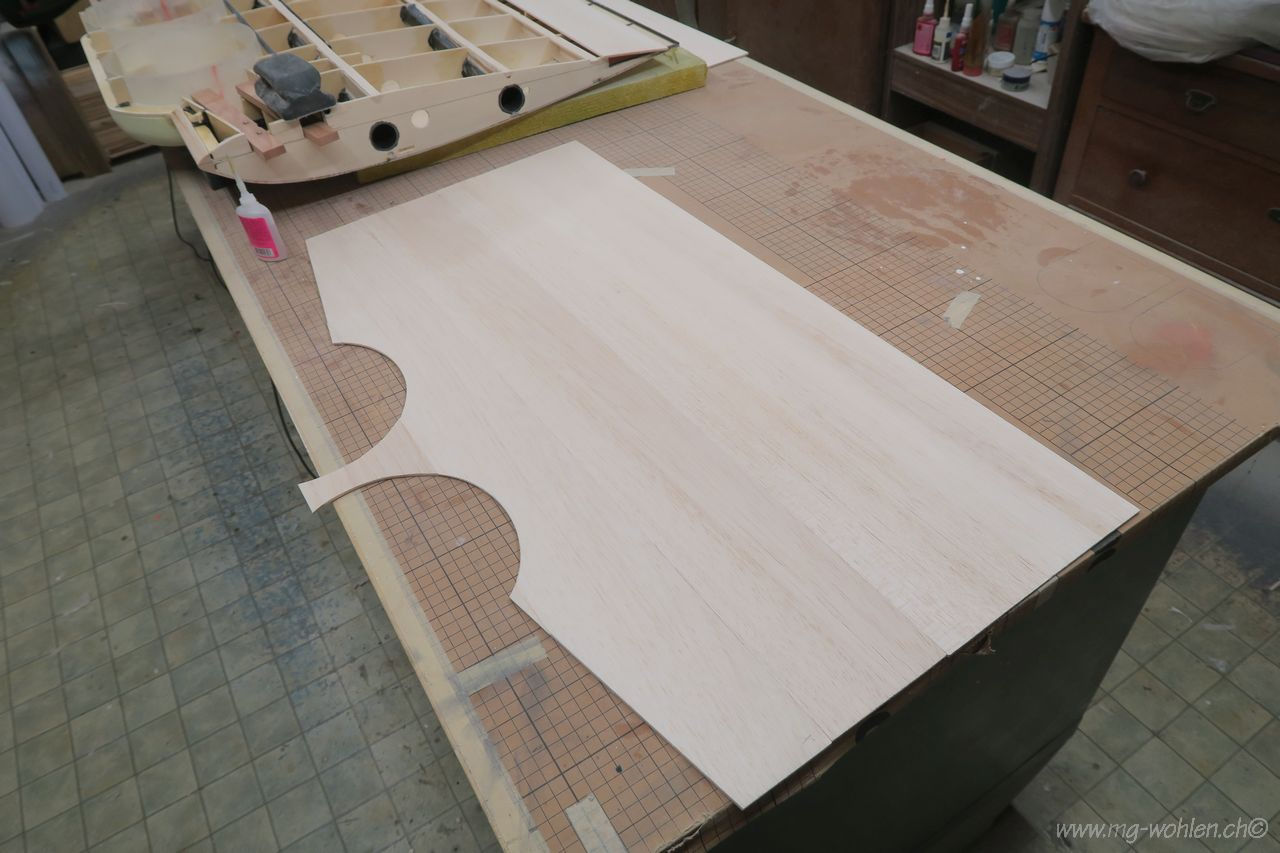

Die vorbereitete untere Beplankung
Kontrolle ob alles drin und dran ist

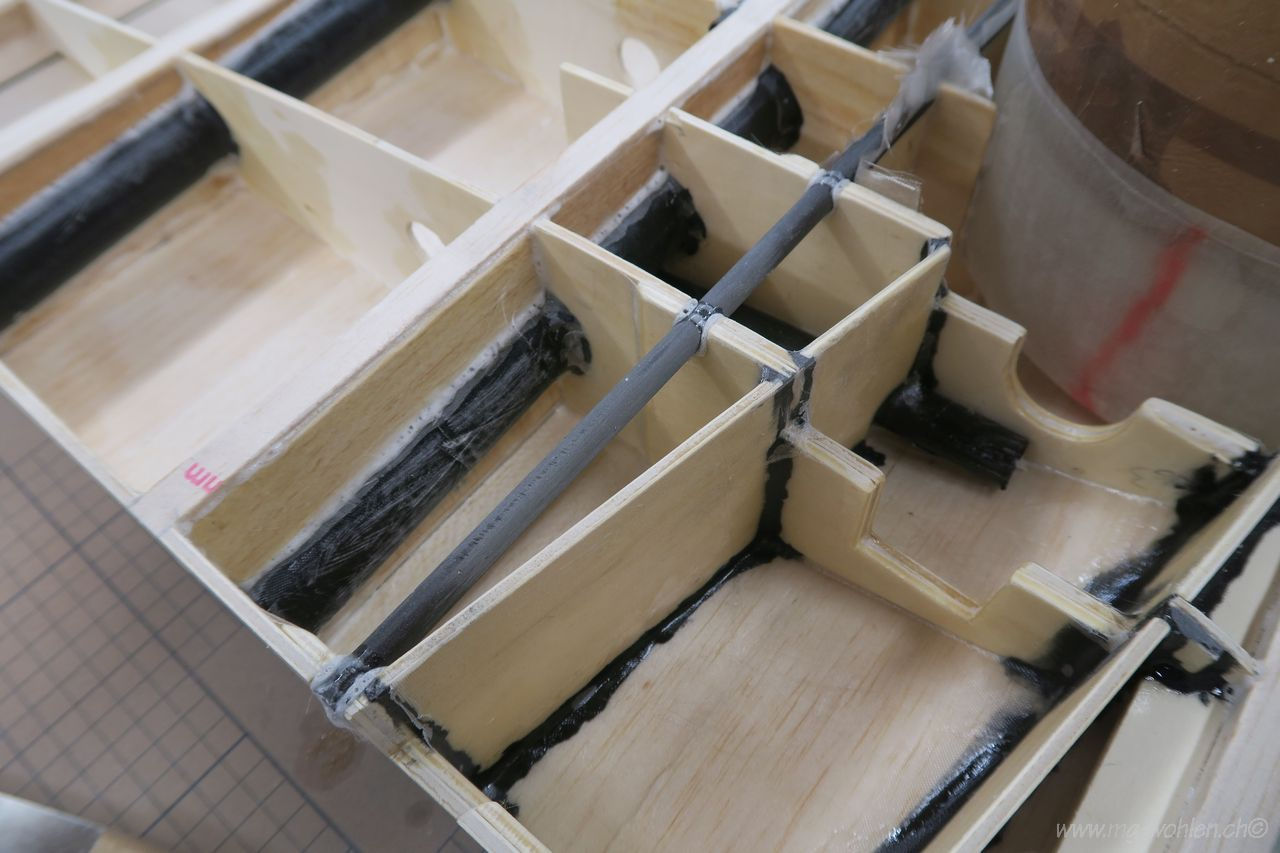

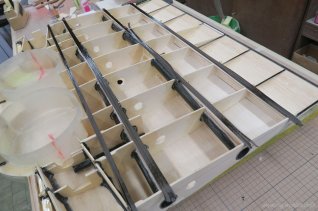

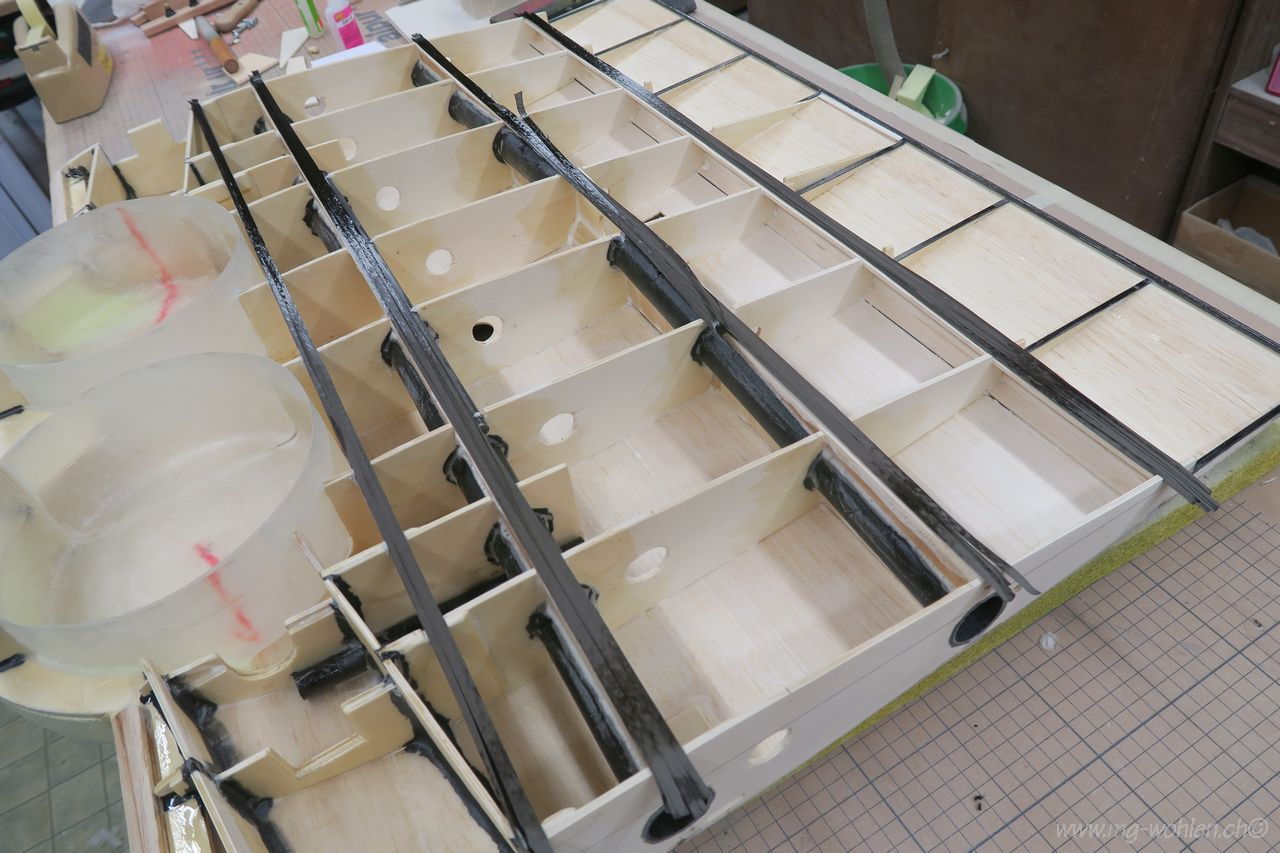

Hier sind die Kohlerovings schon eingelegt jetzt kann beplankt werden
Die schon verschliffene Beplankung ist aufgeklebt

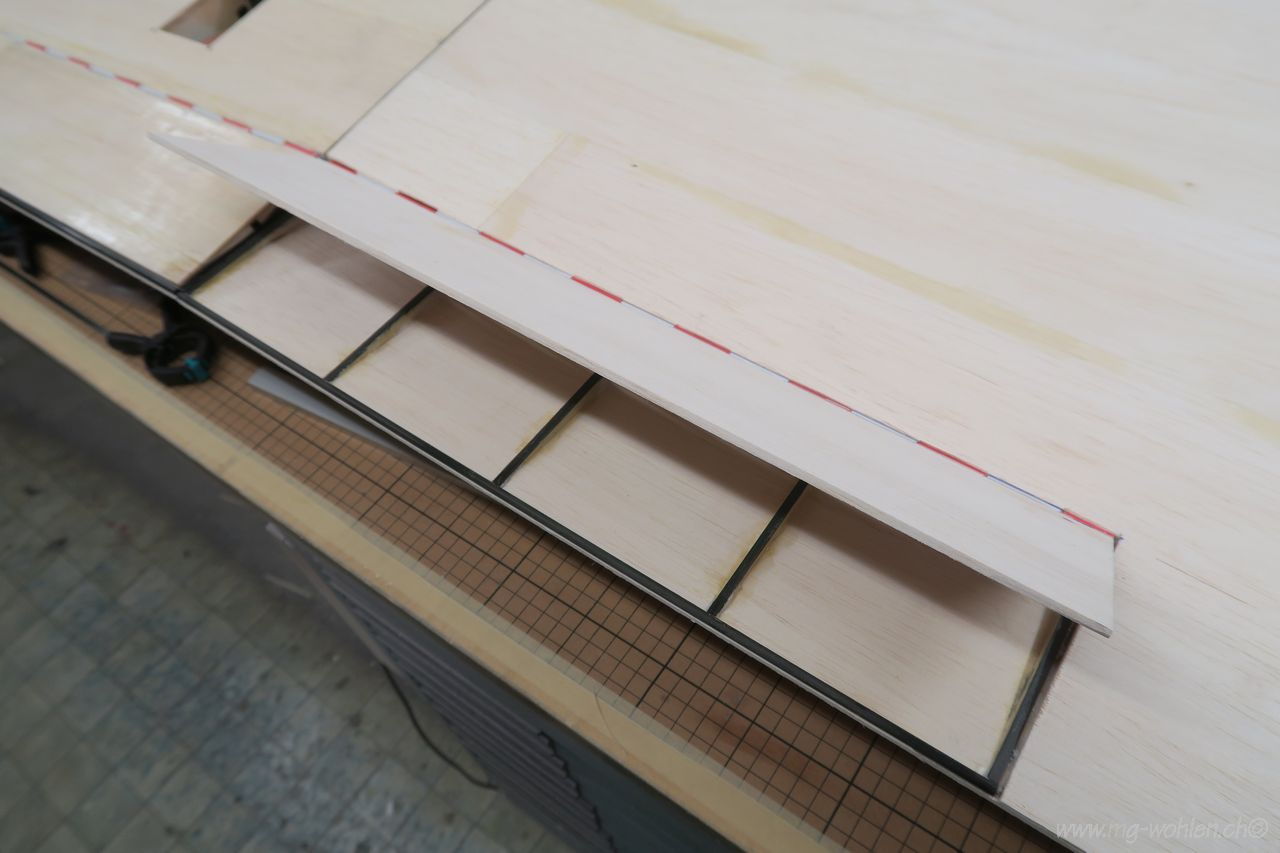

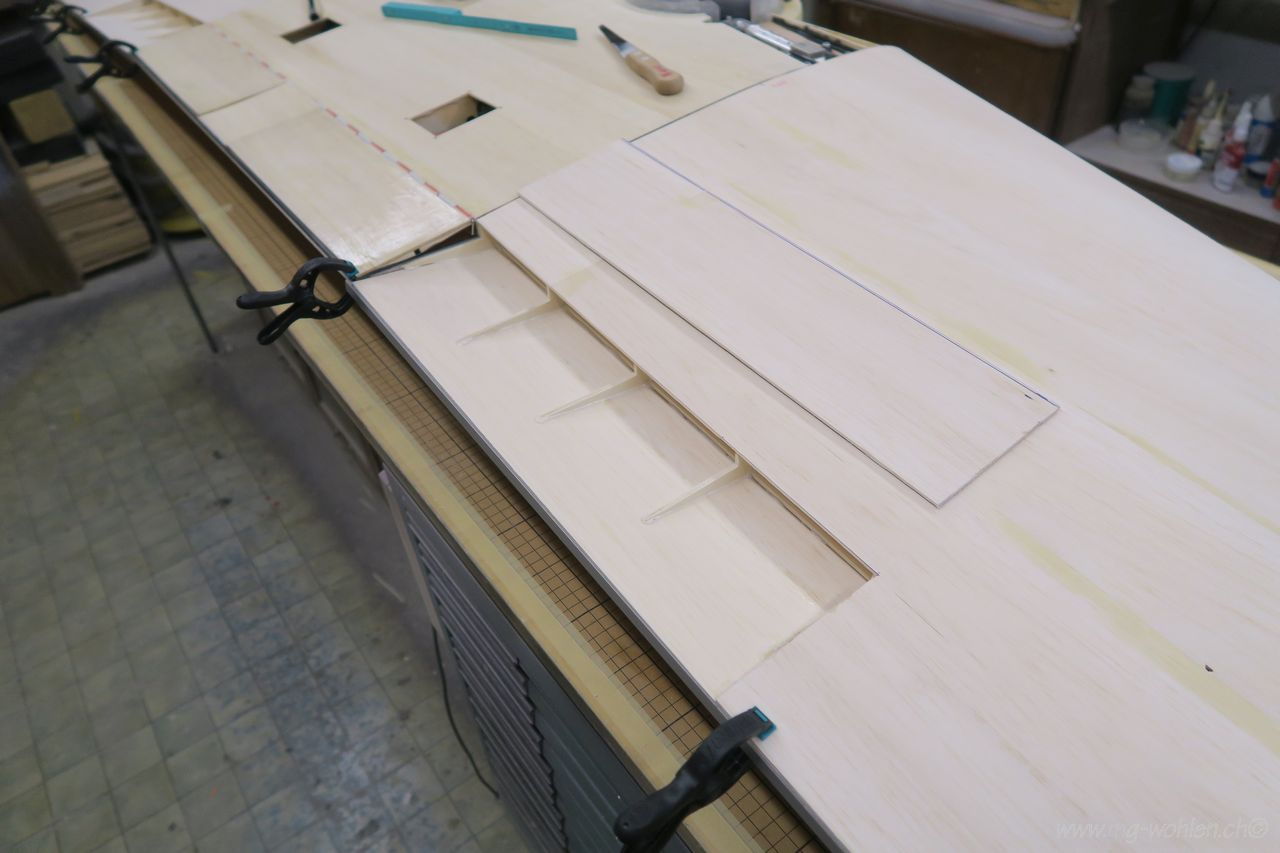

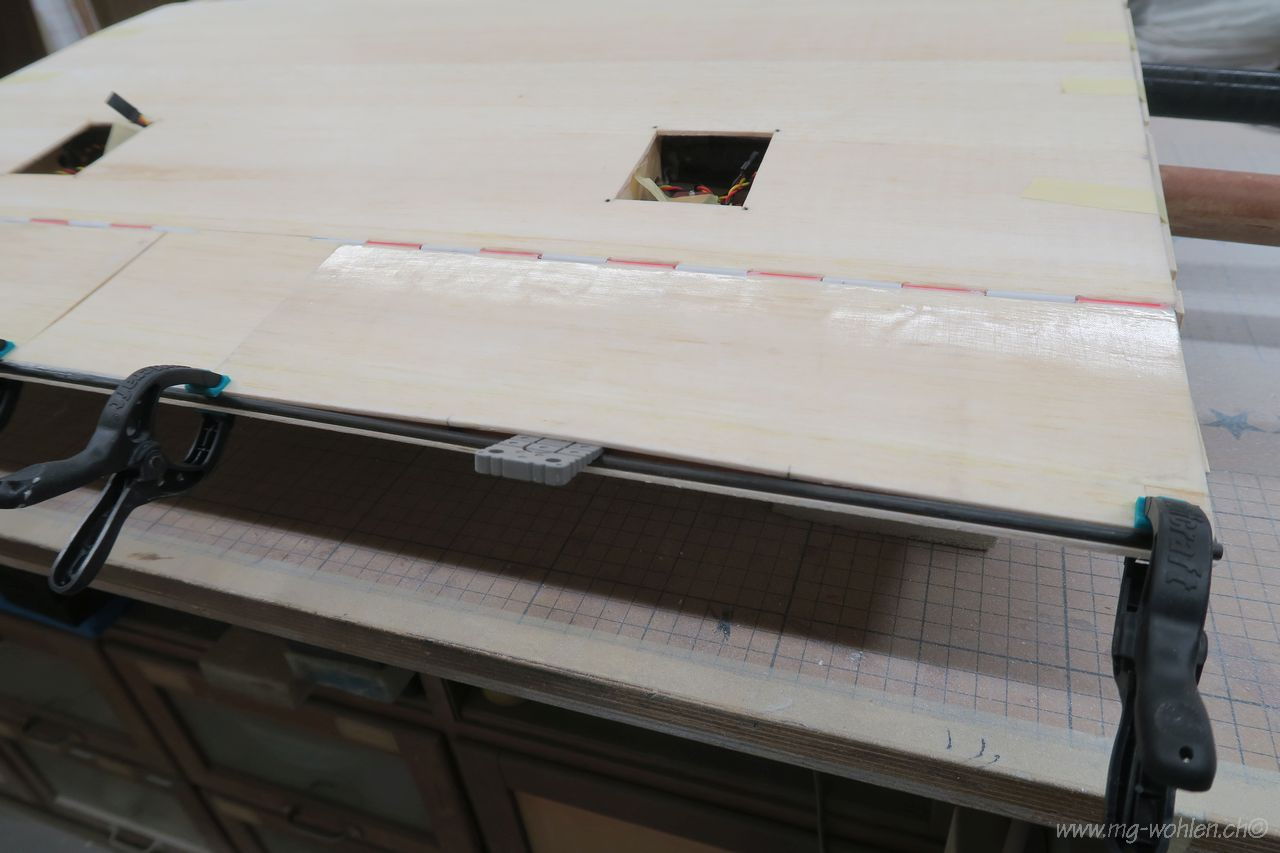

Nach dem Trocknen der Beplankung werden die Landeklappen ausgeschnitten

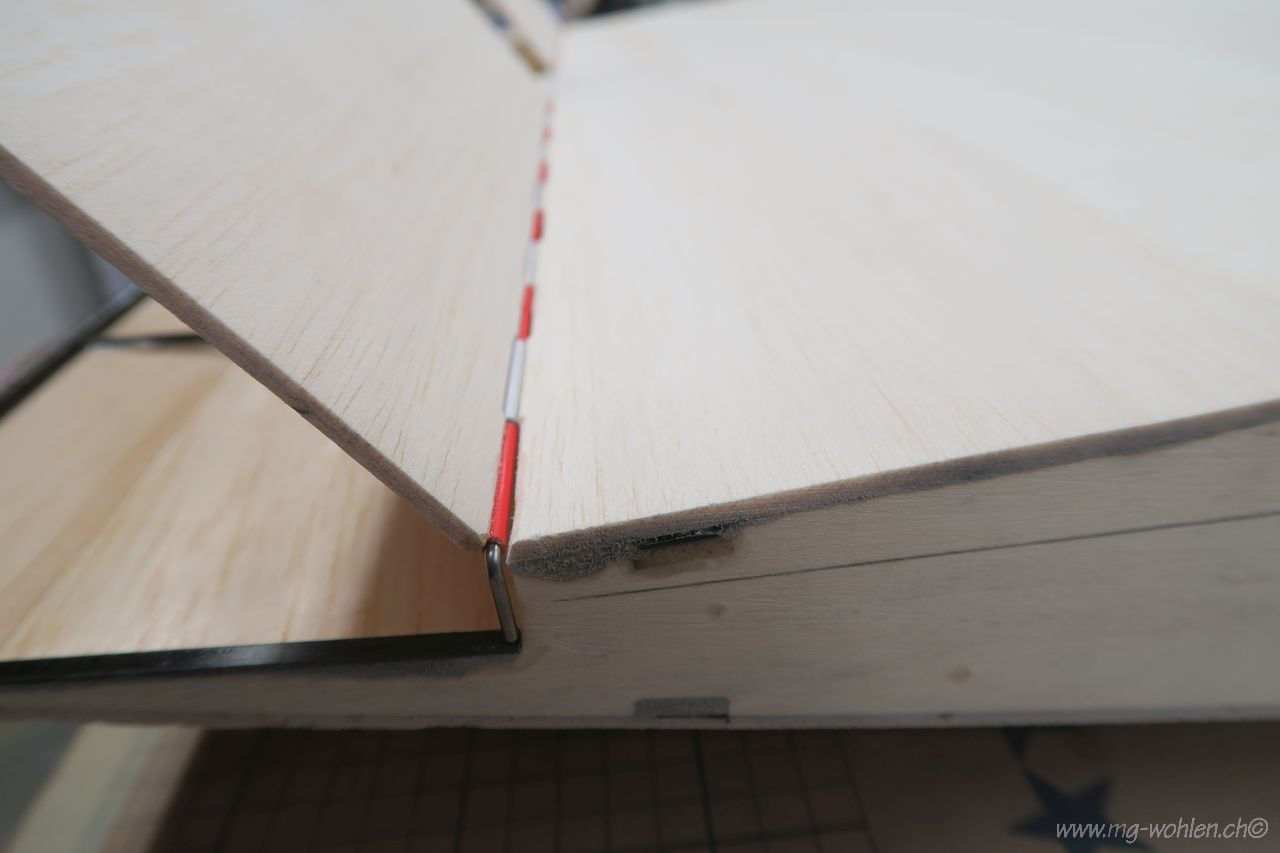

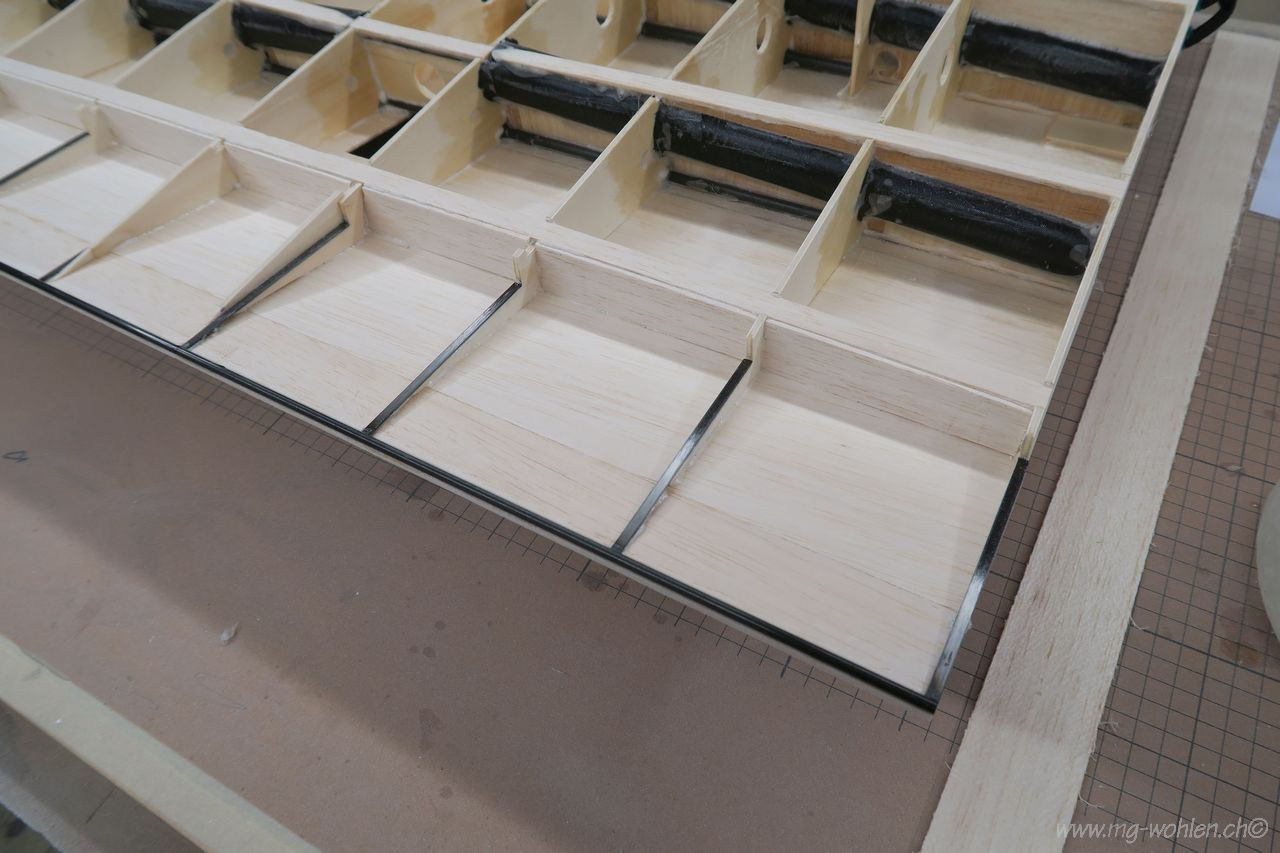

Die Scharnieren werden aus Bowdenzugrohren gemacht

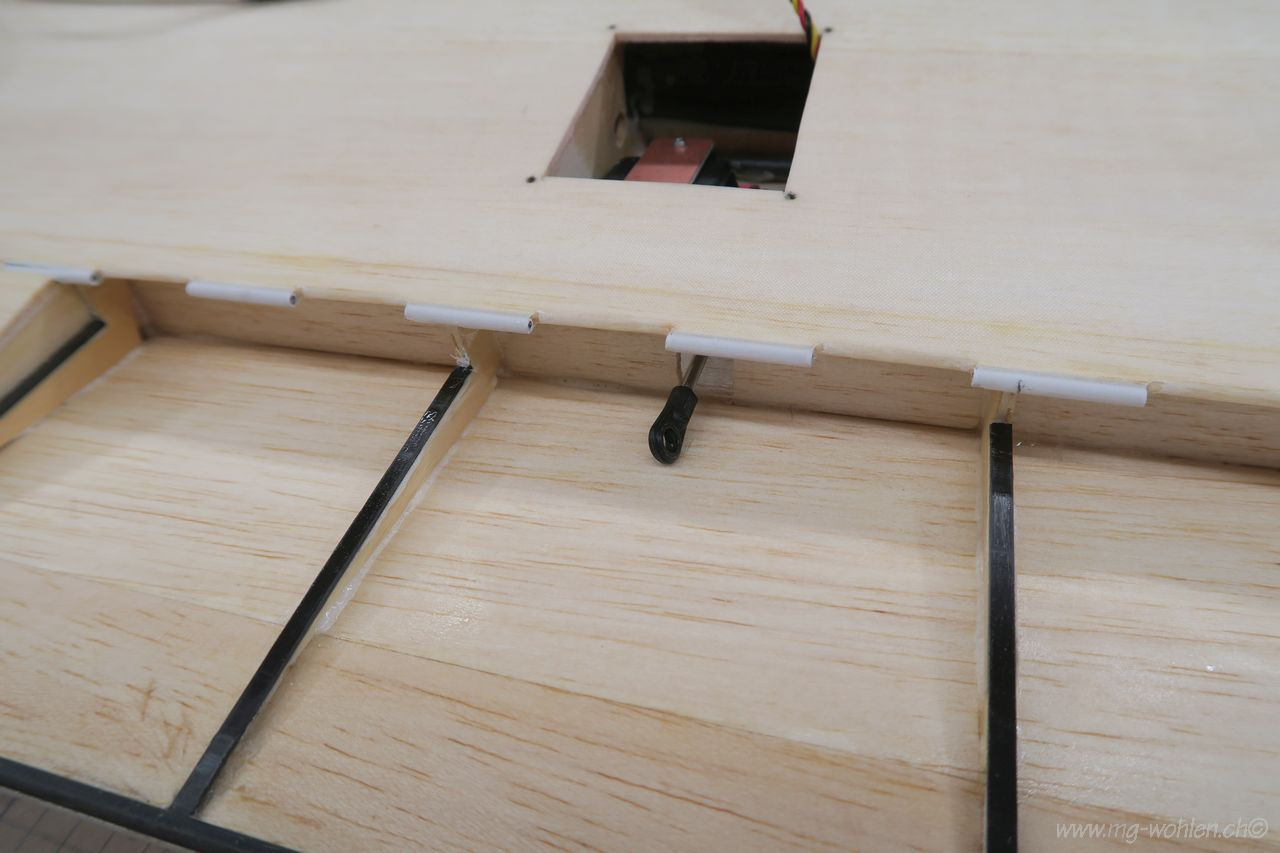

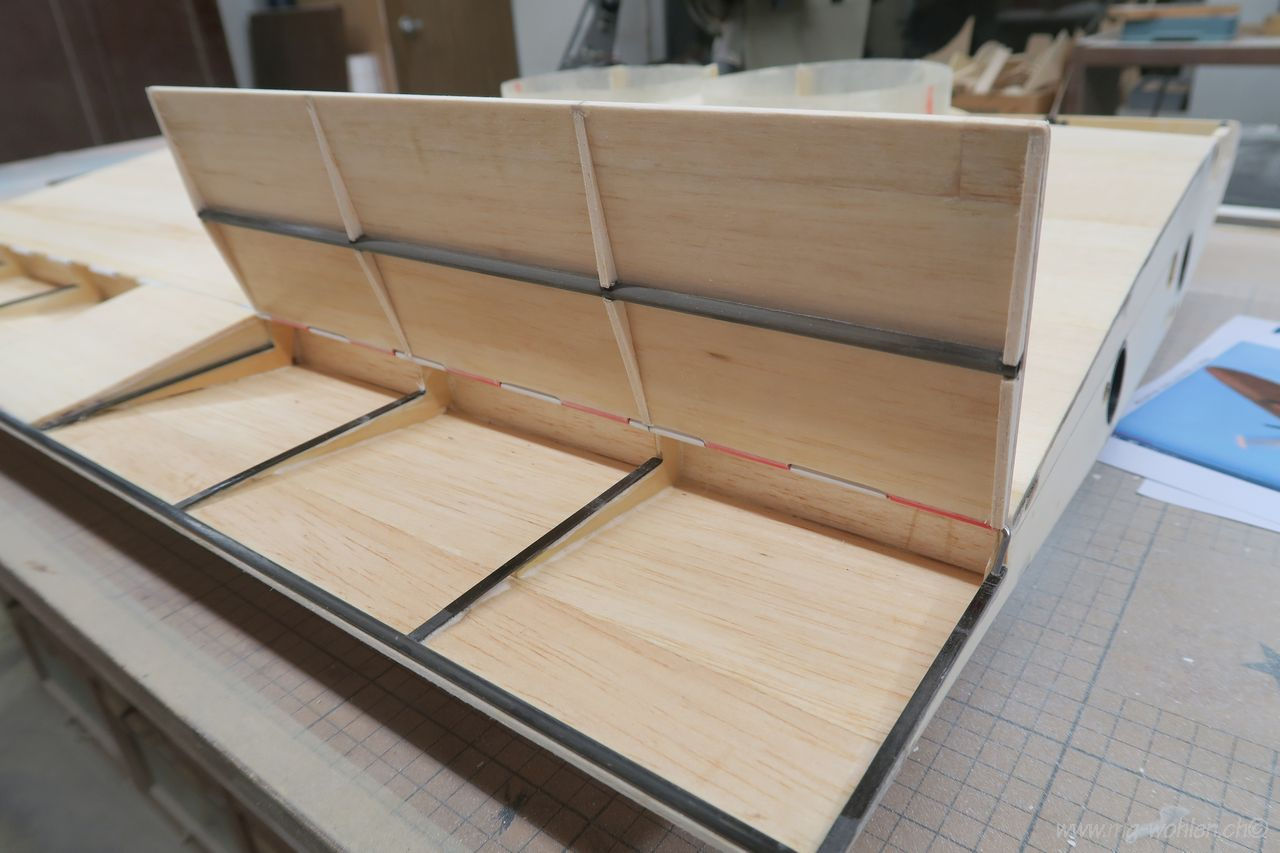

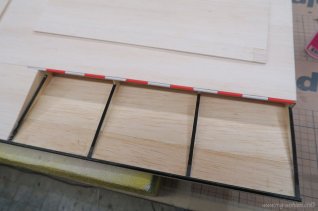

Die weissen Rohrstücke werden an die Beplankung der Fläche geheftet
Die roten Rohrstücke sind an die Klappen geheftet
Alles wird noch mit GFK überzogen
Zwei Gewebelagen 49g am auflaminieren

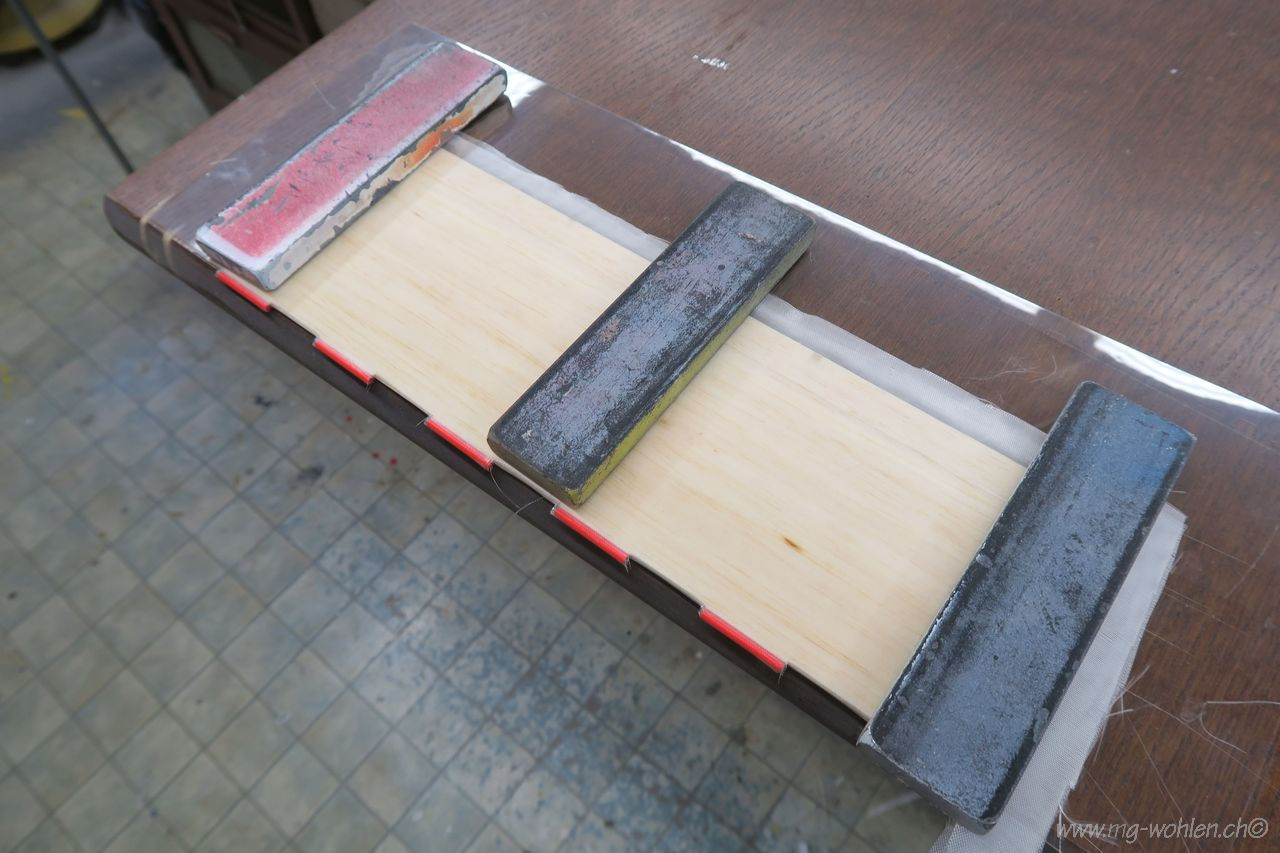

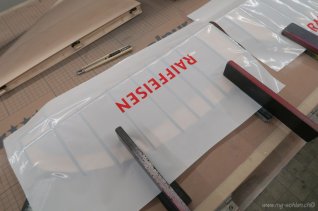

Die Klappen werden während dem Aushärten beschwert damit sie gerade bleiben
Maximalausschlag der Klappen

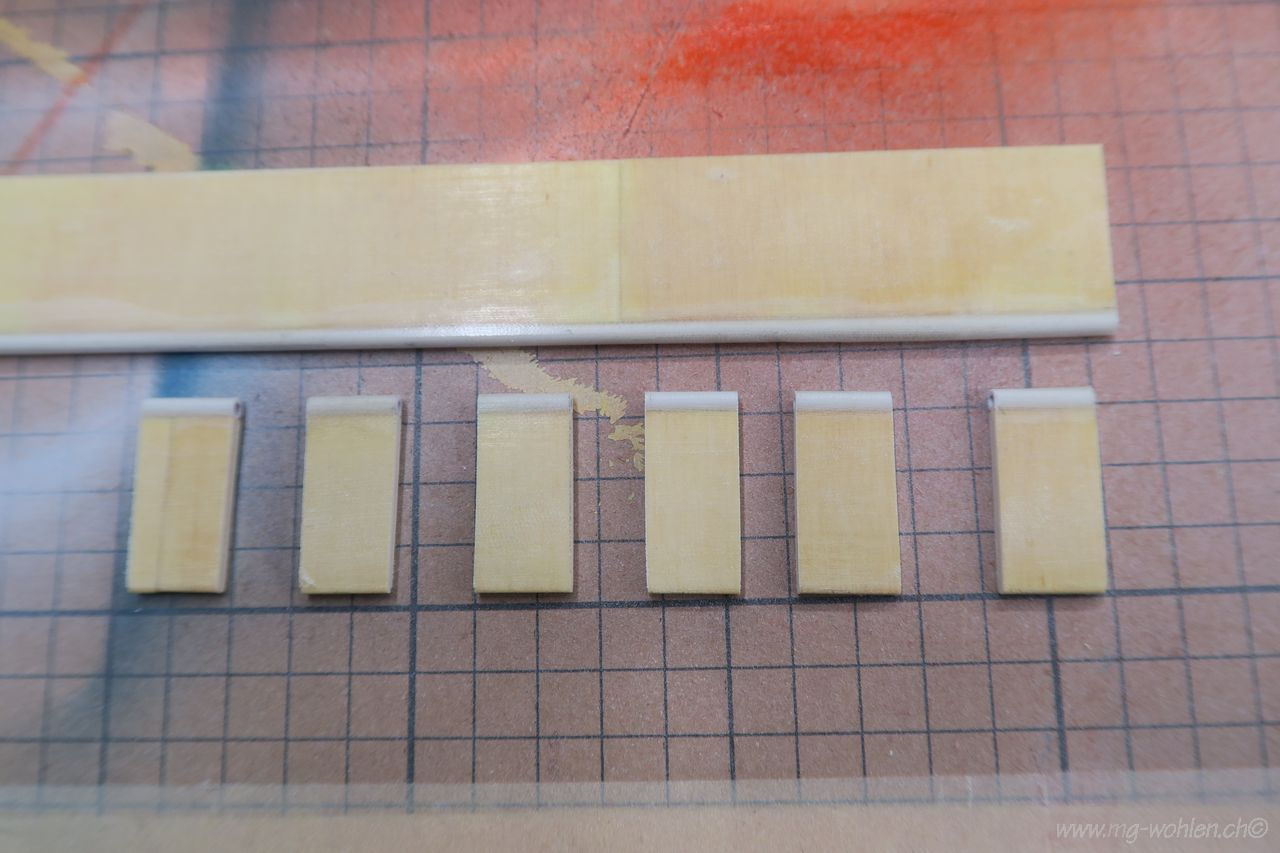

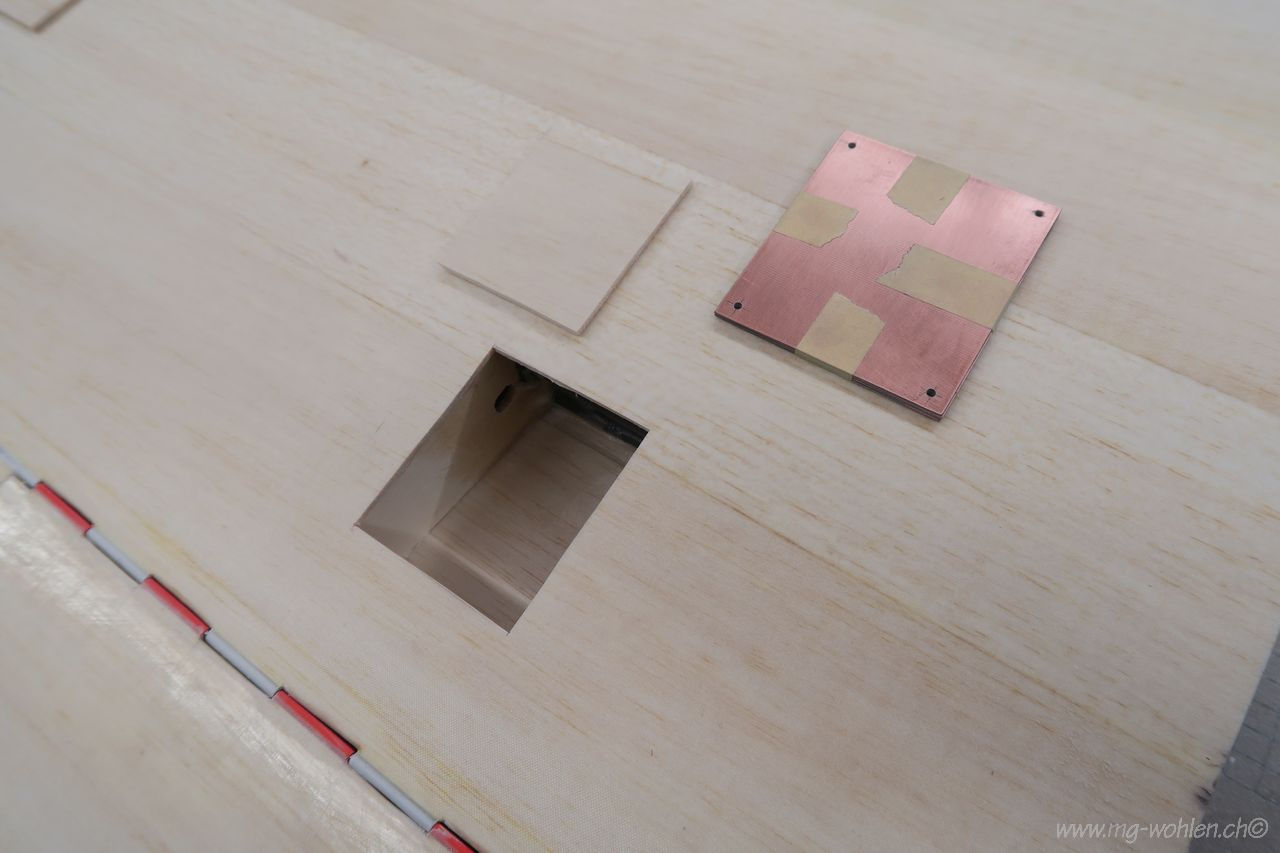

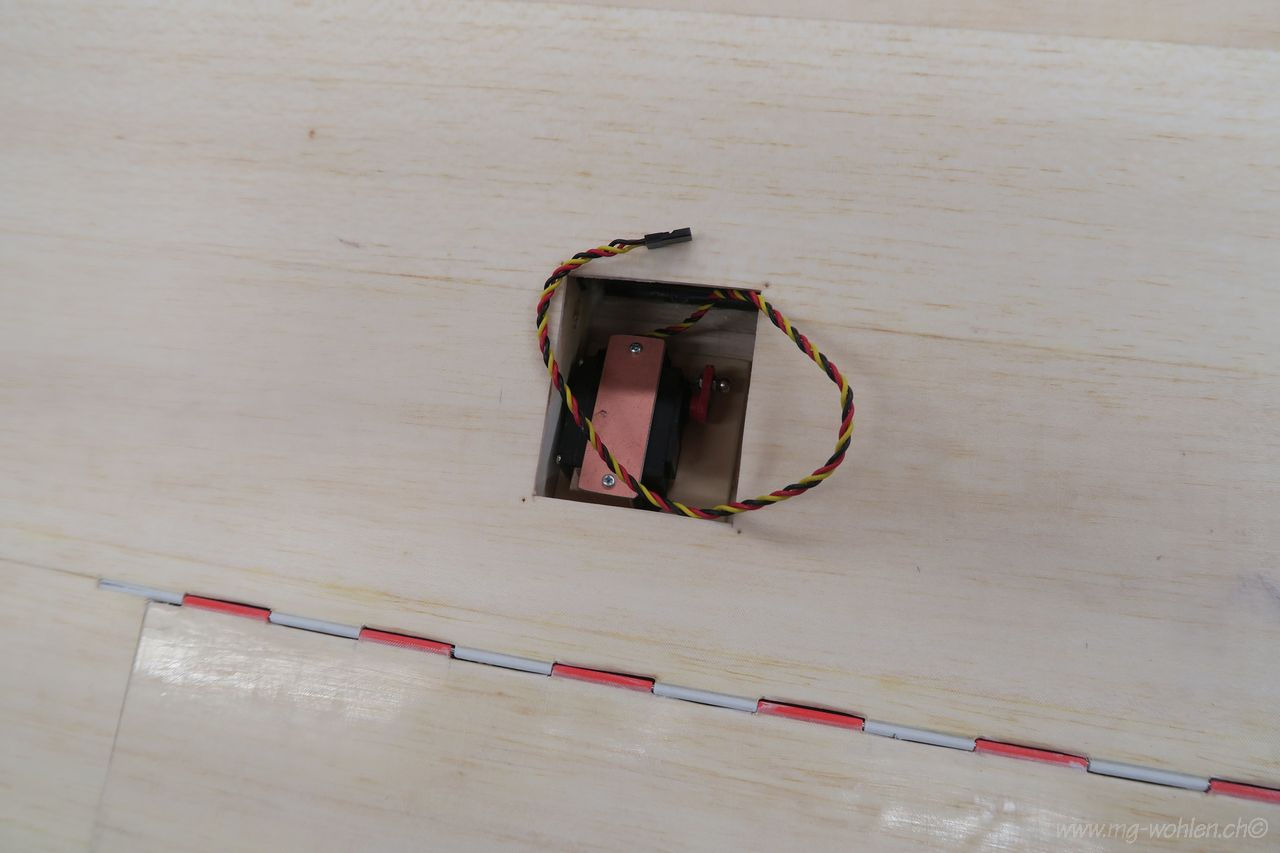

Servo Öffnung mit vorbereiteten Deckeln

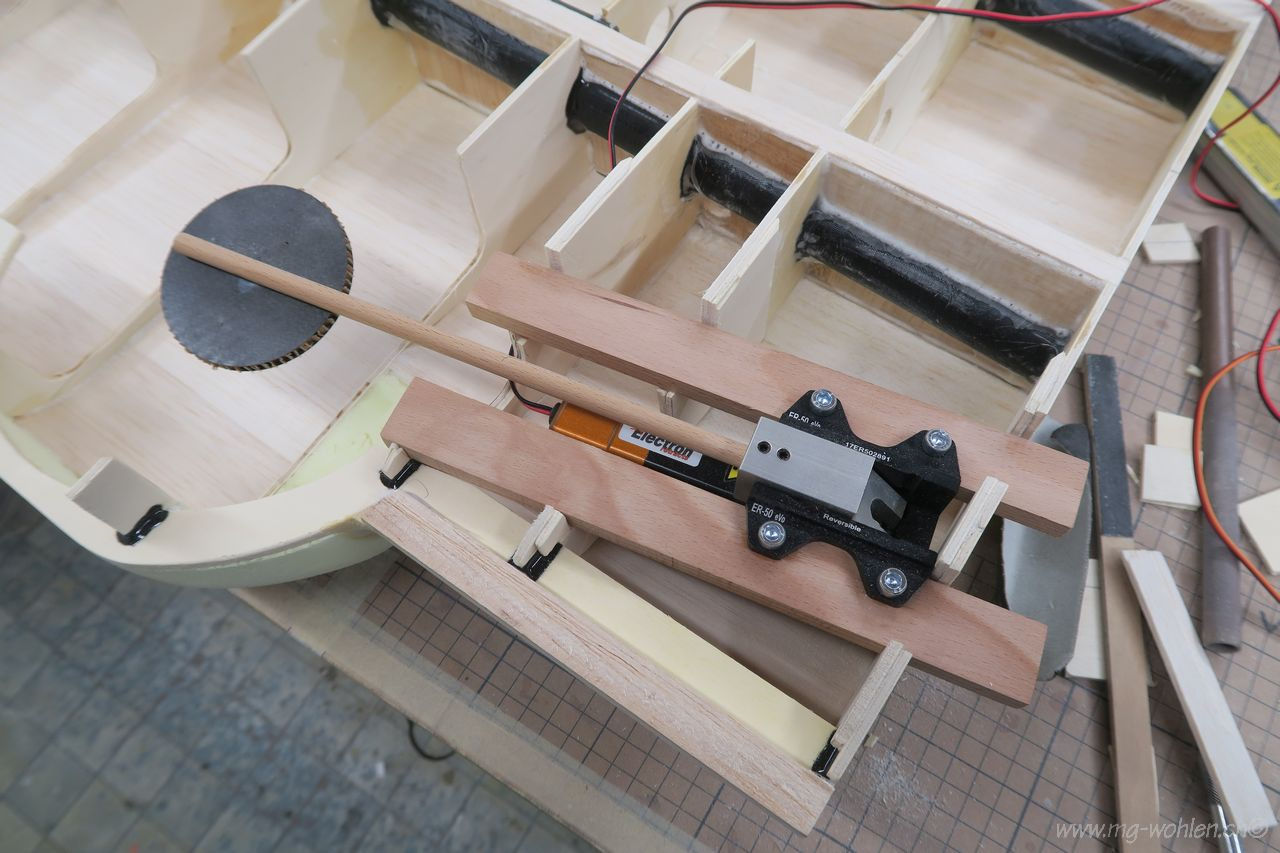

Klappenservo eingebaut

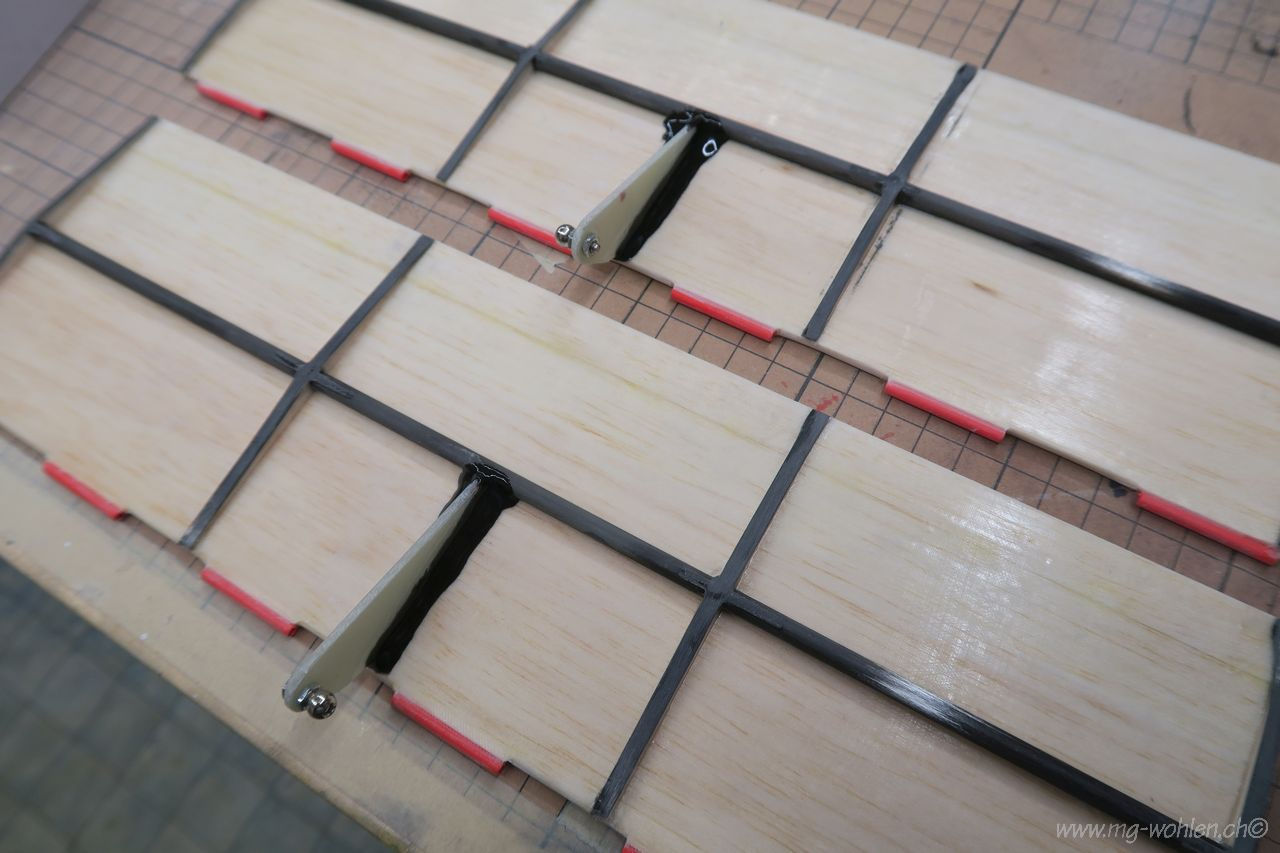

Ruderhörner und Verstärkung der Klappen

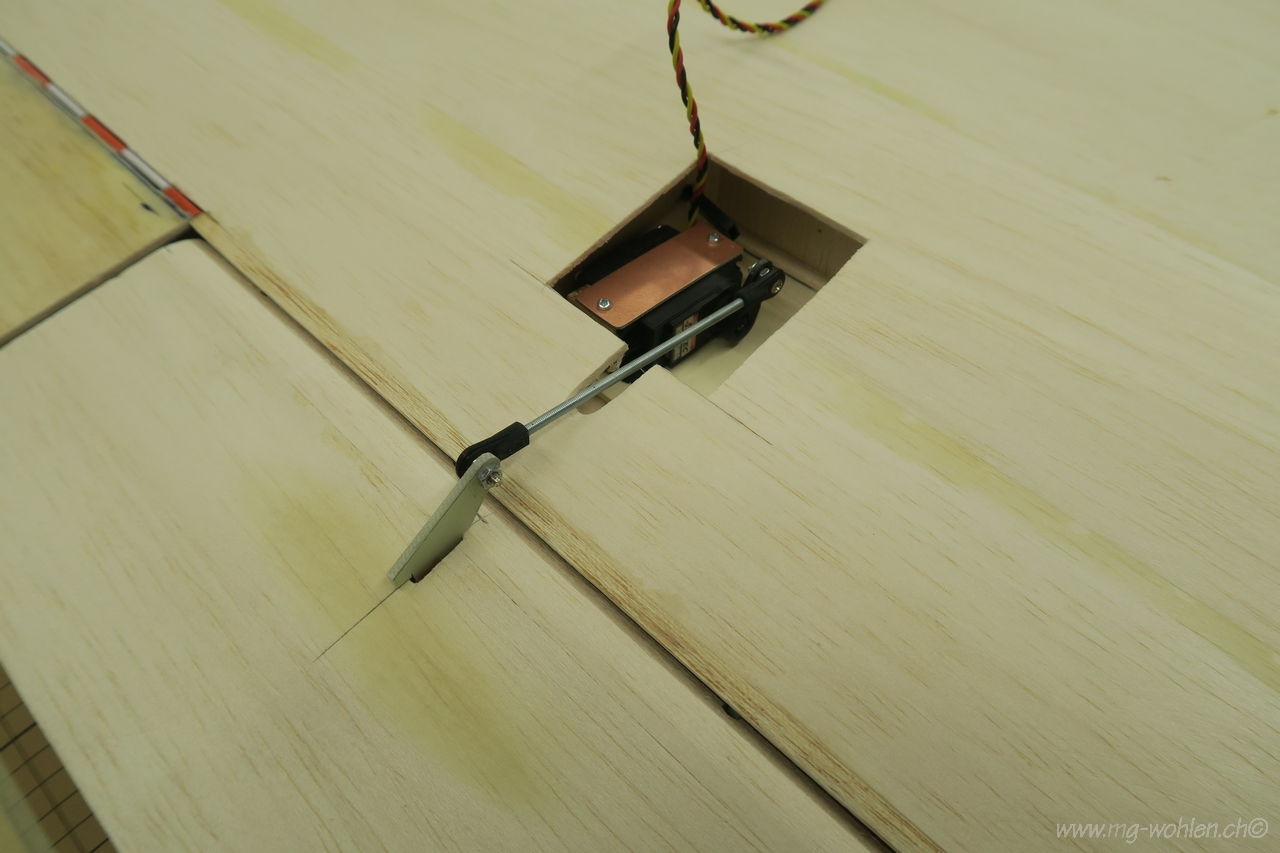

Ruderanlenkung
Der bestellte Pilot ist eine Nummer zu klein
Na dann halt im nächsten Flieger
Die Resten müssen mal aufgebraucht werden
Die Klappen haben sich beim Verstärkung einkleben verzogen und müssen gerichtet werden
Jetzt kommen die Aussenflügel dran

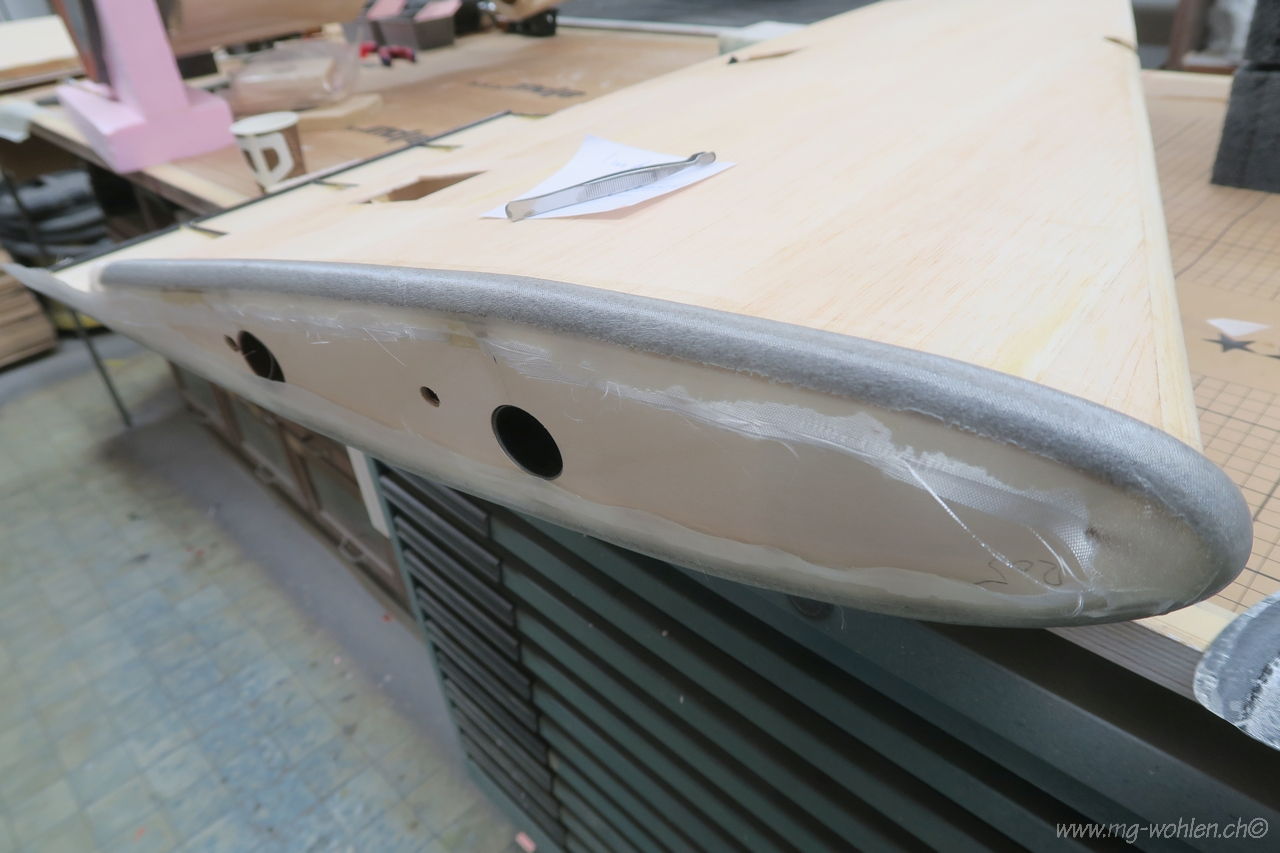

Die Anschlussrippe wird verstärkt

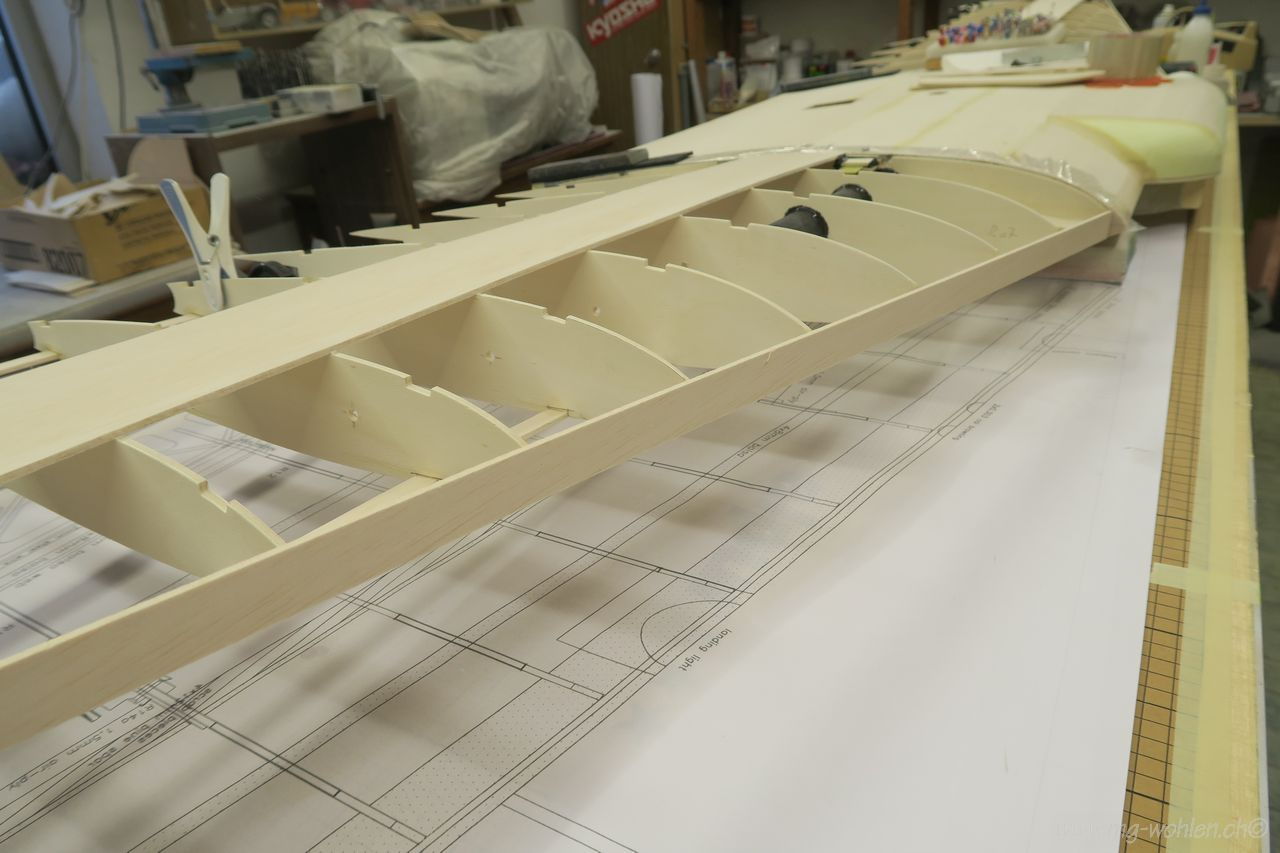

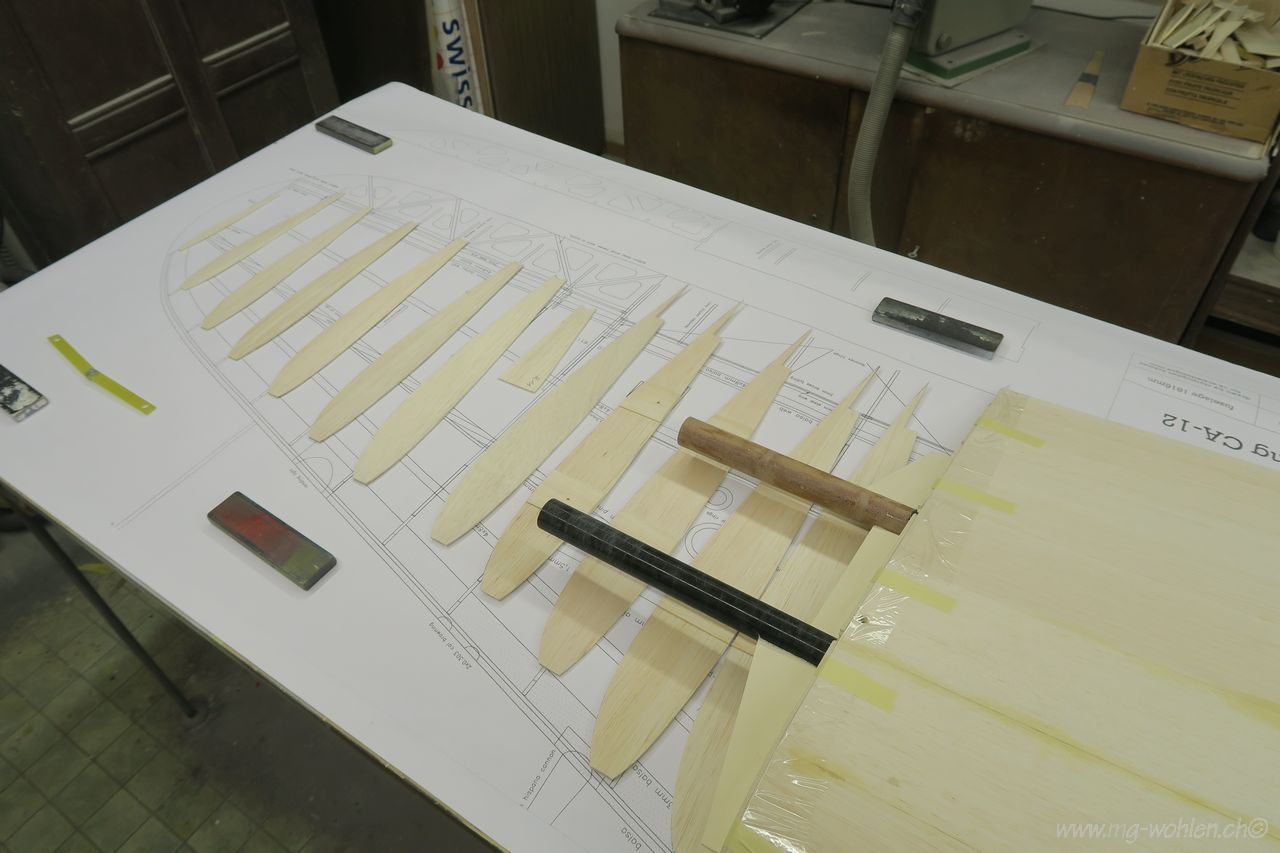

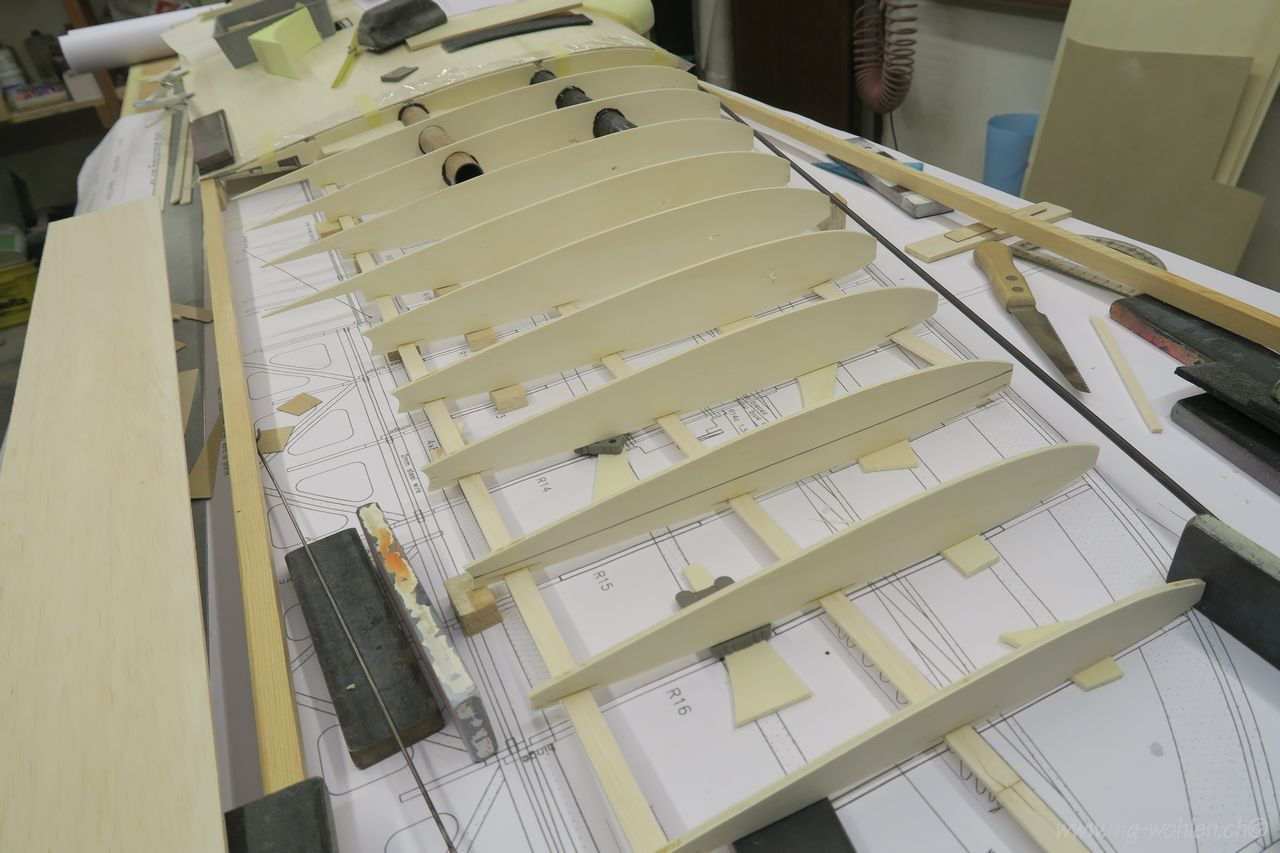

Die ersten Rippen sind angepasst
Alles ausrichten und anpassen
Das hält schon mal fürs erste zusammen
Wenn möglich immer paralell arbeiten damit beide Flügel gleich werden
Ungewohnte Flügelform

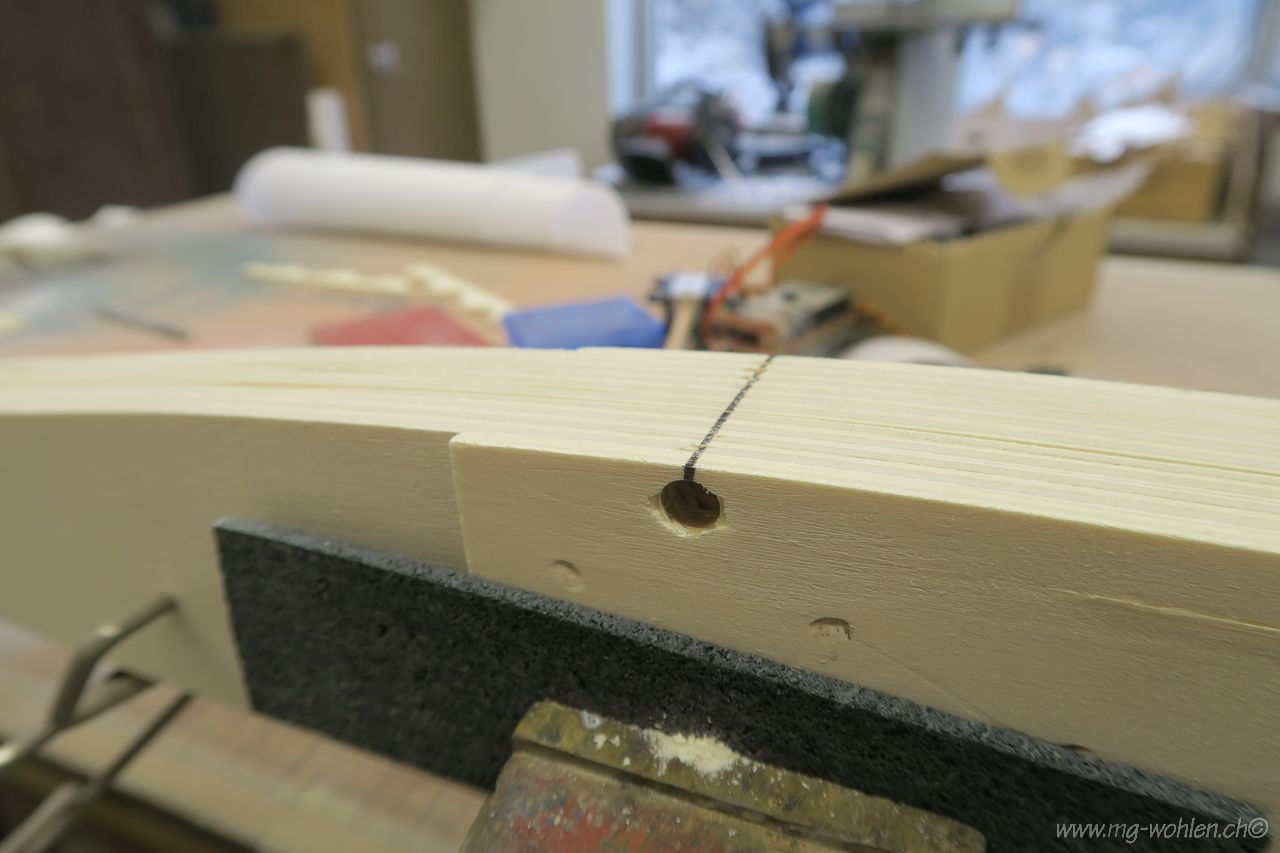

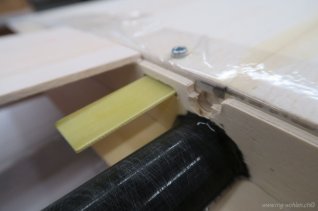

M4 Schraube als Flügelsicherung

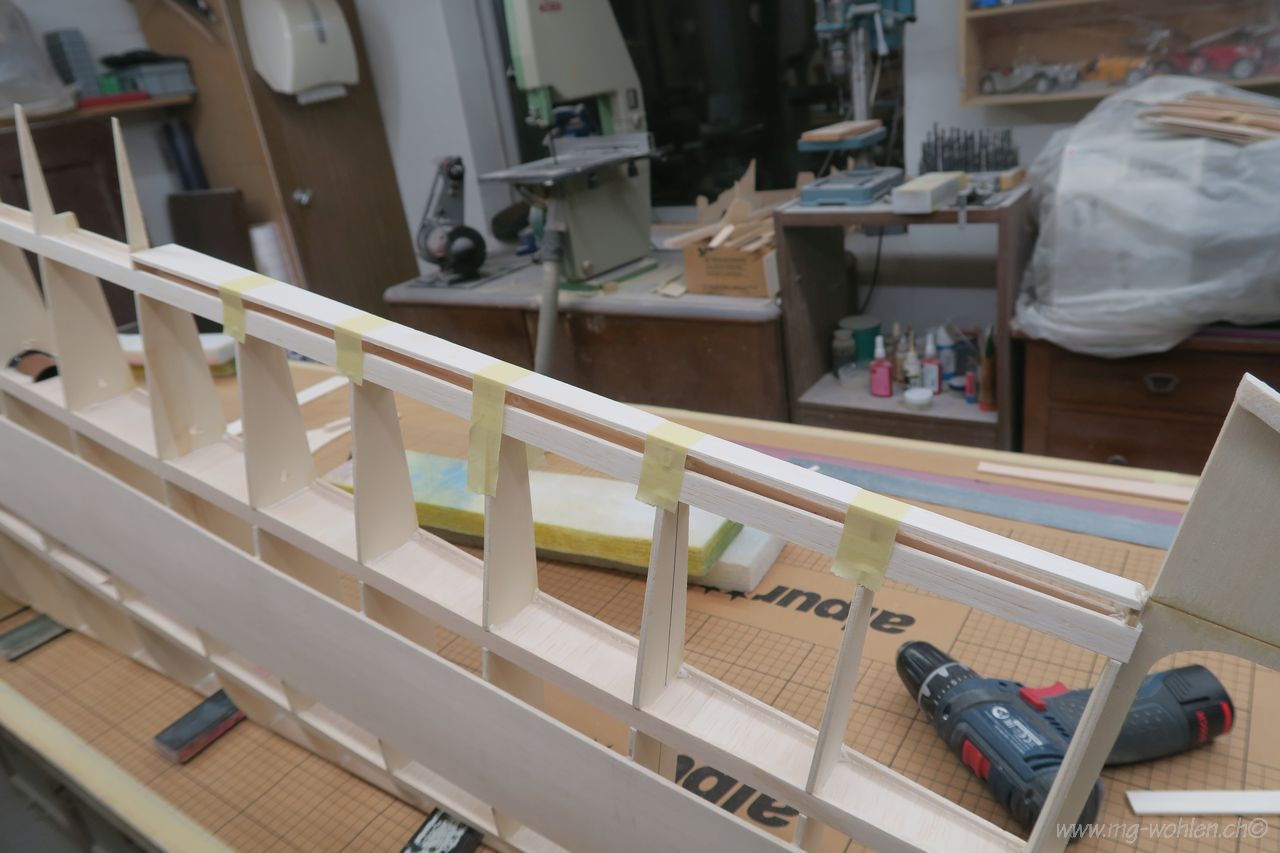

Hilfsnasenleiste montiert
Randbogen angepasst

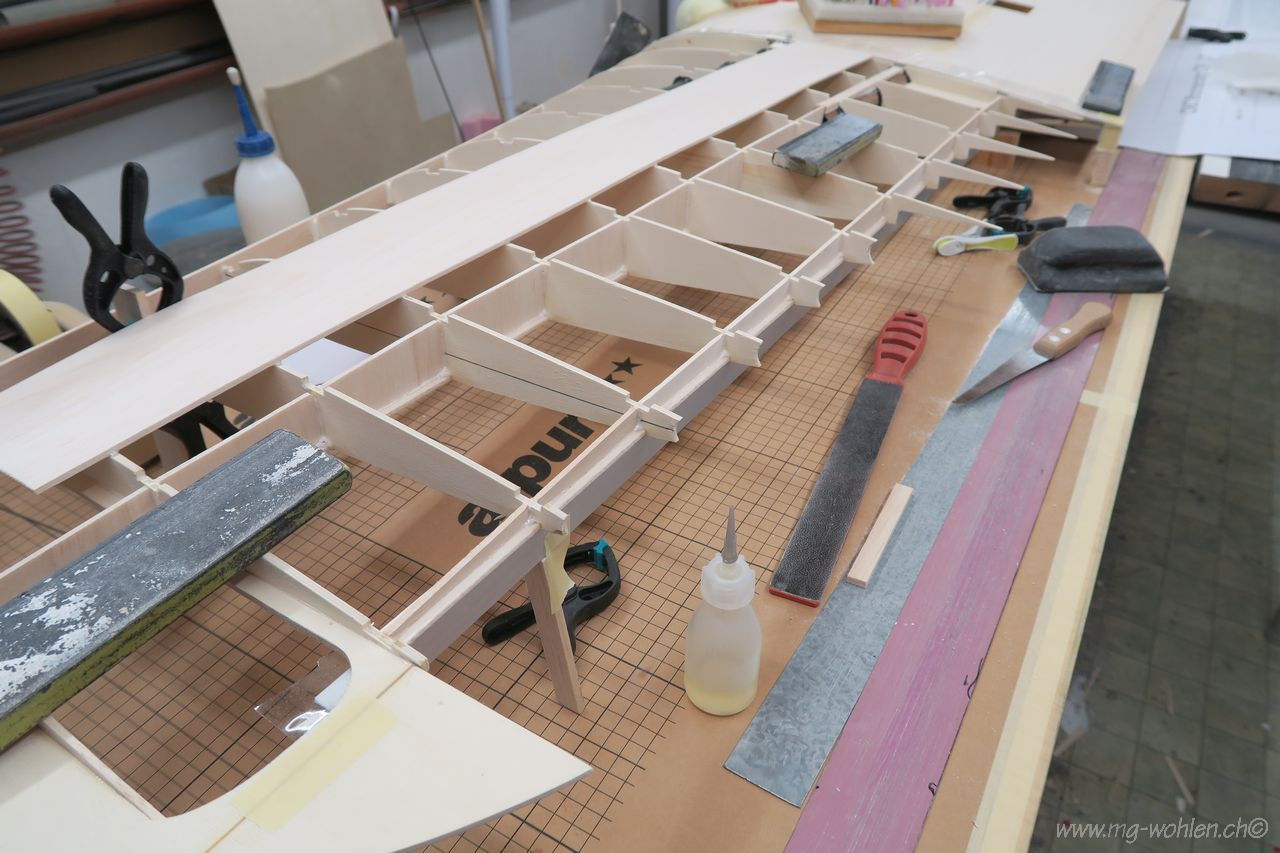

Holmstege einbauen
Die beiden Aussenflügel werden für die Beplankung plan geschliffen
Der Querrudersteg ist eingebaut

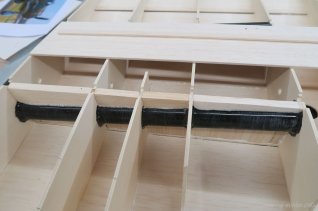

Die Steckrohrhülsen werden vor dem beplanken noch mit GFK verstärkt

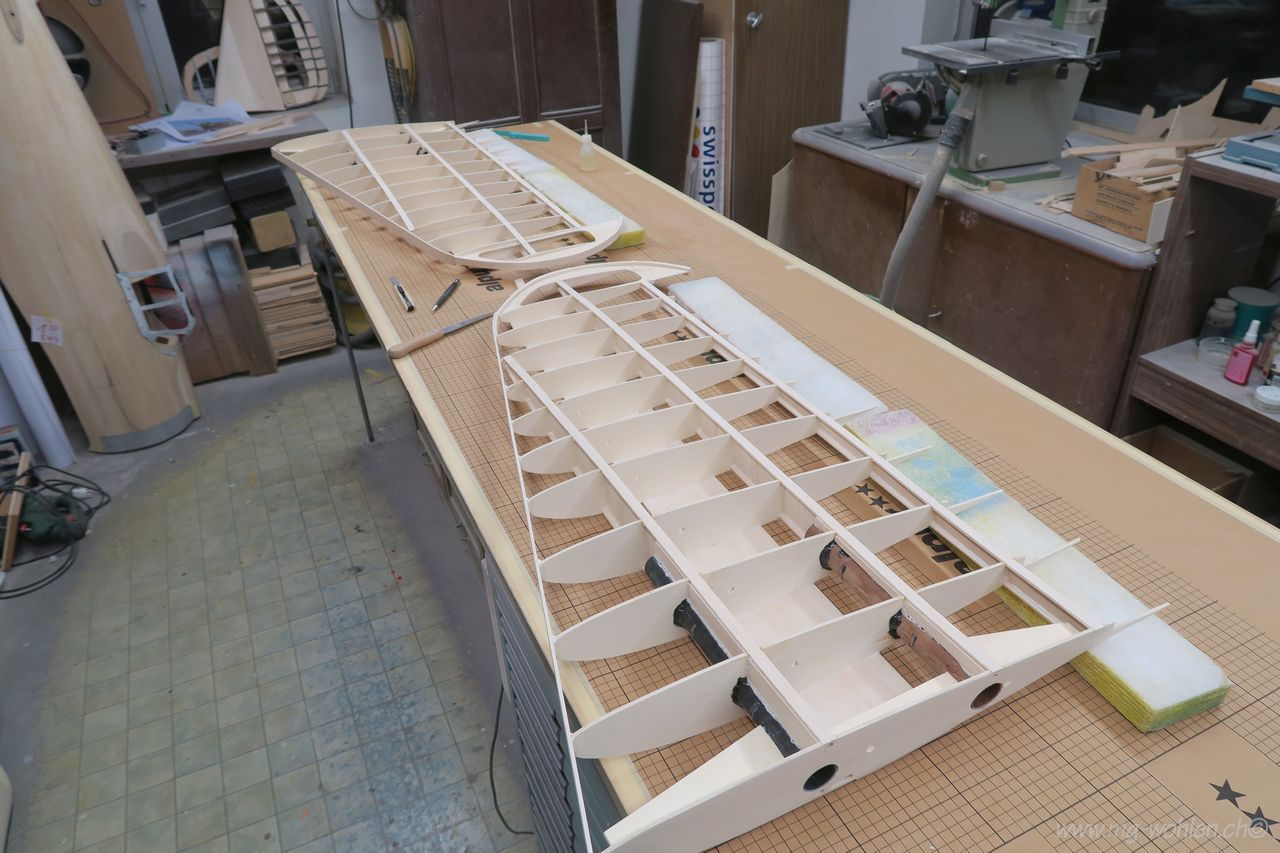

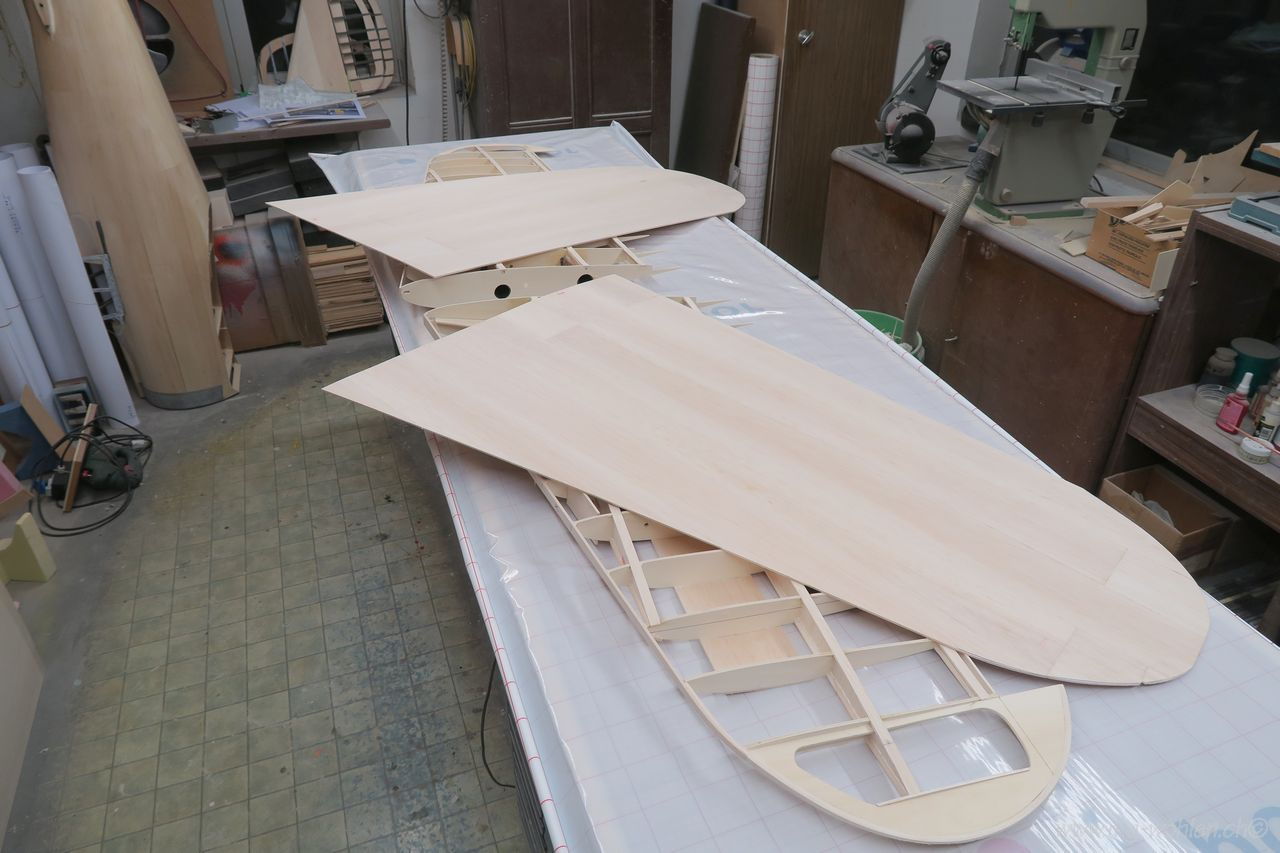

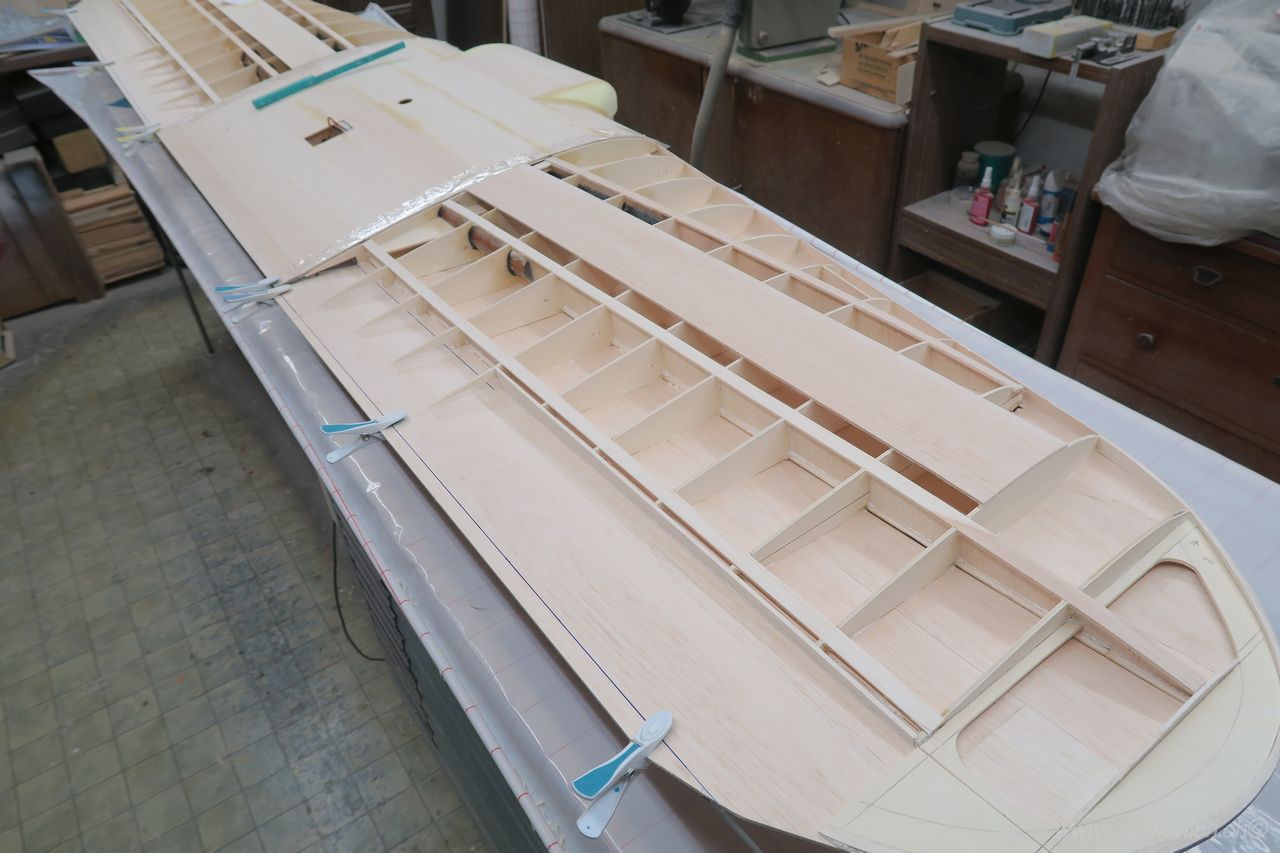

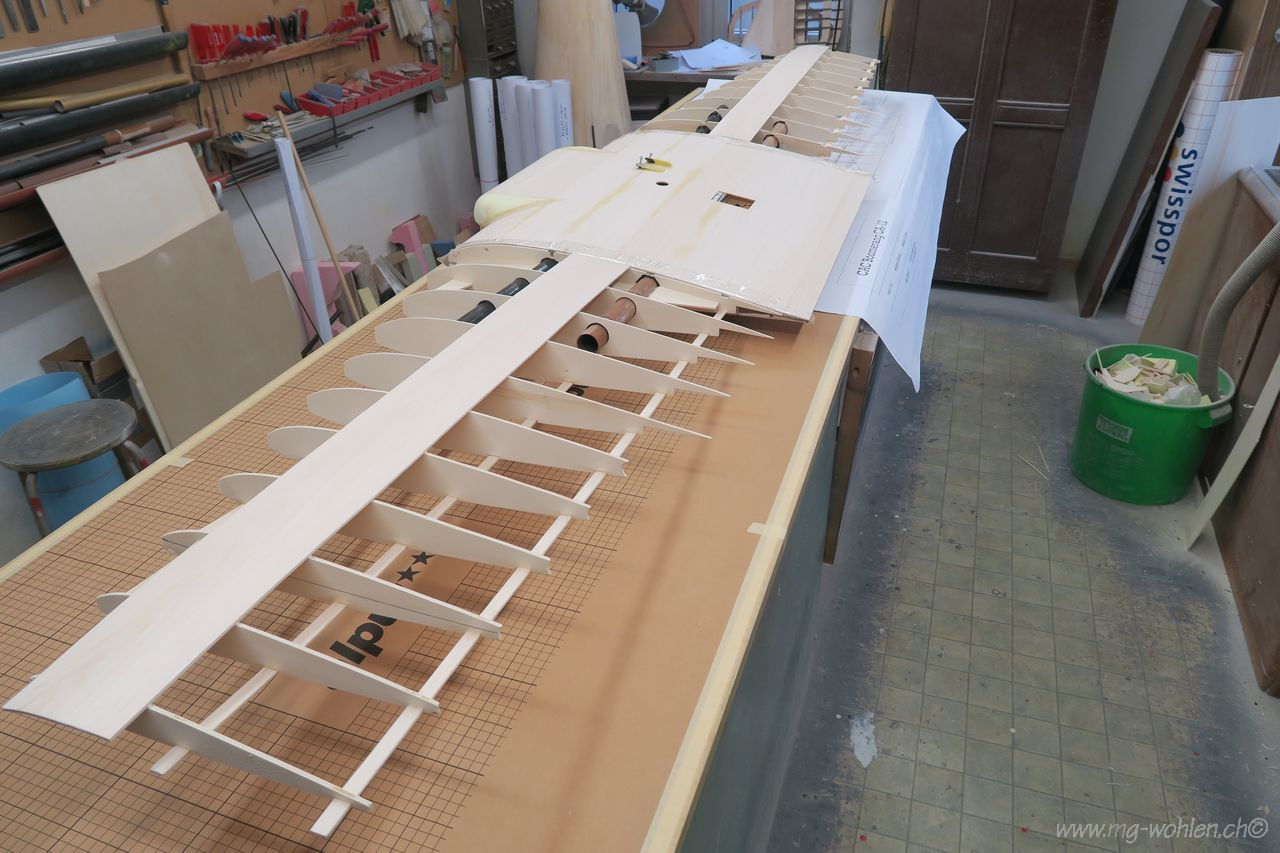

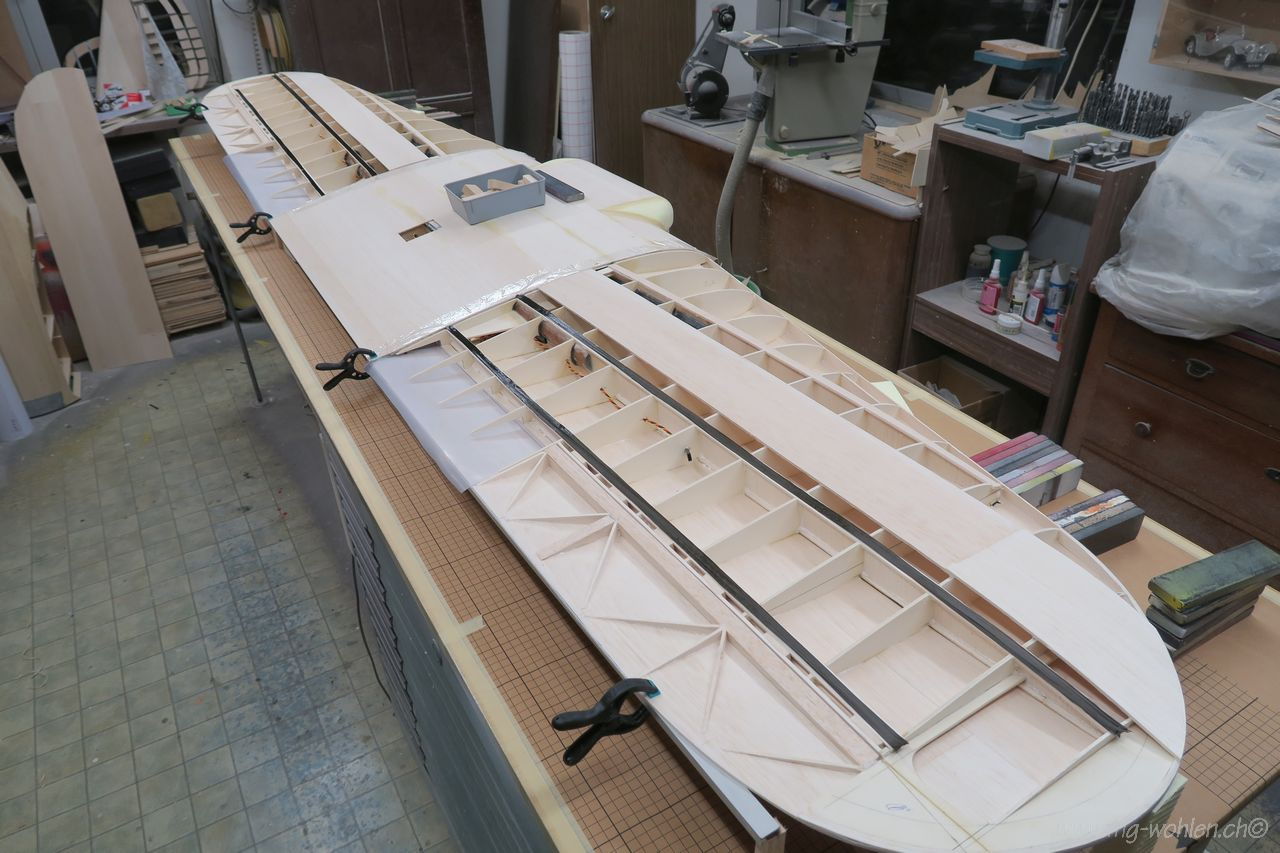

Die Aussenflügel sind bereit für die untere Beplankung

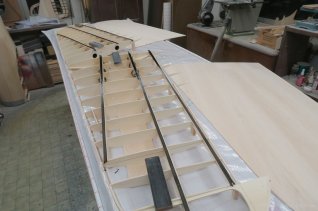

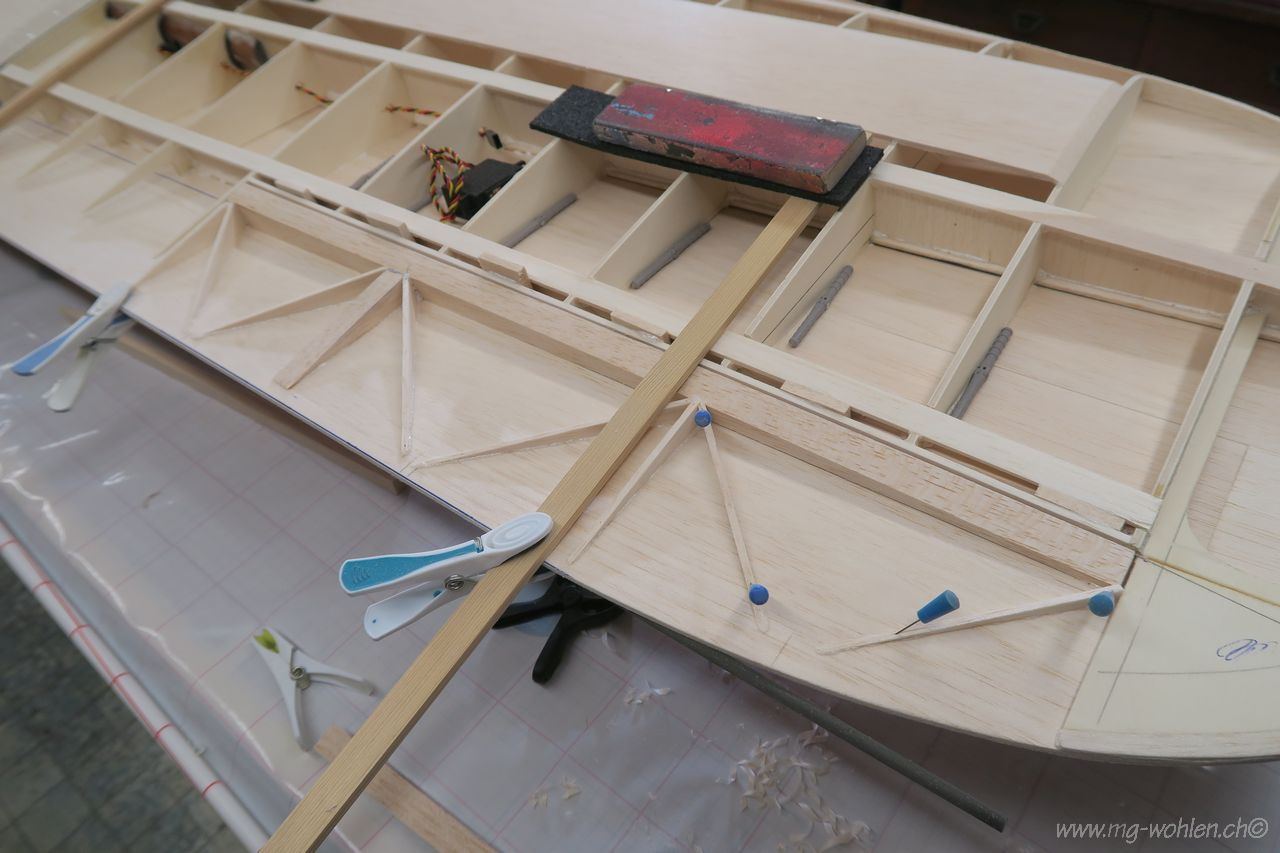

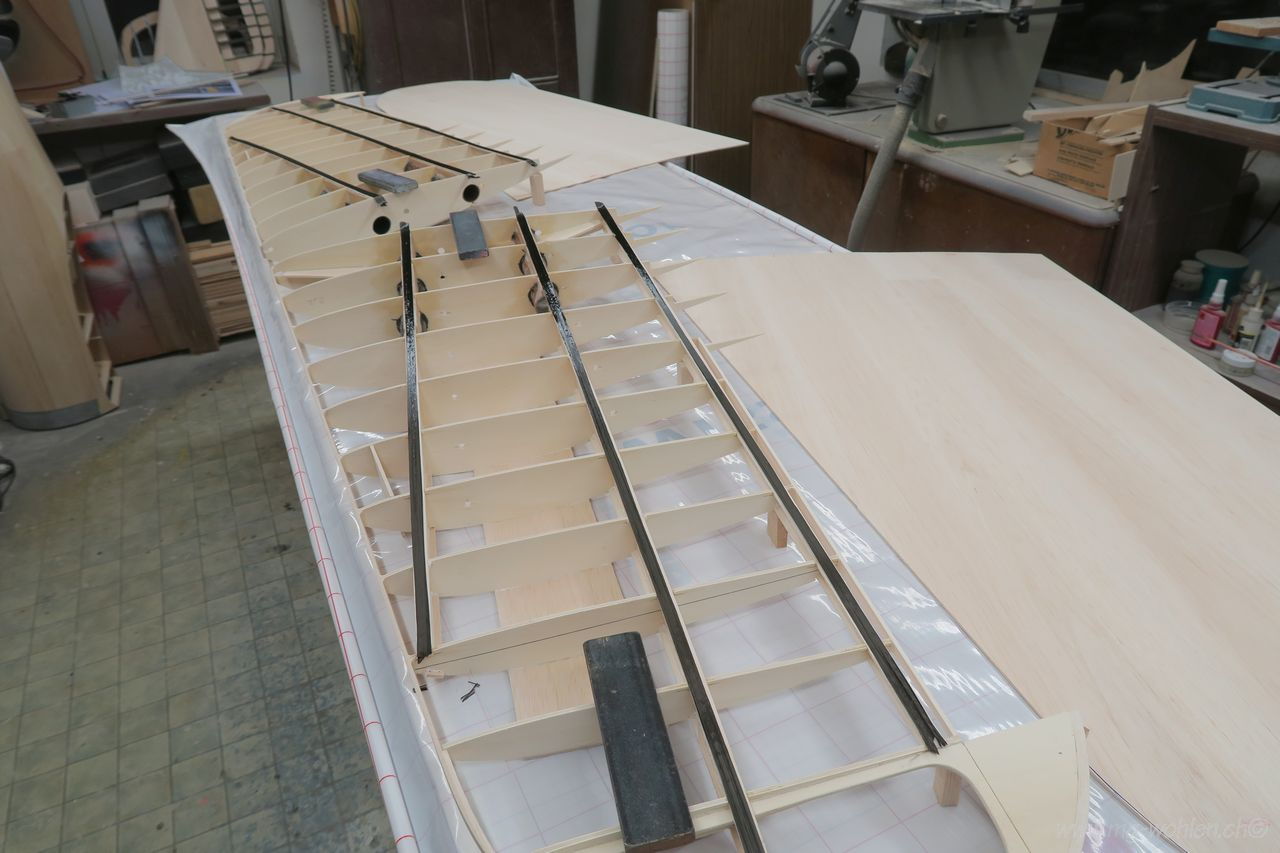

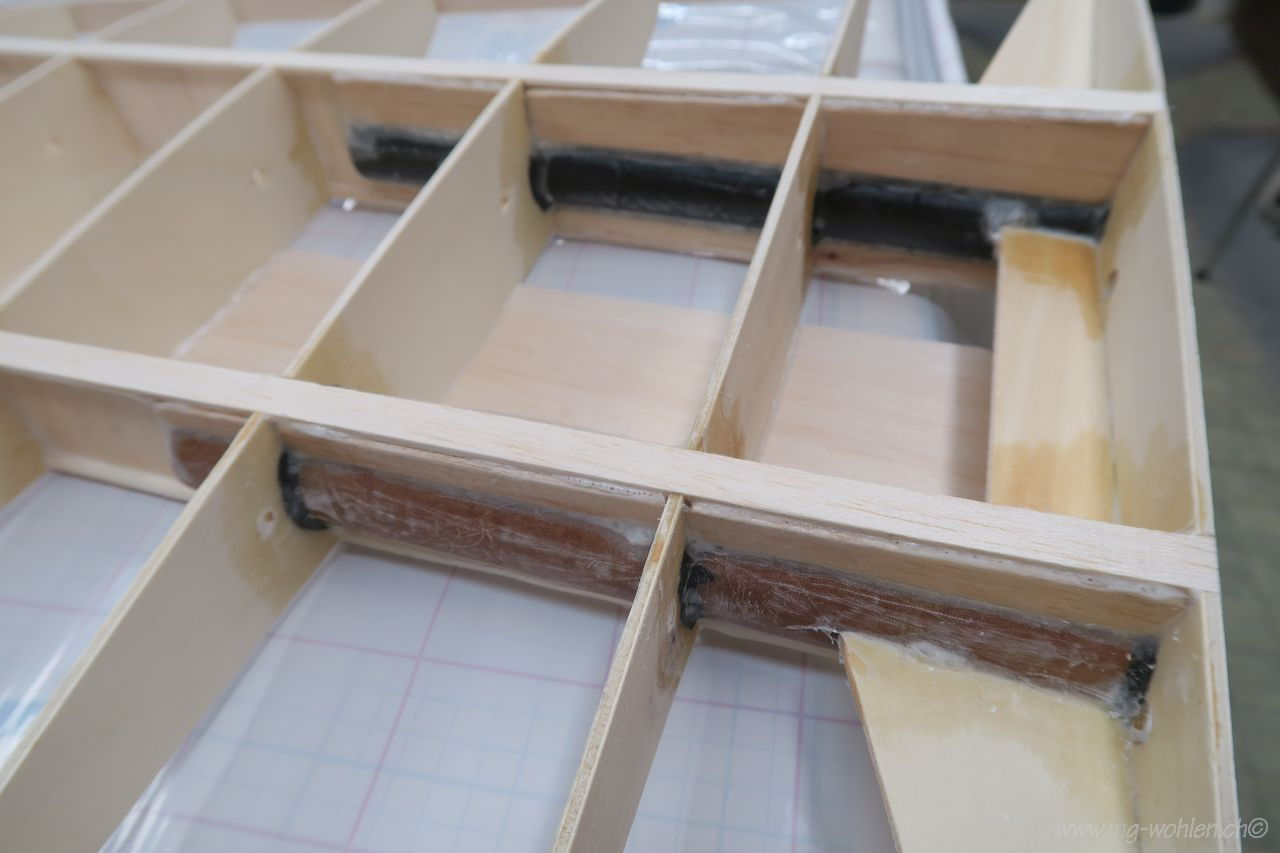

Vor der Beplankung kommen noch CFK Rovings zum Einsatz

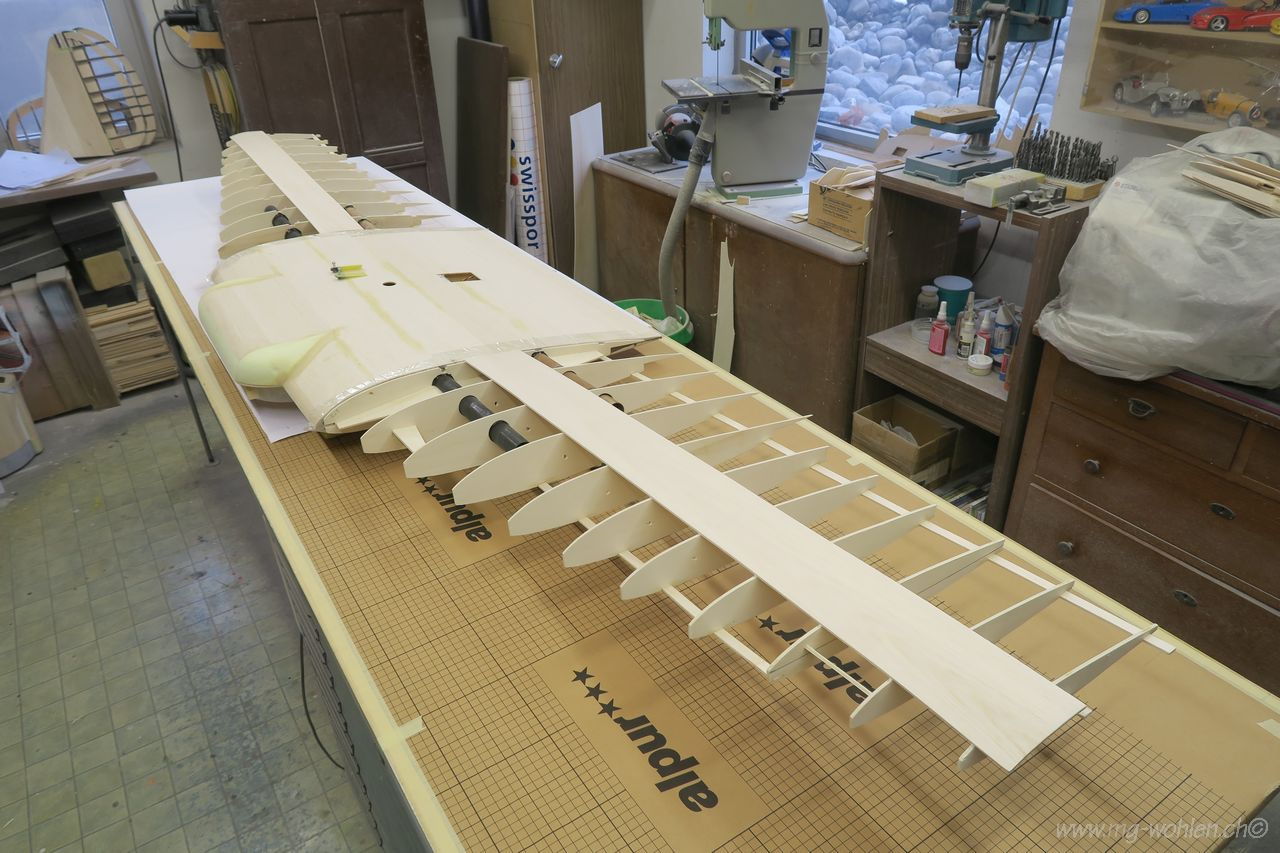

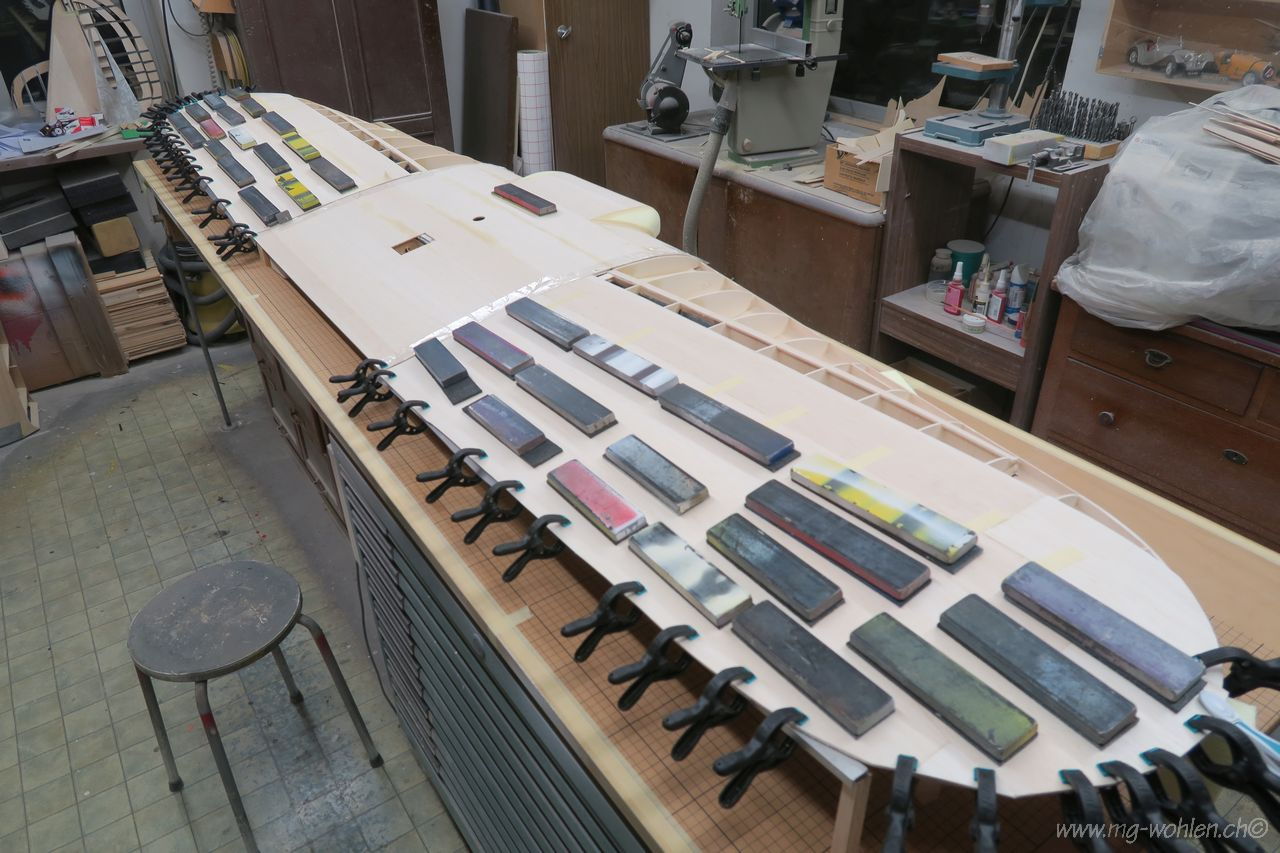

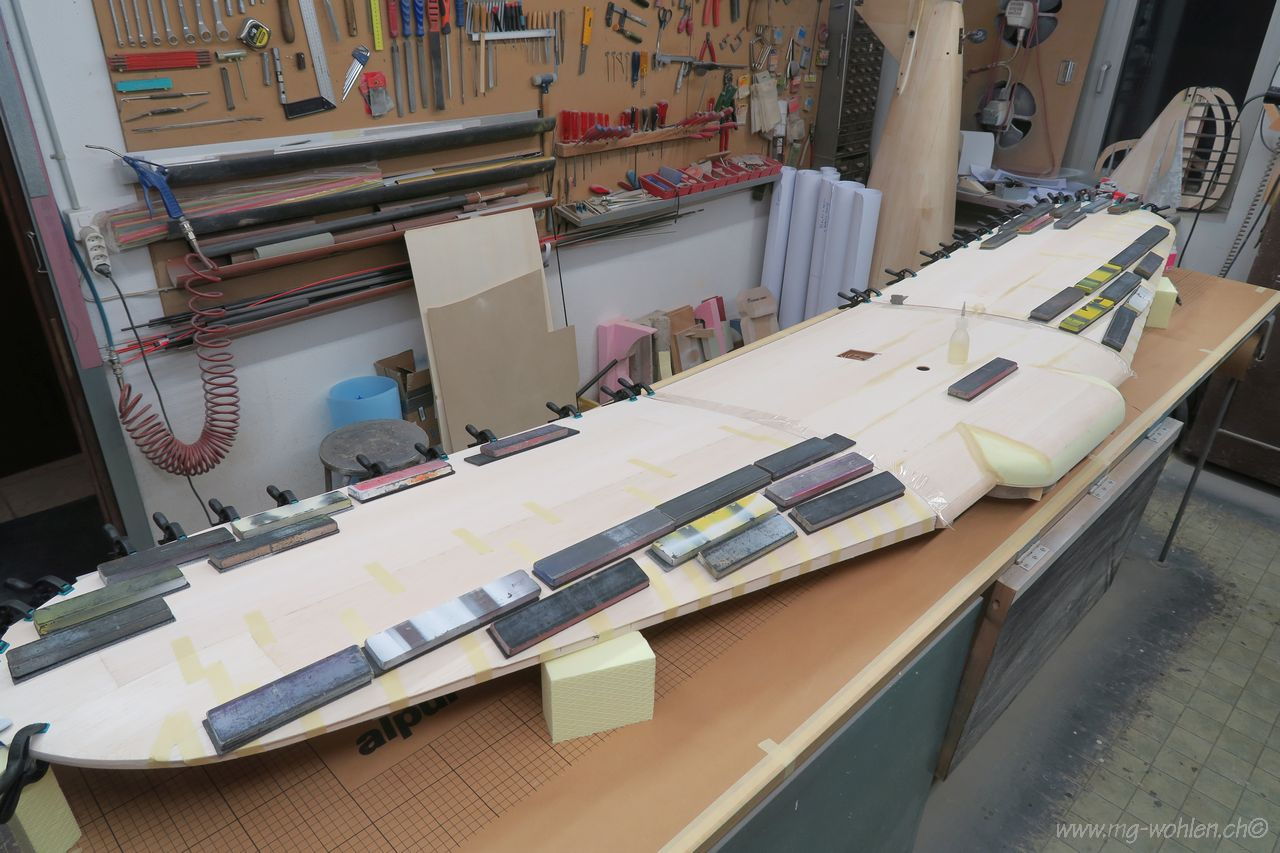

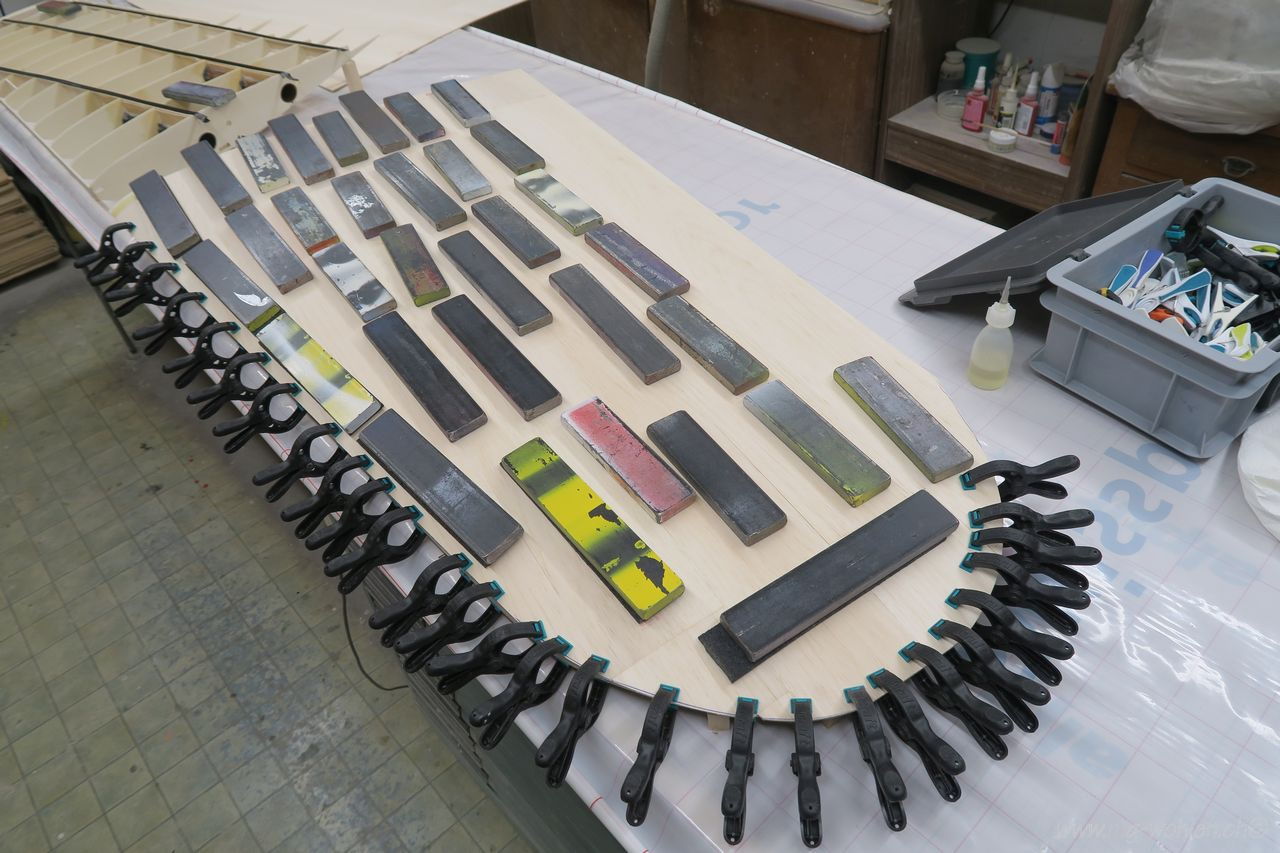

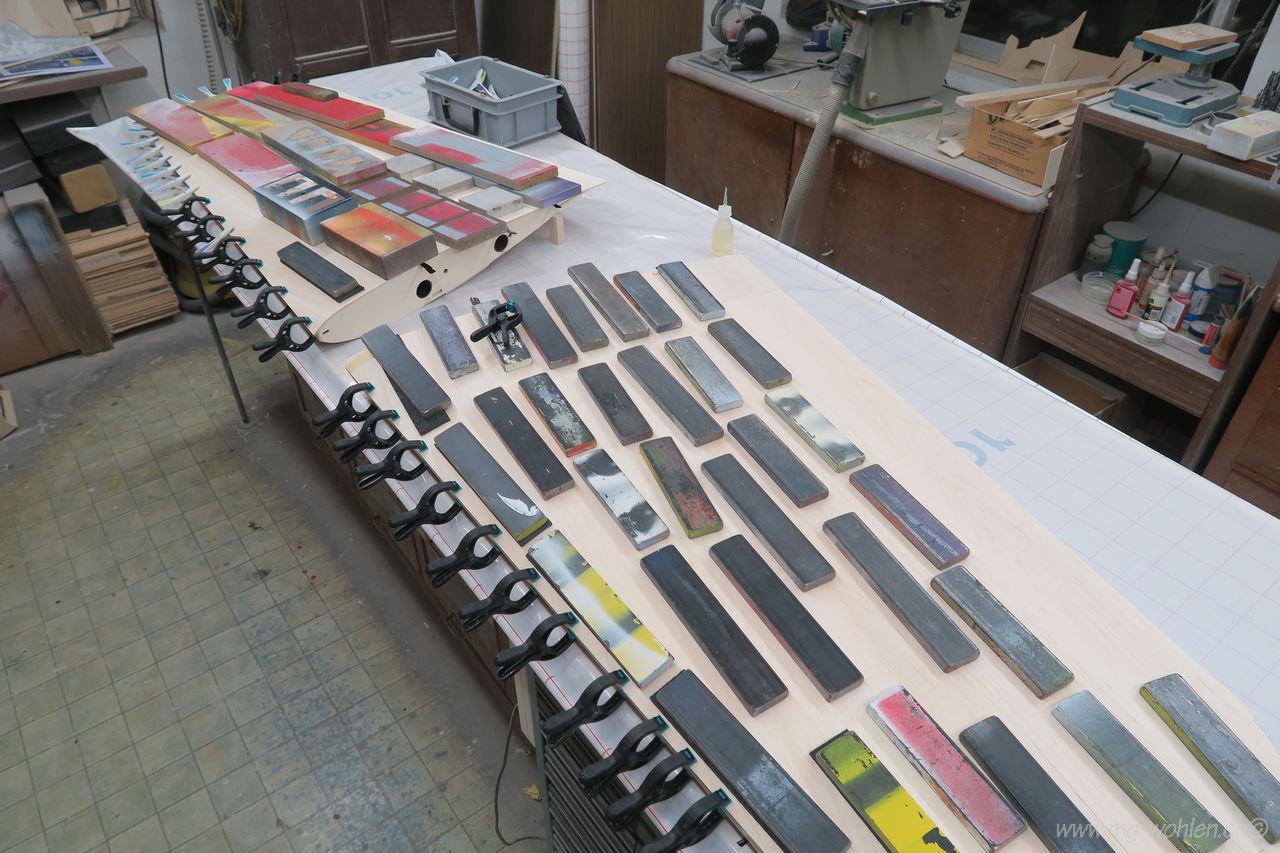

Die erste Seite ist fixiert und am trocknen
Jetzt gibt es eine Trocknungspause
Beplankung Grob verschliffen und an Mittelteil angepasst
Jetzt muss man gut überlegen was noch in den Flügel eingebaut werden muss
Die Querruder mit Versteifung
Die Leiste sichert das Querruder vor verzug

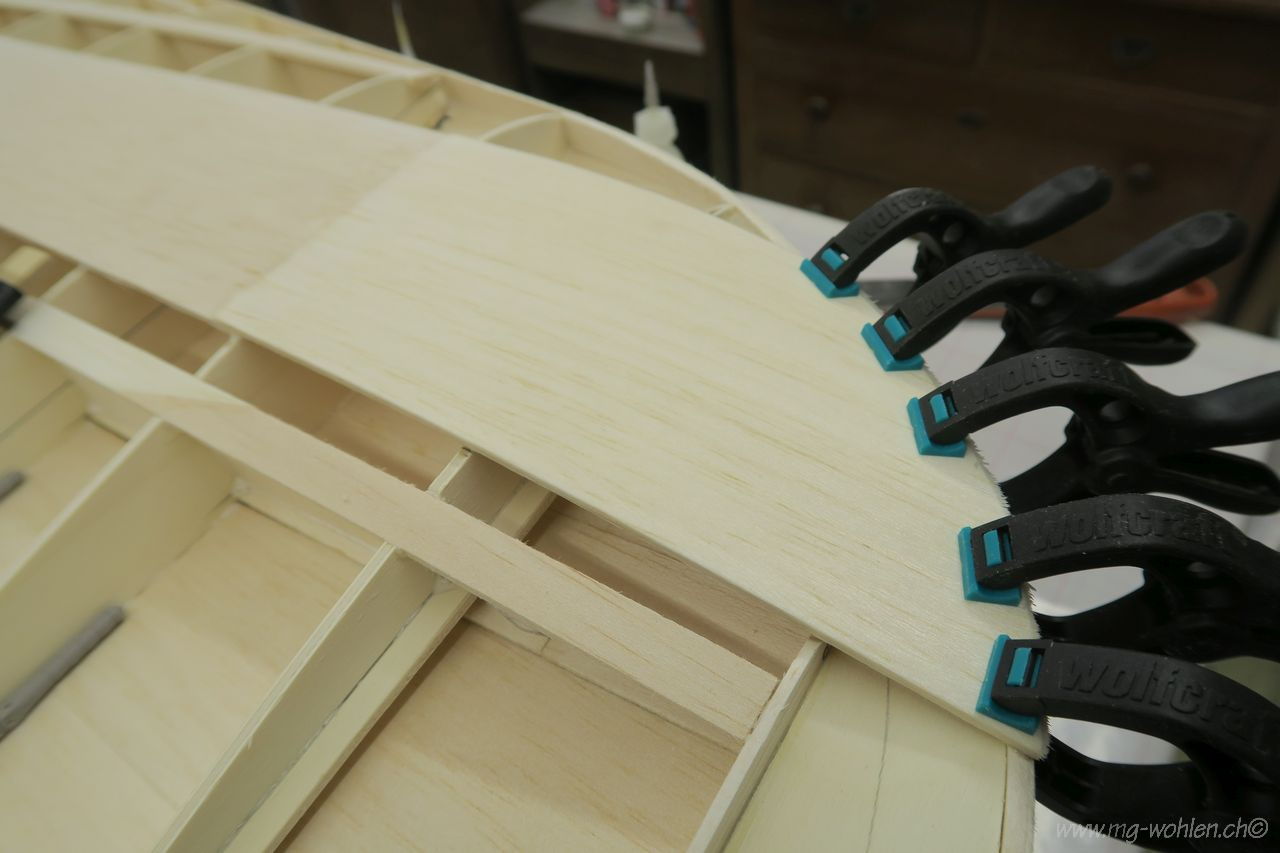

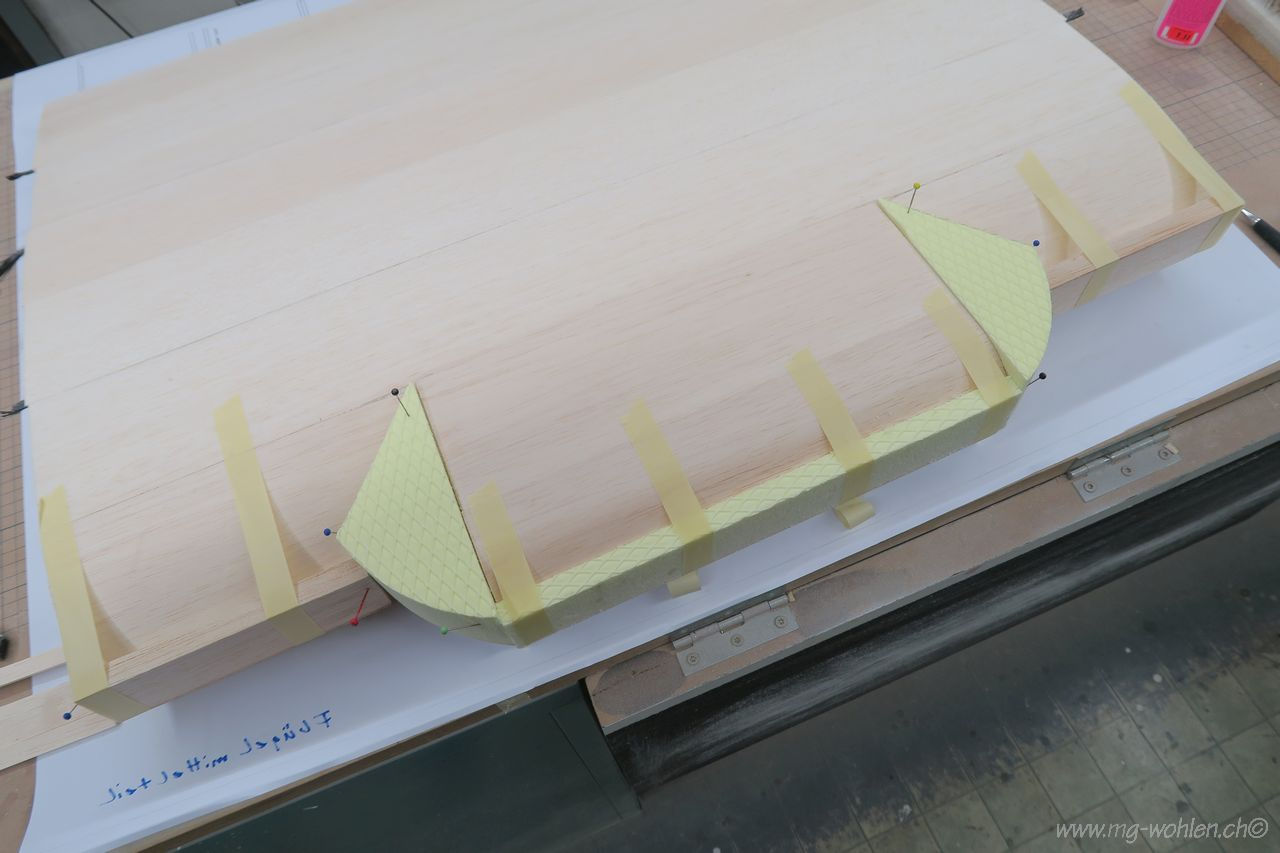

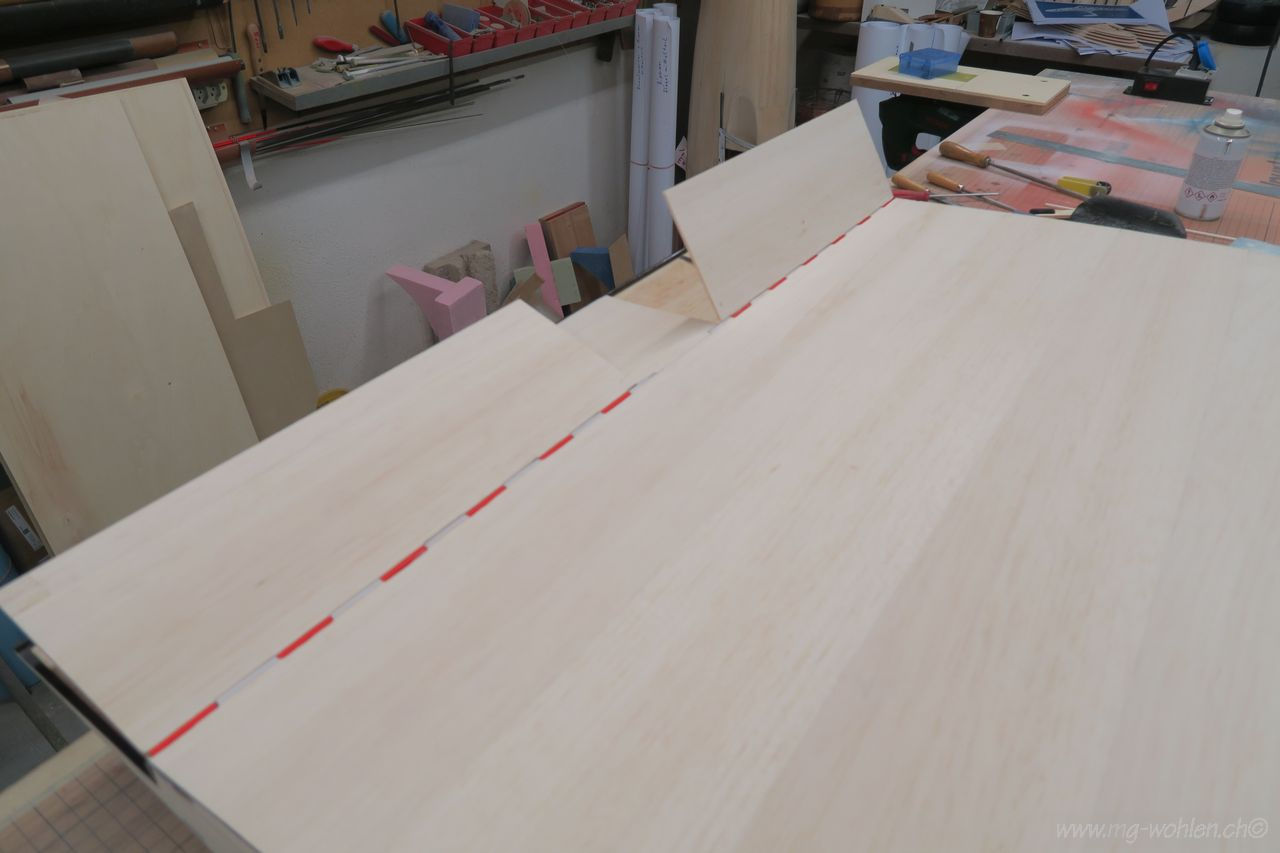

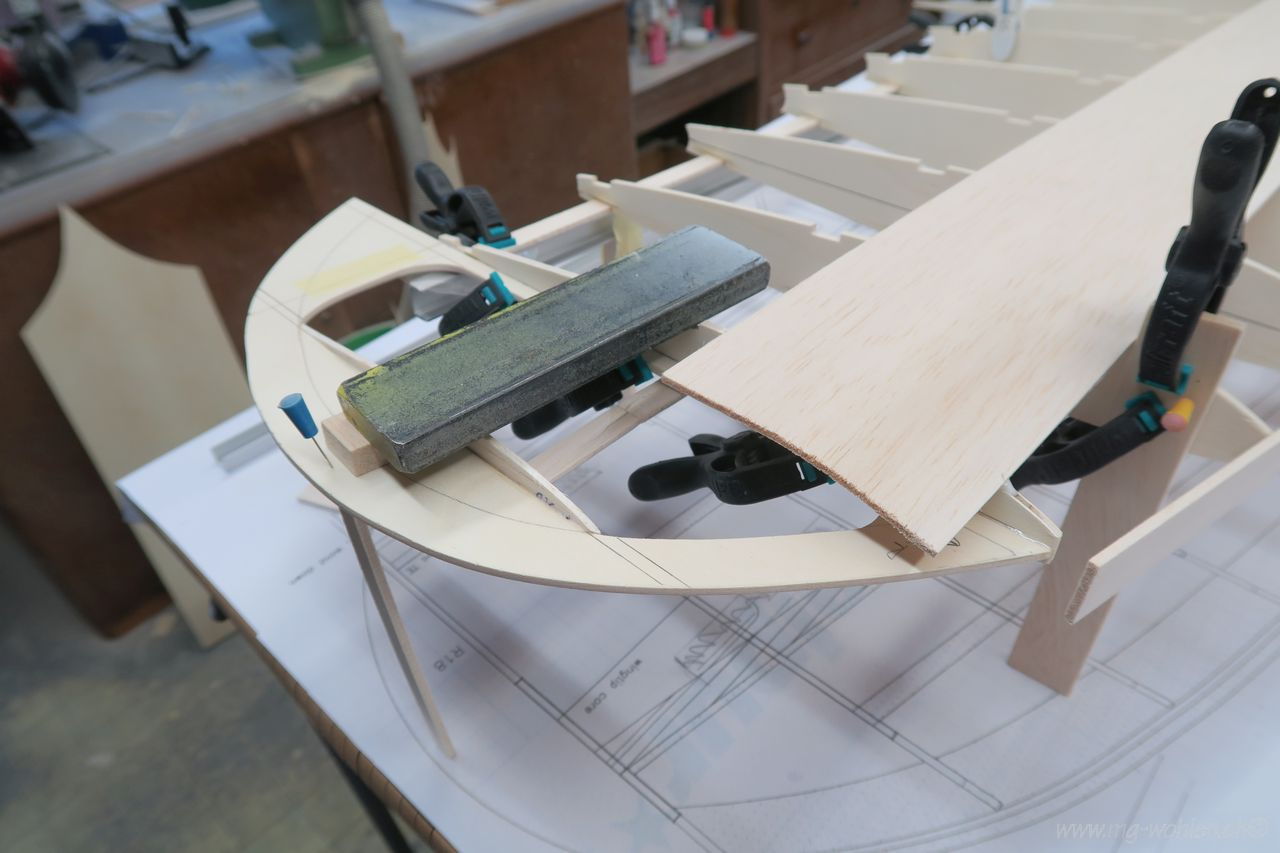

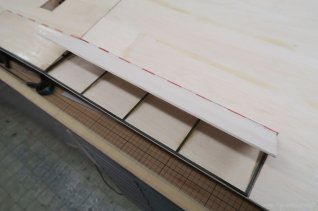

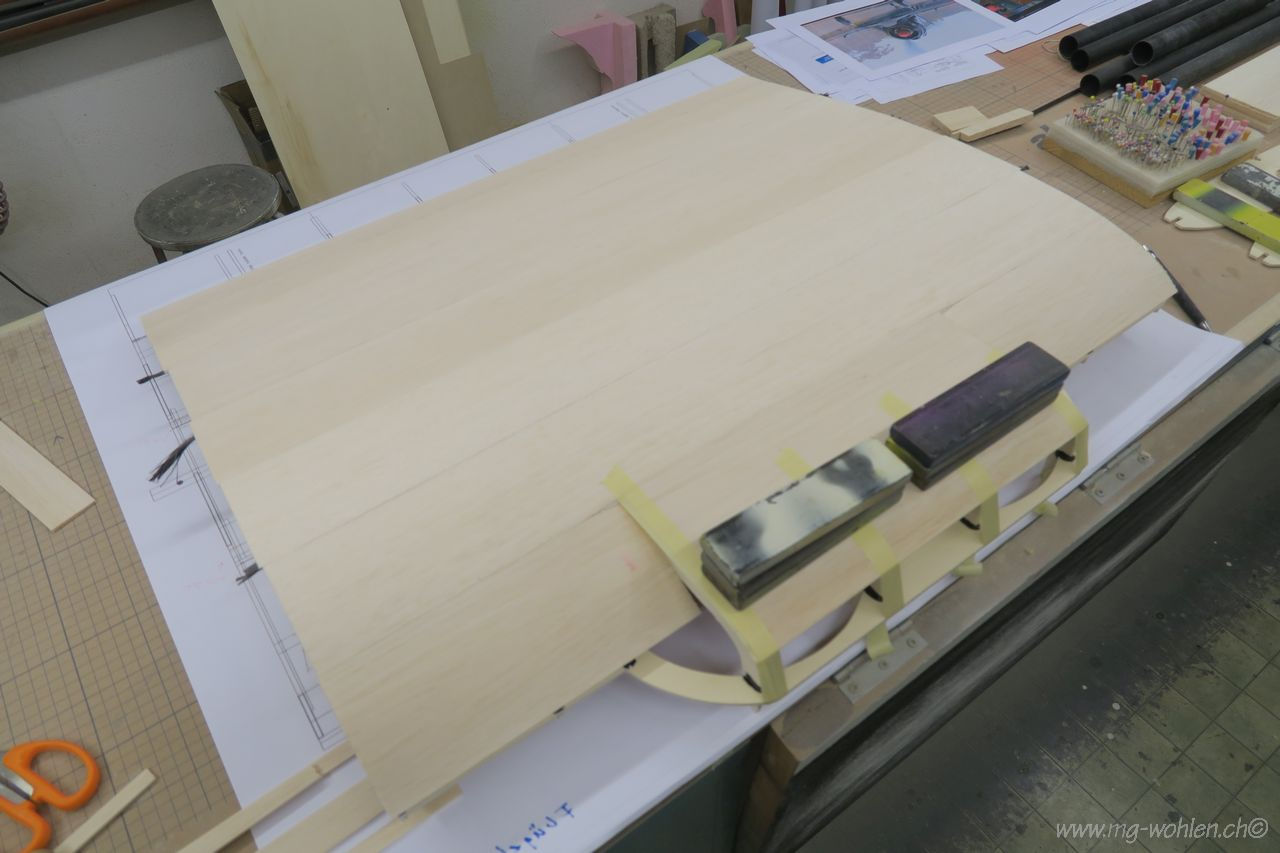

Beplankung geschäftet und in Form gezogen
Jetzt muss der Flügel sauber unterstützt sein ...
...damit es beim Beplanken kein Verzug gibt

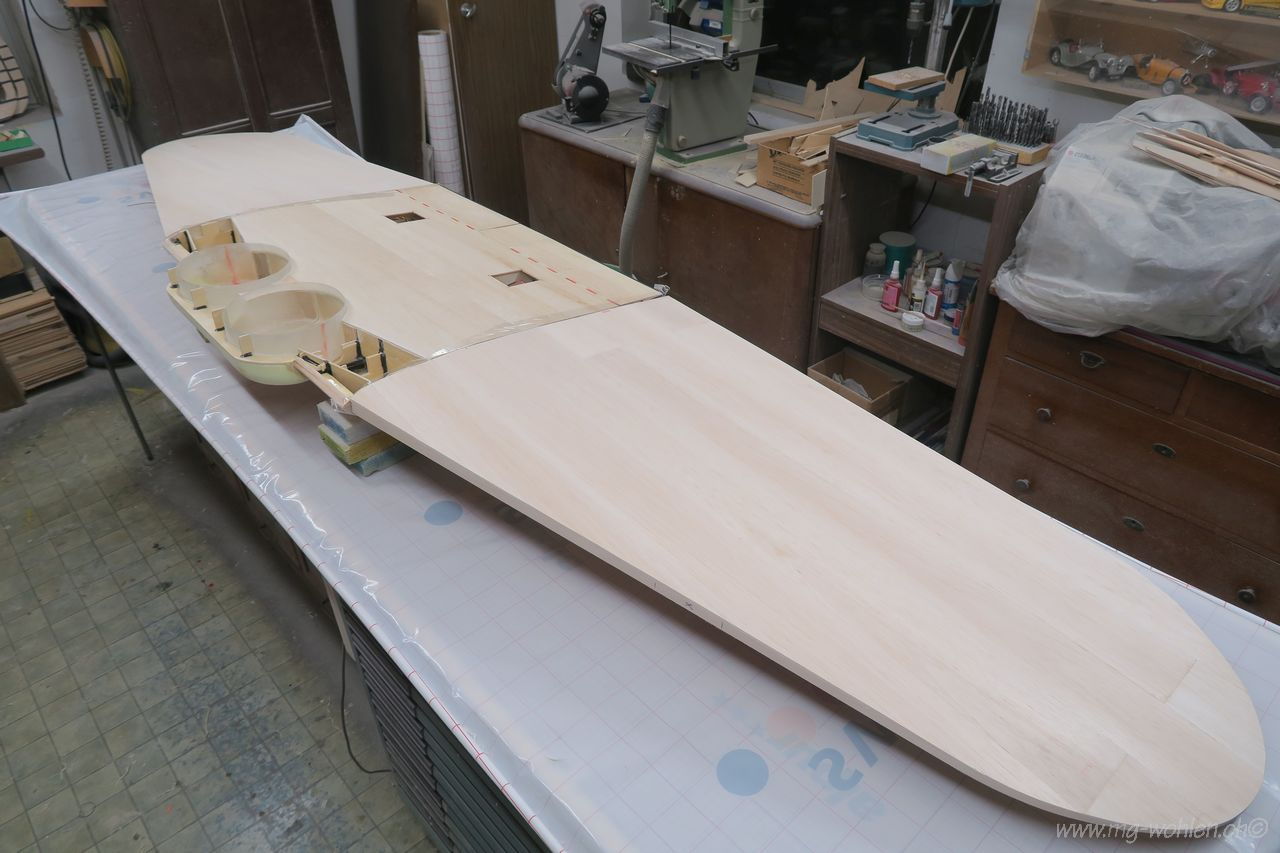

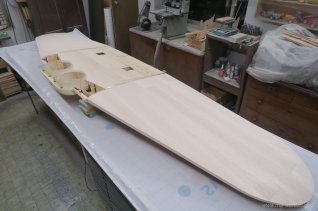

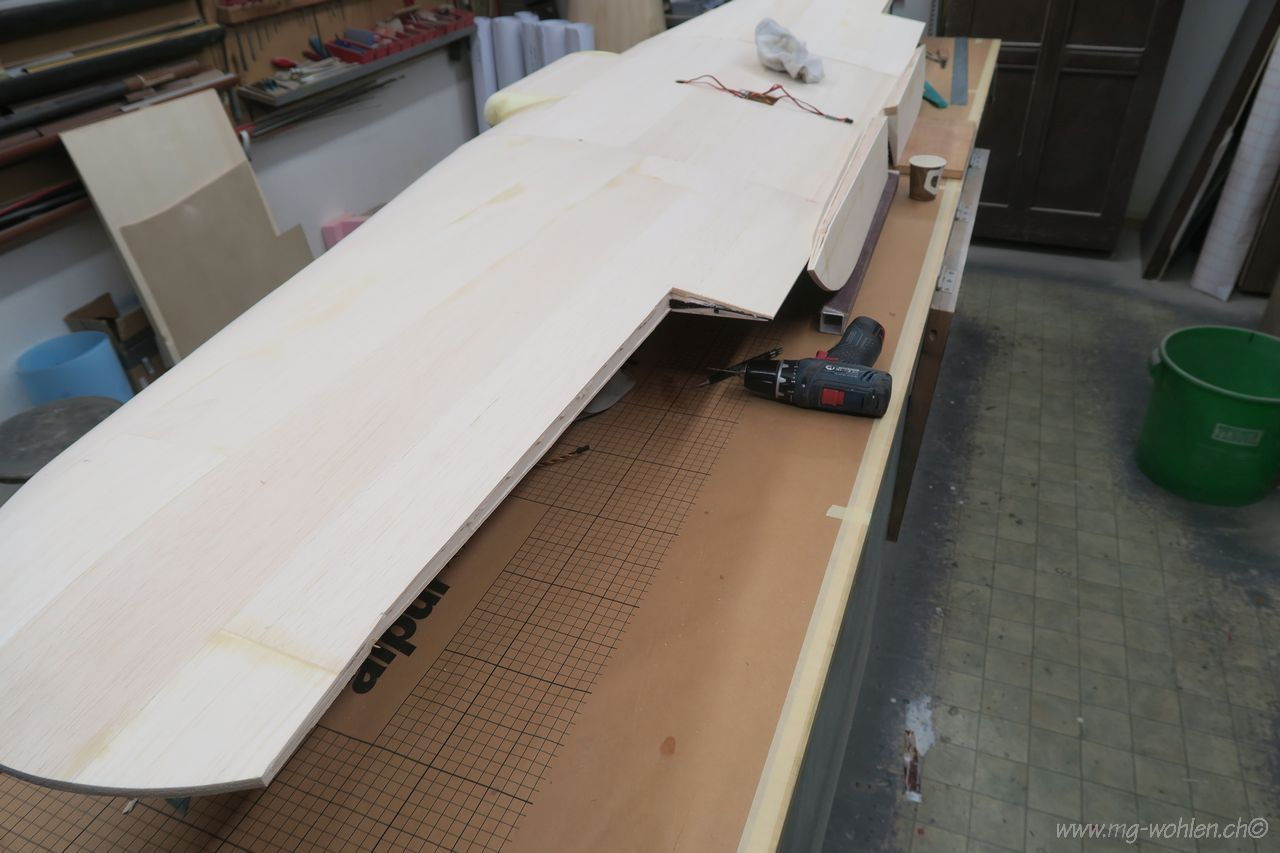

Mit der oberen Beplankung ist der Flügel verwindunsfest
Weiter geht es zuerst mit den äusseren Klappen
Klappen anscharniert und Verstärkungen eingebaut

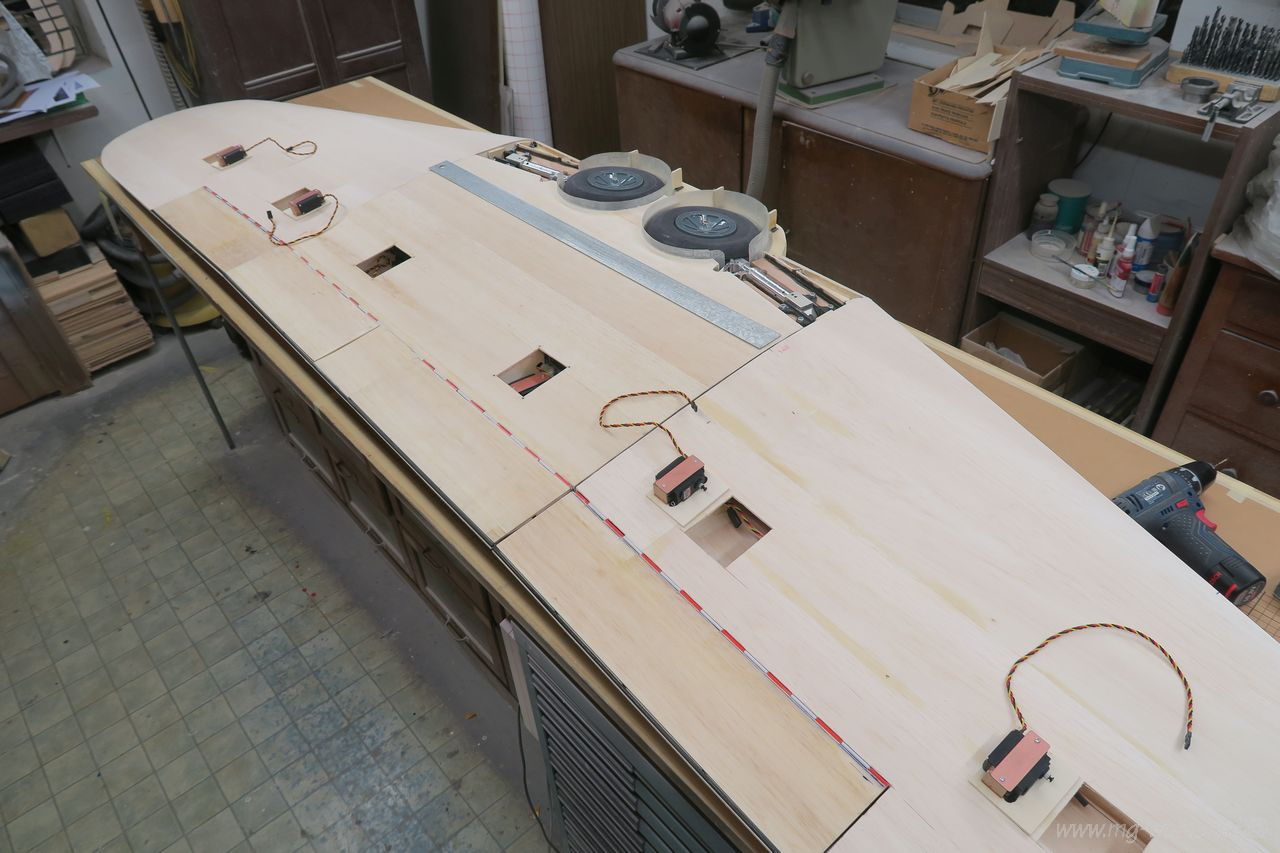

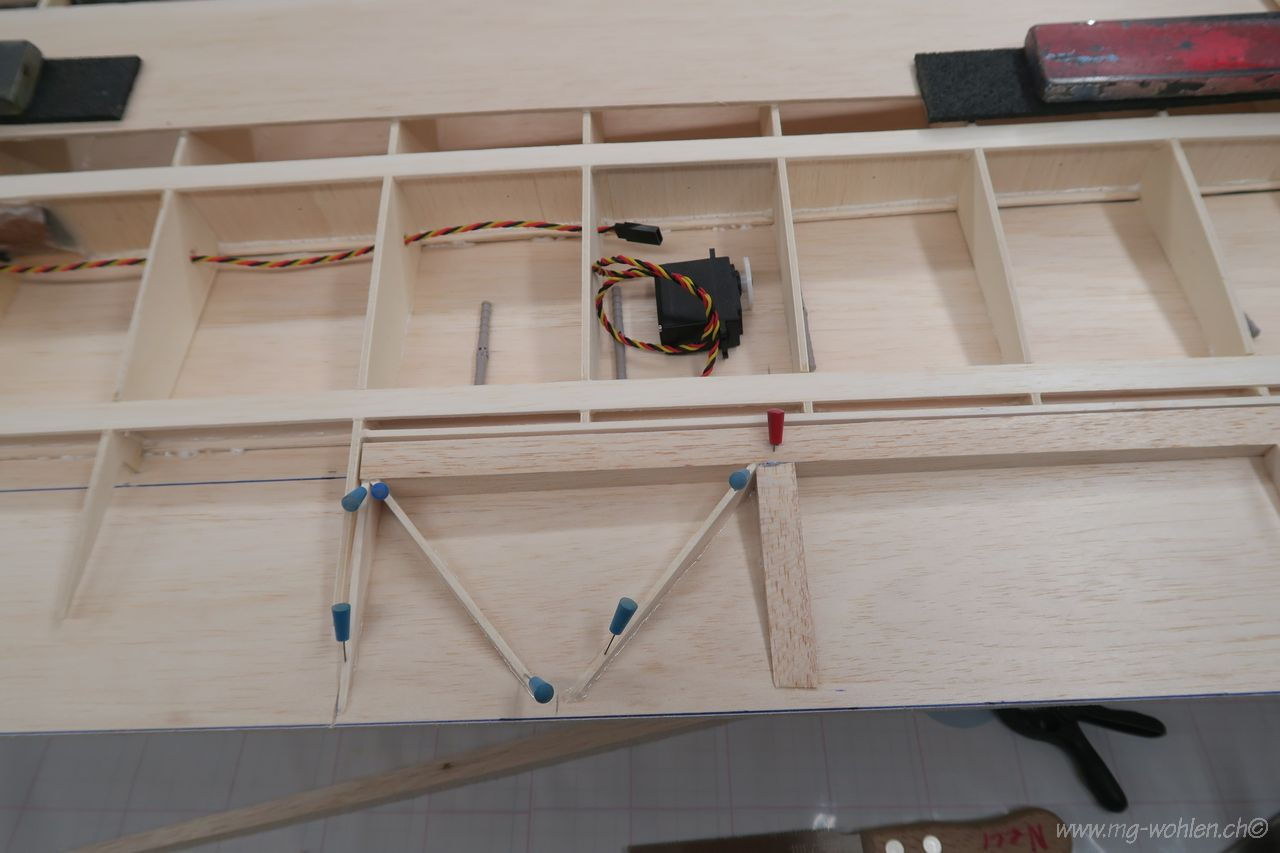

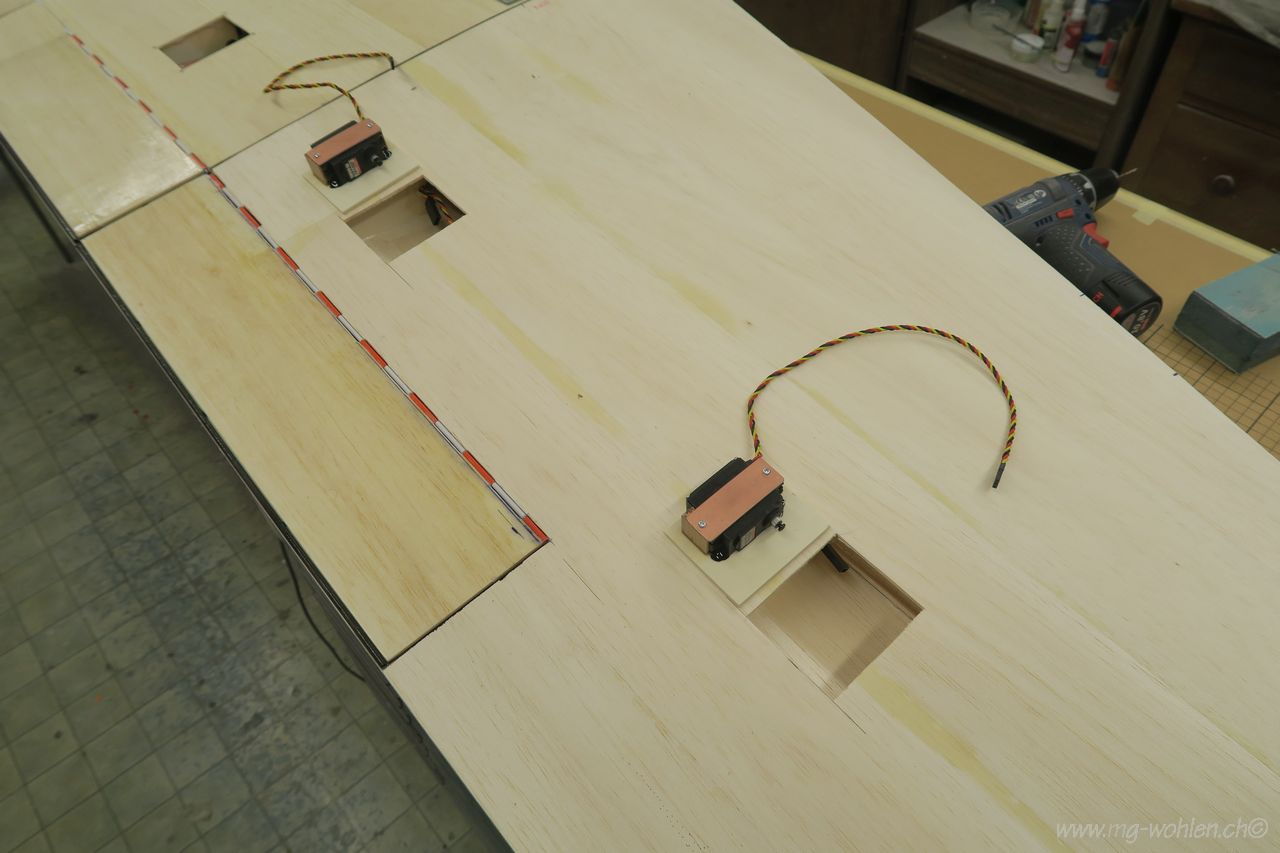

Servos für die Klappen und Querruder vorbereiten
Diese vier Klappen sollten einigermassen synchron laufen

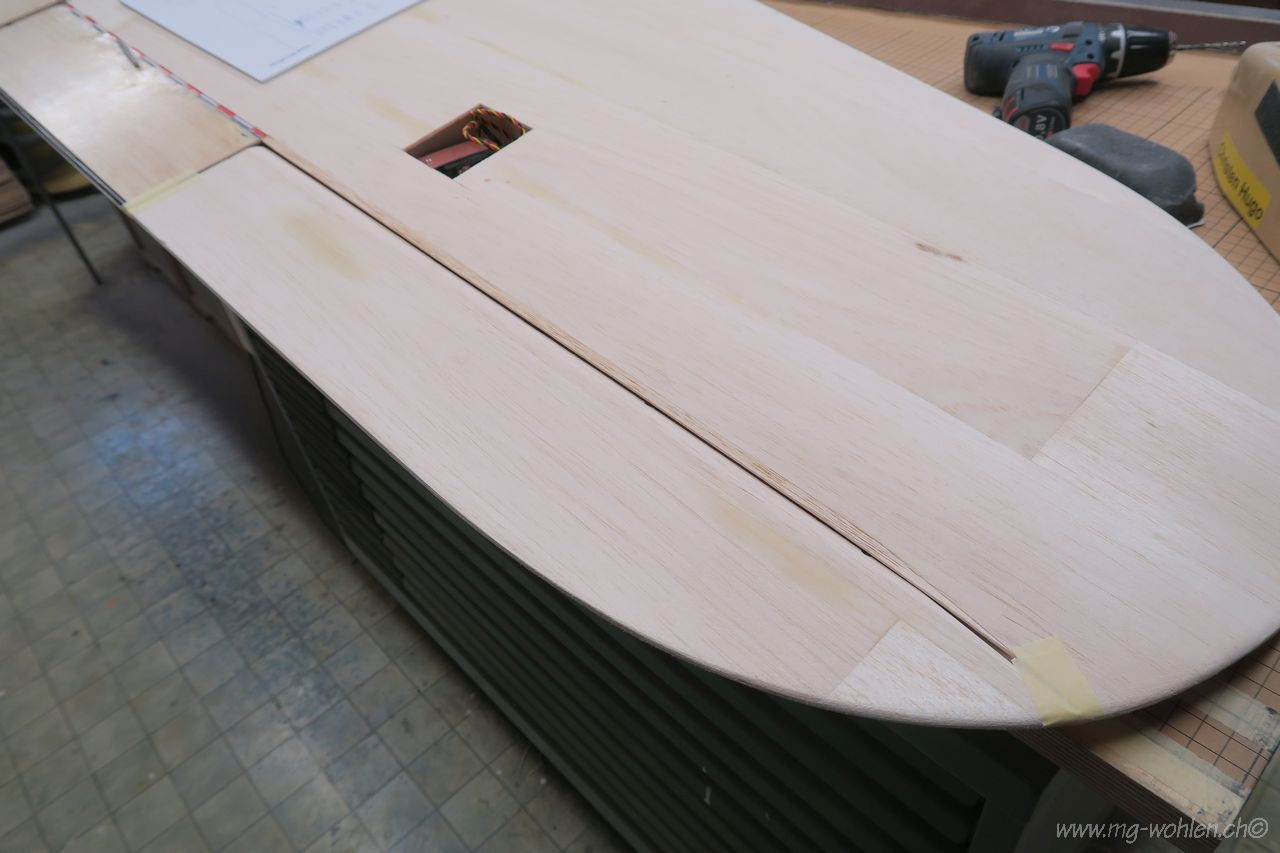

Querruder ausgetrennt
Hohlkehle vorbereitet
Querruder Provisorisch angelenkt um den Ausschlag zu testen
Beim Original sind hier Landescheinwerfer eingebaut

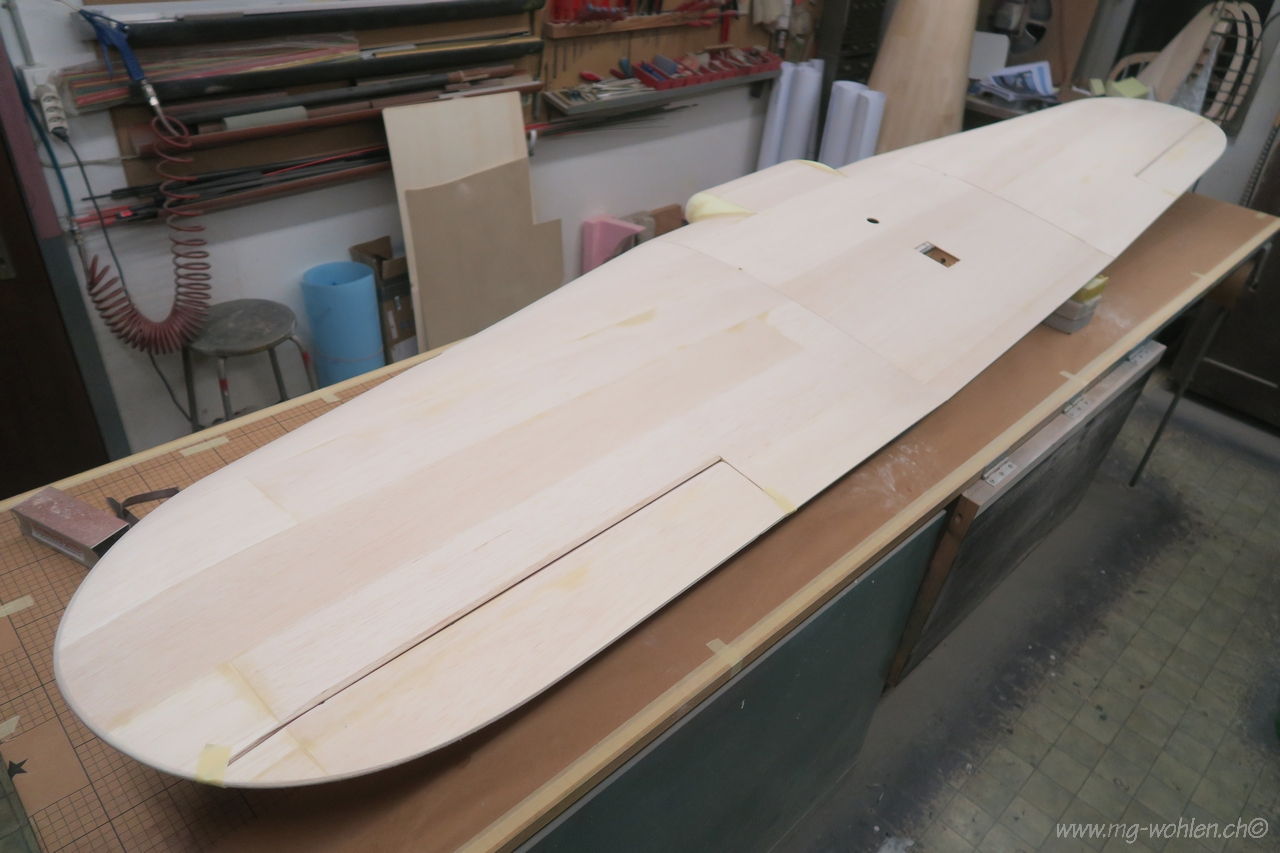

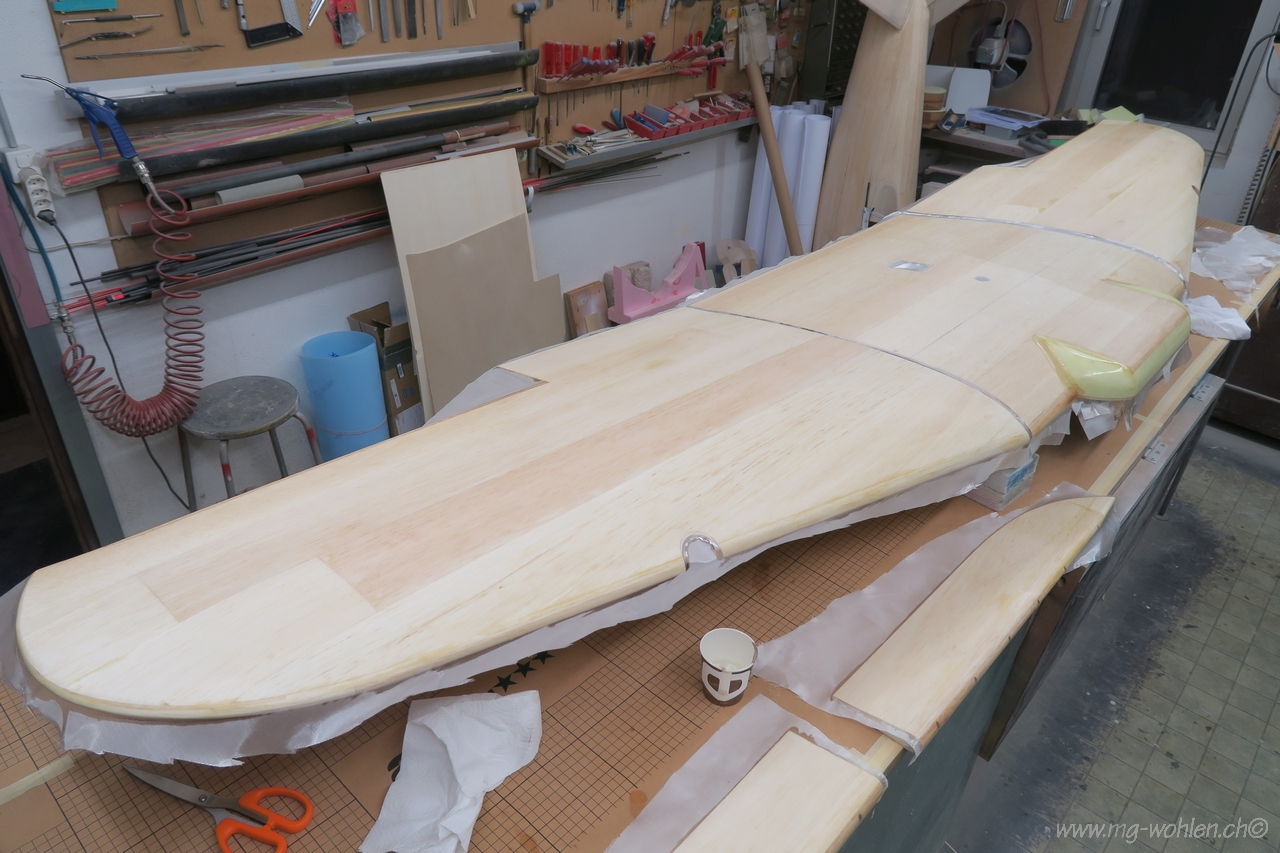

Der Flügel ist bereit zum laminieren

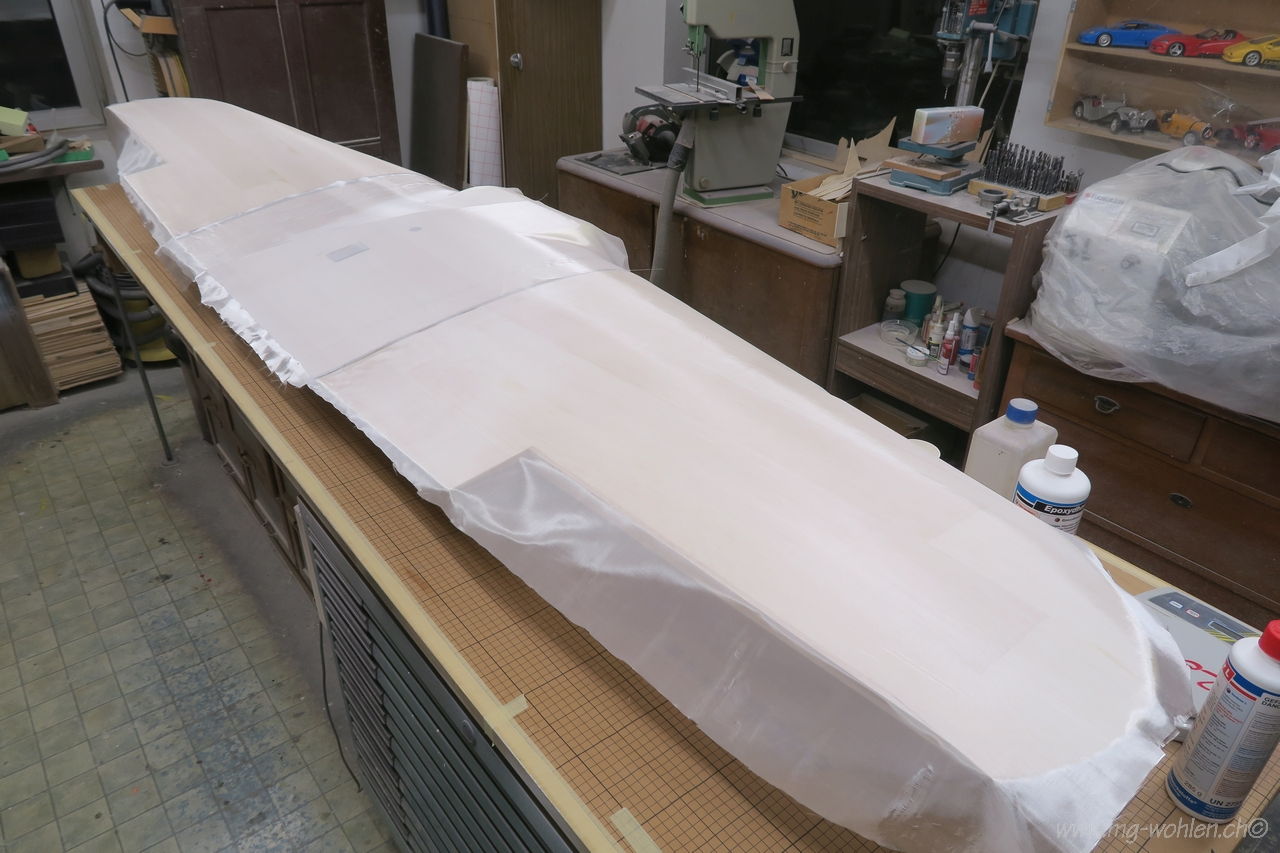

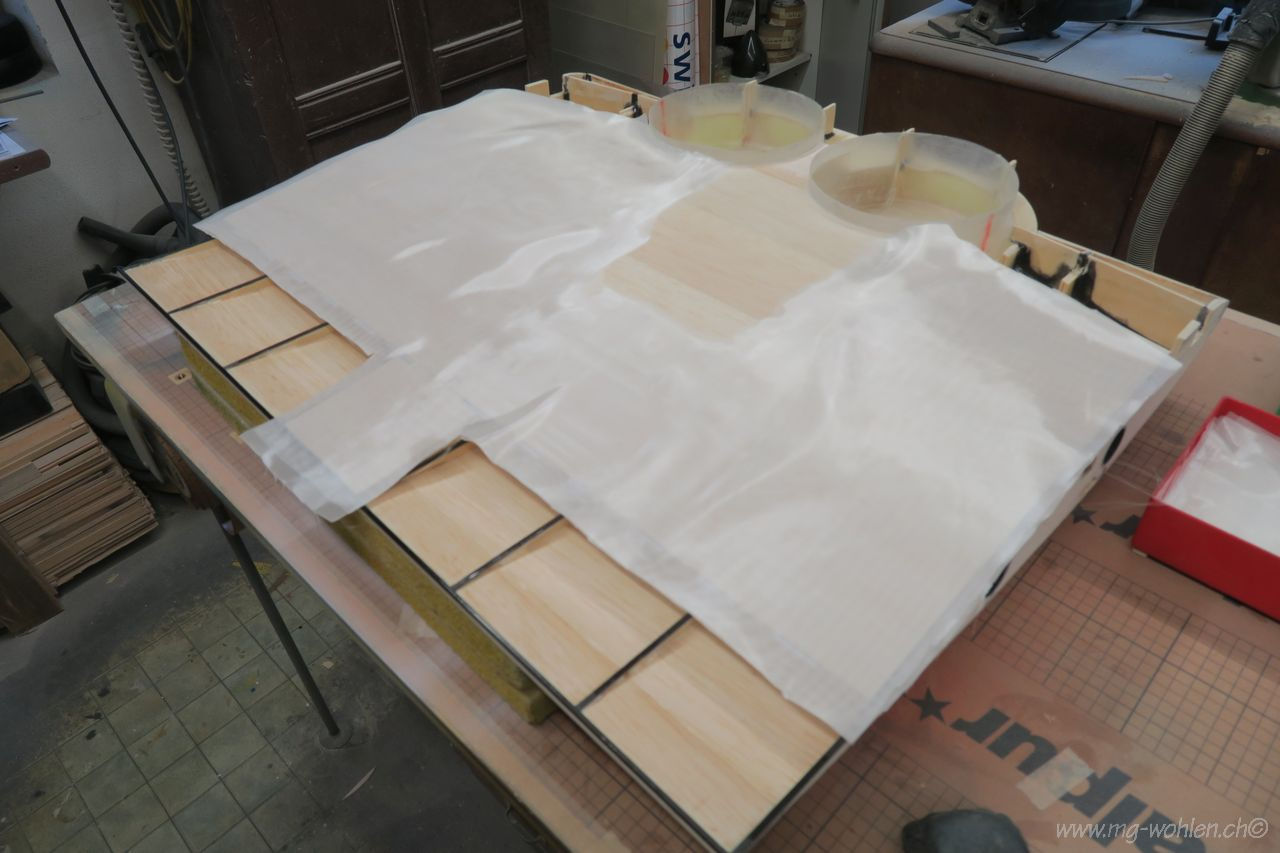

Das Glasgewebe ist aufgelegt
Das Mittelteil ist auch wieder Doppelt mit 49g Glasgewebe belegt

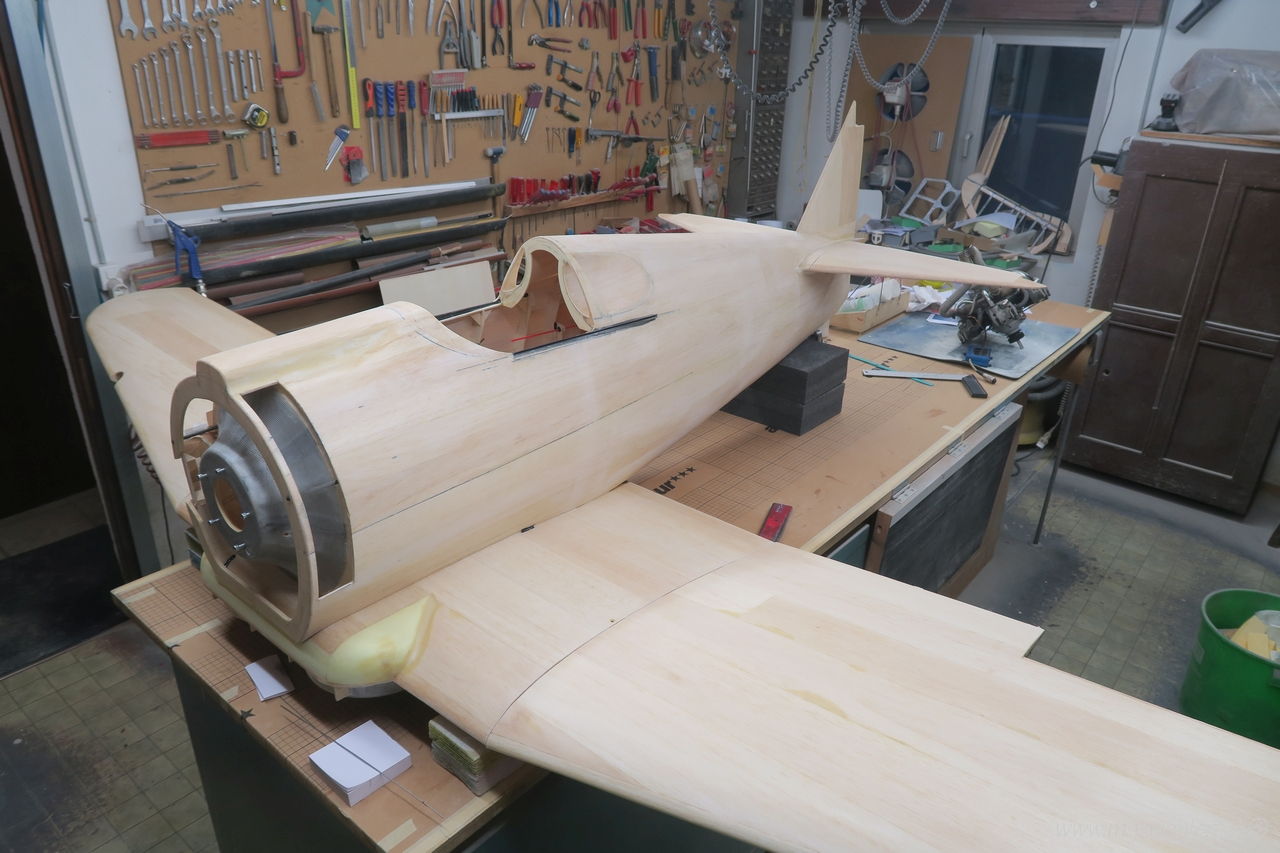

Zusammengesteckt ist der Bastelraum ausgefüllt
Der Mittelteil ist jetzt mit dem Rumpf fest verbunden

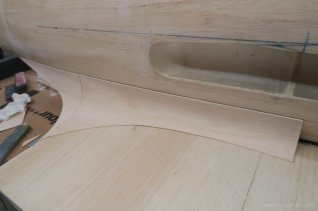

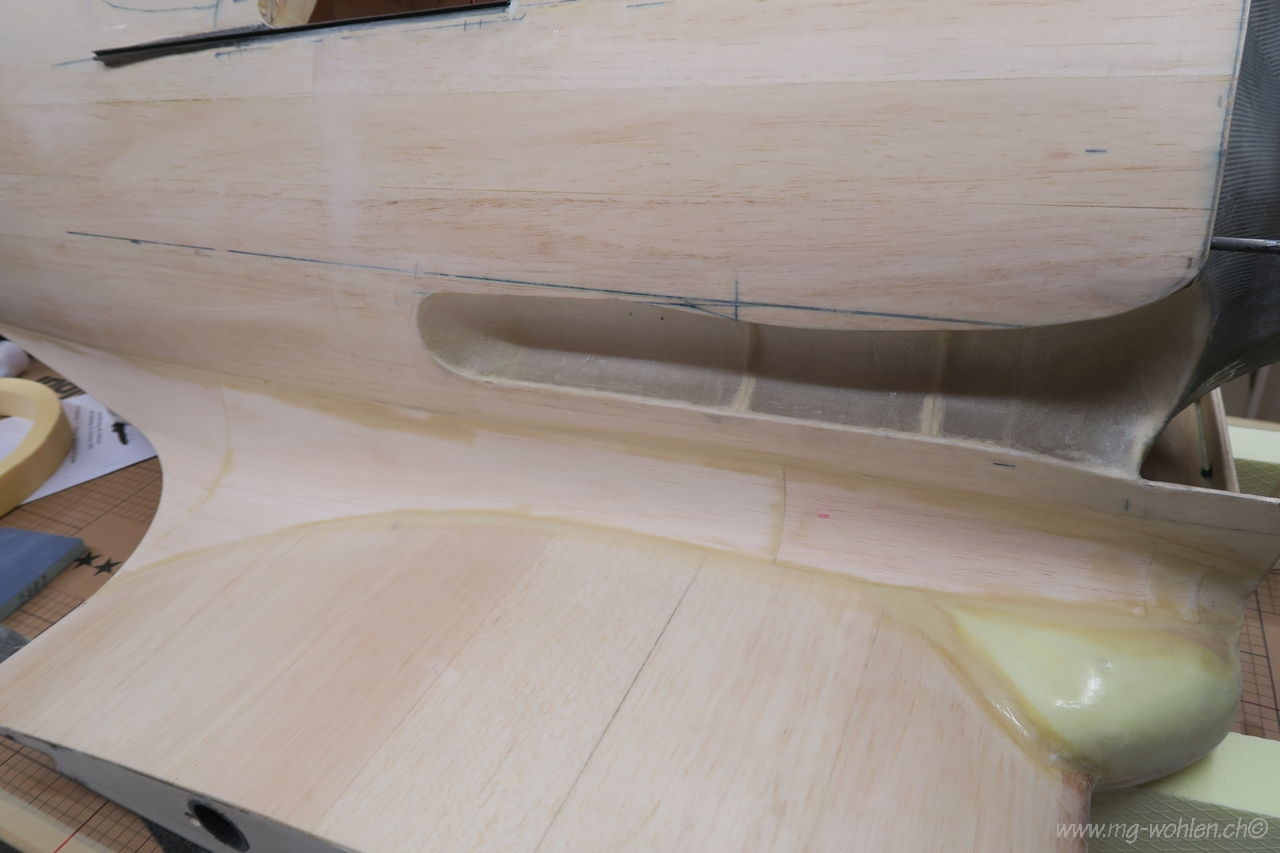

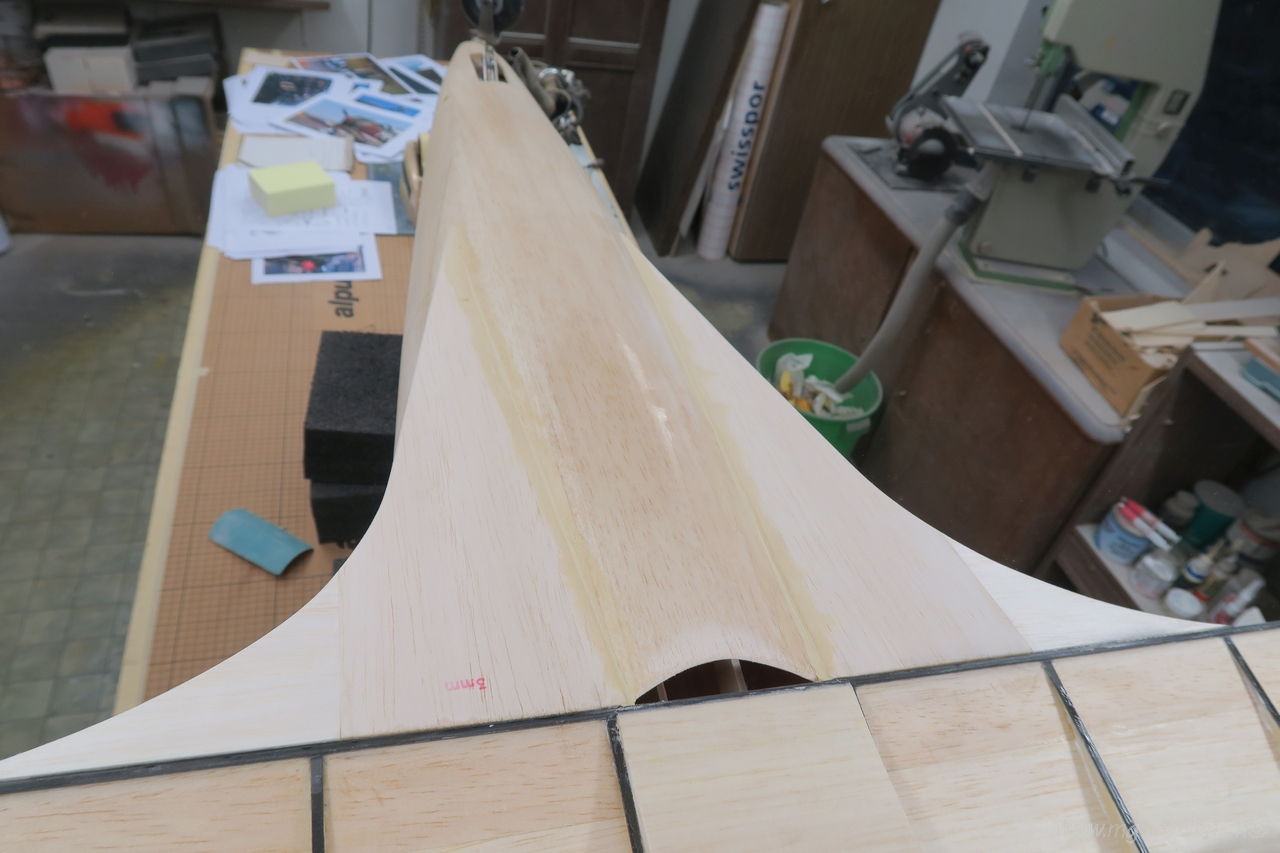

Flügelanformung von unten
Das Loch ist verschlossen und gespachtelt
Jetzt werden die oberen Anformungen nass angepasst

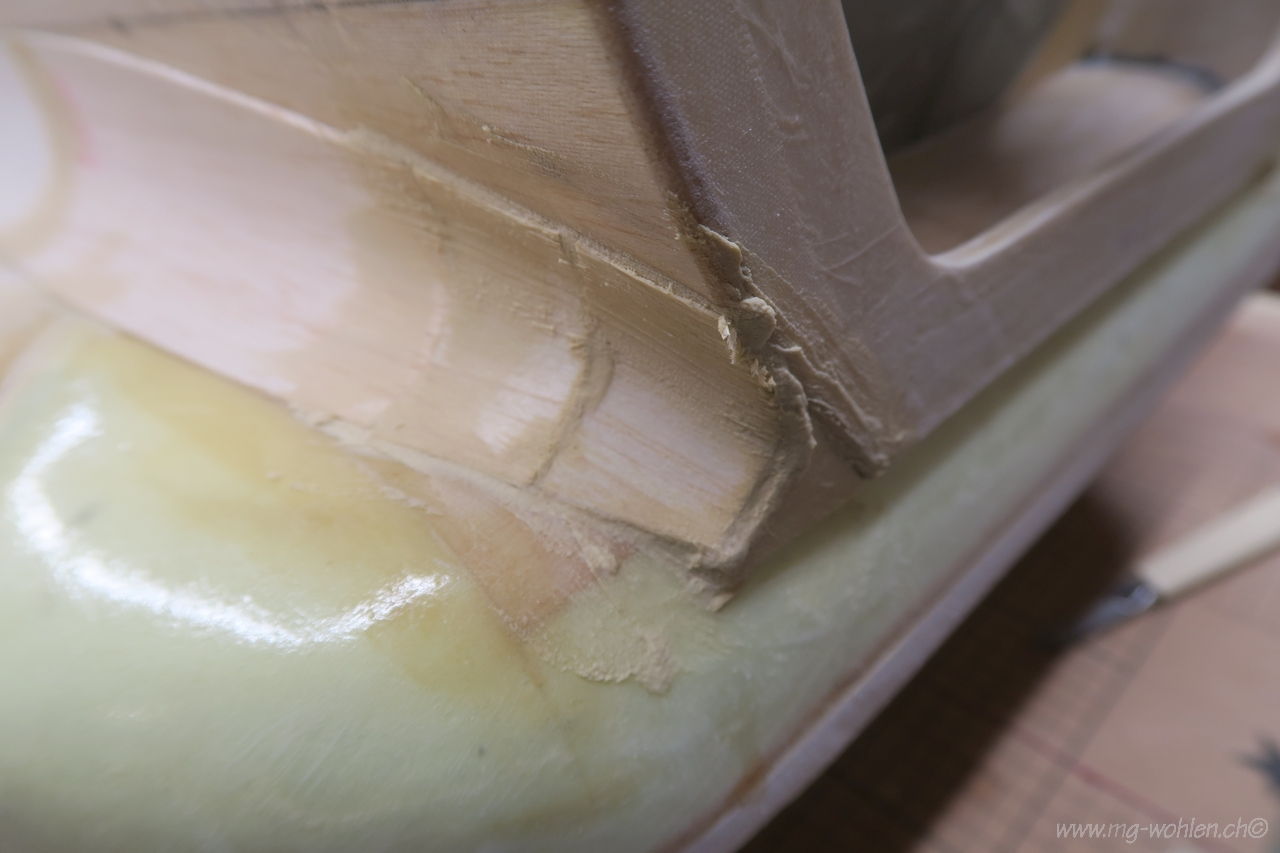

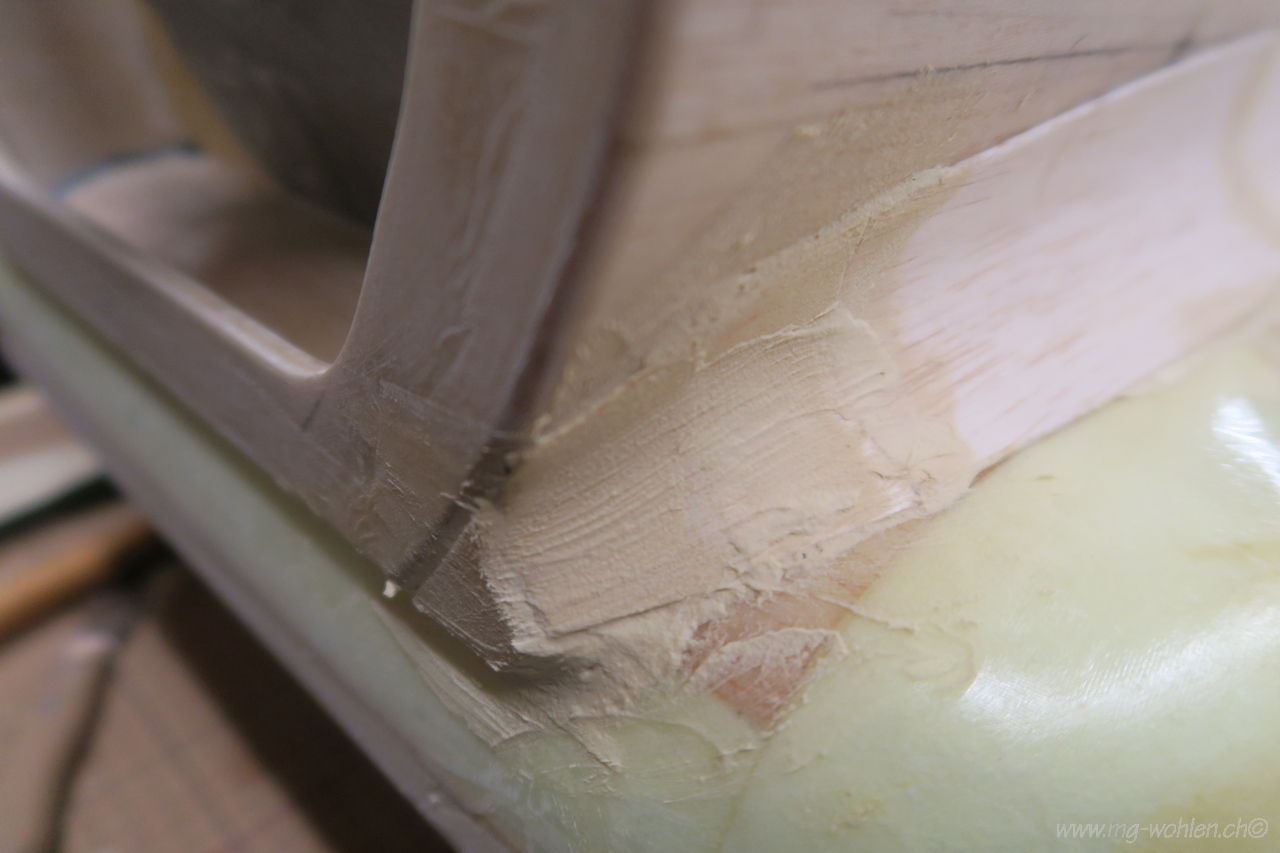

Hier ist alles rund und muss darum gespachtelt werden
auch auf der anderen Seite stückeln, spachteln und schleifen

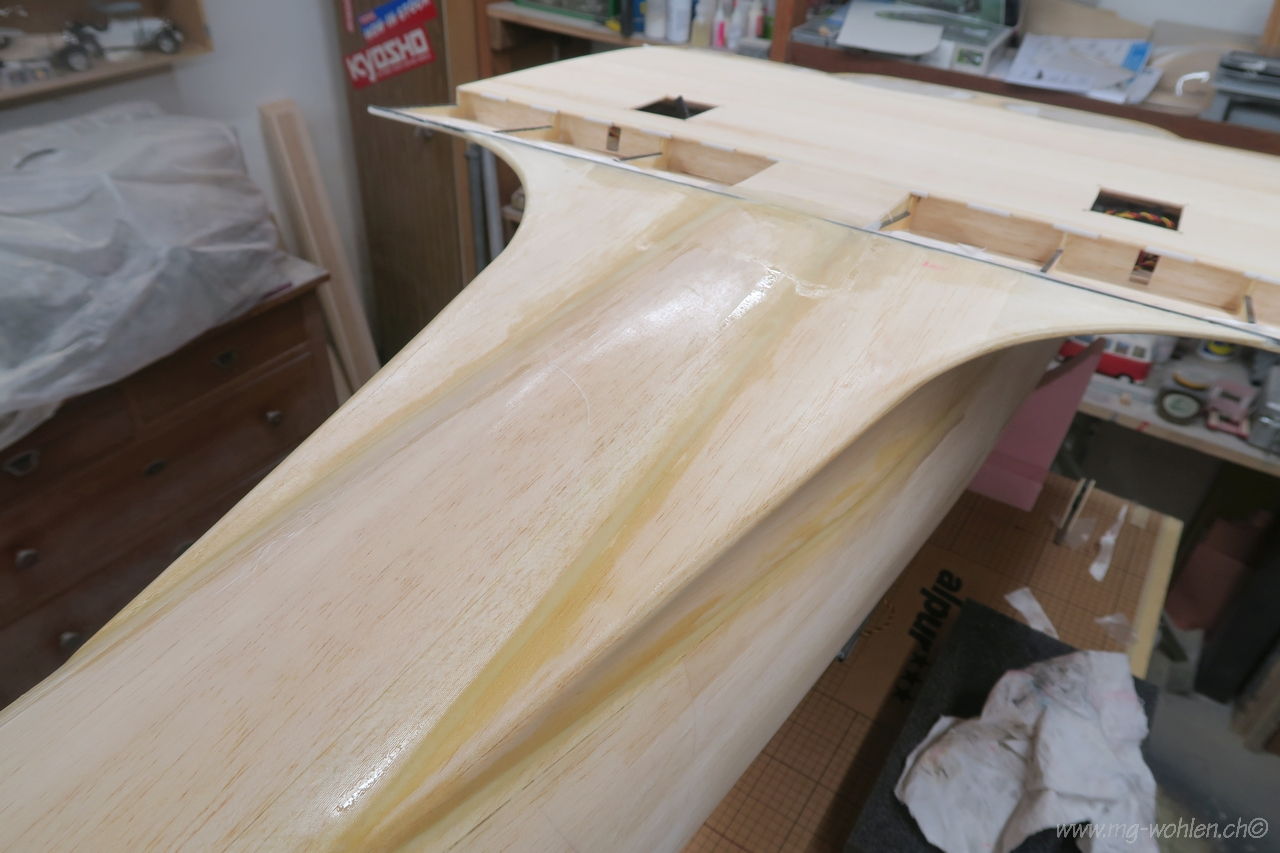

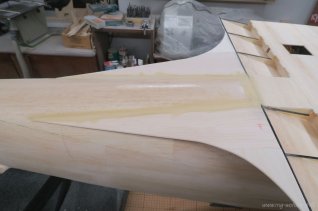

Anformungen verschliffen
Alles wird mit Glas überzogen
Das Glas wird im noch nicht ganz ausgehärteten Zustand geschnitten

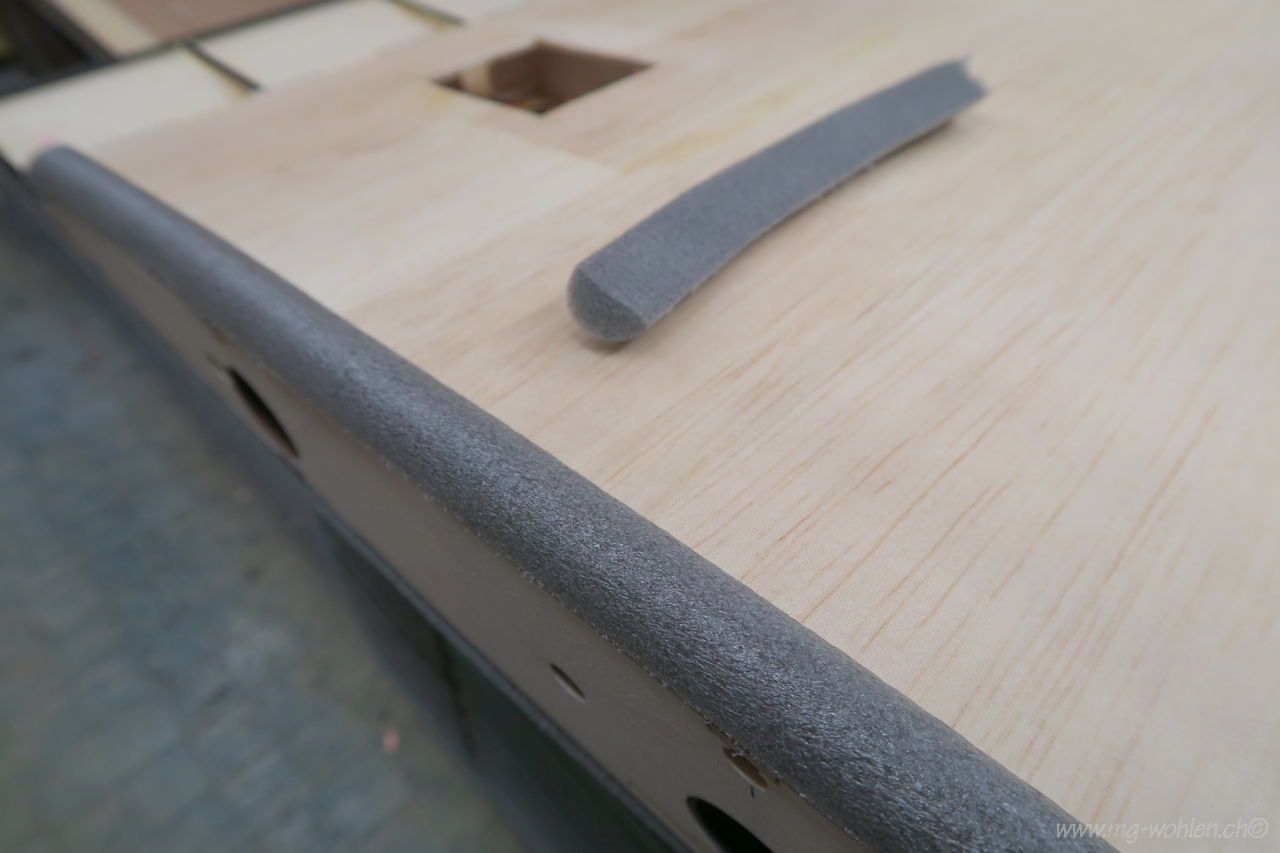

Die Abdeckung vom Flügelspalt aus halbierter Dichtschnur
Die Dichtschnur ist 4x mit 49g Glas belegt
