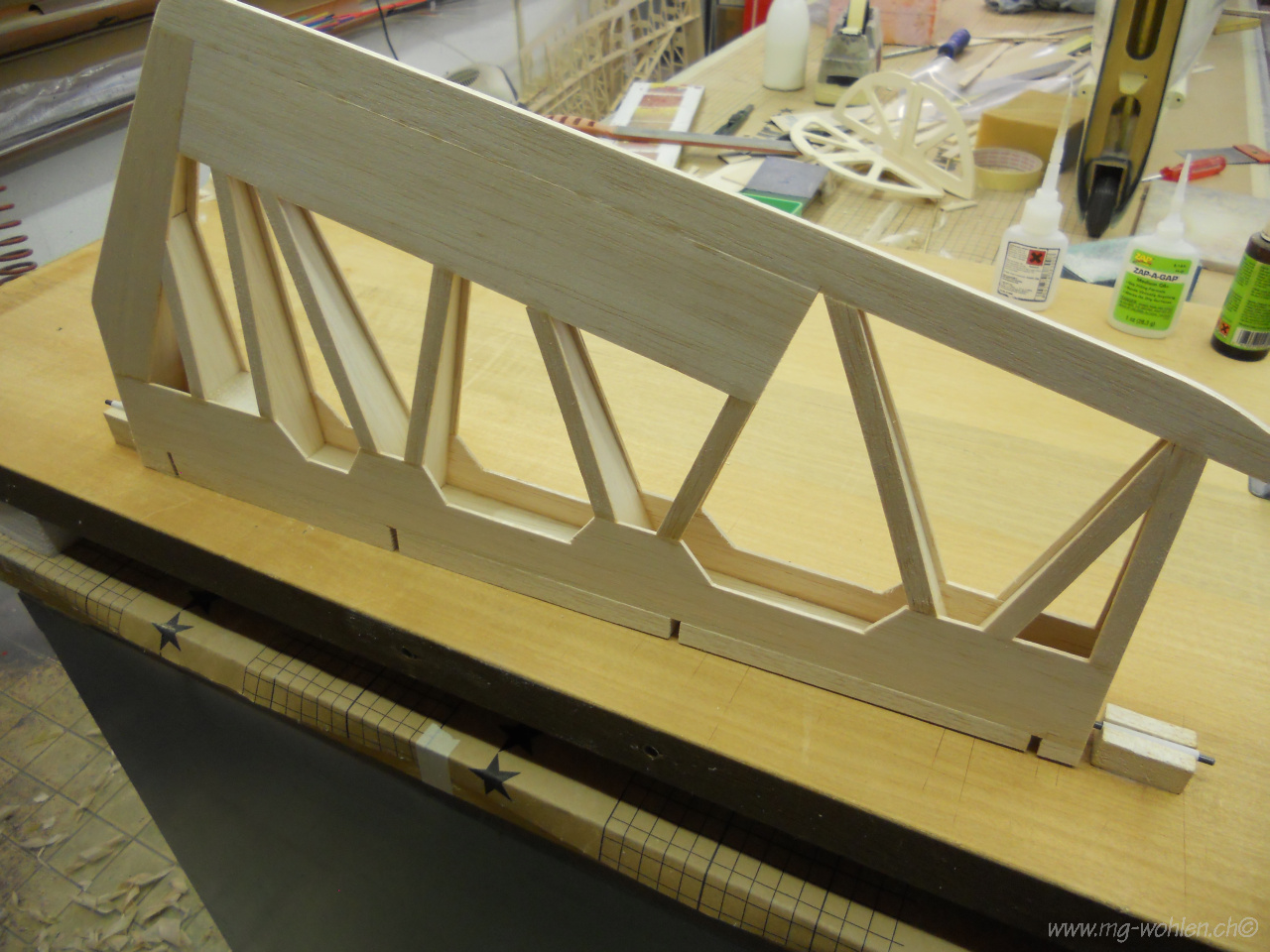

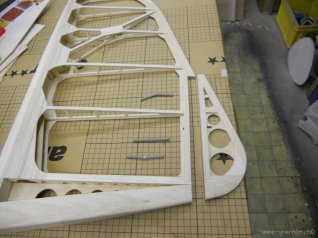

Da mir das Originalruder zu schwer erscheint wird ein neues aus Balsa hergestellt
Das original und das Double im Vergleich
Auf dem Baubrett wird eine Halterung festkeklebt

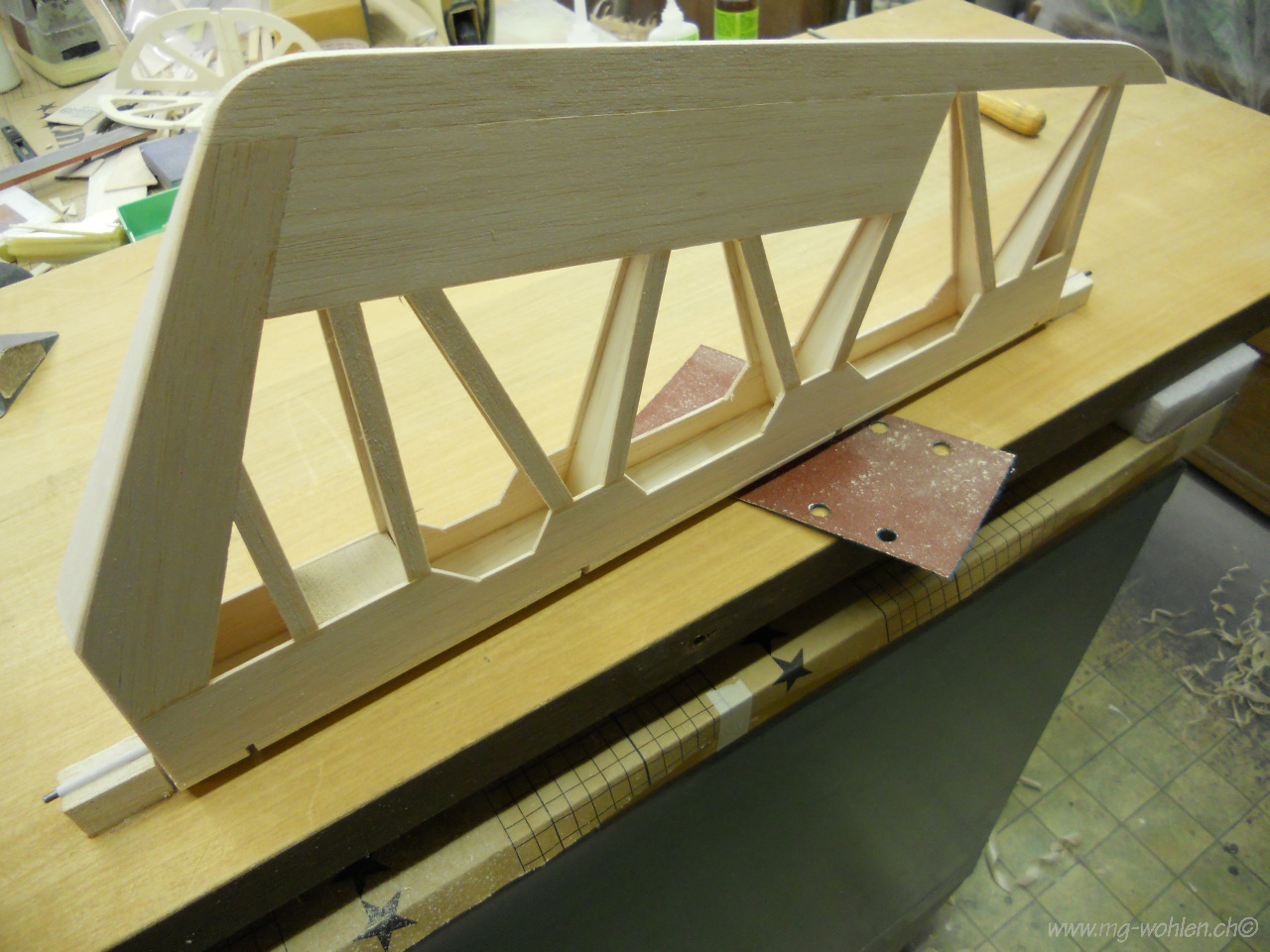

Das Höhenruder wird so genau rund geschliffen

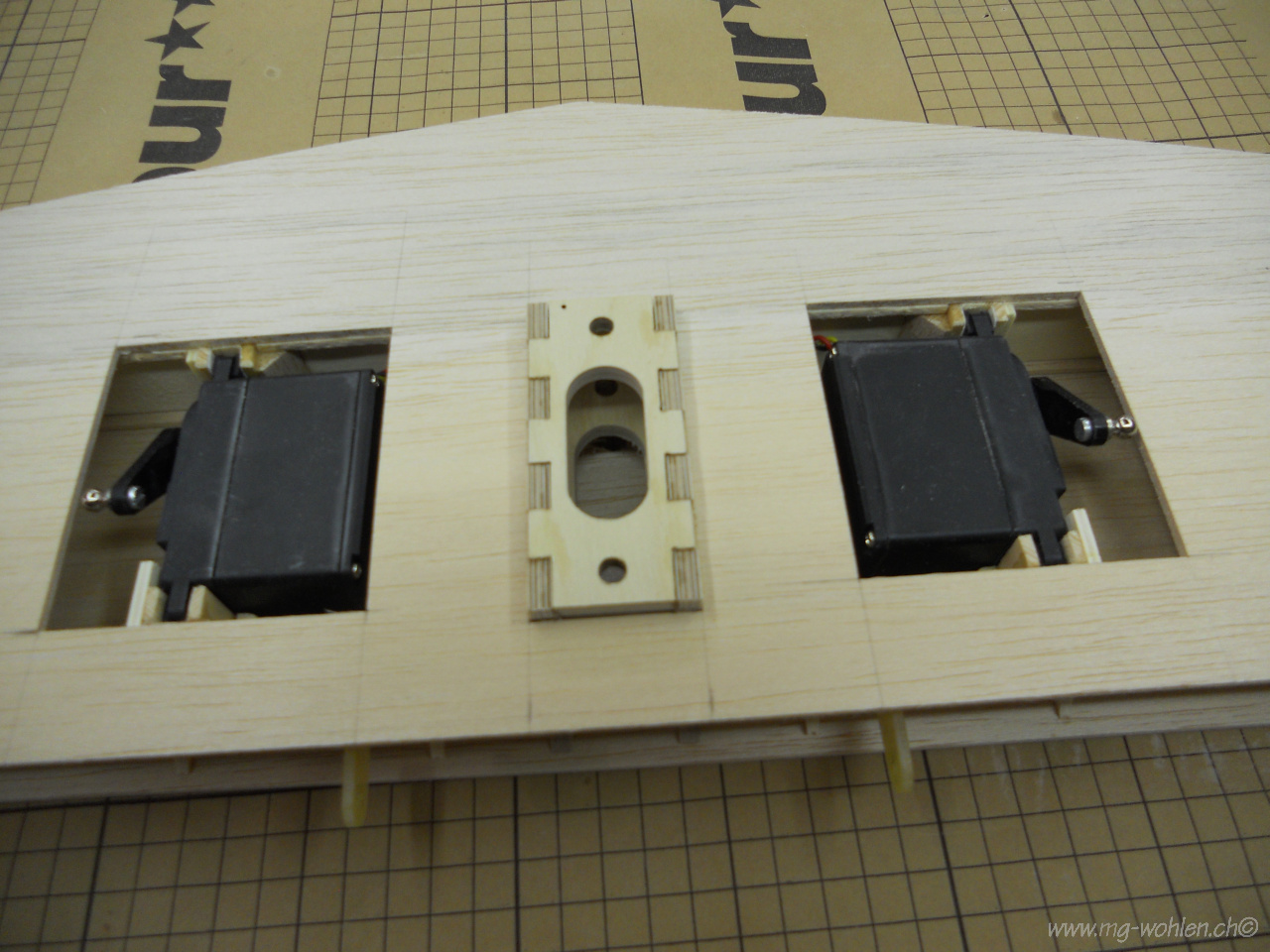

Die Servos werden nachher von unten in die Halterung eingeschoben
Da auch der Randbogen leichter gemacht wird ist noch eine CFK versteifung nötig

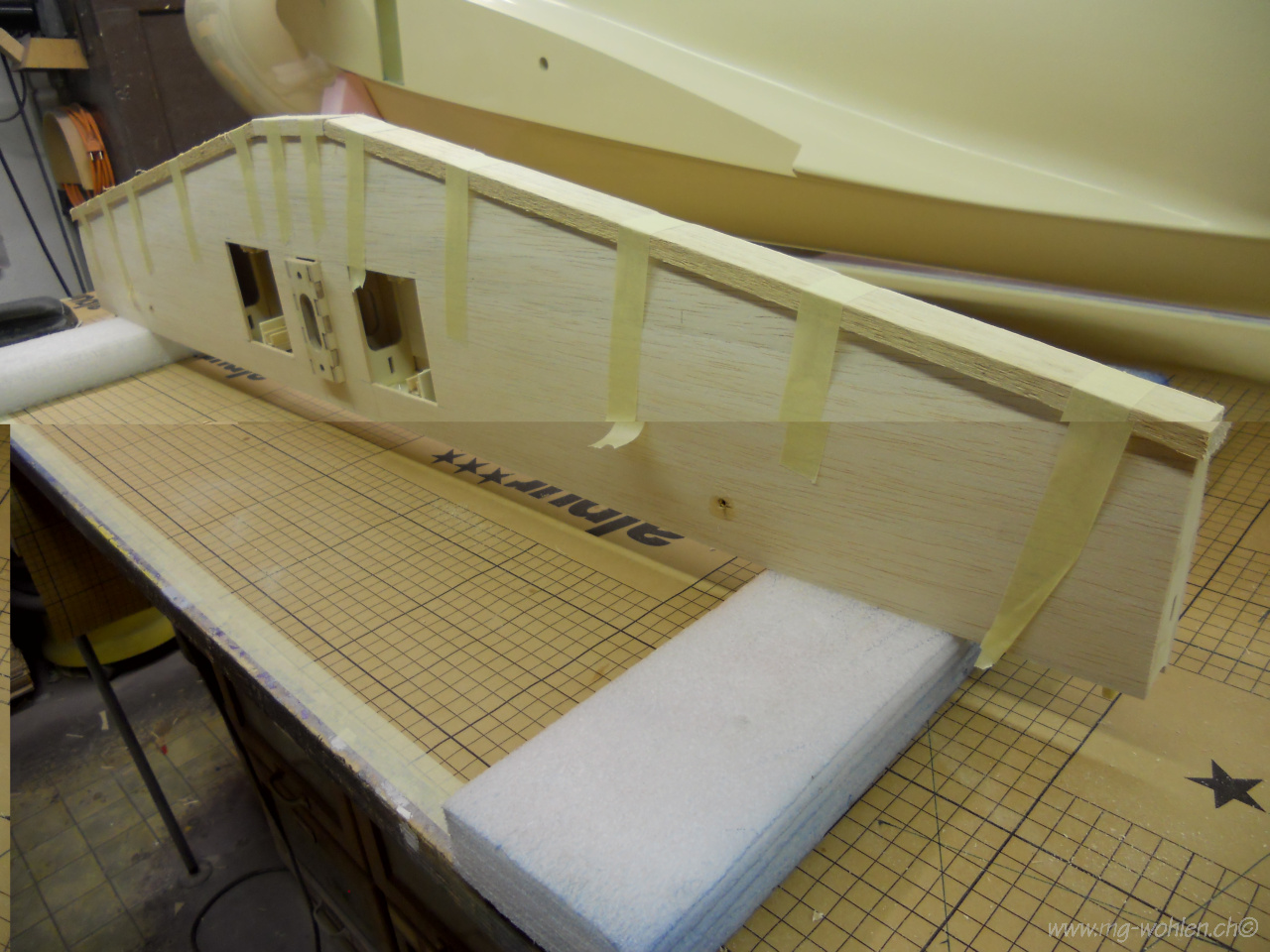

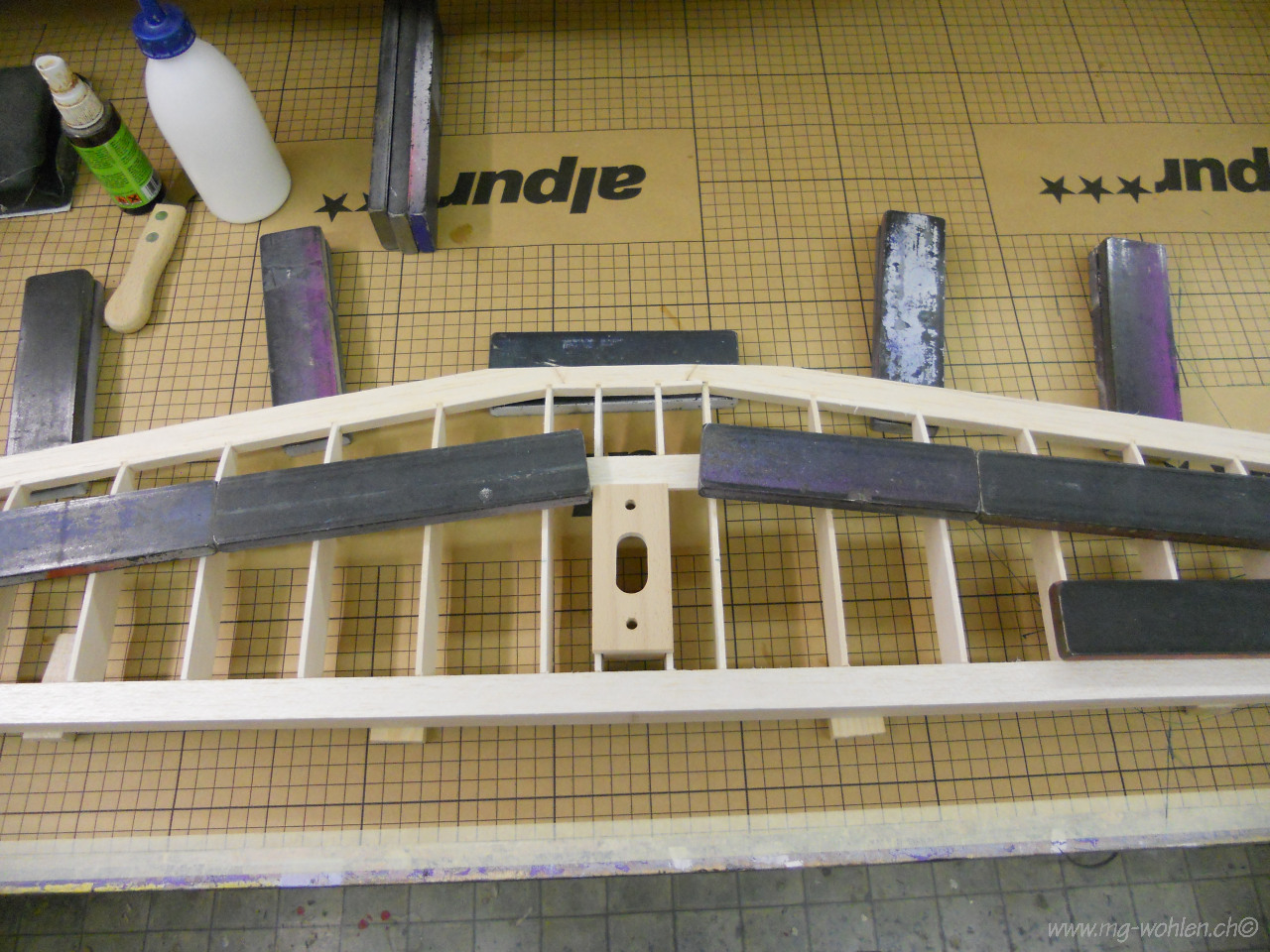

Die obere Beplankung wird hier aufgeklebt

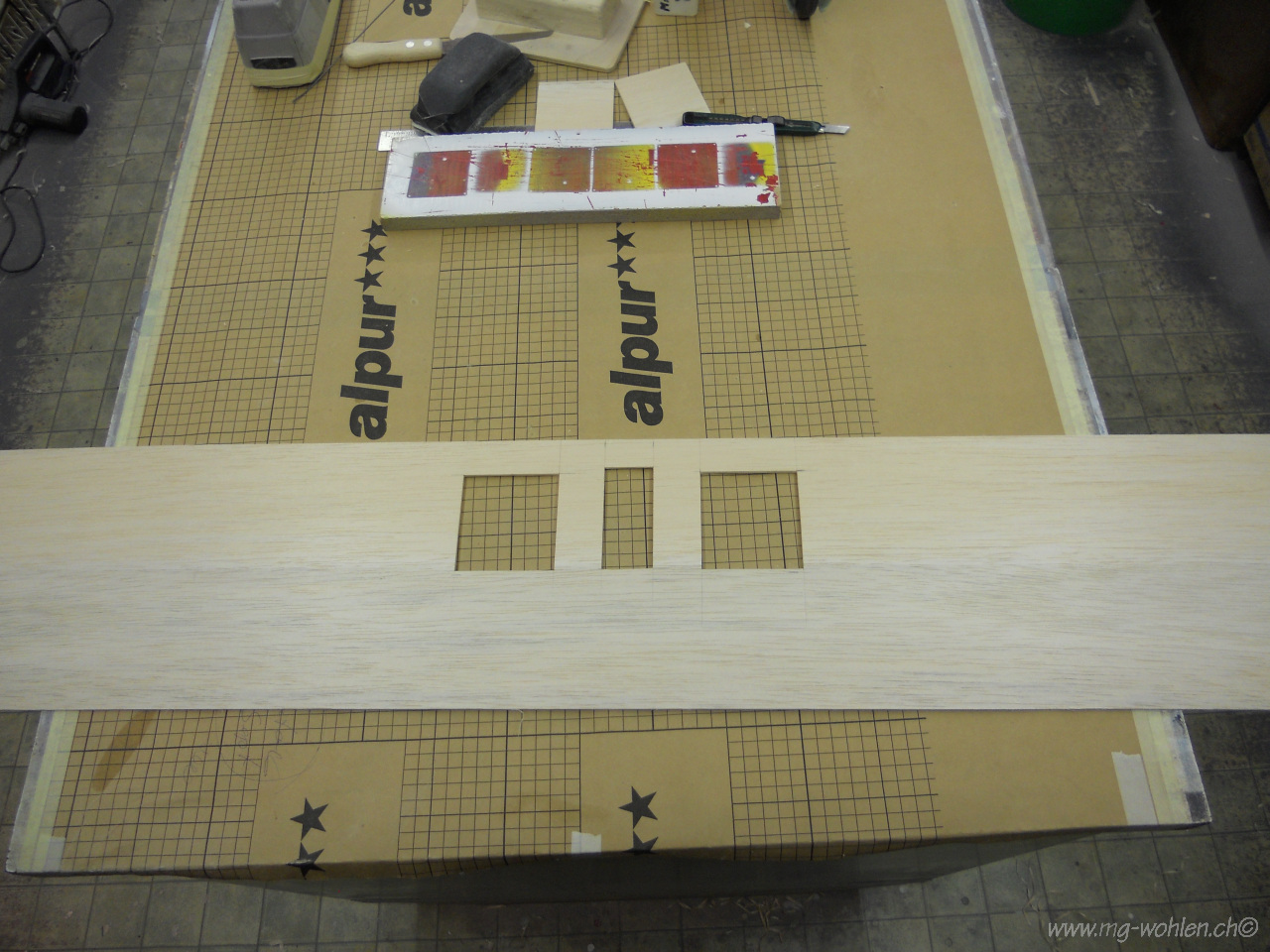

Die untere beplankung wird vor dem aufkleben genau zugeschnitten

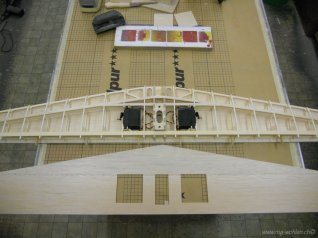

Mit den Servos wird alles nochmal kontrolliert
Die Beplankung passt jetzt kann suber ausgerichtet und verklebt werden

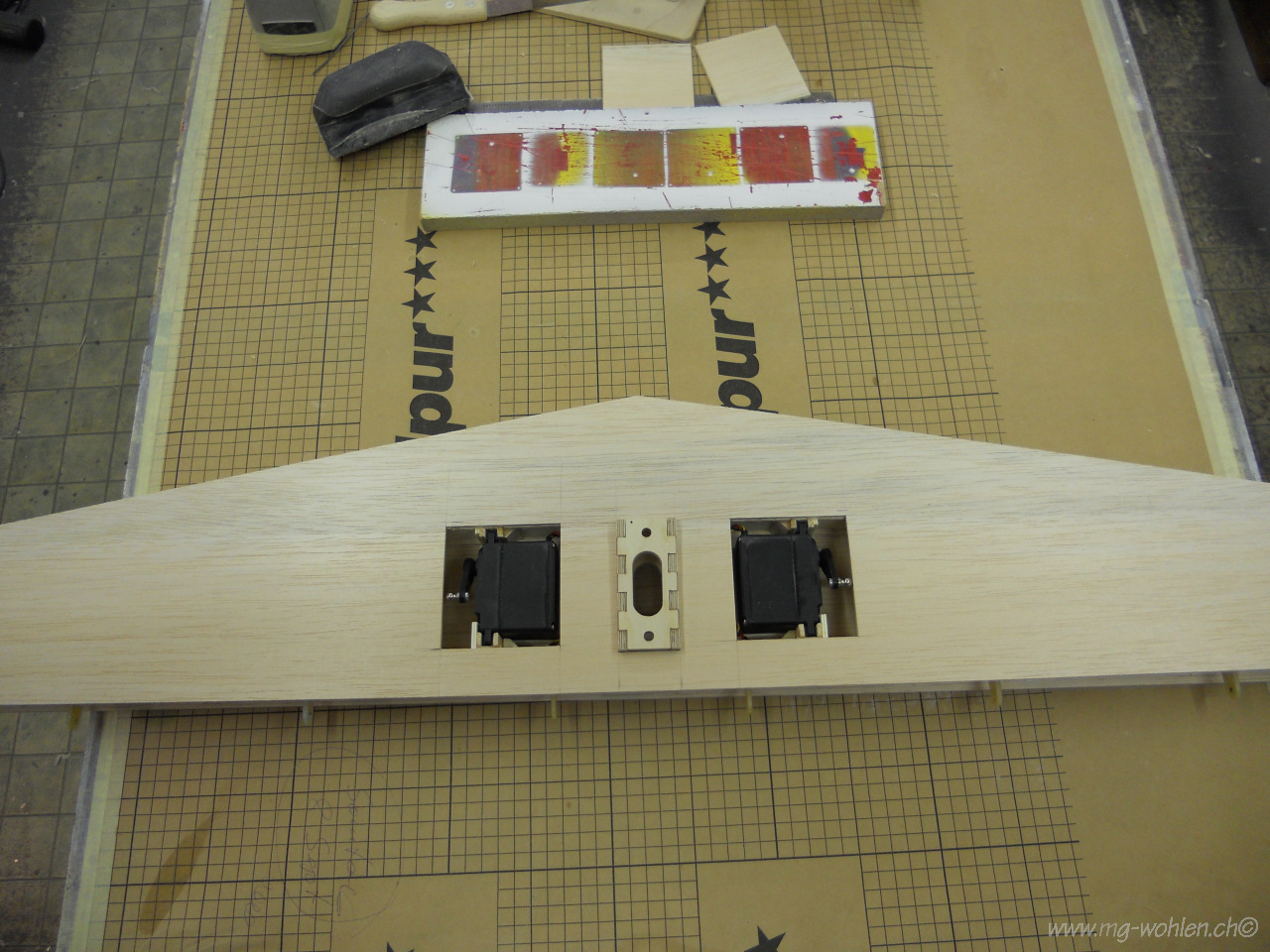

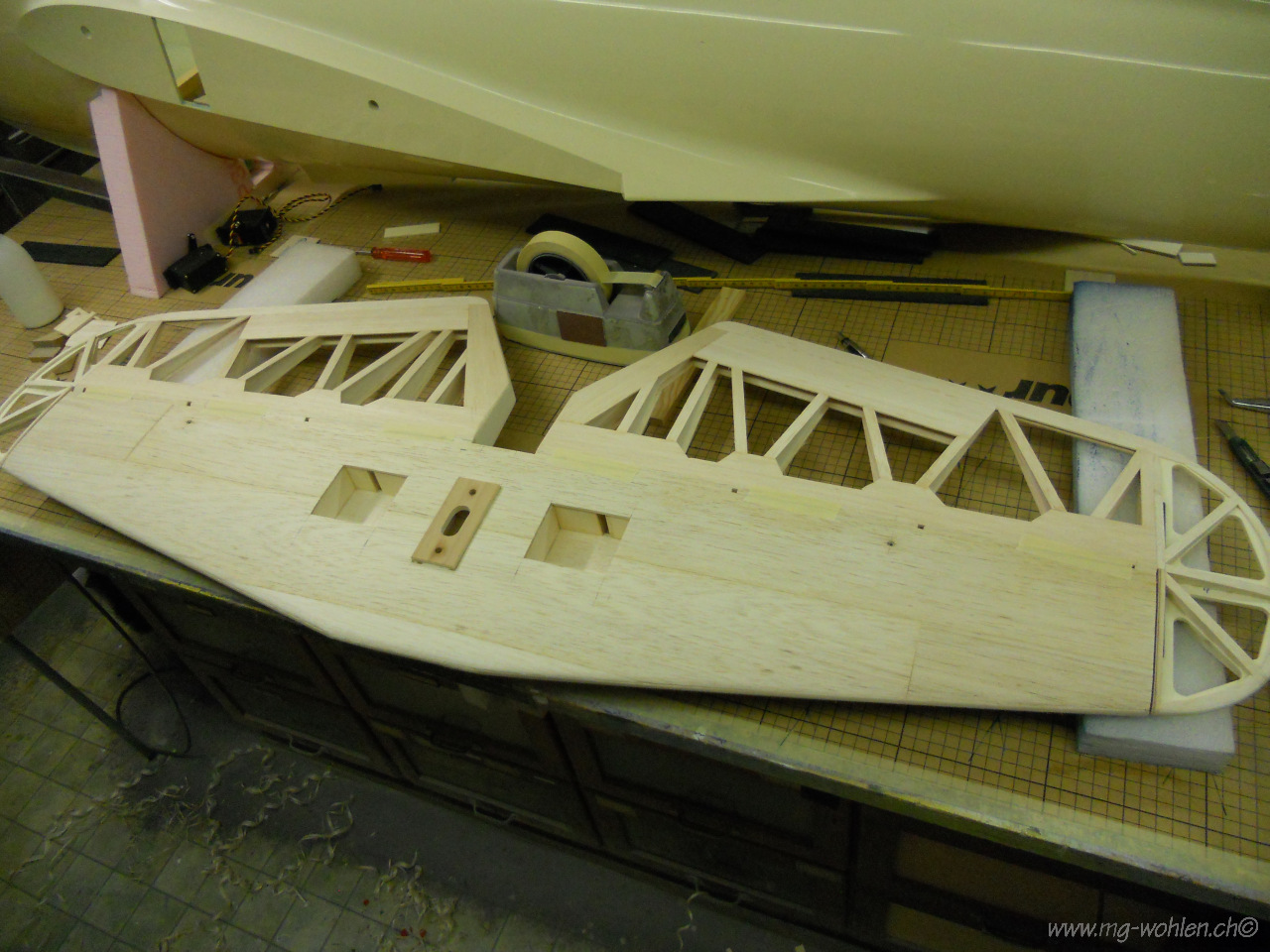

Und so sieht die fertige Beplankung aus
Die Nasenleiste besteht aus sechs Teilen hier sind die ersten drei verklebt

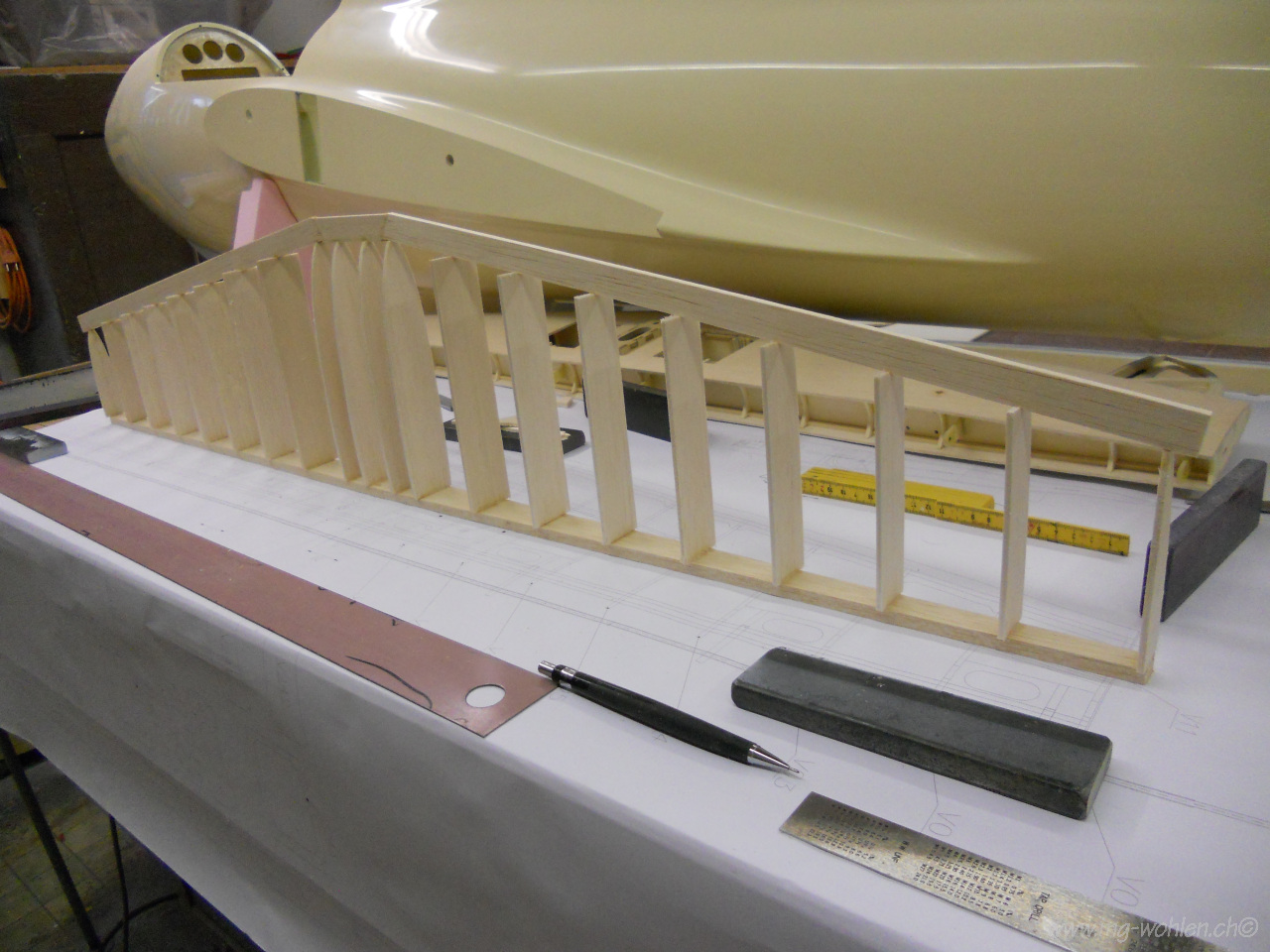

Auch die original Dämpfungsflosse scheint mir zu schwer also muss eine neue her
Die ganze einheit wird aus Balsa hergestellt ausser bei der Verschraubung kommt Sperrholz zum einsatz

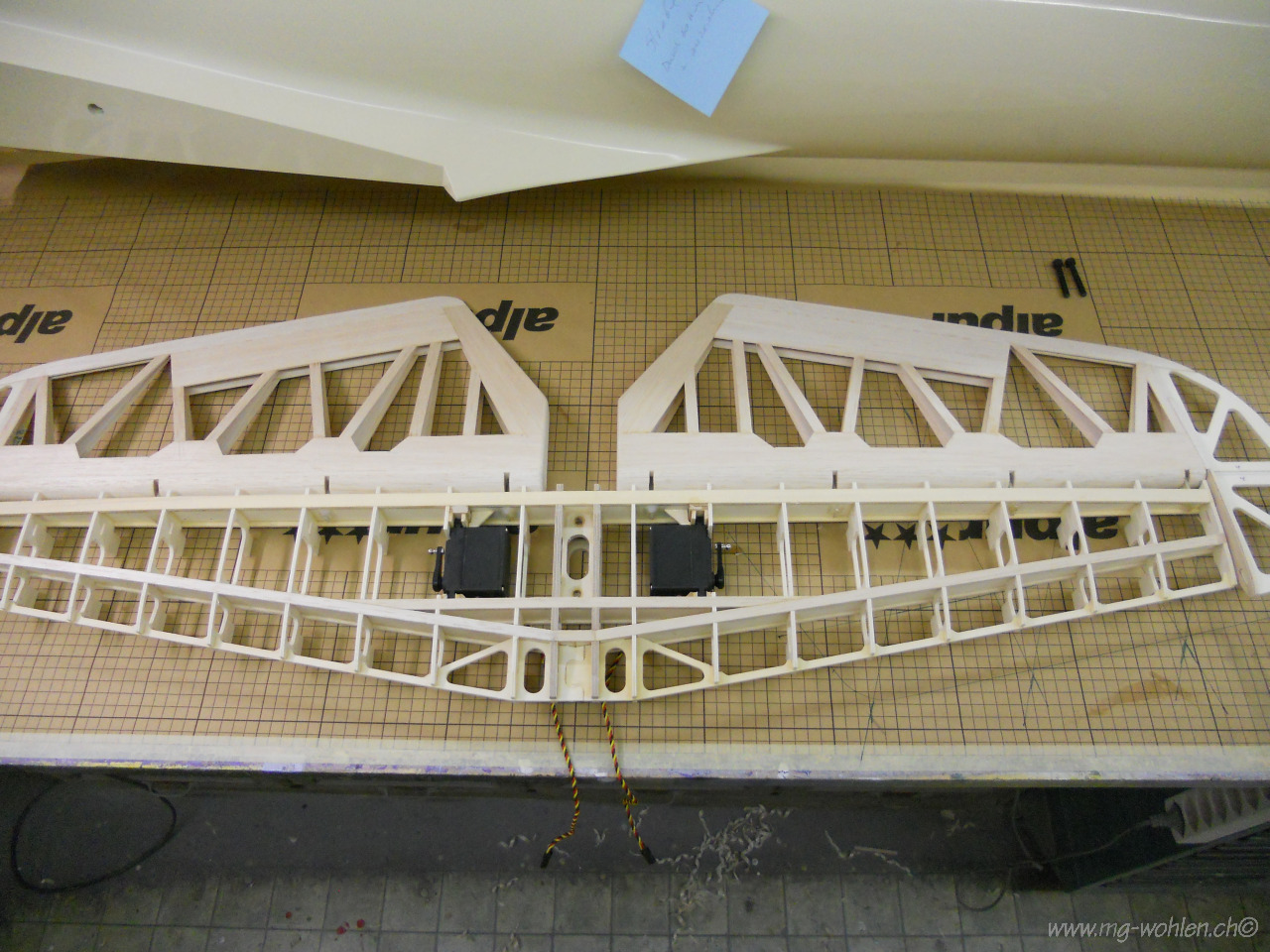

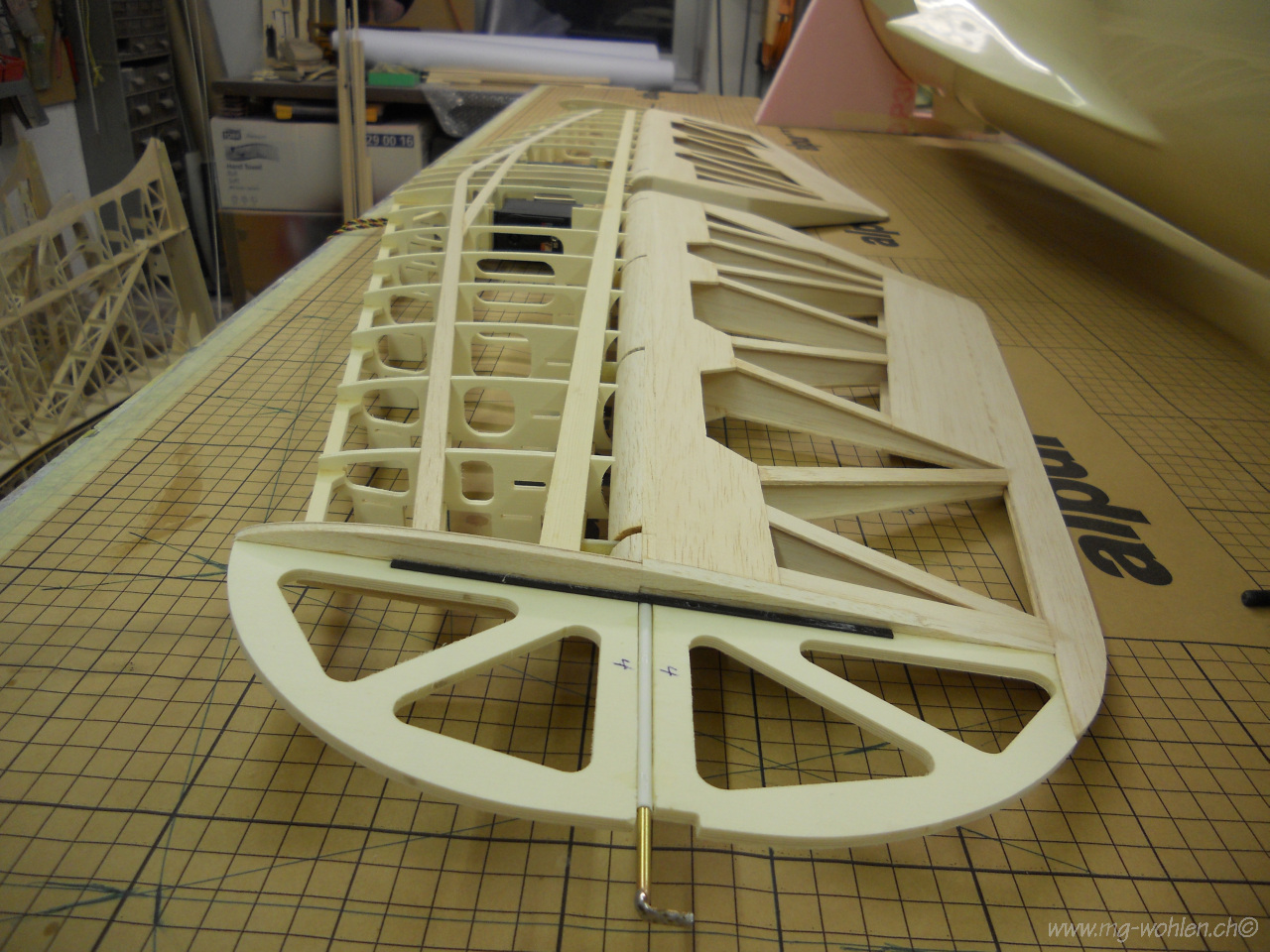

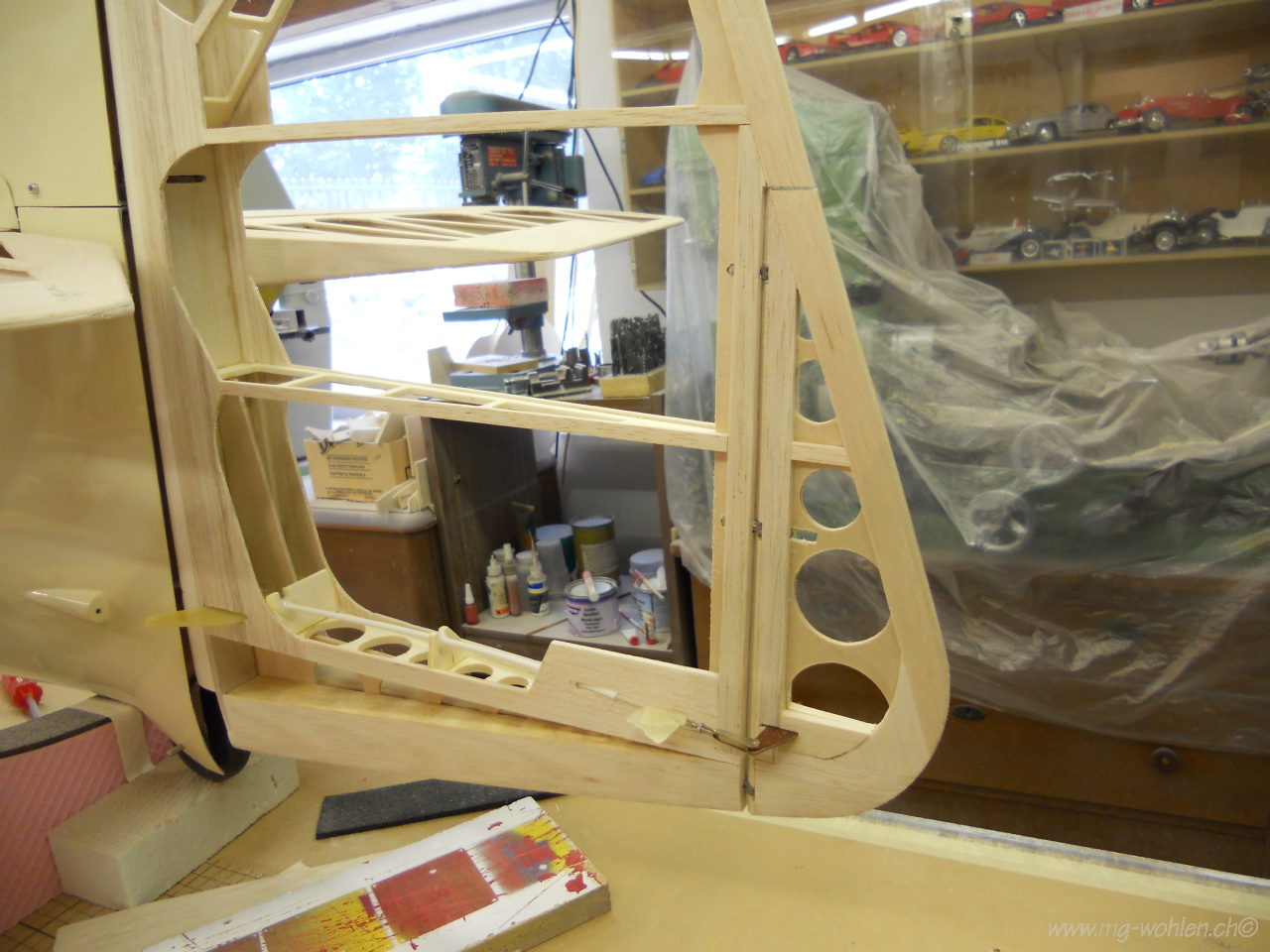

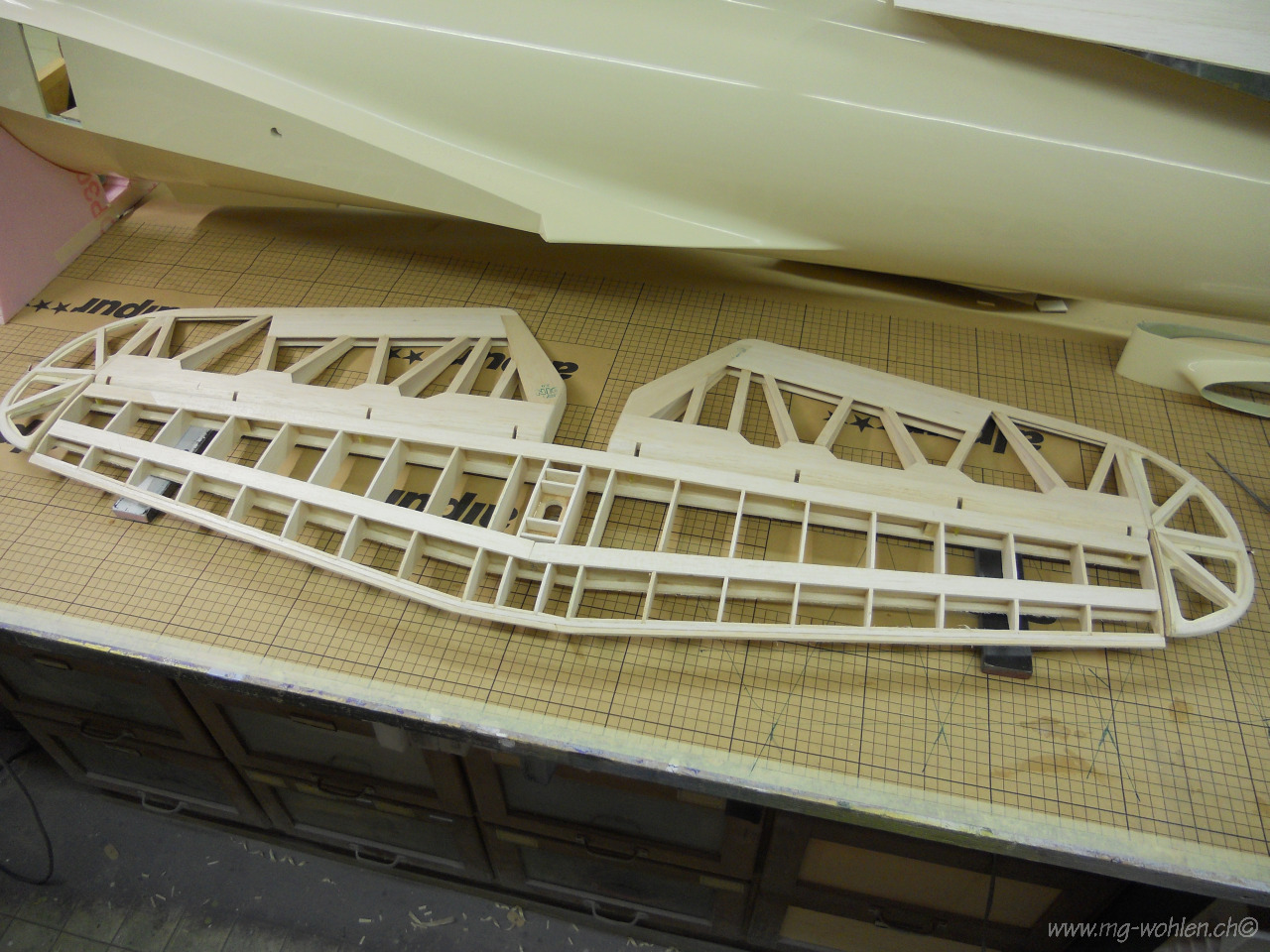

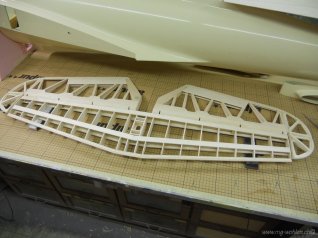

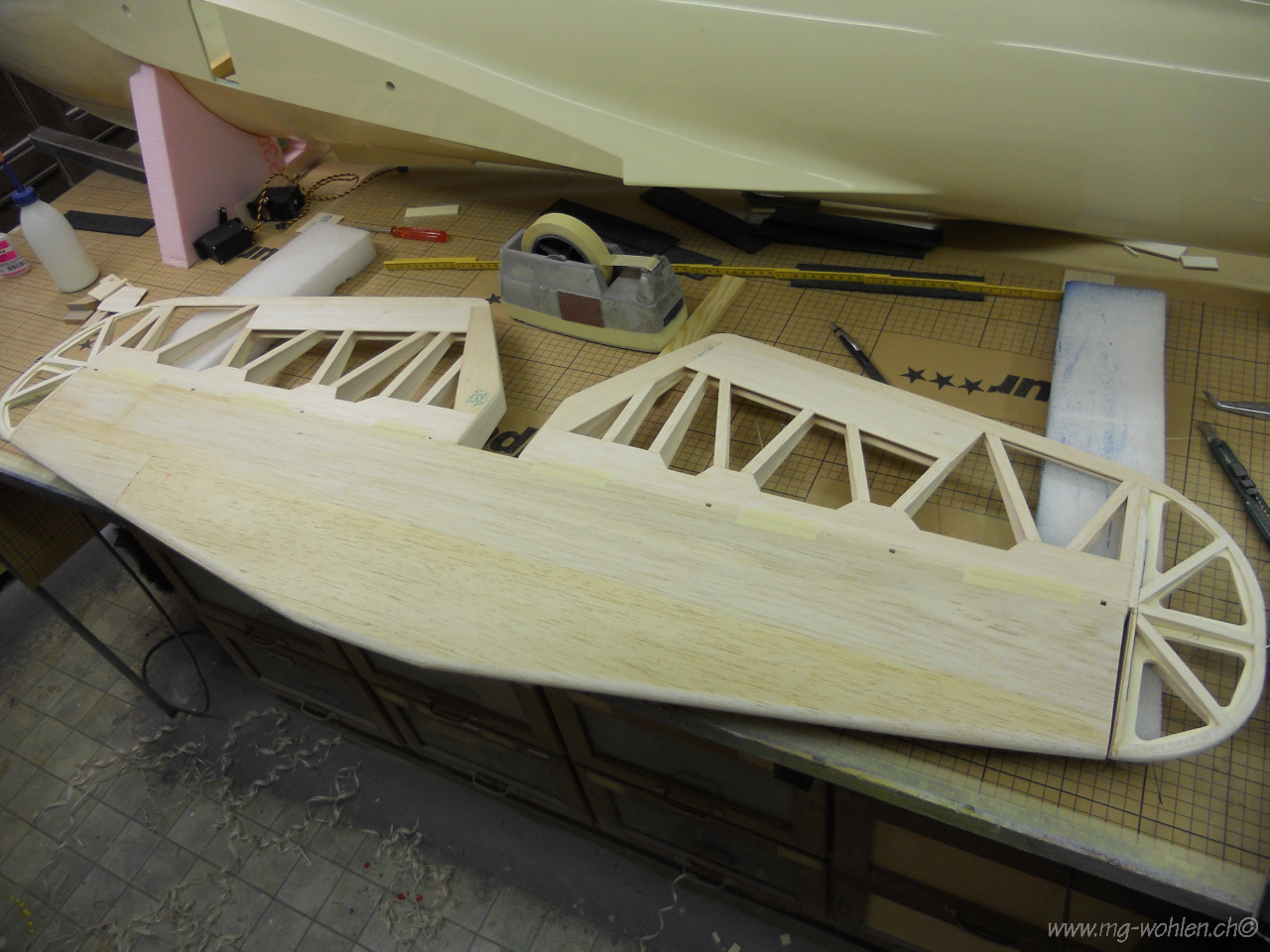

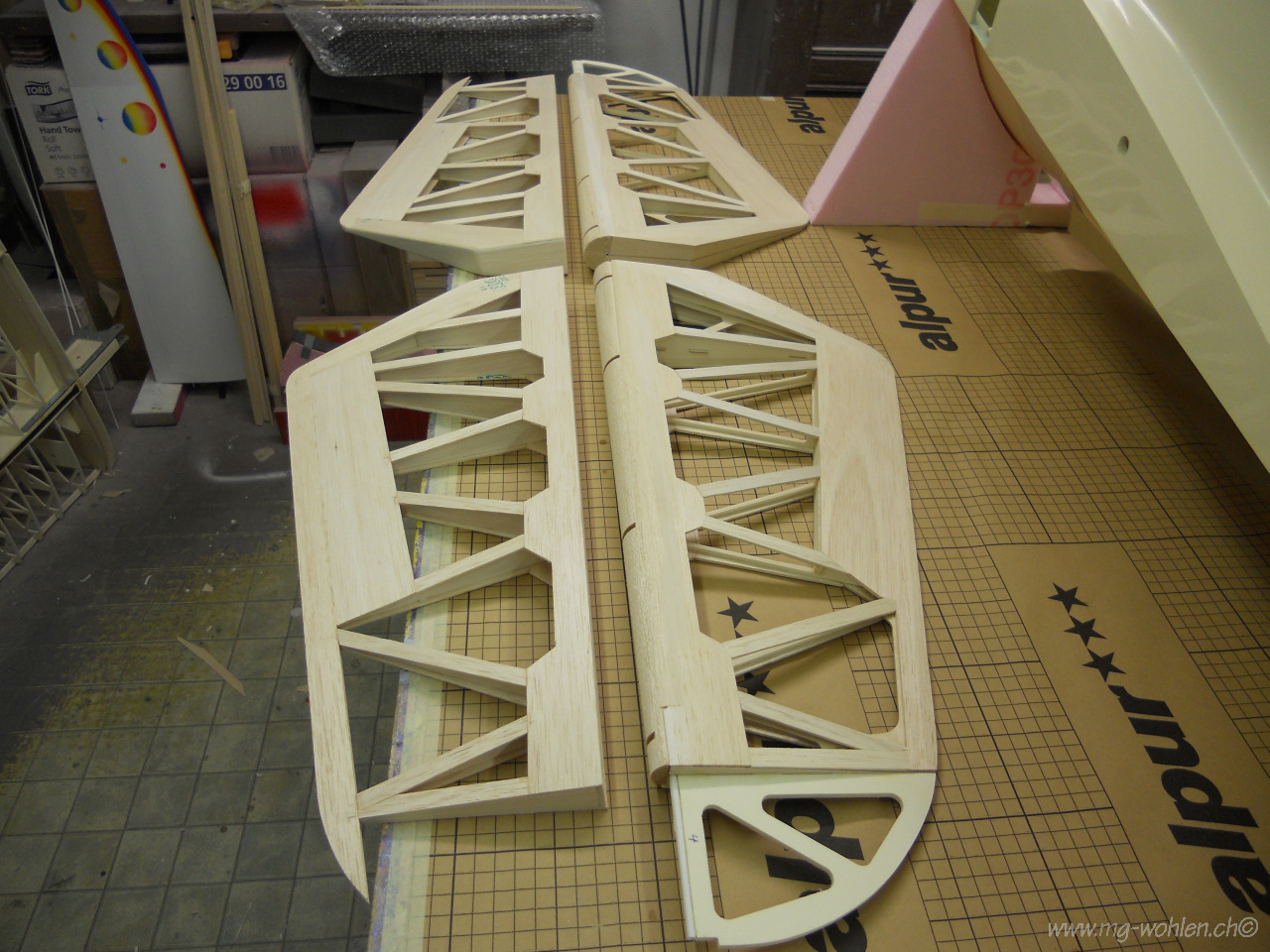

Das neue Höhenleitwrk im Rohbau
Auch die Beplankung ist statt 3 nur 2mm

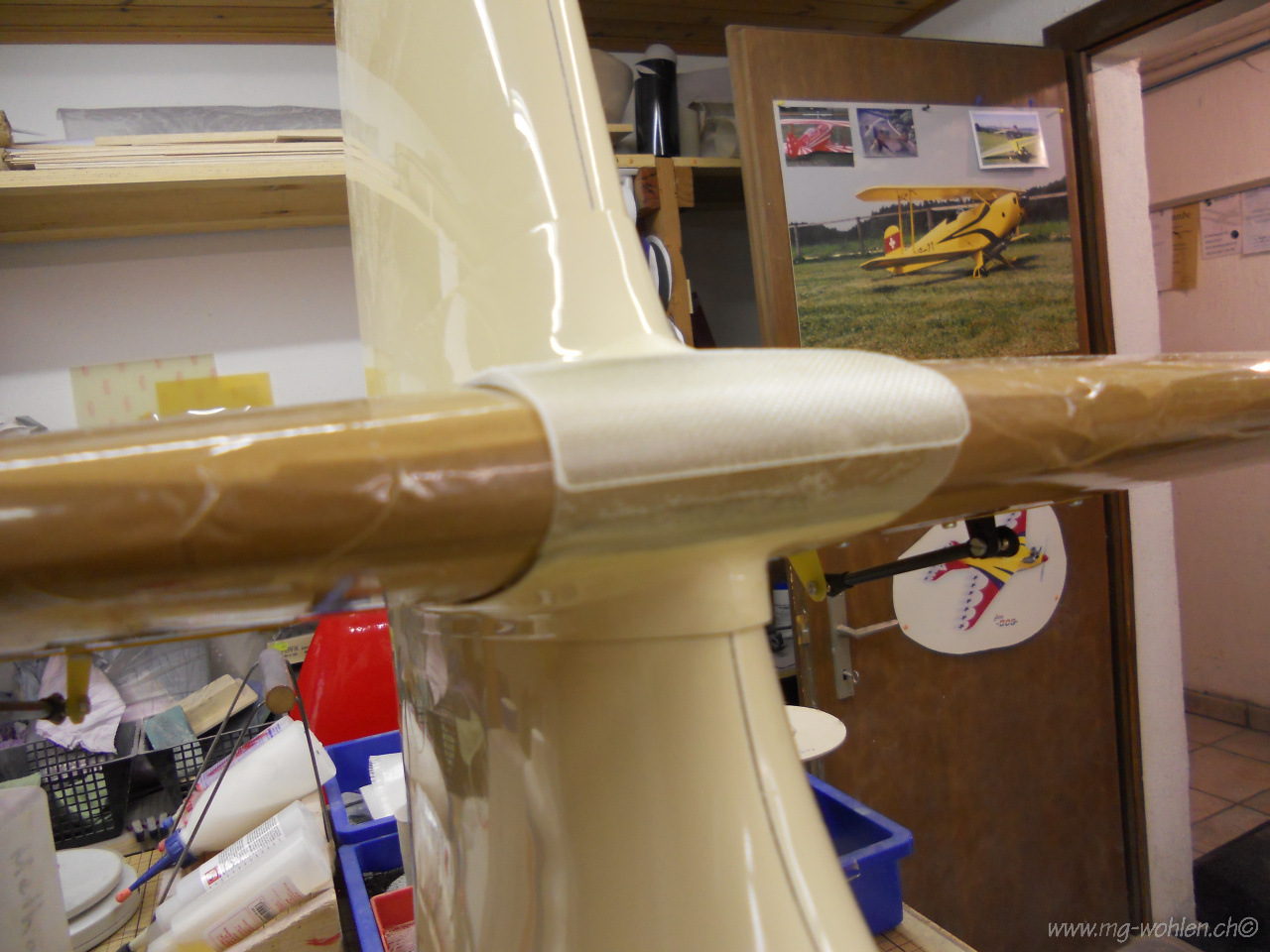

Servohalterung und Flügelauflage in Arbeit

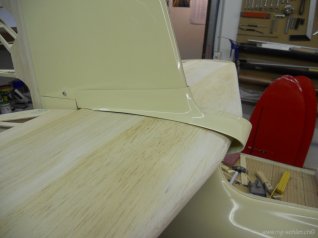

Die GFK Abdeckung muss angepasst werden und wird 2 Teilig
die Anlenkung des Flettnerruders muss spielfrei sein
Der Bowdenzug wird erst am Schluss genau eingestellt und verklebt

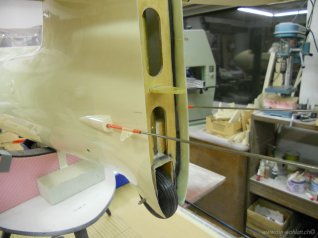

An der Rudervorderkante habe ich ein Umlenkhebel eingebaut für eine automatische Anlenkung beim Montieren

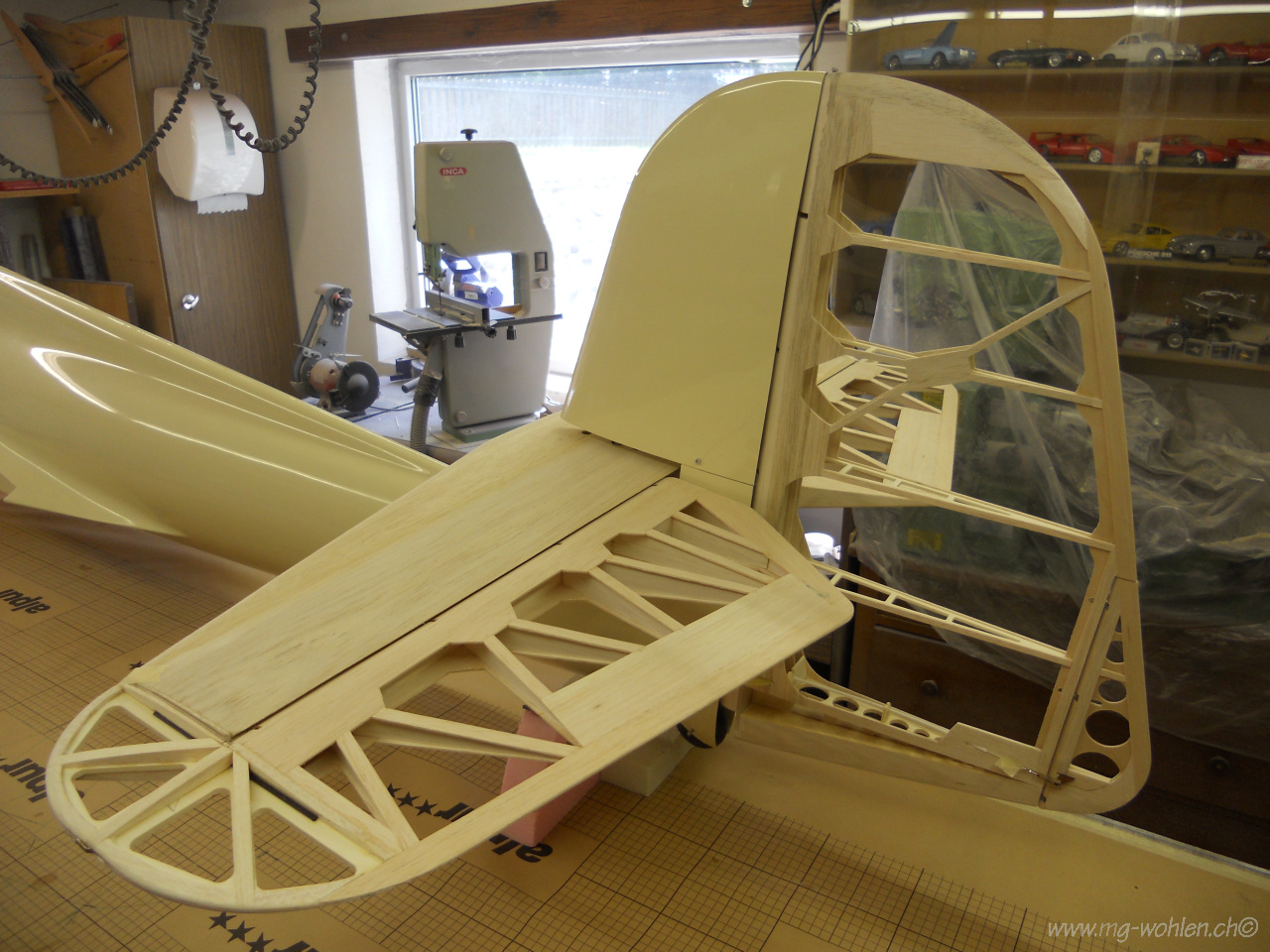

Das sieht schon wie richtig aus

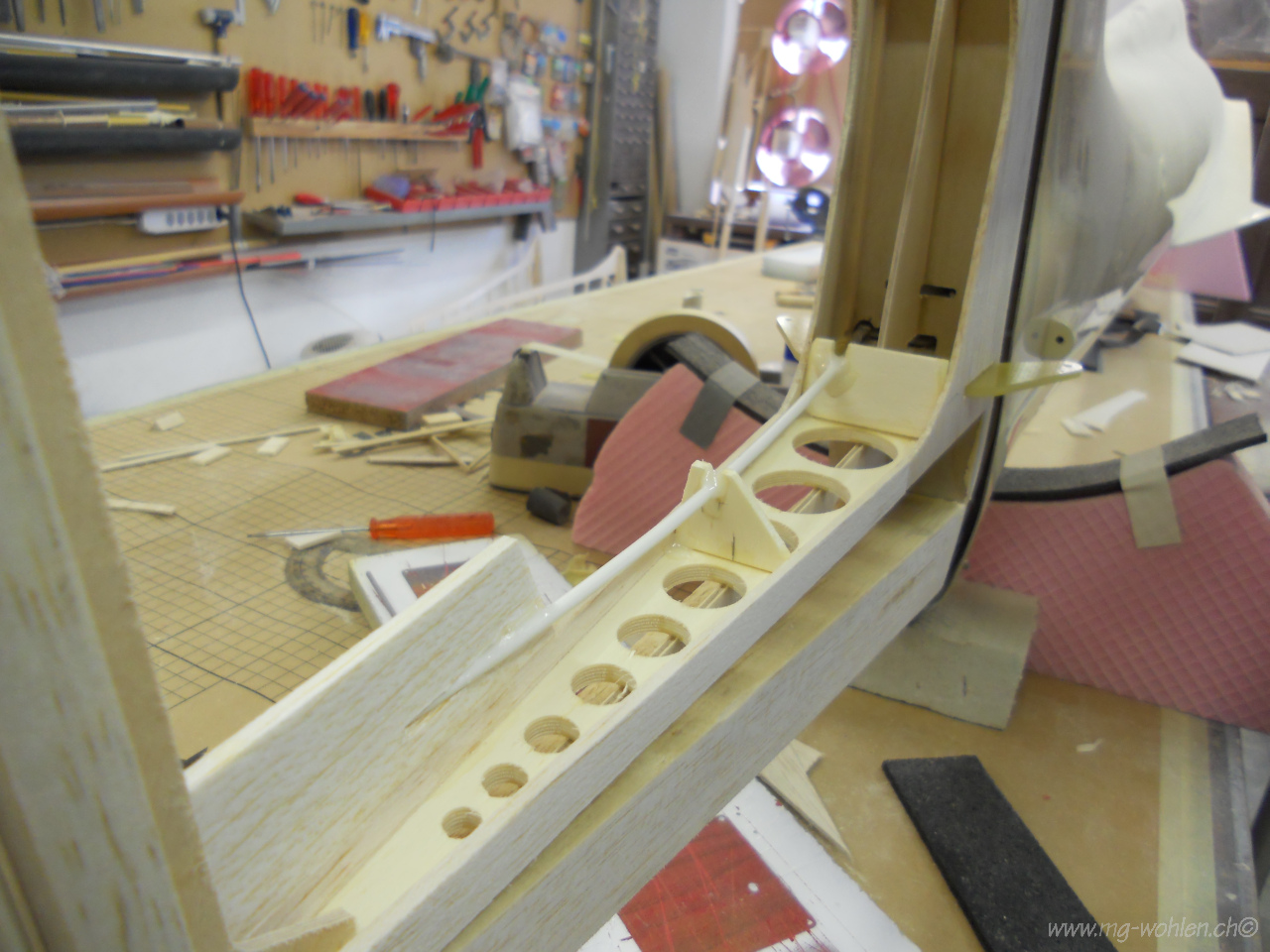

Das Servobrett für das Seitenruder
Die Bremse wird noch abgeändert und einstellbar gemacht

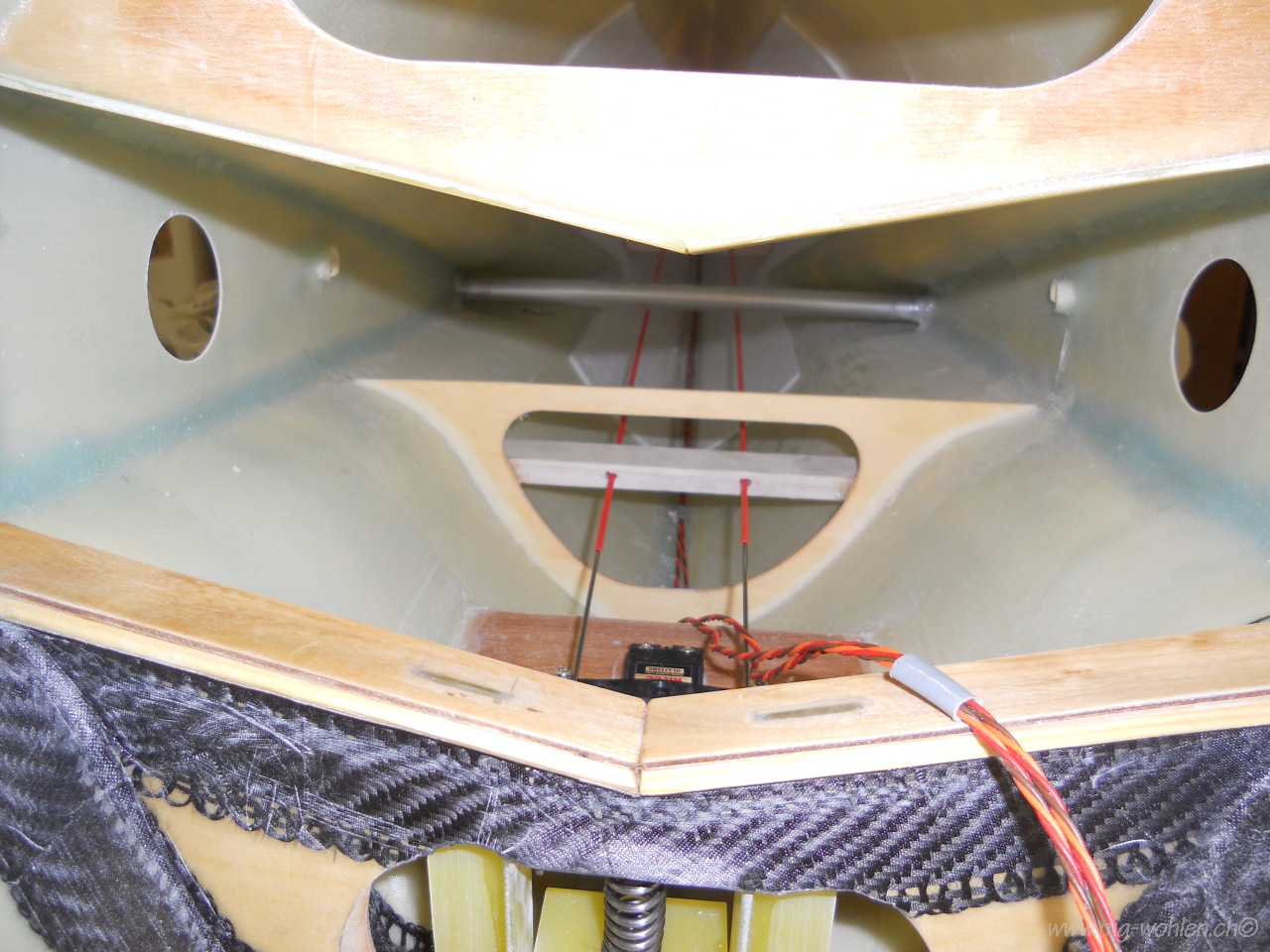

Bowdenzugröhrchen hinten
Bowdenzugröhrchen vorne die Stahlstäbe sind nur zum Fixieren angelenkt wird mit Drahtseilen

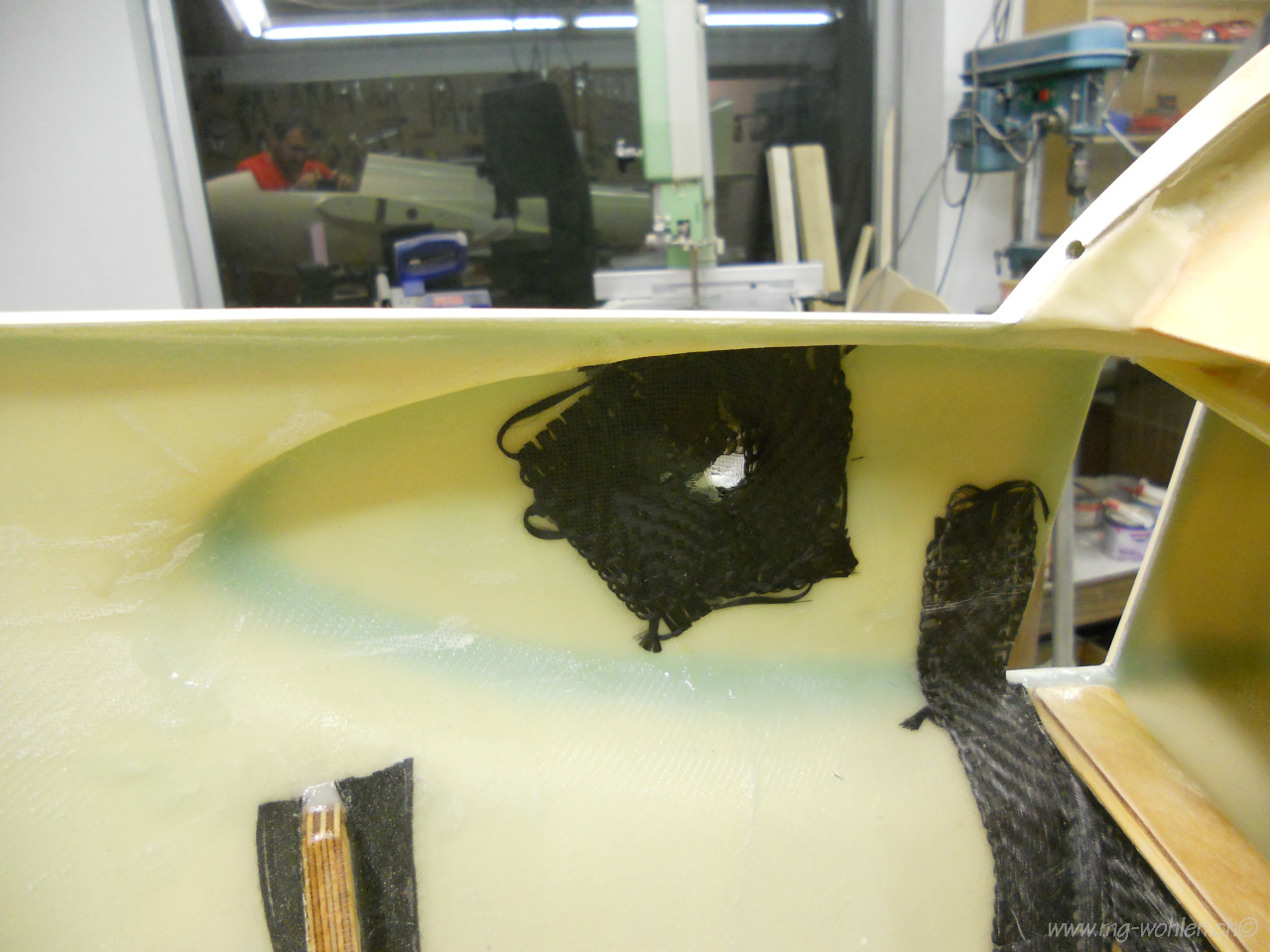

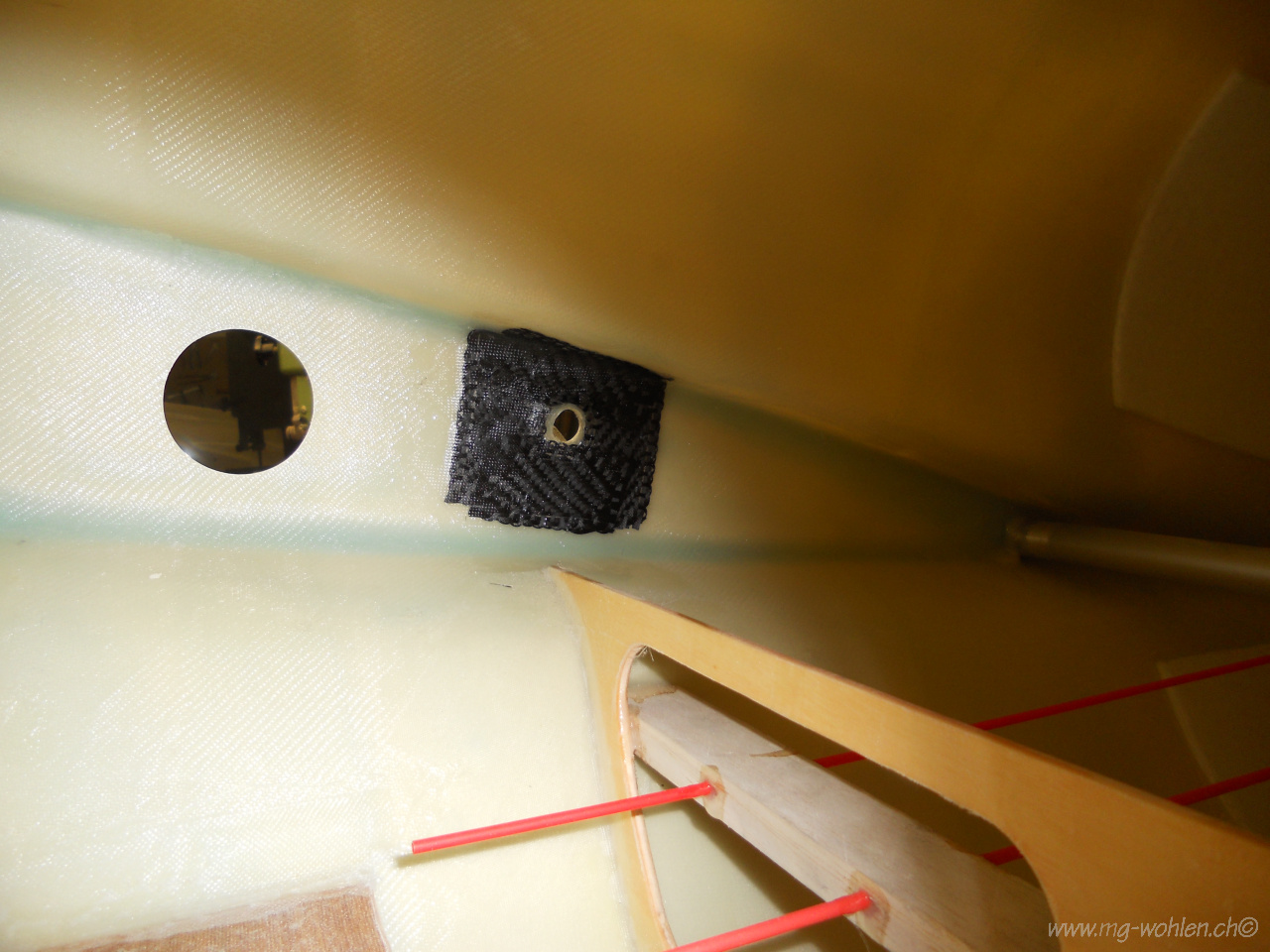

CFK Verstärkung für die Verdrehsicherung vorne
Und dasselbe Hinten

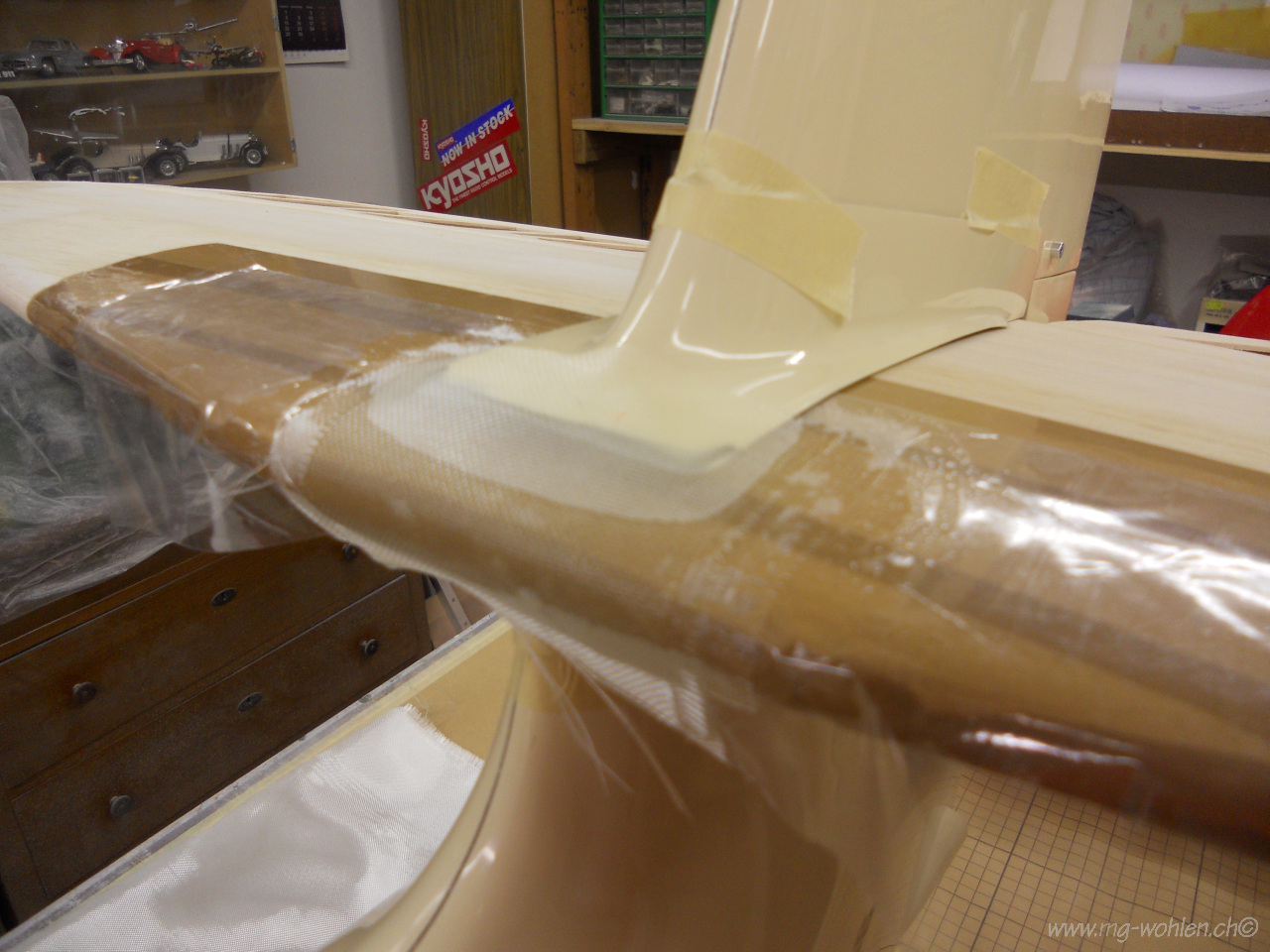

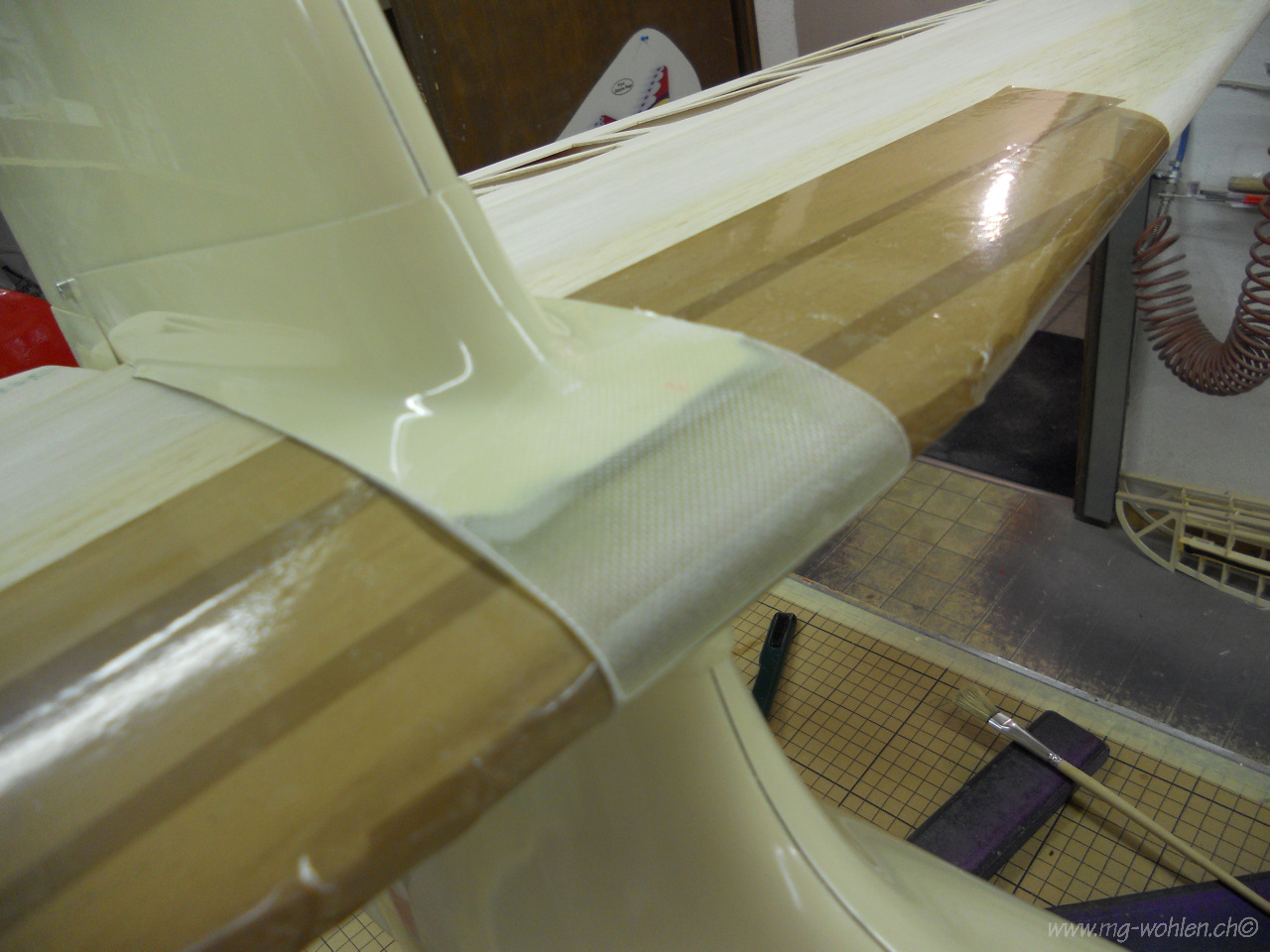

Die Abdeckung ist abgeschnitten und wird neu angepasst

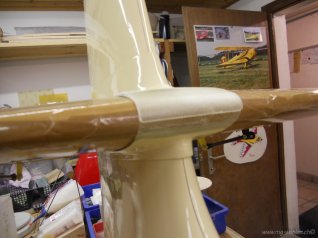

Die neu angepasste Abdeckung von oben
Hier sieht man die Überlappung der Abdeckungen

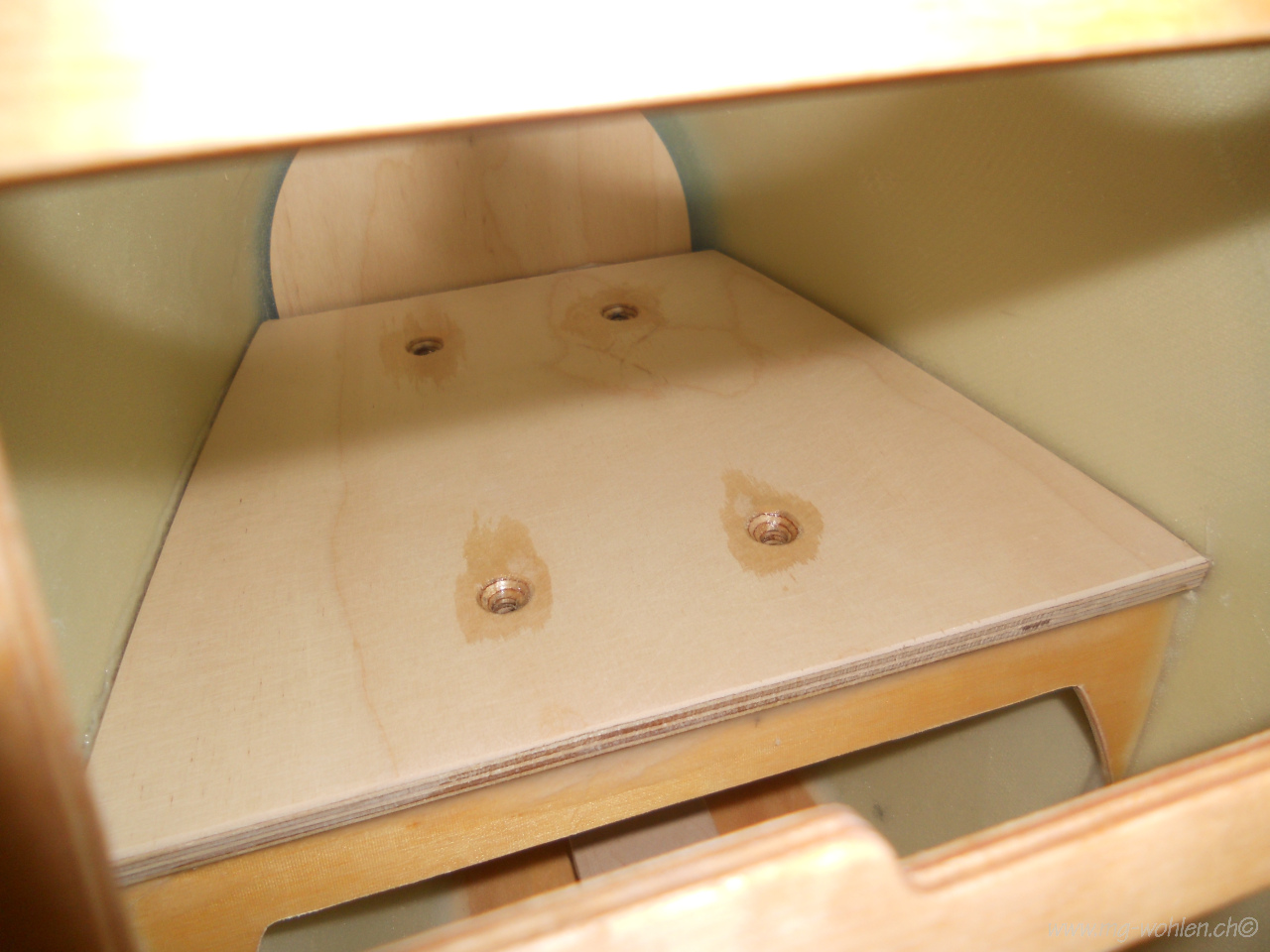

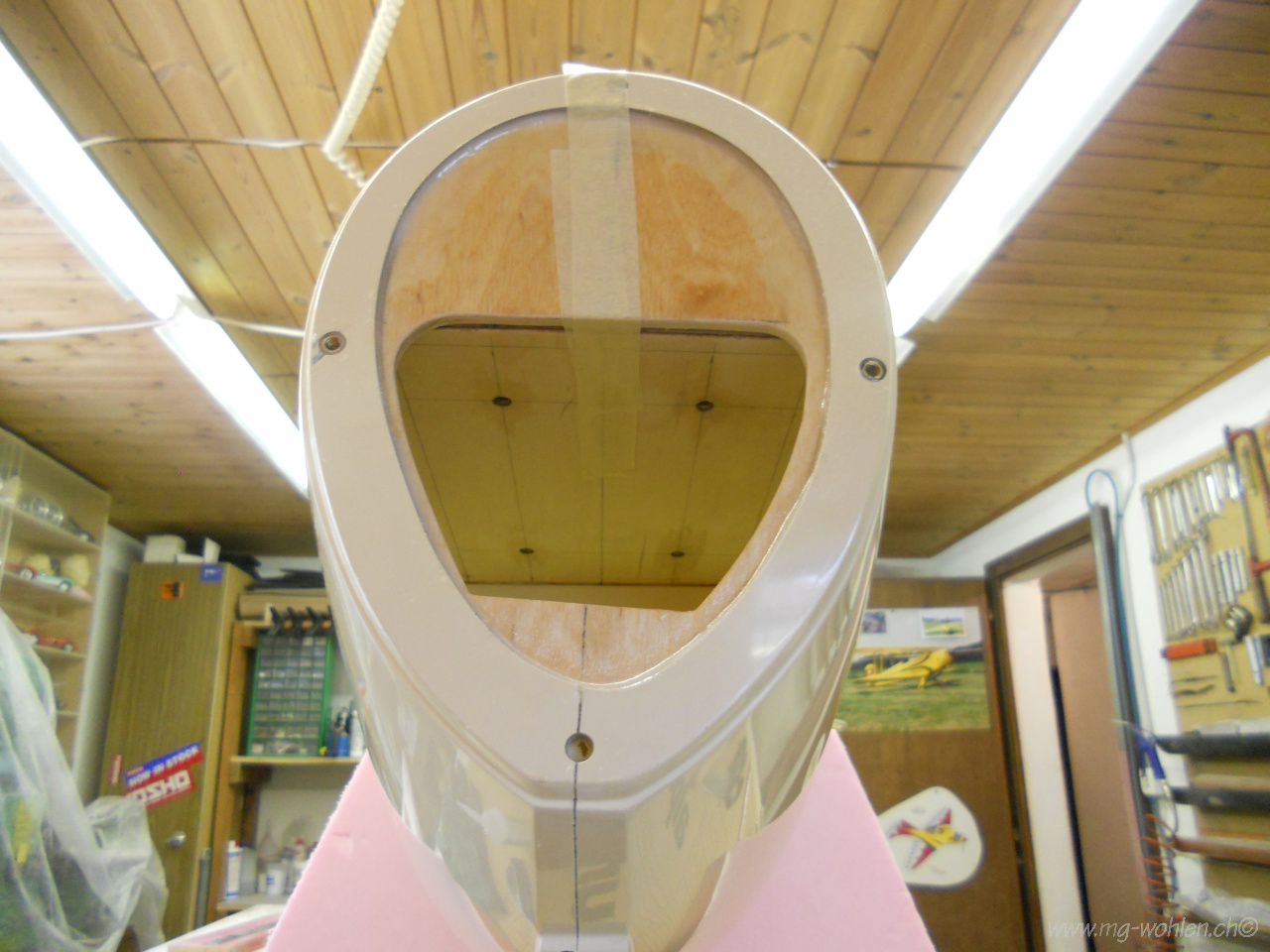

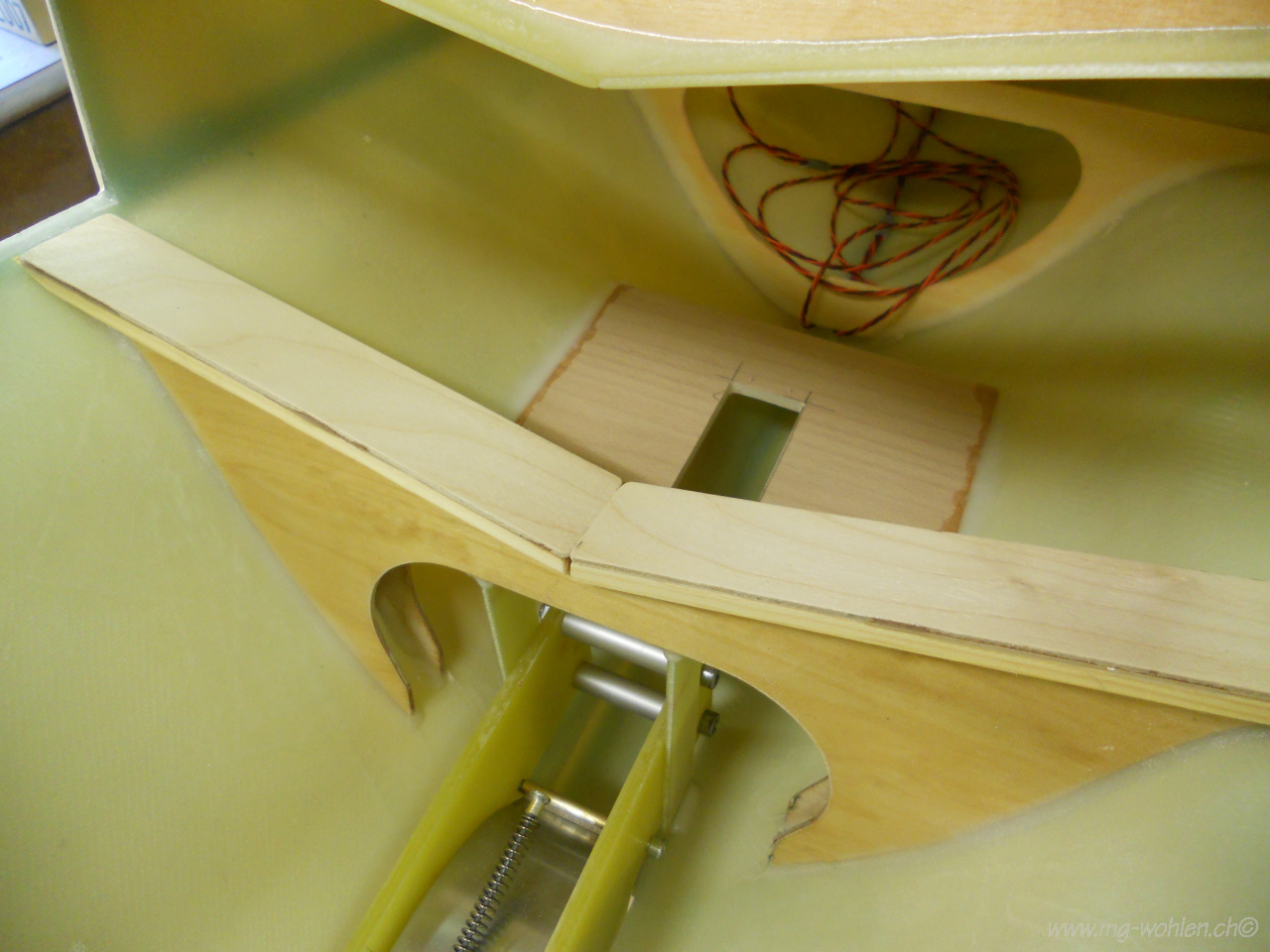

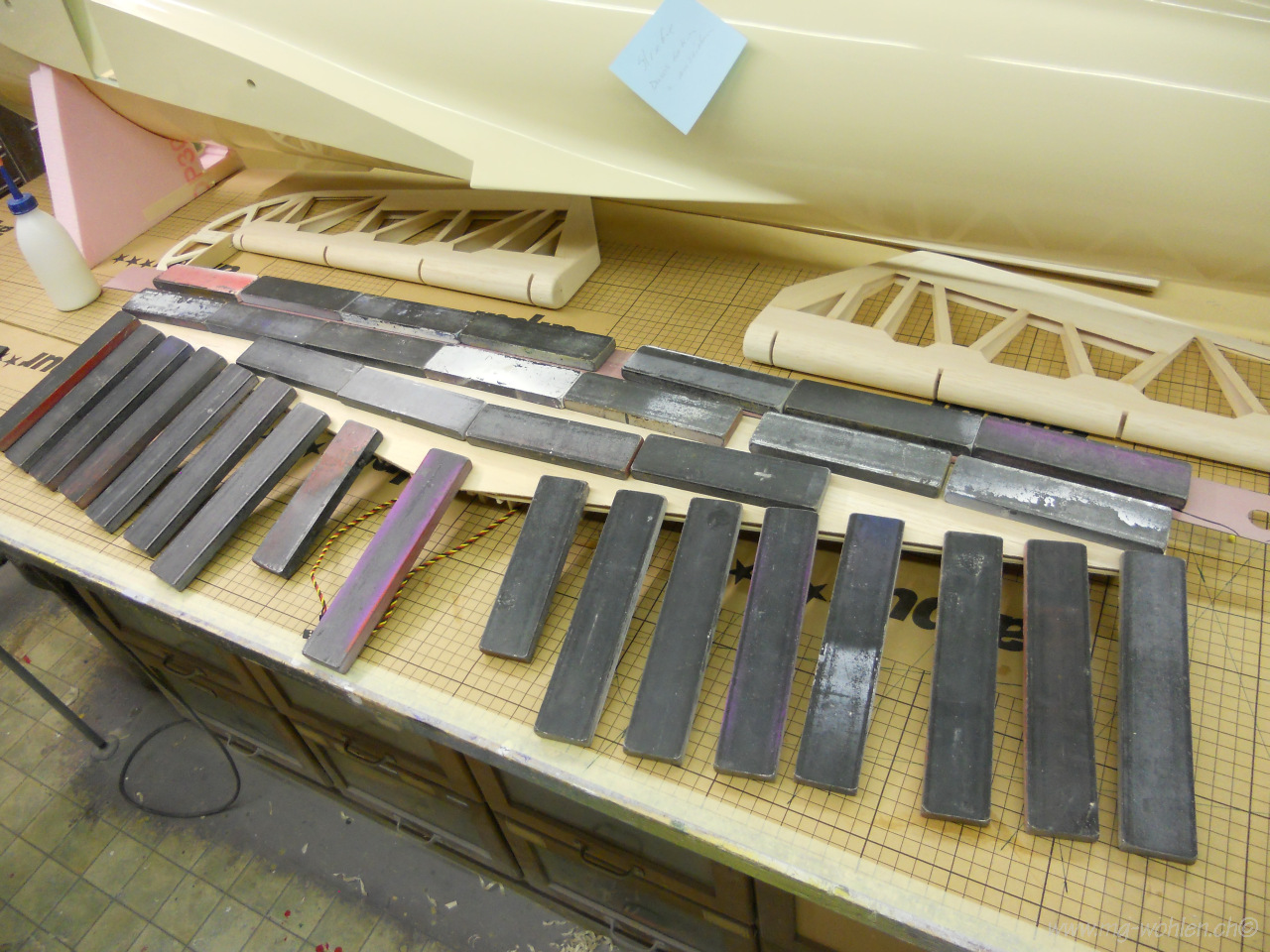

Das ist eine Halterung für eine ca. 150 x 150mm Eisenplatte als Ballast

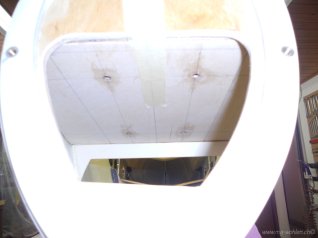

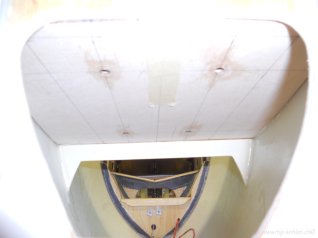

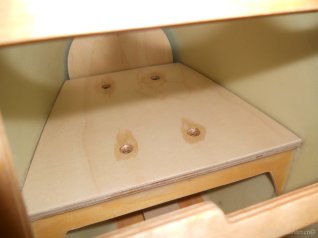

Die Halteplatte von unten

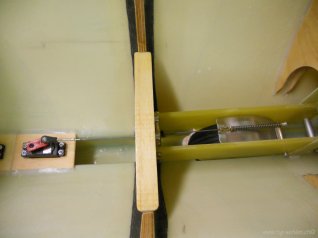

Hinten sieht man dei Feder vom Fahrwerk
Hie scheint etwas schief zu sein stört aber nicht weiter

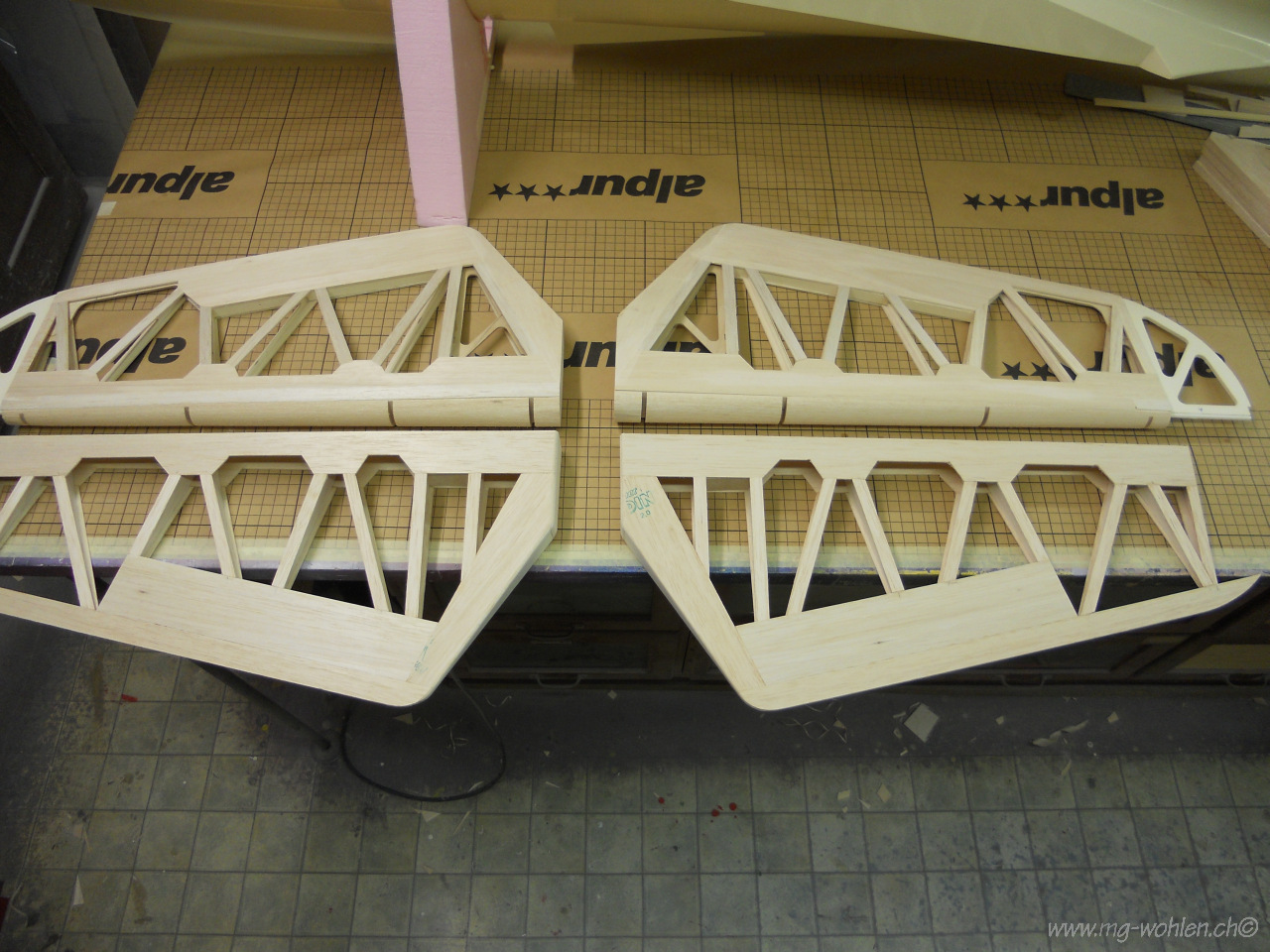

Jetzt gehts weiter mit den Flächen der Drehpunkt der Querruder ist nicht zentrisch

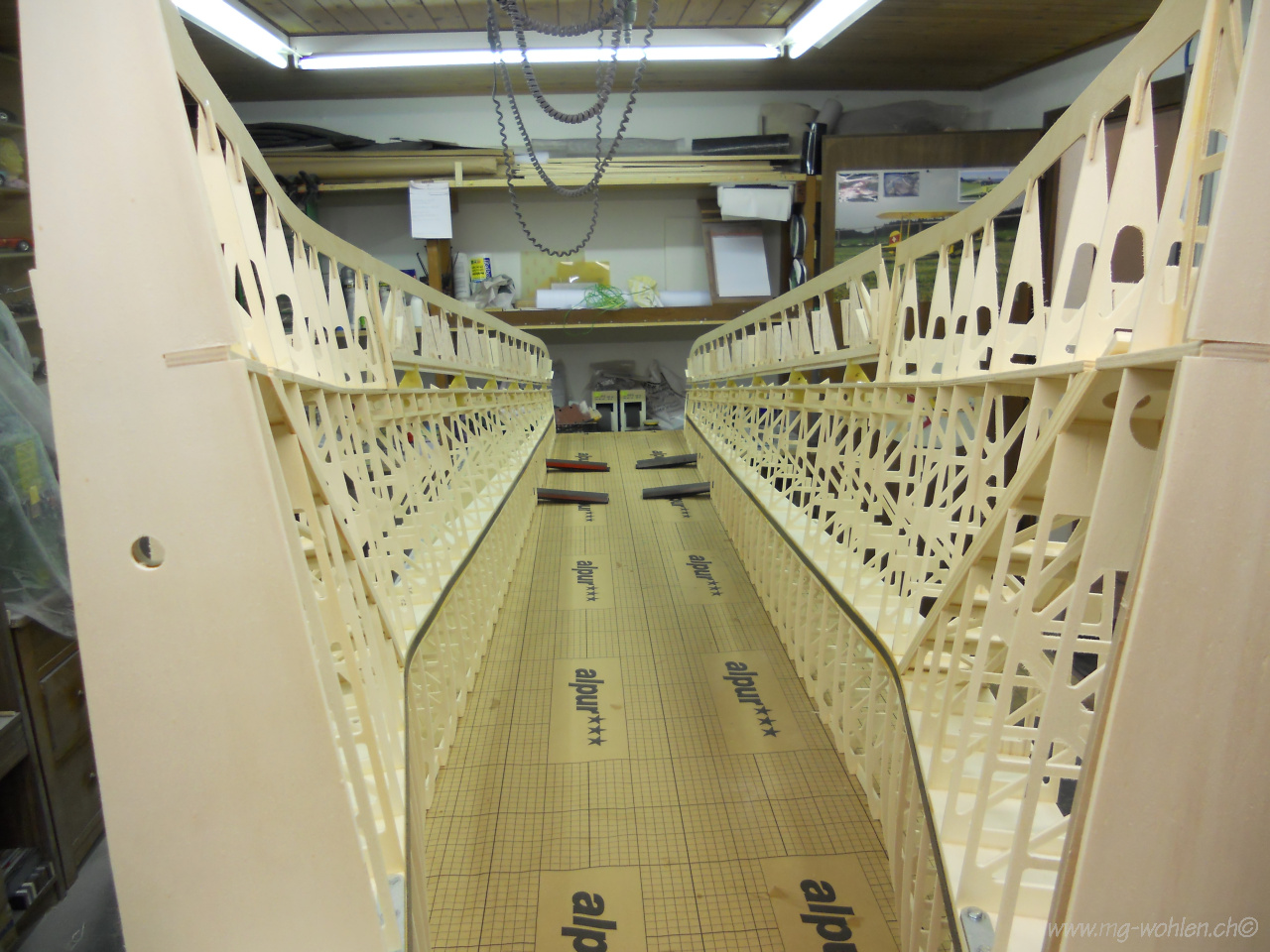

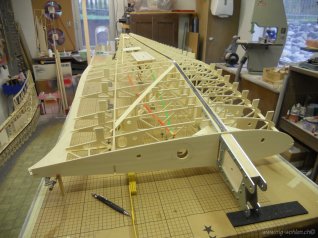

Damit alles gleich ist wird immer an beiden Flächen gearbeitet

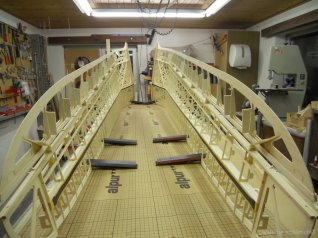

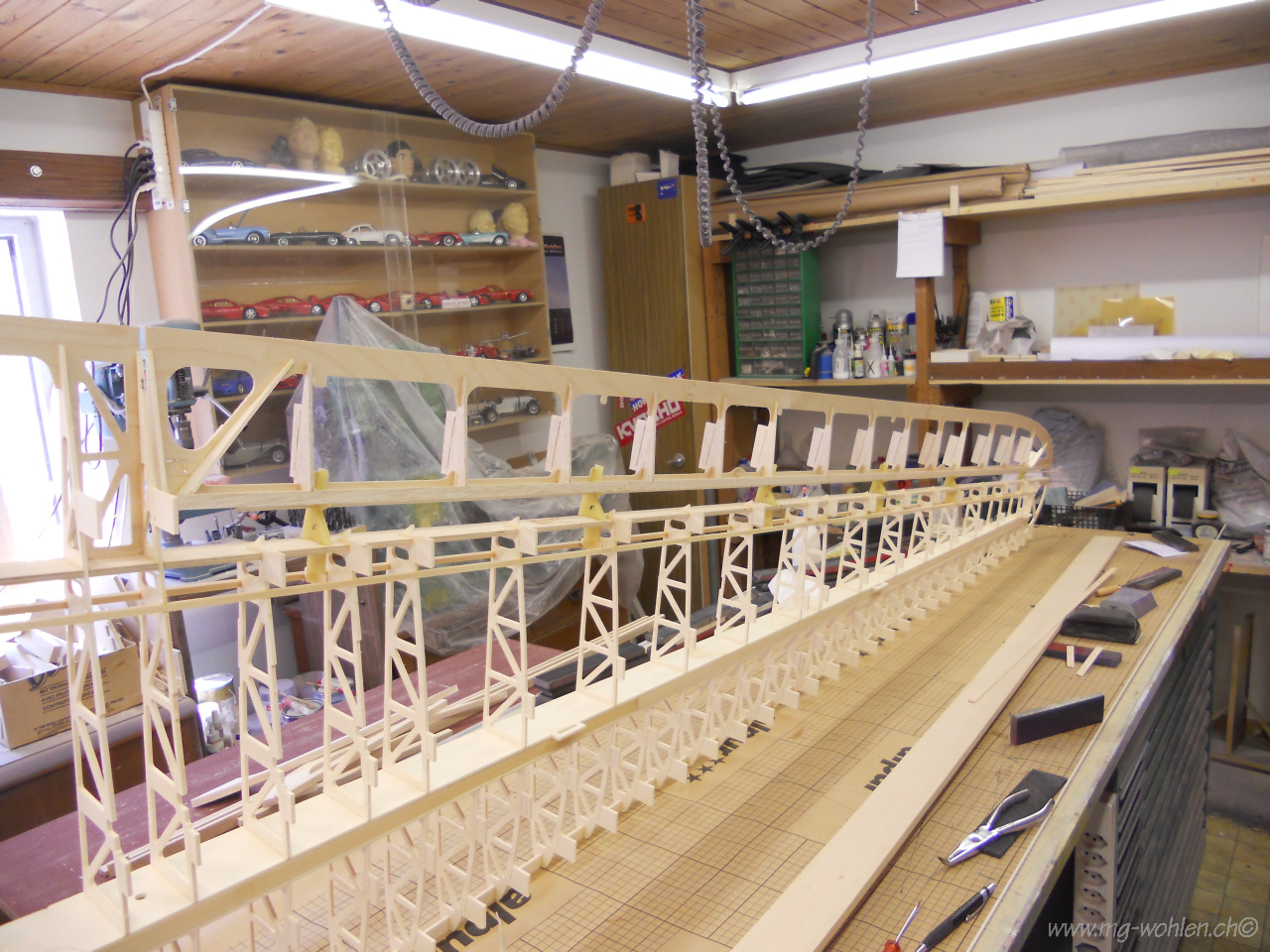

Der Platz in der Werkstatt wird immer enger

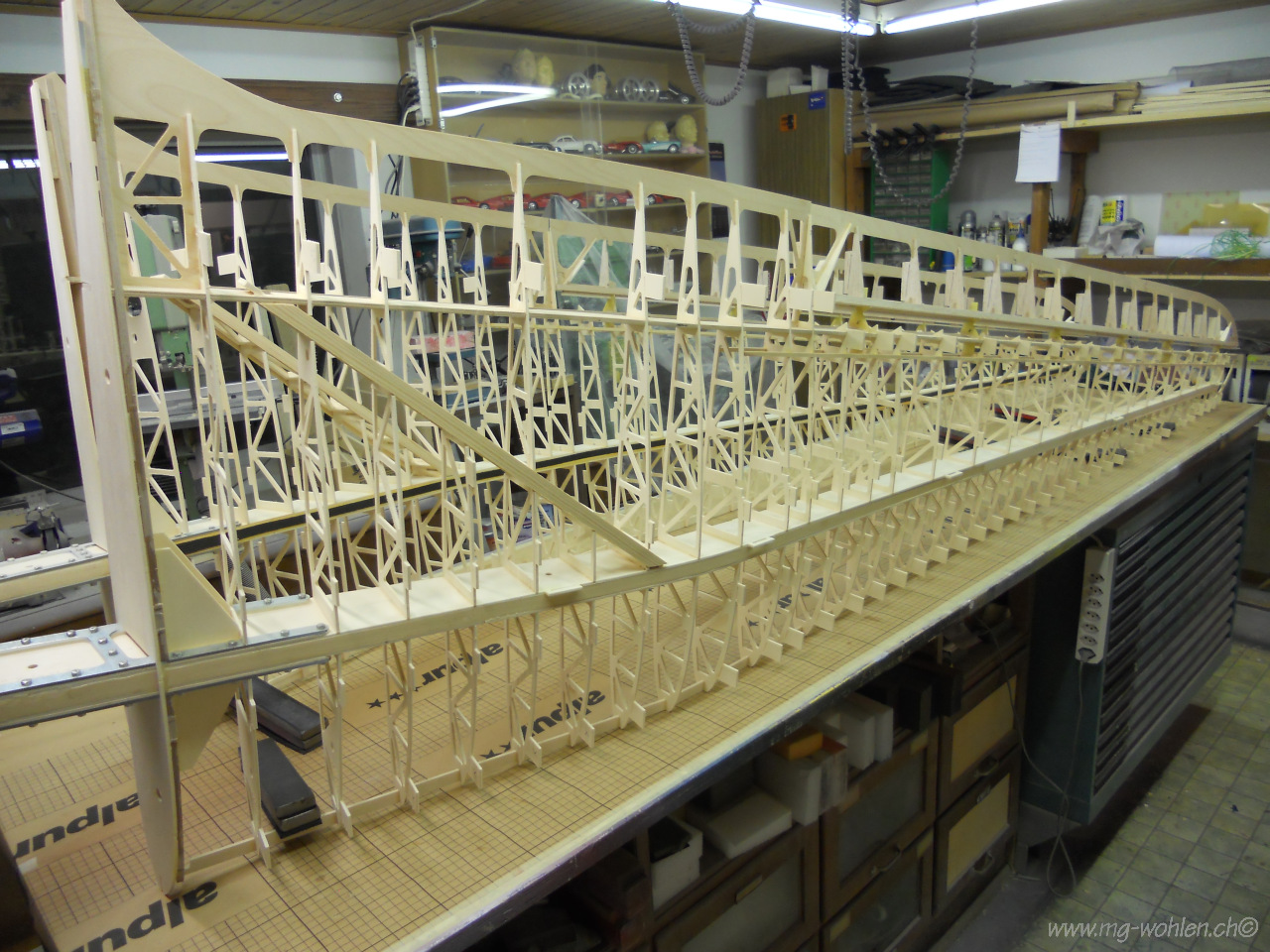

Es ist immer wieder schön anzusehen wie es wächst

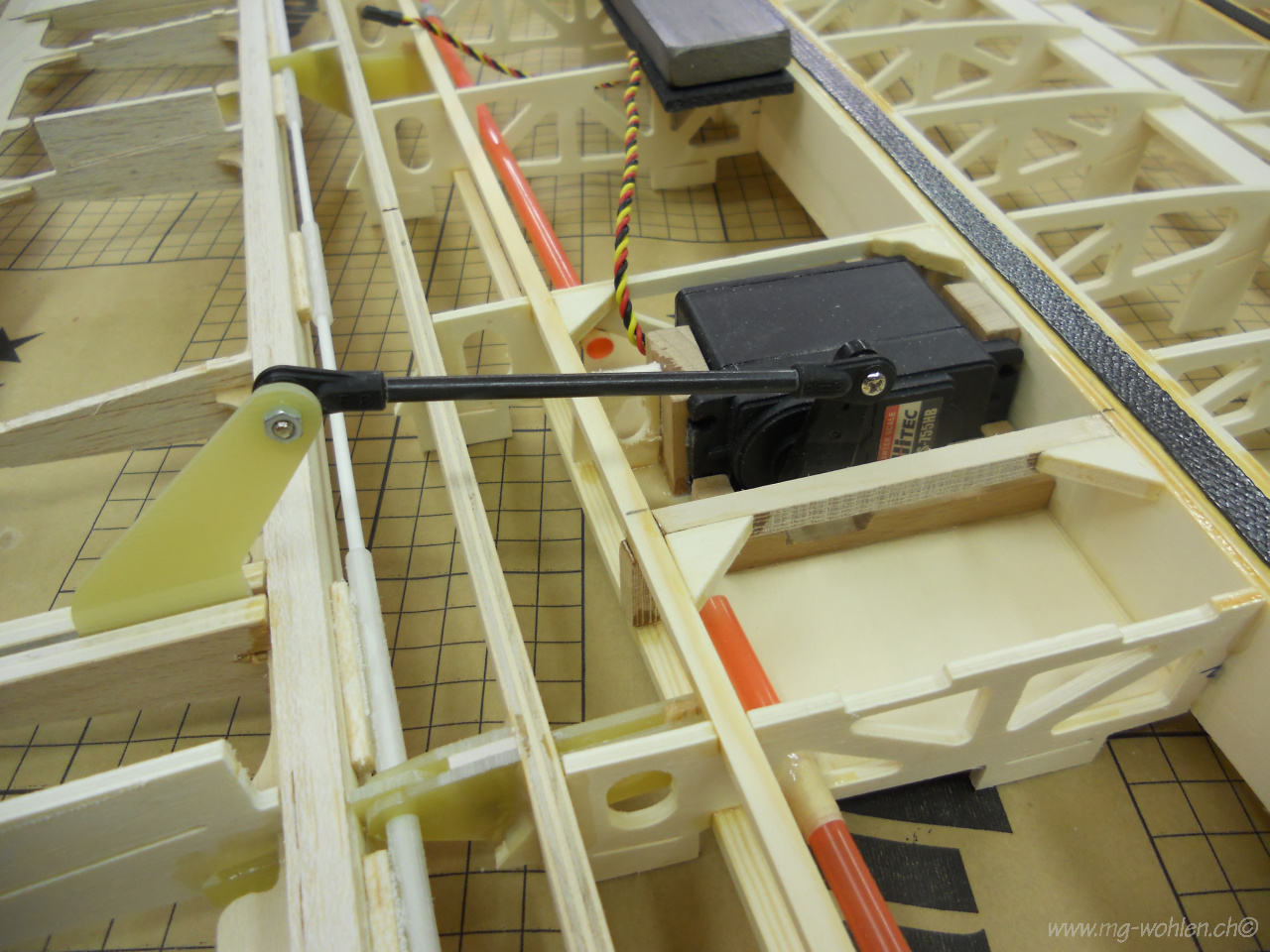

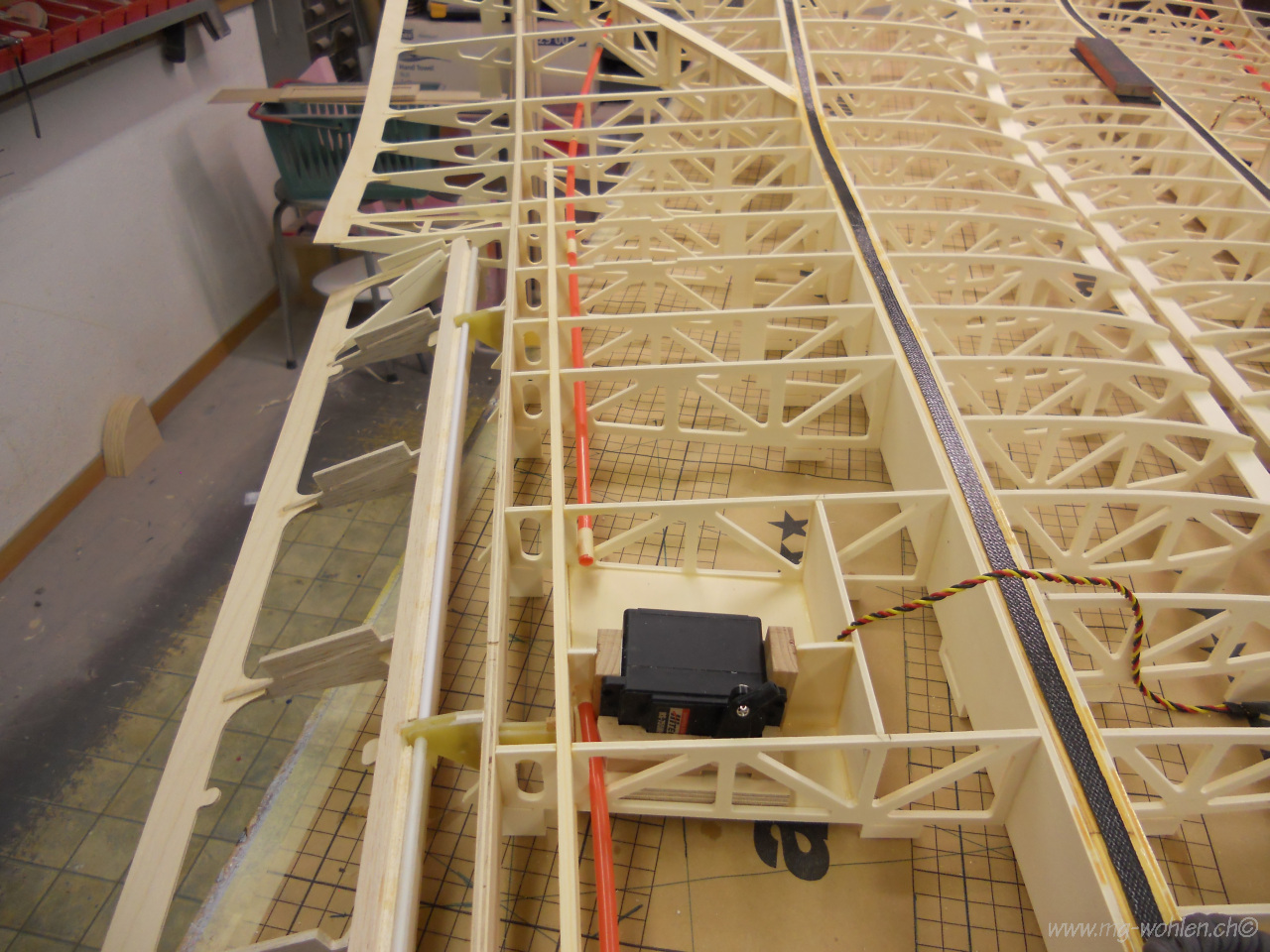

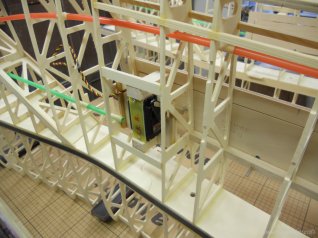

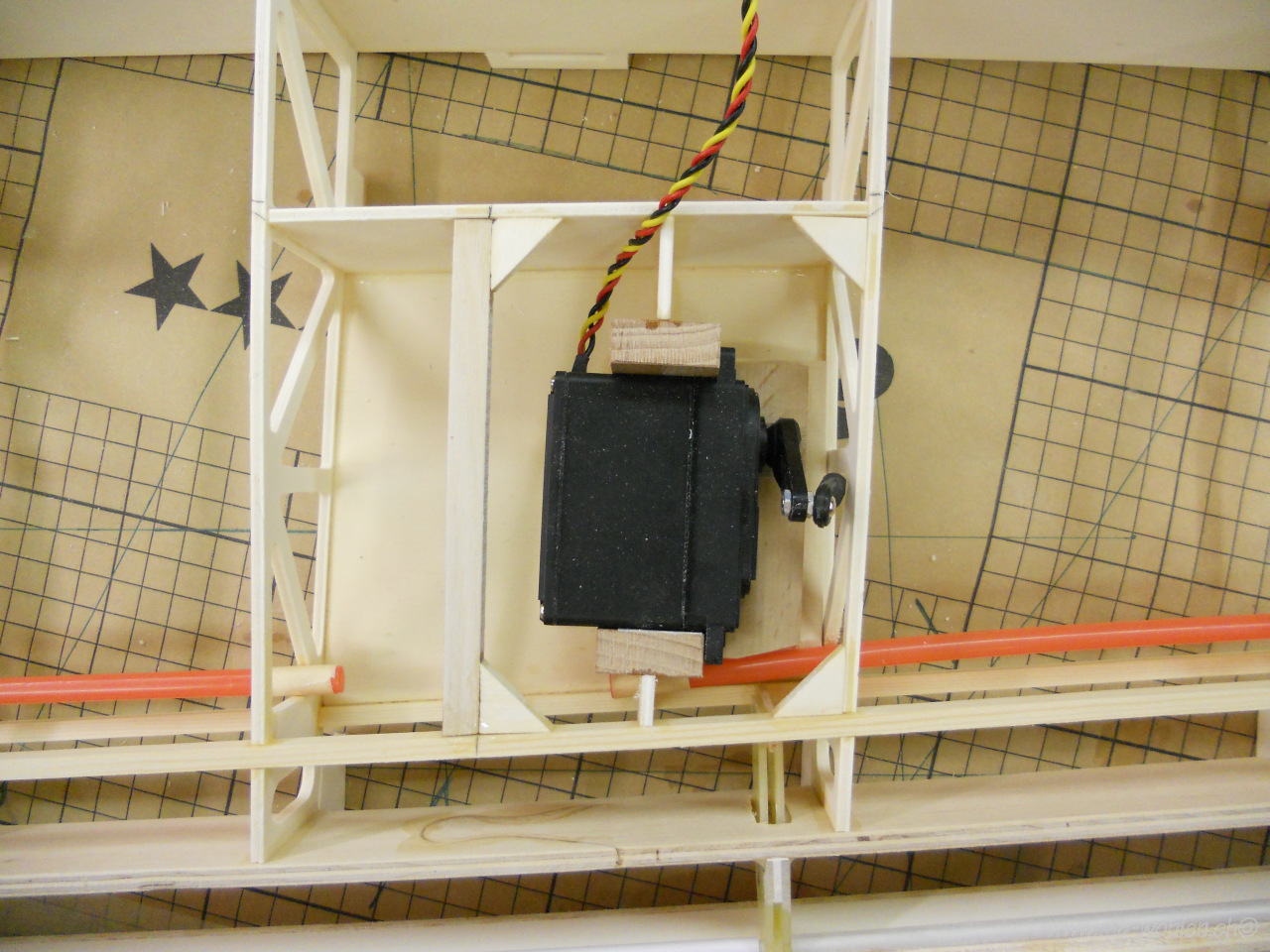

Das ist das äussere Querruderservo der Platz ist knapp

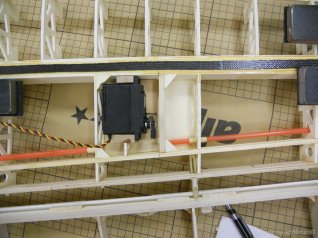

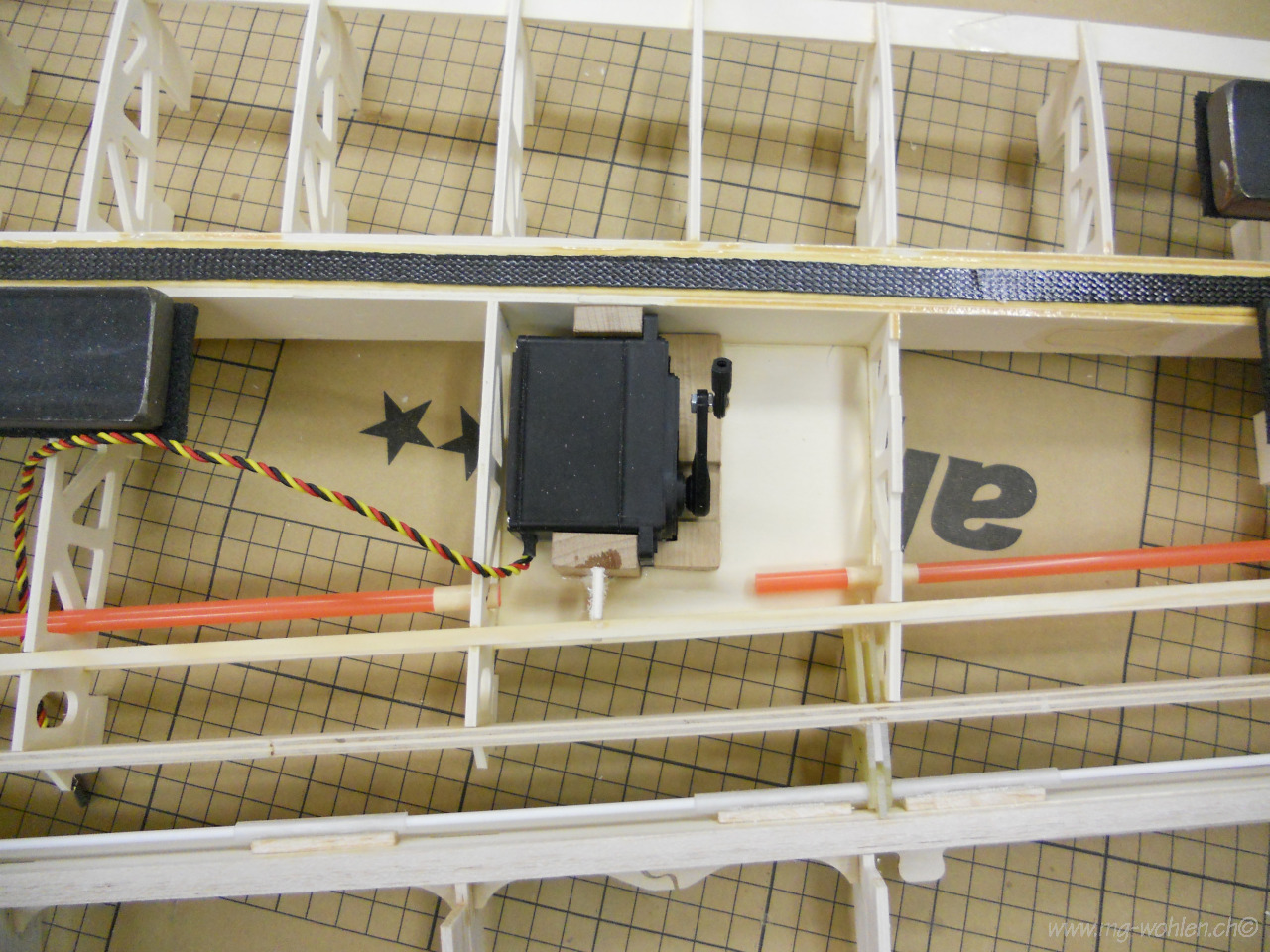

Inneres Querruderservo
Dieses Foto brauche ich für die spätere festlegung der Bohrungen
Verstärkungsecken für die Servoabdeckung
Die Anlenkung komplett
Die Servos werden noch durch die Deckel in die Halterung gedrückt

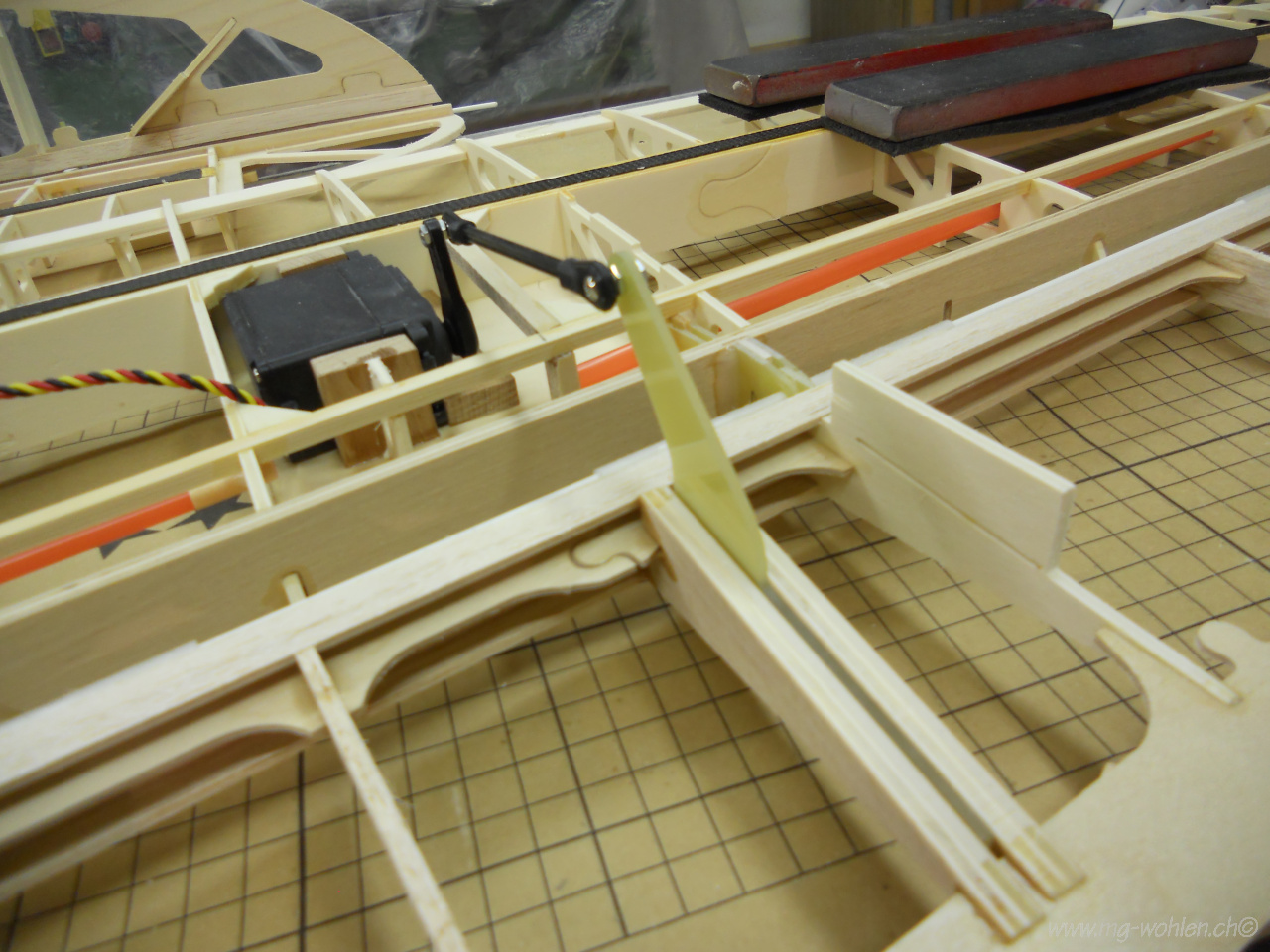

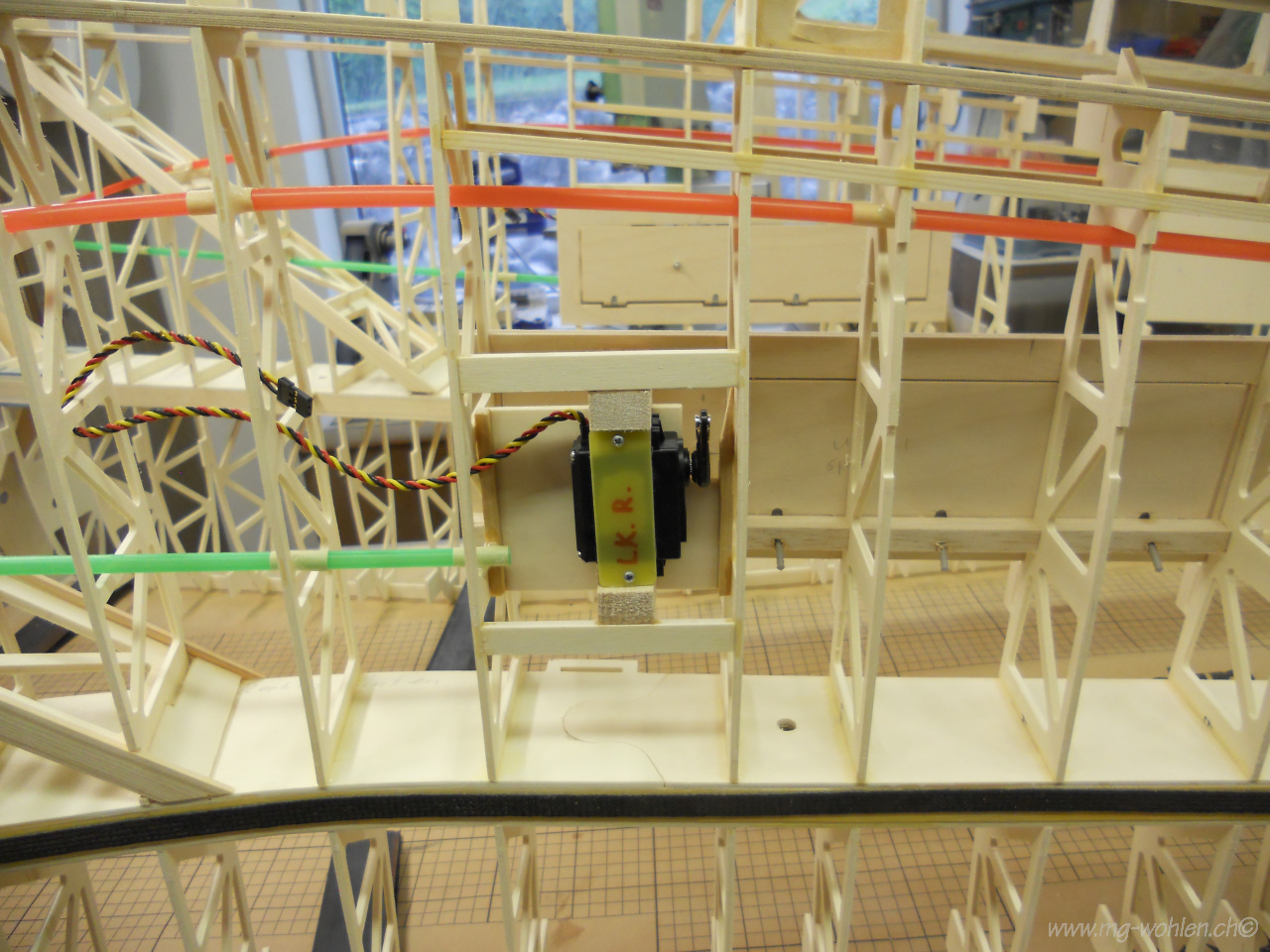

Störklappenservo geschlossen

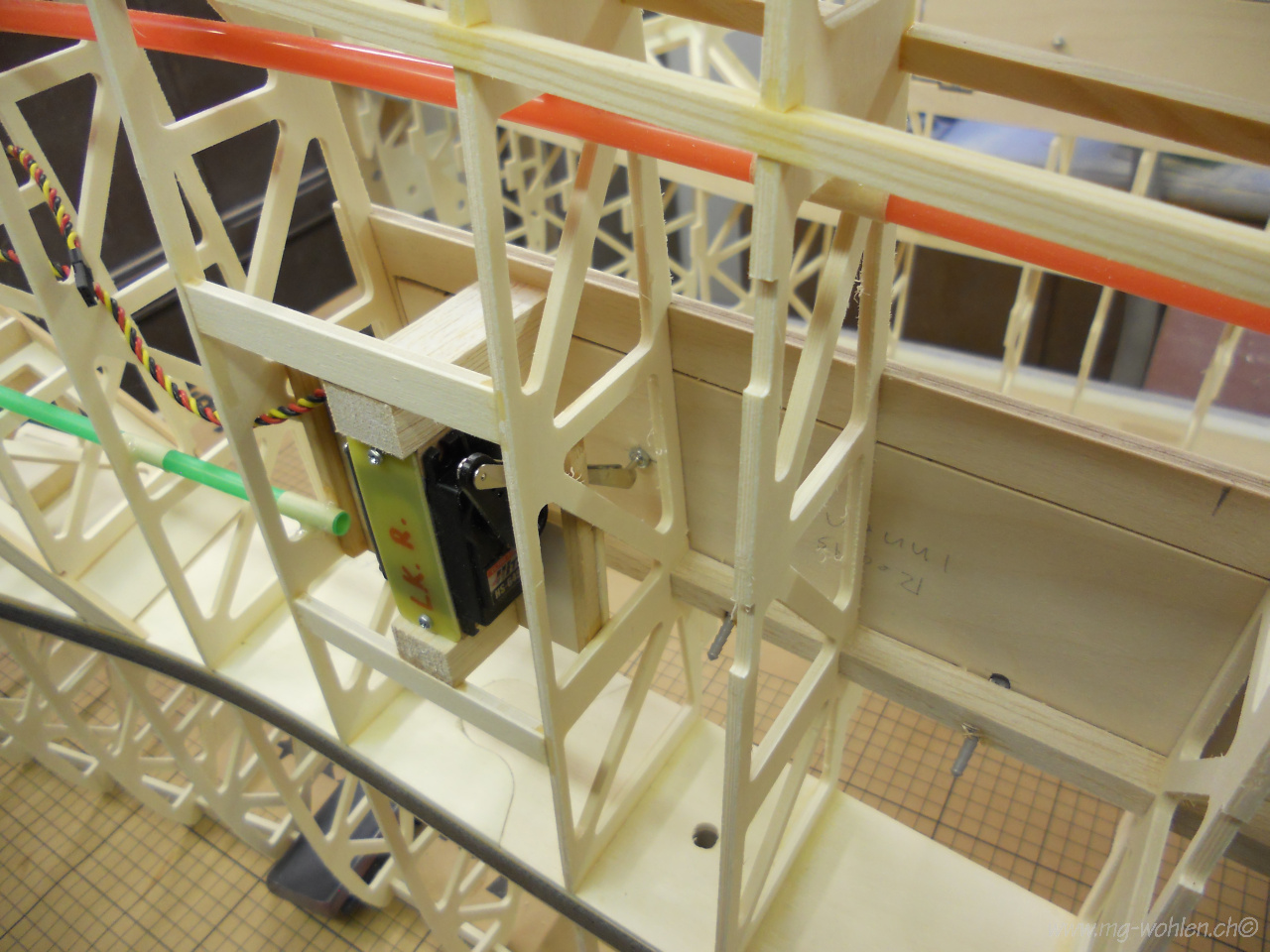

Störklappenservo geöffnet
vorbereitung für die Servodeckel
Die Scharnieren wurden durch Stiftscharniere ersetzt

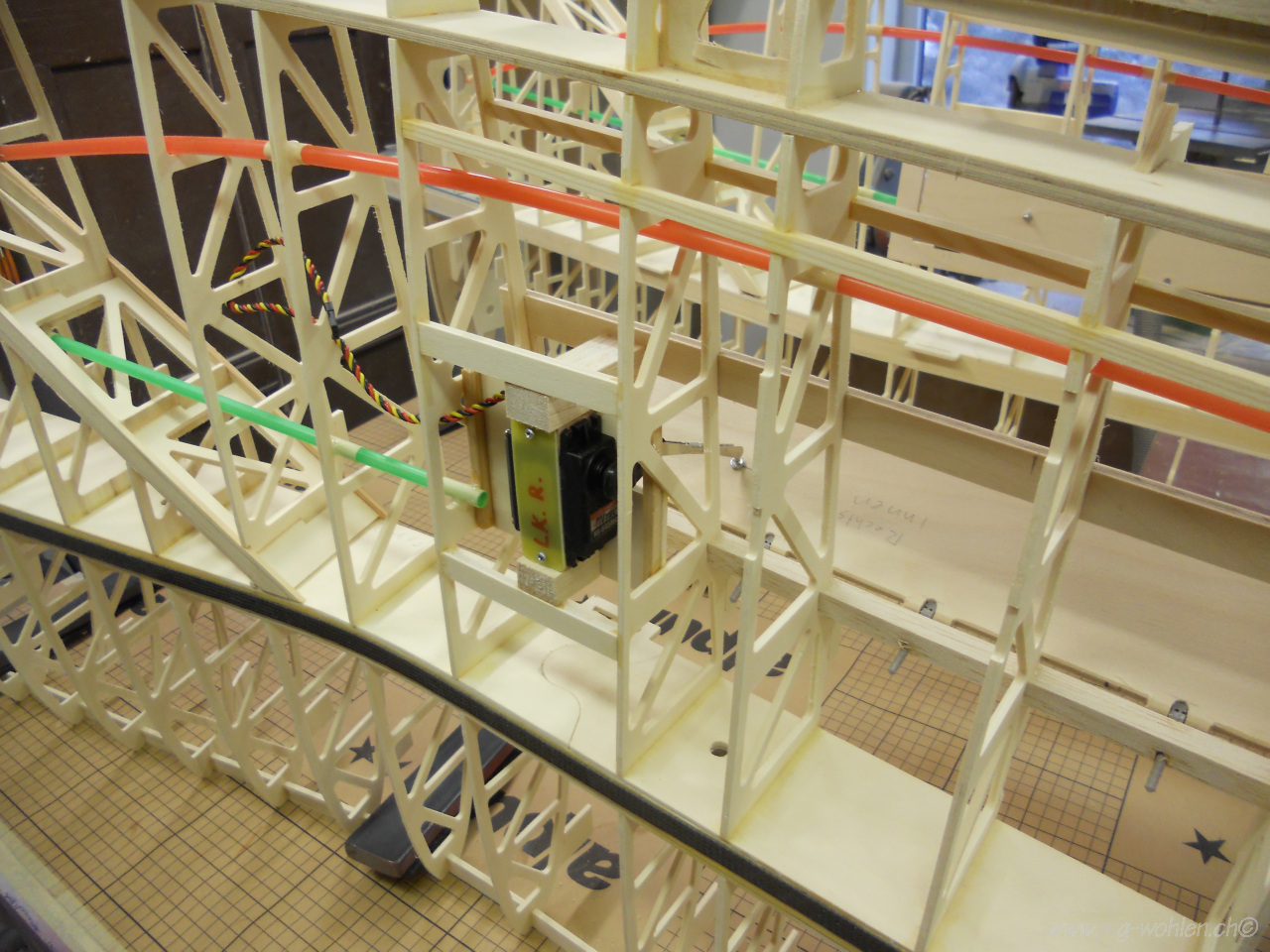

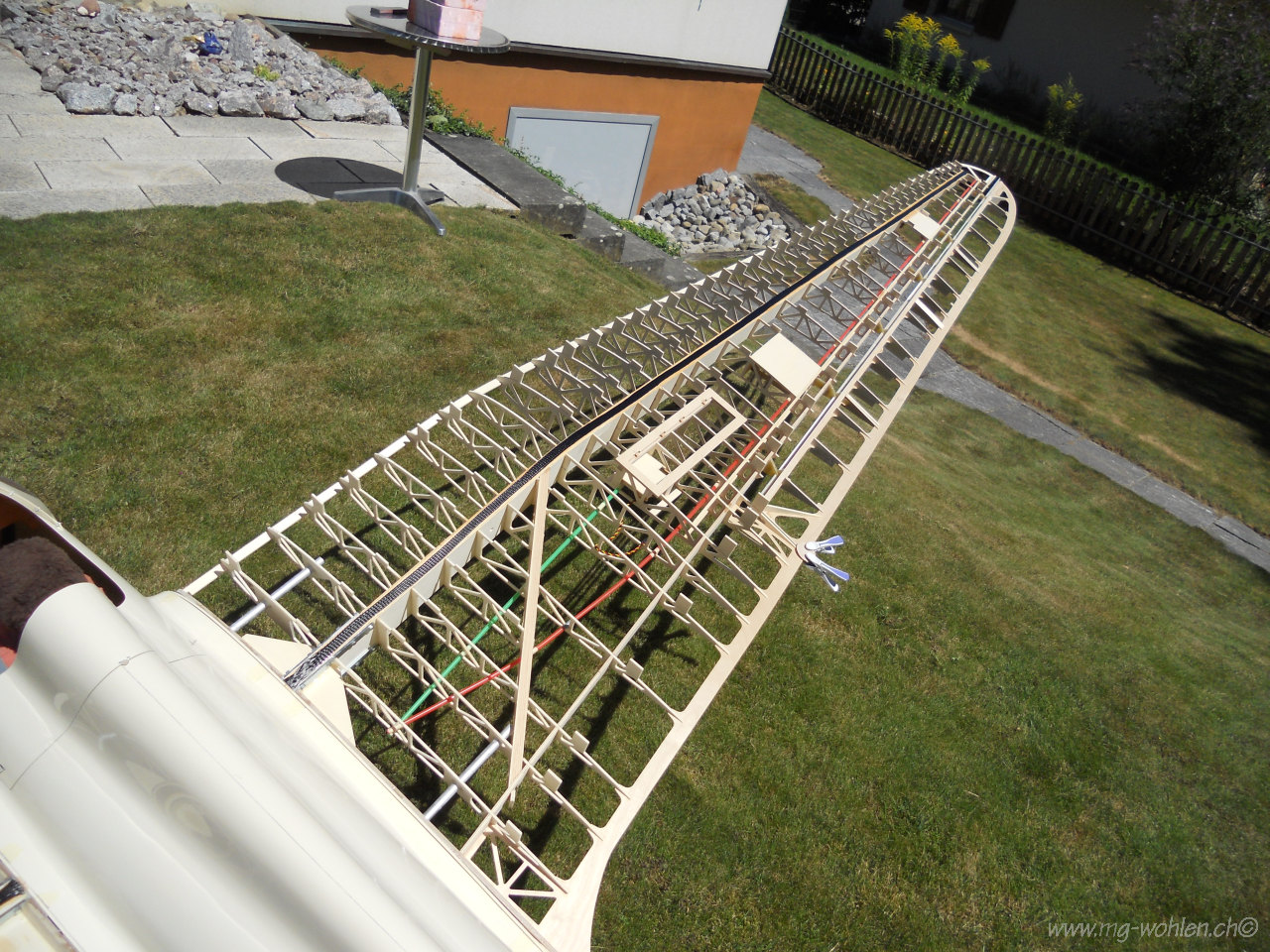

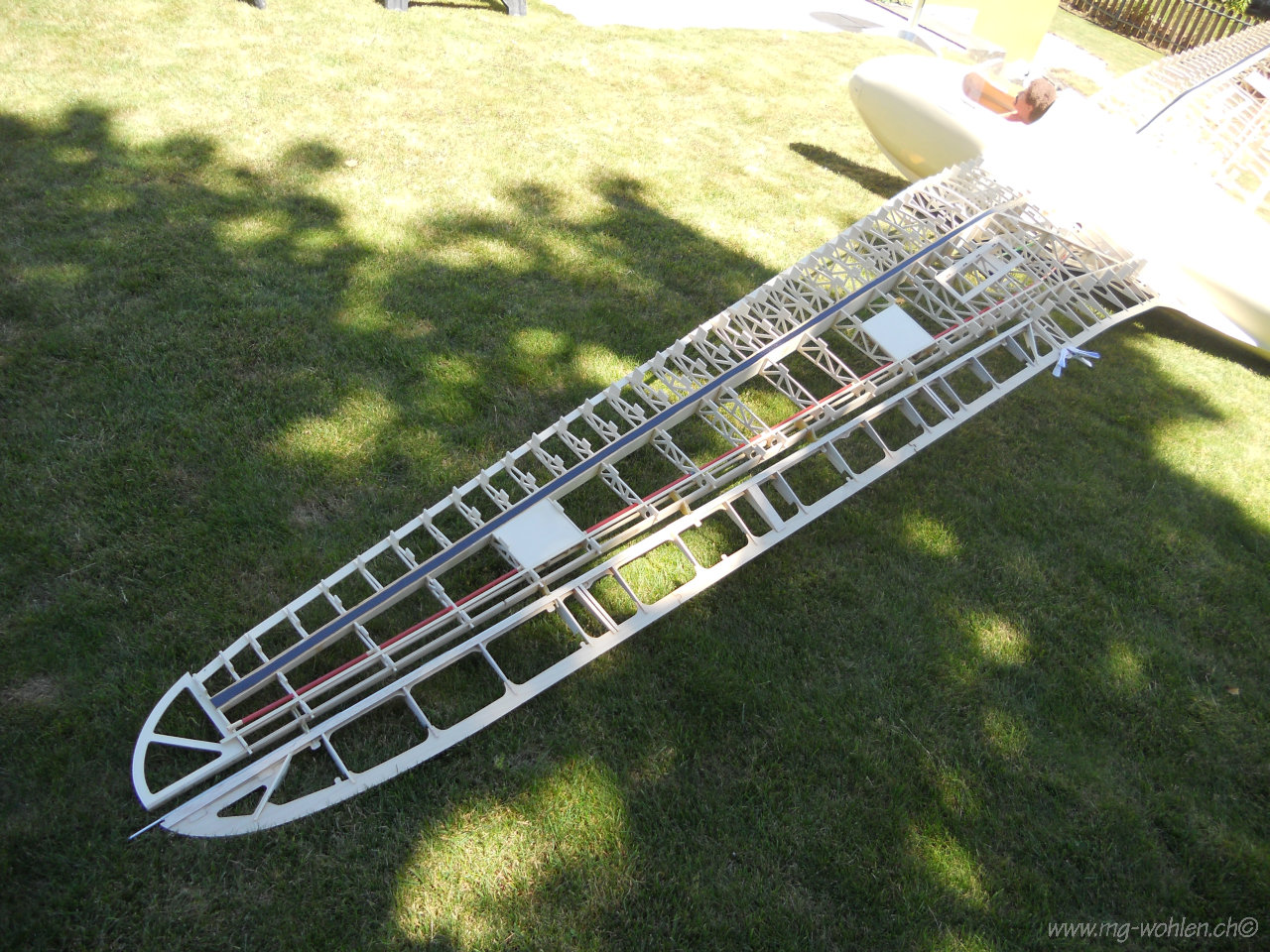

Die Kabelrohre sind verlegt Rot für Quer und Rauch Grün für Störklappen

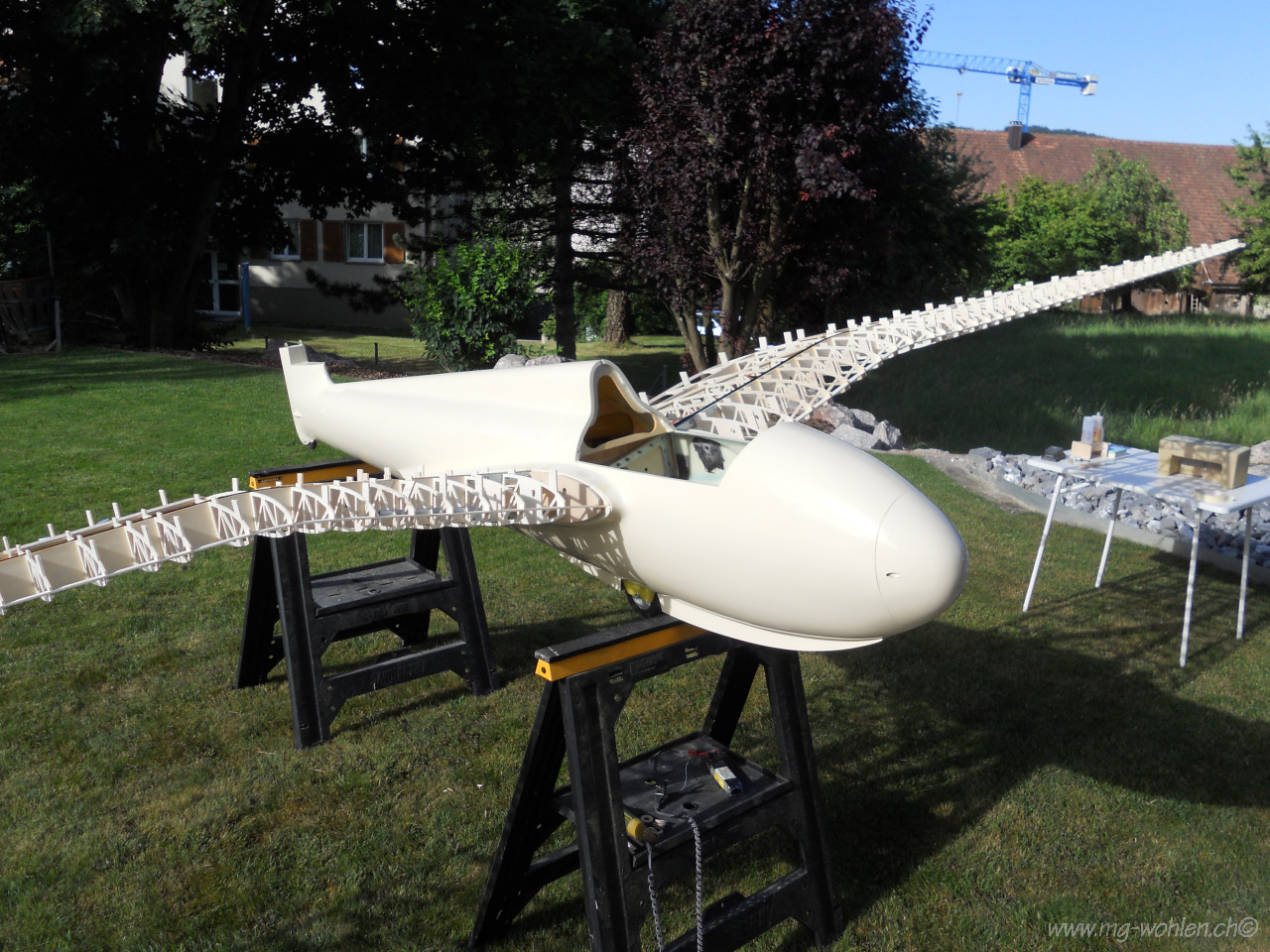

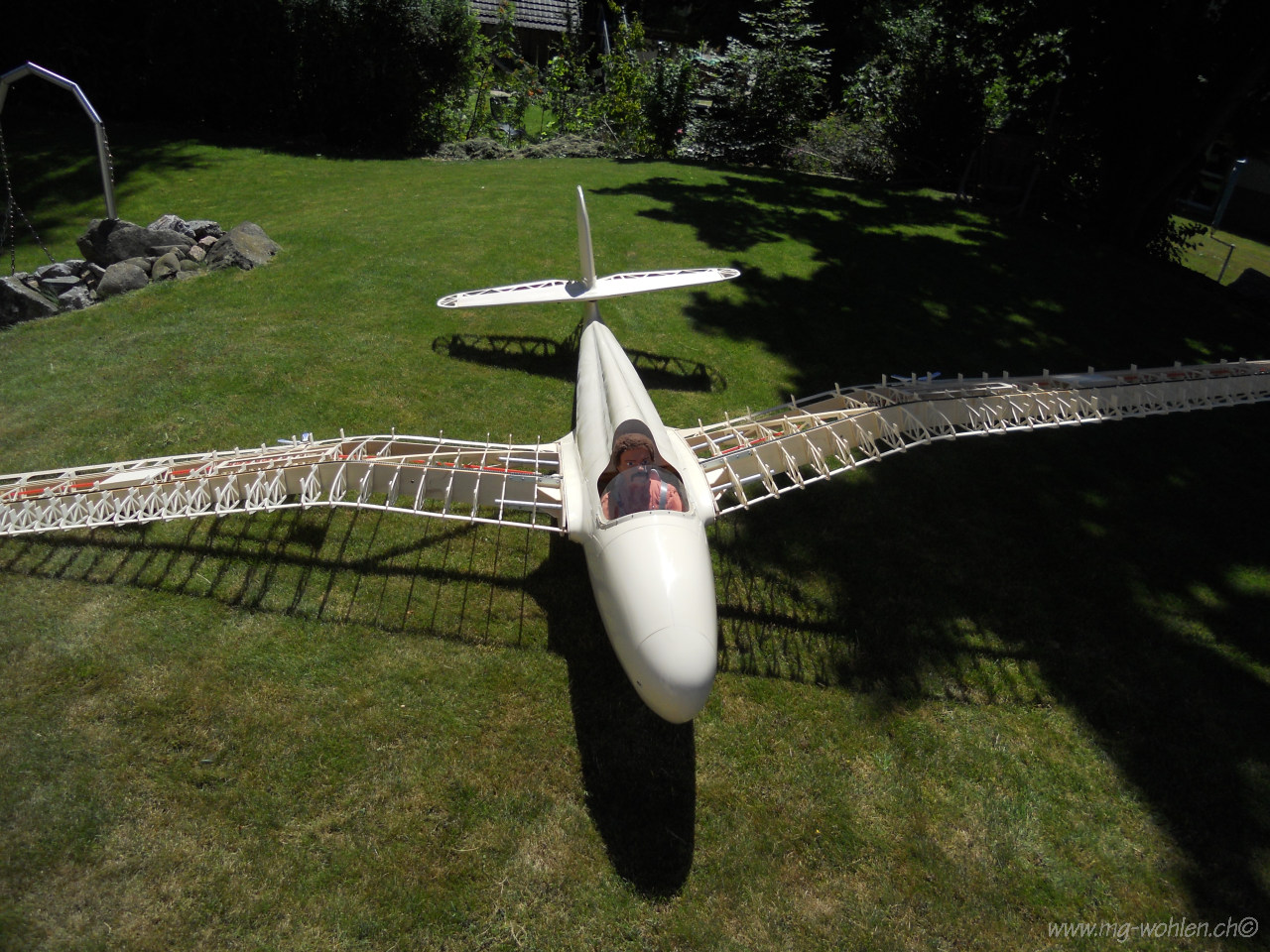

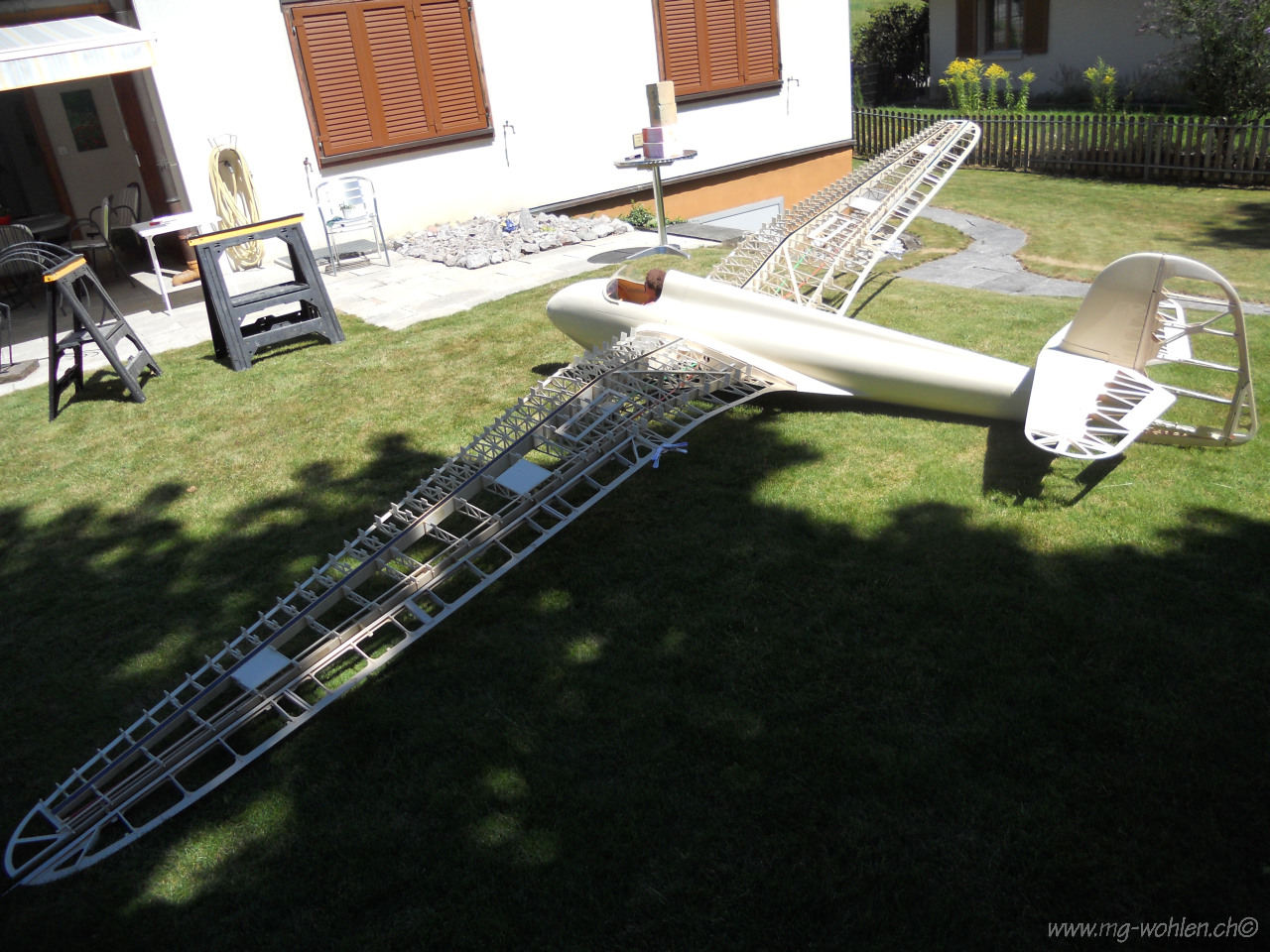

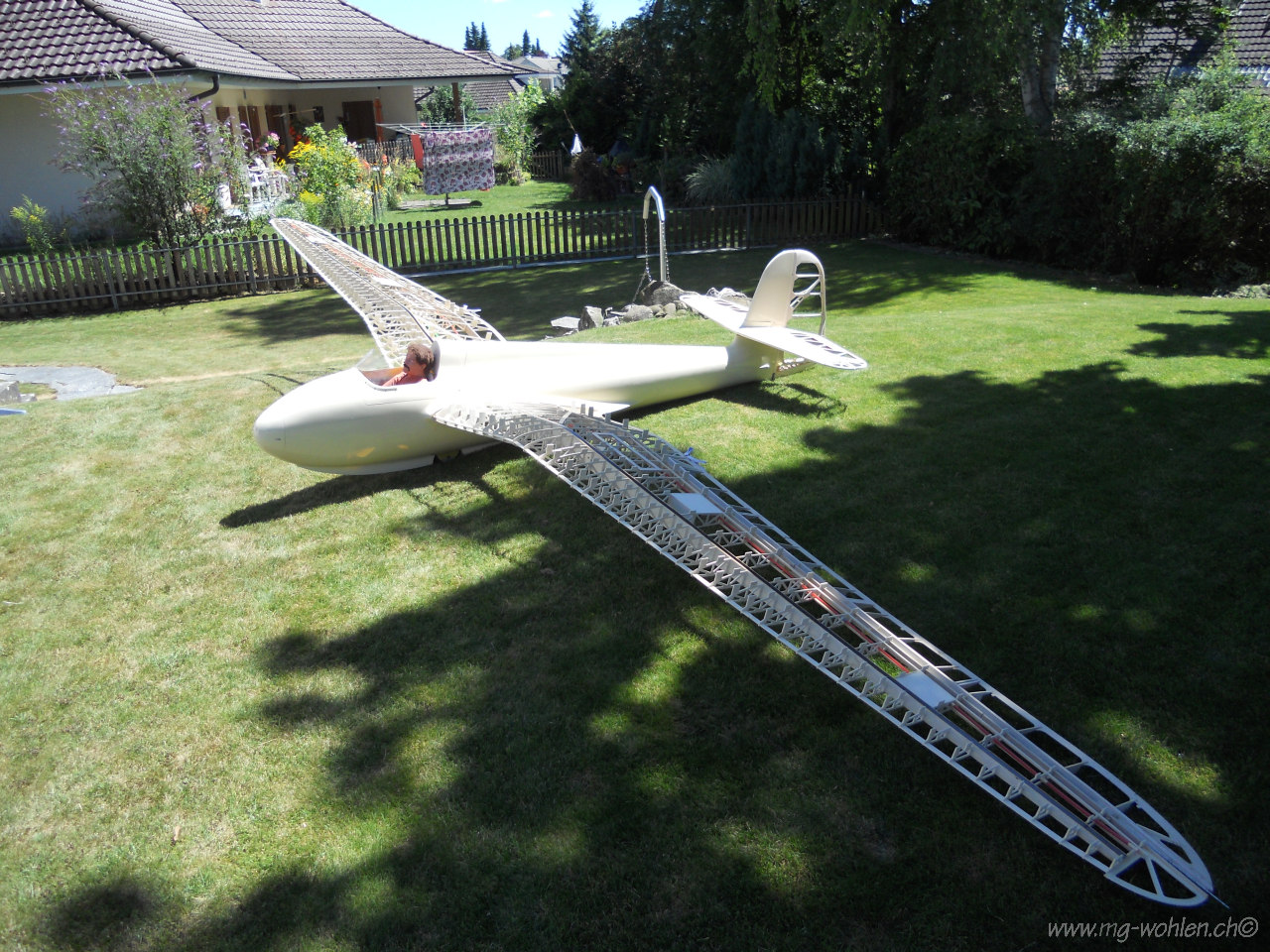

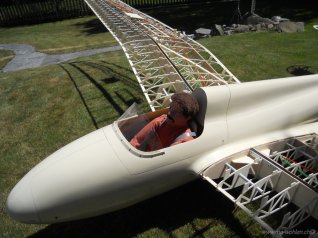

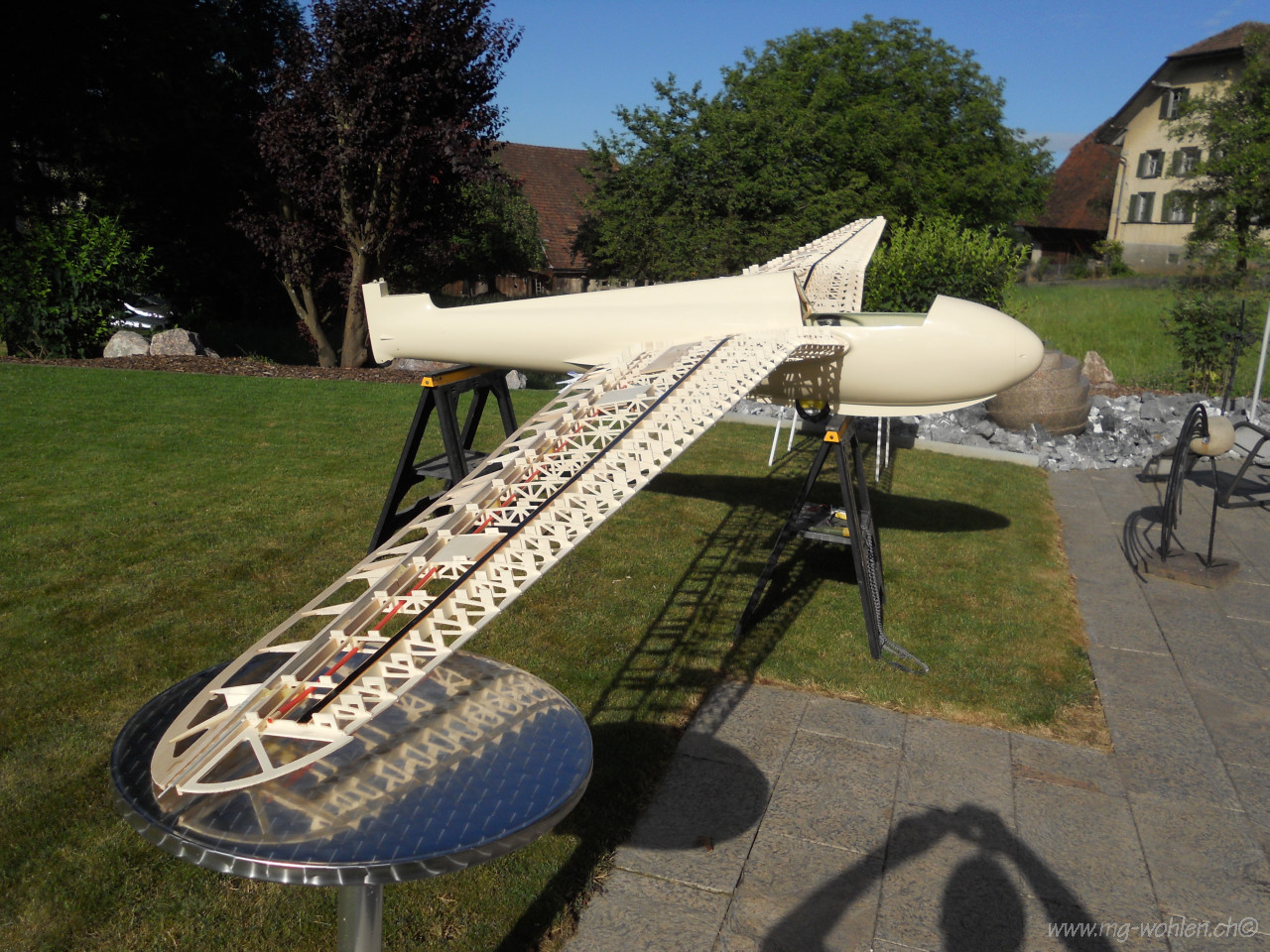

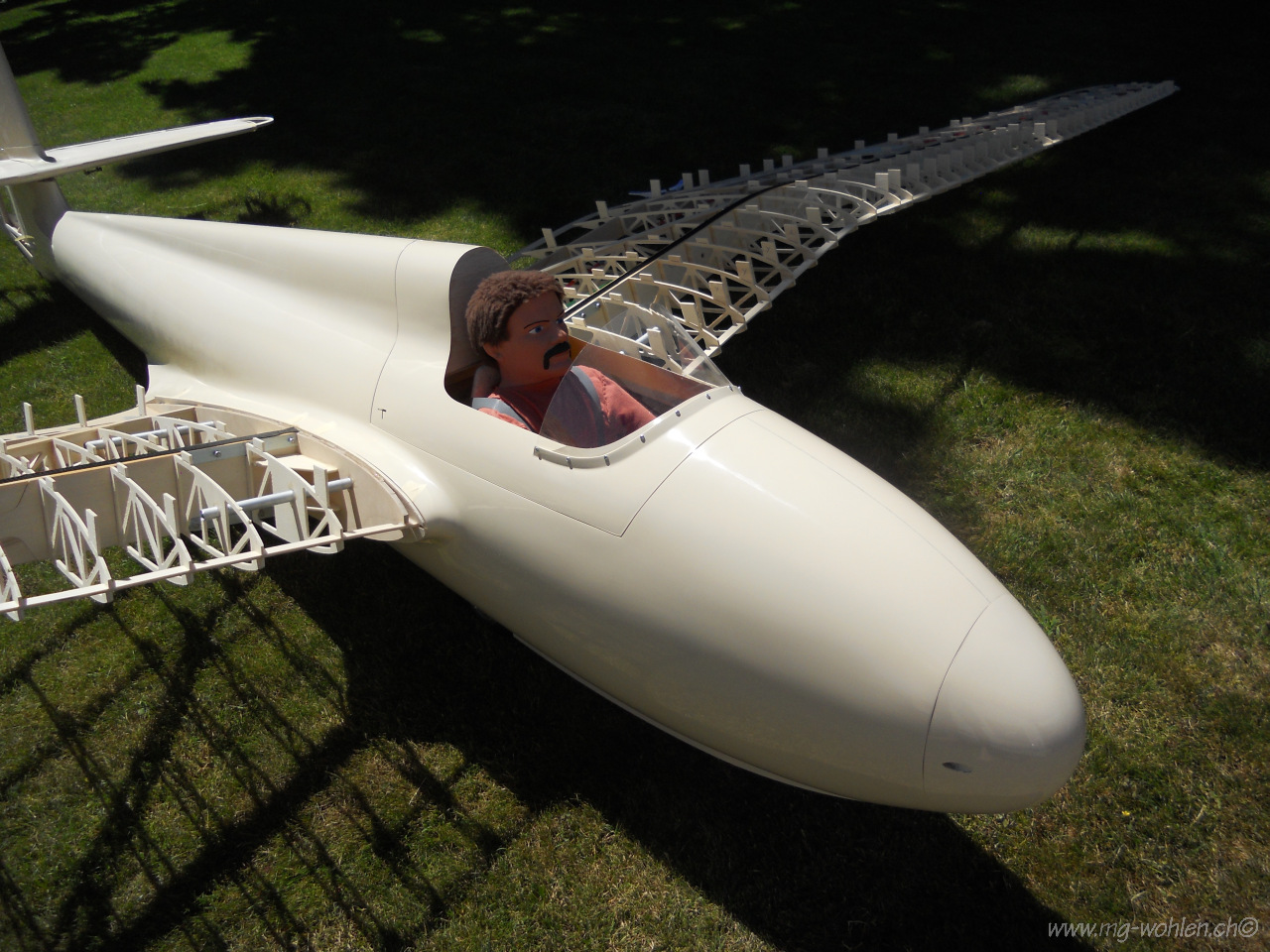

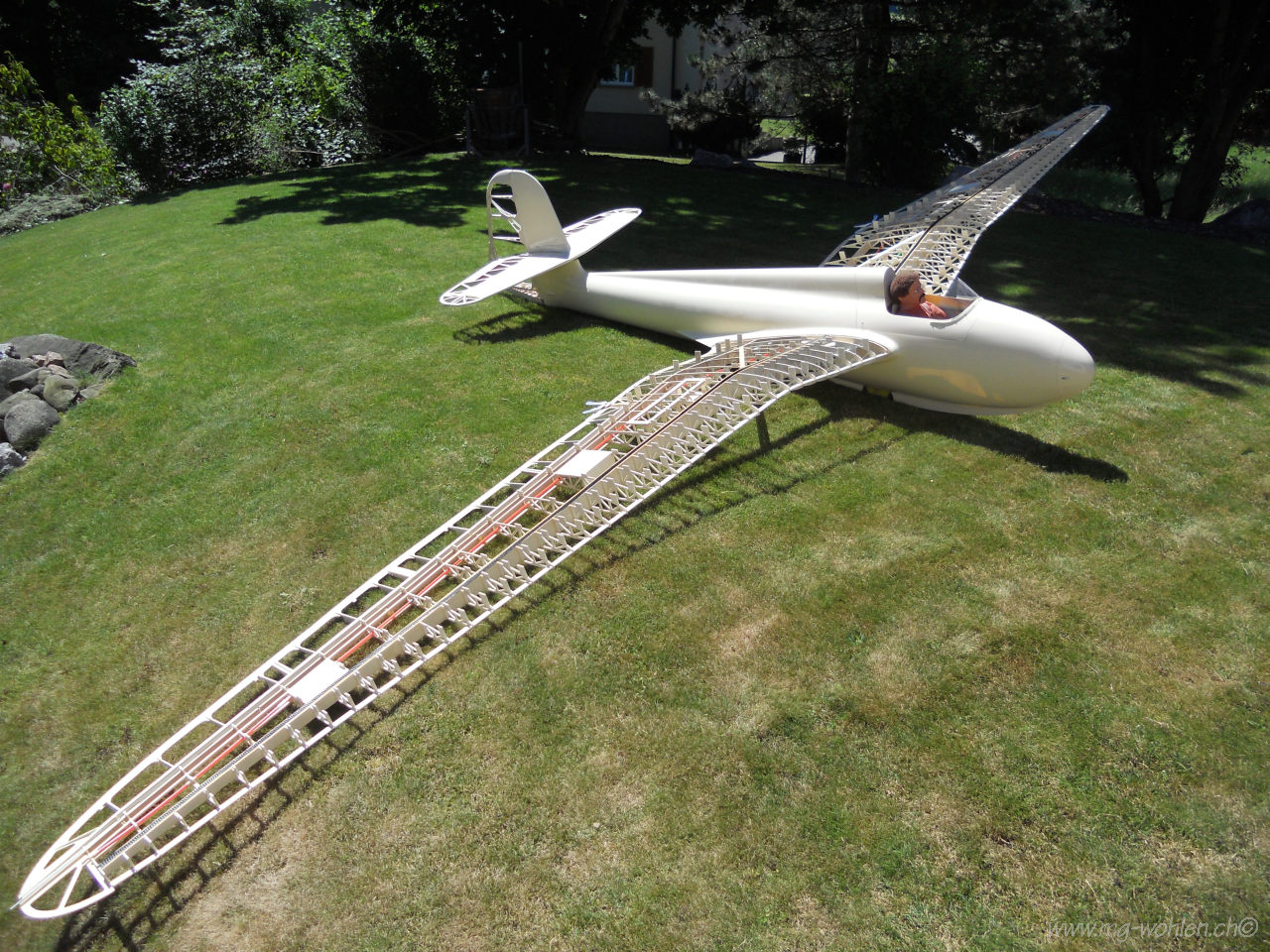

Flieger zum ersten mal ganz montiert
