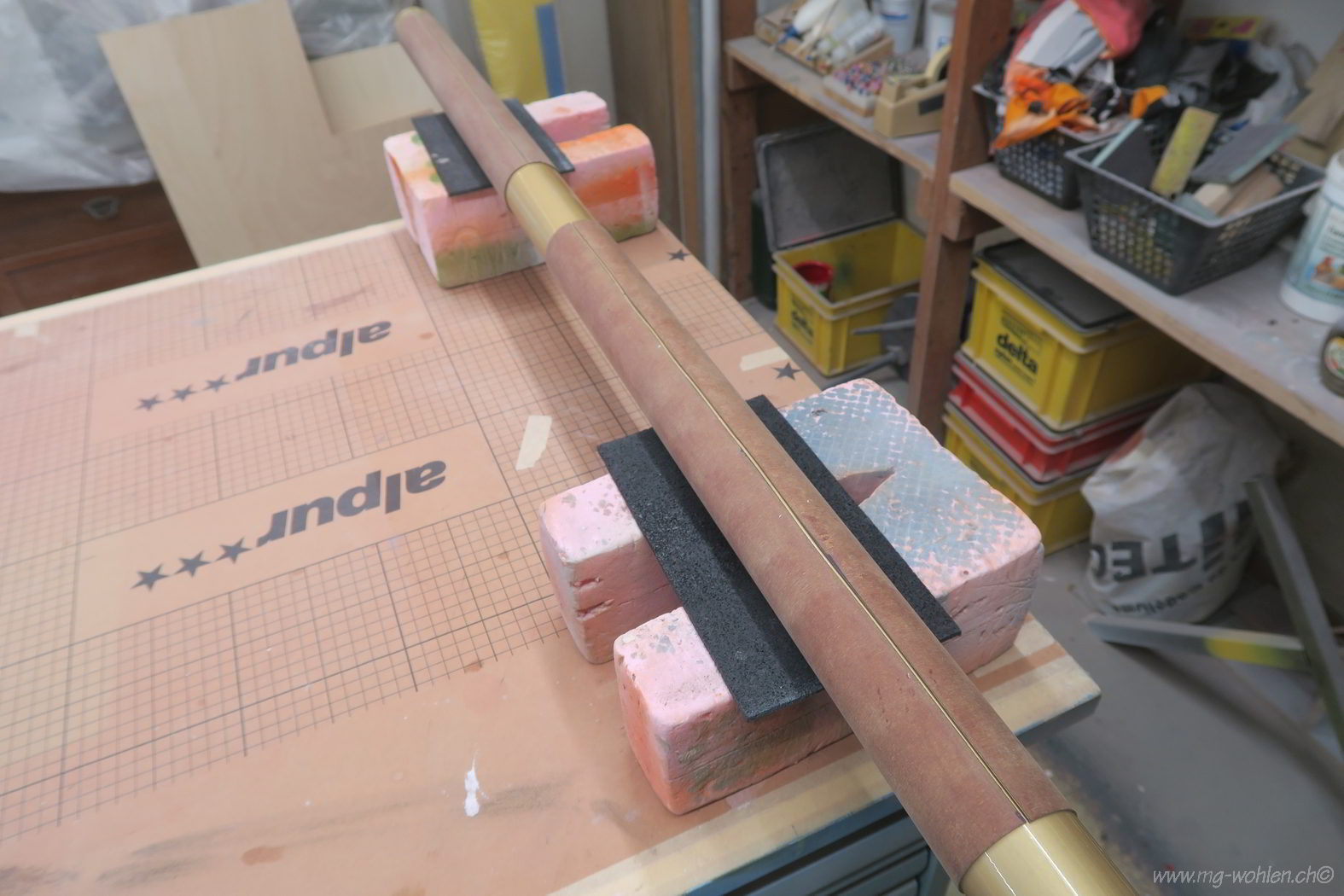

Als Erstes werden die Steckrohrhülsen am Steckrohr angepasst

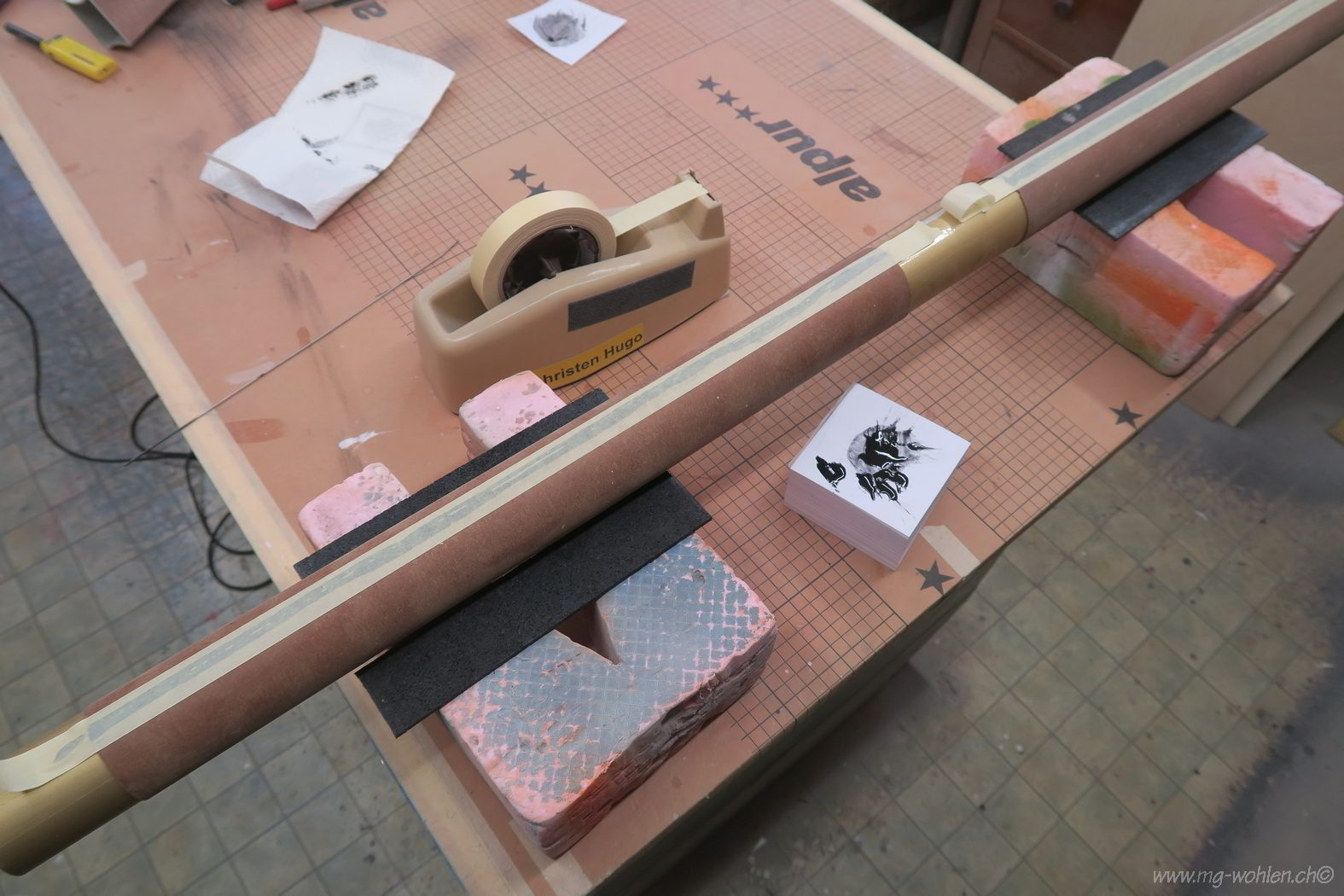

Nach dem Aufschneiden werden die Rohrhülsen wieder zusammengeklebt

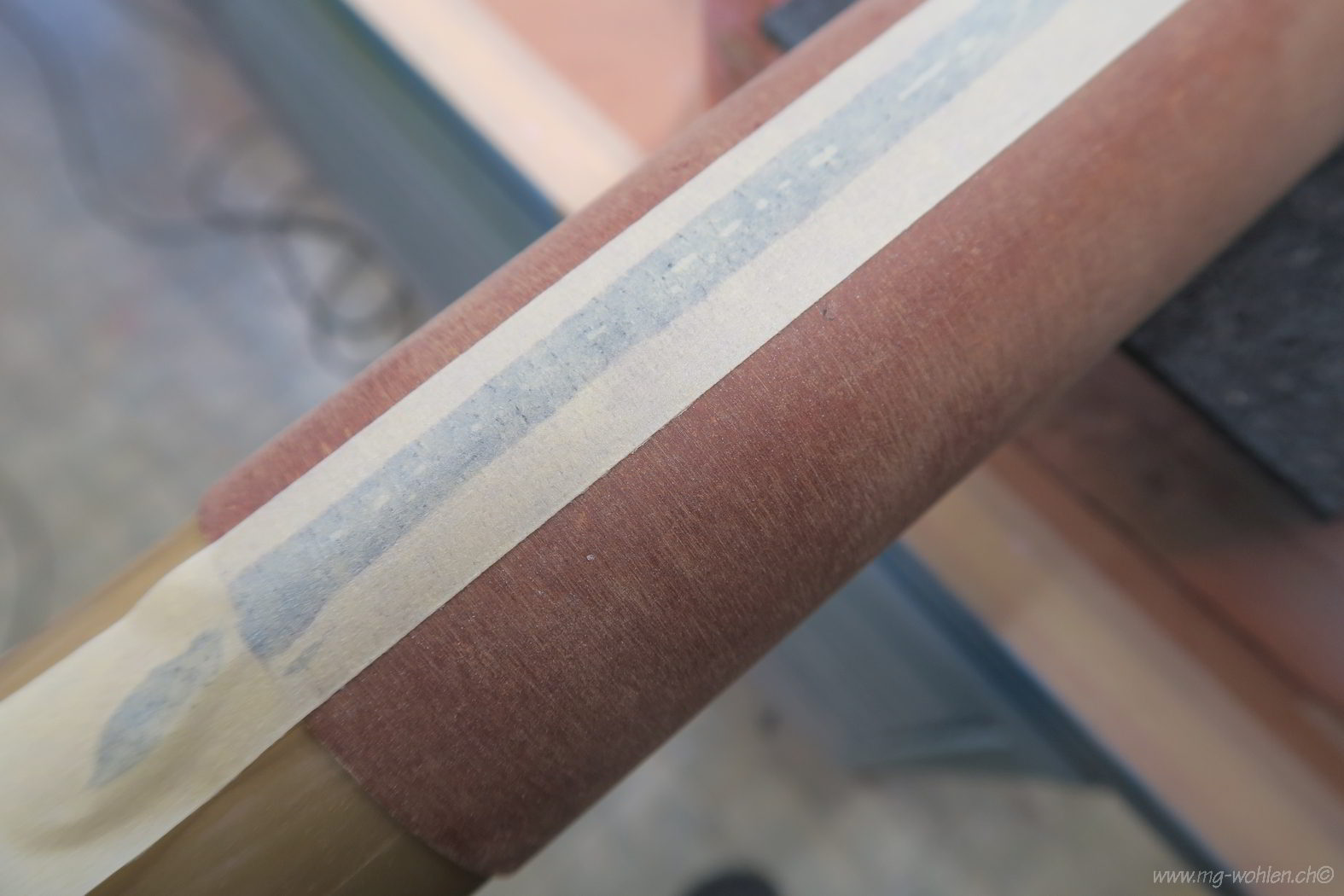

Die Verklebung wird abgedeckt für eine gleichmässige Oberfläche

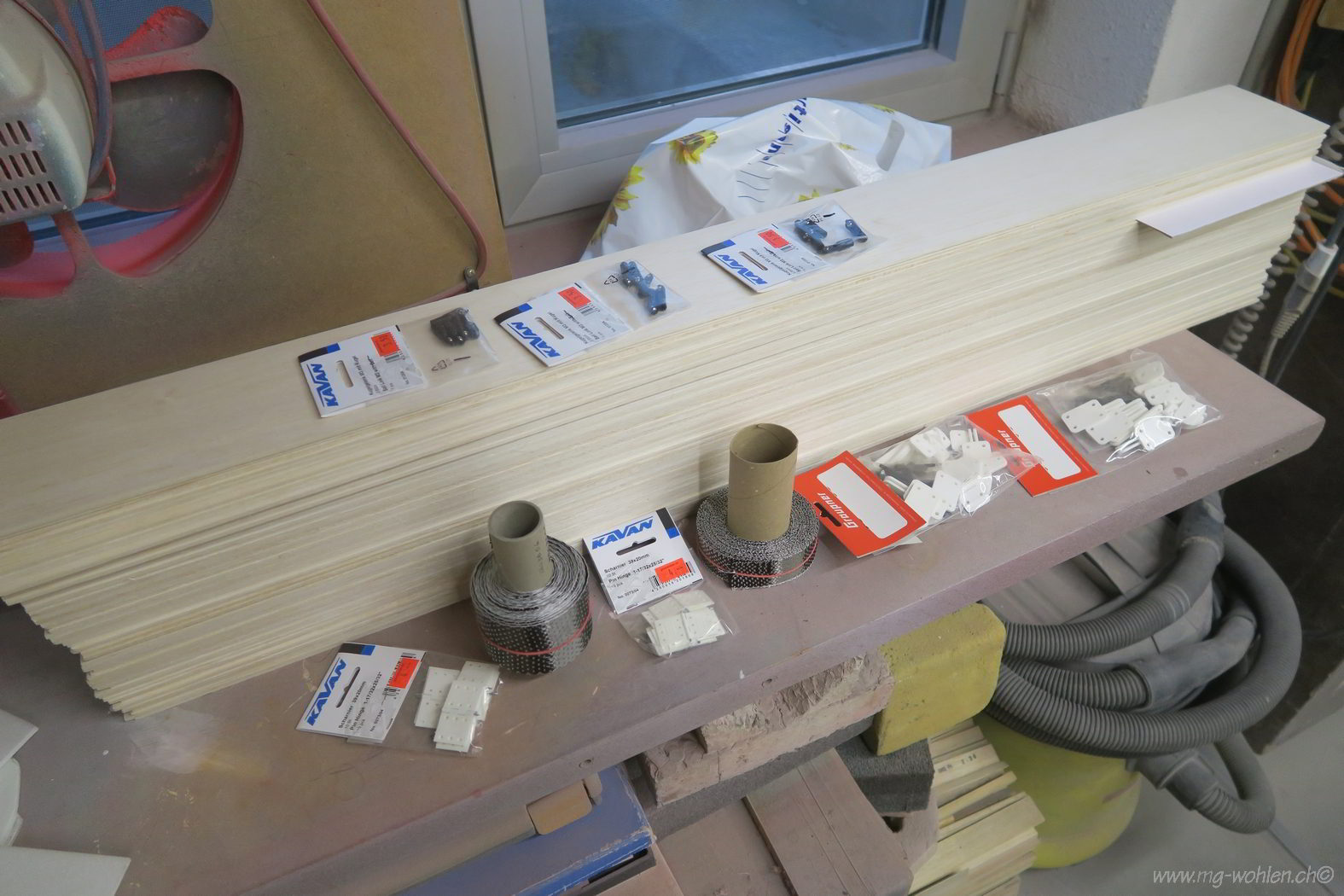

Das Material für die neuen Flügel

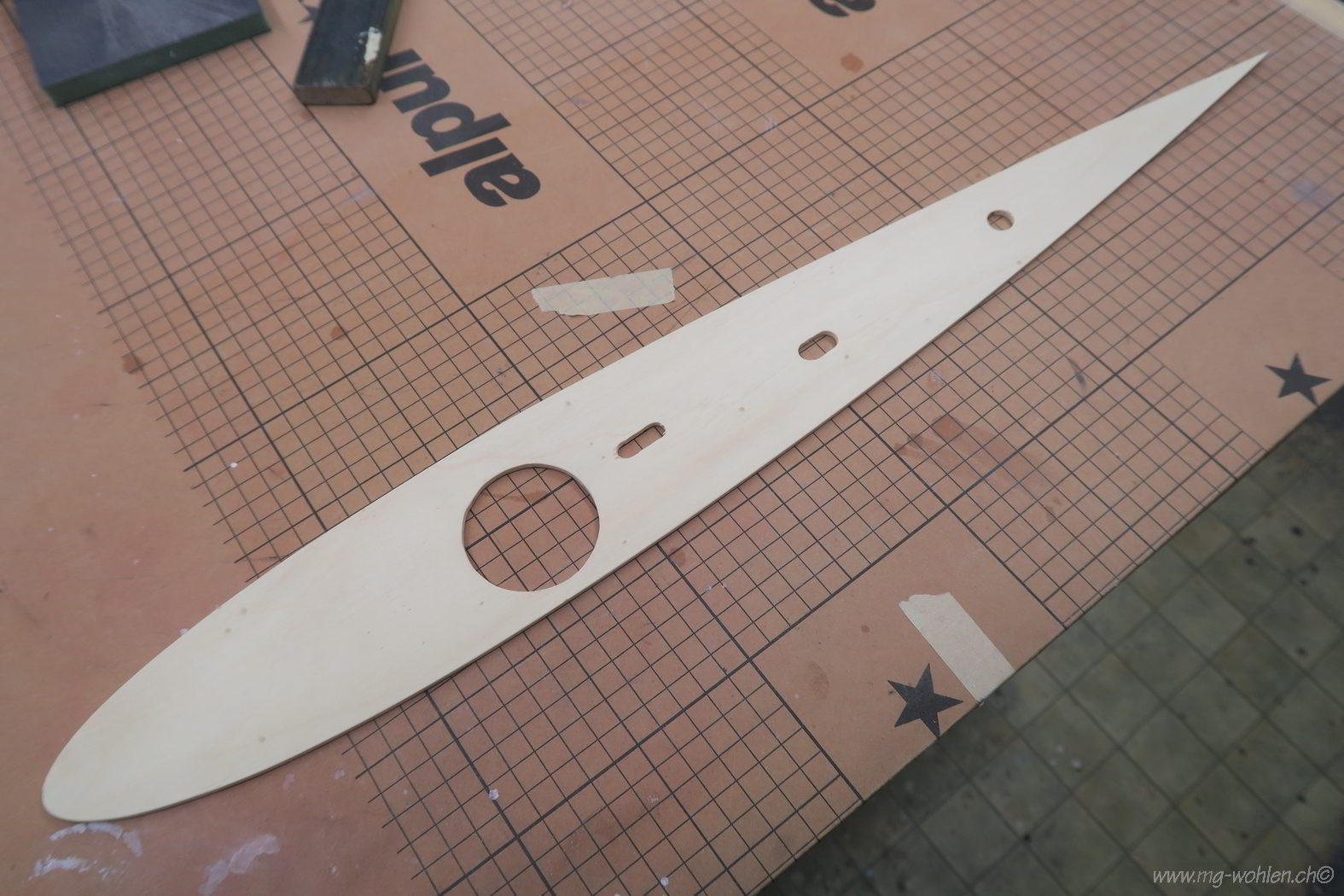

Musterrippe

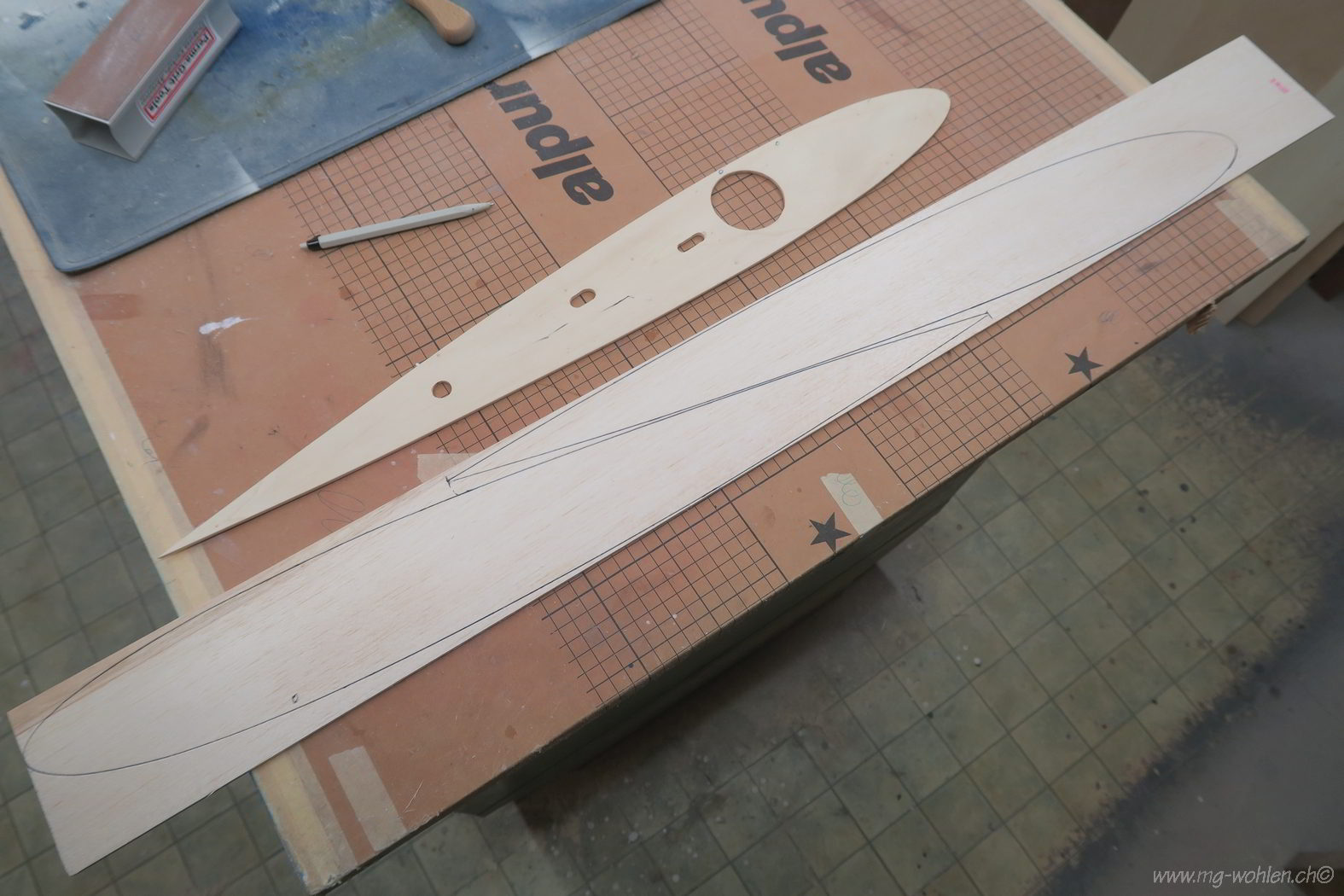

Rippen aufzeichnen und ausschneiden

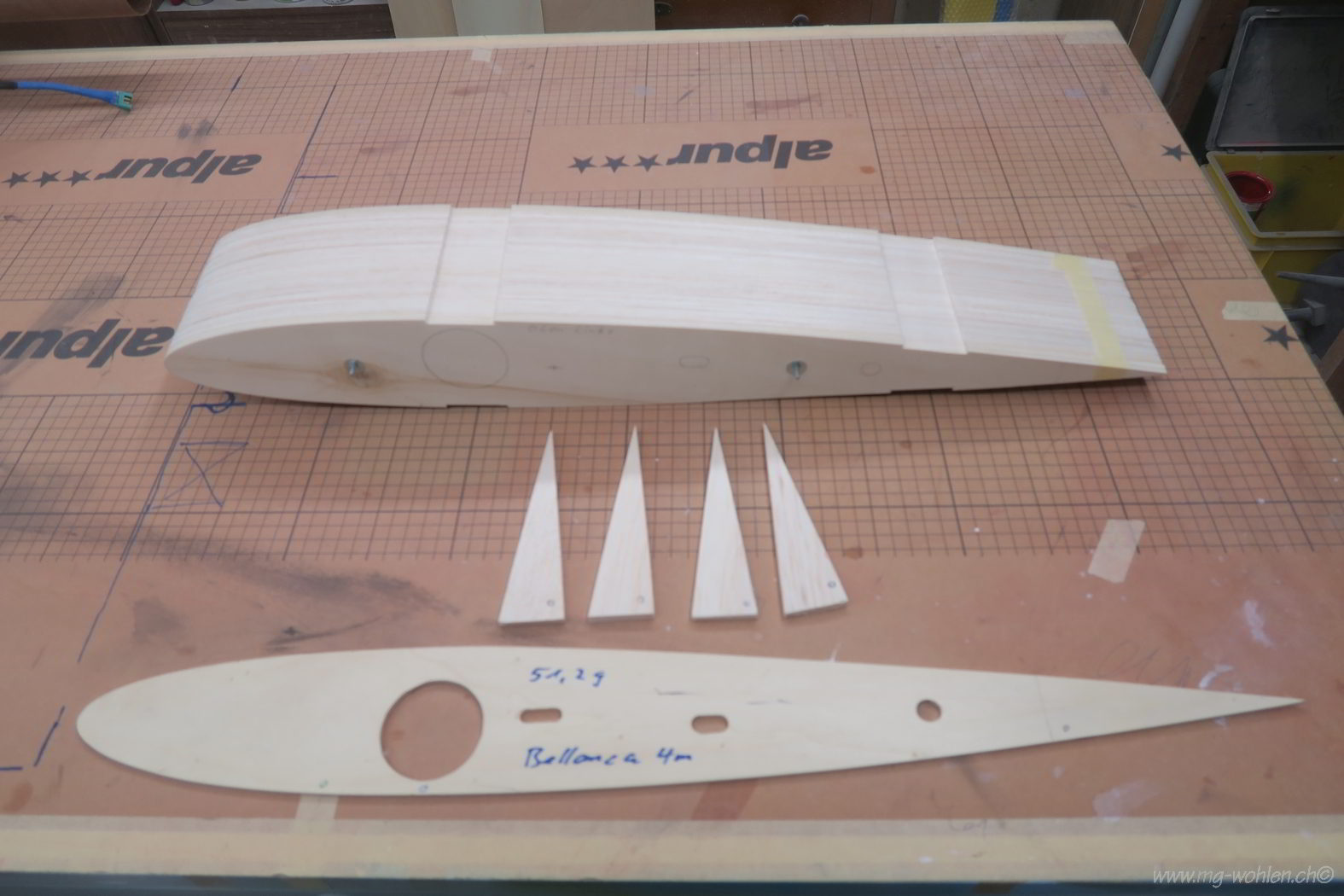

Alle Rippen an einem Block

Die Holmgurten werden mit CFK versärkt

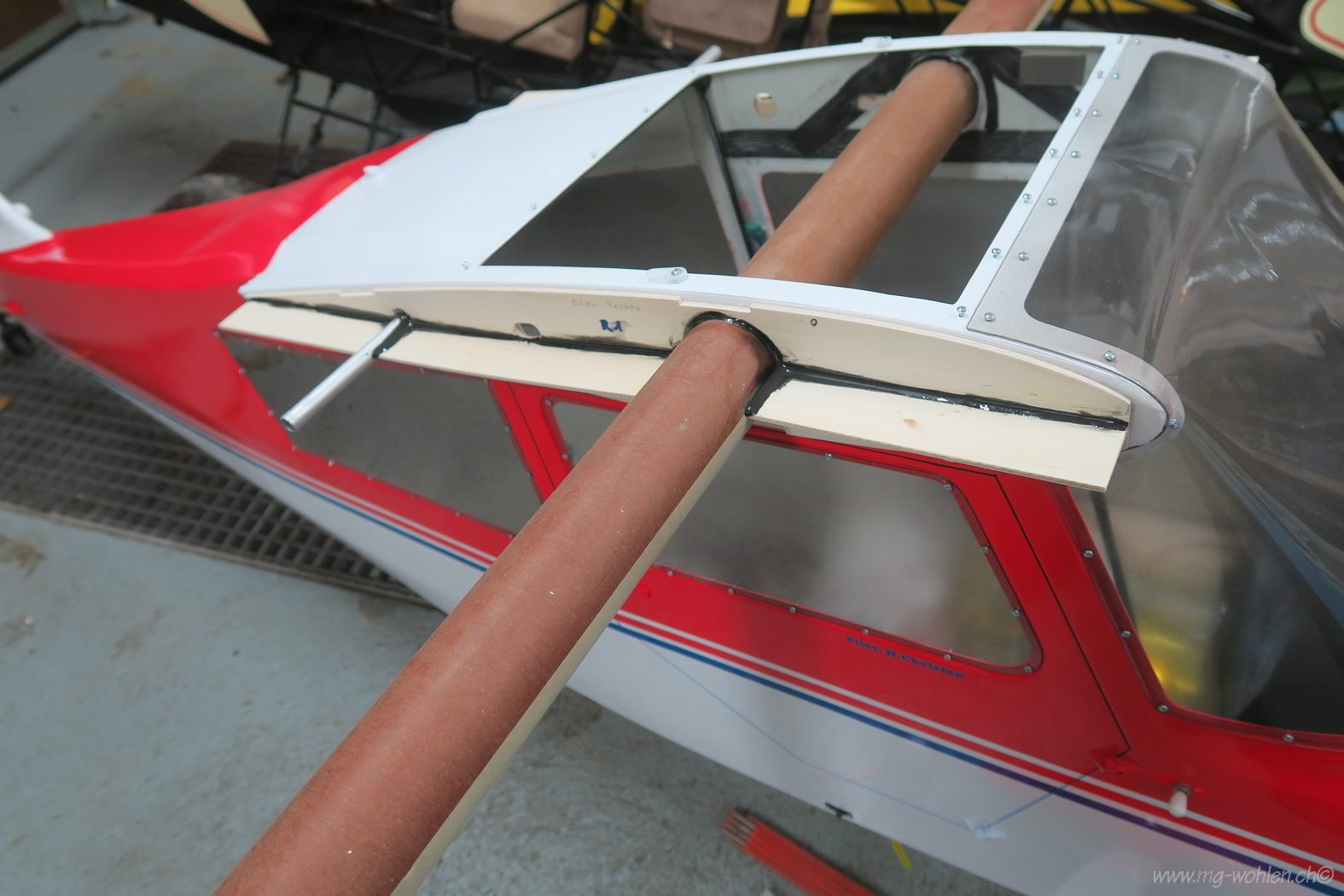

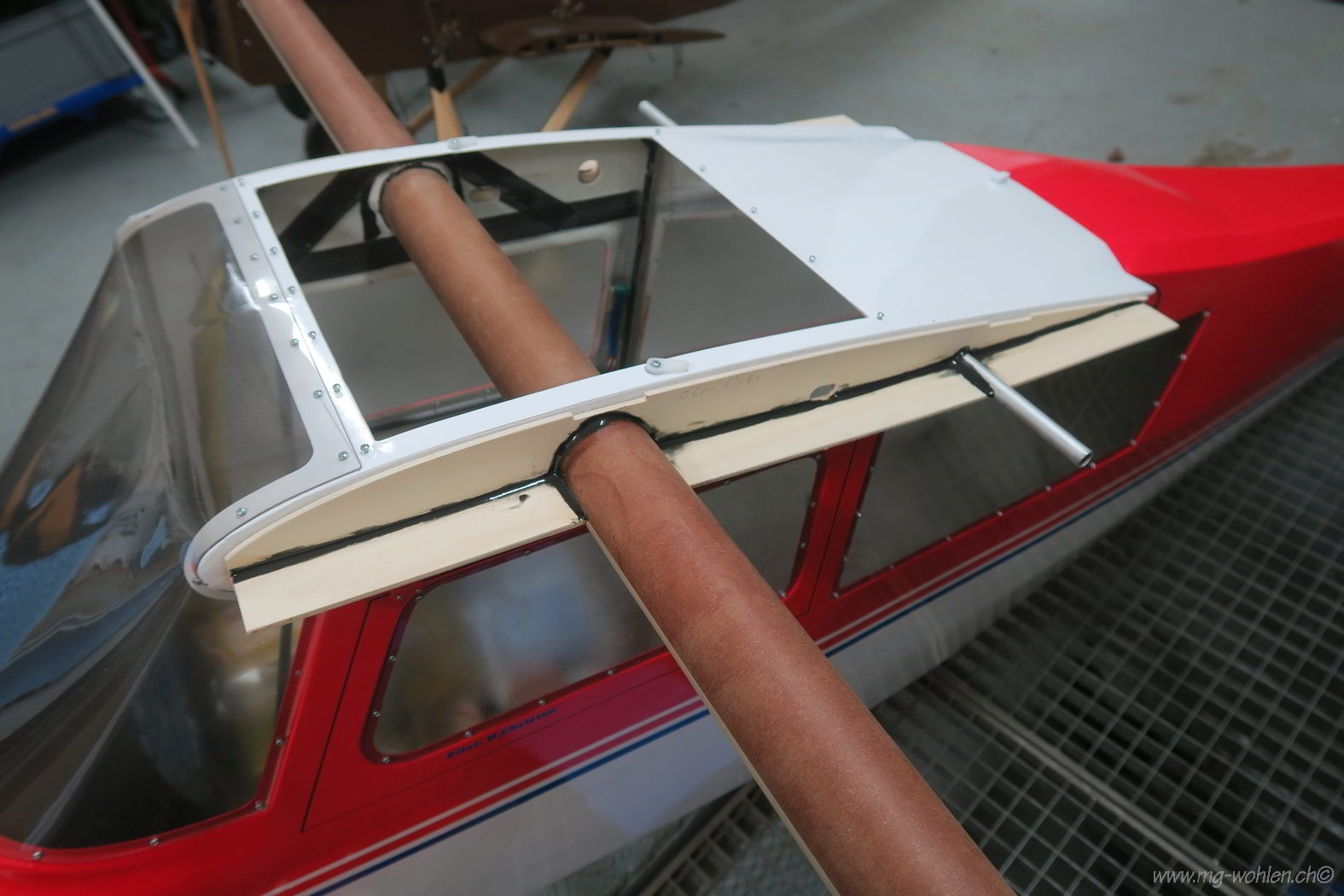

Die Wurzelrippe muss am Rumpf angepasst werden

Linke Seite

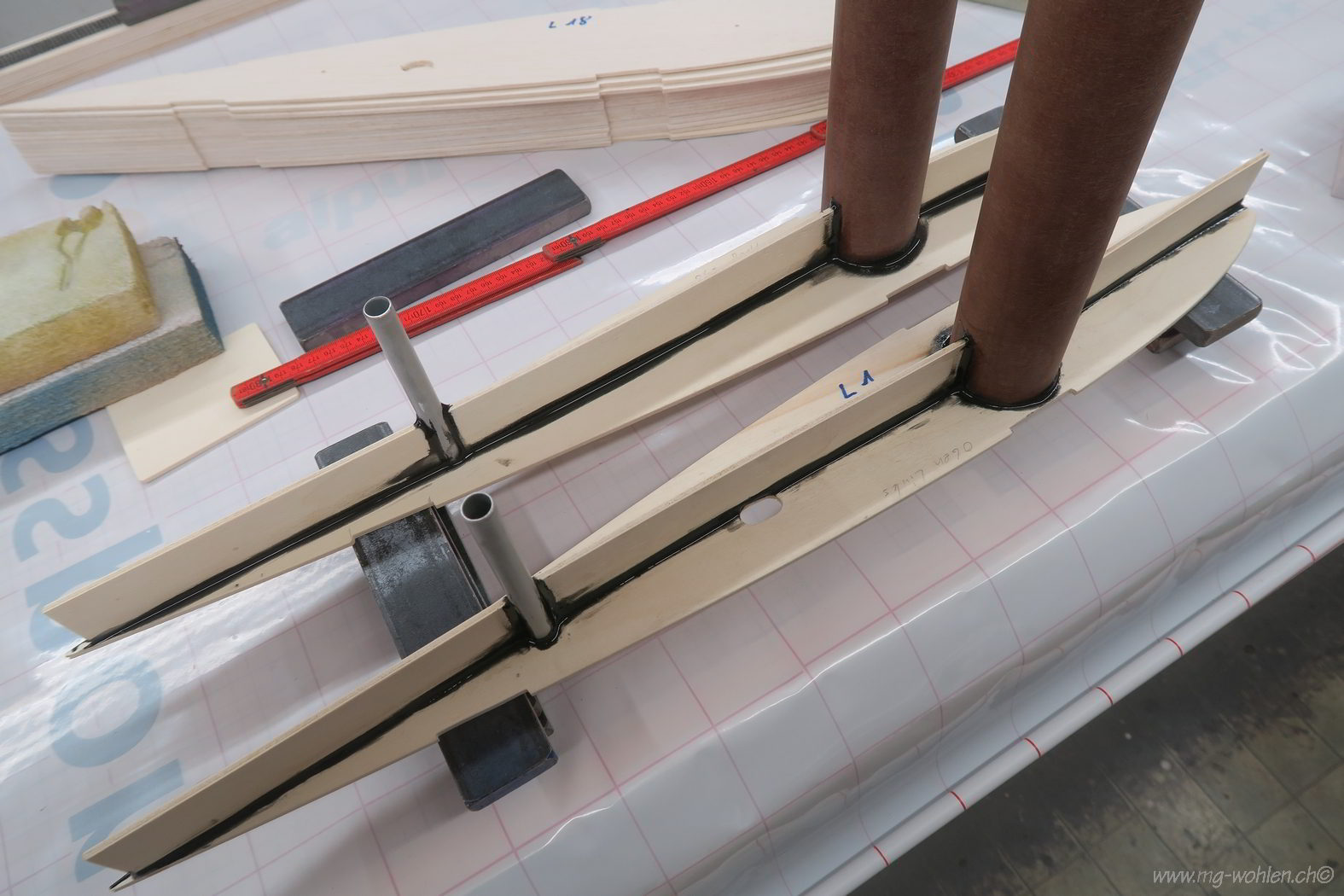

Alles gut verkleben

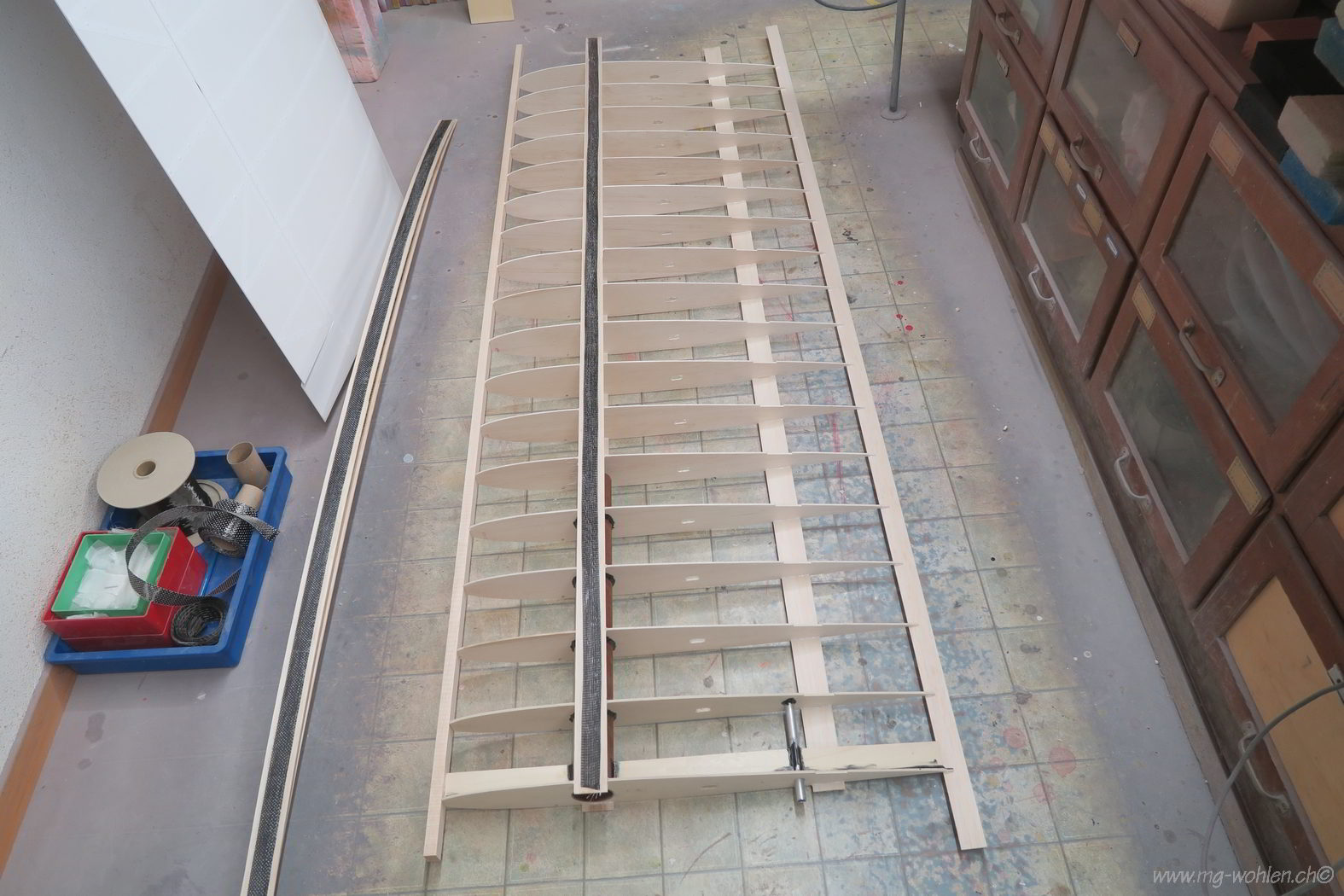

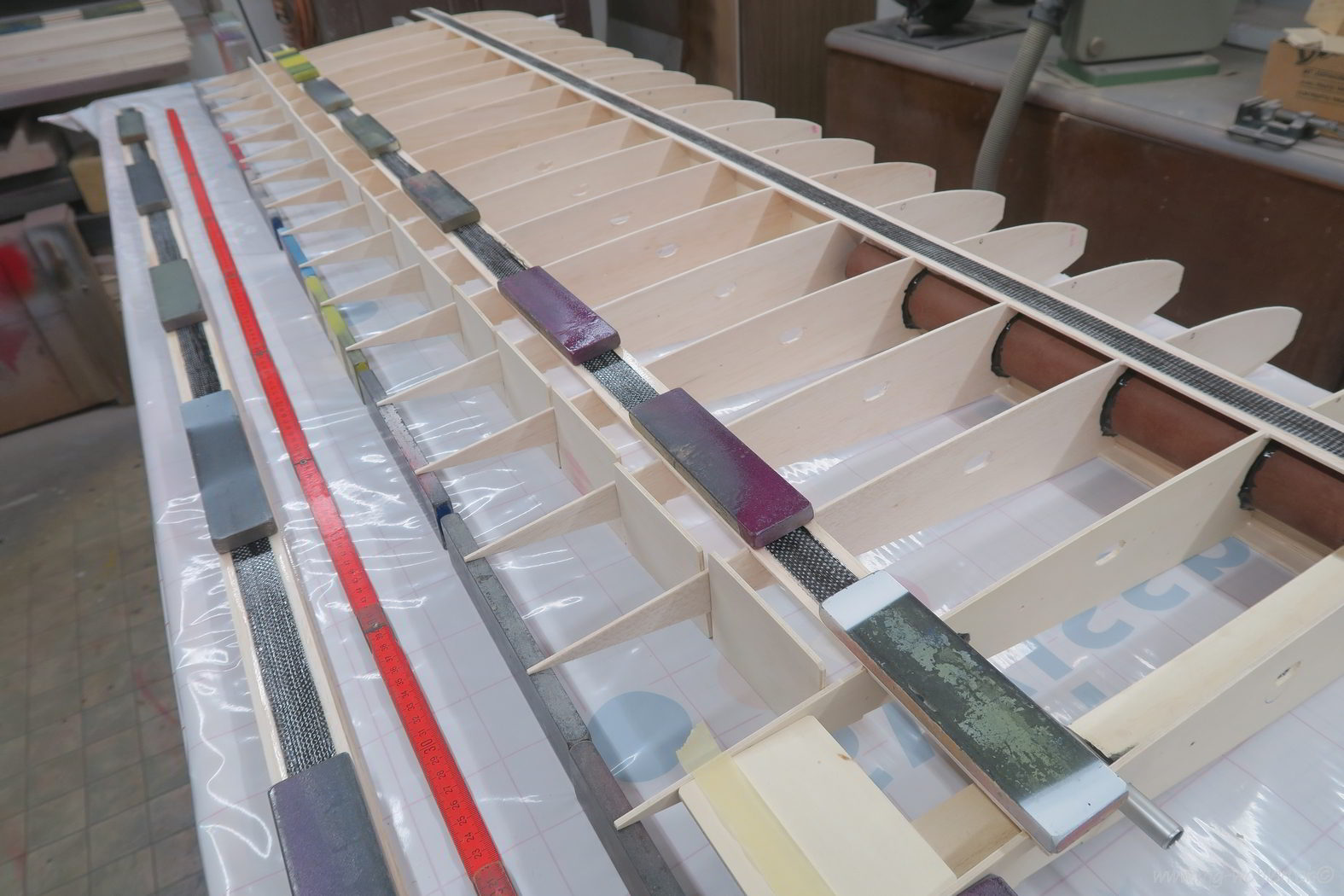

Die Holmgurte werden mit hilfe von Abstandhaltern verklebt

Die obere Endleiste ist aufgeklebt

Erstmal alles aushärten lassen

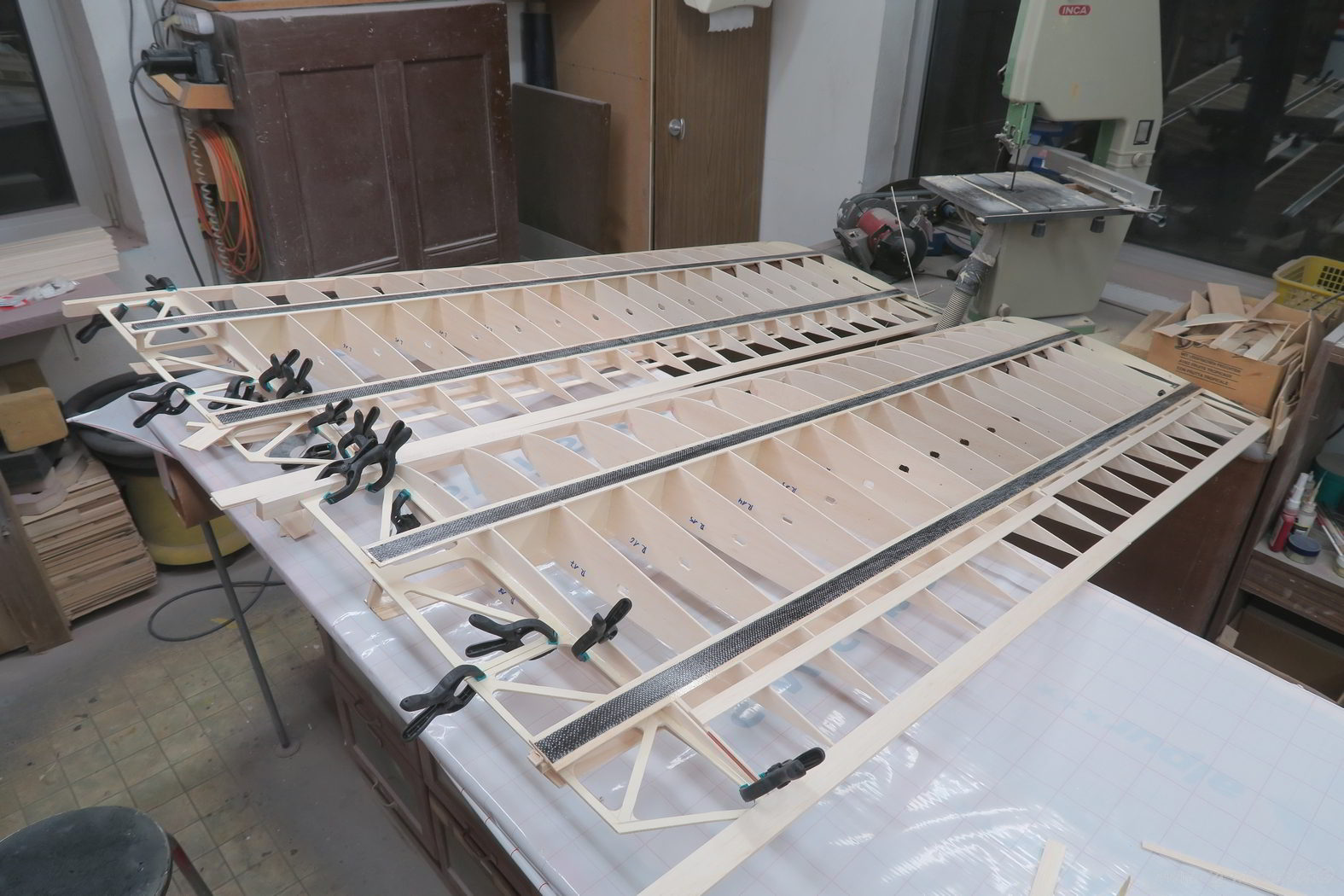

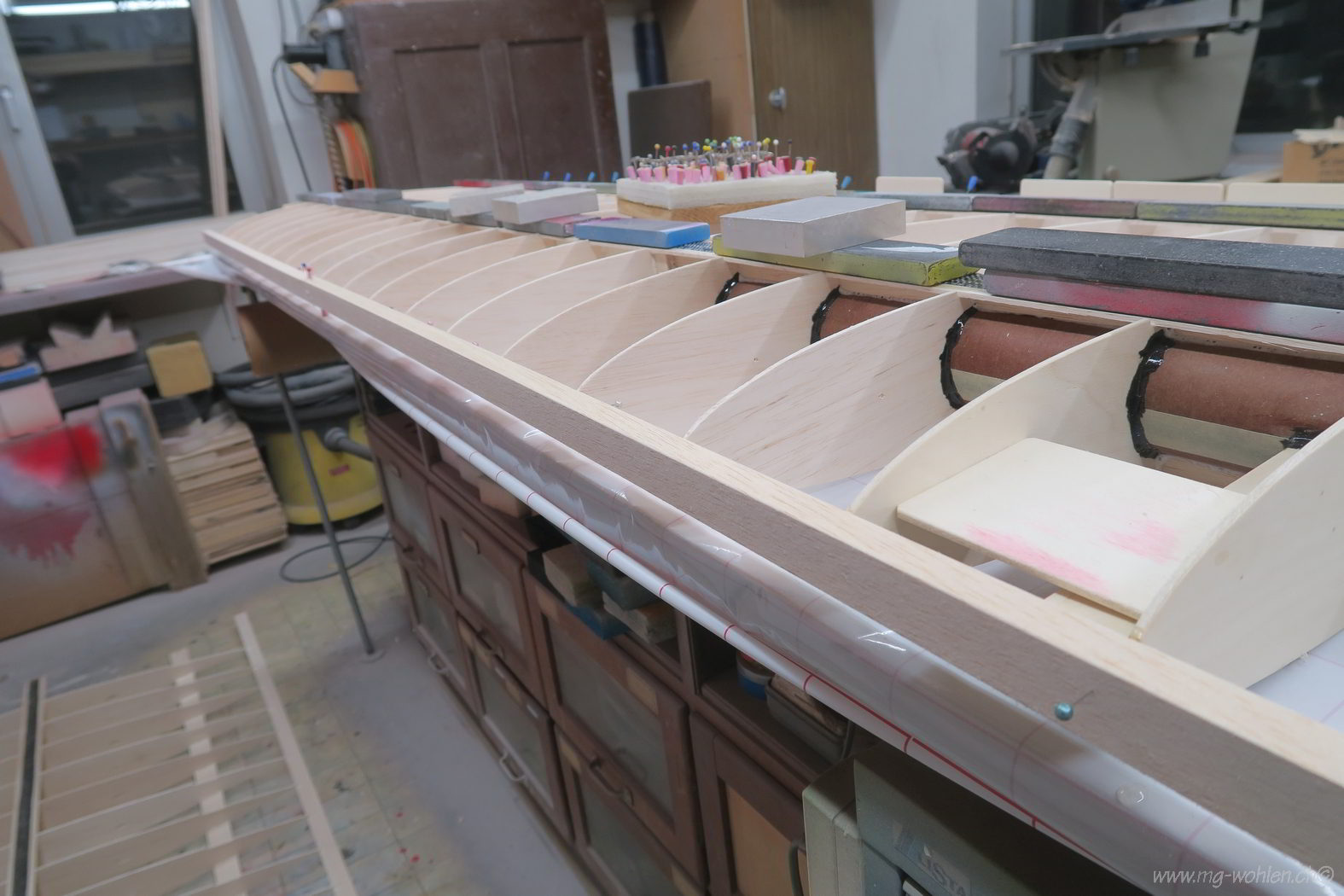

Die zweiten Holmgurte und die Nasenleisten sind am aushärten

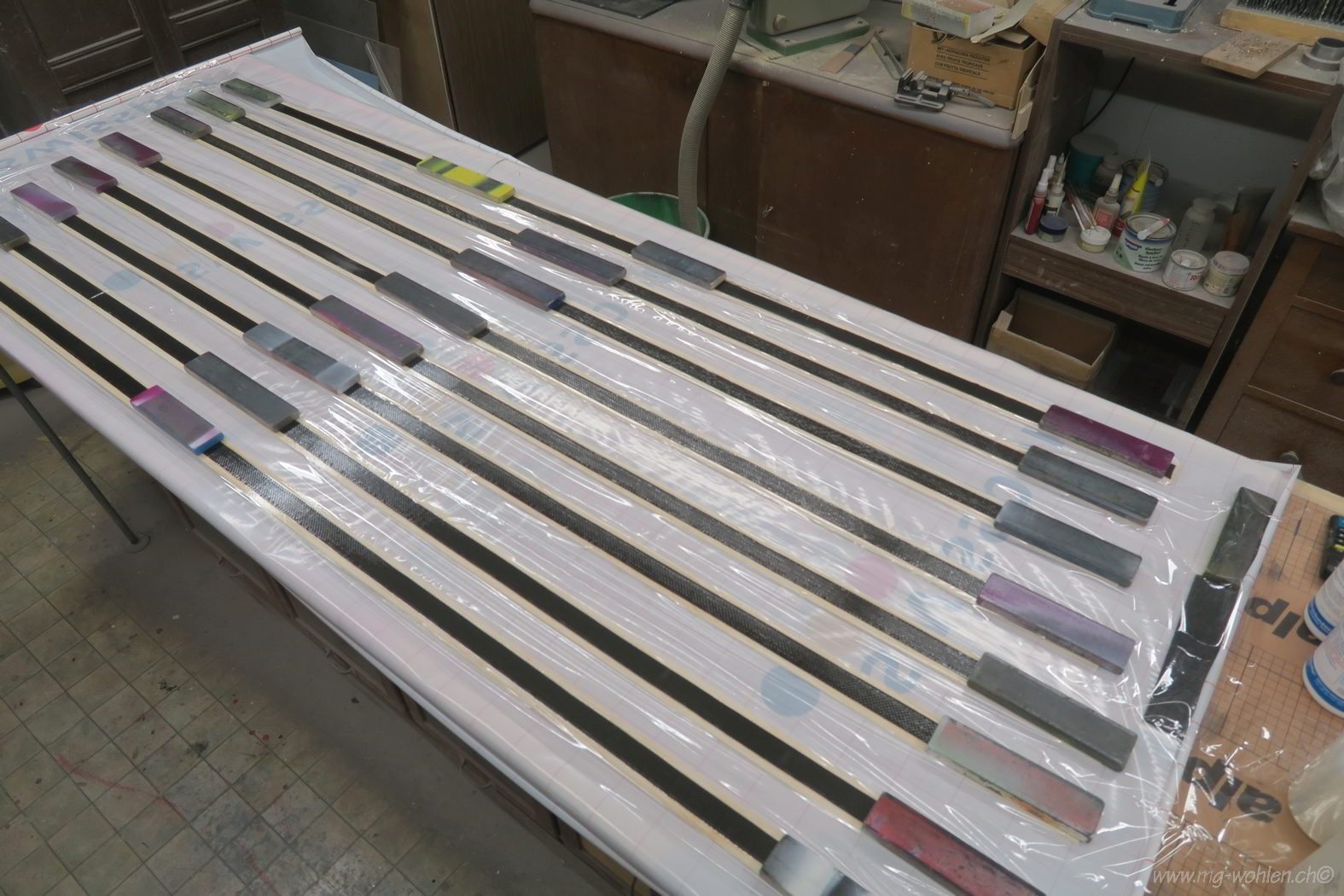

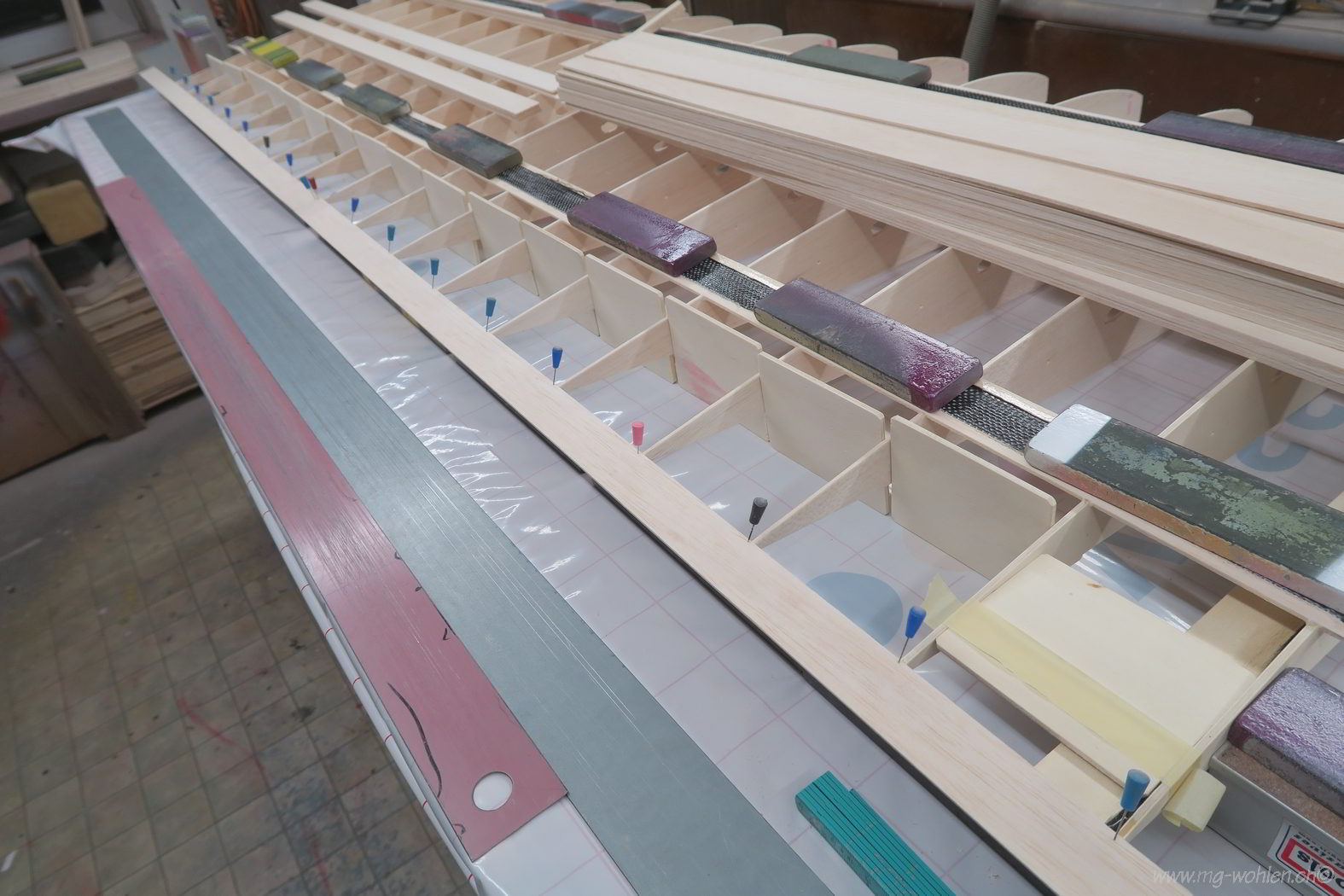

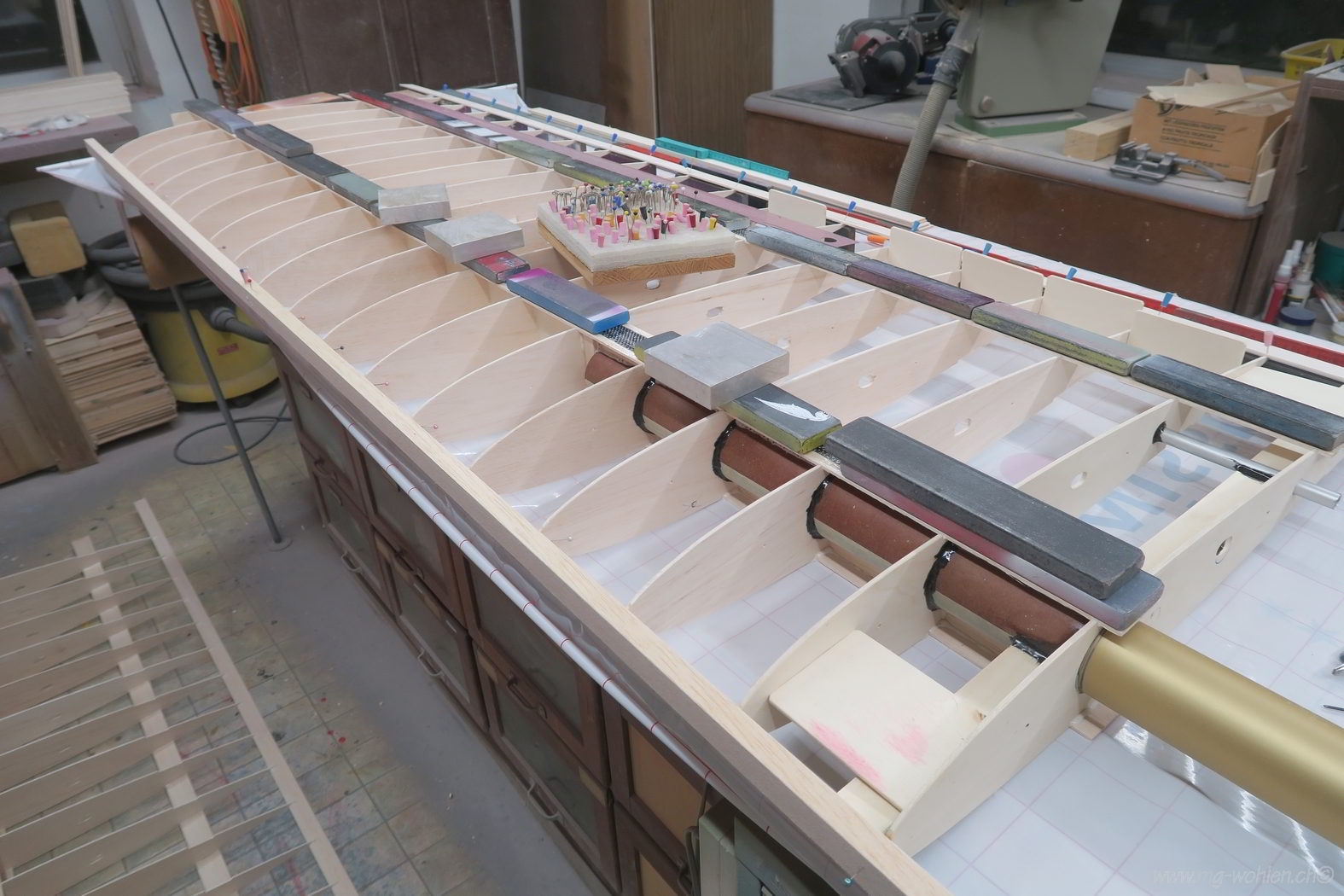

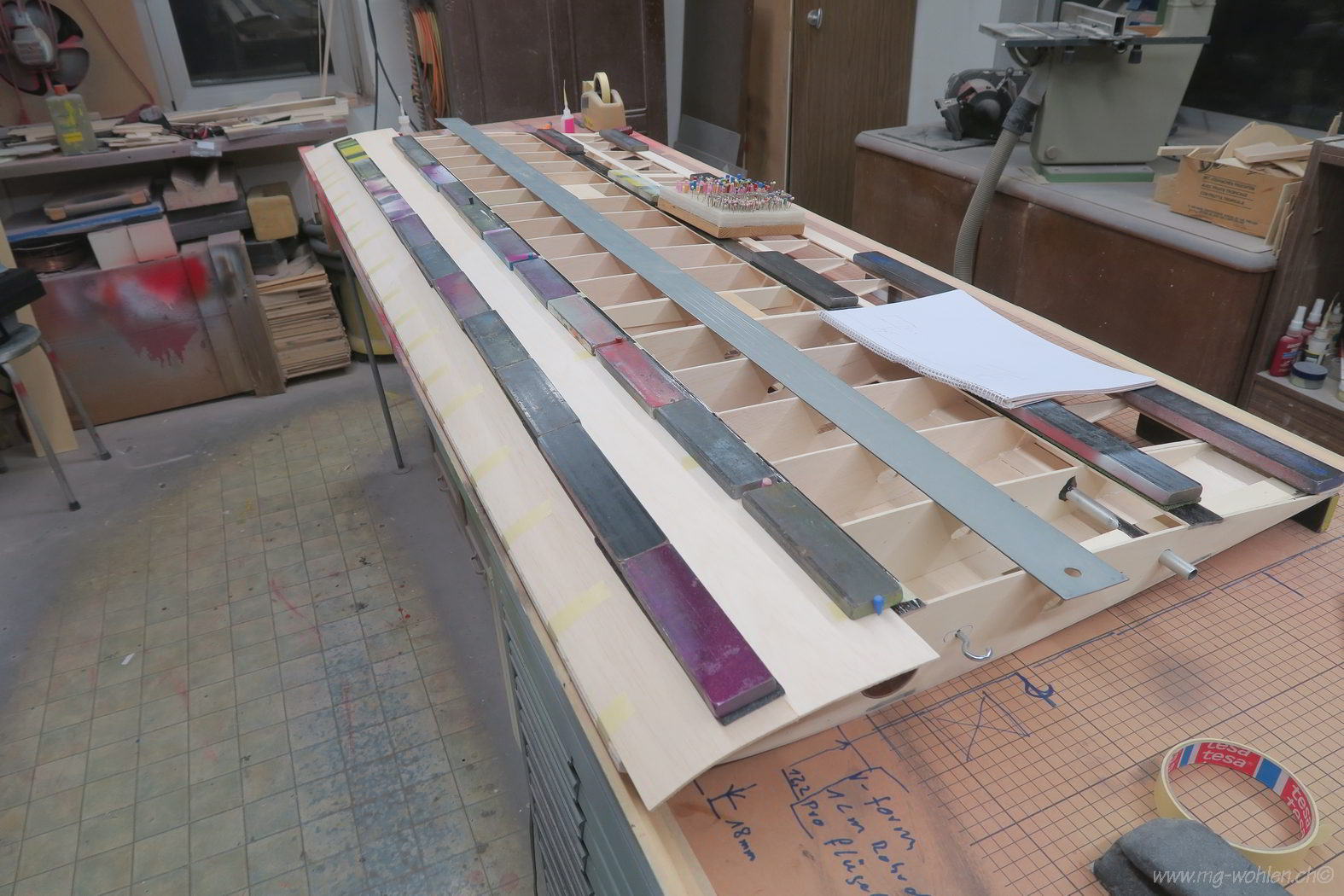

Alles immer gut beschweren wärend dem aushärten

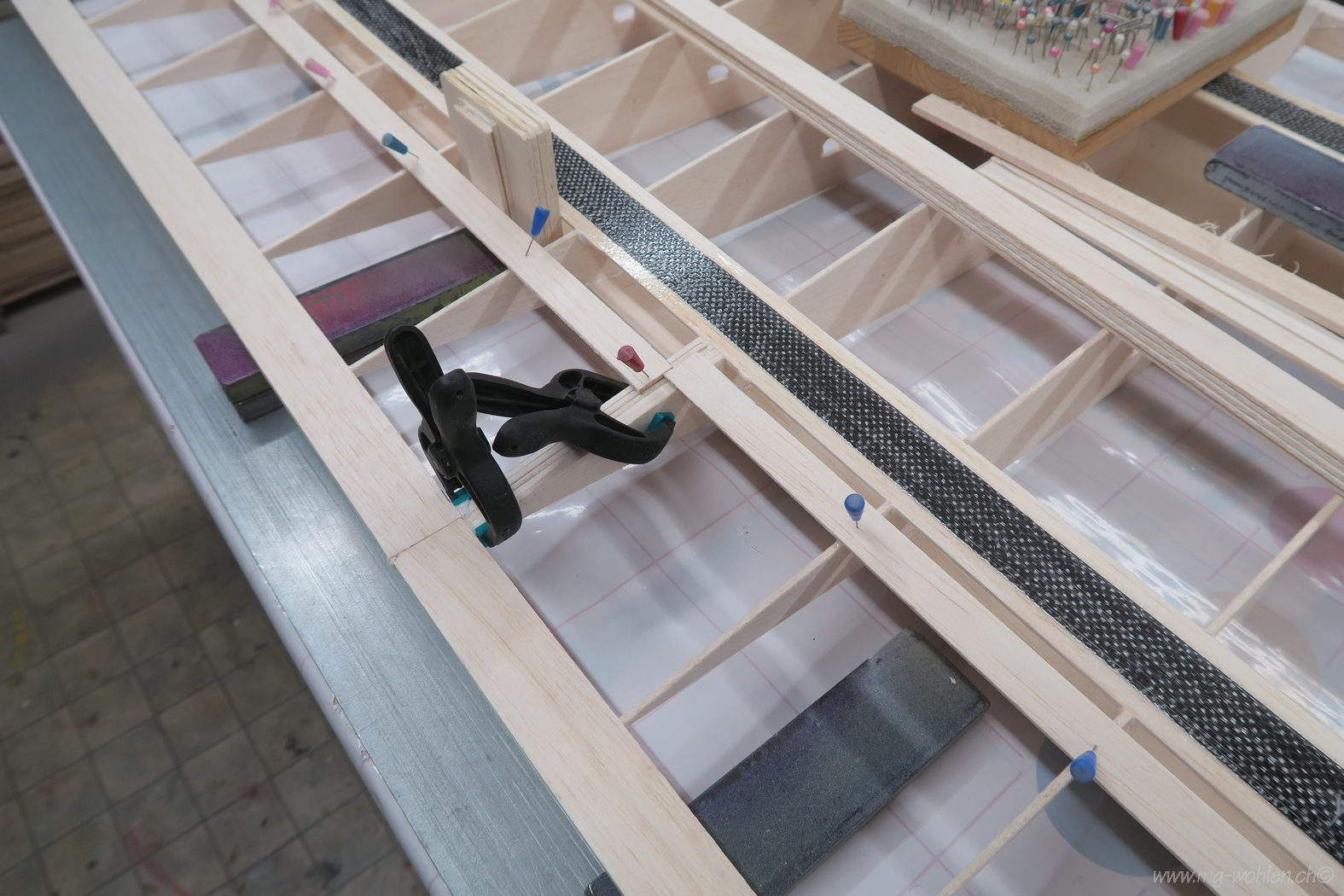

Die Zusatzrippen und erste Verkastung der Ruder

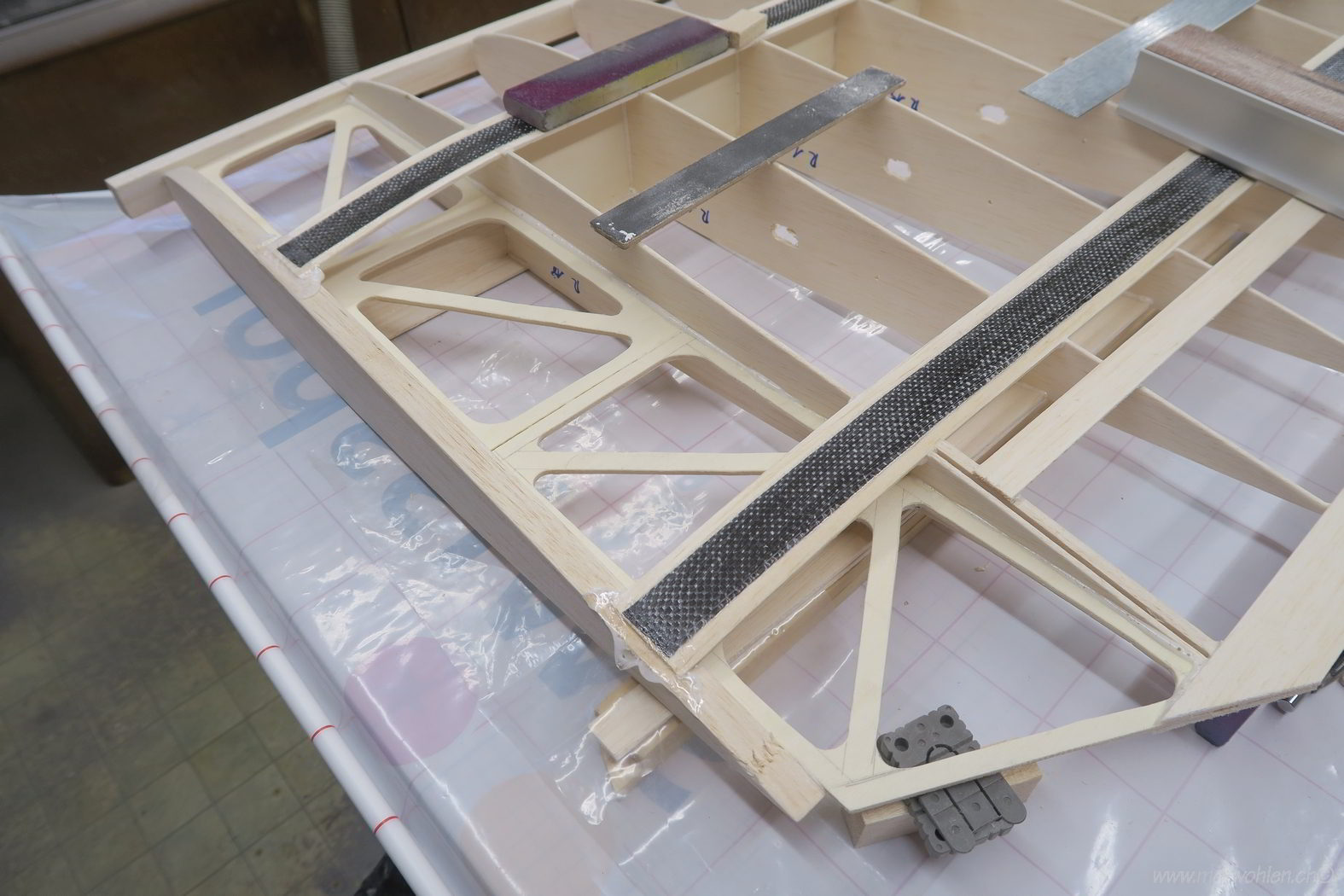

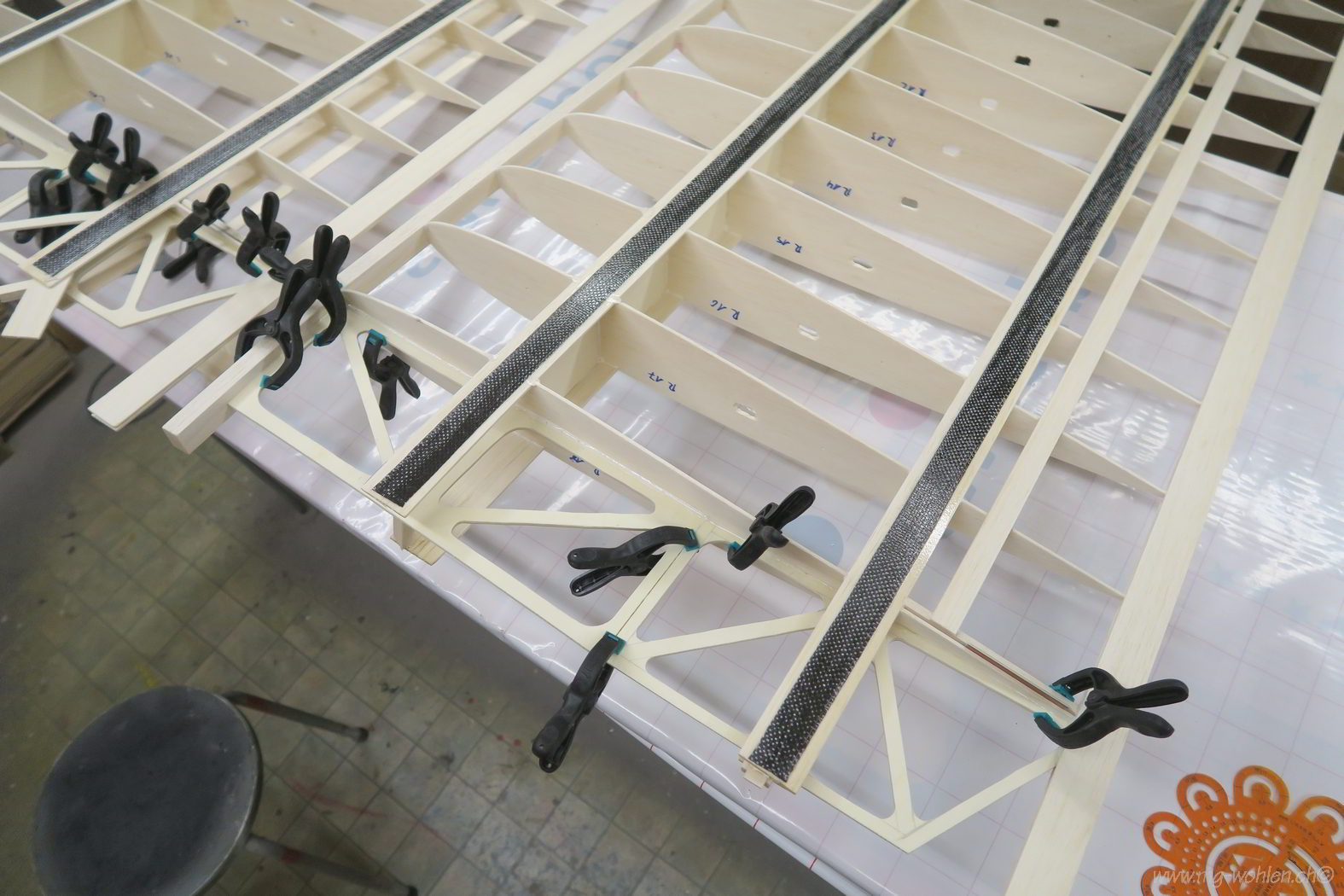

Die Verstärkungen für die Randbögen sind eingebaut

Die Nasenleiste ist beim Randbogen nach hinten gezogen

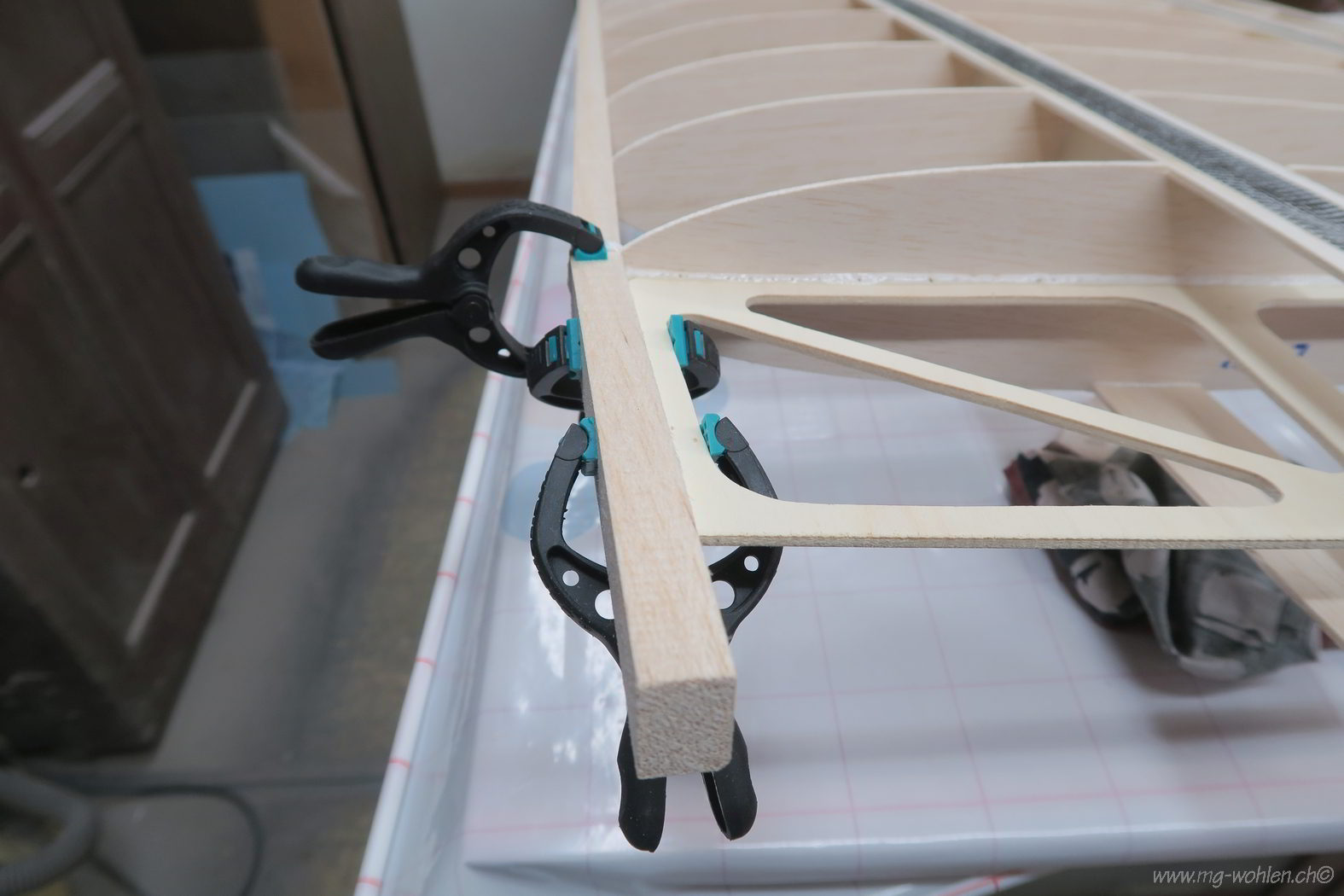

Die Endleiste muss noch angepasst werden

Die Balsa Endrippe ist angeklebt

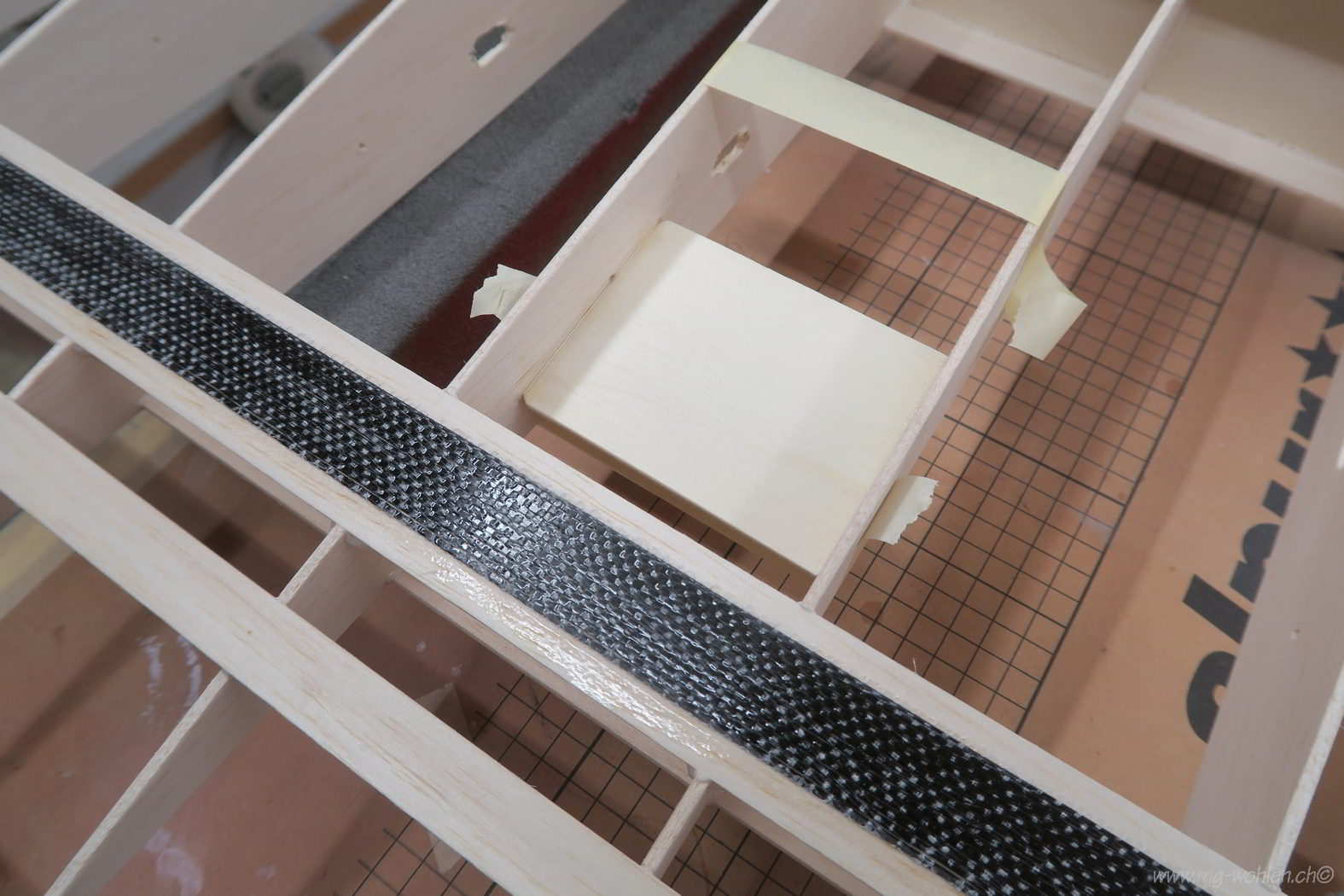

Die Servobretter werden eingeklebt

Glück gehabt, es ist ein linker und ein rechter Flügel

Die Verstärkungsrippe für die Anlenkung

Verstärkungsrippe eingebaut

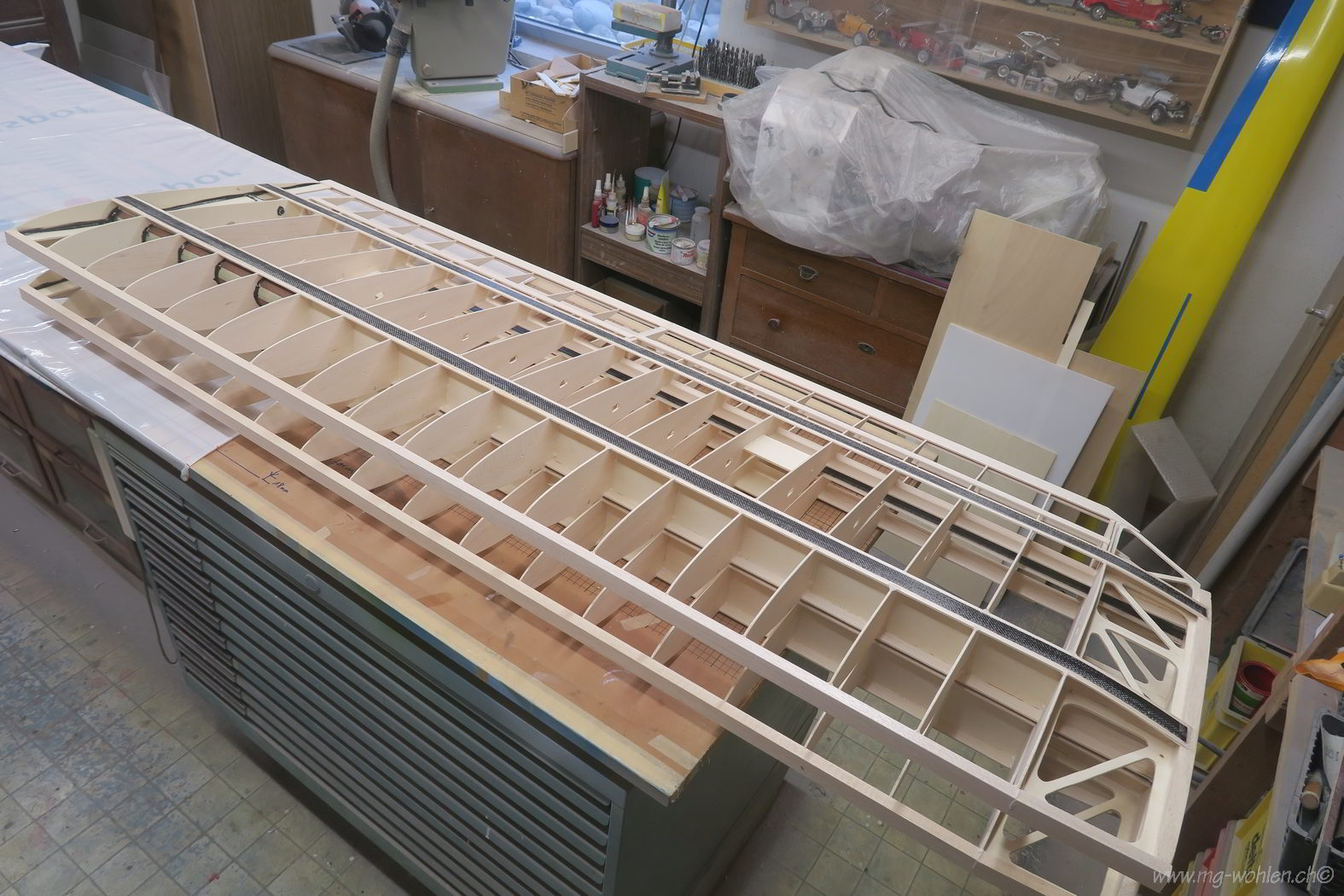

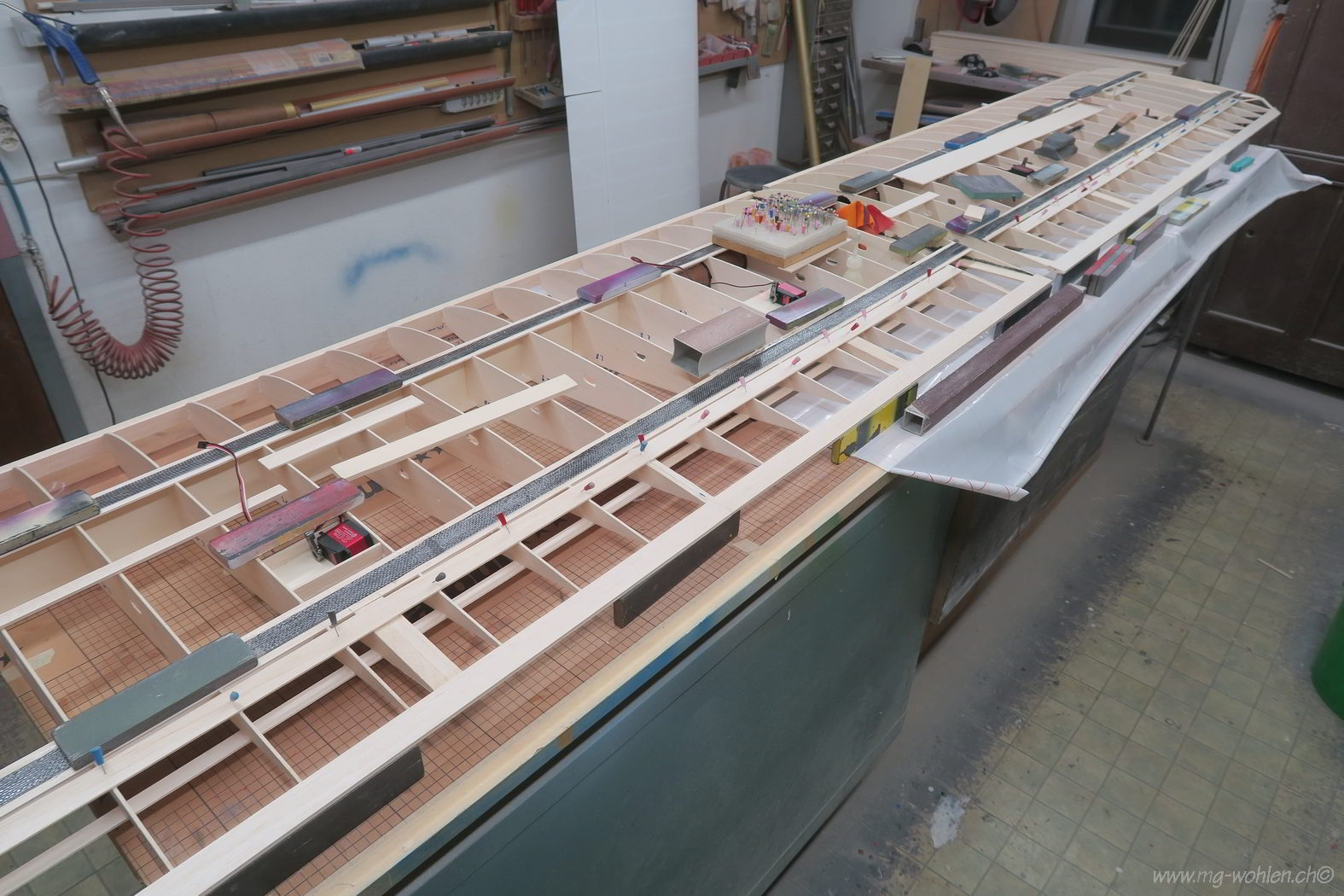

Der Flügel wird bereit gemacht für die Beplankung

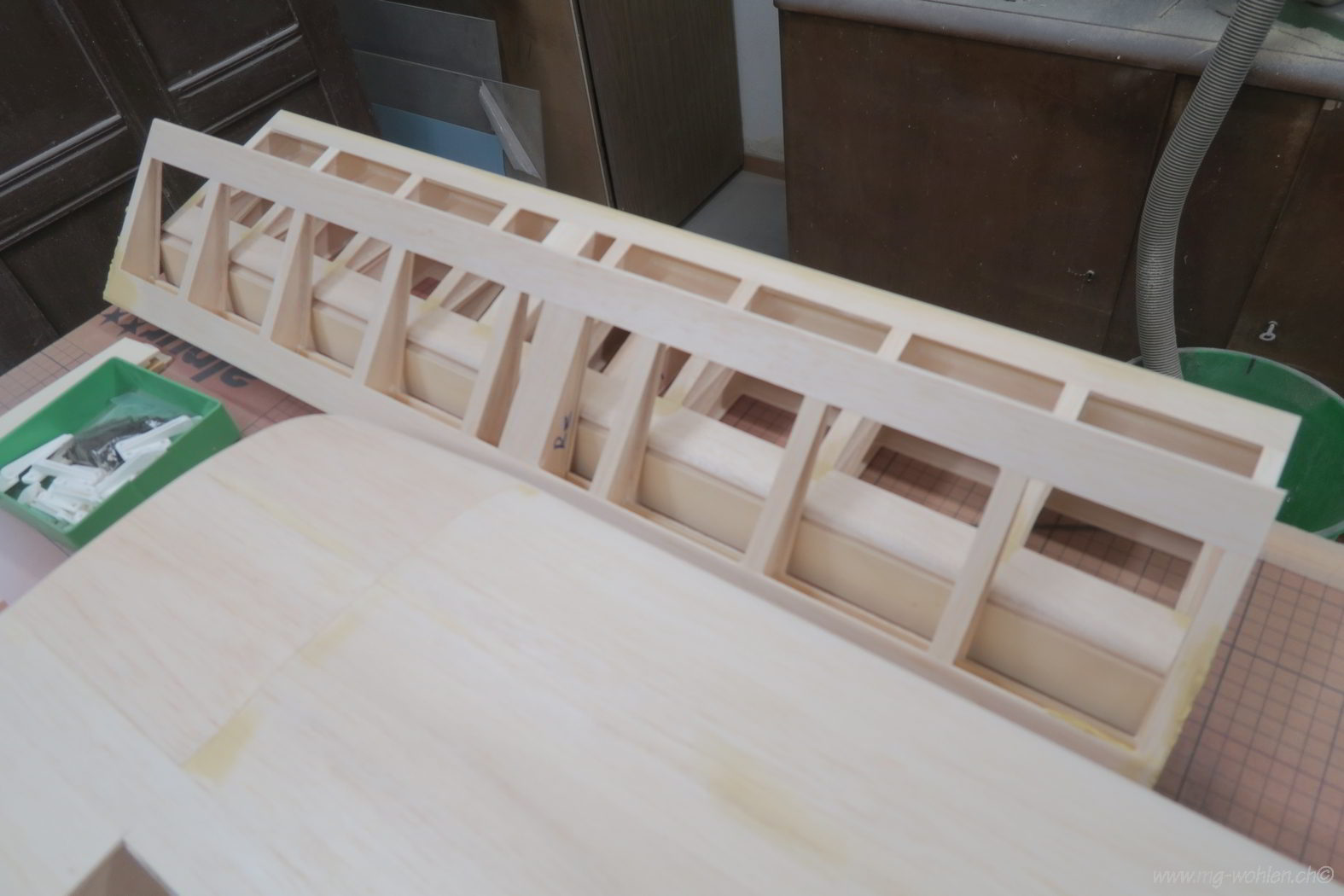

Rippenaufleimer auf dem Ruder

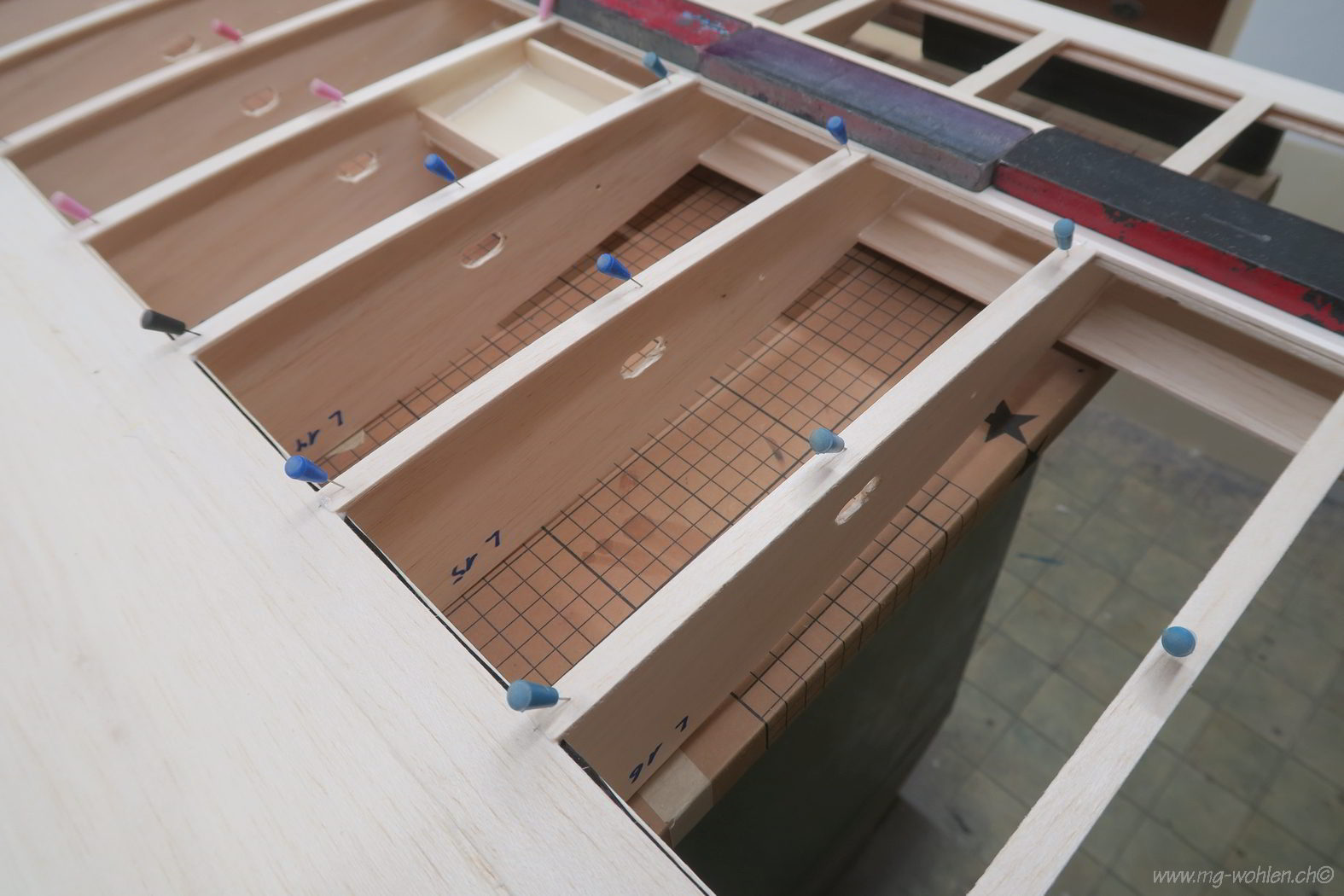

Wie anno Dazumal wird mit Stecknadeln fixiert

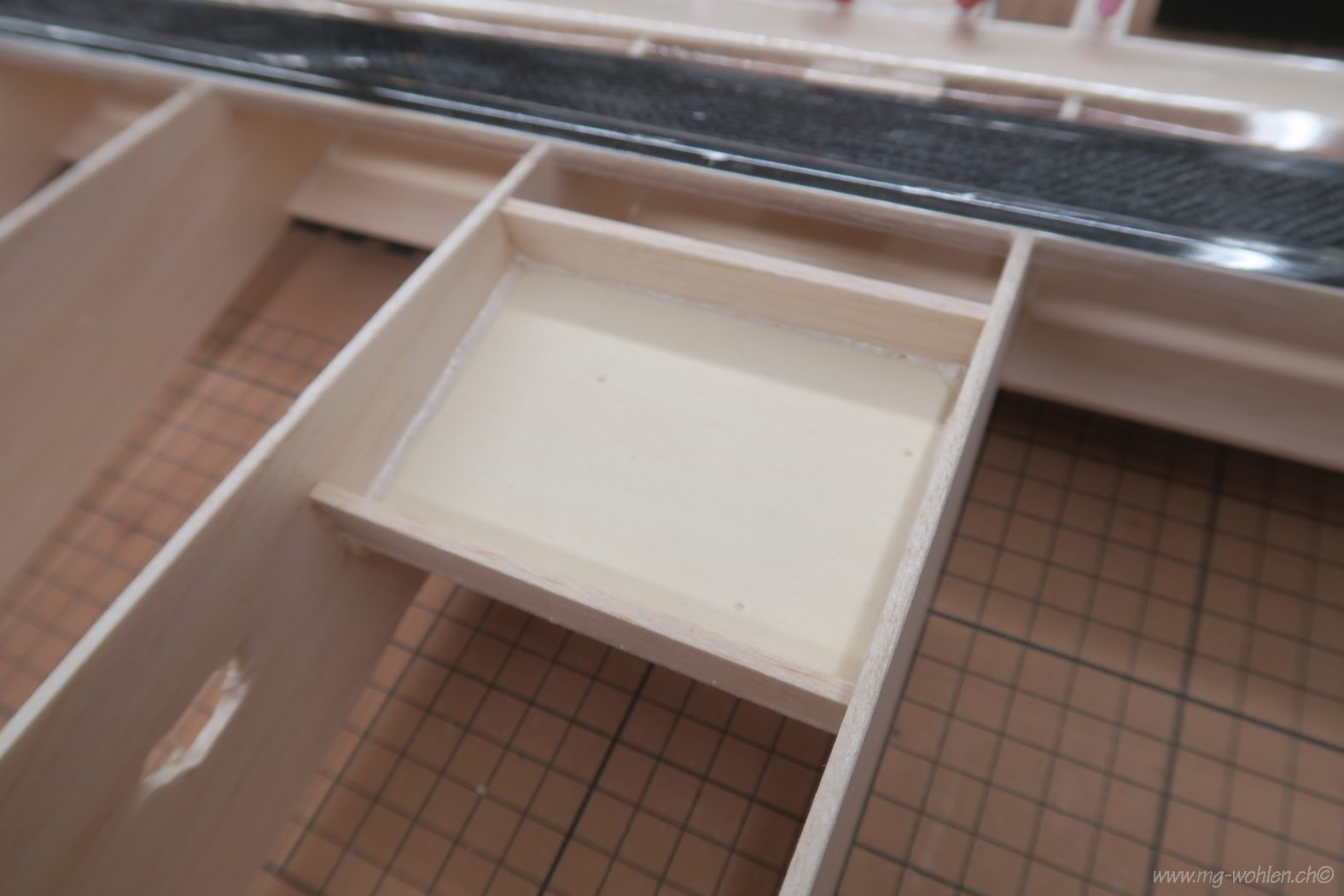

Die Servobretter werden noch mit Querstegen verstärkt

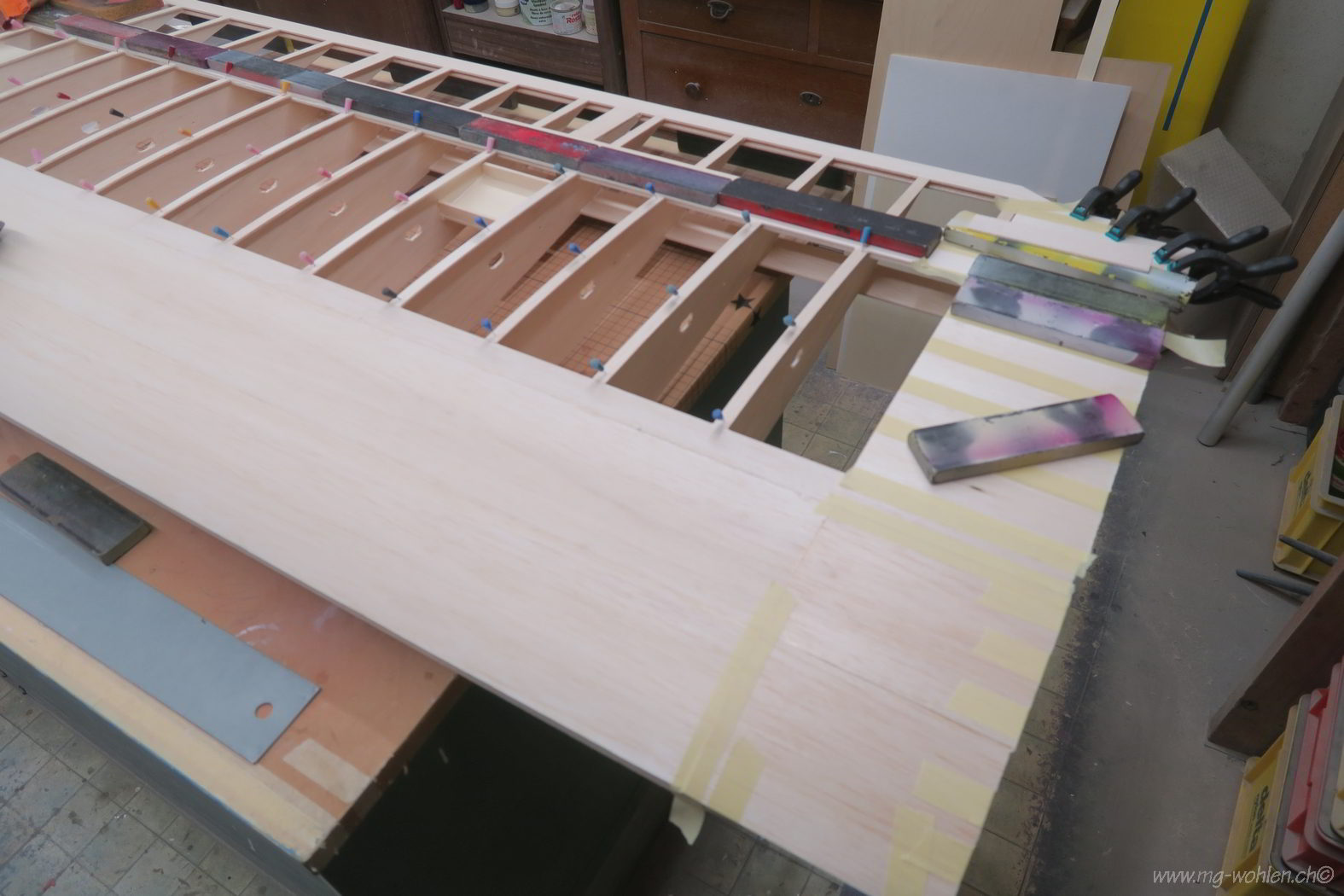

Die erste Nasenbeplankung ist aufgeklebt

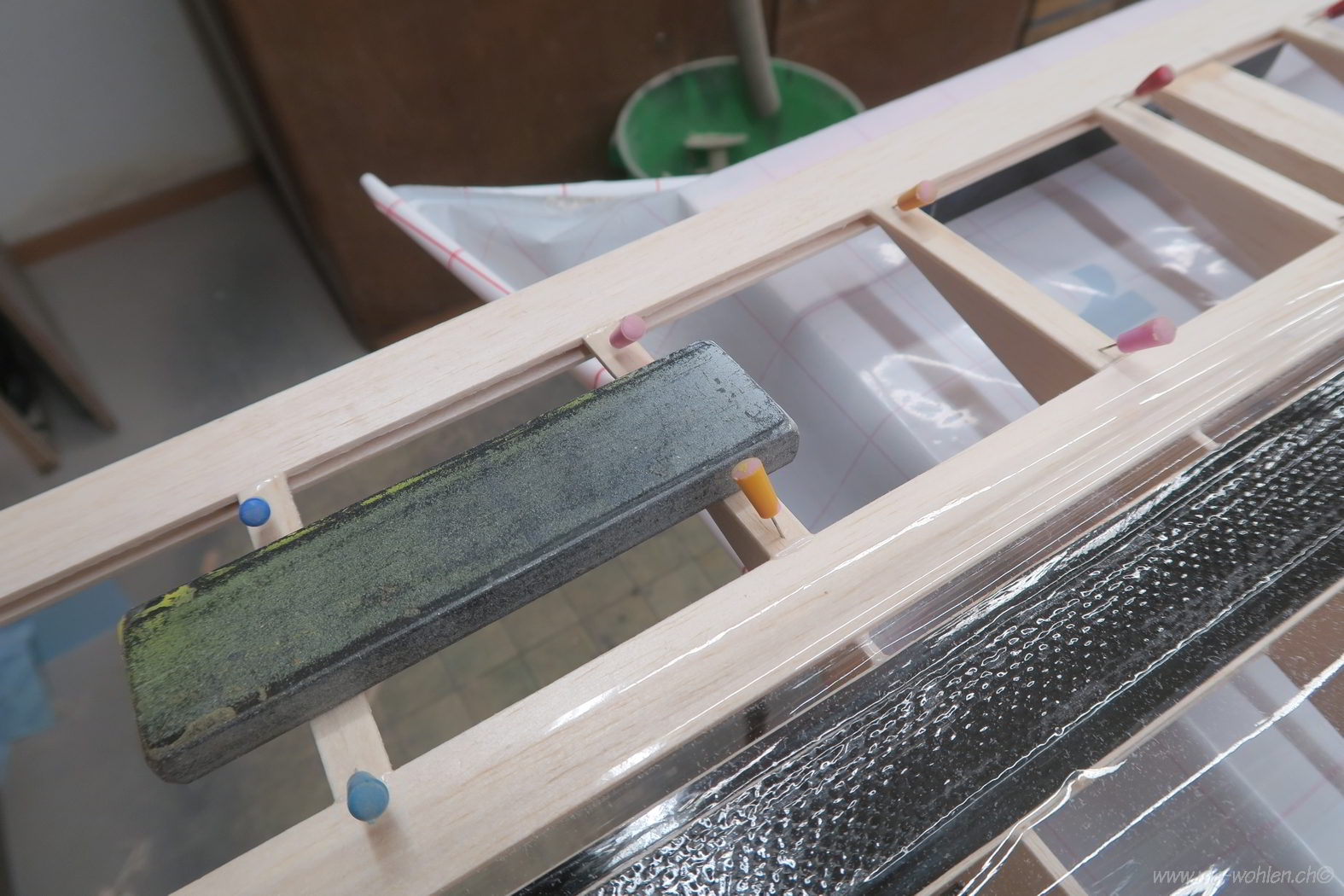

Aufleimer am trocknen

Alles Balsaholz wird mit PU Schaumkleber verklebt

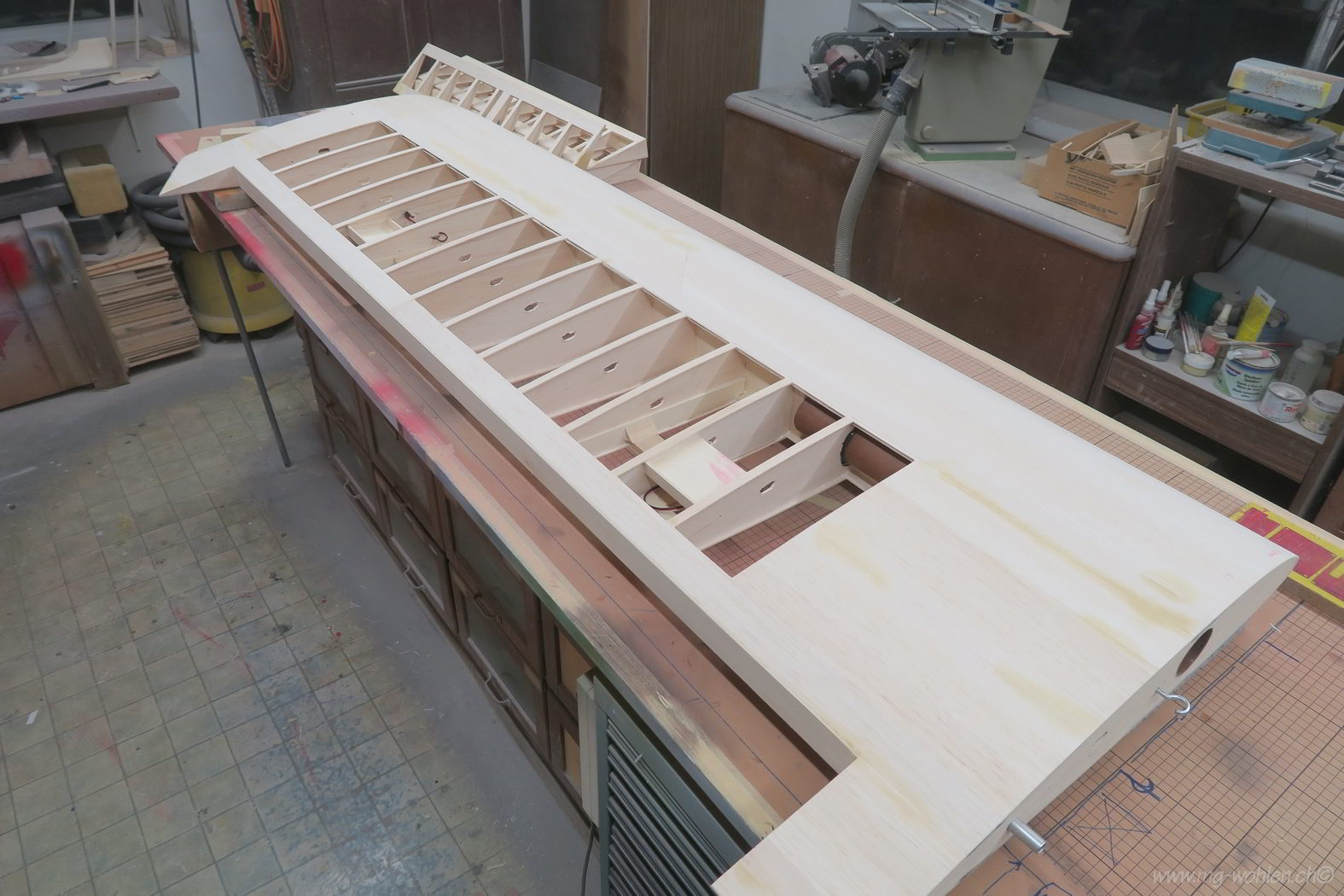

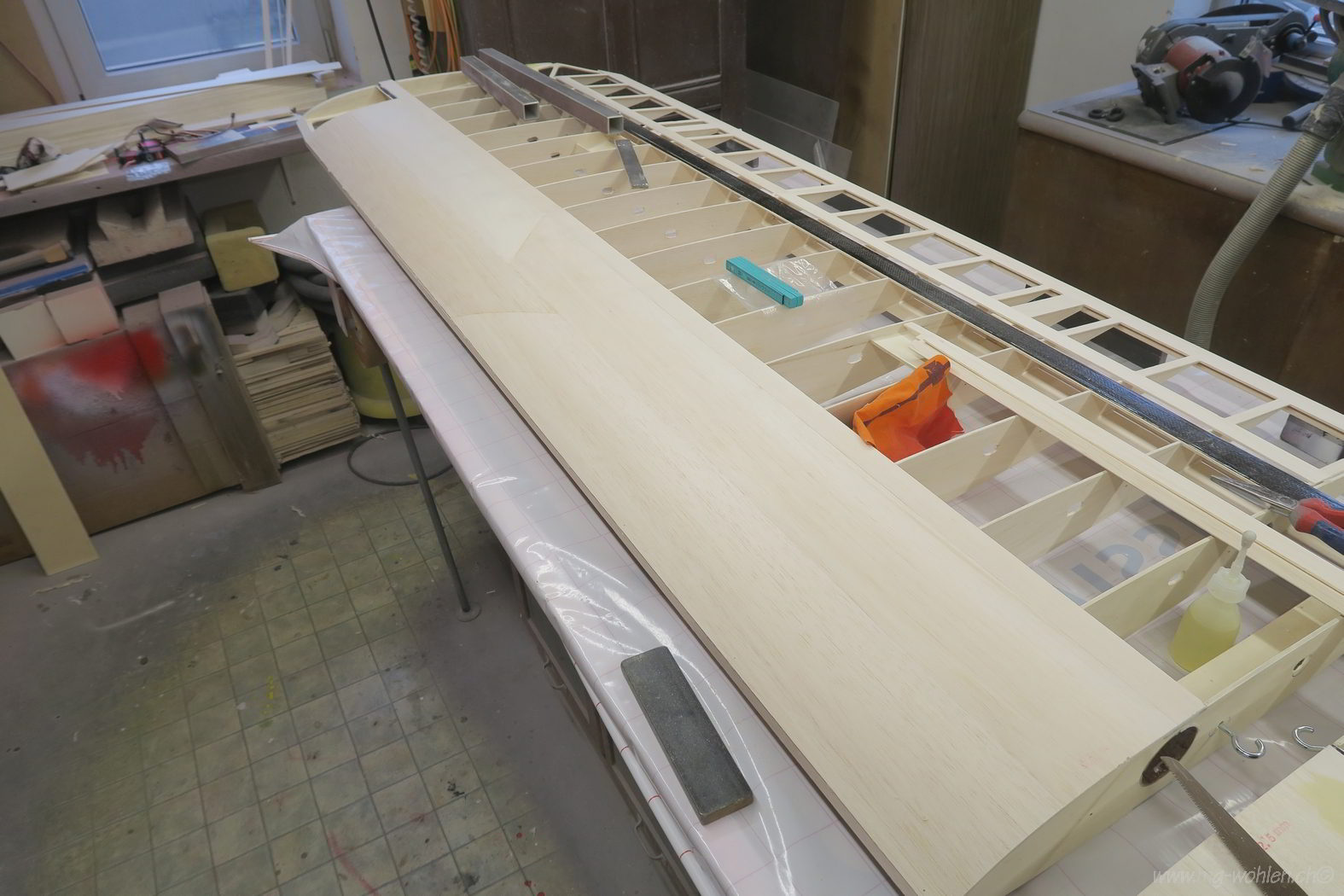

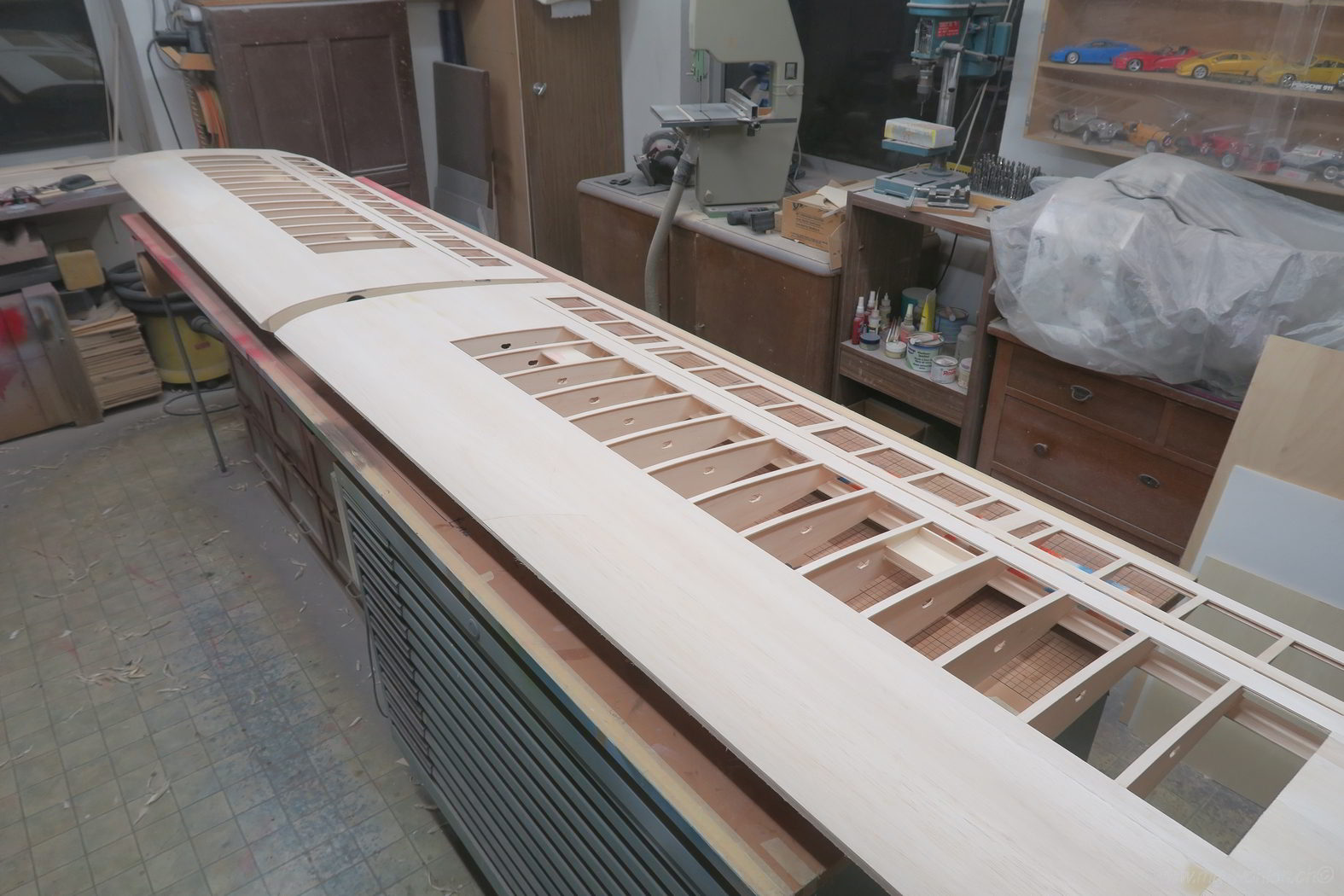

Die obere Beplankung ist rohbaufertig

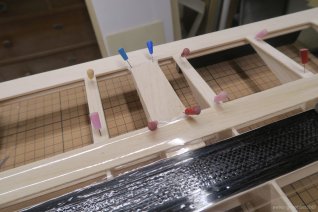

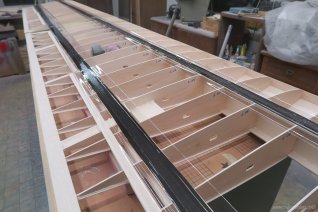

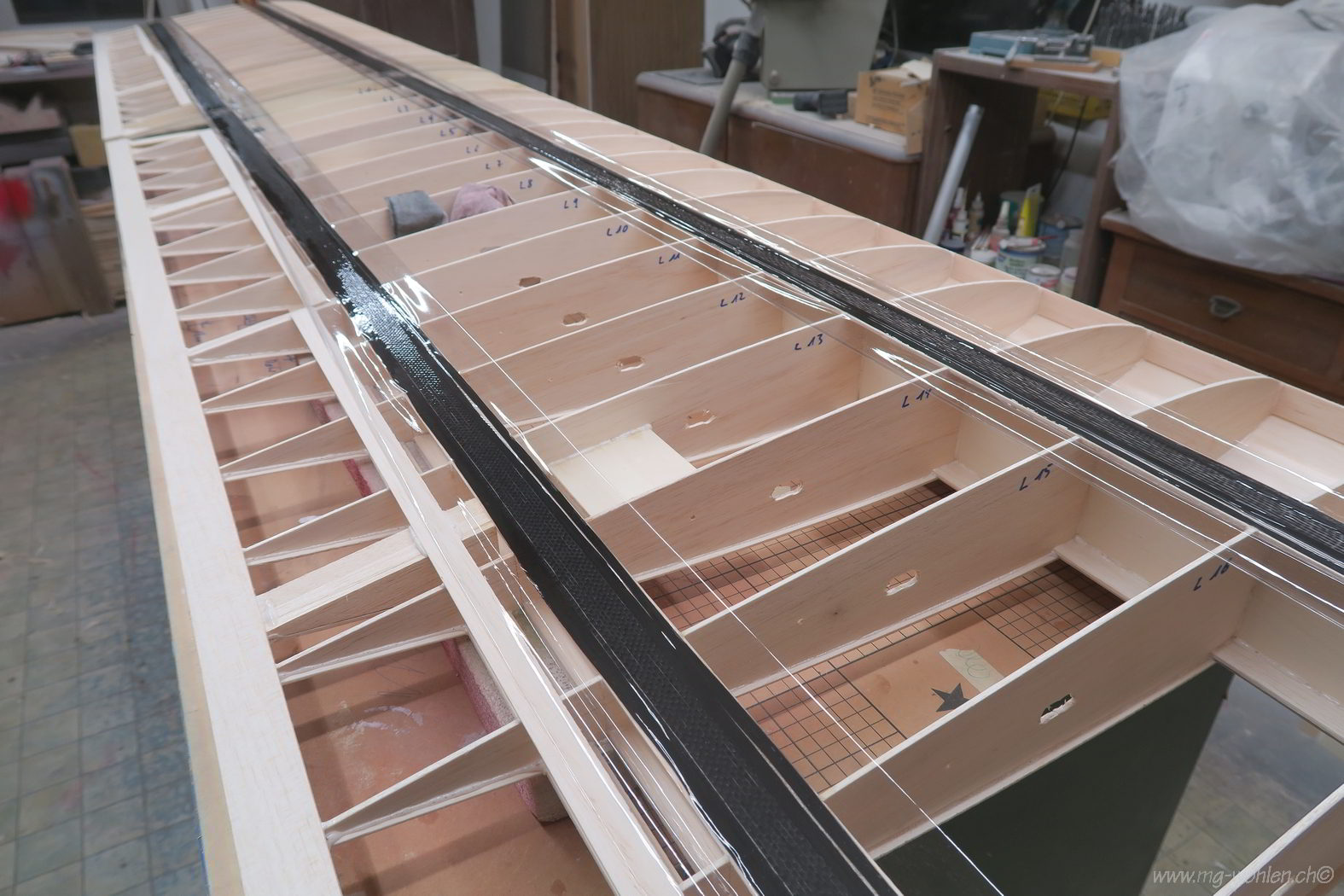

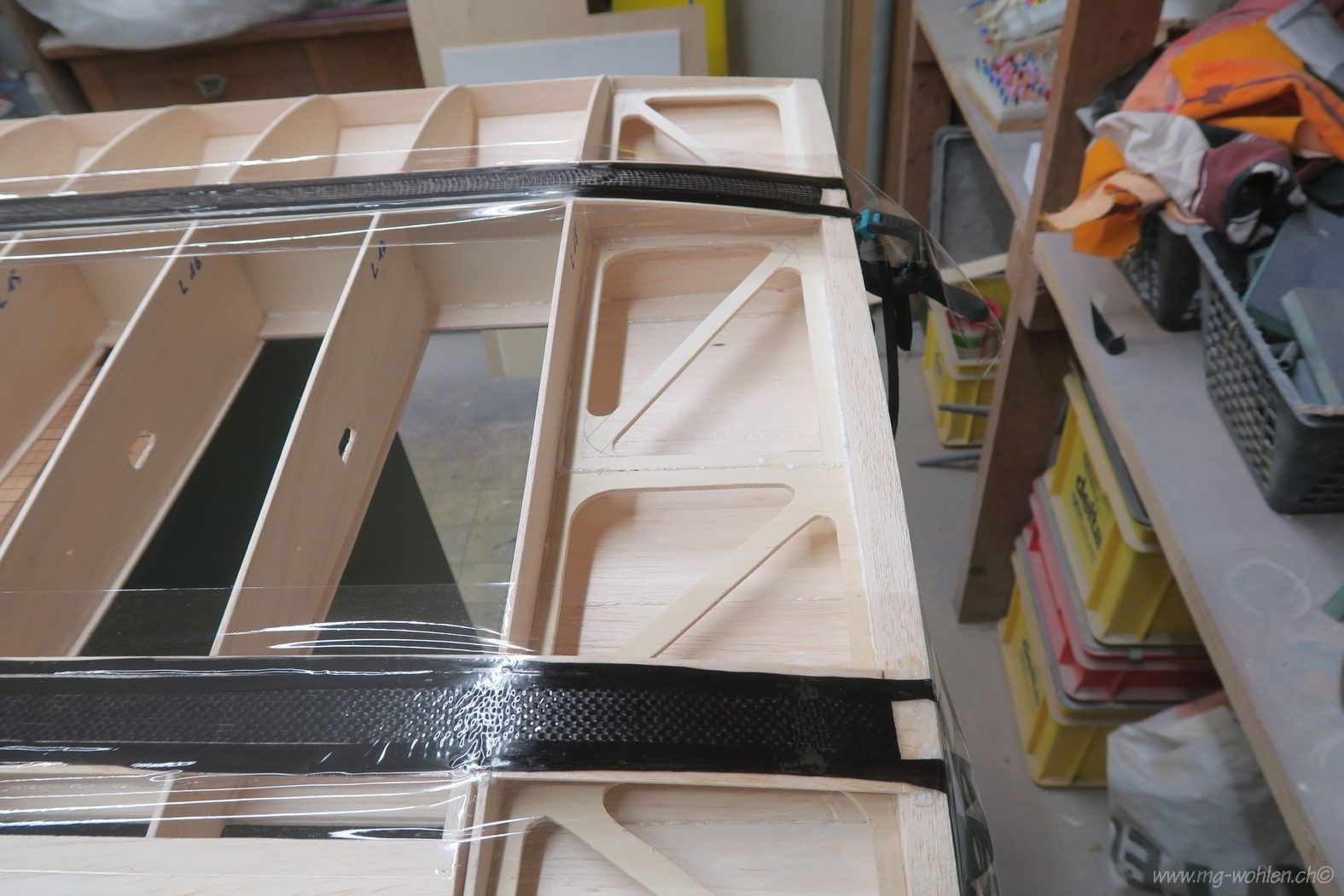

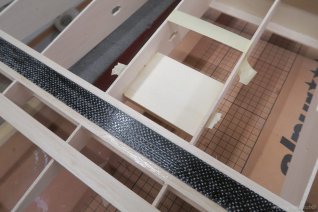

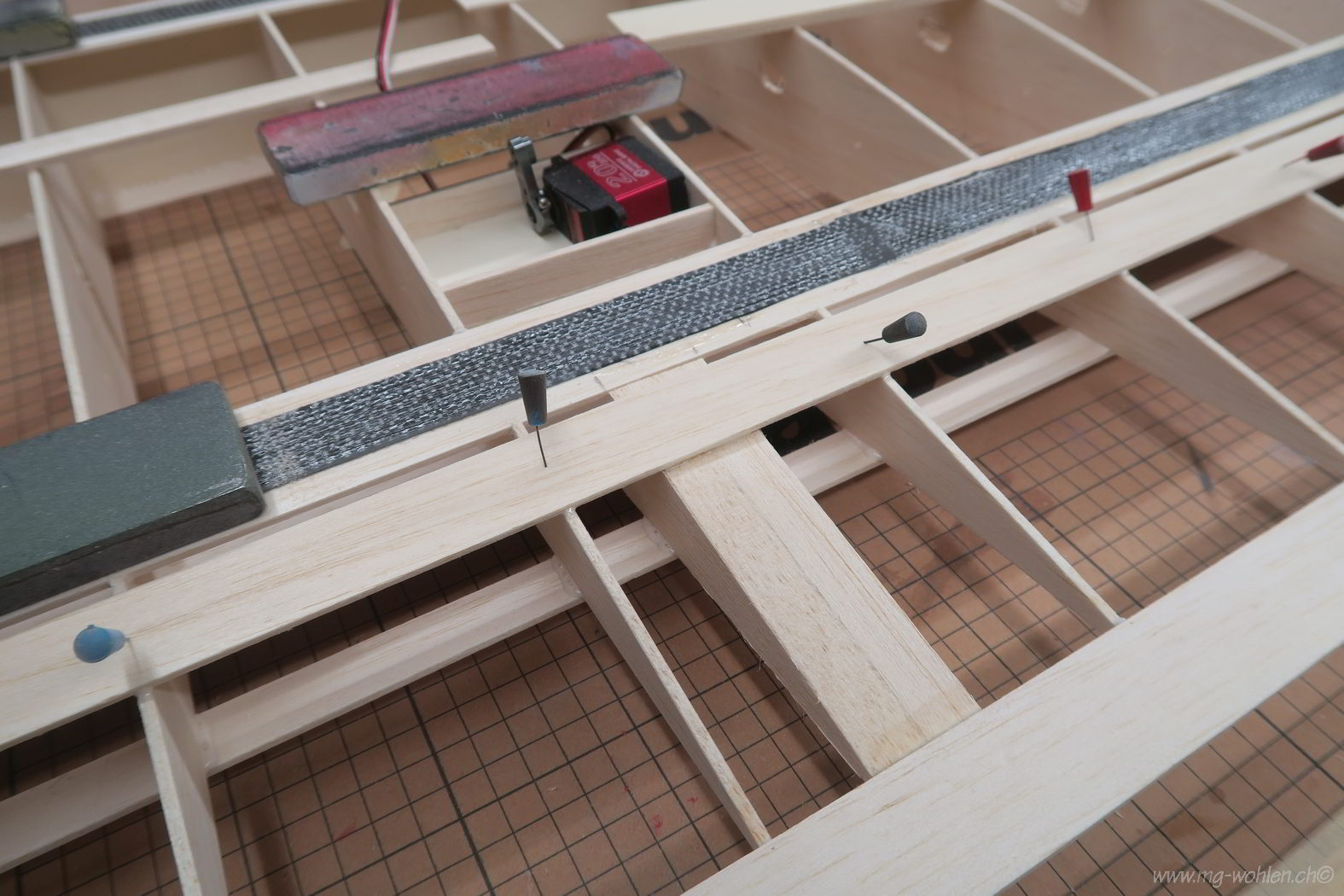

Zusätzlich zum CFK Band werden noch CFK Rowings eingeharzt

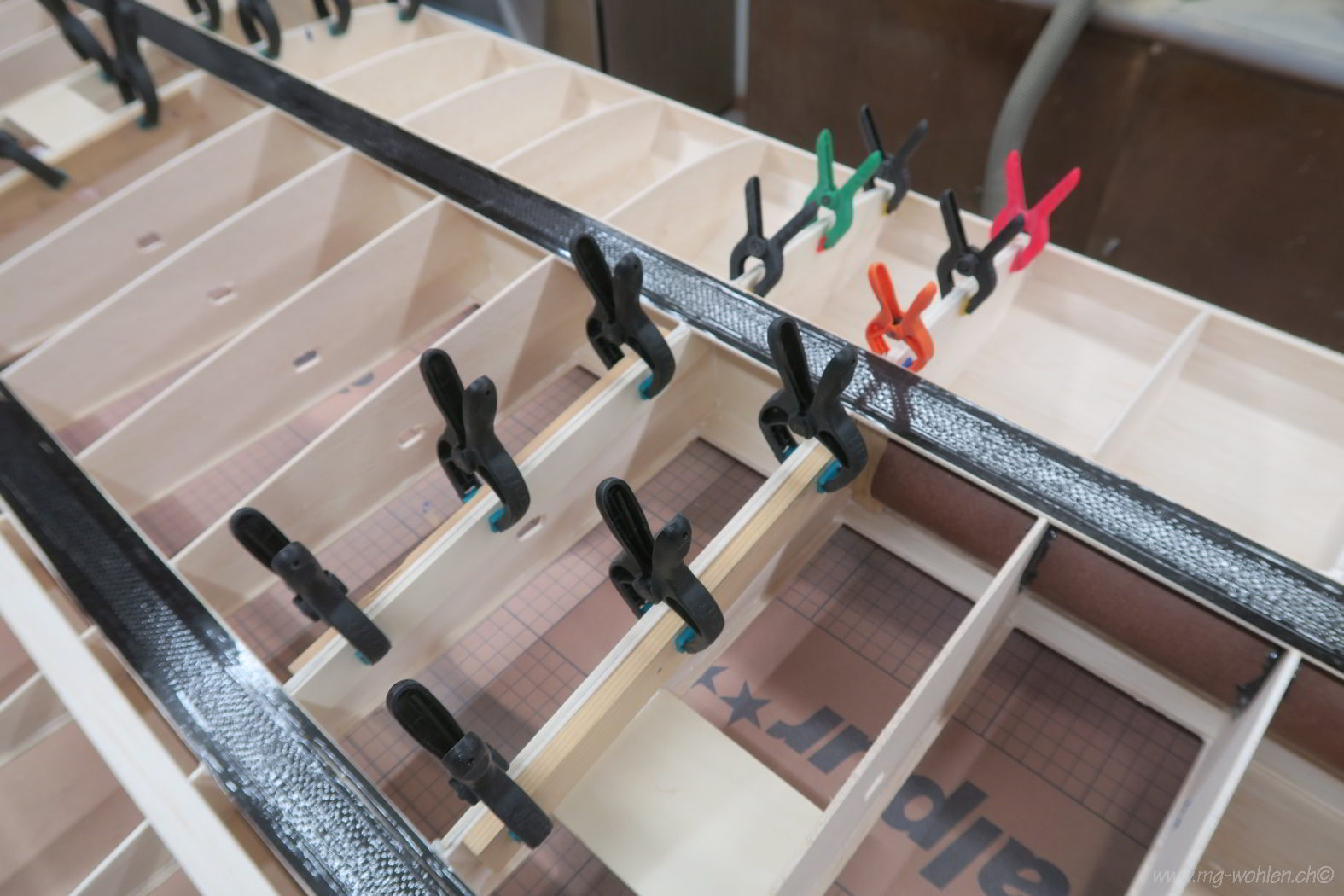

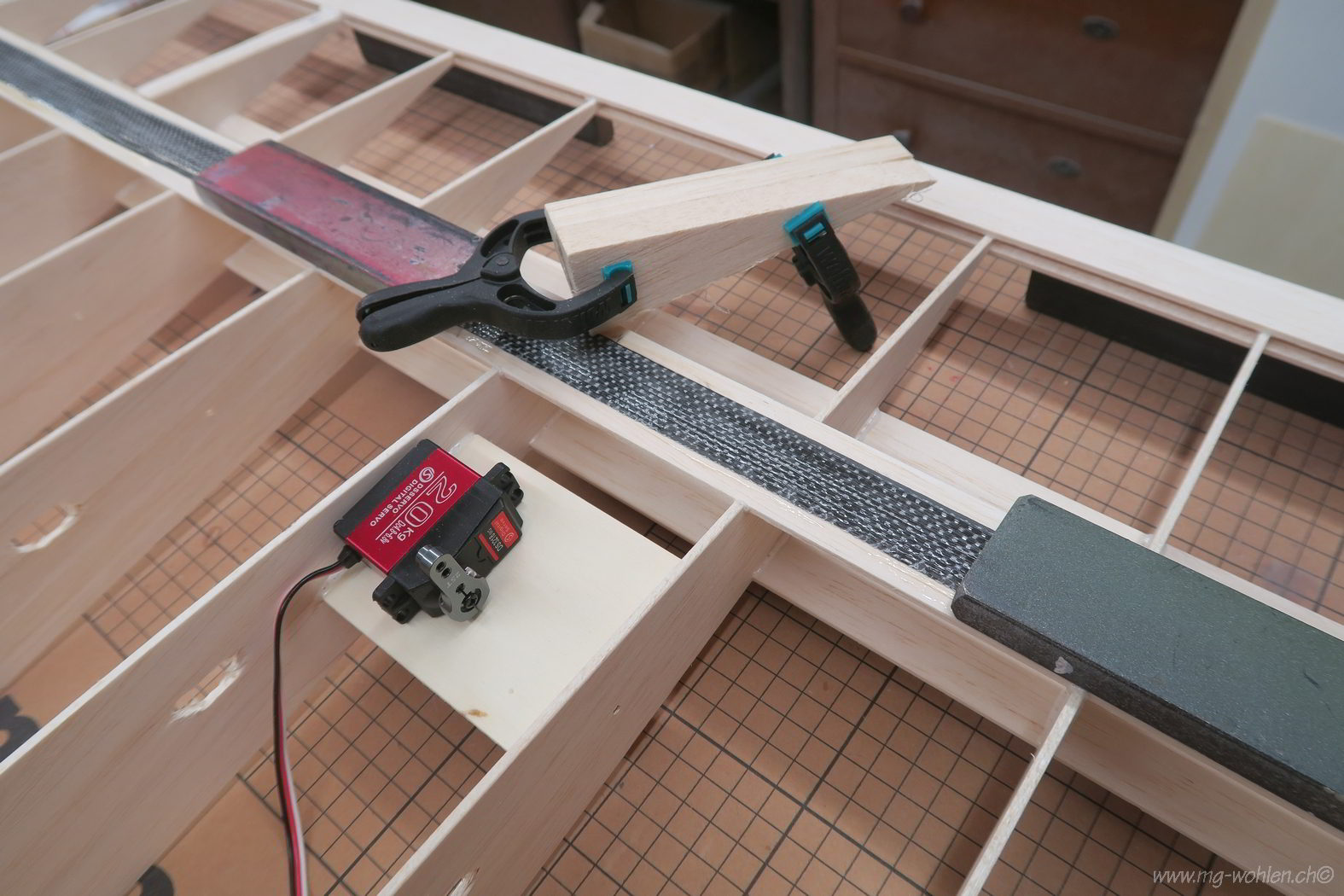

Die Rowings werden während dem Harzen mit Klammern leicht gespannt

Die Rippen müssen für die Servobretter verstärkt werden

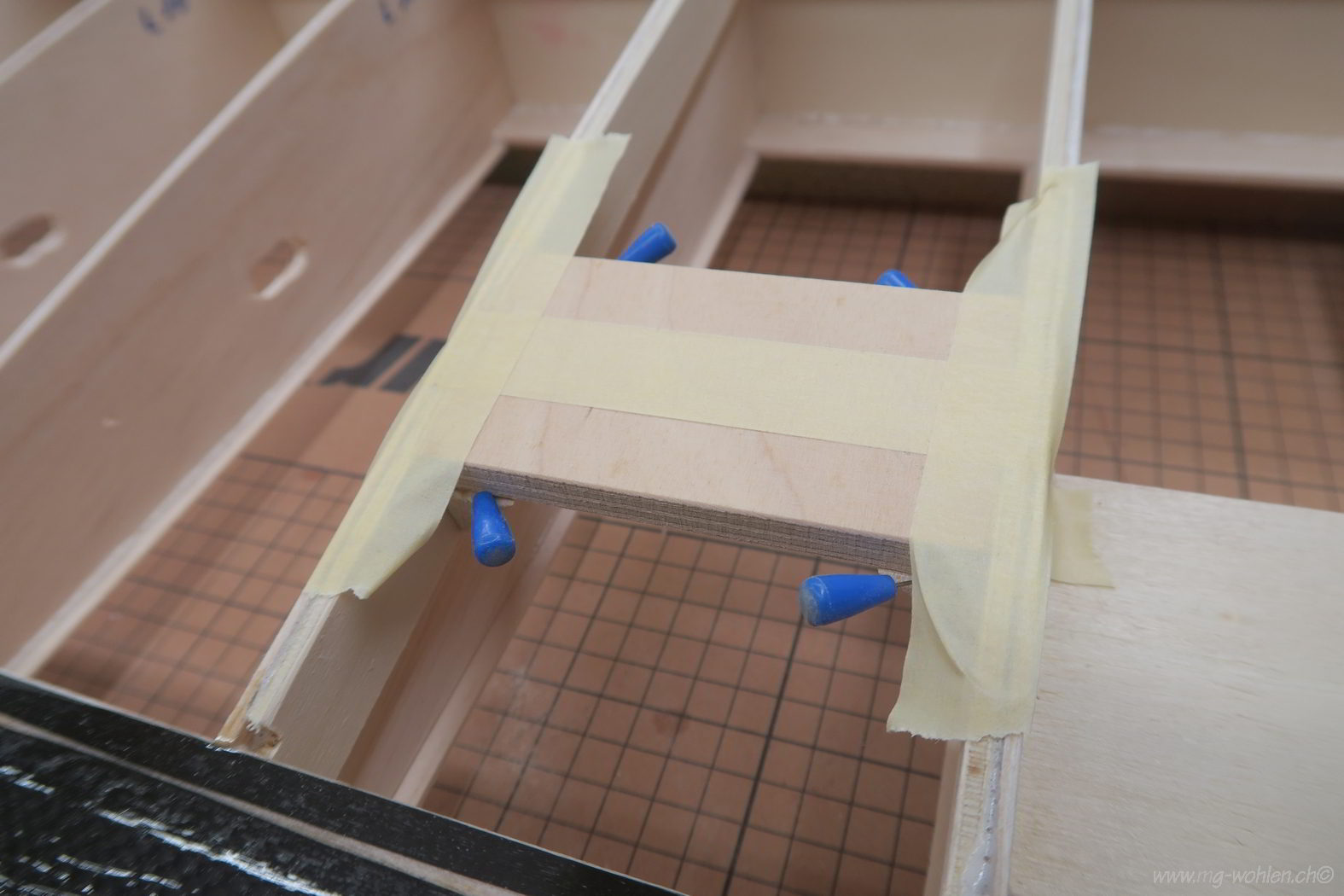

Servobretter inkl. Dreikantleiste eingeklebt

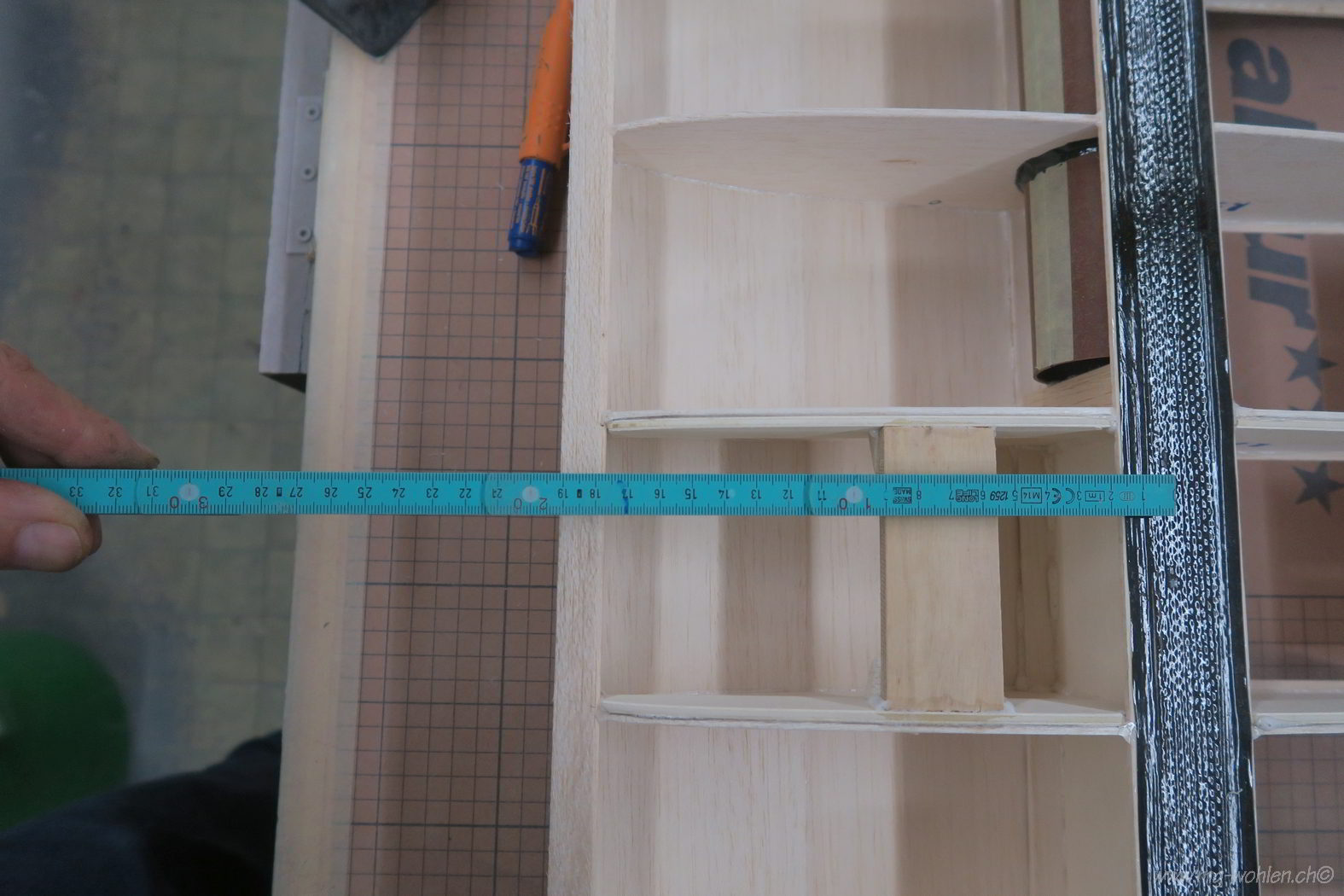

Verstärkungen vermessen und notieren

Erst ausrichten dann beplanken

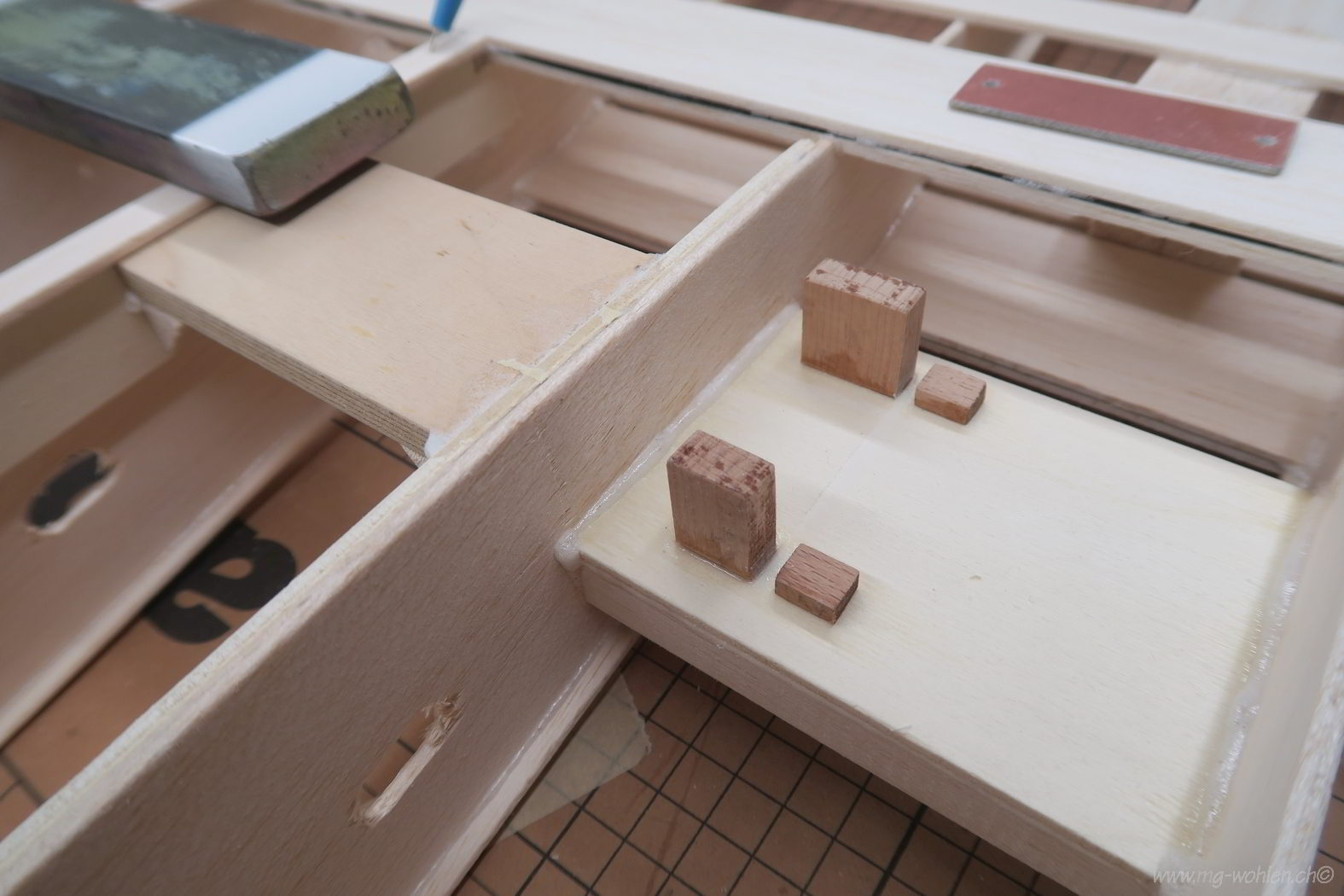

Die Halteklötze für das Servo

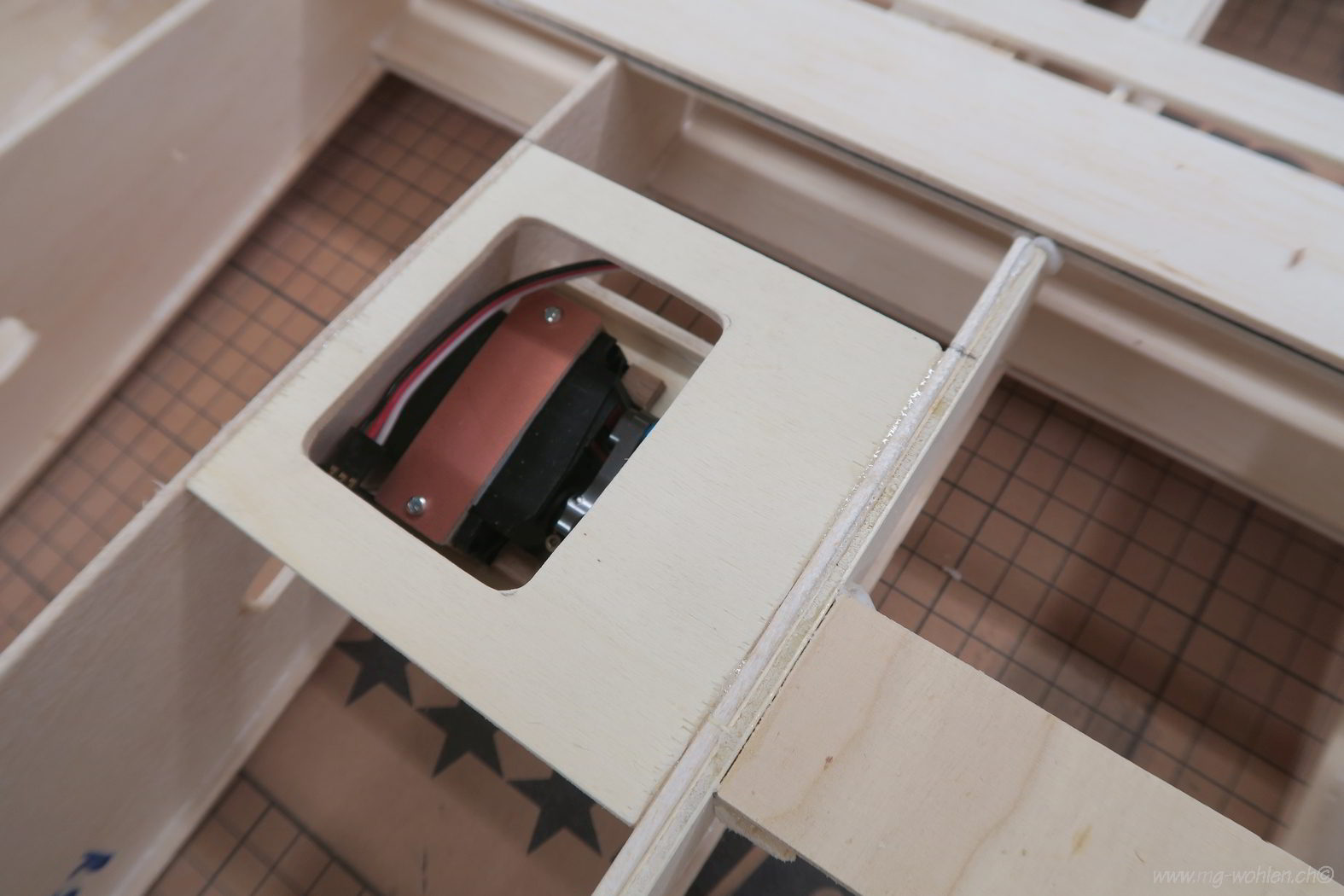

Das Servo ist eingebaut

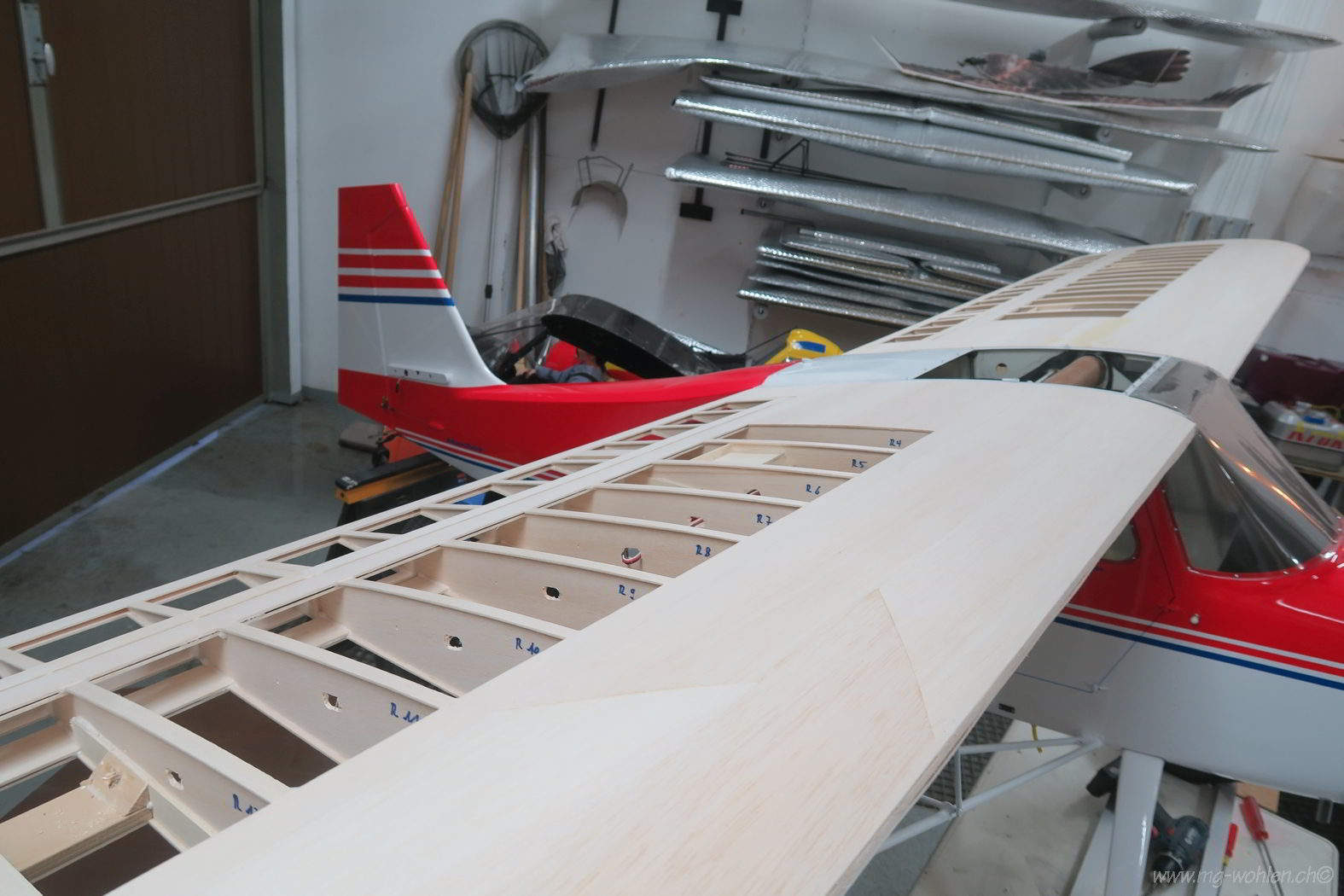

Die Flächen werden zur Kontrolle nochmals montiert

Alles passt

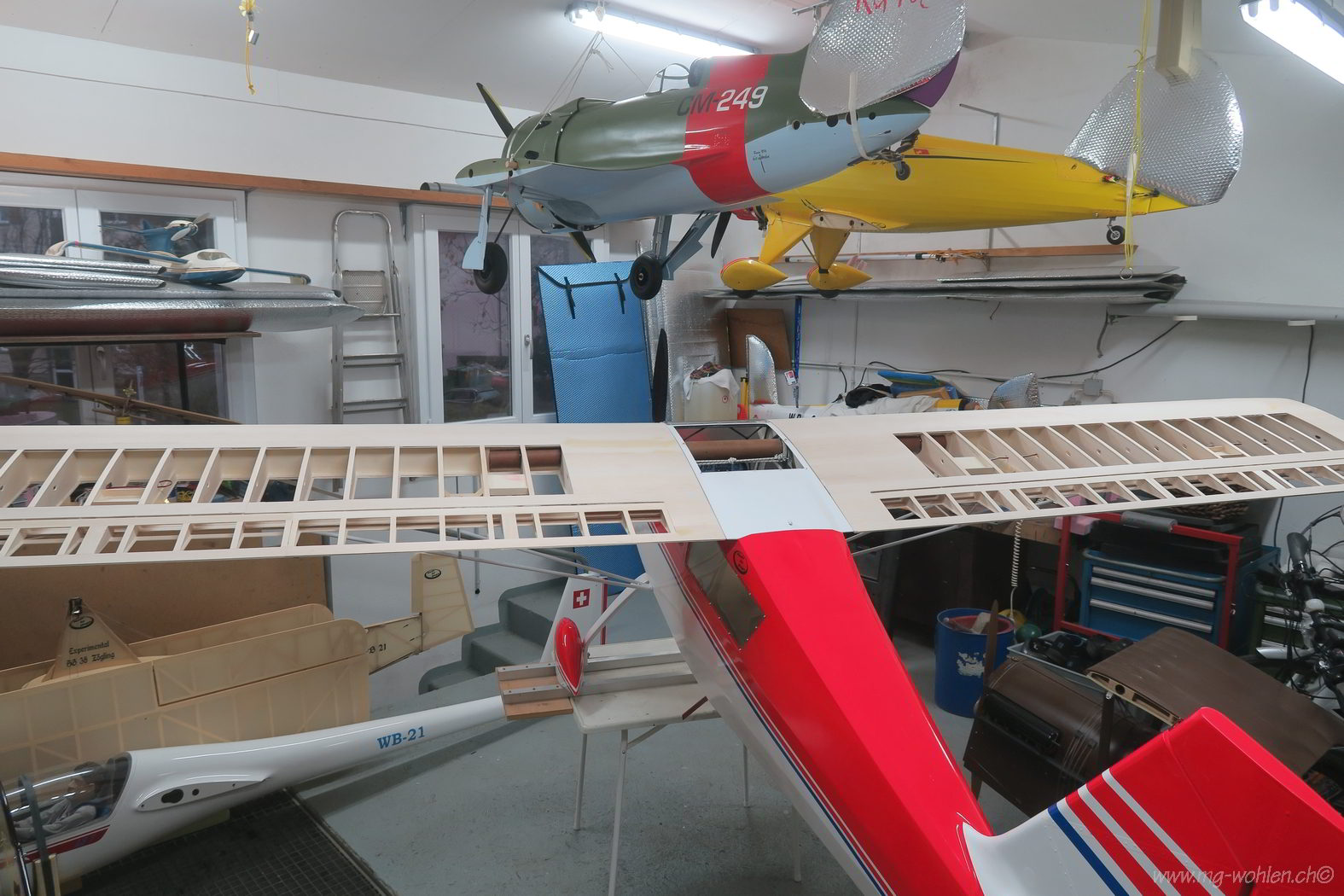

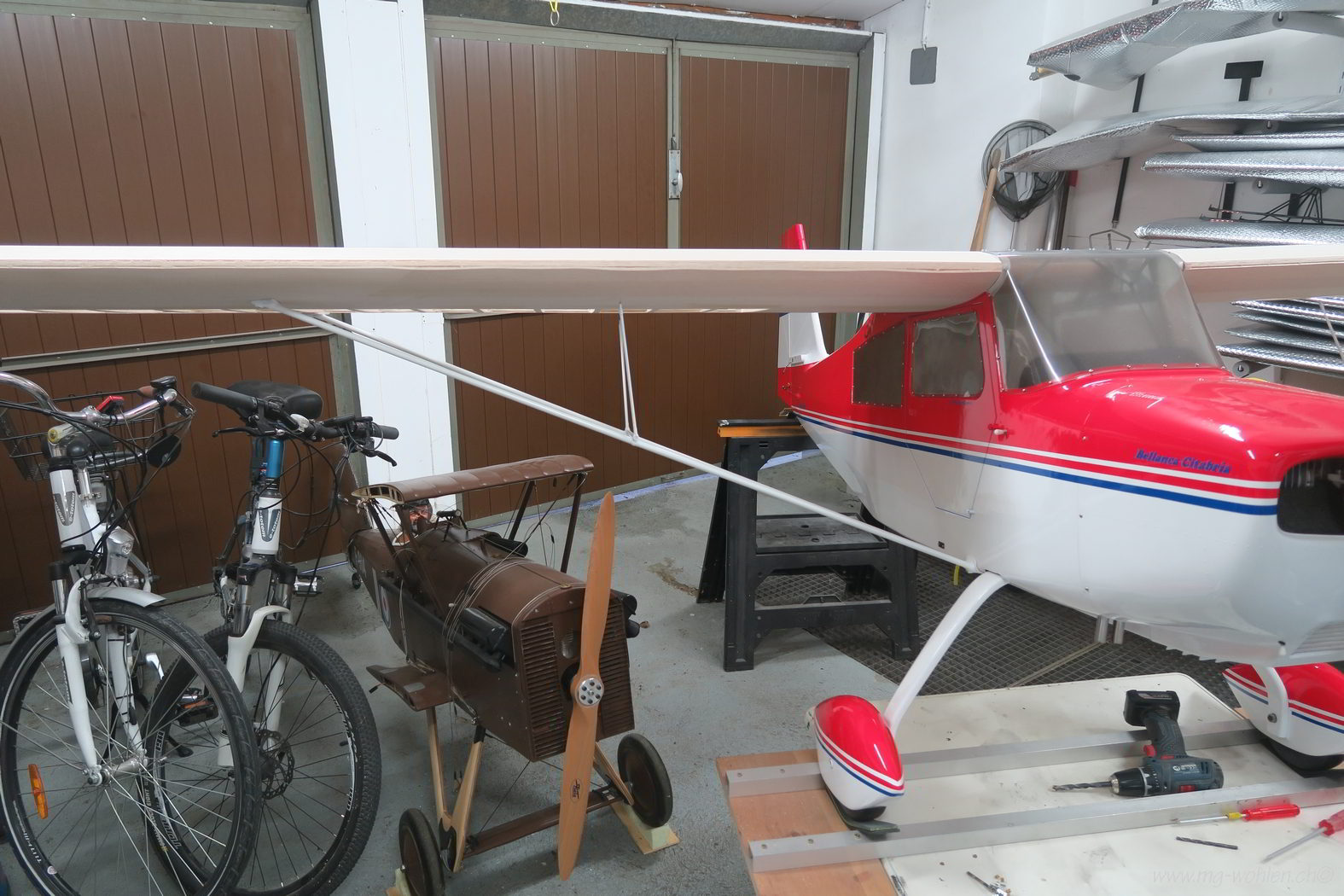

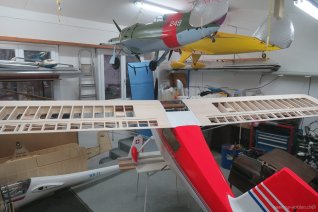

Hier sieht man die Grösse von der Bella

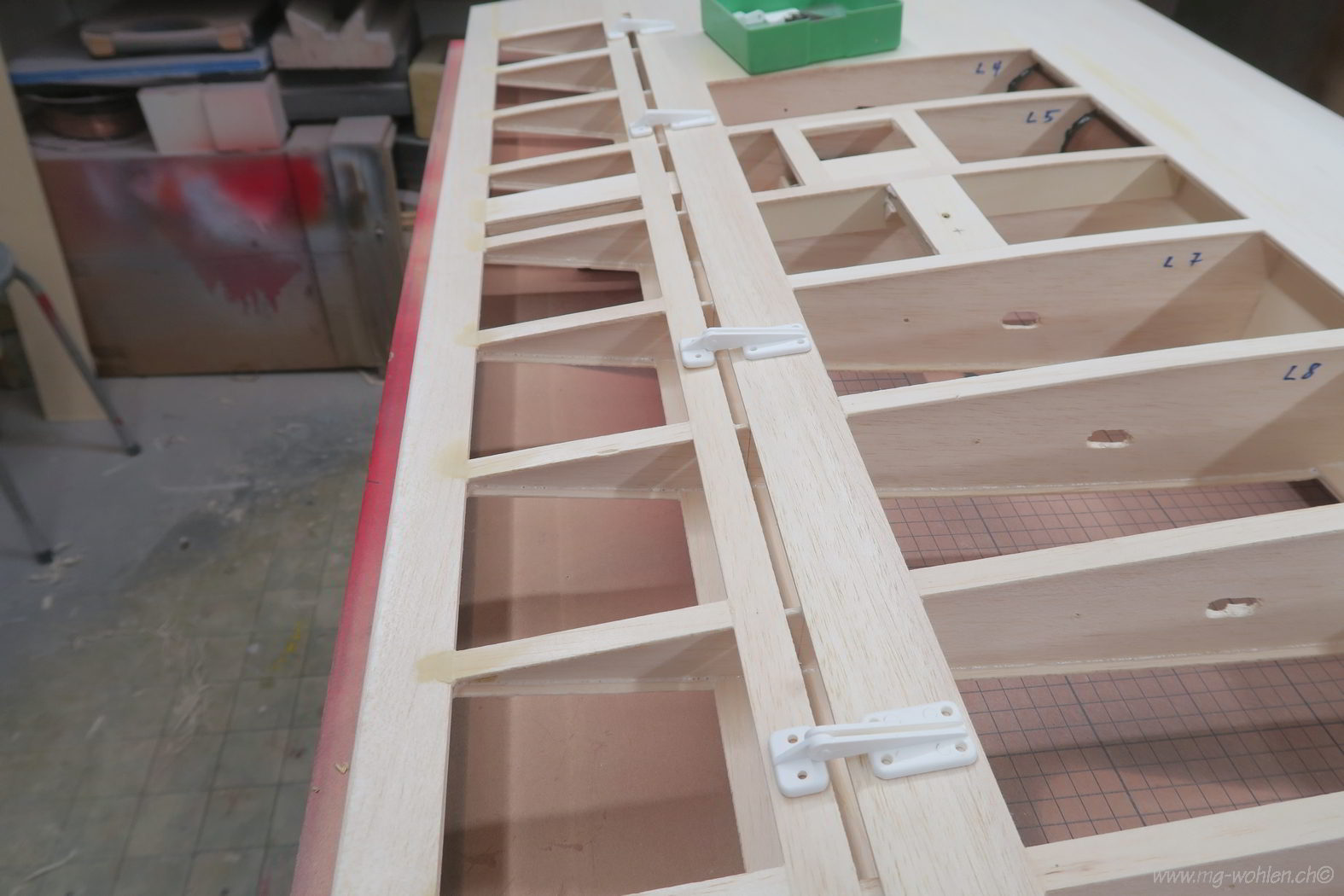

Für die Scharniere müssen noch verstärkungen eingeklebt werden

Die Flügel werden nochmals überschliffen

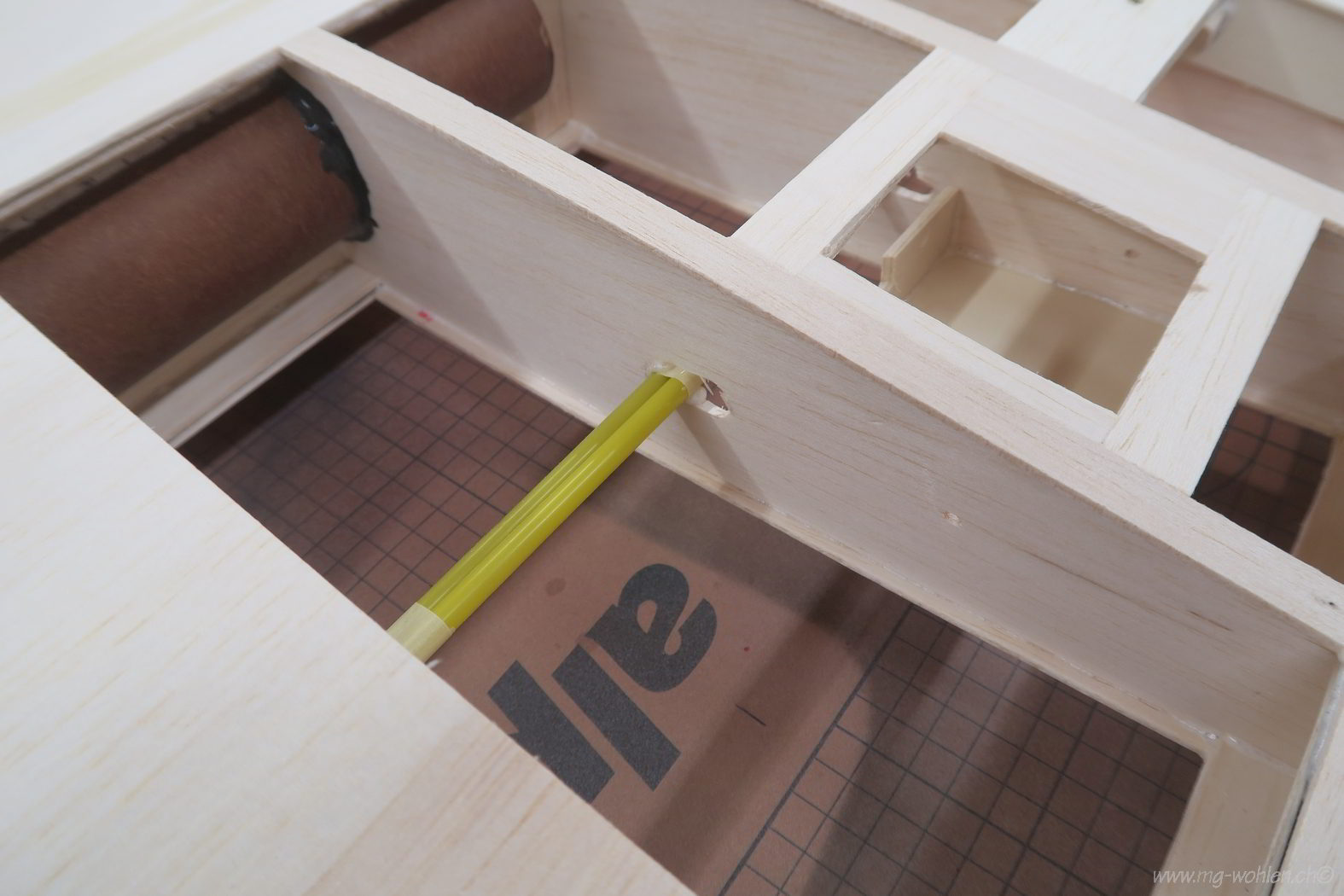

Die Rohre für die Kabel werden eingklebt

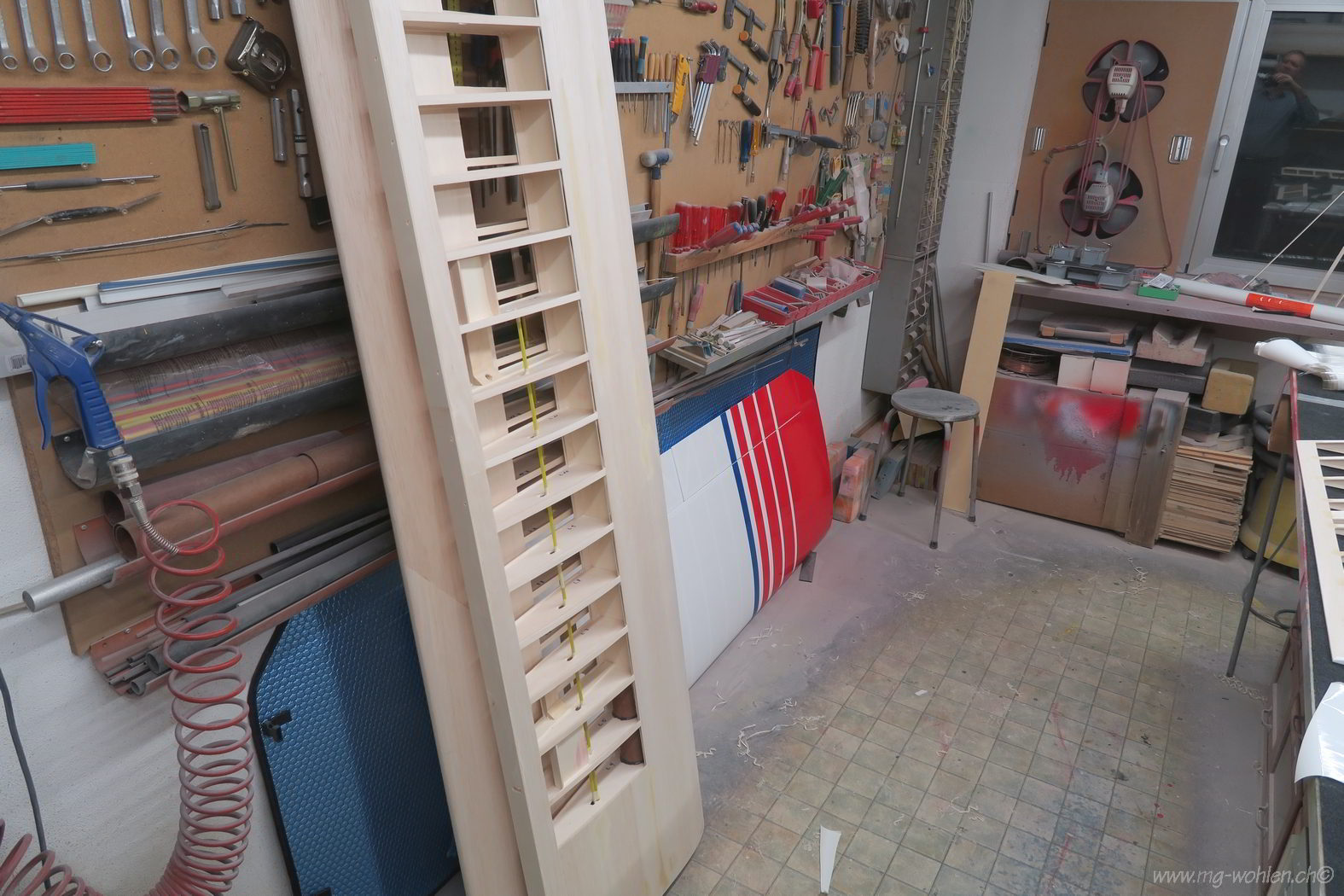

Alles bereit zum Bespannen

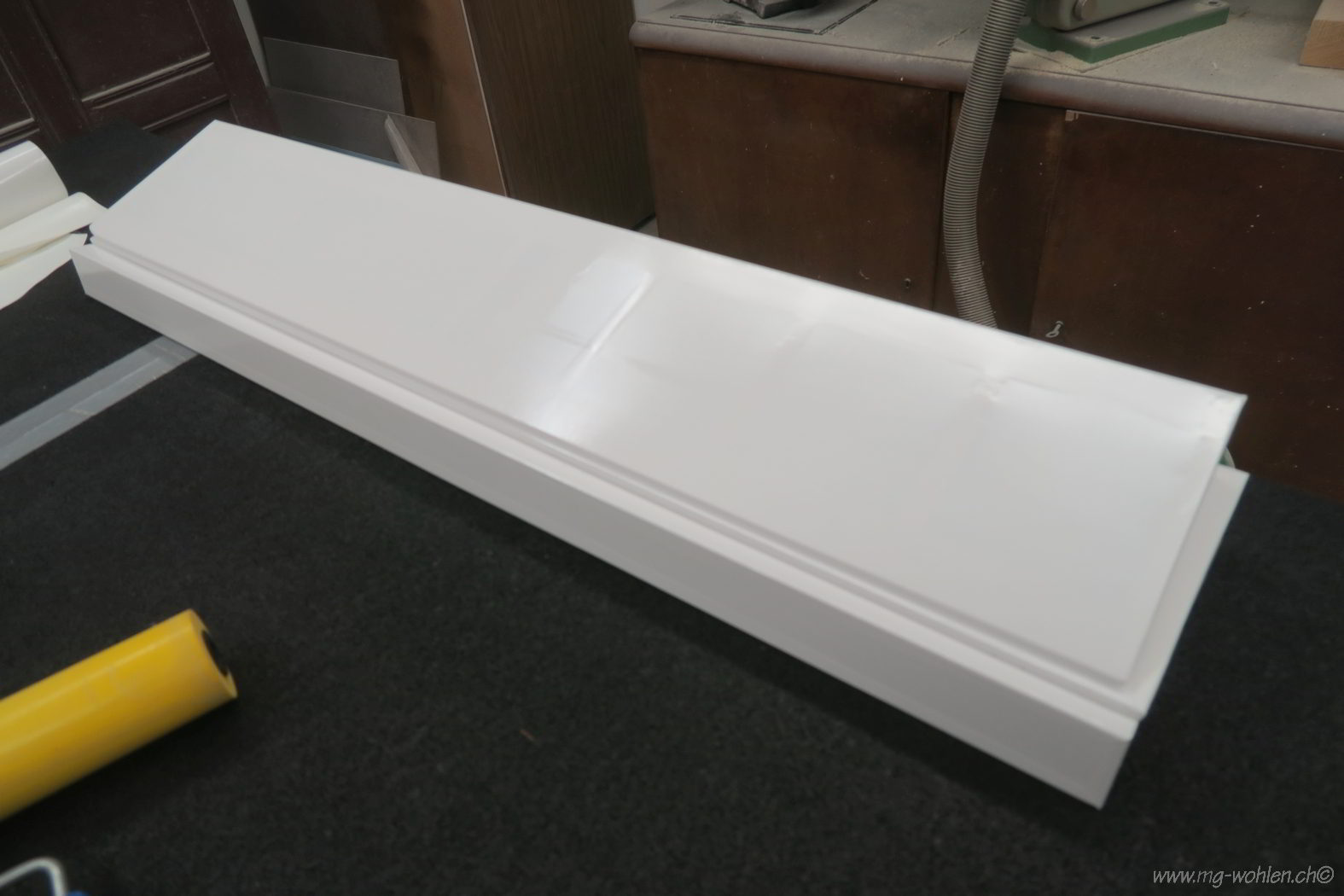

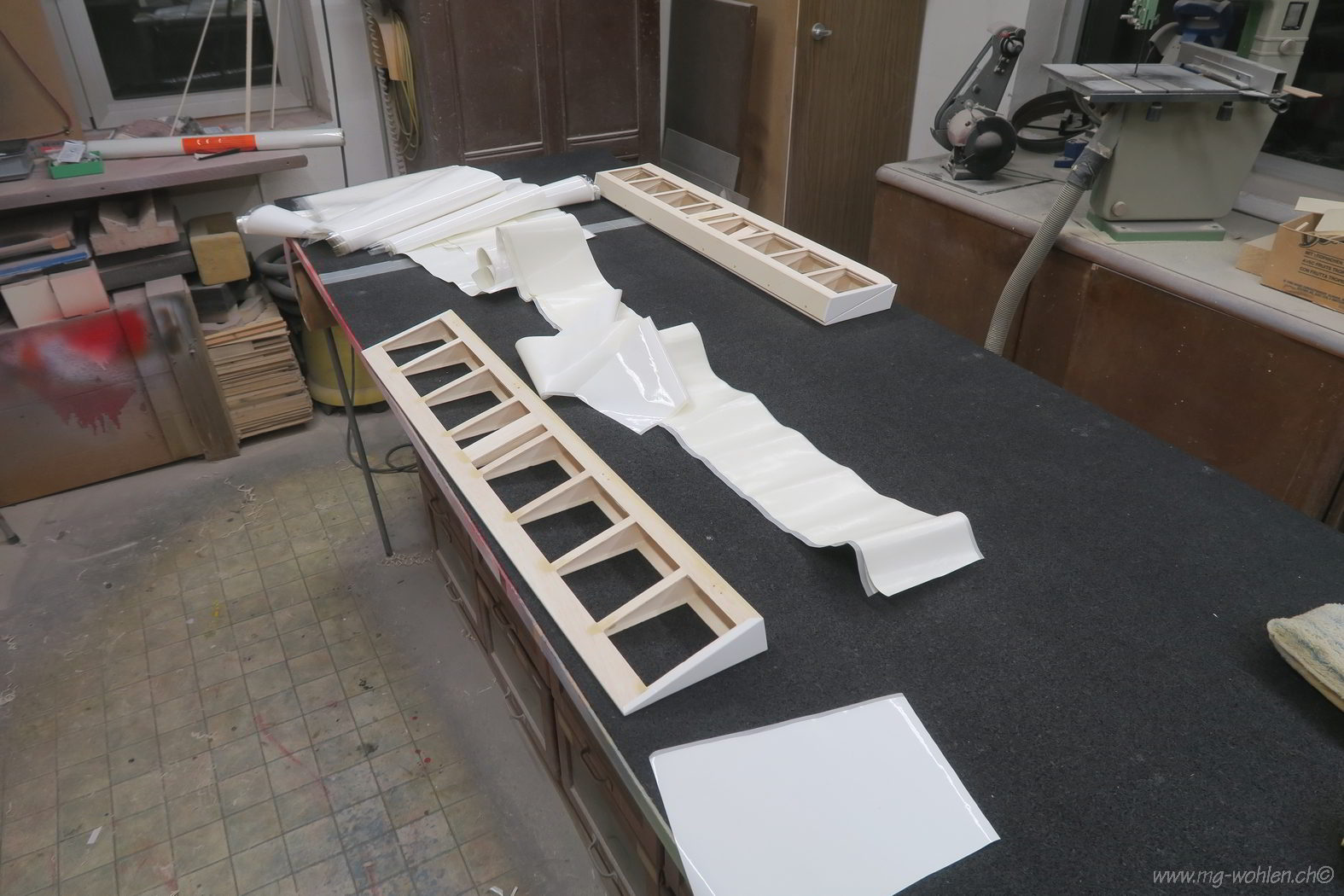

Zuerst werden die Folienreste verwendet

Original und Rippenflügel

Bespannt wird wieder mit Glosstex

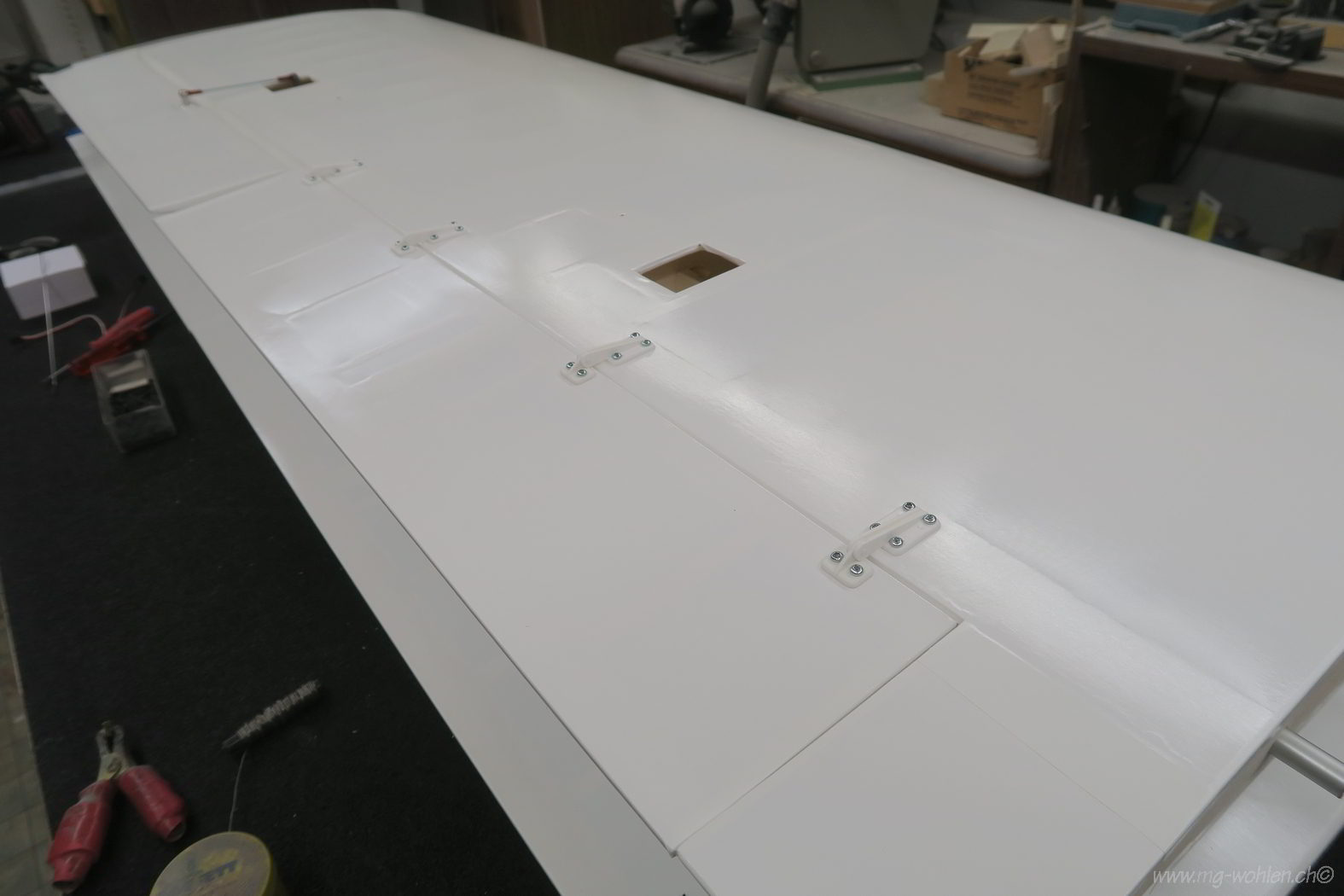

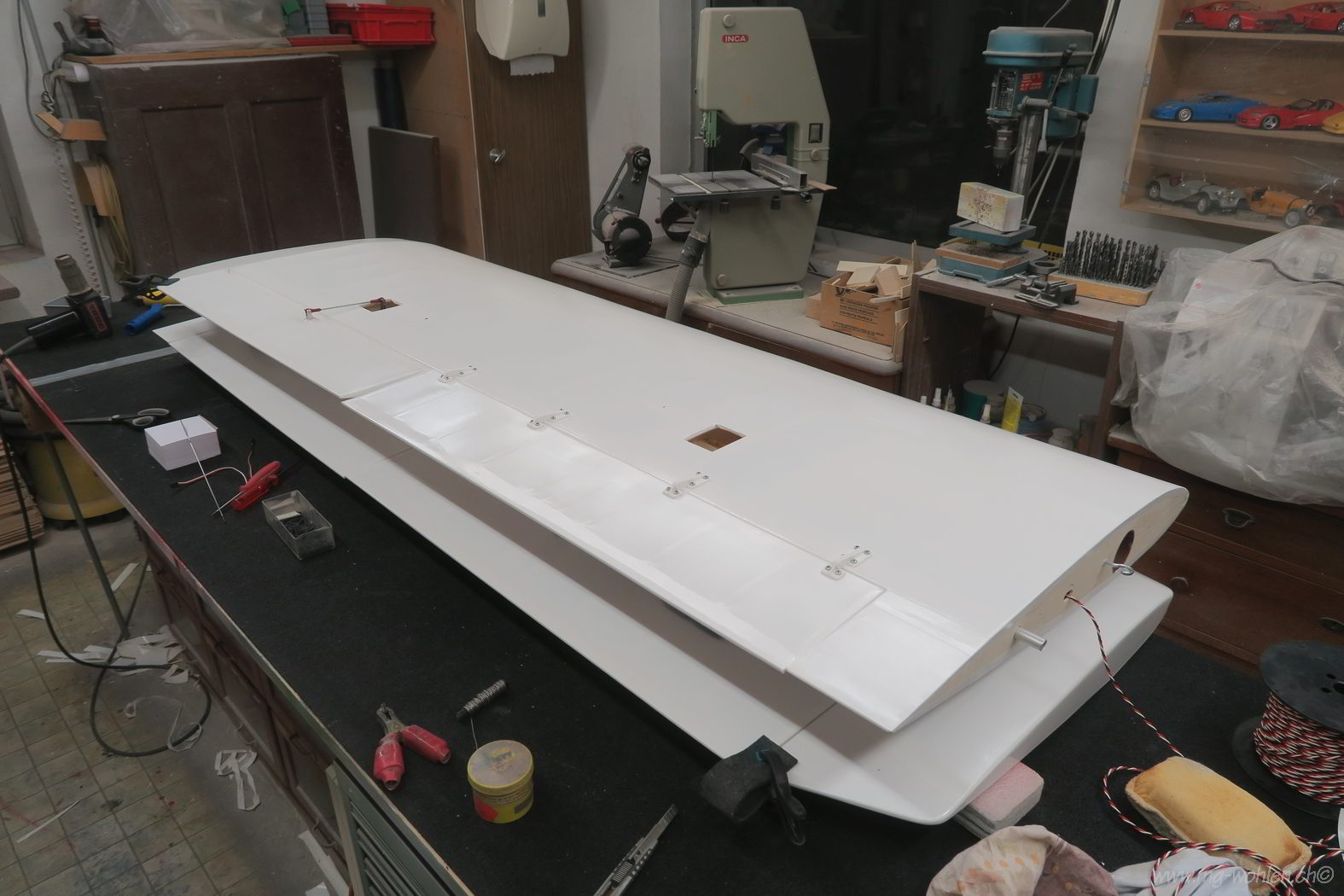

Die Ruder sind anscharniert

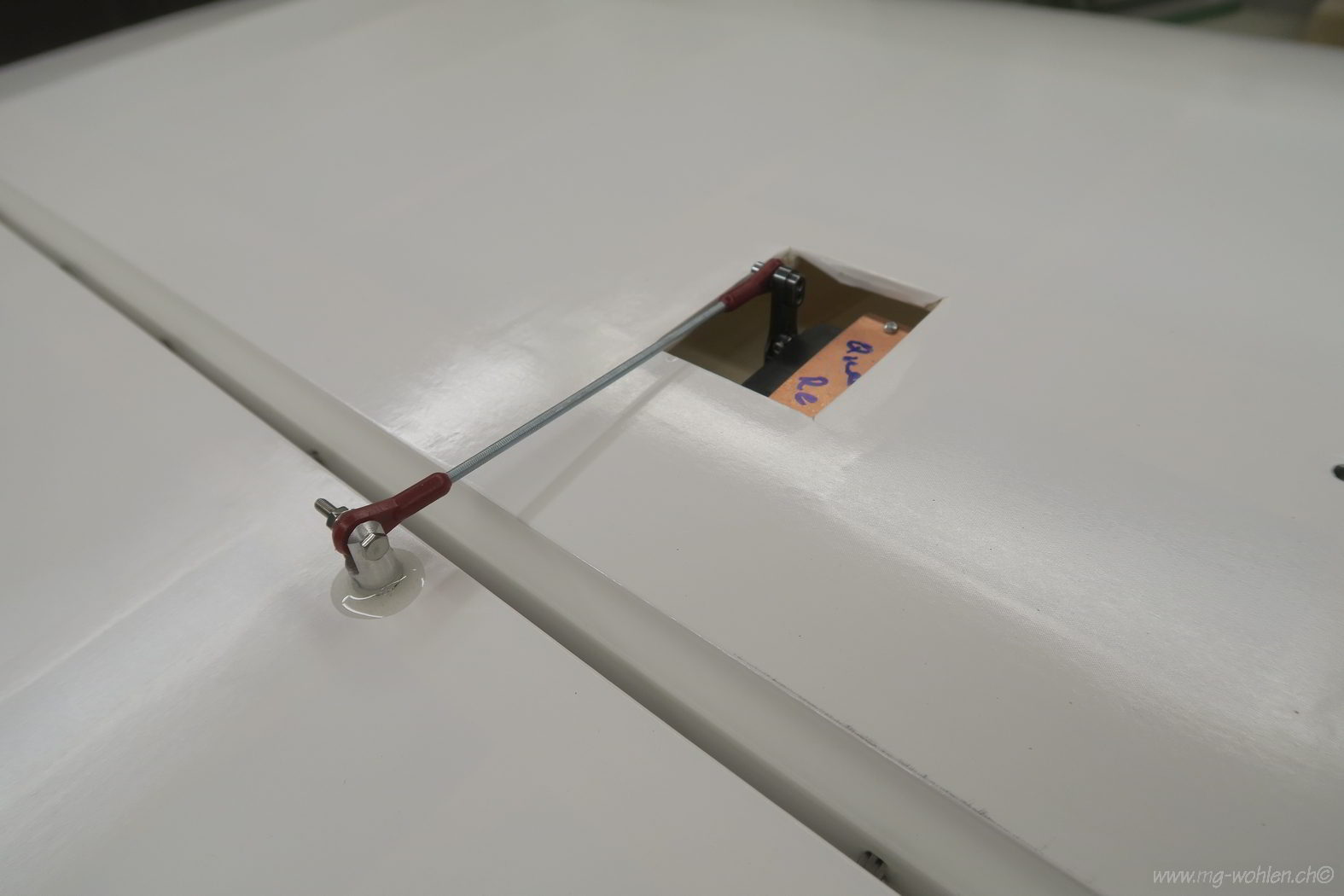

Servoanlenkung Querruder

Verkabelung

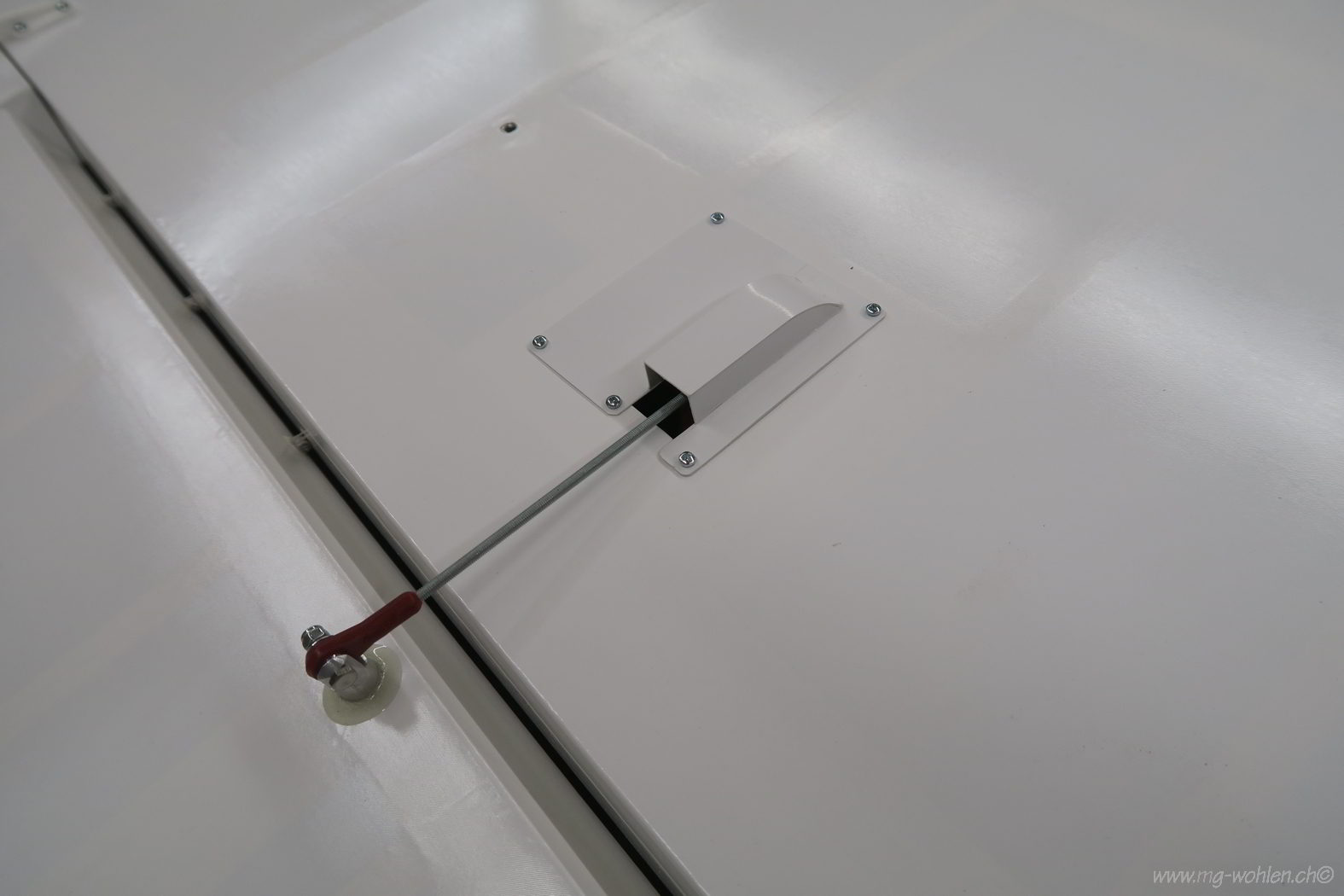

Fertige Querruder Anlenkung mit Abdeckung

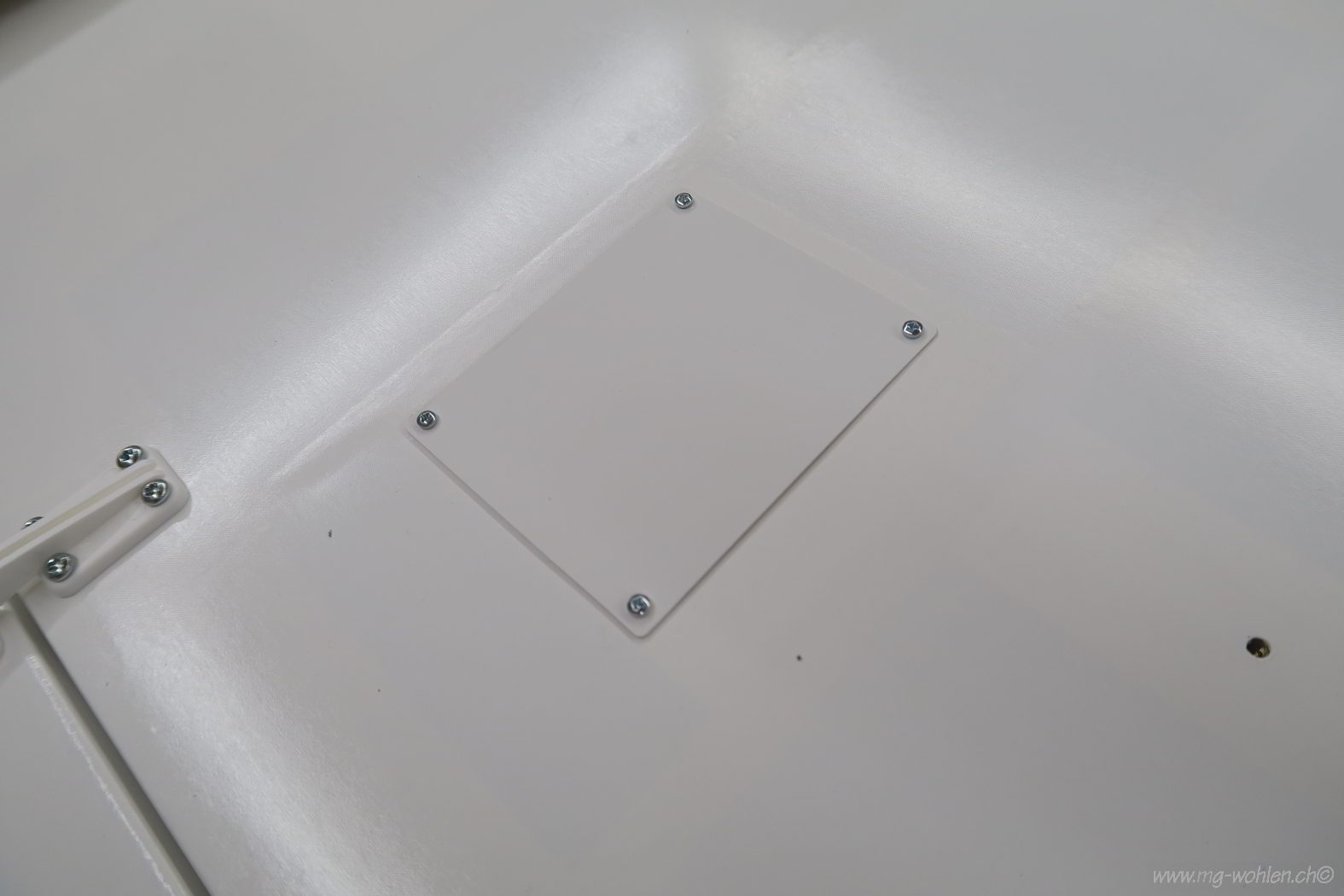

Standardabdeckung vom Landeklappen Servo

Wer sieht den Fehler...

... ca. 3 cm weniger Spannweite pro Fläche

Jetzt muss noch Farbe drauf

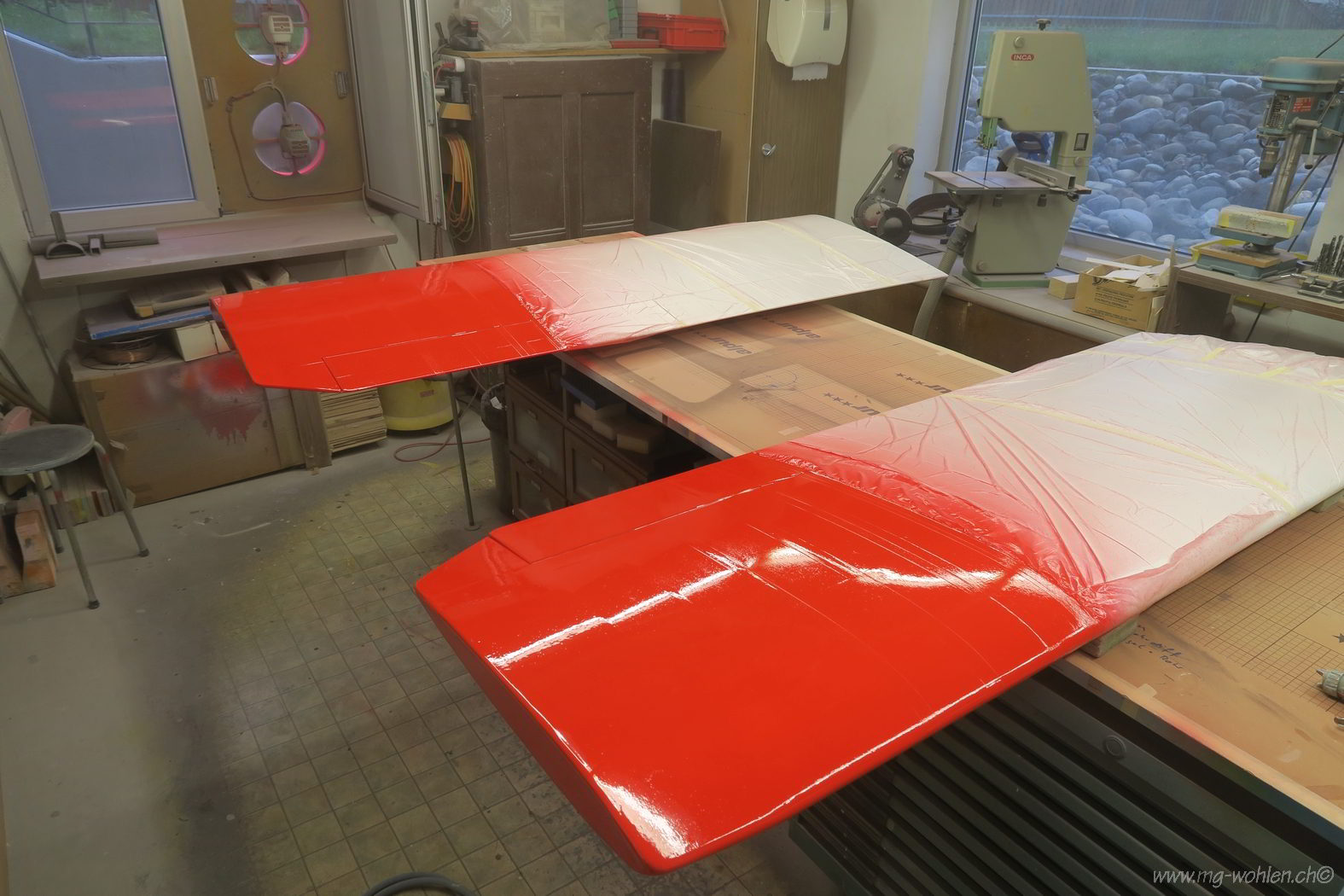

Flügel abgedeckt und gespritzut

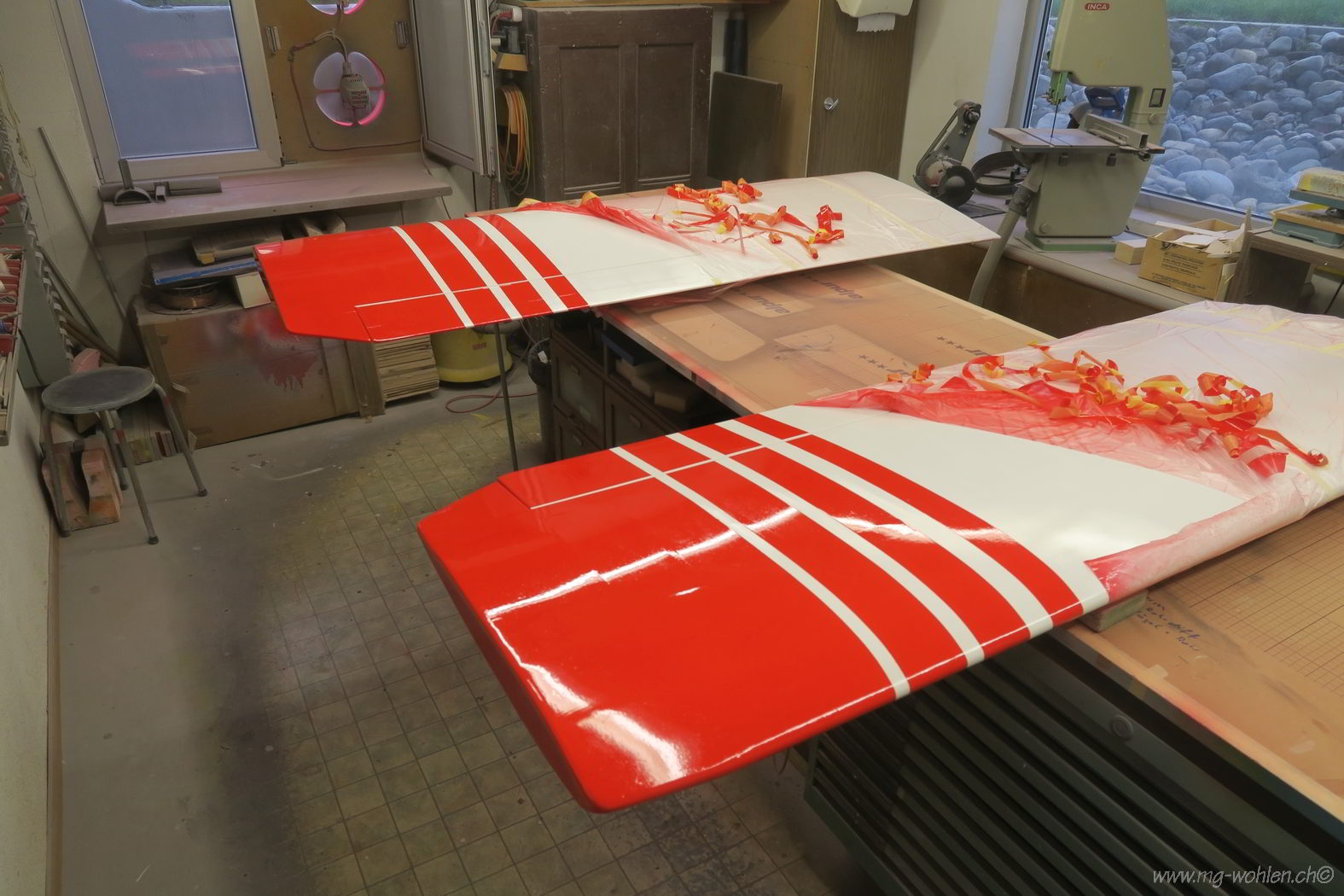

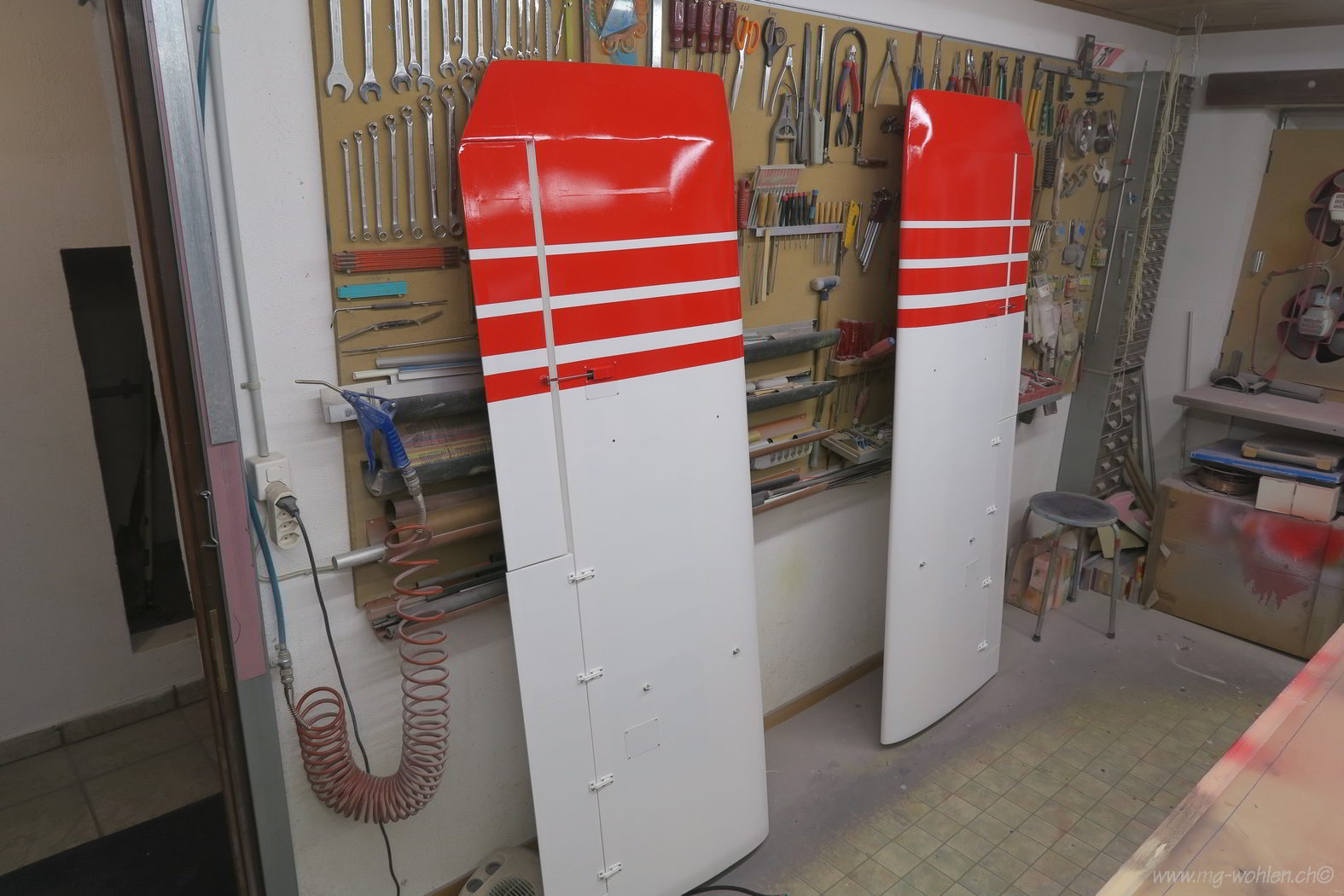

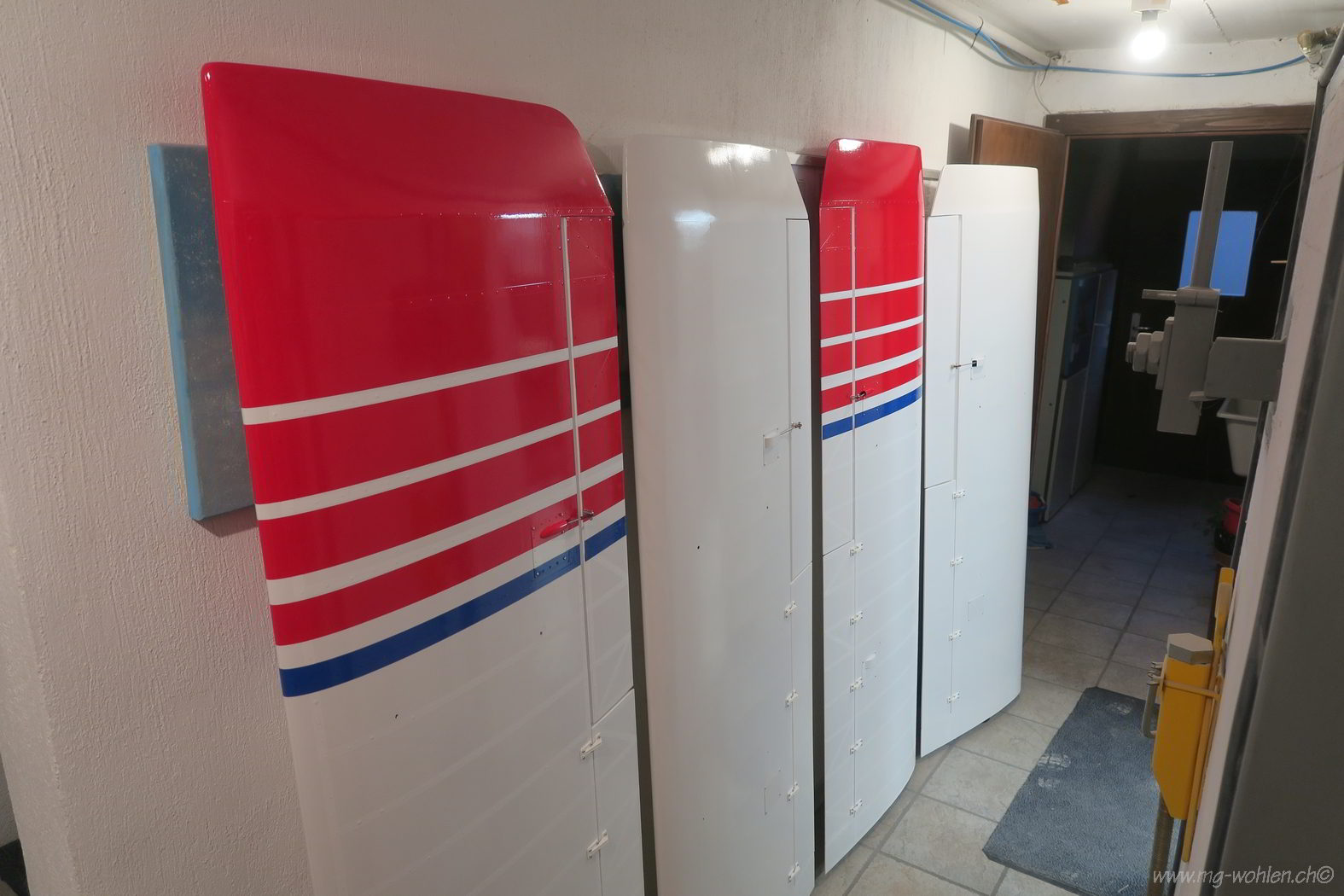

Abdeckmaterial entfernt

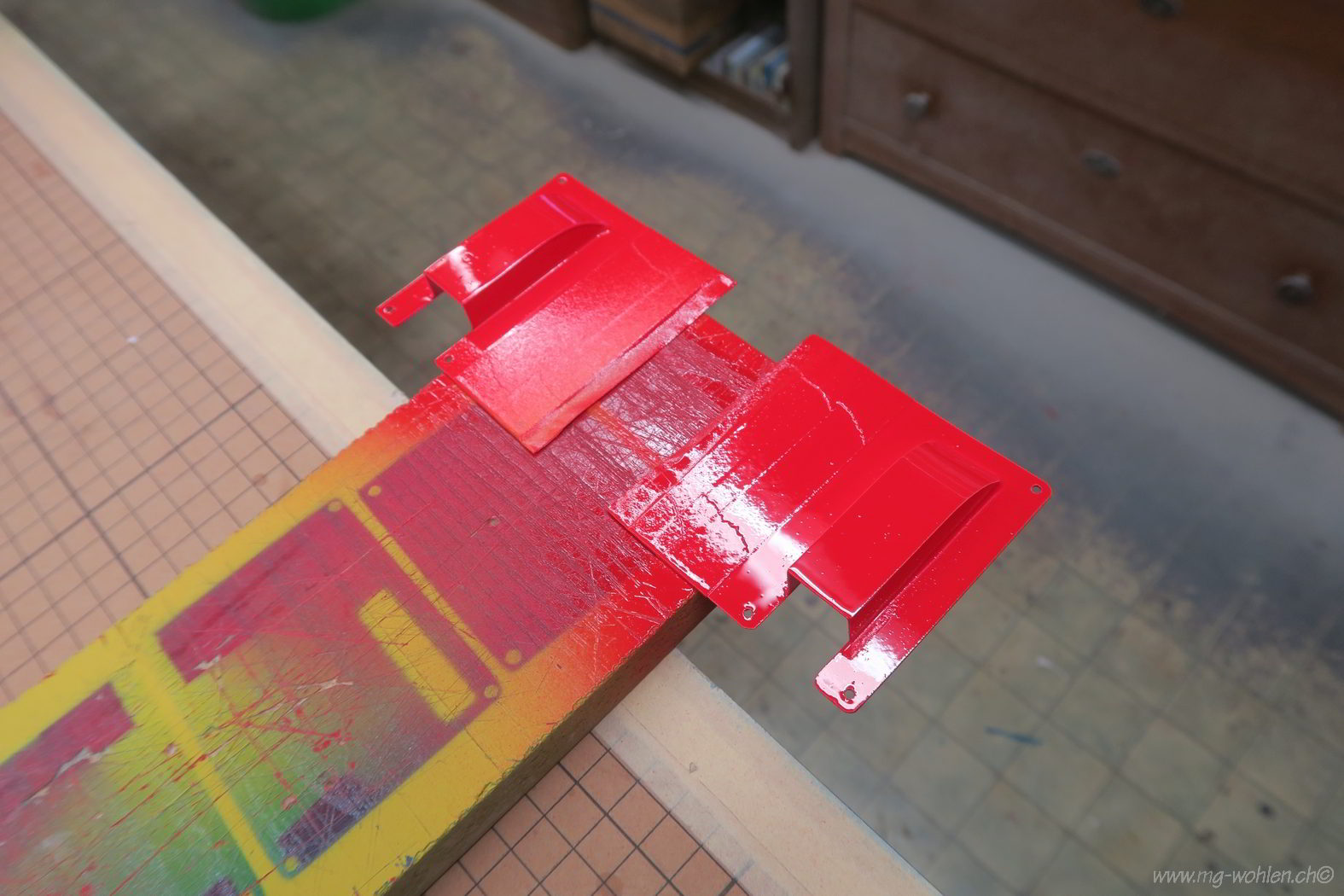

Servodeckel gespritzt

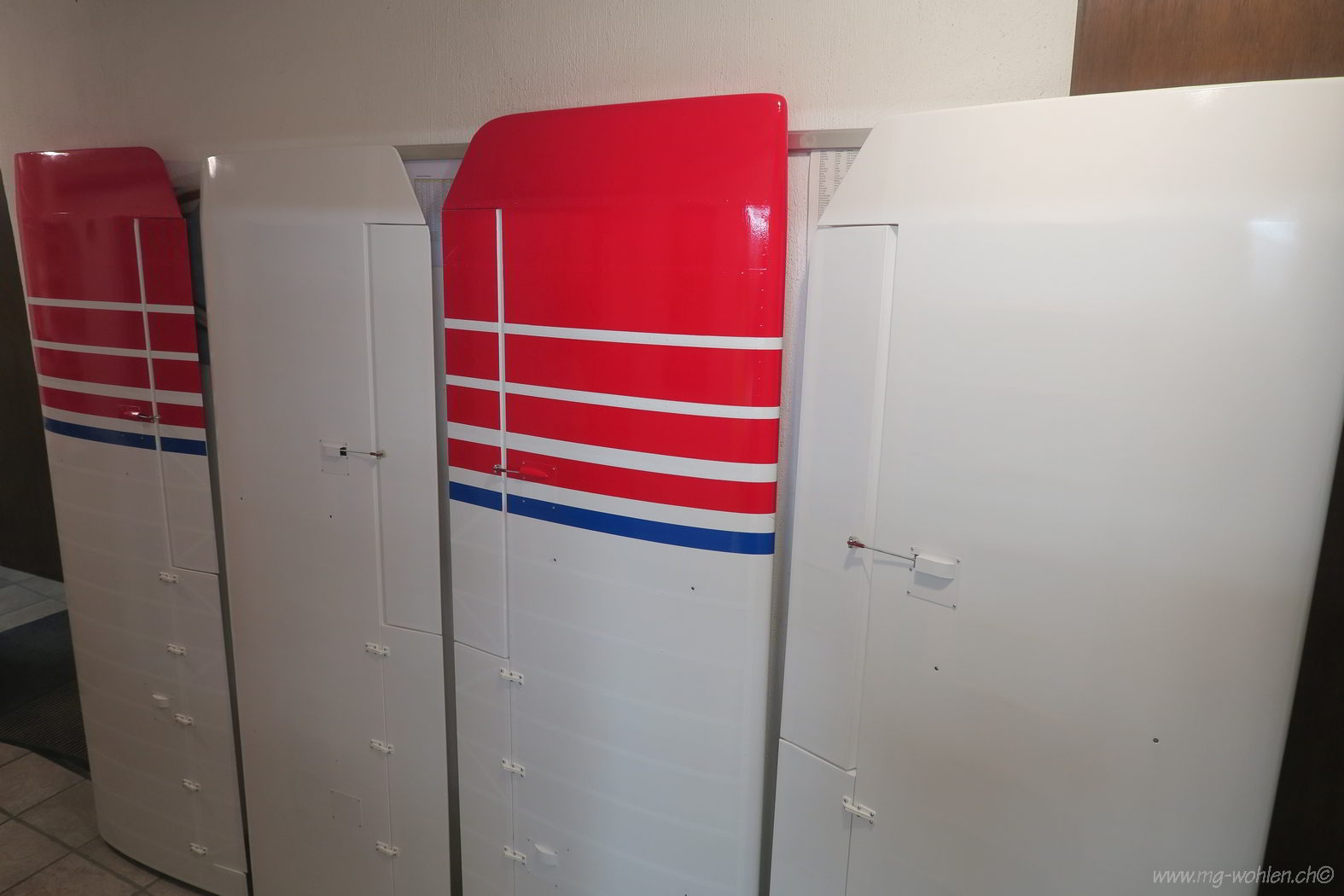

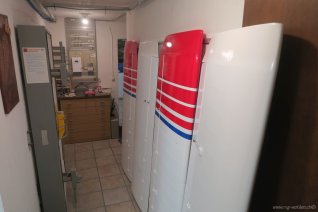

jetzt fehlen nur noch die blauen Streifen
