Die angekommene Lieferung wurde erstmalauf für eine Weile auf die Seite gelegt

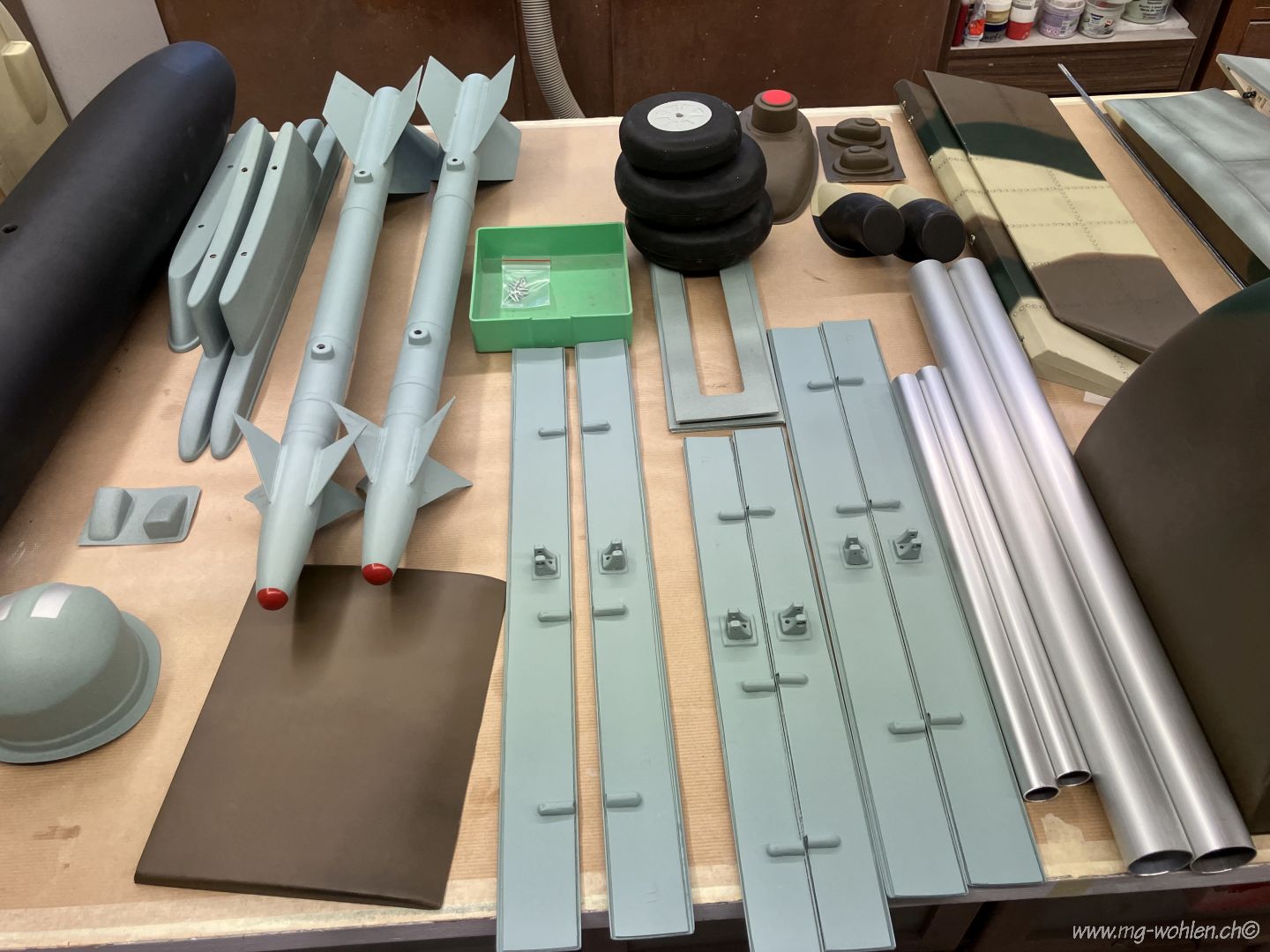

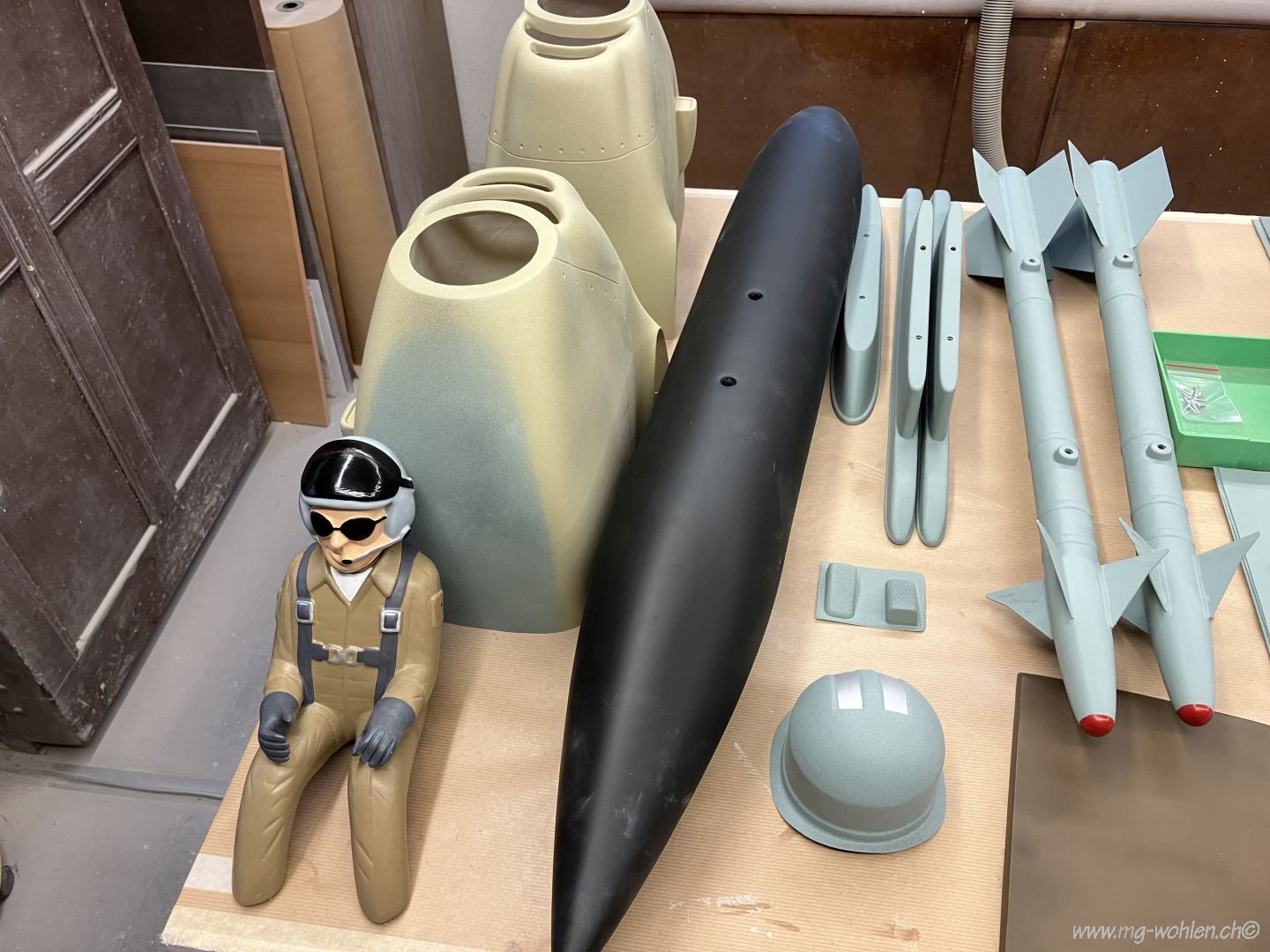

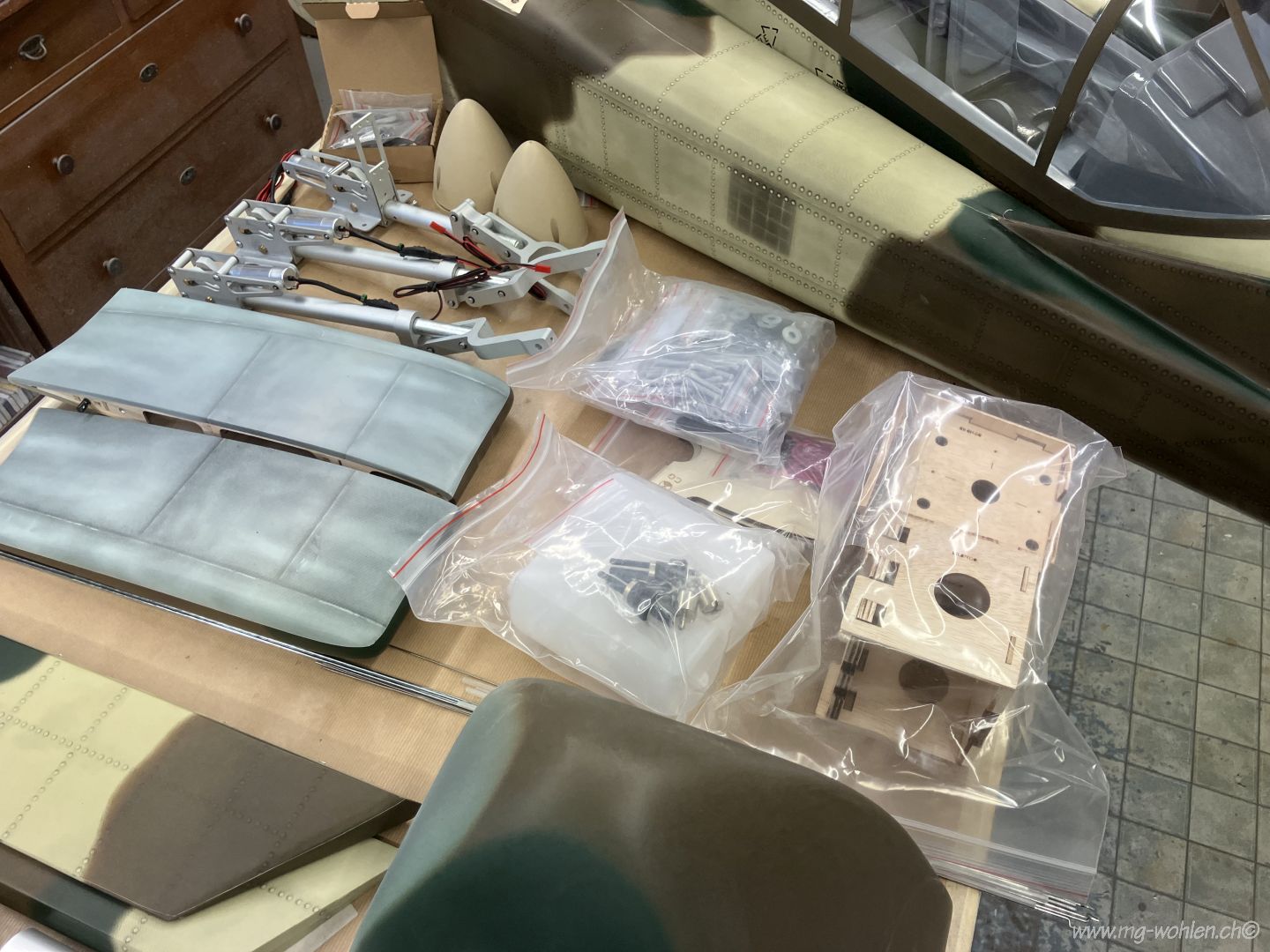

Alles ist Ausgepackt und sortiert
Alle Teile werden kontrolliert
Die einzelteile haben alle eine gute Qualität
Die Einzelteile könnten so wie sie sind eingesetzt werden
Mal sehen was ich alles einsetzen werde
Da ich eine andere Farbgebung möchte wird die Folie entfernt

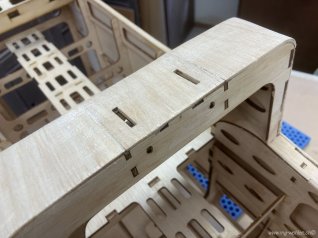

Die grundstruktur unter der Folie ist soweit gut
Für die Beglasung muss zum Teil nachgespachtelt werden
Auch die Ausleger sehen gut aus
1Kg Folie wurde entfernt
Zusammensetzspiel
Könnte man so gebrauchen wird aber ersetzt
Zwei solche Treiblinge müssen ihren Platz finden
Die Motordome müssen gekürzt werden
Zuerst grob abtrennen...
Dann planschleifen

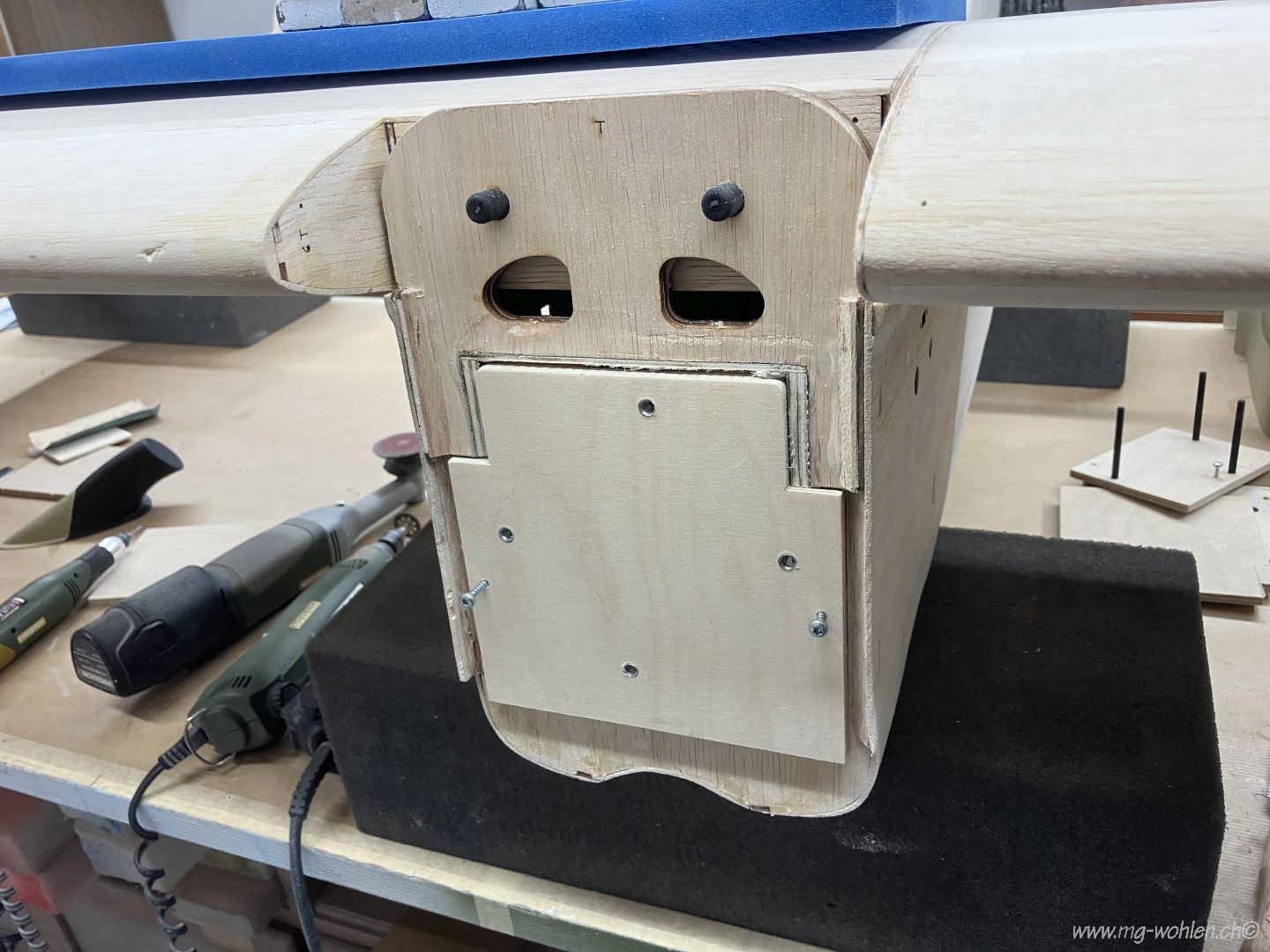

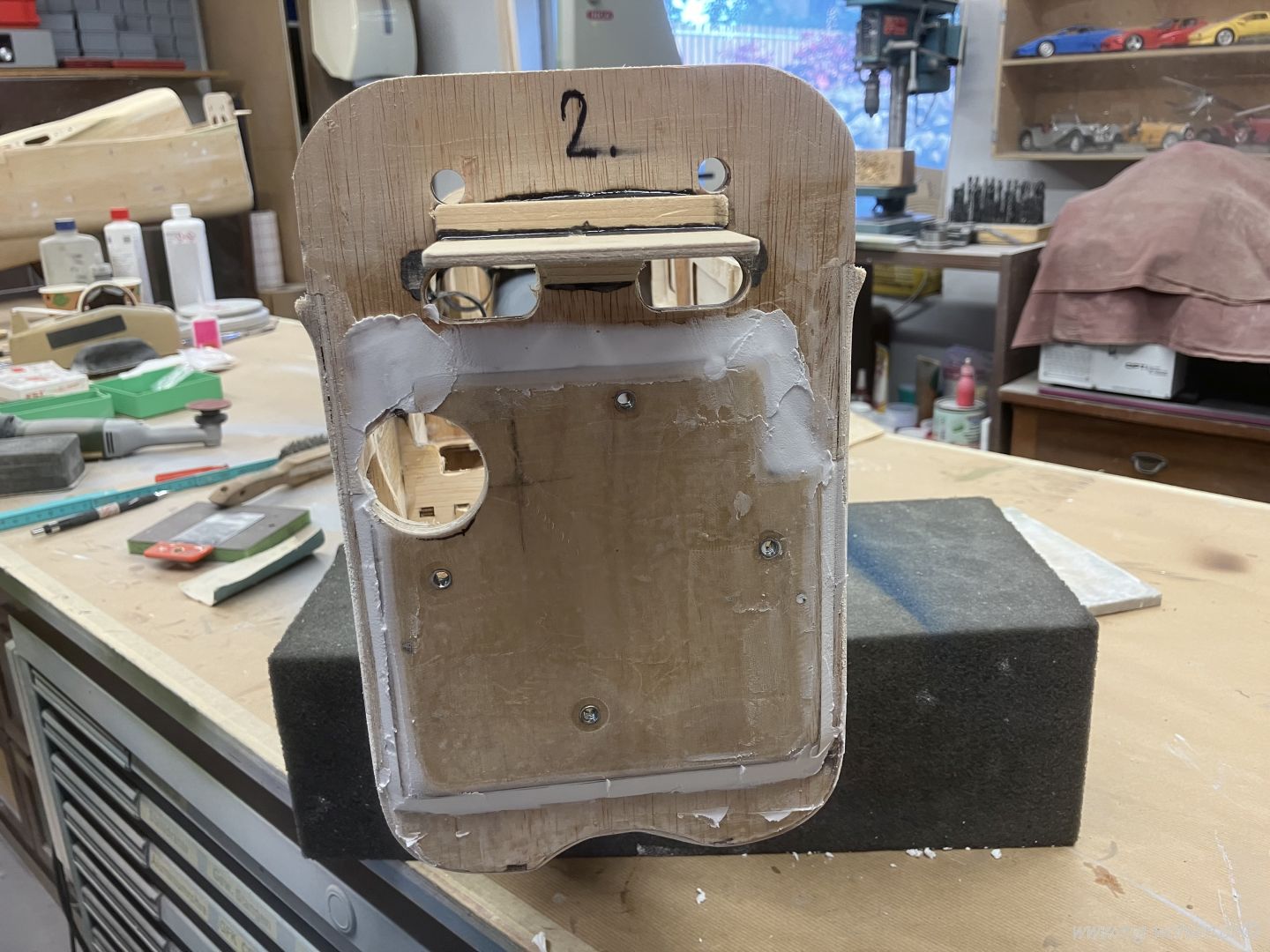

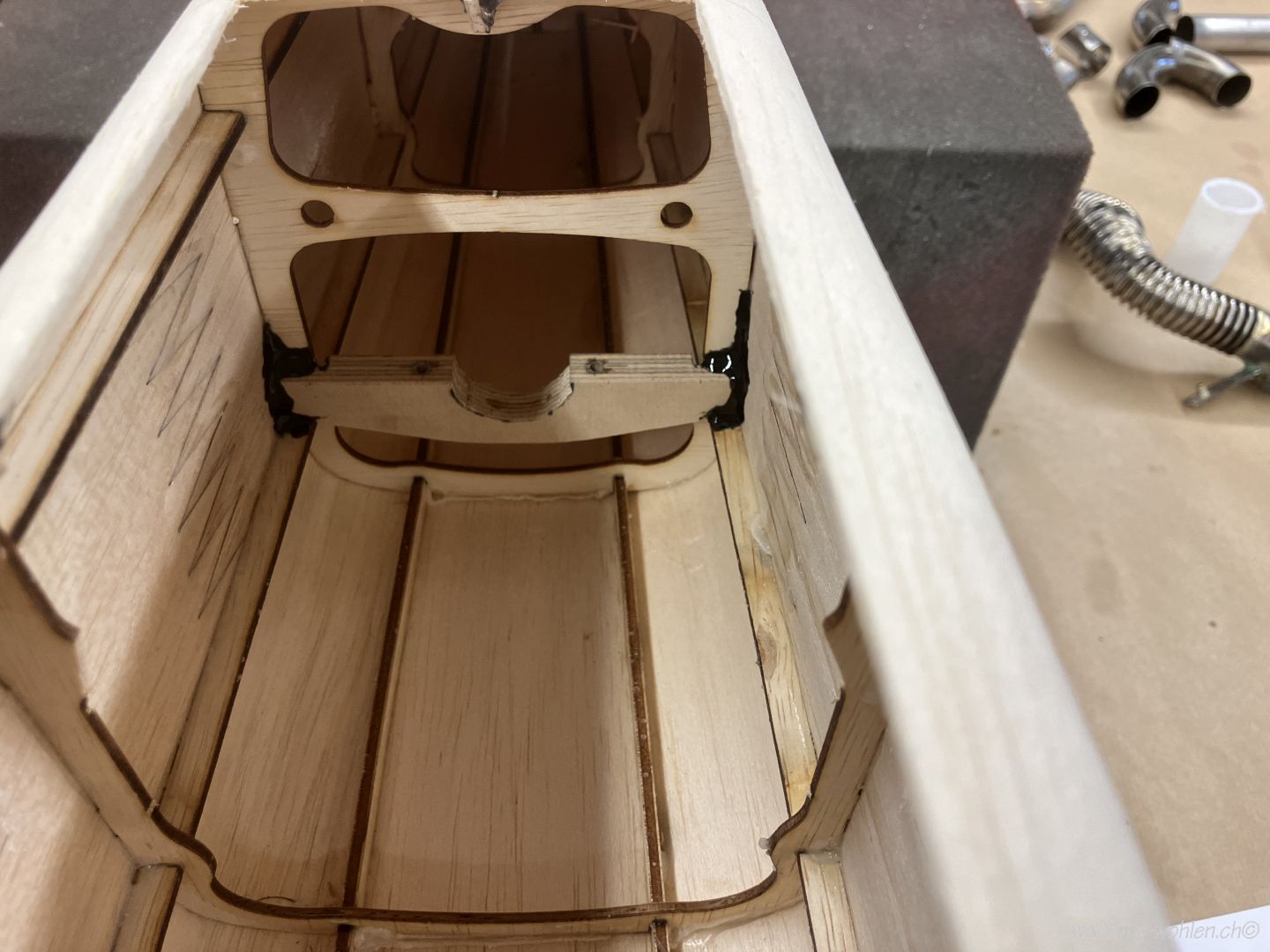

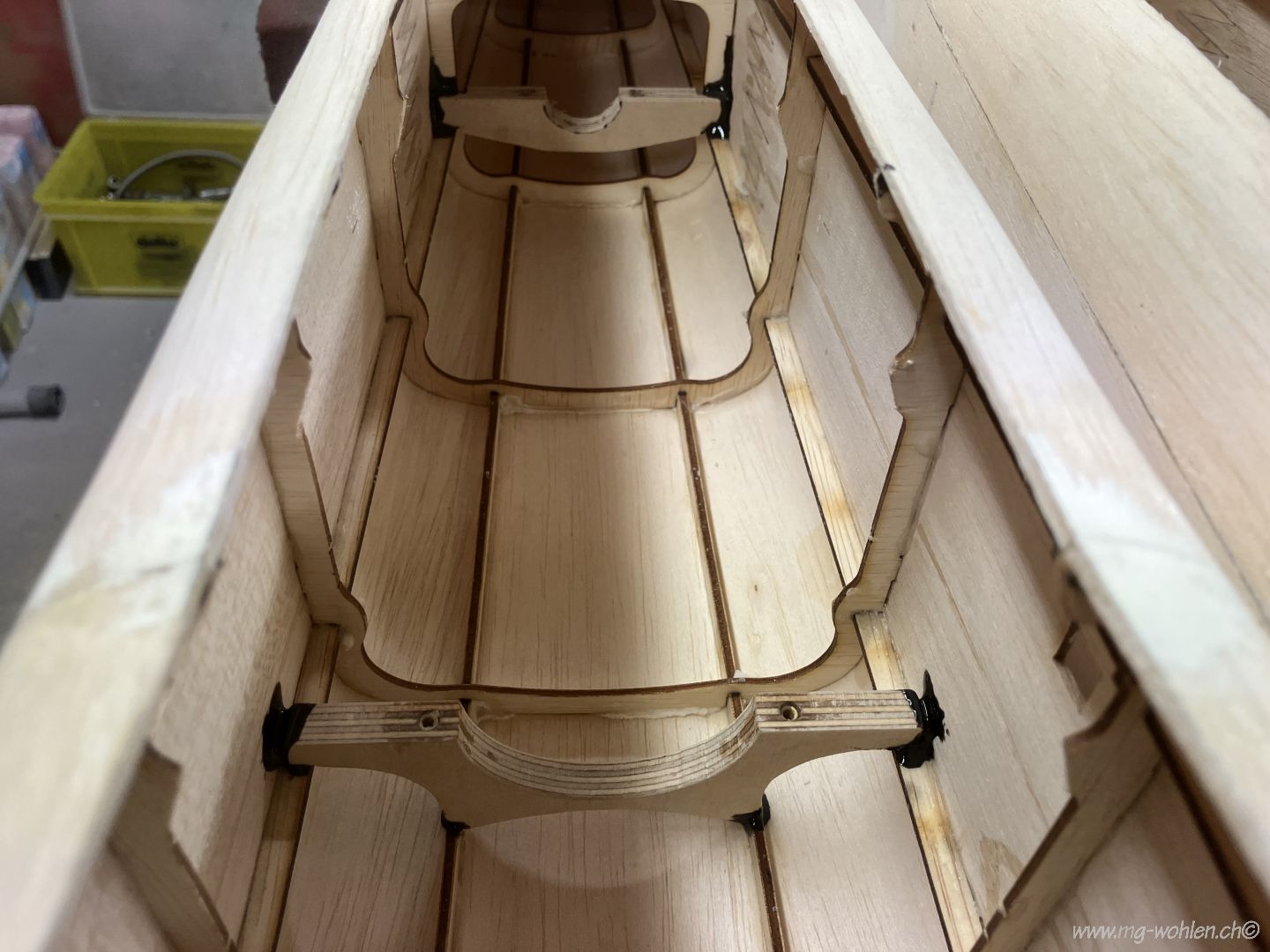

Der neue Spant ist probeweise eingesetzt
Die Treiblinge werden in die richtige Lage gebracht
Da braucht es später noch Kosmetik

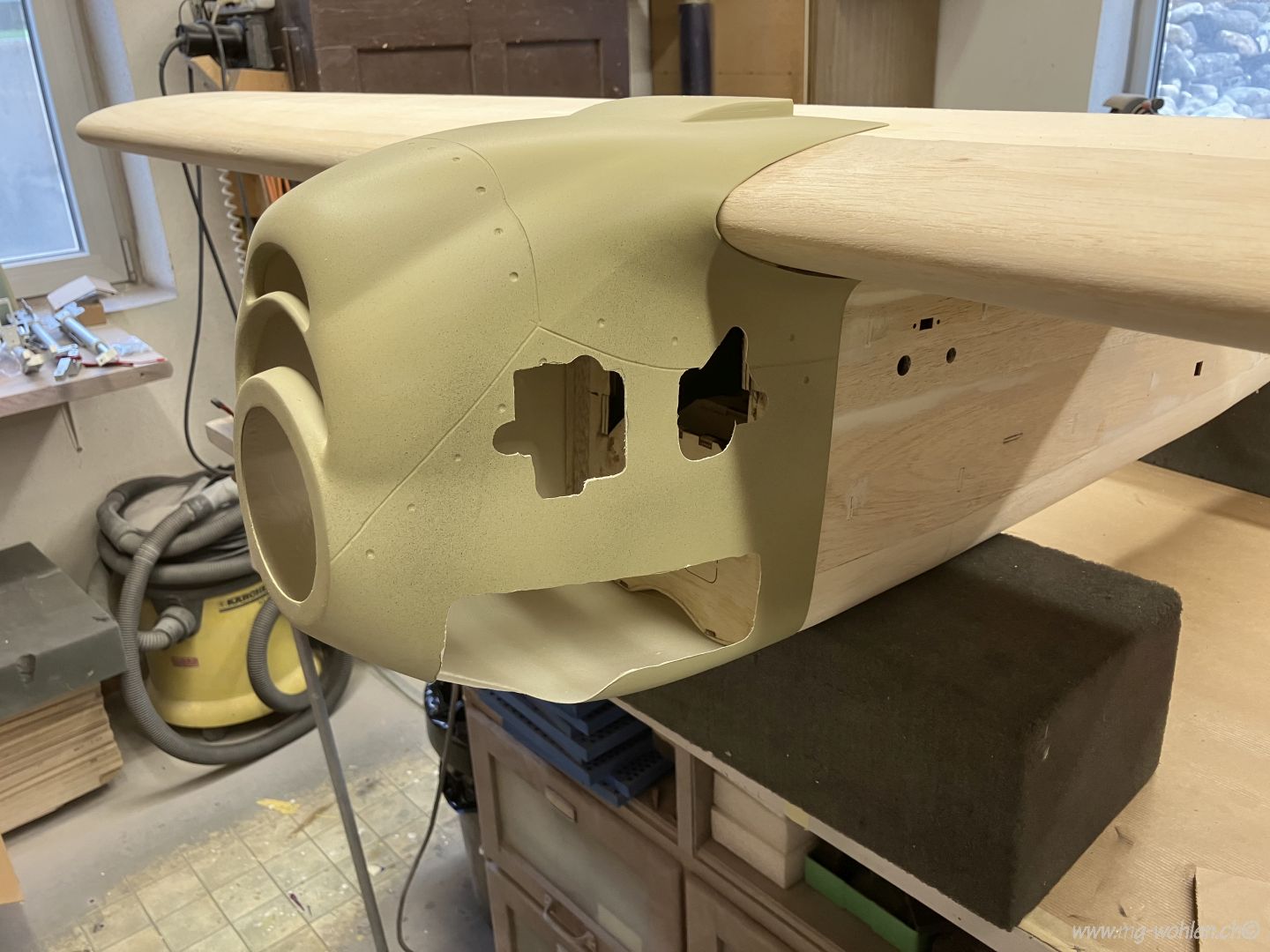

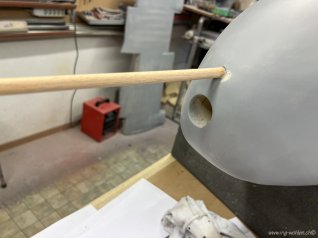

Die Motorhaube muss einige Ausschnitte ertragen

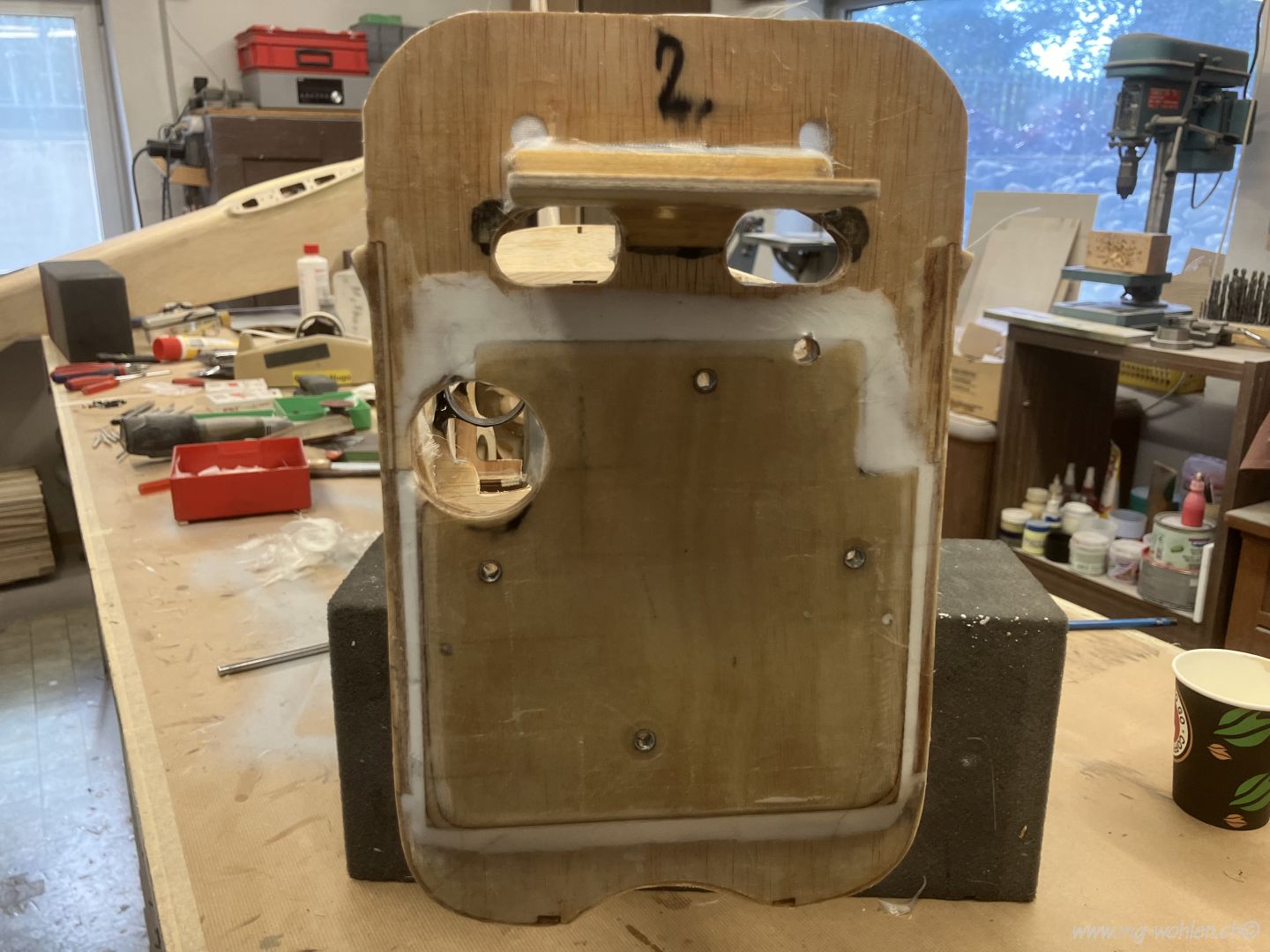

Nach der Kontrolle kann der Spant eingeklebt werden

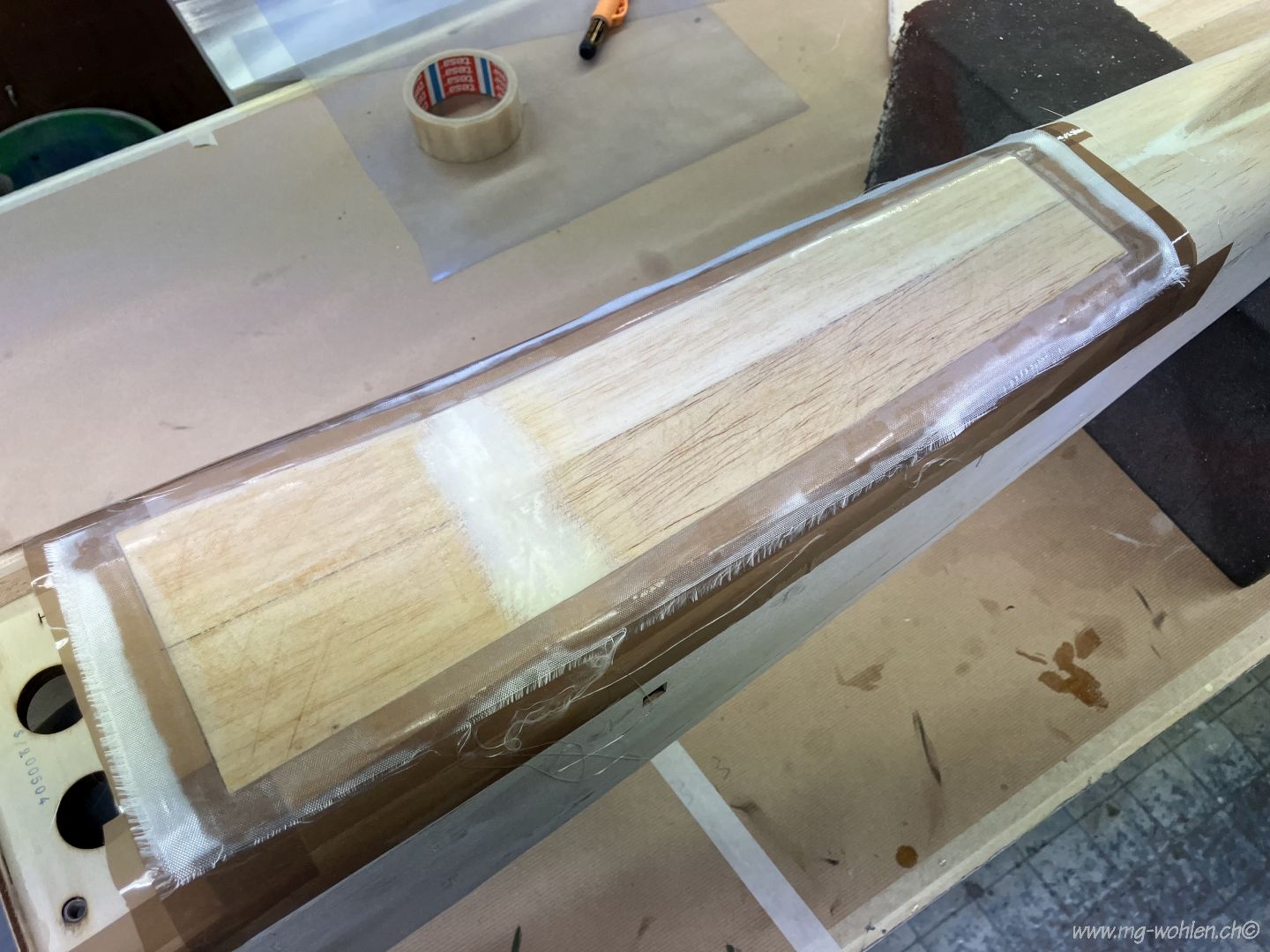

Der neue Spant wird noch beglast

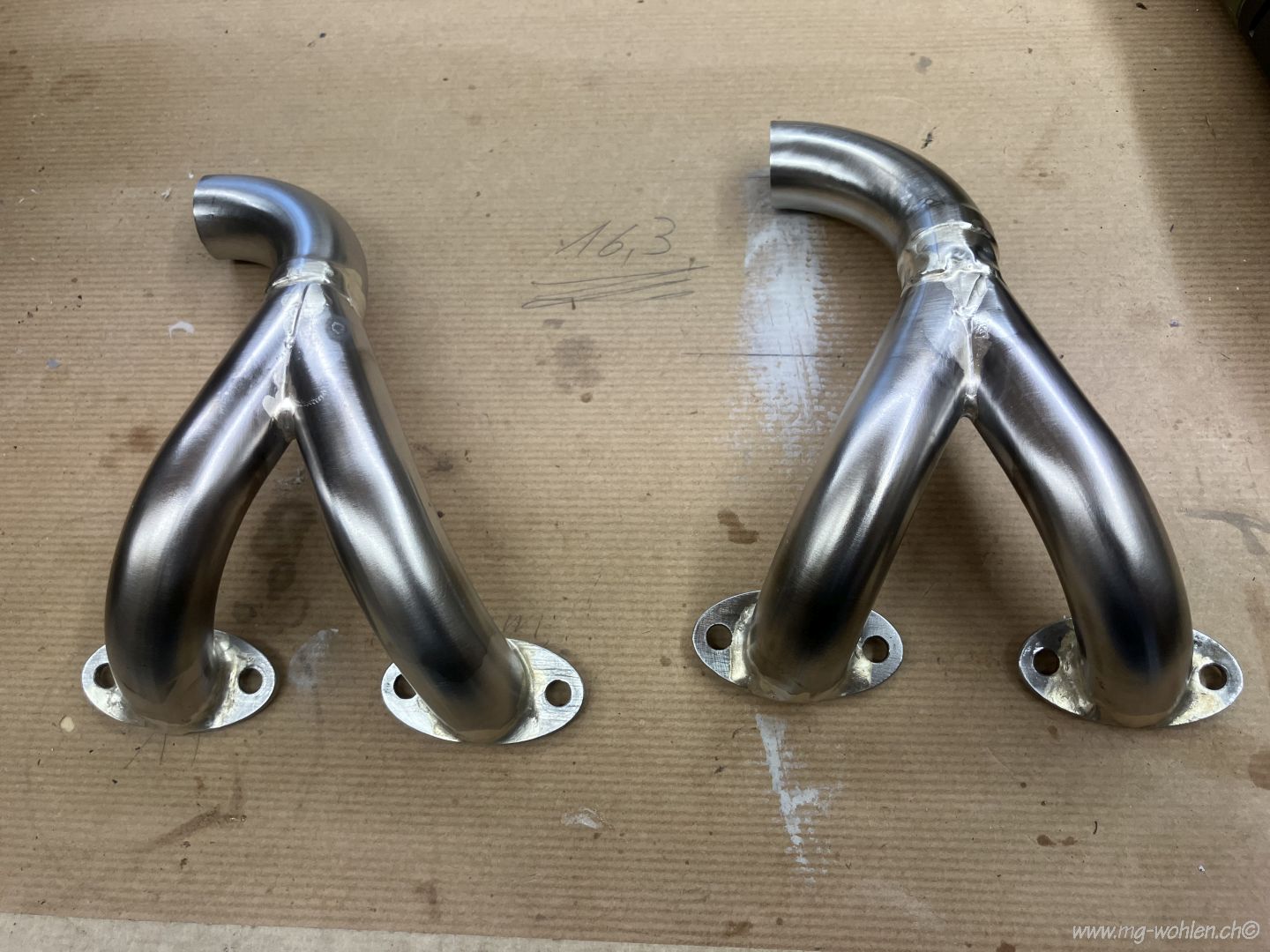

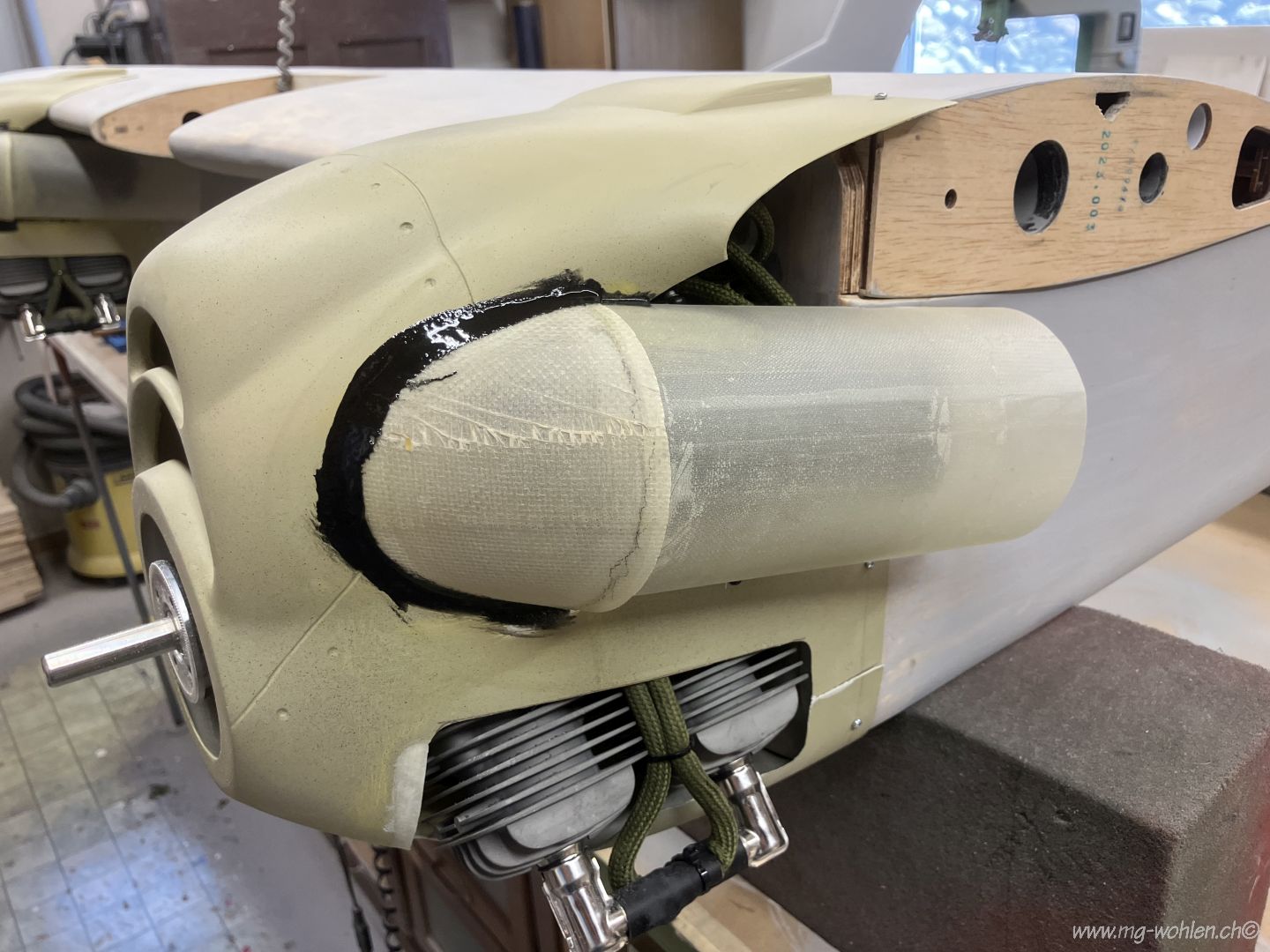

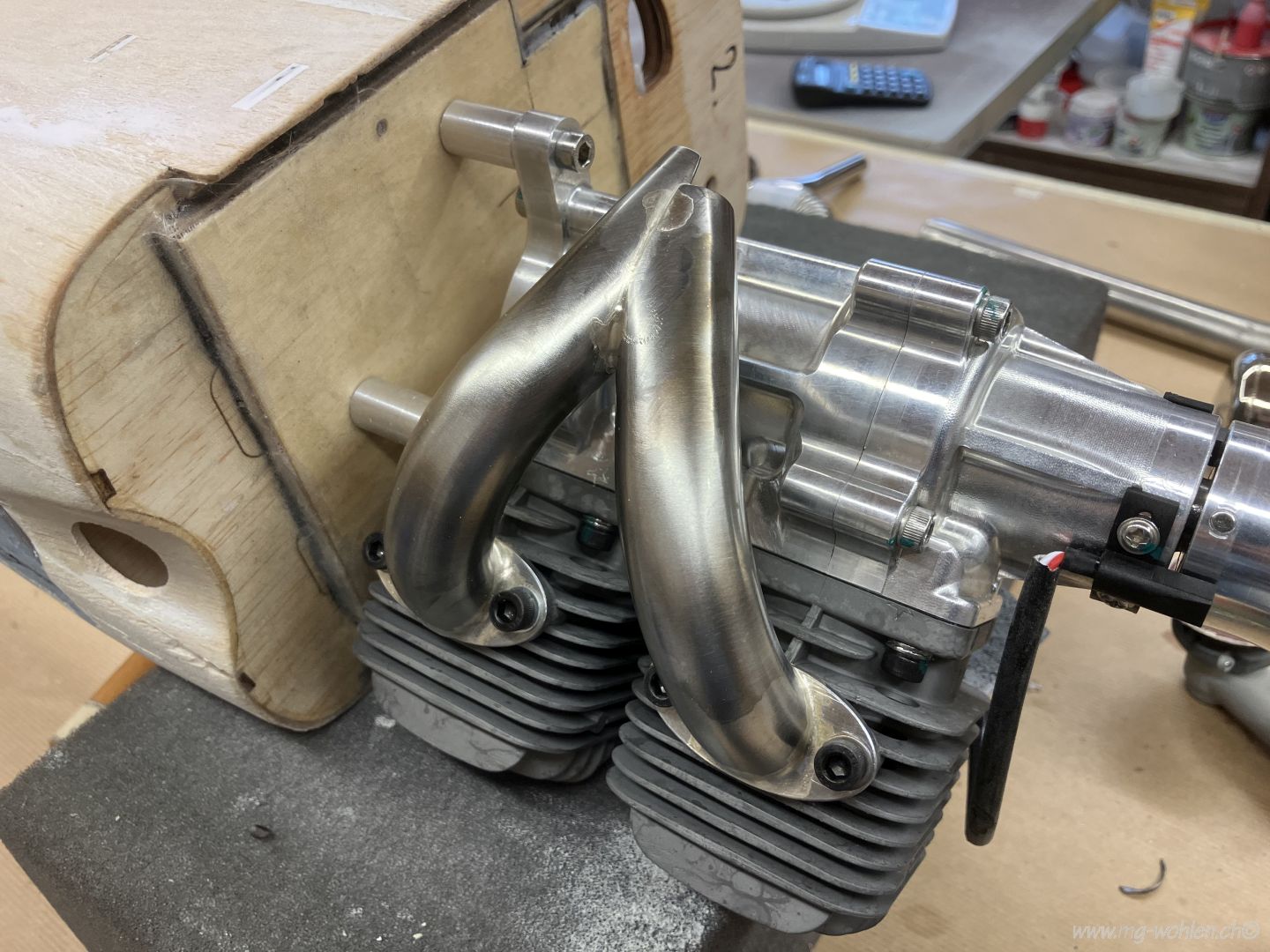

Die Abgaskrümmer werden angepasst
Nach der Lötorgie bei den Abgaskrümmern
Der Auspufftopf kommt hinter das Fahrwerk
Die beiden Deckel werden später schraubbar gemacht
Die hintere Auspuffhalterung
Hintere und vordere Auspuffhalterung

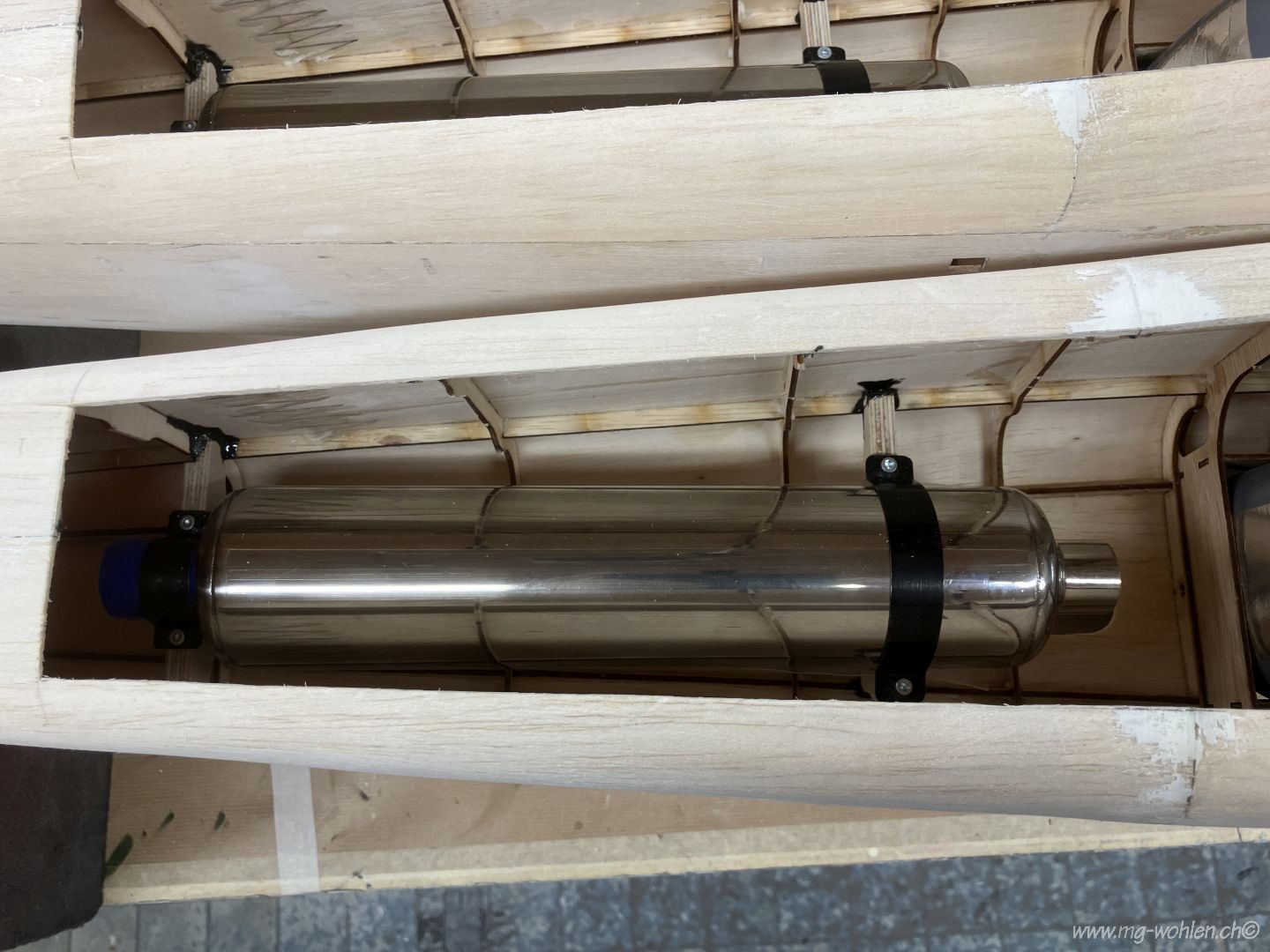

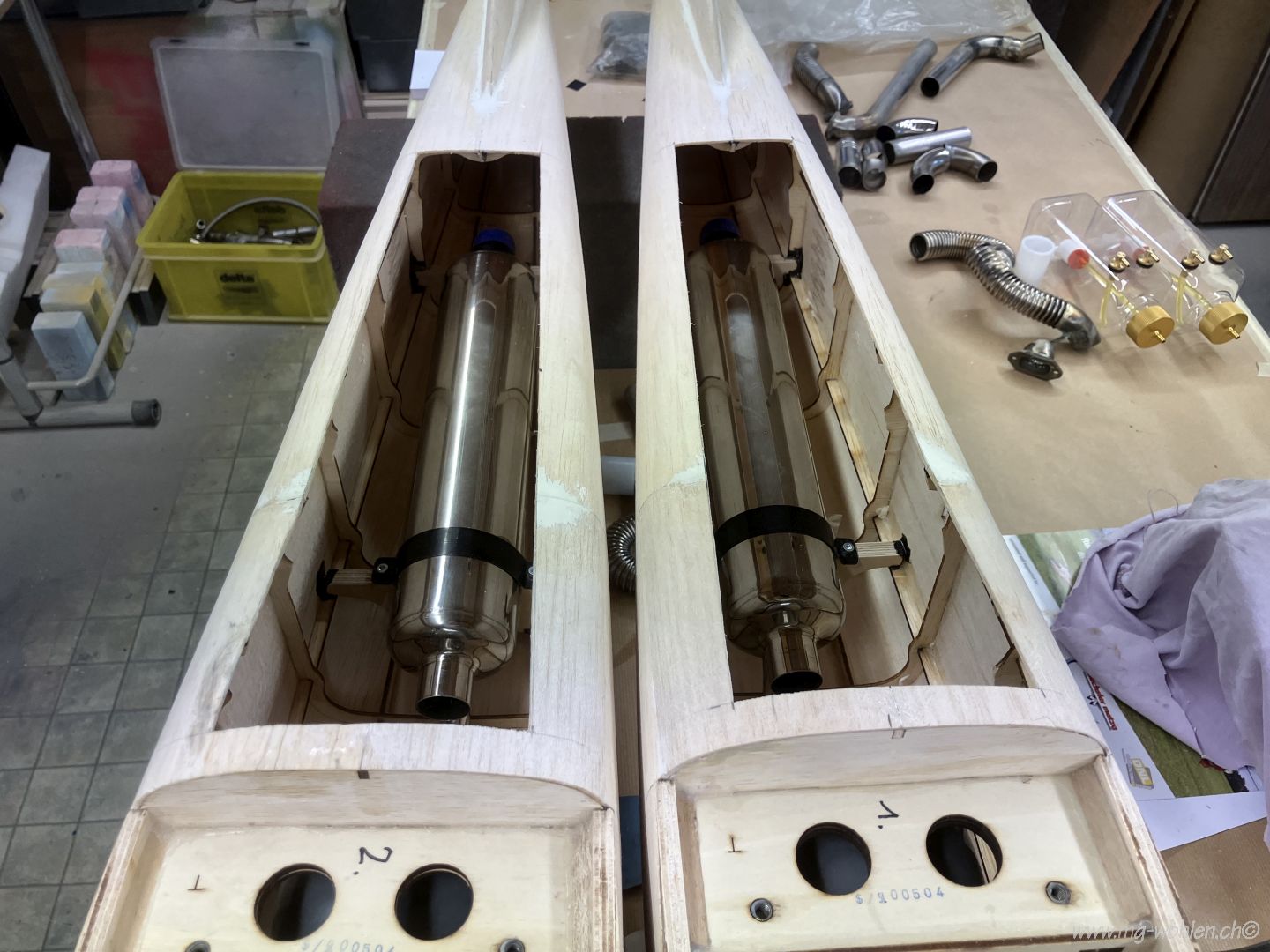

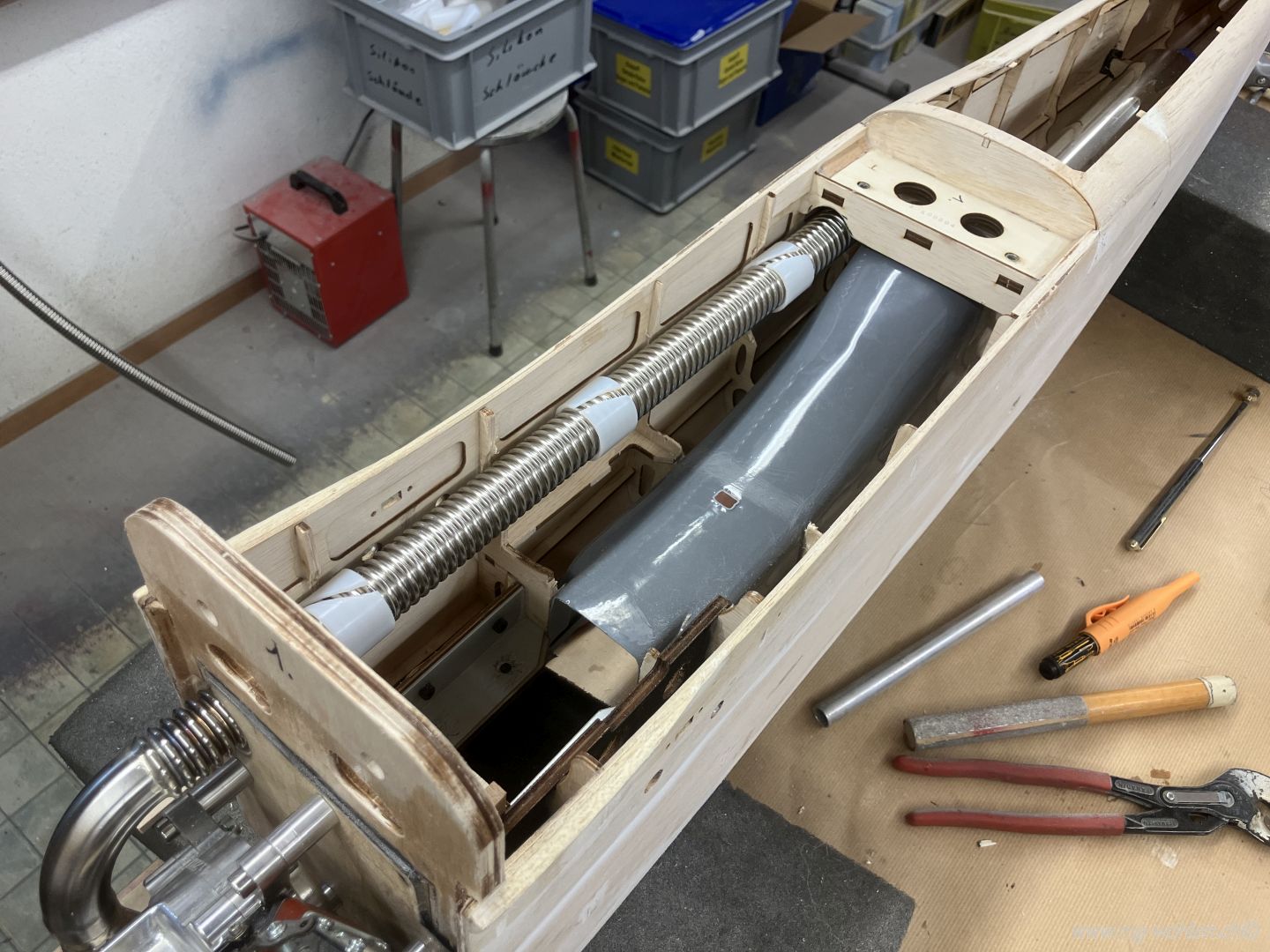

Der Auspuff ist befestigt
Doppelpack
Es braucht enge Radien

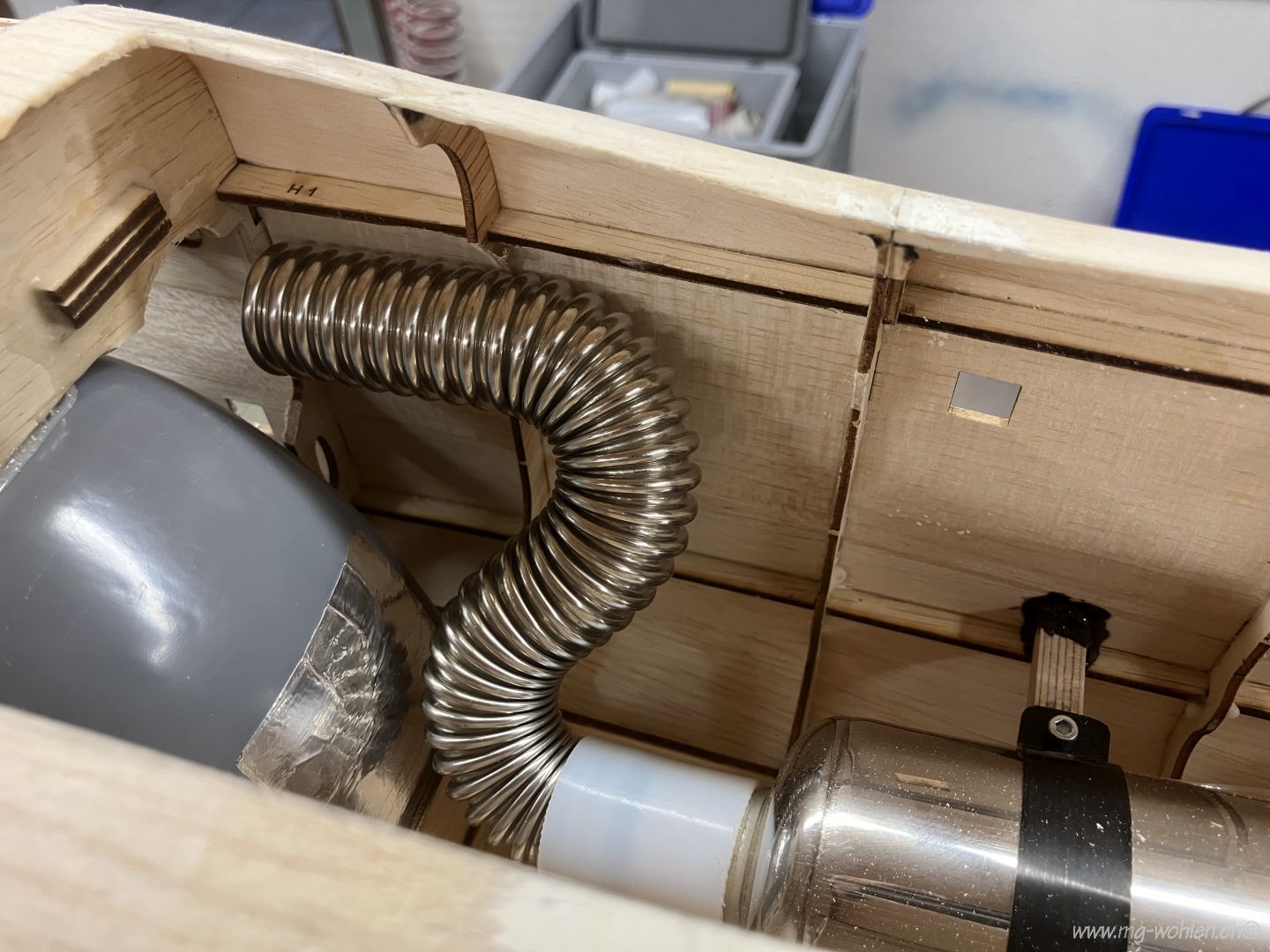

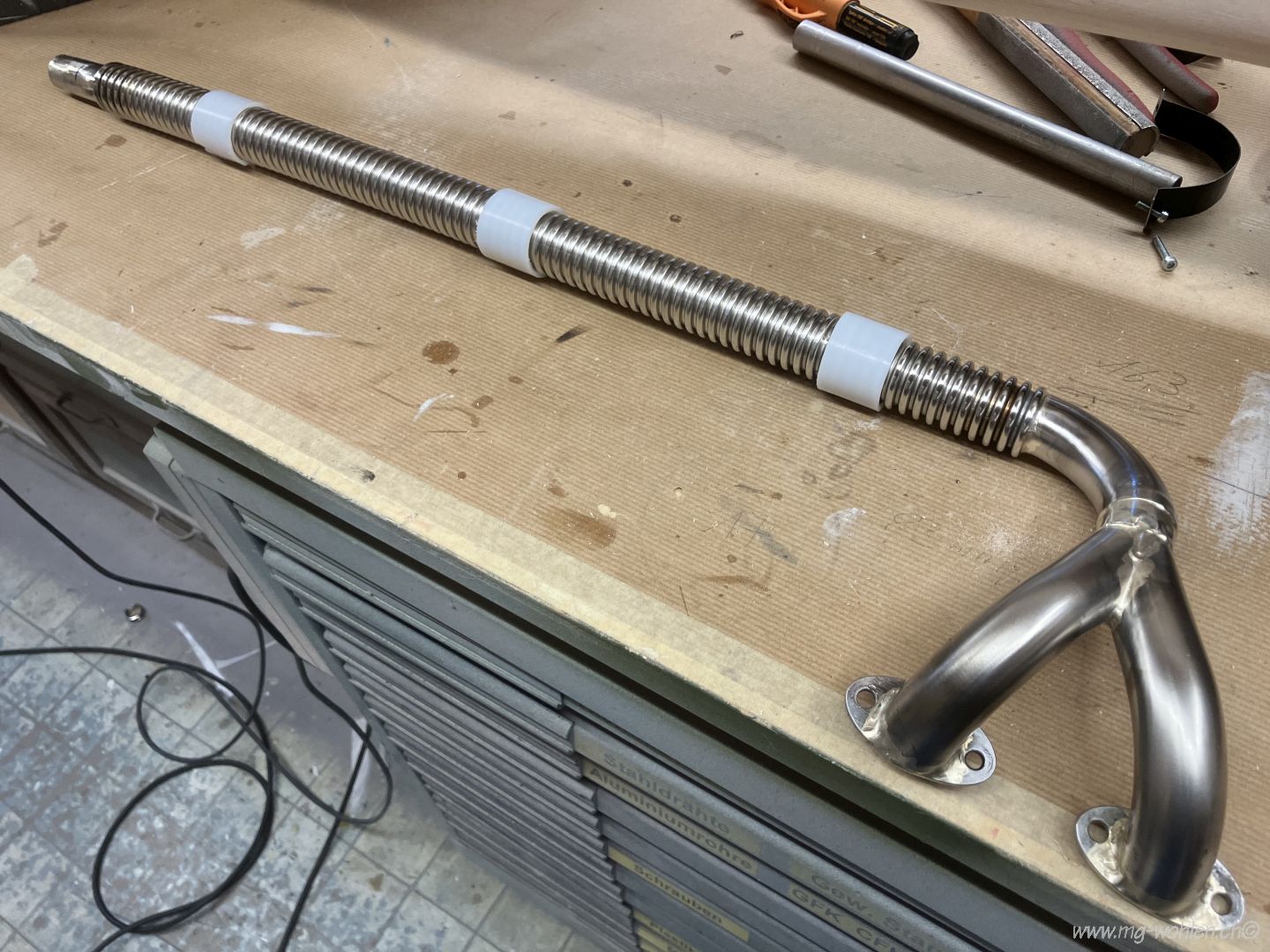

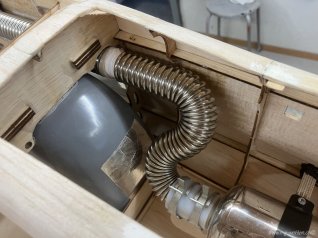

Die verbindung vom Krümmer zum Topf
Jetzt werden die Halterungen eingesetzt

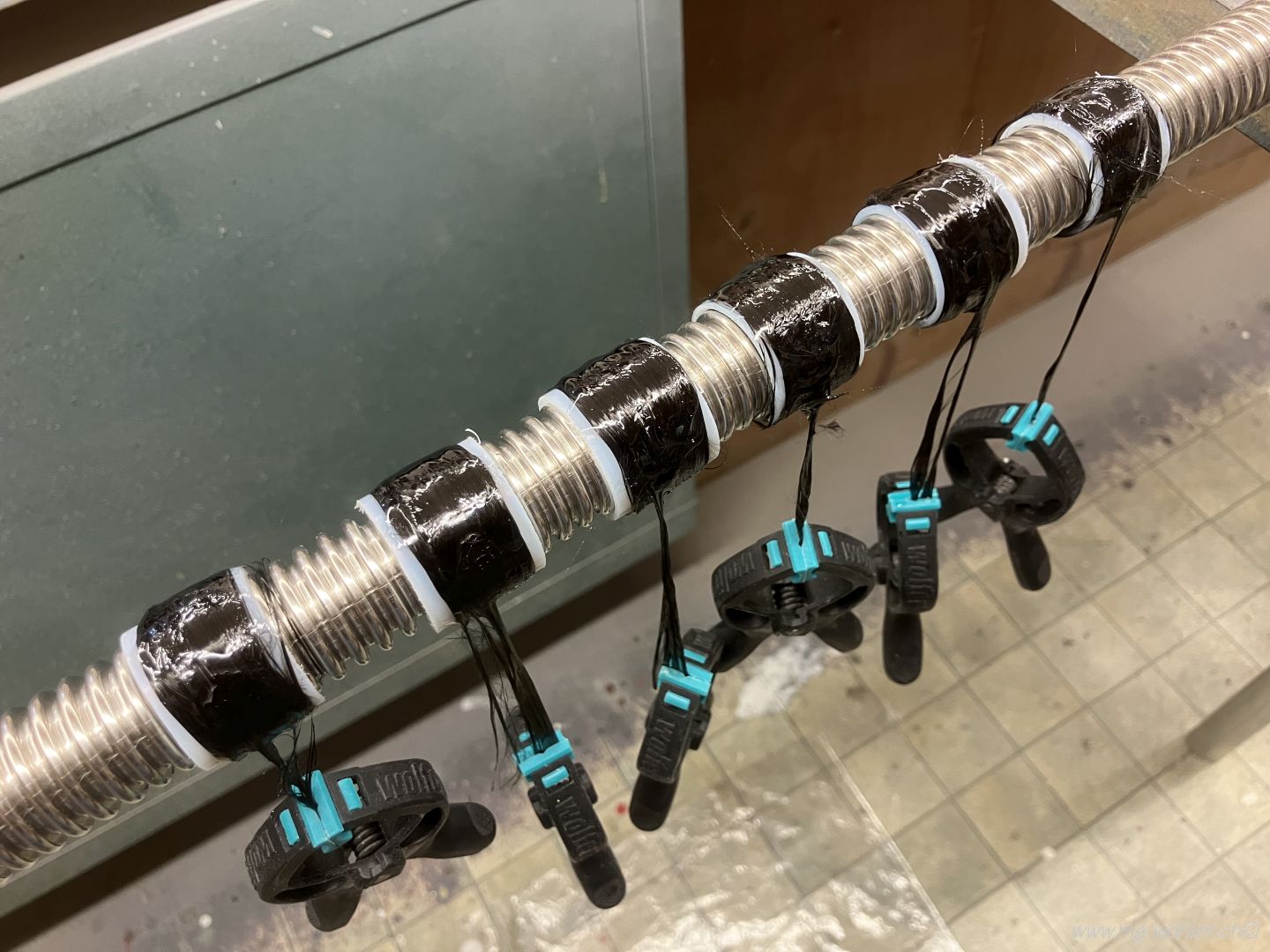

Die Halterungen bestehen aus CFK Rovings

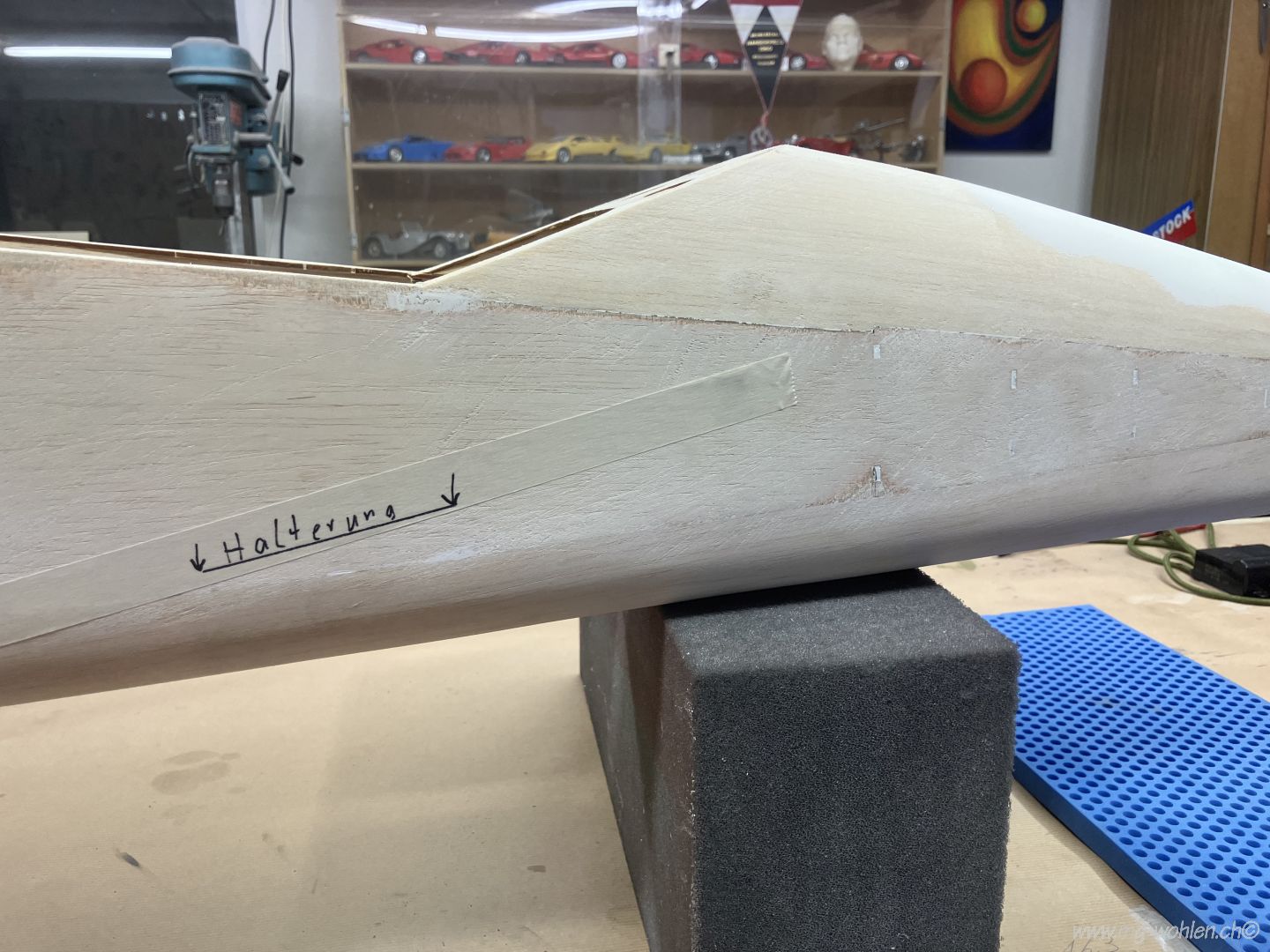

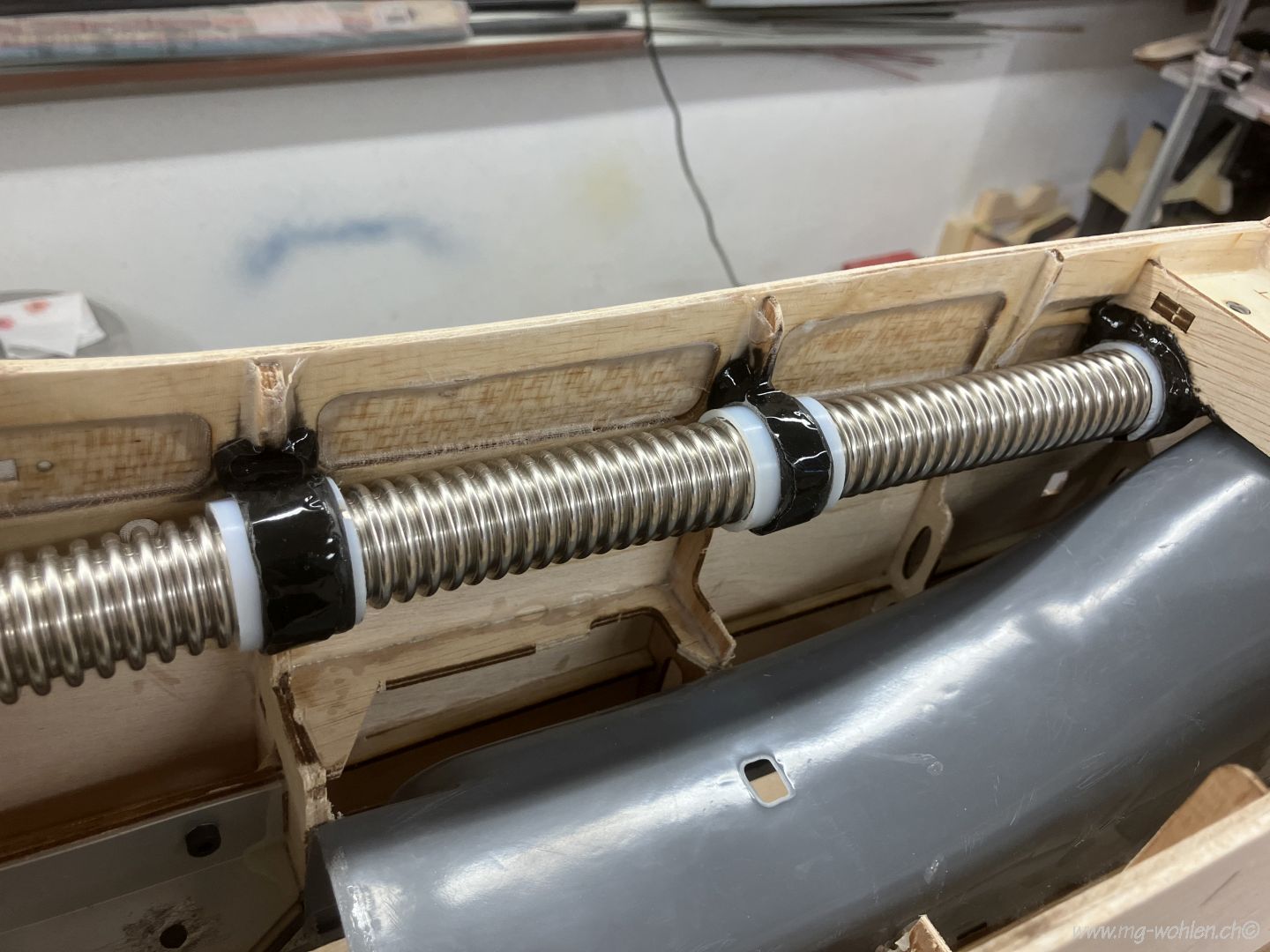

Die Halterungen sind montiert
Das Verlängerungsrohr wird hinten nur gesteckt
Winkelkontrolle für die Bestellung vom neuen Fahwerk
Ich möchte die Kurznasen Version haben
Lange Nase abgesägt
Vorbereiten für die kurze Nase

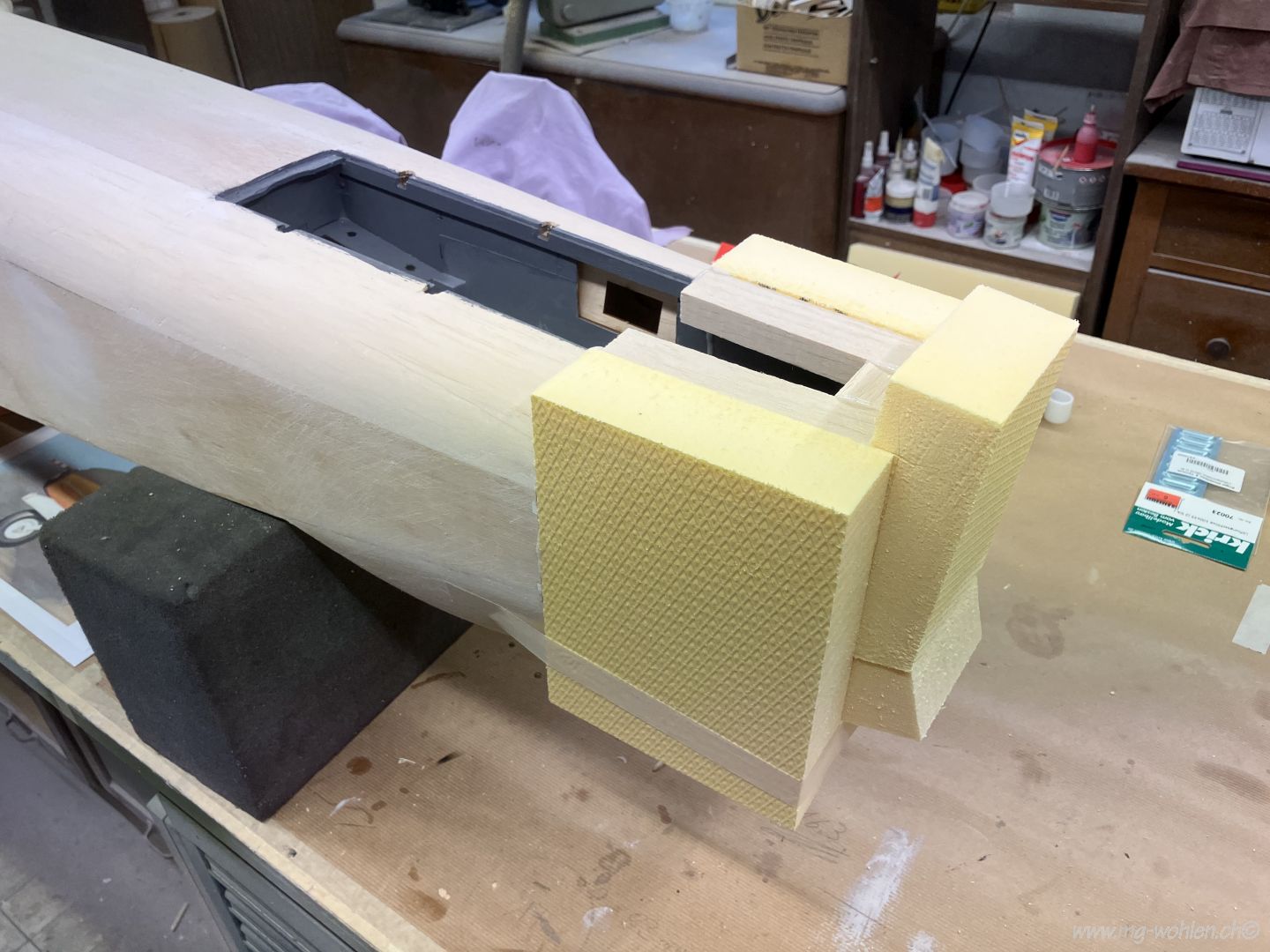

Die ersten Styrodurklötze sind angeklebt

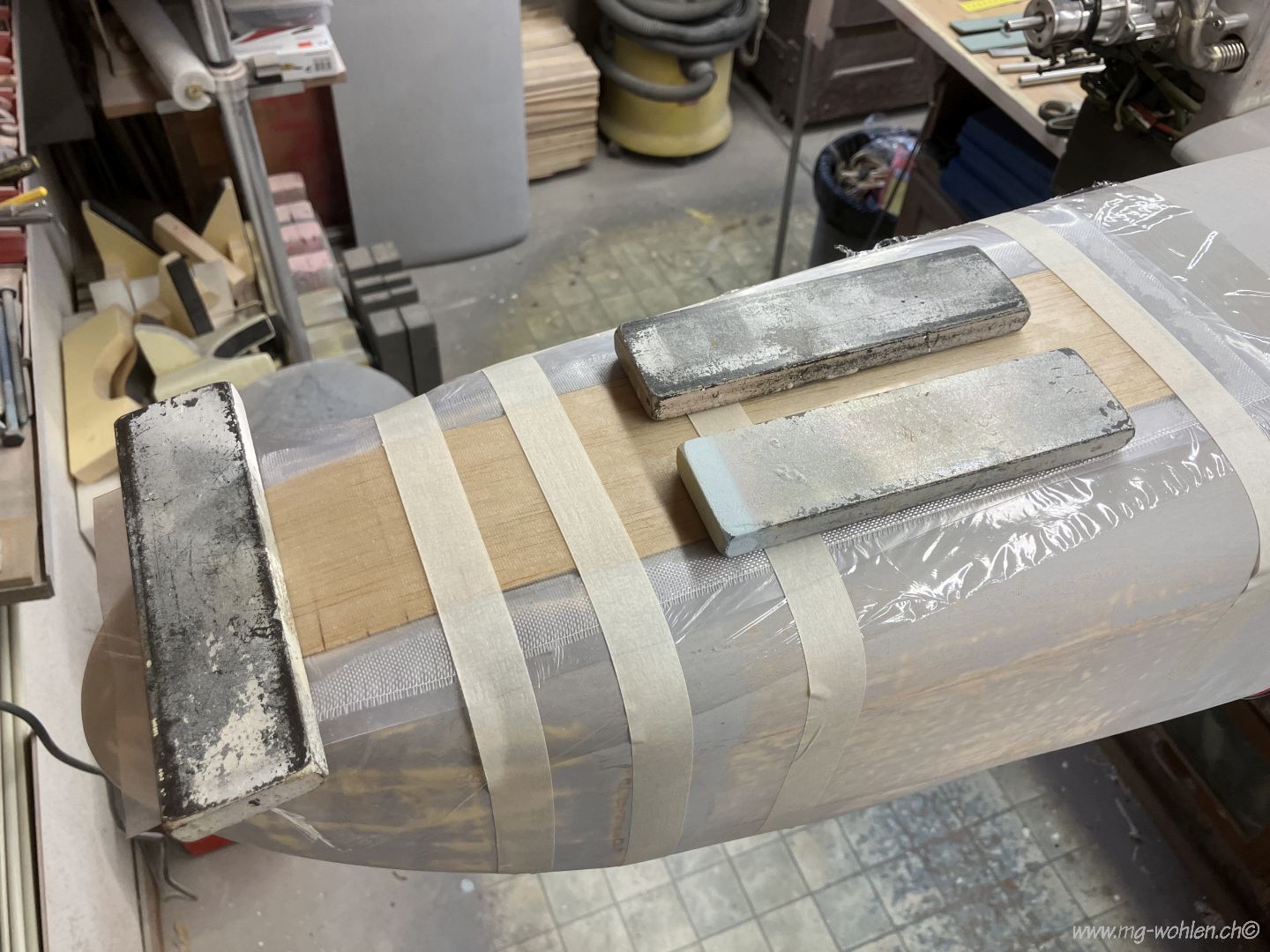

Unten werden noch Balsaklötze eingeklebt

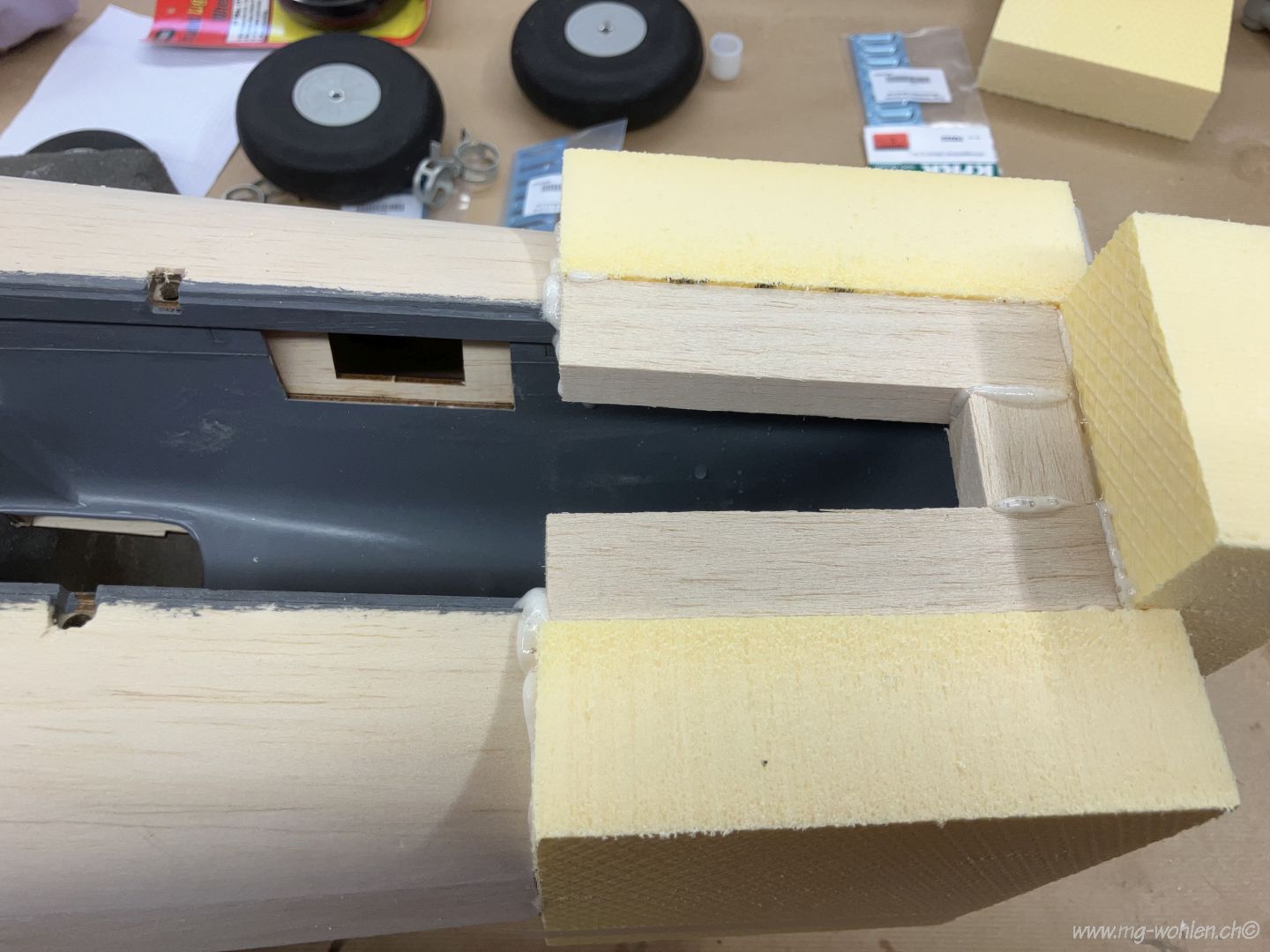

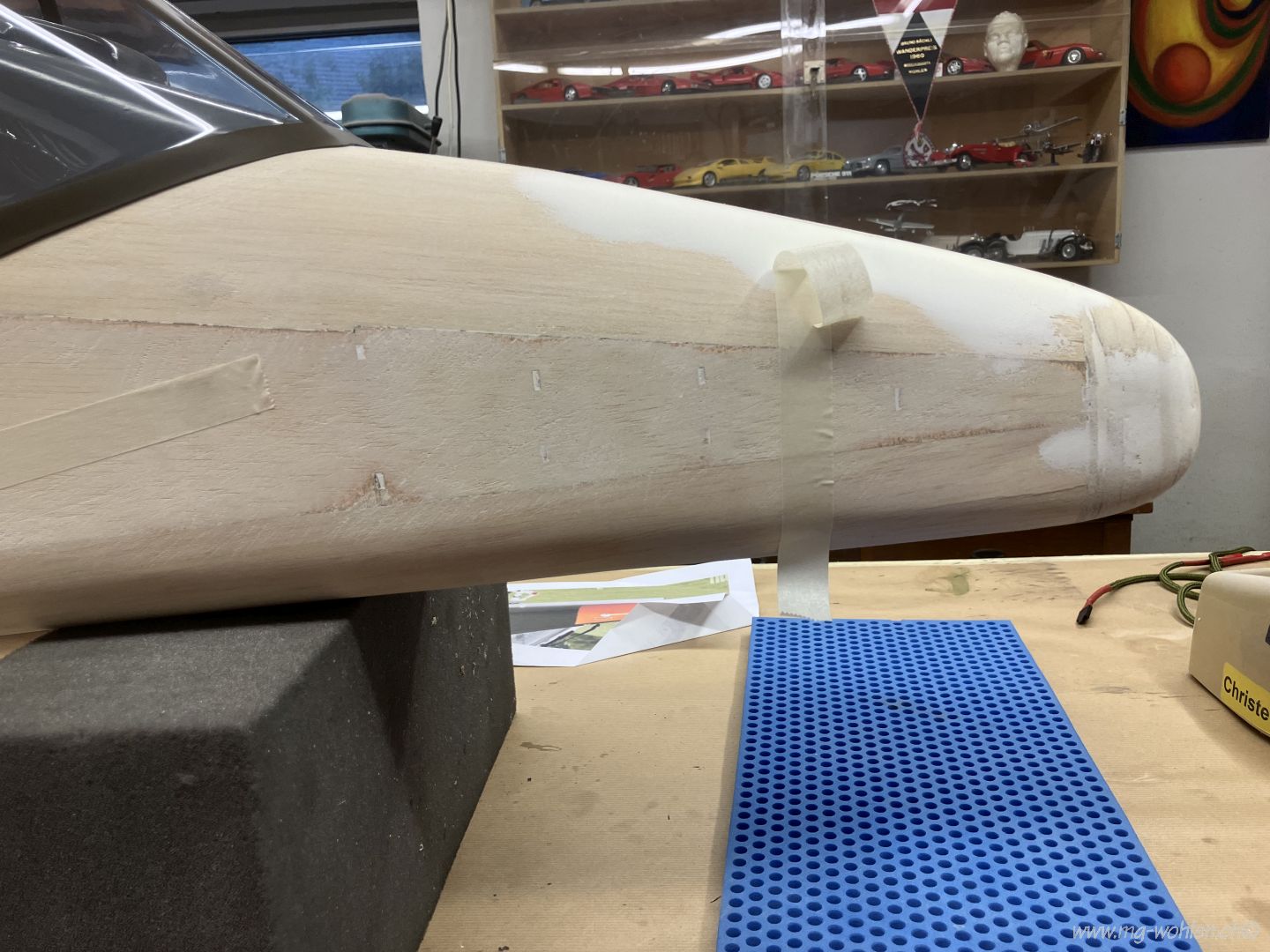

Jetzt geht es an das Formen der kurzen Nase

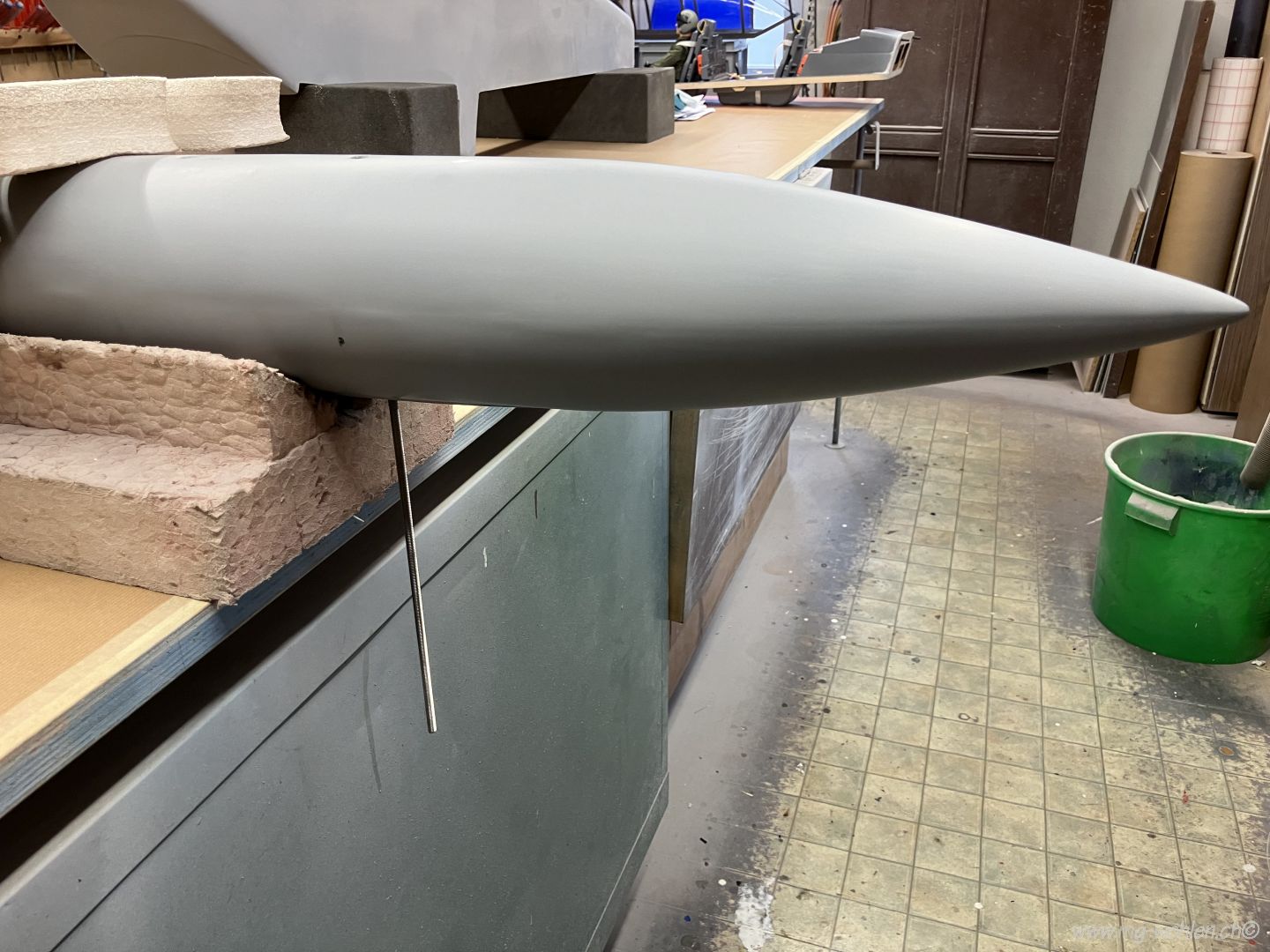

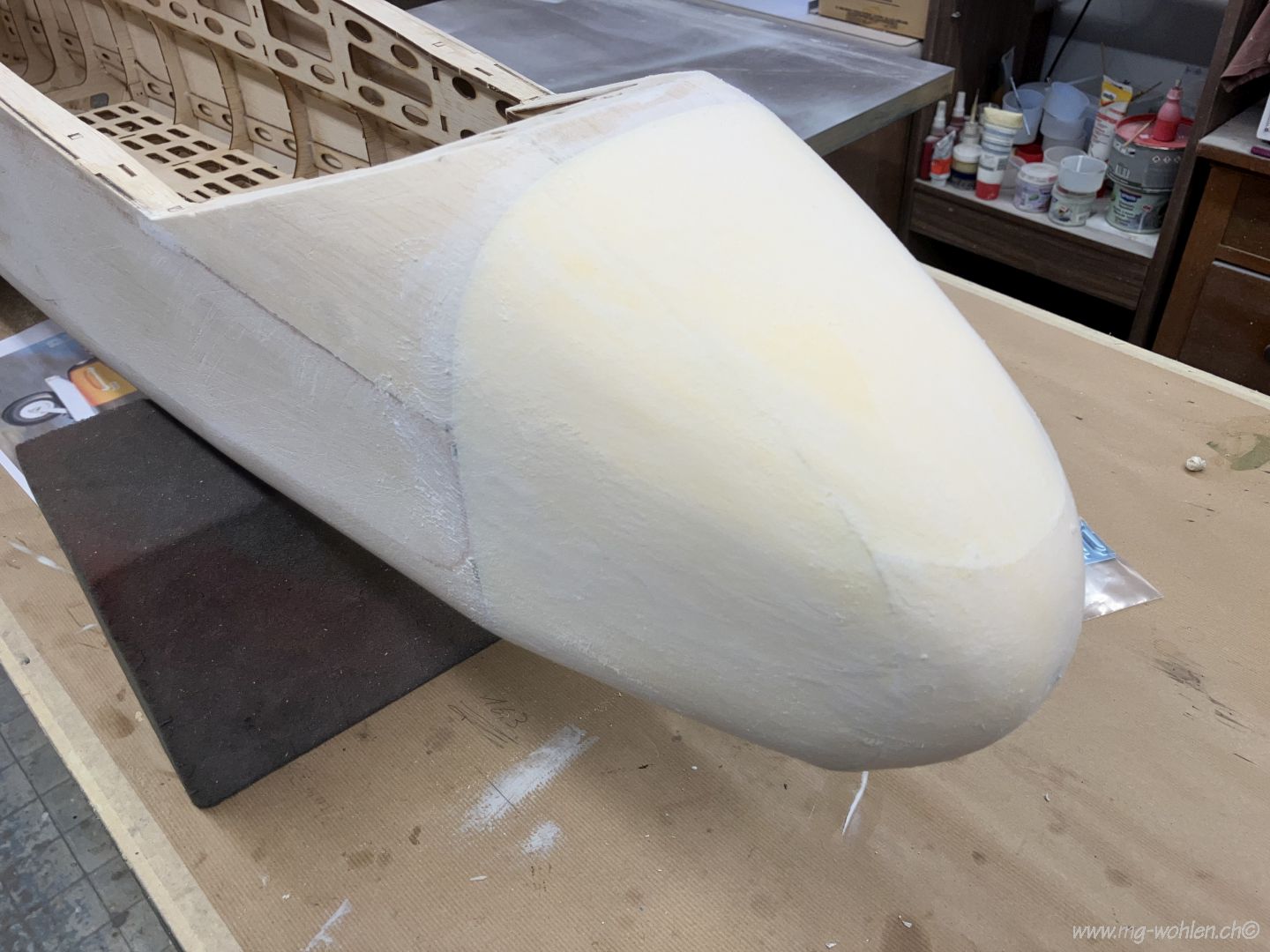

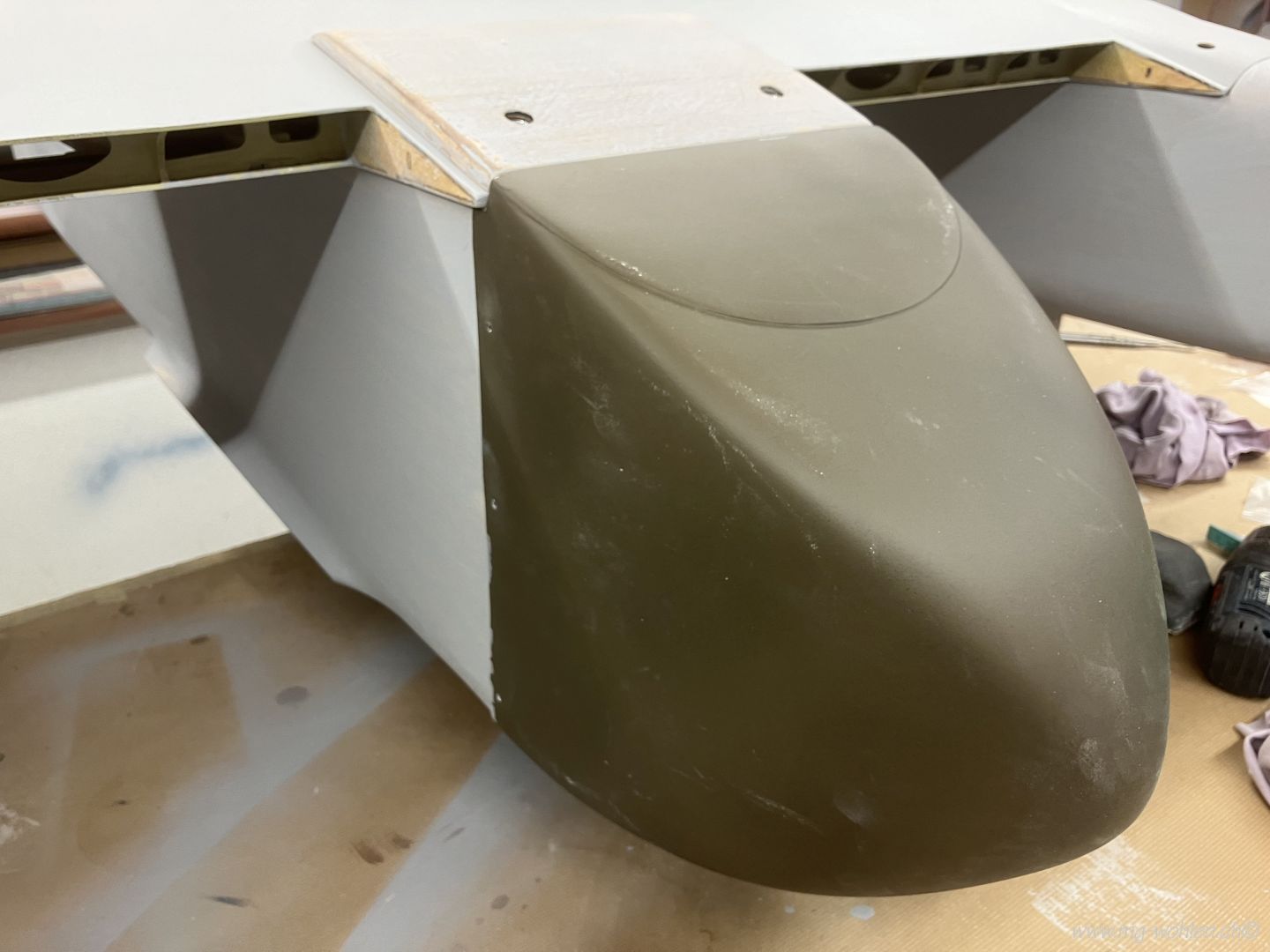

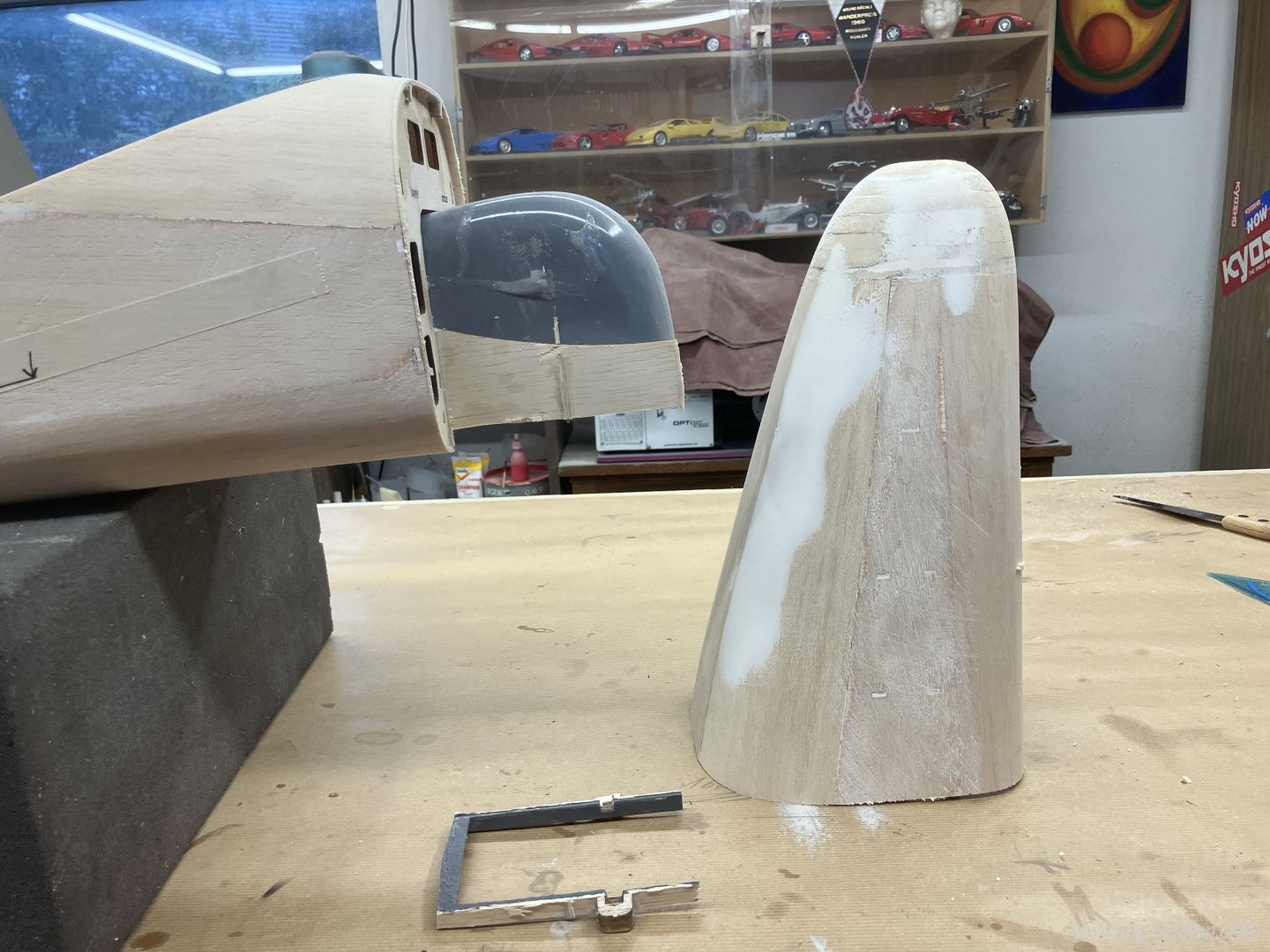

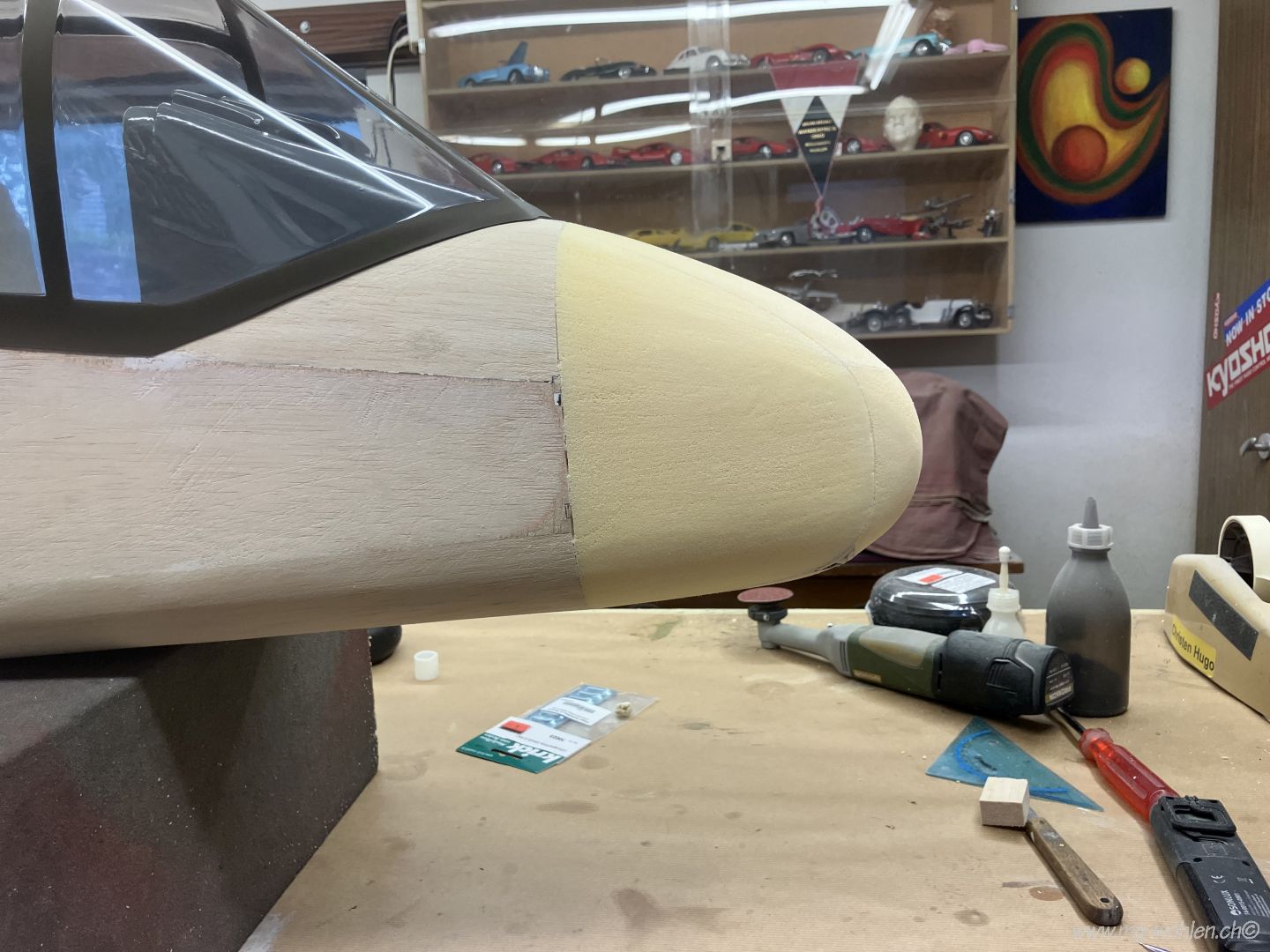

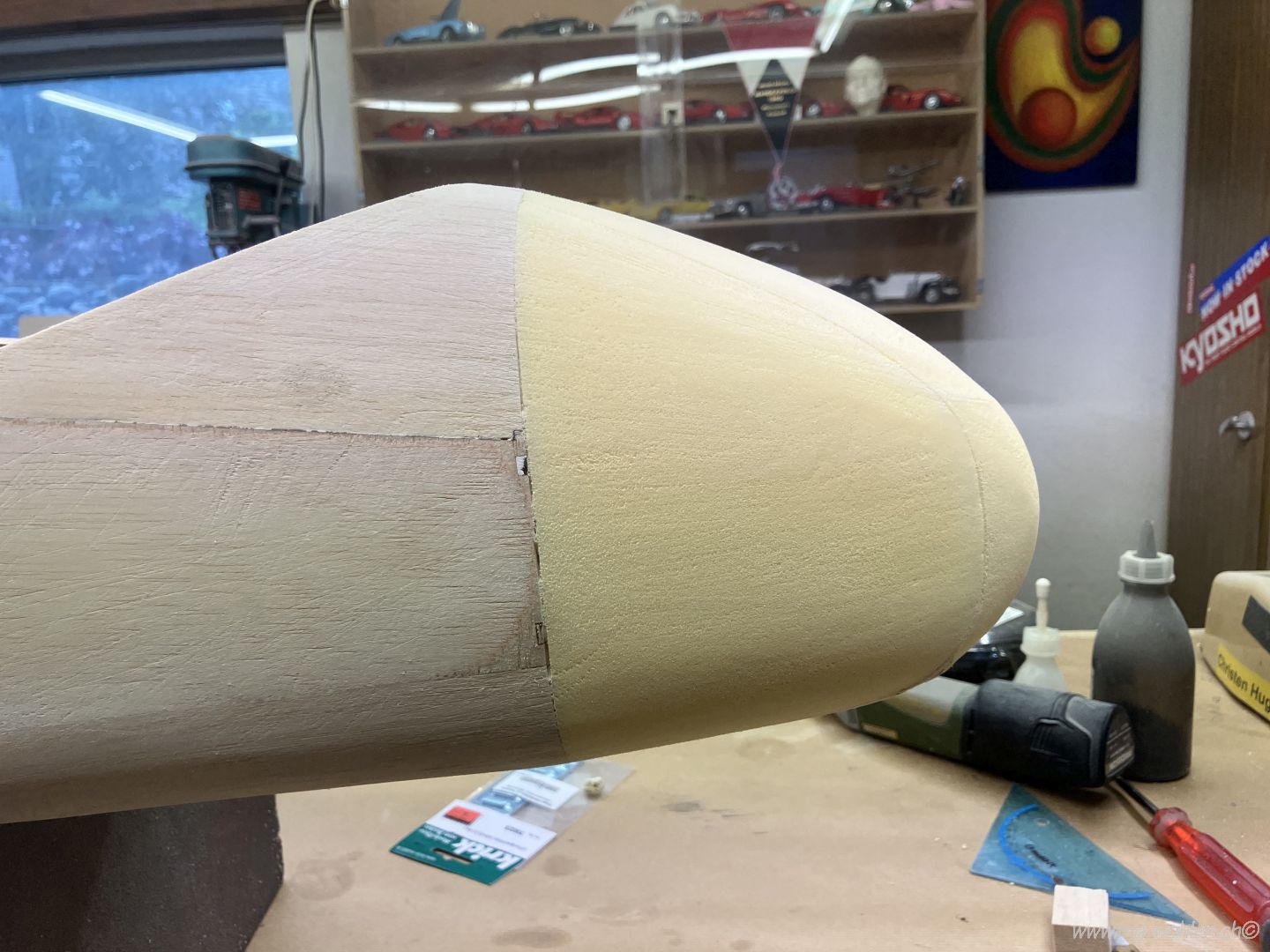

Die kurze Nase ist zugeschliffen
Die Poren und Unebenheiten vom Styrodur werden verspachtelt
Der Spachtel ist verschliffen

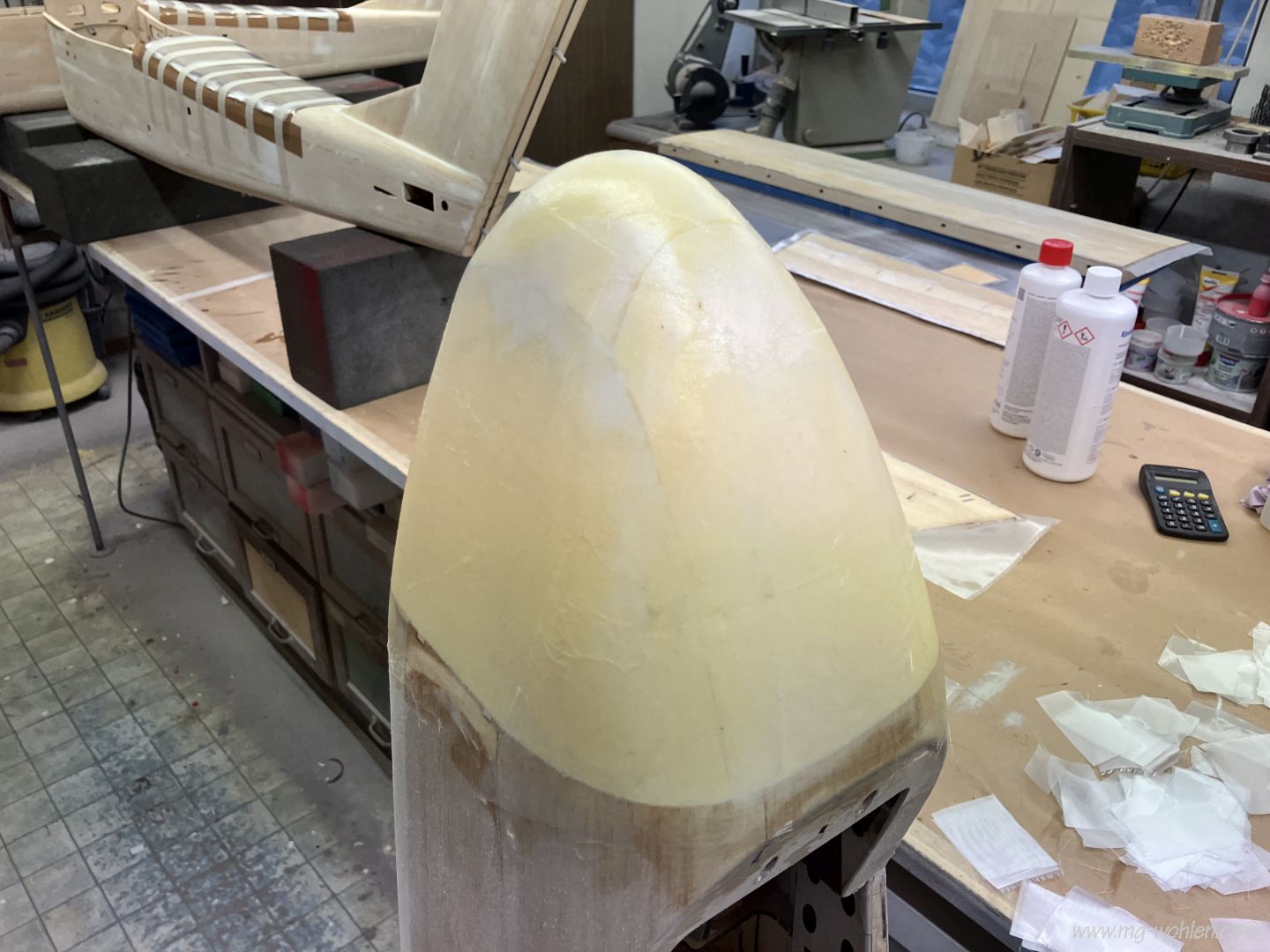

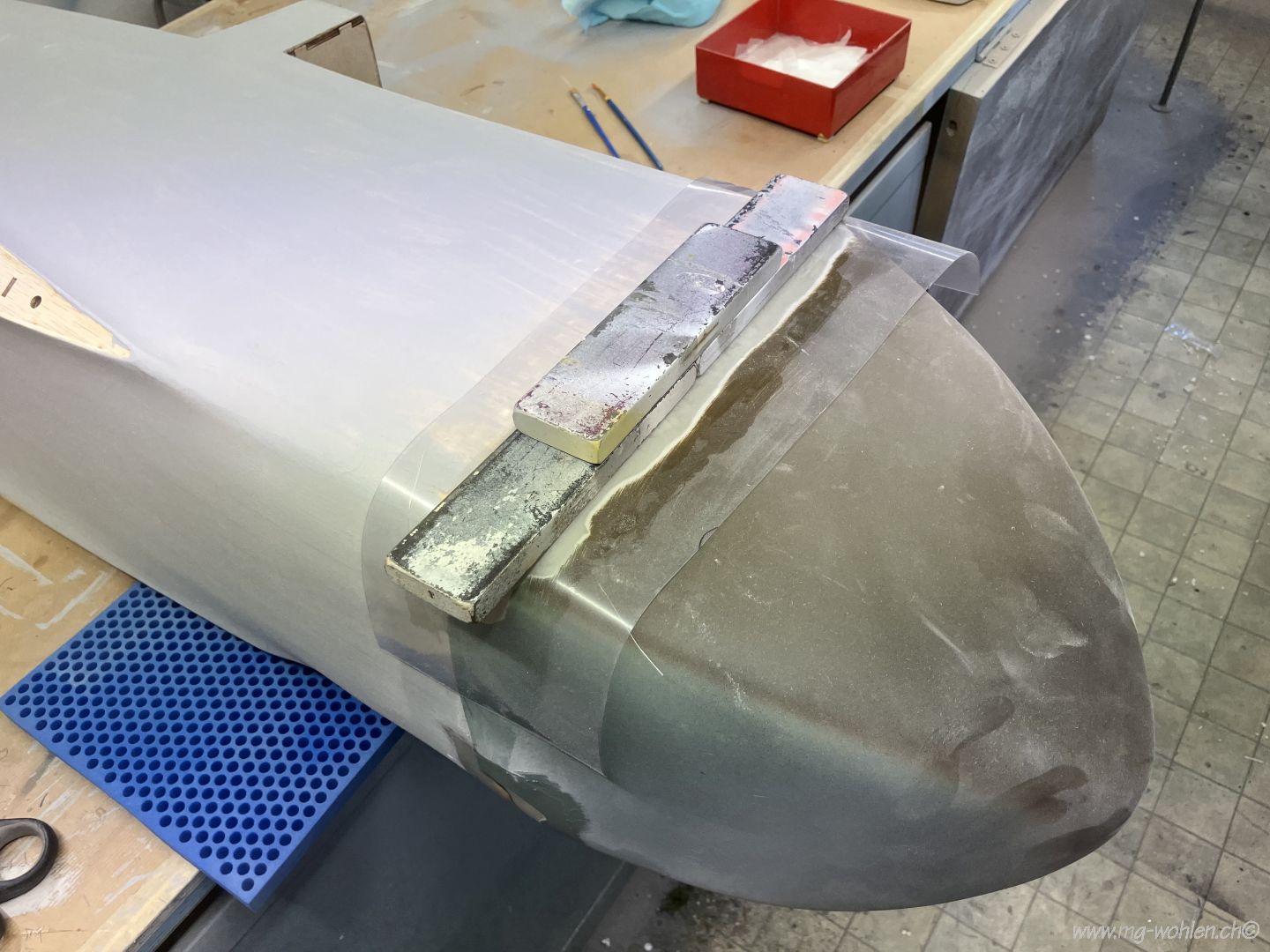

Die Nase wird mit 49 gramm GFK Gewebe verstärkt
Auch die Auspuffdeckel werden schon beglast
Die Deckel sind bereit zum Besäumen
Die Deckel sind das erste mal gespachtelt

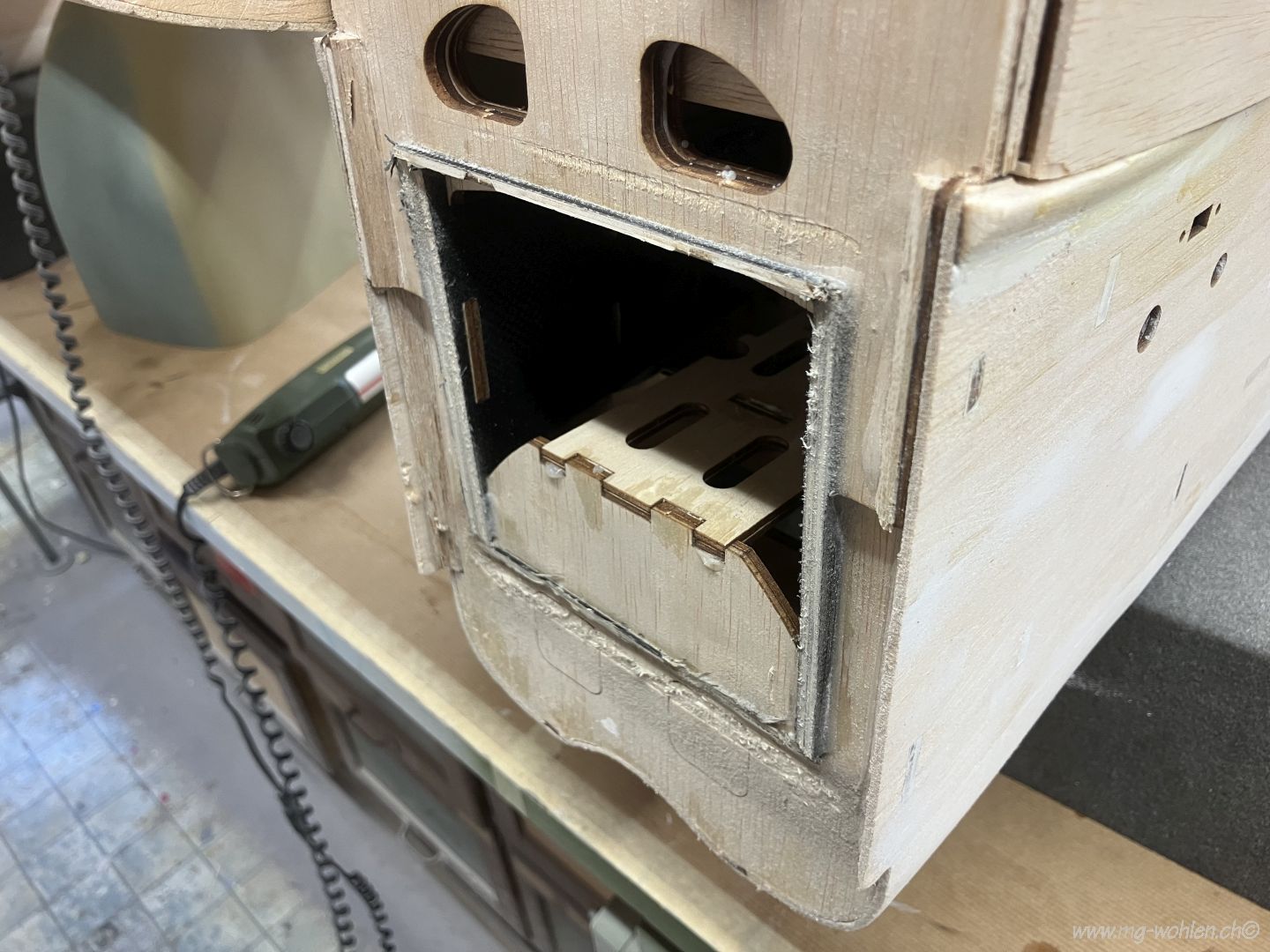

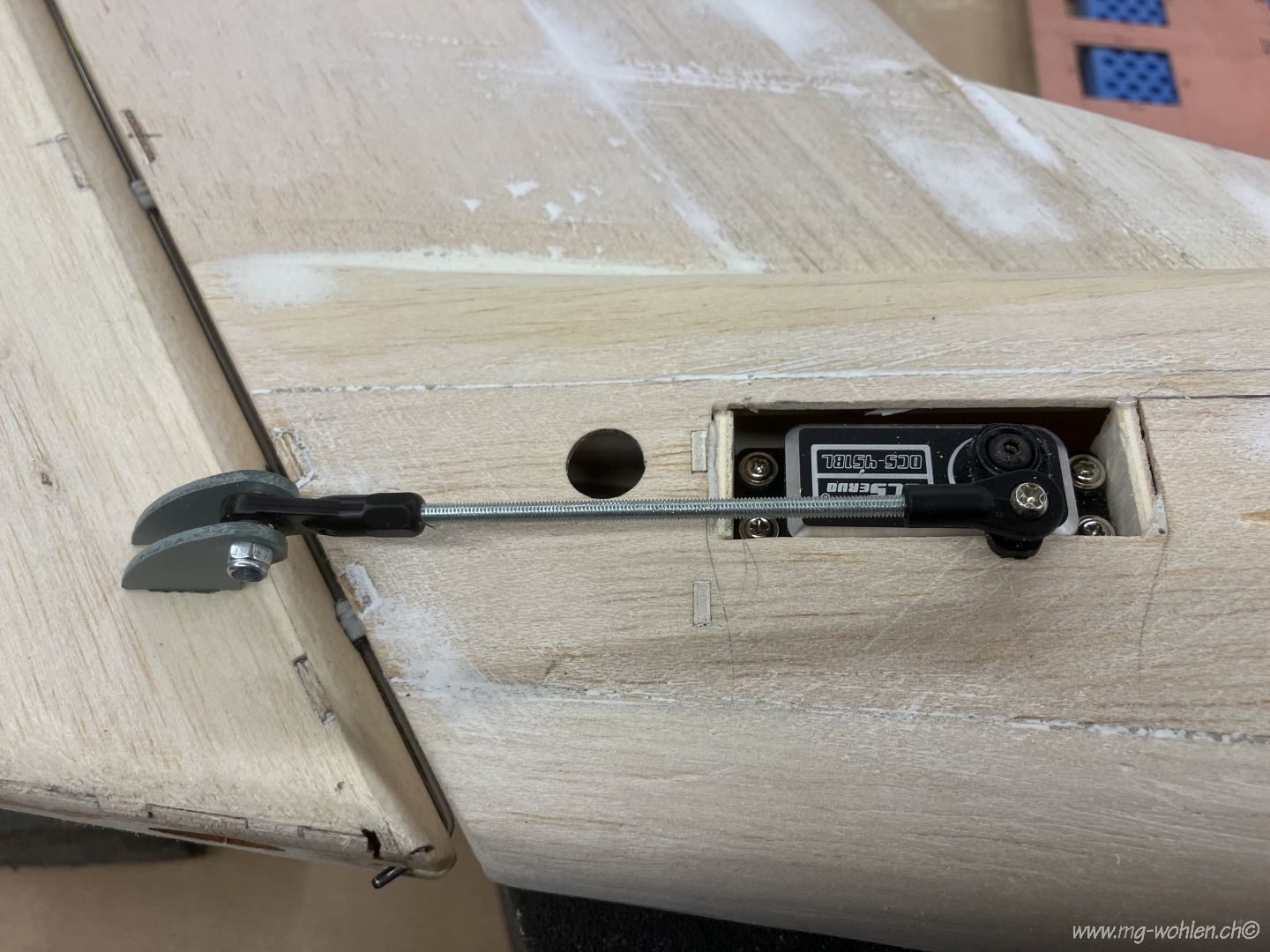

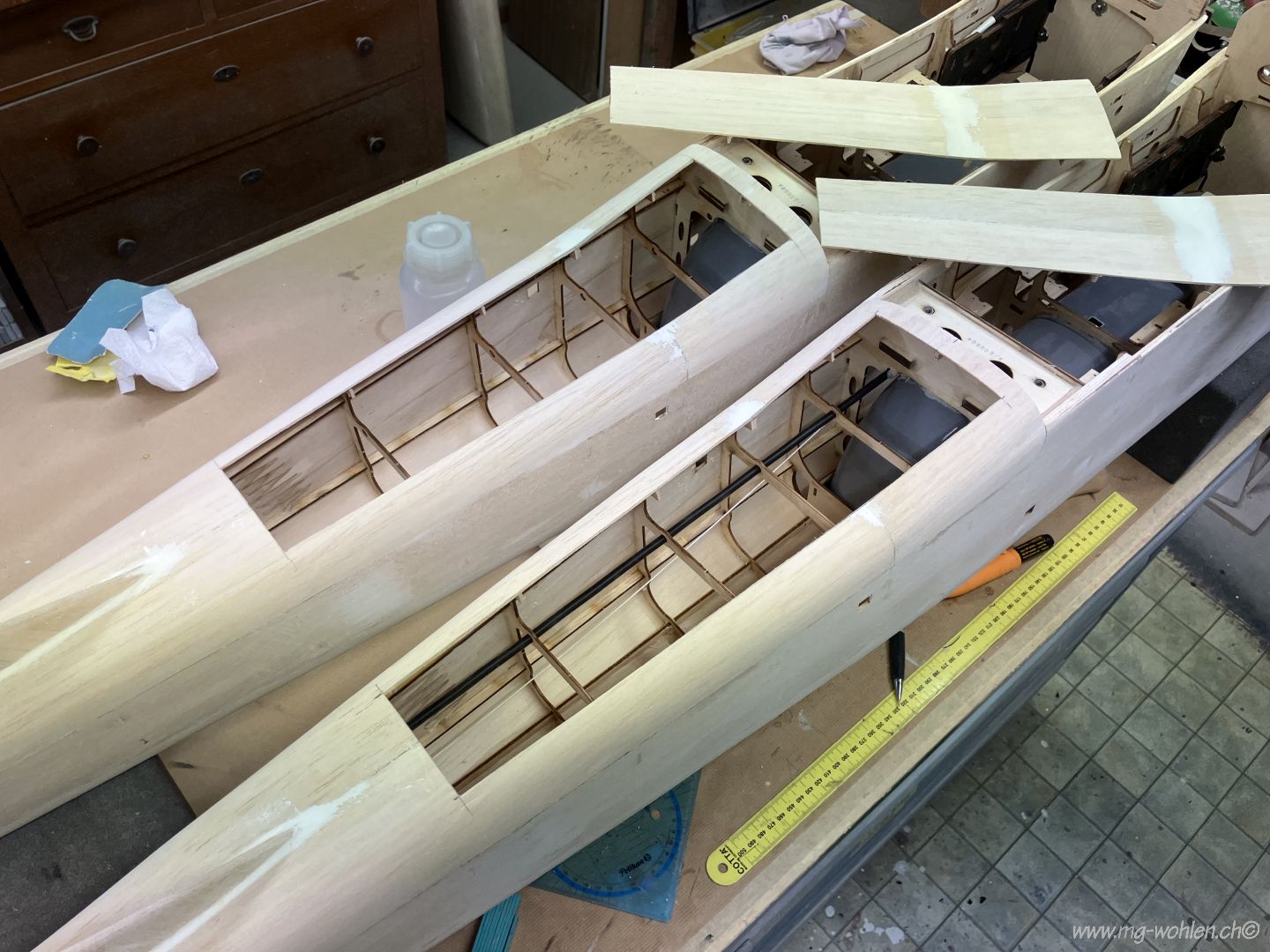

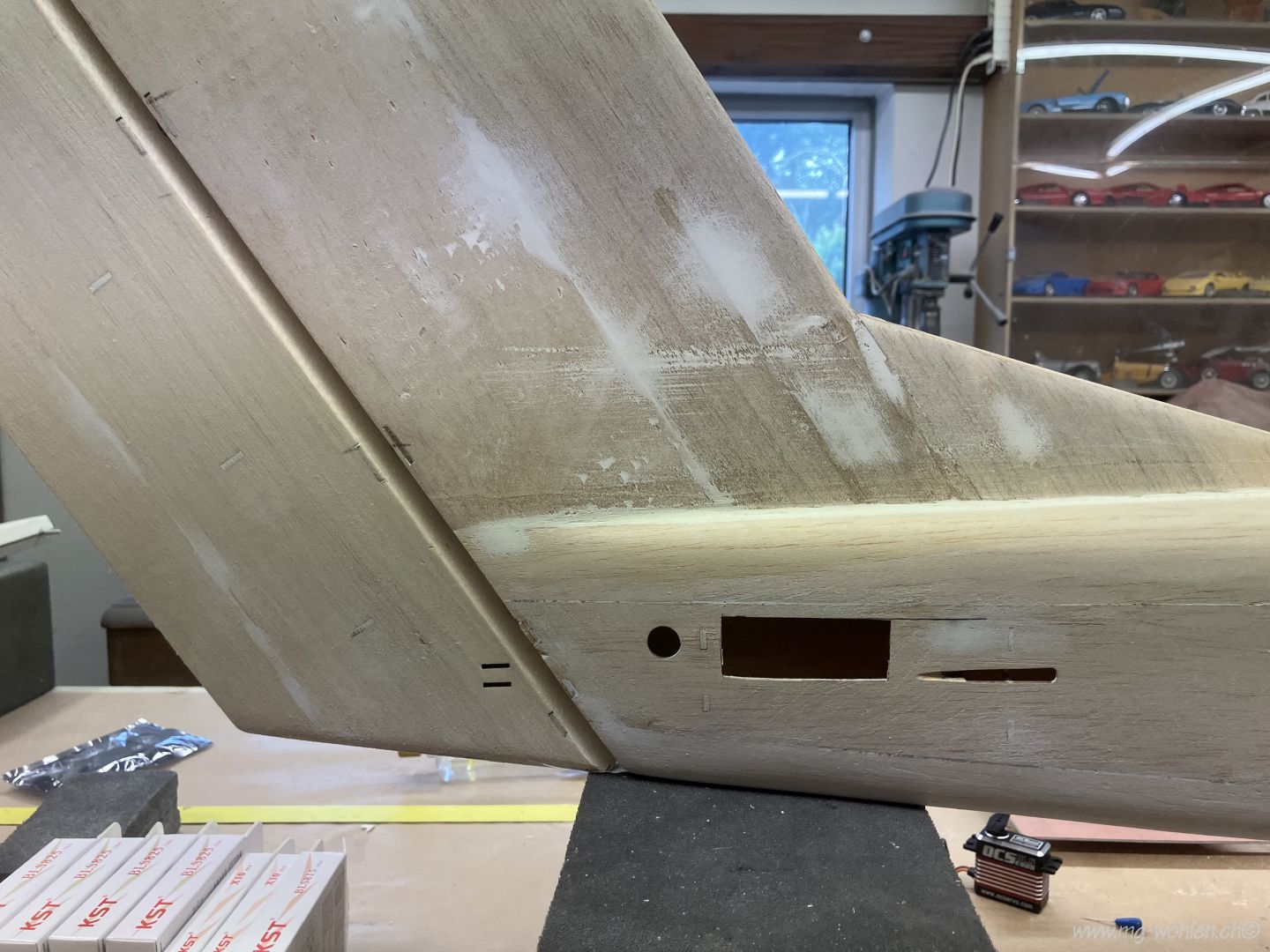

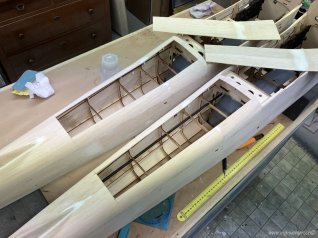

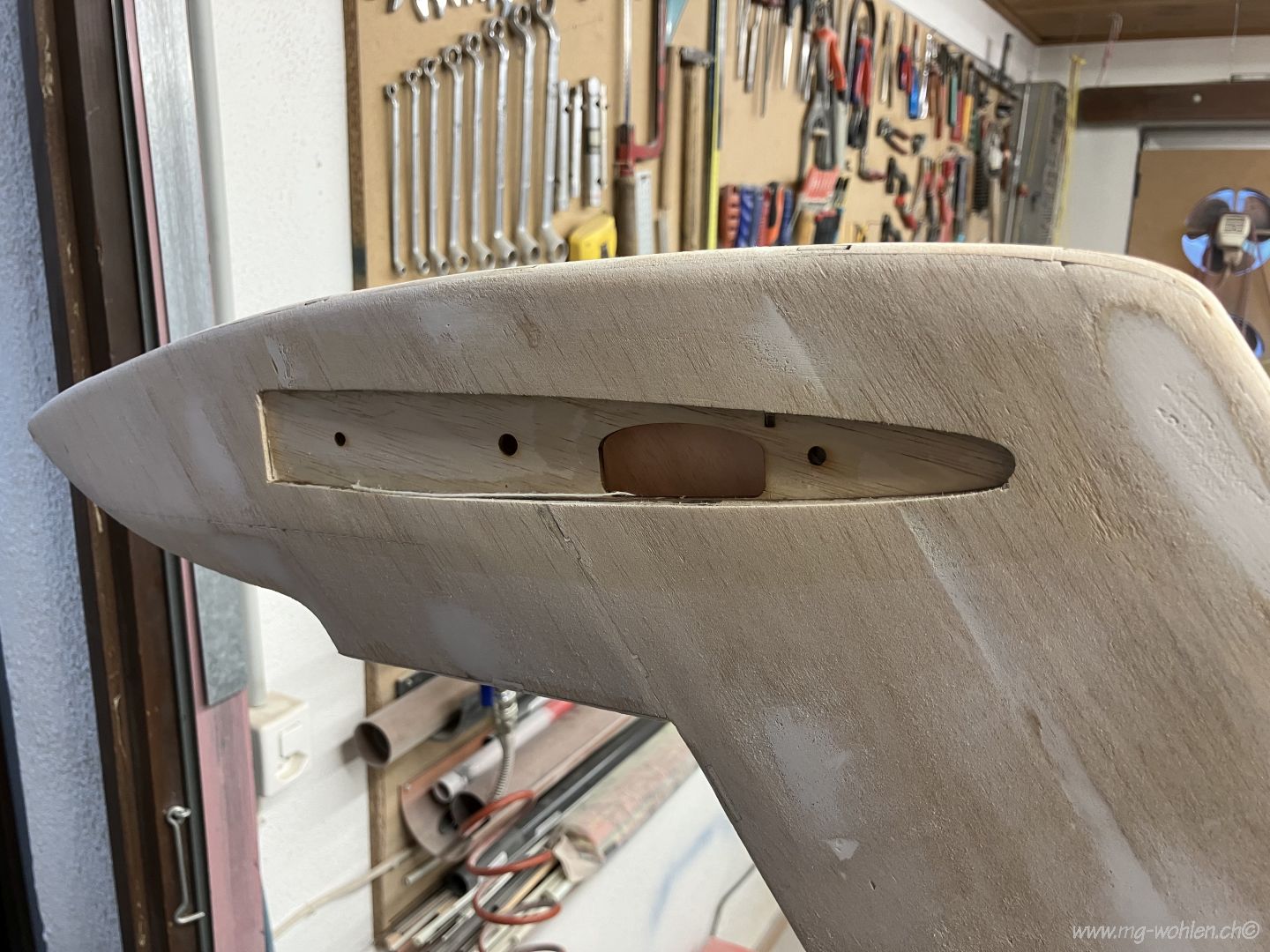

Die Seitenruderservos kommen ins Heck
Die Seitenruderservos sind eingepasst
Vorbereitung für doppelte Höhenruder Anlenkun

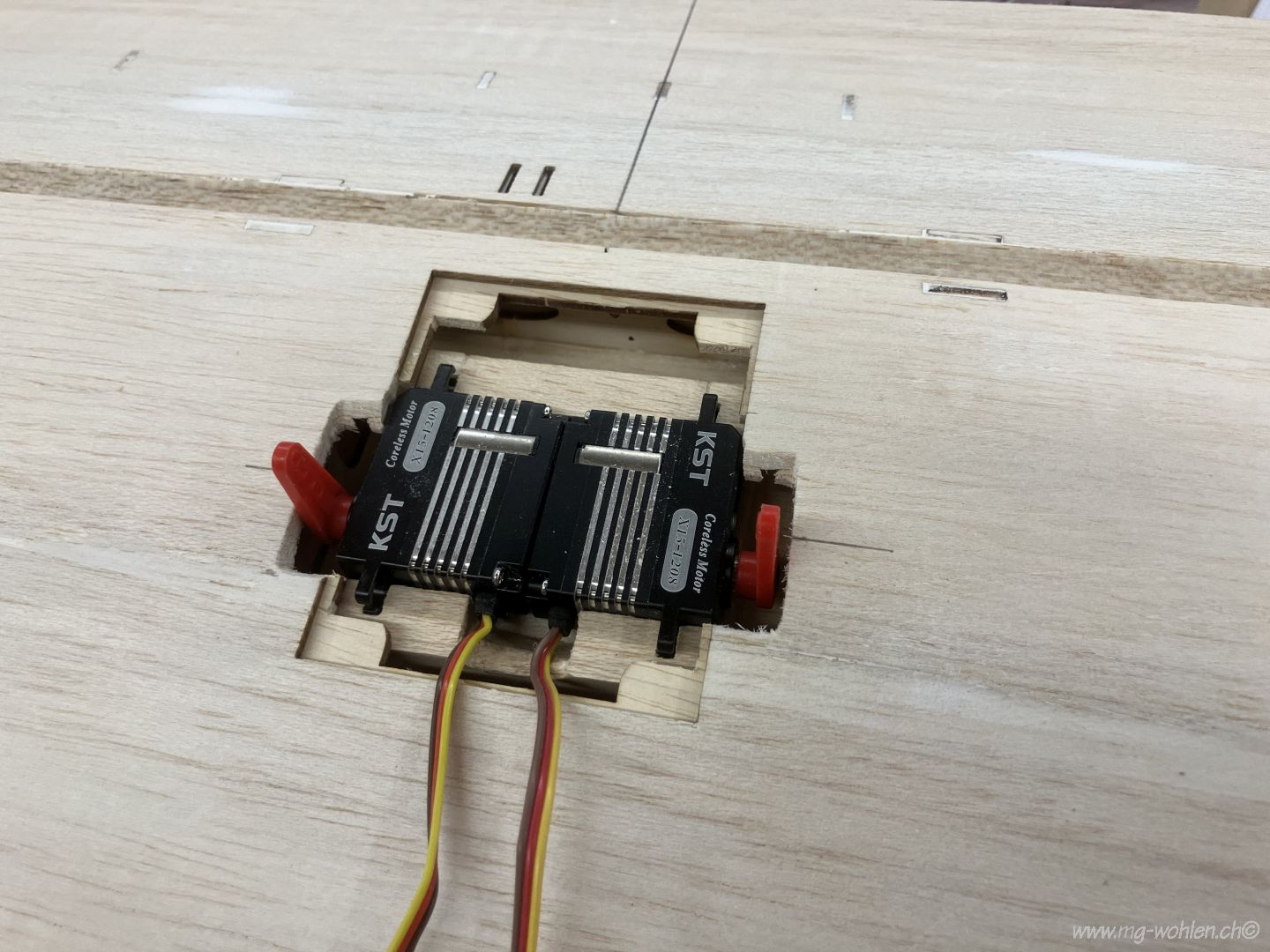

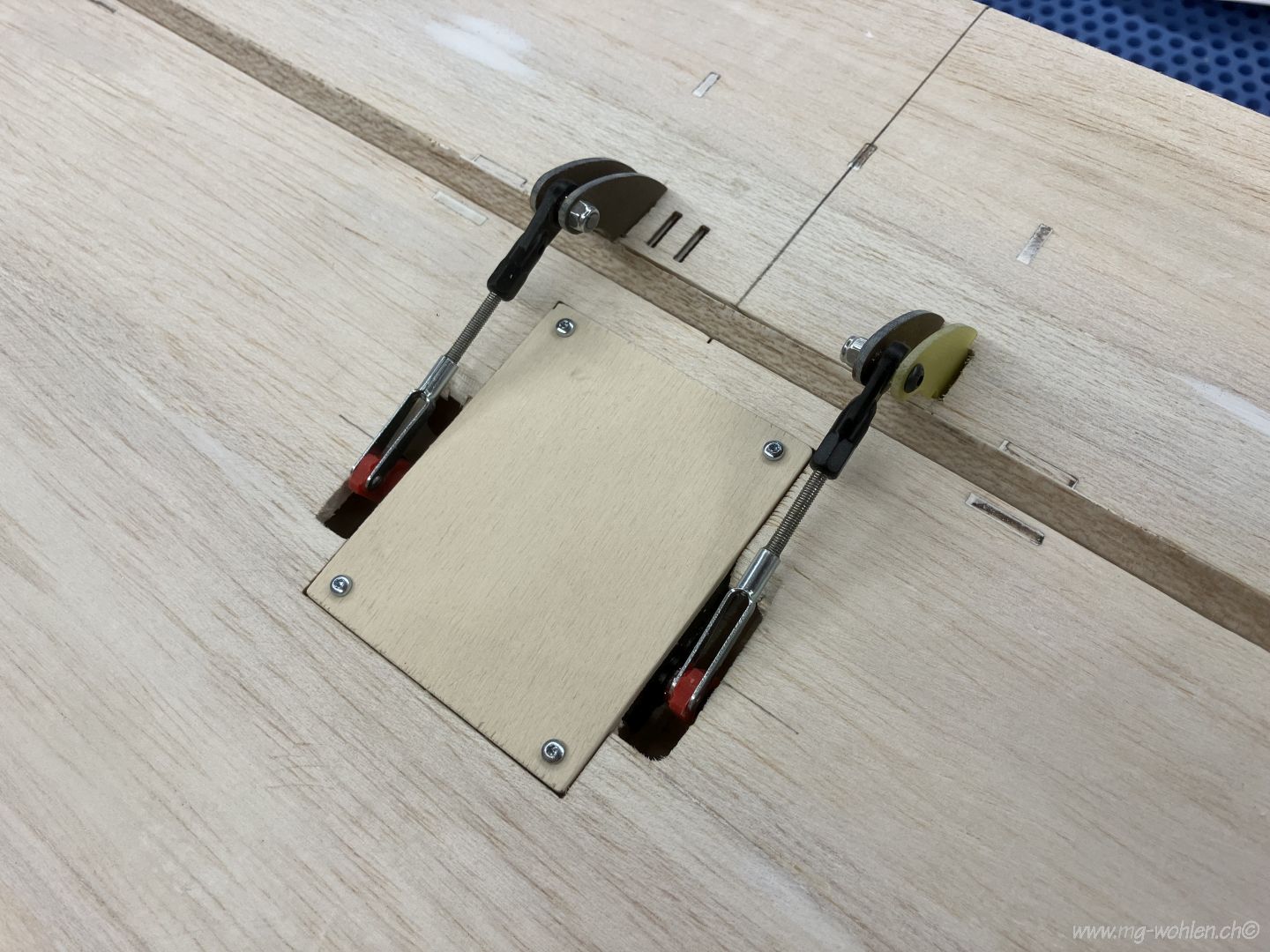

Die zwei Servos haben im Nachbearbeiteten Servoschacht platz

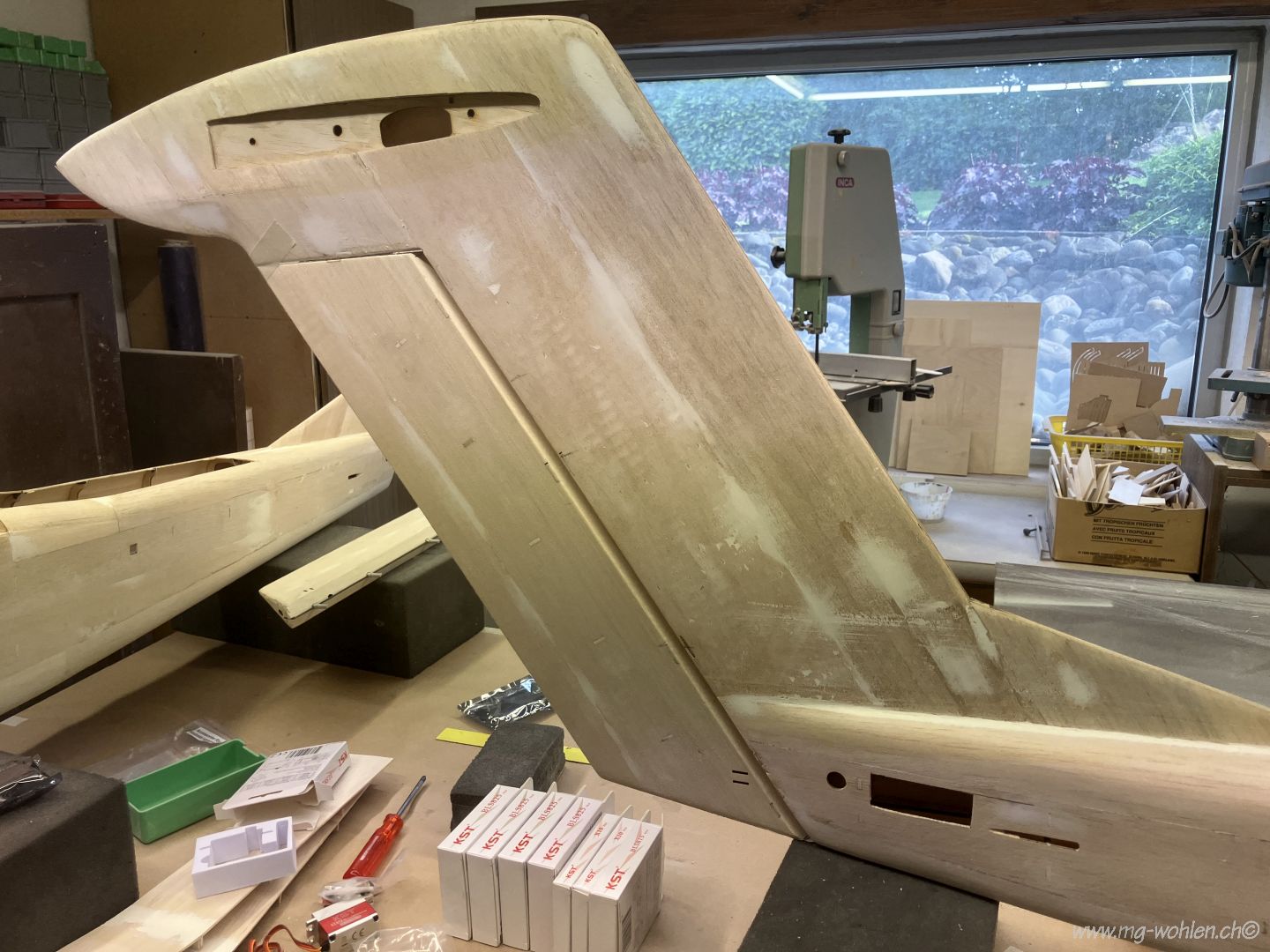

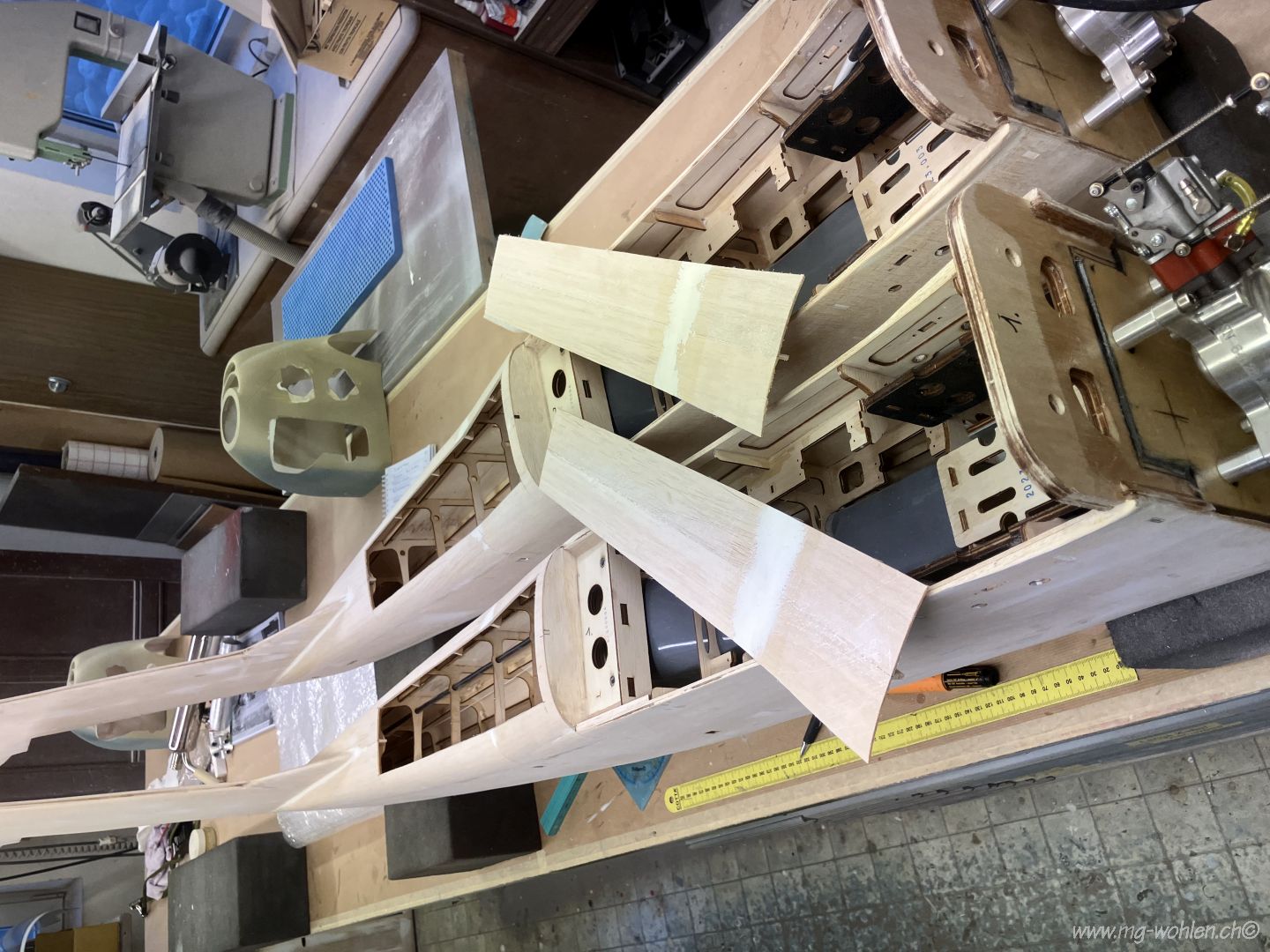

Das Höhenruder muss noch mittig durchgesägt werden

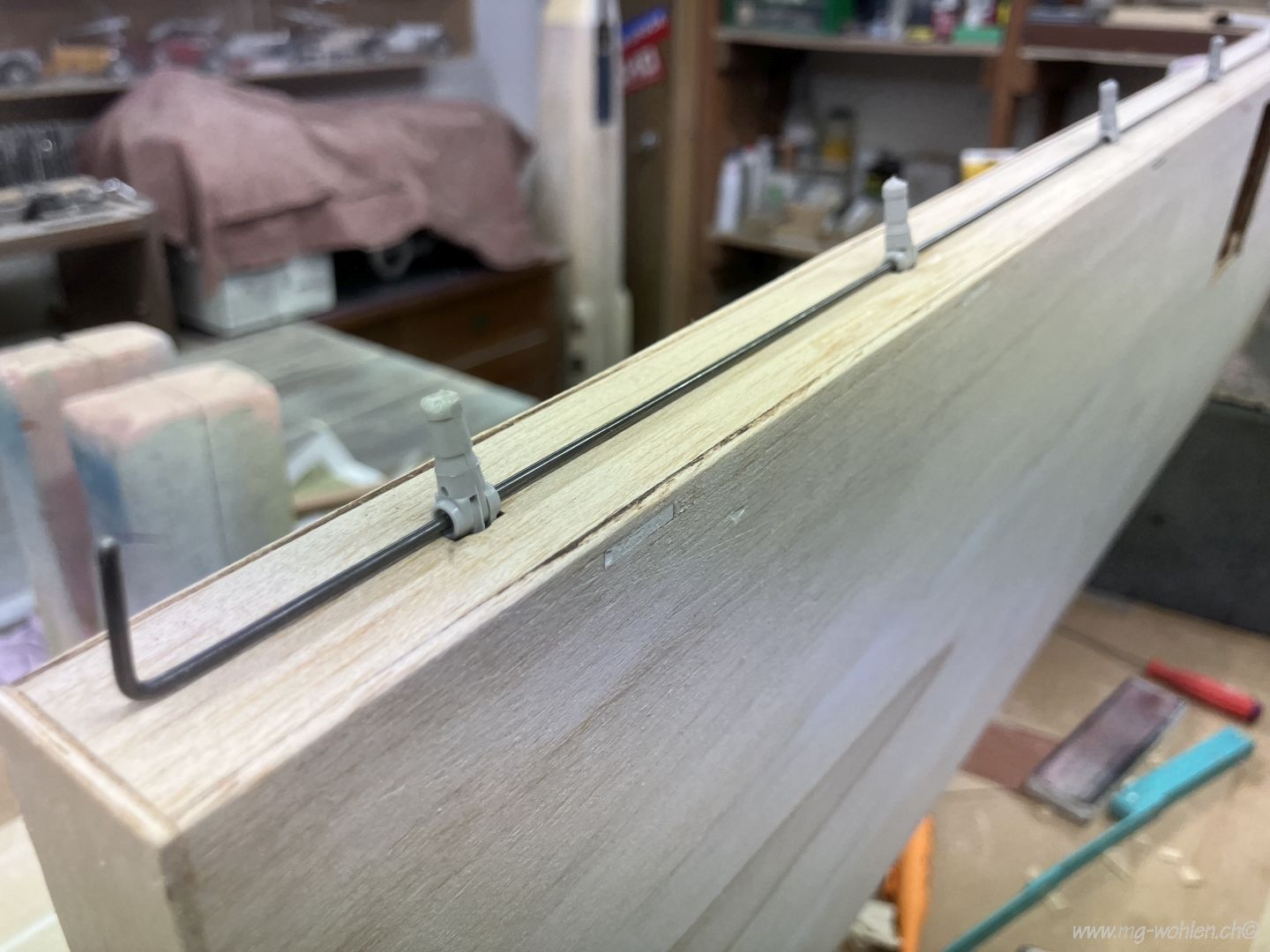

Angepasste Höhenruderscharniere

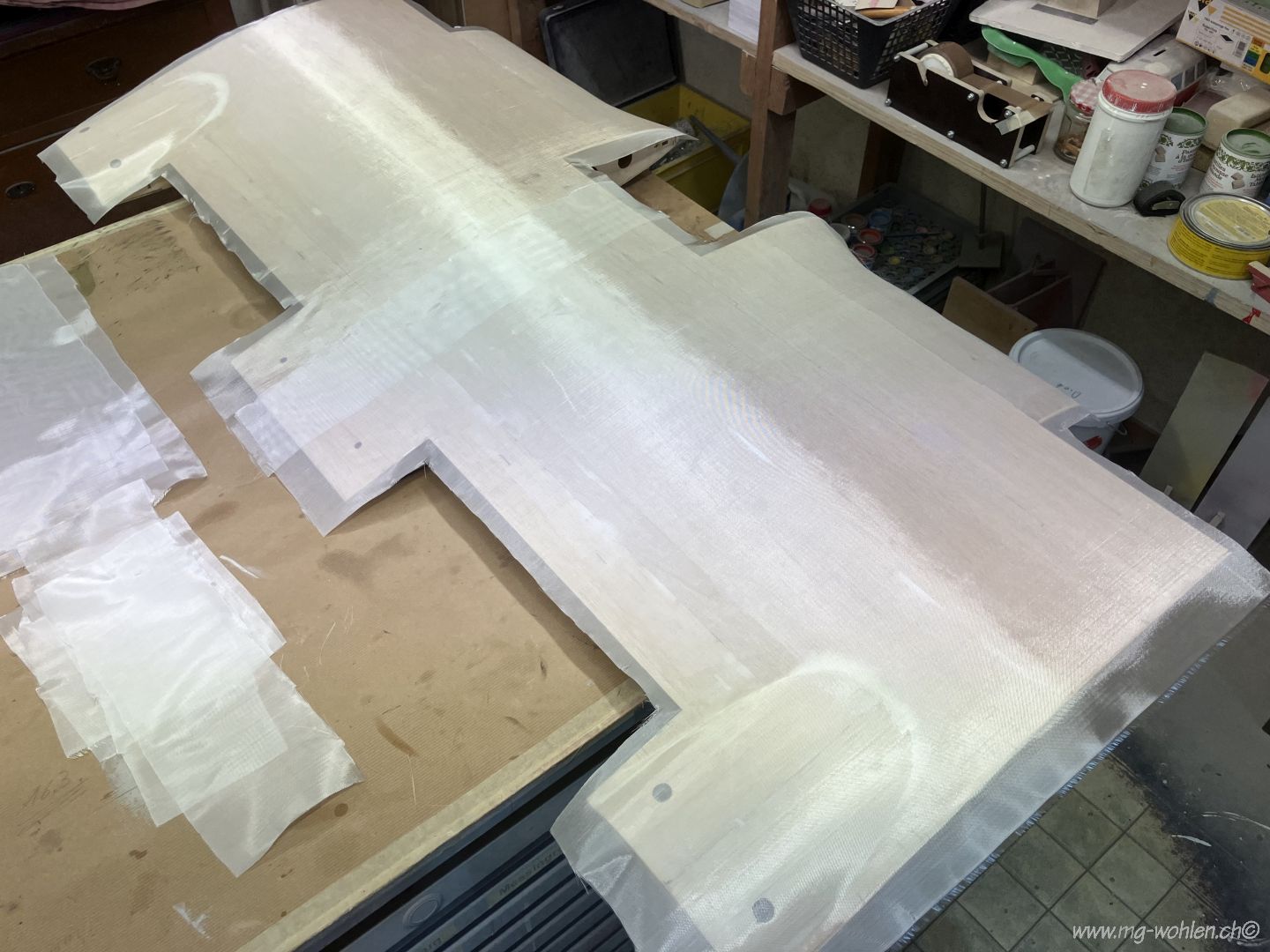

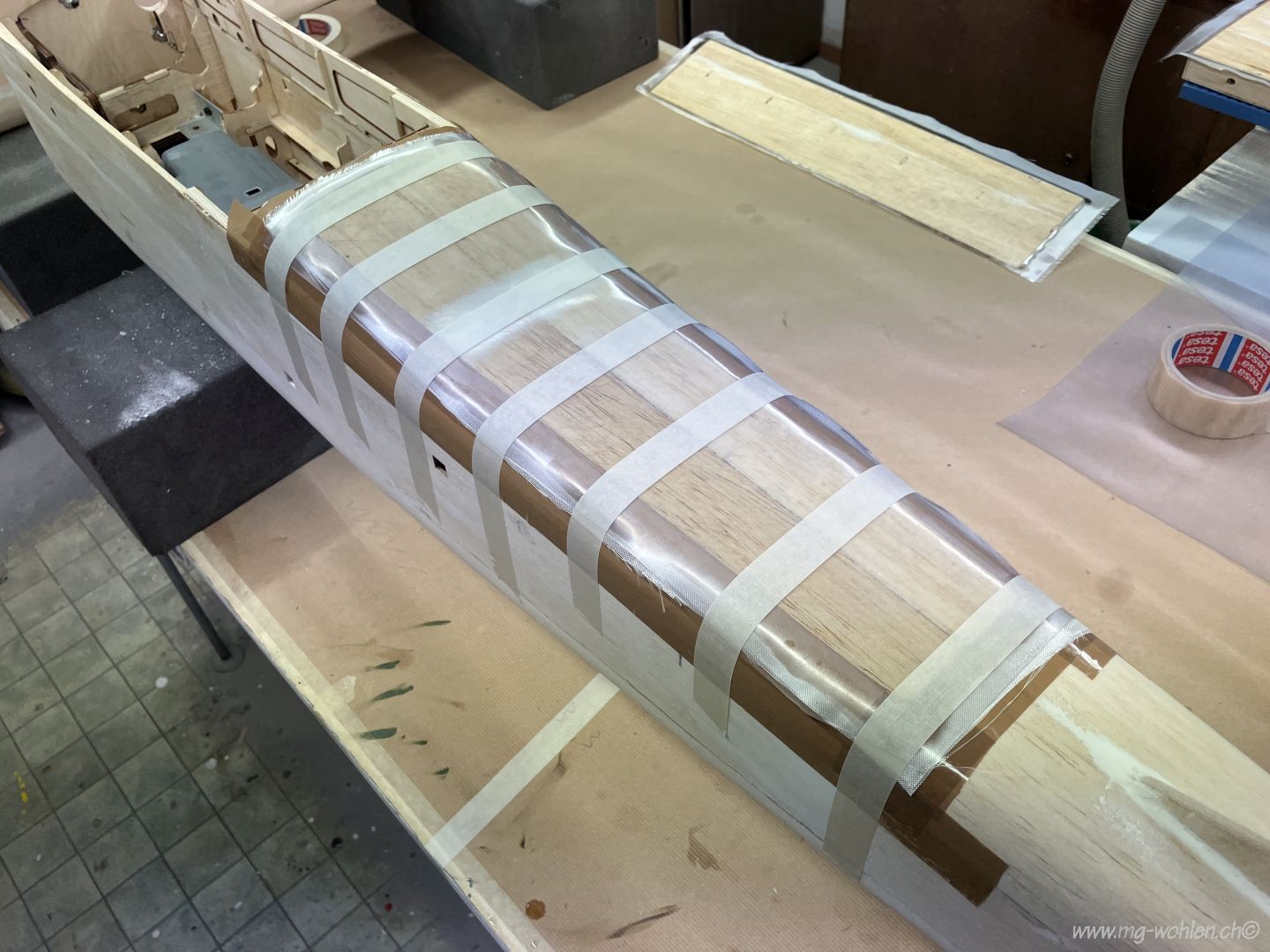

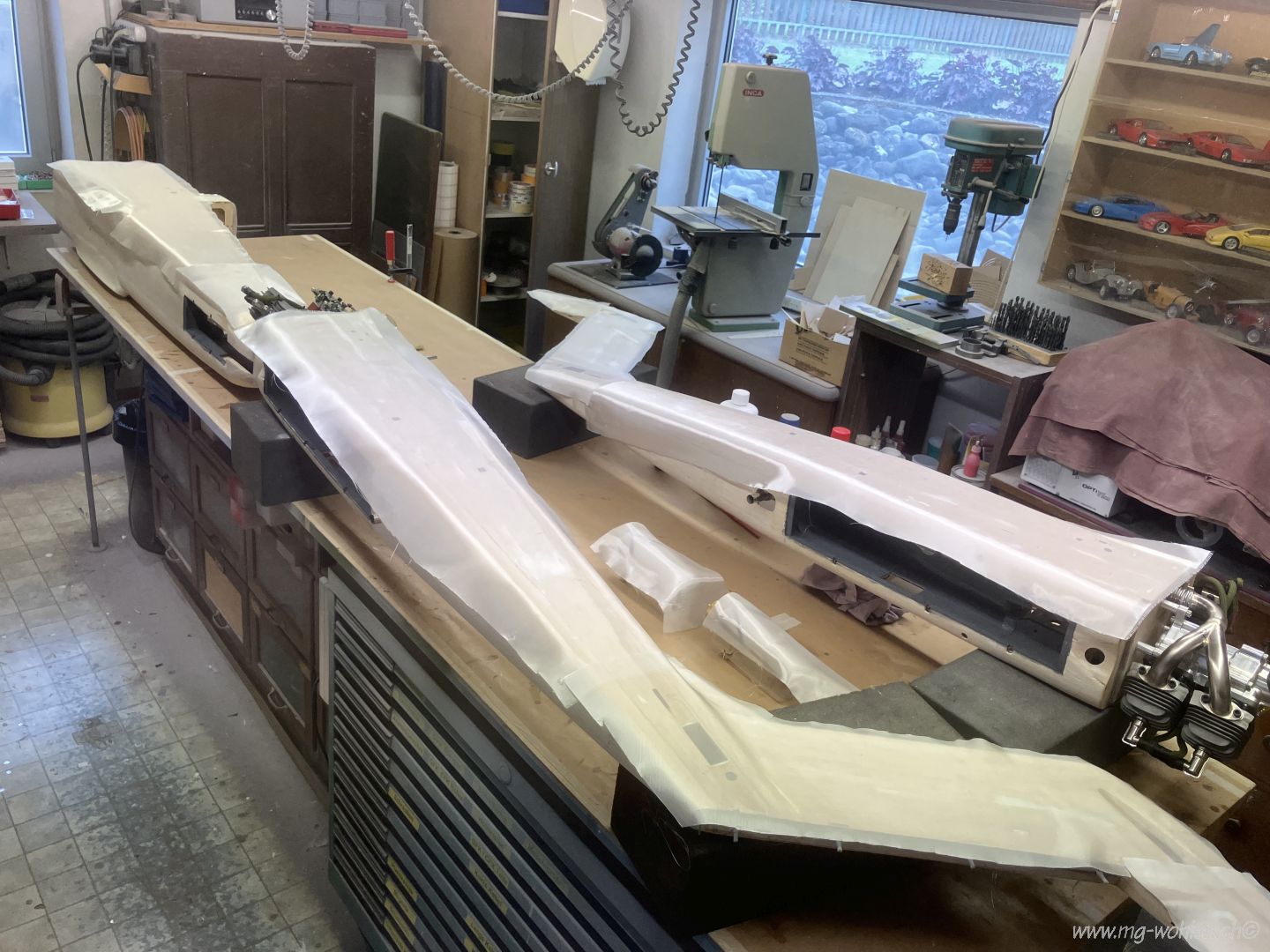

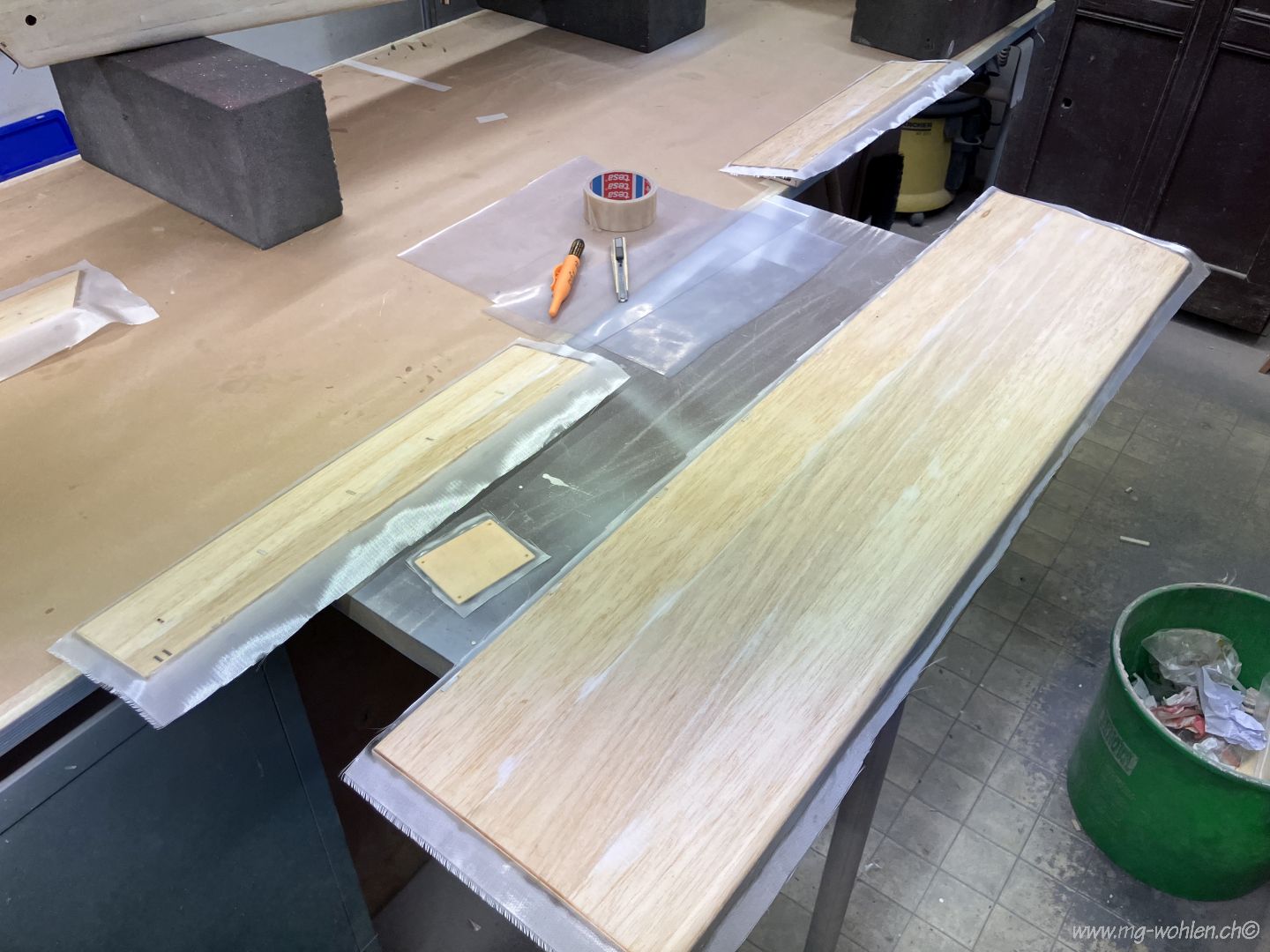

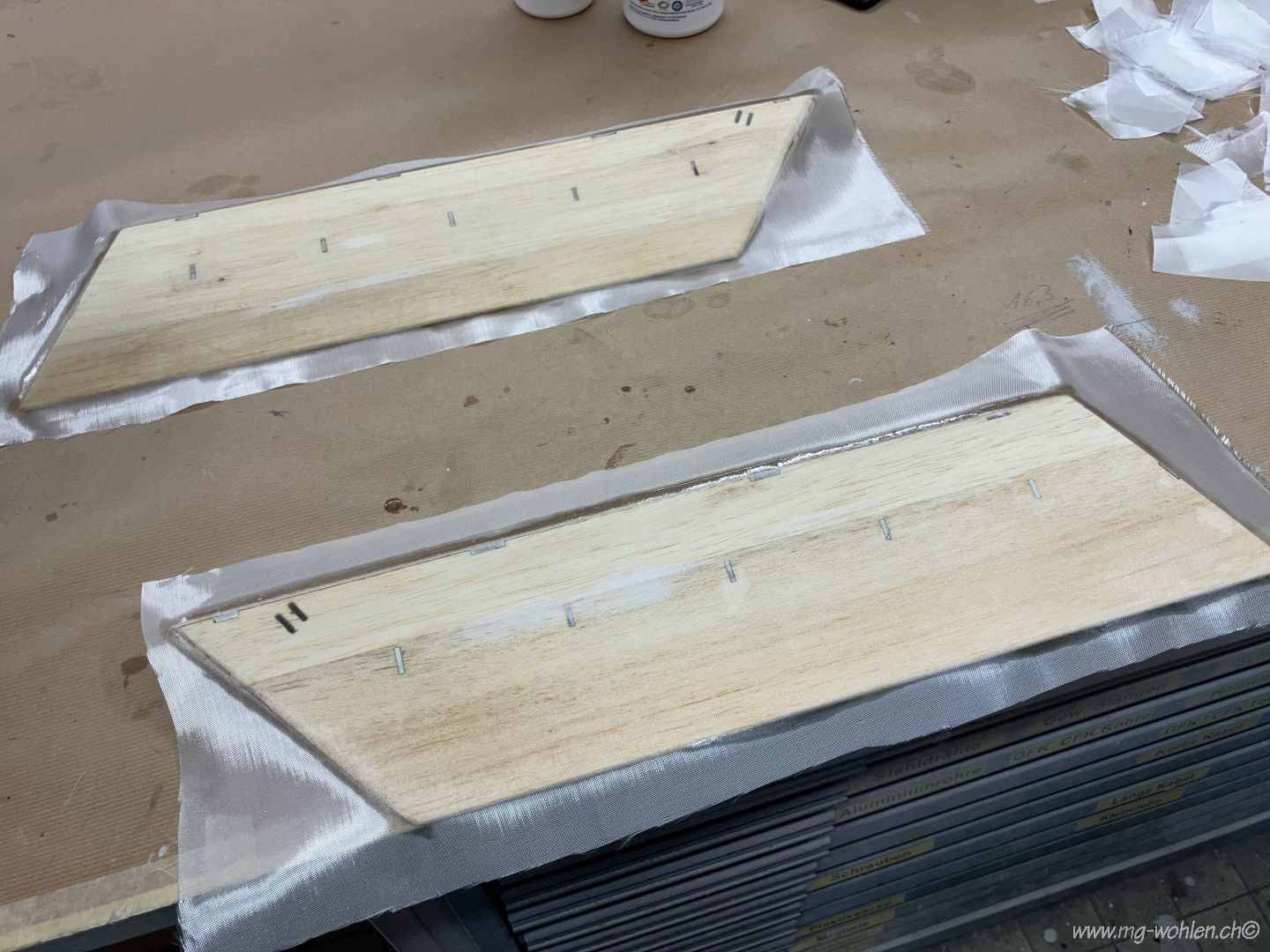

Jetzt werden alle Teile erstmal beglast
Jetzt werden alle Teile erstmal beglast
Jetzt werden alle Teile erstmal beglast
Jetzt werden alle Teile erstmal beglast
Jetzt werden alle Teile erstmal beglast
Jetzt werden alle Teile erstmal beglast
Die originalen Haubenverschlüsse habe ich ausgebaut

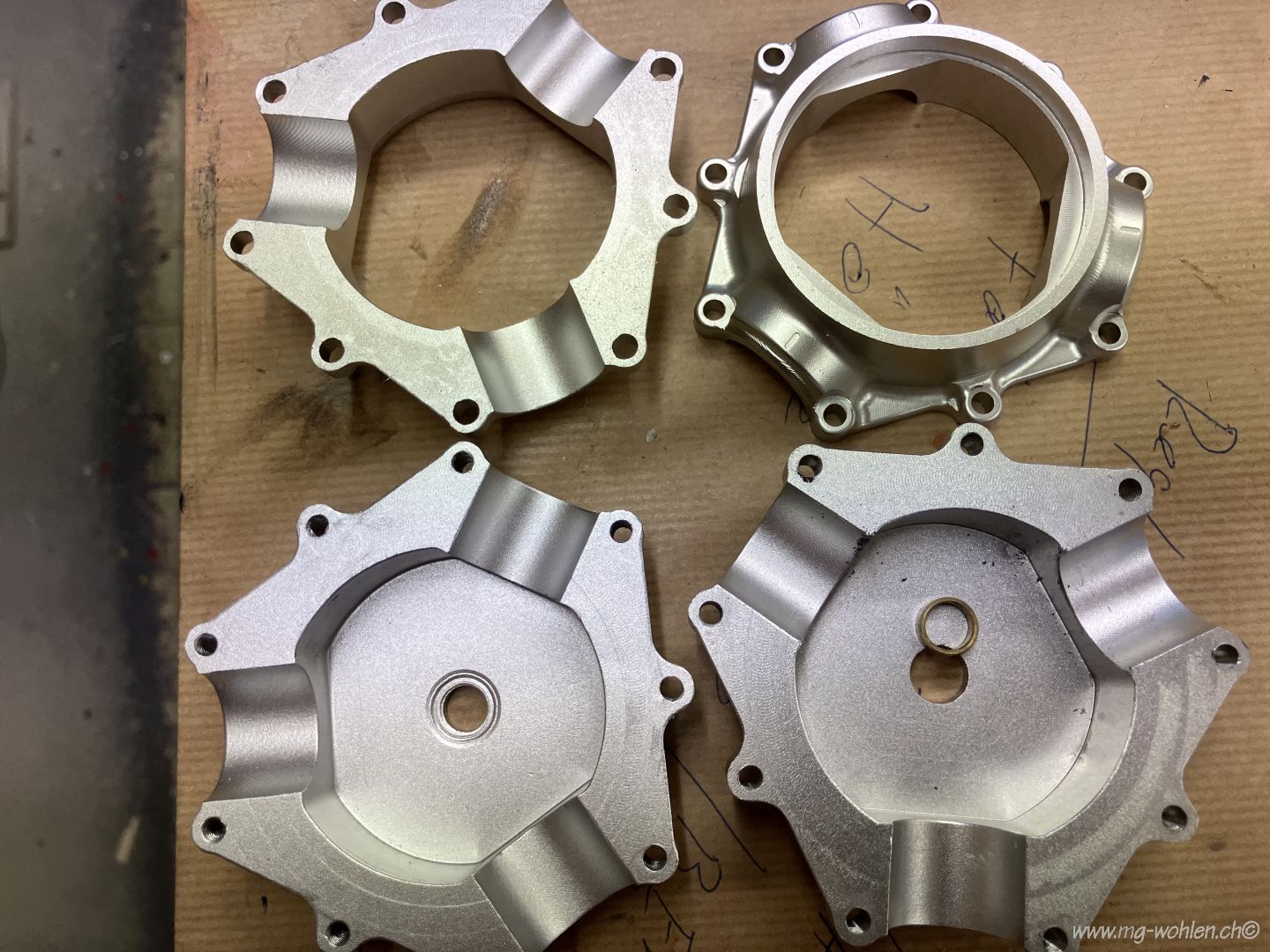

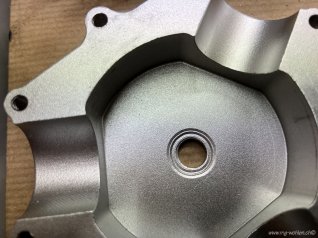

Die Propellernaben müssen im Drehbank nachbearbeitet werden
Eine Nabe hatte nur ein gestanztes Loch

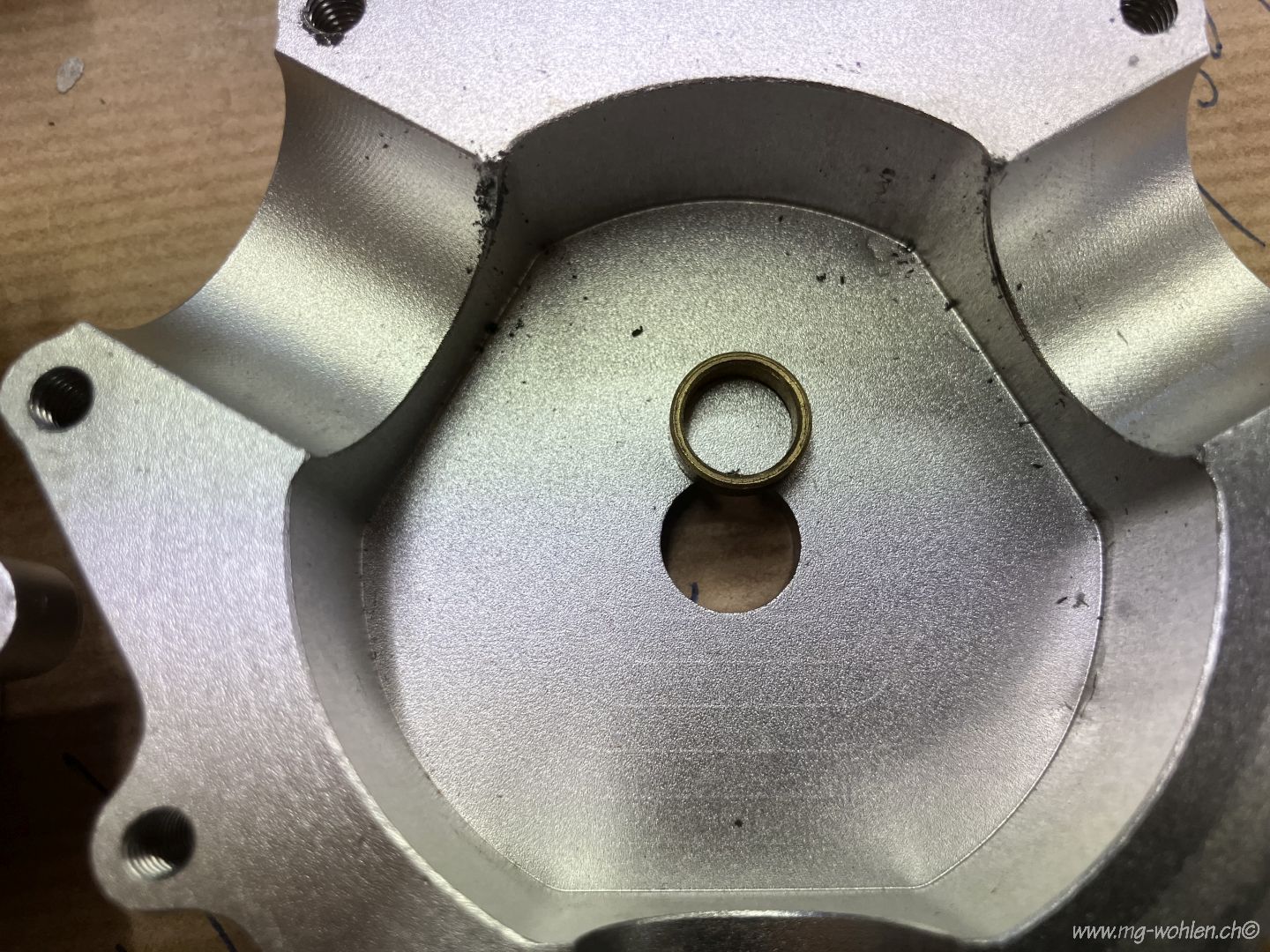

Die zweite Nabe hatte einen eingepressten Messingring

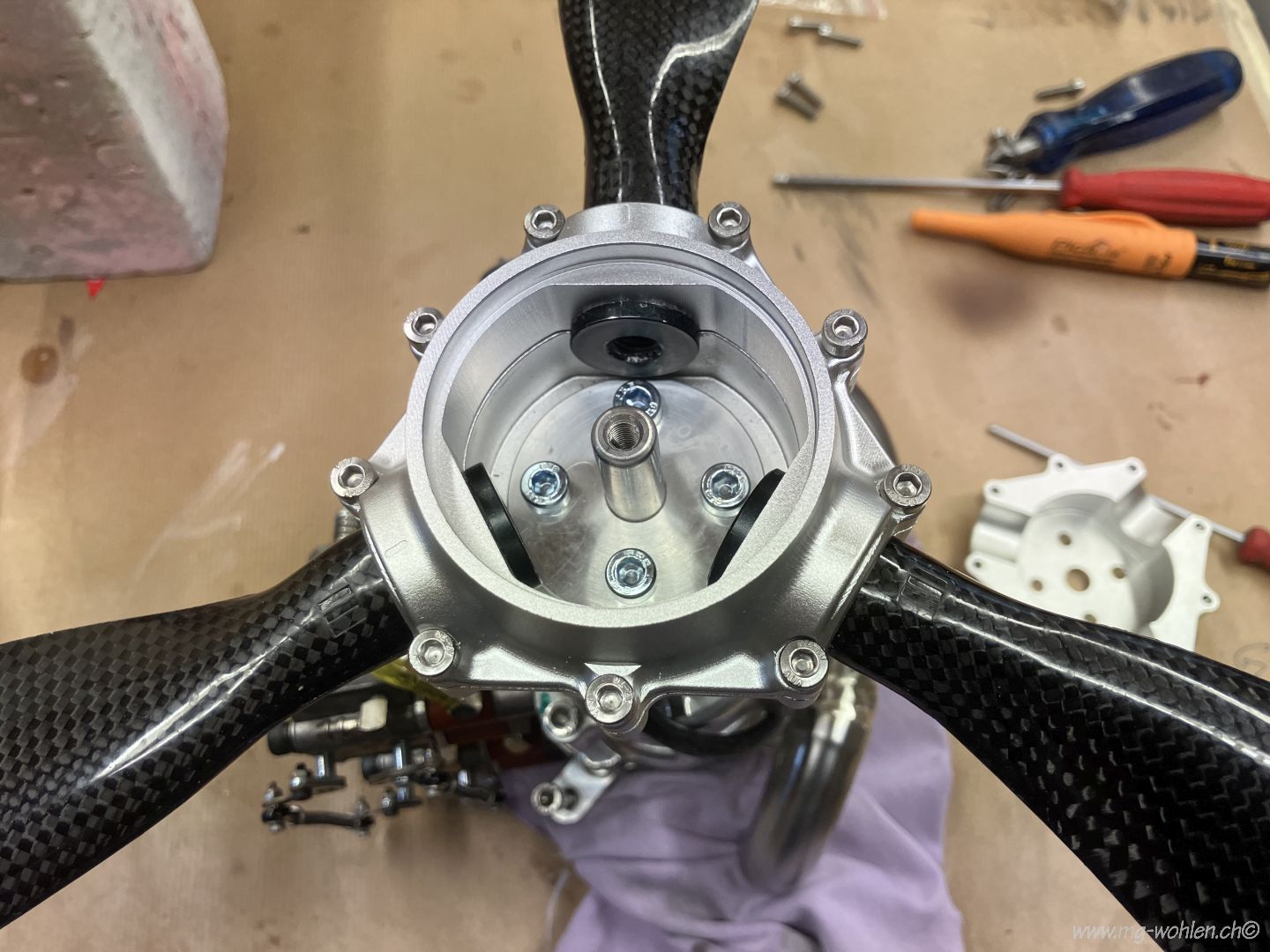

Die bearbeitete Propellernabe
Die eingesetzten Propellerblätter

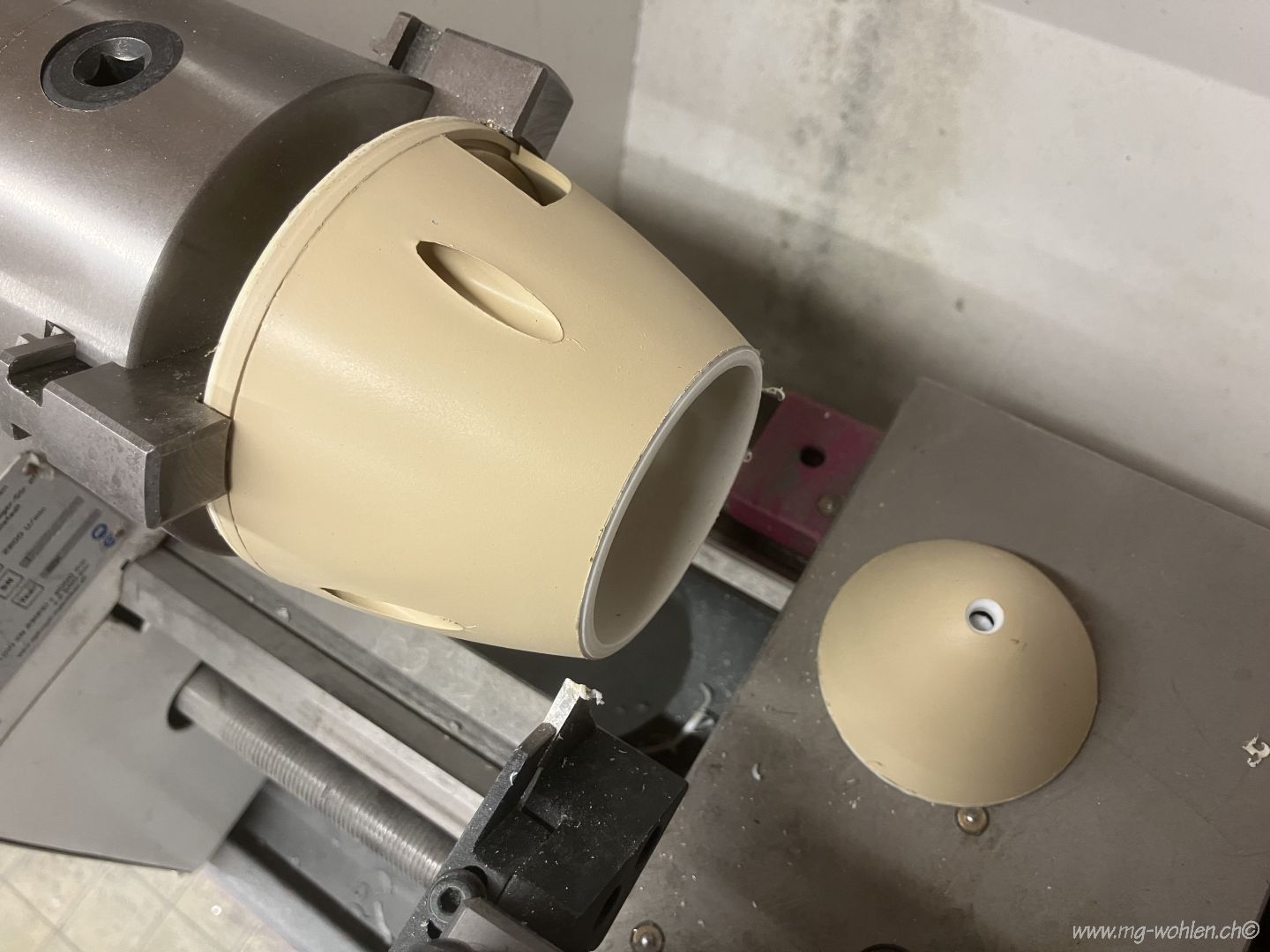

Auch die Originalspinner werden bearbeitet
Der bearbeitete und montierte Spinner

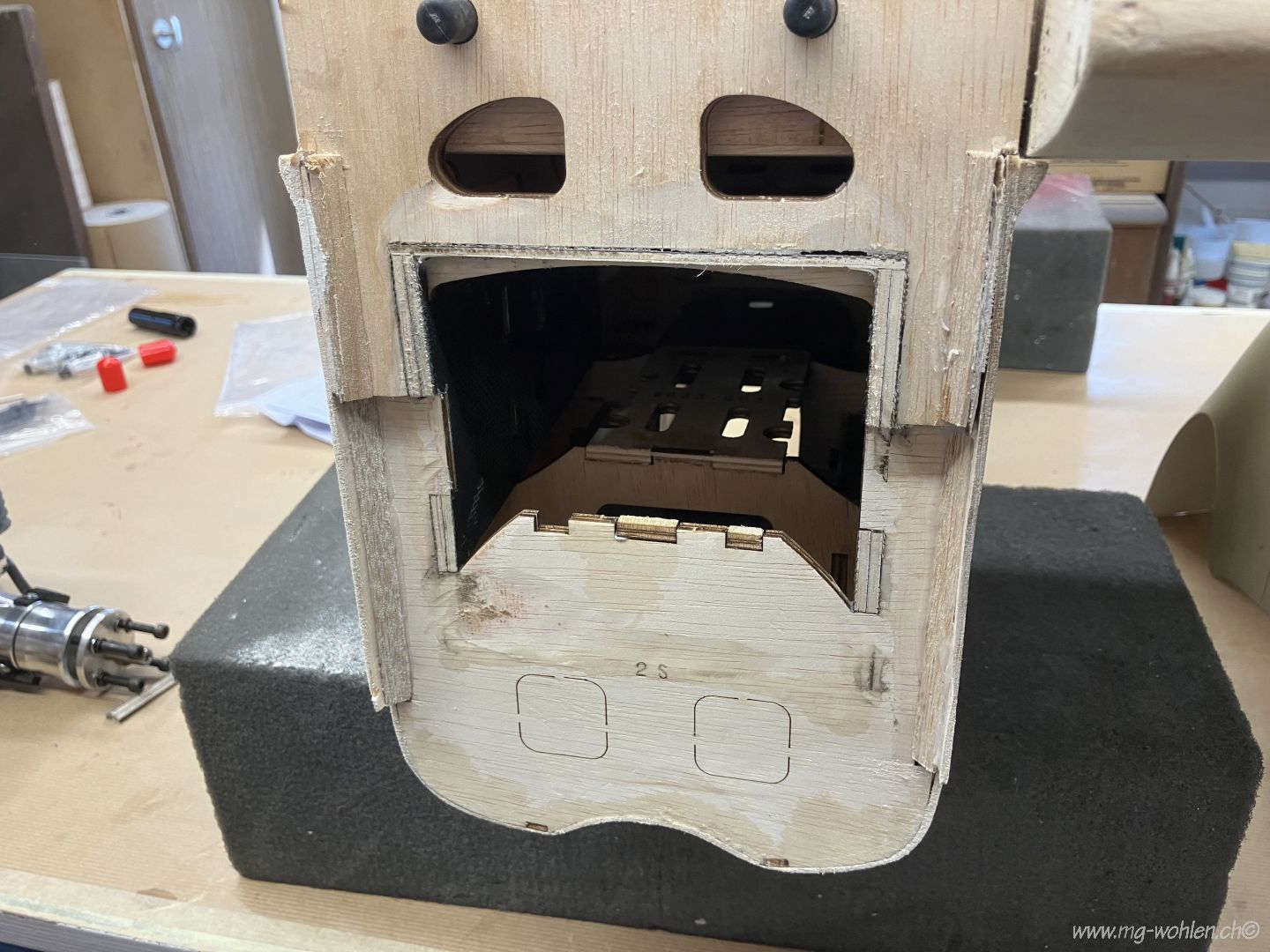

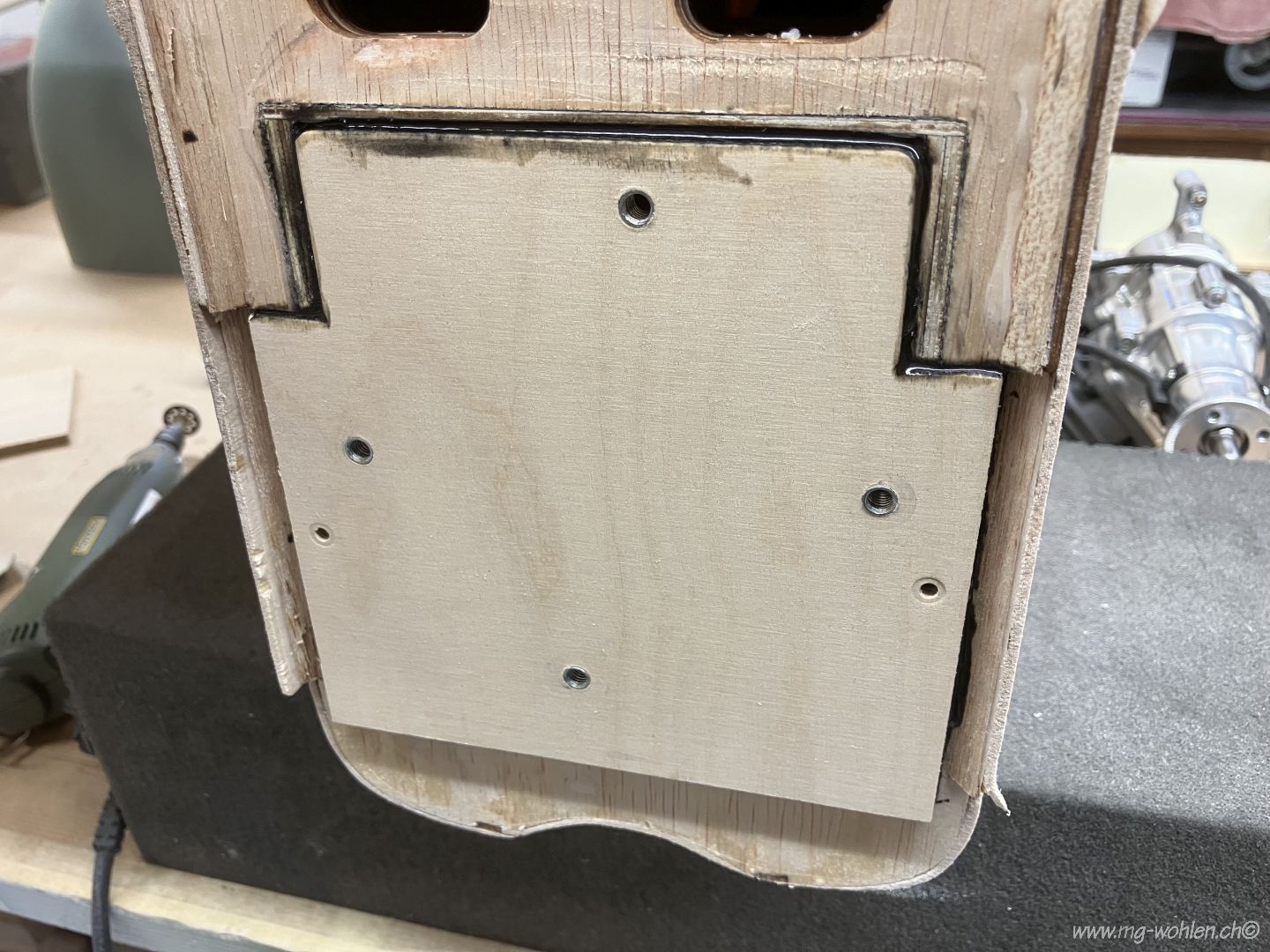

Inzwischen wurden noch 2 solche Tankhalterungen gemacht

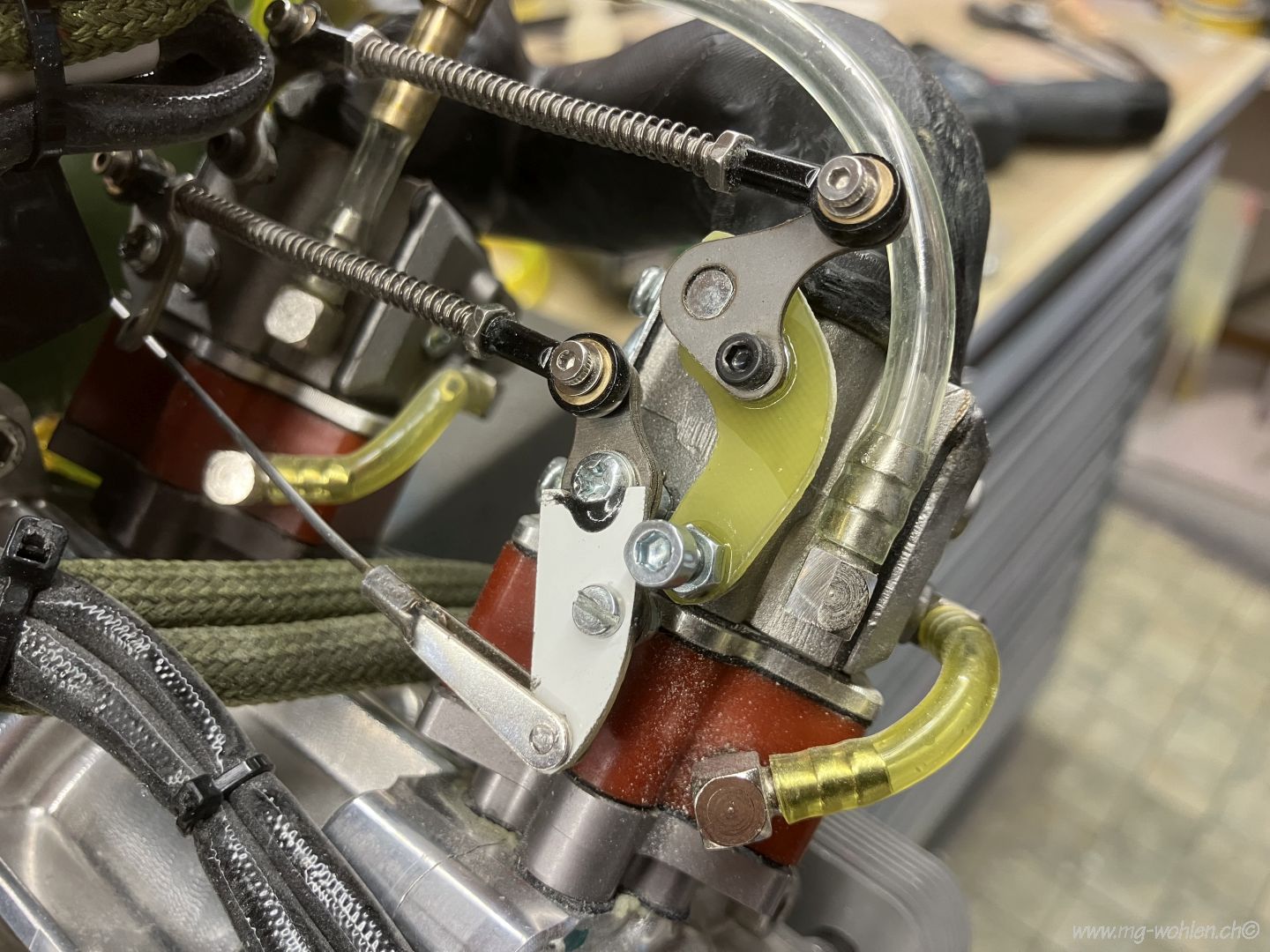

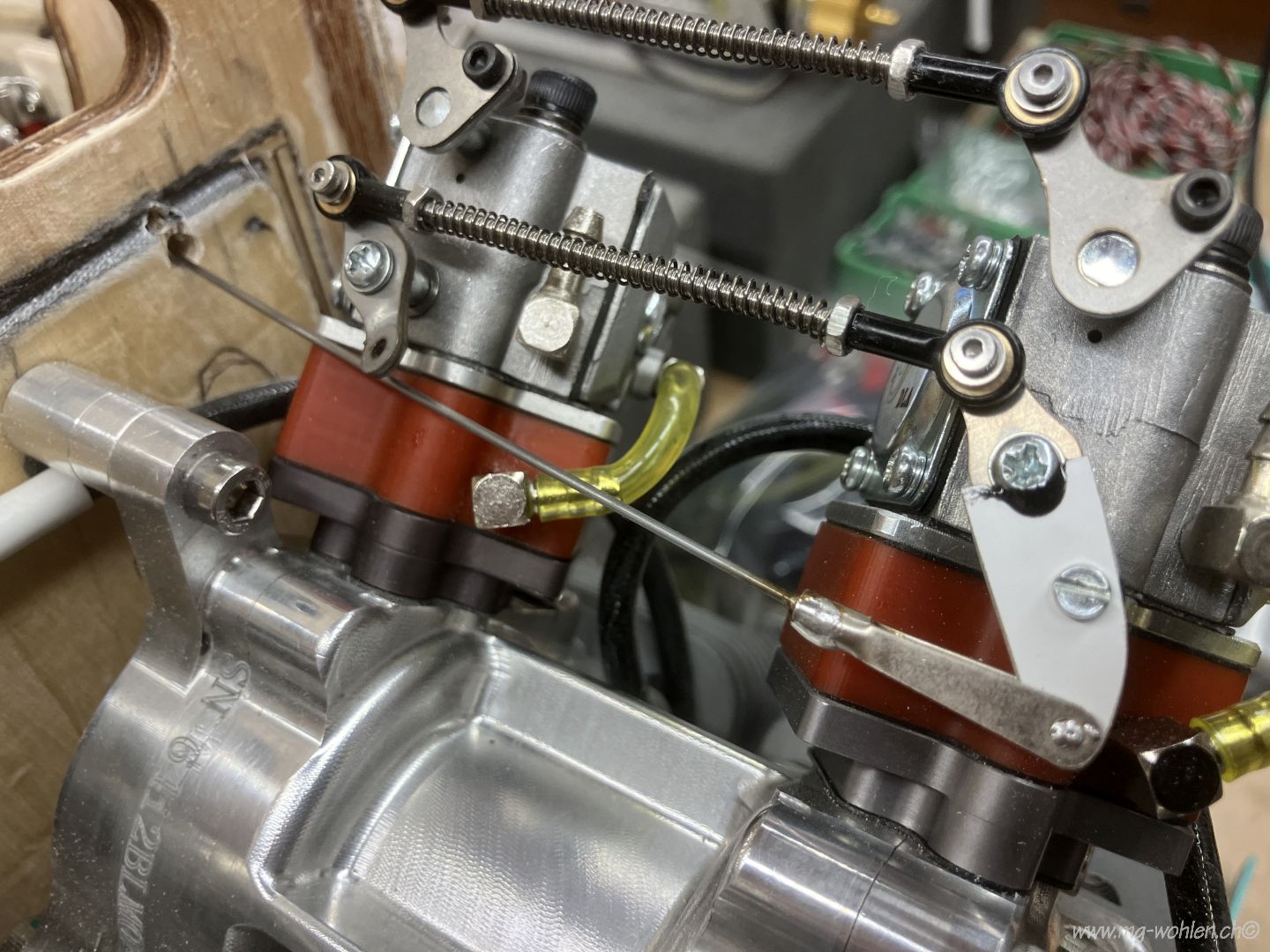

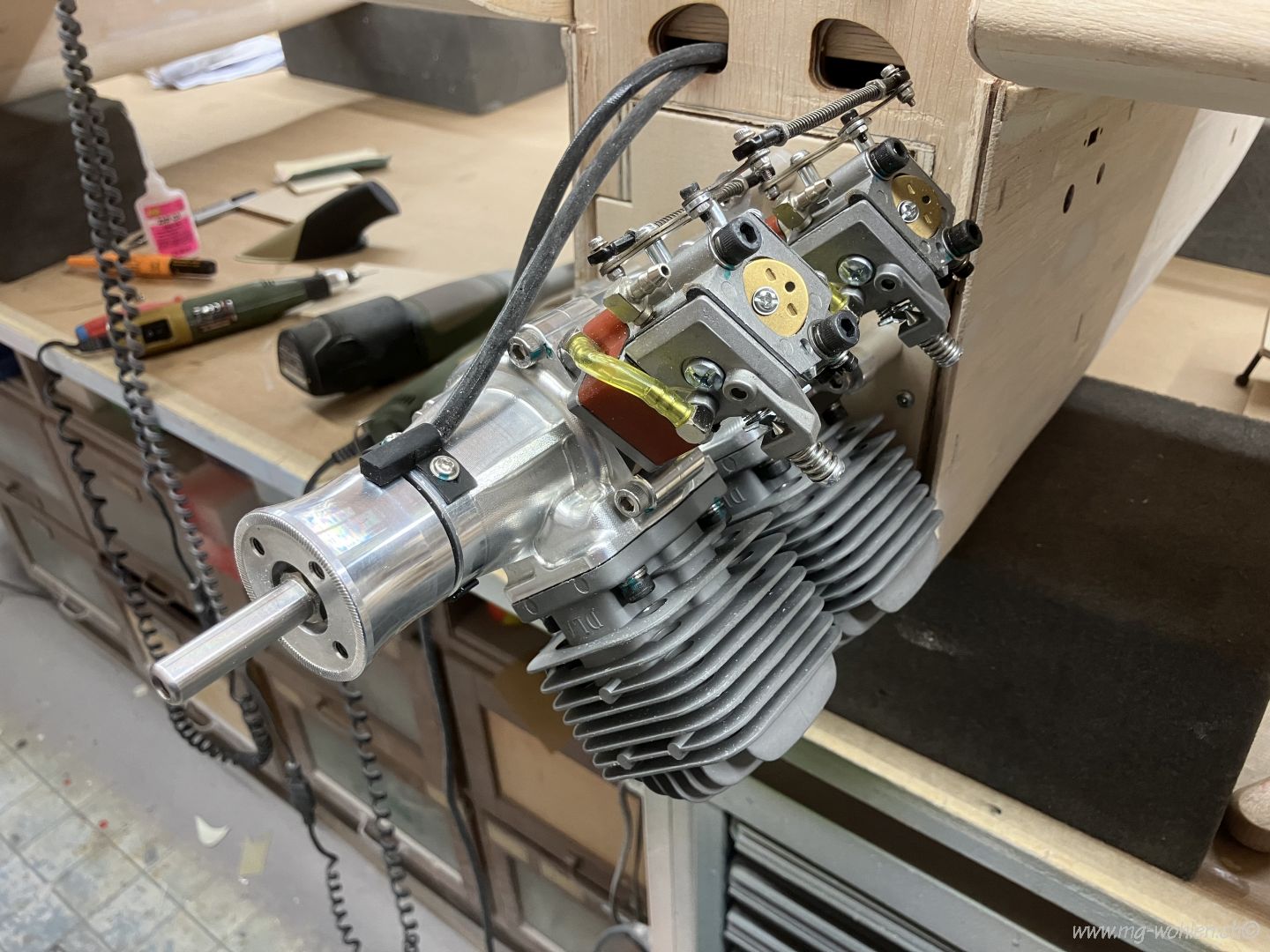

Die Vergaseranlenkungen sind ertellt
Das Gasservo ist an der Rumpfwand befestigt

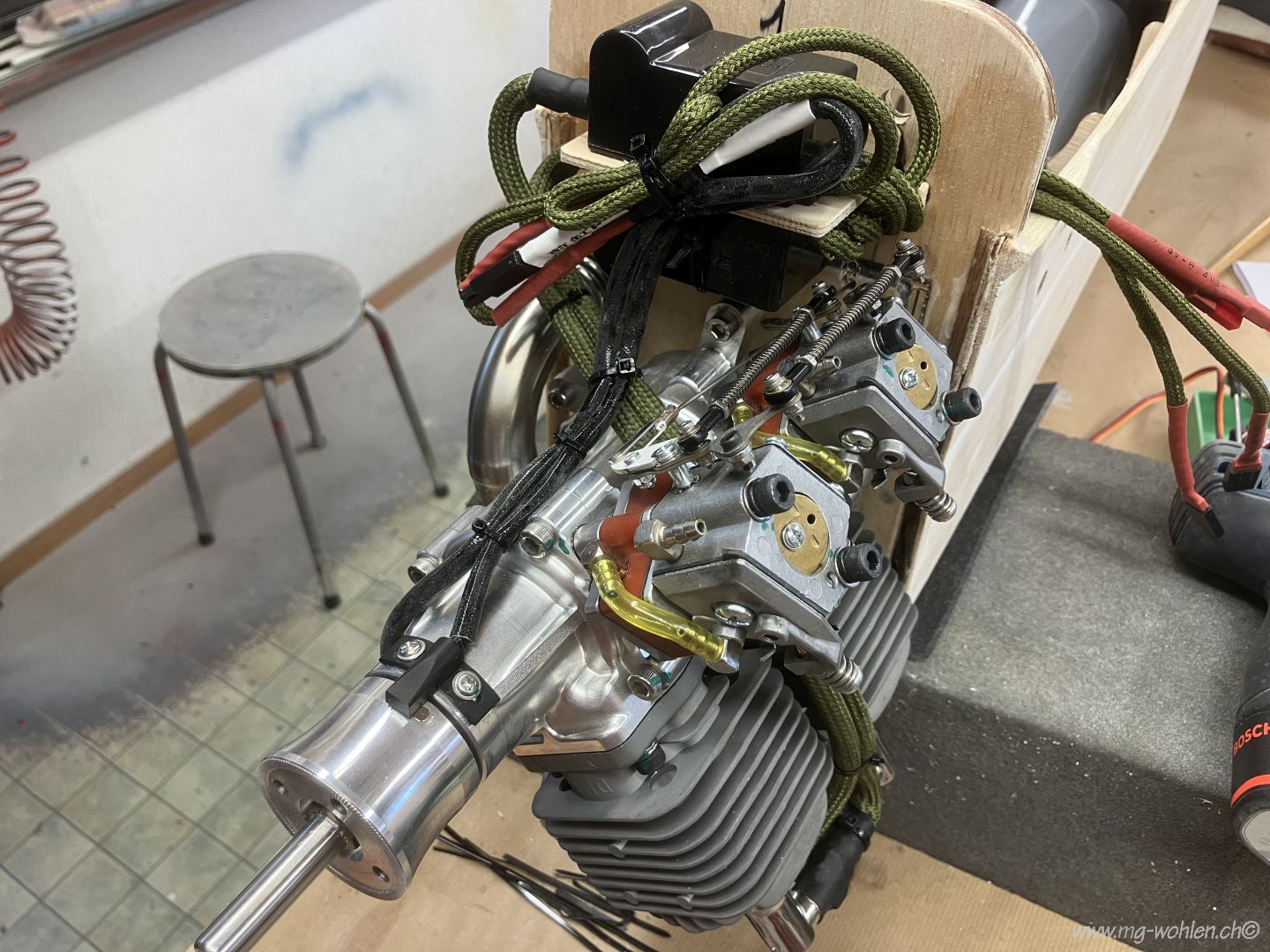

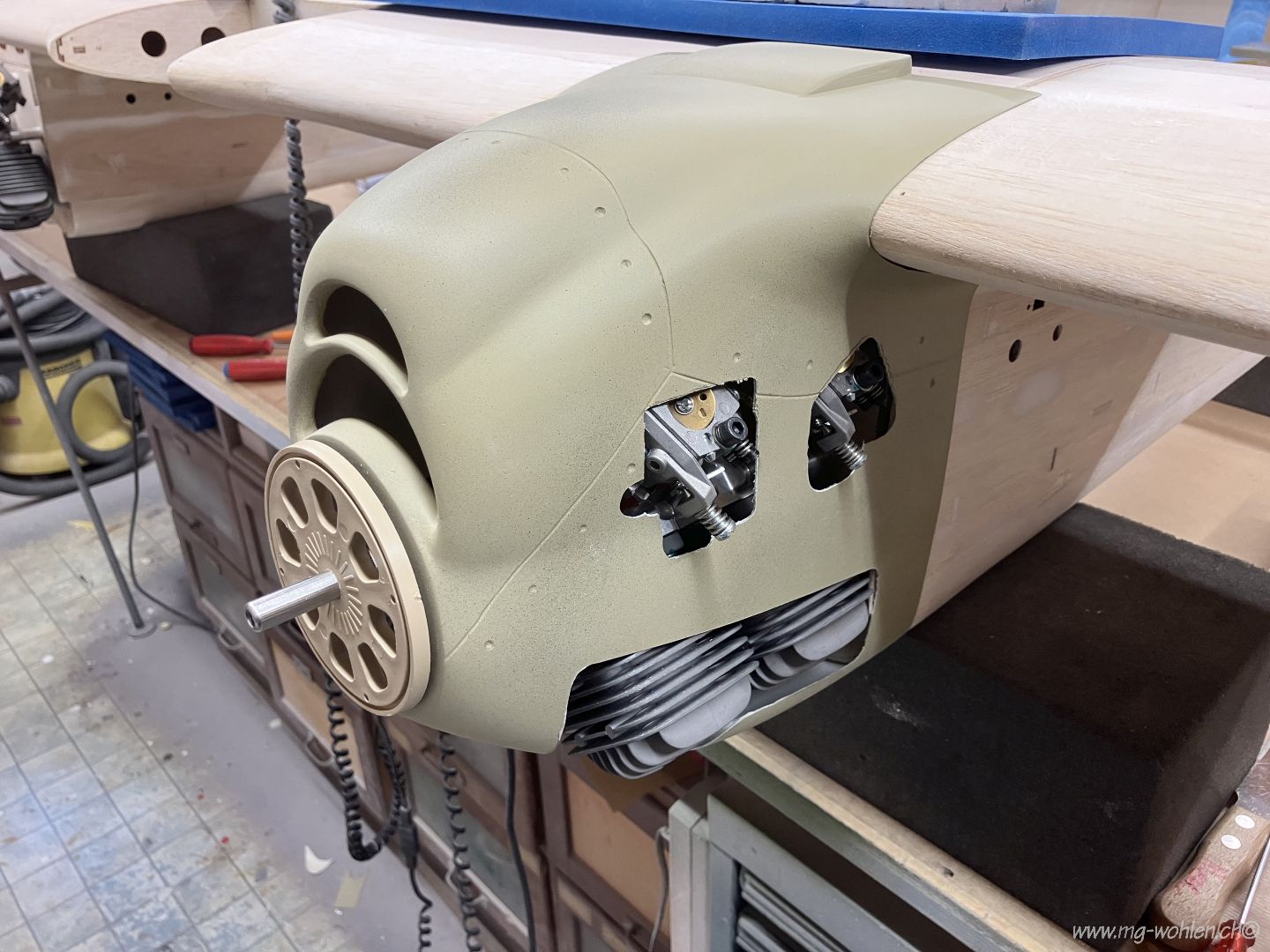

Die Zündungen haben ihren Platz gefunden
Eine enge Bude

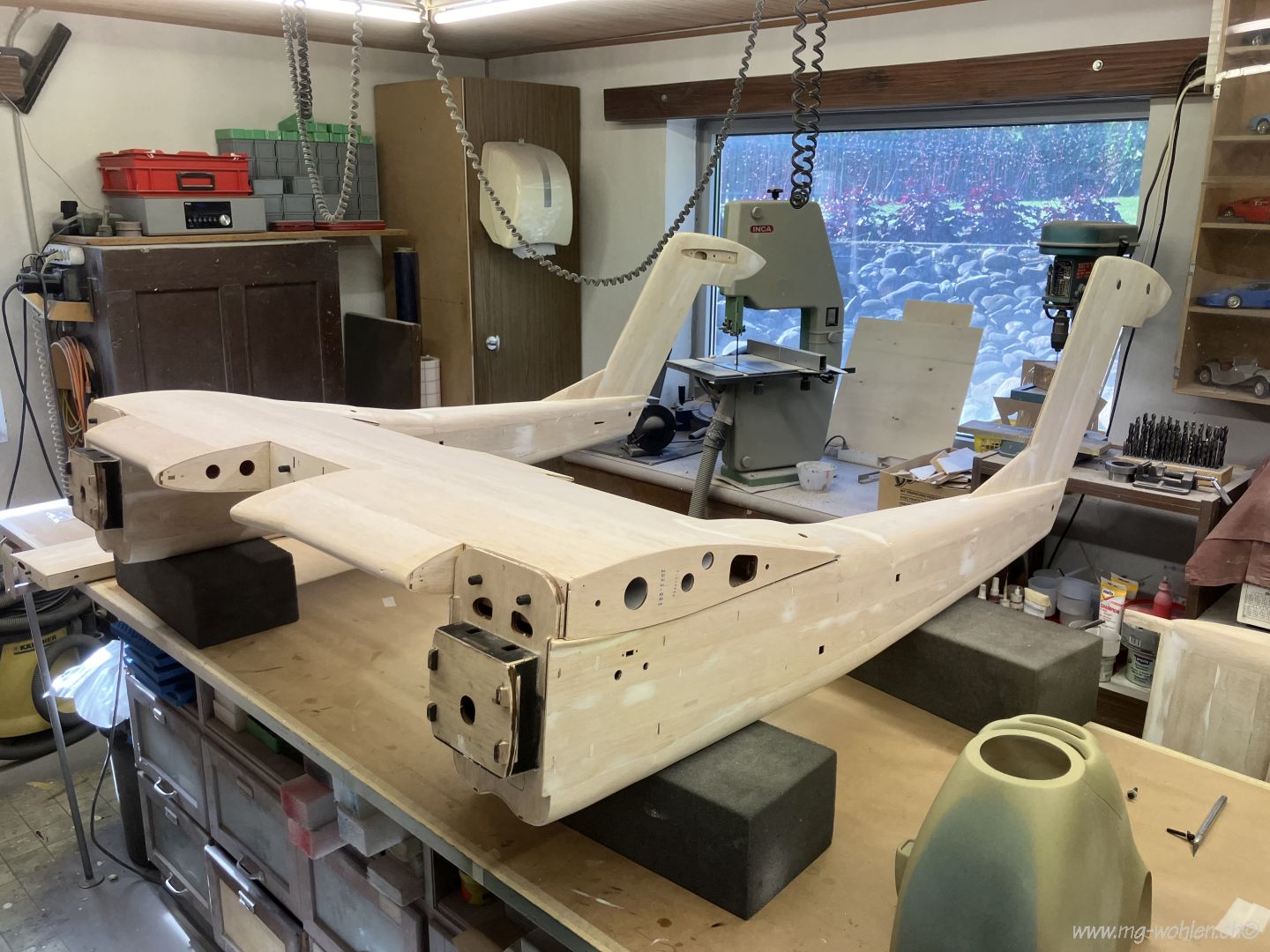

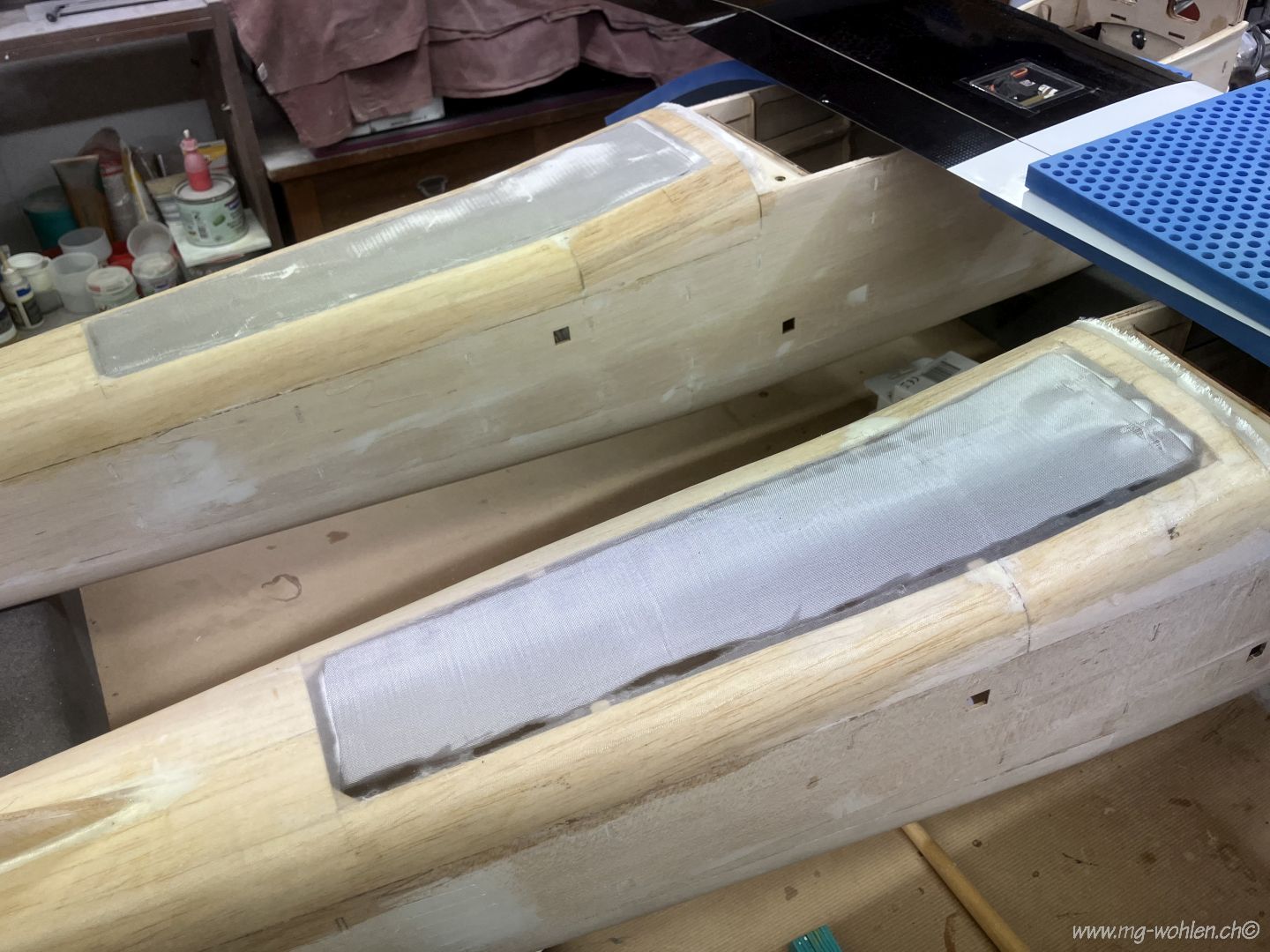

Alles wird demontiert und die Übergänge verspachtelt

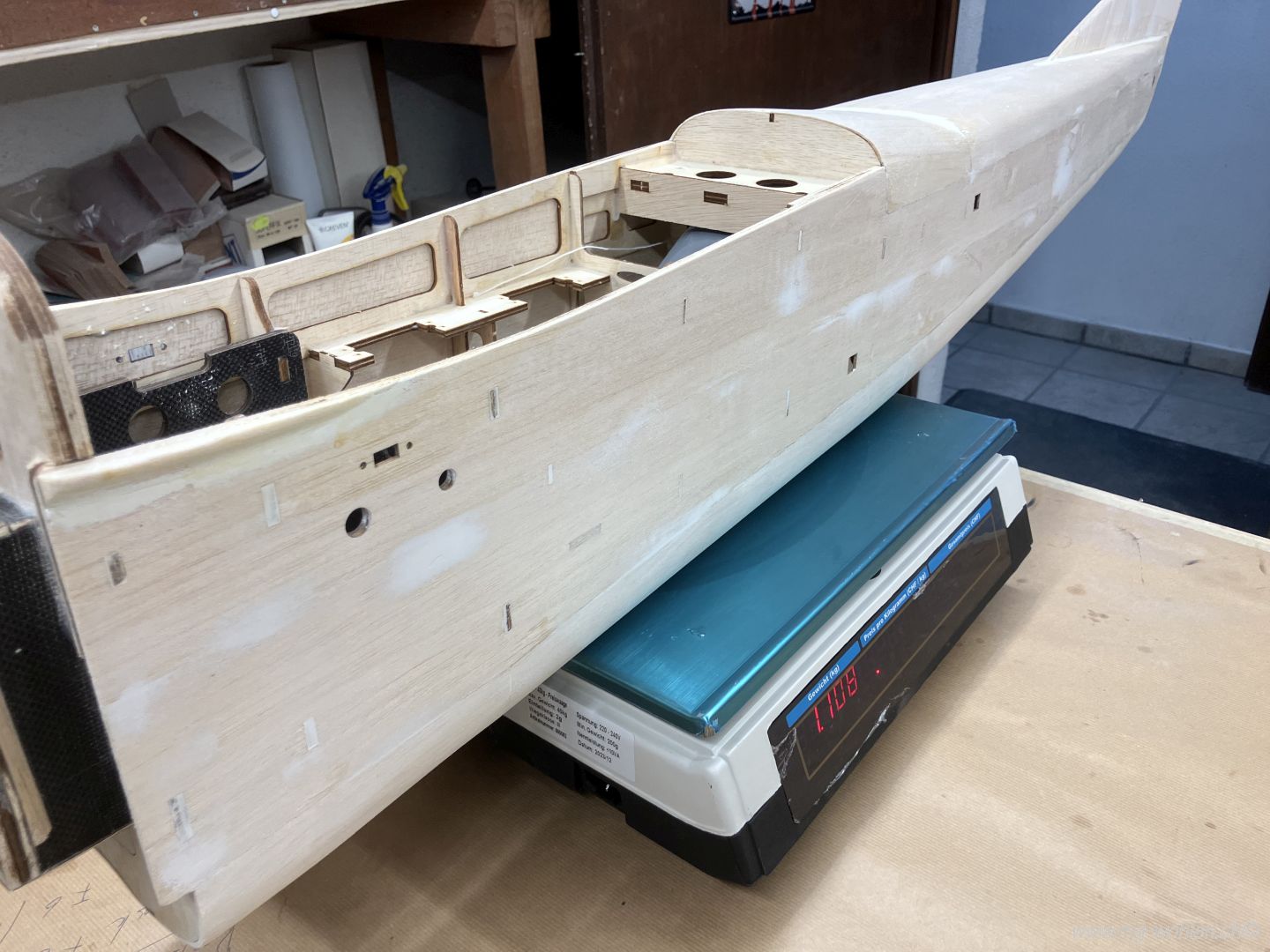

Die Übergänge sind verschliffen und das ganze ist beglast

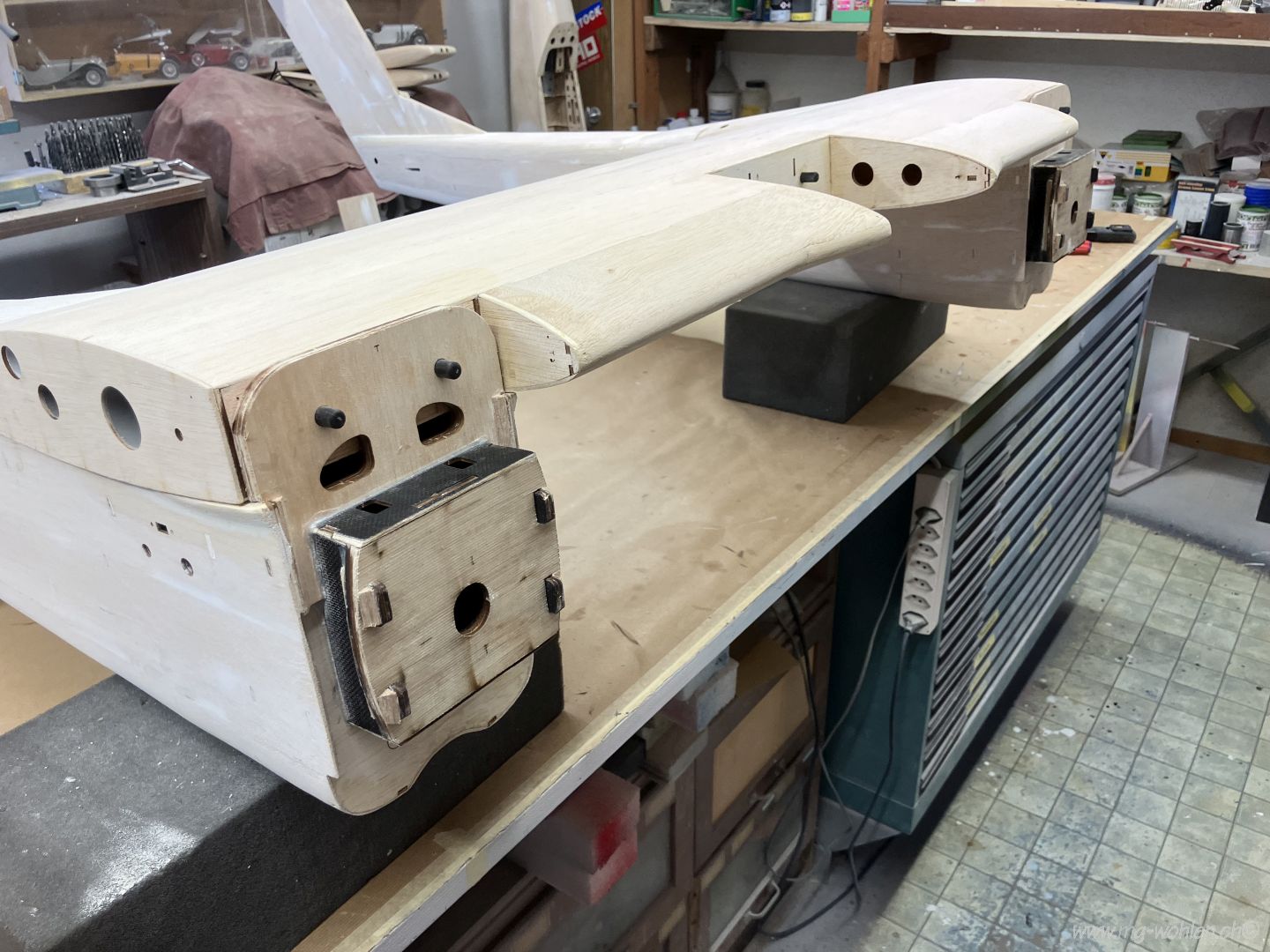

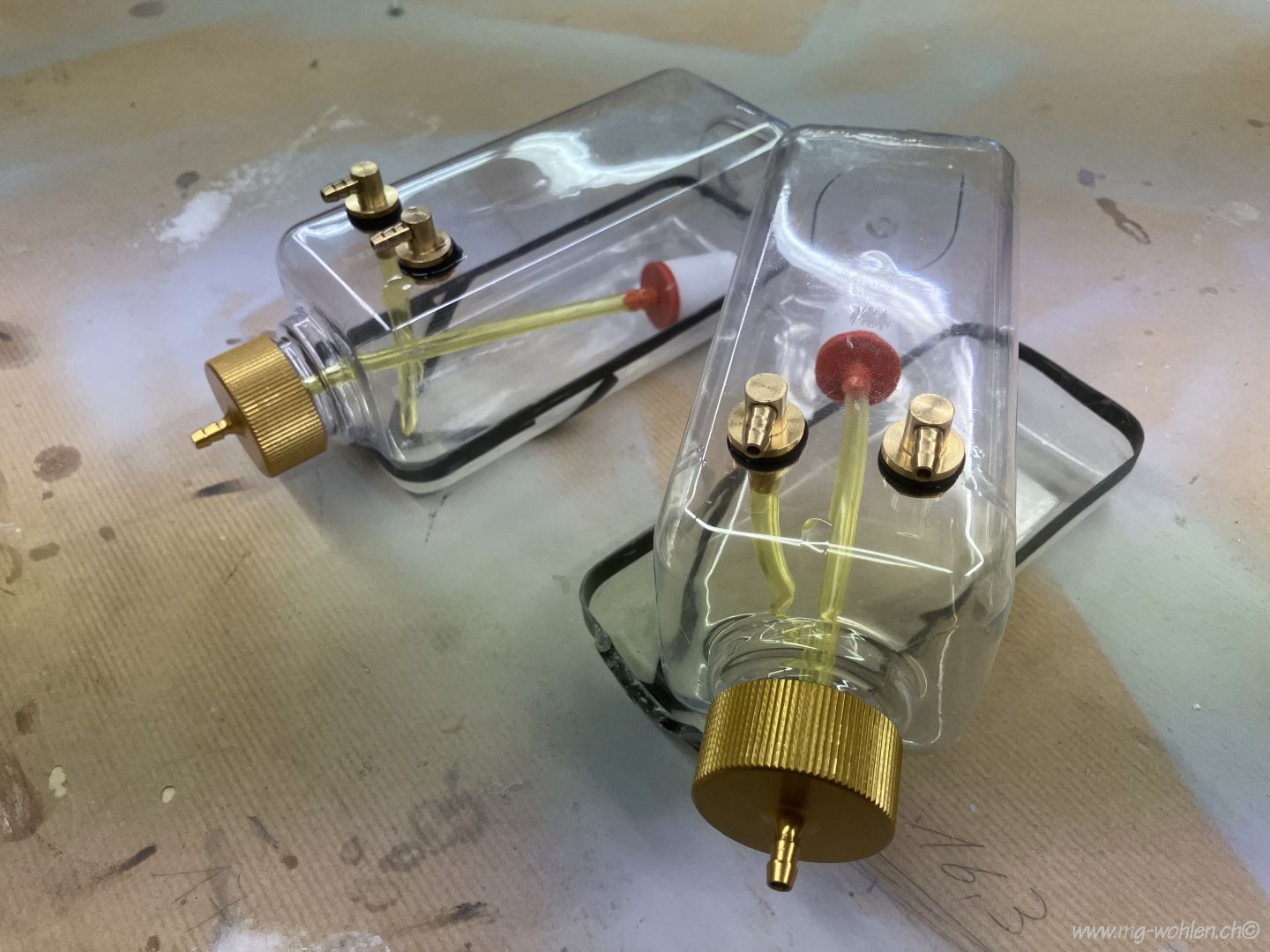

Unterdessen sind die Tankhalterungen auch bereit für den Einbau

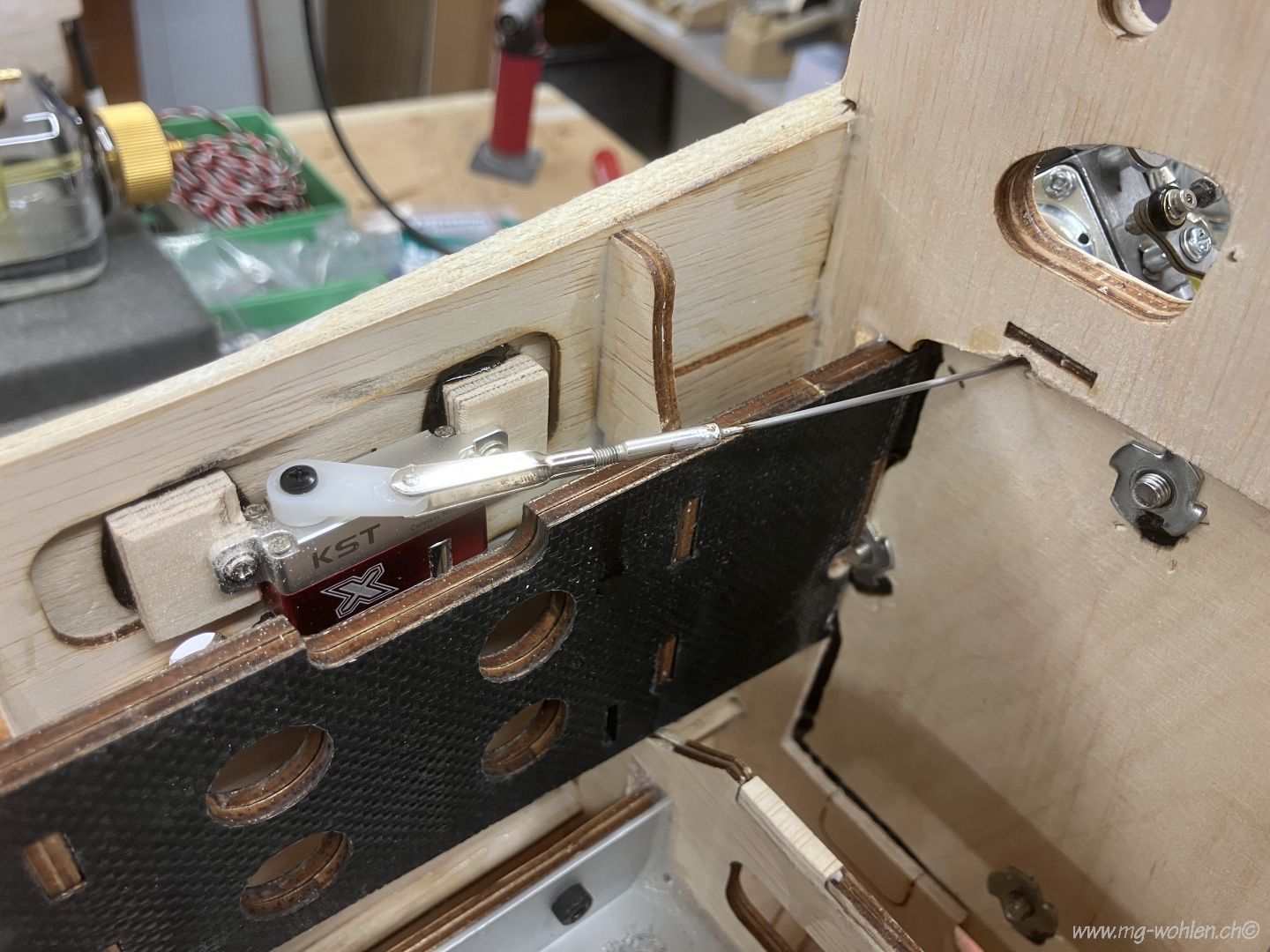

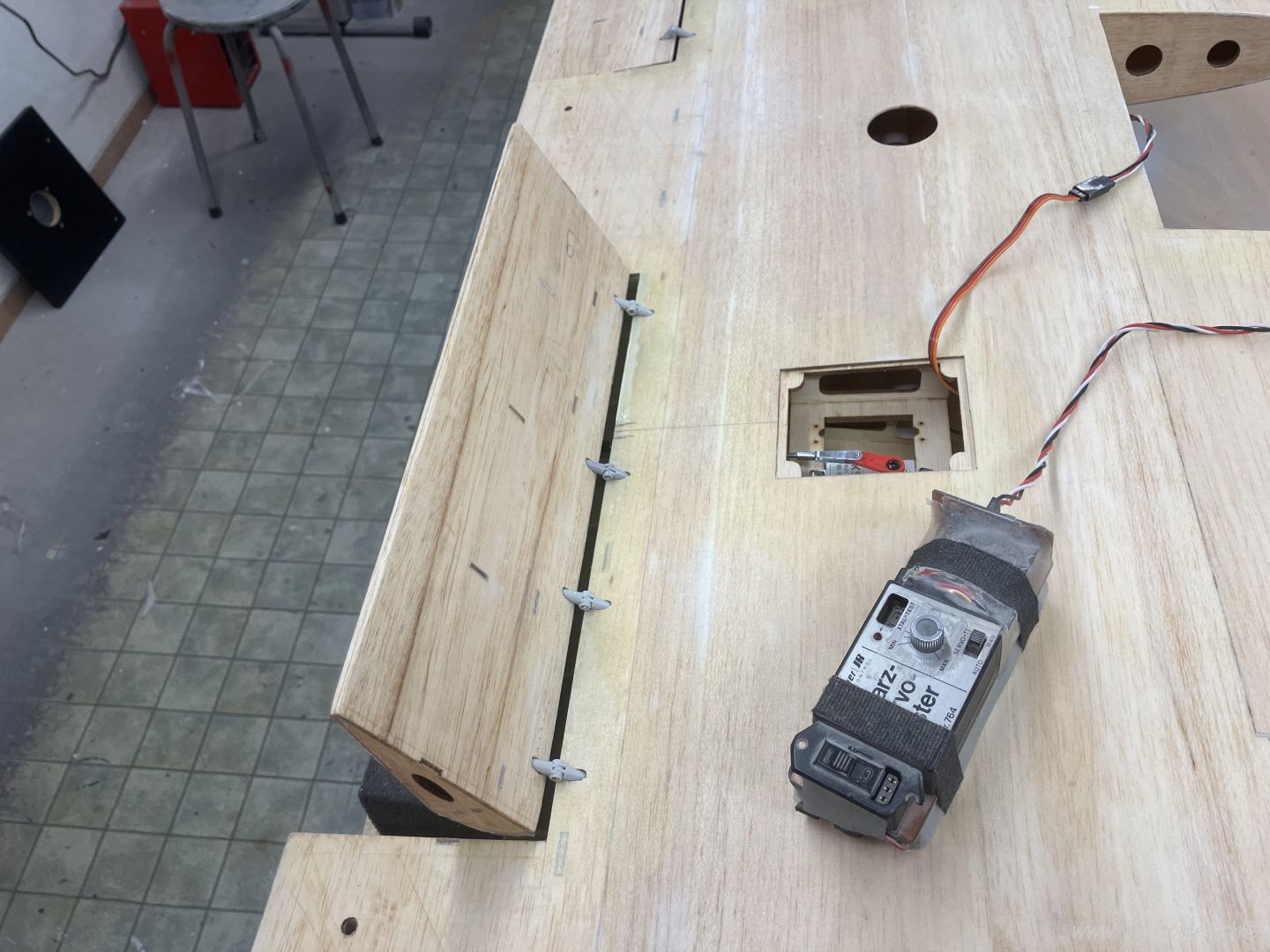

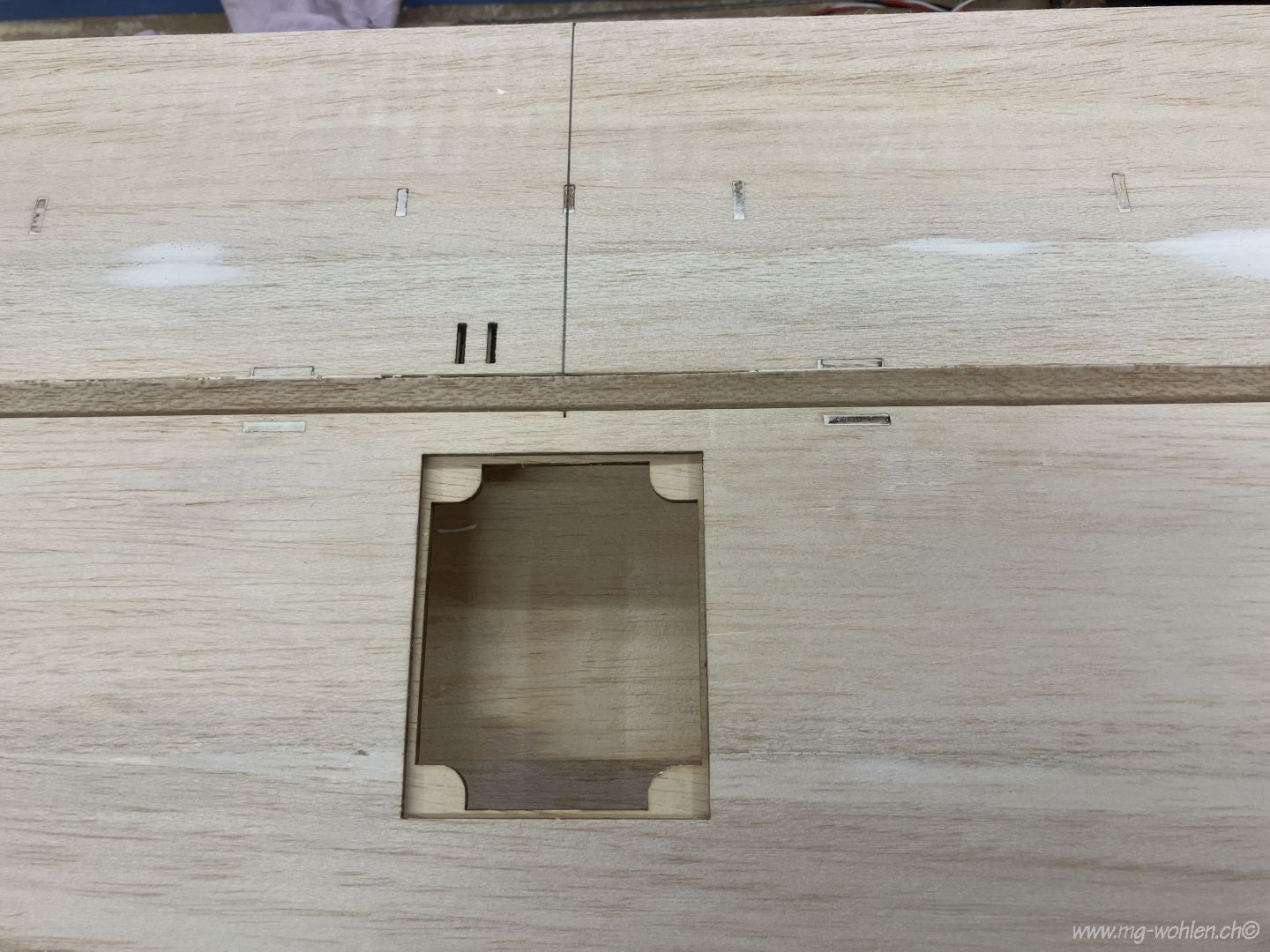

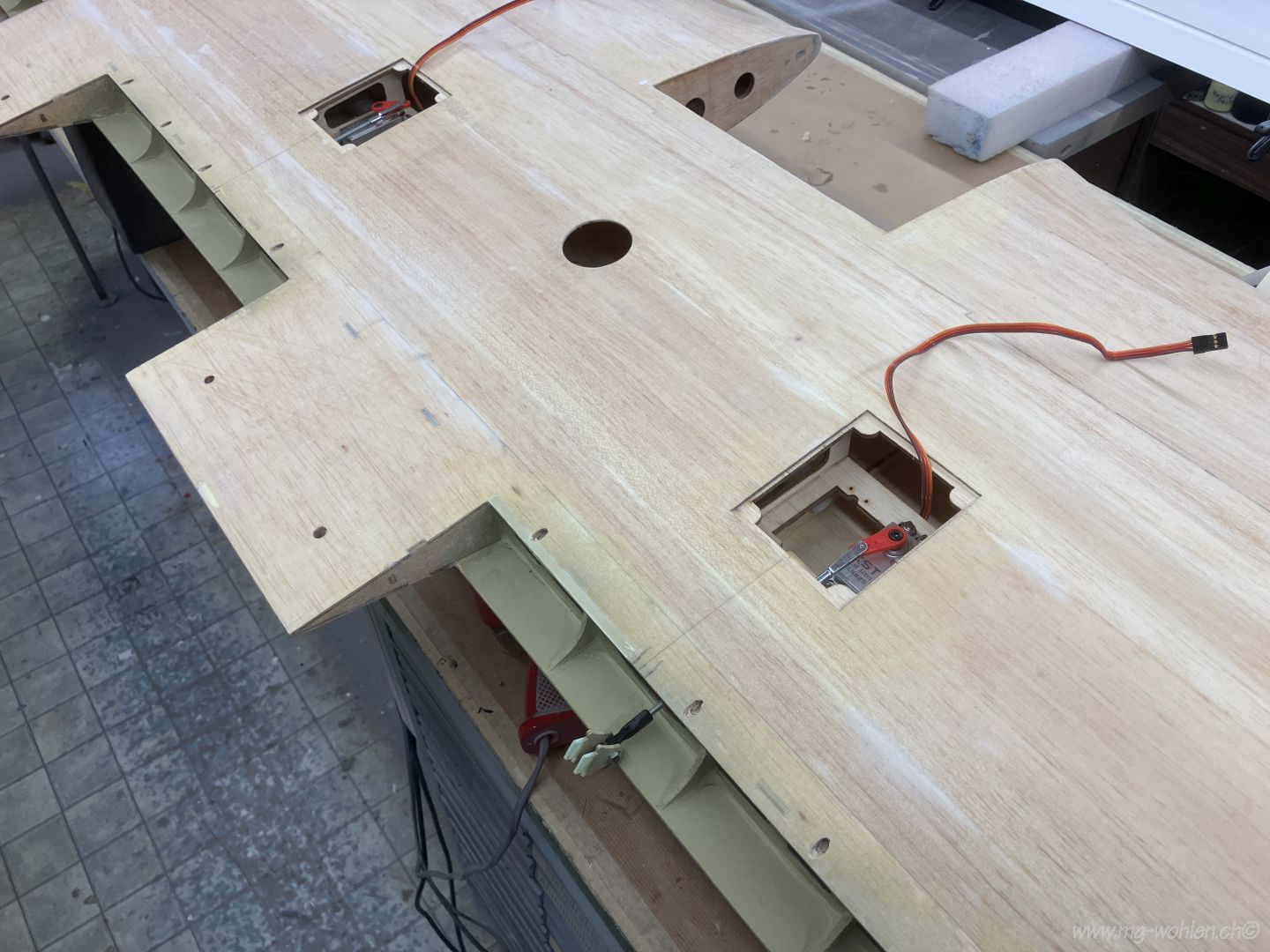

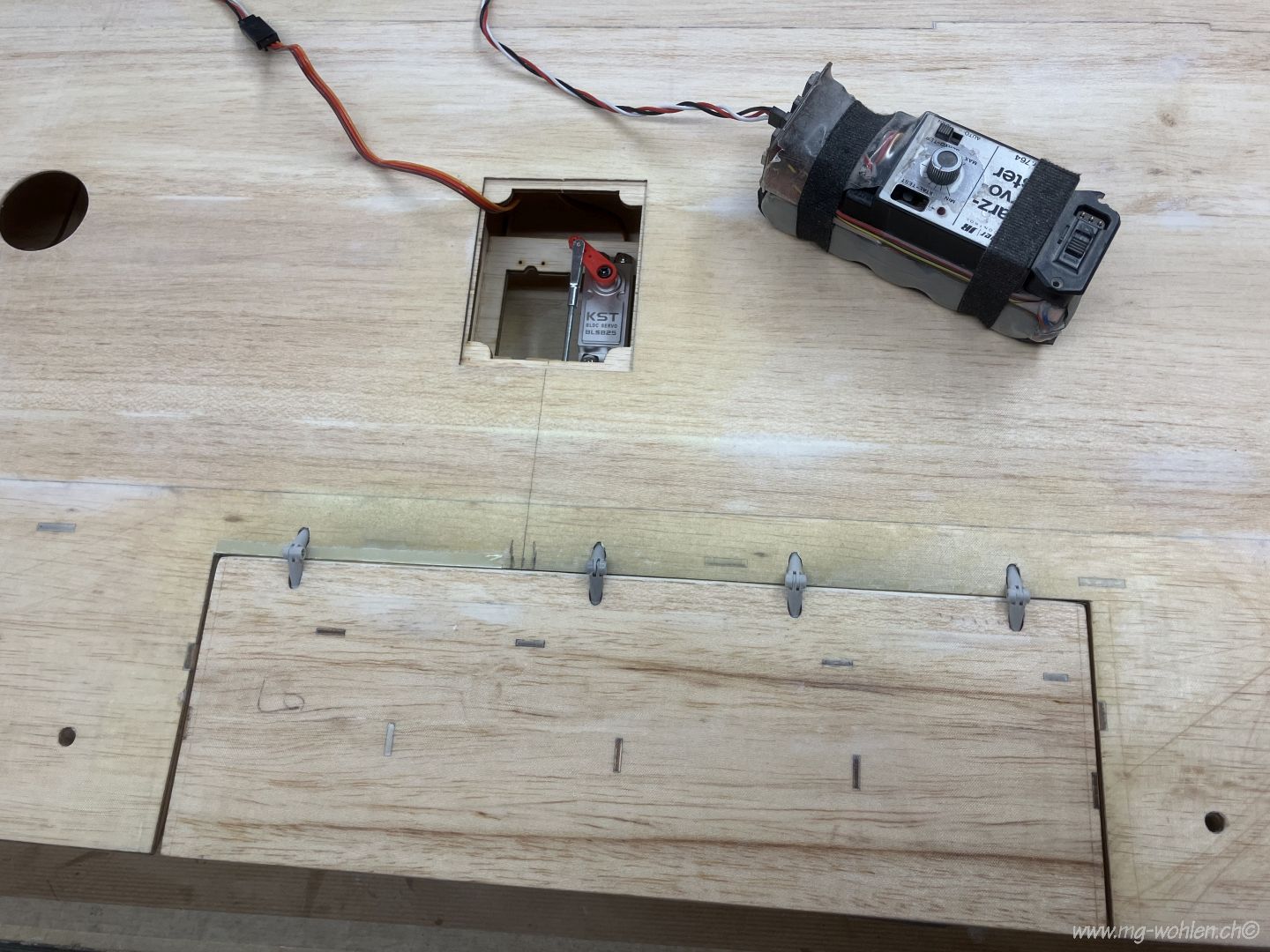

Die Klappenservos werden zur Probe eingebaut
Der Ausschlag passt

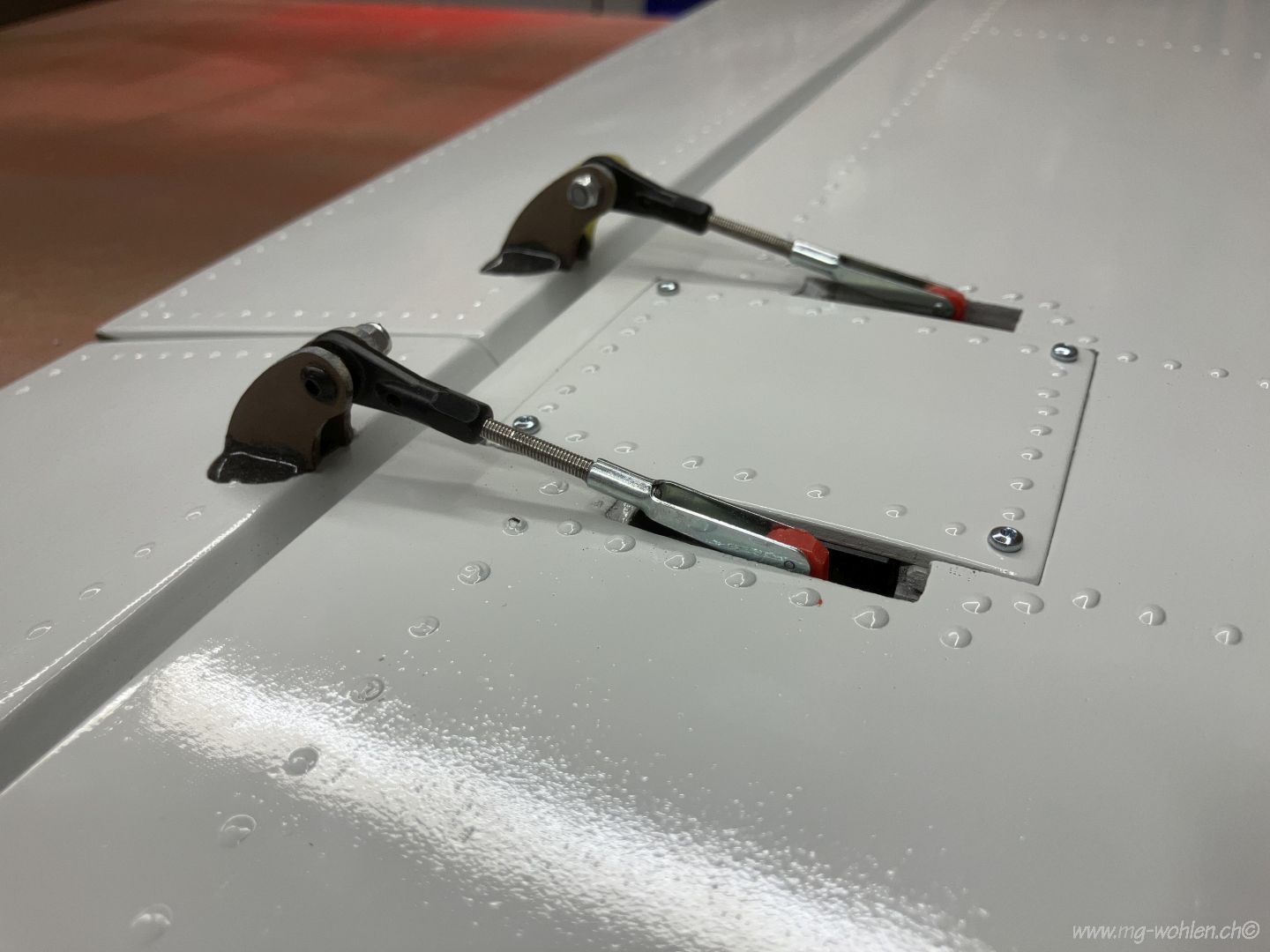

Die Anlenkteile werden noch nicht verklebt

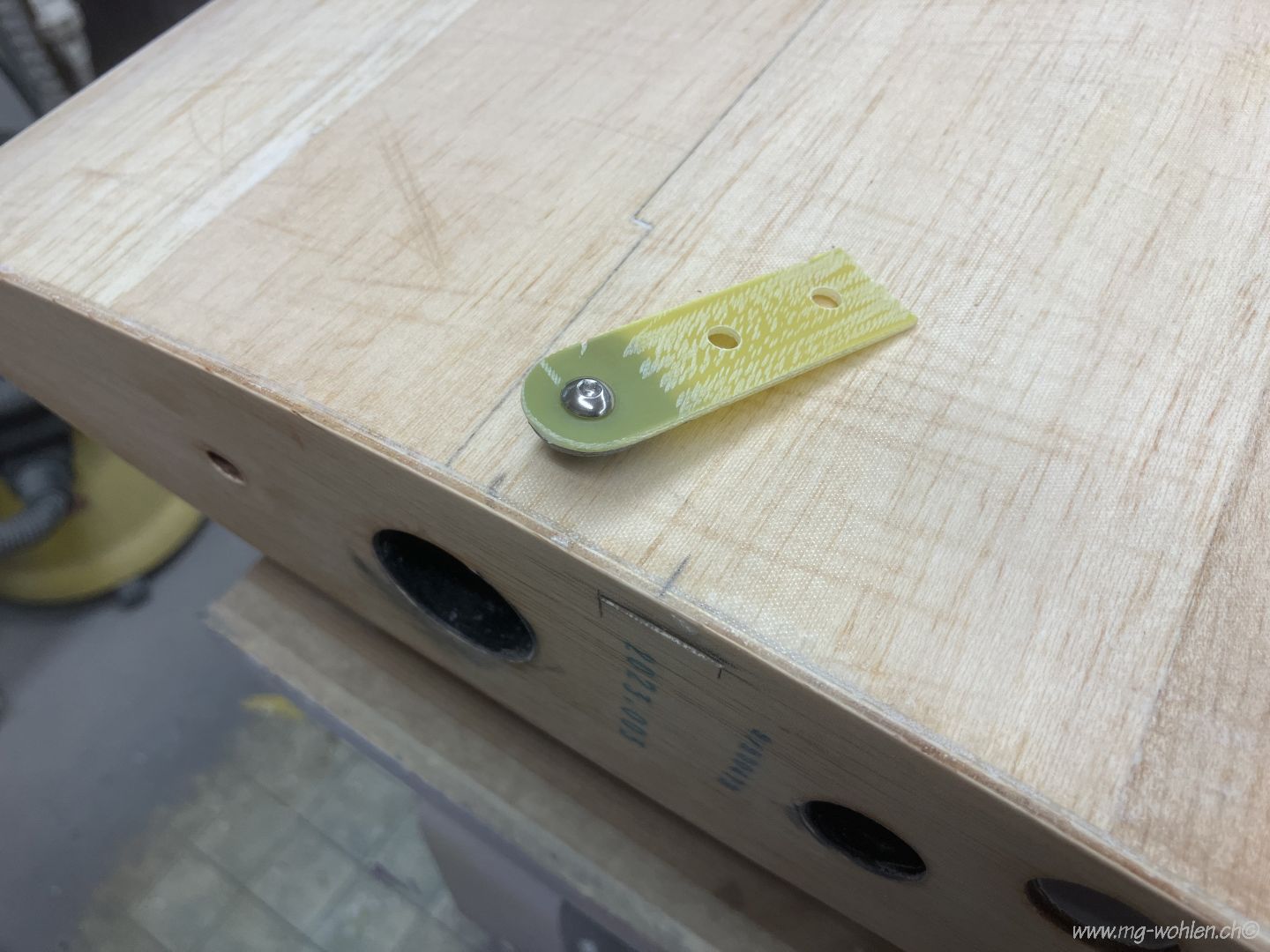

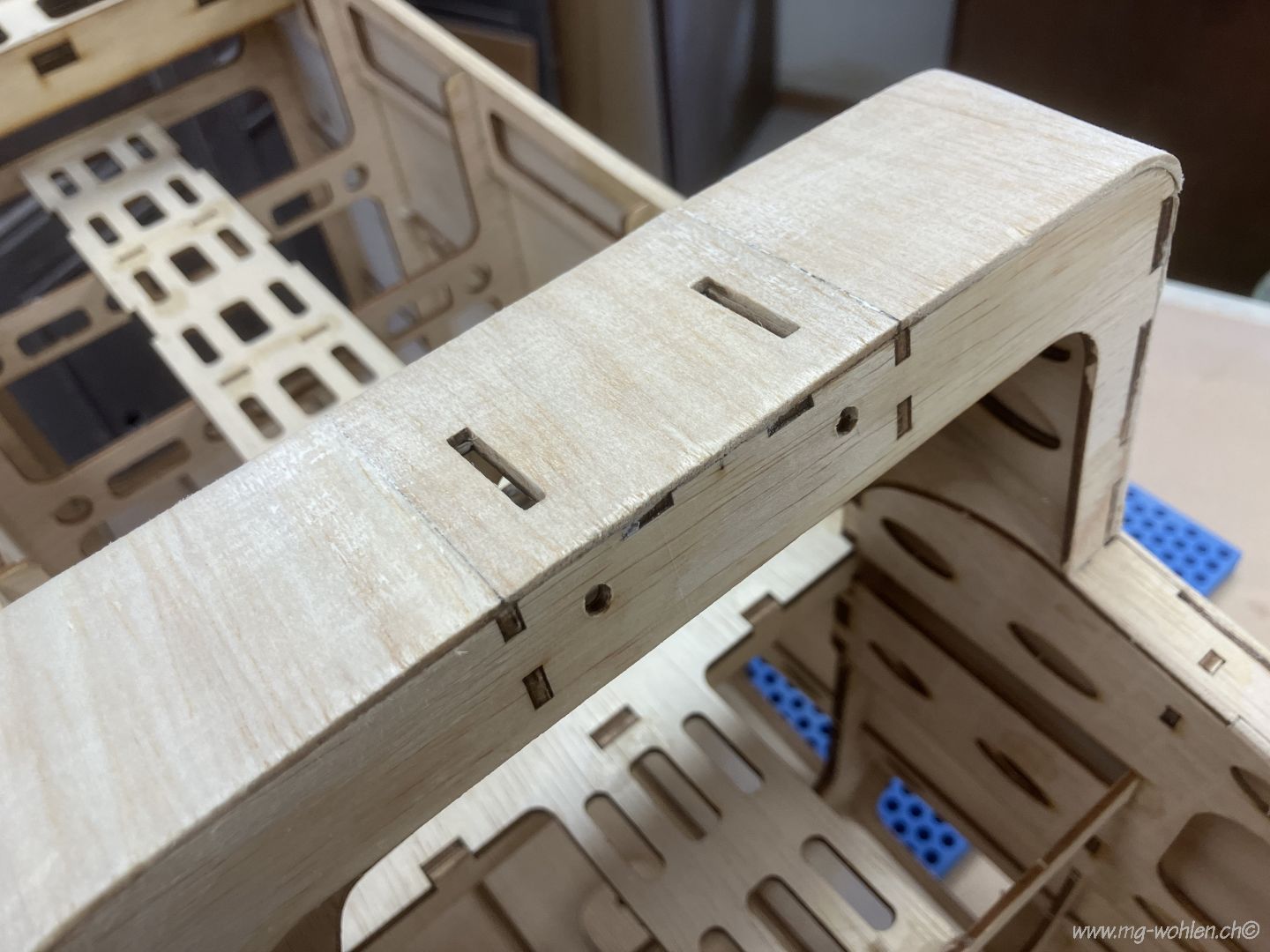

Die Haltelaschen für die Flügelsicherung

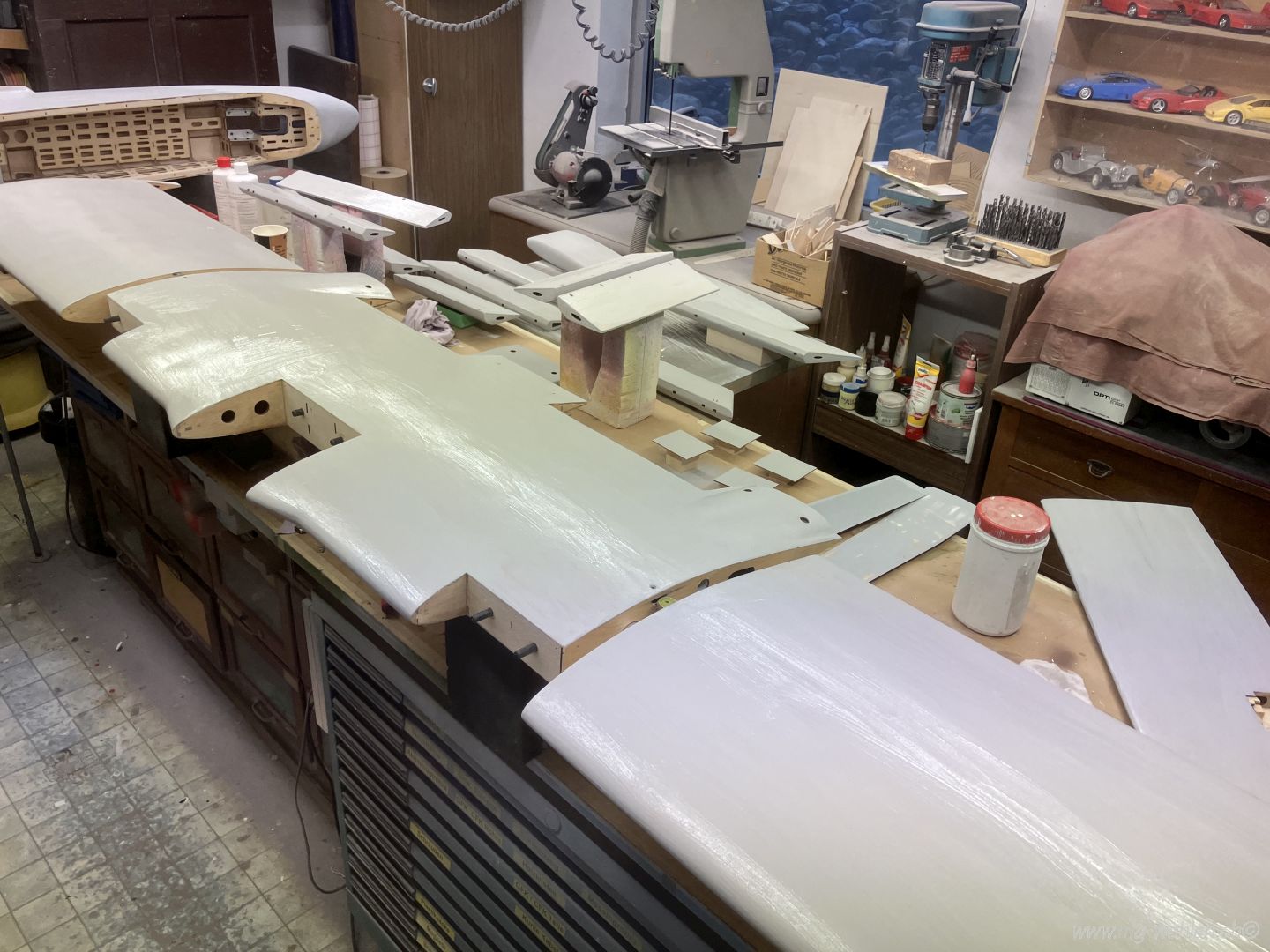

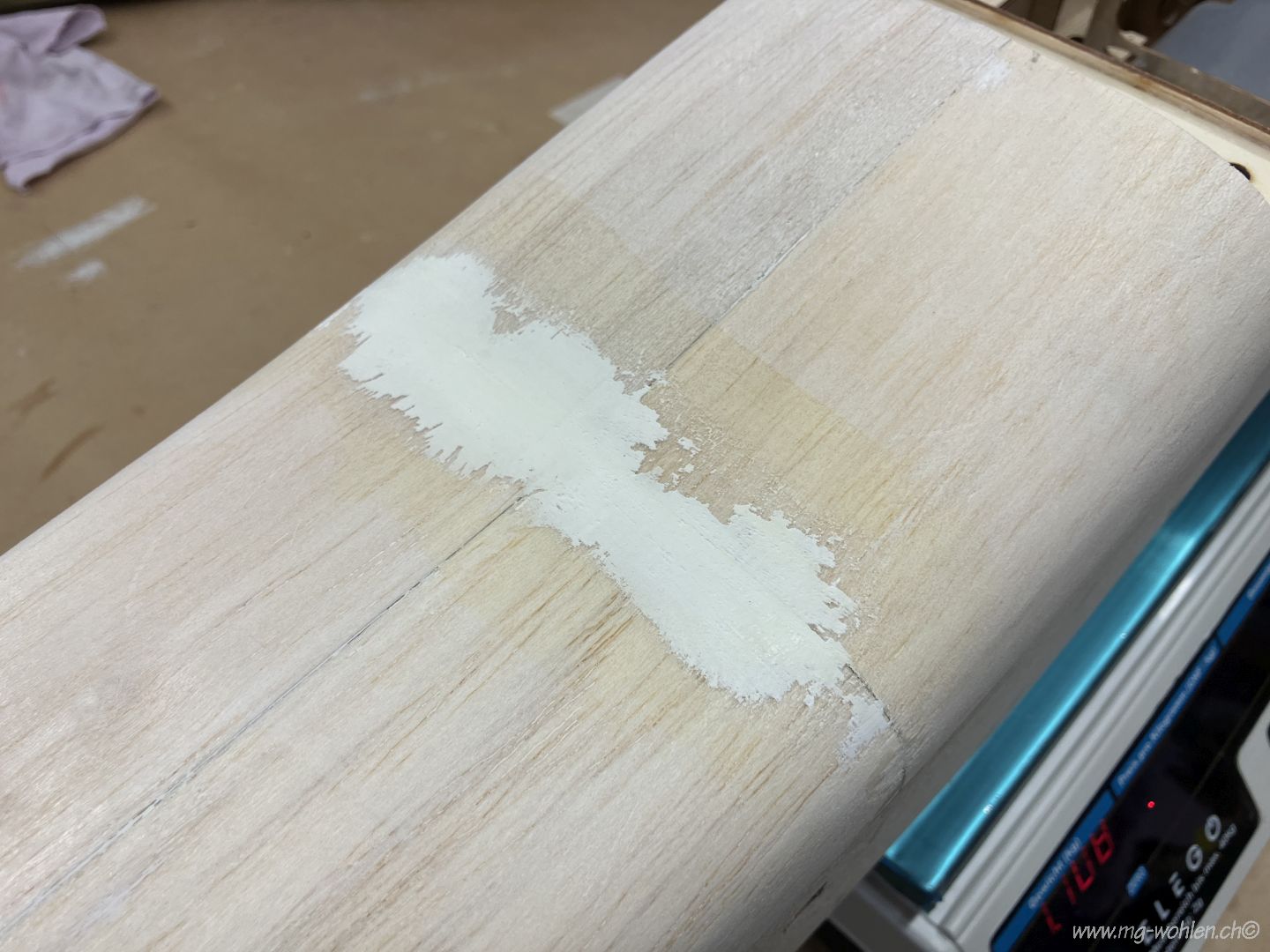

Alle Teile sind hier schon mal mit Wasserverdünntem Spachtel behandelt
Passprobe nach dem Spachtelauftrag

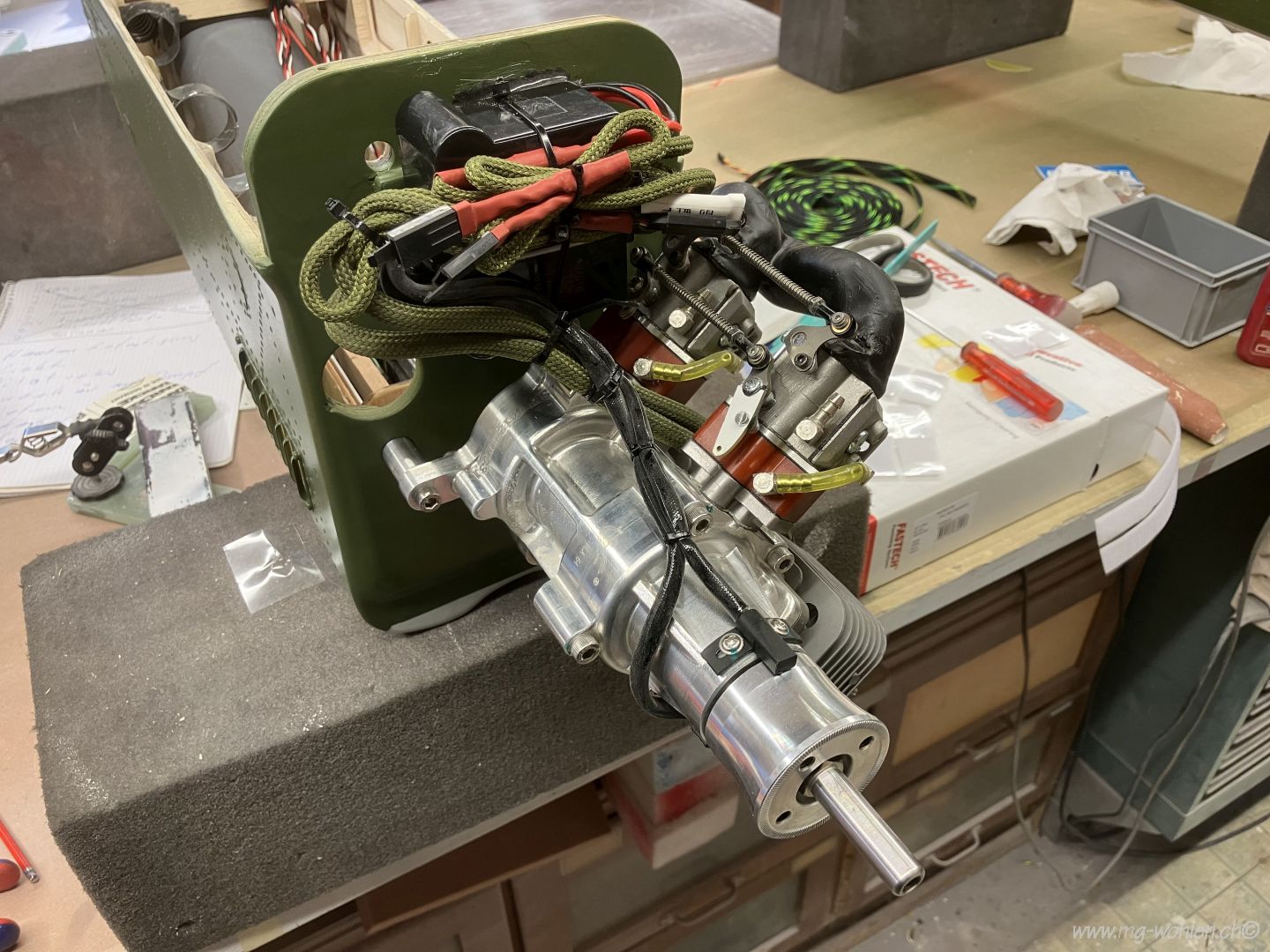

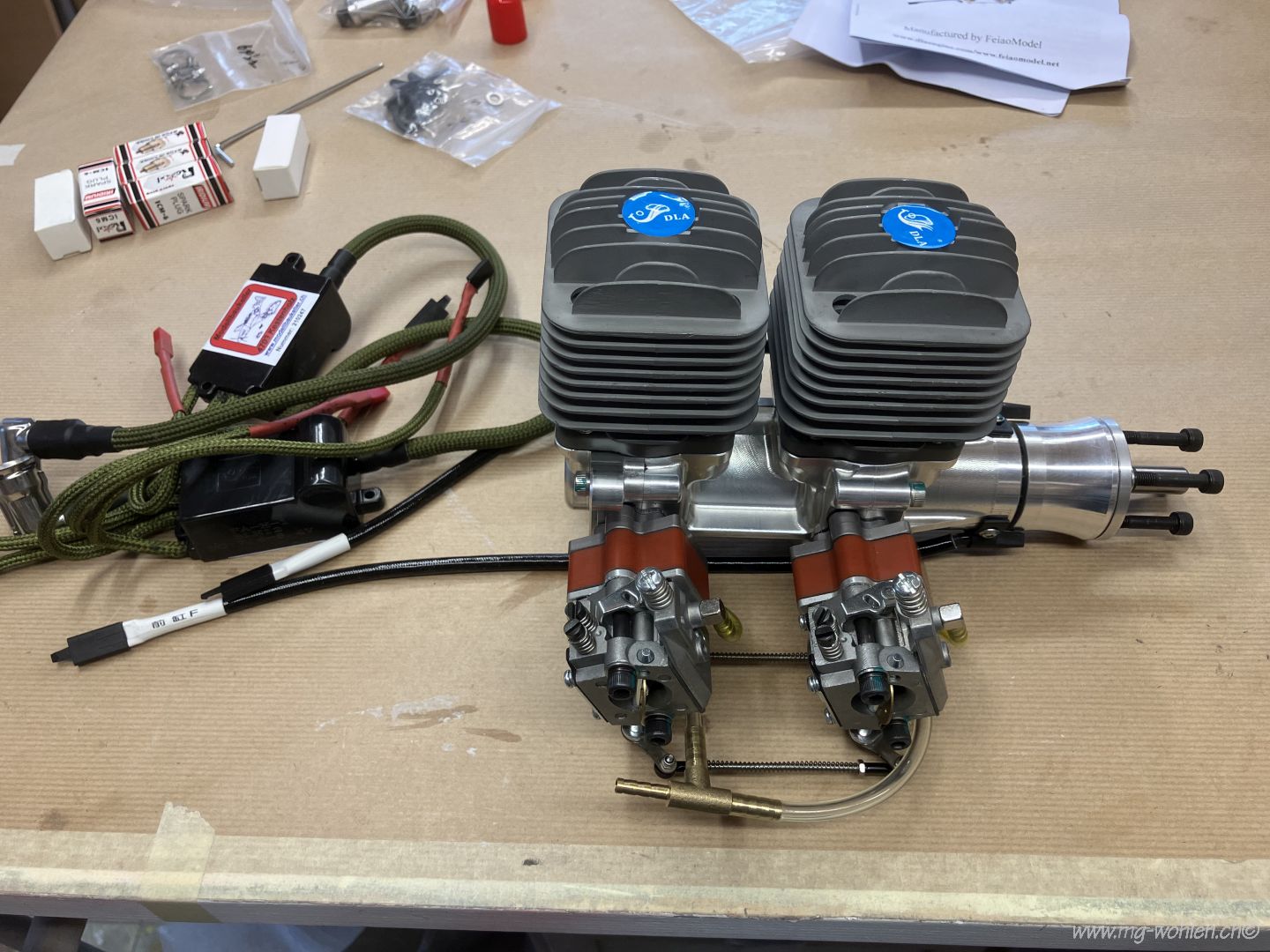

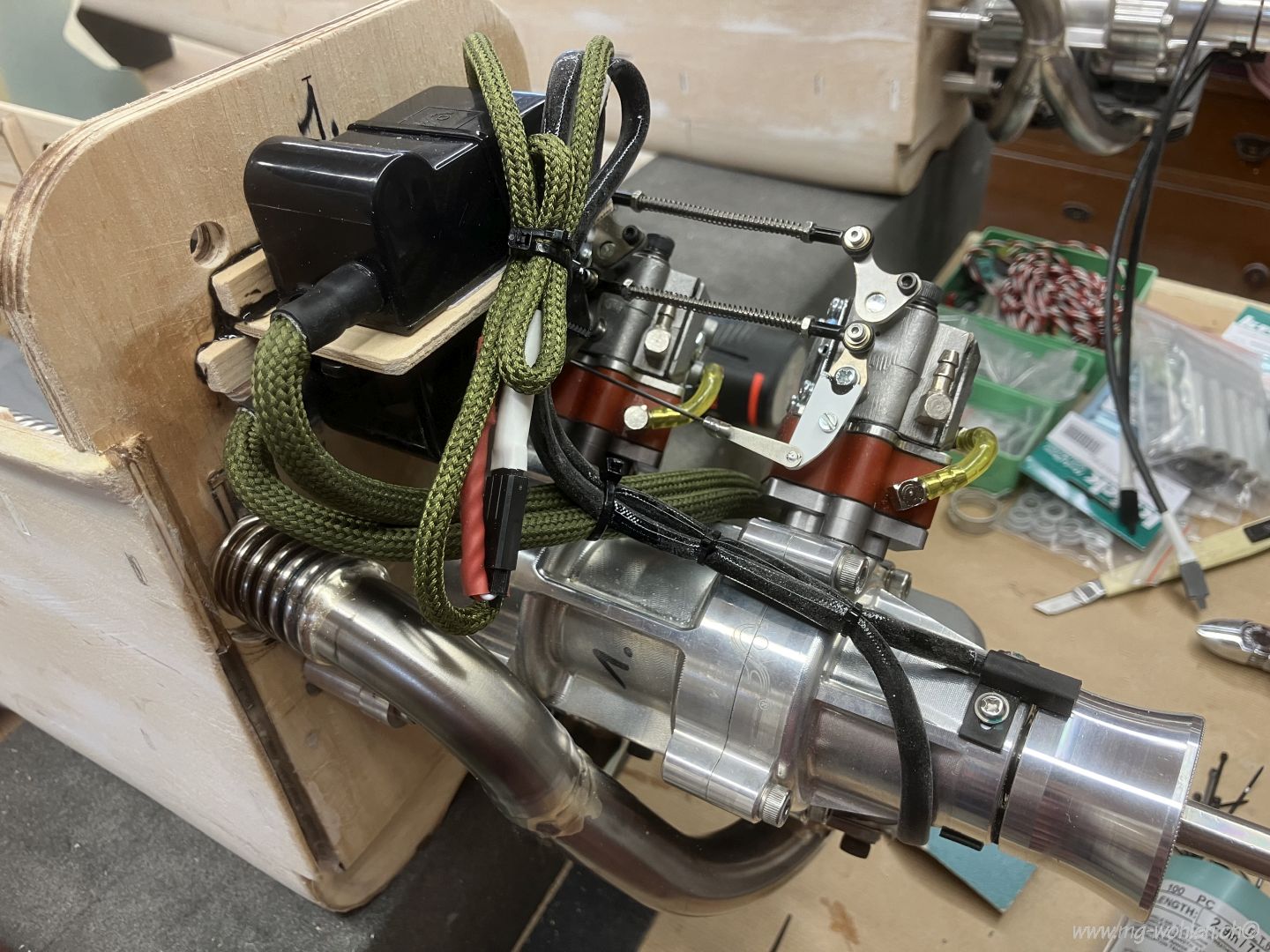

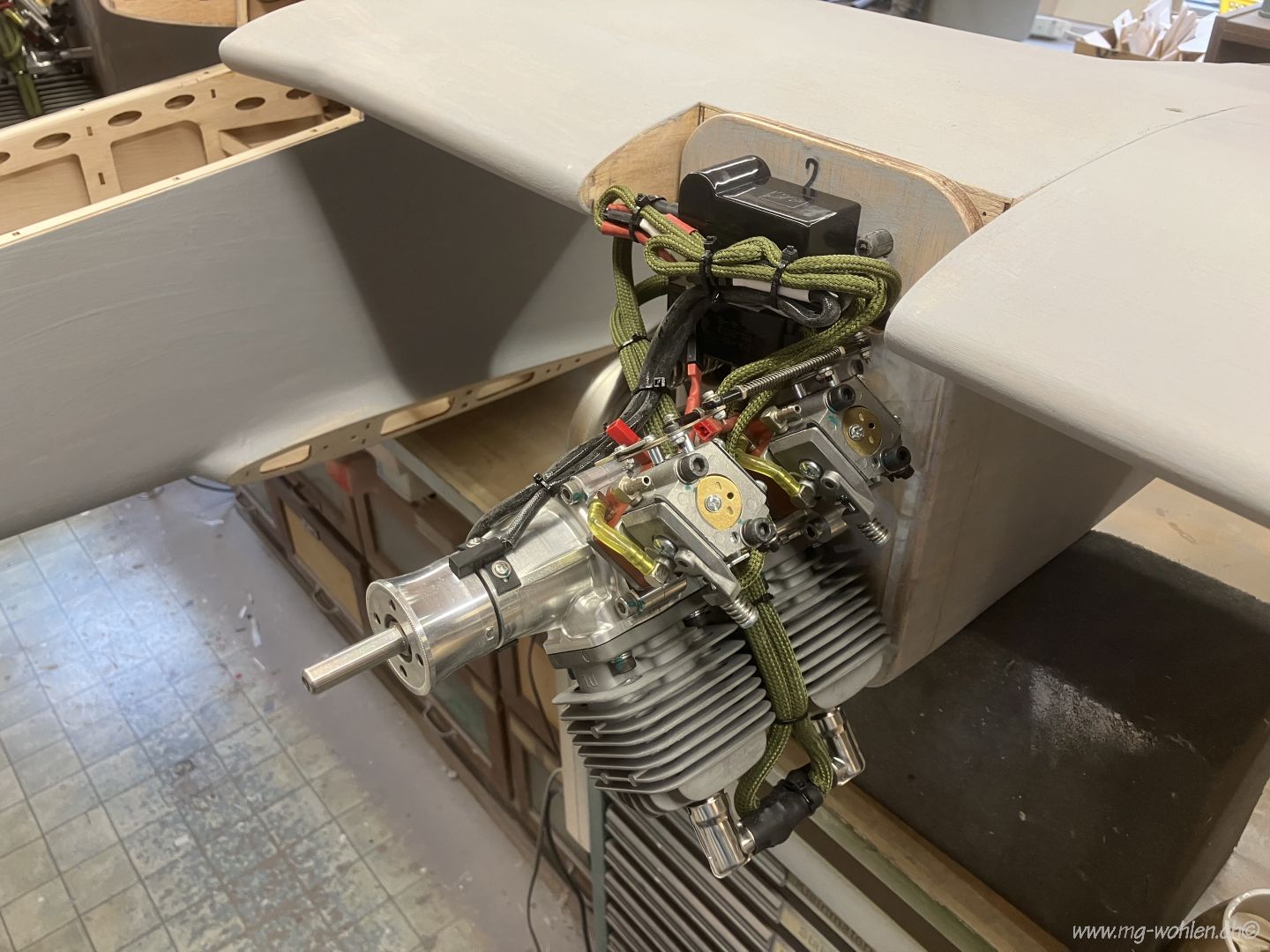

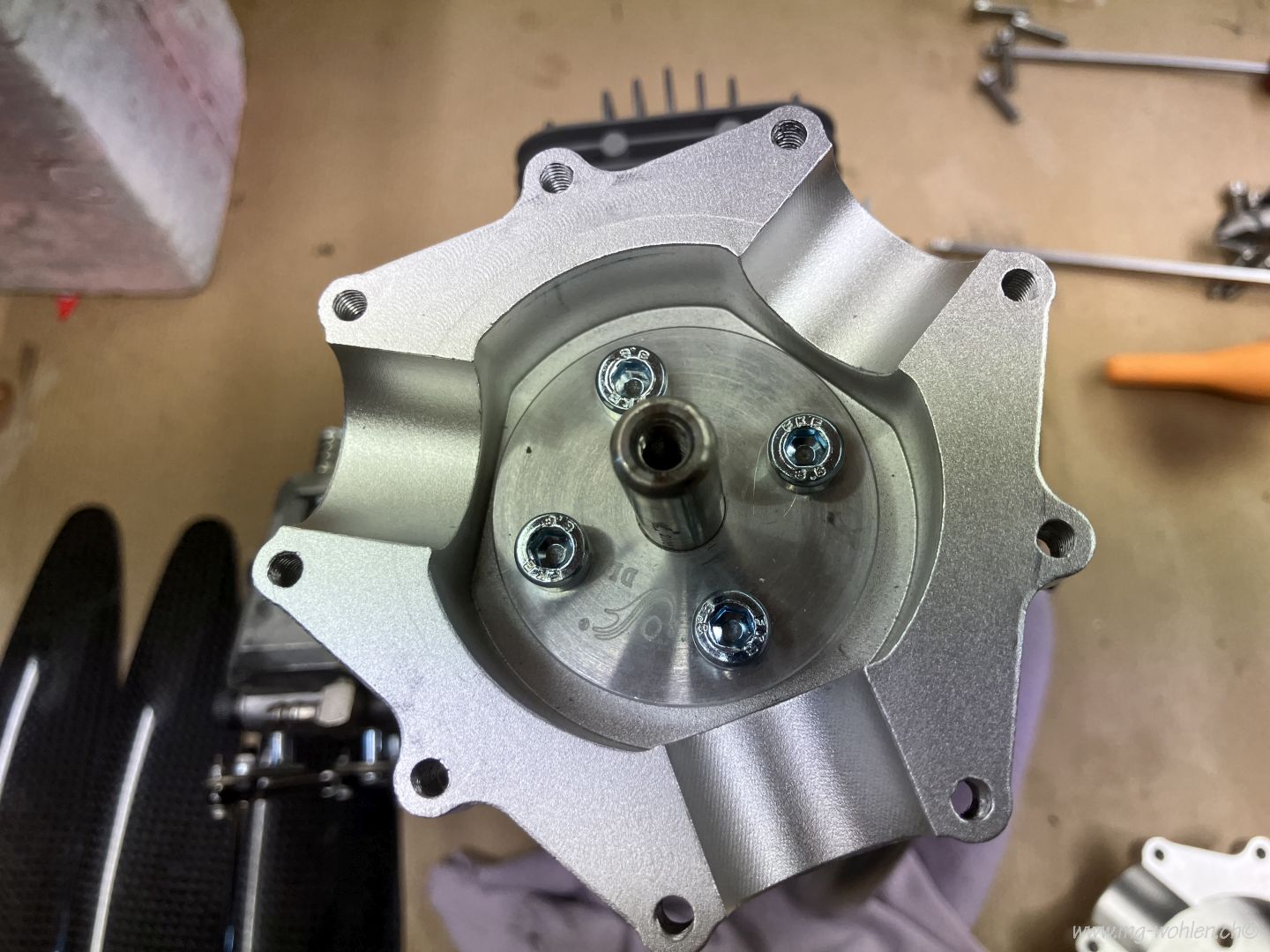

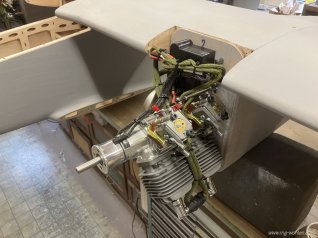

Der ganze Antrieb wird wieder montiert

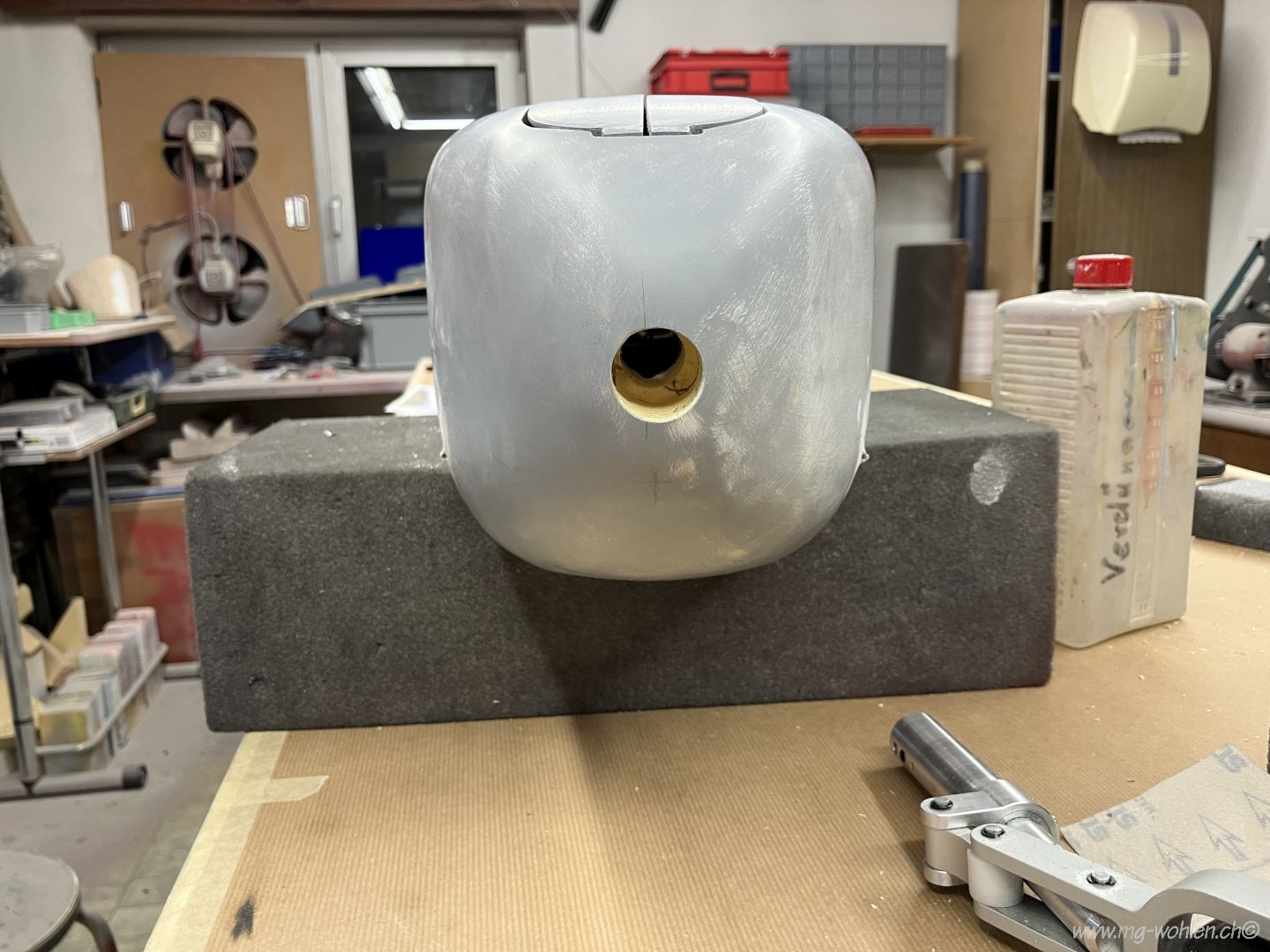

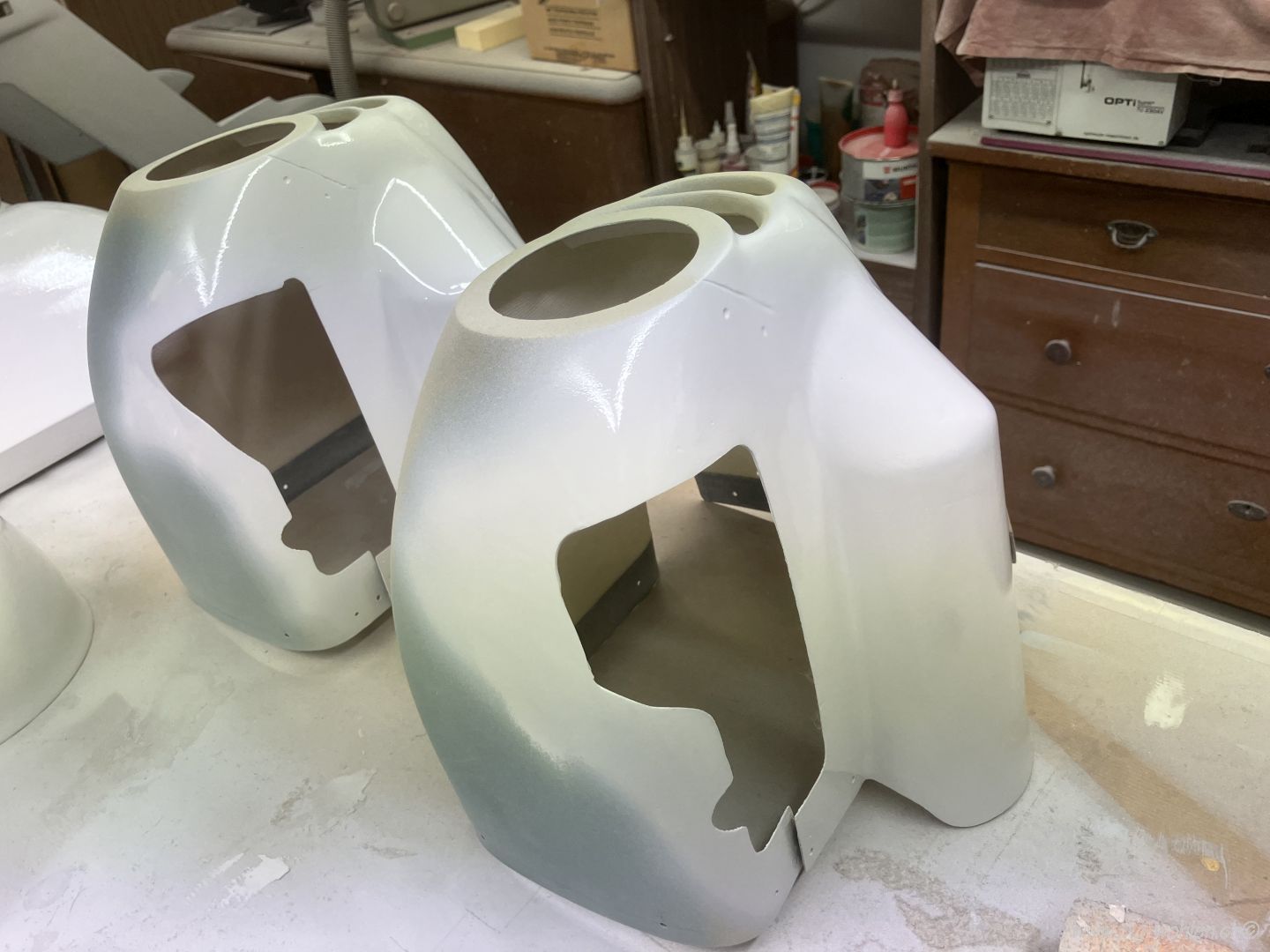

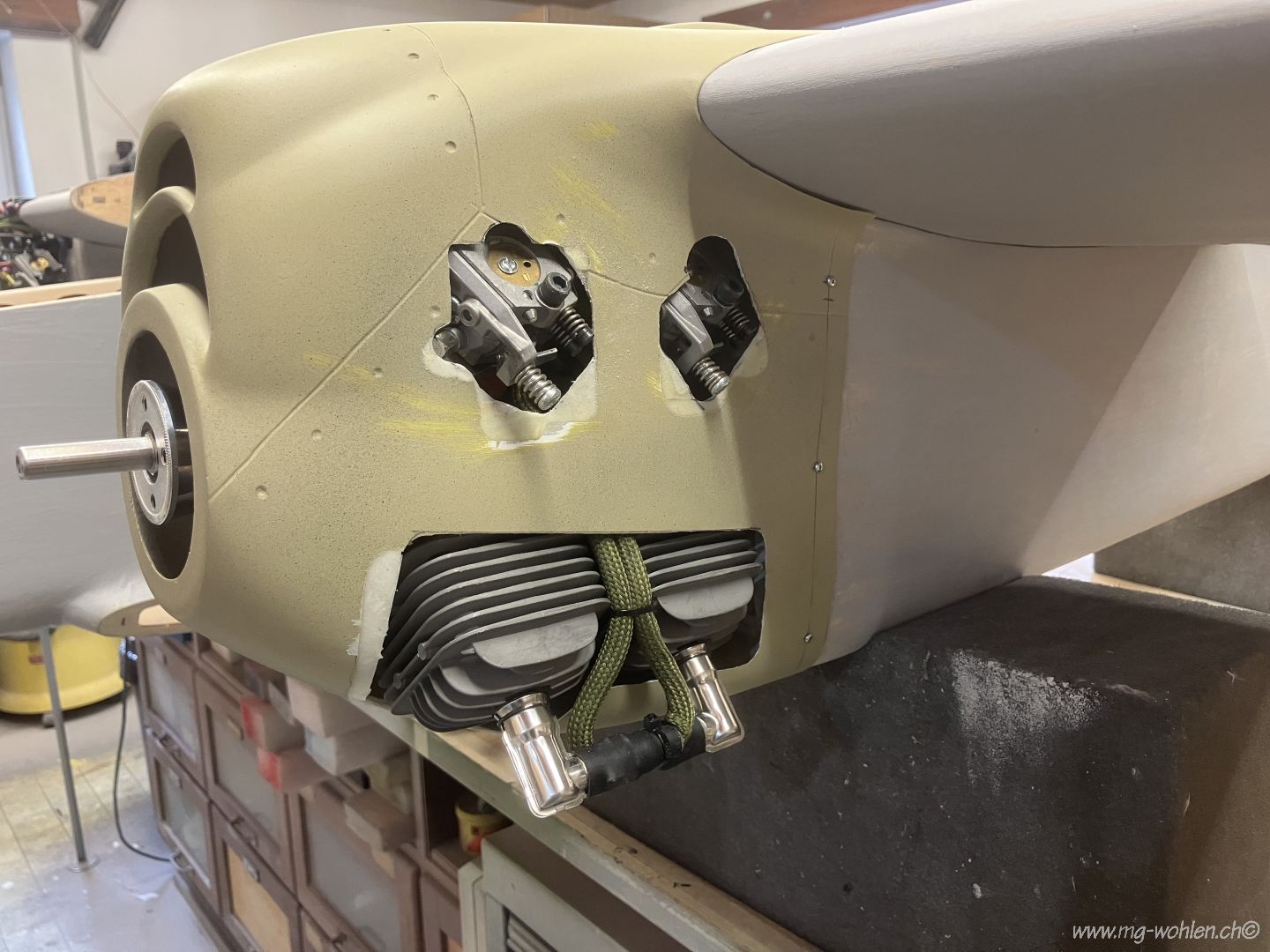

Jetzt kann die Motorhaube definitiv angepasst werden
Motorhaube ist montiert und probehalber verschraubt

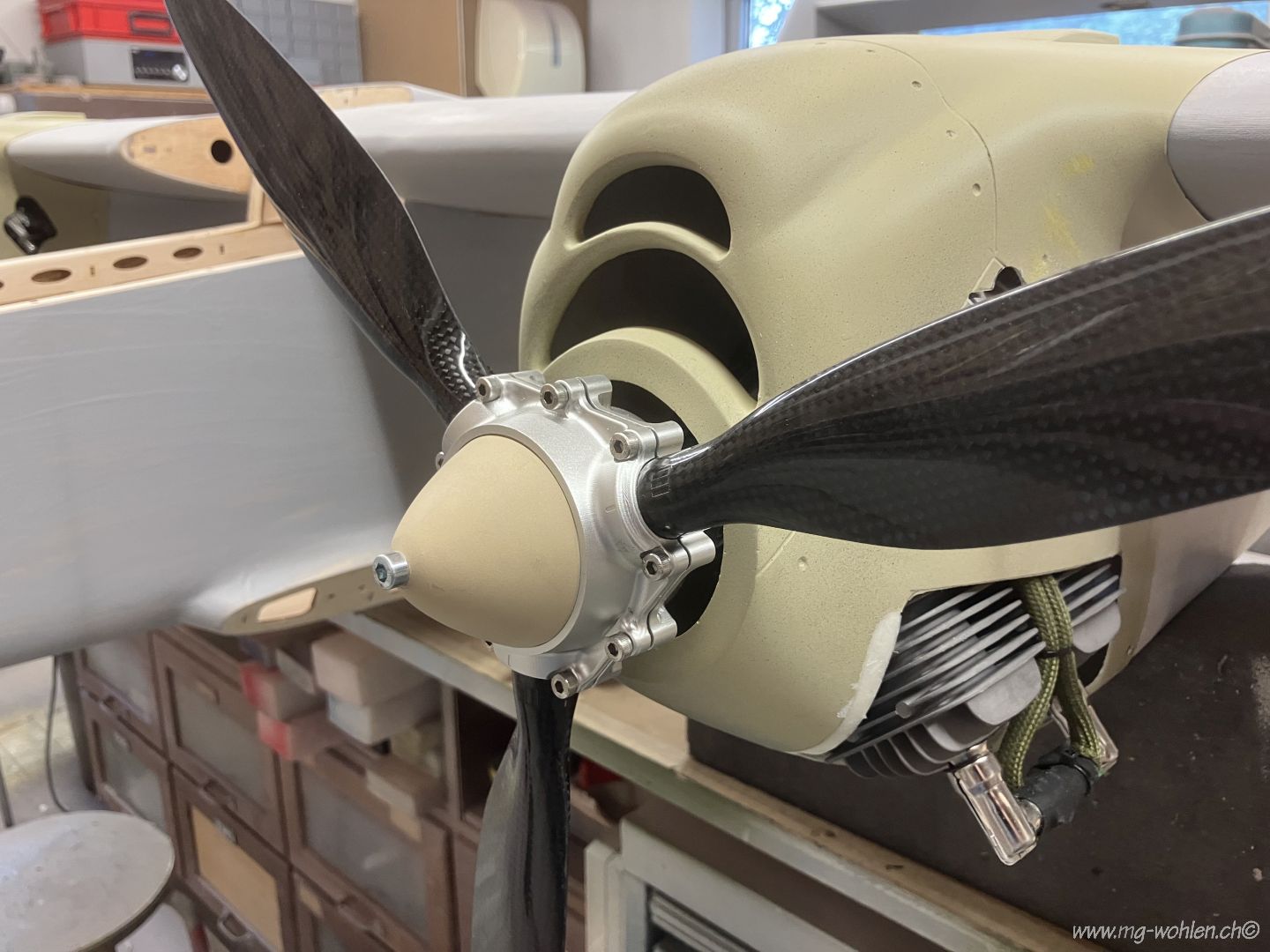

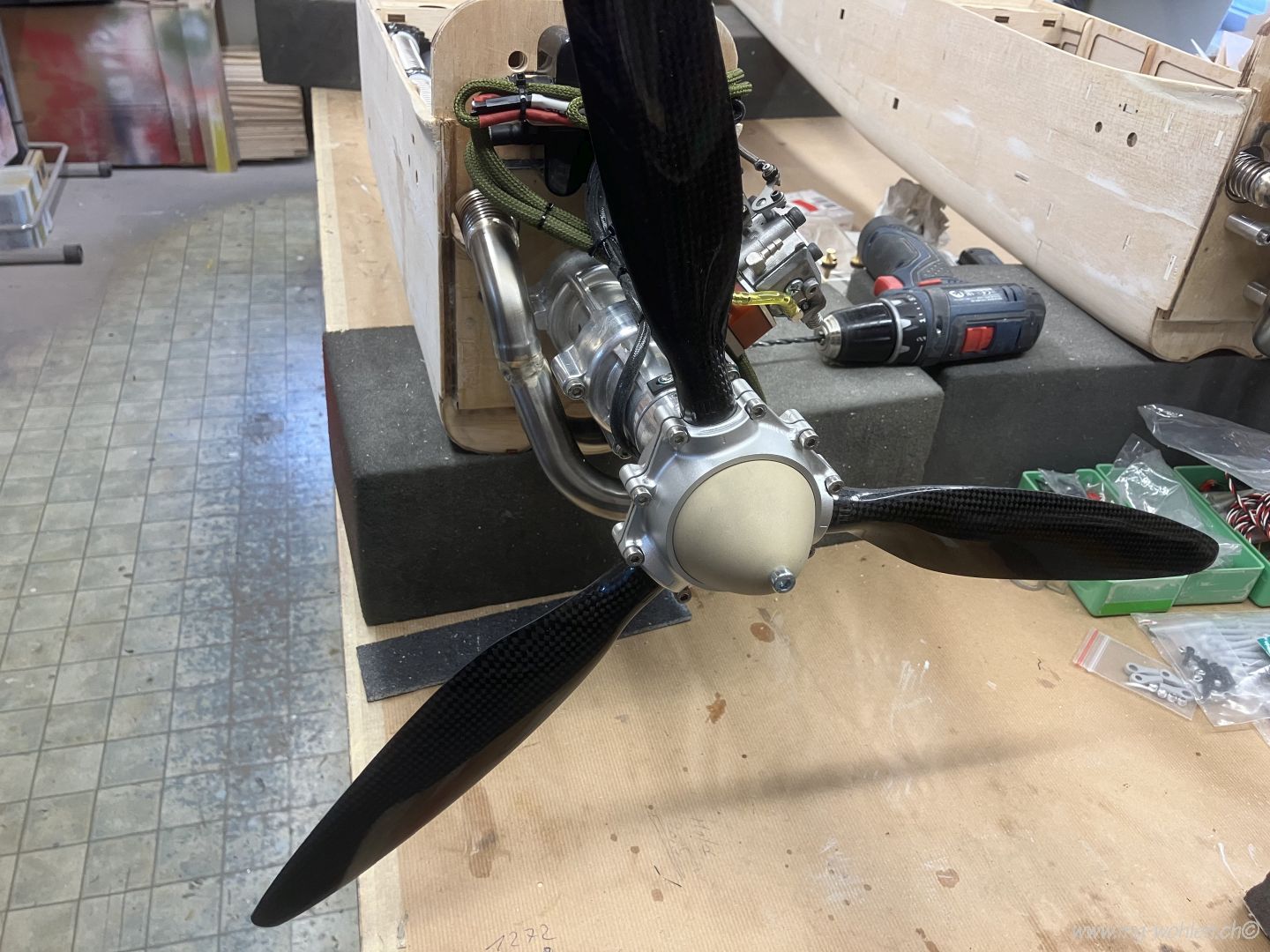

Die Propeller passen auch

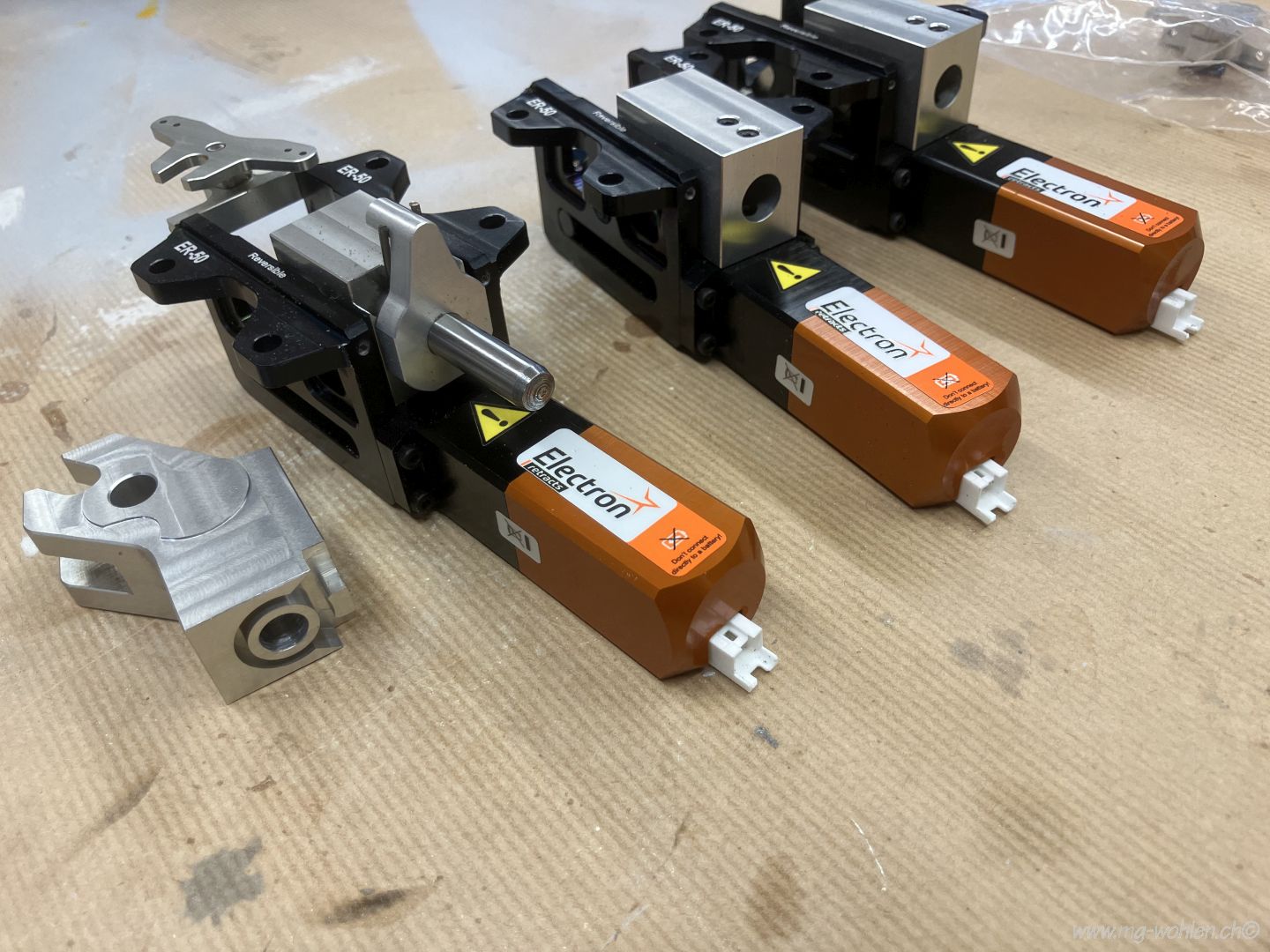

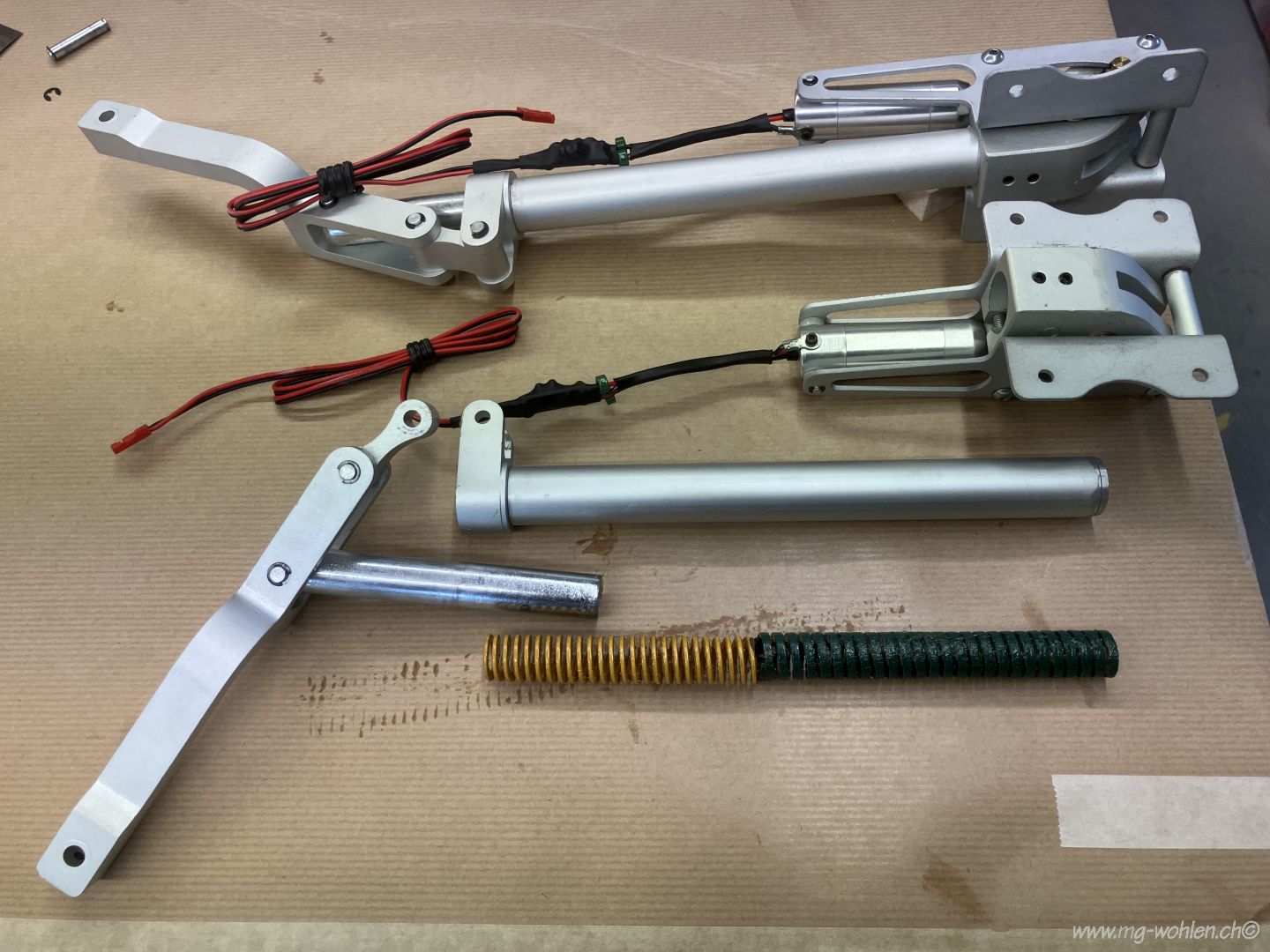

Das Electron ER50 Fahrwerk ist angekommen (1)

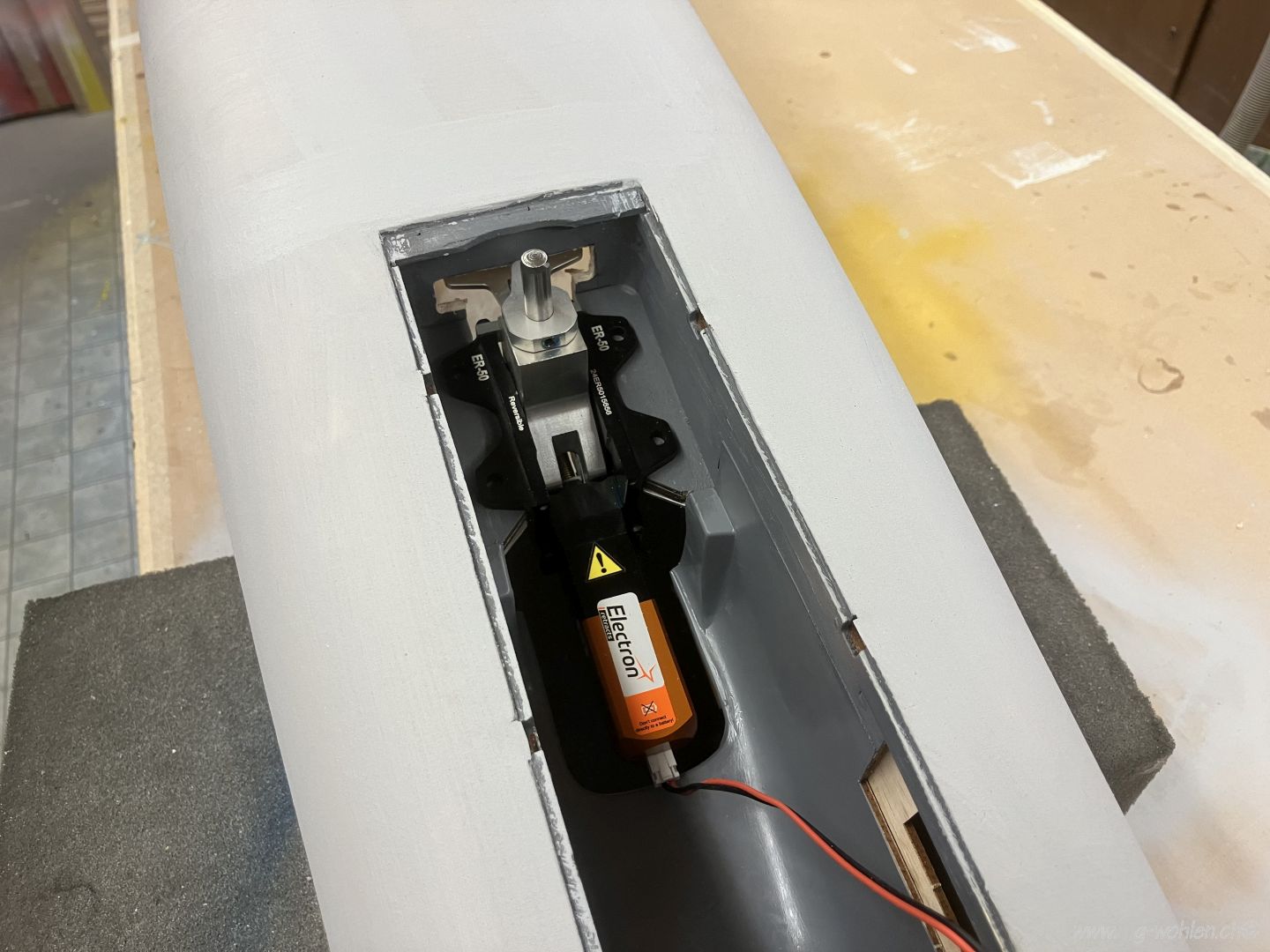

Das Fahrwerk muss noch eingepasst werden

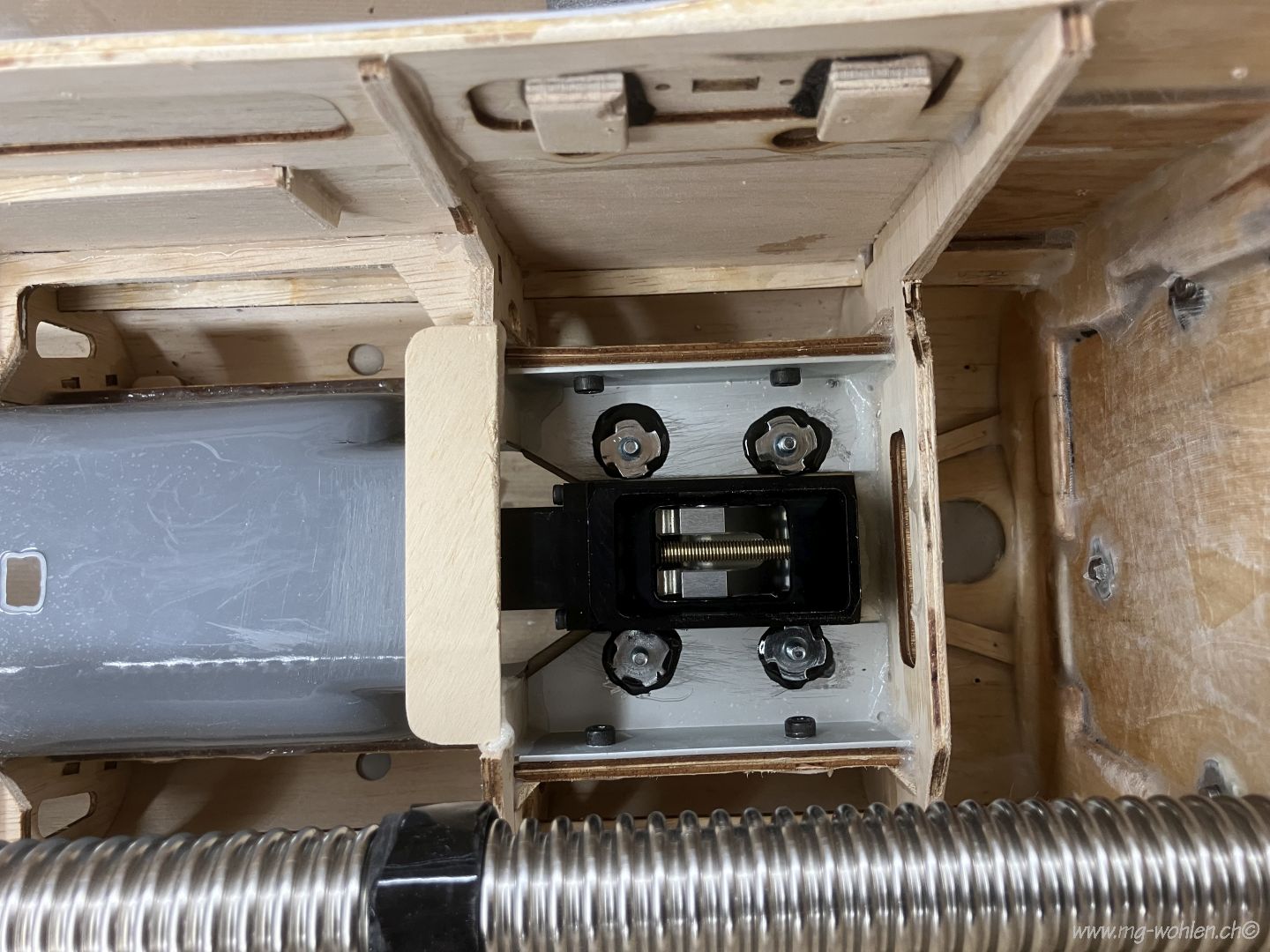

Die neue Verschraubung ist erledigt

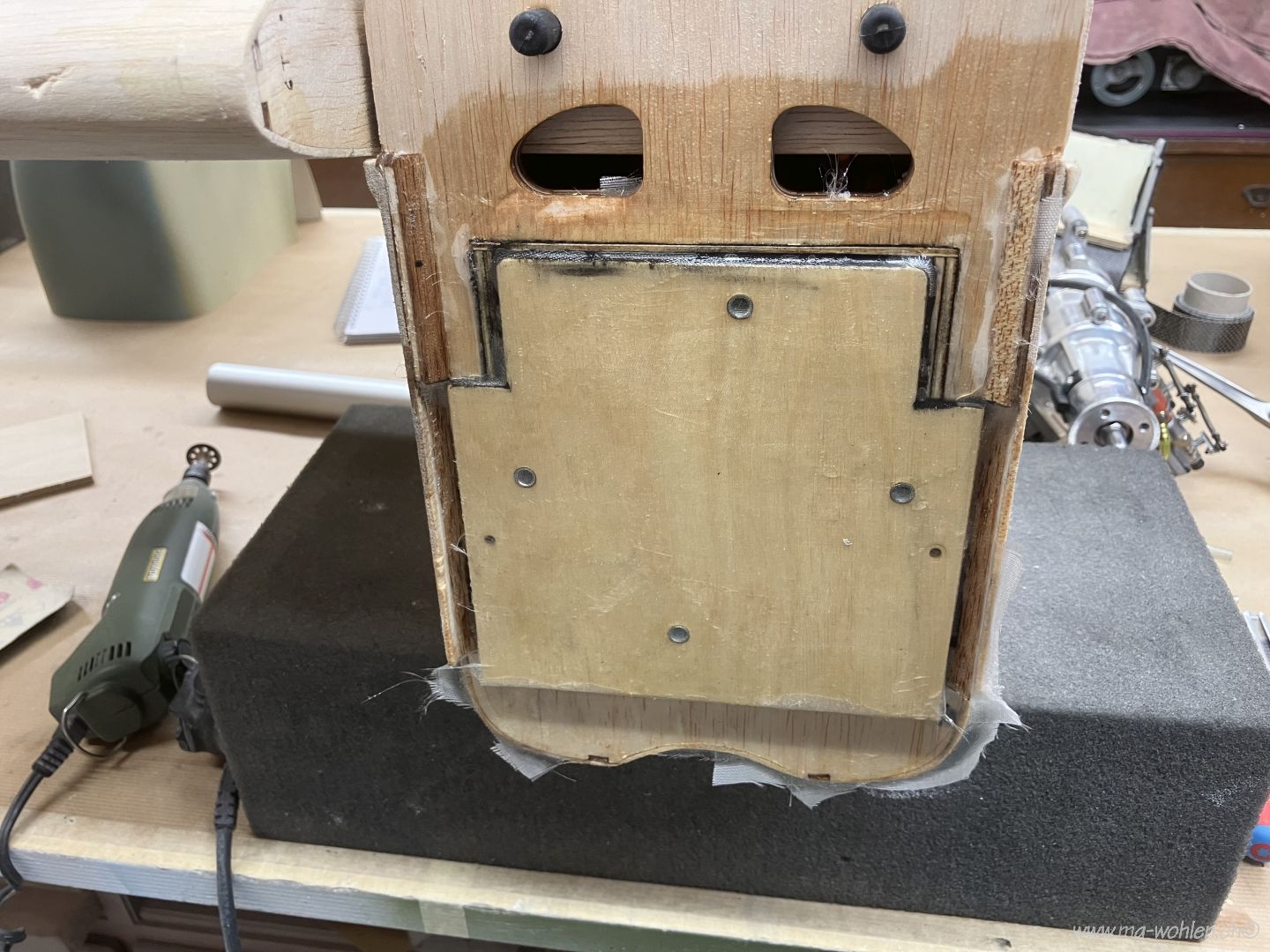

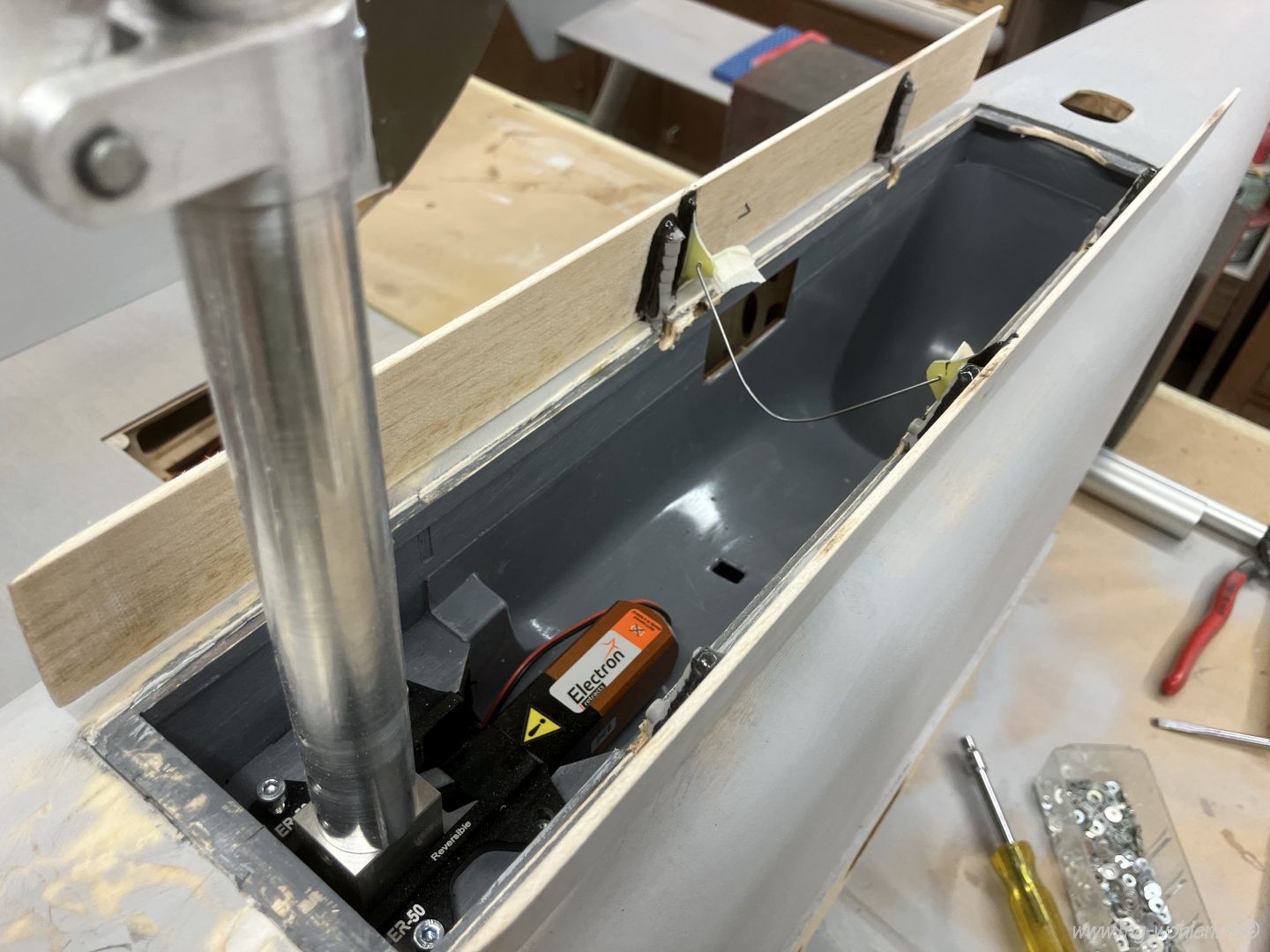

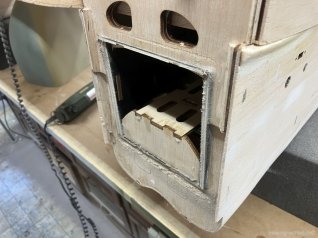

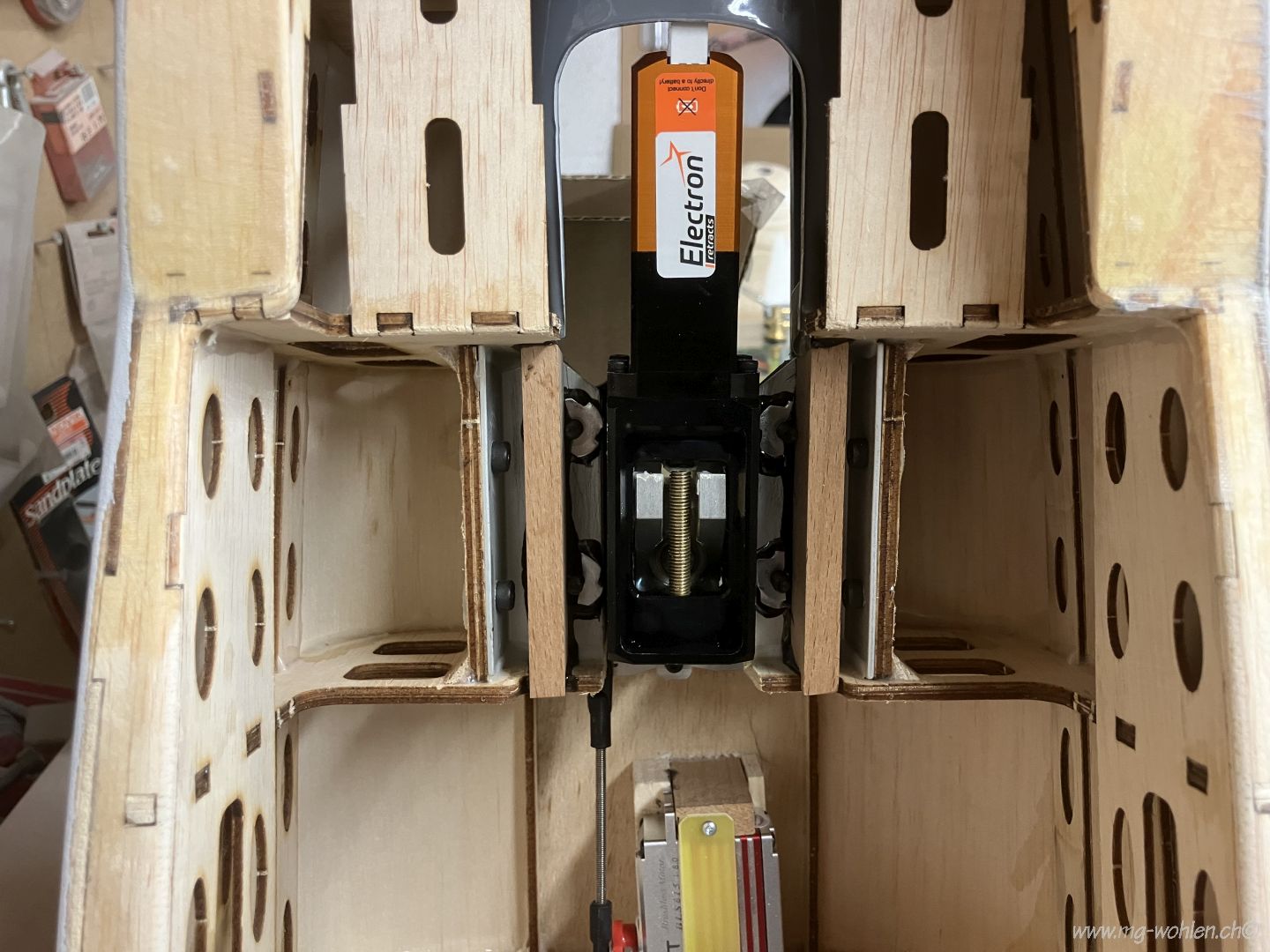

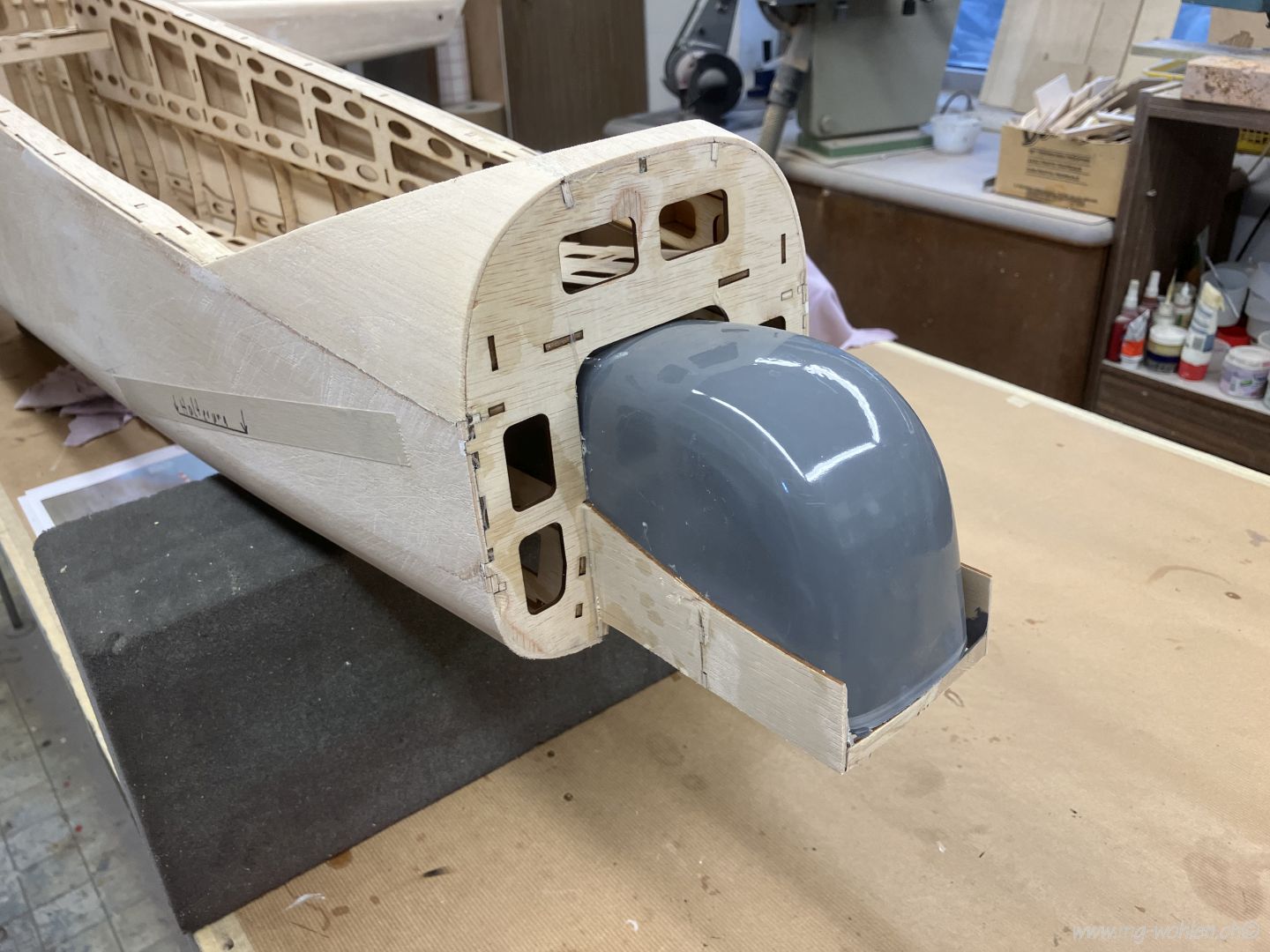

Beim Bugfahrwerk wird noch eine Verstärkumg eingebaut
Der Heckbürzel wird fix verklebt

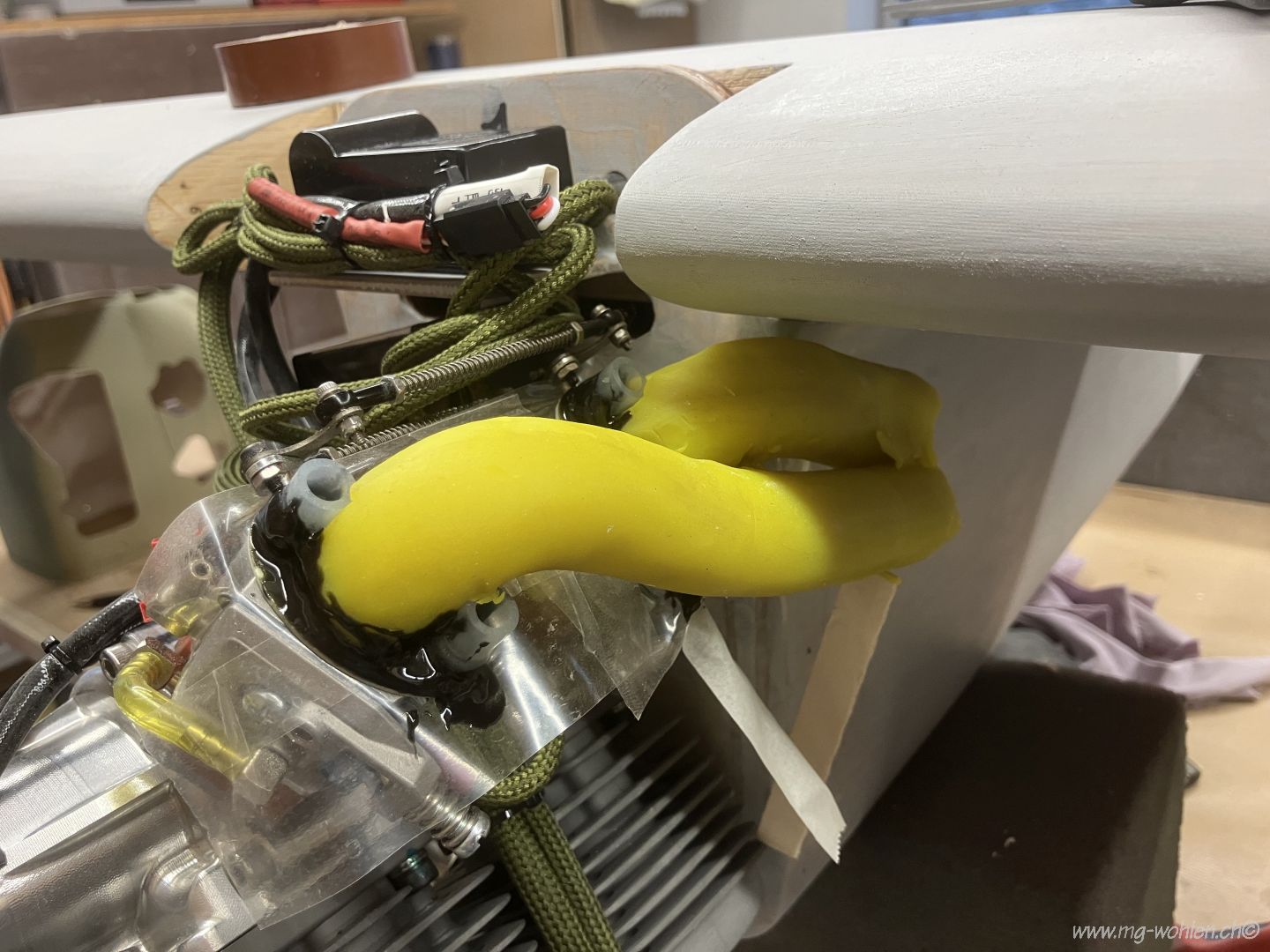

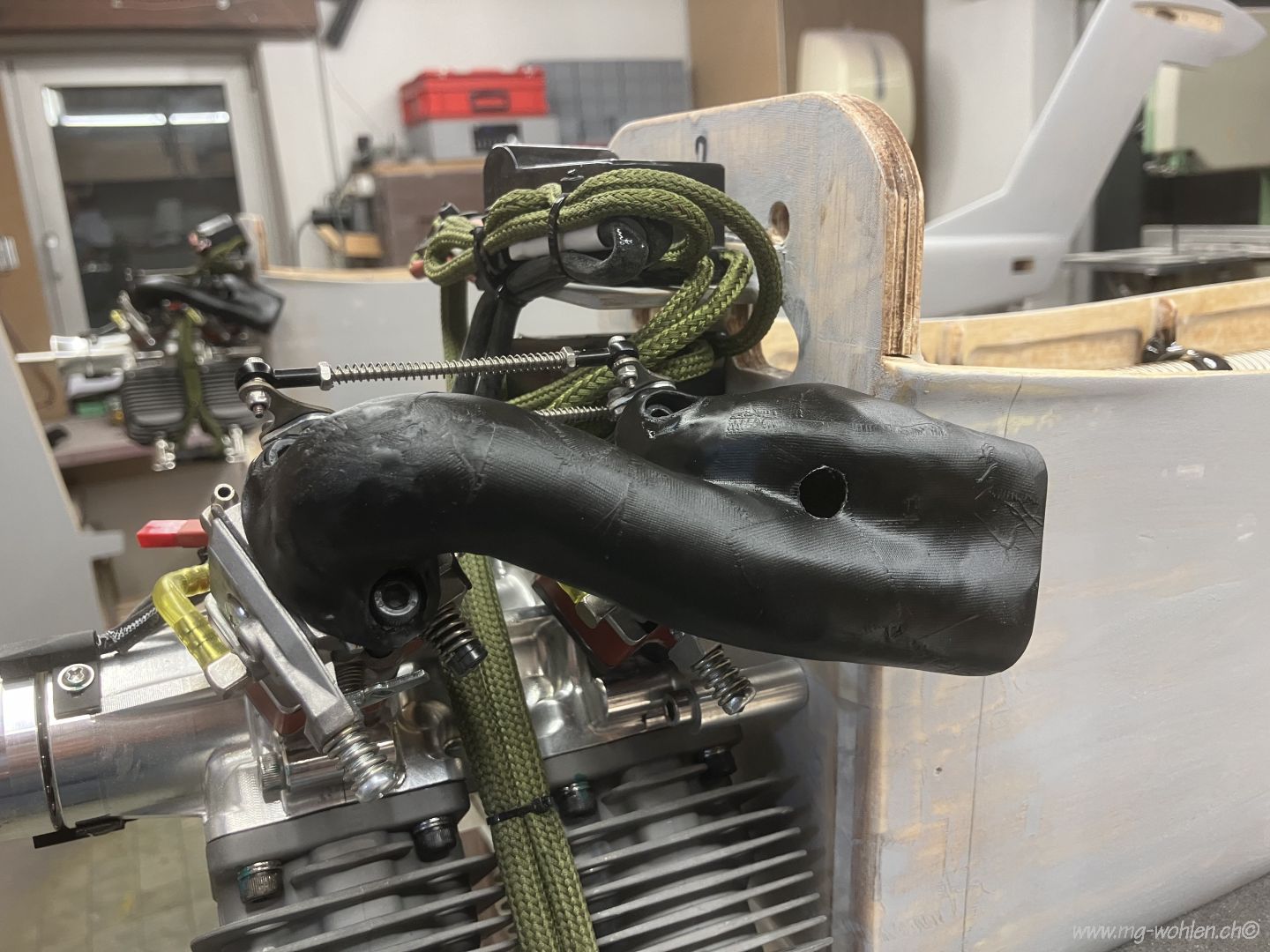

Ein Flansch und Knete für die Frischluft

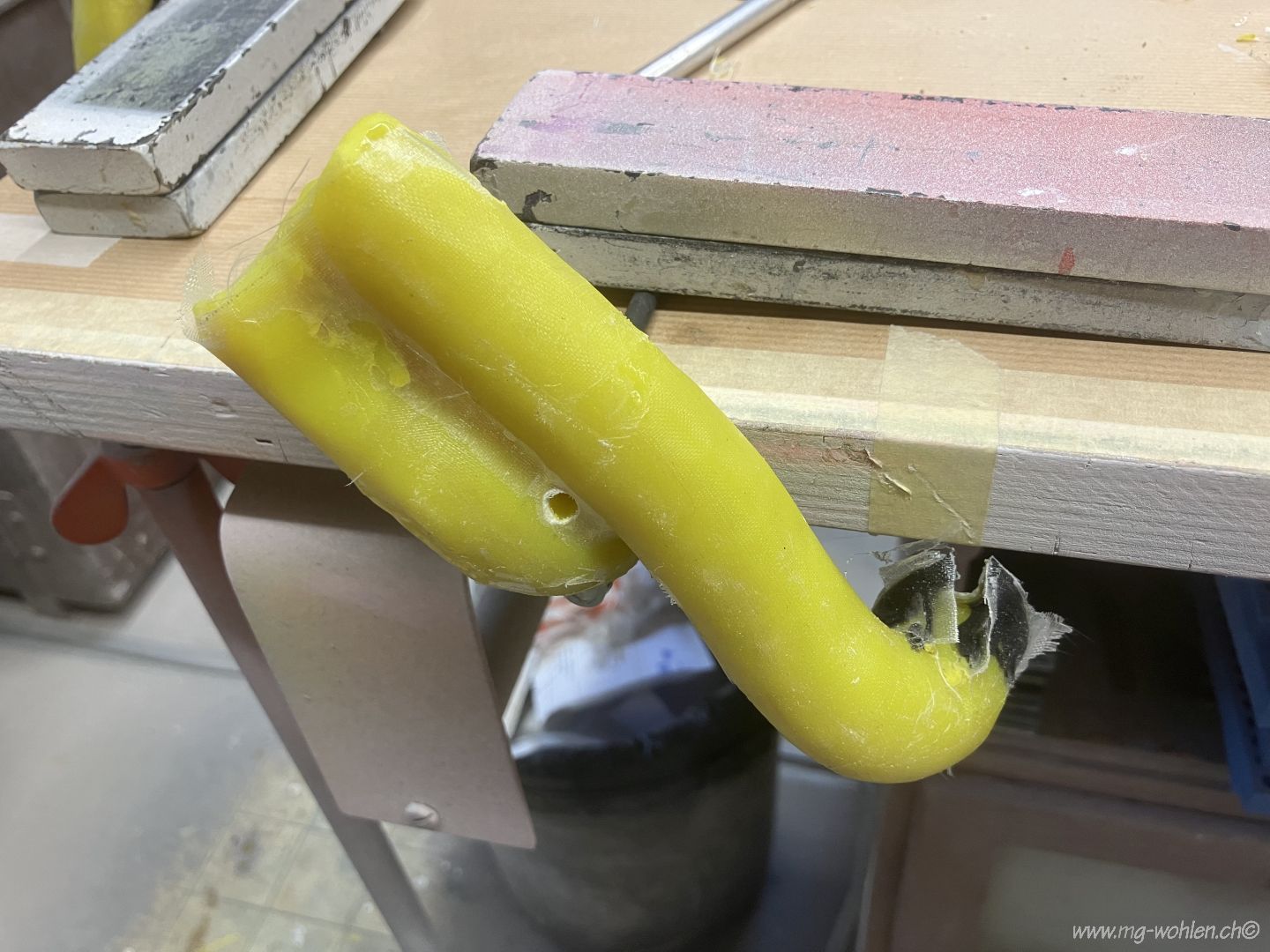

Die vorgeformte Knete wird mit GFK Gewebe überlaminiert
Der Einlass hat noch eine Verstärkung bekommen

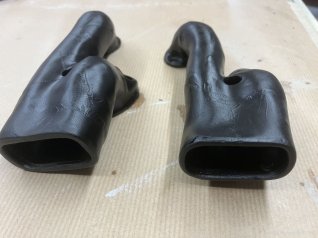

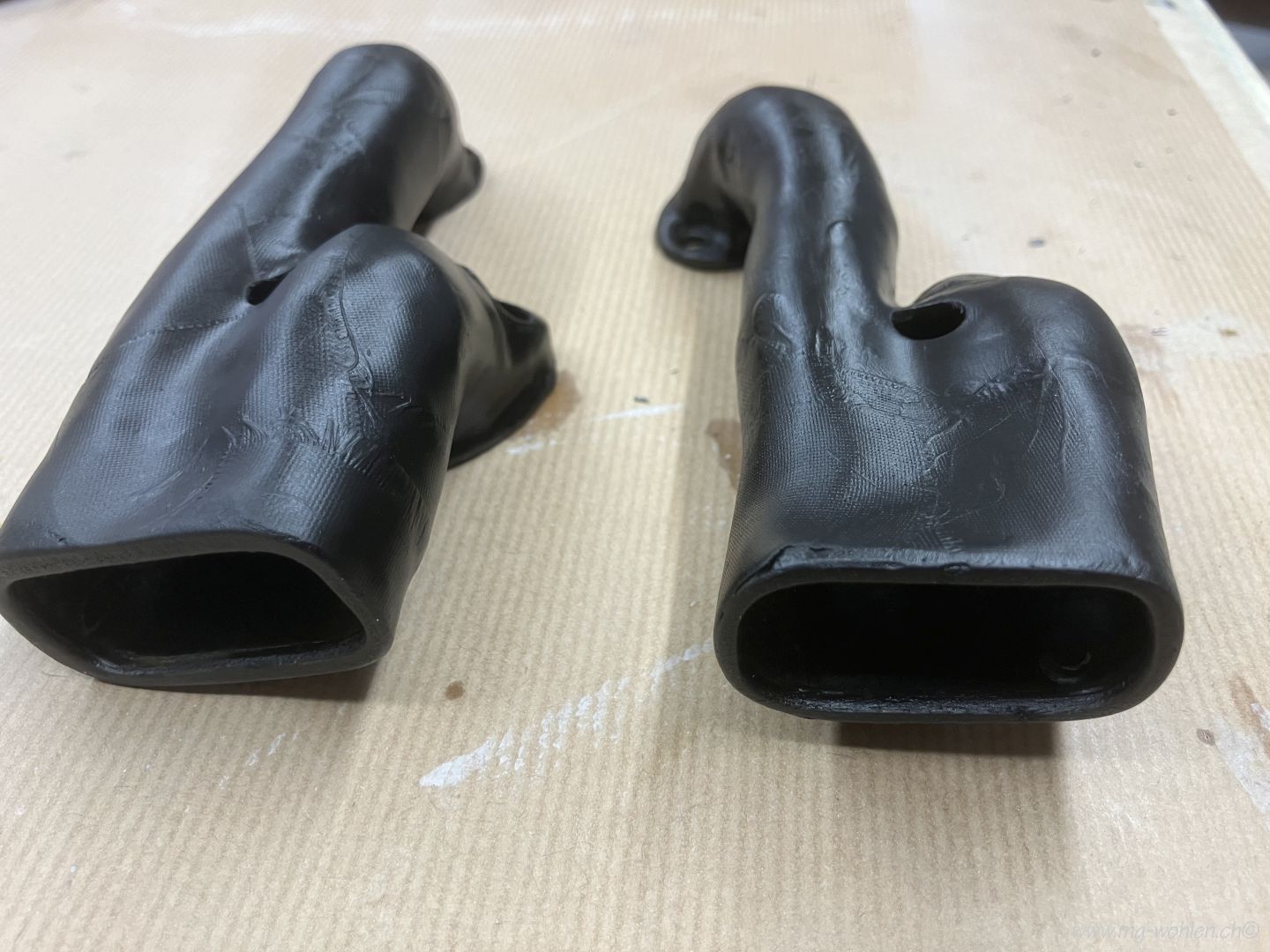

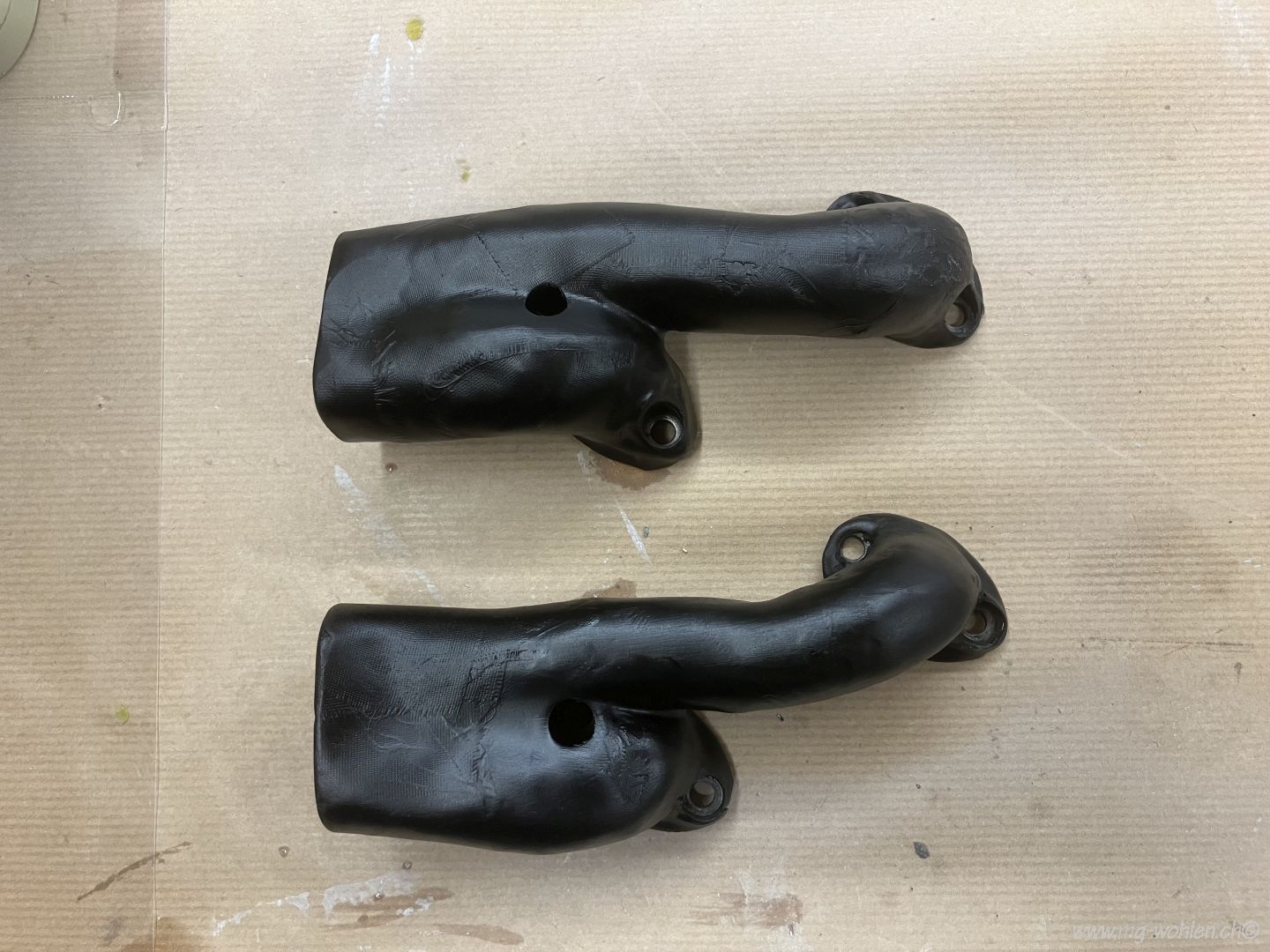

Die fertigen Ansaugtrichter
Die Ansaugtrichter sind montiert

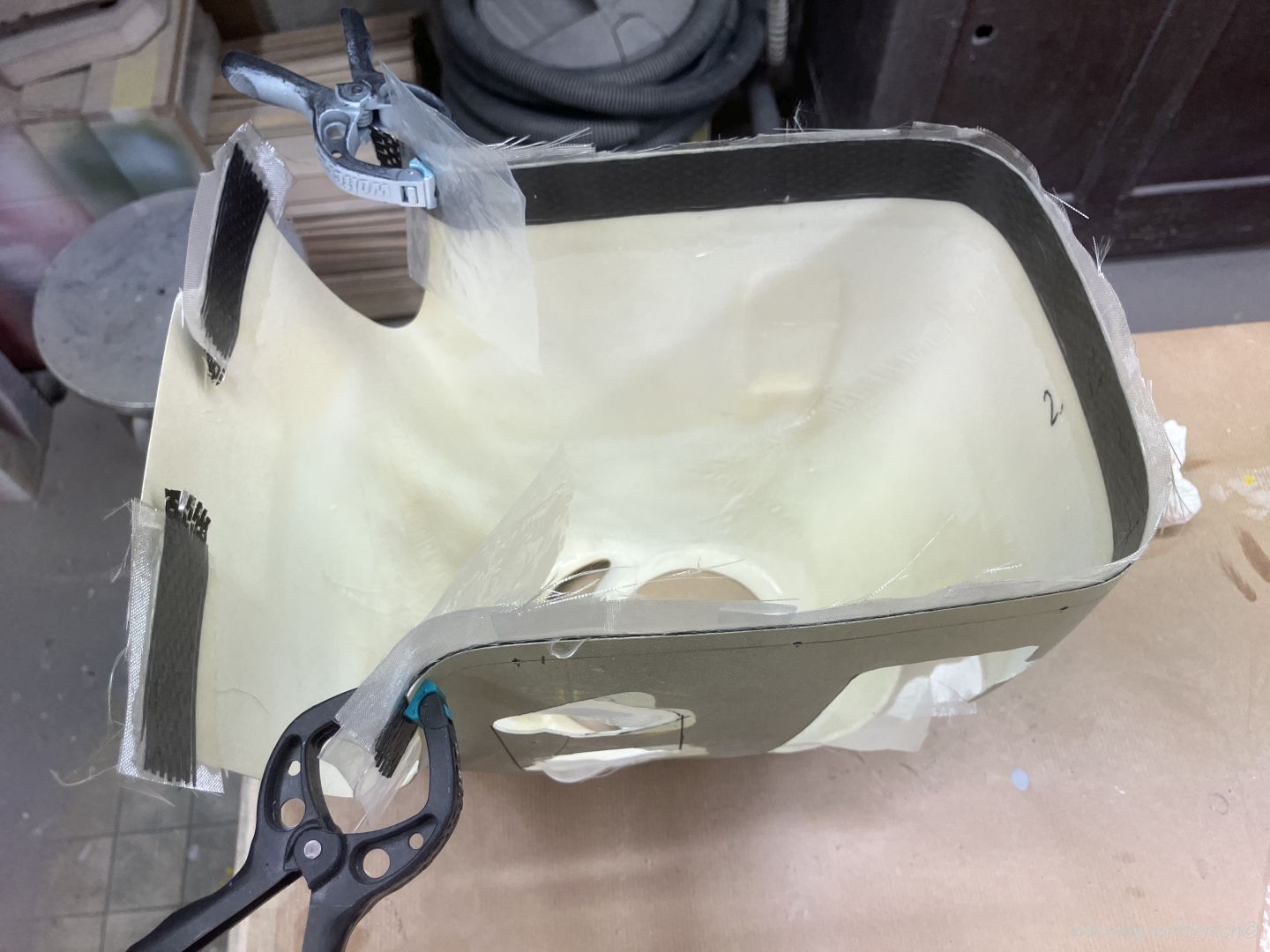

Die Motorhauben müssen innen für die Verschraubung verstärkt werden

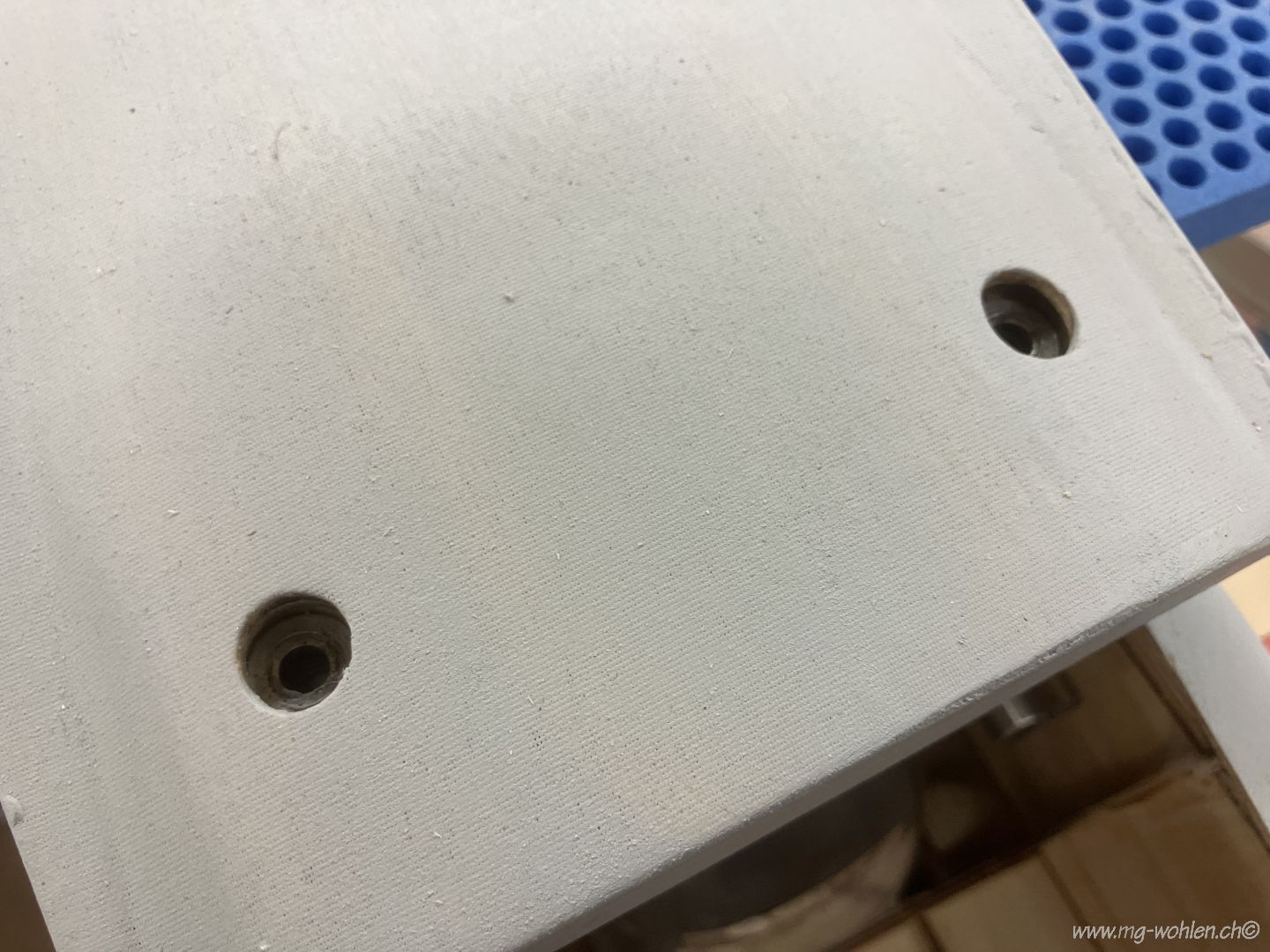

Bei den Verschraubungen werden Führungshülsen eingebaut
Führungshülsen eingeklebt

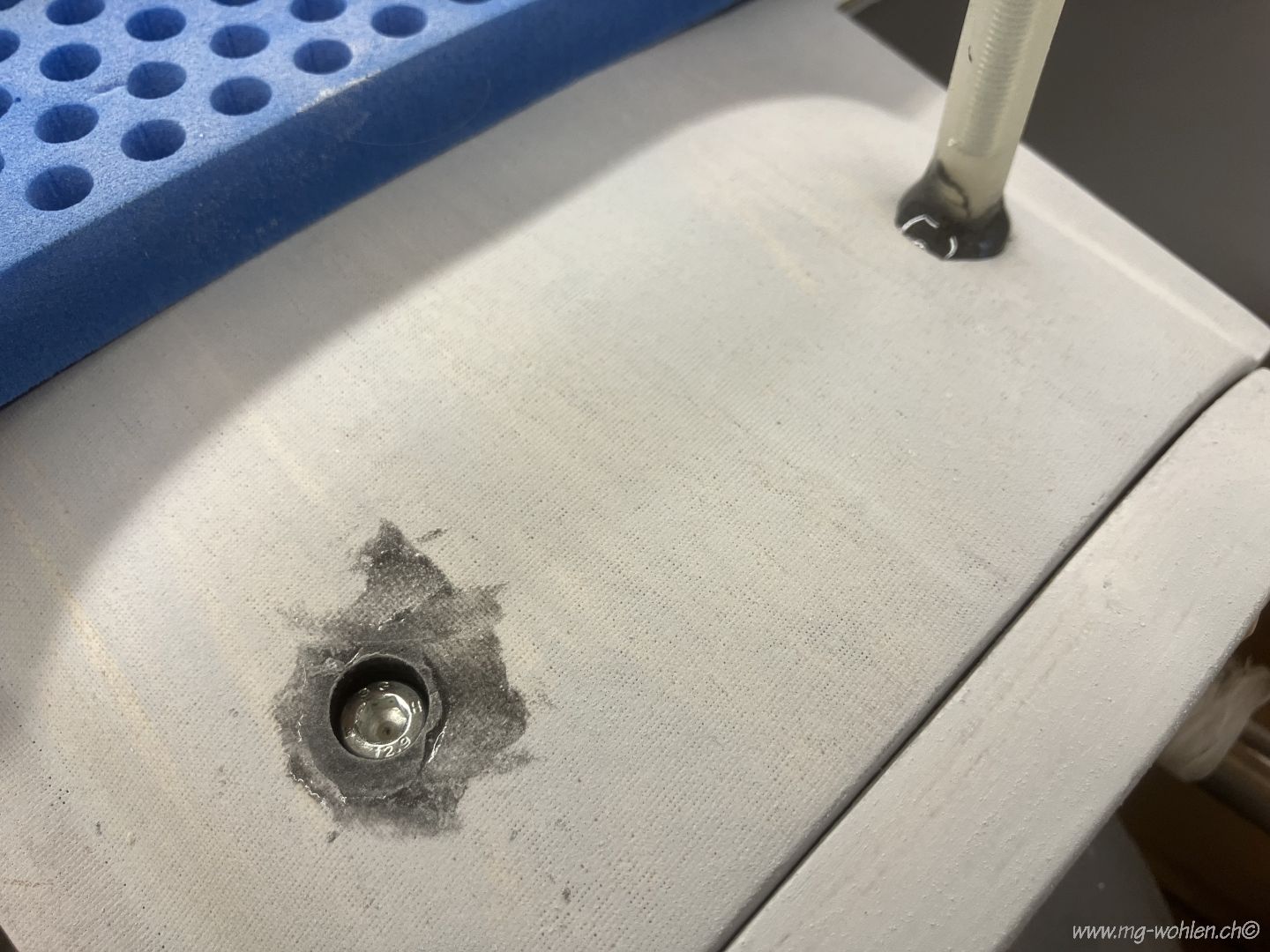

Die Führungshülsen sind verschliffen
Hier werden die Turbinenauslassrohre simuliert
Das muss noch eleganter werden
Die originalen Fahrwerksdeckel werden durch leichtere ersetzt

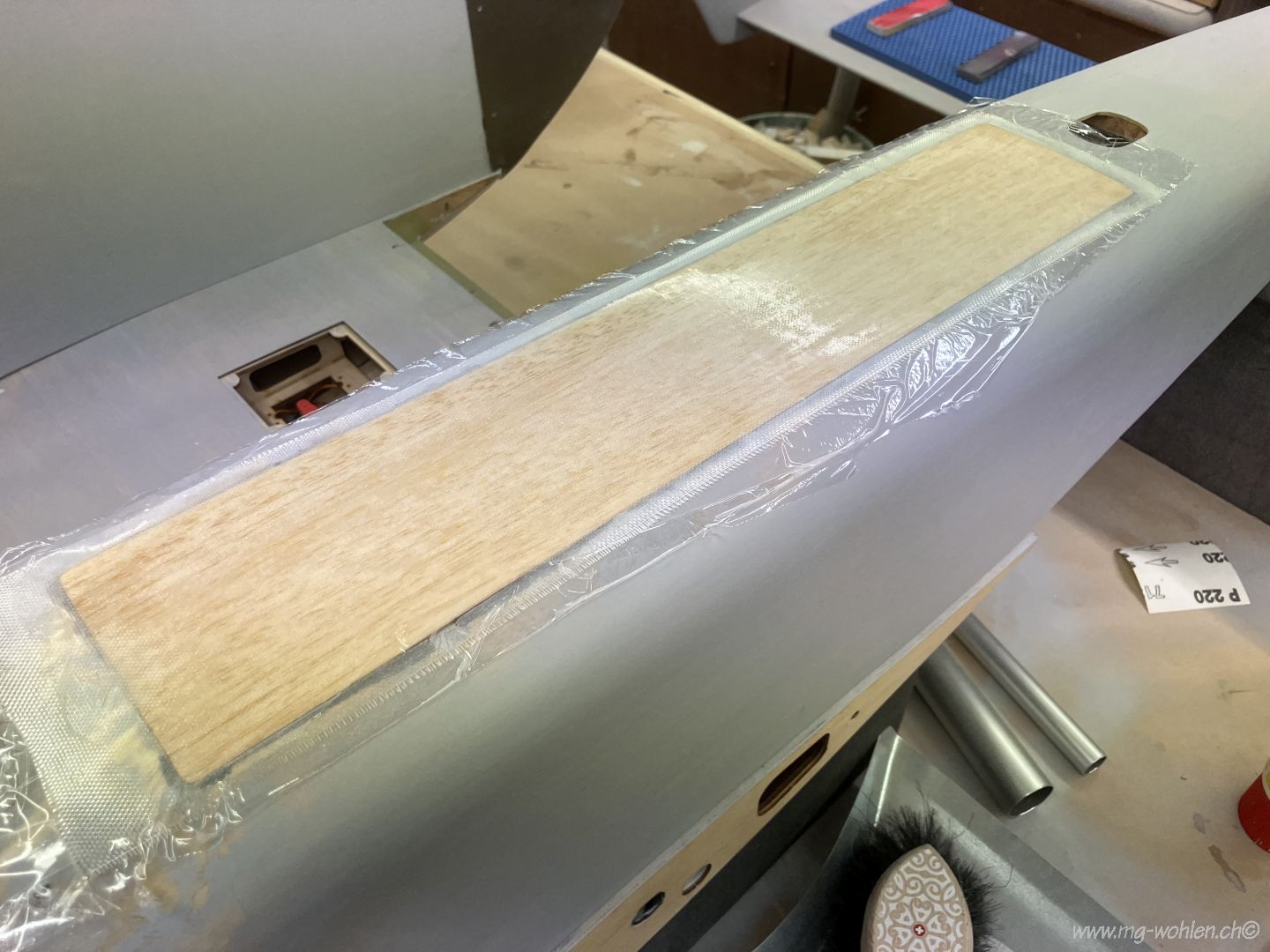

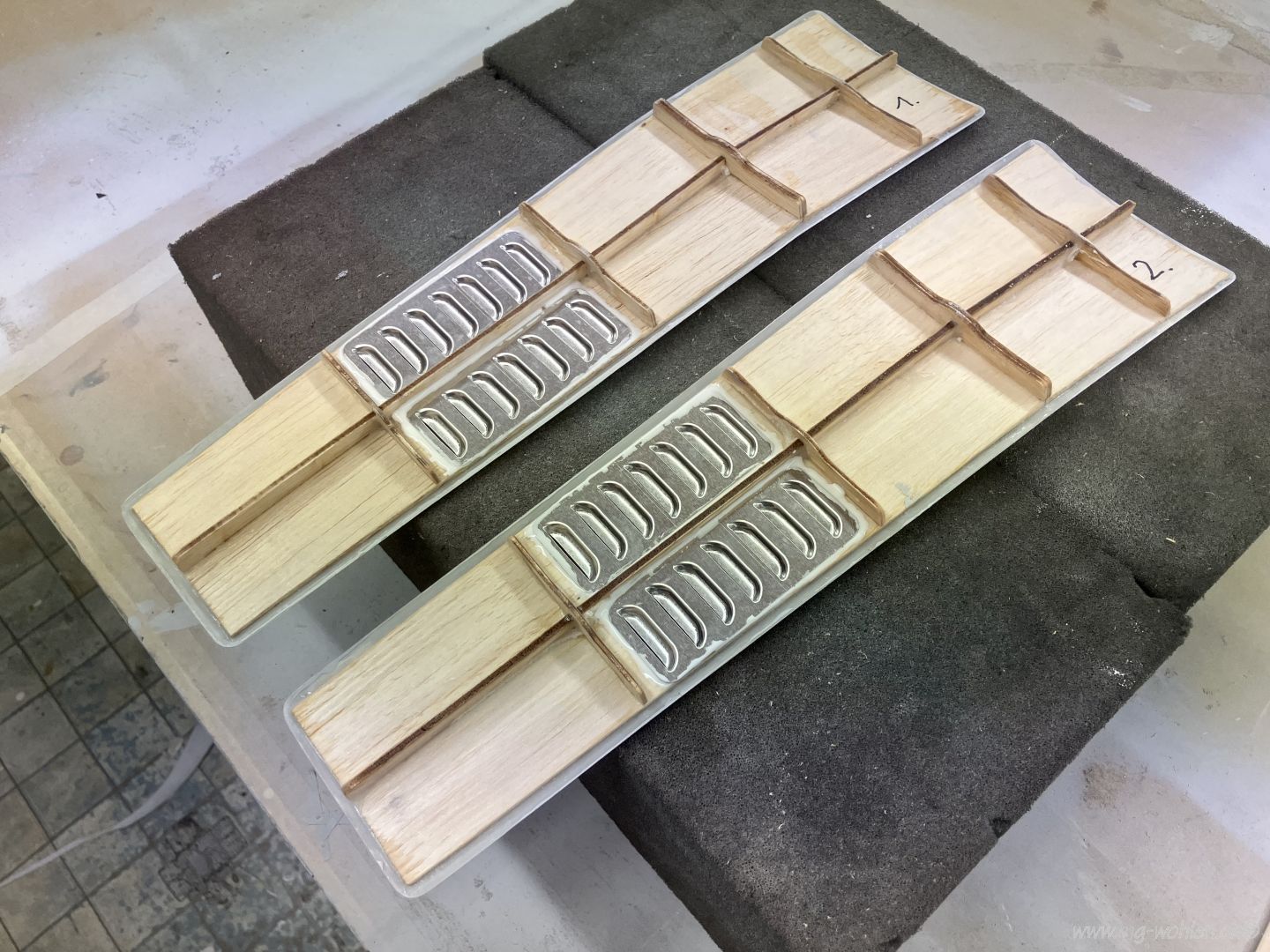

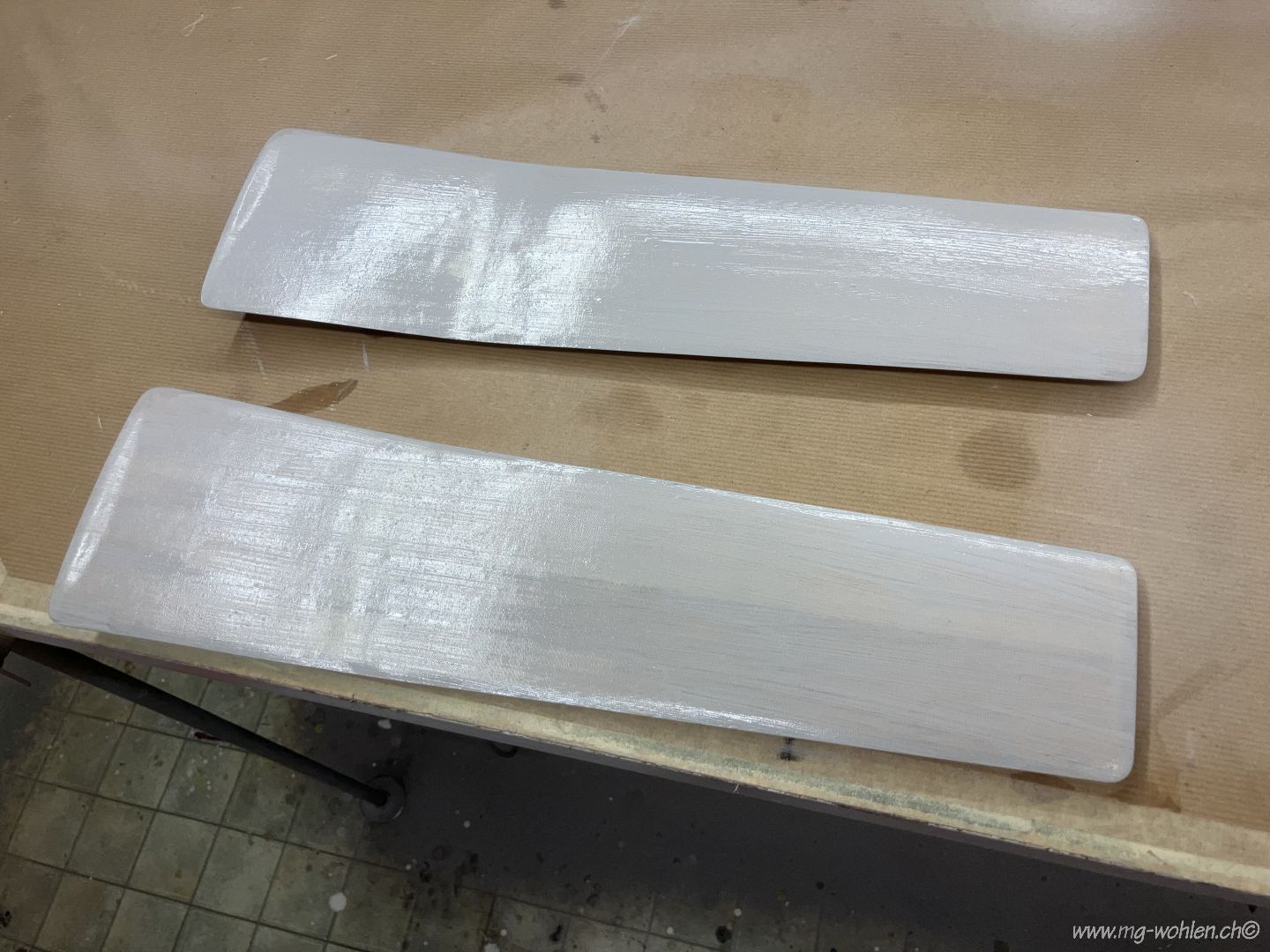

Die neuen Balsadeckel sind beglast und am aushärten
Die Bugfahrwerksklappen haben vorne eine Rundung
Bereit zum besäumen
Die Scharnieren sind gesetzt
Die Klappen müssen noch in der Mitte getrennt werden
Die Fahrwerksdeckel sind getrennt und zur Weiterverarbeitung bereit

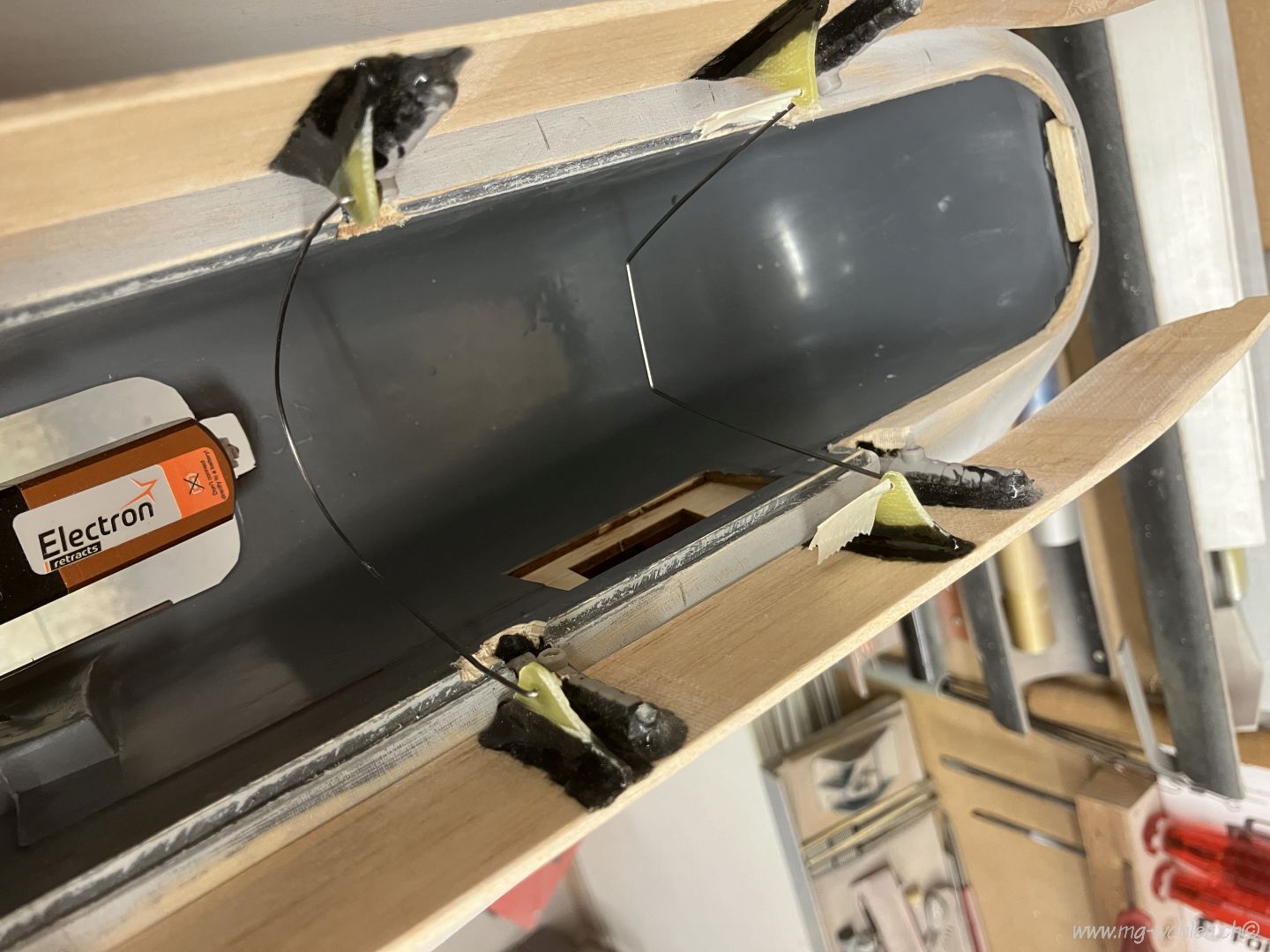

Diverse Versuche mit Federstahldraht sind nötig
Bei dem Bugrad braucht es zwei Stahldrähte um sauber zu schliessen
Bei den Hauptfahrwerken reicht ein Stahldraht für den Schliessvorgang

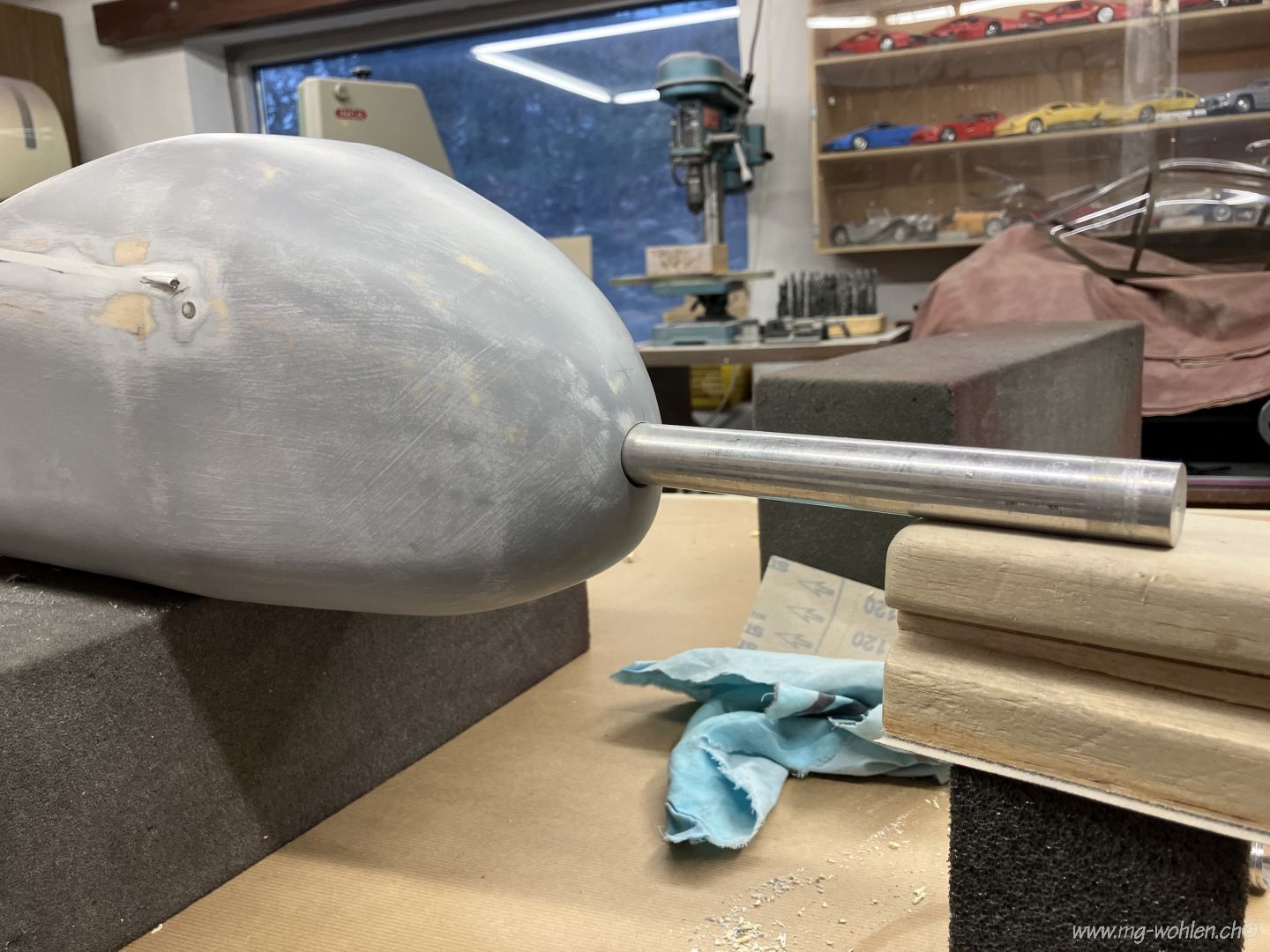

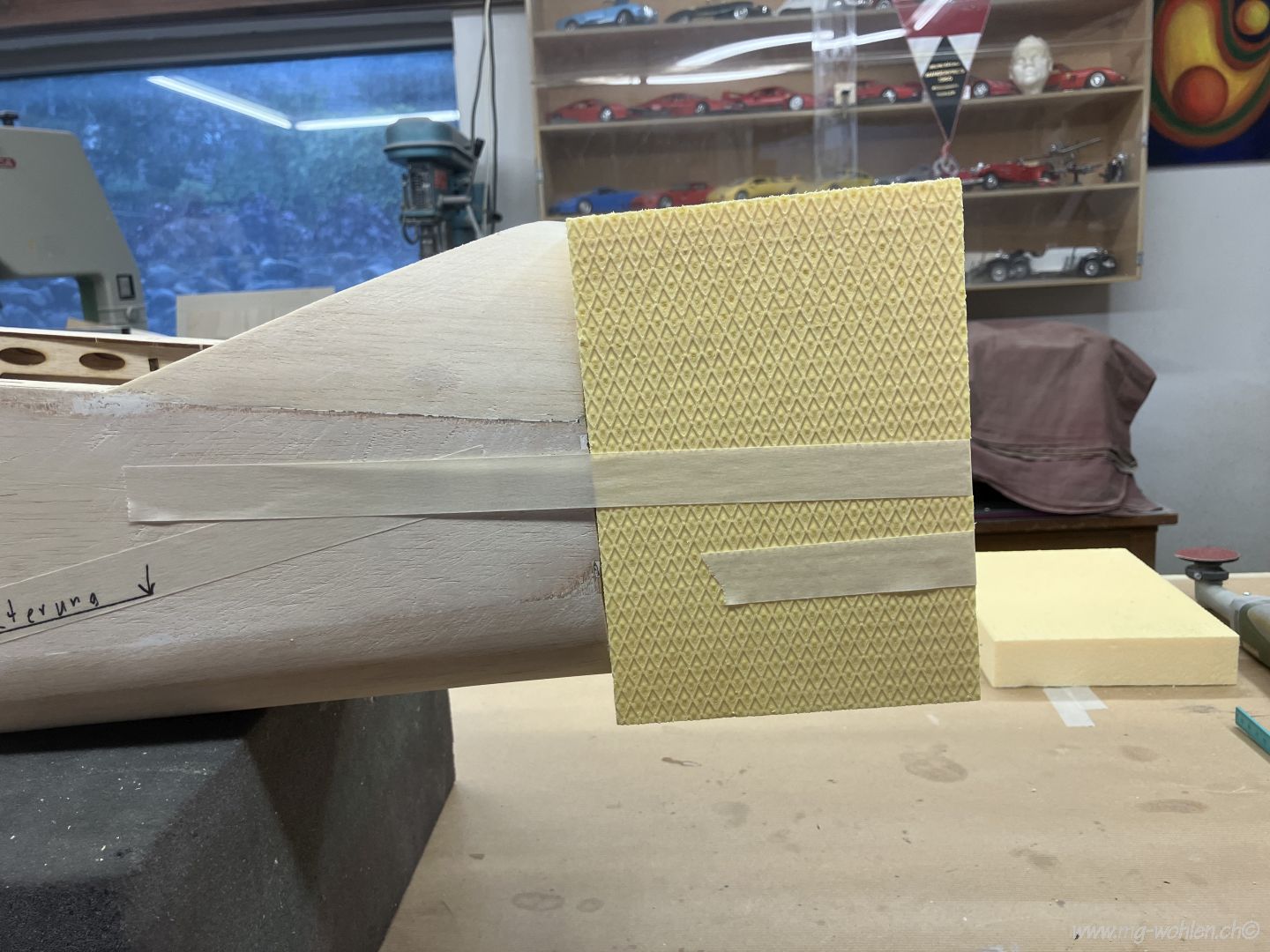

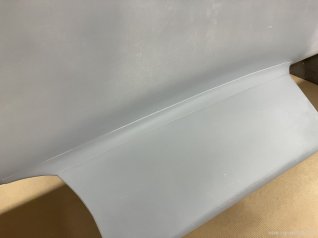

Der Heckbürzel wird der Form vom Rumpf angepasst

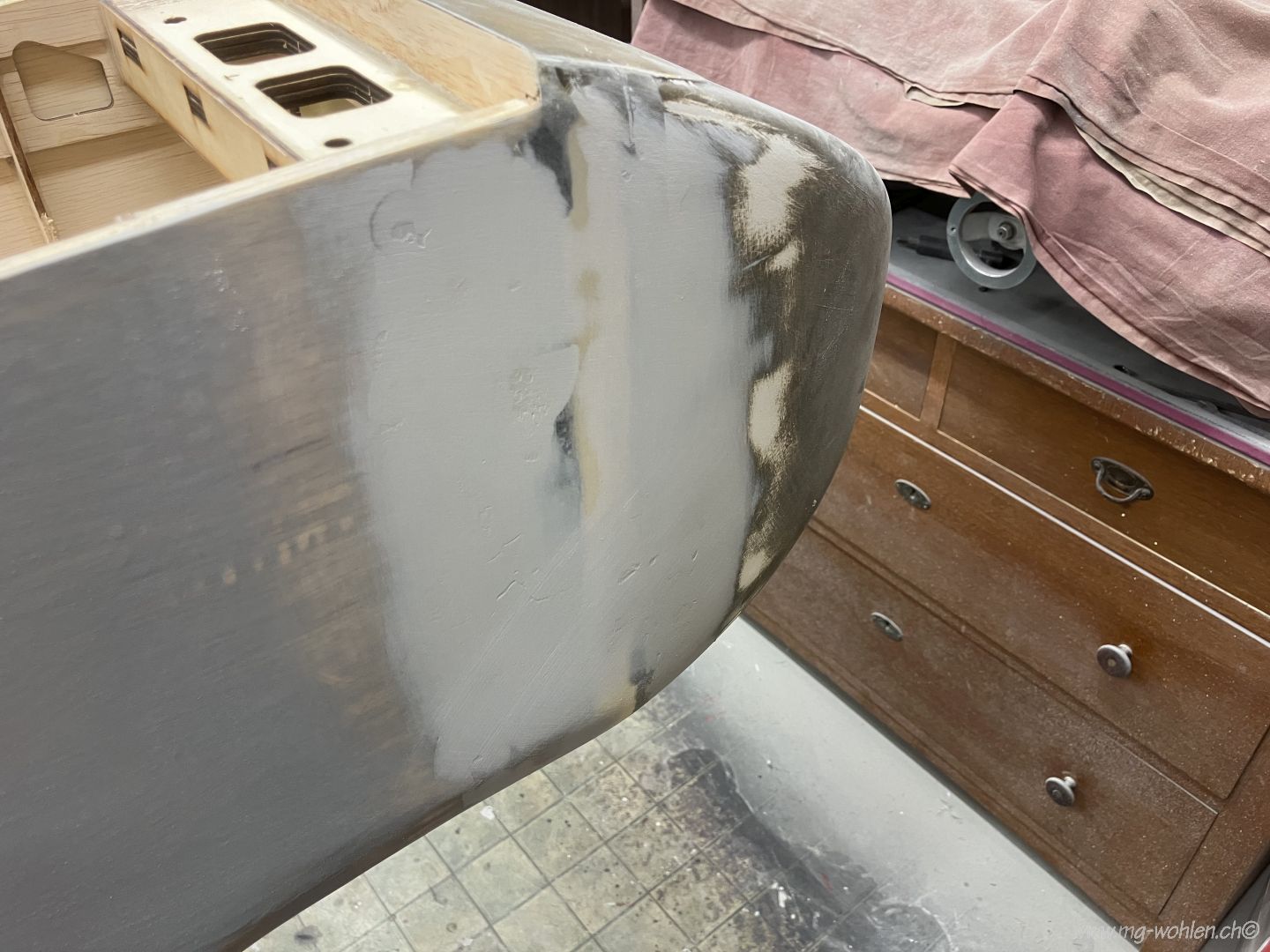

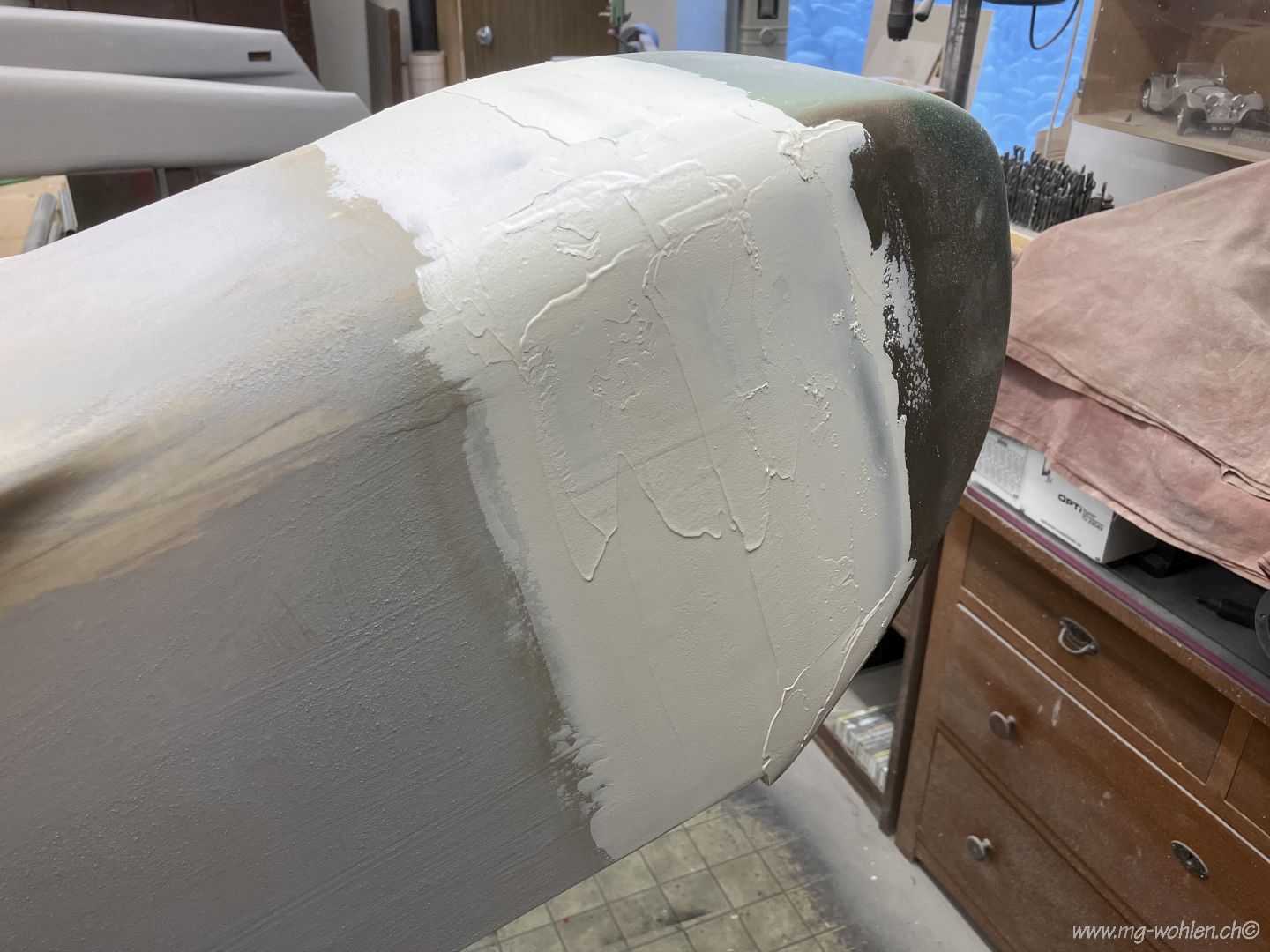

Der Heckbürzelübergang ist verspachtelt
Der Spachtel ist verschliffen
Auch die Atrappen an den Motorhauben sind verspachtelt

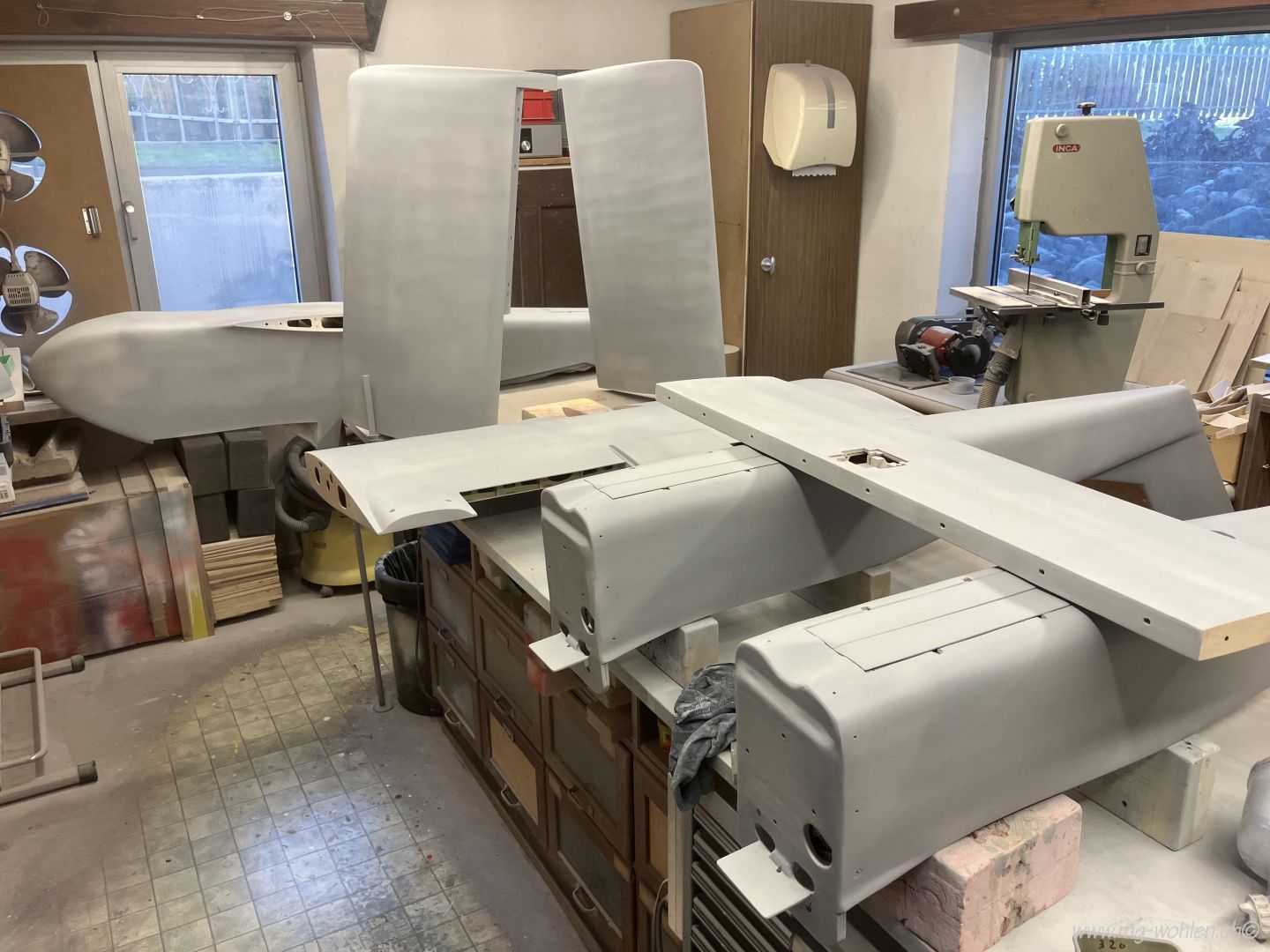

Jetzt werden alle Teile kontrolliert und nochmals spritzgespachtelt
Jetzt werden alle Teile kontrolliert und nochmals spritzgespachtelt

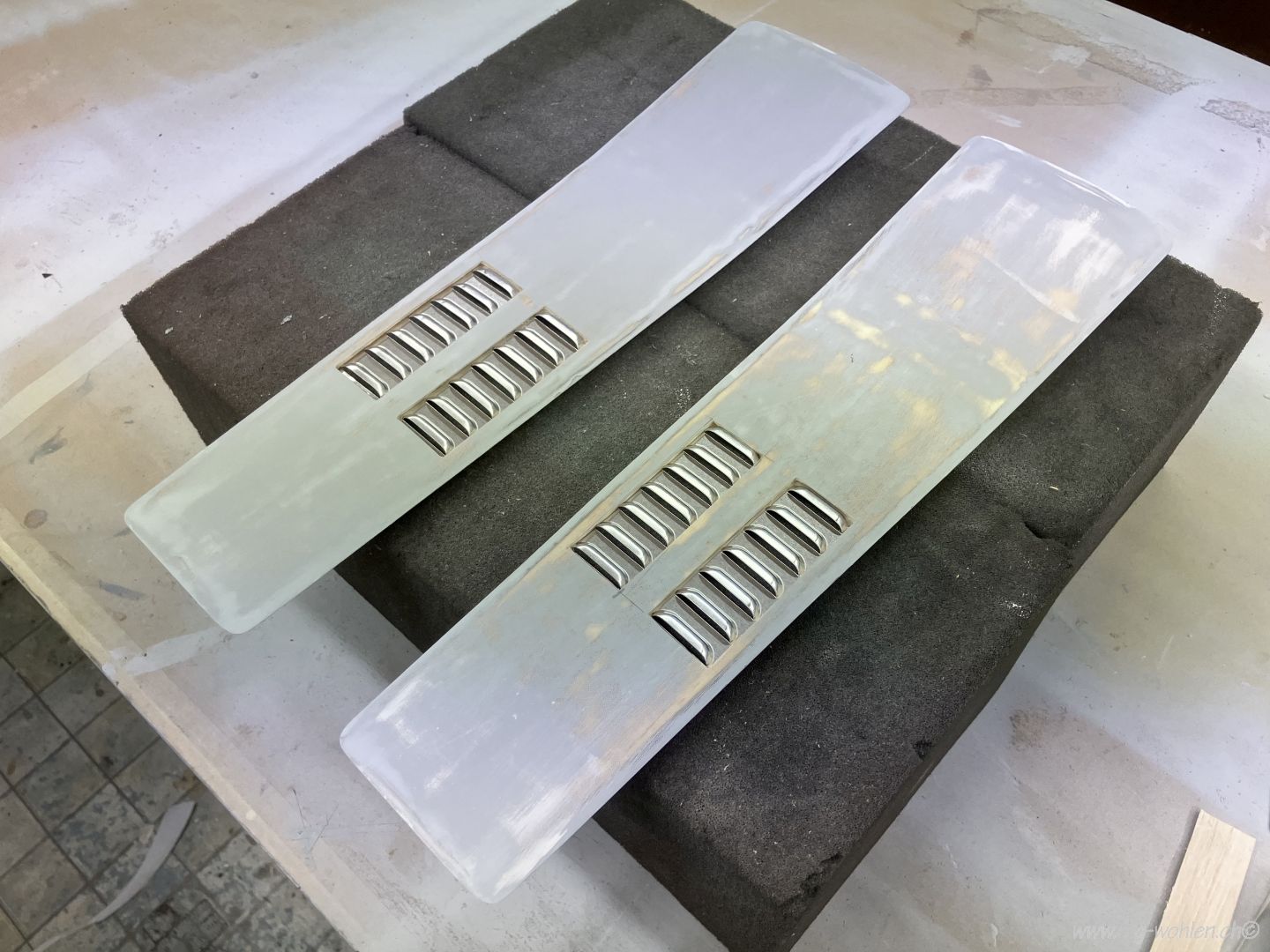

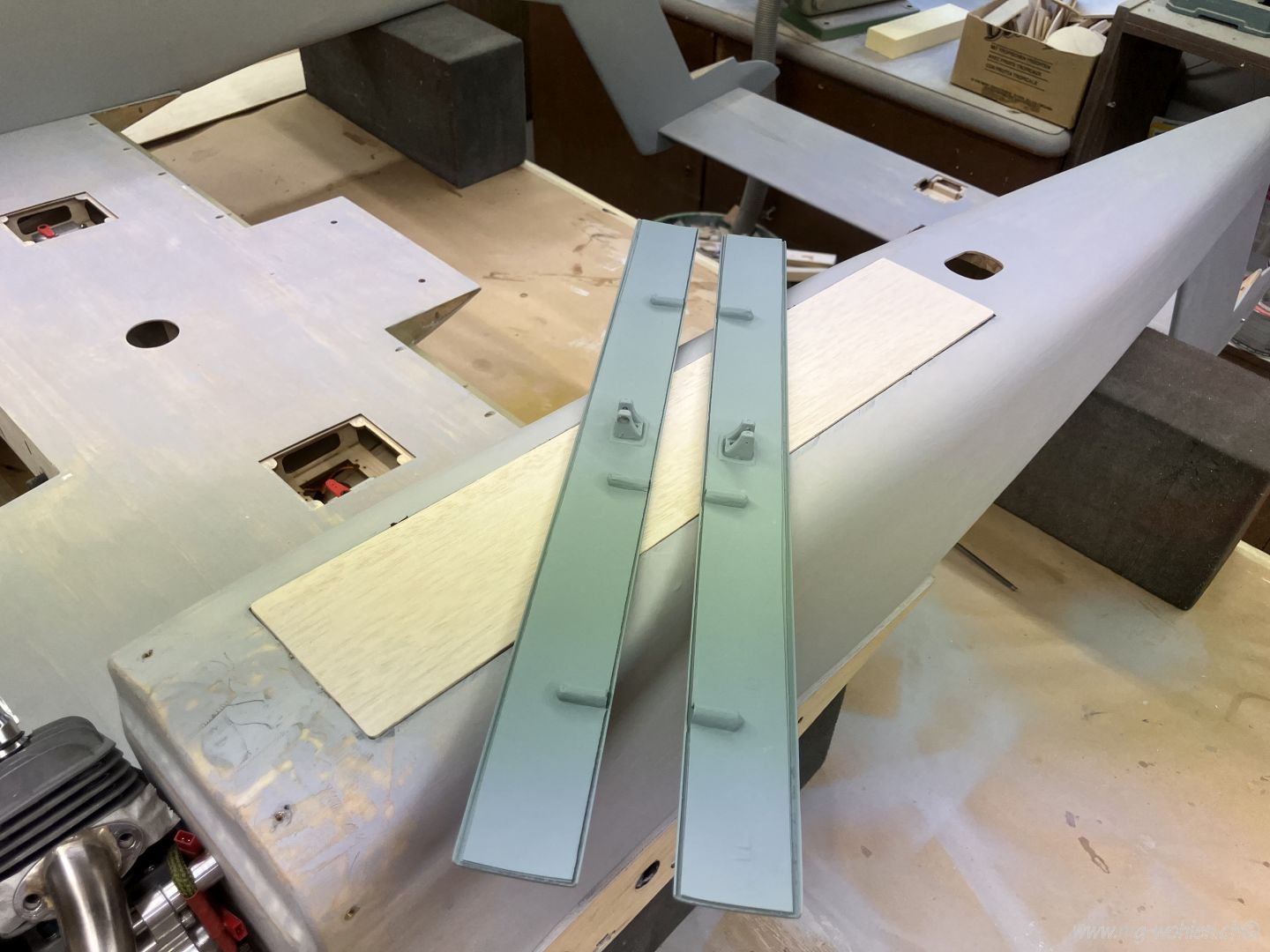

An den Auspuffabdeckungen sind noch Lüftungsbleche montiert
Die Lüftungsbleche sind aussen bündig
Im Internet konnte eine 3-D Druckdatei für das Cockpit gekauft werden
Die Daten mussten noch von meinem Junior bearbeitet werden

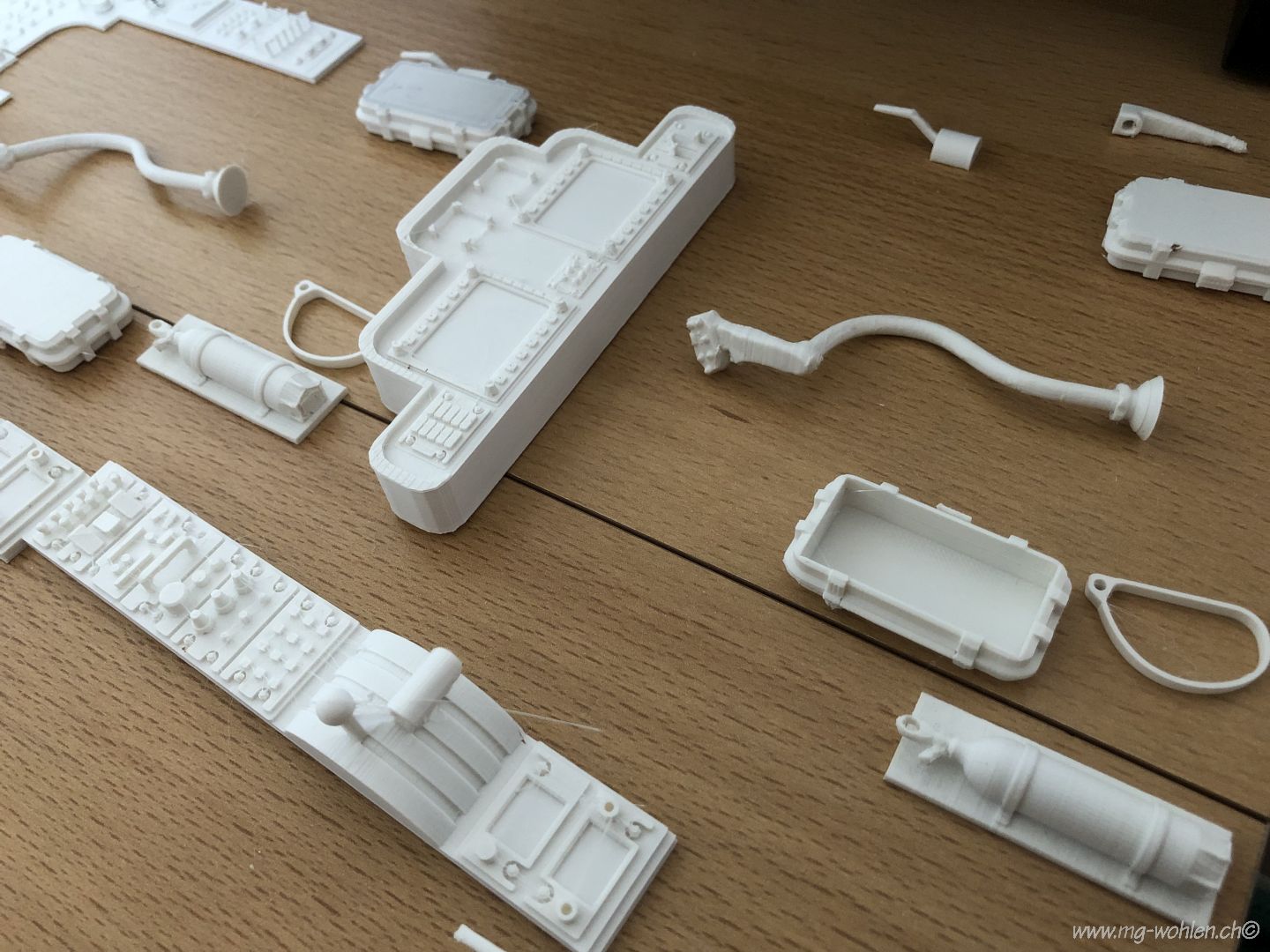

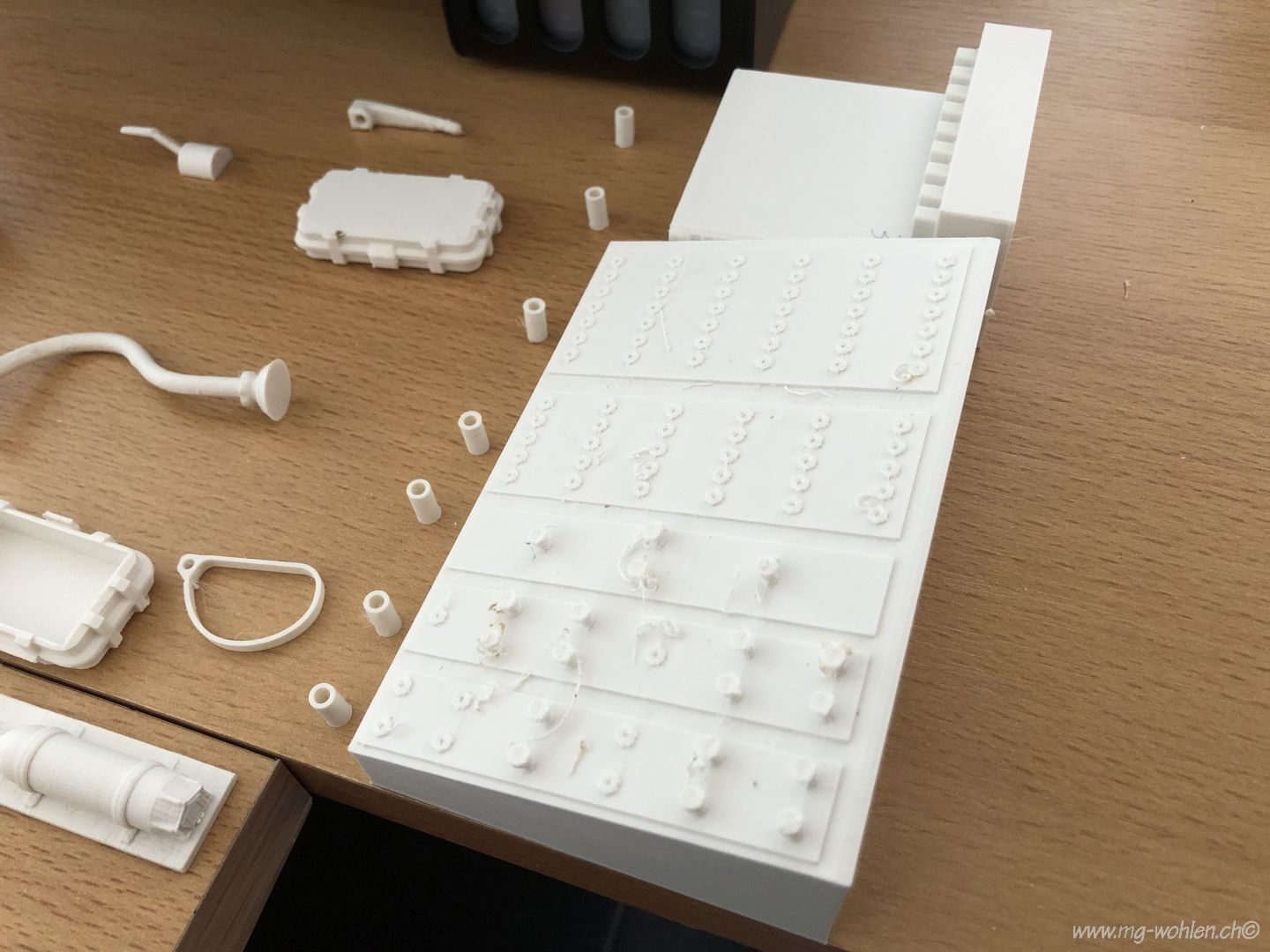

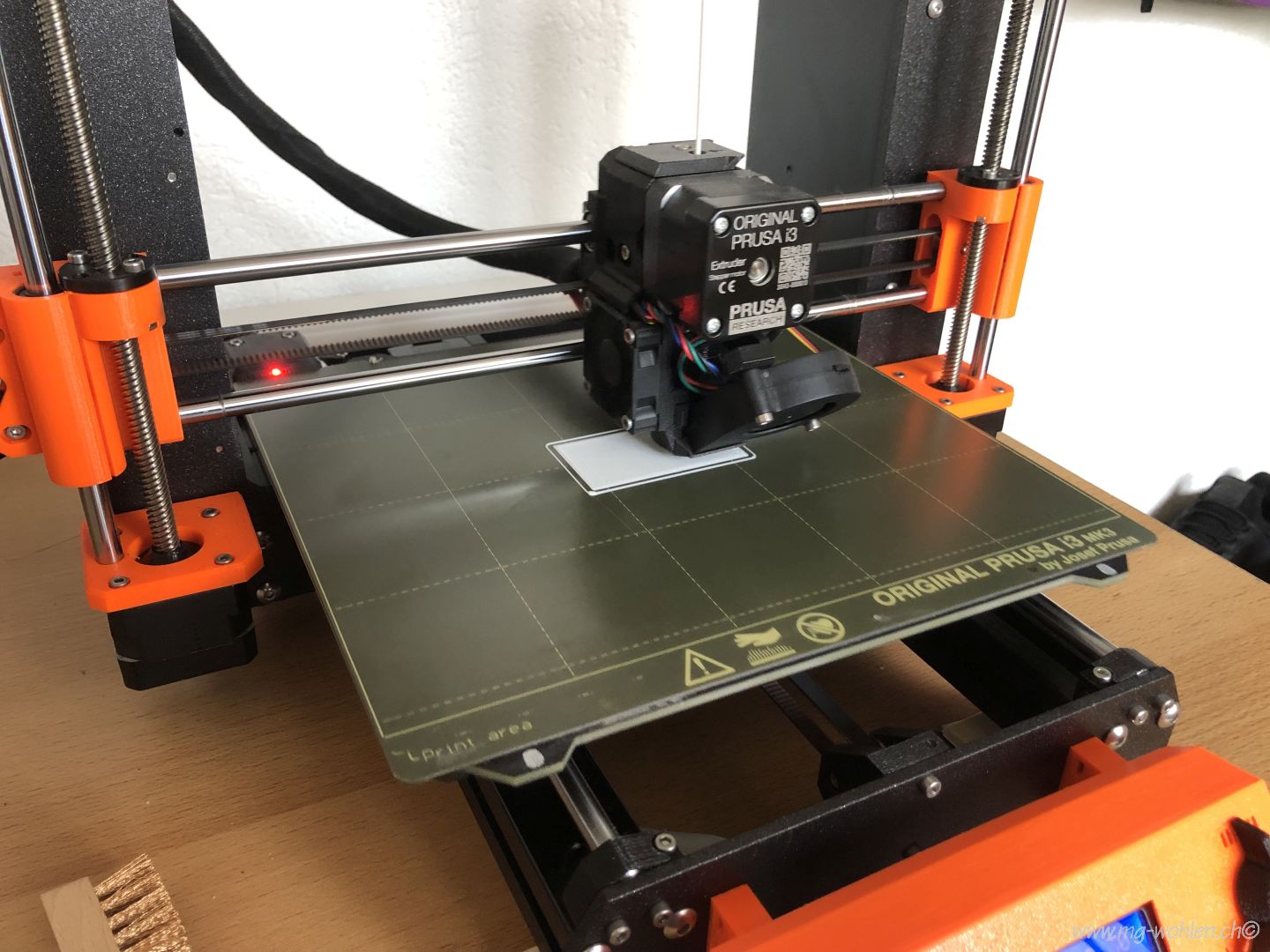

So wurde mein Drucker in Gang gesetzt
Ein Flüssigkeitsdrucker könnte alles noch genauer drucken

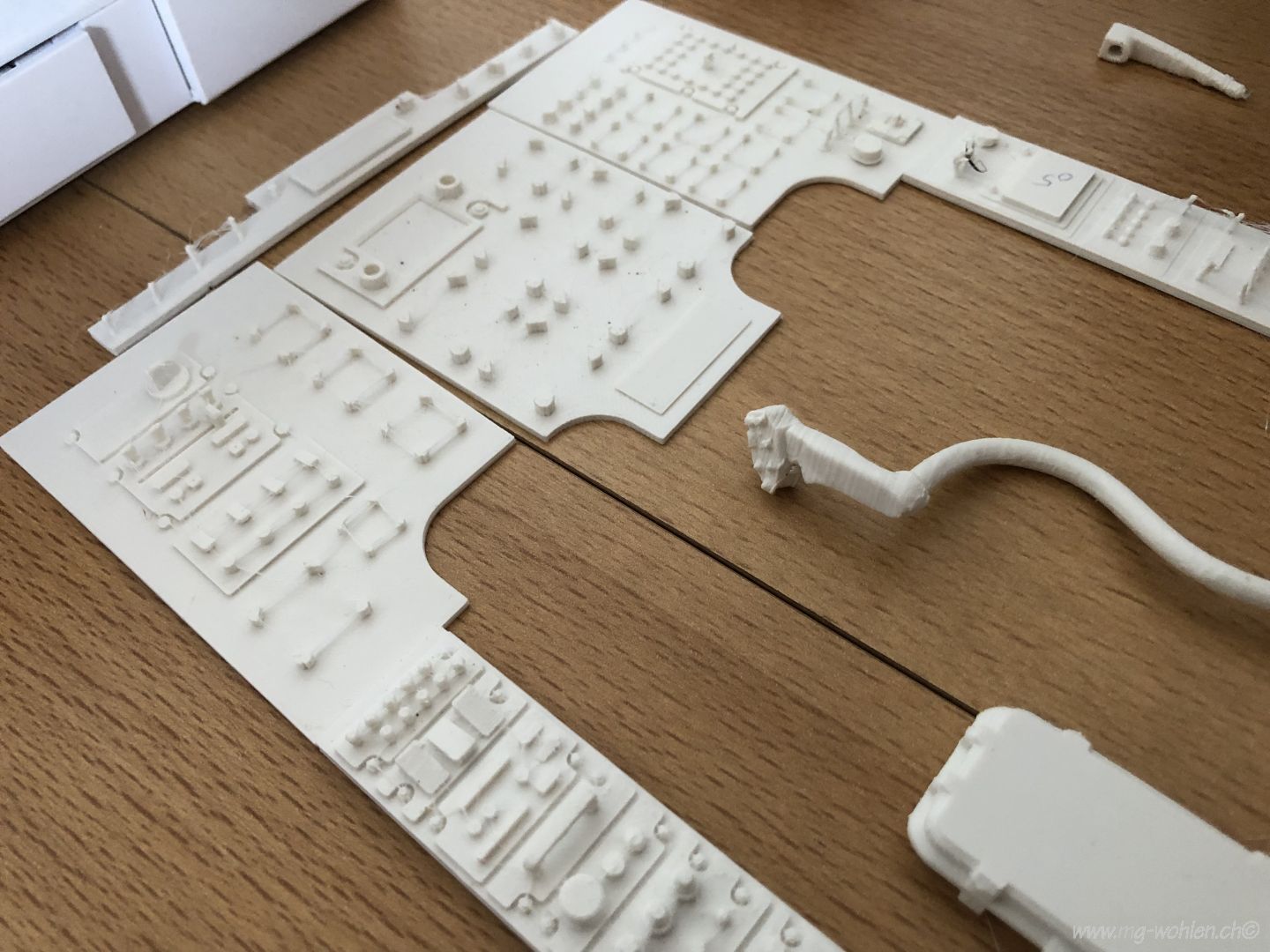

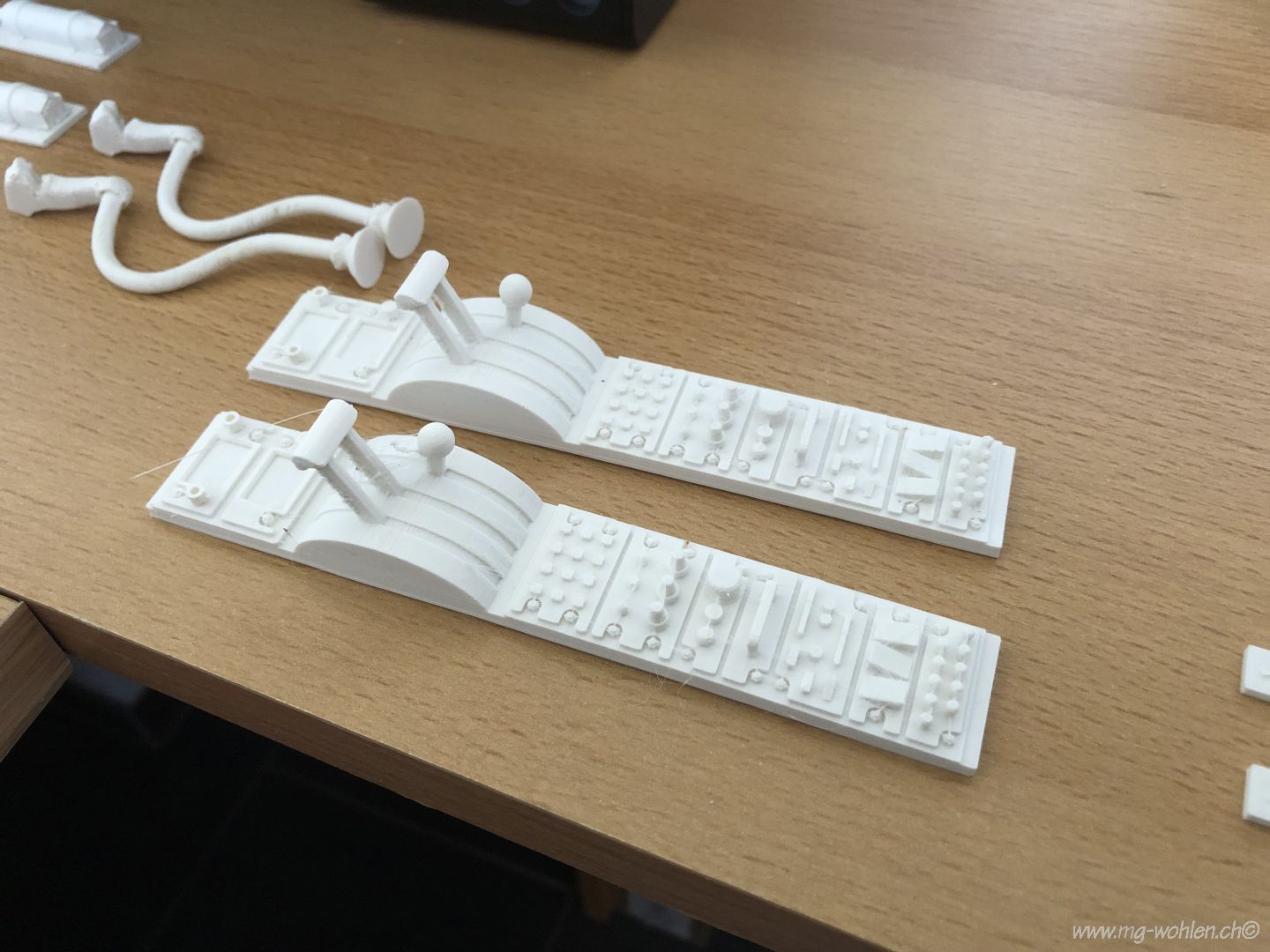

Alle Teile müssen noch verputzt und bemalt werden
Für alle Teile sind es über 25 Std. Druckzeit

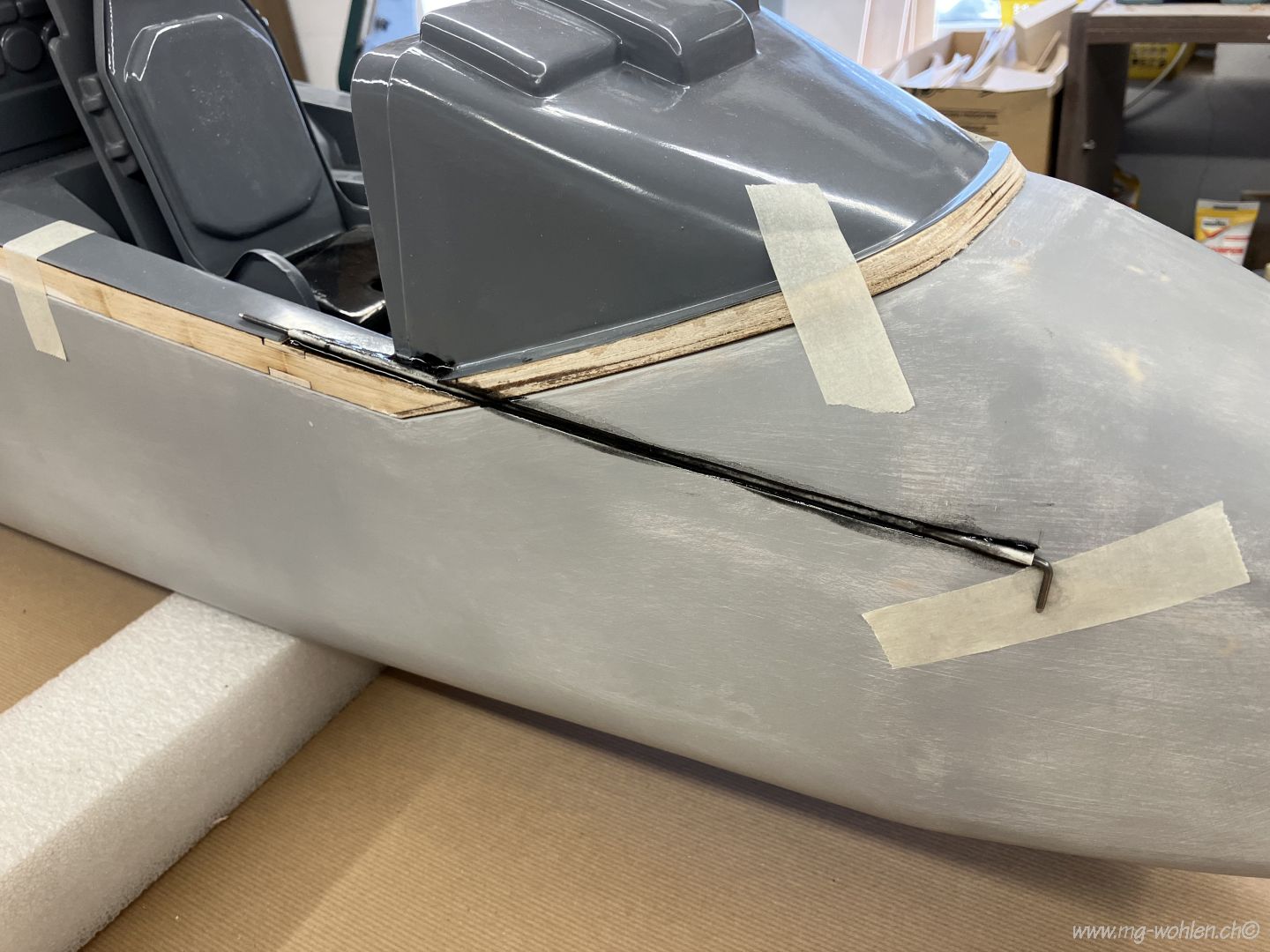

Der Haubenrahmen wird am Rumpf angepasst
Der Originalpilot muss leider einem schöneren platz machen

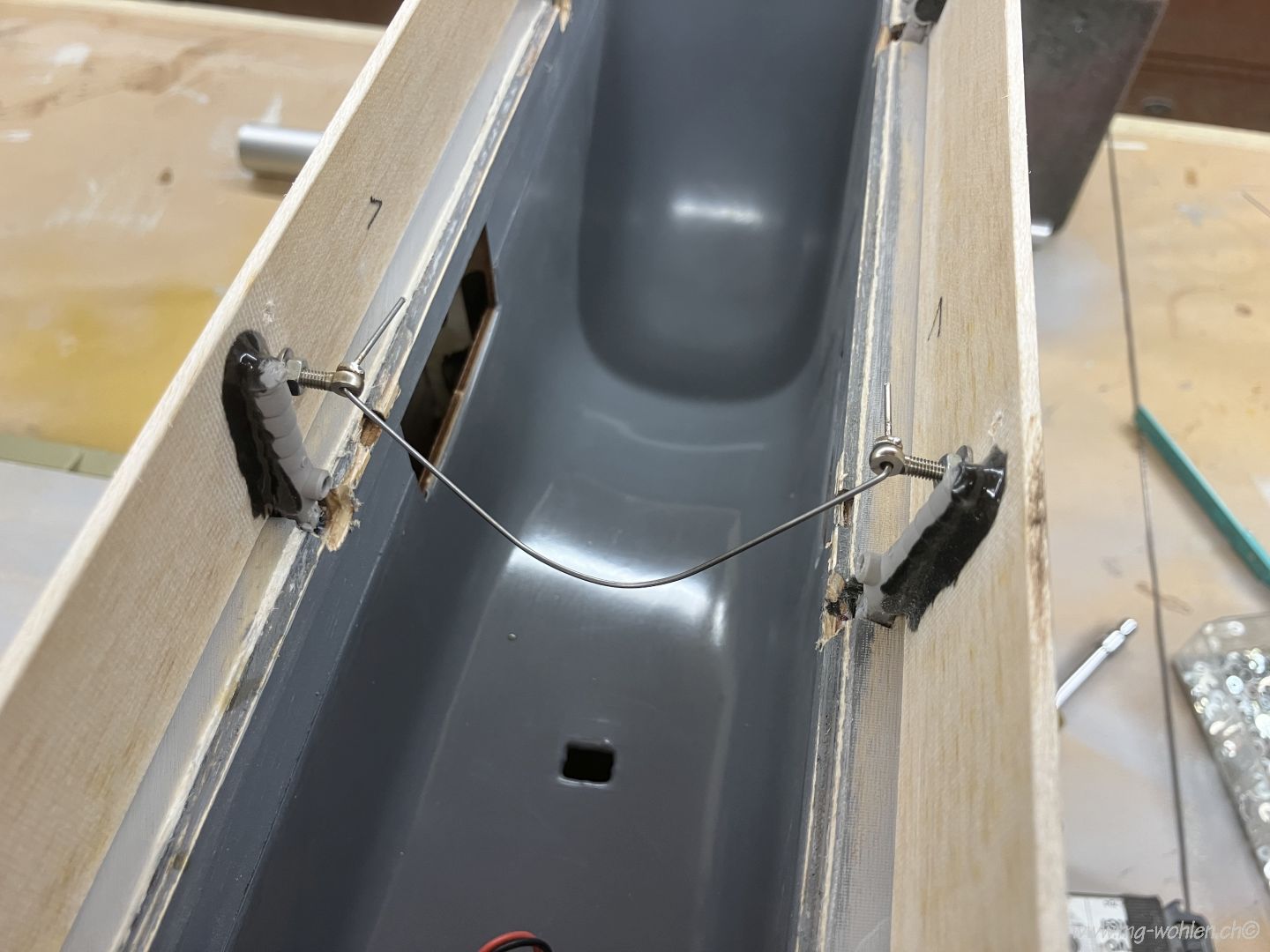

Der originale Haubenverschluss wird auch ersetzt

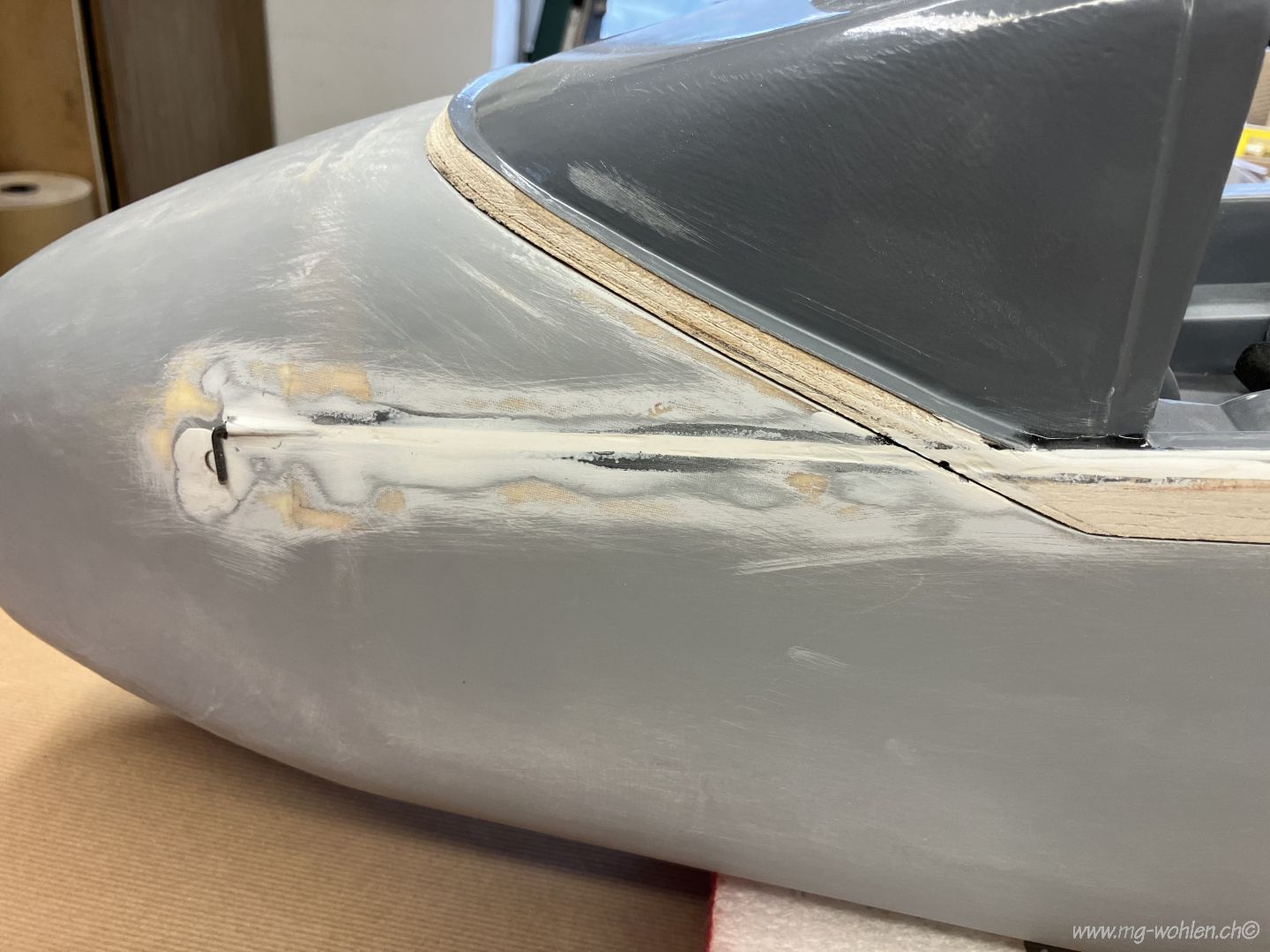

Neuer Haubenverschluss verspachtelt
Hier wird eine Öffnung für den Scheinwerfer gemacht

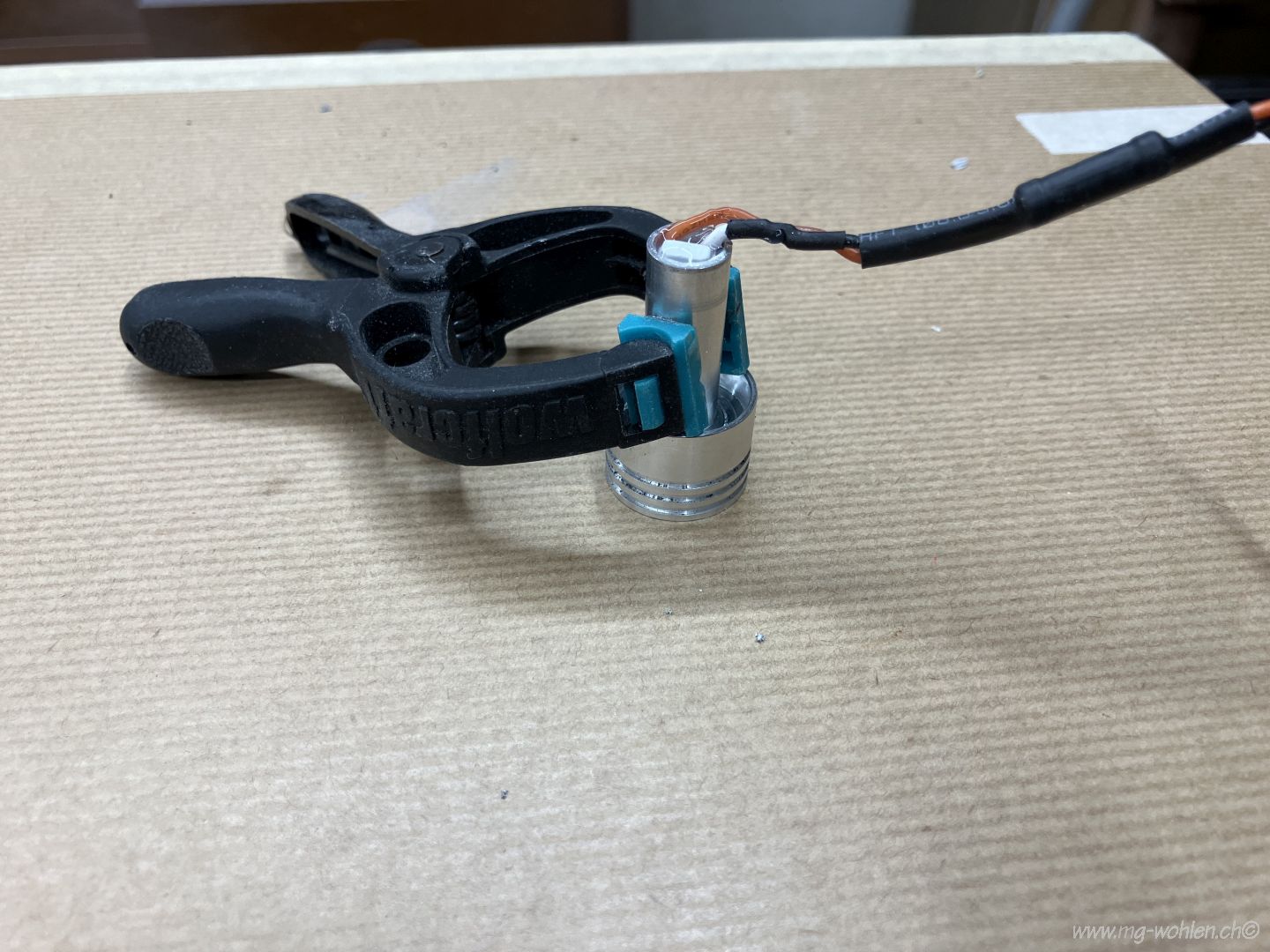

Der einzubauende Scheinwerfer
Beim Einbau habe ich festgestellt dass der Scheinwerfer am Rad ansteht
Der Scheinwerferhals muss gekürzt werden
Passprobe vom 3D gedruckten Panel
Hier wird mit Schaumkleber noch ein wenig kaschiert

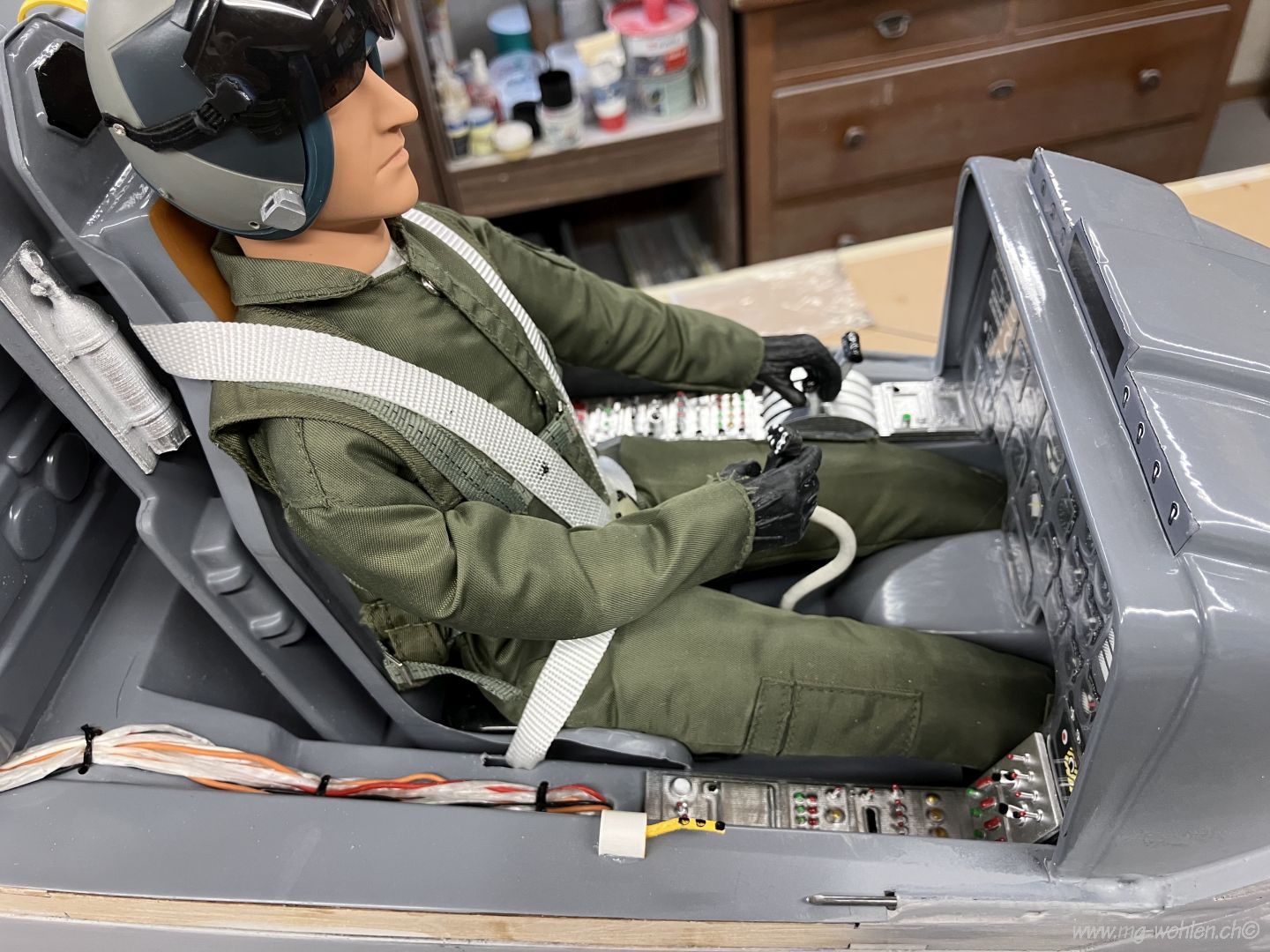

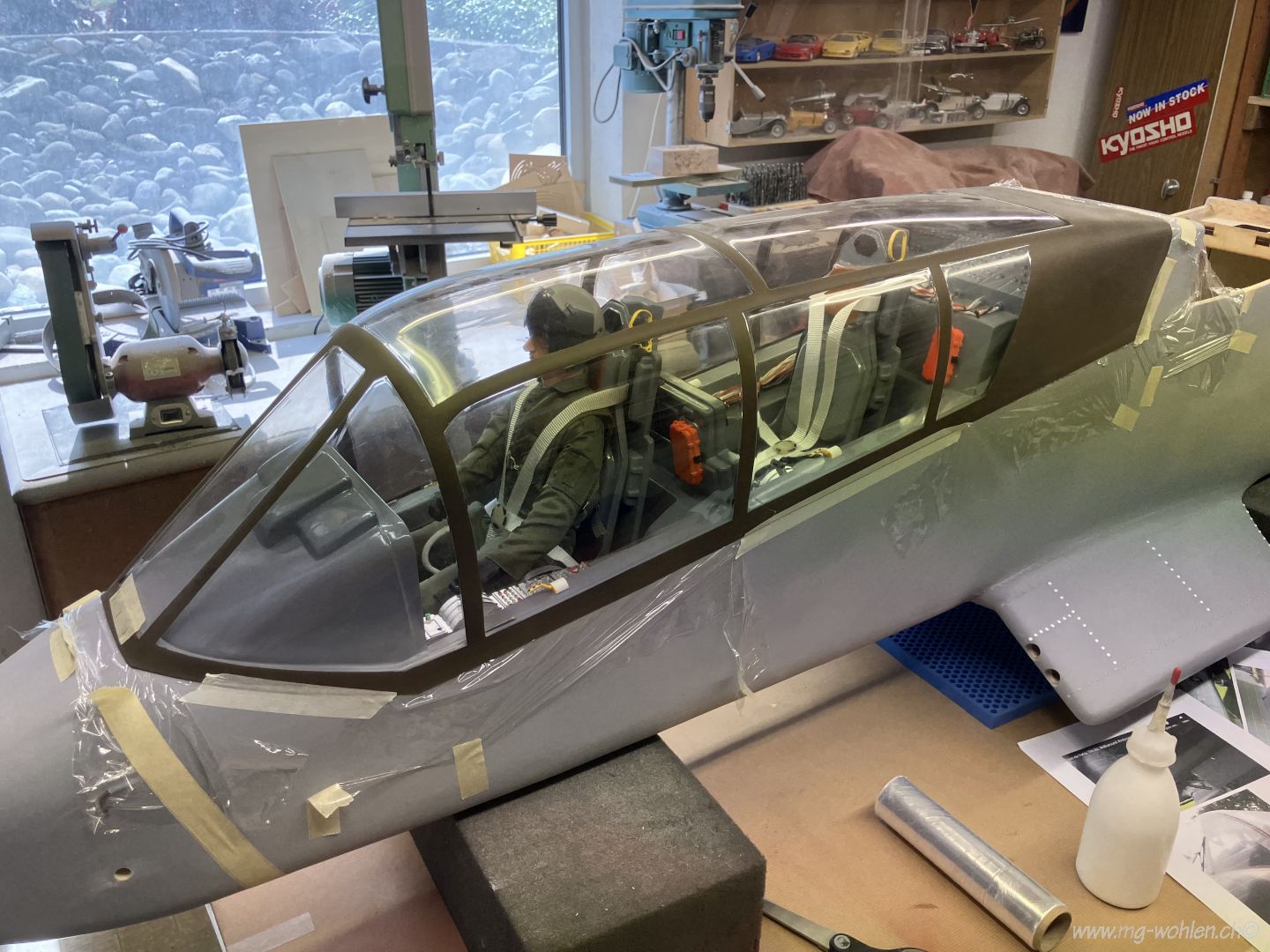

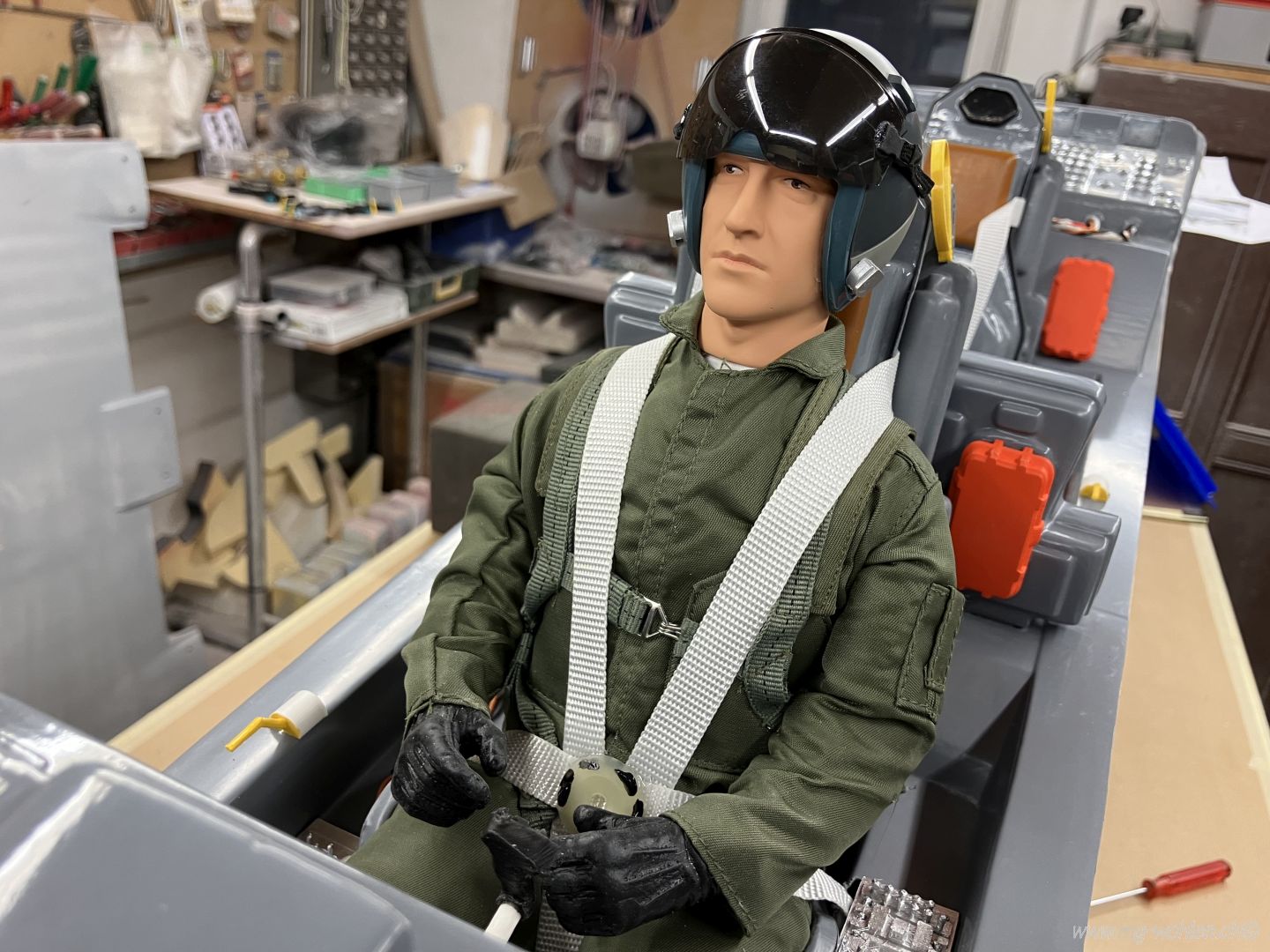

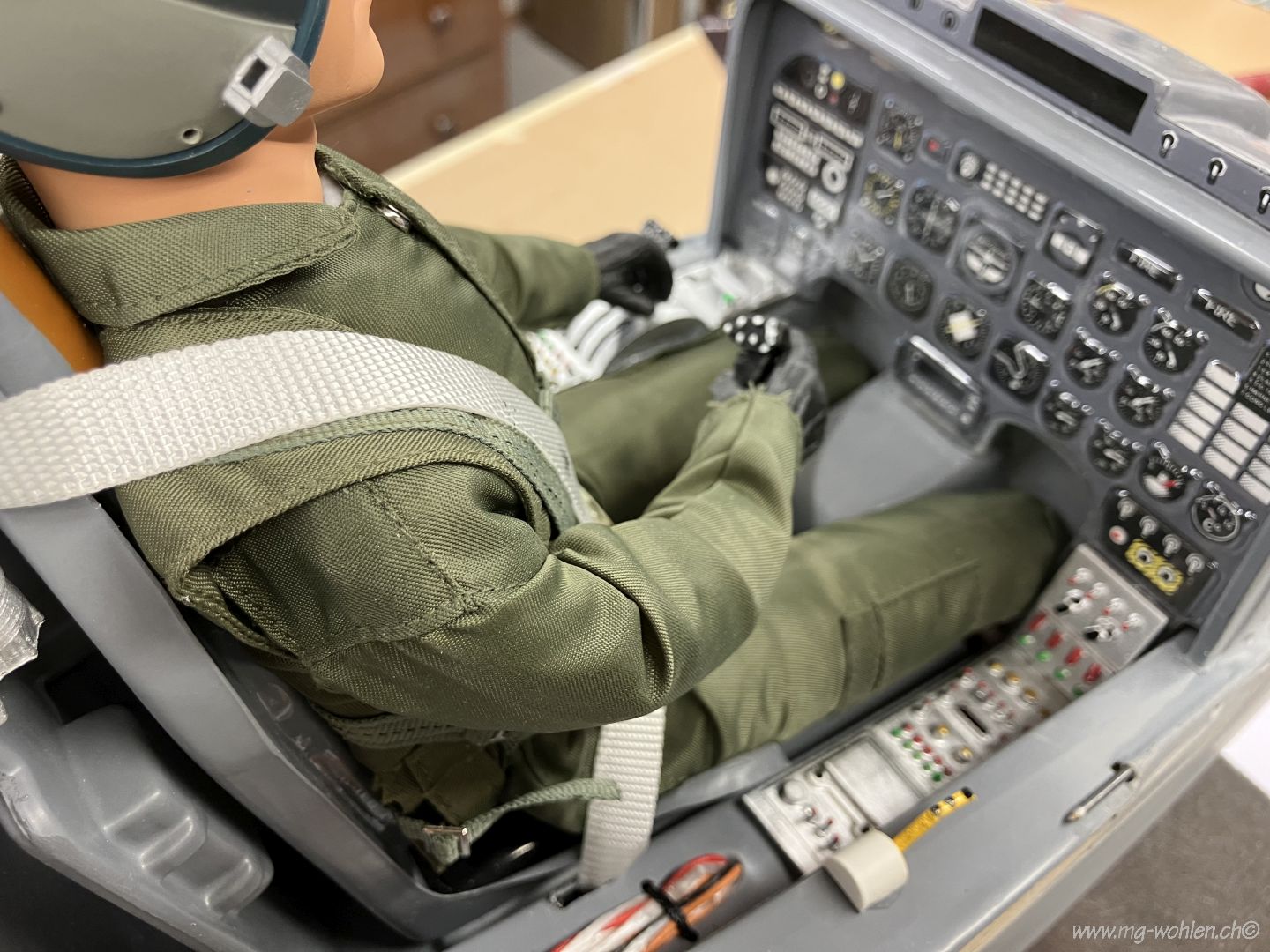

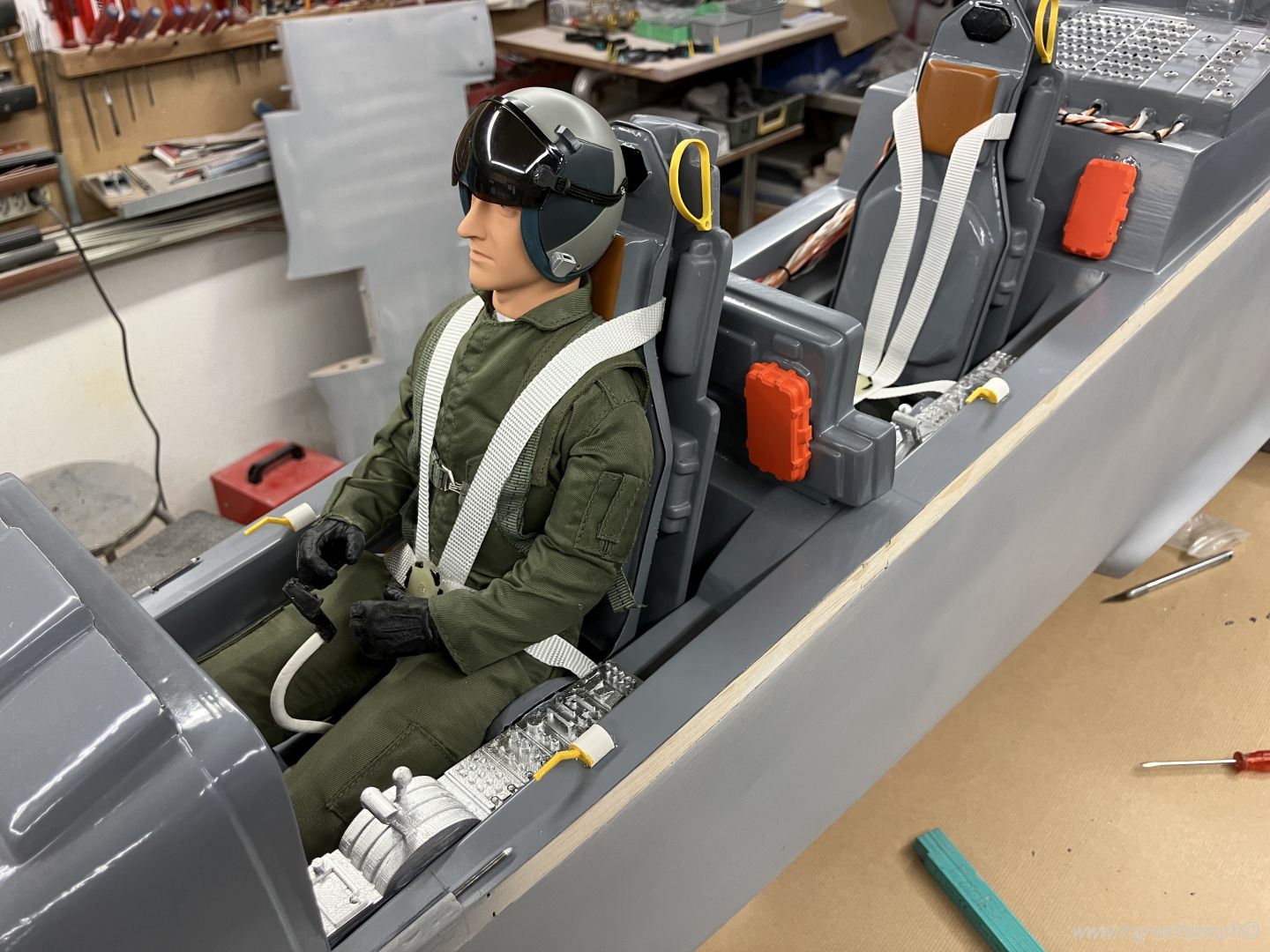

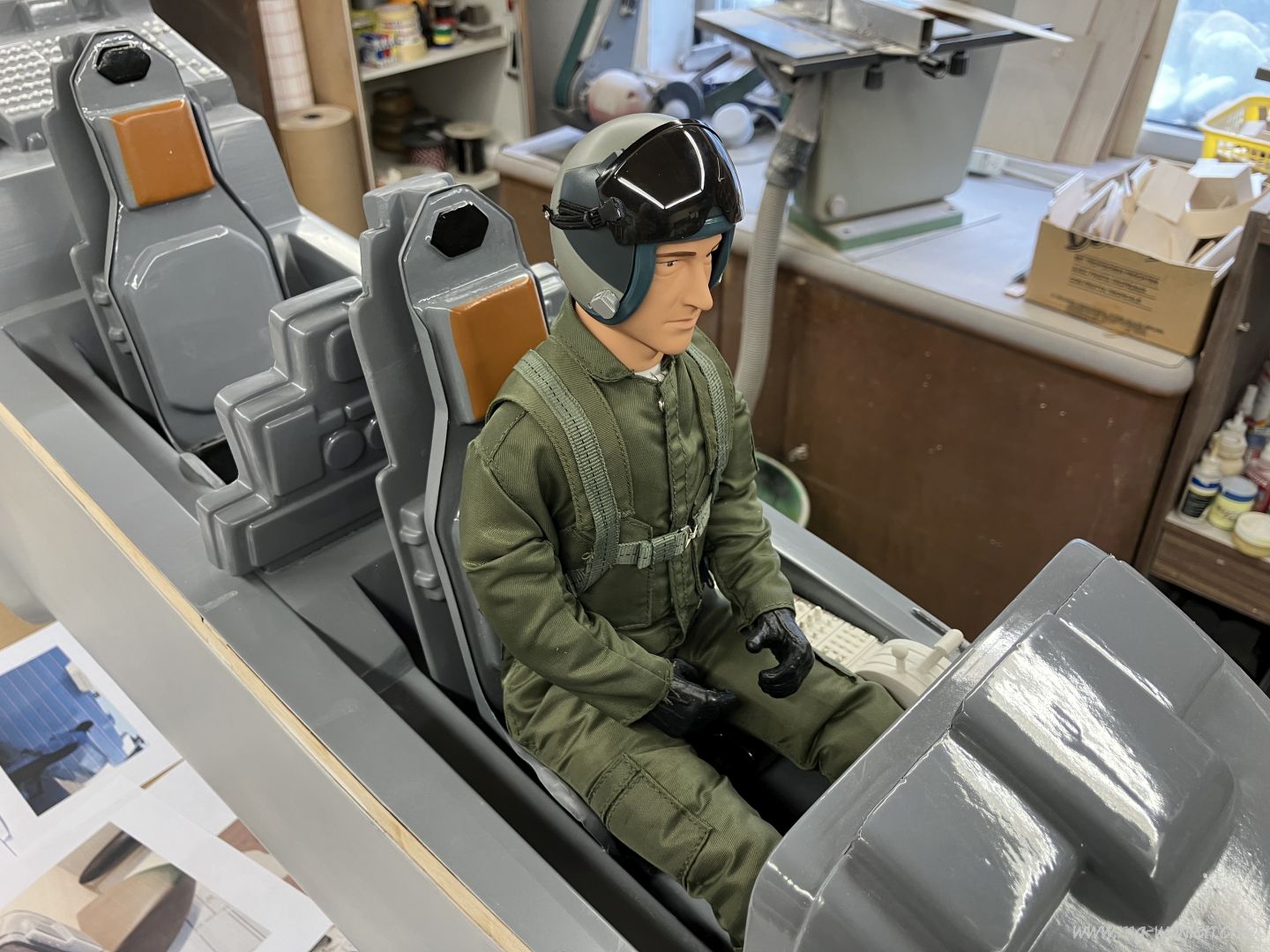

Die Sitzprobe vom neuen Pilot

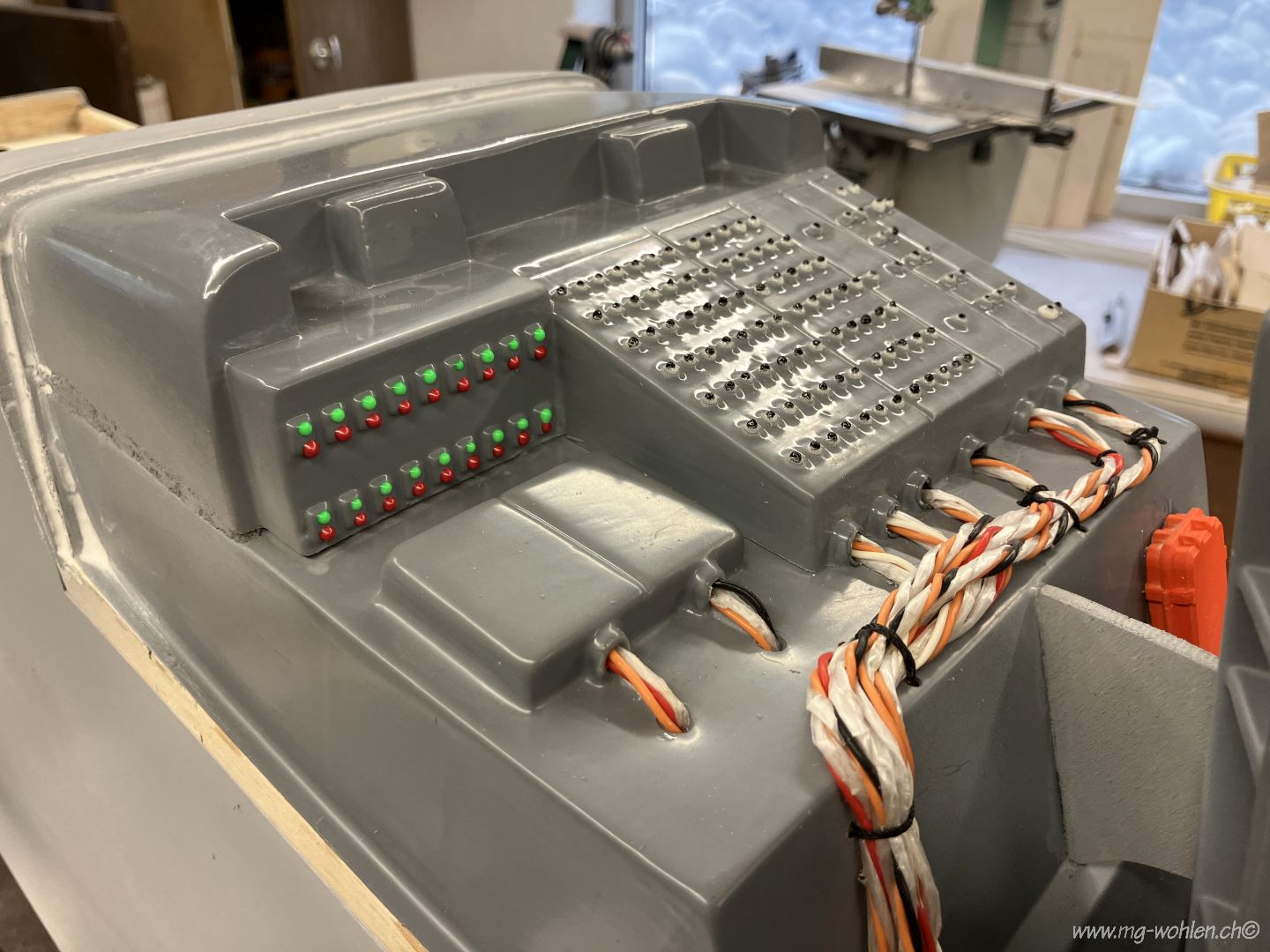

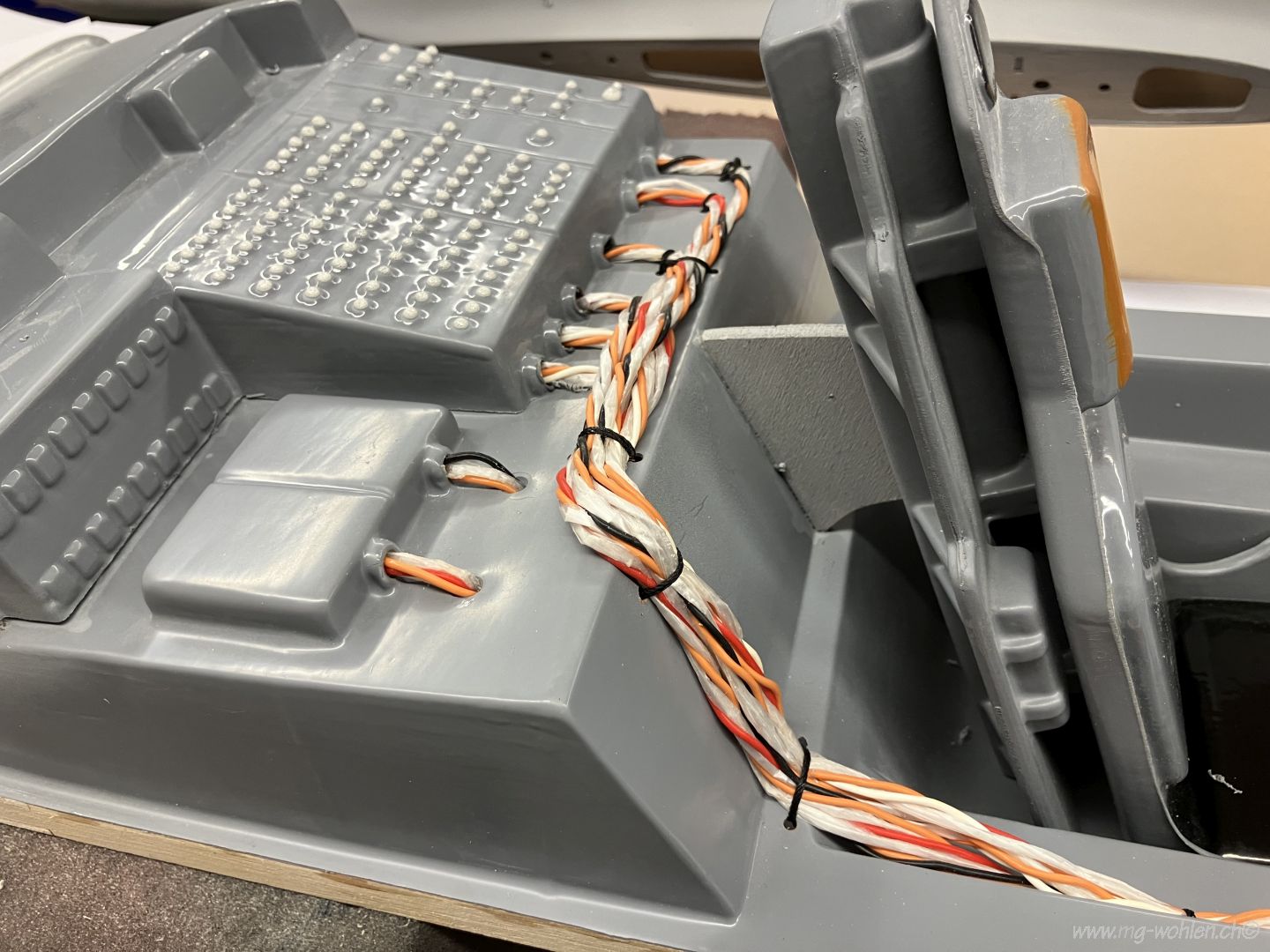

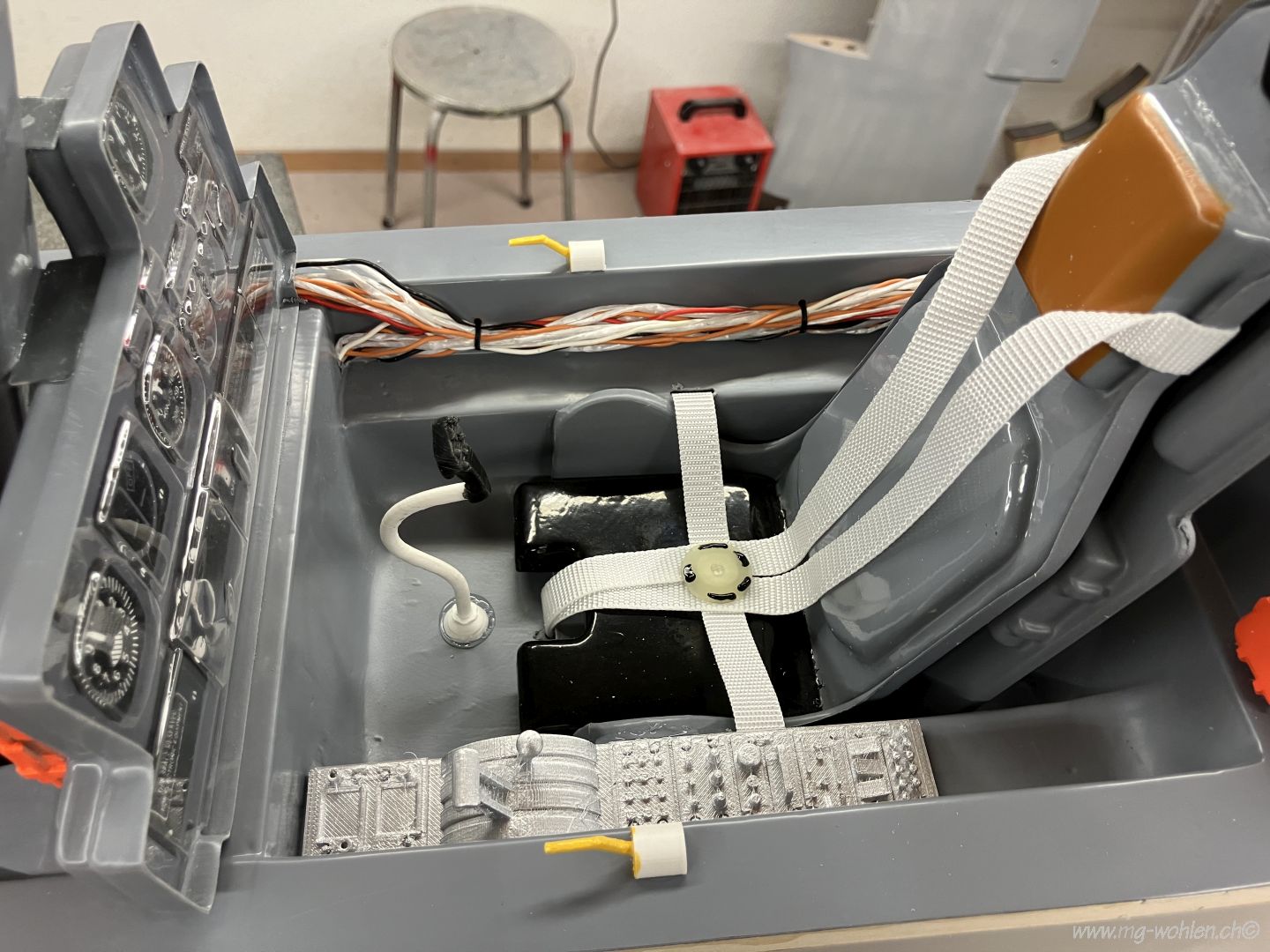

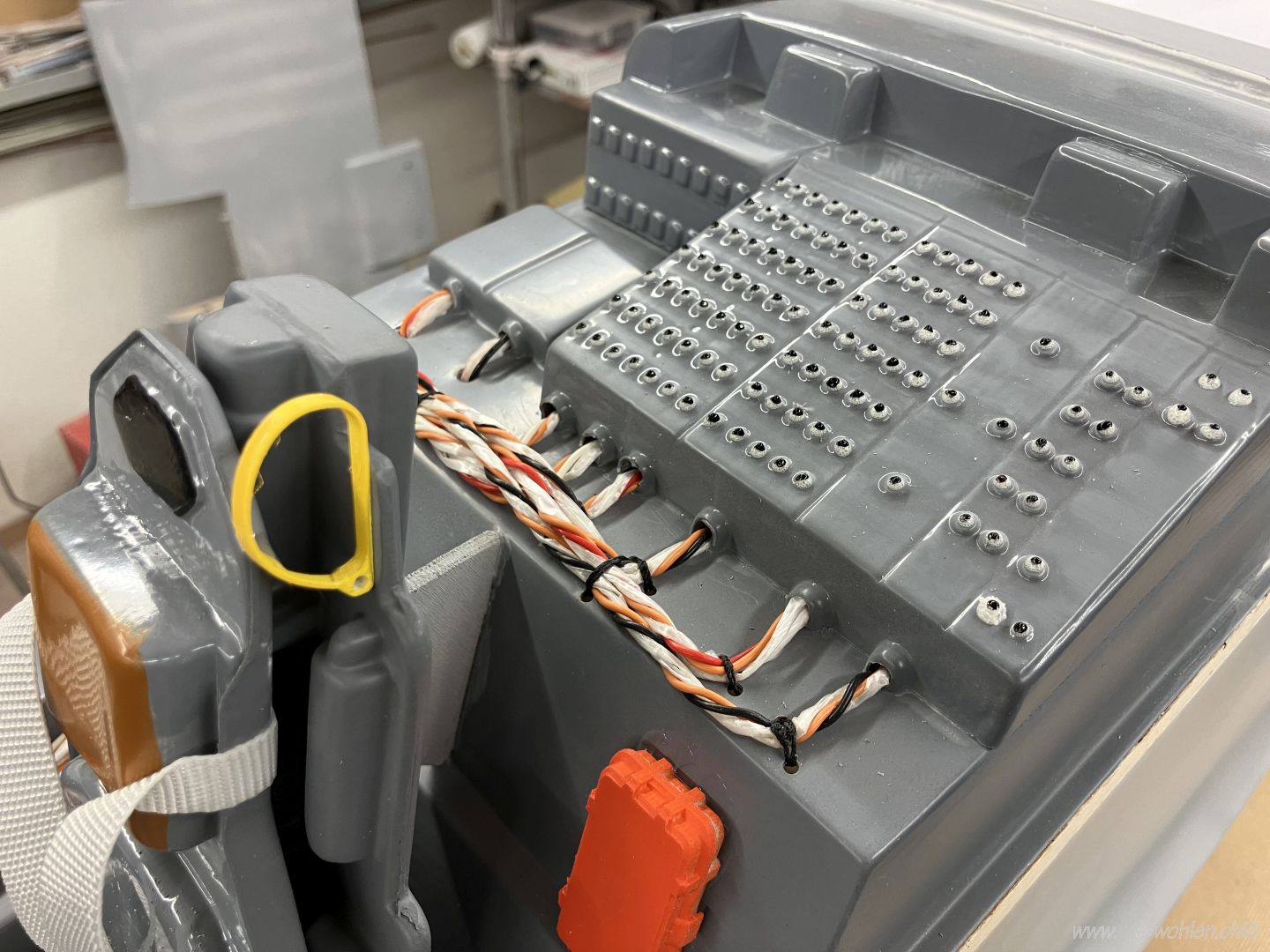

Der Imitationskabelsalat ist verlegt

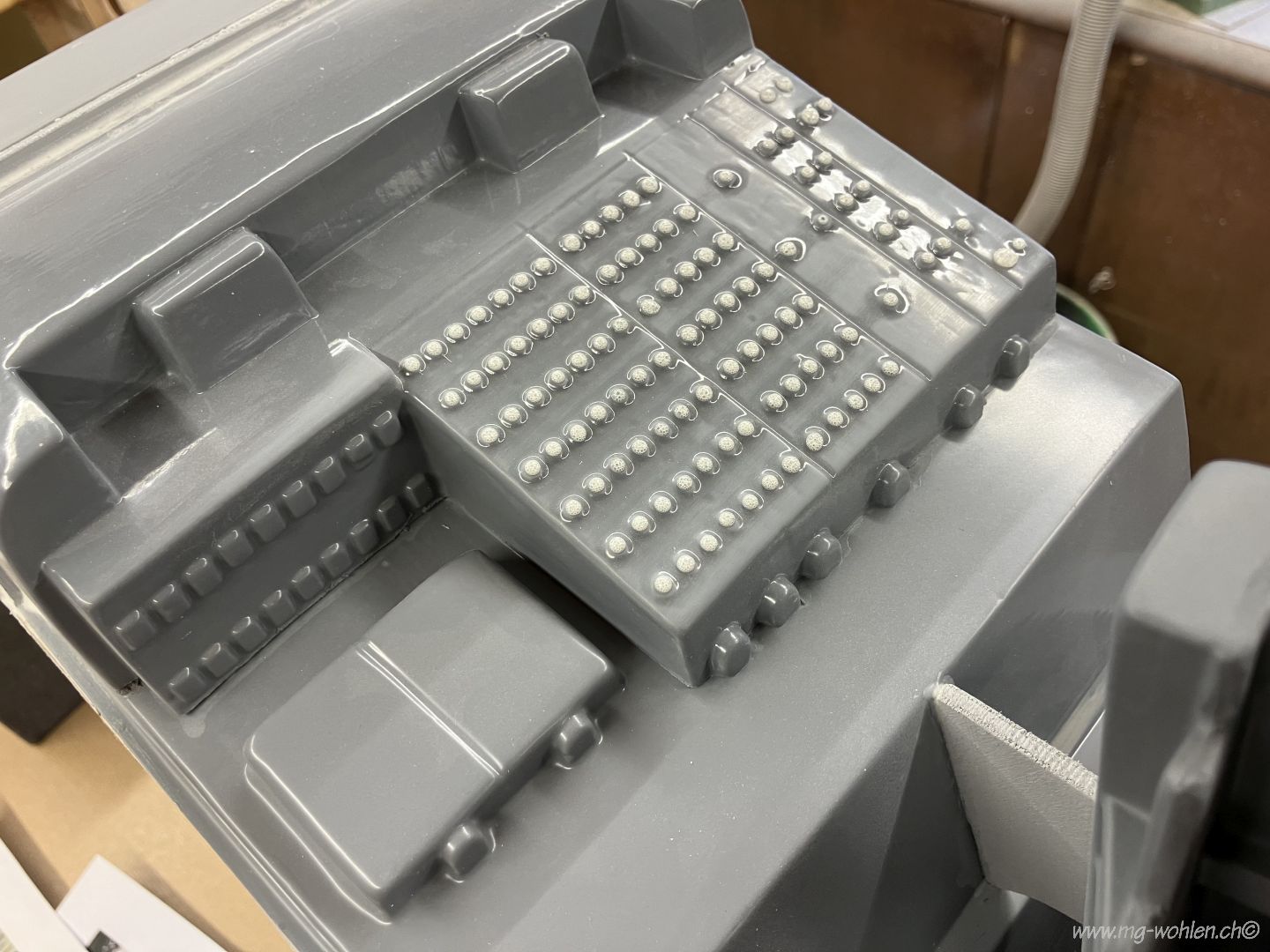

Das Zubehör wird mit Farbe aufgepeppt

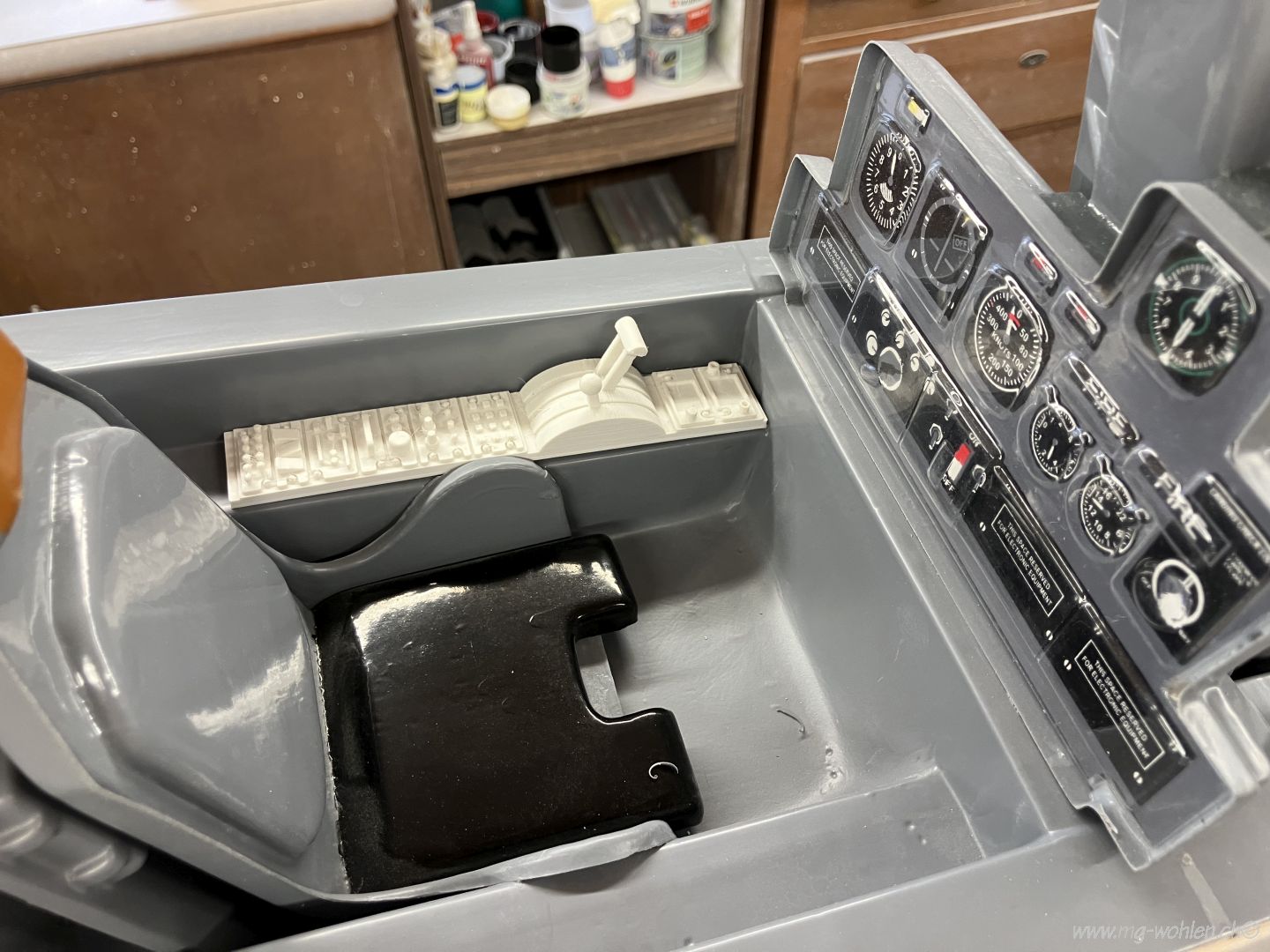

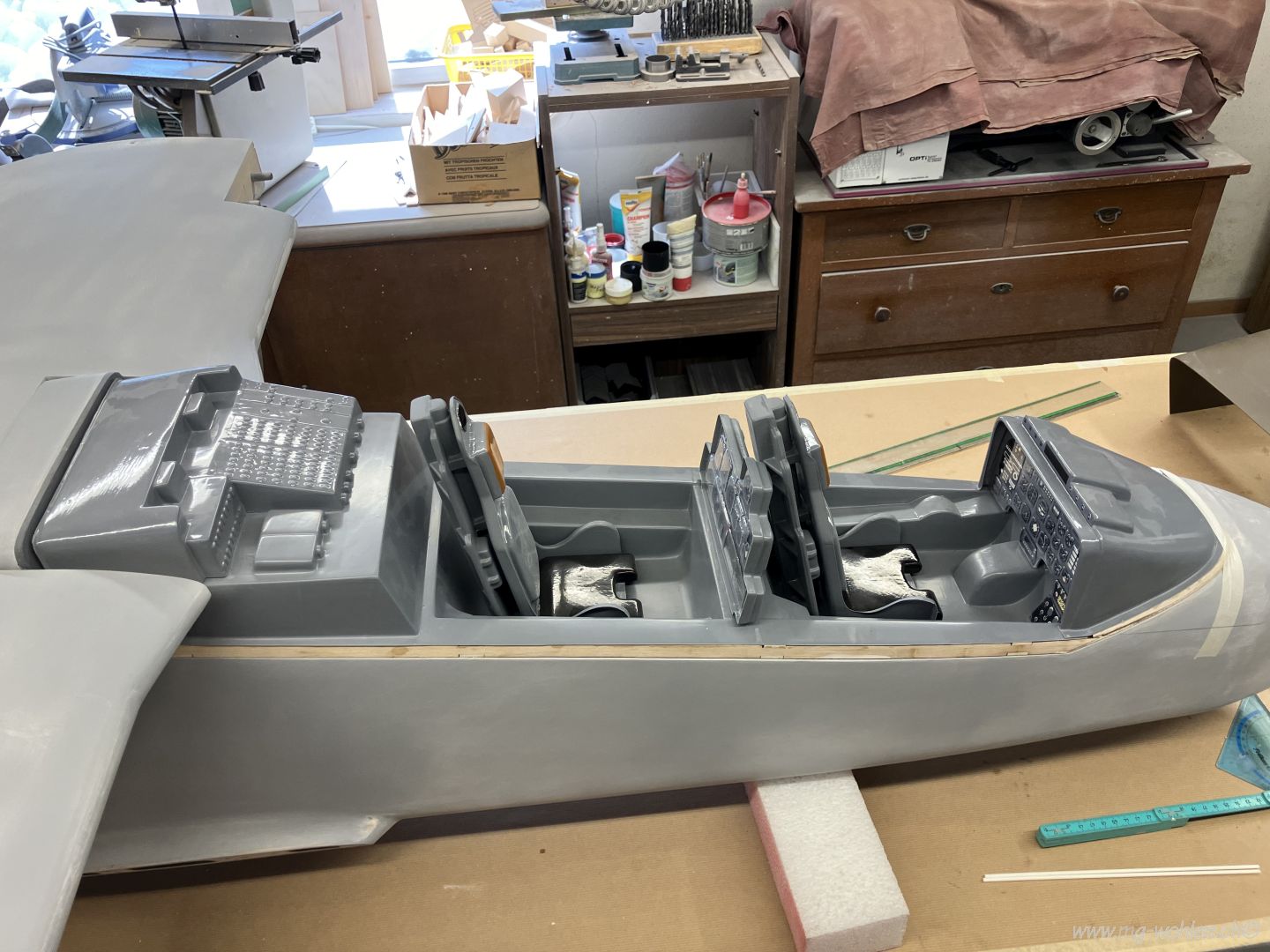

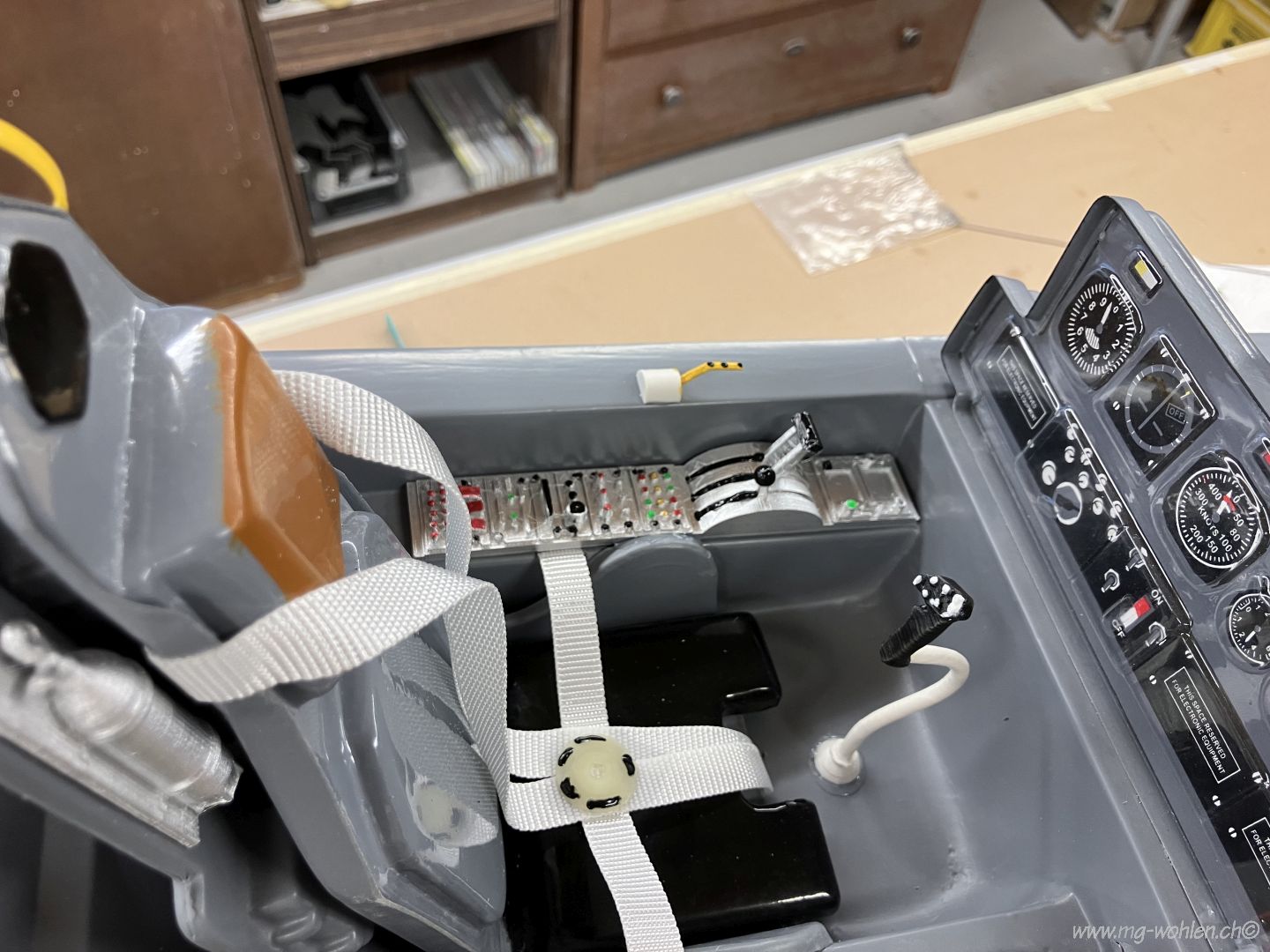

Cockpitausbau
Cockpitausbau
Cockpitausbau
Cockpitausbau
Cockpitausbau
Cockpitausbau
Cockpitausbau
Cockpitausbau

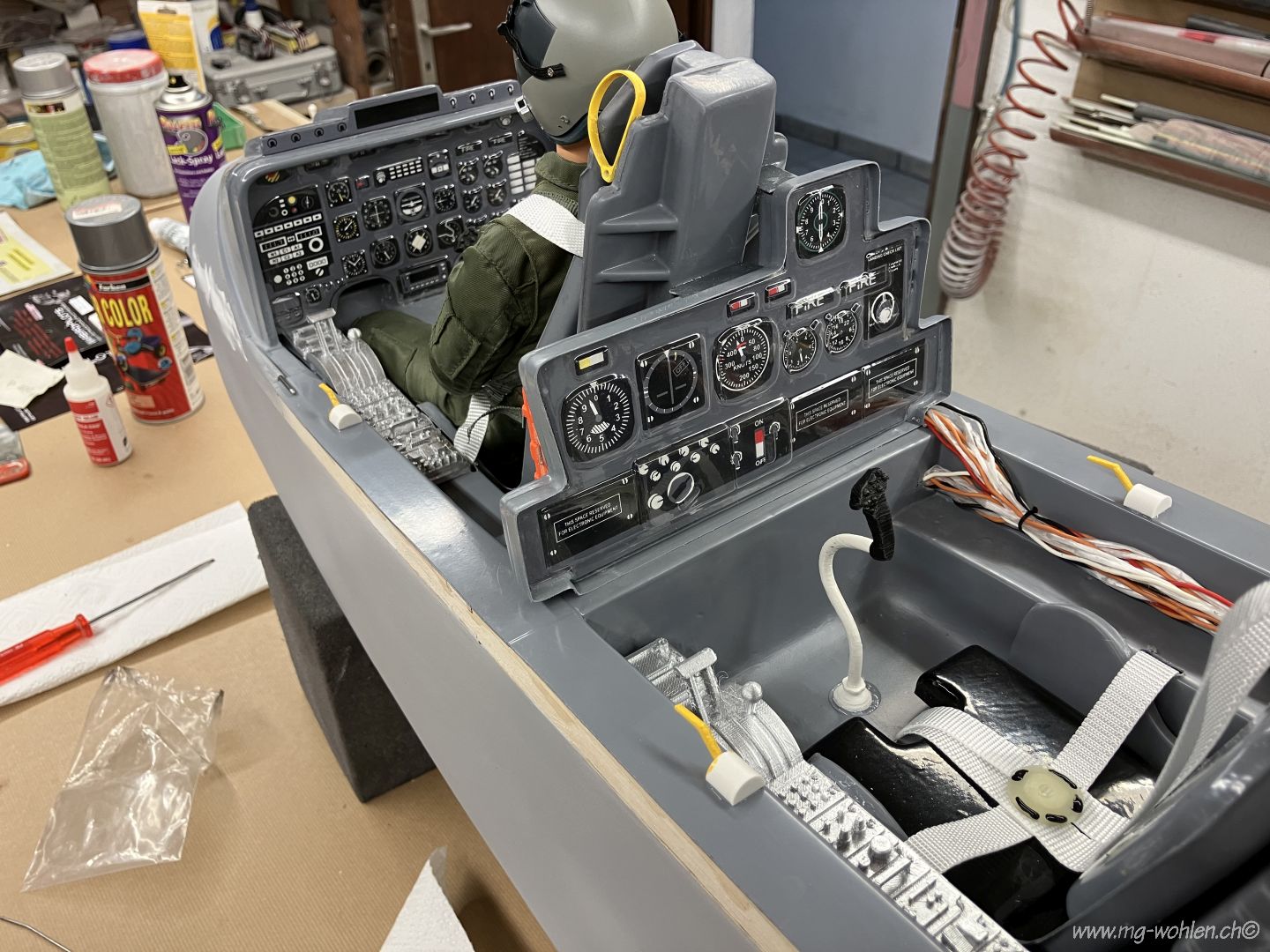

Cockpitausbau fertig

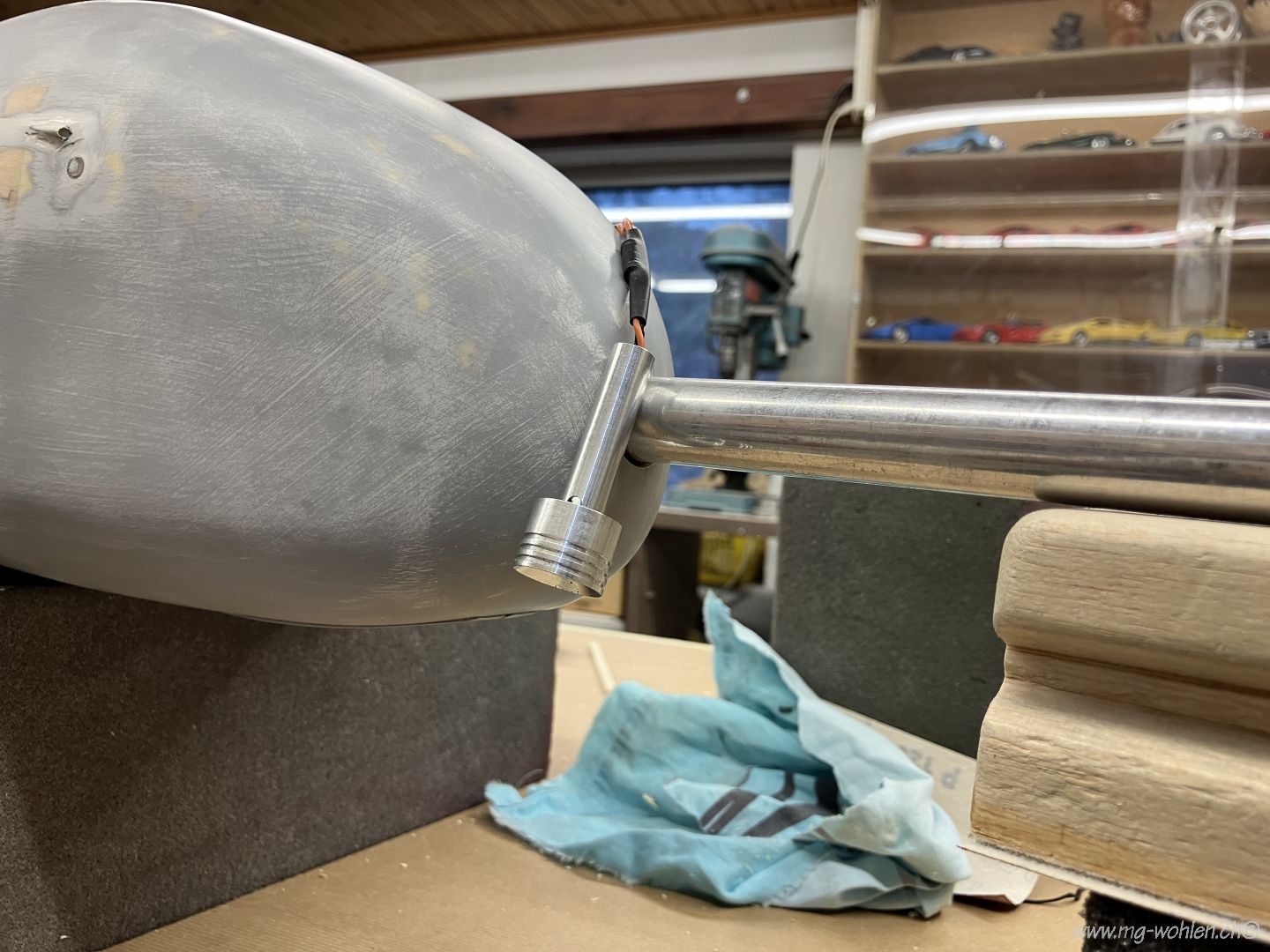

Die Halterung für das Pitotrohr
Das Pitotrohr muss abnehmbar sein und ist magnetisch

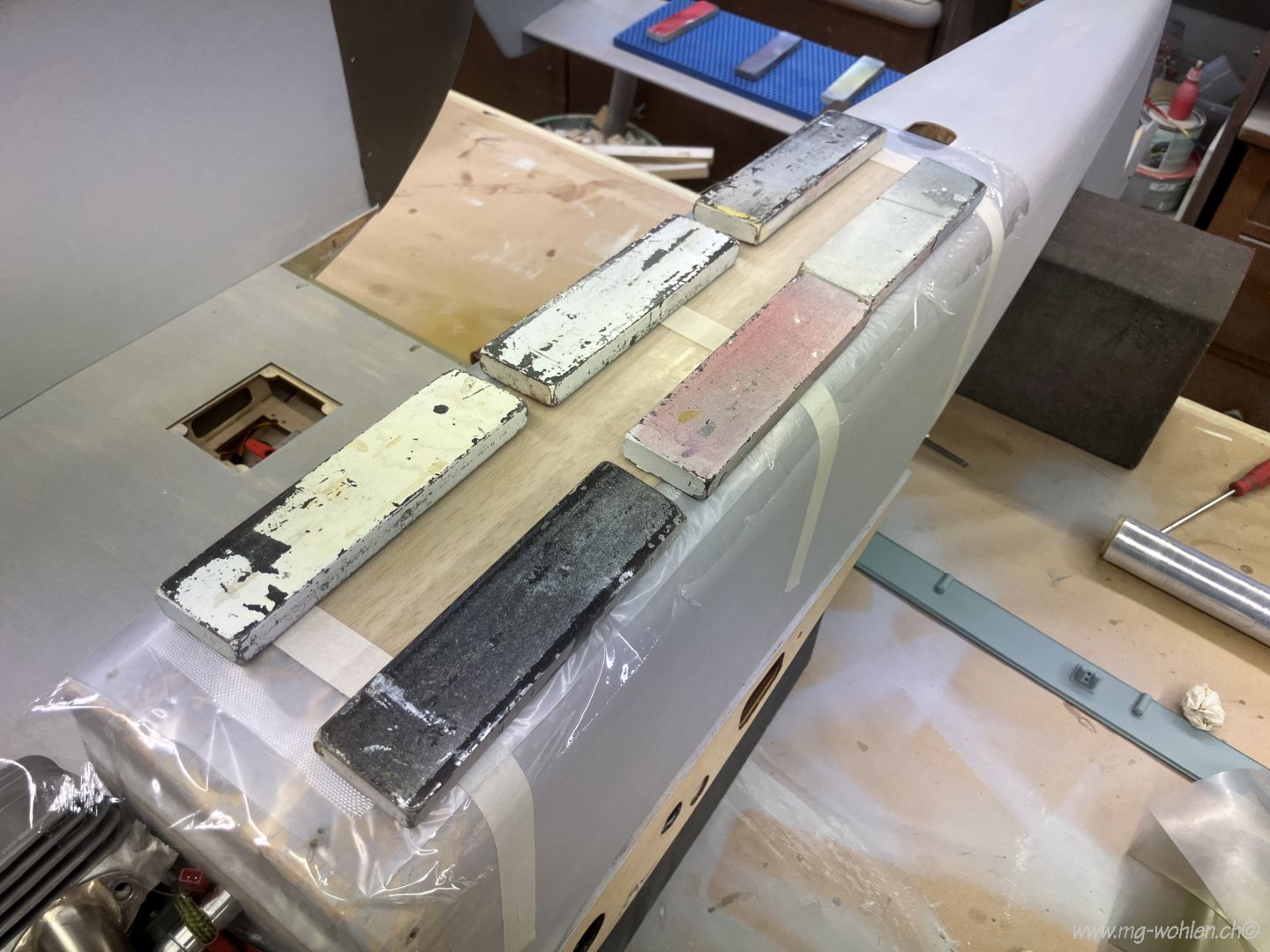

Die zwei Seitenteile habe ich fest verklebt

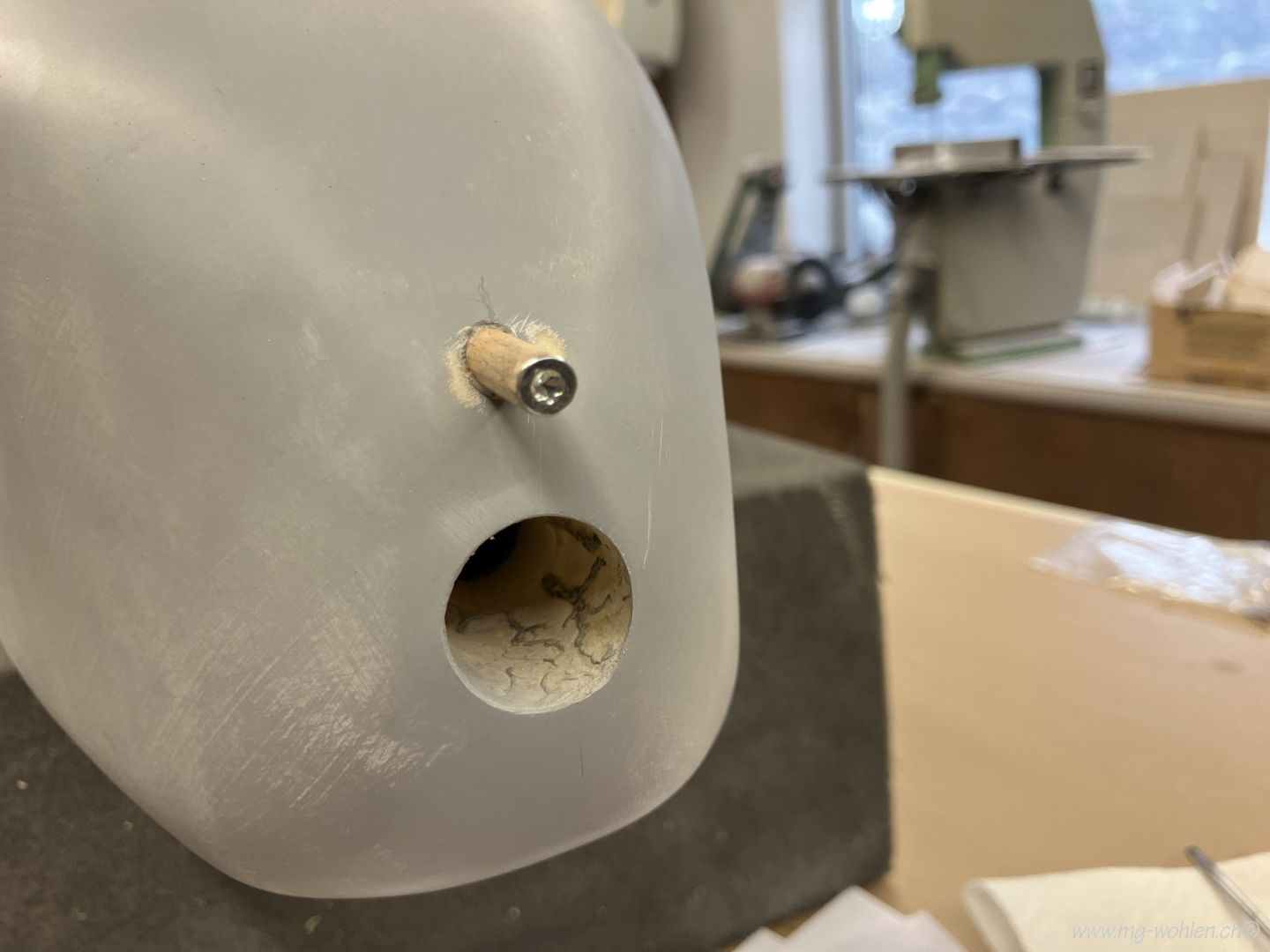

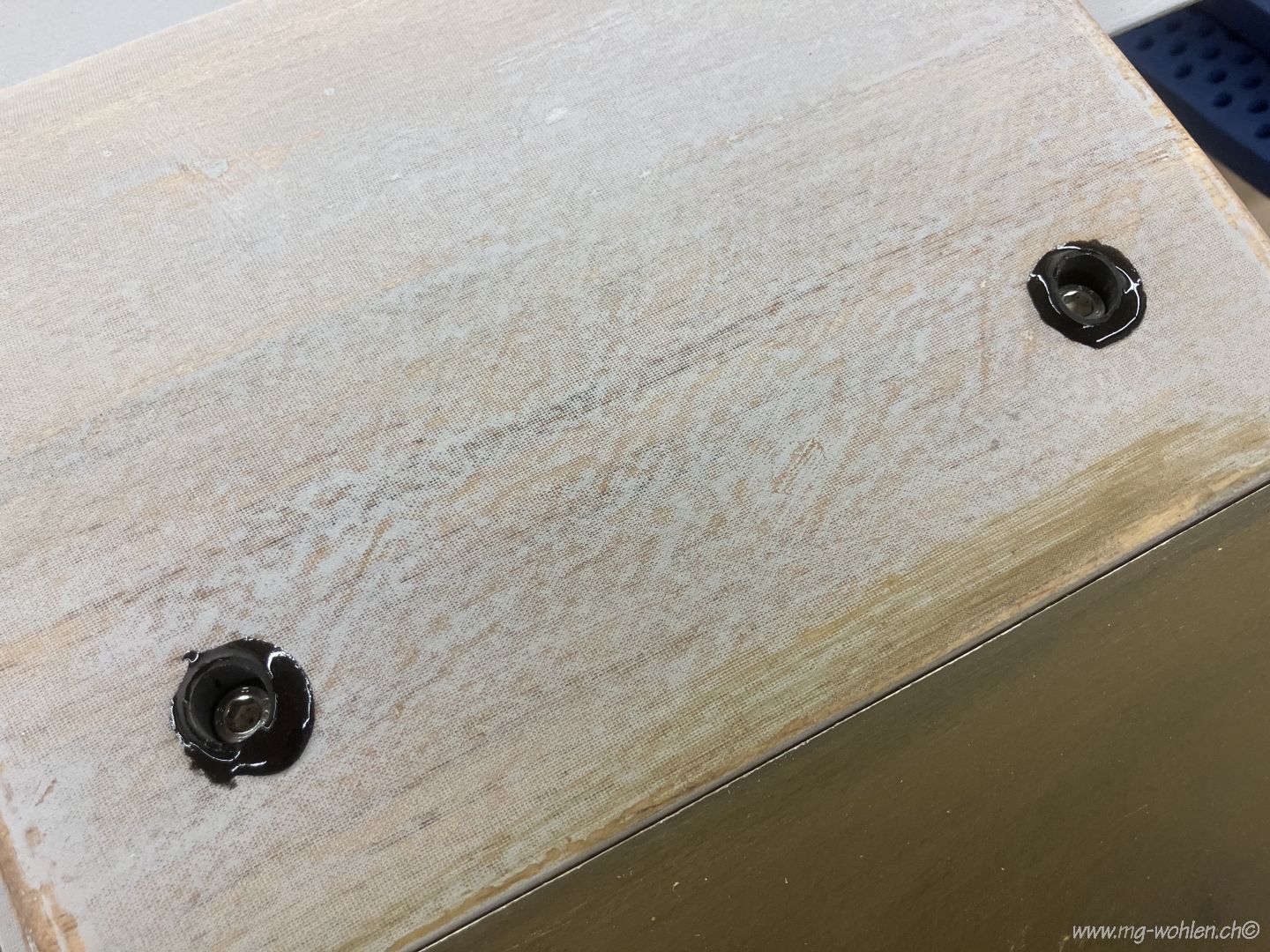

Beim Zusatztank werden Gewinde eingeklebt

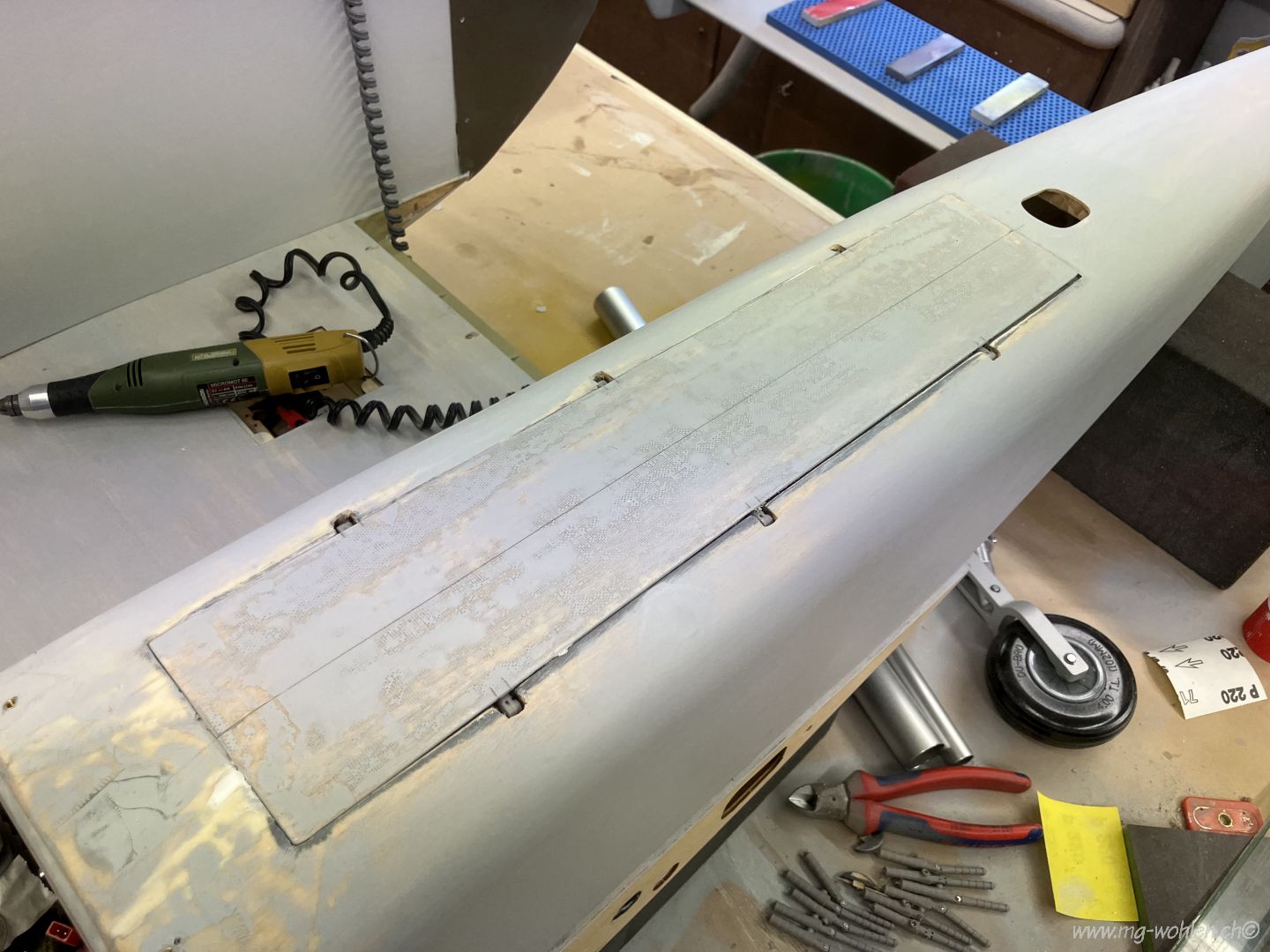

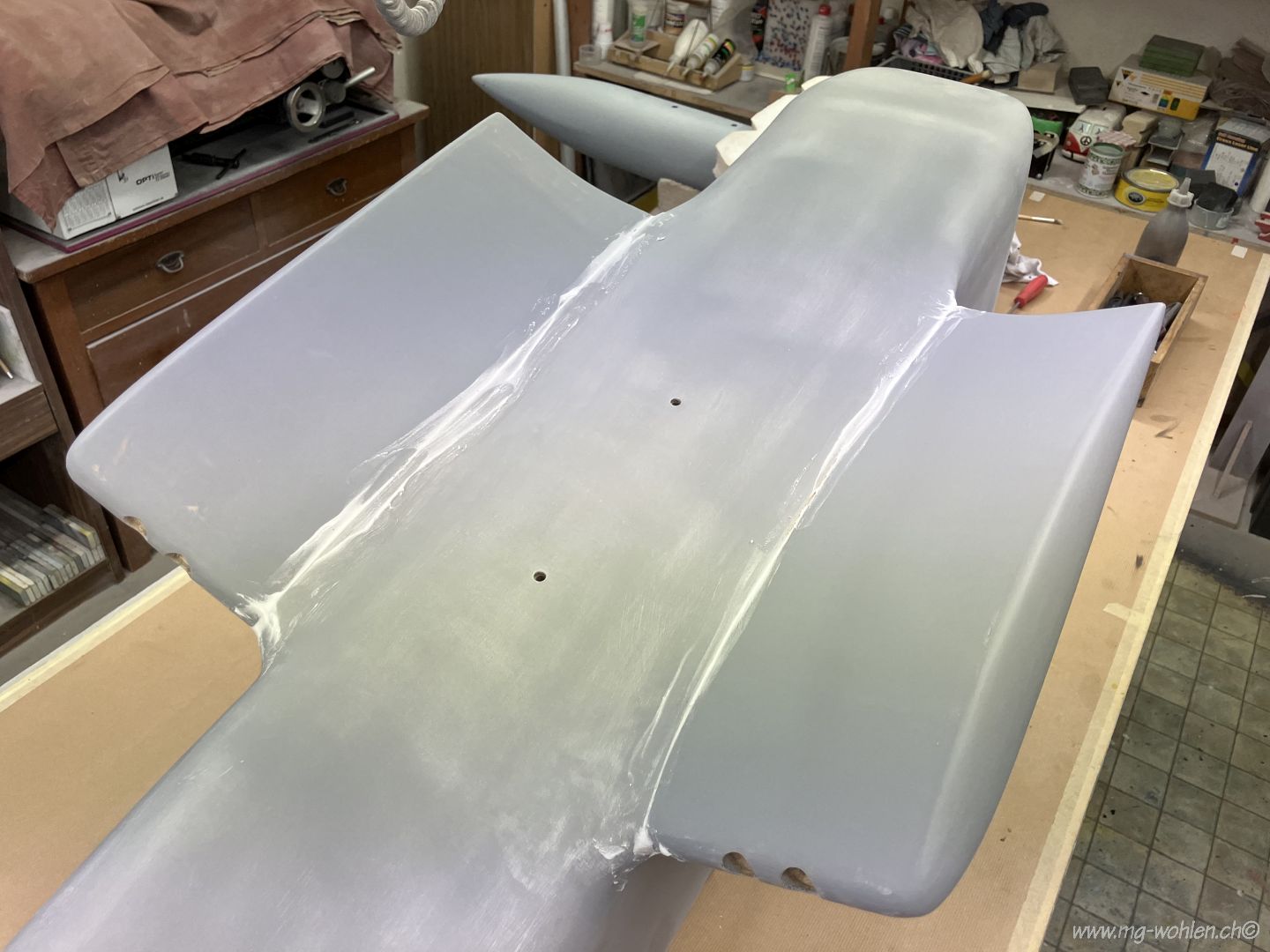

Der erste Blechstoss ist angespachtelt
Da kommt nochmals Schleifarbeit auf mich zu

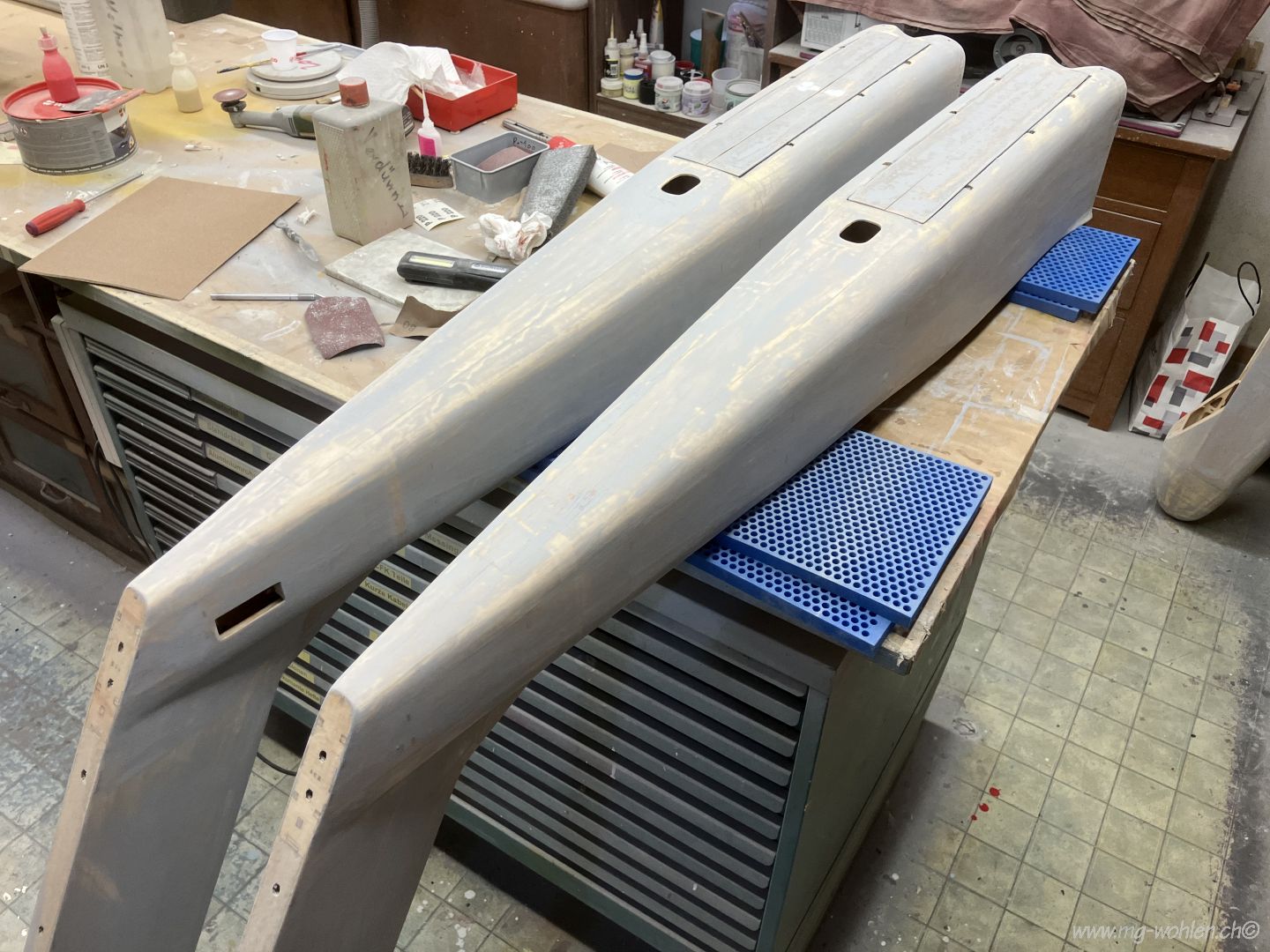

Fertig verschliffen und spritzgespachtelt

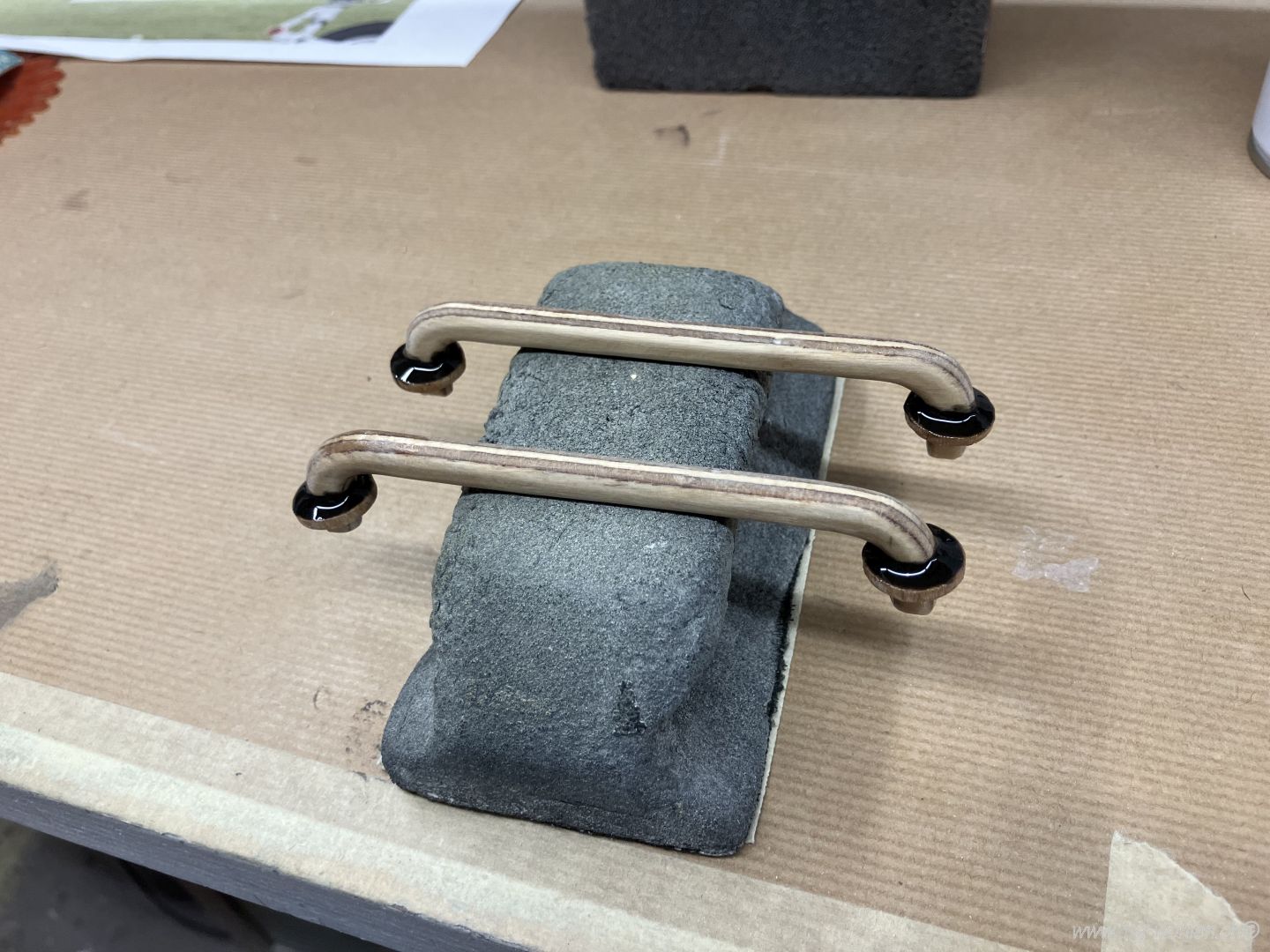

Handgriffe aus Holz

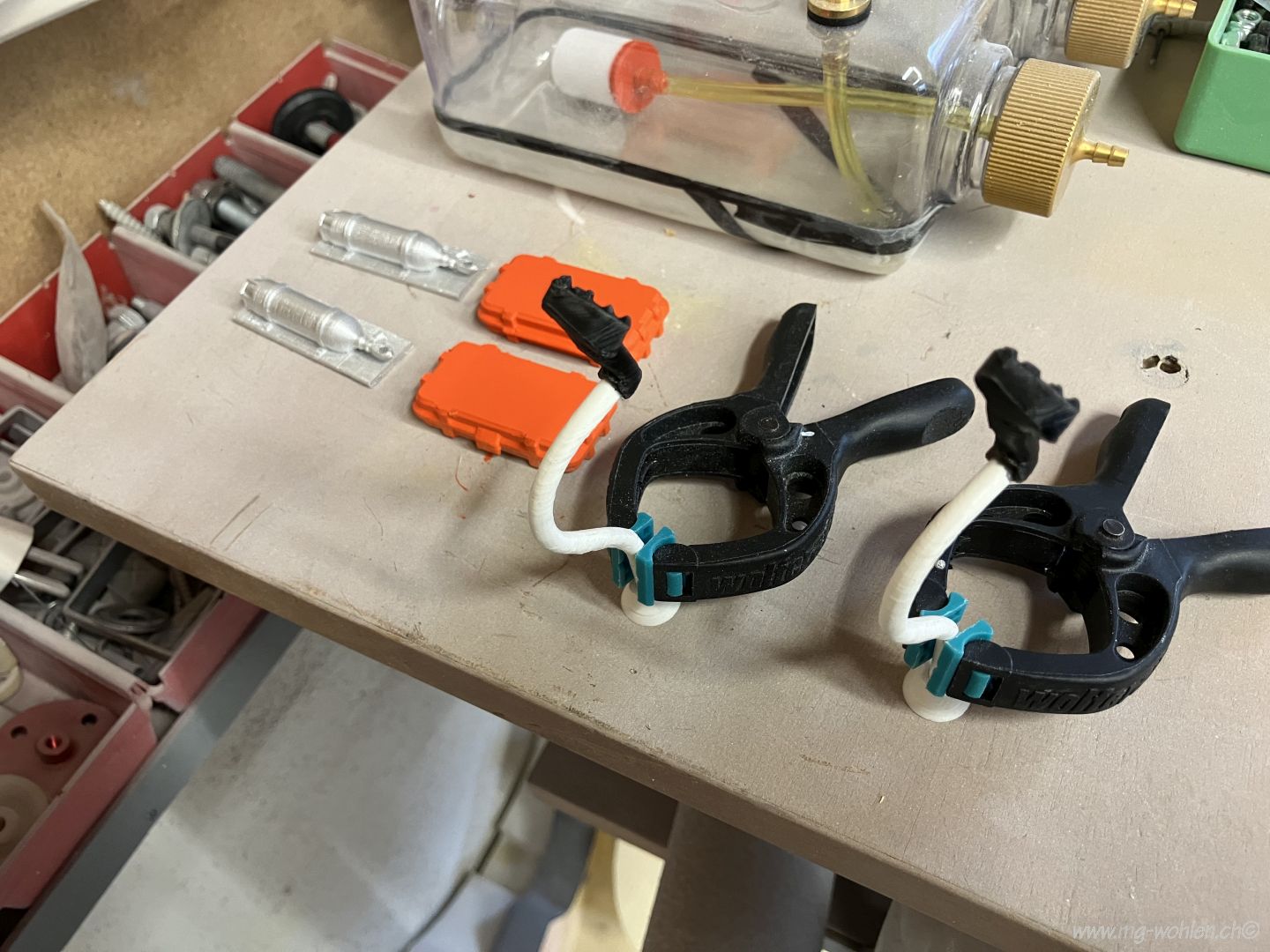

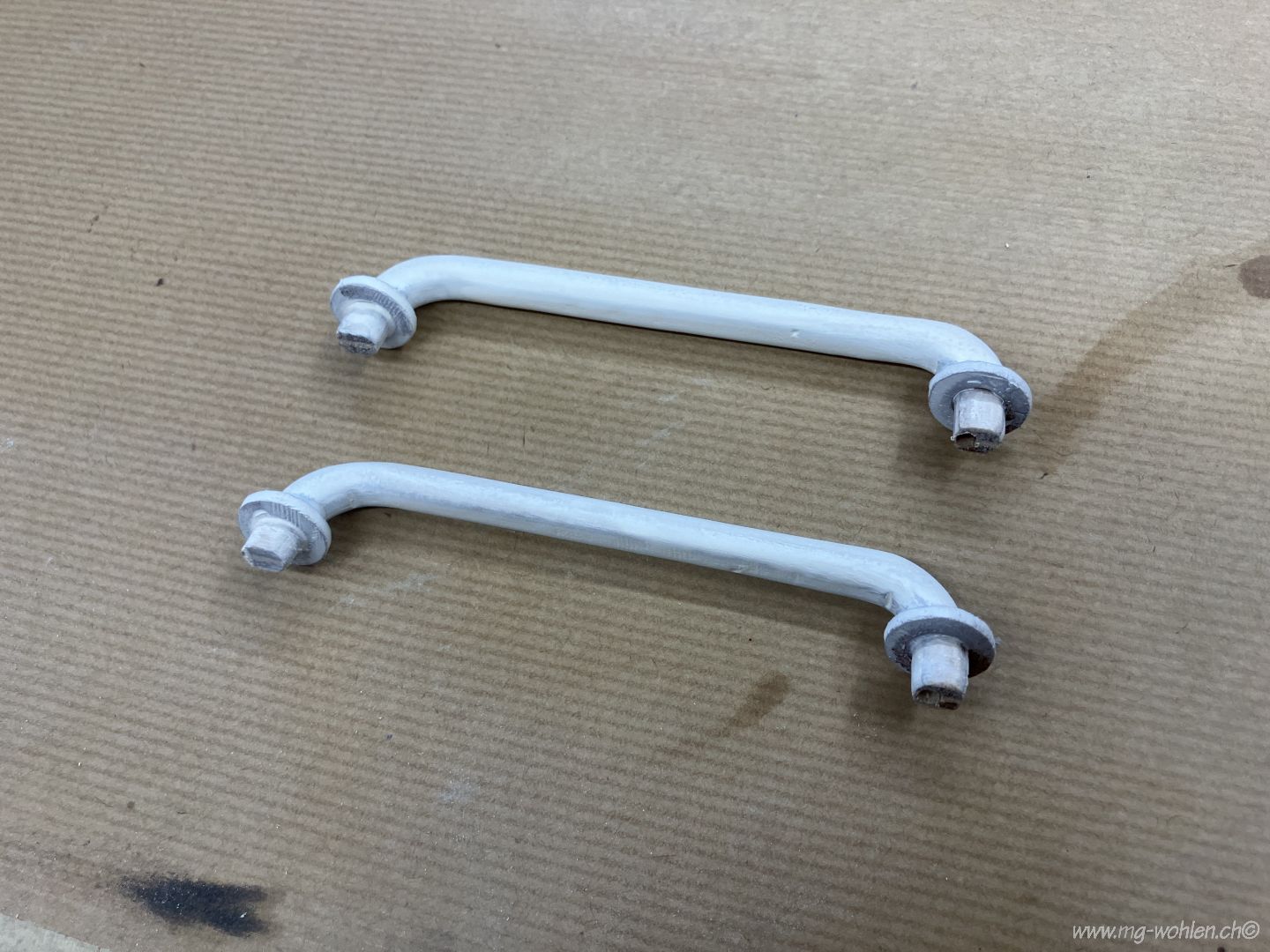

Griffe weiss bemalt
Die Haube ist mit Silikon aufgeklebt
Jetzt beginnt die Nieterei
Nieten an den Stummeln

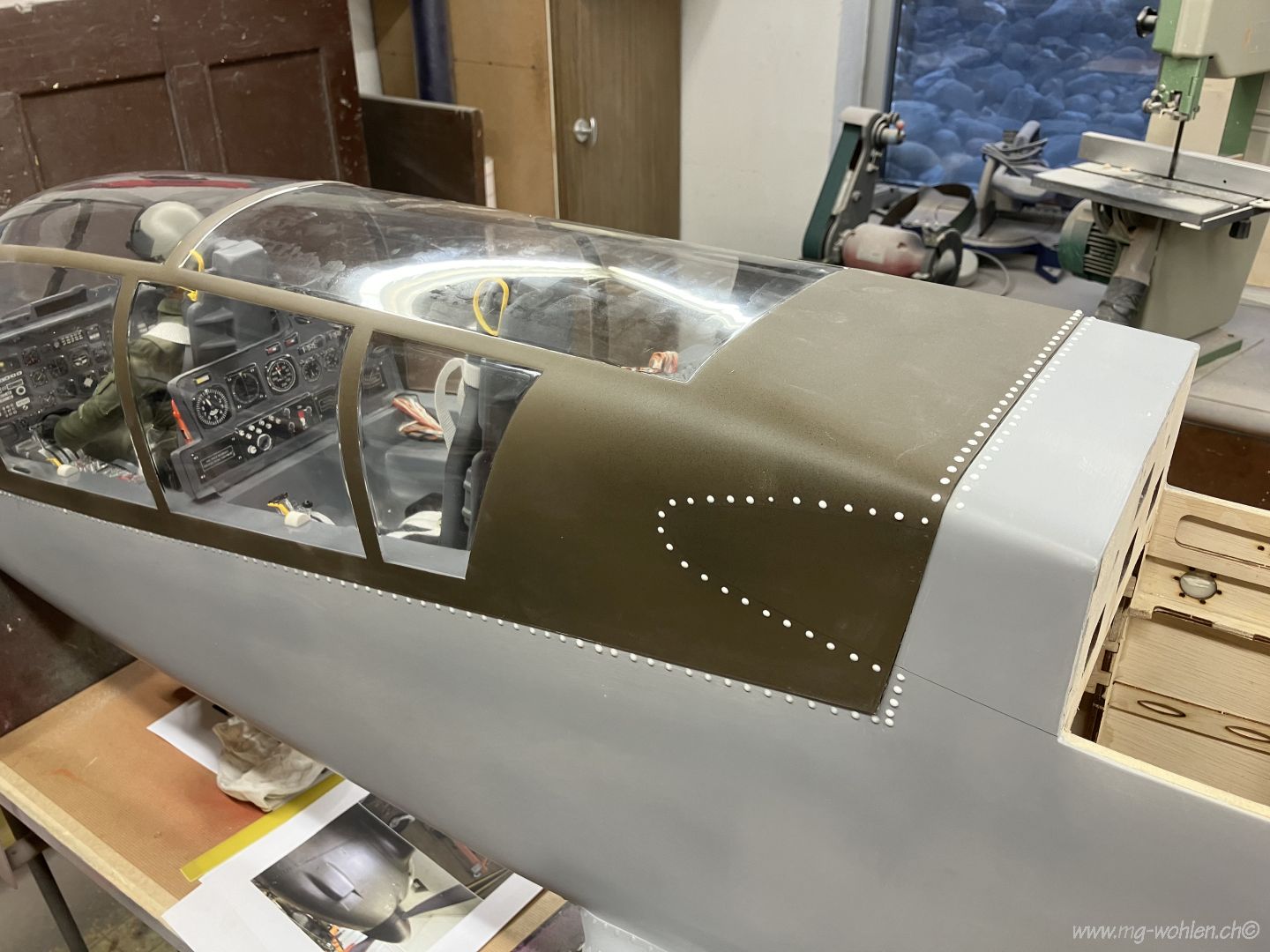

Nieten auf der Haube

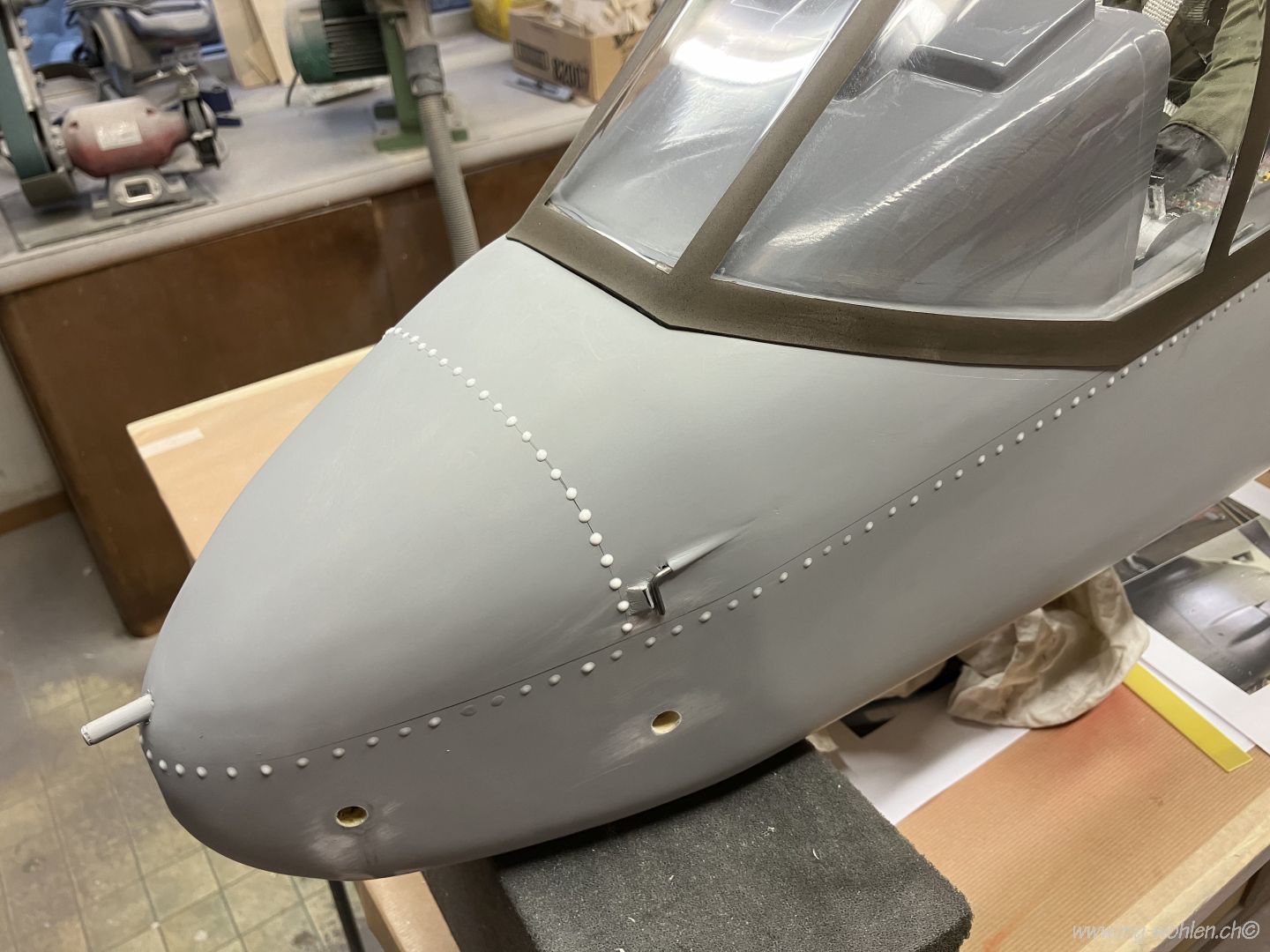

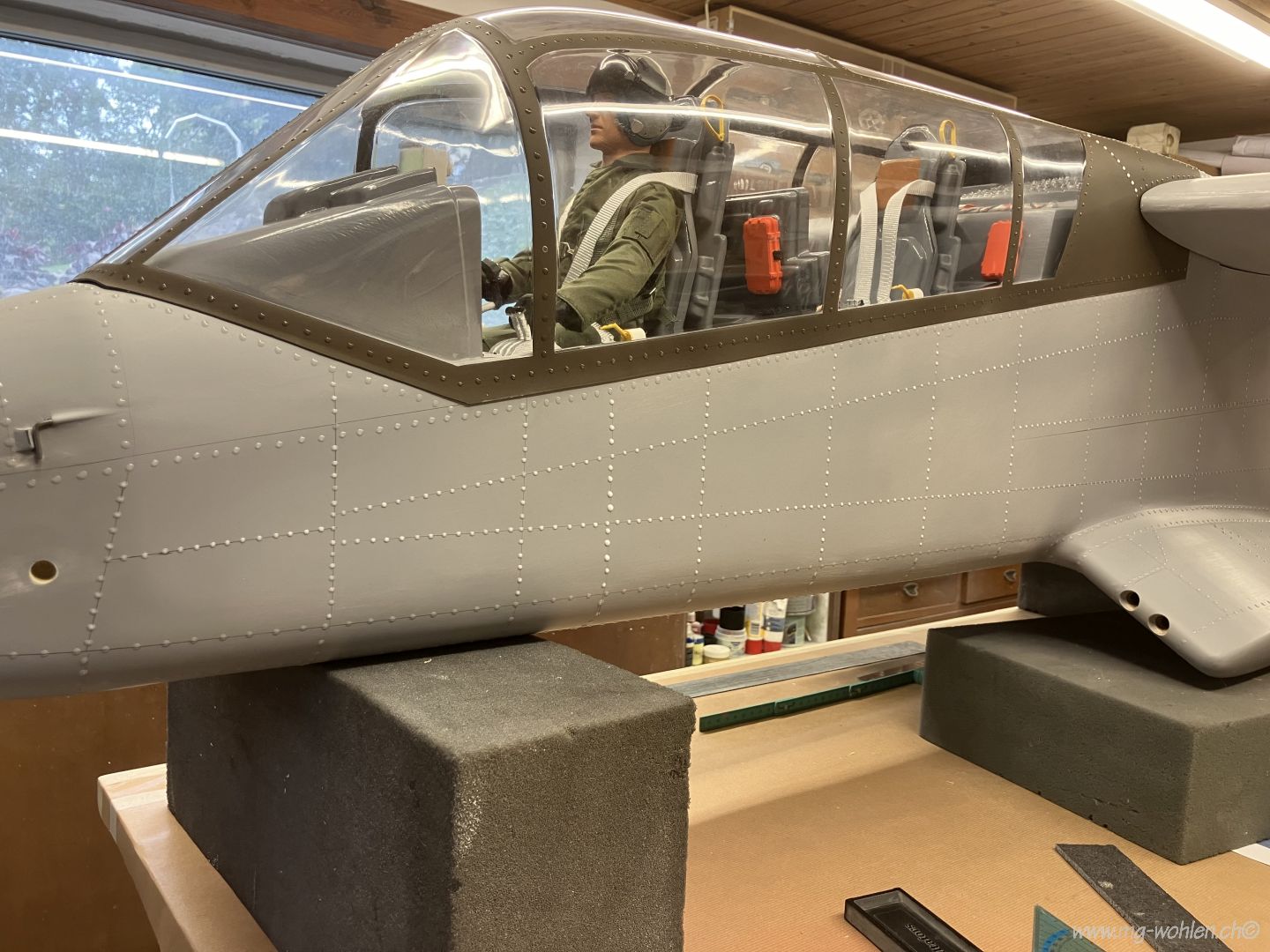

Nieten am Rumpfbug

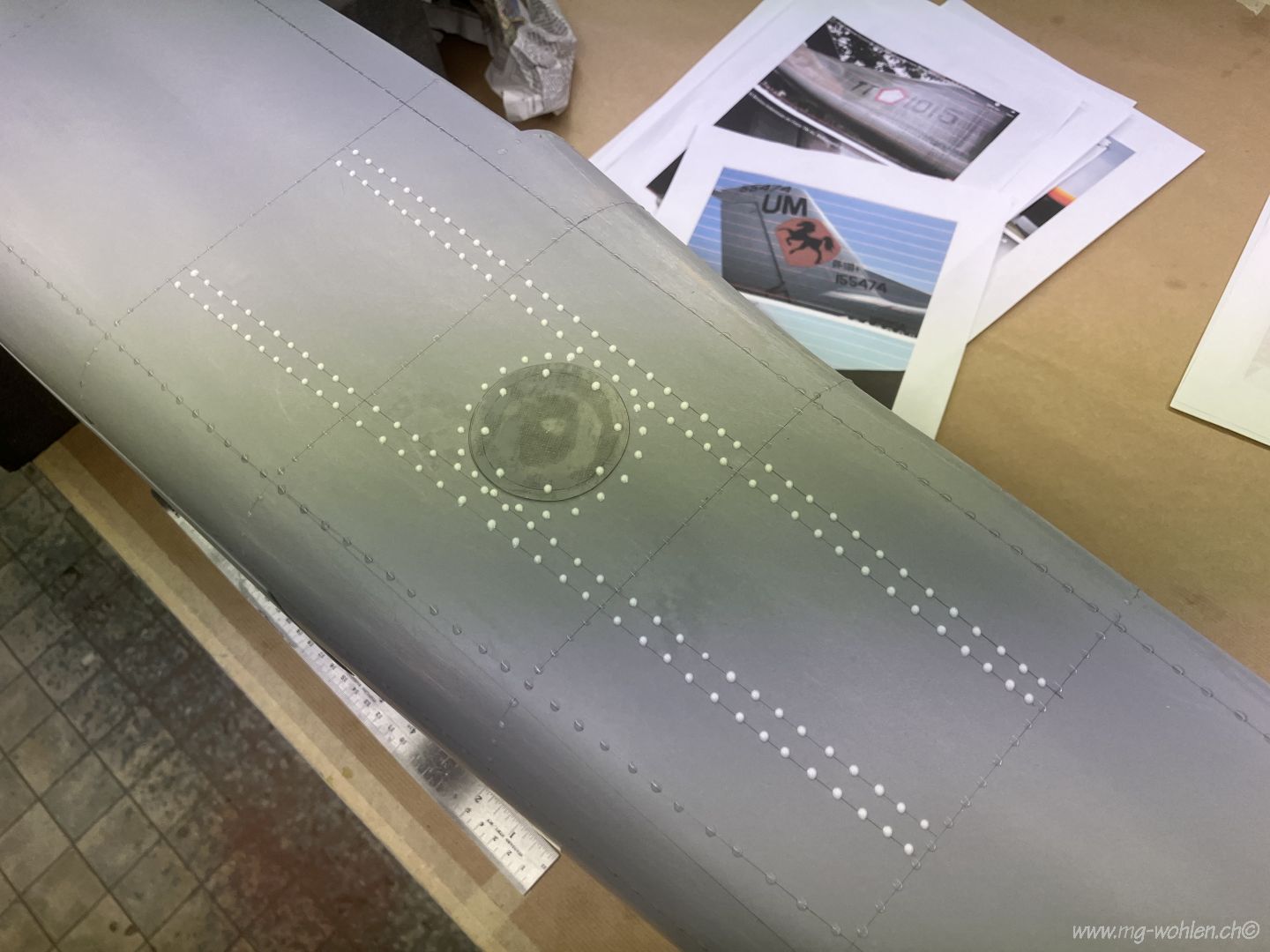

Weitere Nieten
Und weil es so schön aussieht nochmals Nieten

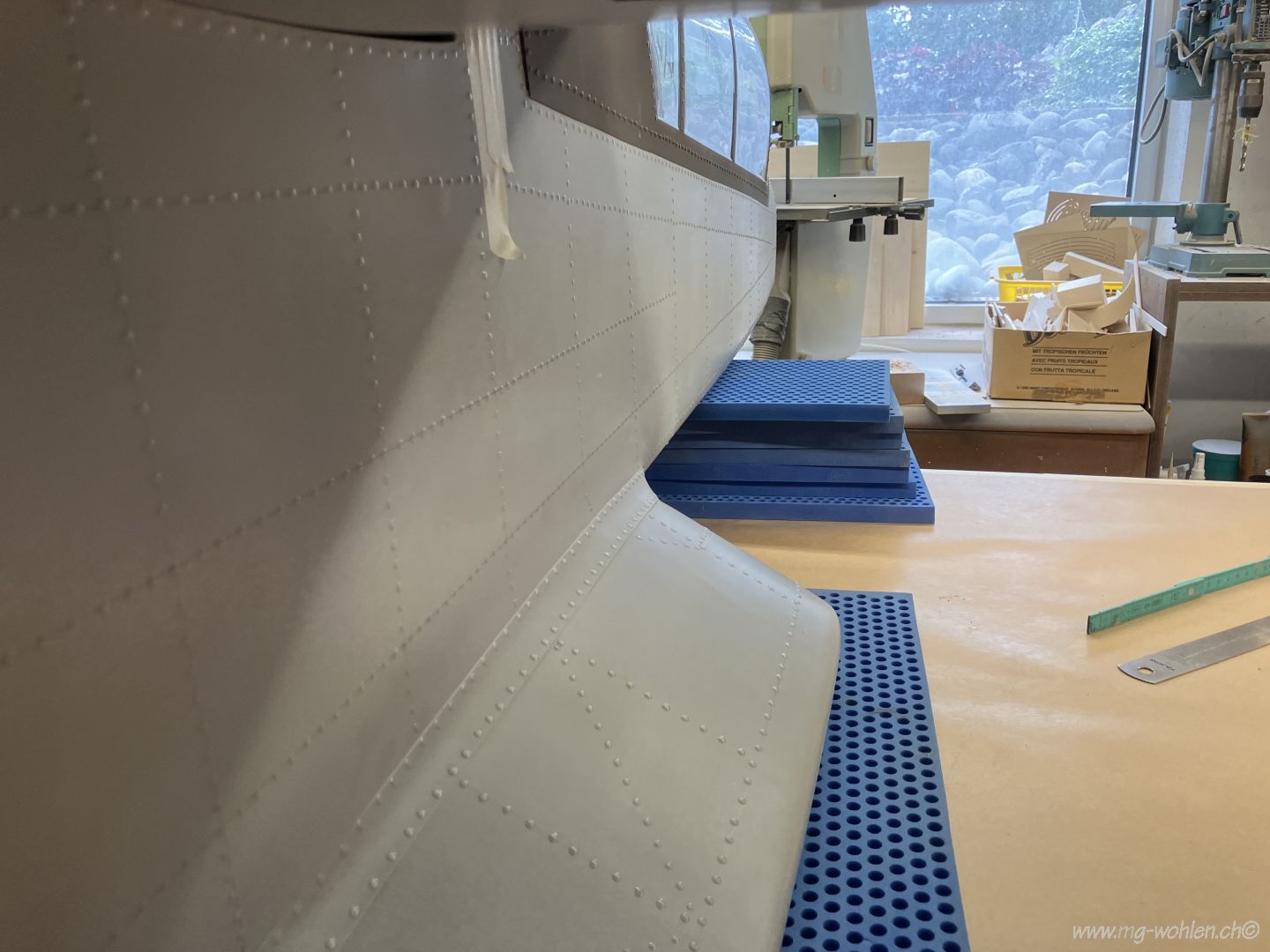

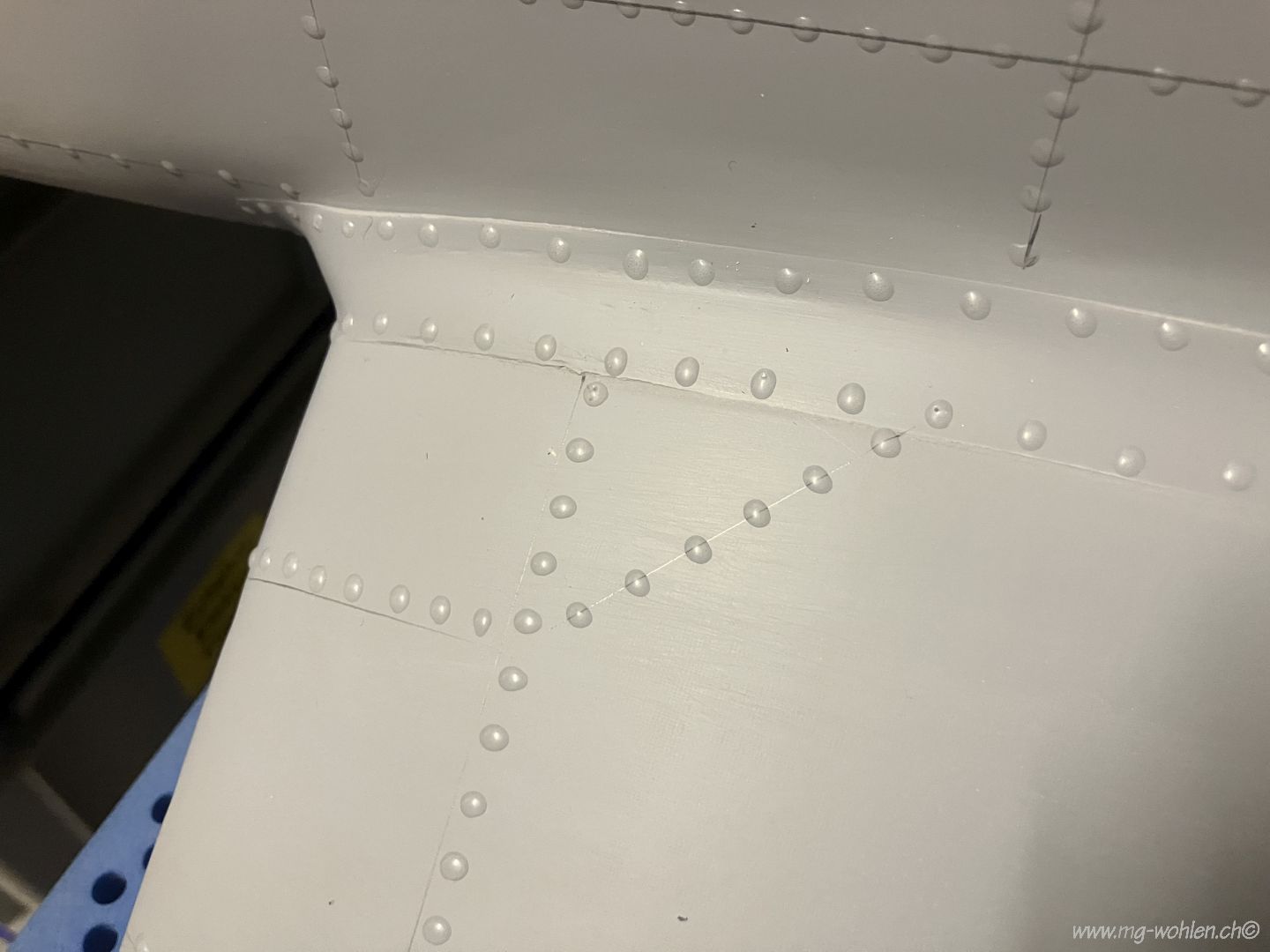

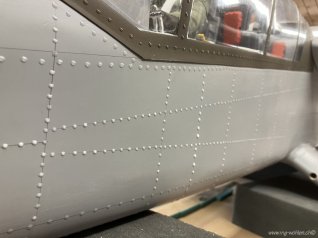

Die Nieten aus der Nähe
Die Grösse und die Anordnung der Nieten haben nur annähernd mit dem Original zu tun

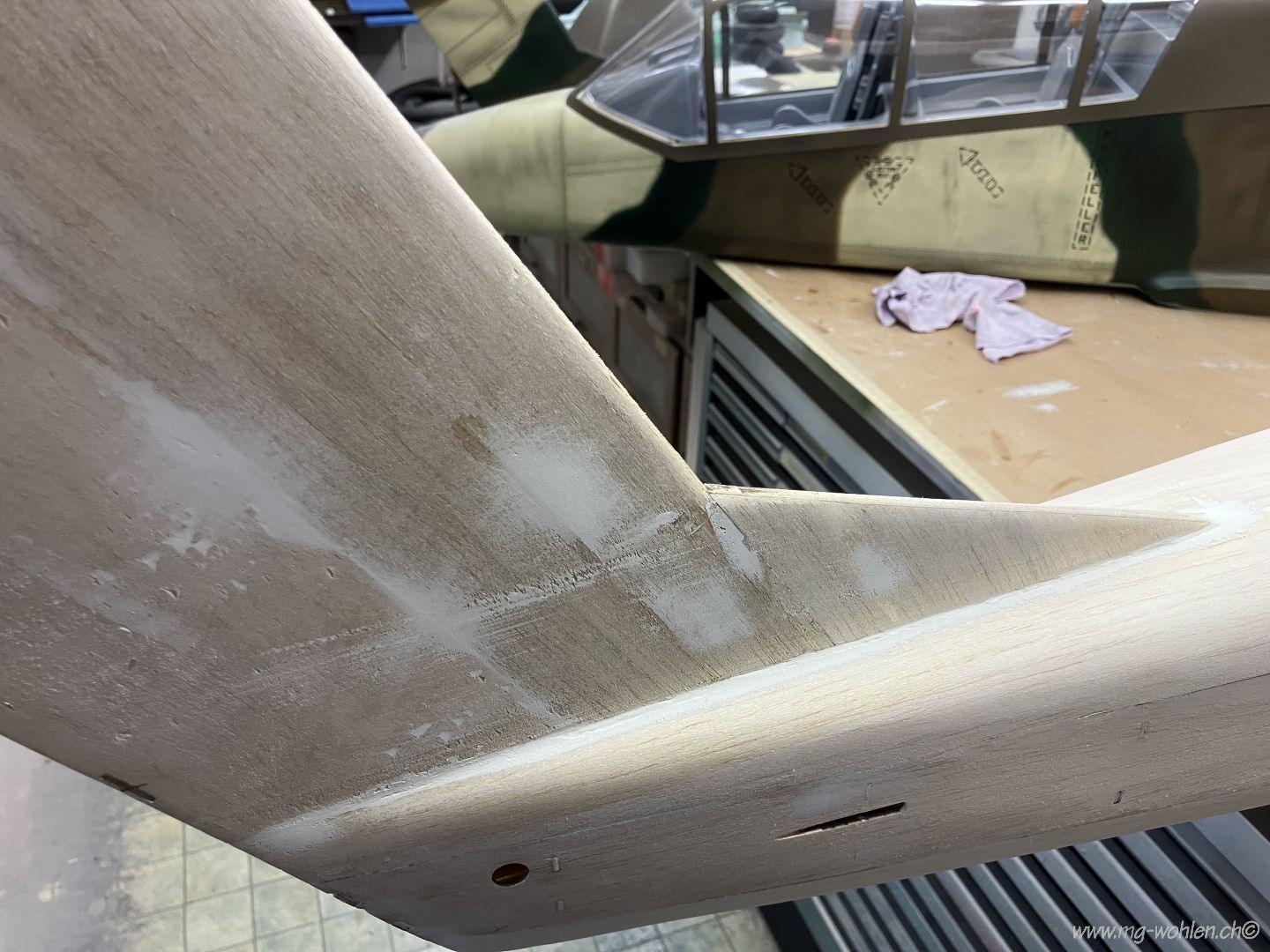

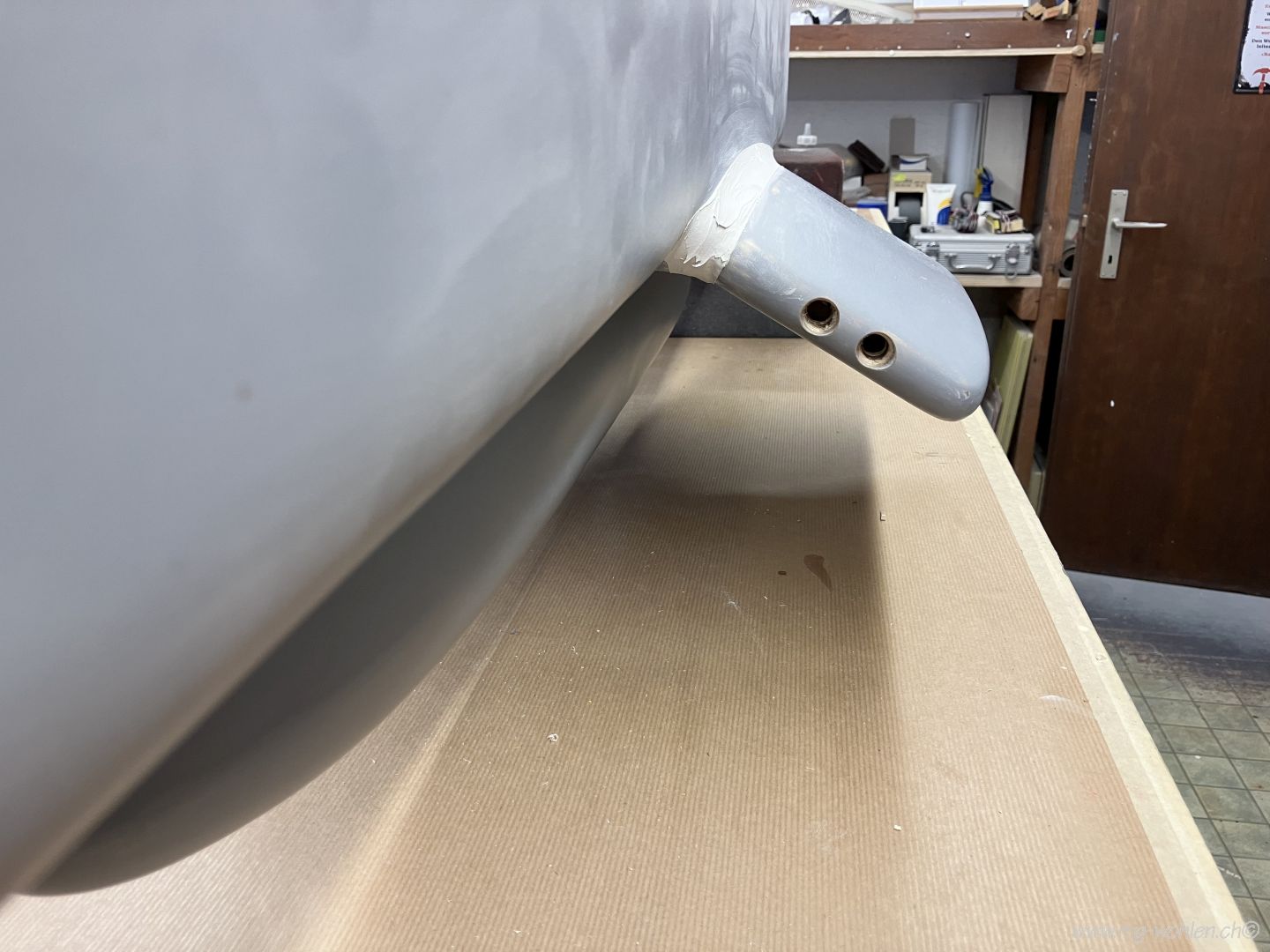

Hier musste nachgespachtelt werden

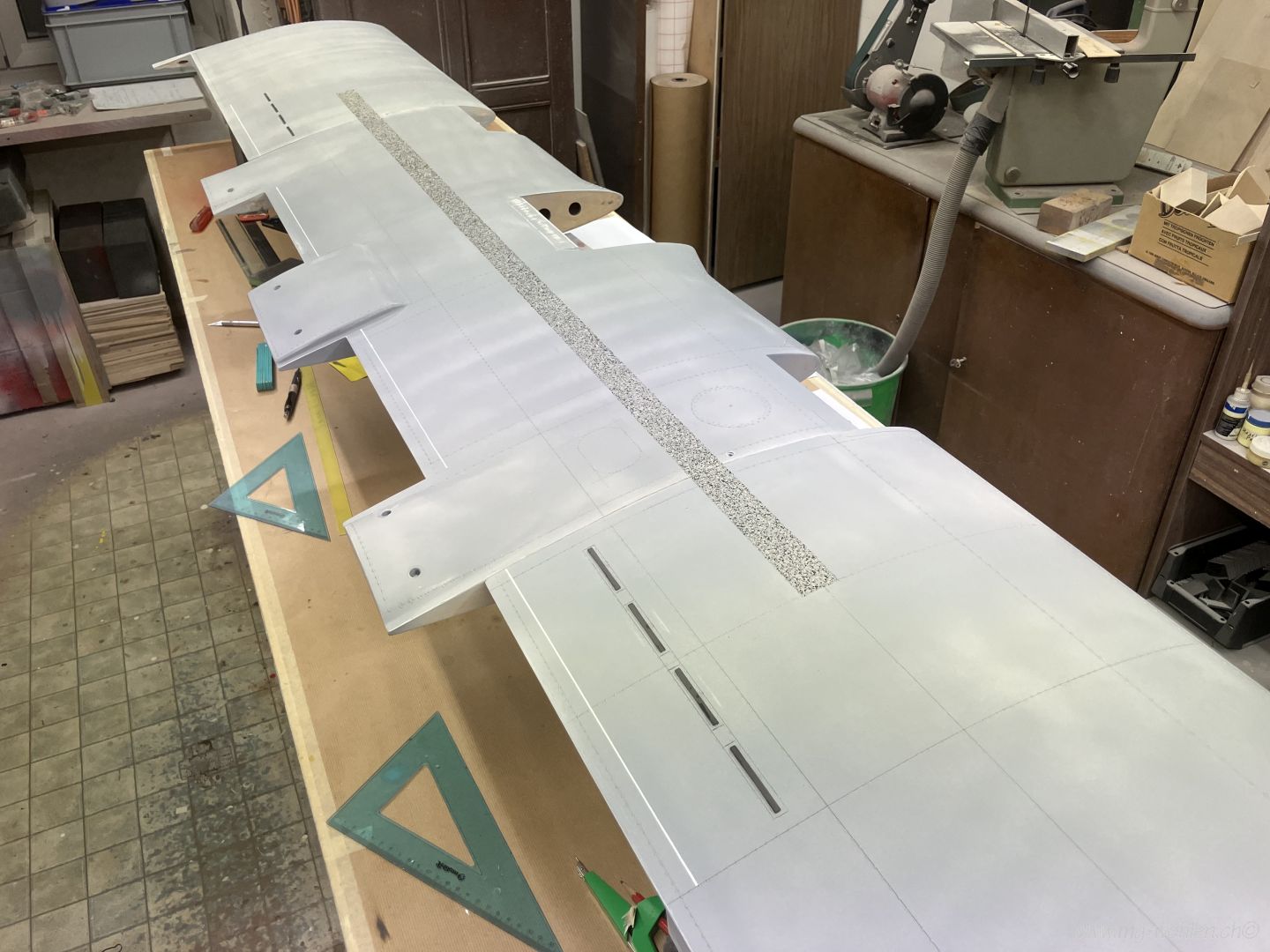

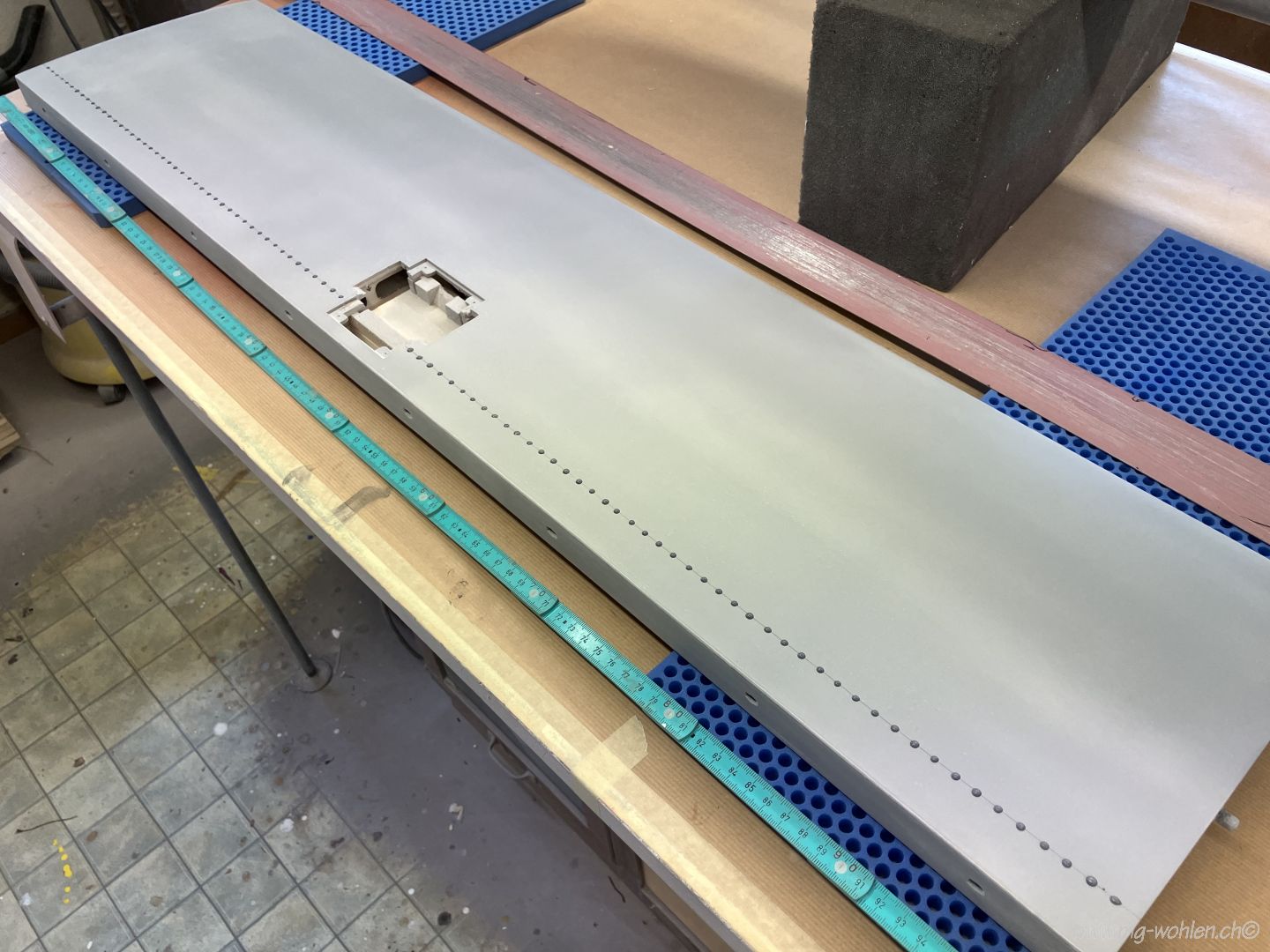

Die Flügeloberseite wird für die Nieterei vorbereitet

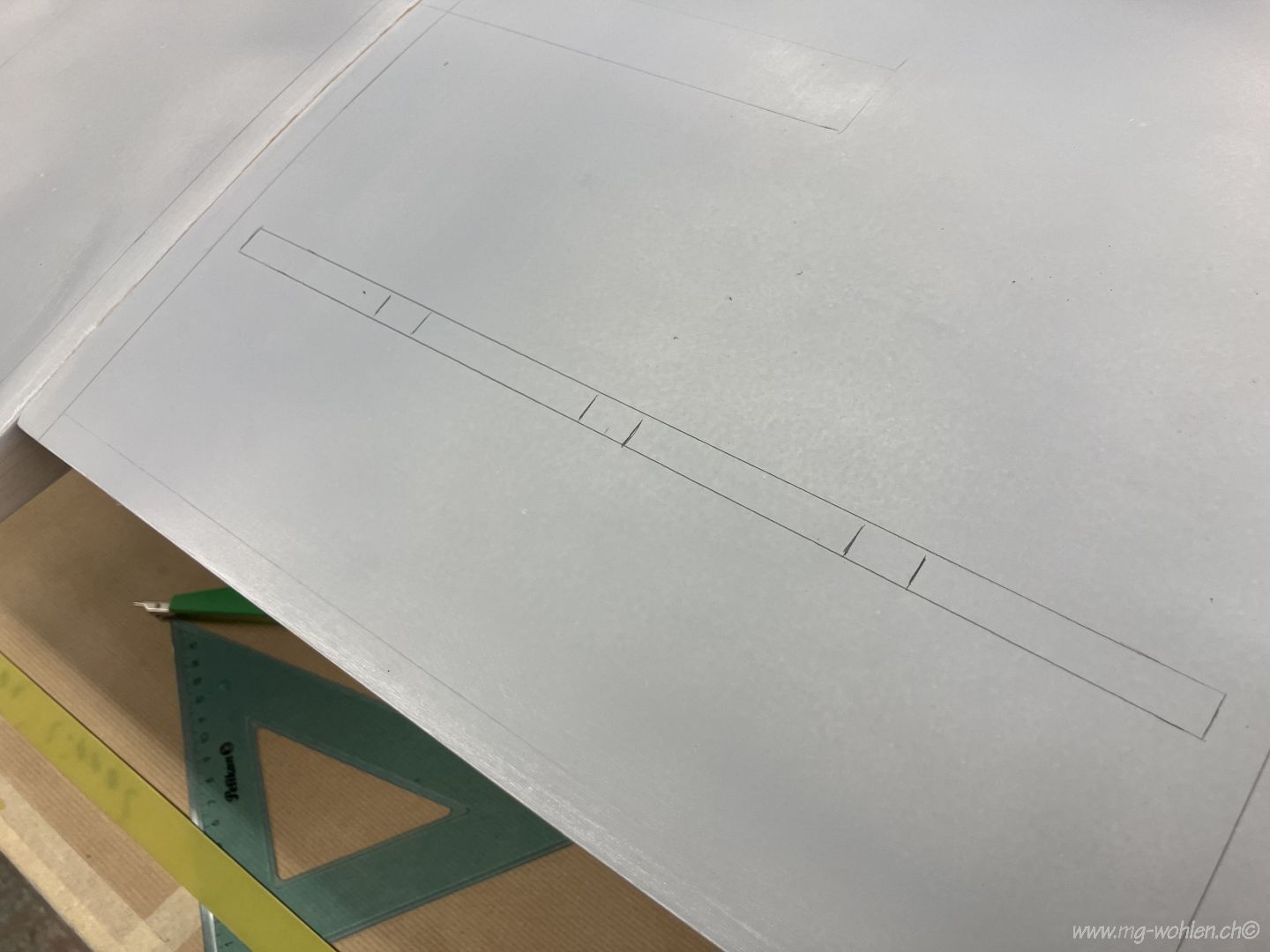

Anzeichnen der Air brakes

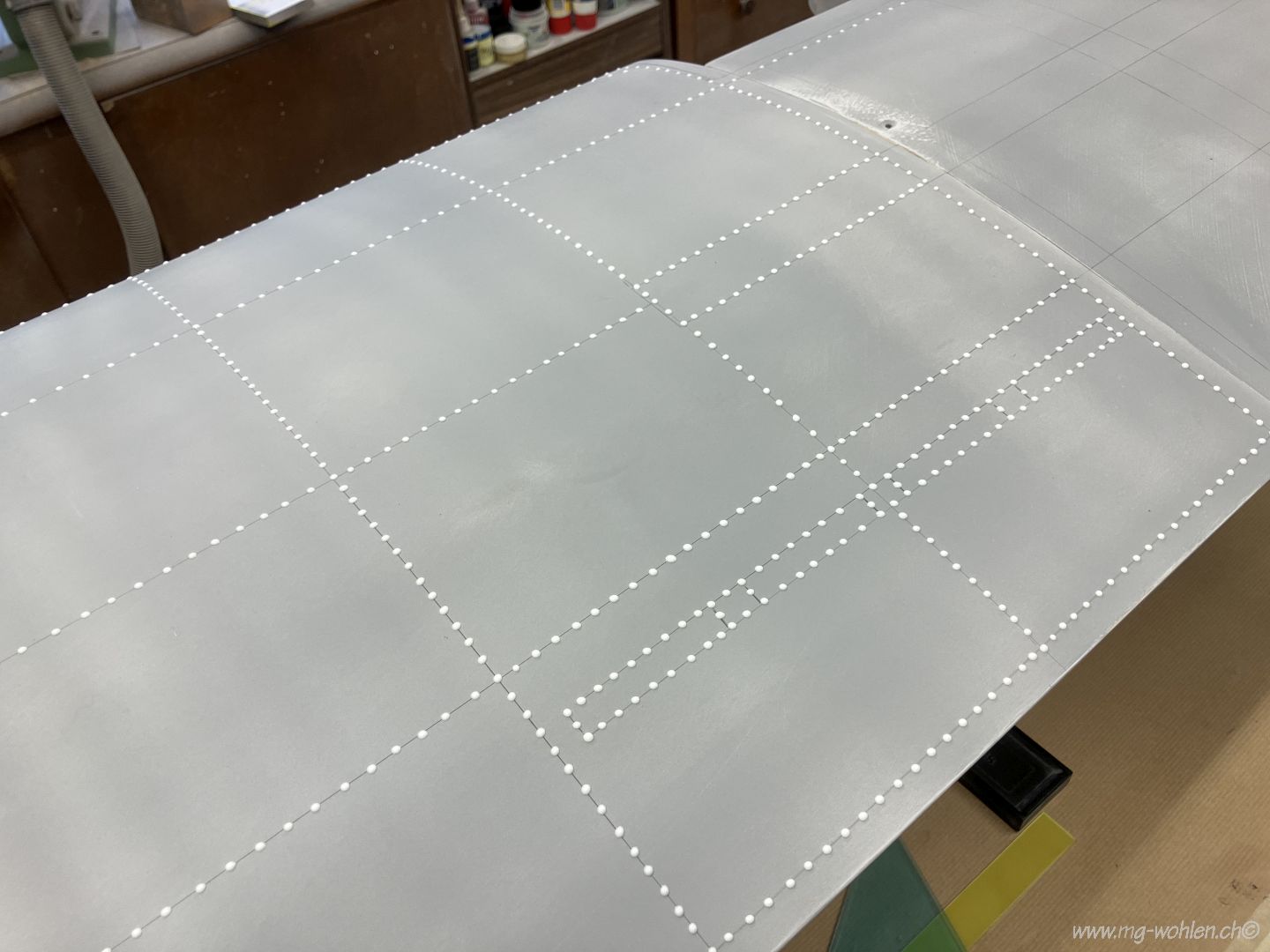

Auf der Oberseite der Tragfläche befinden sich über 1000 Nieten

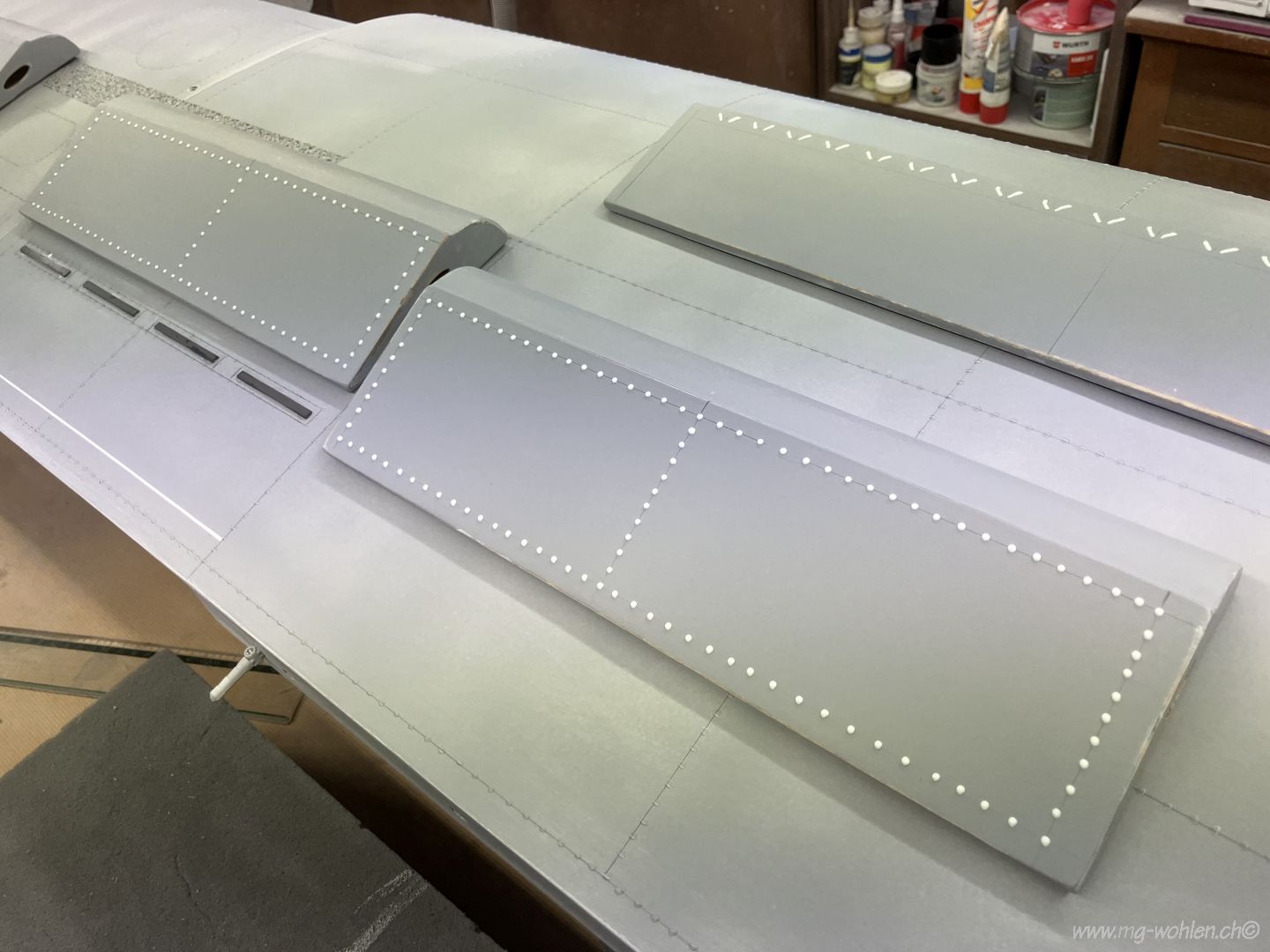

Air brakes sind imitiert und die Struktur ist aufgetragen

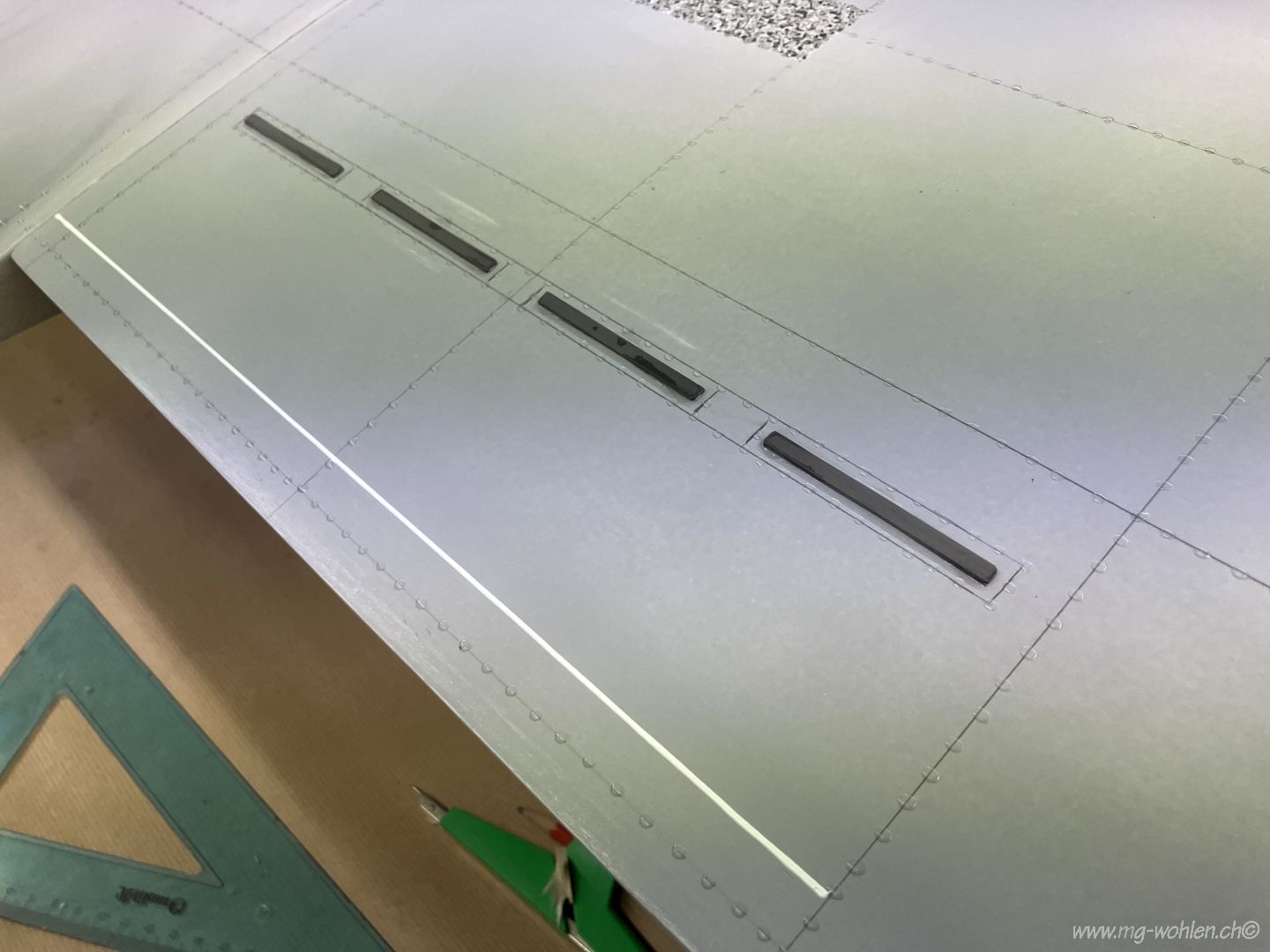

Nahaufnahme der Air brakes Imitation
Oben sieht man die Andeutung der Vortex Generatoren
Hier die Andeutung vom Blechstoss

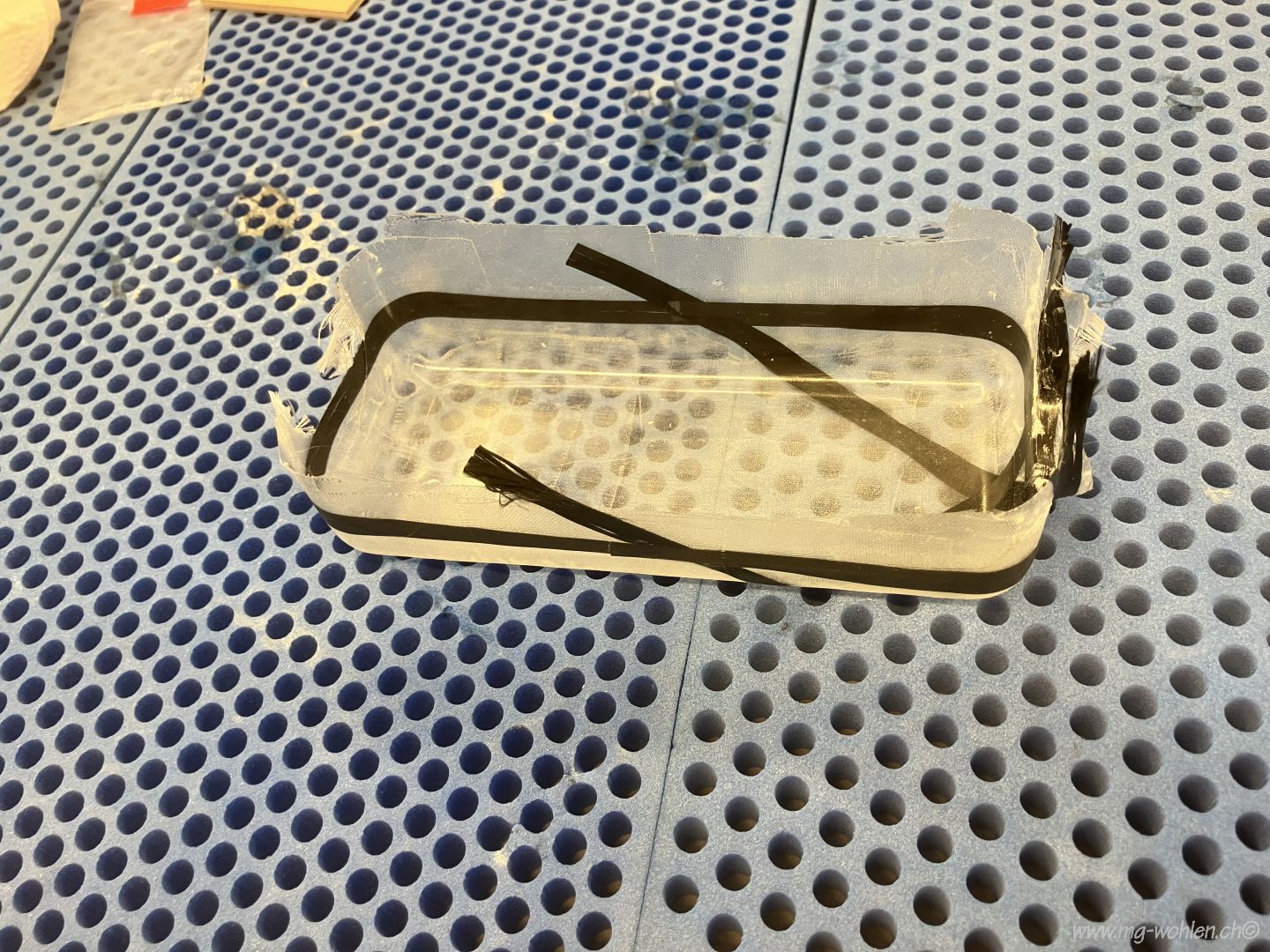

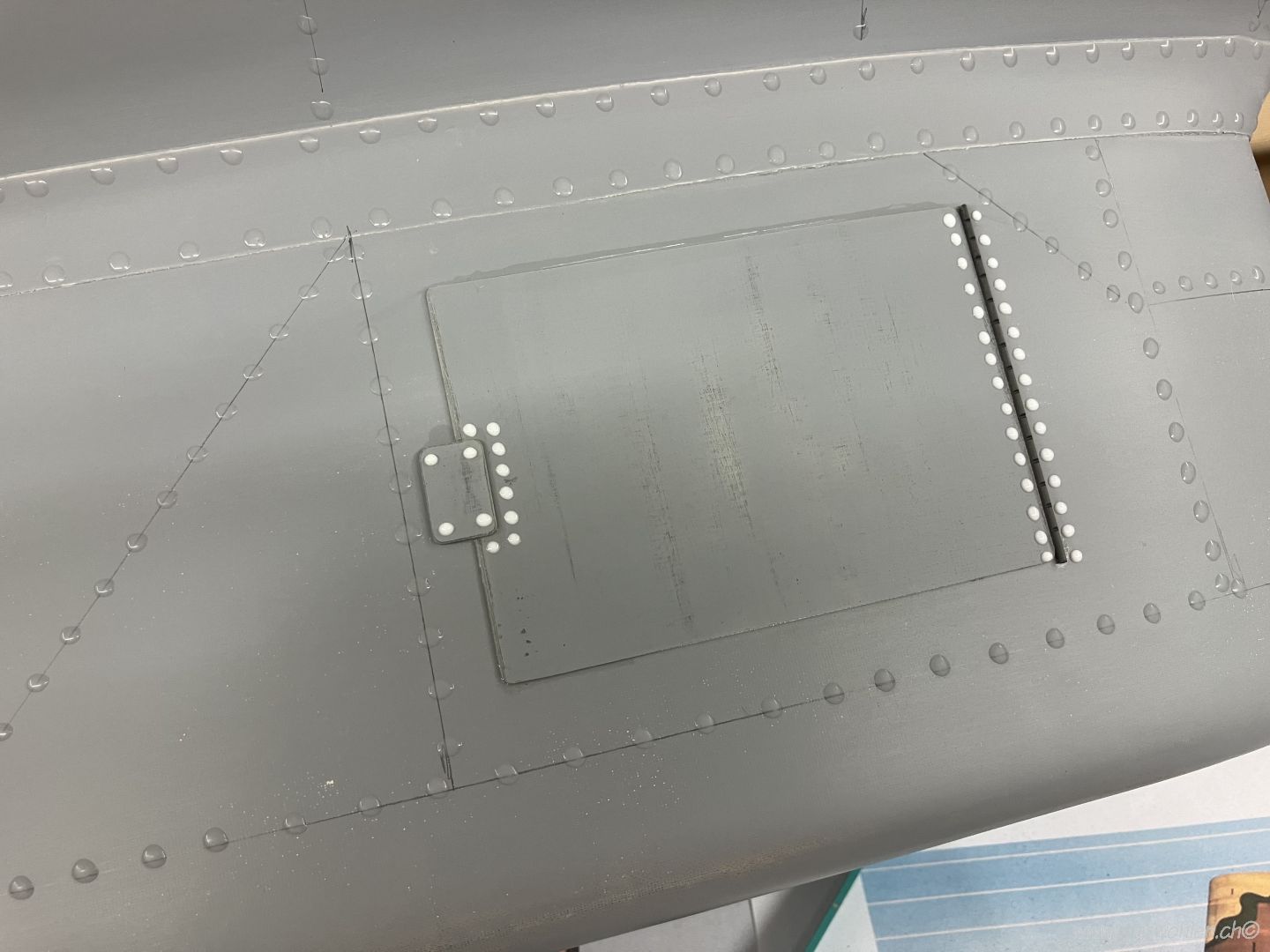

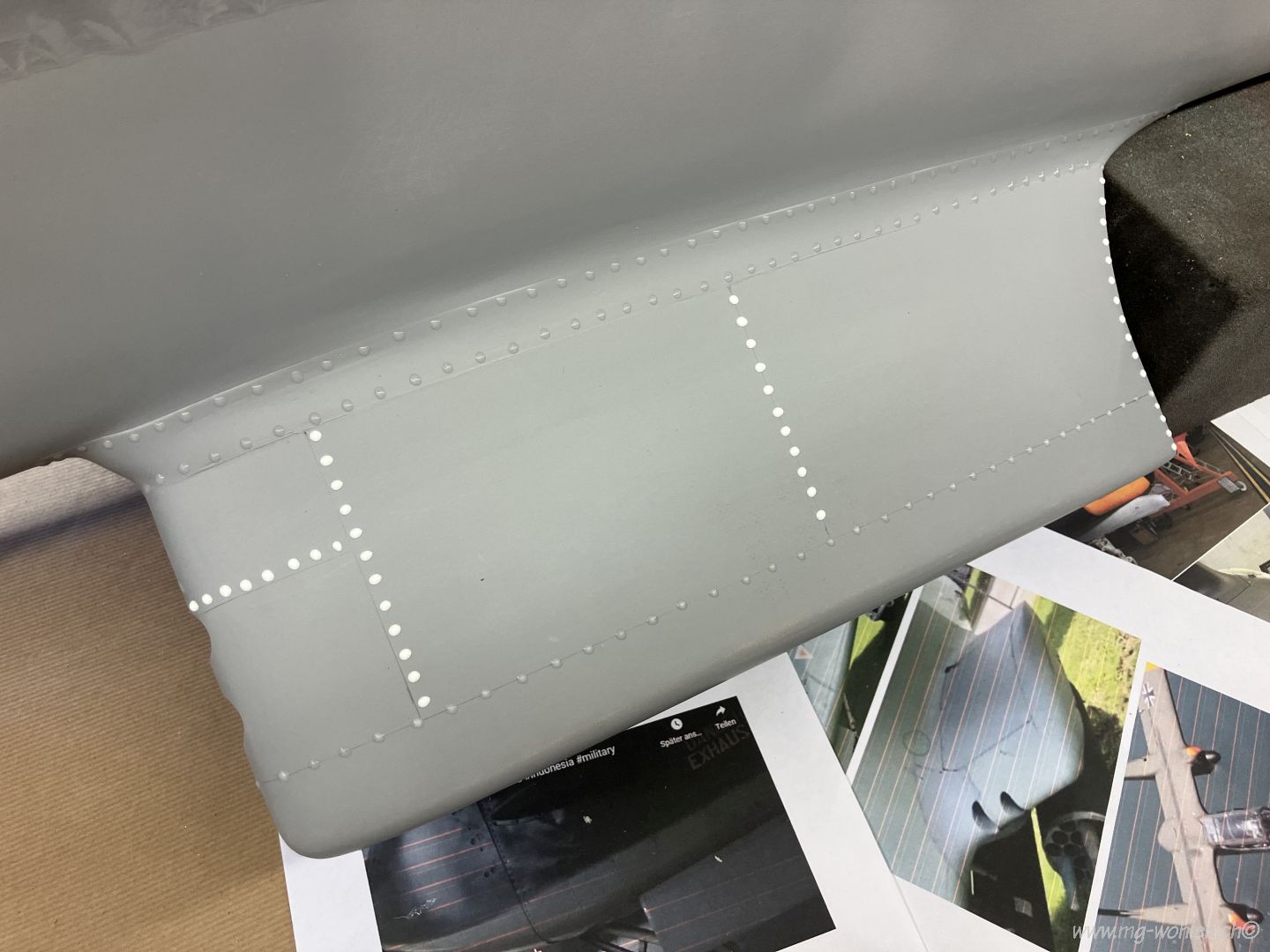

Der Deckel für die MG Munition

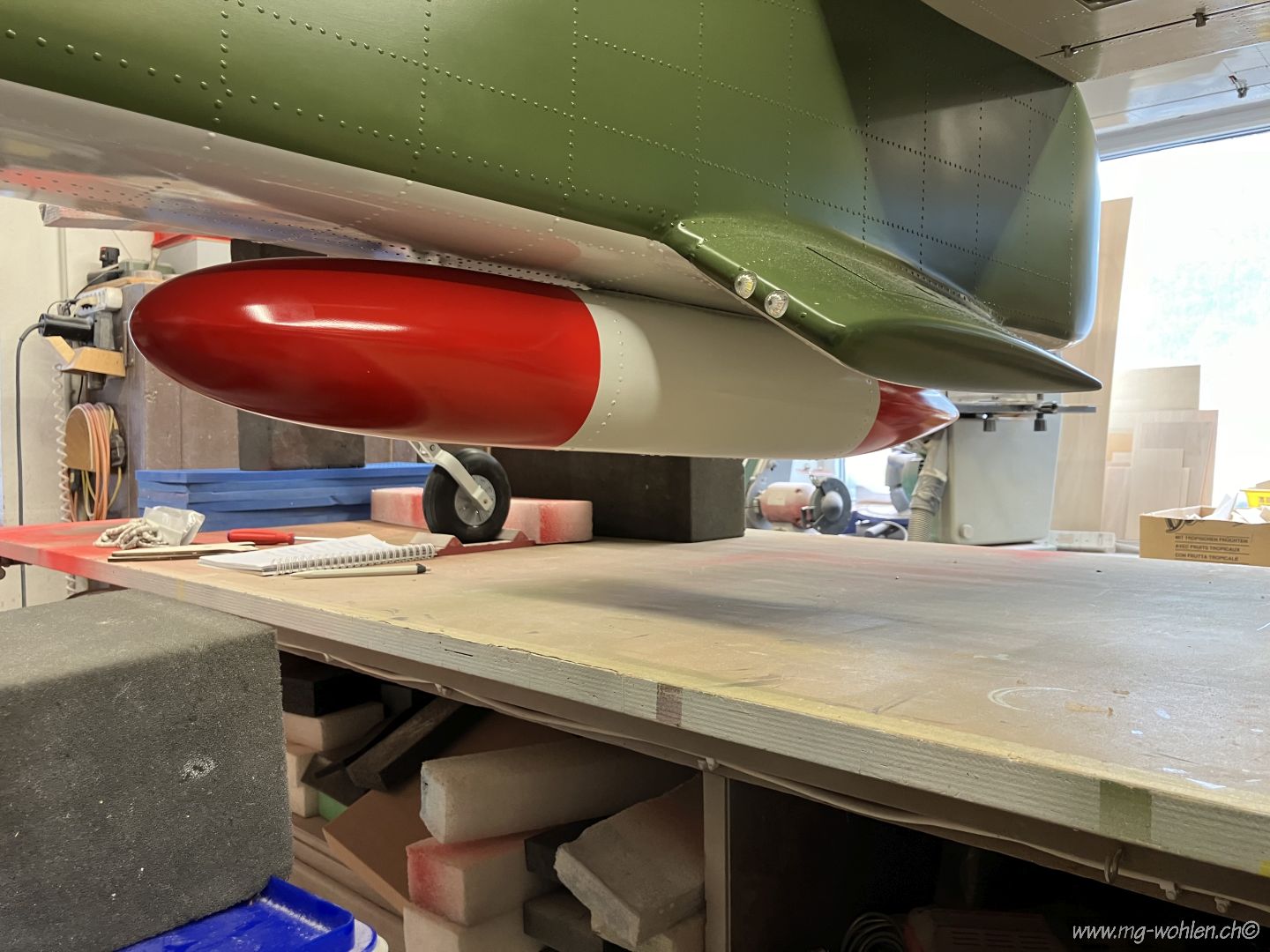

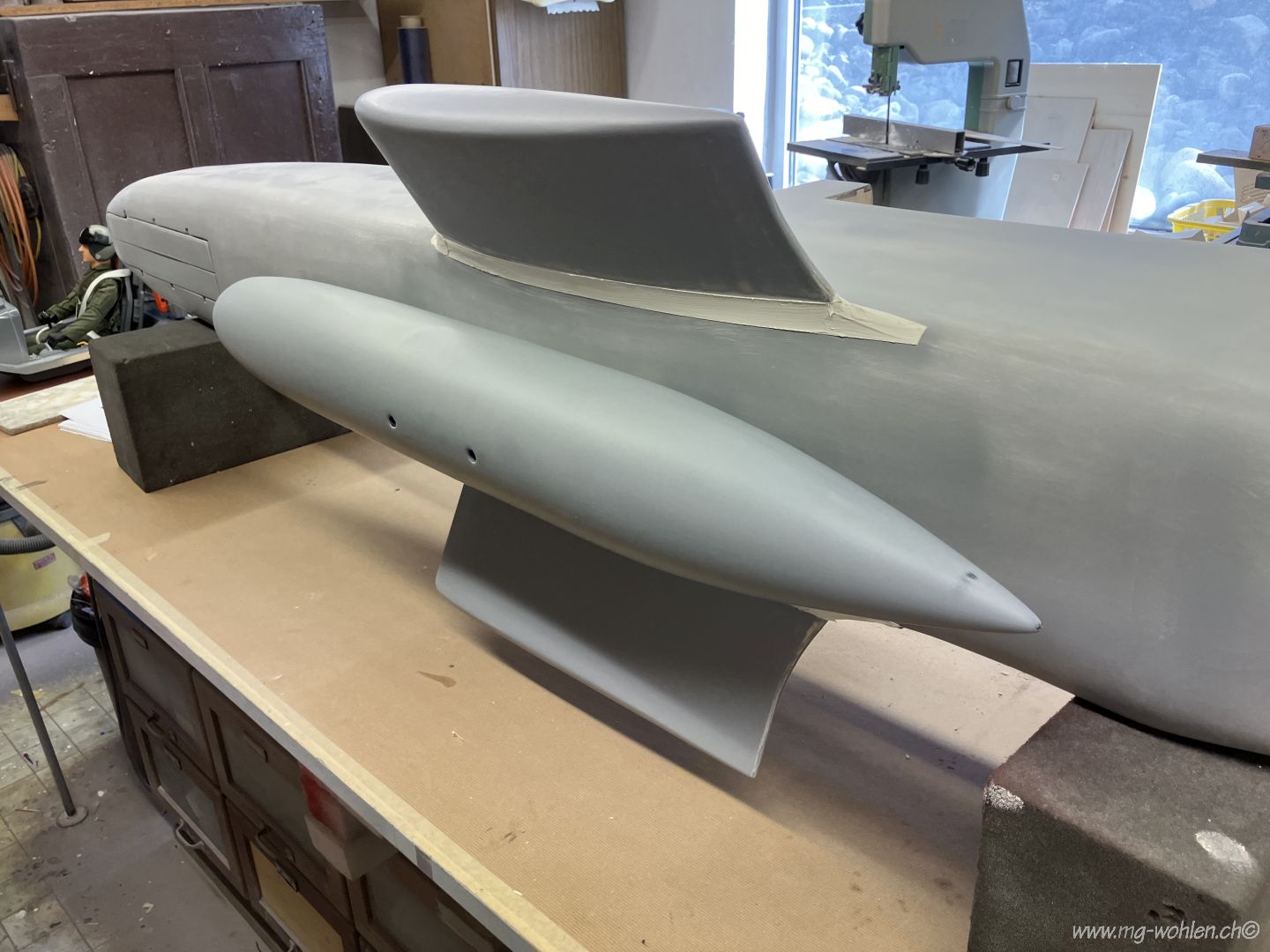

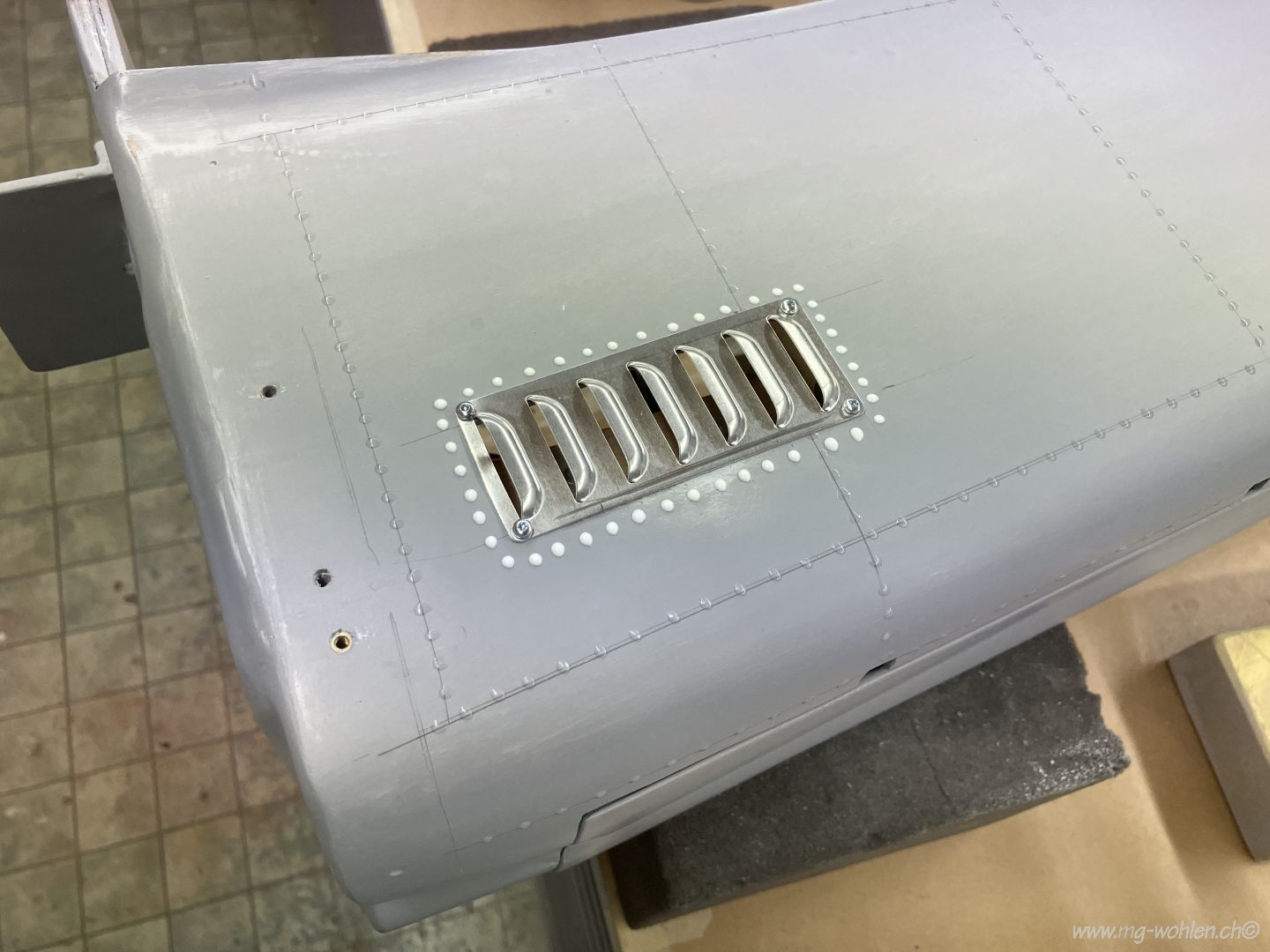

Der Einlass für die Auspuffkühlung
Und hier auch noch ein Deckelchen
Diese Zubehörteile werden erst am Schluss montiert

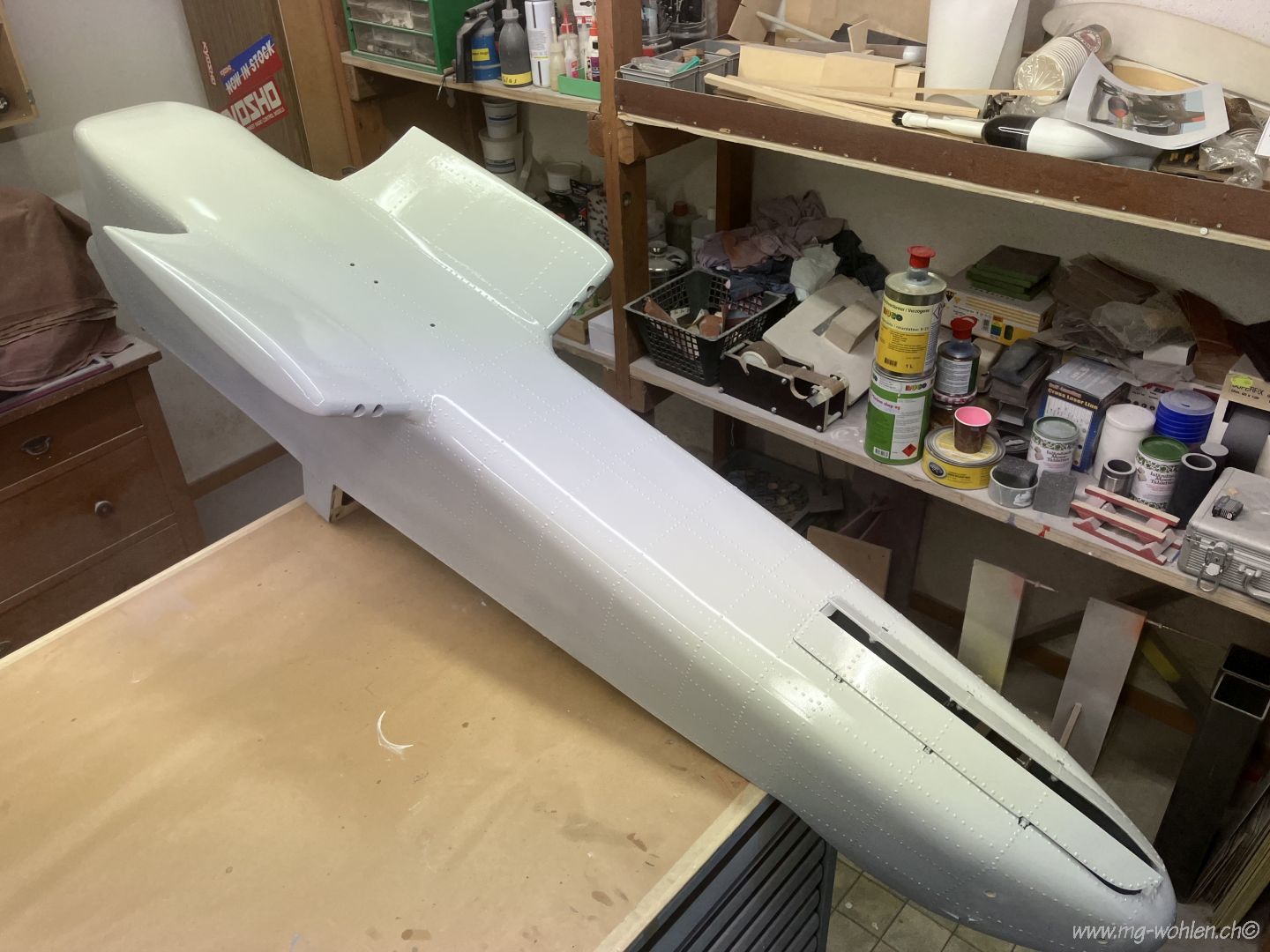

Die Unterseite wird grau gespritzt
Teile am trocknen
Nach dem Trocknen habe ich festgestellt dass es glanz statt Mattfarbe ist

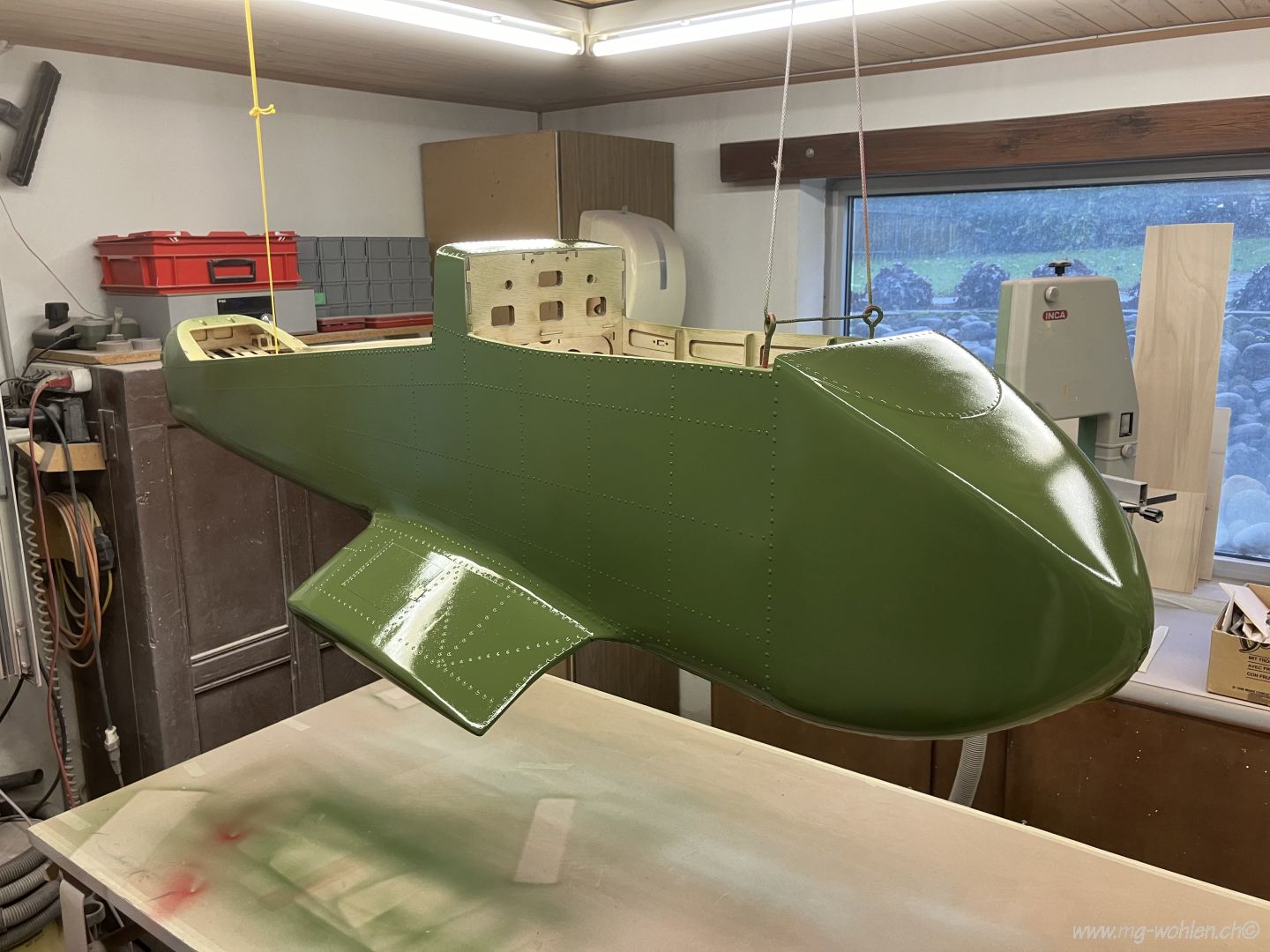

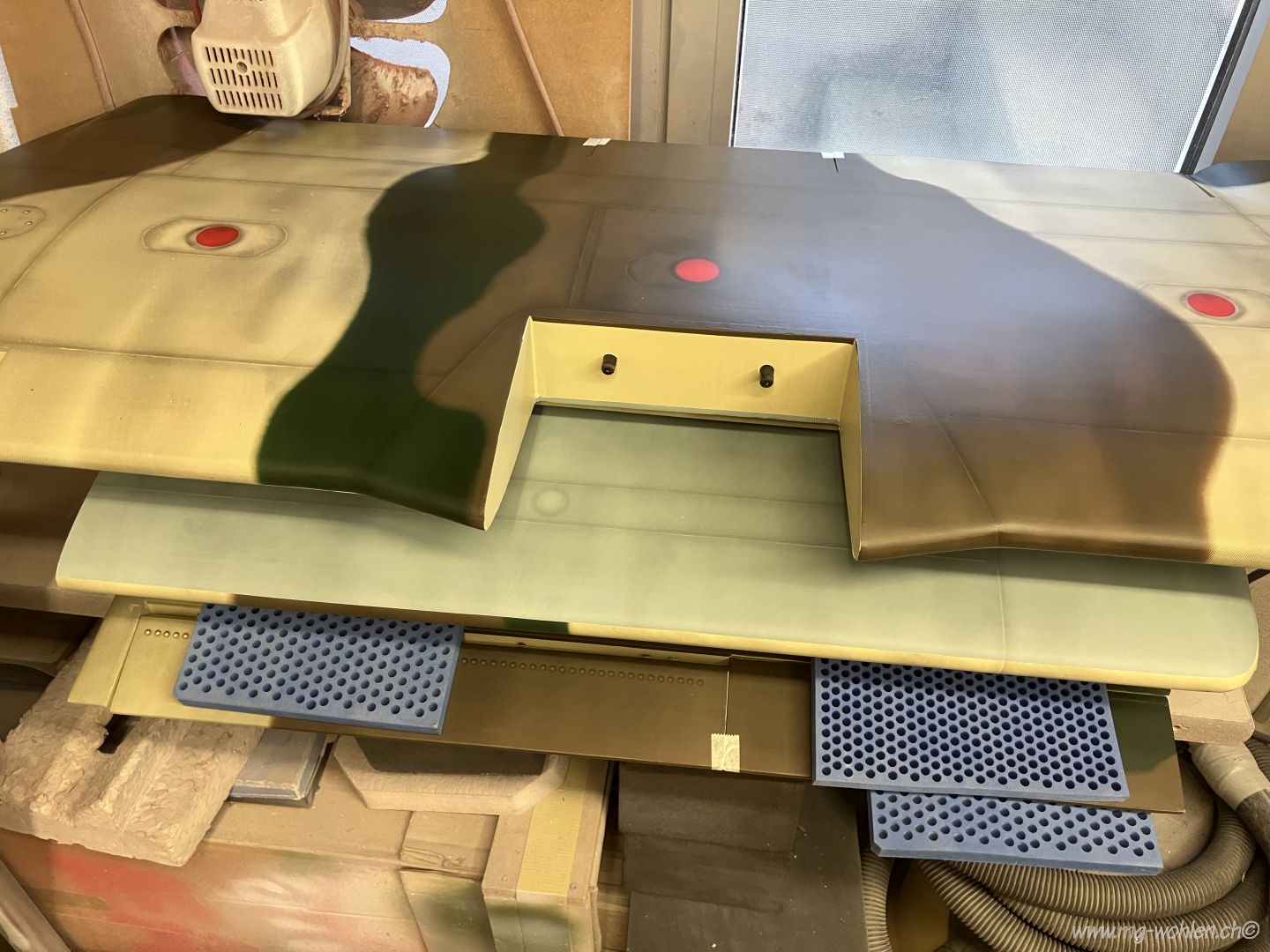

Der Mittelrumpf in grün

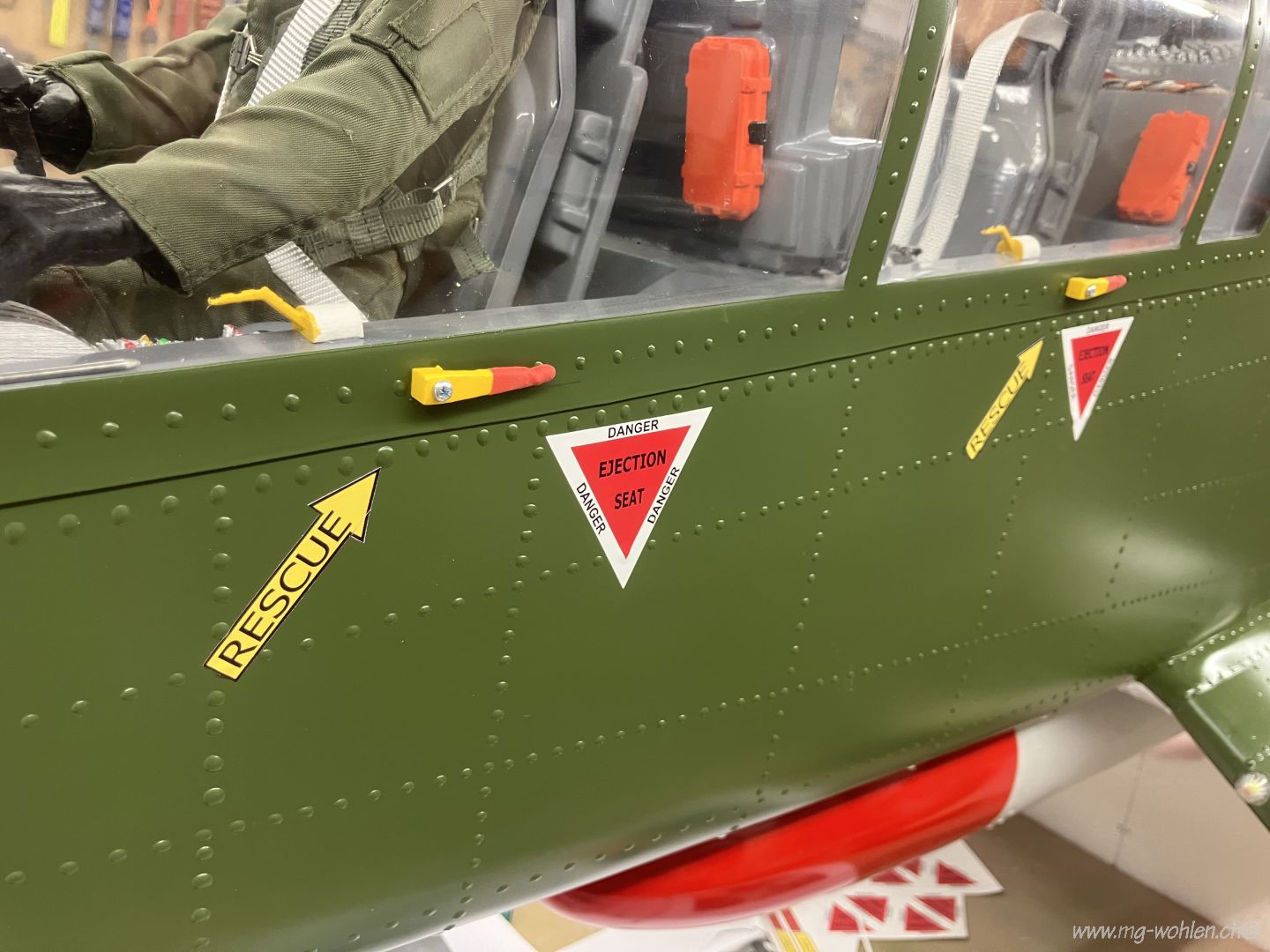

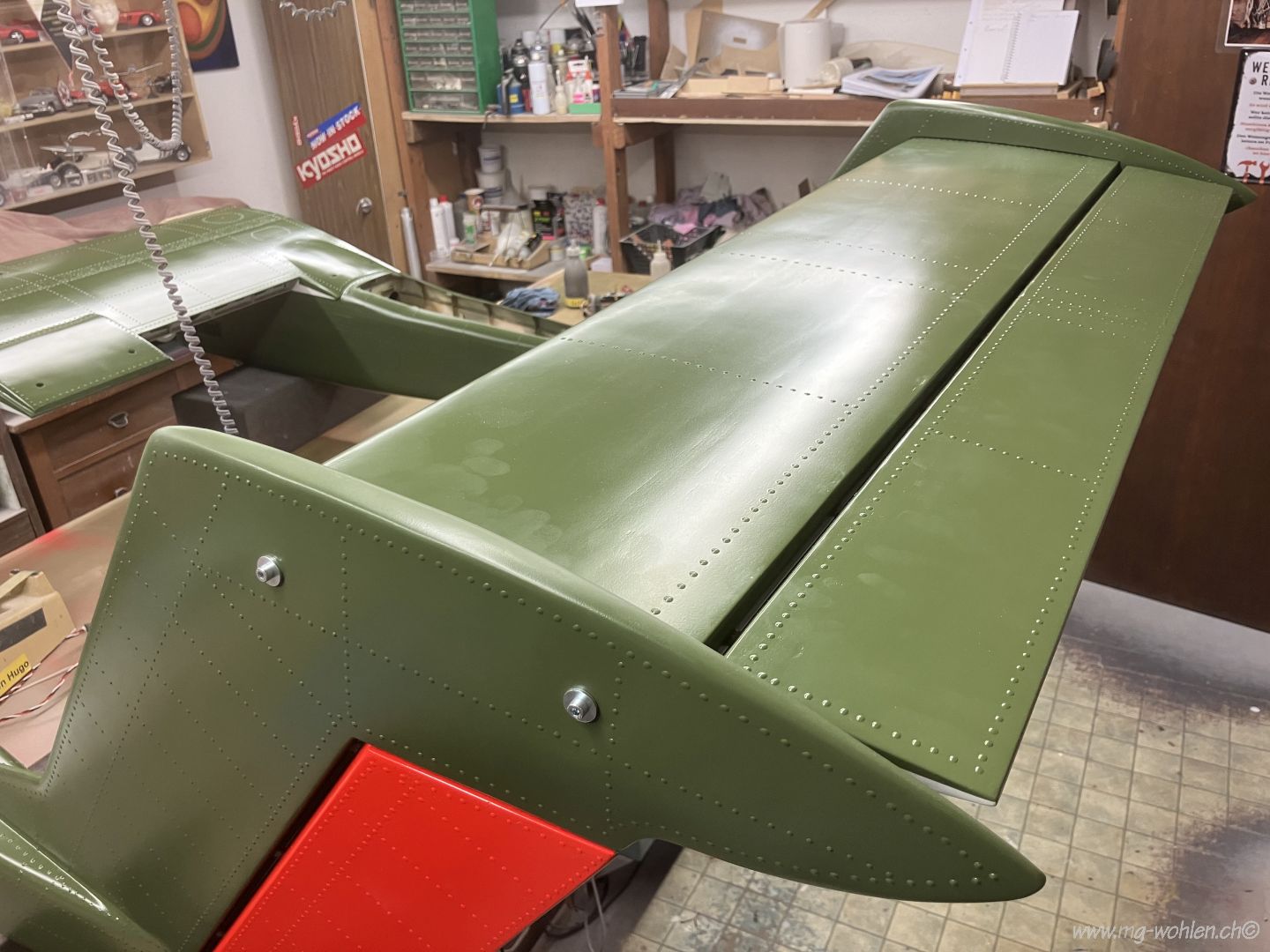

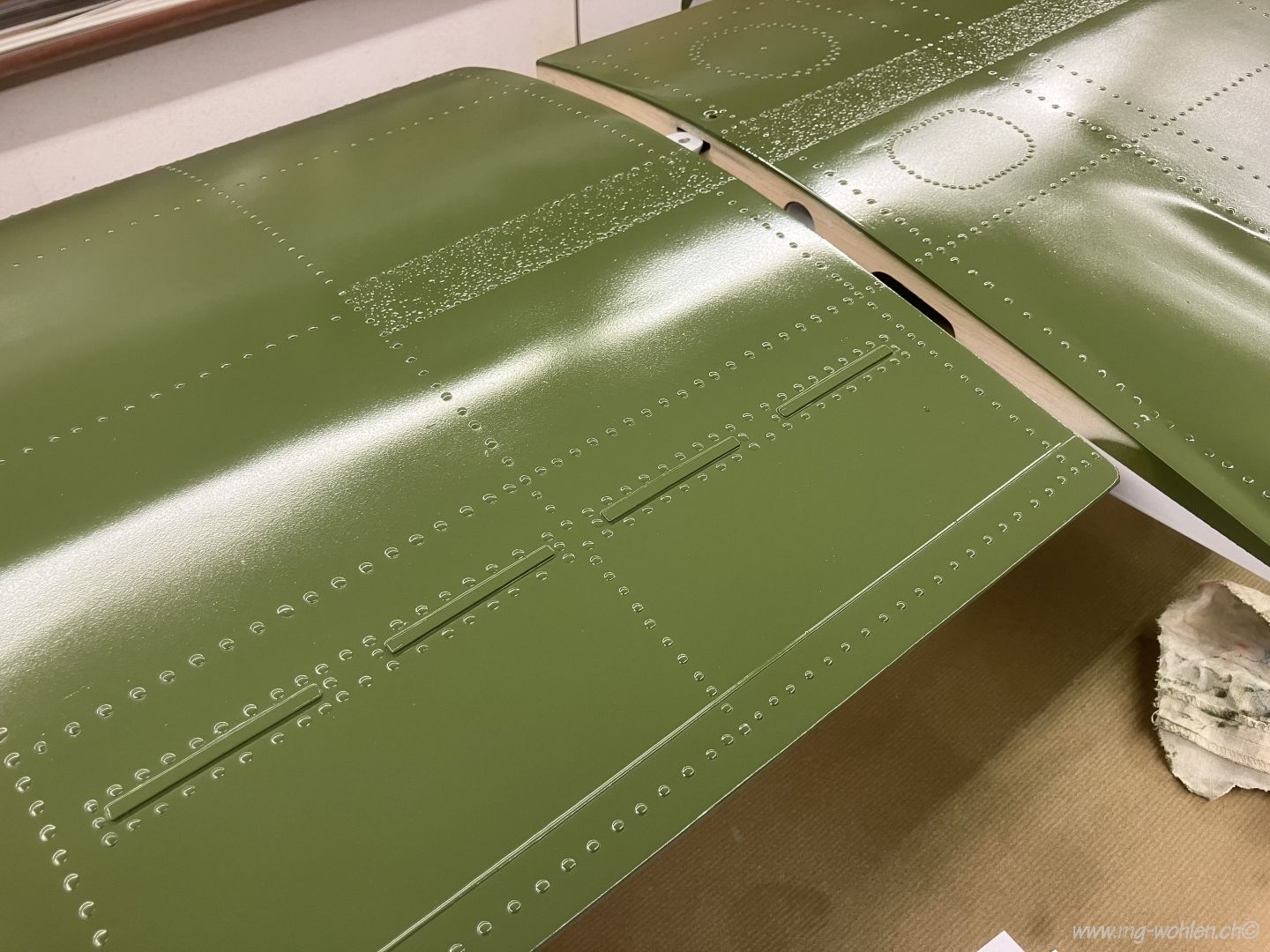

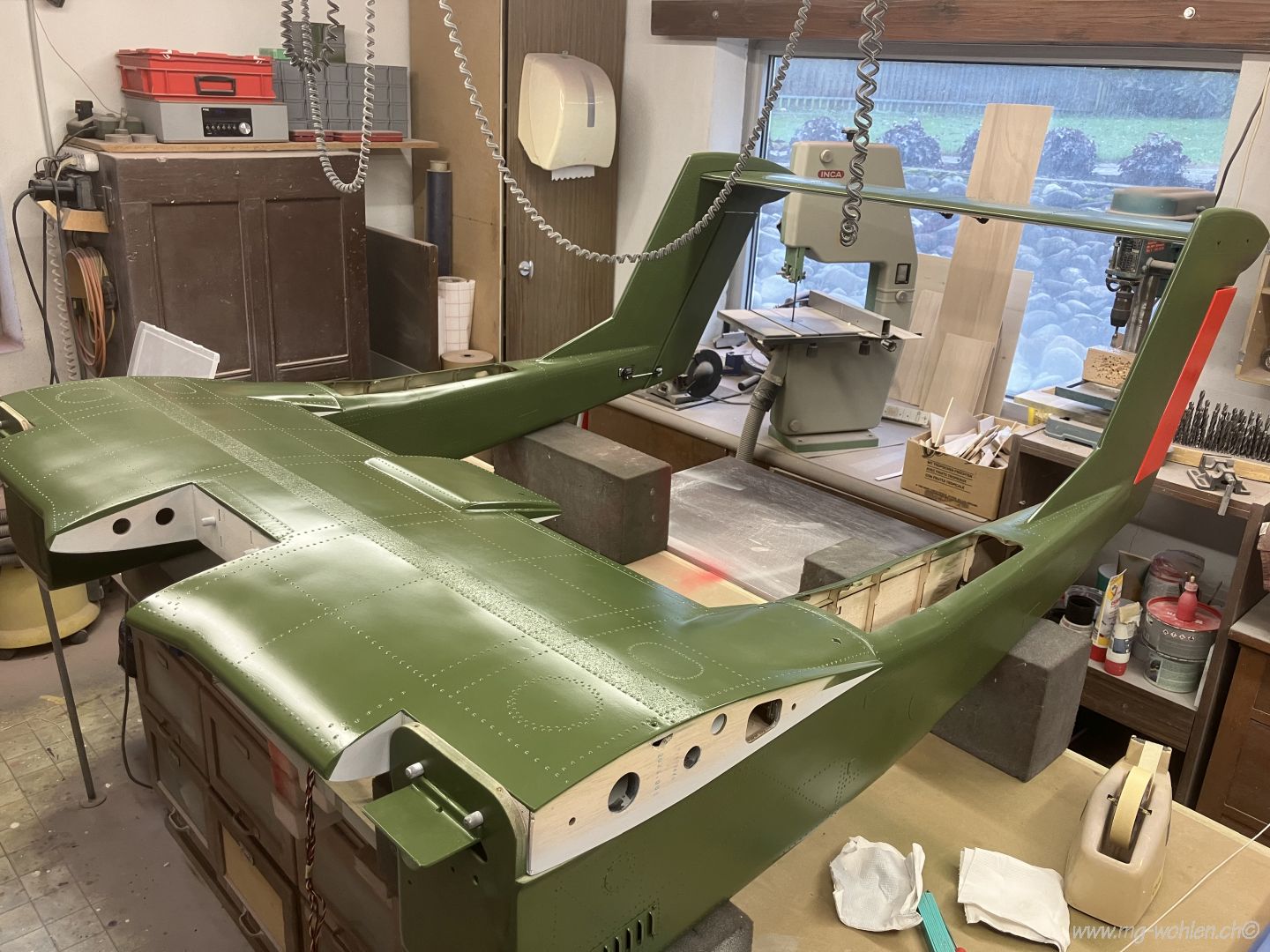

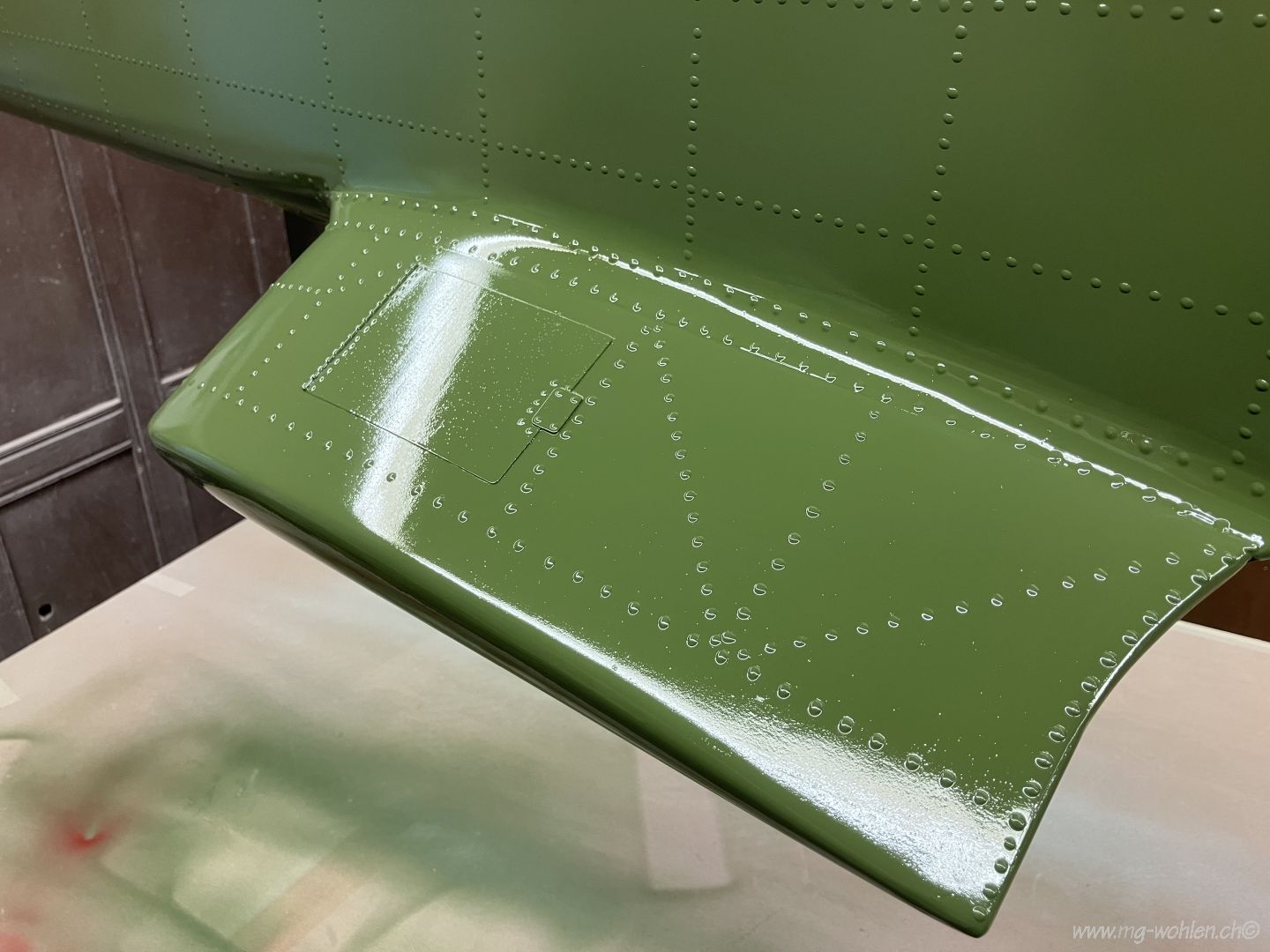

Jetzt kommen die Nieten richtig zur Geltung

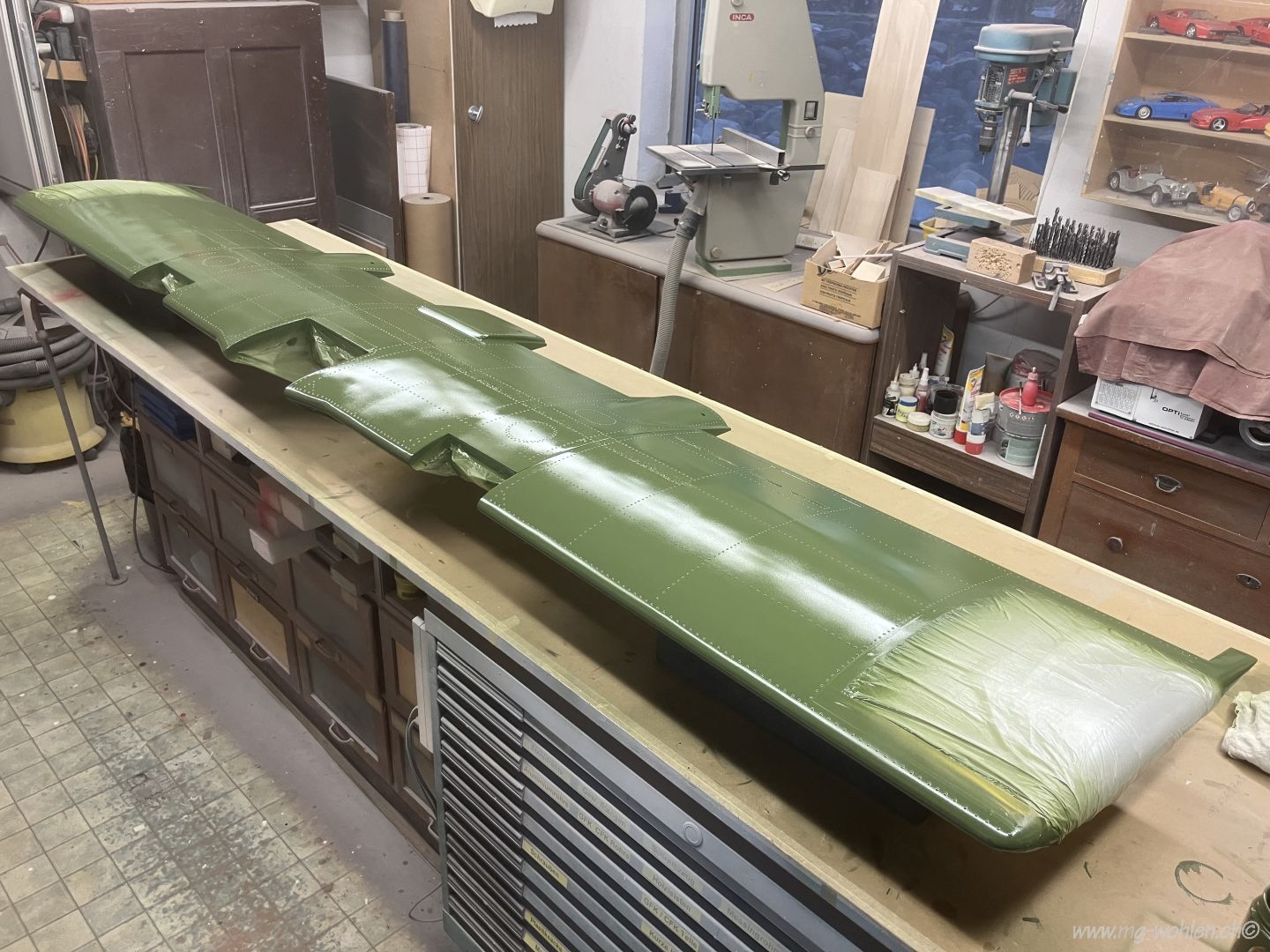

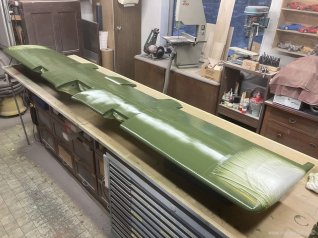

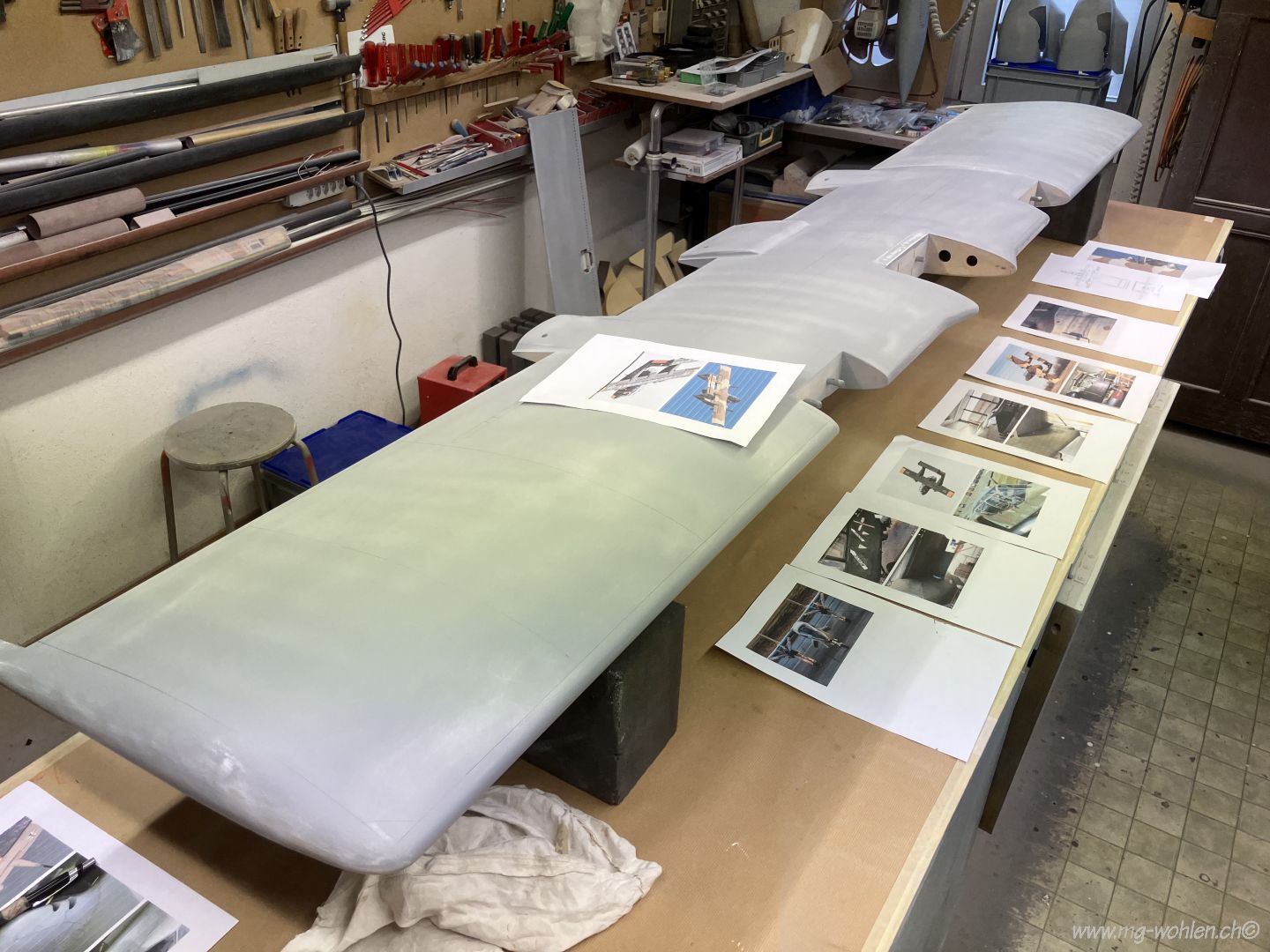

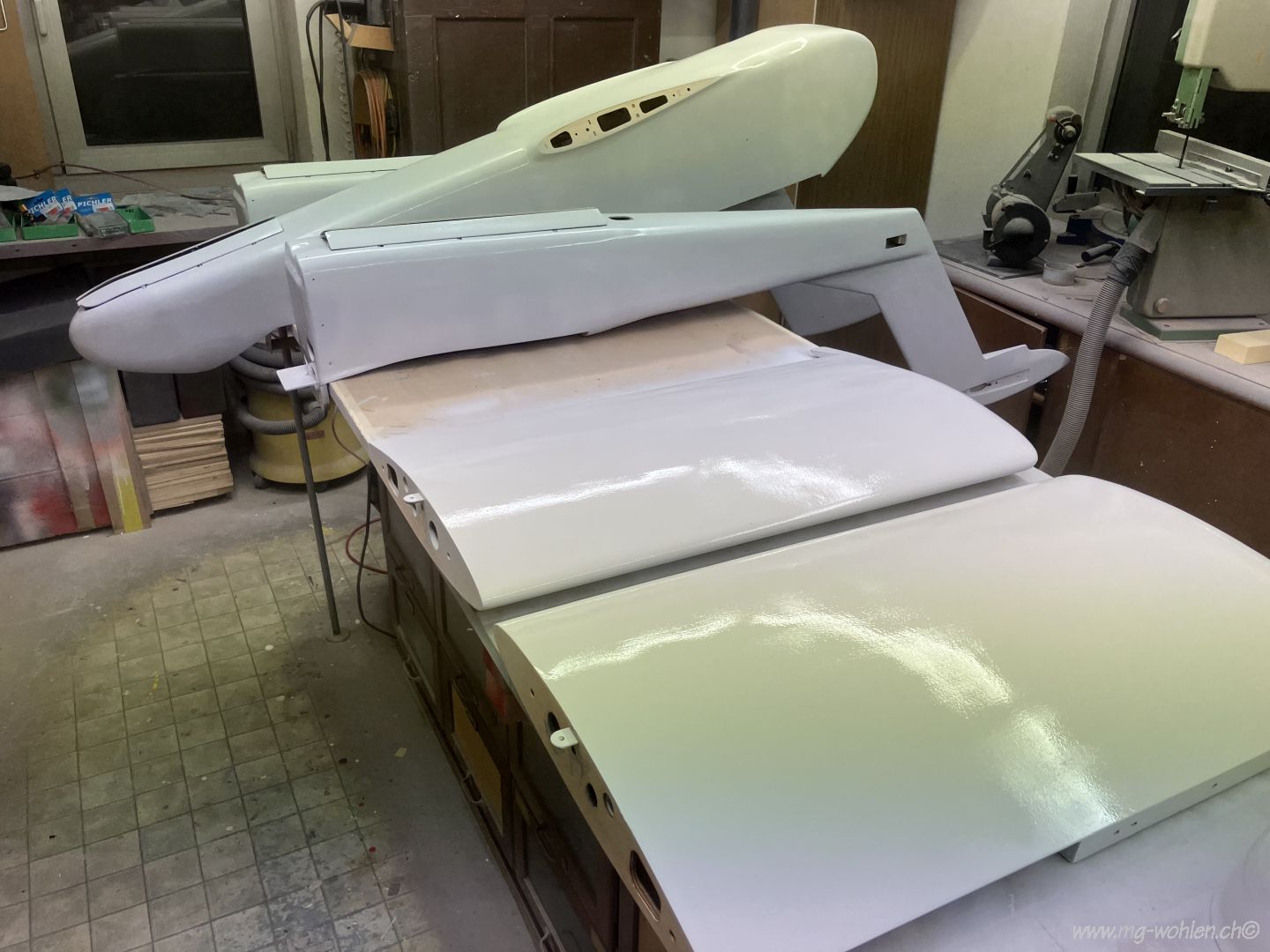

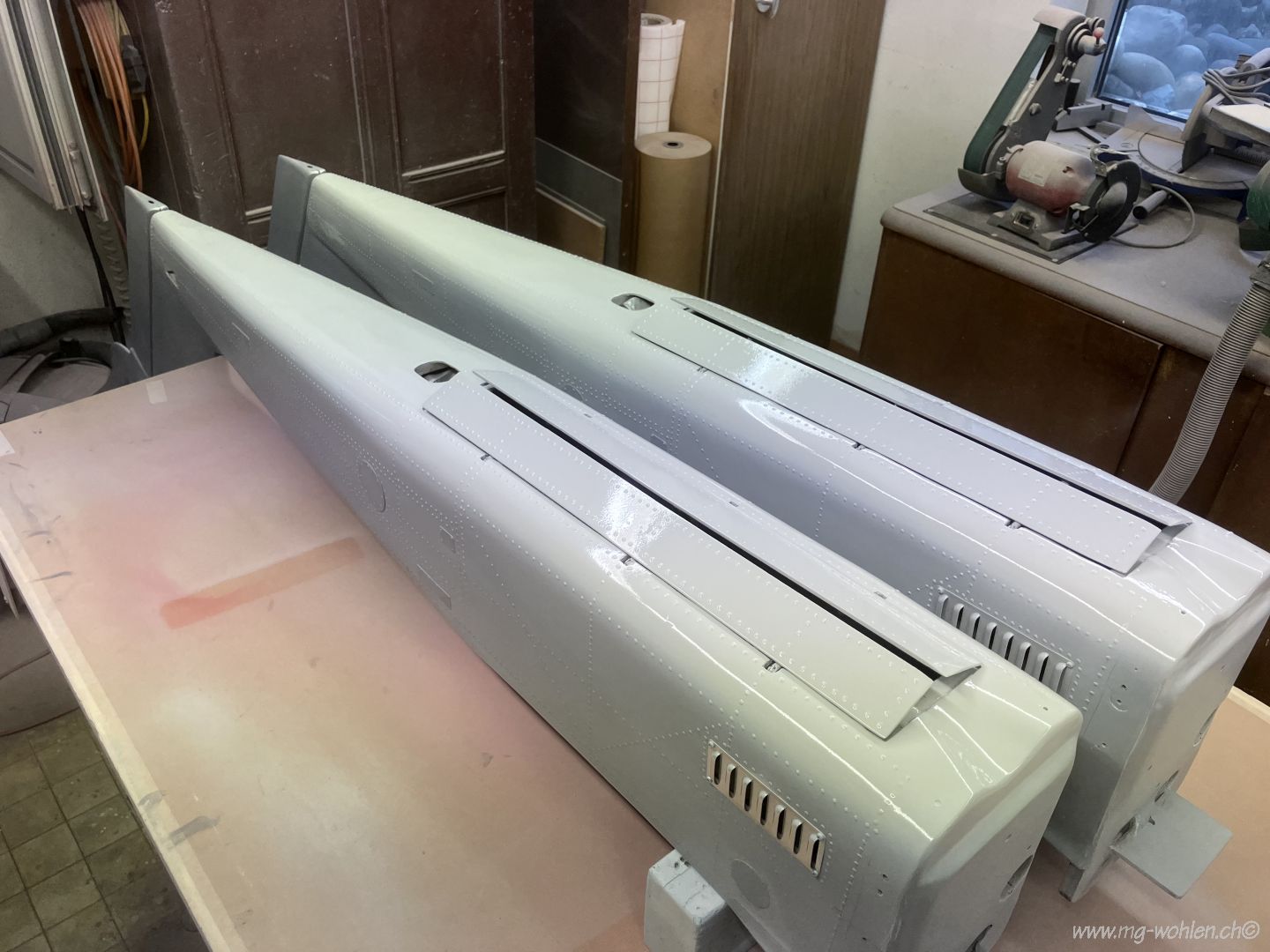

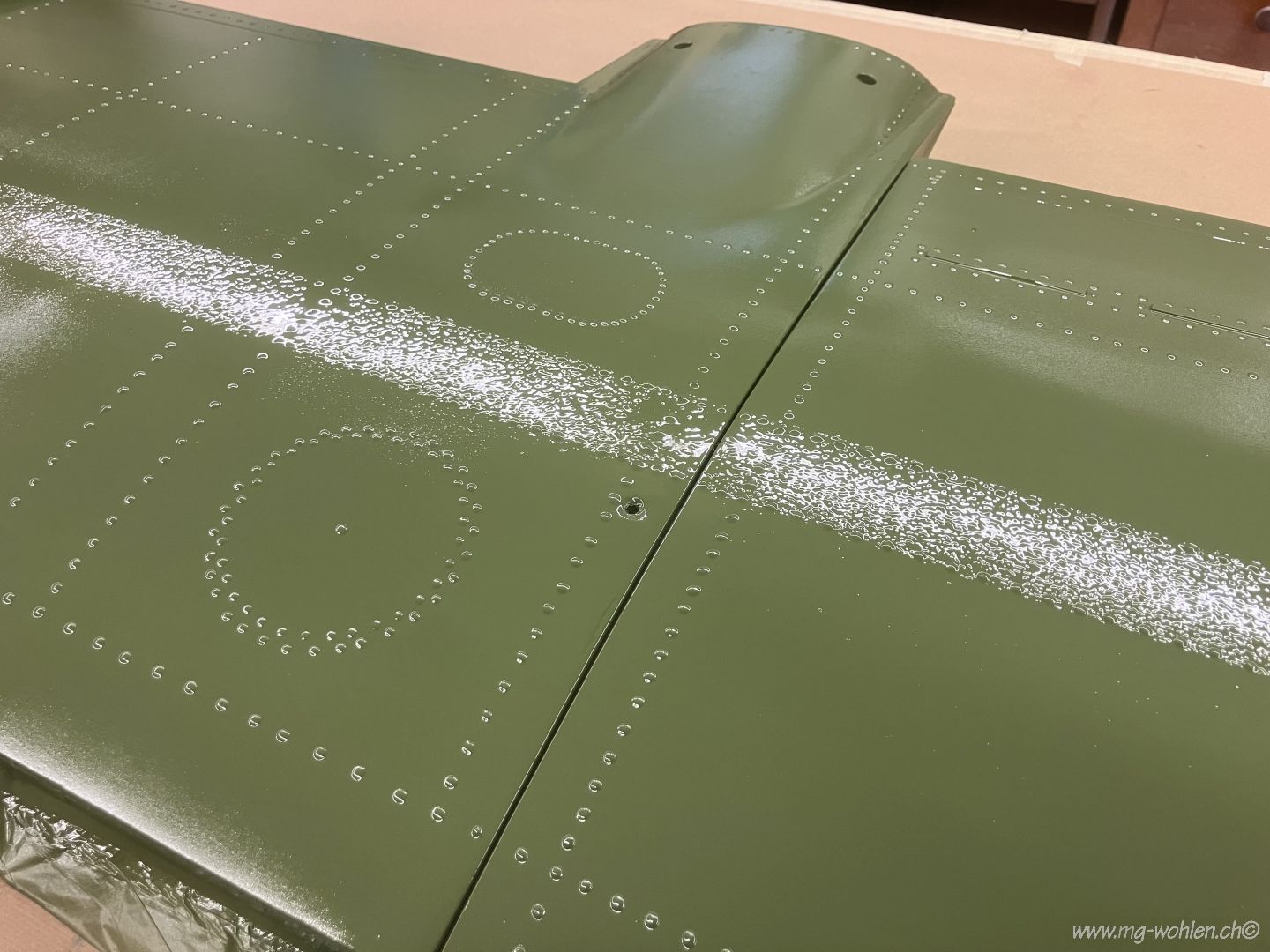

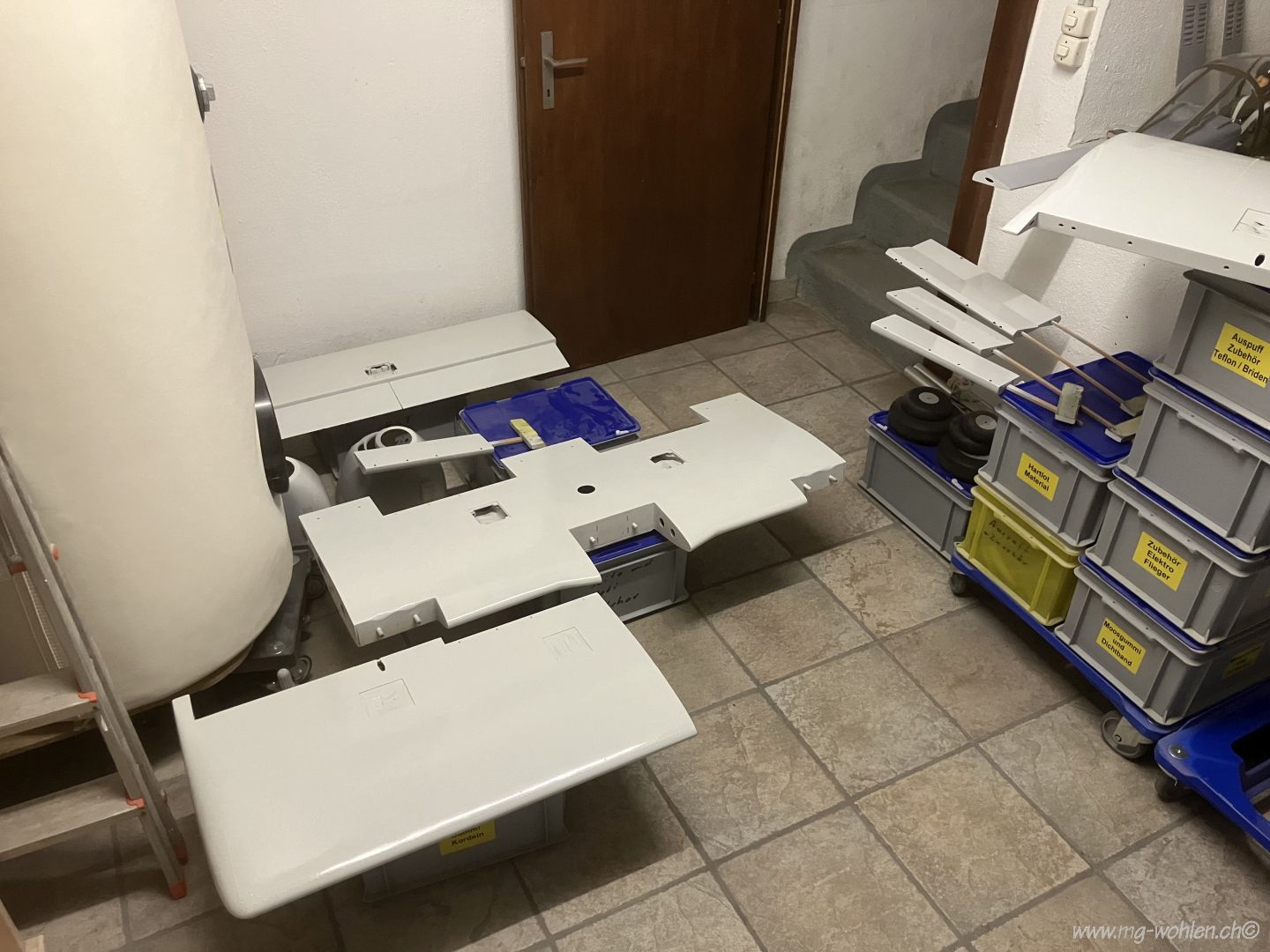

Die Flügelteile werden zusammengesteckt gespritzt

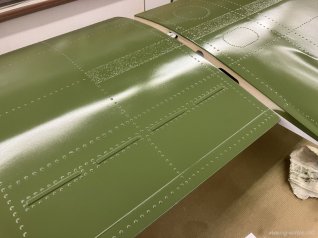

Auch hier ist die Struktur gut sichtbar
Alles gut durchtrocknen lassen
Das Leuchtrot ist nicht sehr deckend

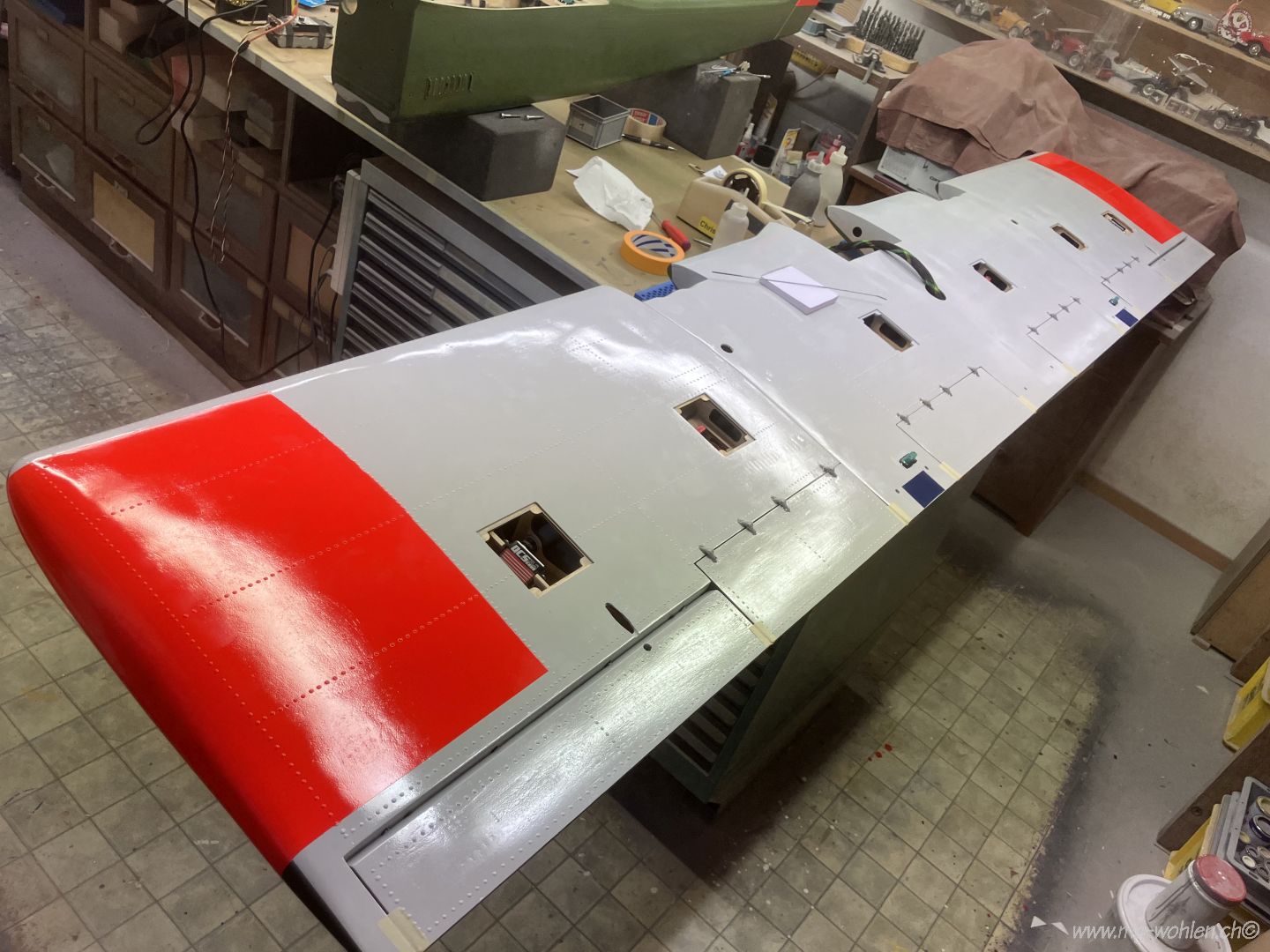

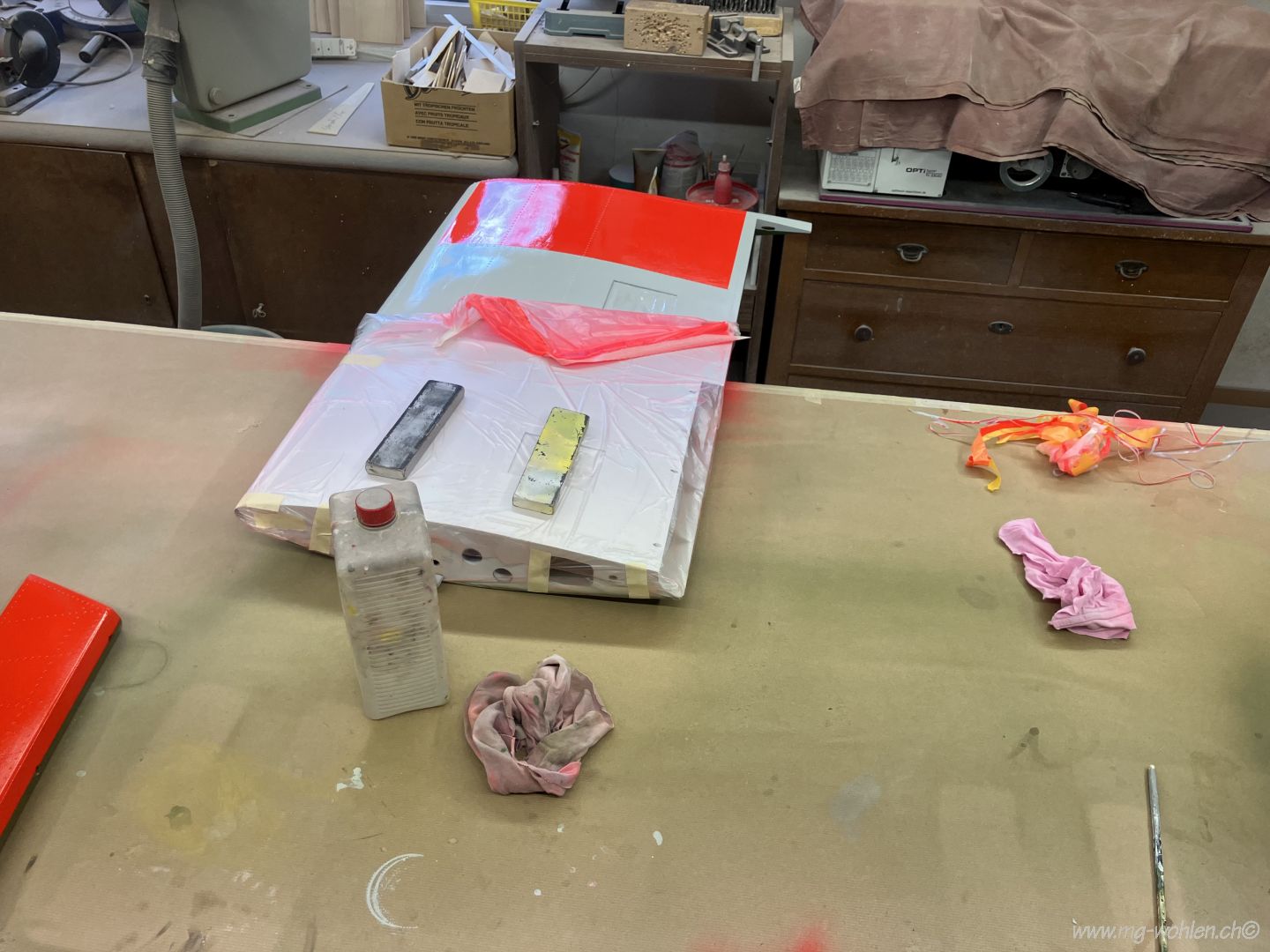

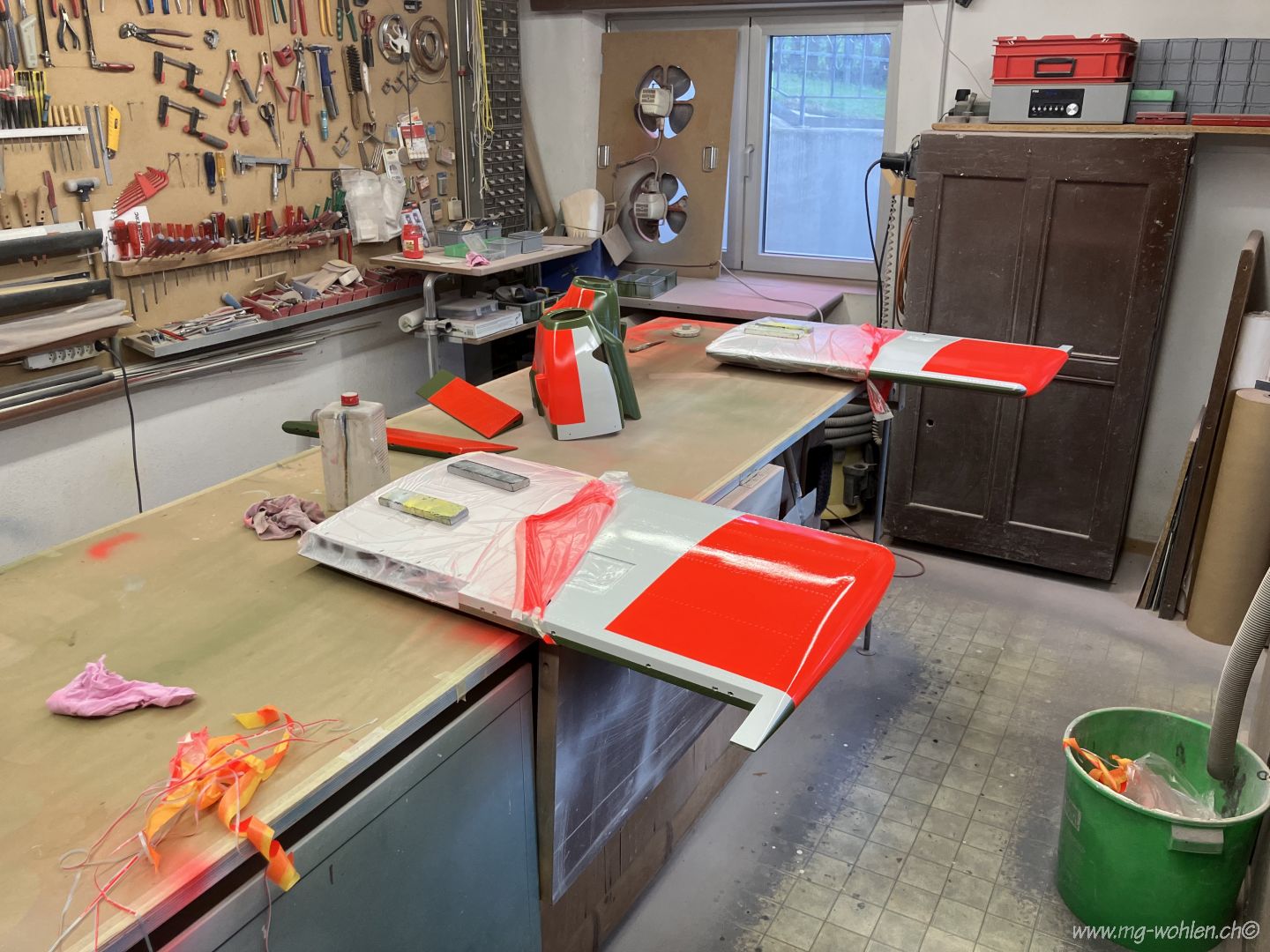

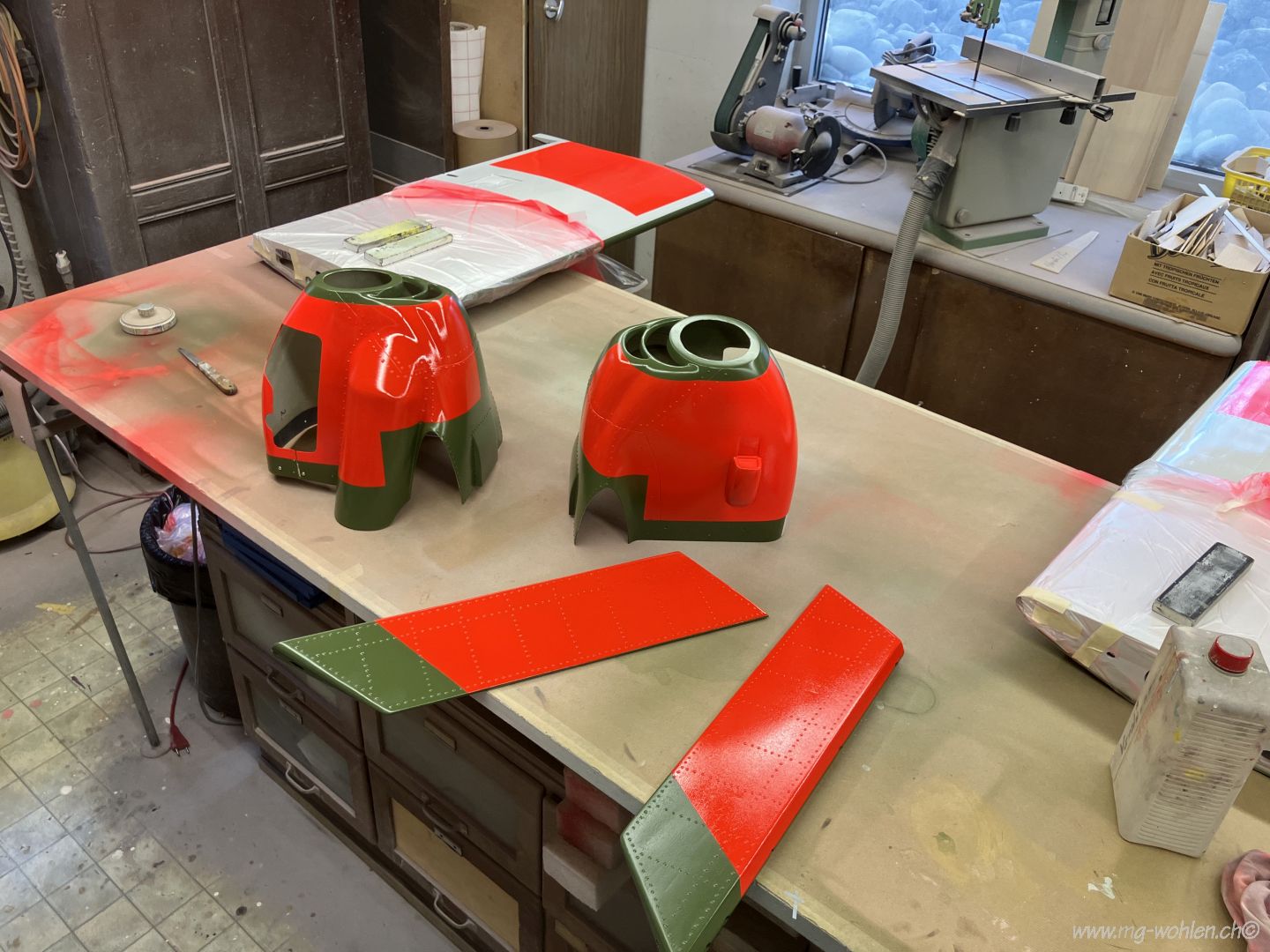

Flügelenden auch in Leuchtrot

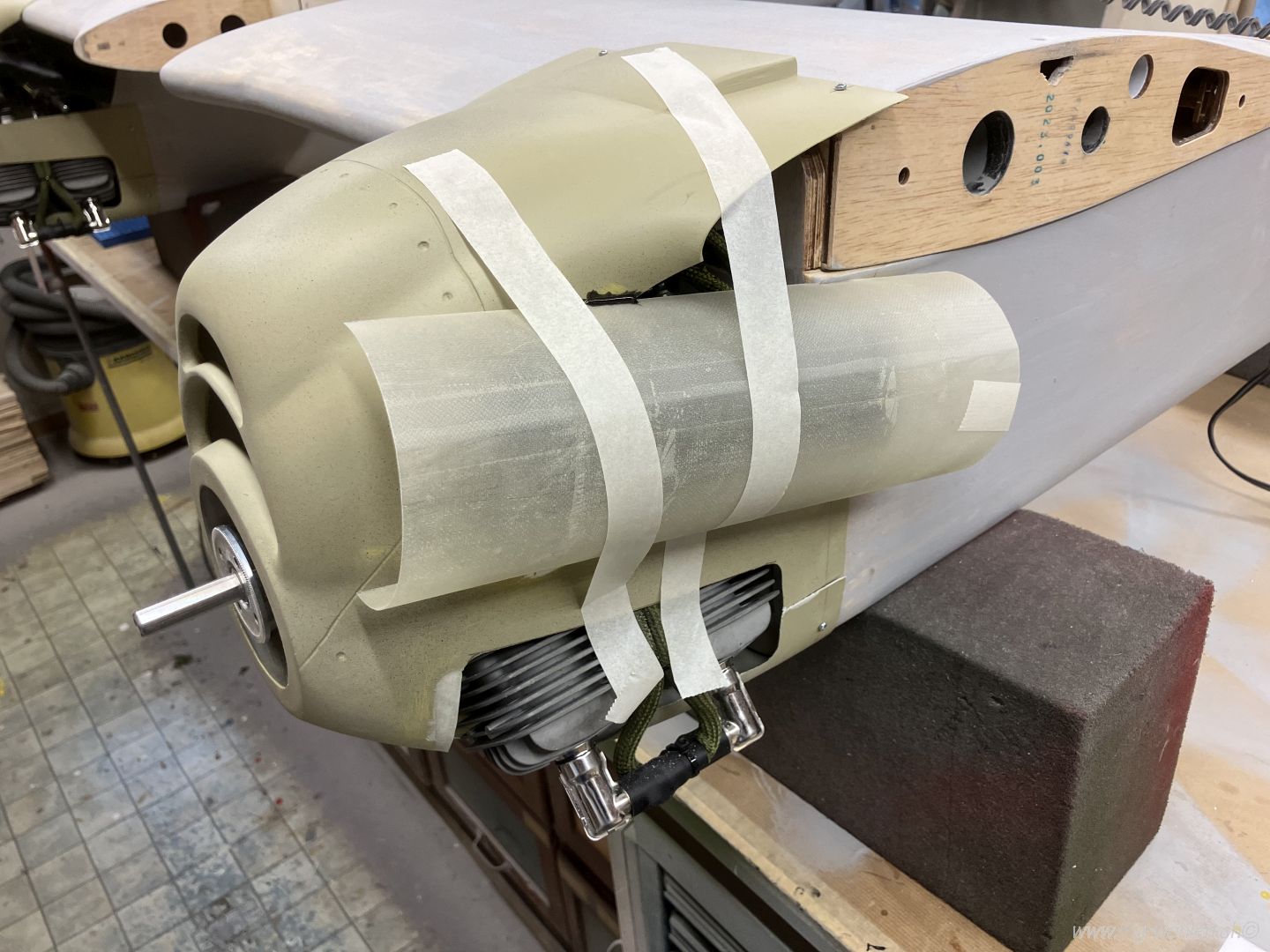

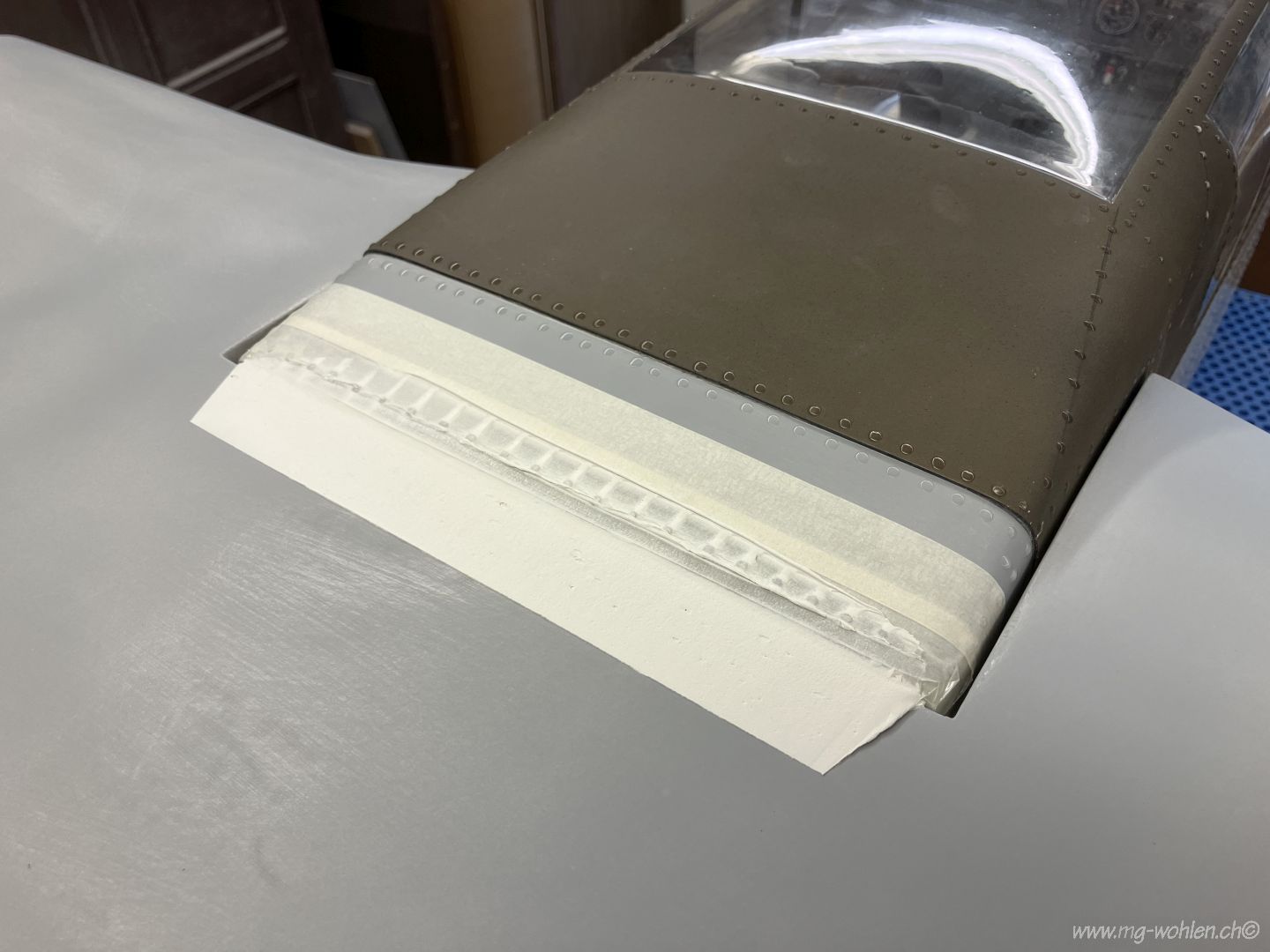

Überall sehr viel abdeckarbeiten

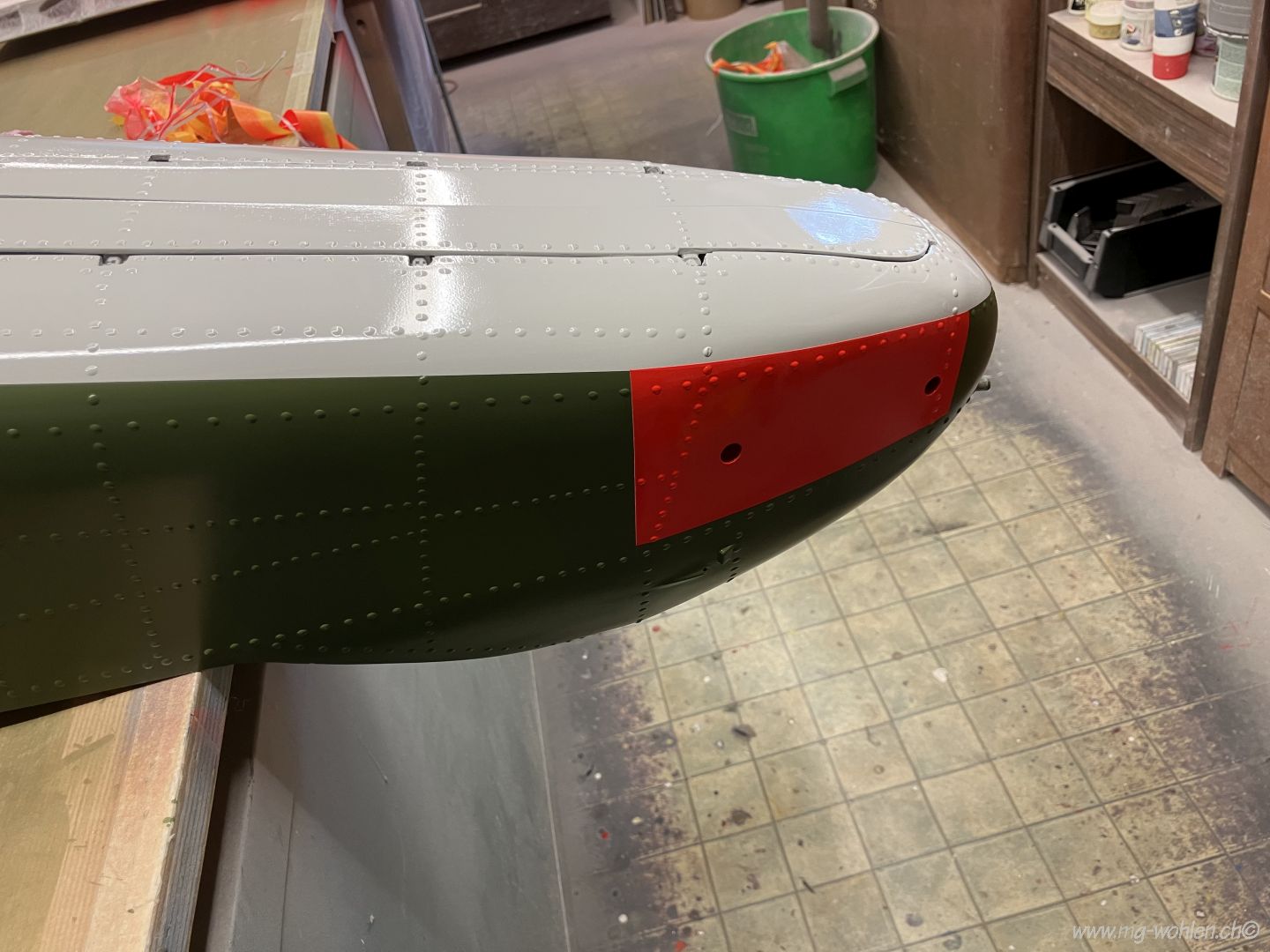

Und zuletzt noch Leuchtrot an der Nase
Die braune Bausatzfarbe wird mit grün überspritzt

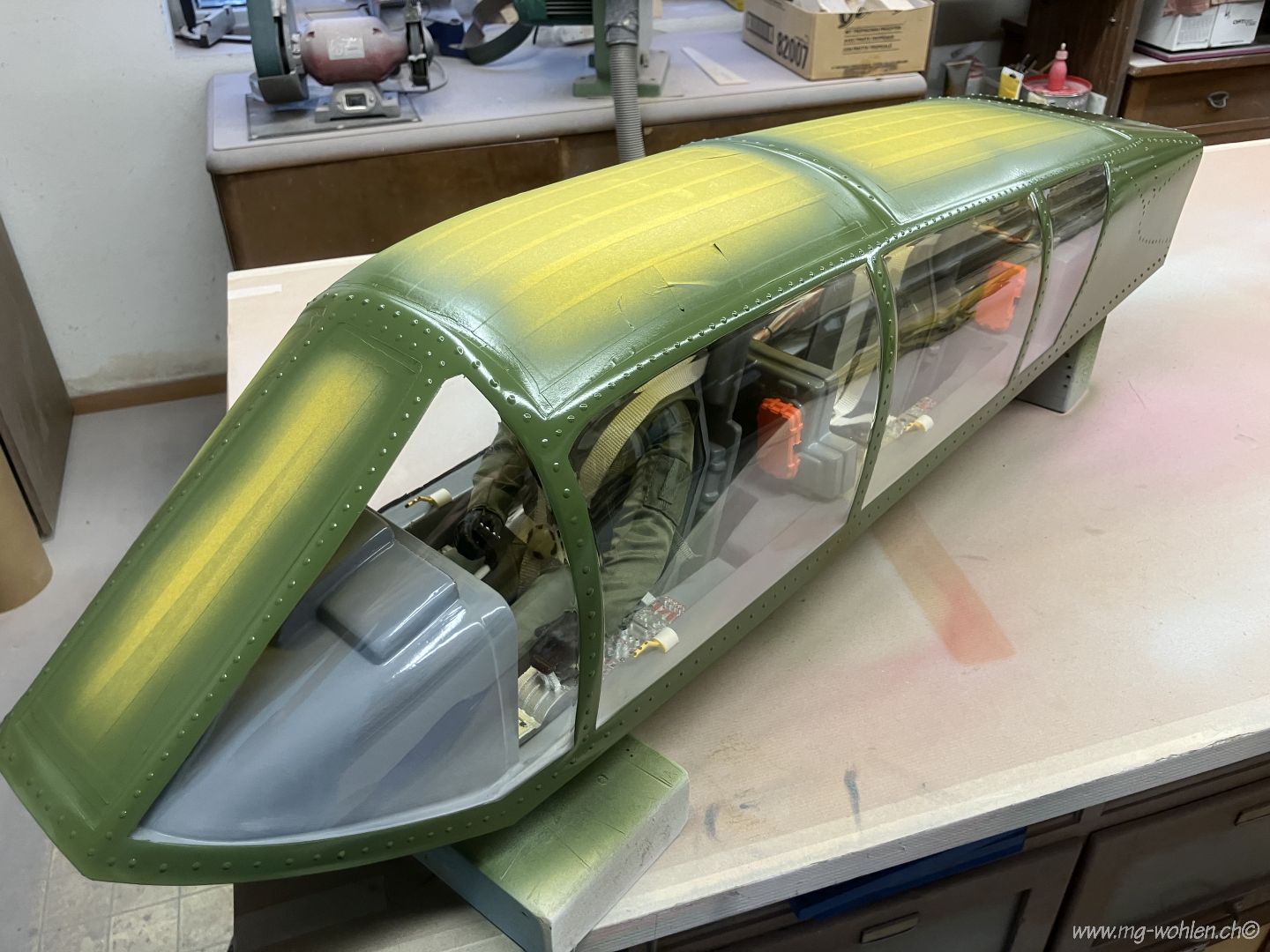

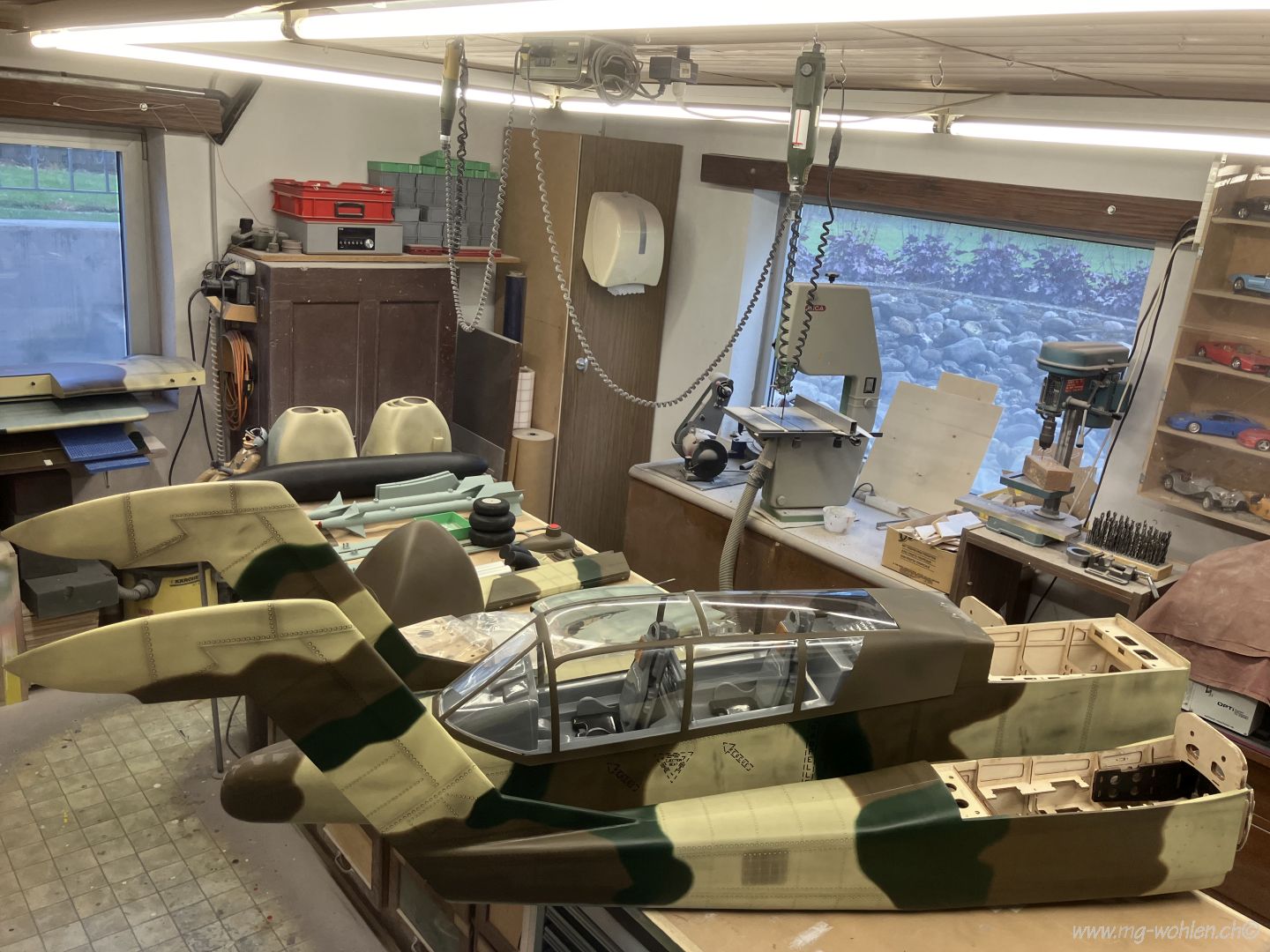

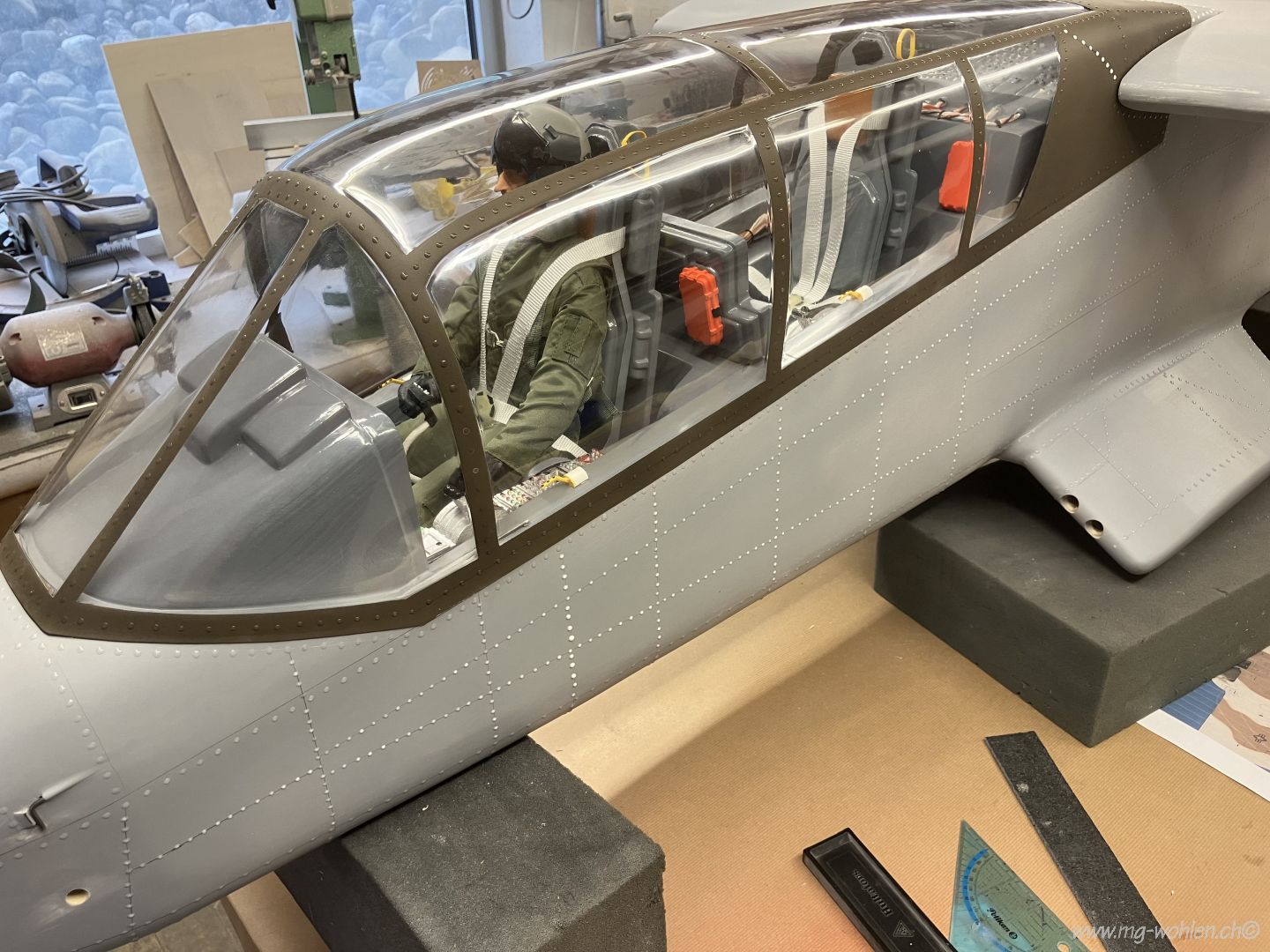

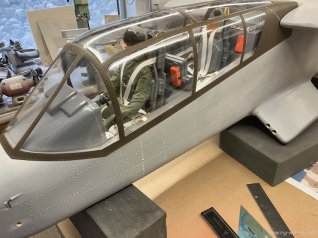

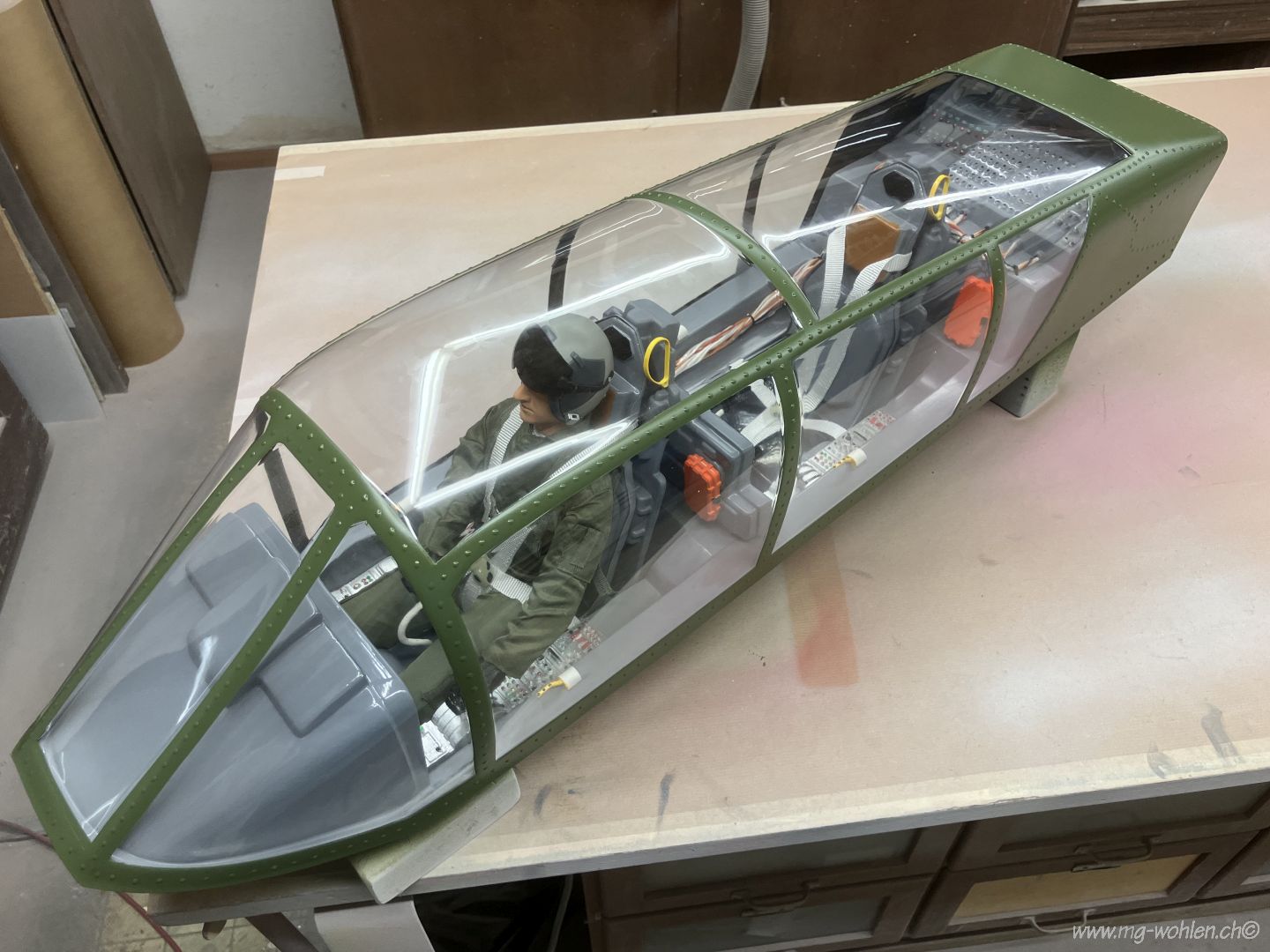

Kabinenhaube fast fertig
Jetz kommt es zur Endmontage
Beide Höhenruder sind angelenkt
Die ersten Steckverbindungen werden verlötet

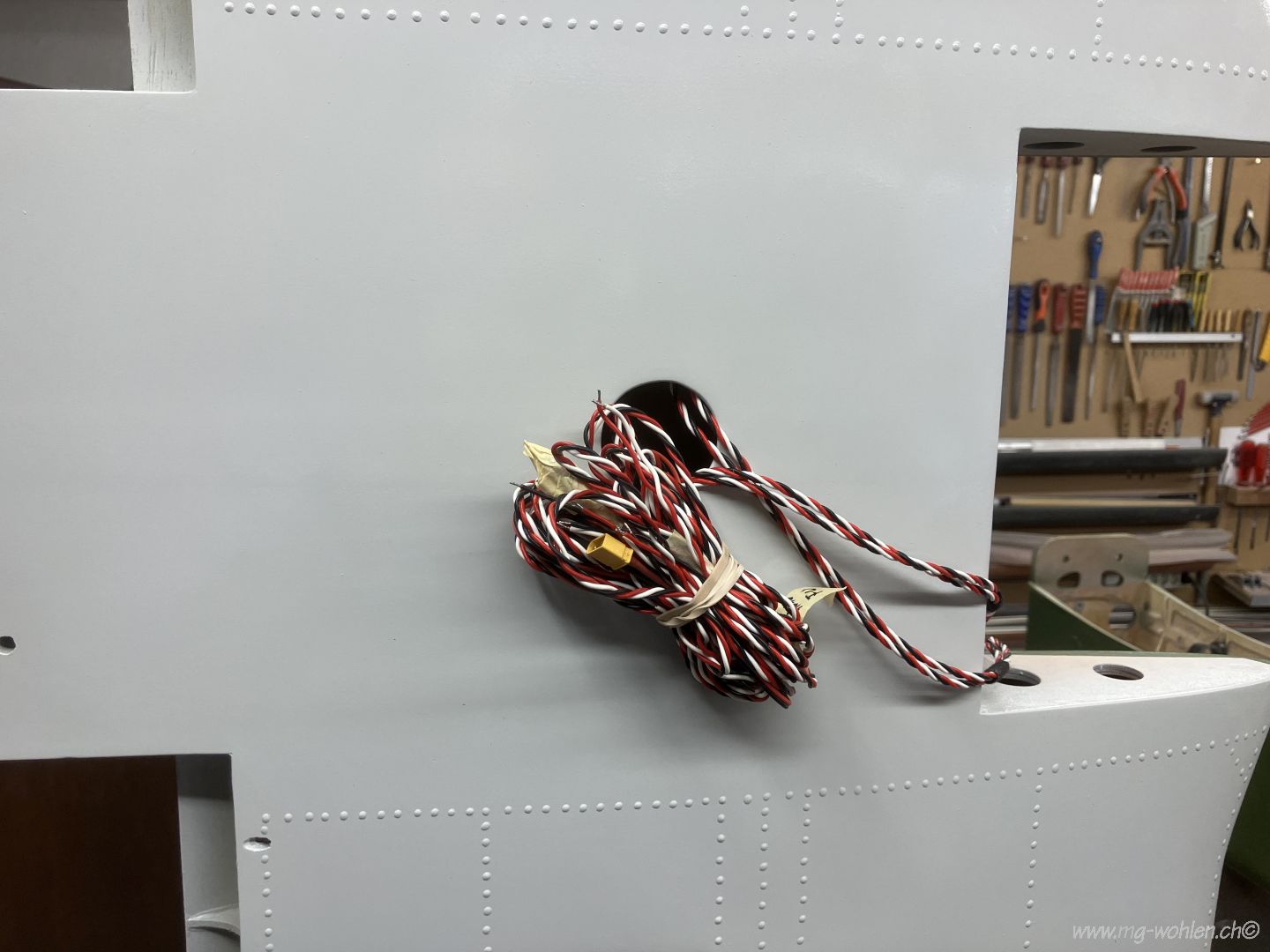

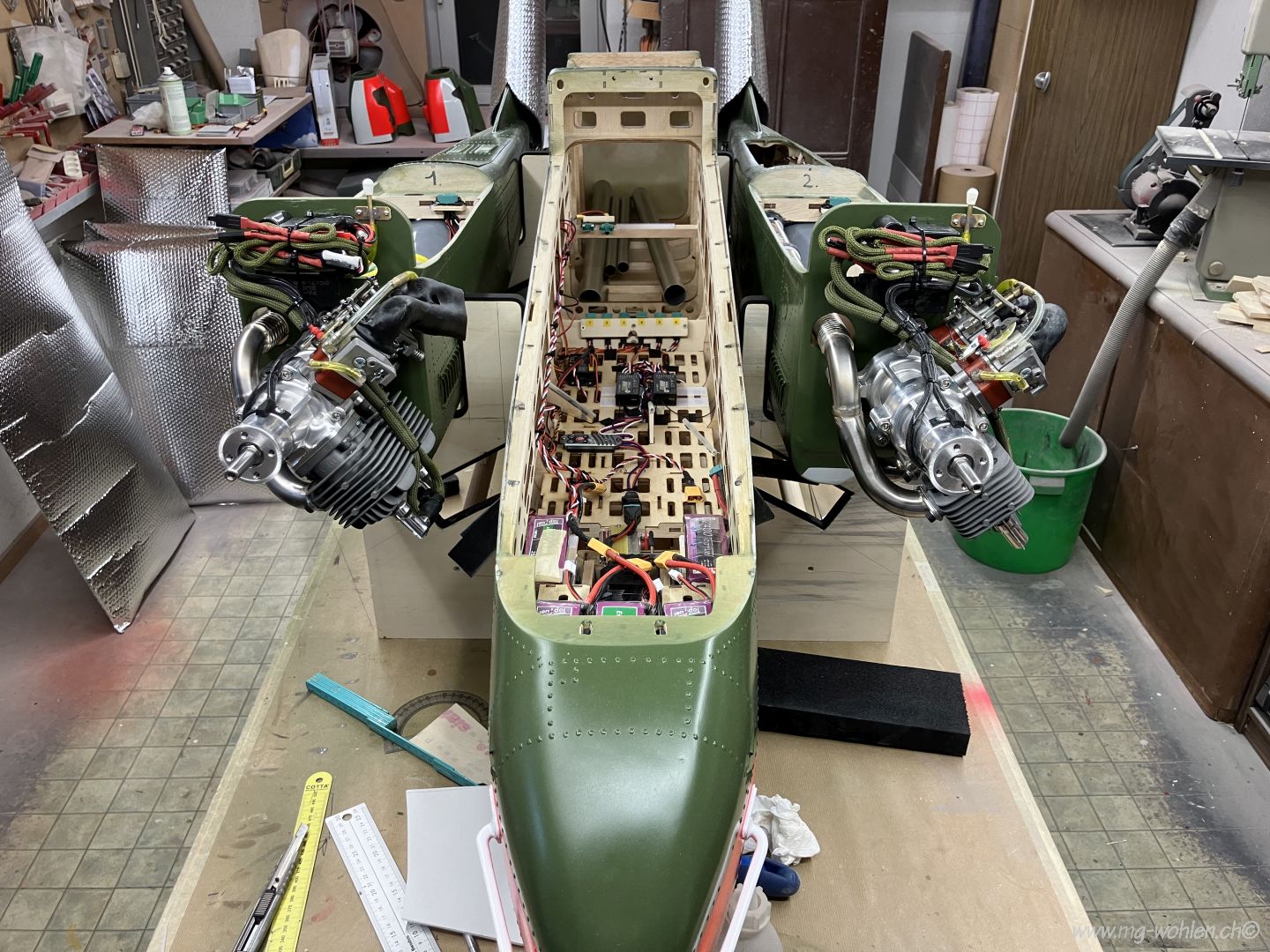

Der Kabelsalat beginnt
Höhen und Seitenruderstecker werden fixiert

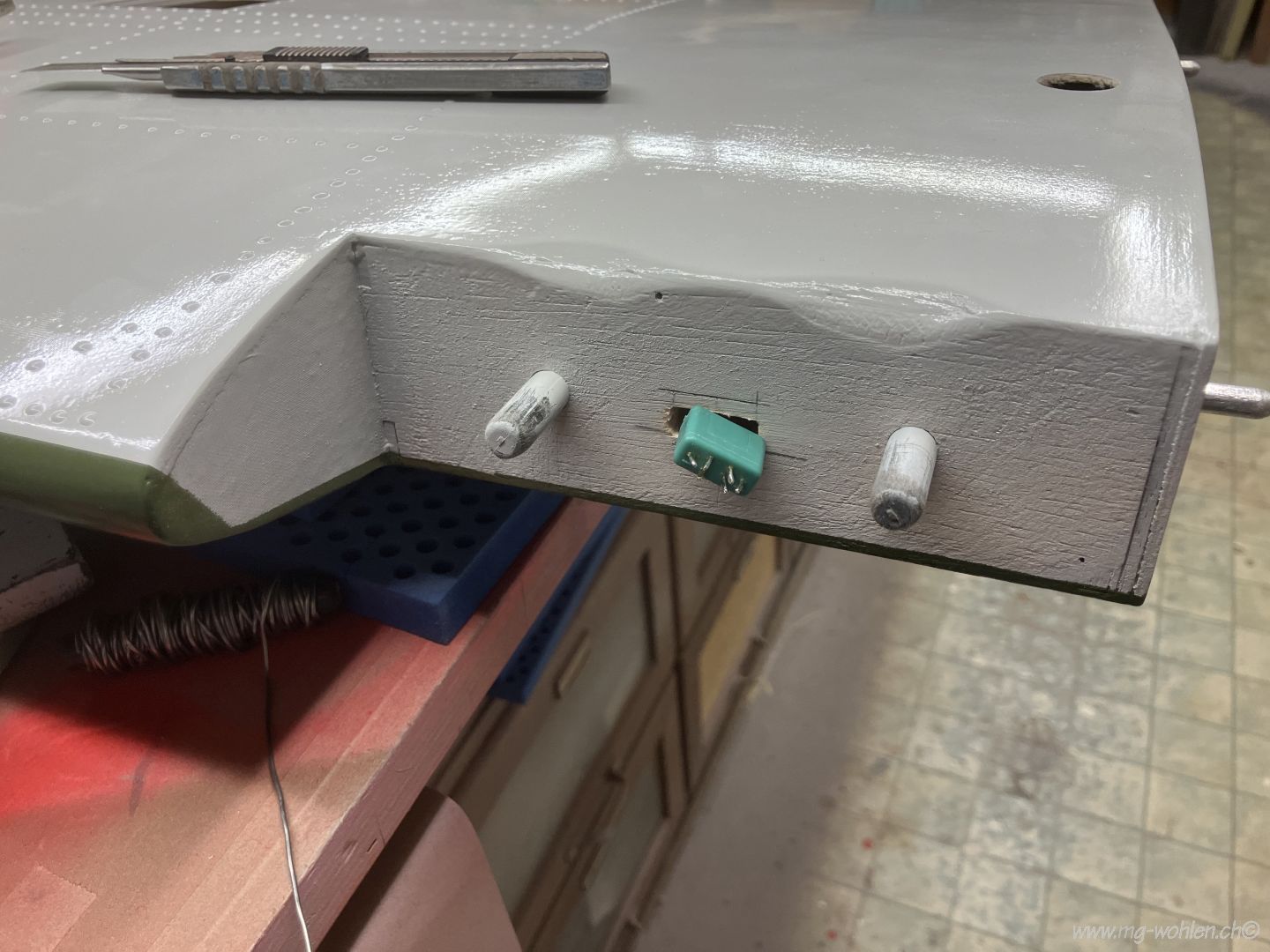

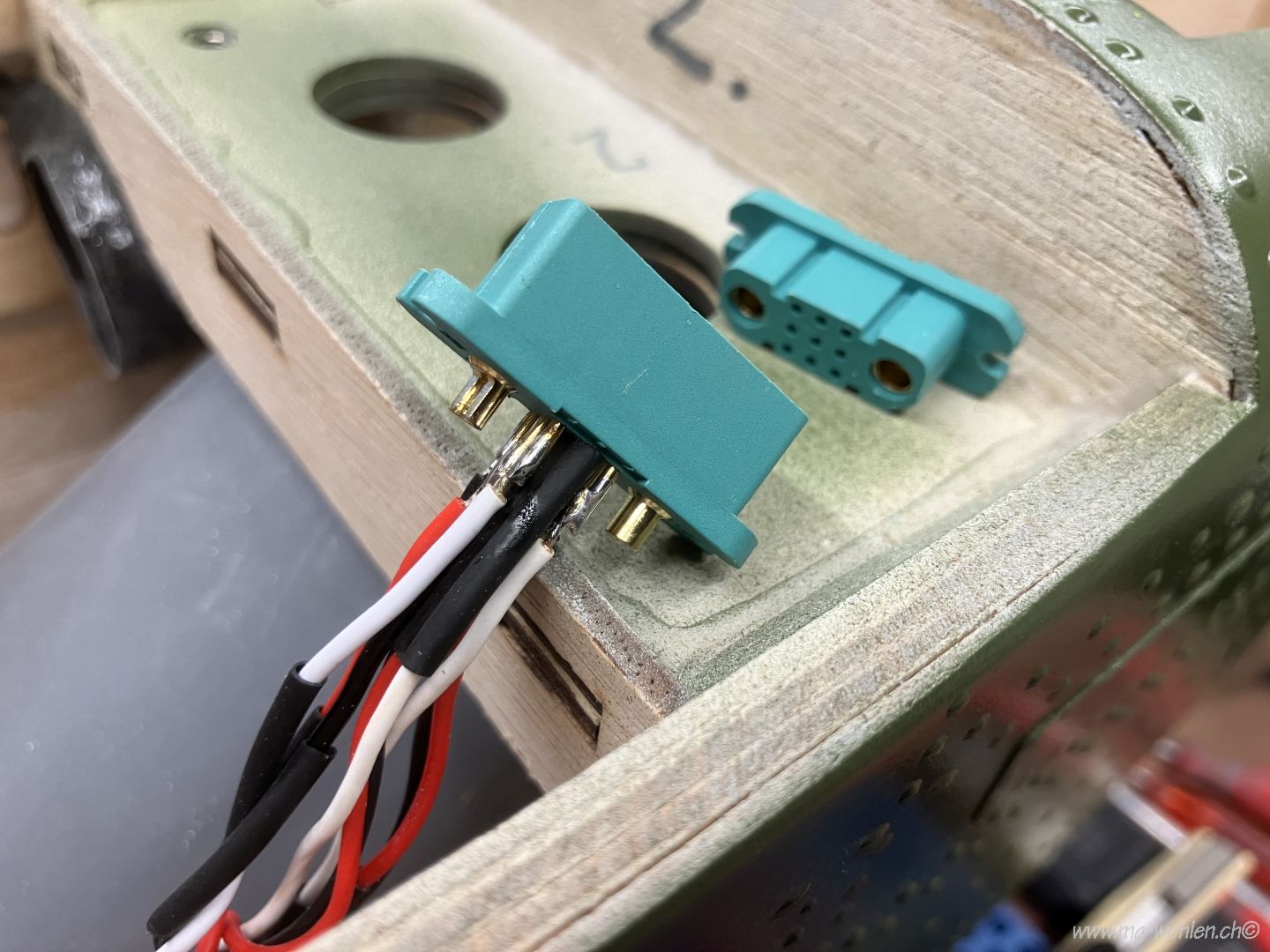

Stecker Passprobe
Nach jeder Lötung wird die Funktion geprüft

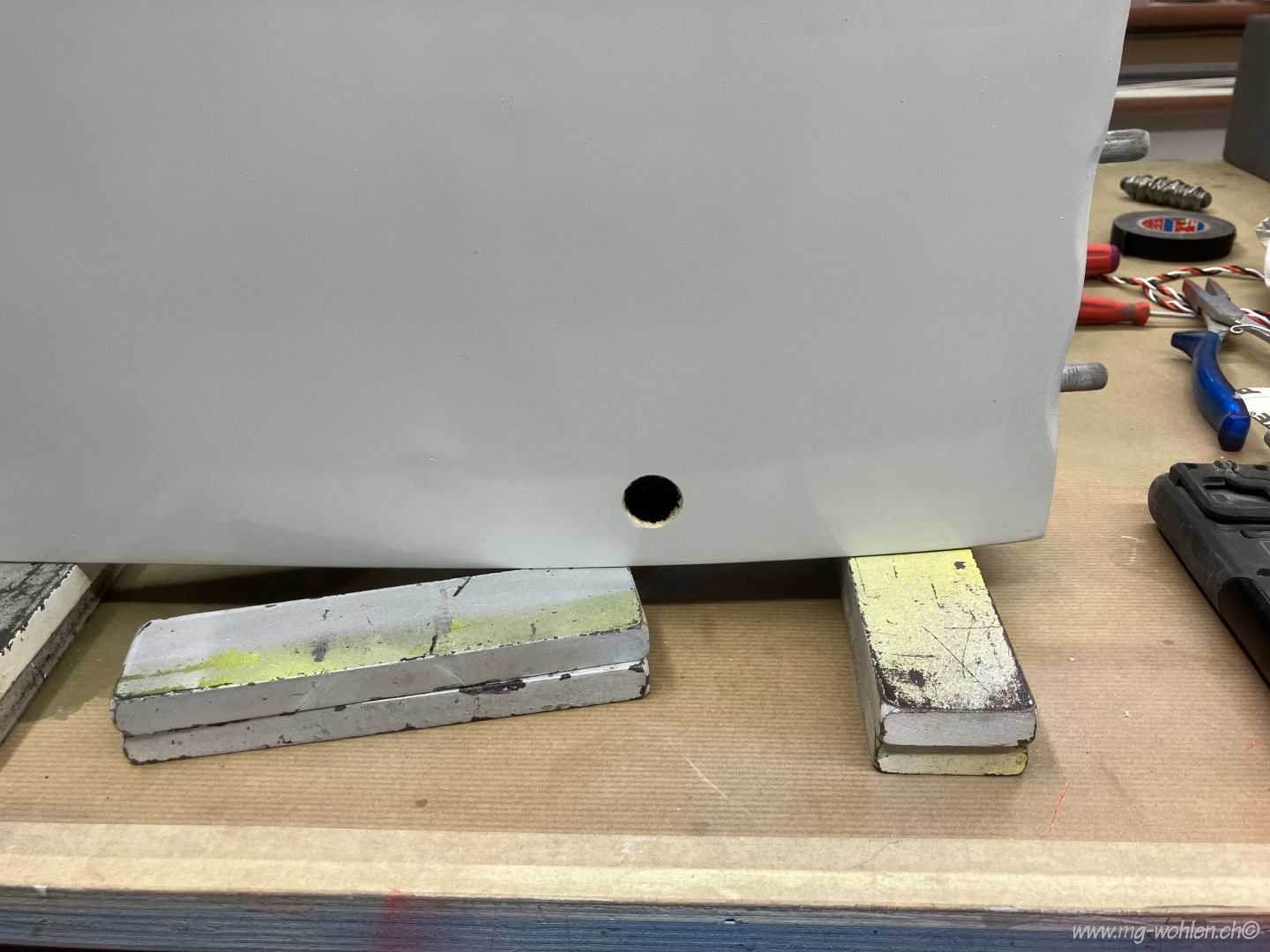

Es braucht Öffnungen um die Kabel einziehen zu können
Das ist erst der Anfang

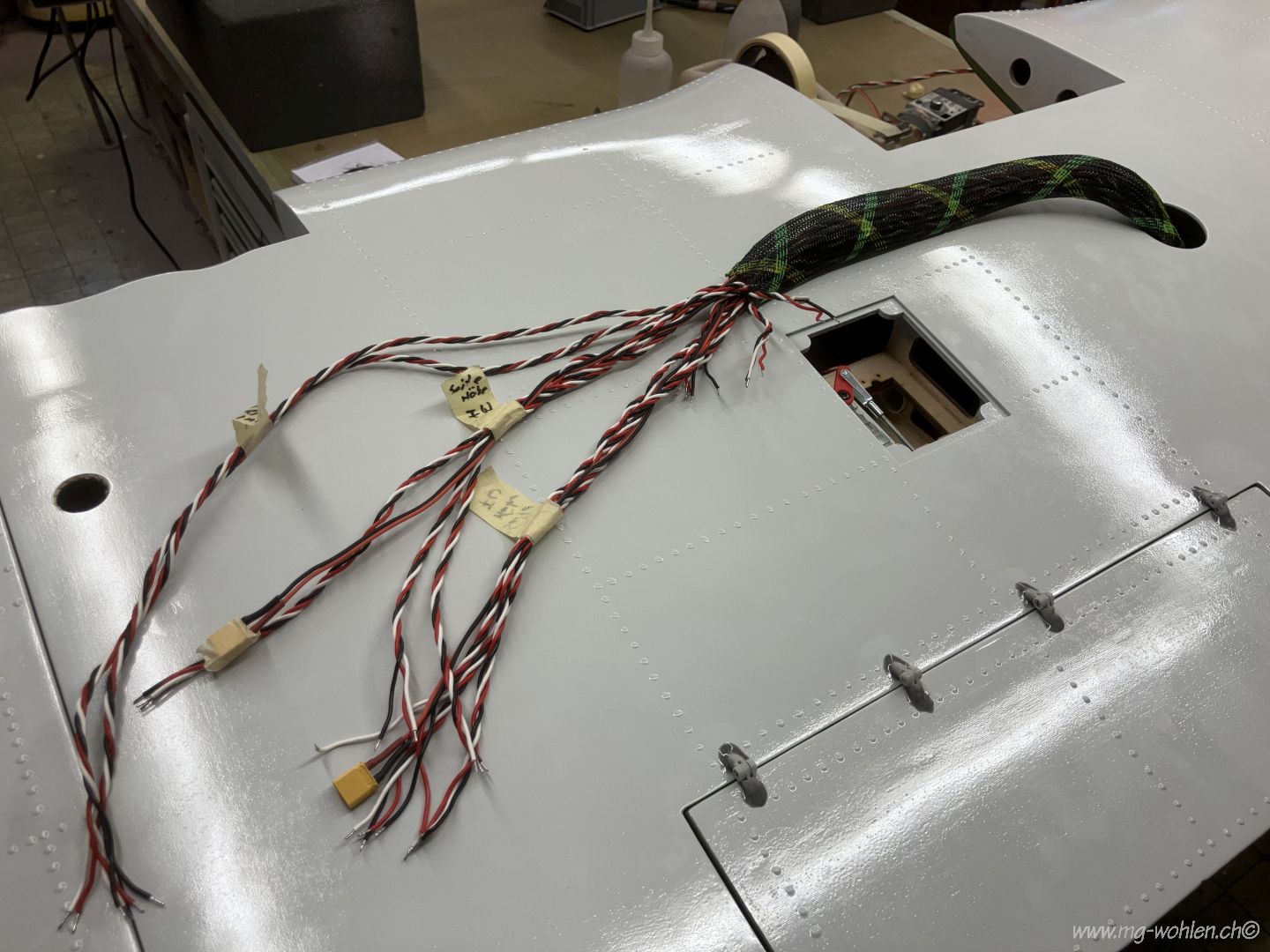

Ein Kabelbaum ist eingezogen
Nach der Funktionsprüfung werden die Ruder angelenkt

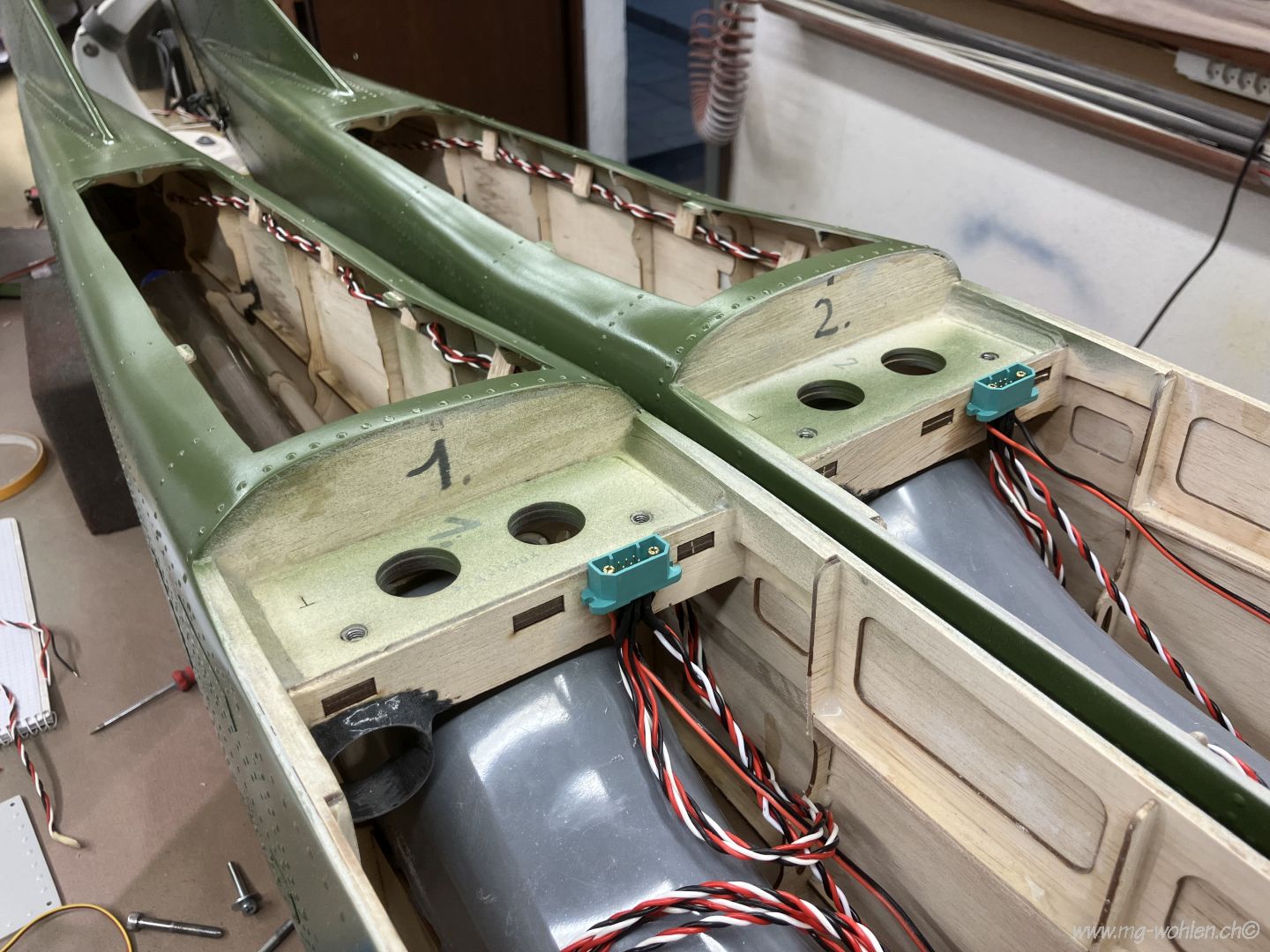

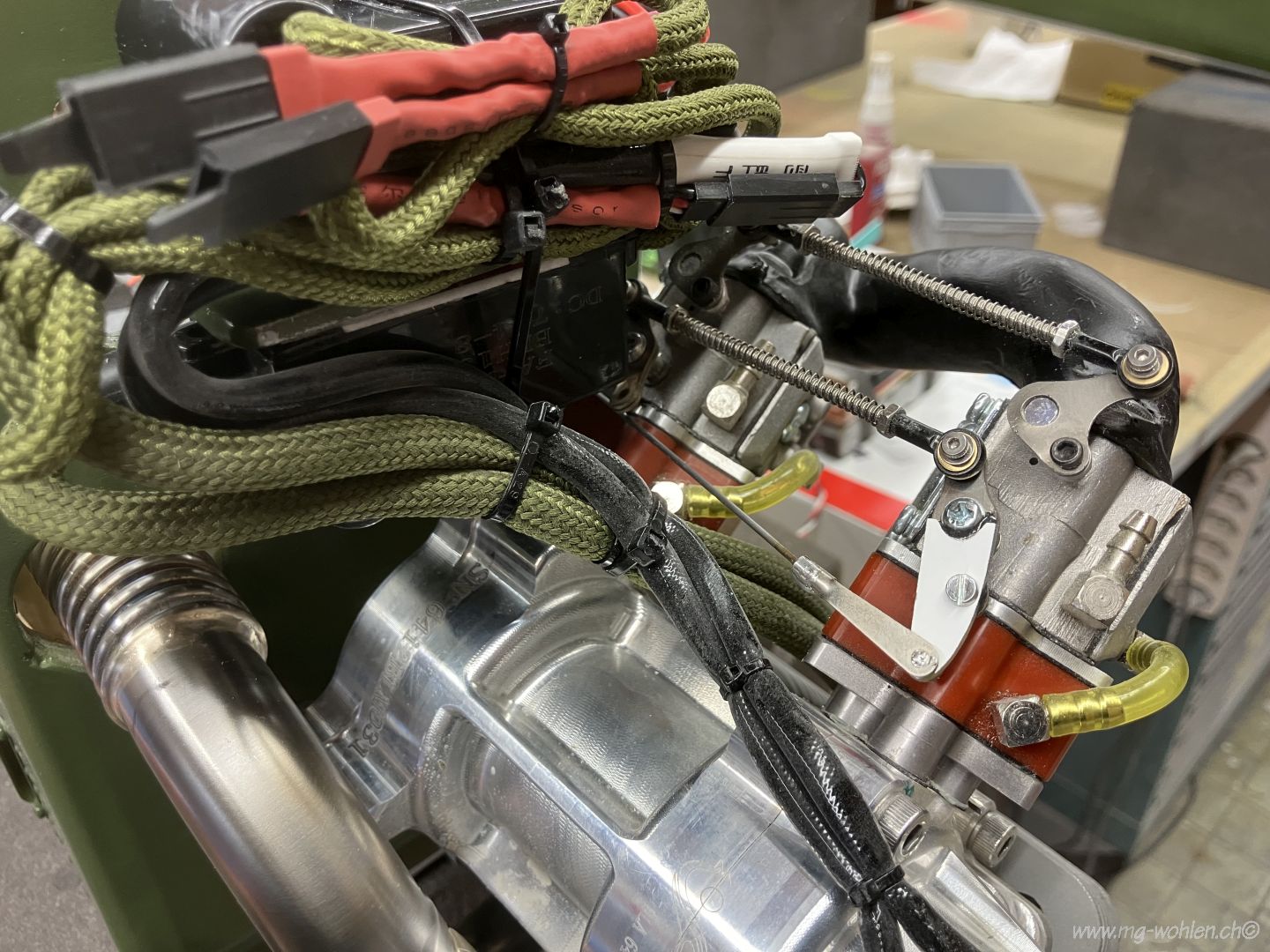

Das ist der Stecker für zwei von vier Zündungen

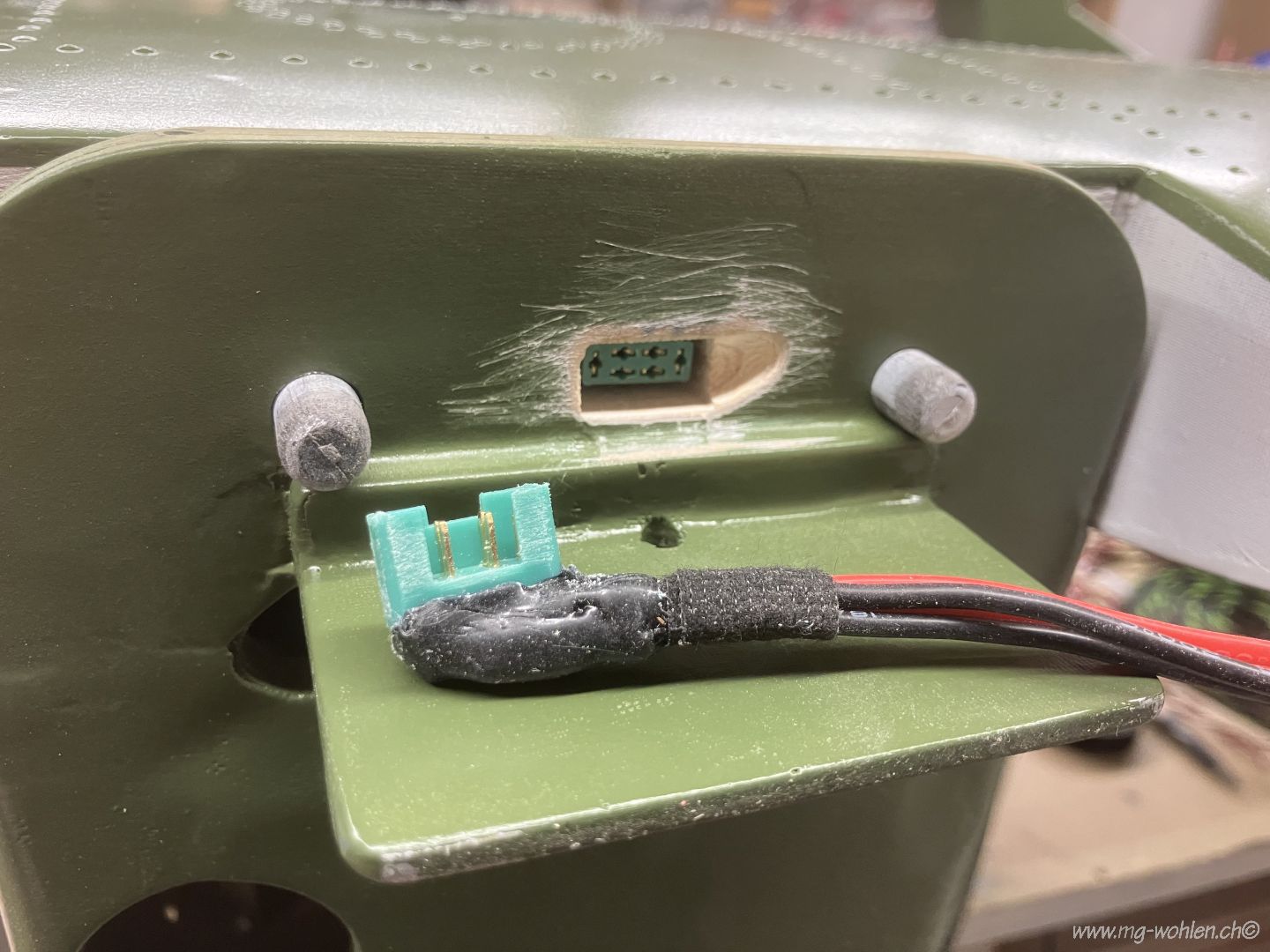

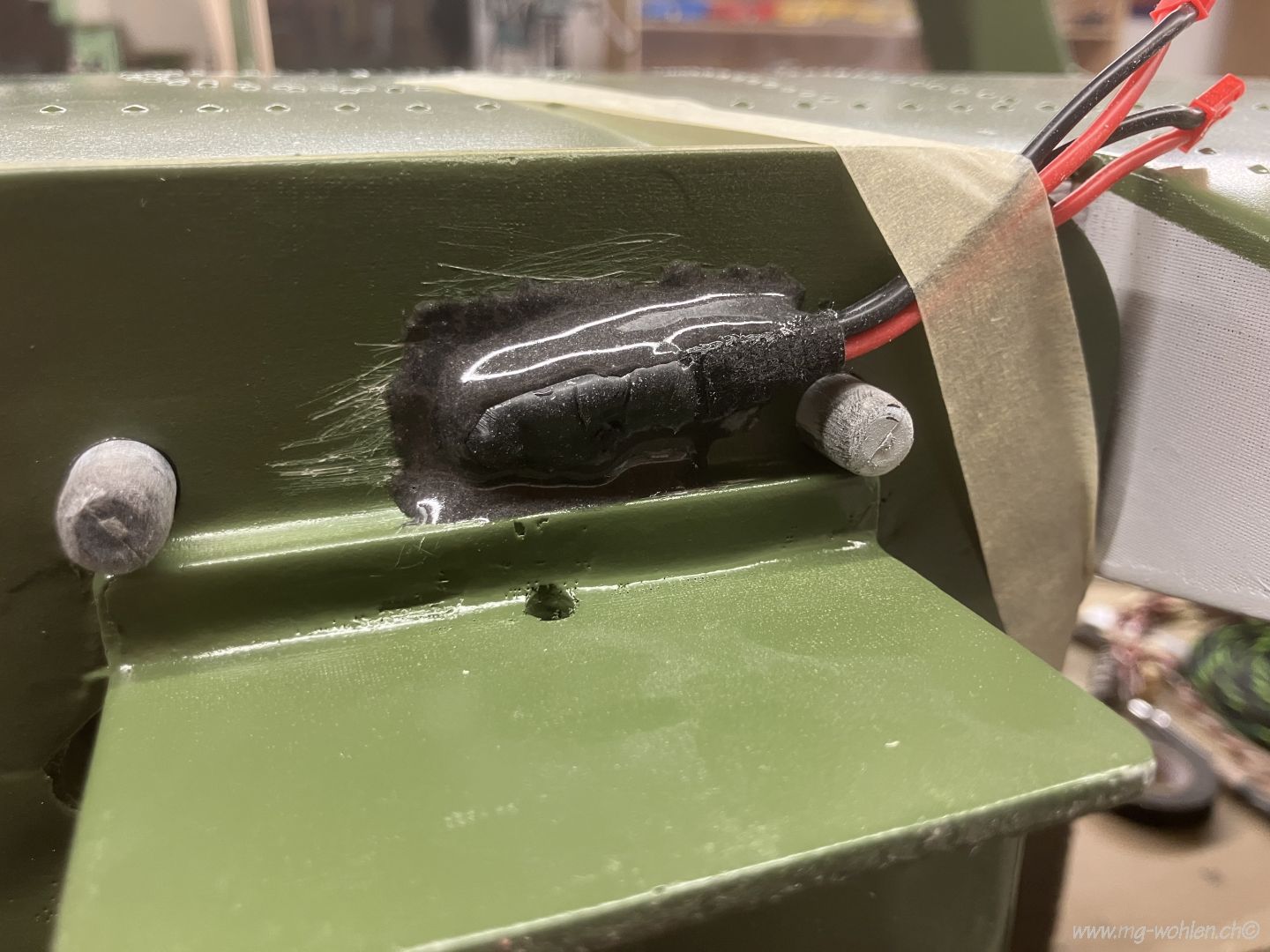

Dieser Stecker muss auch fixiert werden
Stecker fertig verklebt

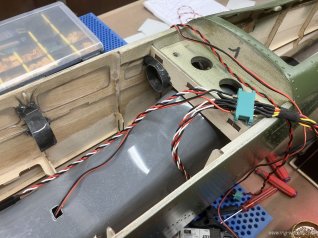

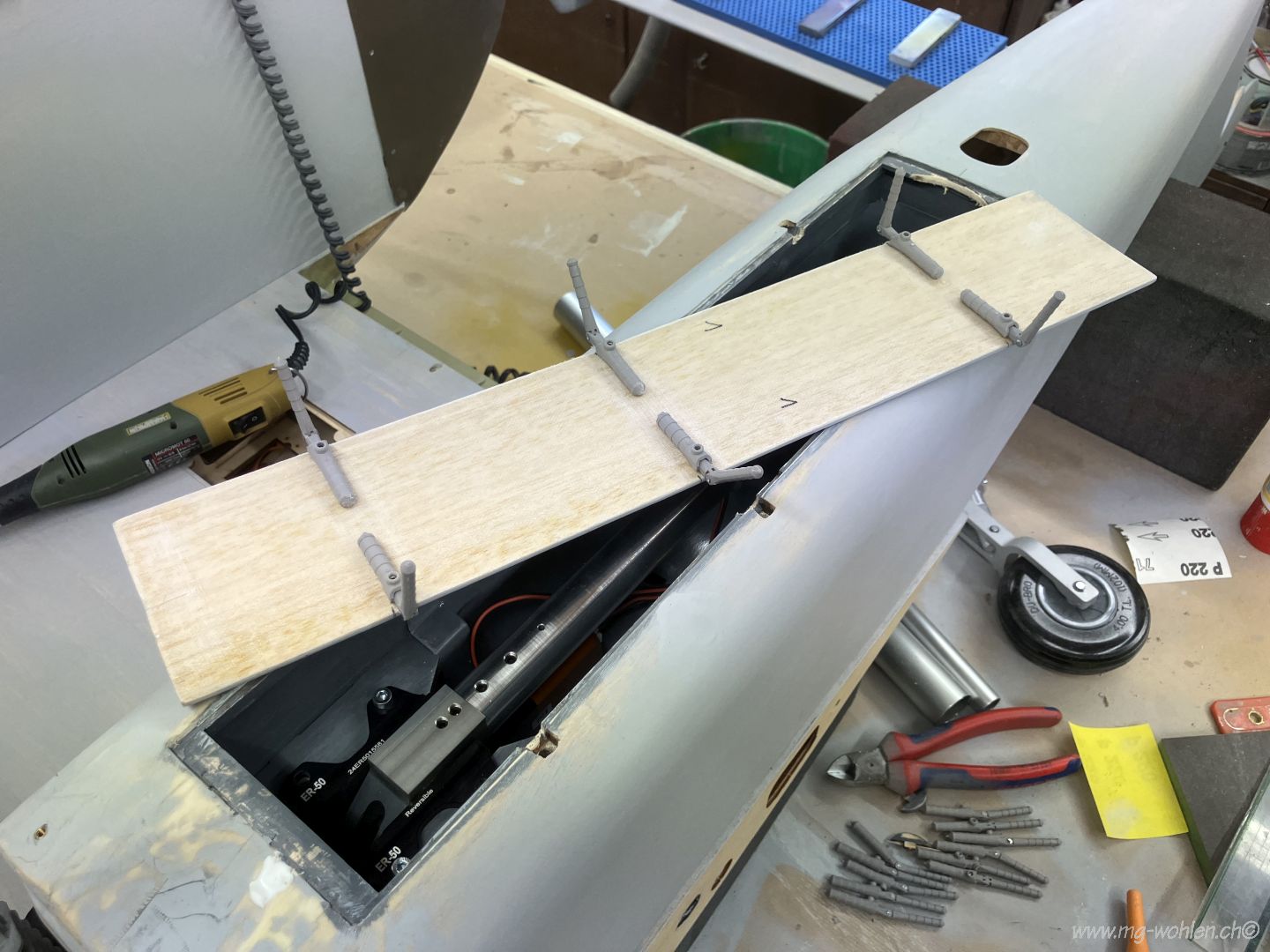

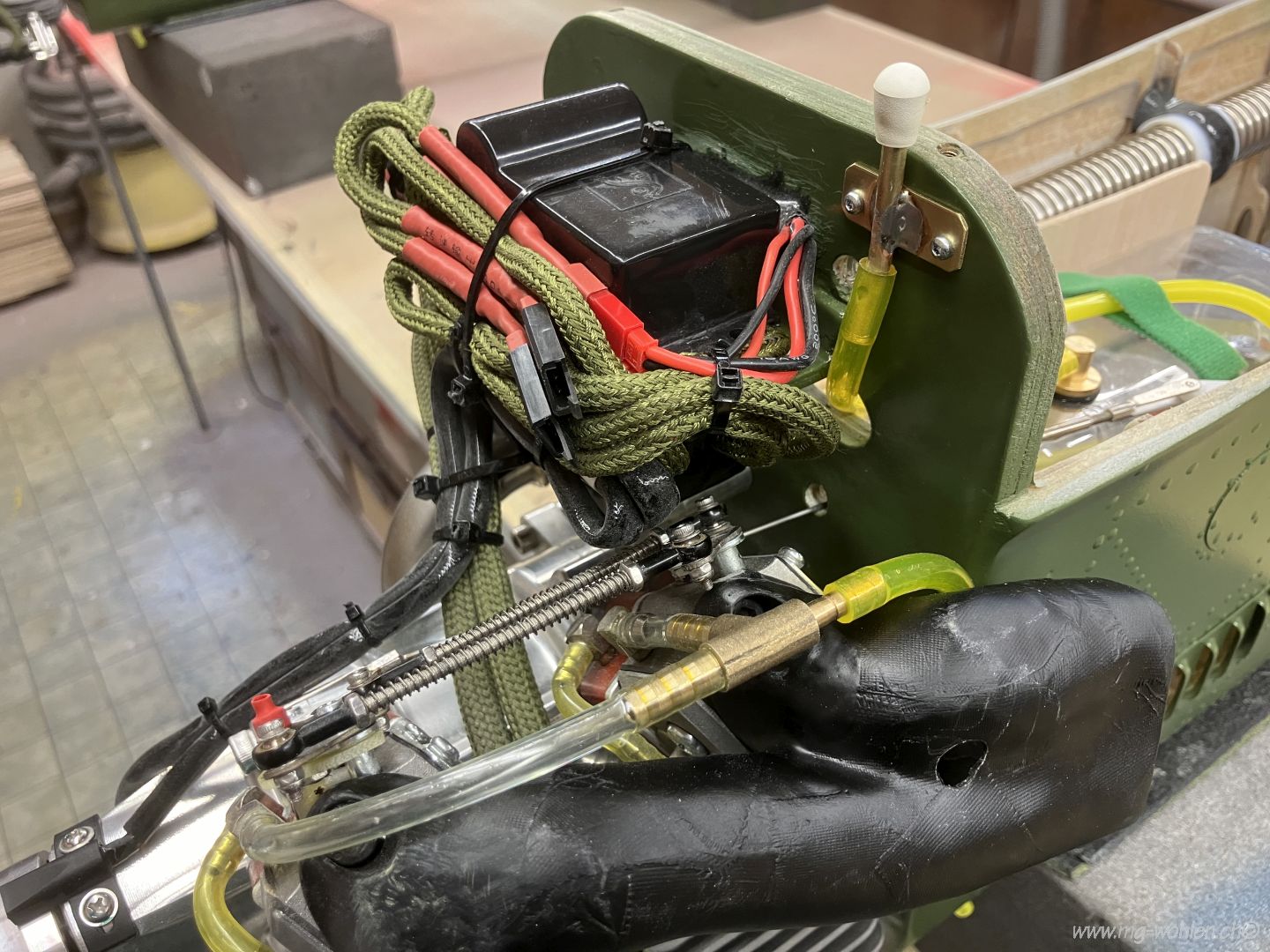

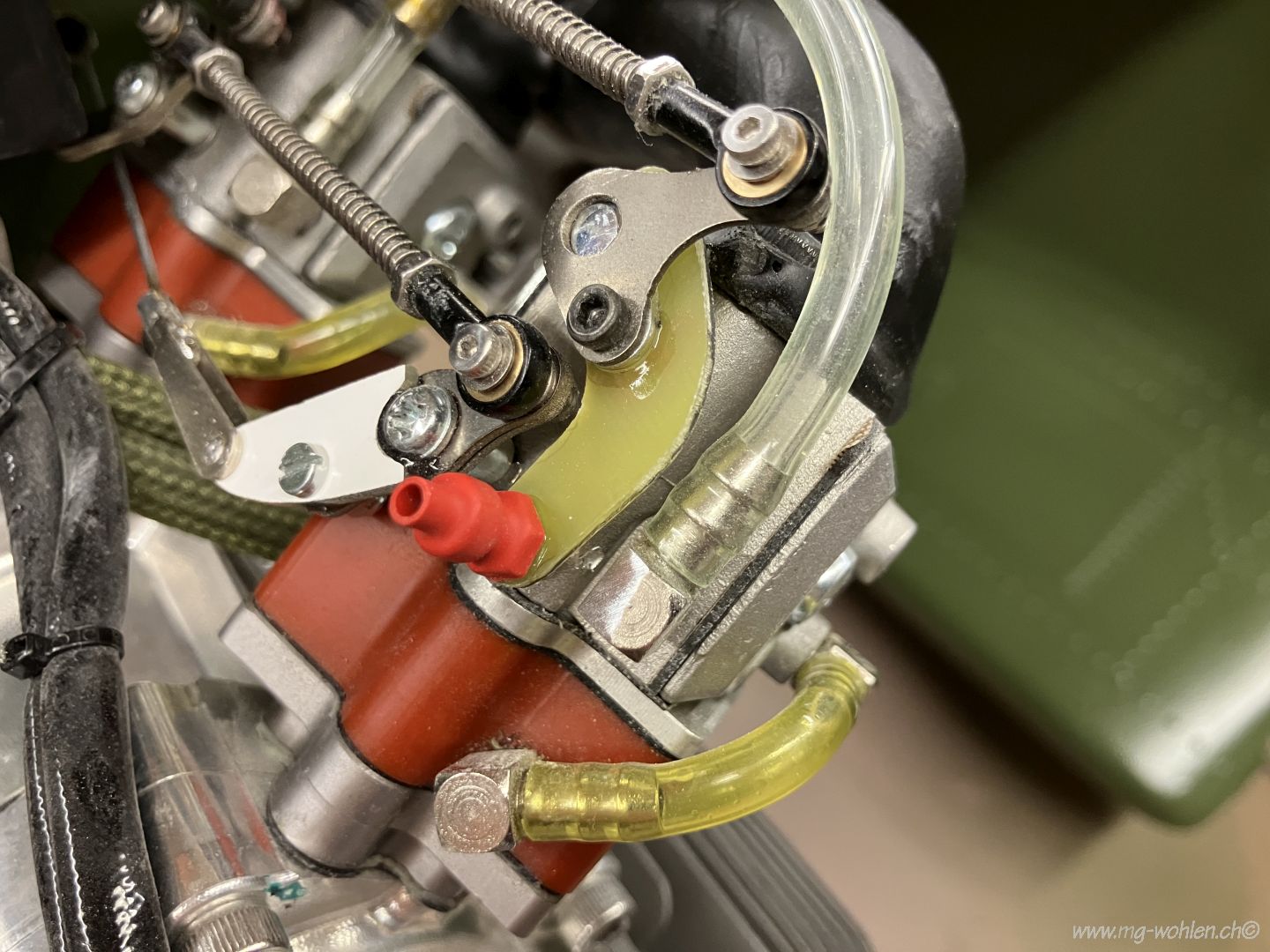

Alles muss gut fixiert werden damit sich nichts am Gasgestänge verhakt

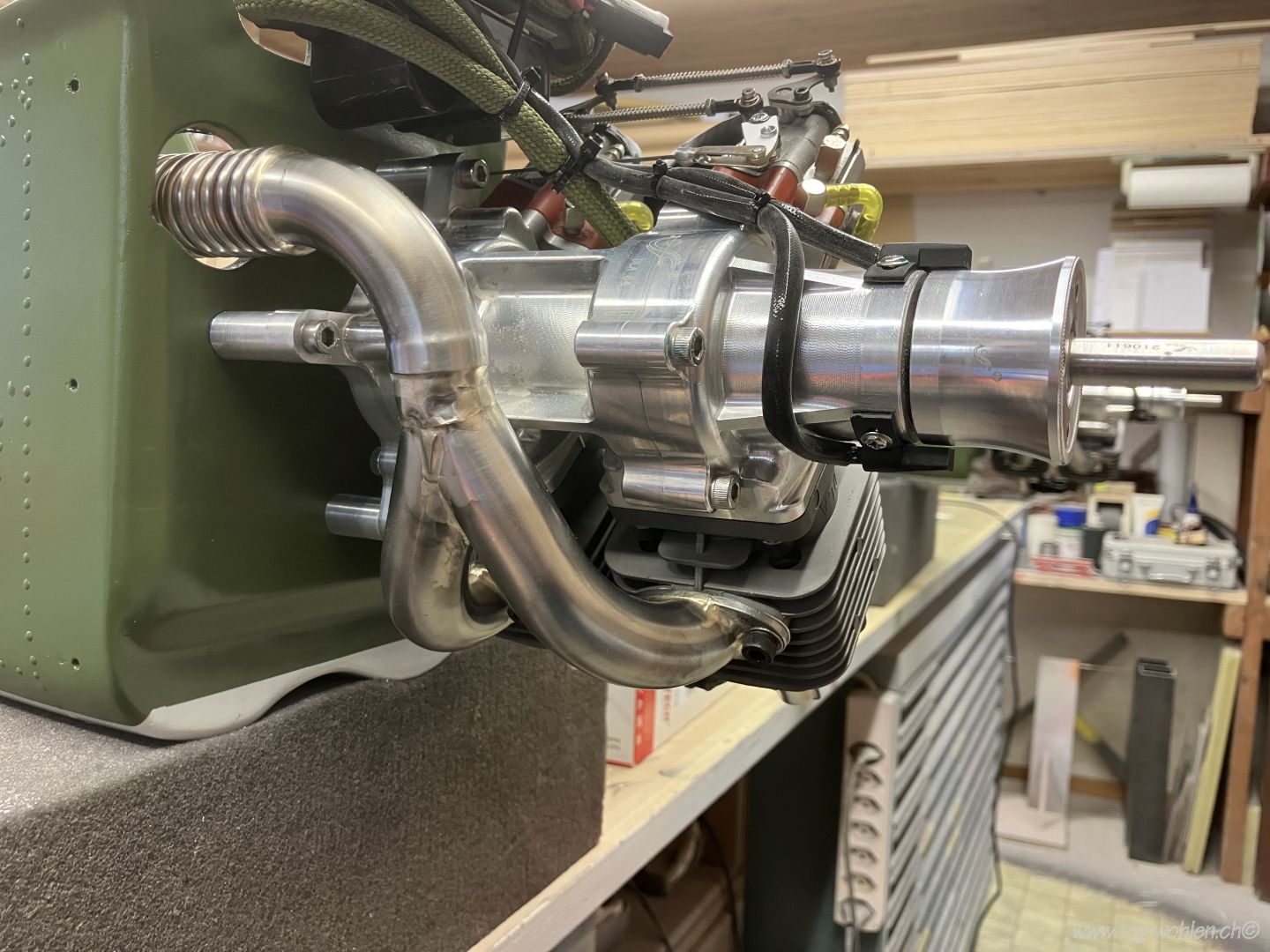

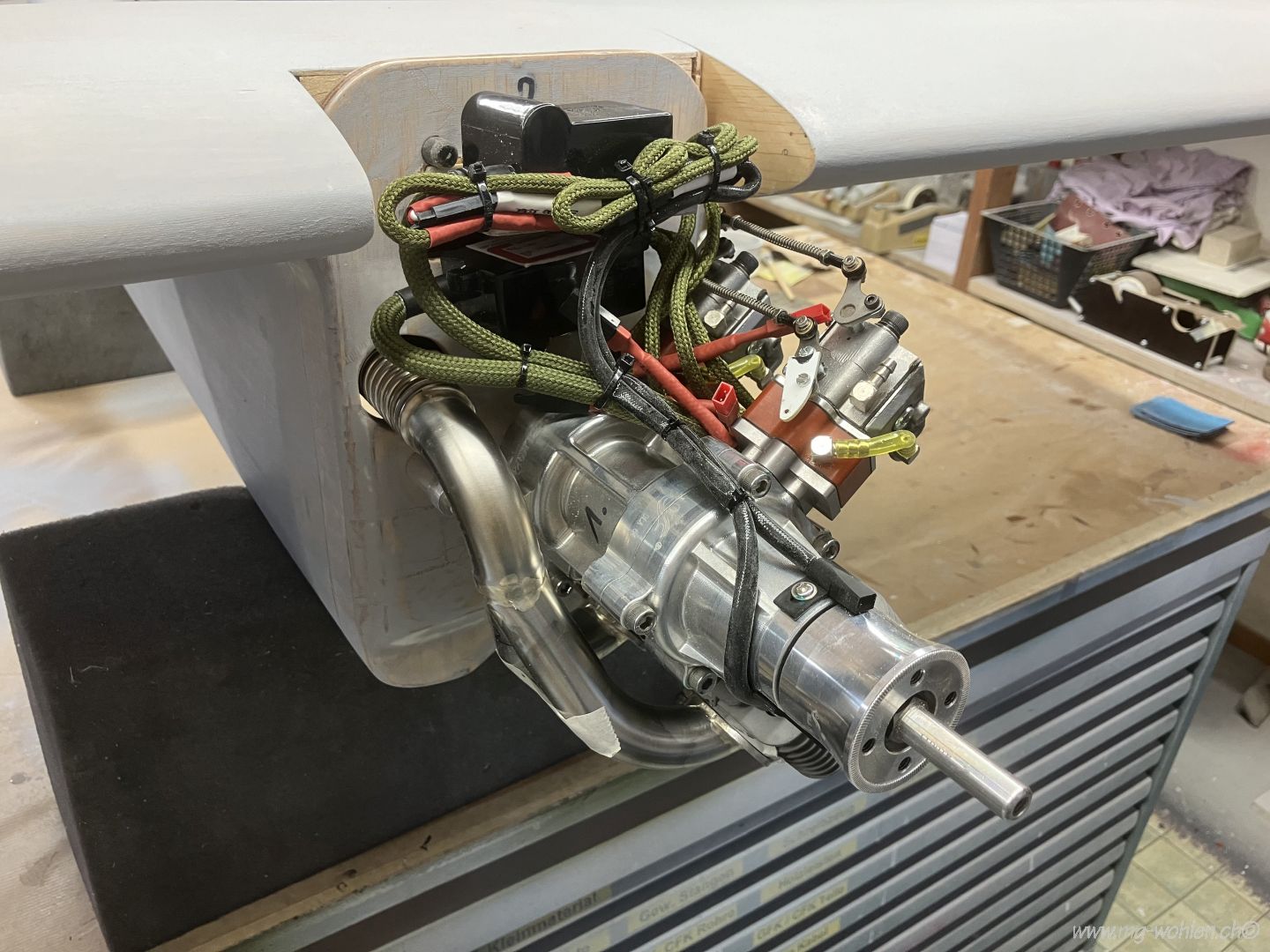

Endmontage Auspuffkrümmer
Das Abgasrohr nach hinten

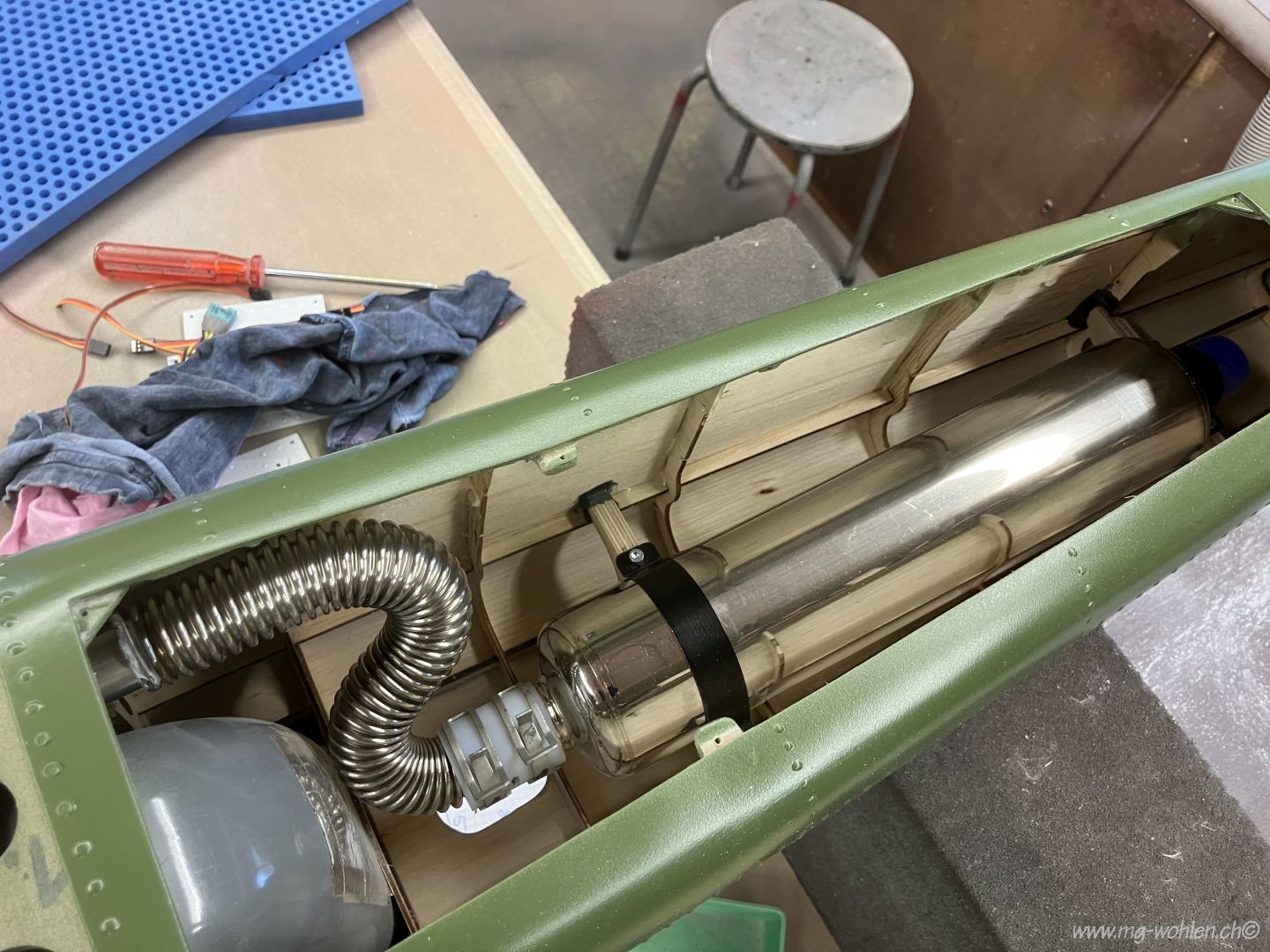

Auspuff fertig montiert

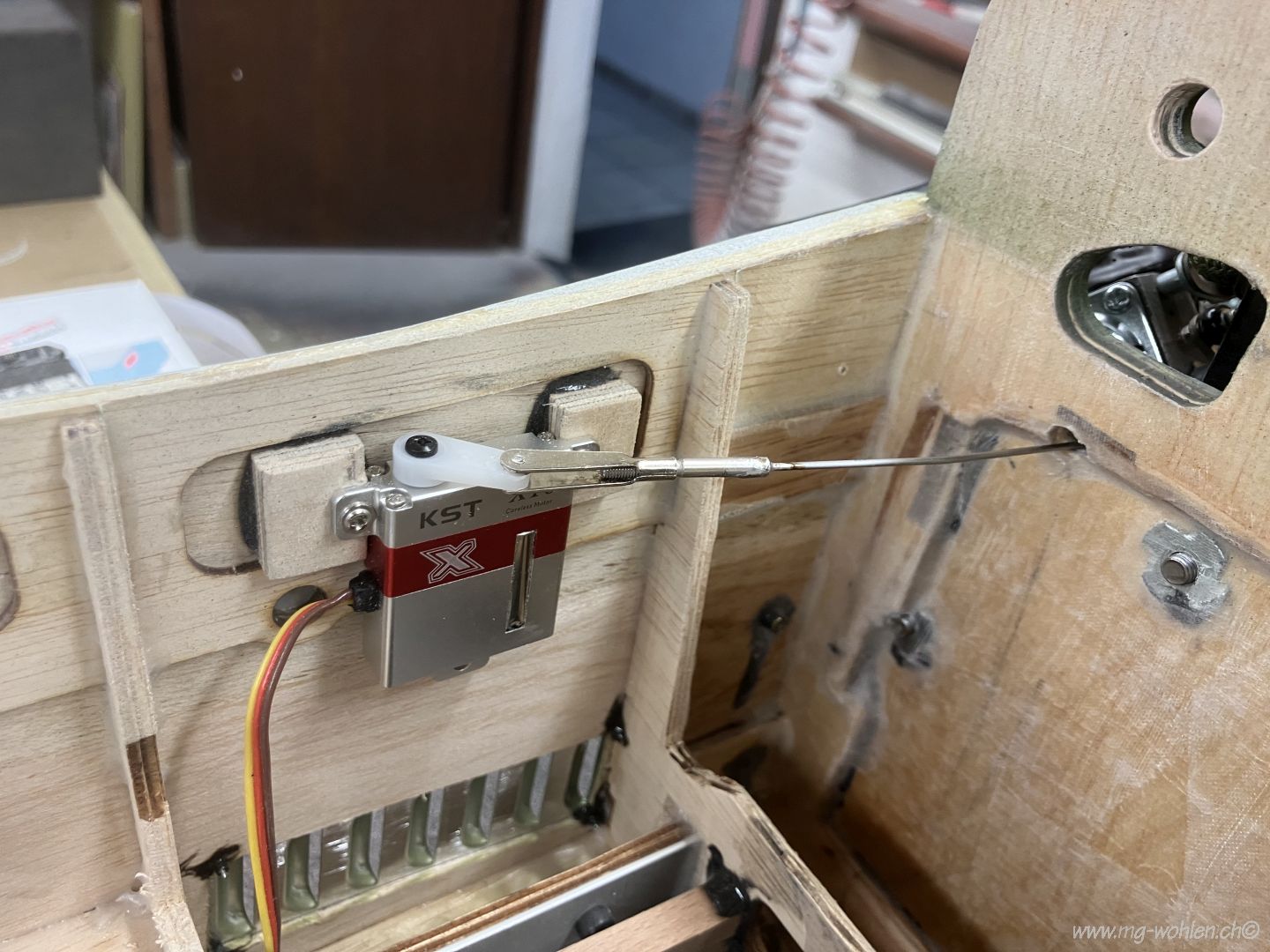

Gasservo montiert
Hier muss noch eine Chokebetätigung montiert werden
Chokehebel angebracht
Die Chokebetätigung ist rot markiert
Benzin Einfüllstutzen montiert

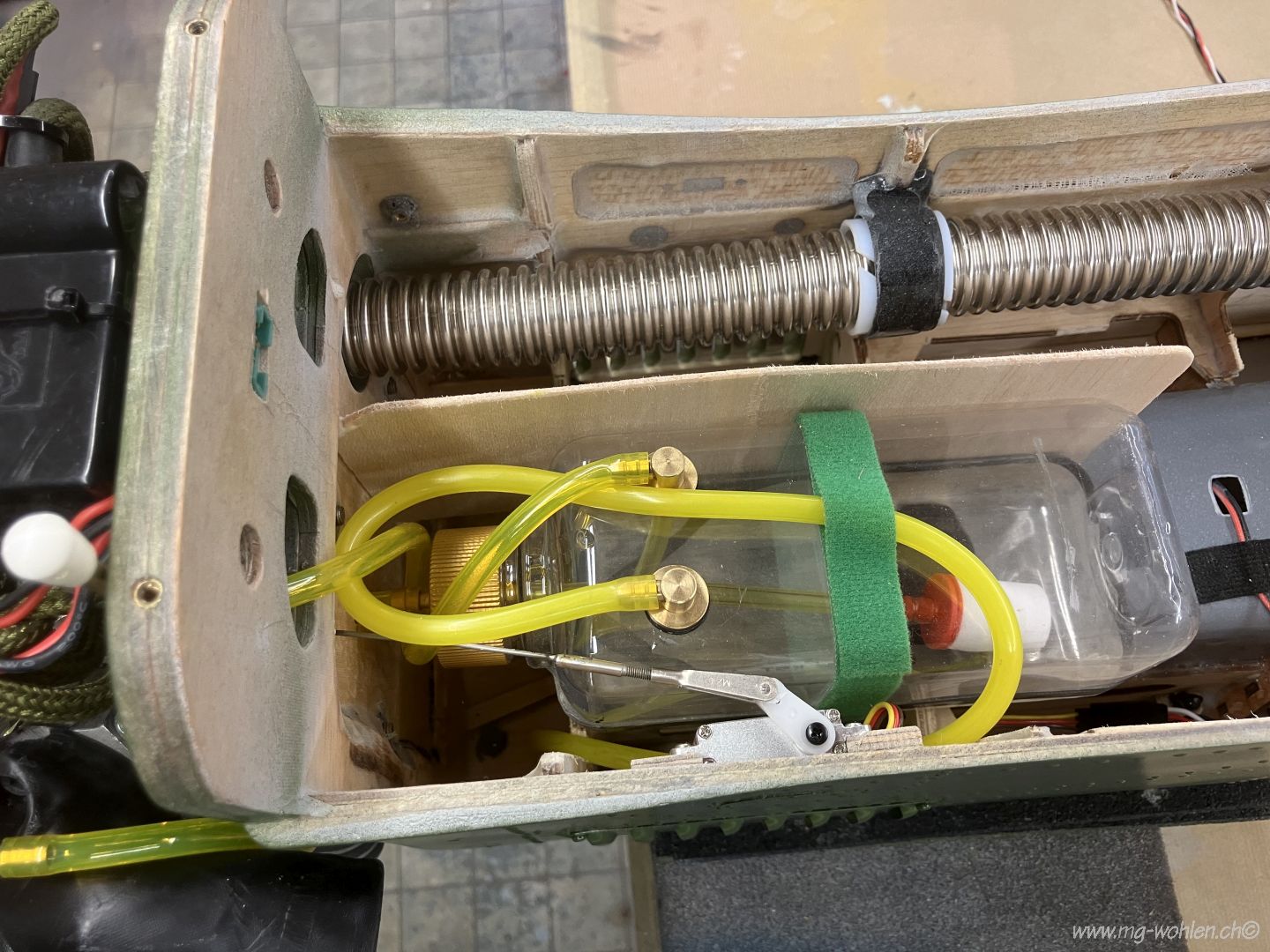

Tank montiert und verschlaucht
LED Beleuchtung vormontiert

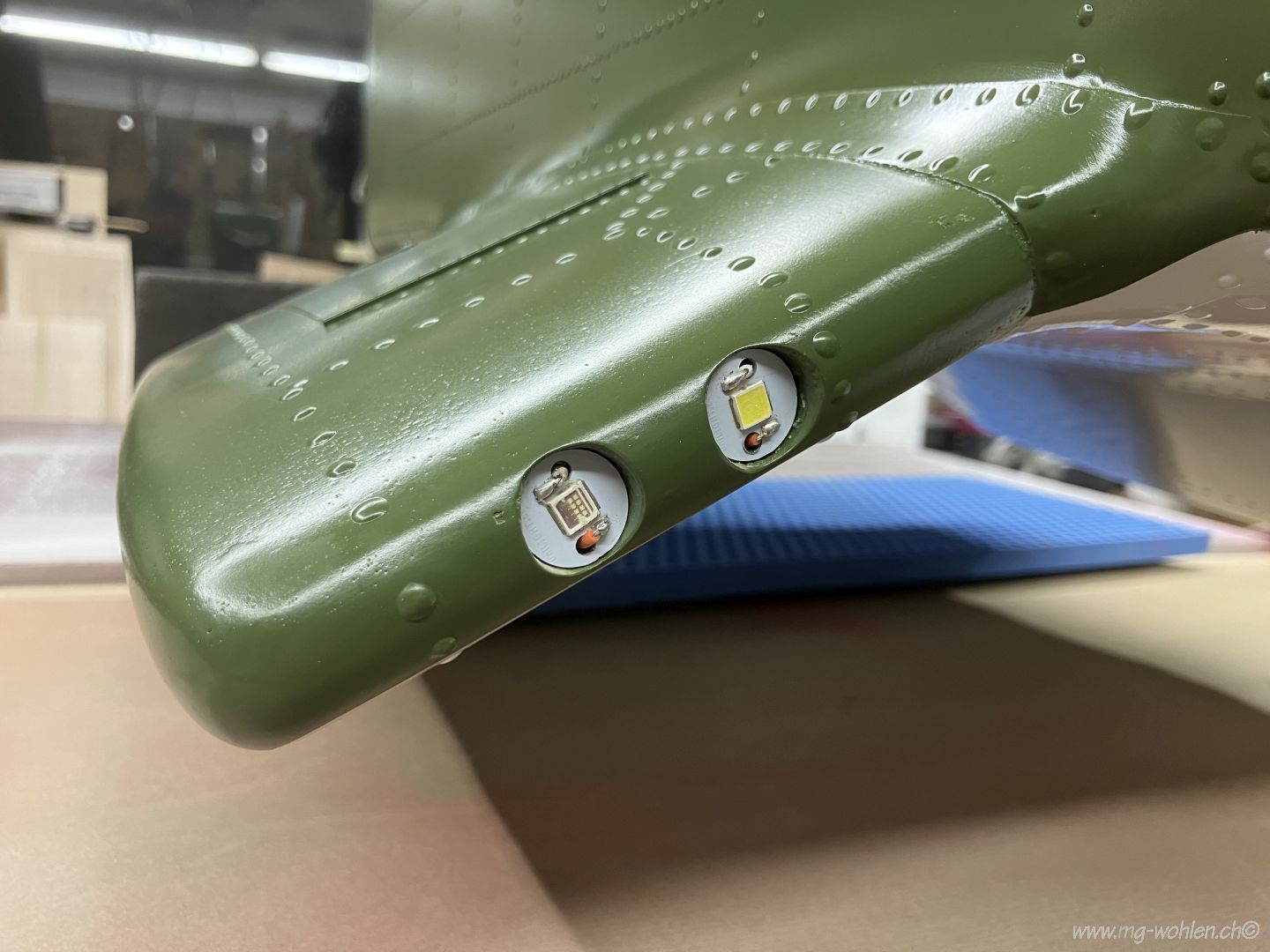

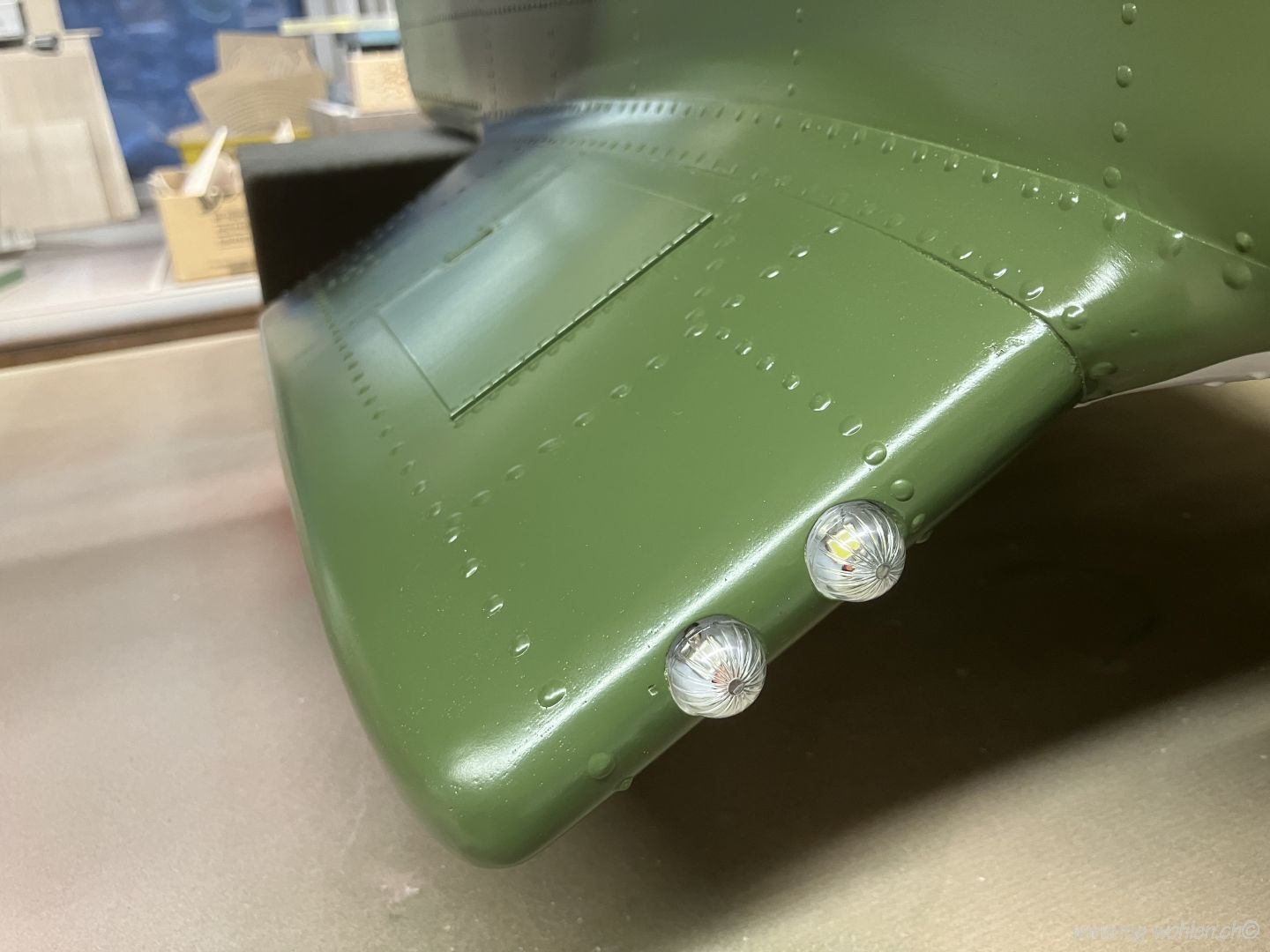

LED fertig montiert

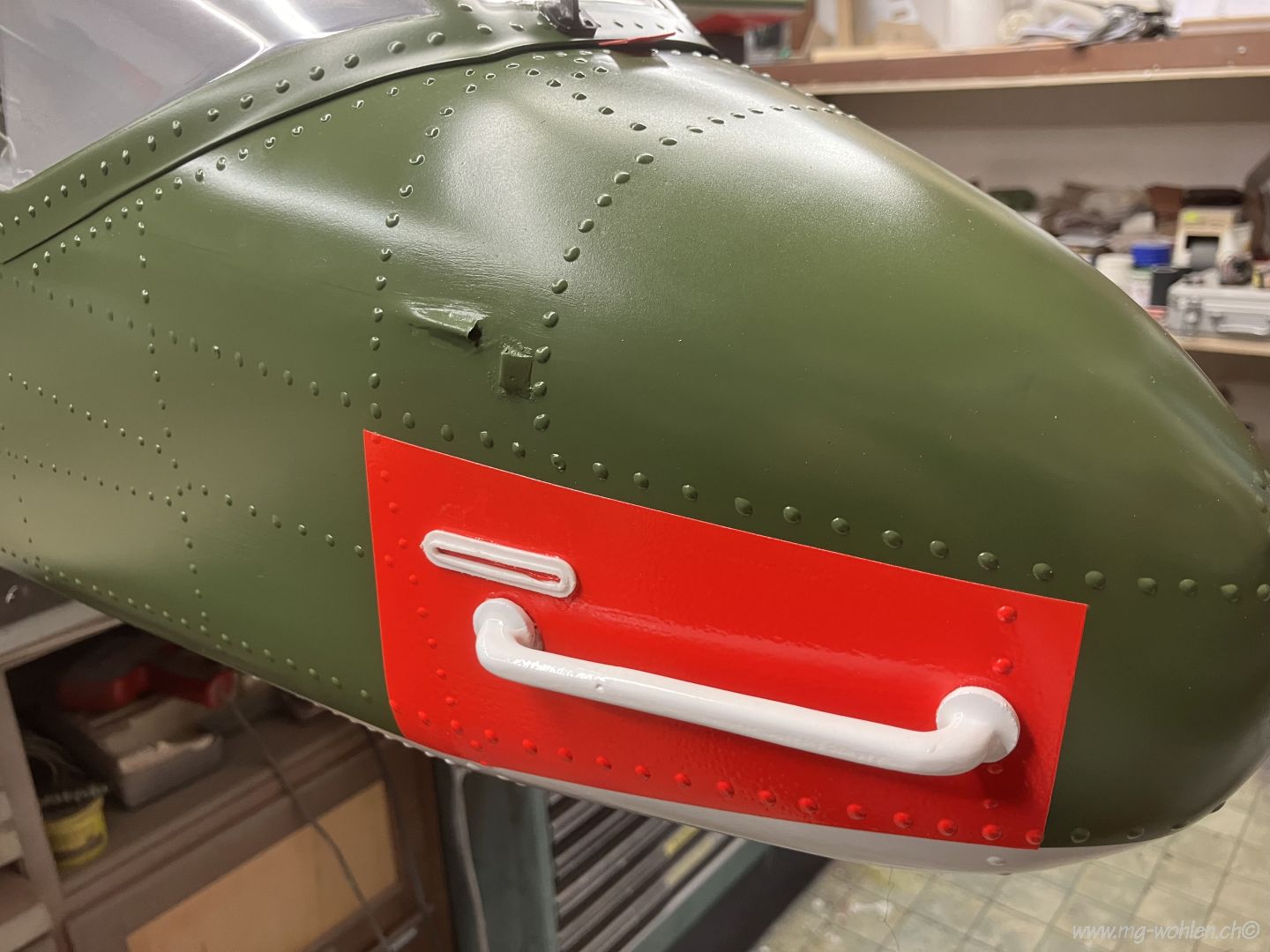

Das ist kein Haltegriff sondern eine Antenne

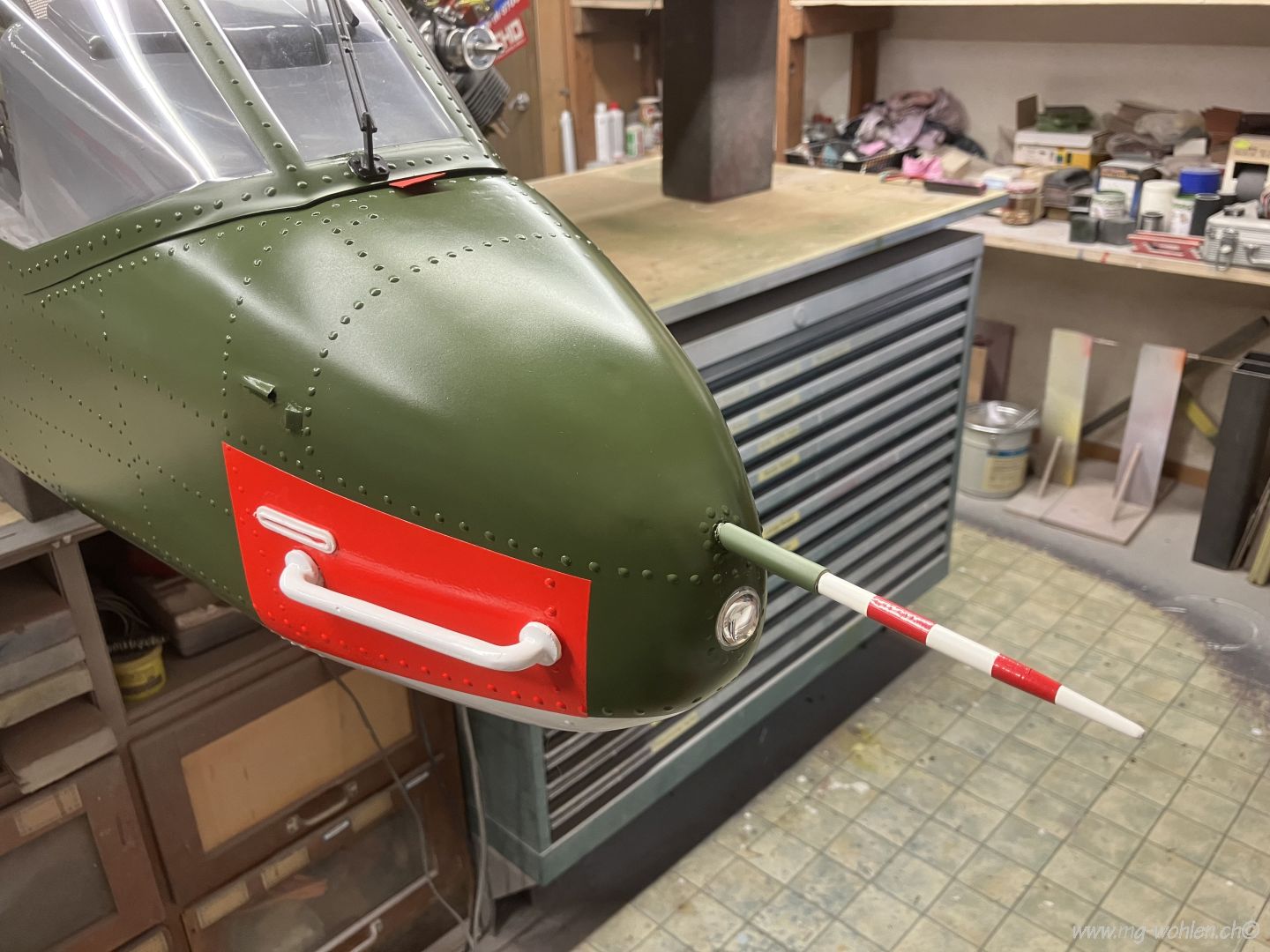

Pitotrohr mit Magnet befestigt

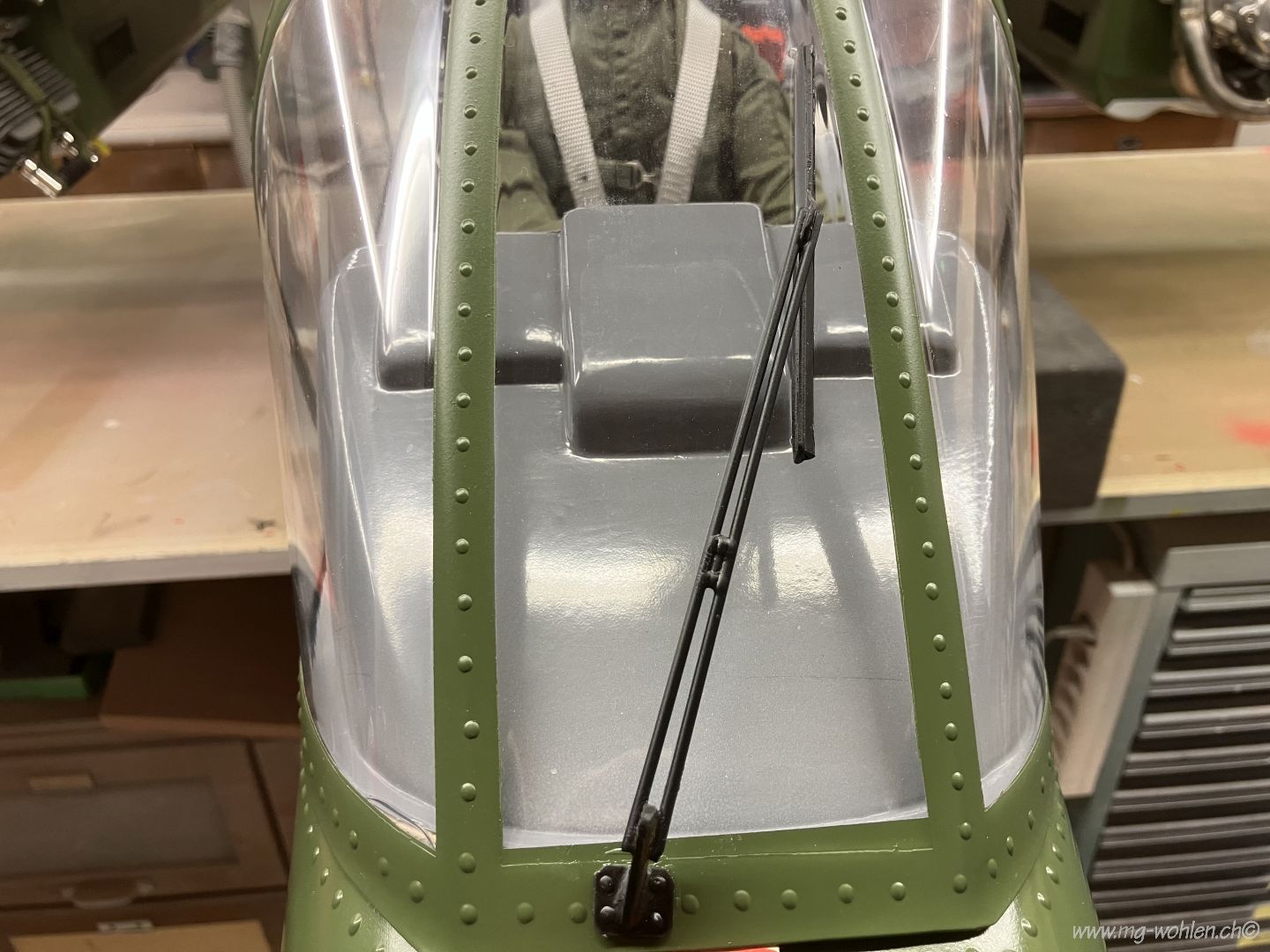

Der Scheibenwischer ist fix verklebt

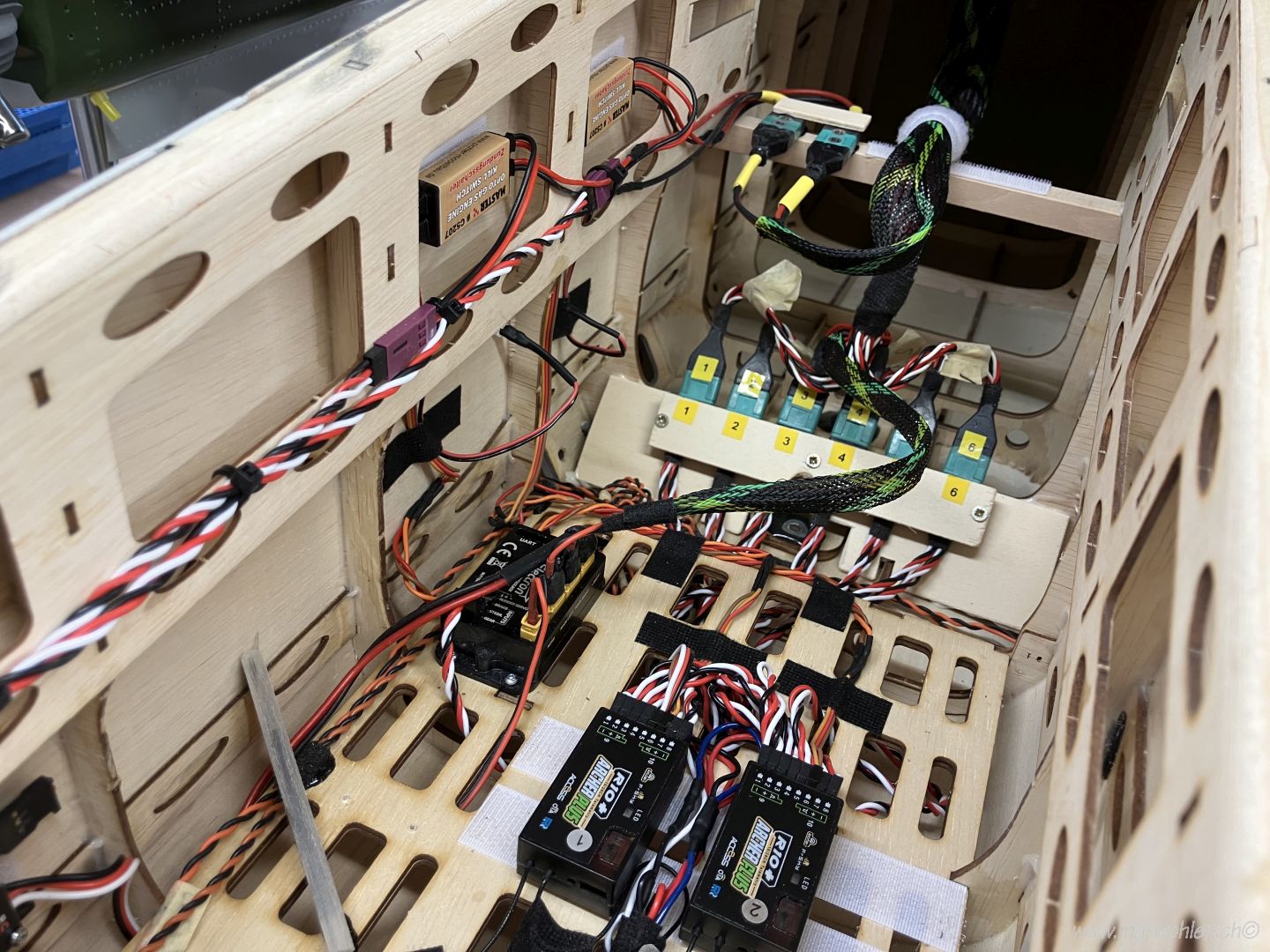

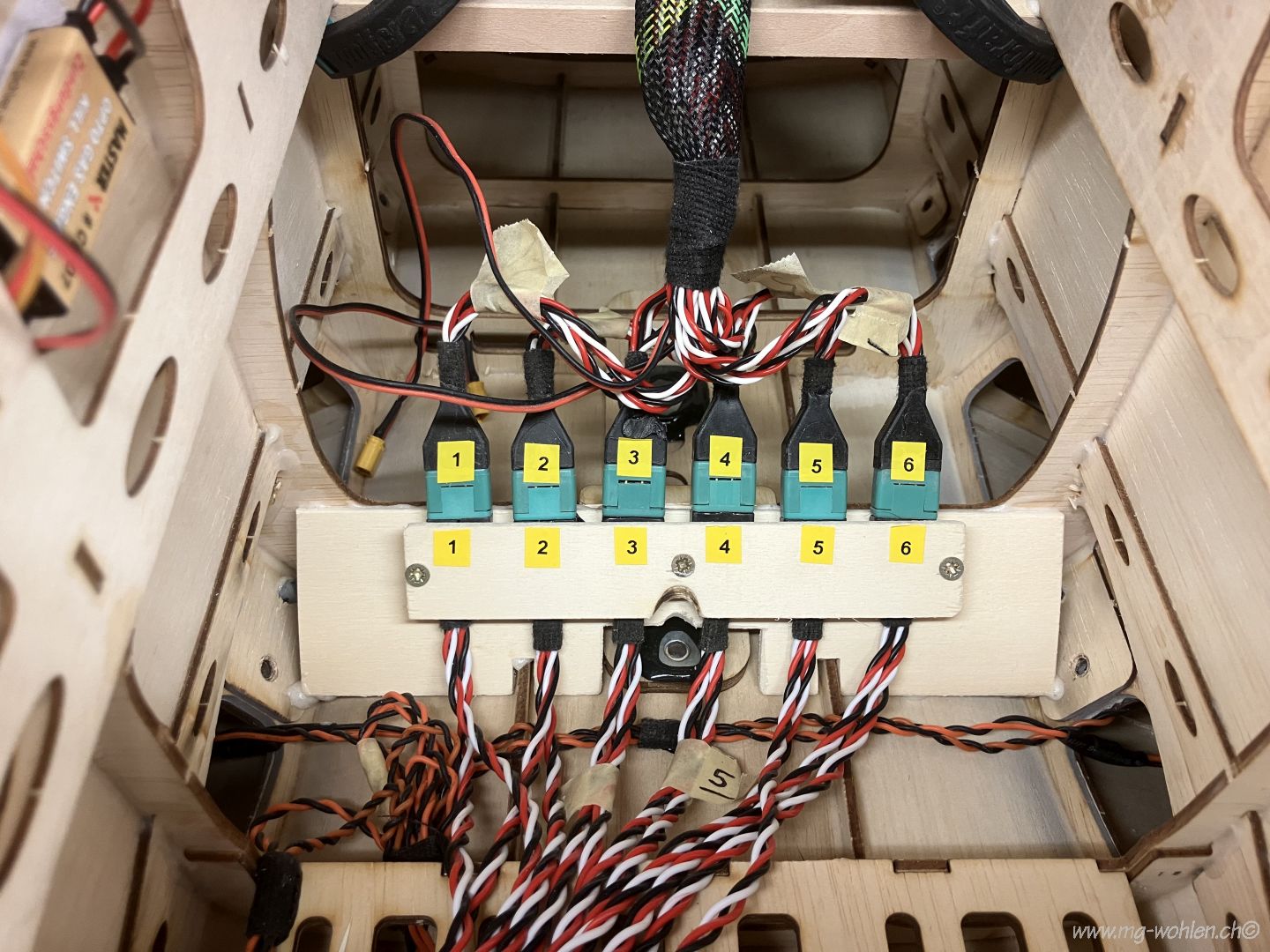

Der sortierte und nummerierte Kabelsalat
Die Kabel müssen alle irgendwo befestigt werden

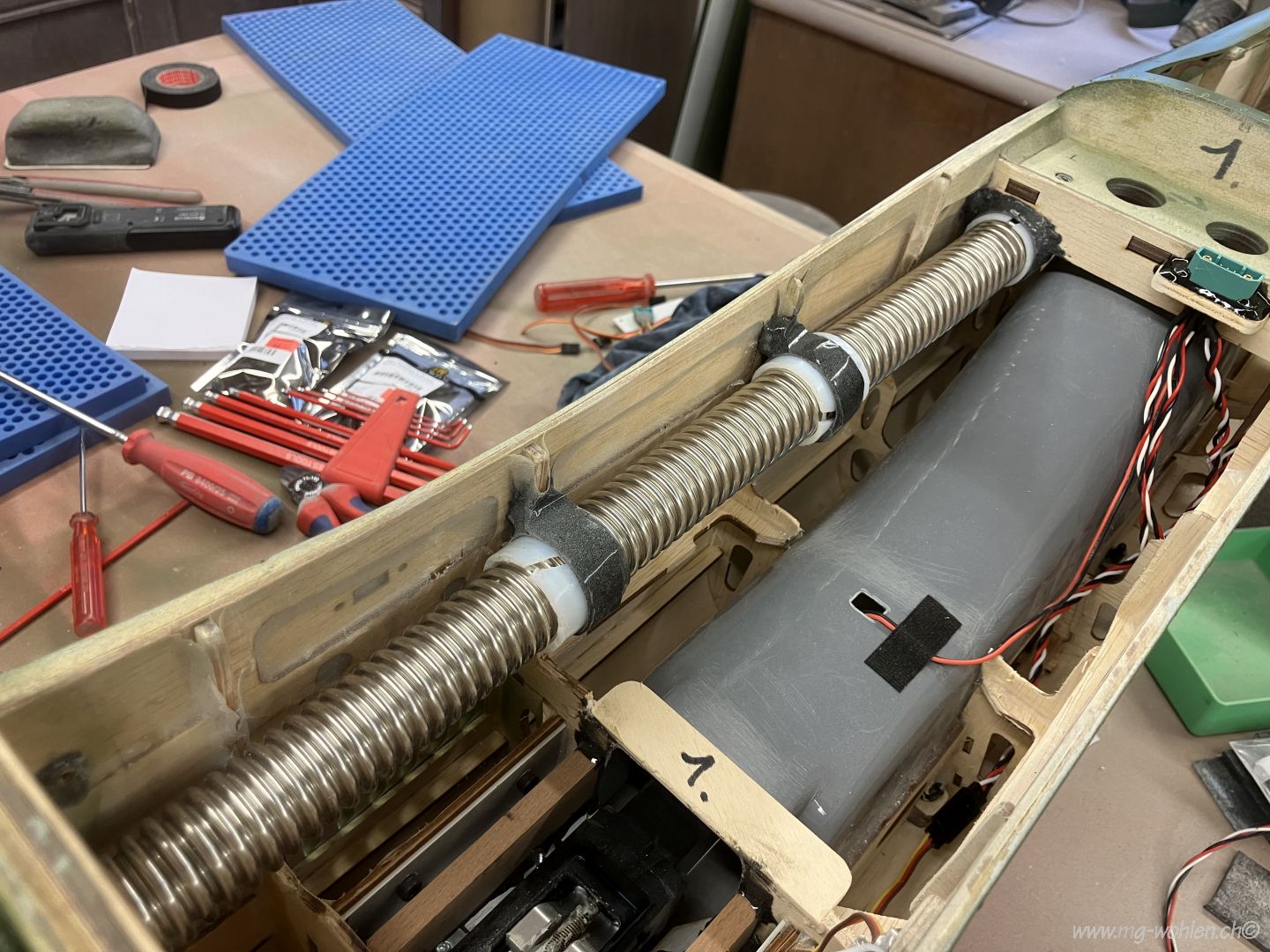

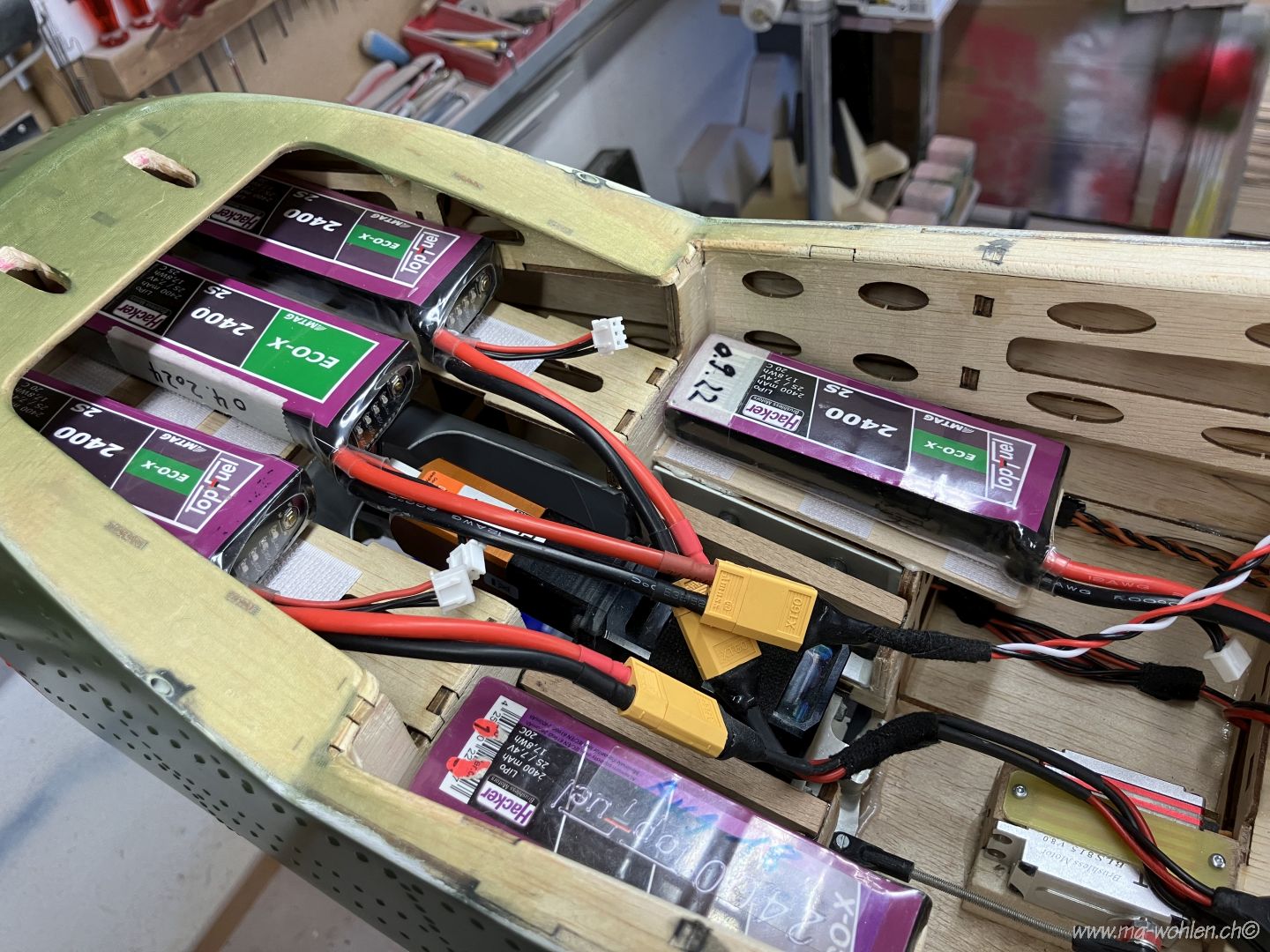

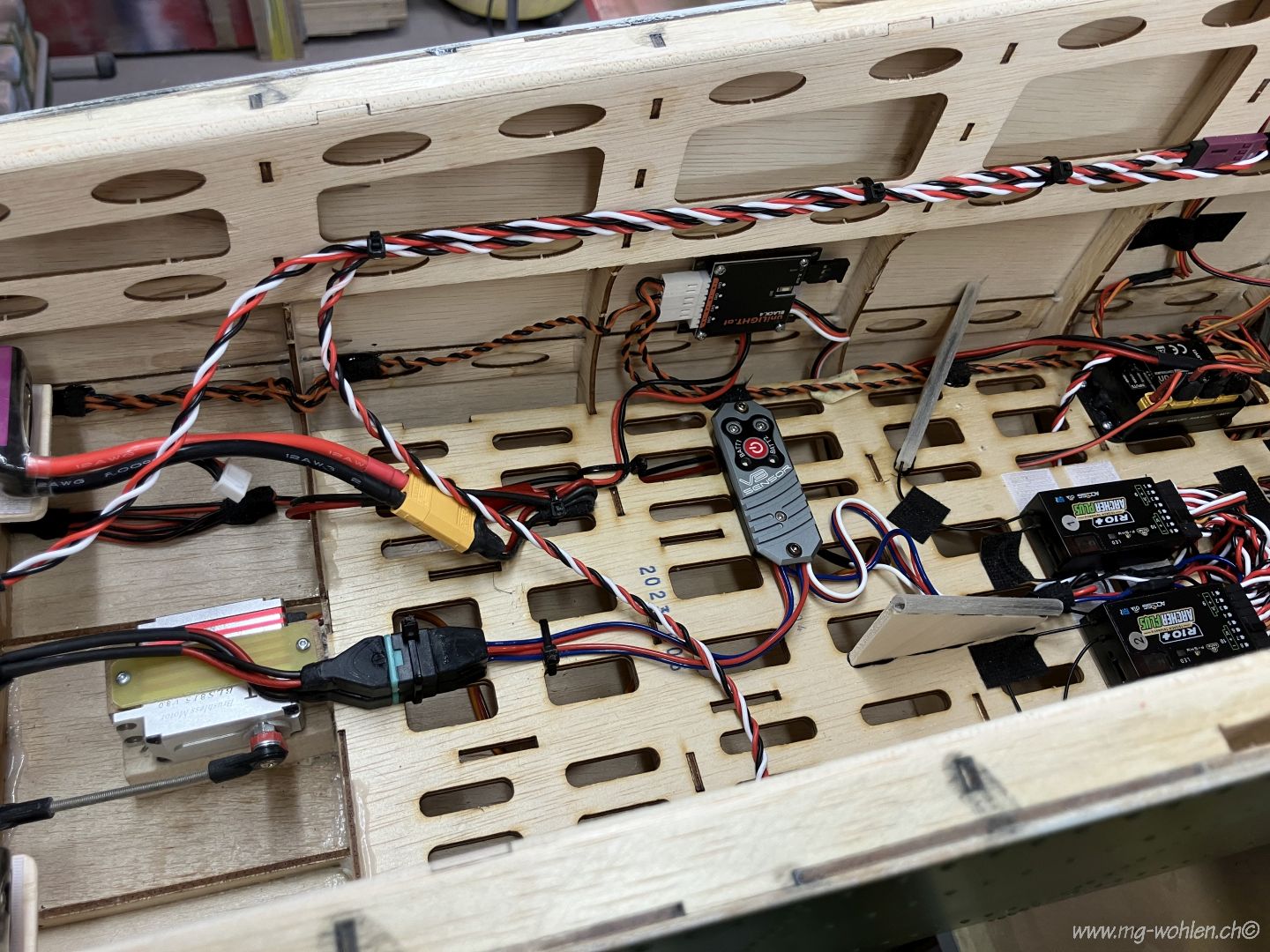

Fünf Akkus sind möglicht weit vorne zu platzieren
Die Schalterweiche und Lichtregler
Der Zusatztank ist verschraubt

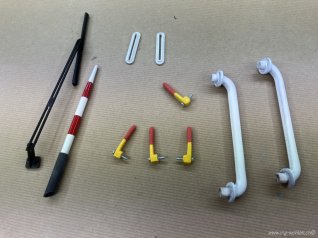

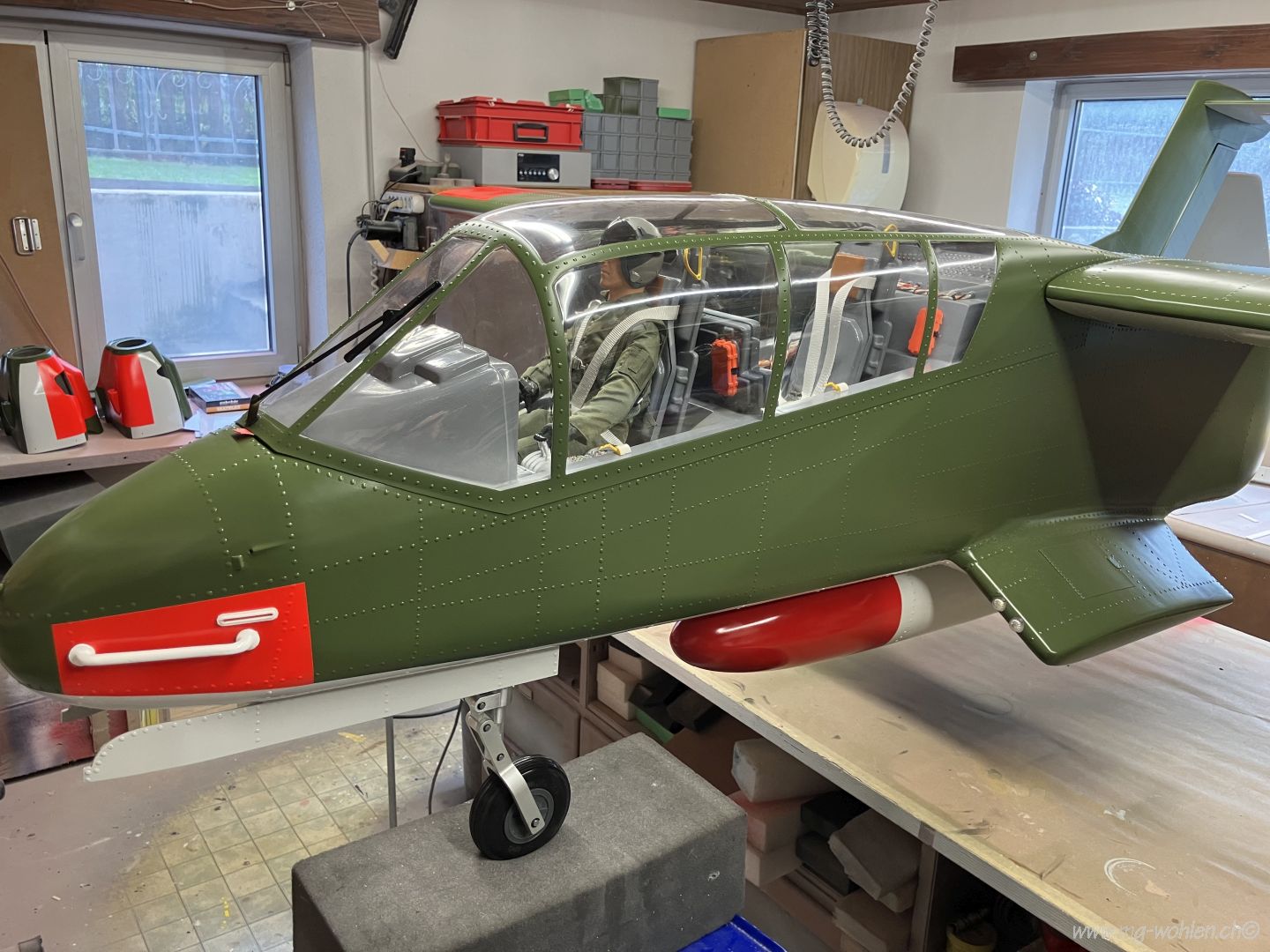

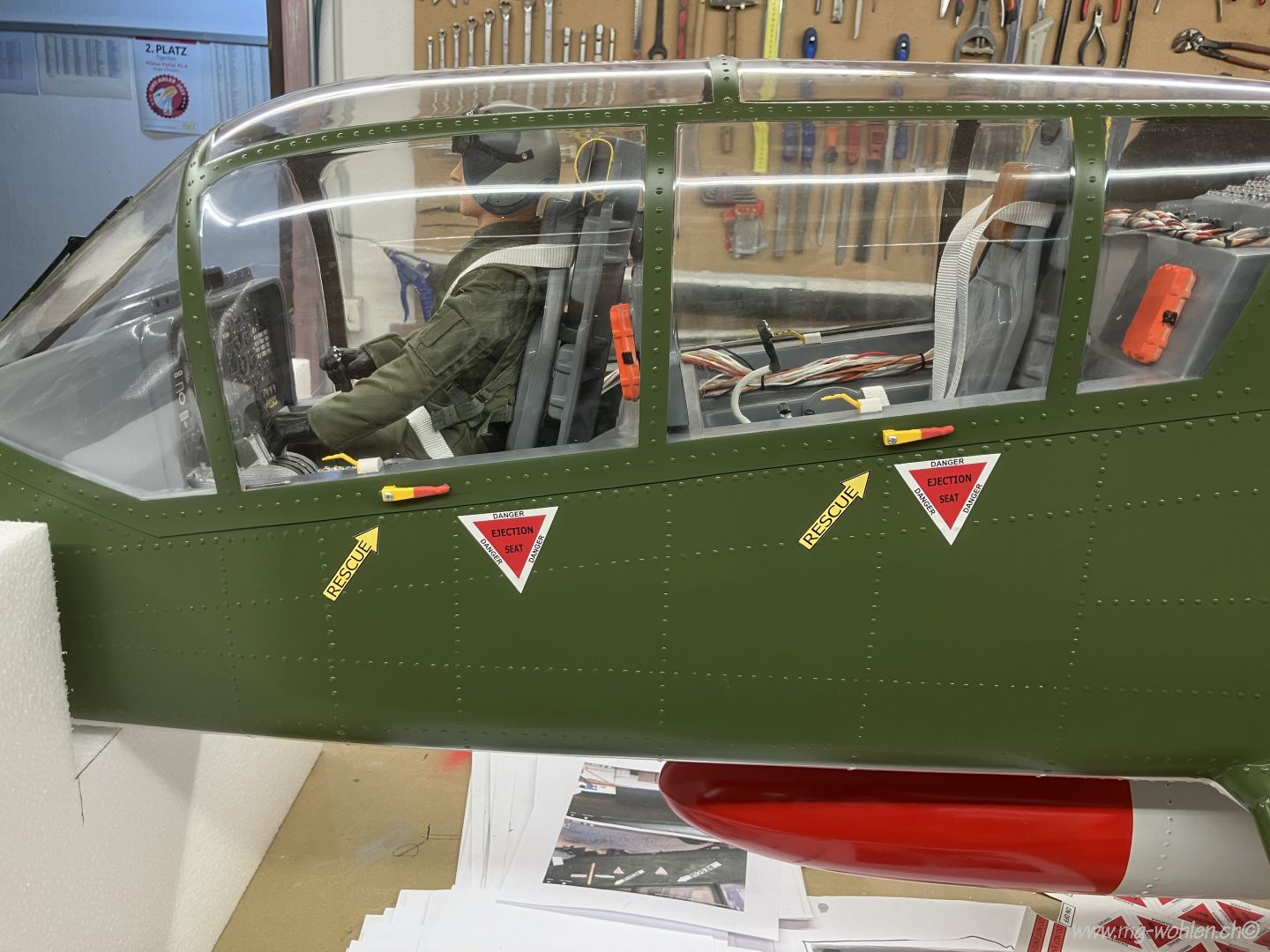

Die Zubehör Teile können jetzt auch montiert werden

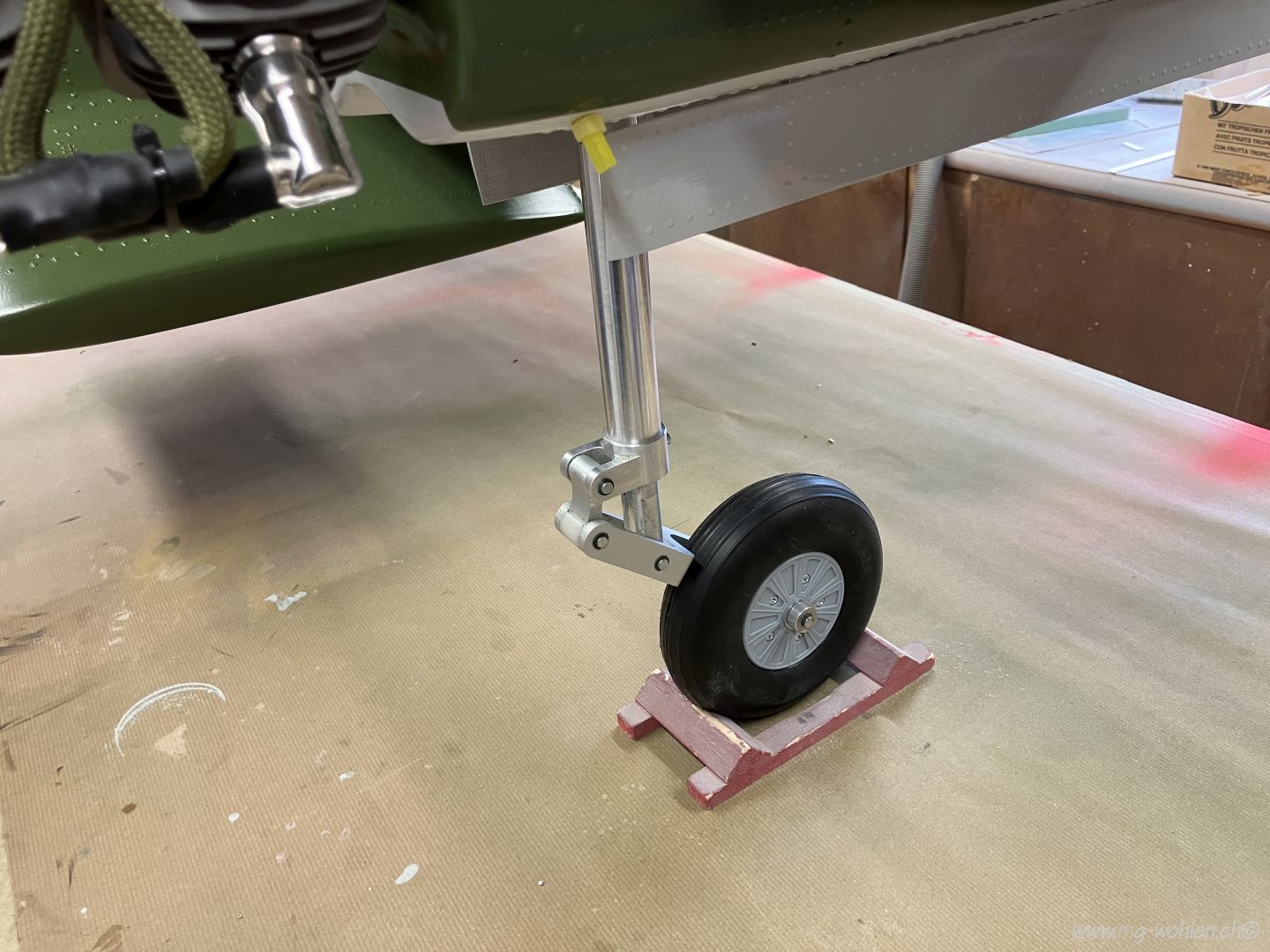

Hauptfahrwerk nach Mass

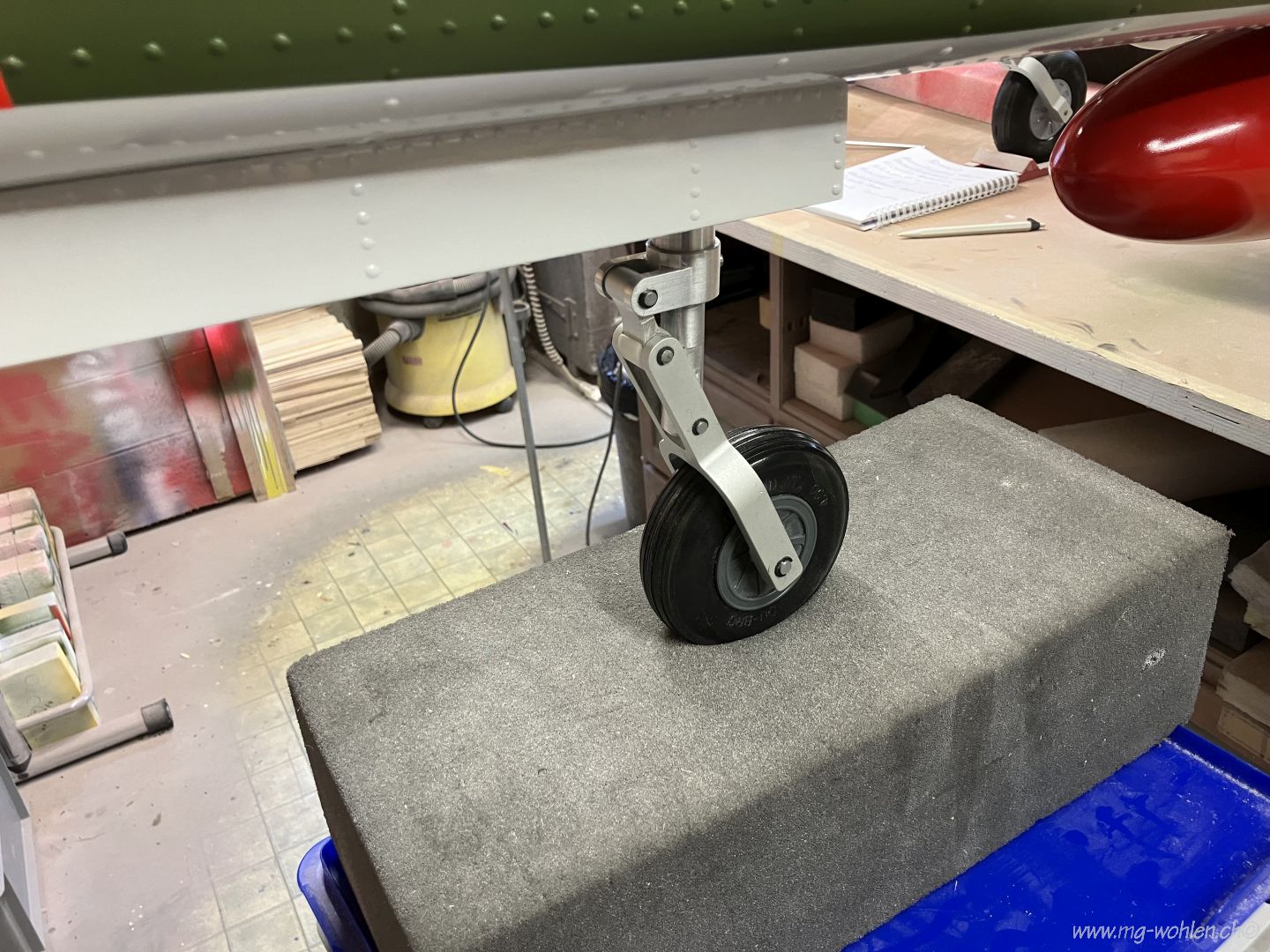

Das Bugfahrwerk

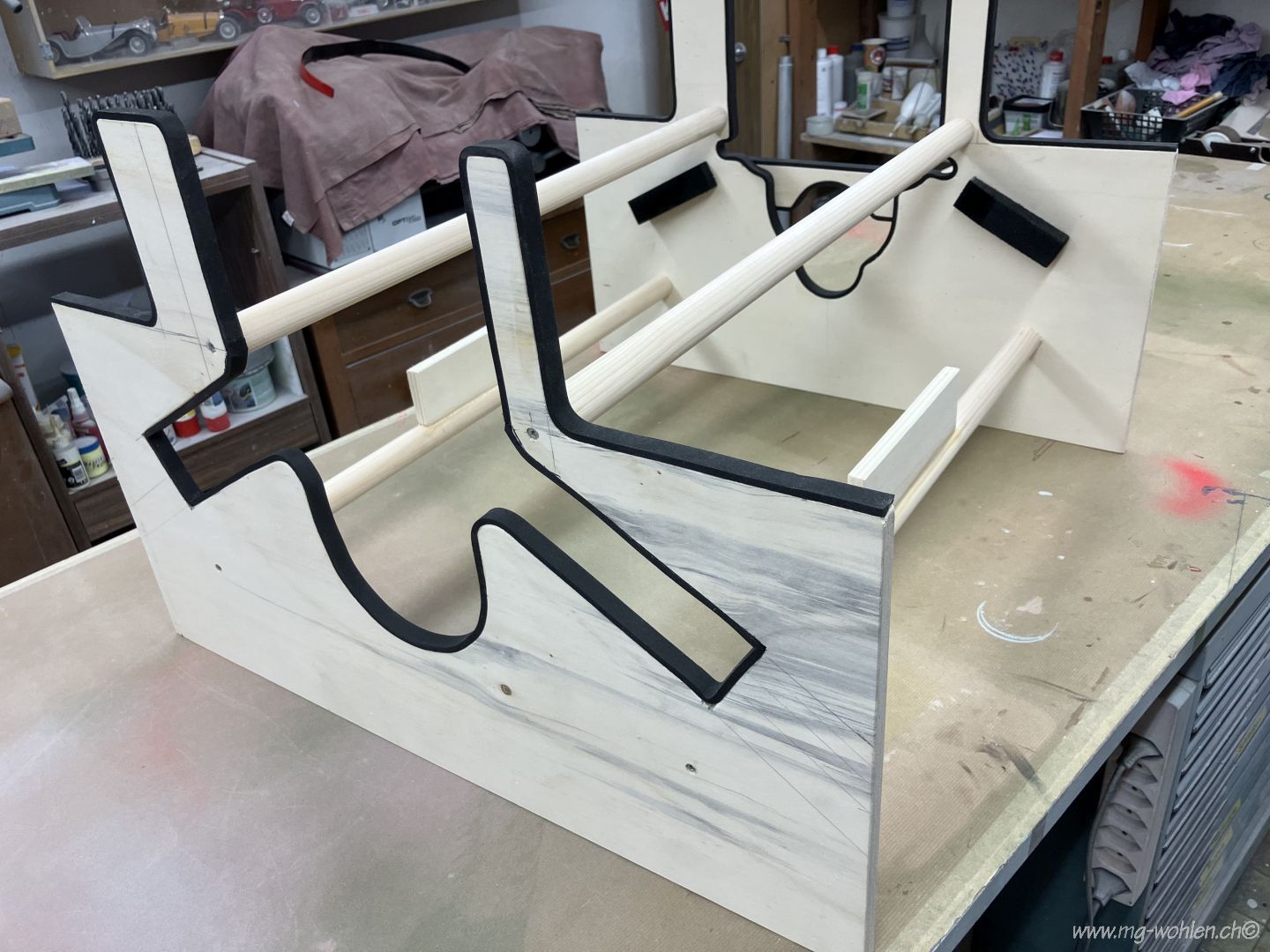

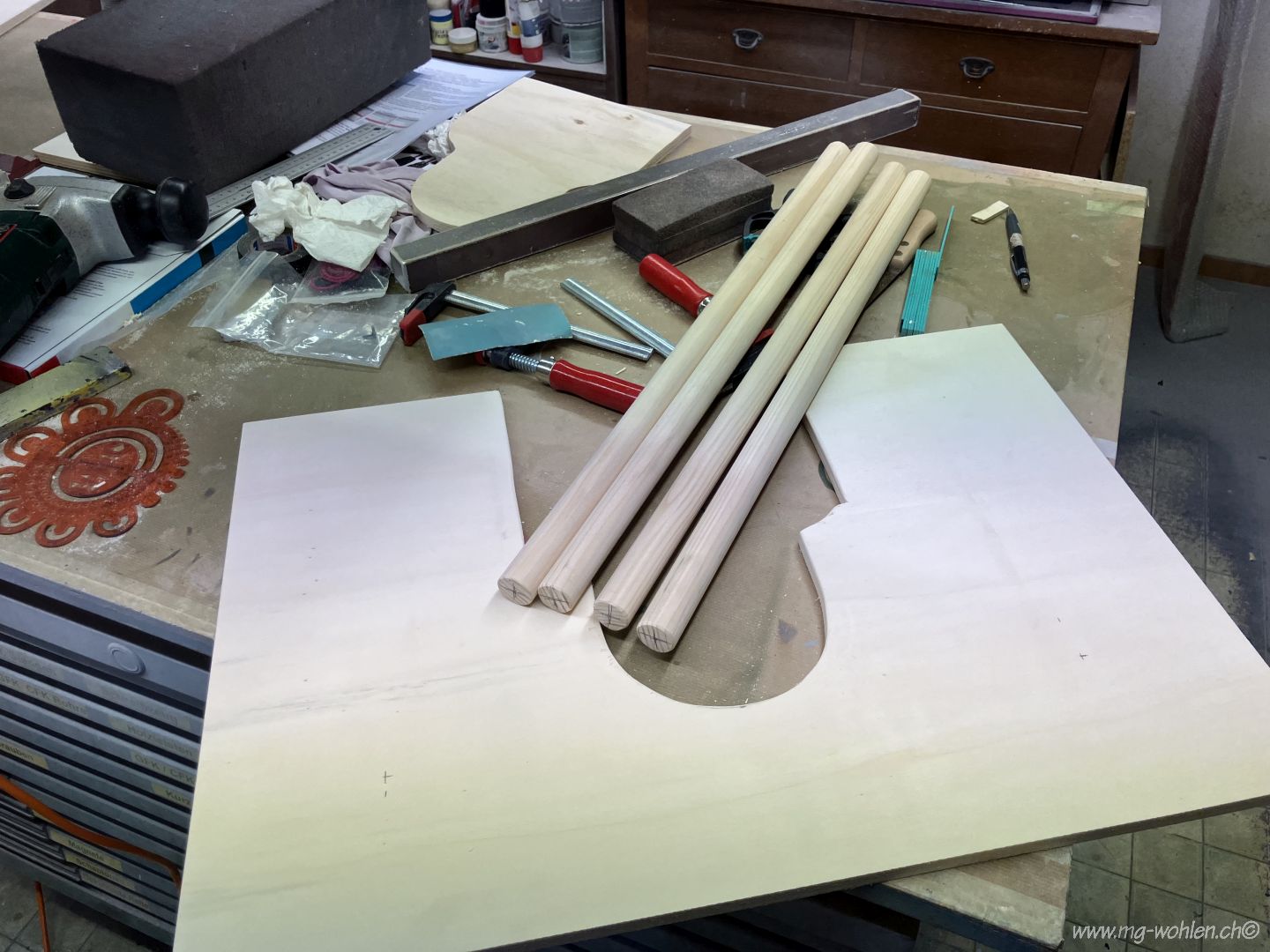

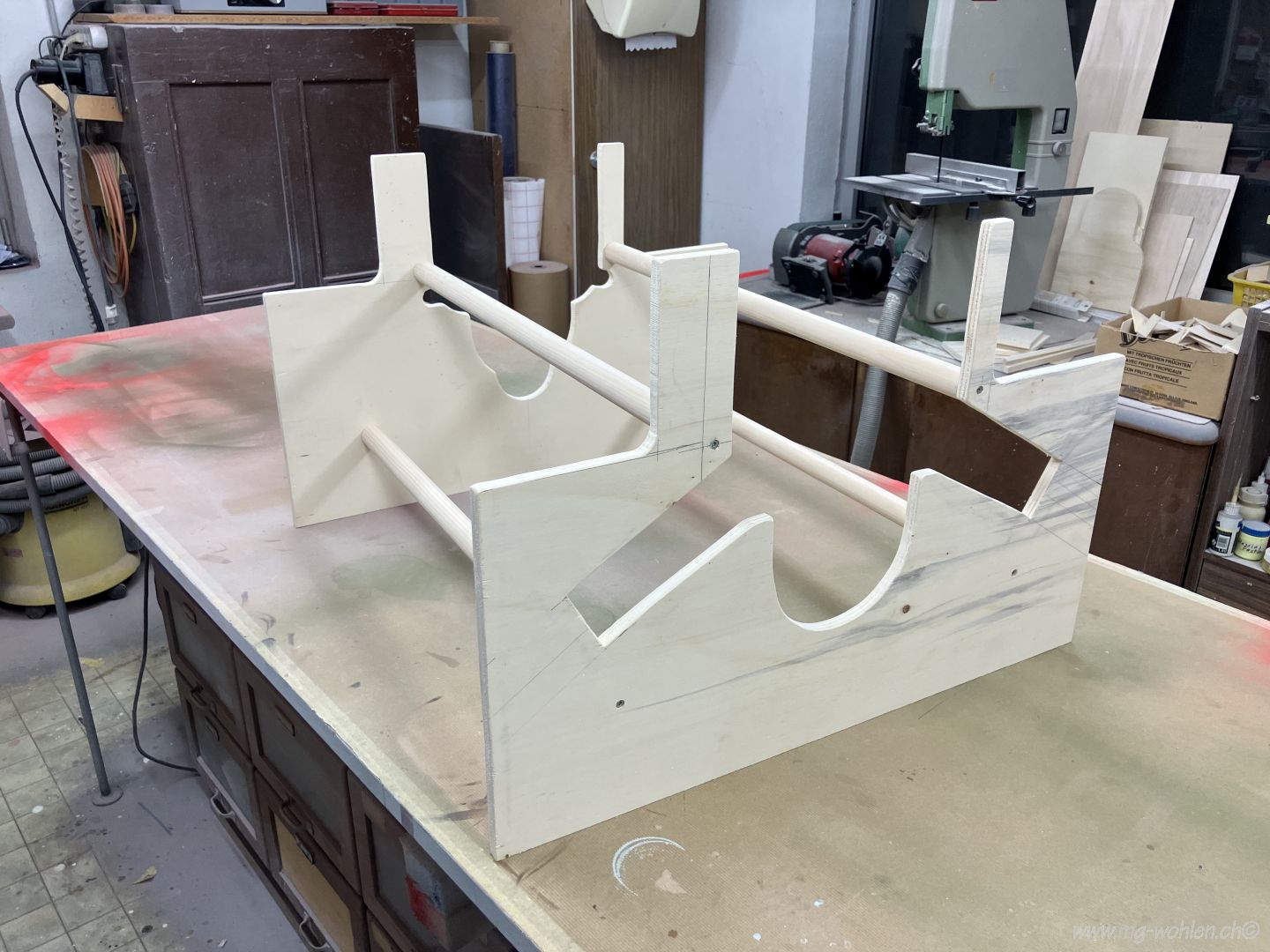

Ein Montageständer wird angefertigt
Auf dem Ständer haben alle drei Rümpfe platz

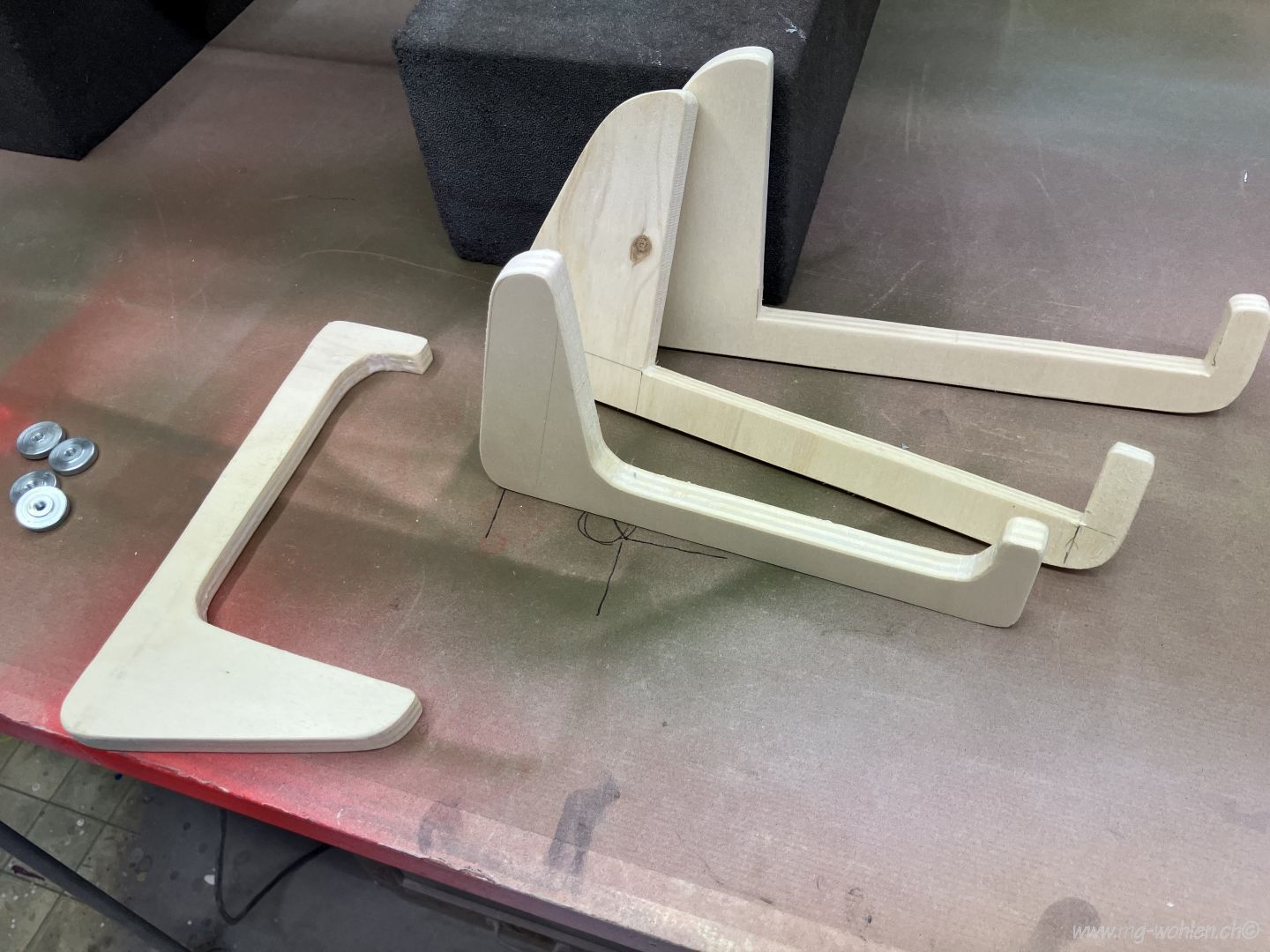

Halterungen für die Seitenrümpfe
Der Ständer ist mit Moosgummi verkleidet

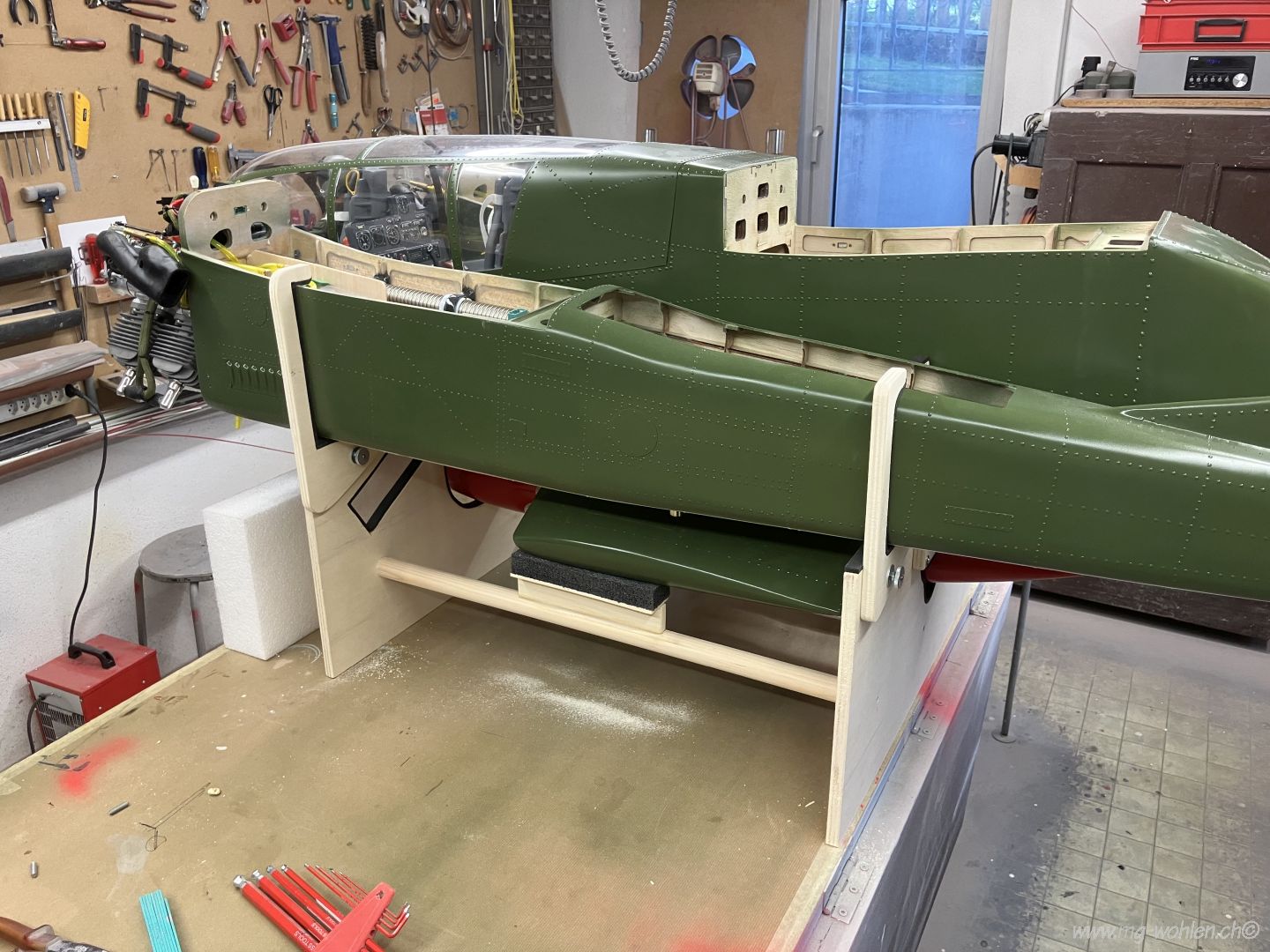

Alle drei Rümpfe sind auf dem Ständer
Nach der Fertigstellung habe ich festgestellt dass dieses Montagegestell nicht Händelbar ist

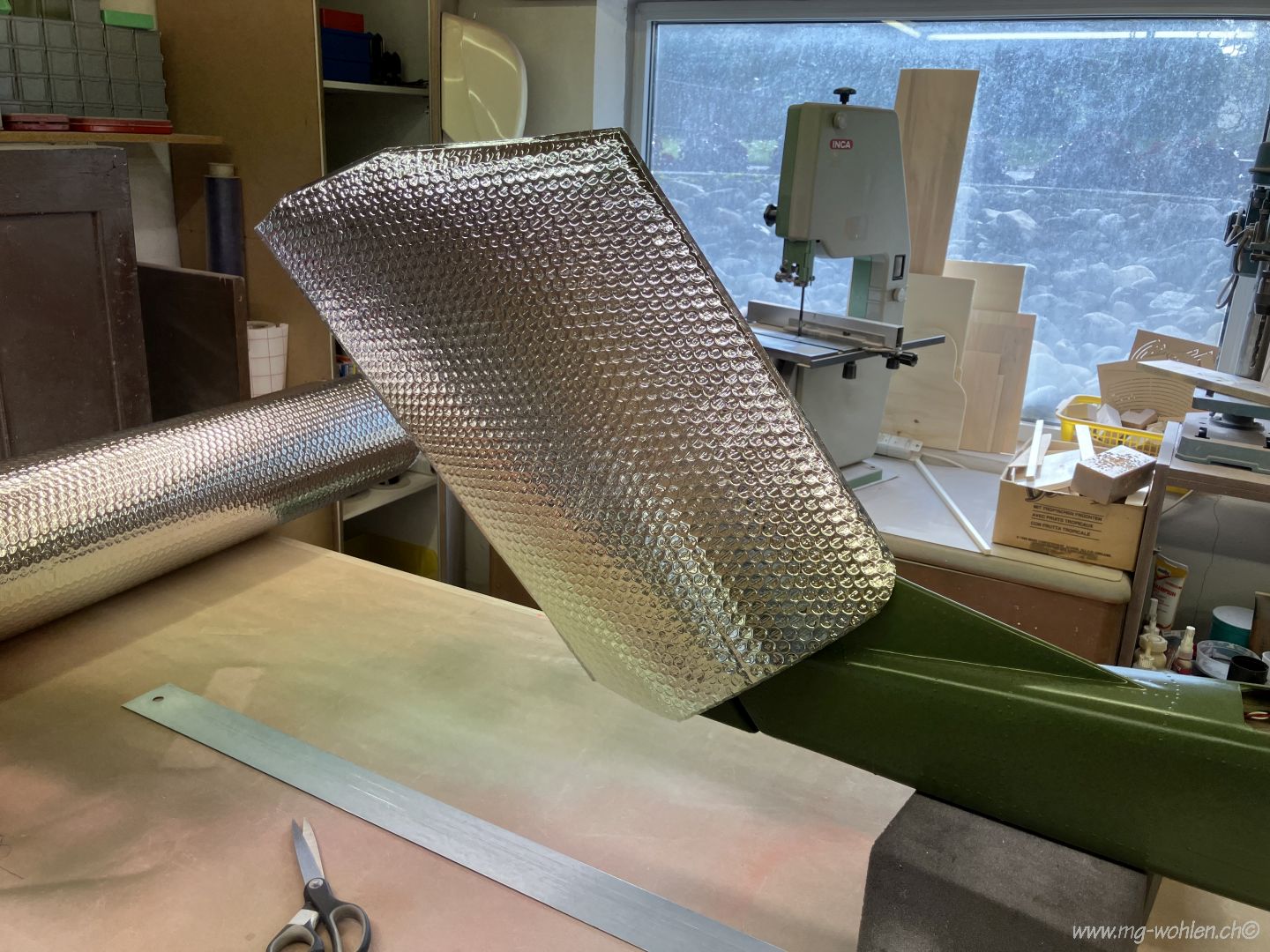

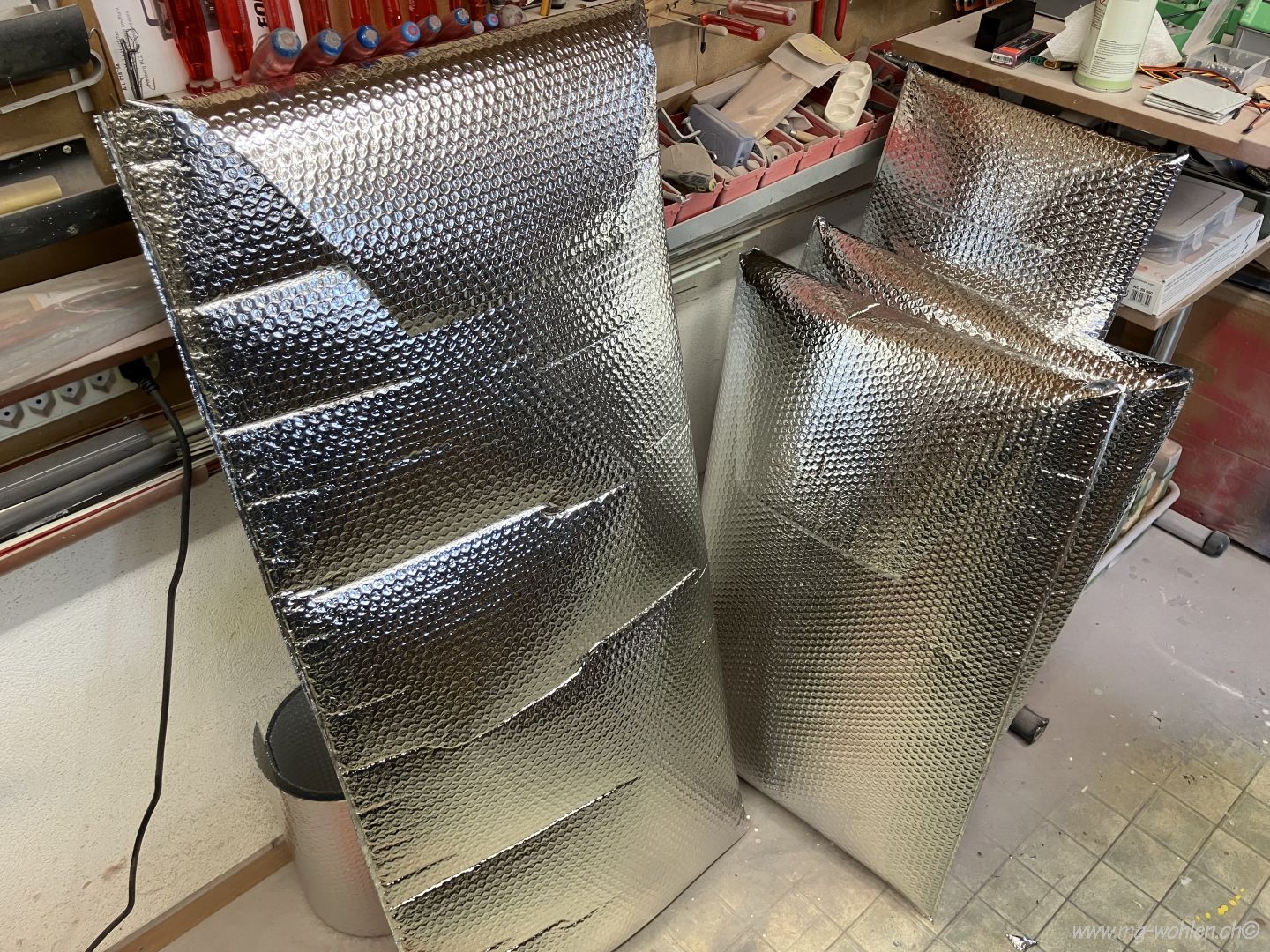

Anfertigung der Schutzbekleidung
Anfertigung der Schutzbekleidung
Weitere Details werden angebracht
Hier sieht man auch der neue Rumpfständer aus EPP er wird dreiteilig

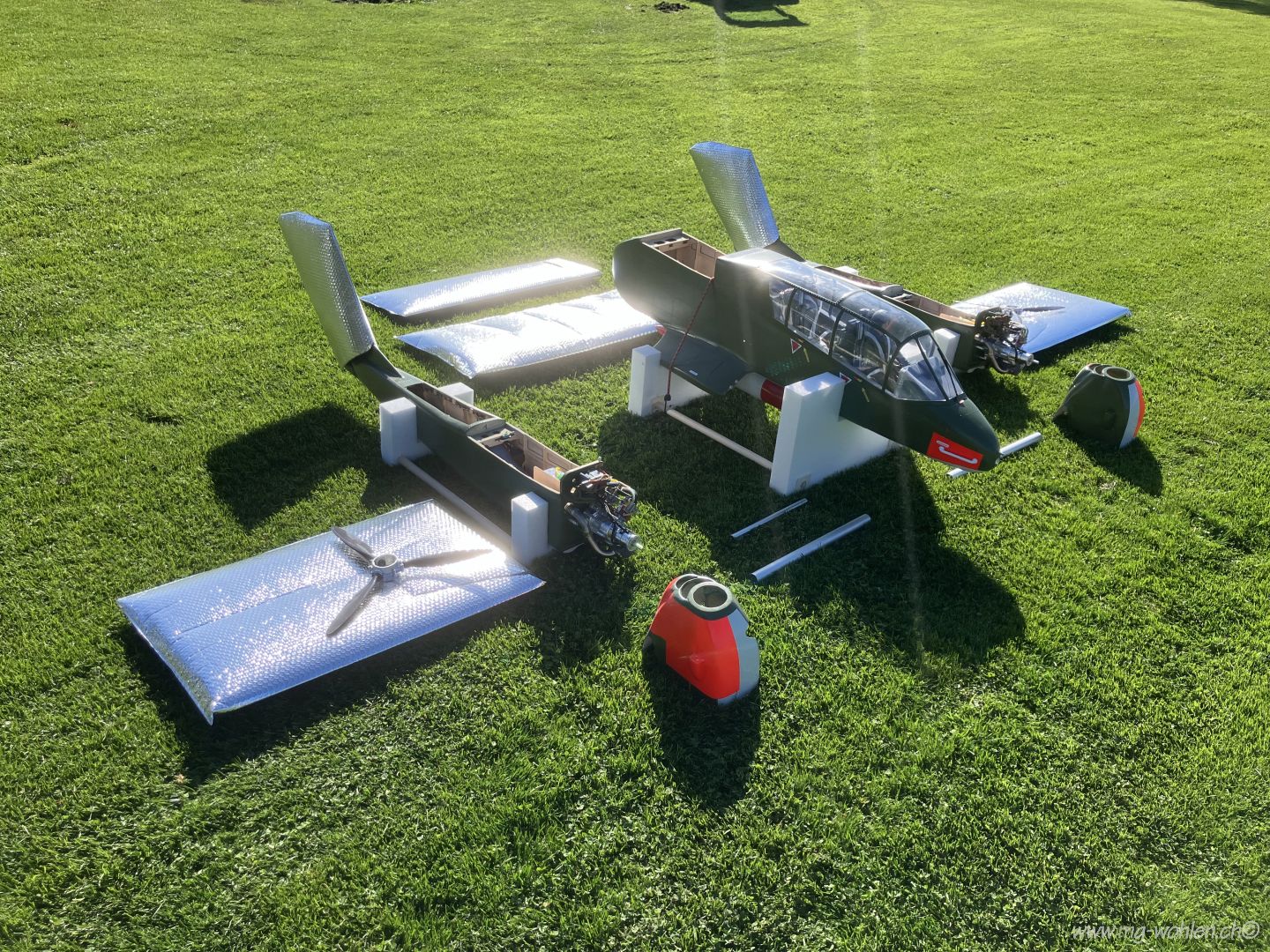

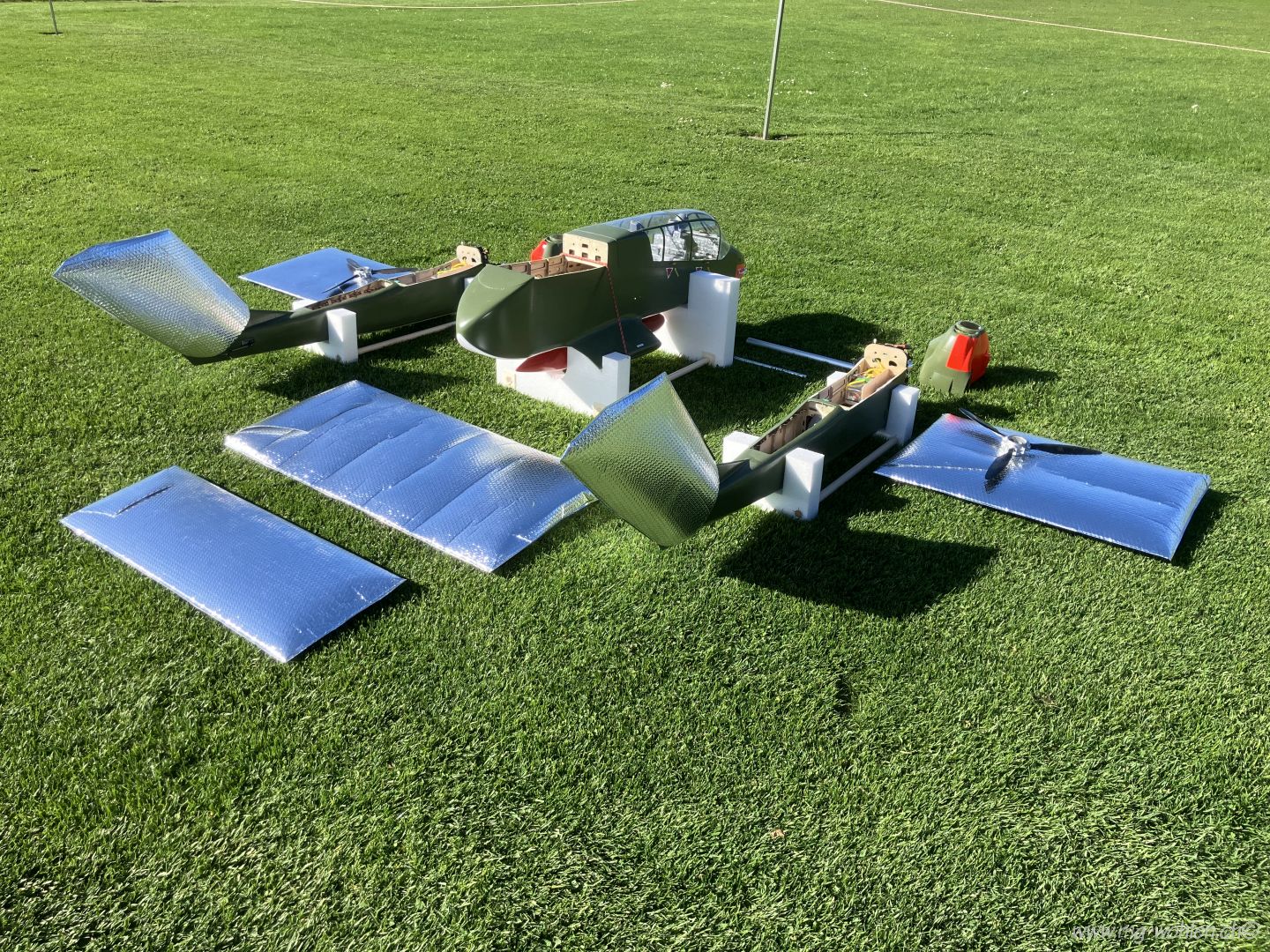

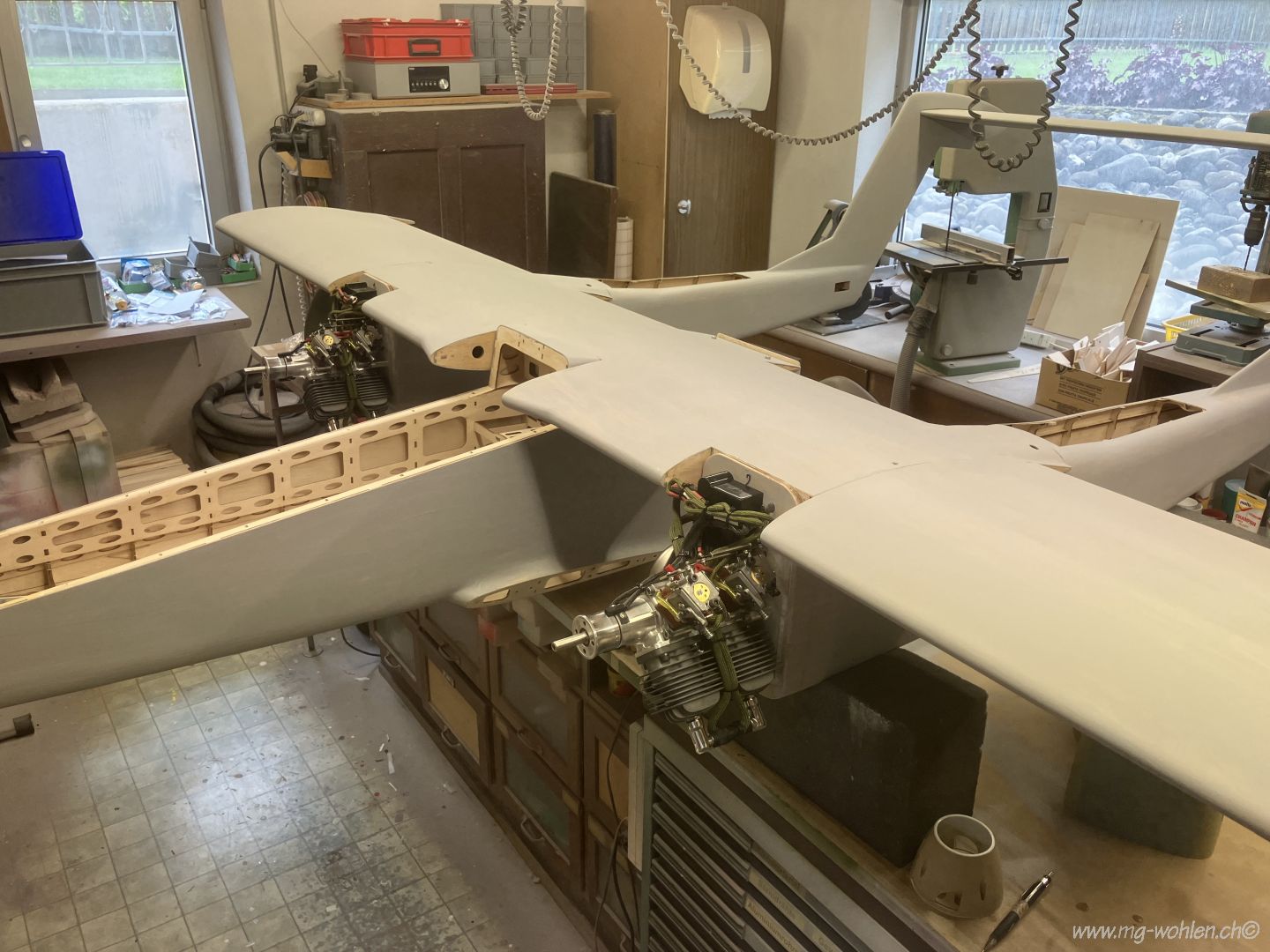

Erster Zusammenbau auf dem Platz
Erster Zusammenbau auf dem Platz

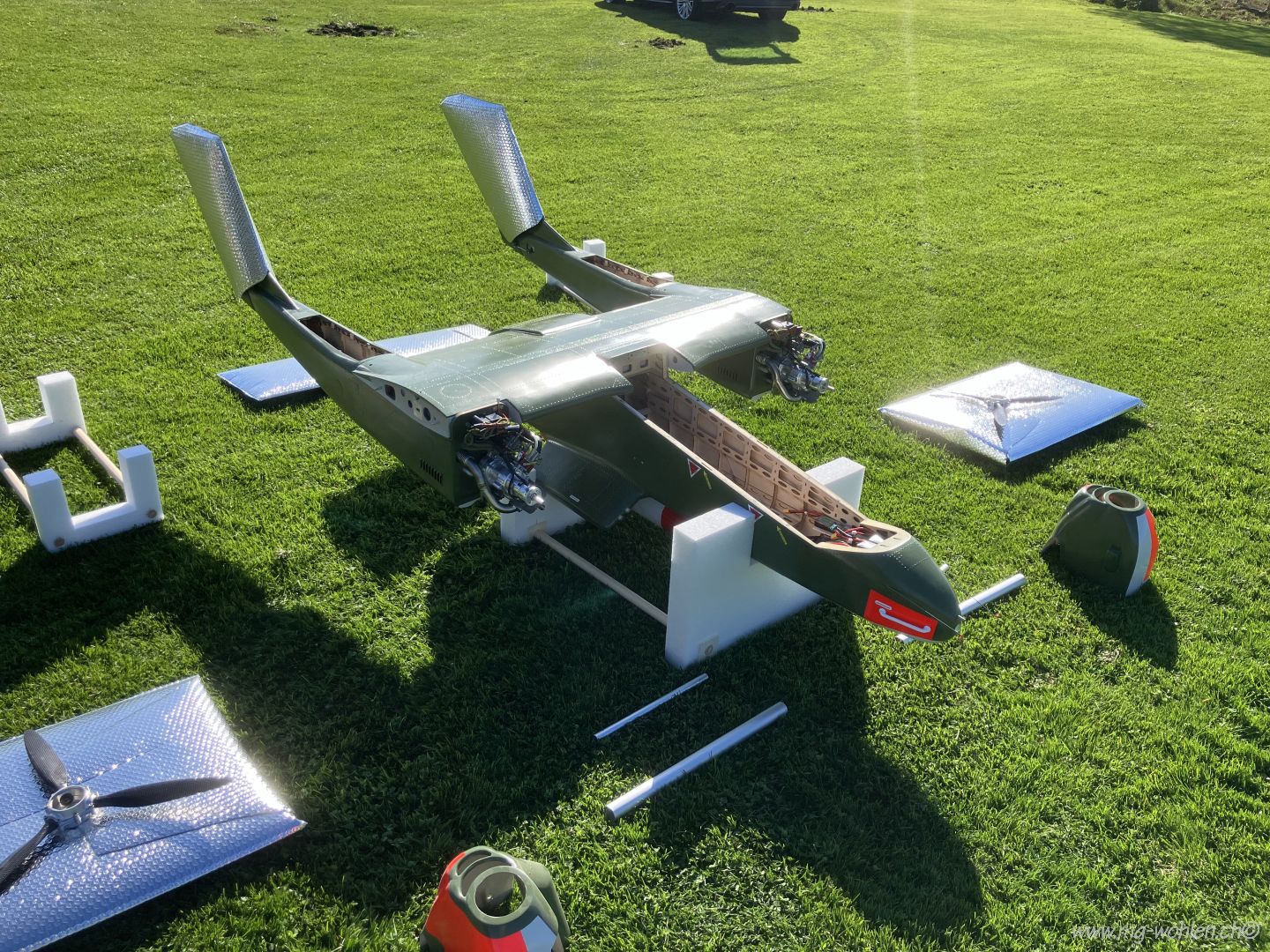

Mittelteil und die Aussenrümpfe sind montiert

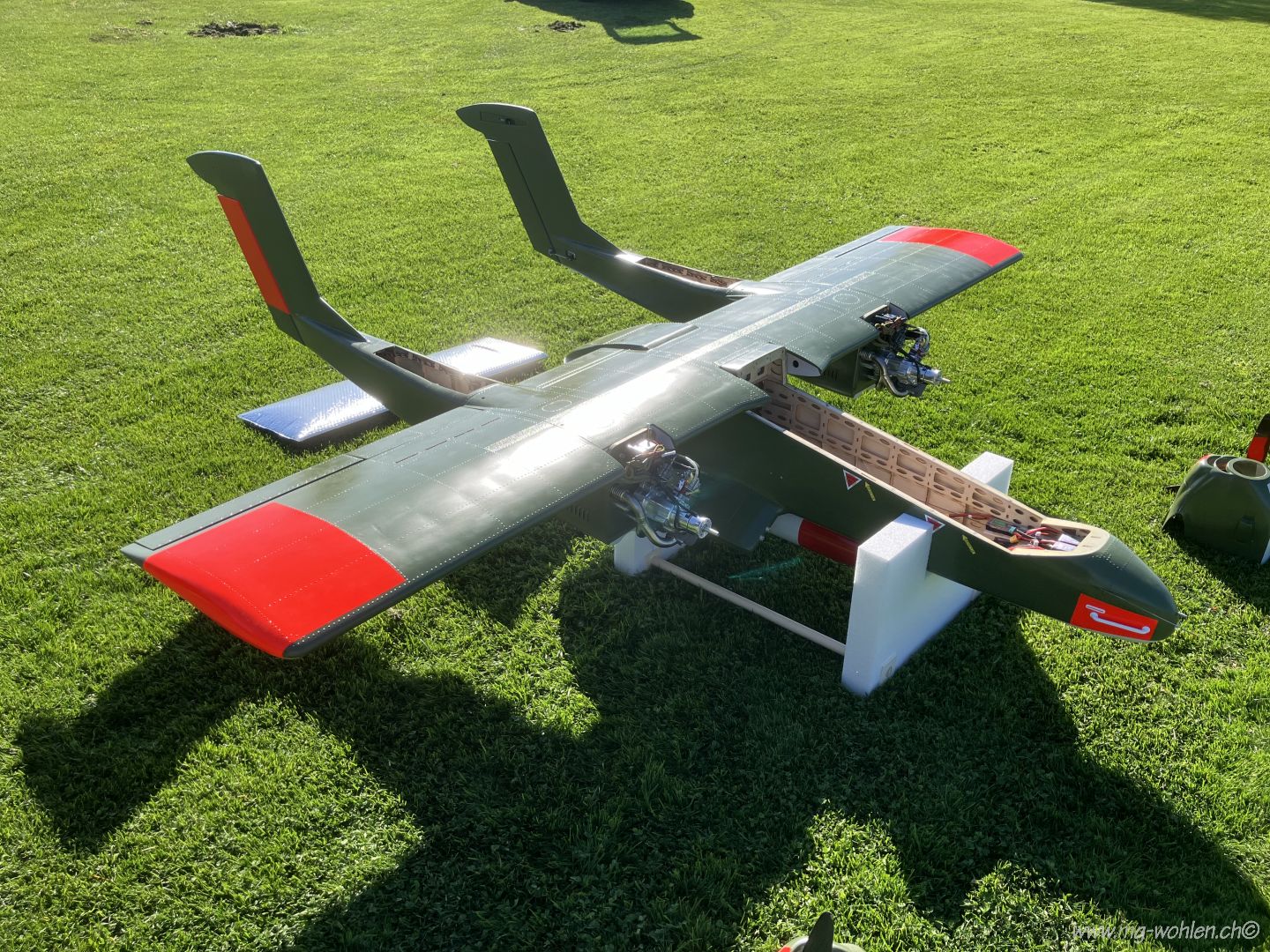

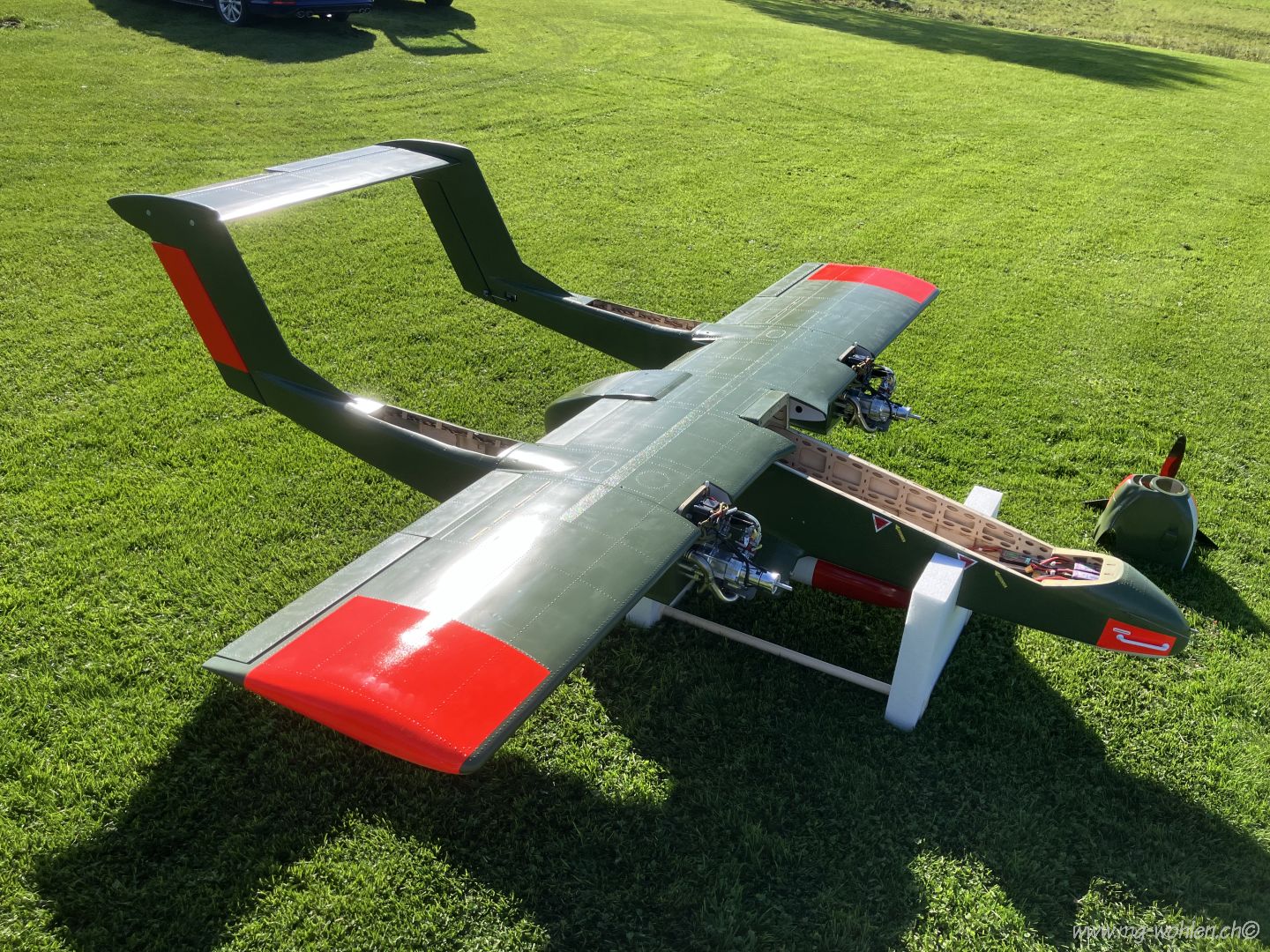

Aussenflügel montiert
Heckflügel montiert

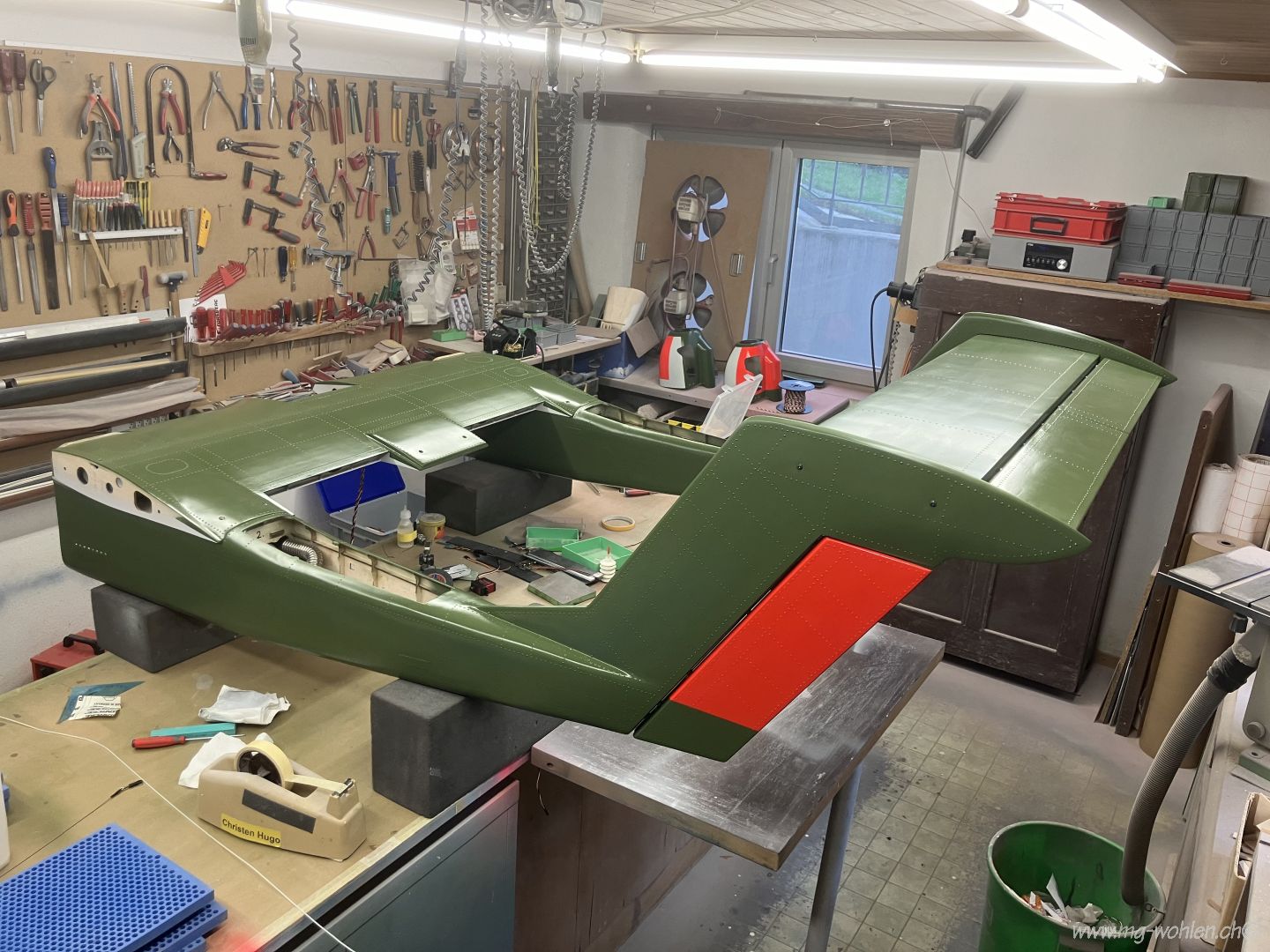

Kabinenhaube aufgeschoben

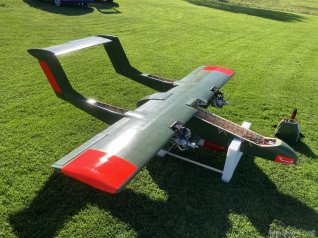

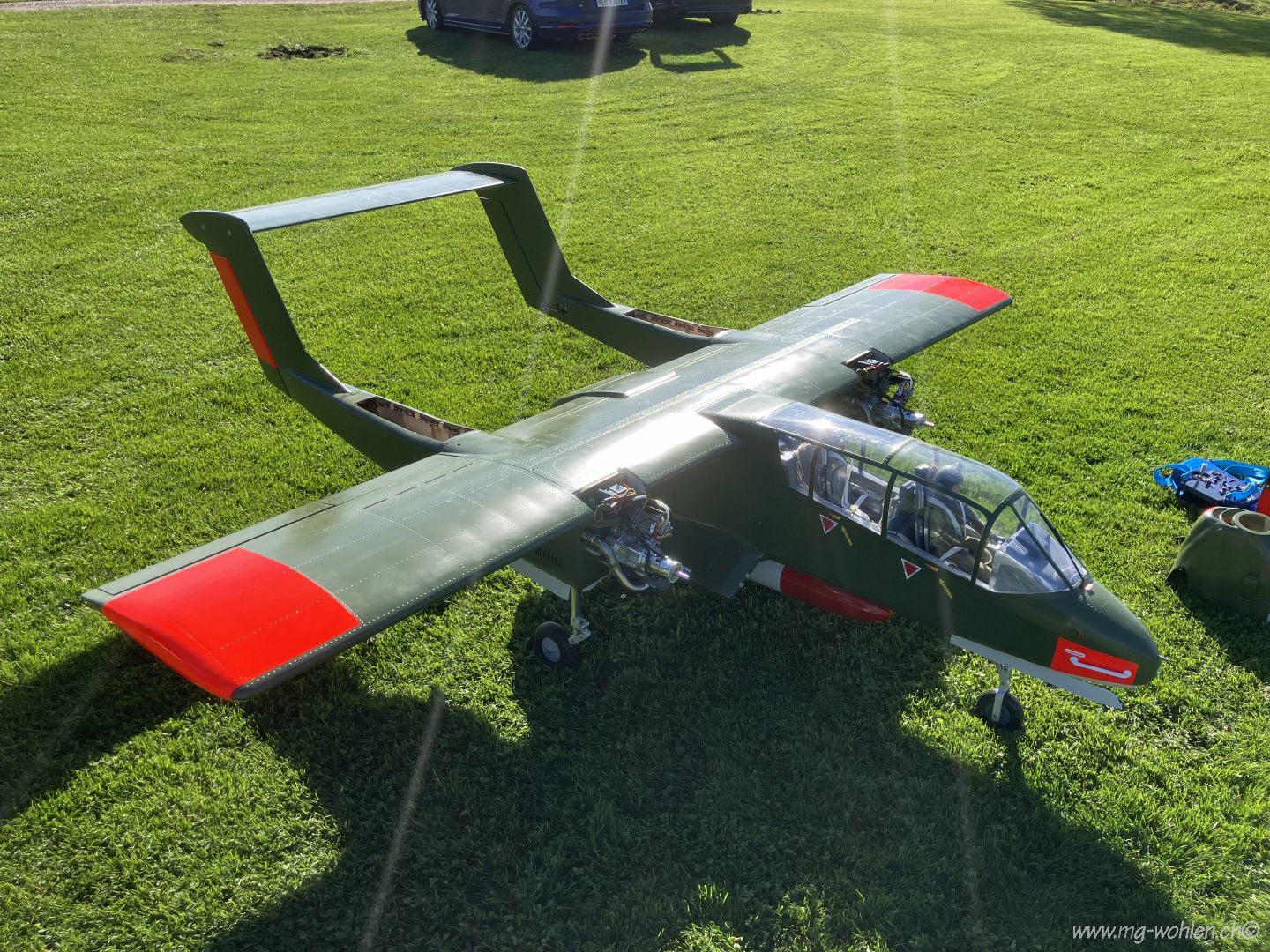

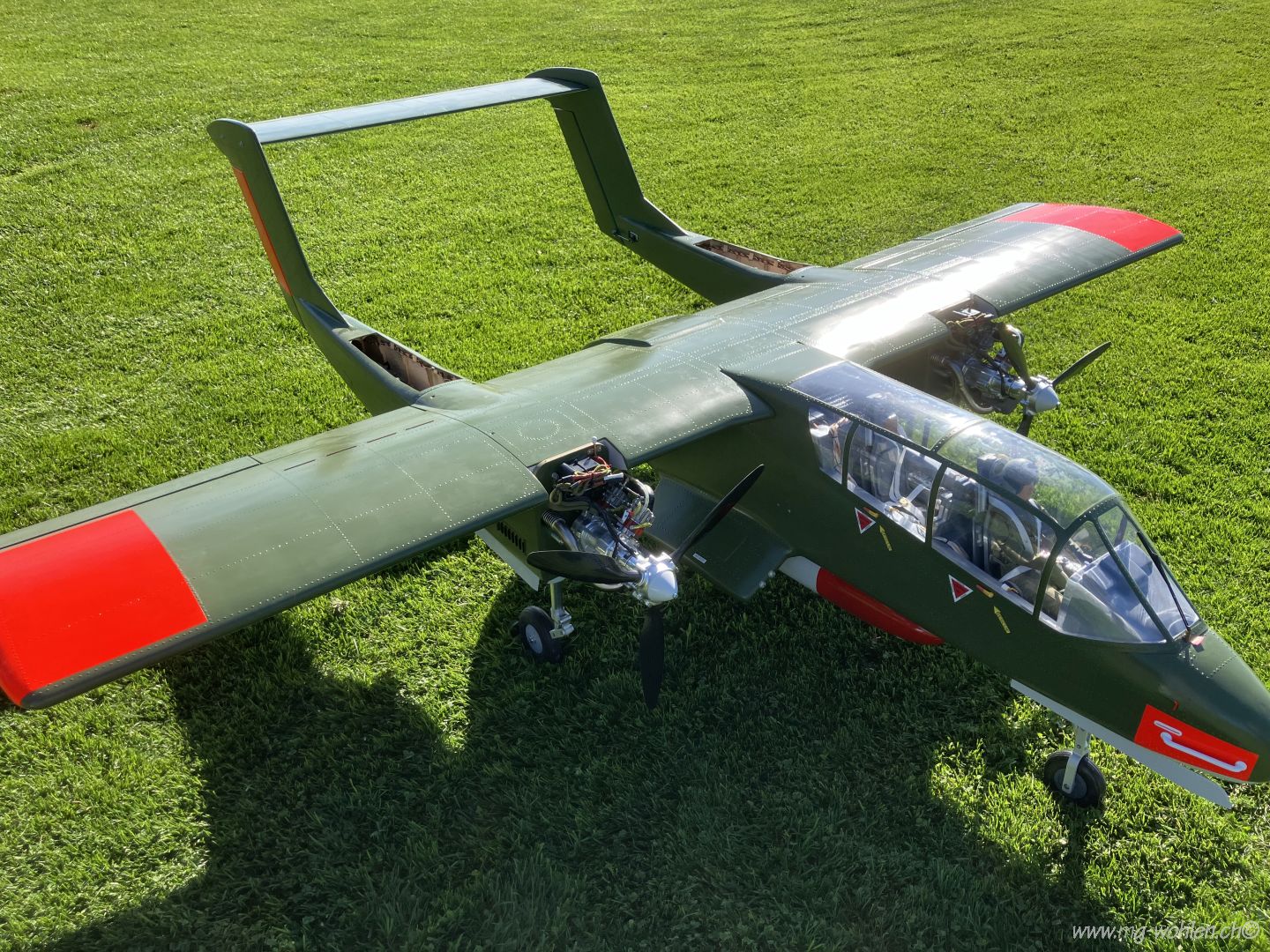

Der erste Probelauf der Motoren kann beginnen
