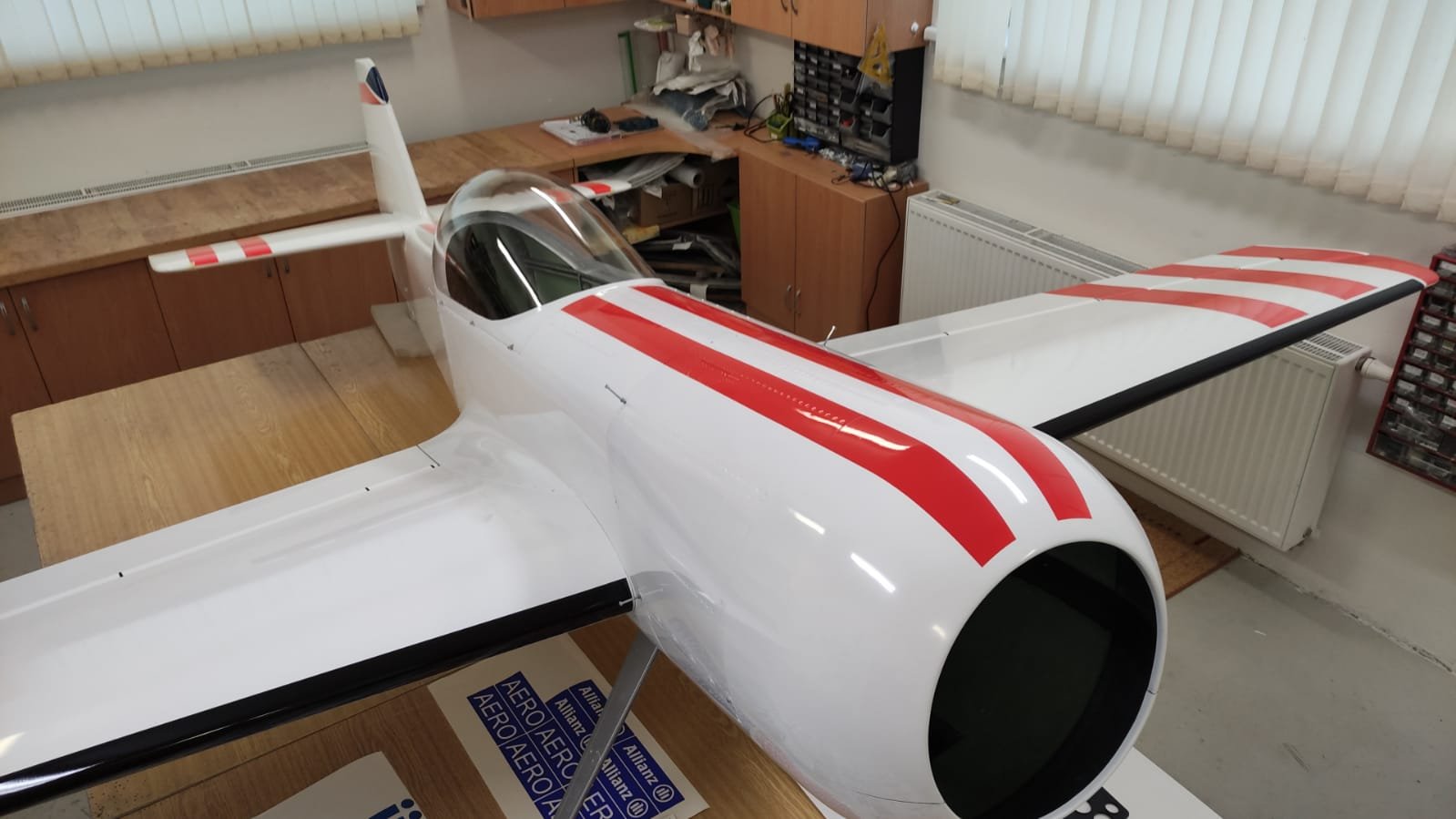

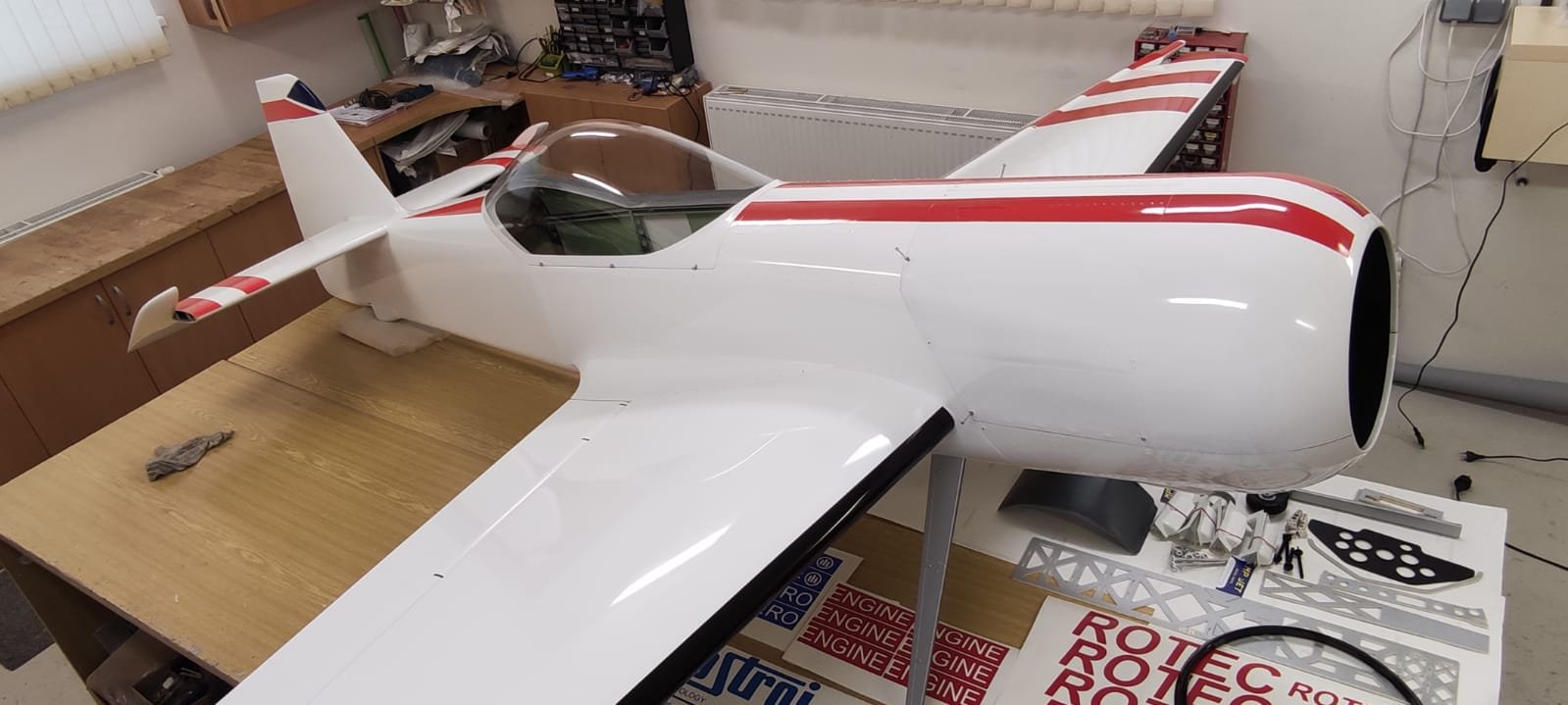

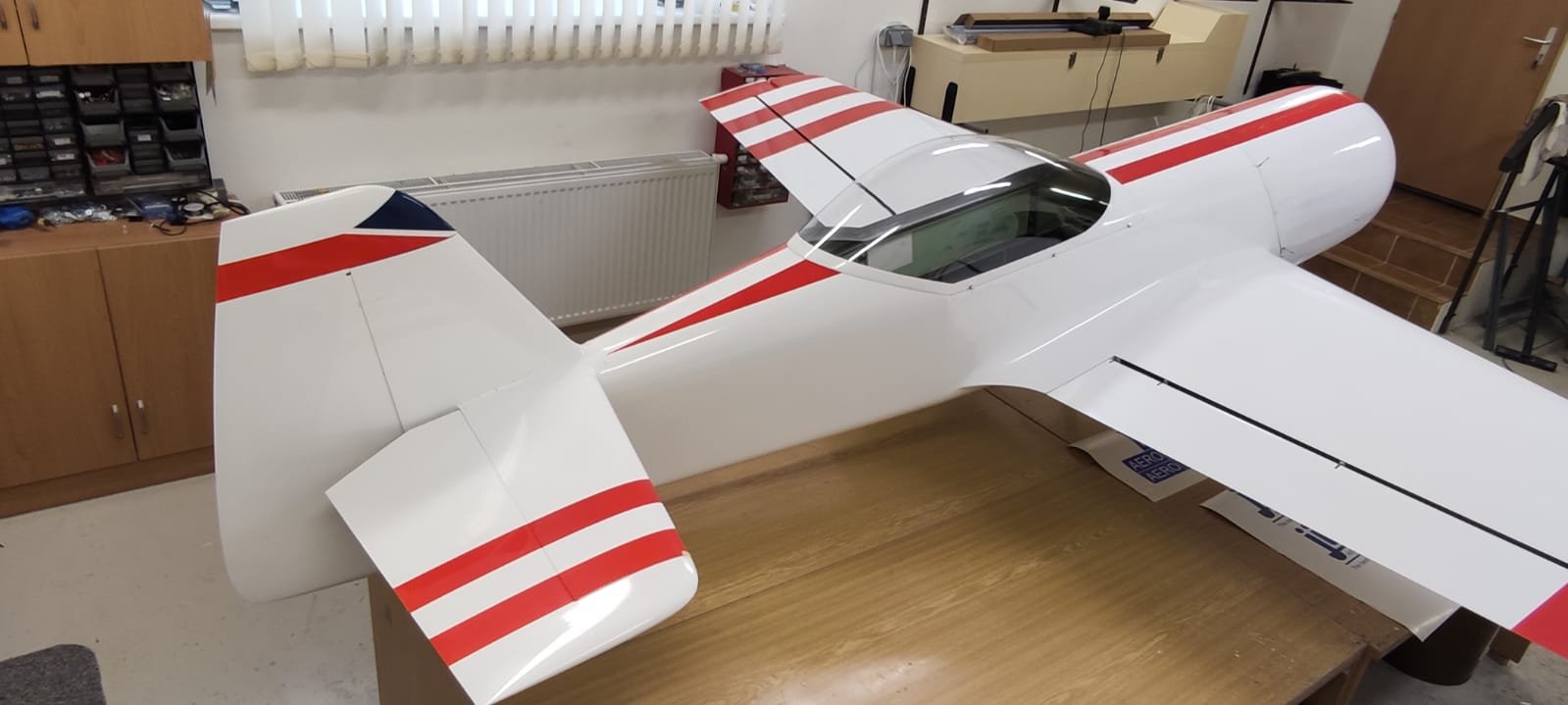

Foto vom Hersteller

Foto vom Hersteller

Foto vom Hersteller

Foto vom Hersteller

Foto vom Hersteller

Foto vom Hersteller

Foto vom Hersteller

Foto vom Hersteller

Foto vom Hersteller

Foto vom Hersteller

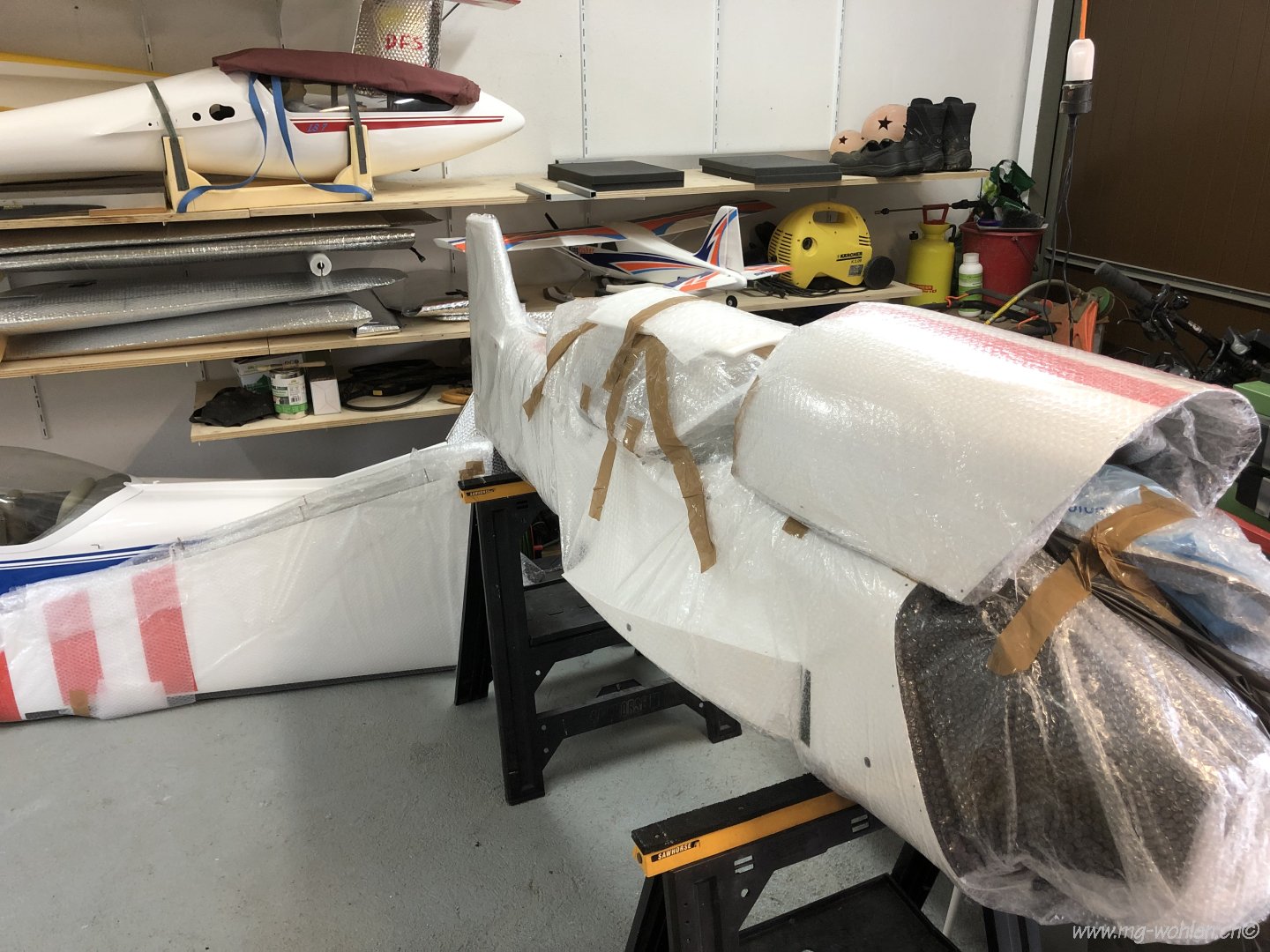

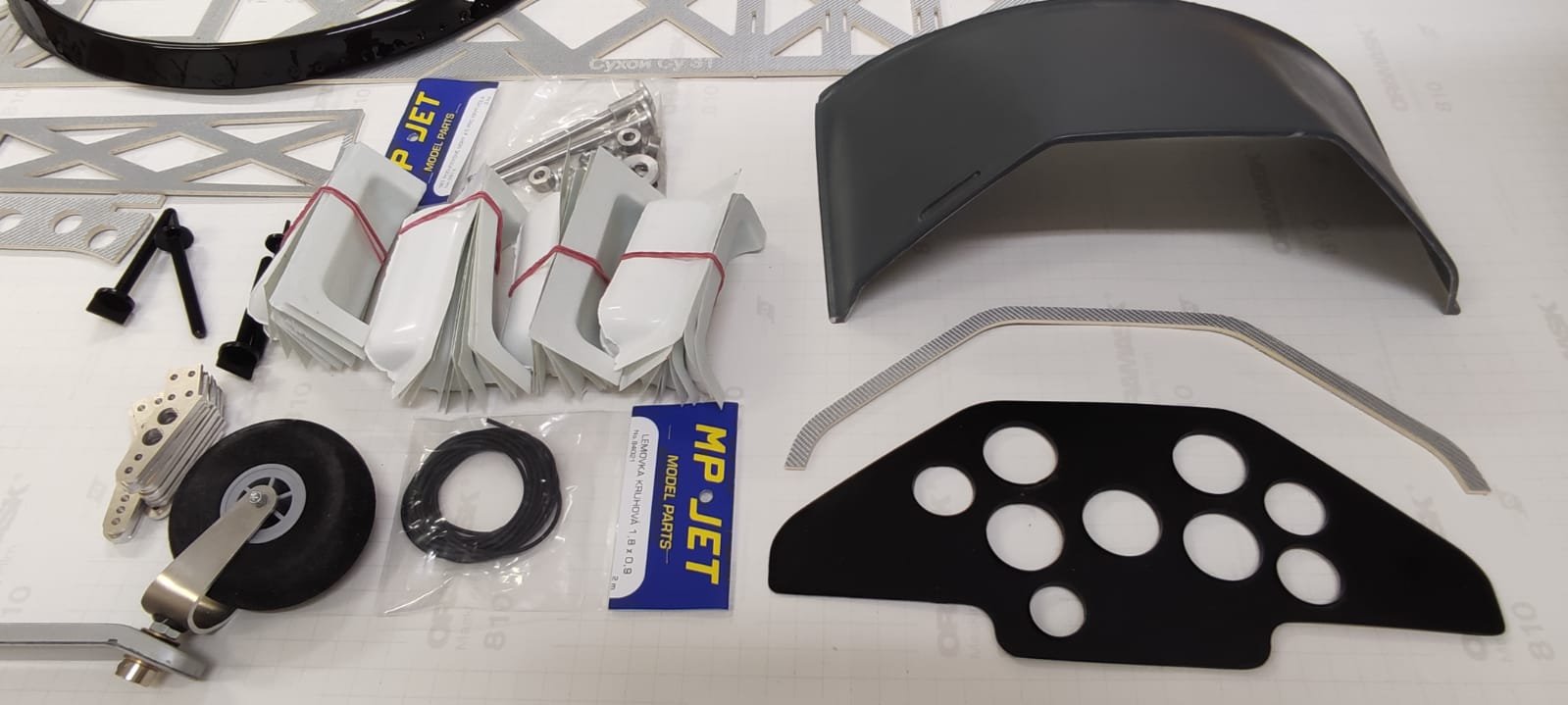

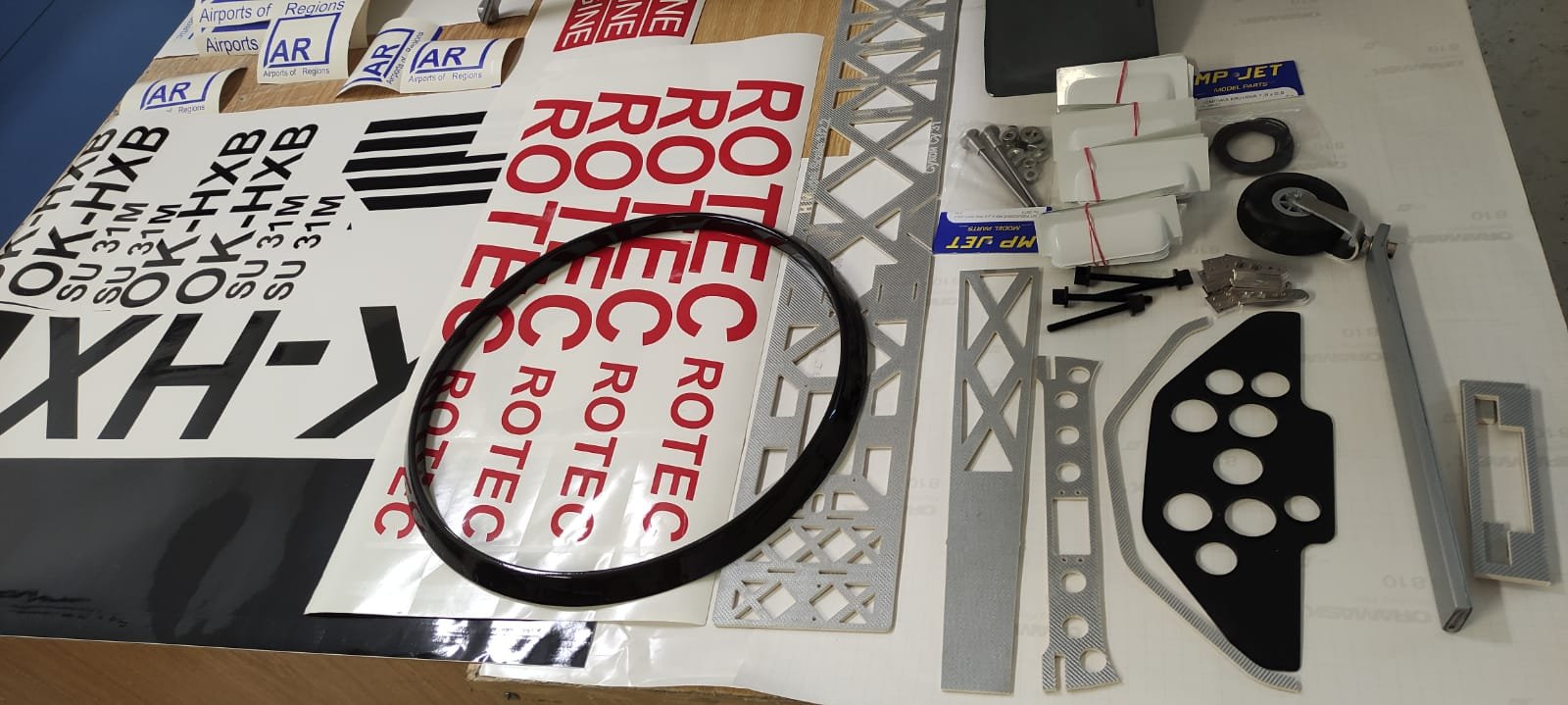

Das ganze Paket ist jetzt bei mir zuhause angekommen

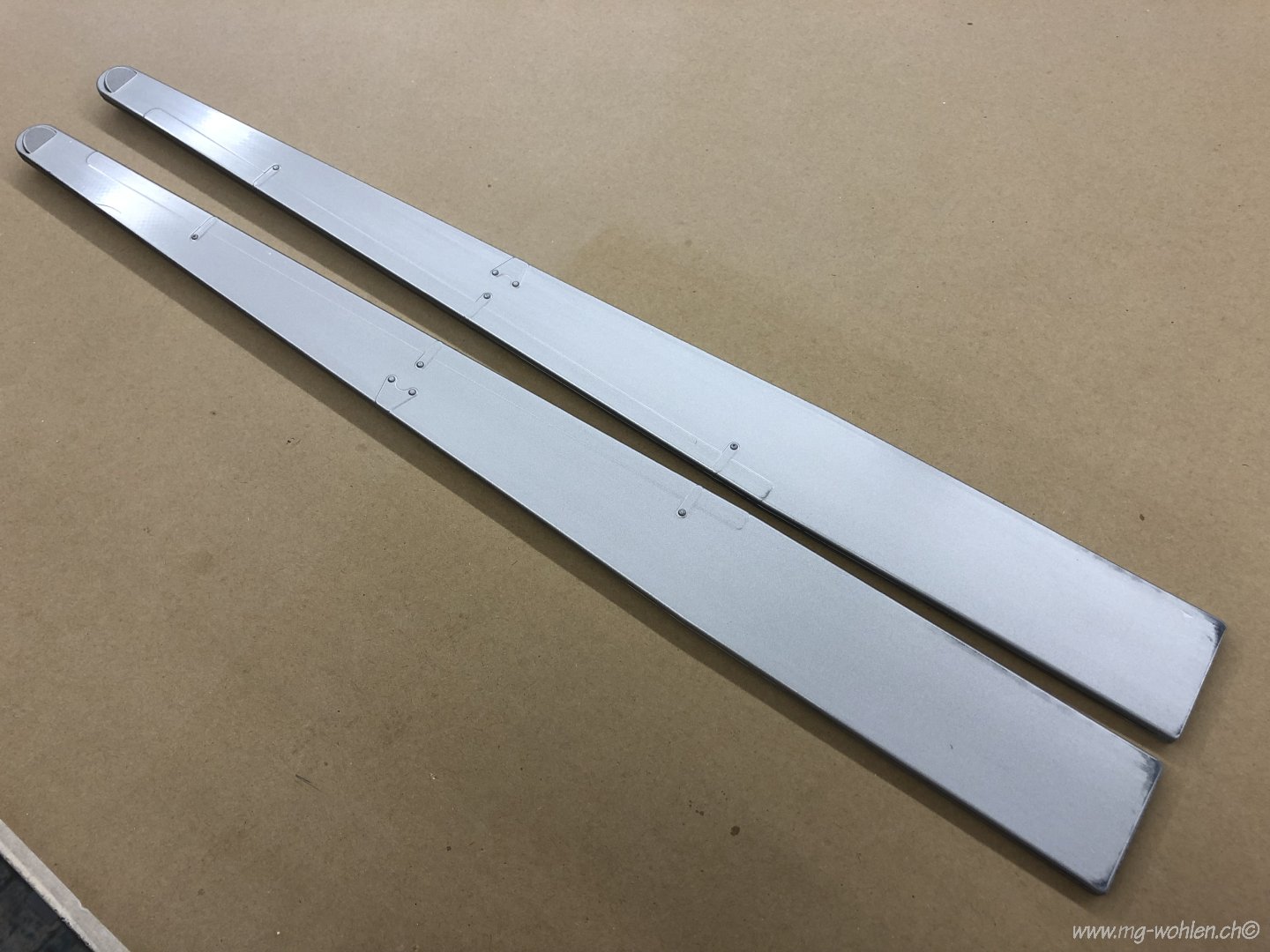

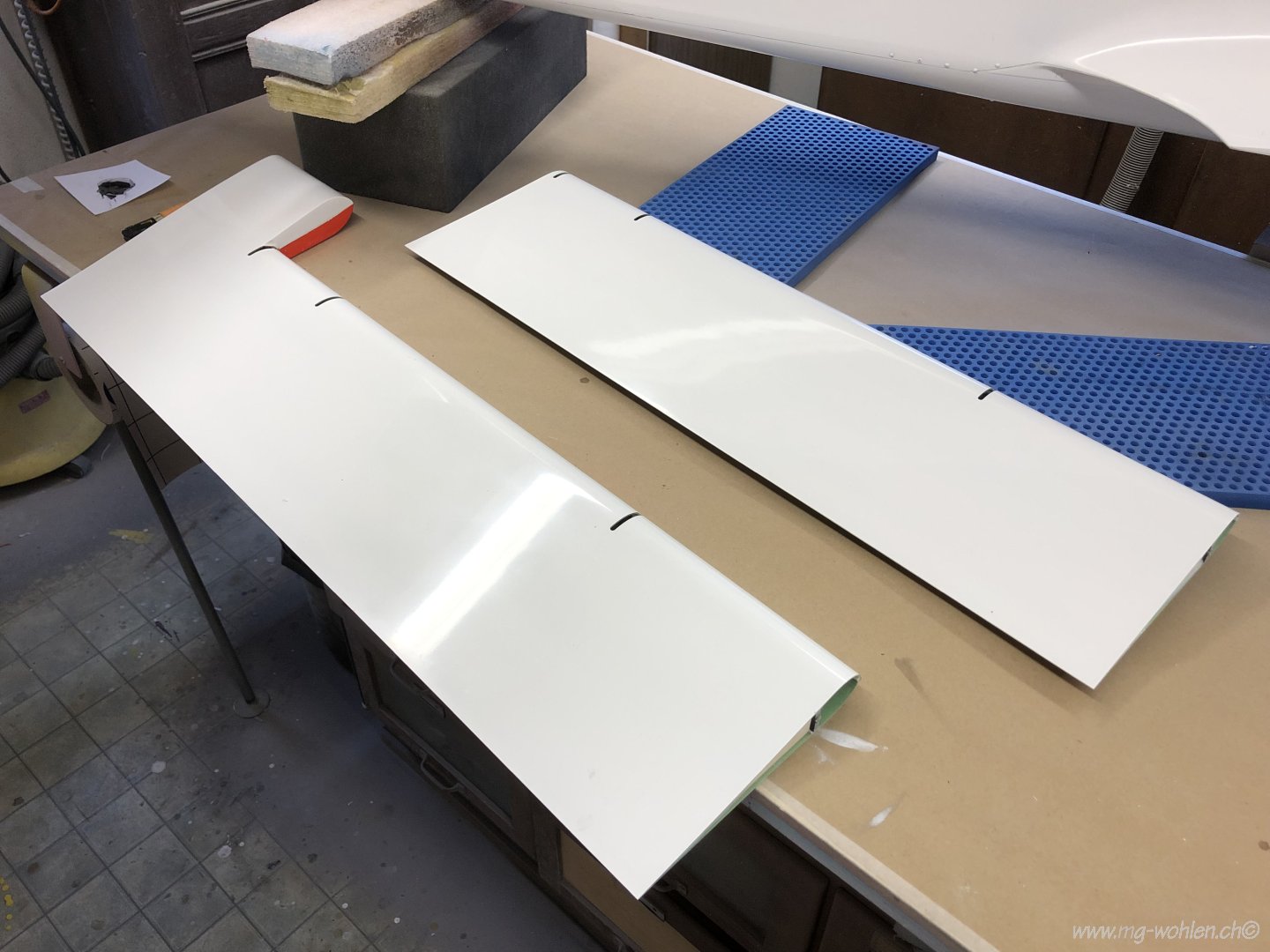

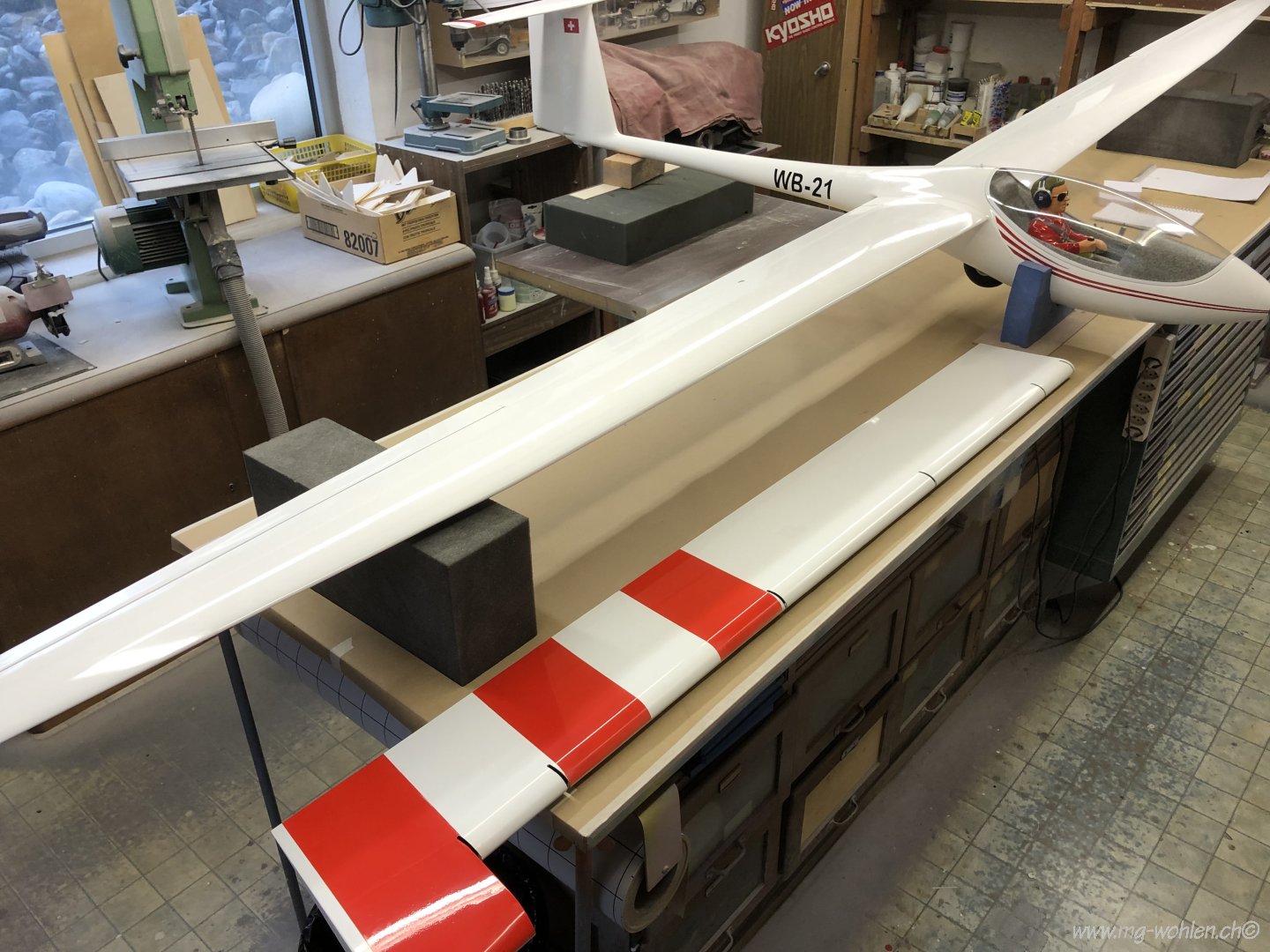

Nach der allgemeinen Kontrolle ein Grössenvergleich vom Querruder zu einem 4.2m Segler

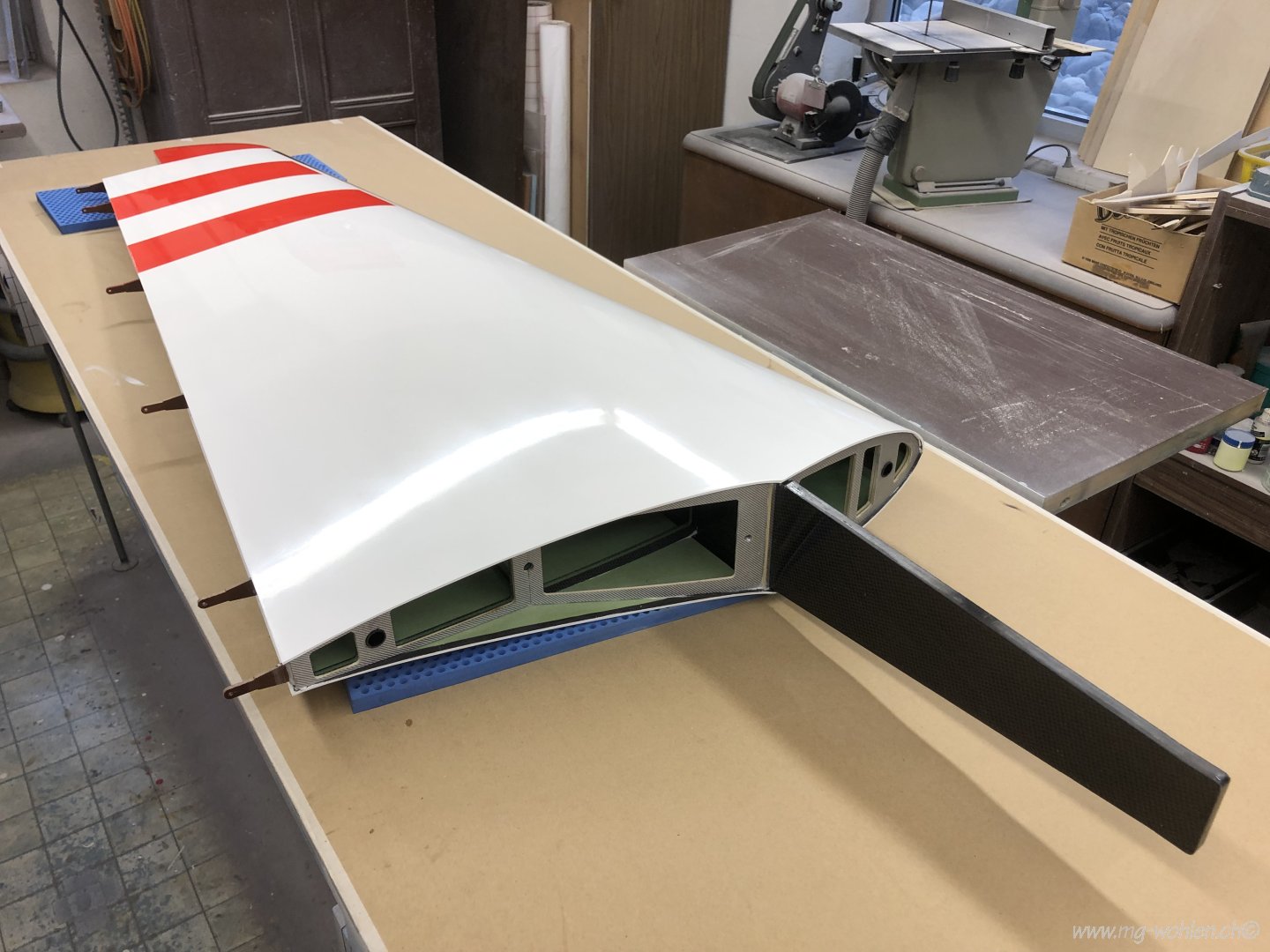

Gewicht Flügel rechts 1706g links 1695g

Gewicht Querruder rechts420g links 407g

Gewicht Seitenruder 300g

Gweicht Heckfahrwerk 141g

Gewicht Fahrwerksschenkel rechts 300g links 303g

Gewicht Rumpf 4500g

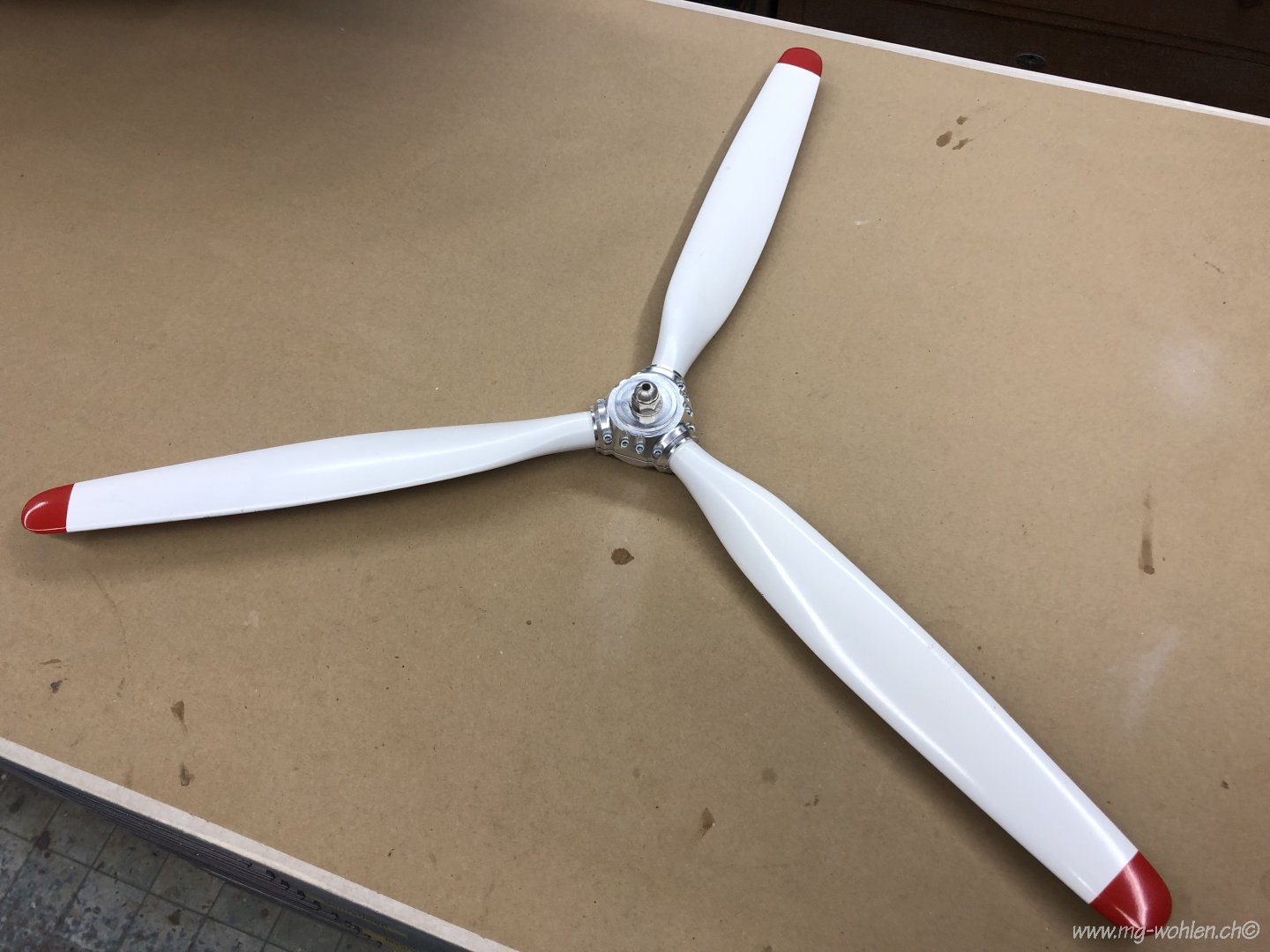

Gewicht Propeller 574g

Gewicht Armaturenbrett 64g

Gewicht der beiden Räder 408g

Gewicht der Kühllamellen 133g

Die komlette Motorhaube wiegt 820g

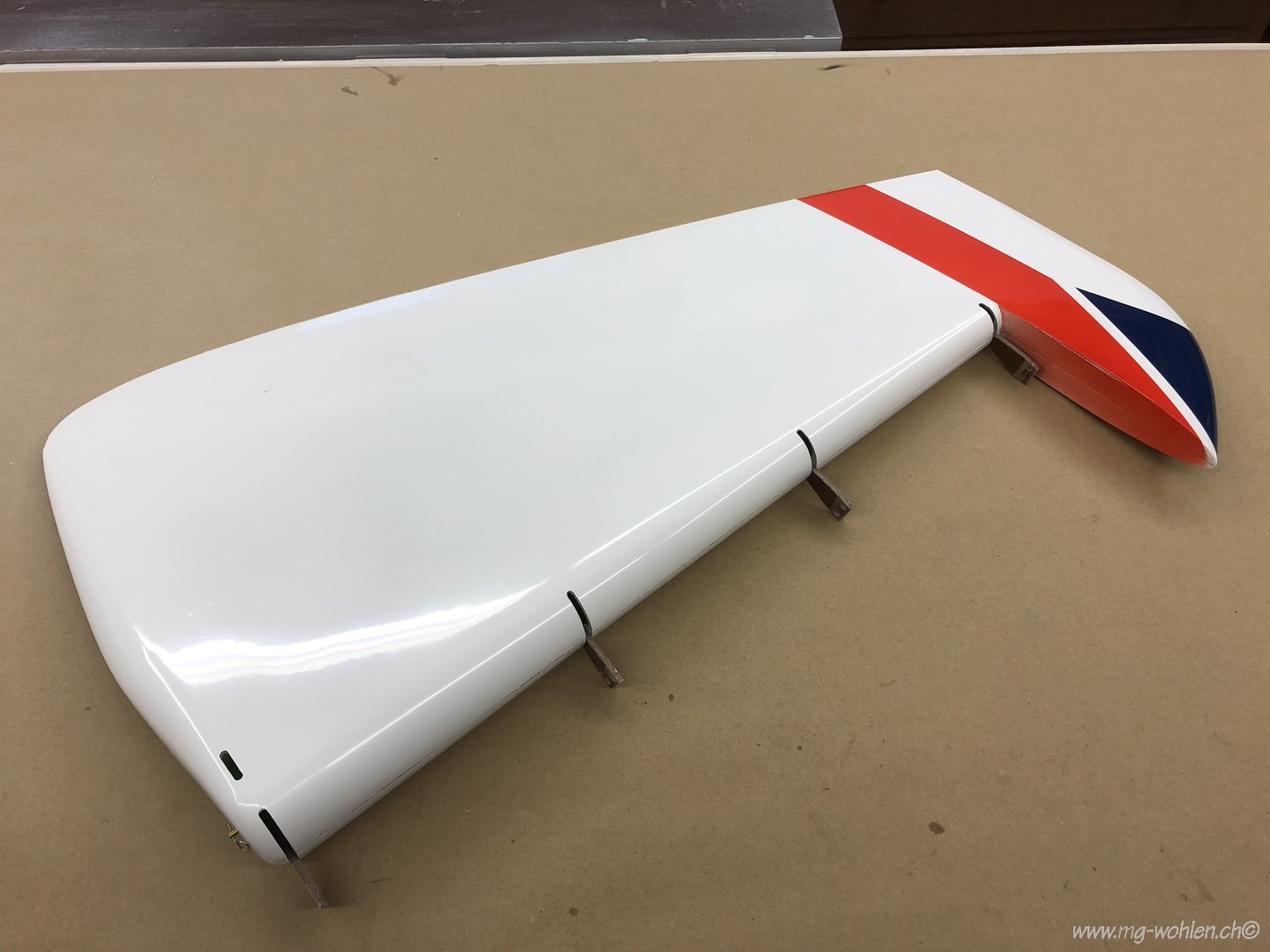

Gewicht Höhenleitwerk rechts 437g links 440g

Die Fahrwerksschenkel werden ausgebohrt für die Radachsen

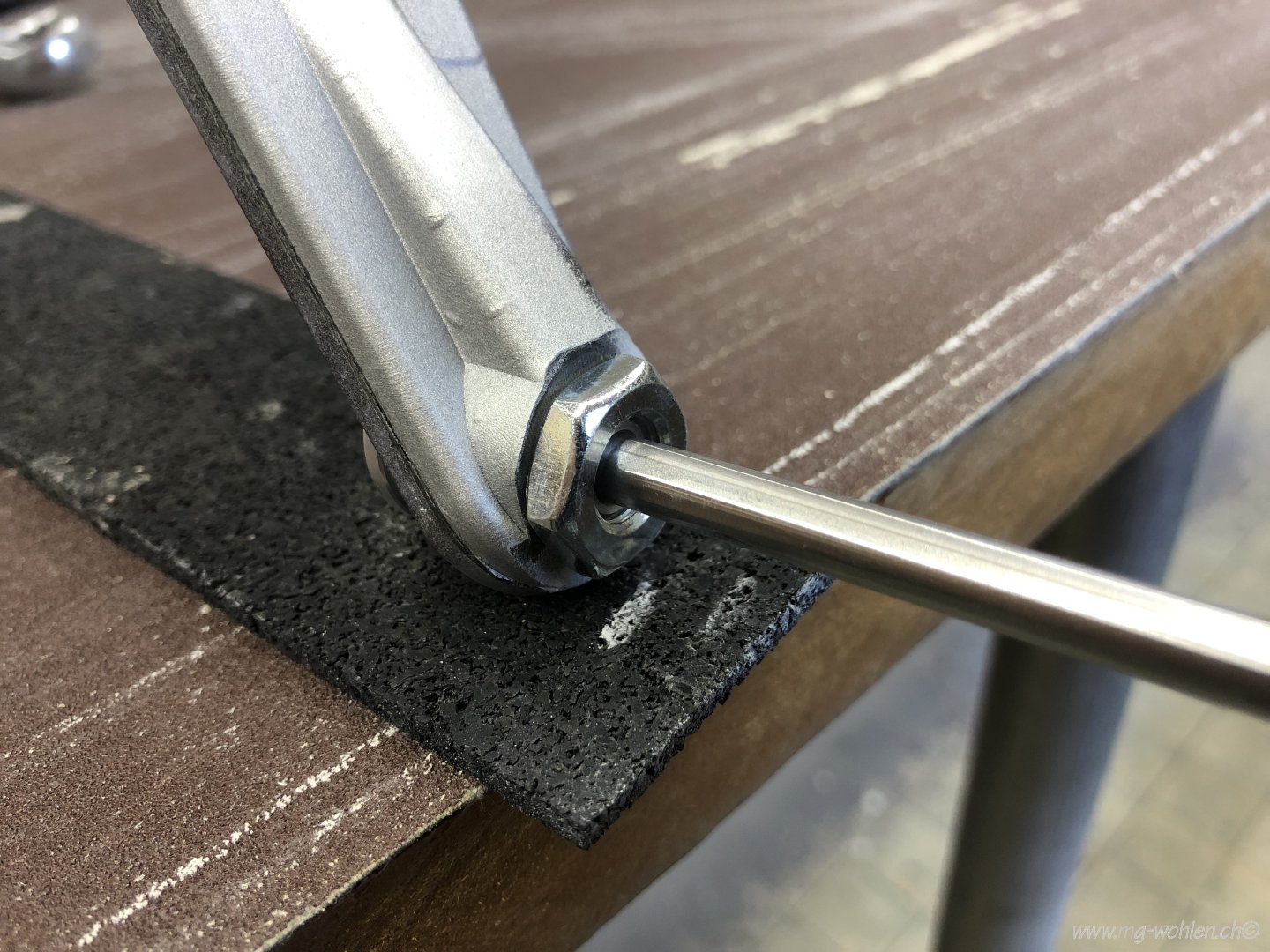

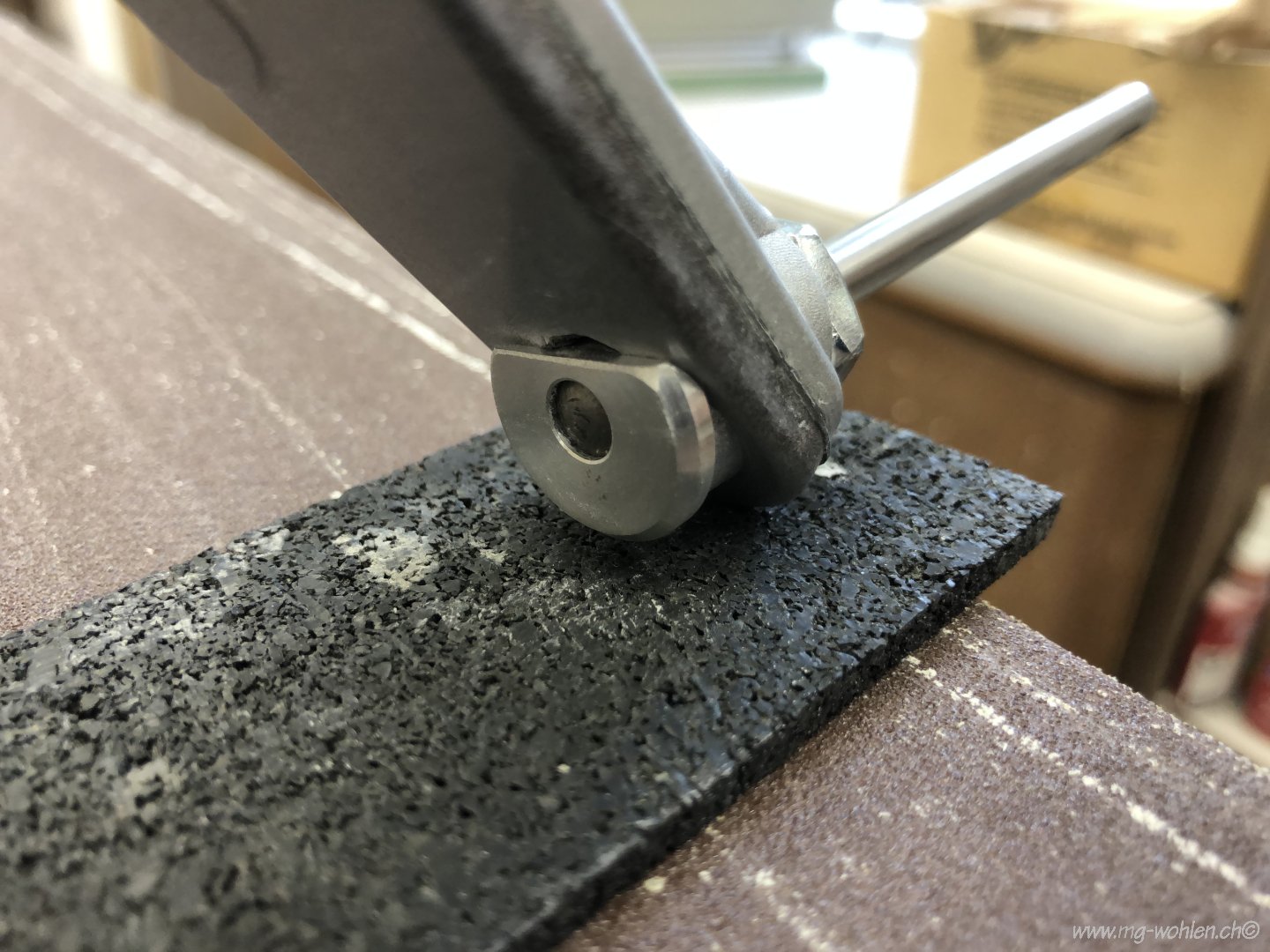

Die Radachsen müssen an die Schenkel angepasst werden

Die Radachsen habe ich mit UHU Endfest eingeklebt

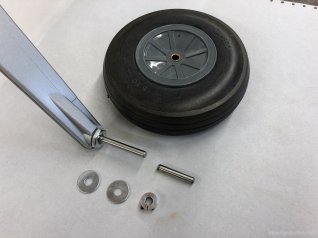

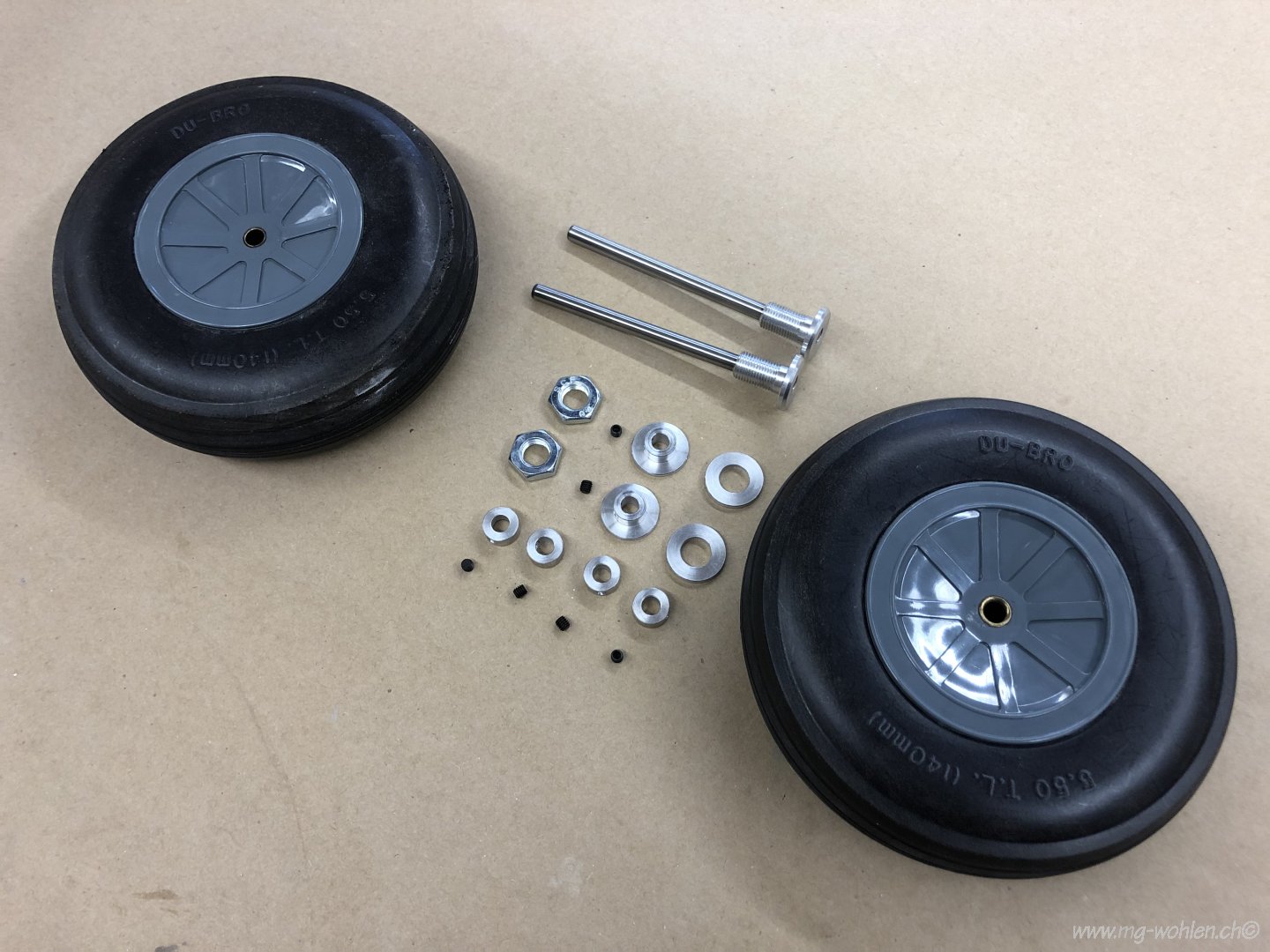

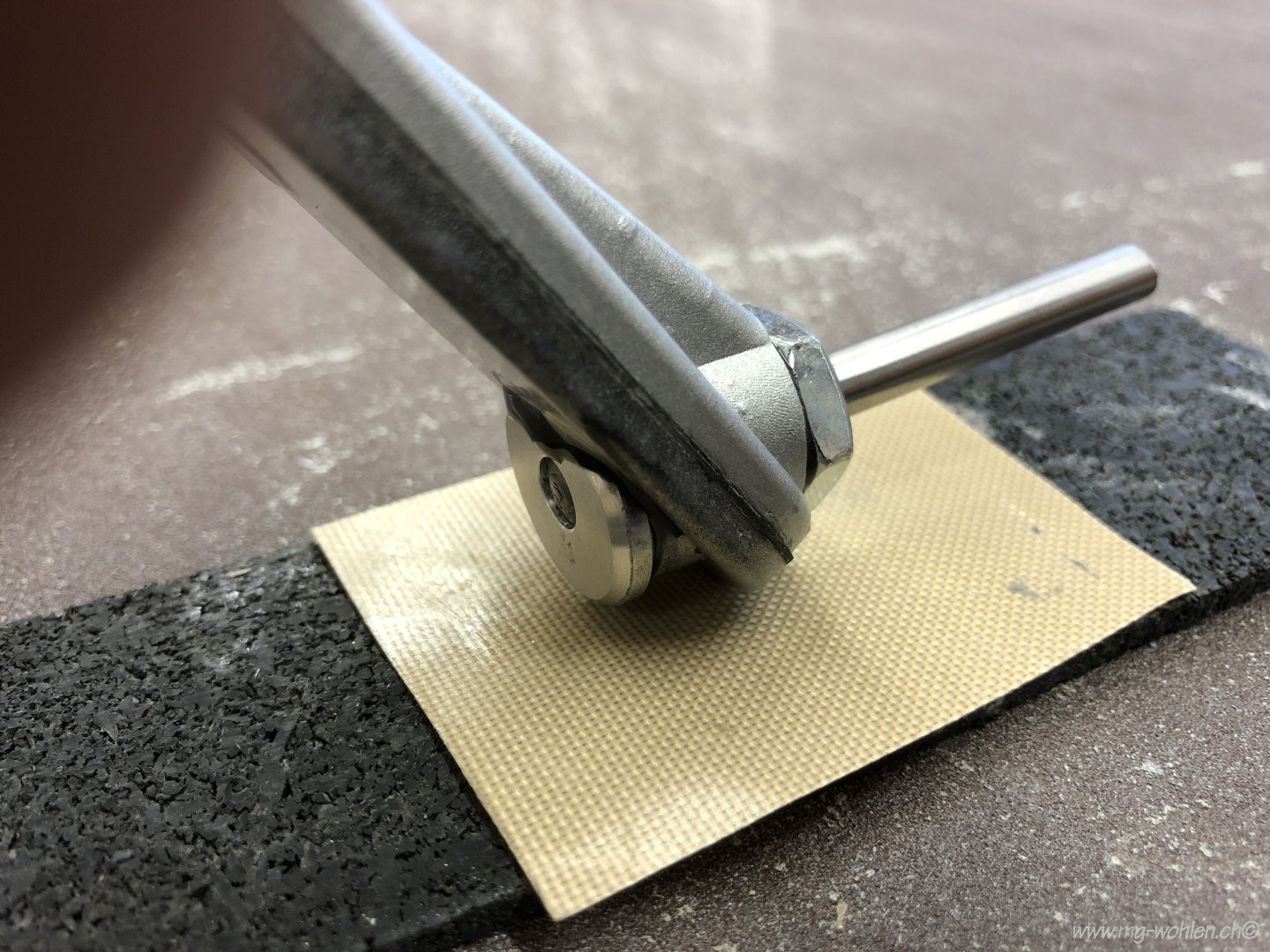

Die Achse ist je nach Felgenbreite zu kürzen

Fertig für die Radmontage

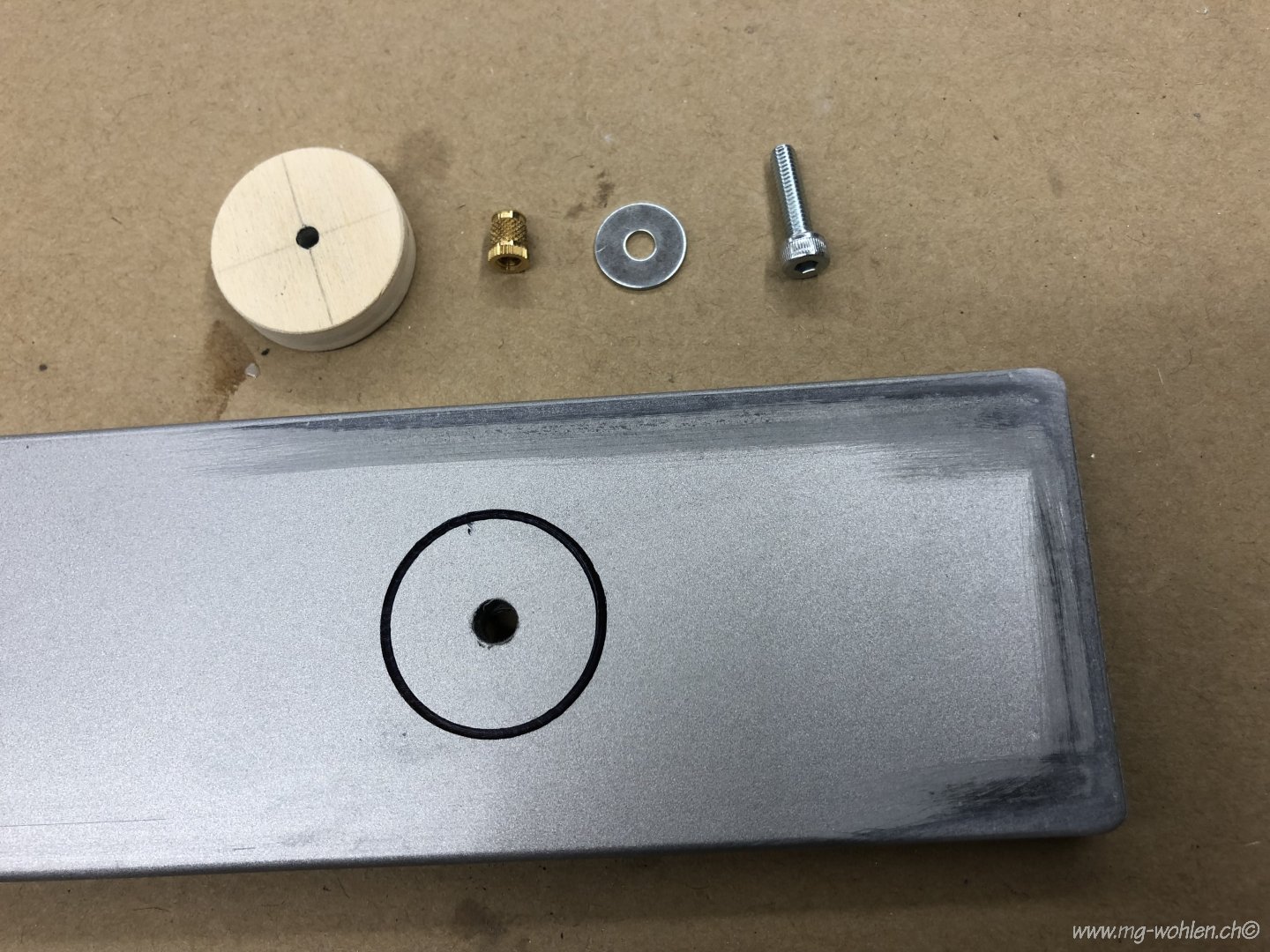

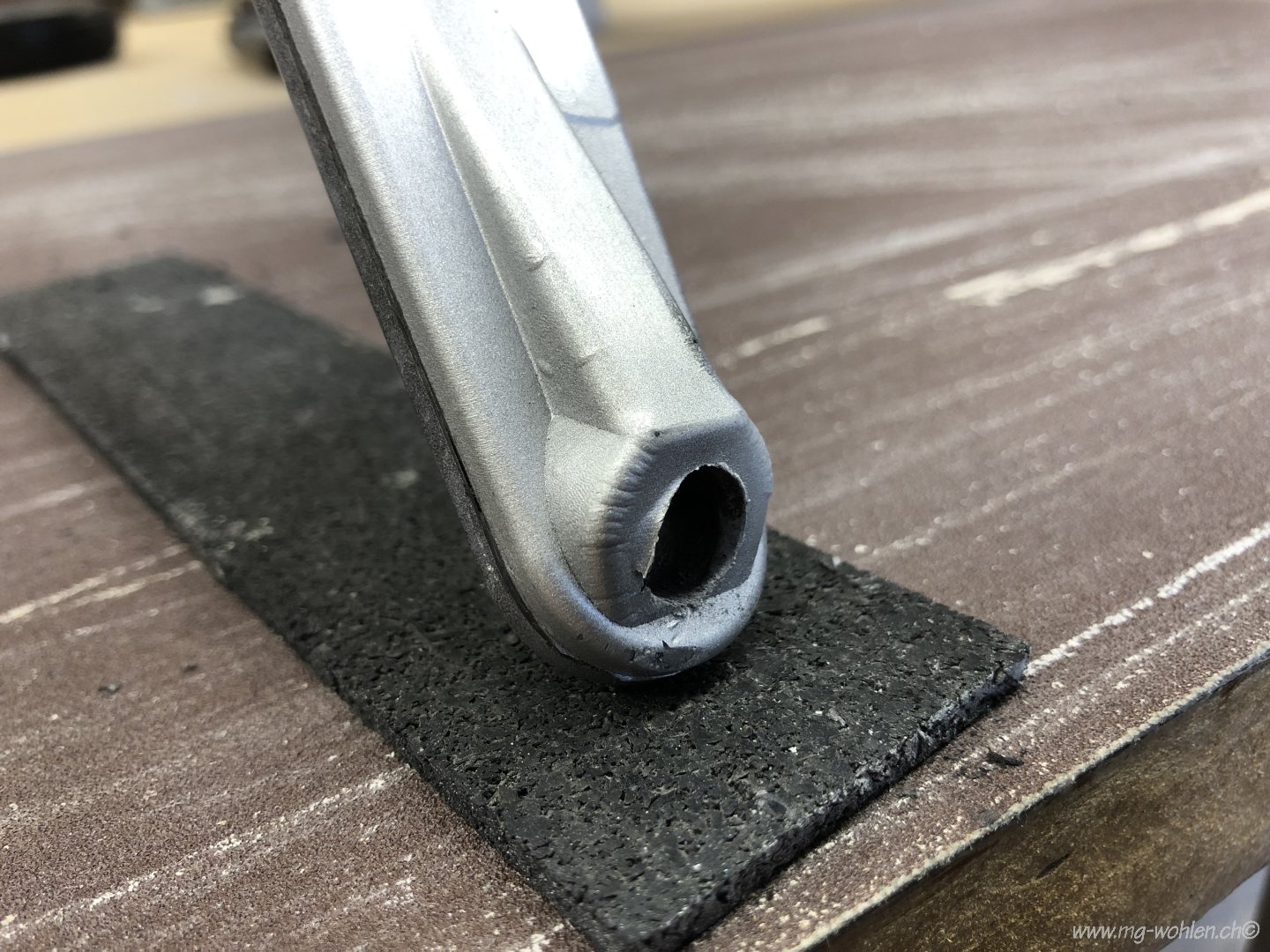

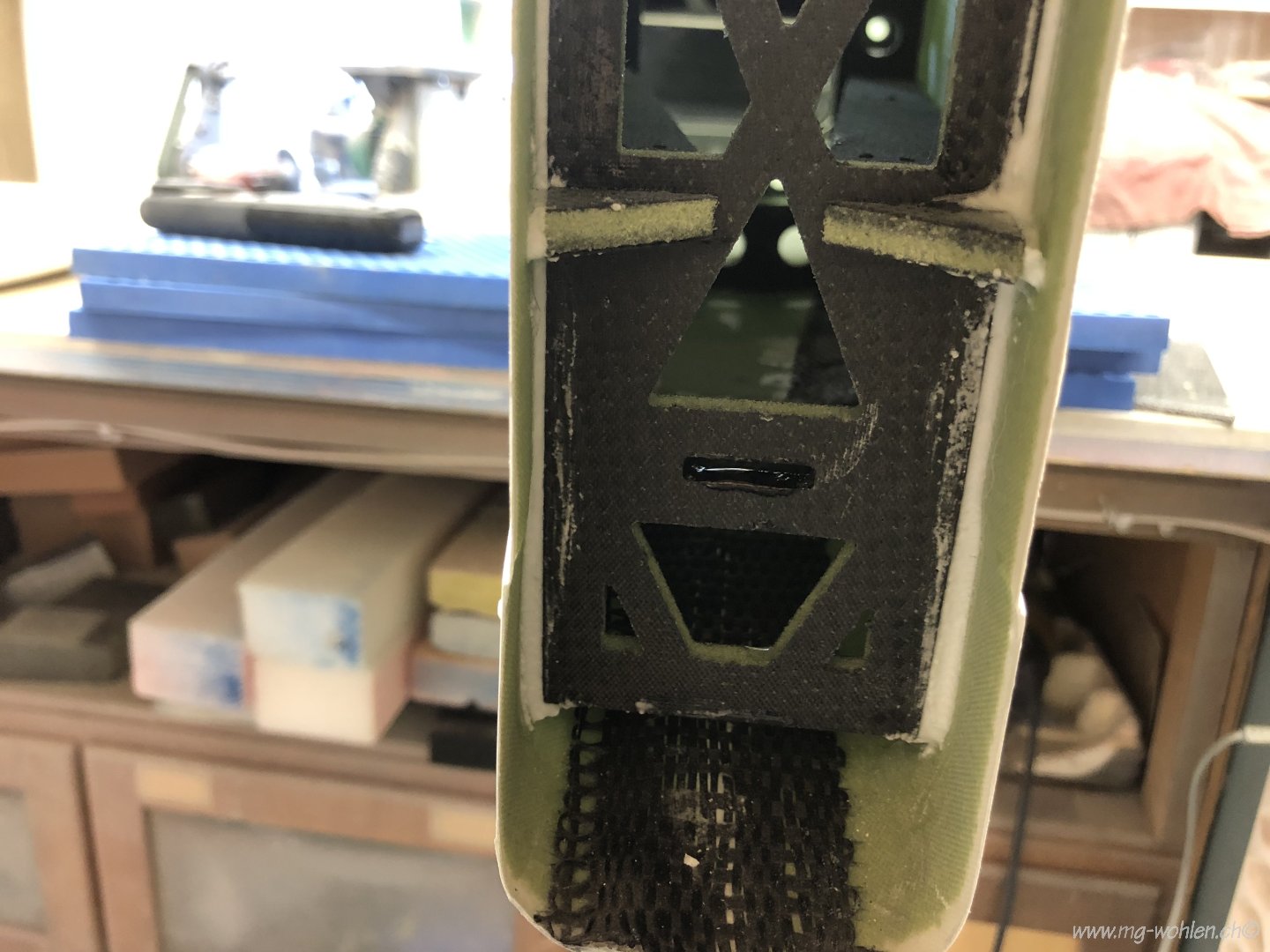

Die Schenkel müssen gegen herausrutschen gesichert werden

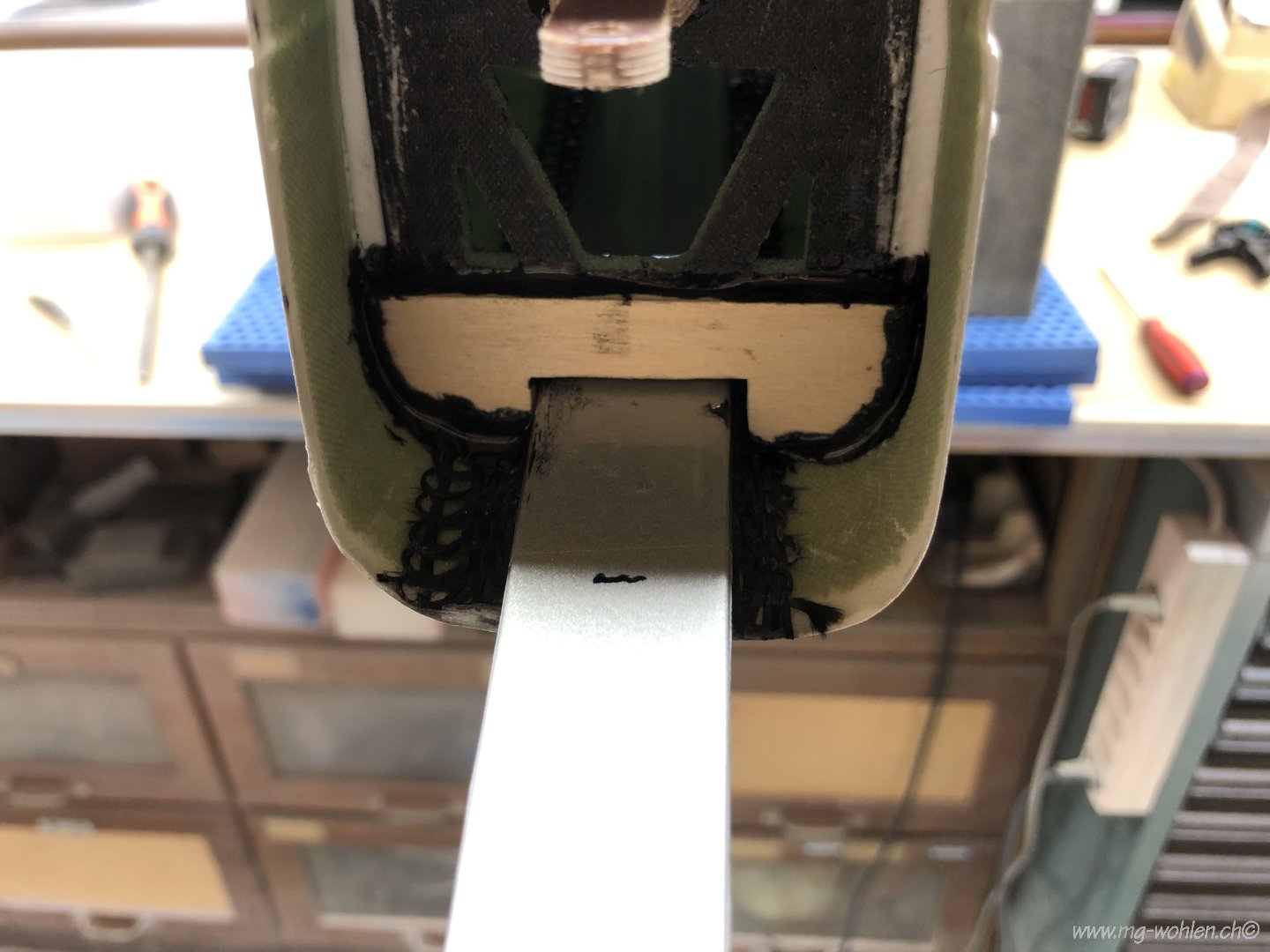

Die Fahrwerksschenkel sind nur in die Halterung gesteckt und mit einer Rondelle gesichert

Die vorbereiteten Schlitze sind mit Harz gefüllt

Auch die Scharniere wrden mit Harz eingestrichen

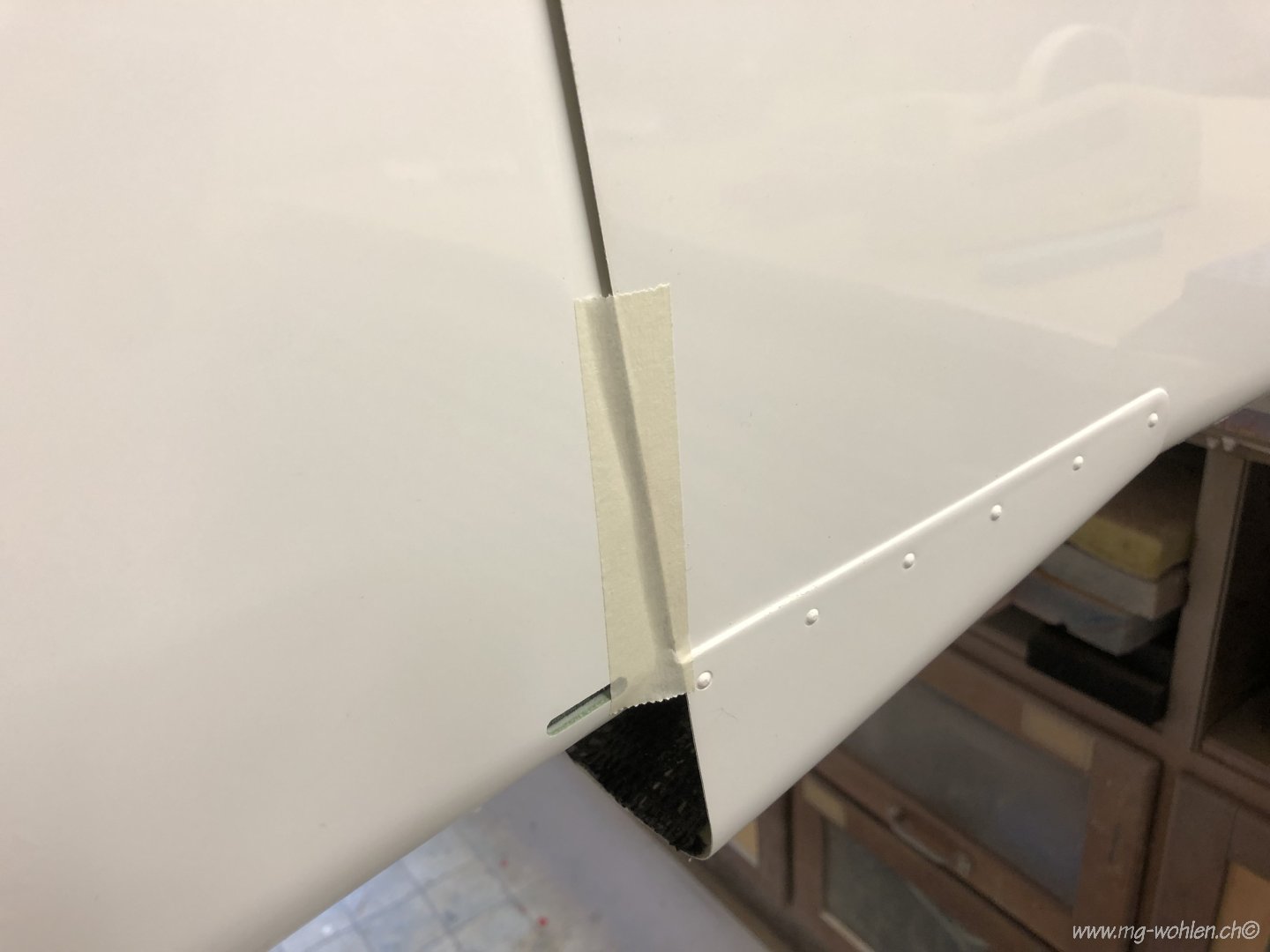

Das Seitenruder einmitten und dann bis zum Aushärten fixieren

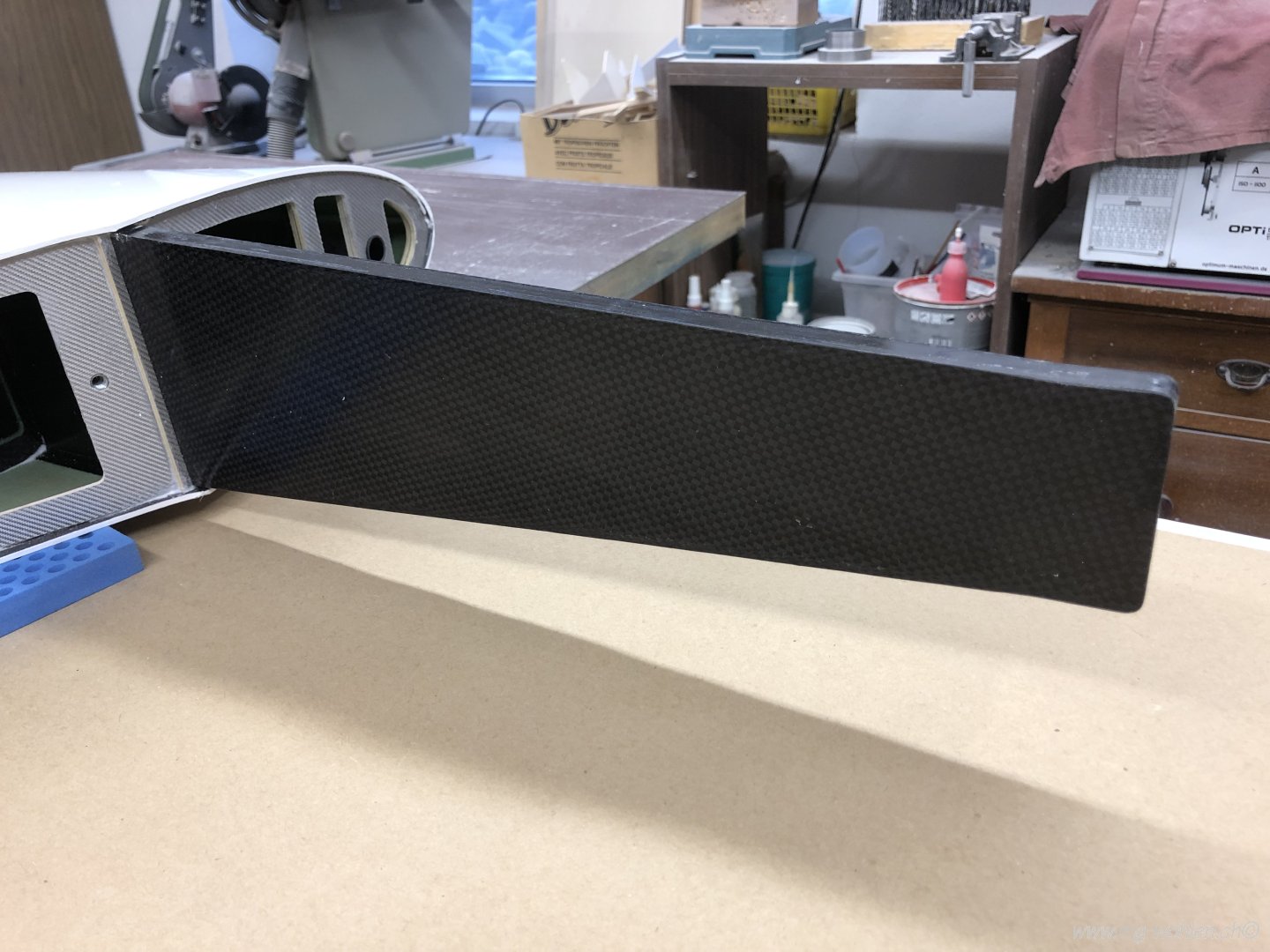

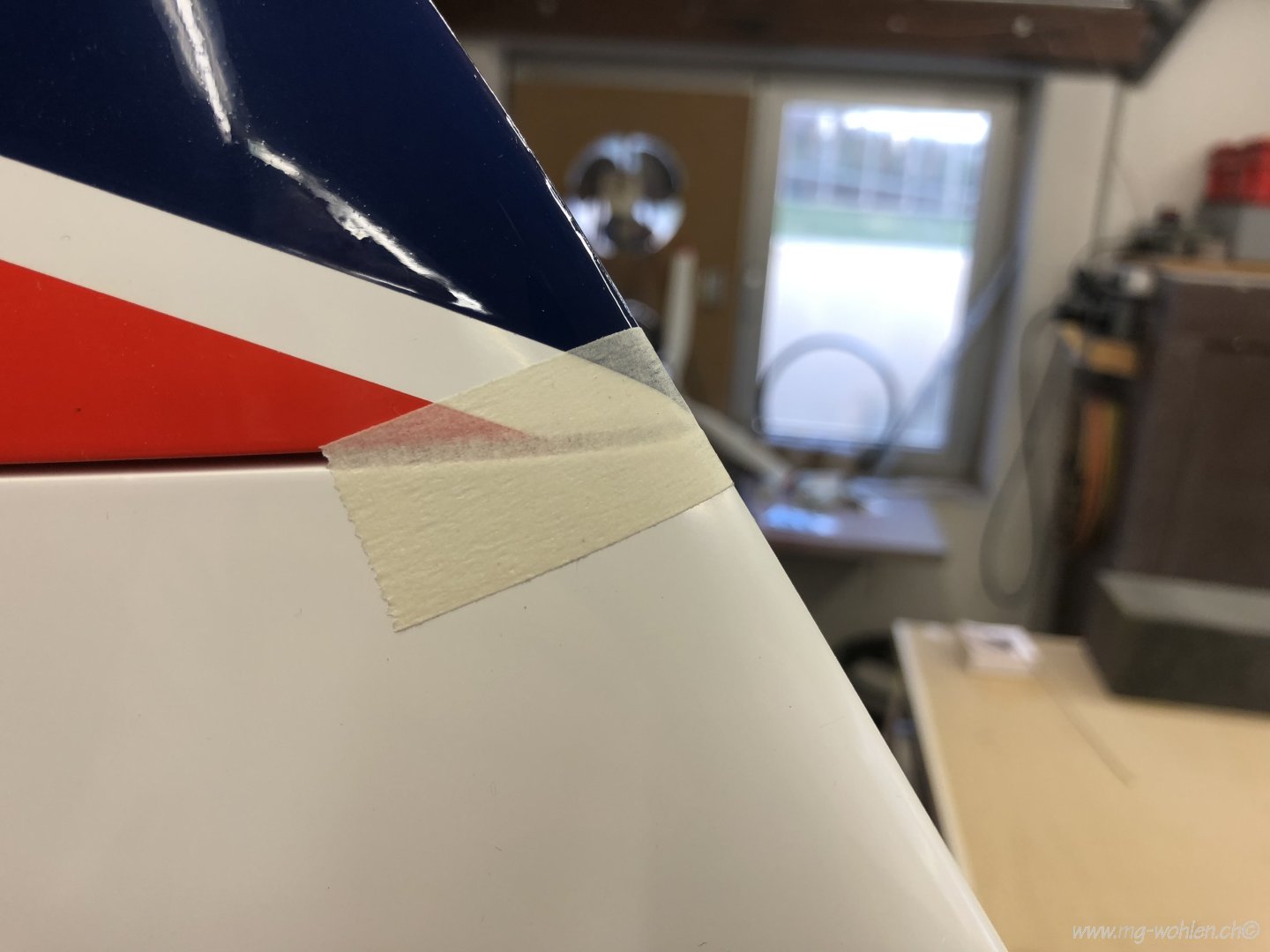

Das Seitenruder ist gesichert damit nichts verrutscht

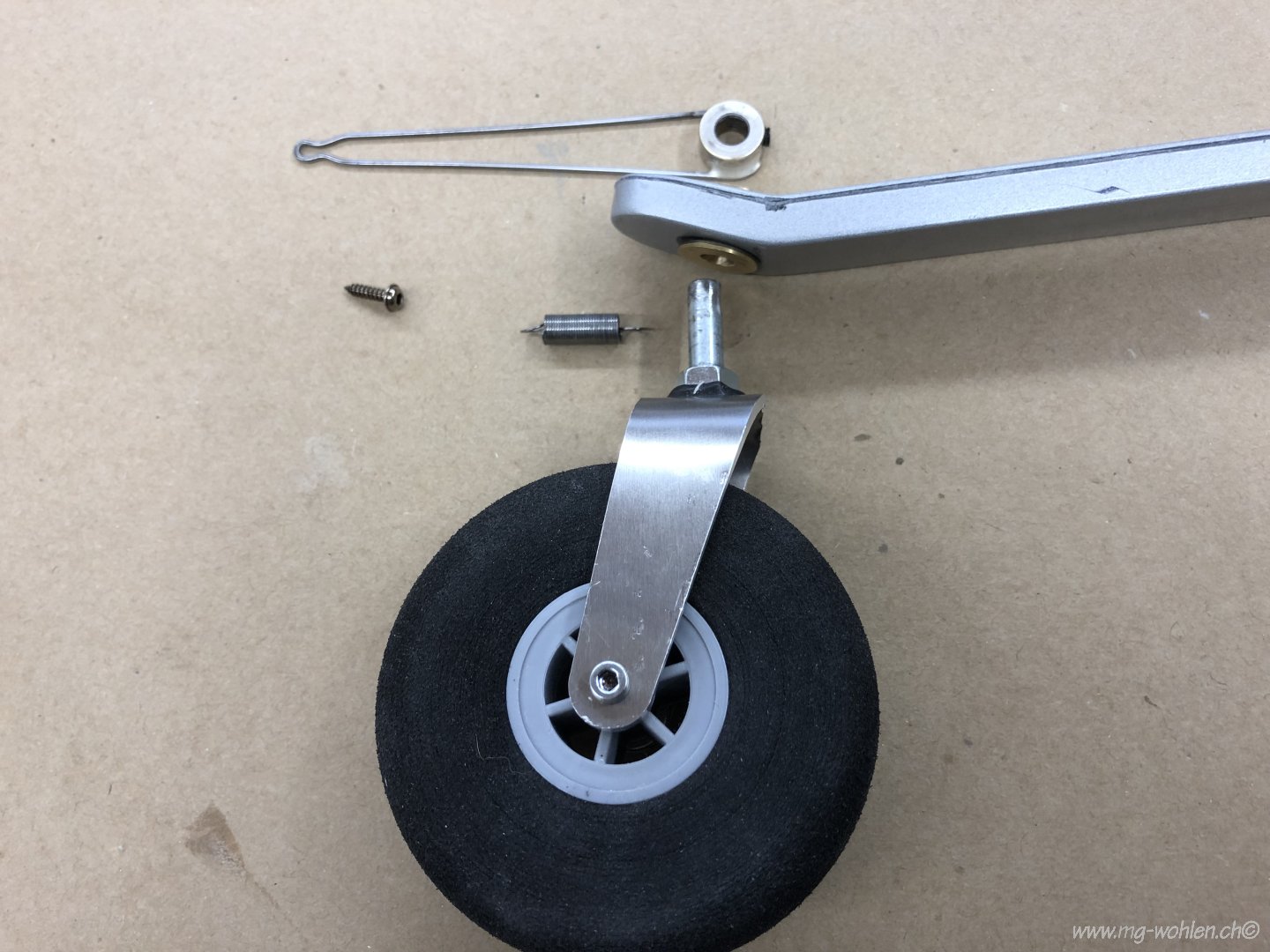

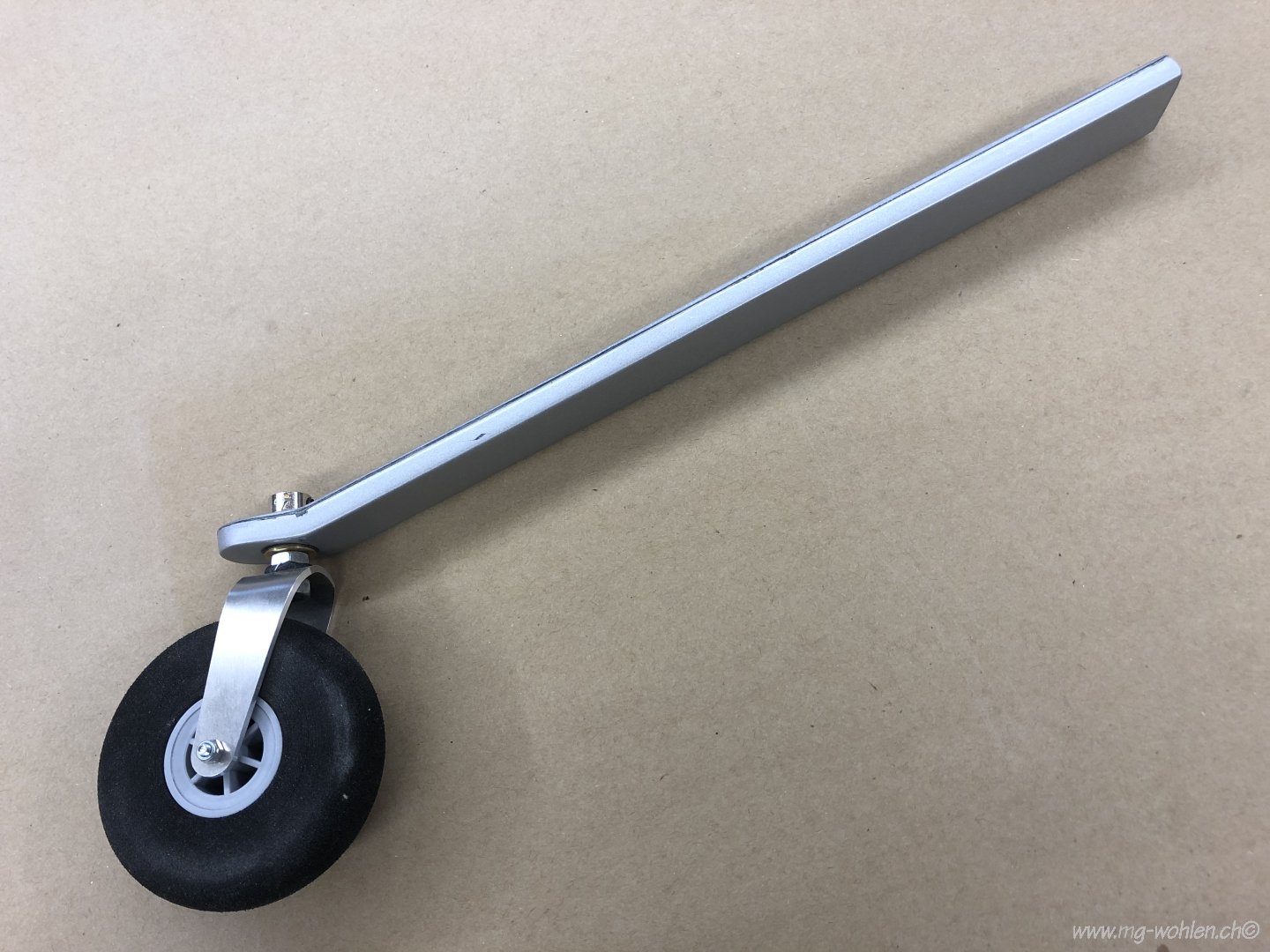

Vorbereiten vom Heckfahrwerk

Alles funktionstüchtig zusammenbauen

Probesitz

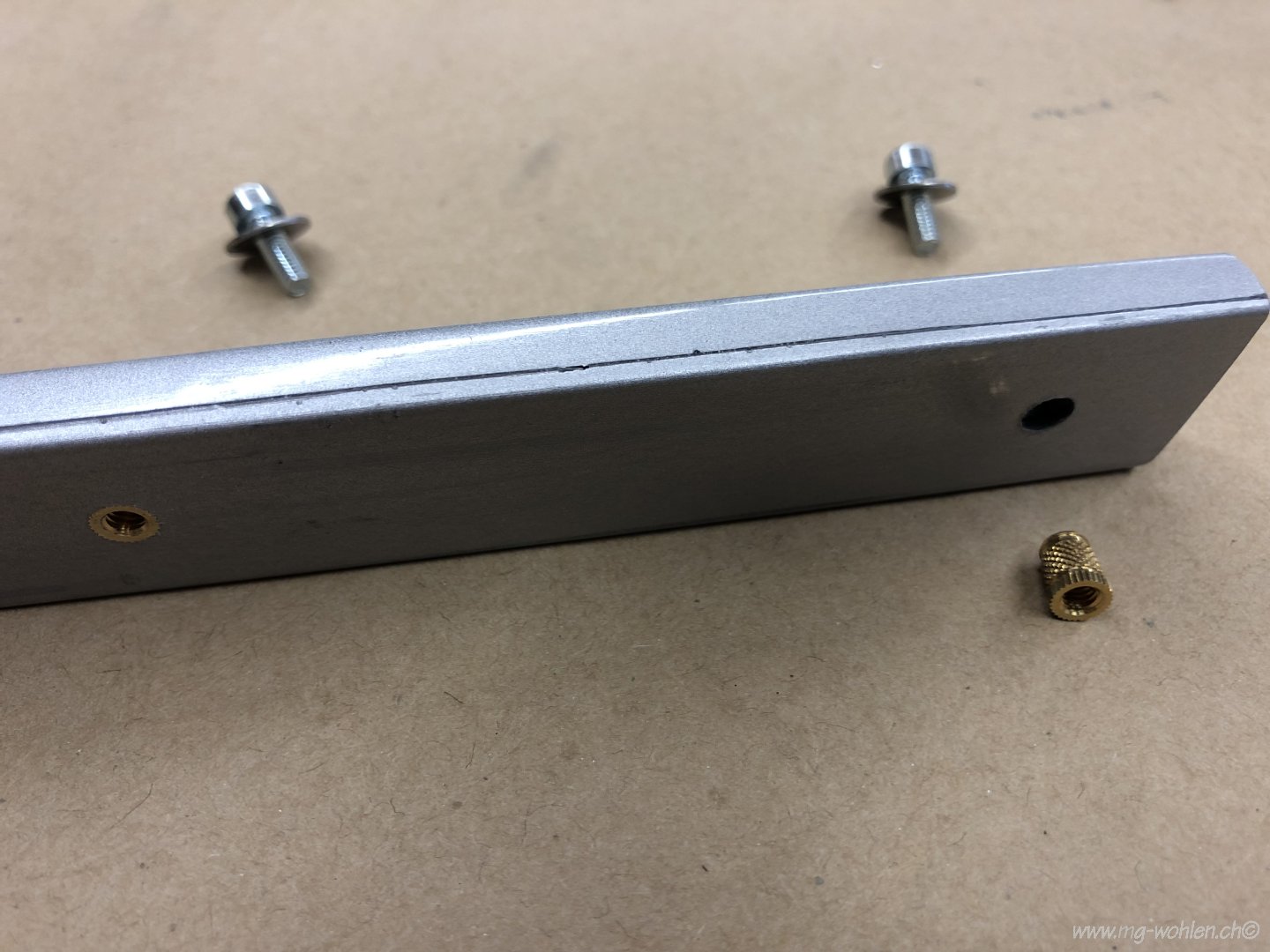

n das Fahrwerk habe ich M4 Messinghülsen eingelassen

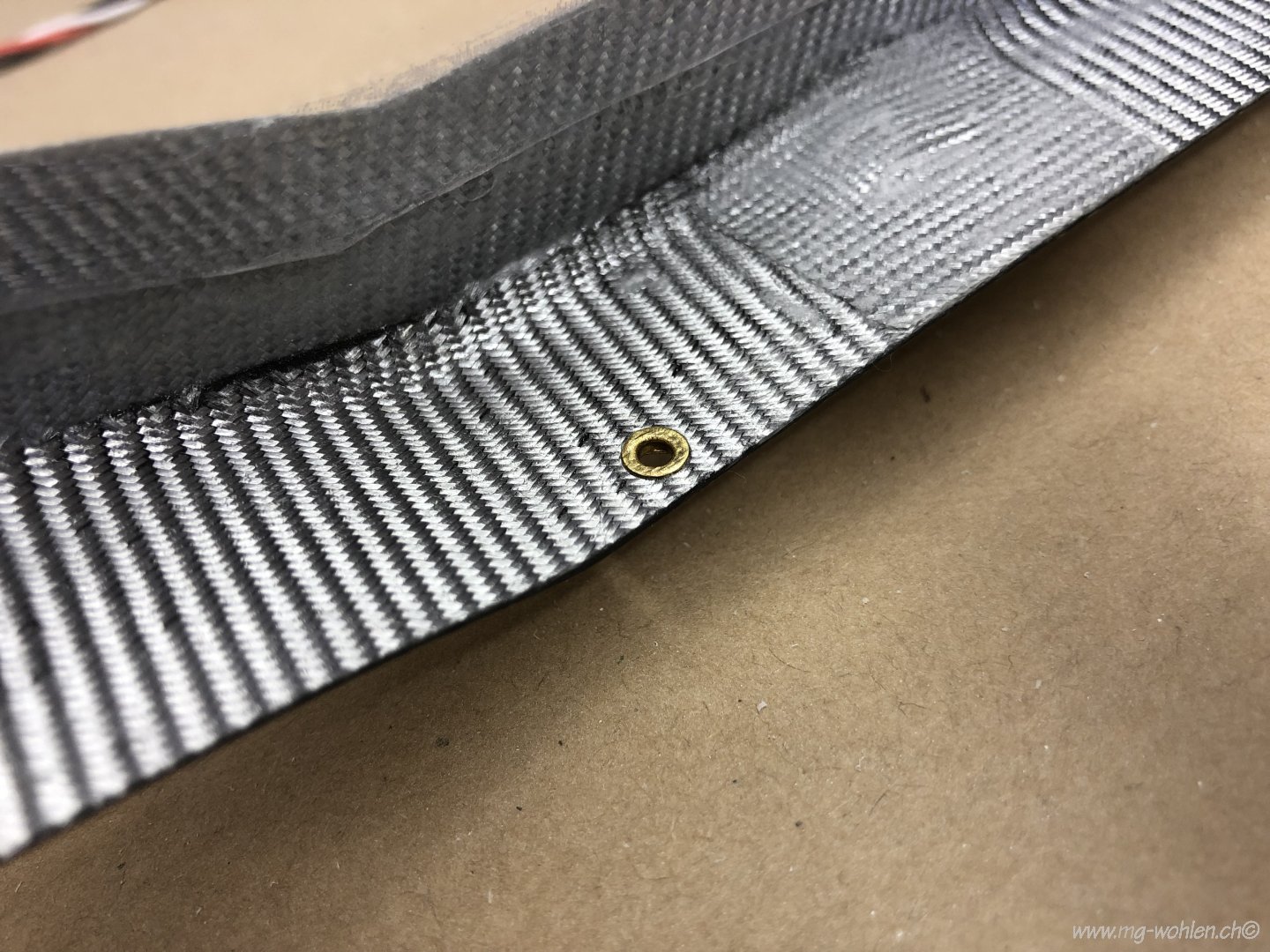

Das Fahrwerk ist mit Paketband eingepackt und mit eingedicktem Harz eingeklebt

Nach dem Aushärten kann das Fahrwerk von der Auflage gelöst werden

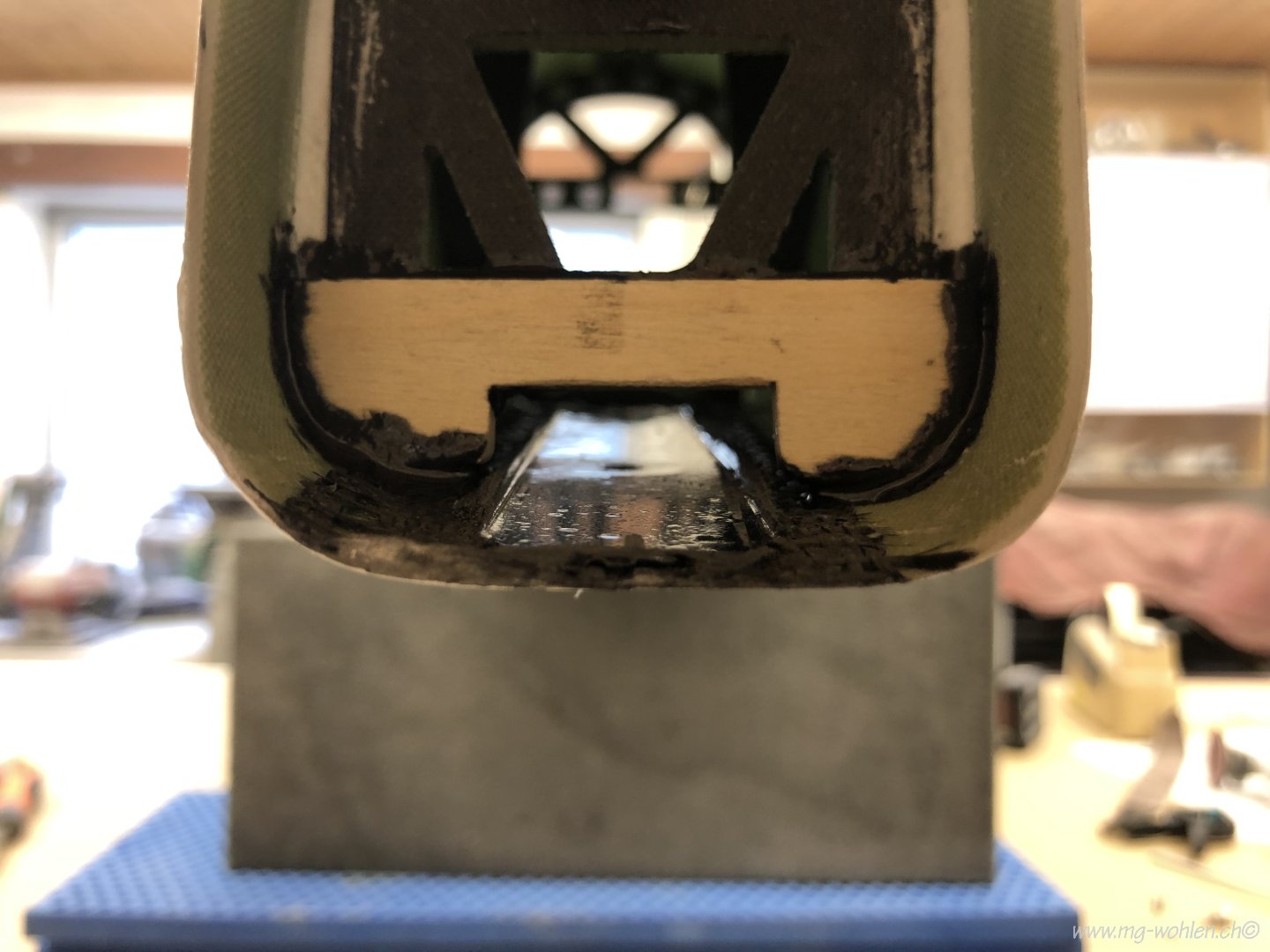

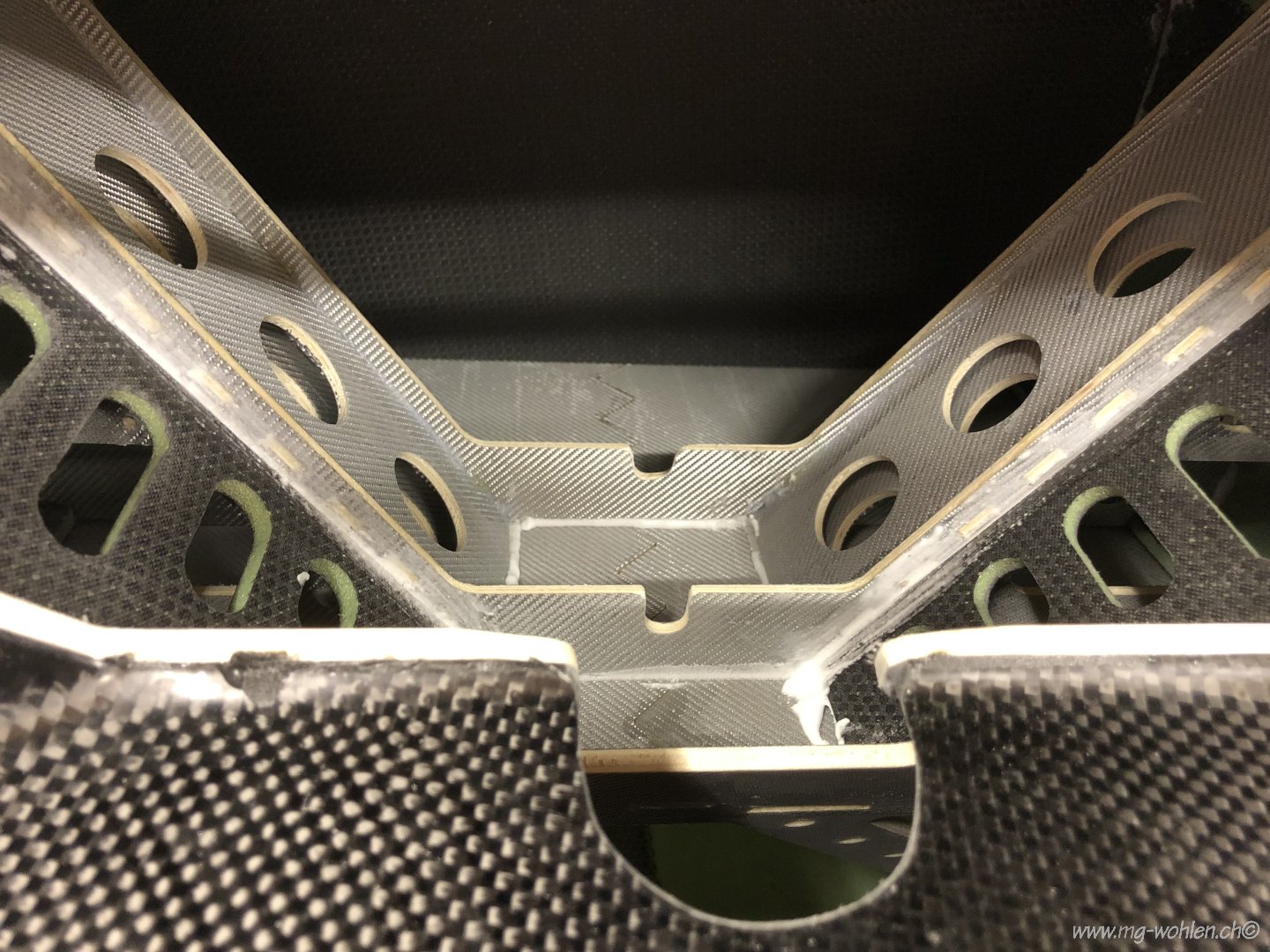

So sieht die Harzauflage aus inklusive Spantverstärkung

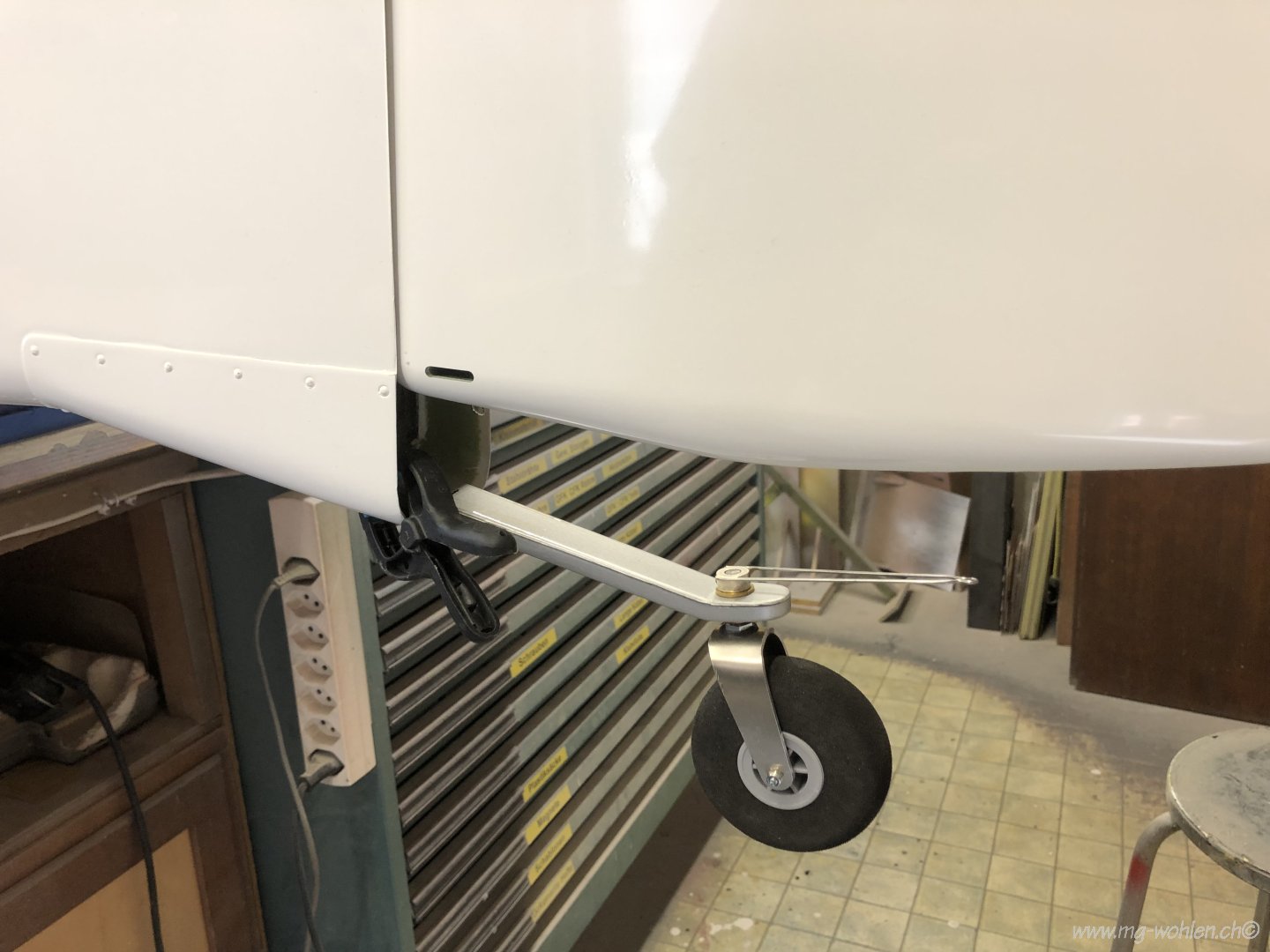

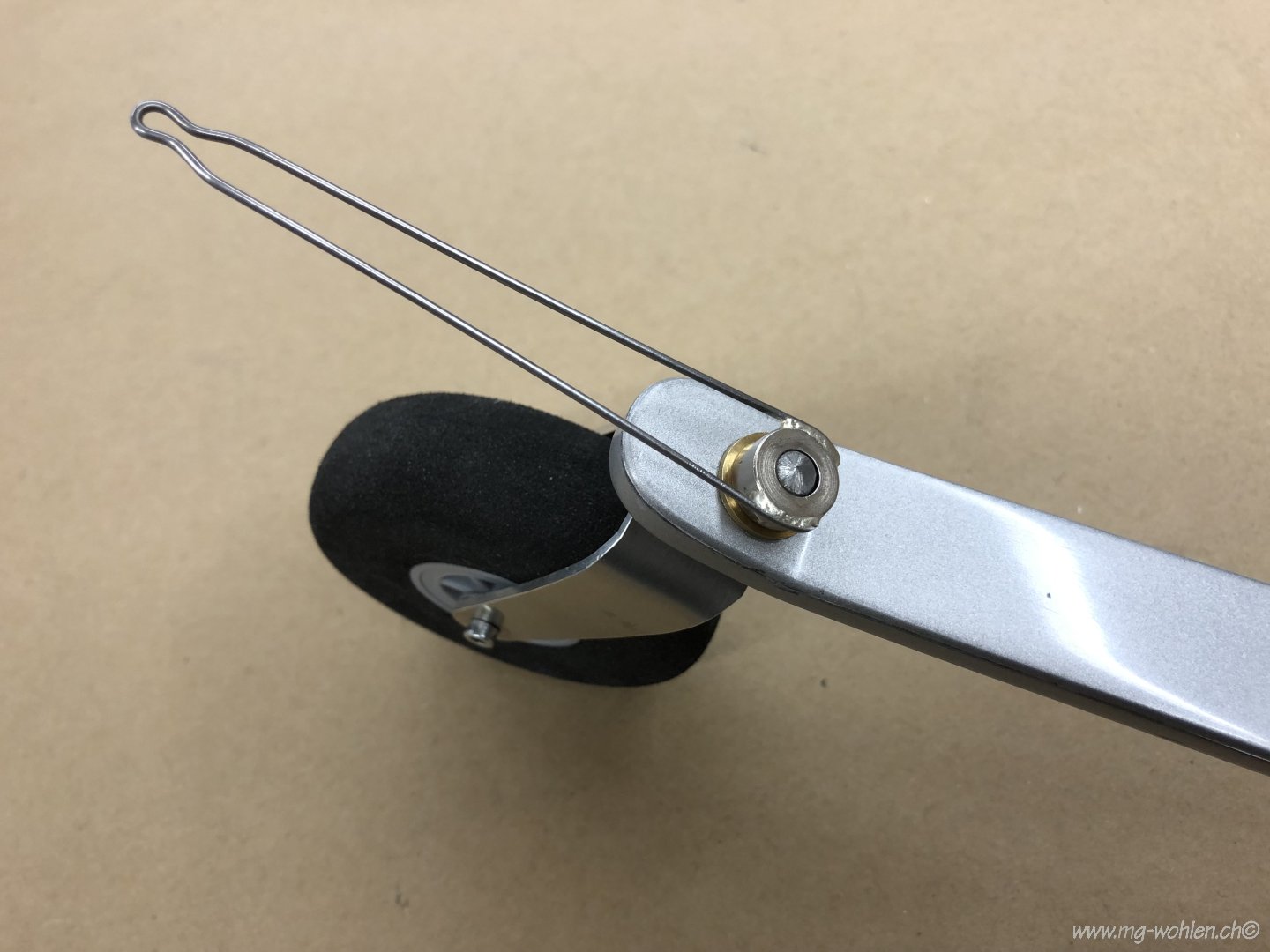

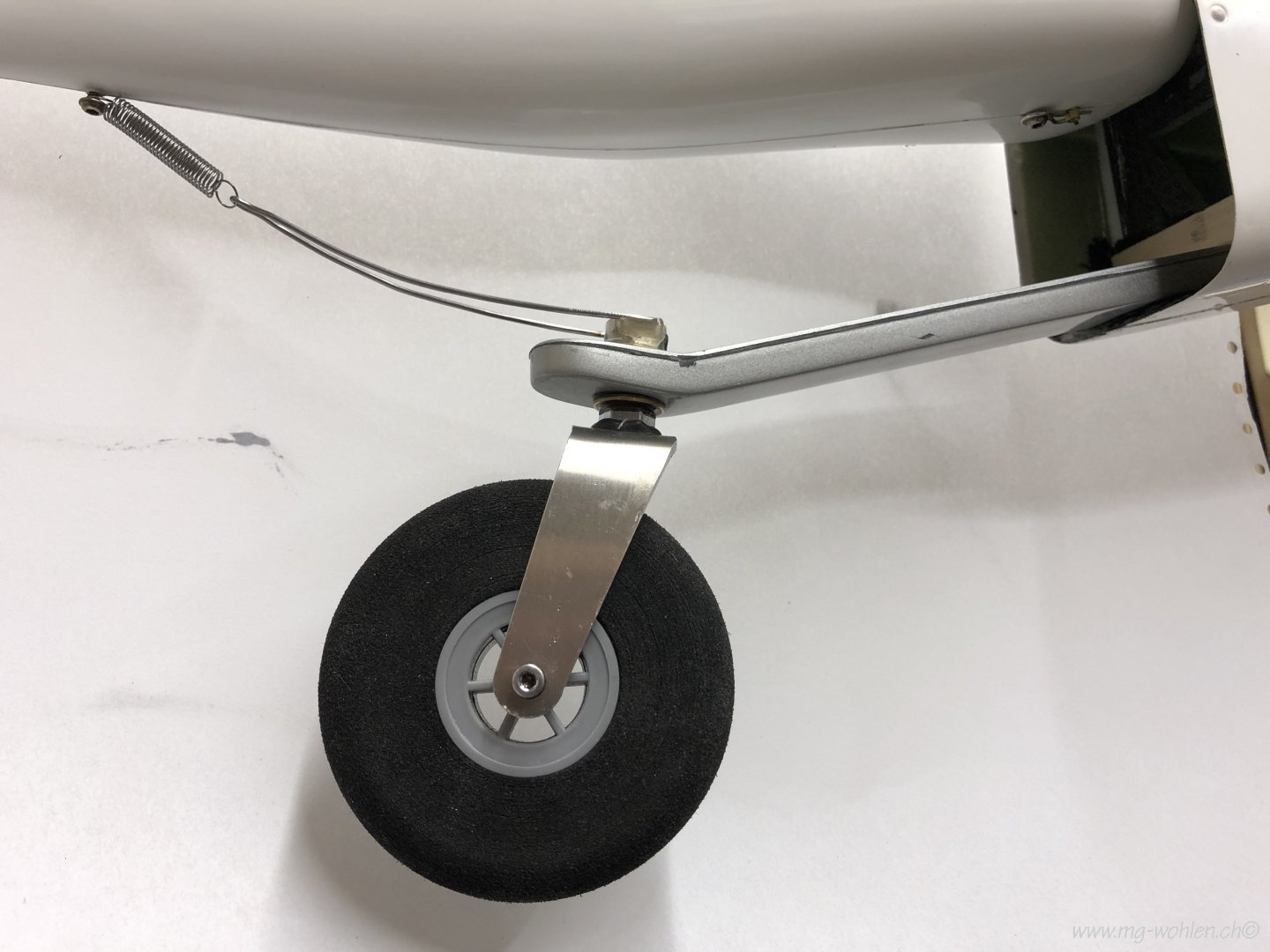

Das fertig montierte und angelenkte Heckfahrwerk

Die Ruderhörner vom Seitenruder

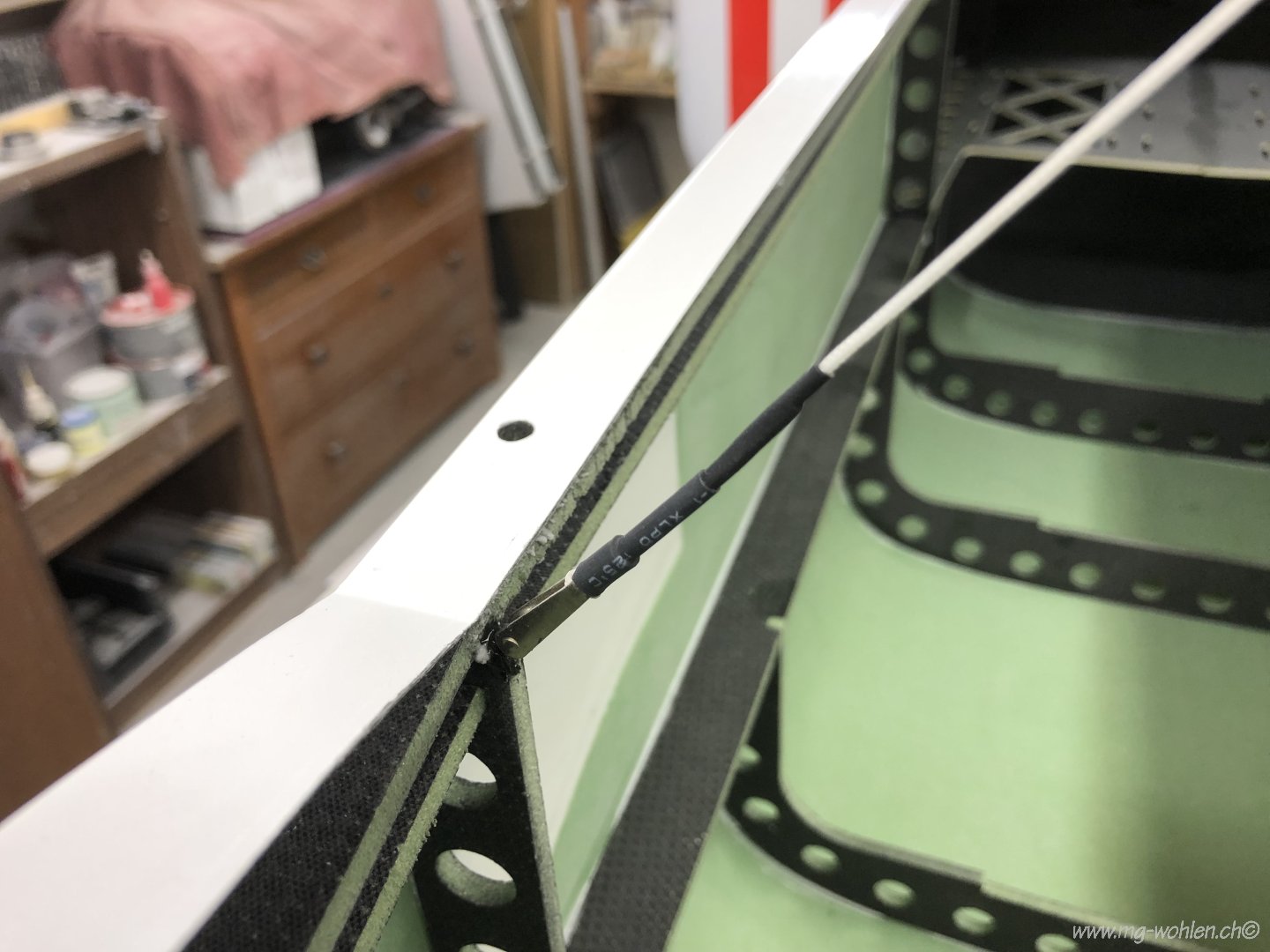

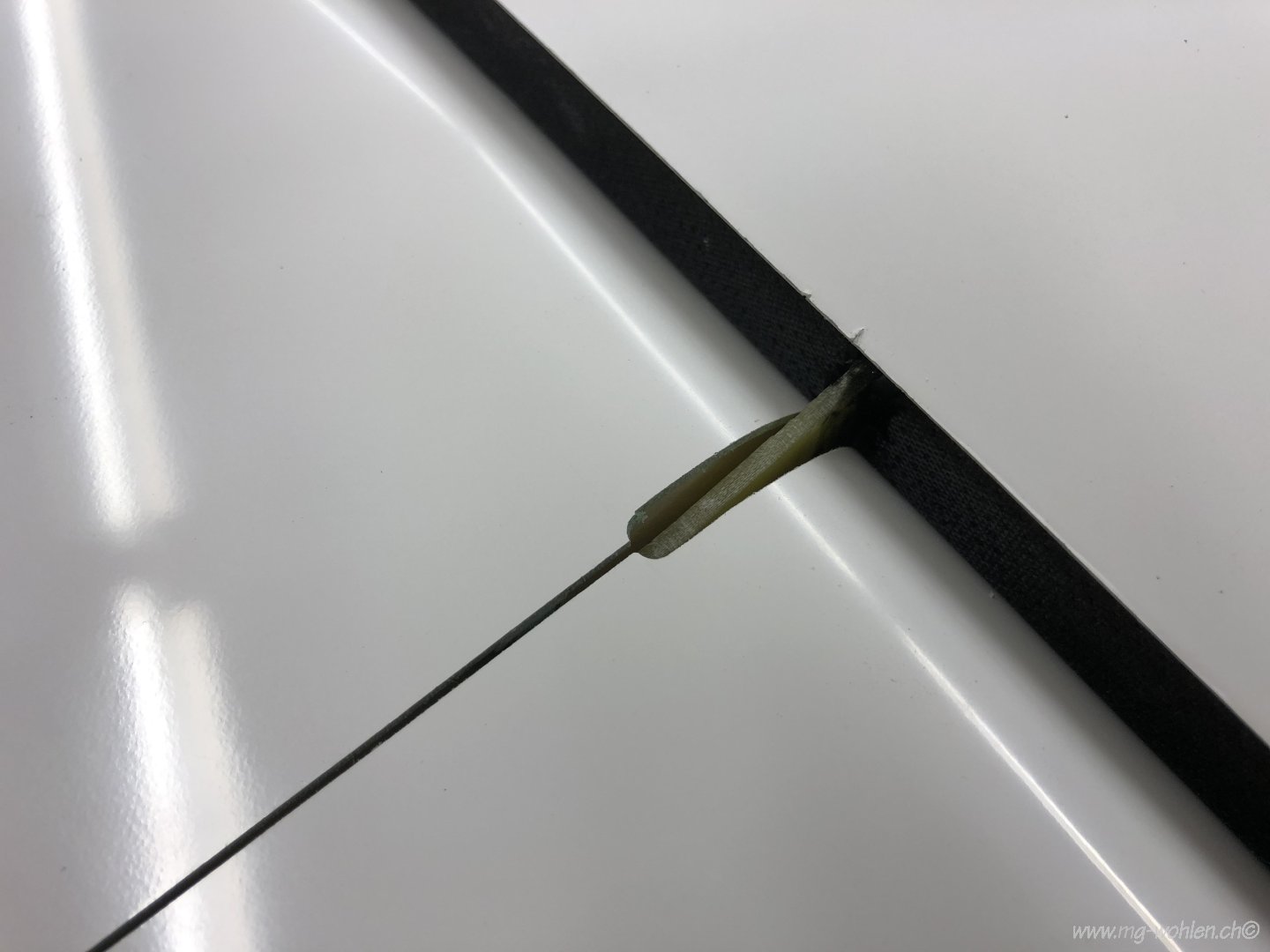

Kurze Stücke Bowdenzugrohre einkleben für die Seilführung

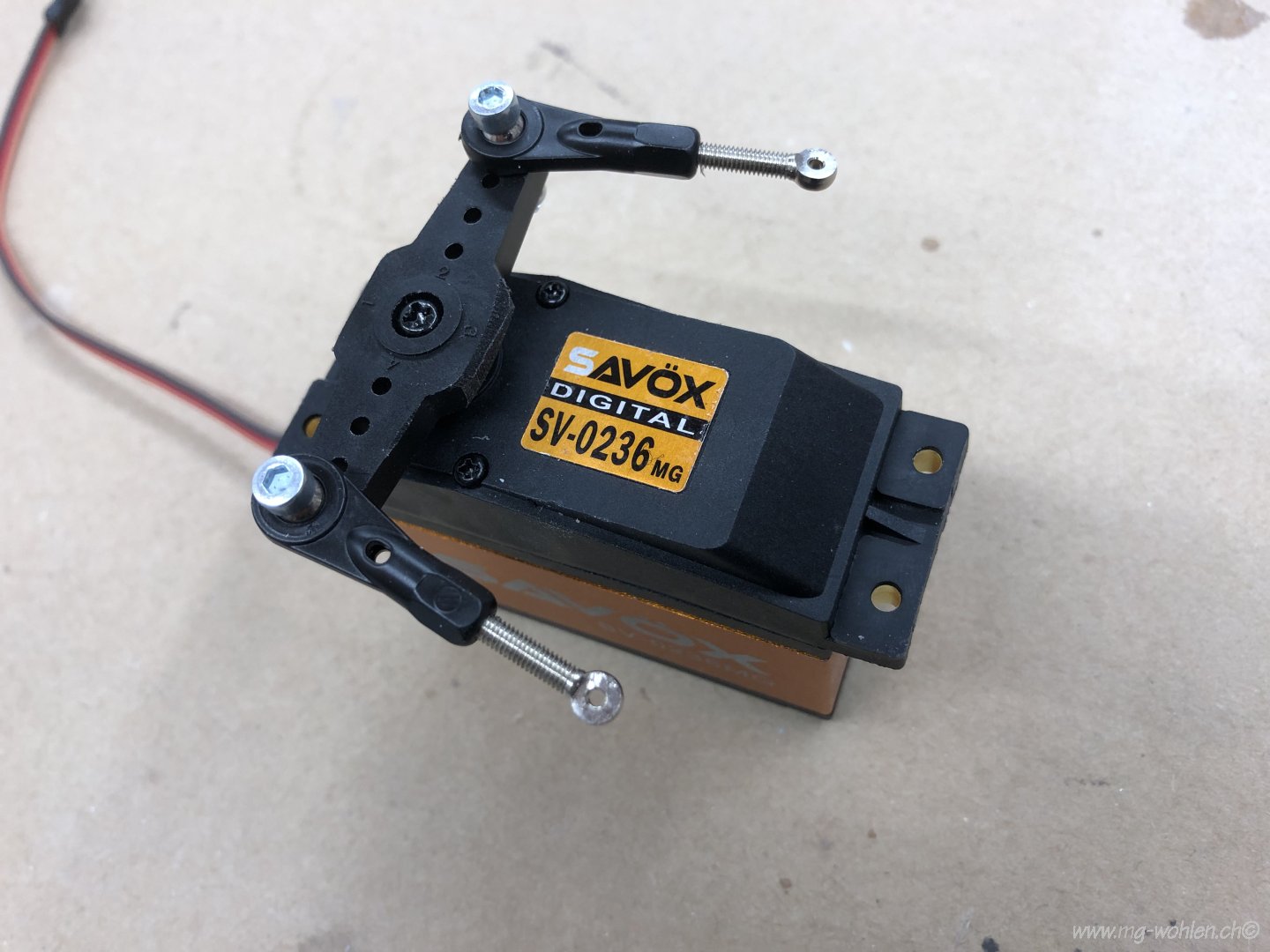

Das Seitenruder Servo wird erst später platziert

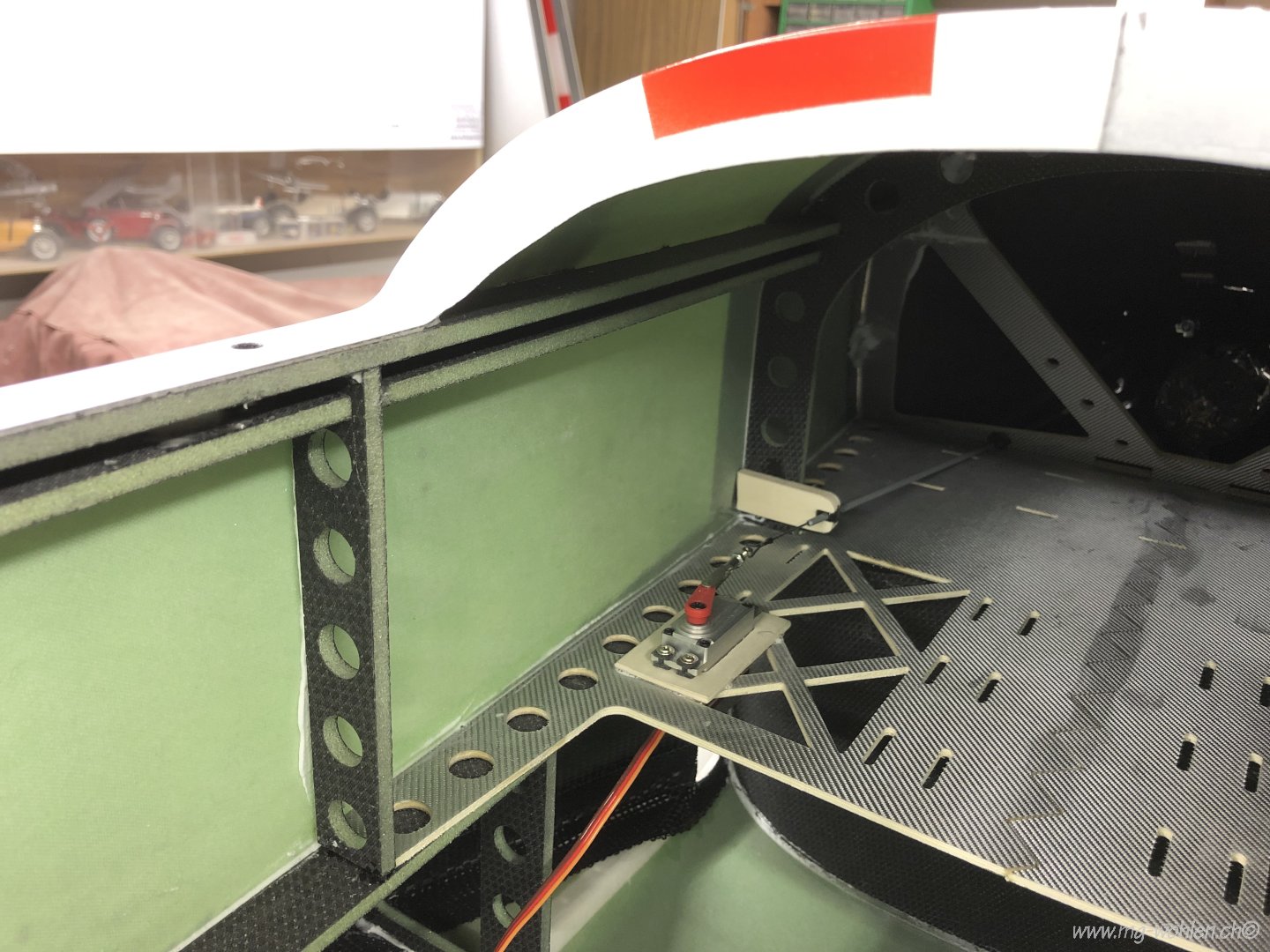

Für das Schleppkupplungsservo hat es eine vorbereitete Verstärkung

Die Servoausfräsung muss noch für das Servo angepasst werden

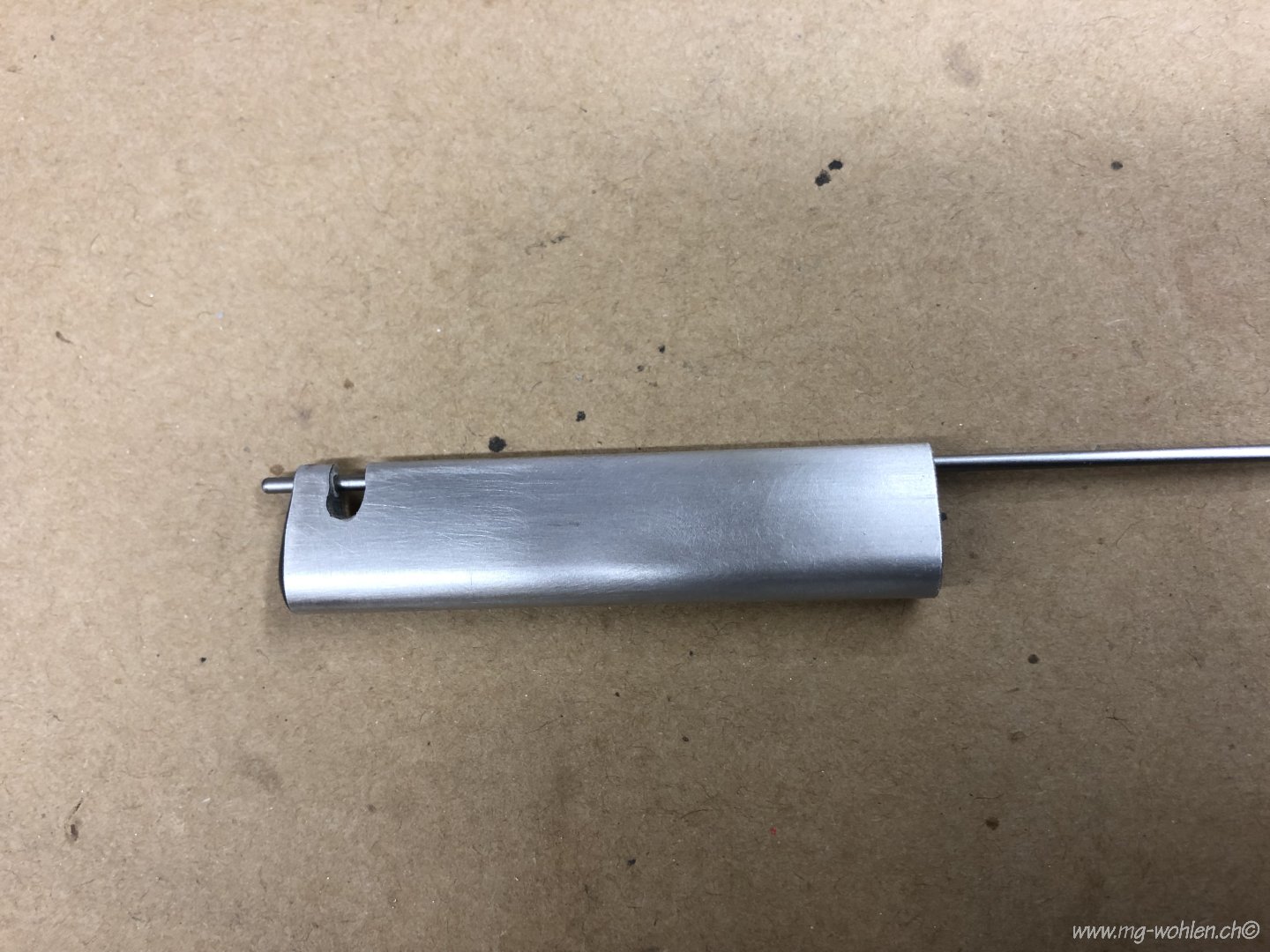

Meine Schleppkupplung

Die Anlenkung ist einfach aber funktioniert immer

Die Schleppkupplung wird gut verharzt

Auch innen gut verharzen

Die Kabinenhaube musste für die Schleppkupplungein bisschen angepasst werden

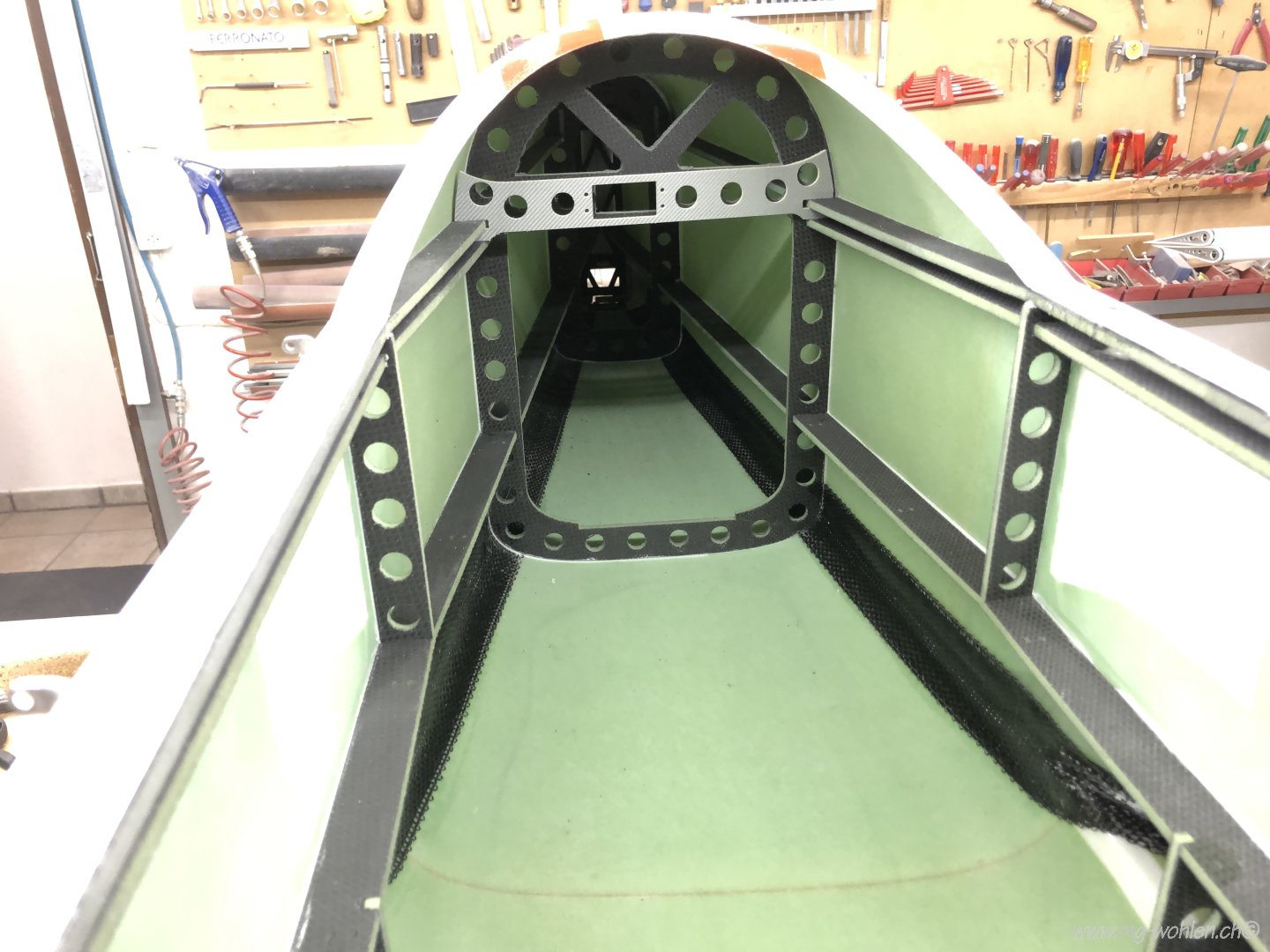

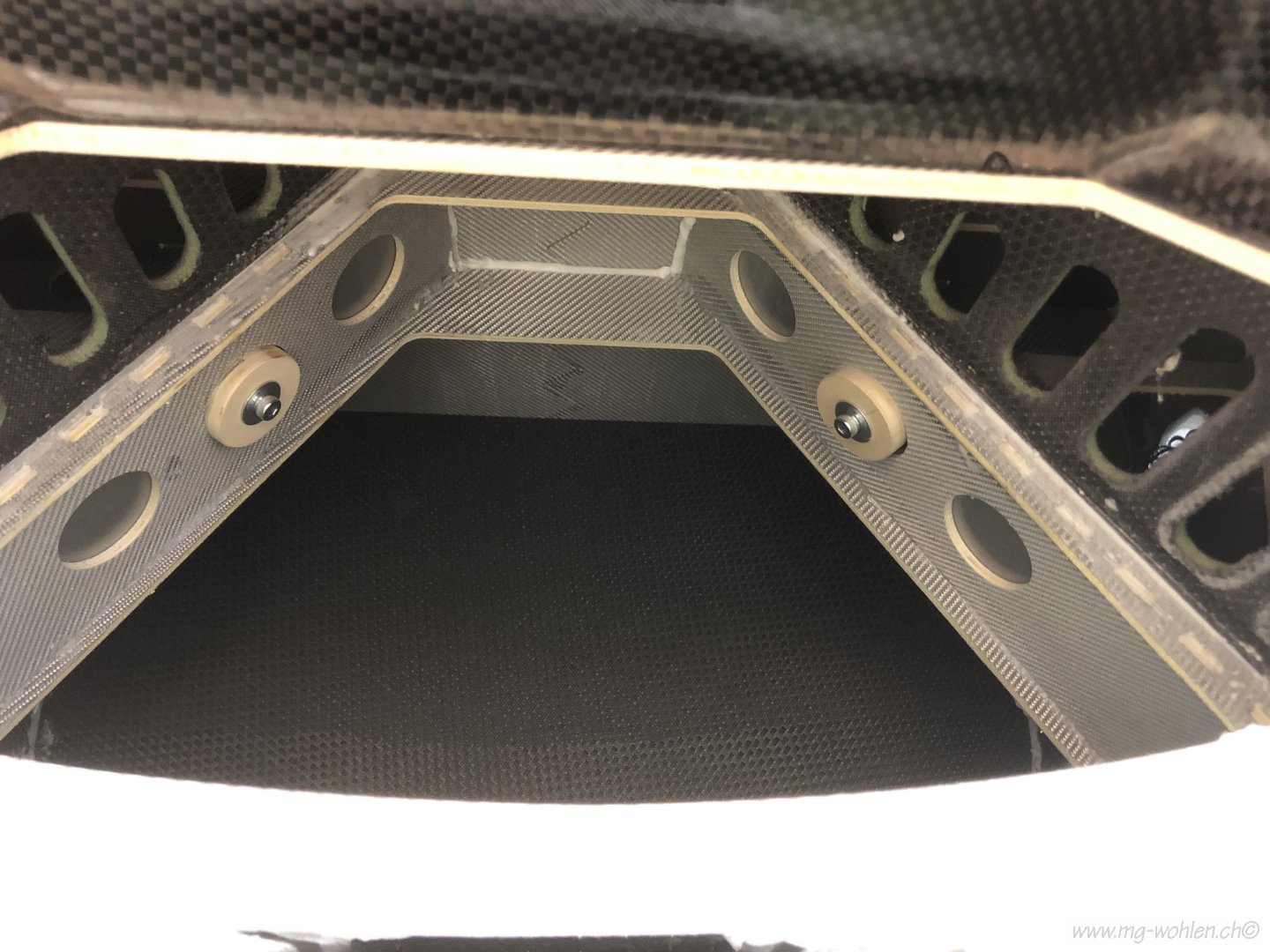

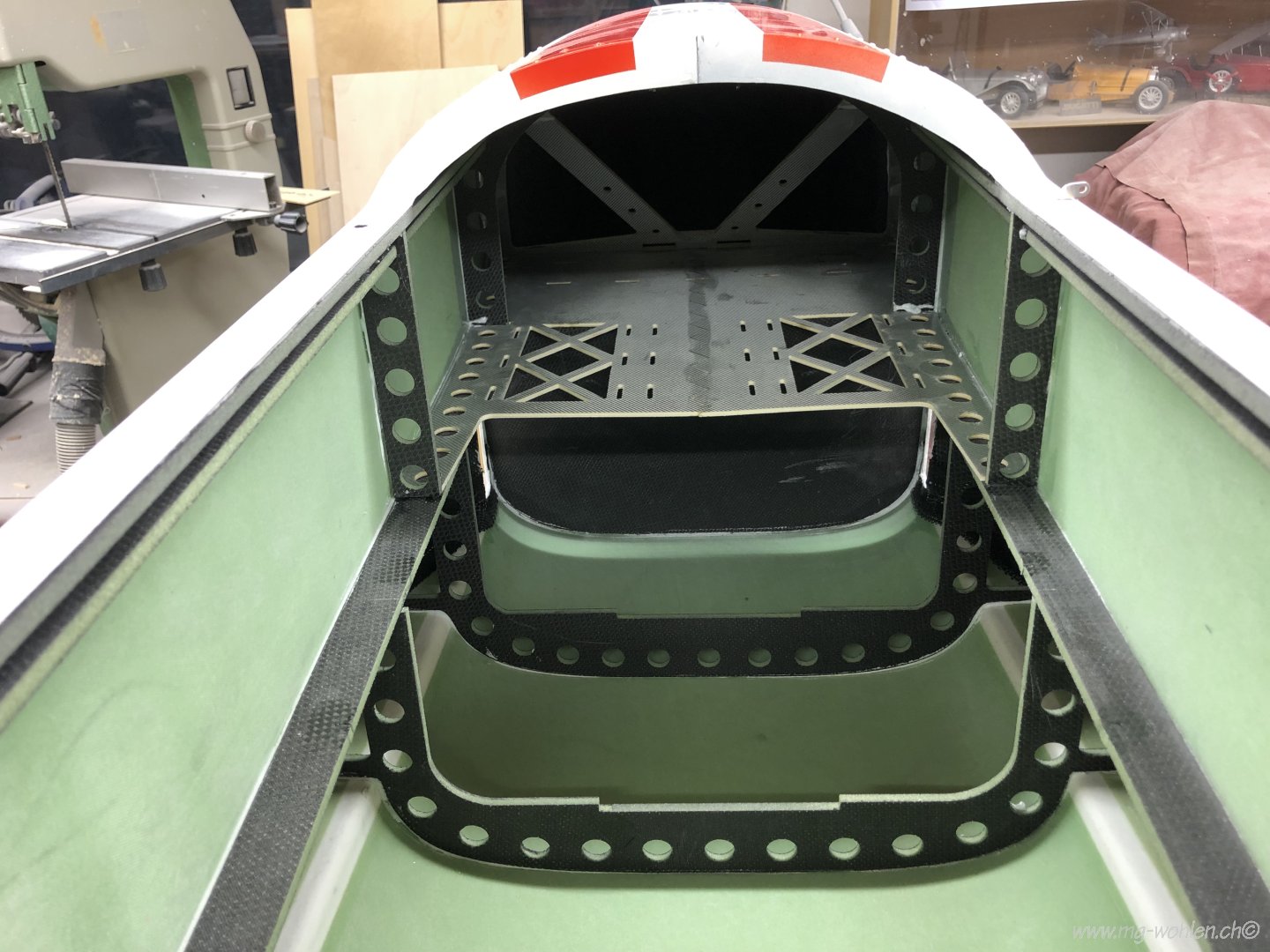

Der Motordom macht einen stabilen eindruck

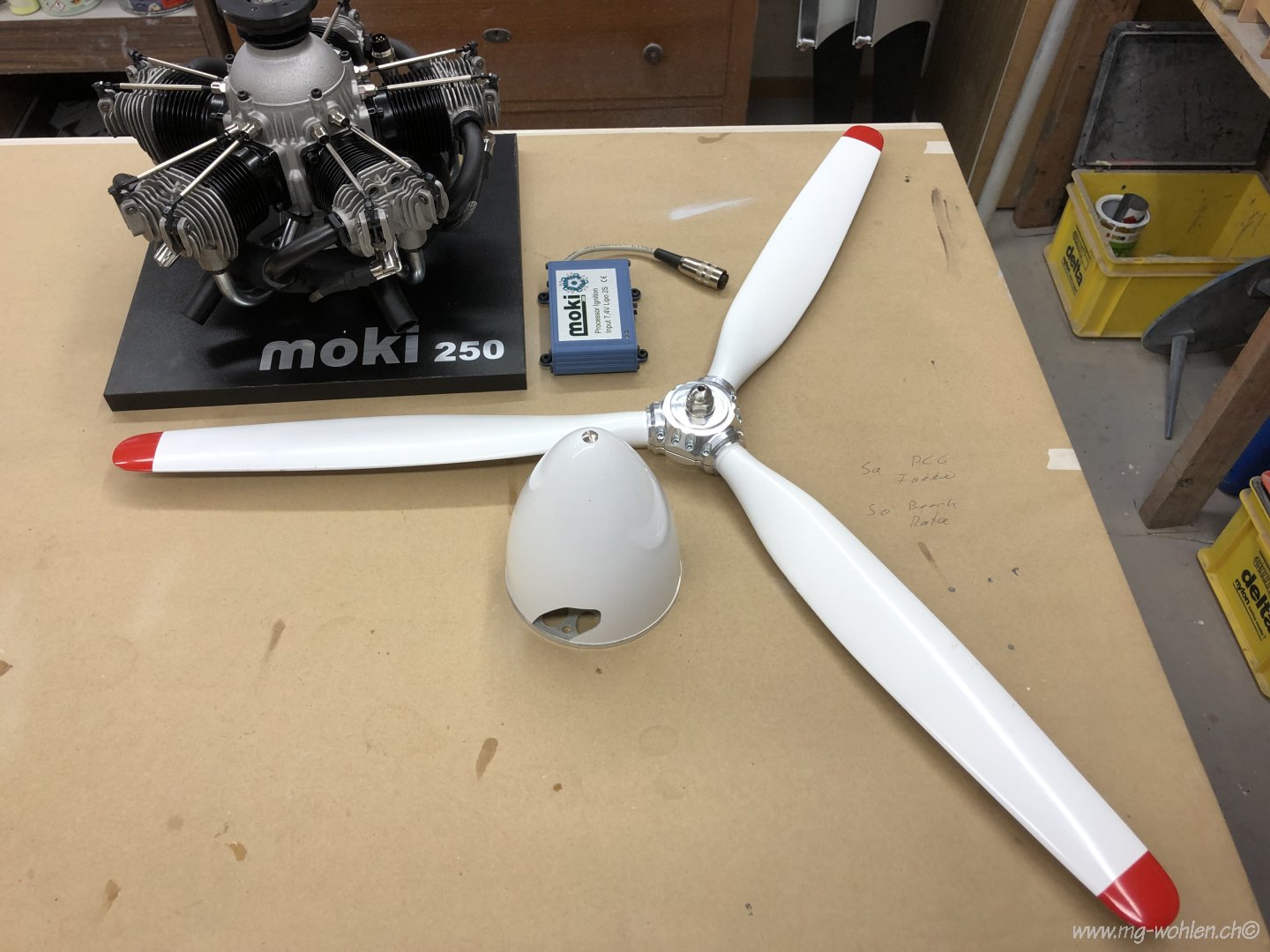

Und das ist der Treibling

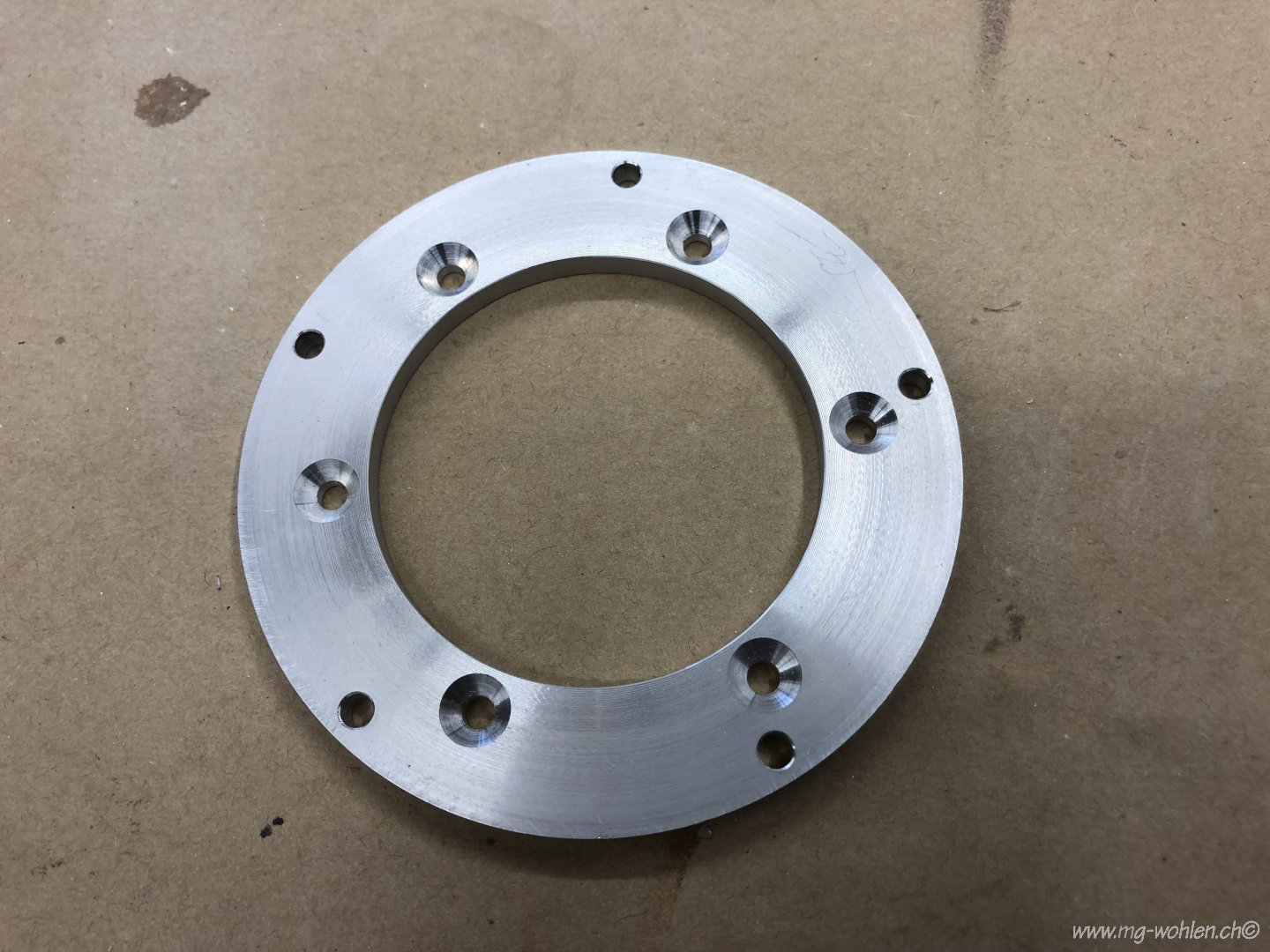

Mein Adapterring für den 250er Moki

Die zweiteilige Motorhaube wird zusammengeklebt

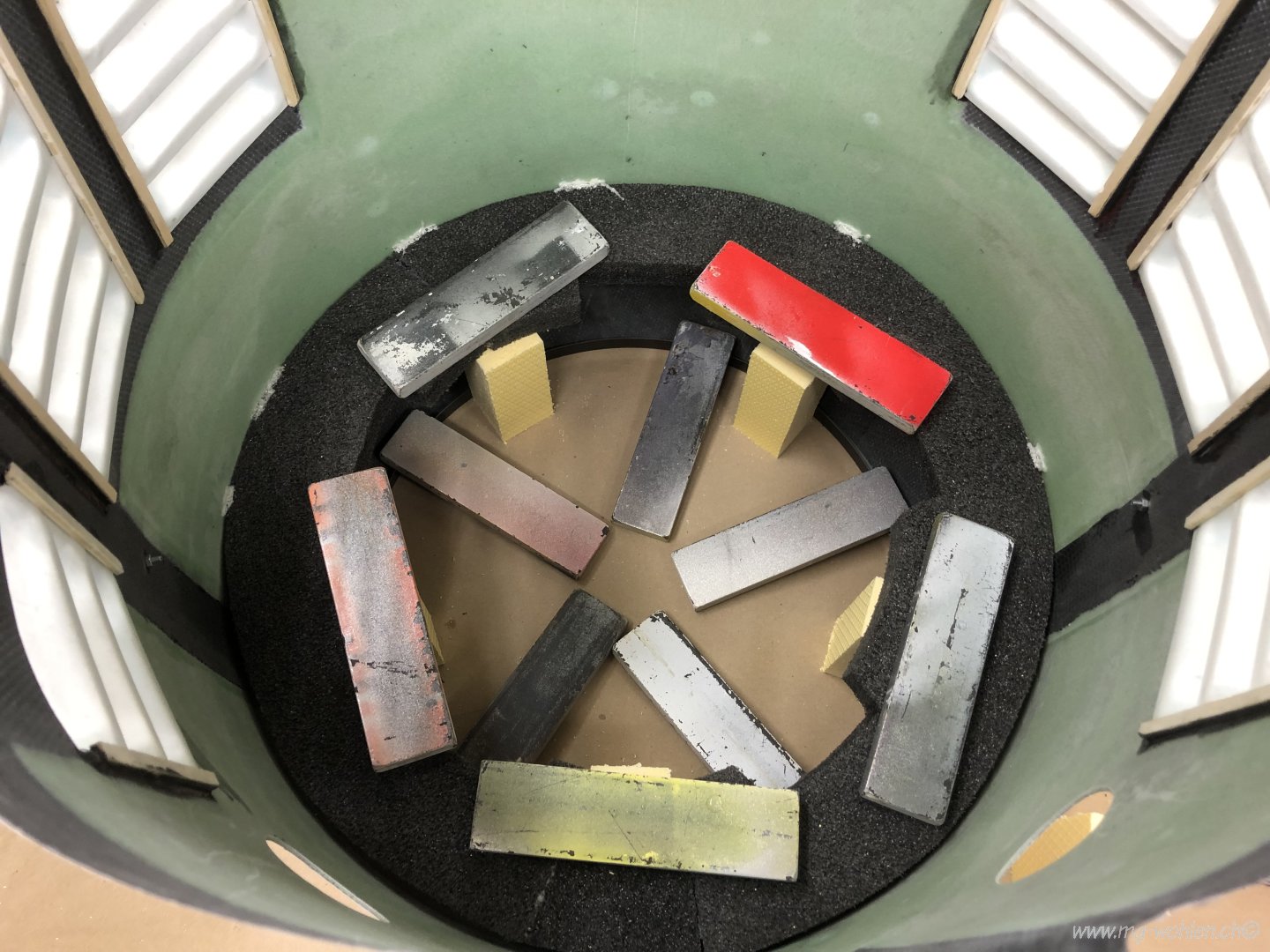

Die Magnete sorgen fur eine gute Verklebung

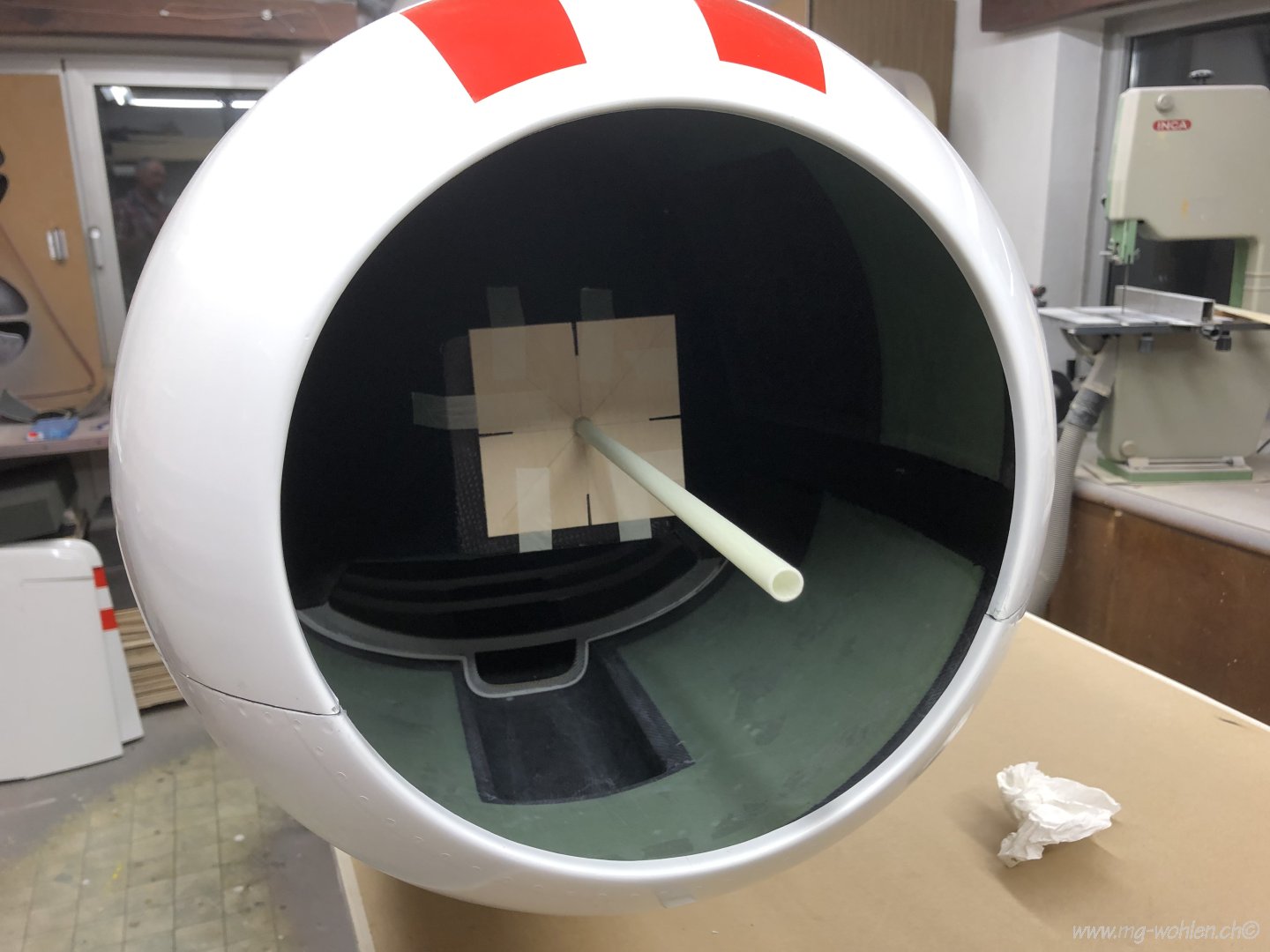

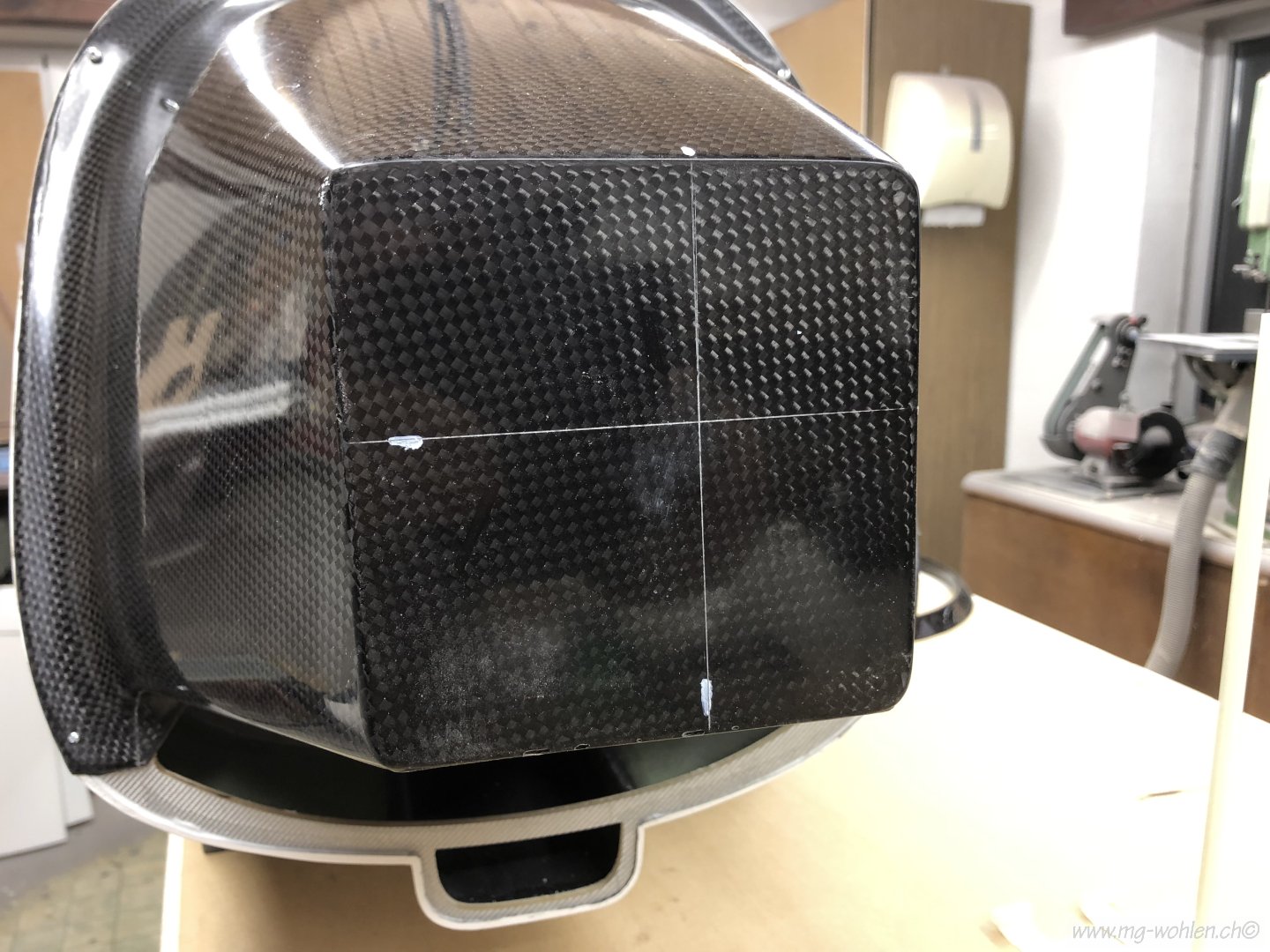

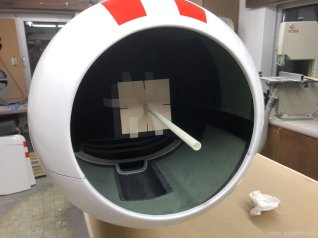

Die Mitte vom Motor ausfindig machen

Mitte anzeichnen

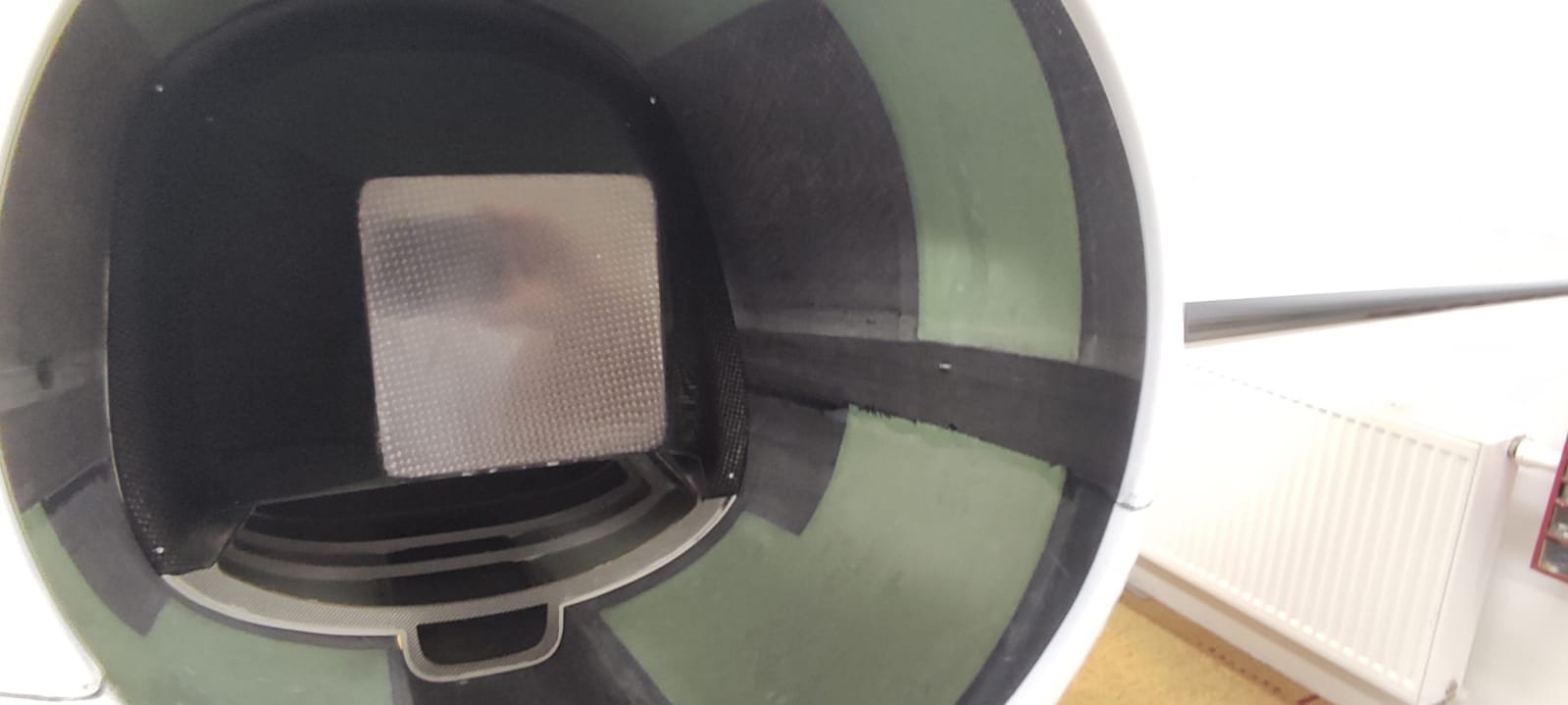

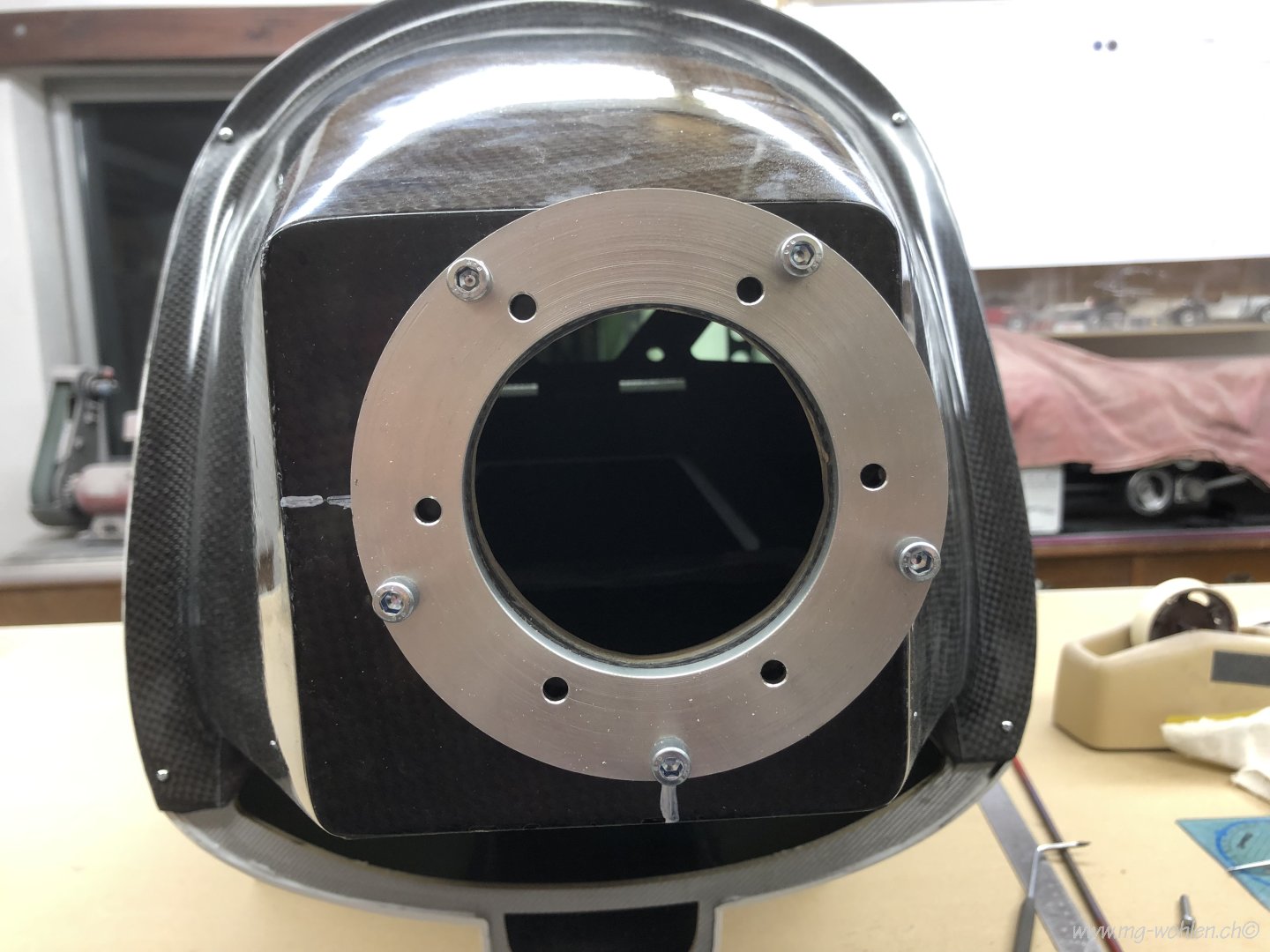

Adapterring montieren und Vergaserloch ausfräsen

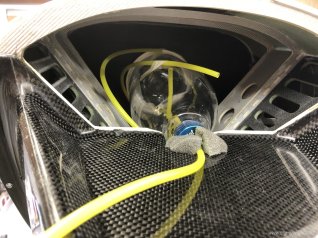

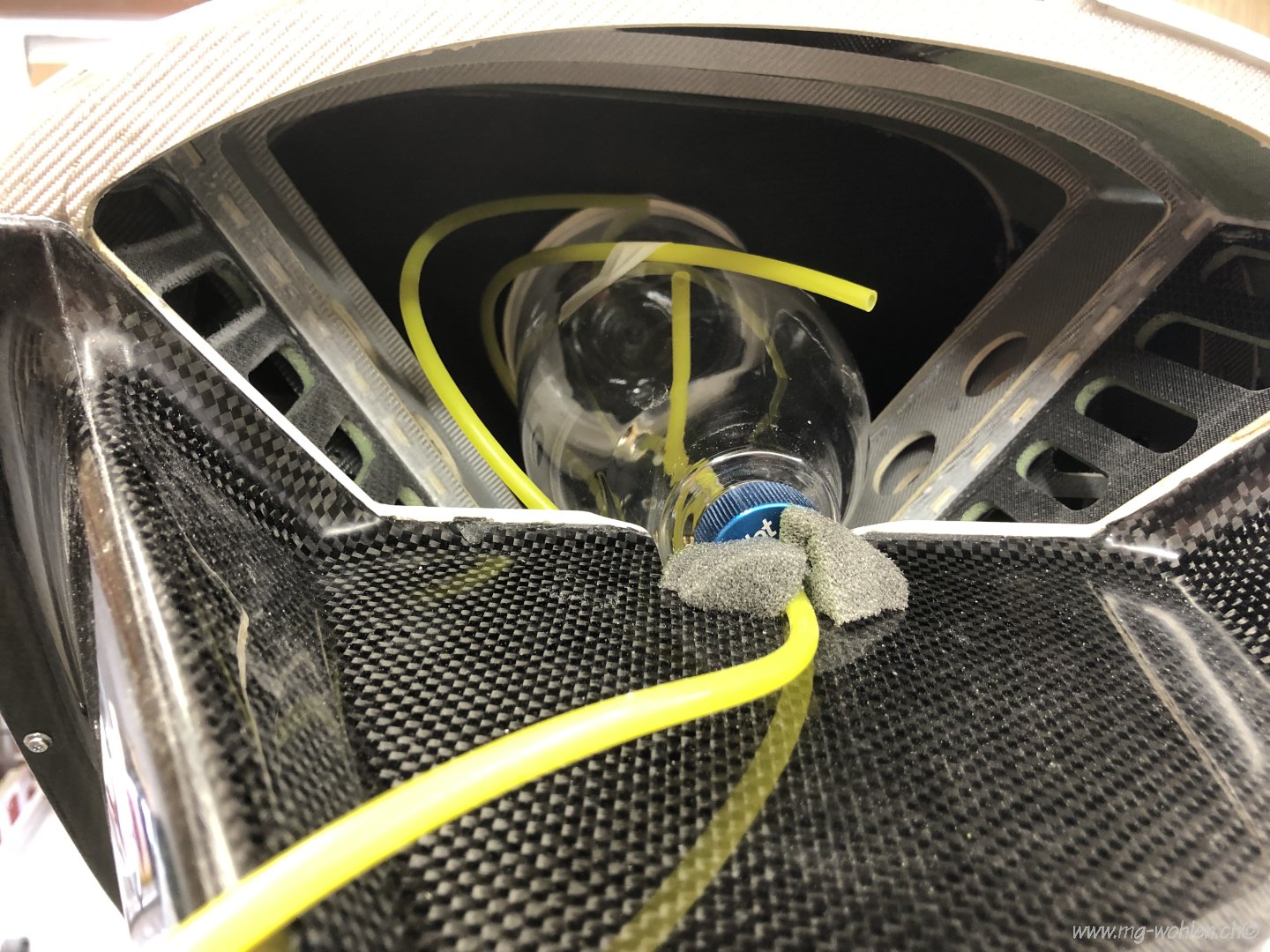

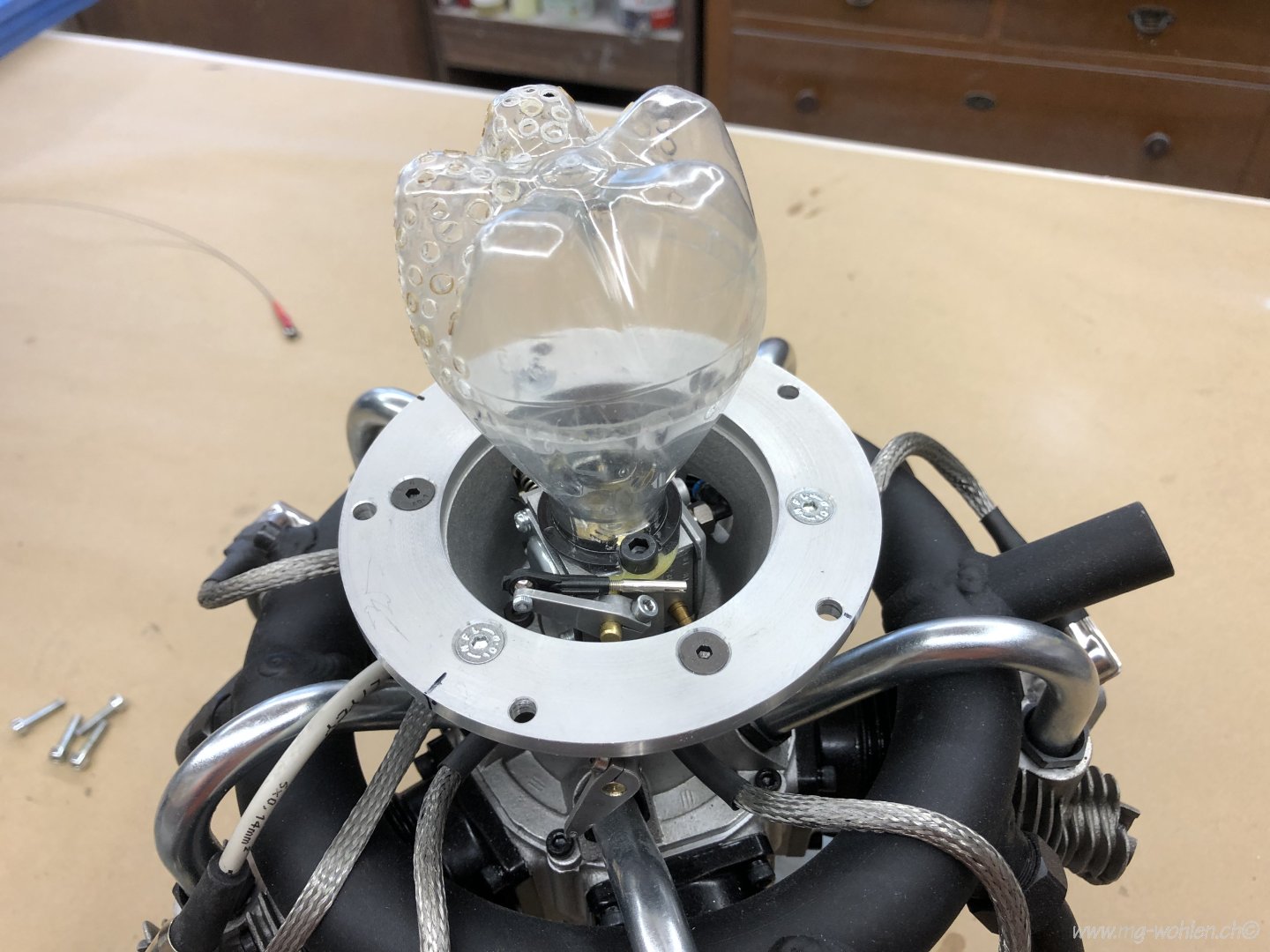

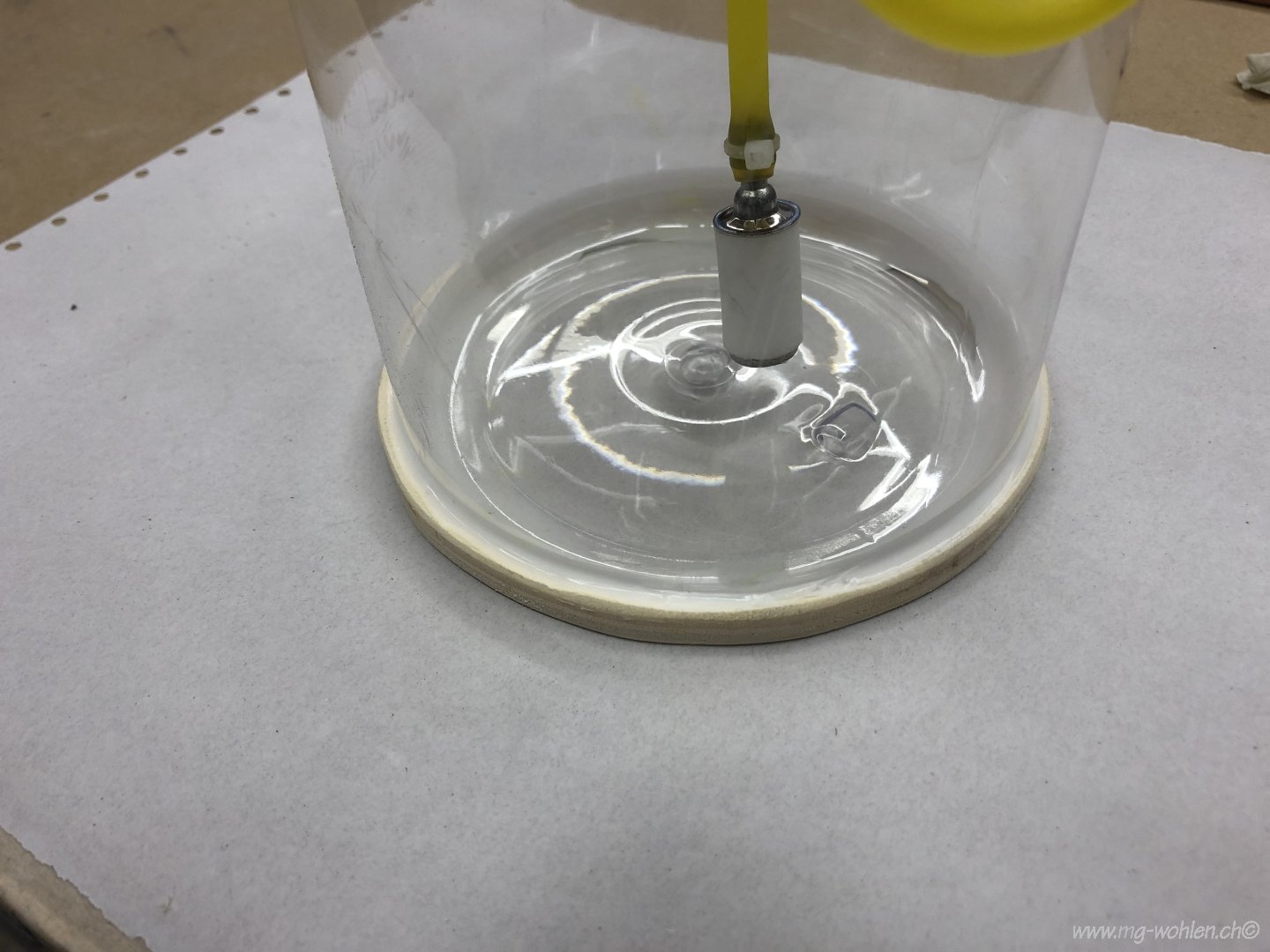

Luftfilter aus einer PET Flasche

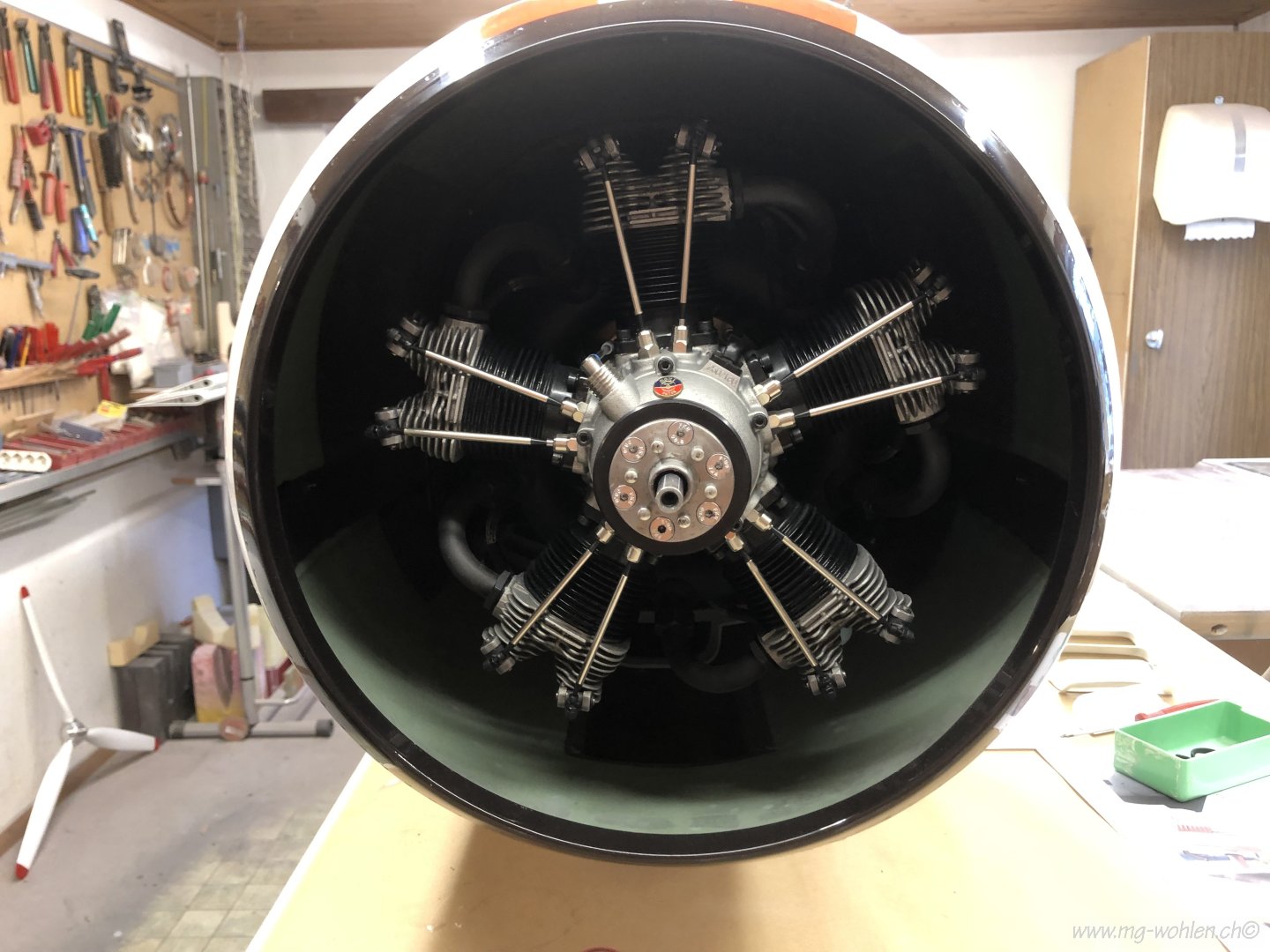

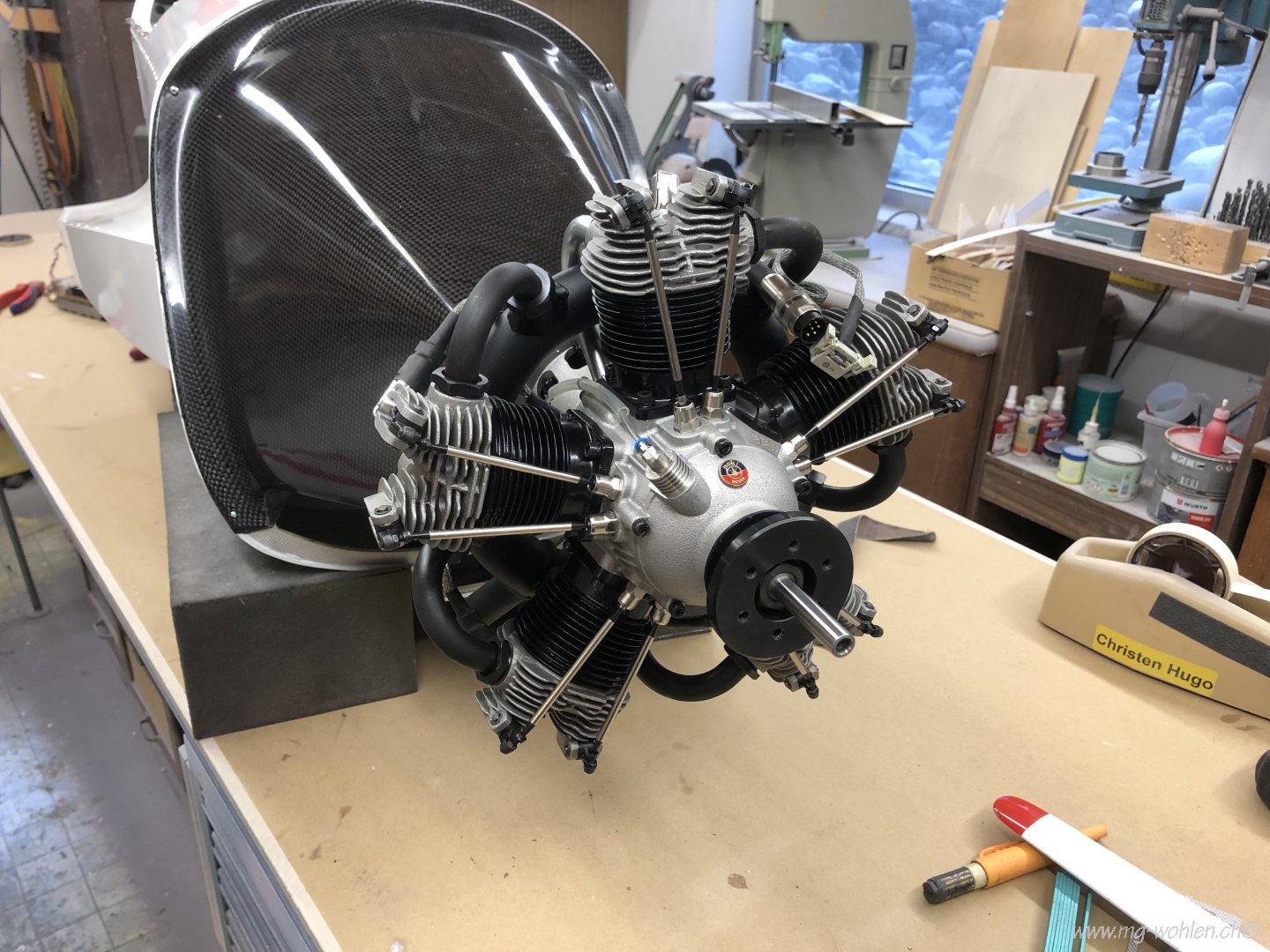

Und schon kann der Motor montiert werden

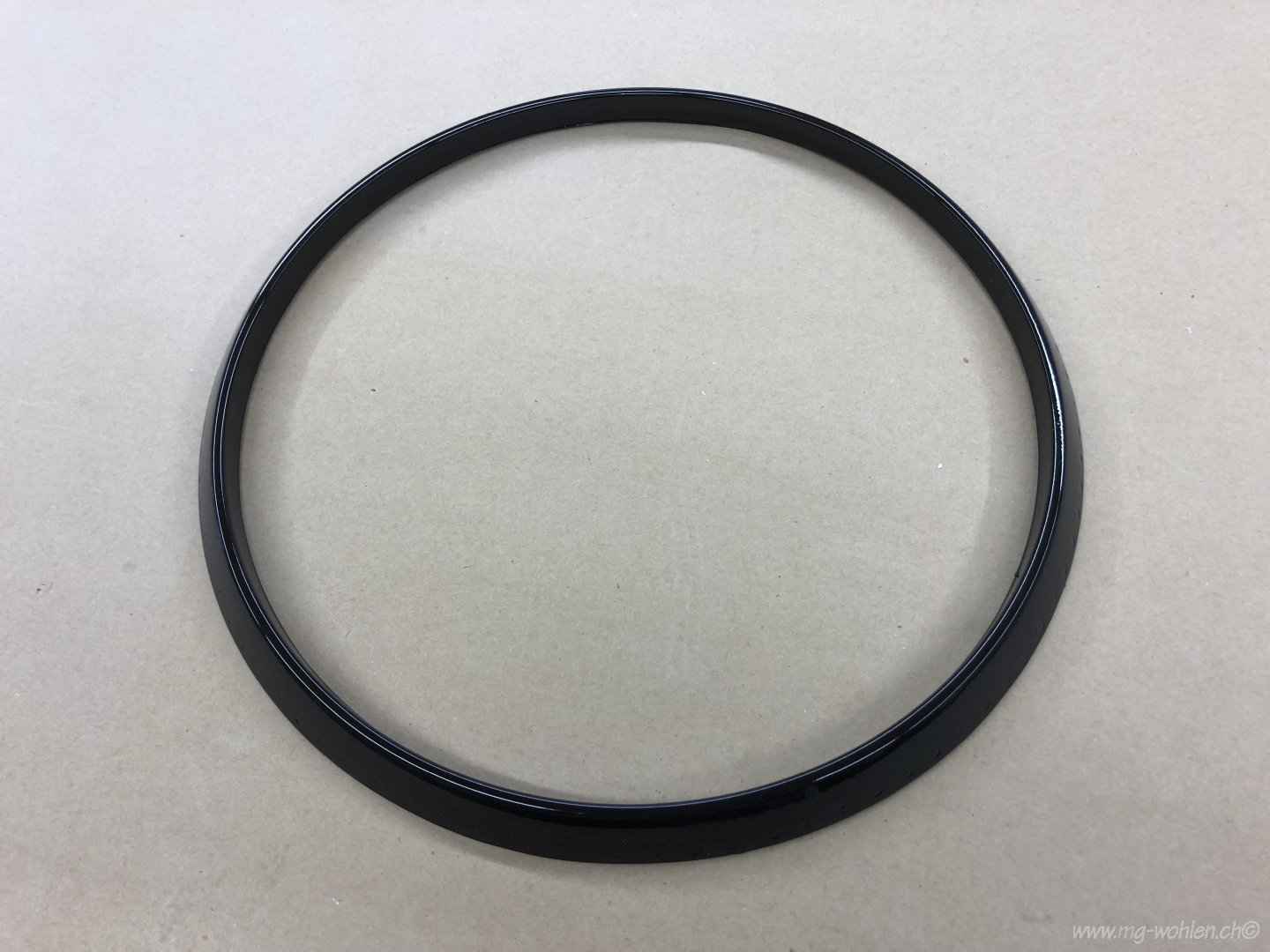

Dieser Ring spielt später noch eine passende Rolle

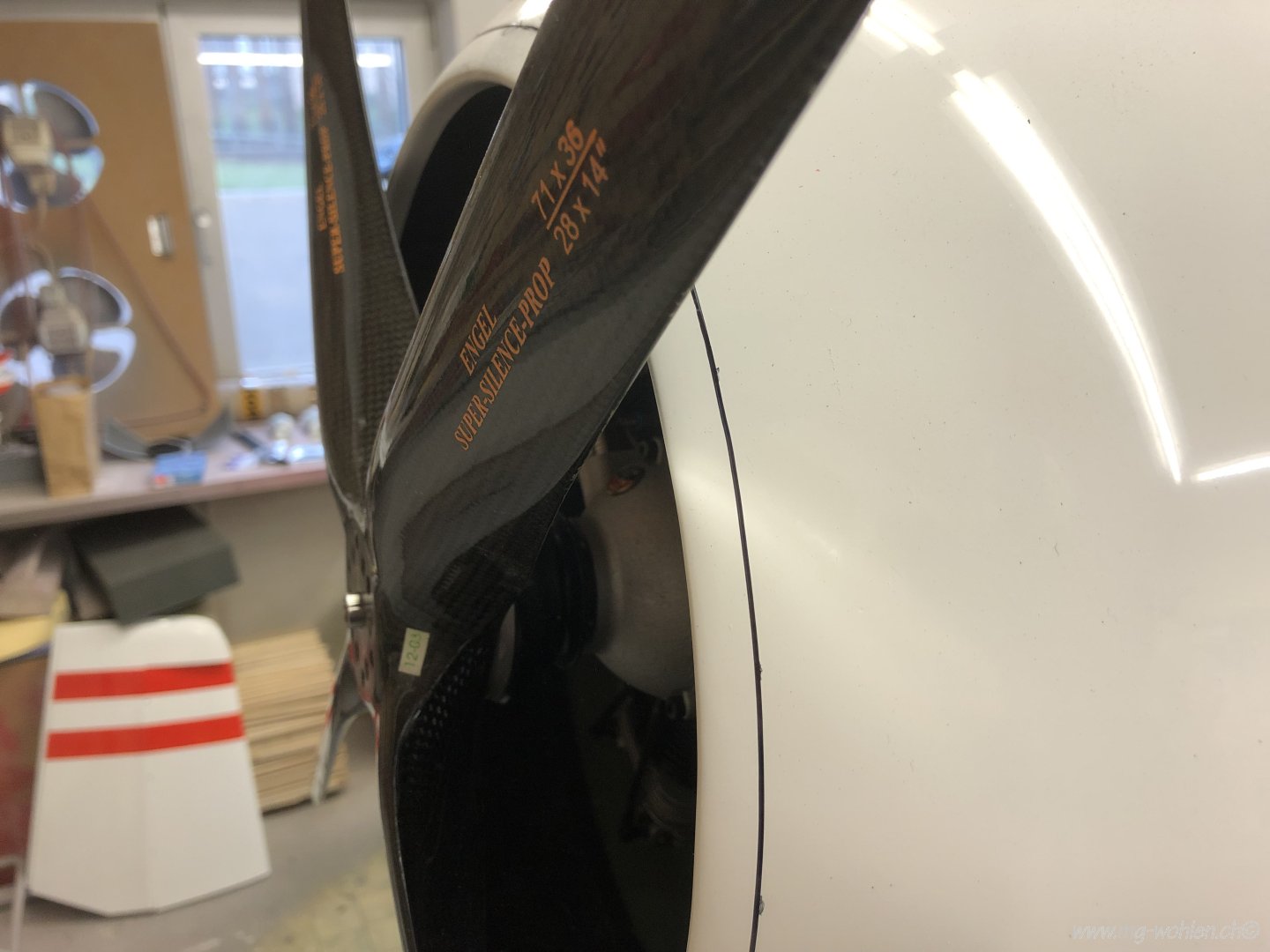

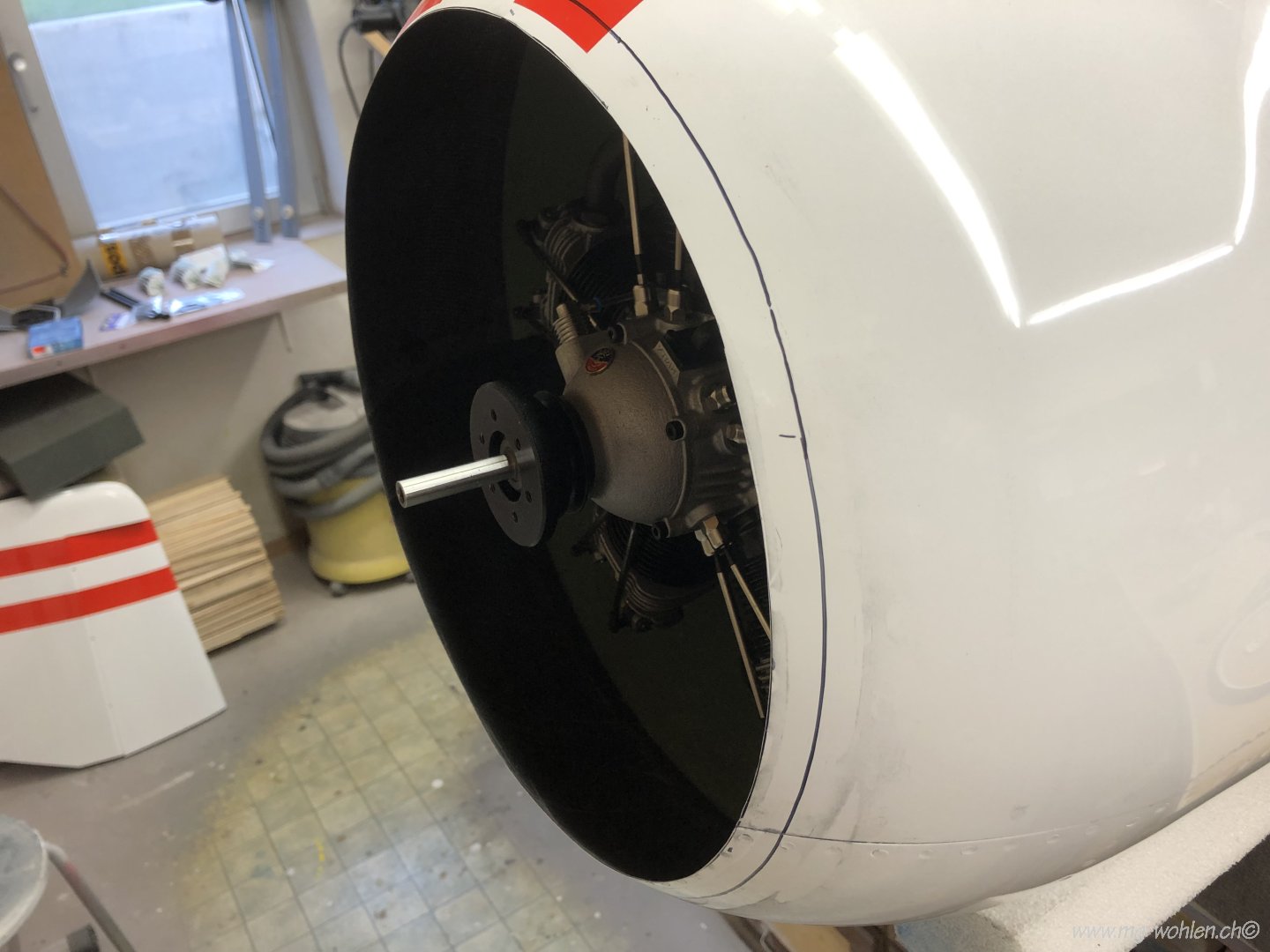

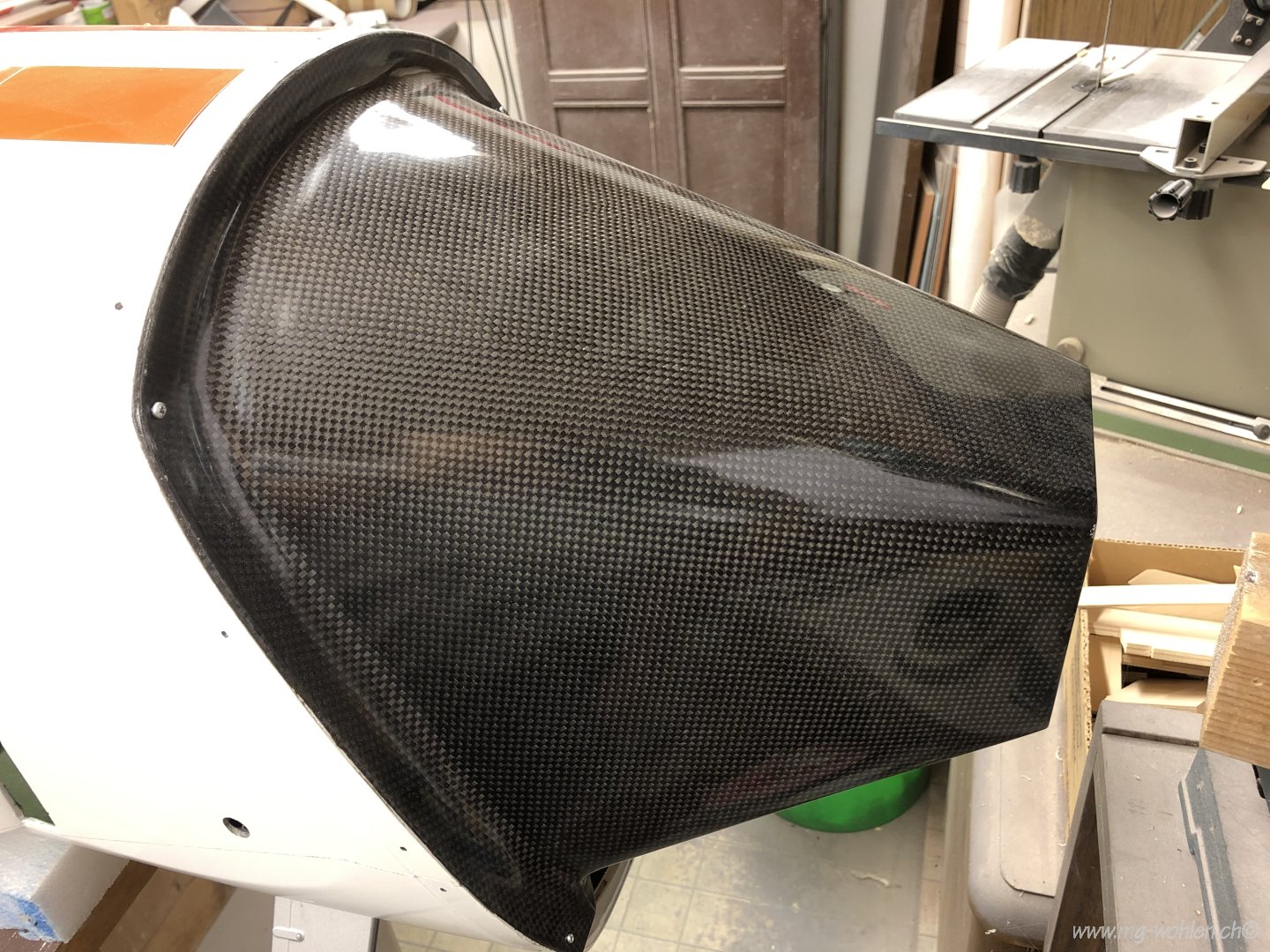

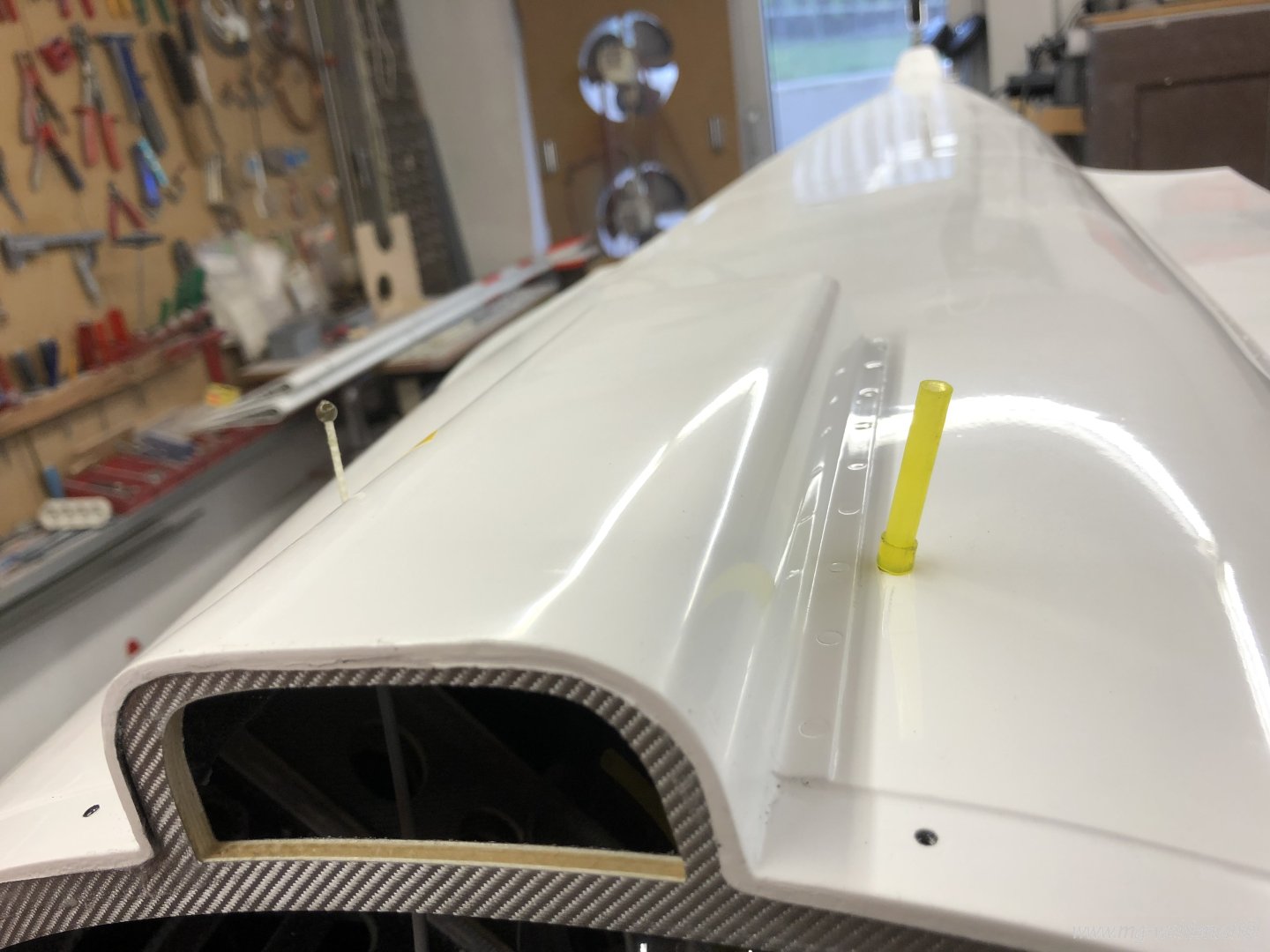

Die Motorhaube wird am Motorzug und Sturz angepasst

Motorhaube kürzen

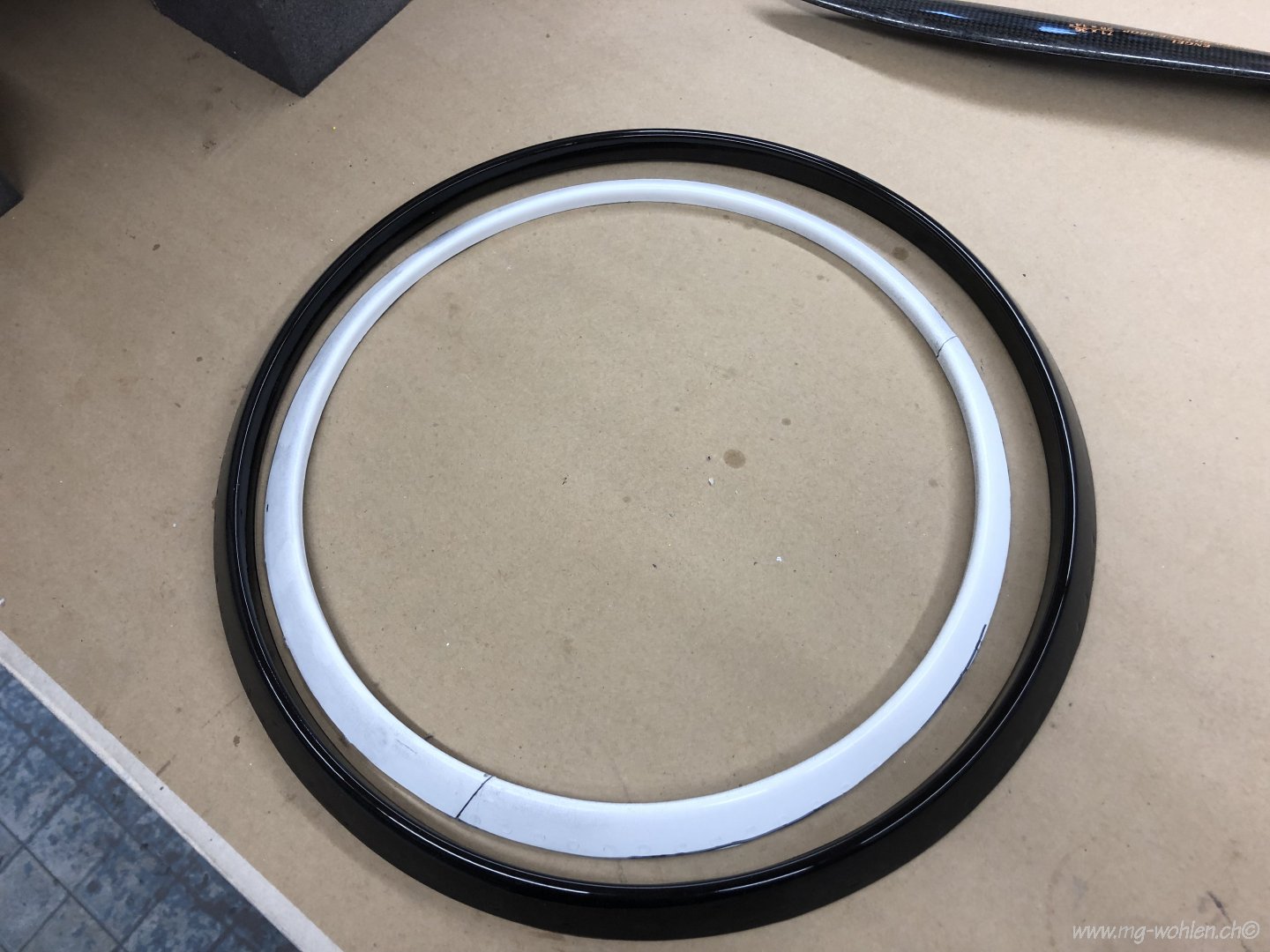

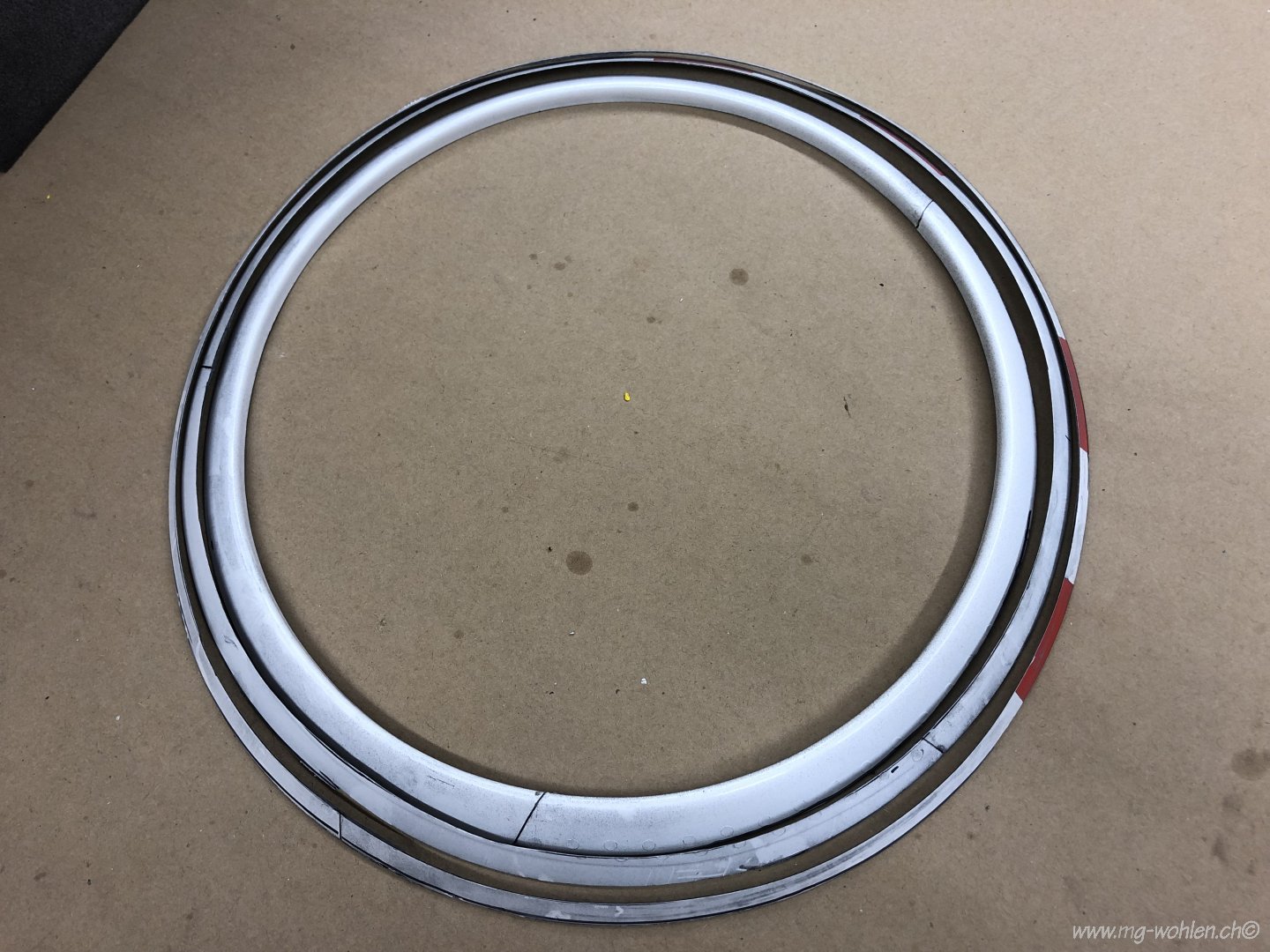

Die abgetrennten Ringe

Jetzt kommt der sonderbare Ring zum Einsatz

Der Ring ist probehalber aufgesetzt

Der Ring ist passend aufgeklebt

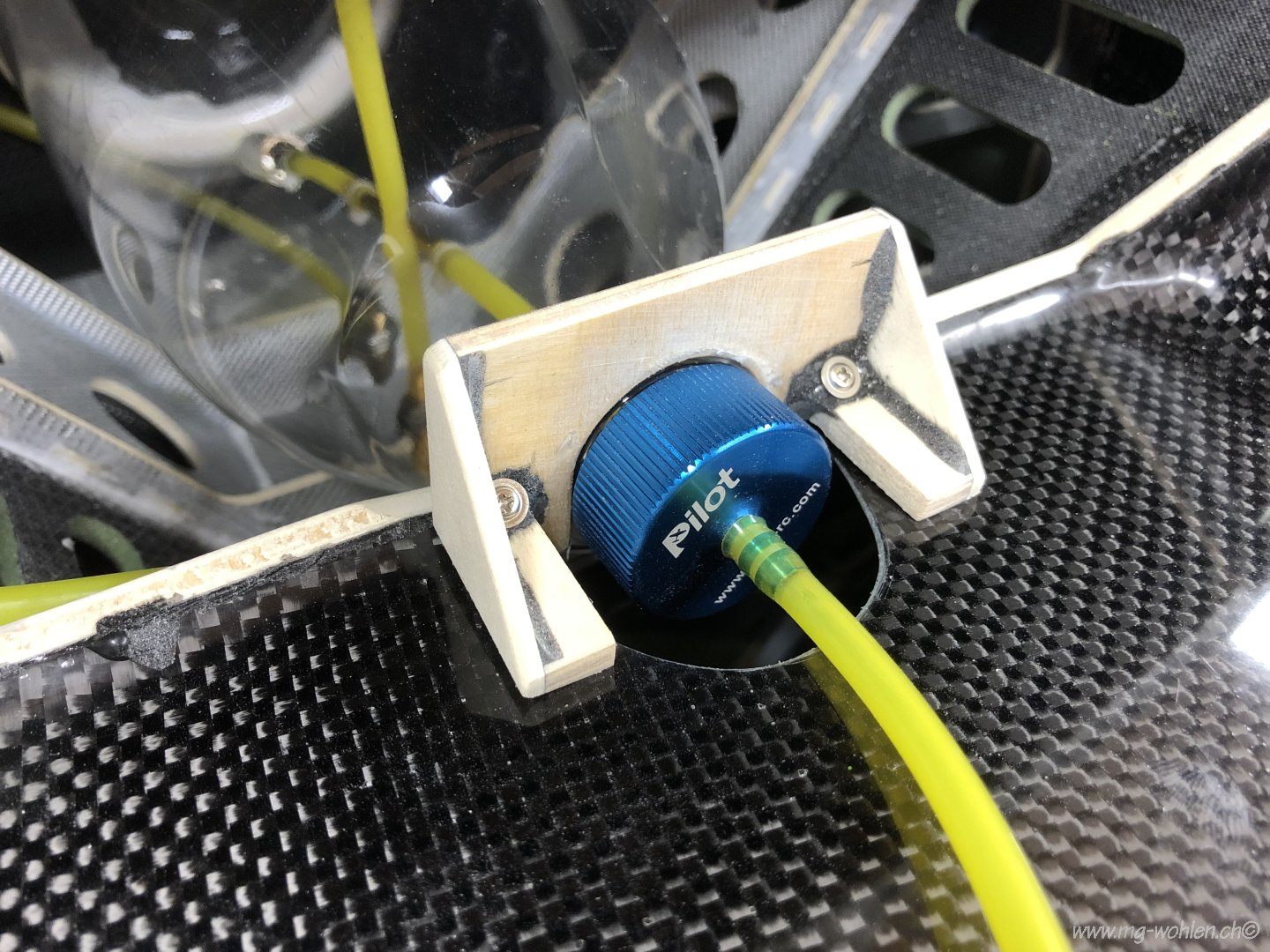

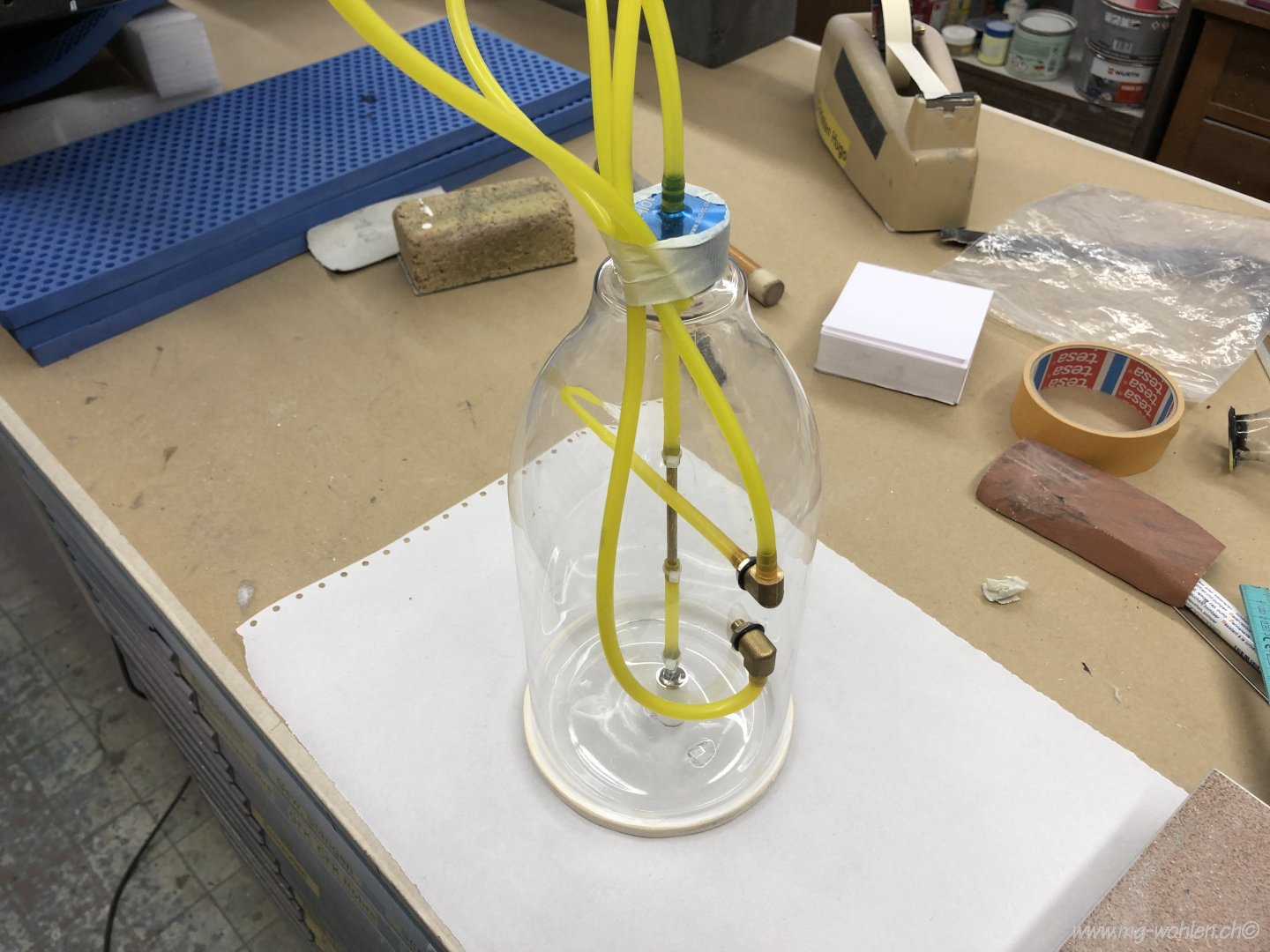

Vorbereitung vom Tank

Der 2L Tank bekommt hinten ein Haltering

Der Tank wird zwischen den Fahrwerksschenkeln eingebaut

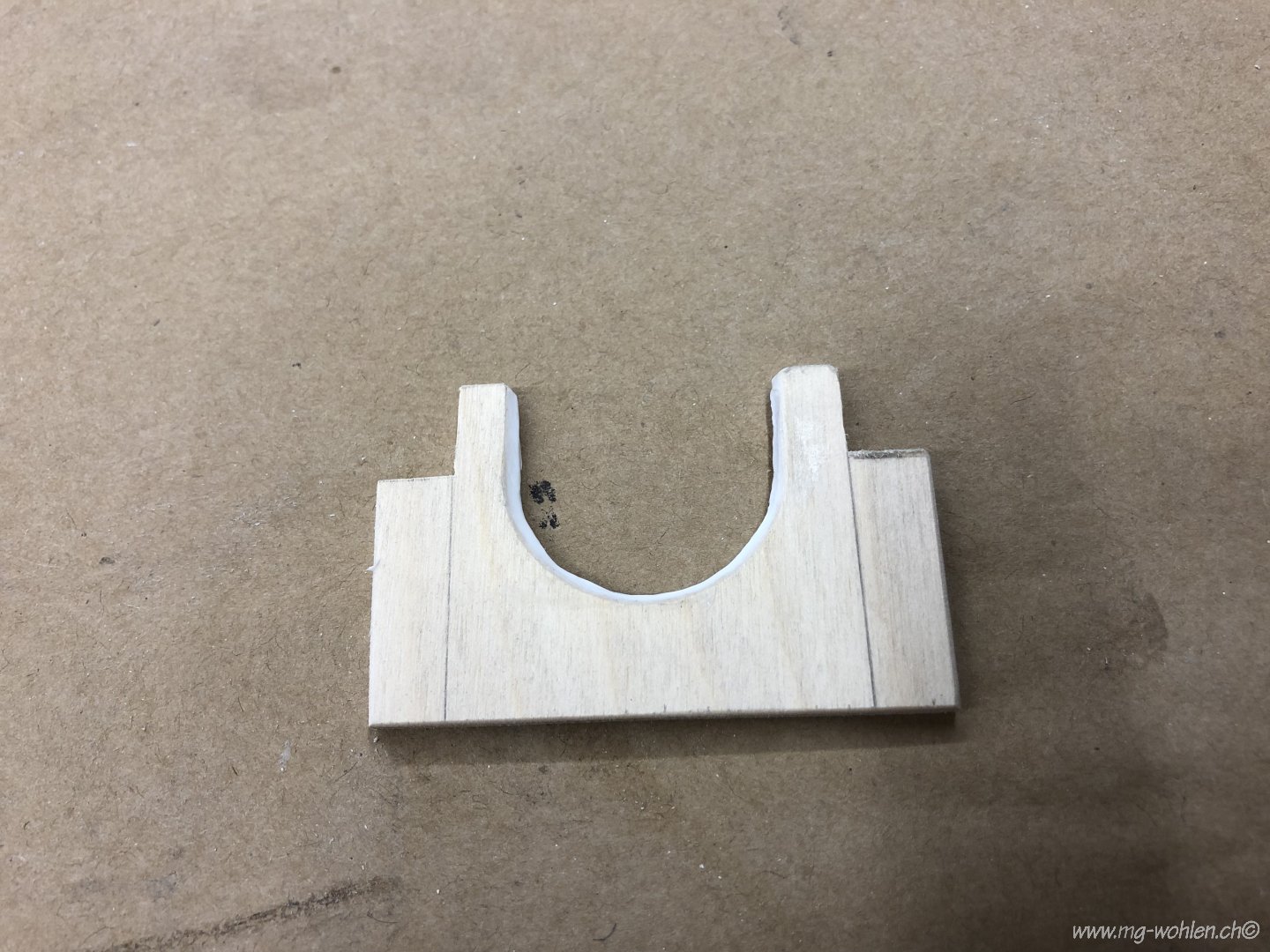

Das gibt die vordere Halterung vom Tank

Mit Schaumgummi gesichert bis der hintere Haltering ausgehärtet ist

Die fertige Tankhalterung vorne

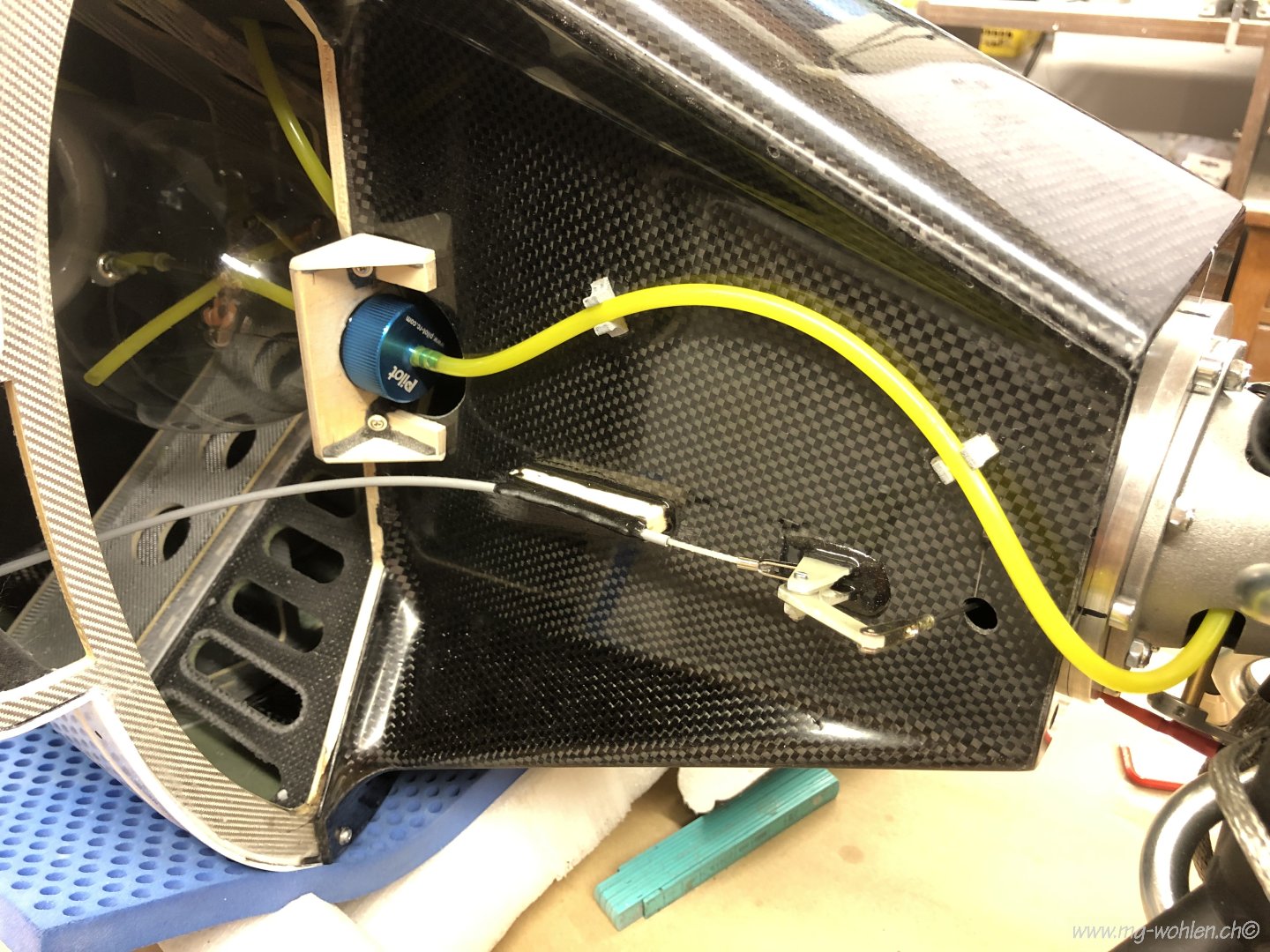

Die Chokeanlenkung

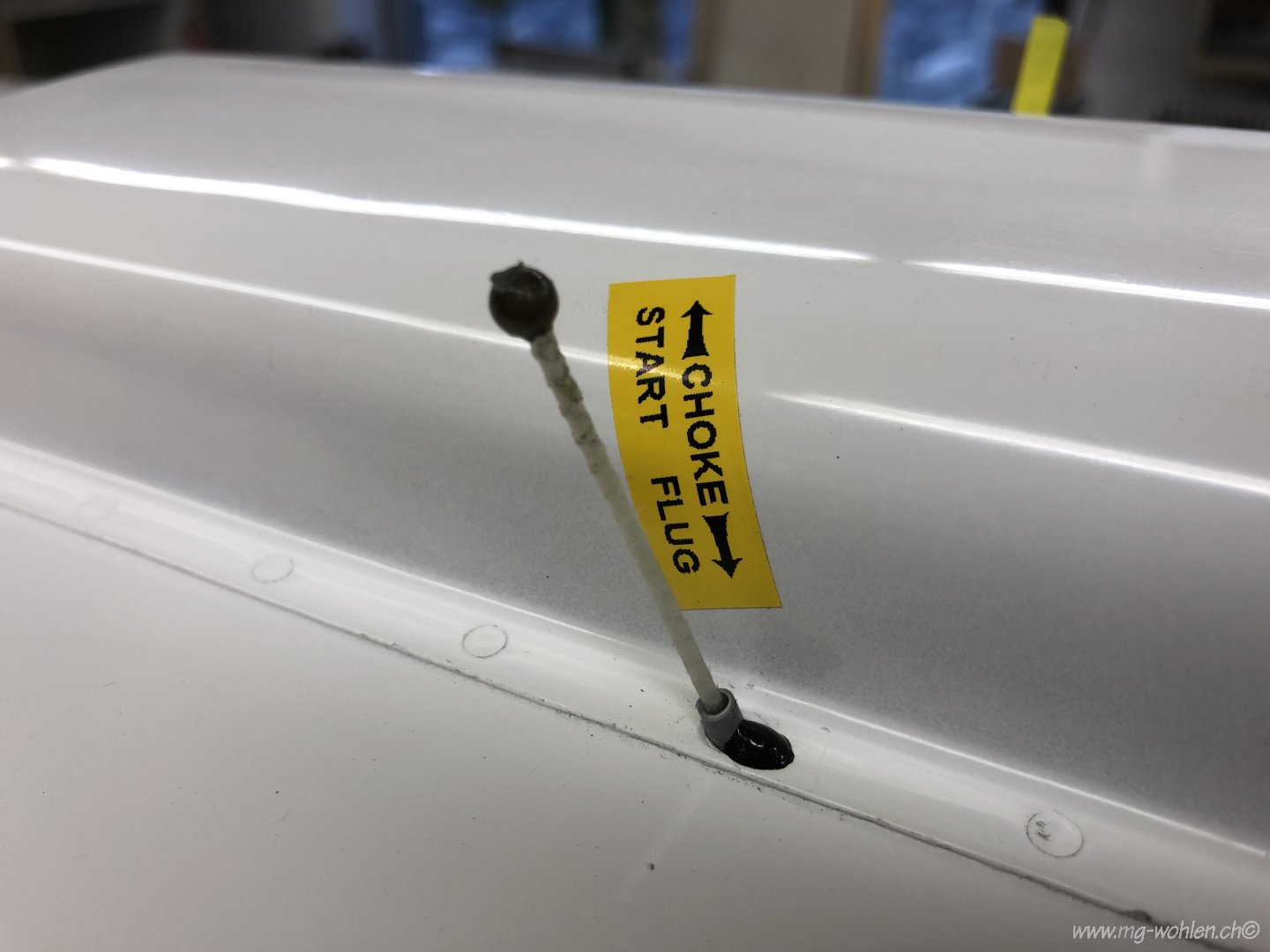

Chokebetätigung von Hand

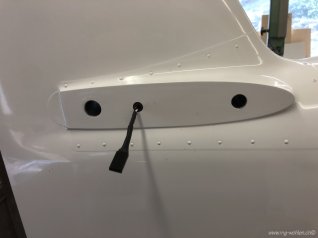

Die Entlüftung unter dem Rumpf

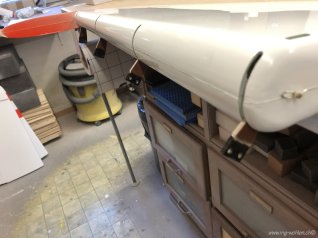

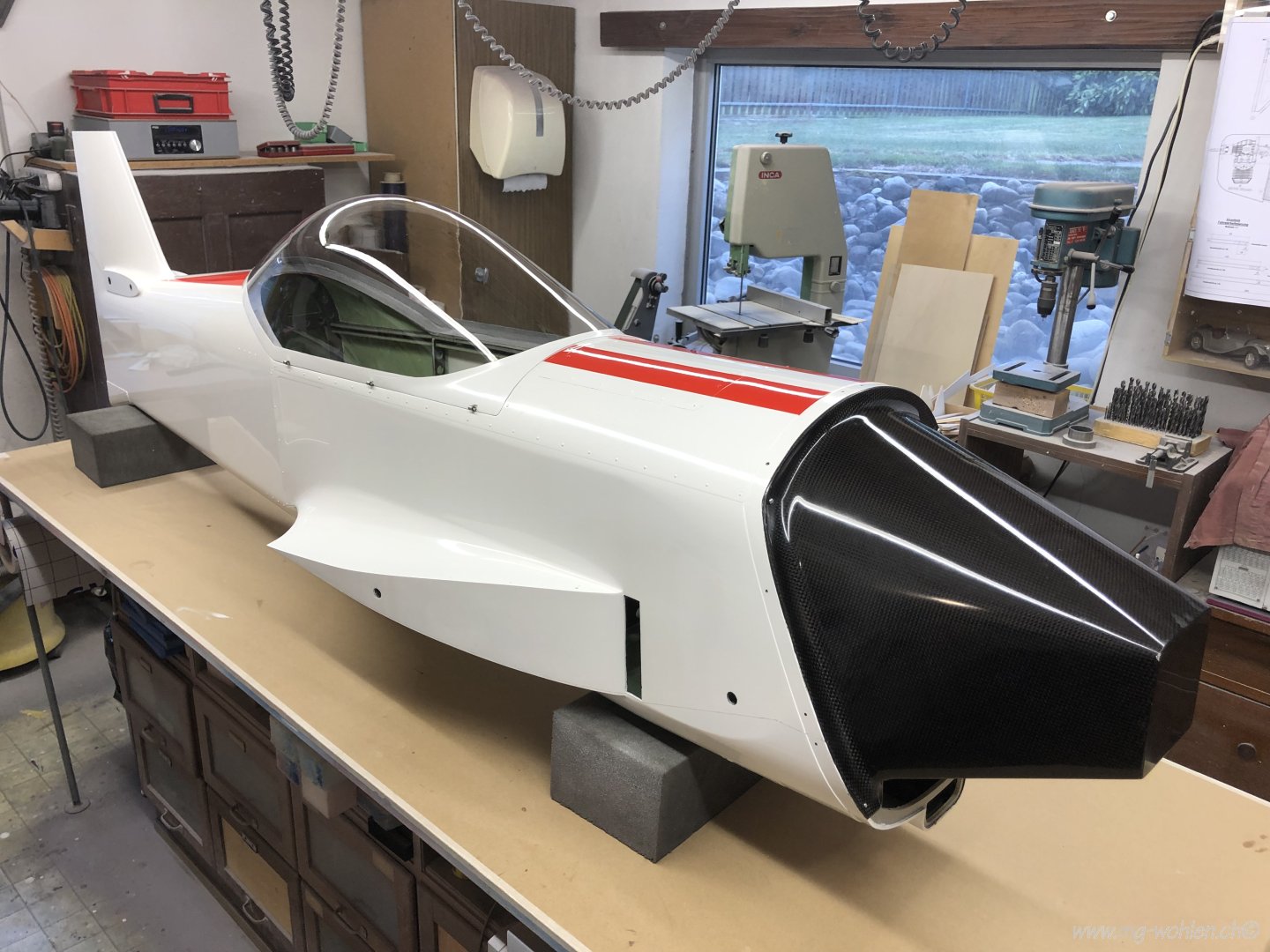

Für einen guten Stand vom Rumpf muss eine Halterung gemacht werden

Passt

Wo soll das Gasservo hin

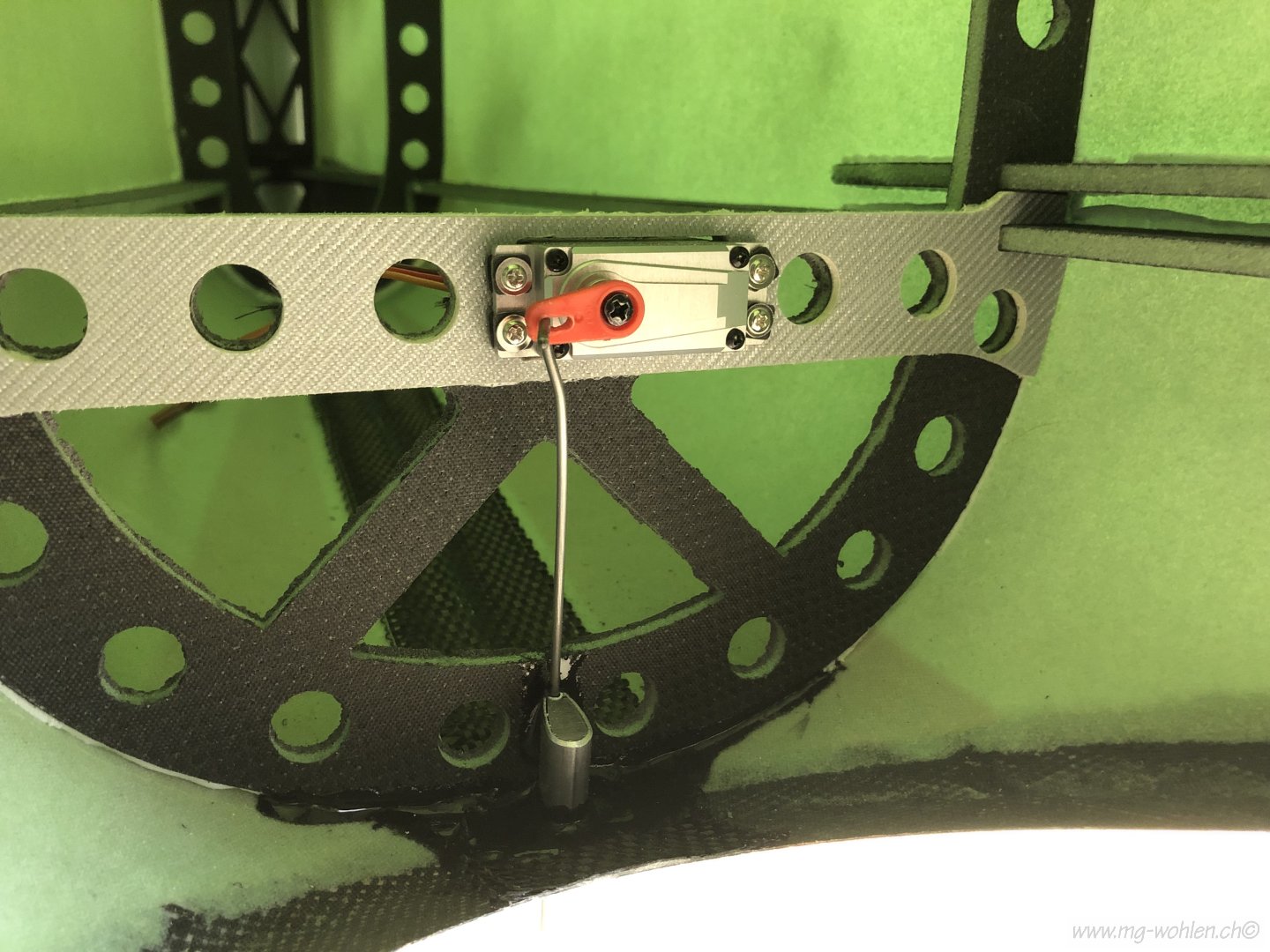

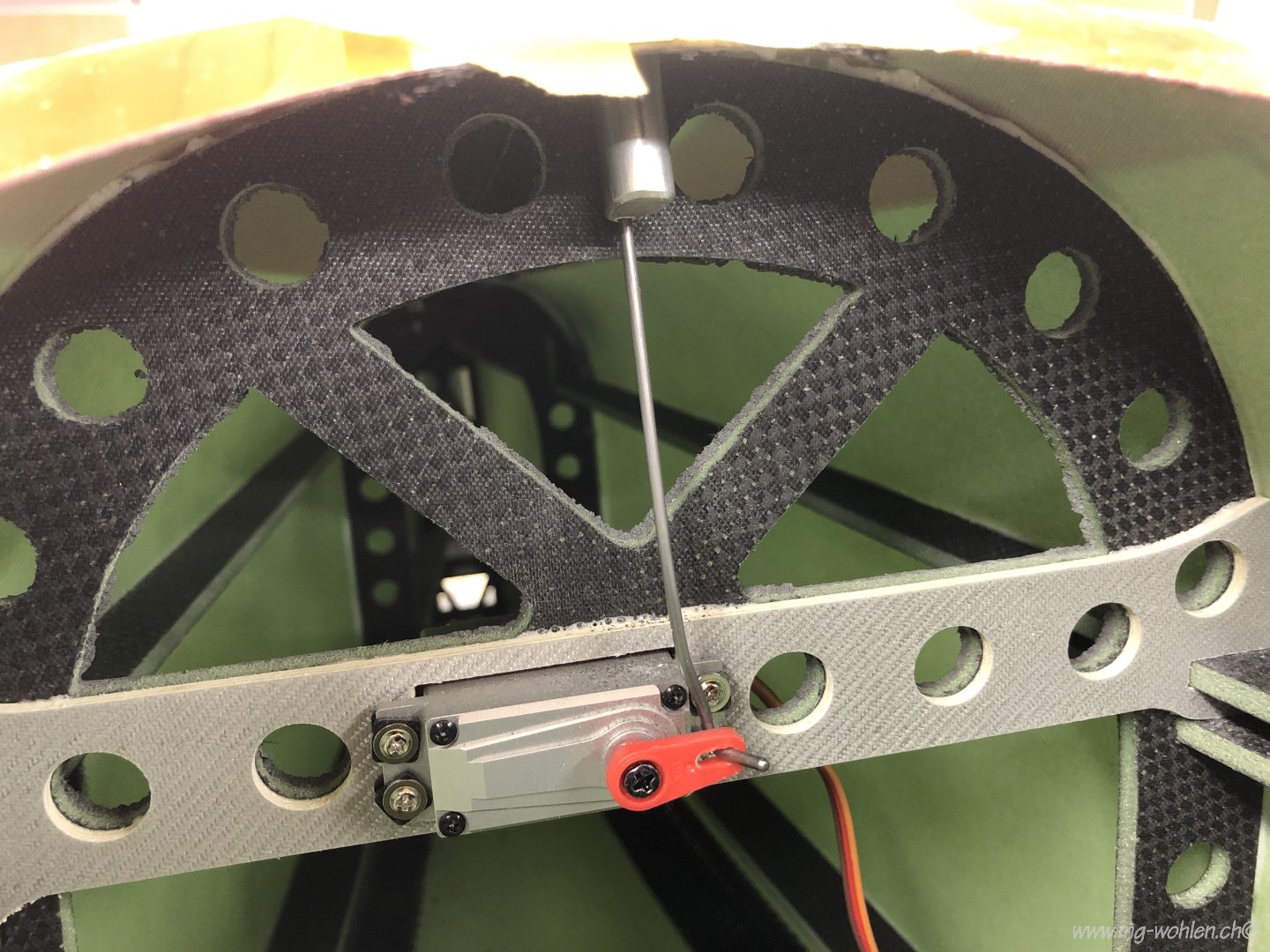

Ein Platz für das Gasservo ist gefunden

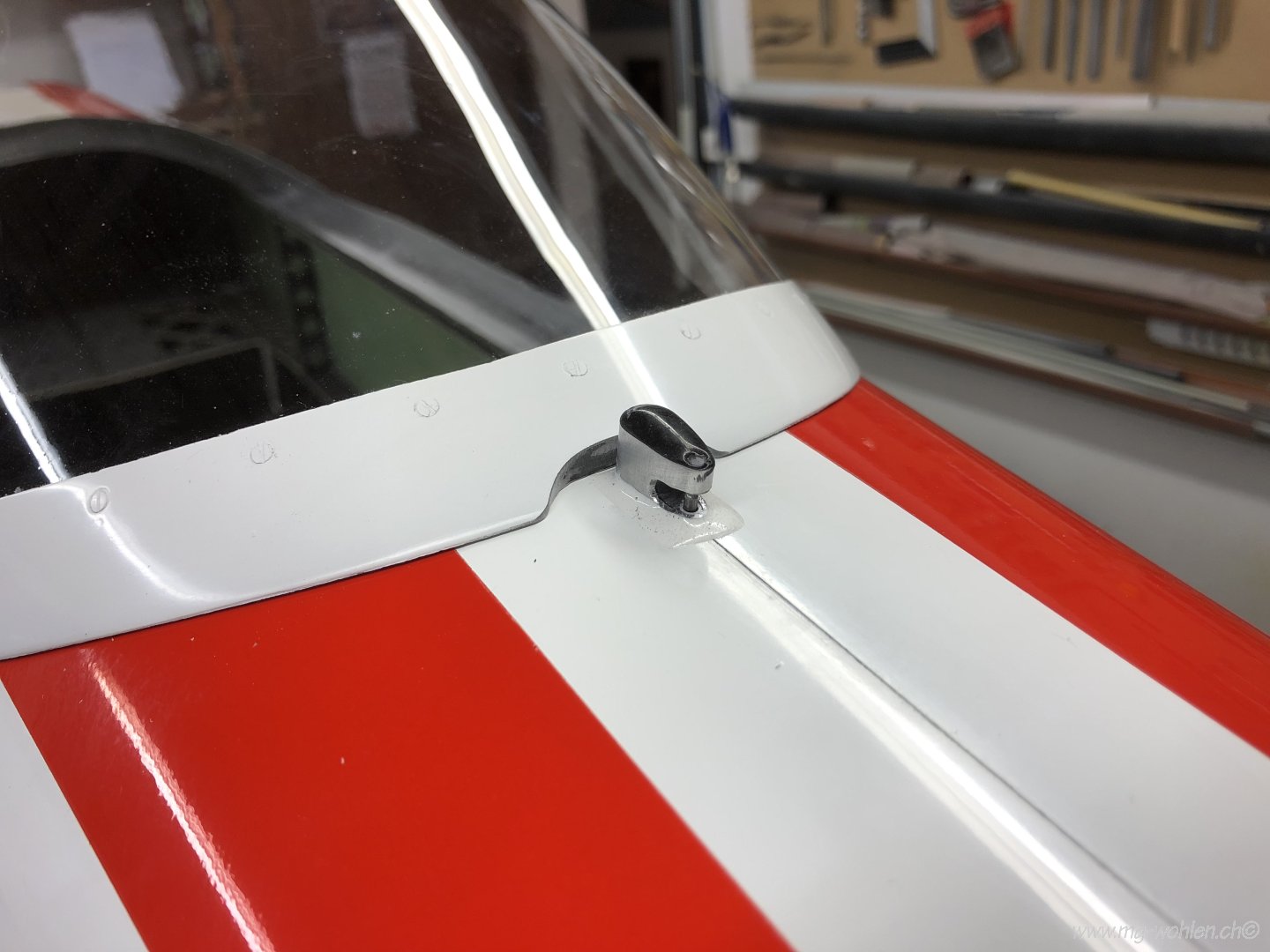

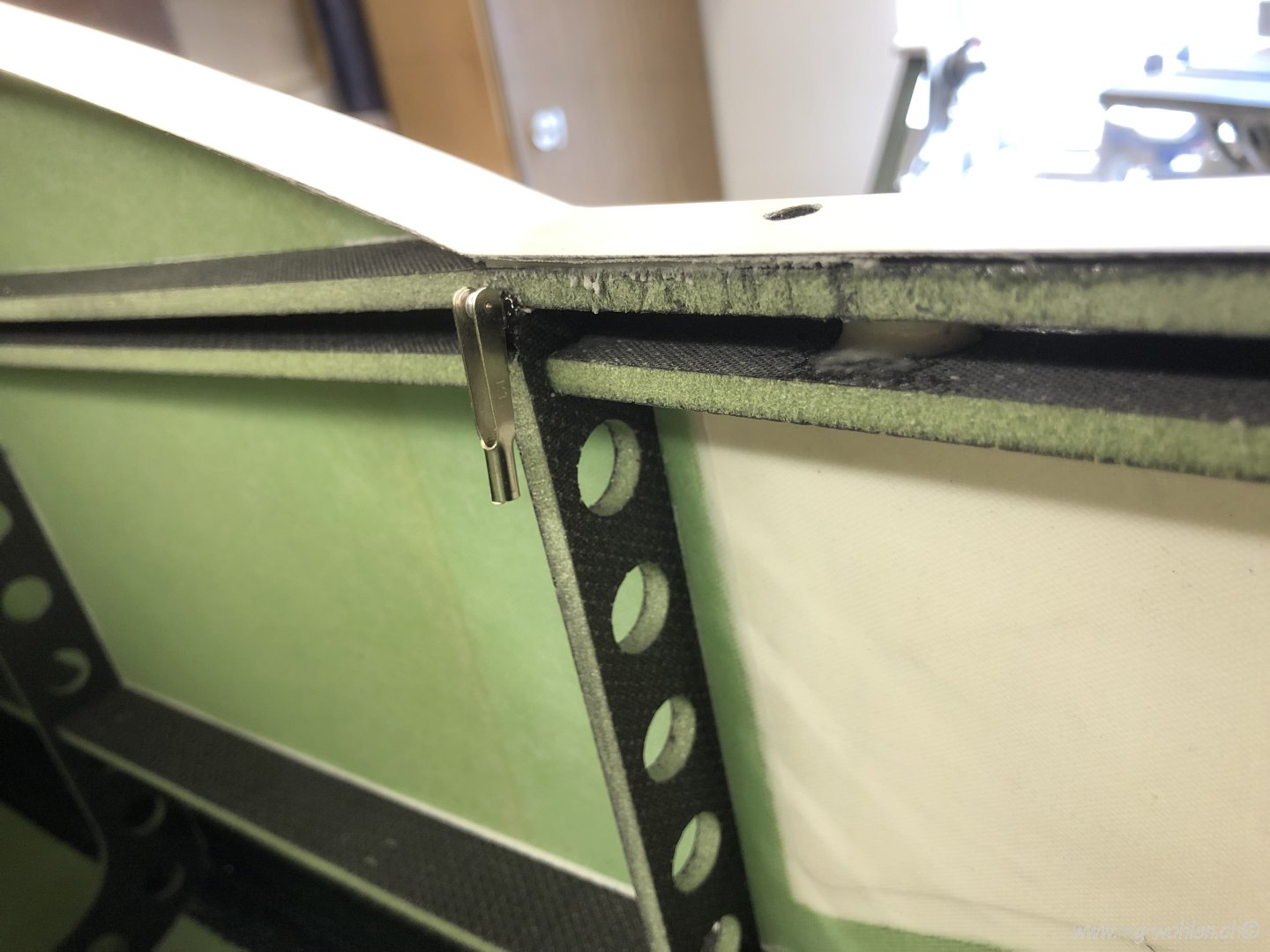

Der Clip ermöglicht das entfernen vom Haubenanschlag

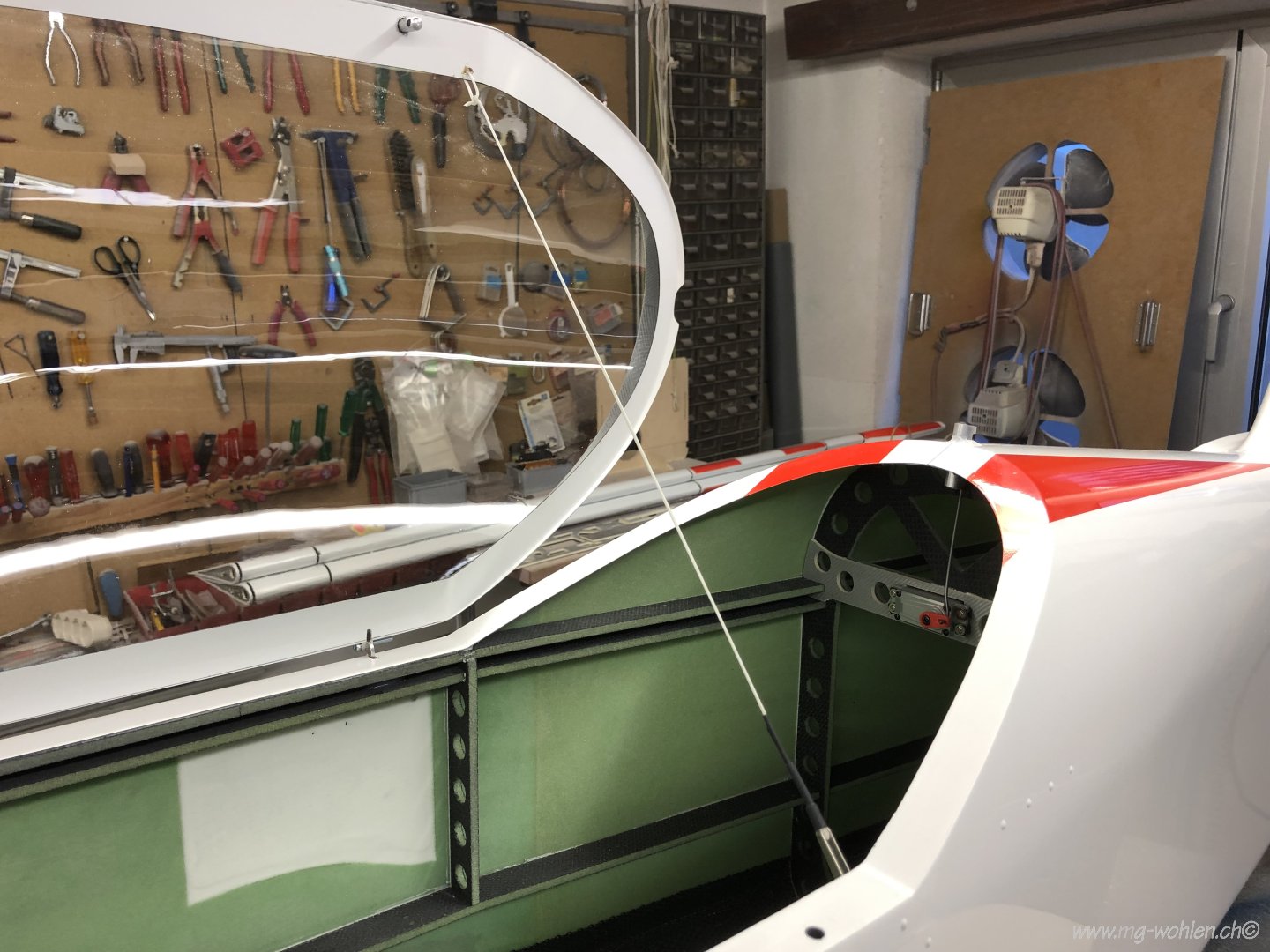

Der Haubenanschlag mit Keflarschnur

Zur befestigung der Schnur wird eine Servohülse eingebaut und gequetscht

So ist alles flexibel und abnehmbar

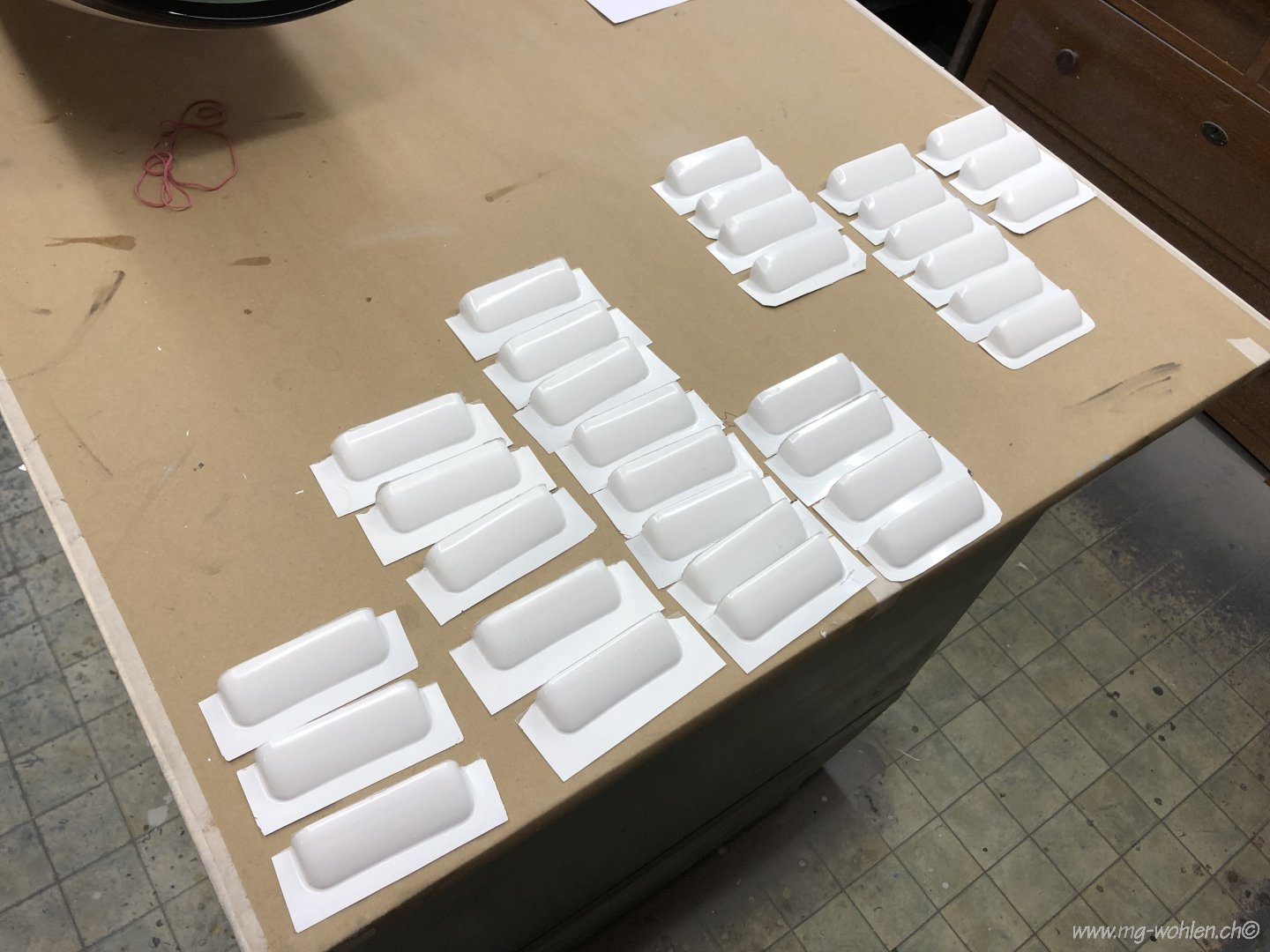

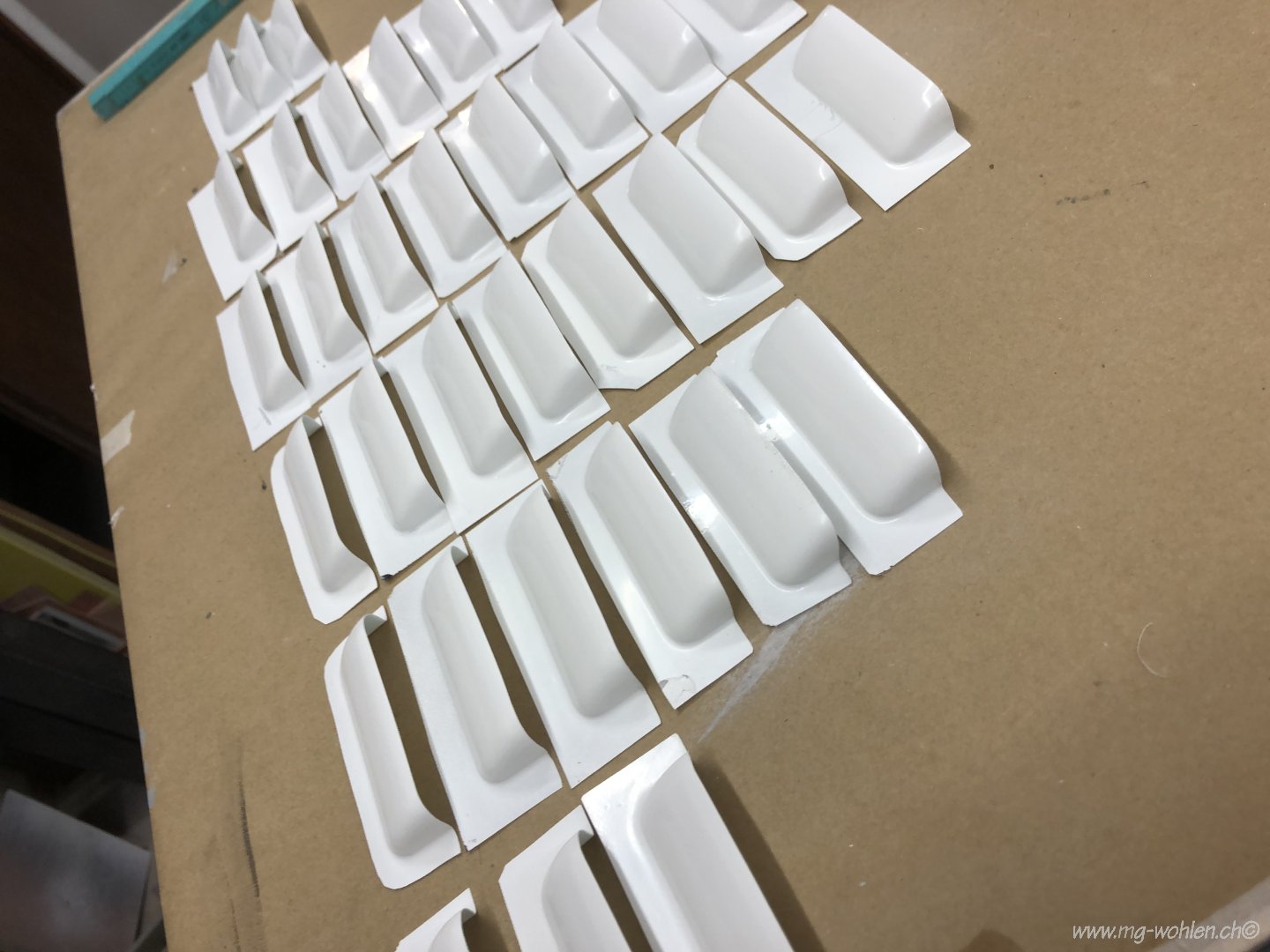

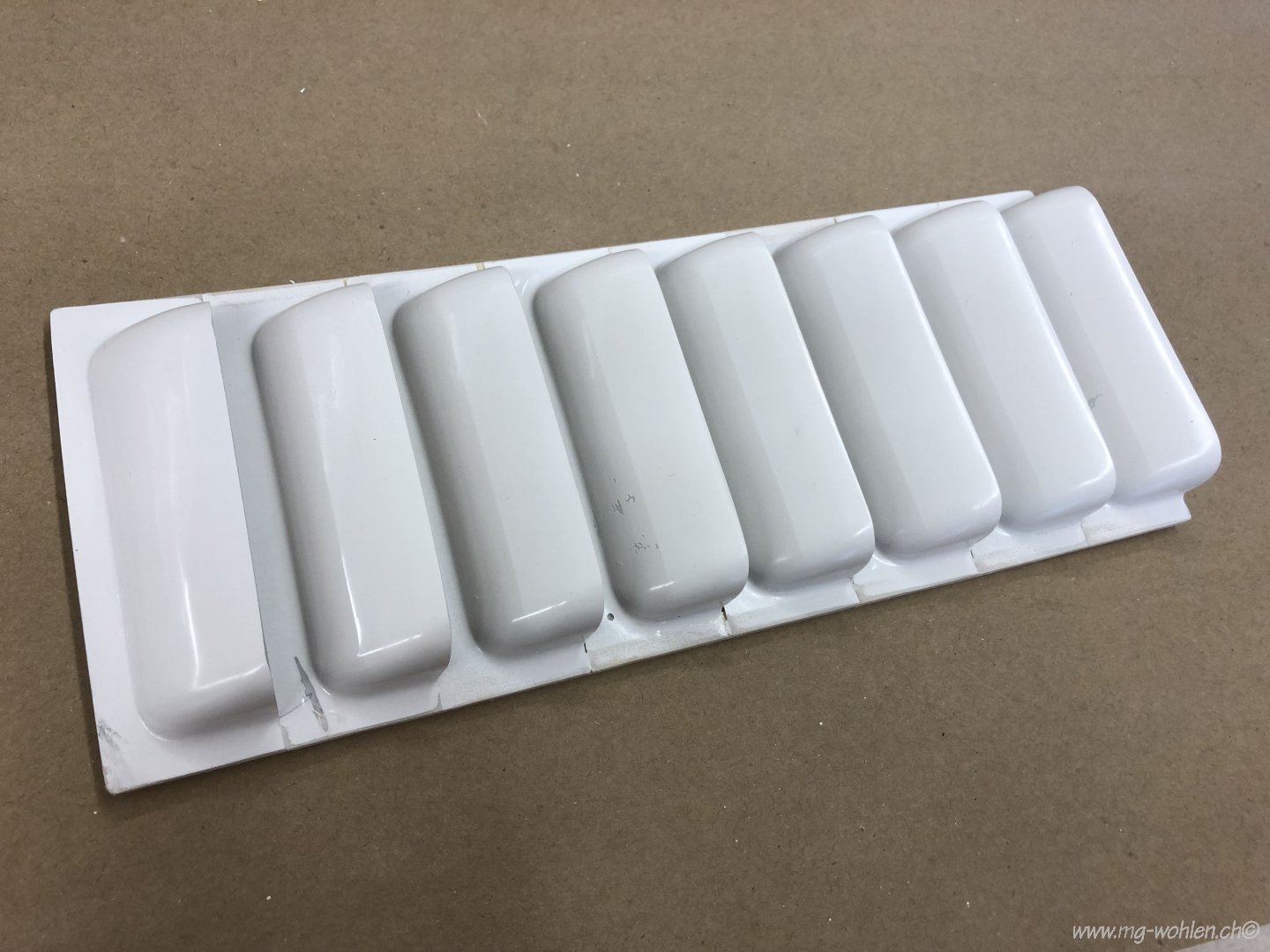

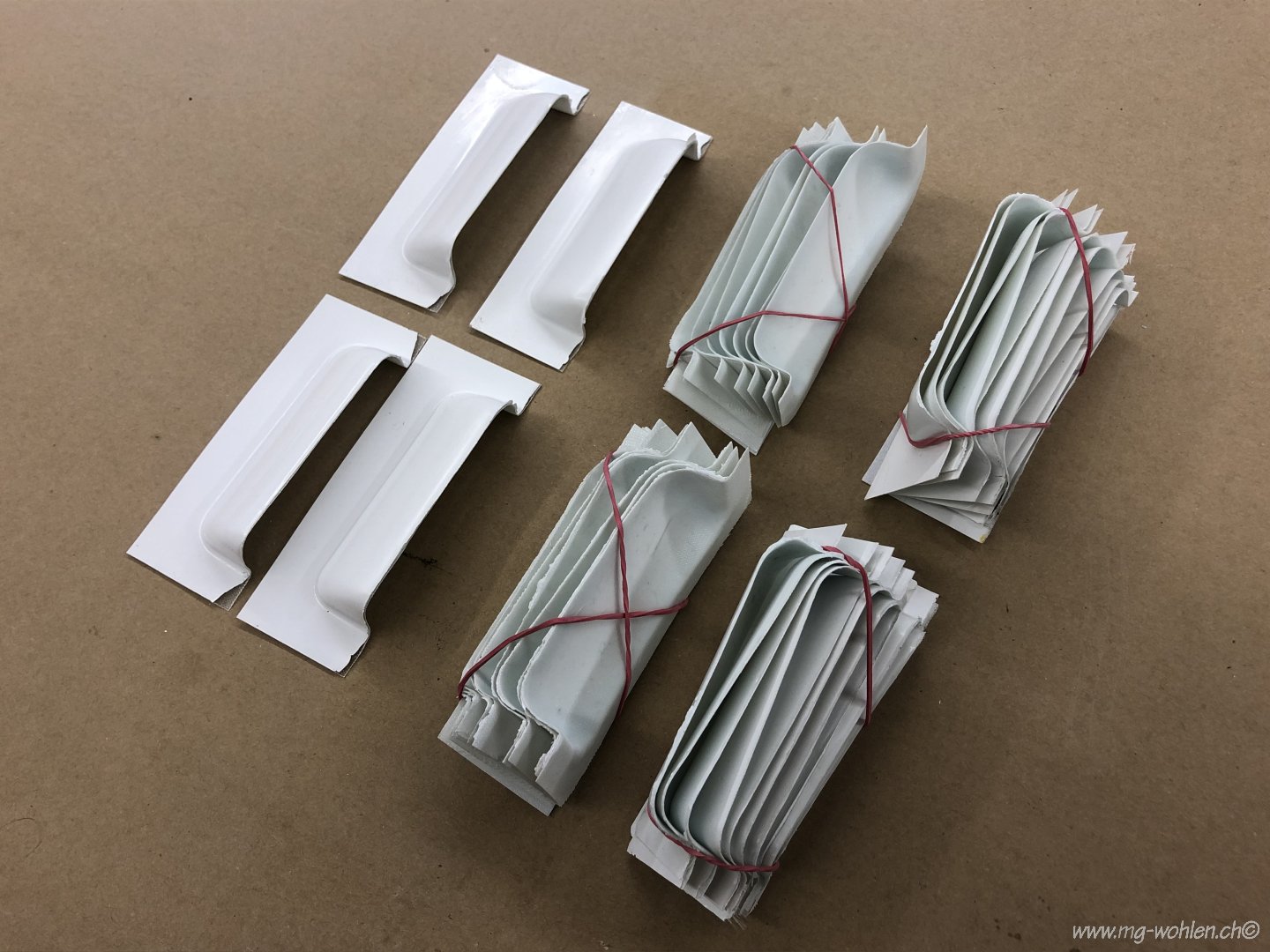

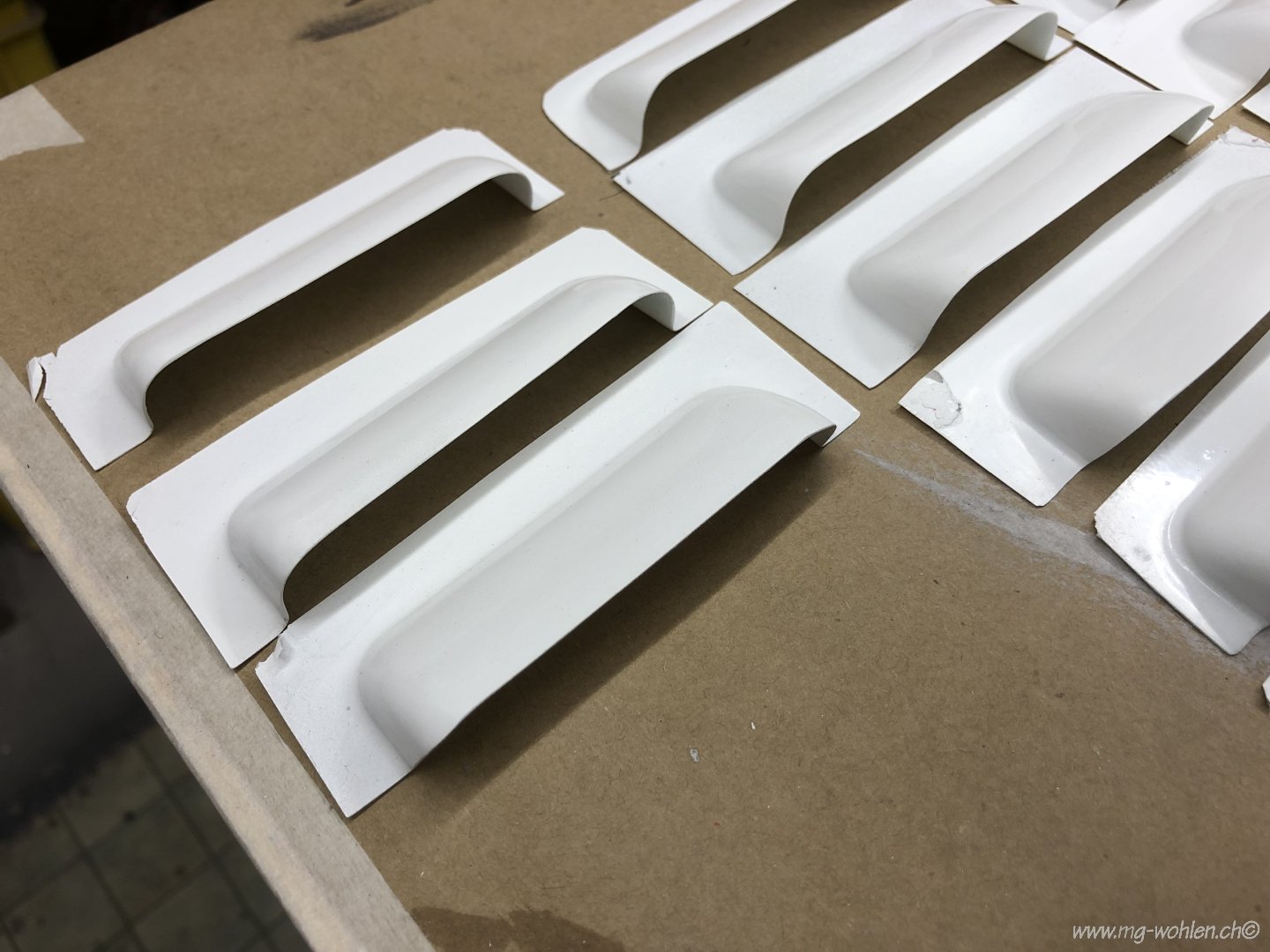

Diese Lamellen müssen noch bearbeitet werden

Schlechte Teile aussortieren

Öffnungsseite planschleifen

Richtige Menge bereitlegen

Alle Lamellen müssen auf die gleiche Länge zugeschnitten werden

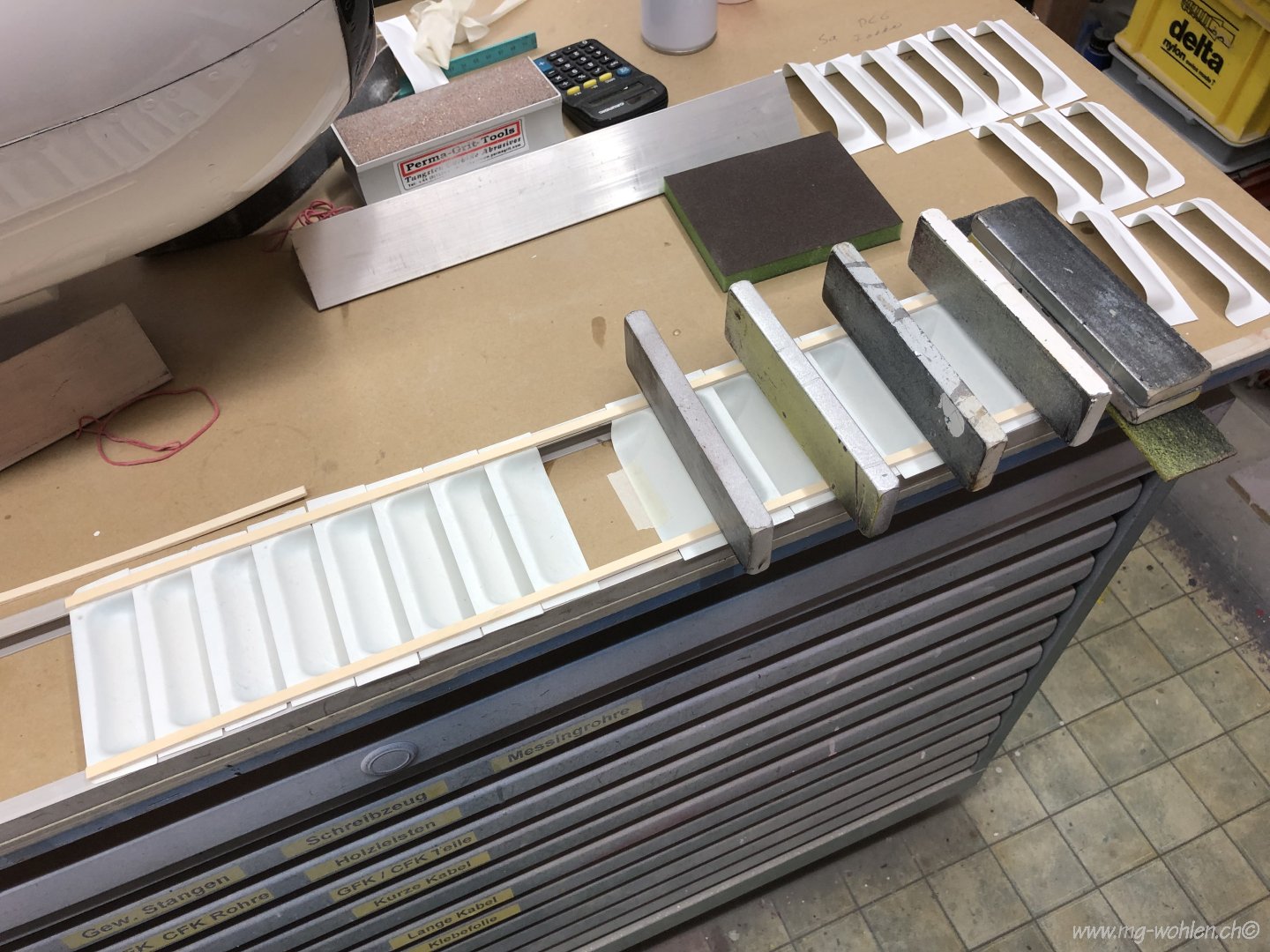

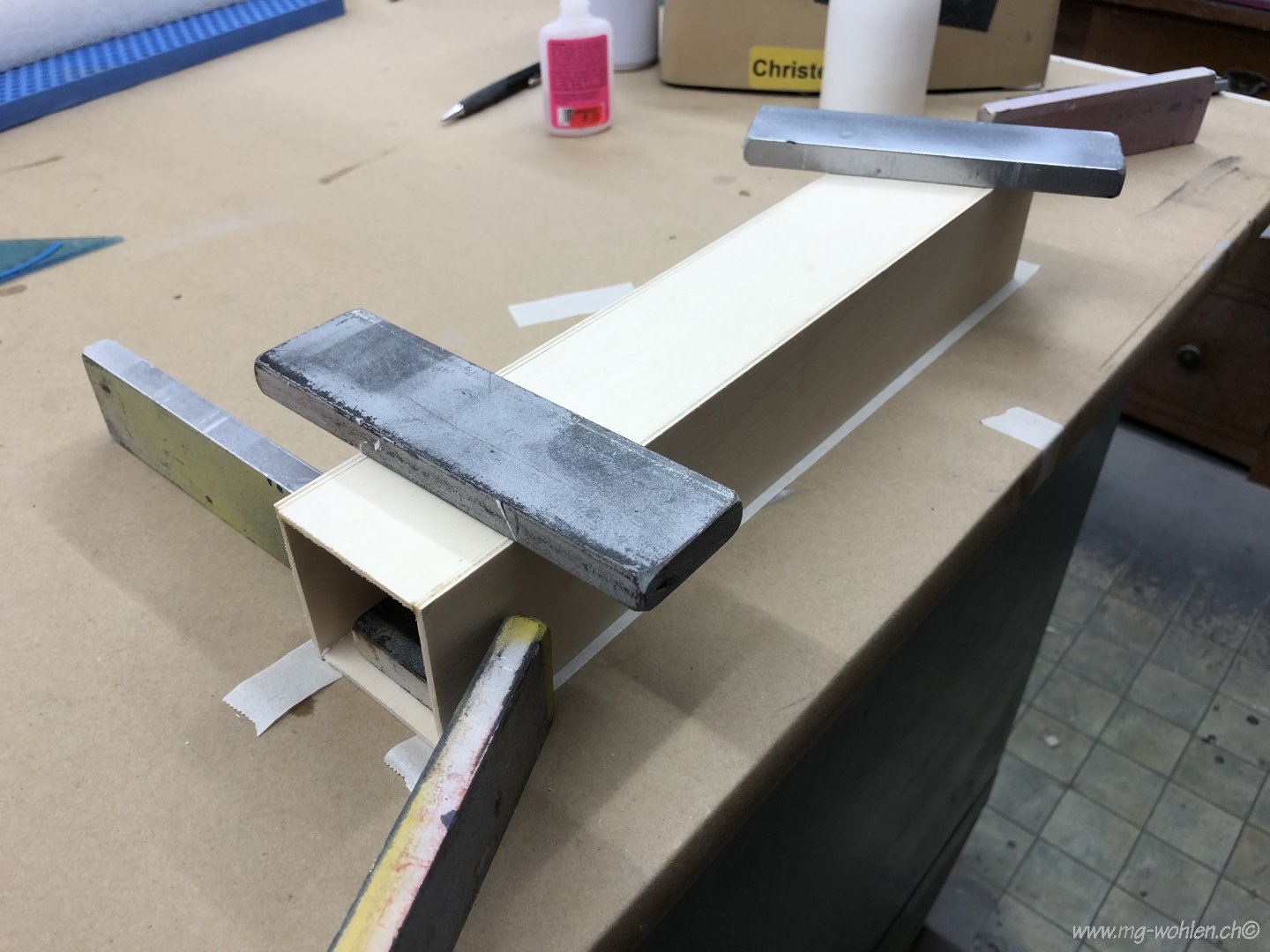

Die Lamellen auf die richtige Länge zusammenkleben

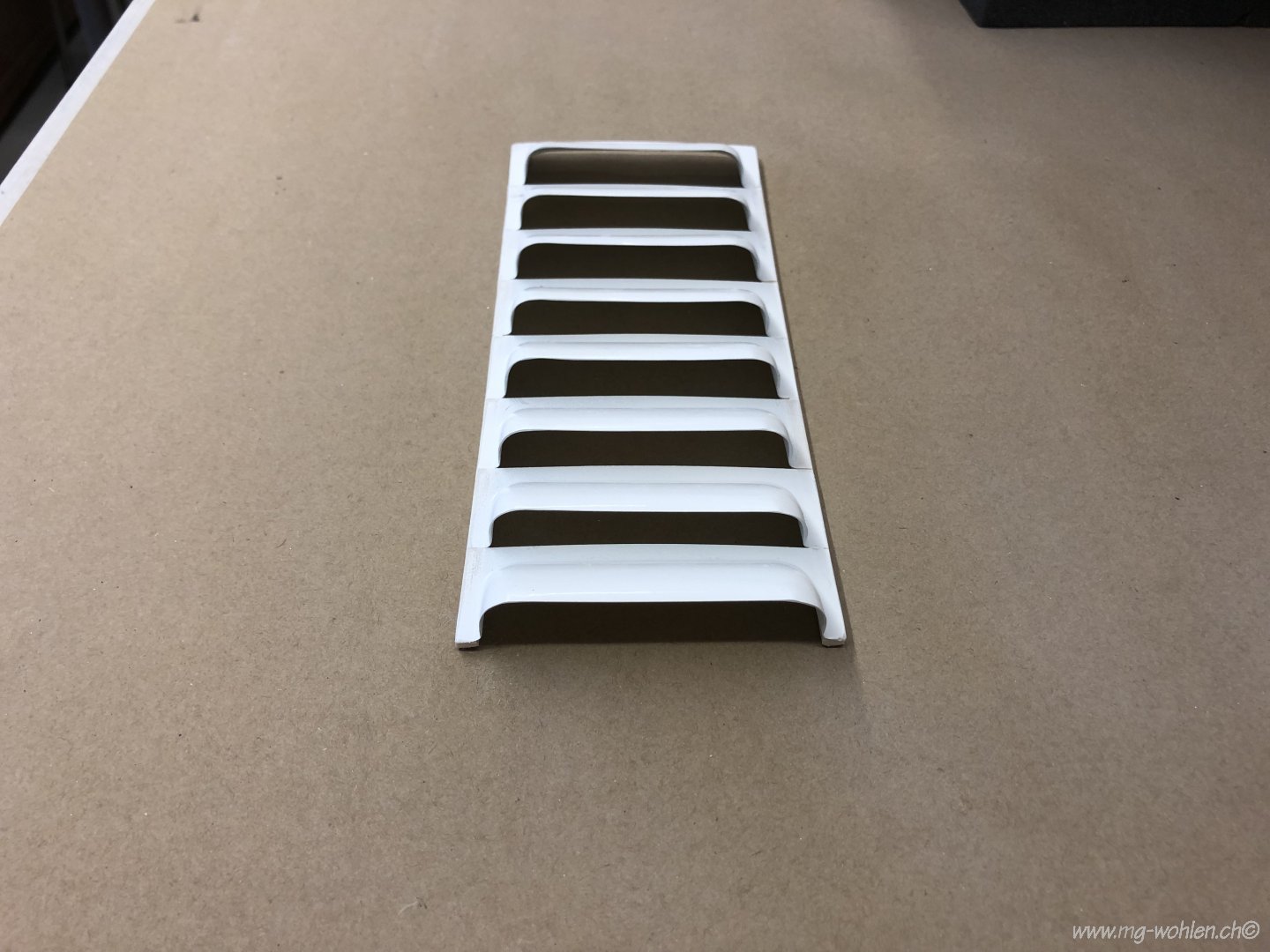

Bereit für den Einbau in die Motorhaube

Hinterseite

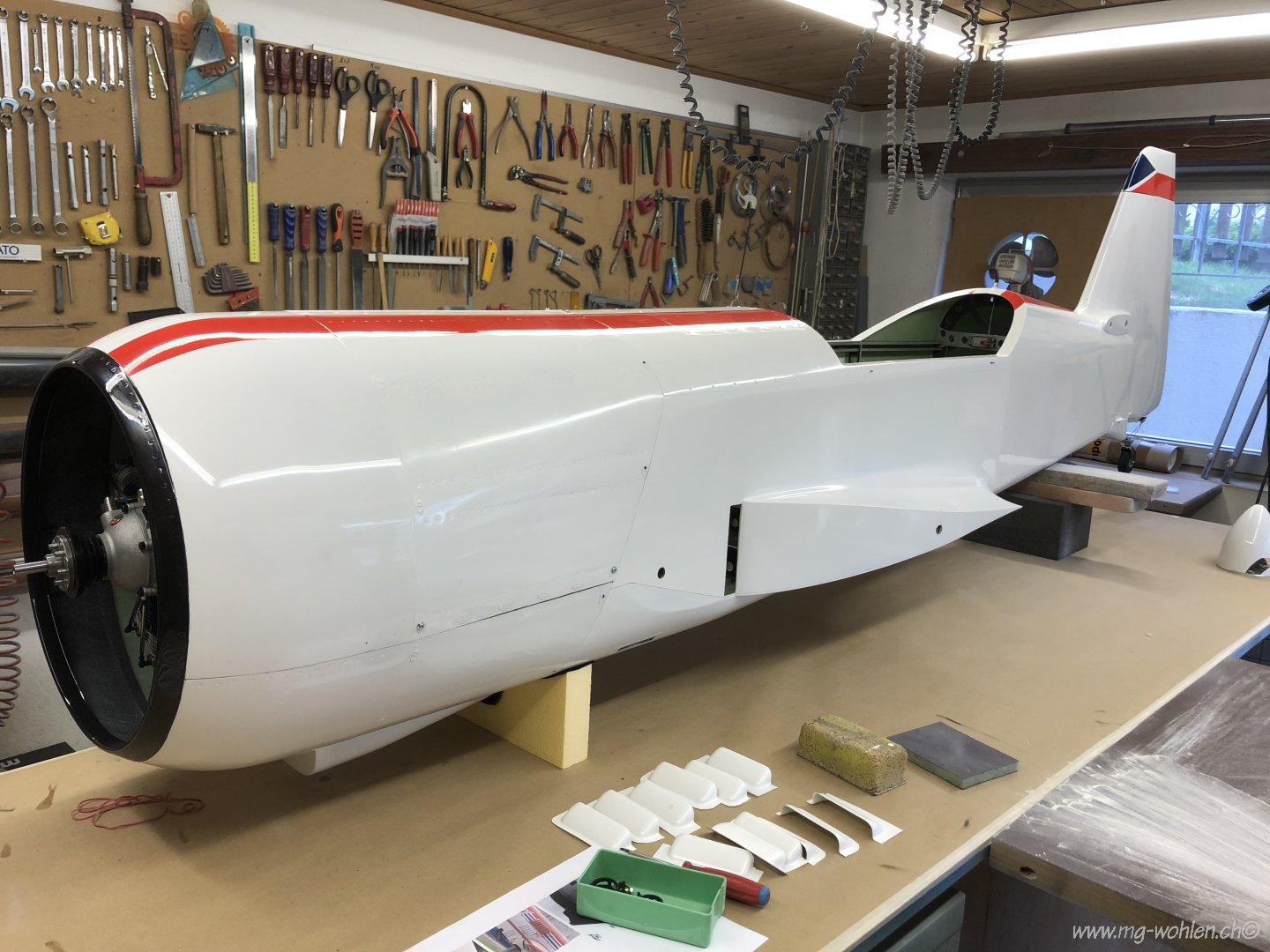

Die Haube hat Markierungen für den Einbau der Lamellen

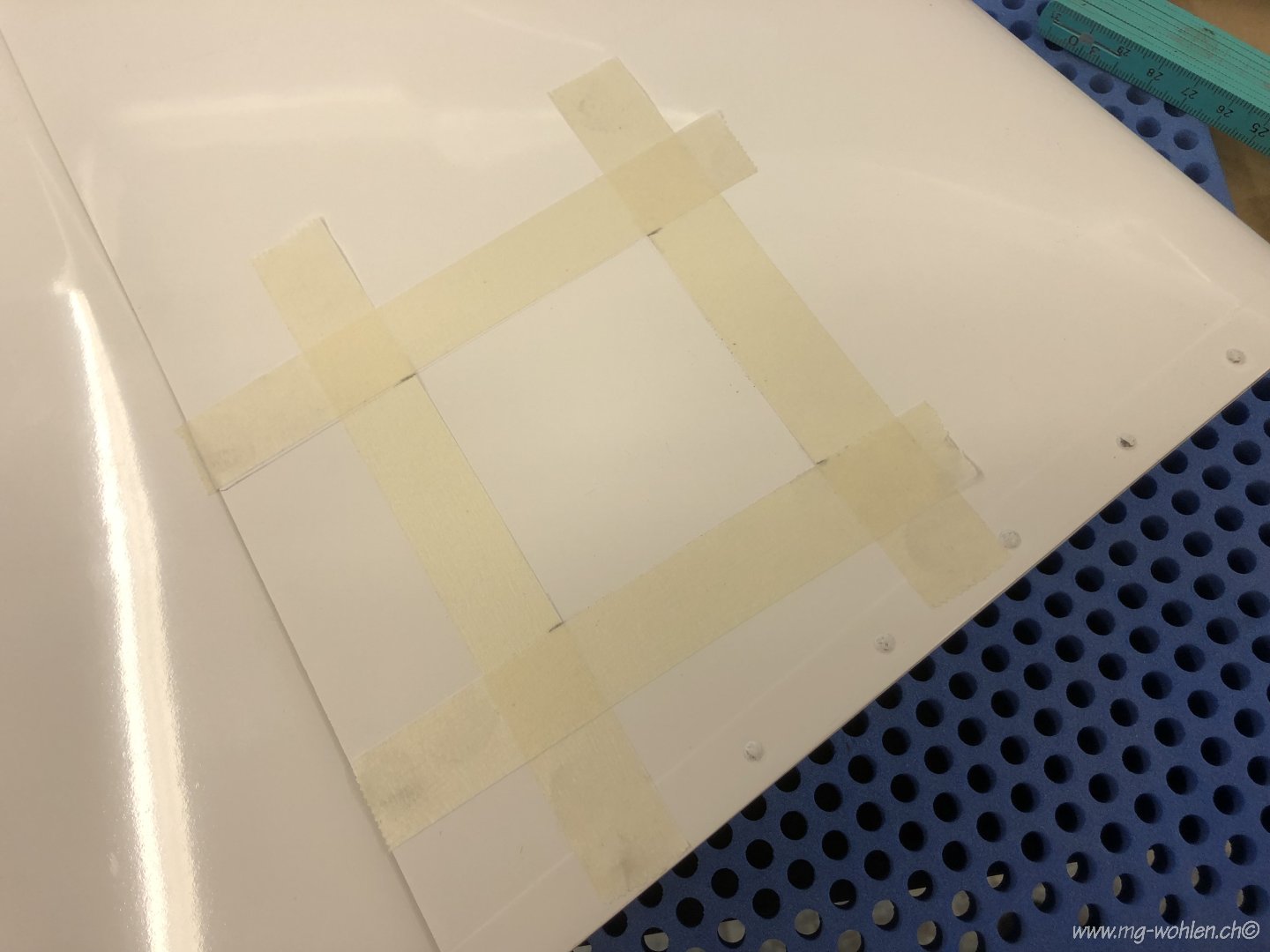

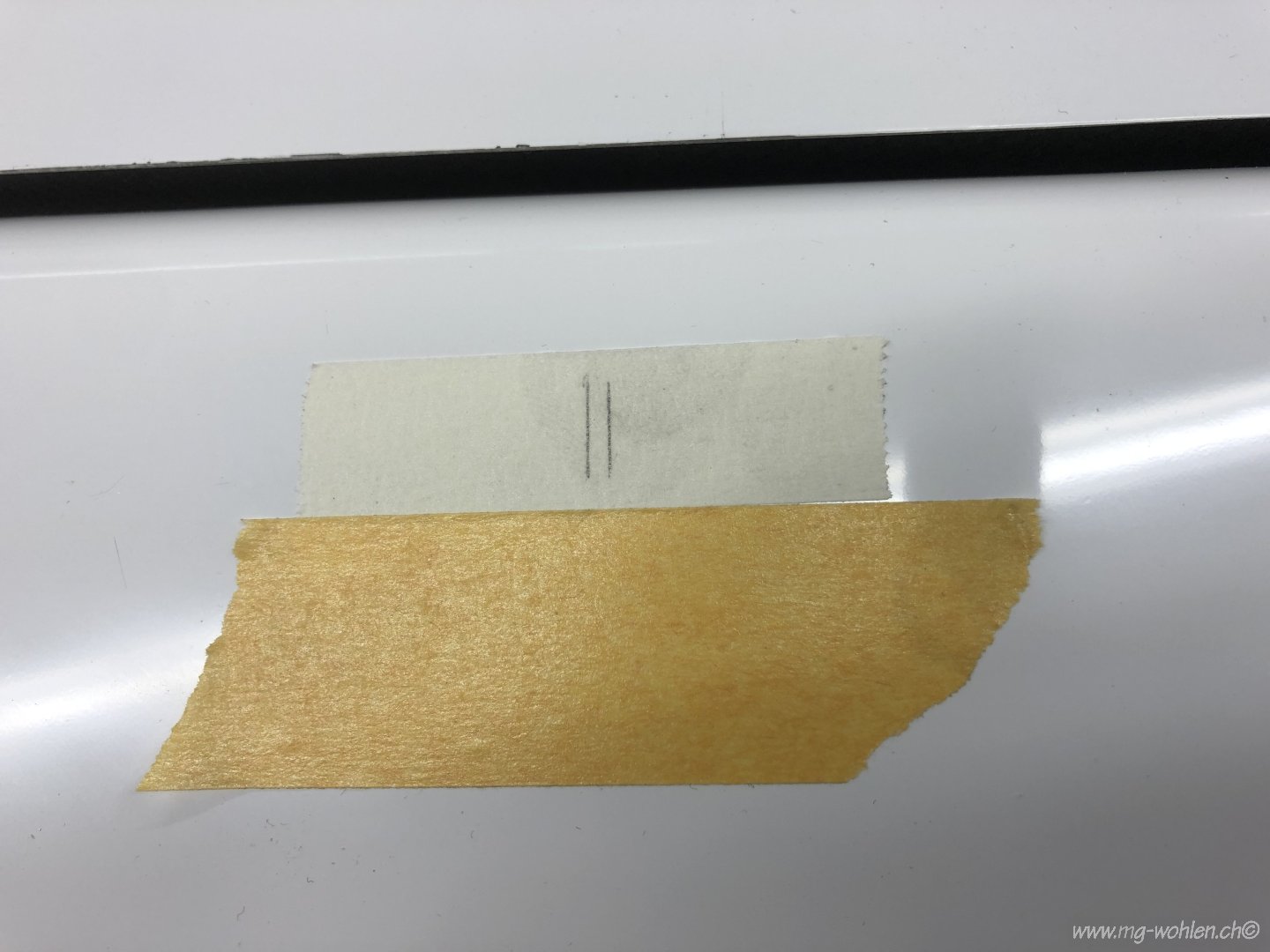

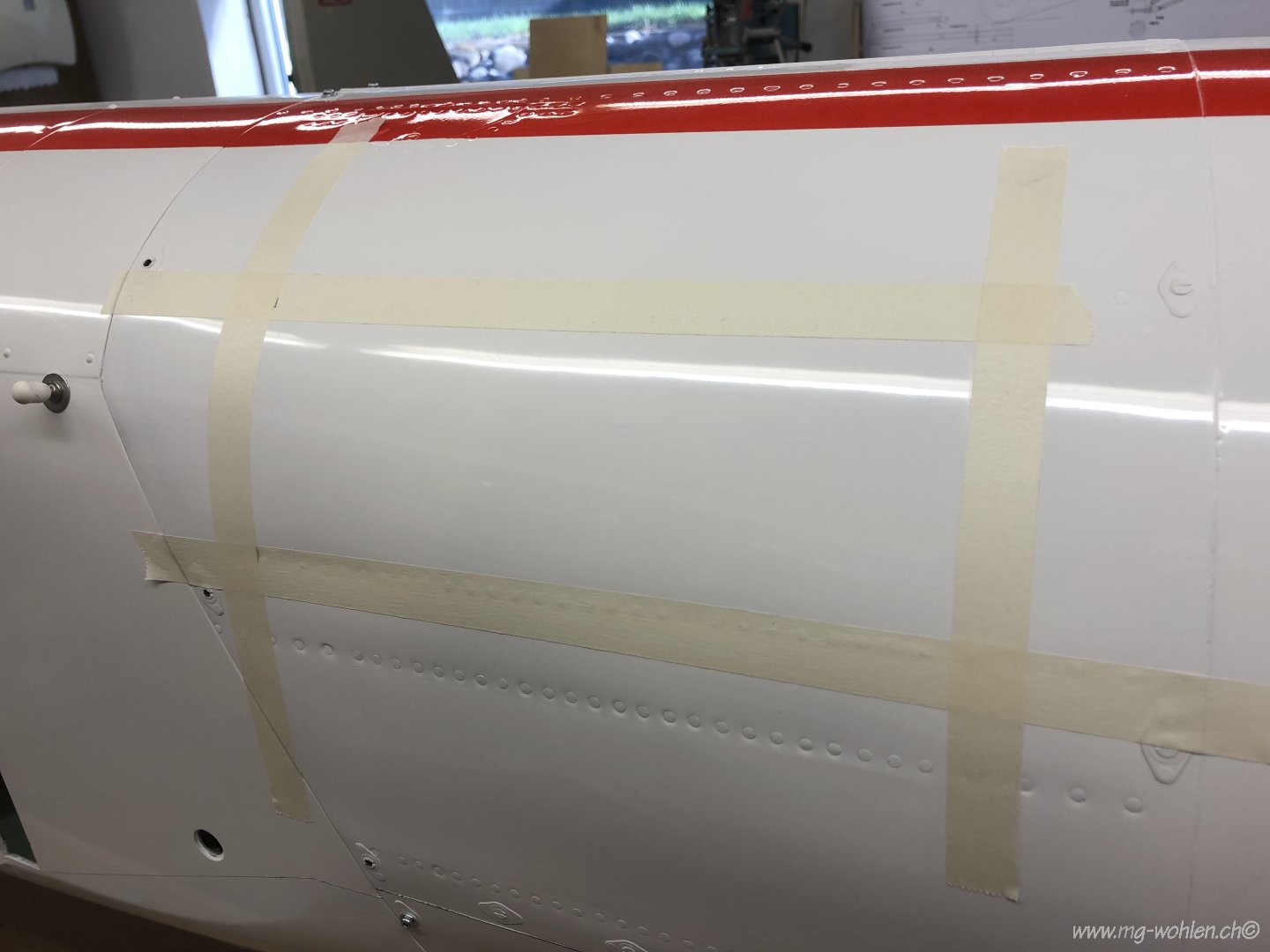

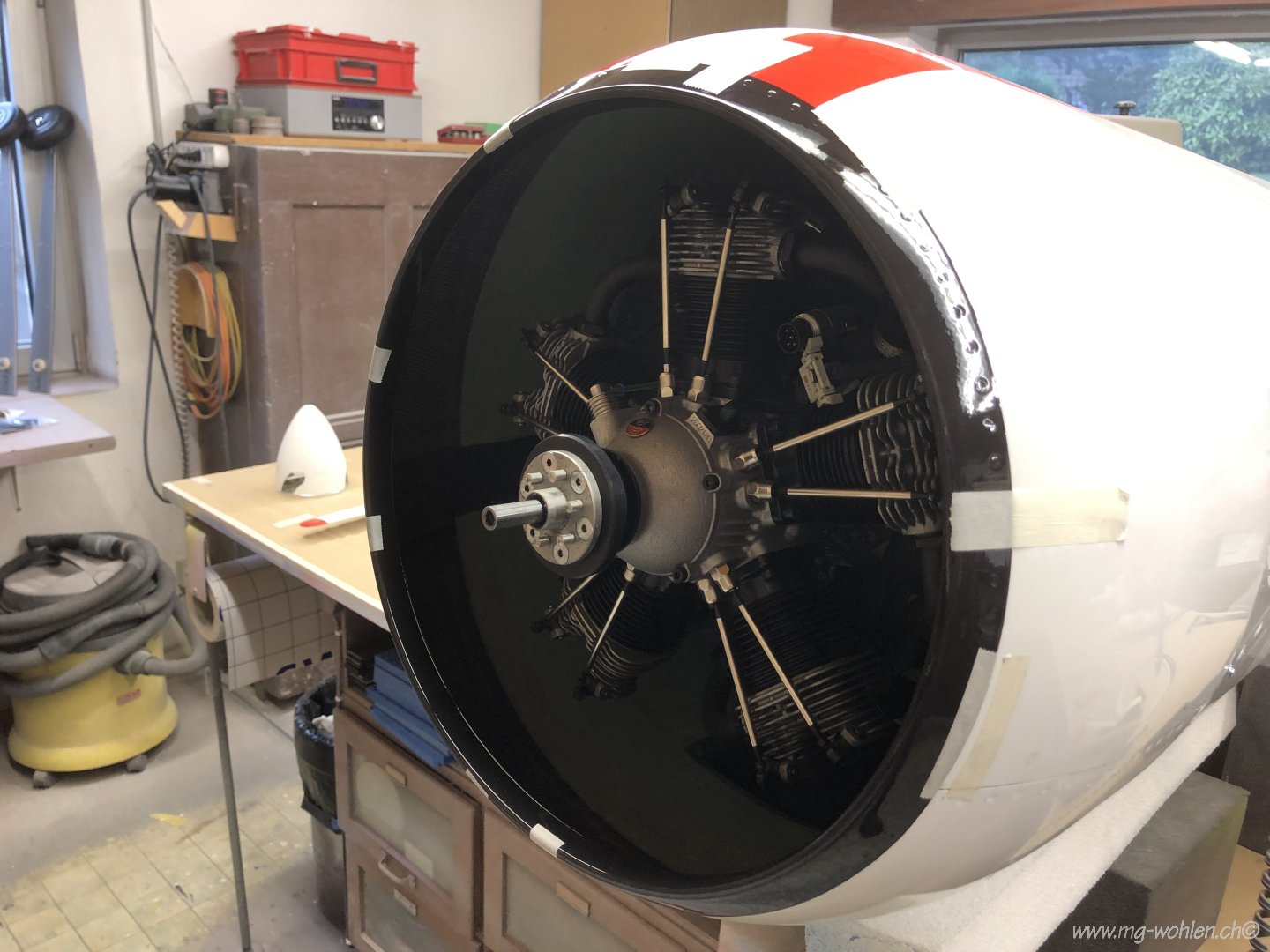

Anzeichnen und abkleben vom Ausschnitt

Die erste Öffnung am richtigen Ort

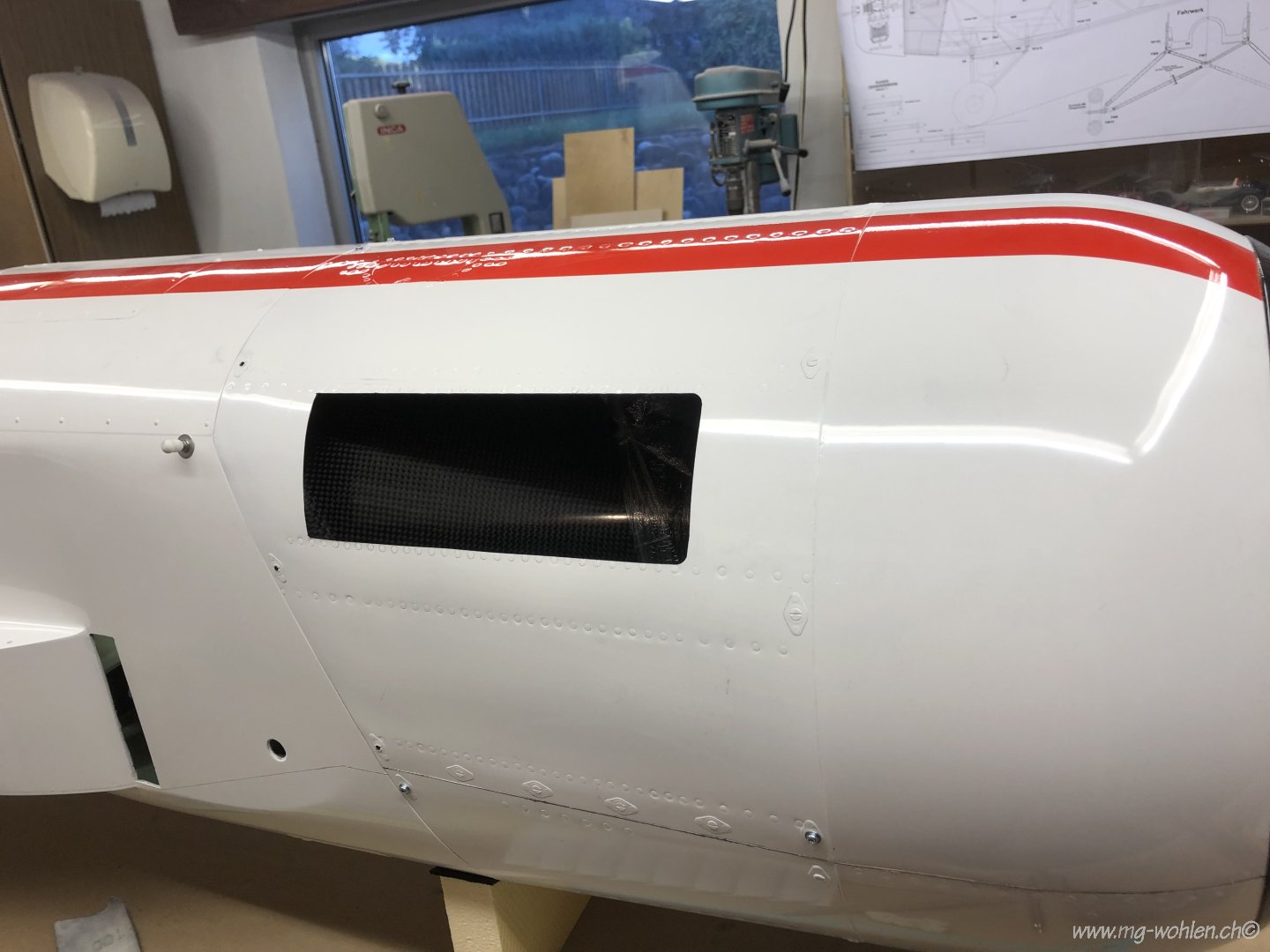

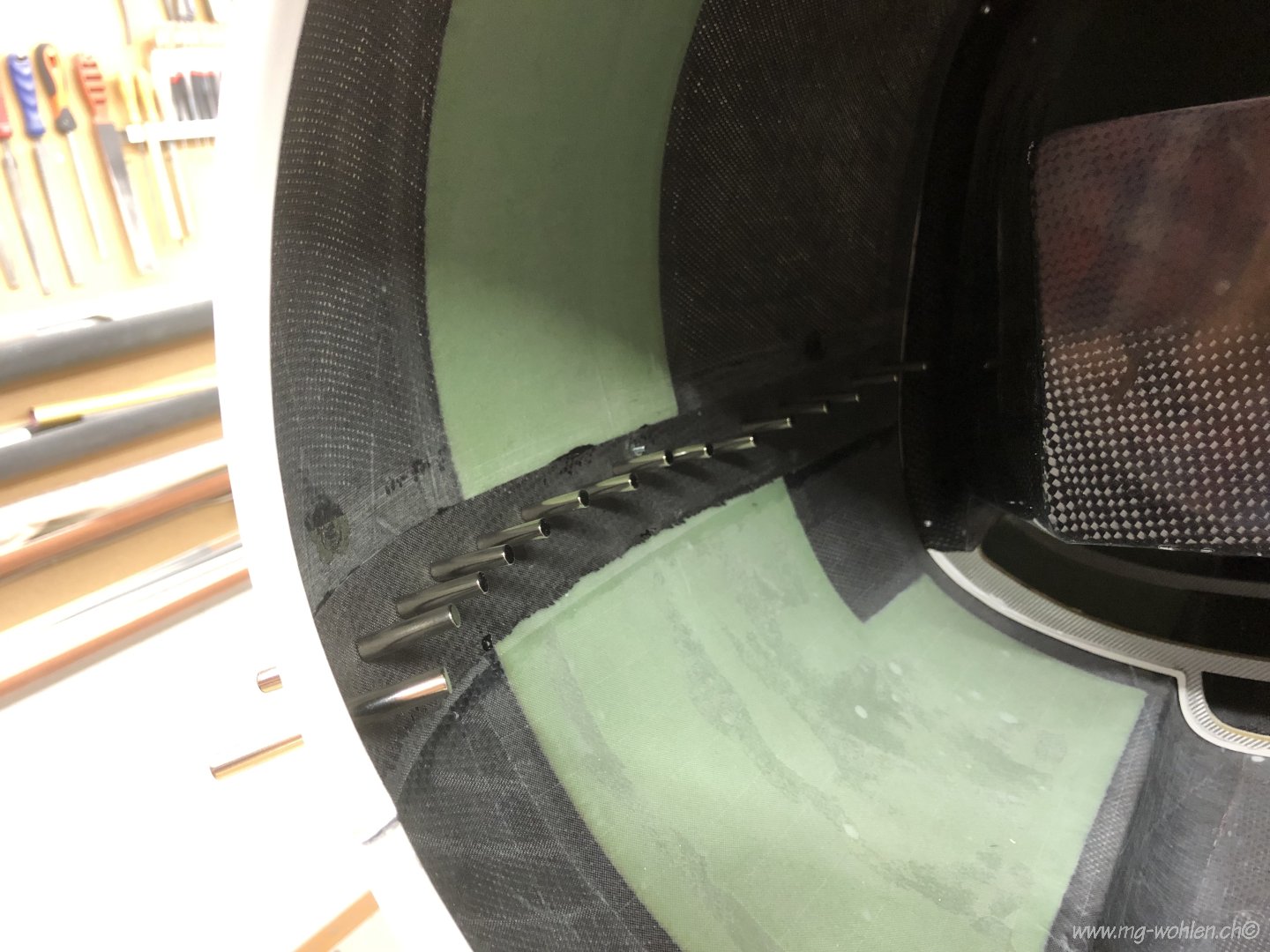

Erster Lamellensatz eingeklebt

Hier gibt es beim Original verschiedene Versionen

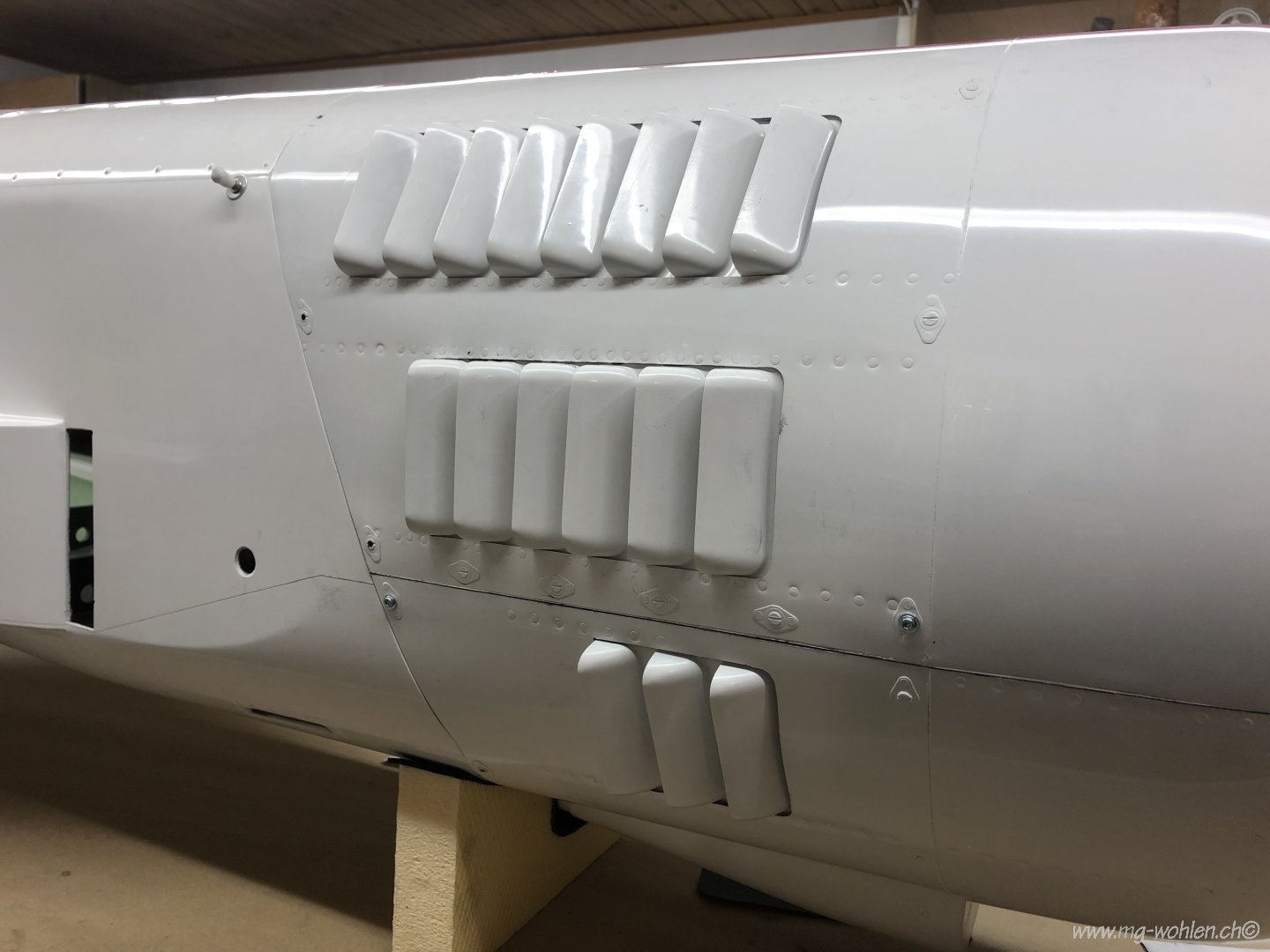

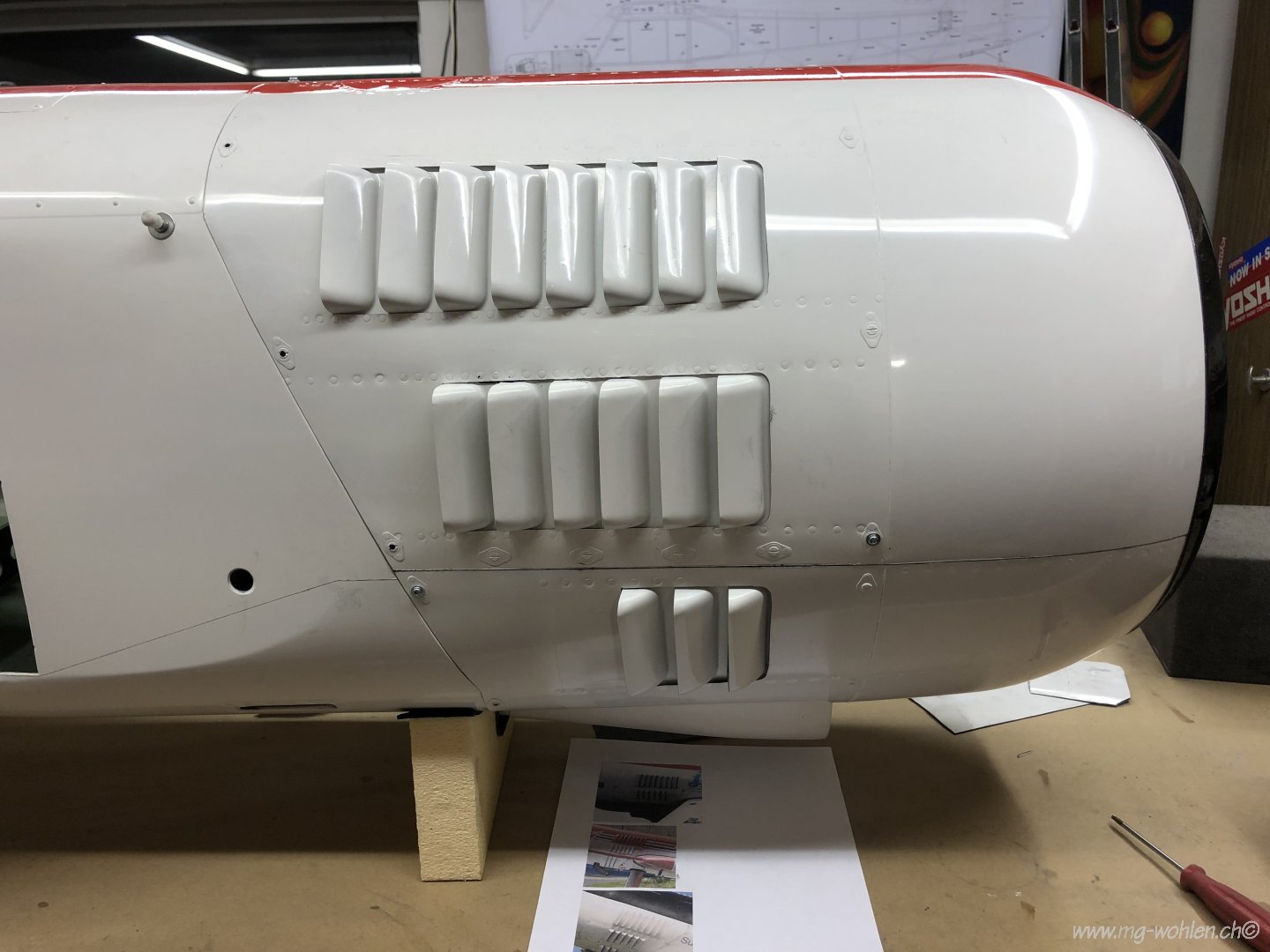

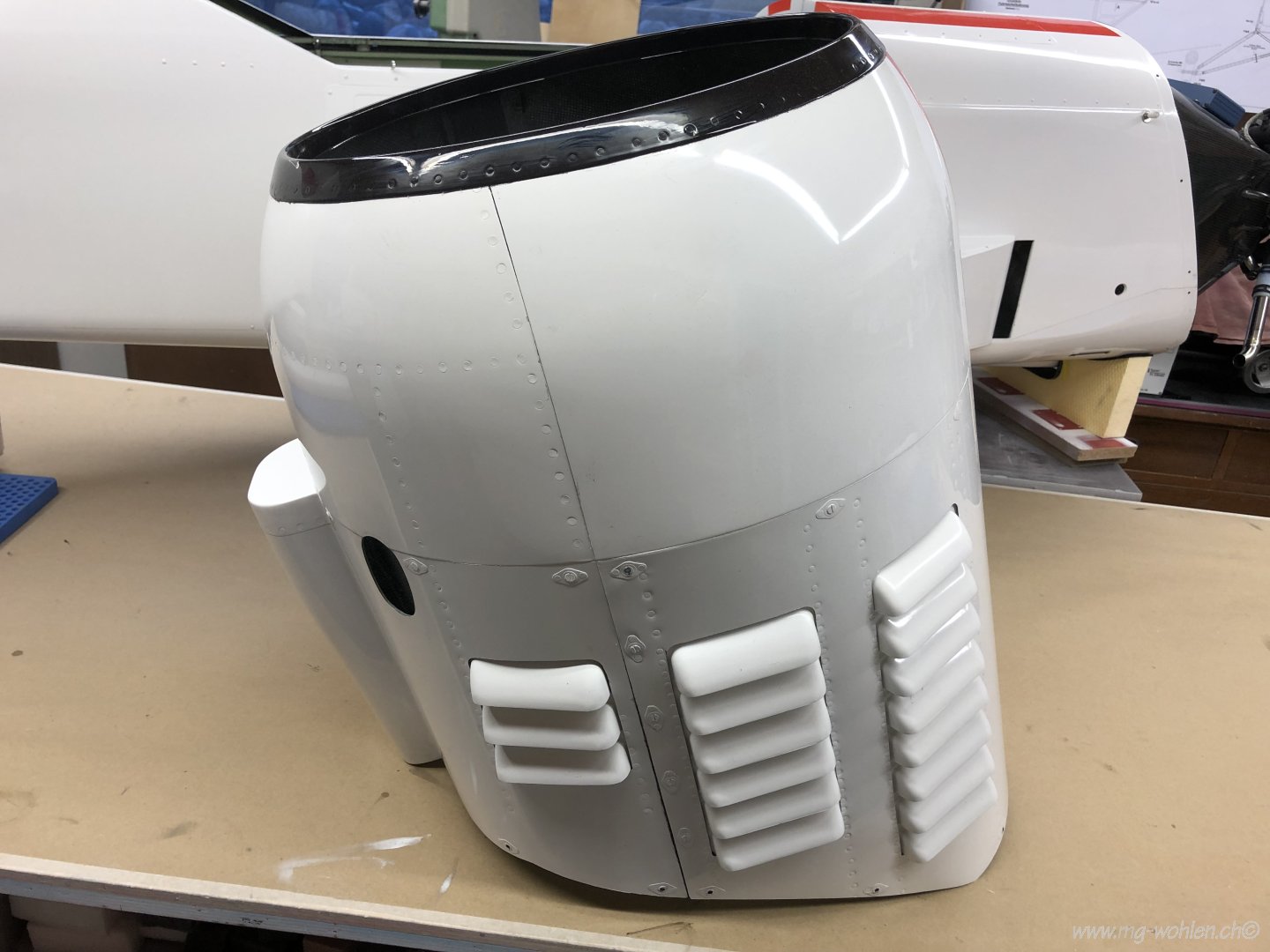

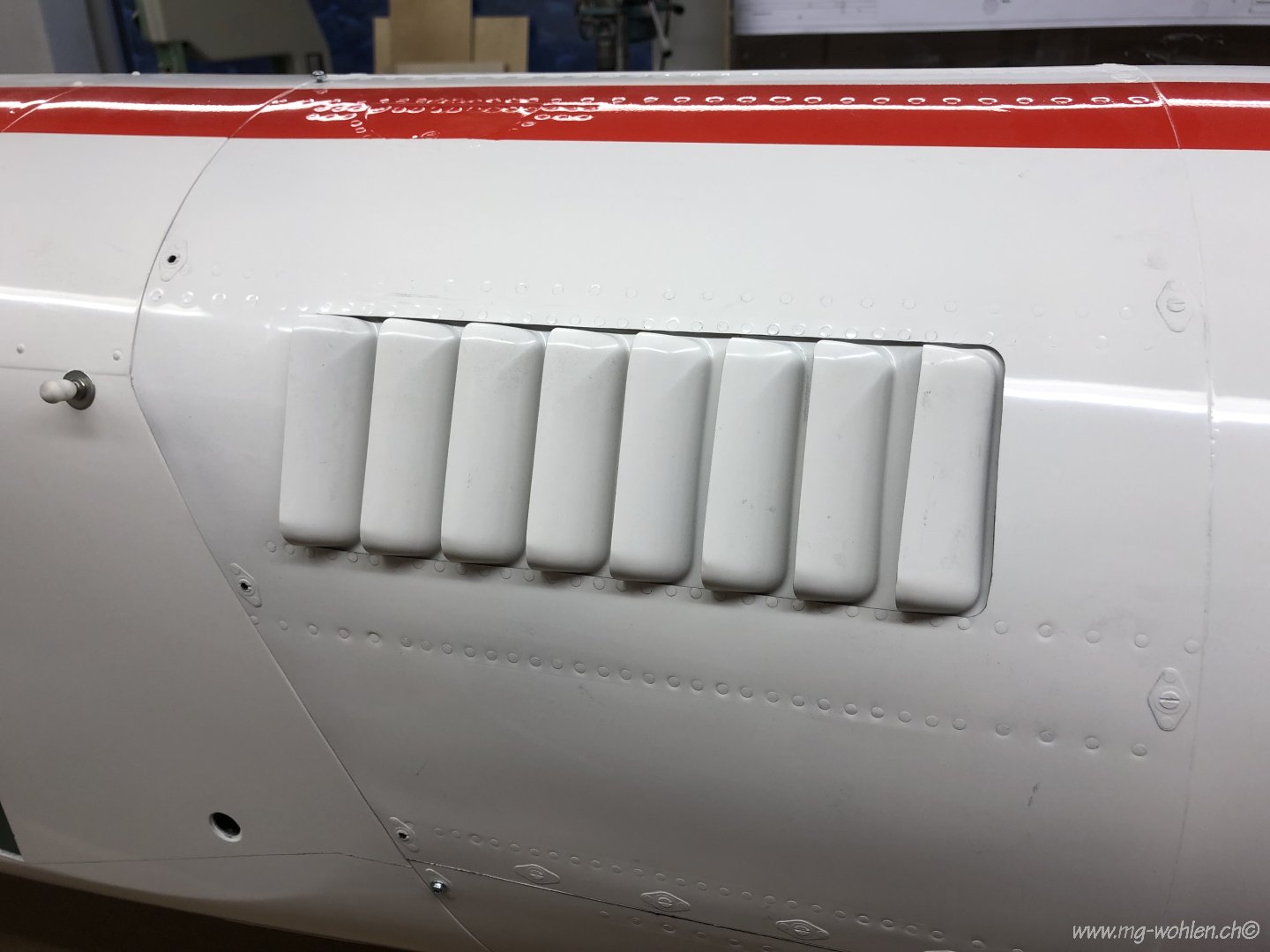

Ein Lamellensatz nach dem anderen einkleben und aushärten lassen

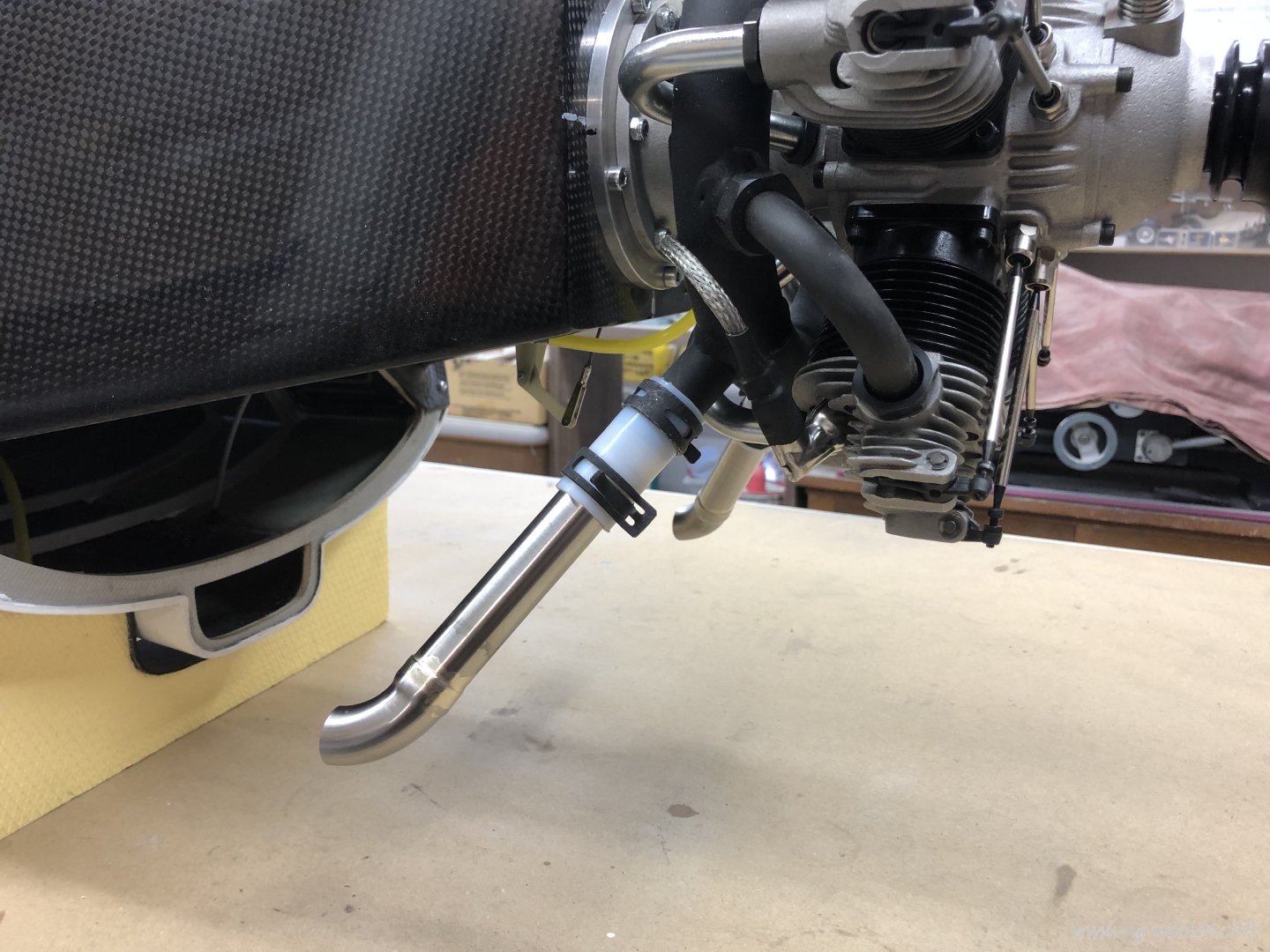

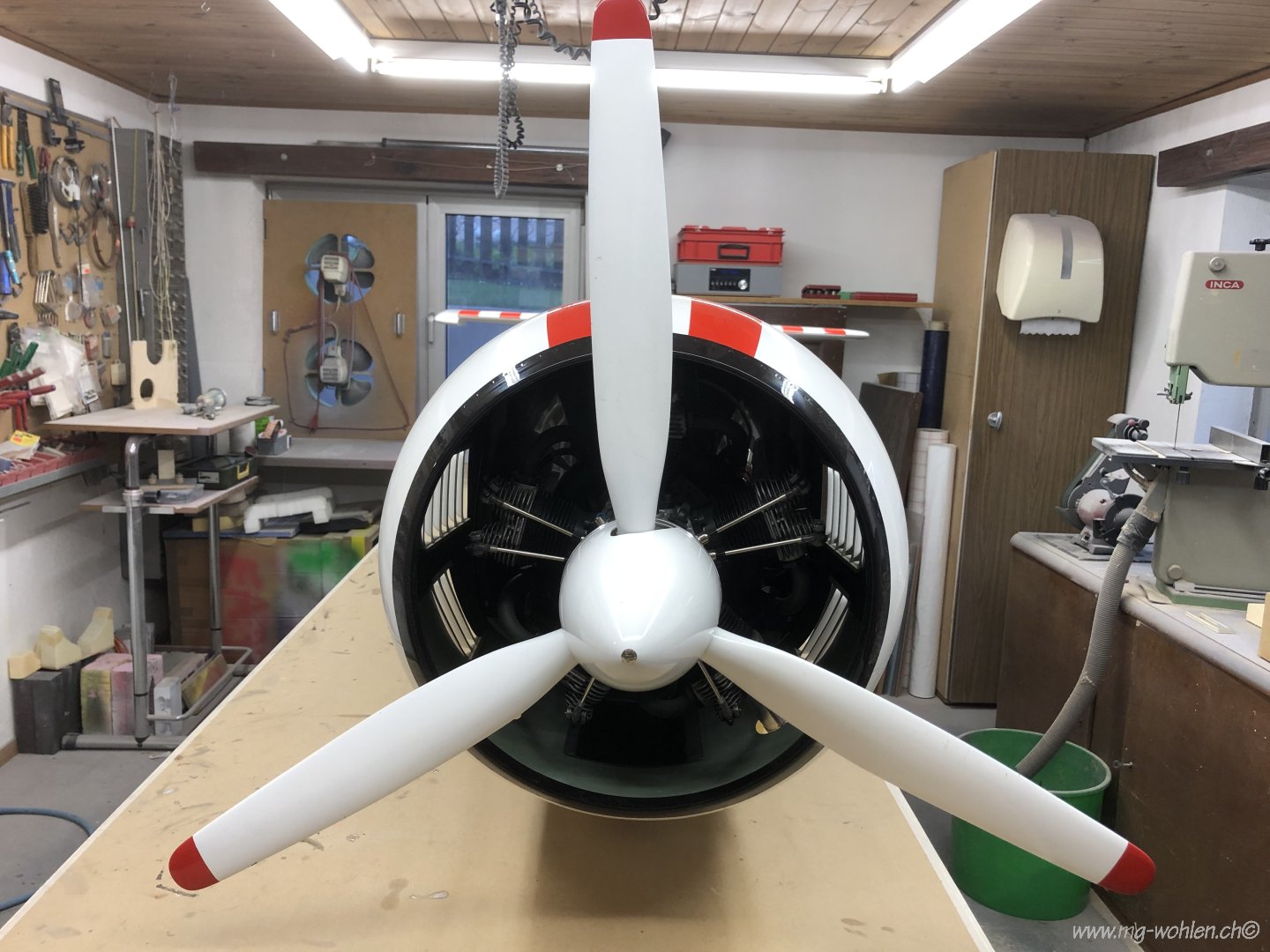

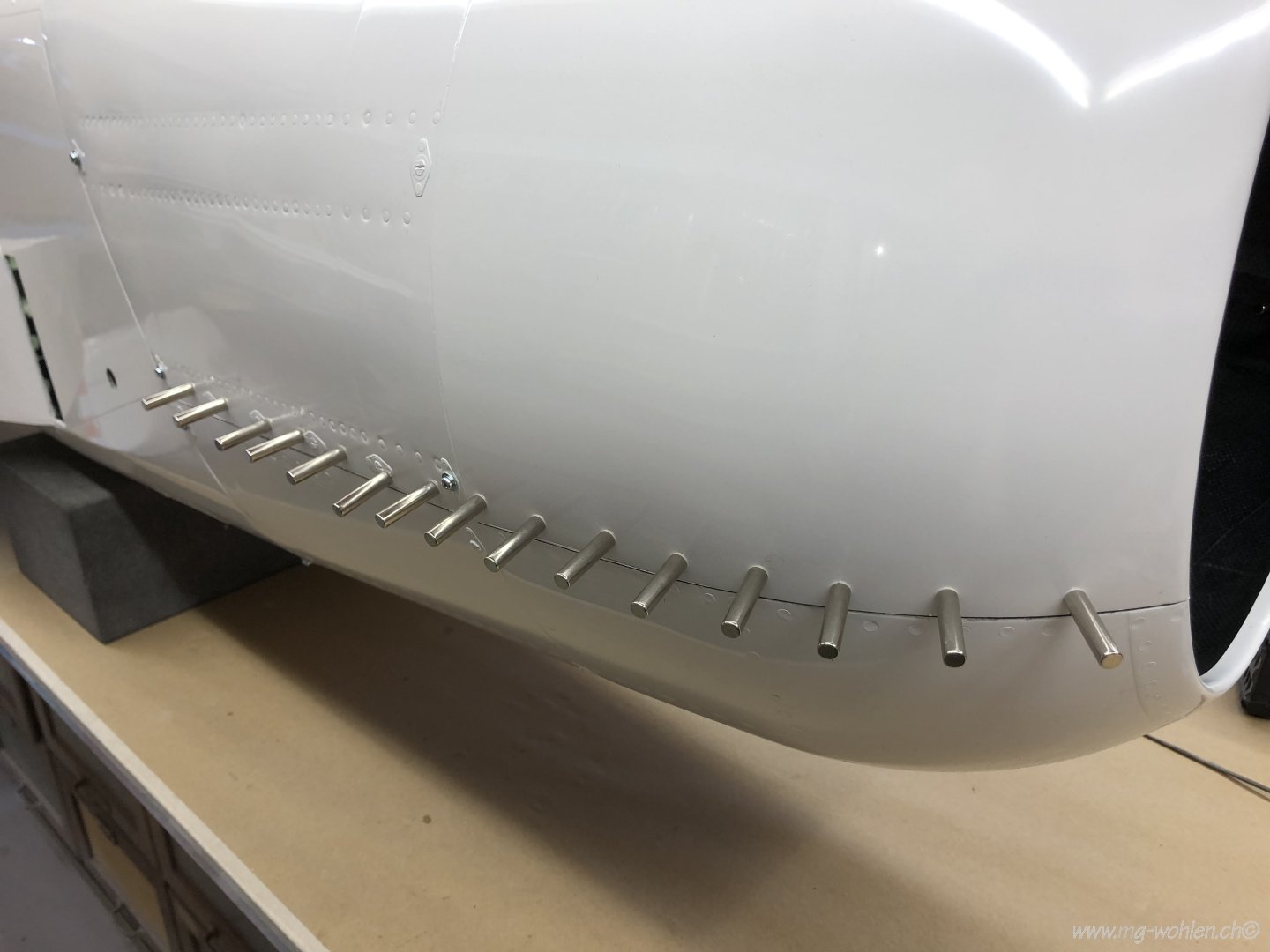

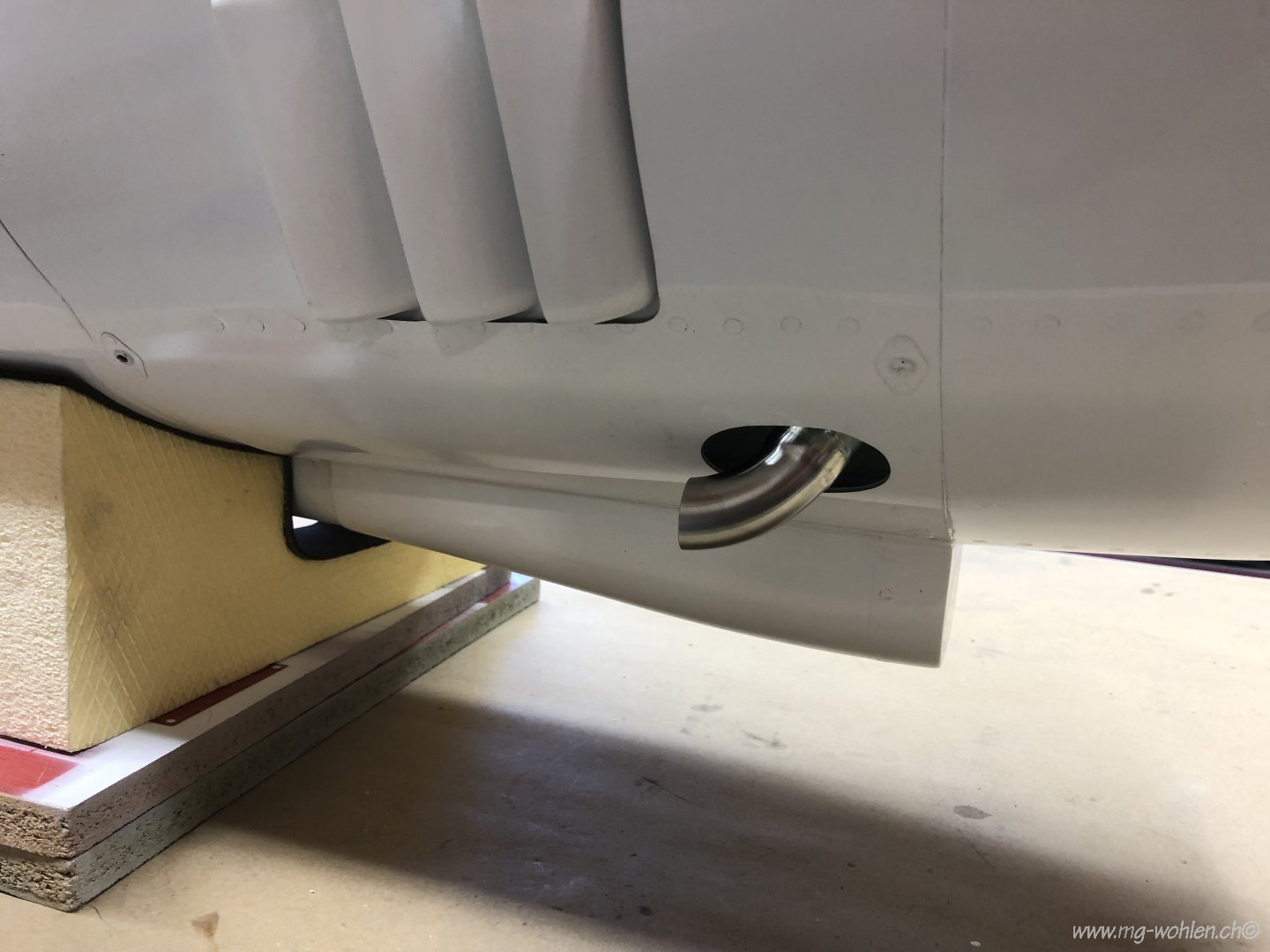

Die Auspuffrohre sind montiert

Hier wird es Gebrauchsspuren geben

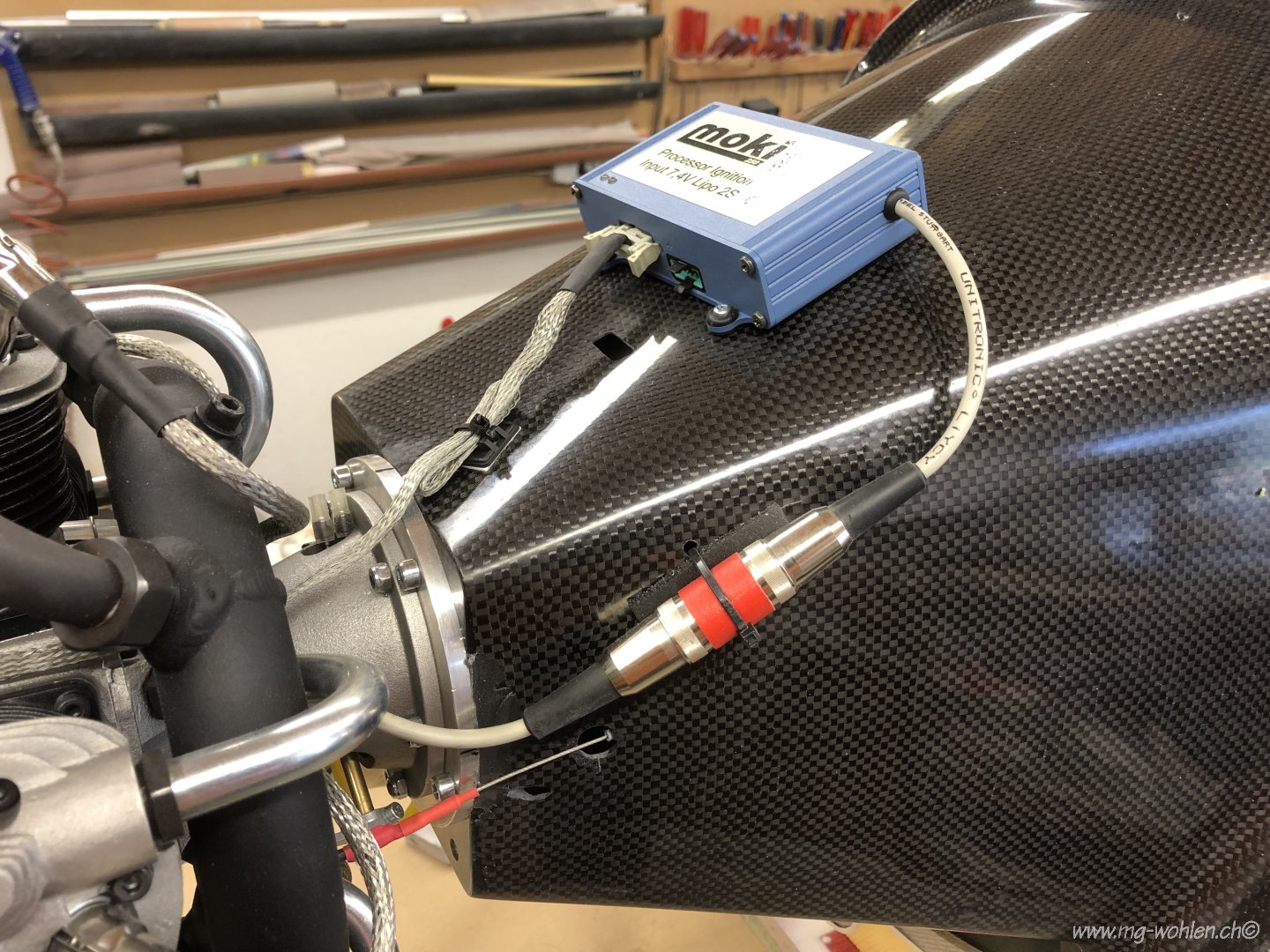

Die Zündung sitzt

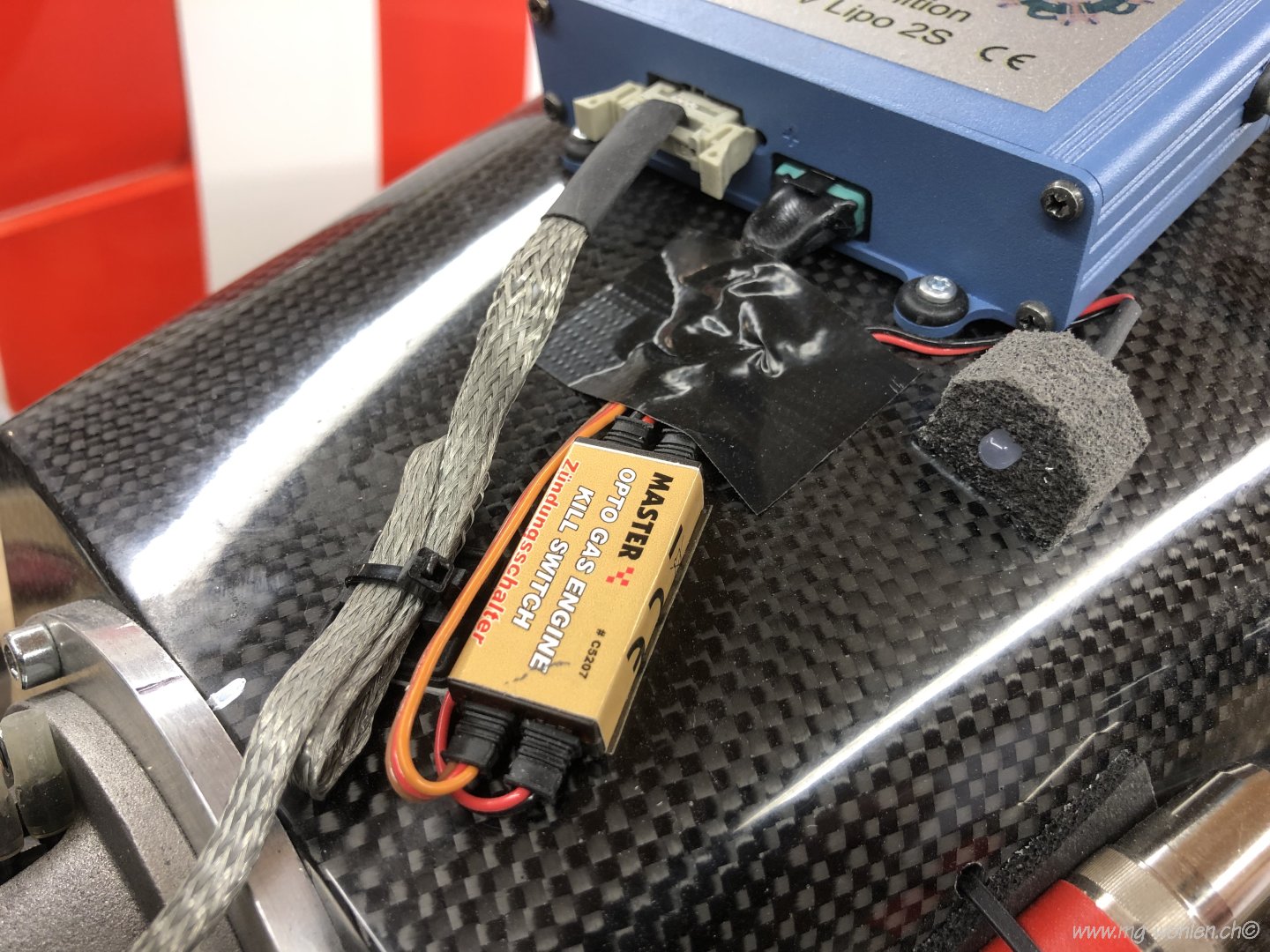

Auch der Zündschalter und die LED sind montiert

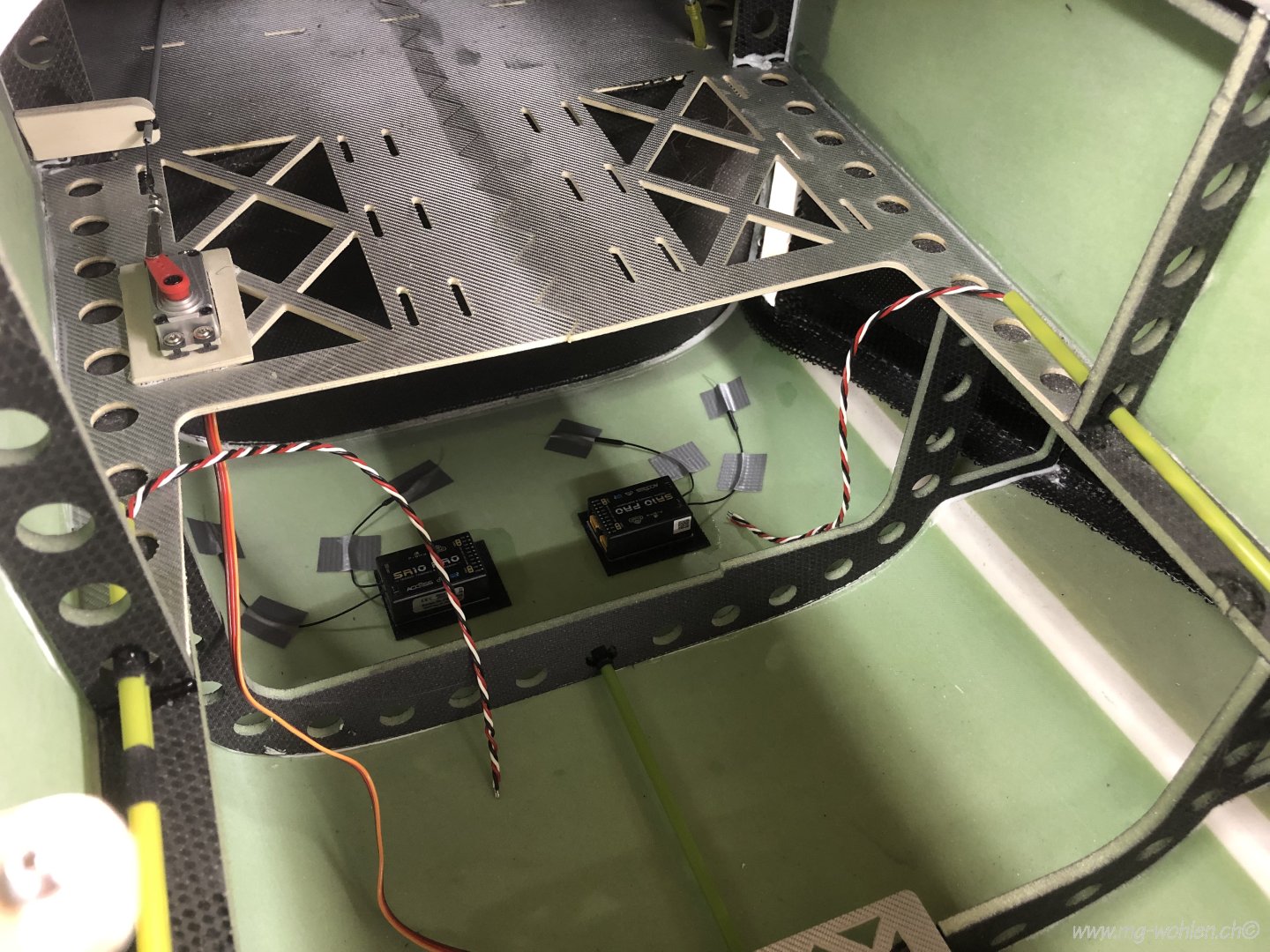

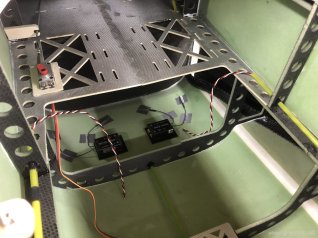

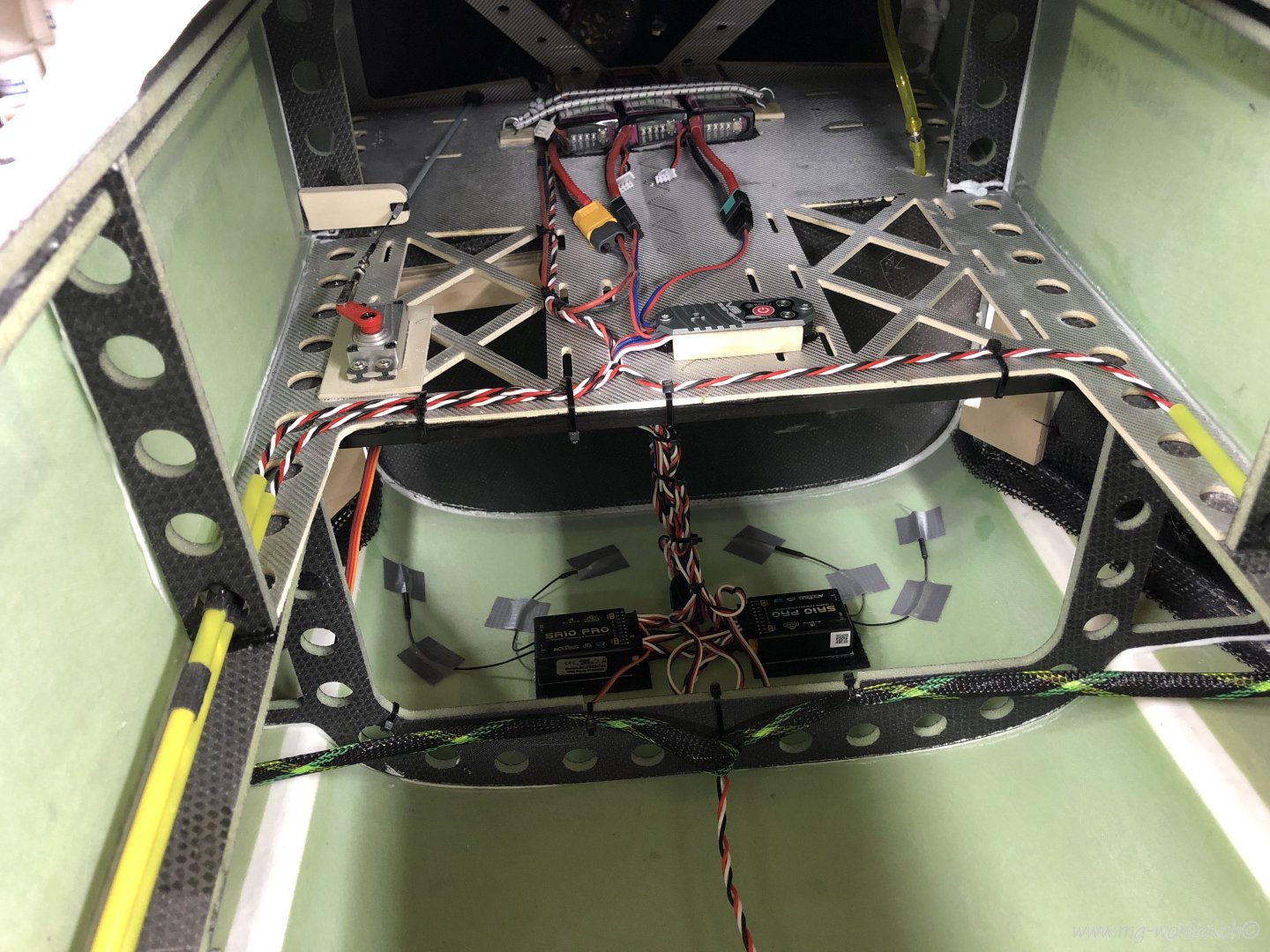

Die Empfänger sind auf dem Rumpfboden montiert

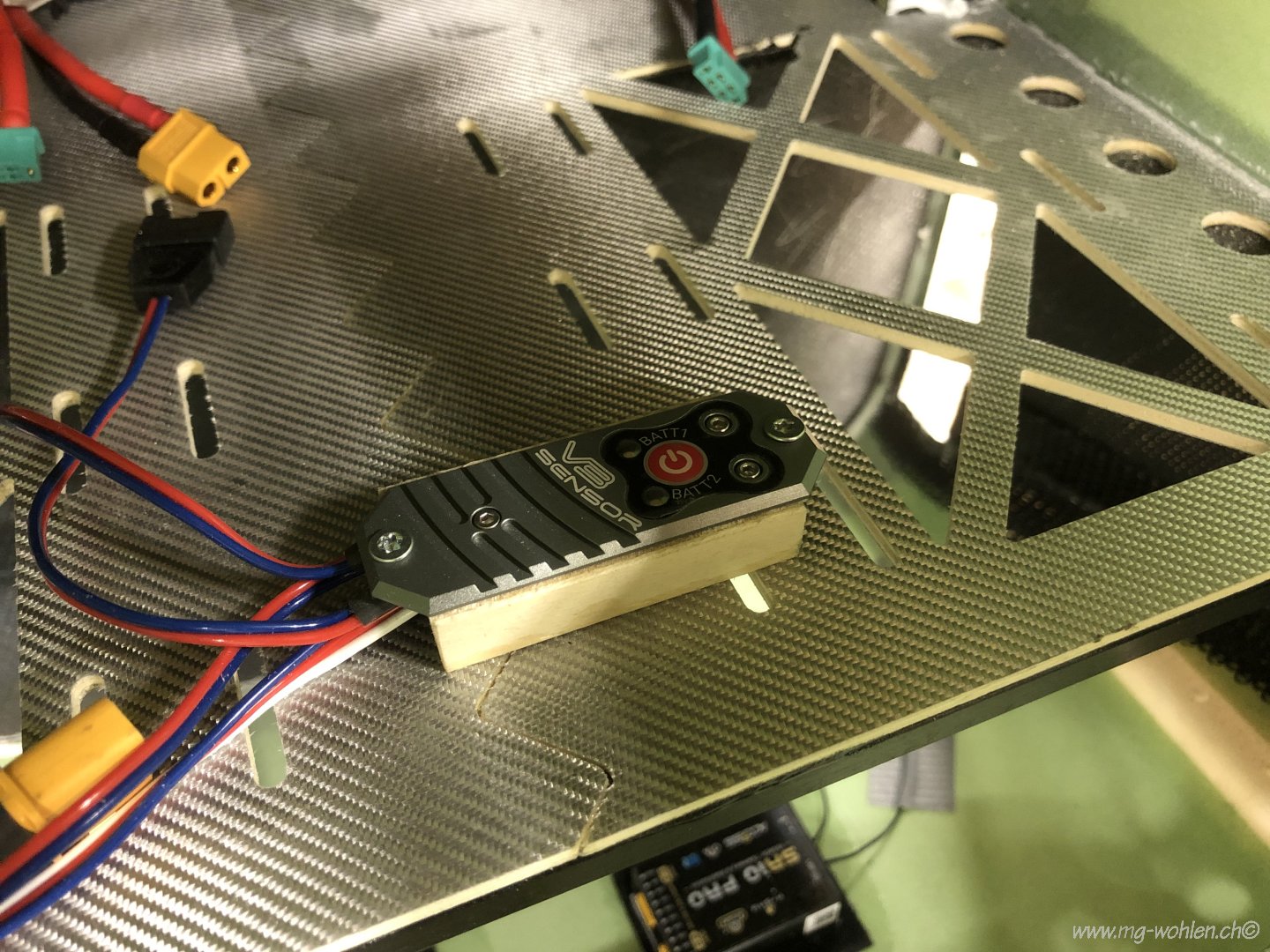

Der Empfägerschalter

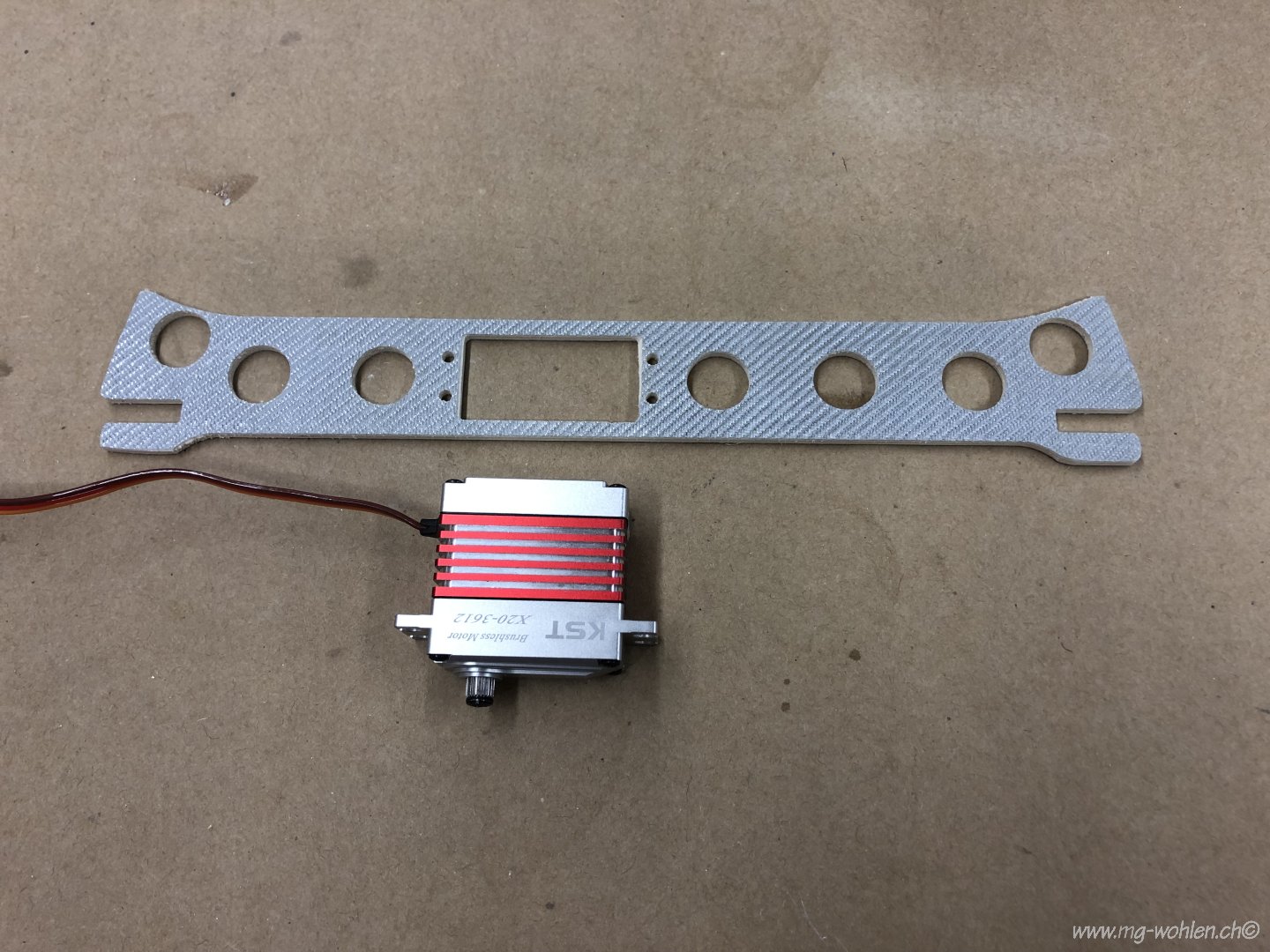

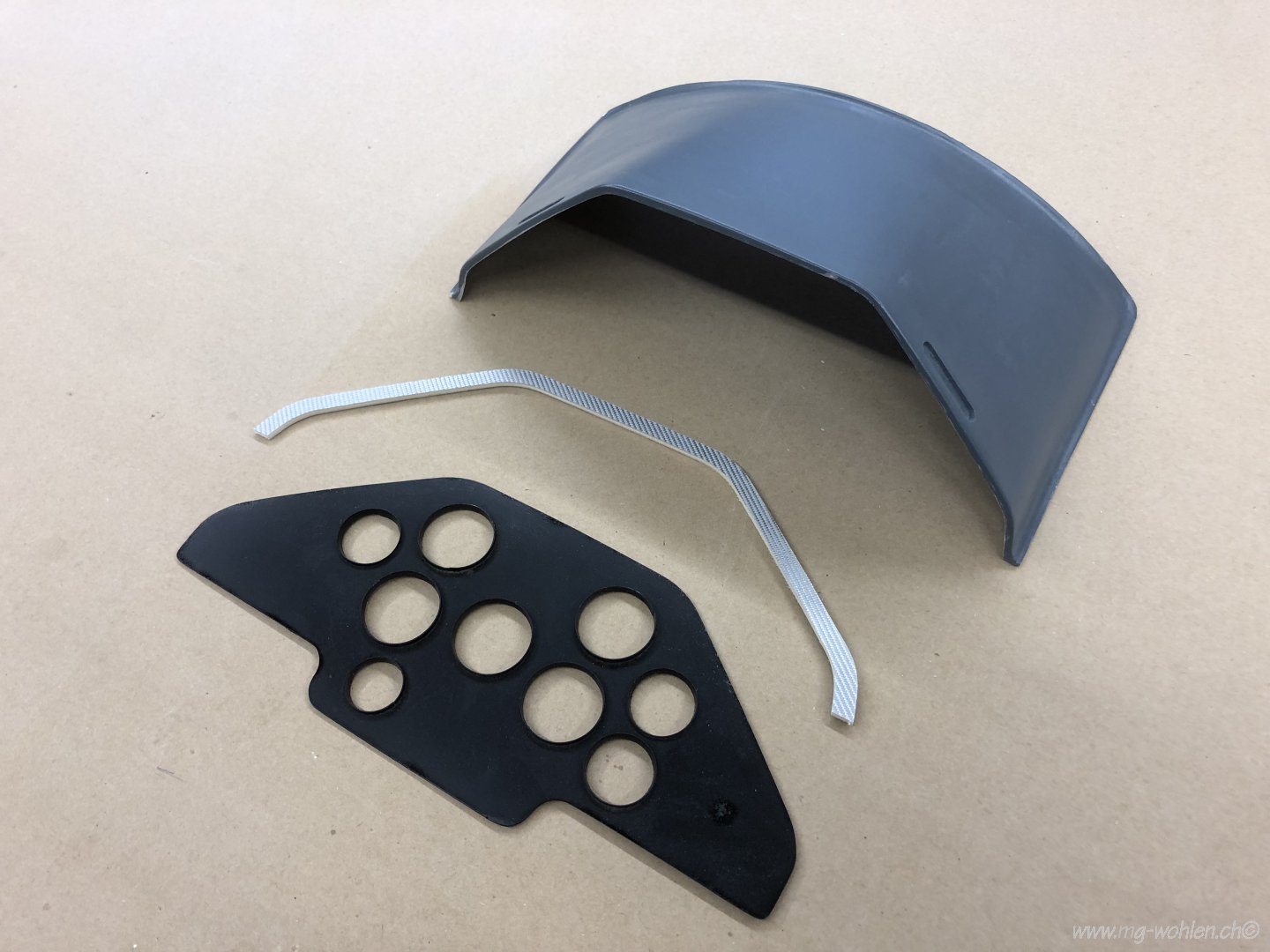

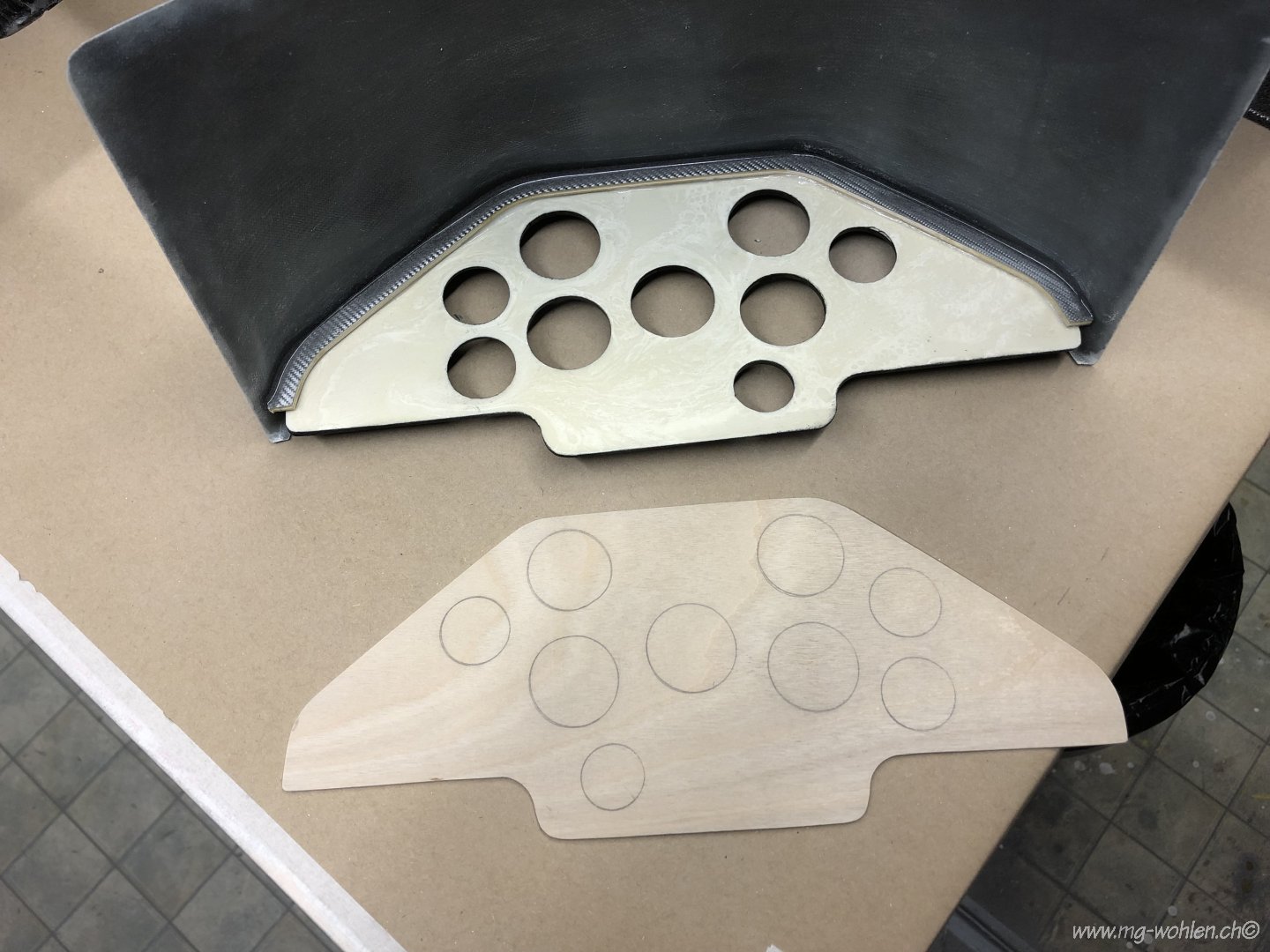

Das Instrumentenpanel wird vorbereitet

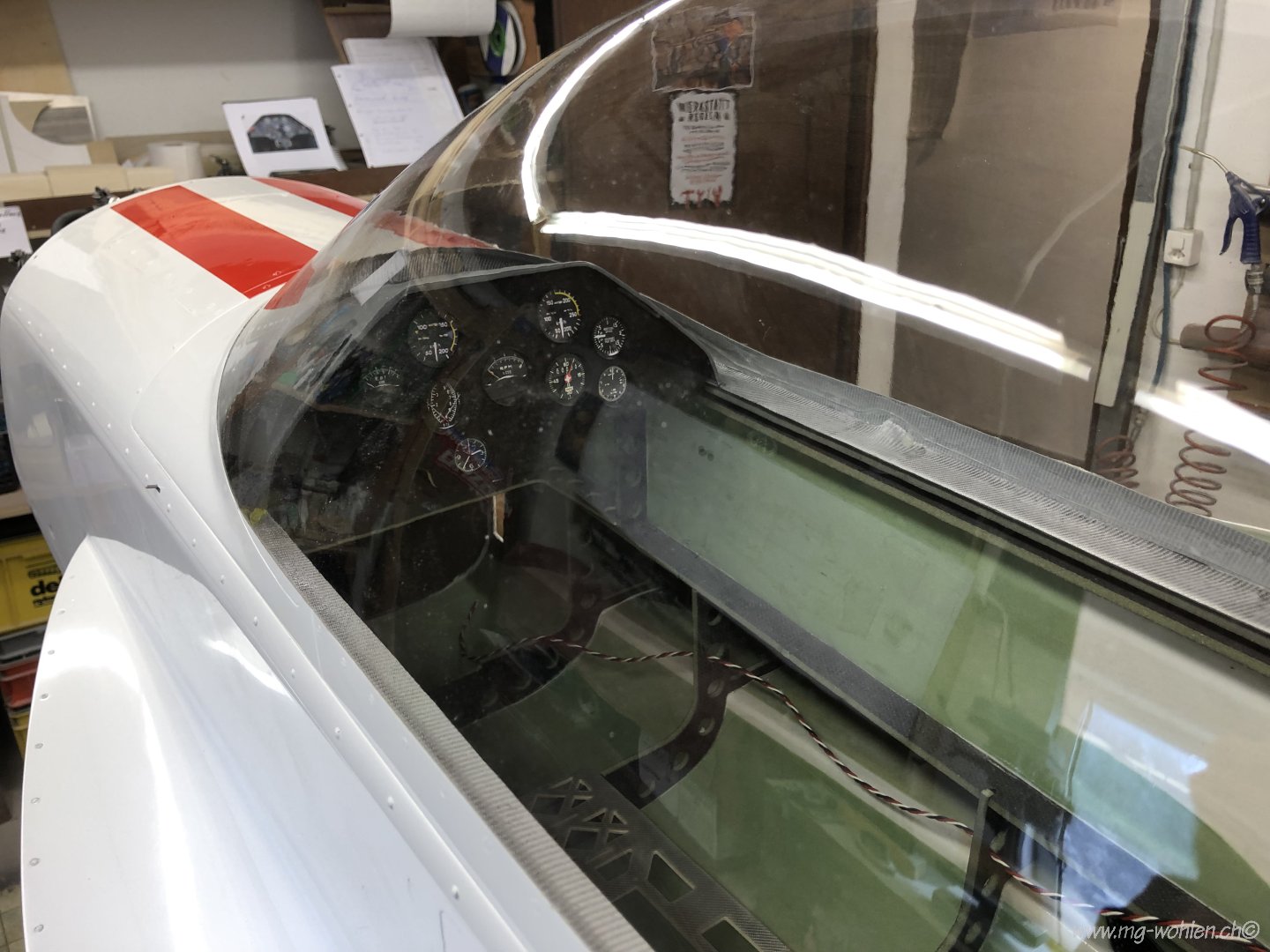

Das Instumentenpanel ist mit dem Haubenrahmen verklebt

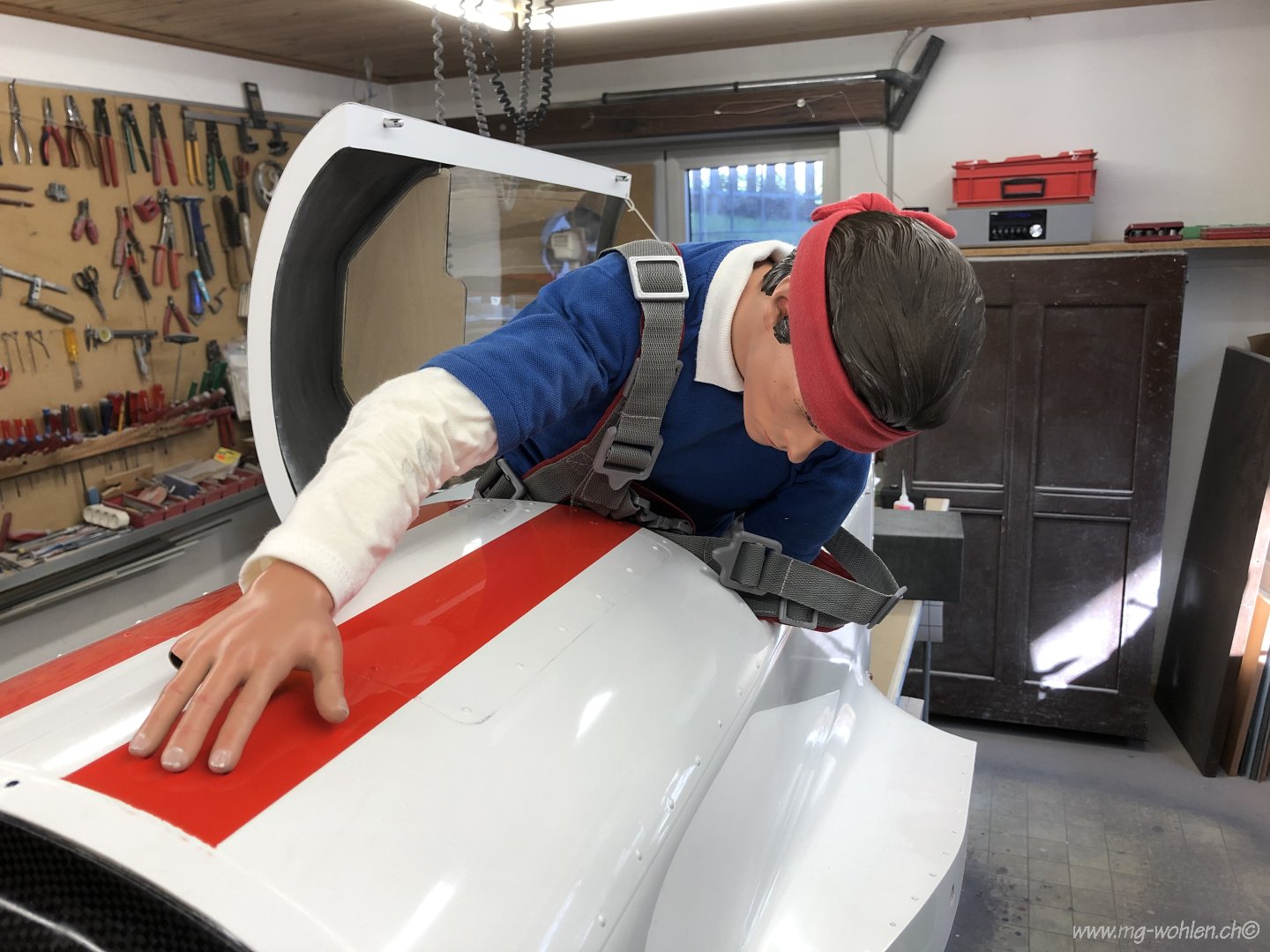

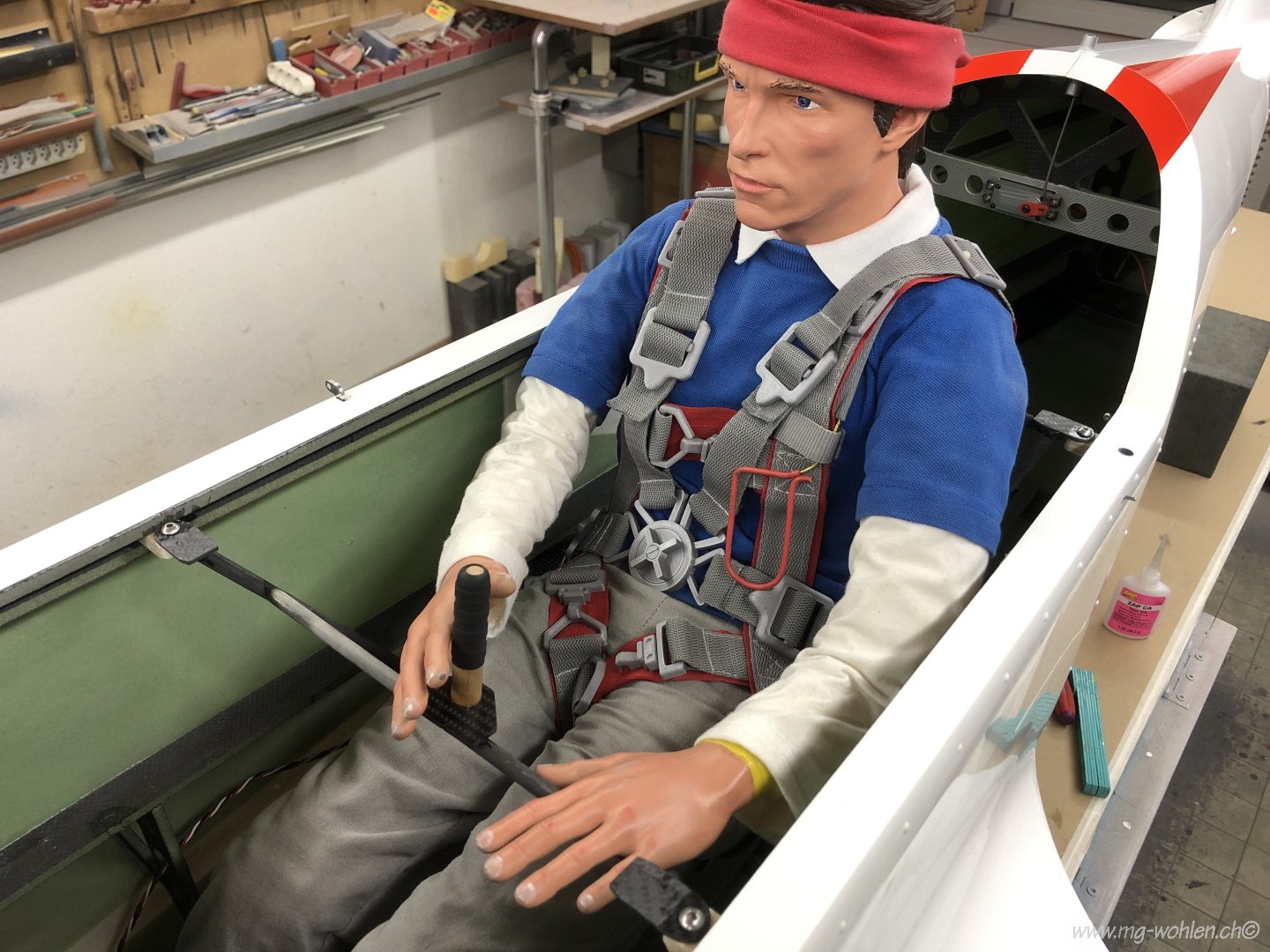

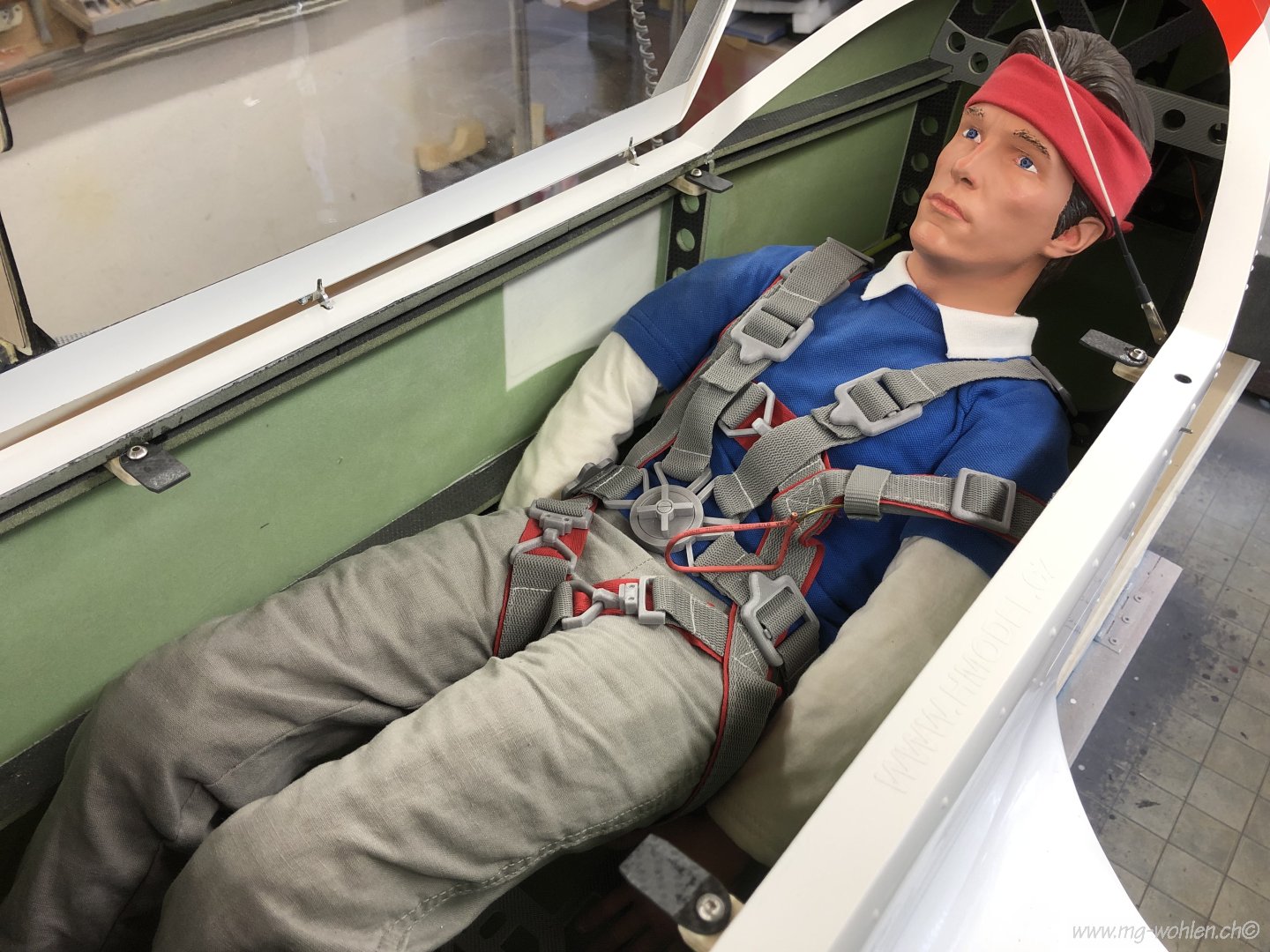

Dieser Herr soll Platz nehmen in diesem Flieger

Phuh mir ist jetzt schon Kotzübel

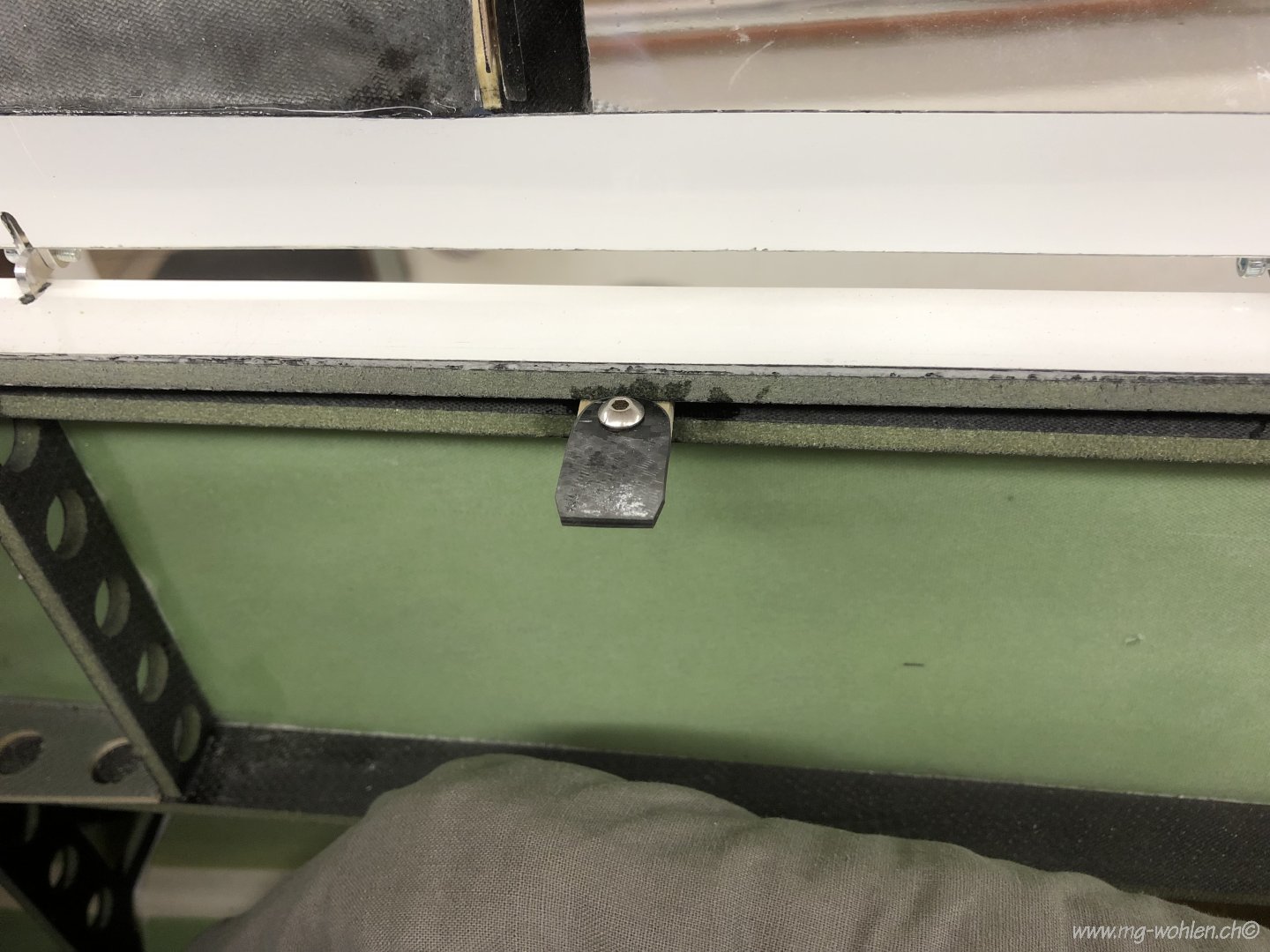

Laschen einbauen für den Pilotensitz

Die hintere Sitzhalterung

Die vordere Sitzhalterung

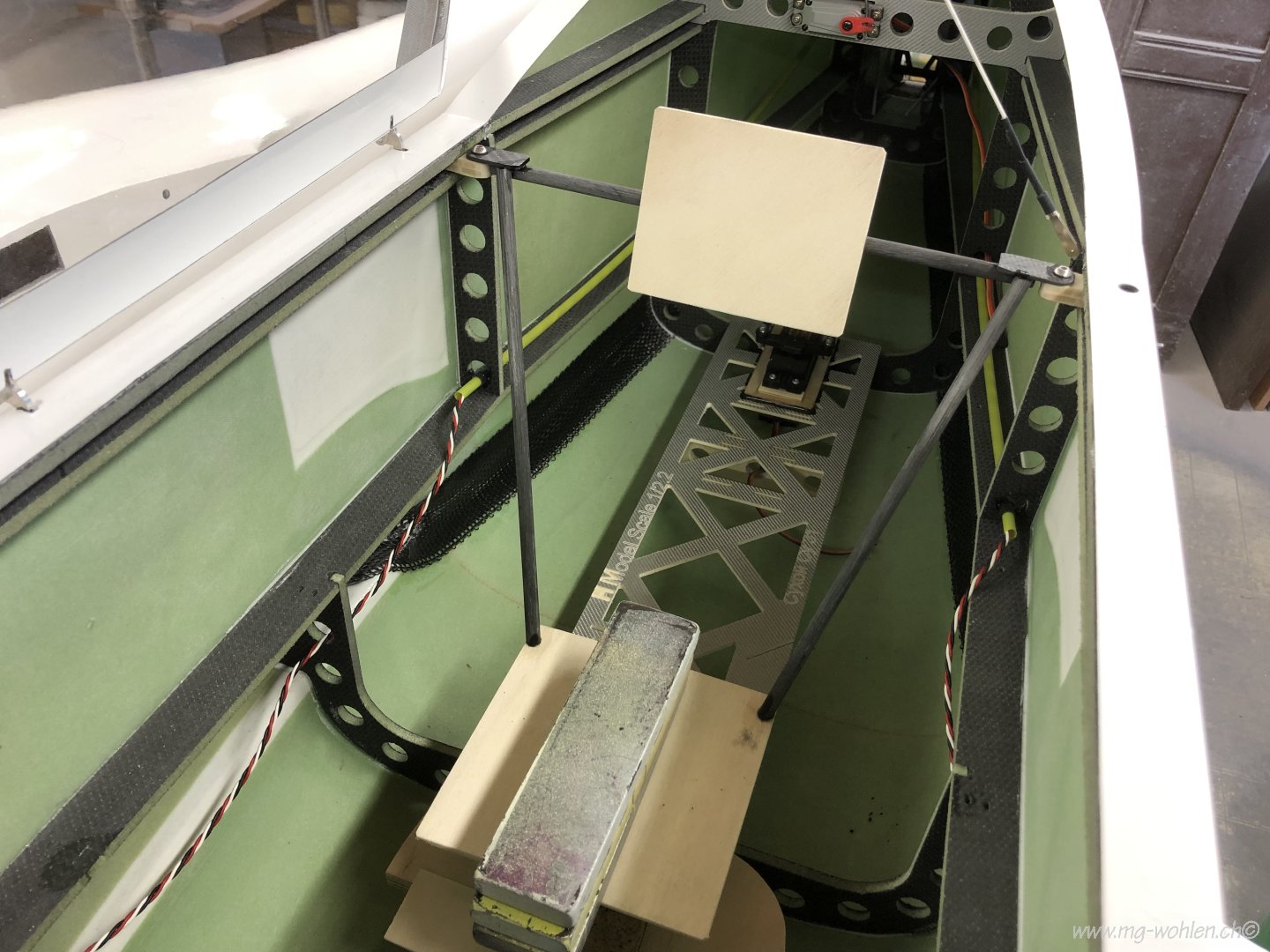

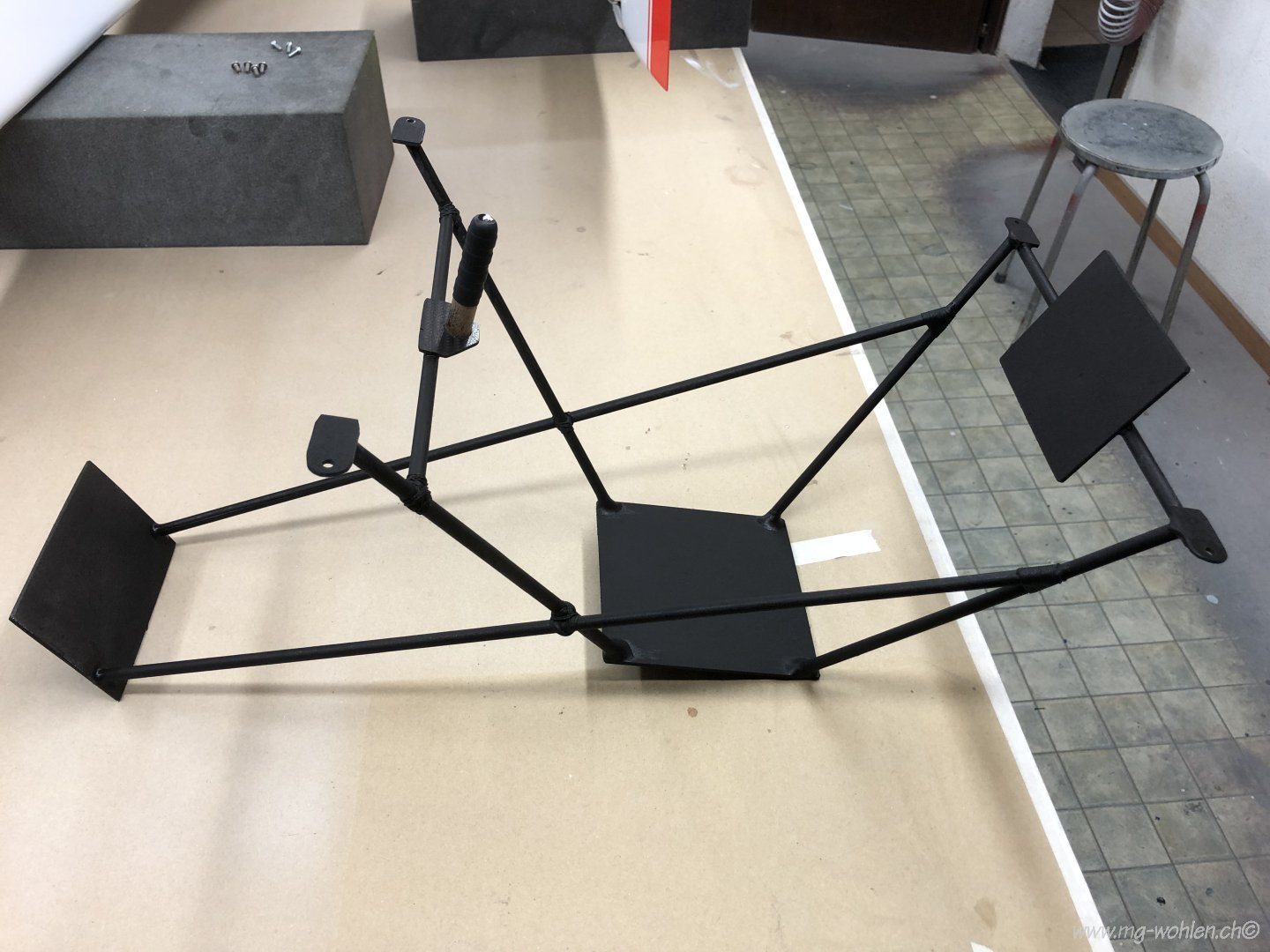

Die ganze Sitzkonstruktion

Die Grösse ist perfekt und mit ca 800g sehr leicht

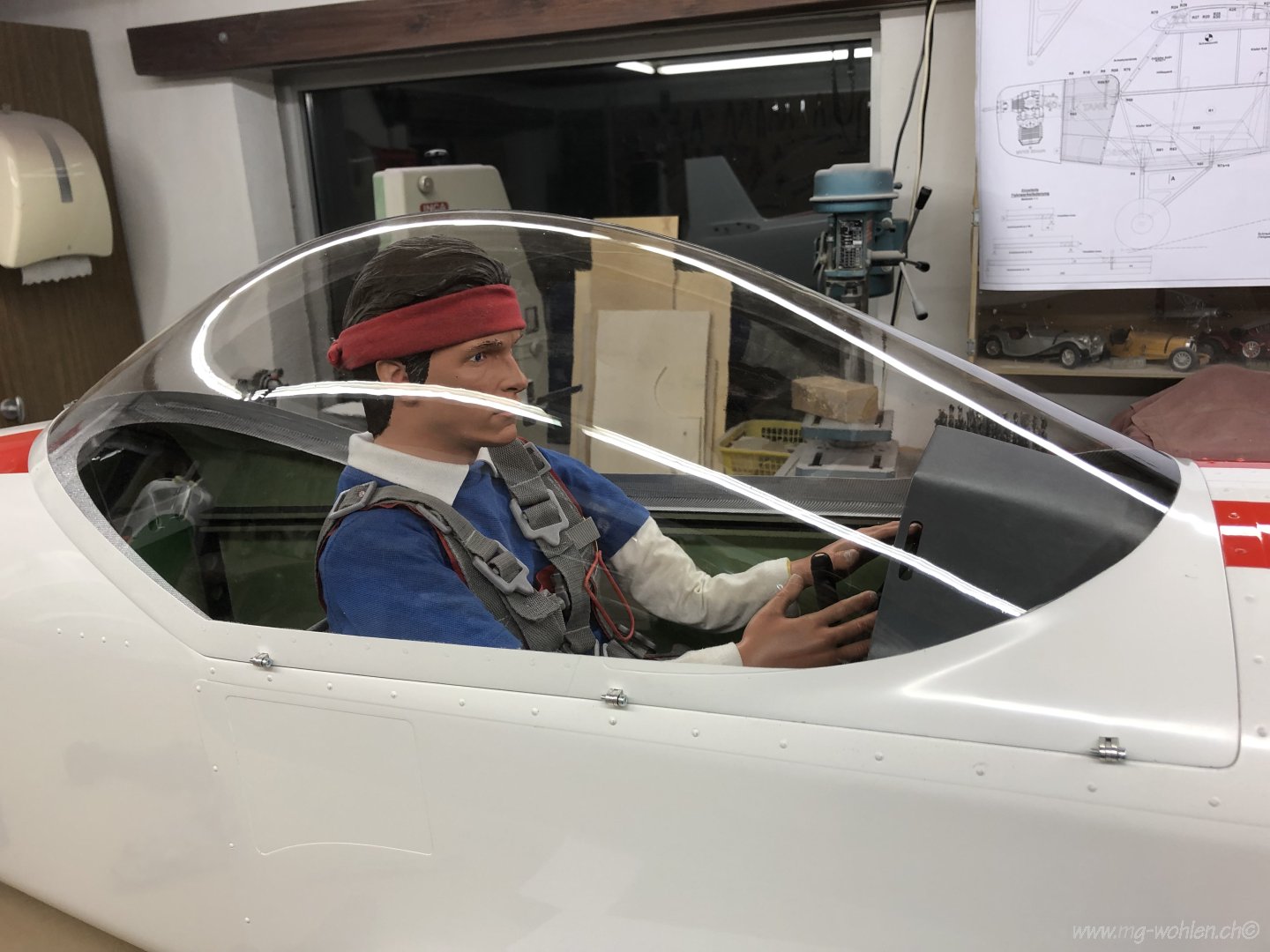

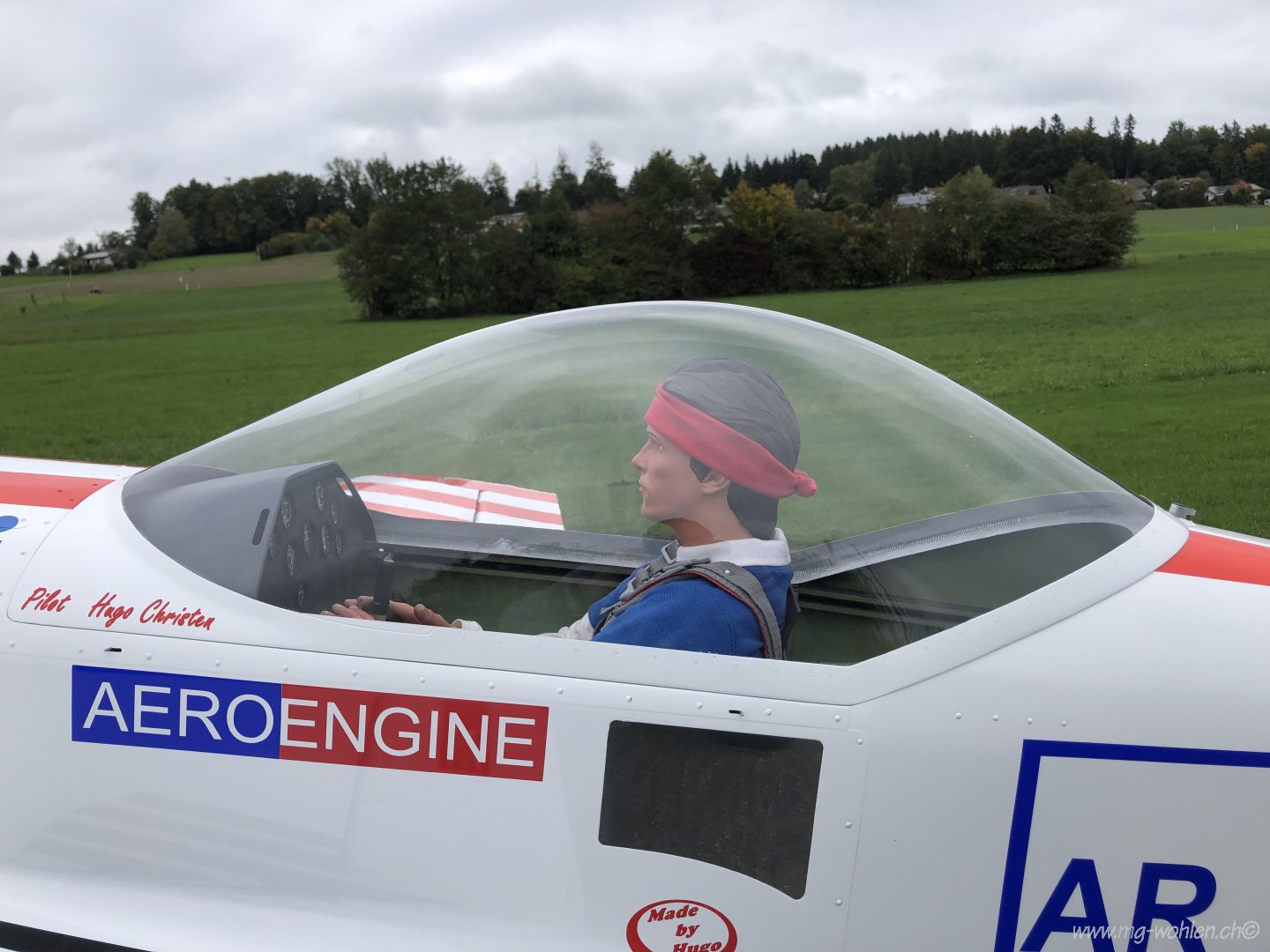

Der komplette Pilot kann mit 4 Schrauben entfernt werden

Pro Querruder sind zwei Rippen für Servos vorbereitet

Hier müsste man für das zweite Servo eine Öffnung machen

Auch pro Höhenruder sind zwei Servos vorgesehen

Ich habe mich für ein Servo pro Höhenruder in klassischer bauweise entschieden

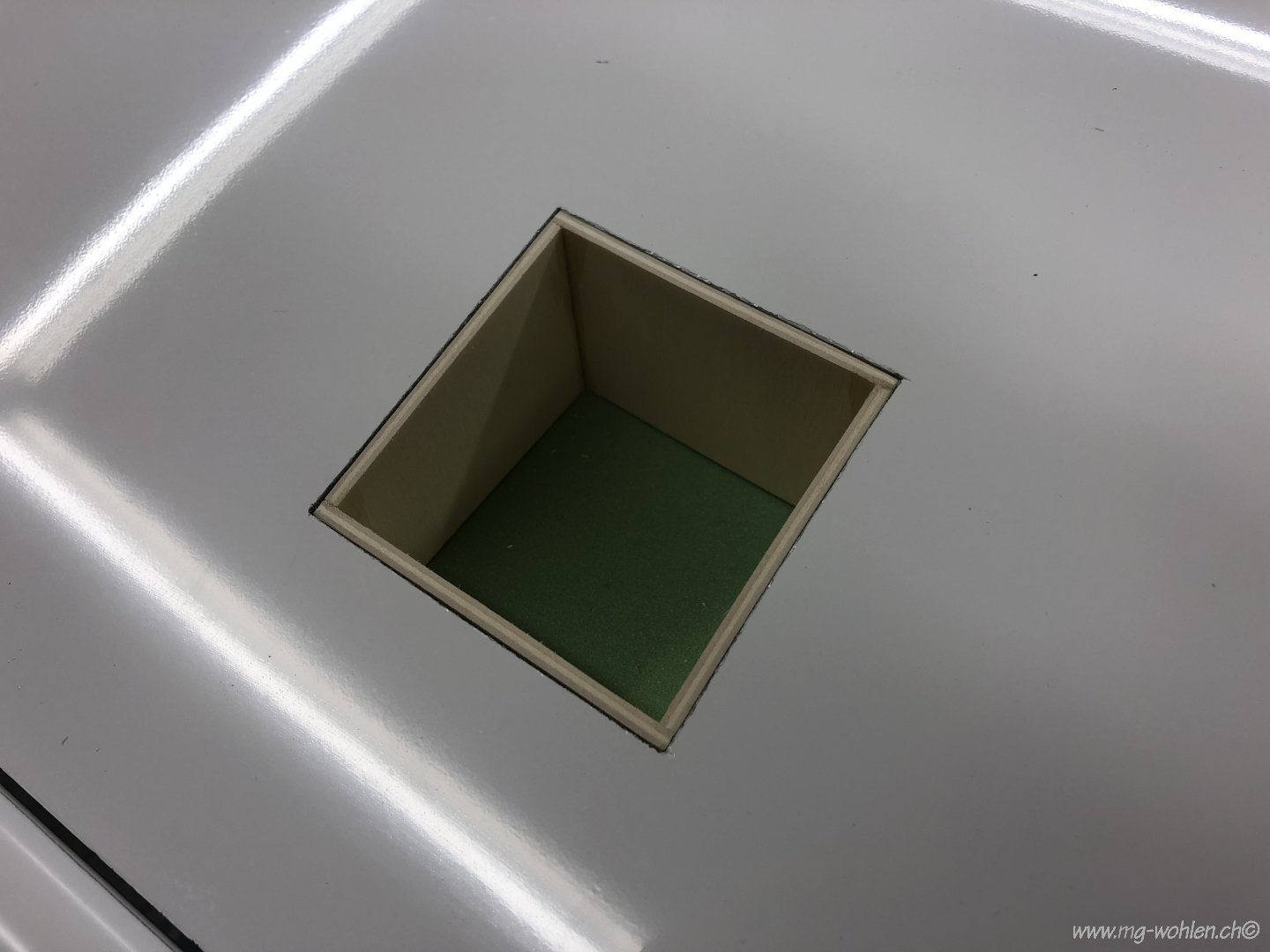

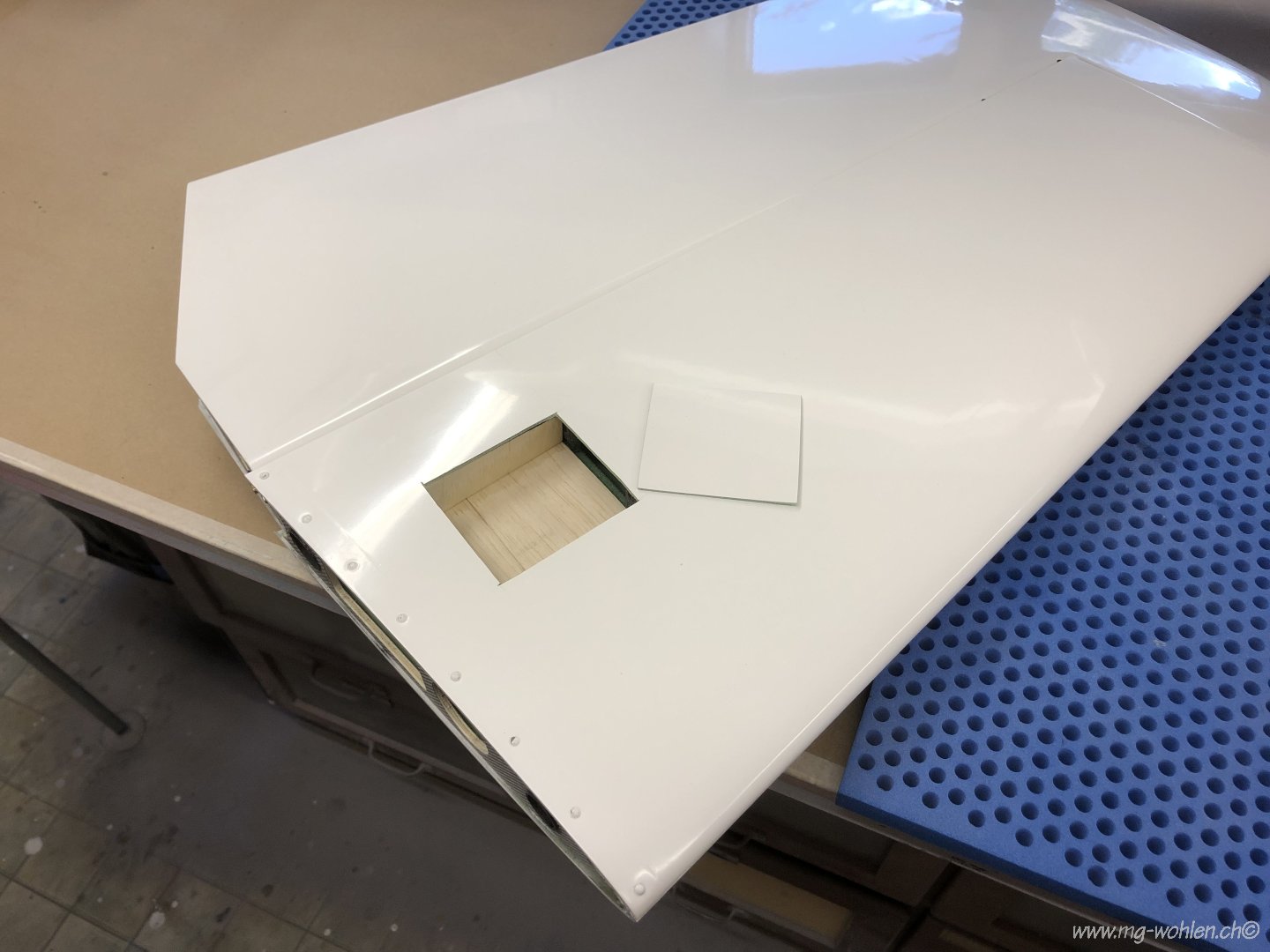

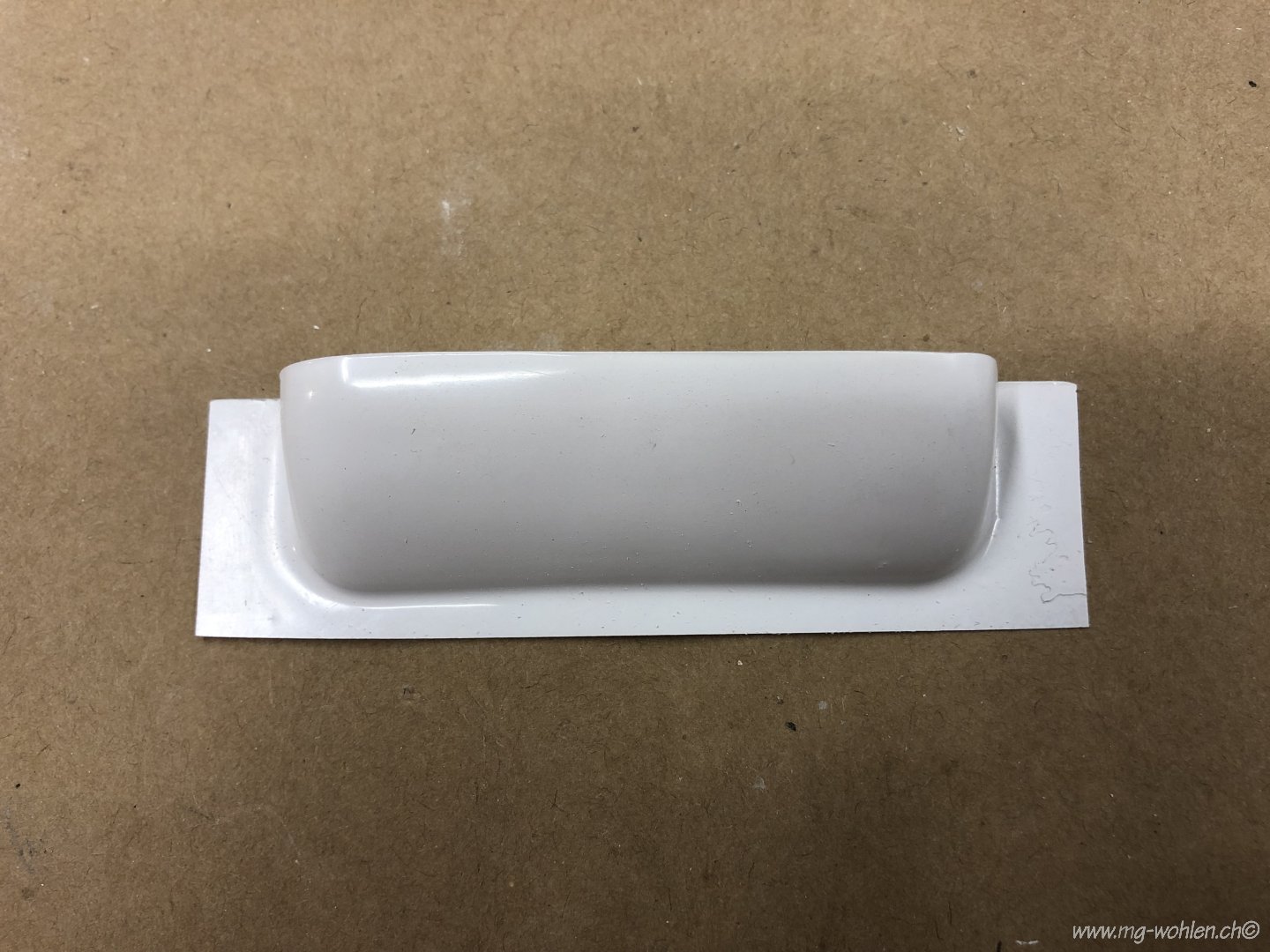

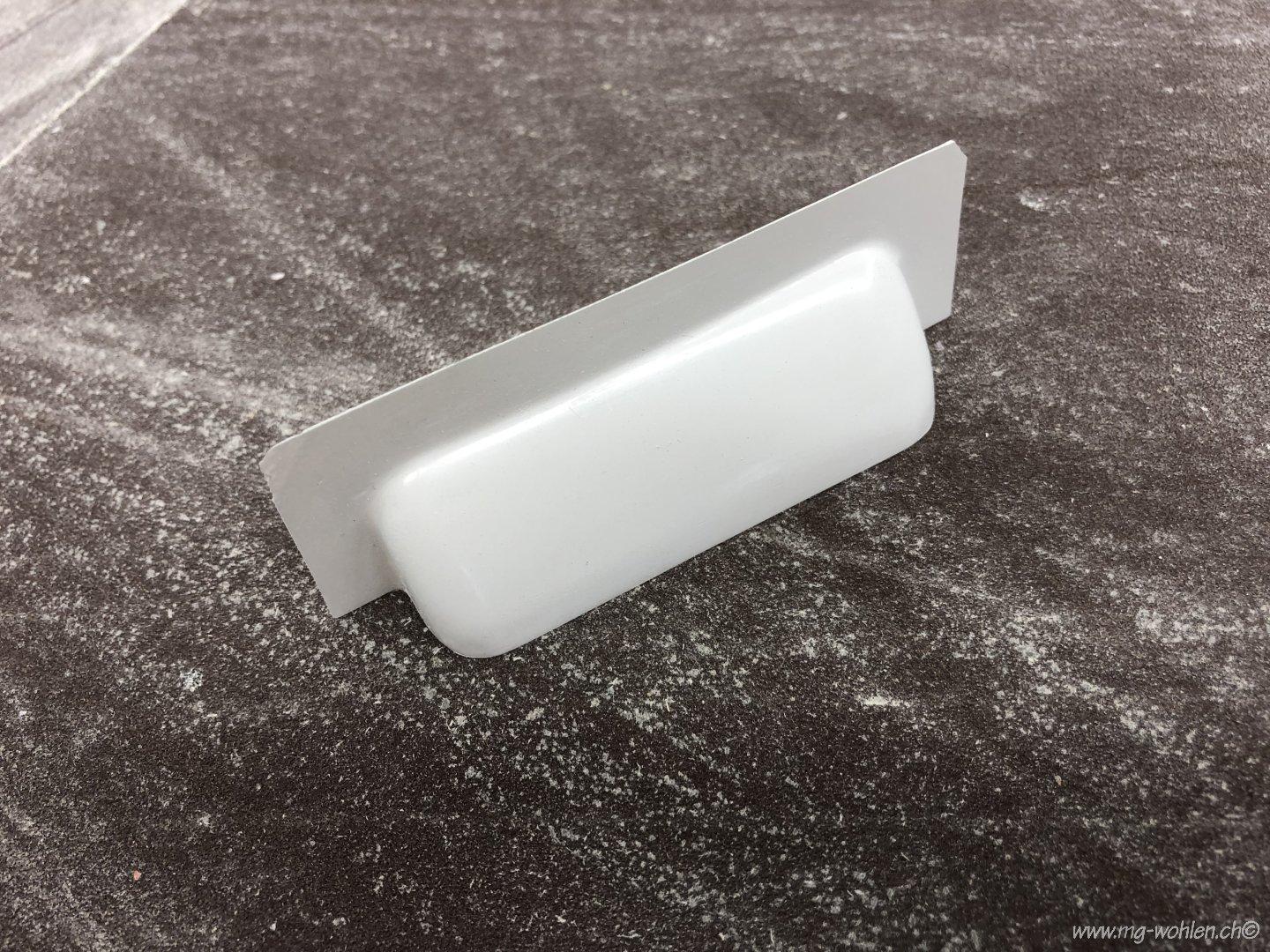

Servodeckel ausgeschnitten und innen verkastet

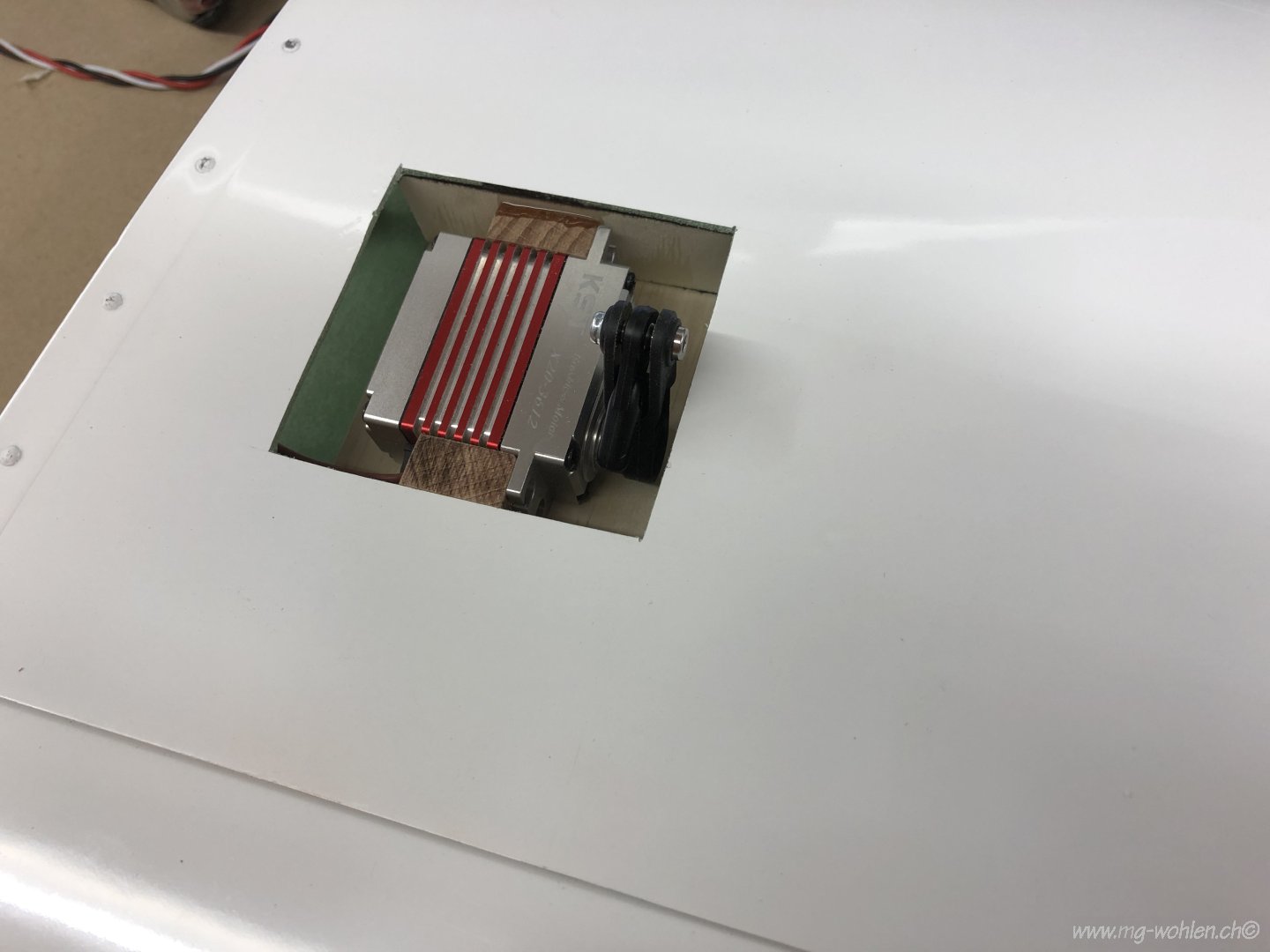

Höhenruderservo eingebaut

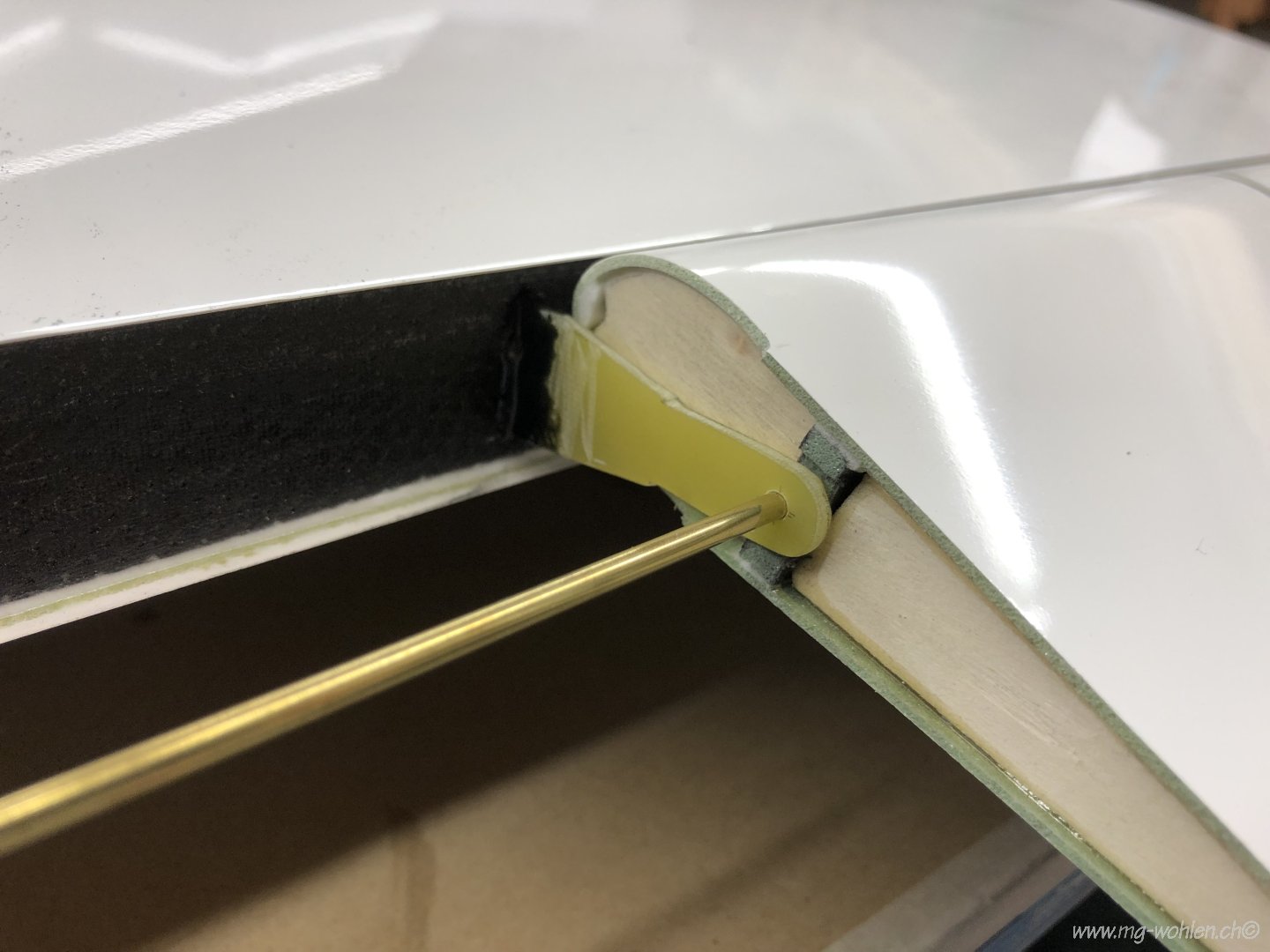

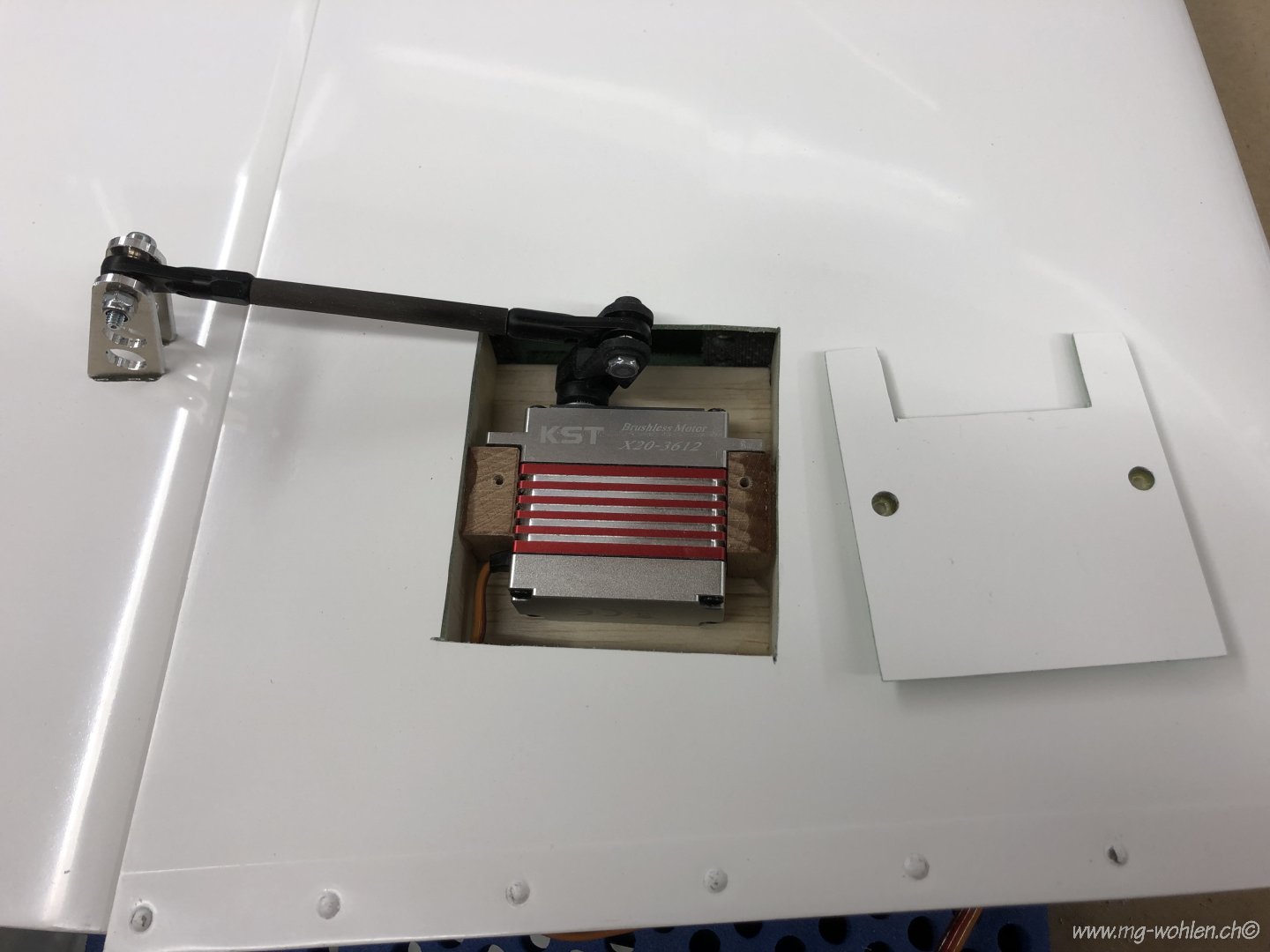

Höhenruder angelenkt

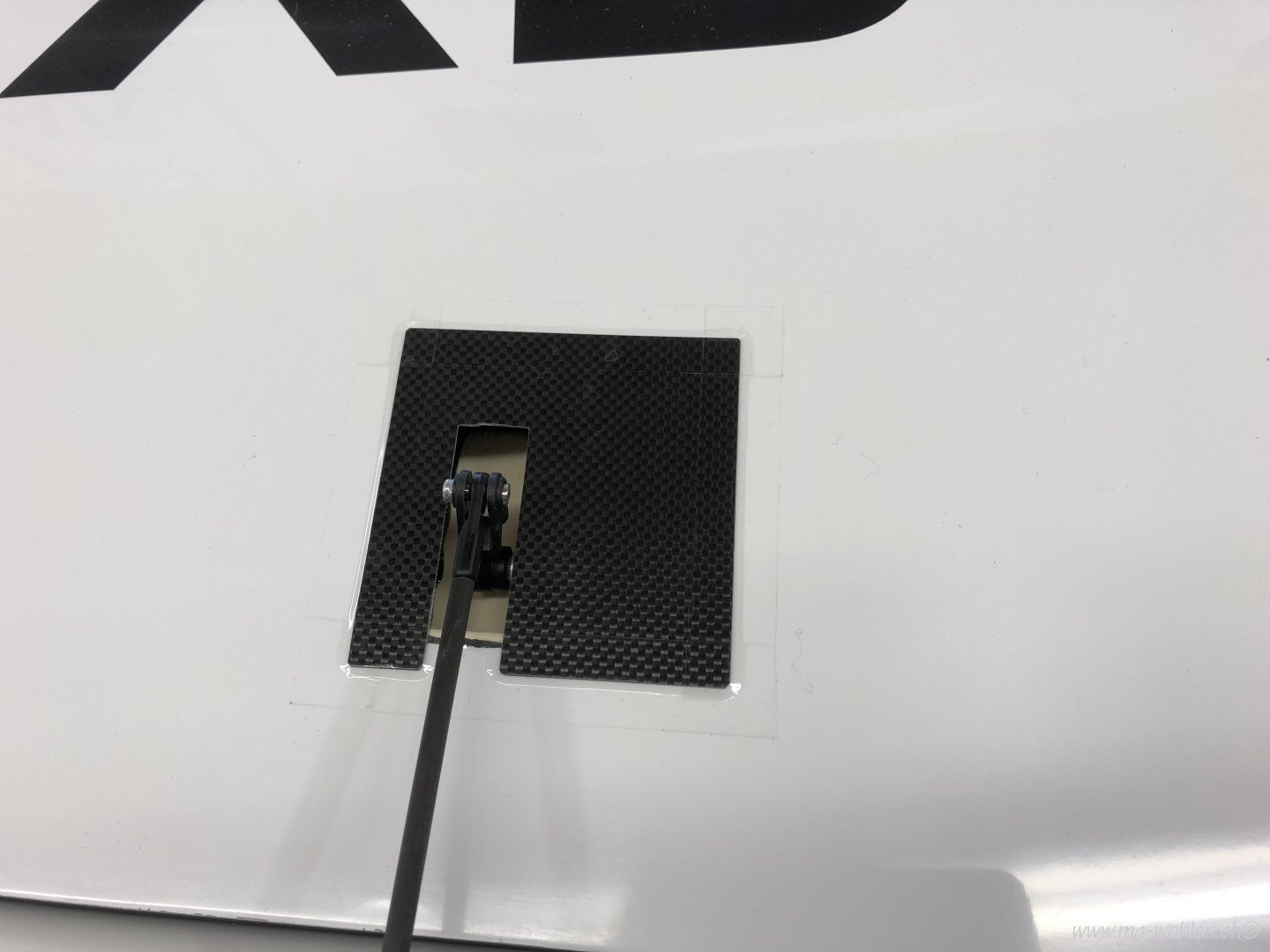

Höhenruder anlenkung fertig

Die Stromversorgung ist schwimmend

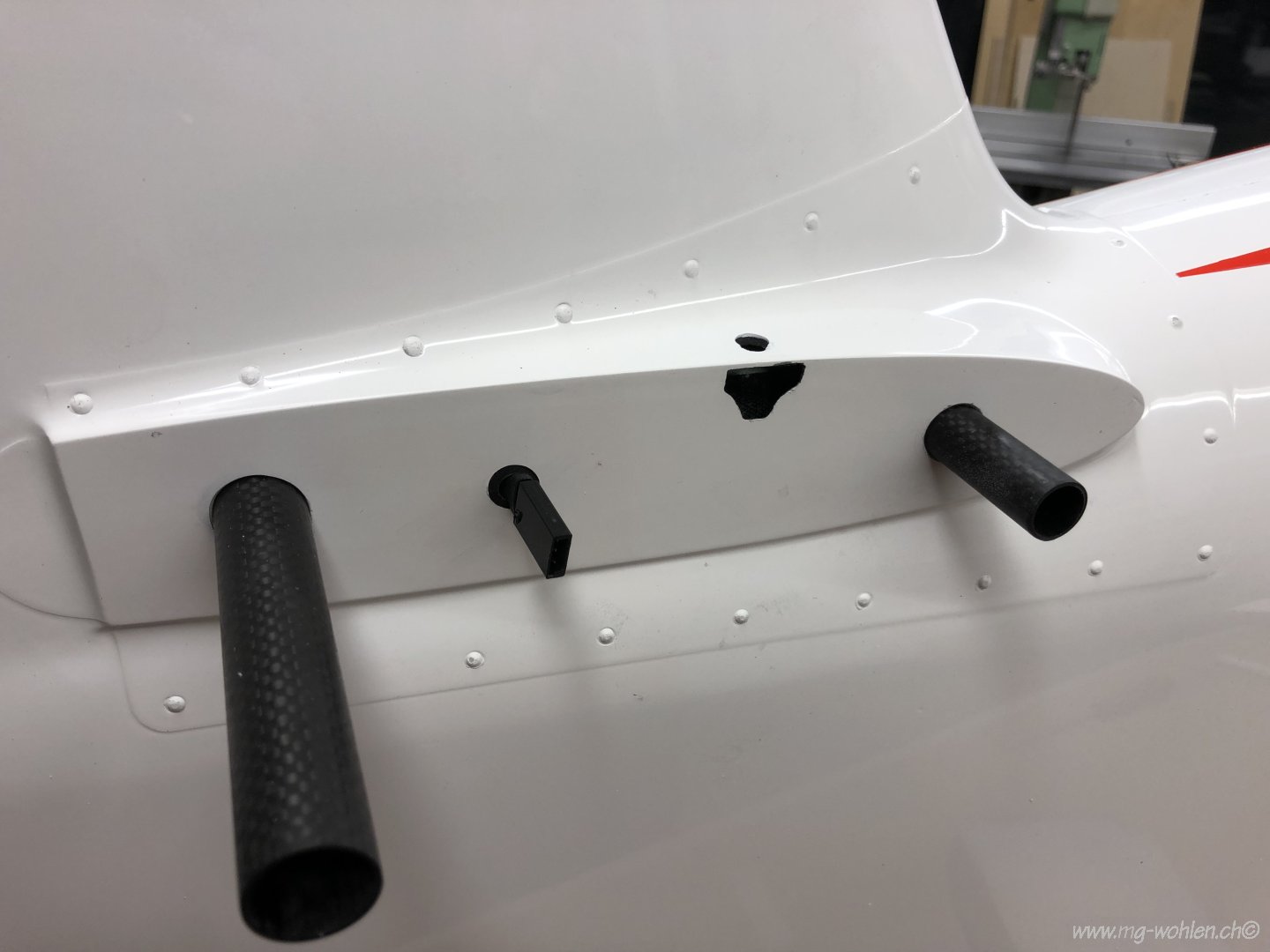

Die Höhenrudersicherung

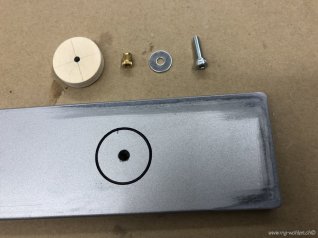

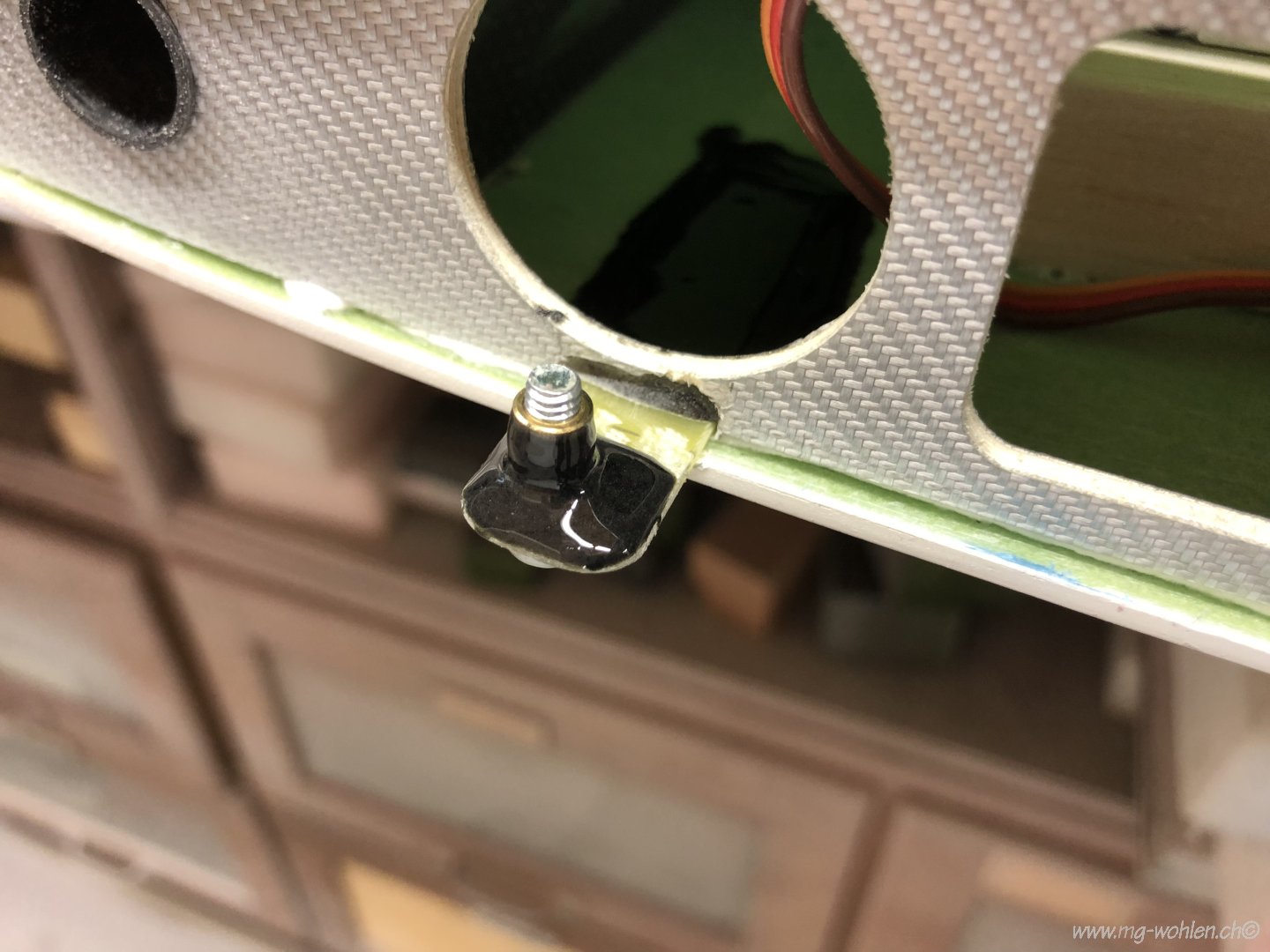

An die Lasche wird eine M4 Gewindehülse geklebt

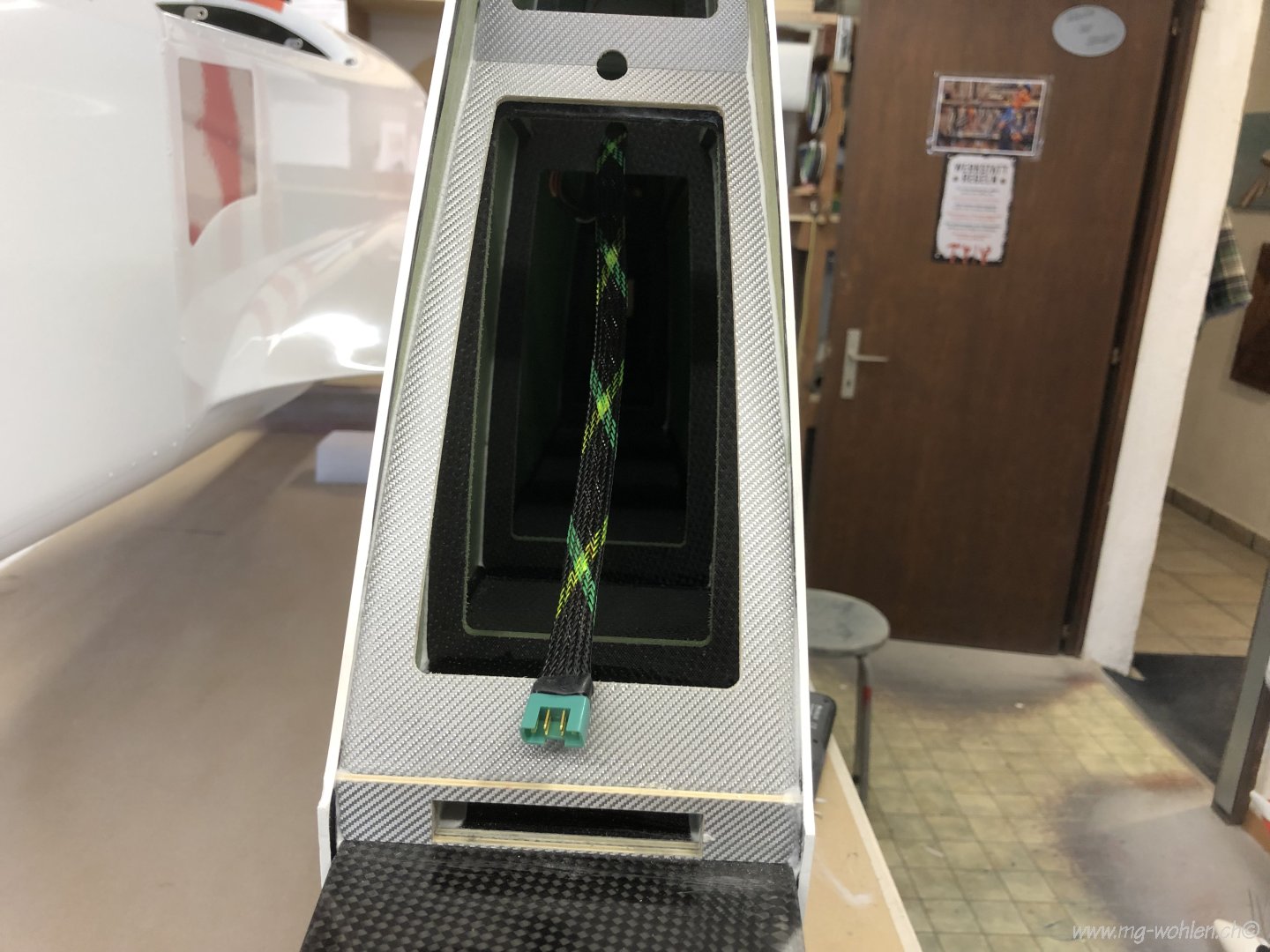

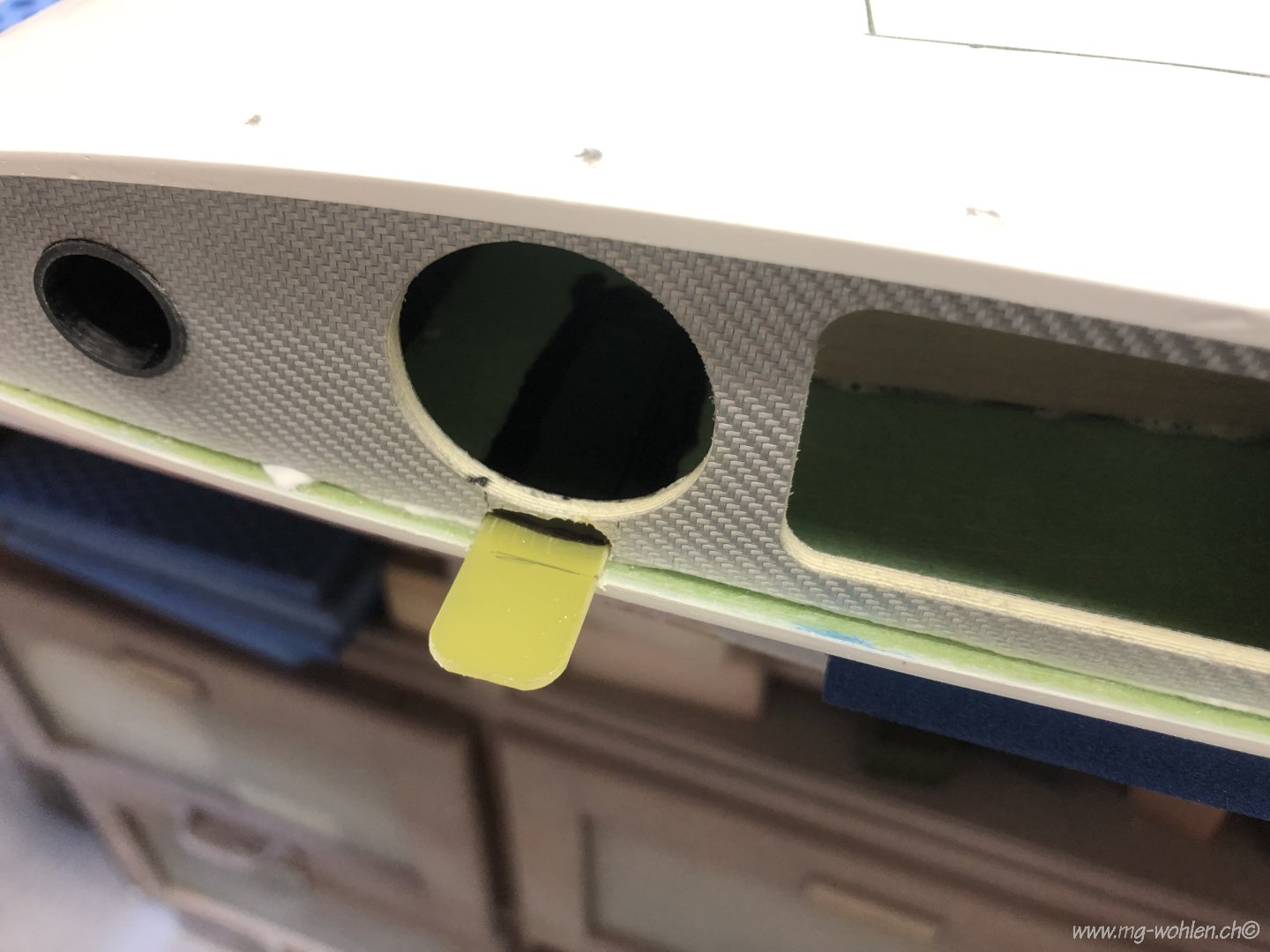

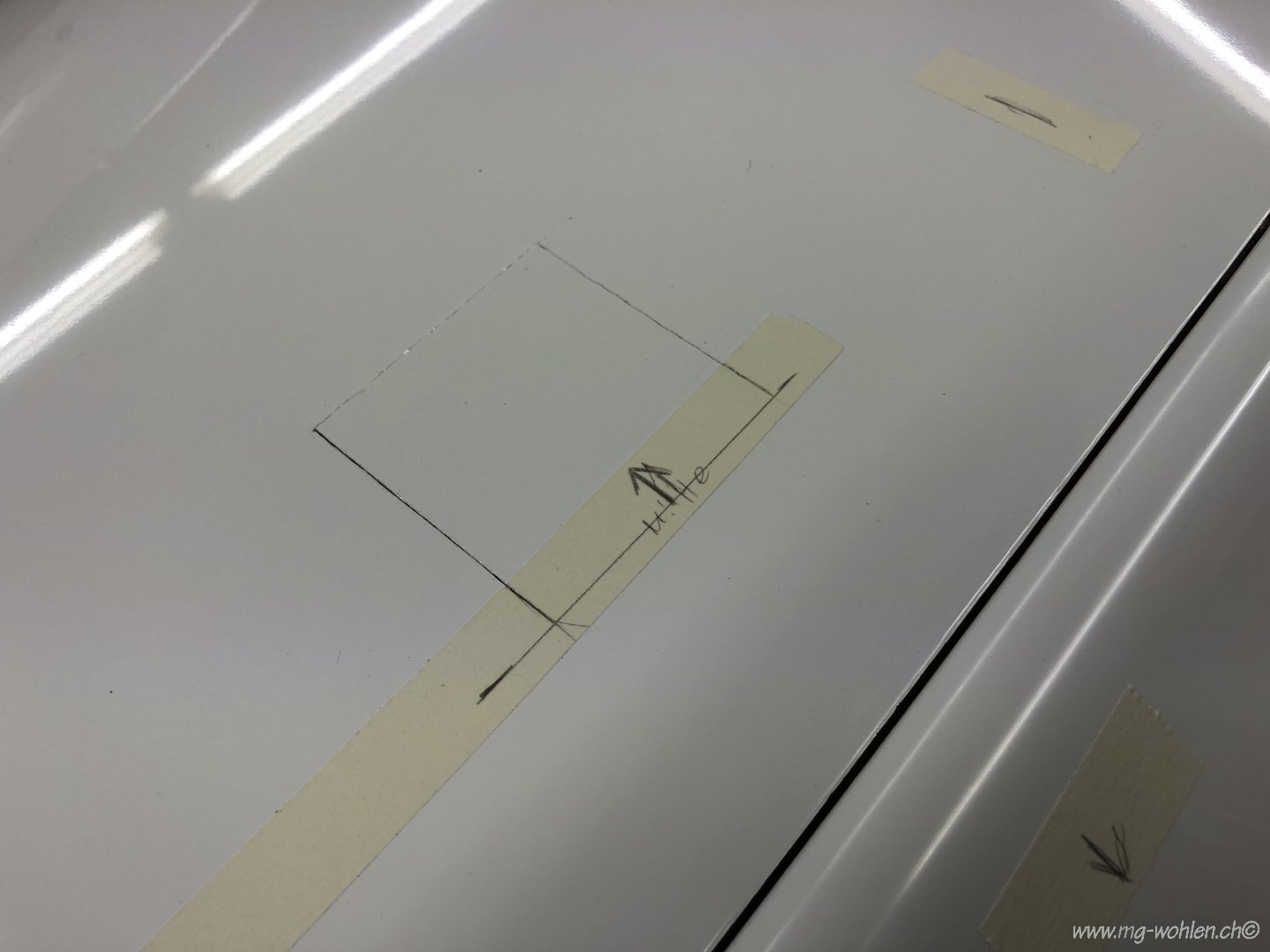

Die Öffnung am Rumpf für die Flügelsicherung

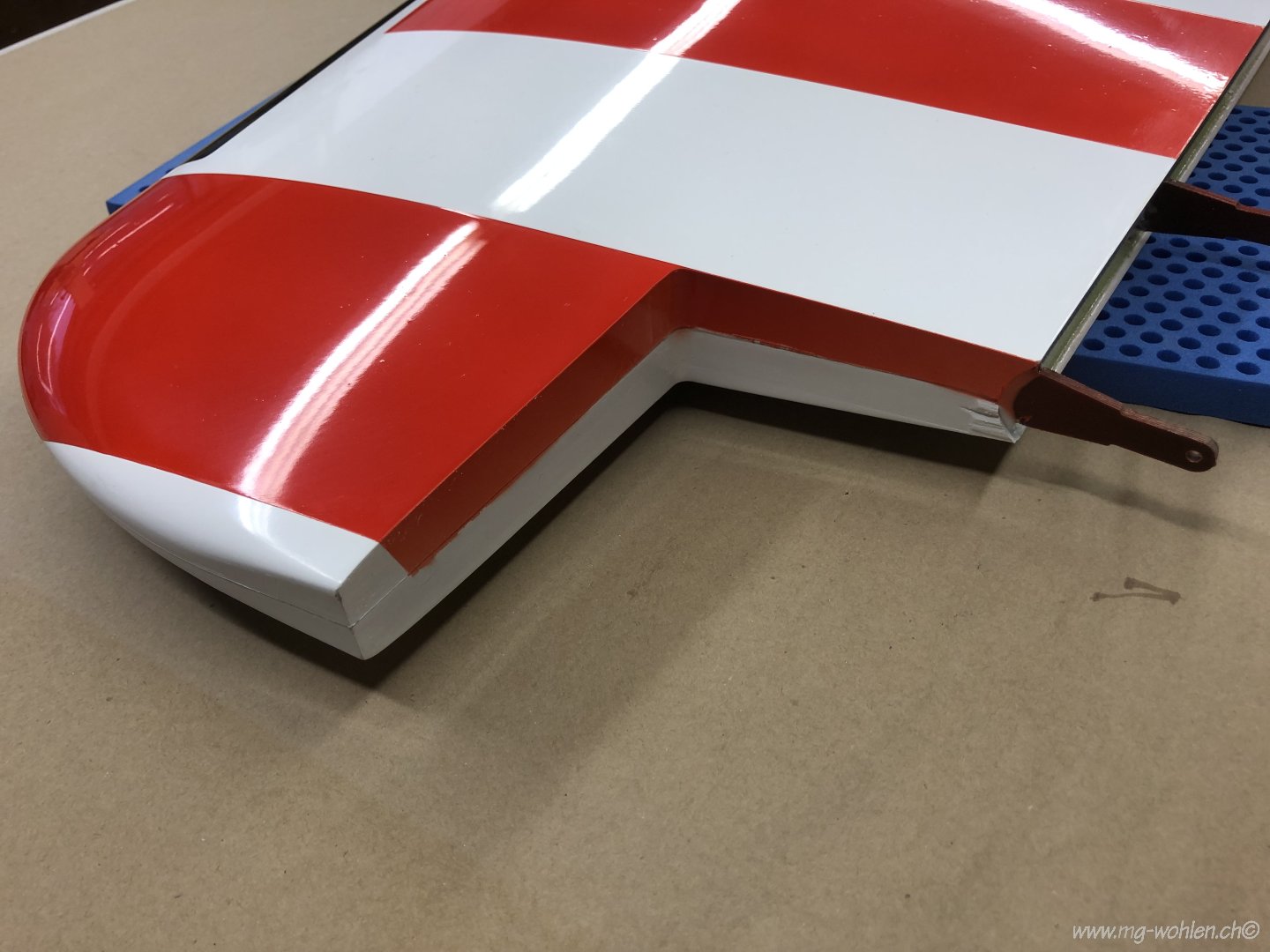

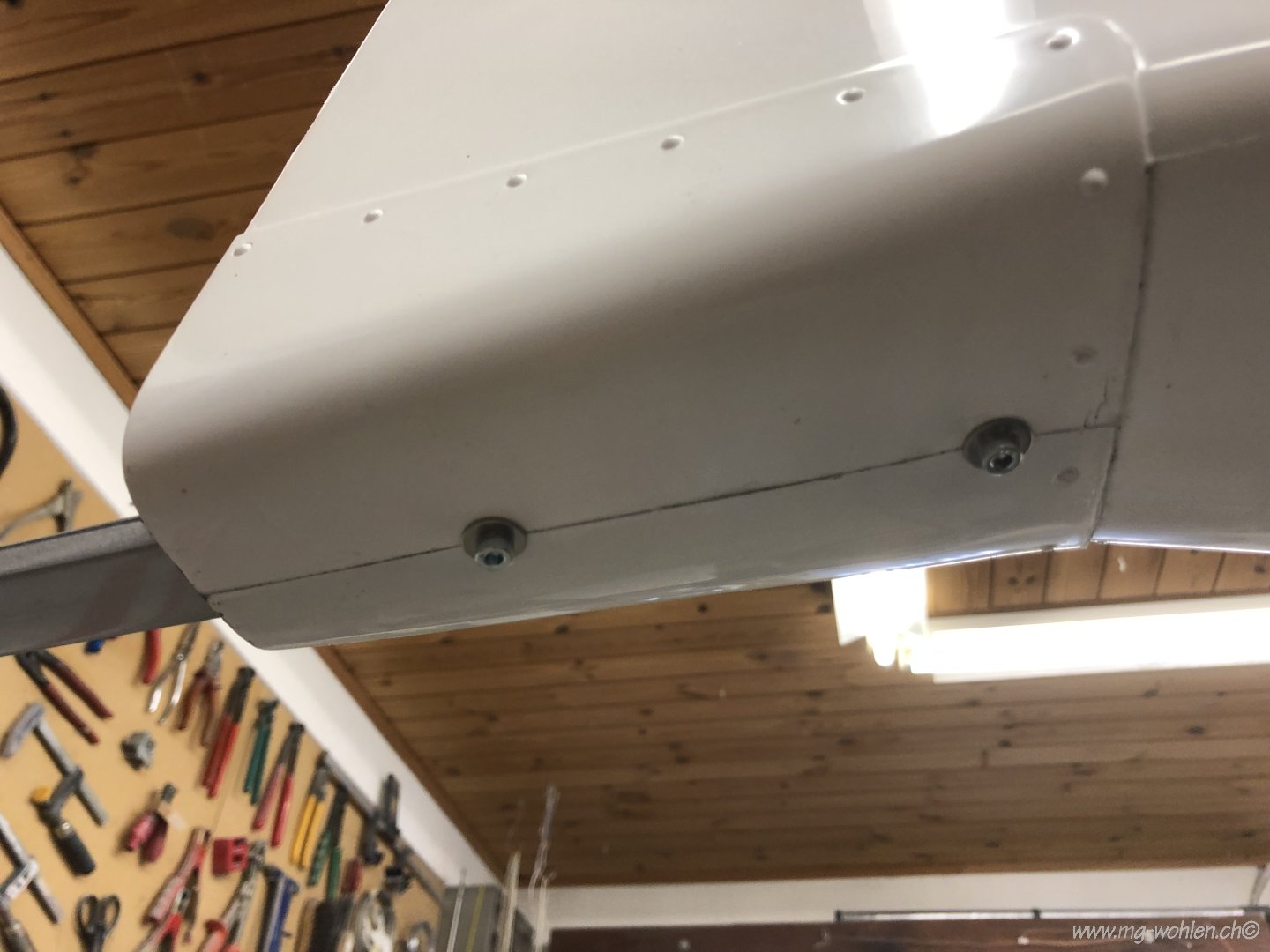

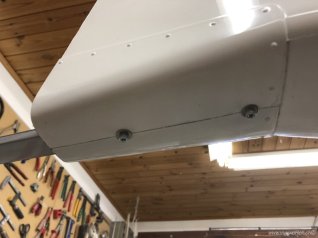

Höhenruder fertig montiert von unten

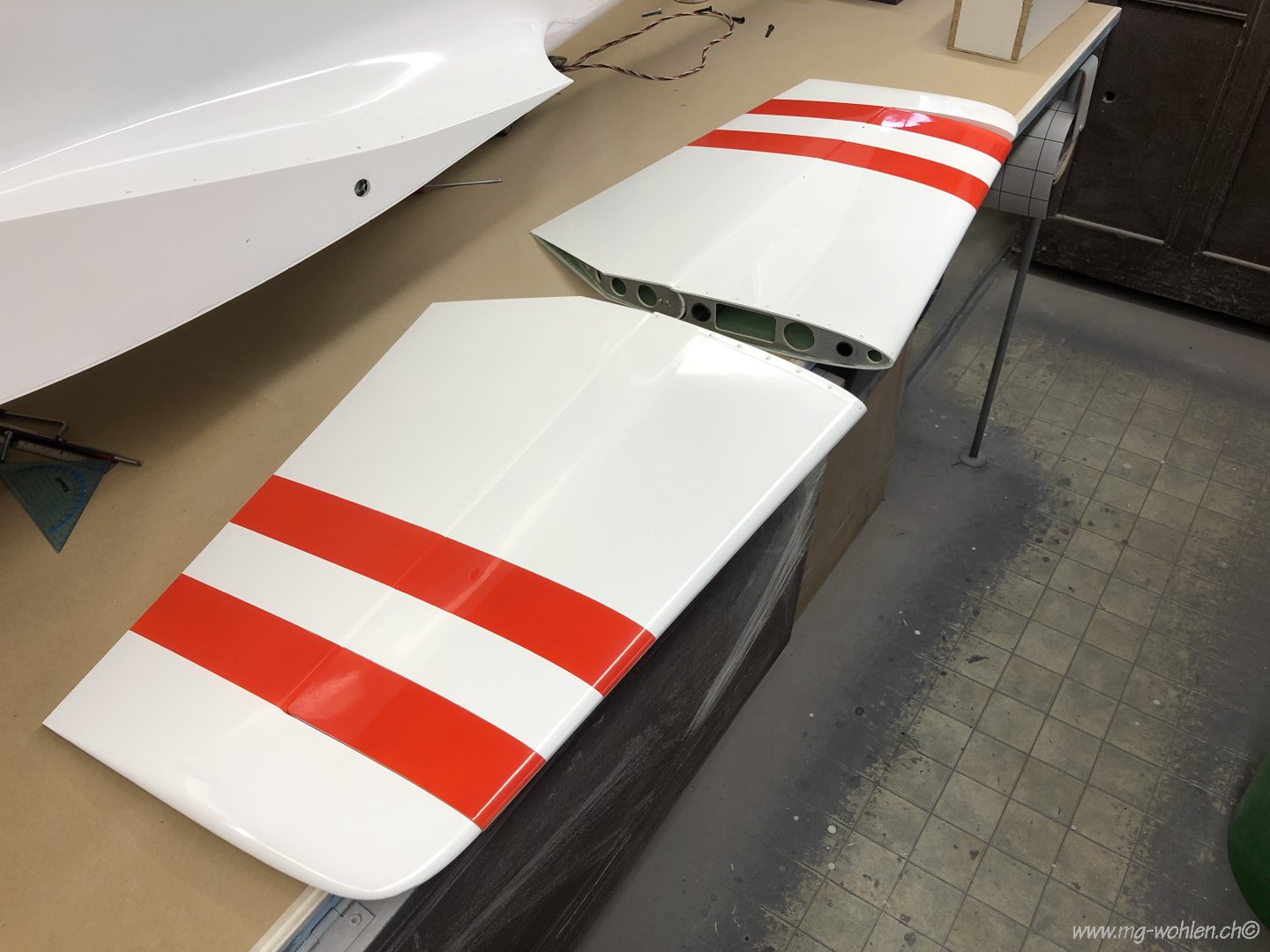

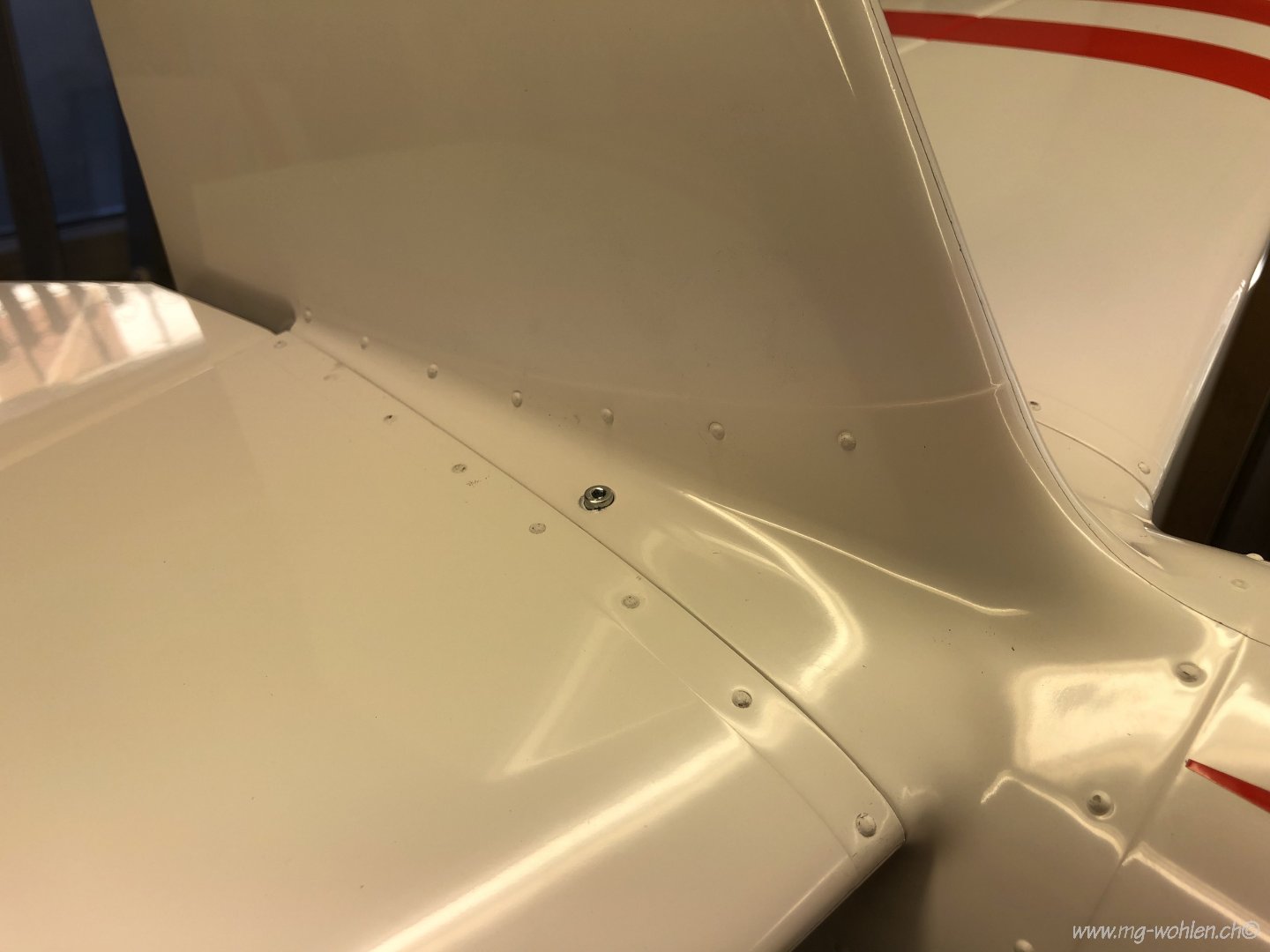

Höhenruder fertig montiert von oben

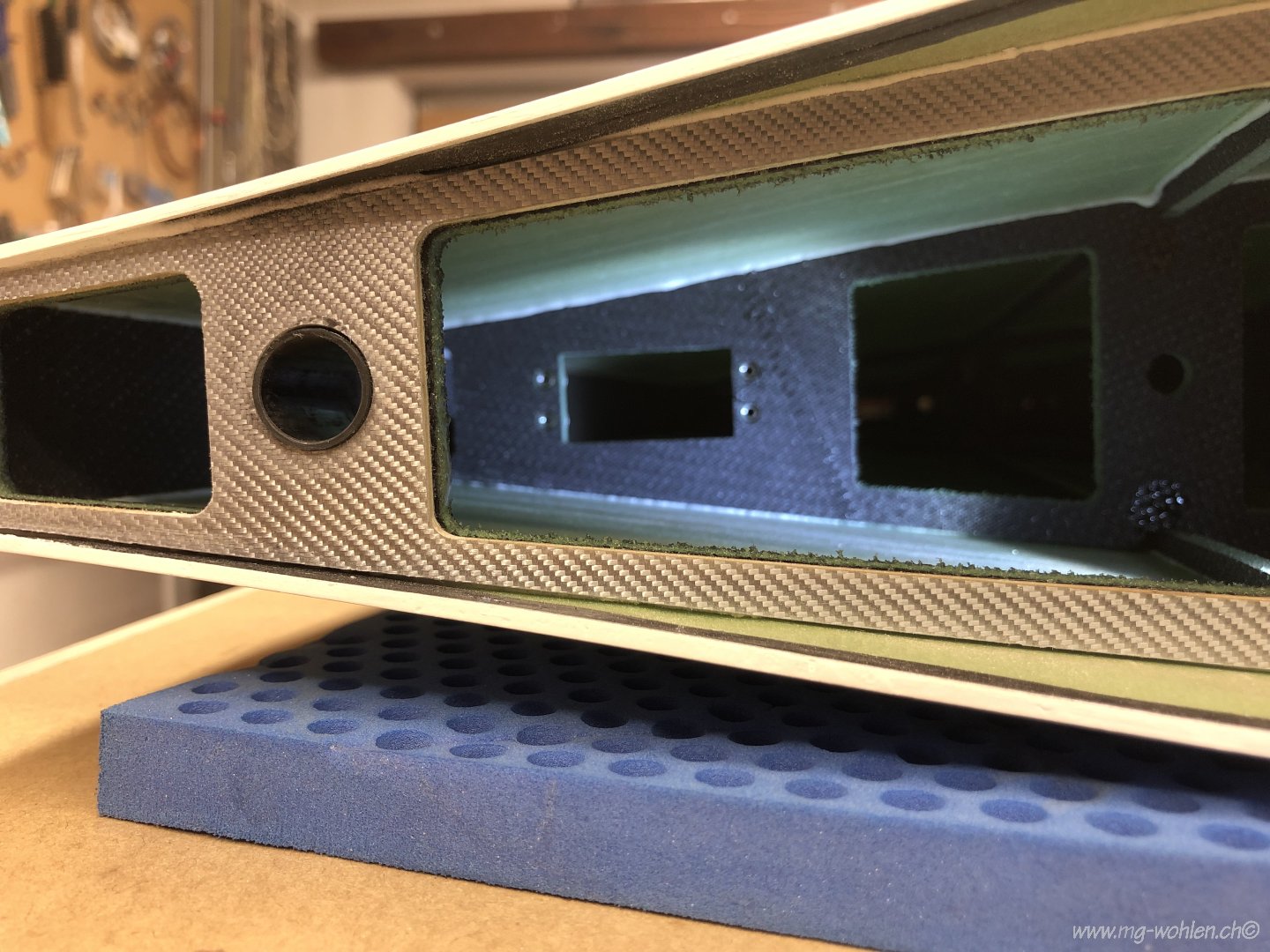

Dieser Holm ist an der Wurzel 12cm hoch

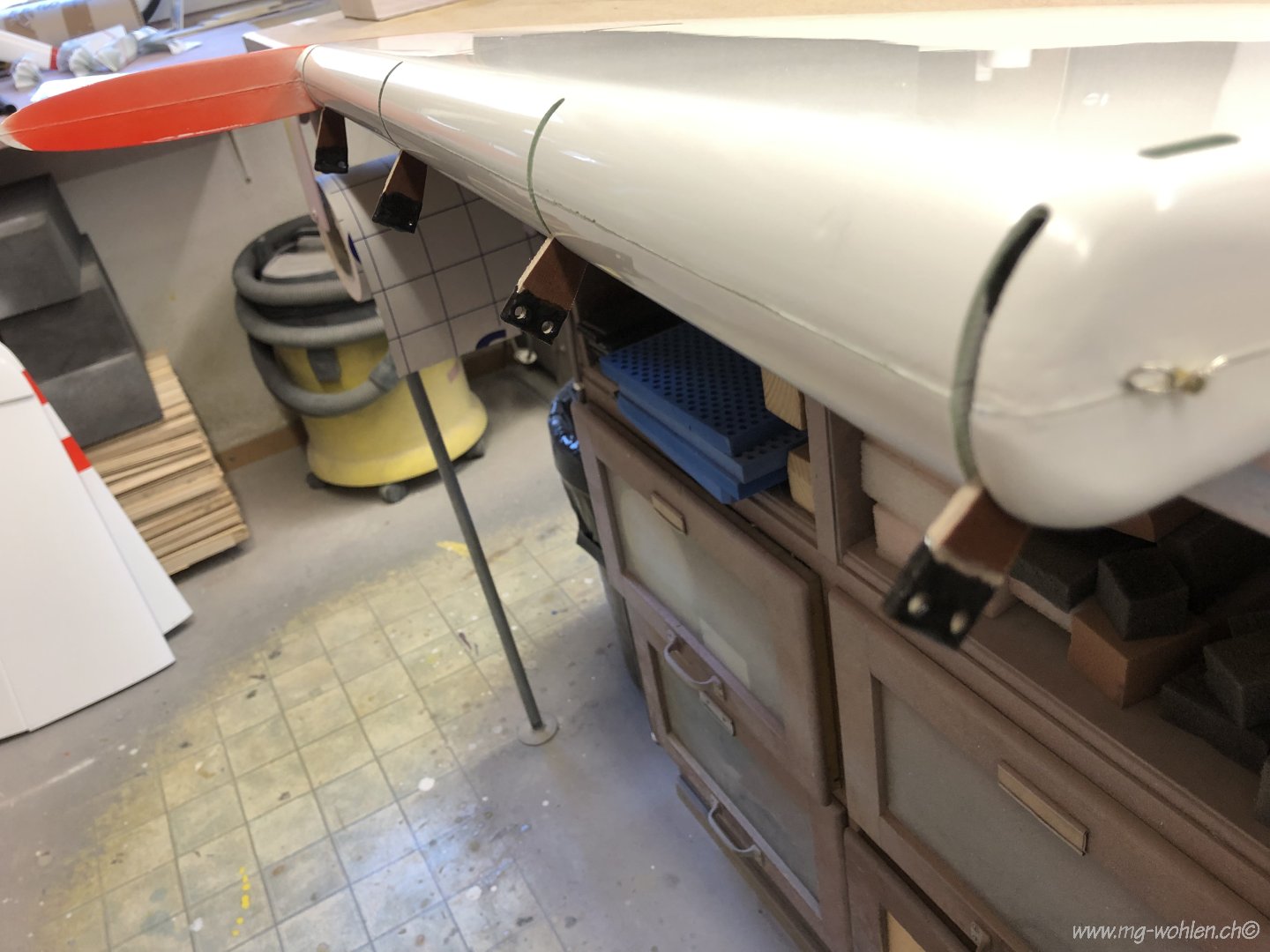

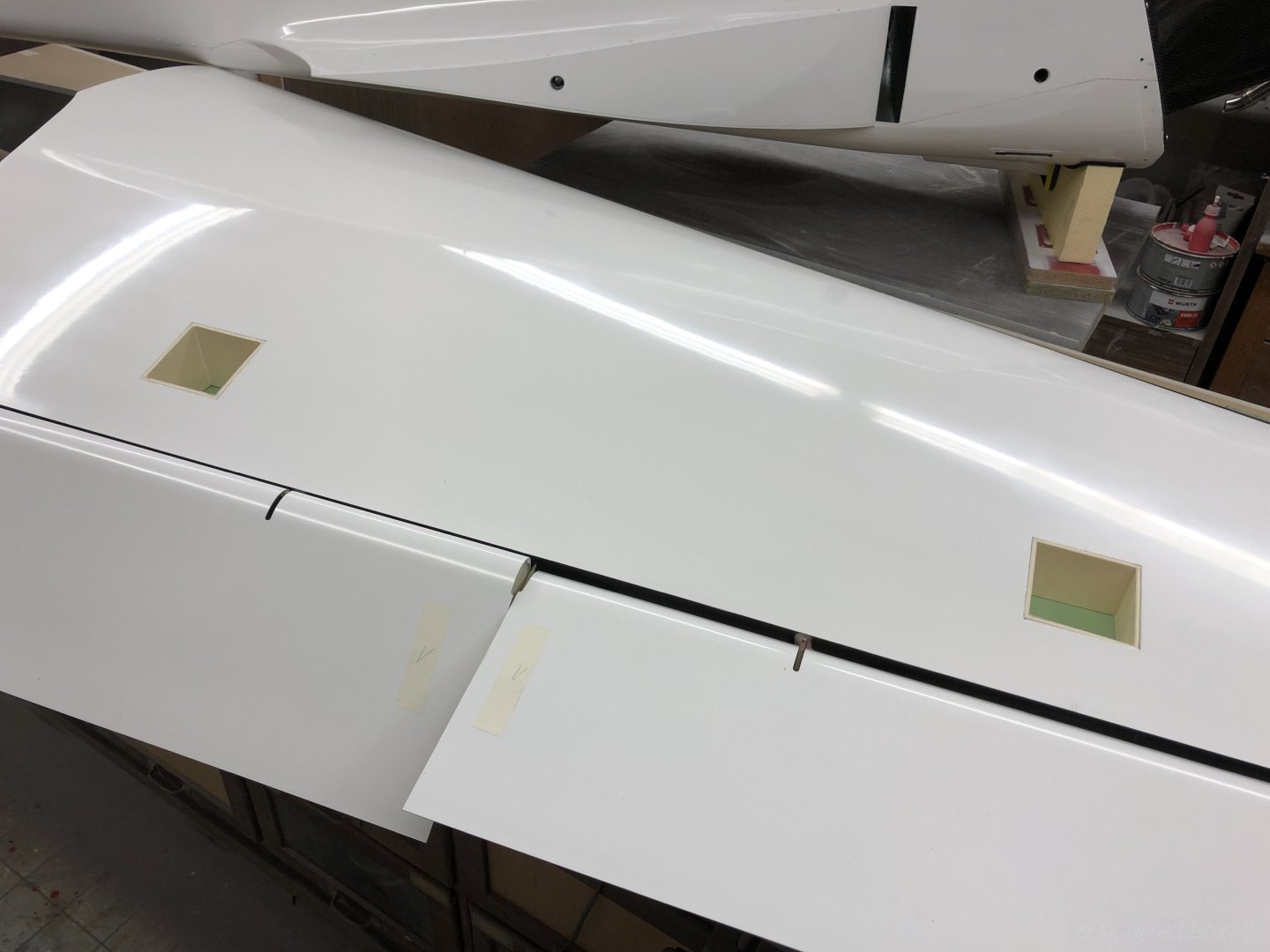

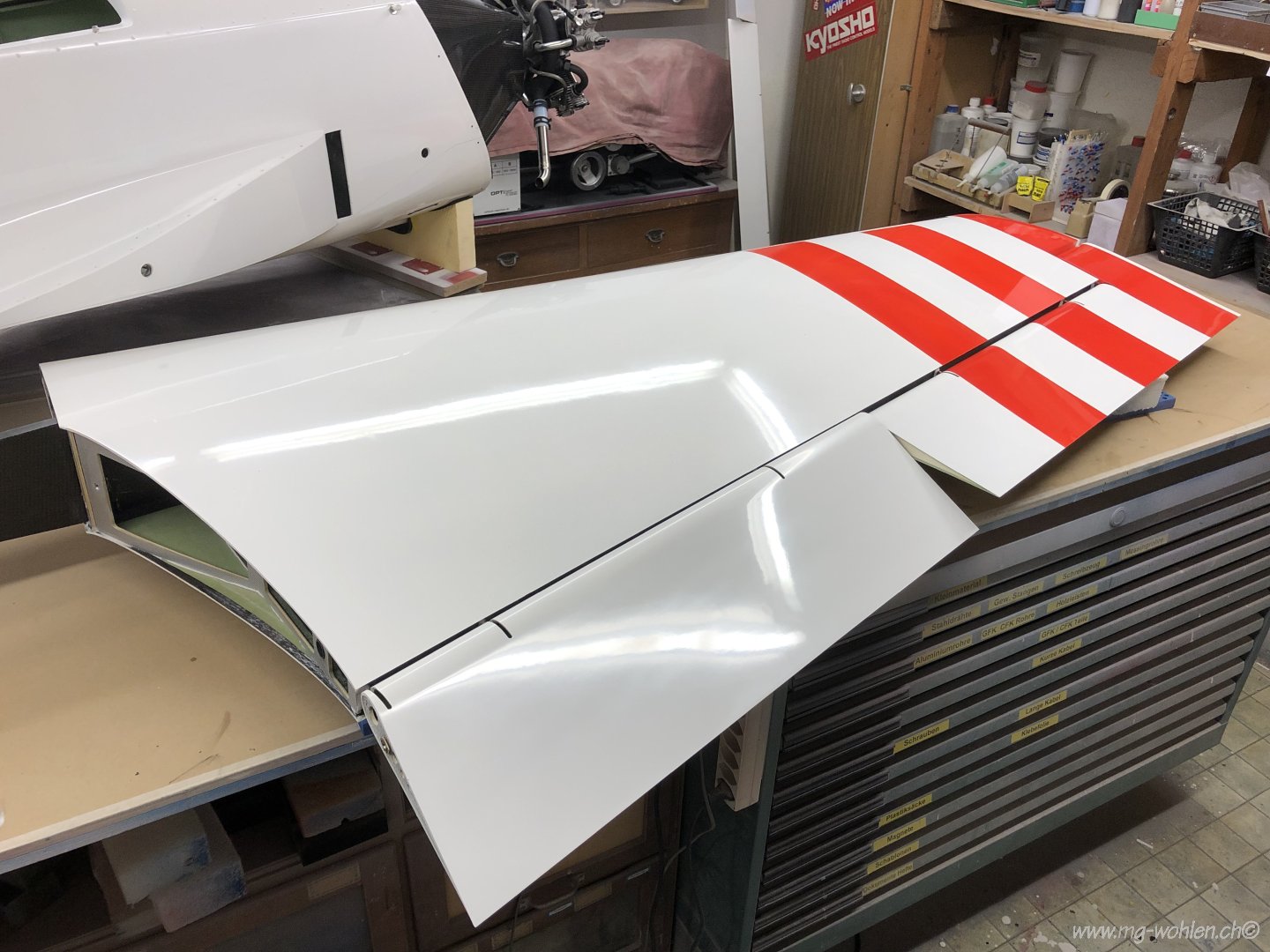

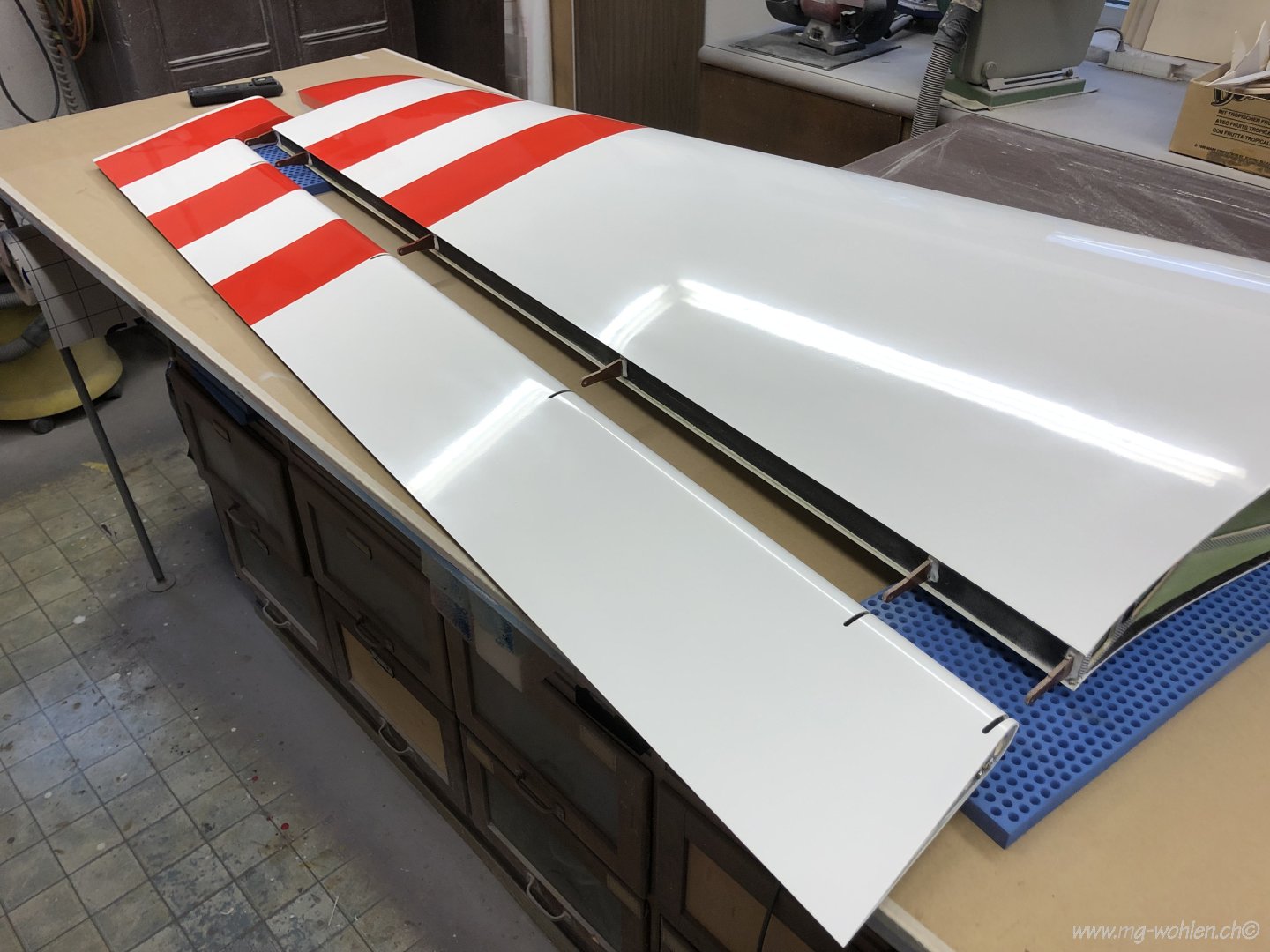

Das grosse 150 cm lange Querruder wird in der Mitte getrennt

In der Mitte musste eine zusätzliche Abstützung gemacht werden

Der Scharnierstab geht durch beide Ruder

Die Rudertrennung mit eingesetztem Zusatzscharnier

Bei mir gibt es zwei Servokasten

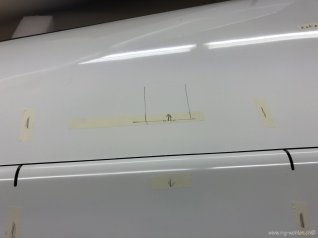

Ausmessen der Ruderschächte

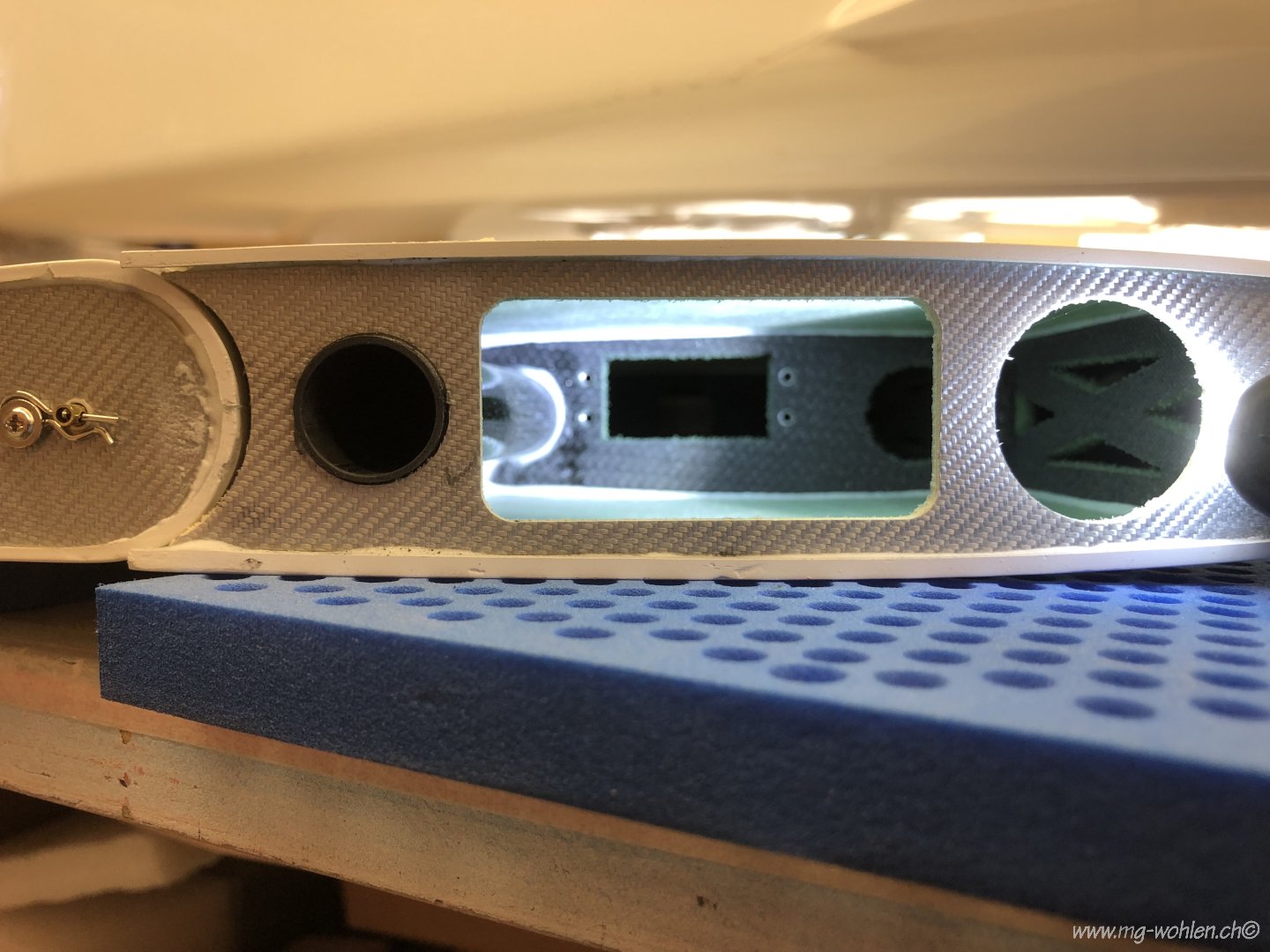

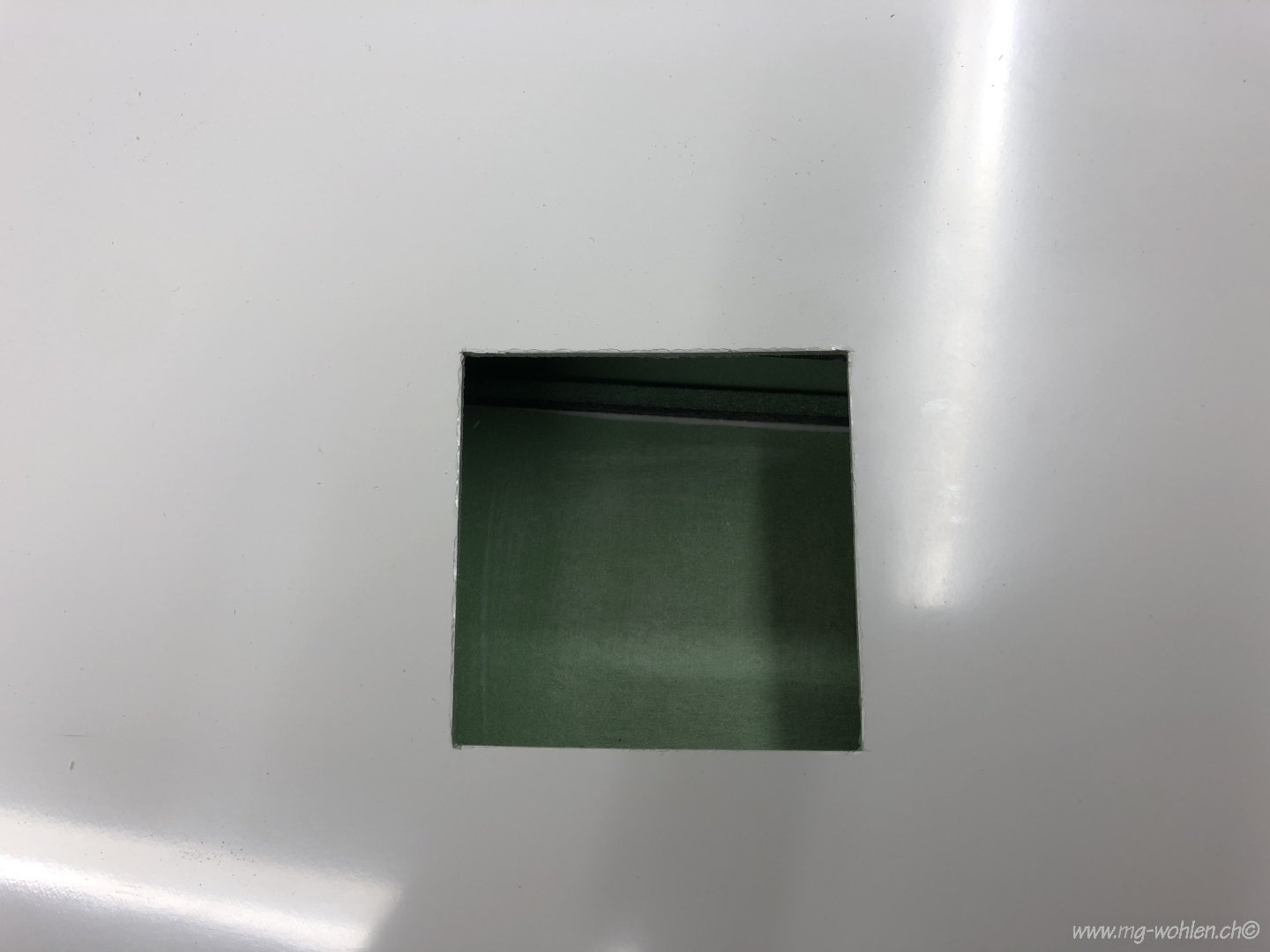

Der Ausschnitt für den Servokasten ist gemacht

Das sollte reichen für vier Stk Servokasten

Servokasten einsetzen und unten Bündig absägen

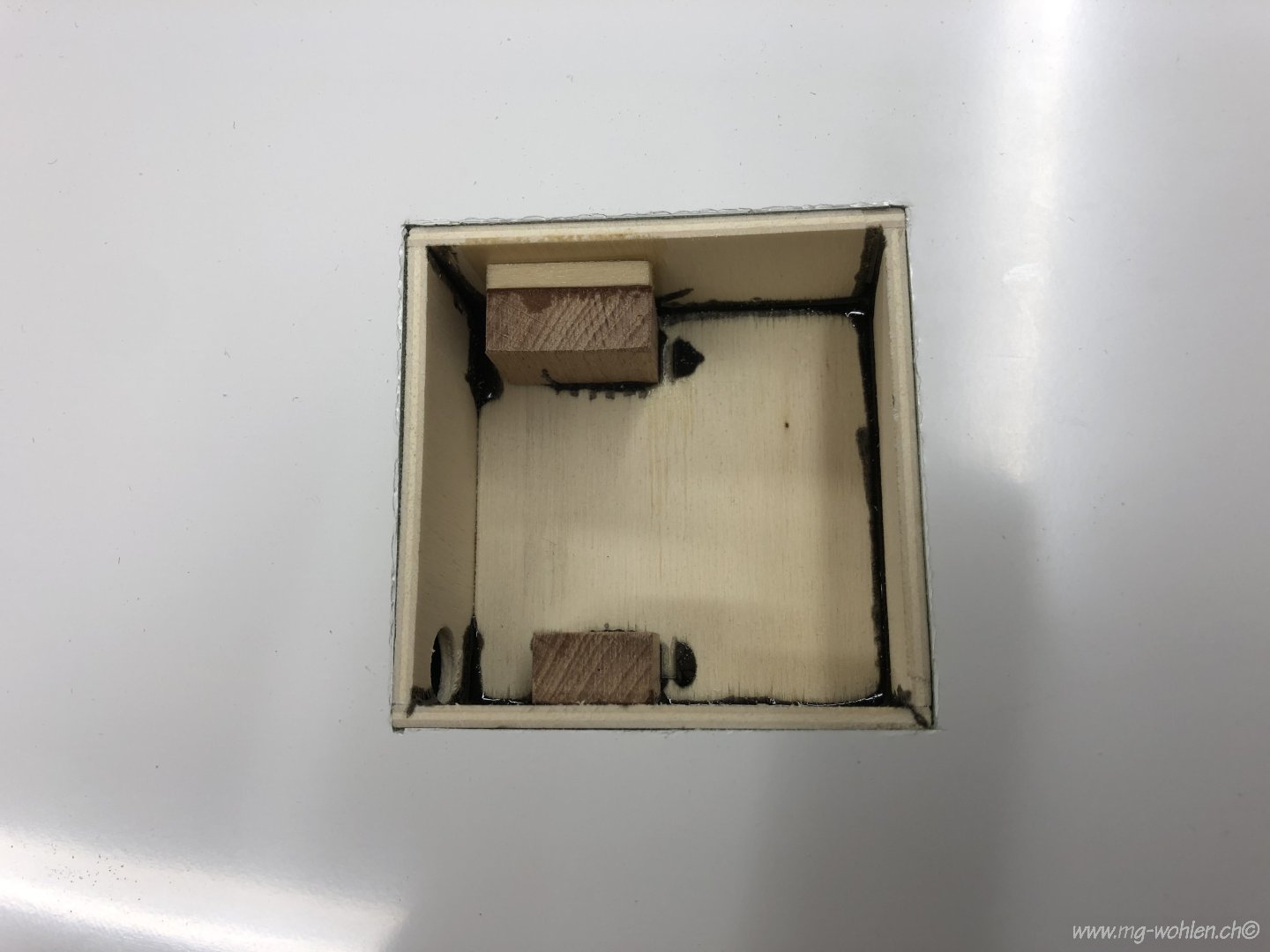

Die ersten zwei Servokästen sind eingepasst

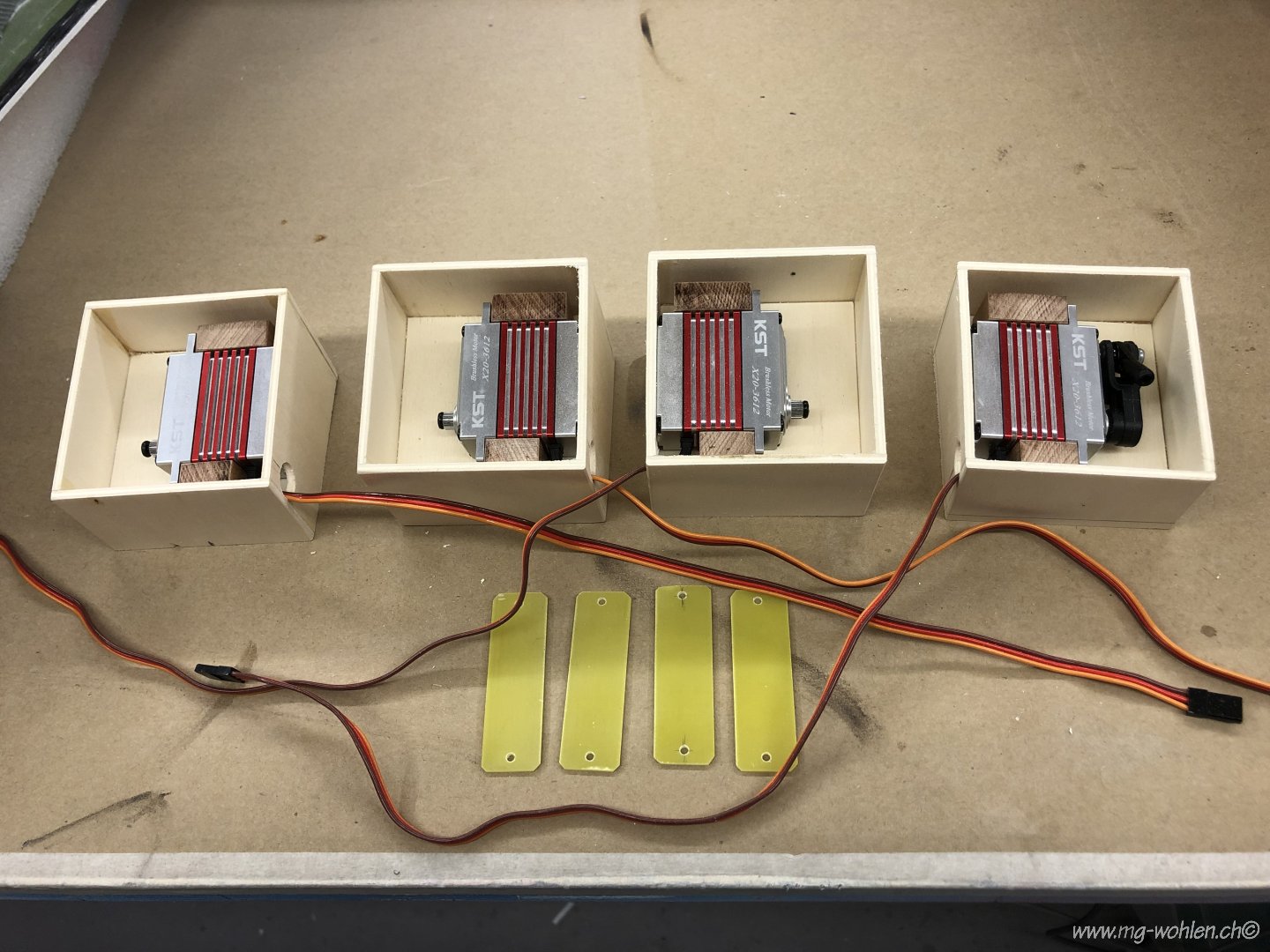

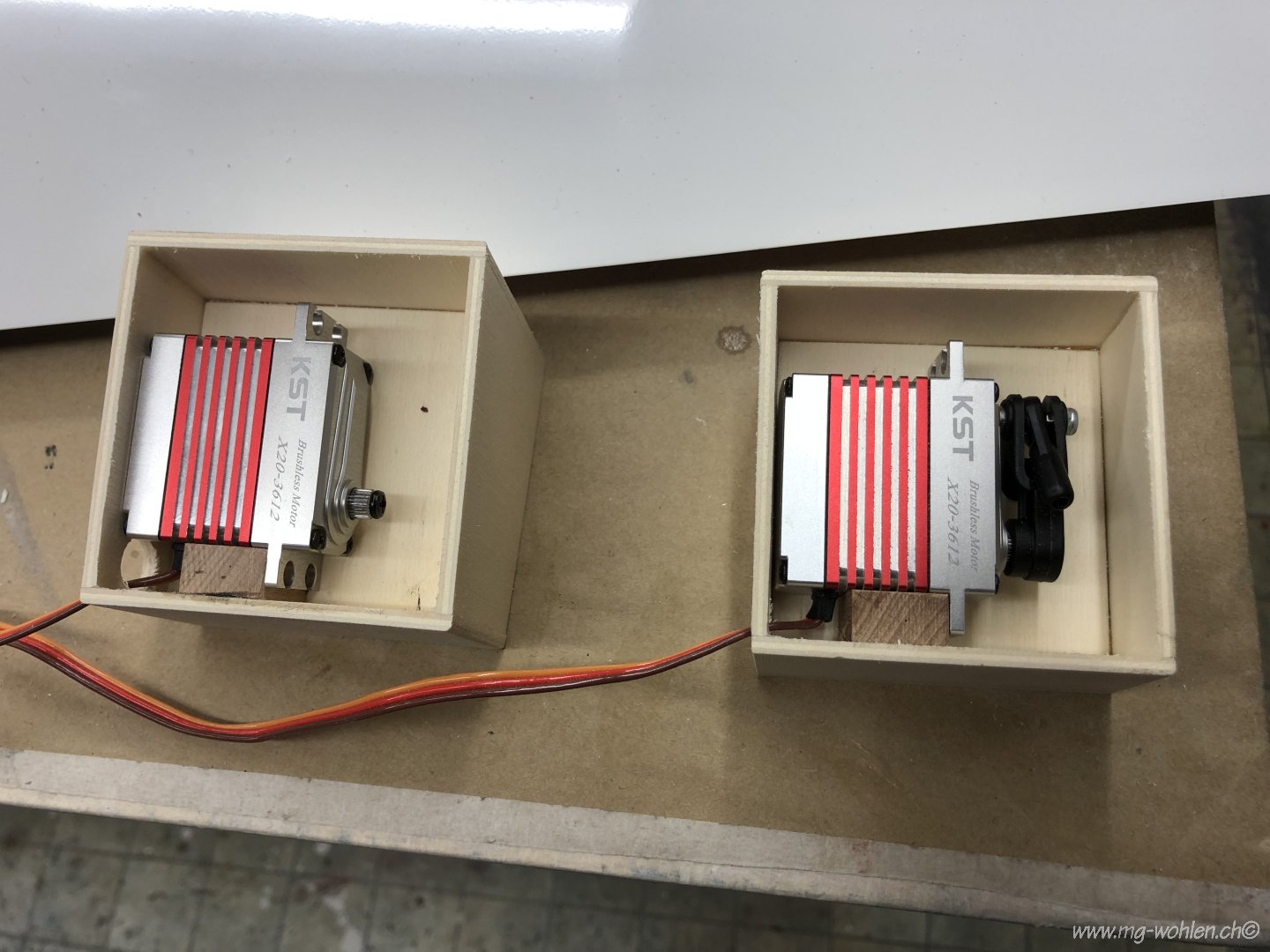

Vor dem Einkleben habe ich die Servos eingepasst

Alle Servos sind eingepasst

Die Servokästen müssen an beiden Beplankungen gut verklebt werden

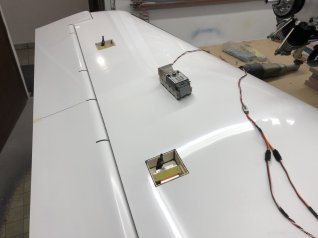

Die Servos sind angeschlossen und grob voreingestellt

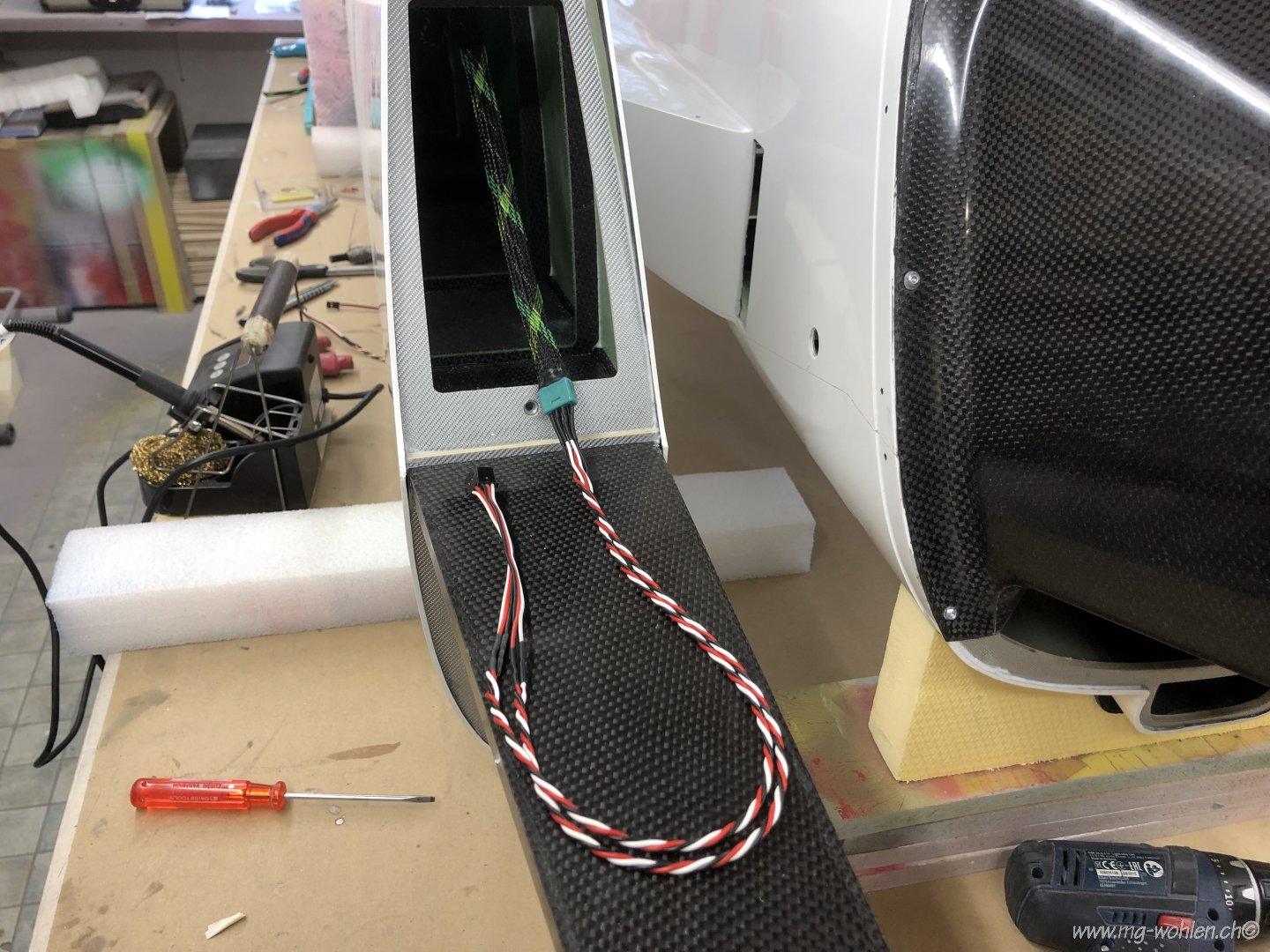

Die Flügelseitige Verkabelung

Hier wird die Rumpfseitige Verkabelung vorbereitet

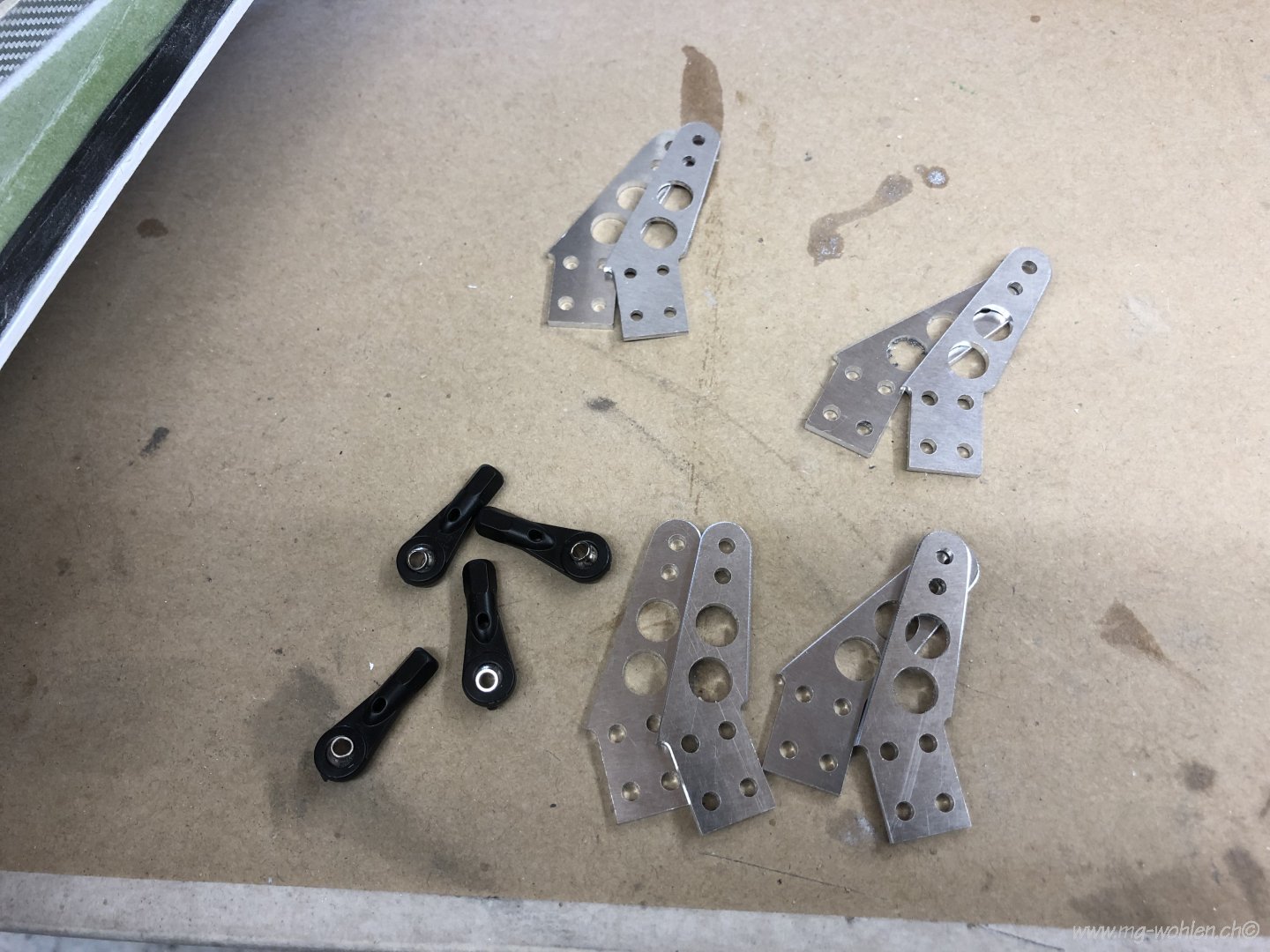

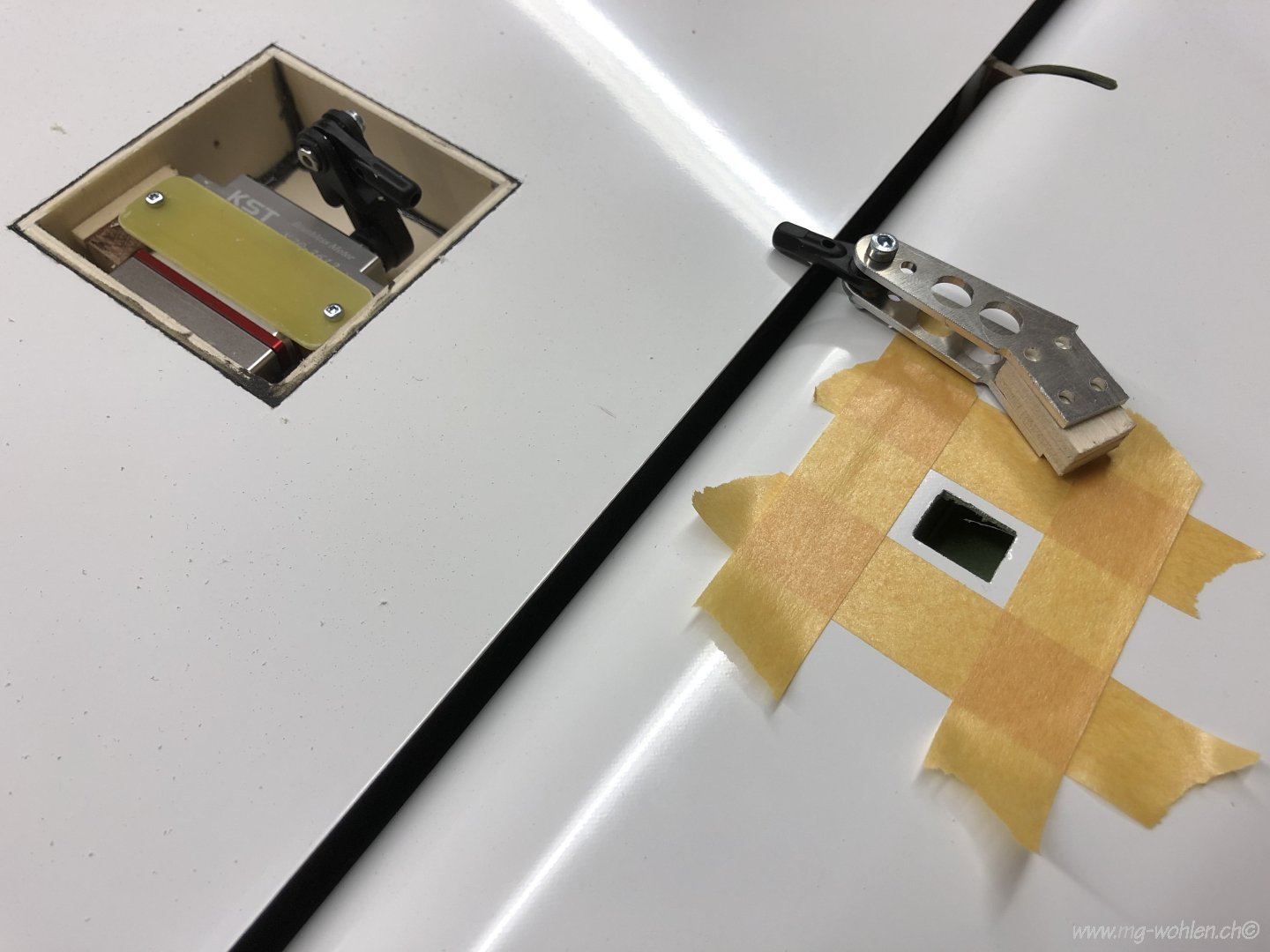

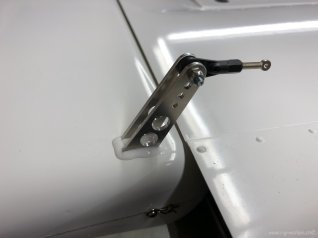

Die Ruderhebel für die Querruder

Der winklige Gestängeverlauf ist angezeichnet

Die Öffnung für die doppelten Ruderhebel

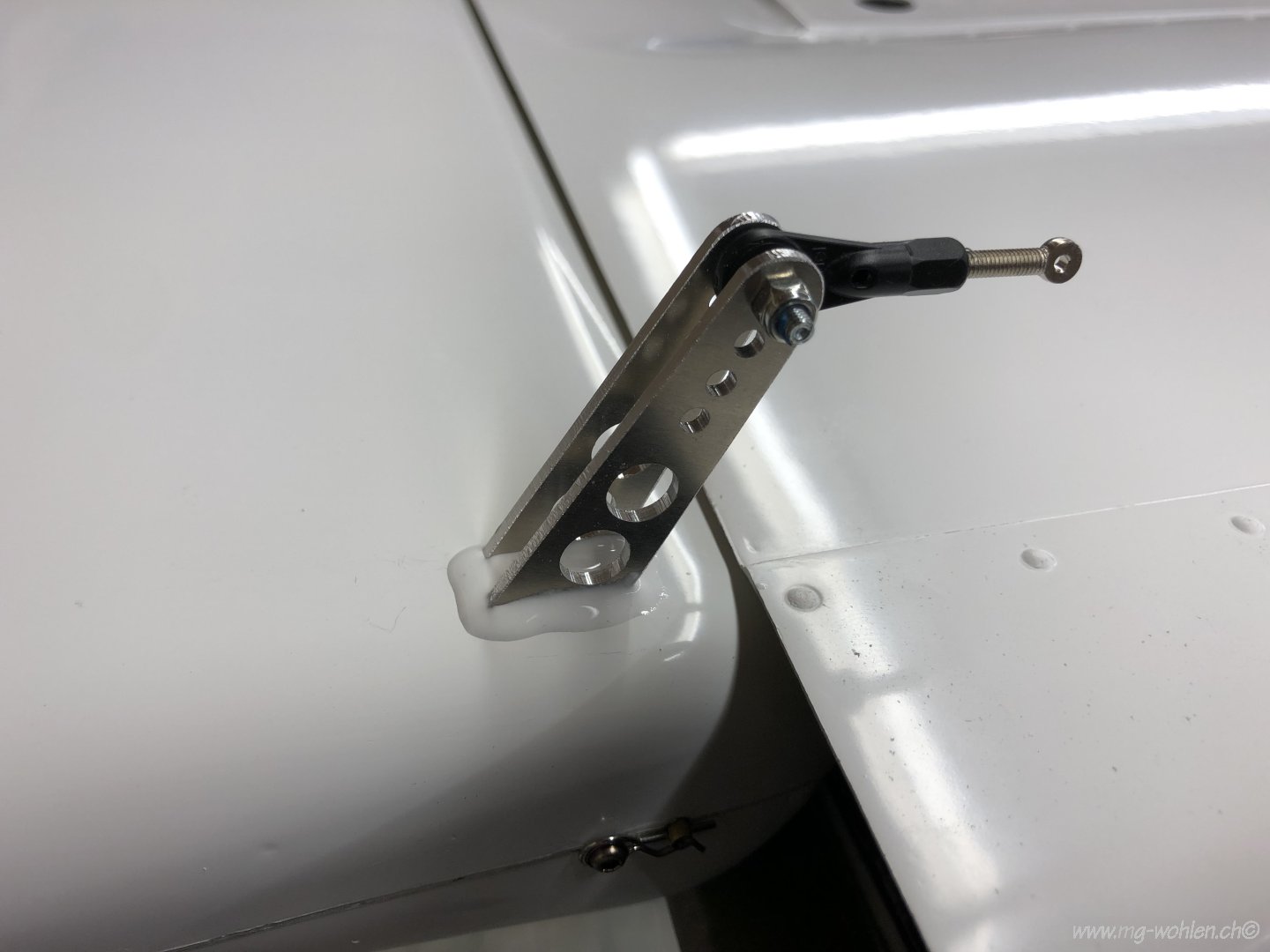

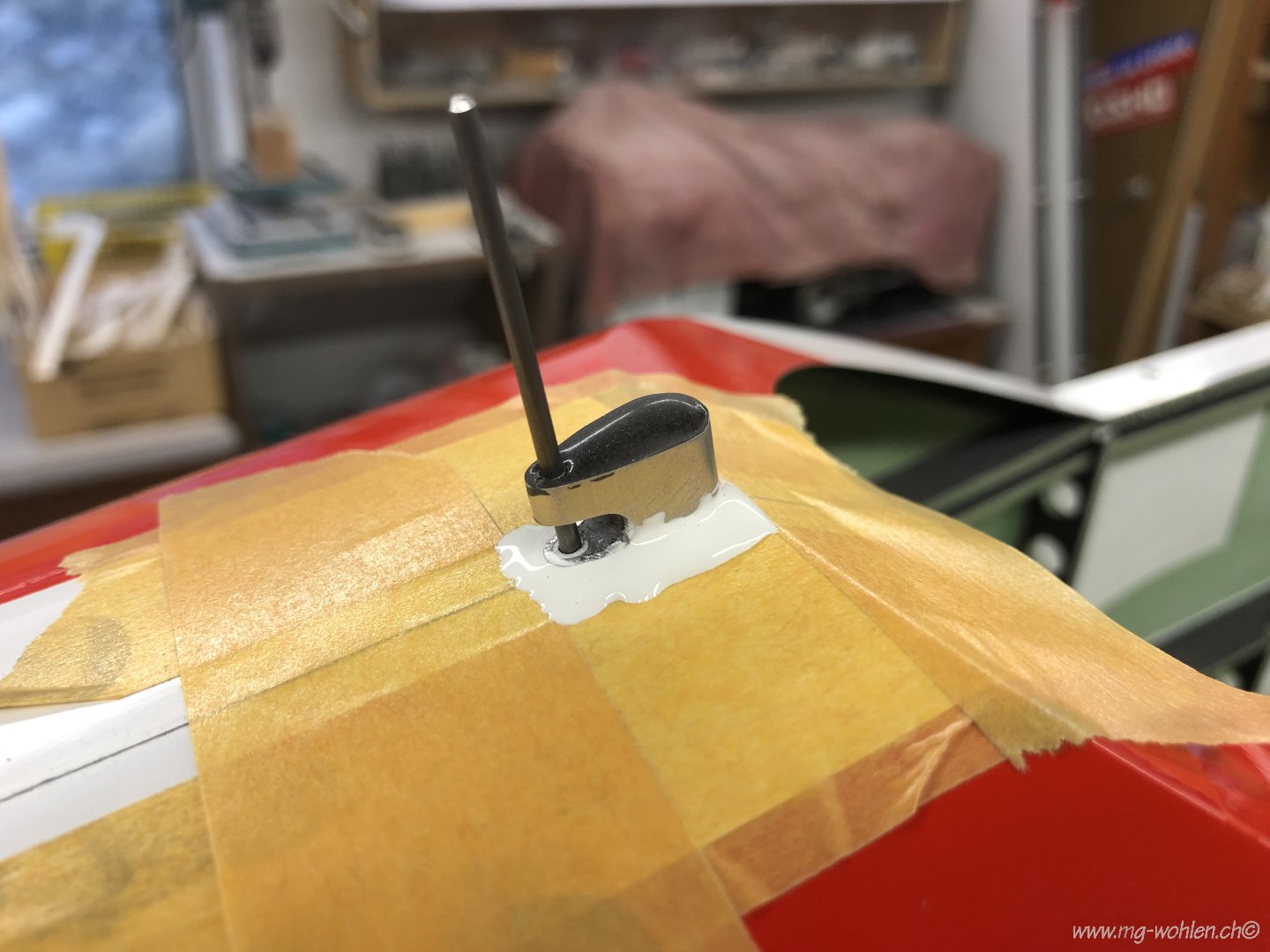

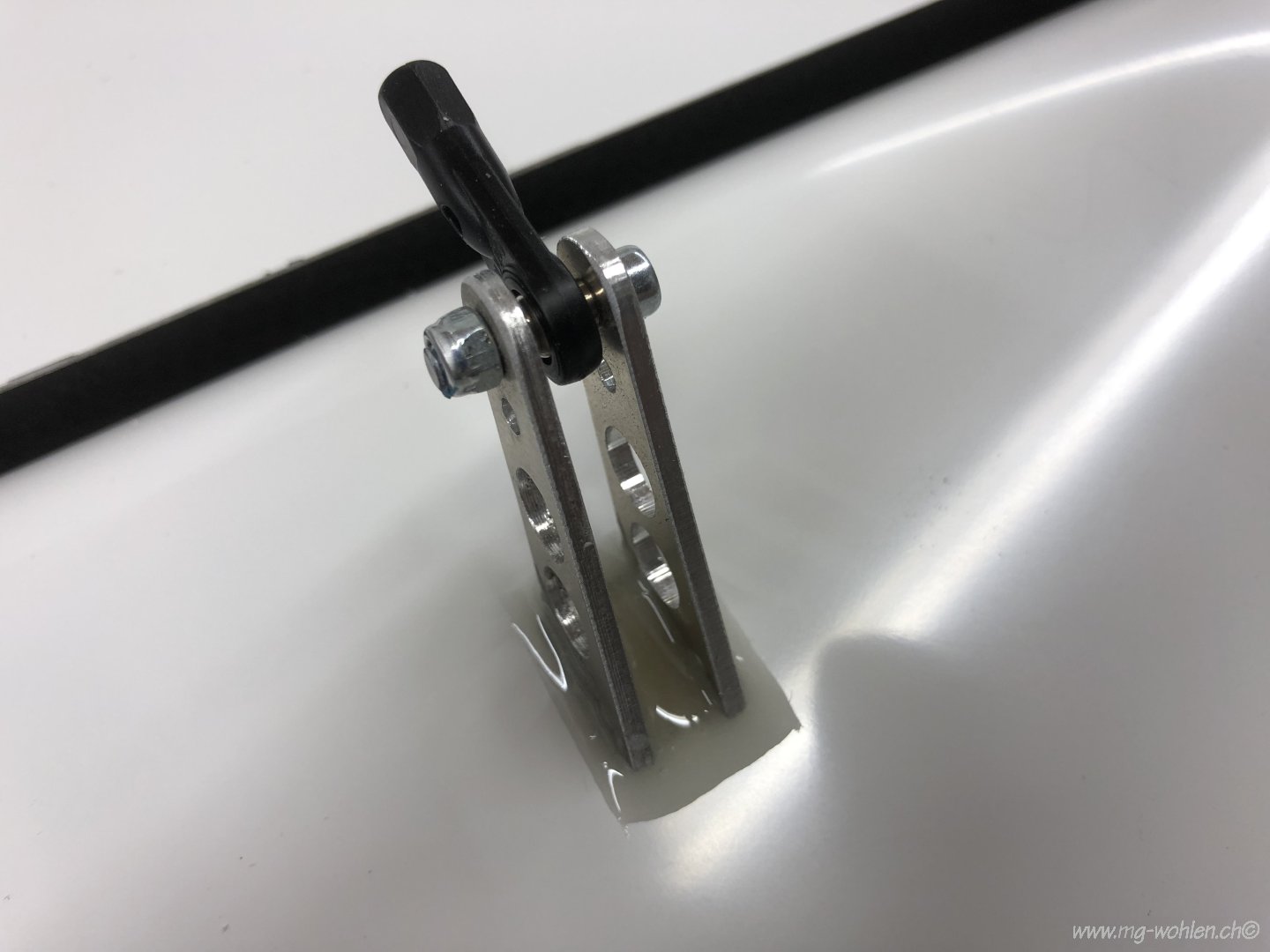

Ruderhebel gut verkleben

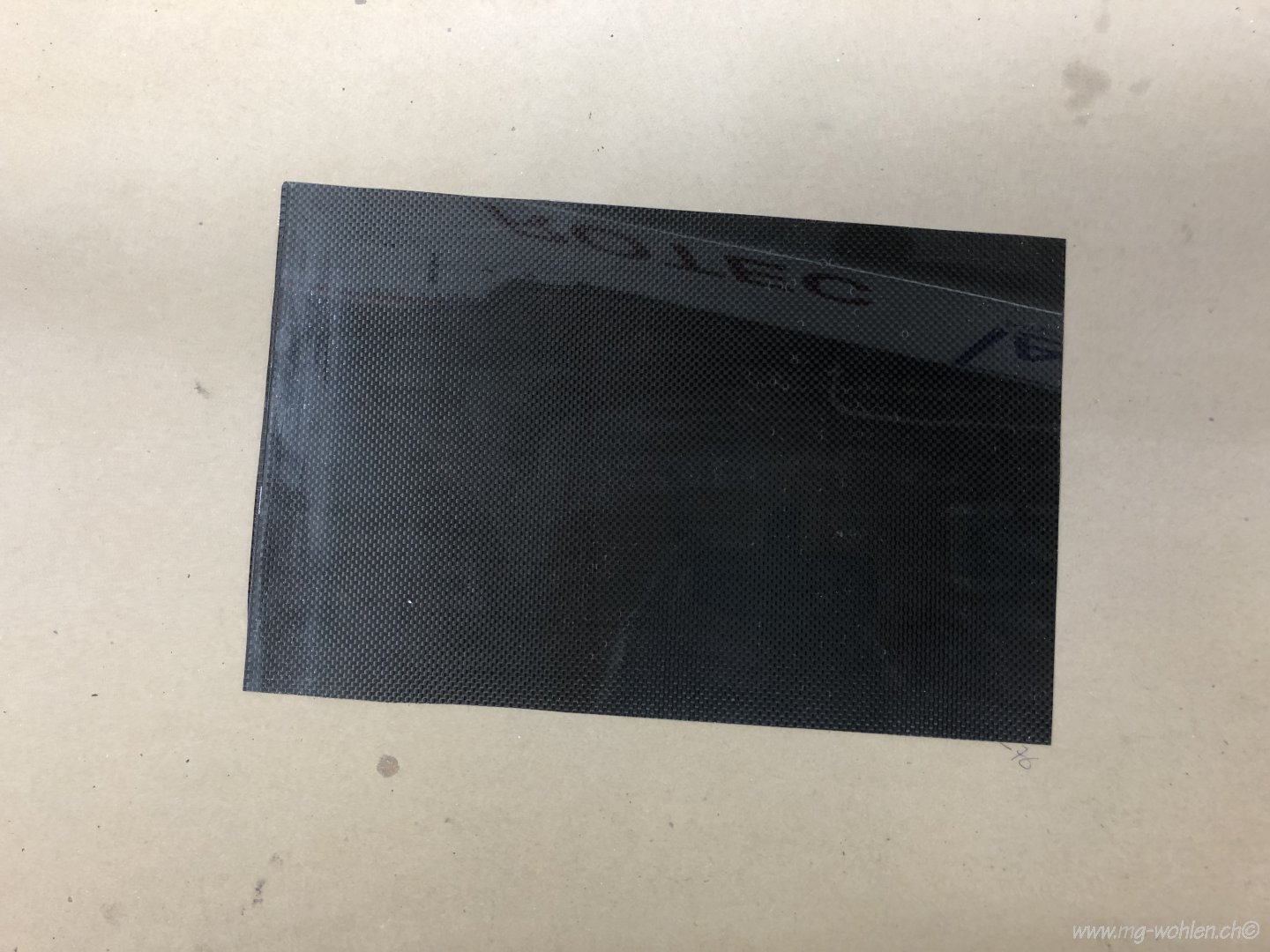

Restmaterial aus dem Fundus für die Servodeckel

Die Servodeckel werden nur mit Klebeband gesichert

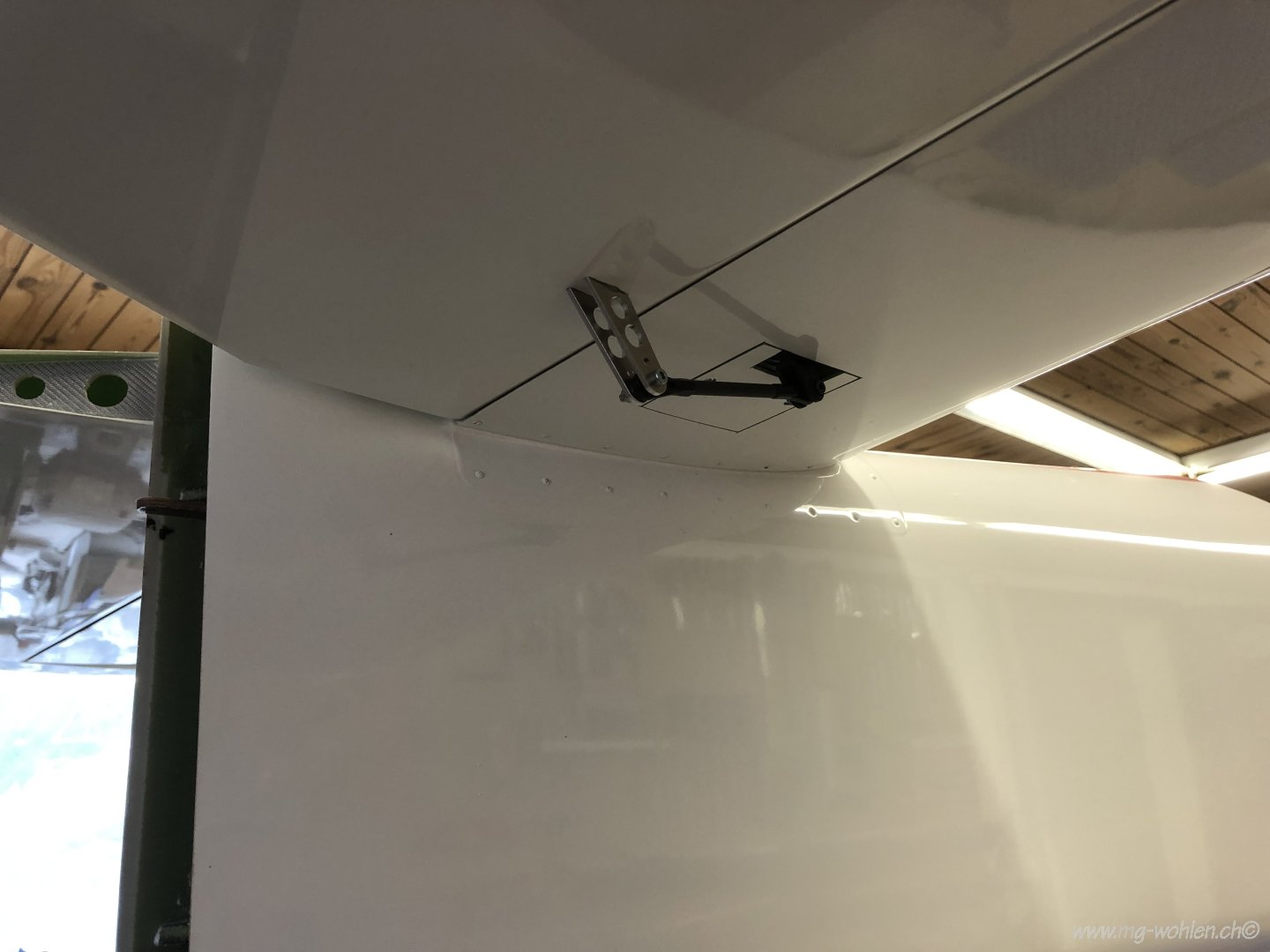

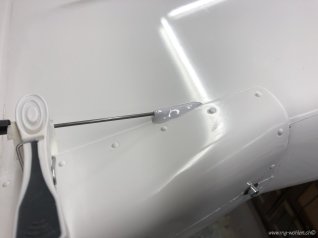

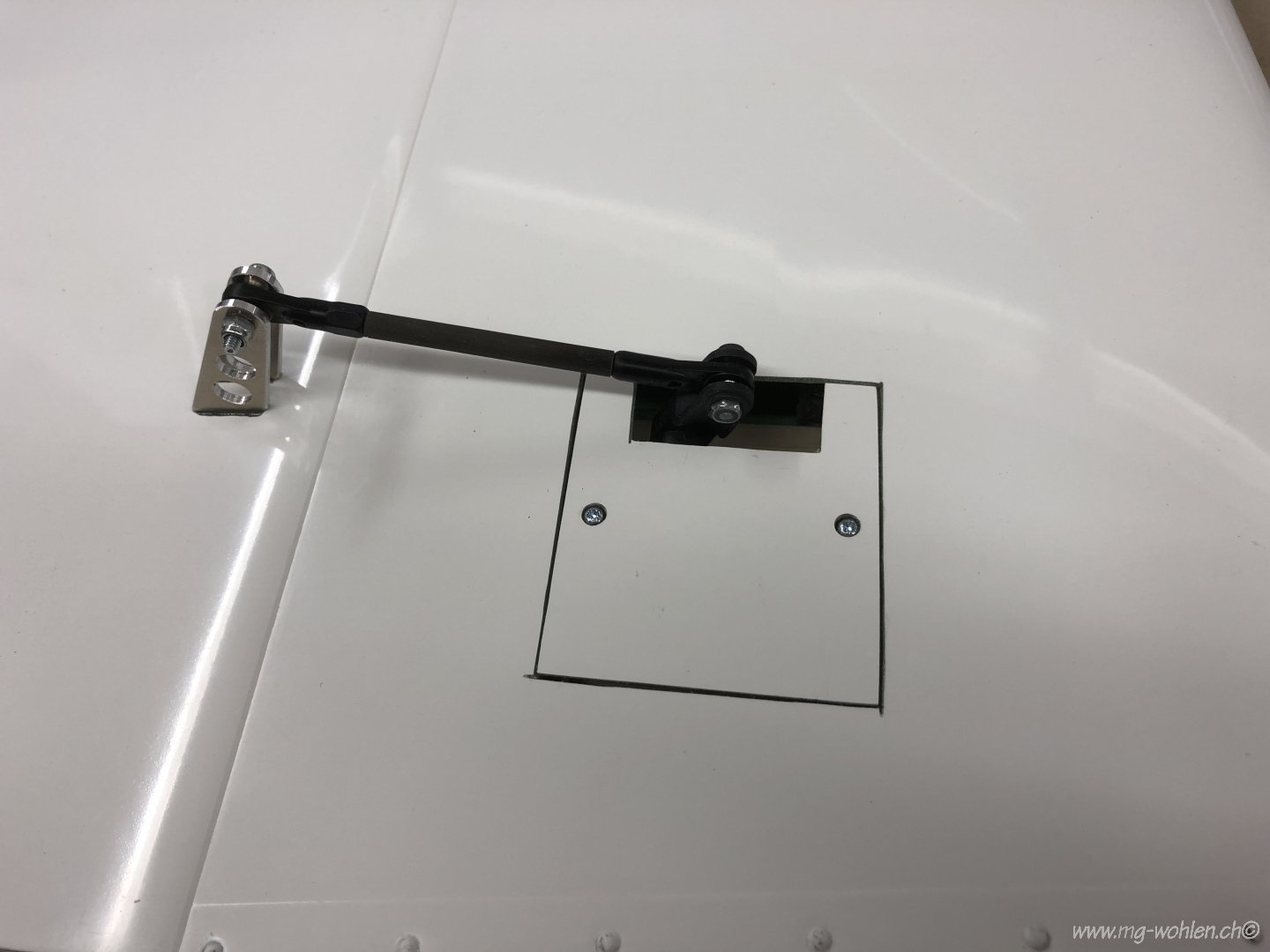

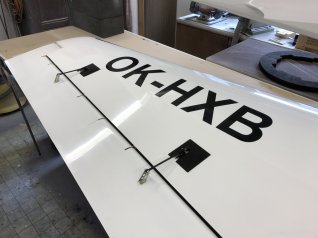

Die fertigen Anlenkungen

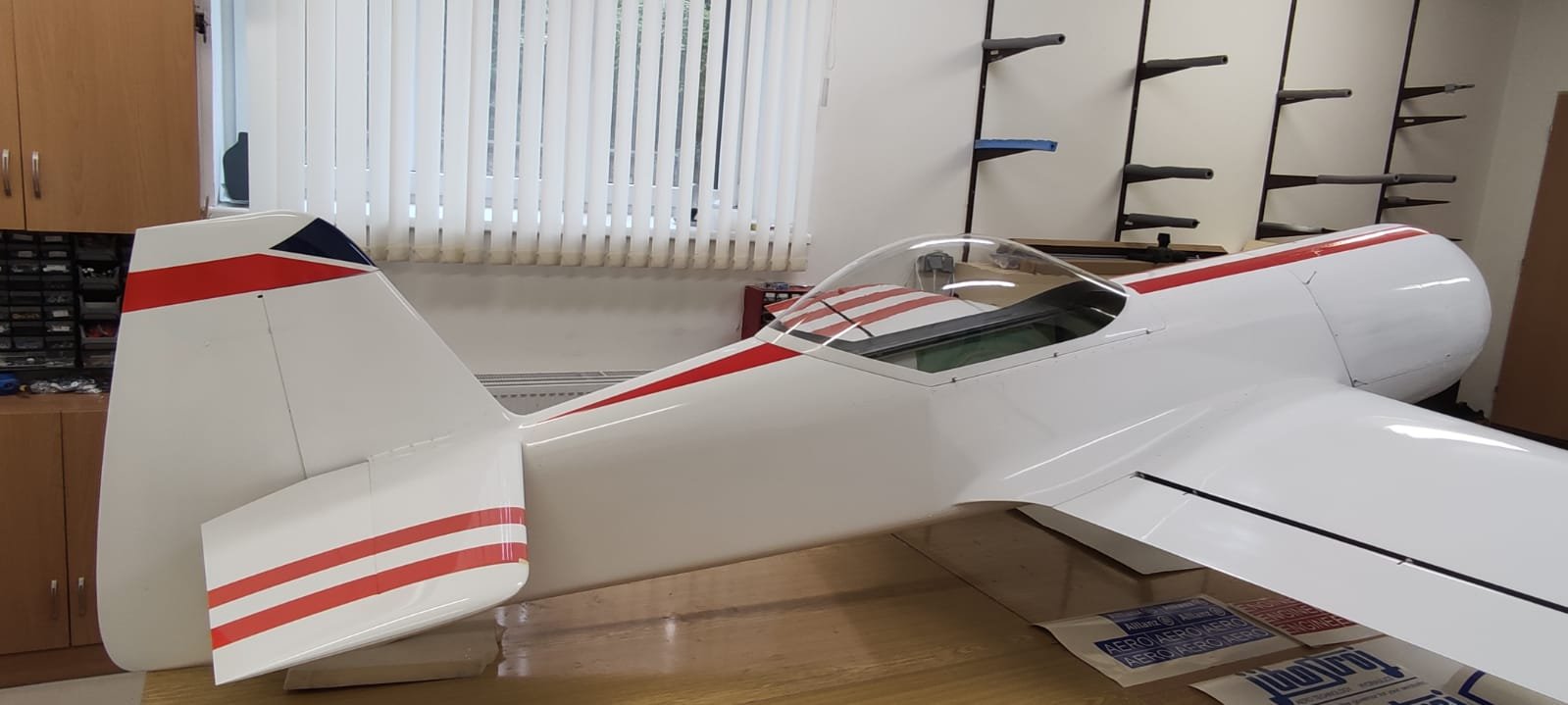

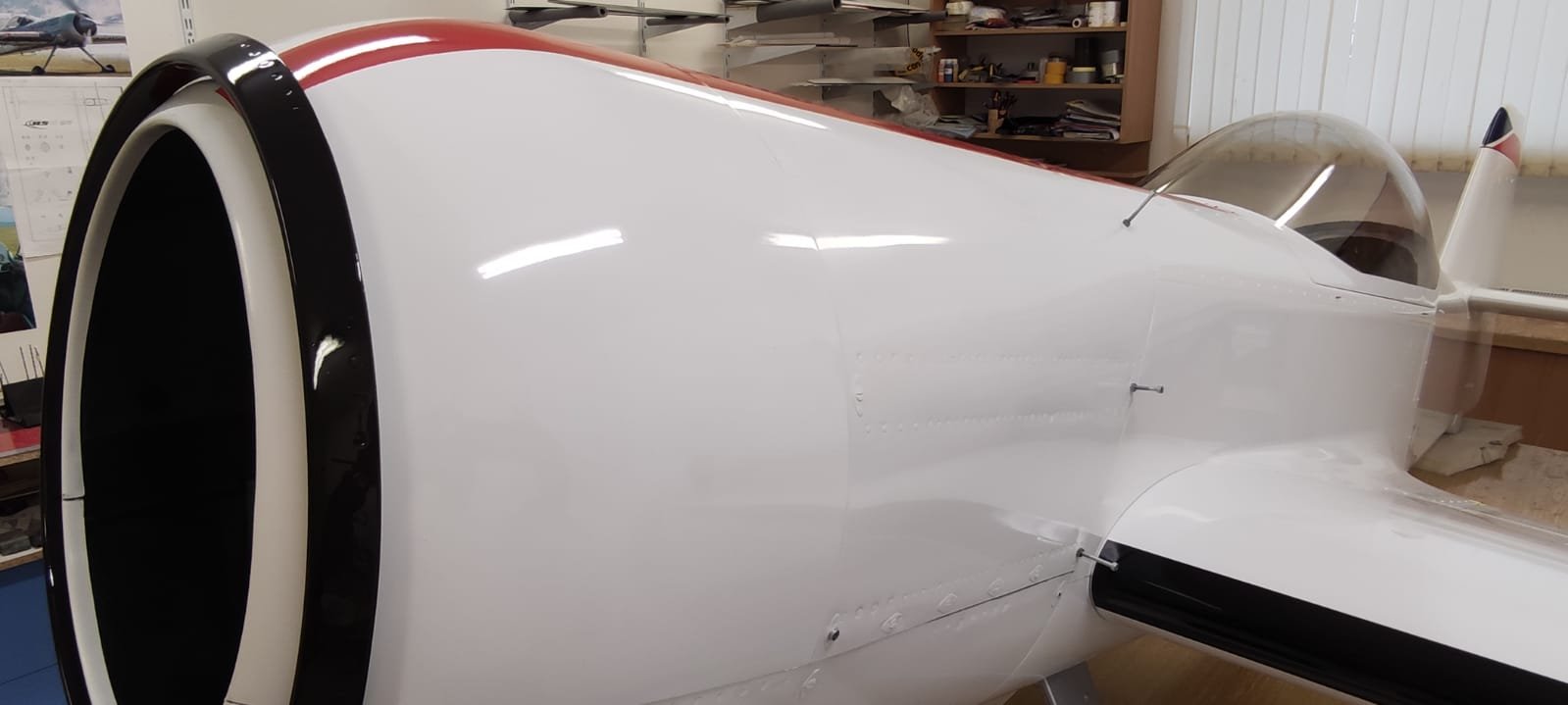

Jetzt geht es an das Finish

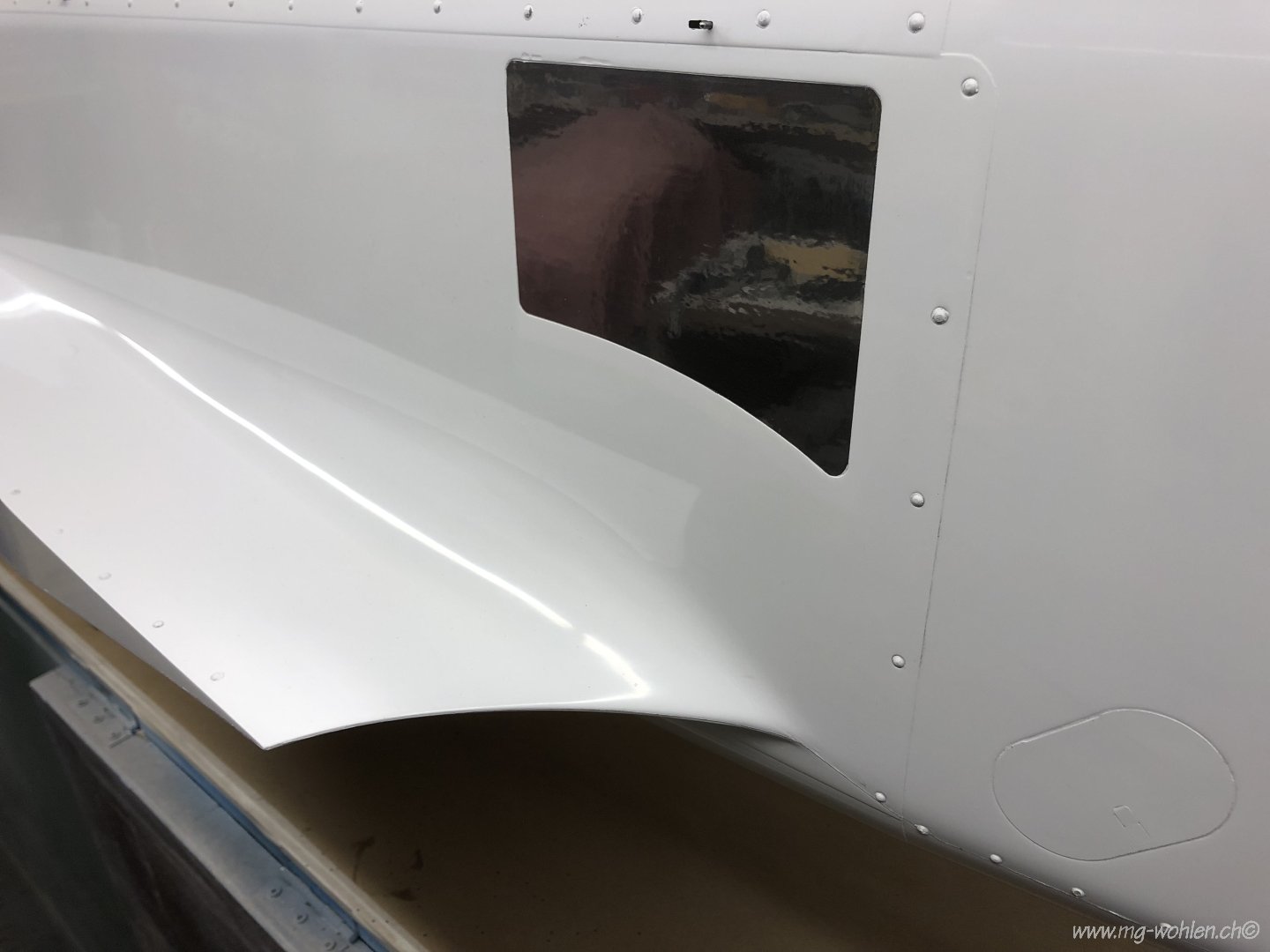

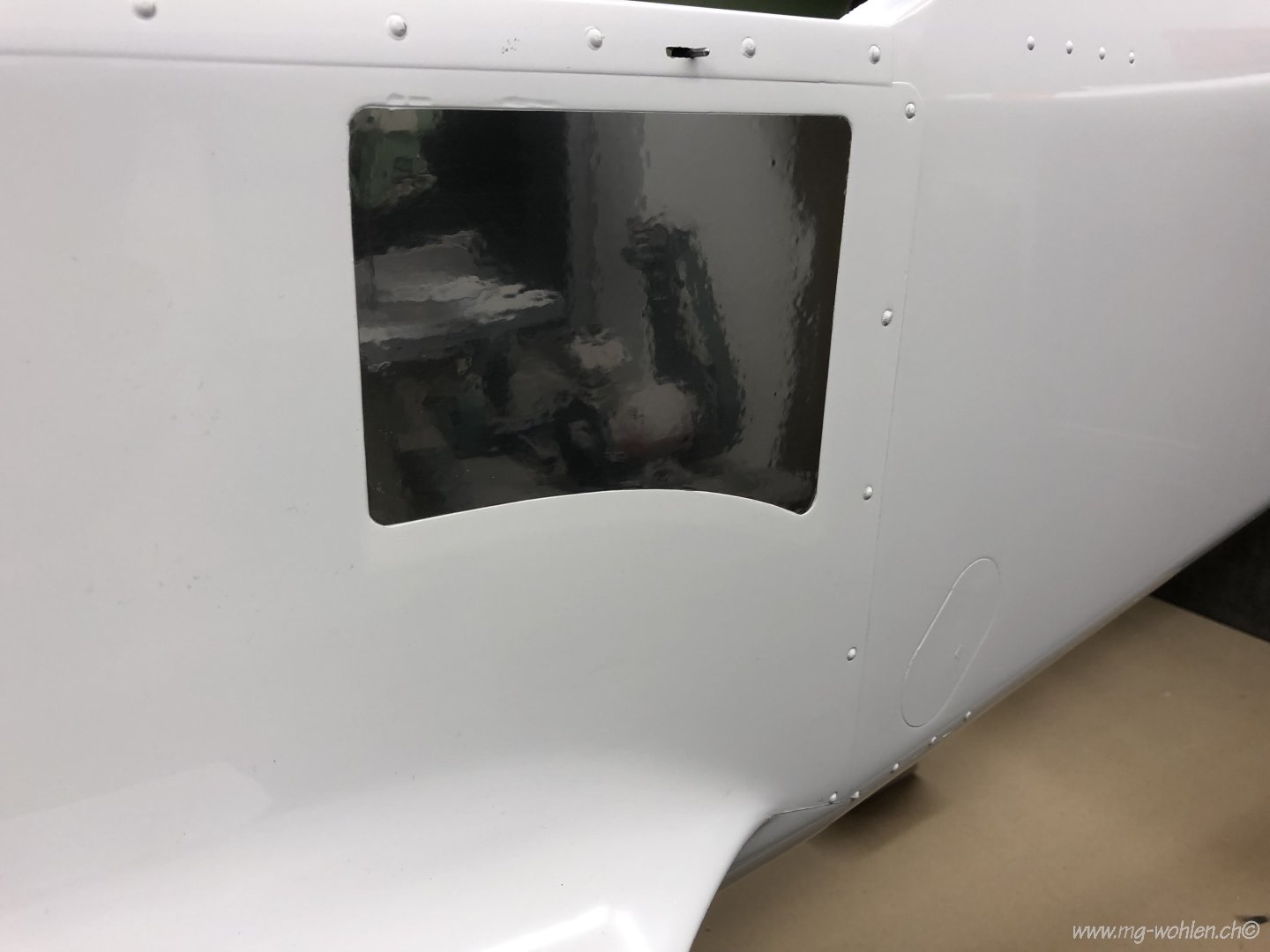

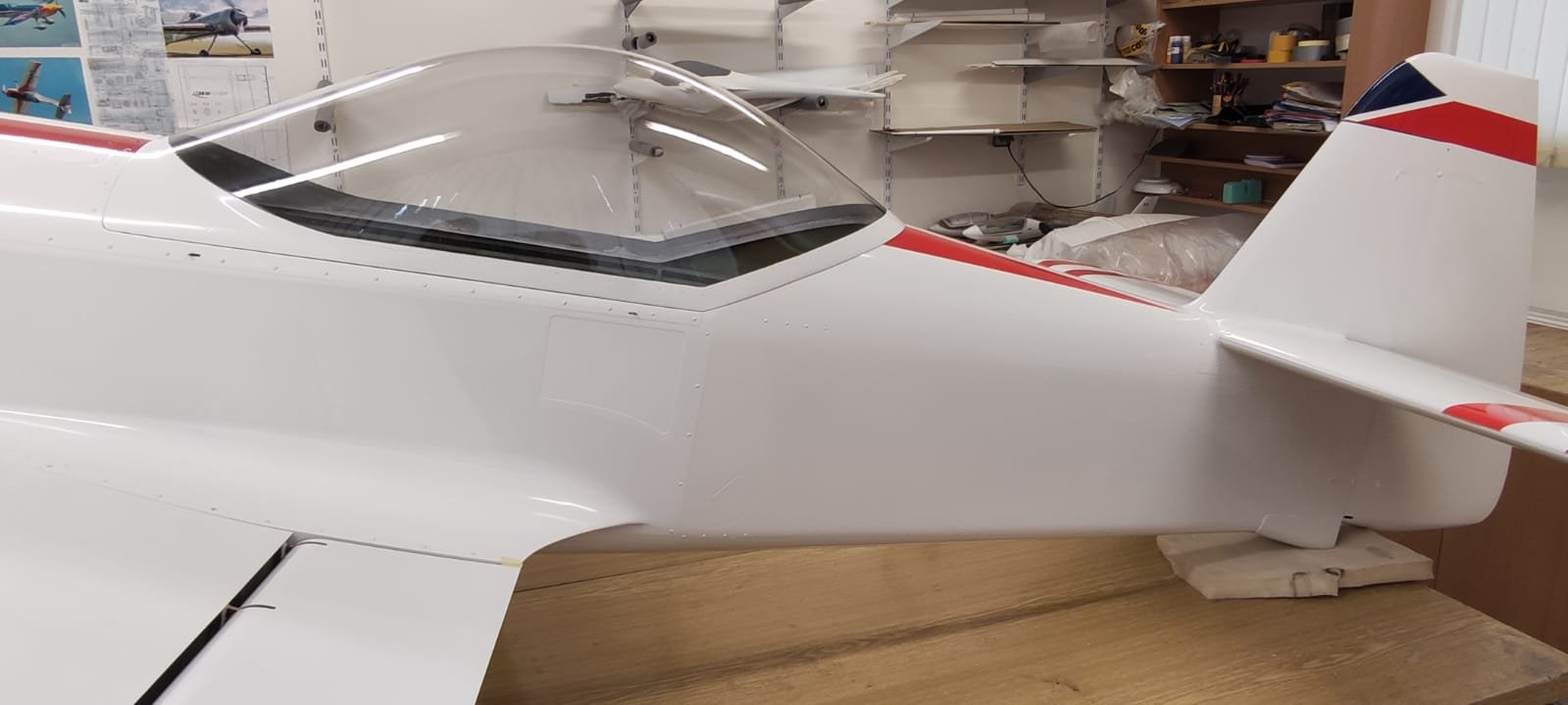

Das Seitenfenster wurde wegen der Stabilität nur mit Chromfolie angedeutet

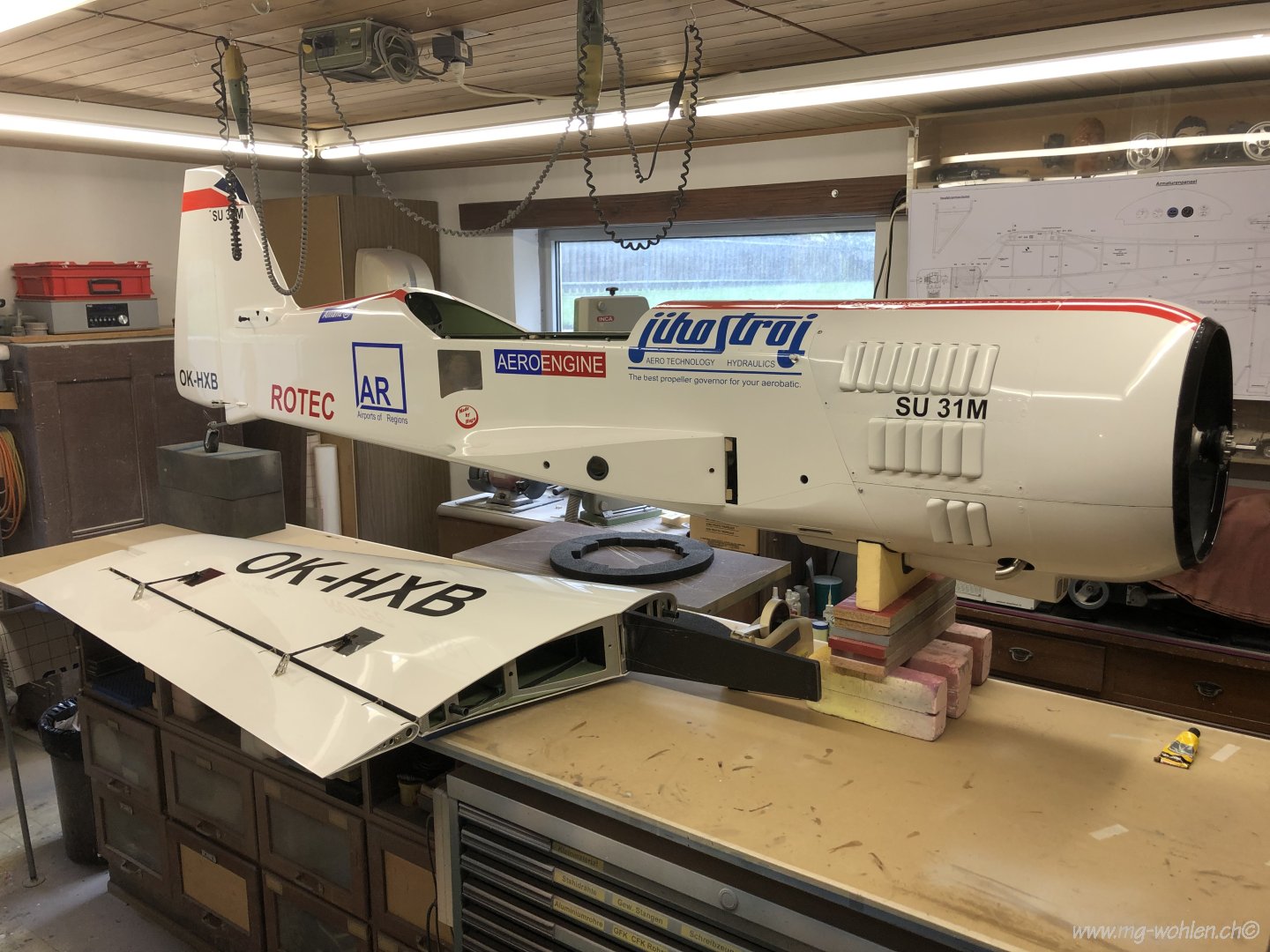

Der Flieger füllt den Bastelraum aus

Diese Kleber wurden vom Herteller mitgeliefert

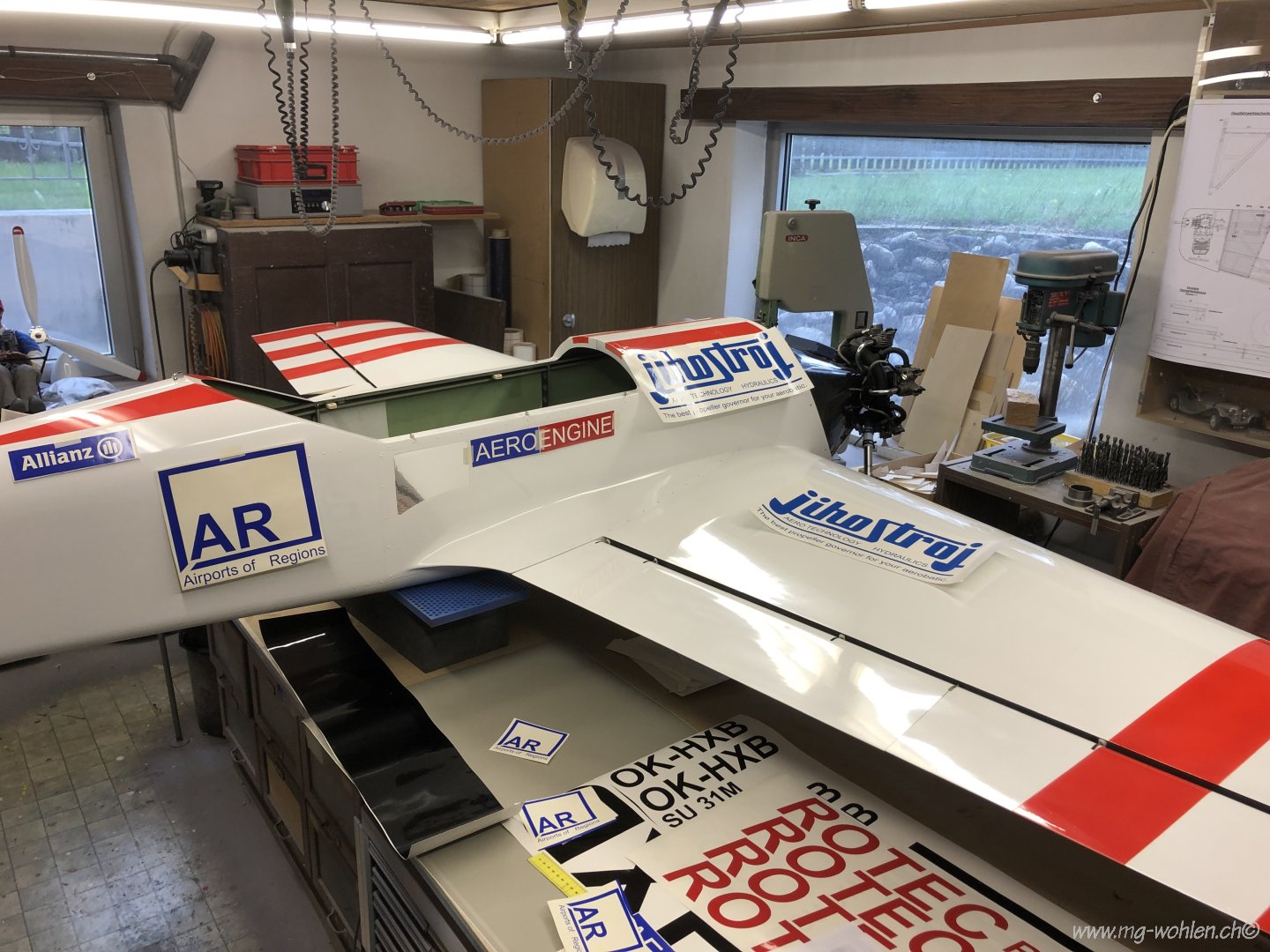

Die Kleber werden grob platziert

Kleber montiert

Hier muss noch eine Luftbremse eingebaut werden

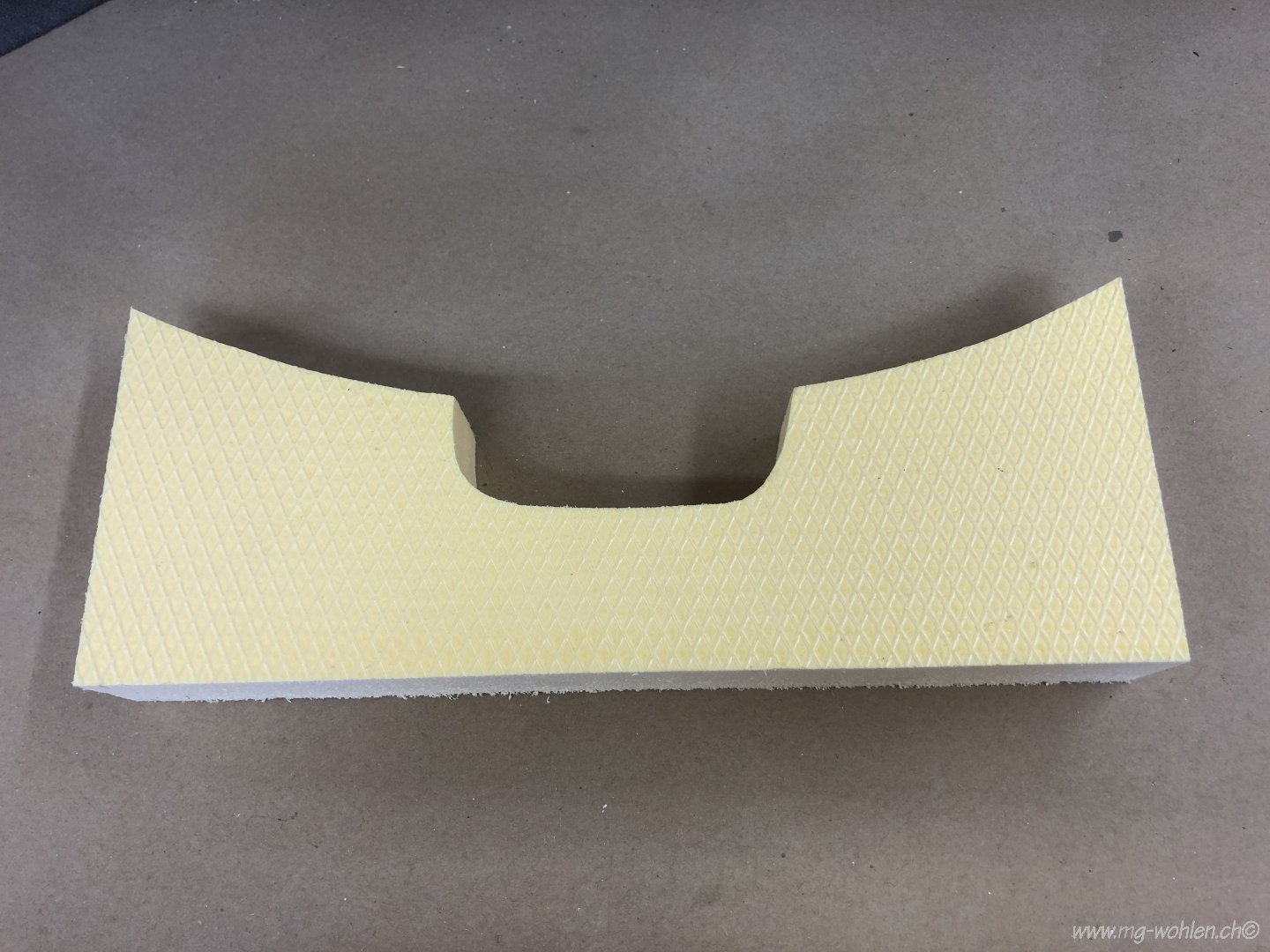

Aus Schaumstoff zusammengeschustert

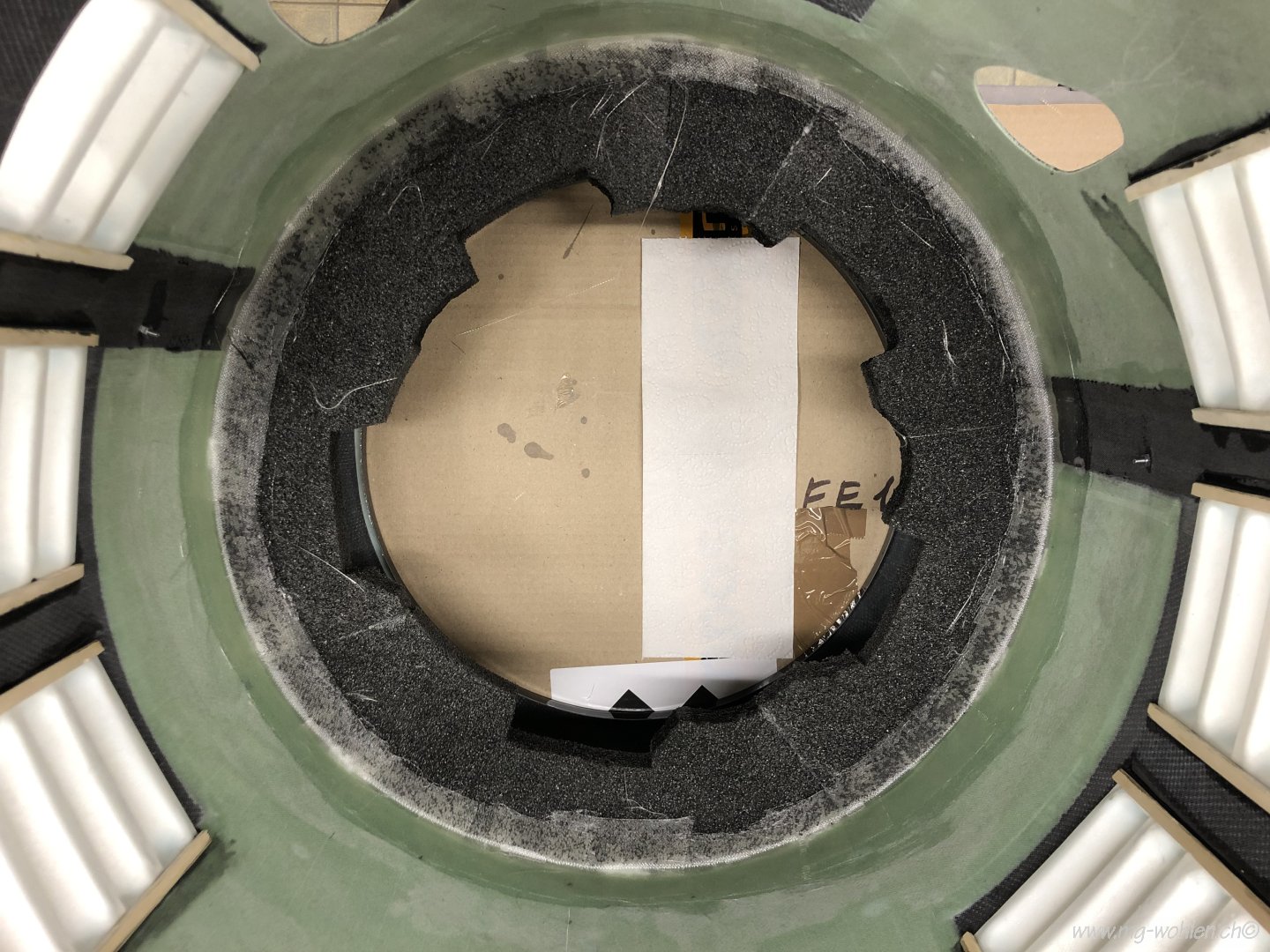

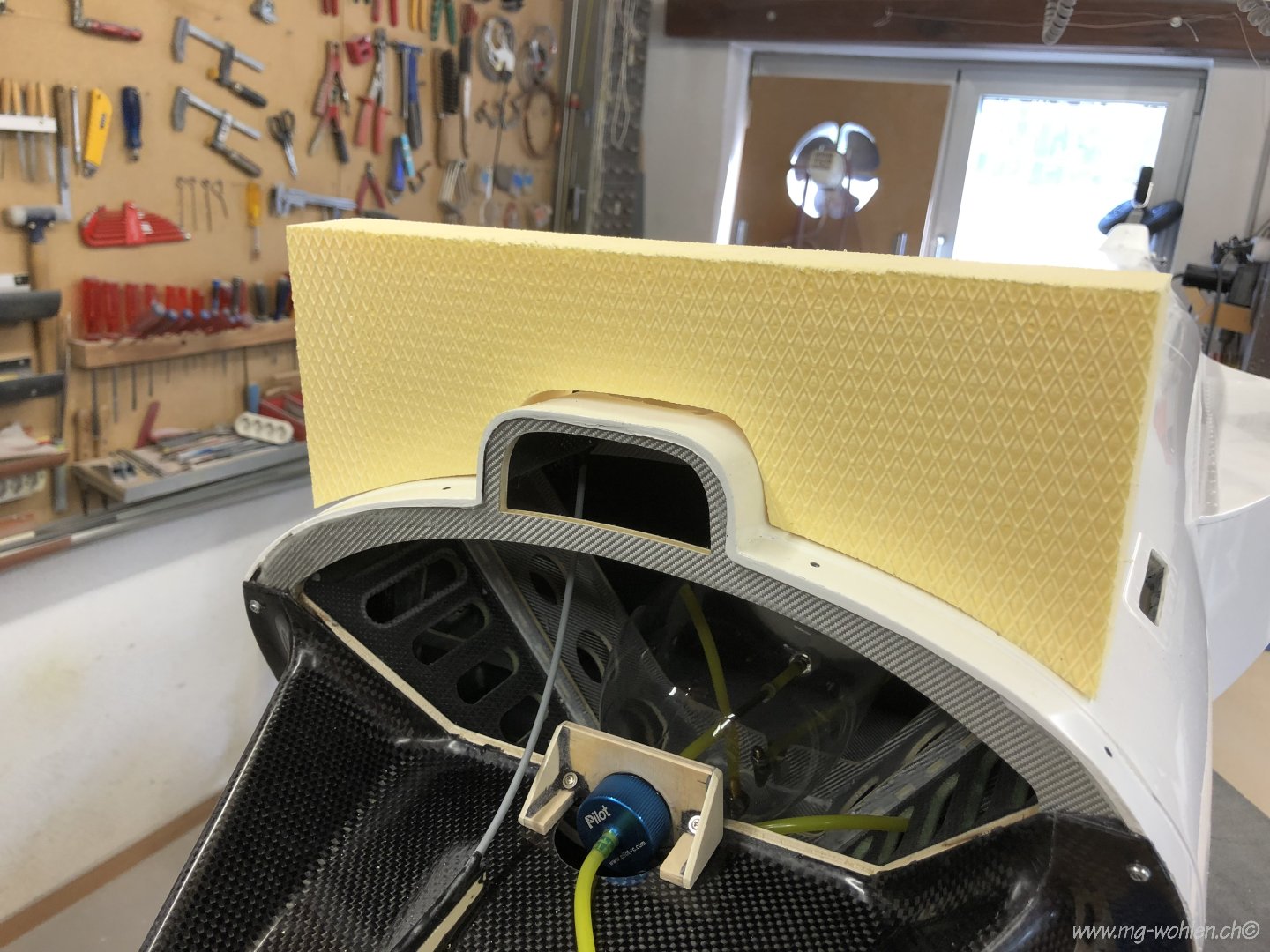

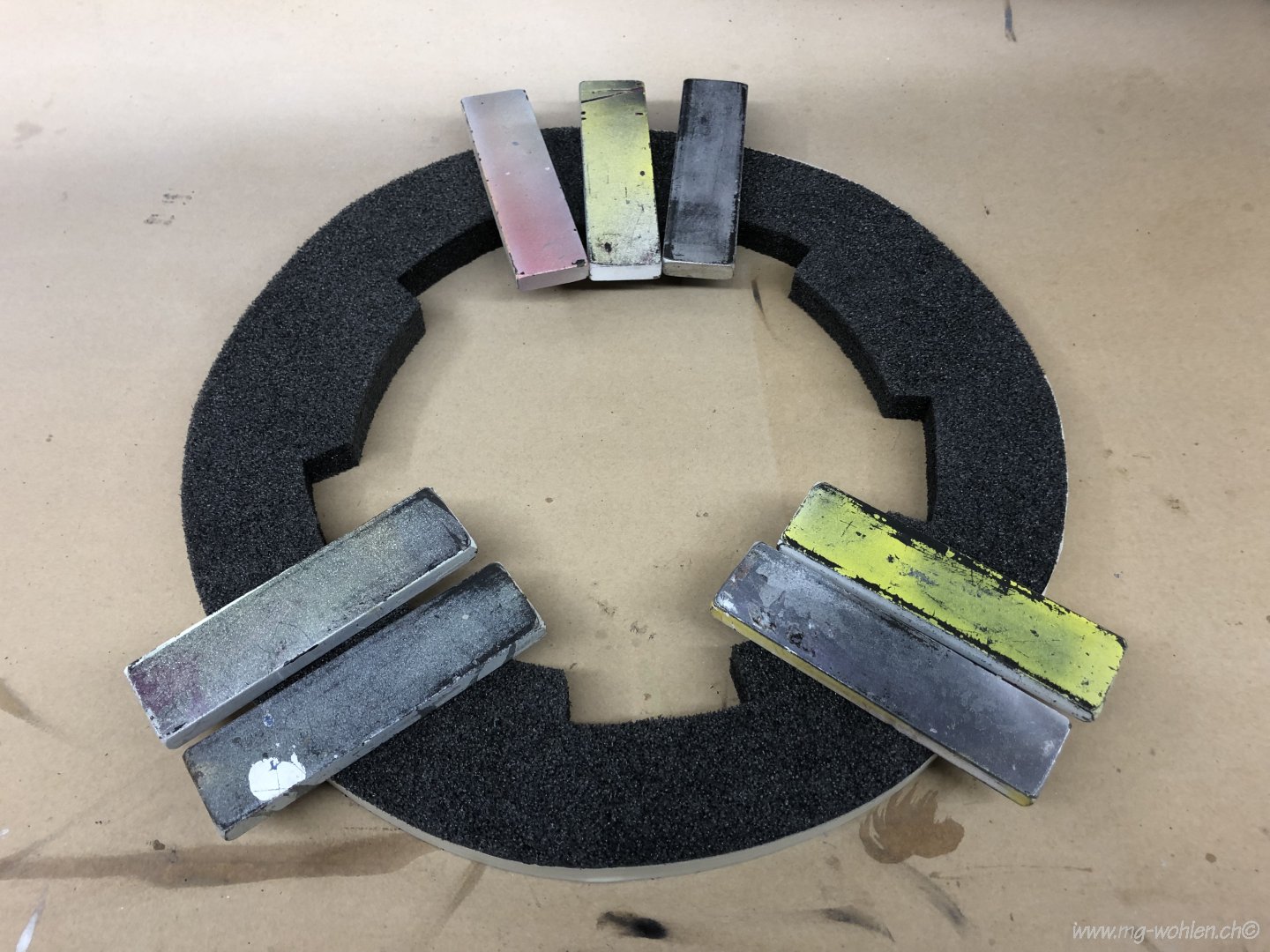

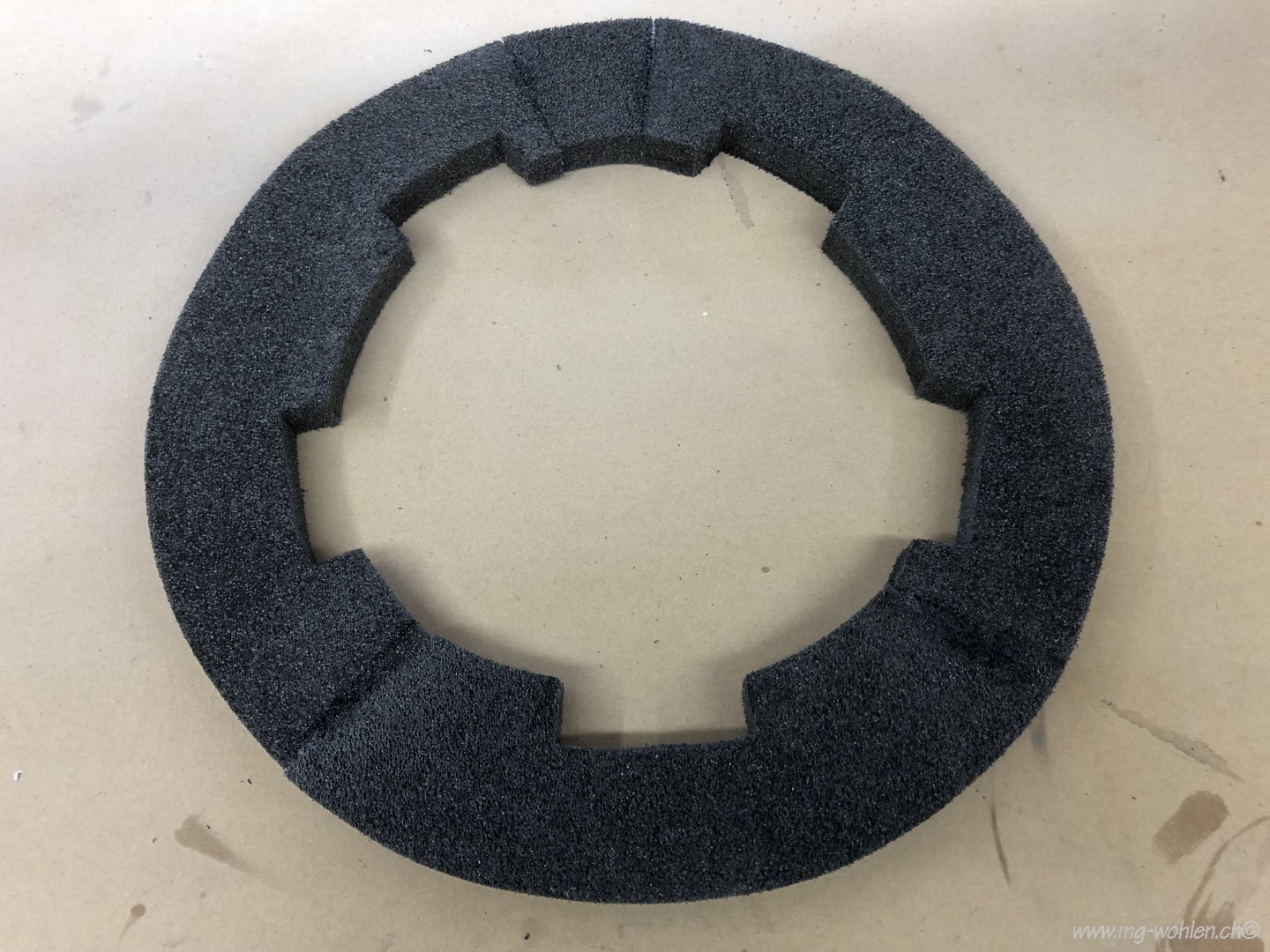

Dieser Schaumstoffring wird in die Haube geklebt

Mit Distanzhalter mal fixieren

Der Ring wird nur am Rand mit GFK Streifen an der Haube verbunden

Das ist die Empfangsanlage

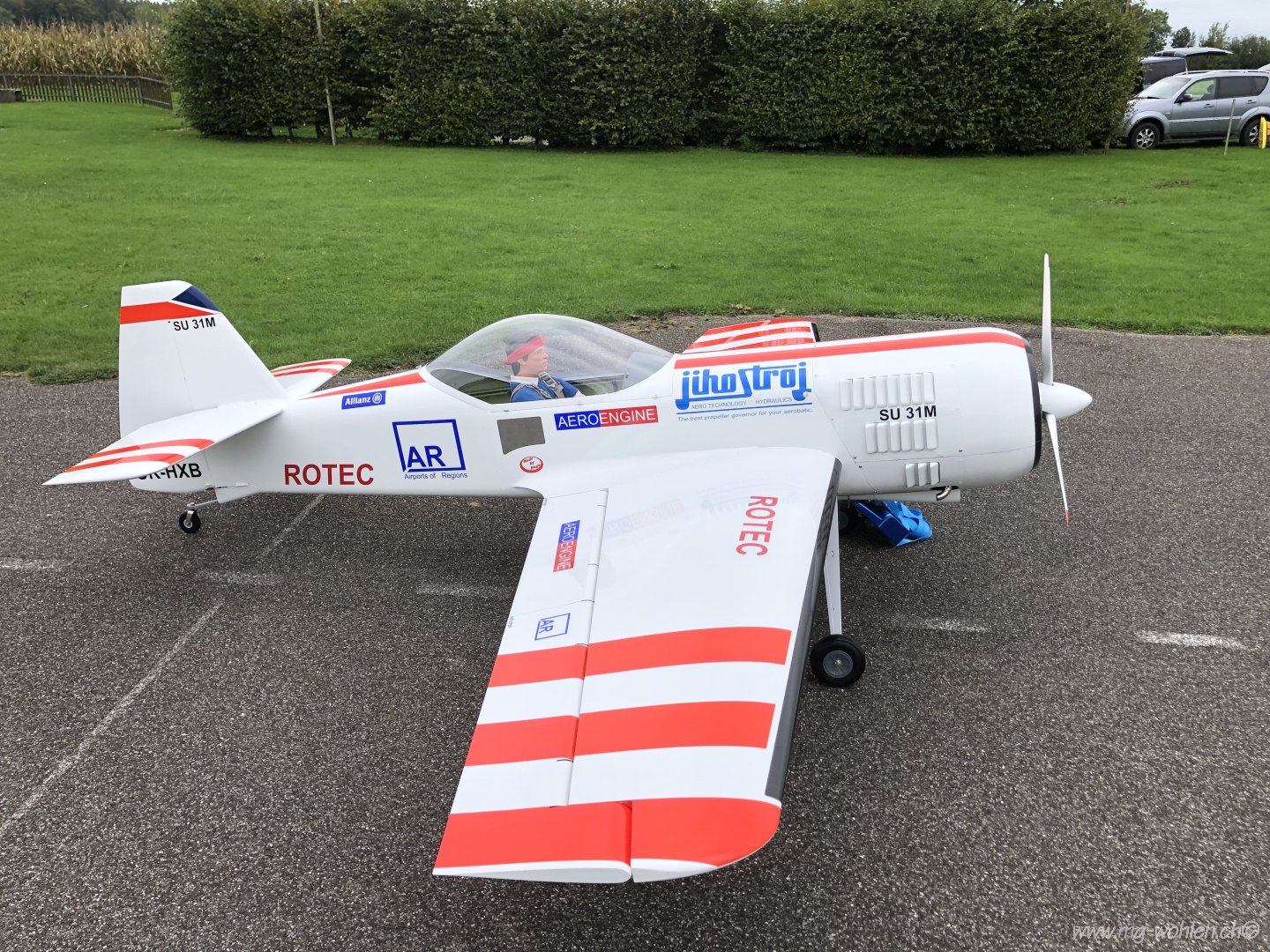

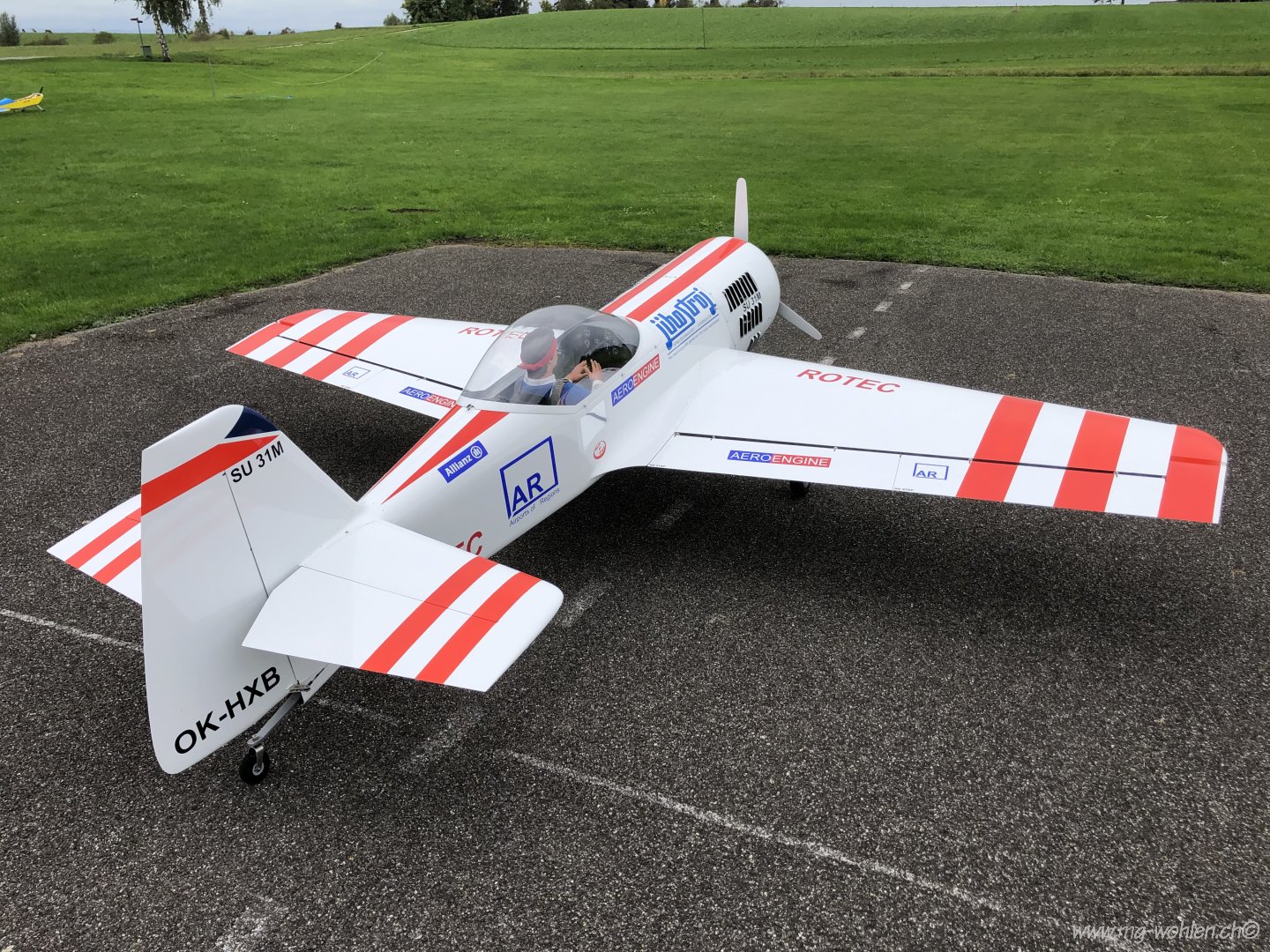

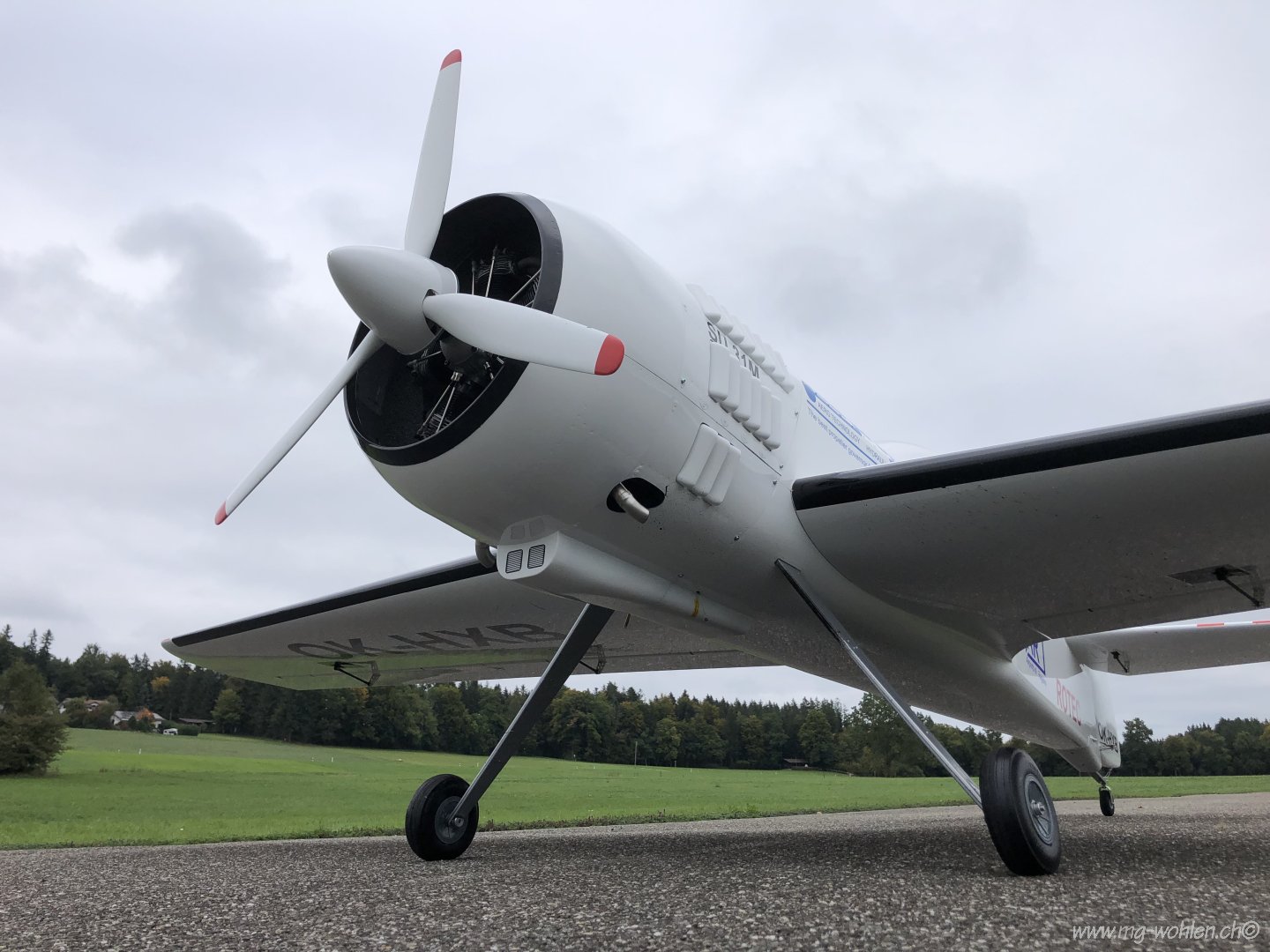

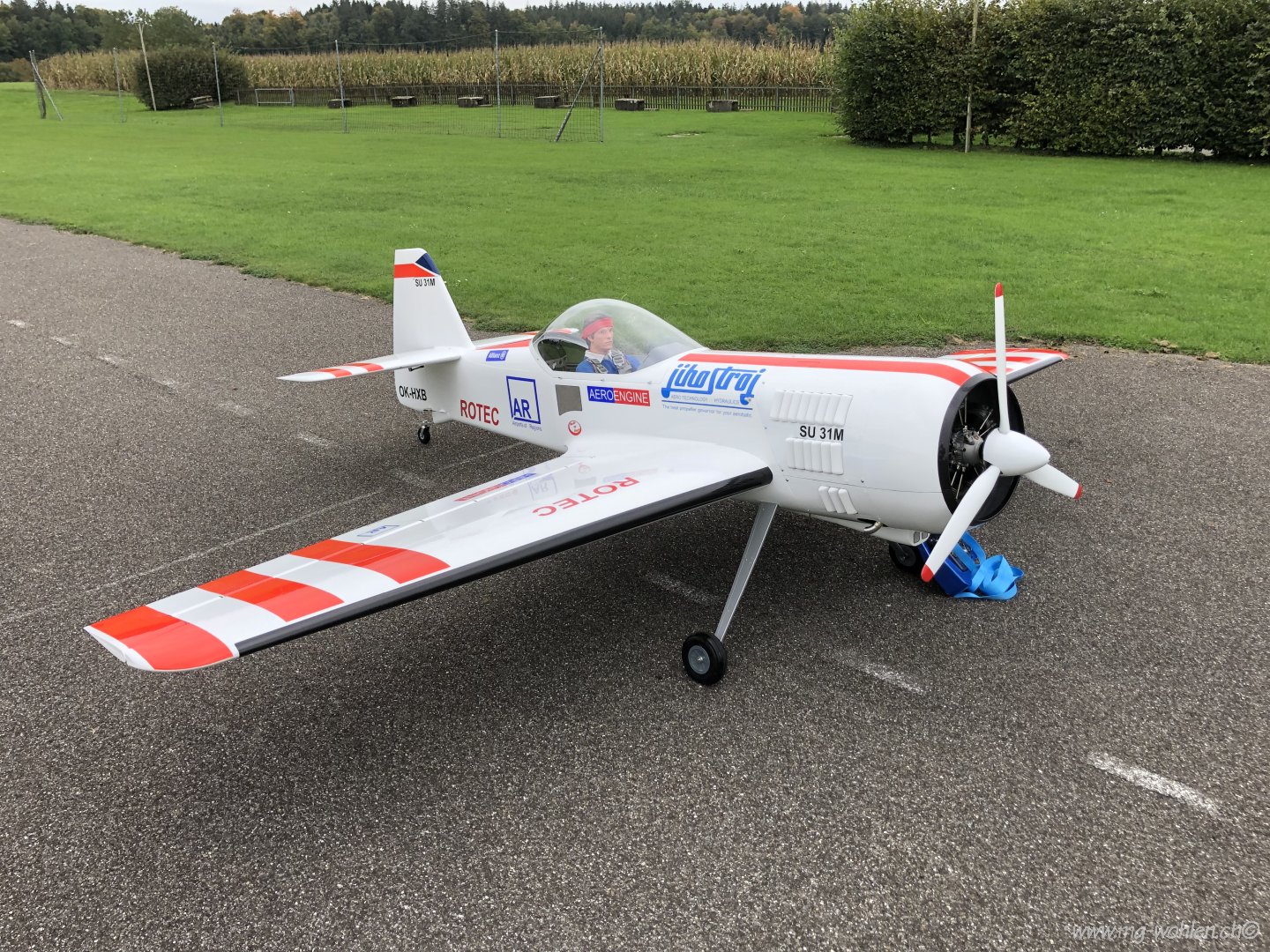

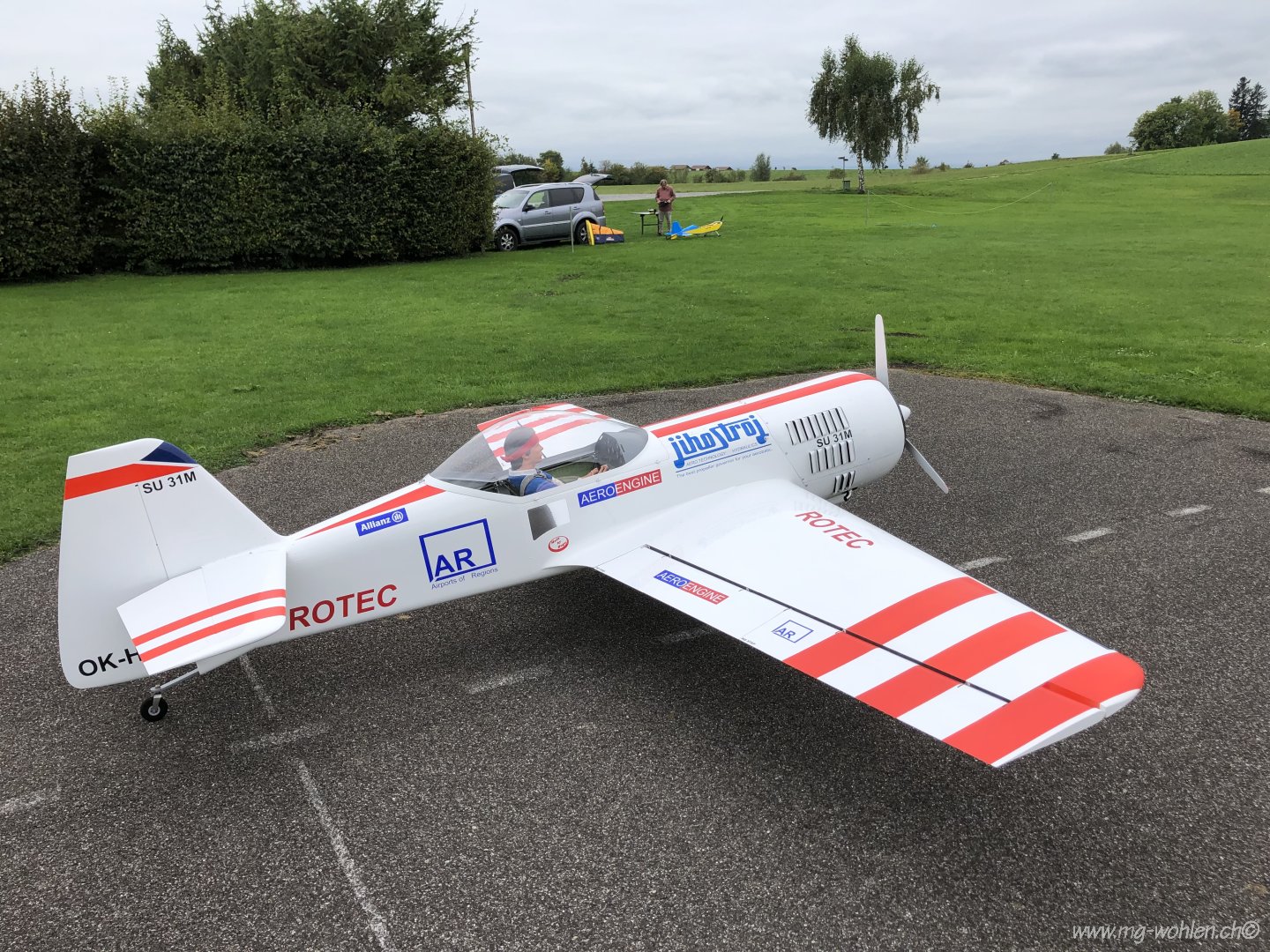

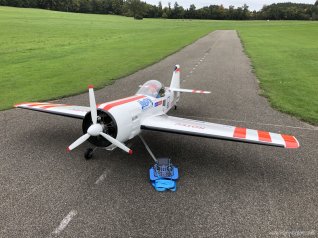

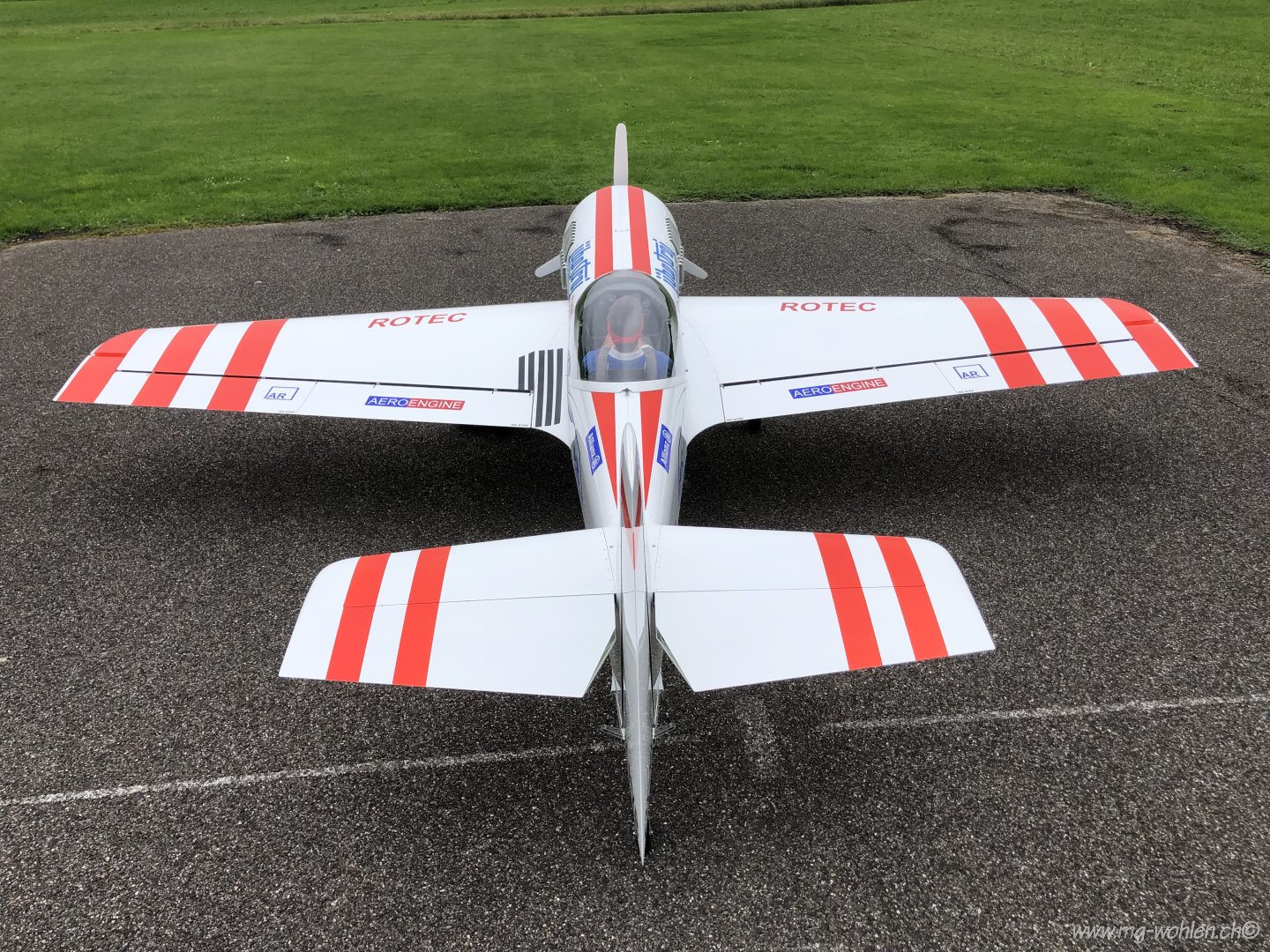

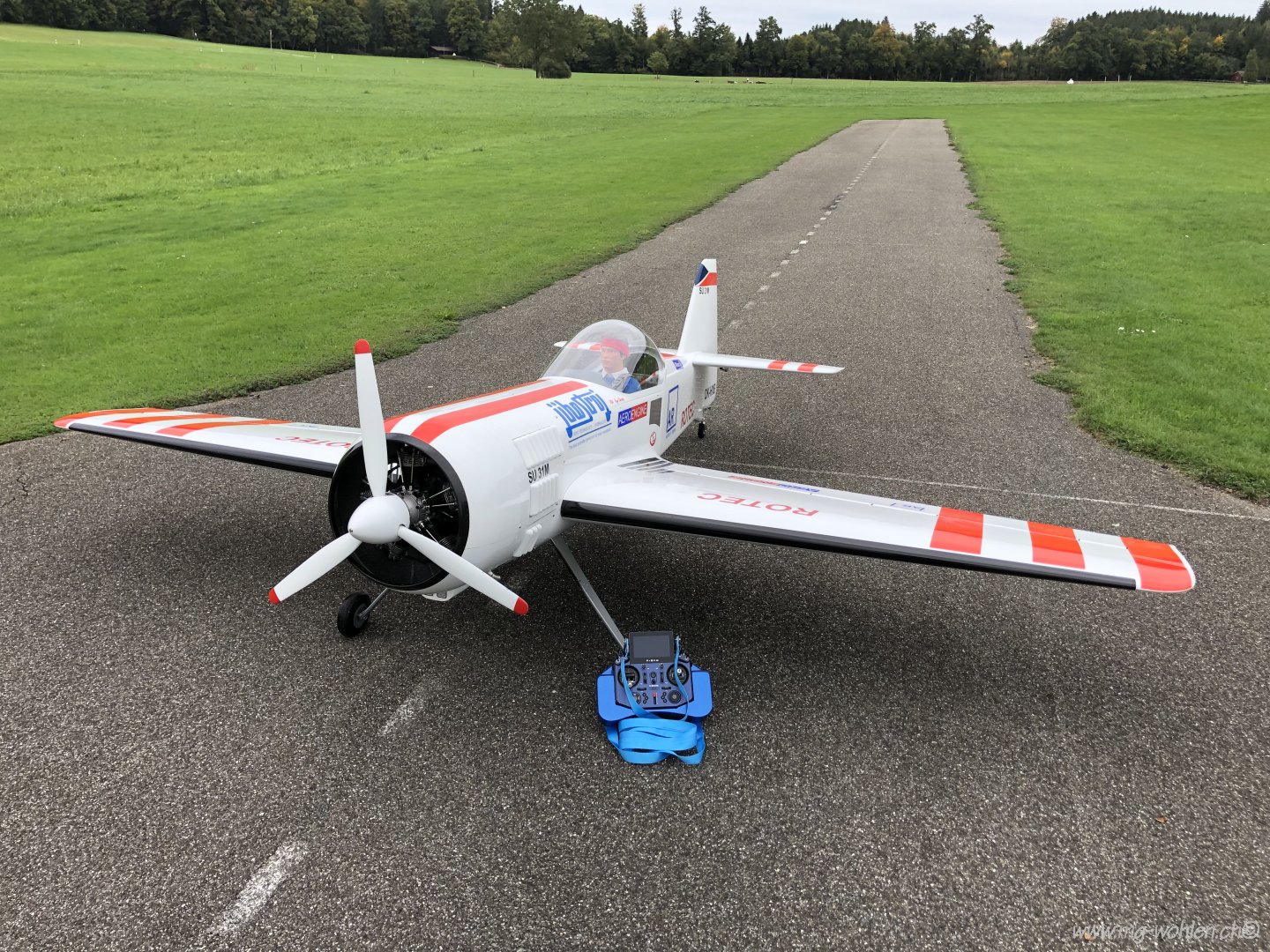

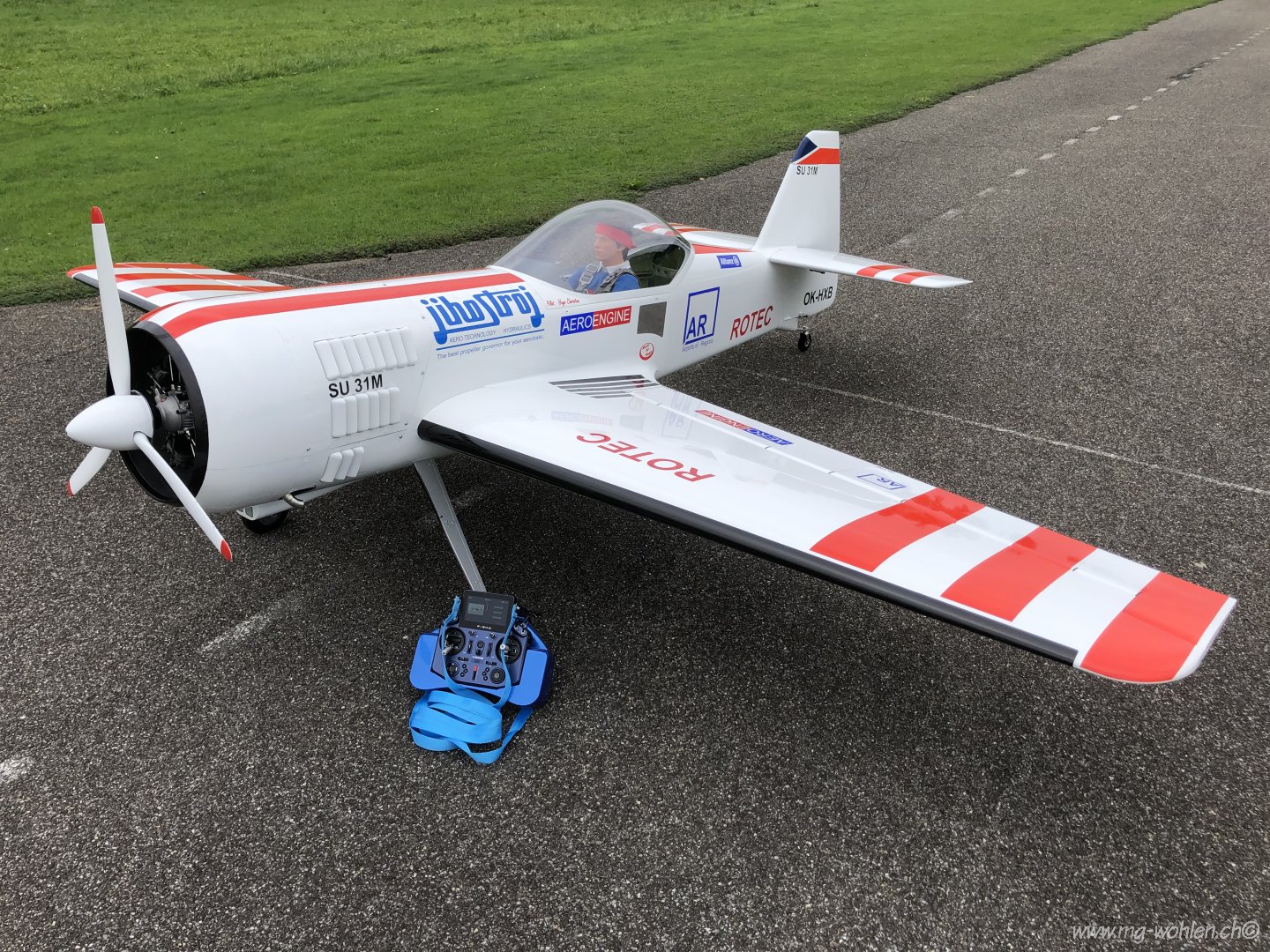

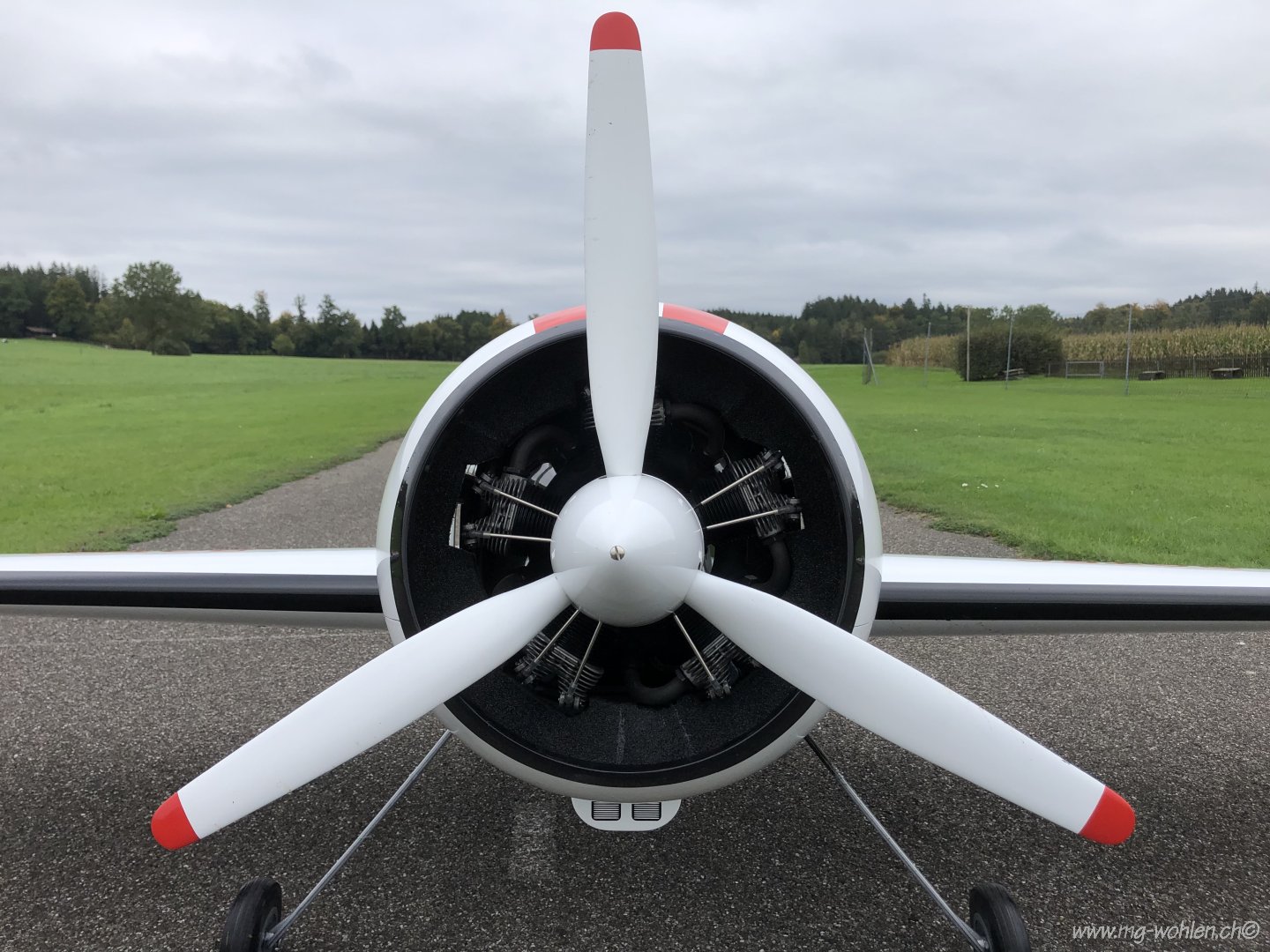

Nach dem Erstflug alles noch dran

Vergleich Modell und Original
