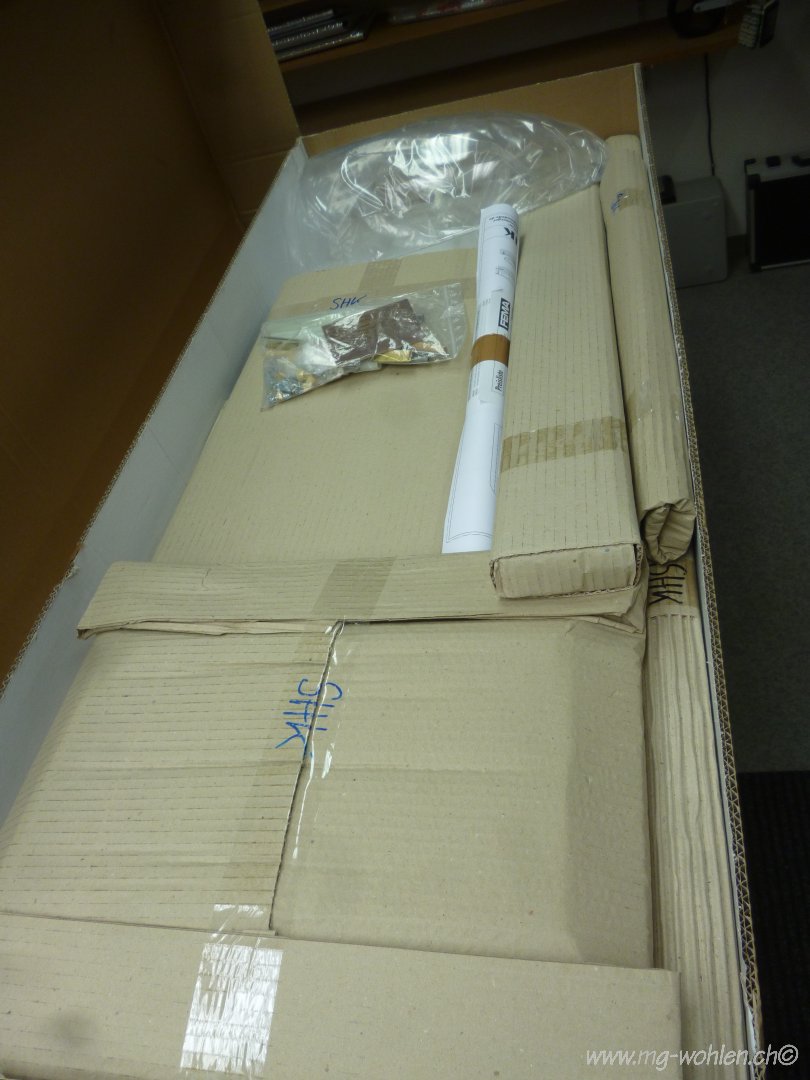

Das Packet ist eingetroffen 250x600x16000

Alles feinsäuberlich verpackt

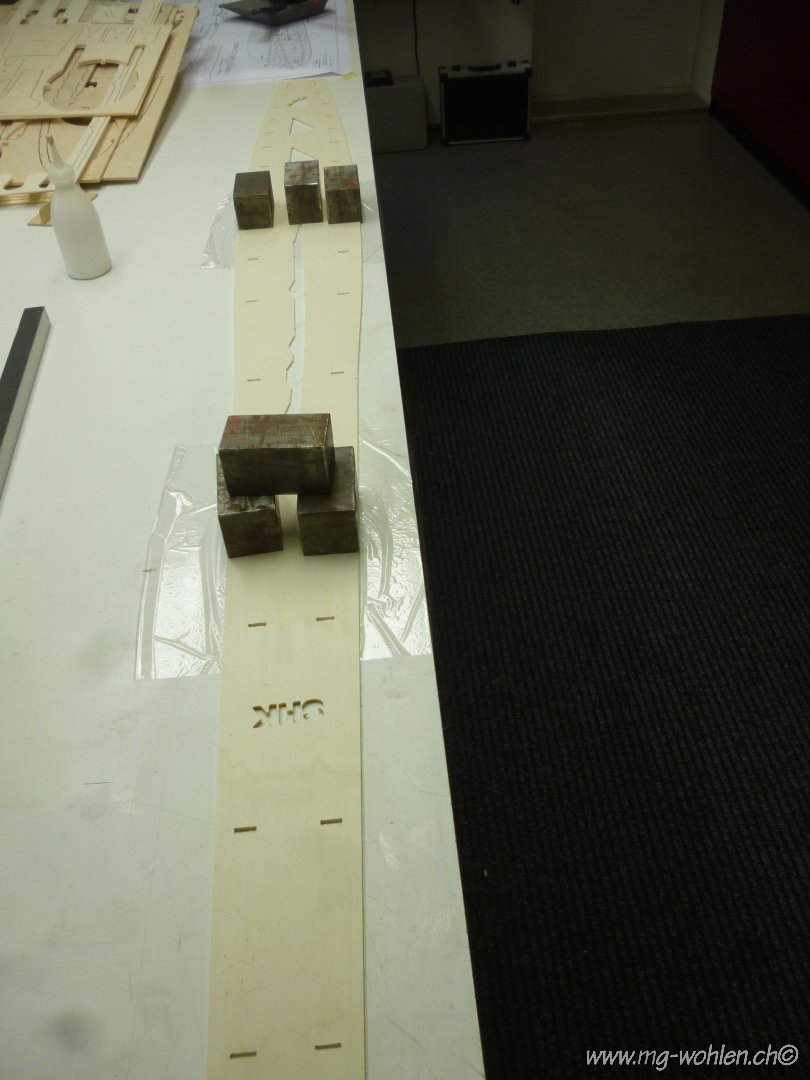

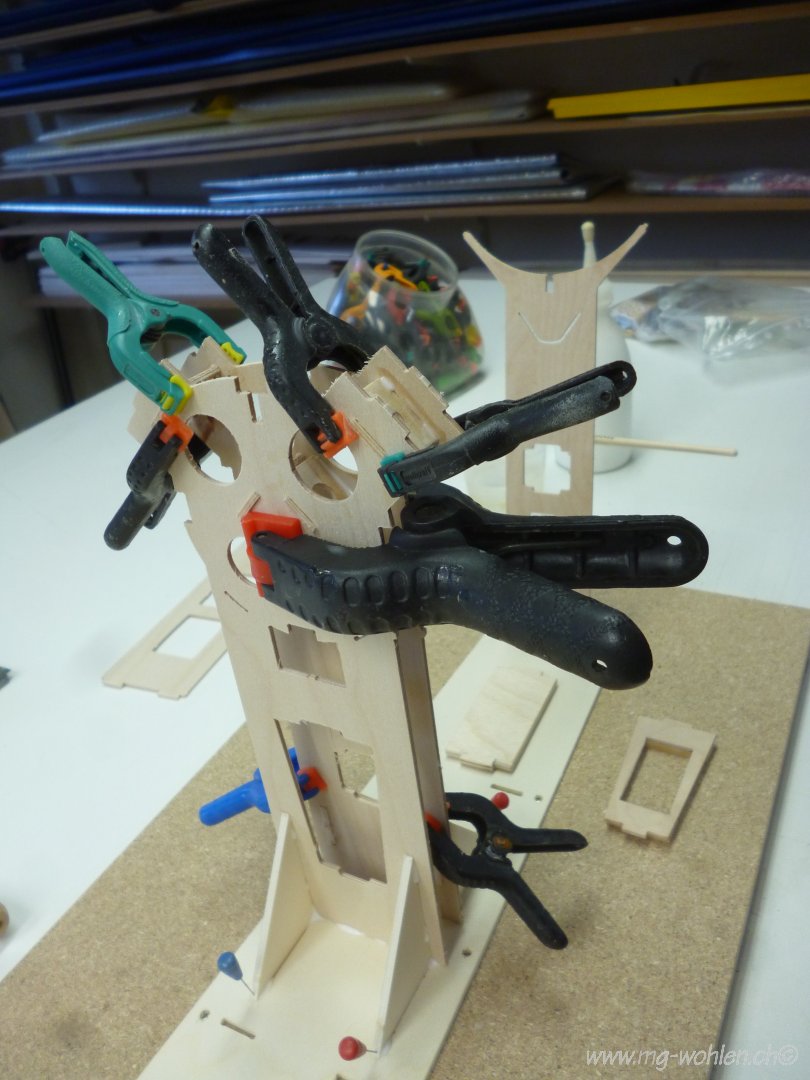

Als erstes werden die Rumpfhellingteile zusammengeklebt

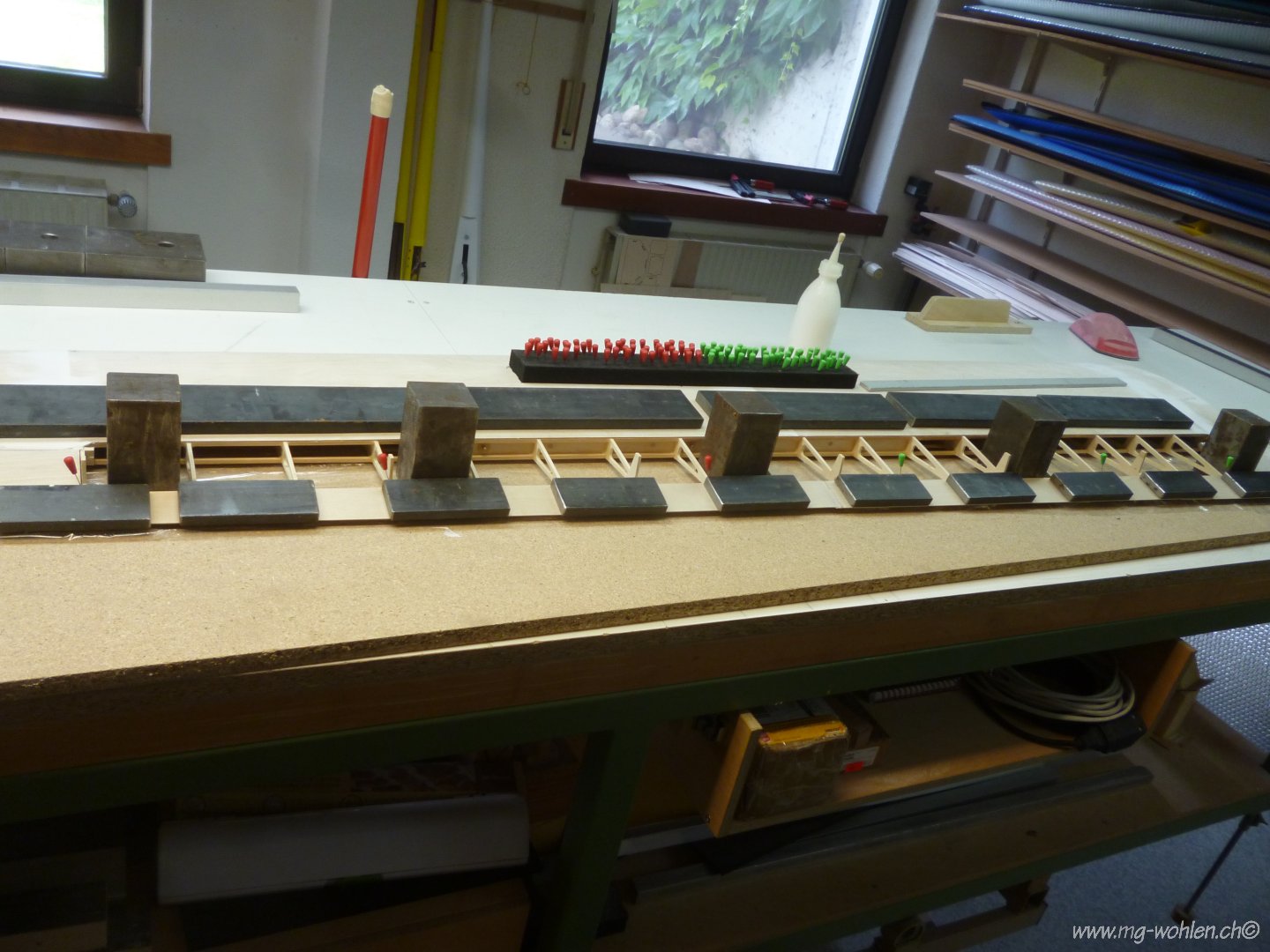

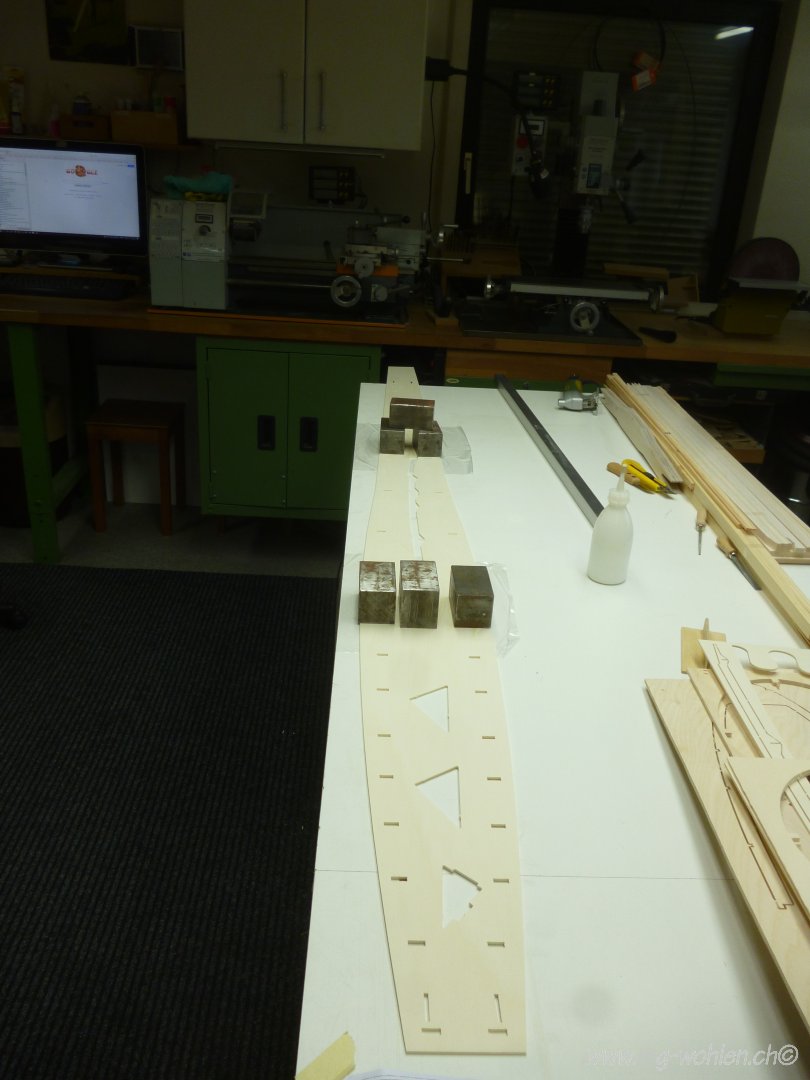

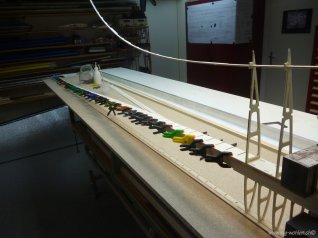

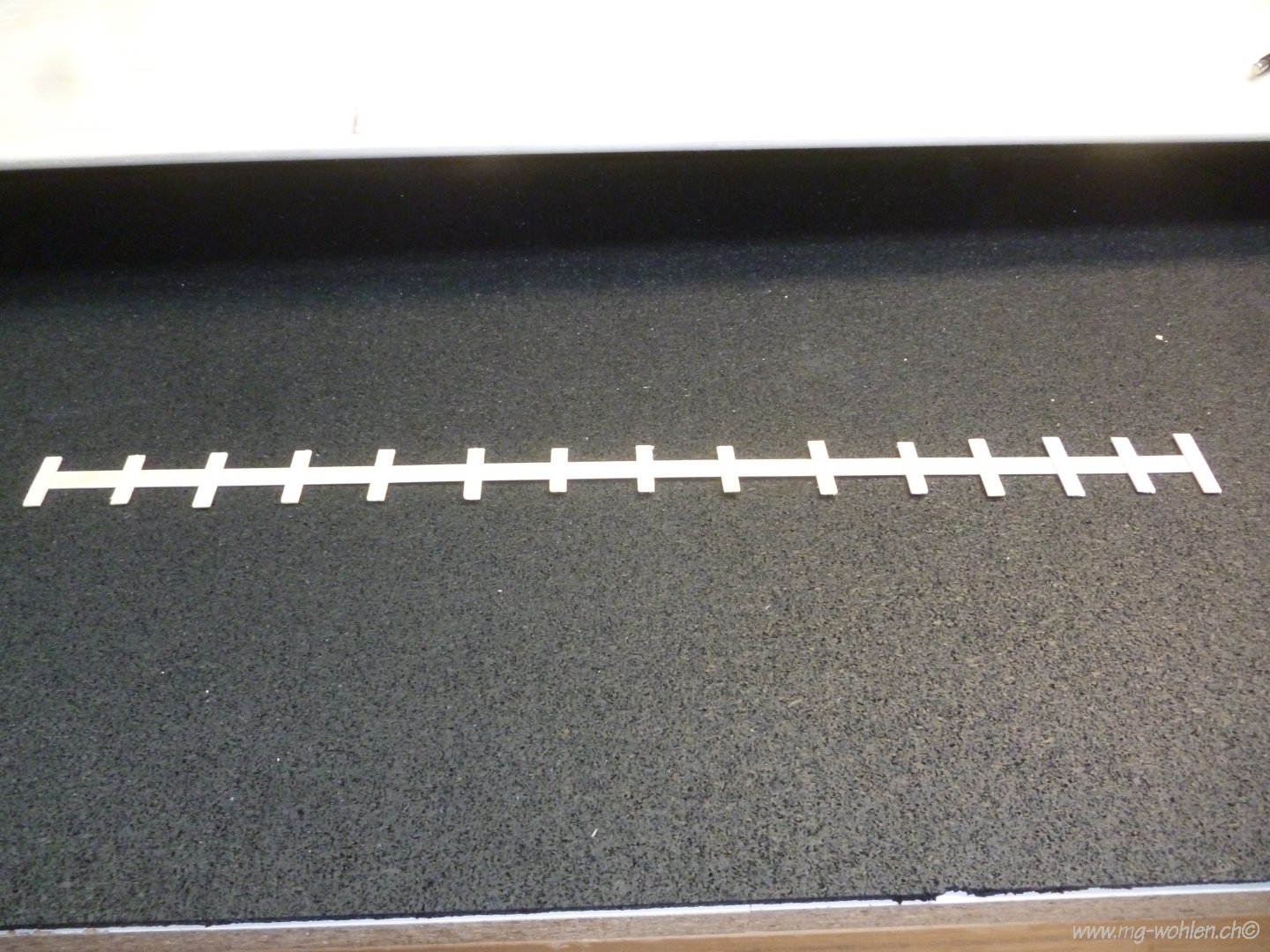

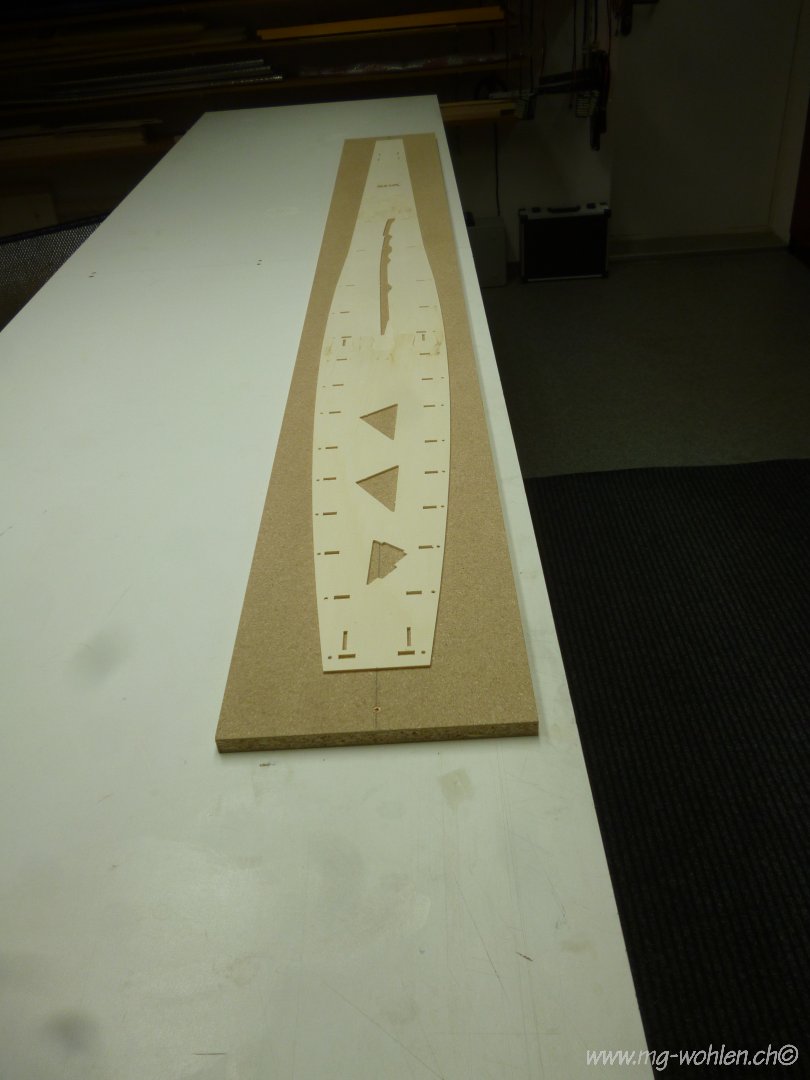

Die Helling wird auf dem Baubrett 250x2200mm bei jedem Rumpfspant angeschraubt

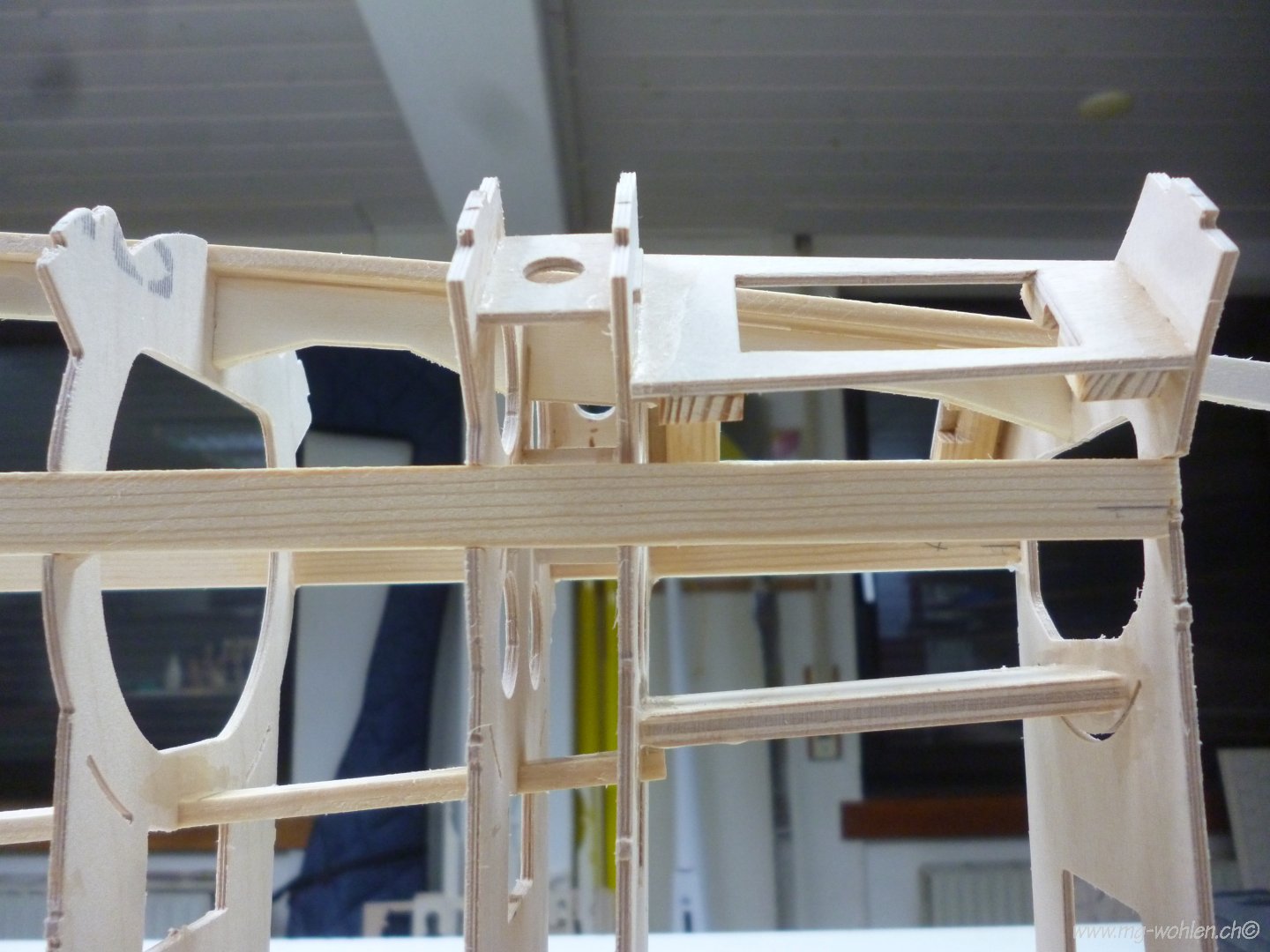

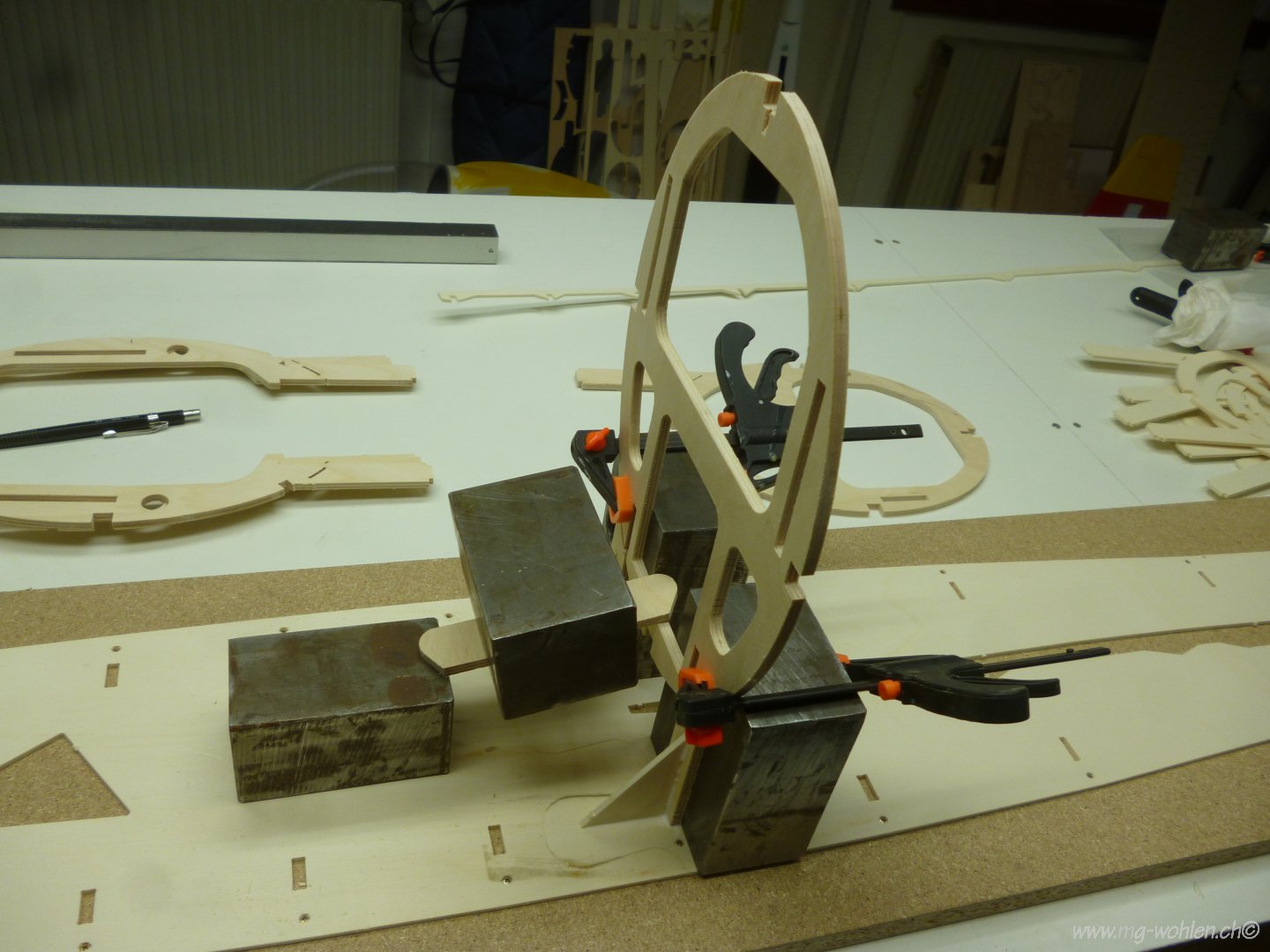

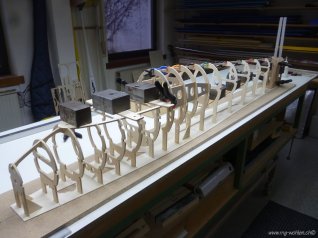

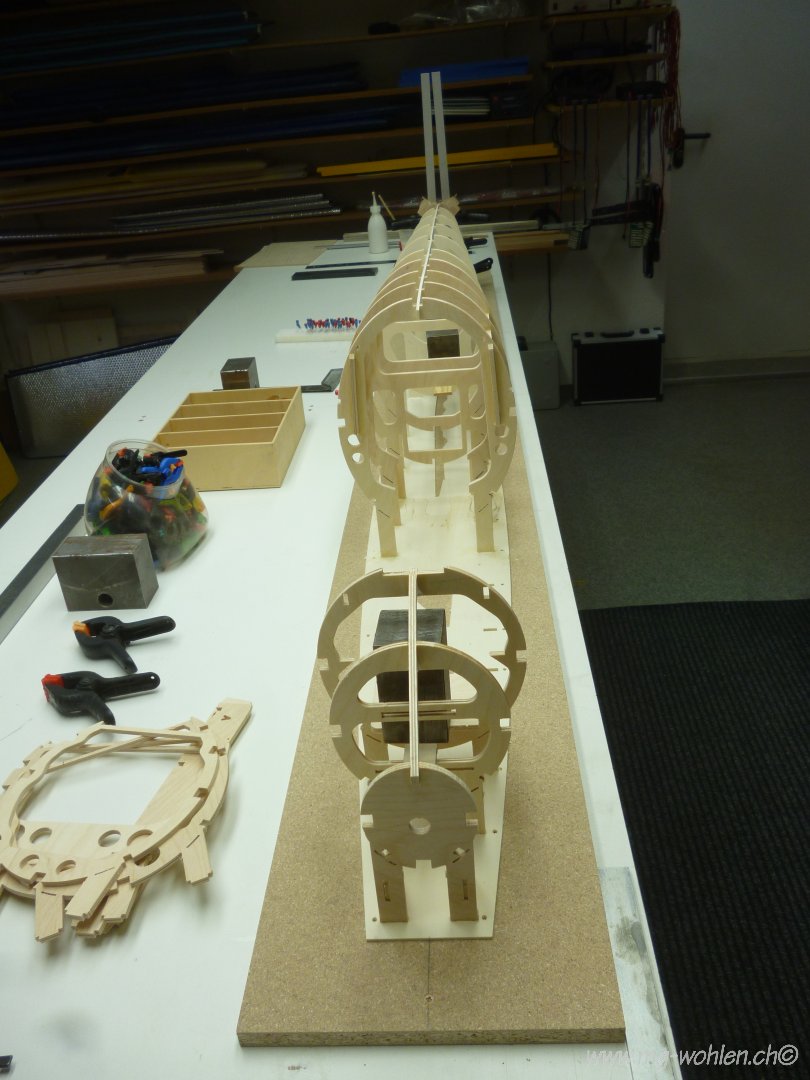

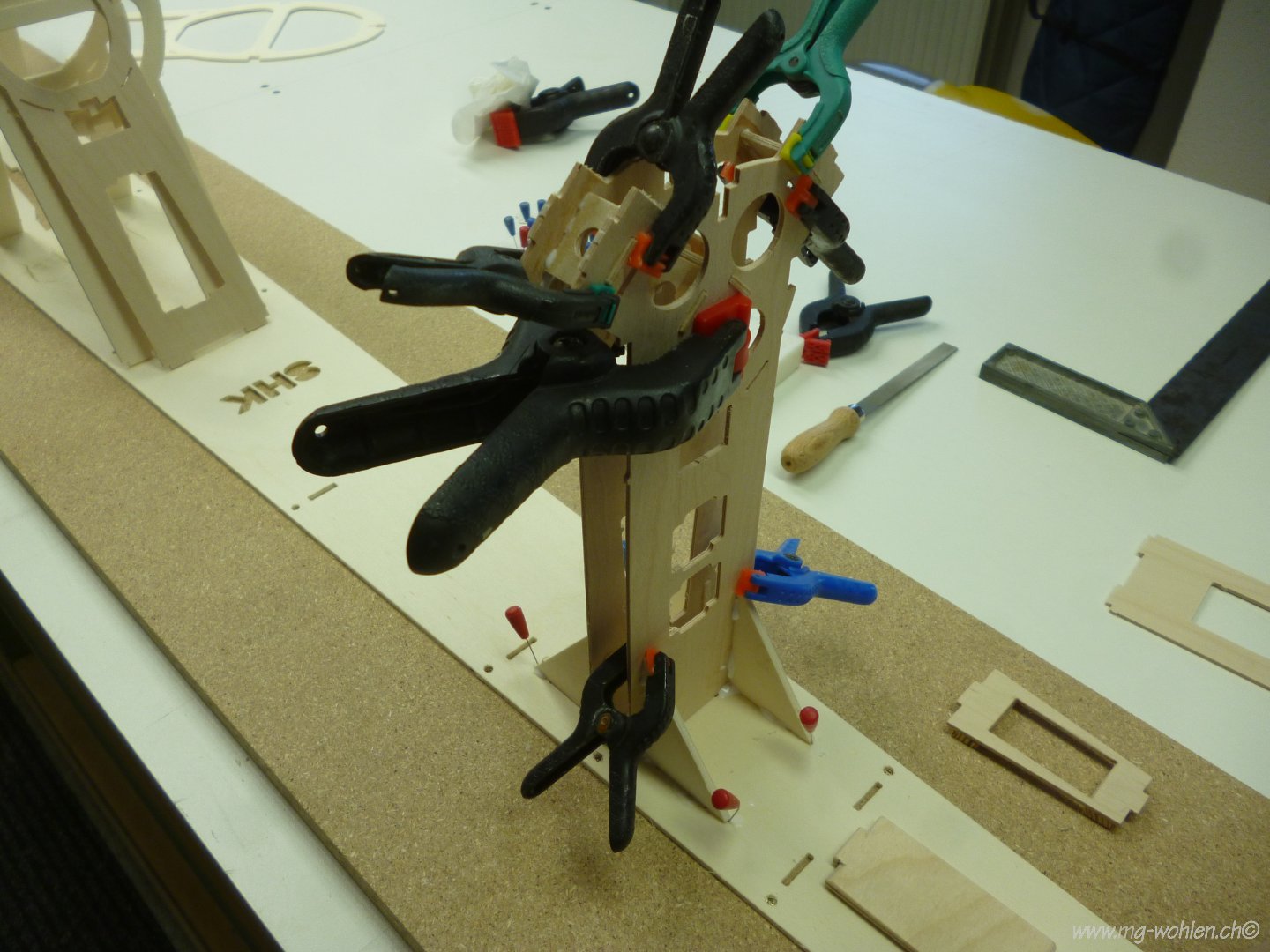

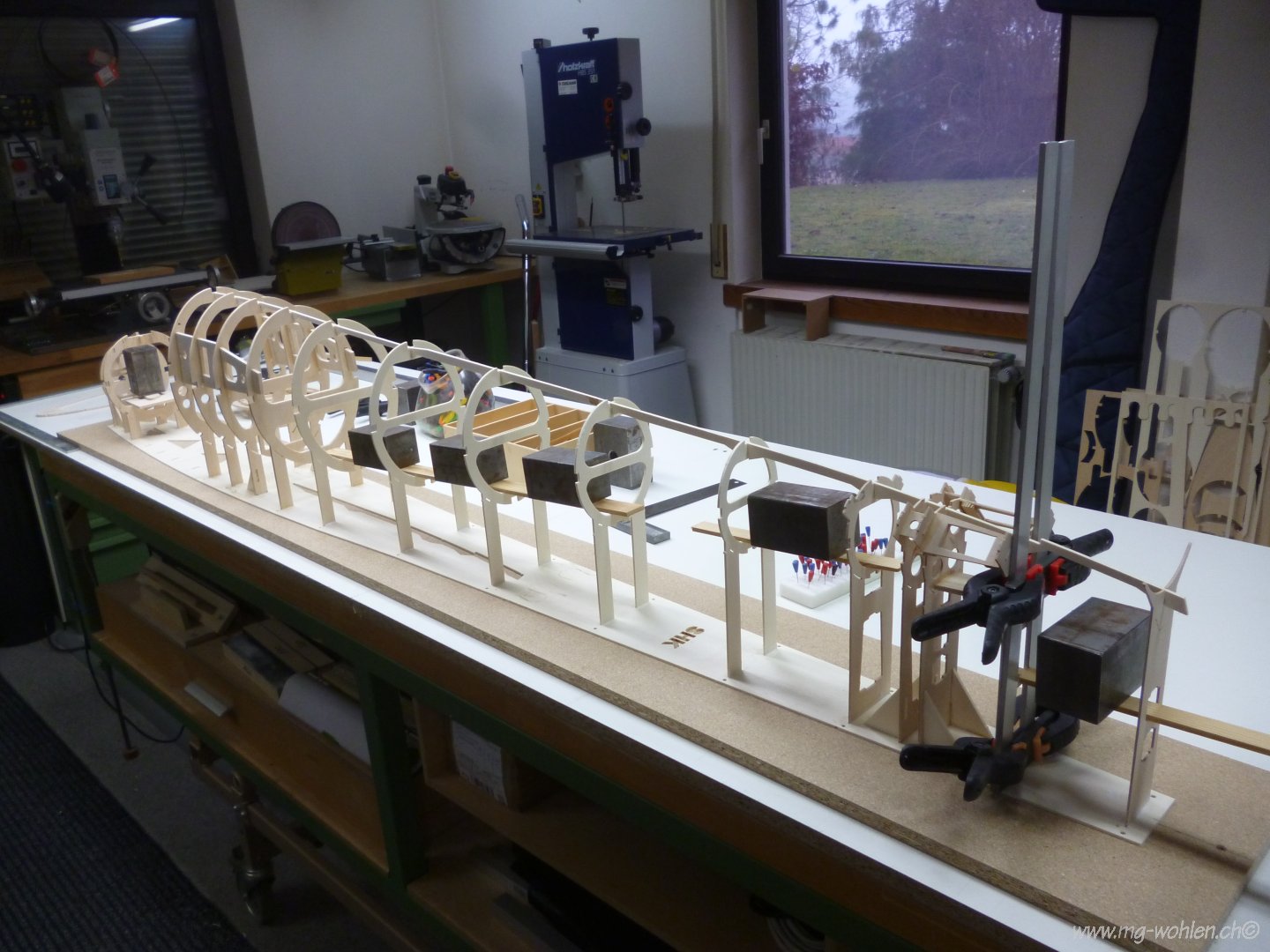

Nachdem alle Spanten probegesteckt waren werden die Spanten nun eingeklebt






Wie immer darauf achten dass im Winkel verklebt wird

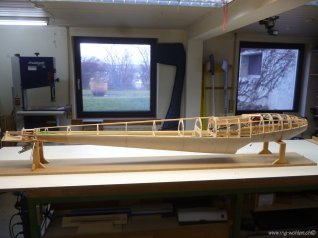

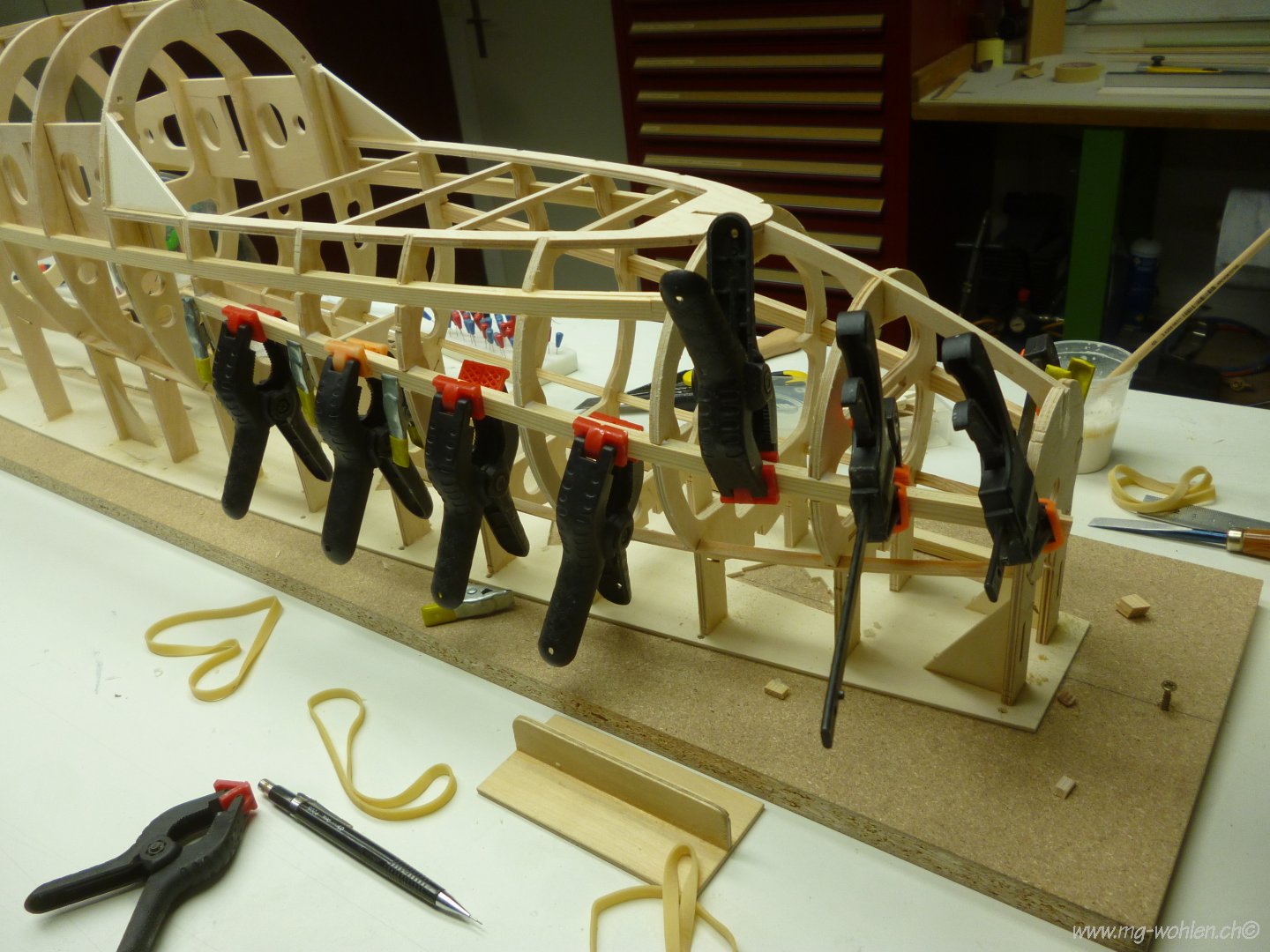

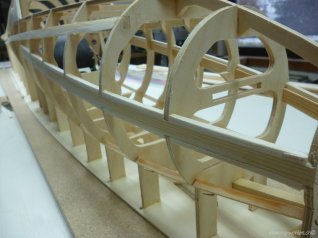

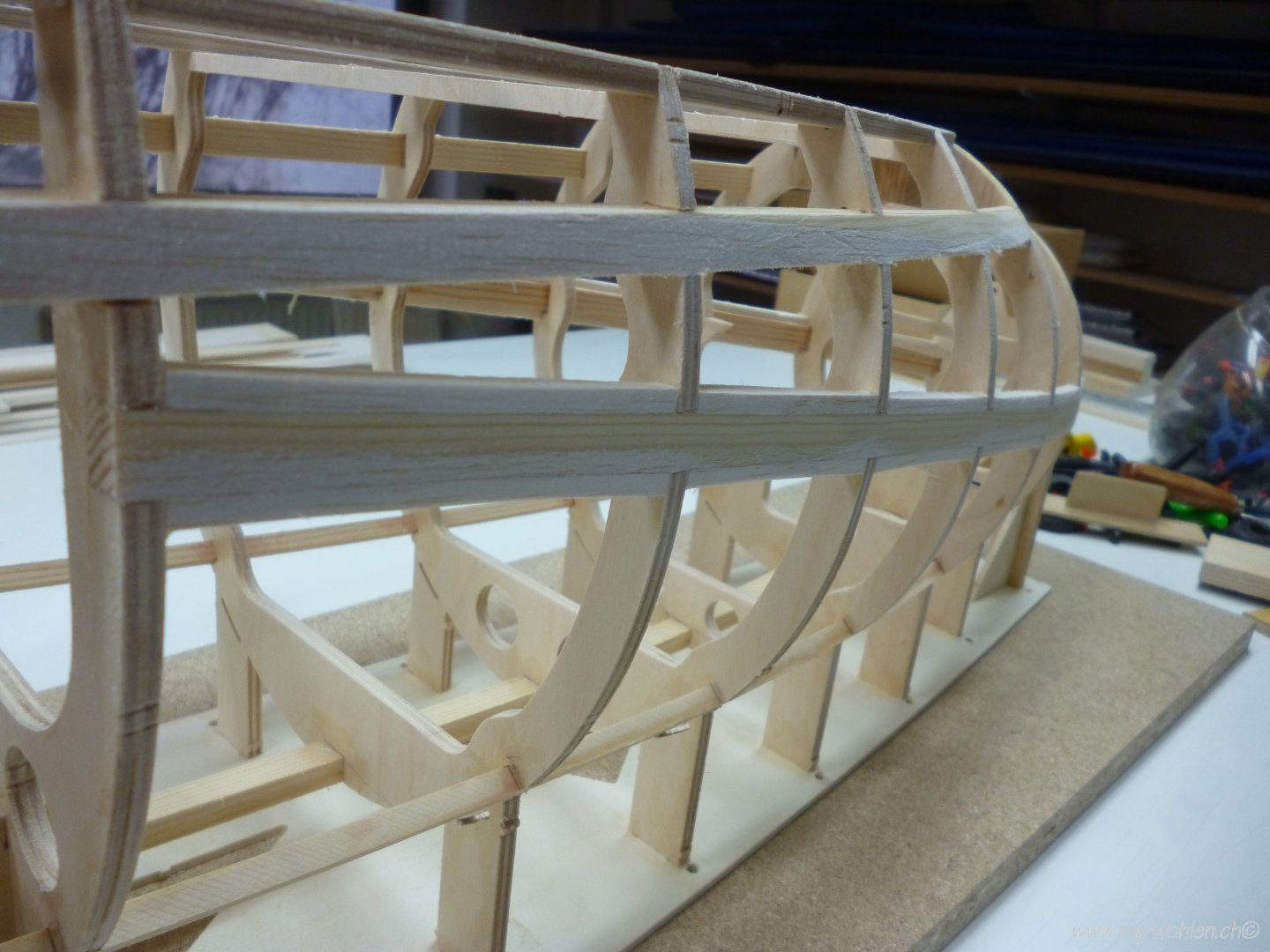

Die Rumpfgurte werden eingeklebt

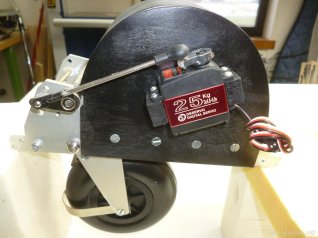

Die SHK hatte ich in der Version mit festem Fahrwerk bestellt aber da ich noch ein Fema-Fahrwerk hatte baue ich dieses nun ein

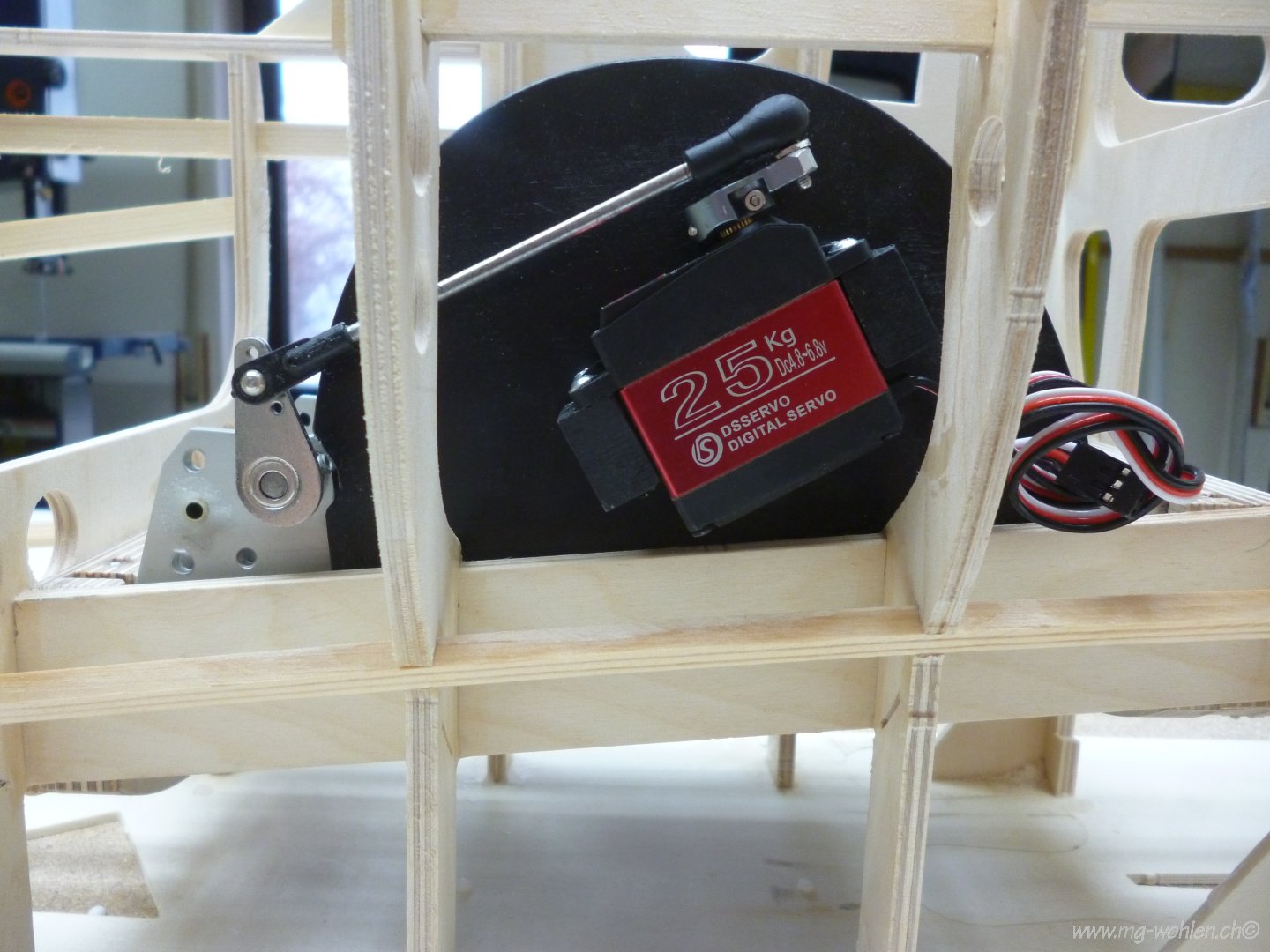

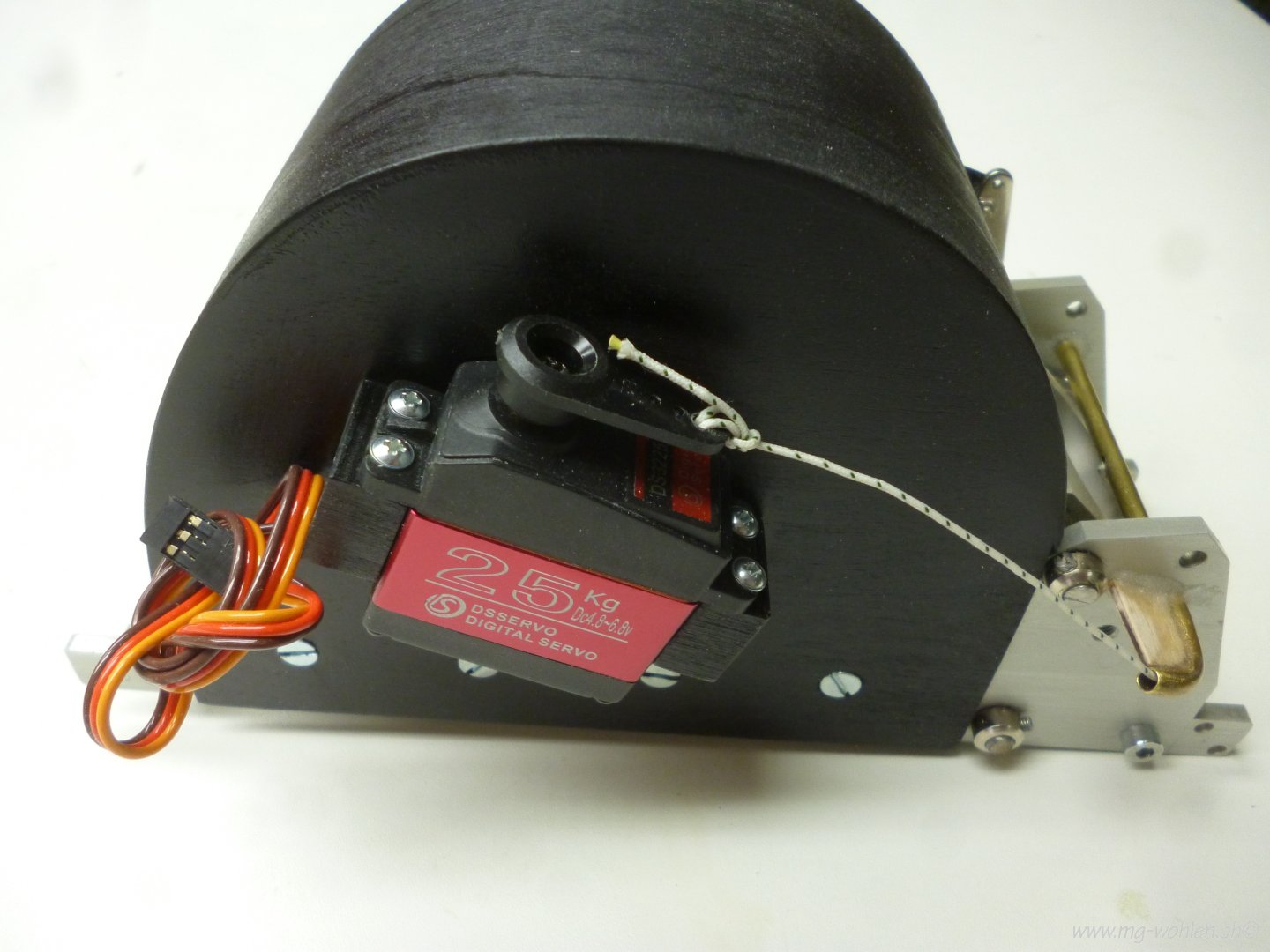

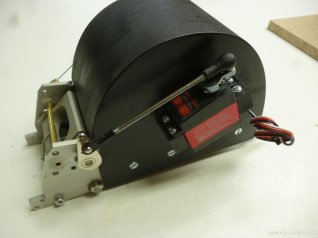

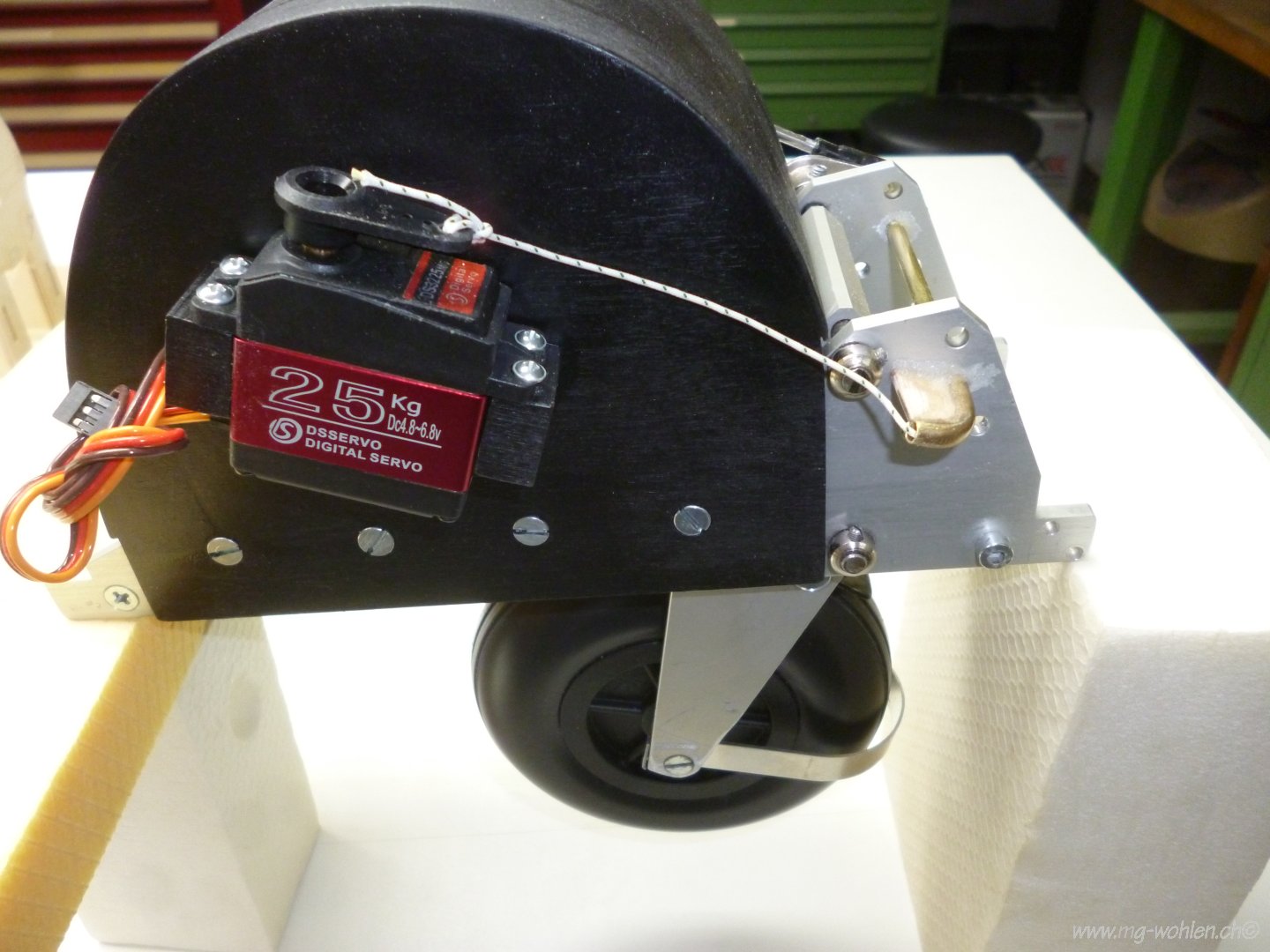

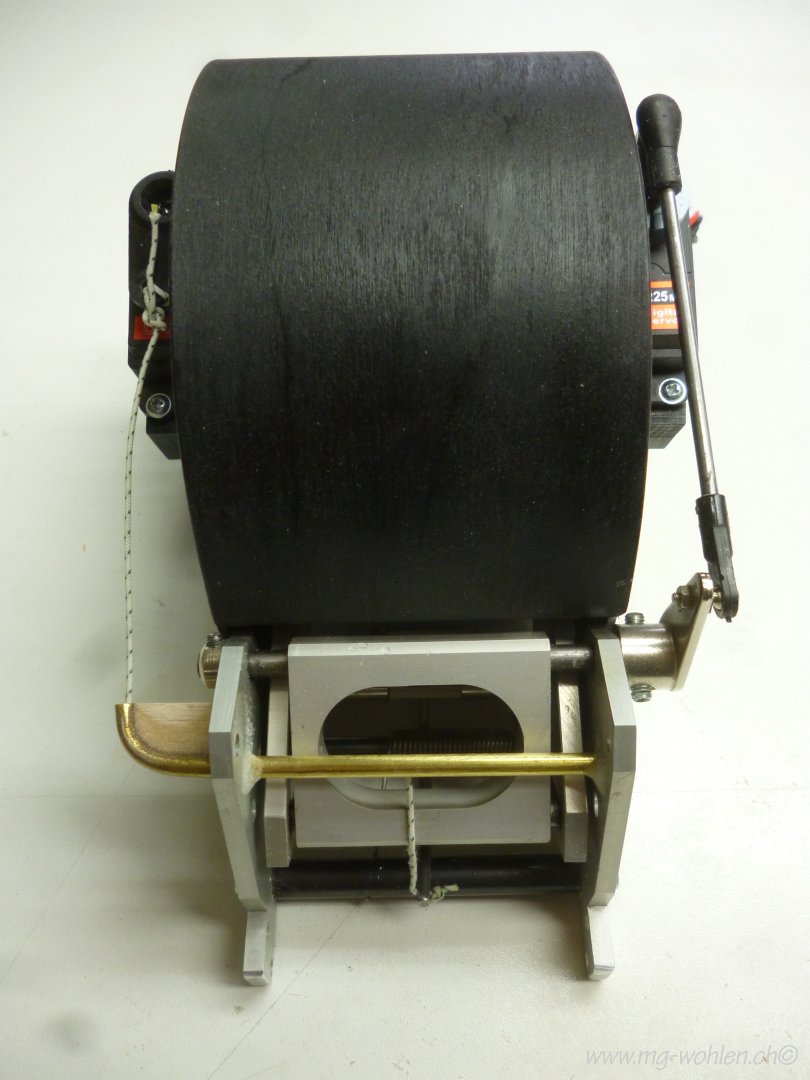

Da die Platzverhältnisse sehr beengt sind musste ich eine Spritzhaube mit seitlich angebauten Servos herstellen


Die Anlenkung der Kevlarbremsschnur ist erst provisorisch

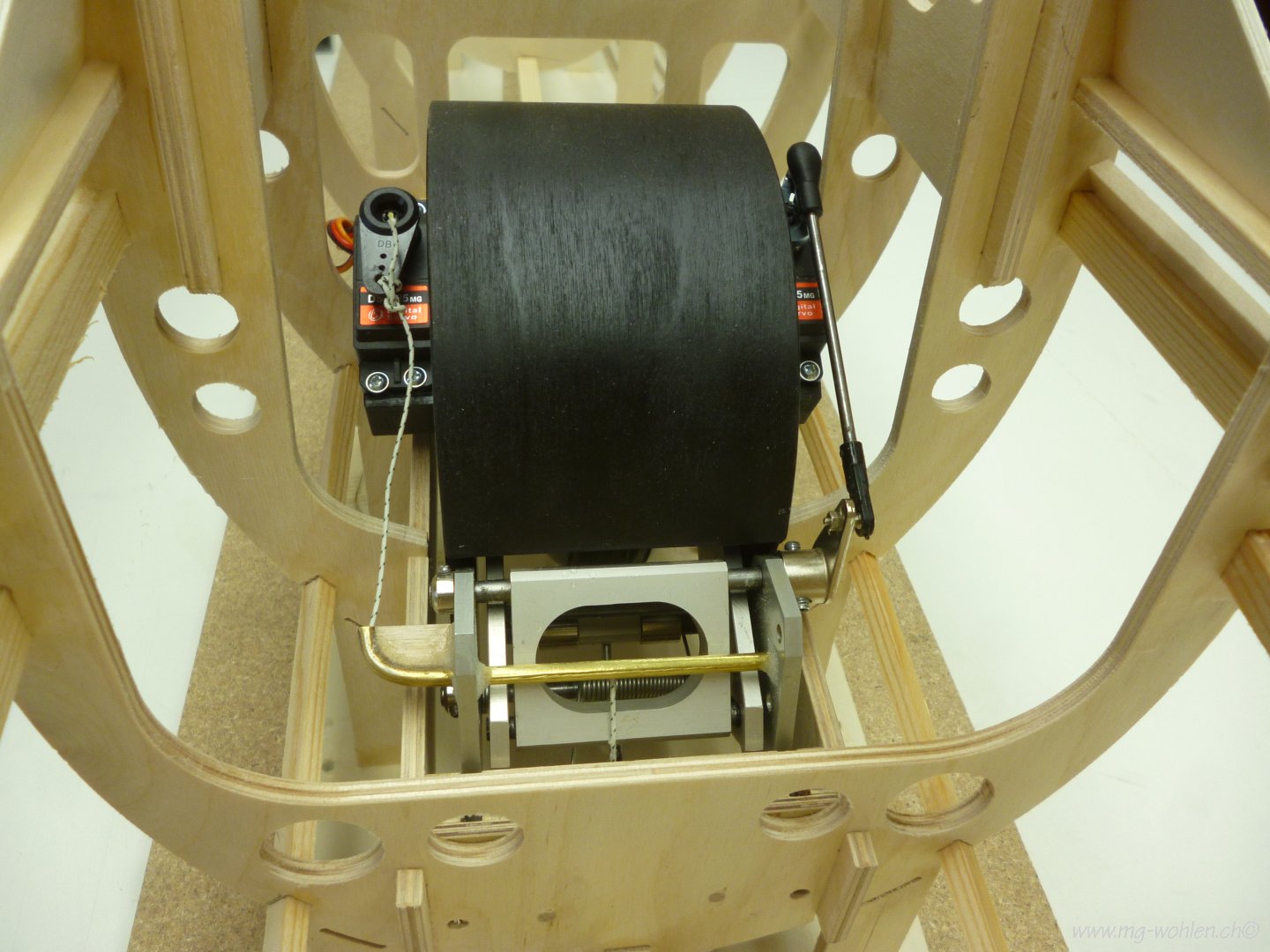

Probeeinpassen

Eng aber passt

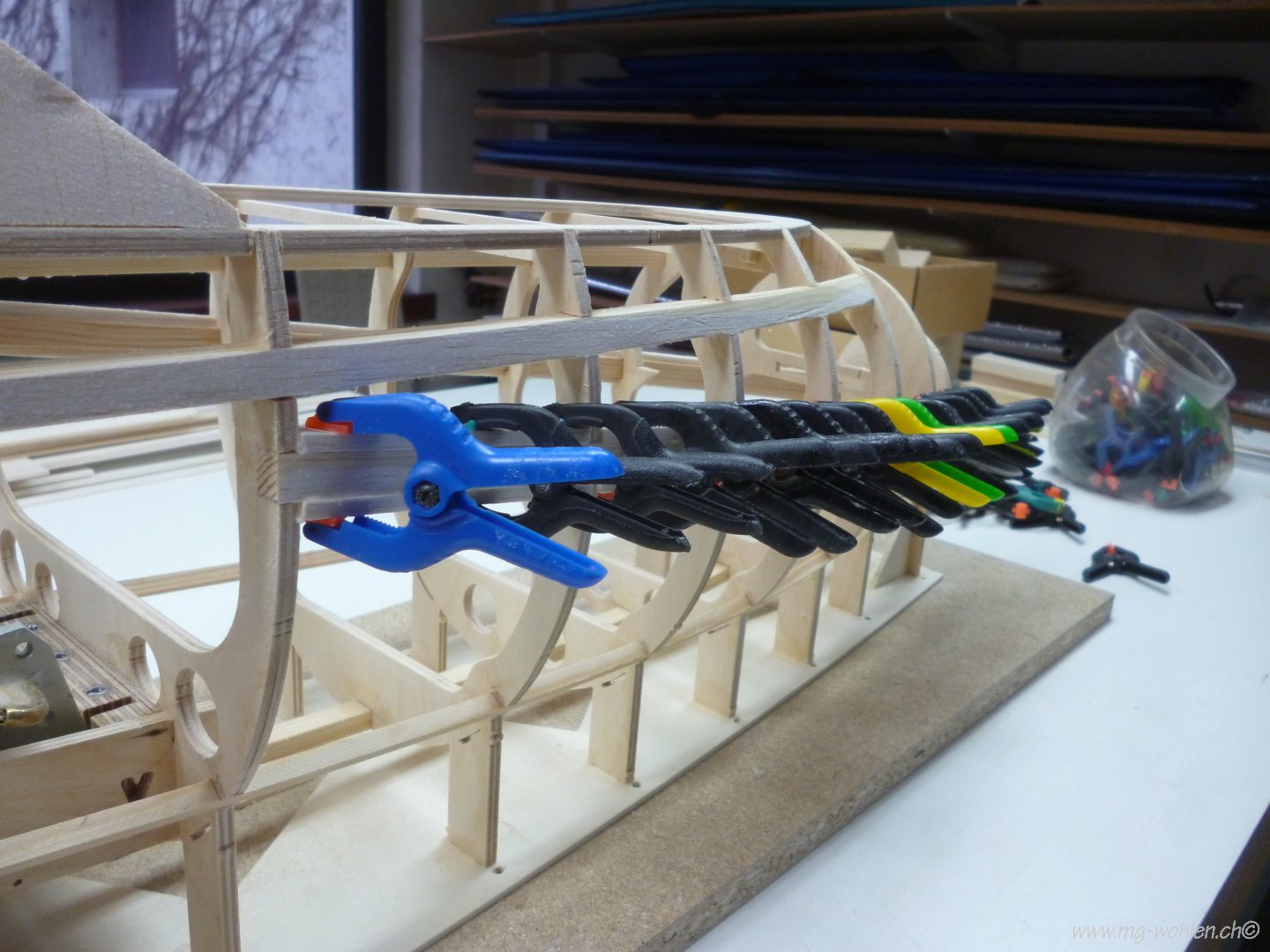

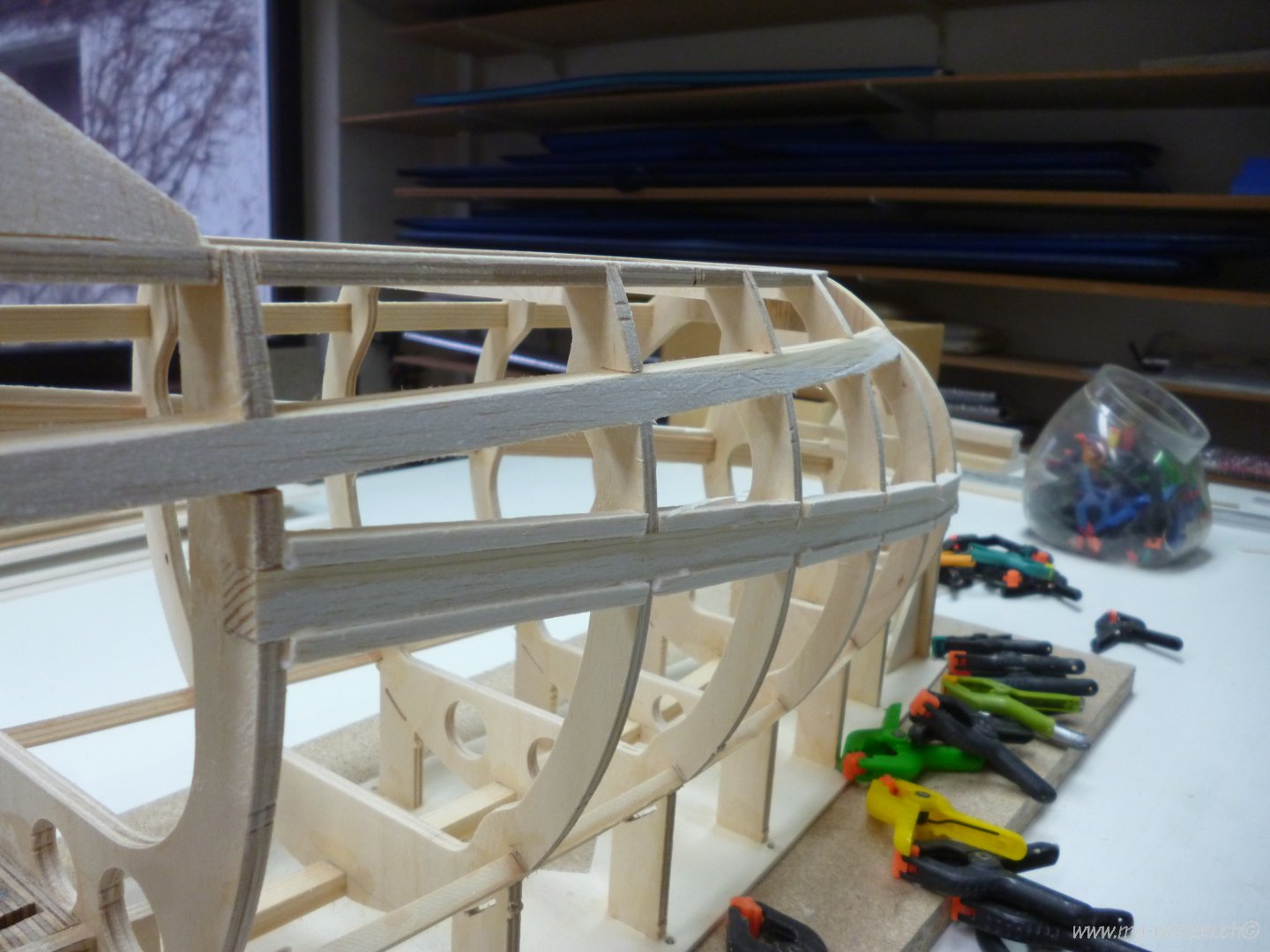

Um die Klebefläche im Bereich der Rumpfgurte wo die obere und untere Sperrholz Beplankung anstossen zu vergrössern werden 5mm Balsa Streifen eingeklebt

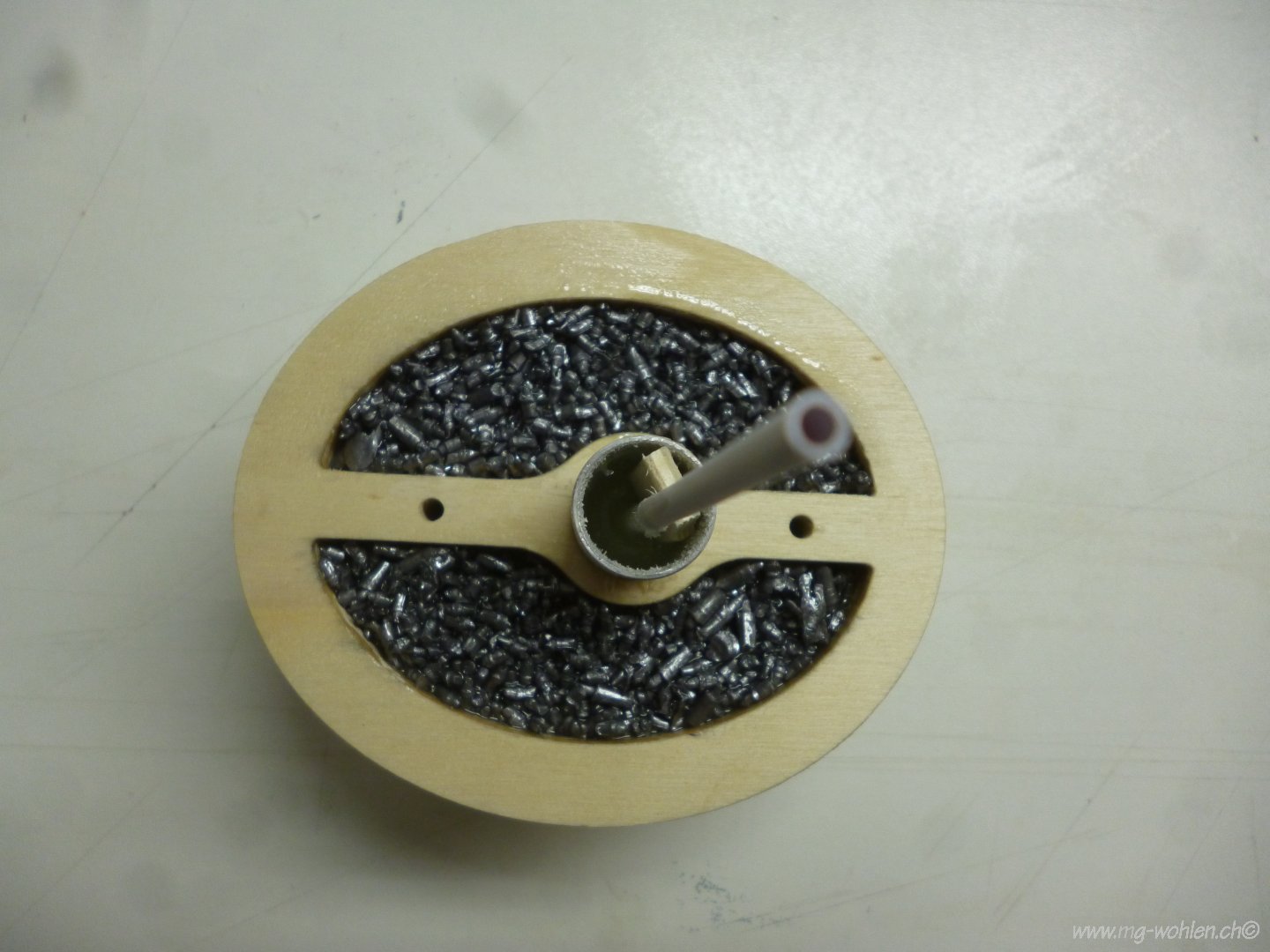

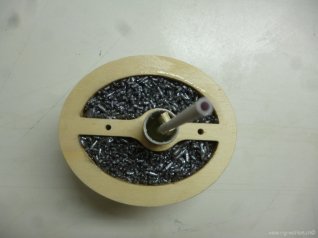

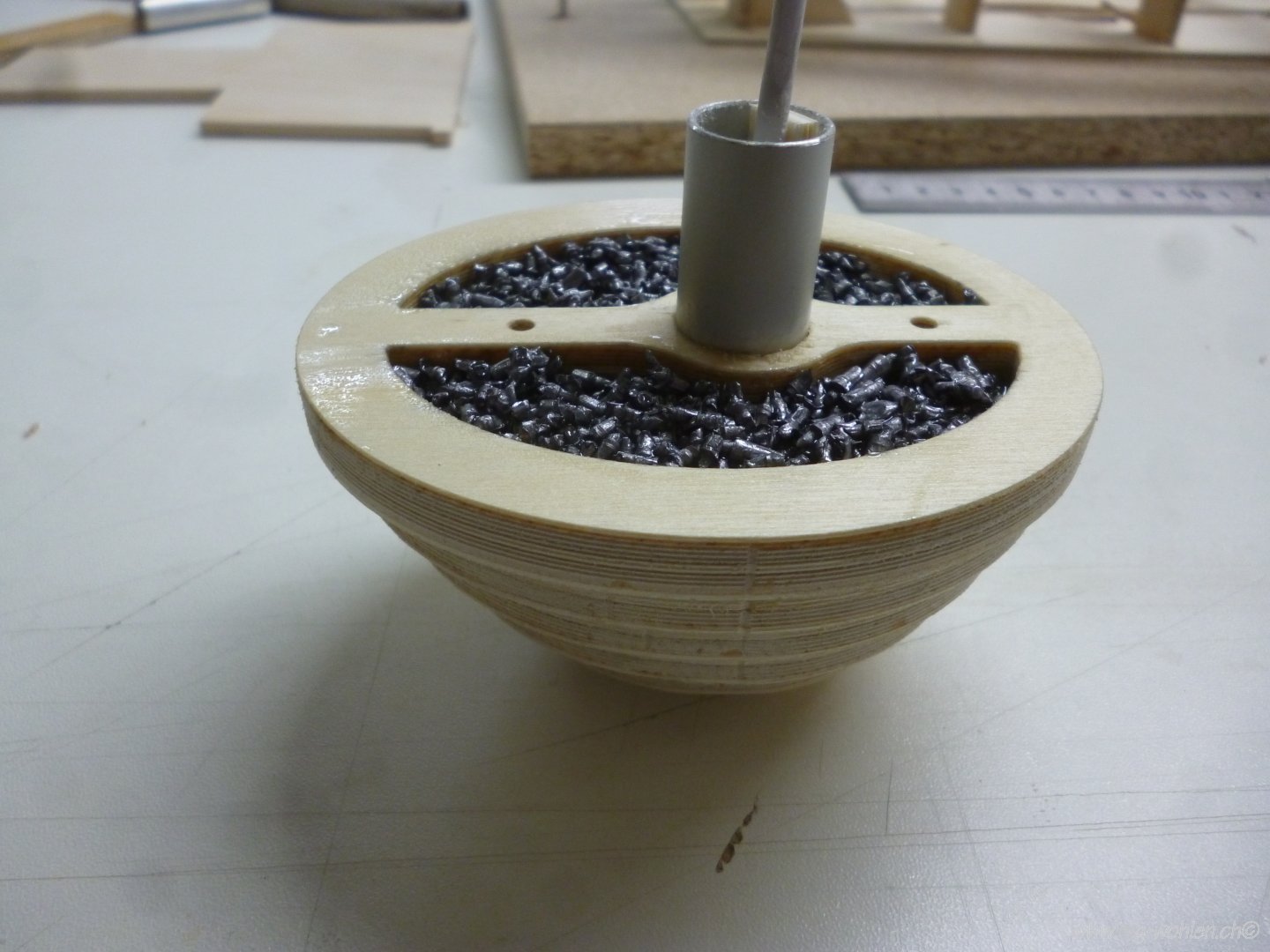

Rumpfspitzsegmente verklebt und mit 280g Blei gefüllt

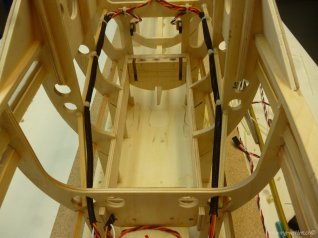

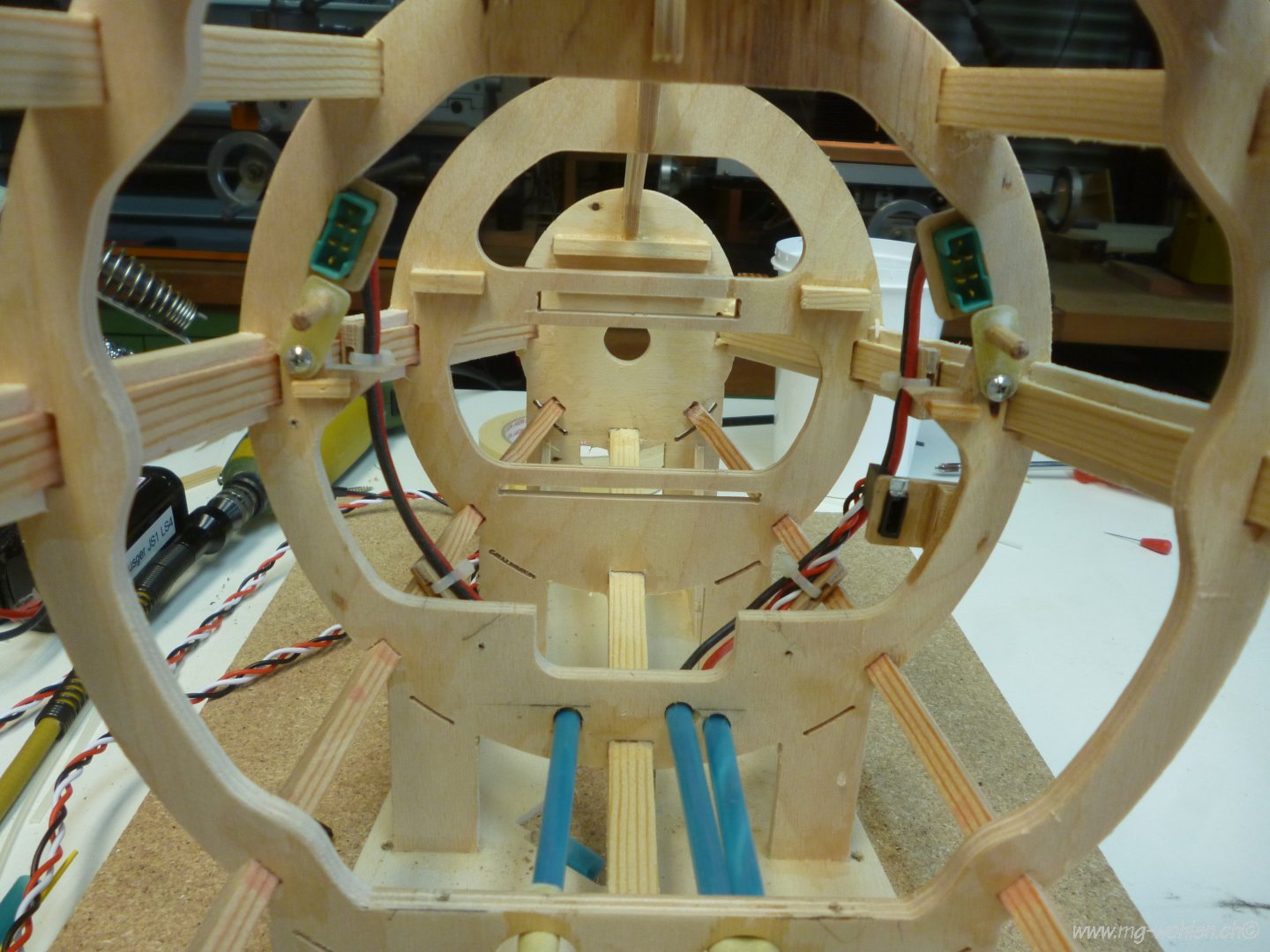

Vor dem Beplanken werden nun noch sämtliche RC Komponenten und Kabel im Rumpf verbaut

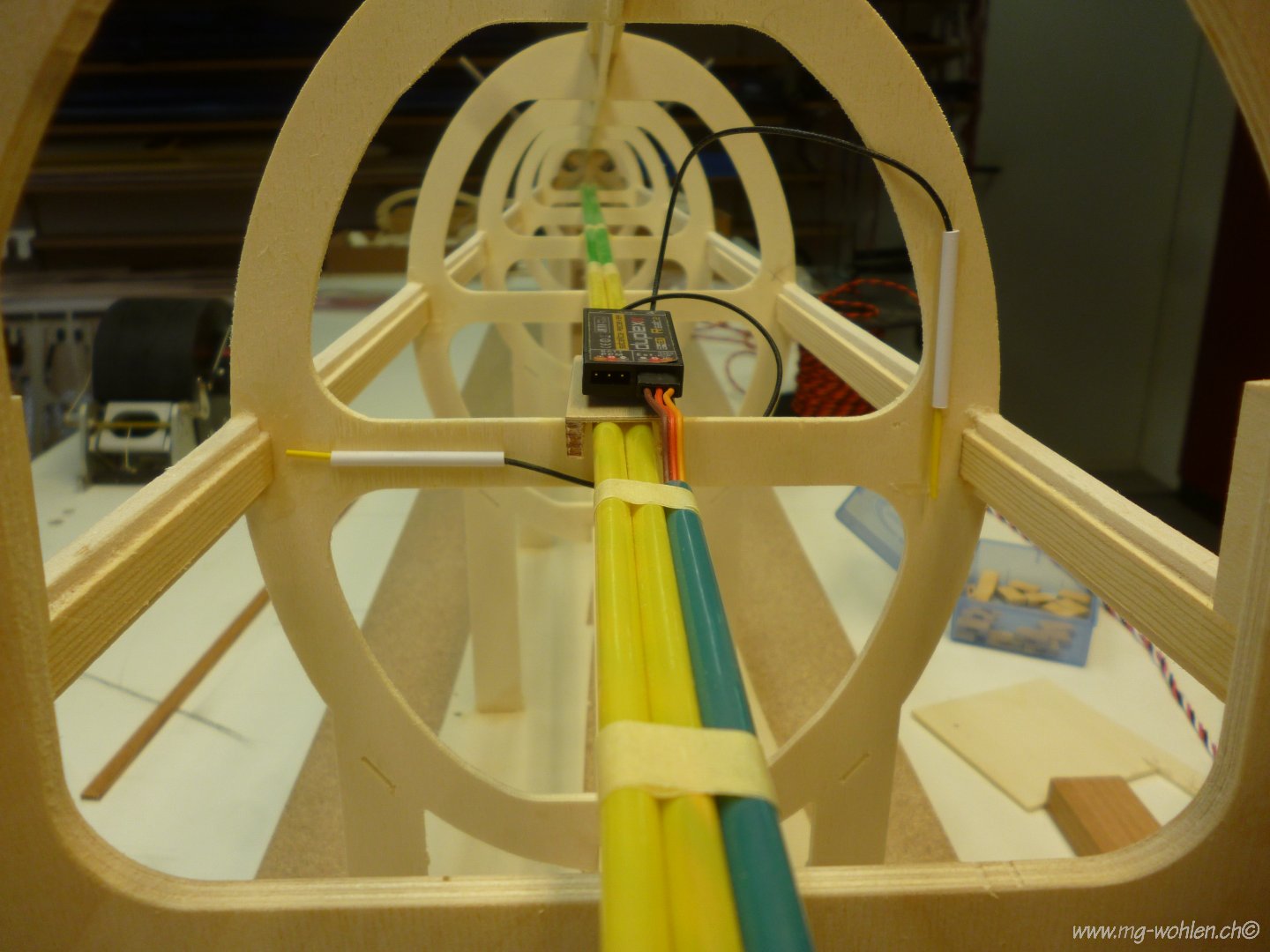

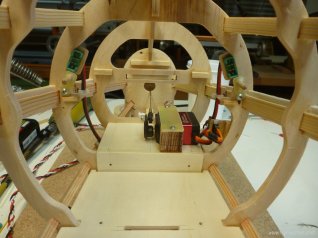

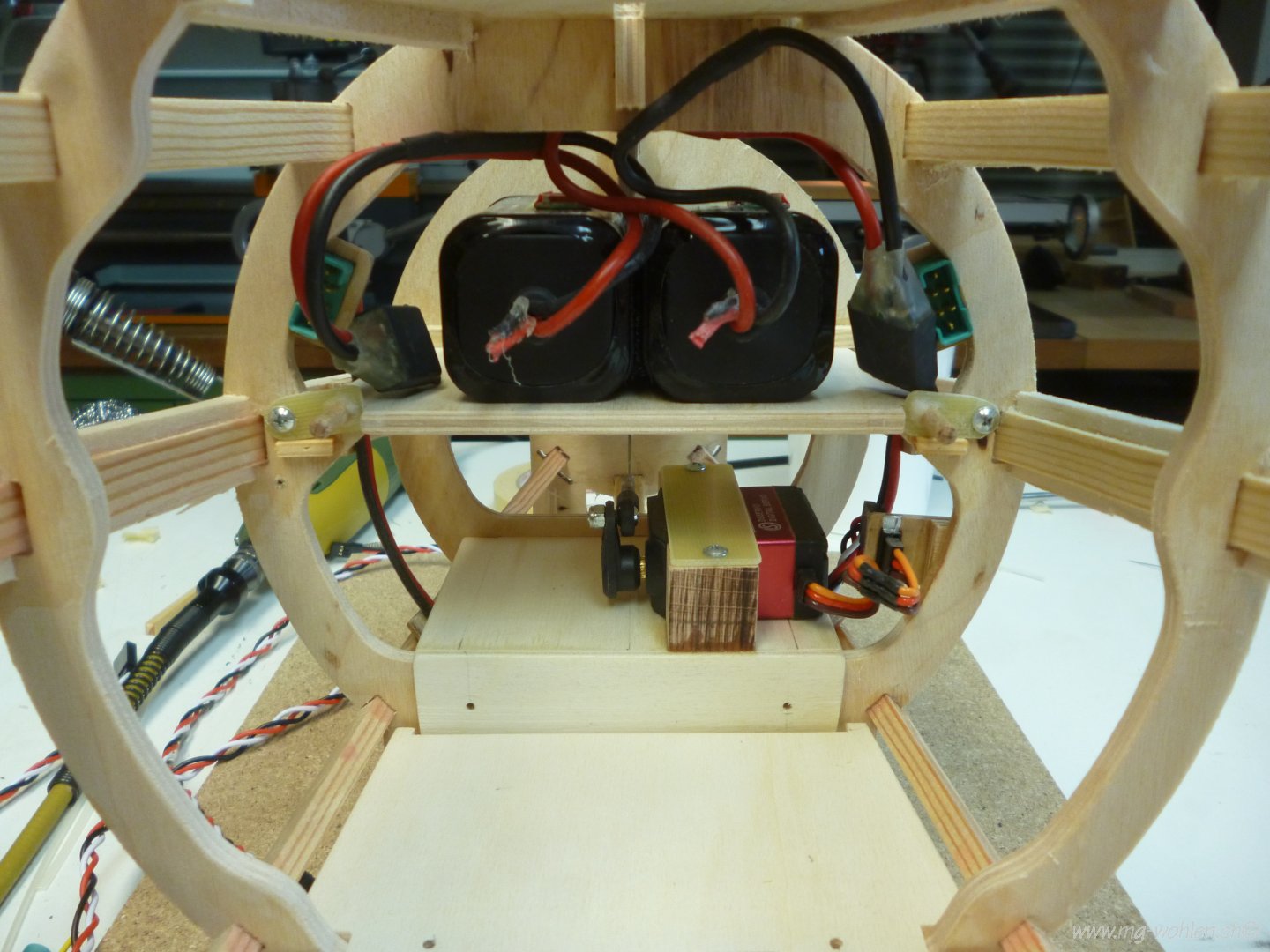

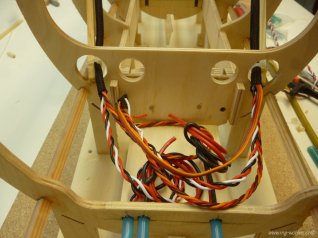

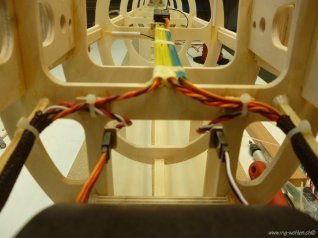

Empfänger Bereich

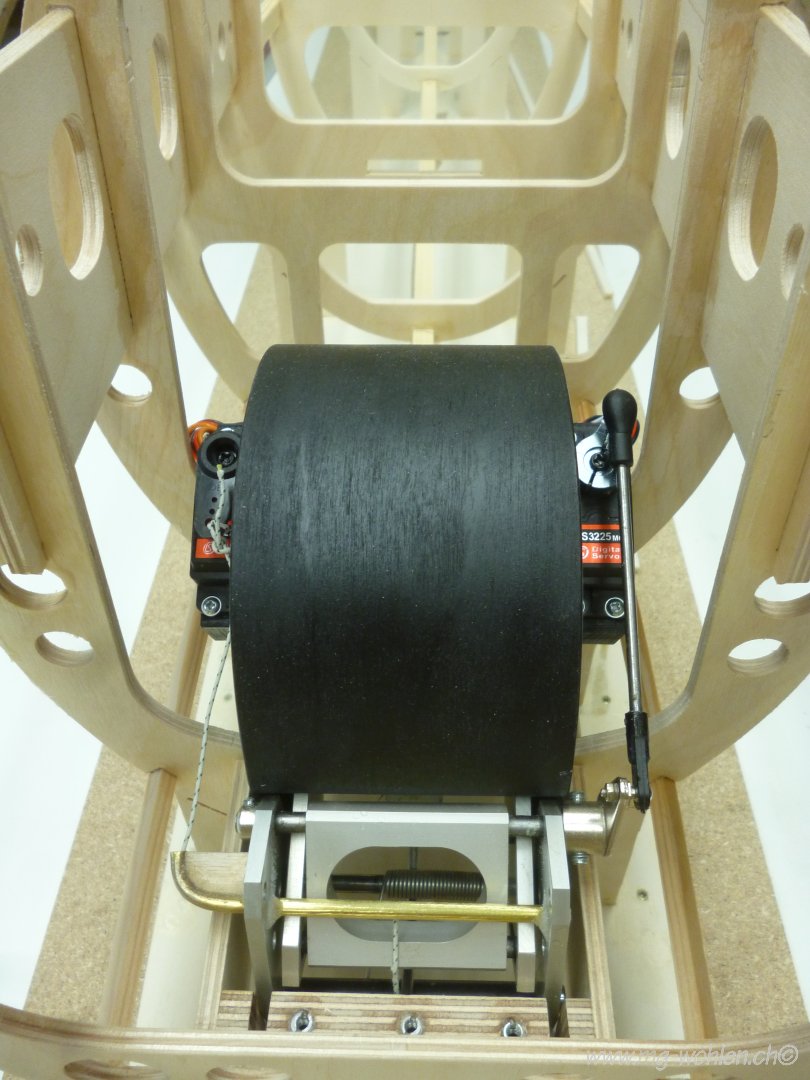

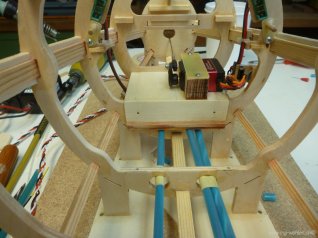

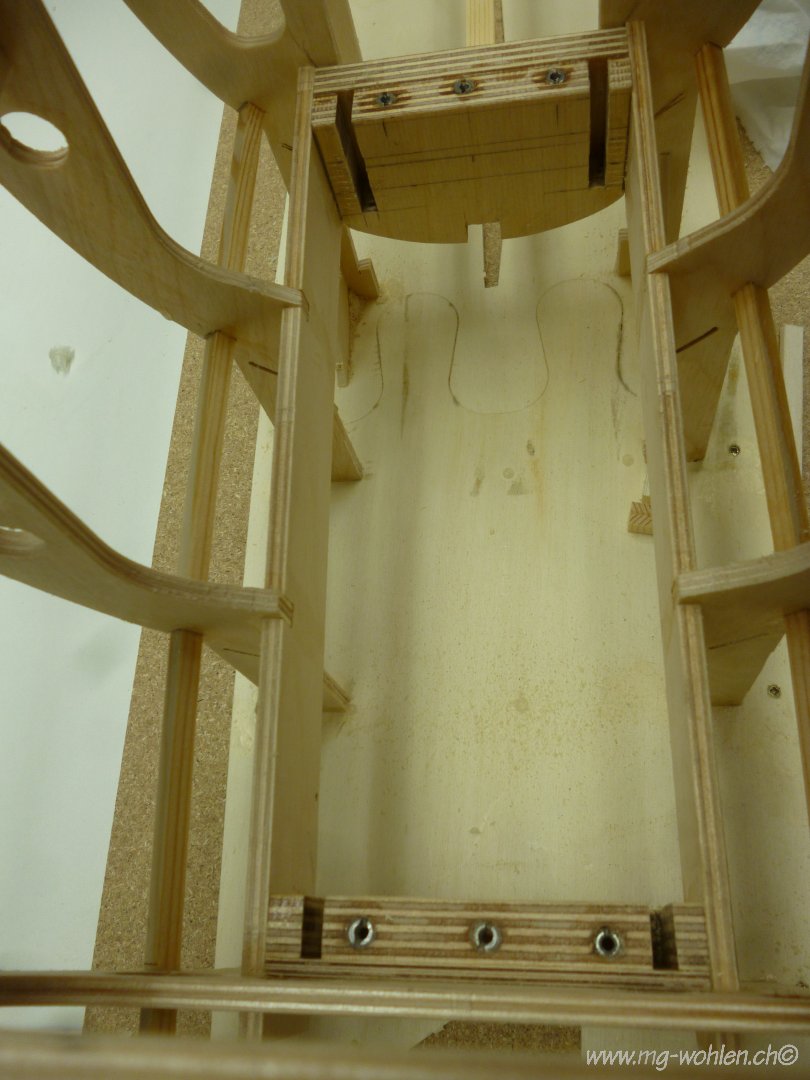

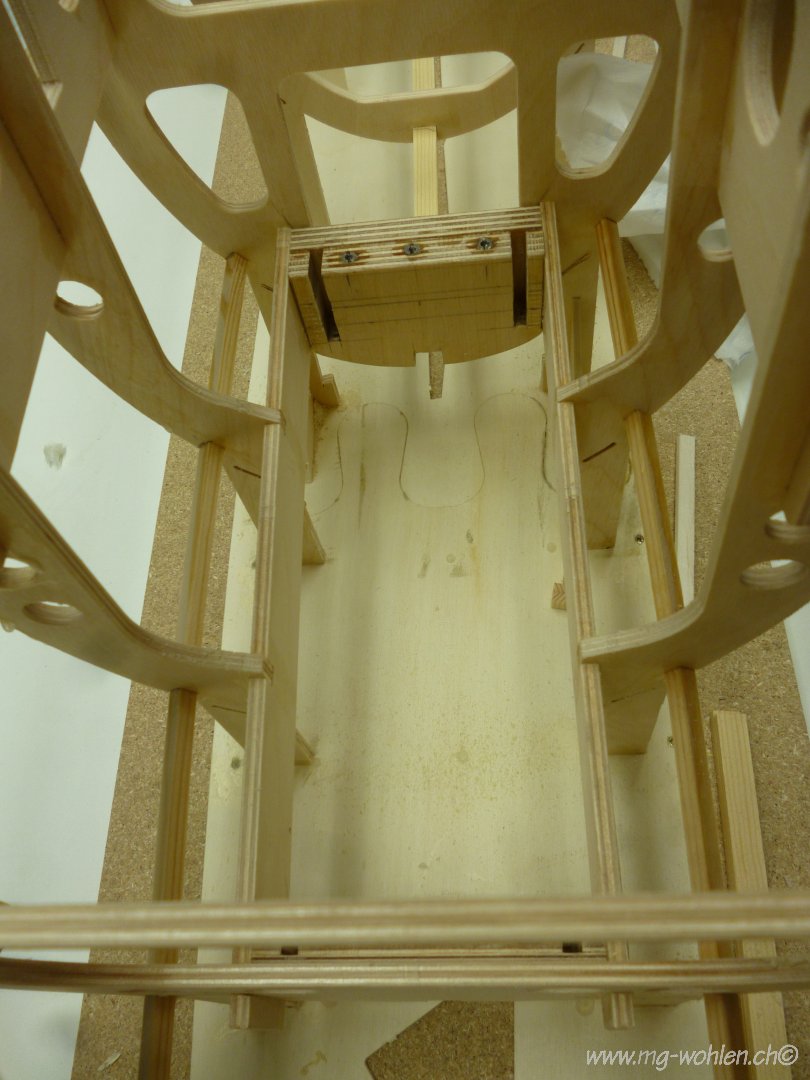

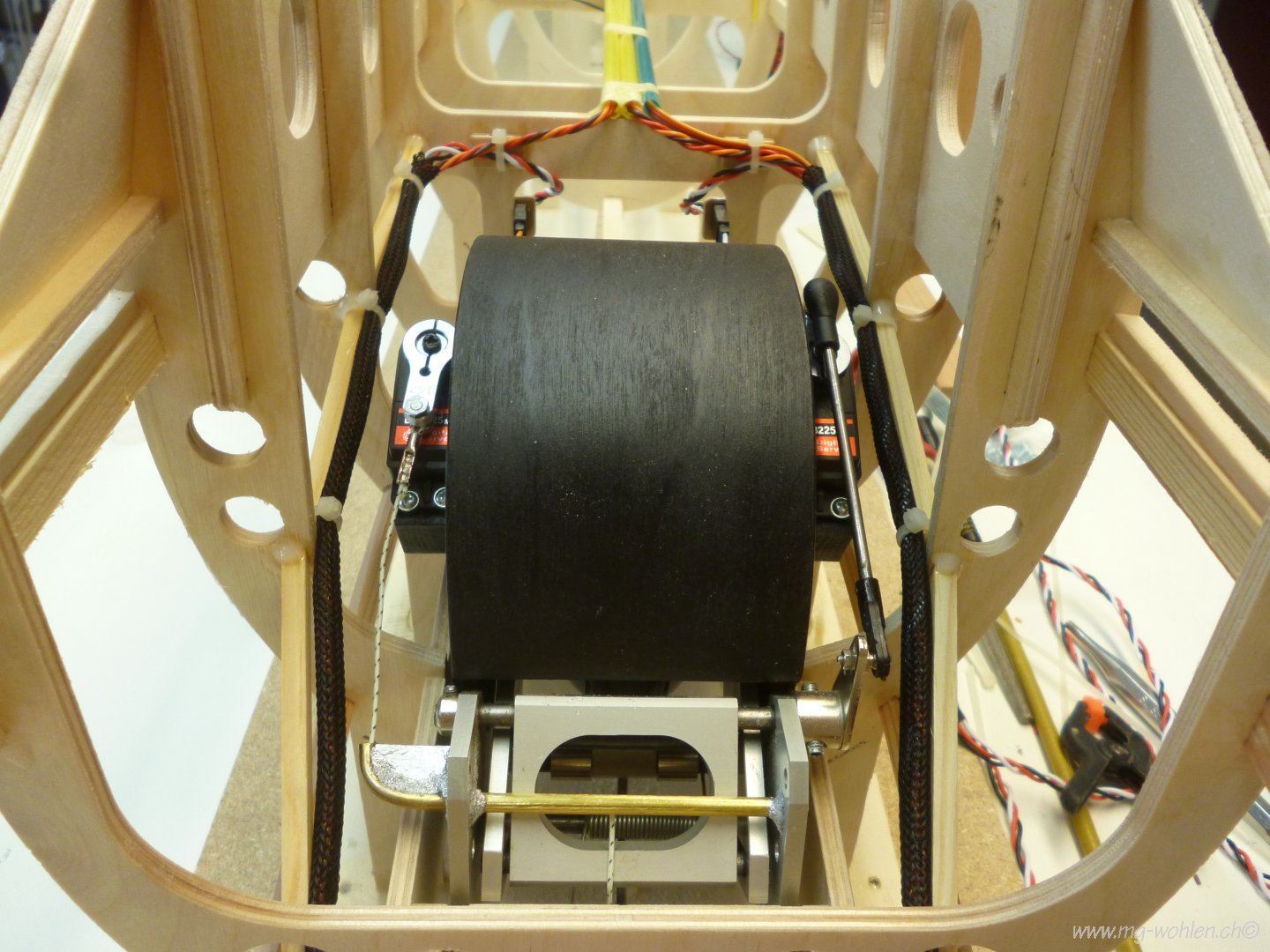

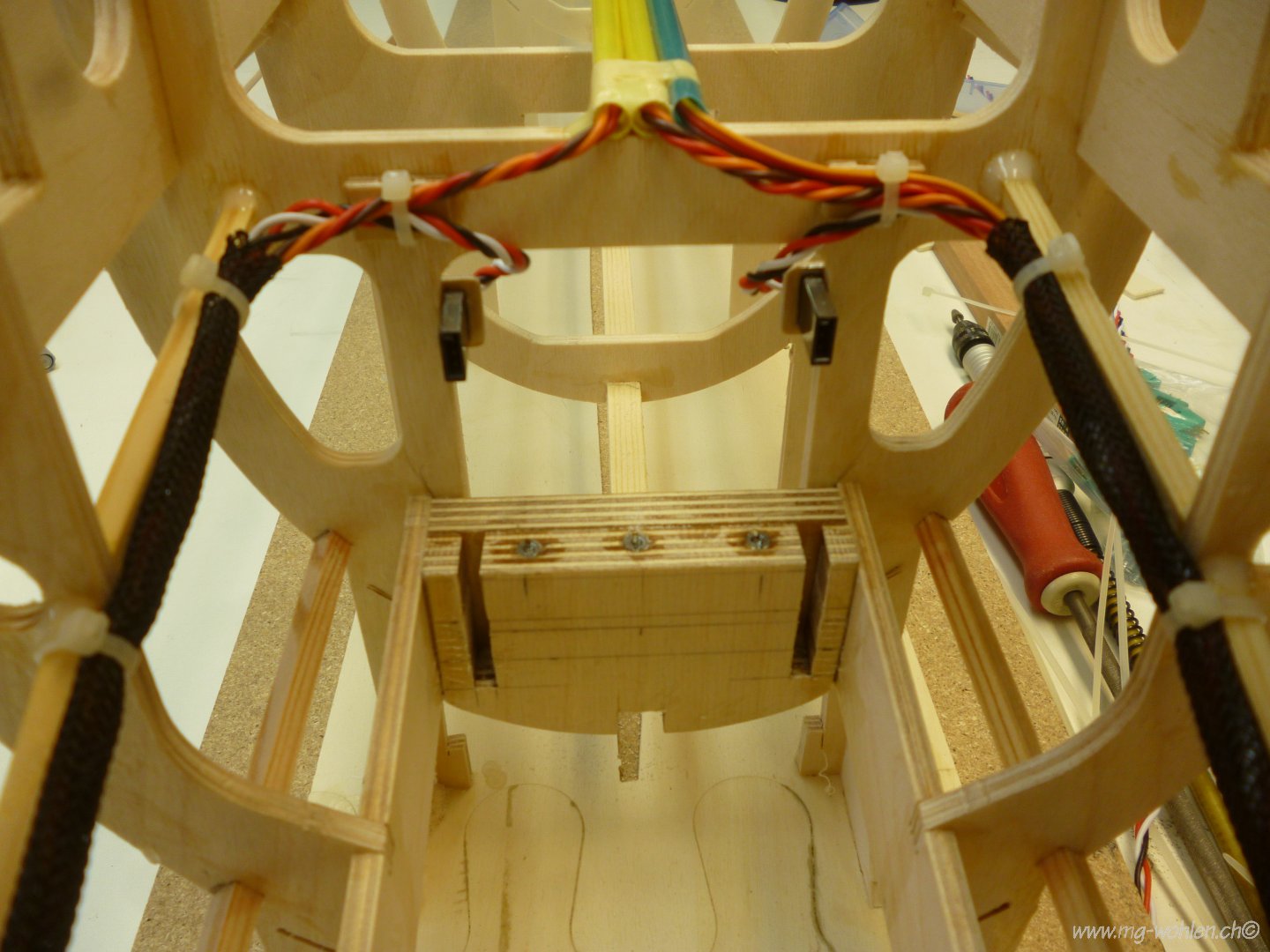

Fahrwerksbereich

Um den Ein- und Ausbau der Fahrwerkes servicefreundlicher zu machen habe ich Stecker eingebaut

Auch die Kabel für das Leitwerk und den Sateliten sind eingezogen

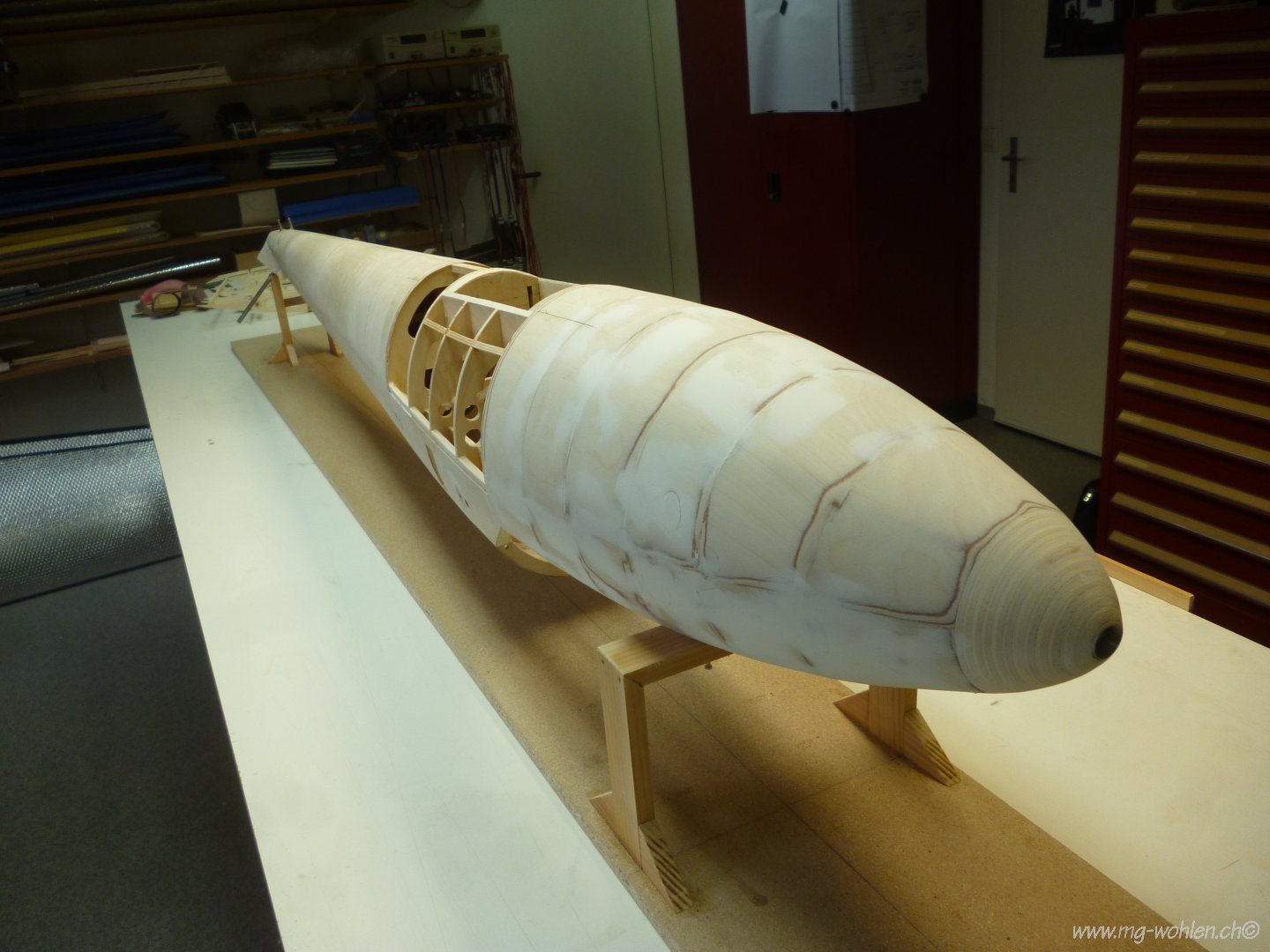

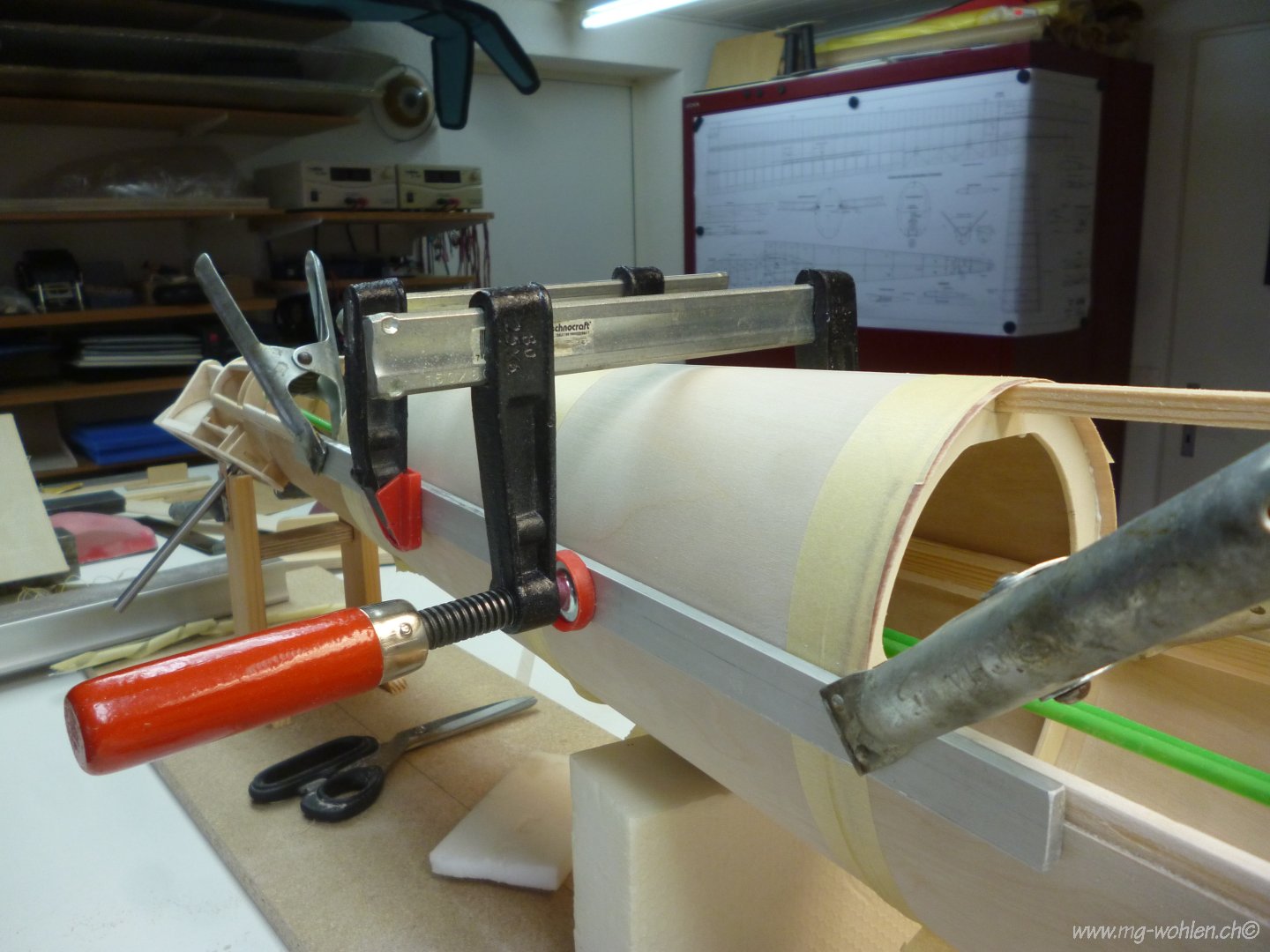

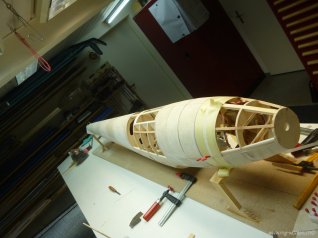

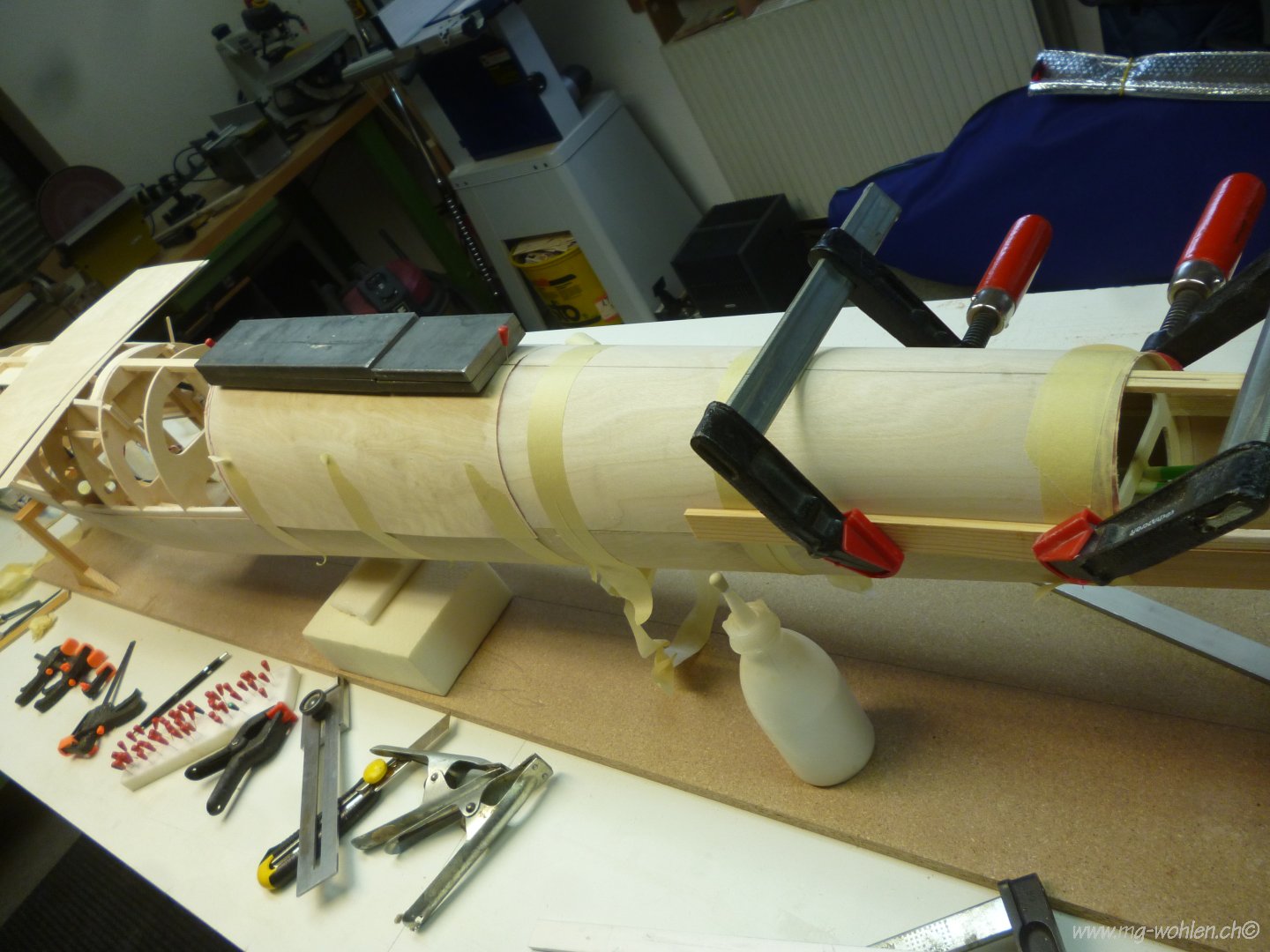

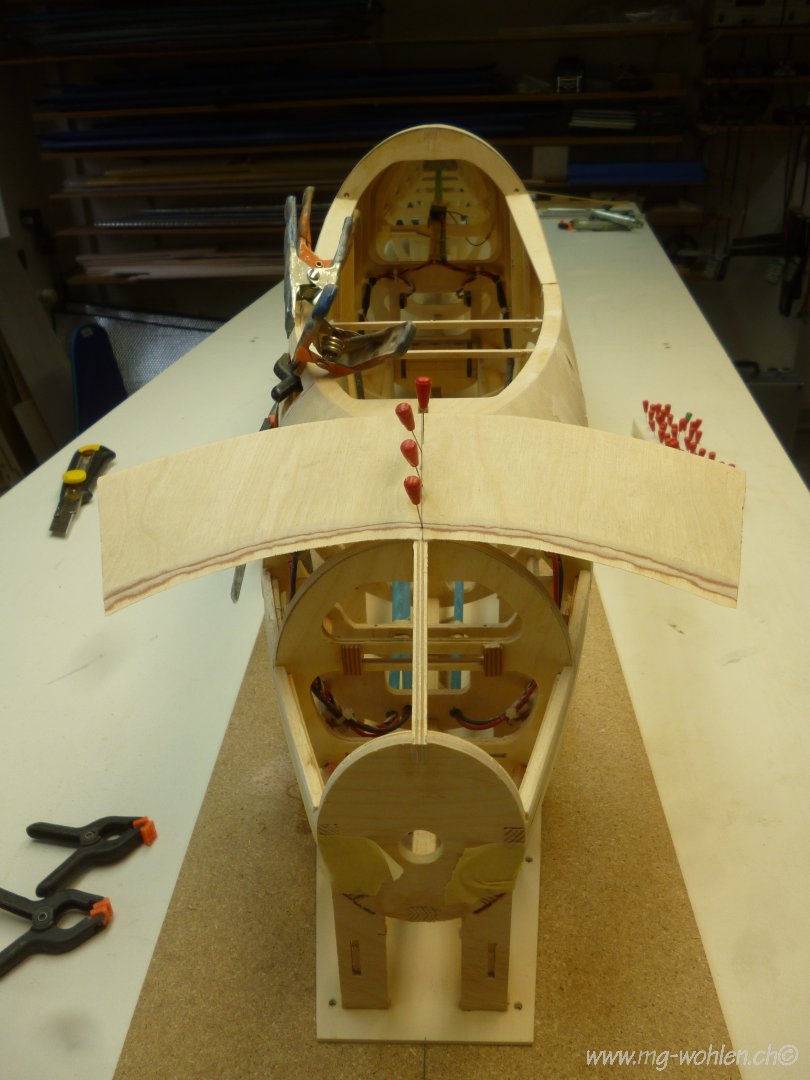

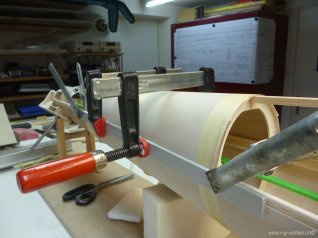

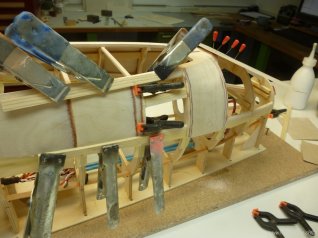

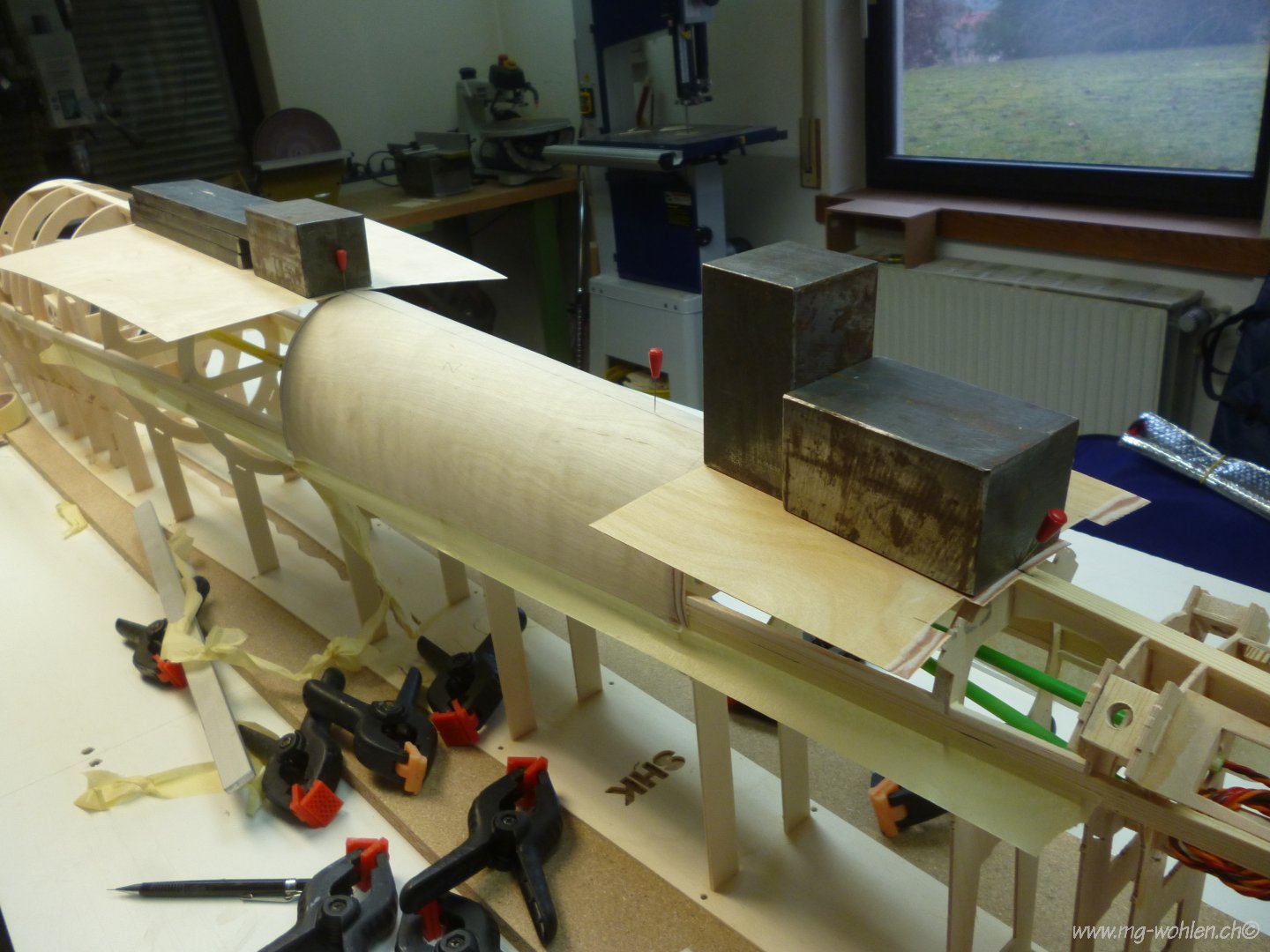

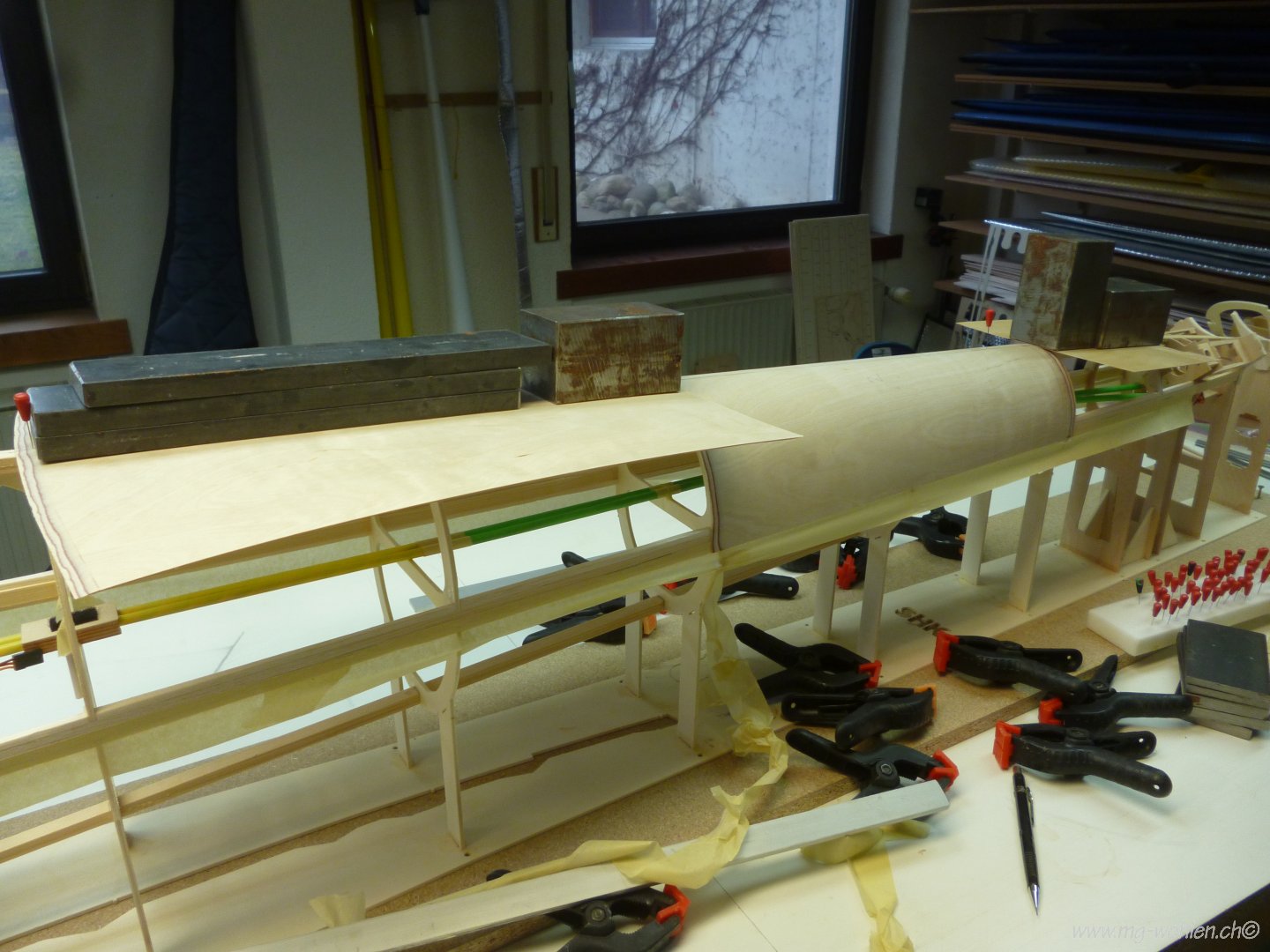

Der Rumpf wird mit 0.8mm Sperrholz beplankt

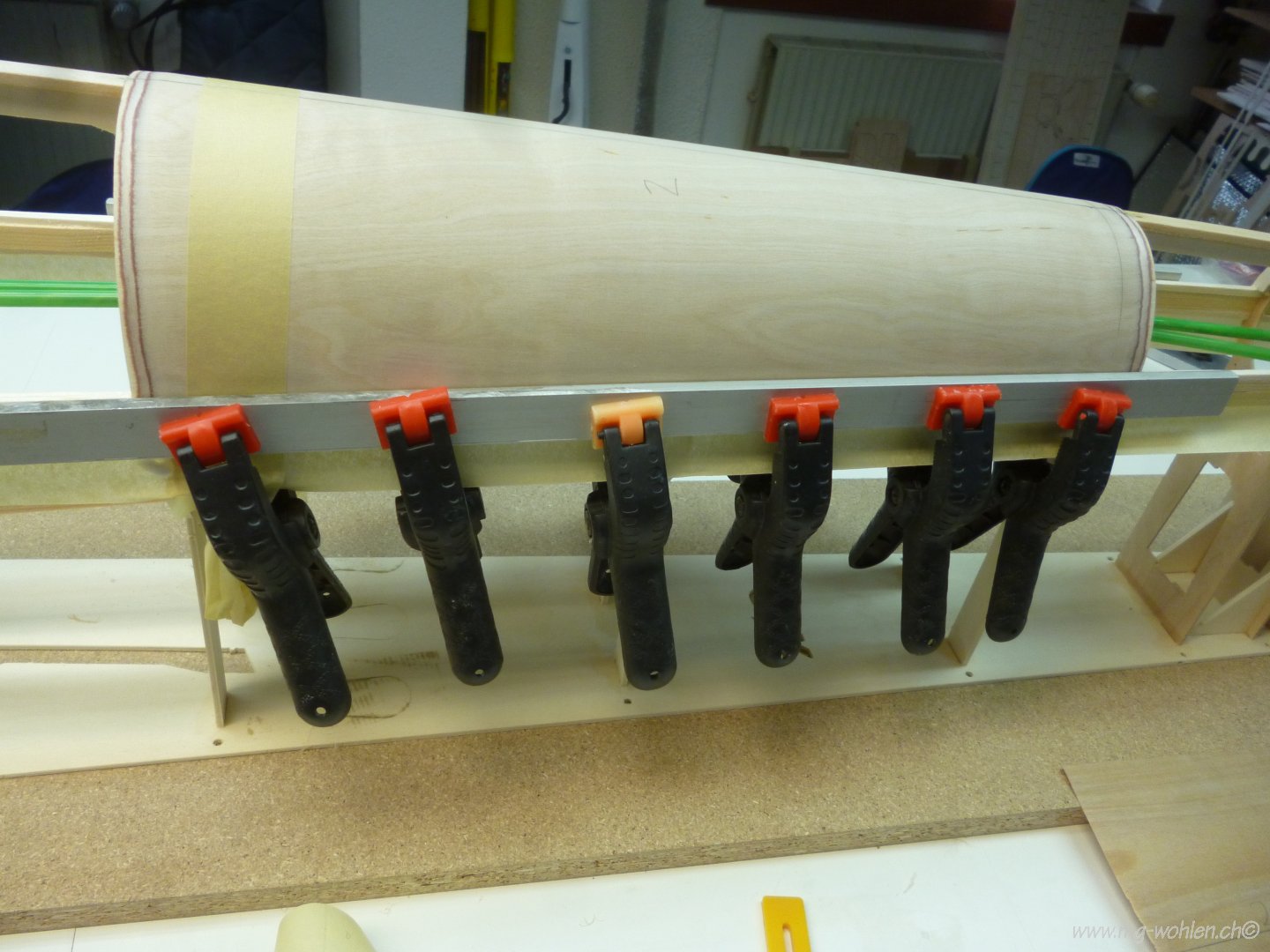

Obwohl die einzelnen Segmente vorbereitet sind braucht es noch einiges an Anpassarbeit

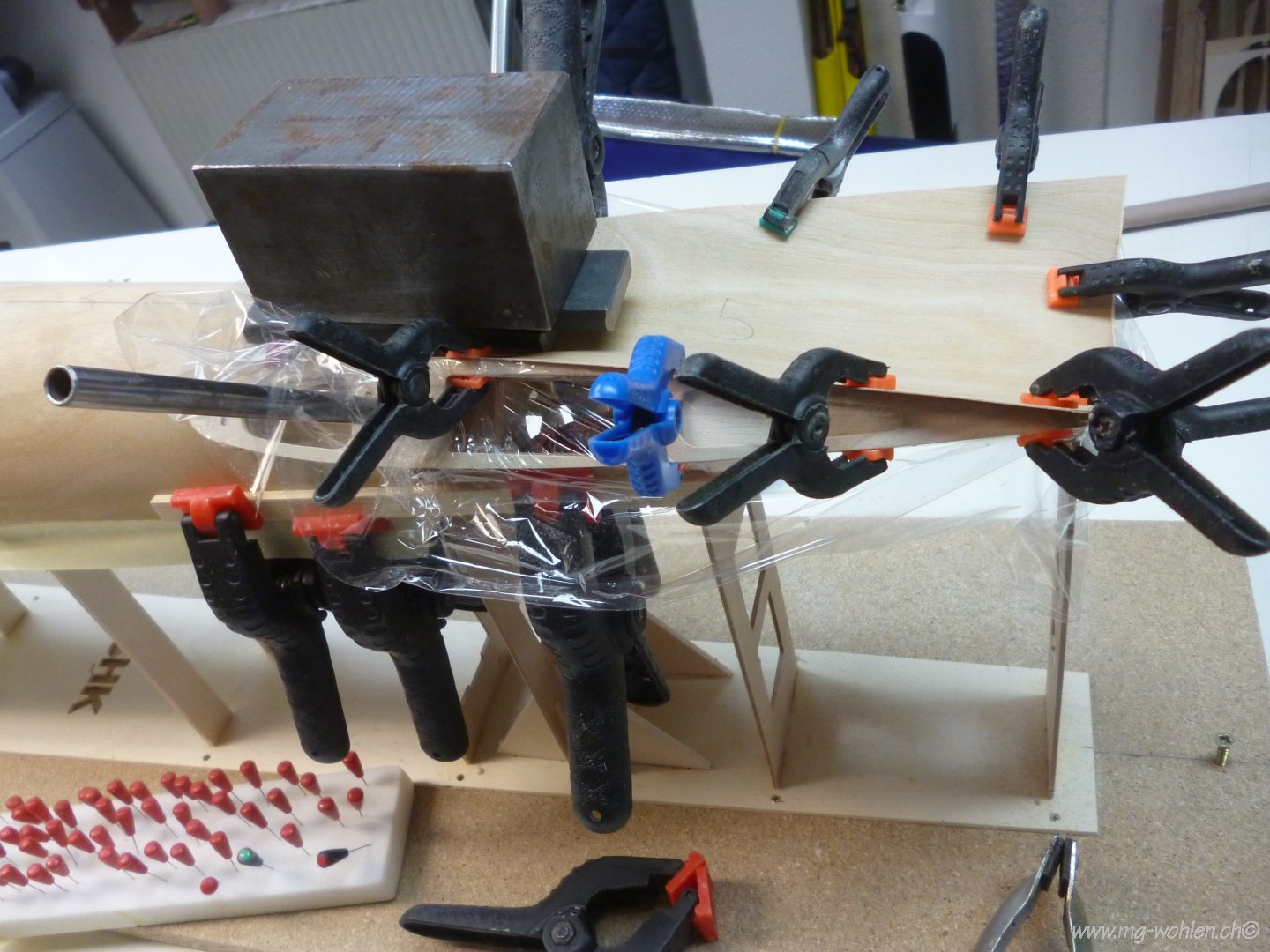

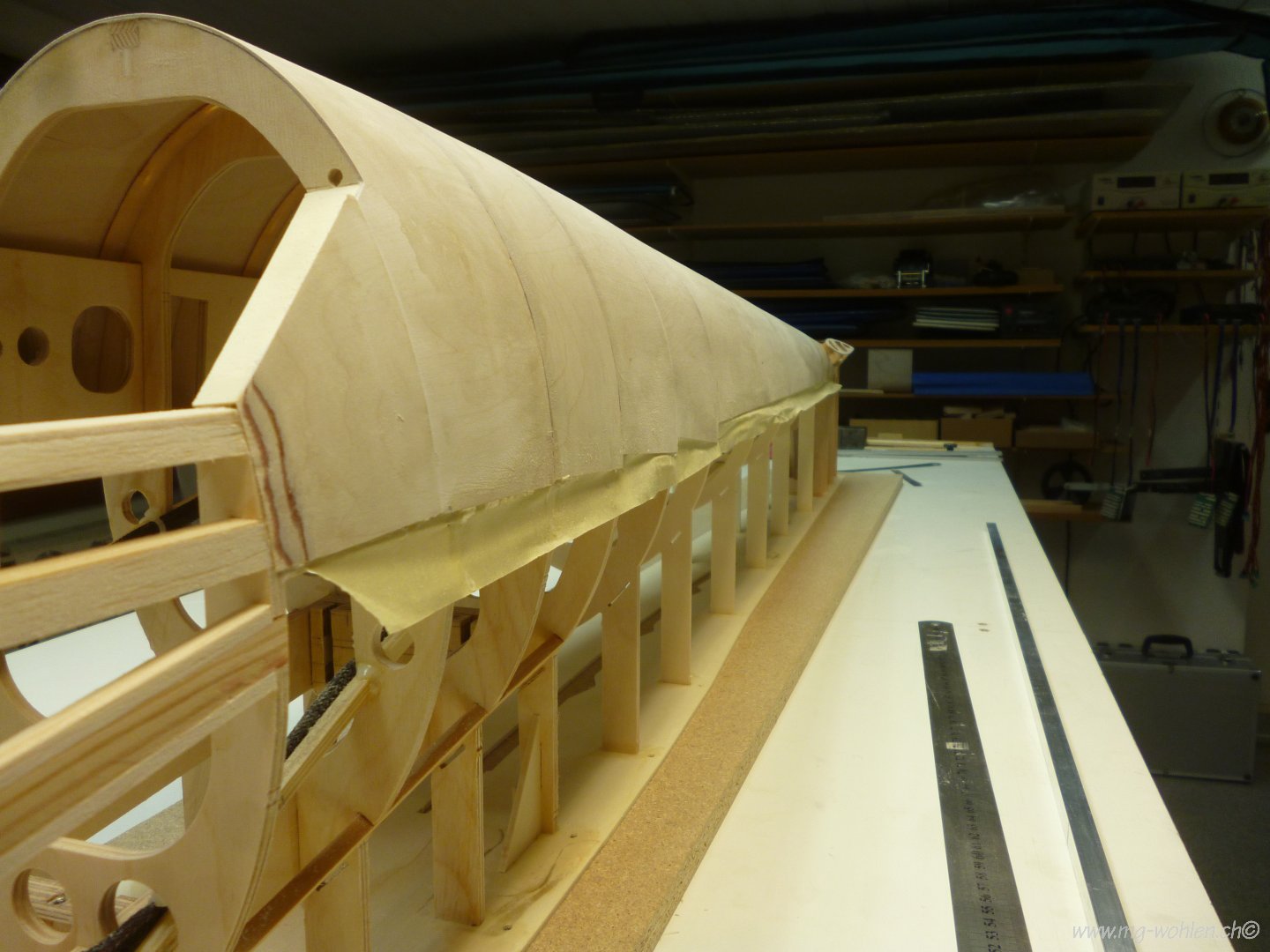

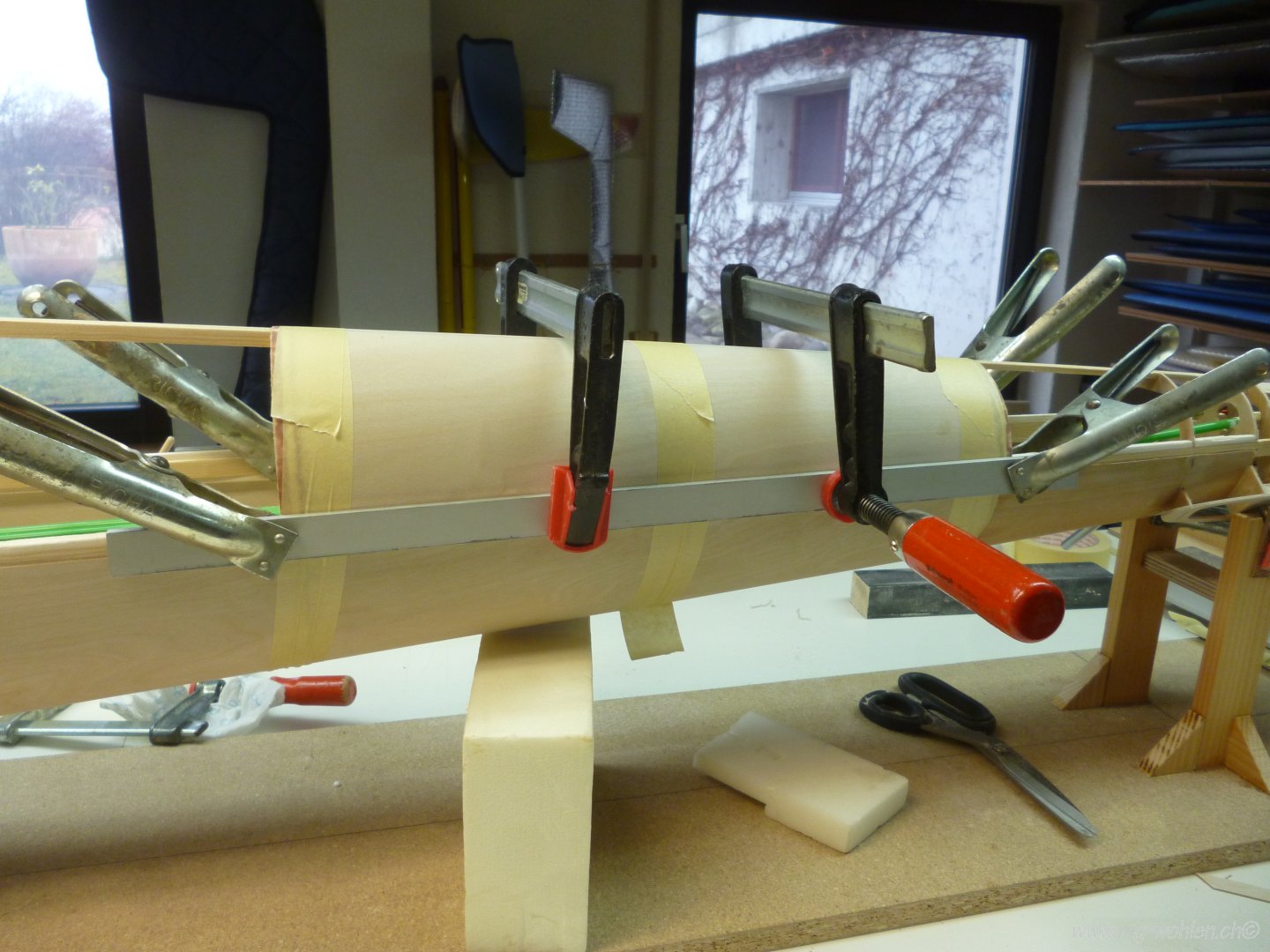

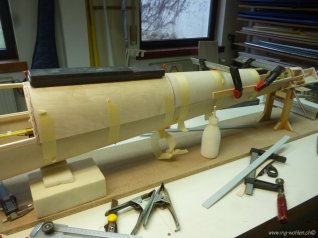

Im V-Leitwerksbereich wird die gewässerte Beplankung zum Trocknen befestigt




Um die Überstände der oberen Beplankung auf eine Linie zu bringen wird ein Lineal ausgerichtet und die Überstände werden geschnitten



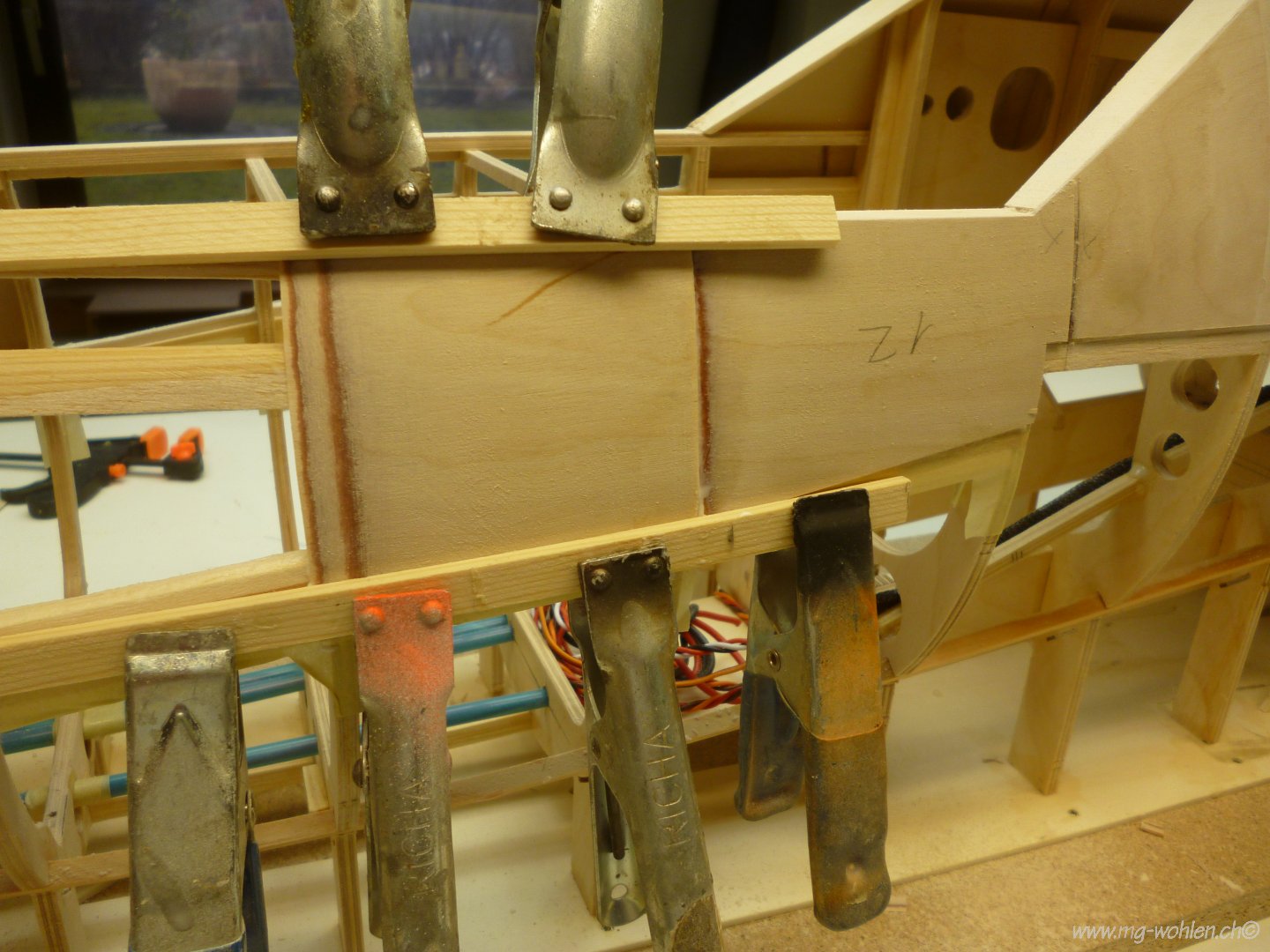

Segment um Segment wird eingepasst

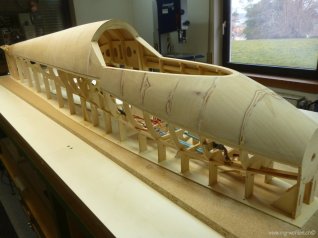

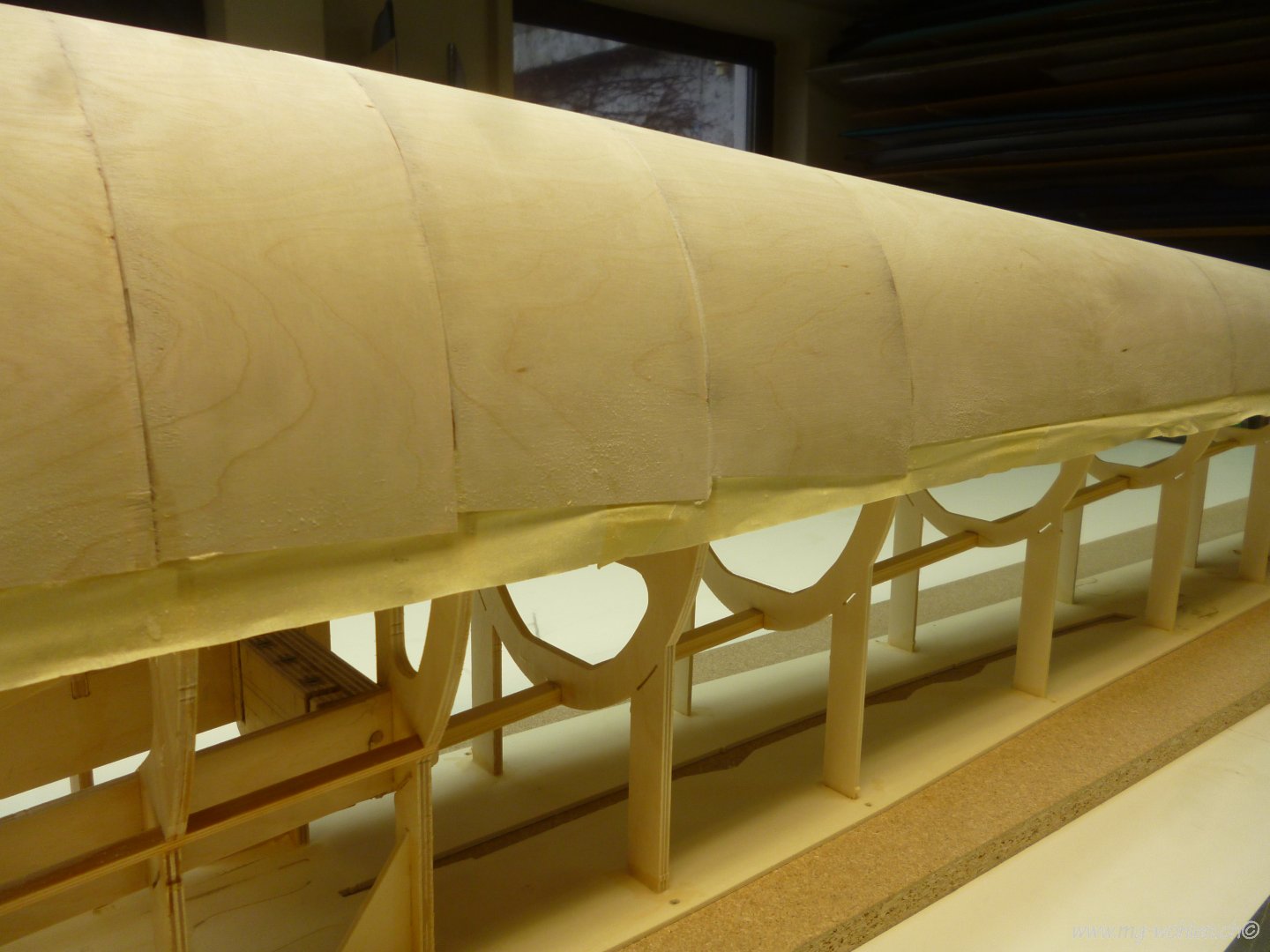

Die obere Beplankung ist aufgebracht

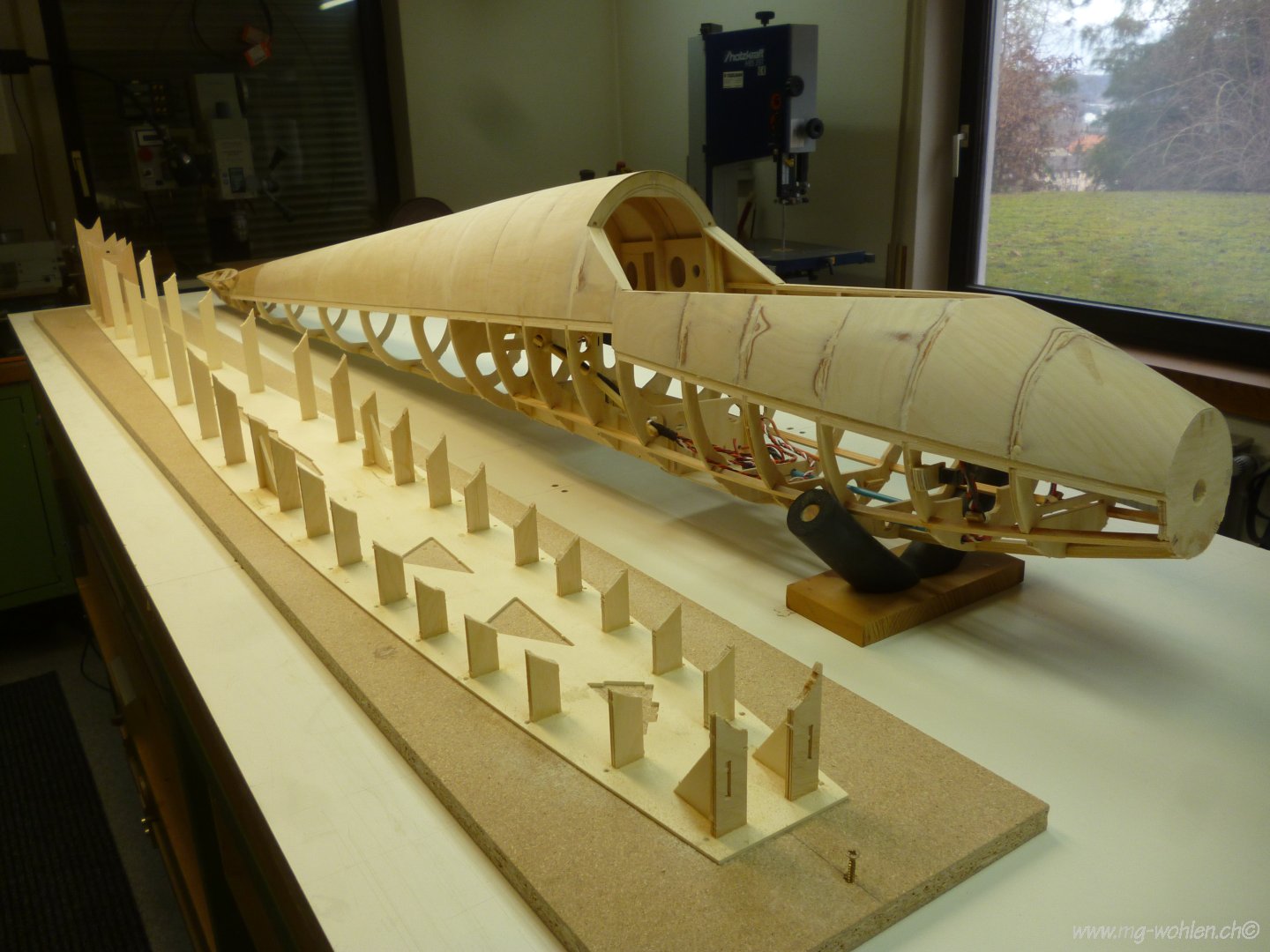

Nun kann der Rumpf vom Baubrett getrennt werden

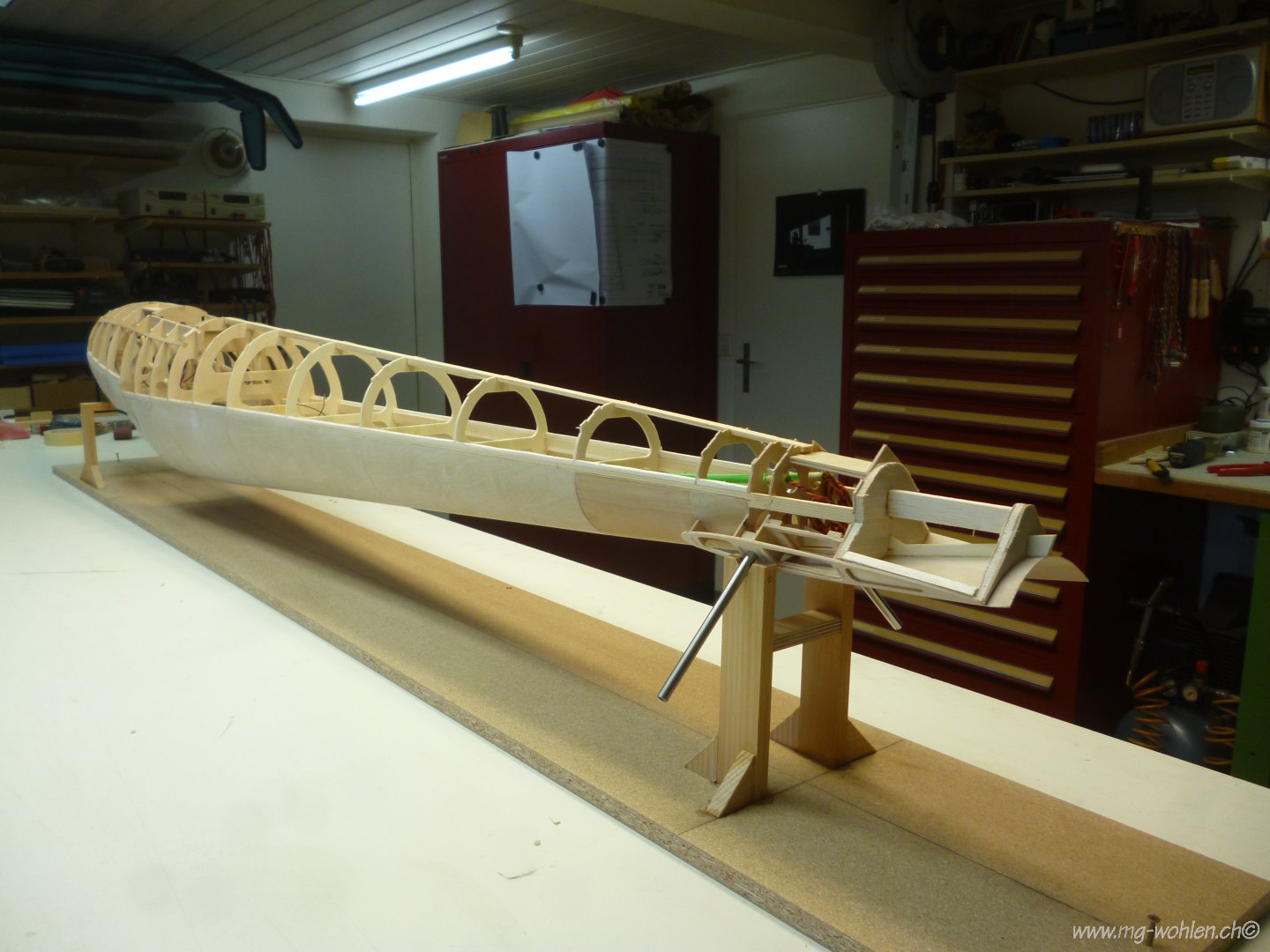

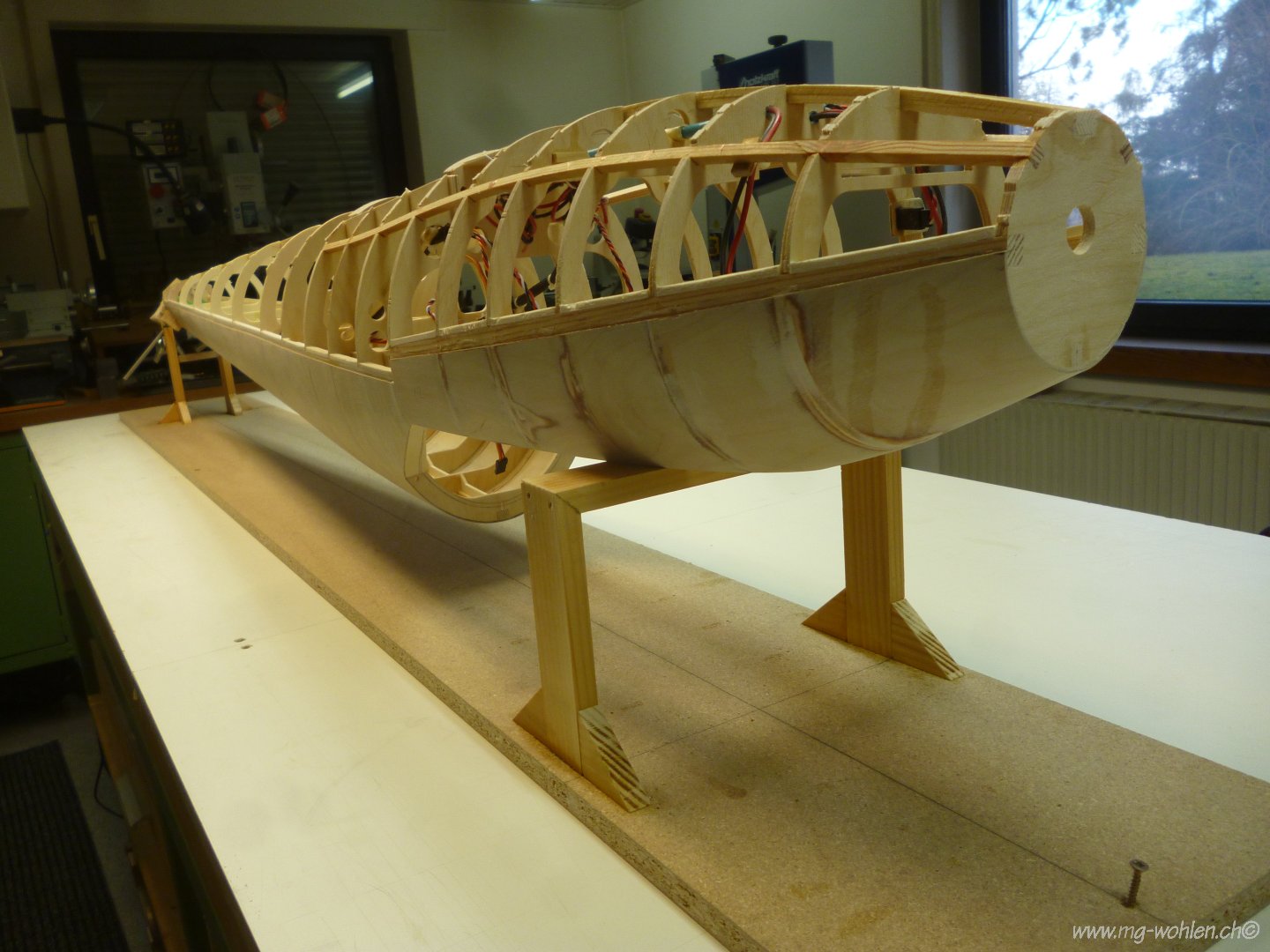

Da der Rumpf noch sehr instabil ist wird eine Heling gemacht in der der Rumpf genau ausgerichtet ist

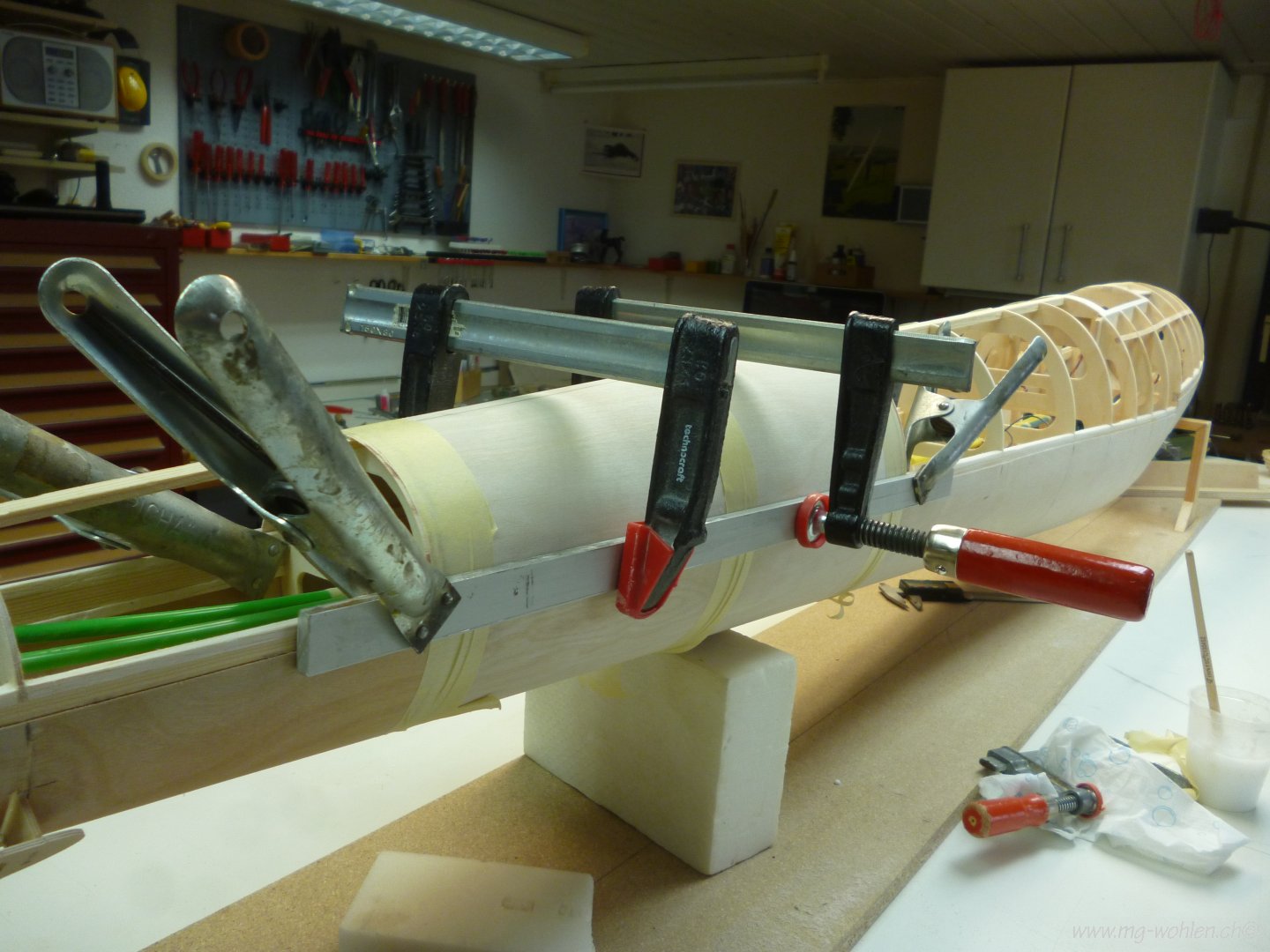

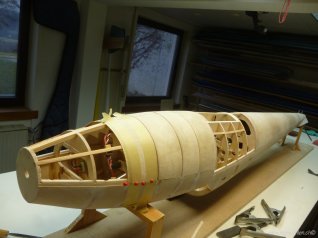

Weiter geht es mit der oberen Beplankung






Das Beplanken ist eine schöne Arbeit jedoch schwieriger als ich mir vorgestellt hatte

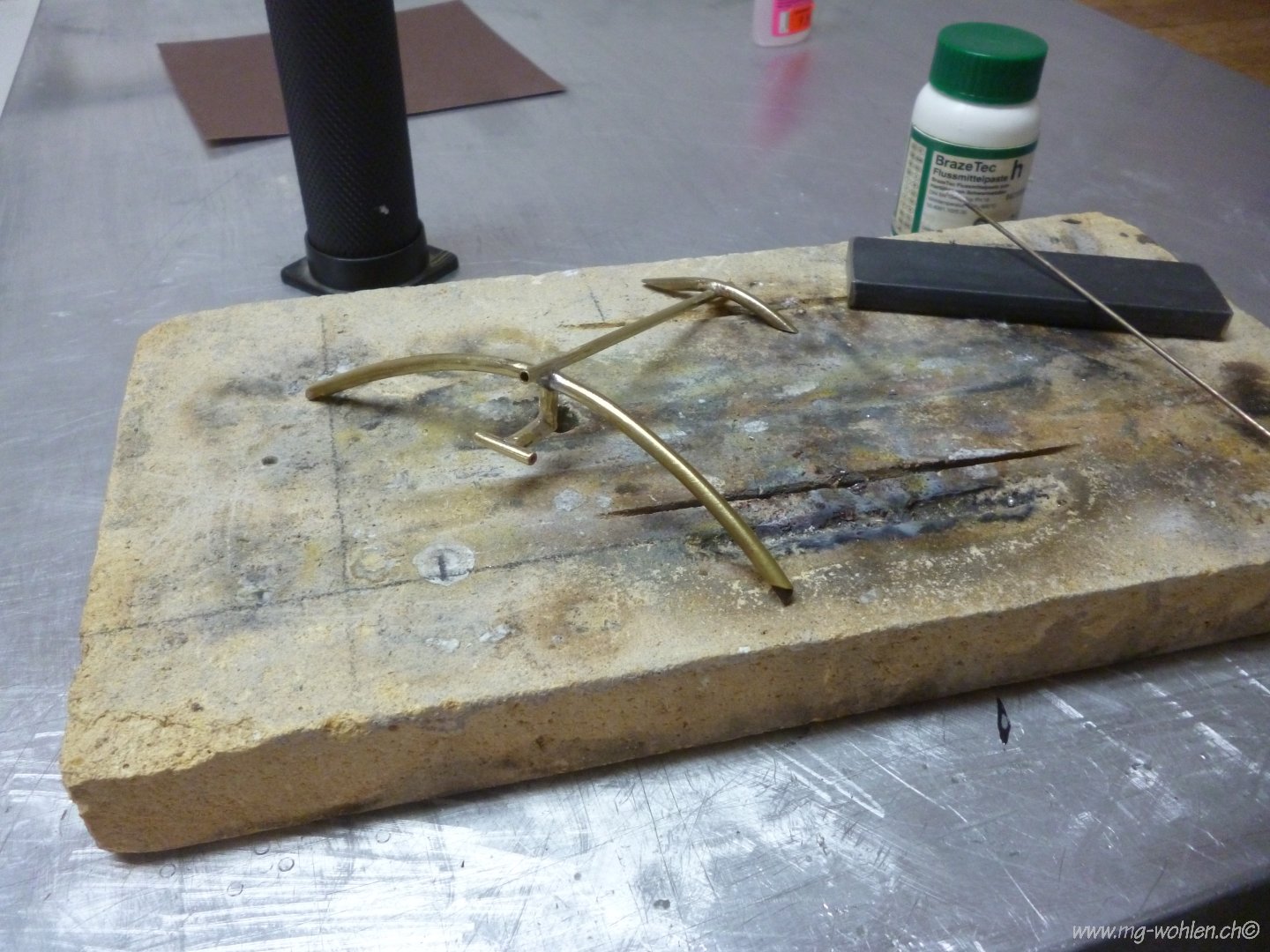

Heckrad Halterung

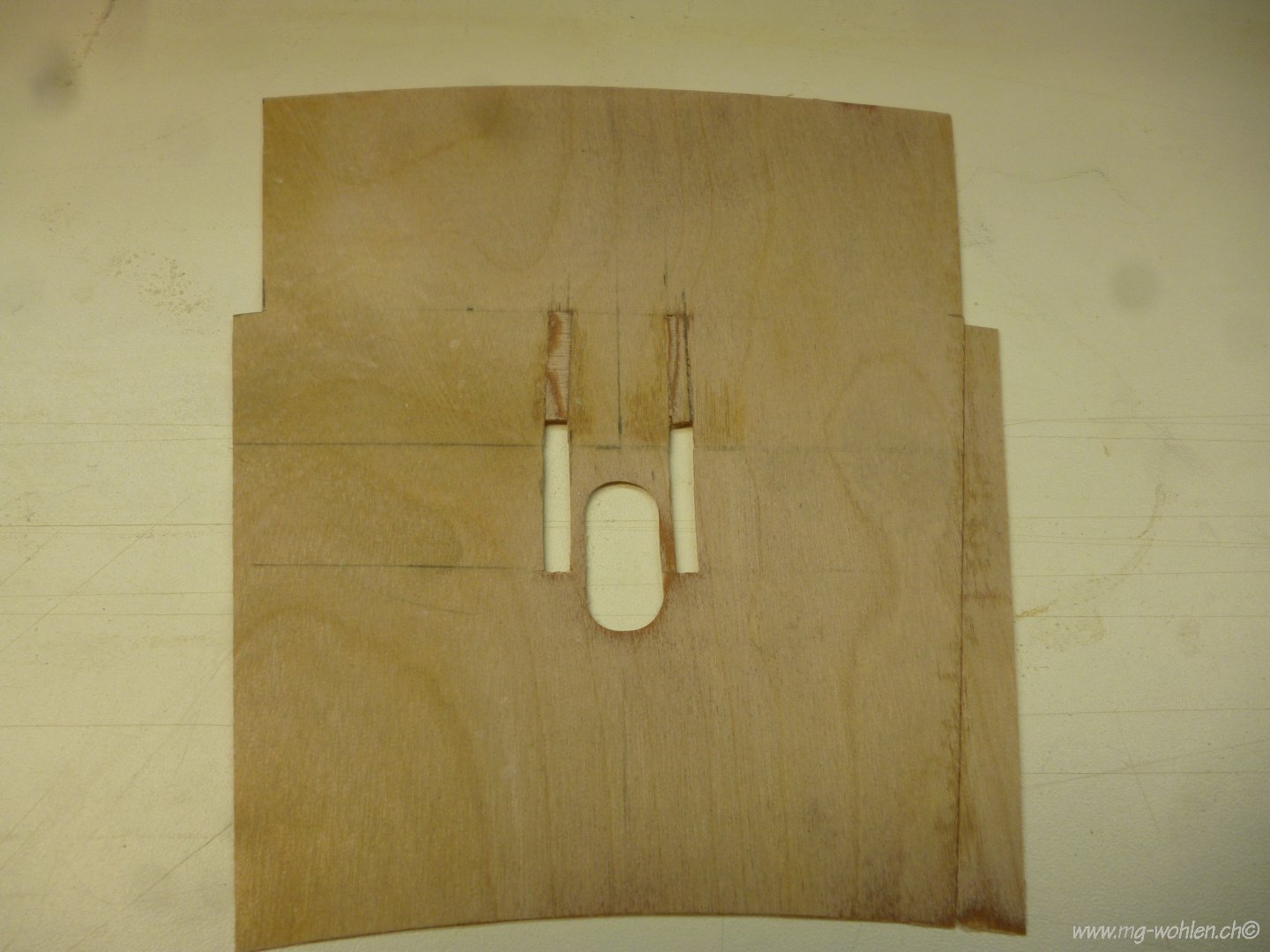

Heckrad Beplankung - wer Messen kann ist im Vorteil

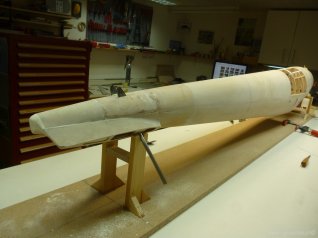

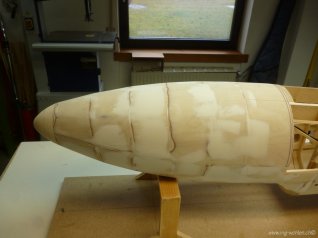

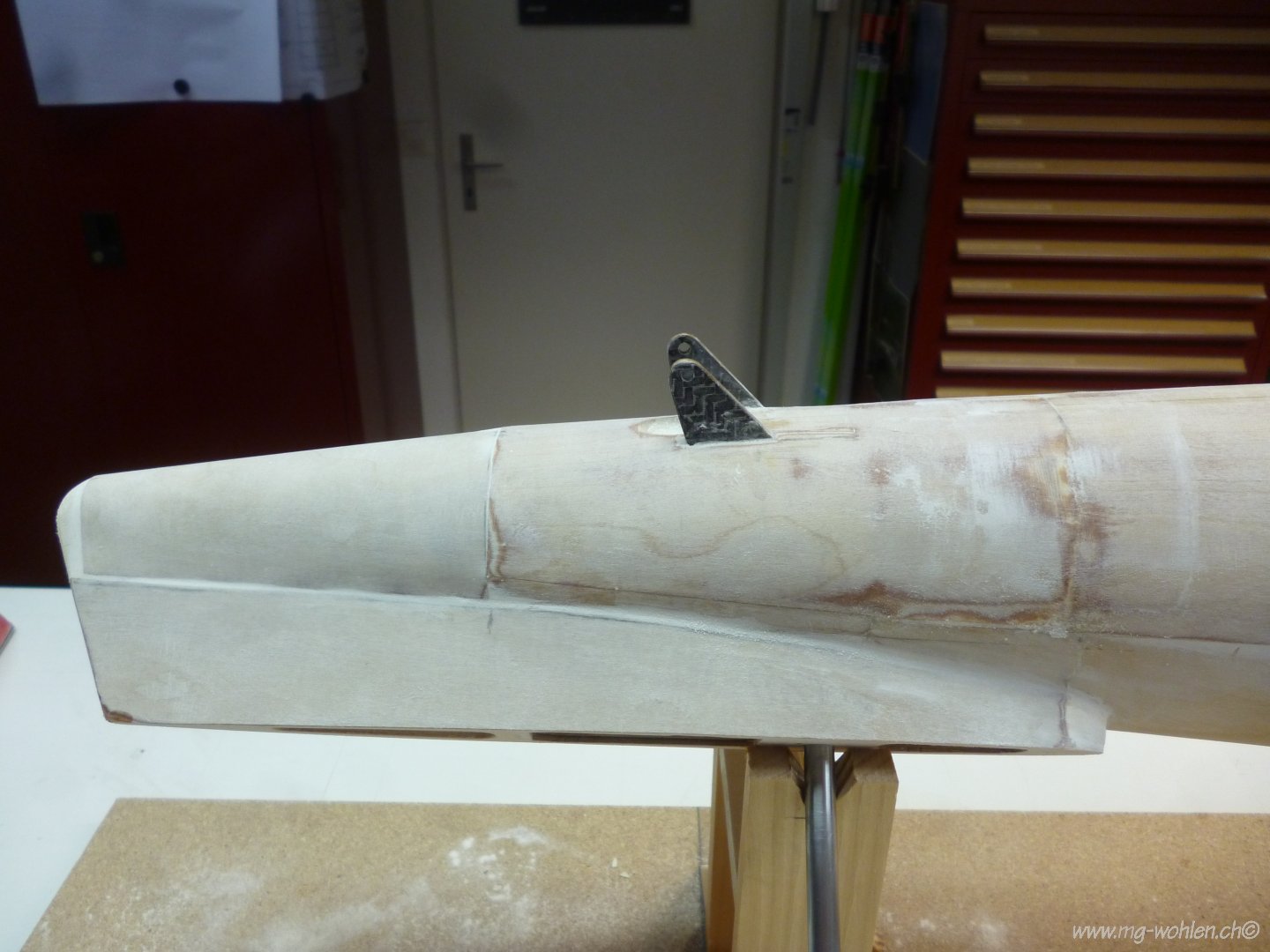

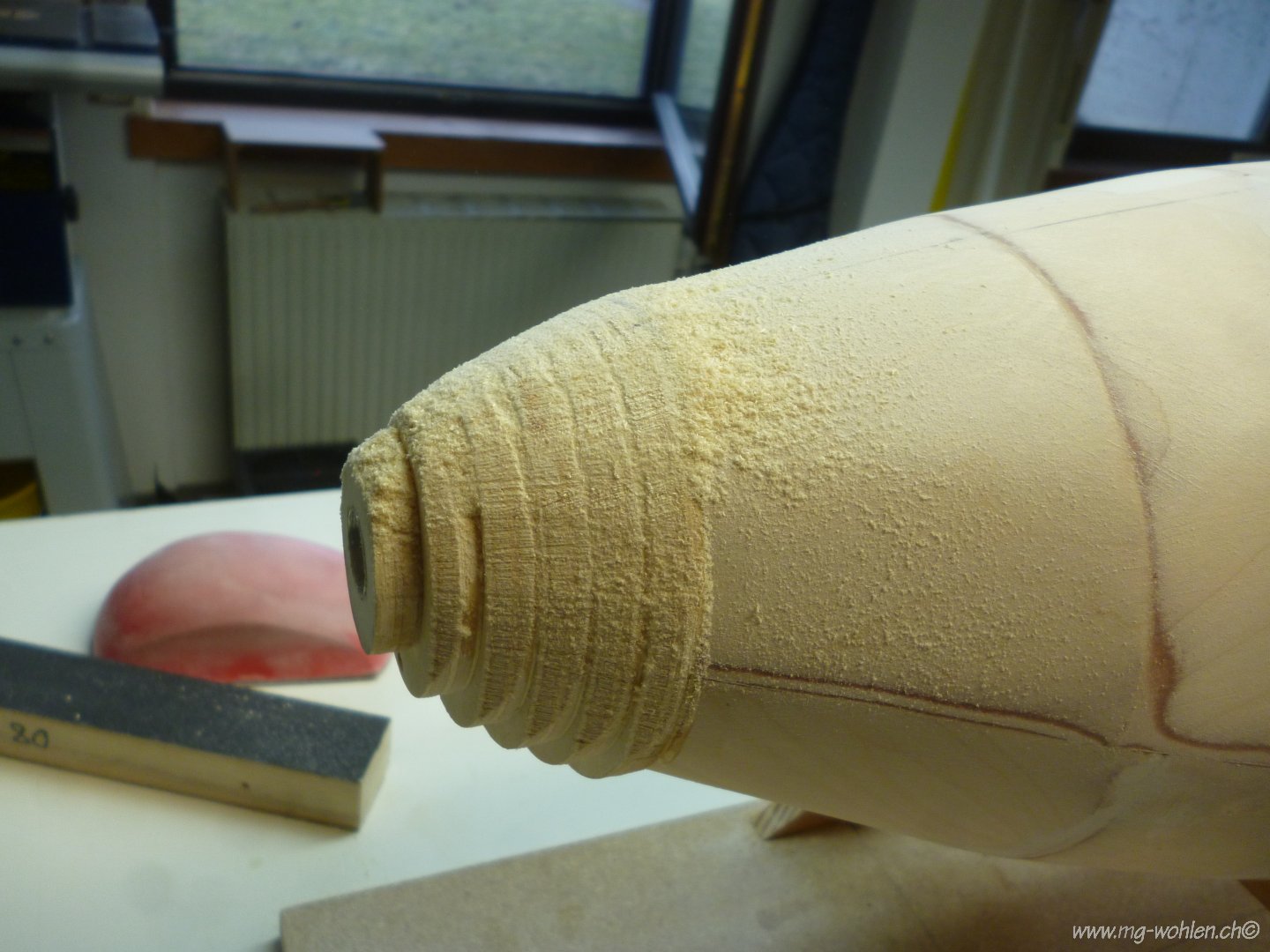

Rumpfnase feilen

Die 4 Segmente im Bereich der Flächen bleiben noch offen um später die Tragflächenbefestigung einbauen zu können


Fahrwerksklappen ausgeschnitten und für den Einbau vorbereitet

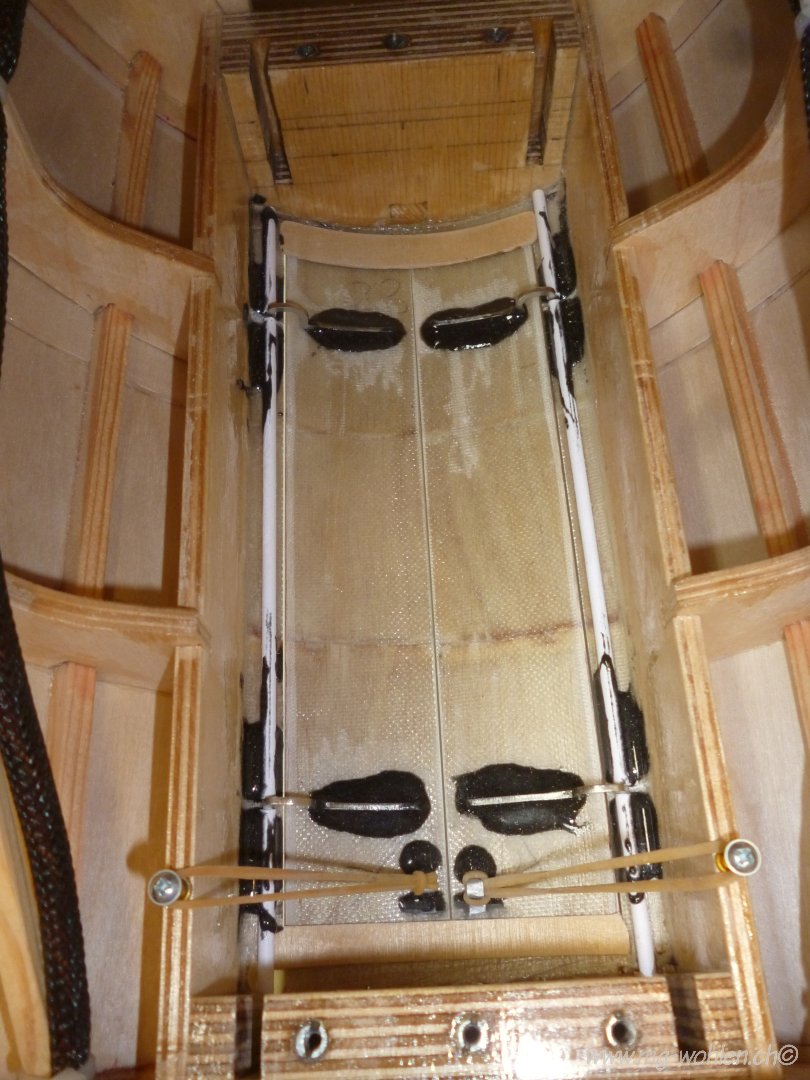

Klappen eingebaut passen super

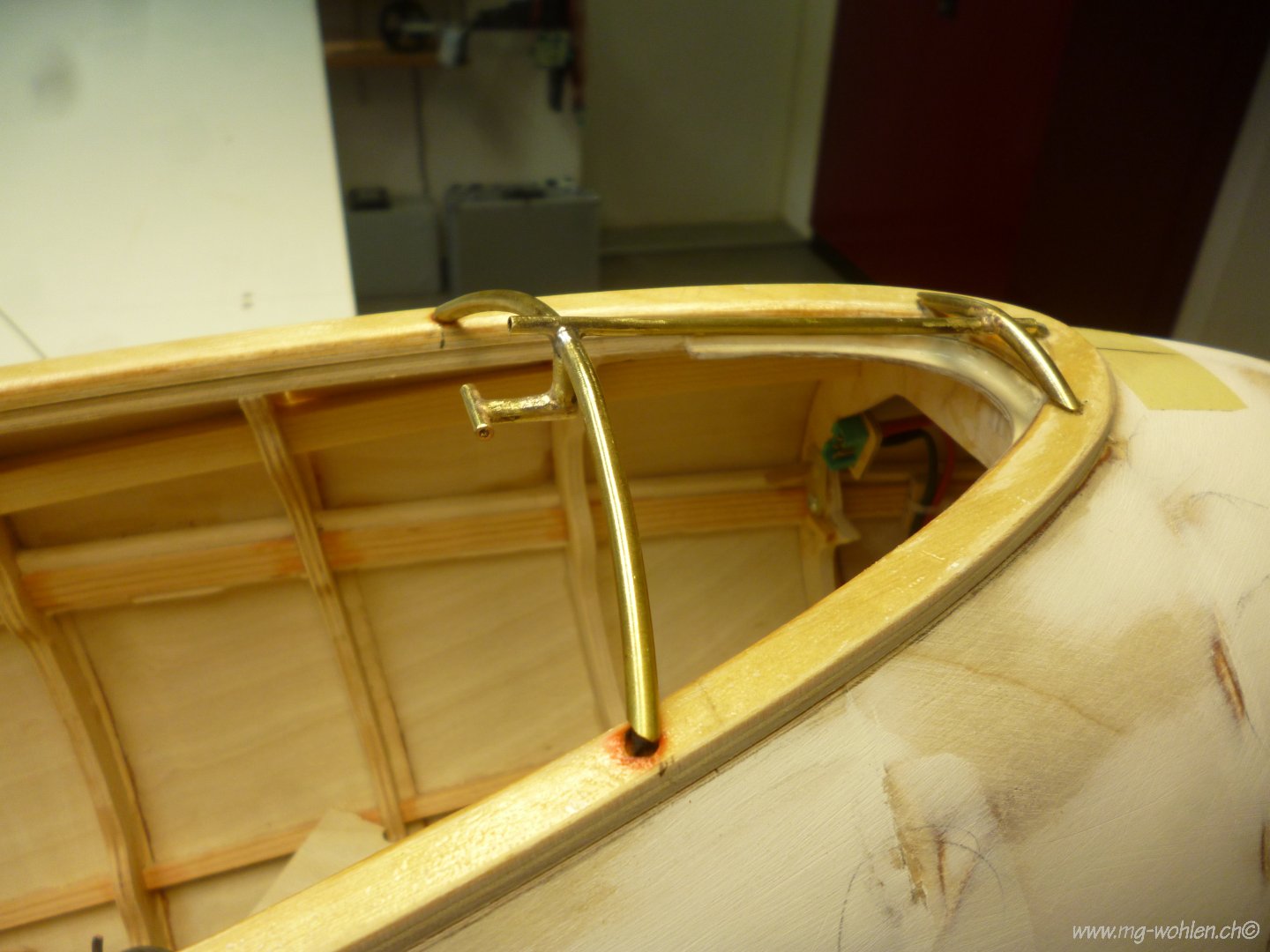

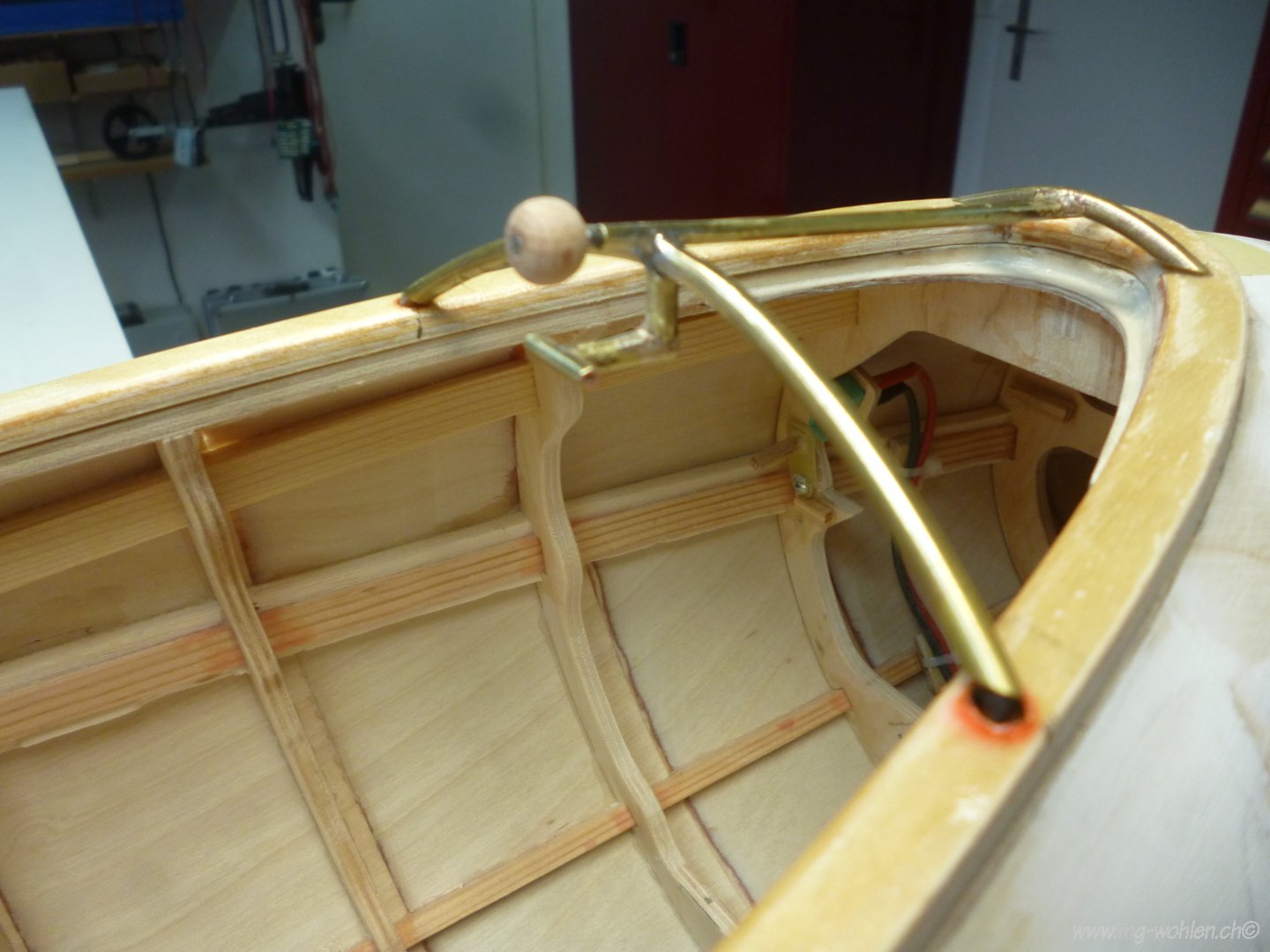

Herstellung der Haubenverriegelung und der Kabinenbelüftung wie beim Orginal

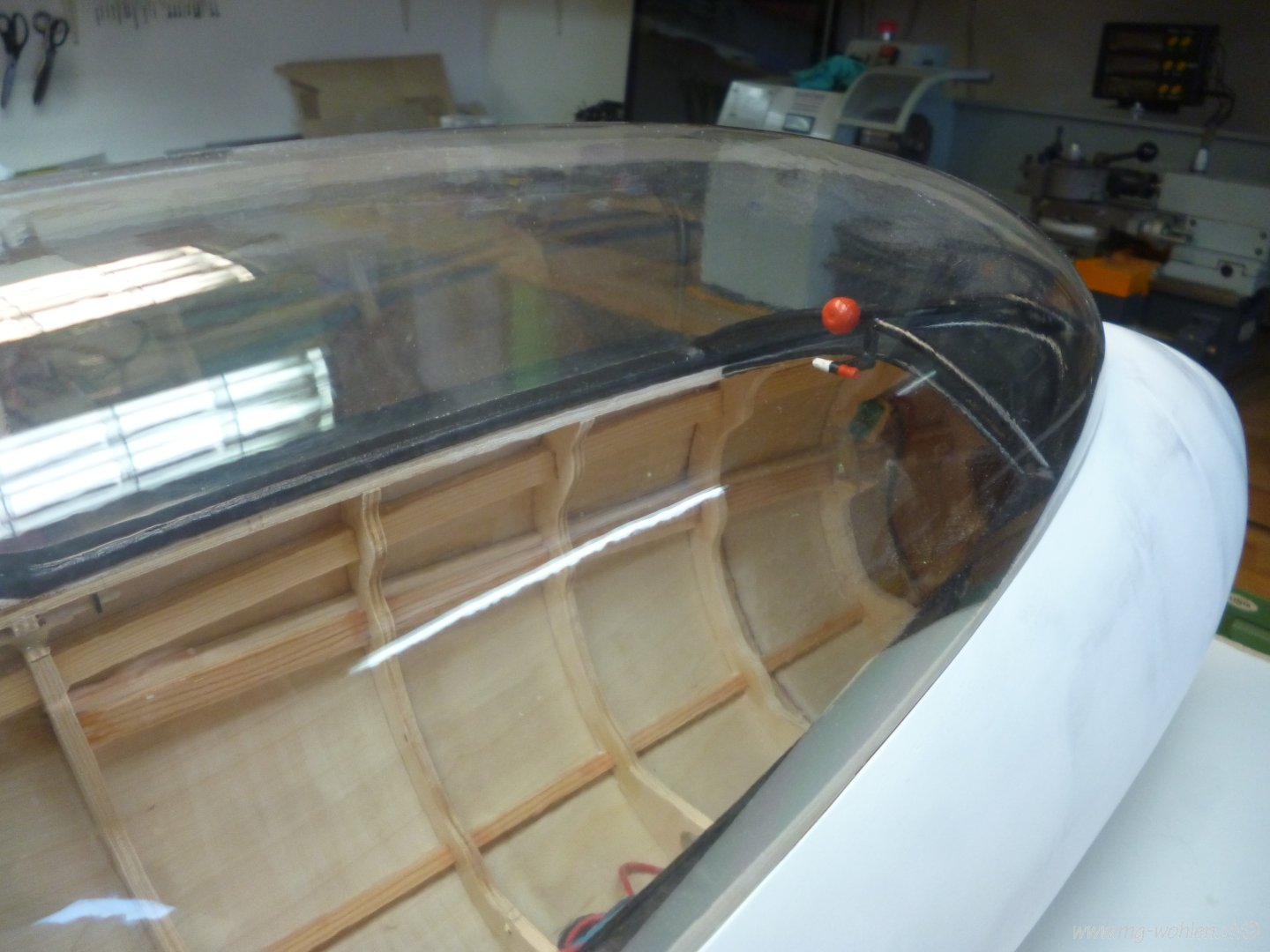

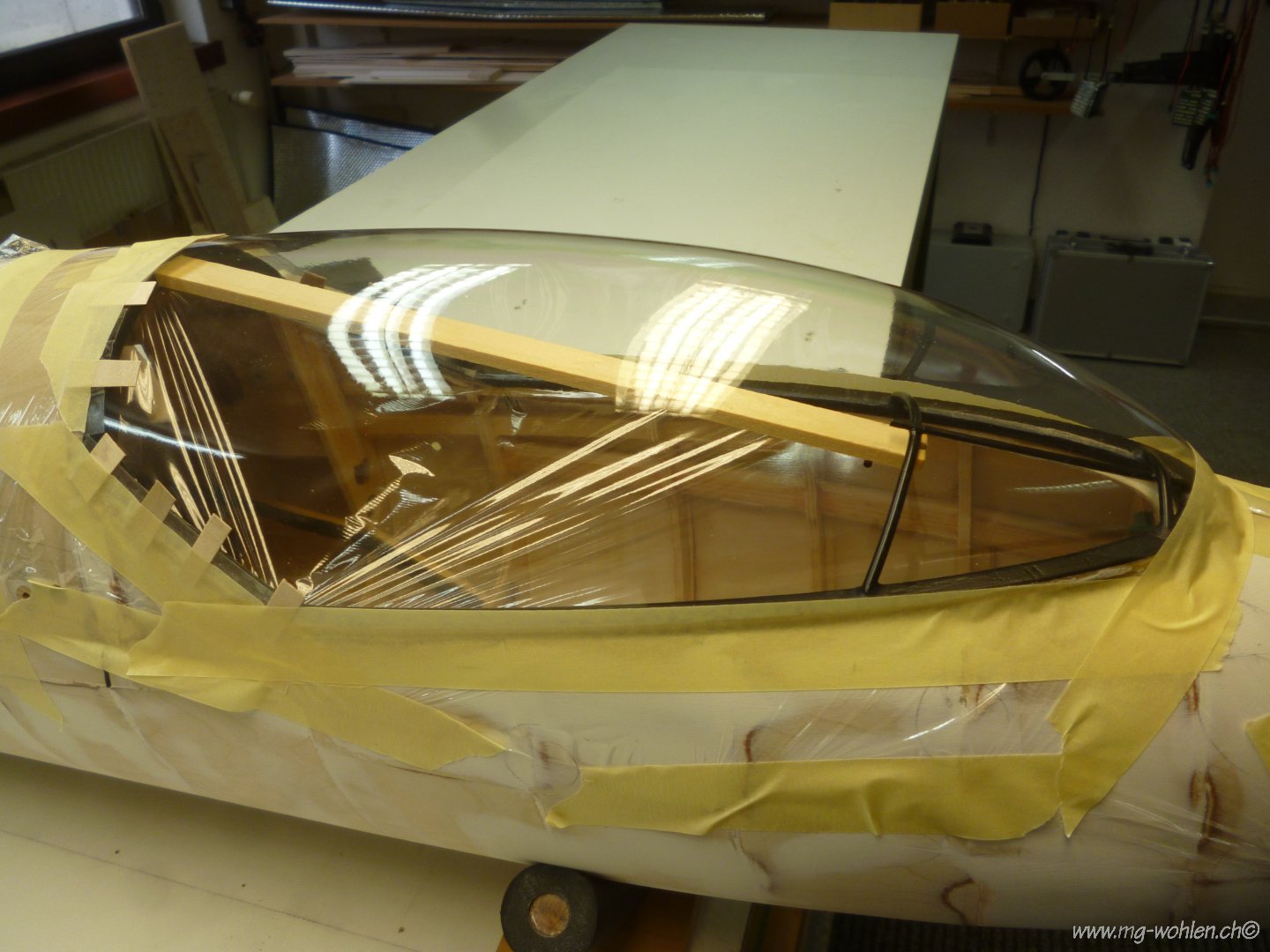

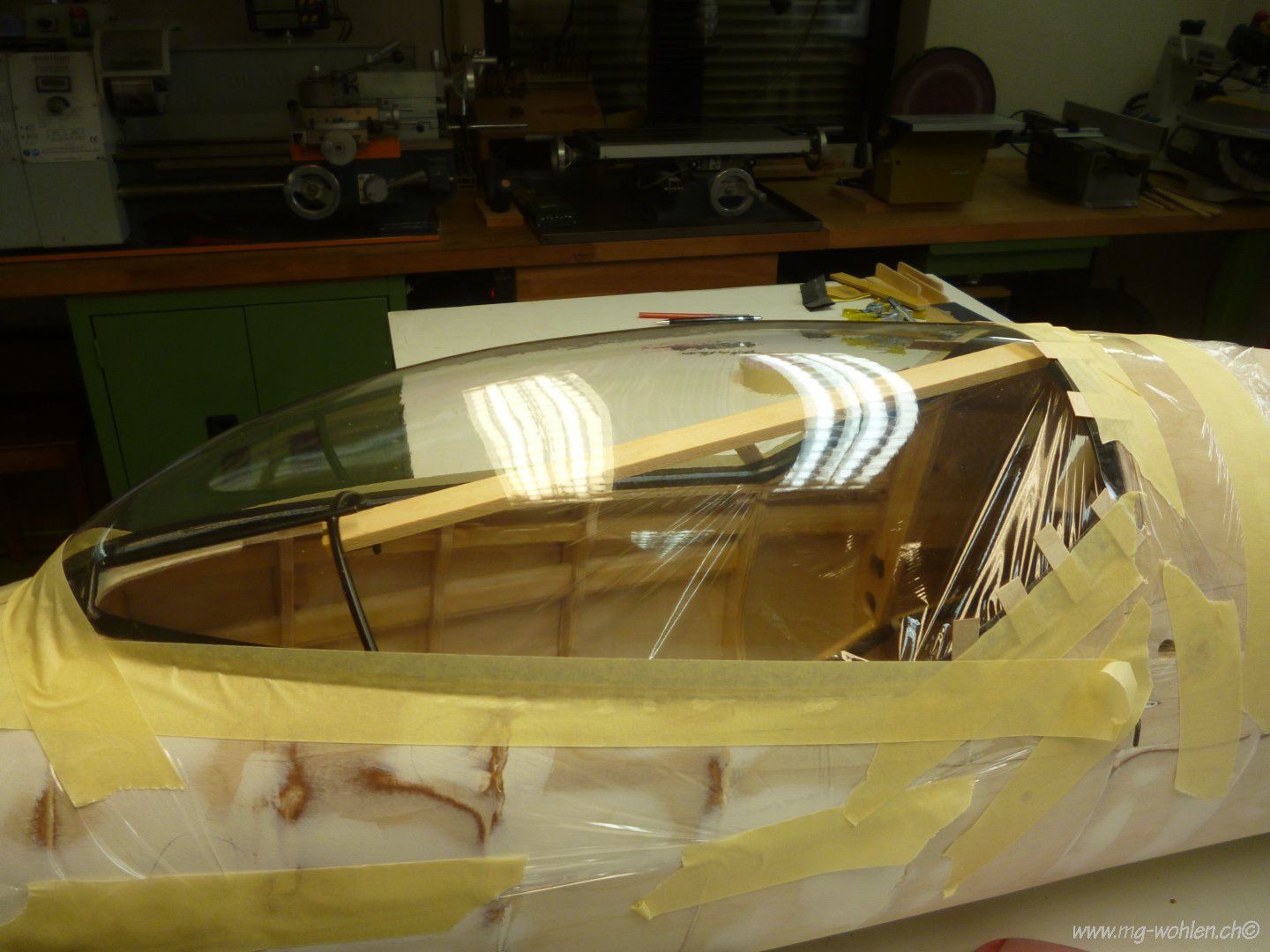

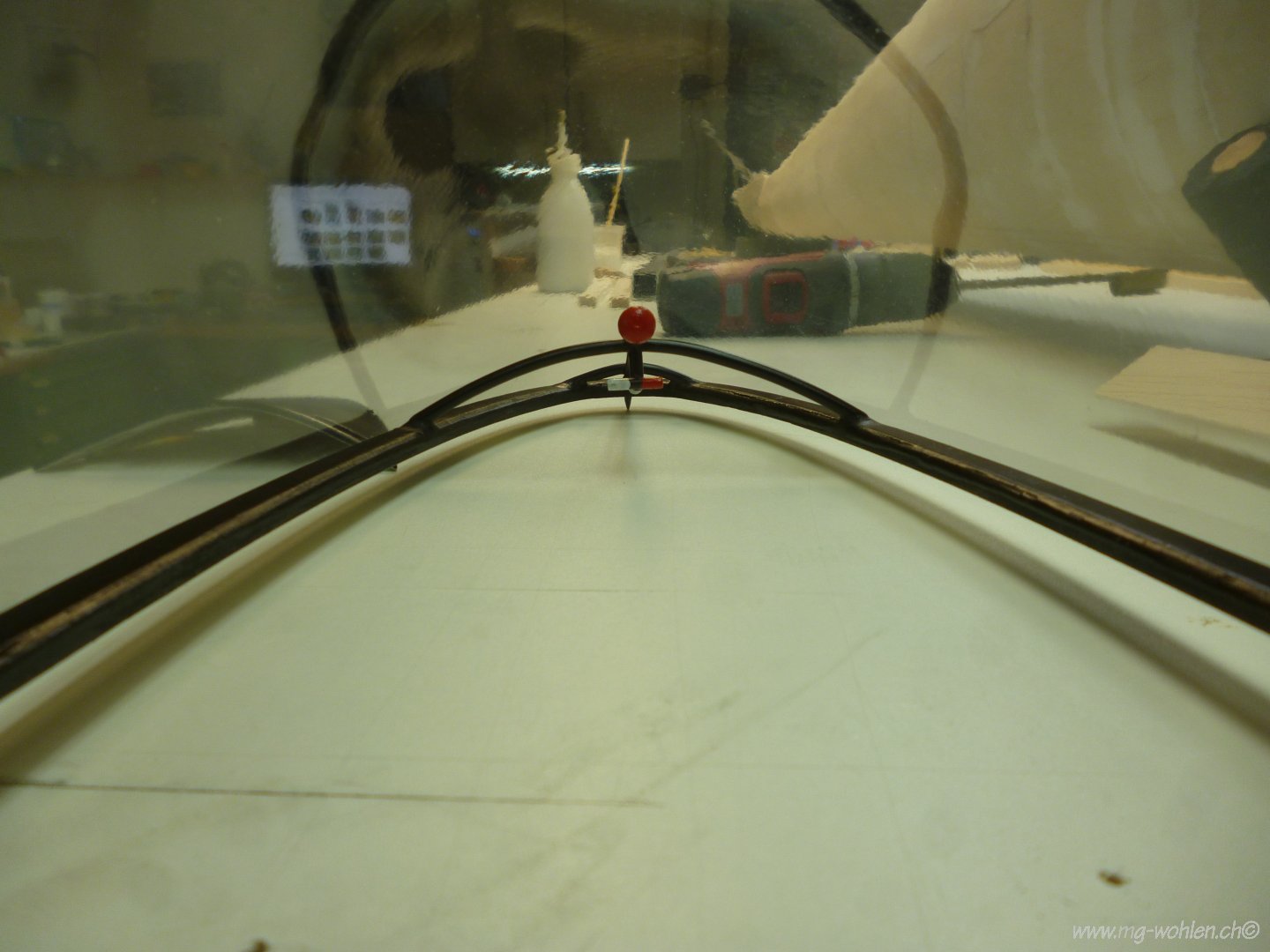

Nach dem Einpassen der Haube mit Formula 560 auf den Rahmen verklebt

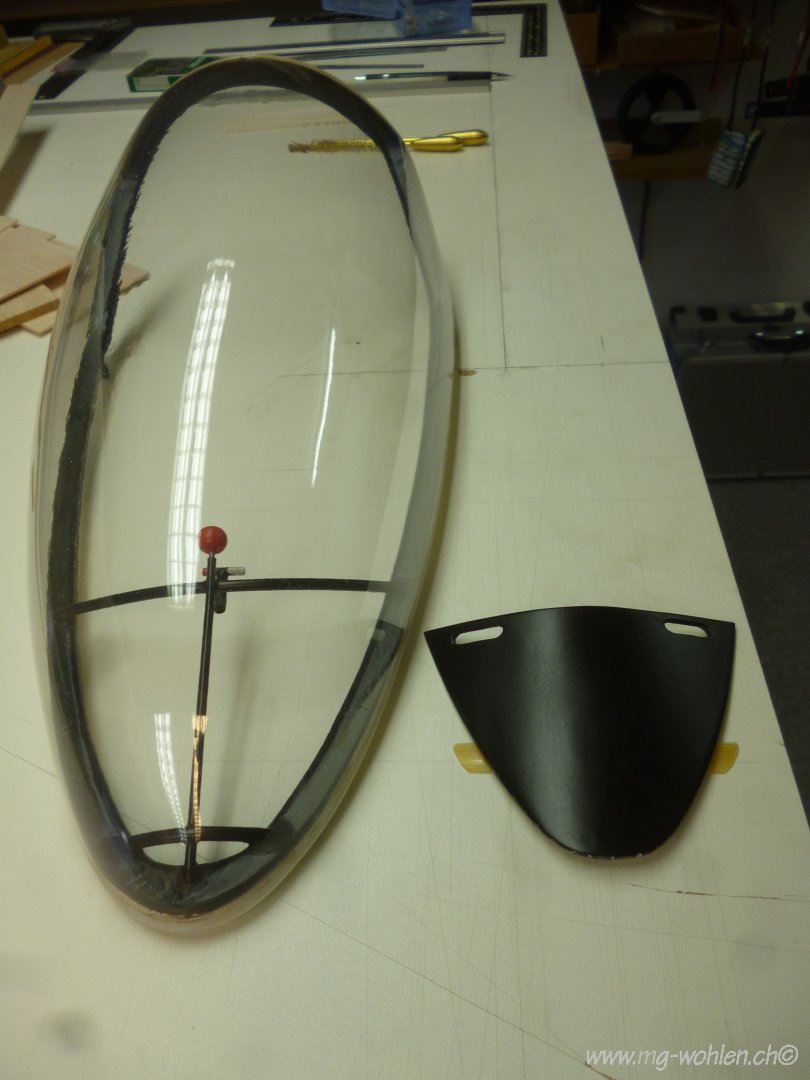

Fertige Haube mit Armaturenabdeckung


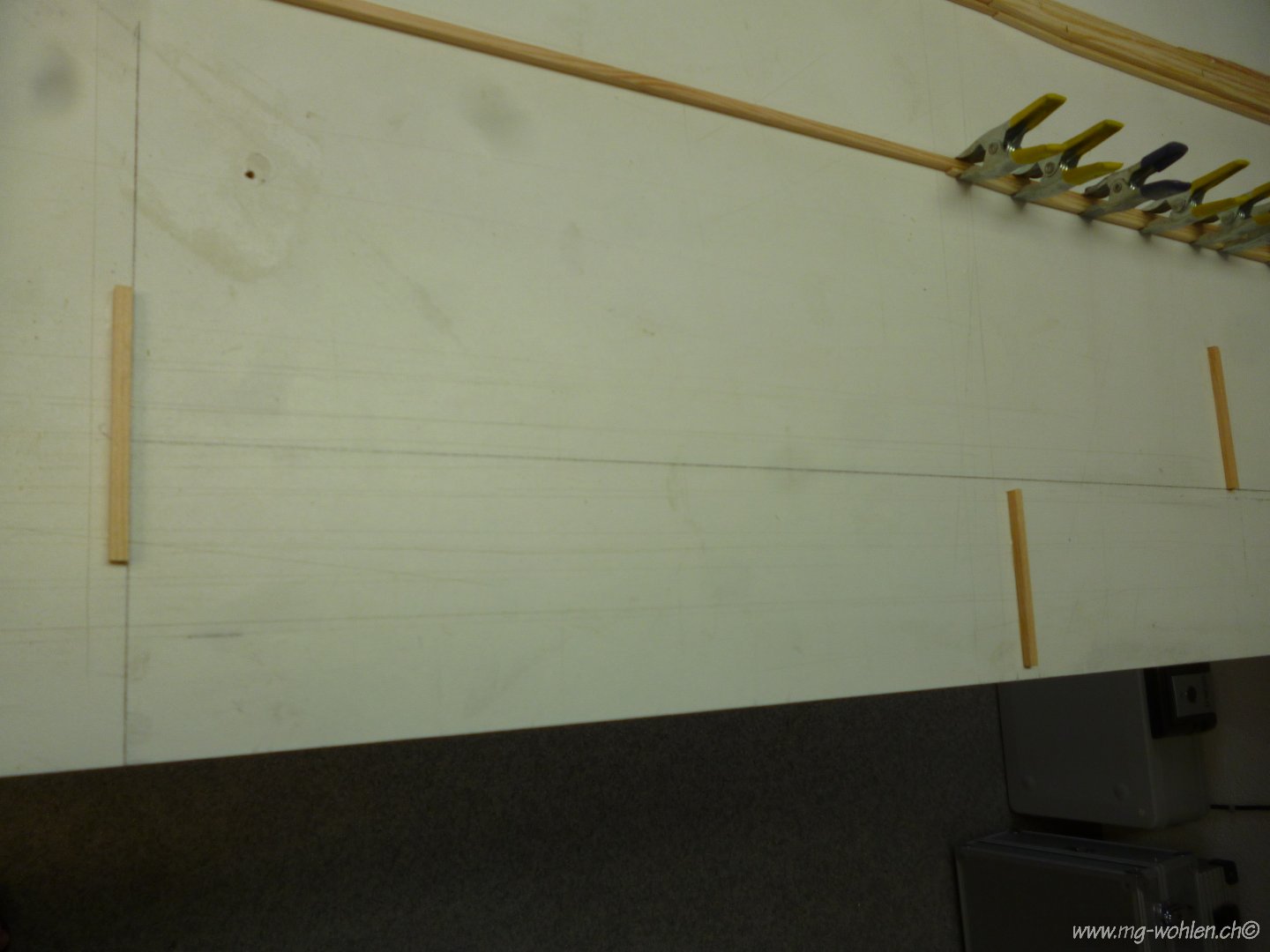

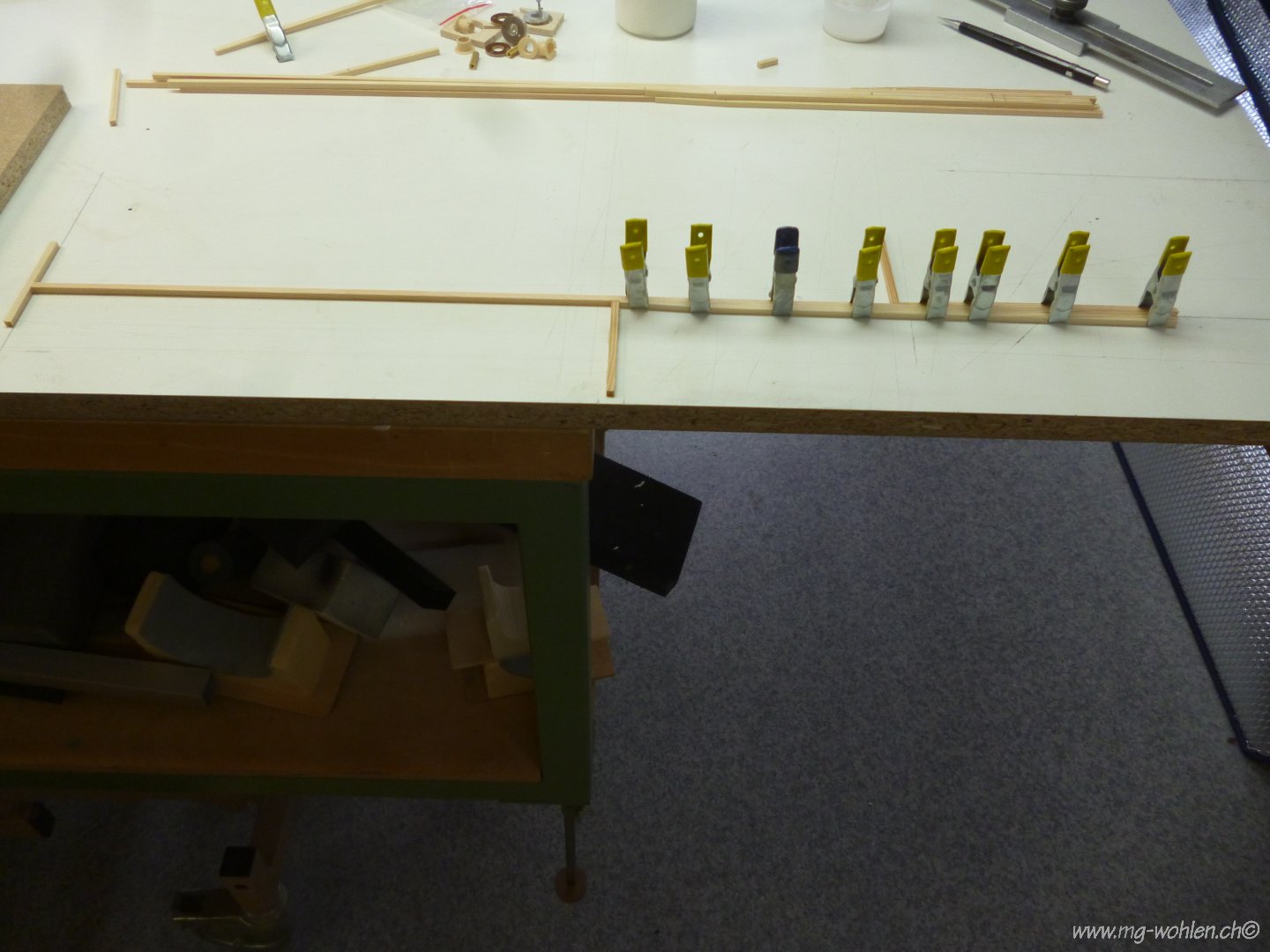

Holmlehre für die Leitwerke

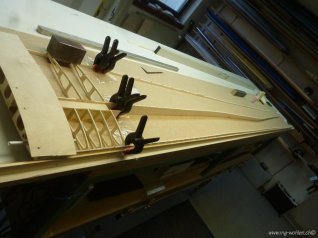

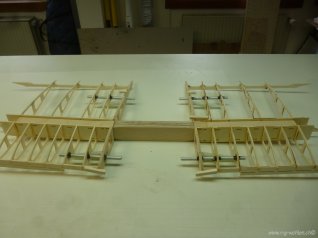

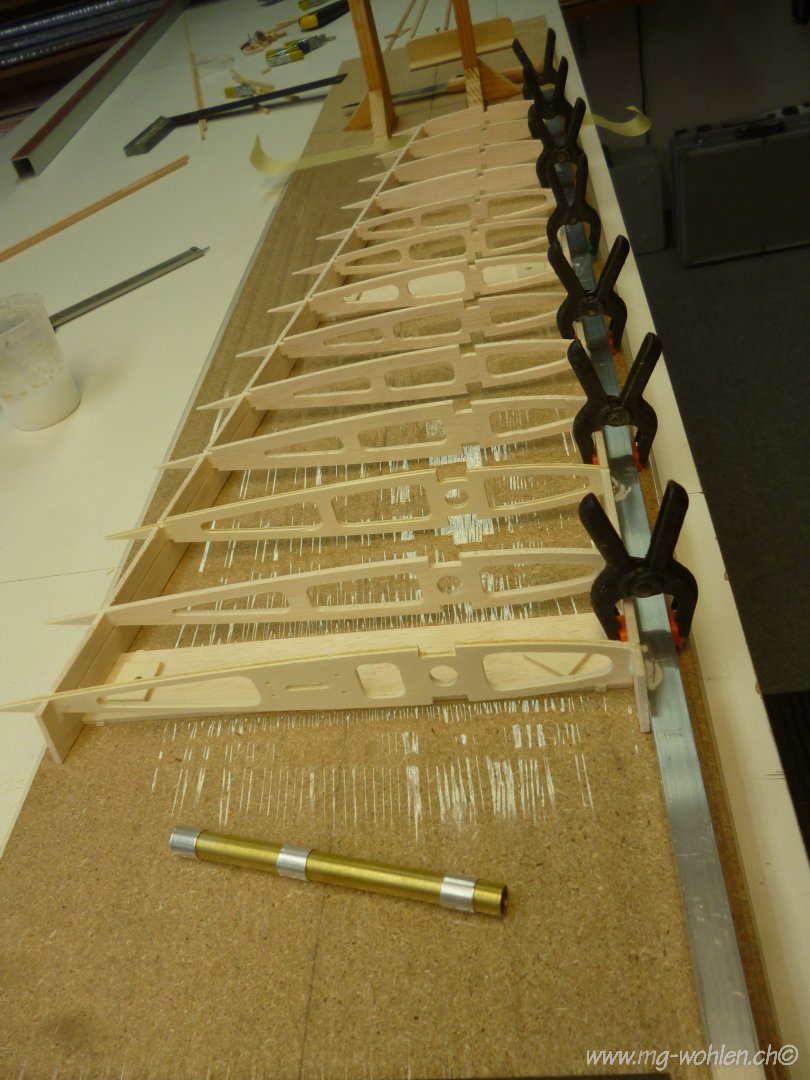

Aufbau beider Leitwerke Oberseite auf der Heling

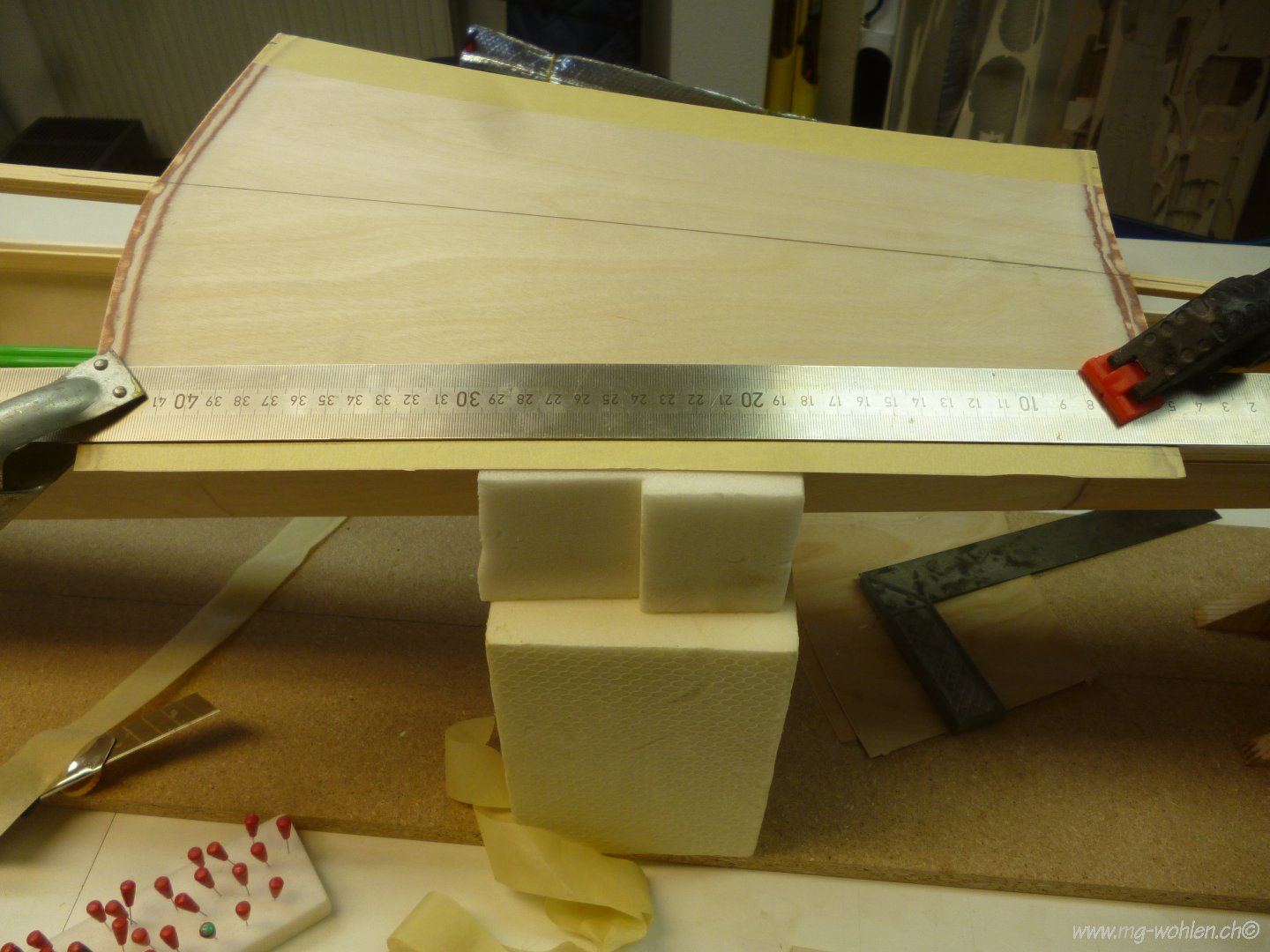

Beplankung der Oberseite

Von der Heling getrennt und seitenverkehrt wieder auf die Heling gelegt um an der Unterseite weiter zu machen

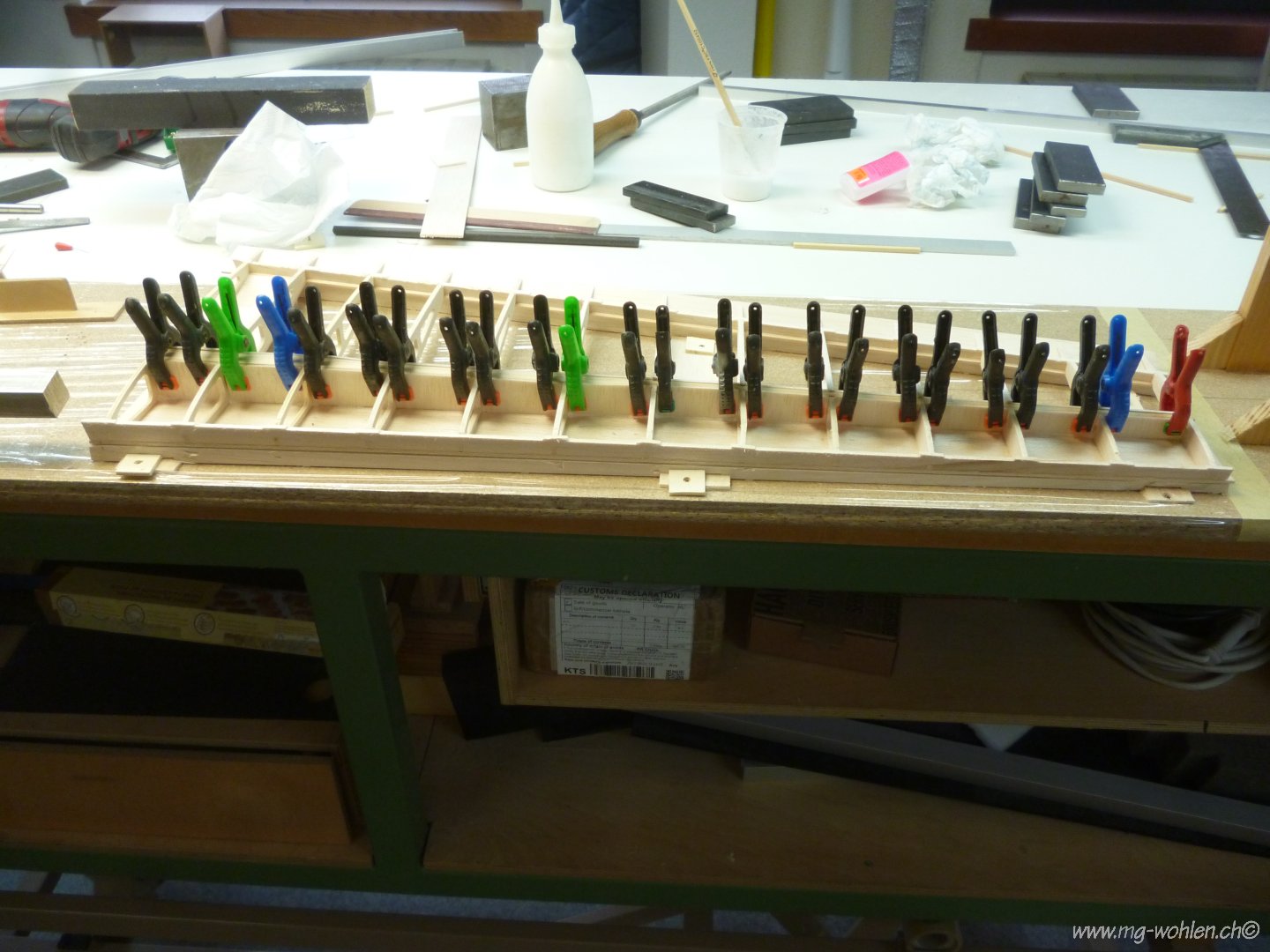

Verkastung der Leitwerksholme

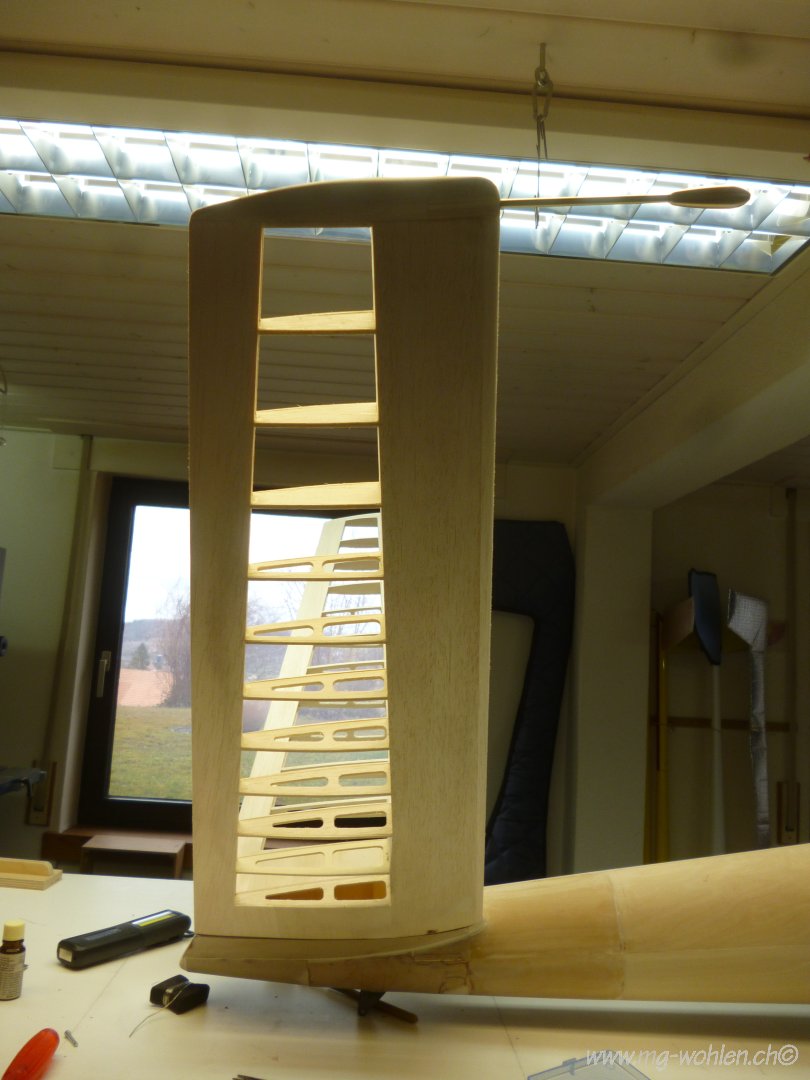

Nasenleisten sind am Trocknen

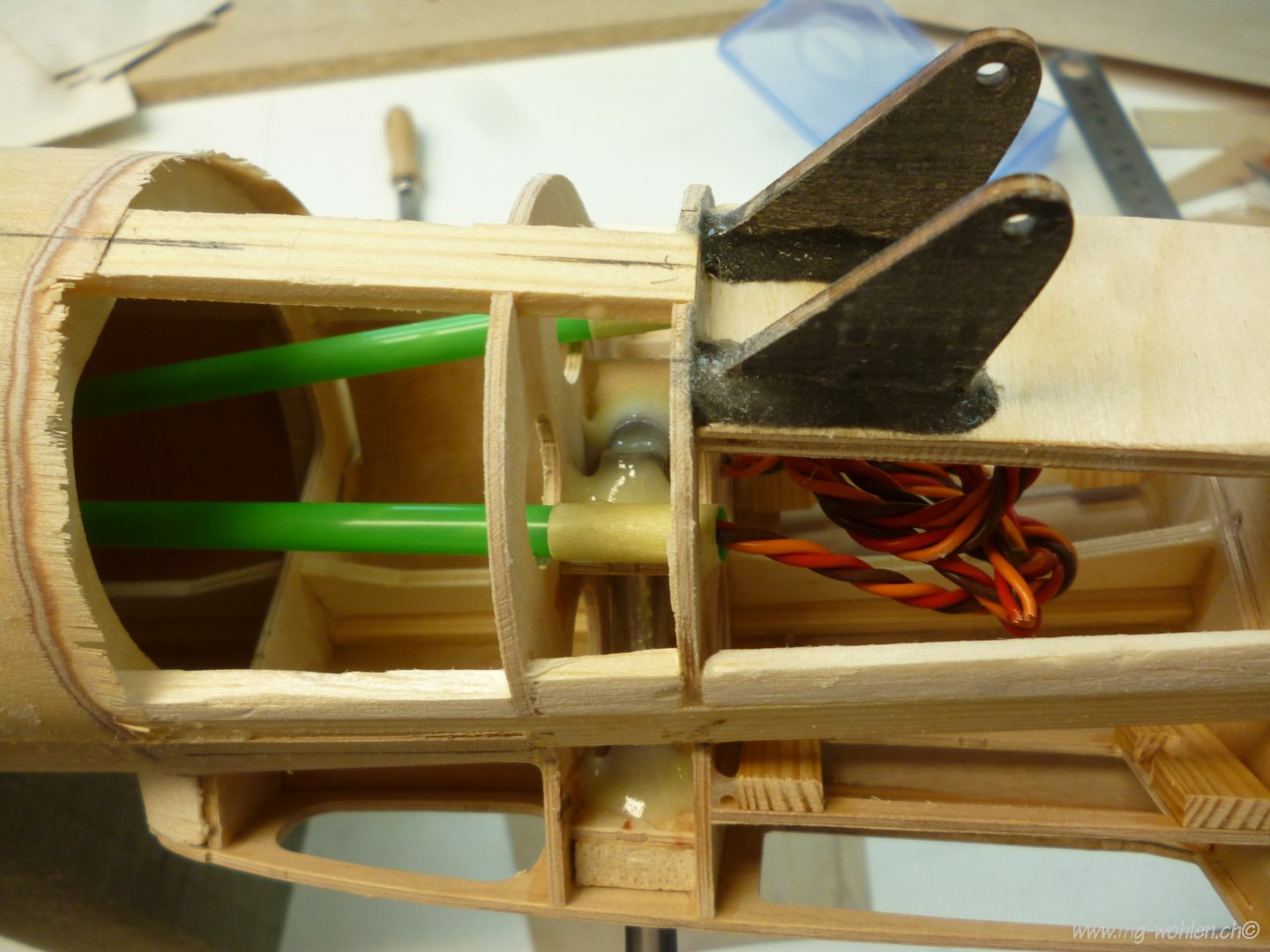

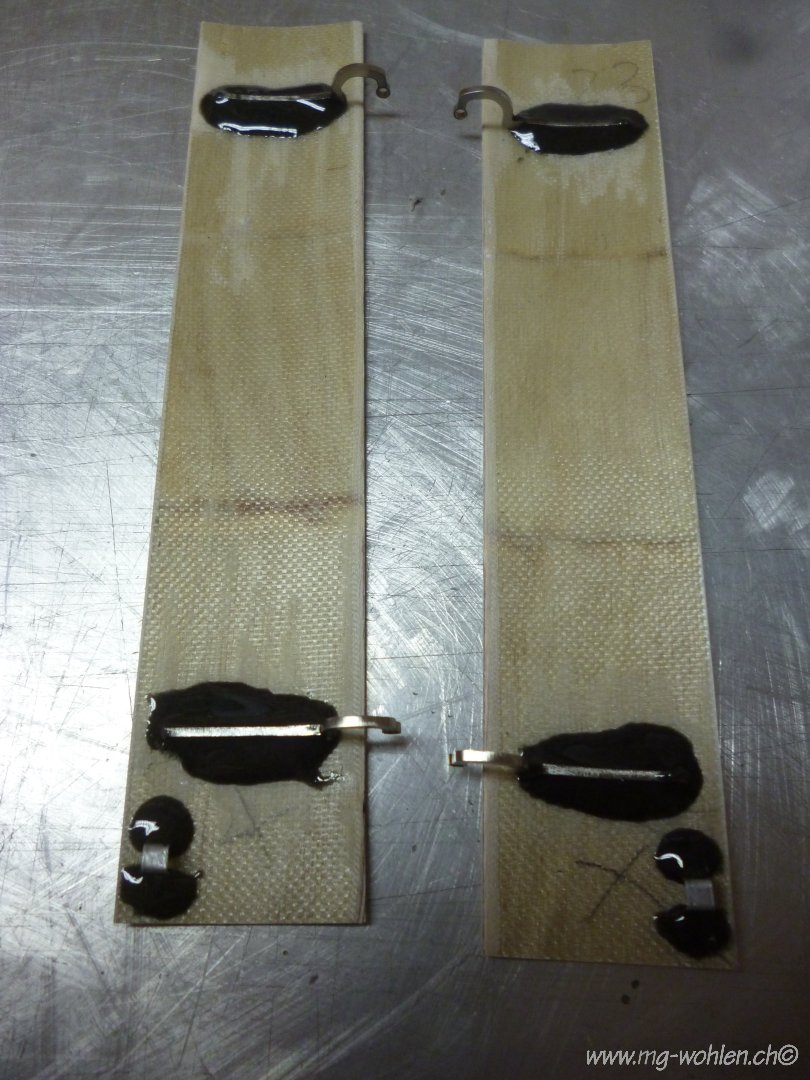

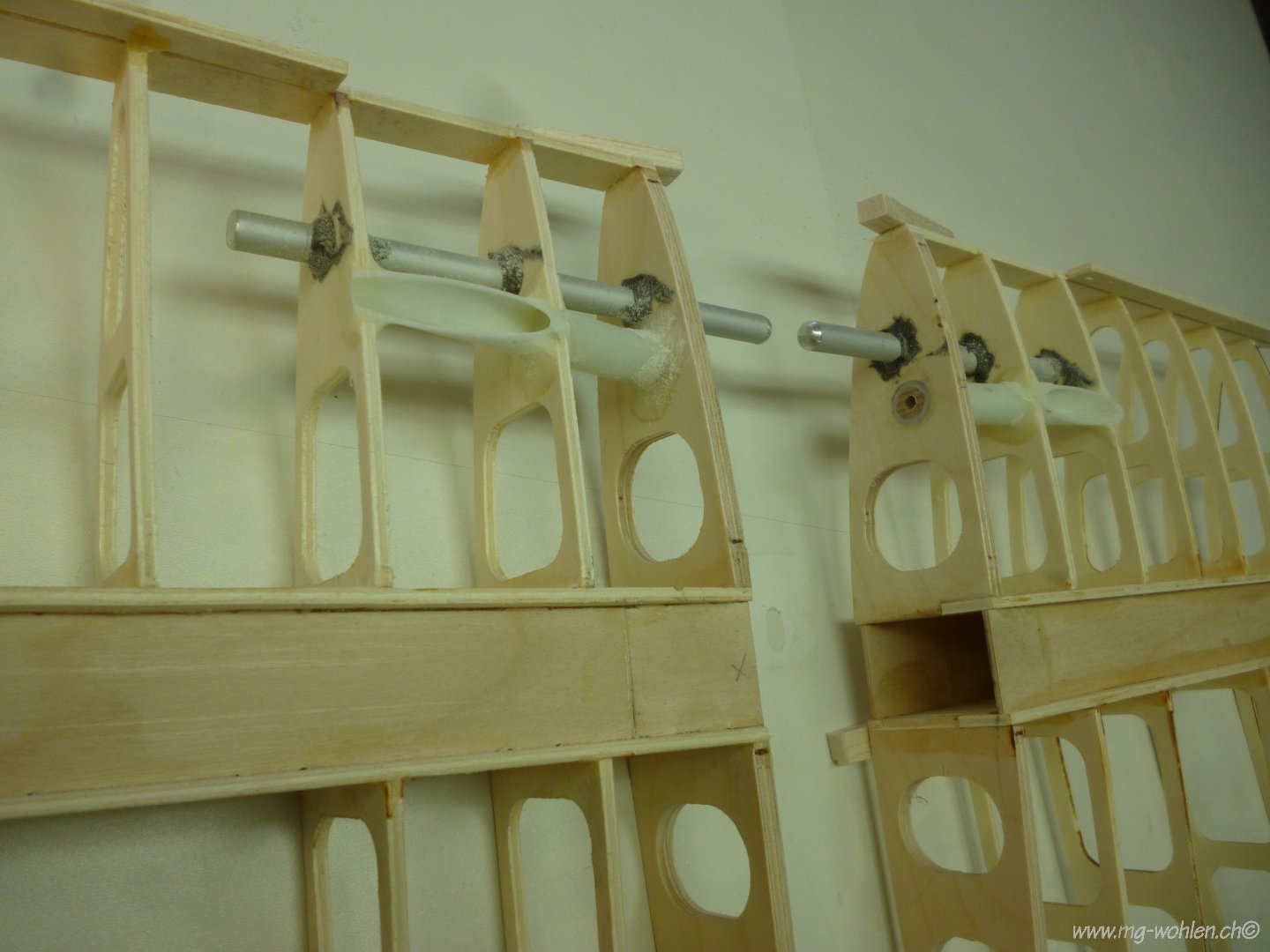

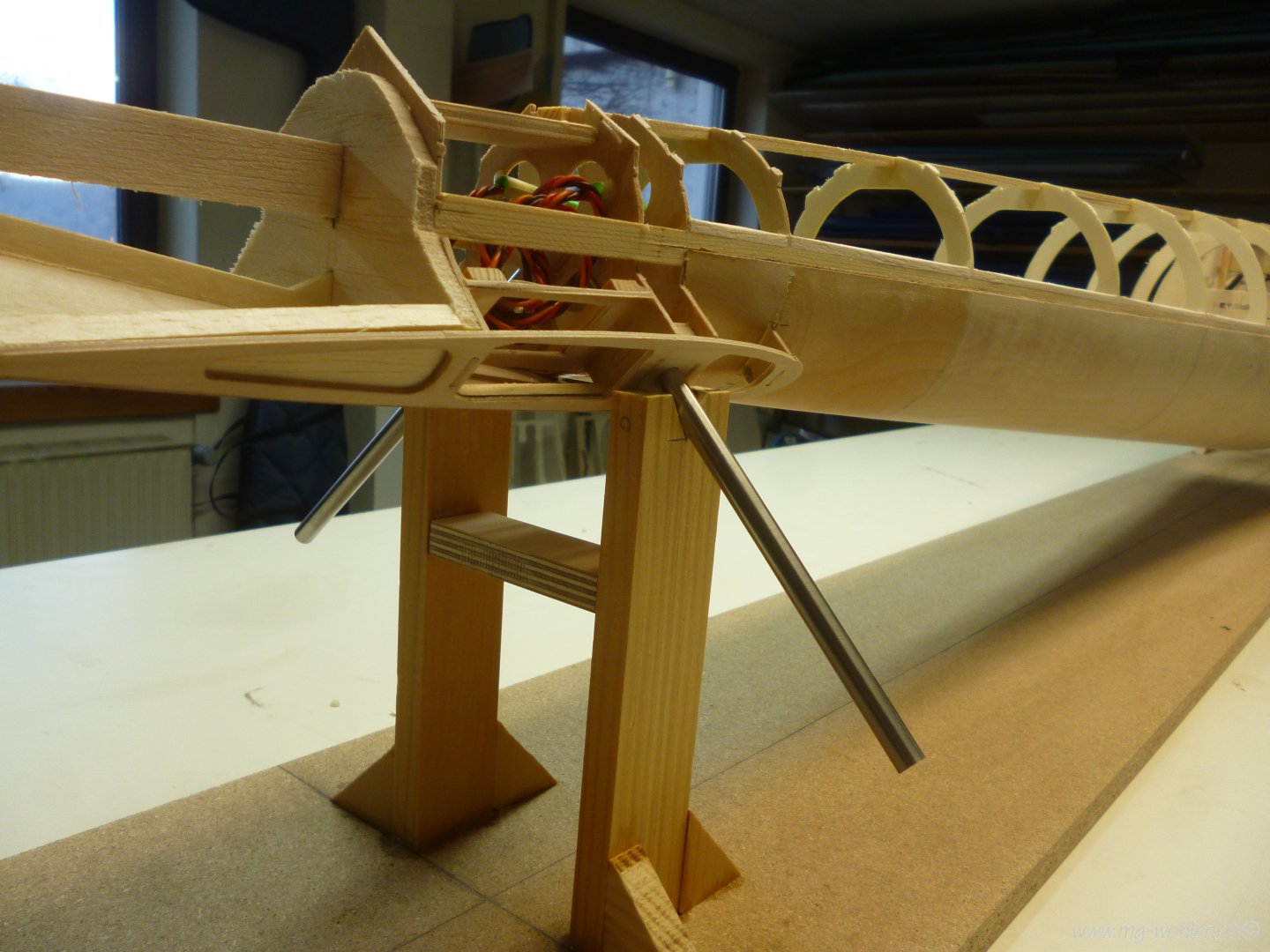

Lagerung und Anlenkführung des Pendelleitwerks

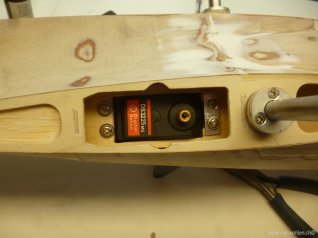

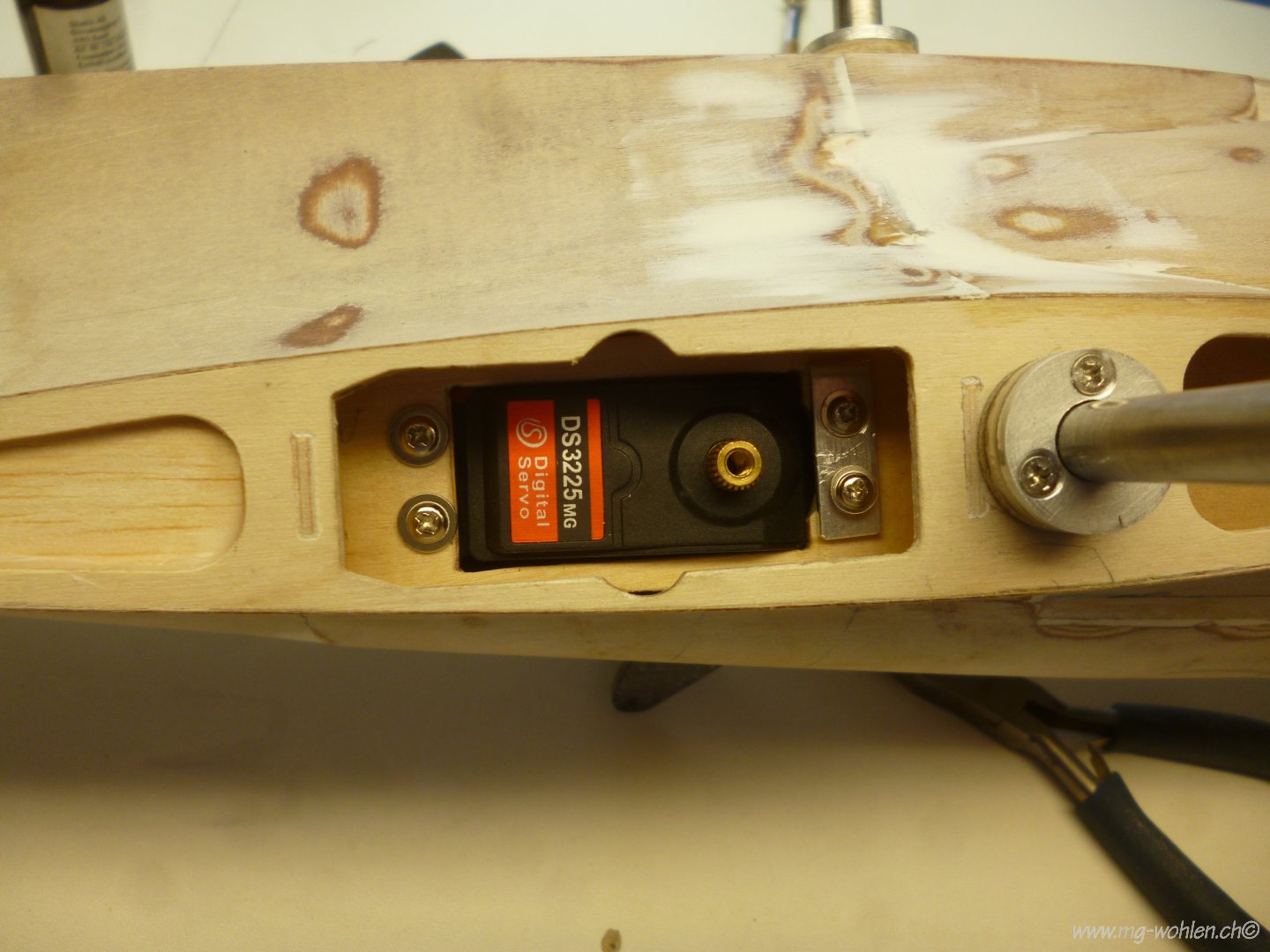

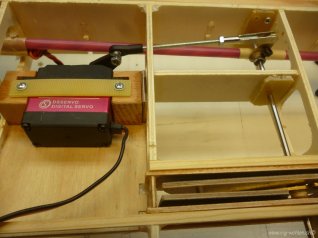

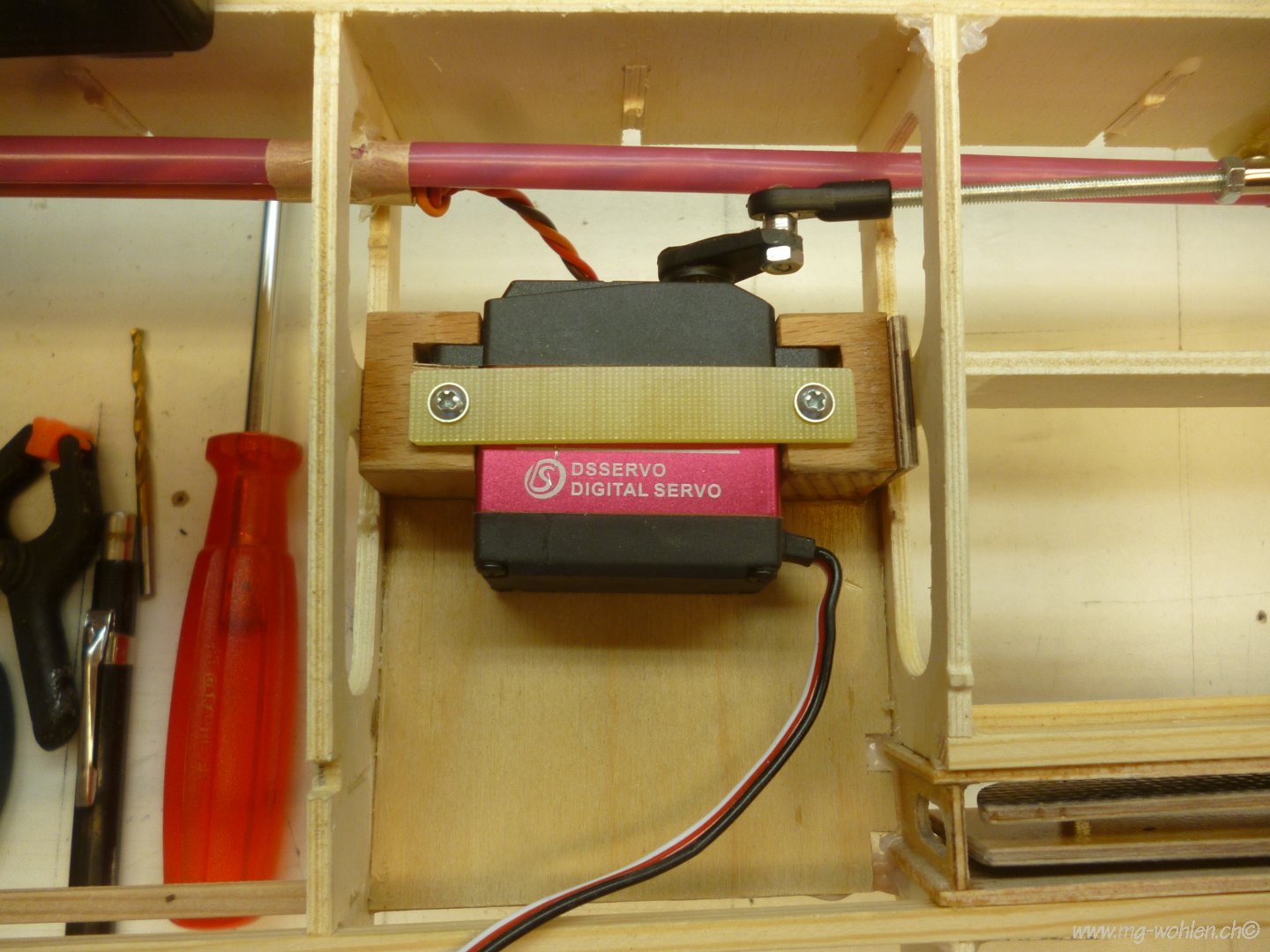

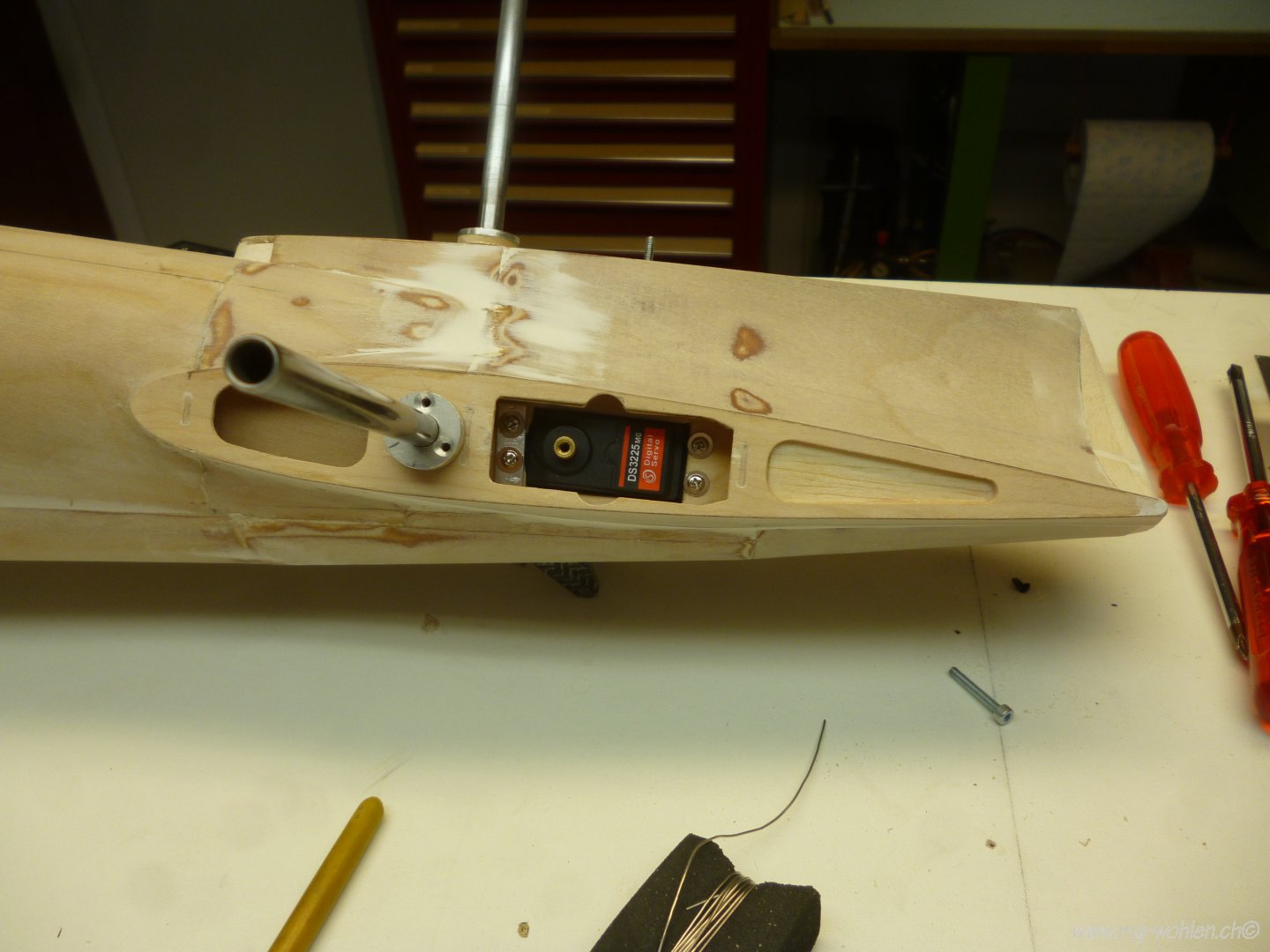

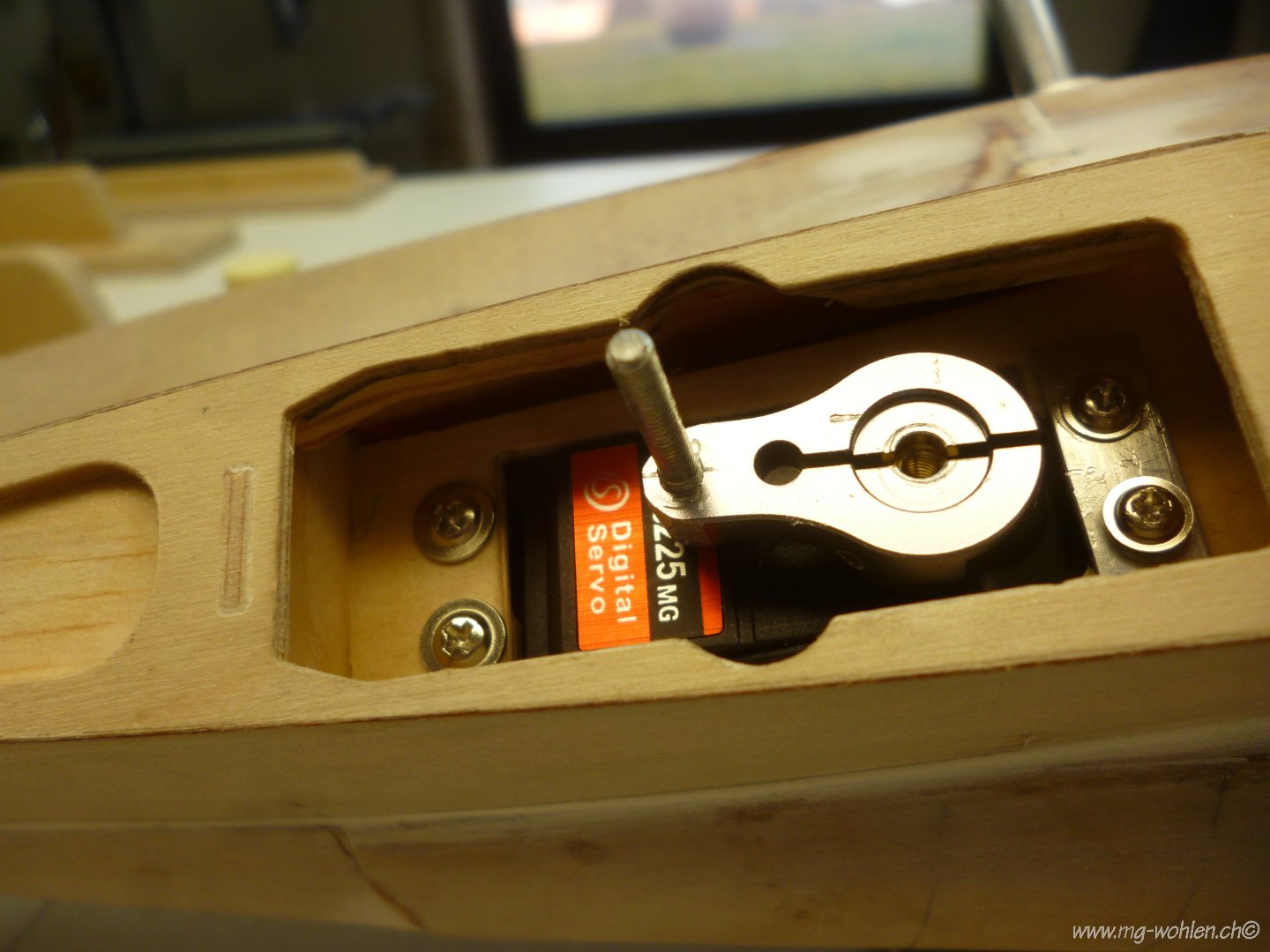

Einbau der Leitwerksservos

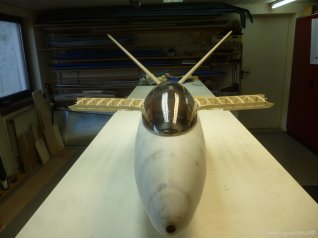

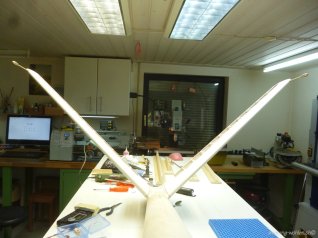

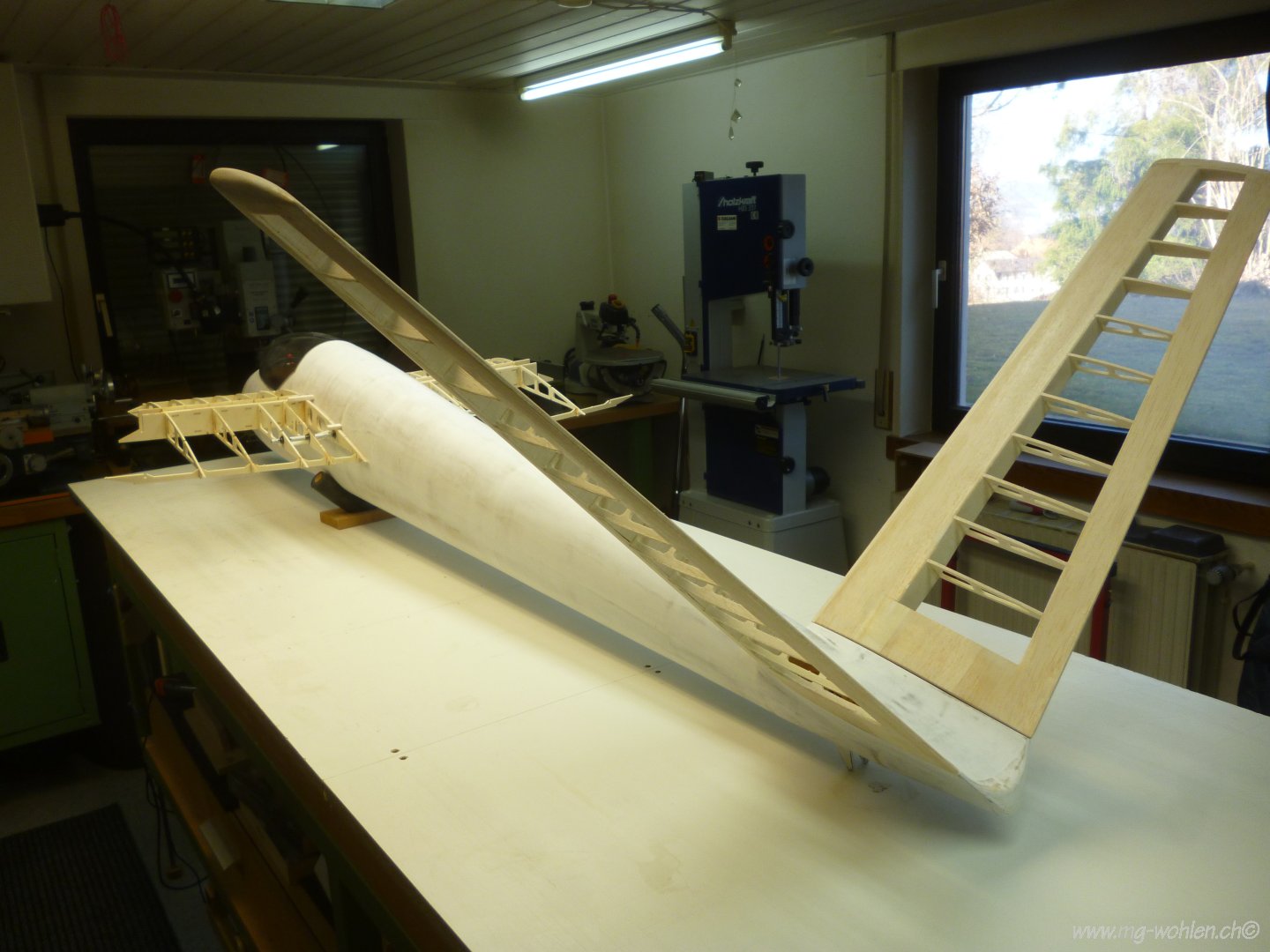

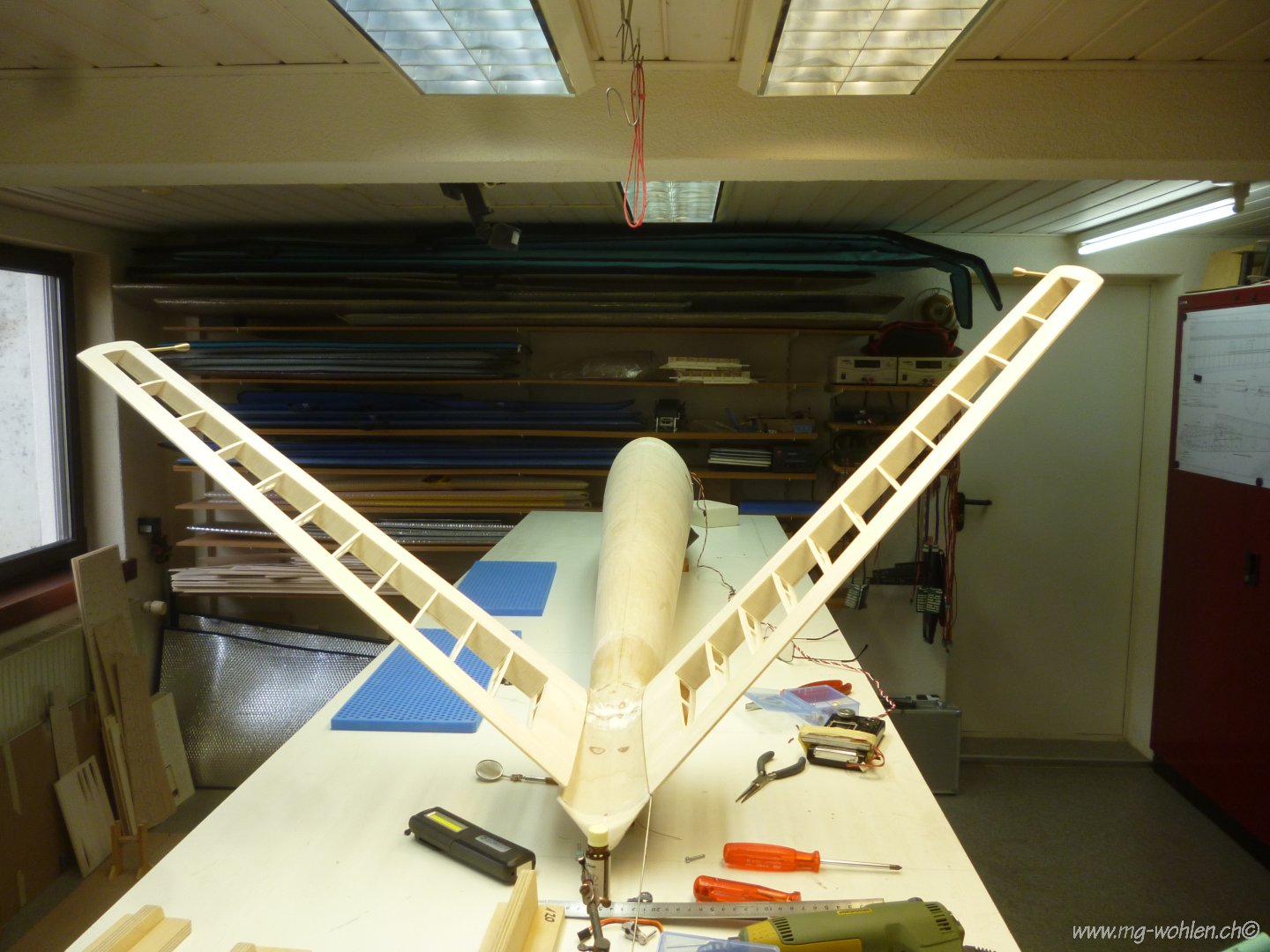

Die Leitwerke sind aufgesteckt - der mögliche Ausschlag unten und oben beträgt 50mm

Hier sind die Q-Tips gut zu erkennen


Die Leitwerke sind über die Achse dadurch ausbalanciert. Gewicht pro Q-Tip 28g

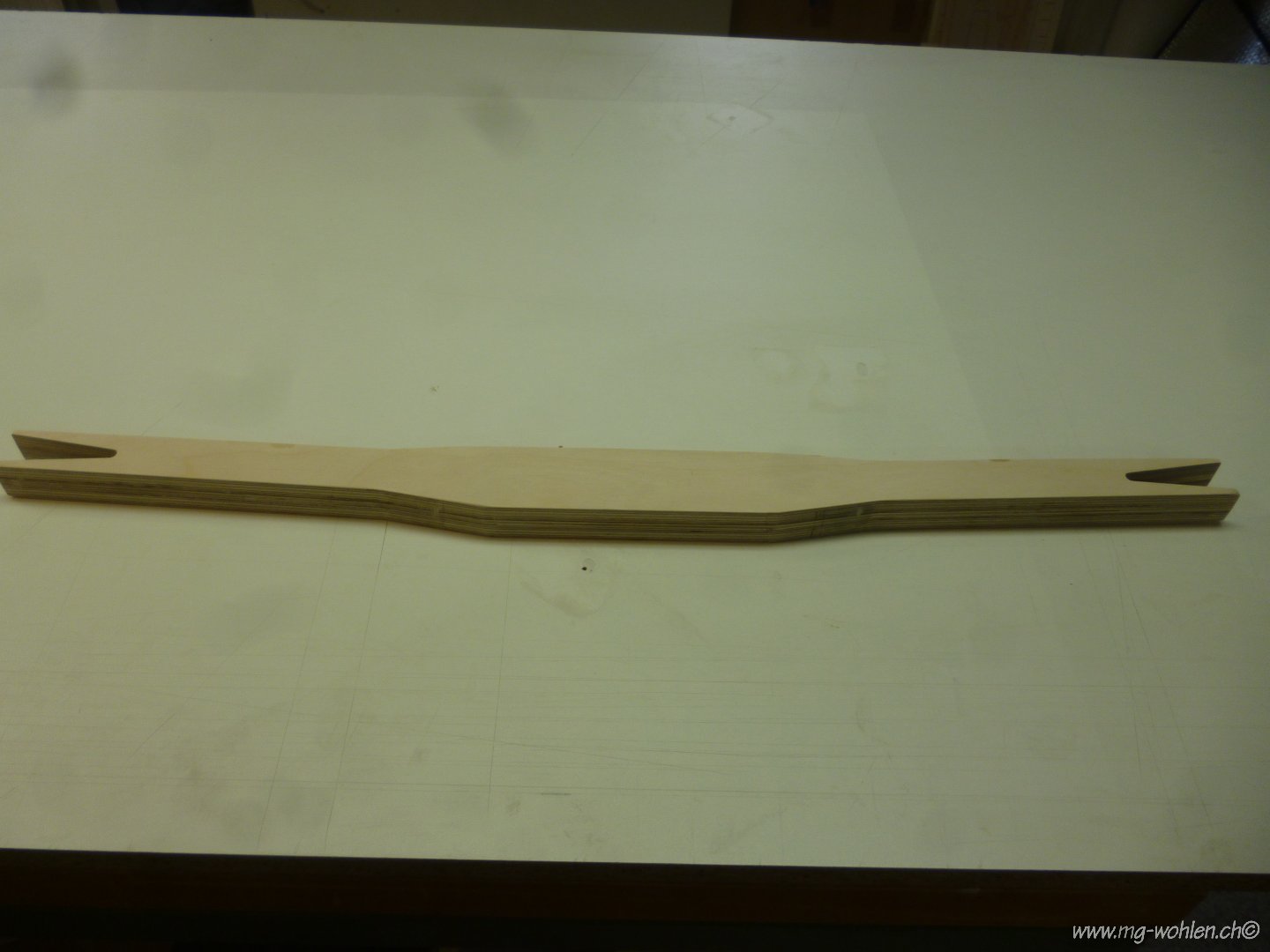

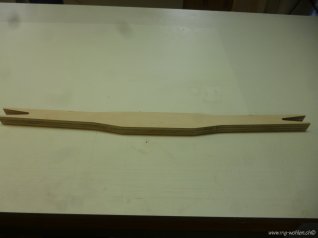

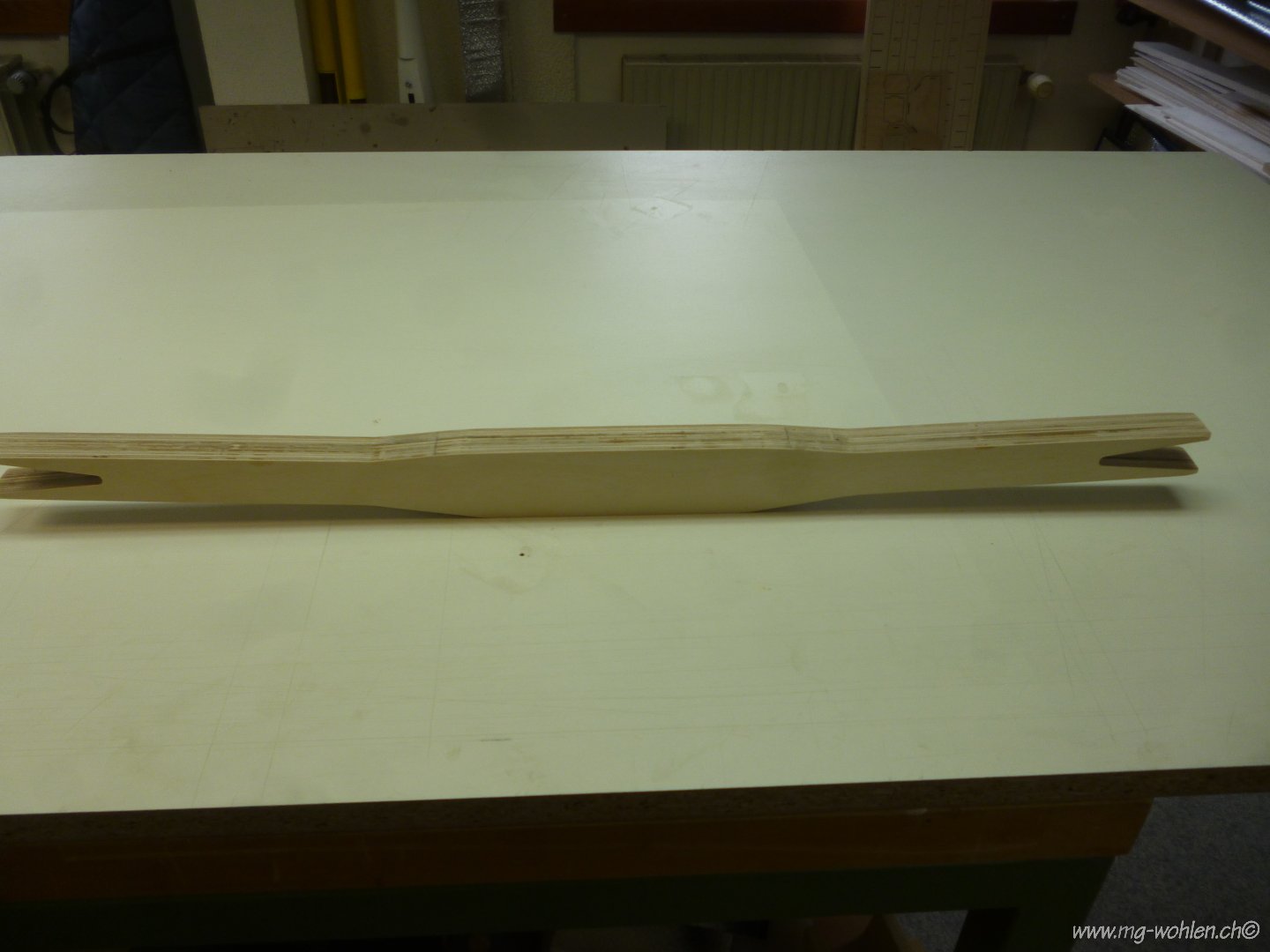

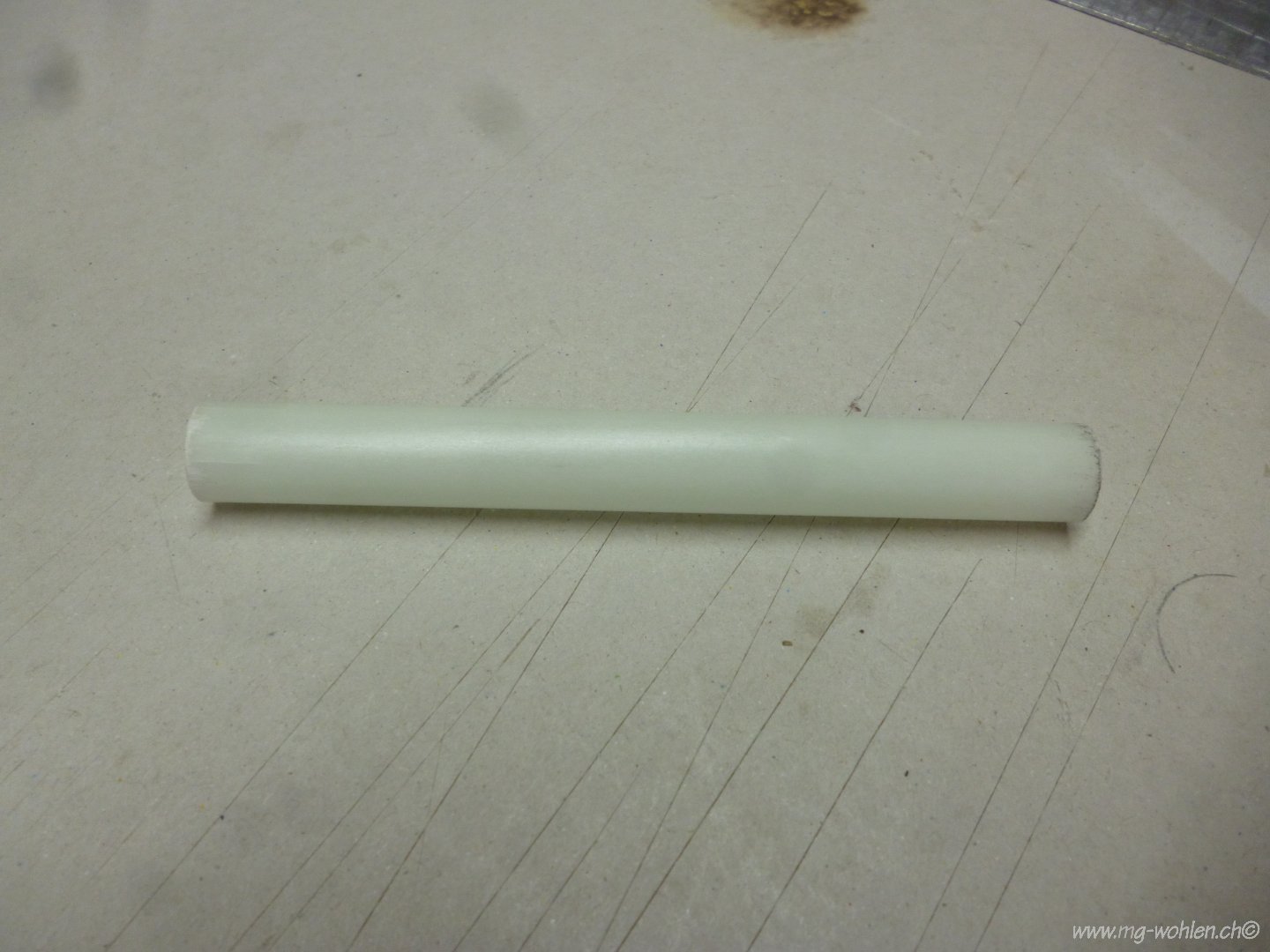

Flügelverbinder

Der Verbinder ist schwimmend im Rumpf

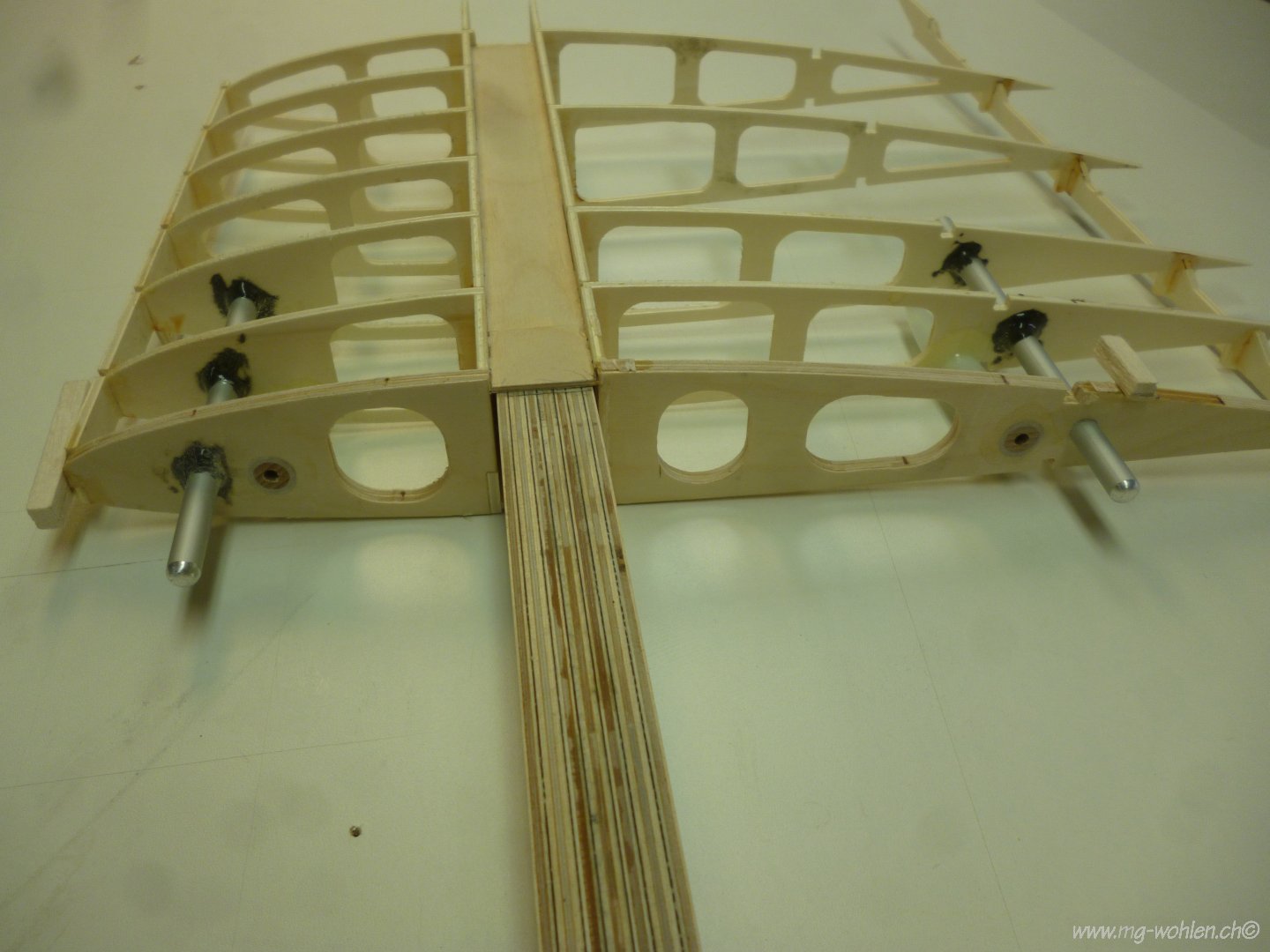

Verleimen der Flügelaufnahme

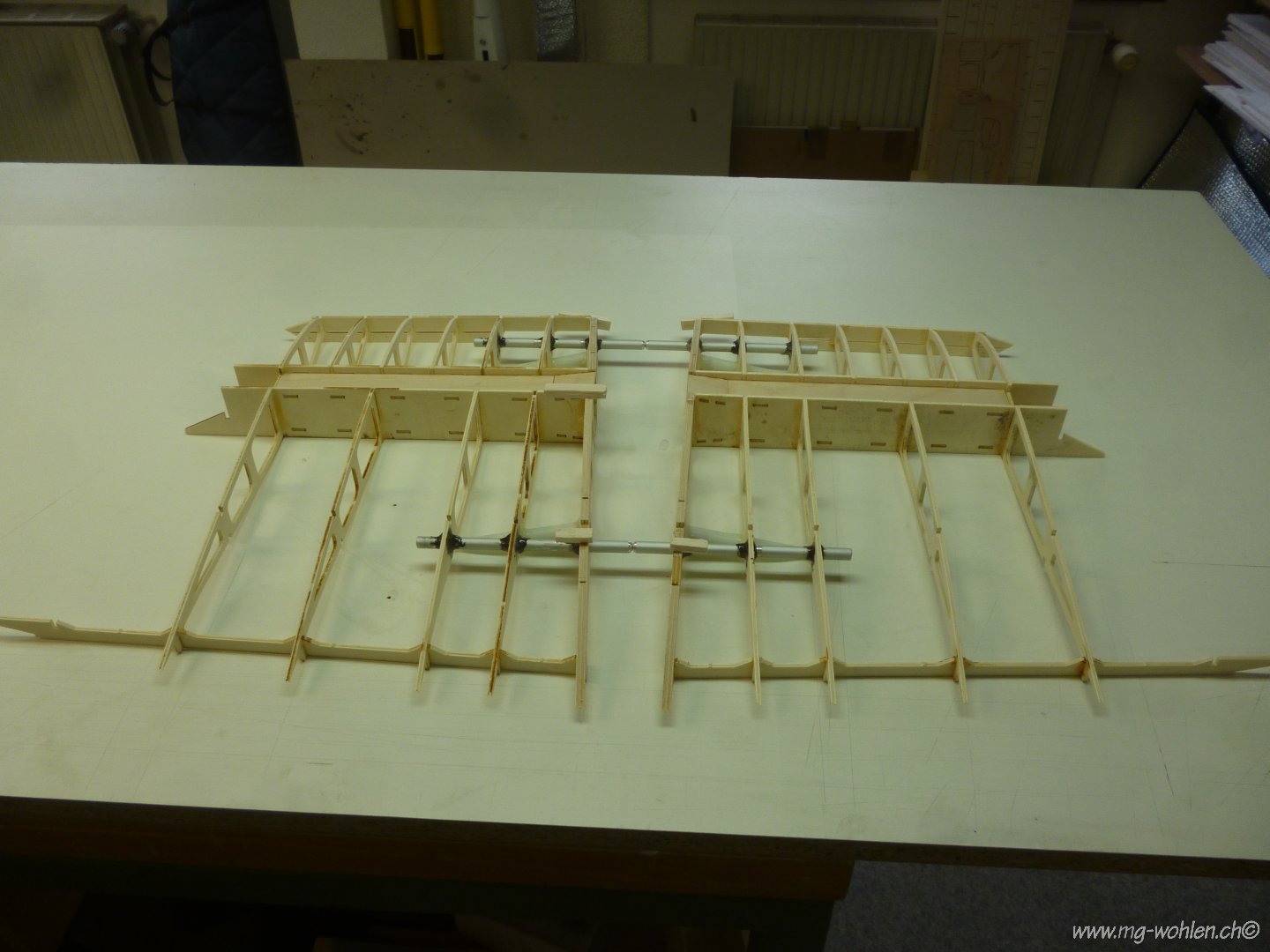

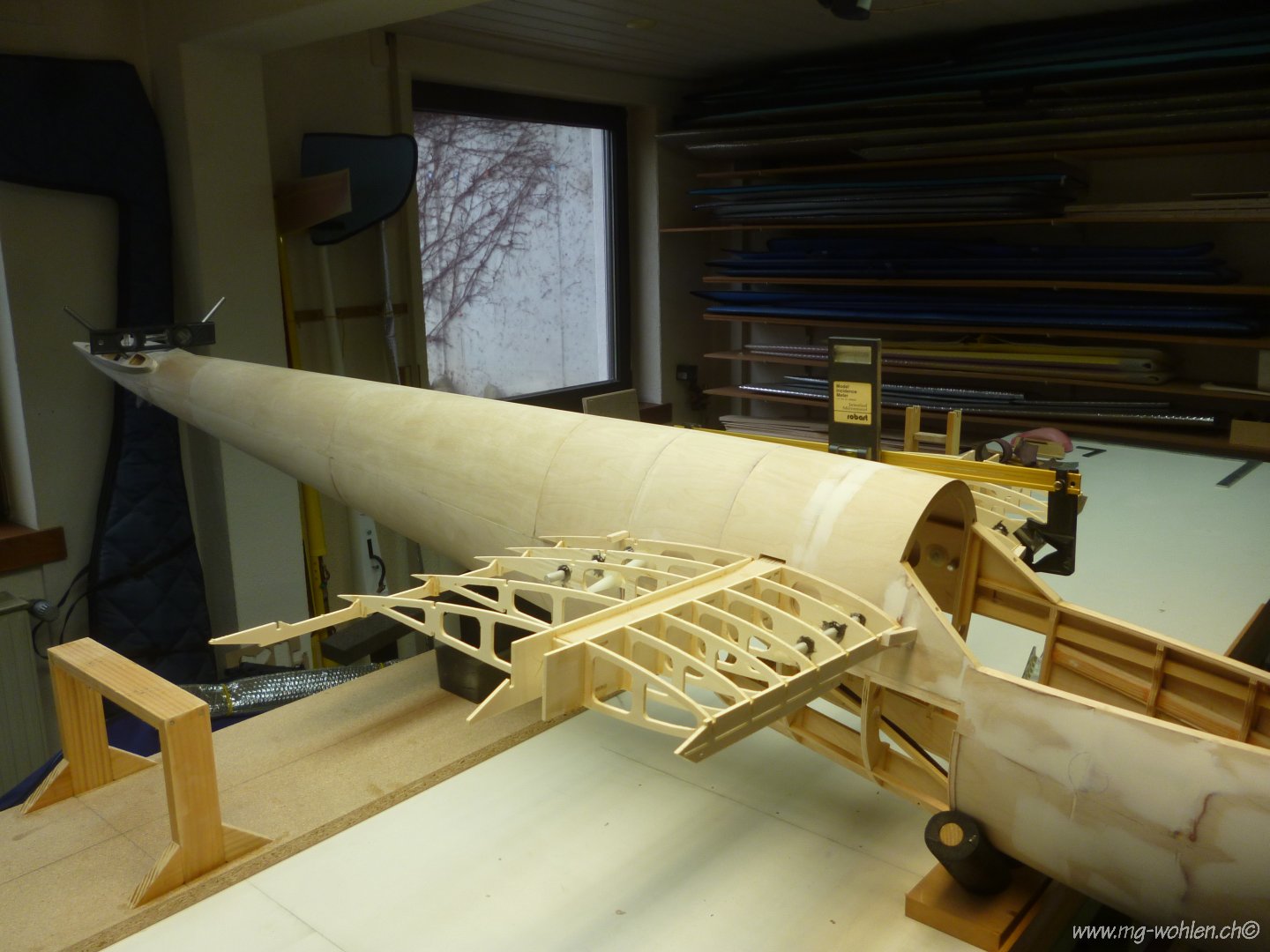

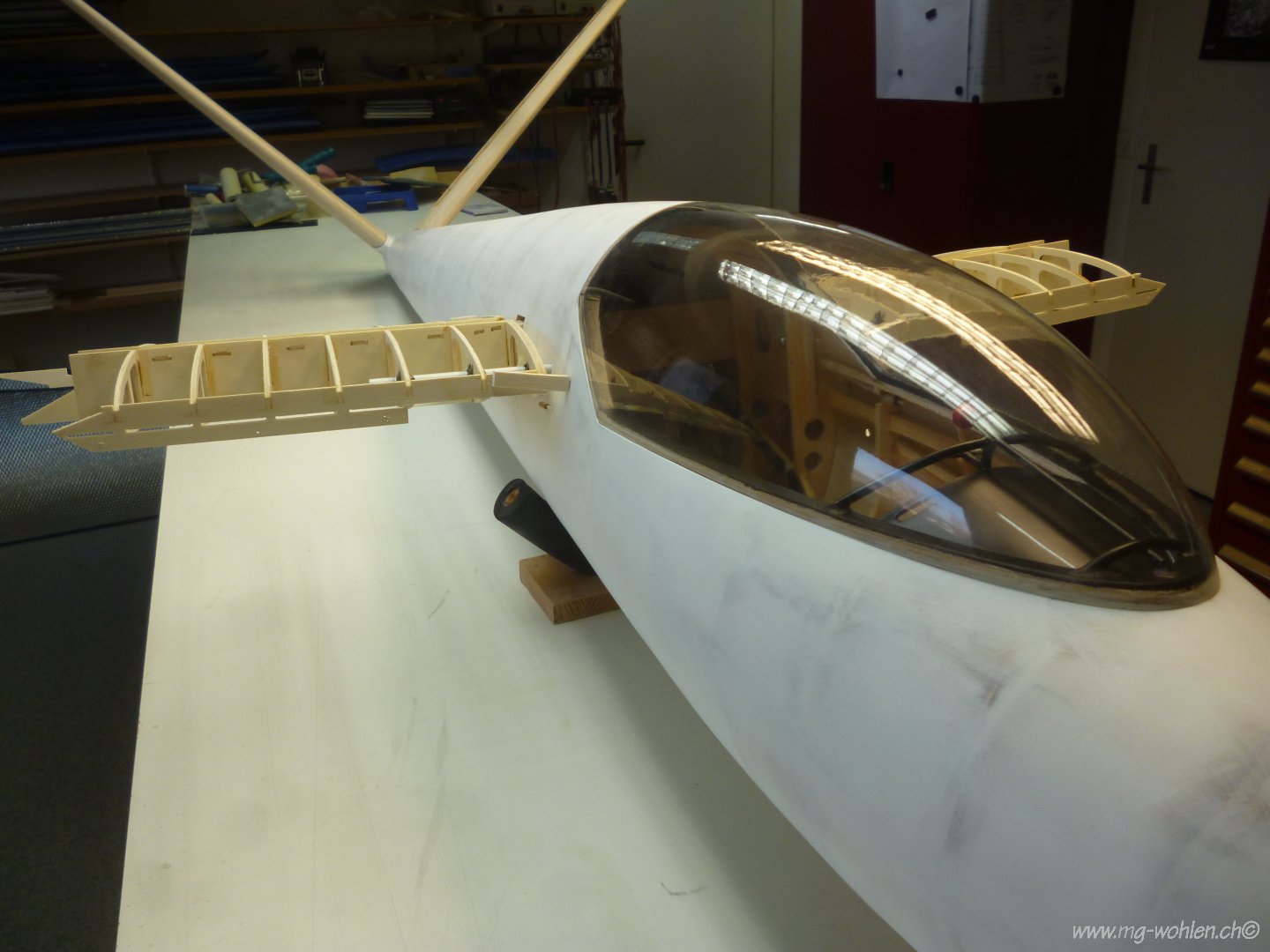

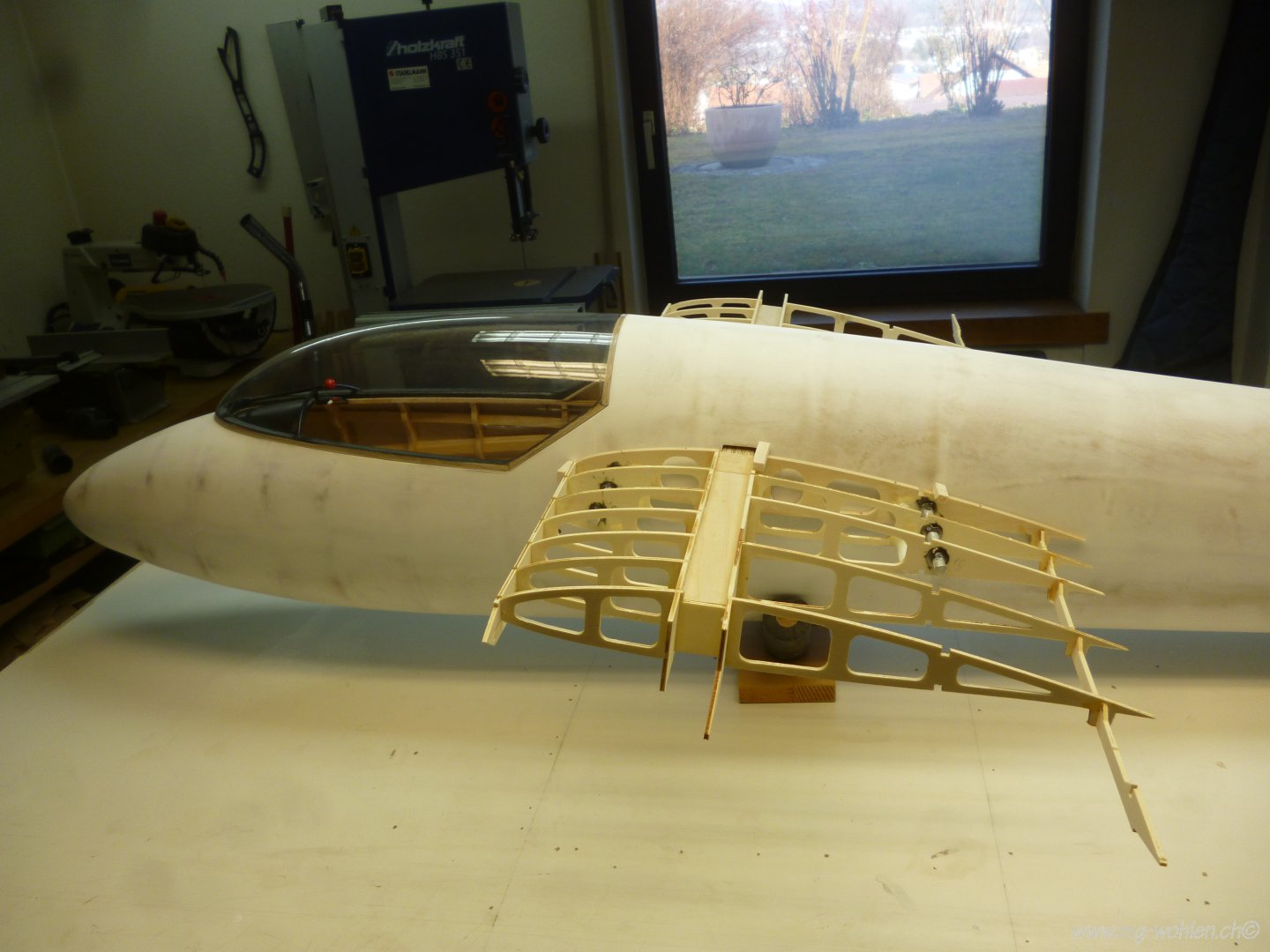

Um das Einpassen der Flügel auf den Rumpf zu erleichtern baue ich die Flügel erst nur bis zur Aufnahme.

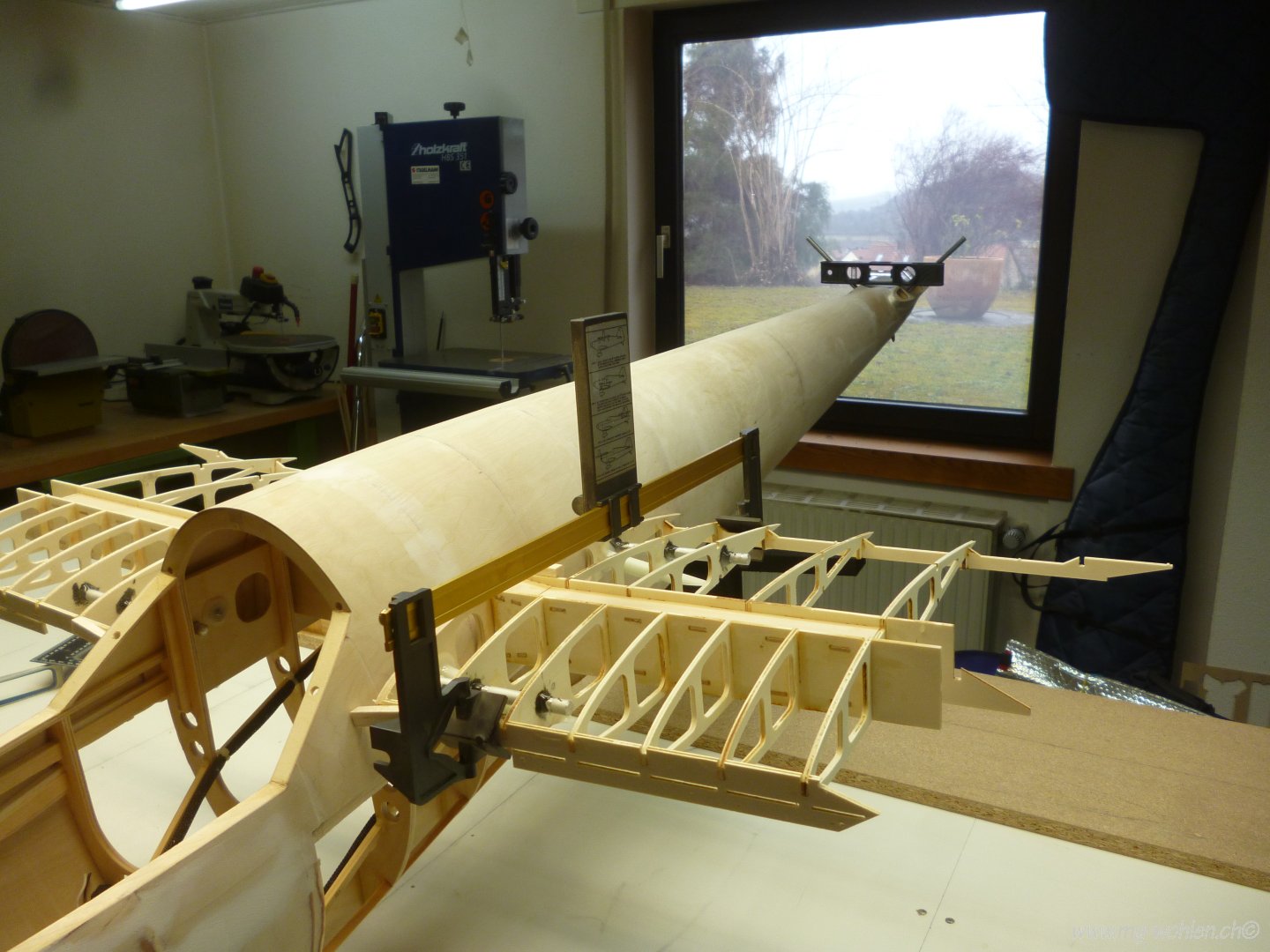

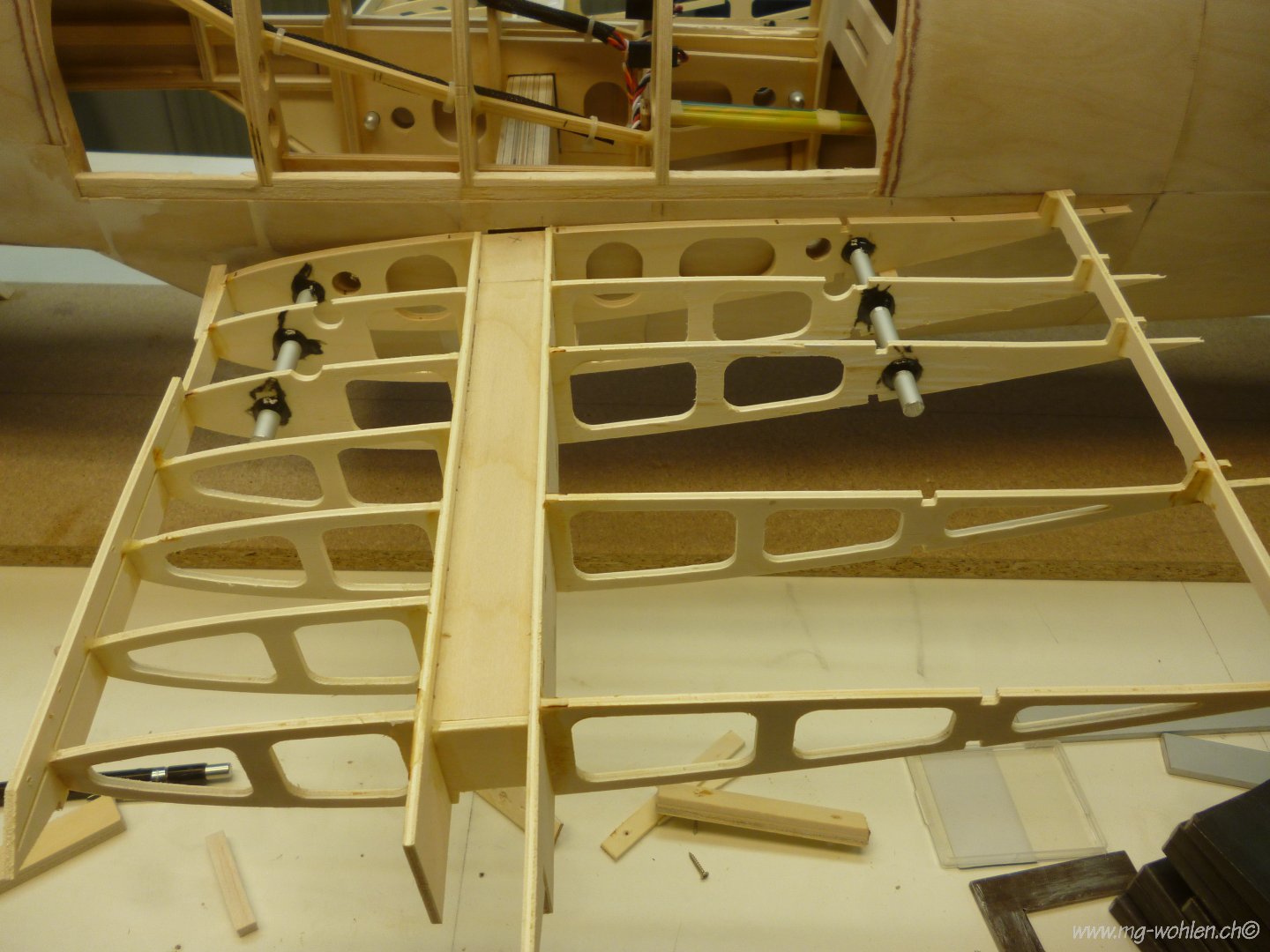

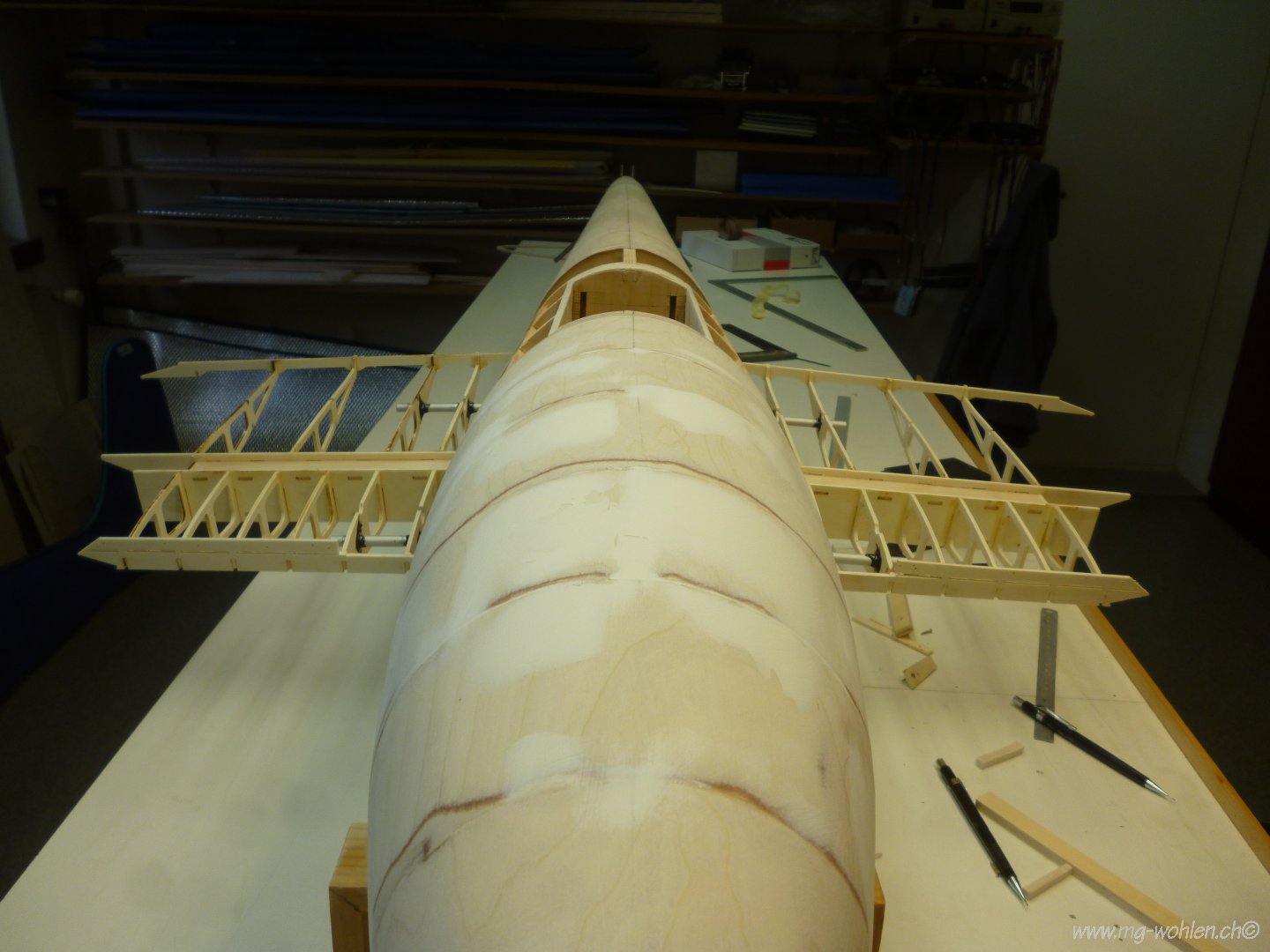

Einpassen der Flügel




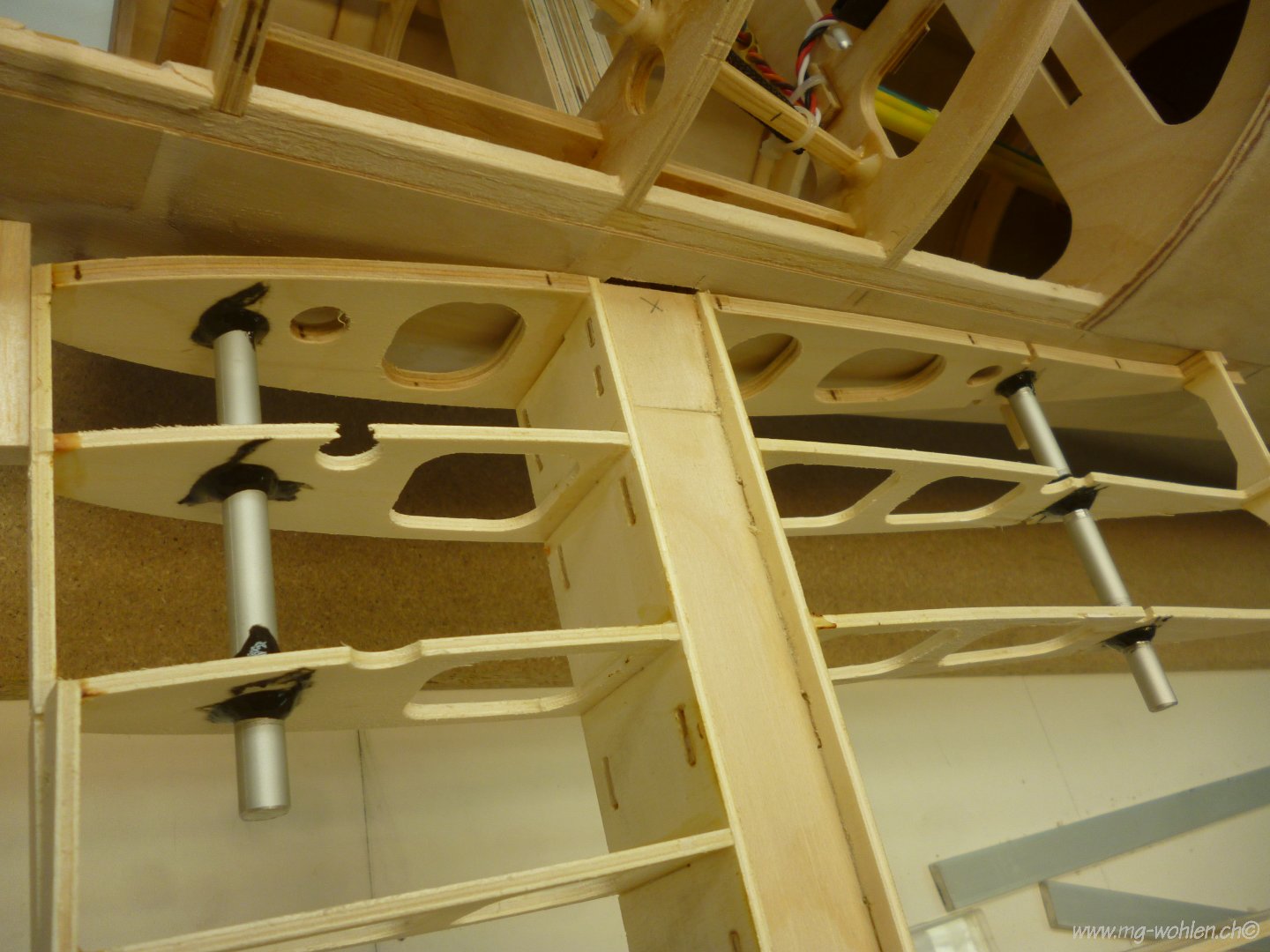

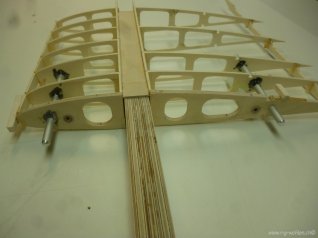

Ausmessen und Einpassen der Torsionsbolzen

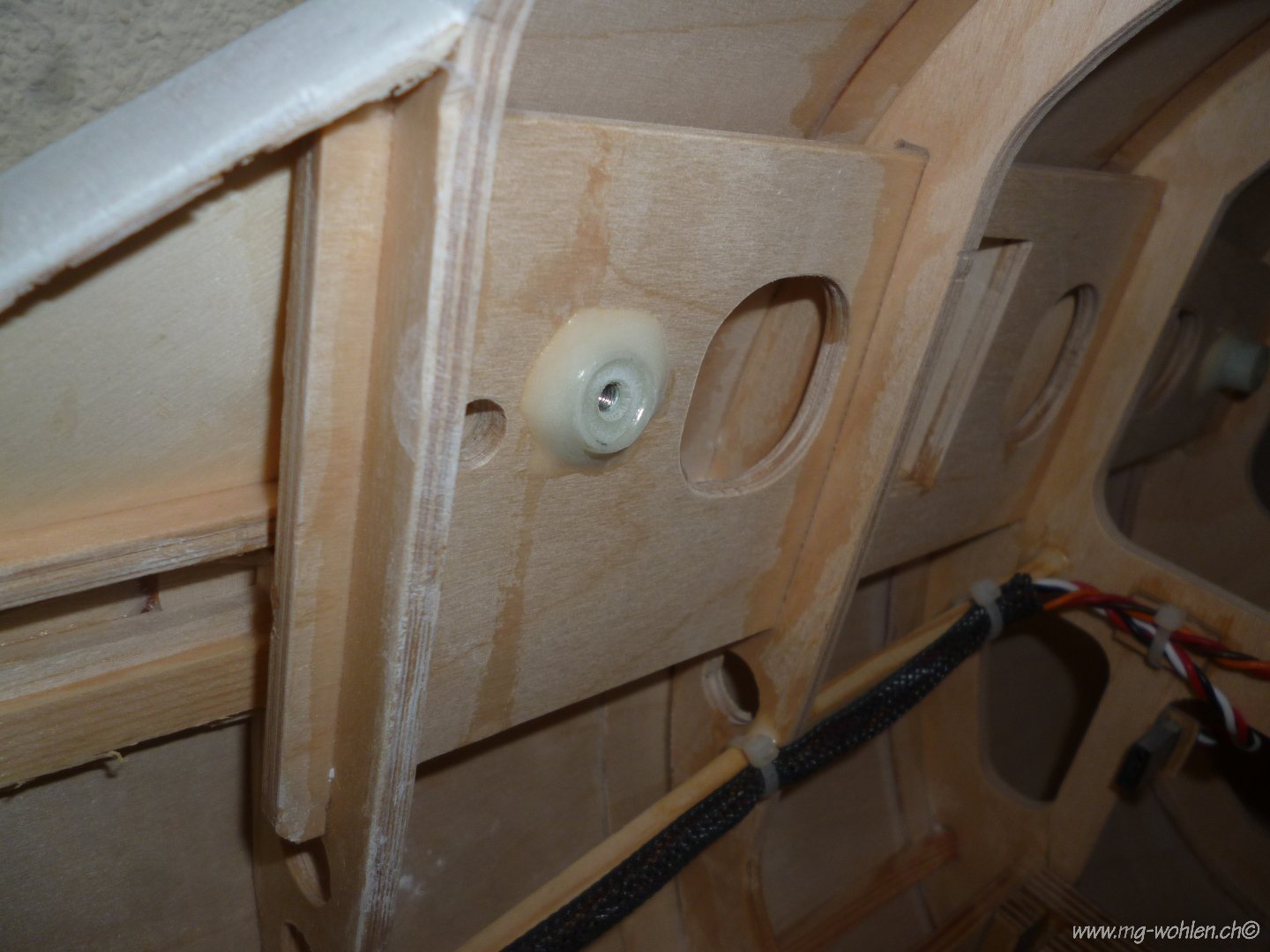

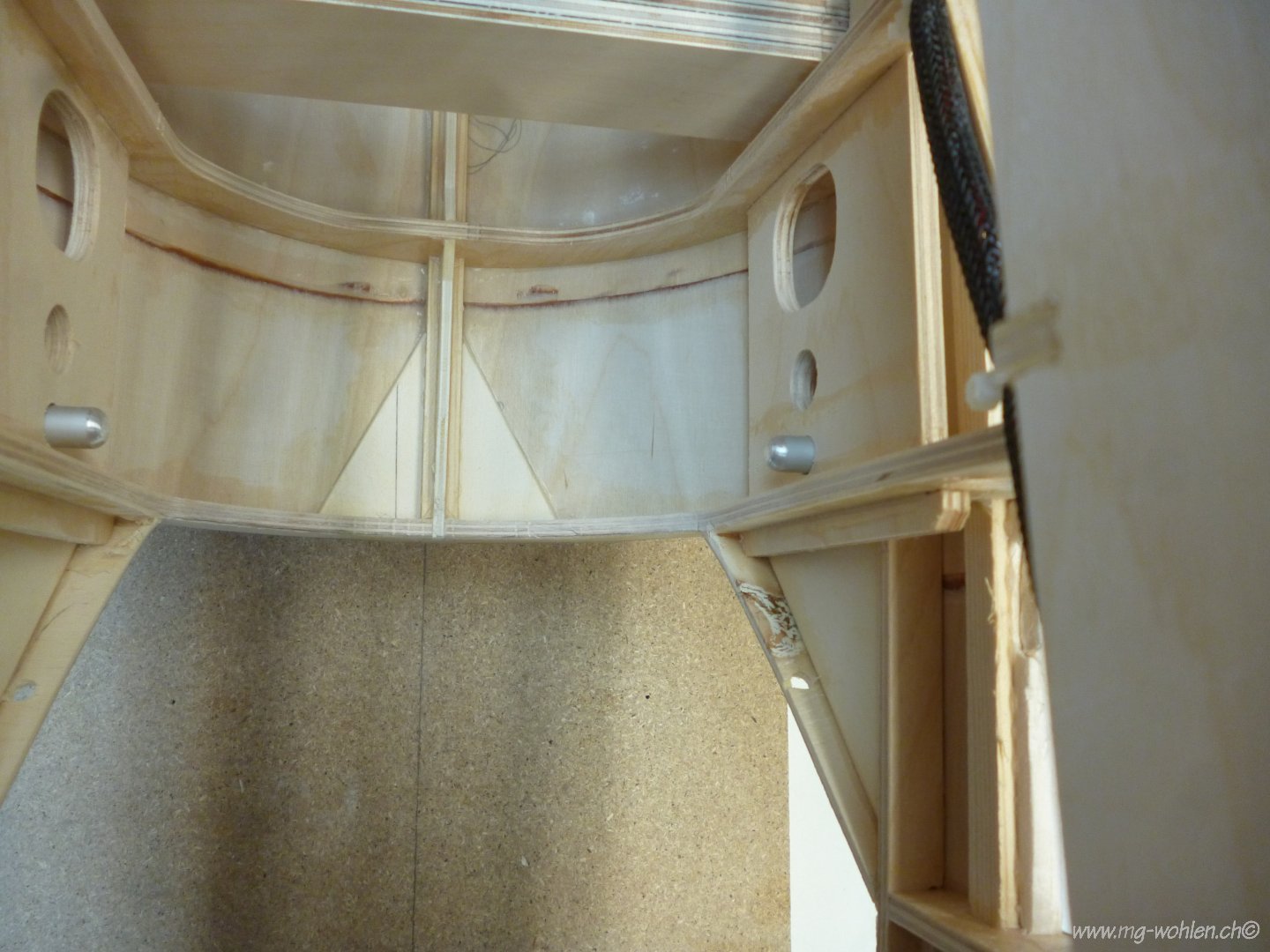

Die Torsionsbolzen gesehen von der Rumpfinnenseite

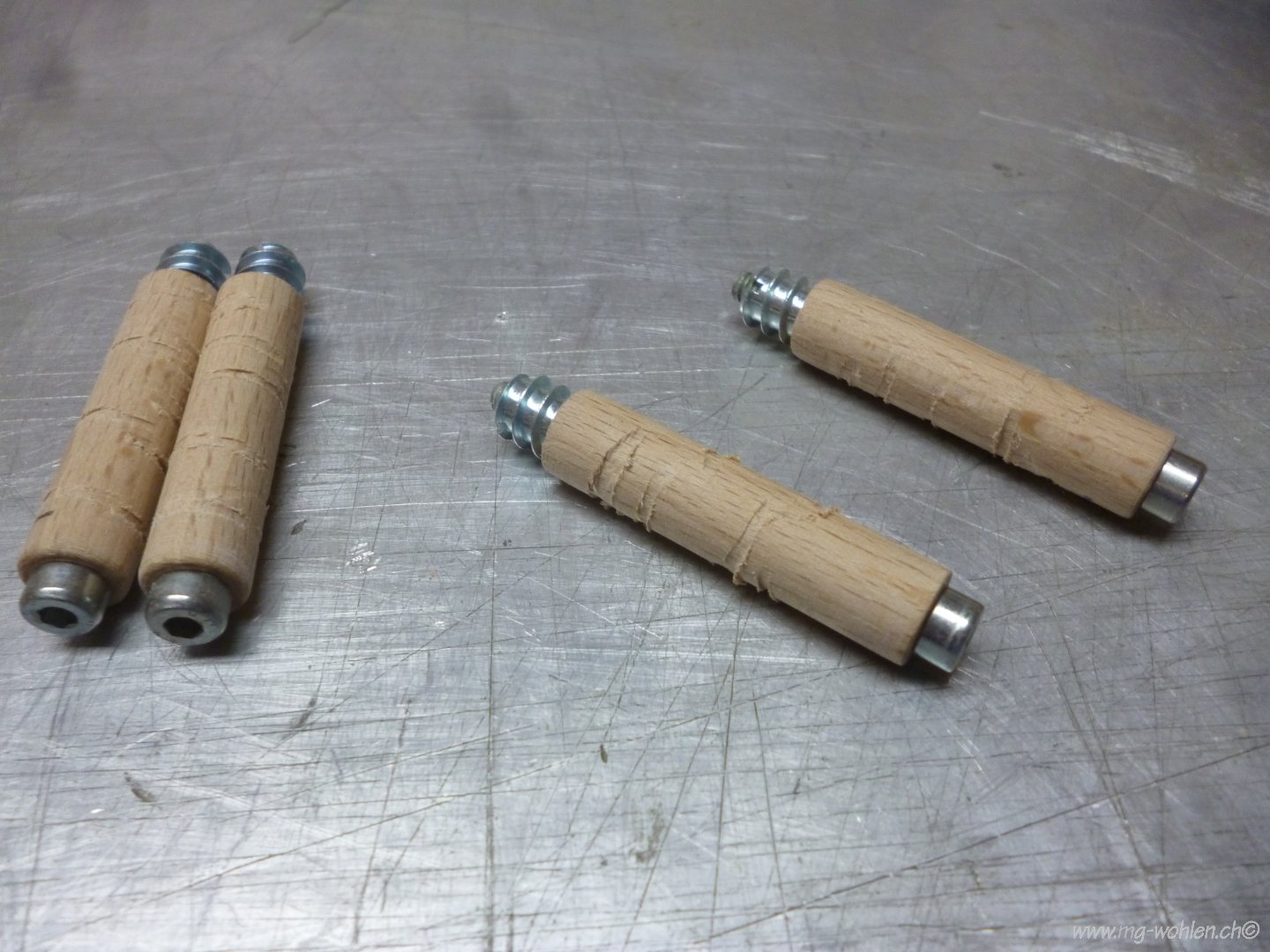

Vorbereitung der Flächenbefestigungen


Flächenbefestigung mit Gewindehülse im Rumpf eingeharzt

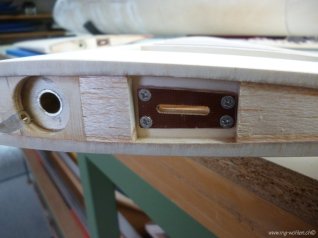

Auch in den Flächen sind die Flügelbefestigungen eingeharzt

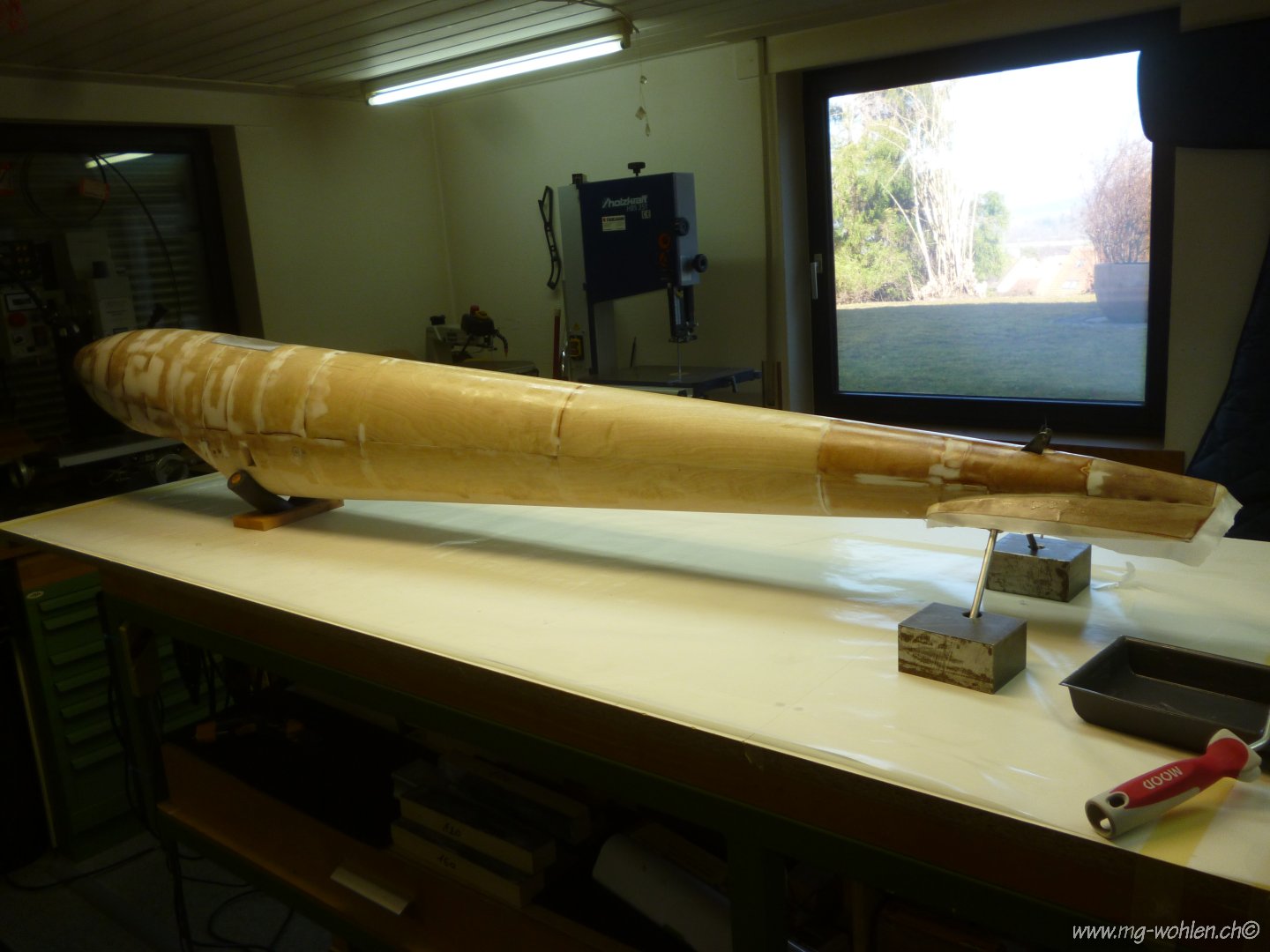

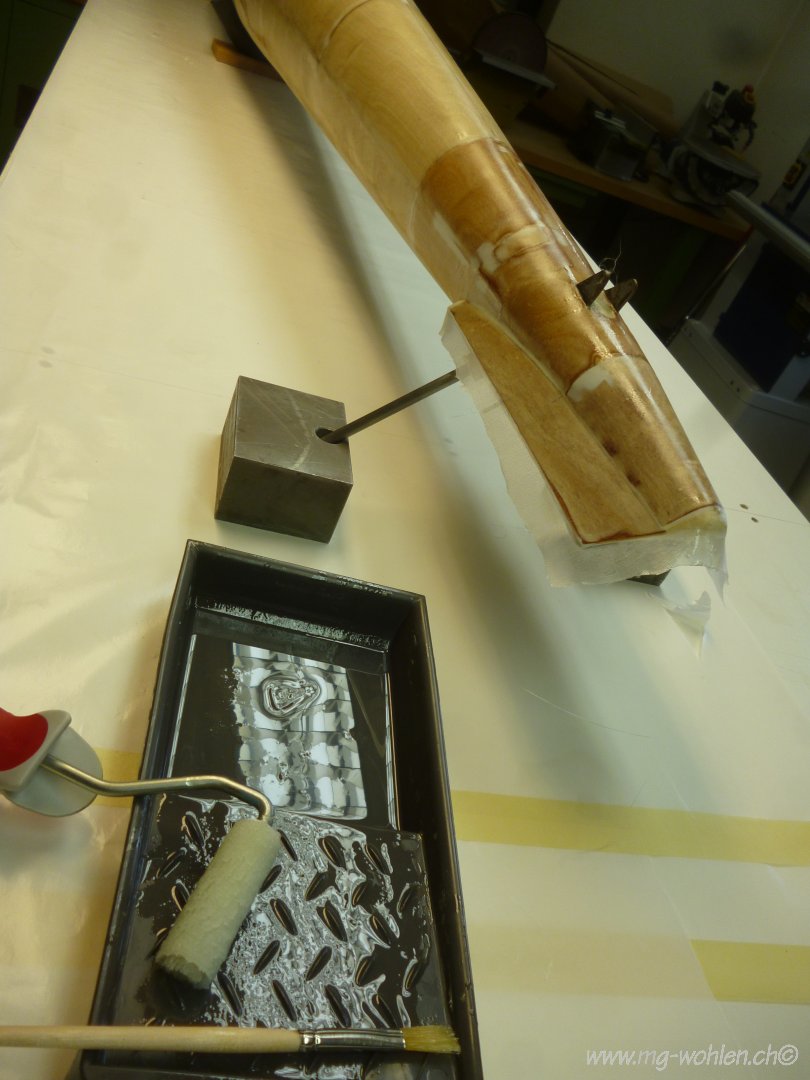

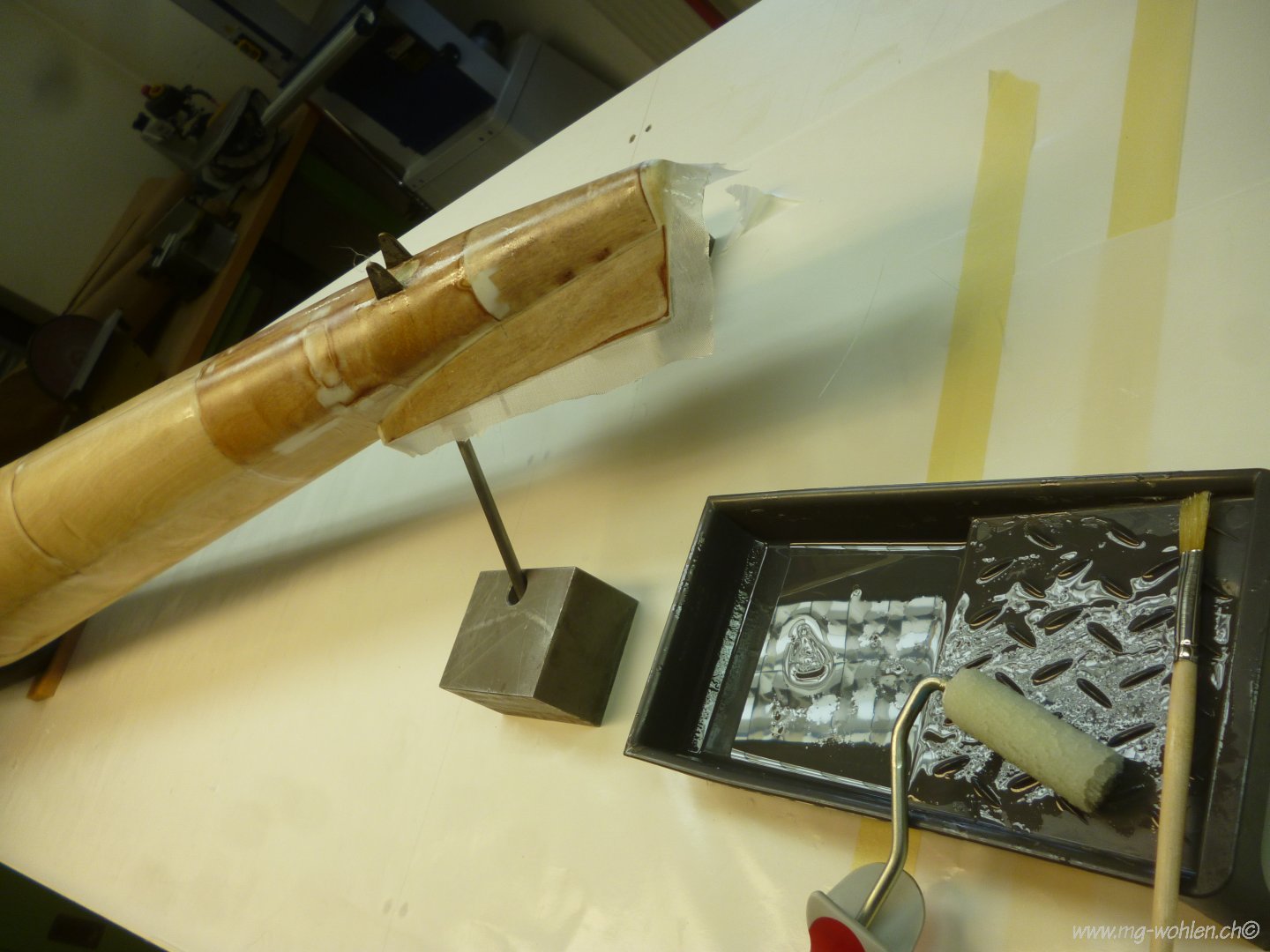

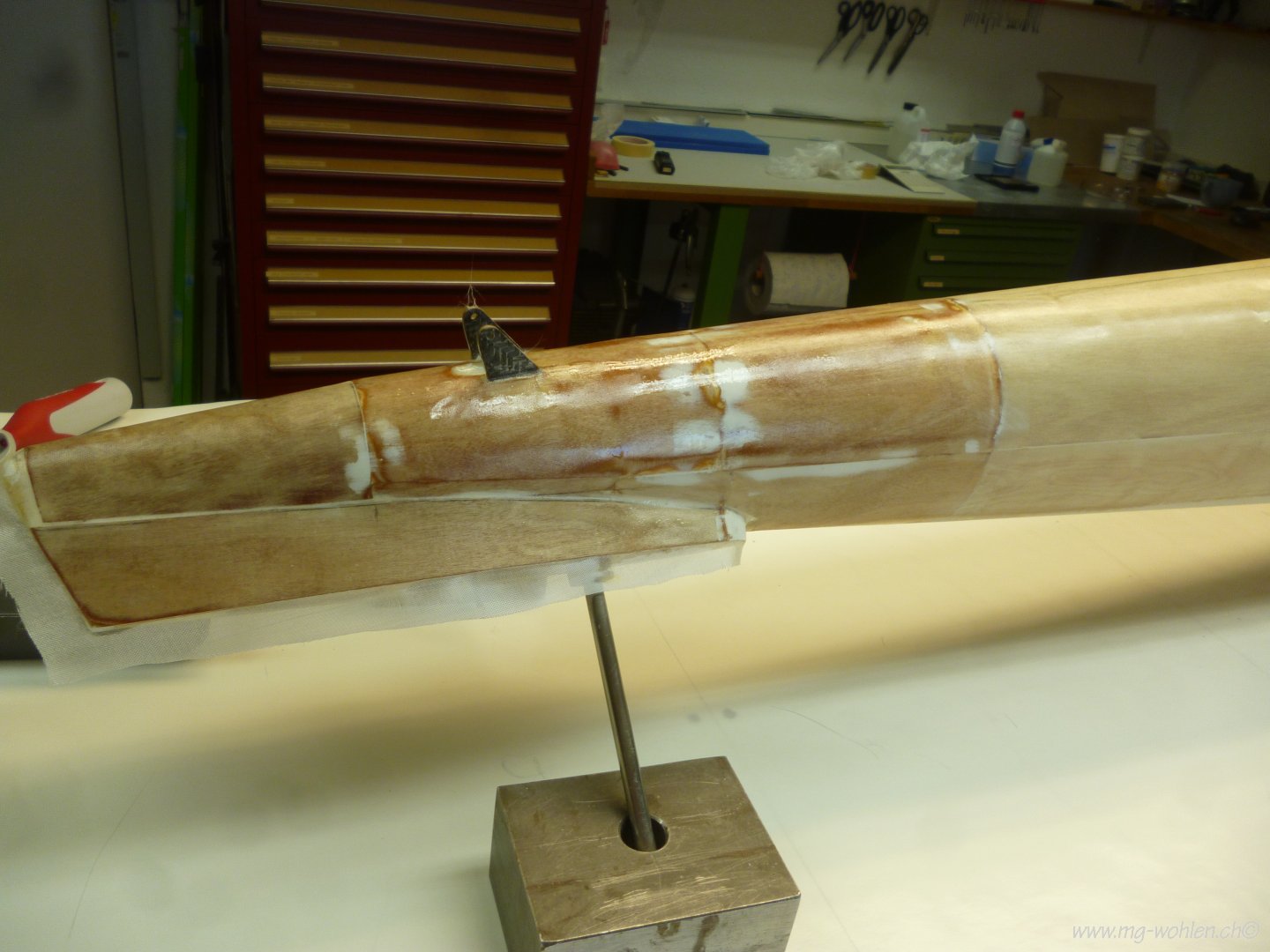

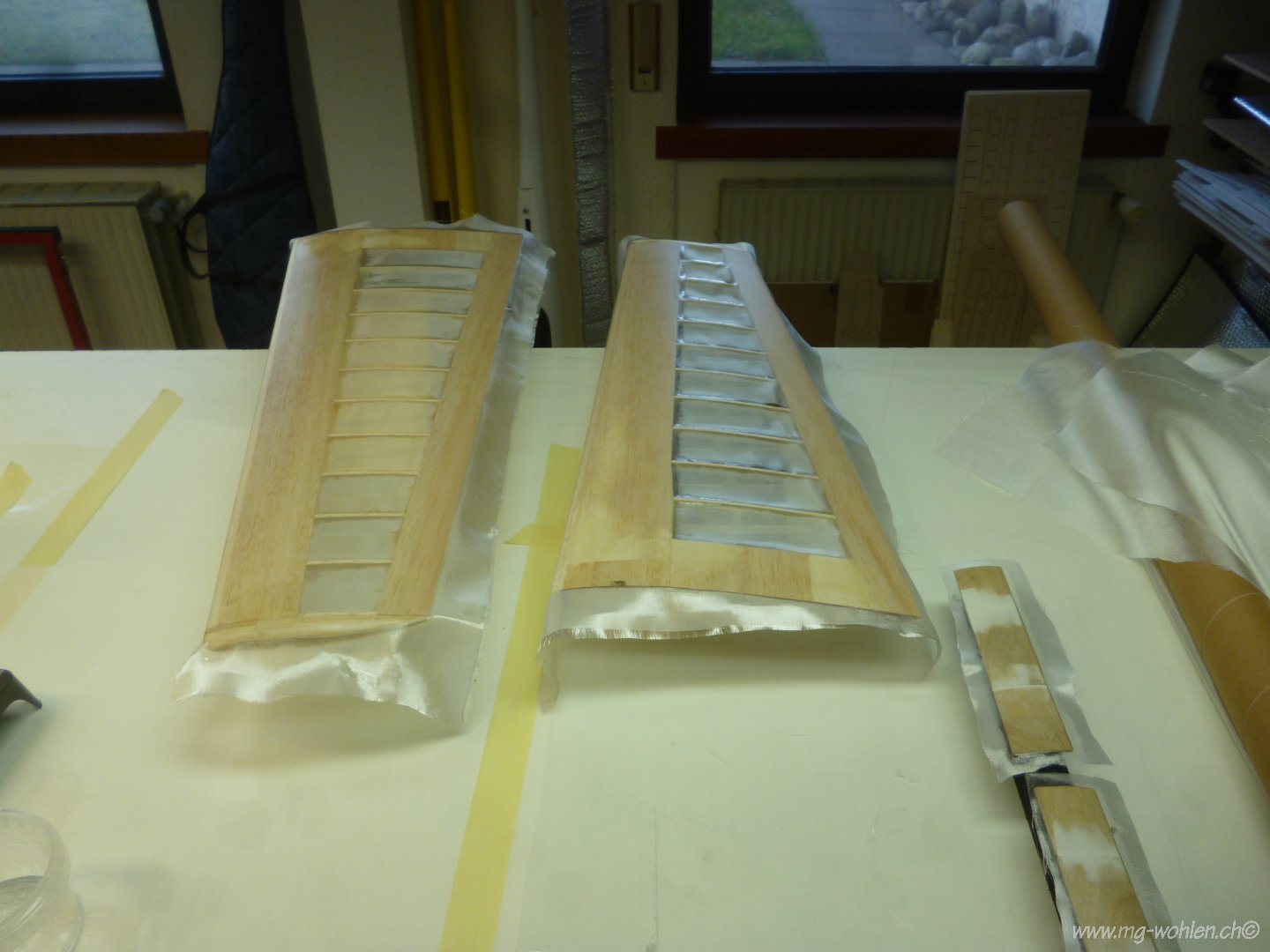

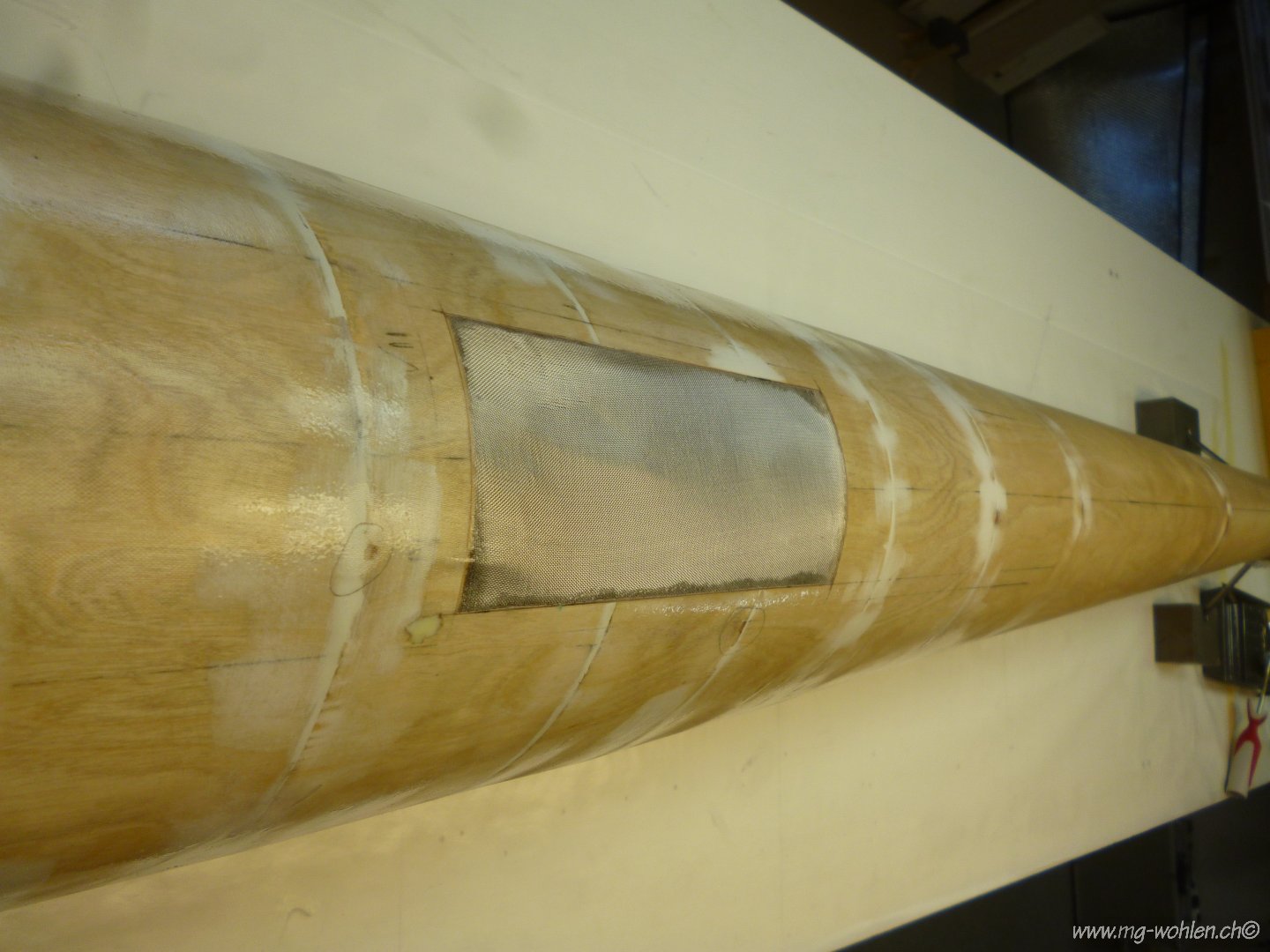

Der Rumpf und die Leitwerke werden mit 49g Gewebe laminiert

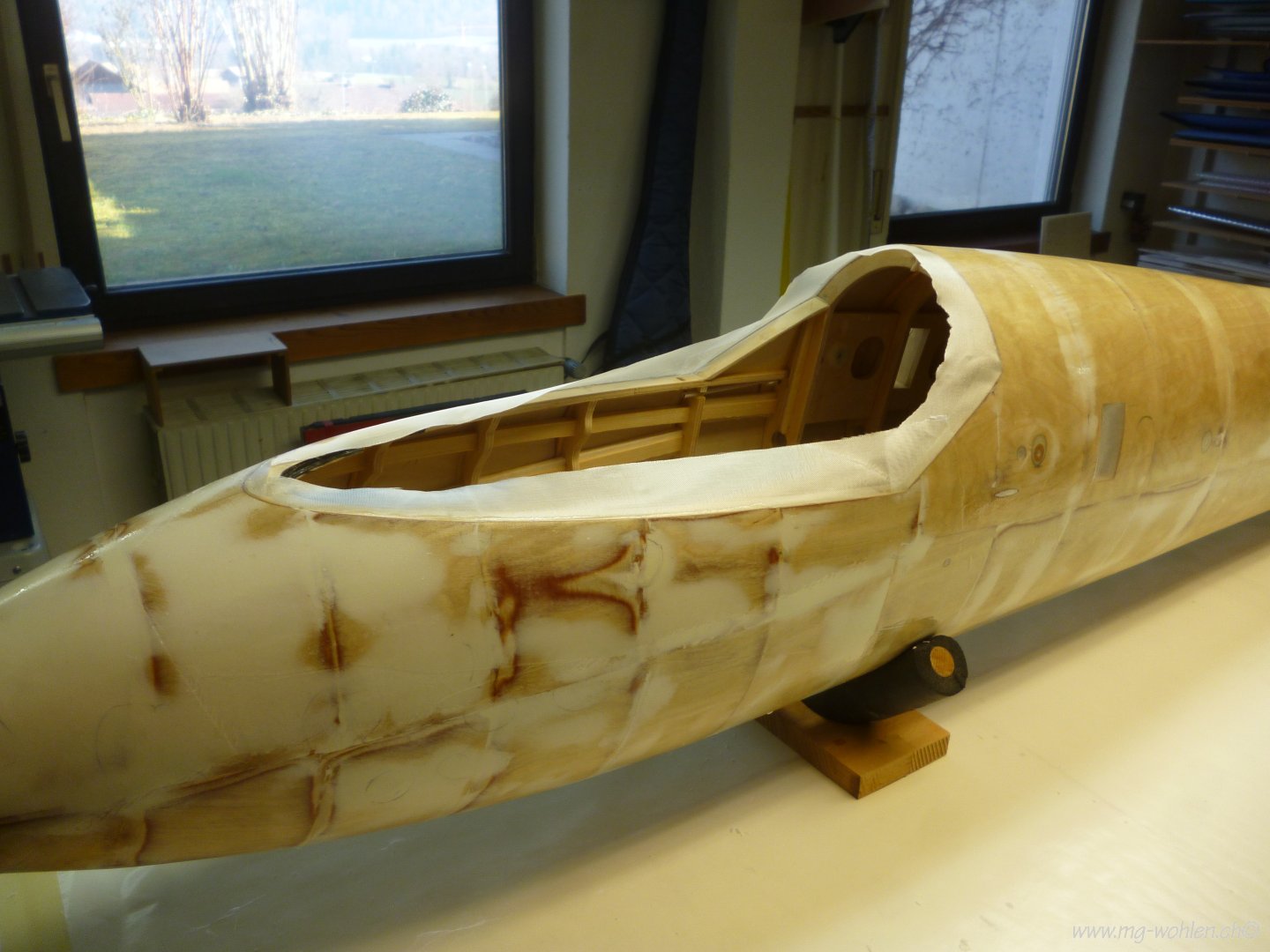

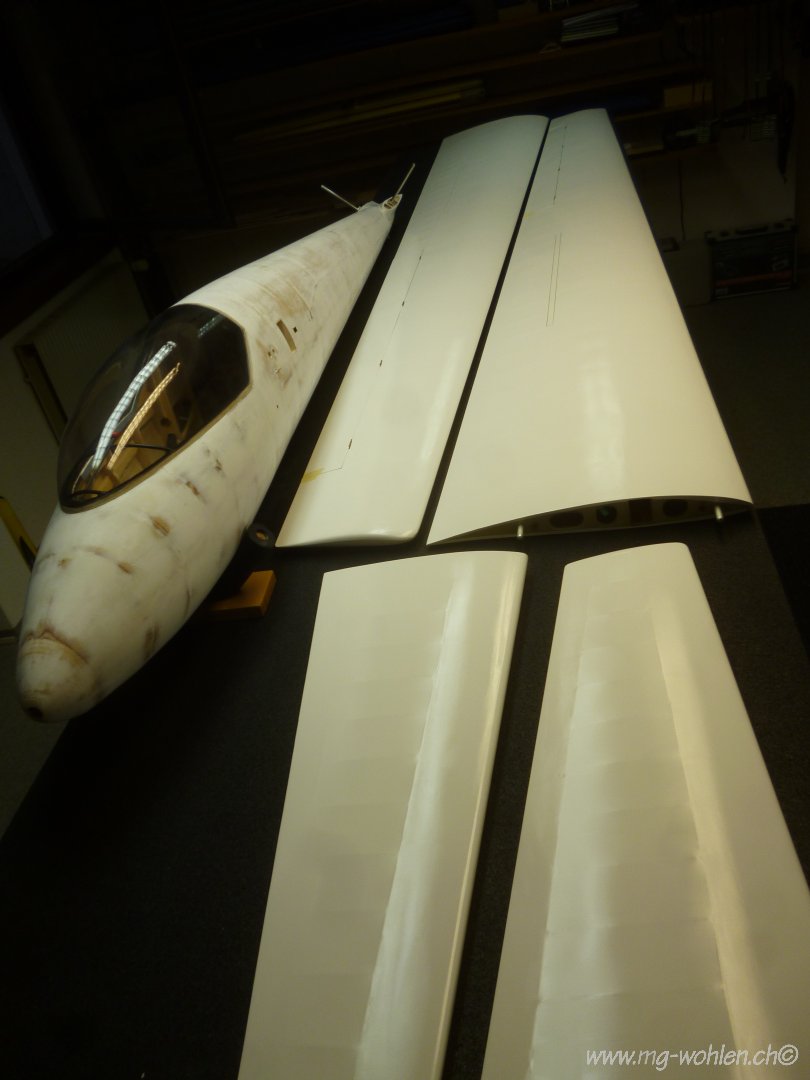

Nach dem Schleifen und Streichen mit Aquafiller

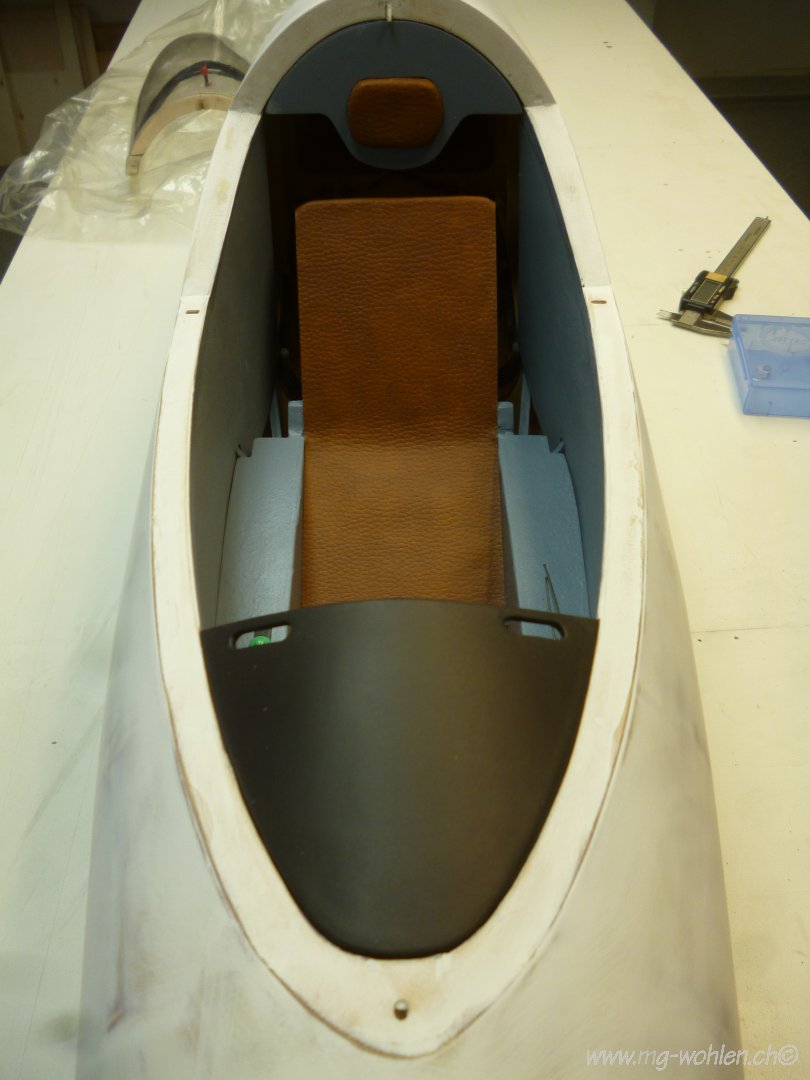

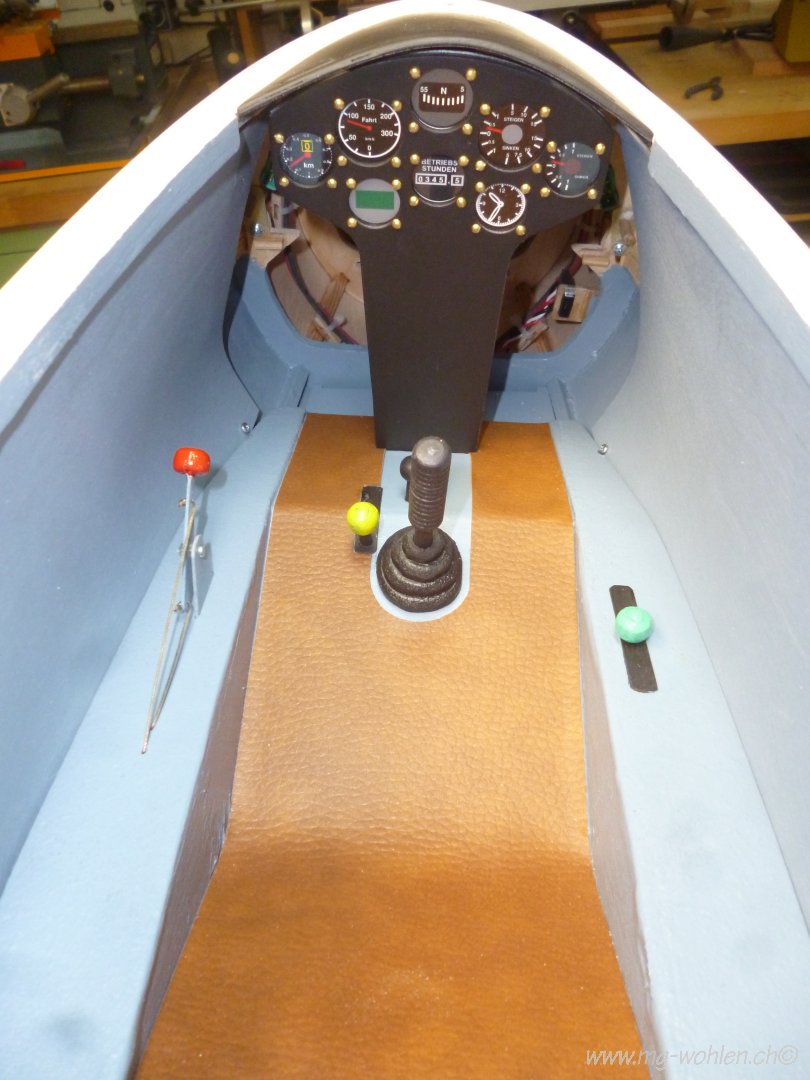

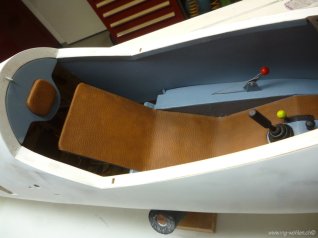

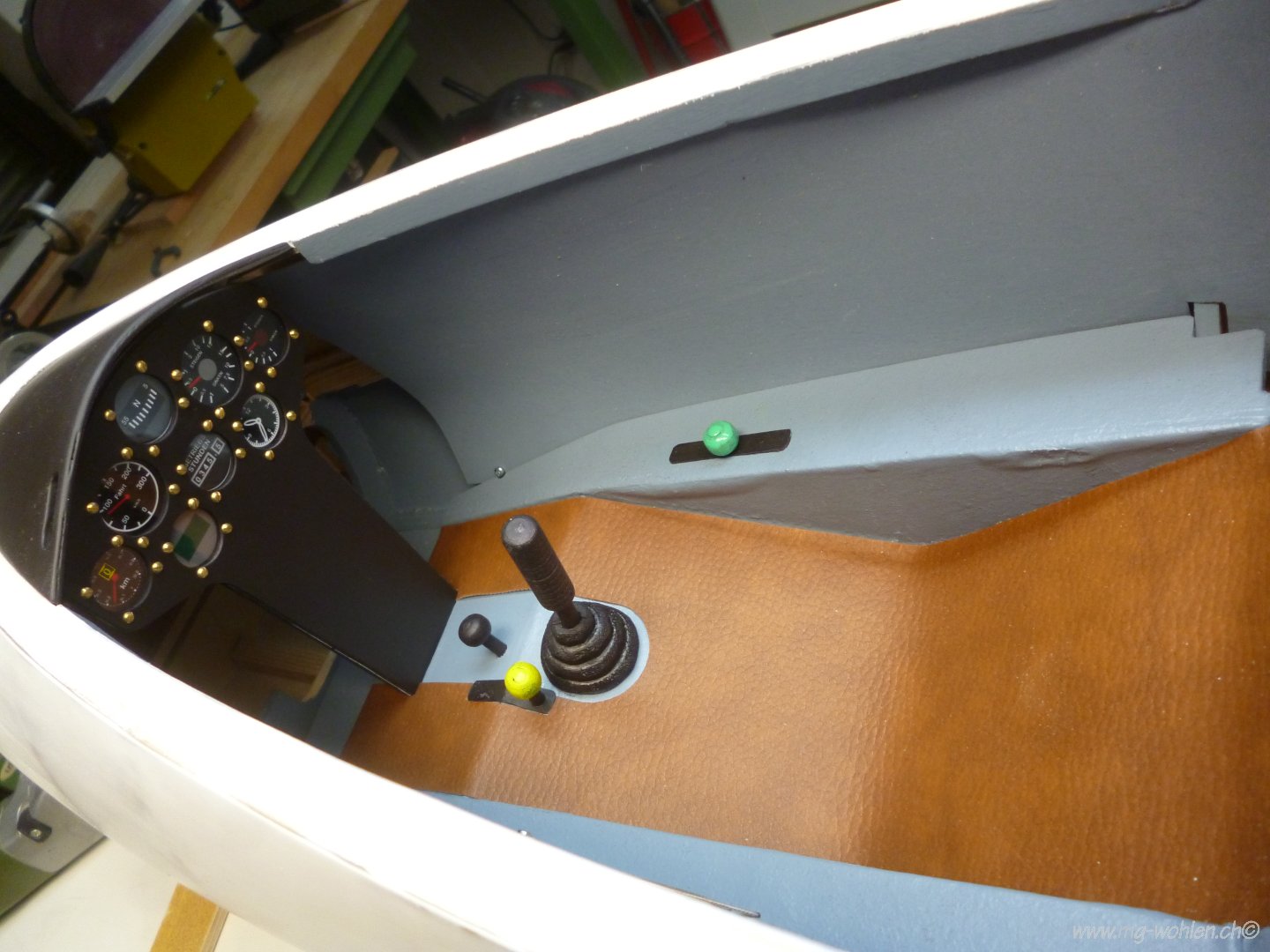

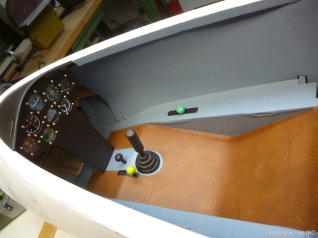

Zwischendurch nocht etwas Cockpitausbau





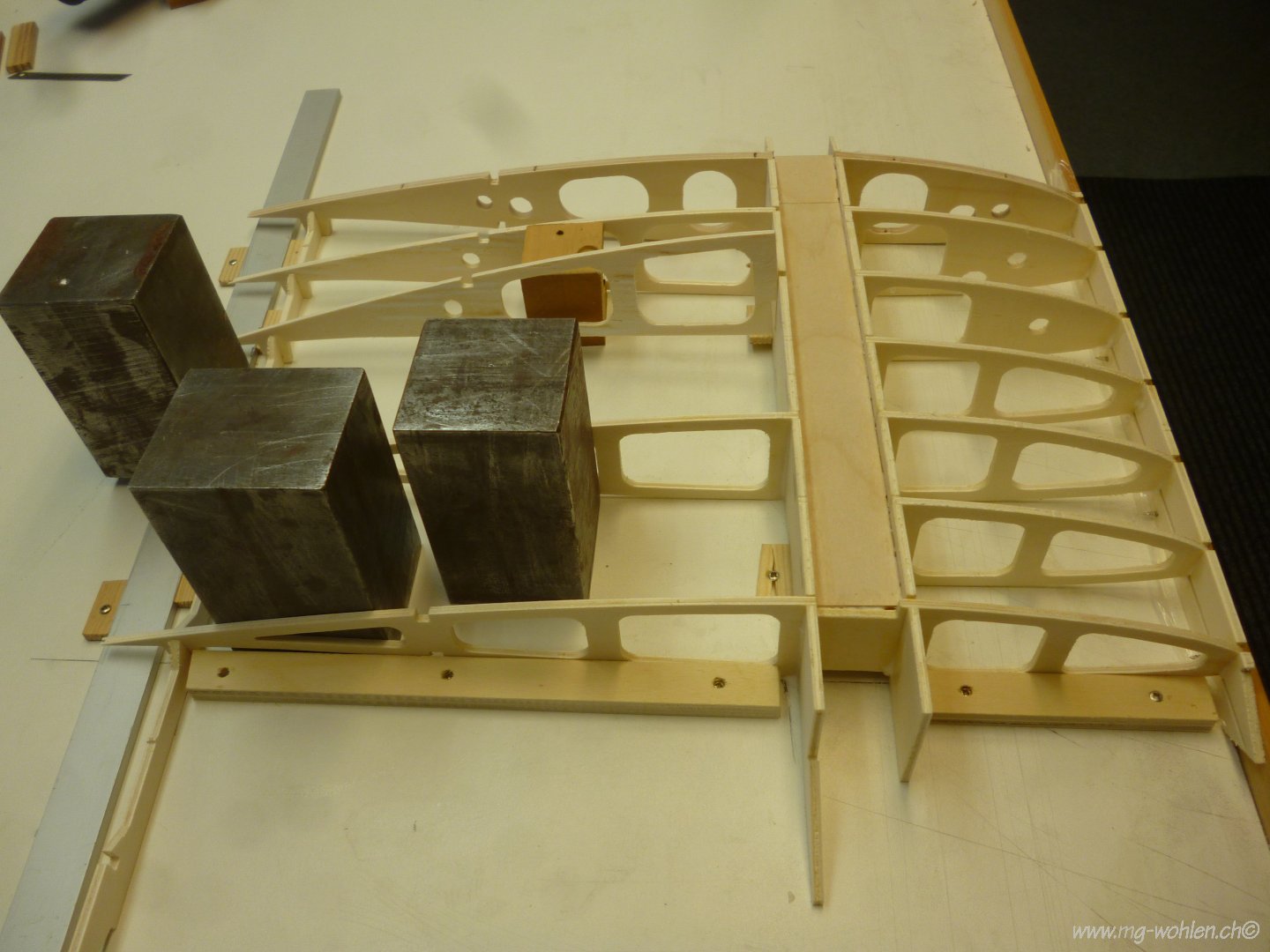

Flächengurte an vorbereiteten Flächenteil verleimen

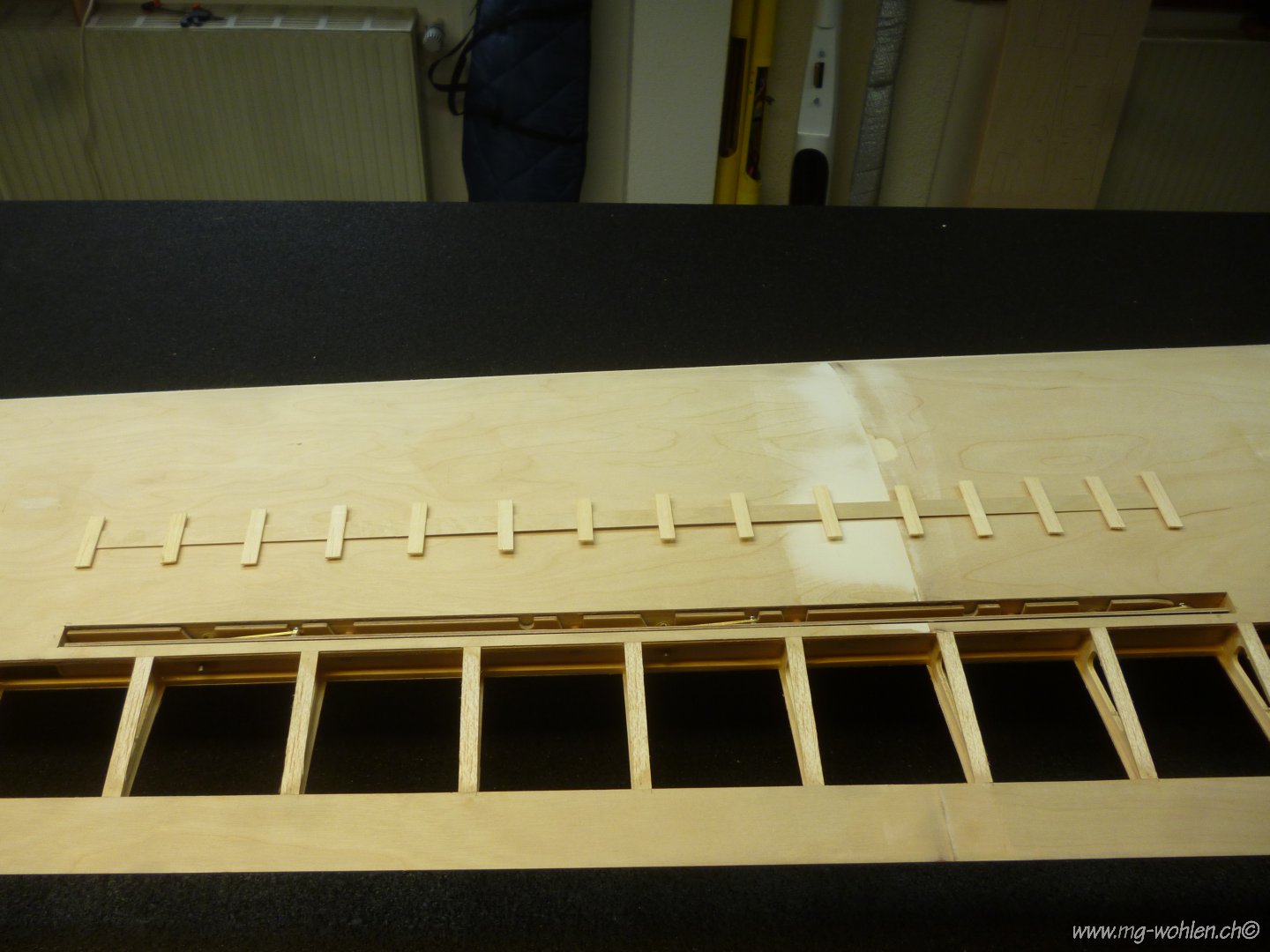

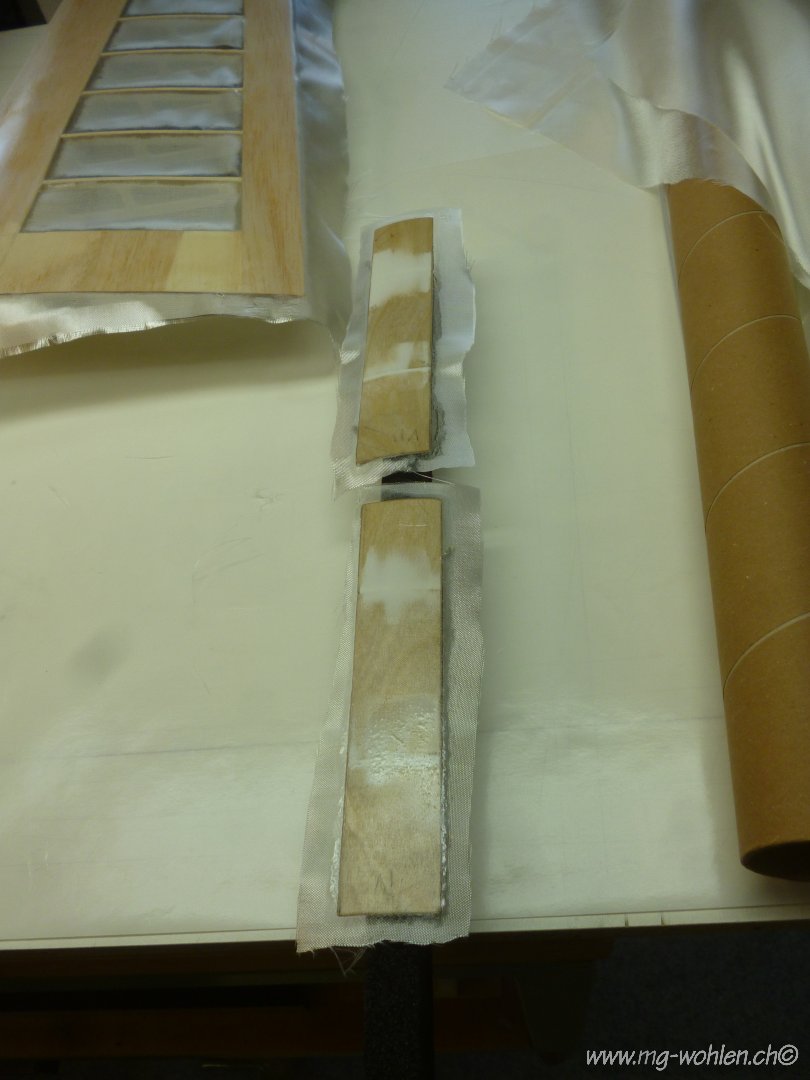

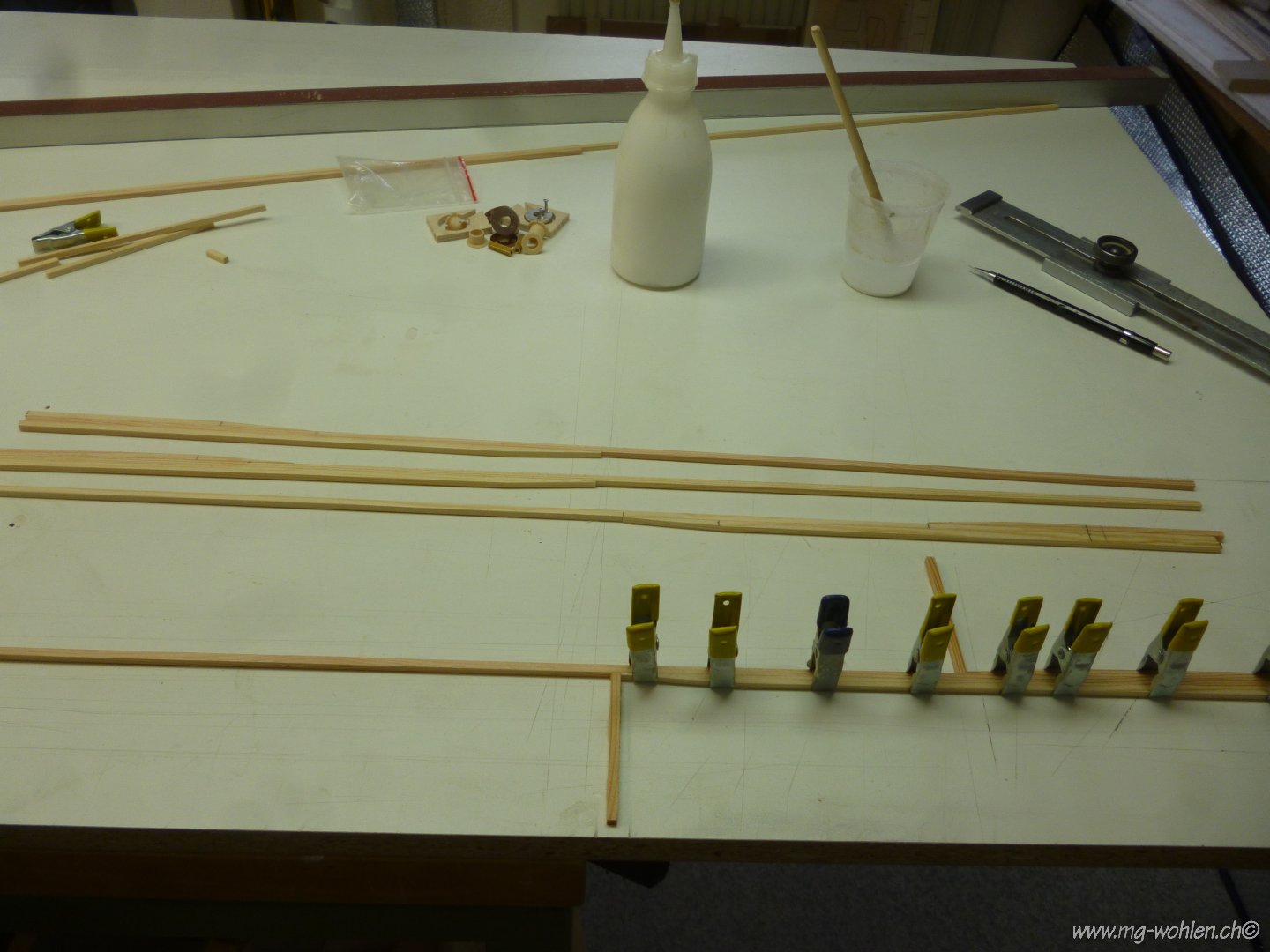

Holmleisten an den Schäftstellen verkleben

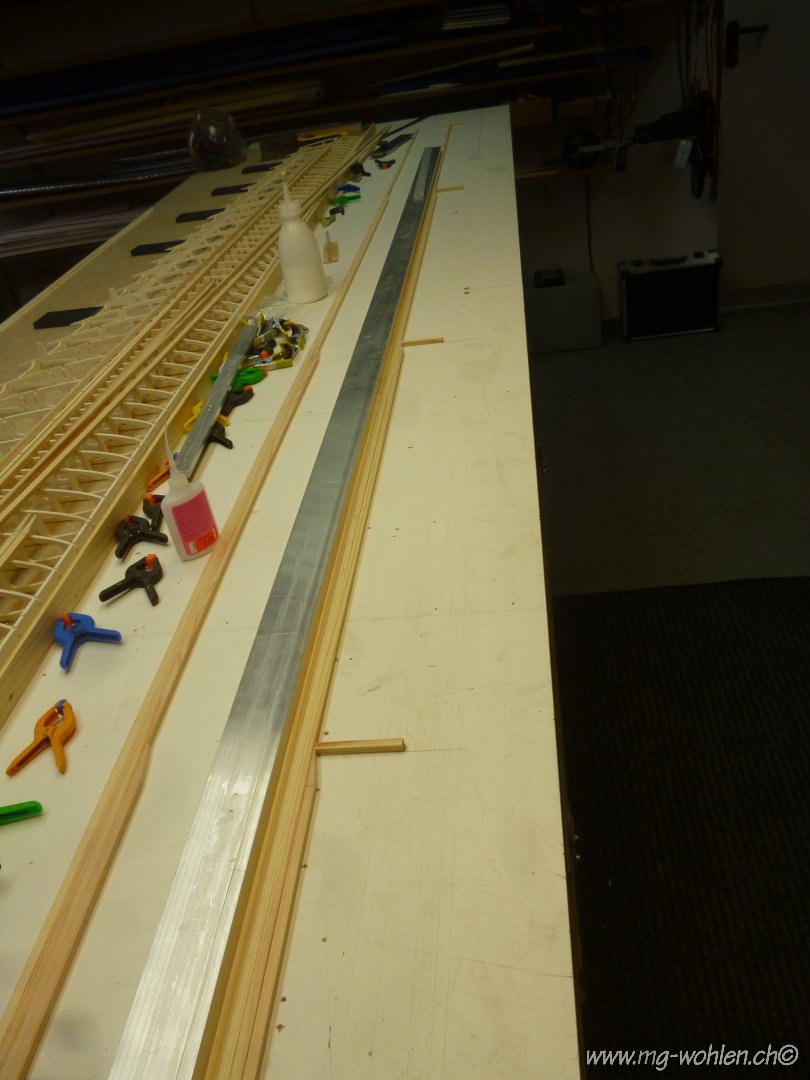

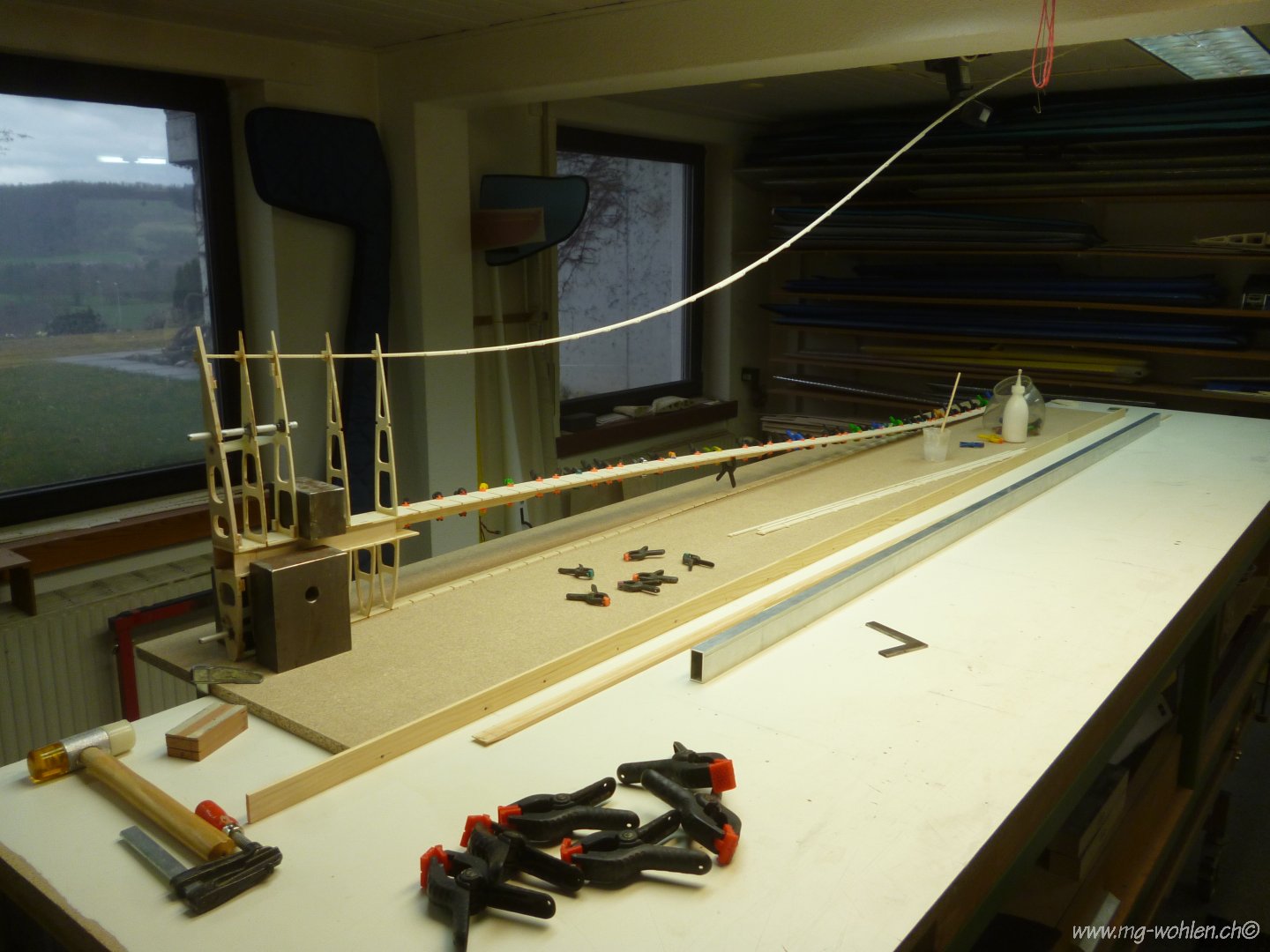

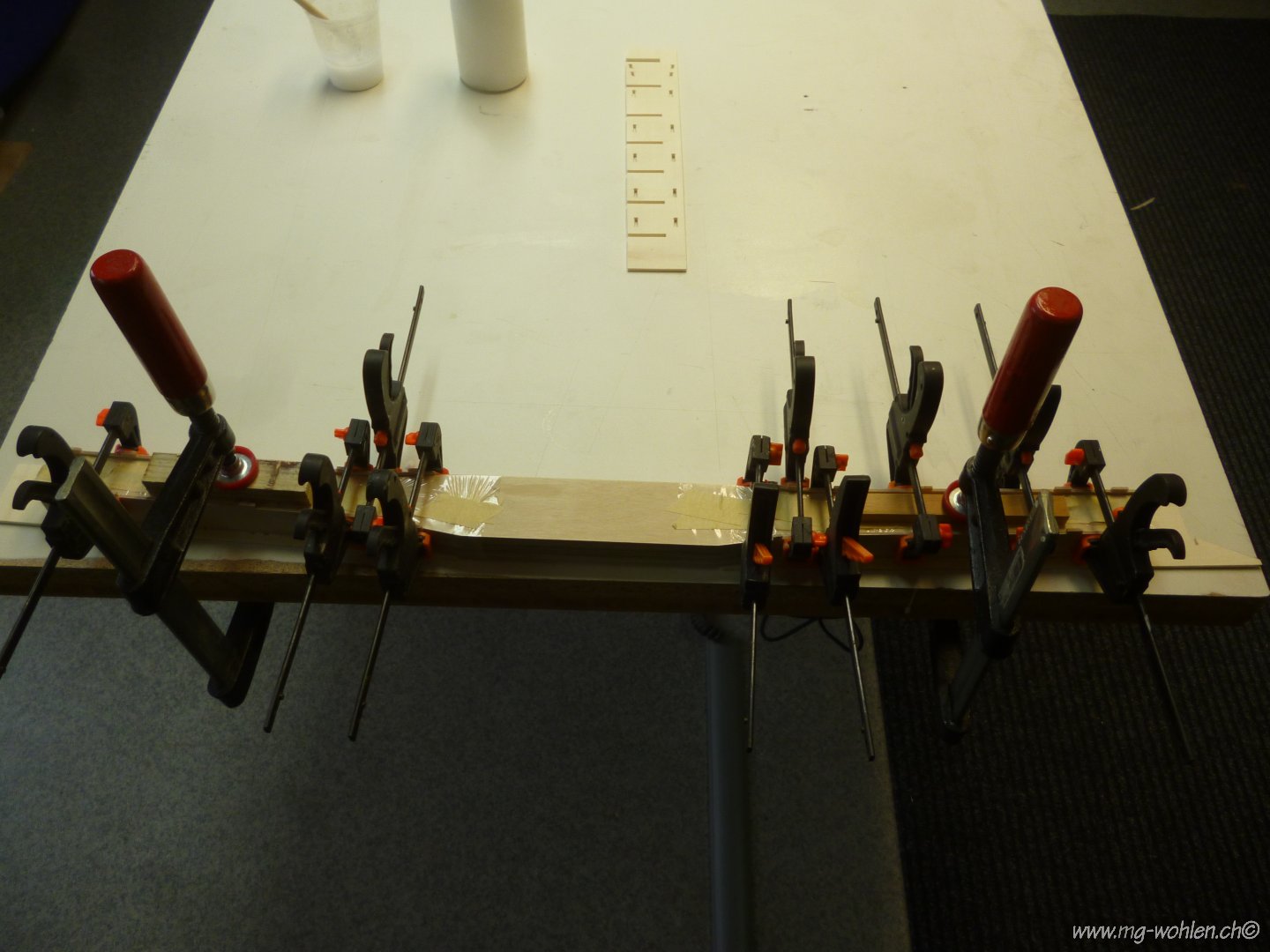

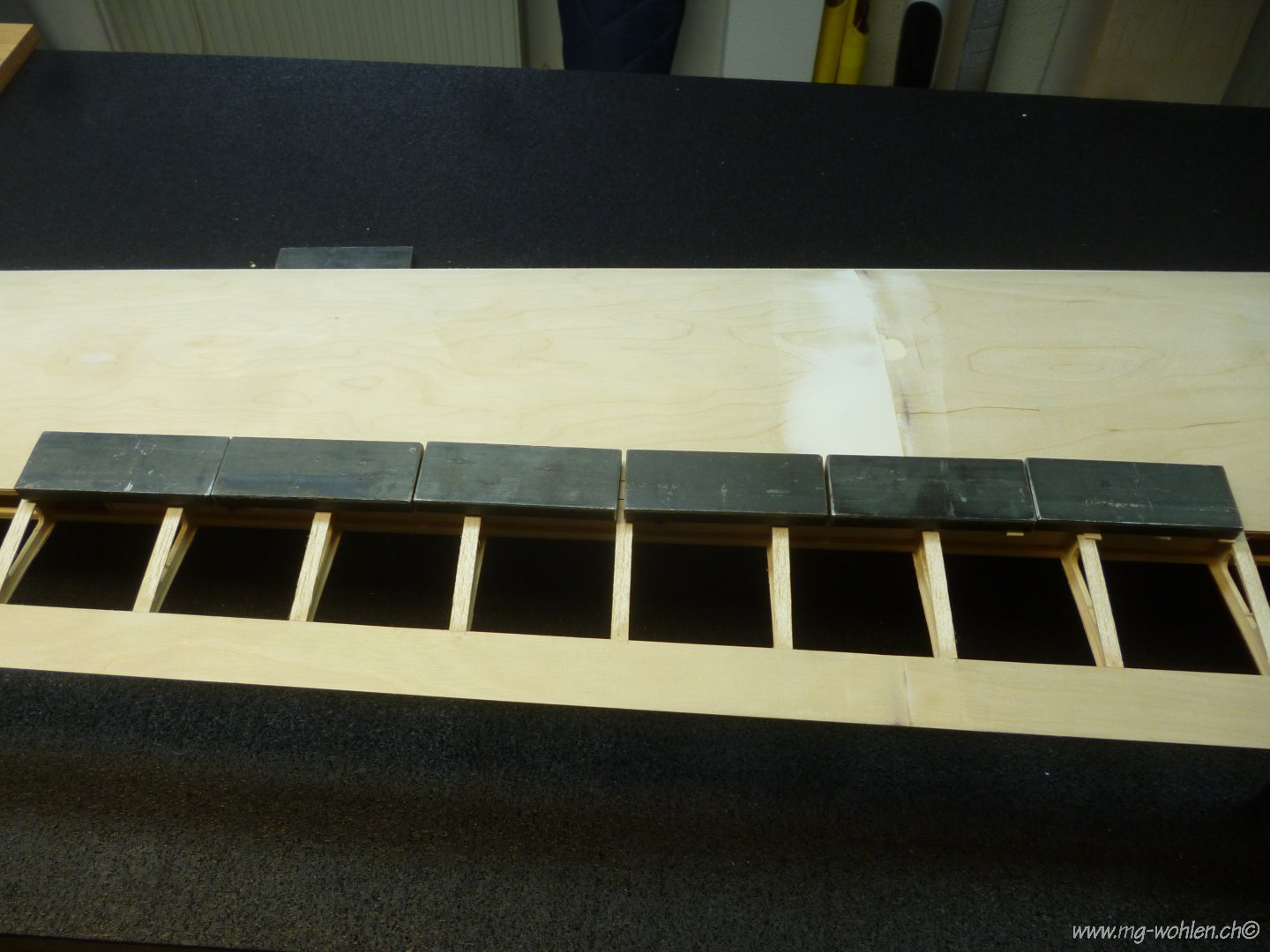

Die 4 Holmleisten werden anhand der Holmlehre verleimt


Der untere Holm wird verleimt

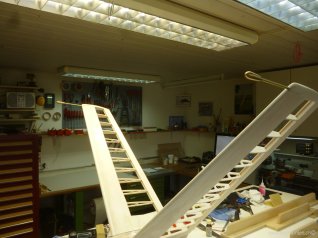

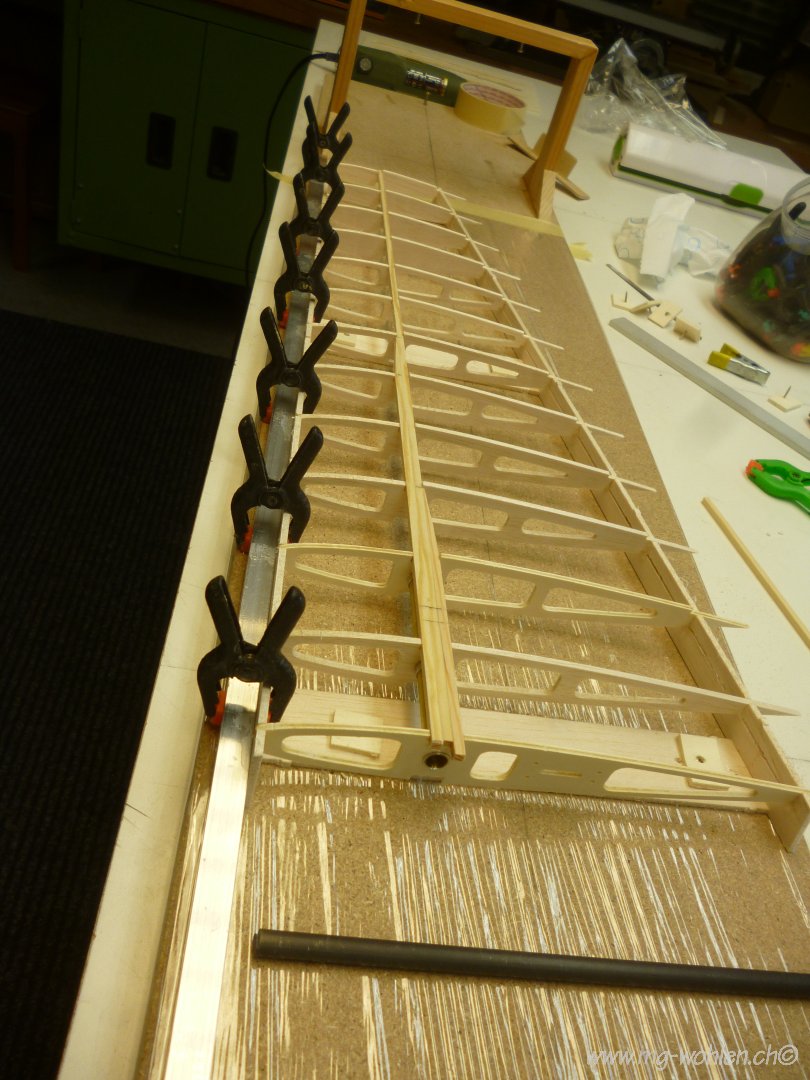

Alle Rippen probegesteckt

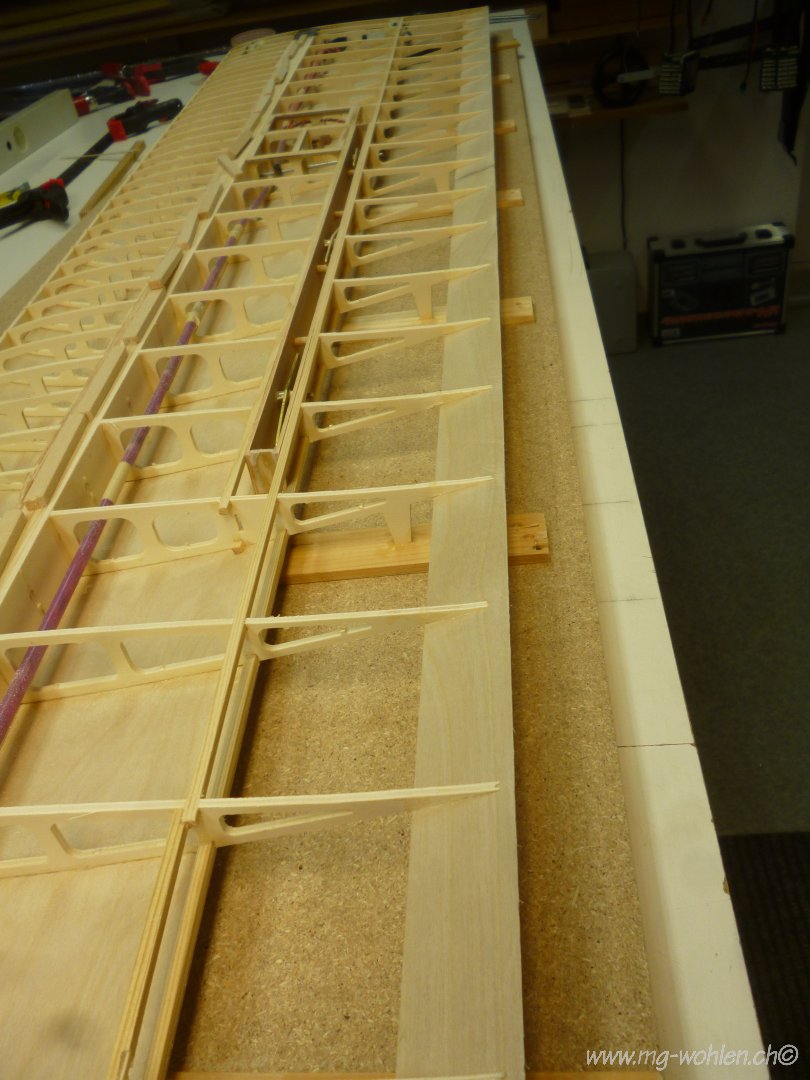

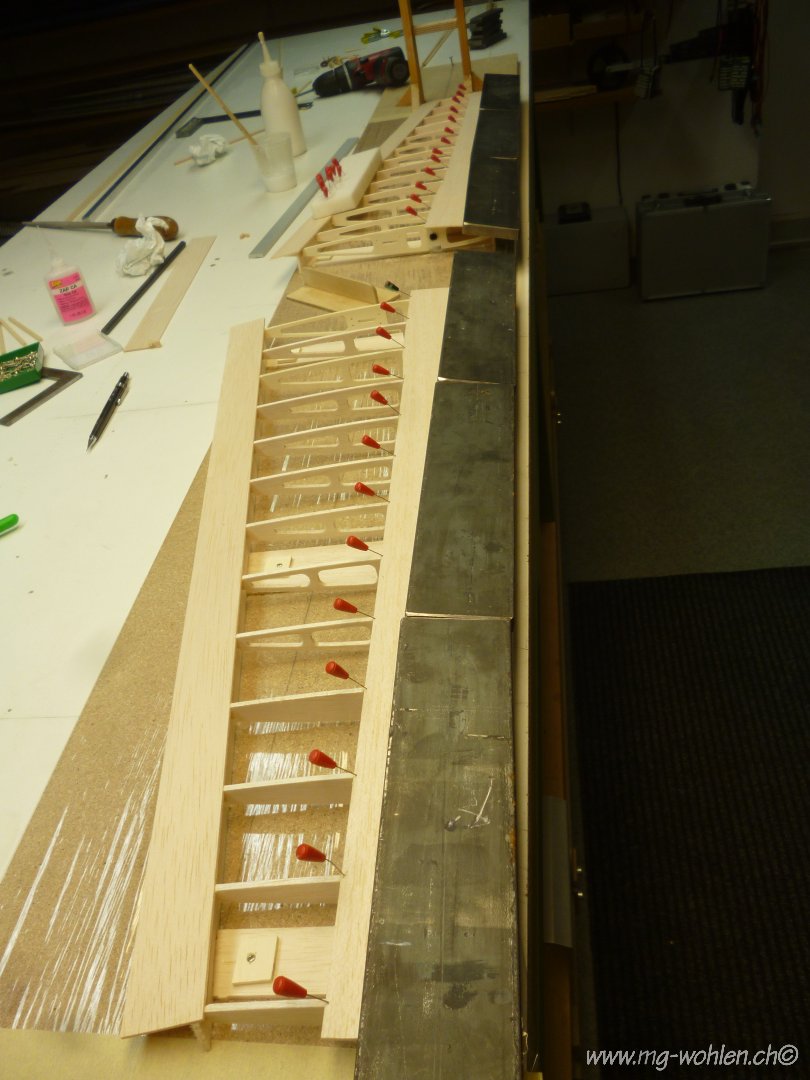

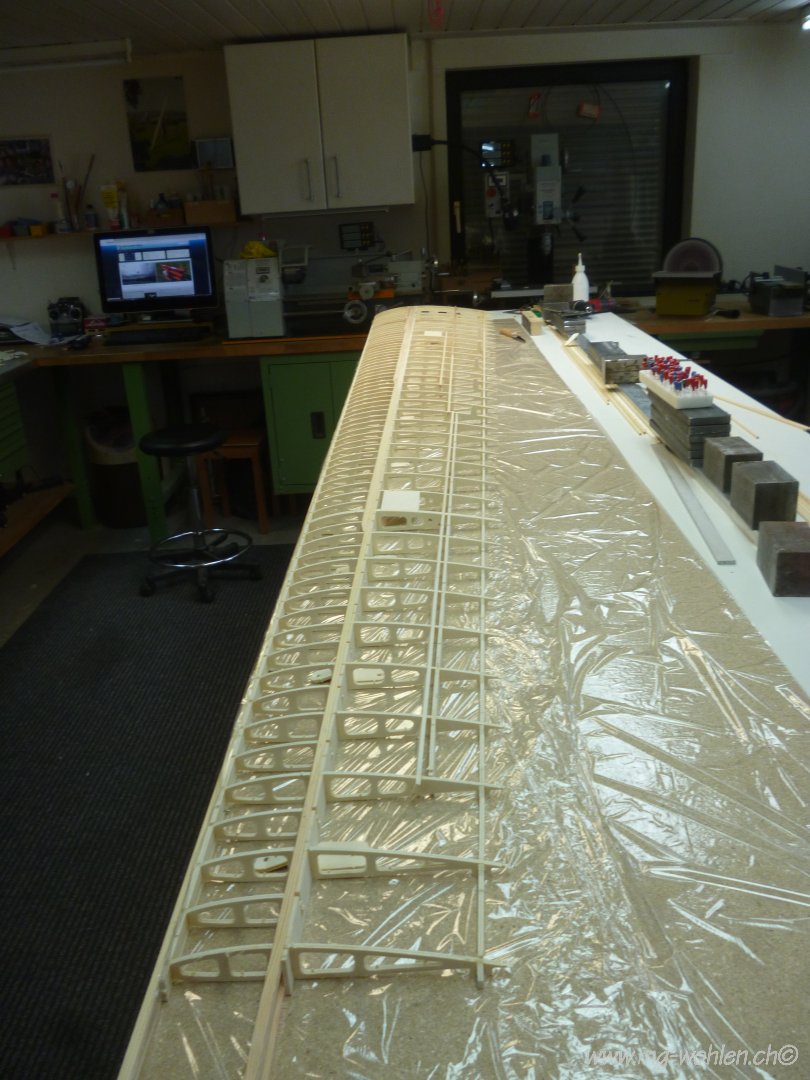

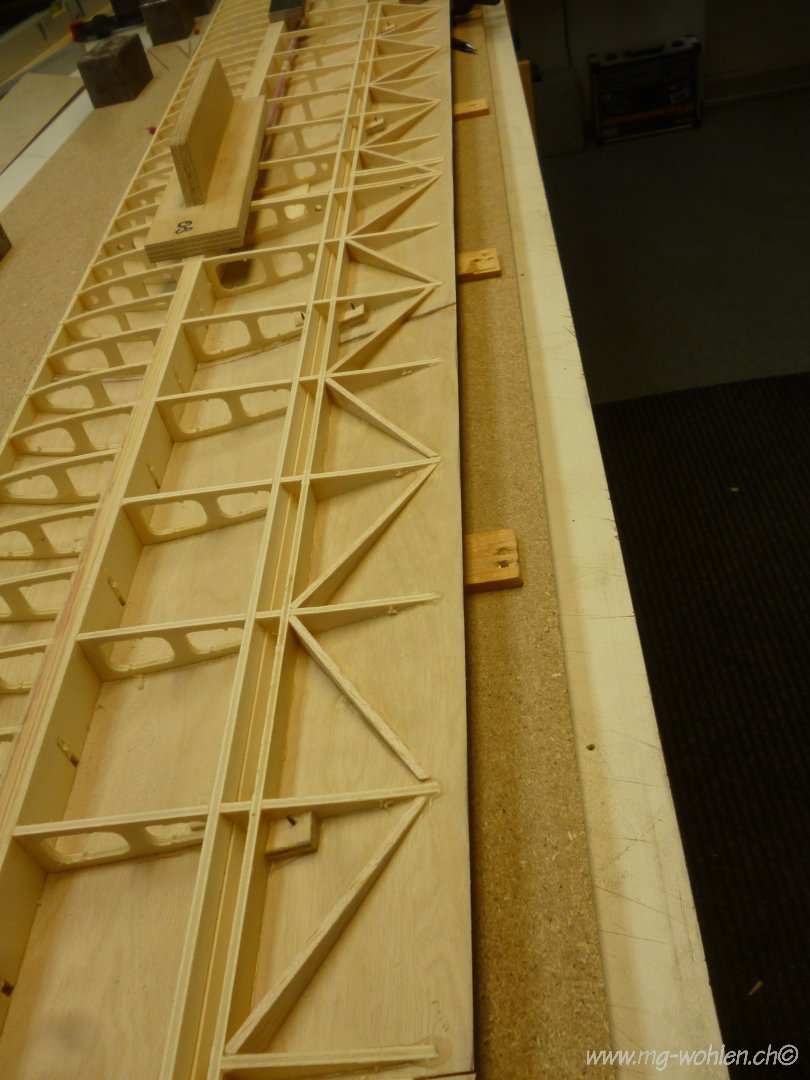

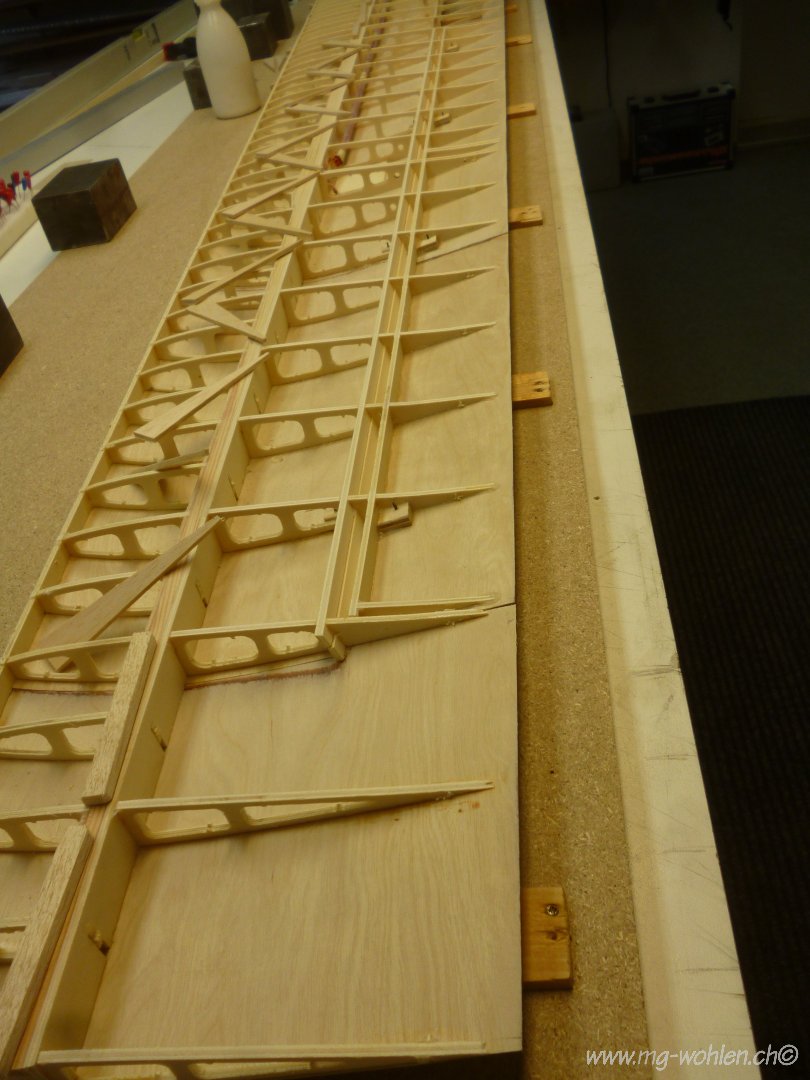

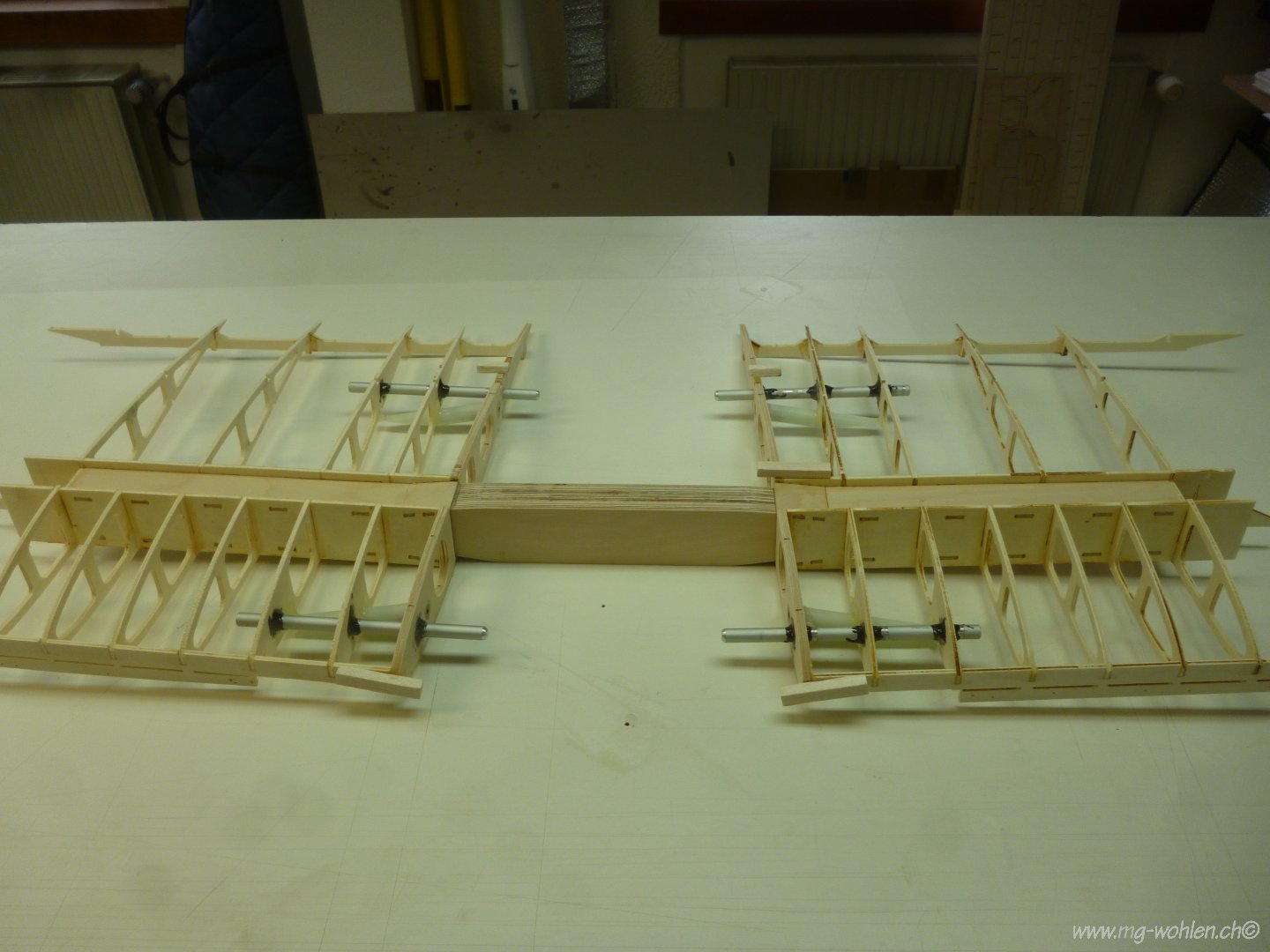

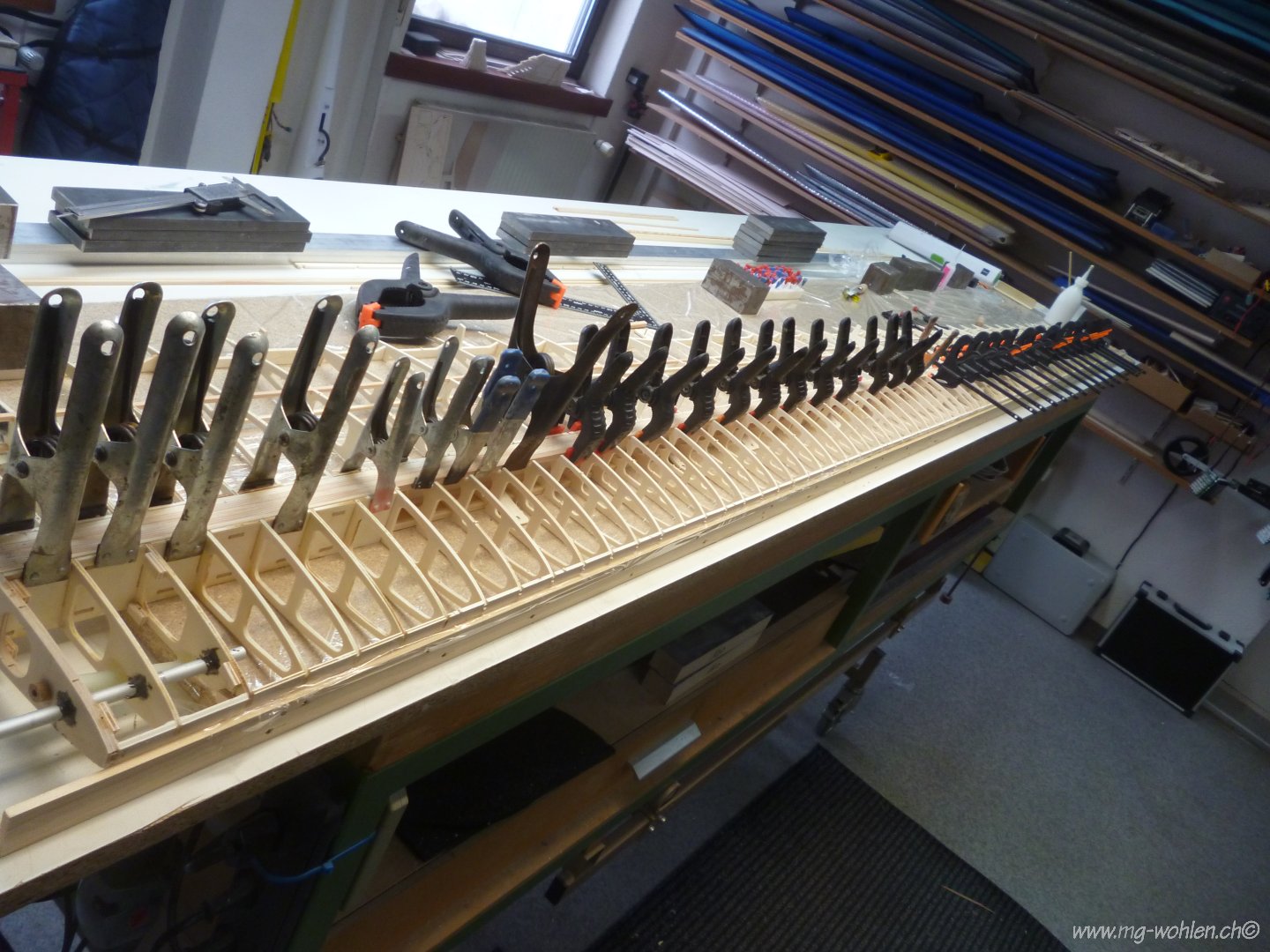

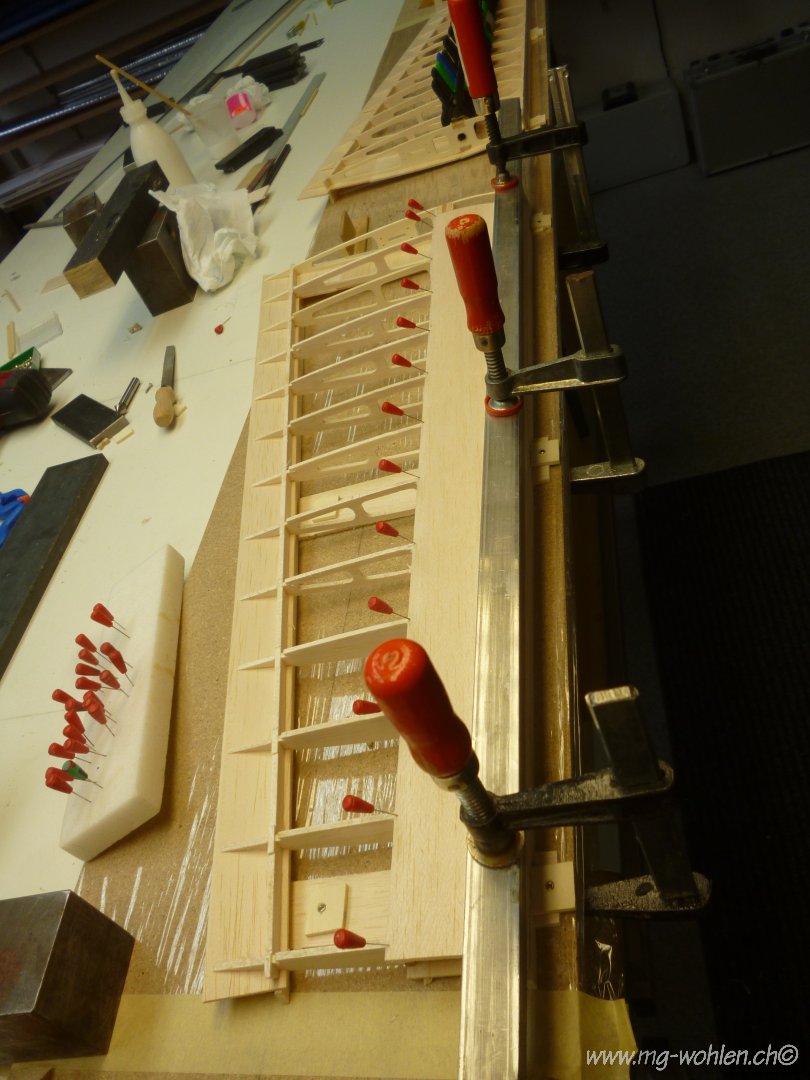

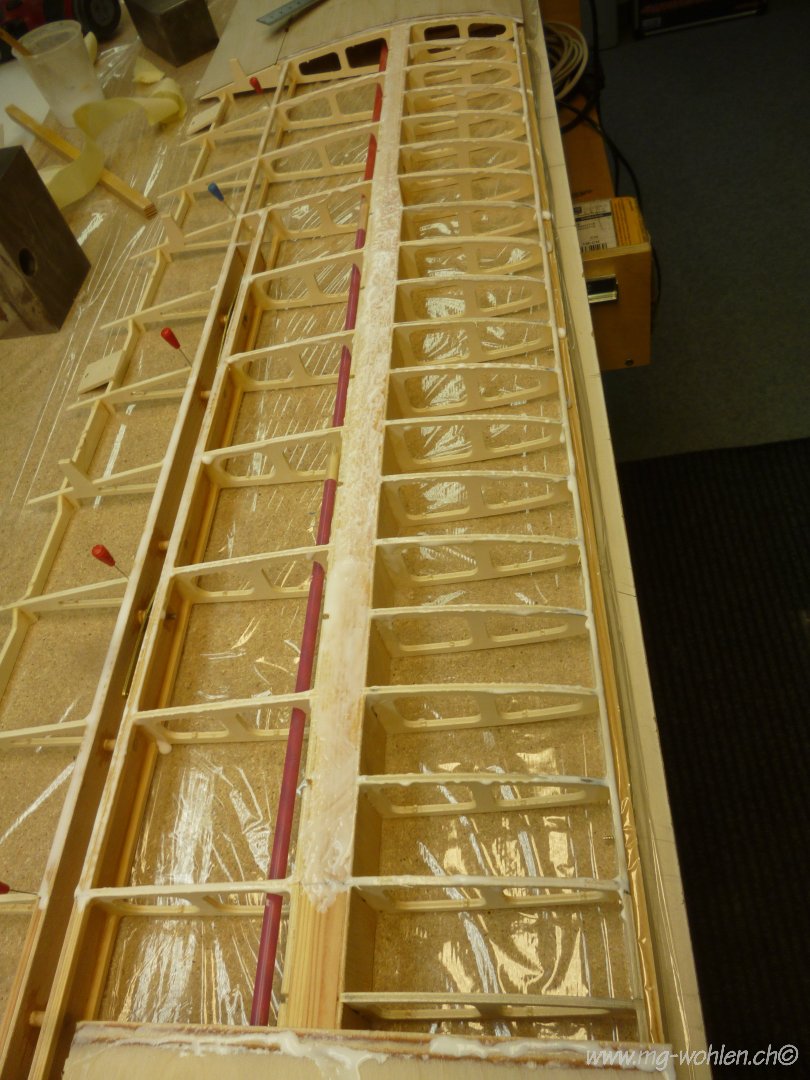

Die Rippen sind geleimt der obere Holm ist eingelegt und am trocknen


Die vordere Holmverkastung ist eingepasst und verklebt. Auch die Störklappen sind fertig

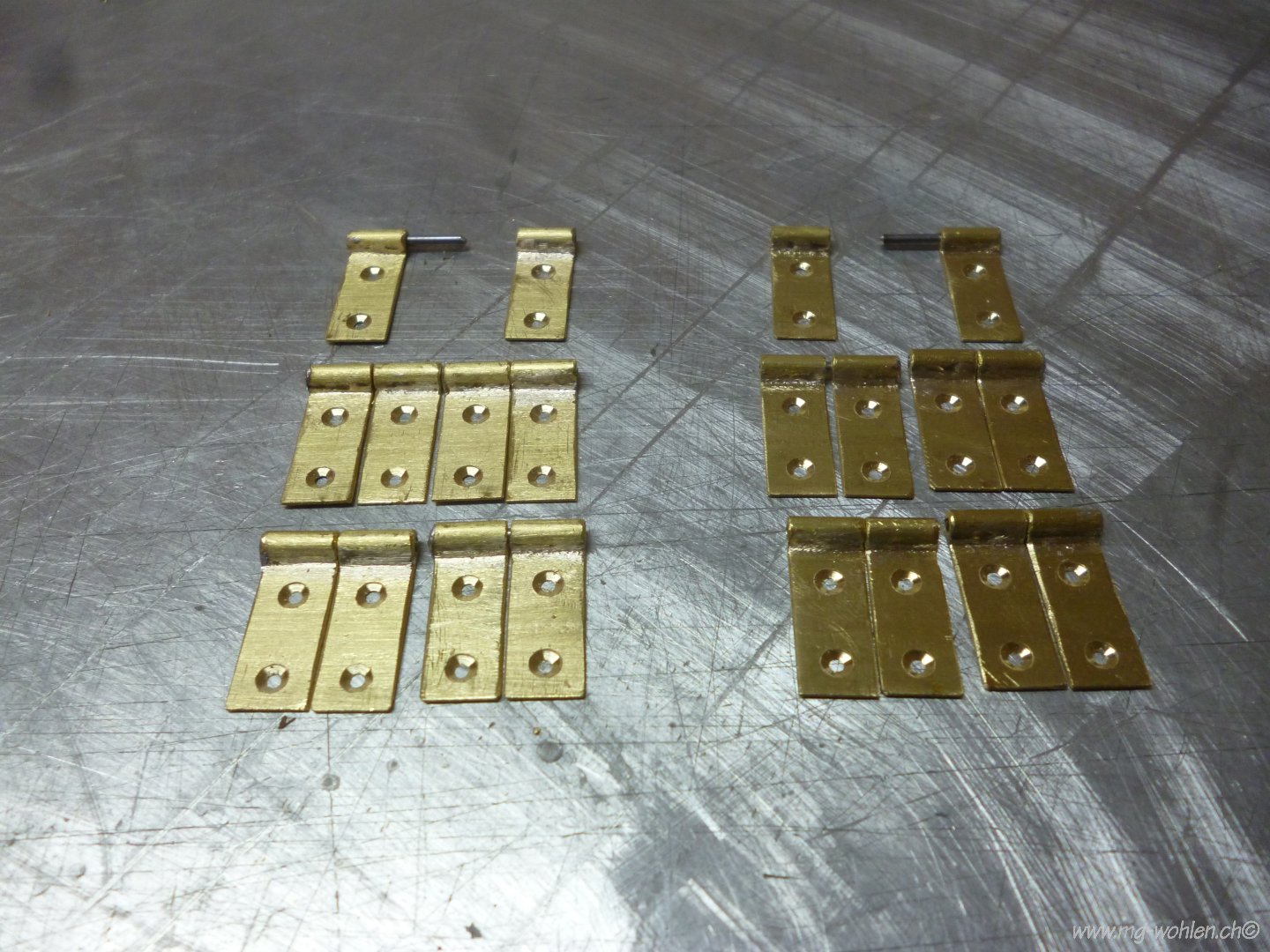

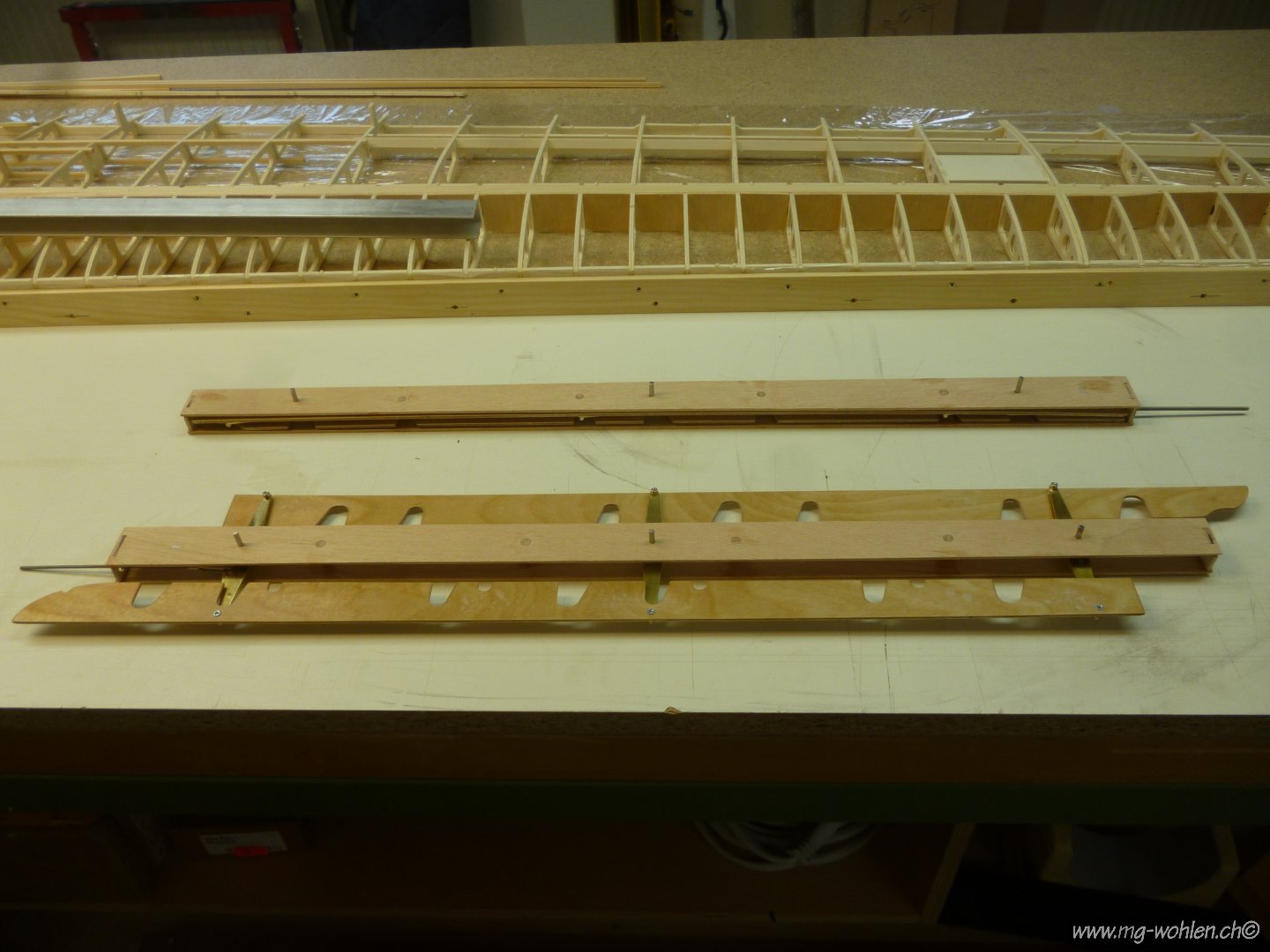

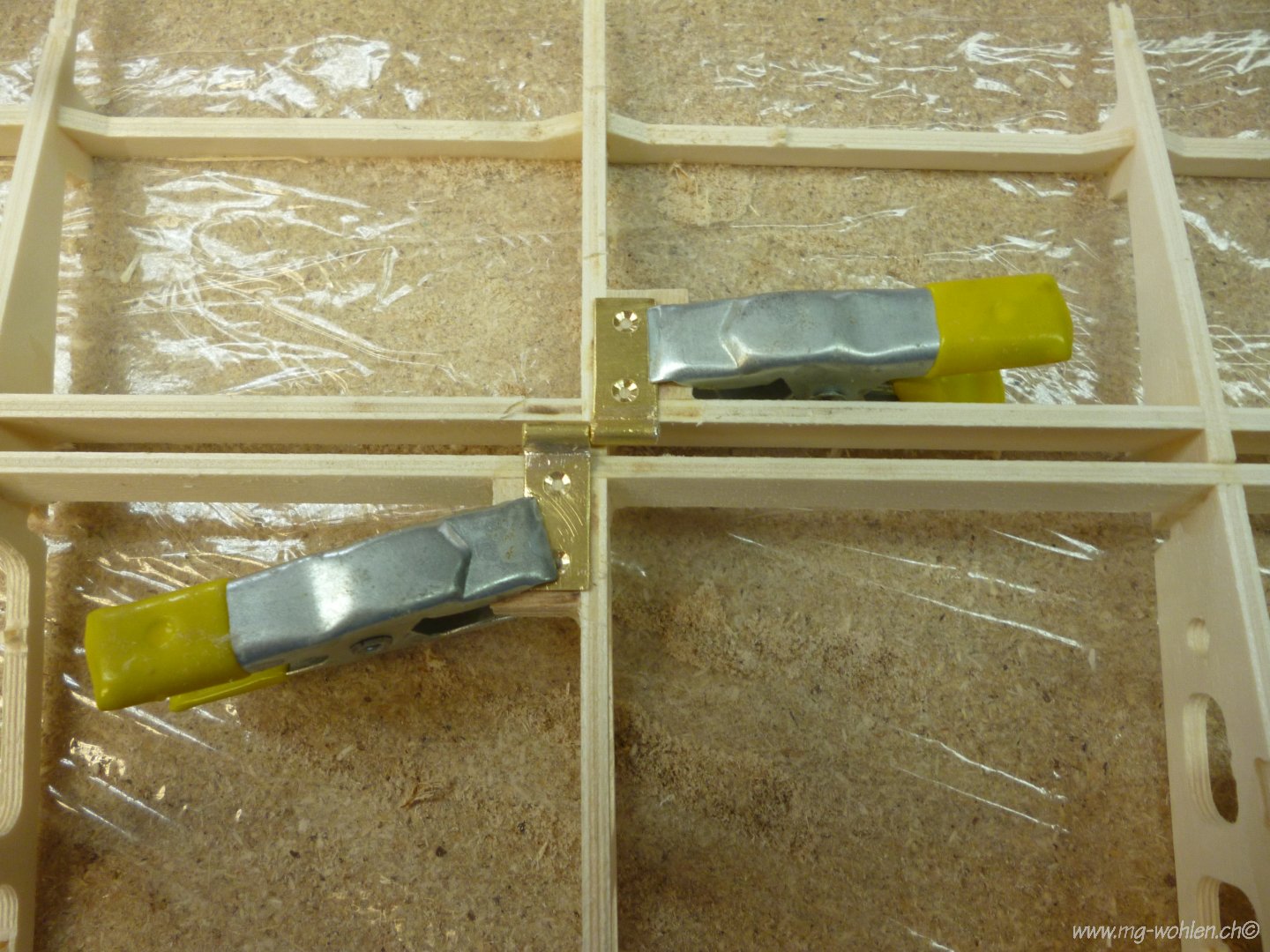

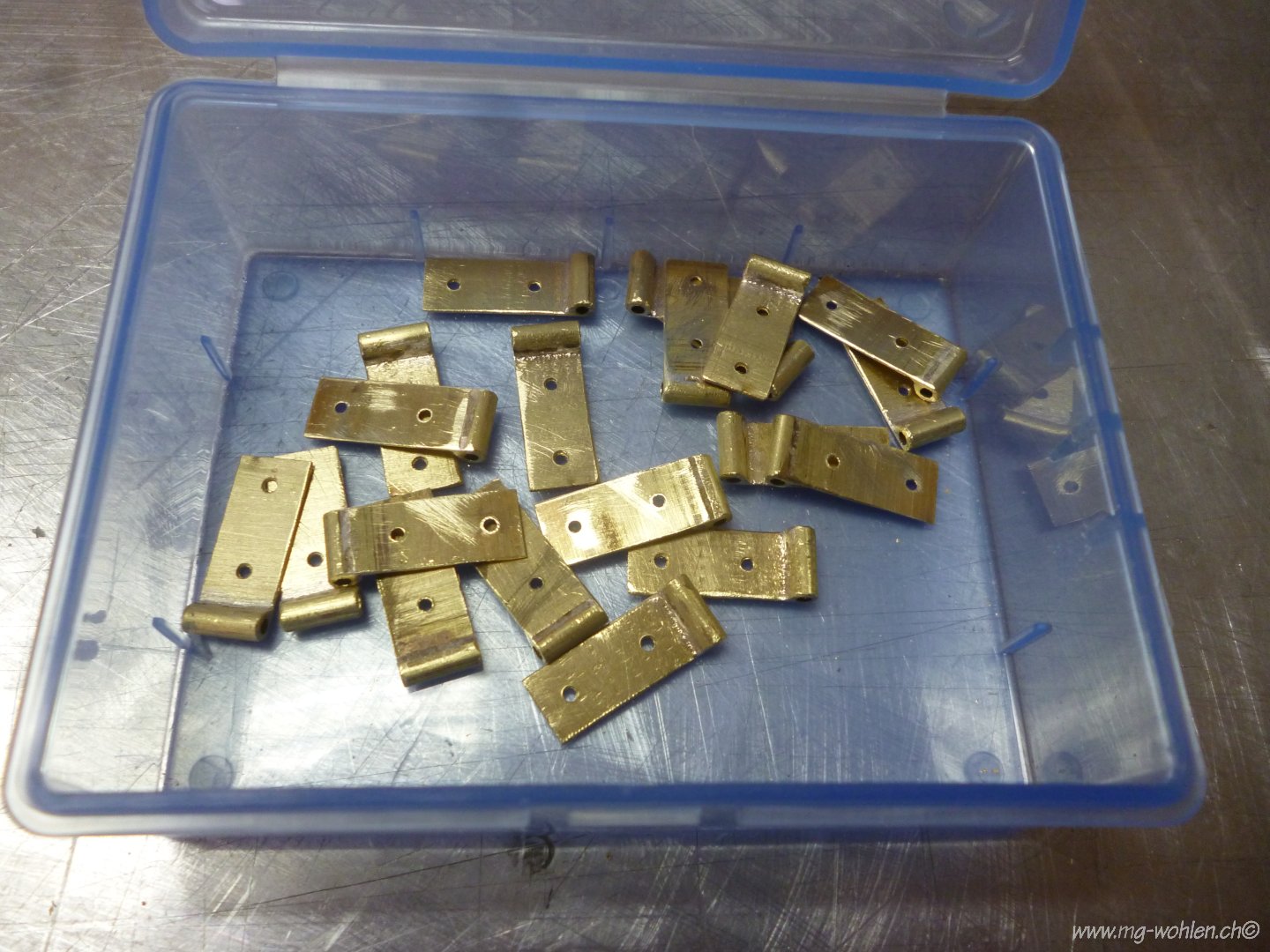

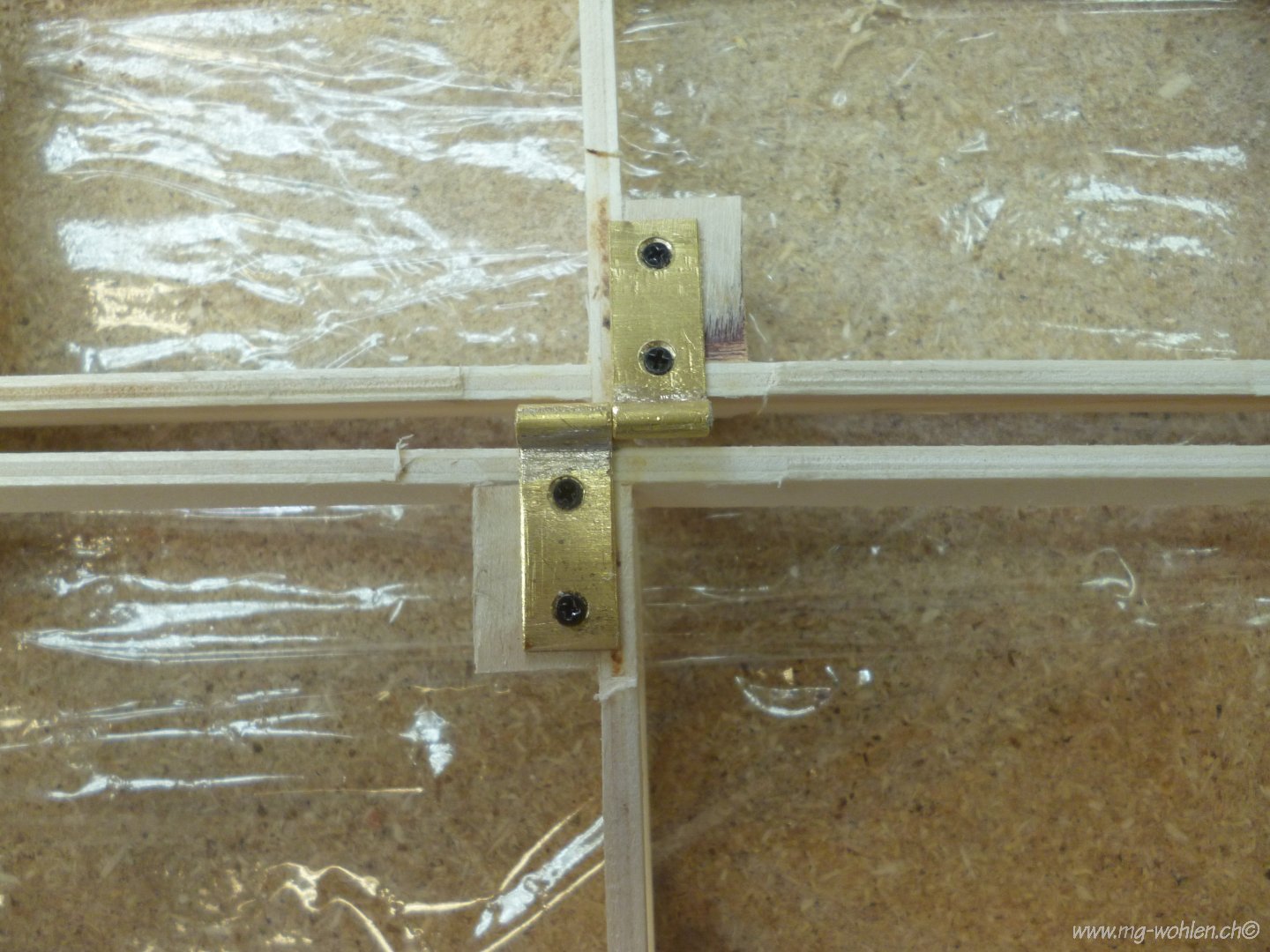

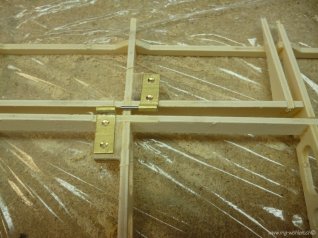

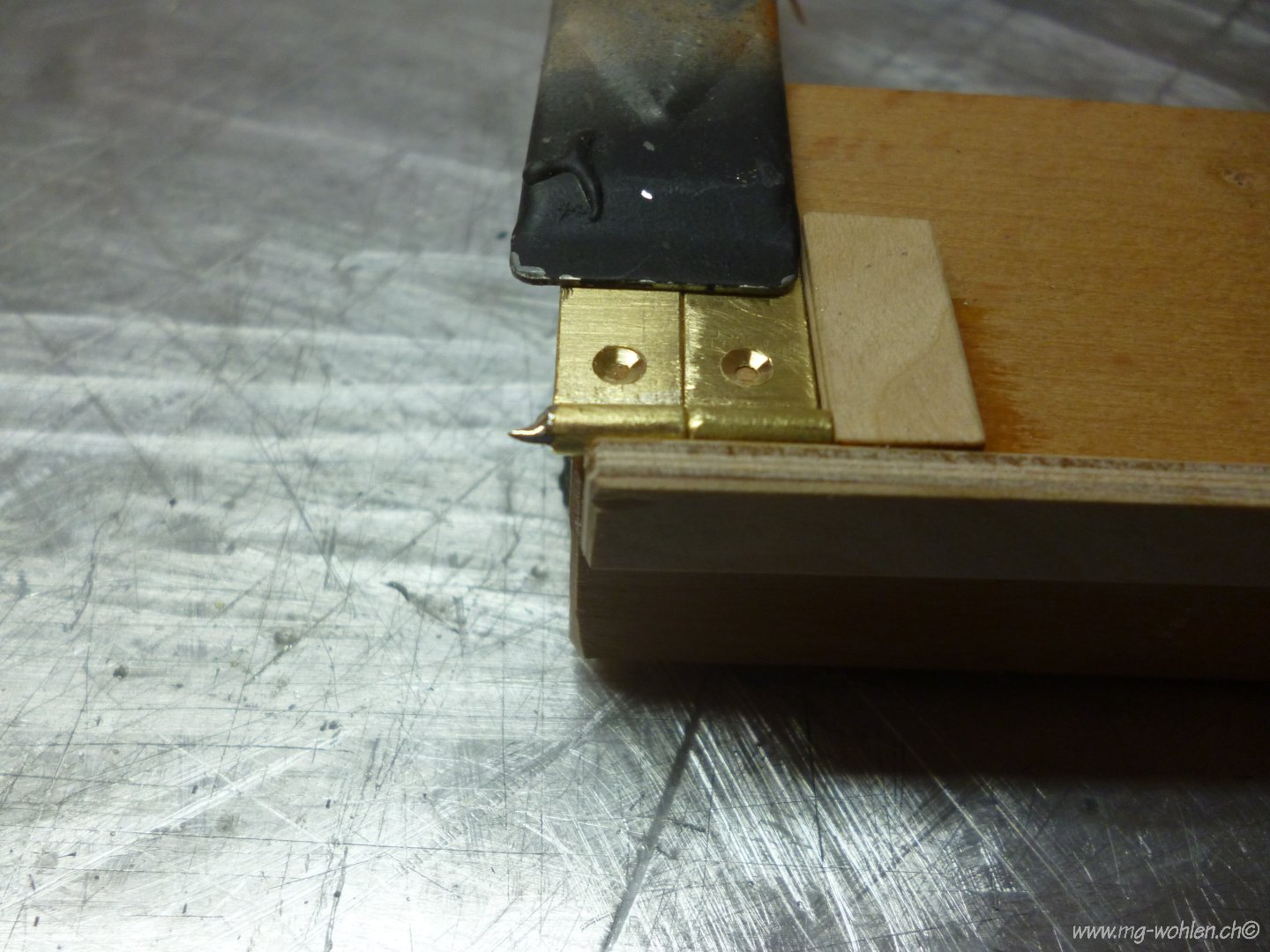

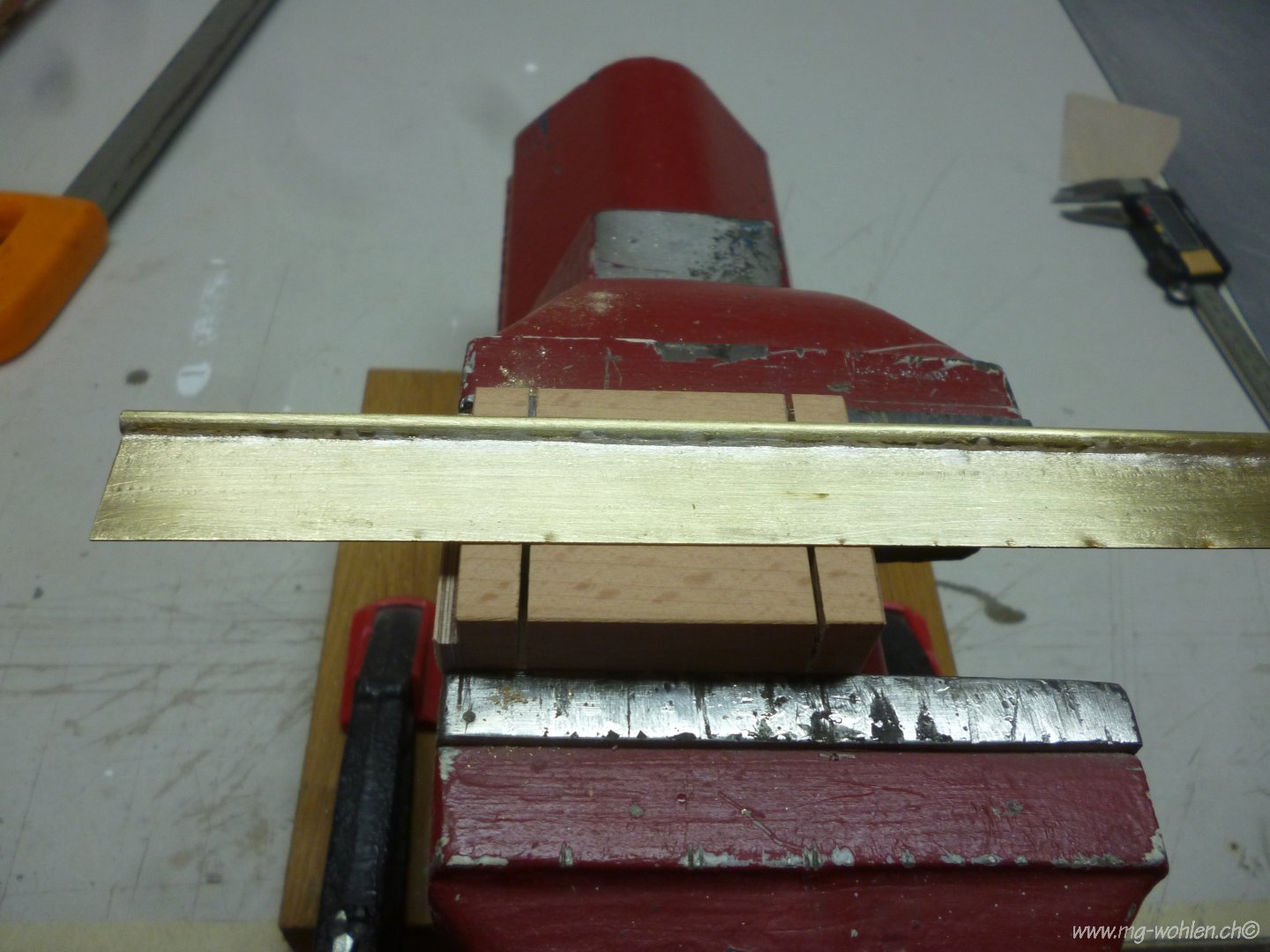

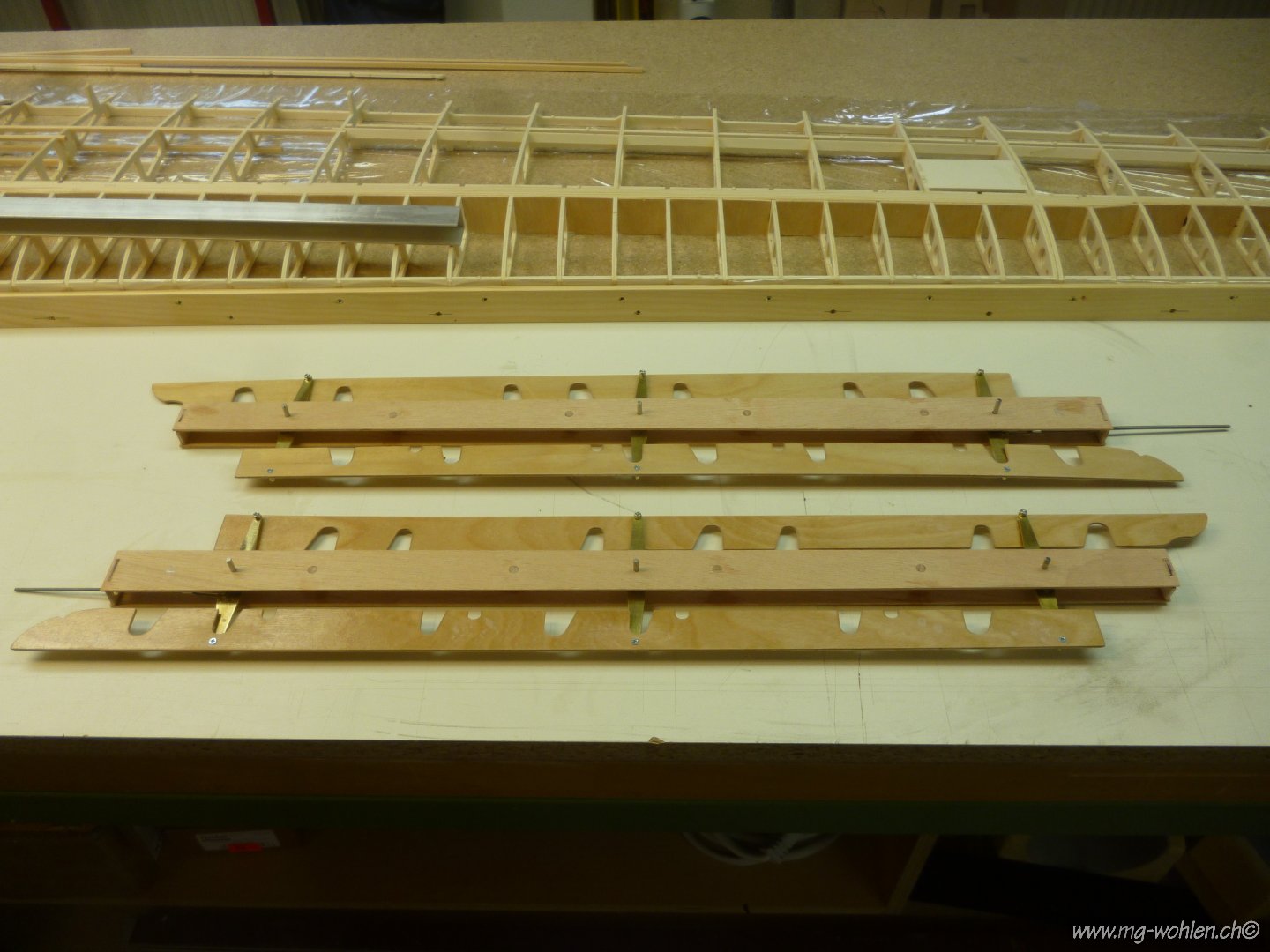

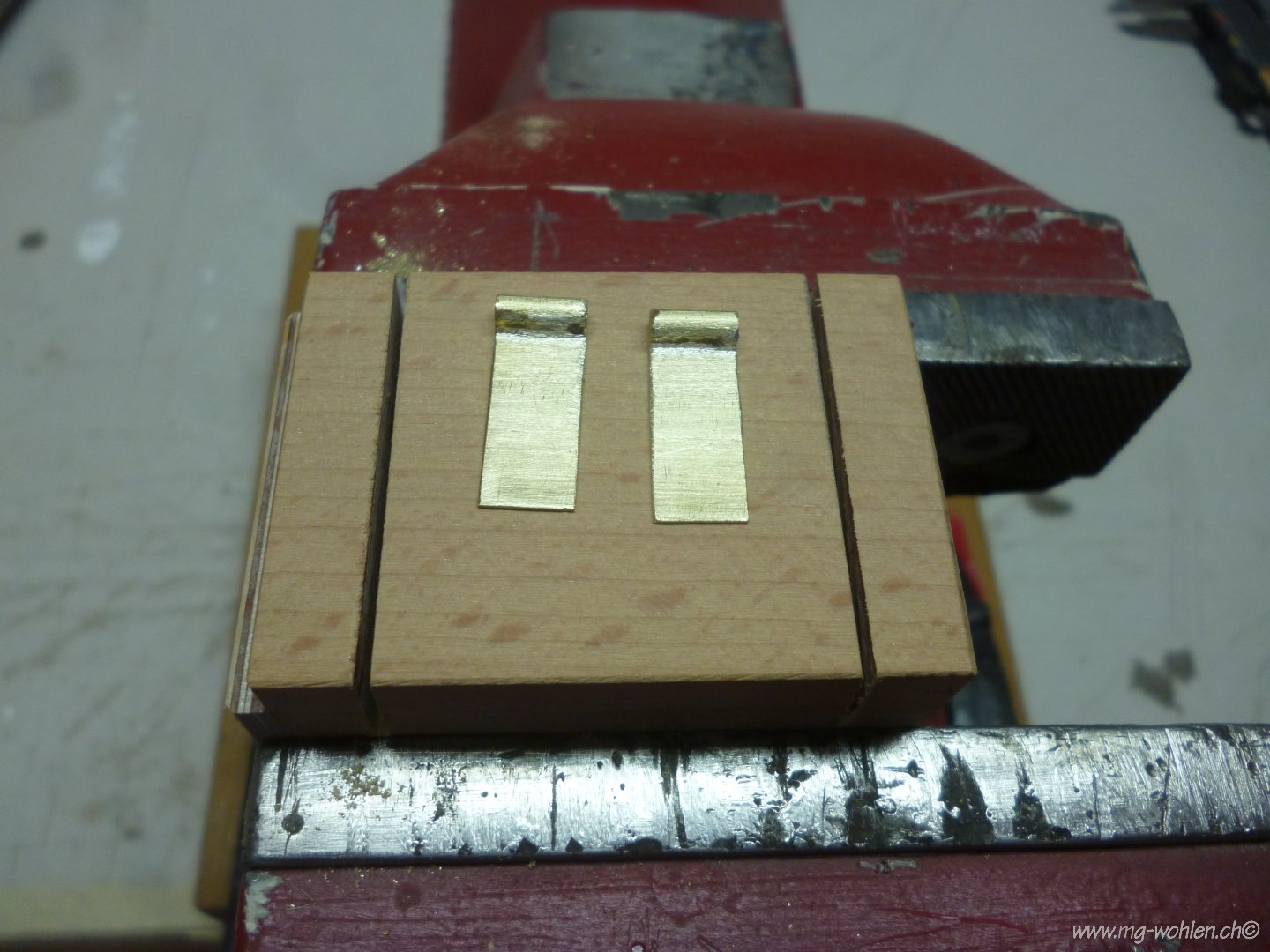

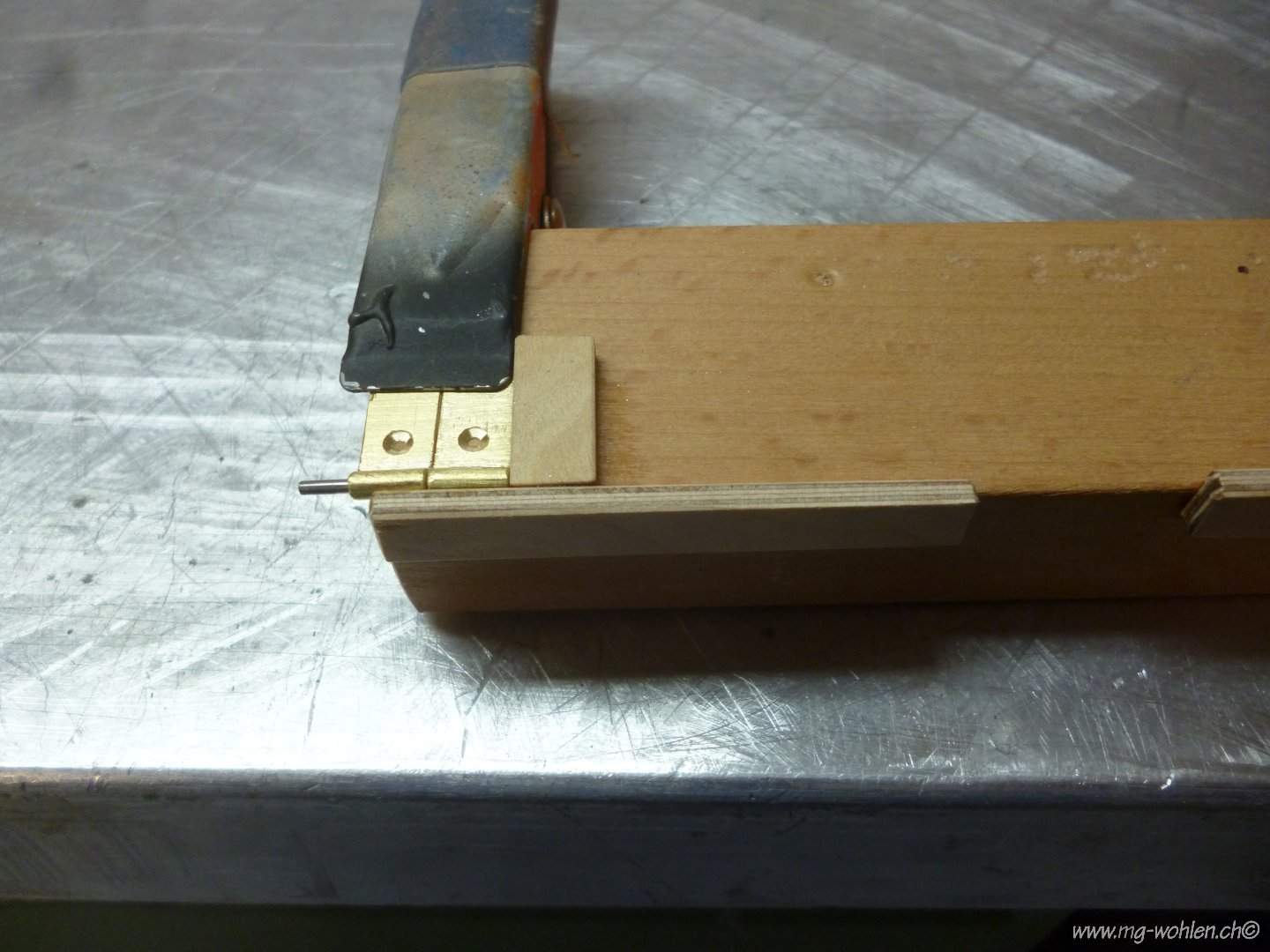

Herstellung der Querruderscharniere







Im Bereich der Scharnierauflage 0.8mm mit Oberfräser abgetragen

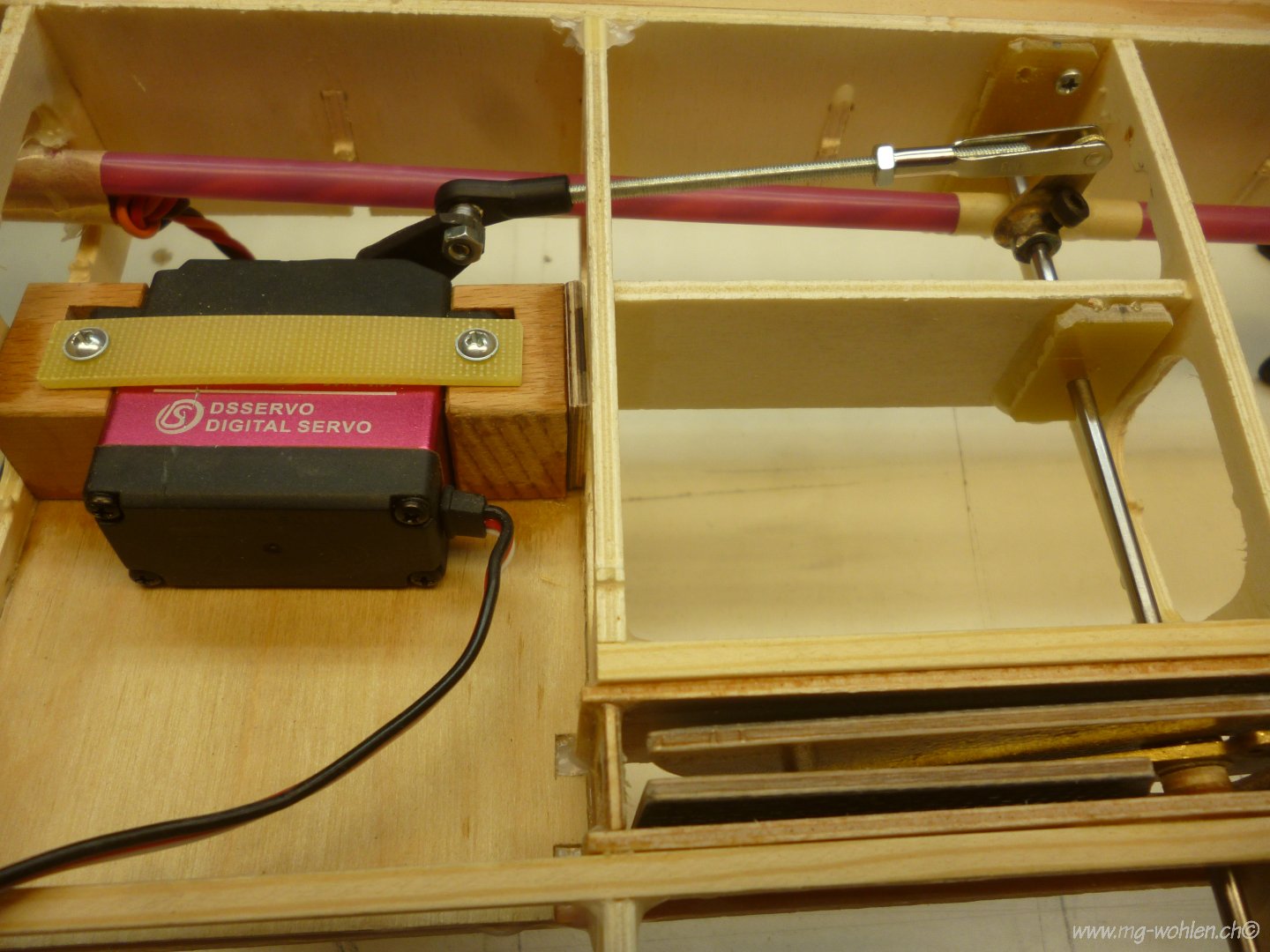

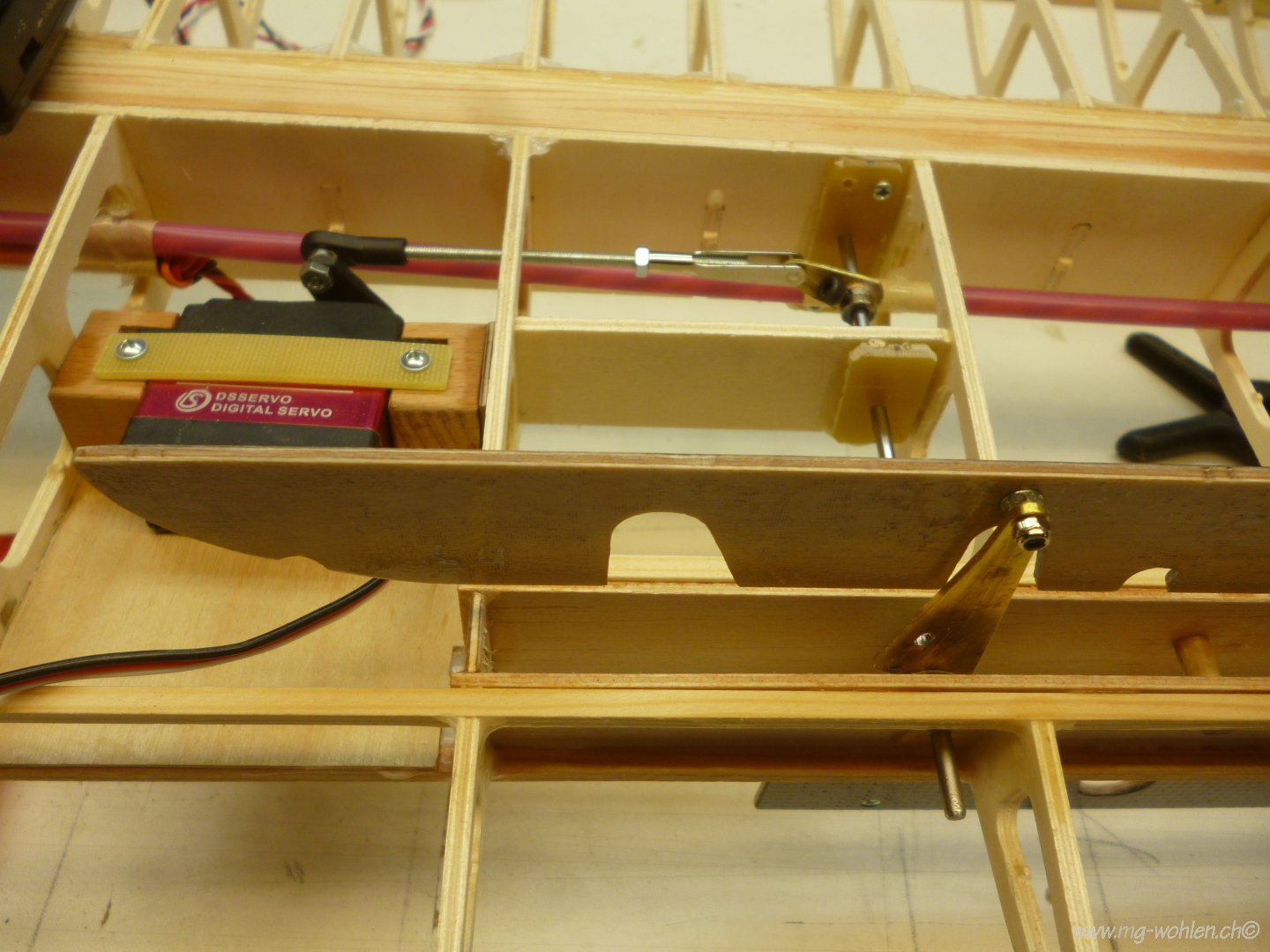

Bevor mit der Beplankung angefangen wird muss noch die Störklappenanlenkung gemacht werden

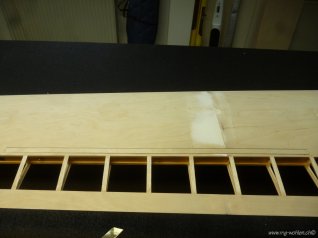

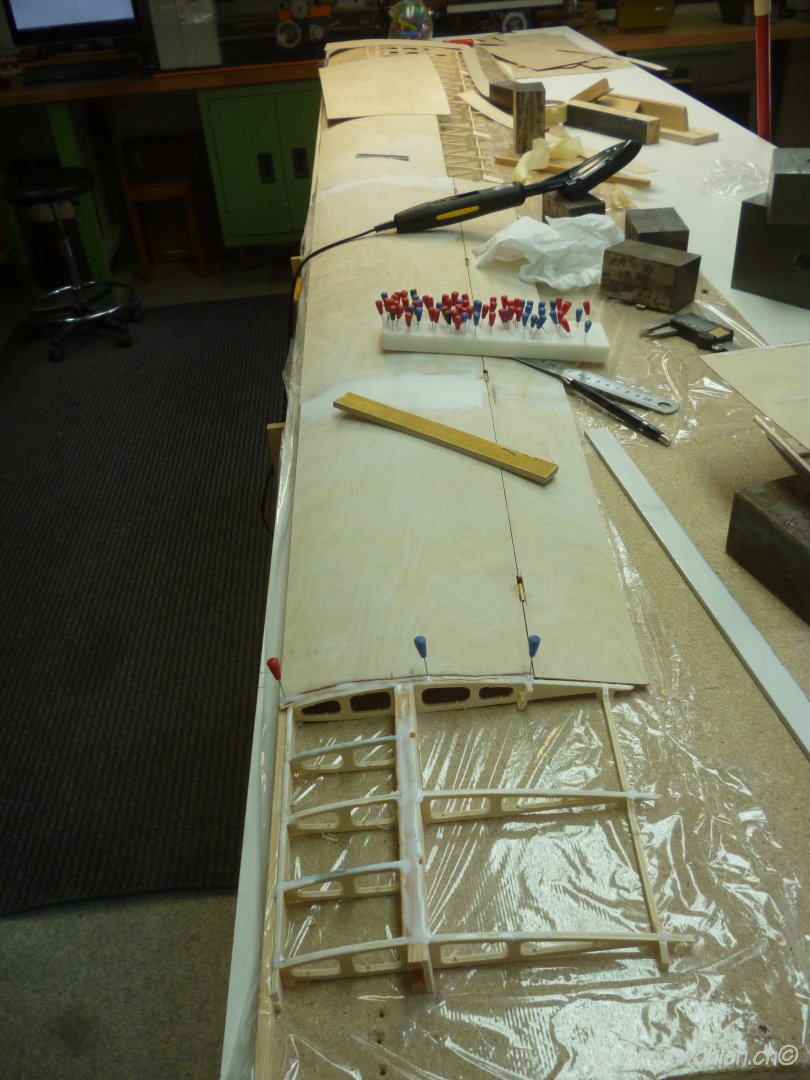

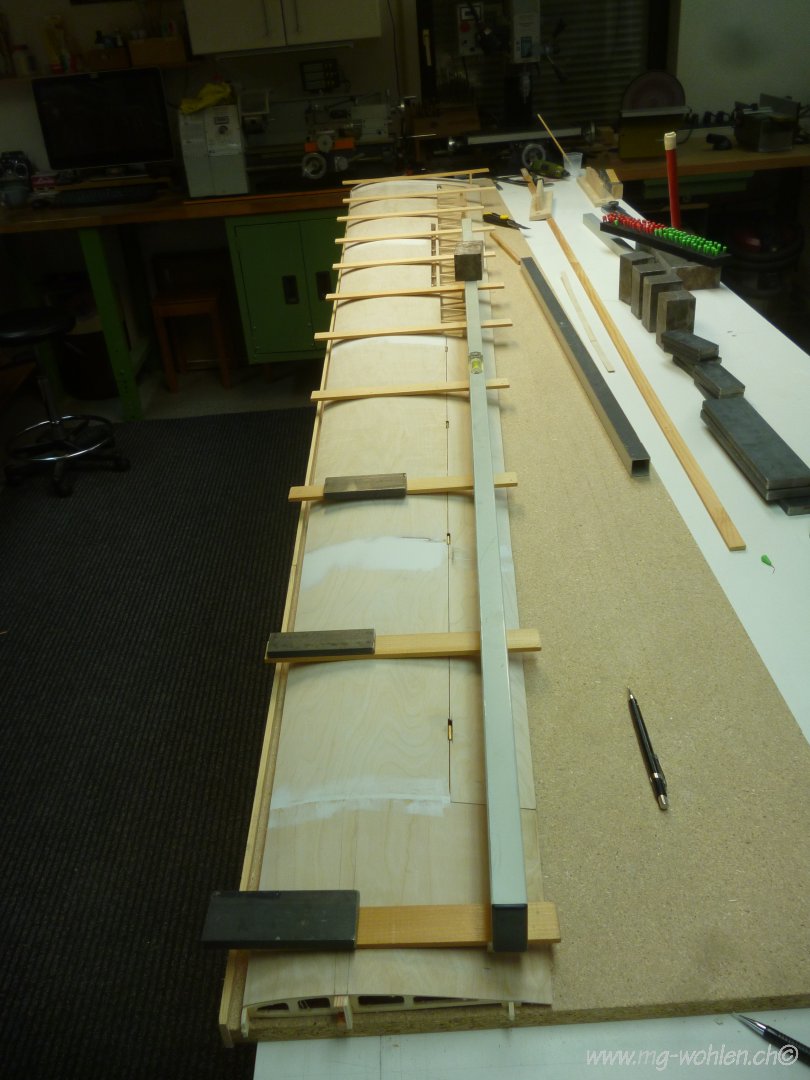

Begonnen wird mit der oberen Beplankung

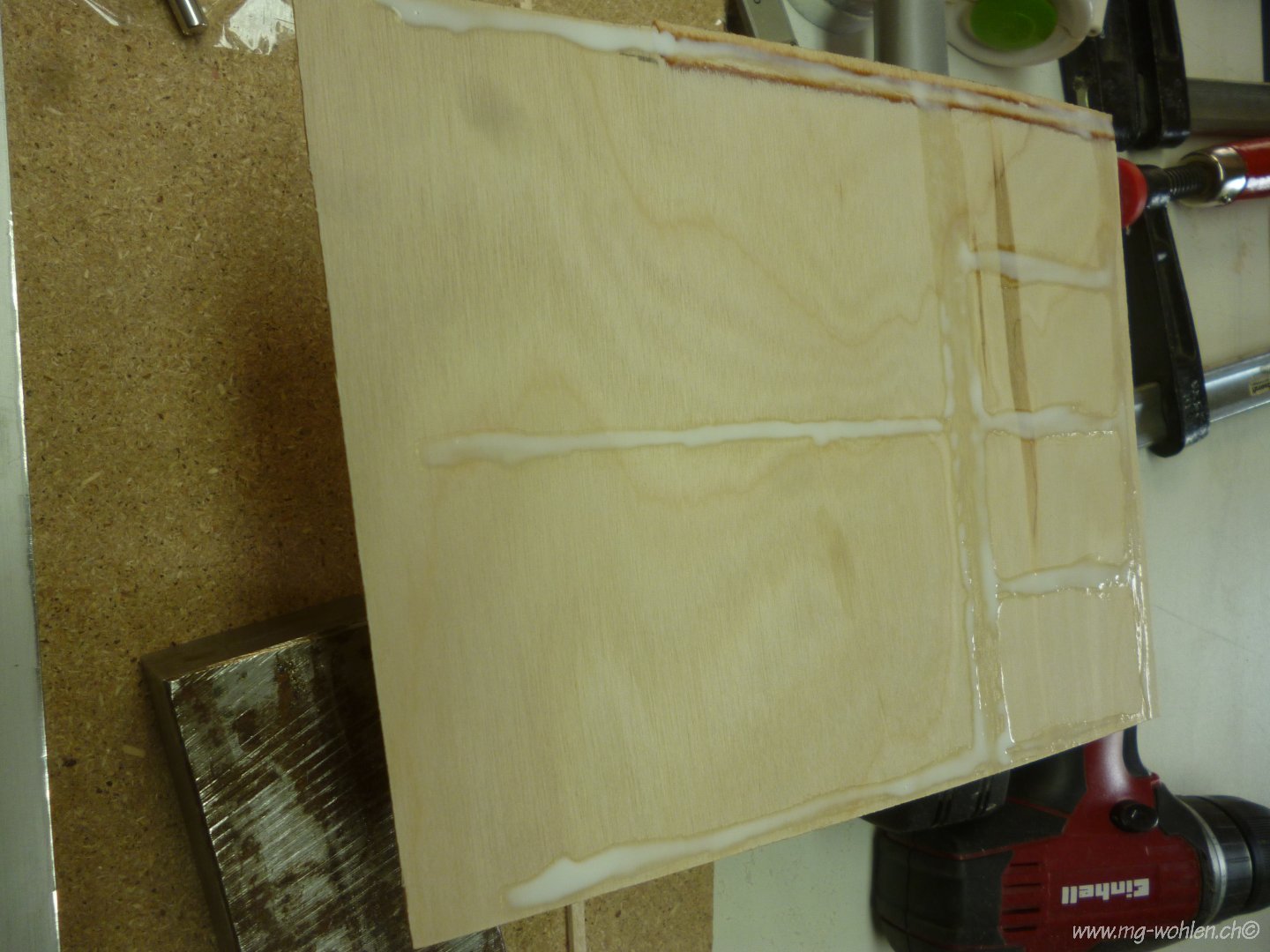

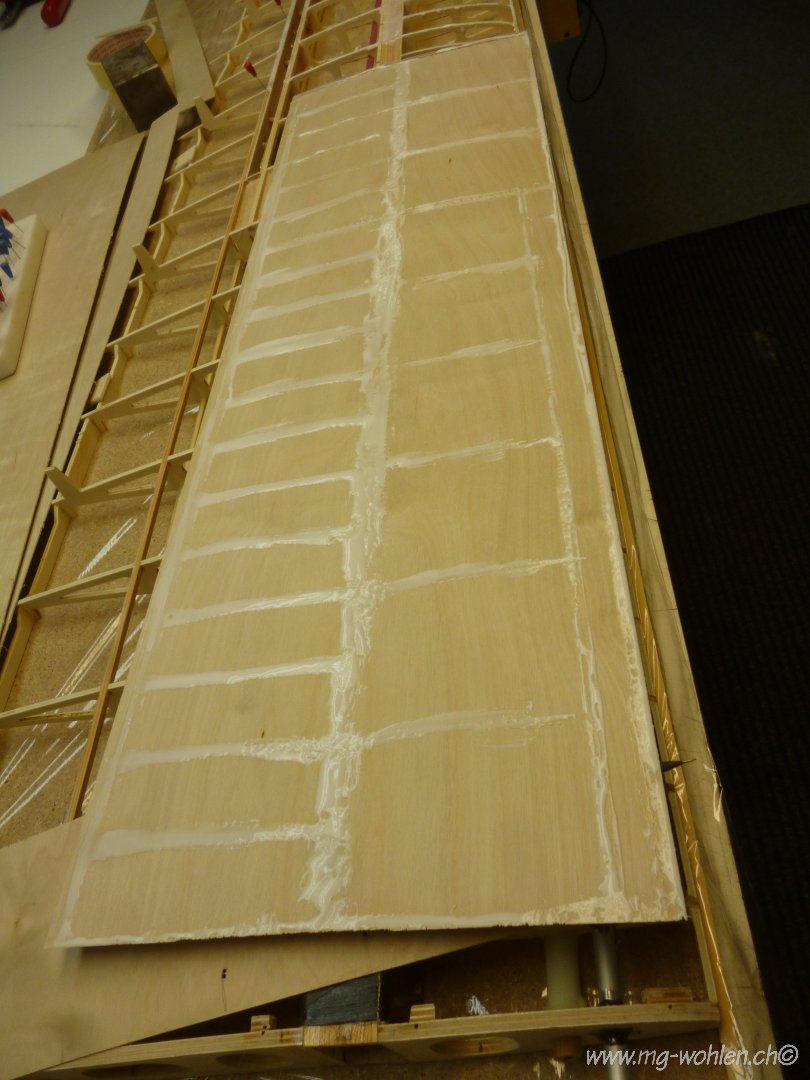

Holzleim wird auf der Fläche und der Beplankung aufgetragen

Sobald der Leim glasig wird, kann die Beplankung aufgebracht werden


Mit dem Bügeleisen 200 Grad kann nun die Verklebung zwischen Flügelrippen und Beplankung gemacht werden

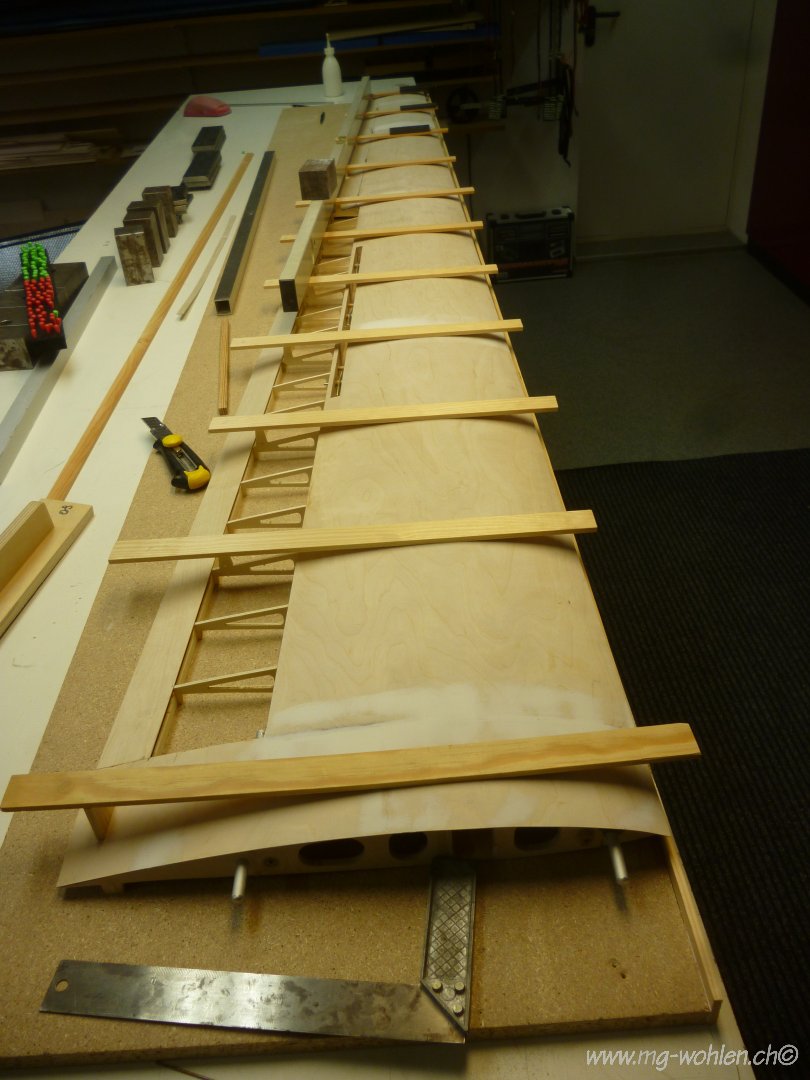

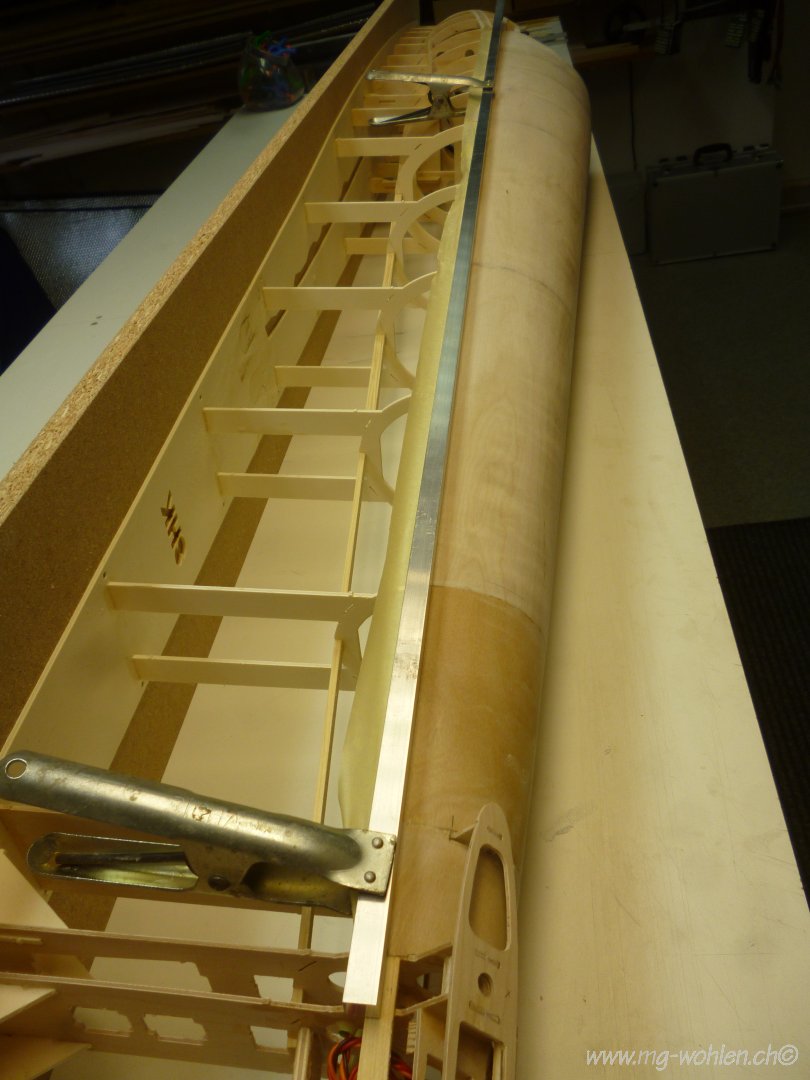

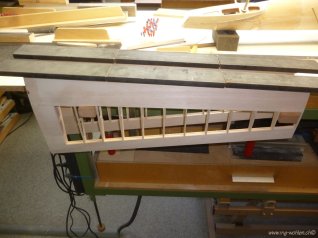

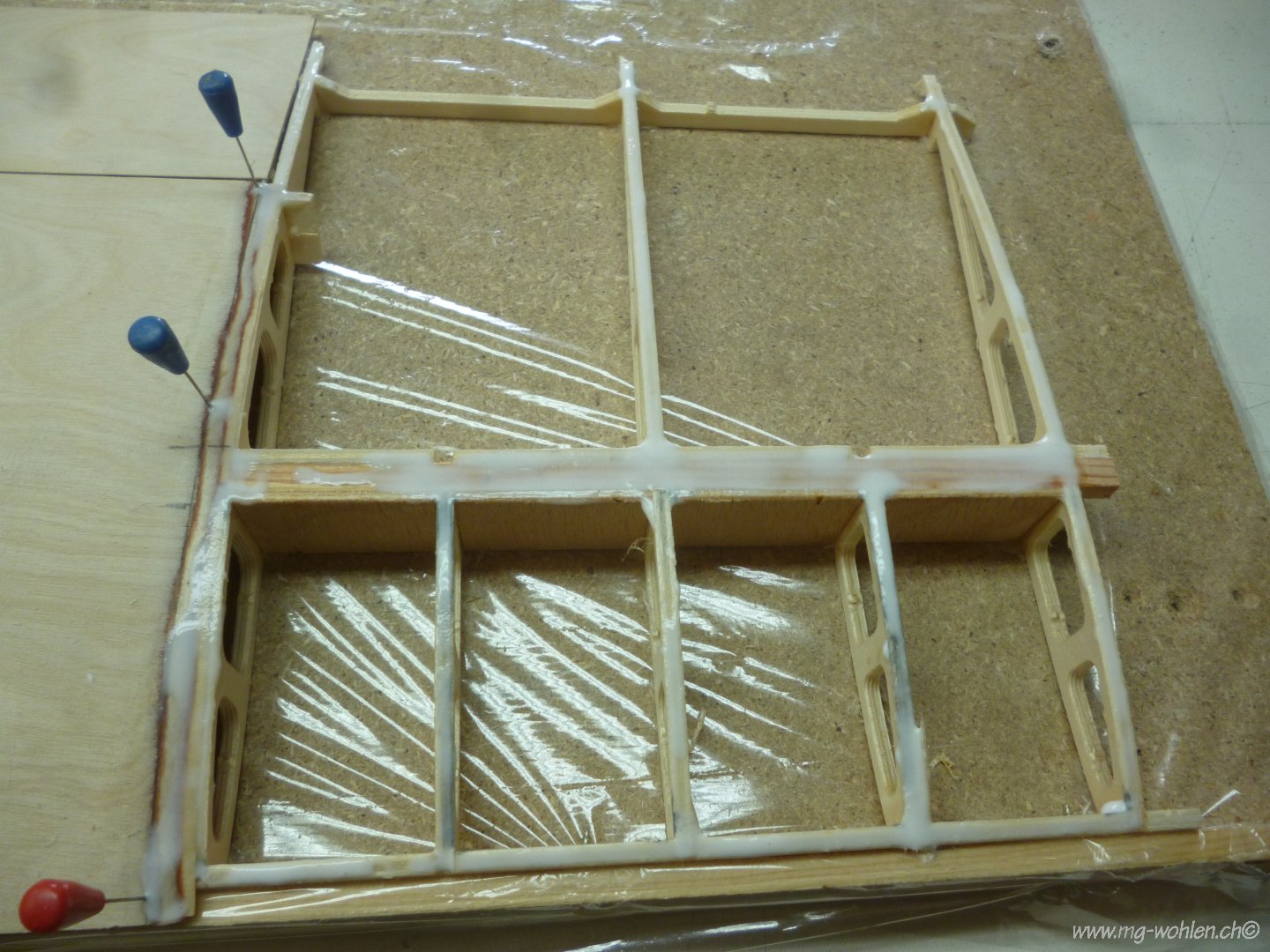

Die Oberseite ist fertig beplank. Nun kann die Heling angebracht werden um danach mit der Unterseite weiterzumachen

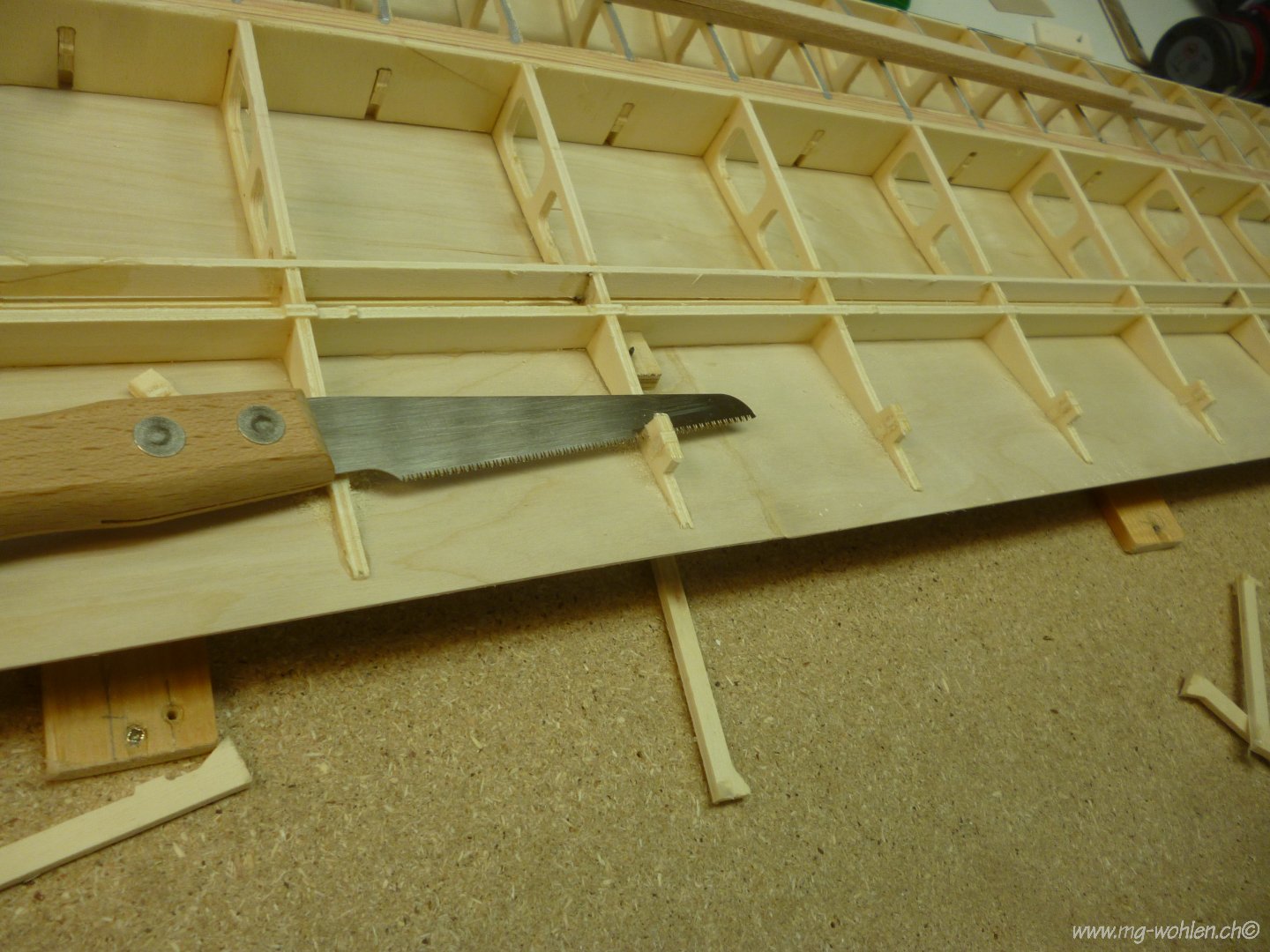

Absägen aller Füsschen auf der Unterseite

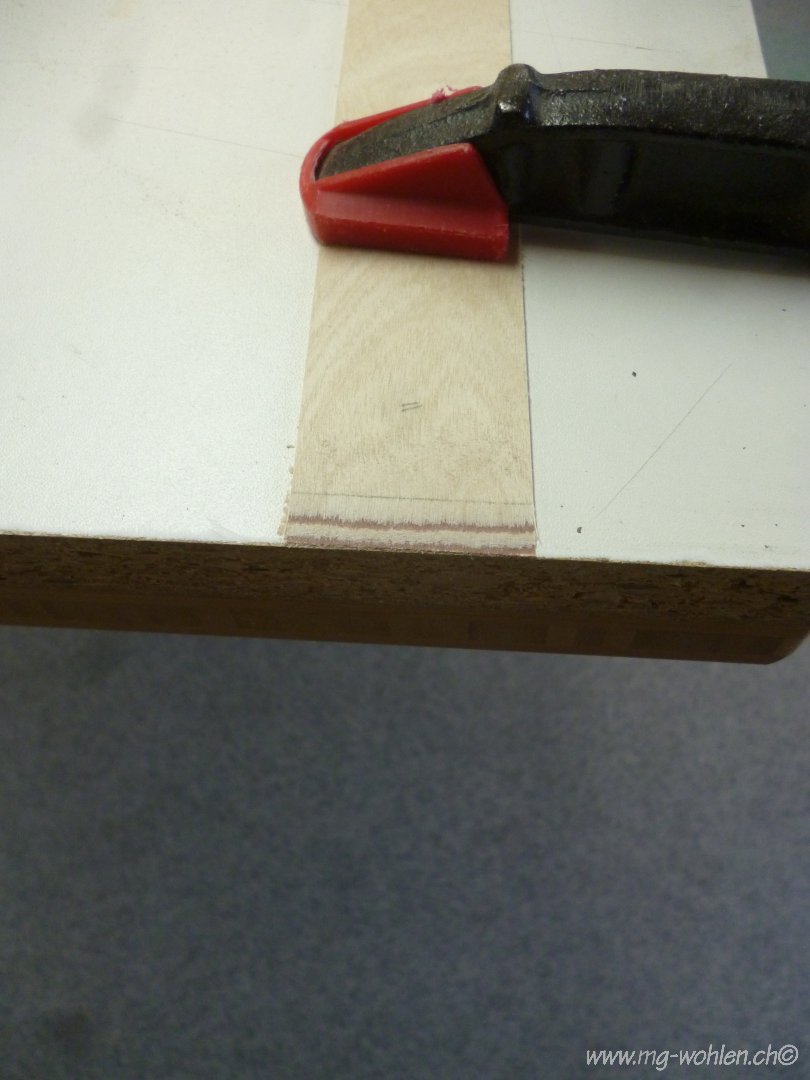

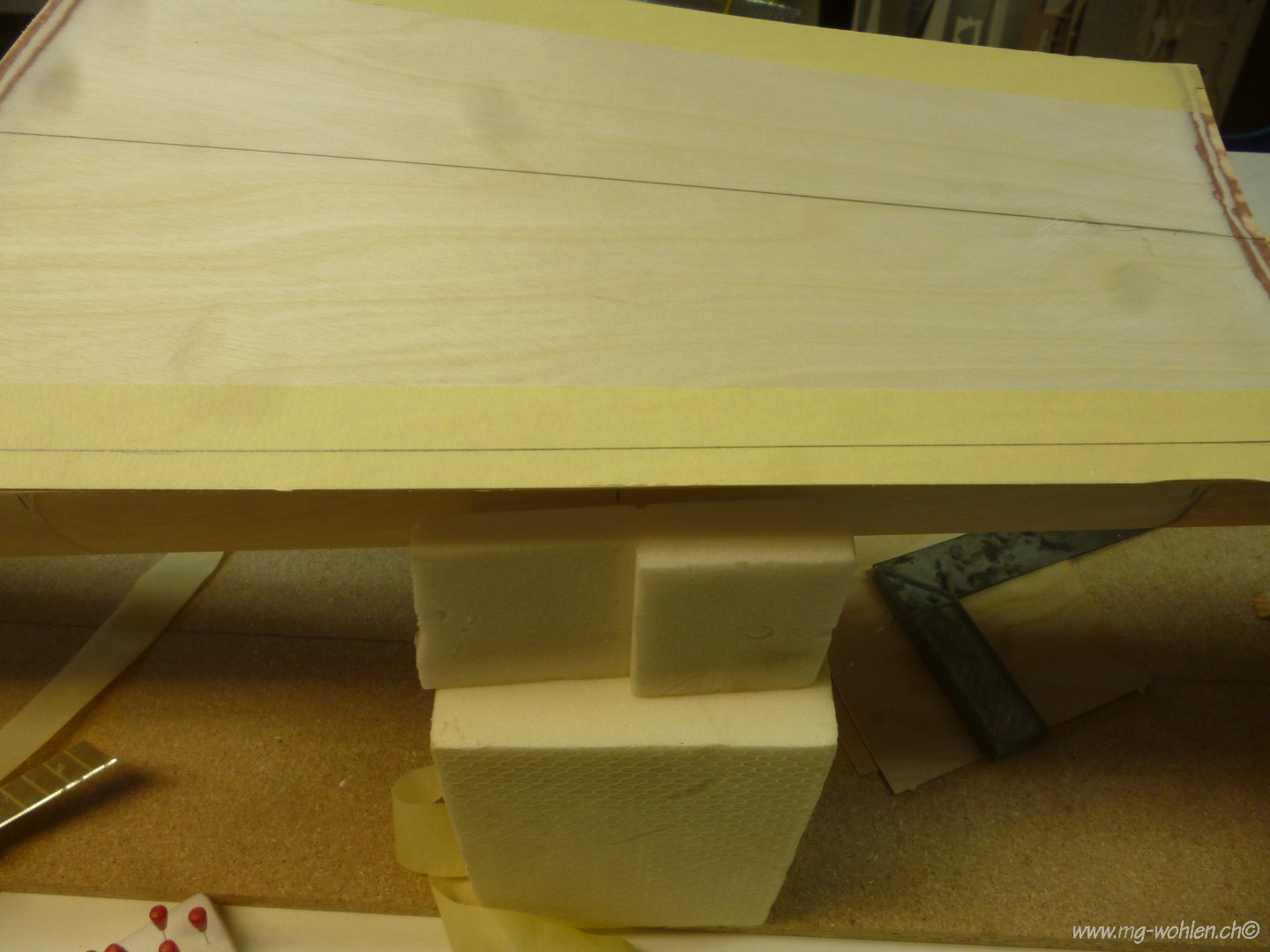

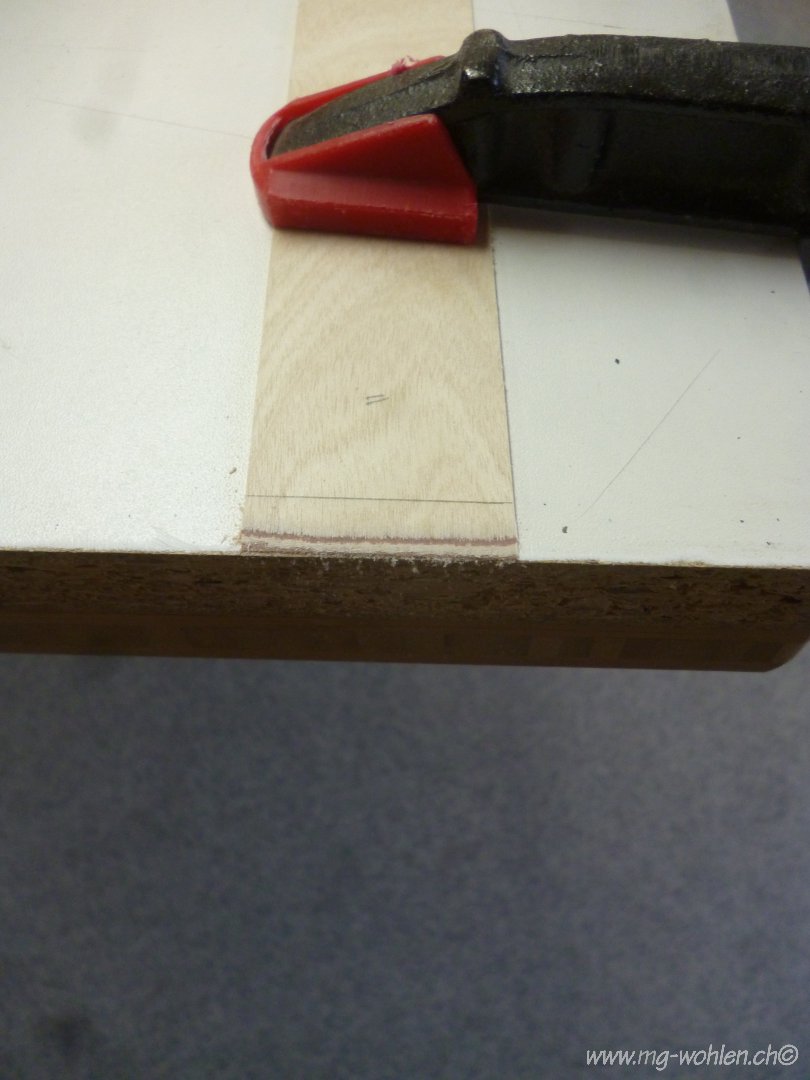

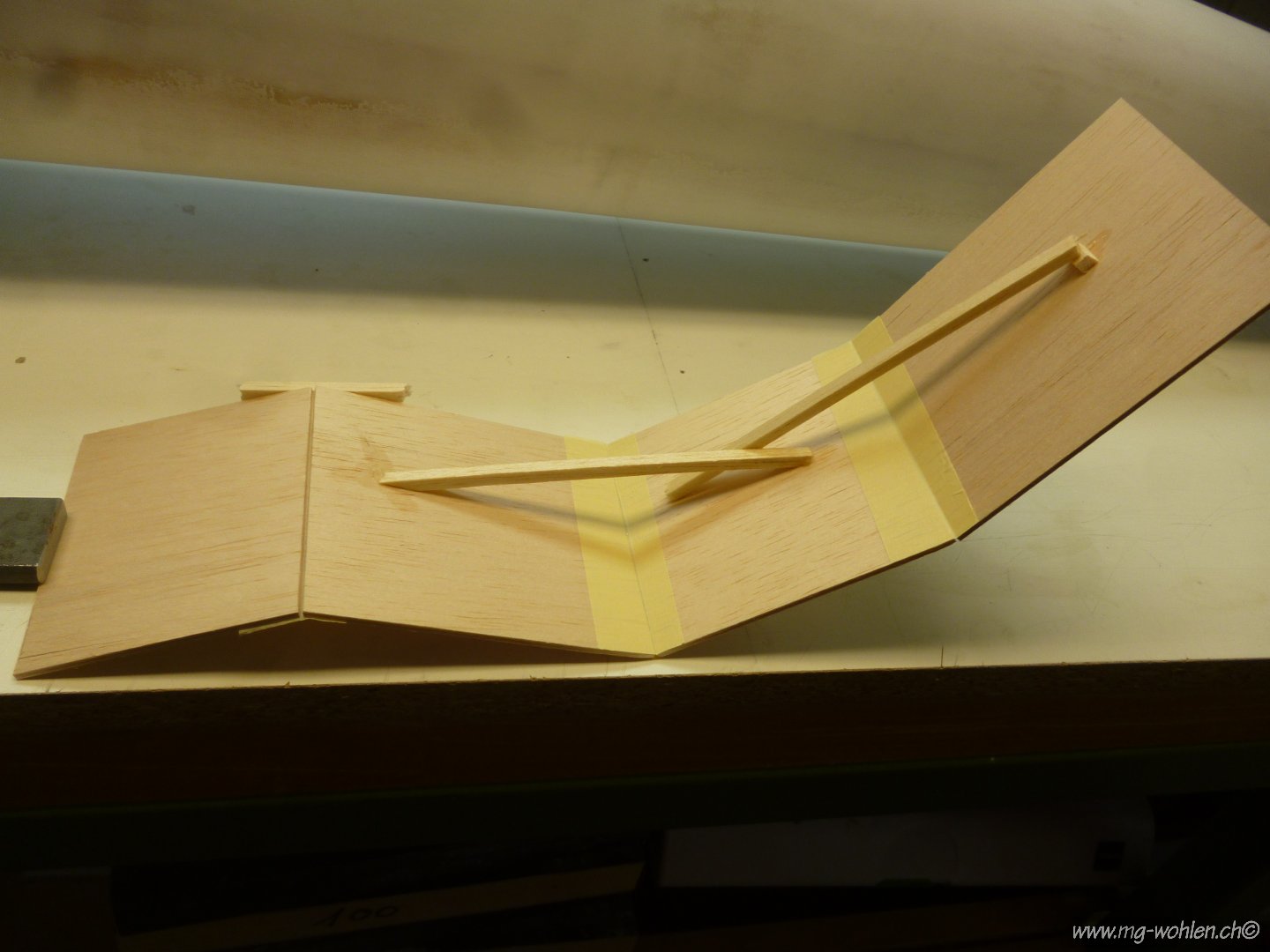

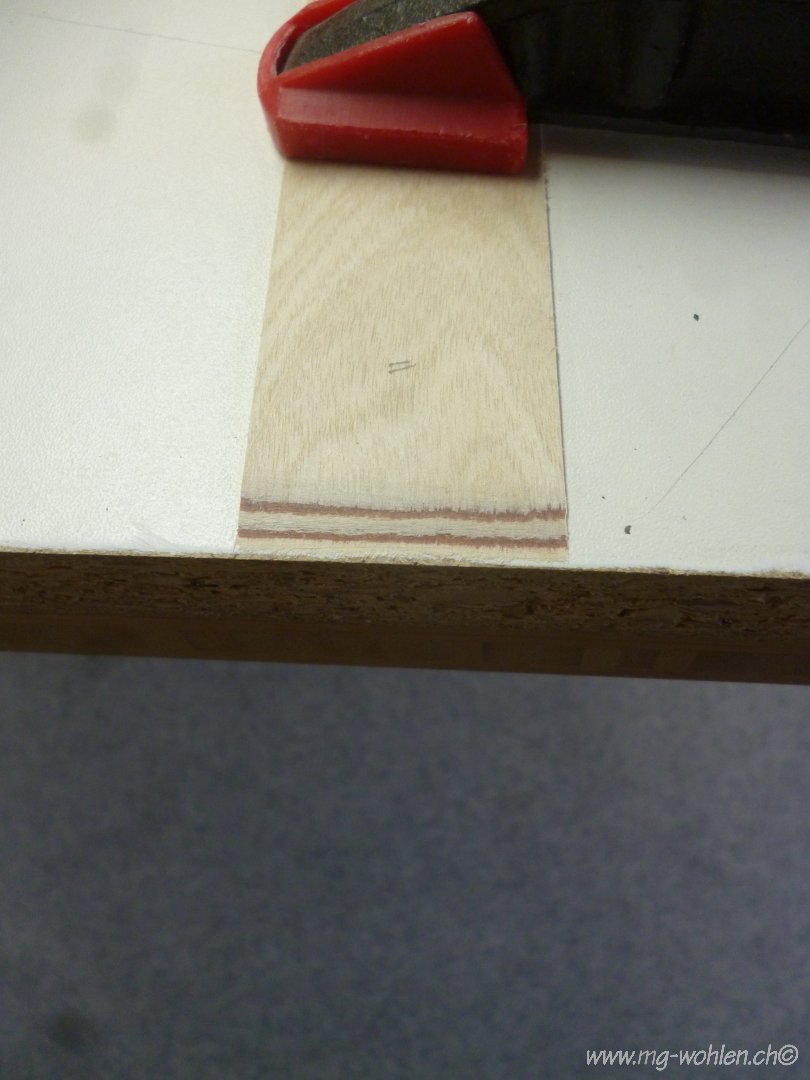

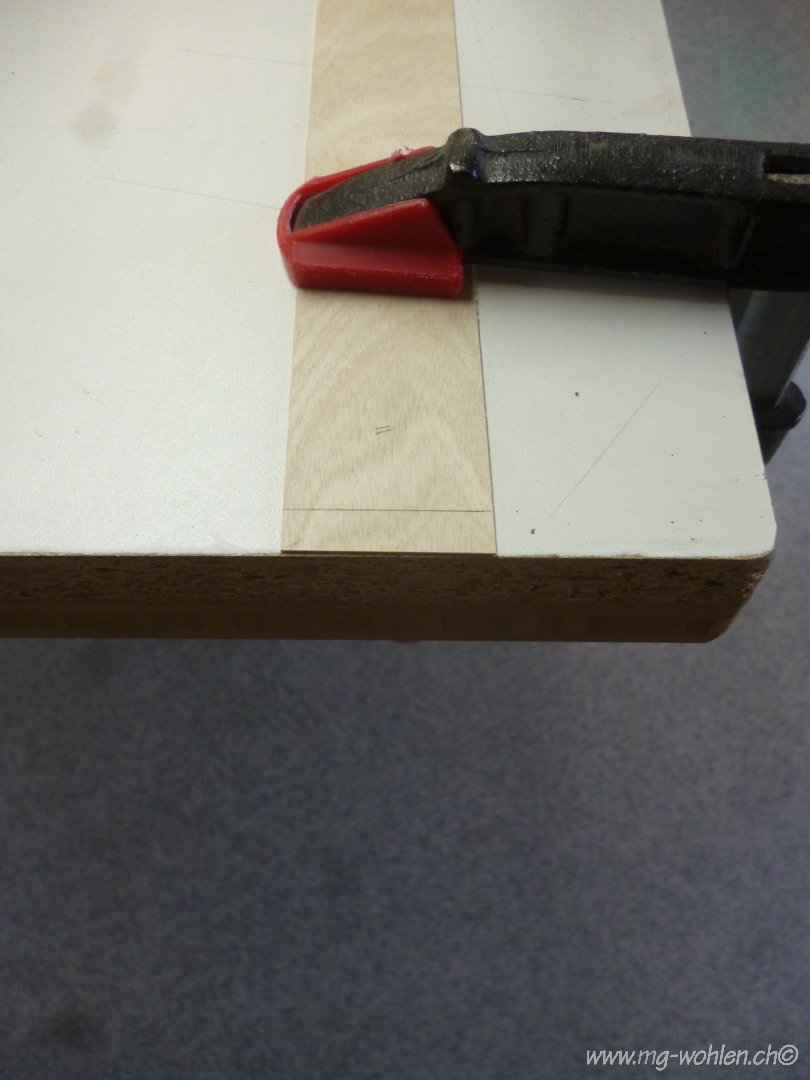

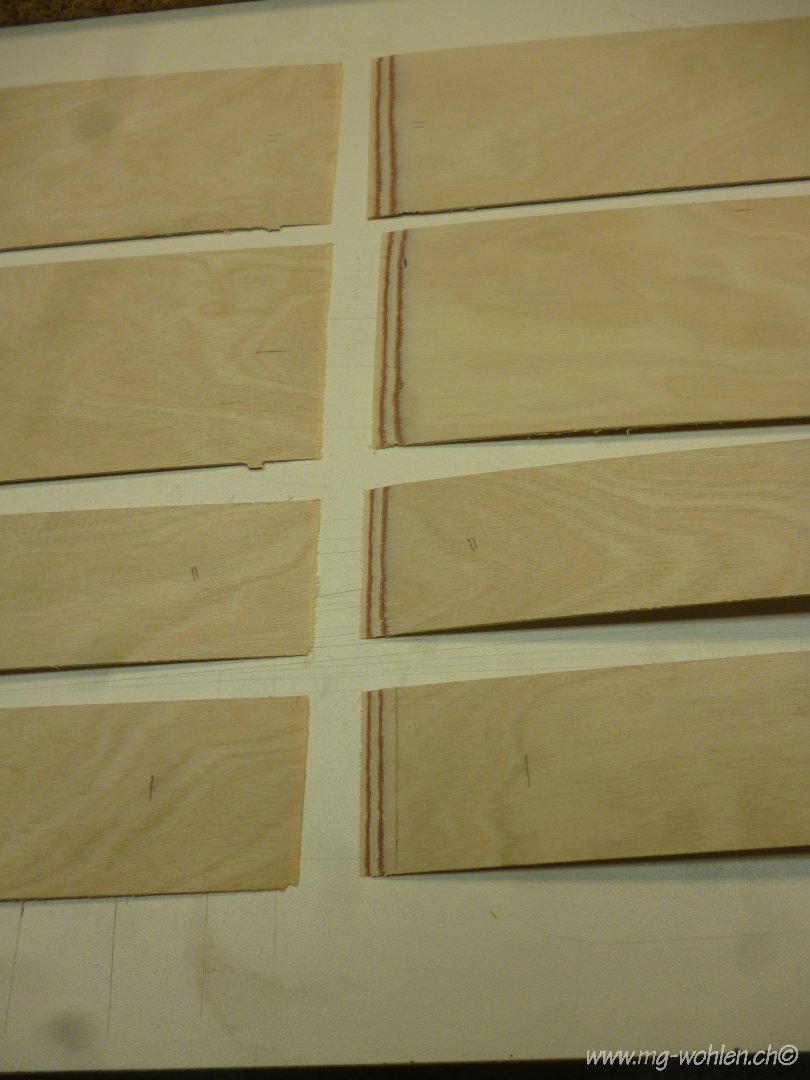

Schäften des 0.8 mm Sperrholzes




Inzwischen klappt es mit dem Schäften immer besser

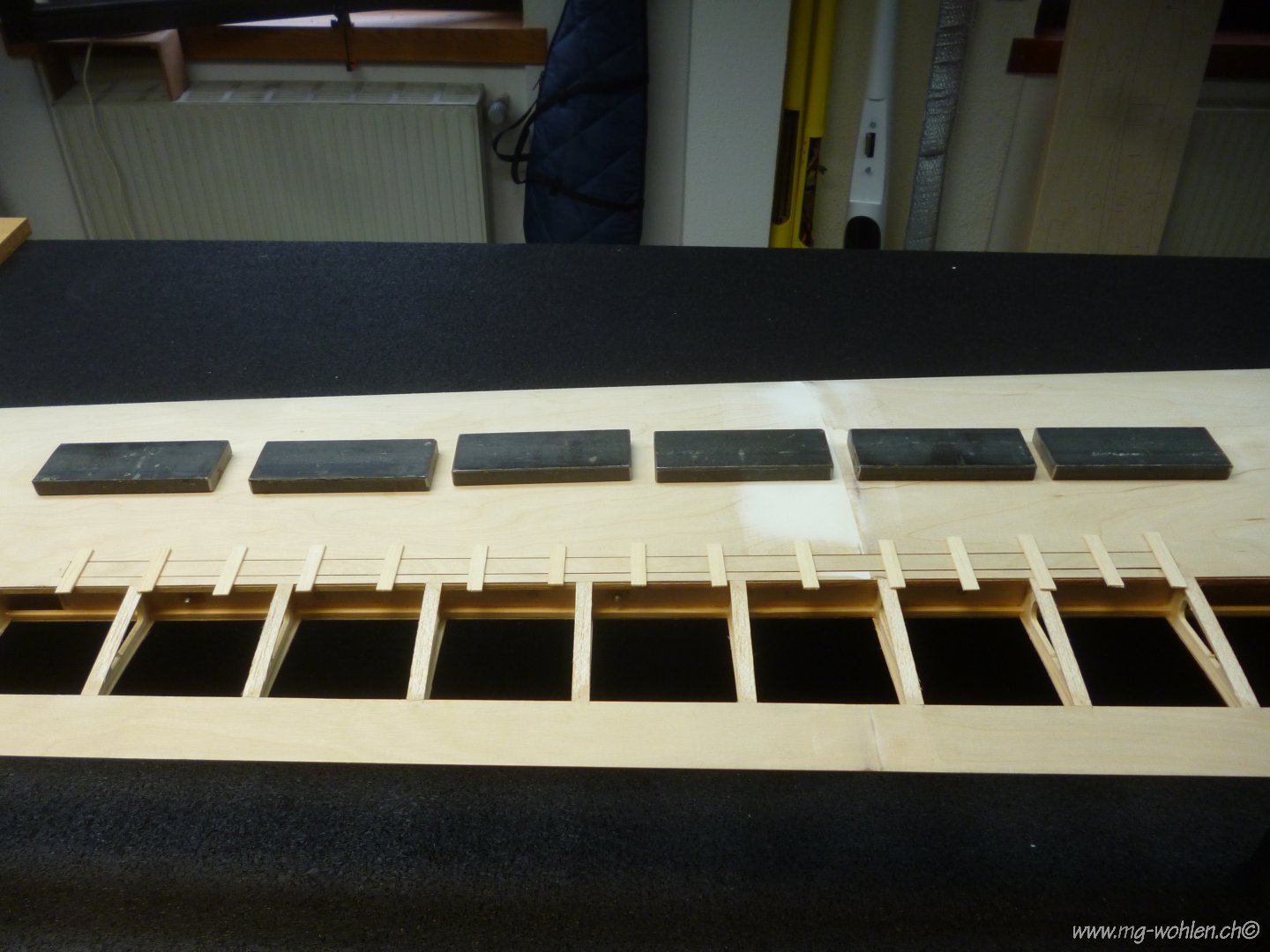

Alle Verstärkungen sind angebracht und alles plan geschliffen

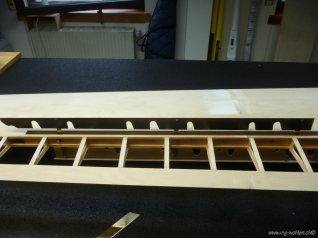

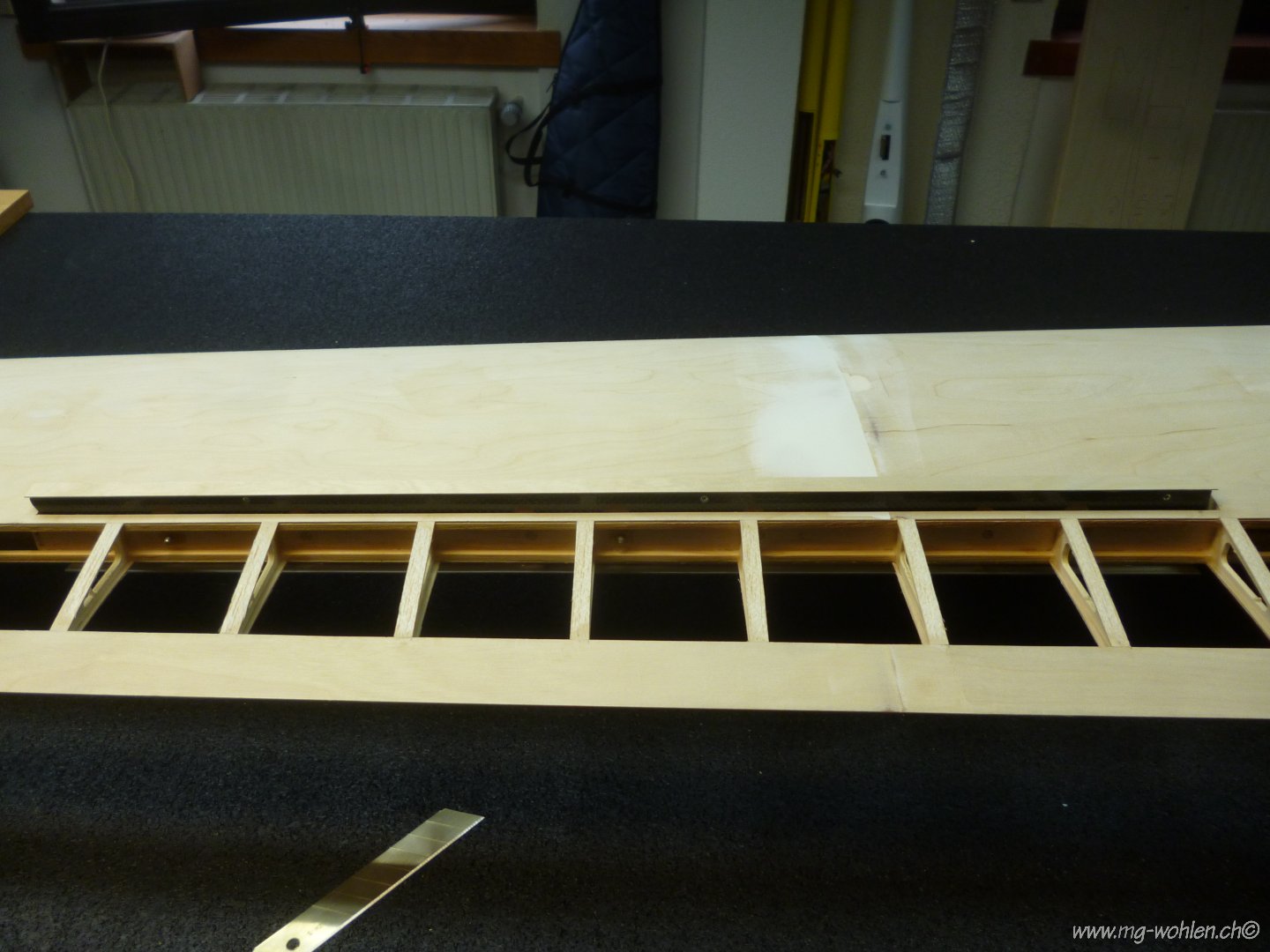

Vorbereitungen zum Einbau der Störklappenabdeckungen






Passt perfekt

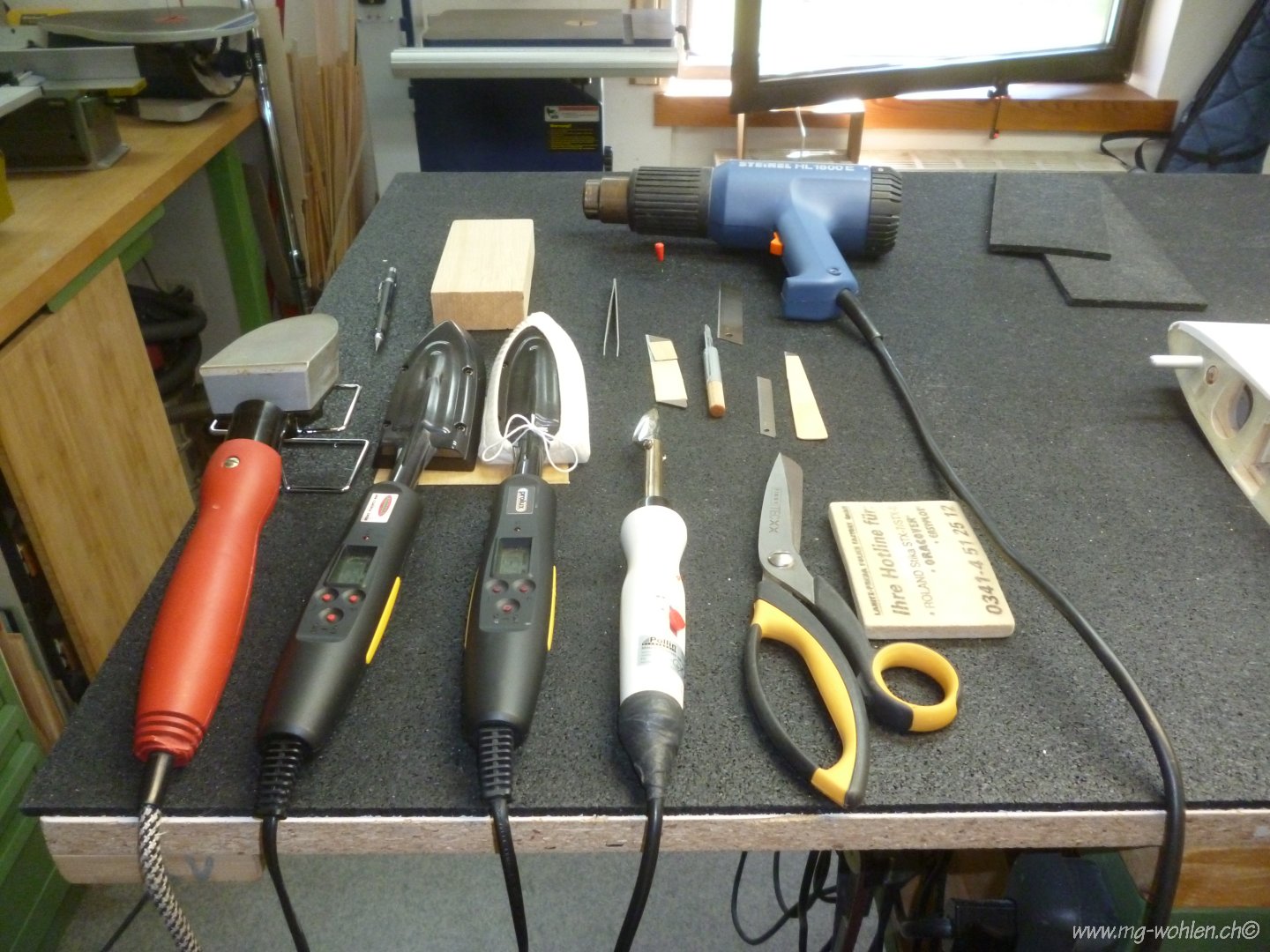

Werkzeuge zum Bespannen der Flächen mit Gloss Tex Gewebefolie

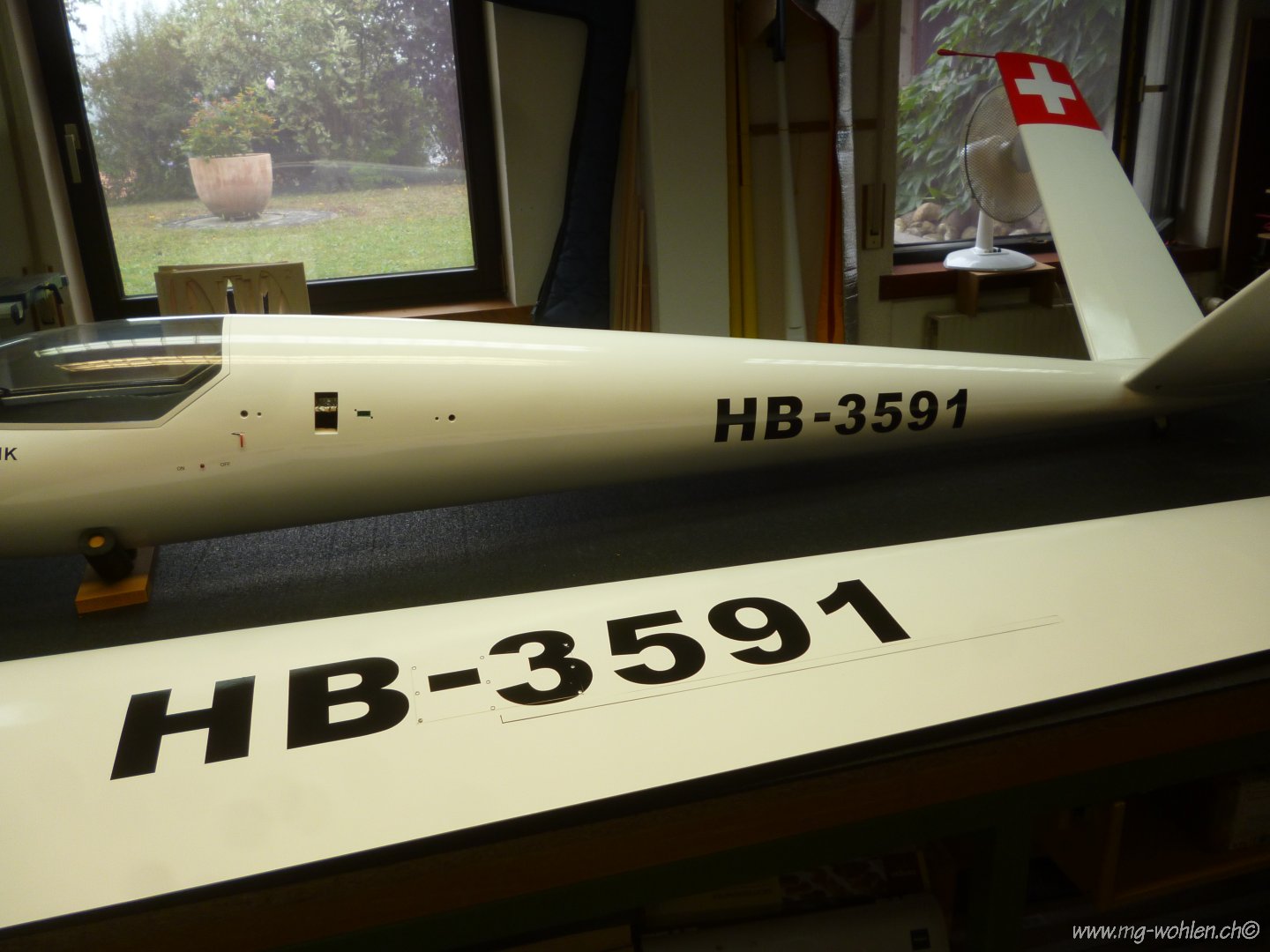

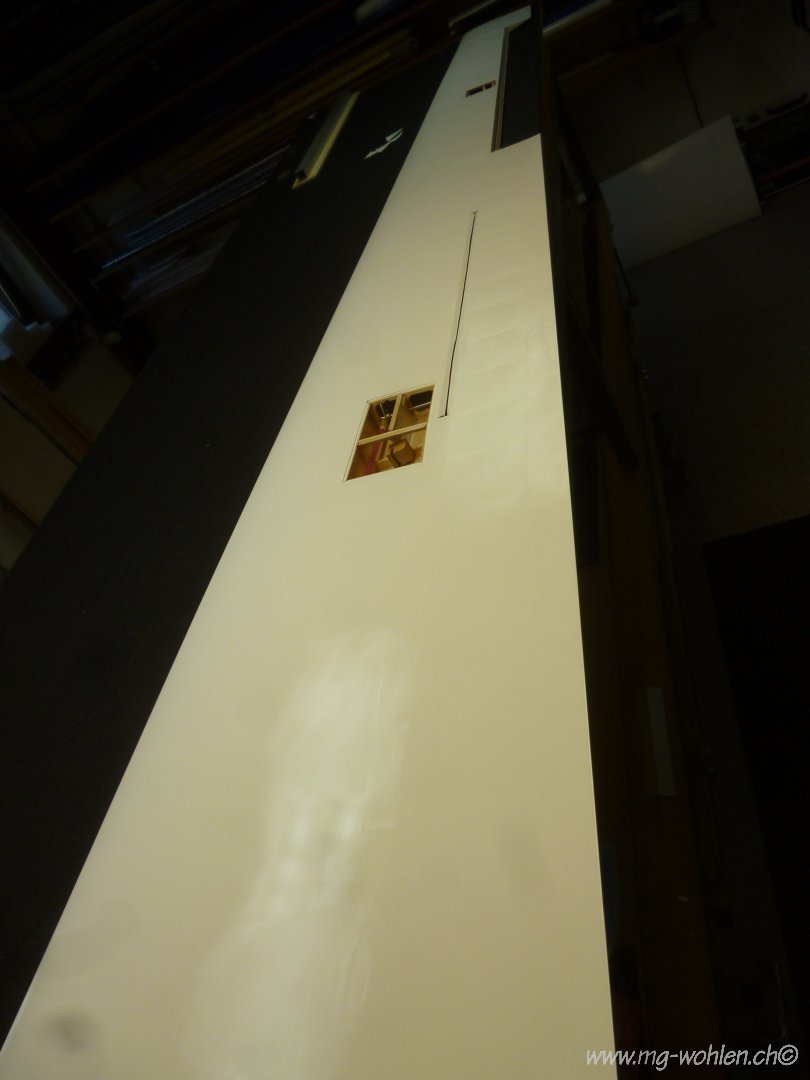

Alles fertig bespannt und bereit zum Spritzen

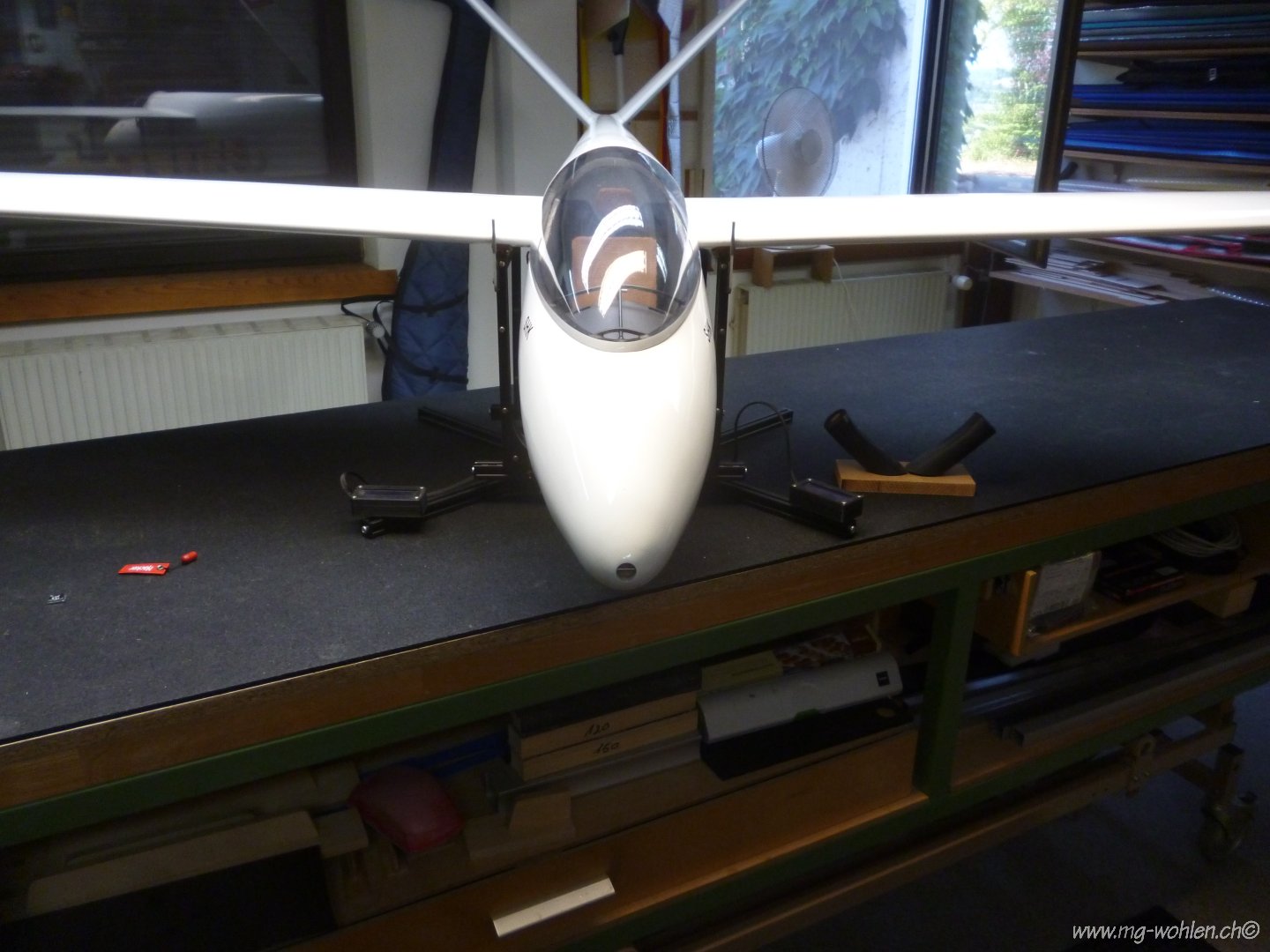

Einstellen SP


Abfluggewicht 12450g

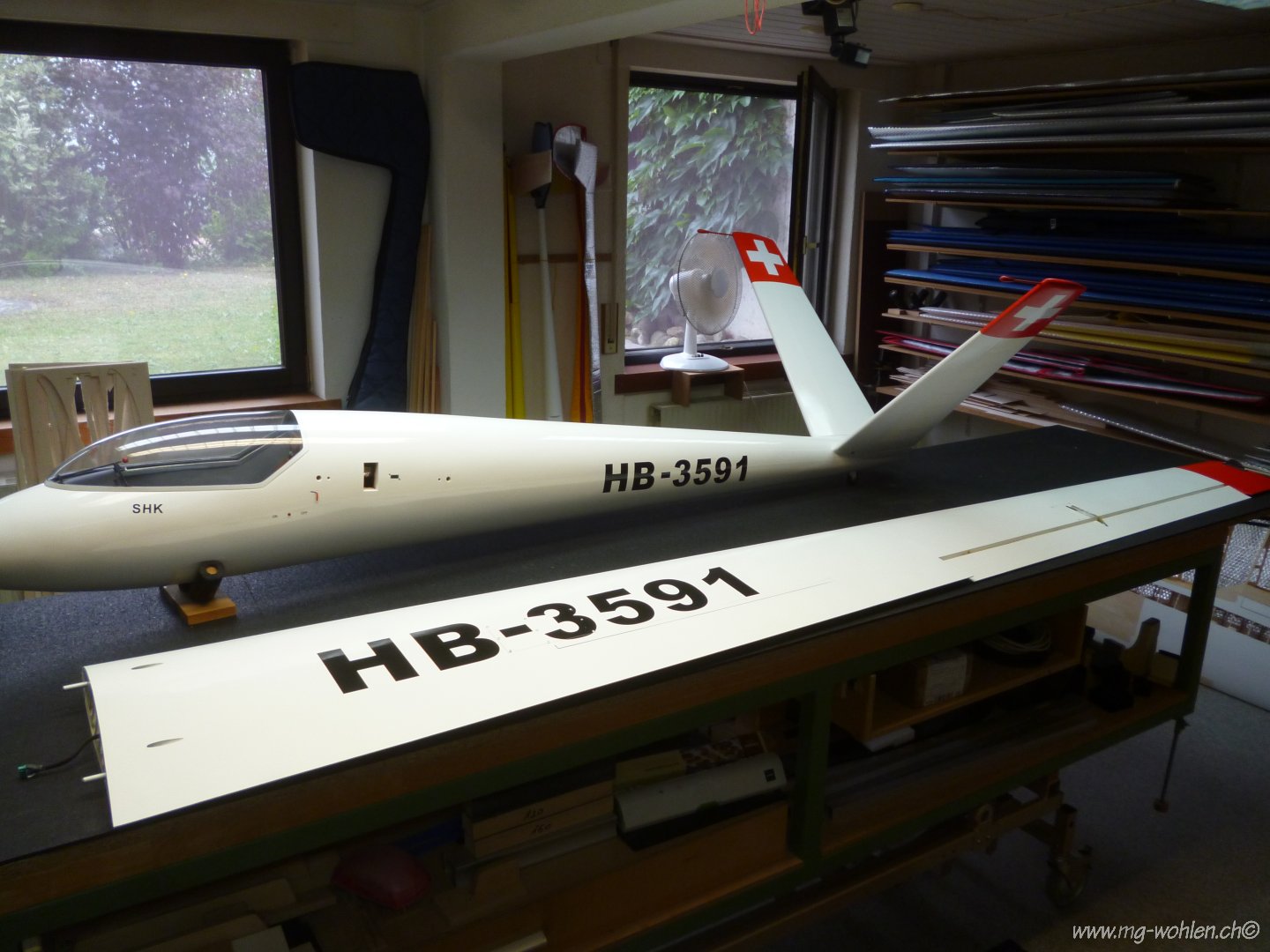

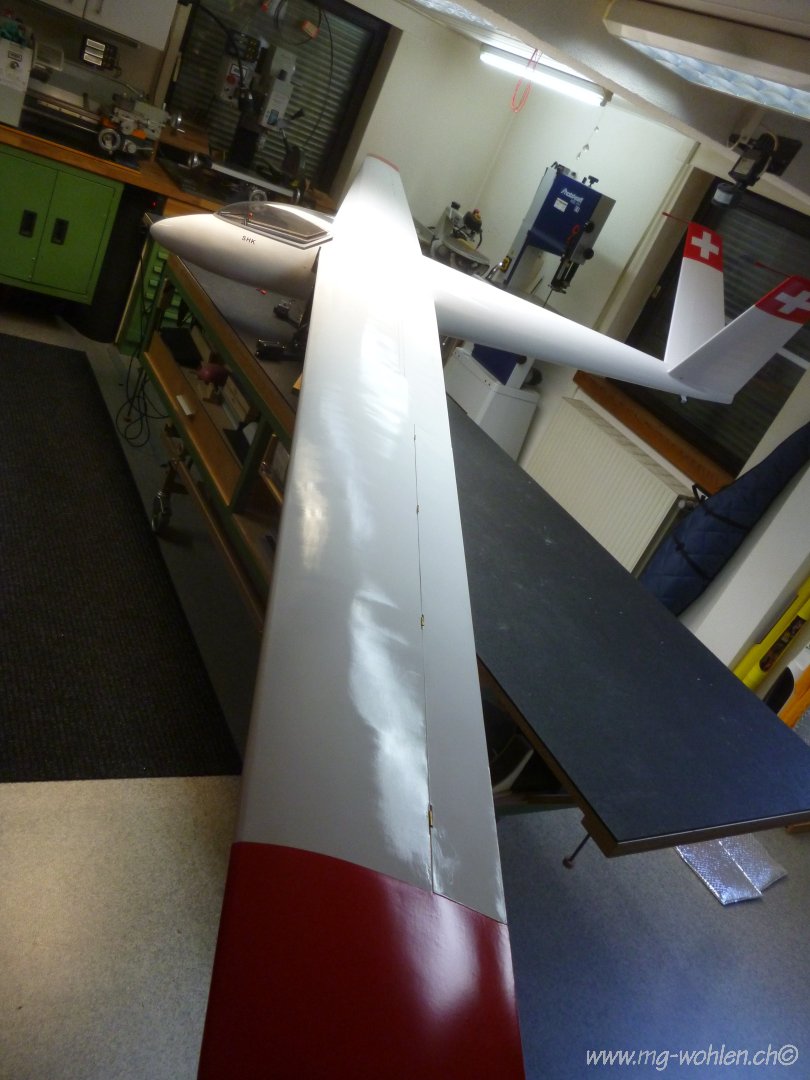

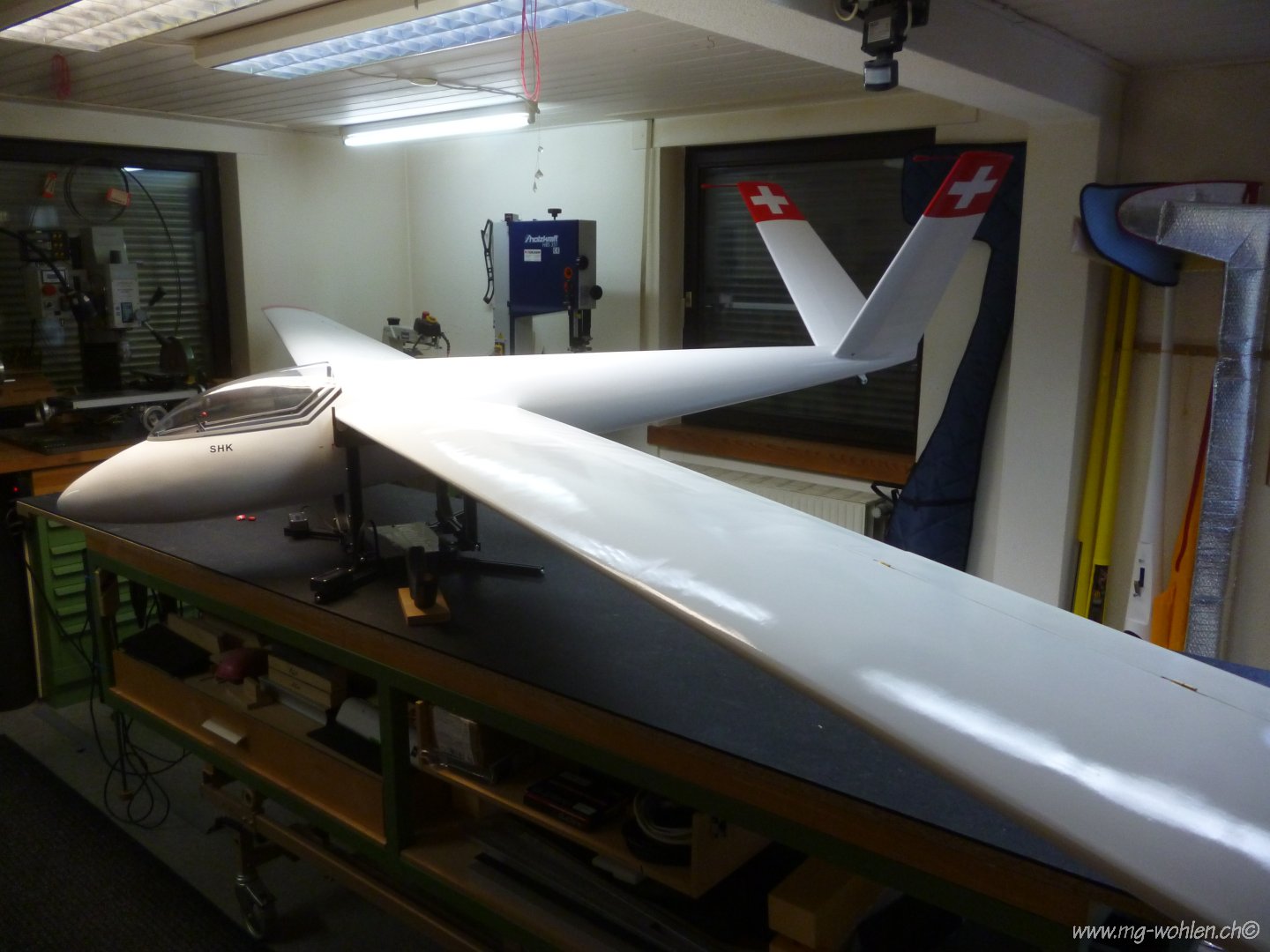

Alles ist bereit für den Erstflug

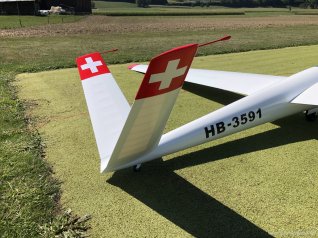

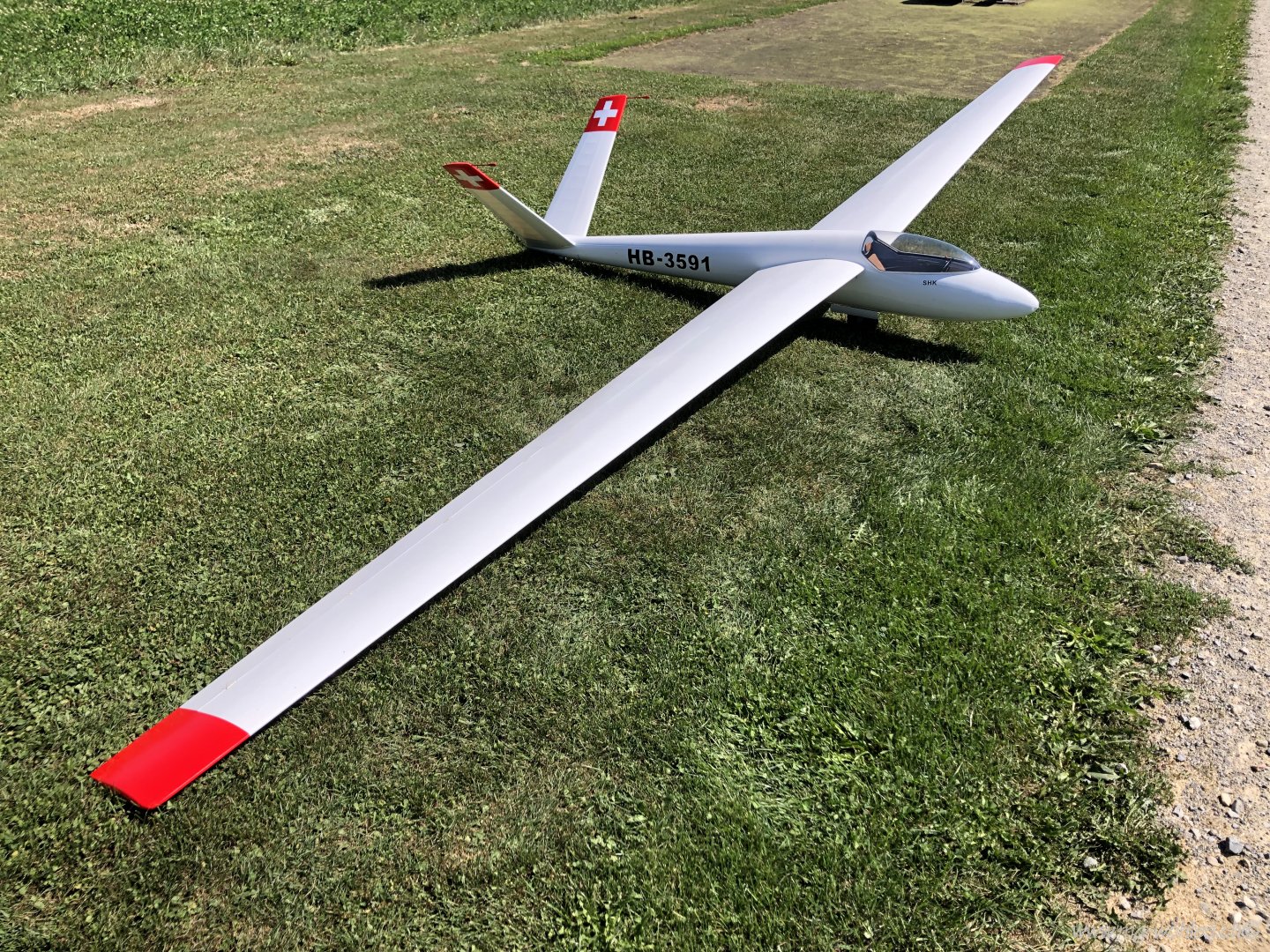

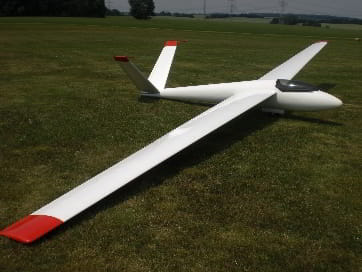

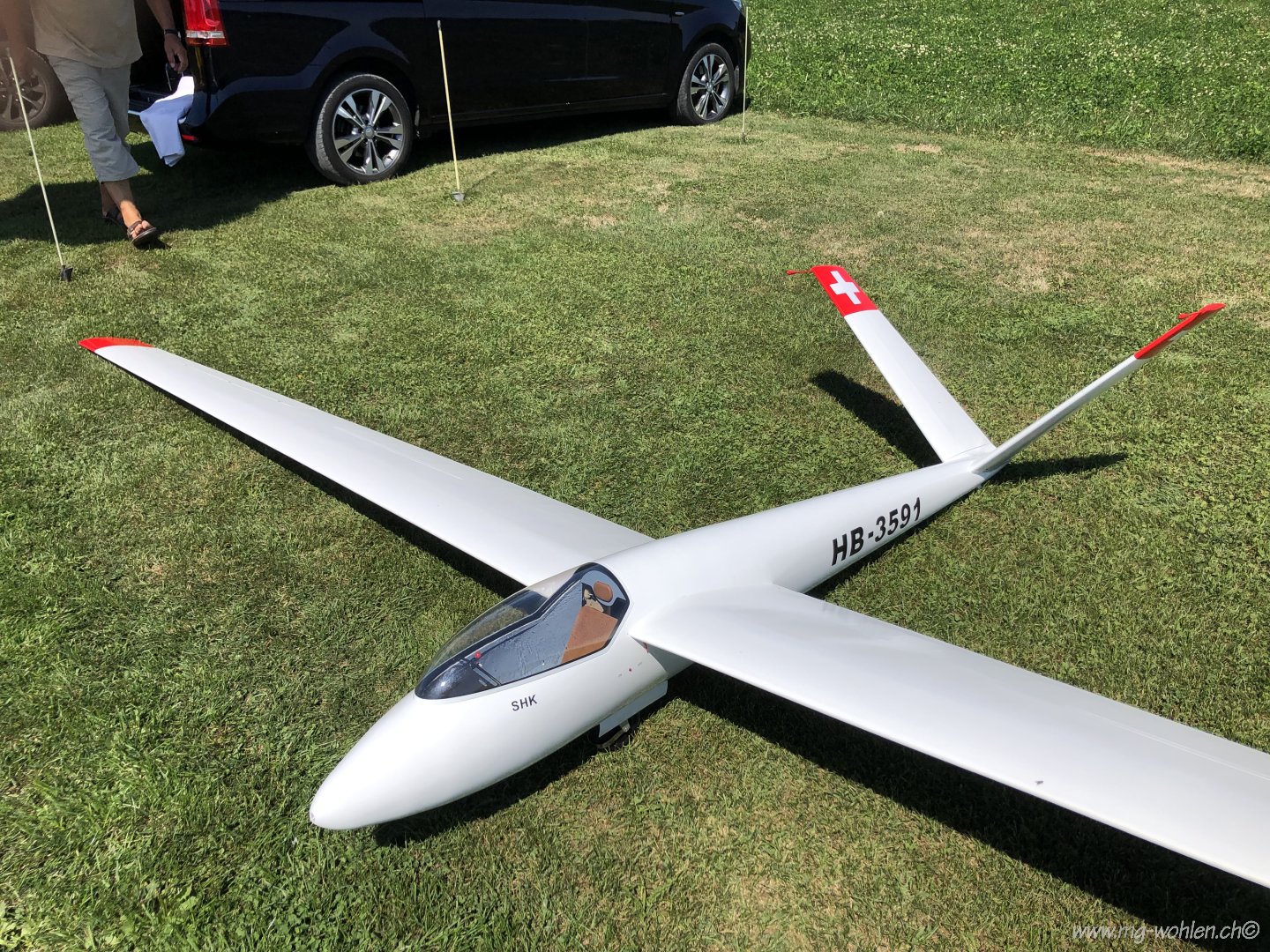

Fotos vor dem Erstflug am 25.08.2022



Der stolze Erbauer der SHK

Kurz vor dem Start

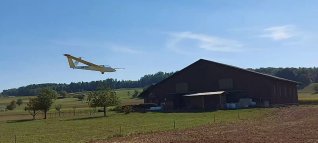

Start der SHK

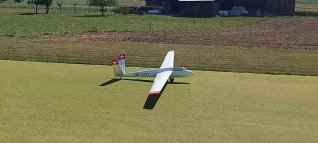

Landeanflug
