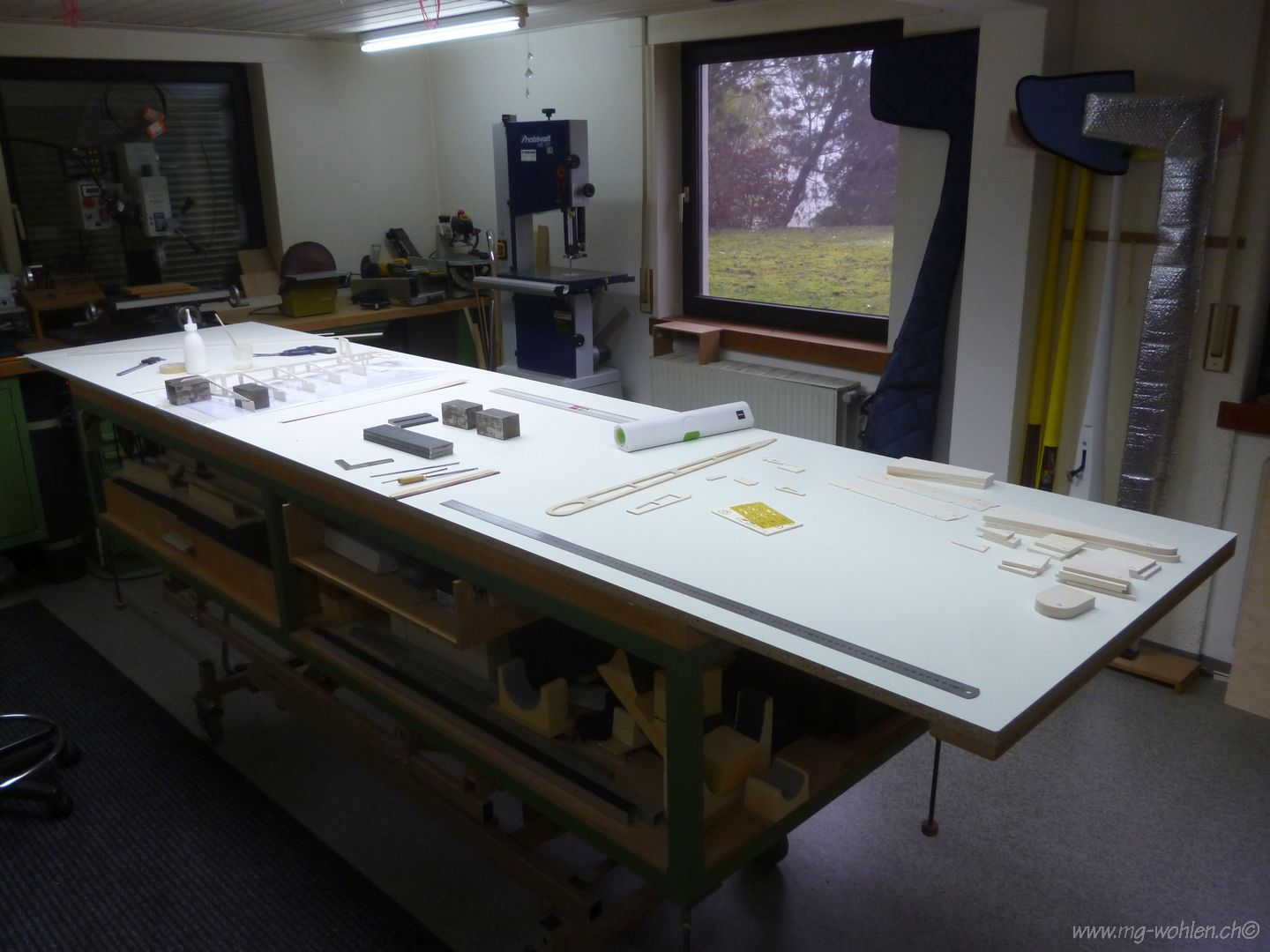

Das Baubrett ist bereit 800mmx3400mm

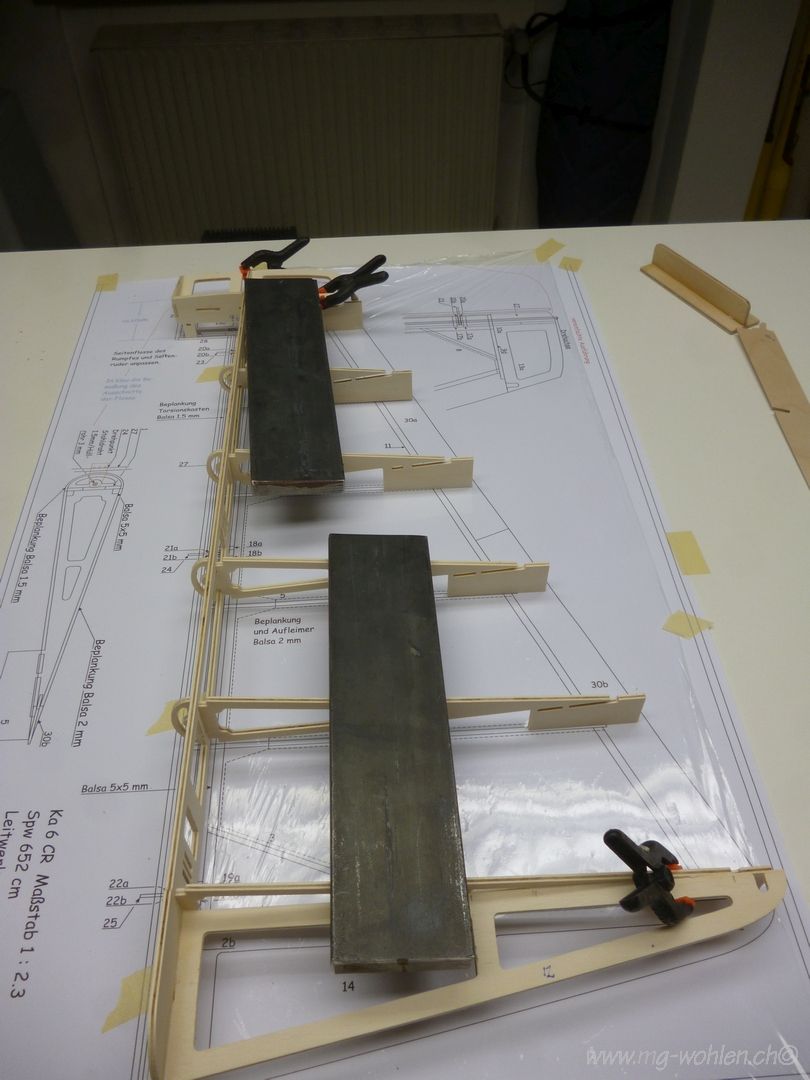

Begonnen wird wie immer mit dem Seitenleitwerk
Alle Teile sind in sehr guter Qualität. Fritz hat mir gesagt, dass er nur AA Holz-Qualität verwendet.
Die Passgenauigkeit ist schon fast zu gut

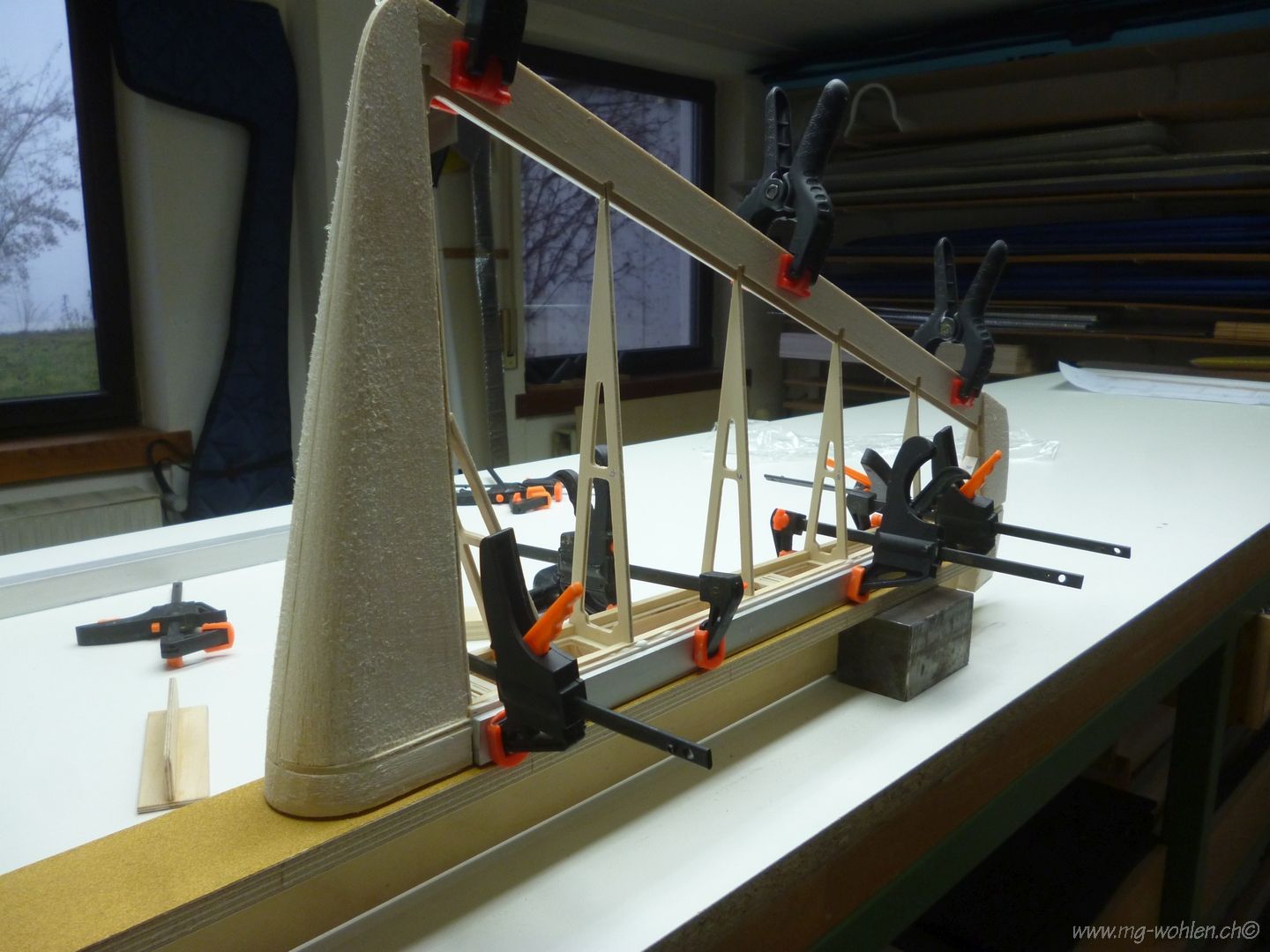

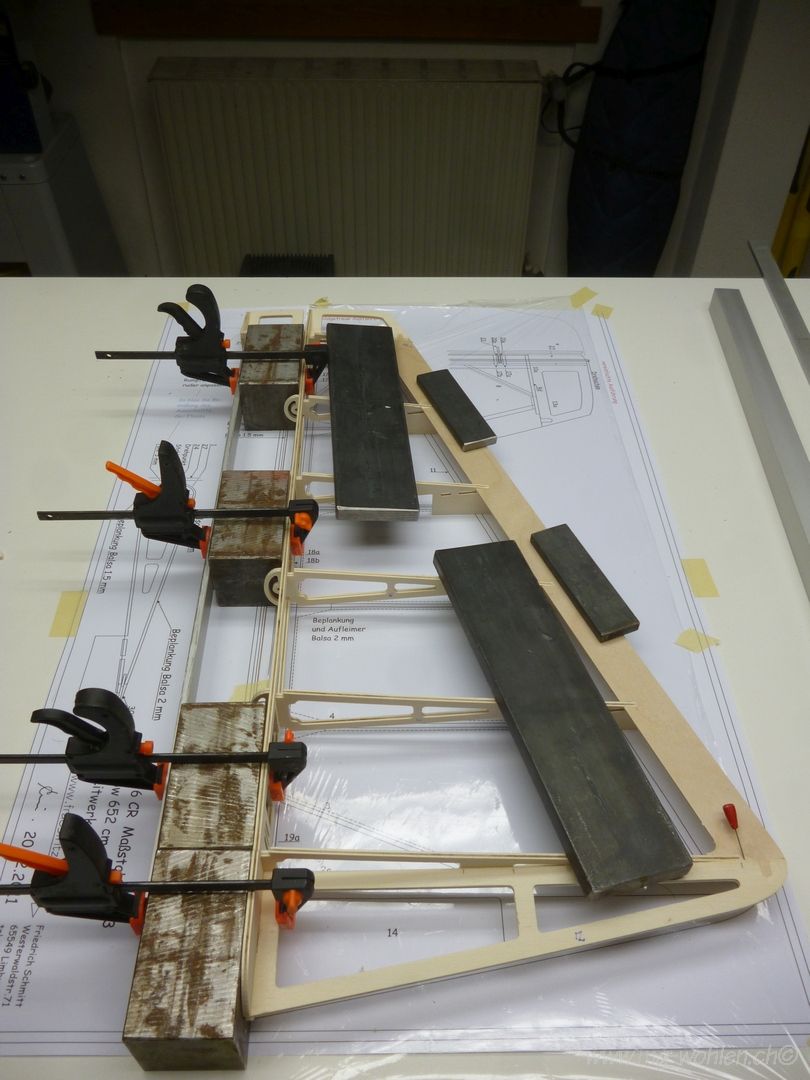

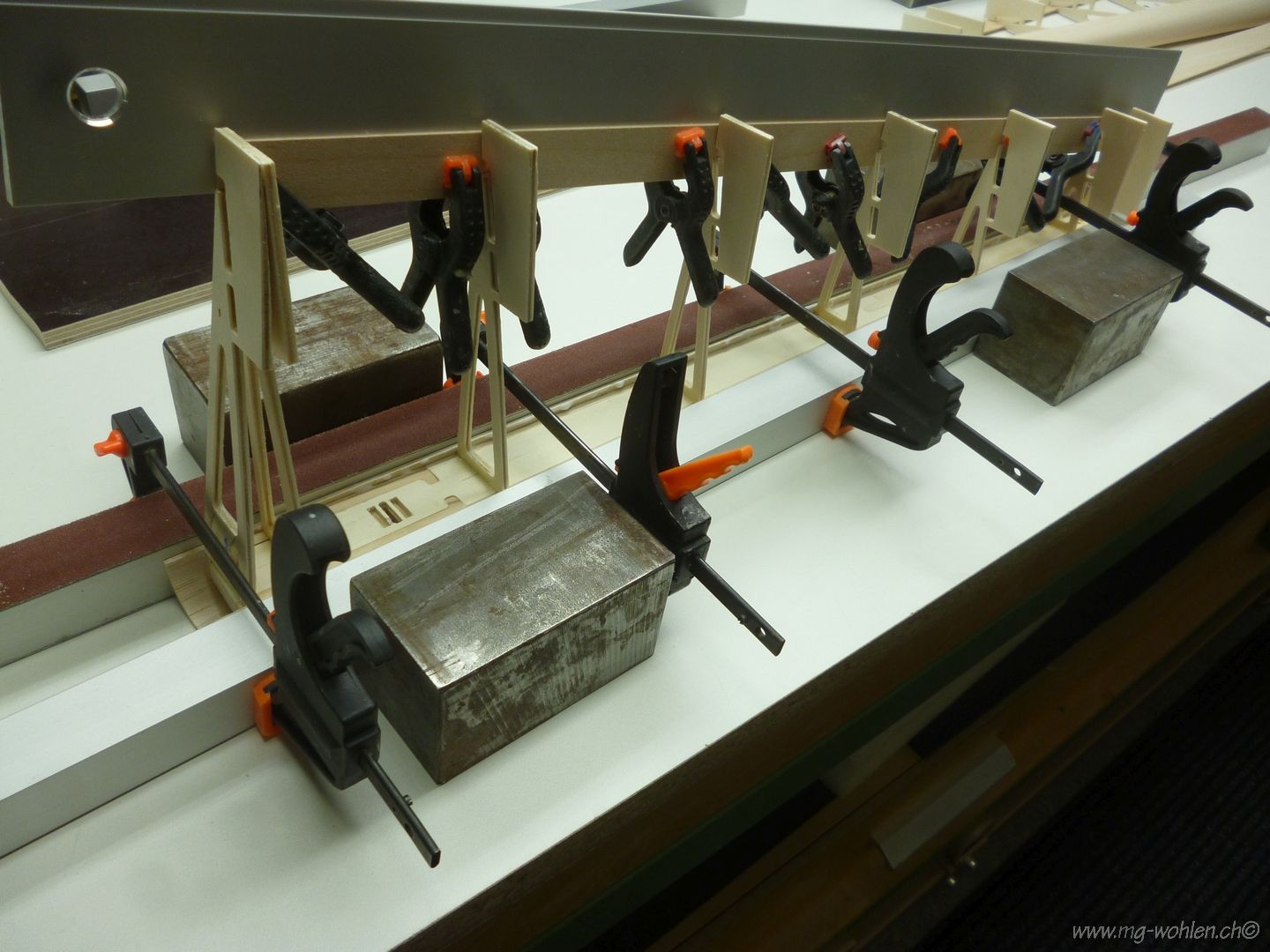

Immer alles schön Ausrichten und Stabilisieren

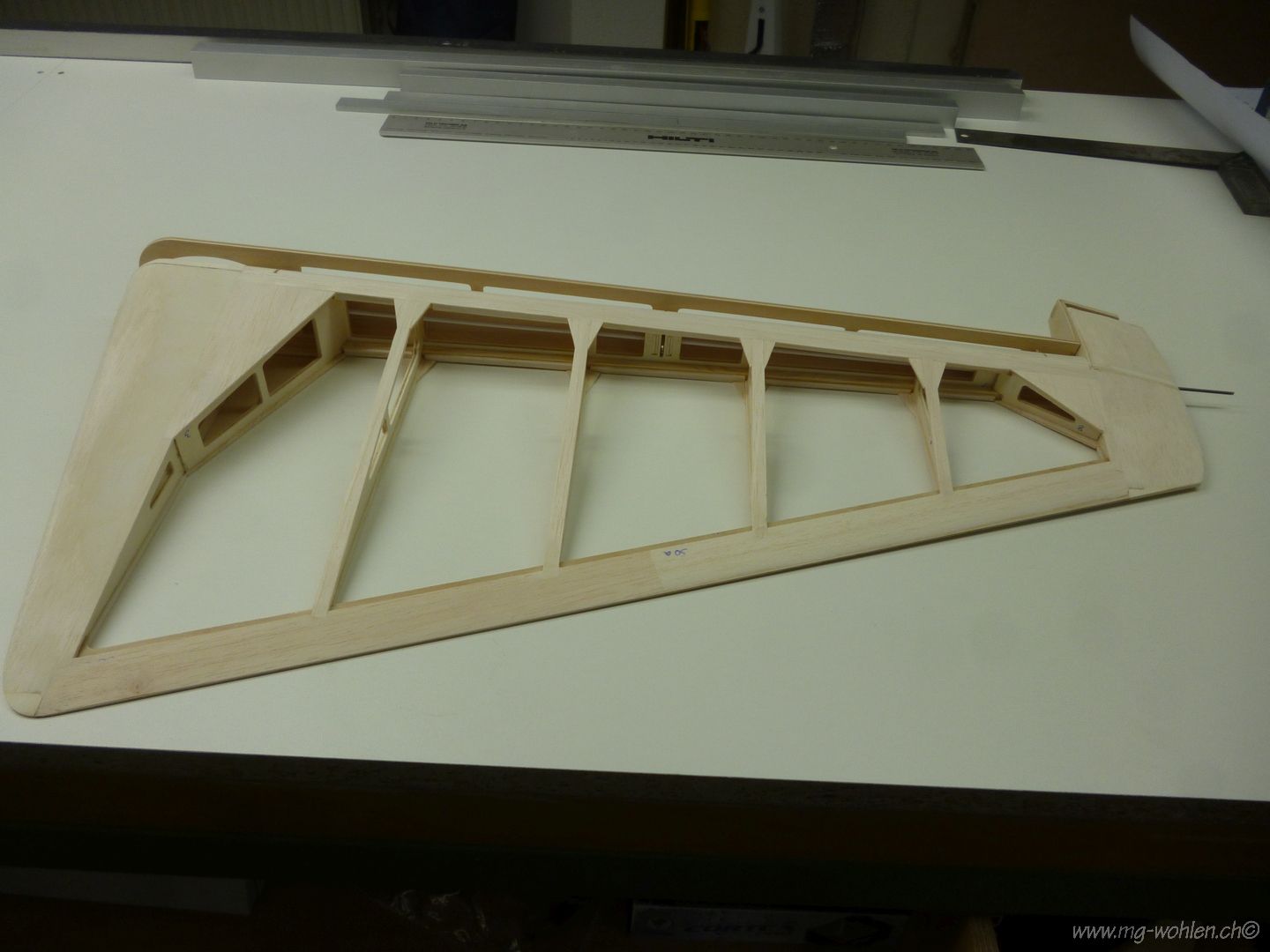

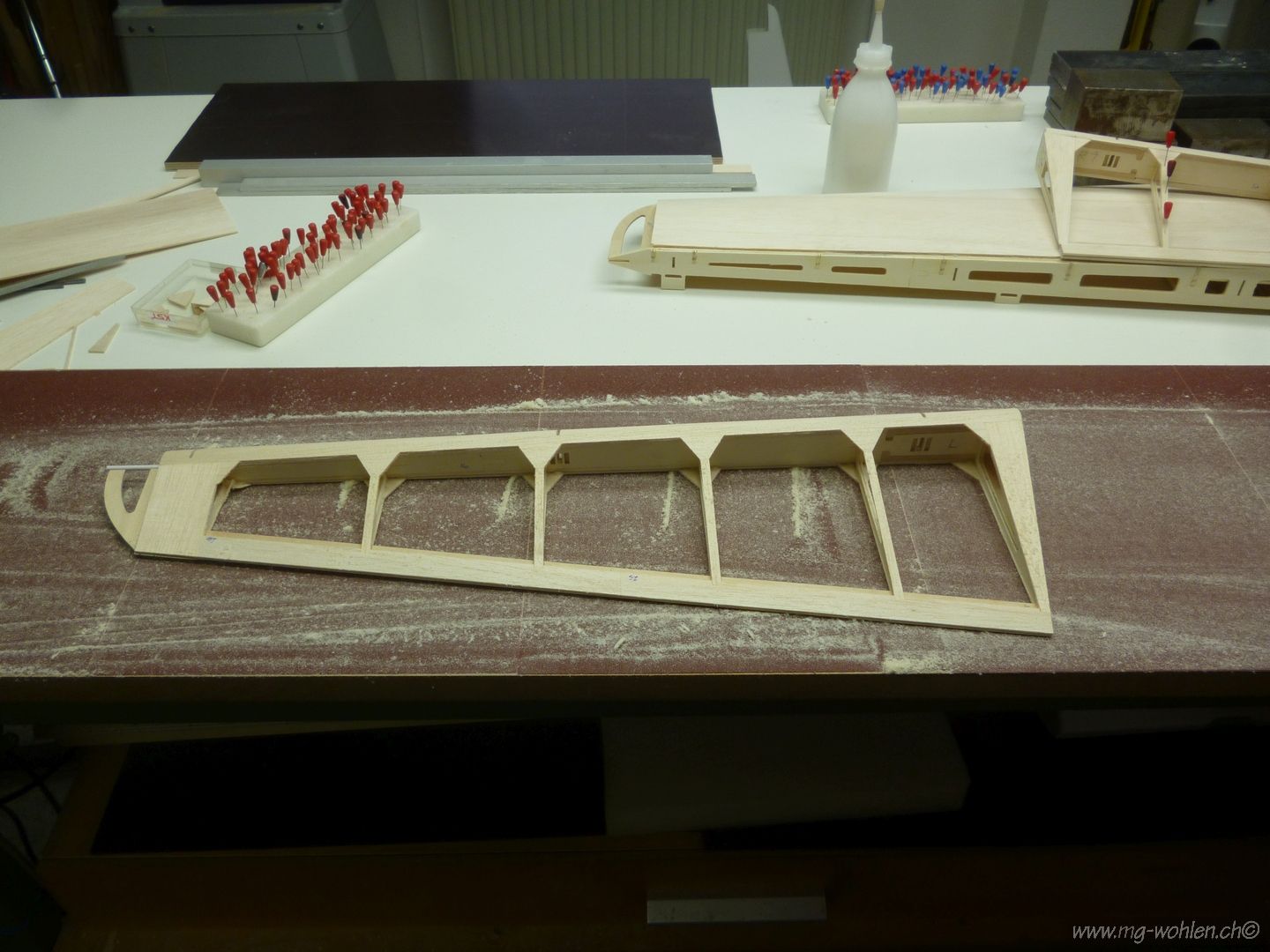

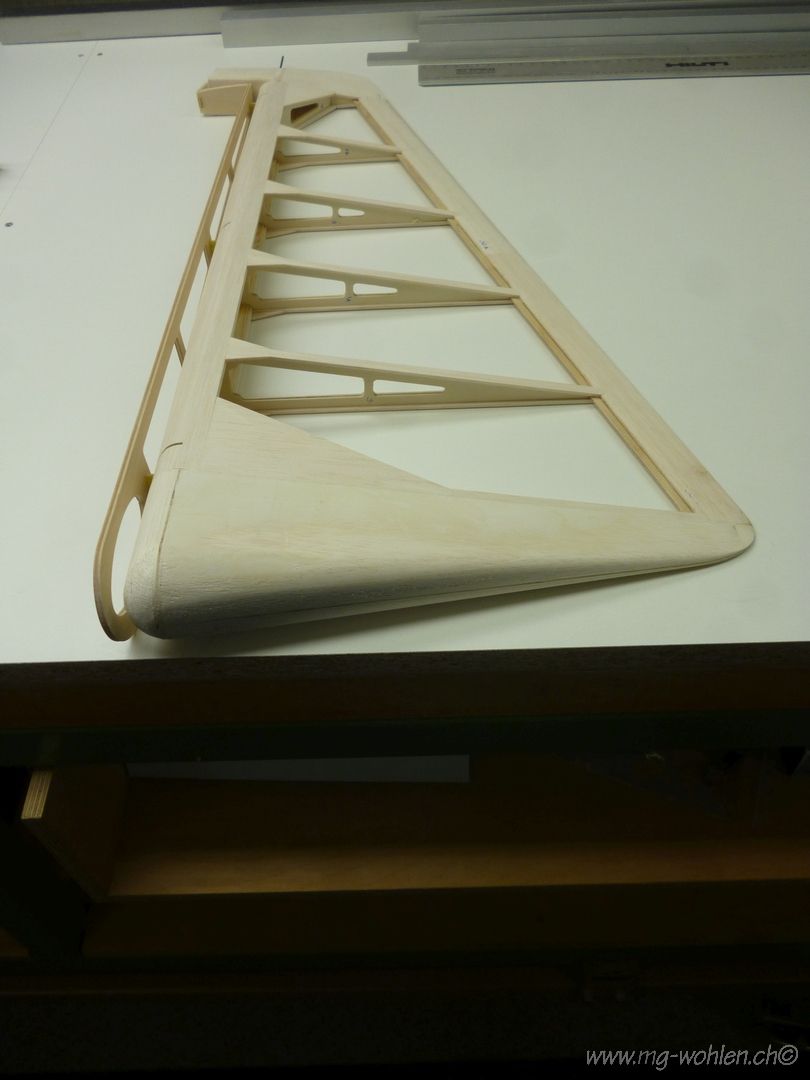

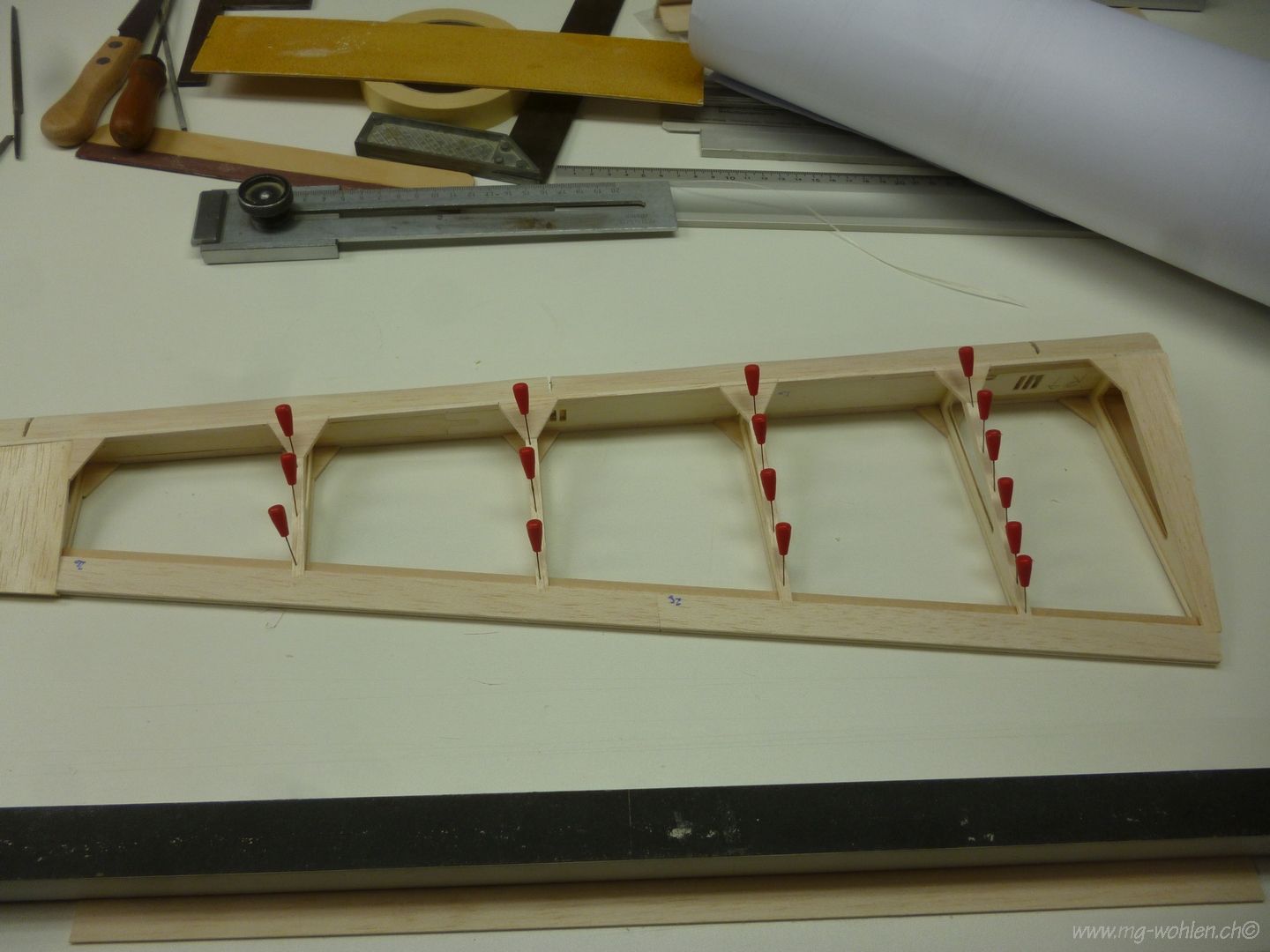

Das rohbaufertige Seitenleitwerk

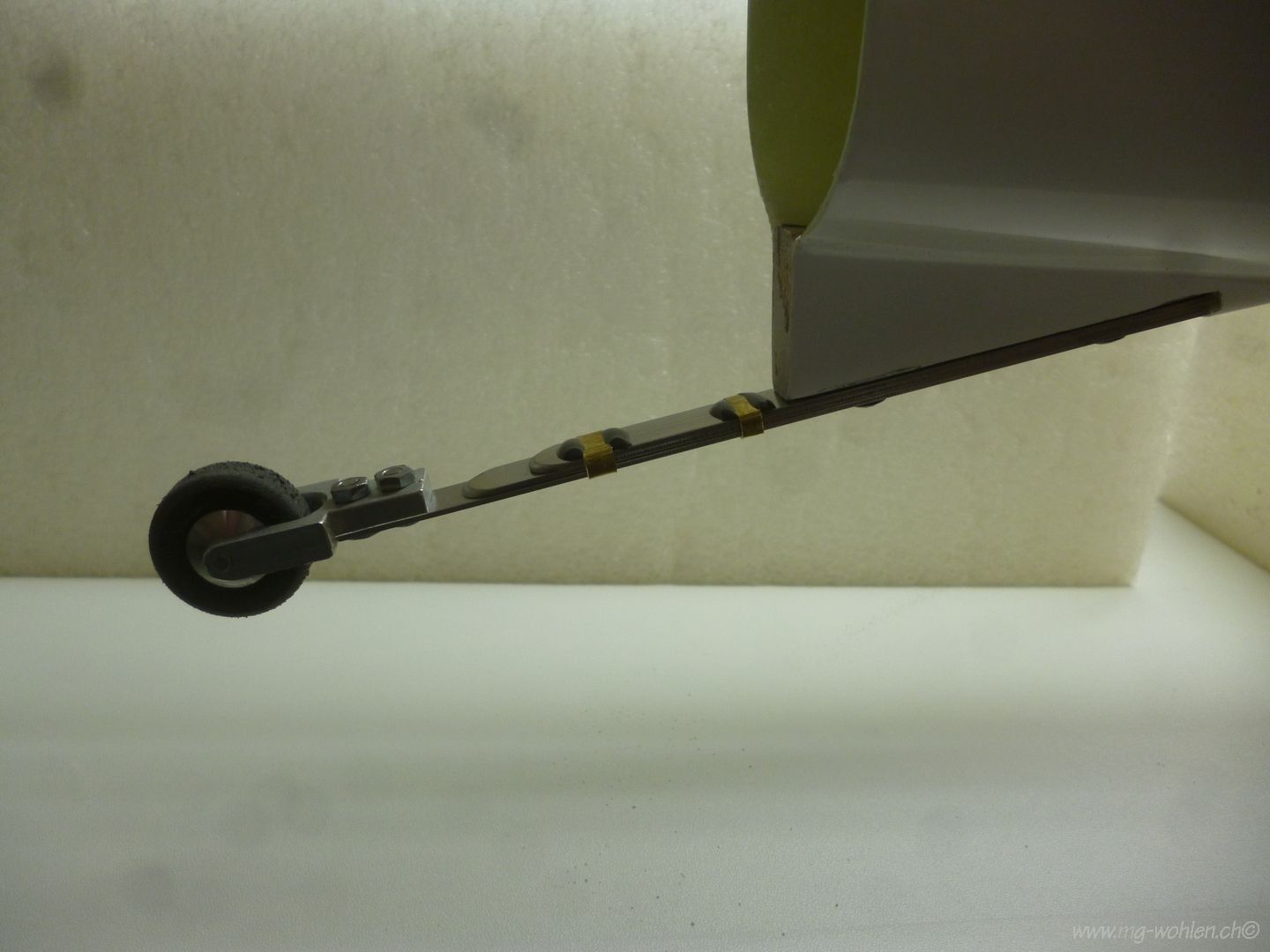

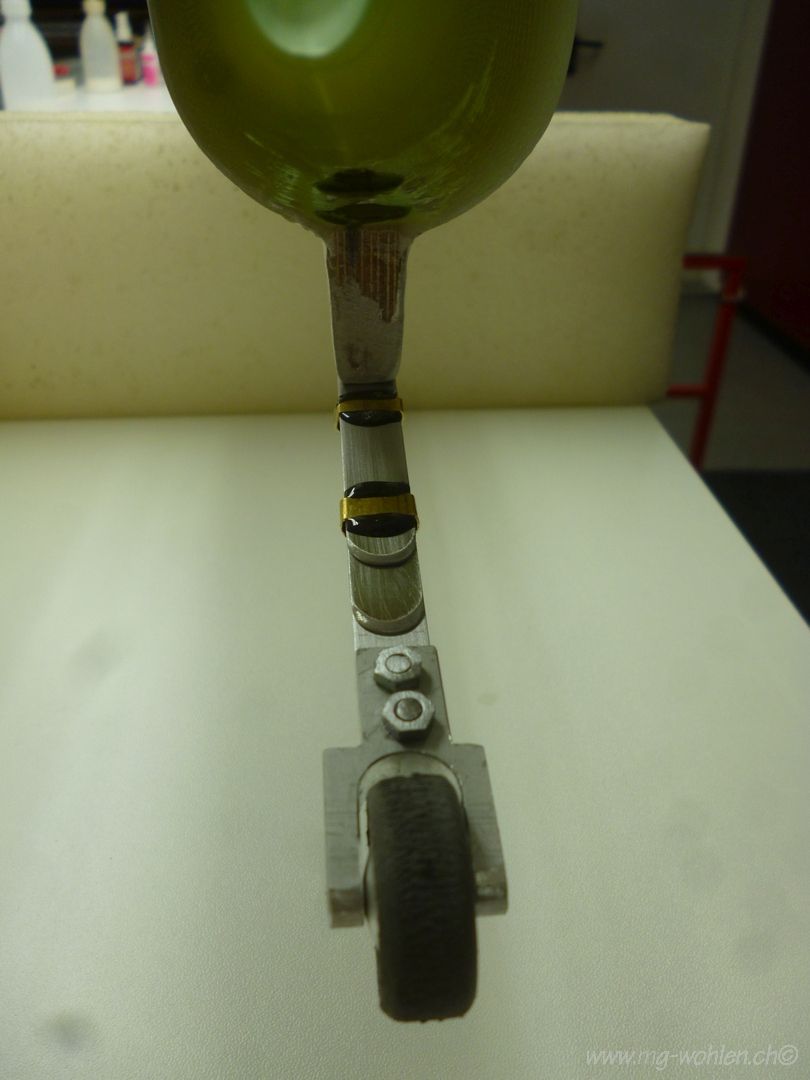

Hecksporn aus Federstahl mit gefräster Alu Radgabel
Der Sporn mit Rad wurde auch teilweise bei den manntragenden Ka 6 CR verbaut
Die beiden Radgabelschrauben habe ich in der Zwischenzeit durch Pressnieten ersetzt

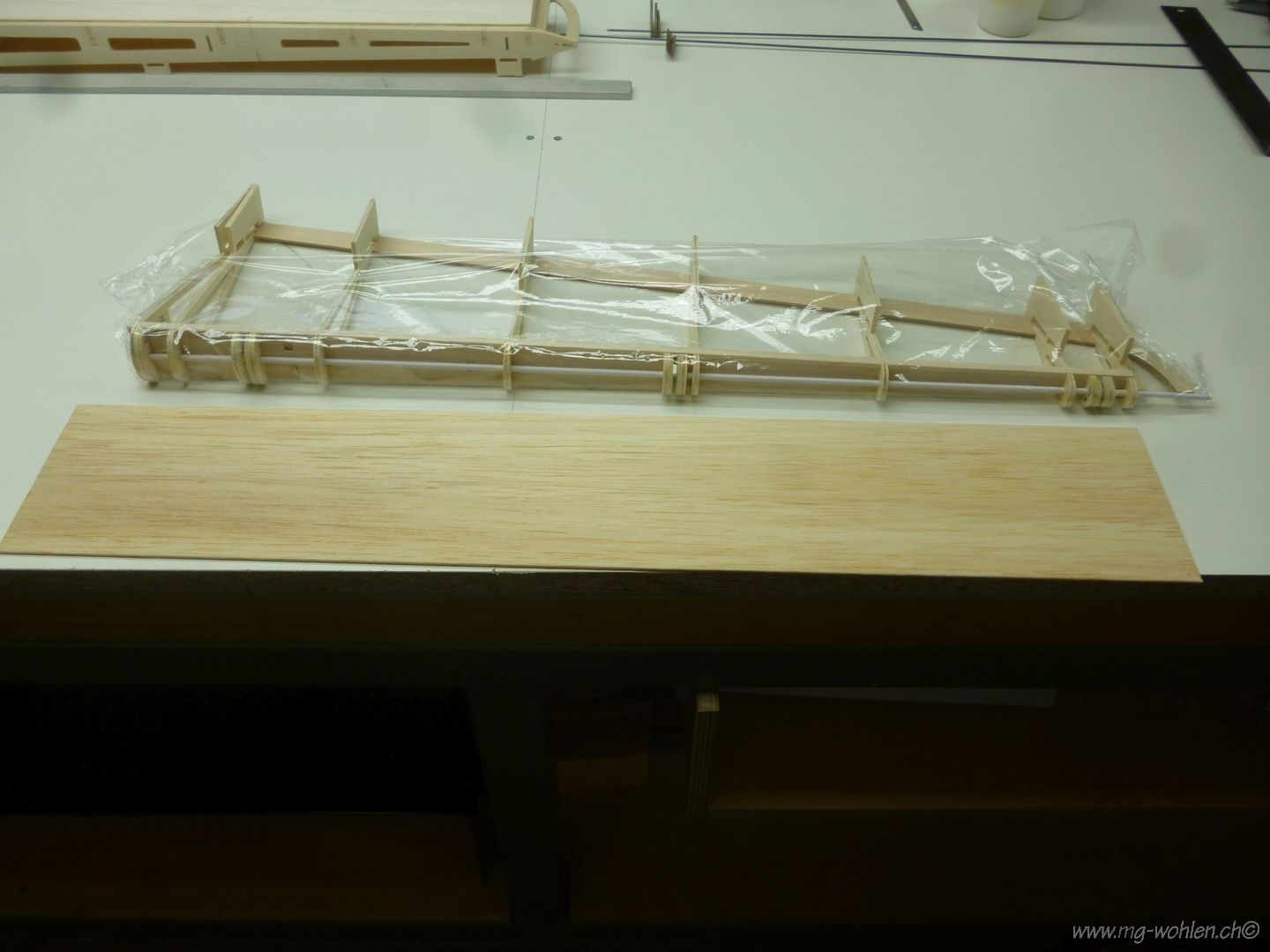

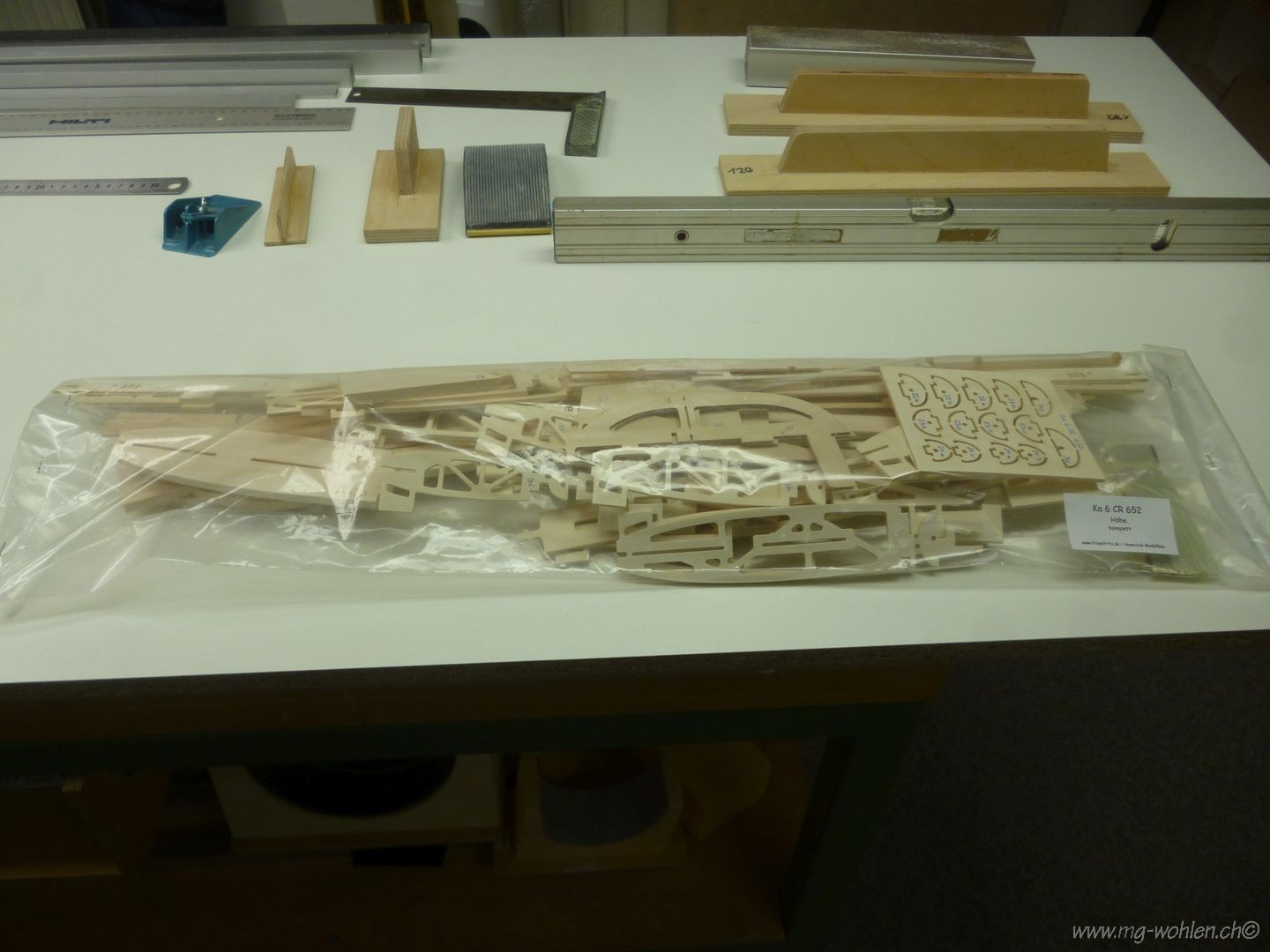

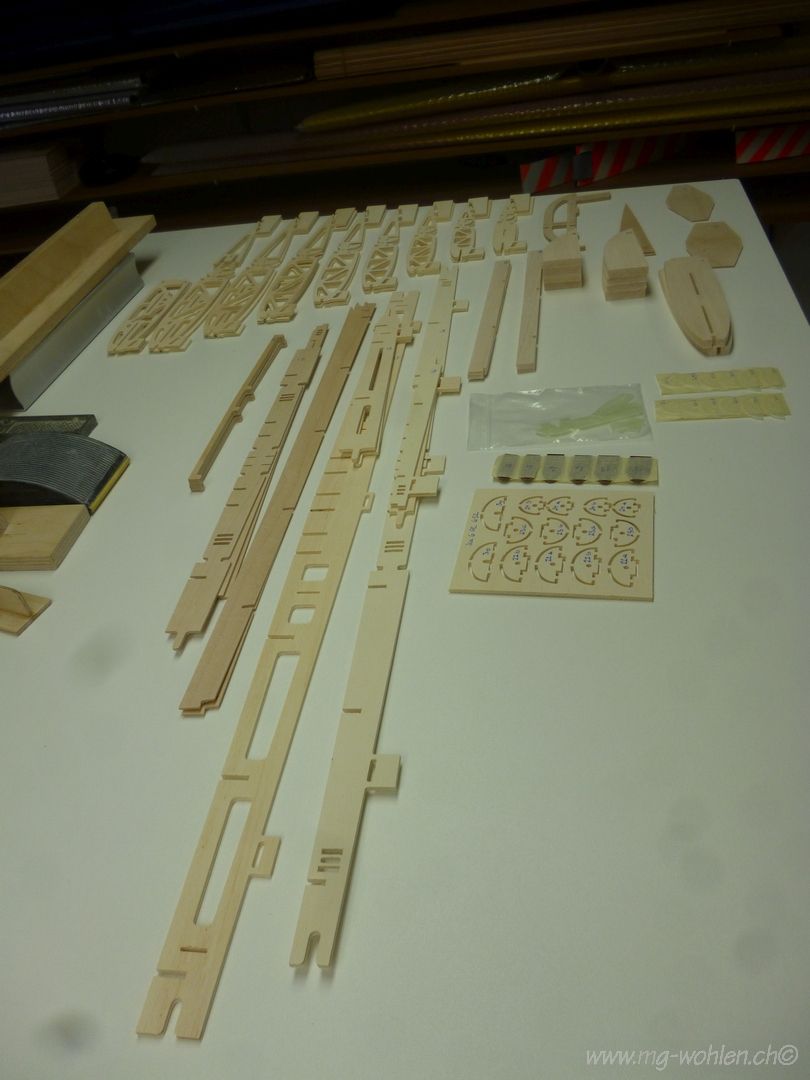

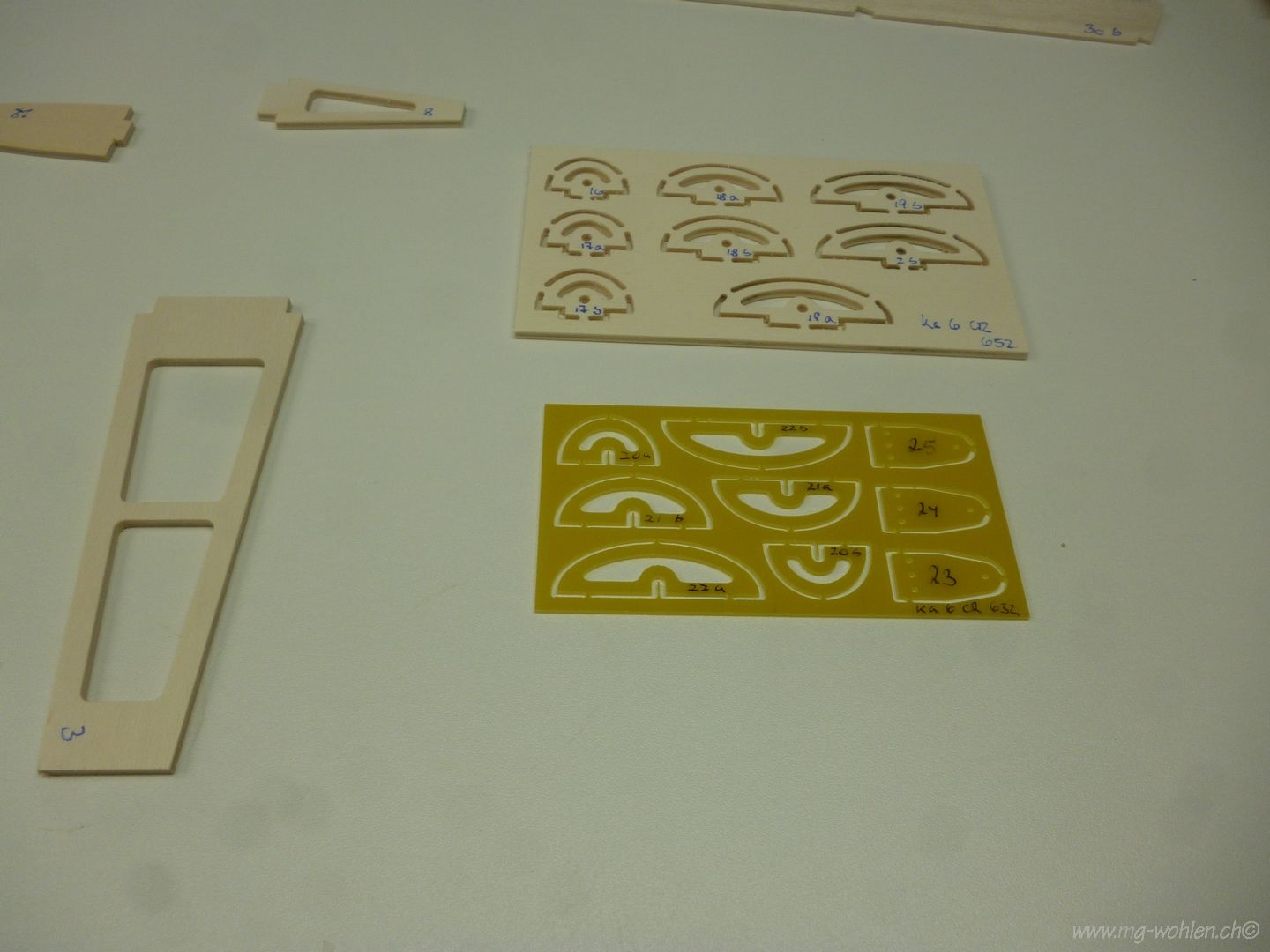

Sauber verpackt alle Frästeile für das Höhenleitwerk
Alle Teile HLW. Sämtliche Leisten und Beplankungsmaterial muss zusätzlich gekauft werden

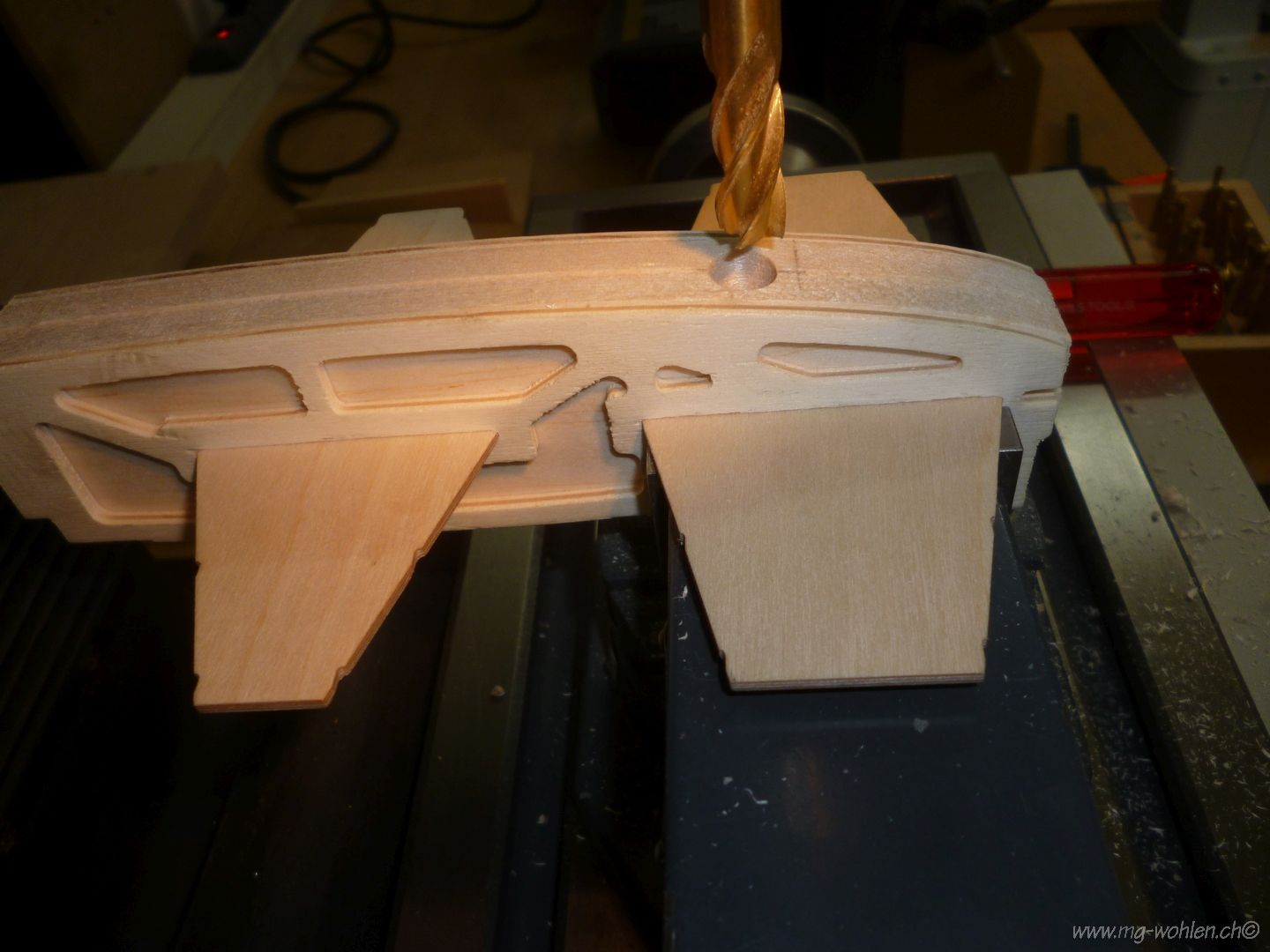

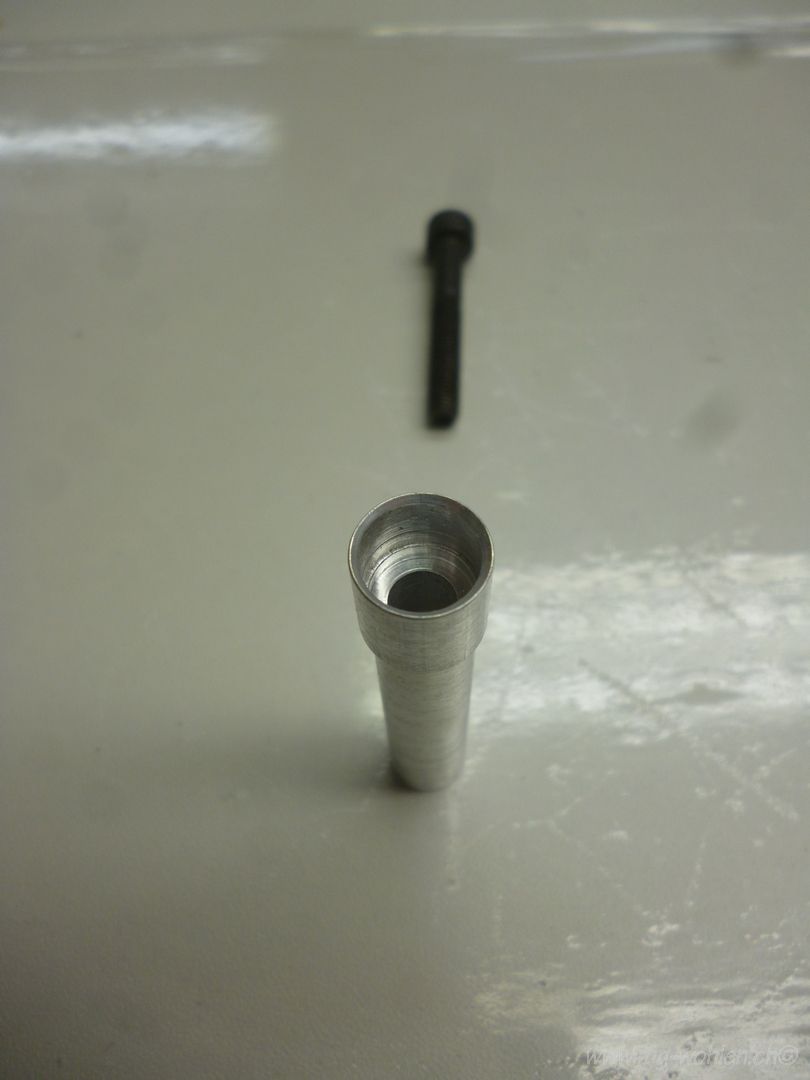

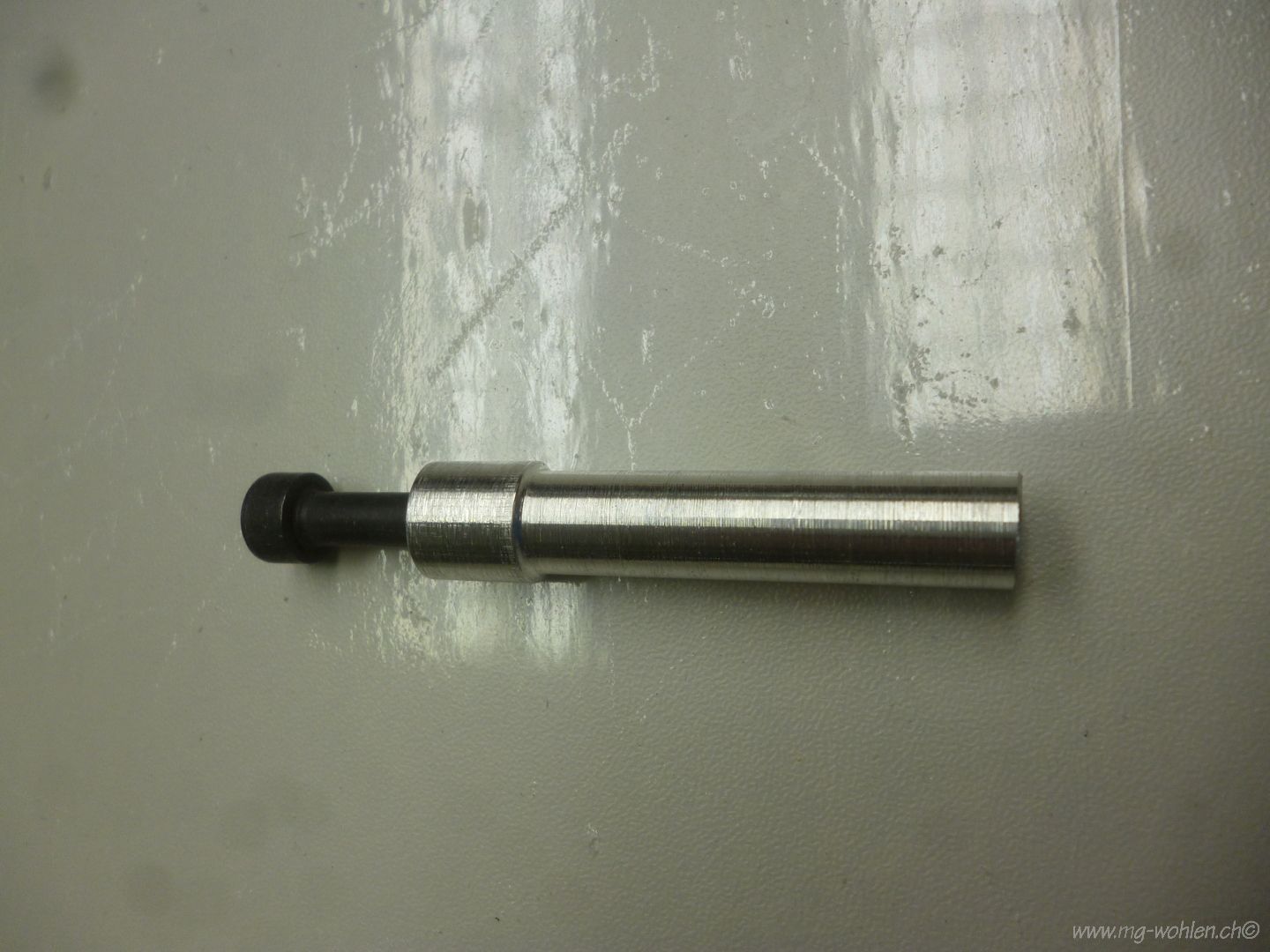

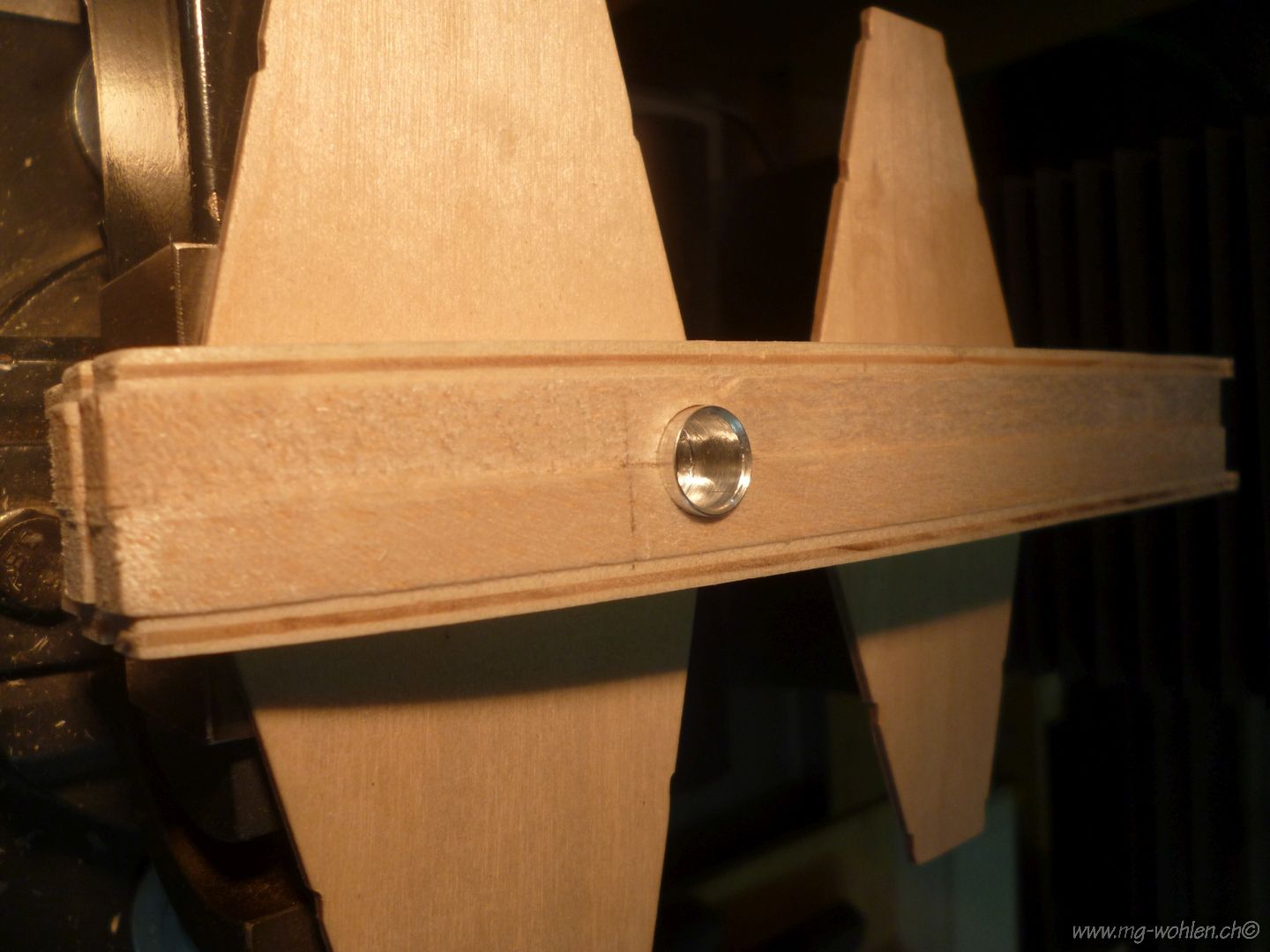

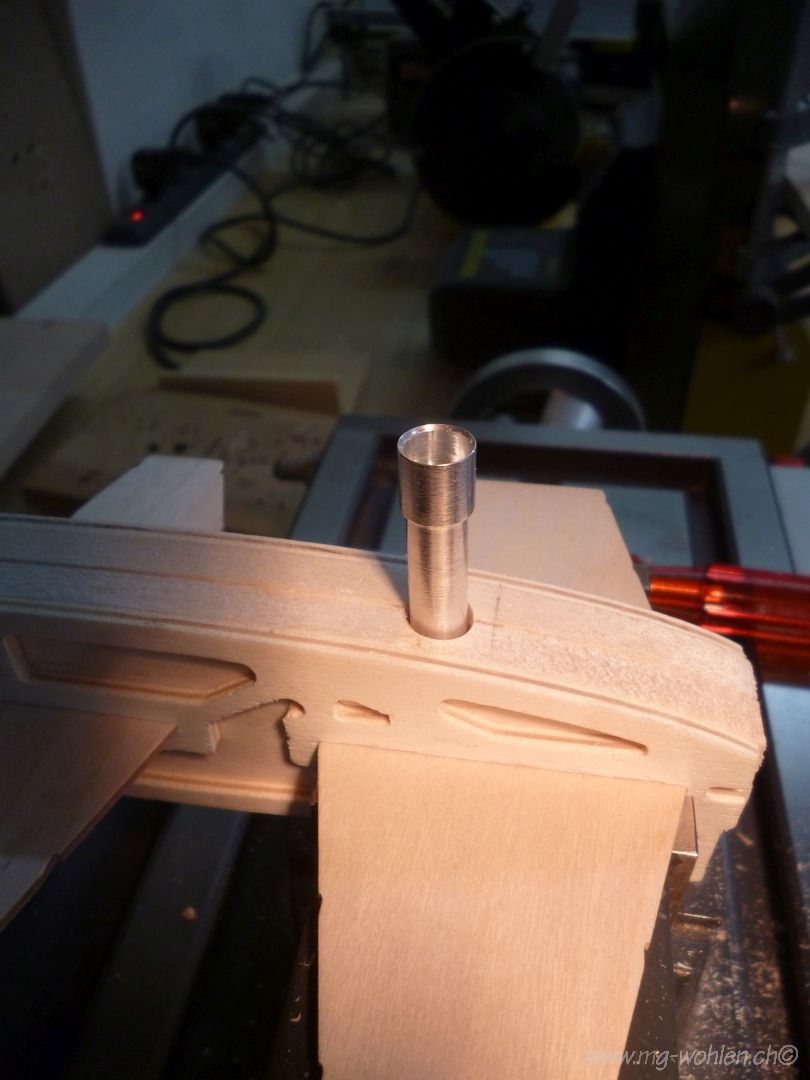

Im HLW Mittelteil wir die Bohrung für die Befestigungshülse gesetzt

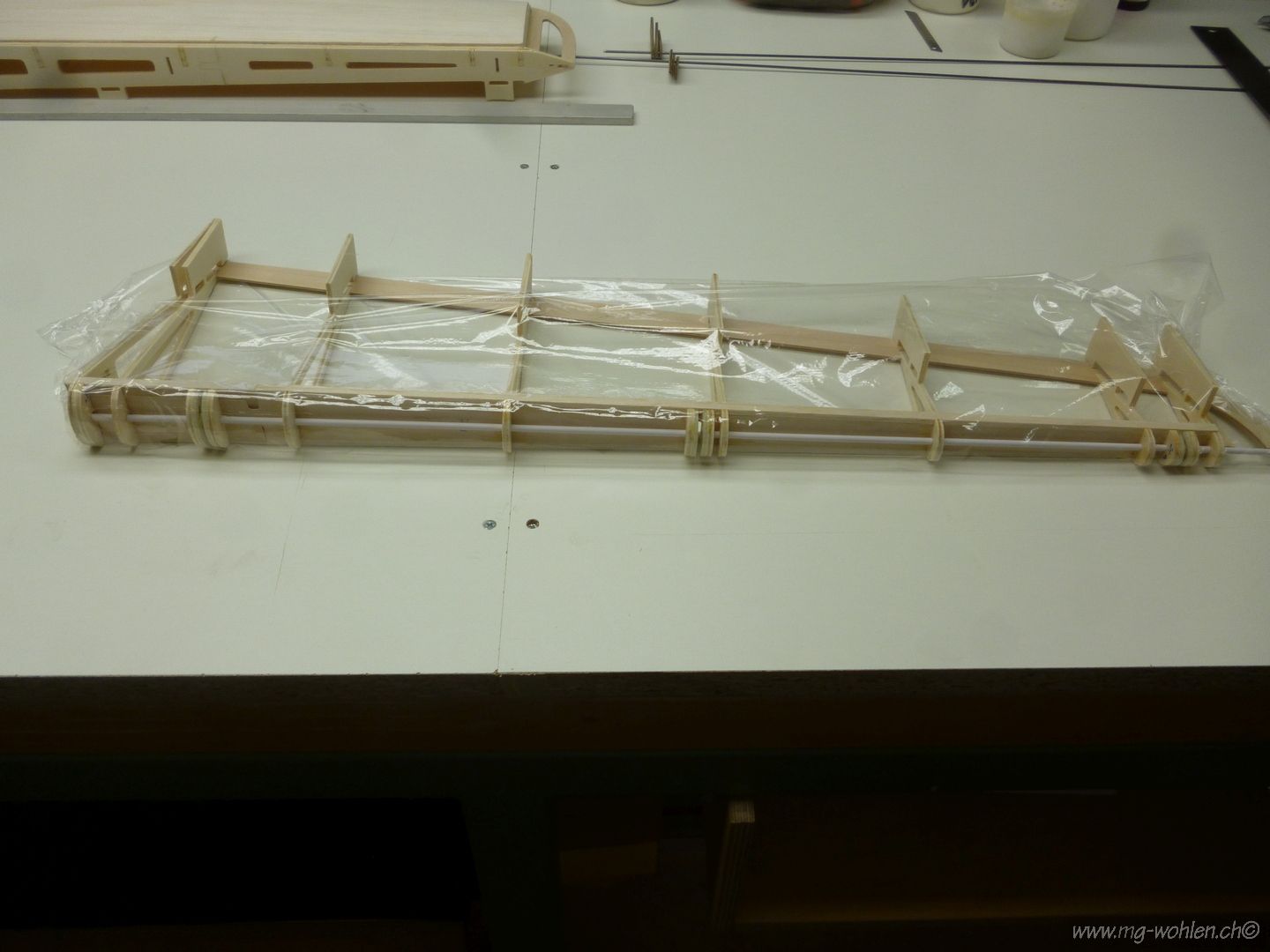

Der Aufbau des Höhenleitwerks geht zügig voran
Alle Leistenschäftungen mache ich 1 zu 15 also bei einer 5mm Leiste 75mm

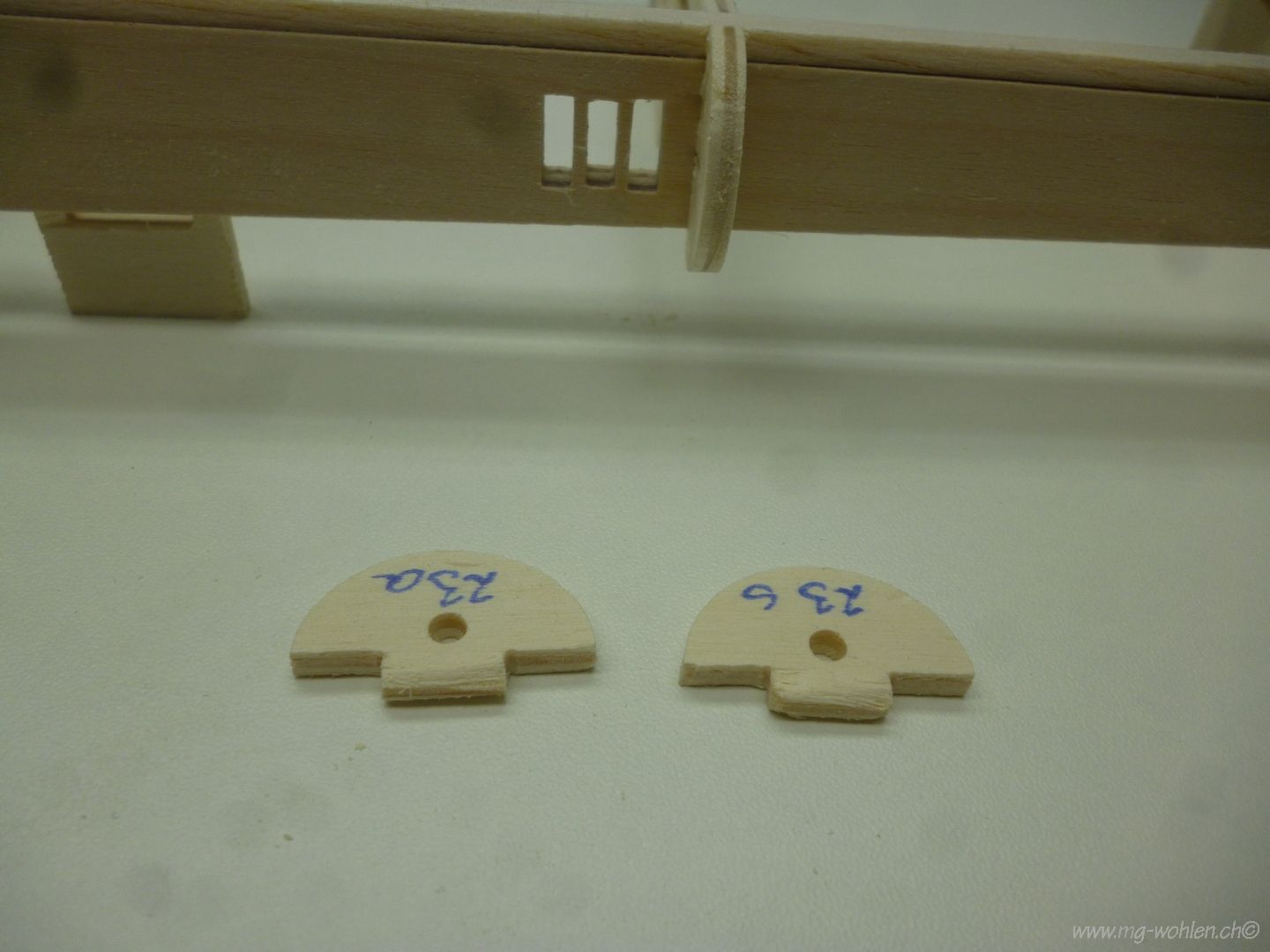

Einbau der Höhenruderlagerungen
Da ich jedes Höhenruder mit einem Servo ansteuere müssen die Ruder noch getrennt werden
Die Ruder sind getrennt

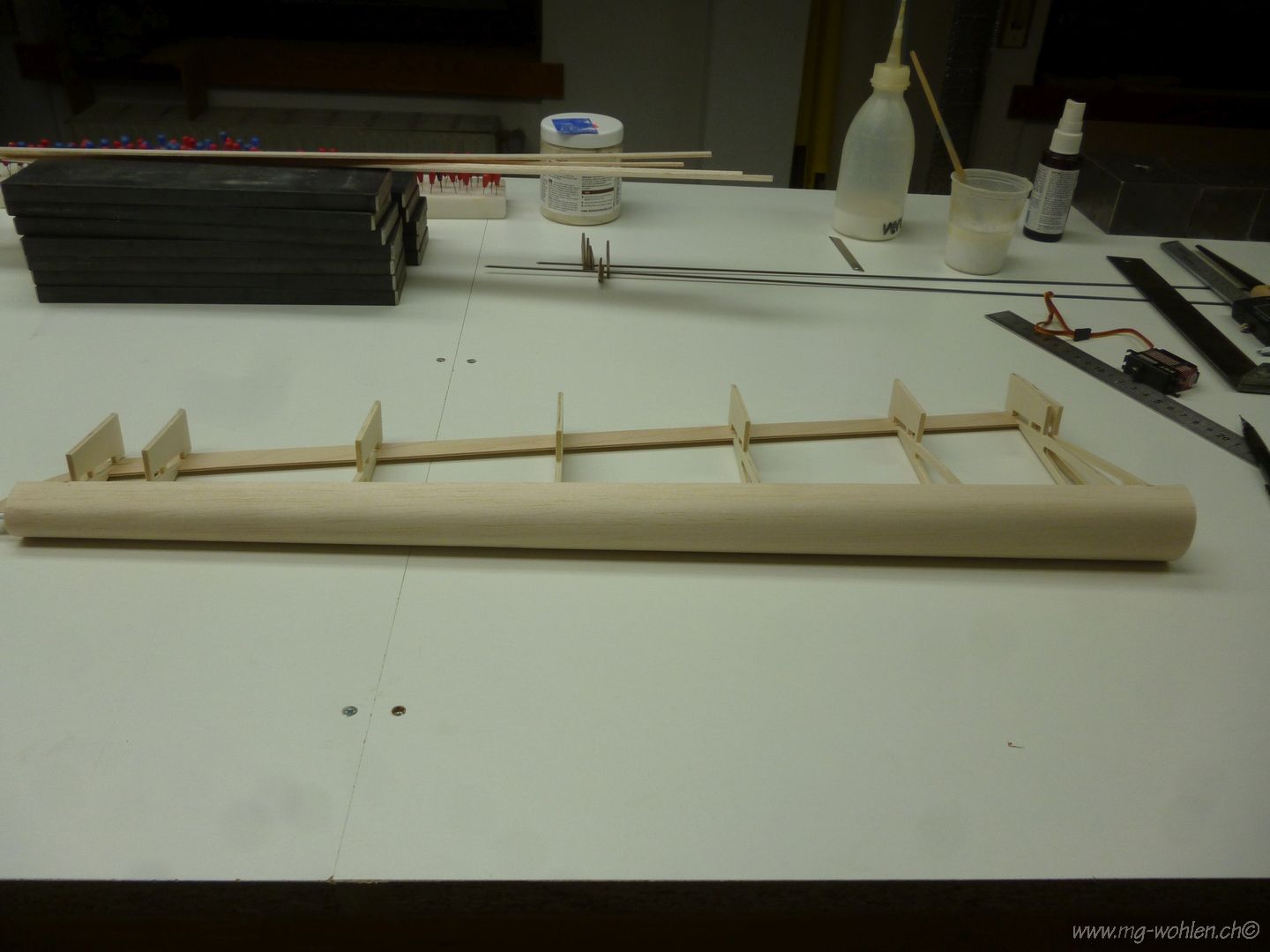

Das gewässerte Balsaholz ist bereit um über die Lagerrundungen gezogen zu werden

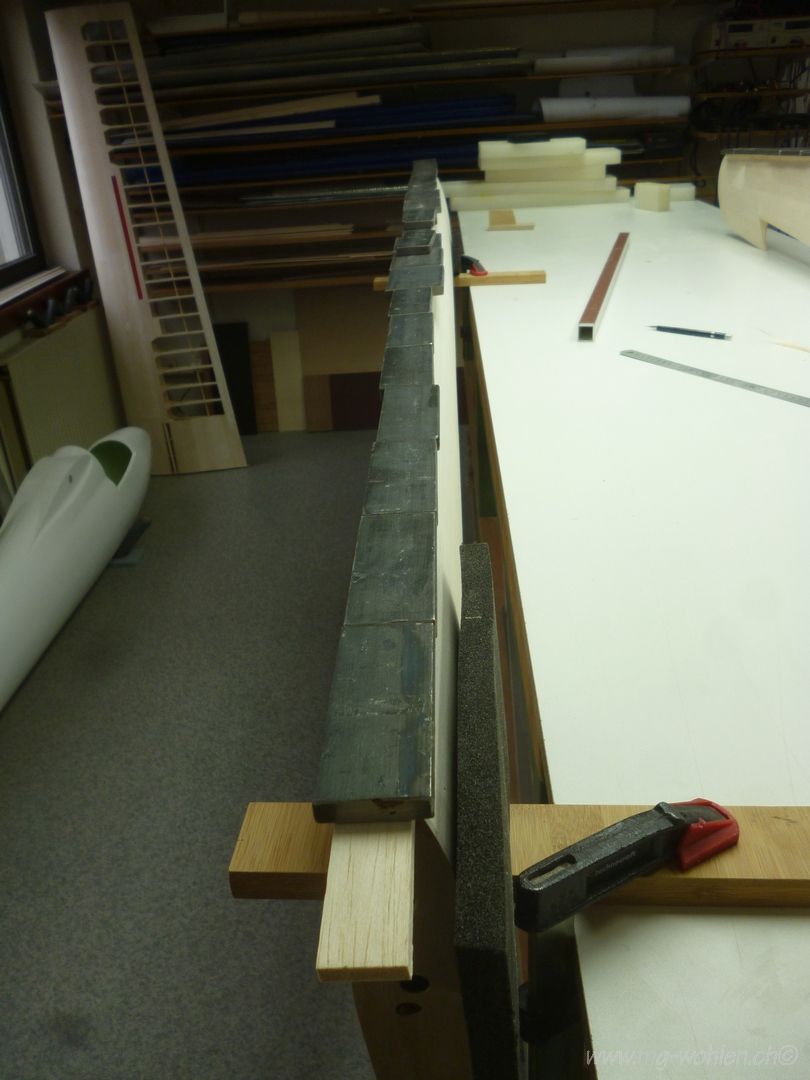

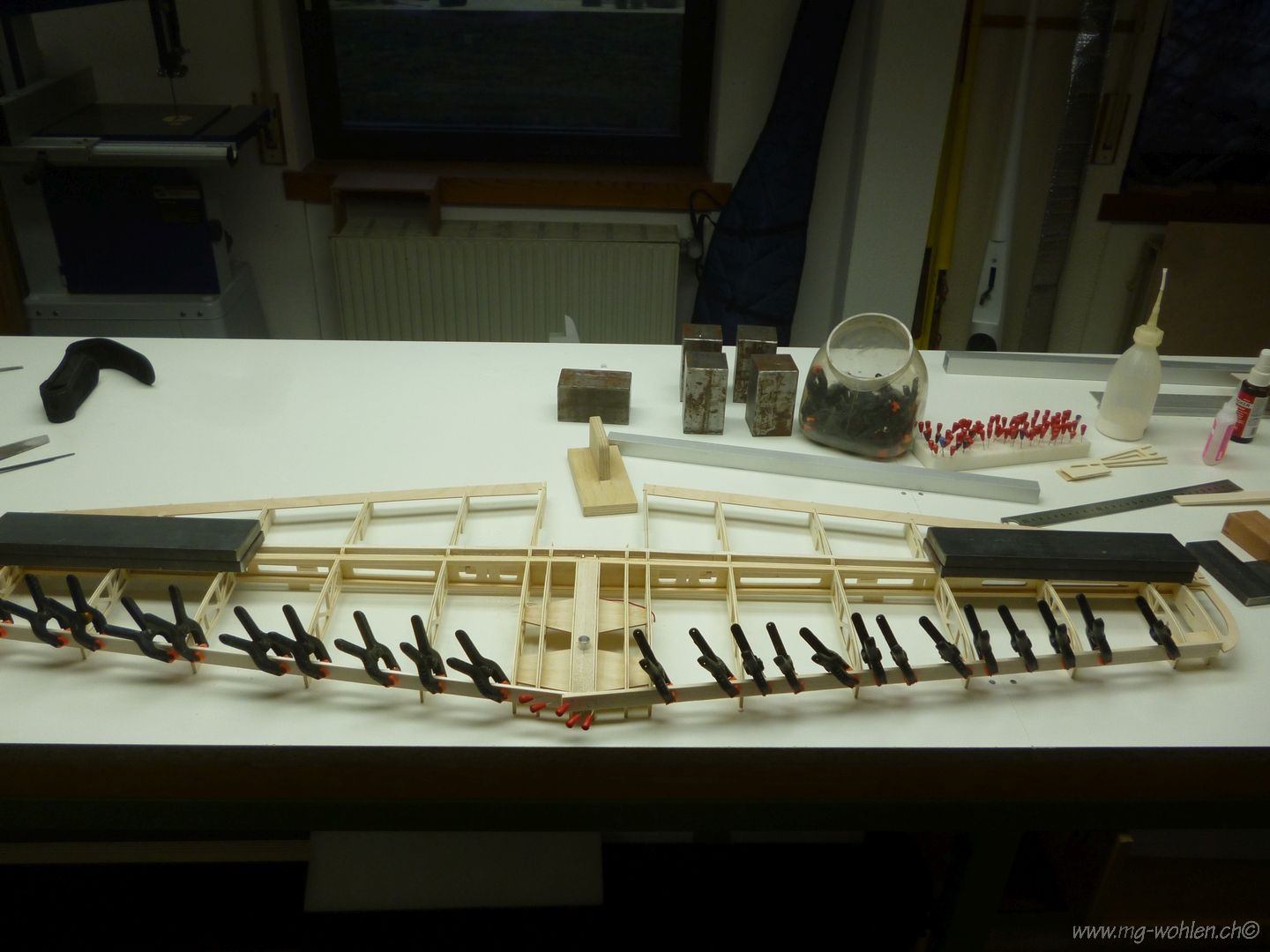

Nun wird das ganze belastet und über Nacht getrocknet
Passt wie angegossen
Jetzt kann das Ganze noch über die Lagerrundungen verleimt werden. Und natürlich wie immer ausrichten und fixieren
Die Ruder werden noch beplankt
Und auf dem Schleifbrett in Form geschliffen

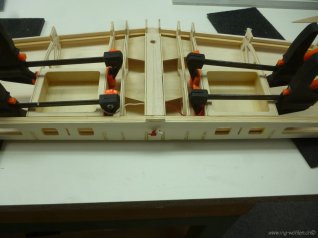

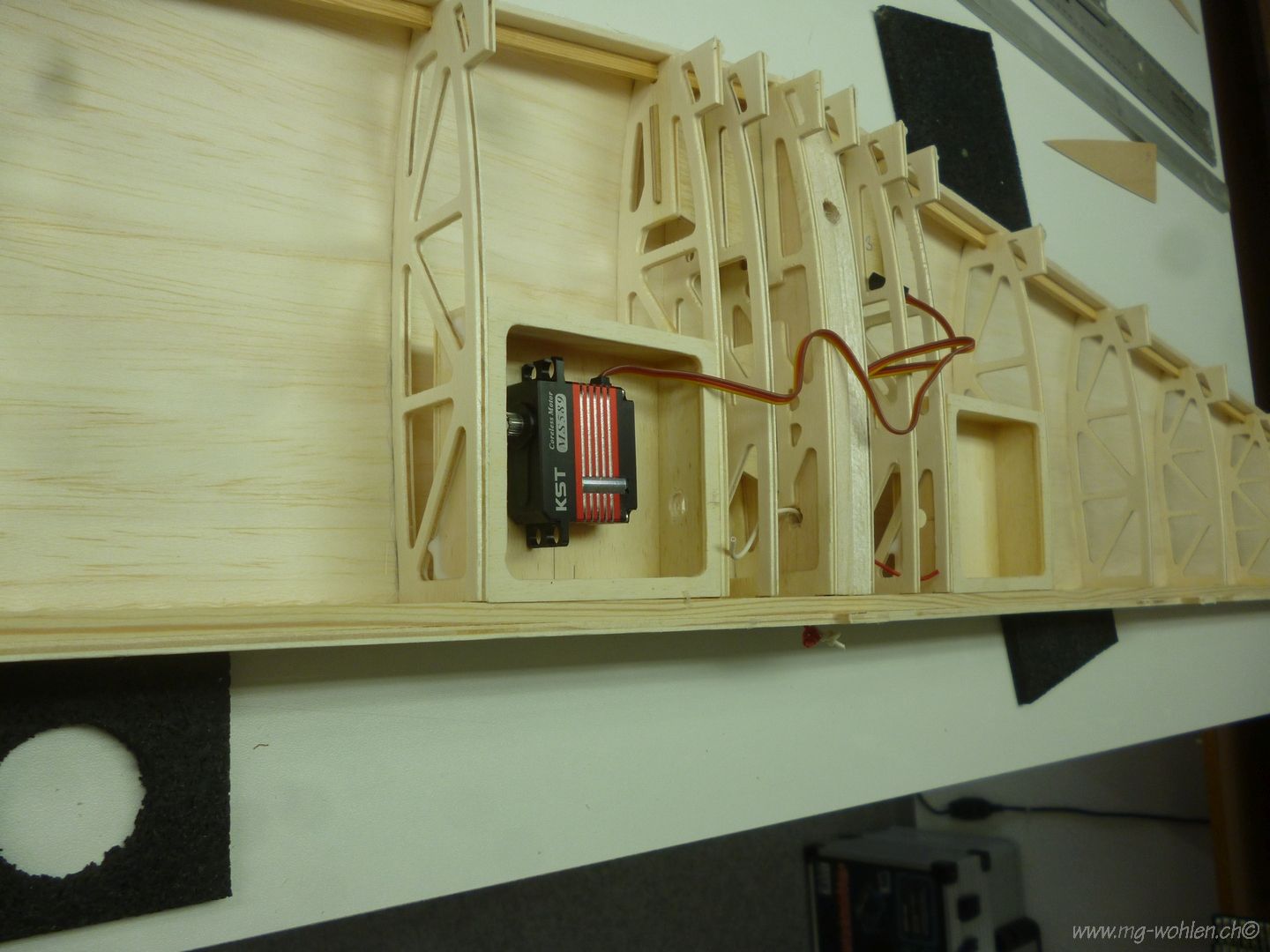

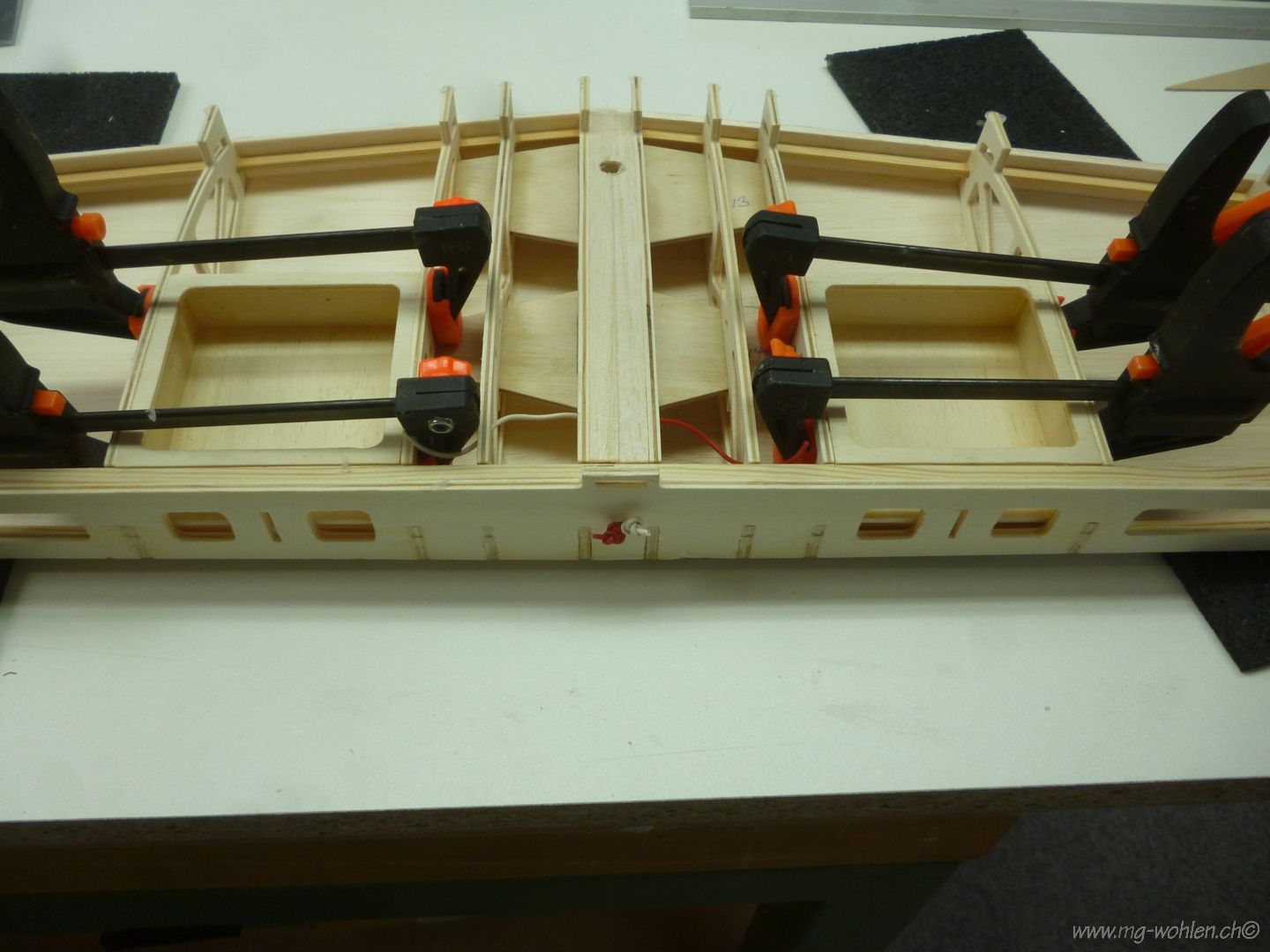

Da ich die Ruder einzeln anlenke müssen noch zwei Servokästen gemacht und verleimt werden

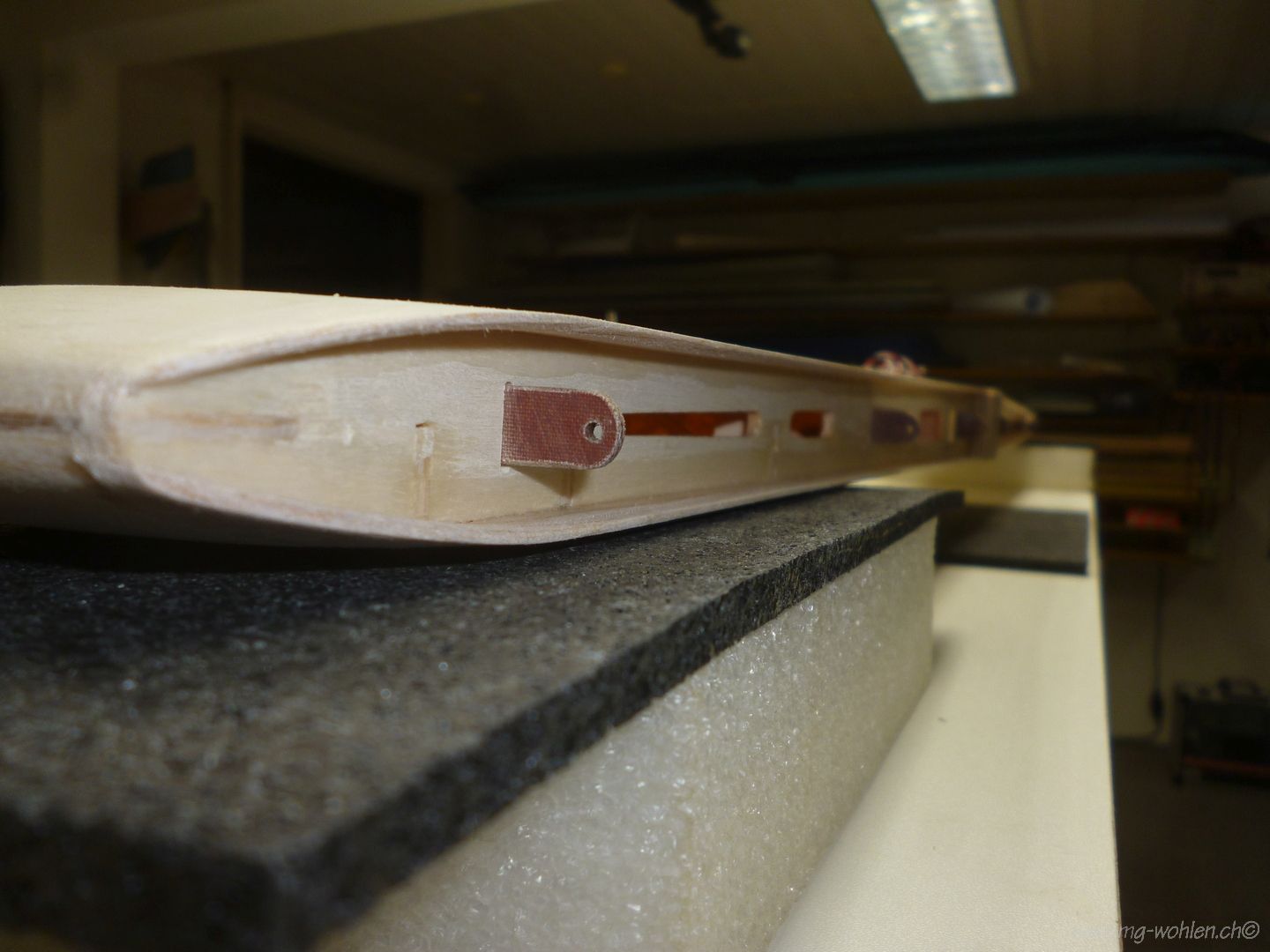

Ruder ausgerichtet und zum Einharzen der Lagerhalterungen bereit

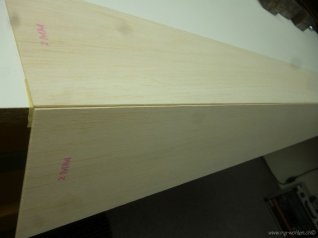

Beplankungen müssen noch geleimt werden. Mit Klebband spaltfrei zusammenfügen
Holzleim in die Fuge und mit dem Pinsel verstreichen

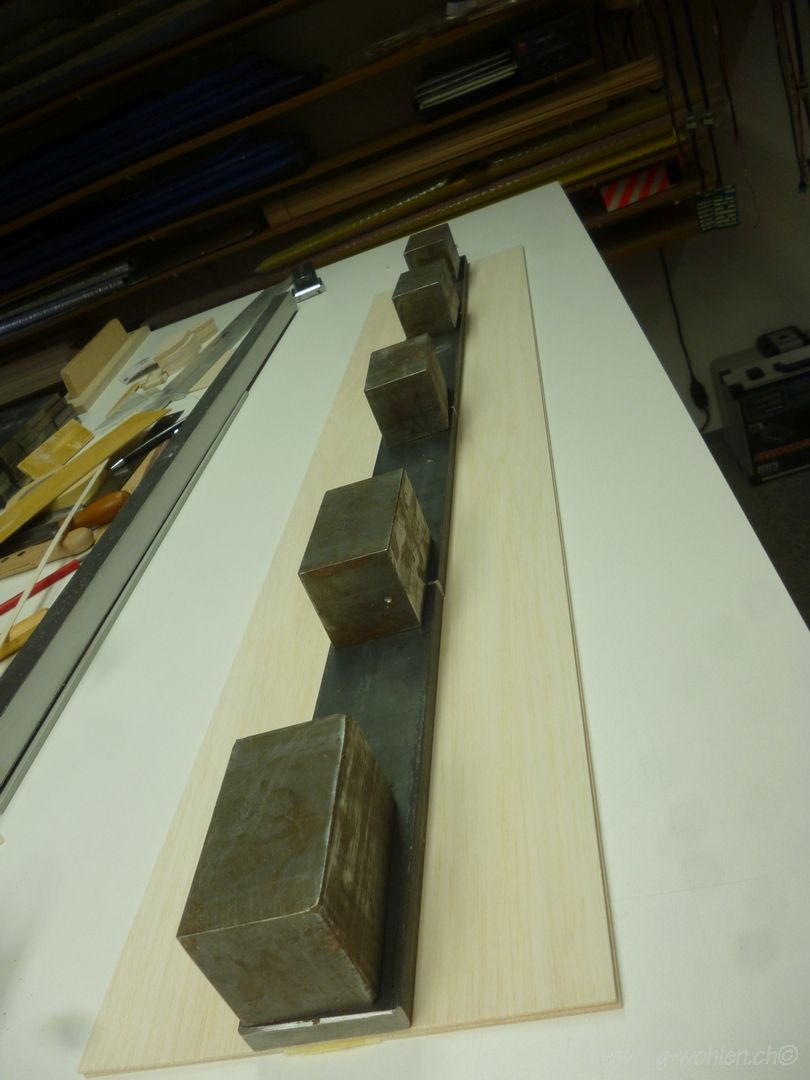

Danach pressen und trocknen lassen ergibt so eine super Klebung

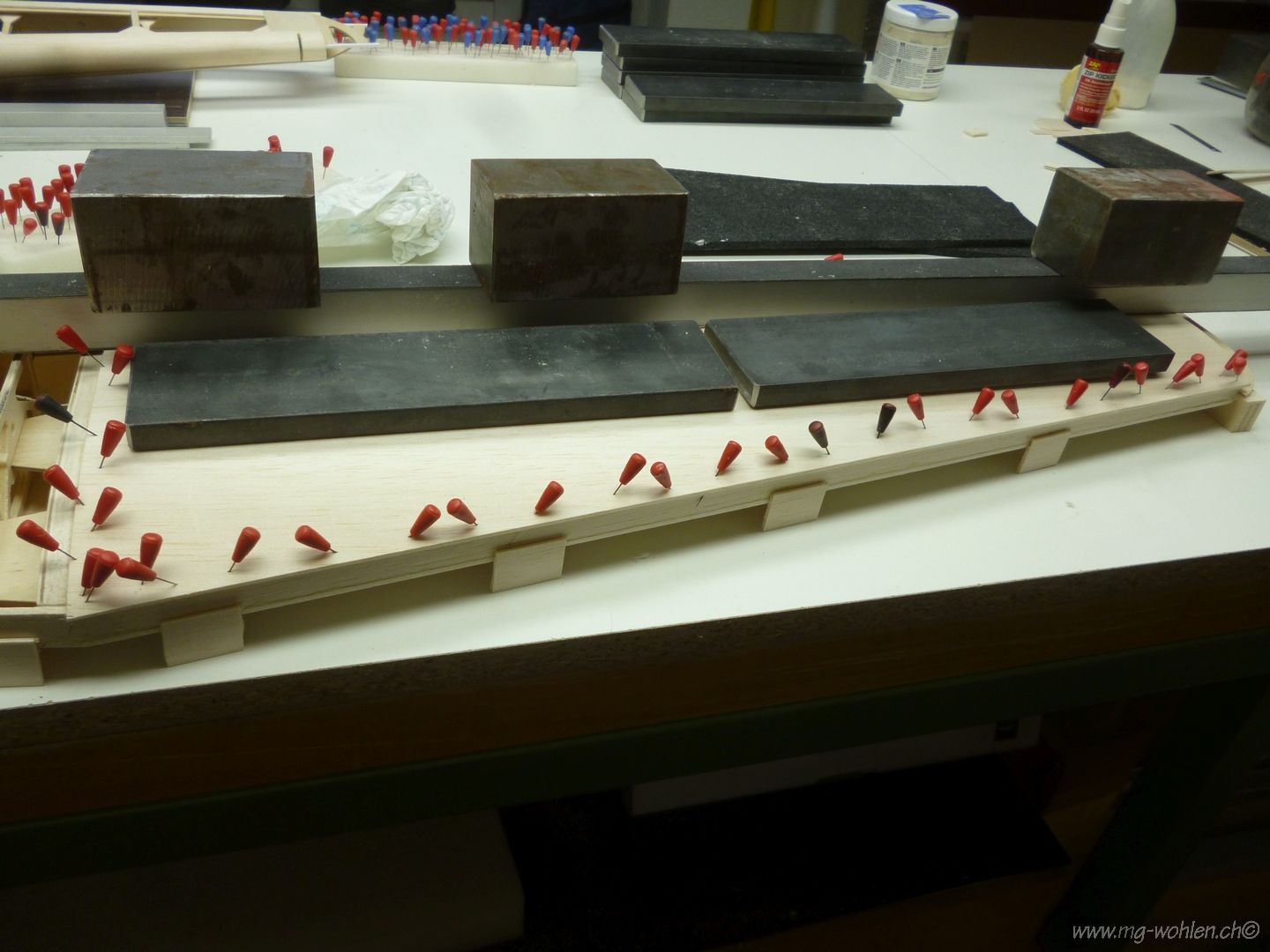

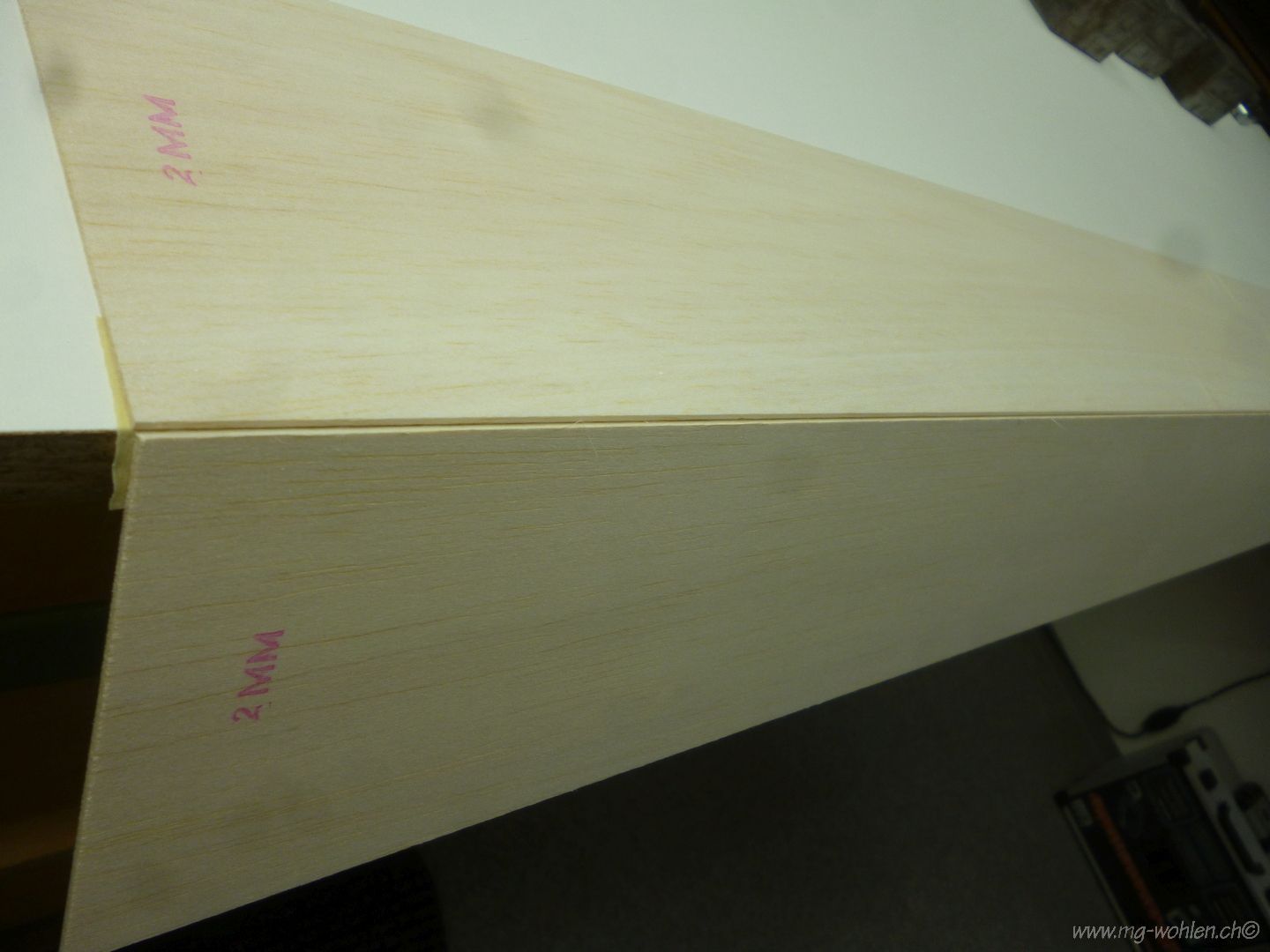

Beplankung am Trocknen

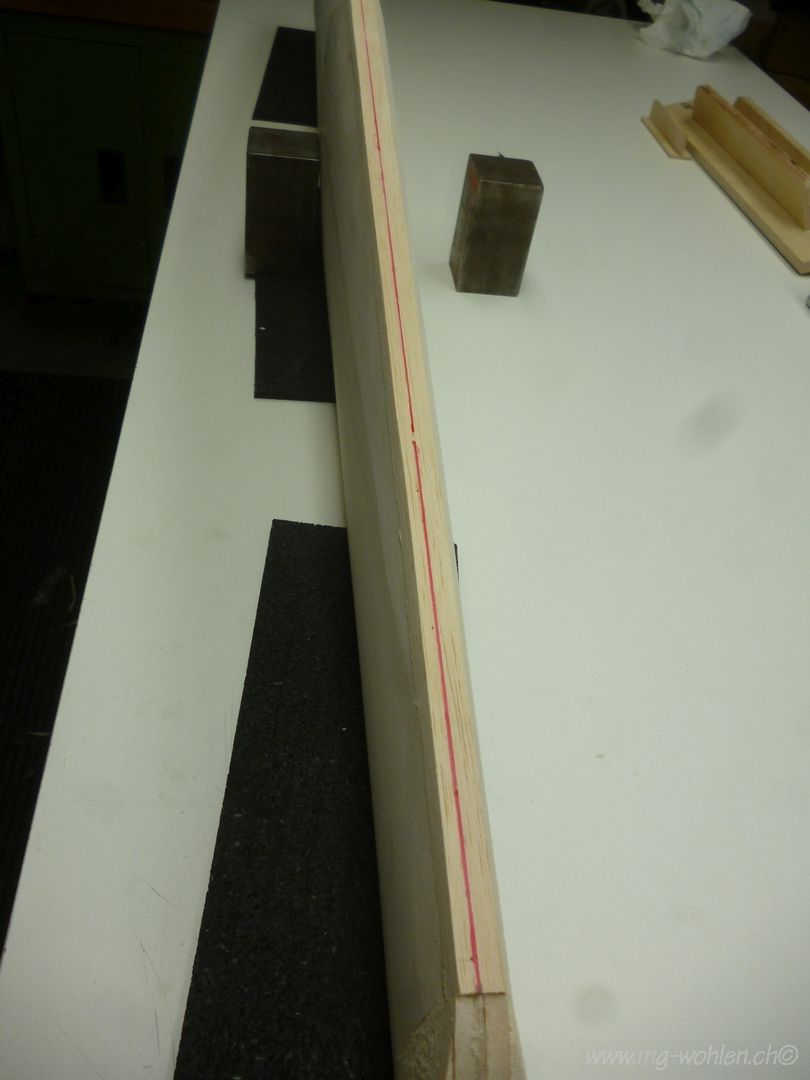

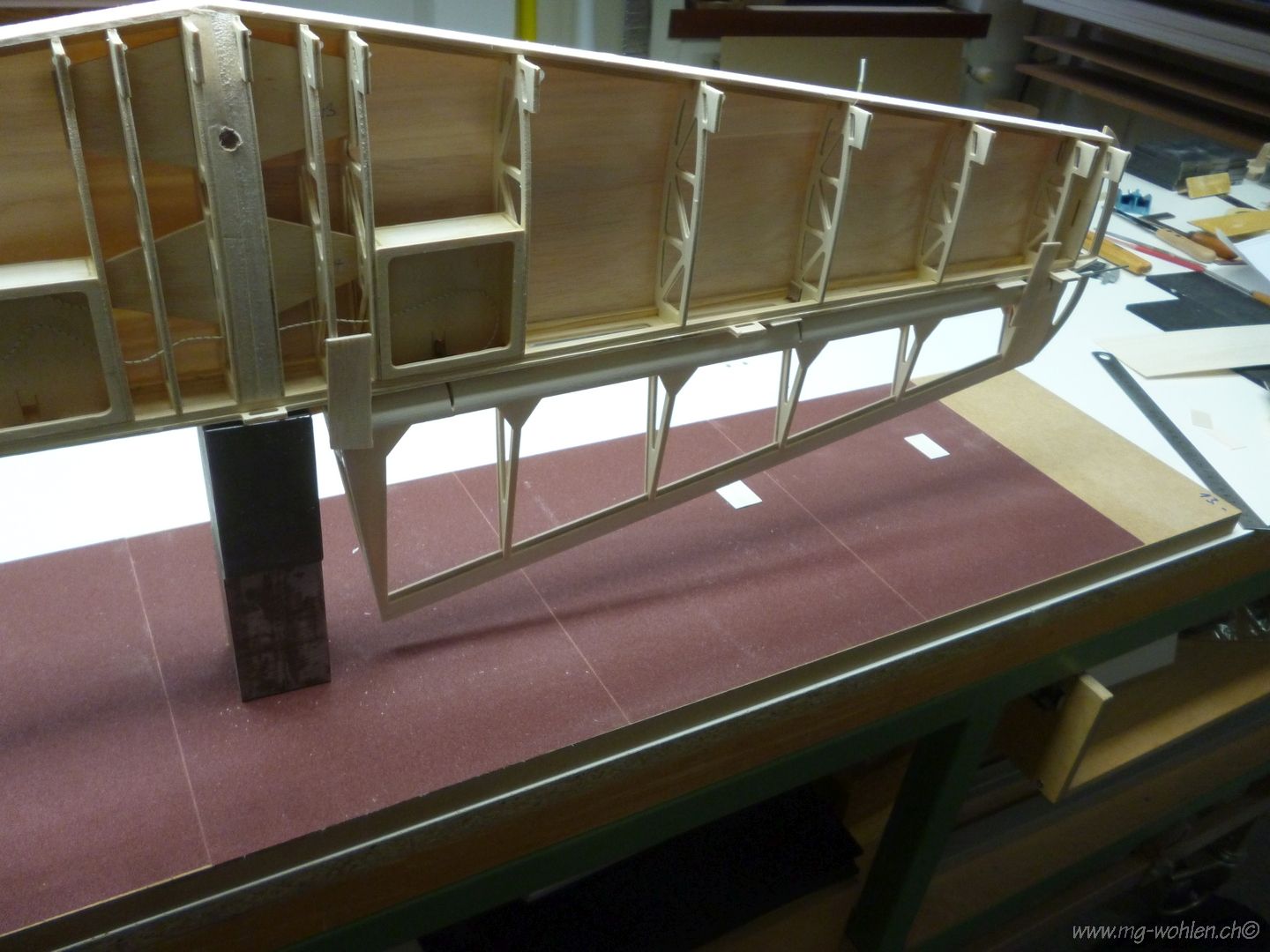

Das HLW ist fertig beplankt und die Nasenleisten mittig angezeichnet

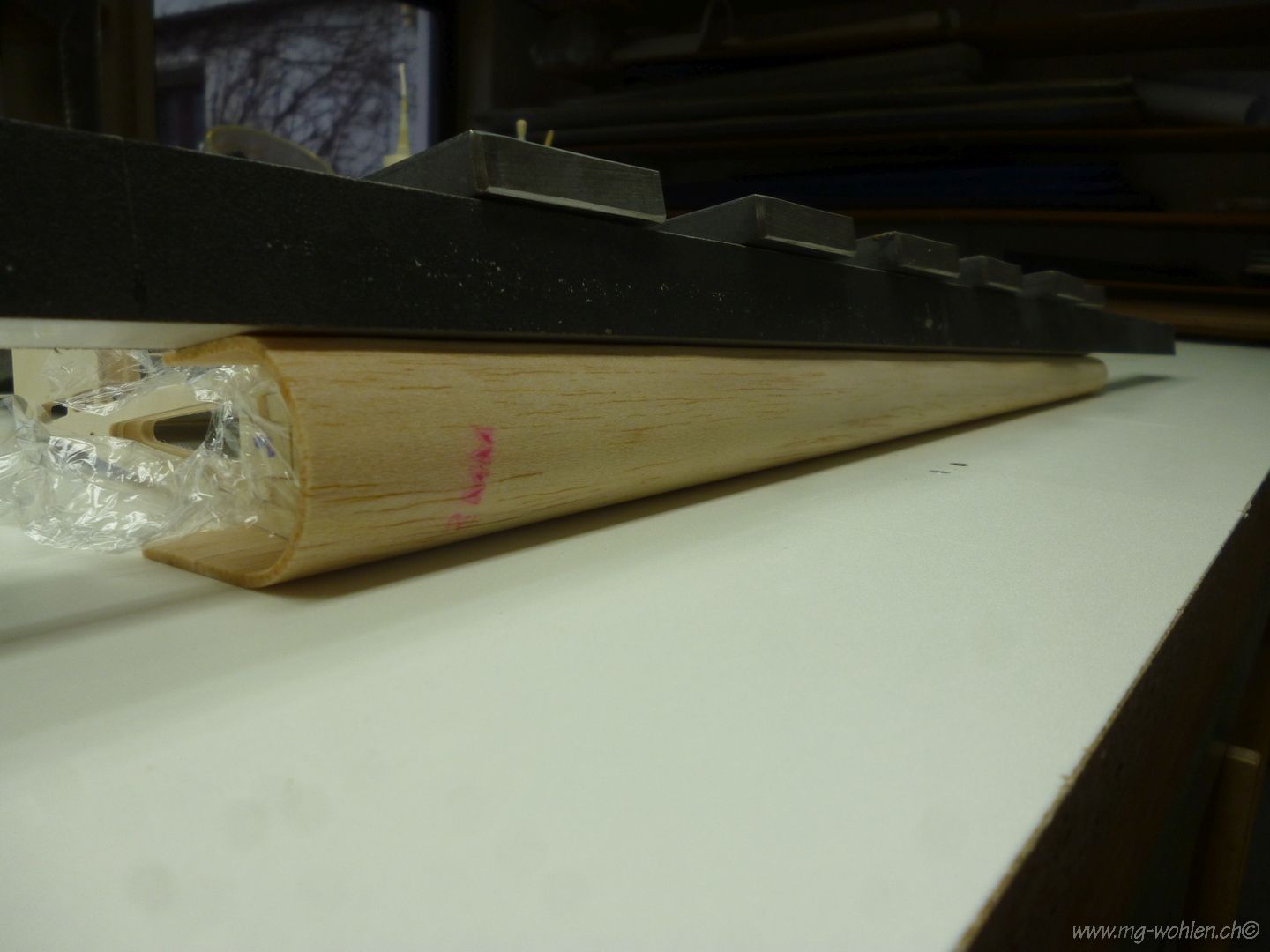

Schleifen der Nasenleiste

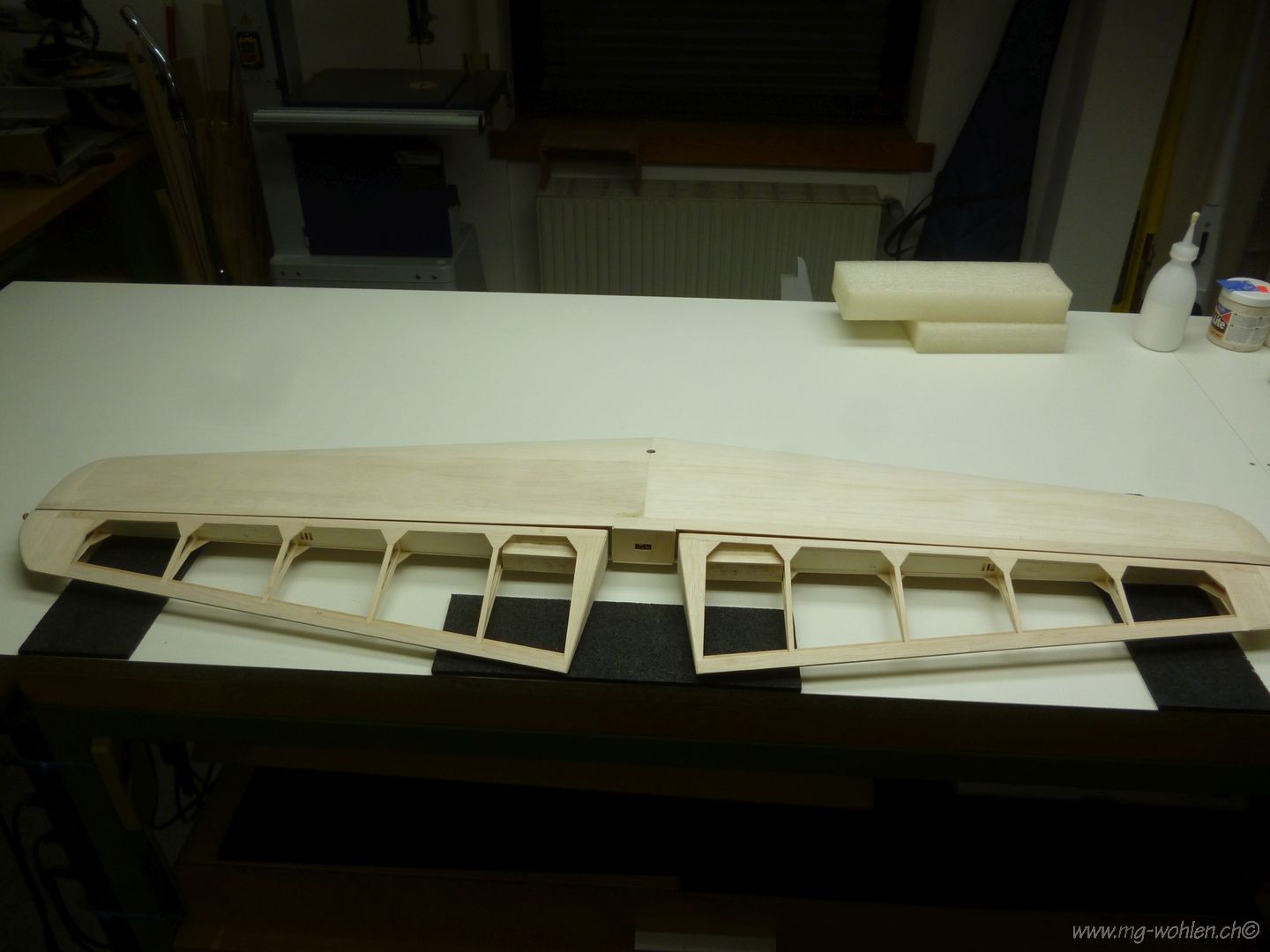

Das rohbaufertige Leitwerk

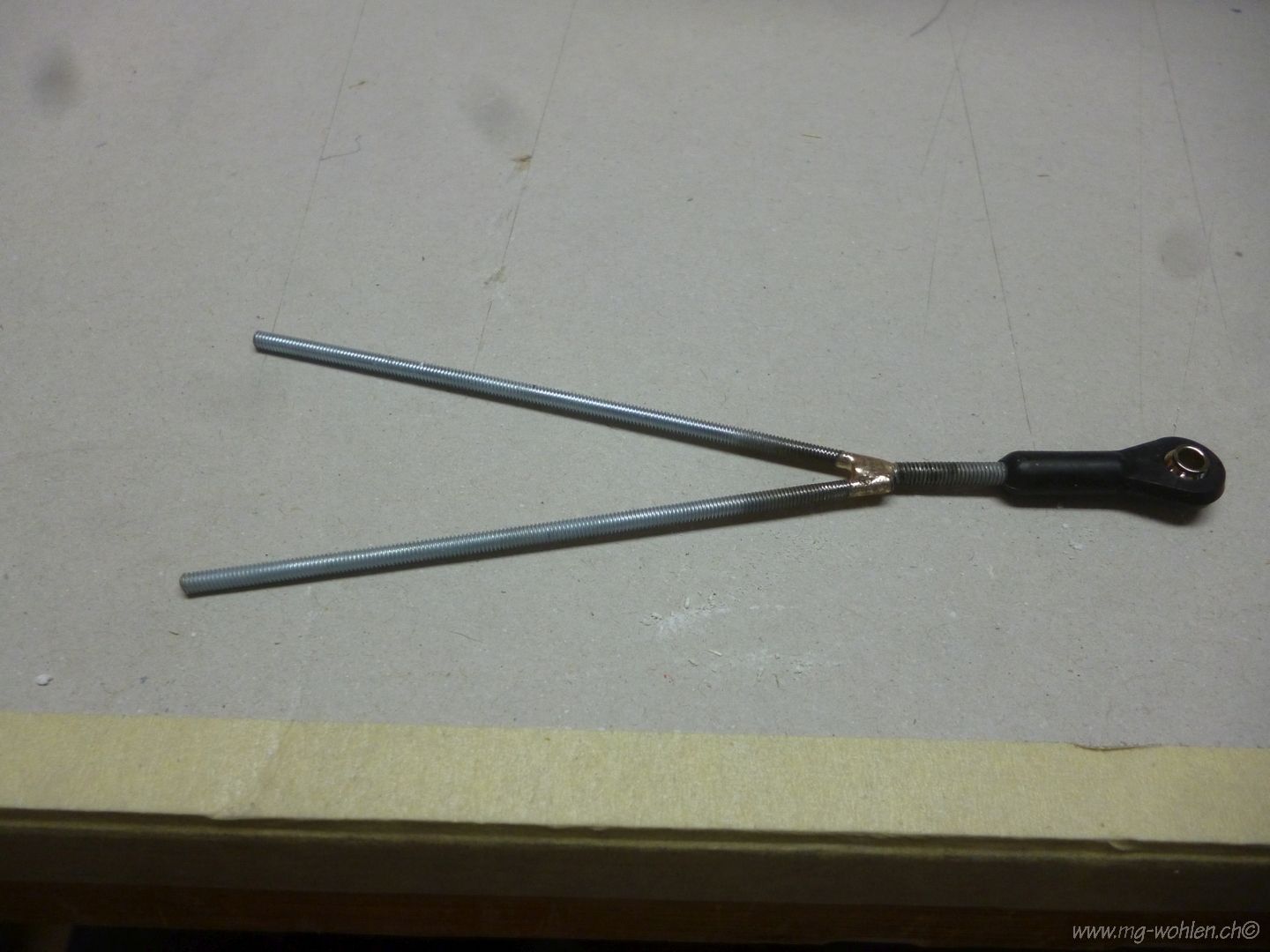

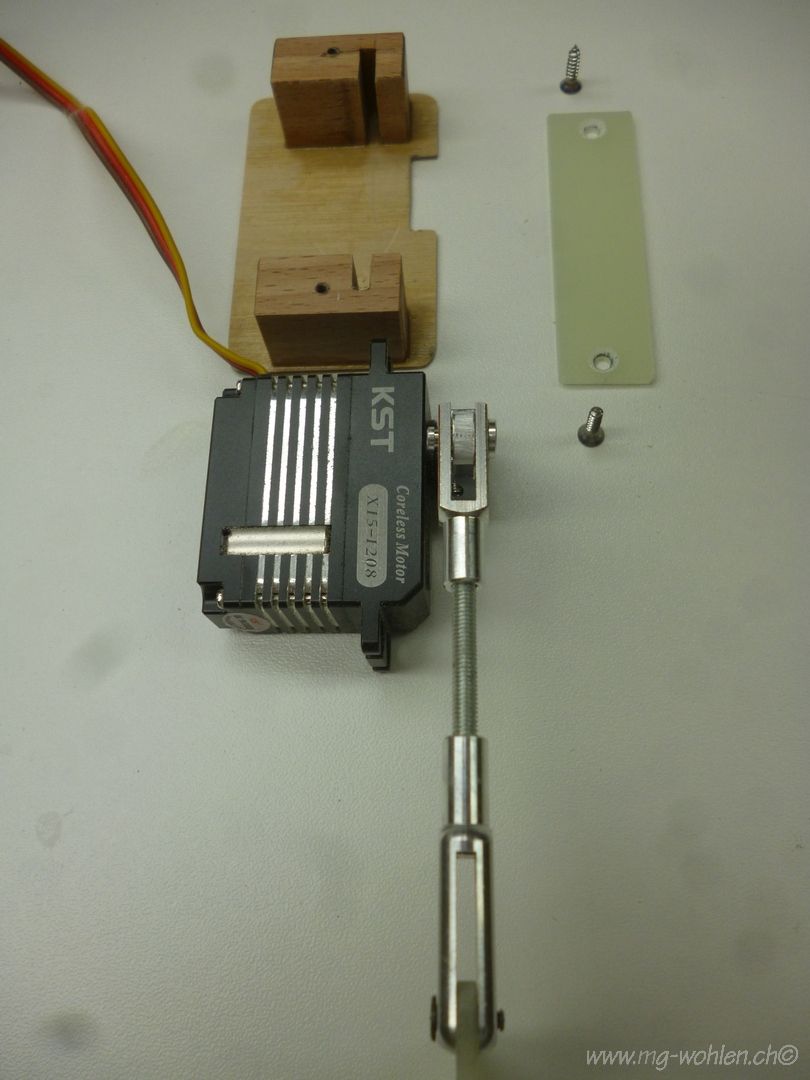

Höhenruder Anlenkungsteile

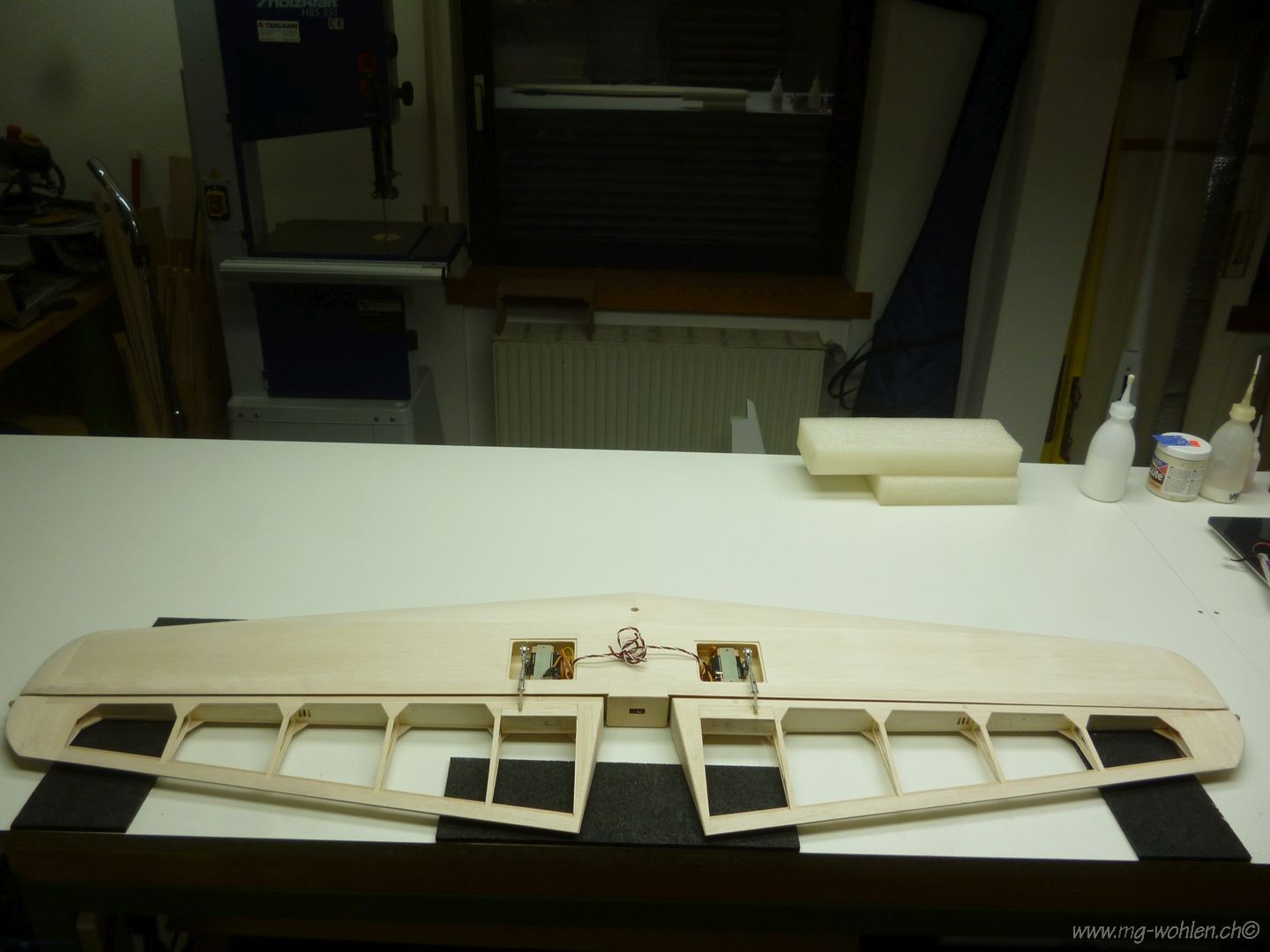

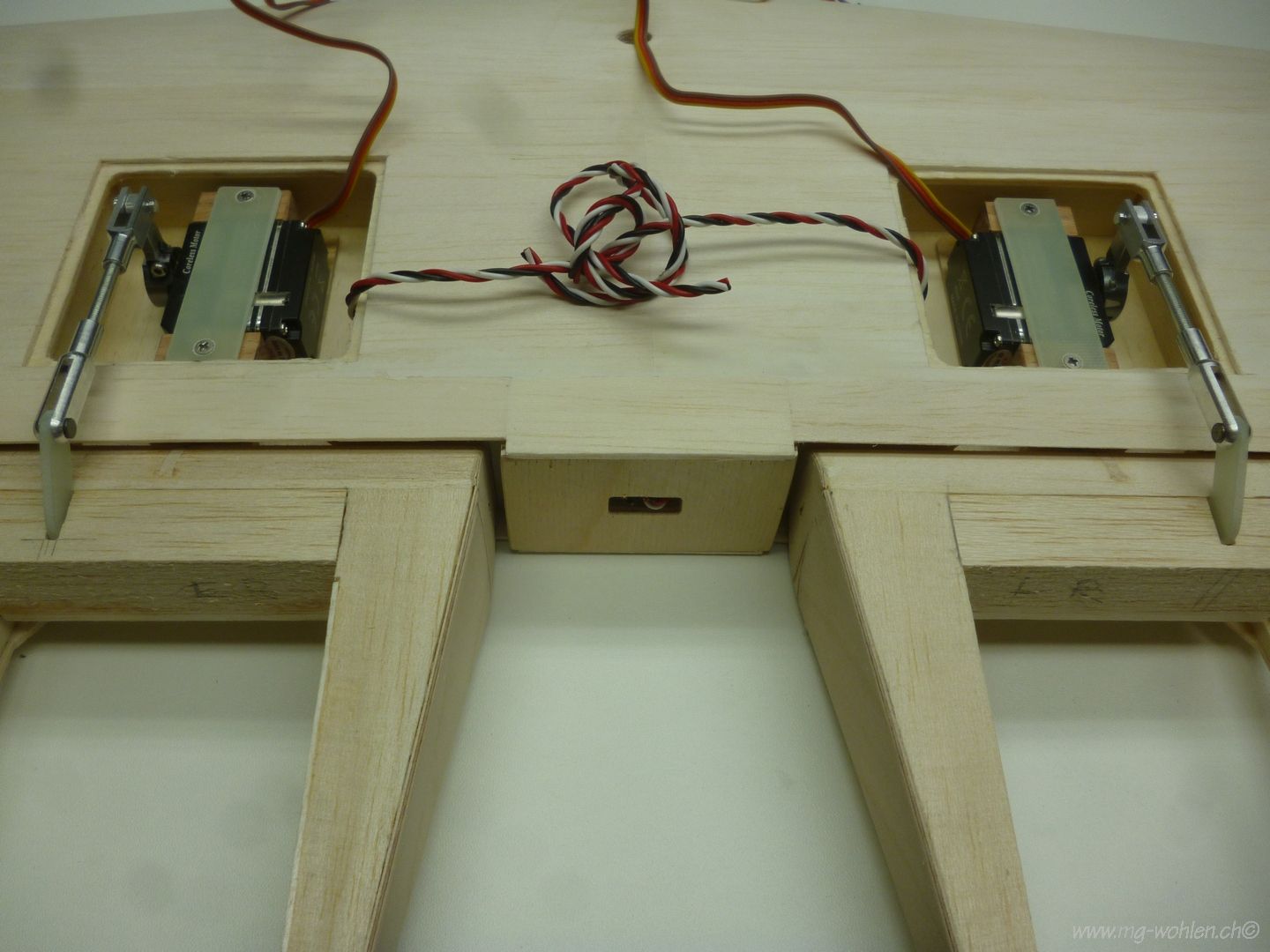

Die Servohalterung ist ausgerichtet und eingeharzt
Die Anlenkung ergibt einen Ruderausschlag von 50mm nach oben und unten
Spannweite 1220mm und ein Gewicht von 710 g

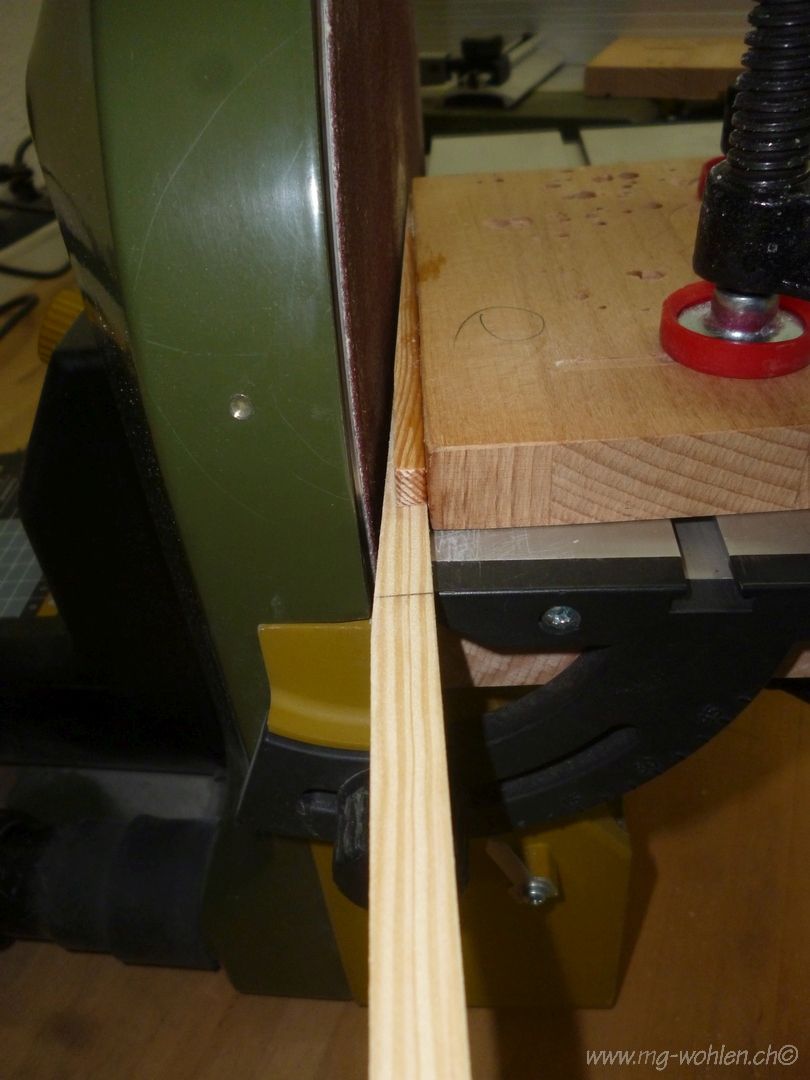

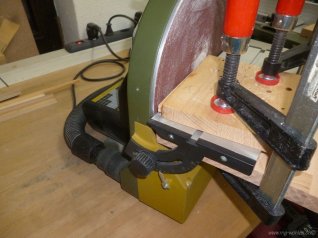

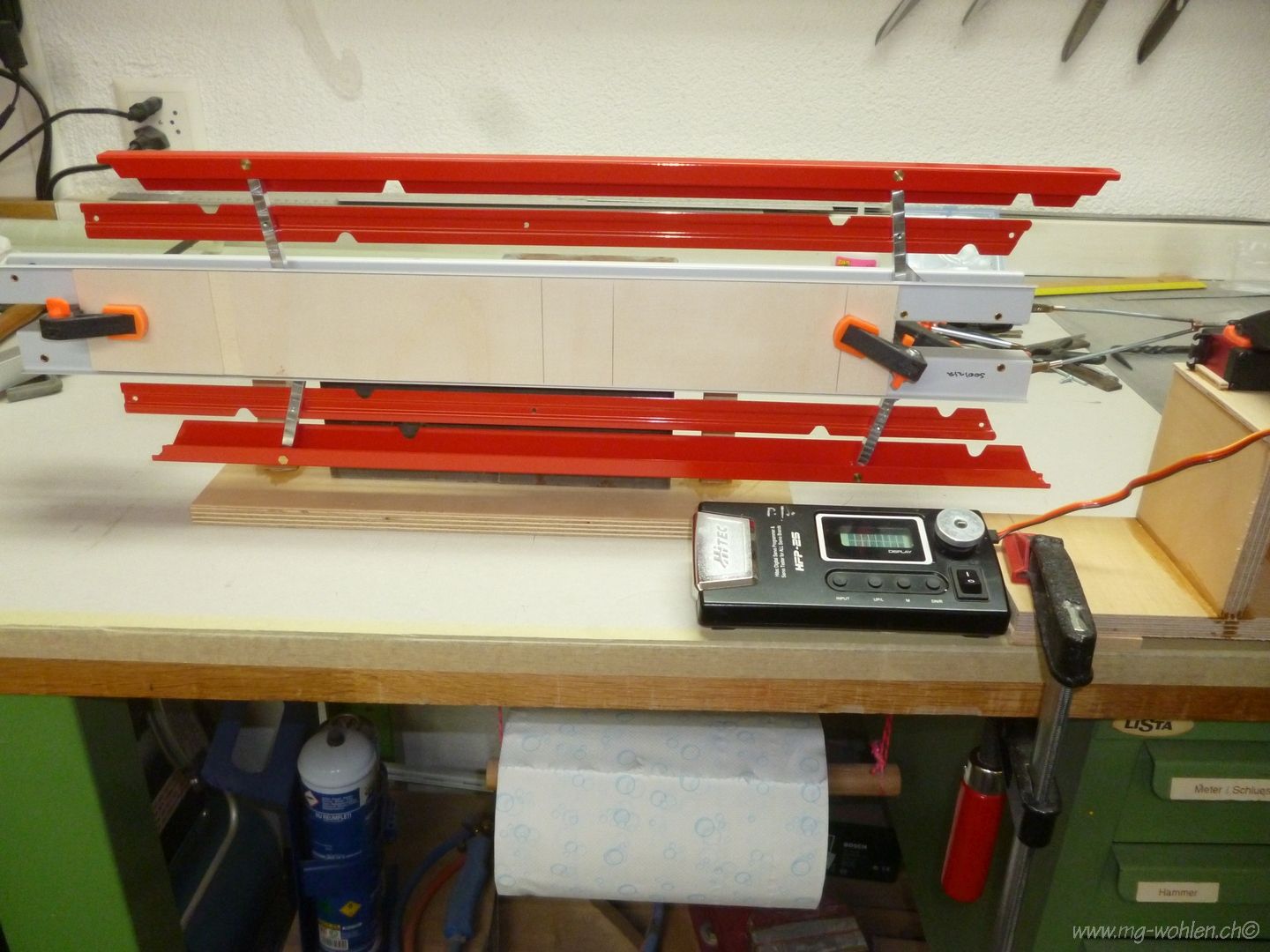

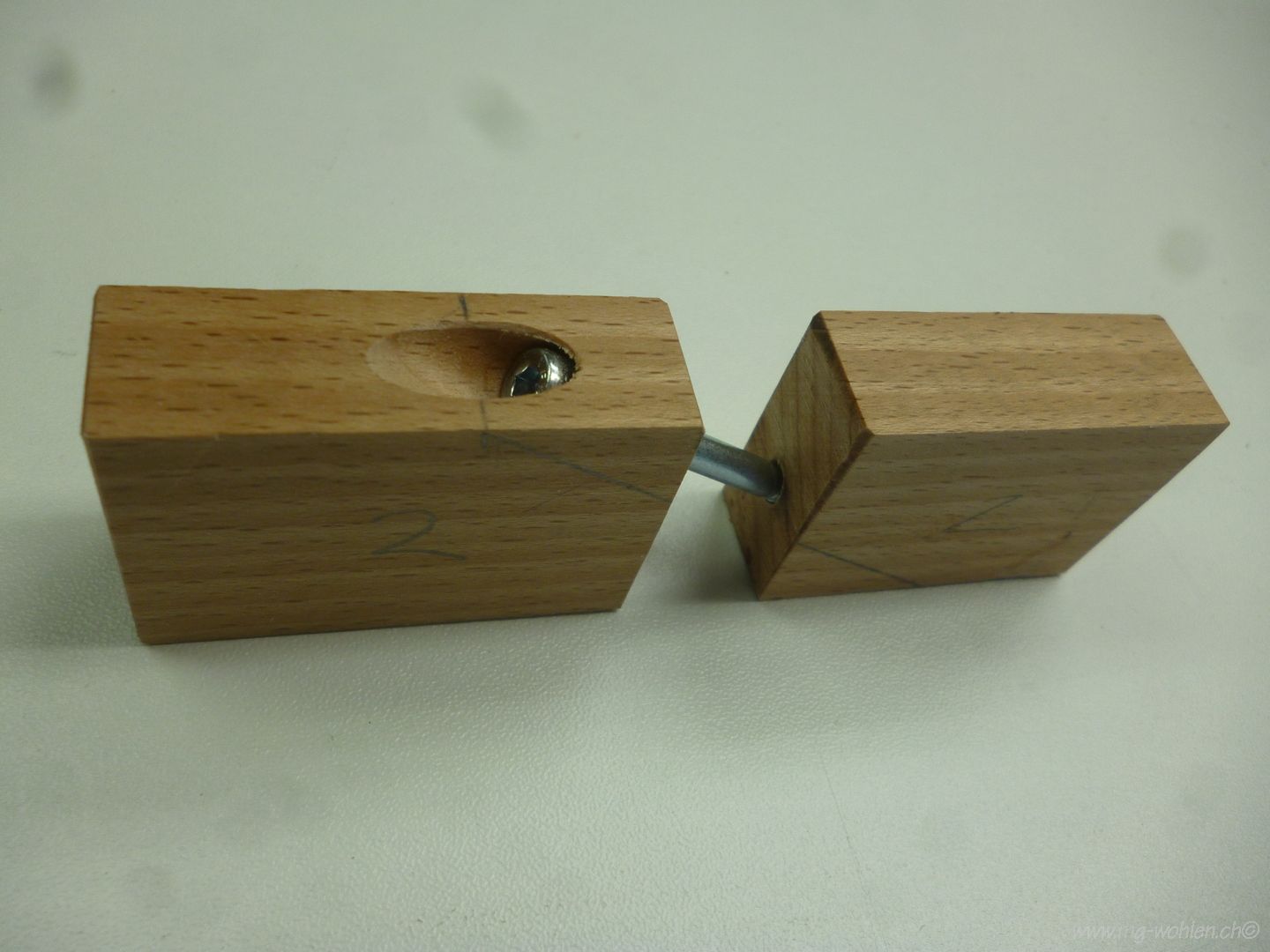

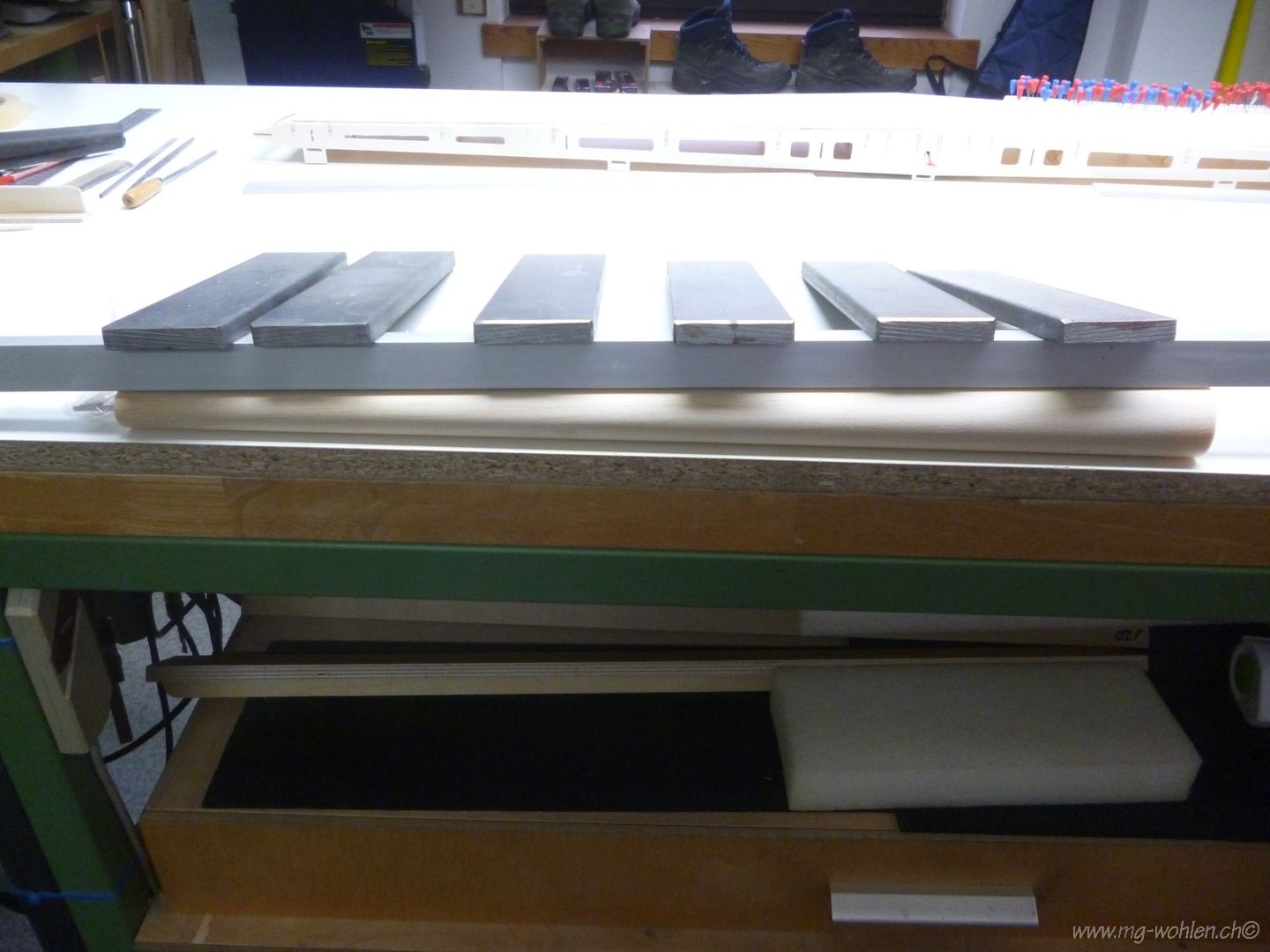

Schäfteinrichtung
48 Schäftungen werden zum Aufbau der 4 Stufenholme benötigt

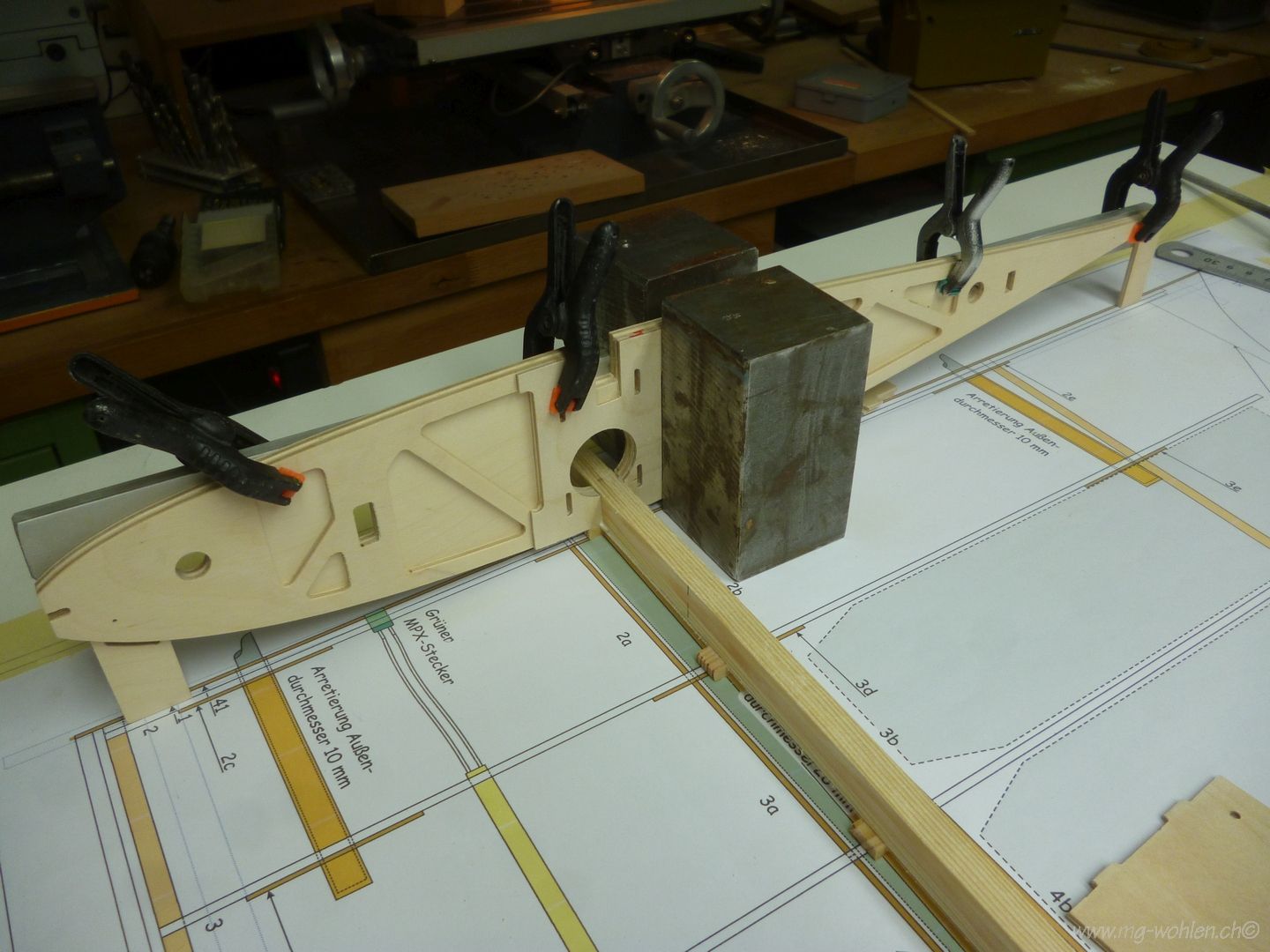

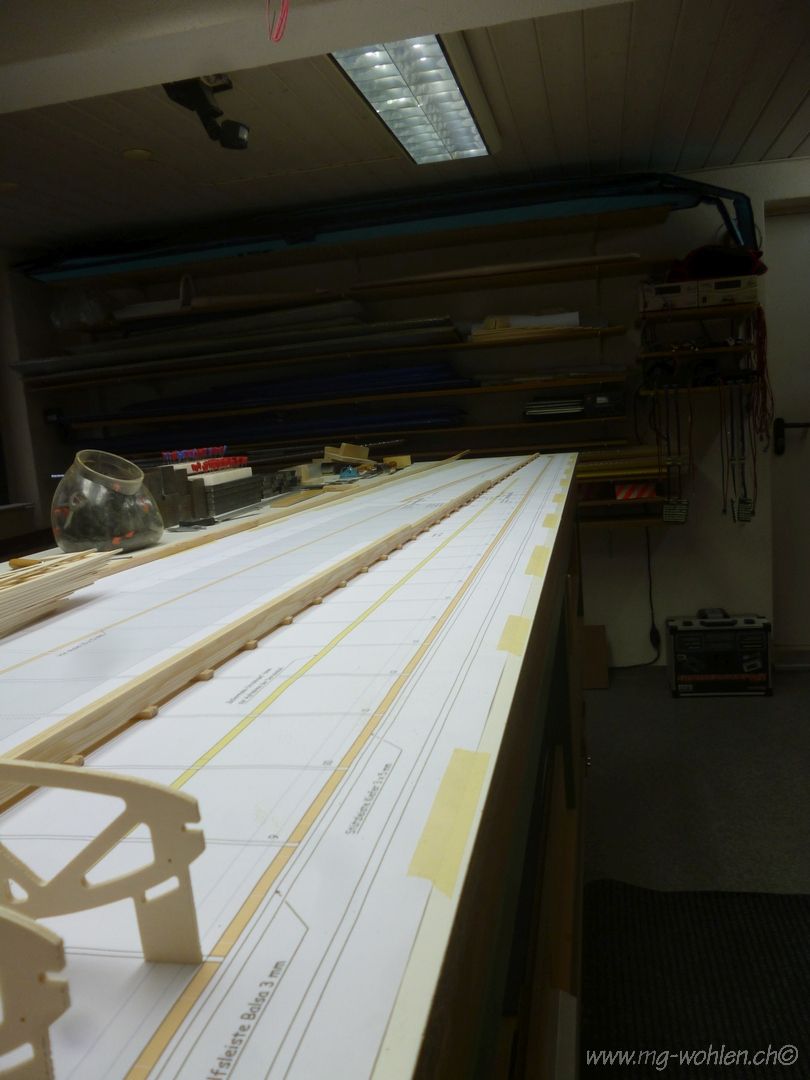

Der untere Holm ist auf den Plan ausgerichtet und fixiert

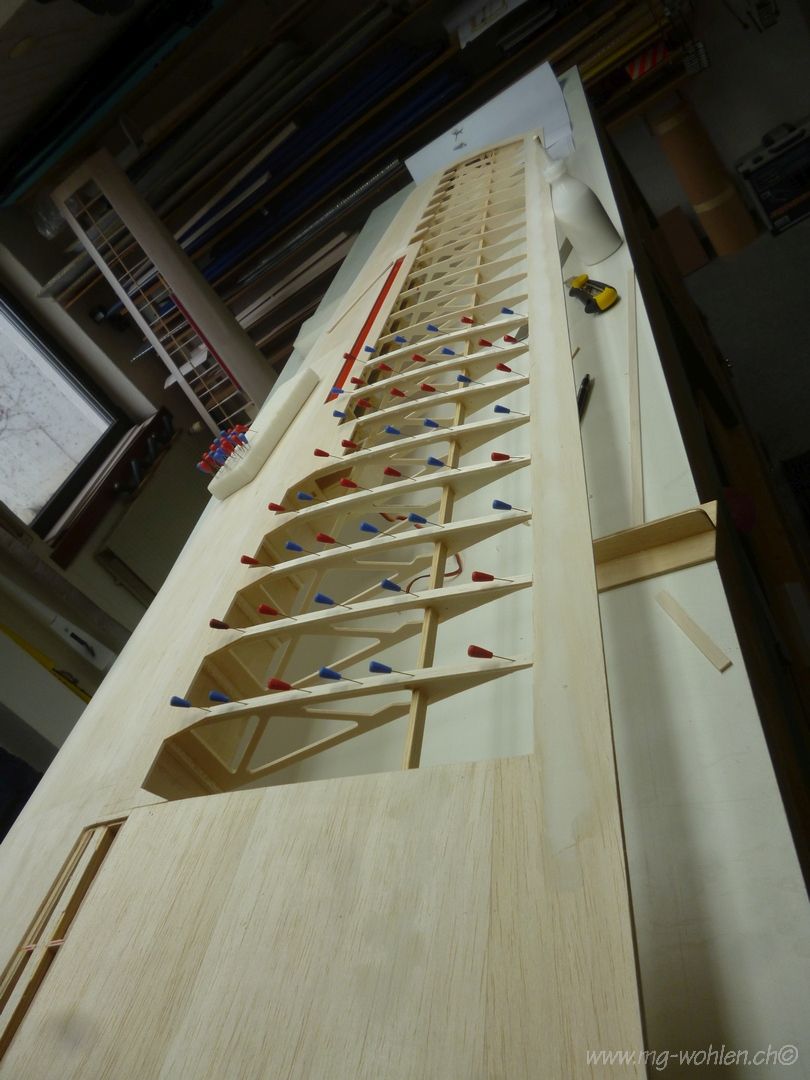

Alle Rippen werden zuerst probegesteckt und bei Bedarf etwas nachgearbeitet

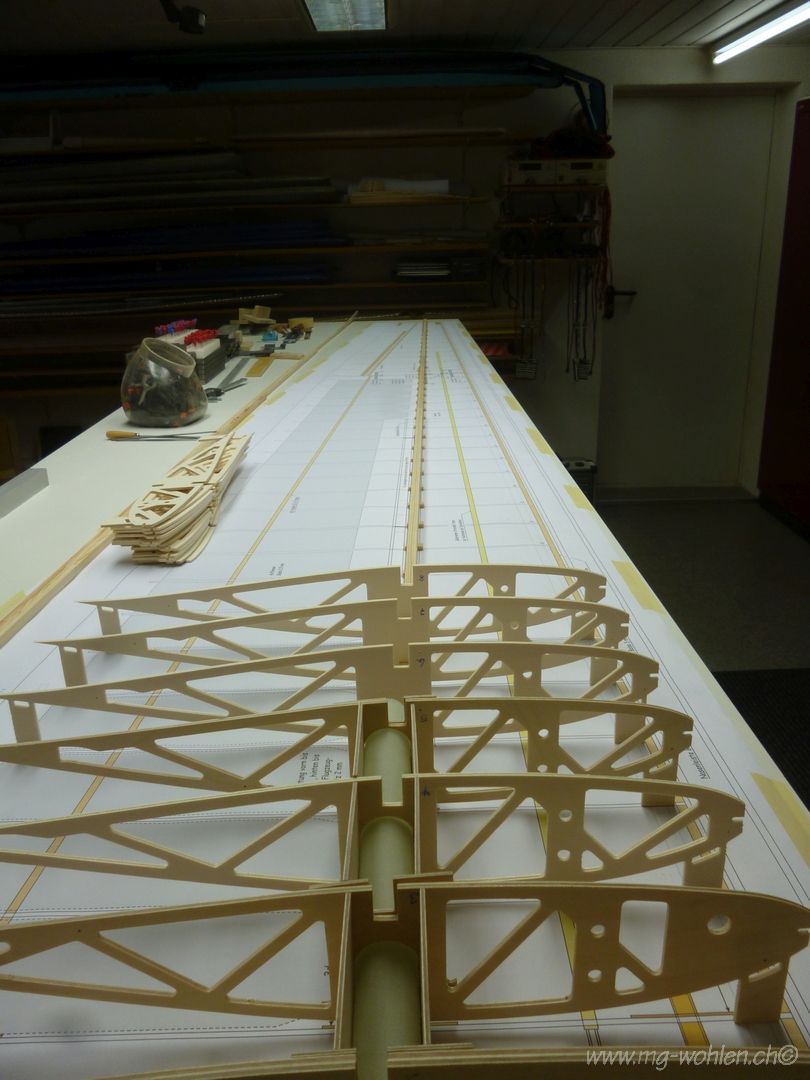

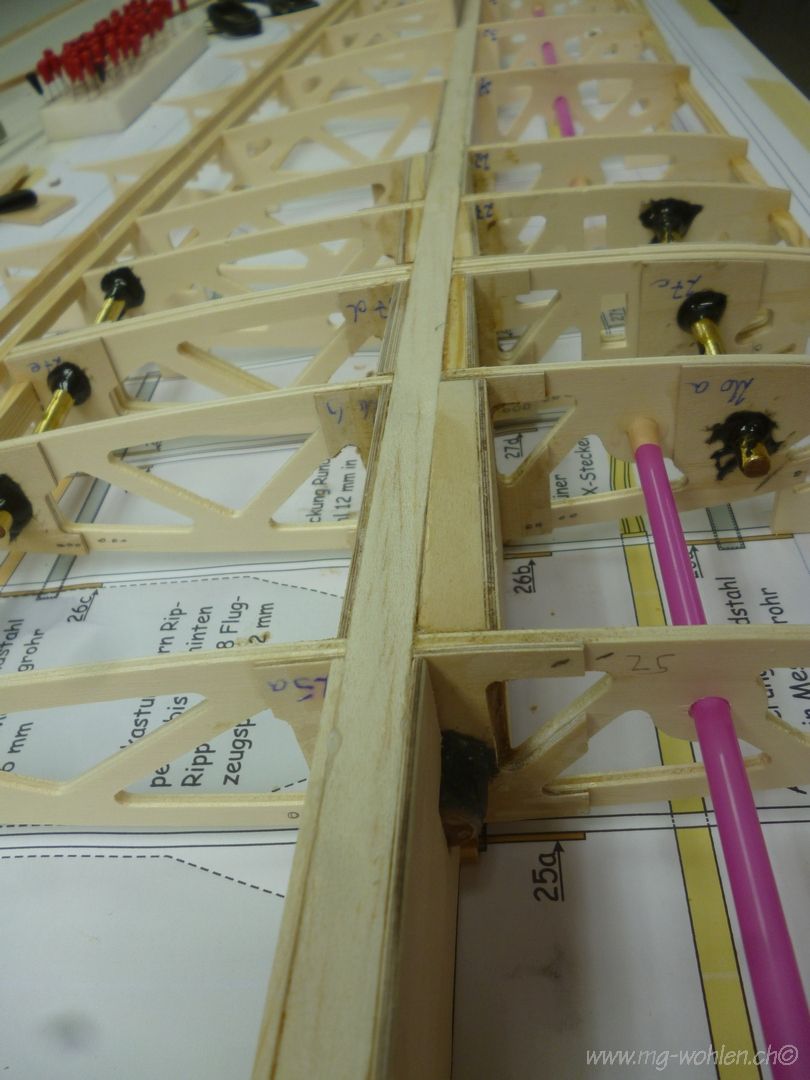

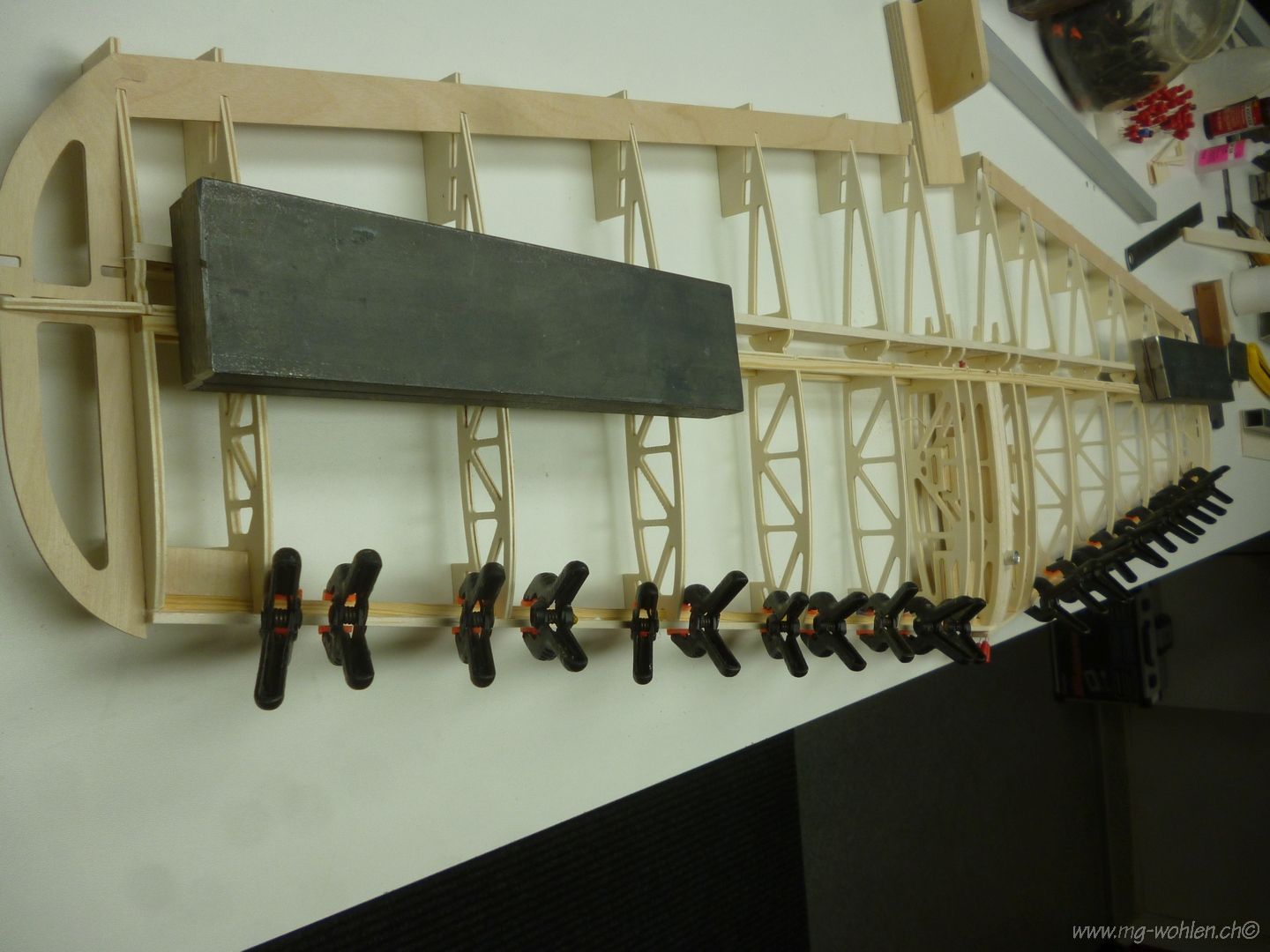

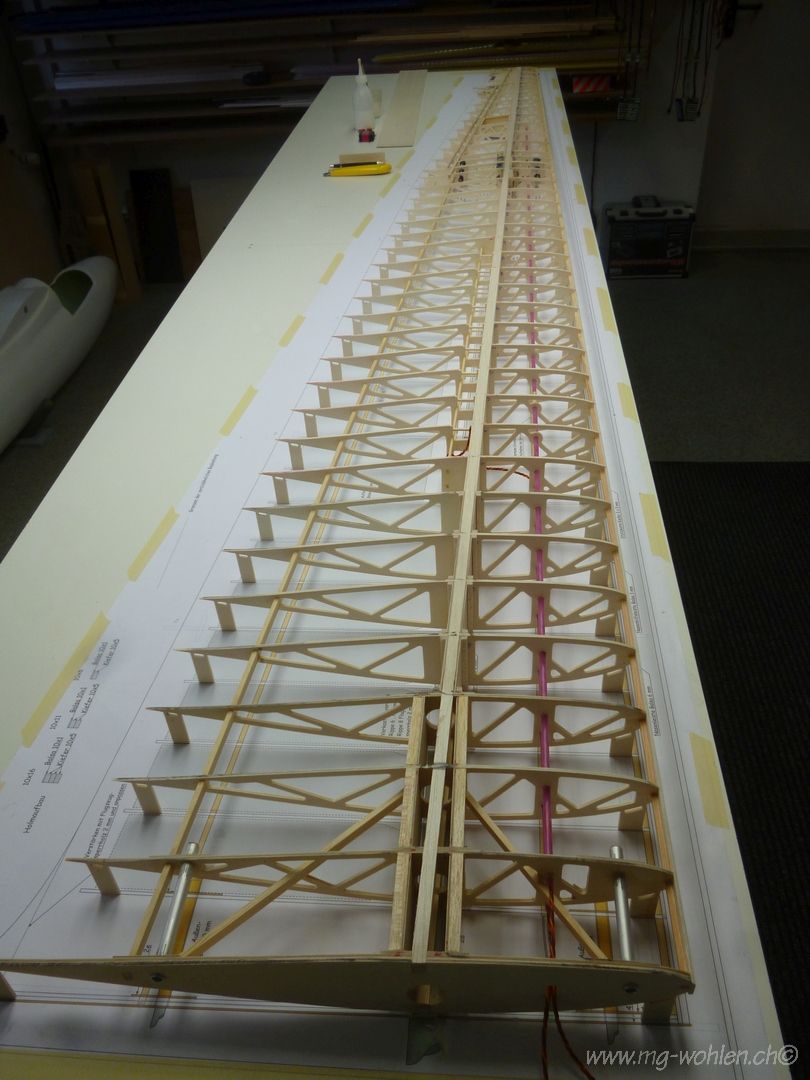

Die erste Rippe ist gesetzt

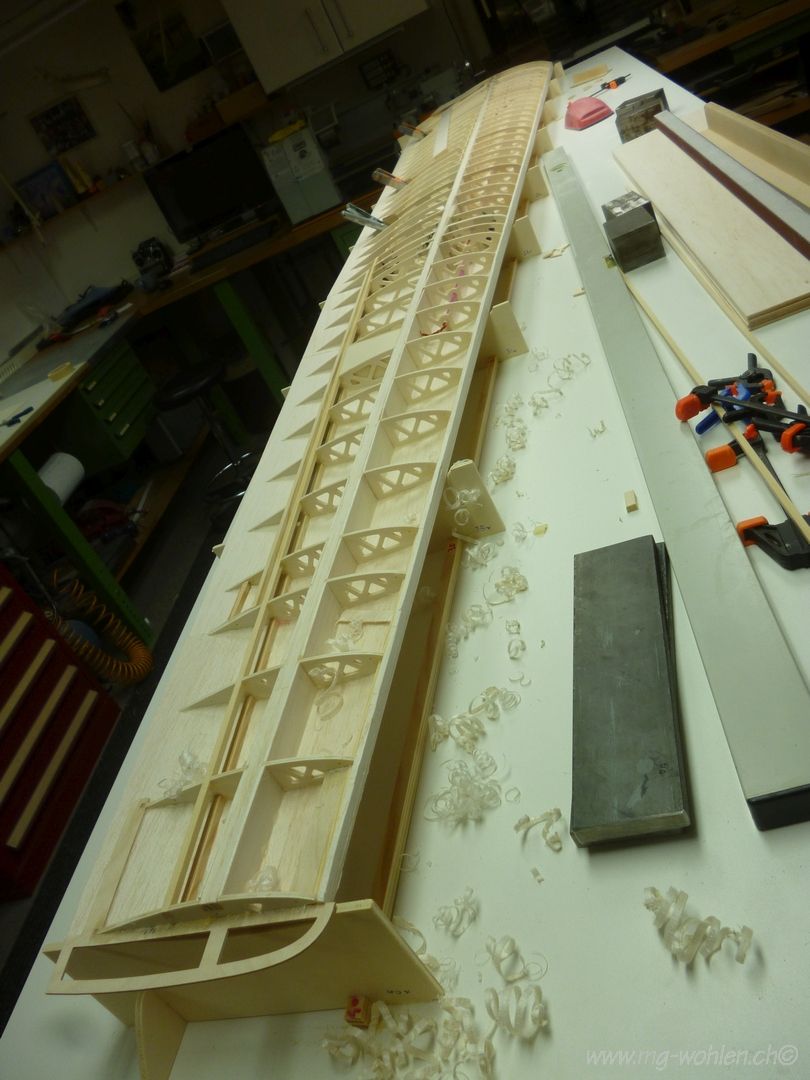

Und so weiter

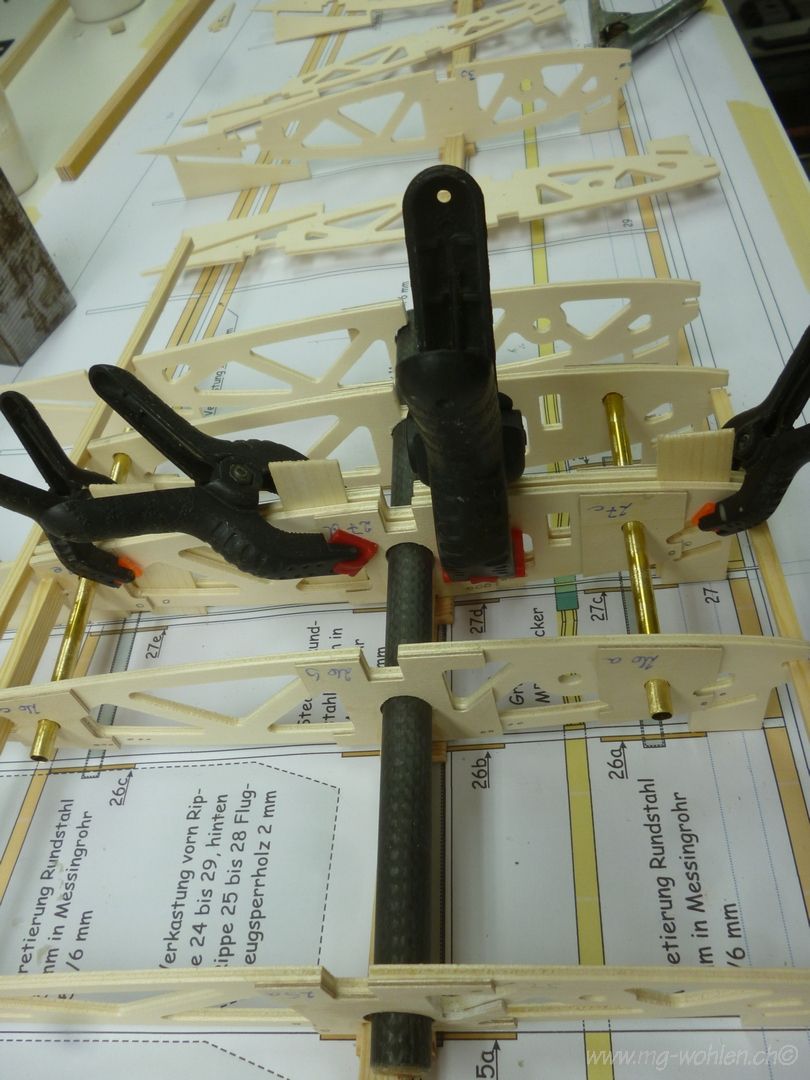

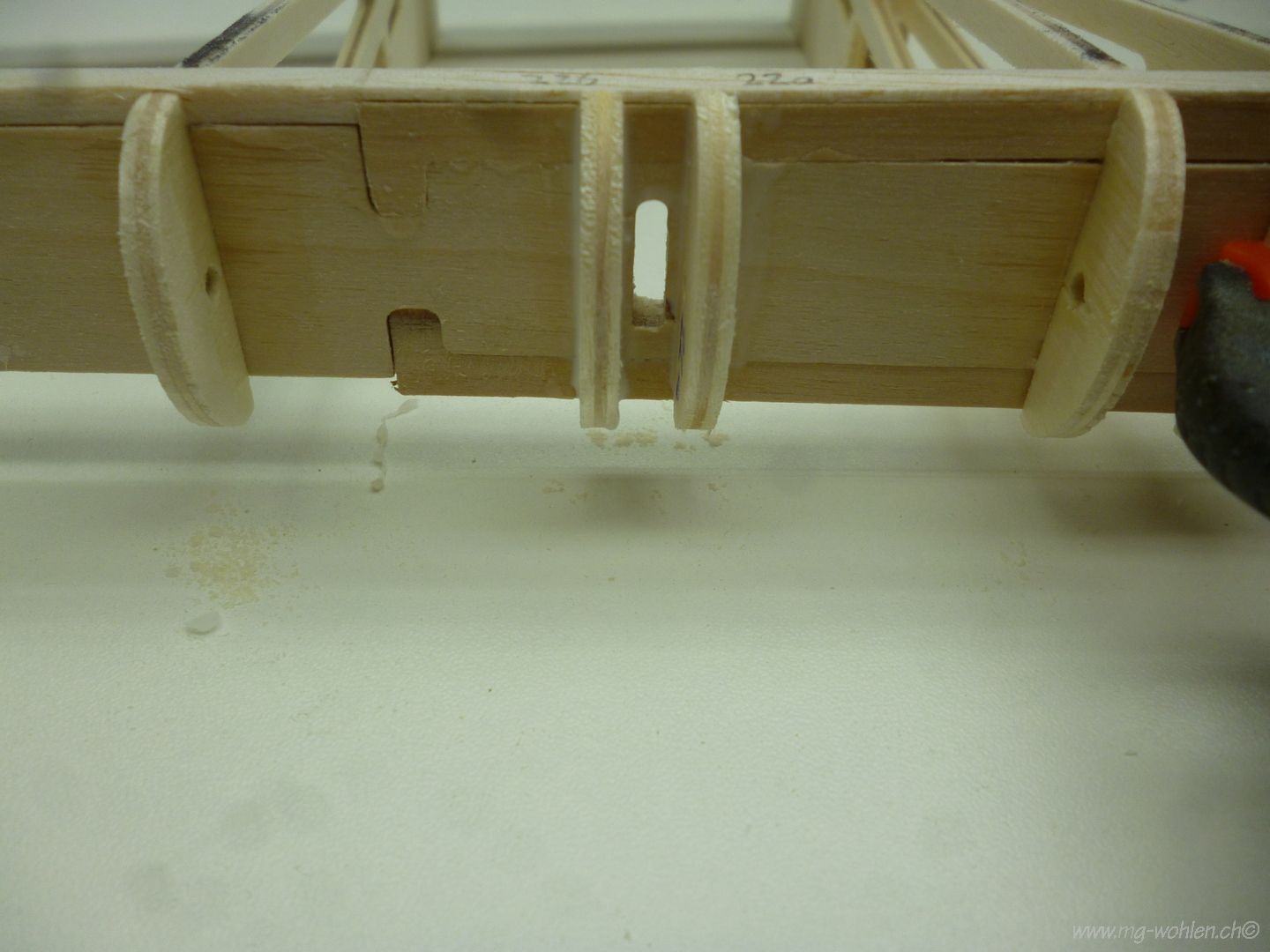

Einpassen der Flügelteilung

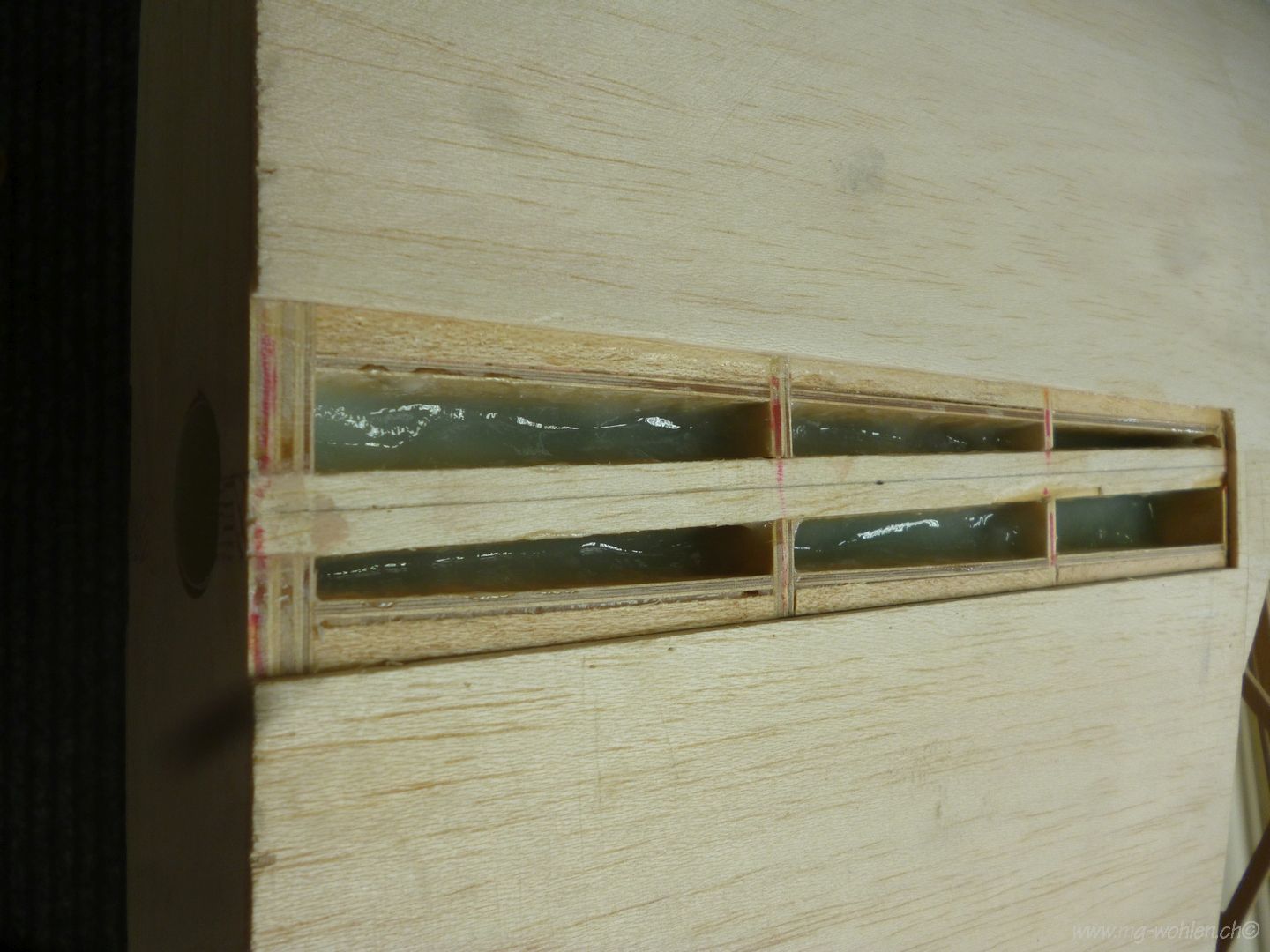

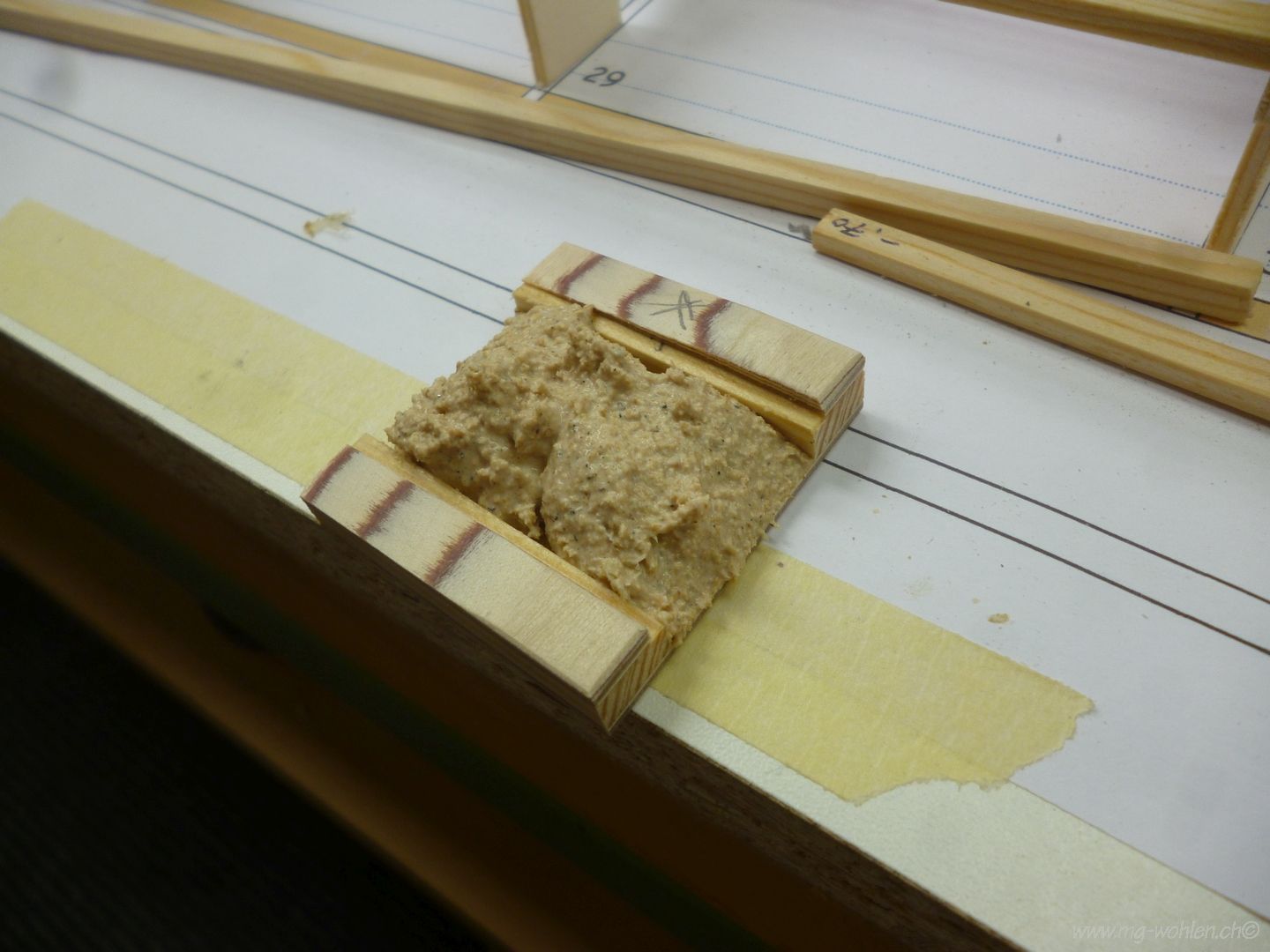

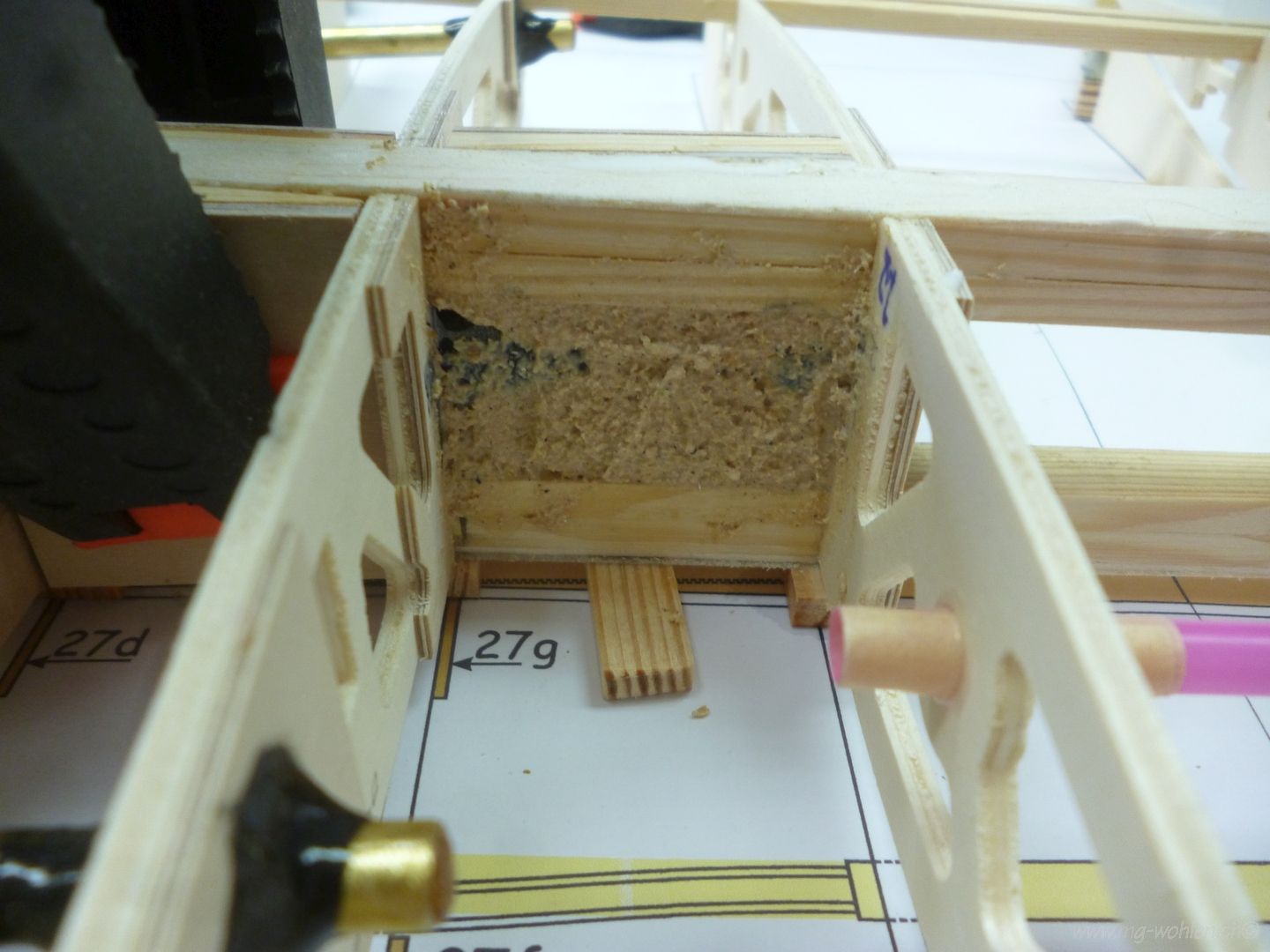

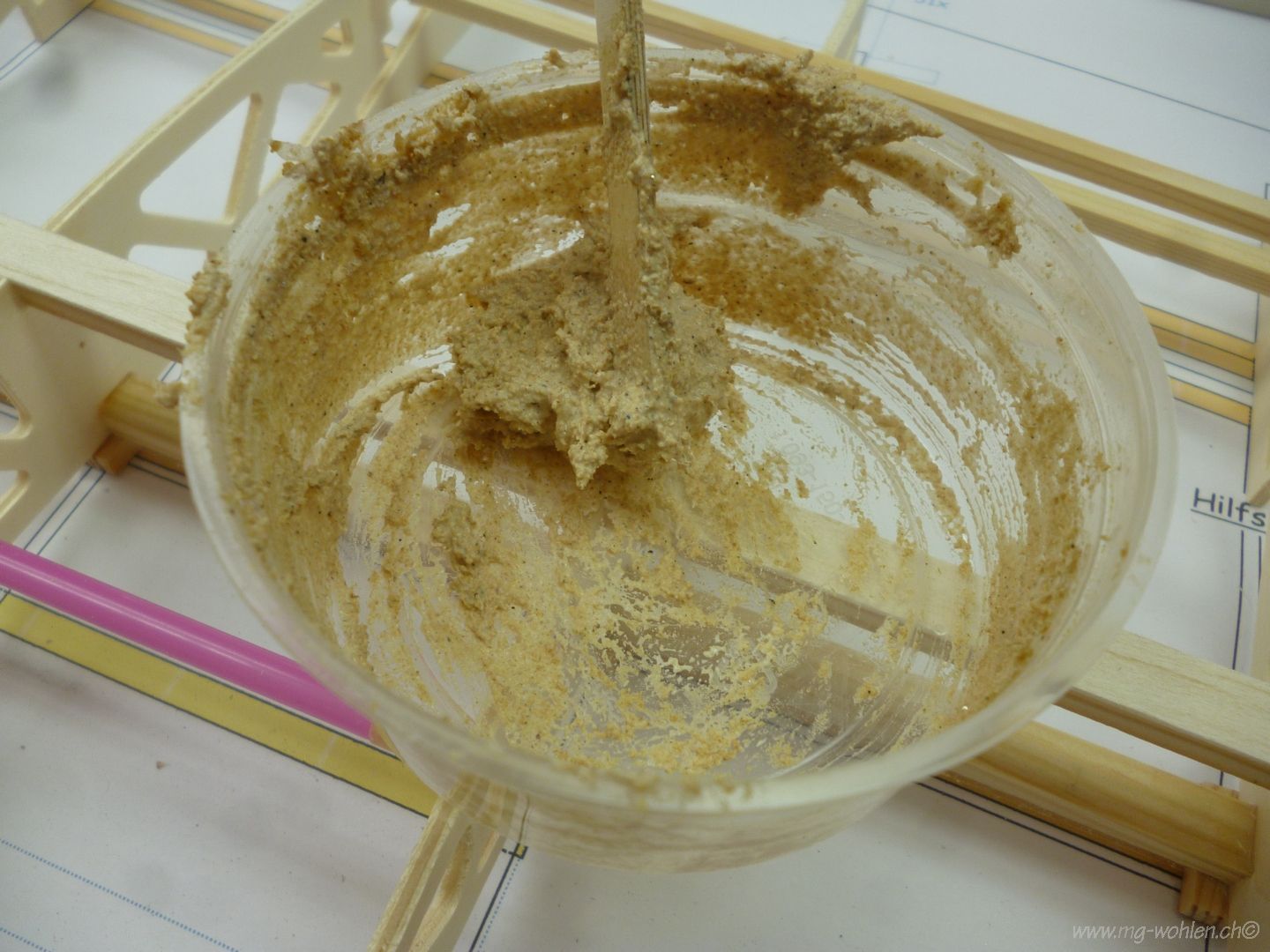

Die Holmzwischenräume im Bereich der Steckung werden mit Sägespänen und Holzleim Bäpeli gefüllt
Das ergibt nach dem Trocknen eine bombenfeste Verbindung

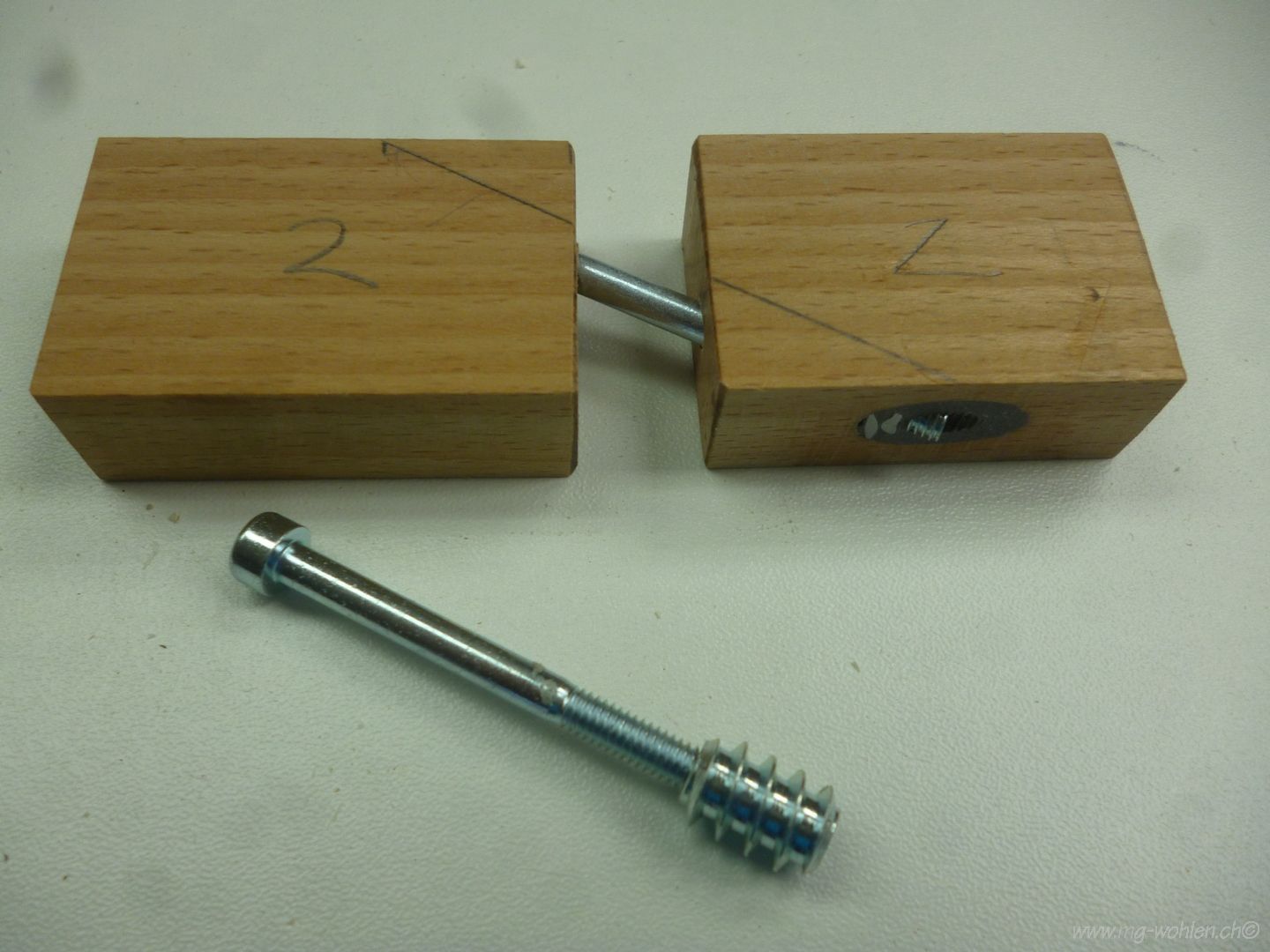

Aussenflügelsicherung

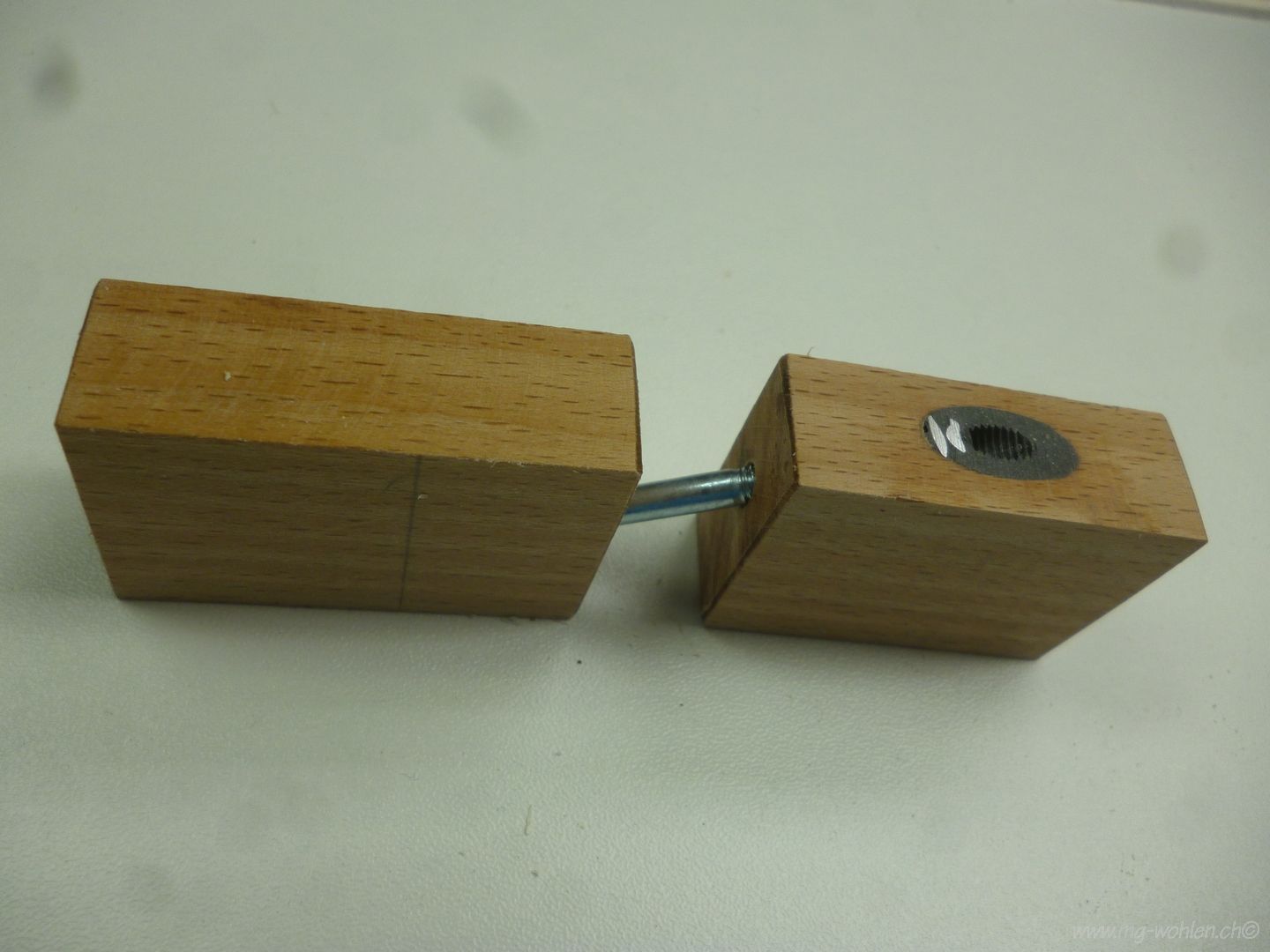

M4x60 Schraube mit Einschraubmutter

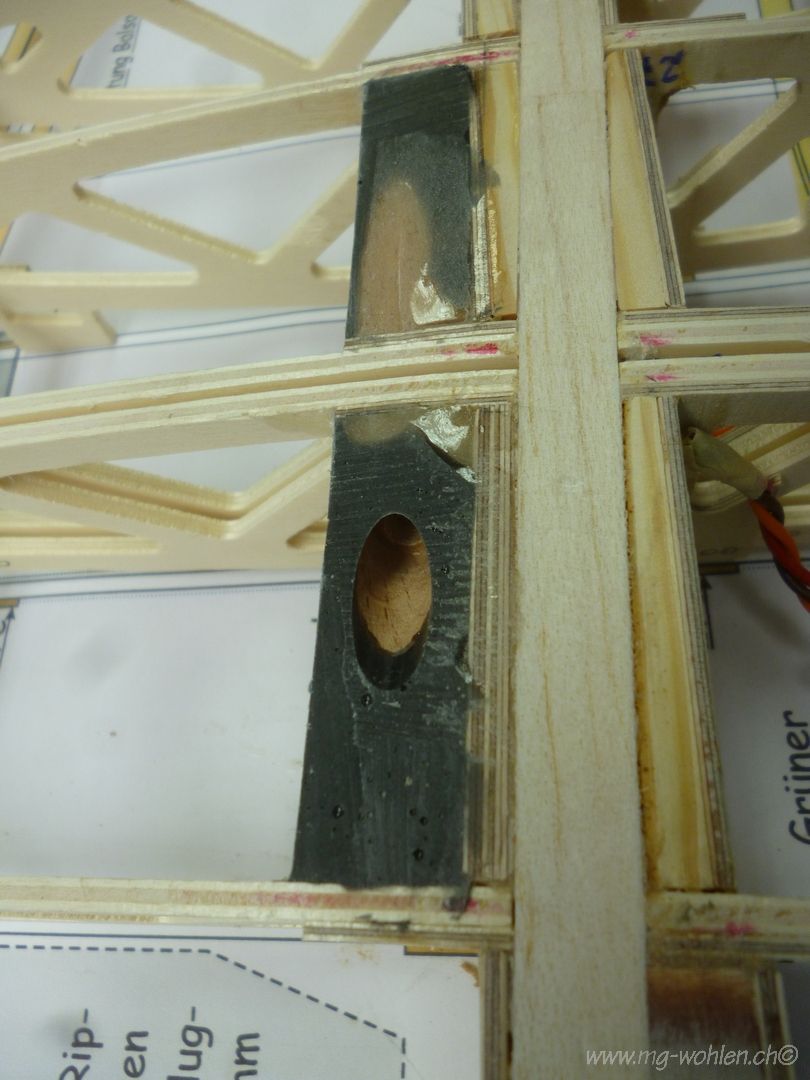

Flügelsicherung ist eingeharzt

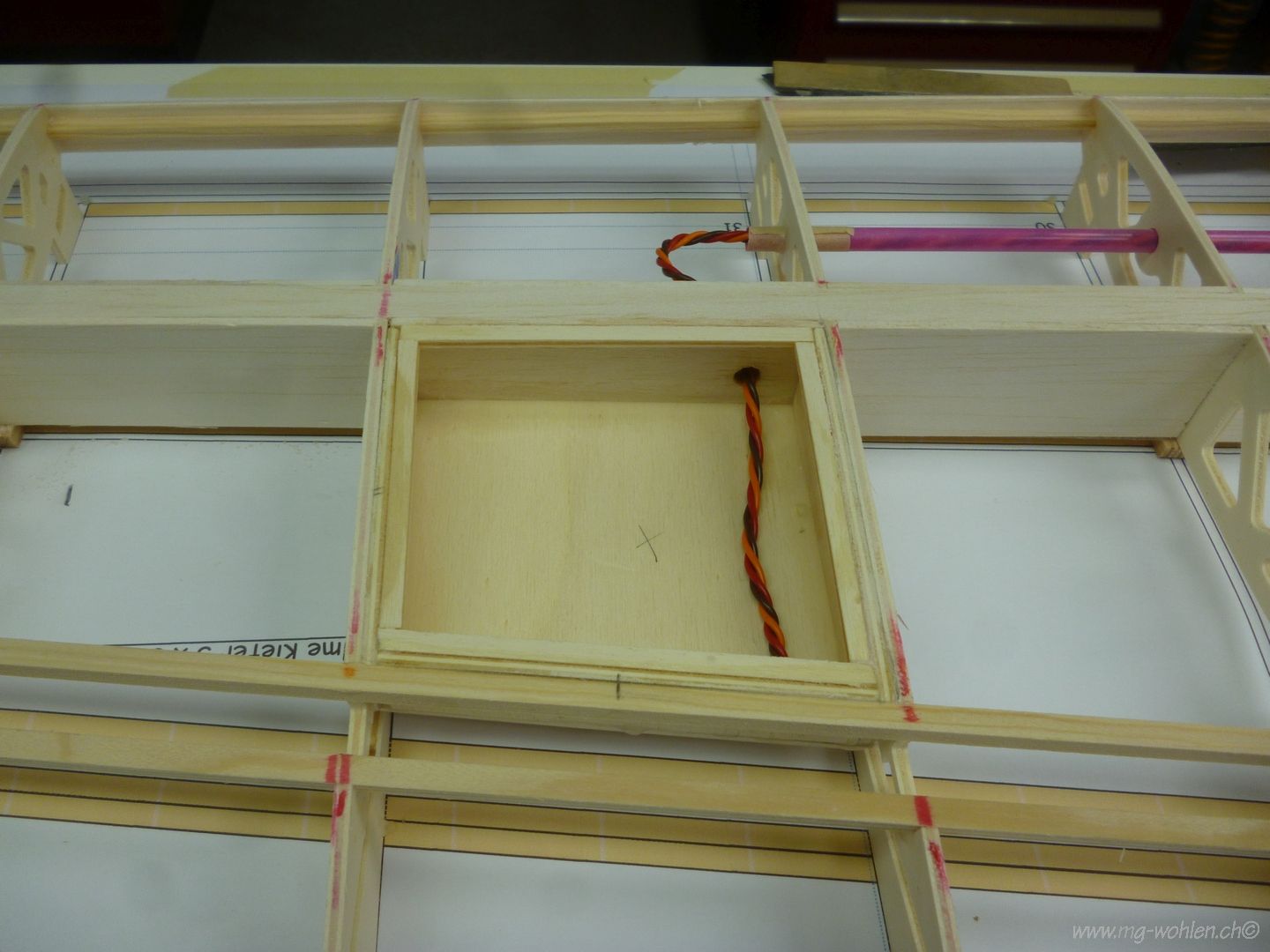

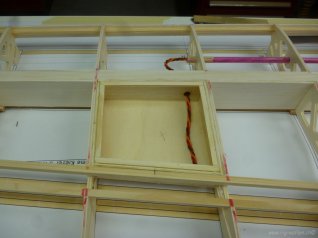

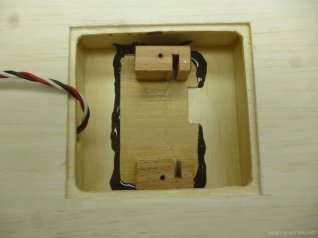

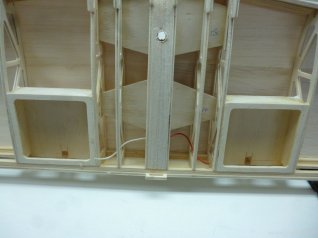

Auch der Querruderservoschacht ist eingebaut

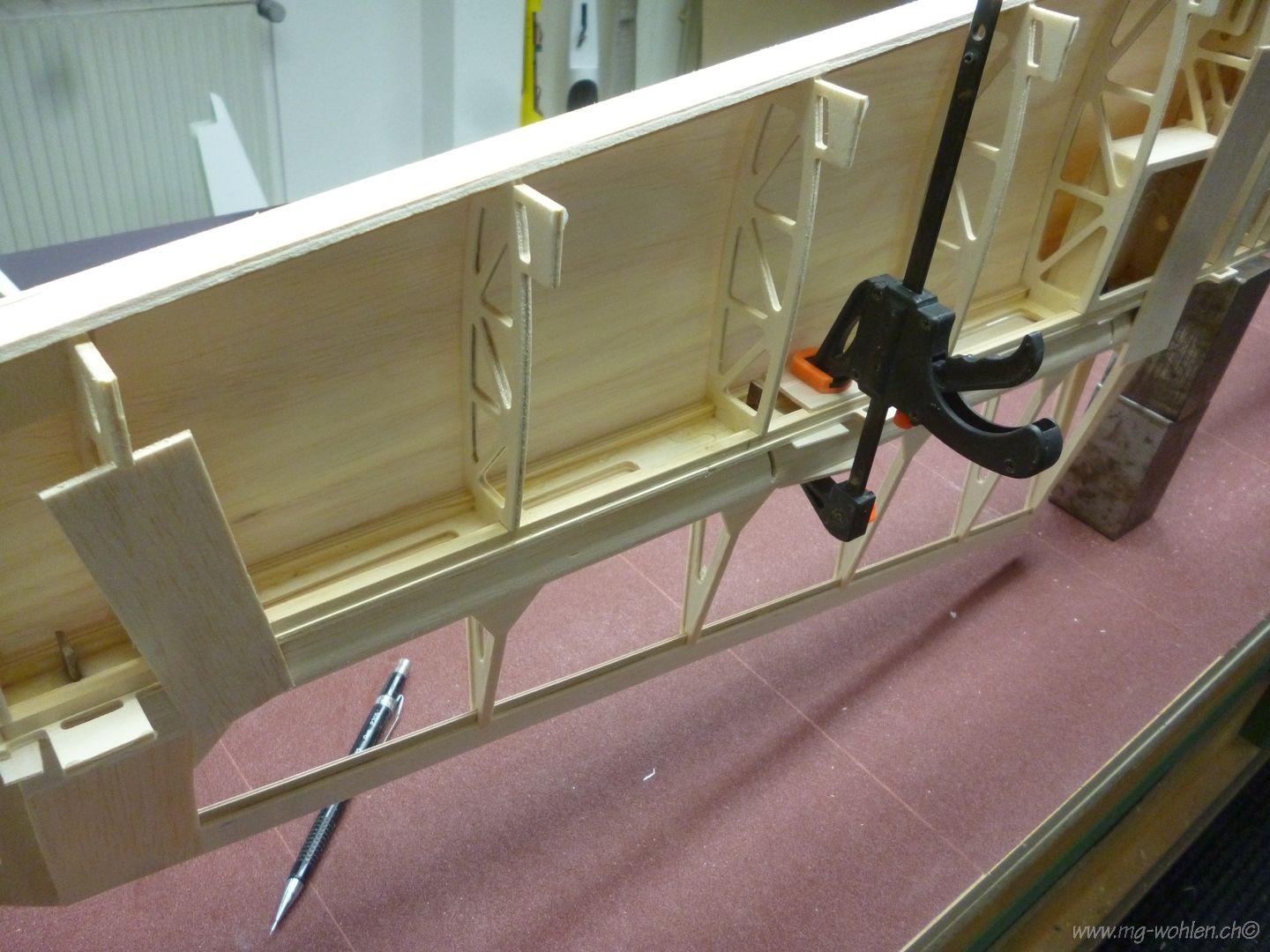

Flügelunterseite ist bereit für die Beplankung

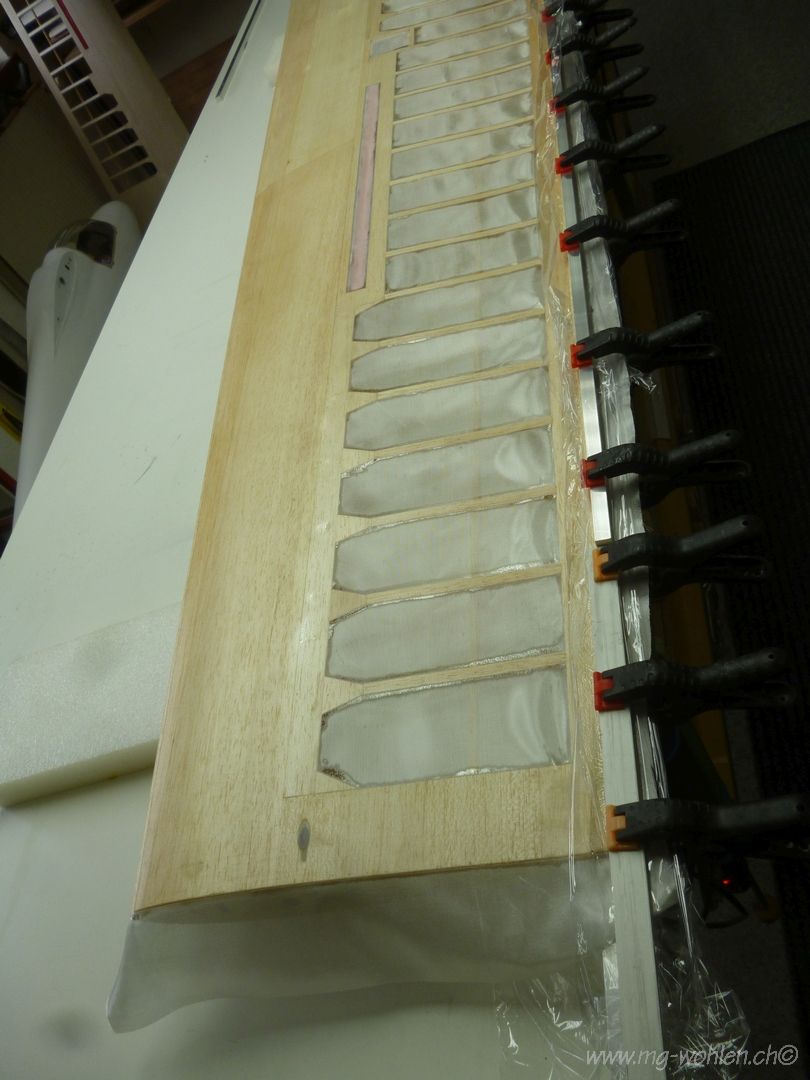

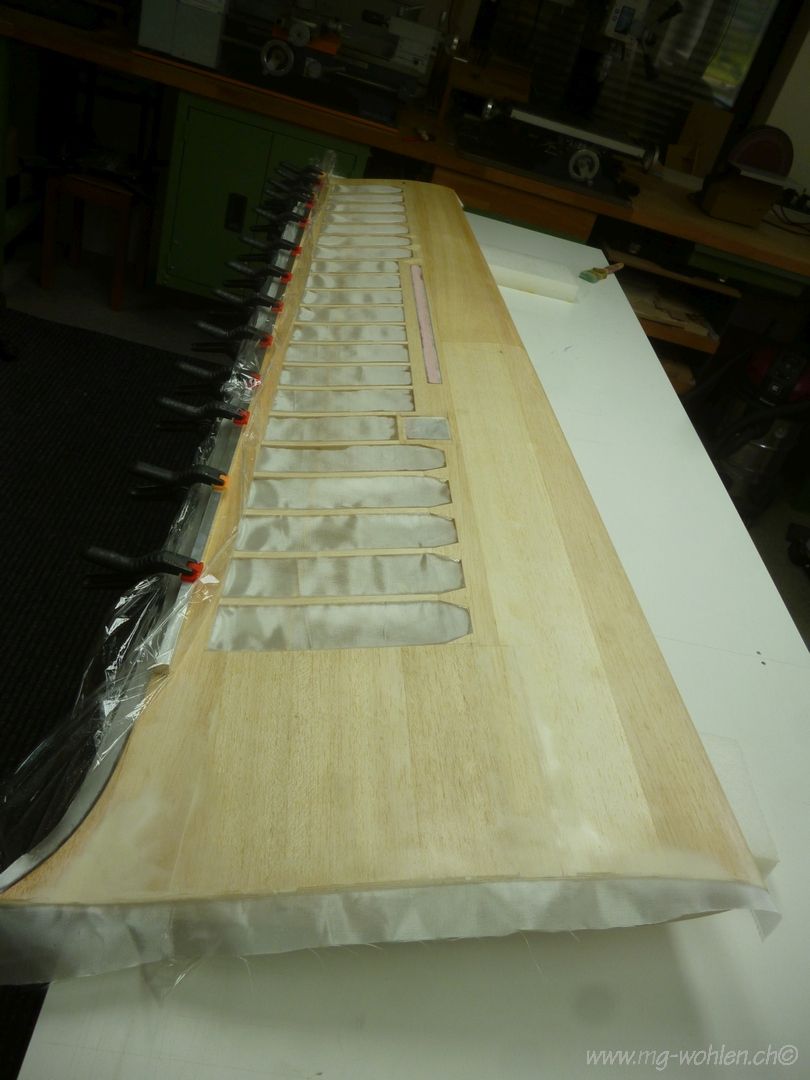

Beplankung der Flächenunterseite ist fertig. Der Flügel wird jetzt auf die Heling gelegt und alle Rippenfüsschen werden abgetrennt

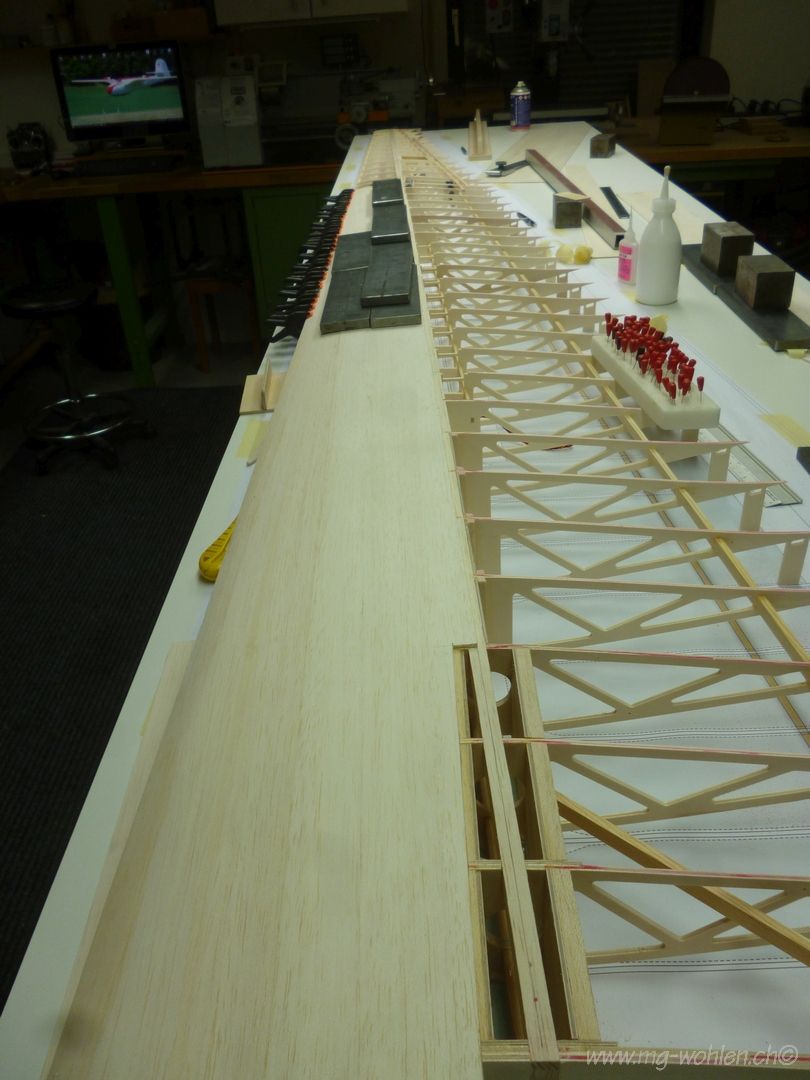

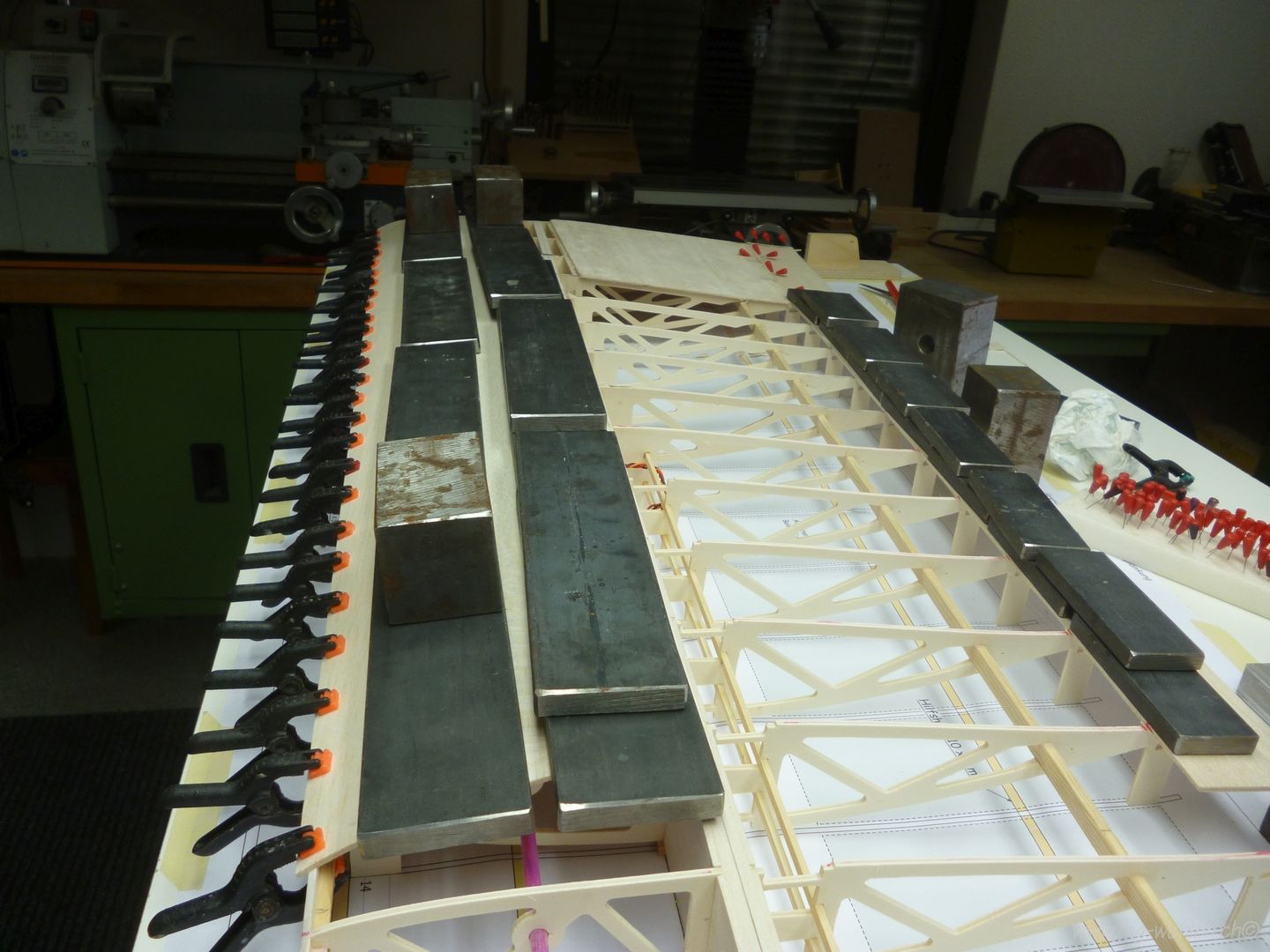

Mit der Beplankung der Oberseite geht es weiter

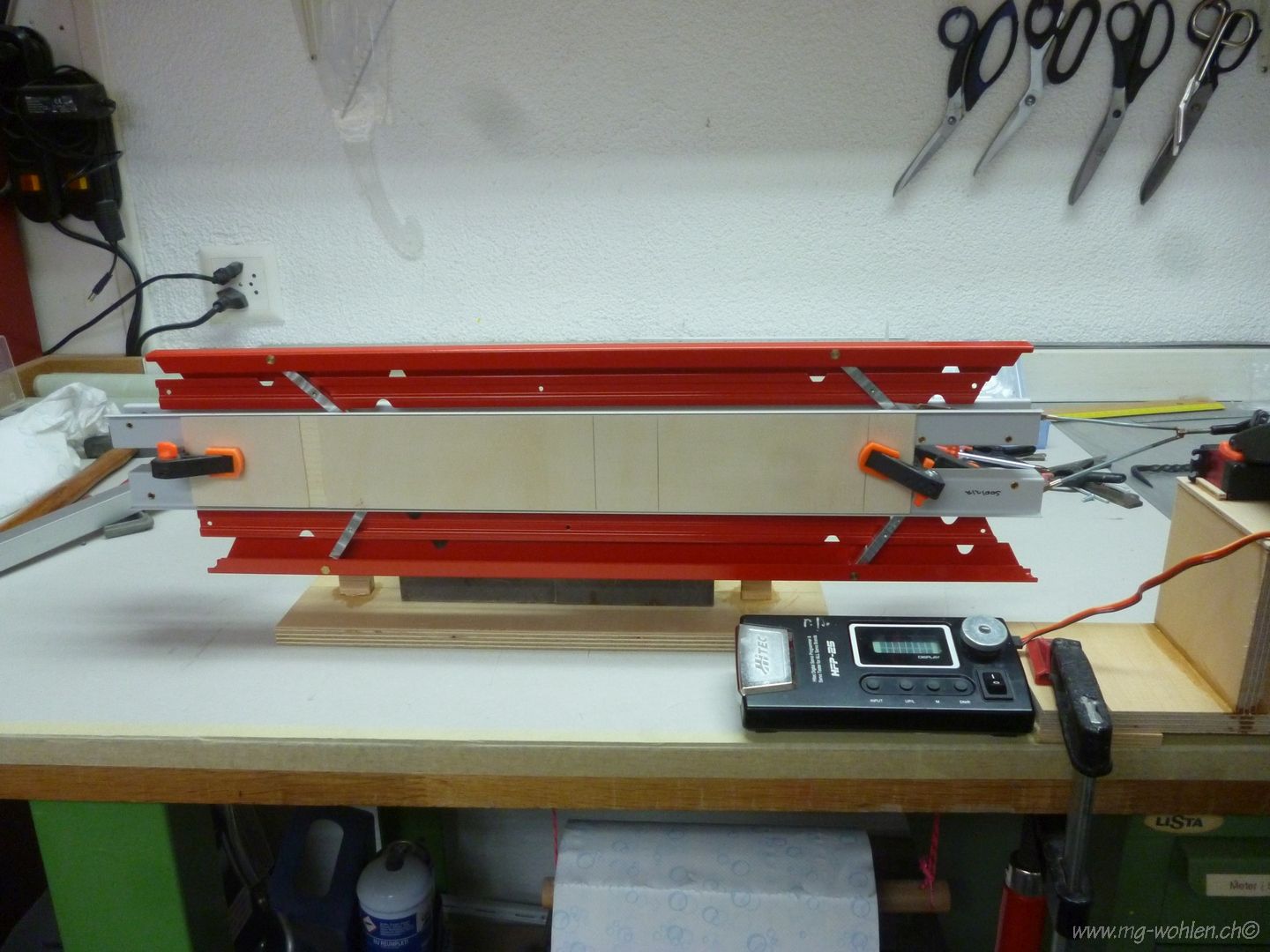

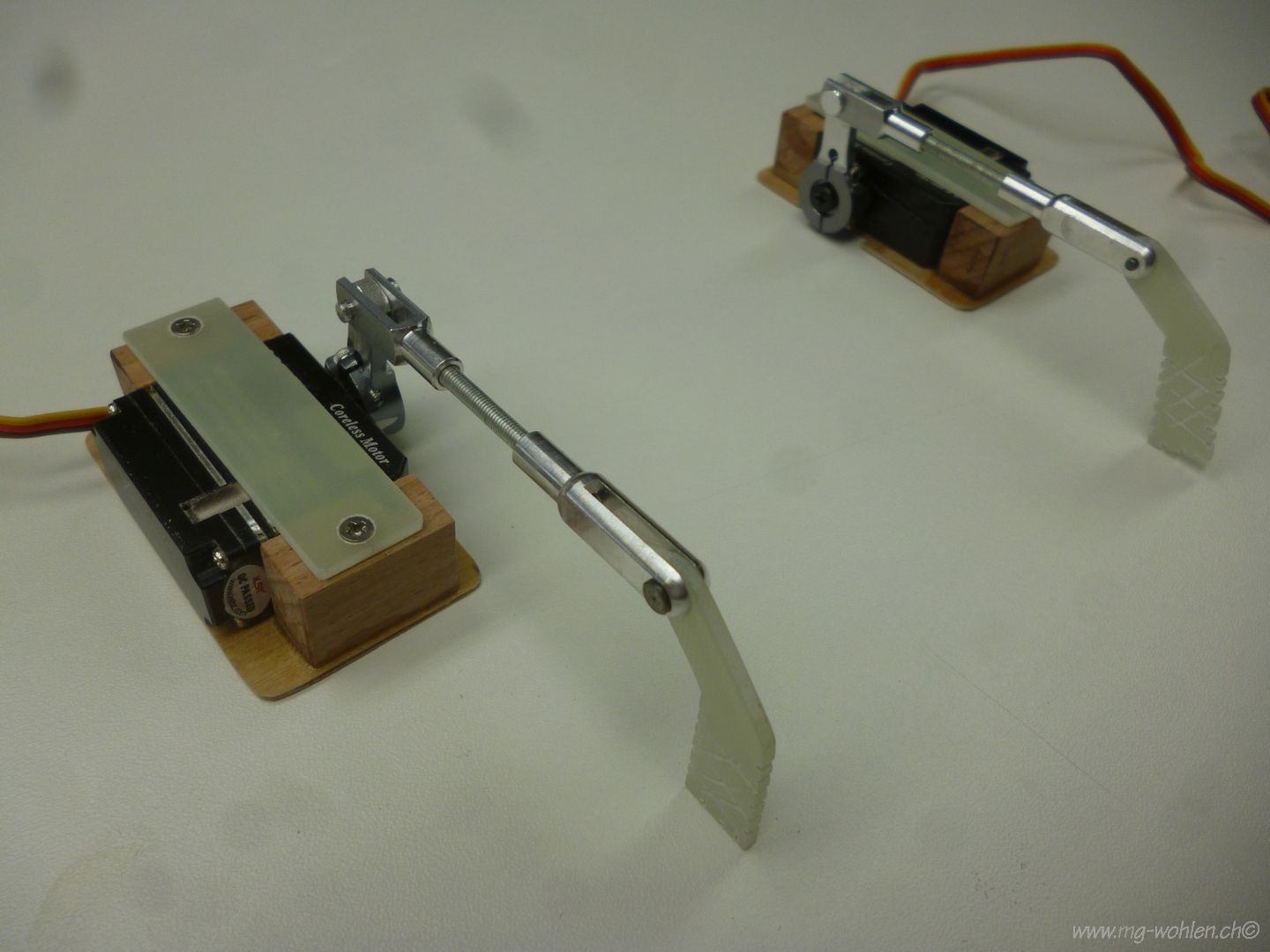

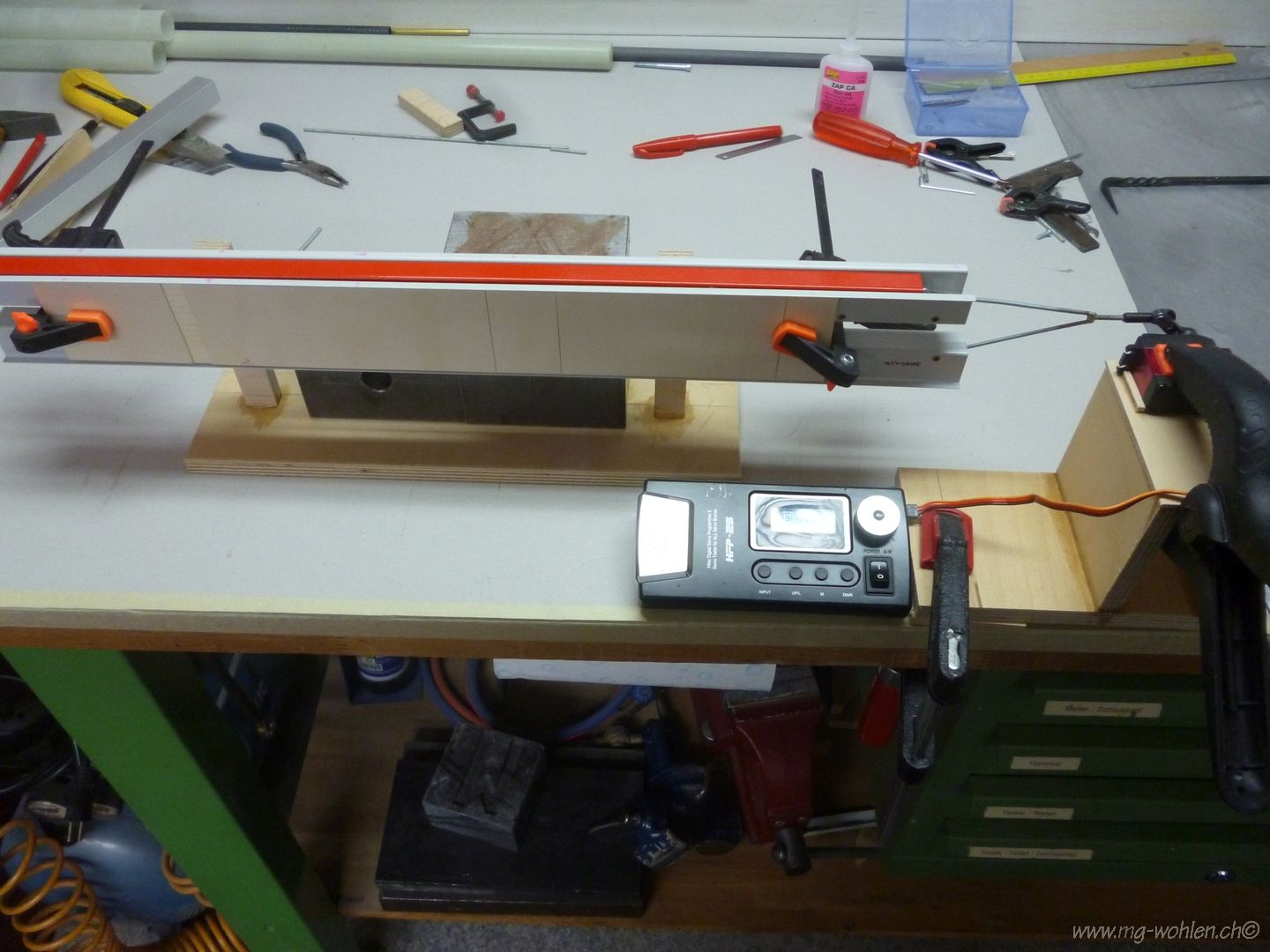

Um die beidseitig ausfahrenden Störklappen korreckt einstellen zu können habe ich mir eine Testvorrichtung gebaut

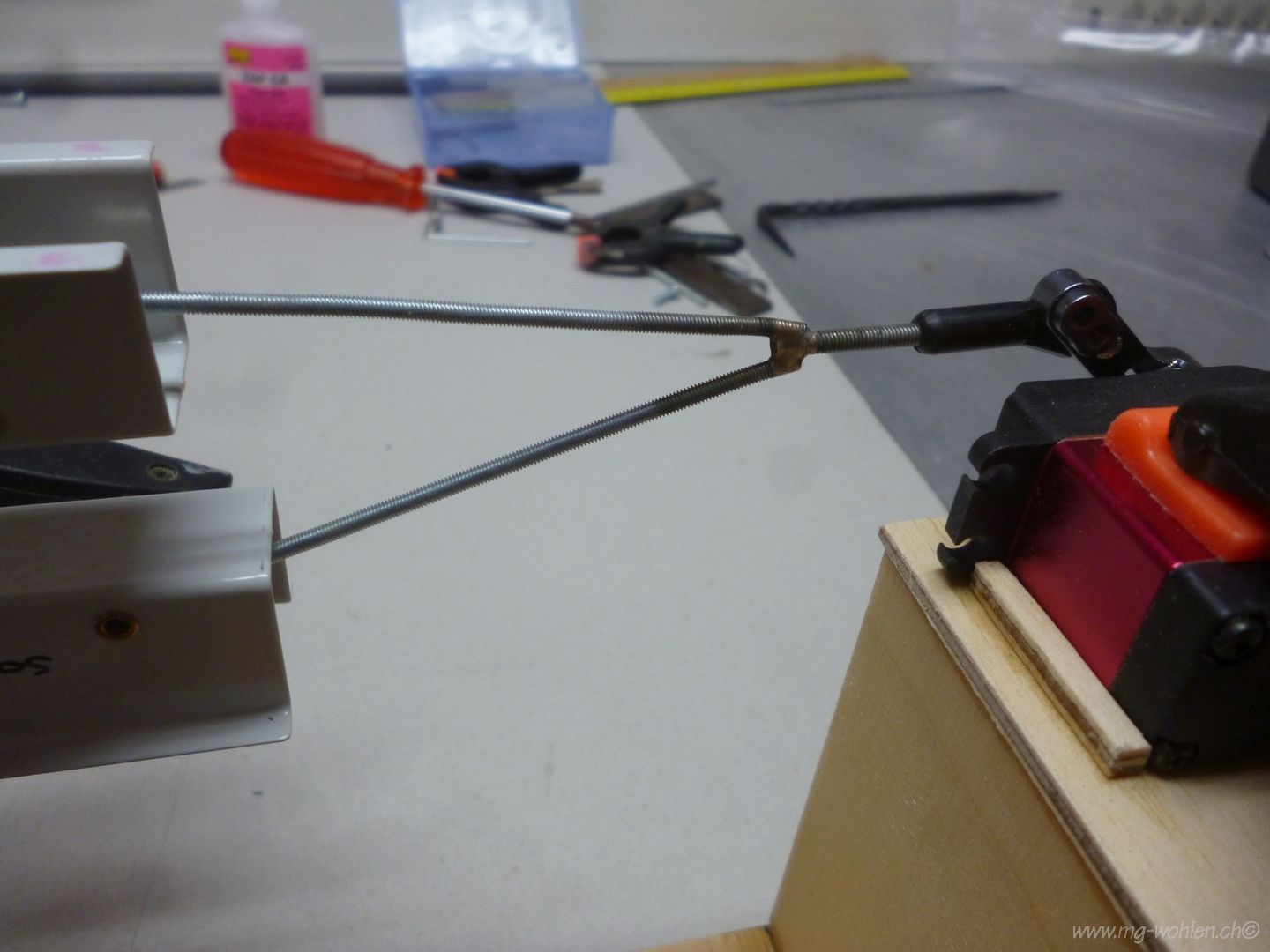

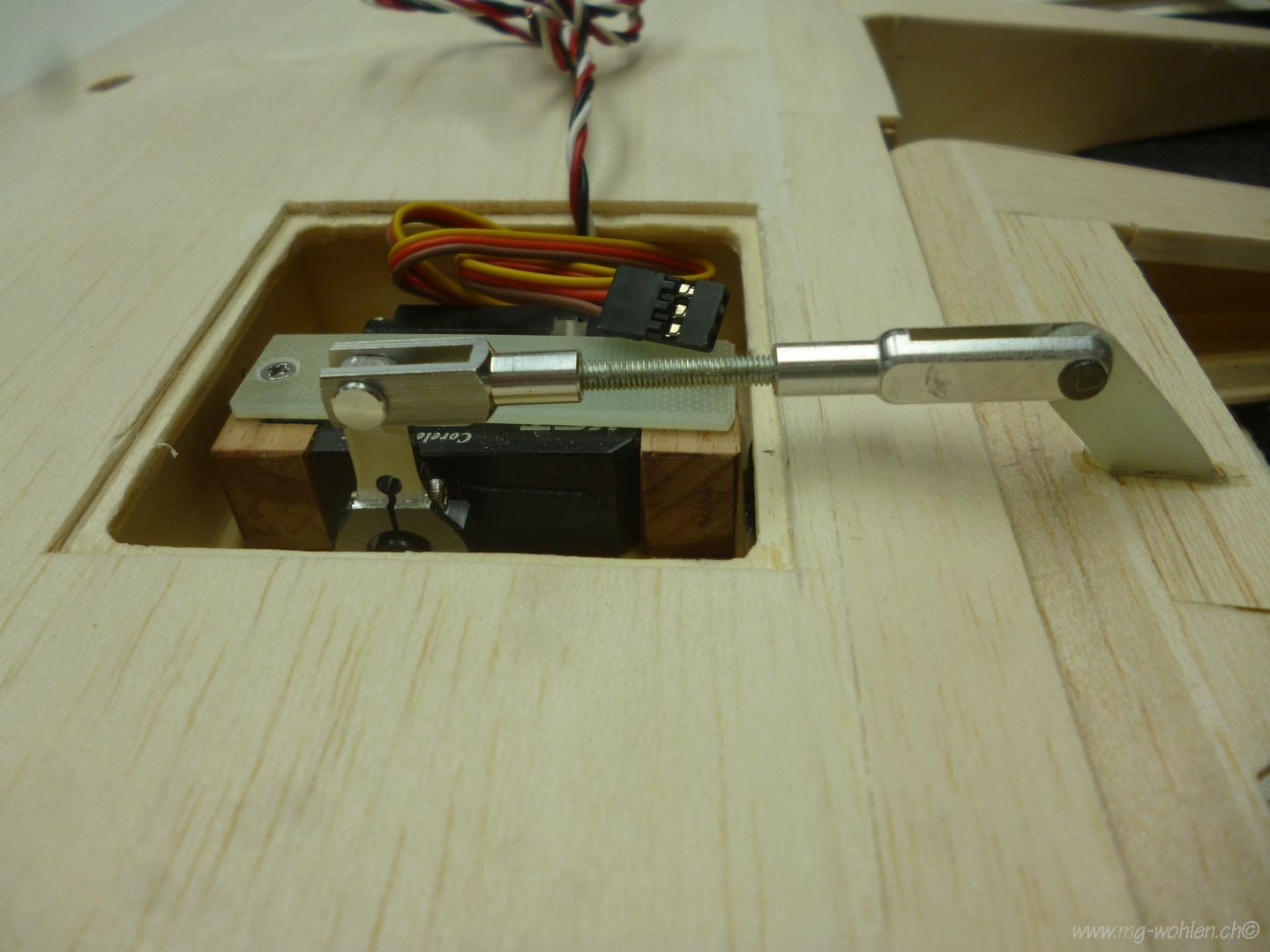

Anlenkung für die Störklappen
War gar nicht so einfach die Einstellung hinzukriegen
Die Unterseiten der Flügel sind beplankt und die Flügel werden auf die Helling gelegt

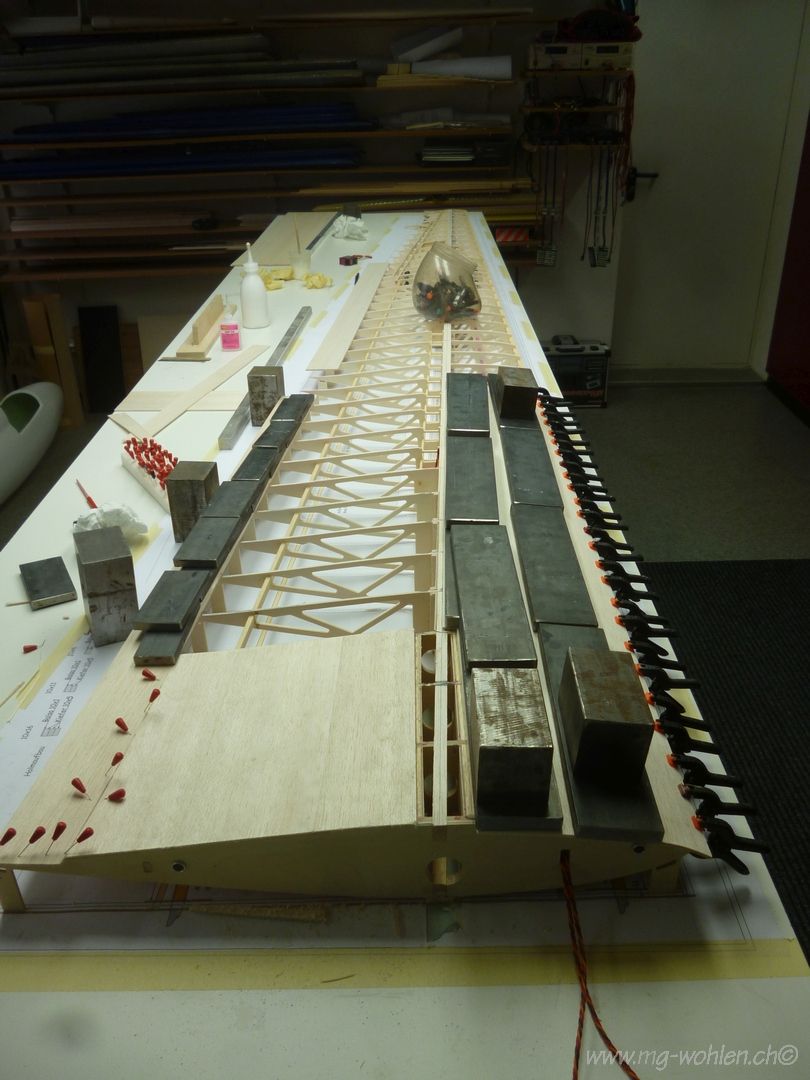

Alle Rippenfüschen sind abgetrennt und verschliffen. Nun kann es mit der oberen Beplankung weiter gehen

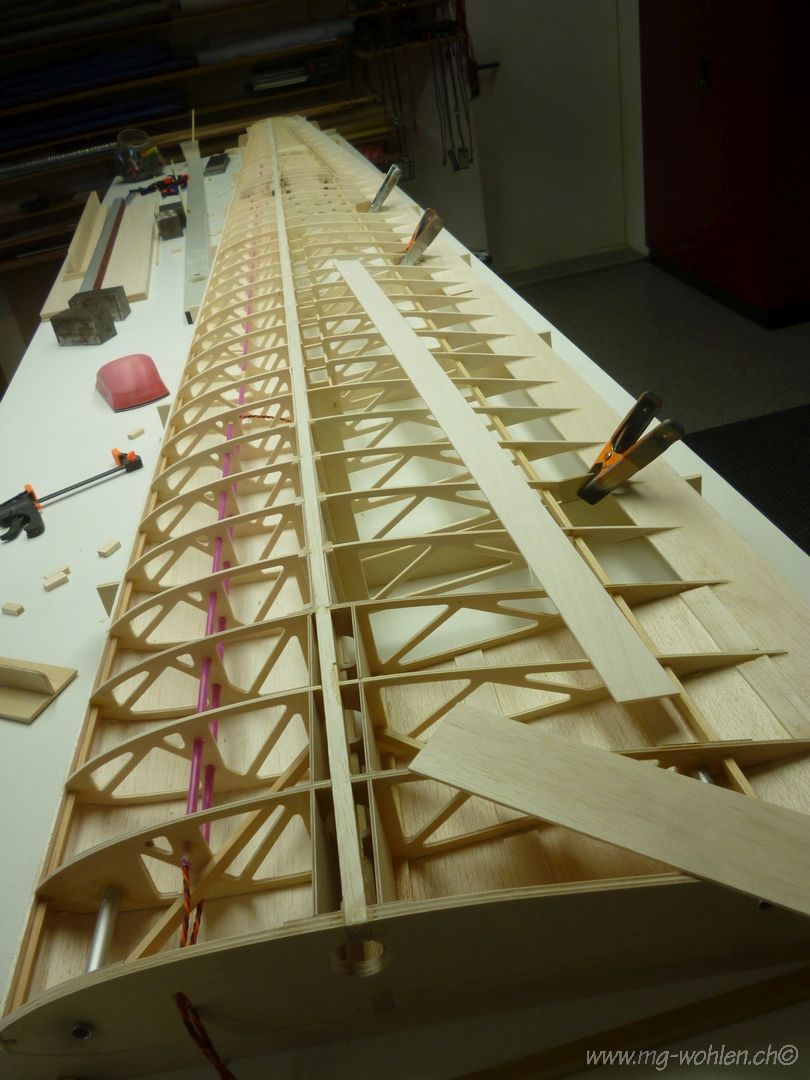

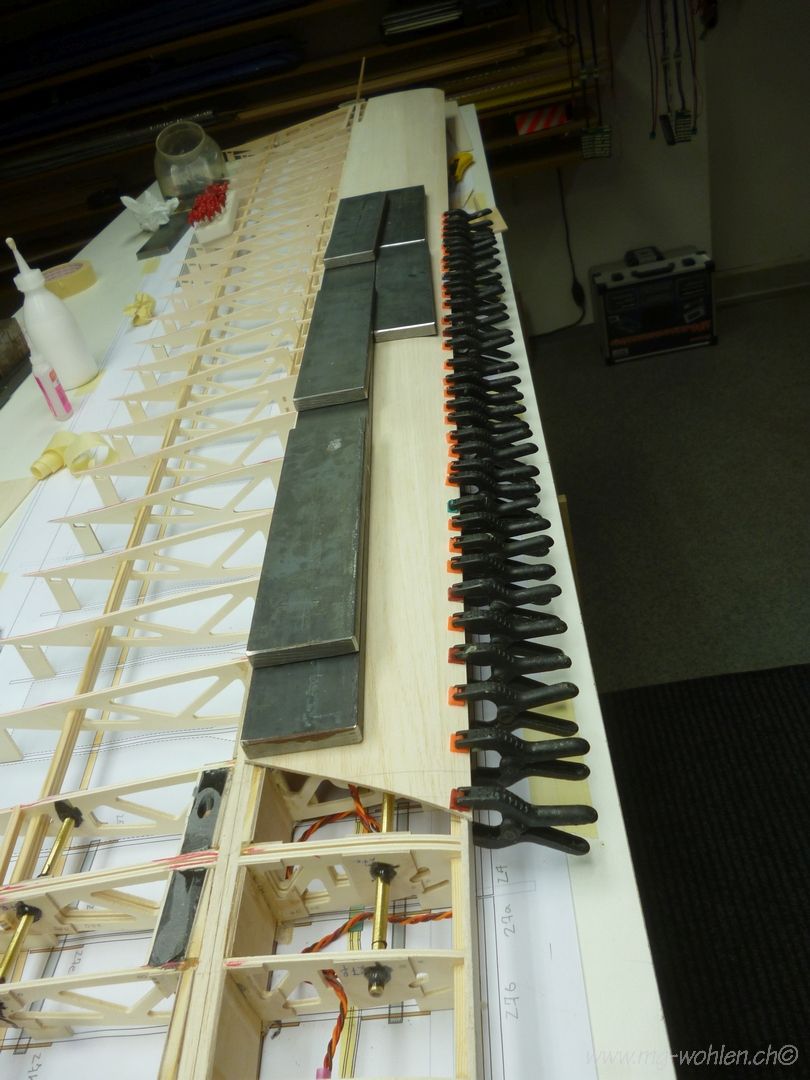

Beplankung oben fast fertig. Auch die Bremsklappen sind eingebaut
Die Nasenleisten sind aufgeleimt

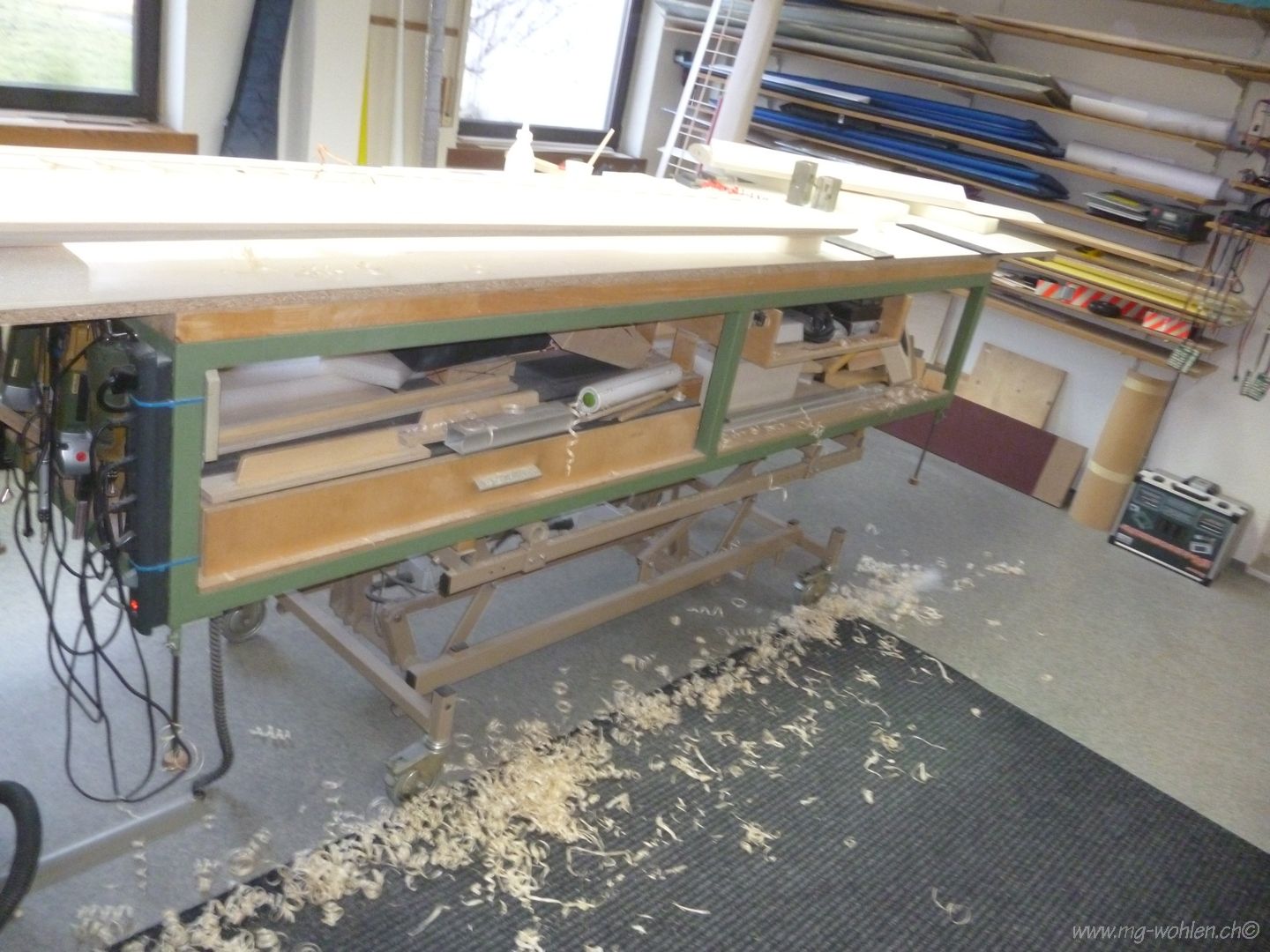

Wo gehobelt wird fallen.......

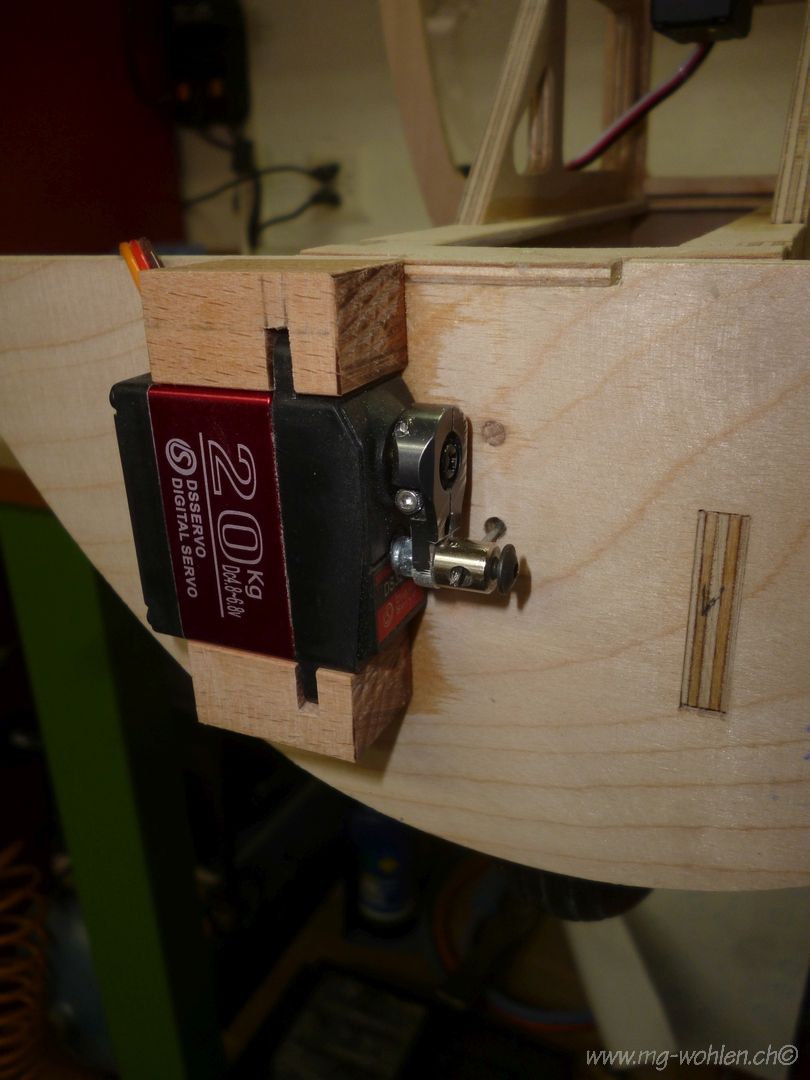

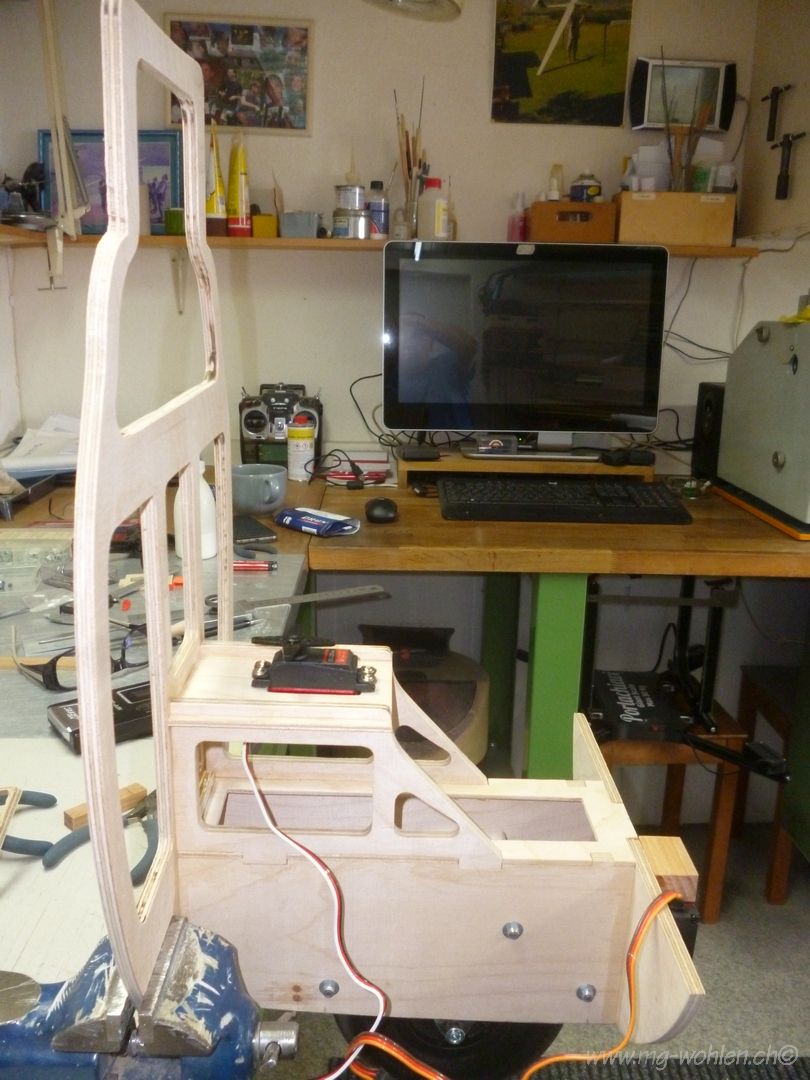

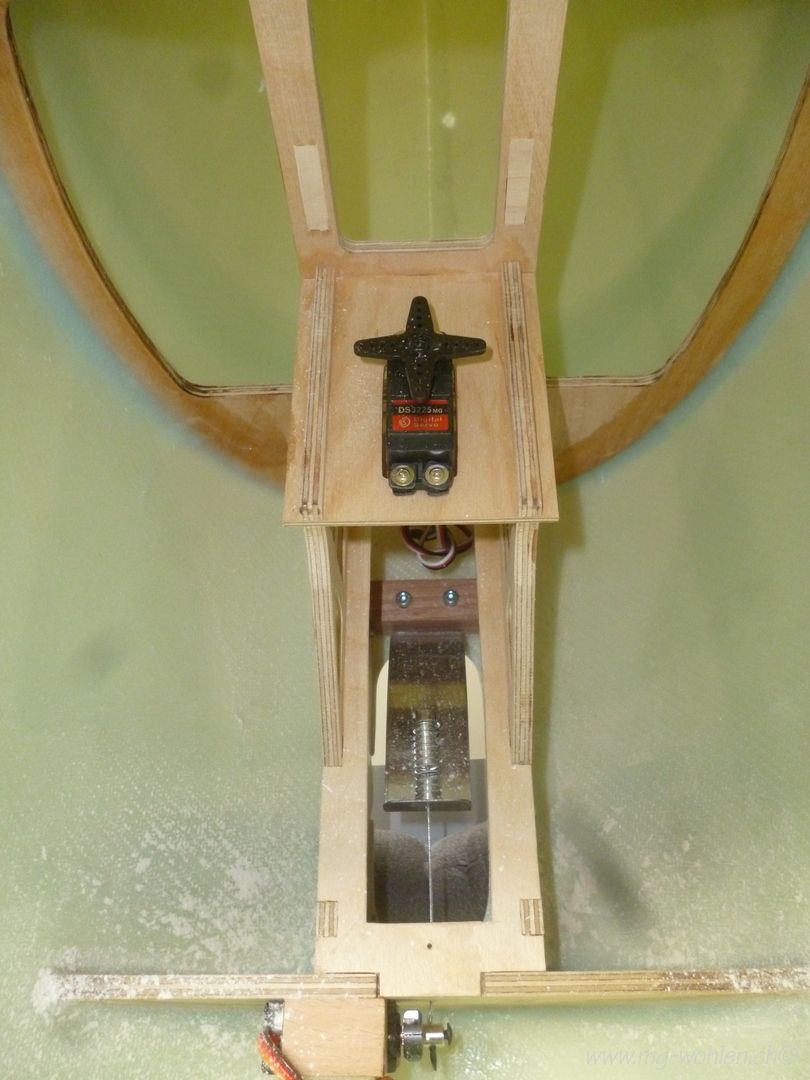

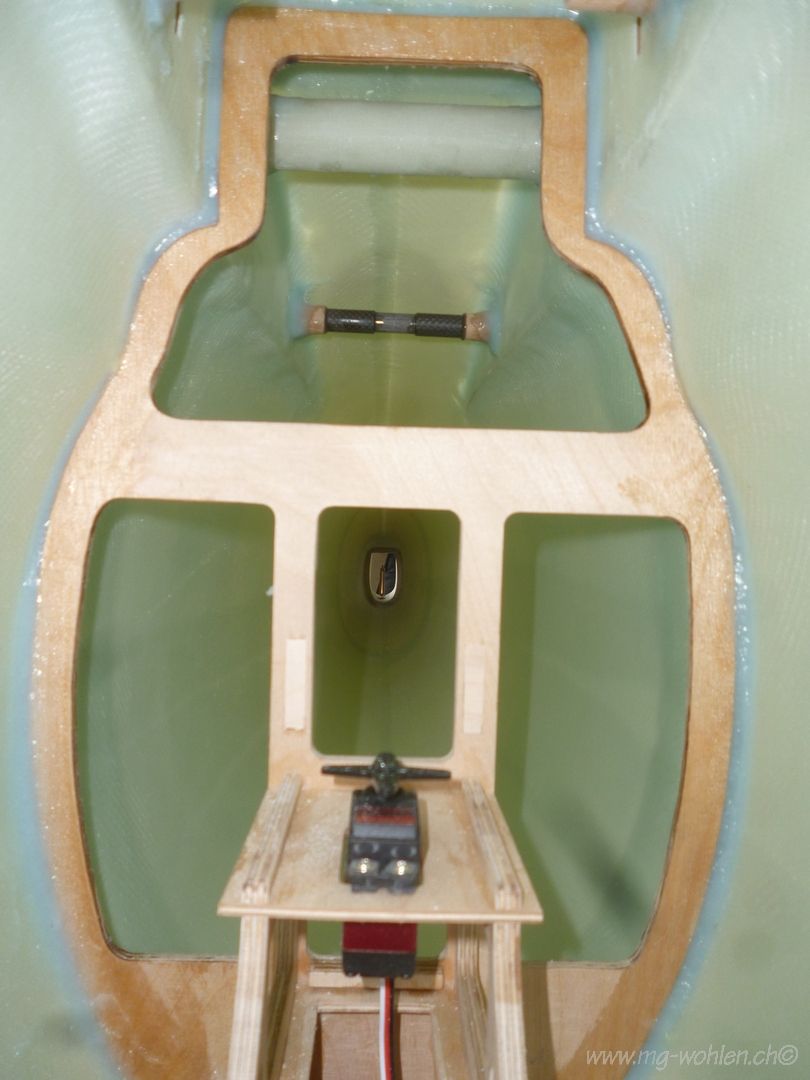

Hauptspant mit Seiteruder und Radbremsservo

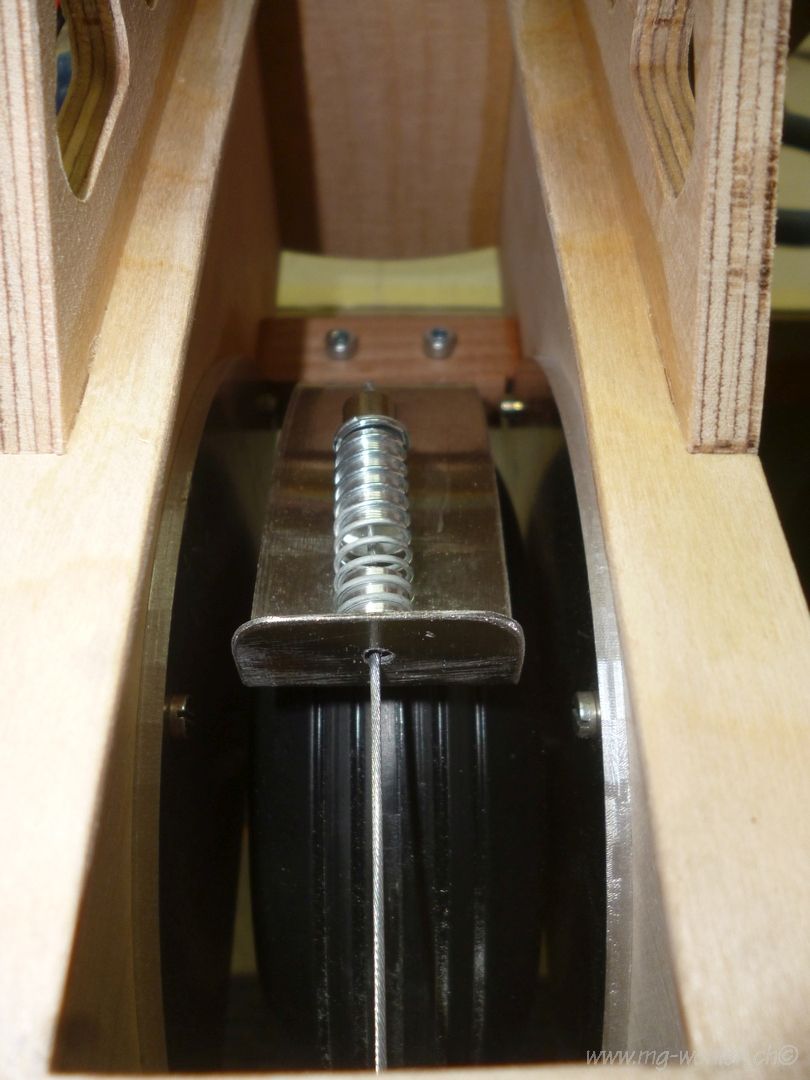

Radbremse

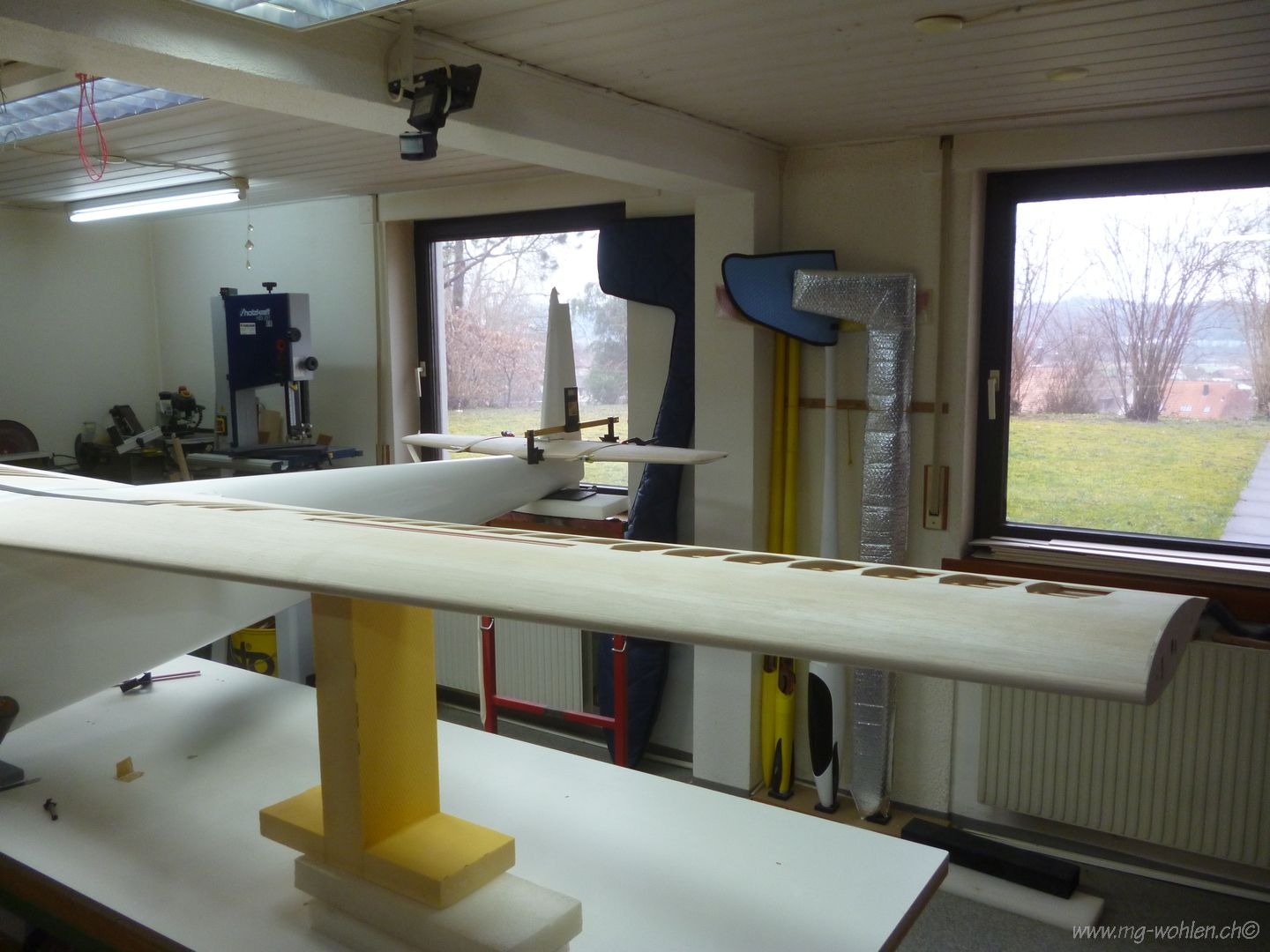

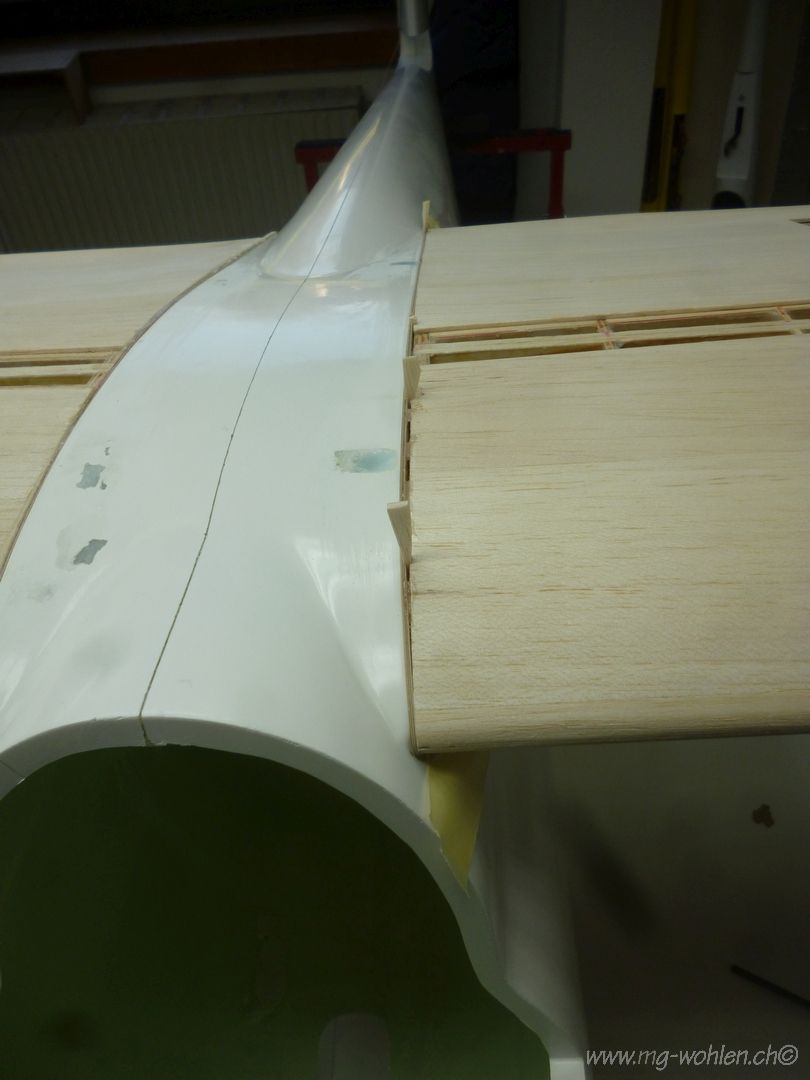

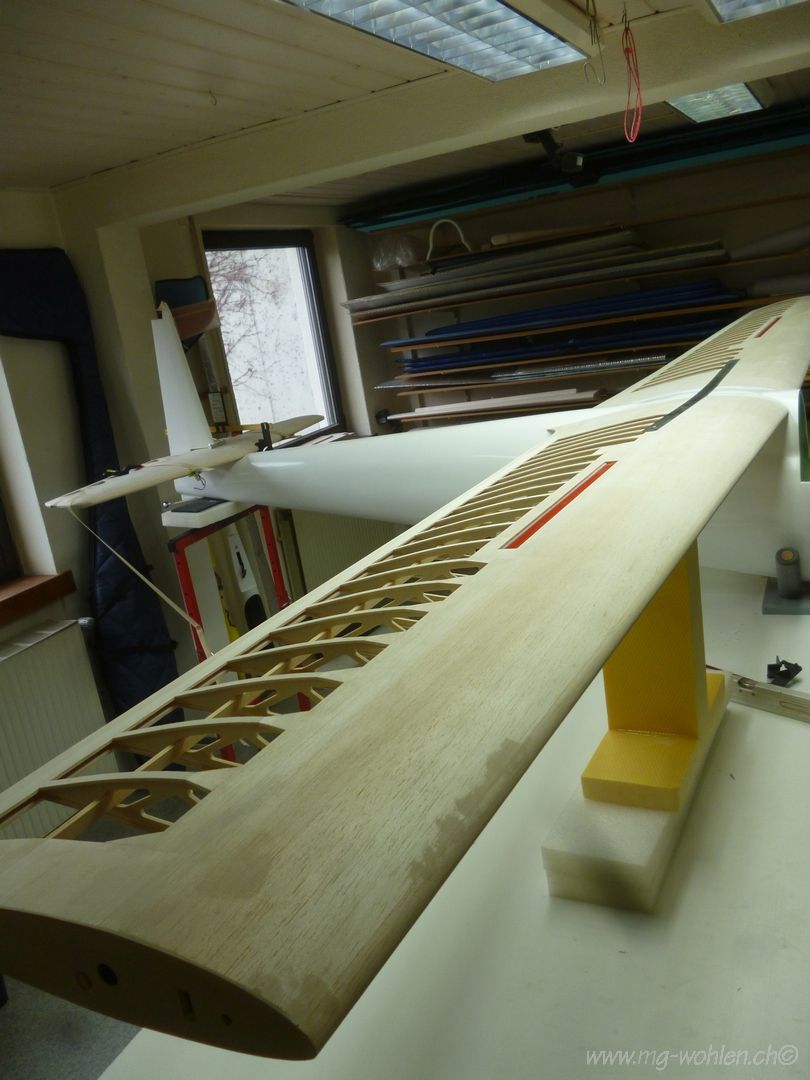

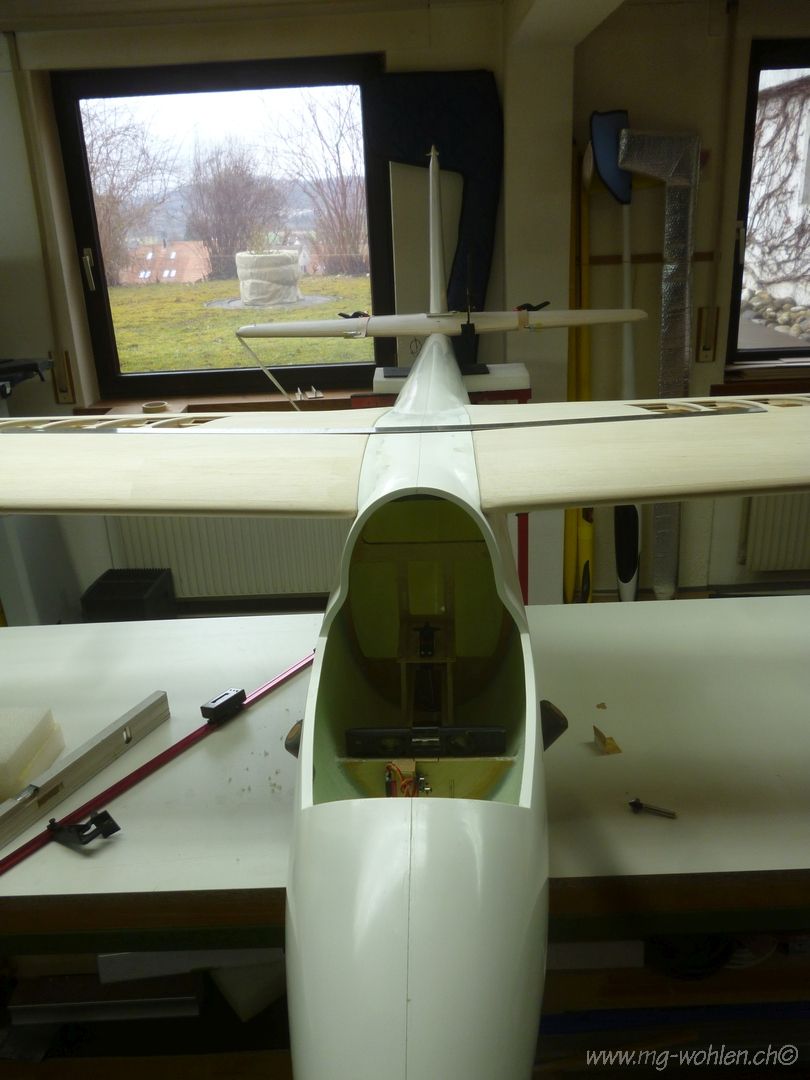

Anpassen der Innenflügel an den Rumpf
Nun können das Steckungrohr und die Verdrehbolzen eingeharzt werden

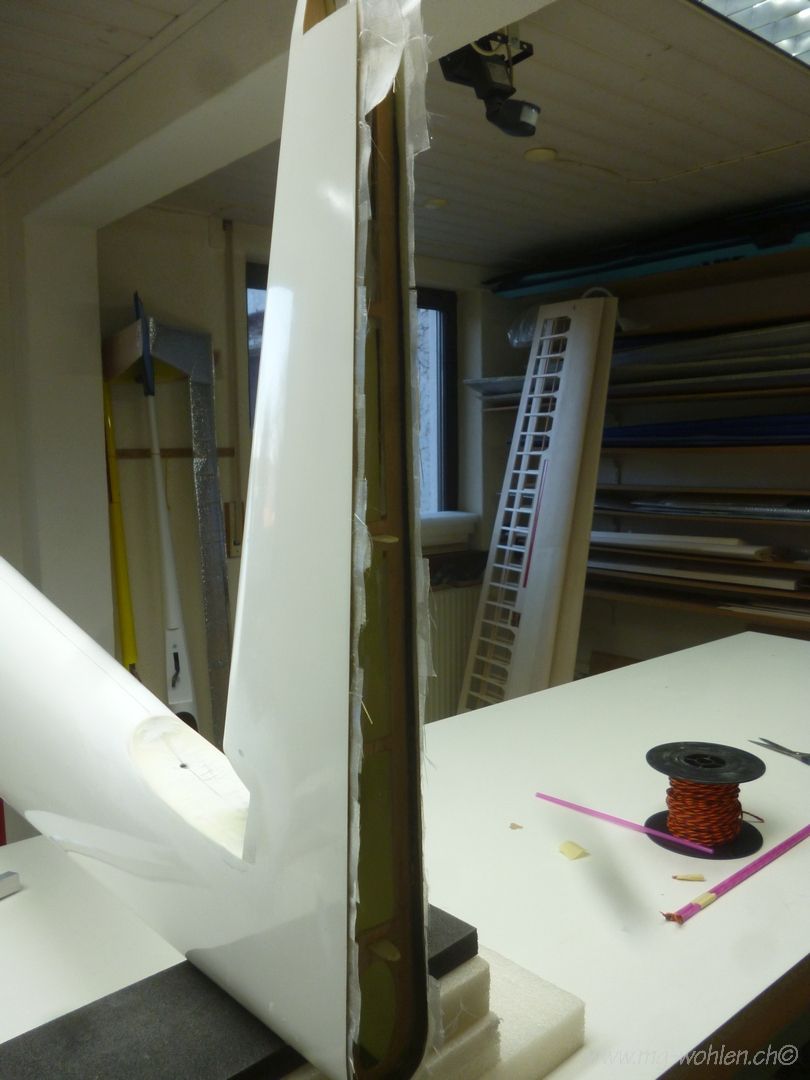

Aufgiessen der Steckungsrohre im Flügel

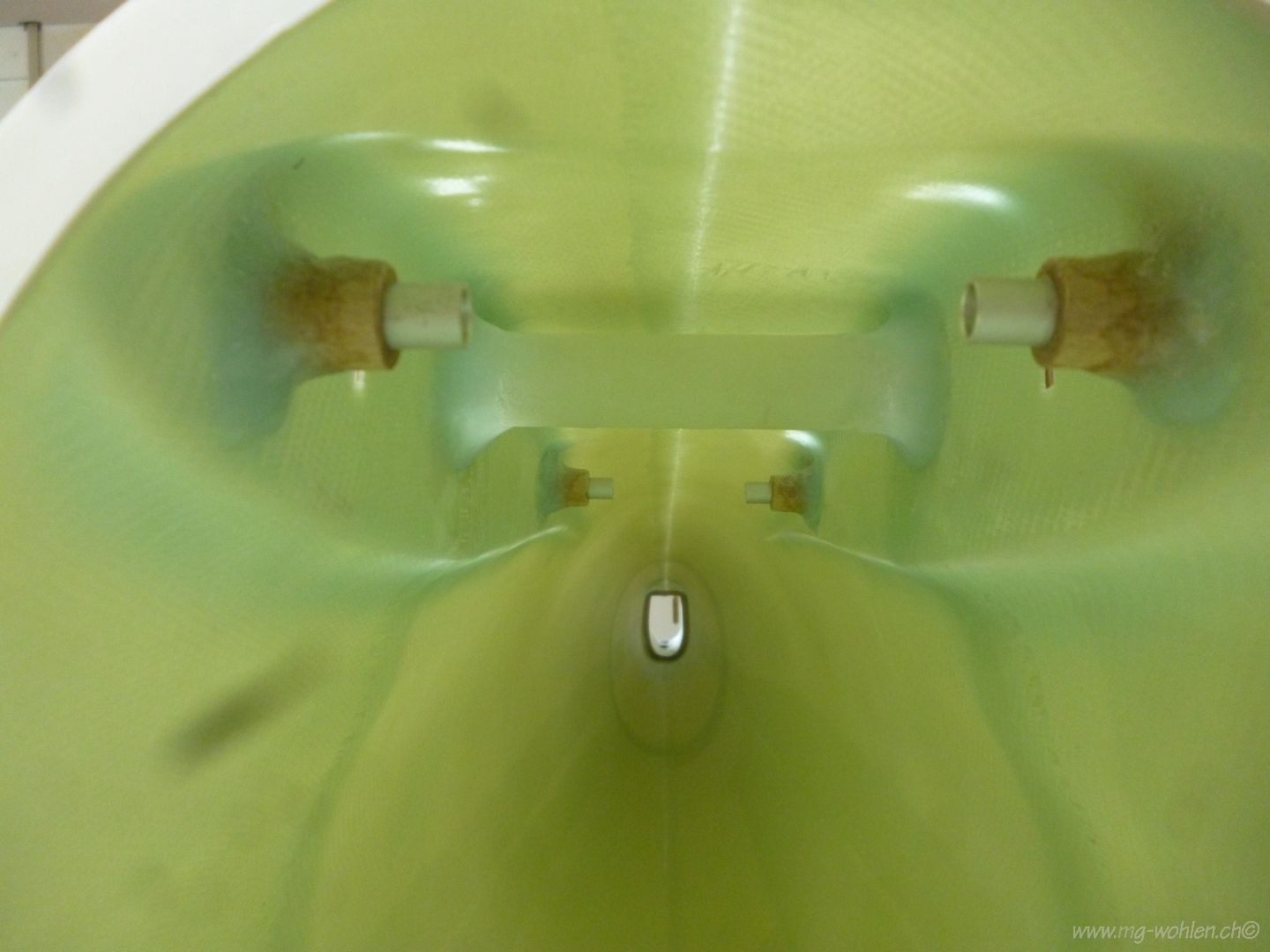

Der Hauptspant ist auch eingeharzt
Auf dem Foto wirkt der Spant schief, doch ist er in Wirklichkeit gerade und im Lot

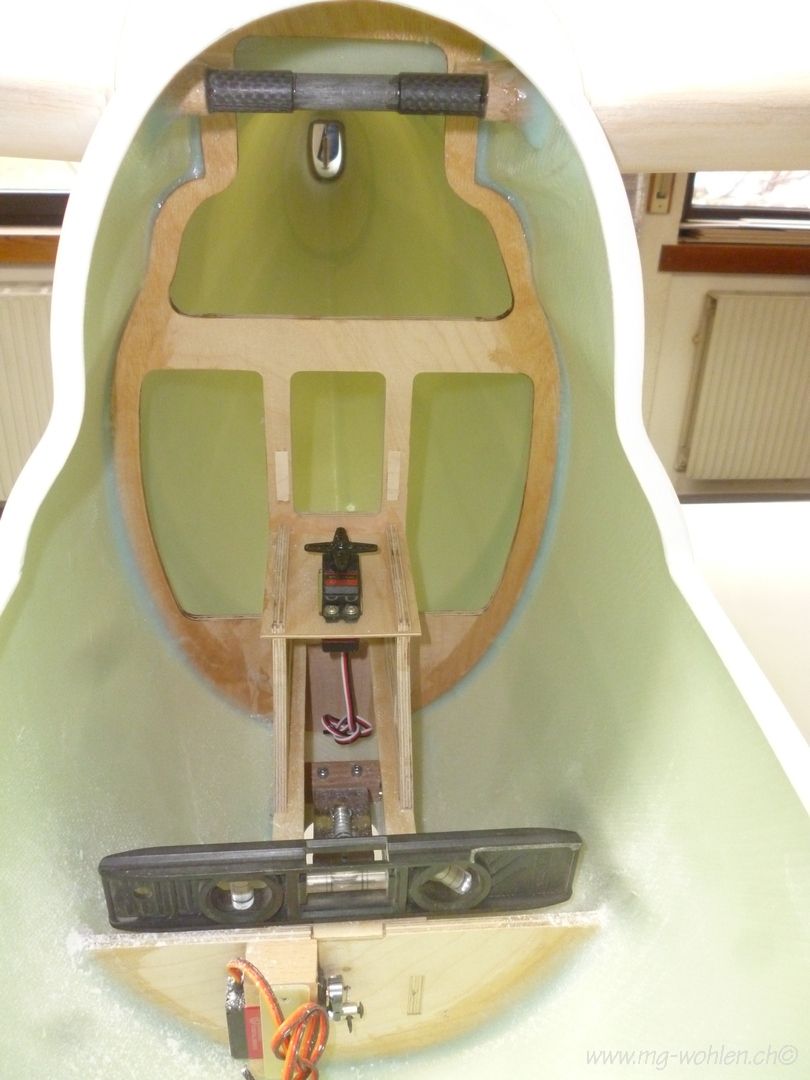

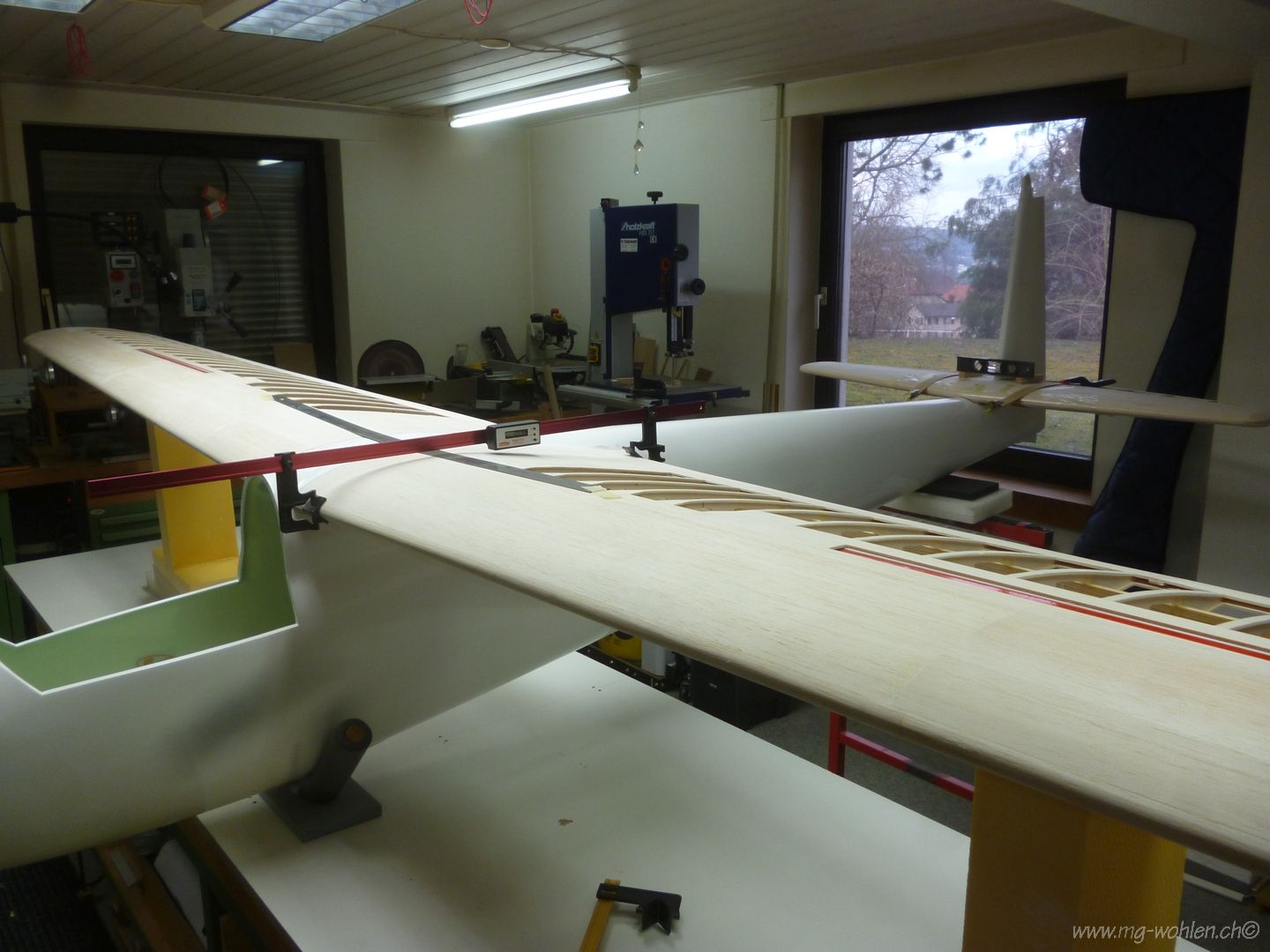

Einstellen der EWD am Höhenruder auf 1.8 Grad
Einpassen des Abschlussspants, alles zuvor noch mit CFK Band verstärkt
Spant ist eingeharzt und mit GFK verstärkt

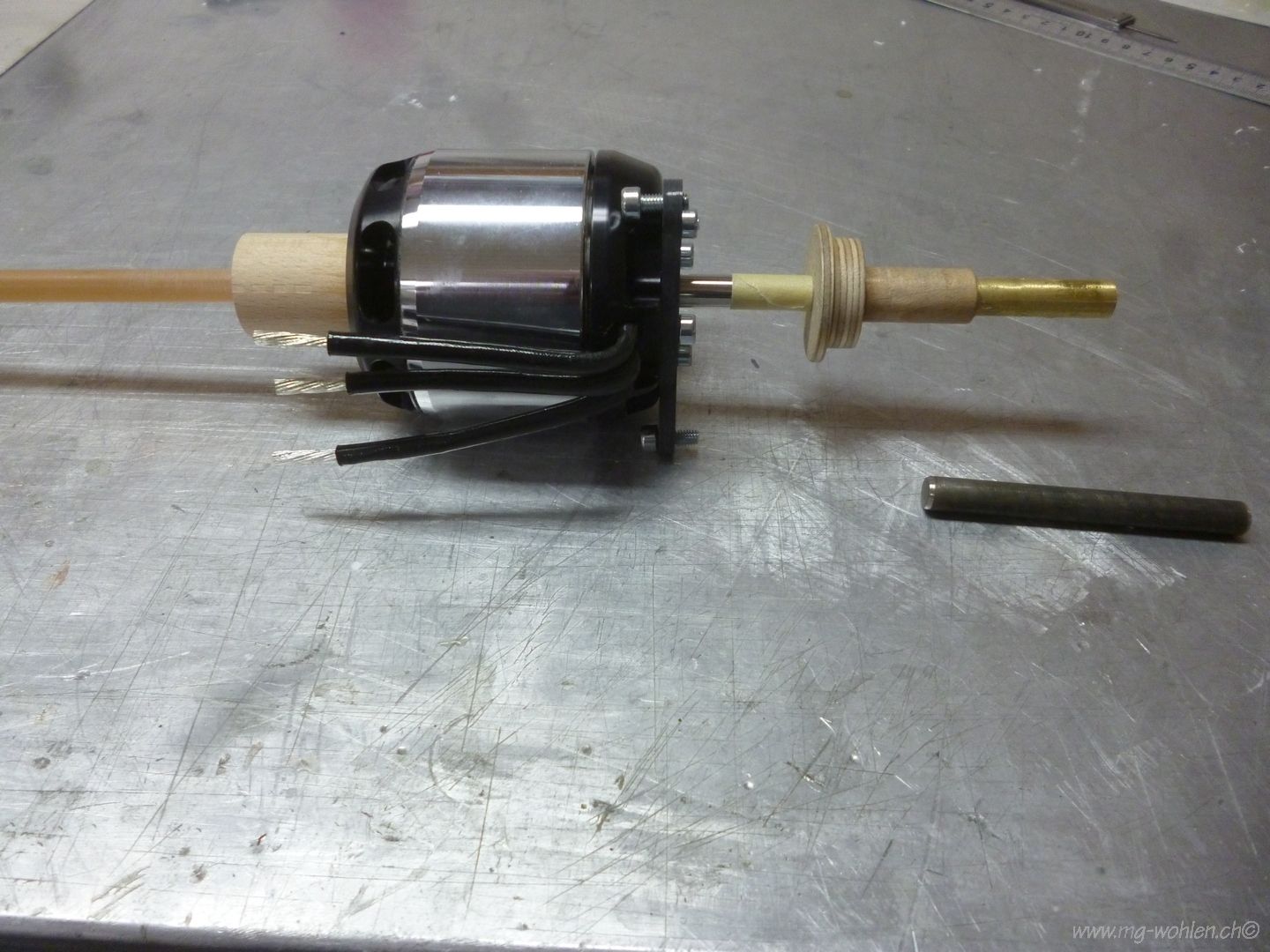

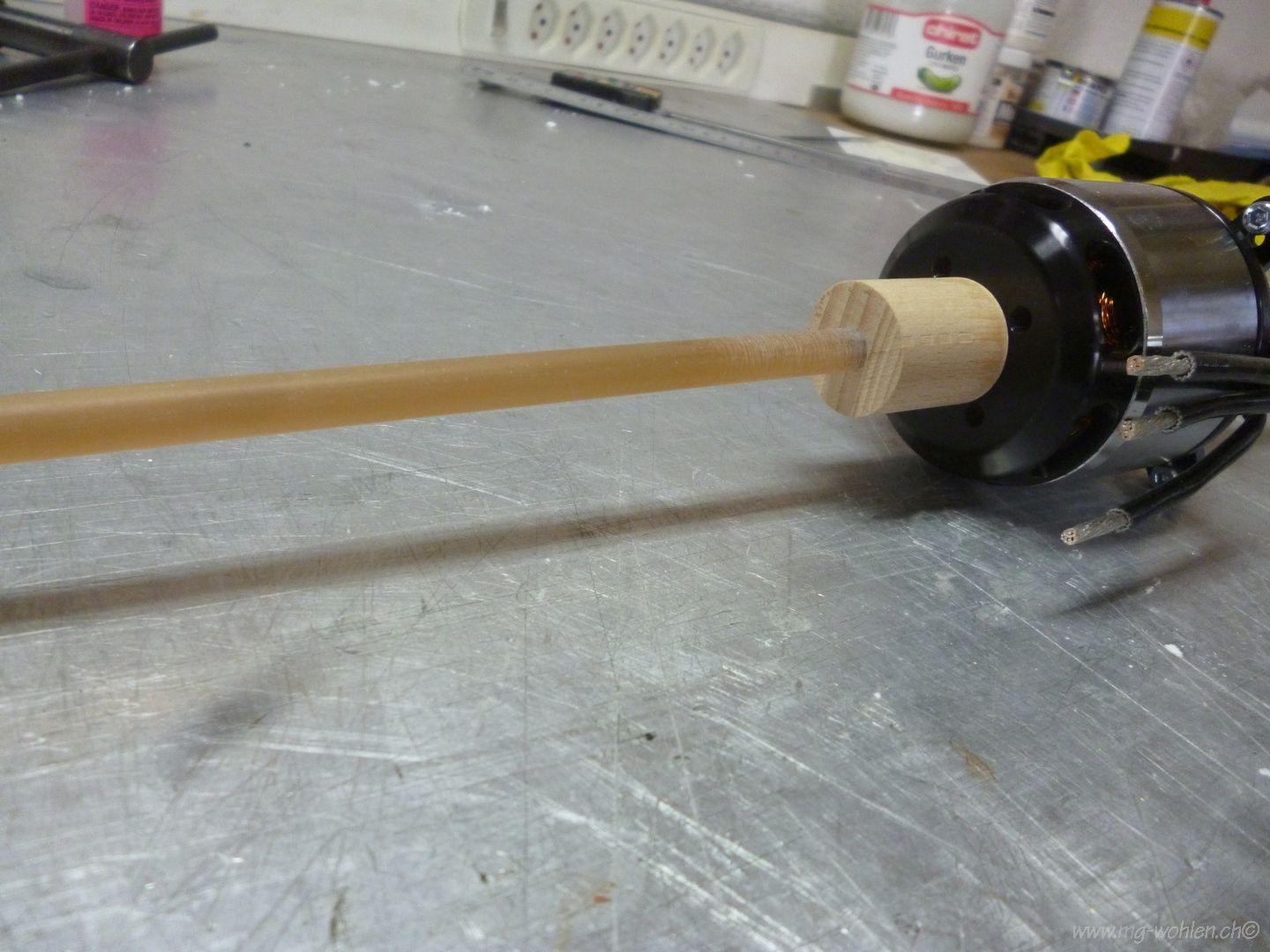

Vorbereitungen um den Torcman Motor im Rumpf auf die Flugachse auszurichten.

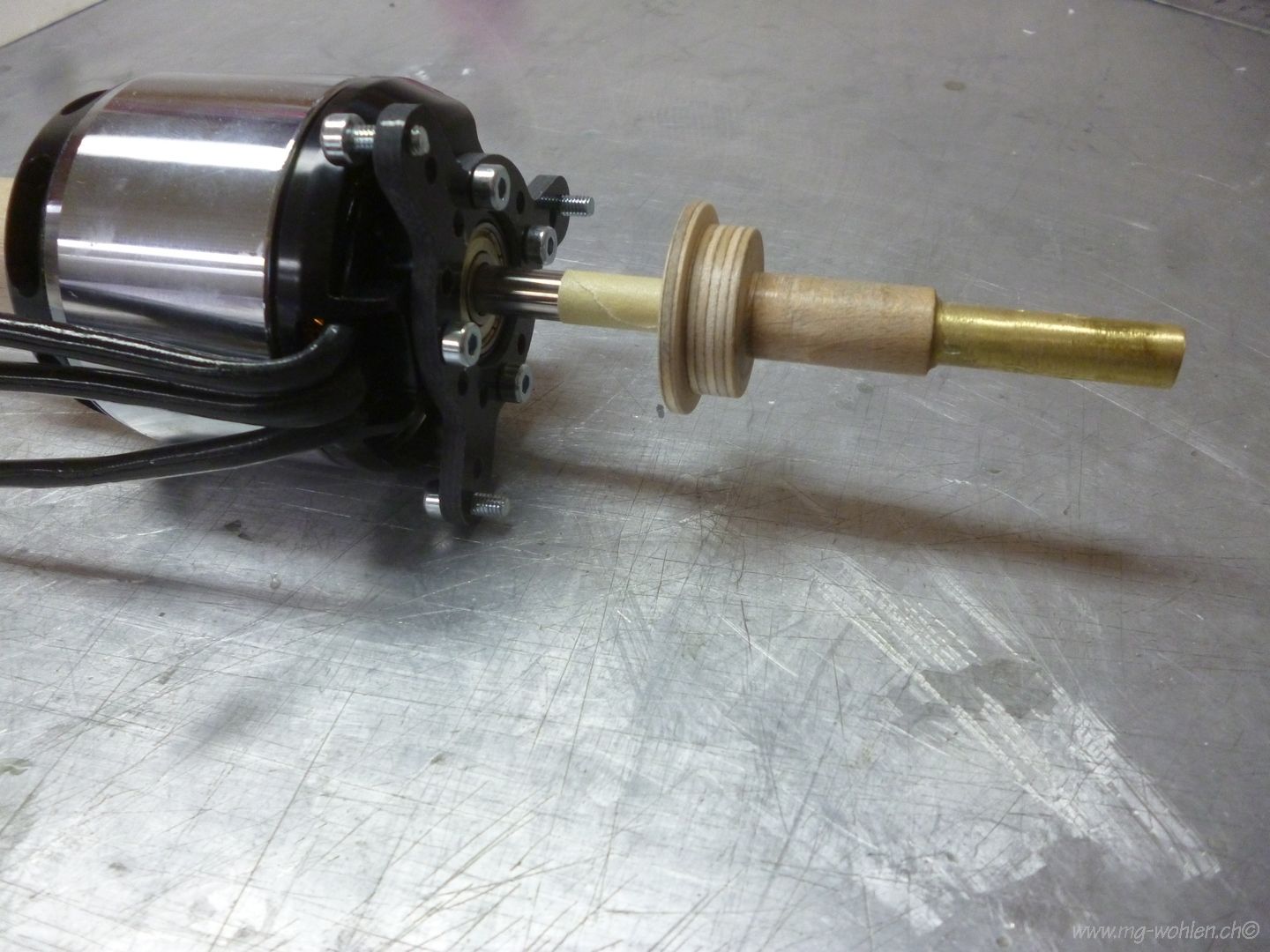

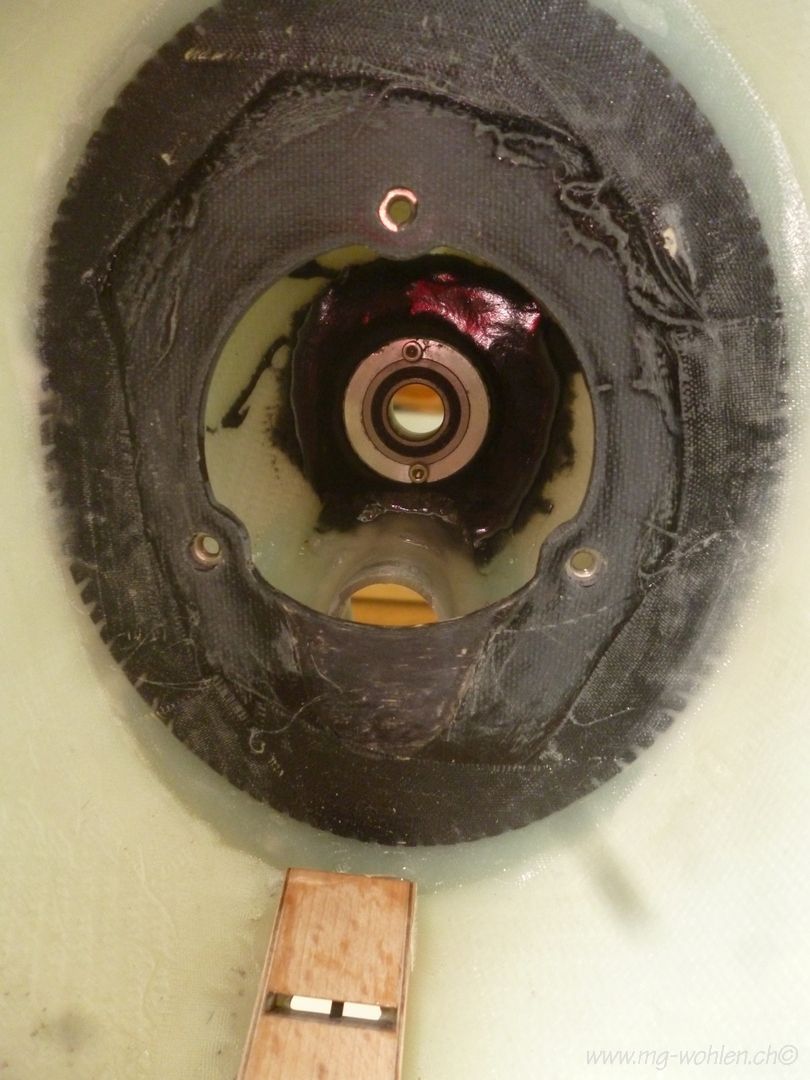

Eingiess Werkzeug um dem Lagerspant die exakte Auflage und Position zu geben, mit 0.5mm Übermass.
Mit diesen selbstgebauten Hilfsmitteln ist die Positionierung der Motors sehr einfach zu machen.

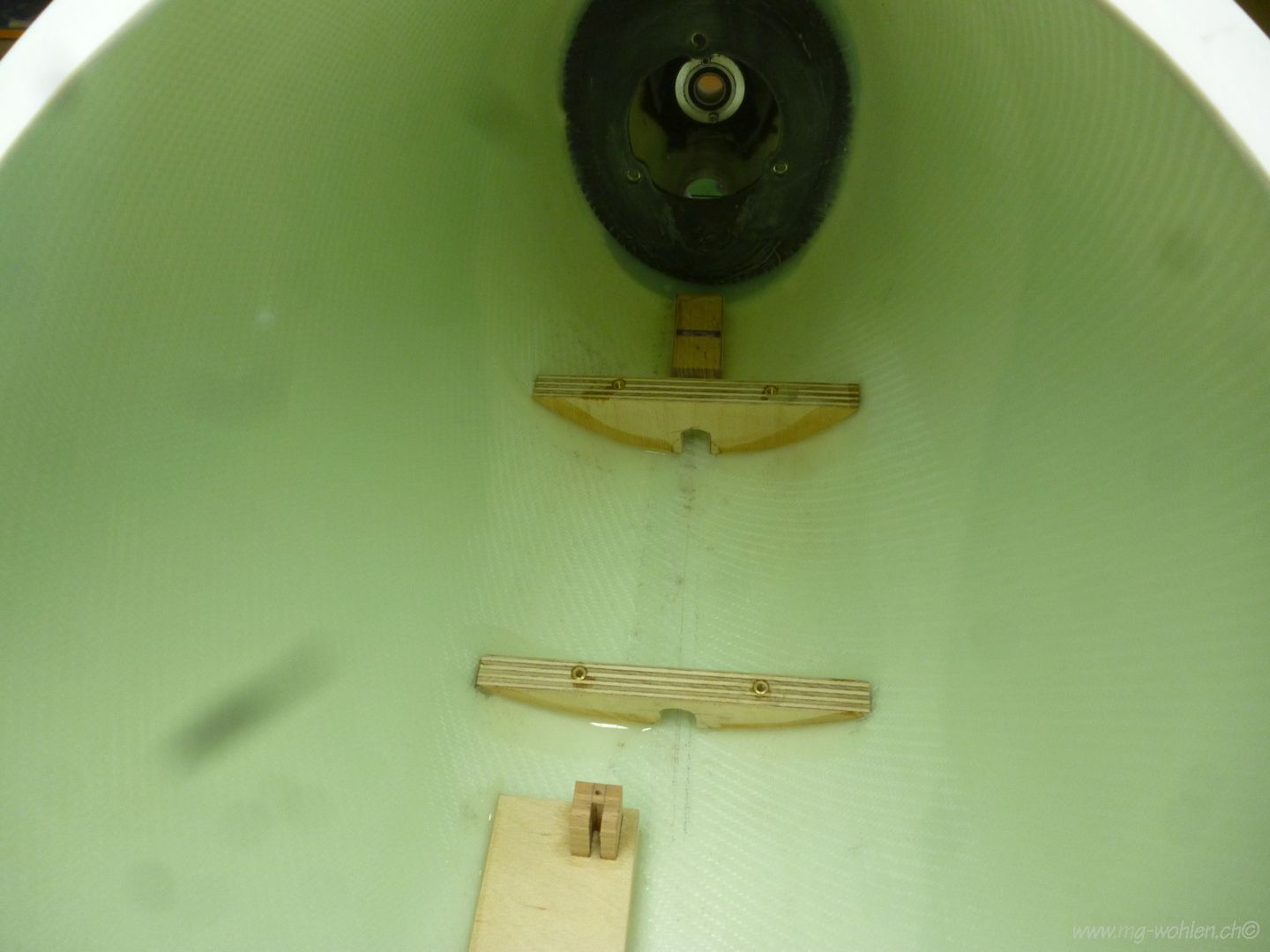

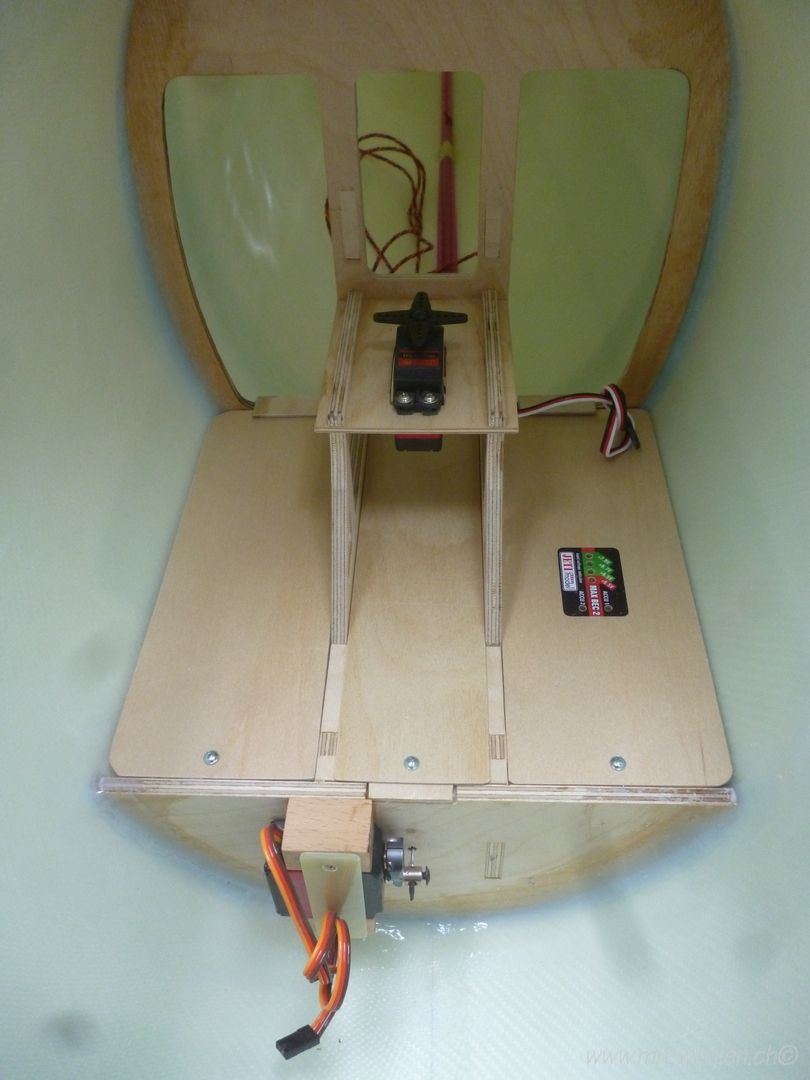

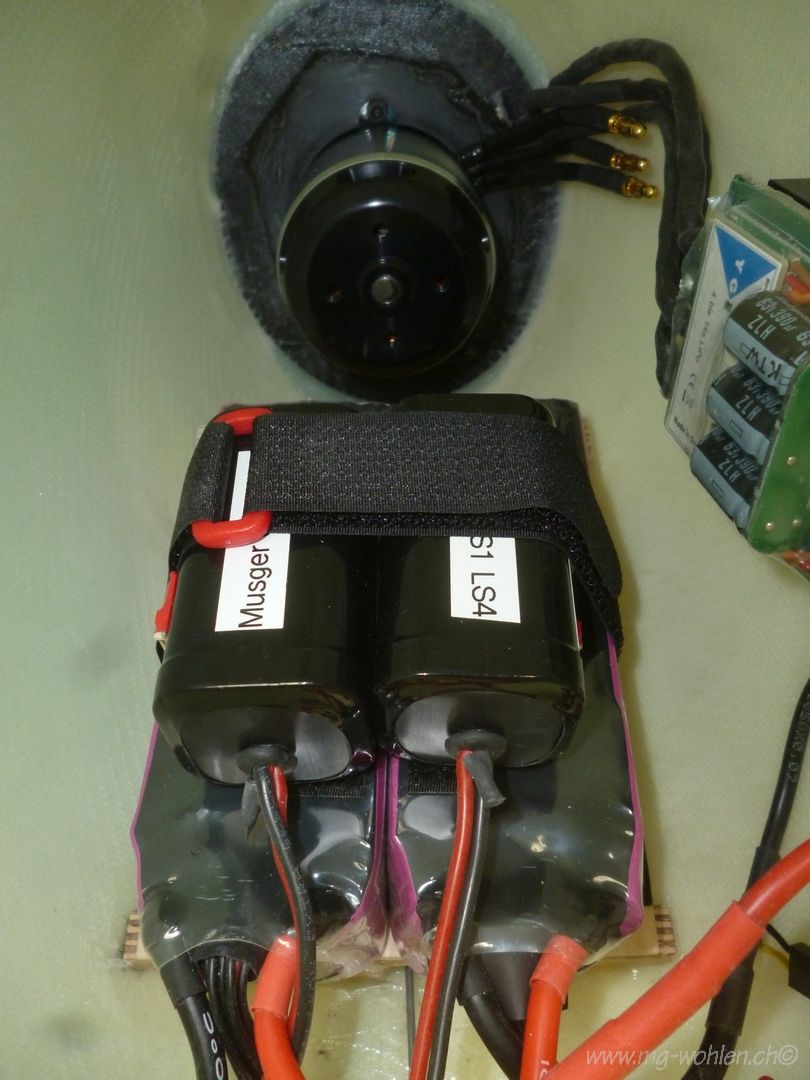

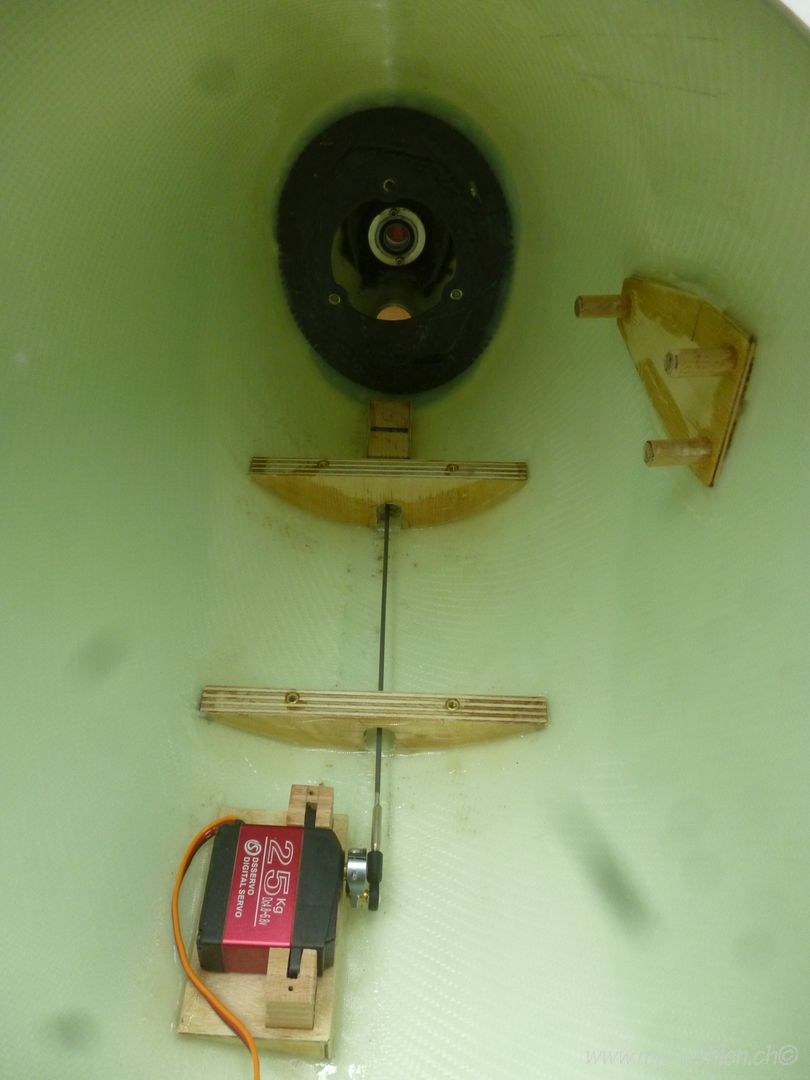

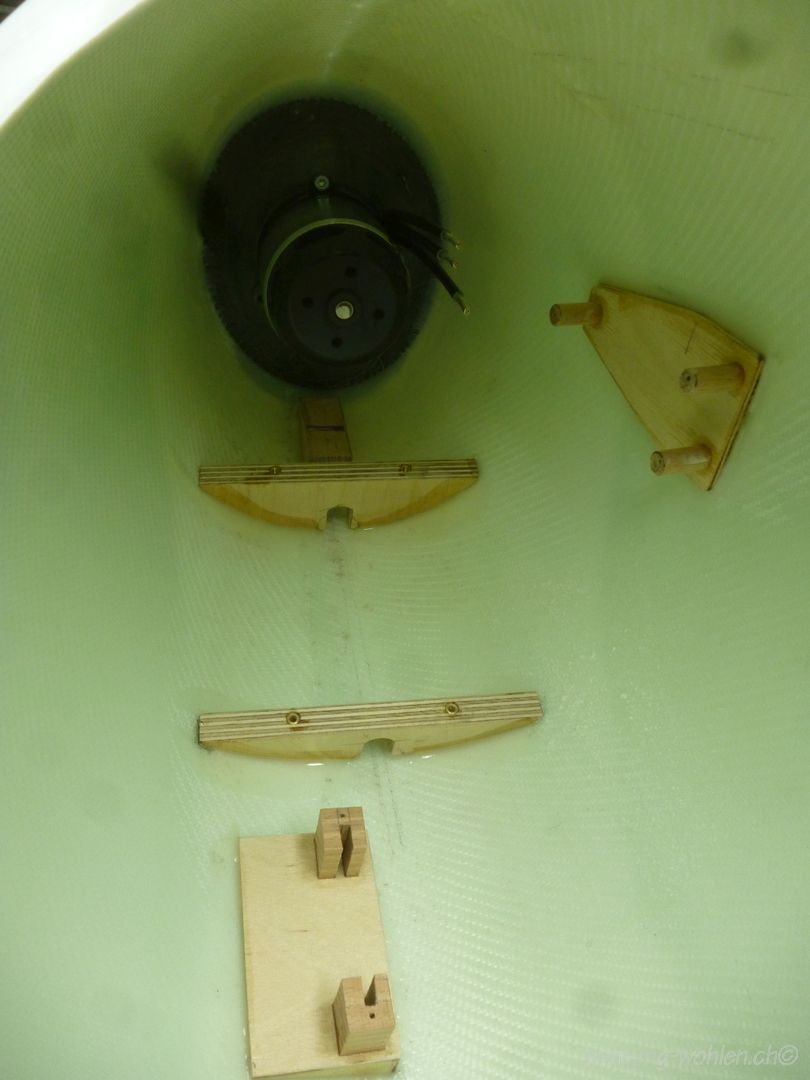

Halterungen für Akkubrett, Schleppkupplungsservo und Regler.

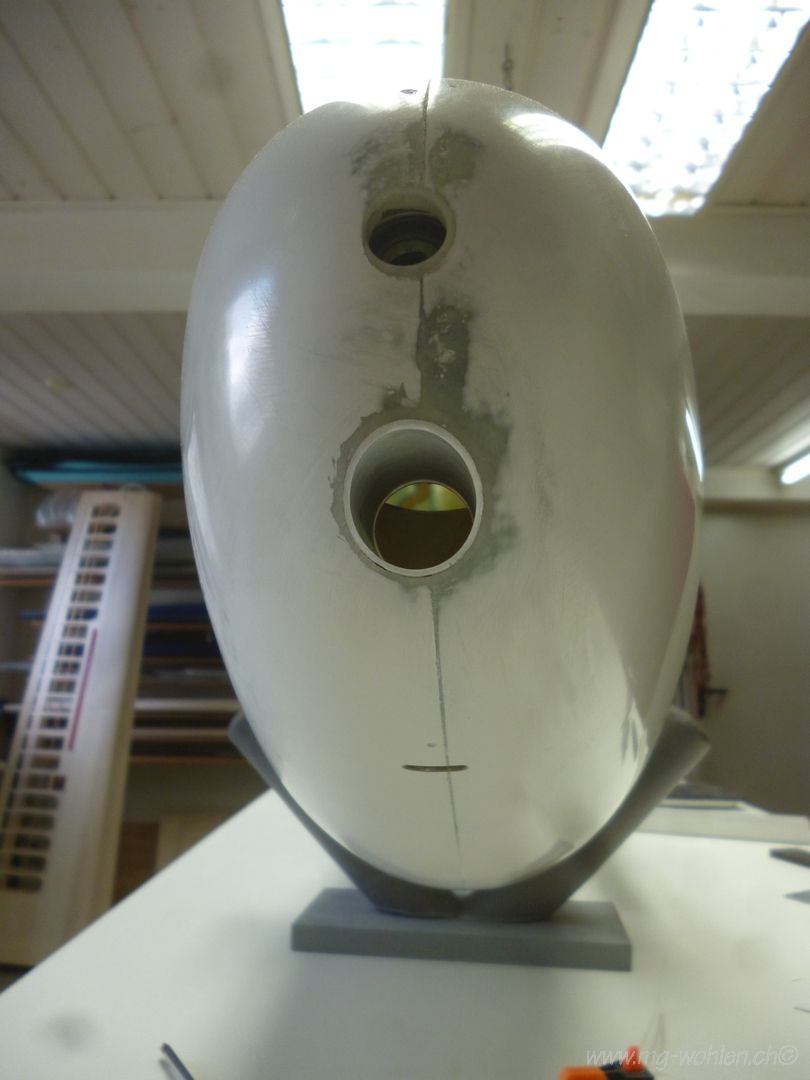

Öffnungen in der Schnautze oben für FES-EX UNI 8 System, mitte Motorenkühlung, unten Schlitz für die Schleppkupplung
Seitliche Abdeckungen für die Unterbringung der Akkuweiche und den übrigen Kabelsalat

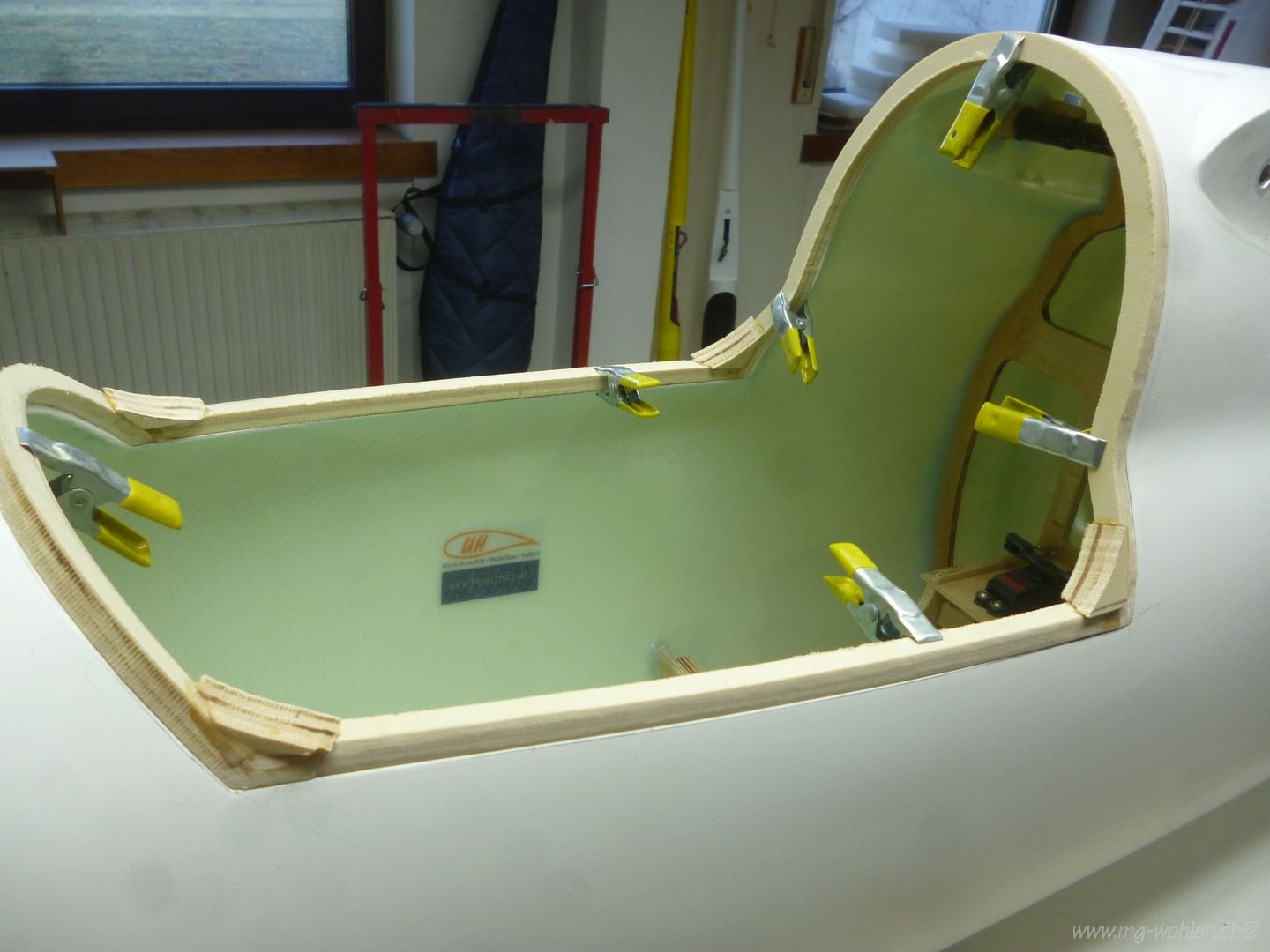

Haubenrahmen anfertigen

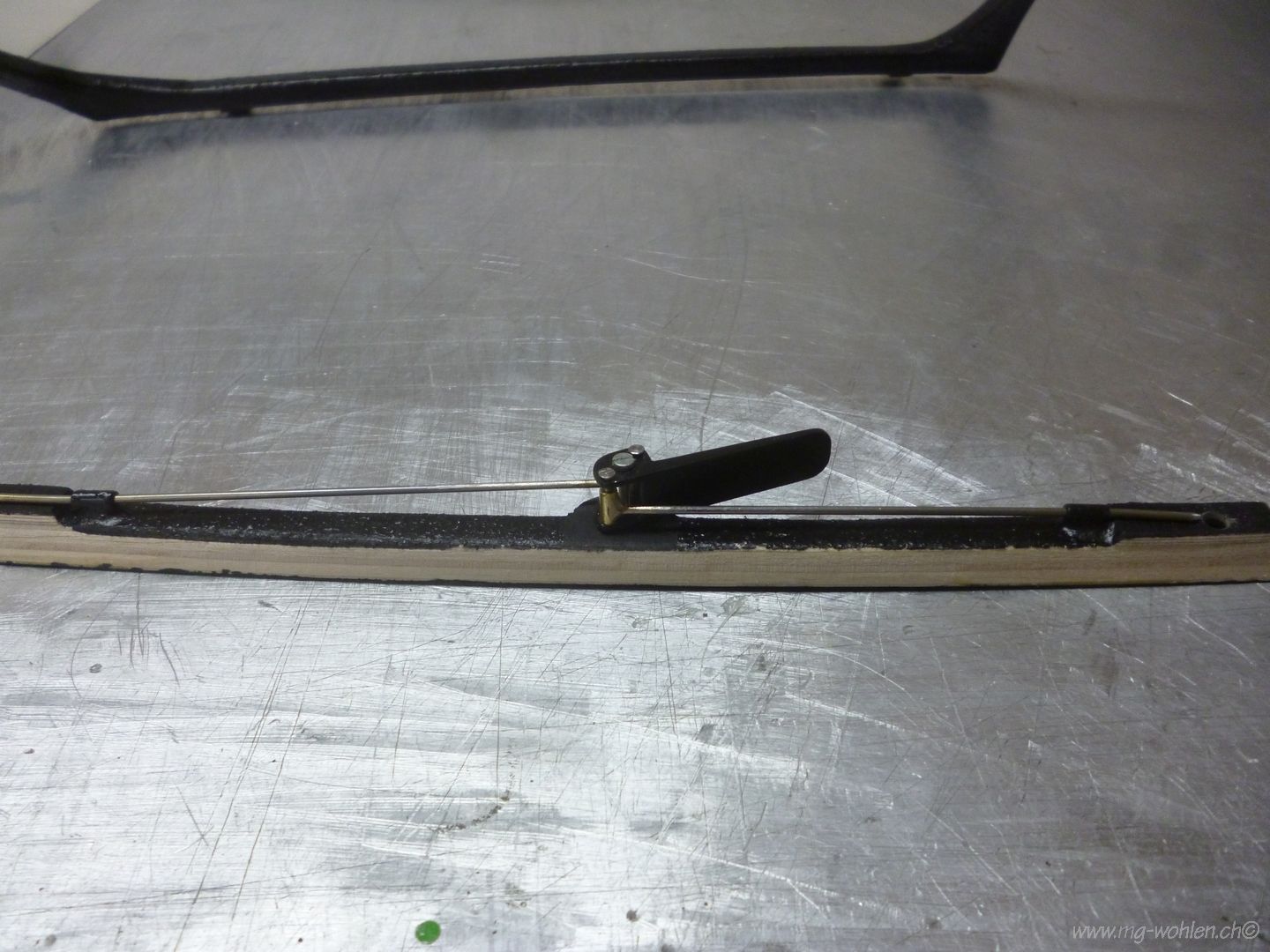

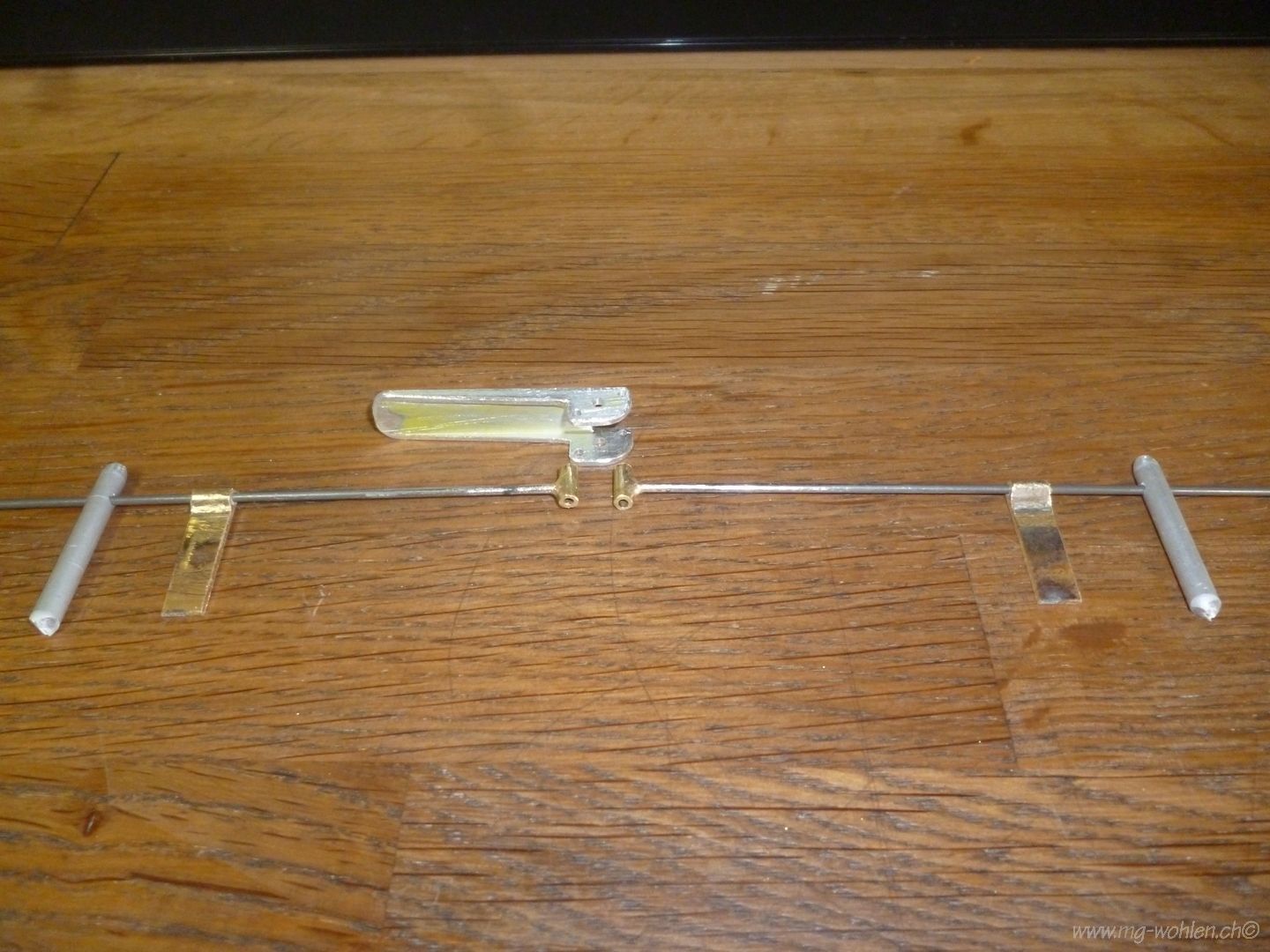

Haubenverriegelungsteile

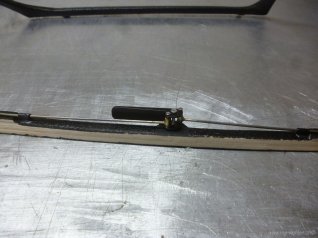

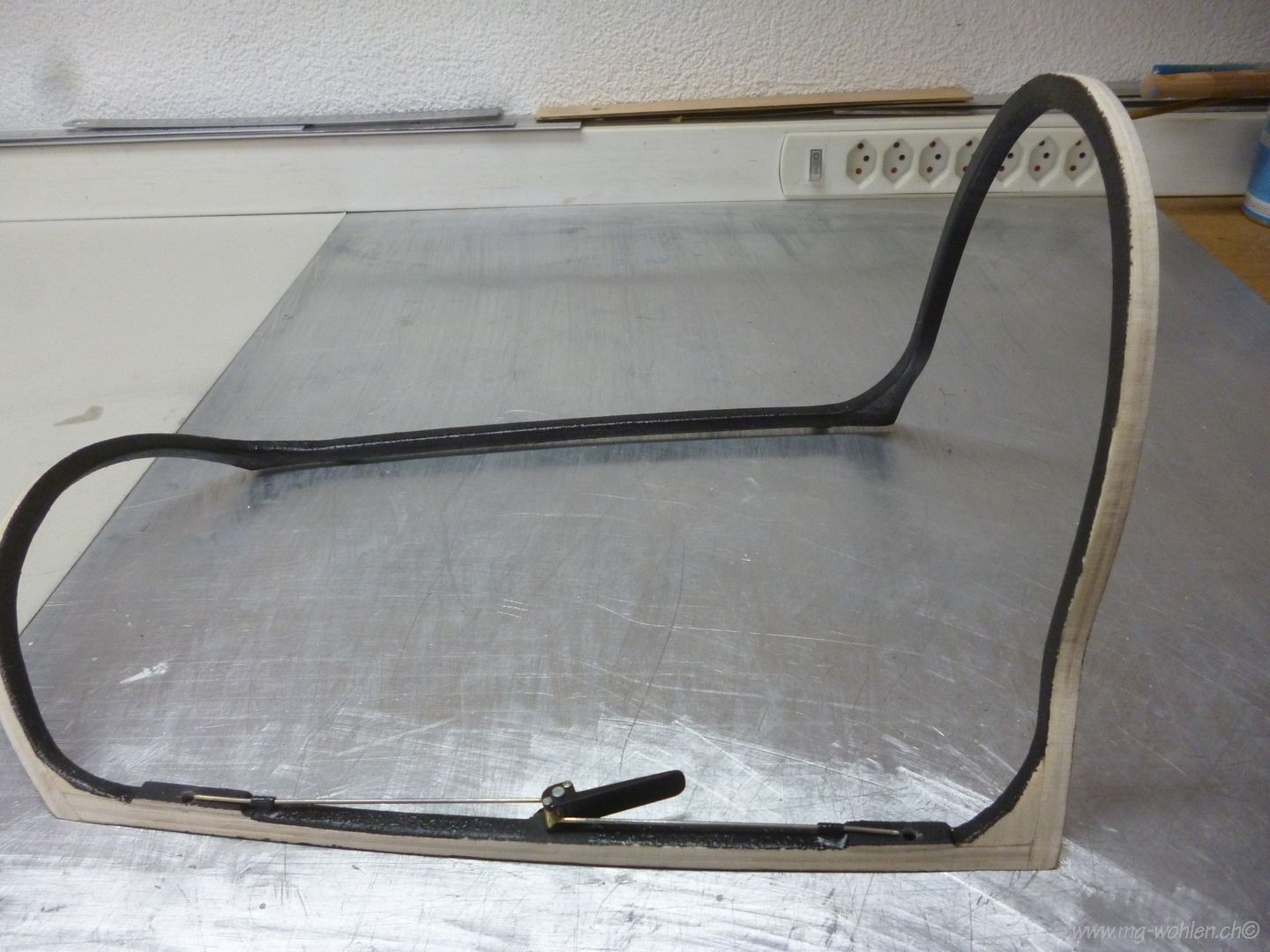

Rahmen mit eingebauter Verriegelung.

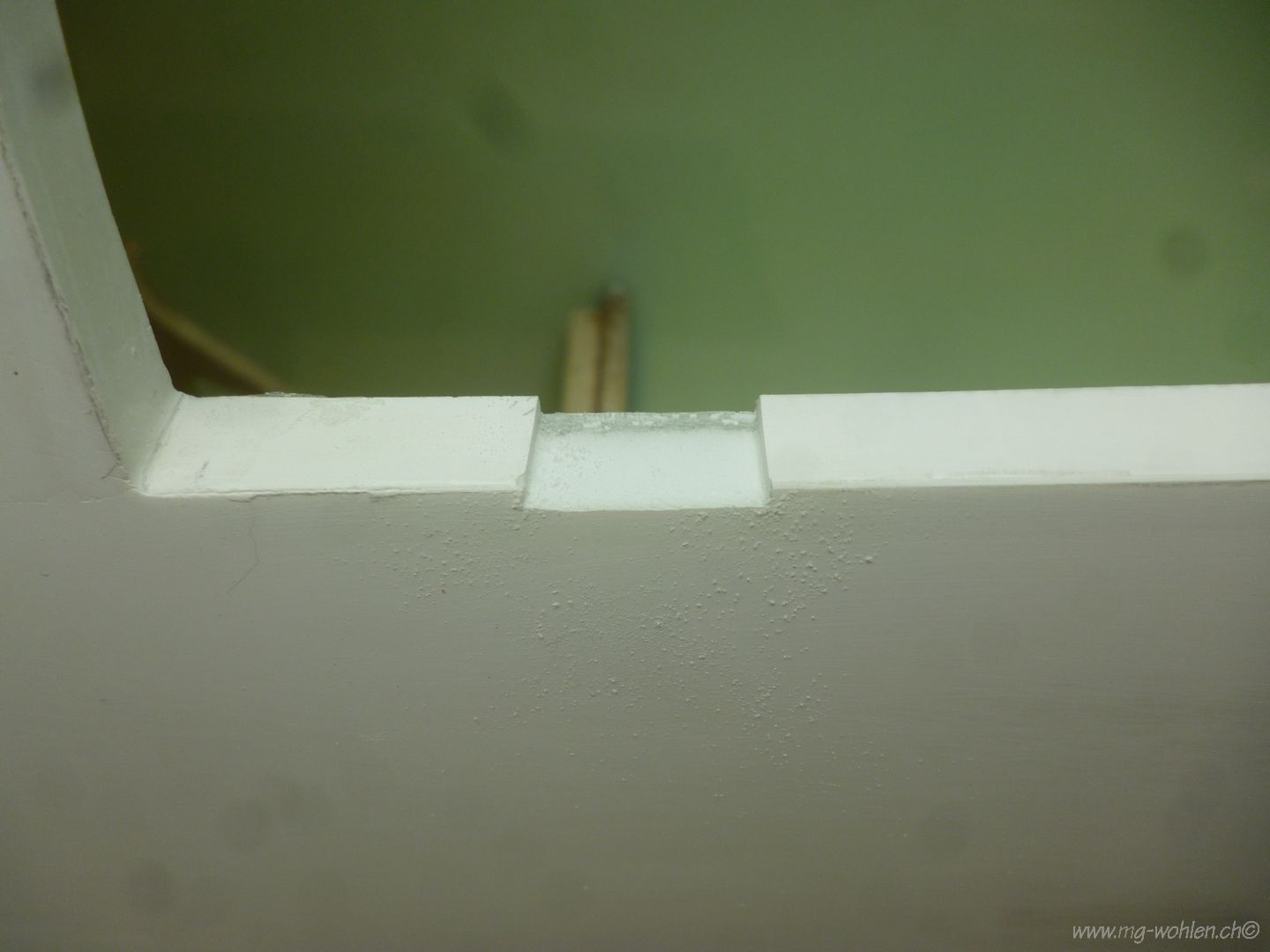

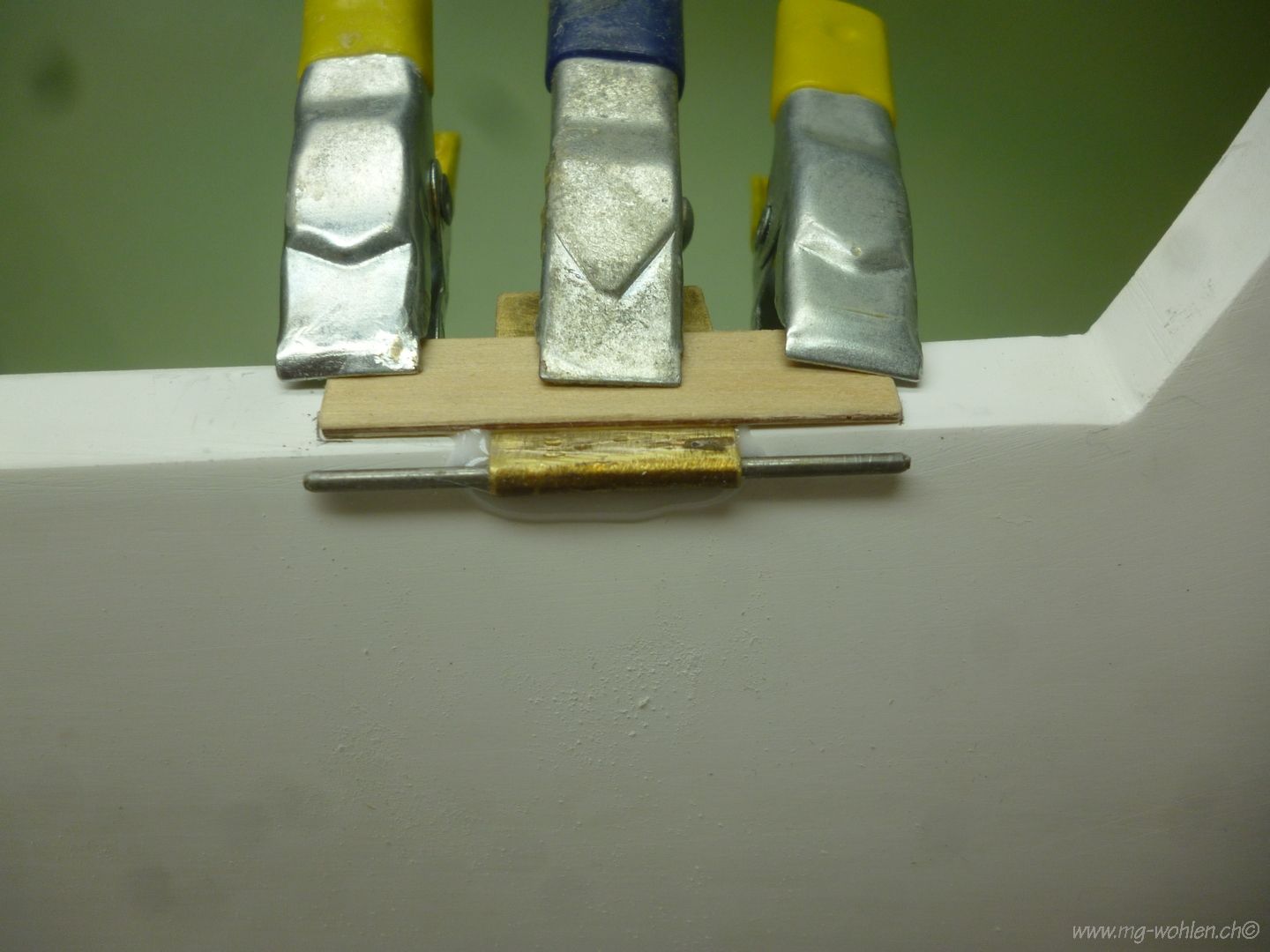

Da die Ka6CR eine Kipphaube bekommt müssen noch die Aussparungen für die Scharniere gemacht werden. Es gibt auch einige manntragende Ka6CR mit Kipphaube.

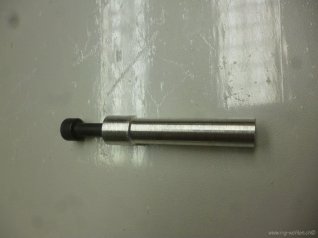

Eingiesslehre

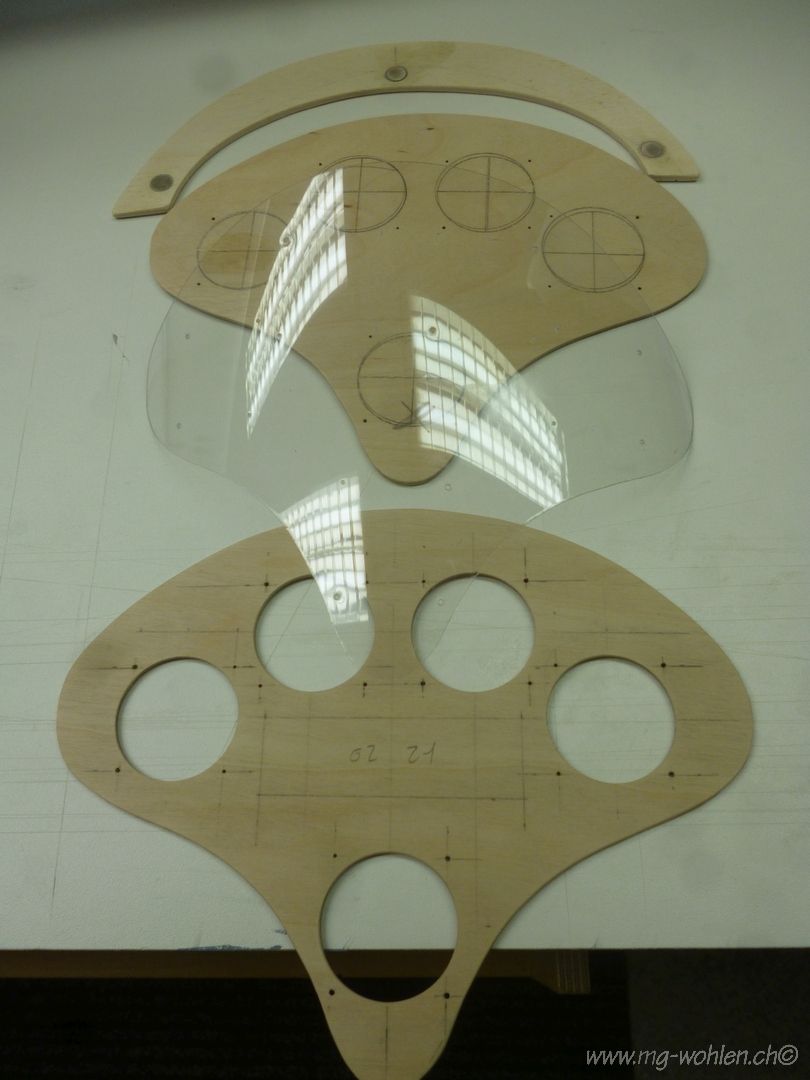

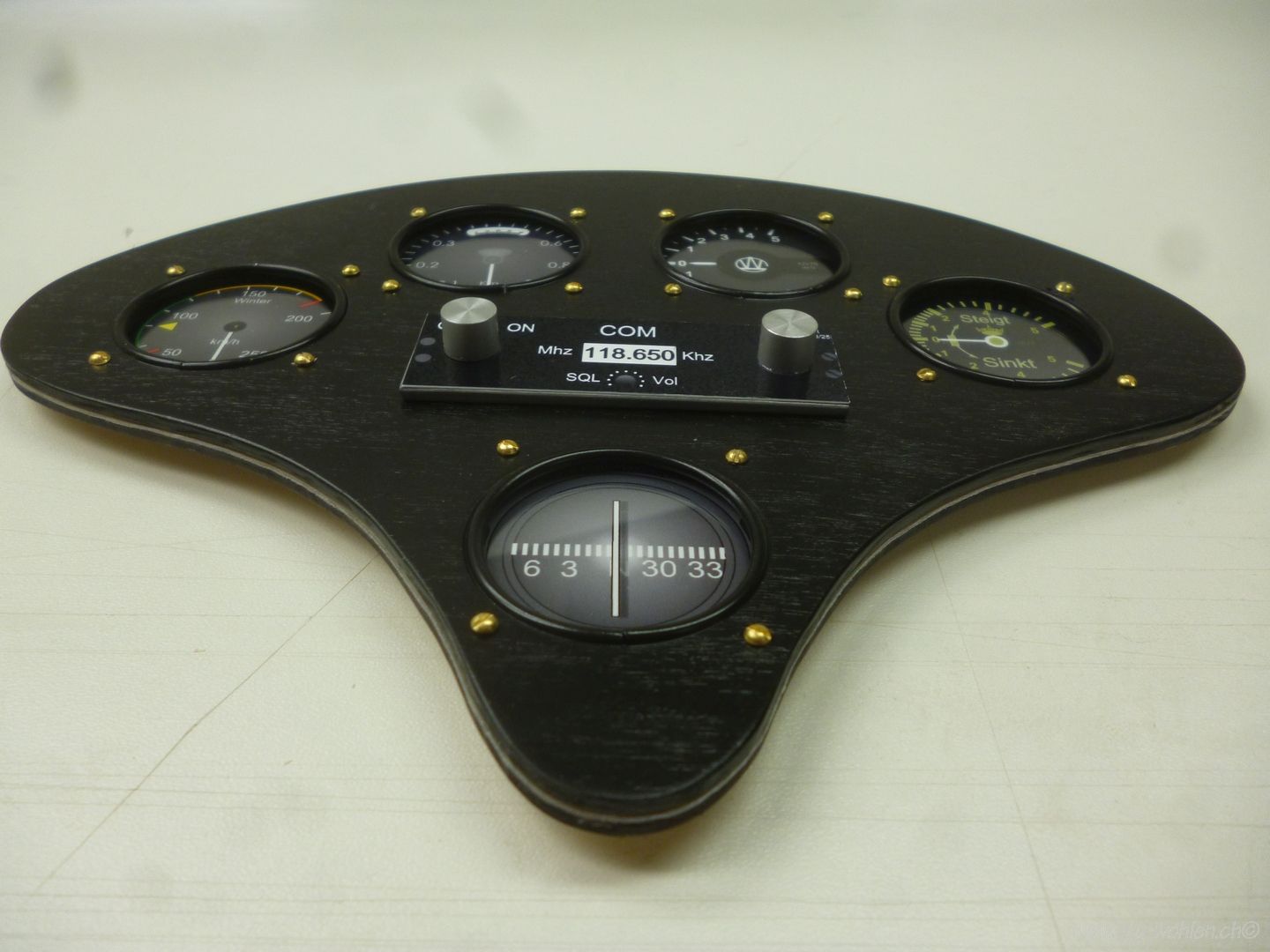

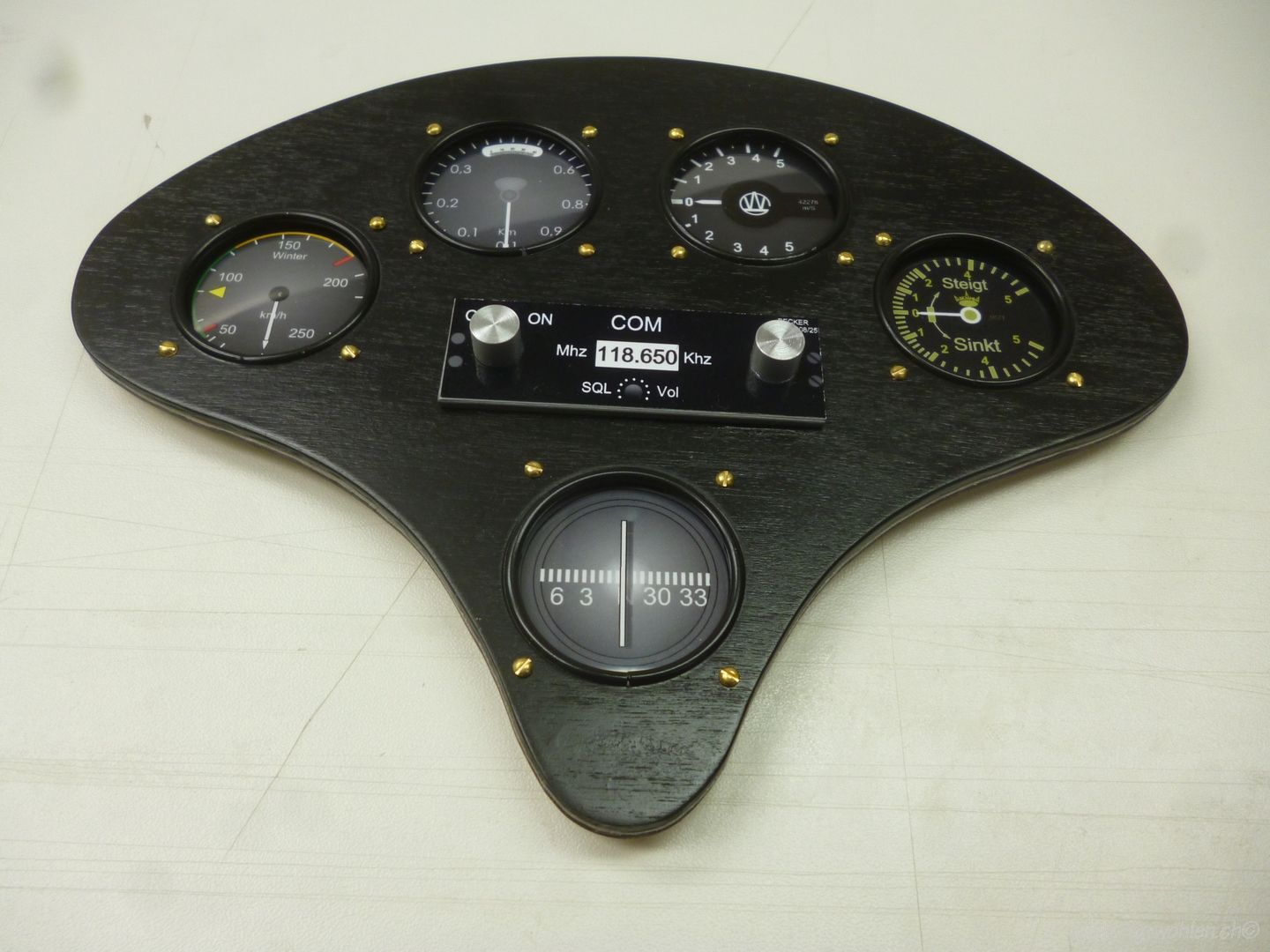

Aufbau der Instrumententafel

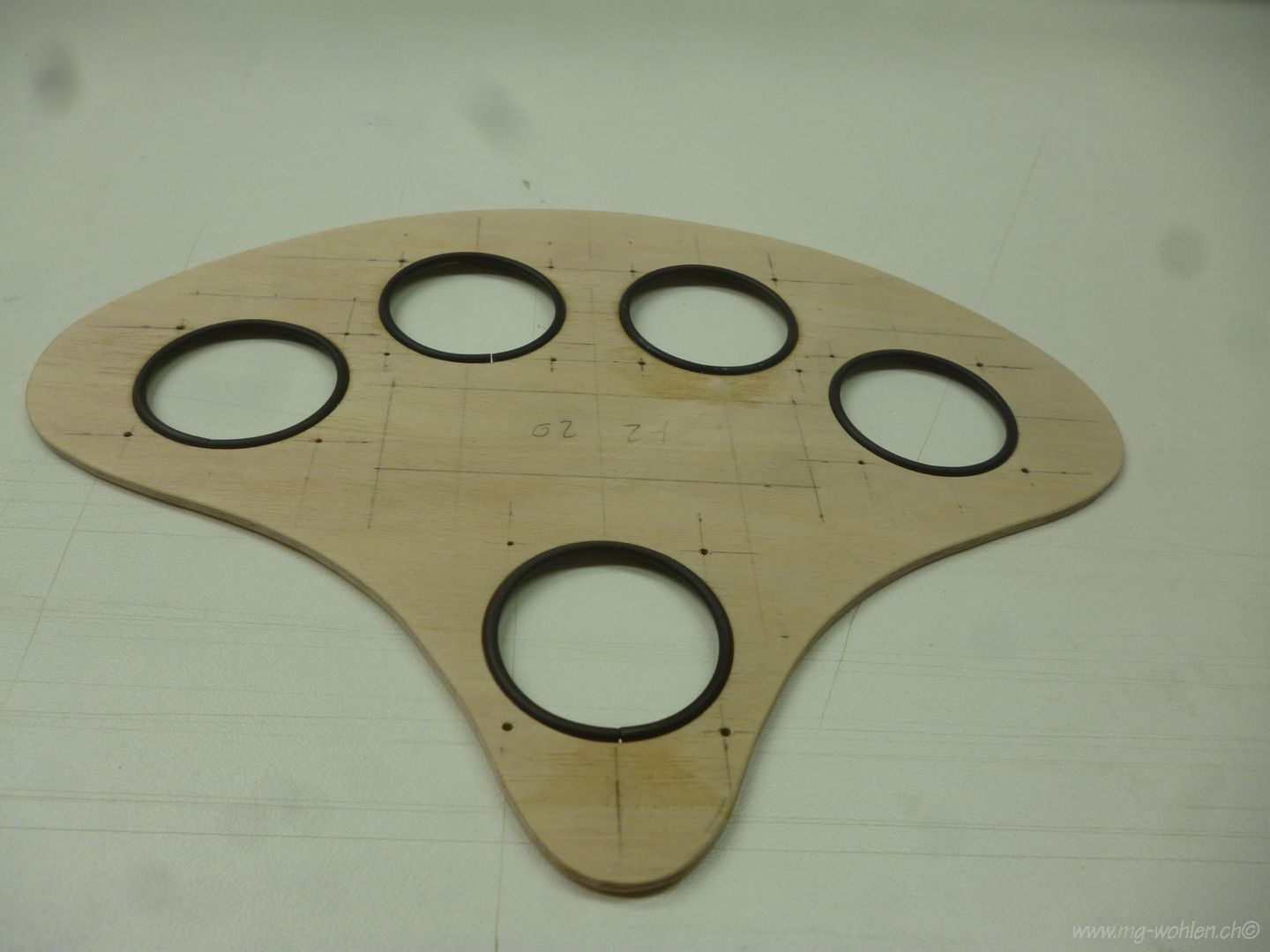

Eingeklebte O-Ringe

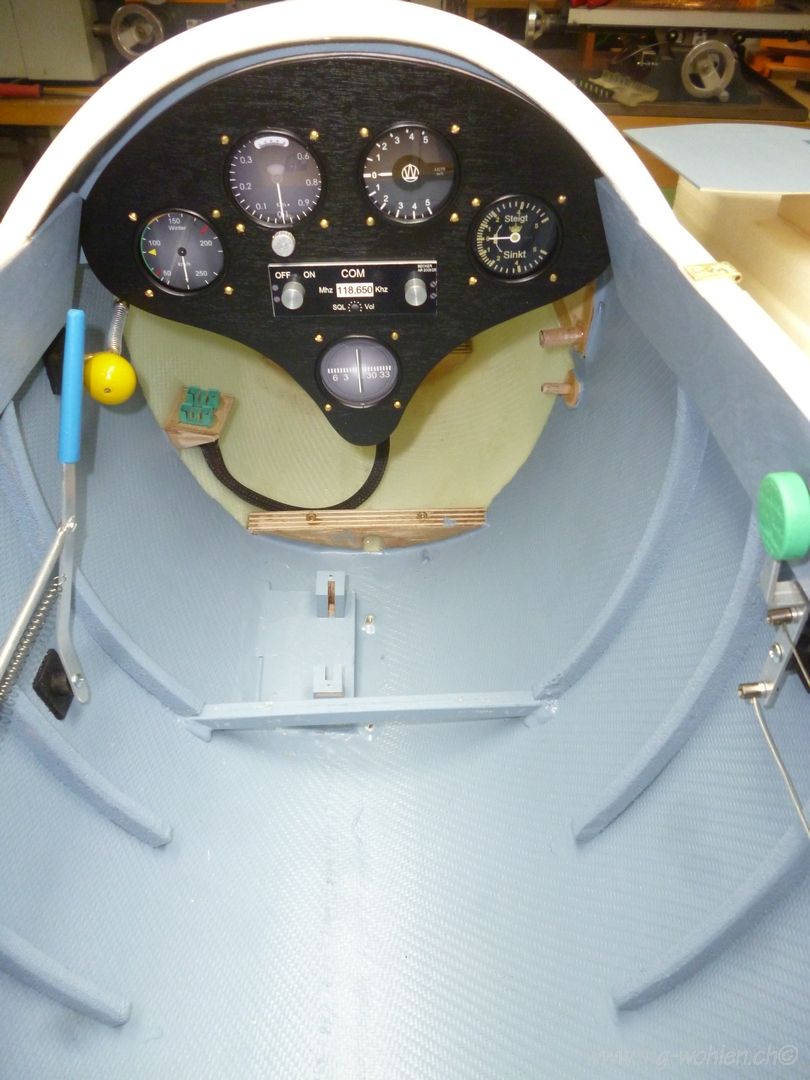

Das Ergebnis

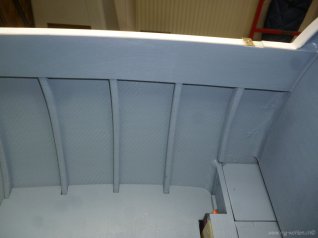

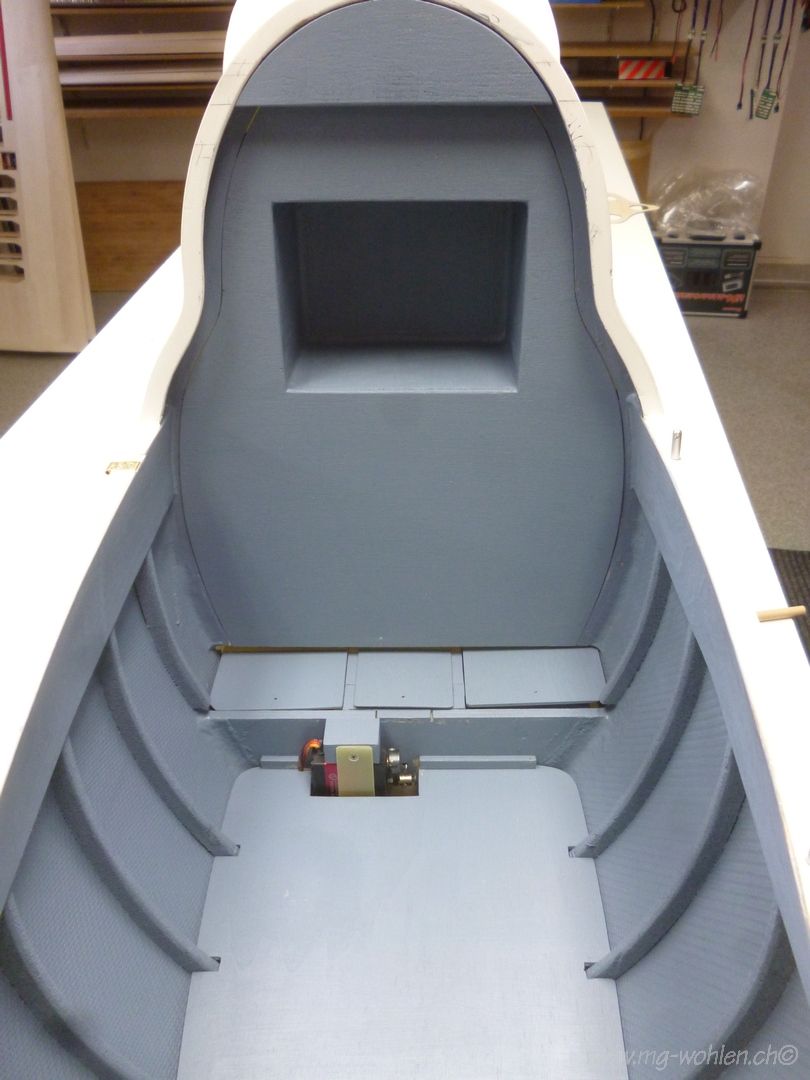

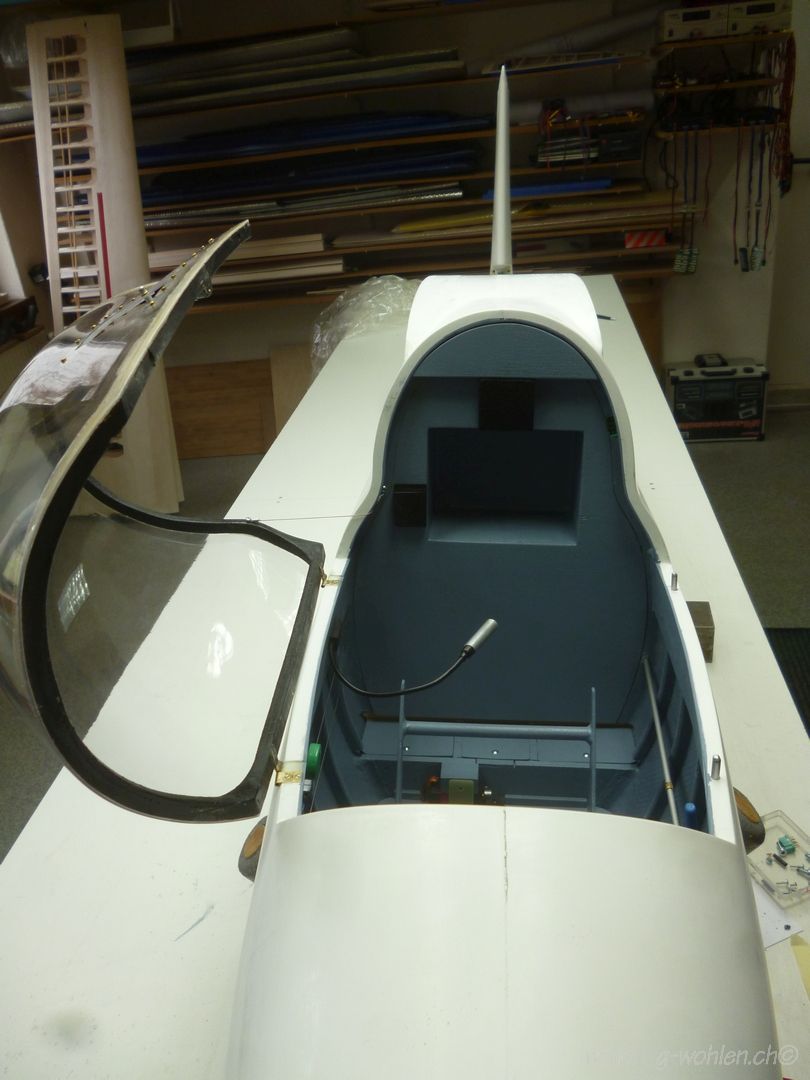

Kabinen Ausbau

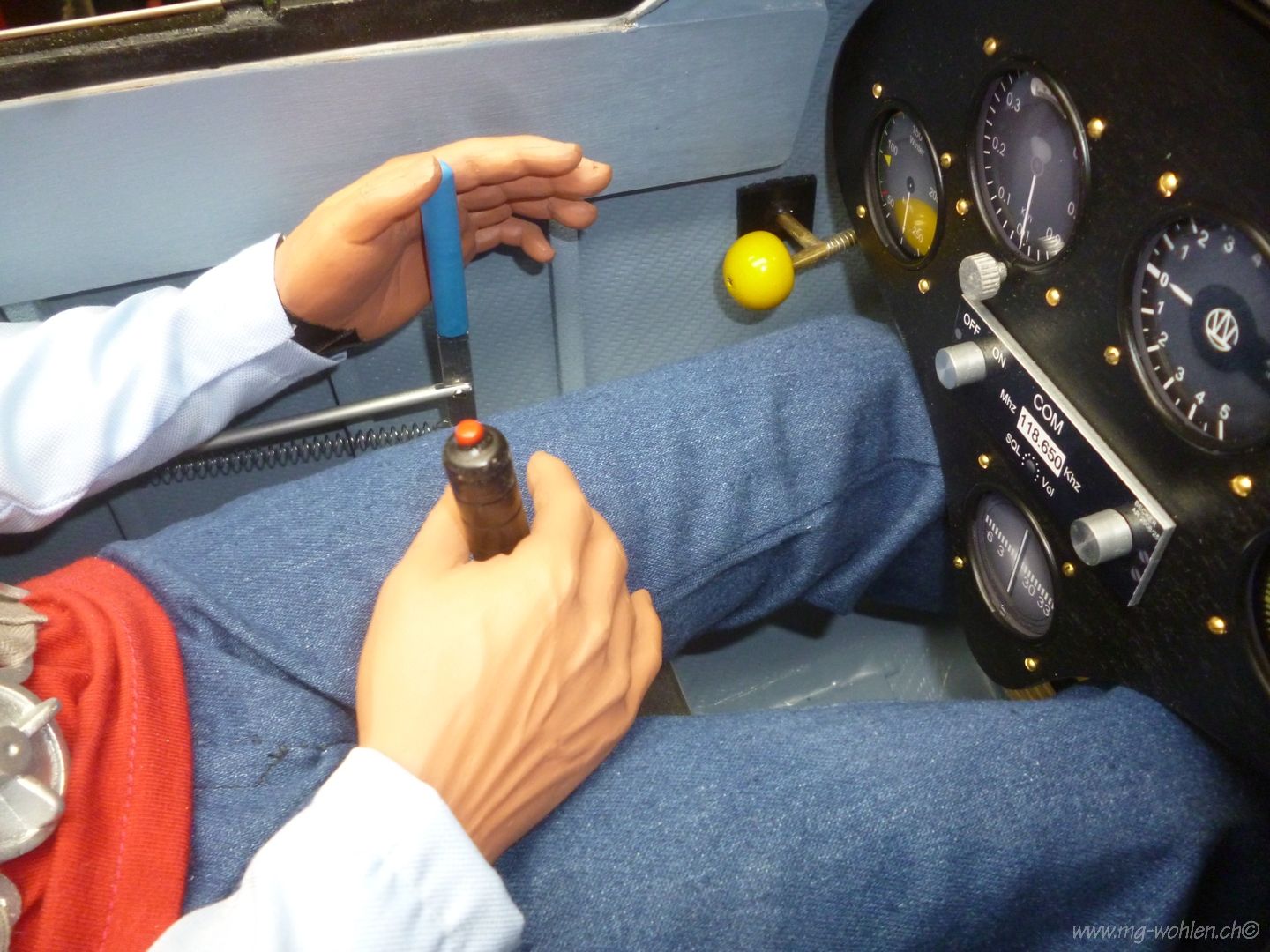

Bedienelemente angefertigt und alle Hebel beweglich eingebaut

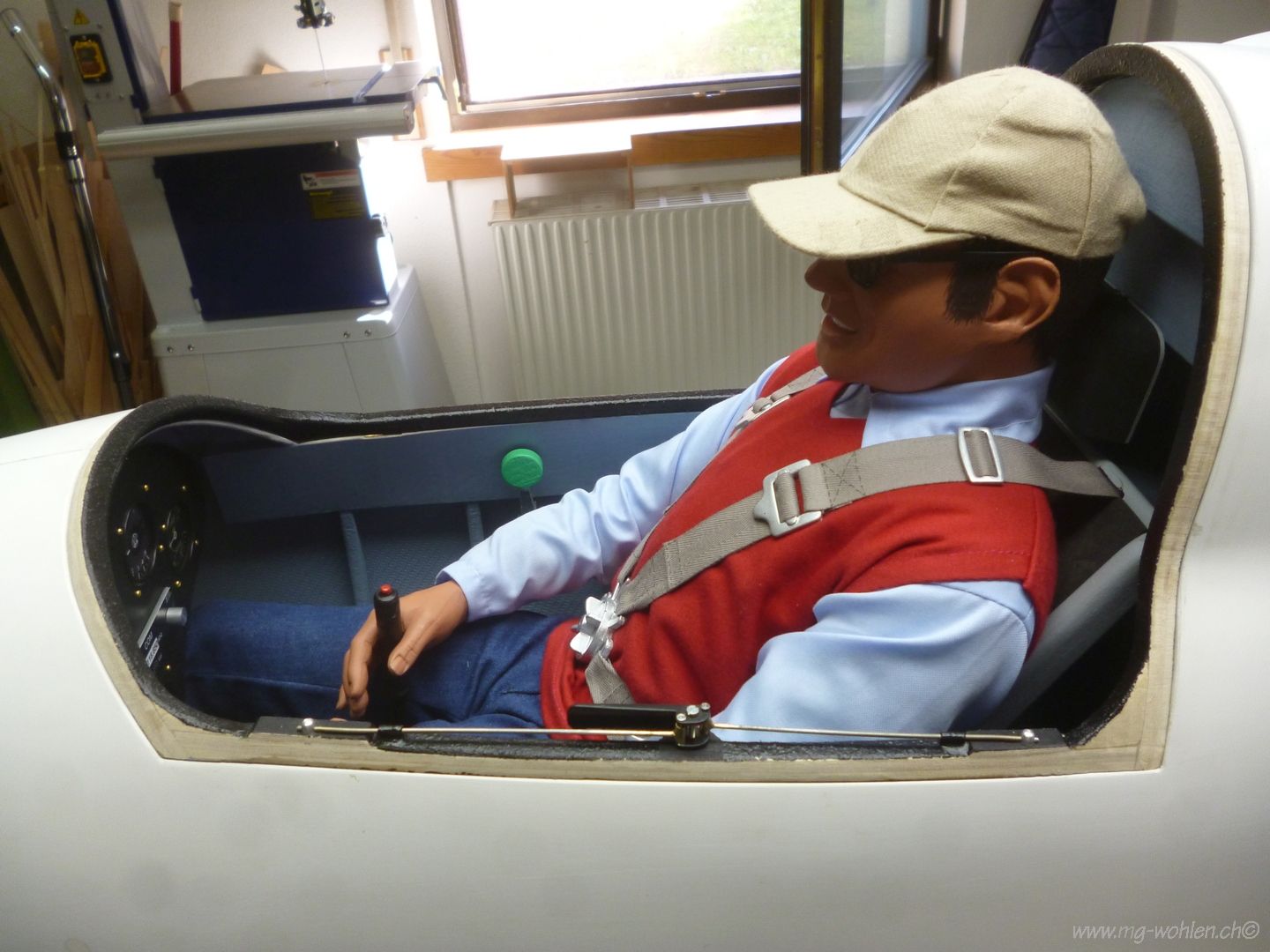

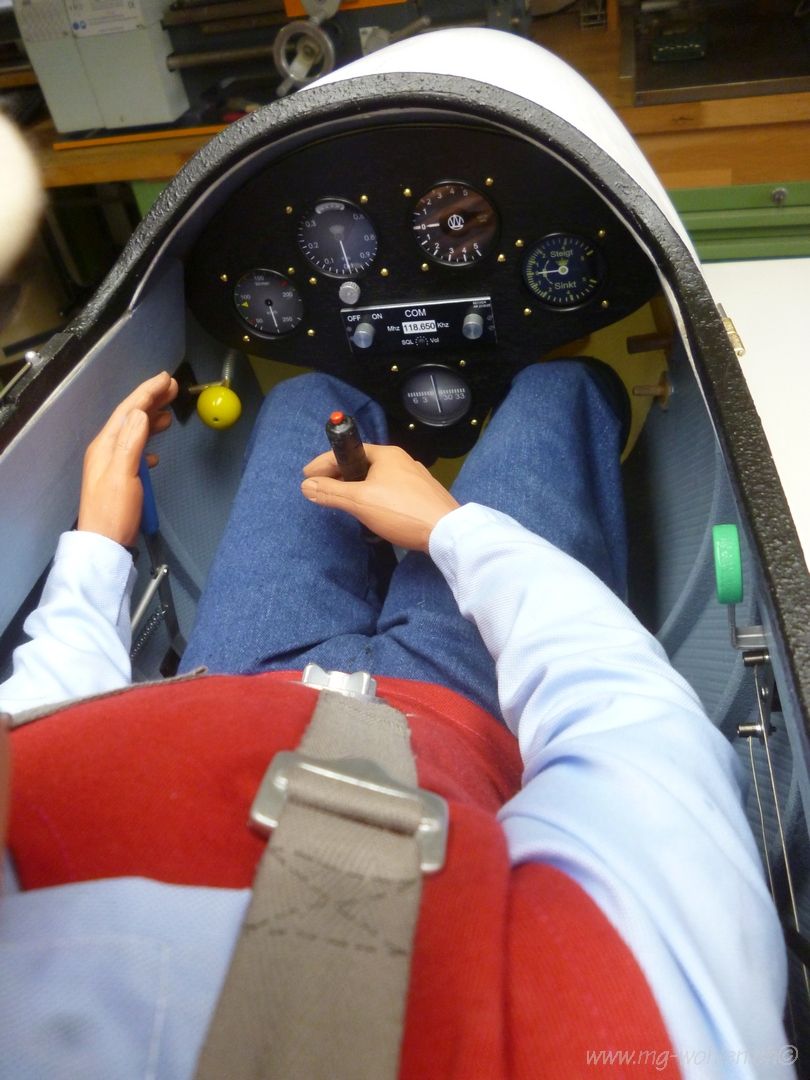

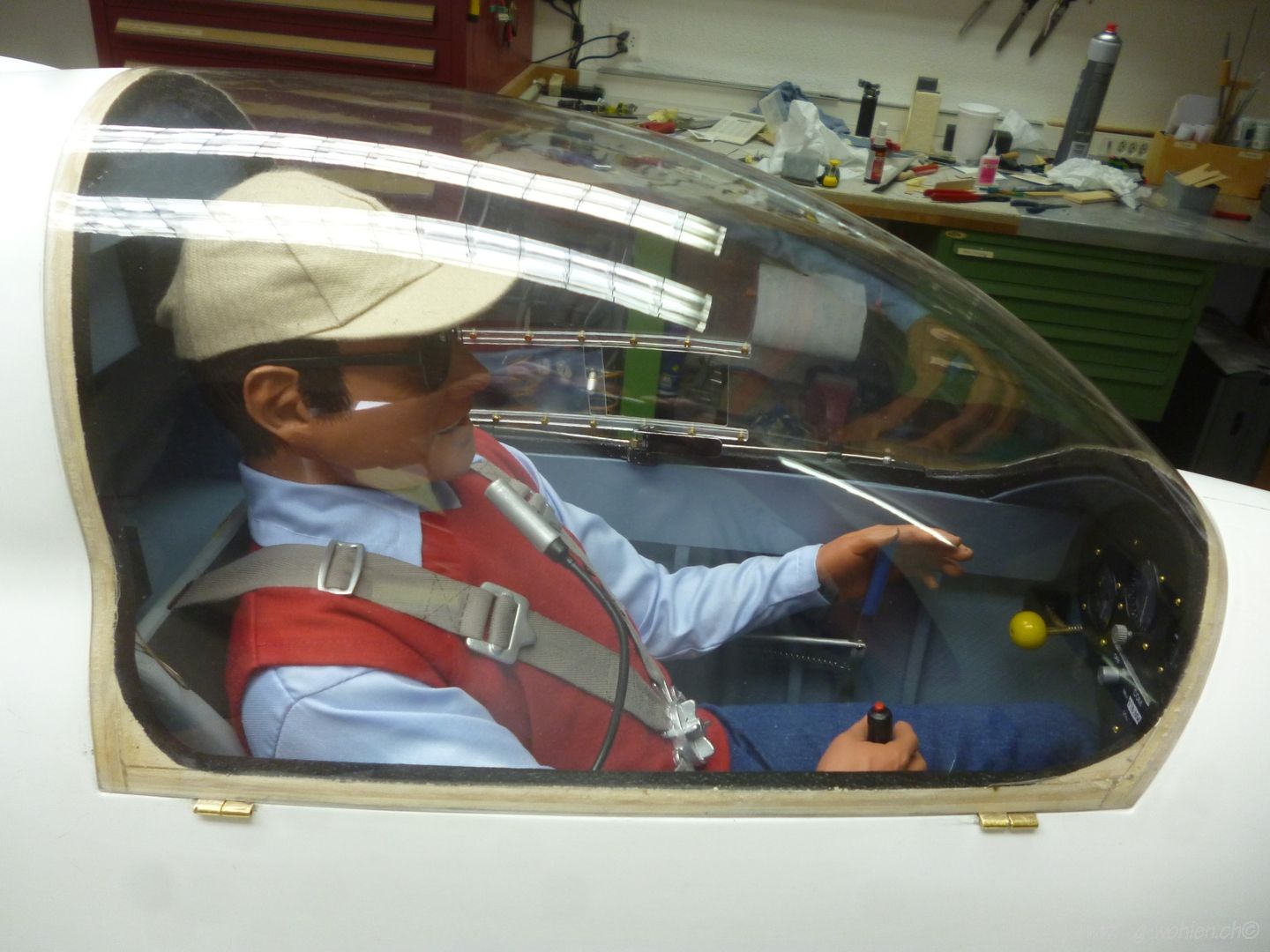

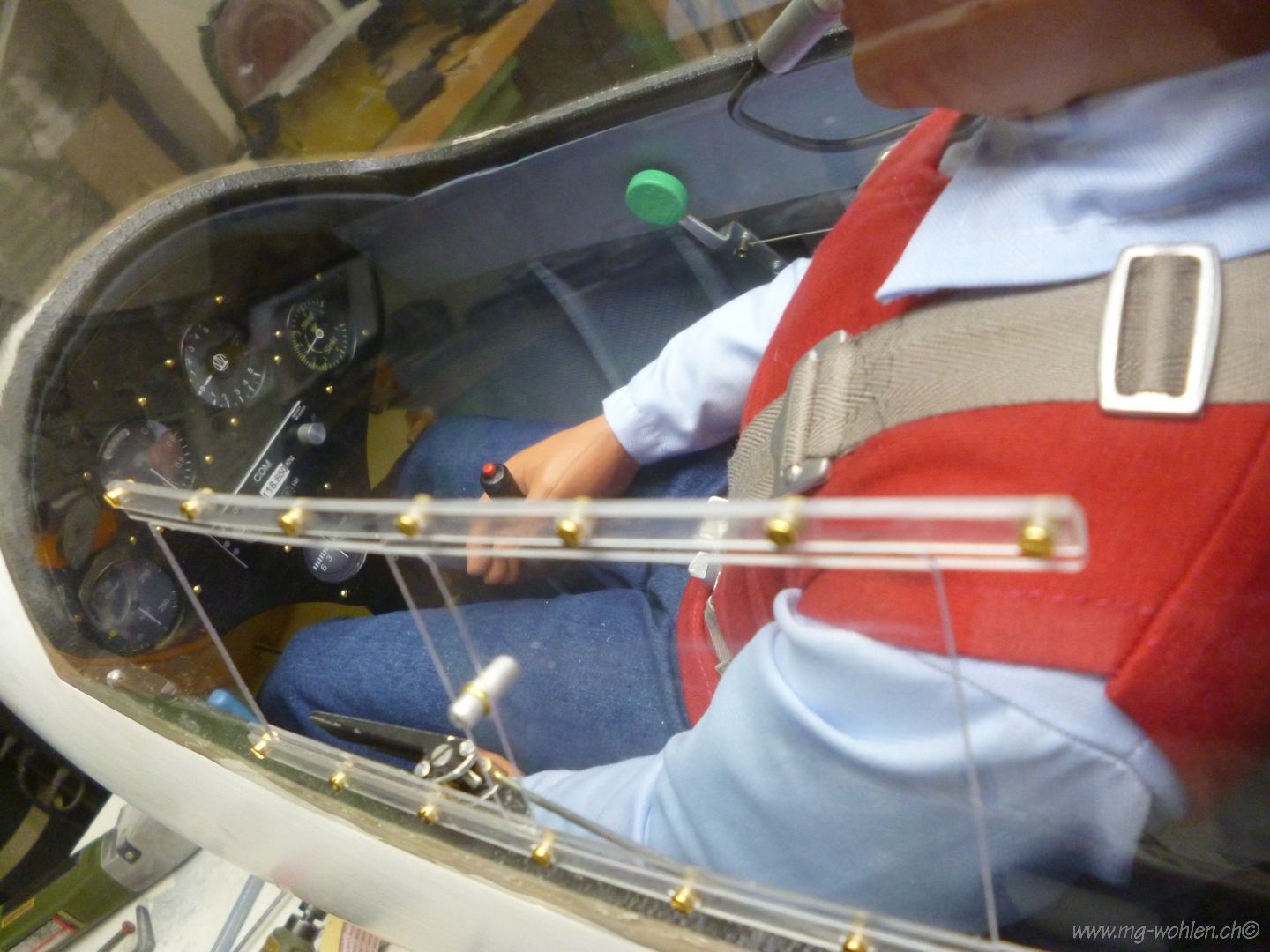

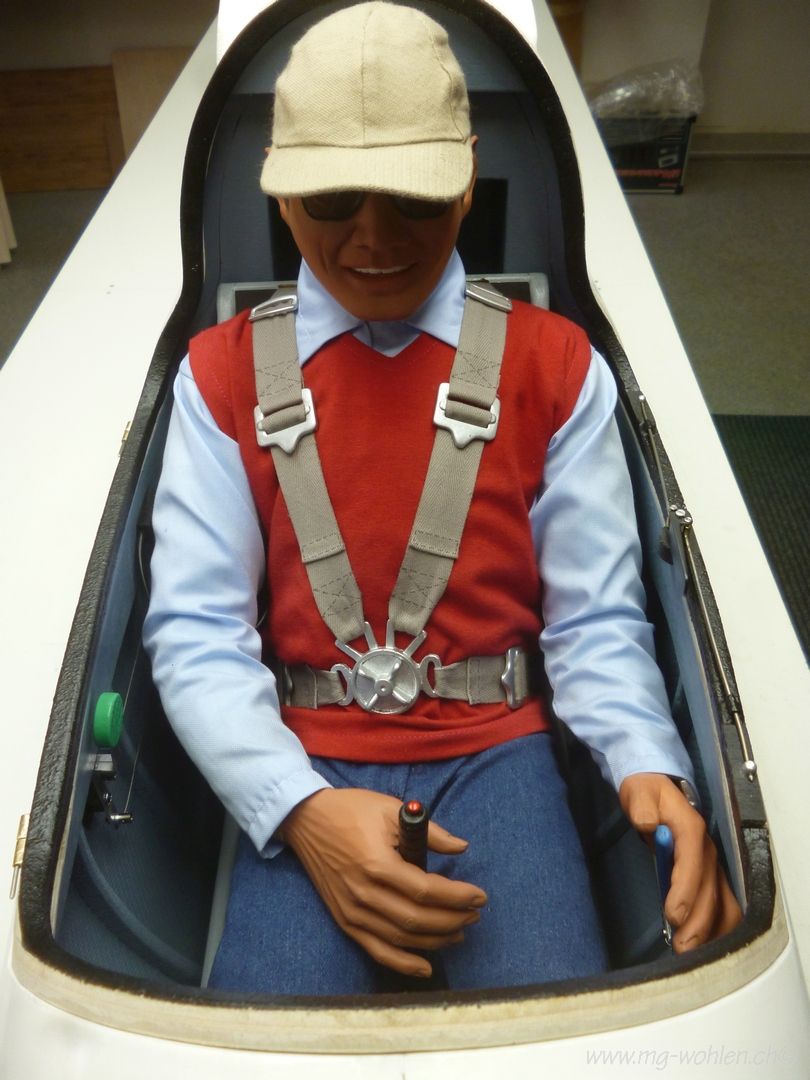

Der Pilot hat Platz genommen.

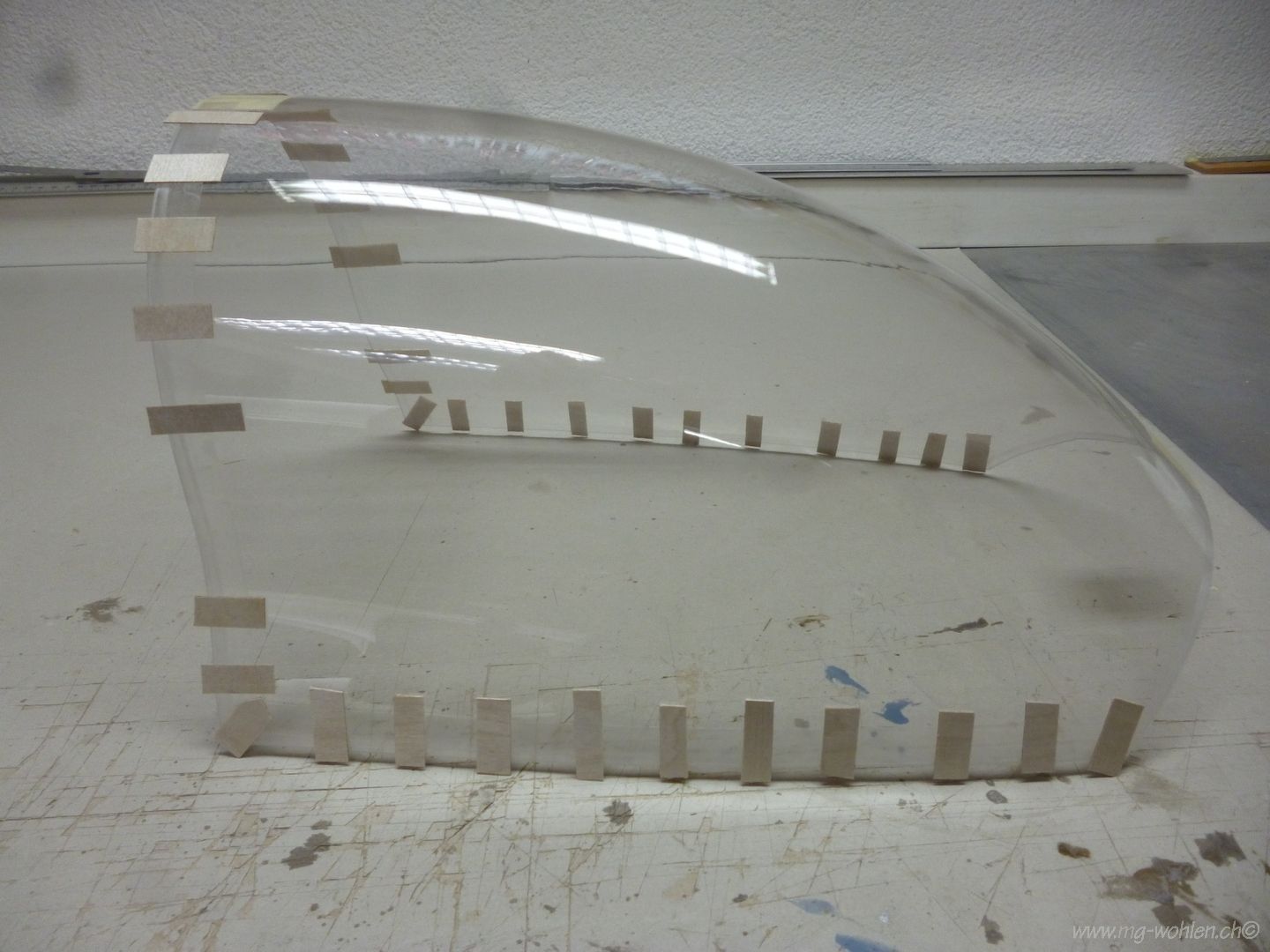

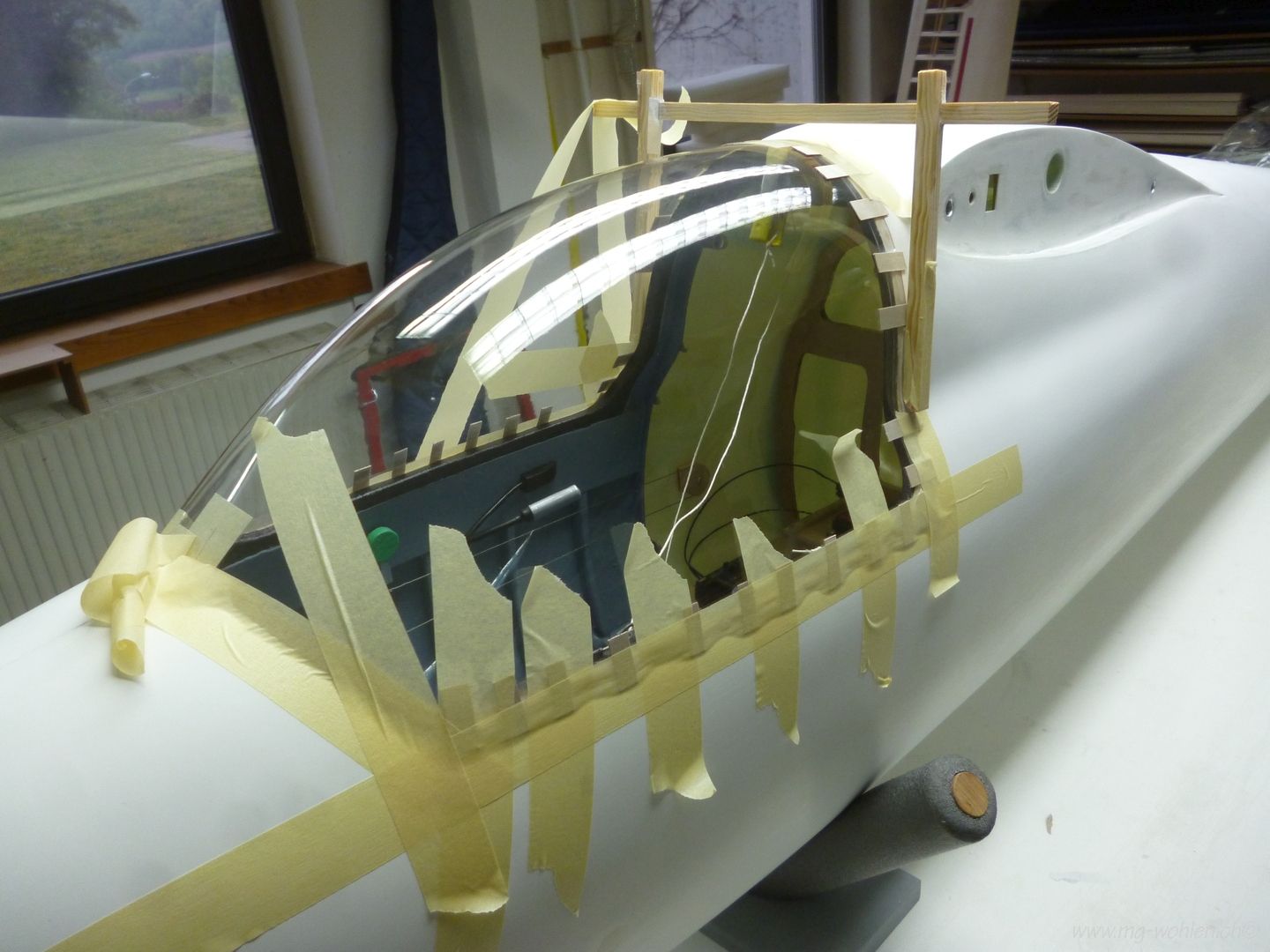

Die angepasste Haube ist bereit zur Klebung

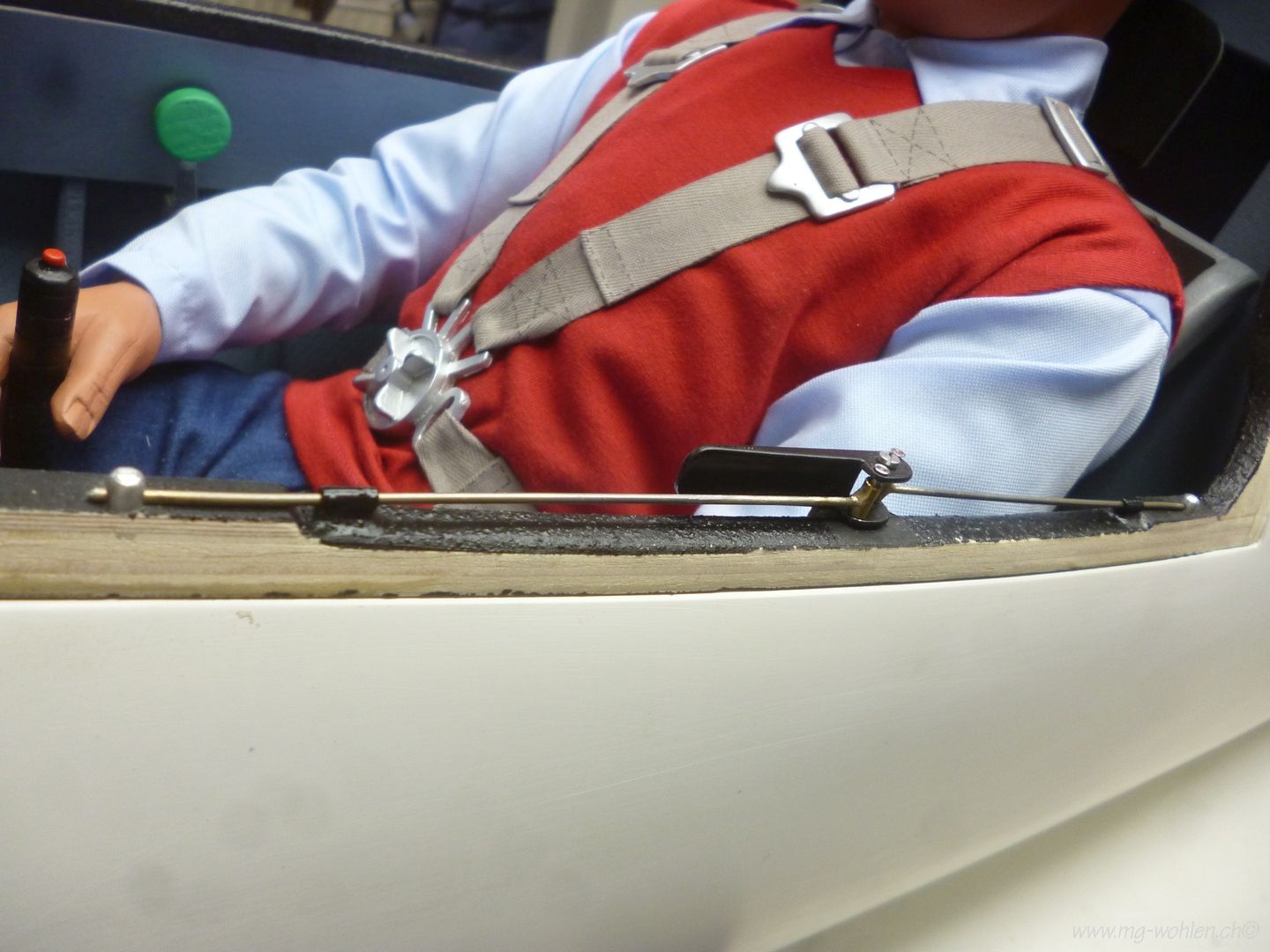

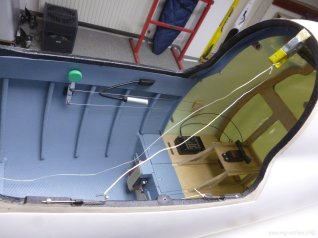

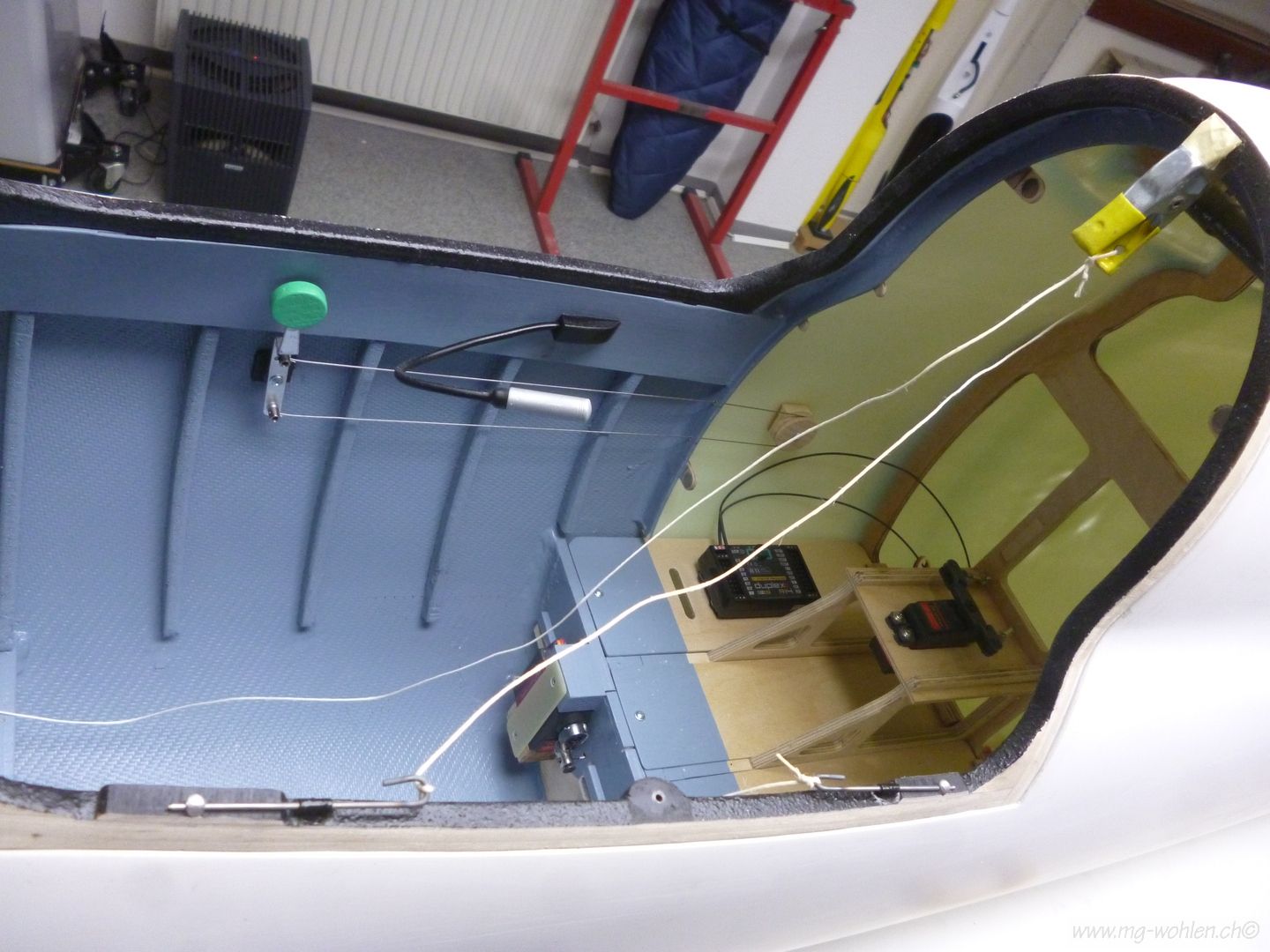

Da die Haube noch kein Fenster hat, können die Verriegelungen nach der Klebung mit den Schnüren geöffnet werden
Durch die Einbuchtung ist eine Klemmhalterung nötig

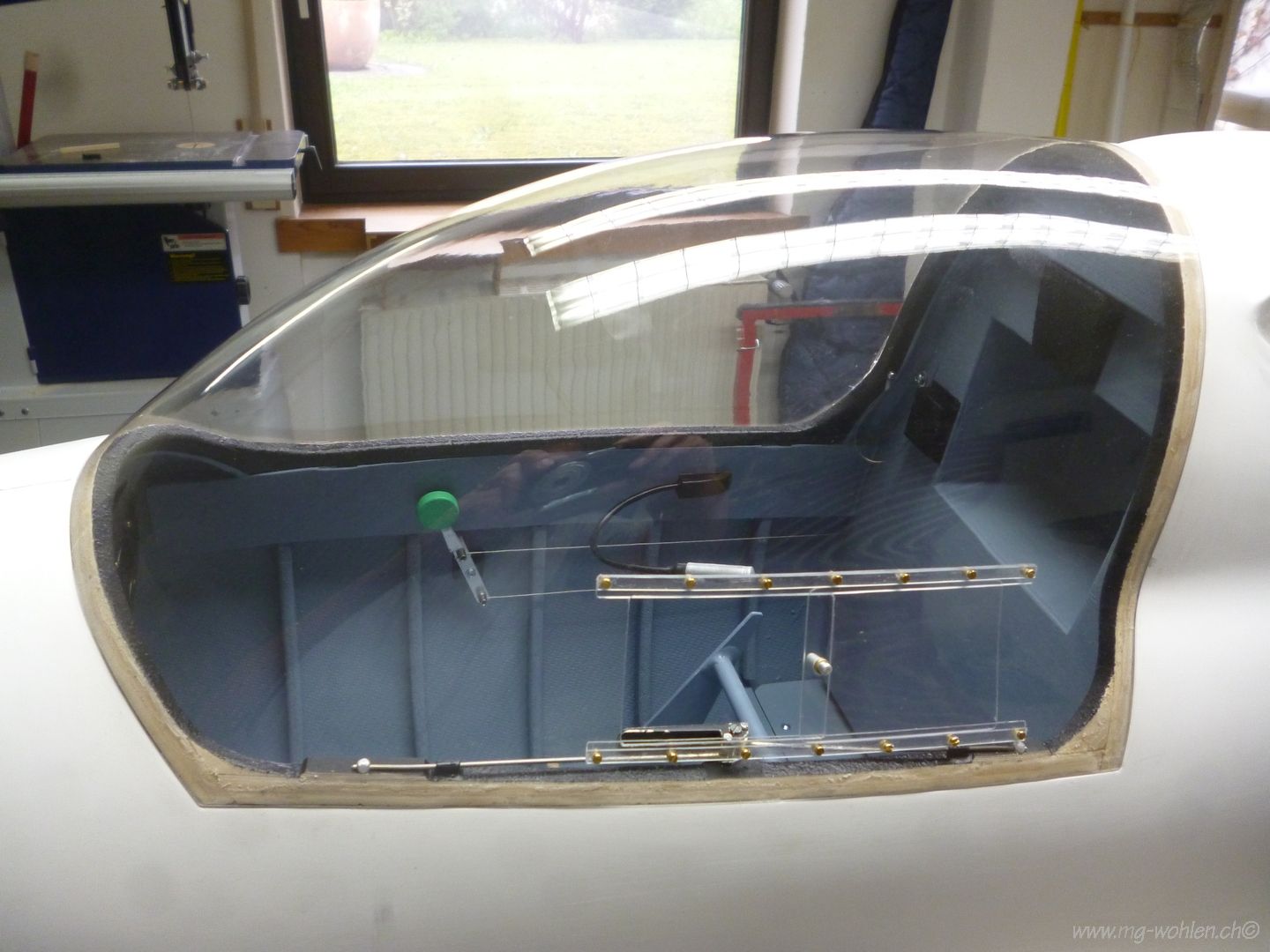

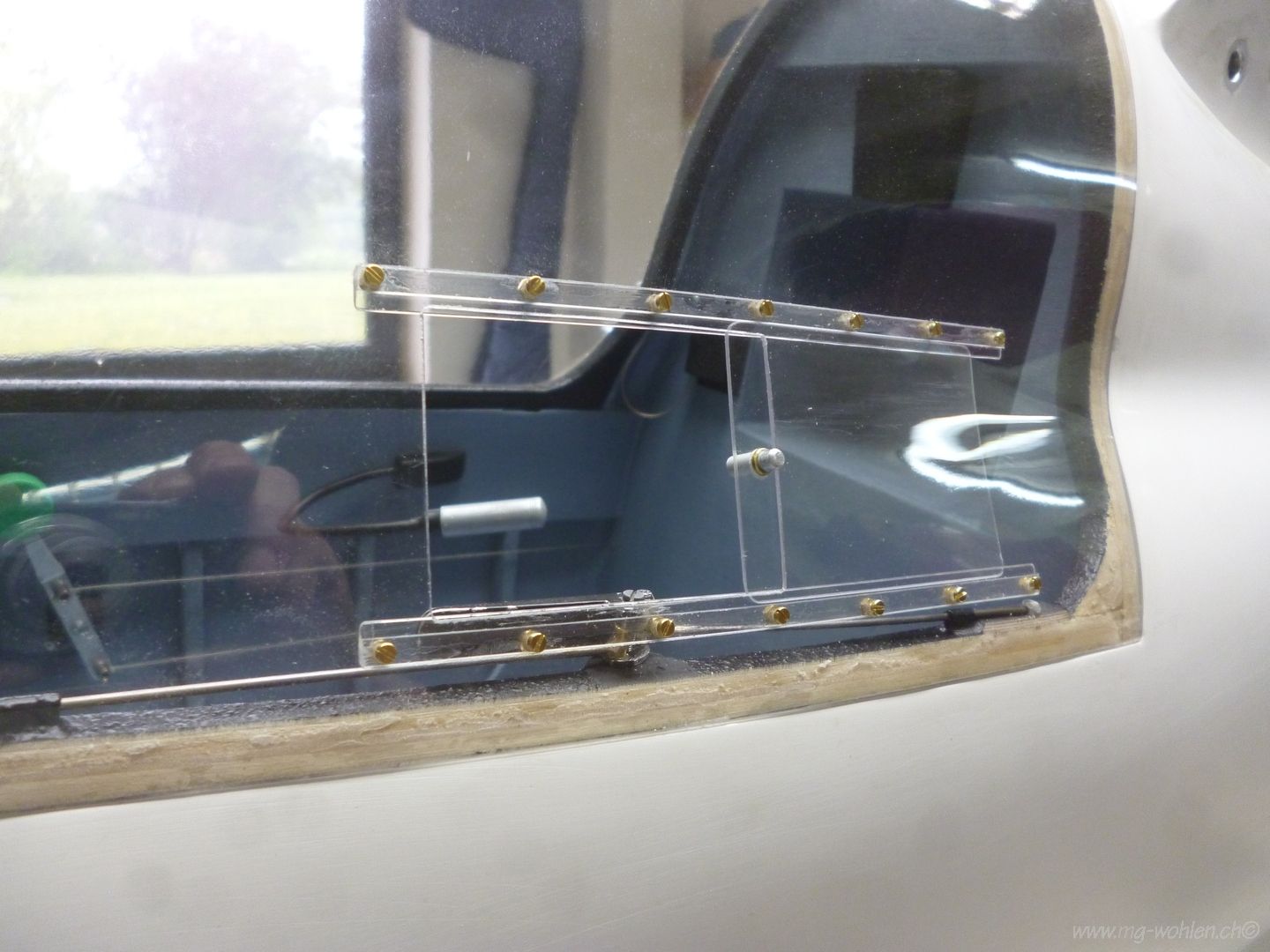

Das Pilotenfenster ist eingebaut
Natürlich selfmade

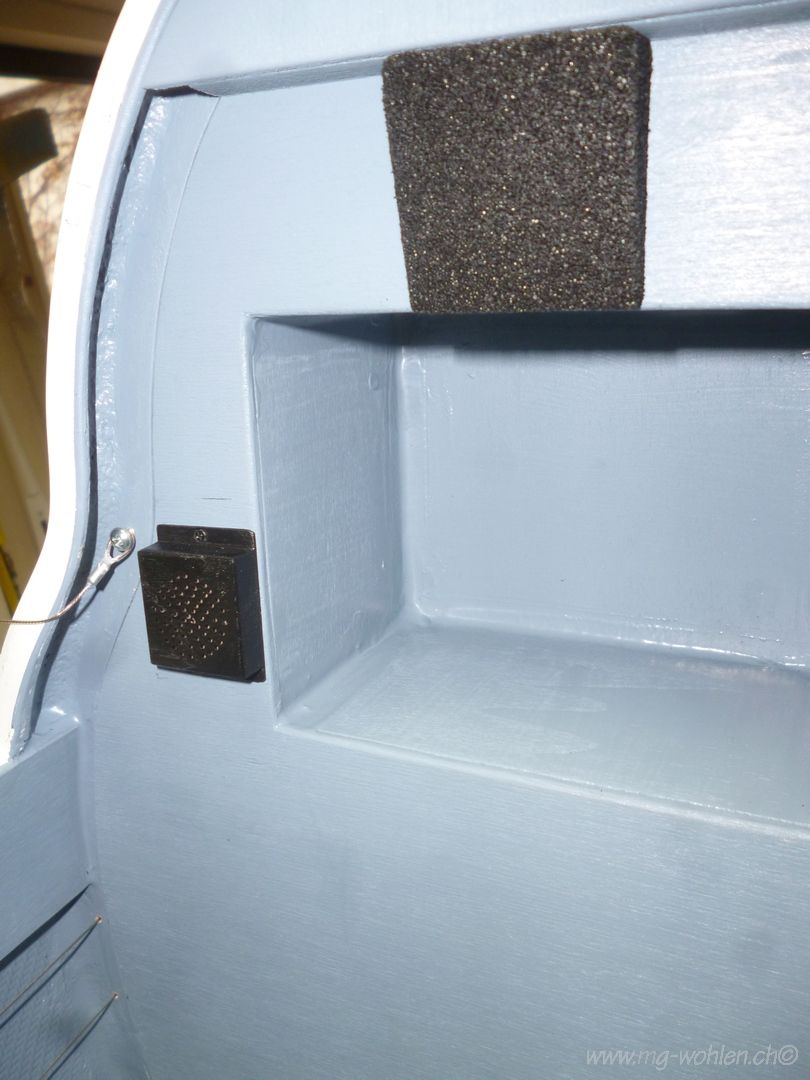

Pilotenkopfkissen und für die Komunikation einen Lautsprecher

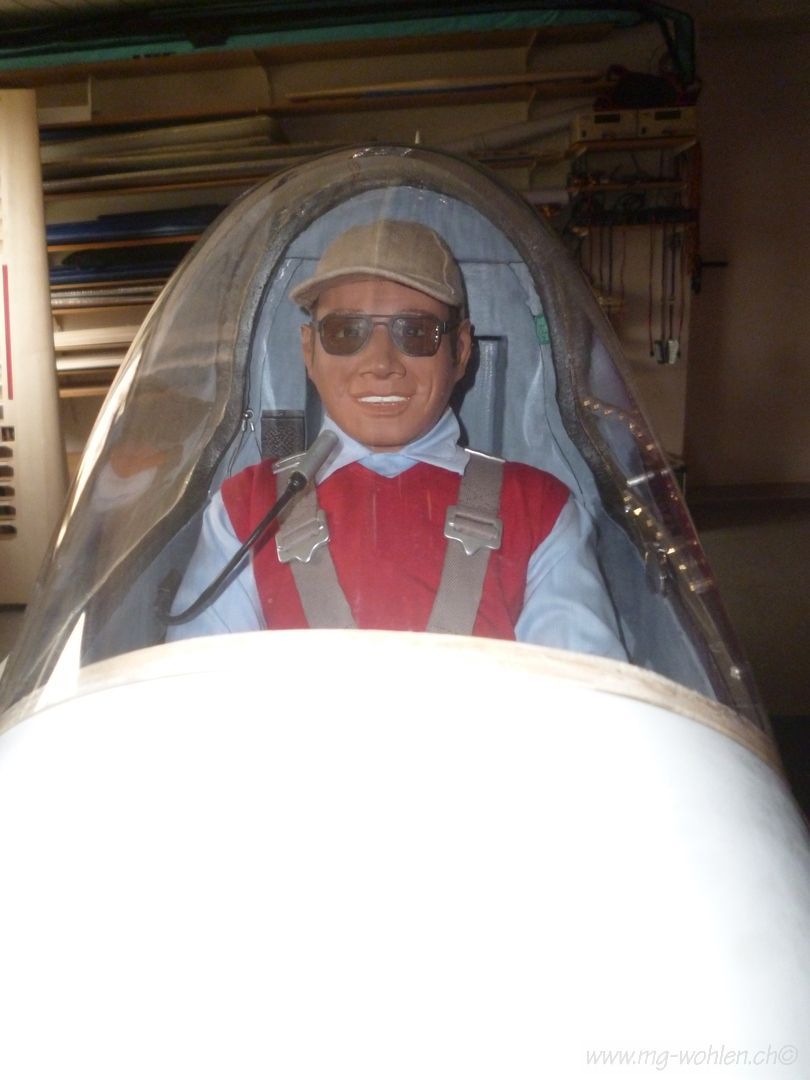

Fühlt sich offensichtlich wohl

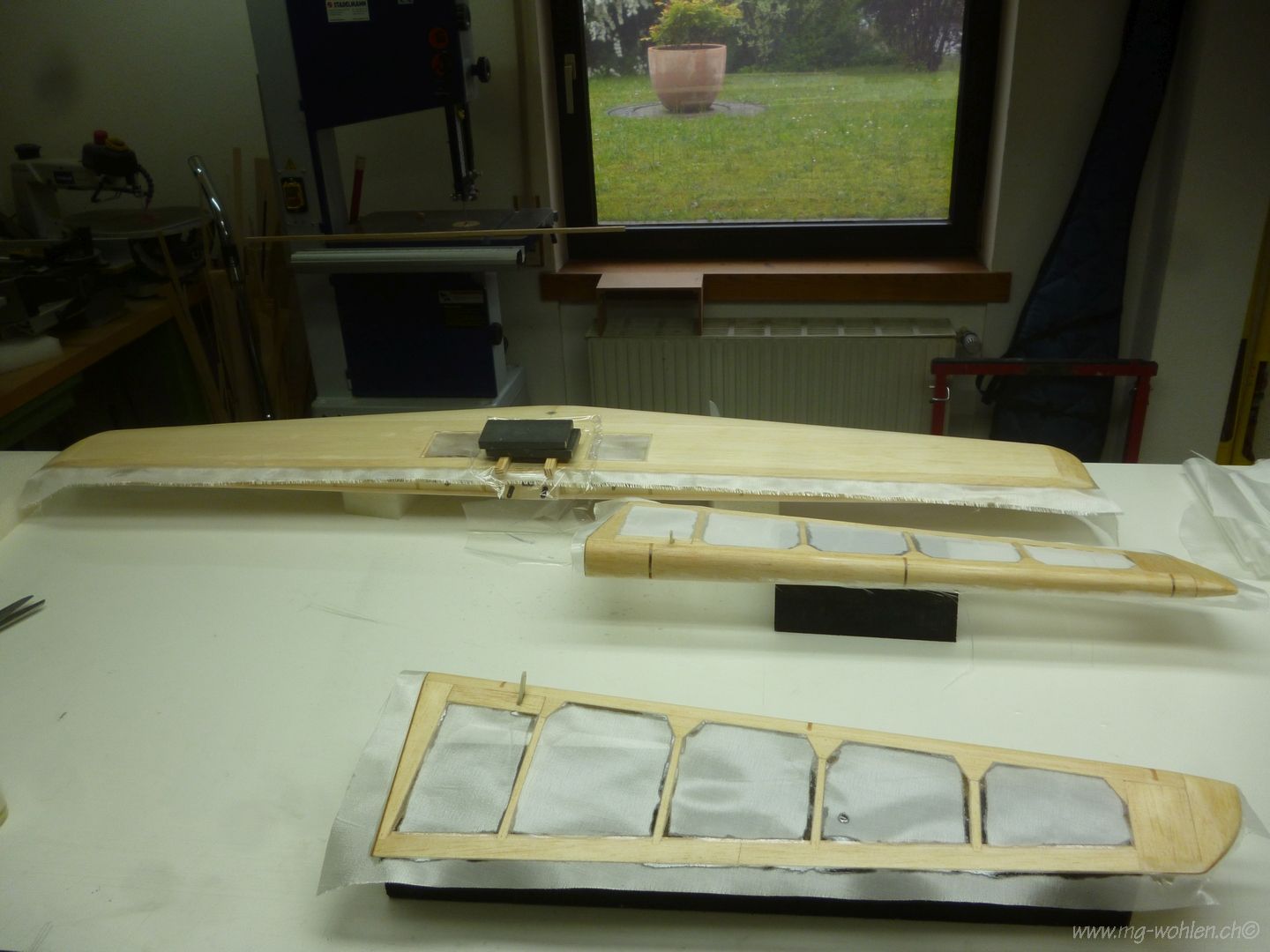

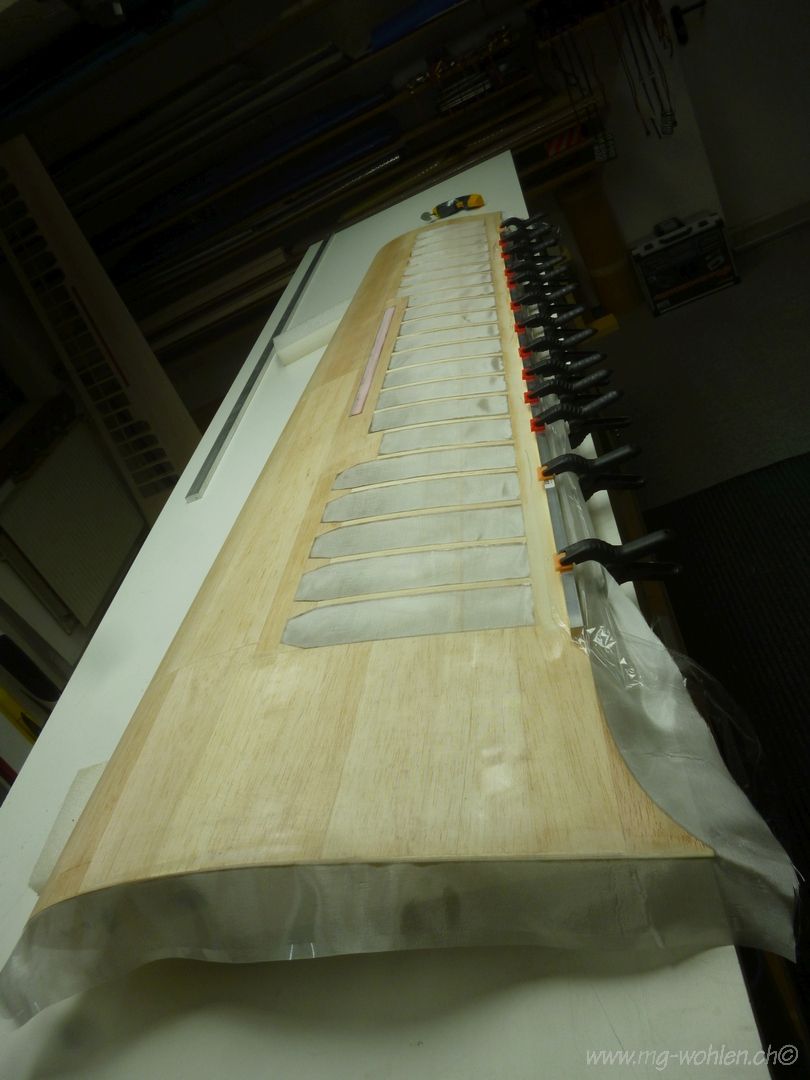

Alle Flächen habe ich mit 49g Glasgewebe überzogen
Die Flächen sind mit Oratex bespannt und bereit für für die Lackierarbeiten

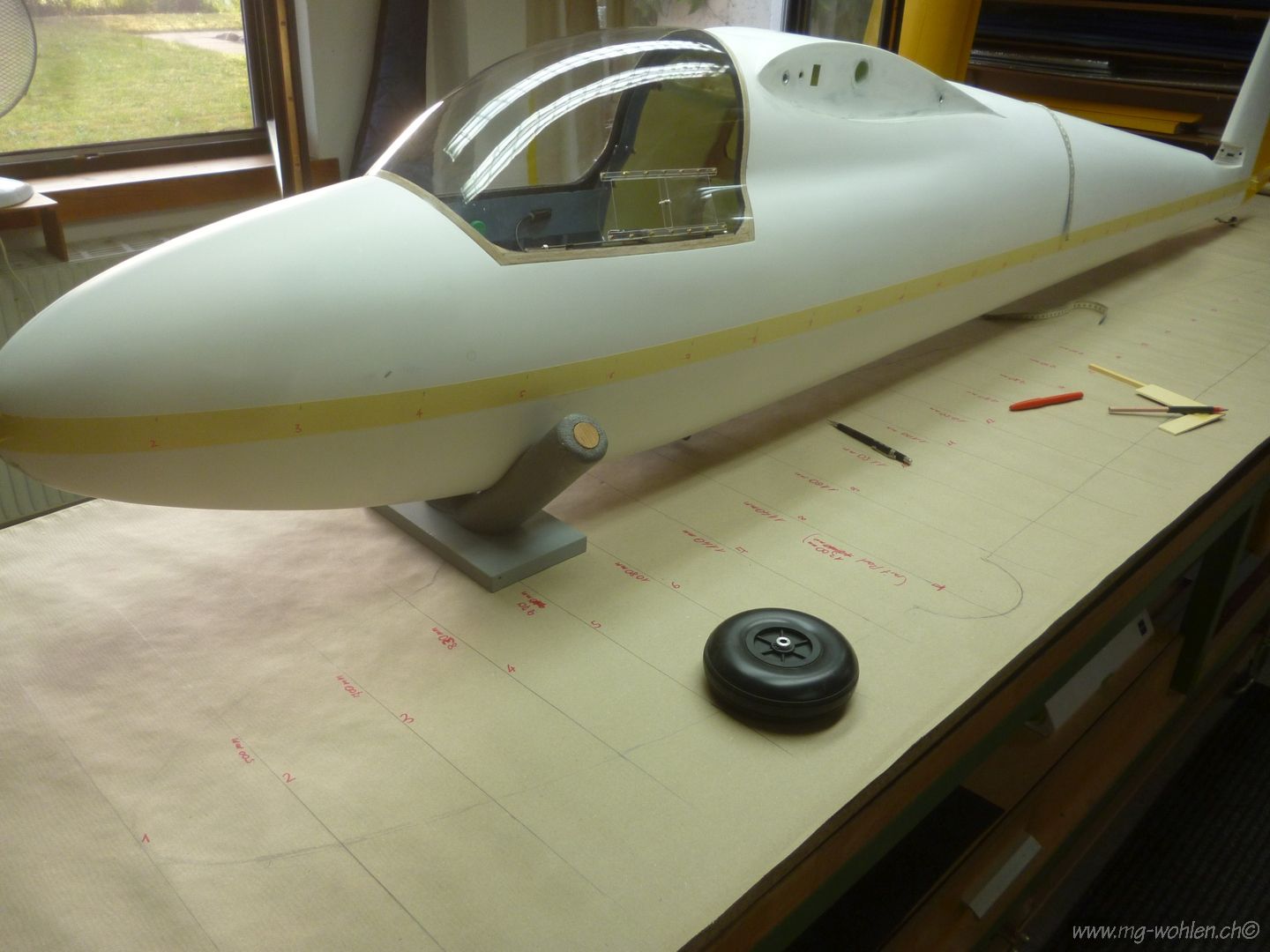

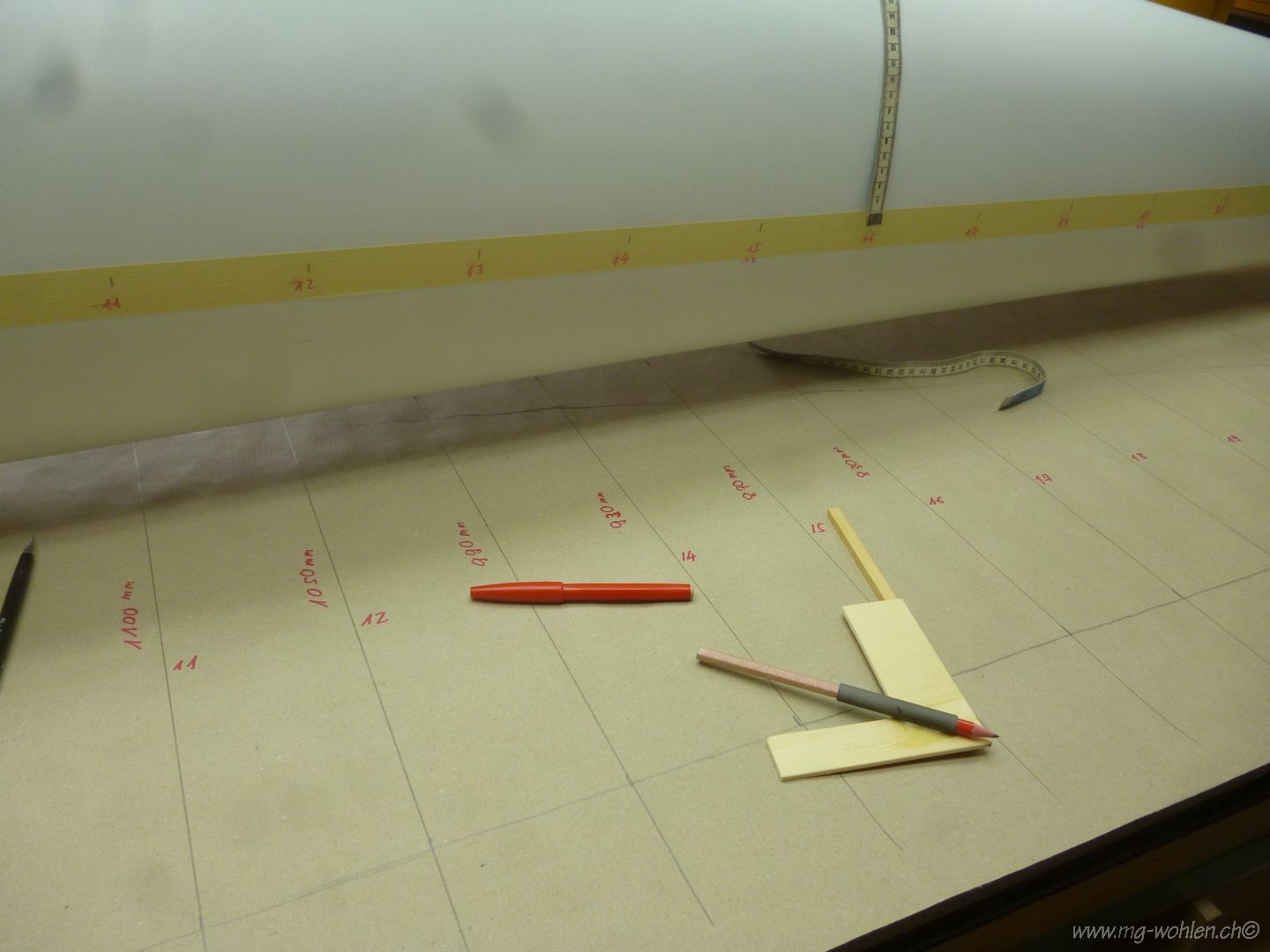

Aufzeichnen und Ausmessen des Rumpfes, um die Rumpftasche anfertigen zu lassen
Alle 100mm muss der Umfang gemessen werden

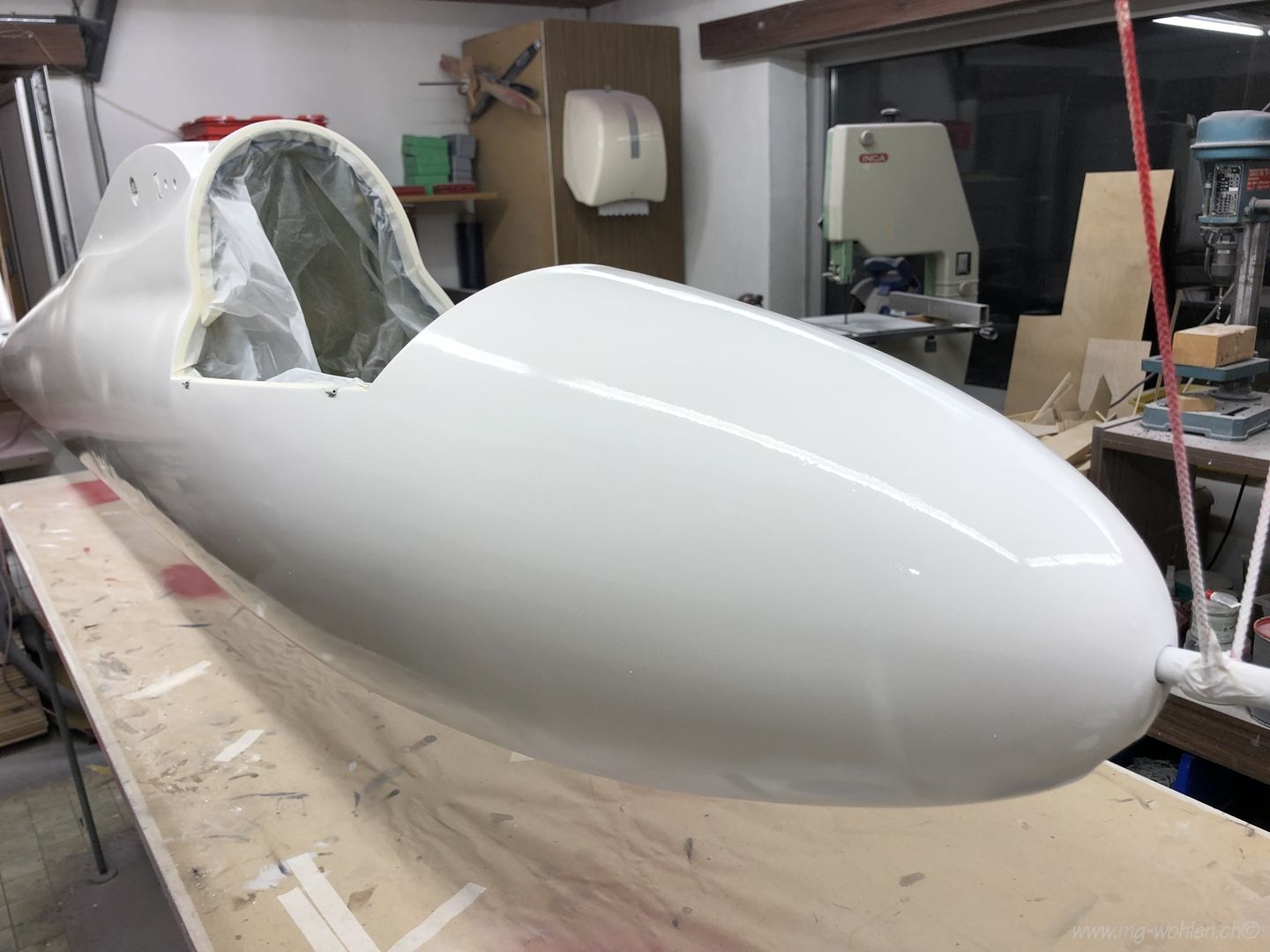

Die Spritzarbeiten haben begonnen
Zuerst eine Schicht Spritzspachtel

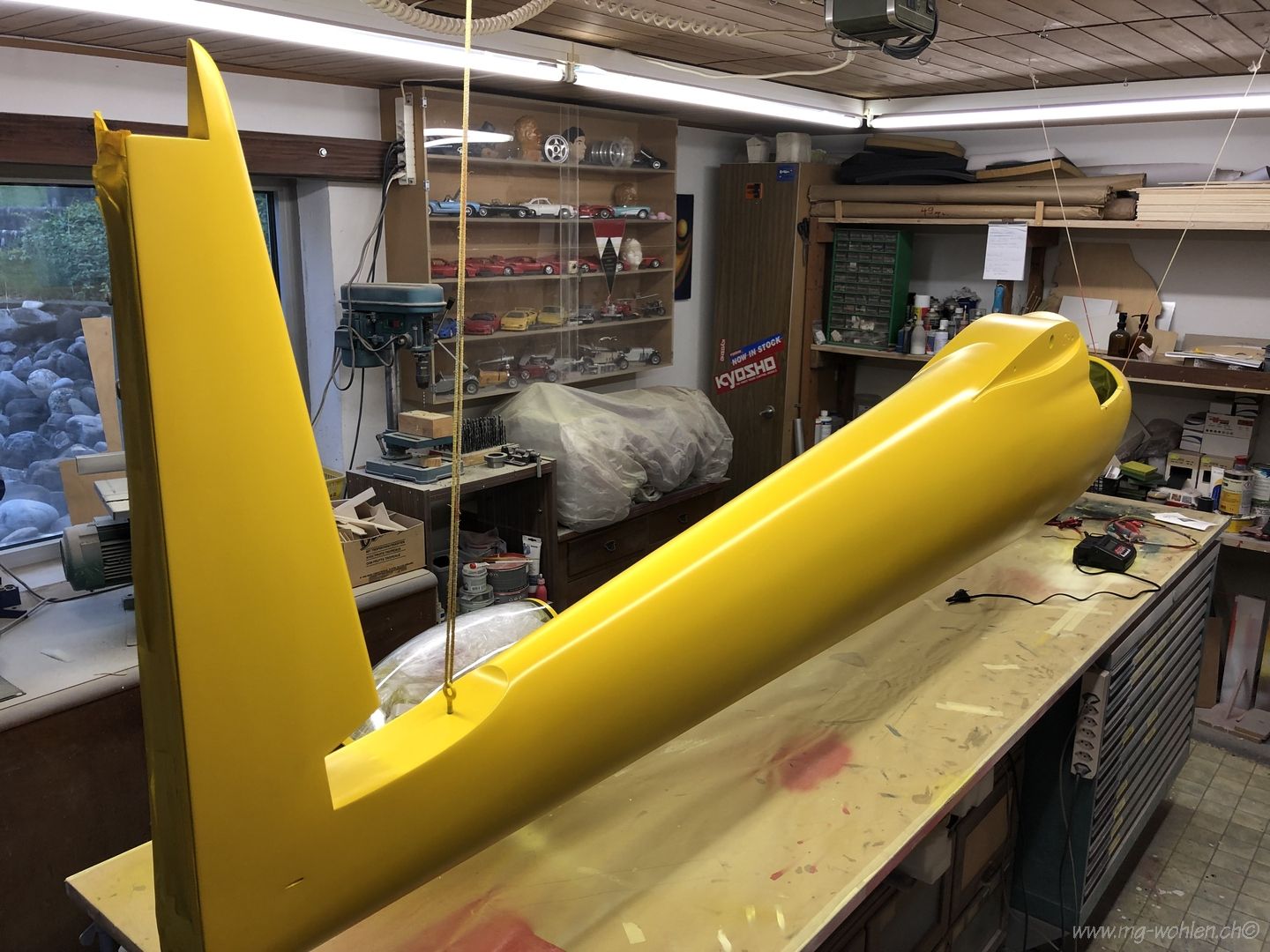

Danach kommt das Mattgelb

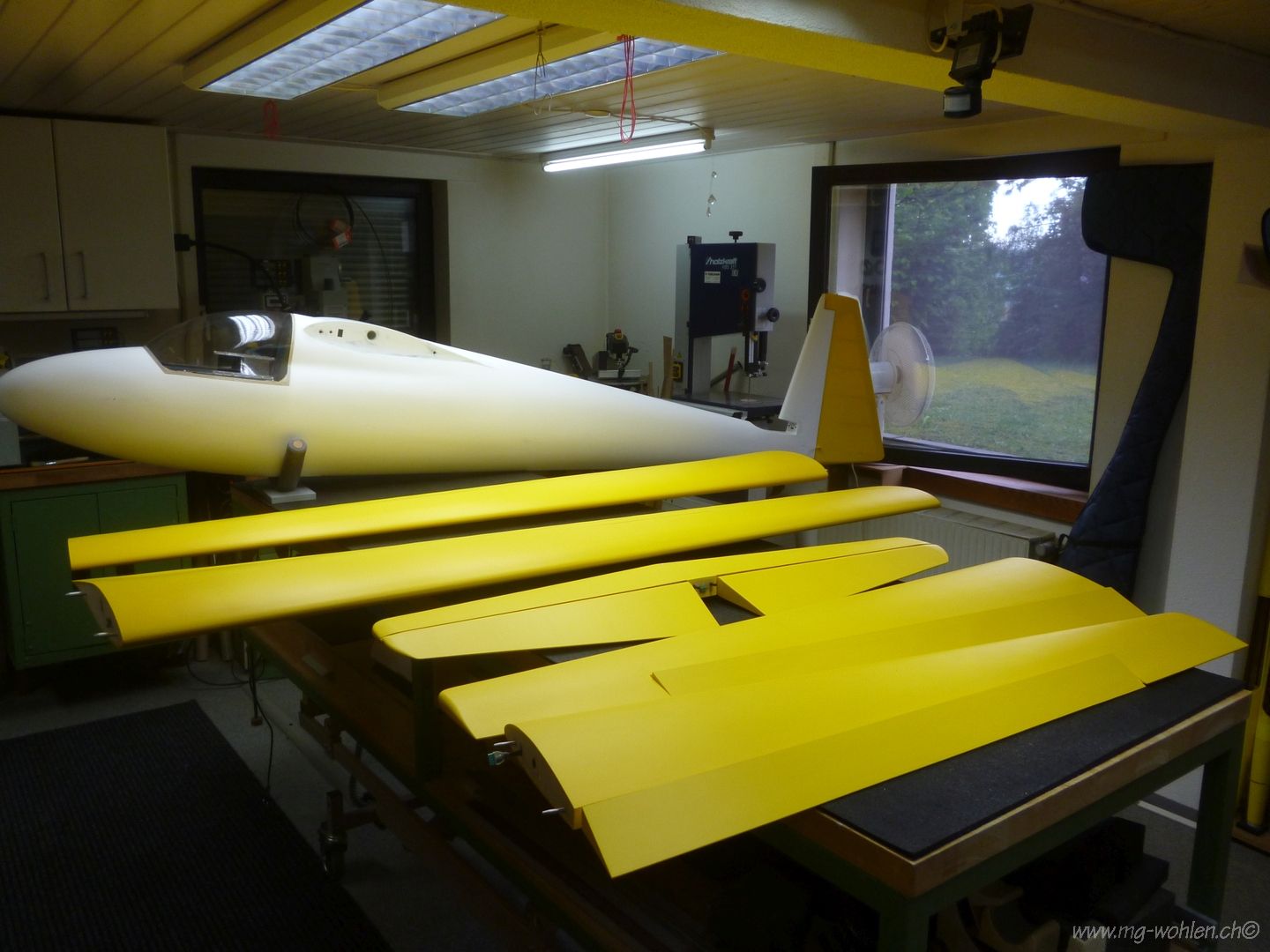

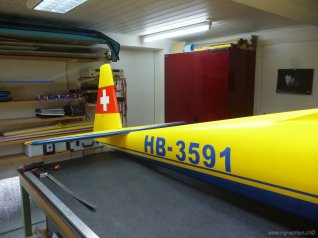

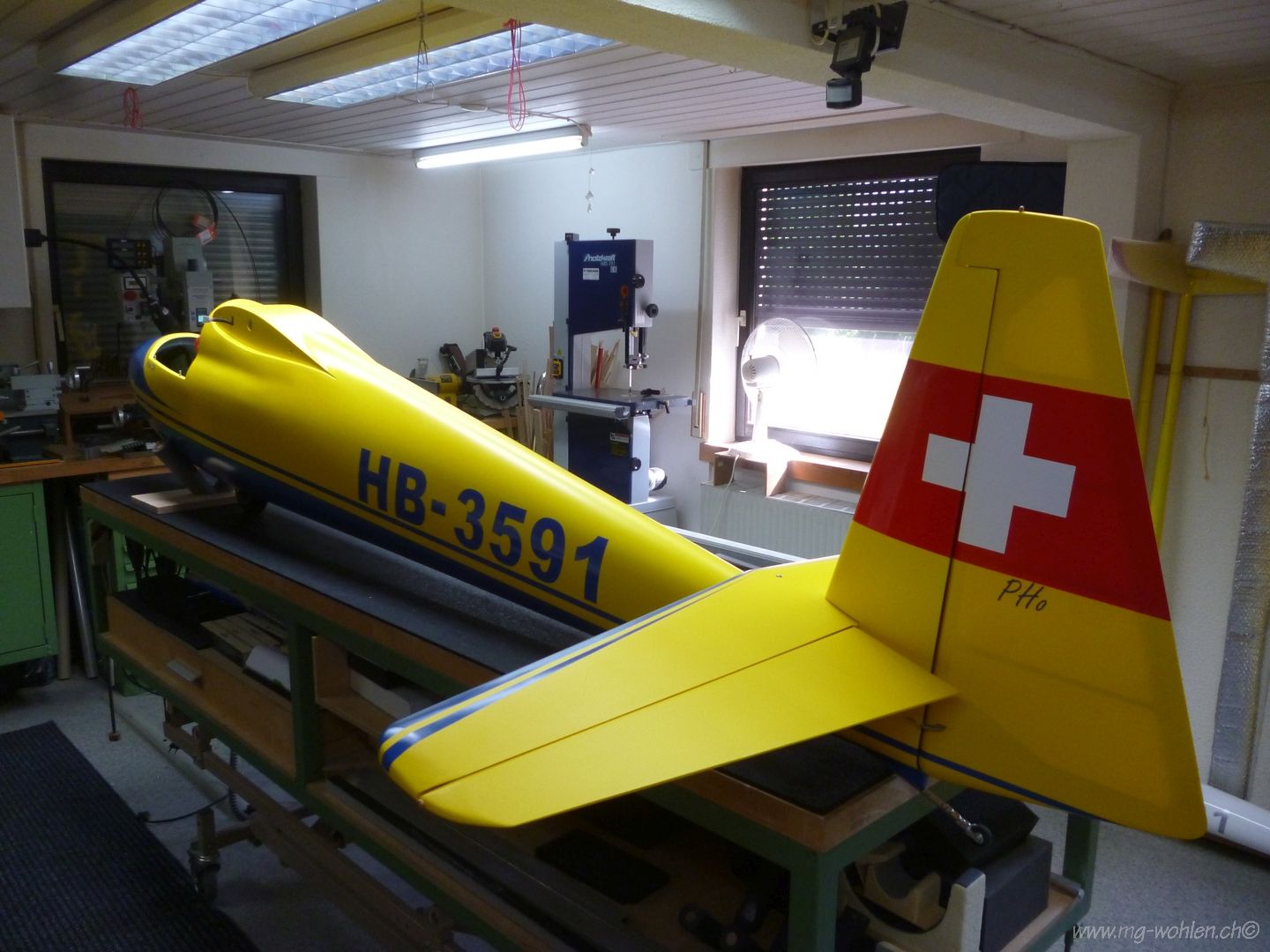

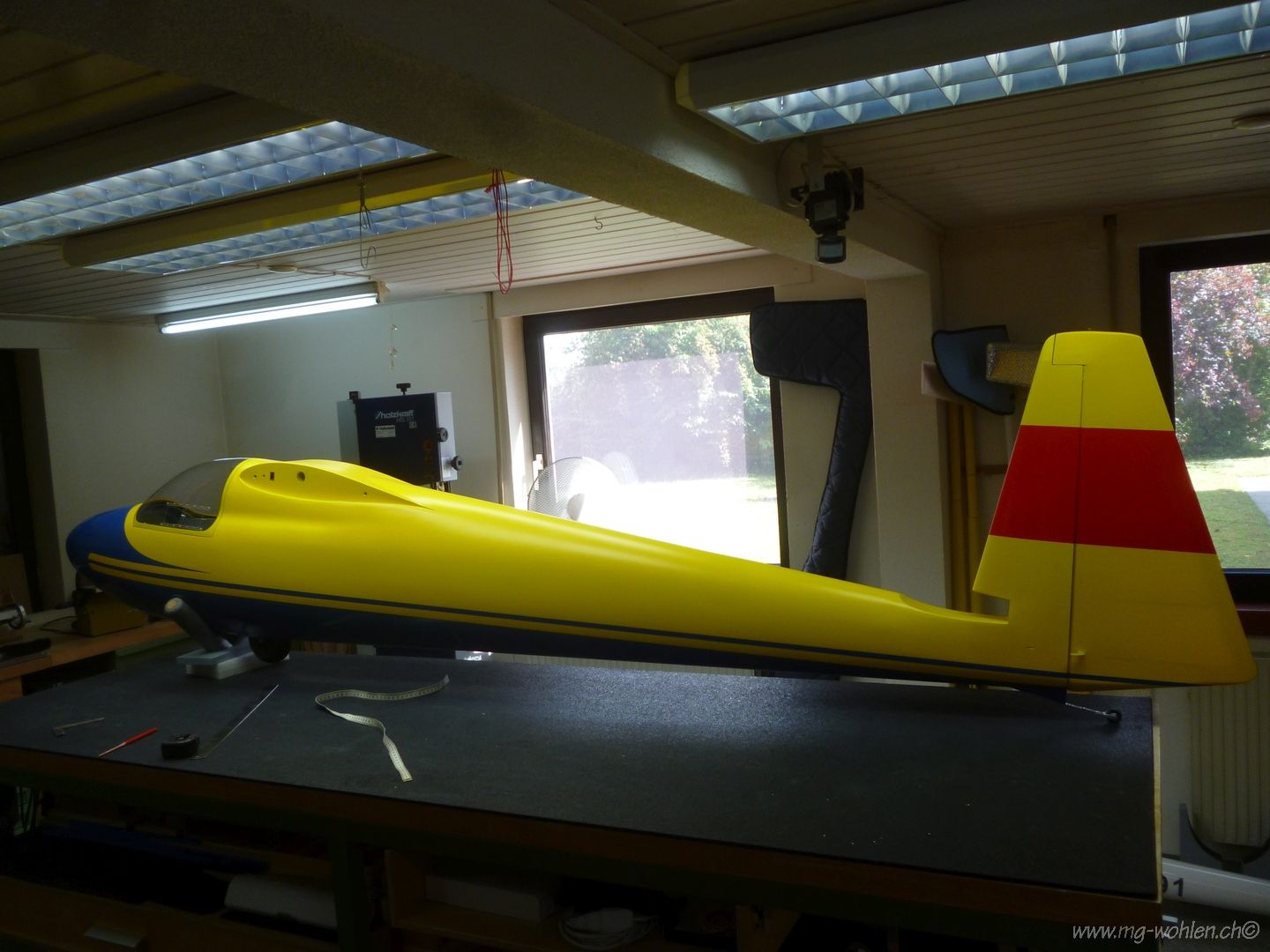

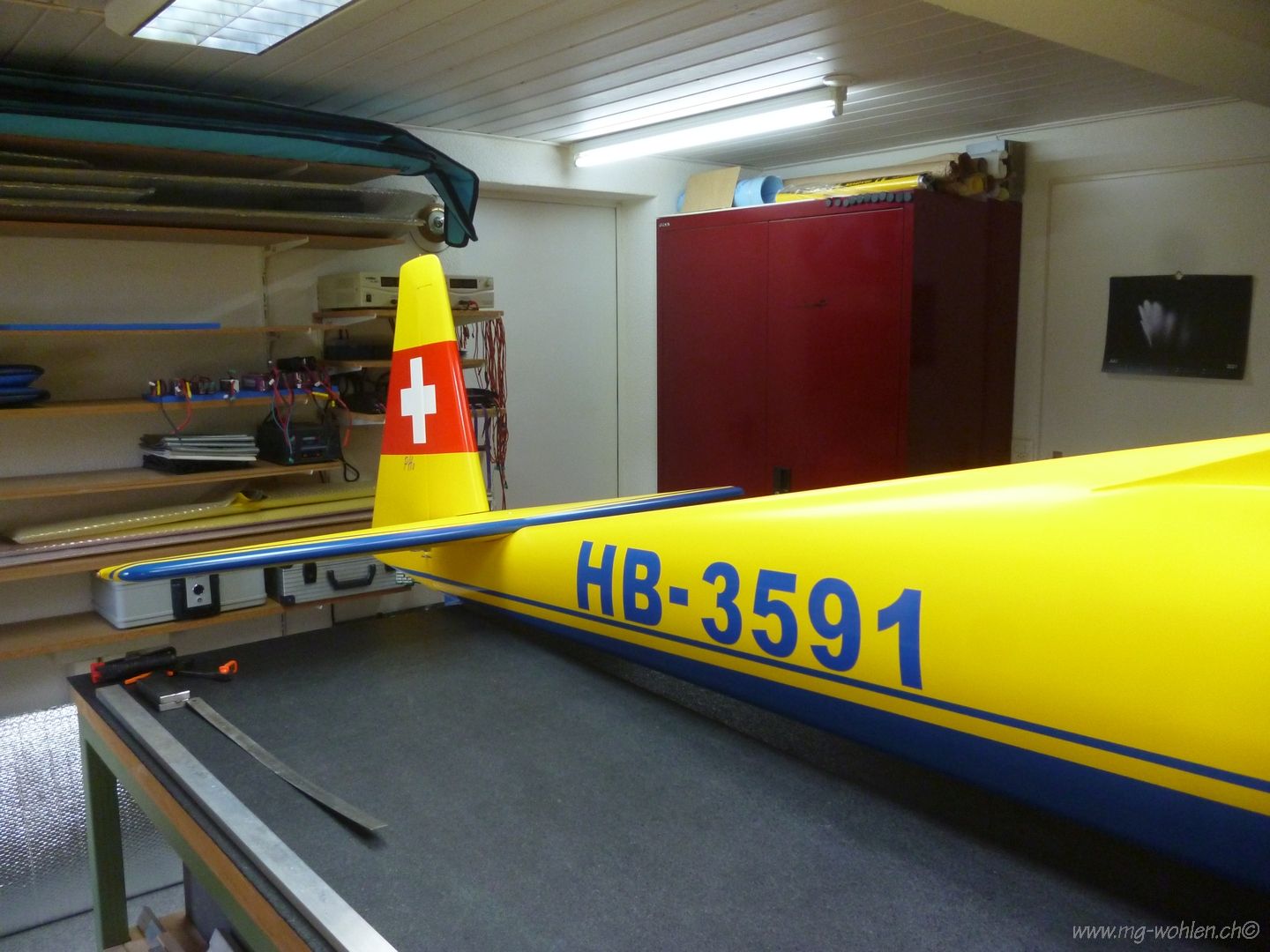

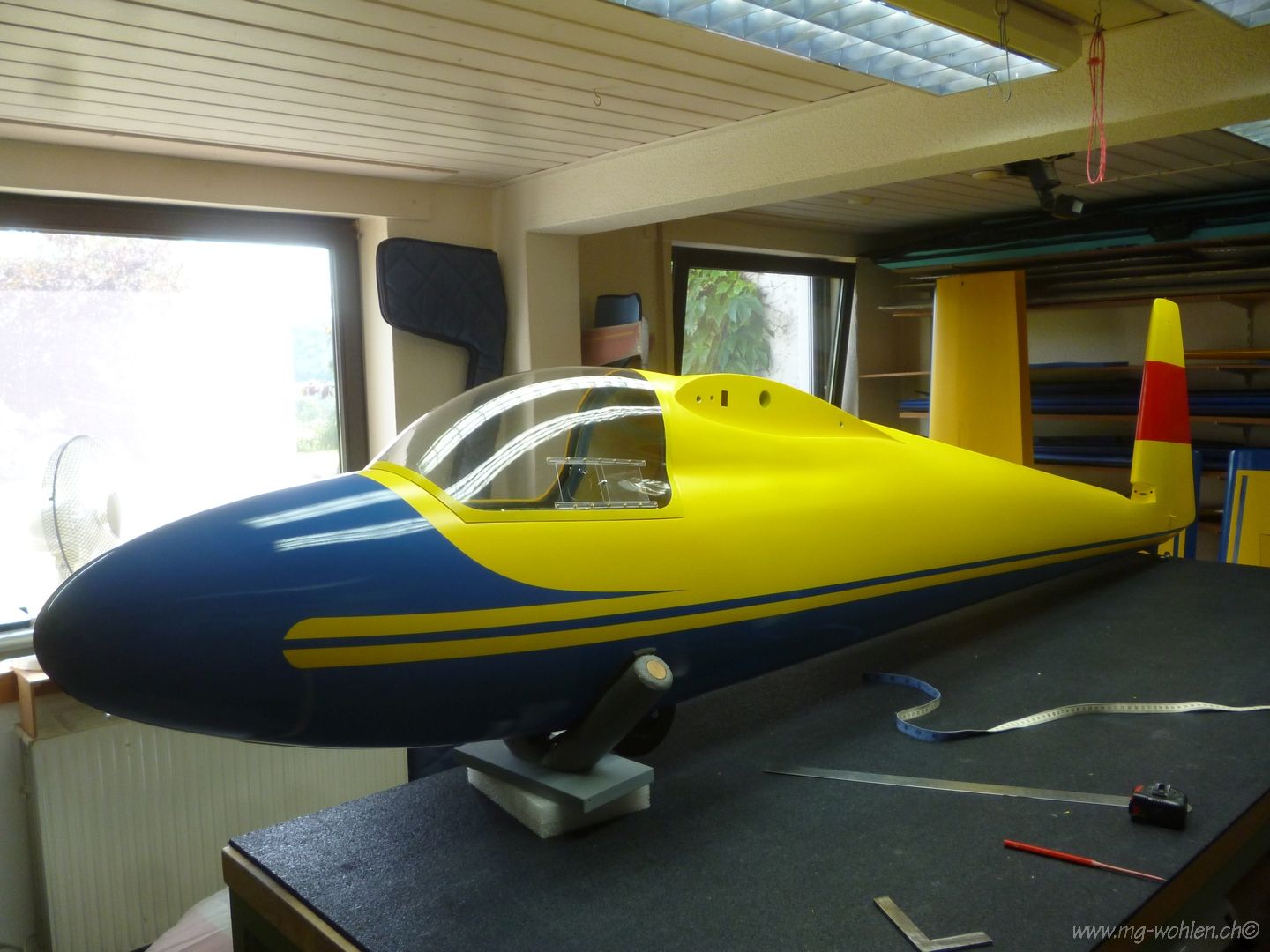

Zurück in meiner Werkstatt

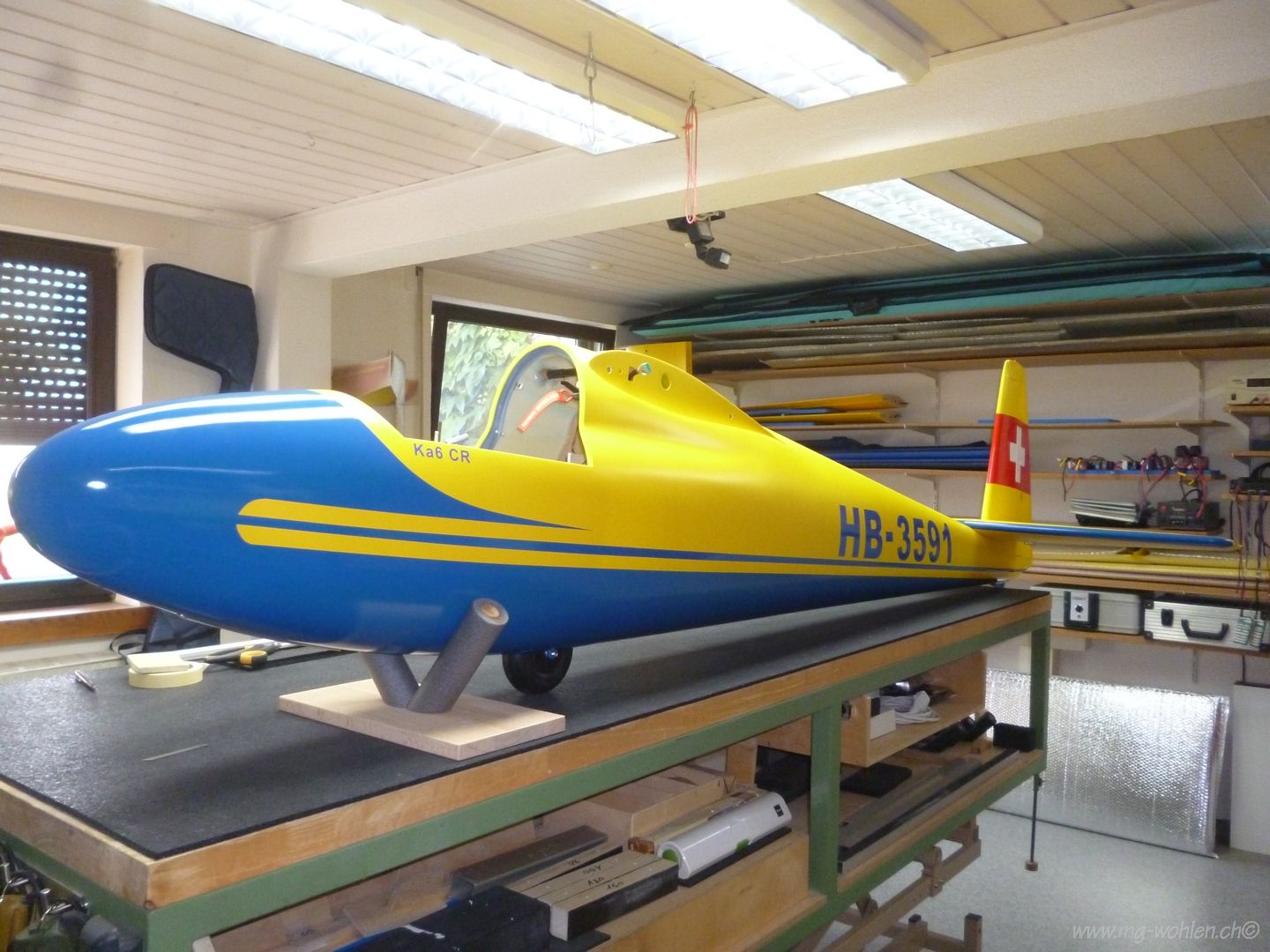

Nun werden noch die diversen Plotter-Kleber angebracht

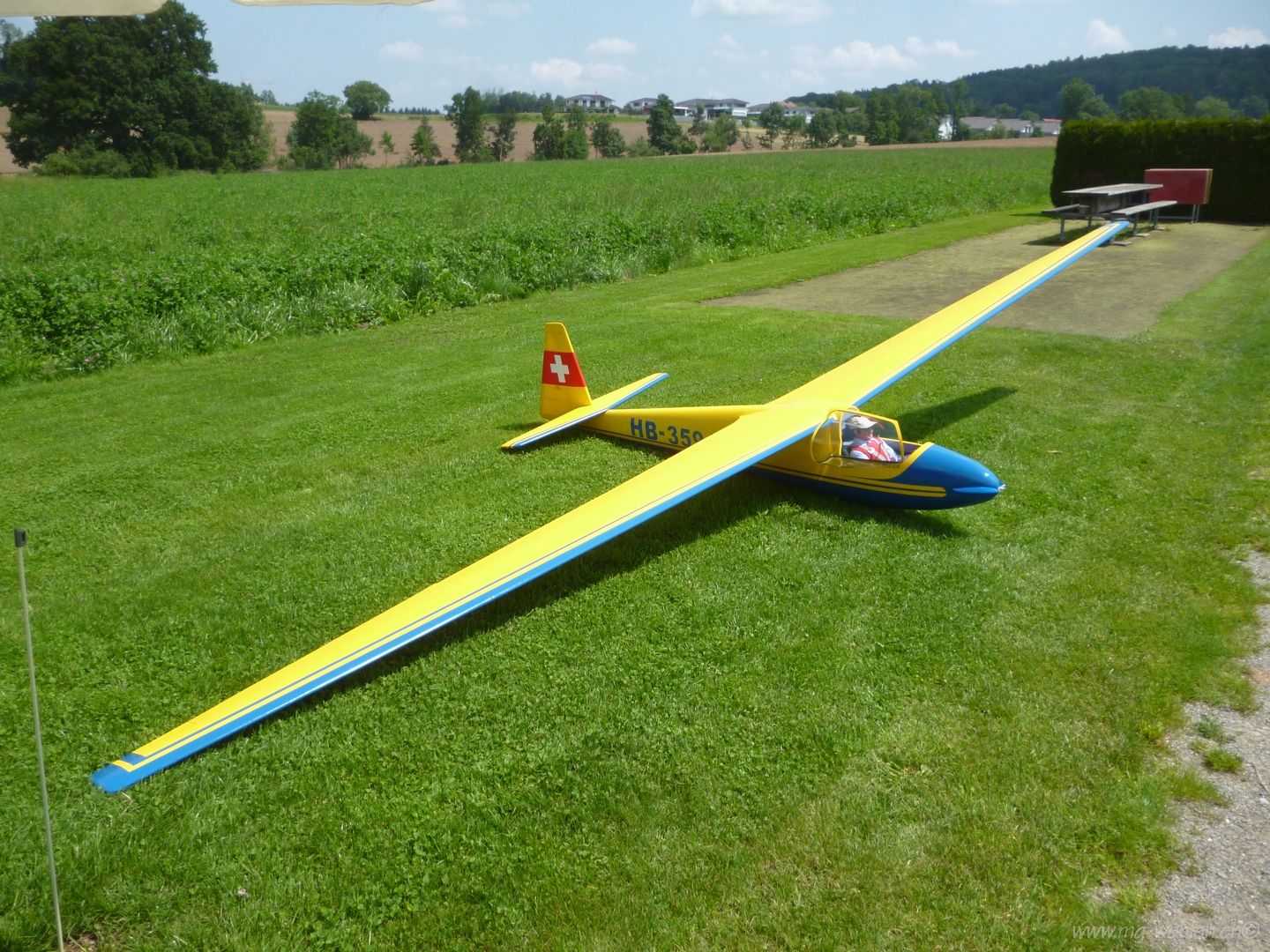

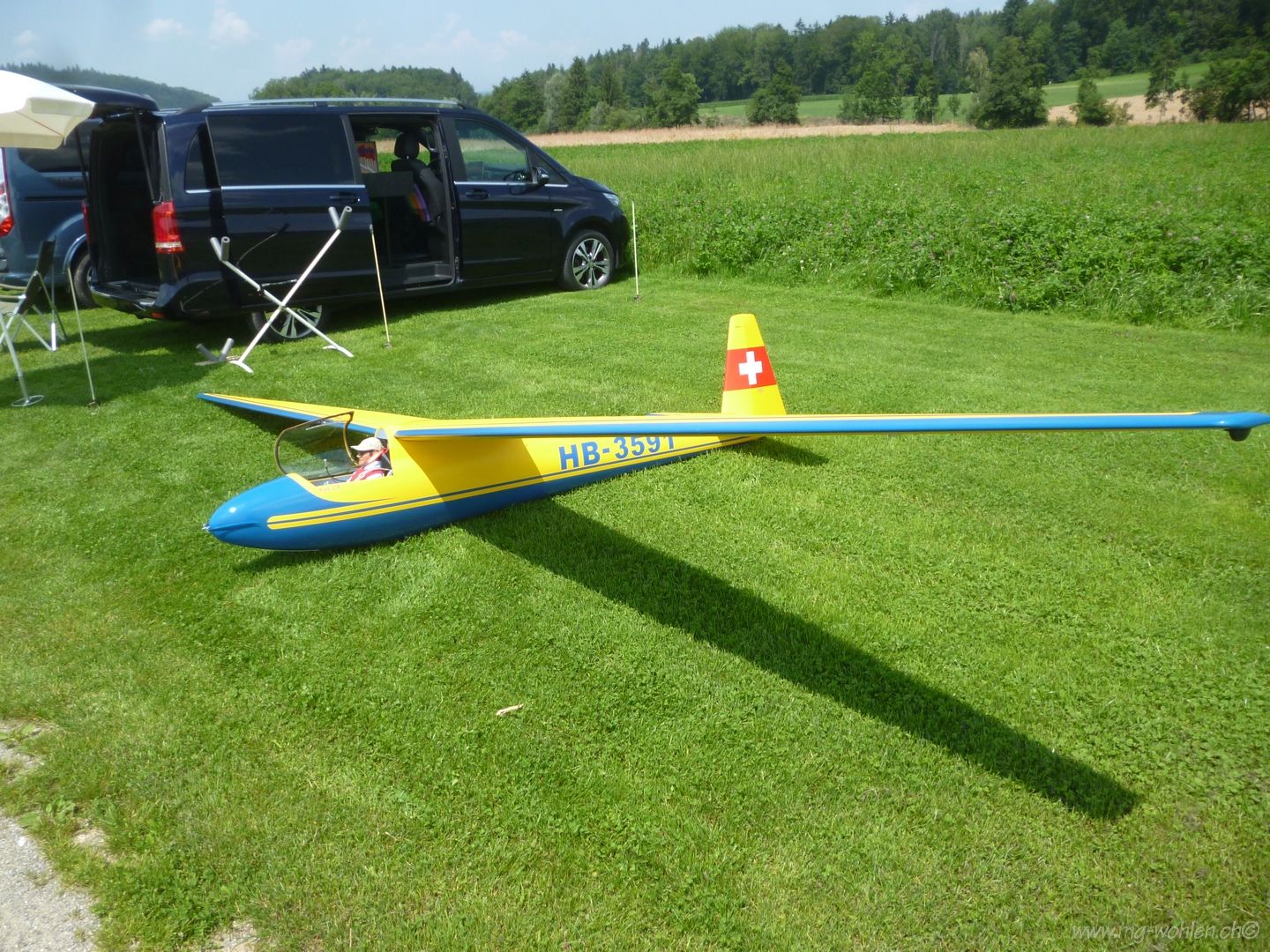

Auf dem Fluplatz kurz vor dem Erstflug
