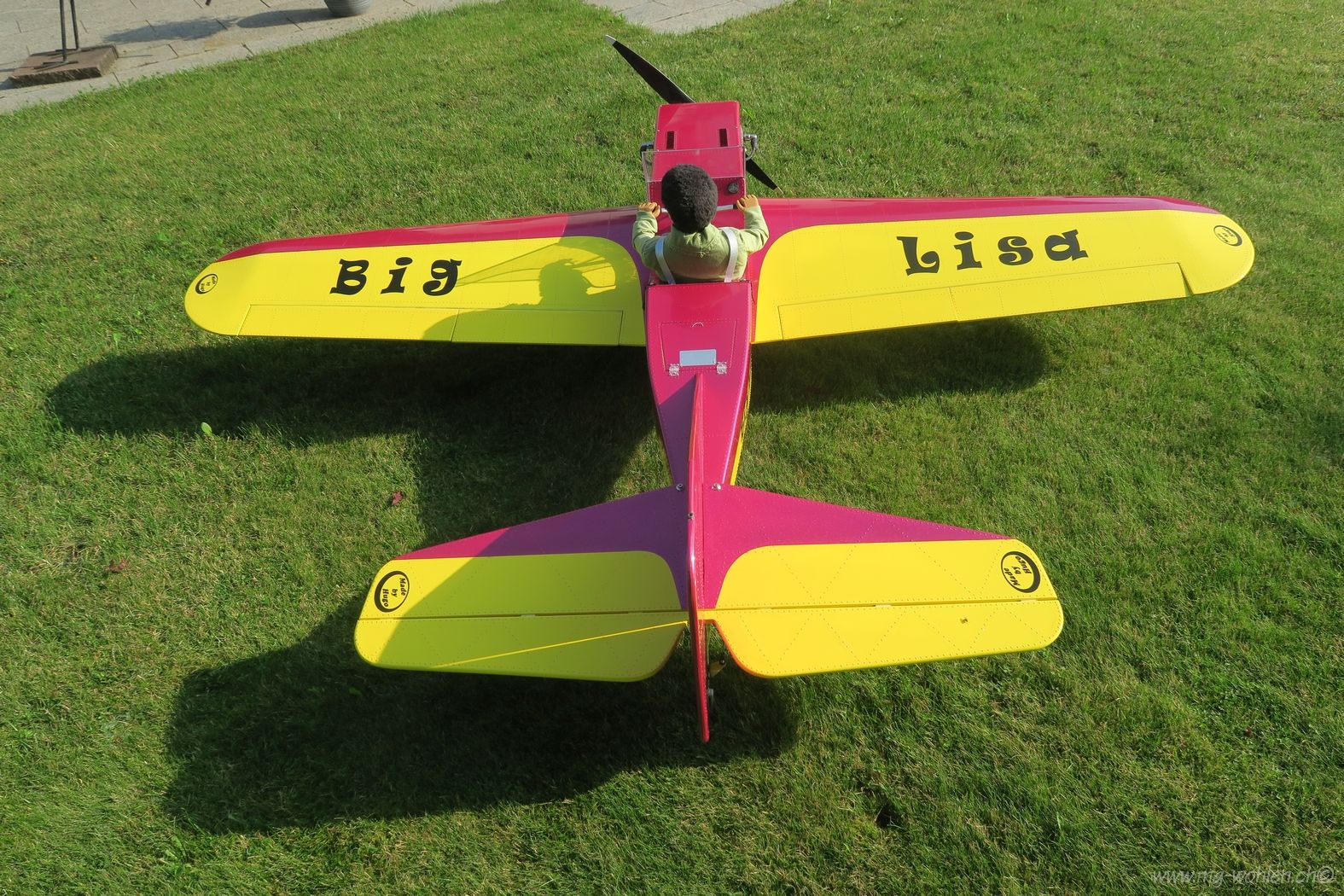

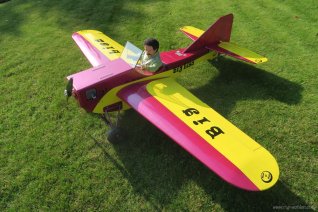

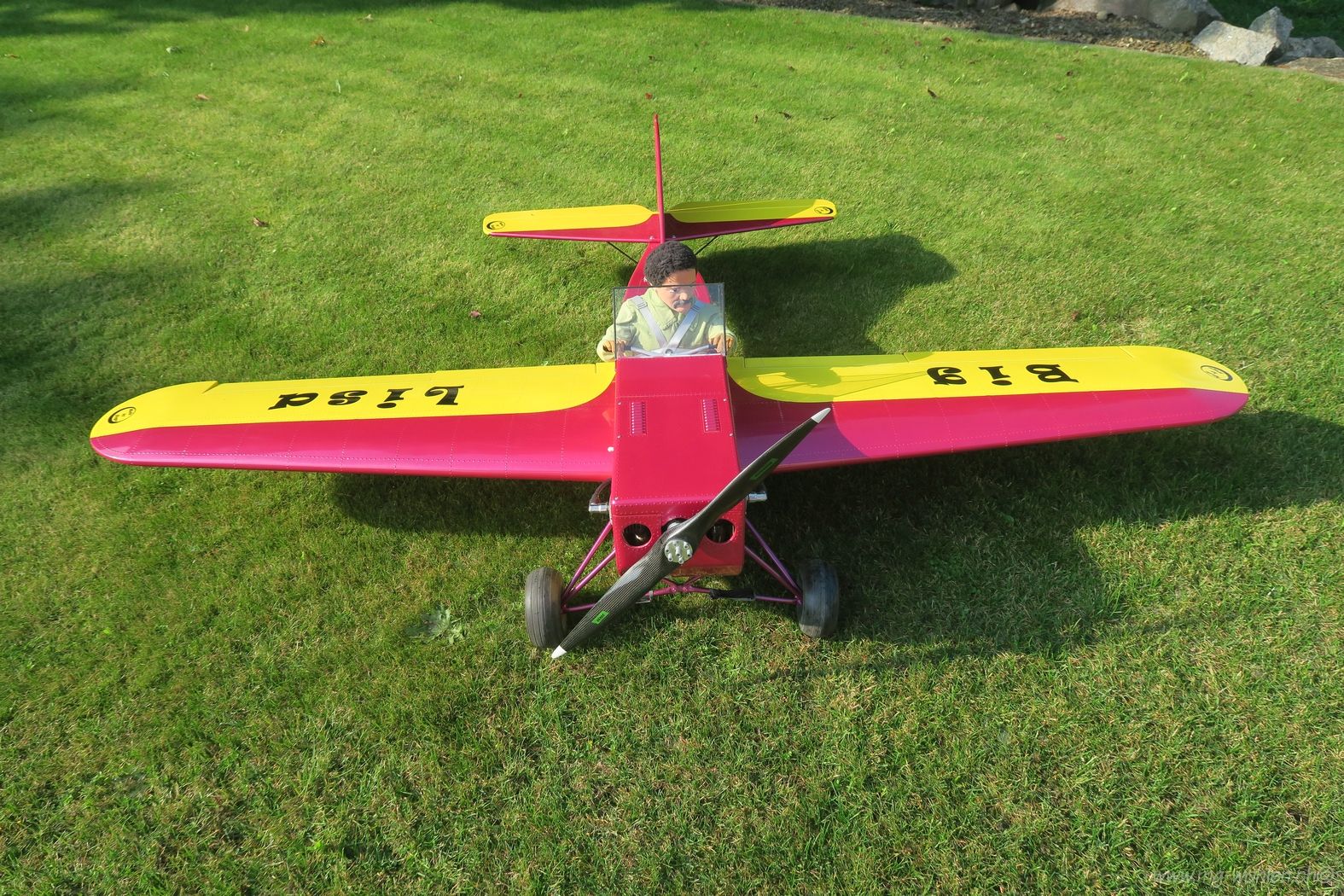

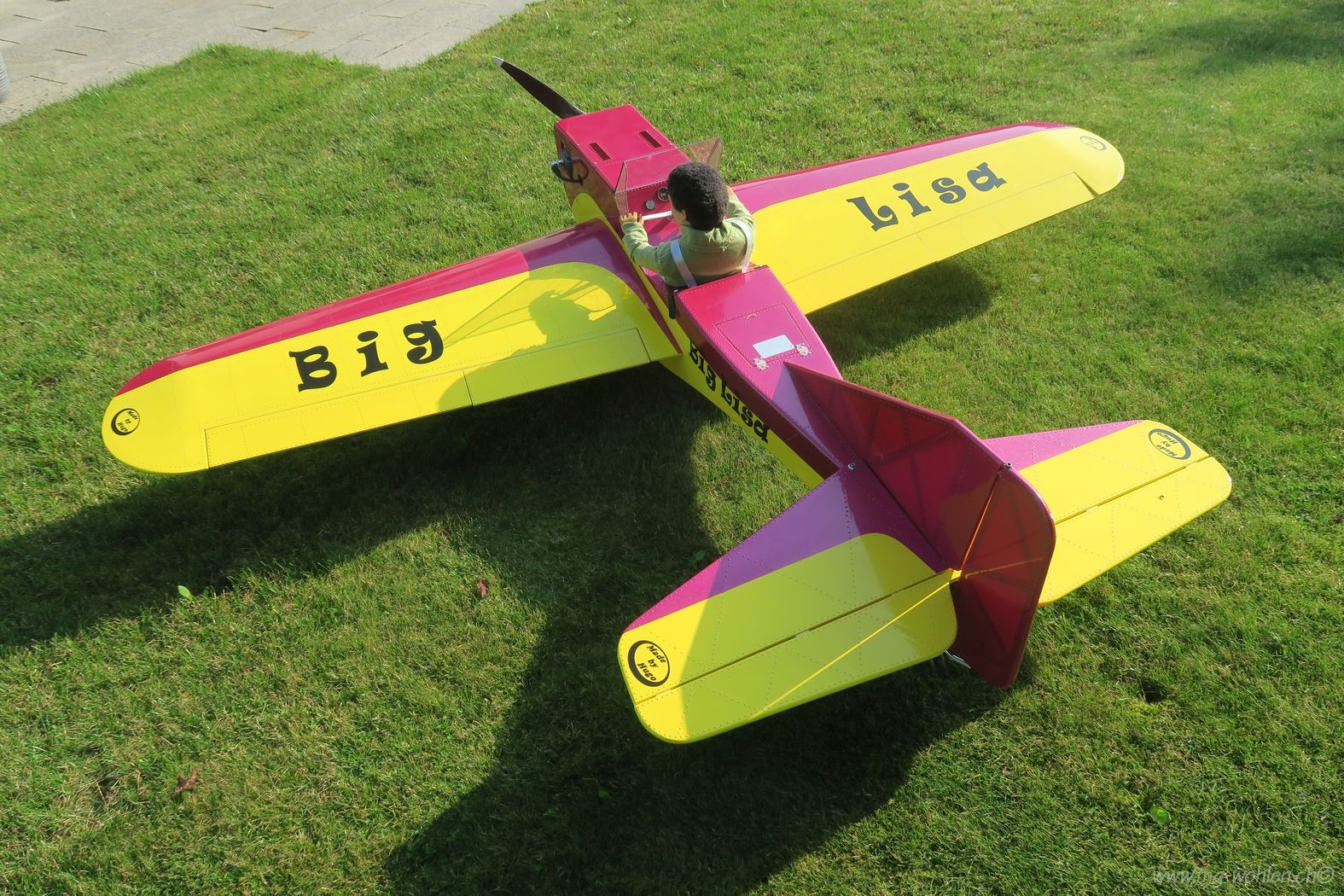

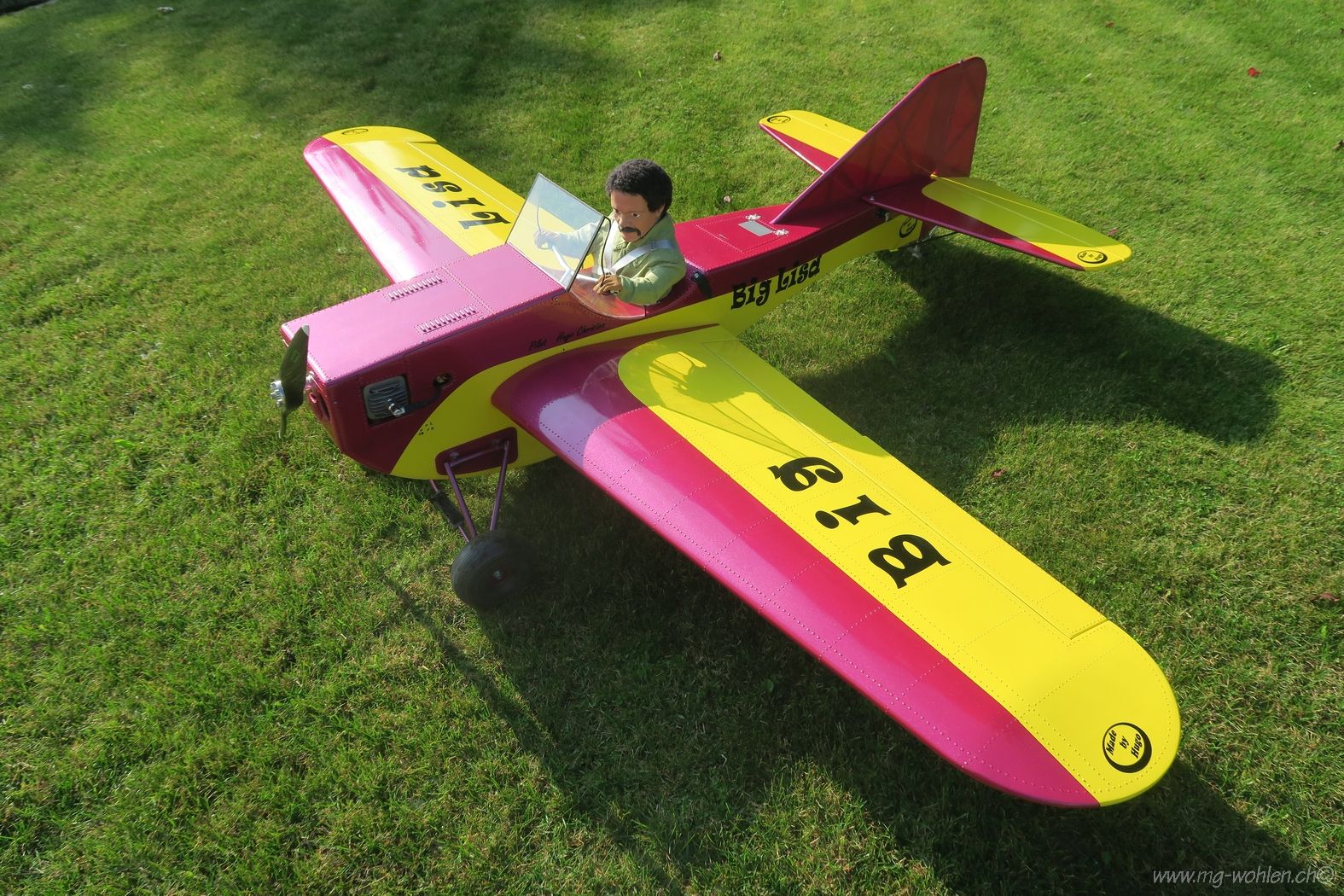

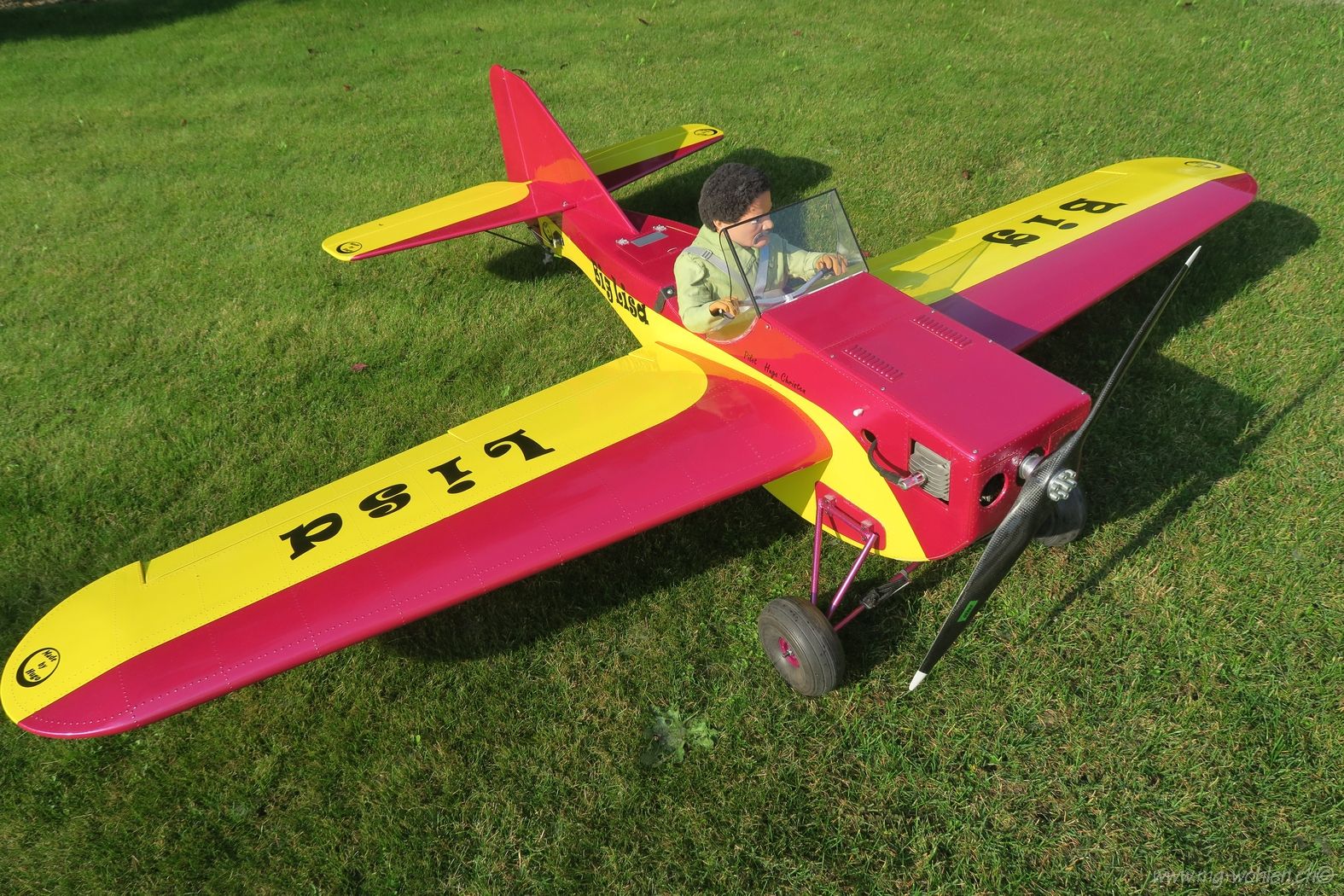

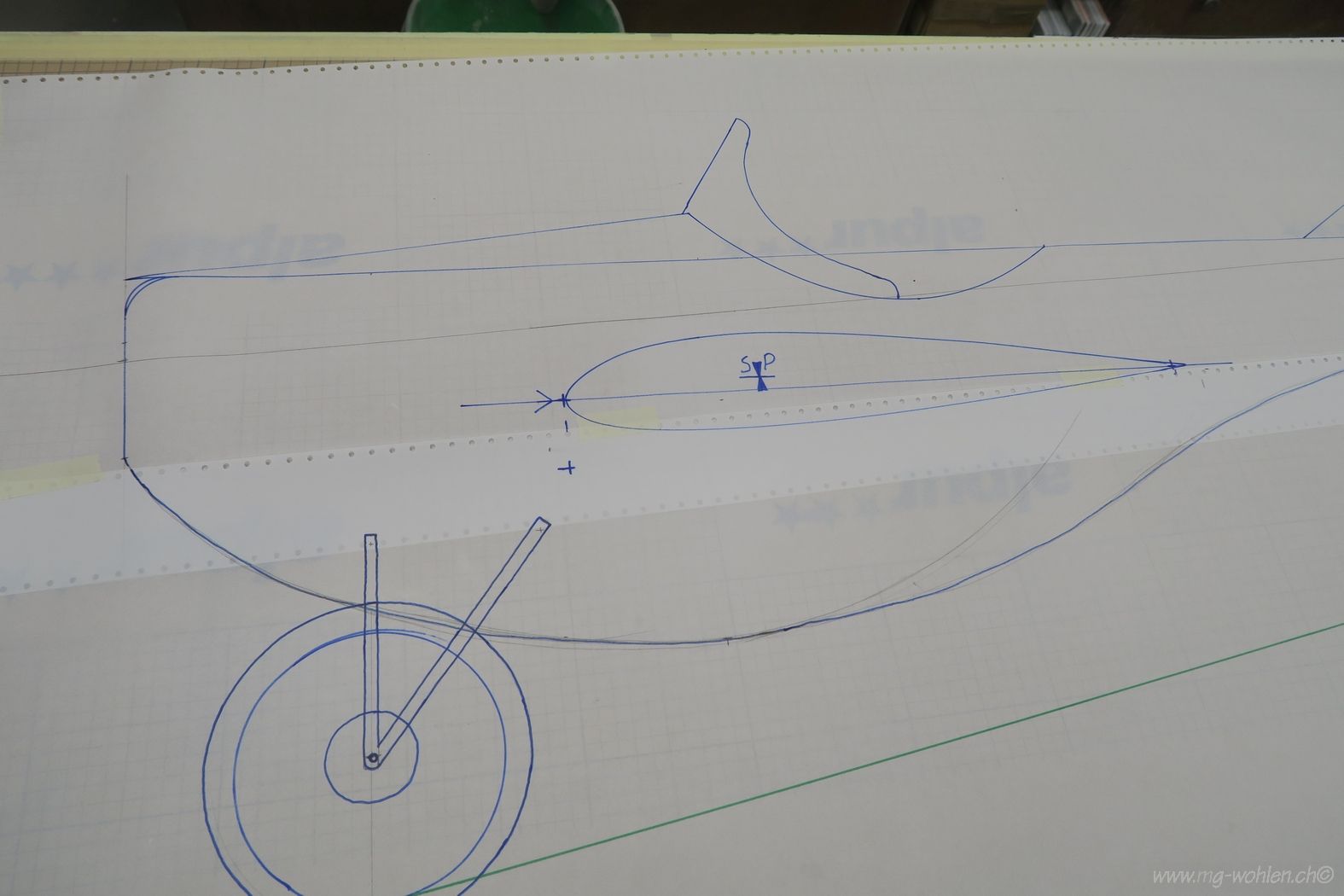

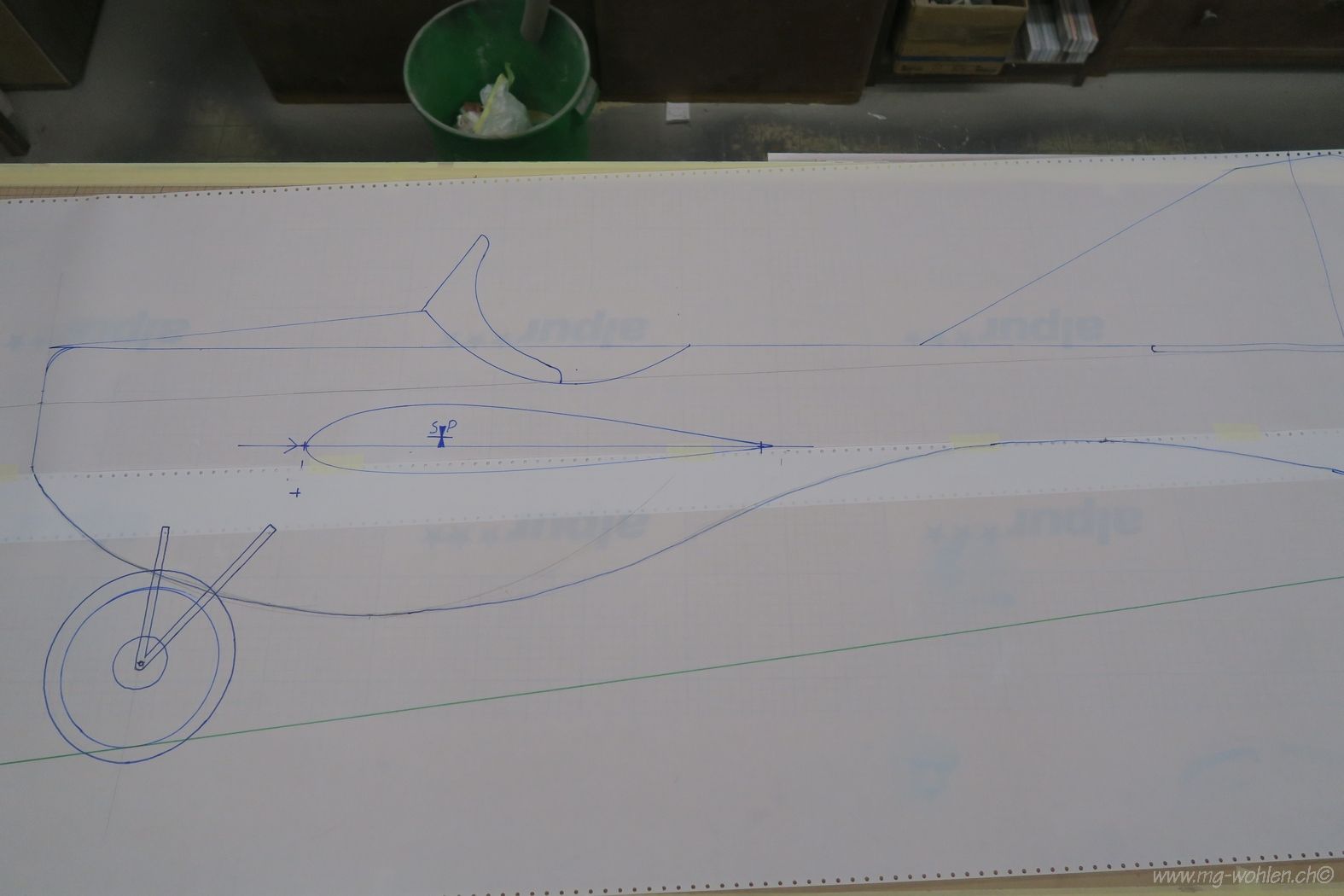

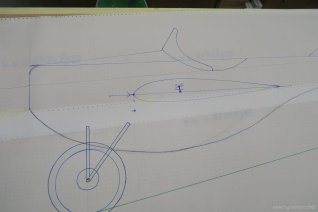

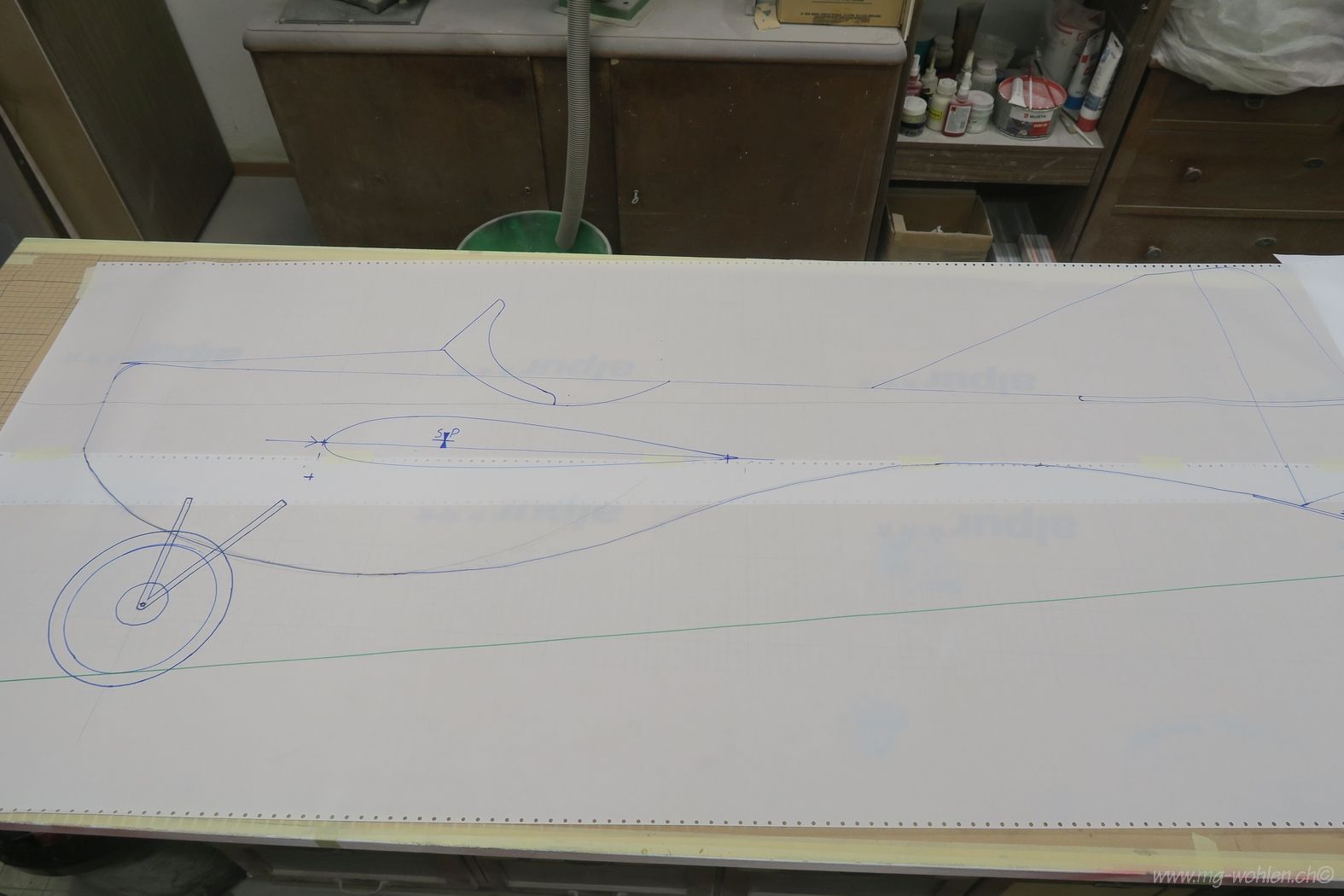

Der Plan aus dem FMT habe ich nachgezeichnet aber ca. drei mal grösser
Flügelprofil und Schwerpunkt werden festgelegt
Der Anstellwinkel ist auf 1.5° eingezeichnet
Im Heck soll ein Lenkbares Rad werkeln

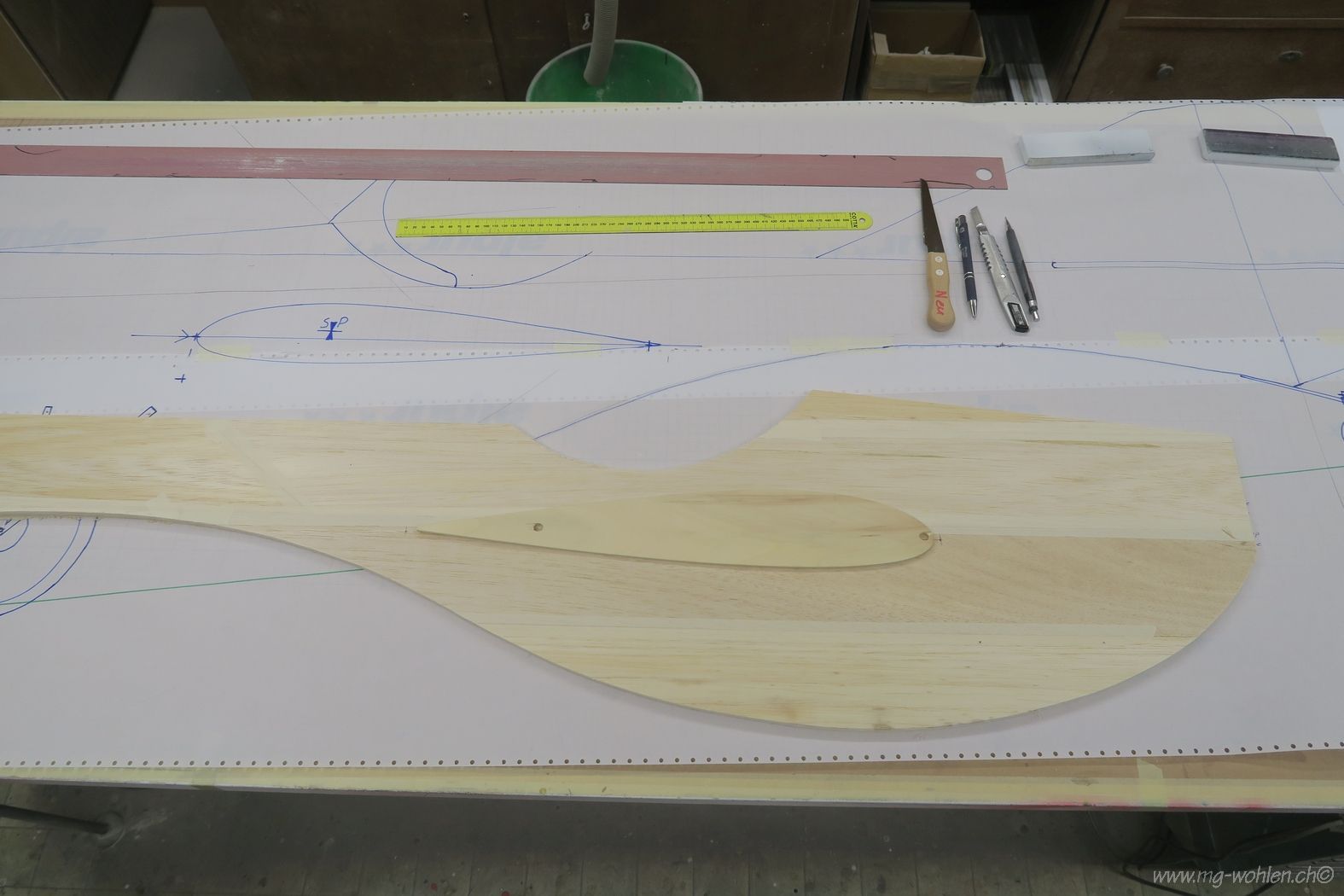

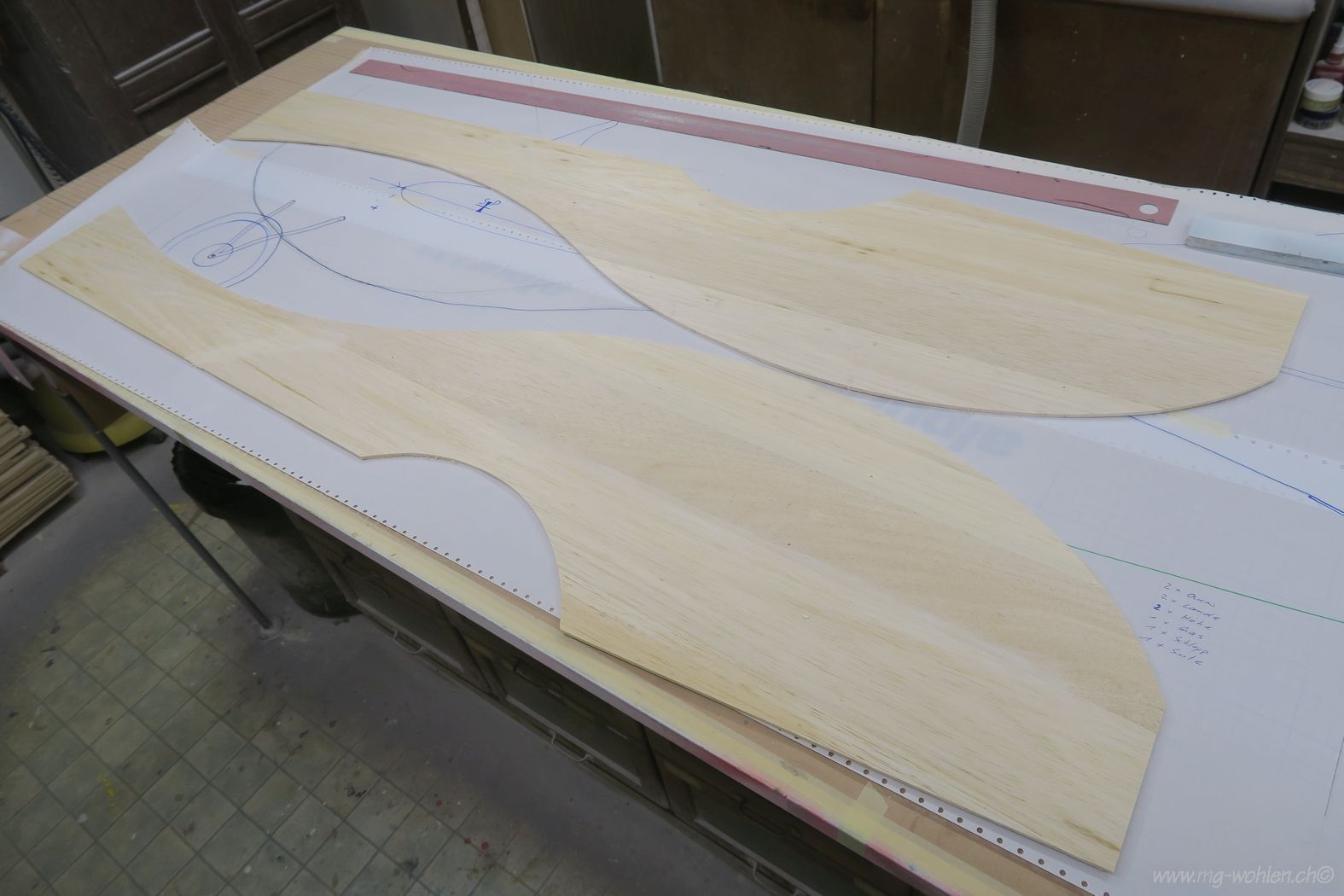

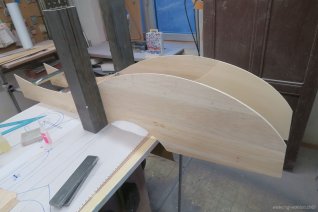

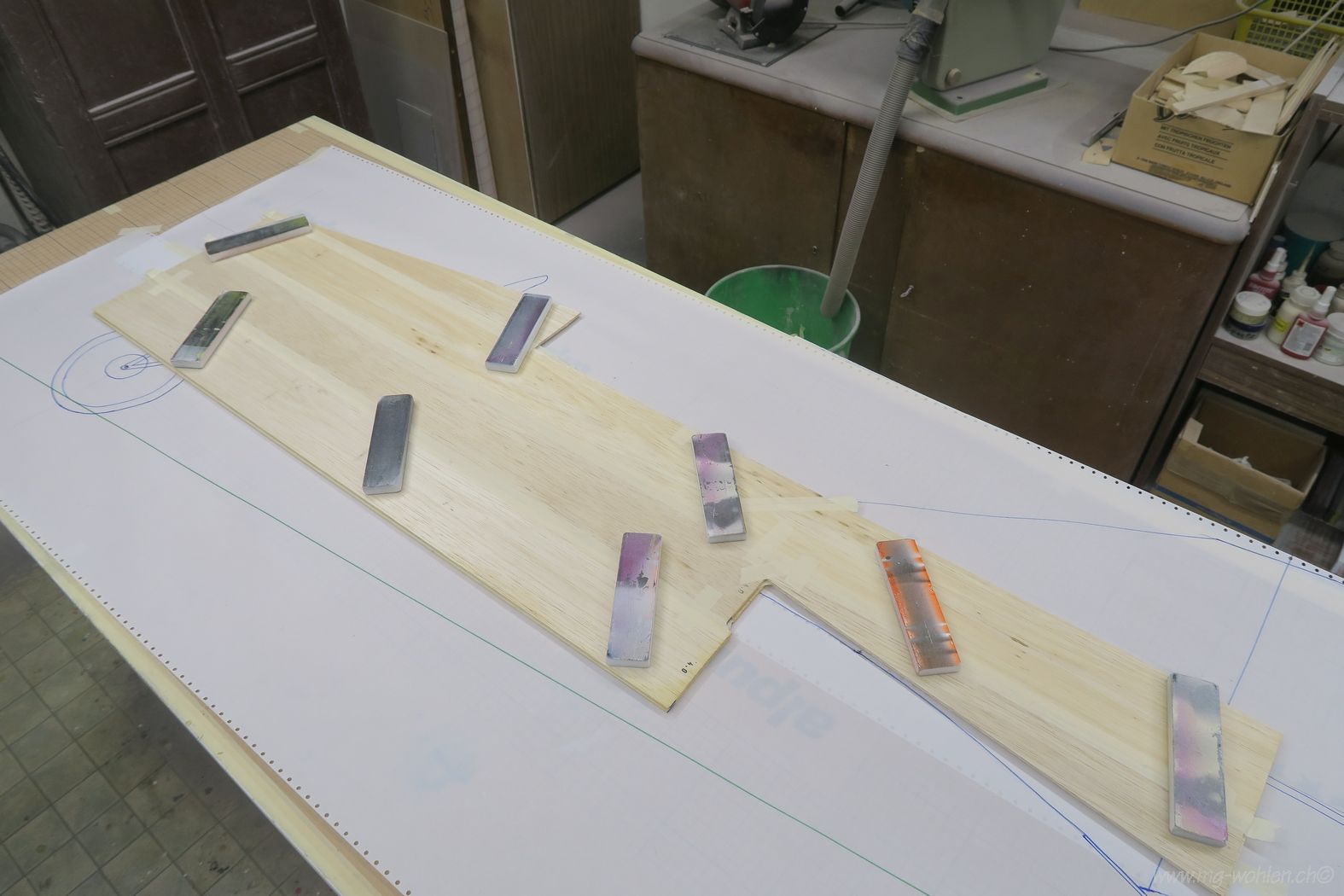

Für die Seitnwände werden 4mm Balsabretter zusammengeklebt
Einmal linke Seite und einmal rechte Seite
Nach dem Ausschneiden wird die Lage der Flügel angezeichnet

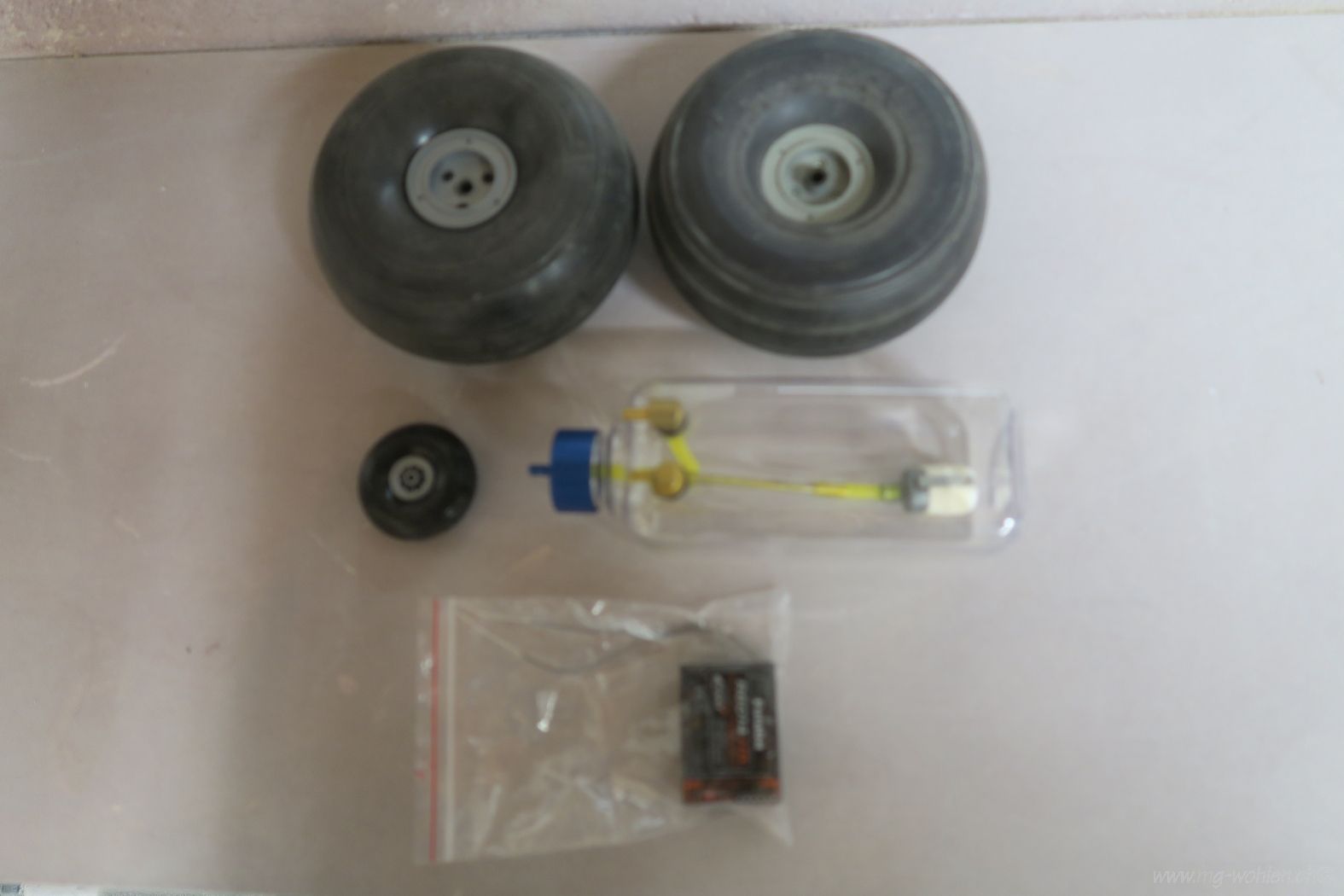

Restbestände aus dem Fundus zum Verbauen

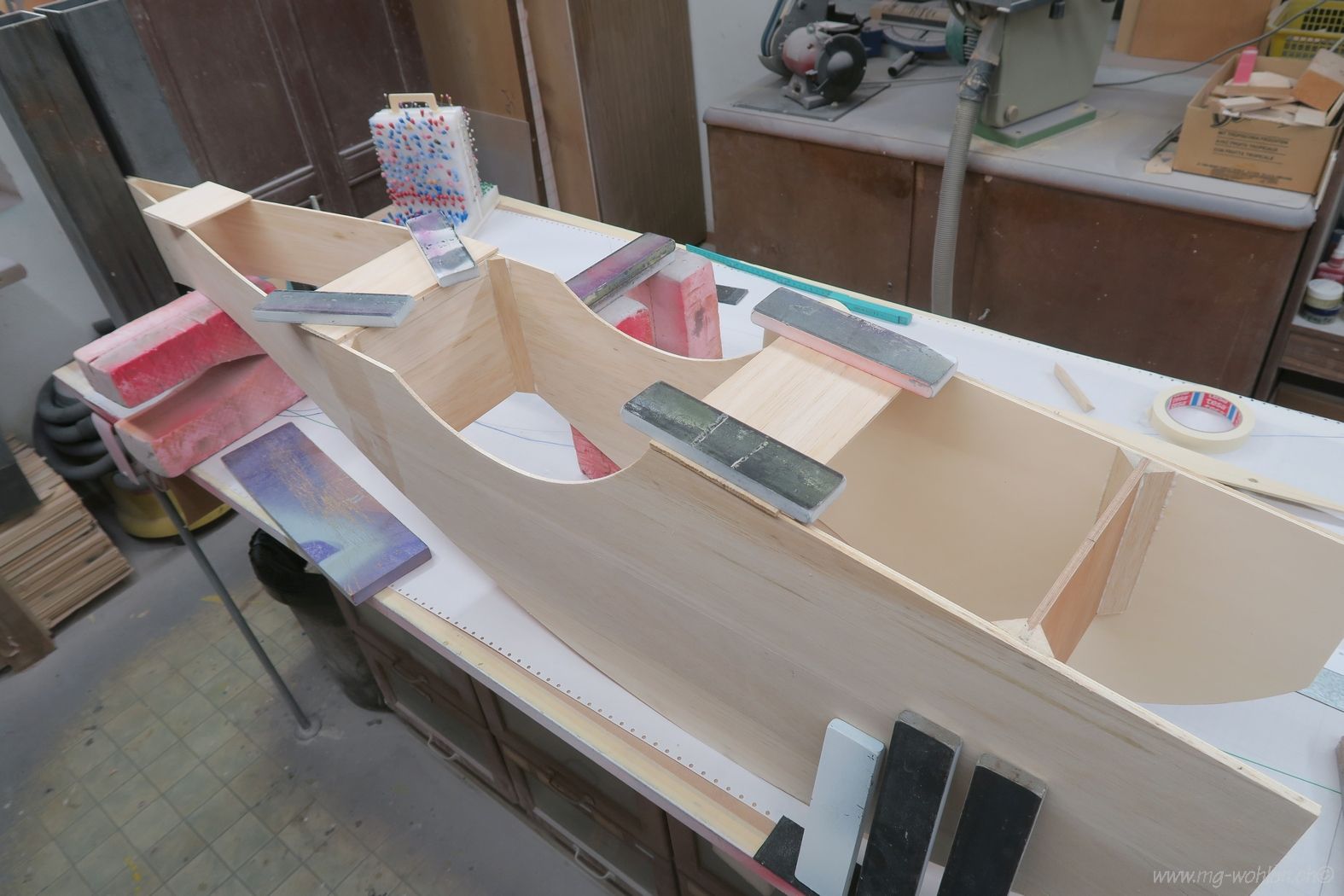

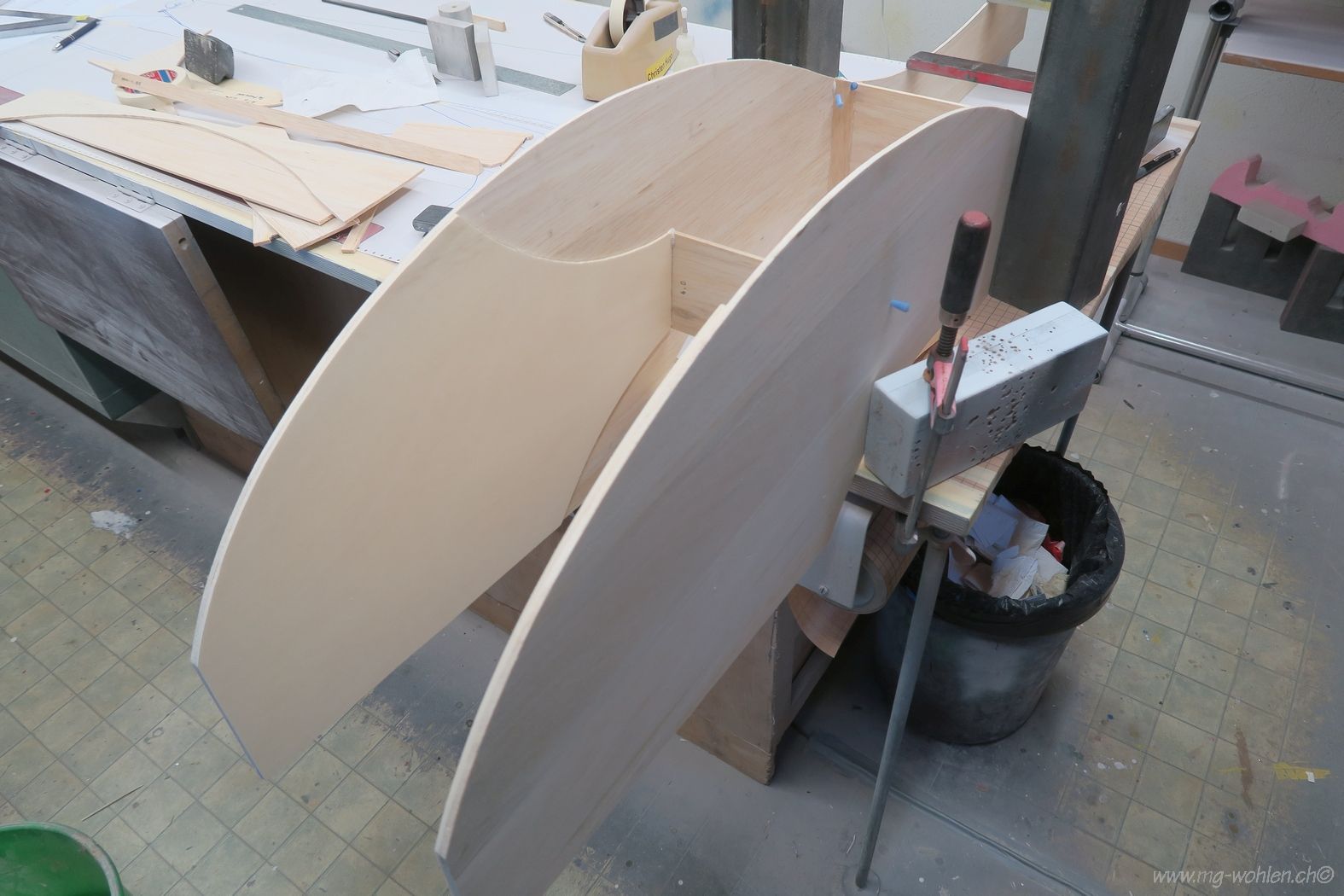

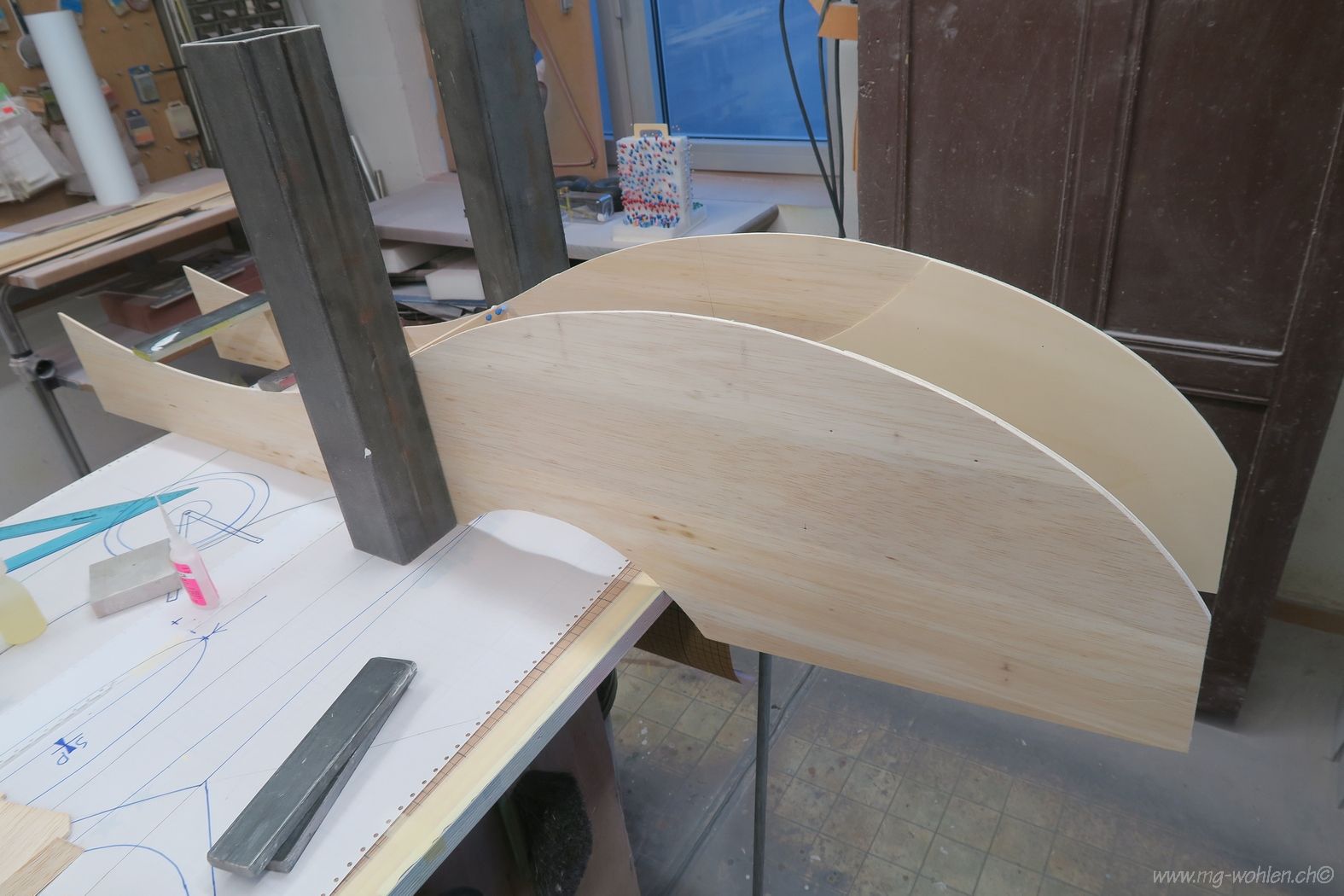

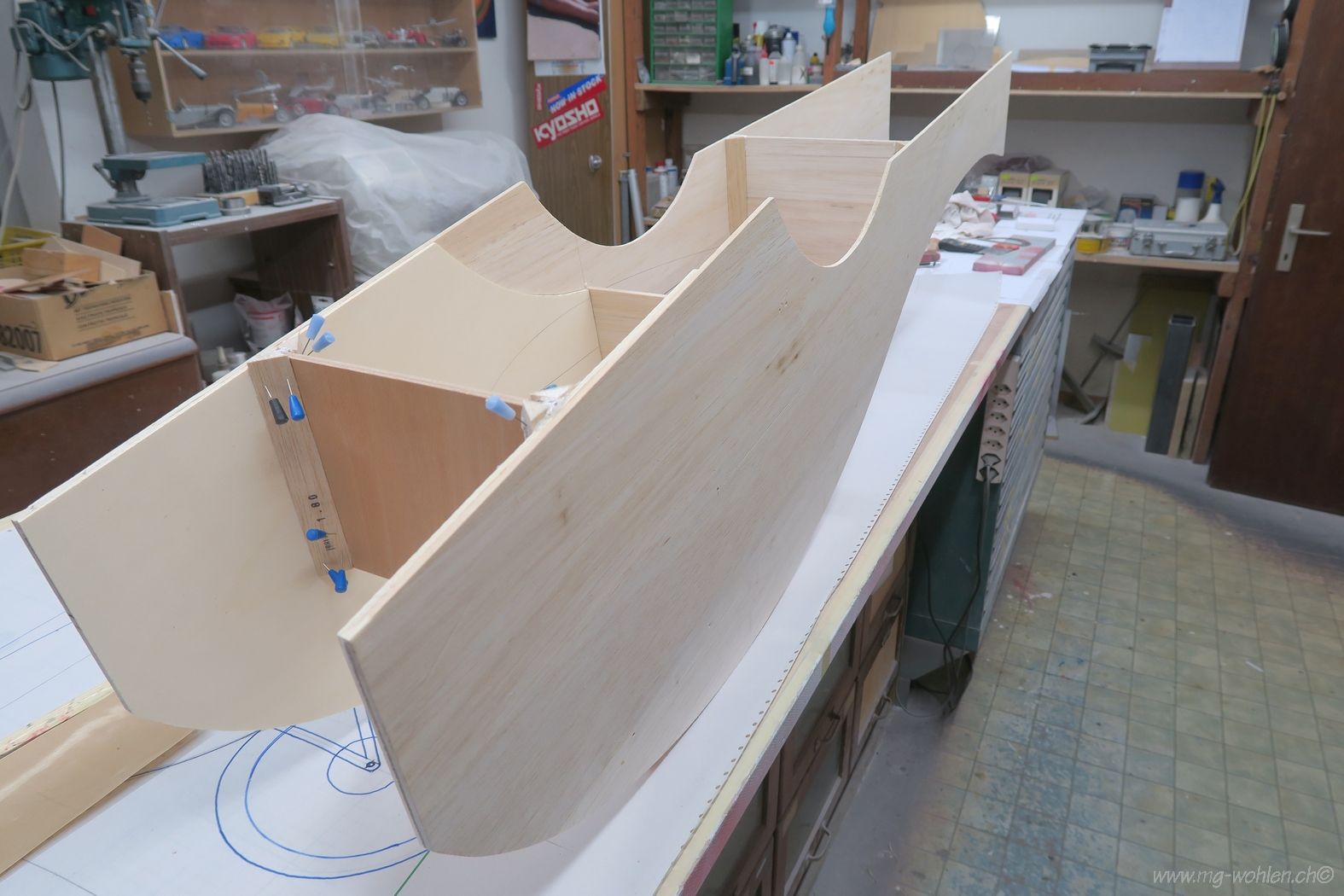

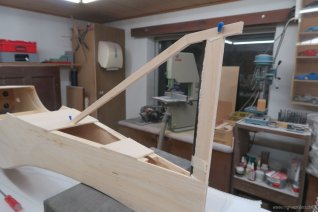

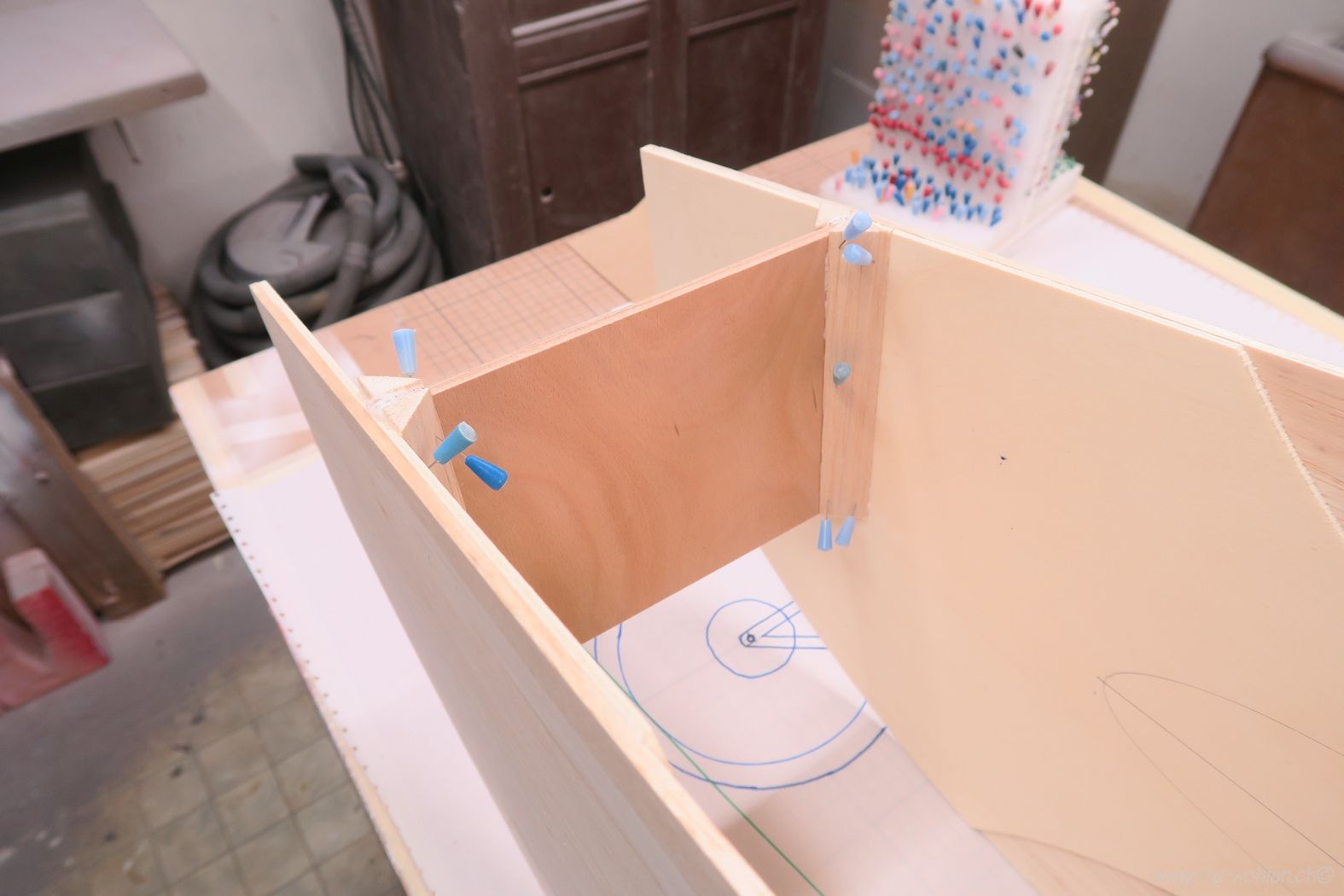

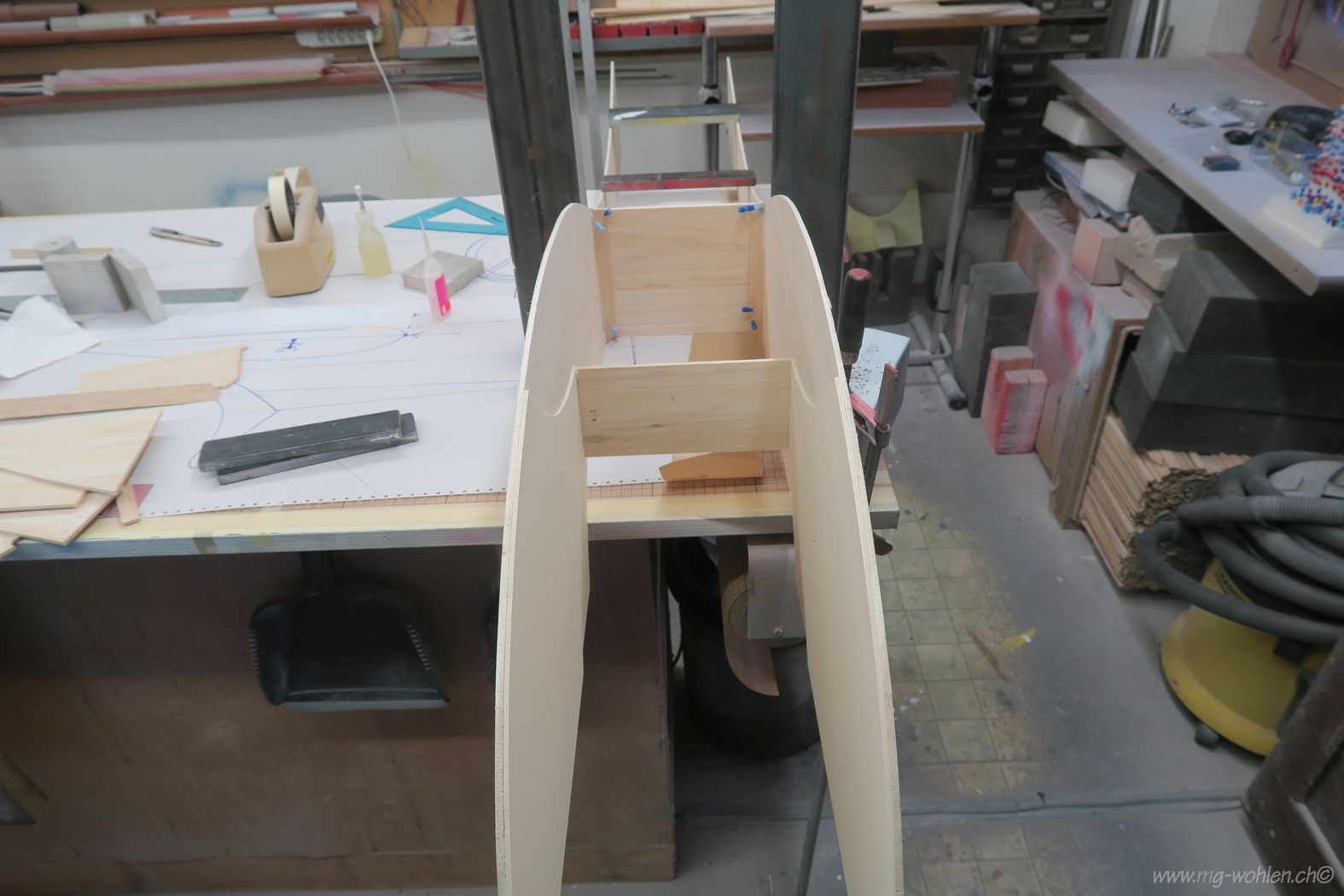

Die Seitenwände werden erstmal mit zwei Spanten in Form gebracht
Die Spanten sind noch mit Dreieckleisten verstärkt
Das Ganze wird rechtwinklig ausgerichtet

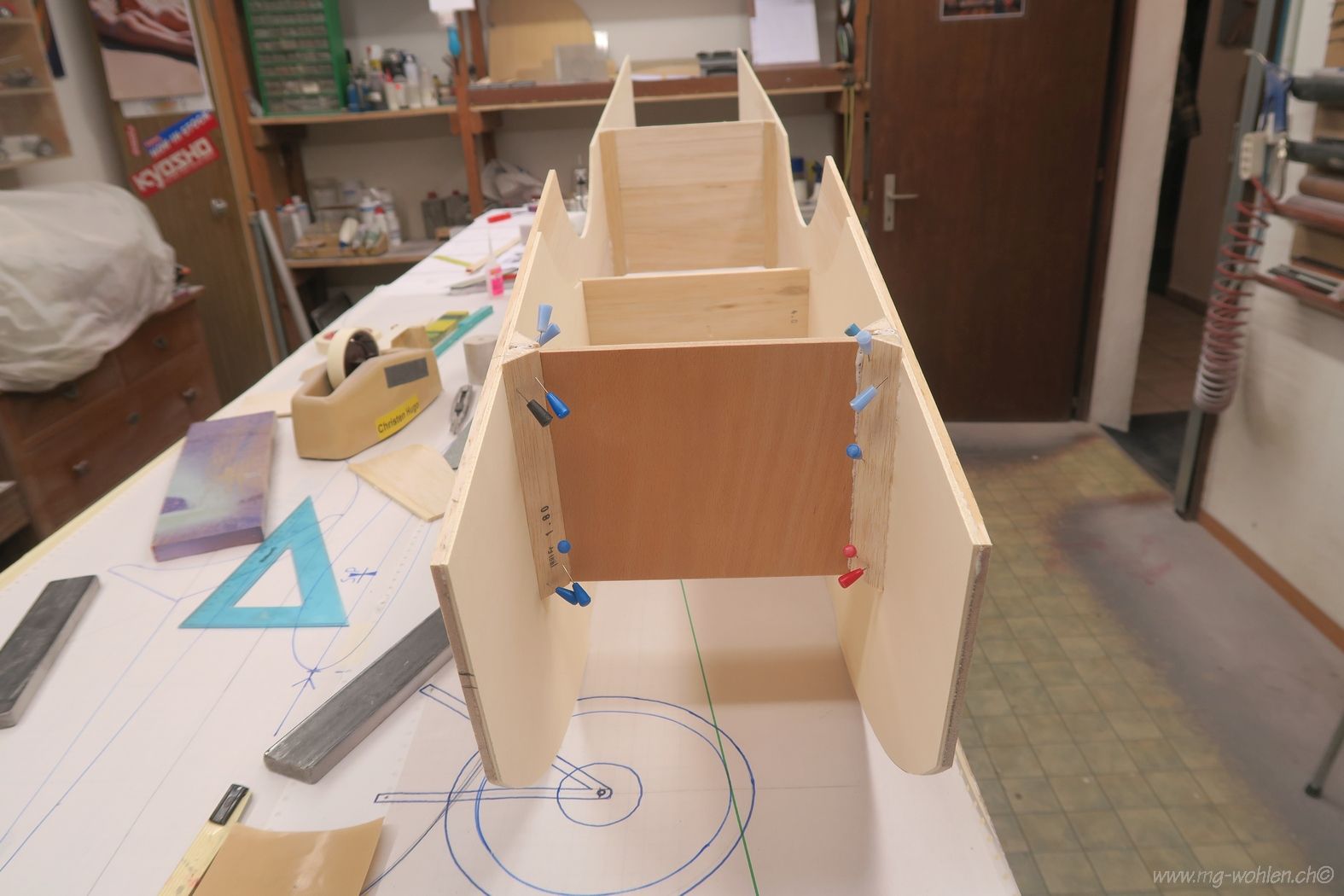

Der Motorspant ist aus 6mm Buchensperrholz
Der Motorspant hat beim Einkleben schon Seitenzug und Sturz

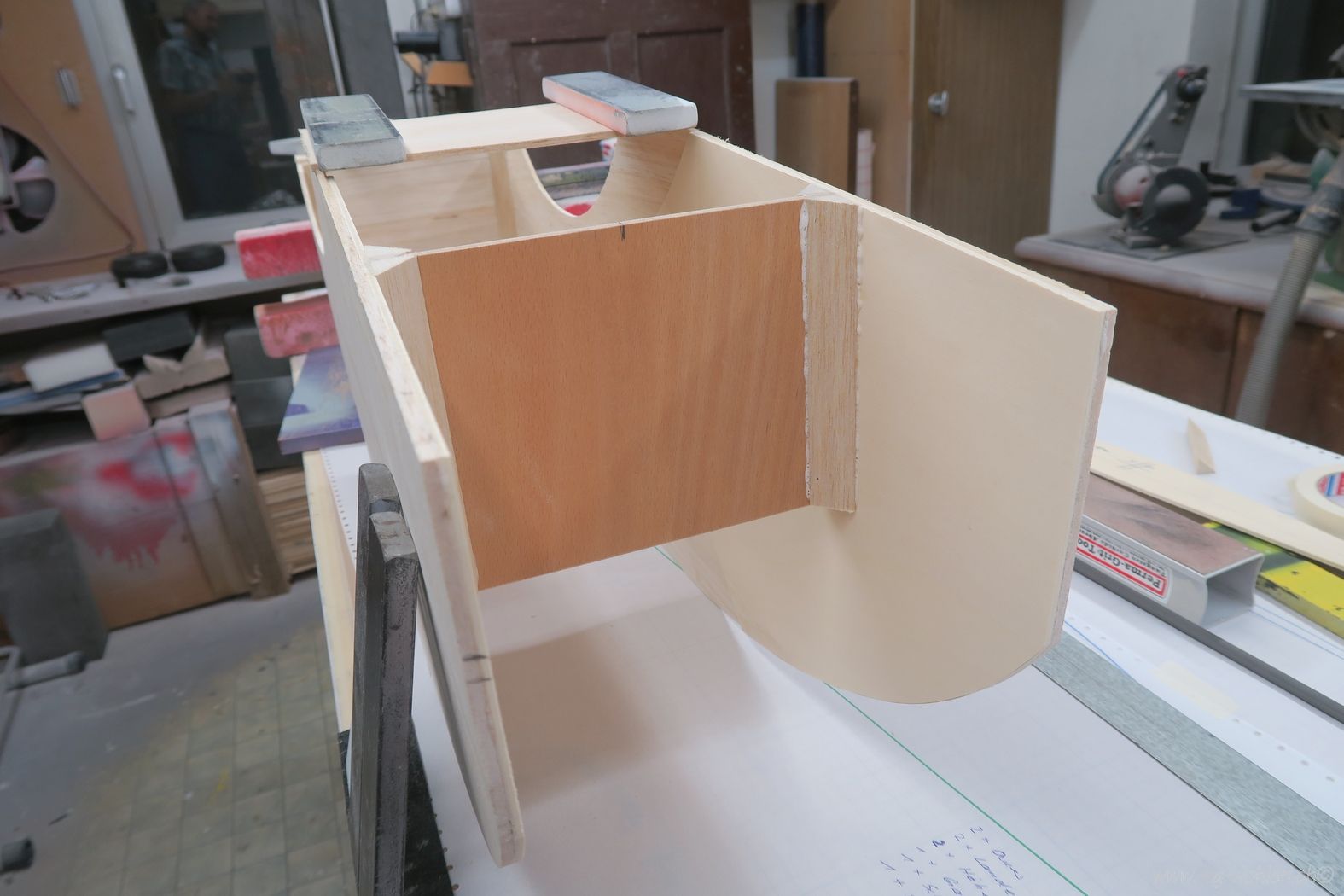

Hier sieht man die innere Aufdoppelung im Motorbereich

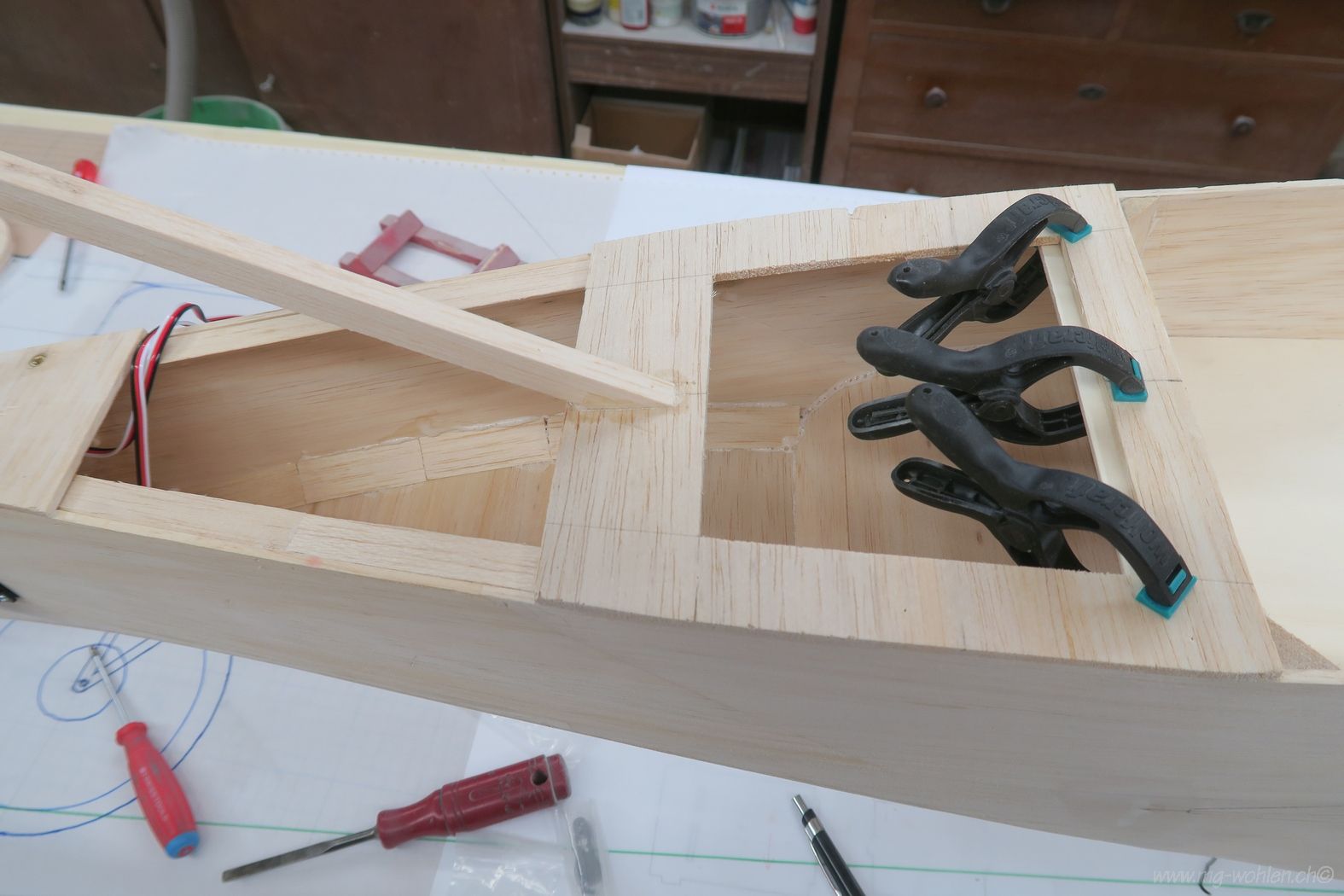

Weitere Beplankungsteile werden aufgeklebt
Der PU Schaumkleber ist nicht unbedingt schön aber dauerhaft und stabil
Eine komplette gebrauchte aber passende Motoreinheit von einem Kollegen wird eingebaut
Alles vorhandene wird angepasst
Passt wie angegossen
Das ist die obere Resohalterung

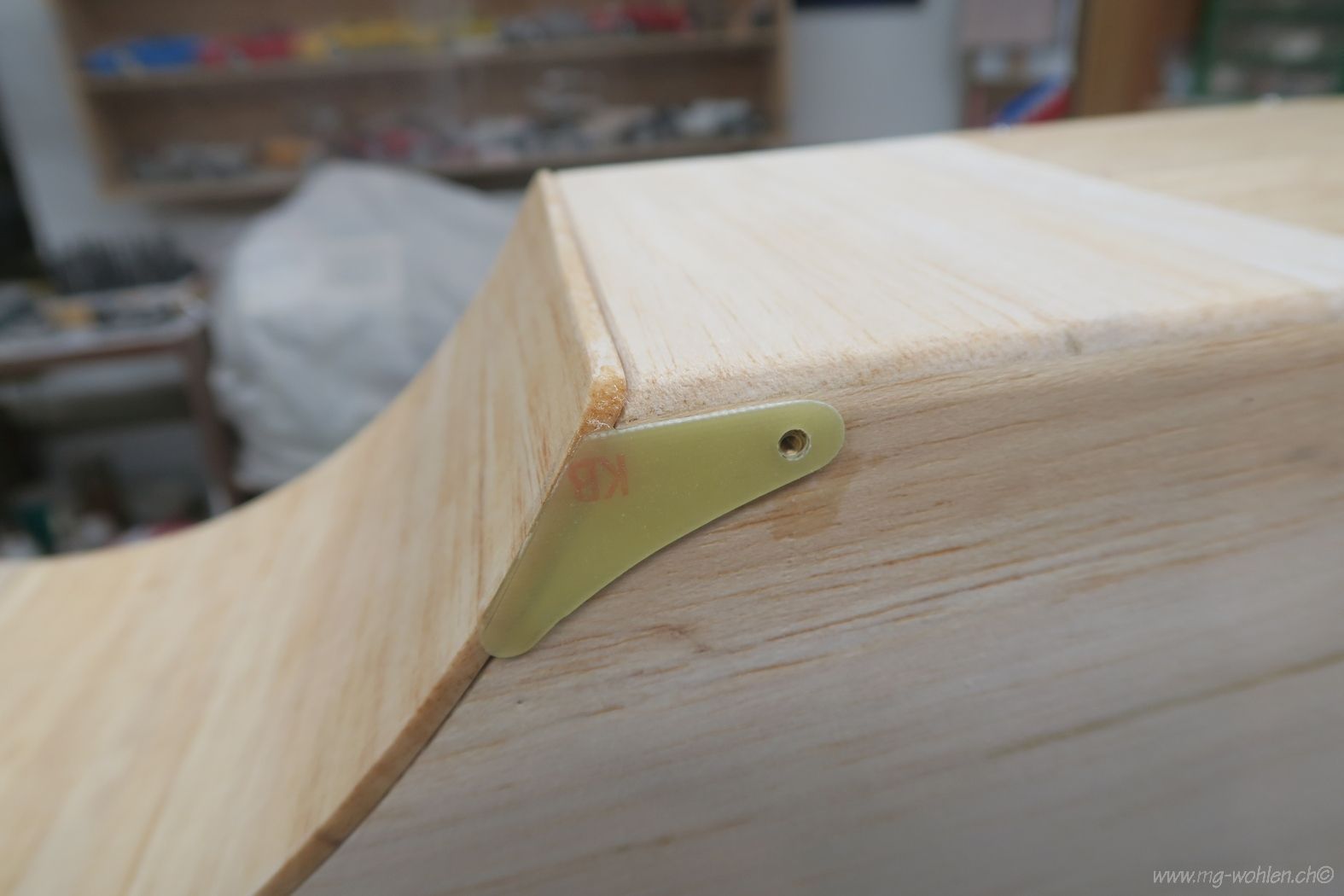

Die Eckverstärkungen sind eingeklebt
Auch diese Halterung wird übernommen

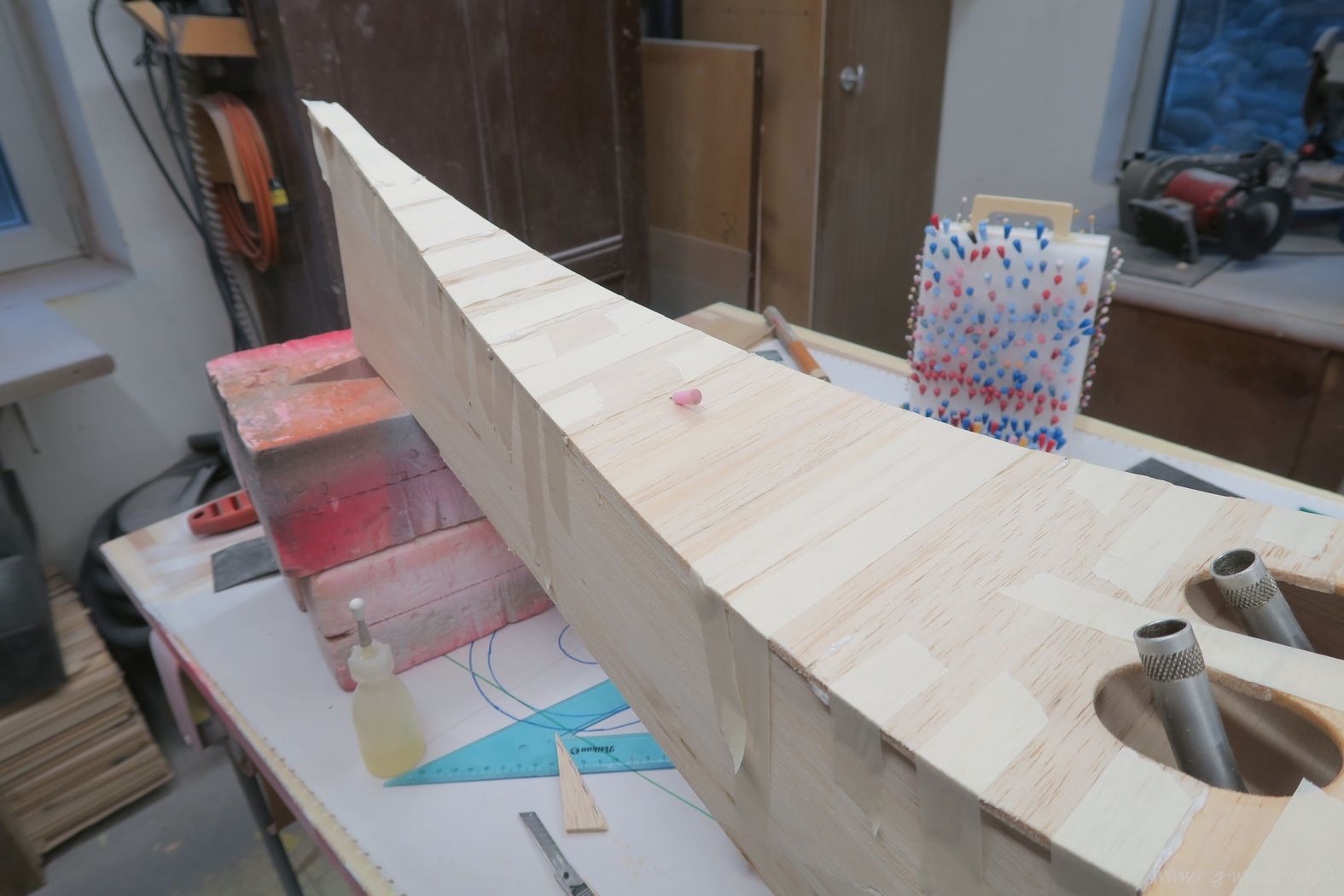

Und schon kann der Rumpf unten teilweise beplankt werden
Dieses Stück Sperrholzbeplankung muss abnehmbar sein
Der Rumpf ist unten fertig beplankt

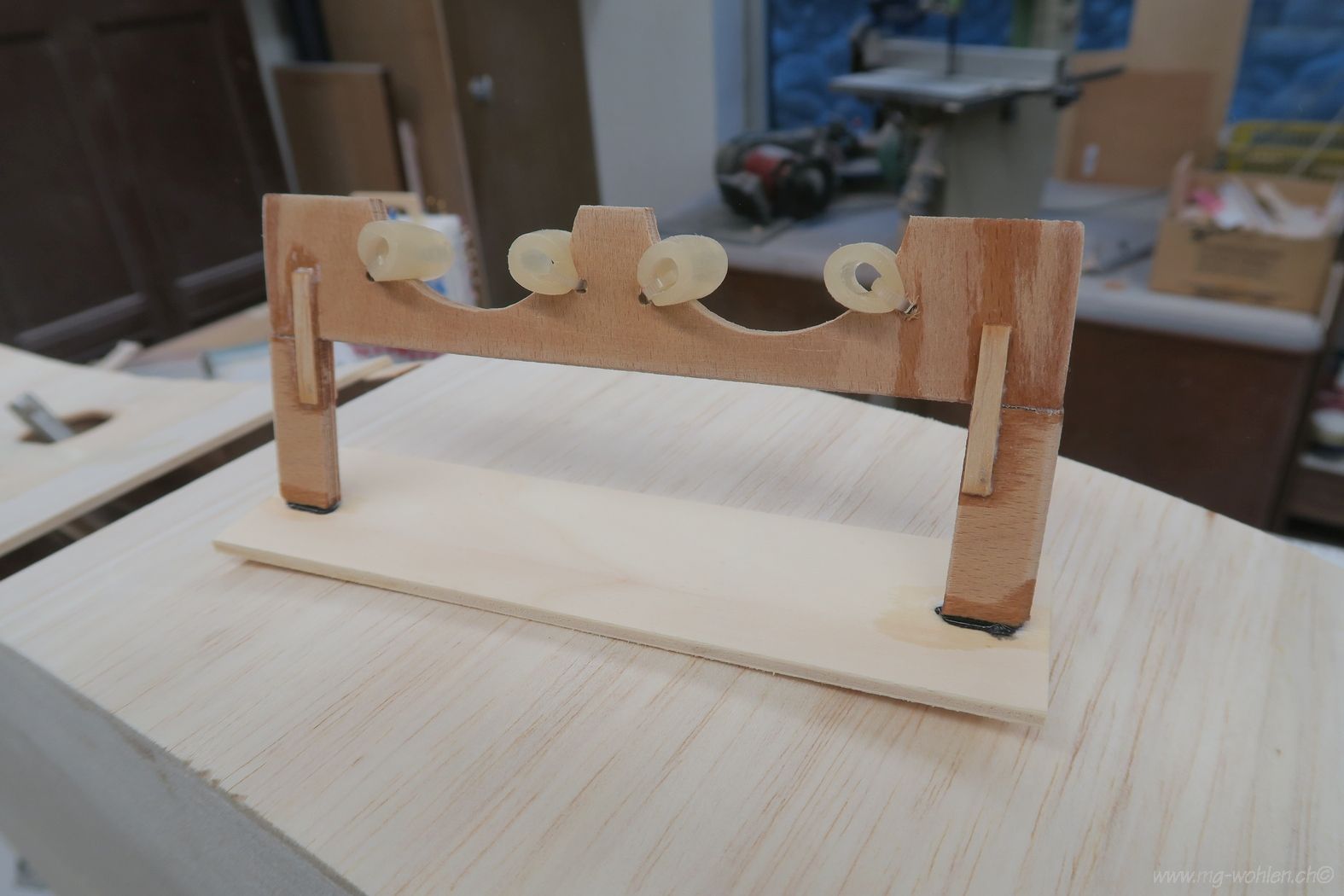

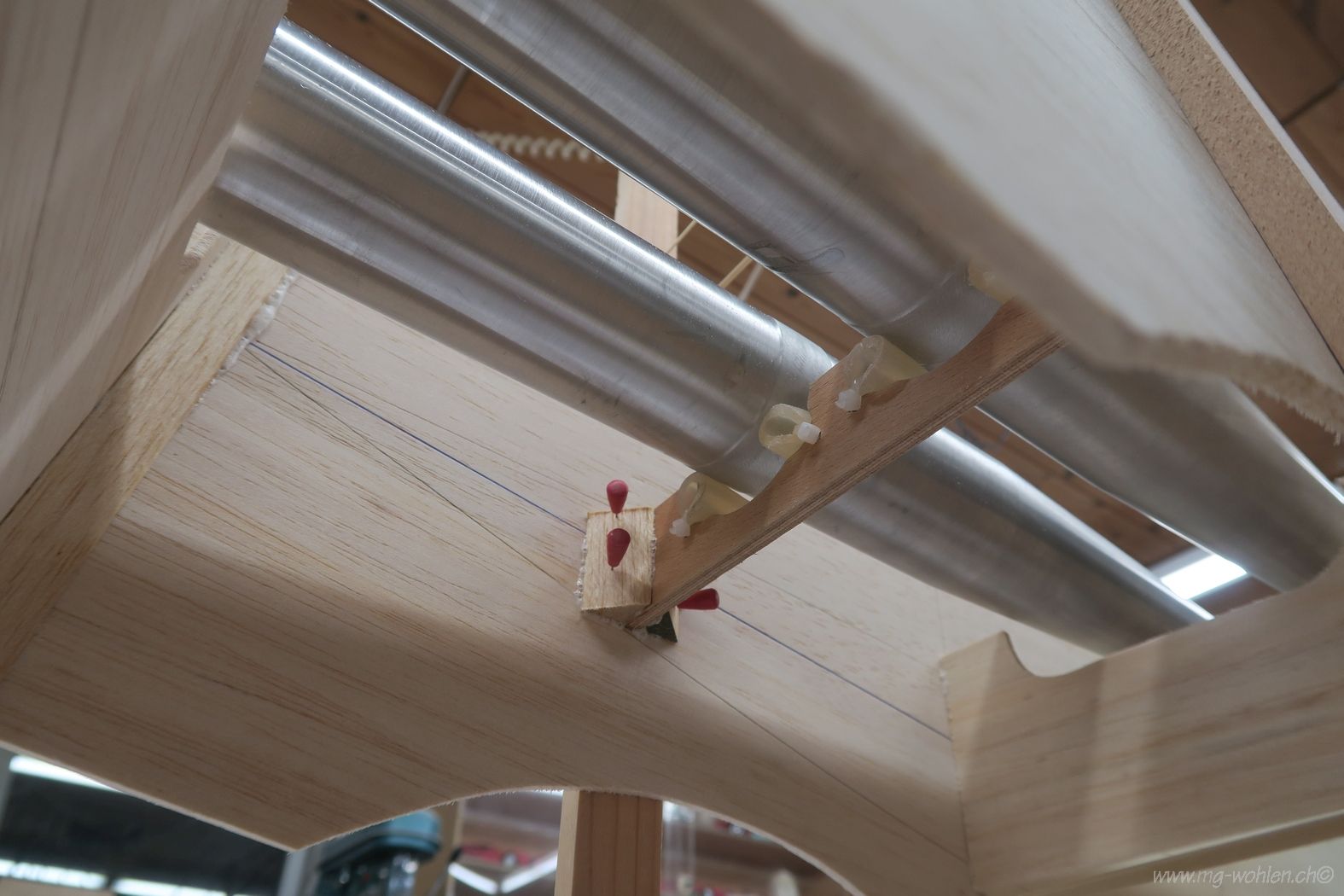

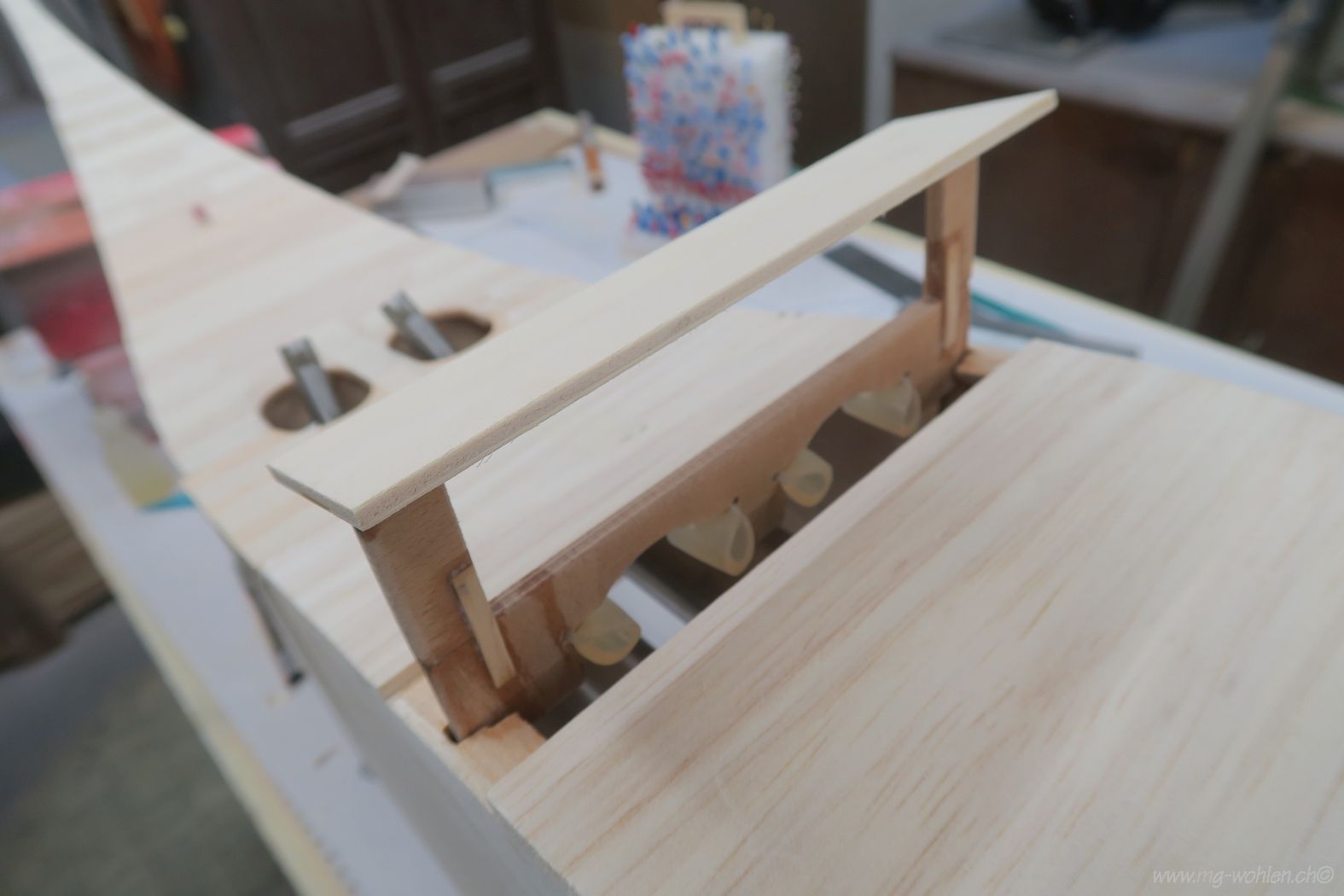

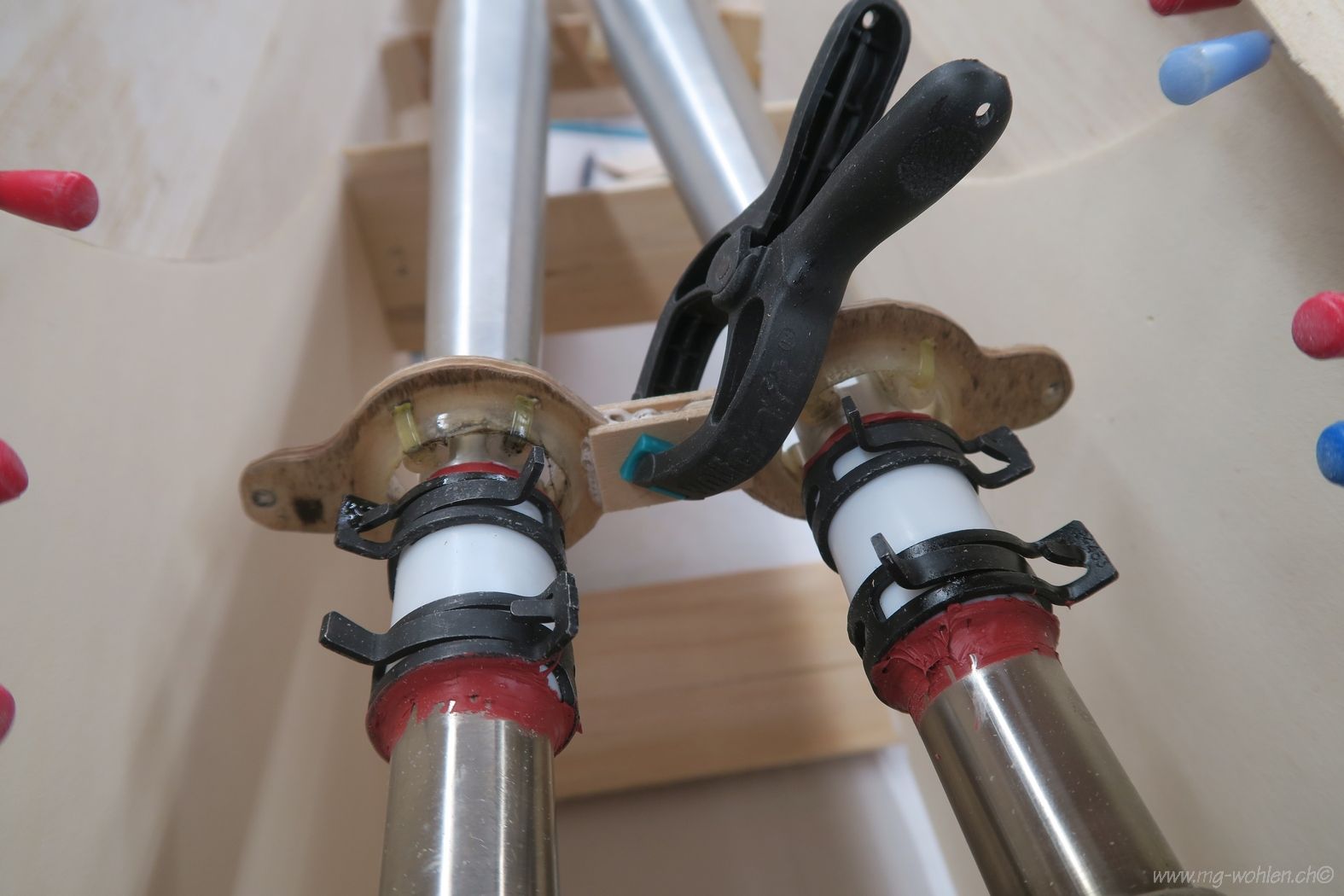

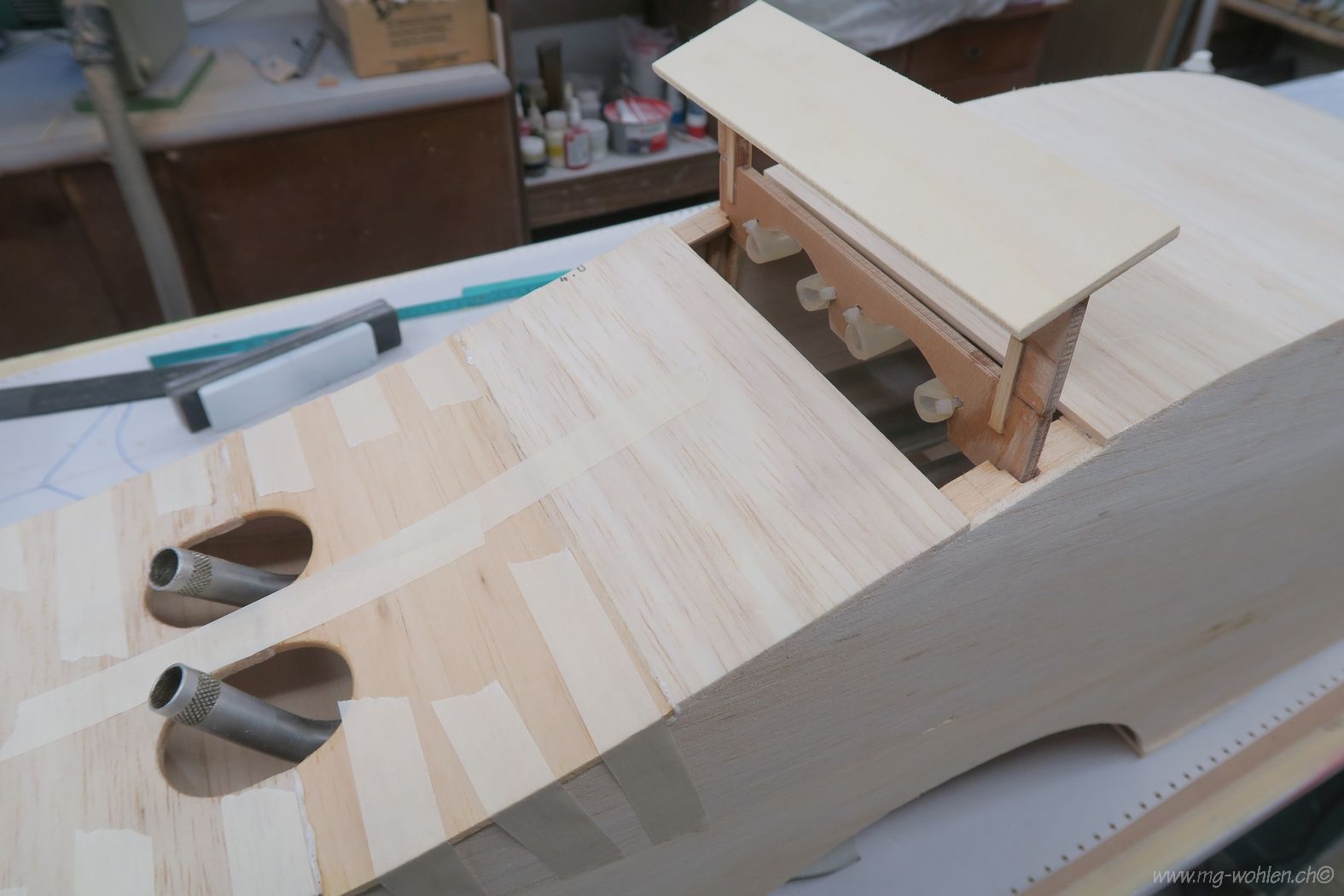

Mit dieser Halterung werden die Resorohre in das Gegenstück gepresst
Die Halterung ist geführt und einschiebbar

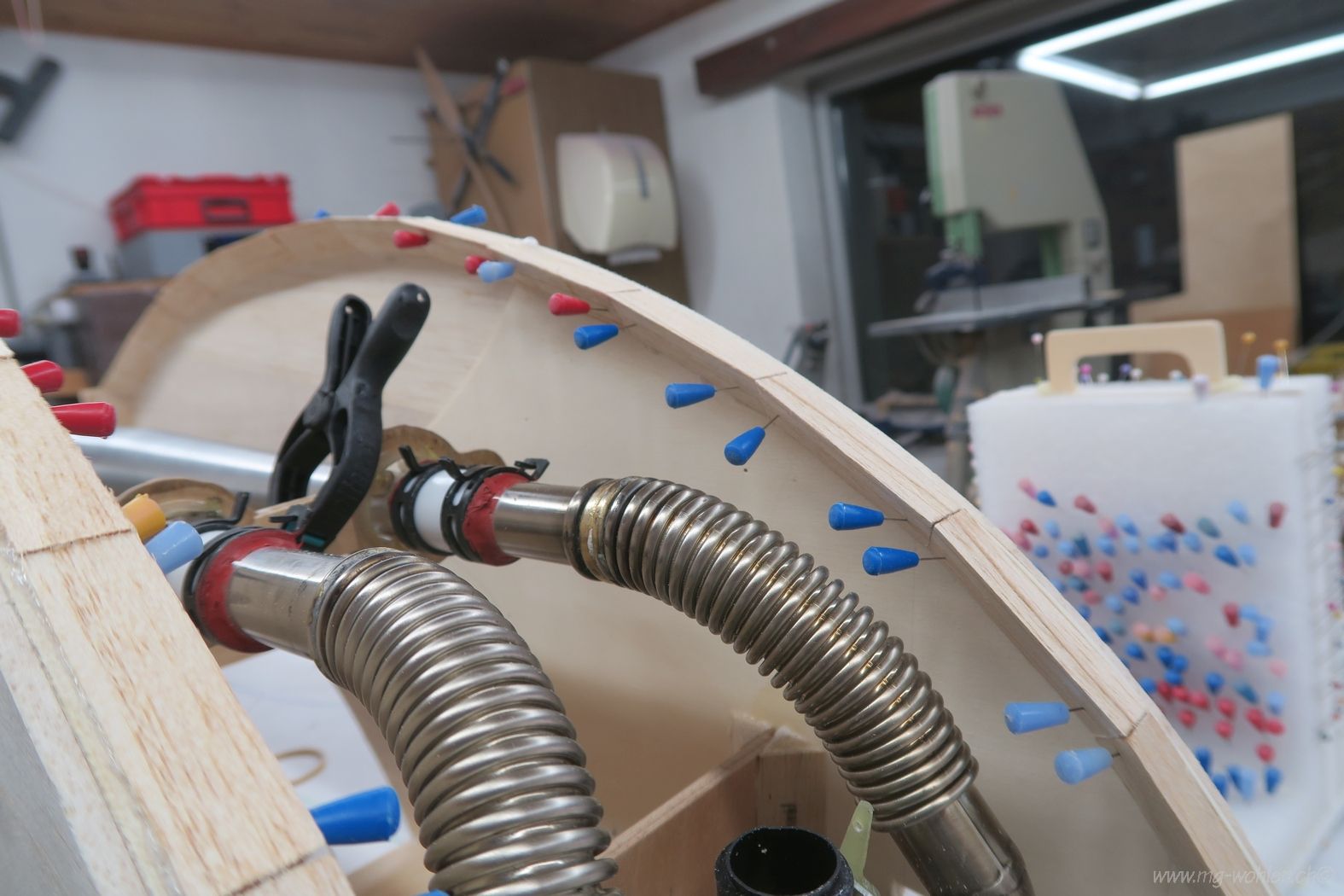

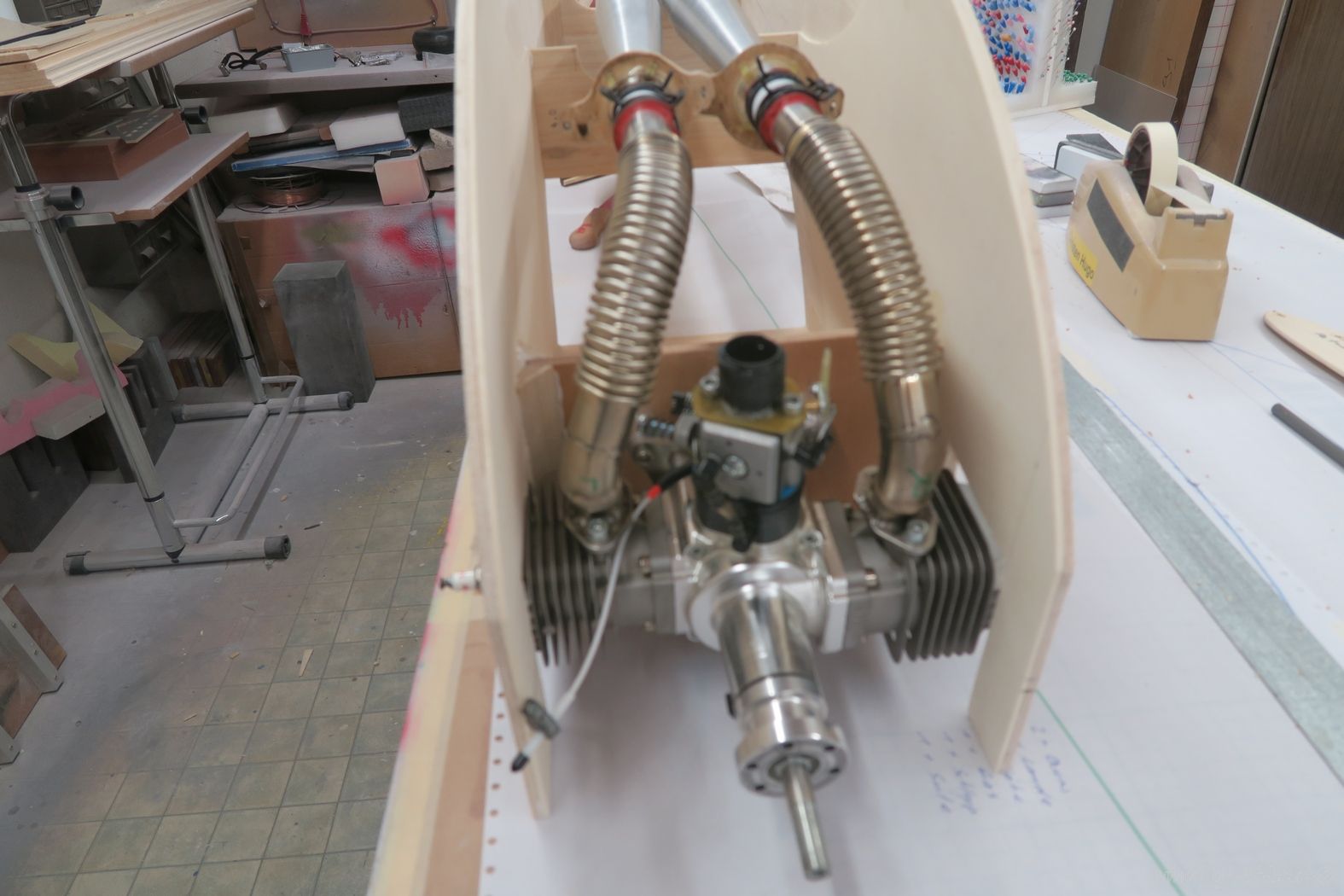

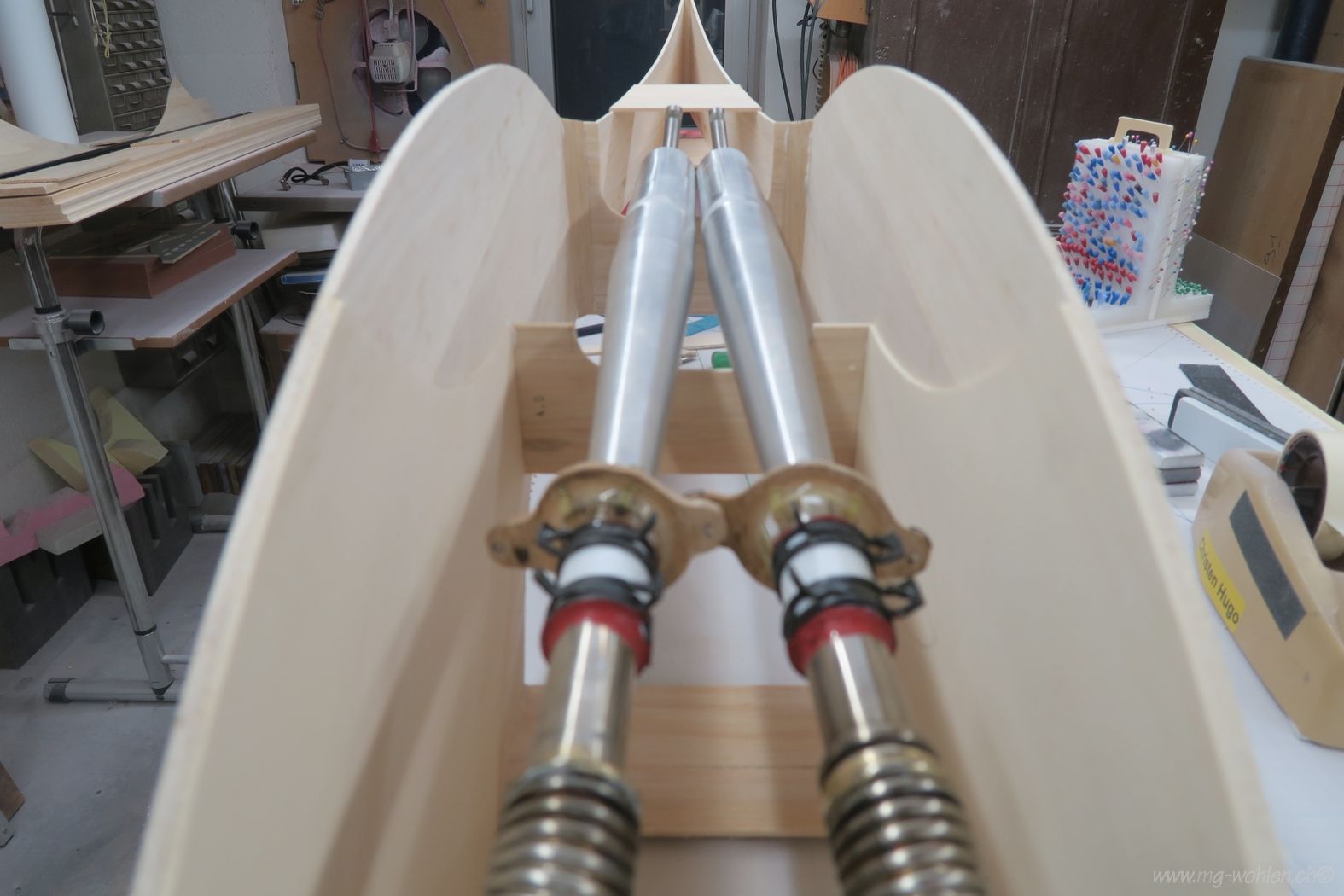

So sitzen die Resorohre am richtigen Platz

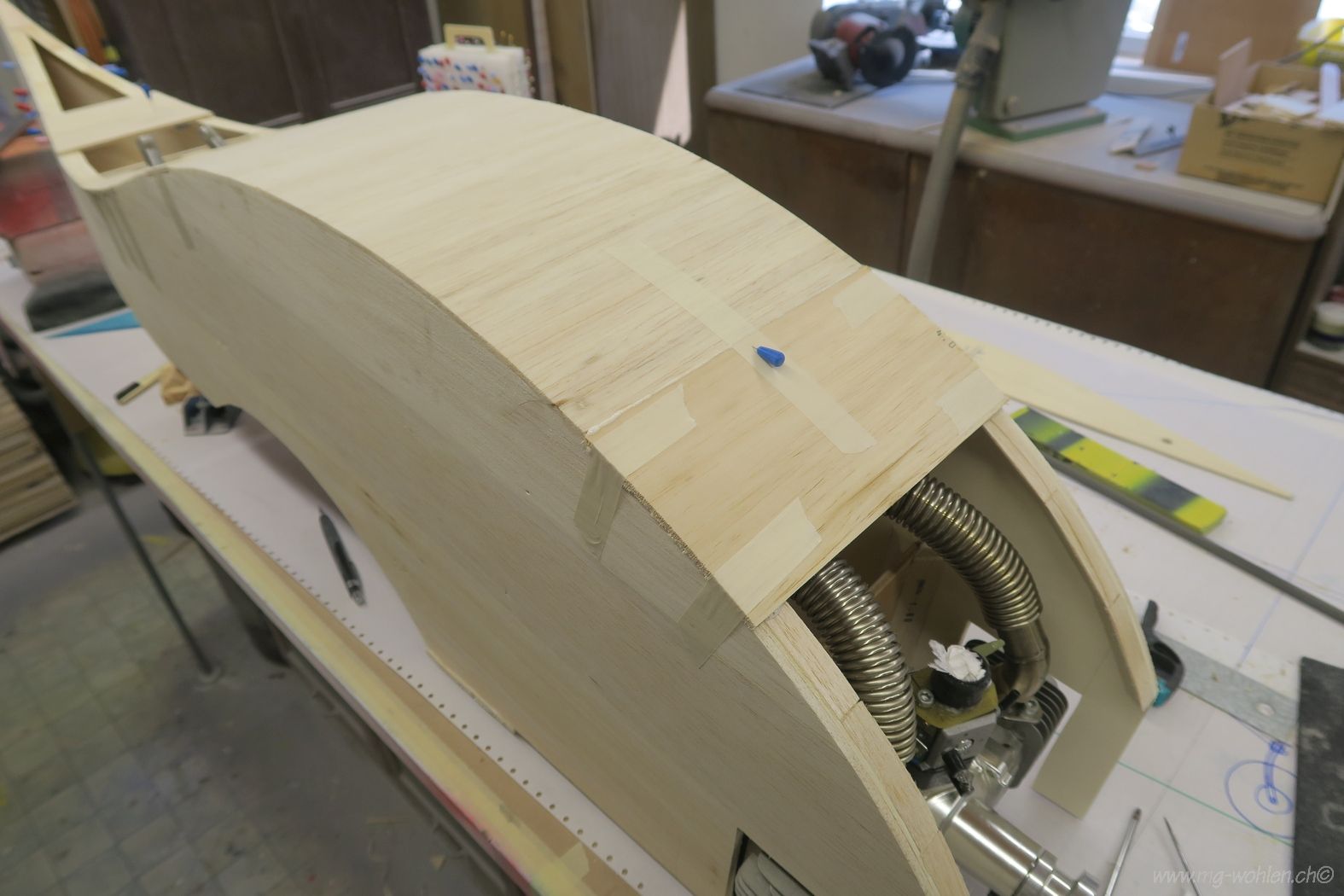

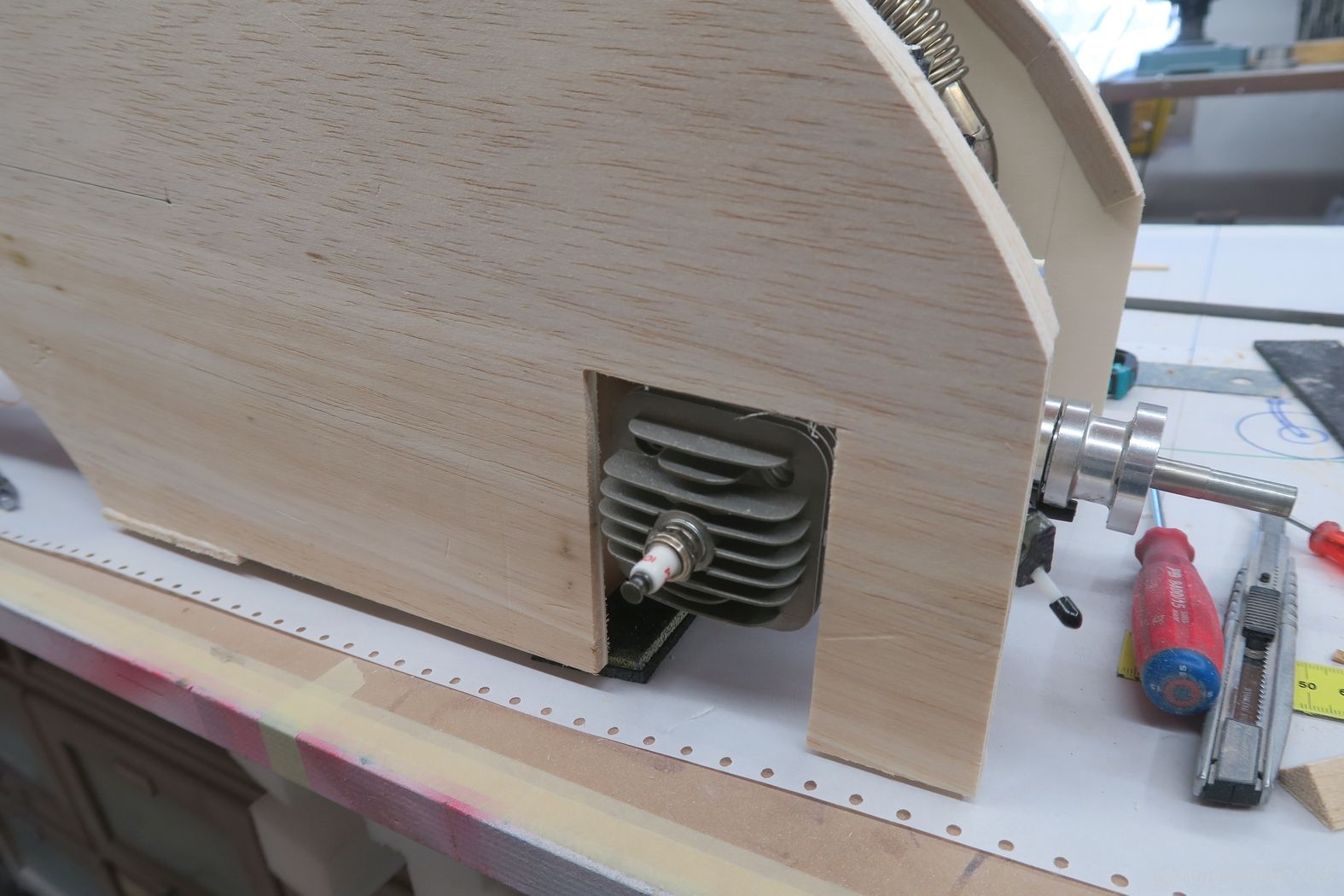

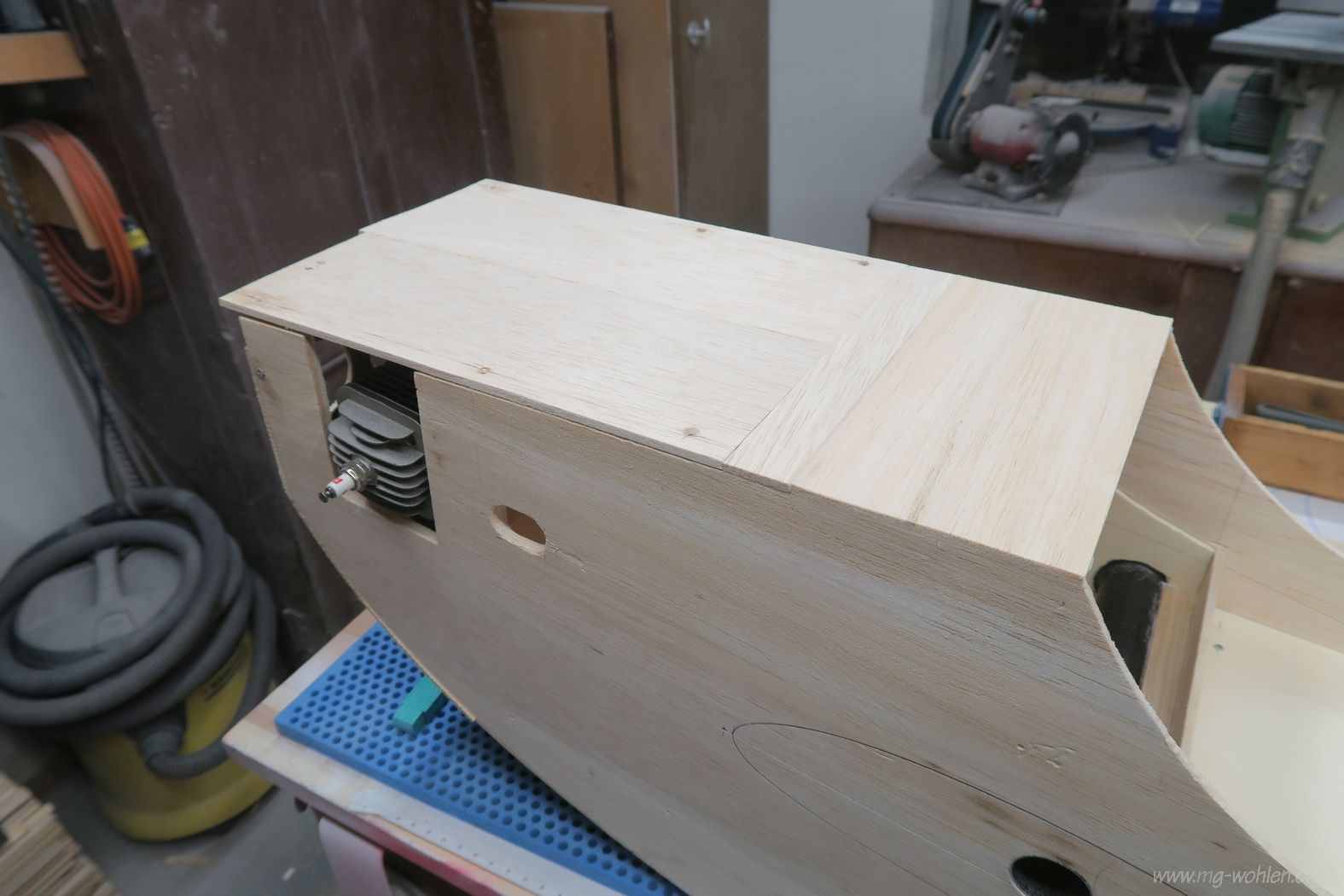

Die Ausschnitte für die Zylinder sind gemacht

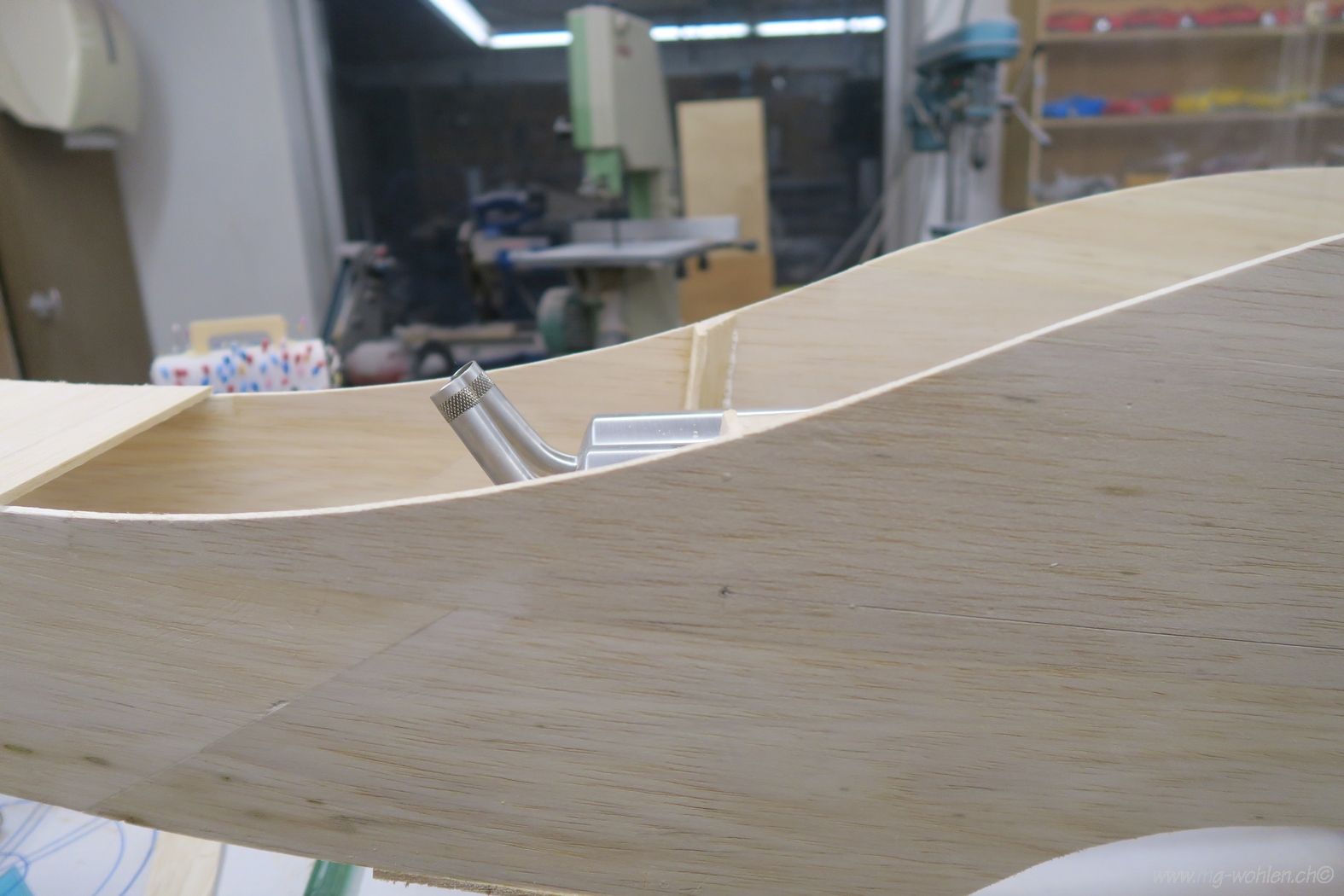

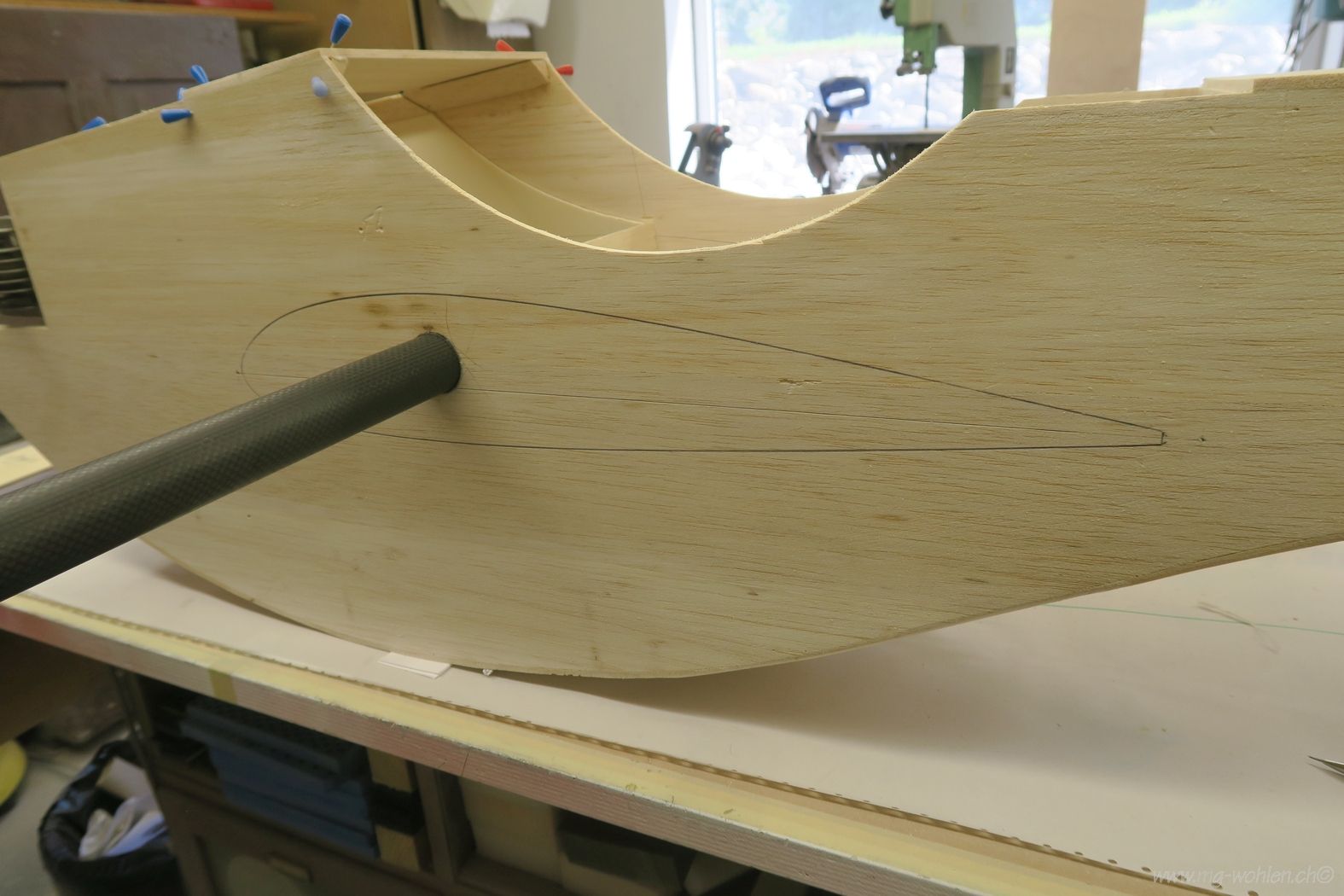

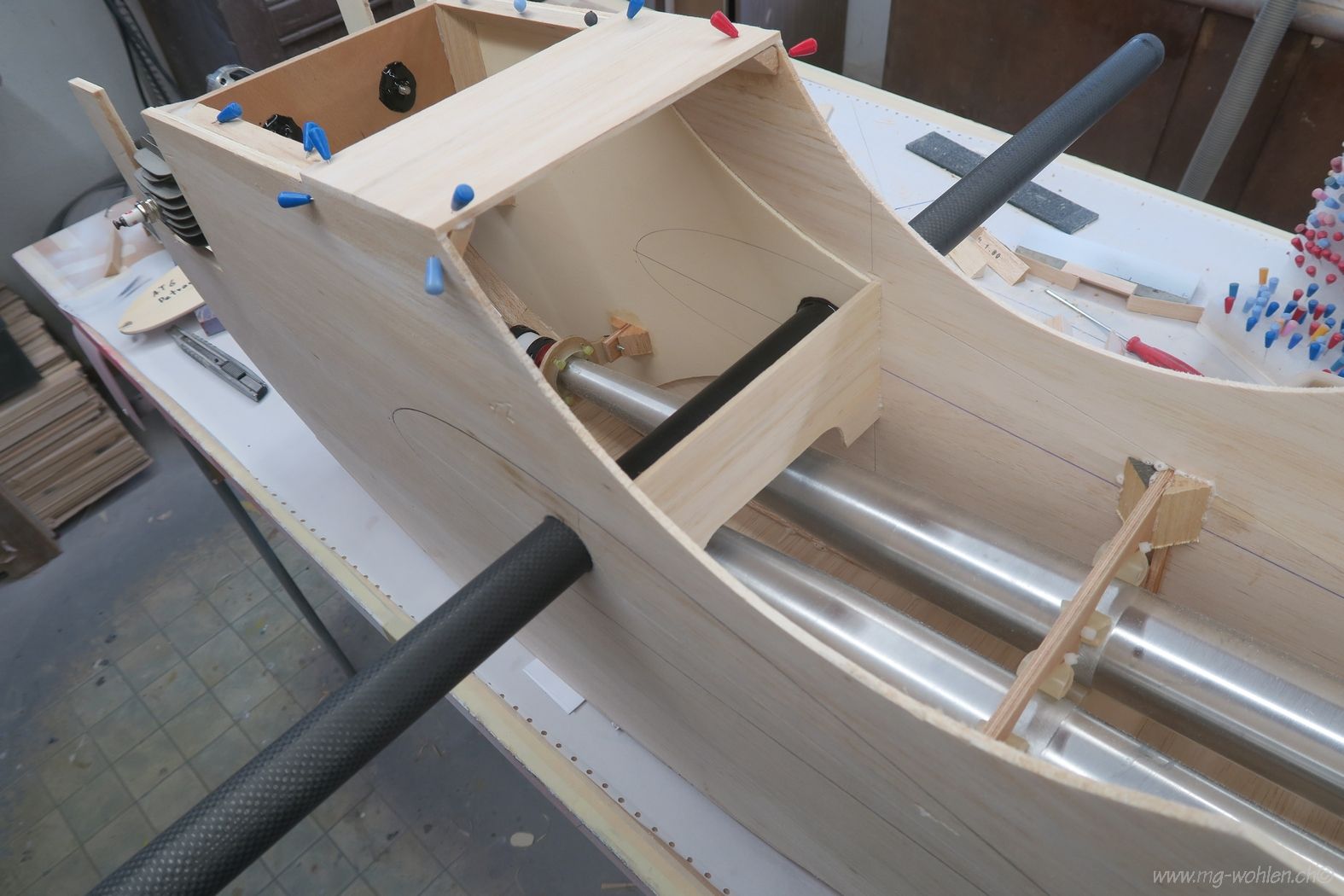

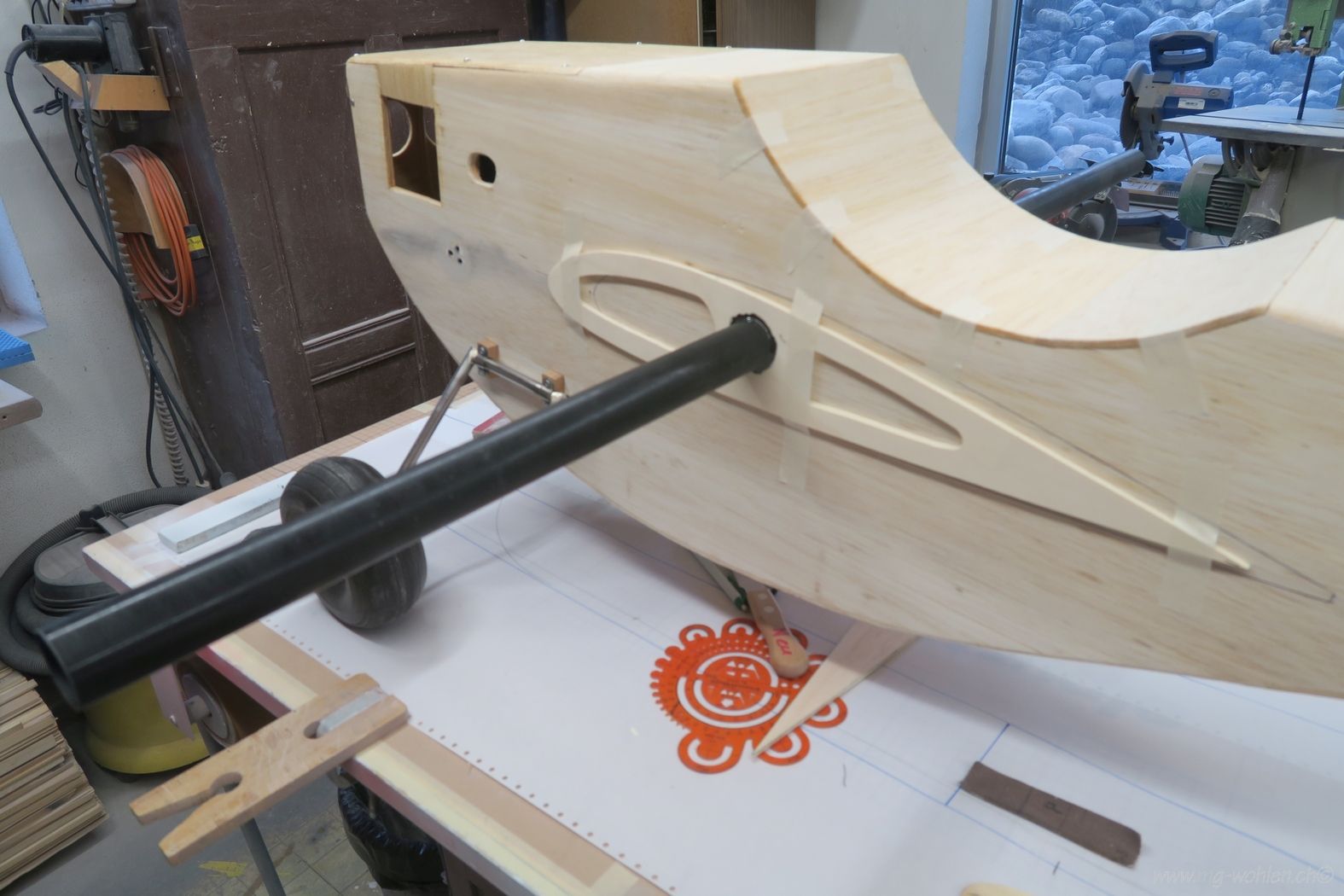

Um nichts zu verbauen wird das Steckrohr jetzt schon eingebaut
Wegen der V-Form ist das Steckrohr im Oberen Bereich der Rippe eingebaut
Die Luftansaugung aus dem Rumpf

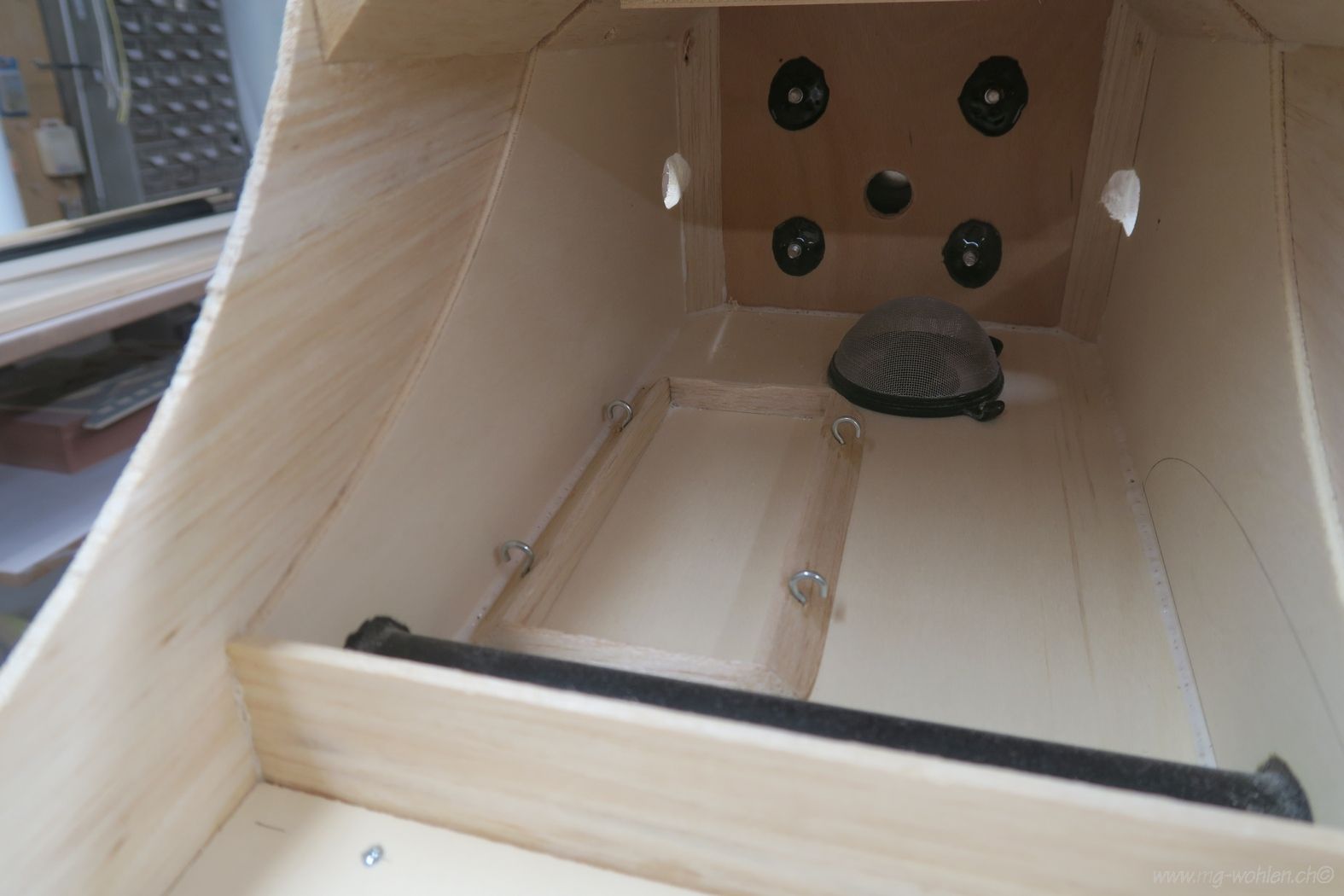

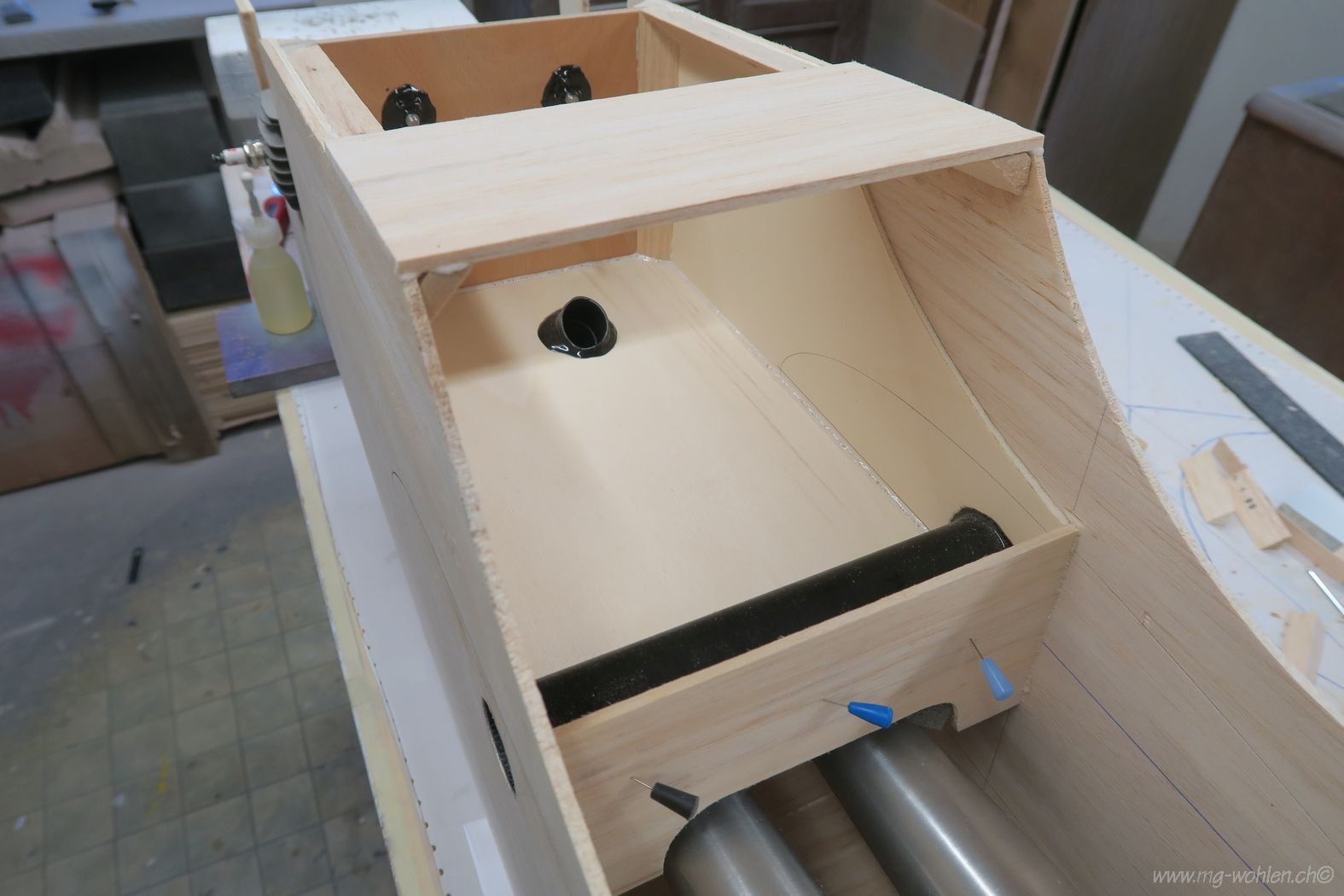

Luftfilter und Tankhalterung
Löcher im Rumpf für die Kerzenstecker

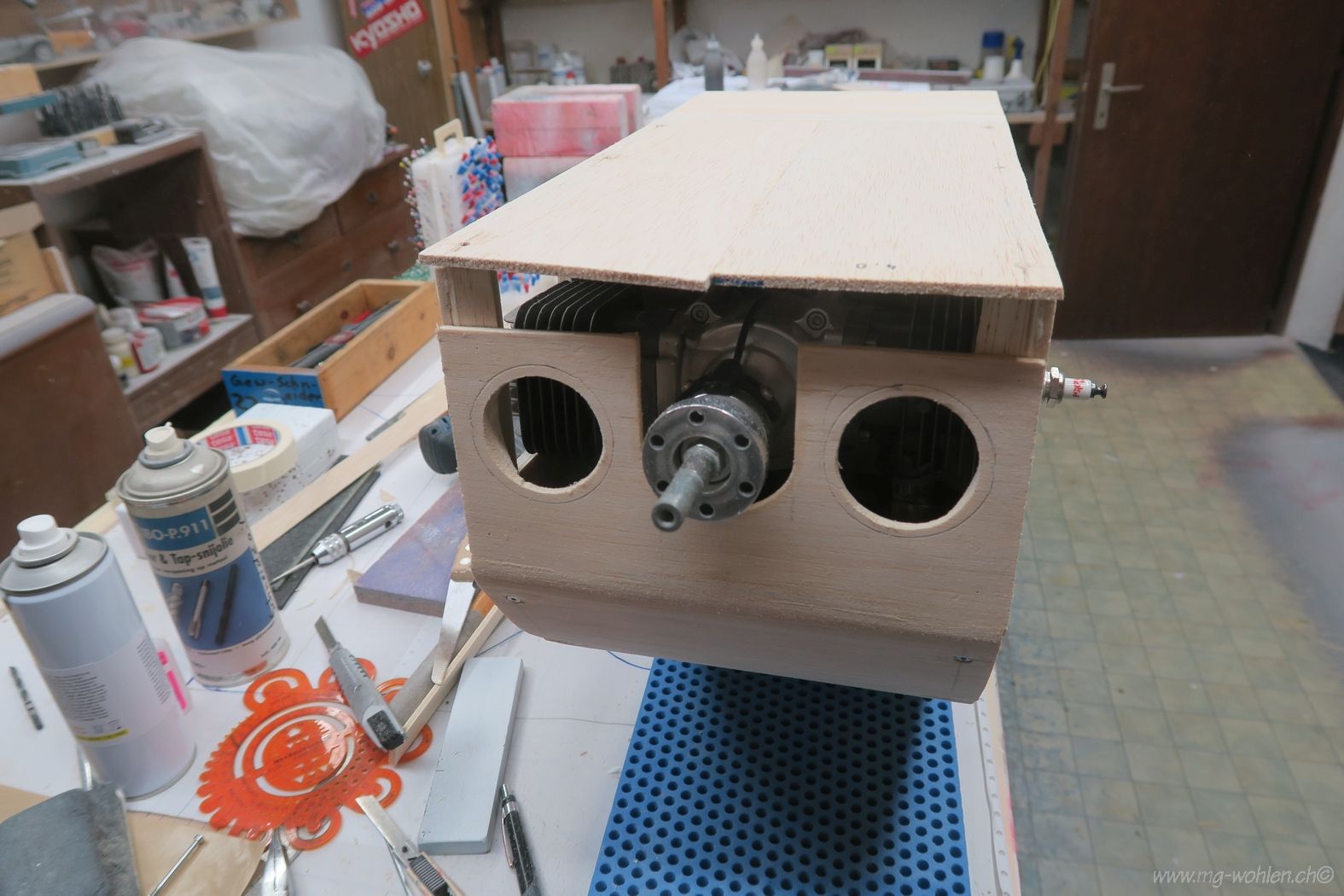

Kühlluftlöcher direkt auf die Zylinder

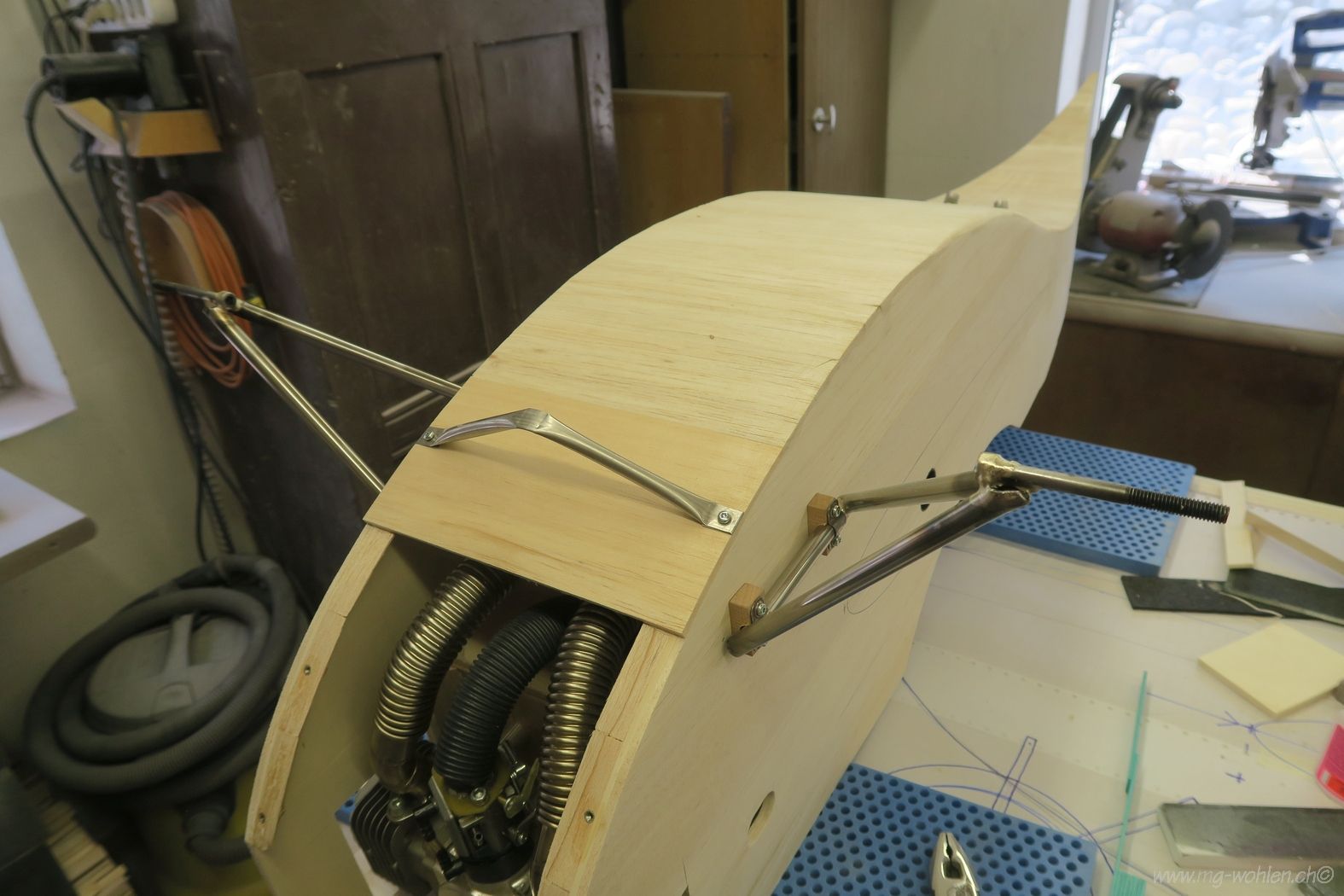

Um gut am Rumpf zu arbeiten muss er erstmal auf eigenen Beinen stehen

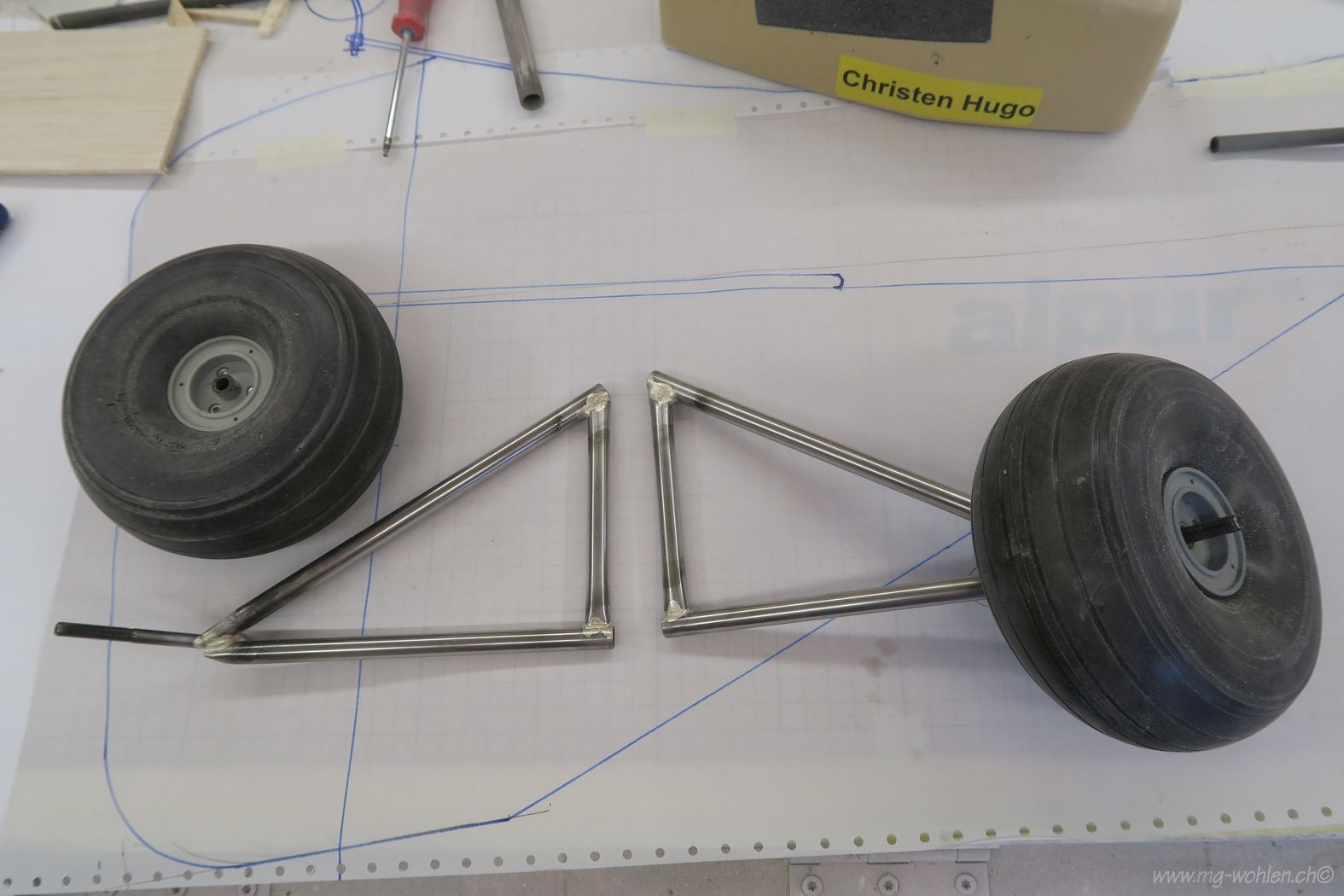

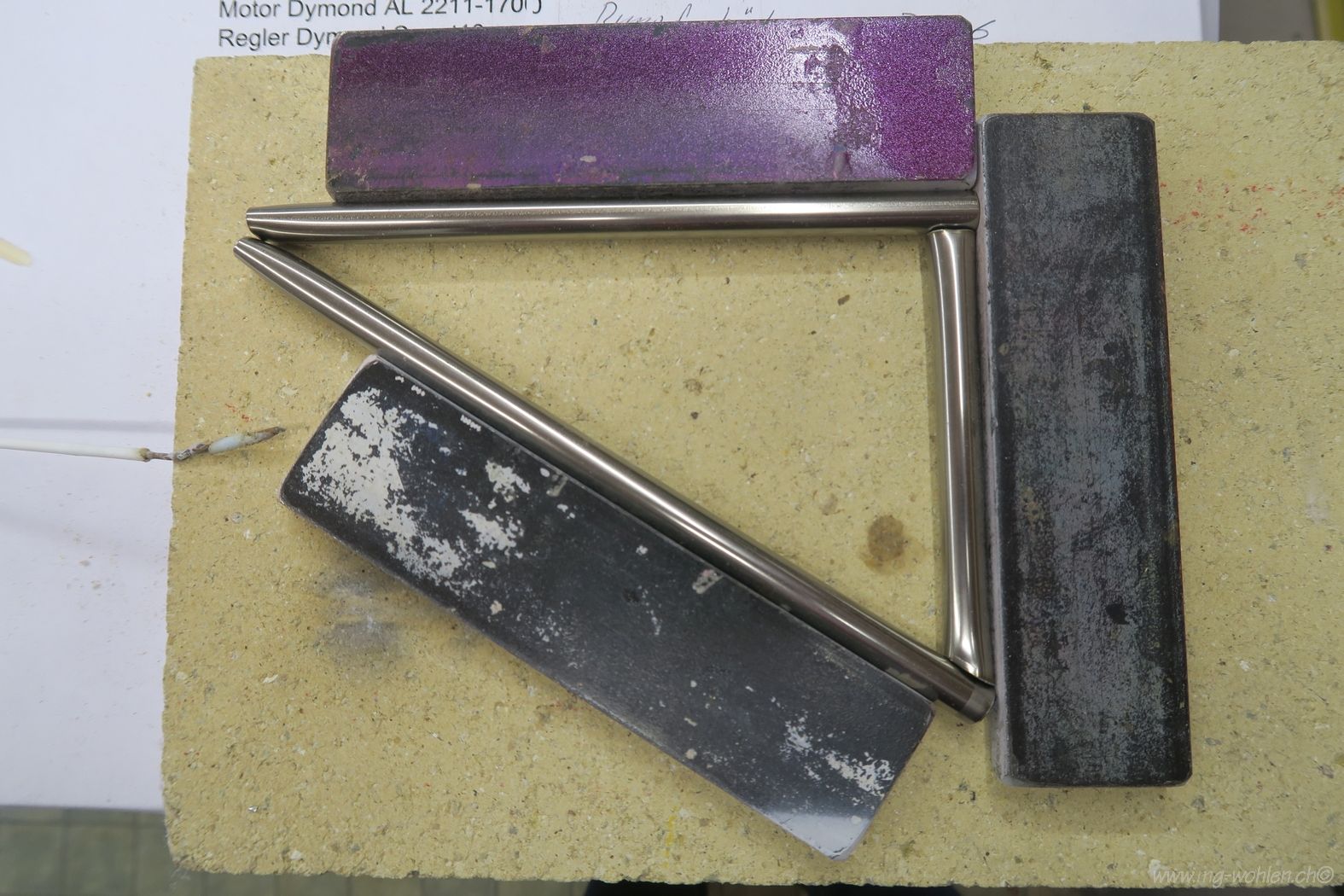

Die ersten Schenkel sind verlötet

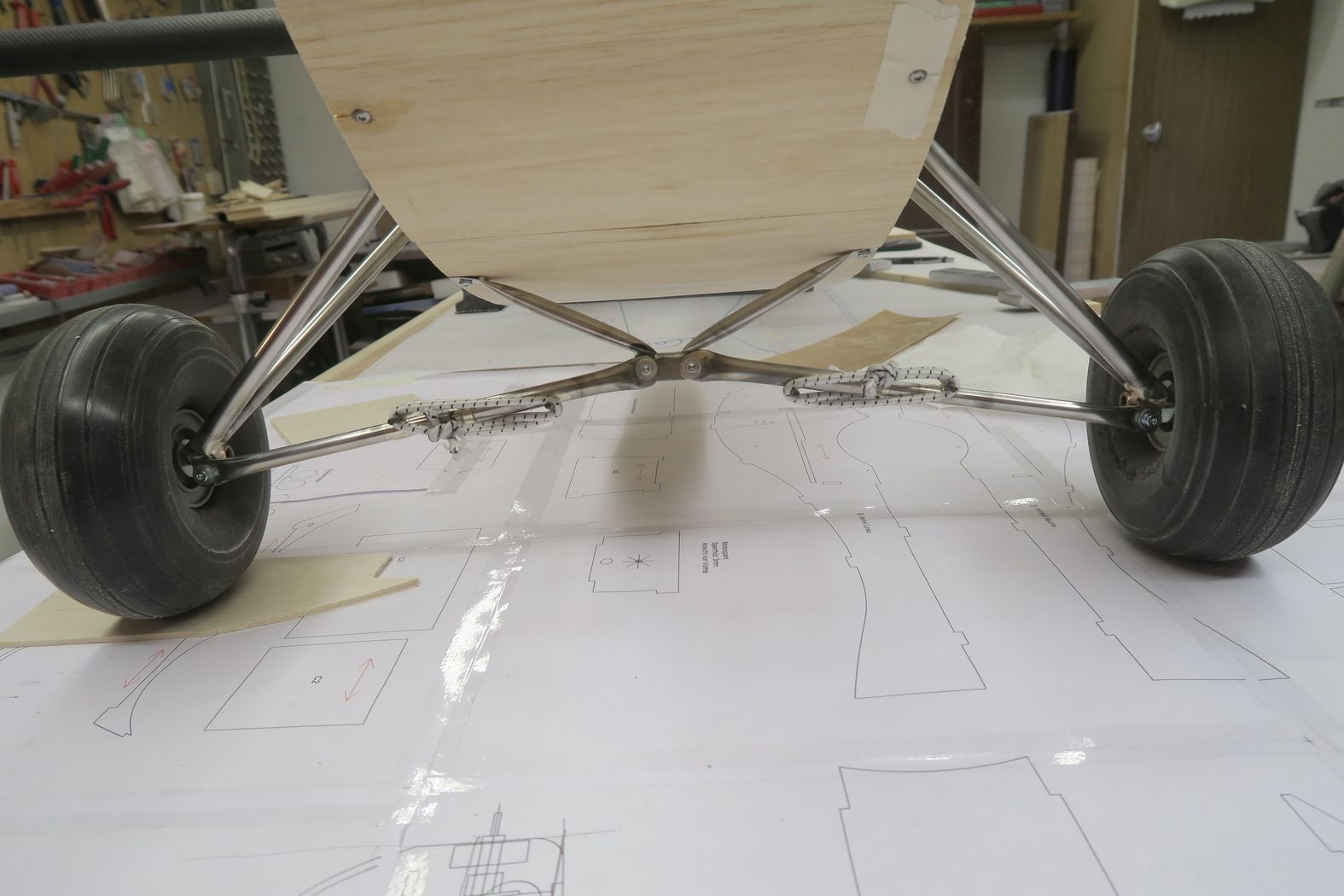

Eine Federung soll die Lisa auch bekommen
Die Radachsen sind ausgerichtet

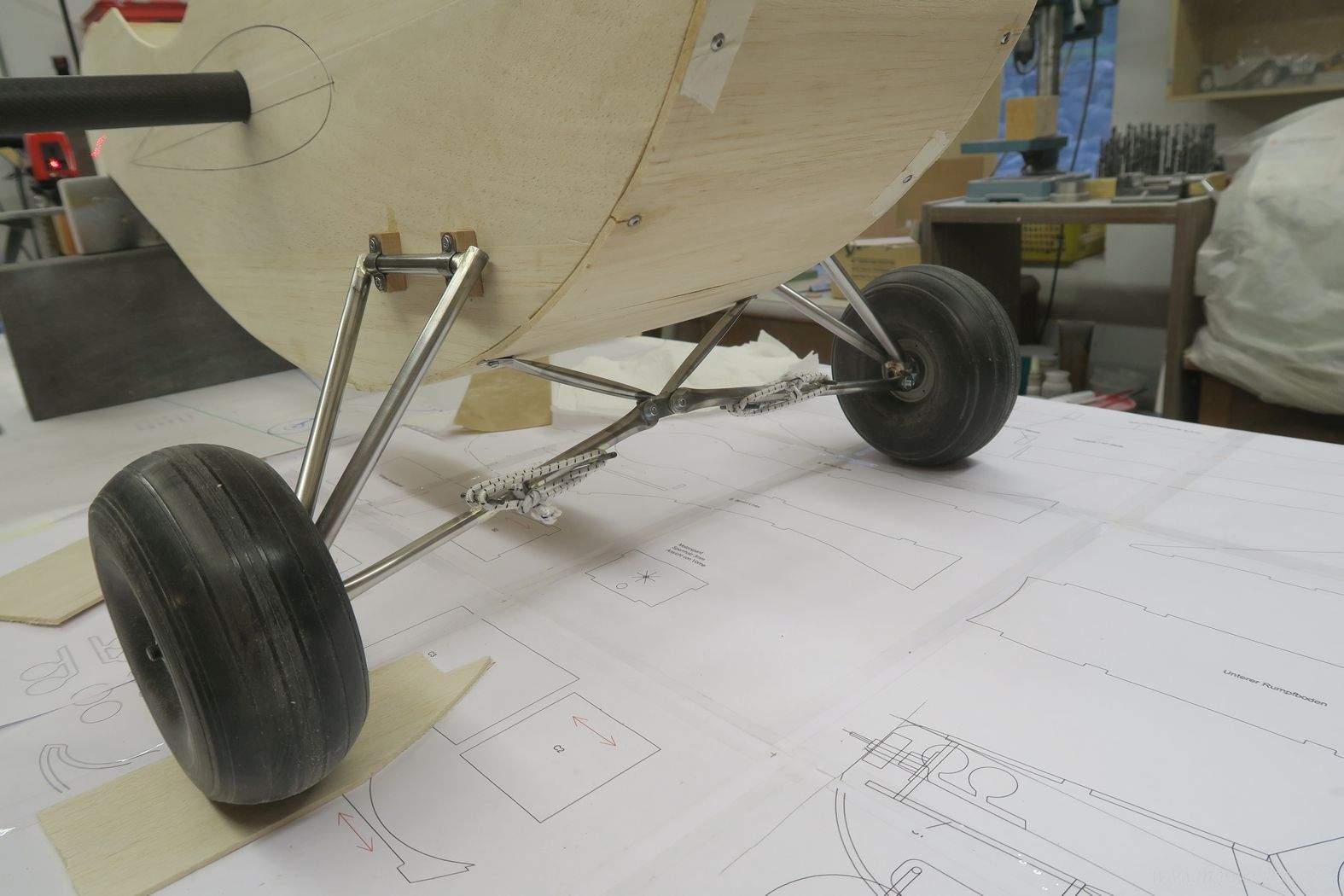

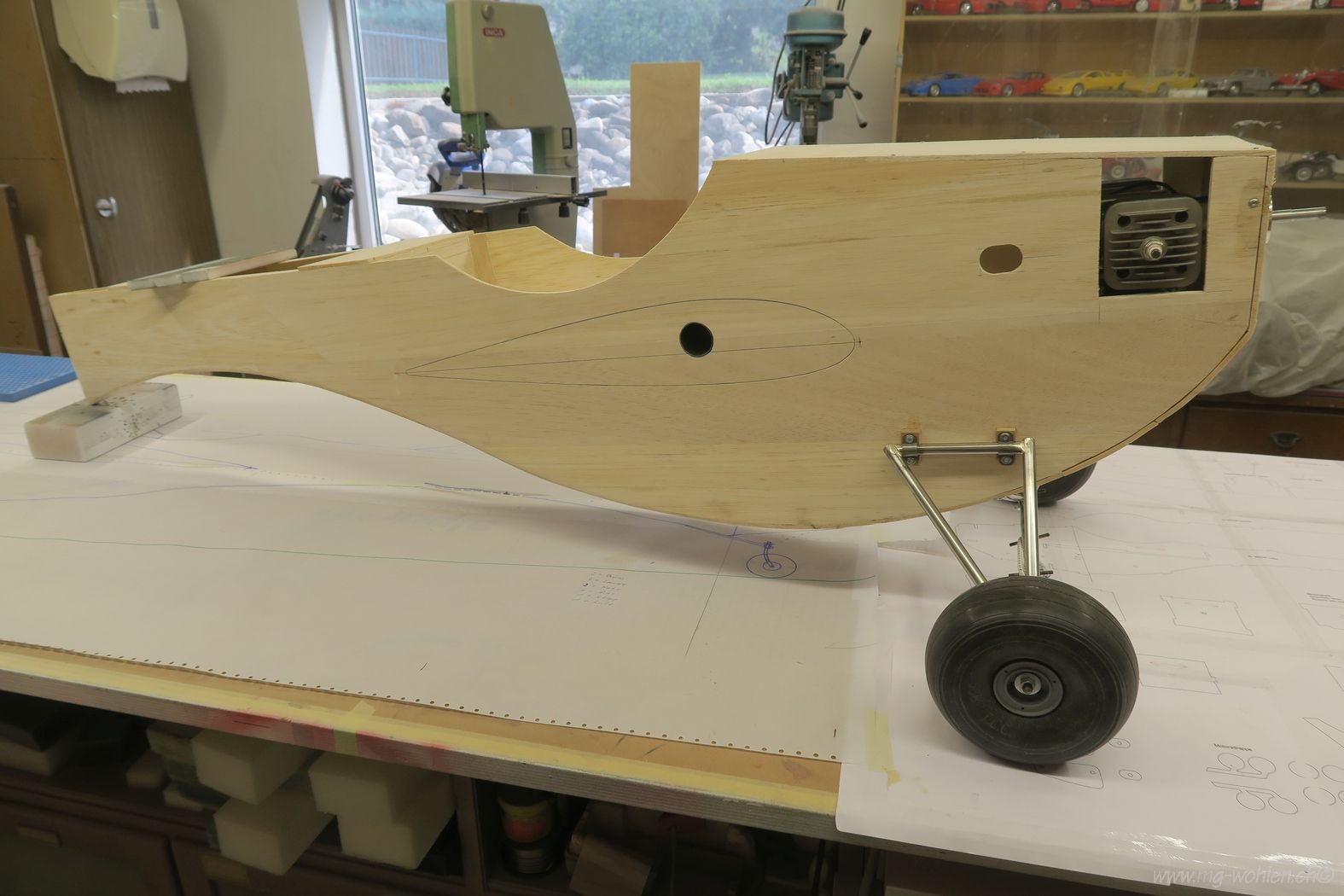

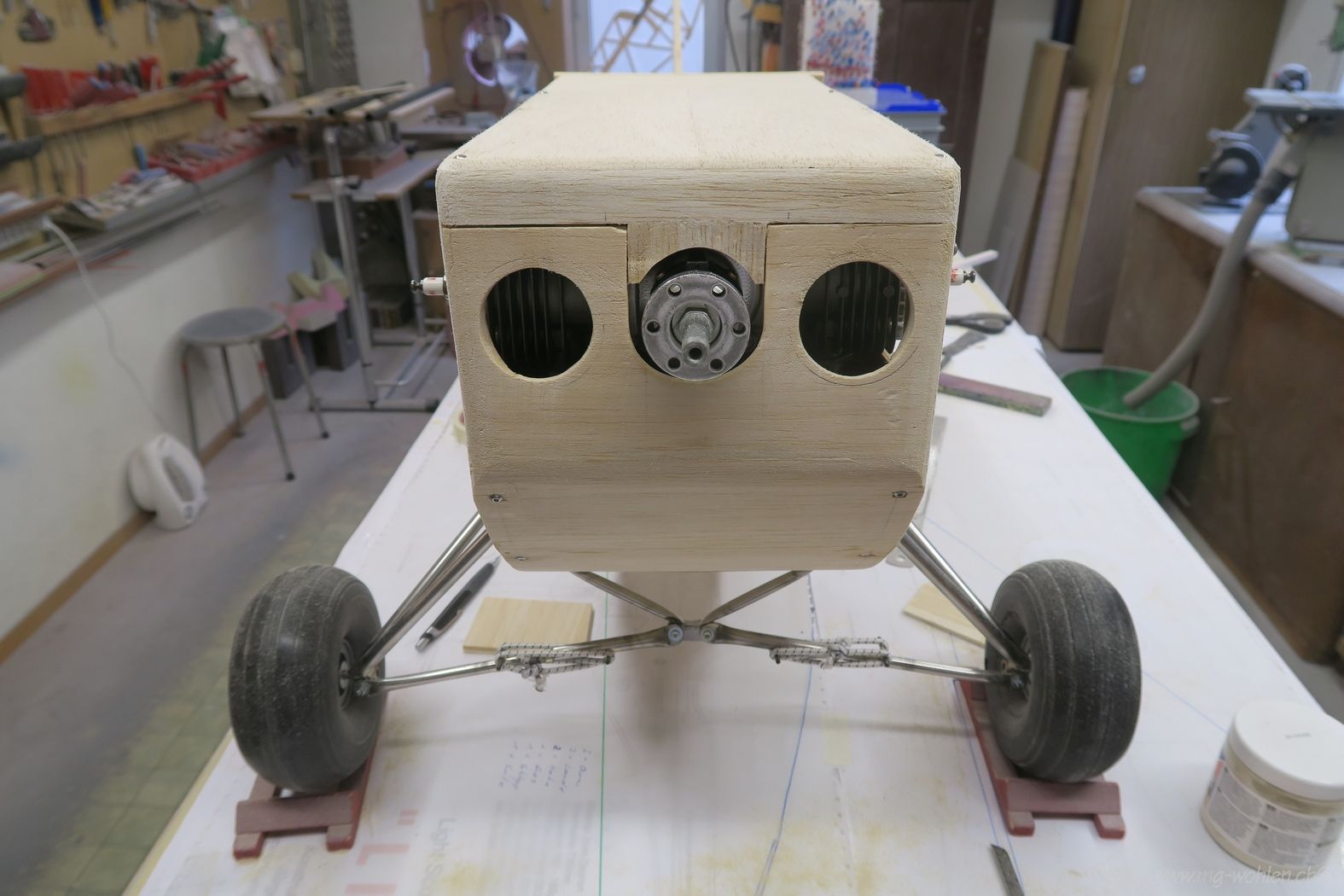

Das komplette Fahrwerk ist probemontiert
Das sieht sehr Bullig aus ist aber sehr leicht

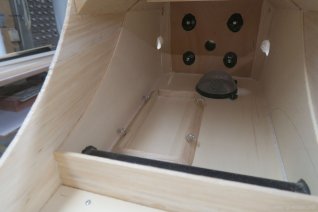

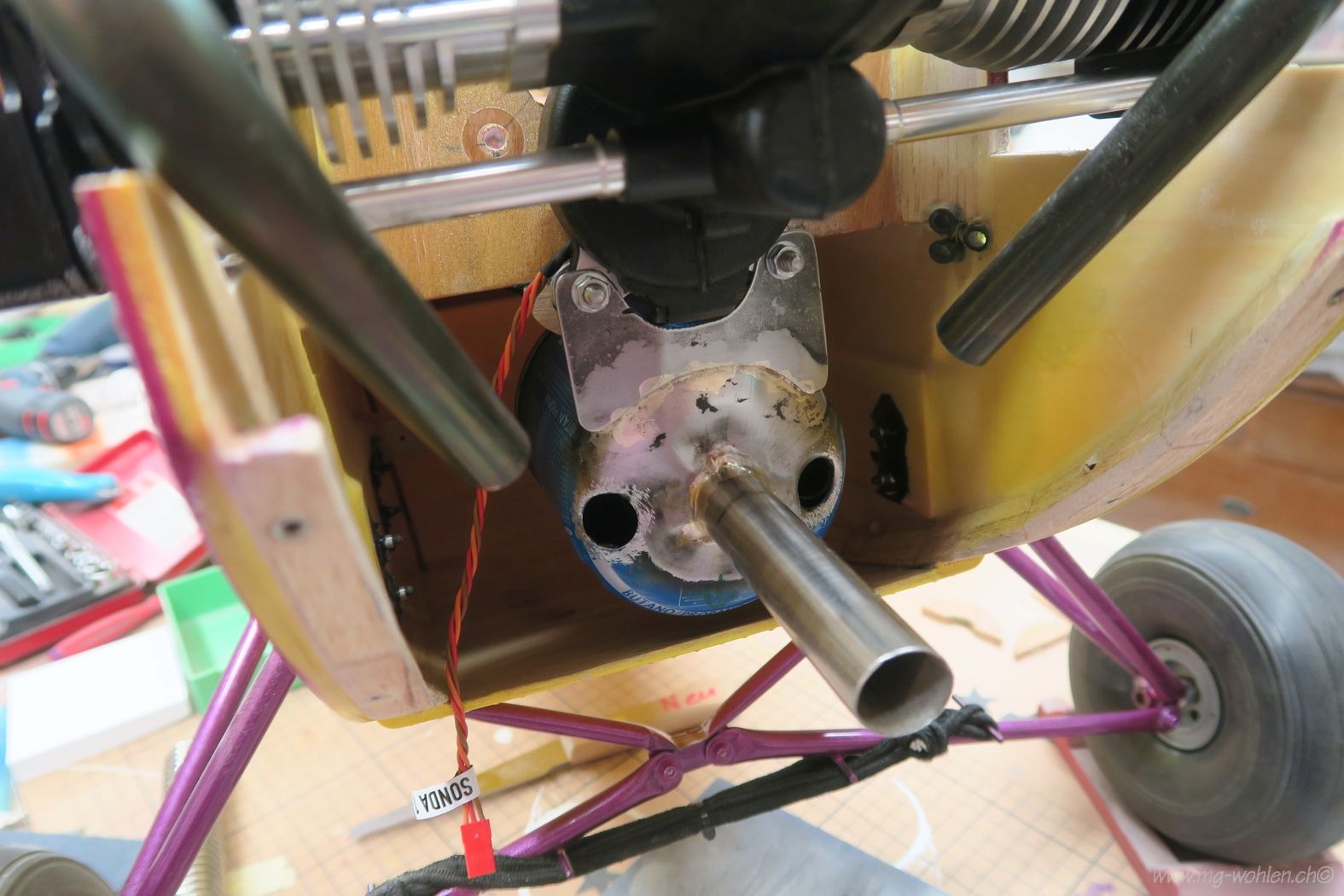

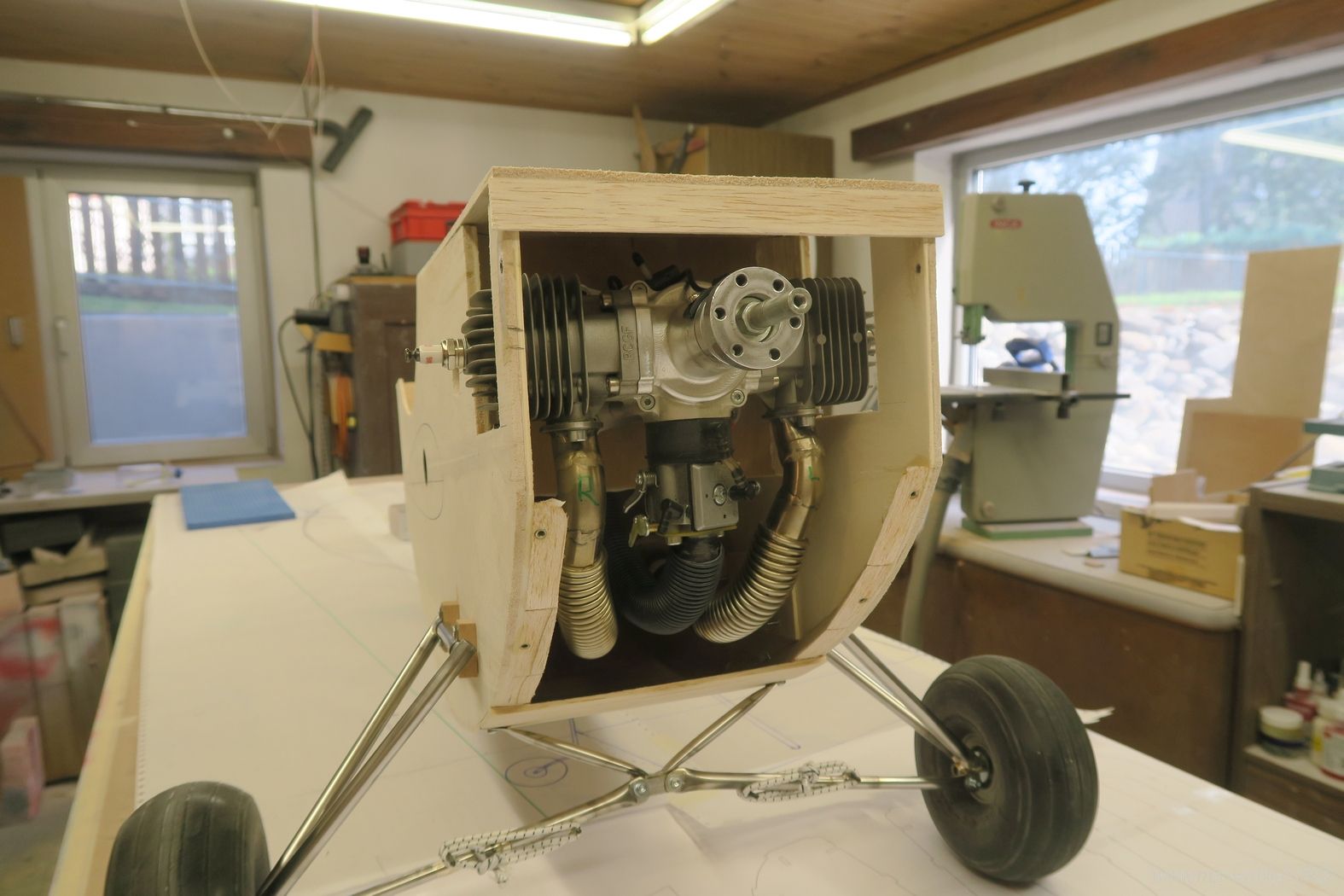

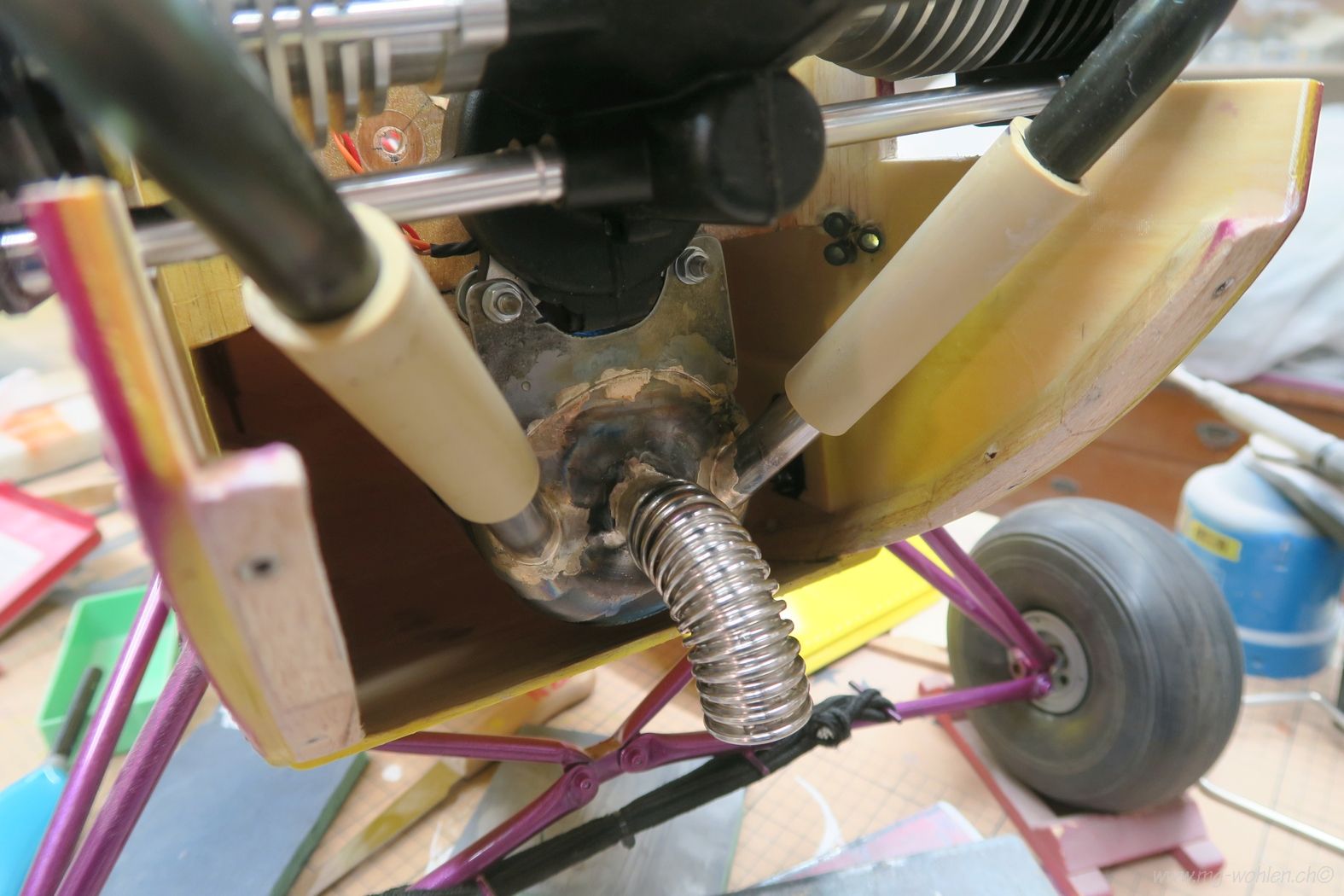

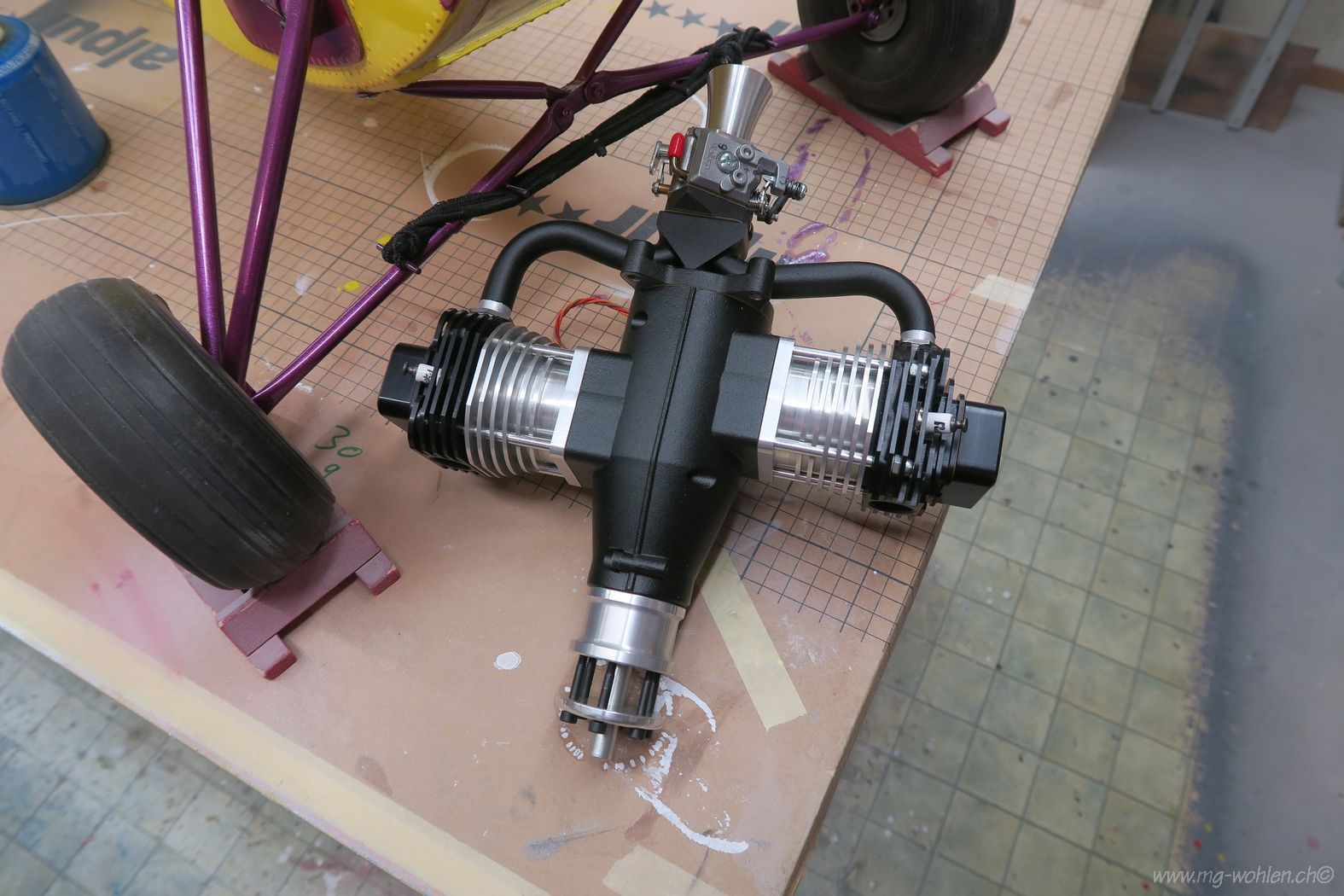

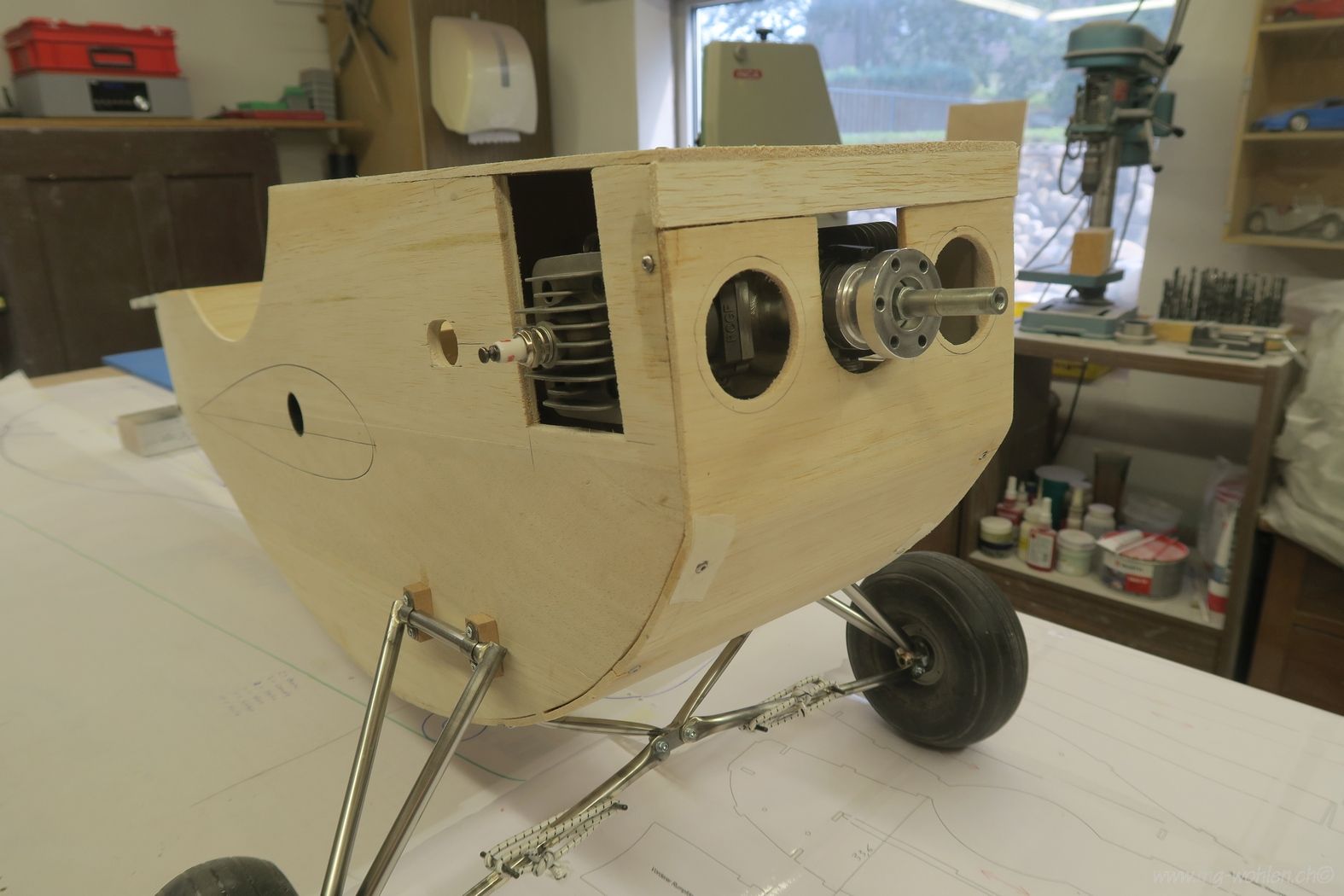

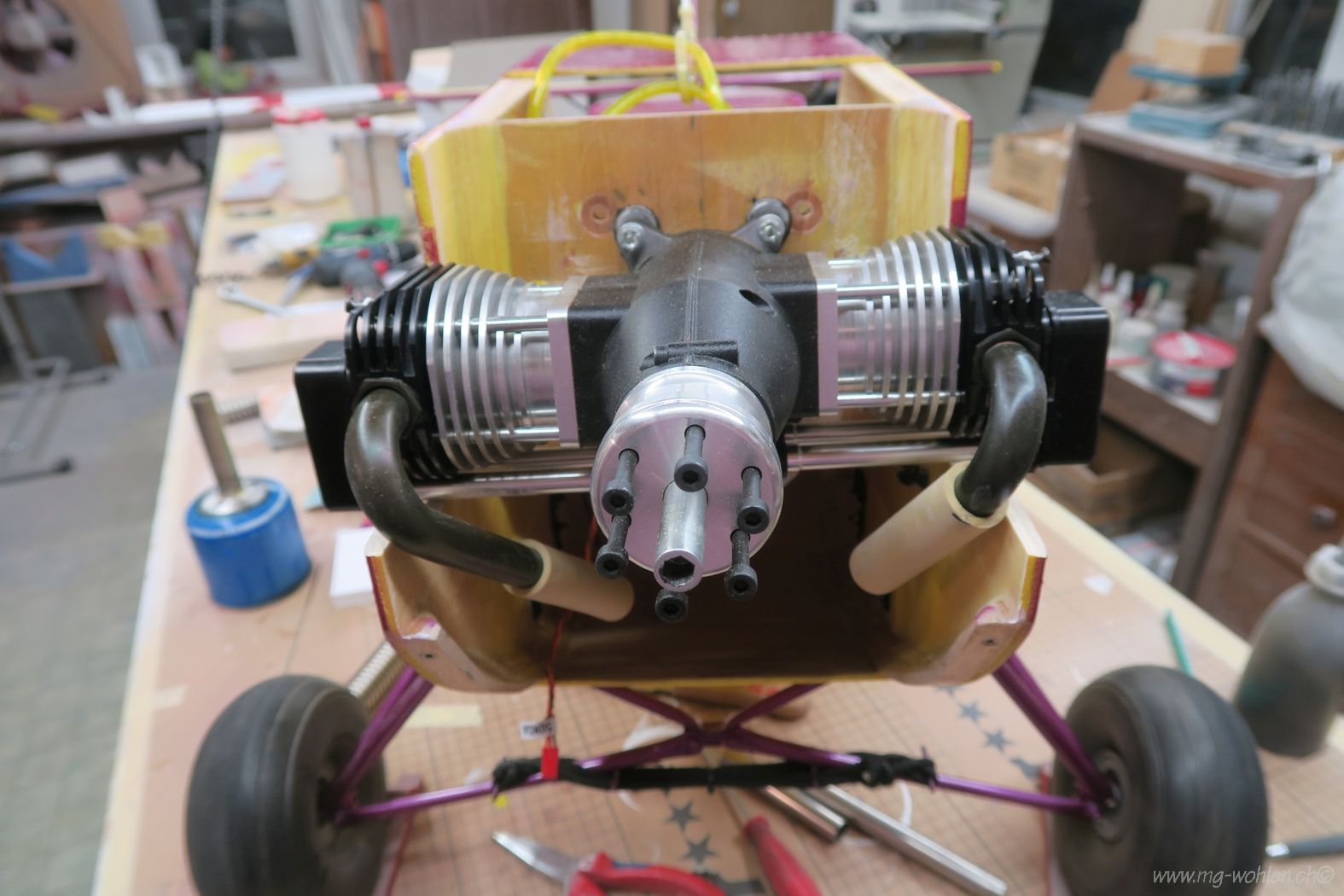

Einblick in die Motoreinheit
Hier müssen noch diverse Löcher verschlossen werden
Seitenblick

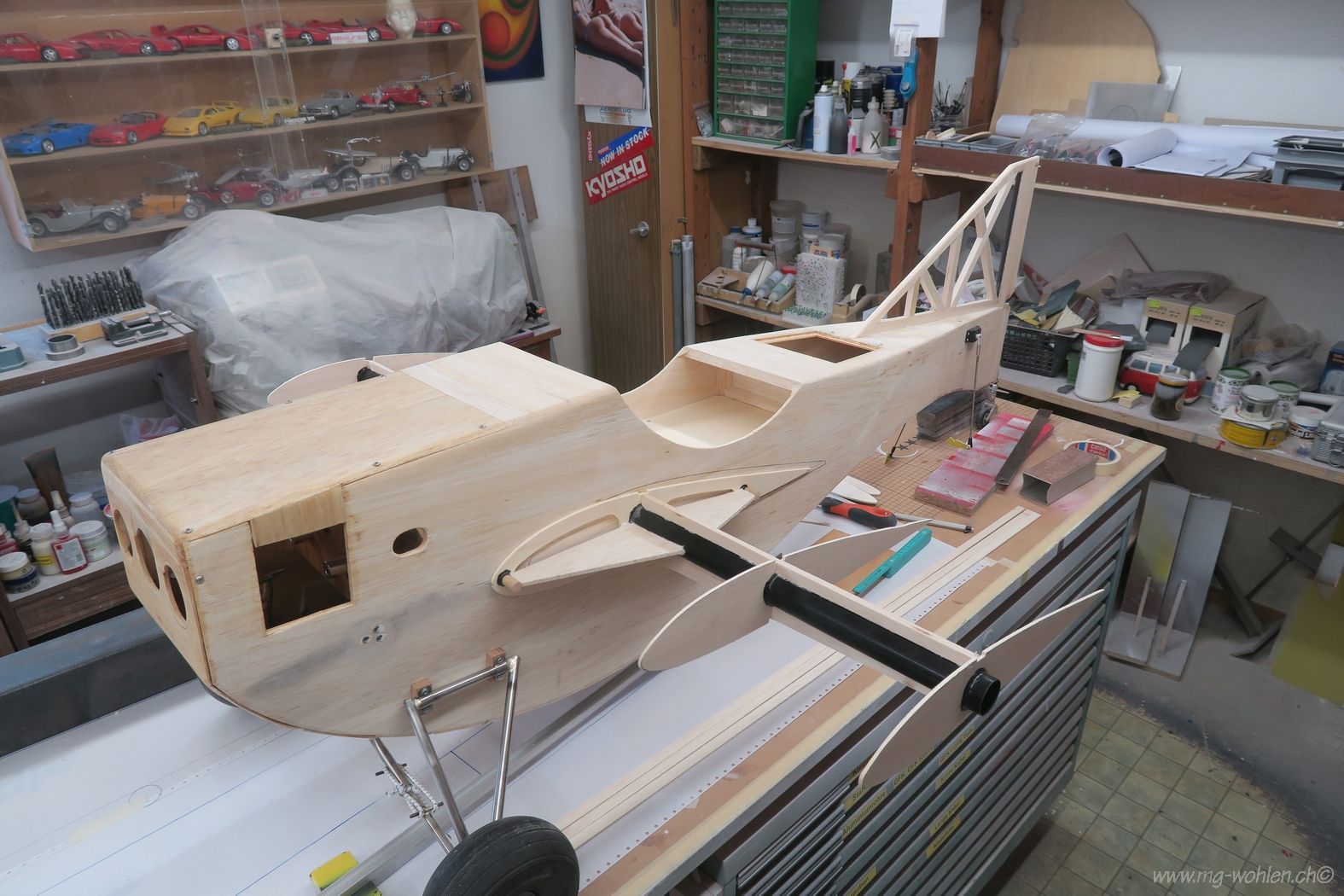

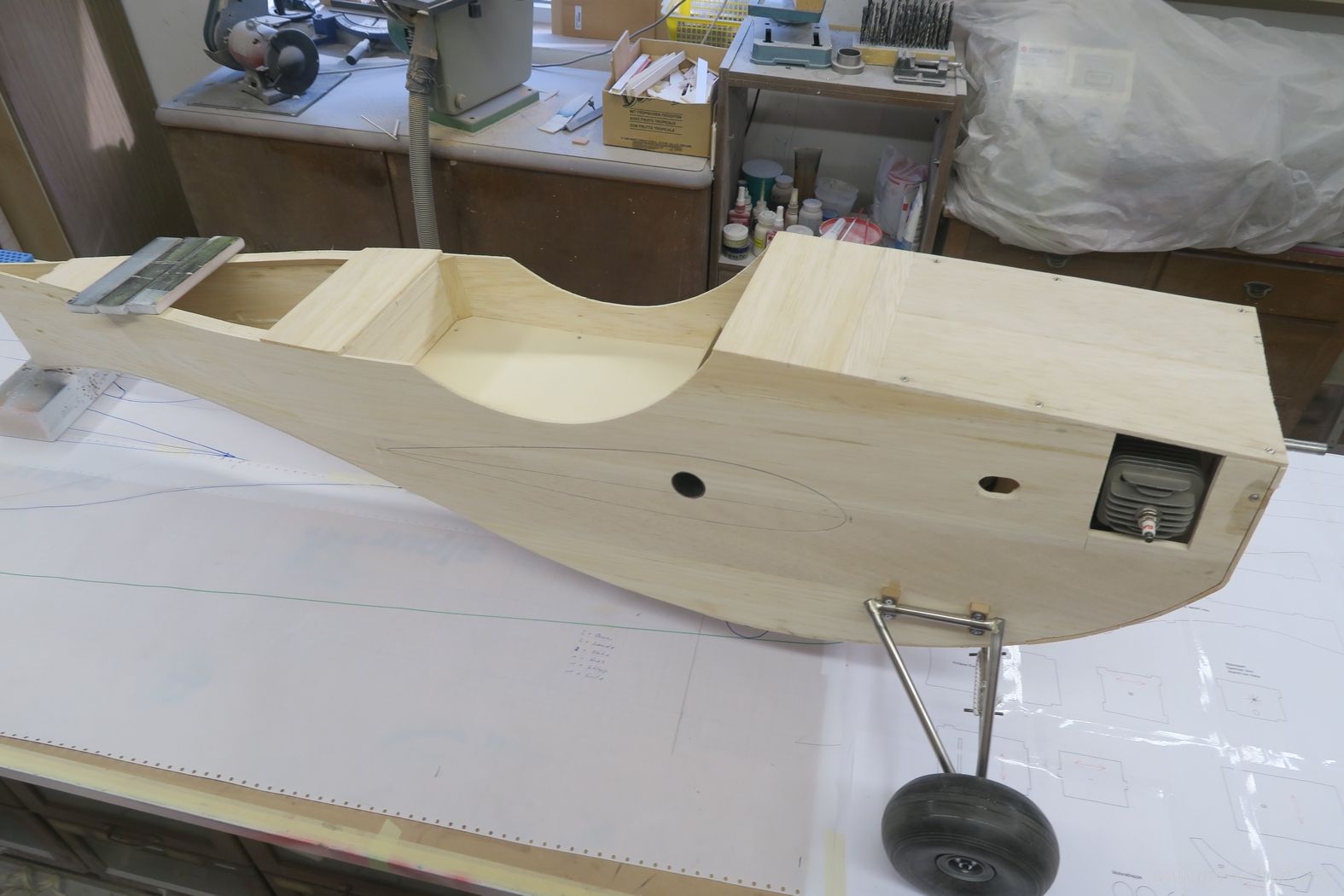

Bereit für weitere Arbeiten

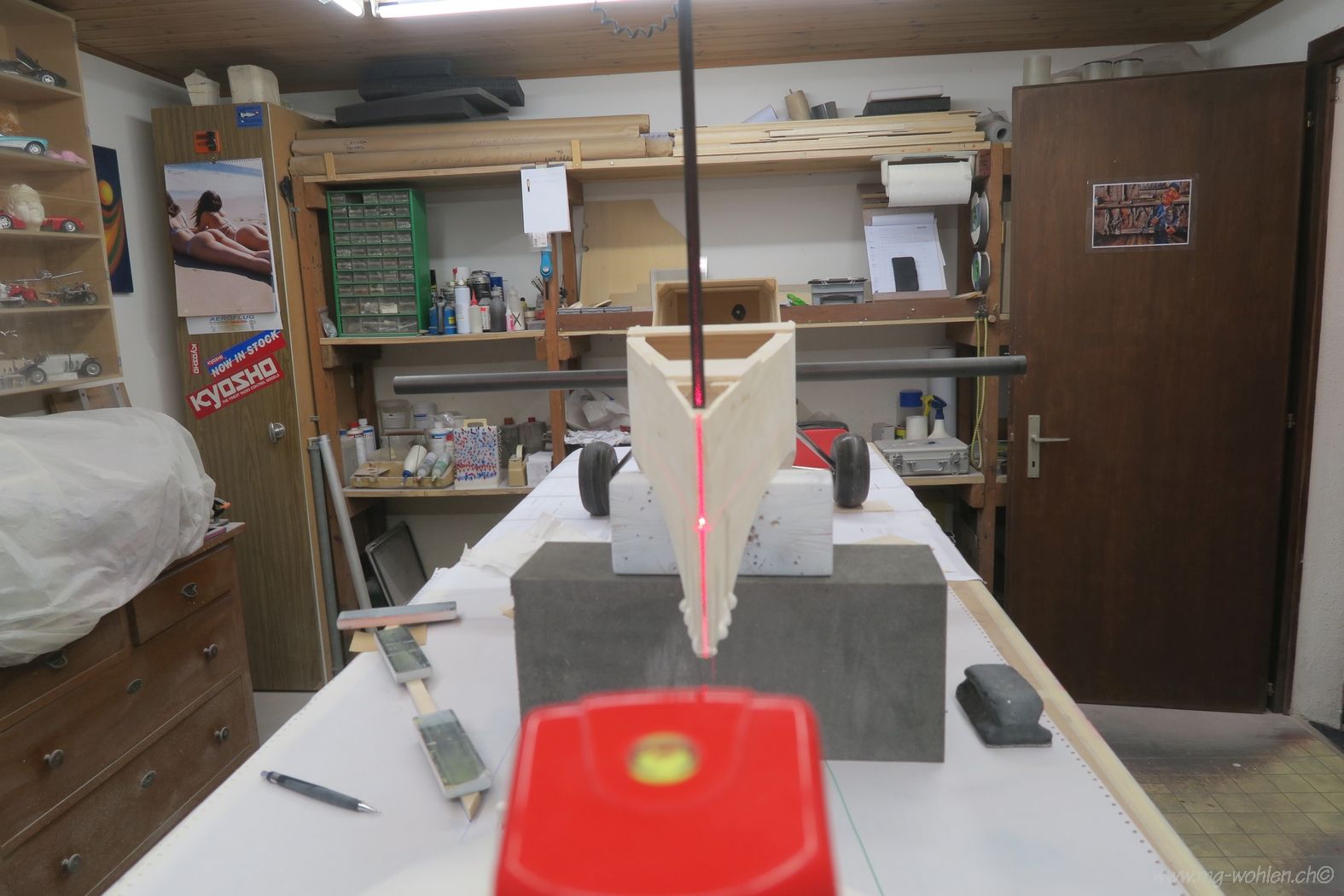

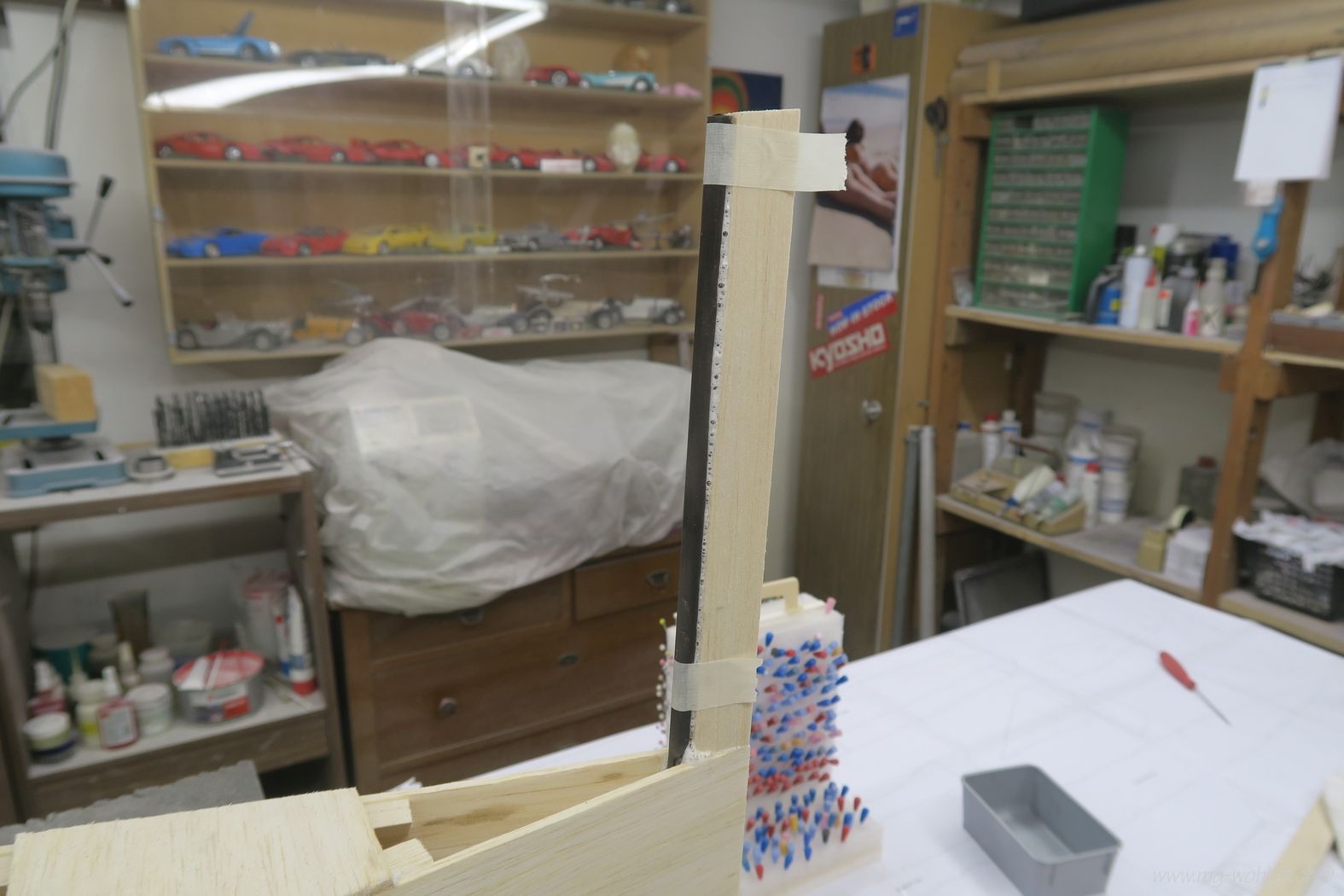

Ein Kohlerohr bringt Stabilität in das Seitenleitwerl
Die Endleiste braucht es um die Scharnieren zu befestigen

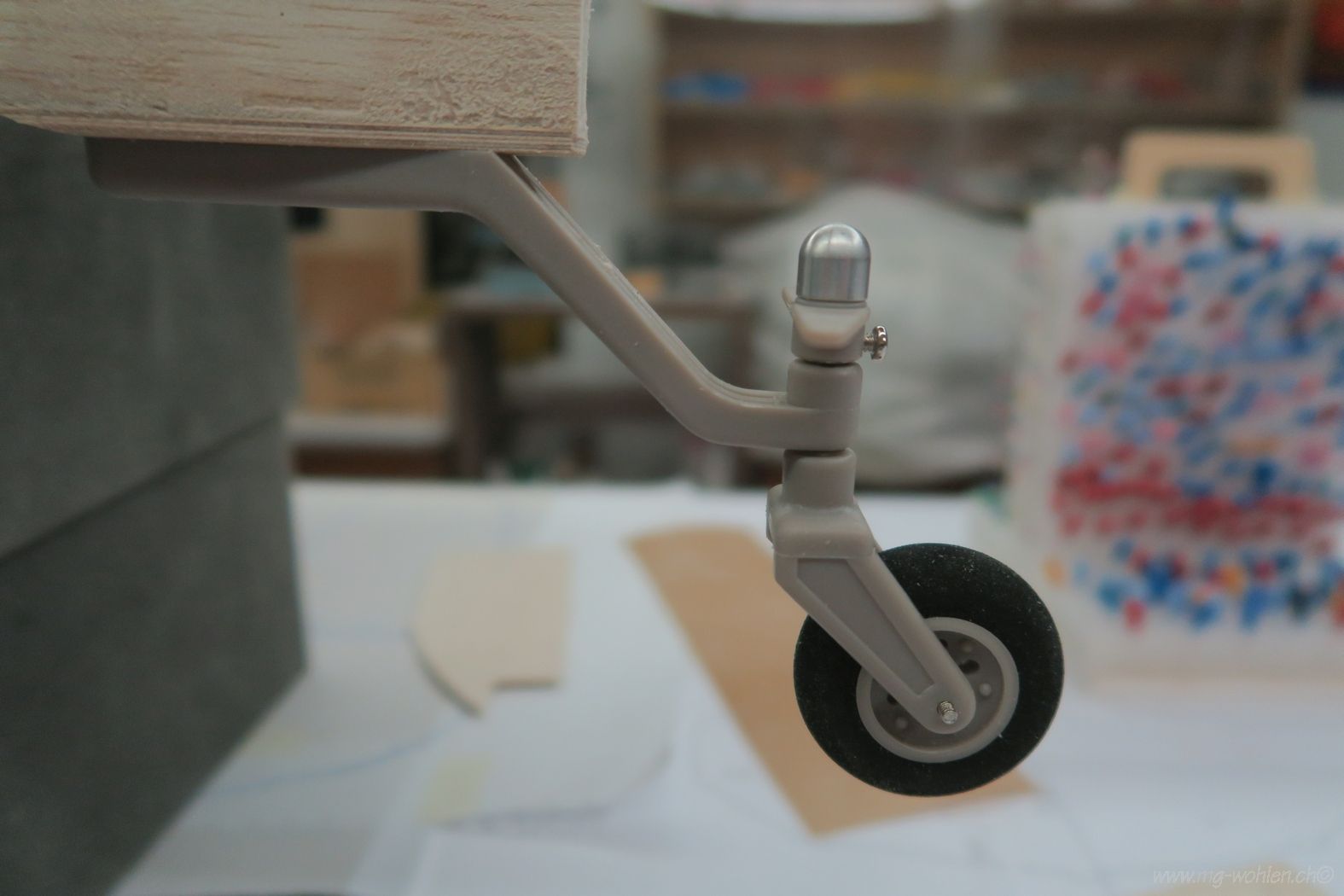

Eine Verstärkung für das Heckrad ist aufgeklebt

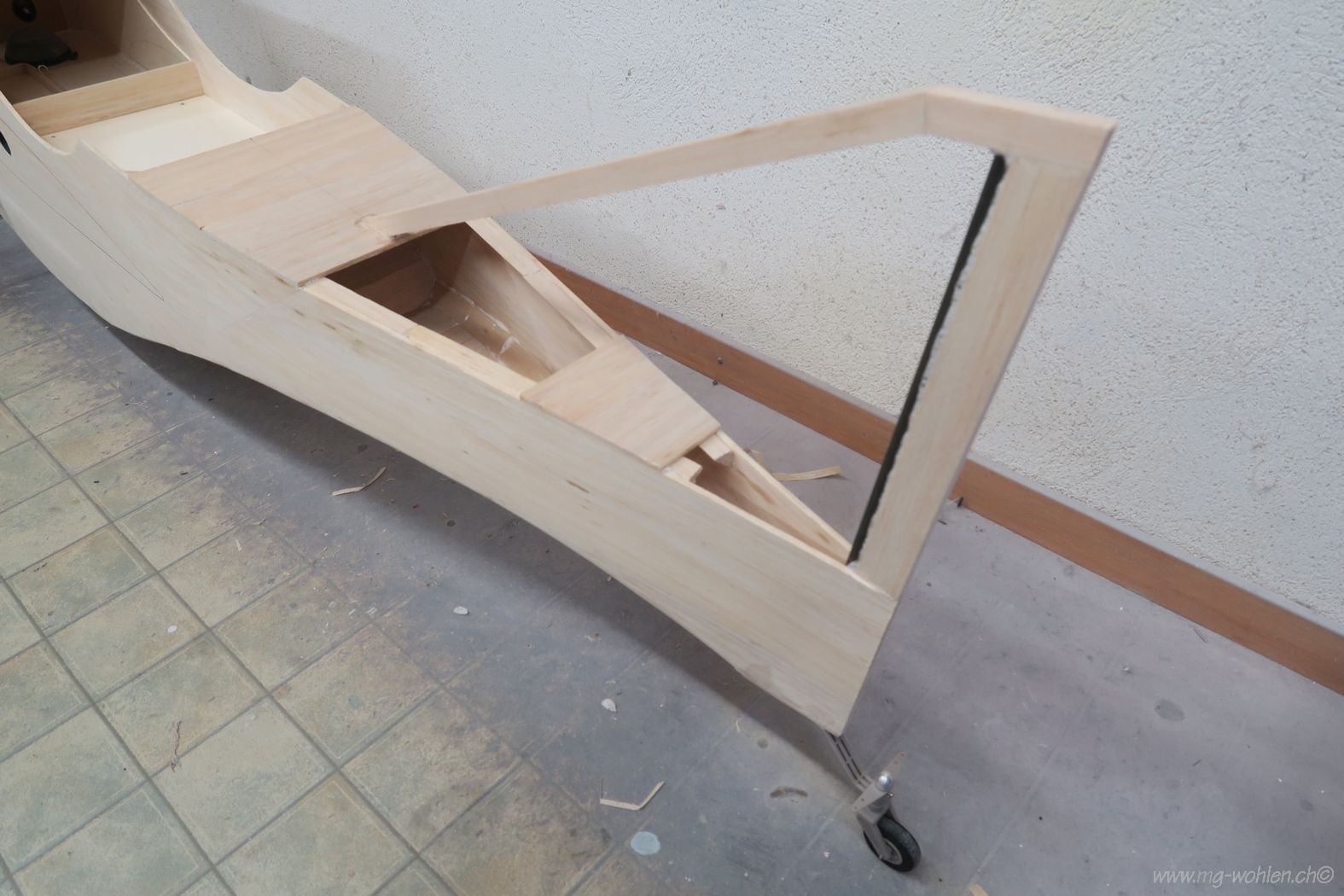

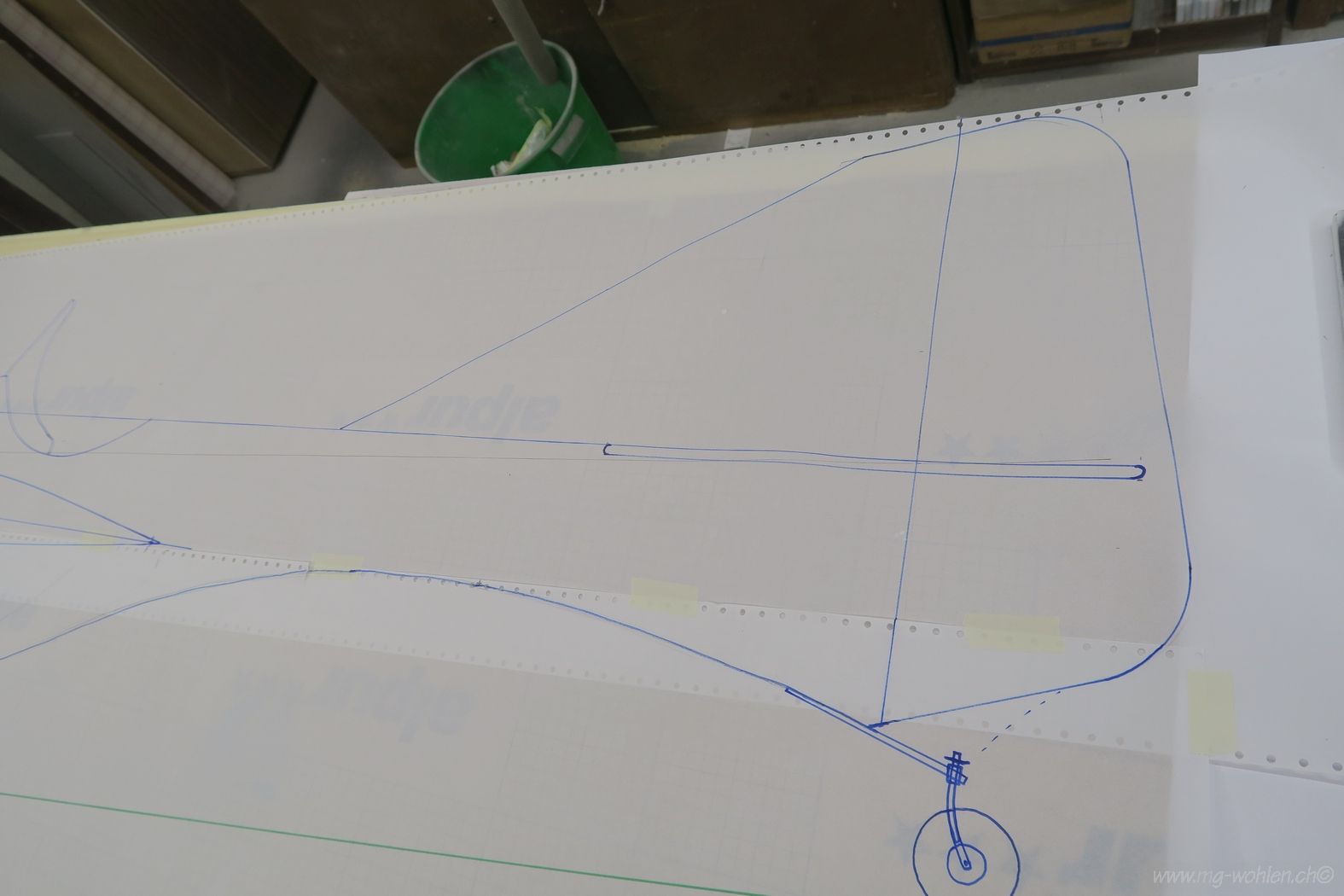

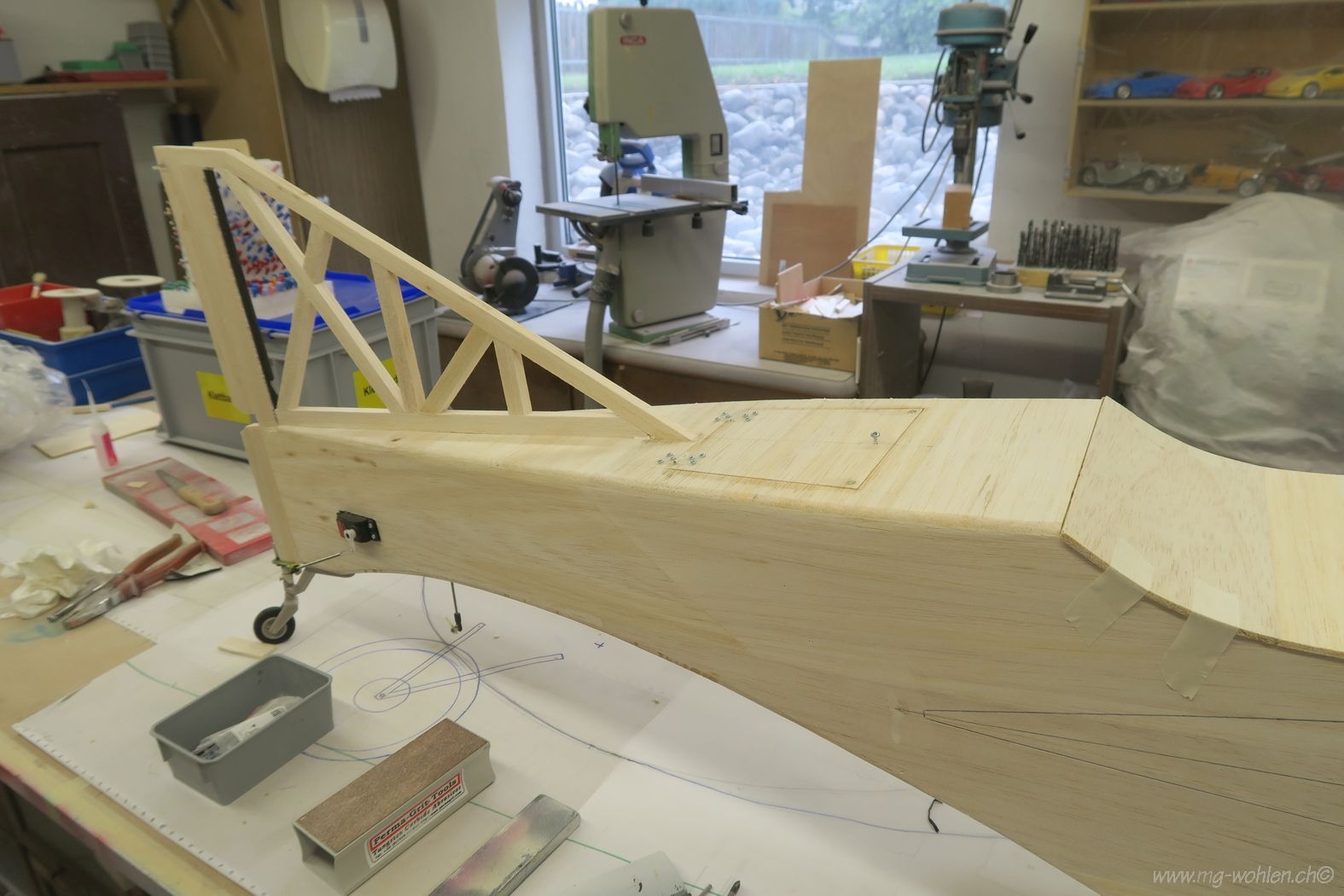

Die Form vom Seitenleitwerk wird festgelegt

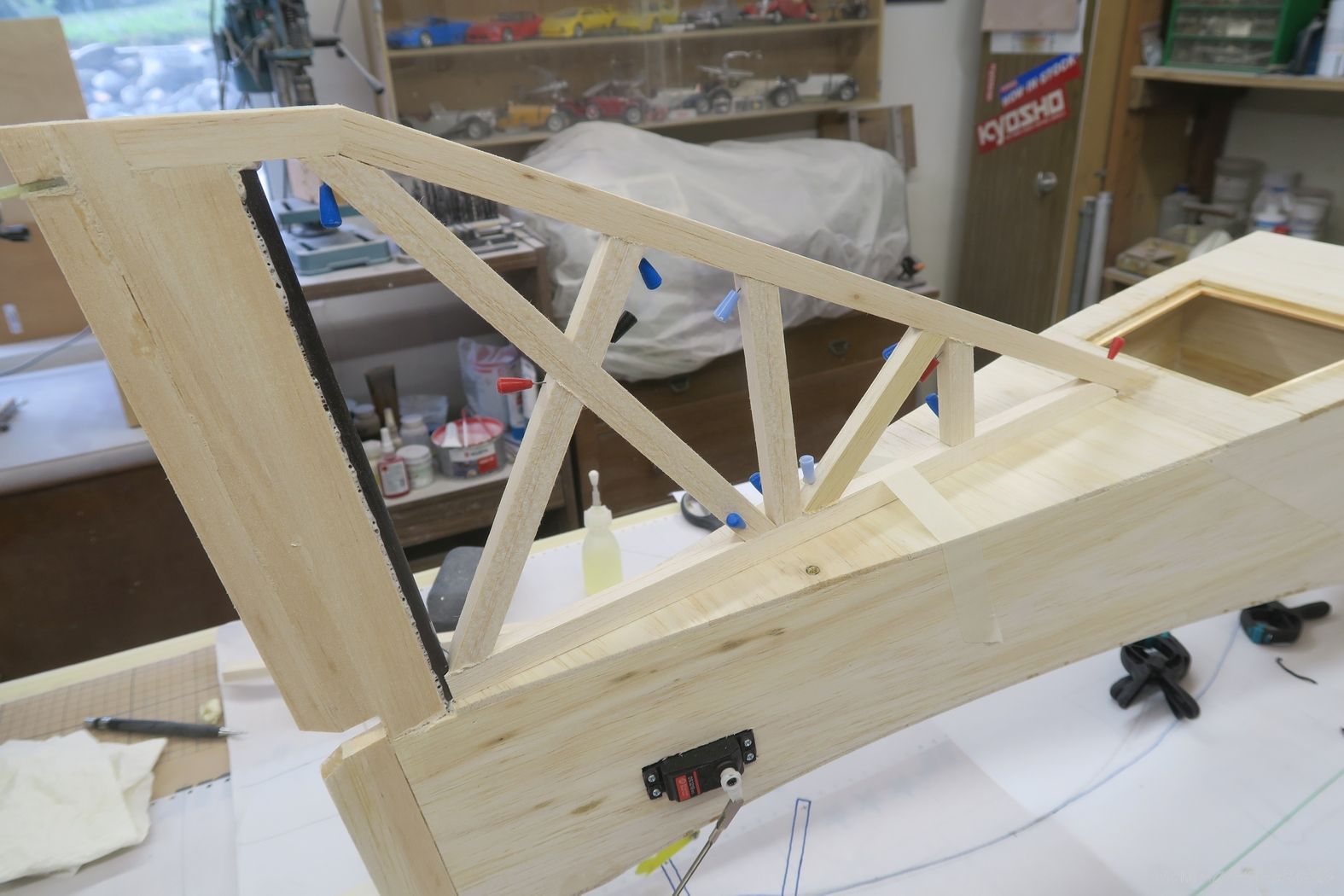

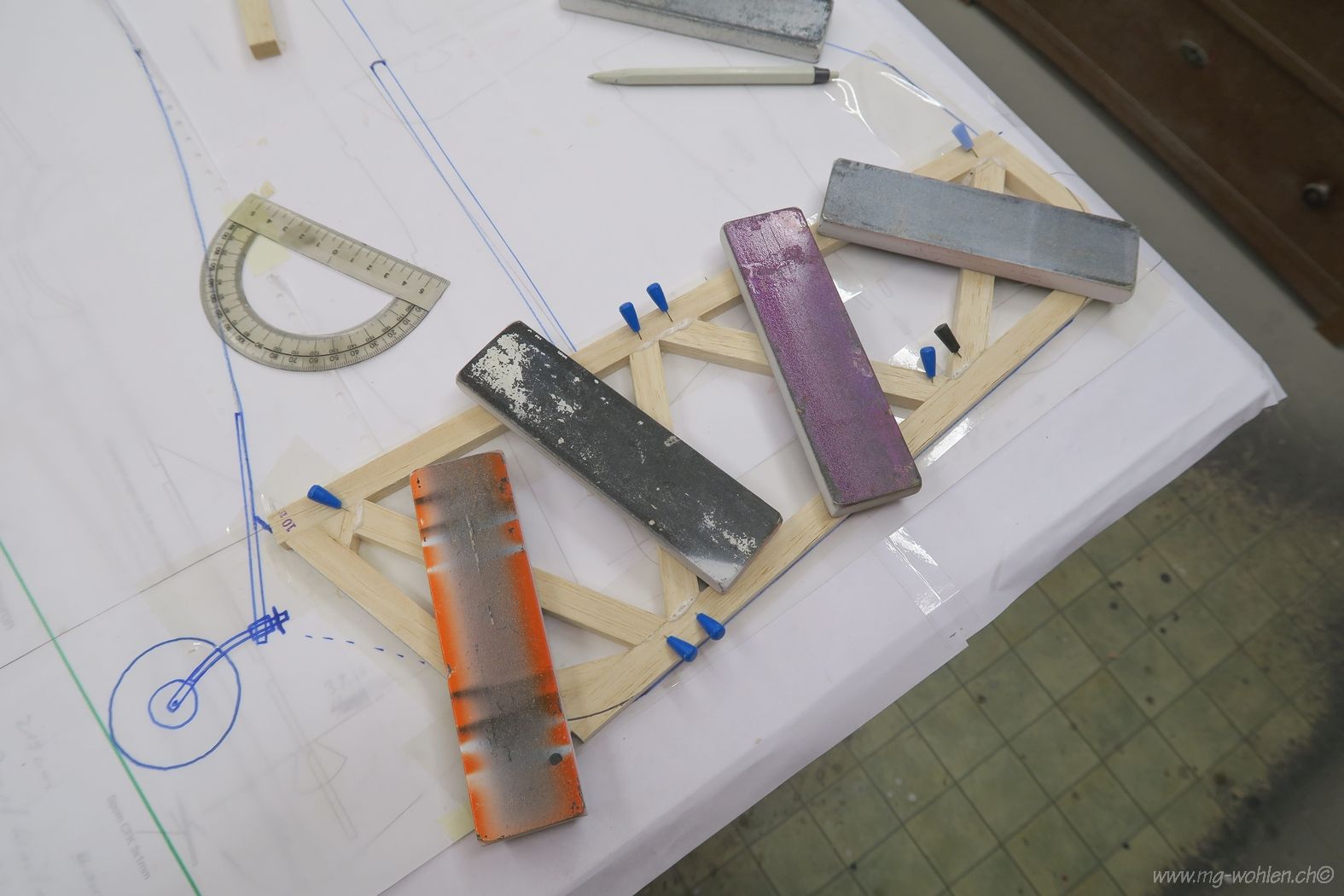

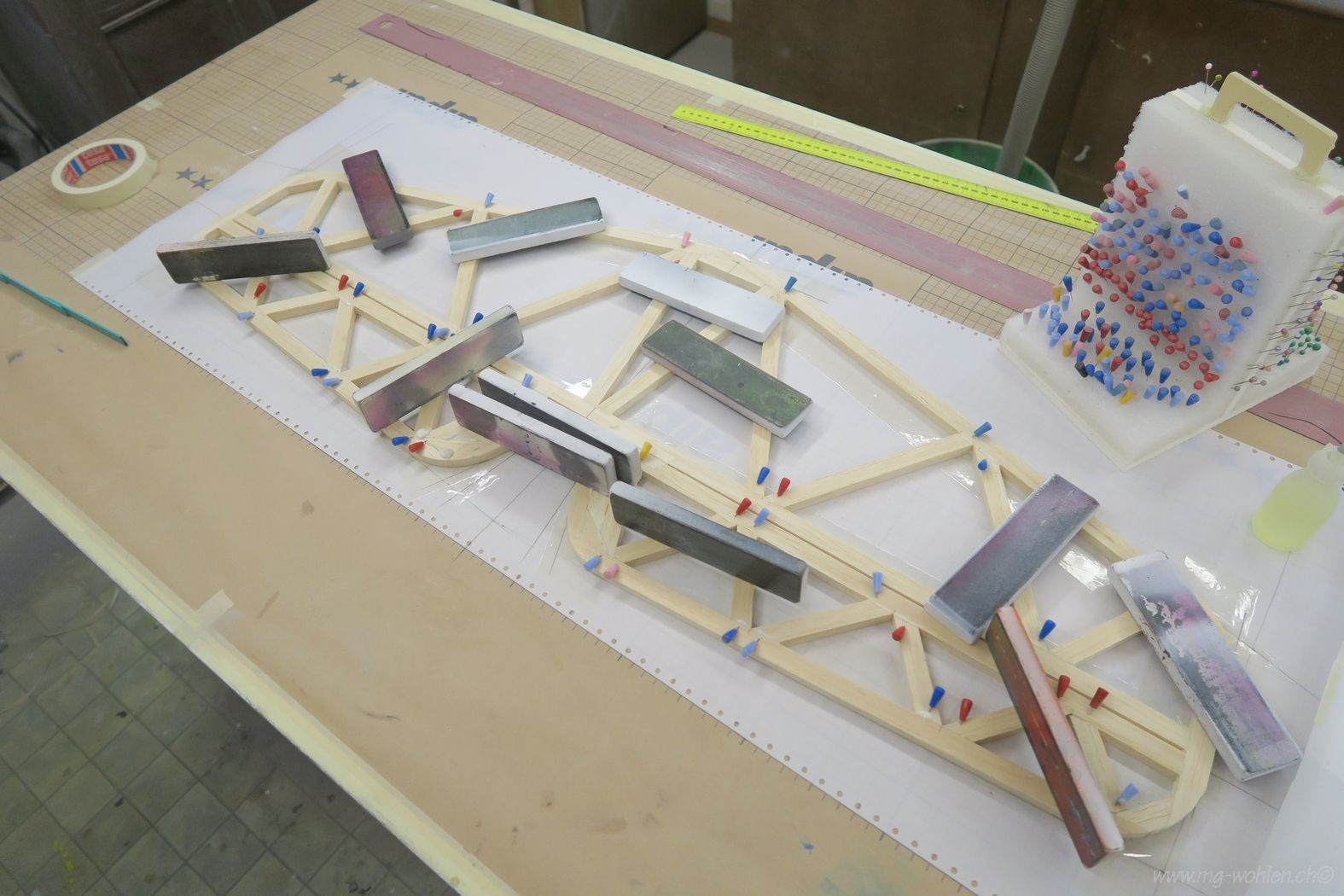

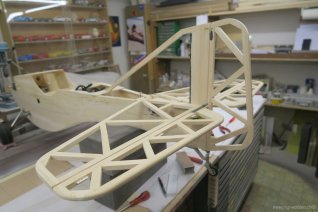

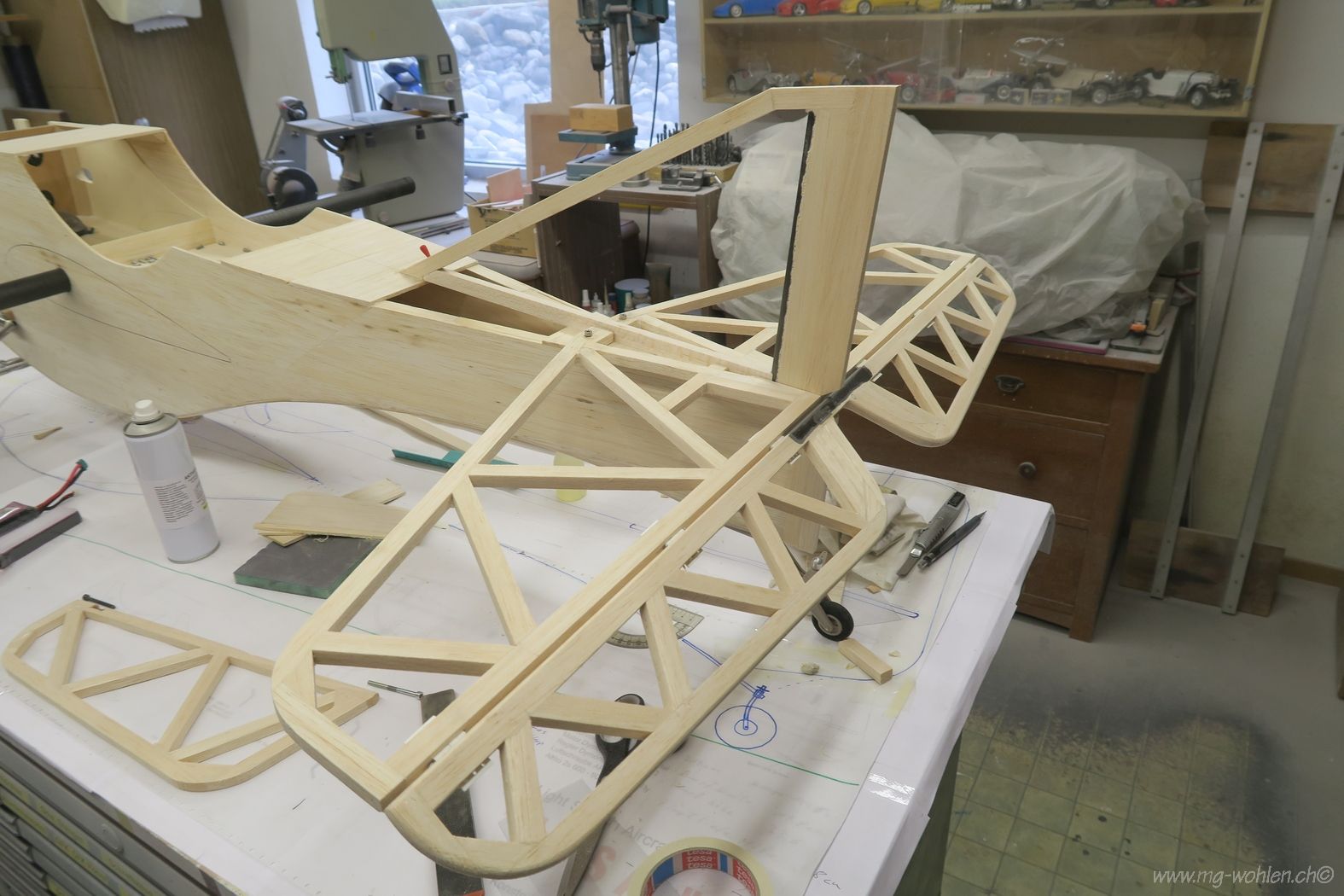

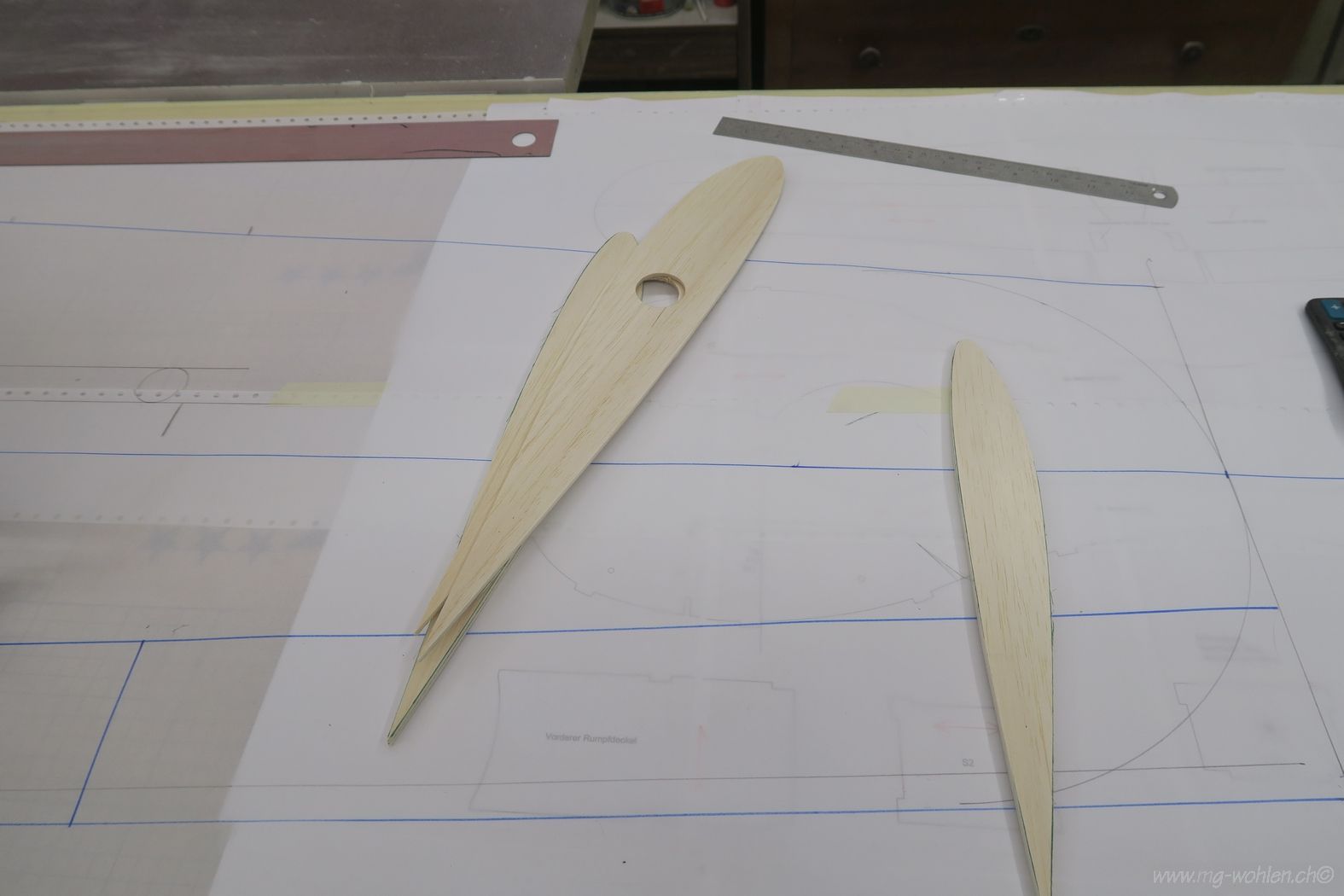

Das Seitenruder in Stäbchenbauweise

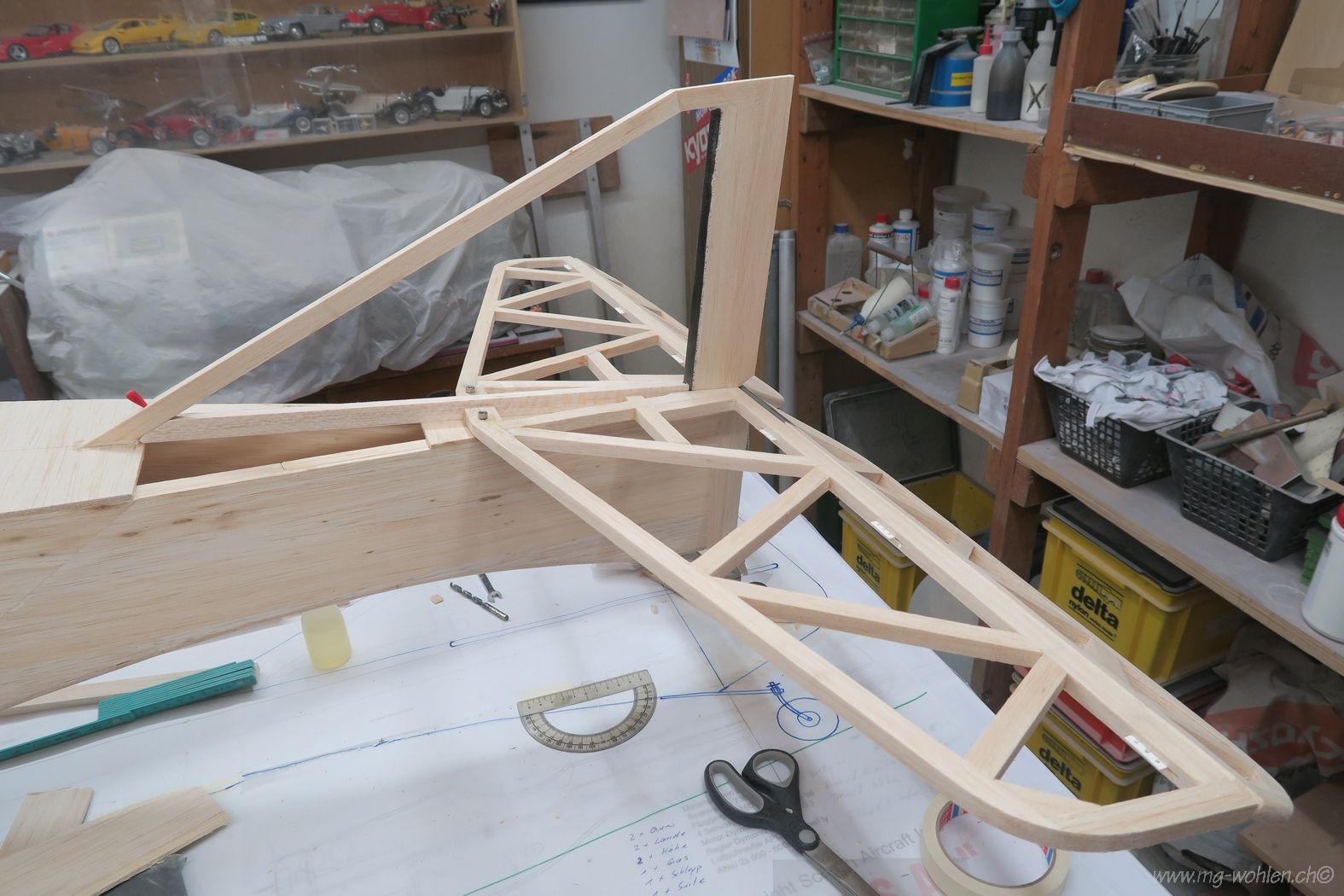

Auch das Höhenruder wird in Stäbchenbauweise hergestellt

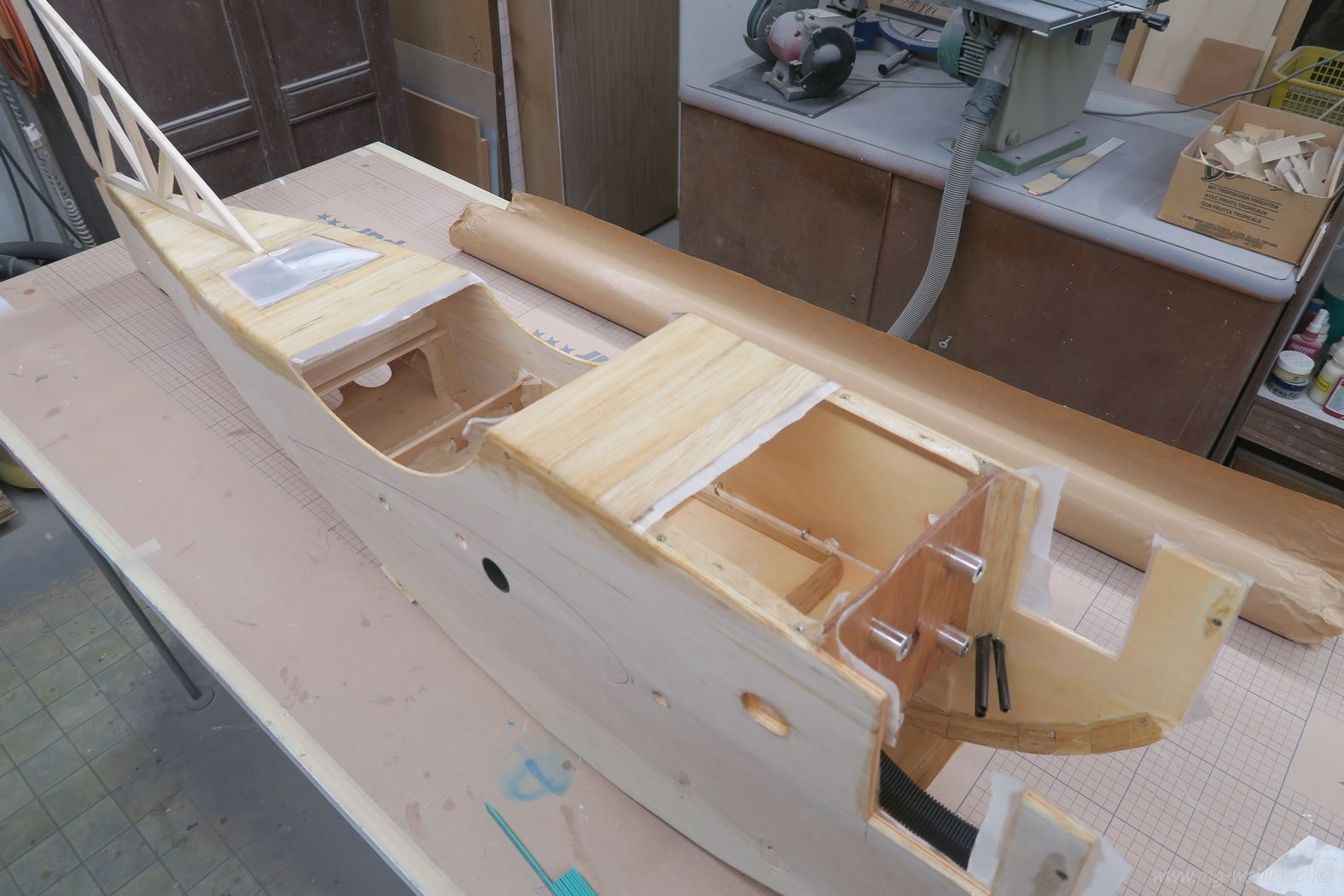

Wegen der Zugänglichkeit wird der Rumpf noch offen gelassen

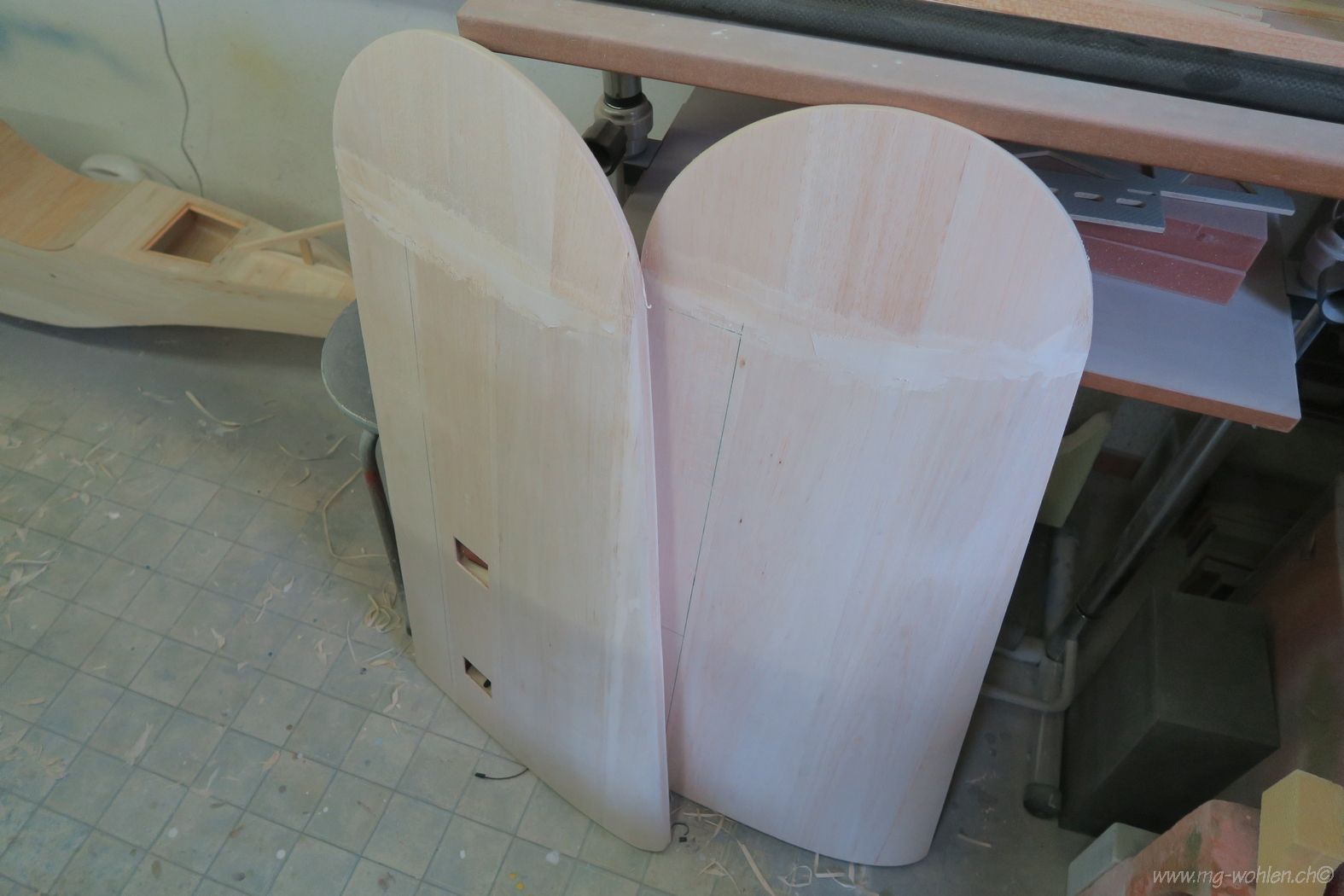

Zum Transportieren muss das Höhenleitwerk demontierbar sein

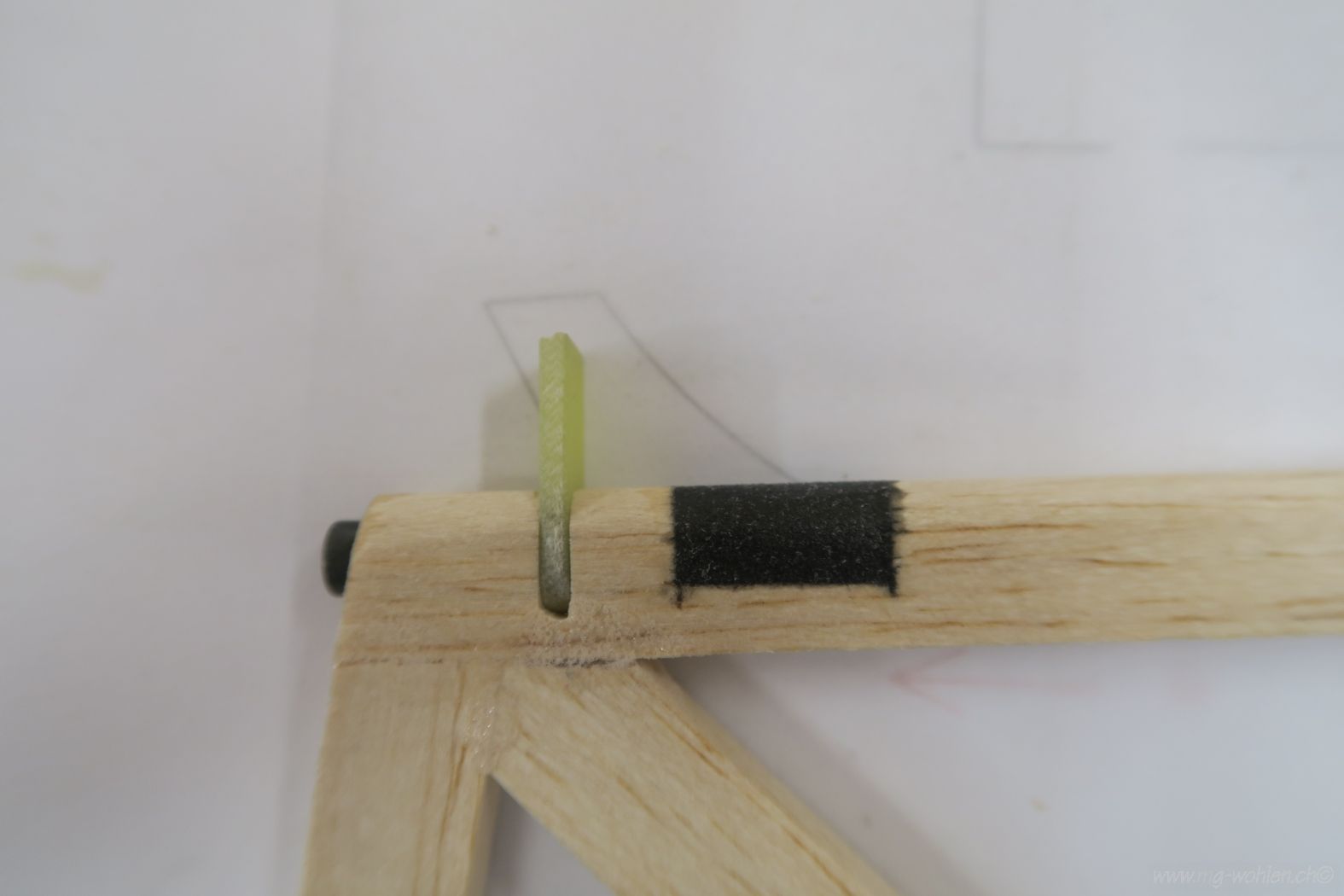

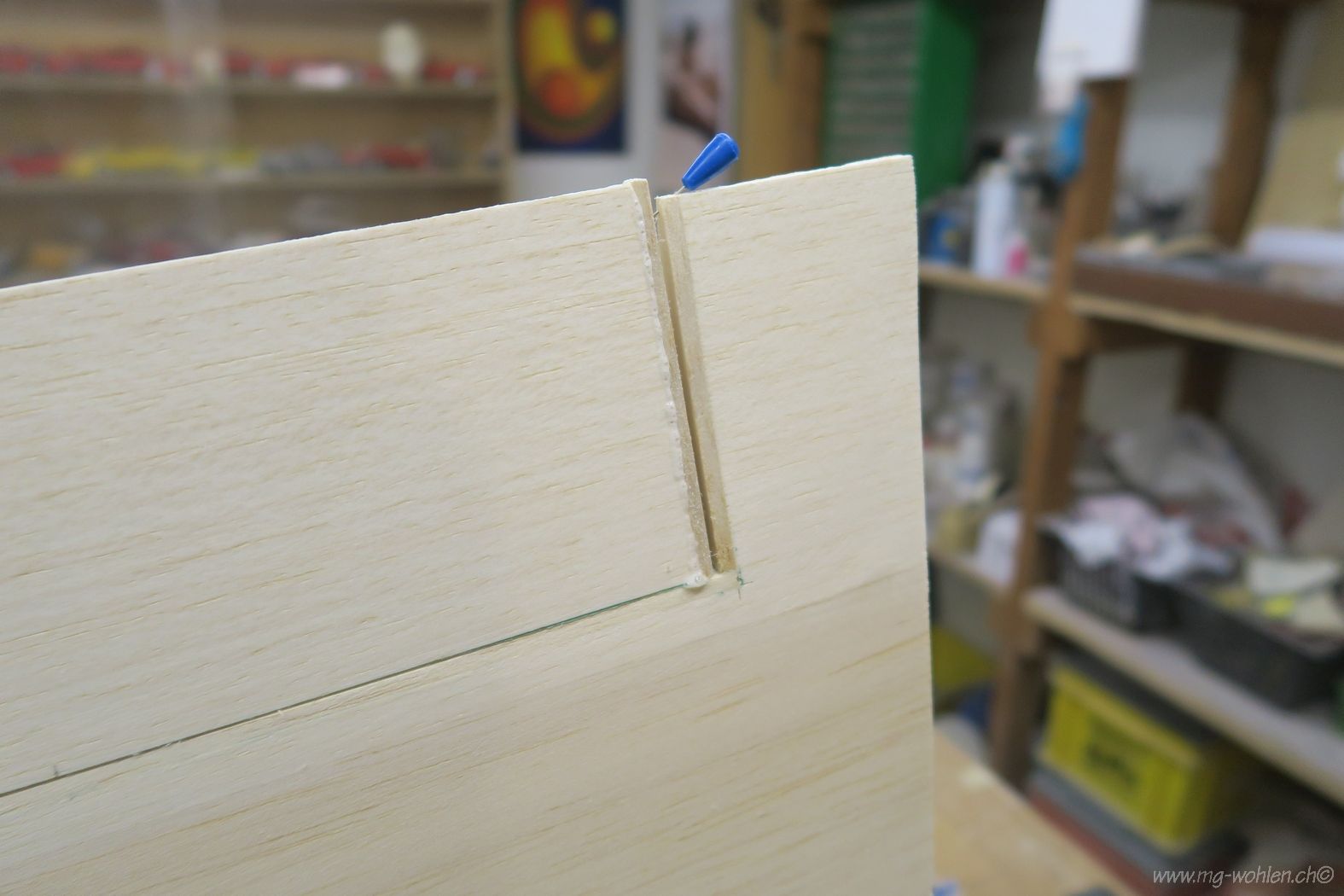

Hier wird das Scharnier für das Seitenruder vorbereitet

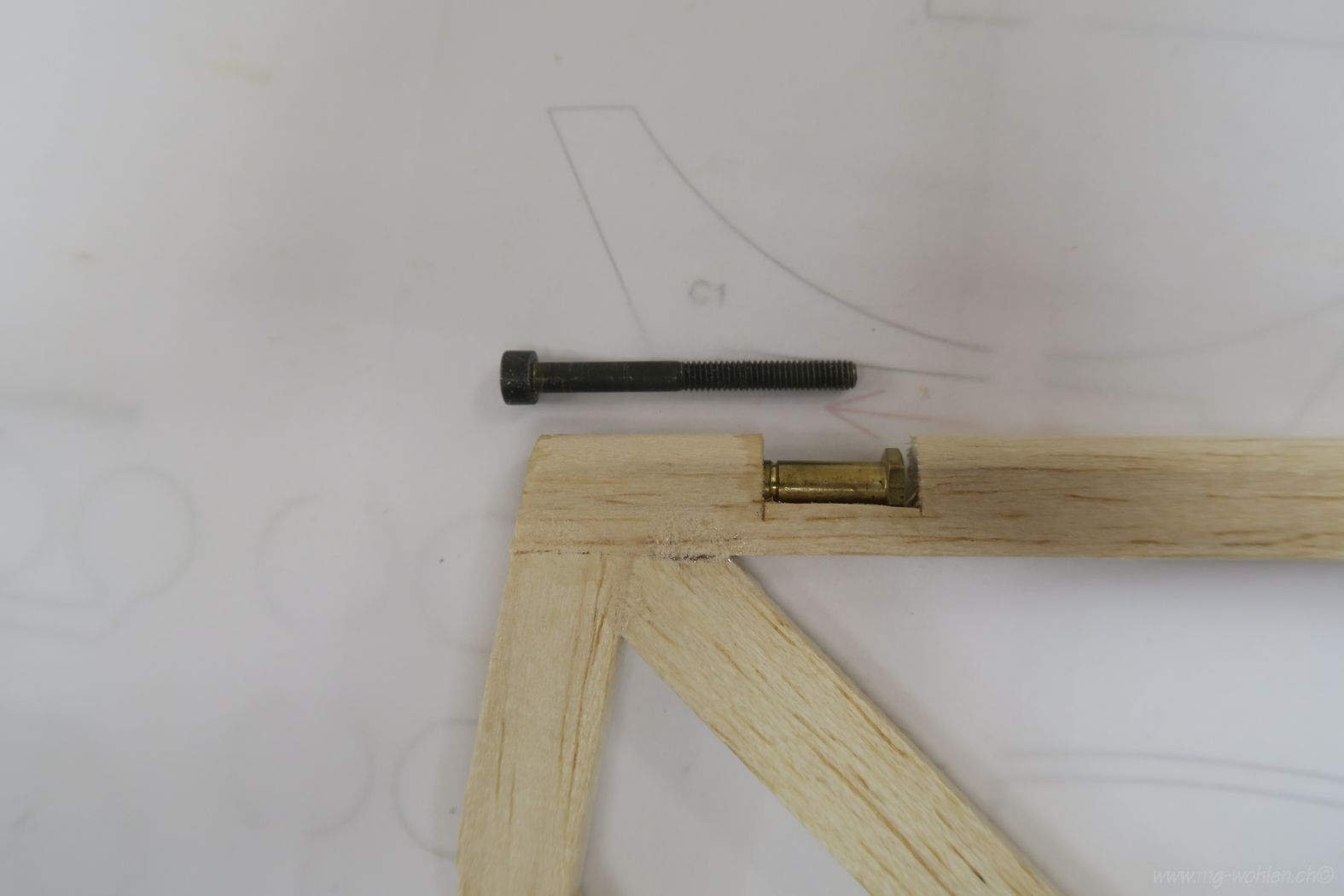

Die Messing Gewindehülse ist eingeklebt
Das Höhenruder wird von hinten eingeschoben
Das Höhenruder wird hinten geklemmt und vorne verschraubt
Das Seitenruder ist unten gesteckt und oben verschraubt

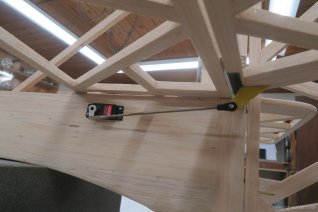

Die Seitenruder Anlenkung

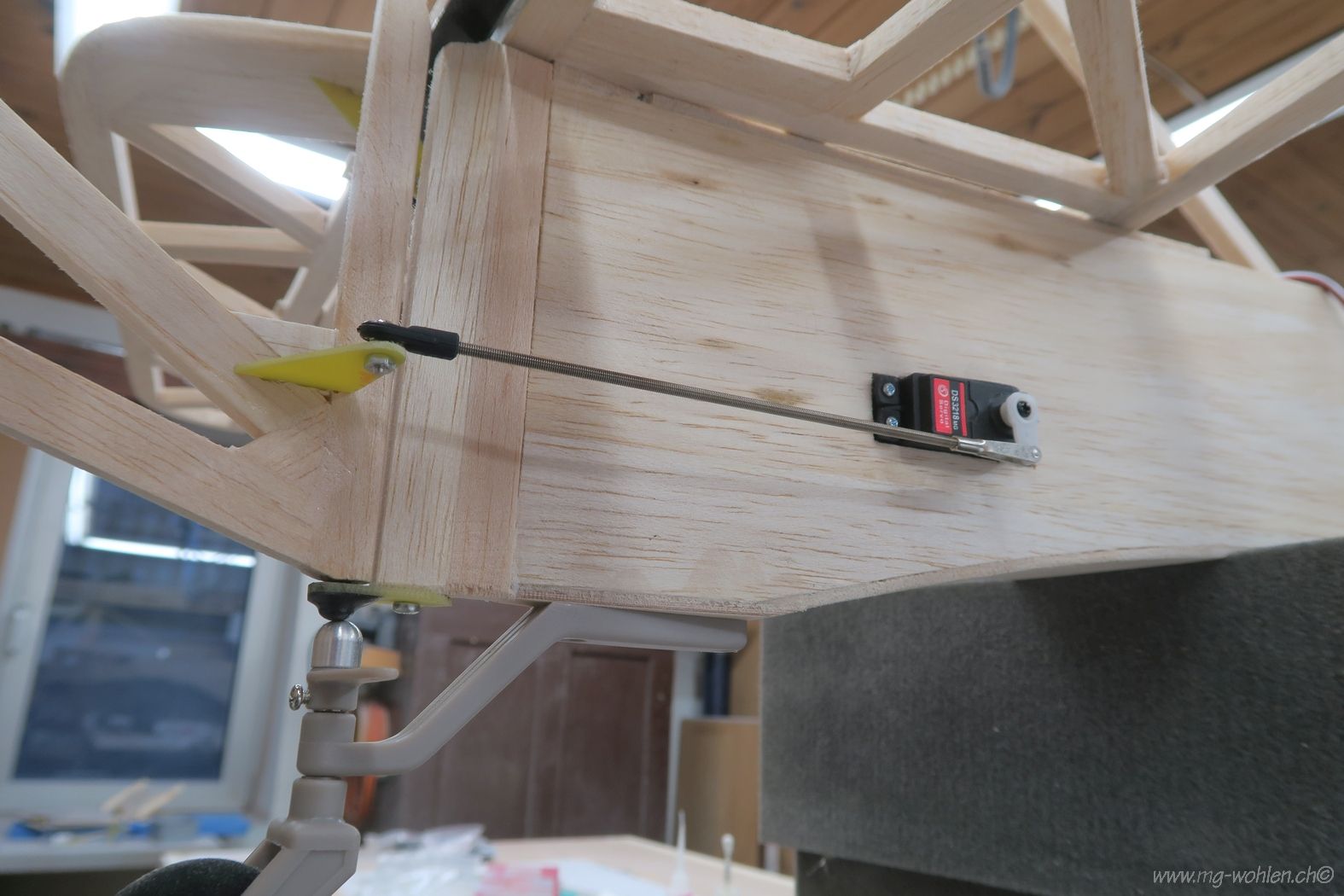

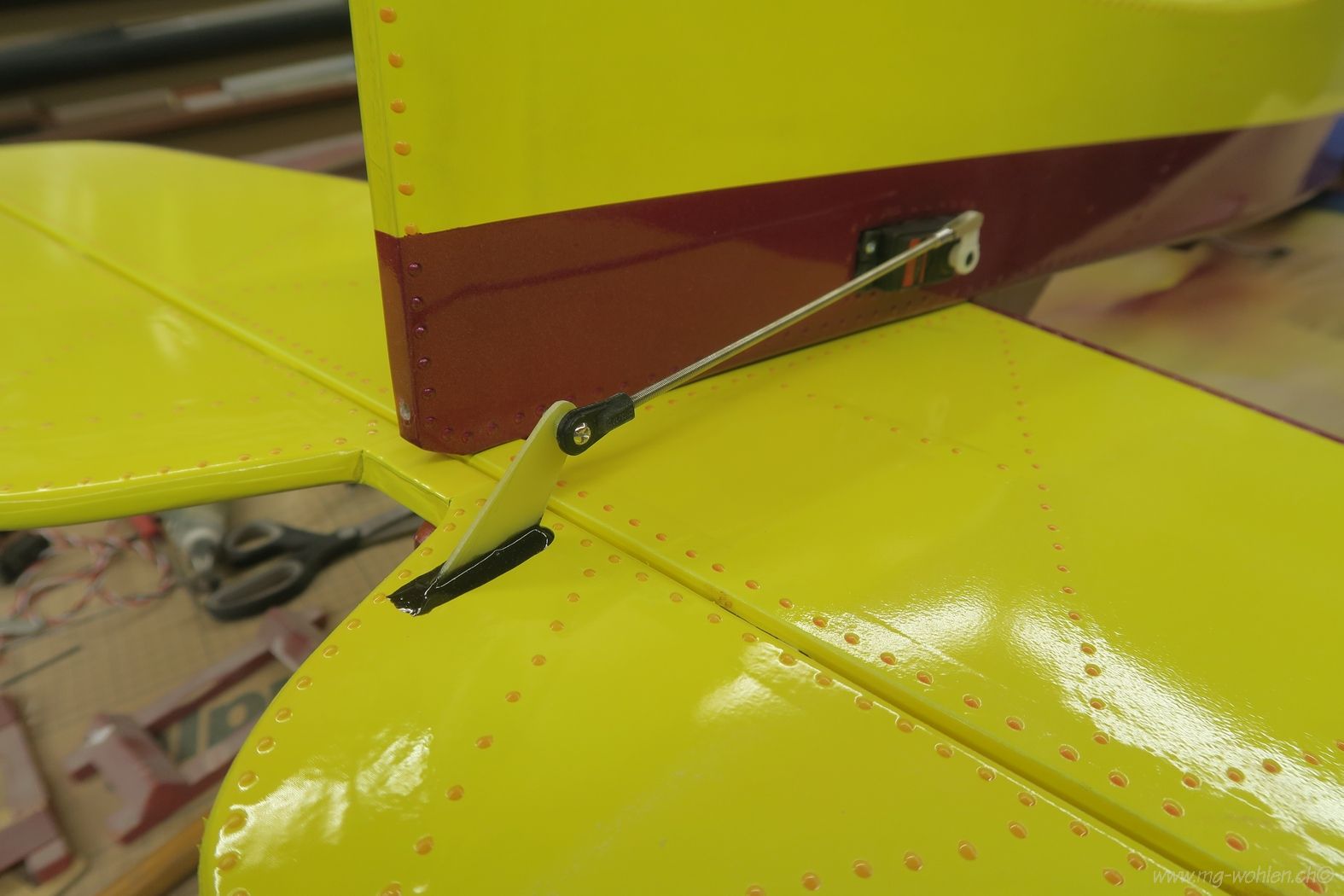

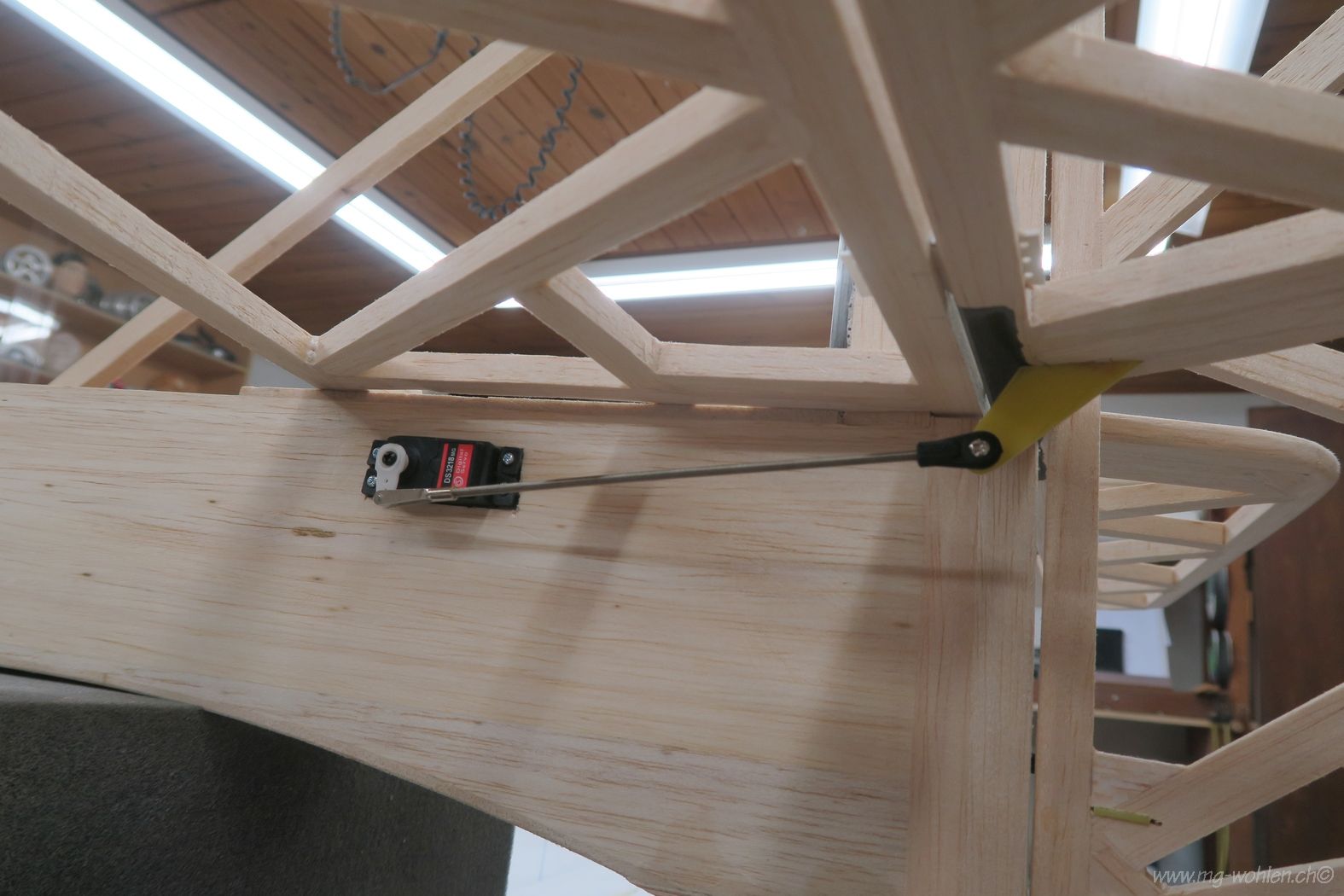

Die Höhenruder Anlenkung

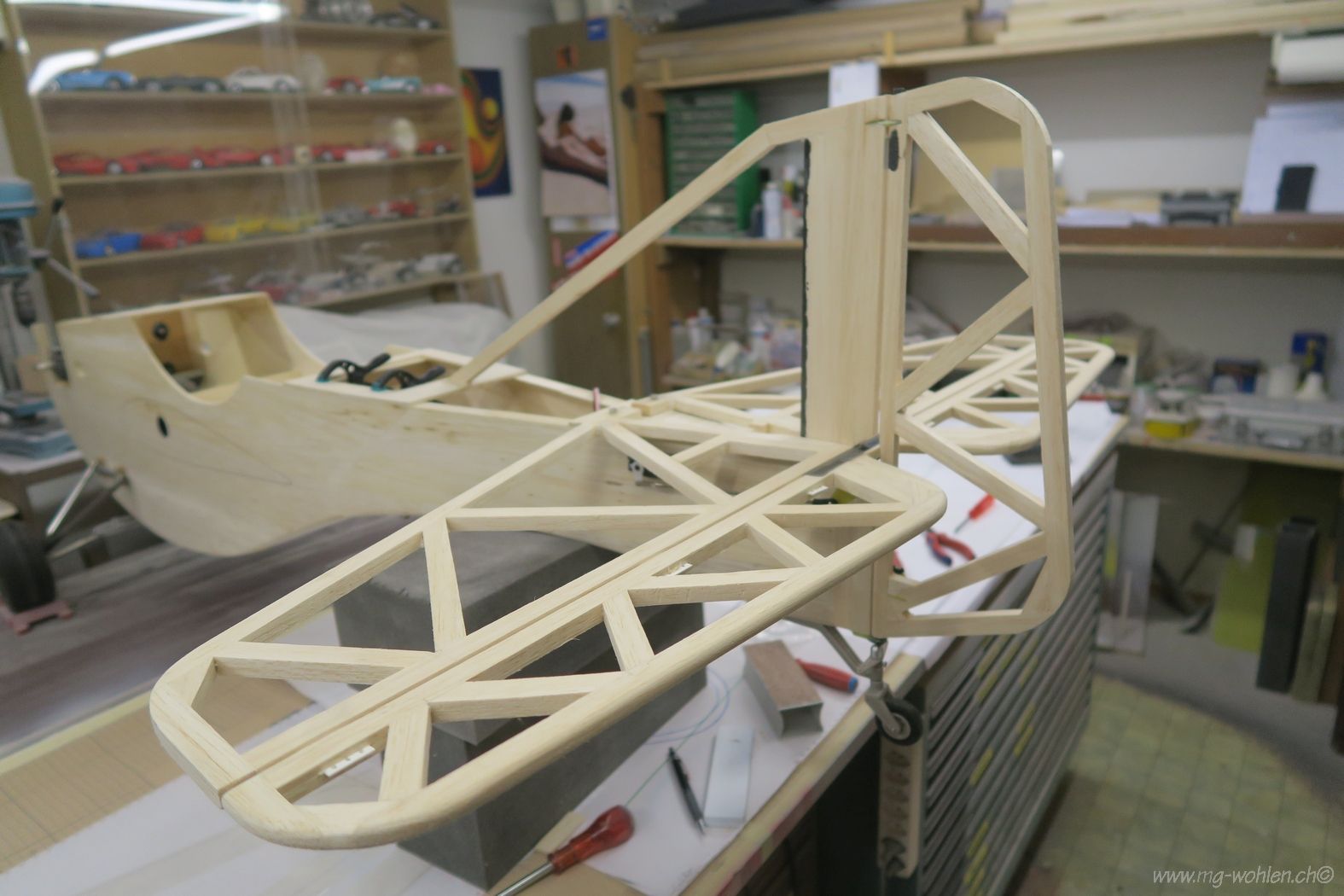

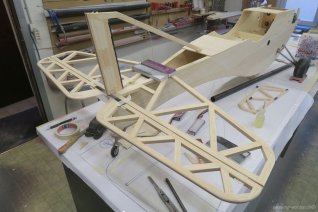

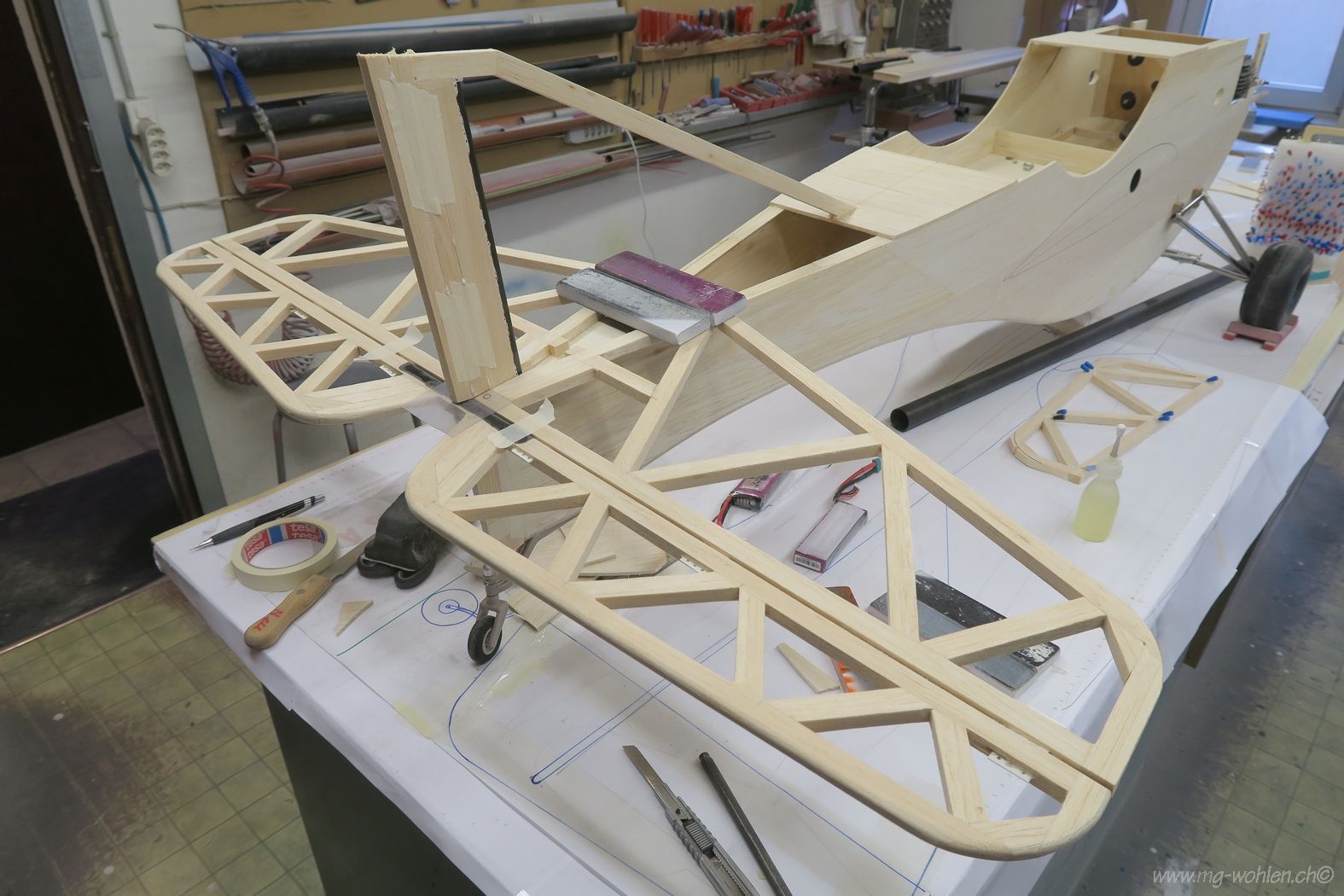

Alles Probemontiert

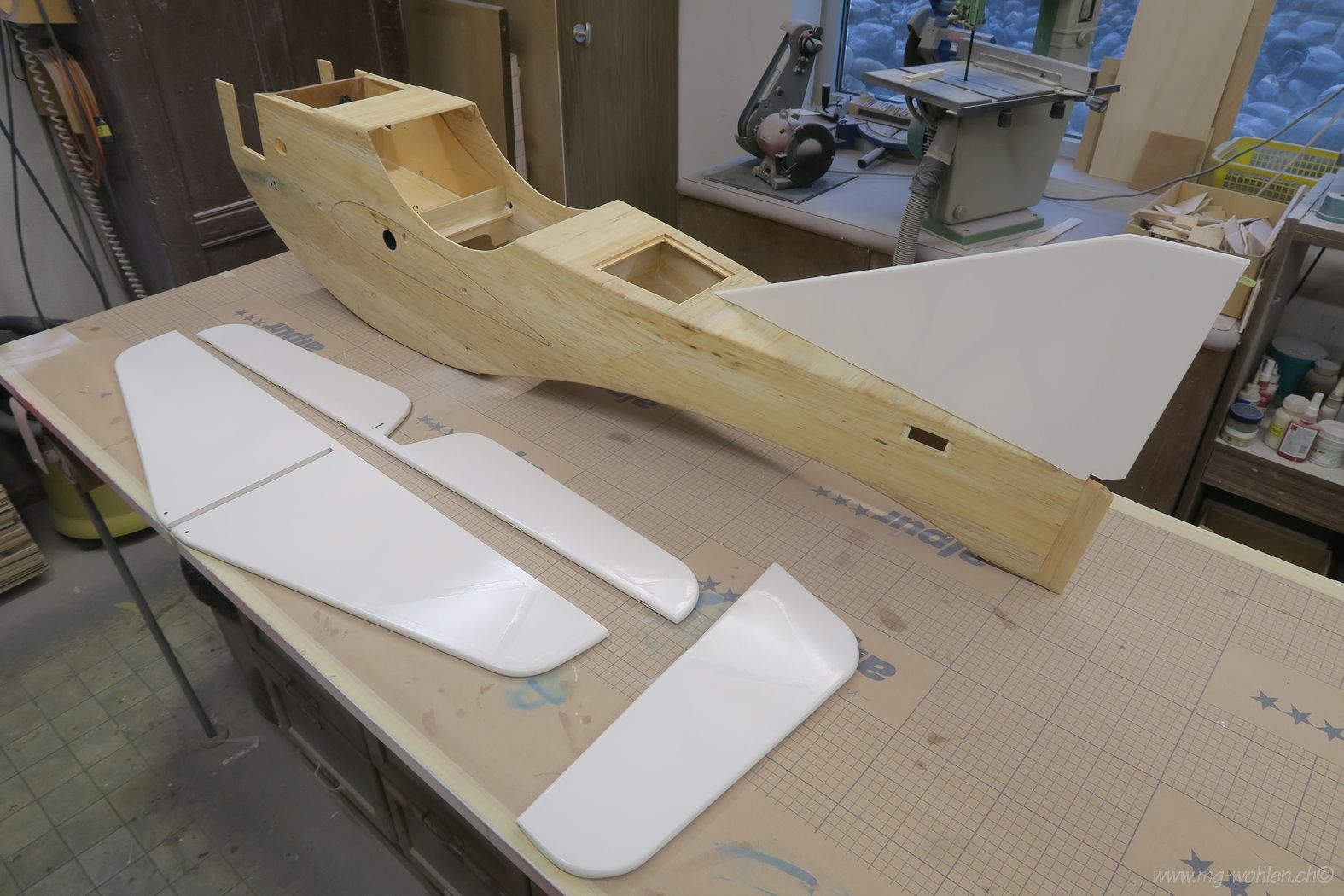

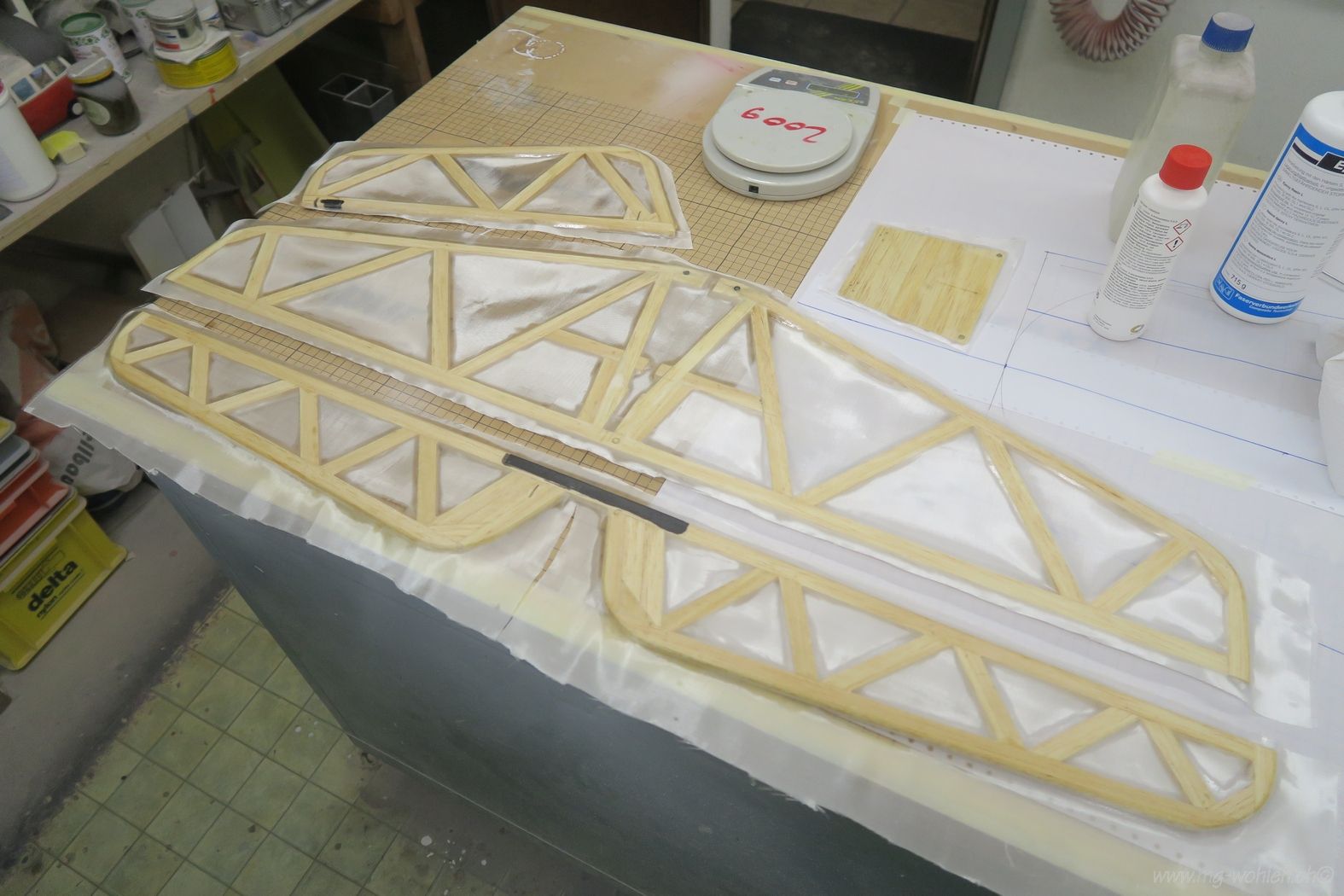

Das Ganze Leitwerk wird beidseitig mit 49g GFK laminiert

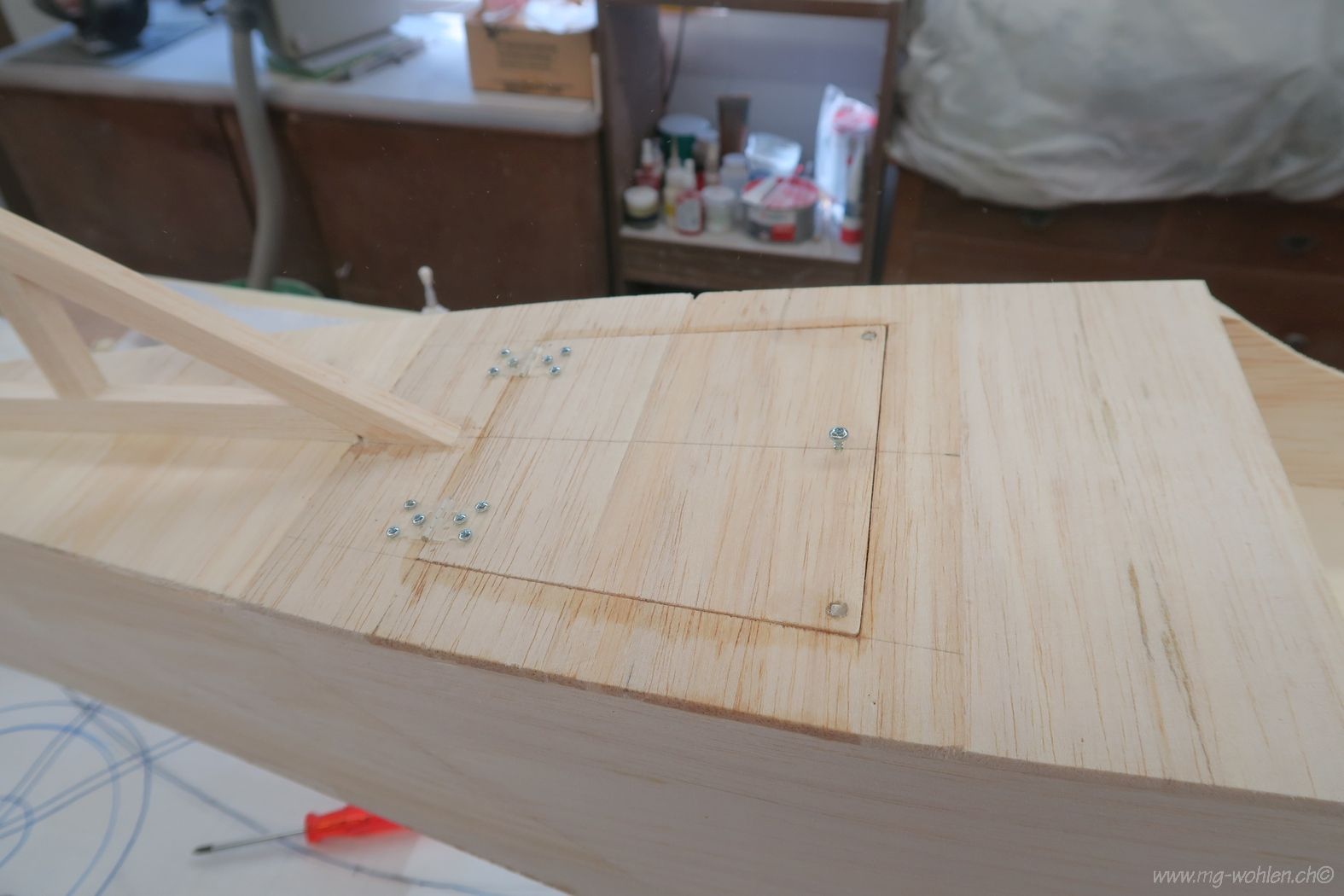

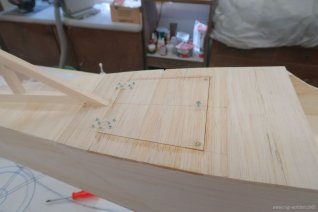

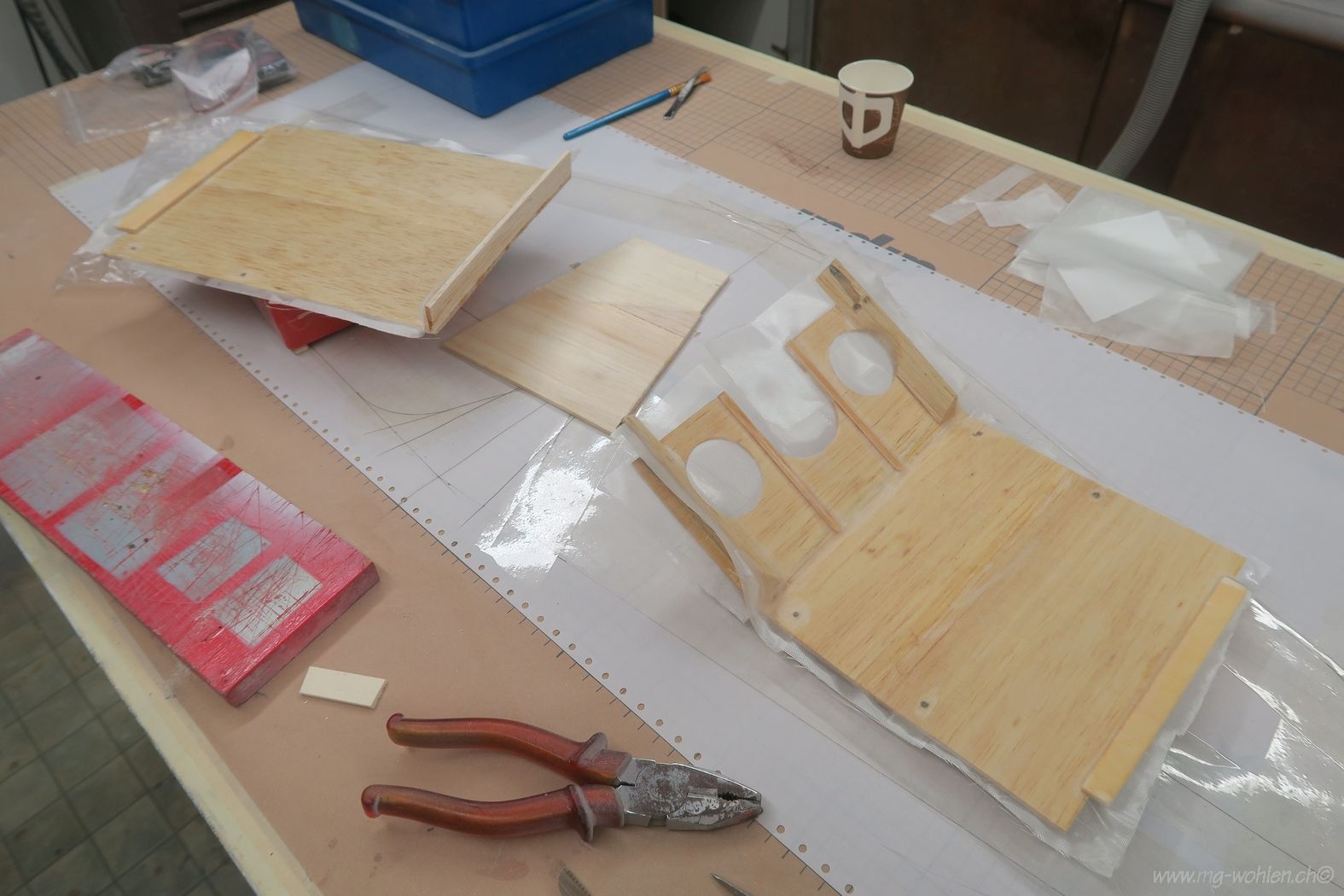

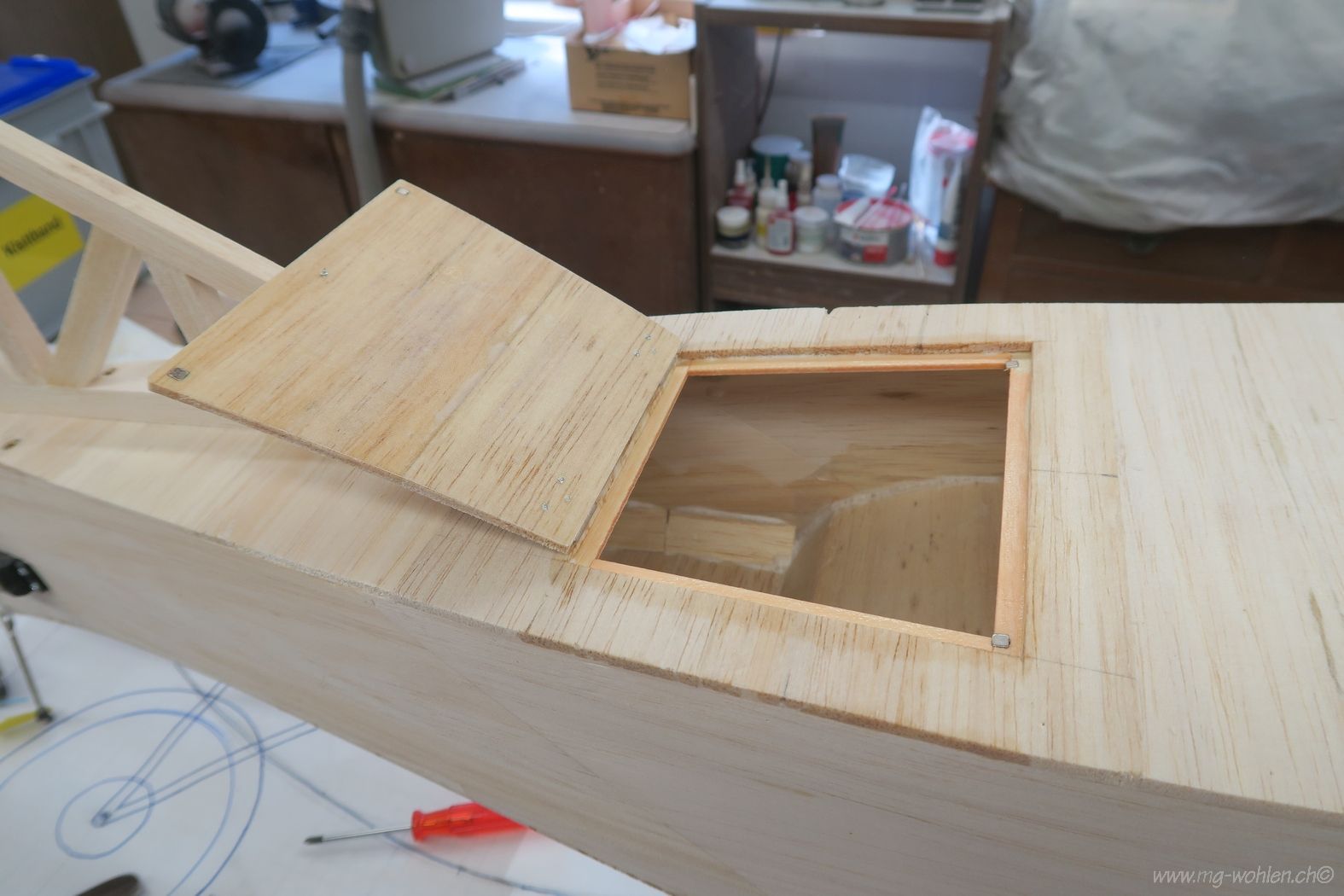

Hier wird eine Klappe montiert

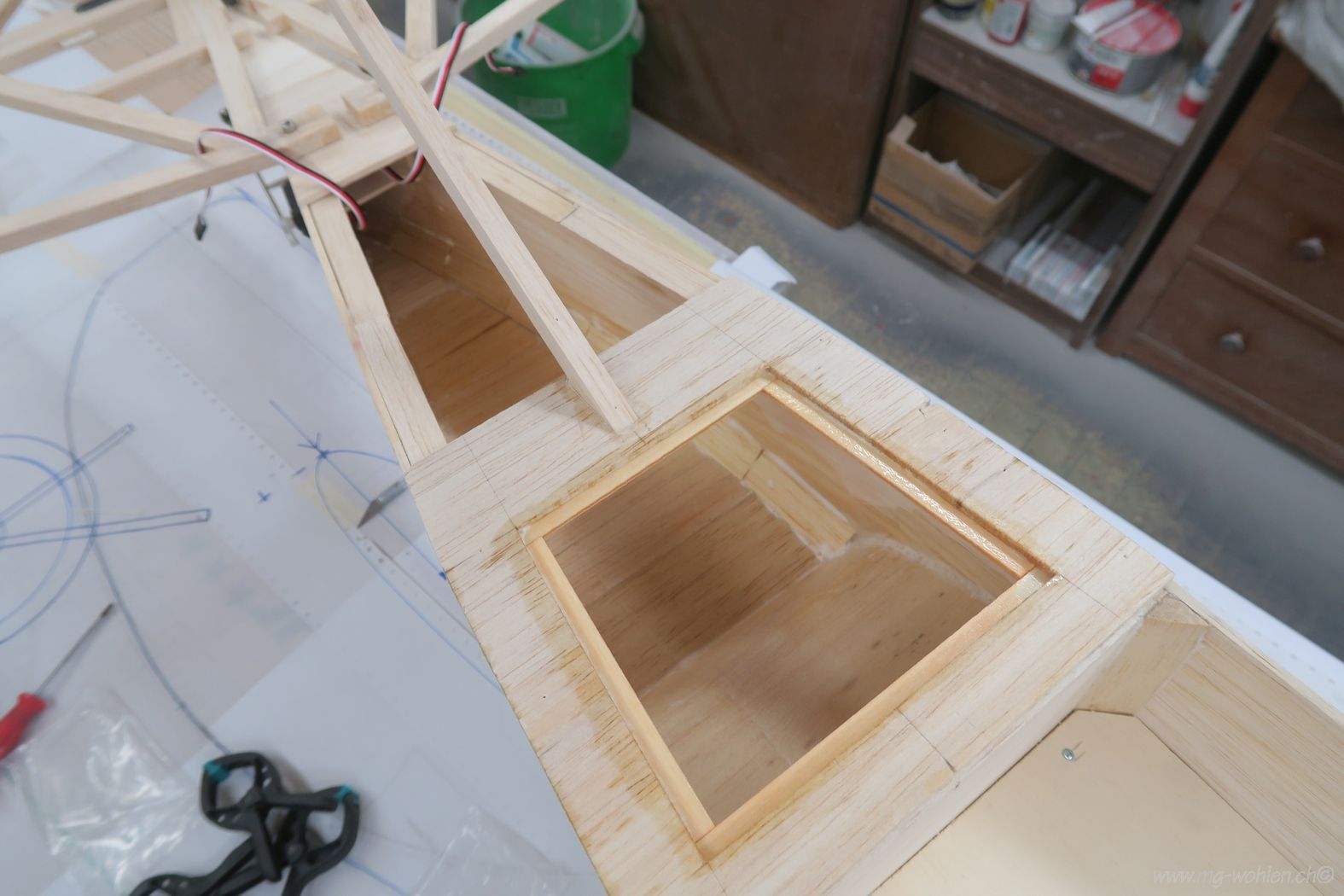

Platz für Akkus und Empfänger im Rumpfrücken
Alle verschraubten Teile werden beidseitig beschichtet
Mit ein bisschen Fantasie kann man ein XL erkennen
Die fast fertige Klappe offen
Klappe geschlossen
Der Kabinenboden wird geformt

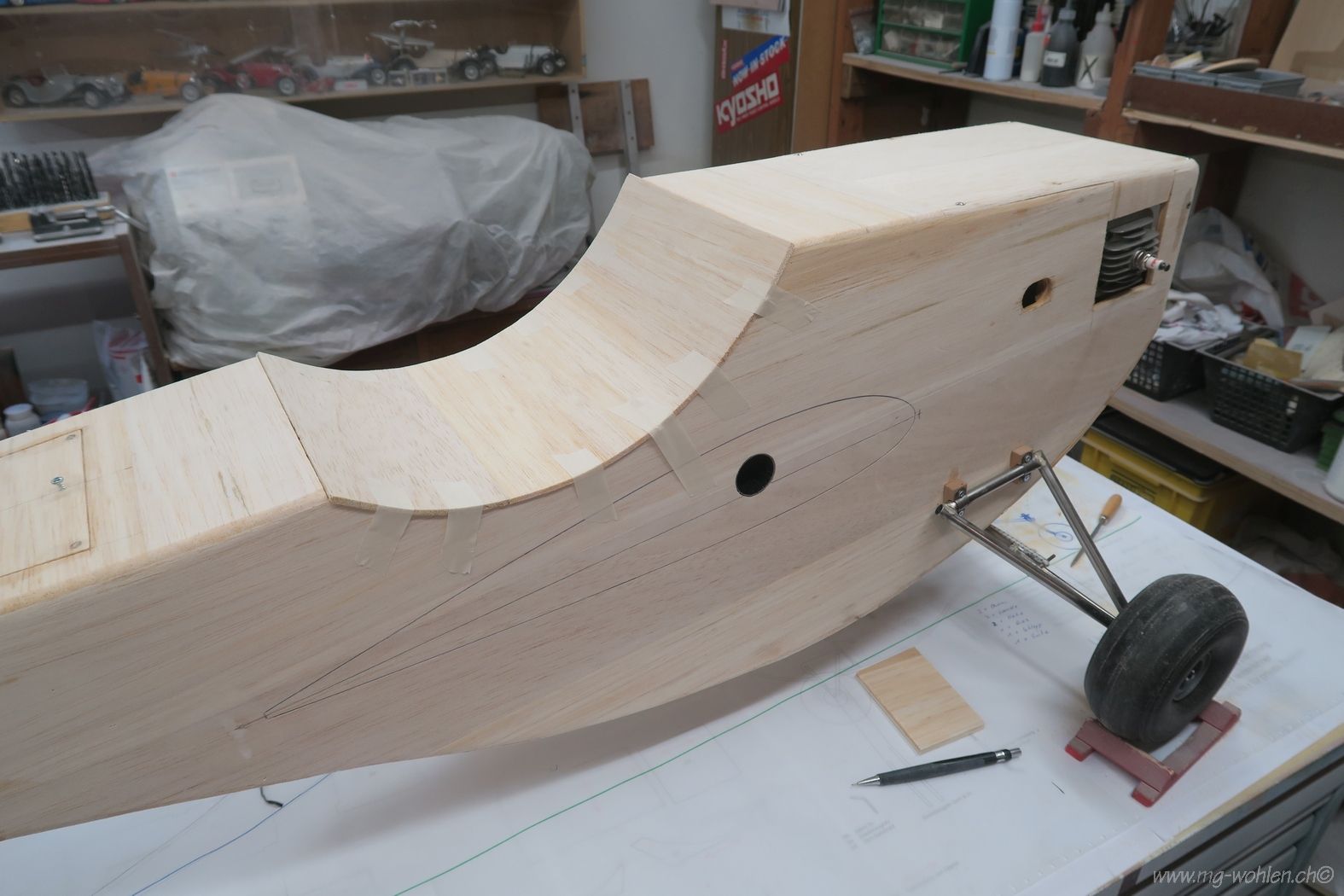

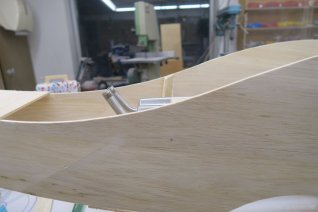

Der Rumpfrücken muss noch verschliffen werden

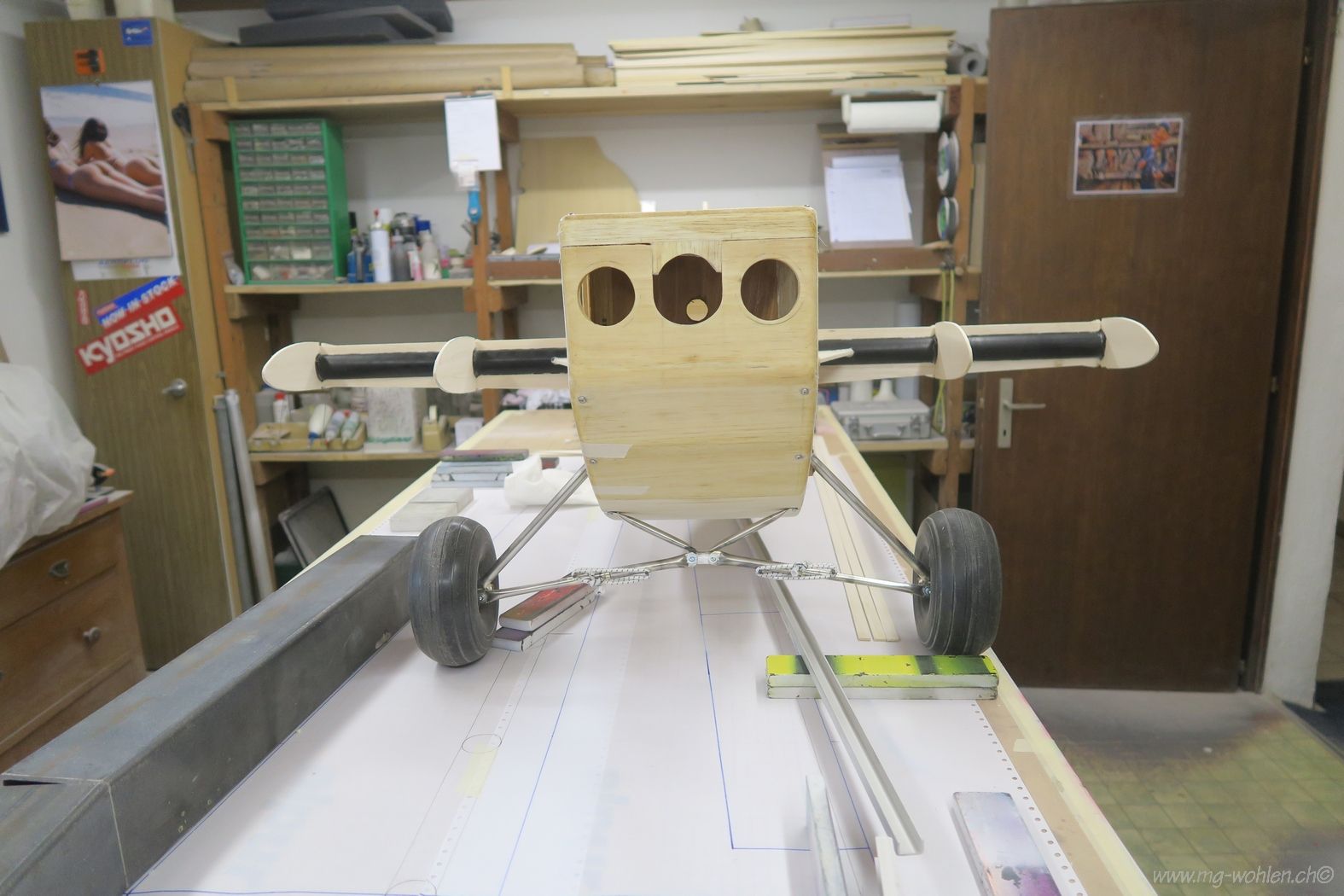

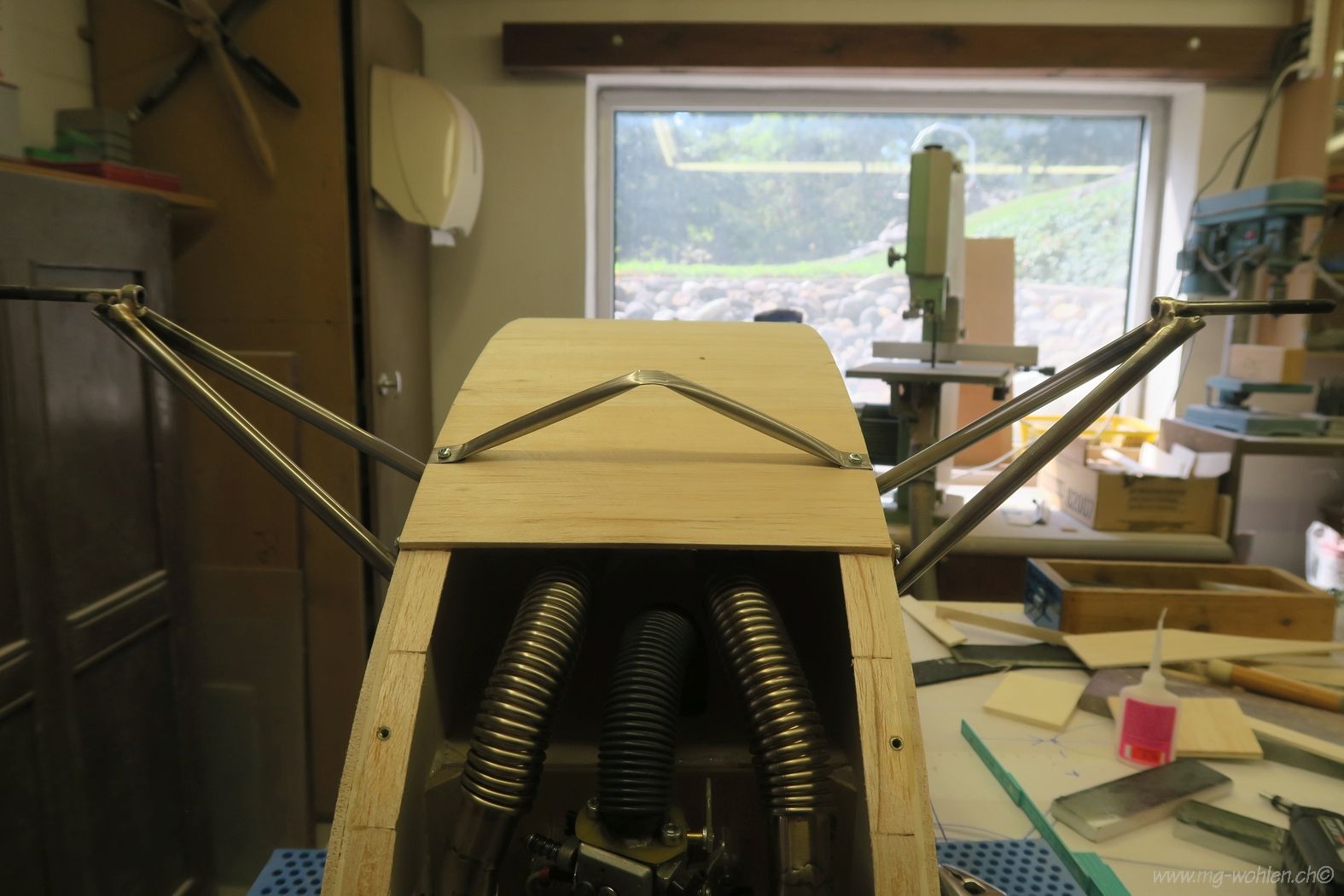

Frontansicht
Schwerpunkt Optimierung

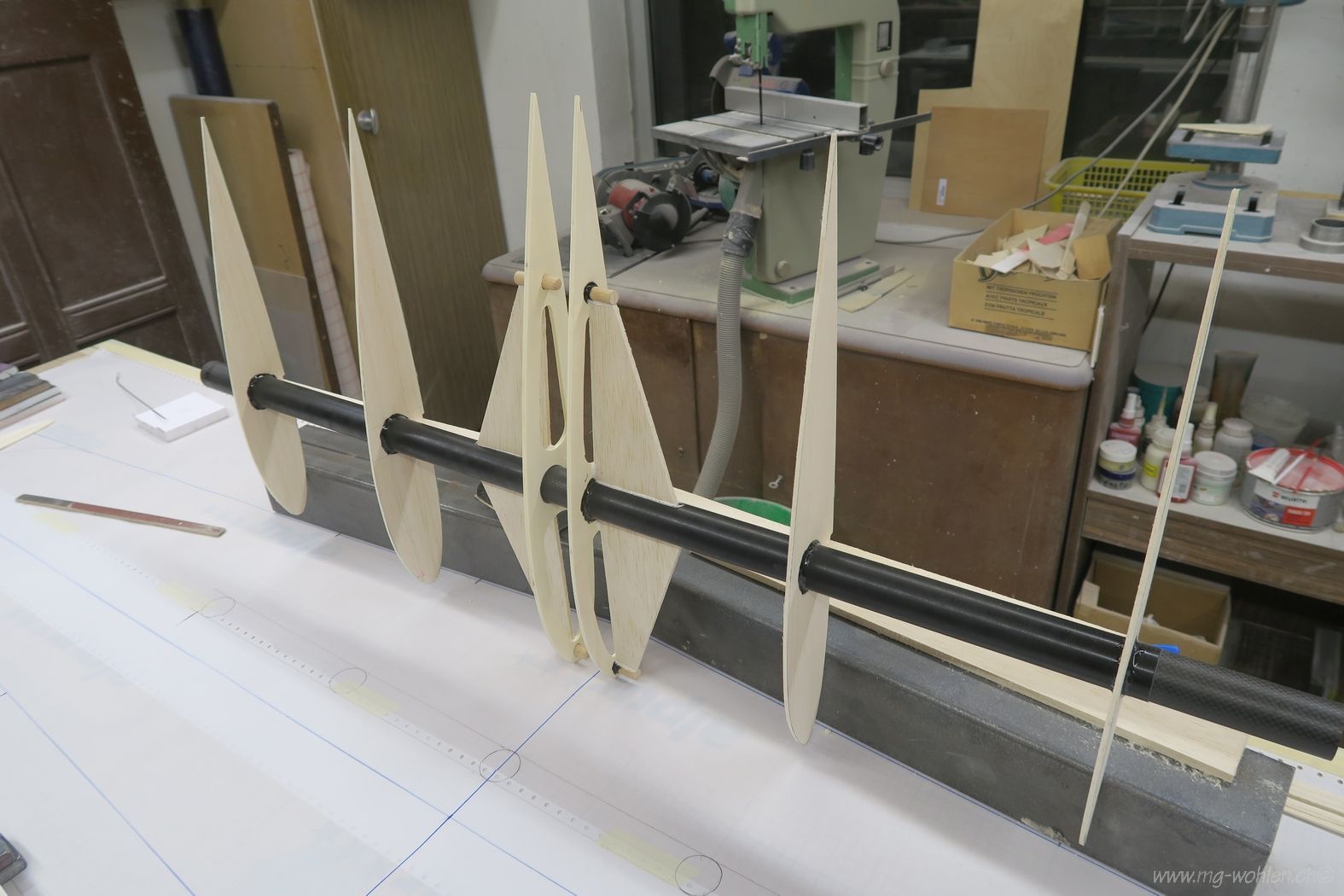

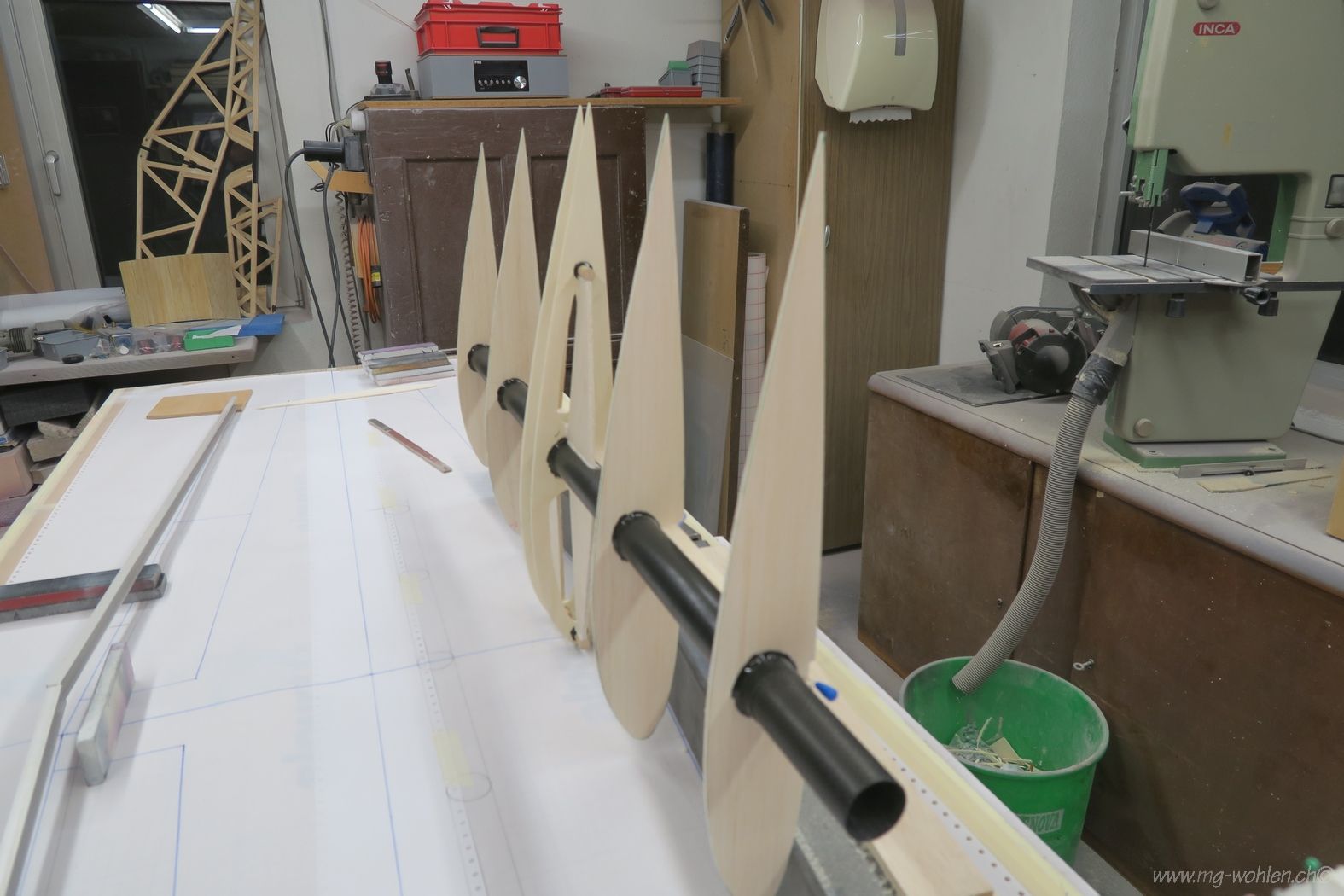

Die Rippen aus Balsaholz

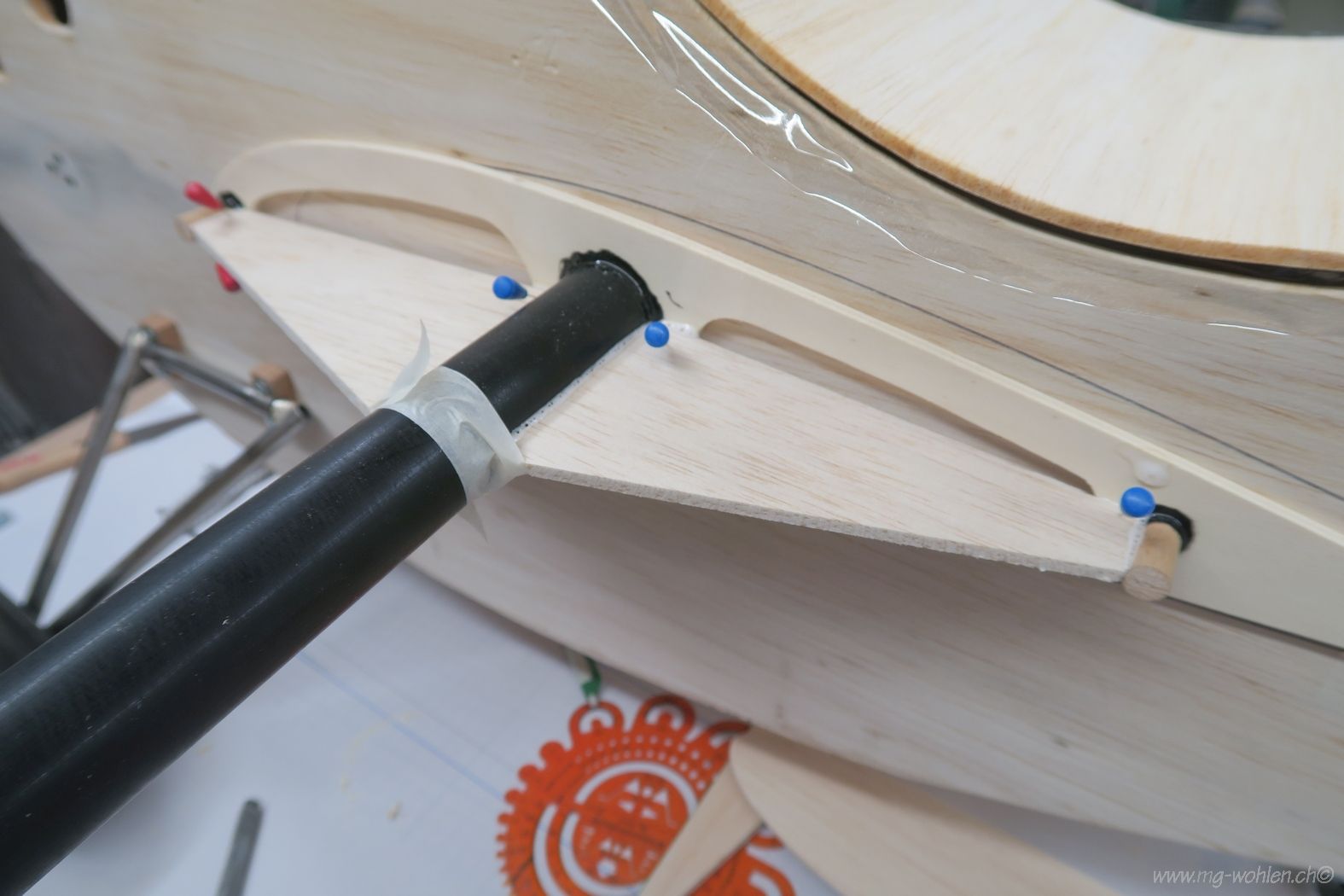

Anschlussrippe aus Pappelsperrholz
Das Steckrohr wird gut vermufft
Die Verdrehsicherungen sind auch schon eingeklebt
Ein wenig V-Form ist schon eingebaut
Das wäre eindeutig zuwenig Spannweite

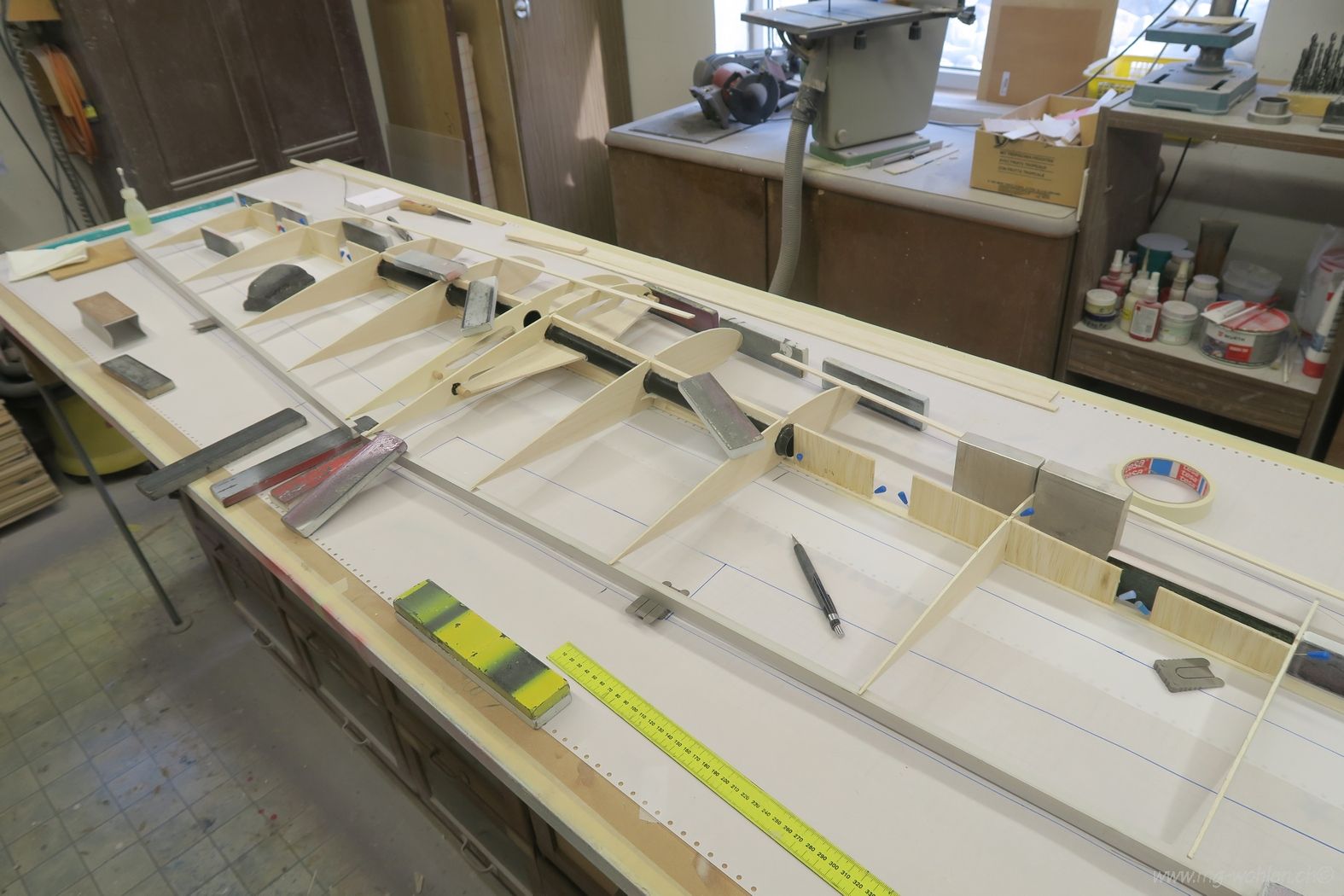

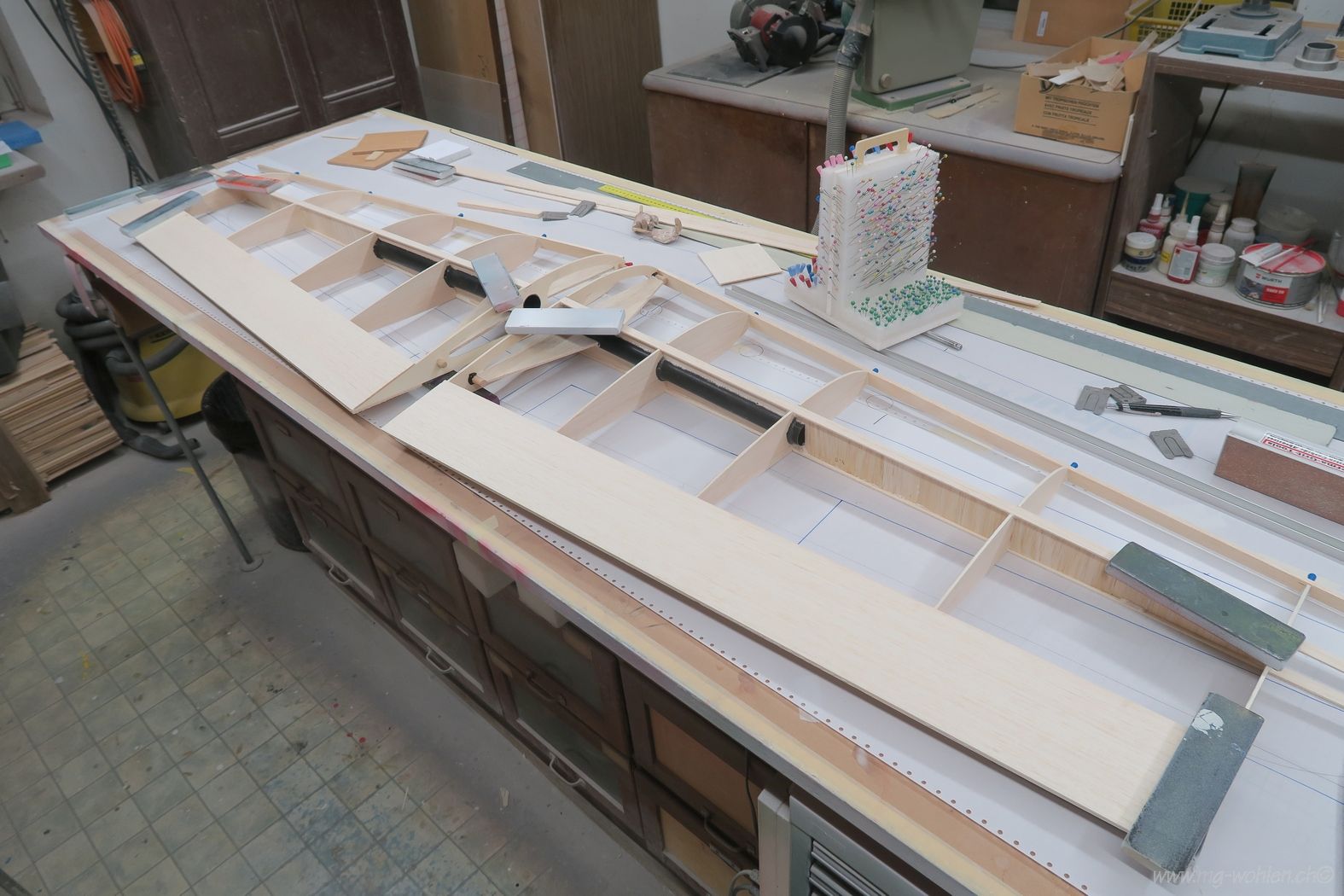

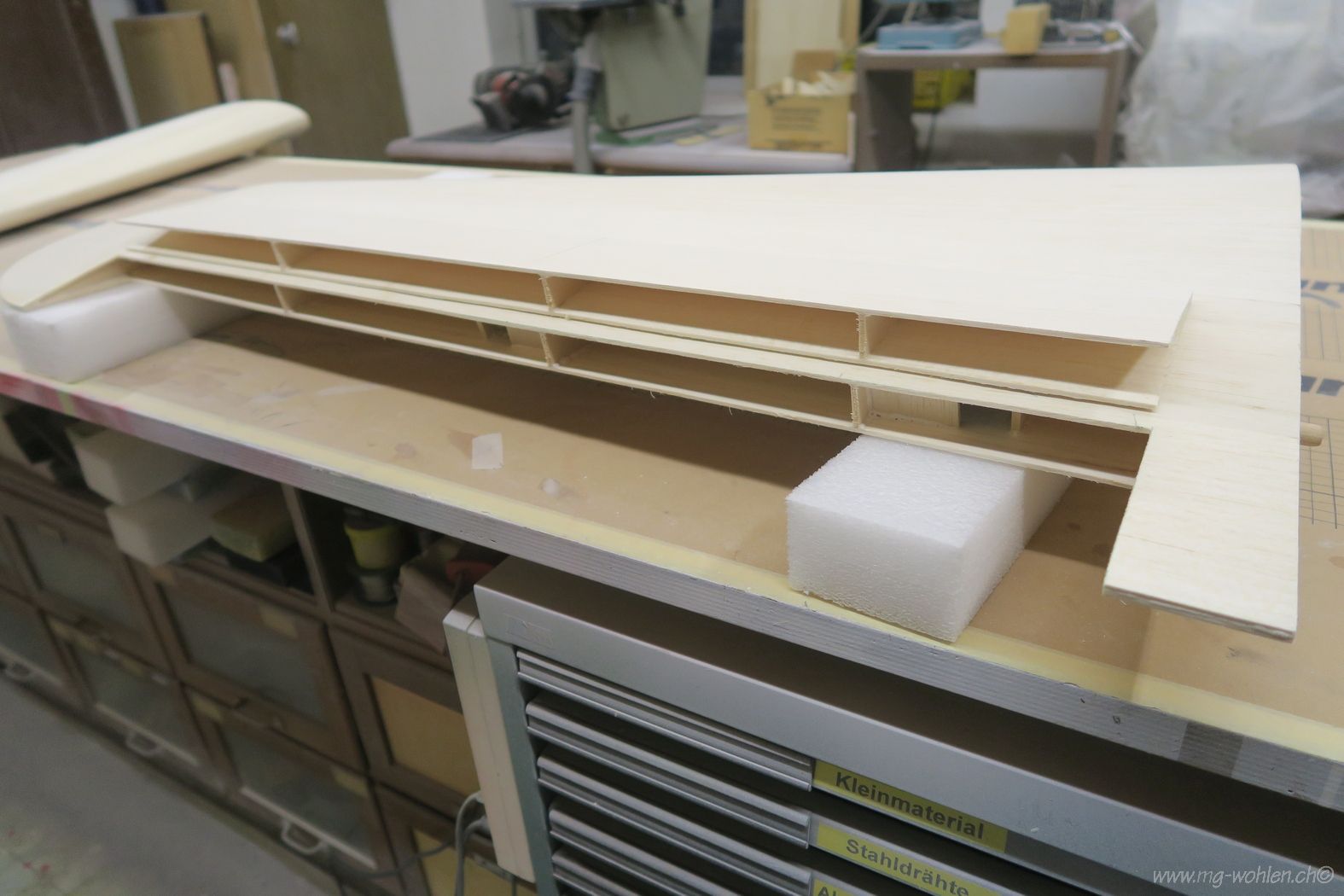

Holmverkastung und weitere Rippen am einkleben
Mit einer kleinen Schränkung werden die ersten Beplankungen aufgebracht
Randbogen aus Pappelsperrholz

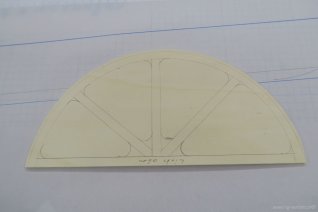

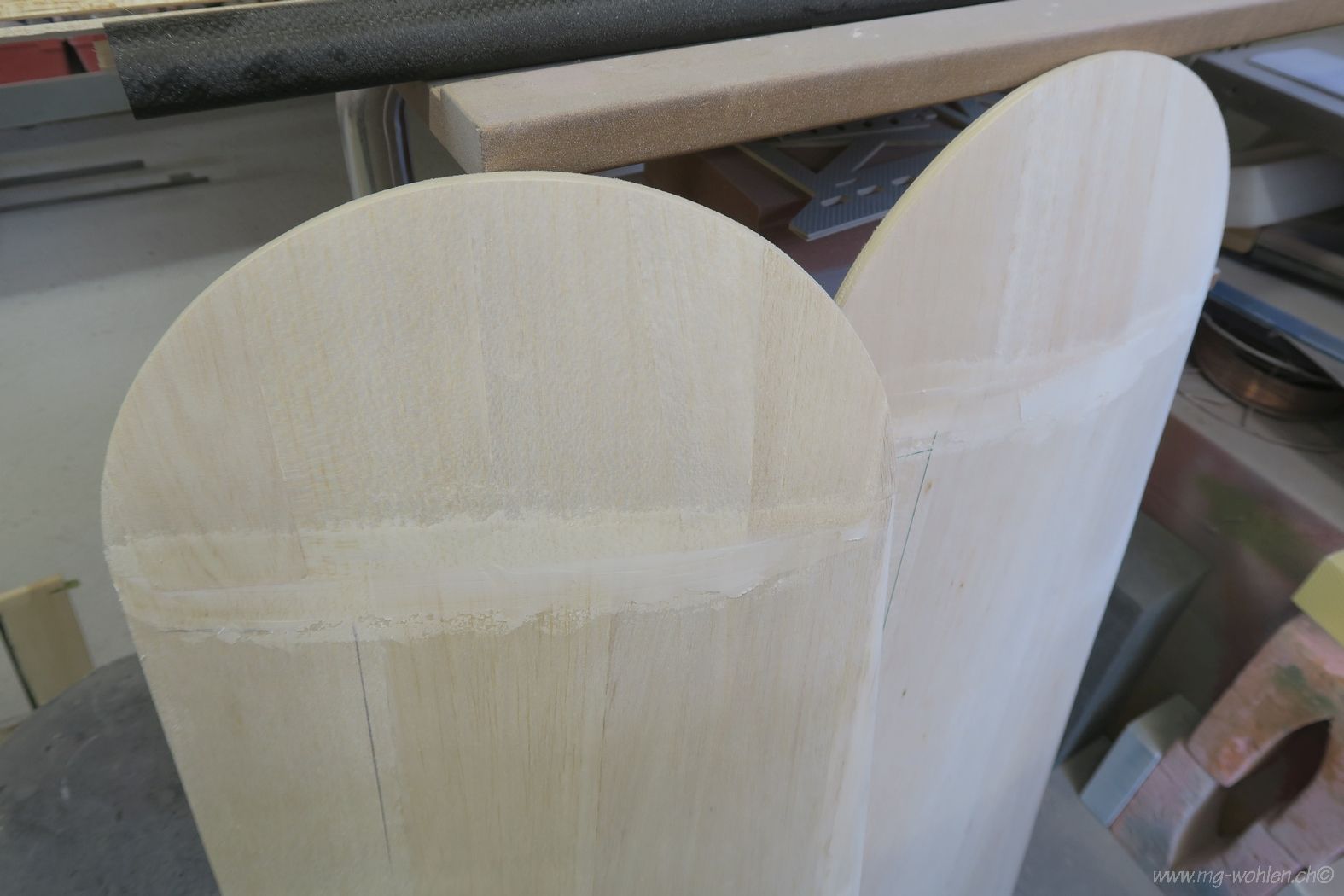

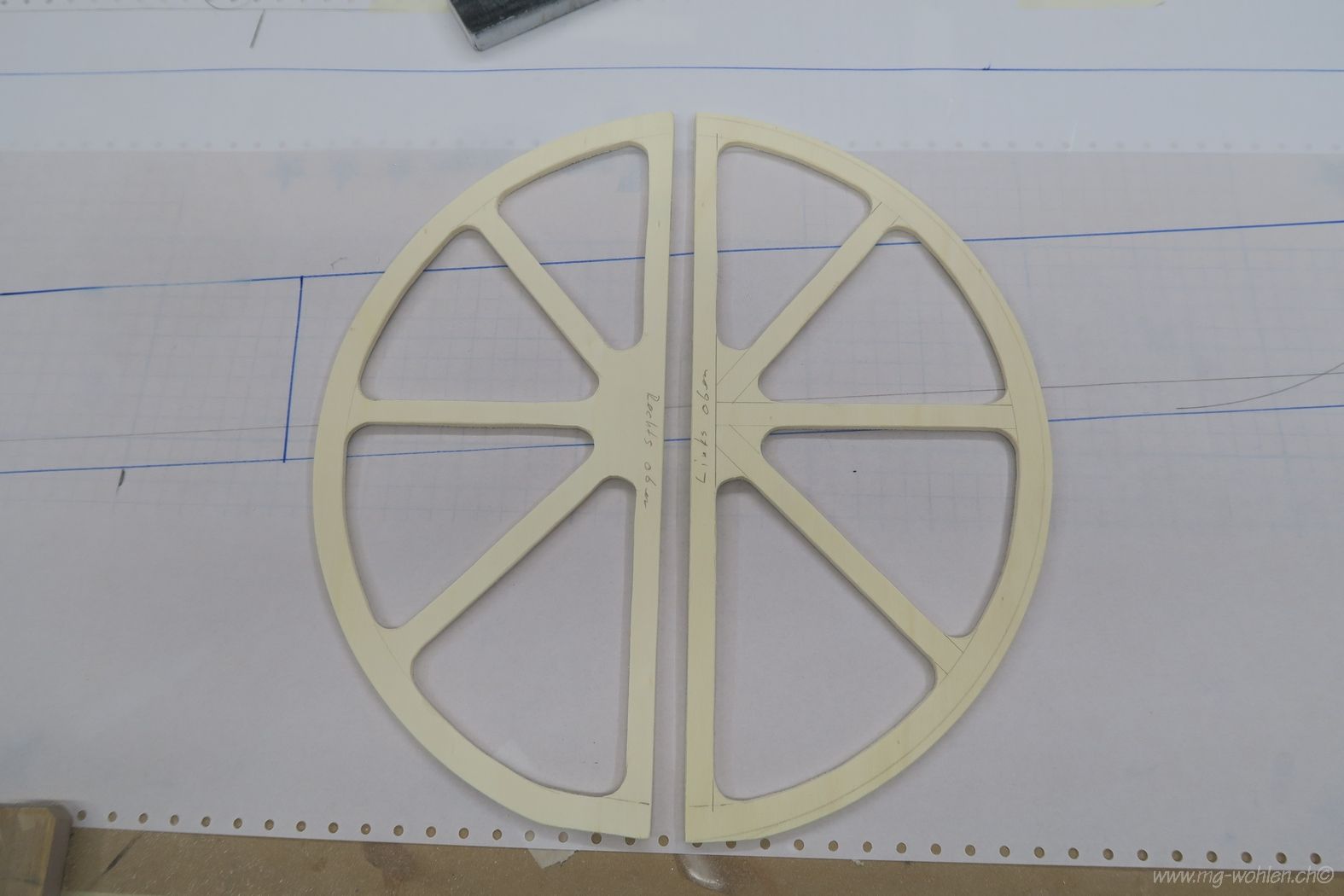

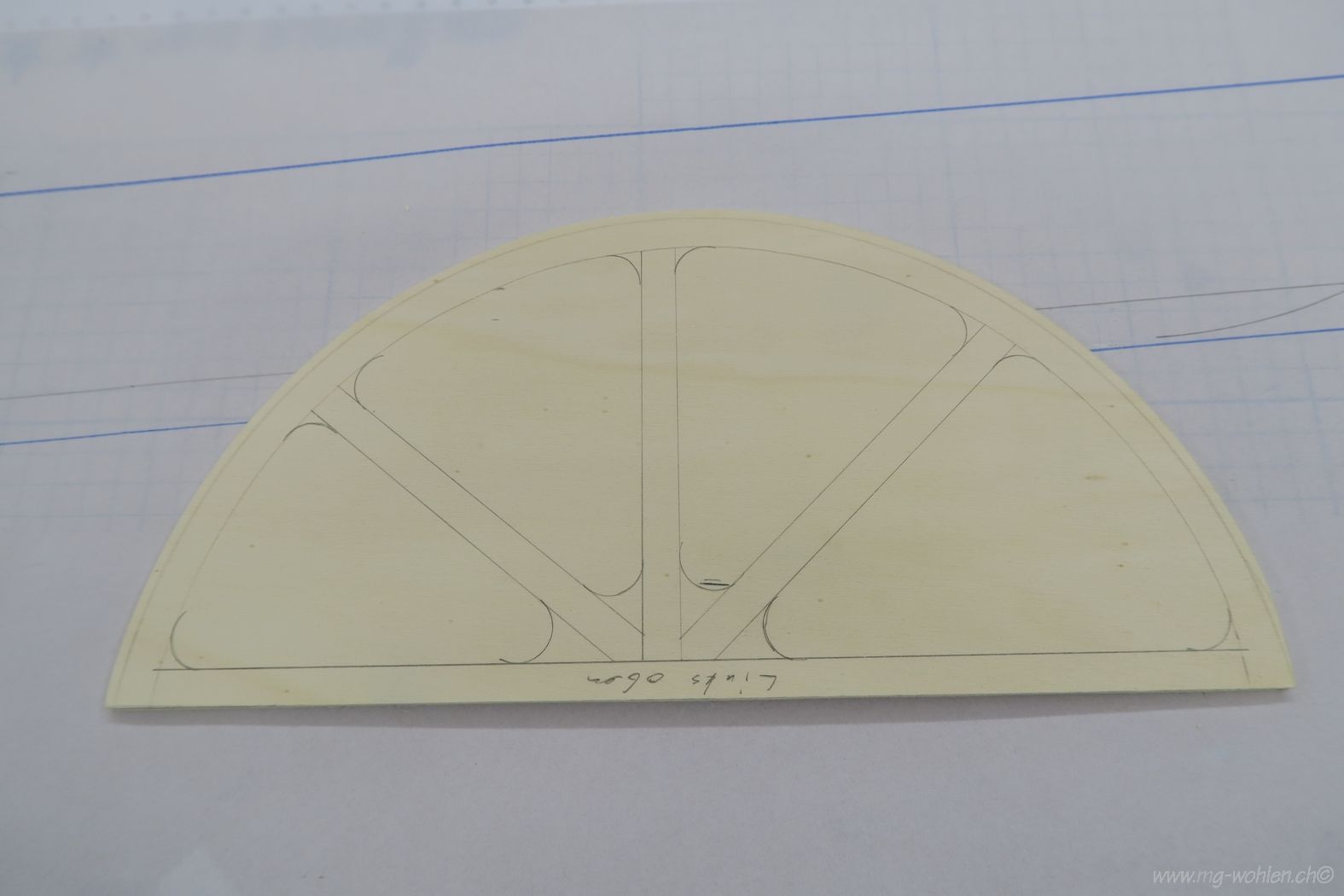

Die beiden Randbogen mit Erleichterungen
Es nimmt langsam Form an

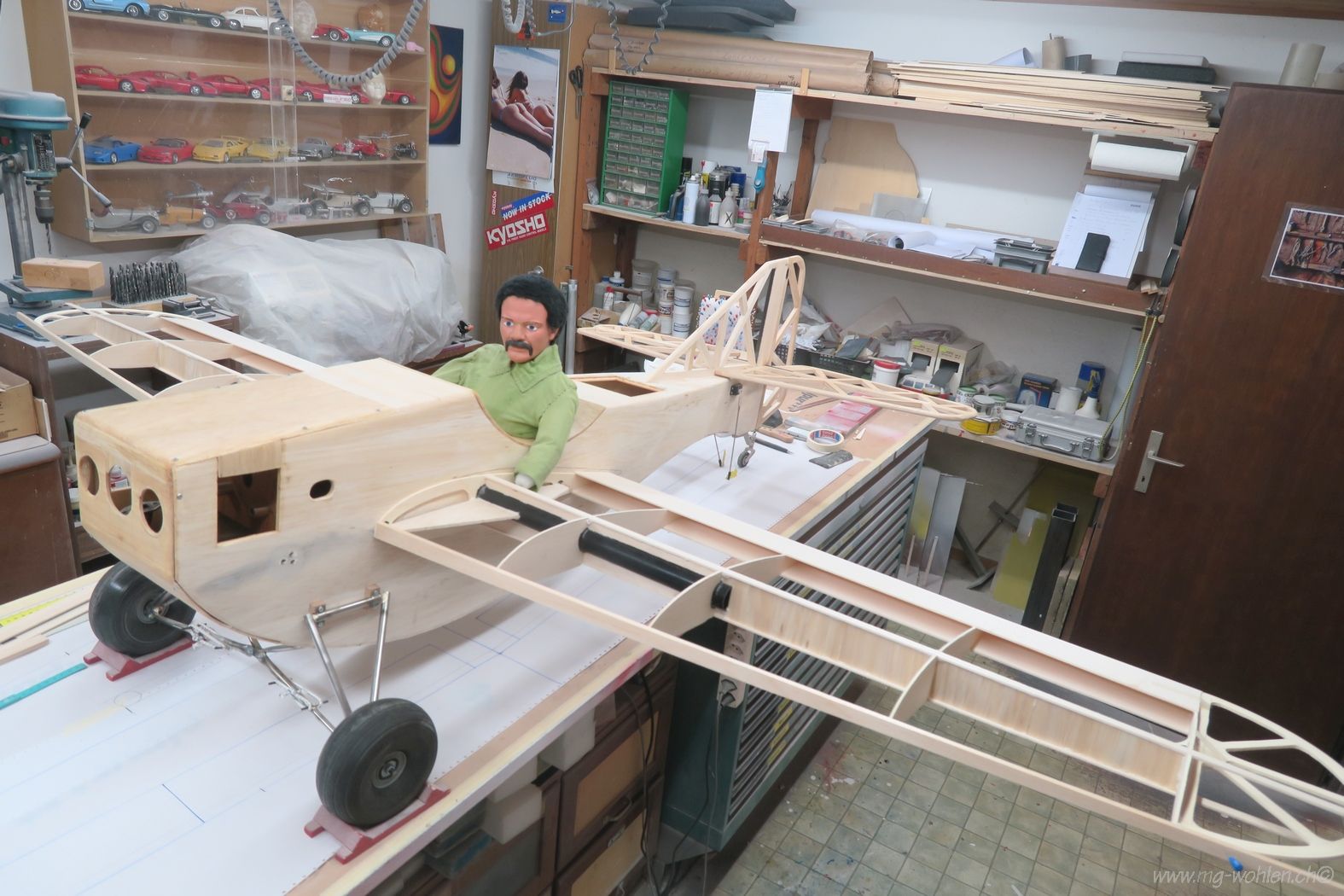

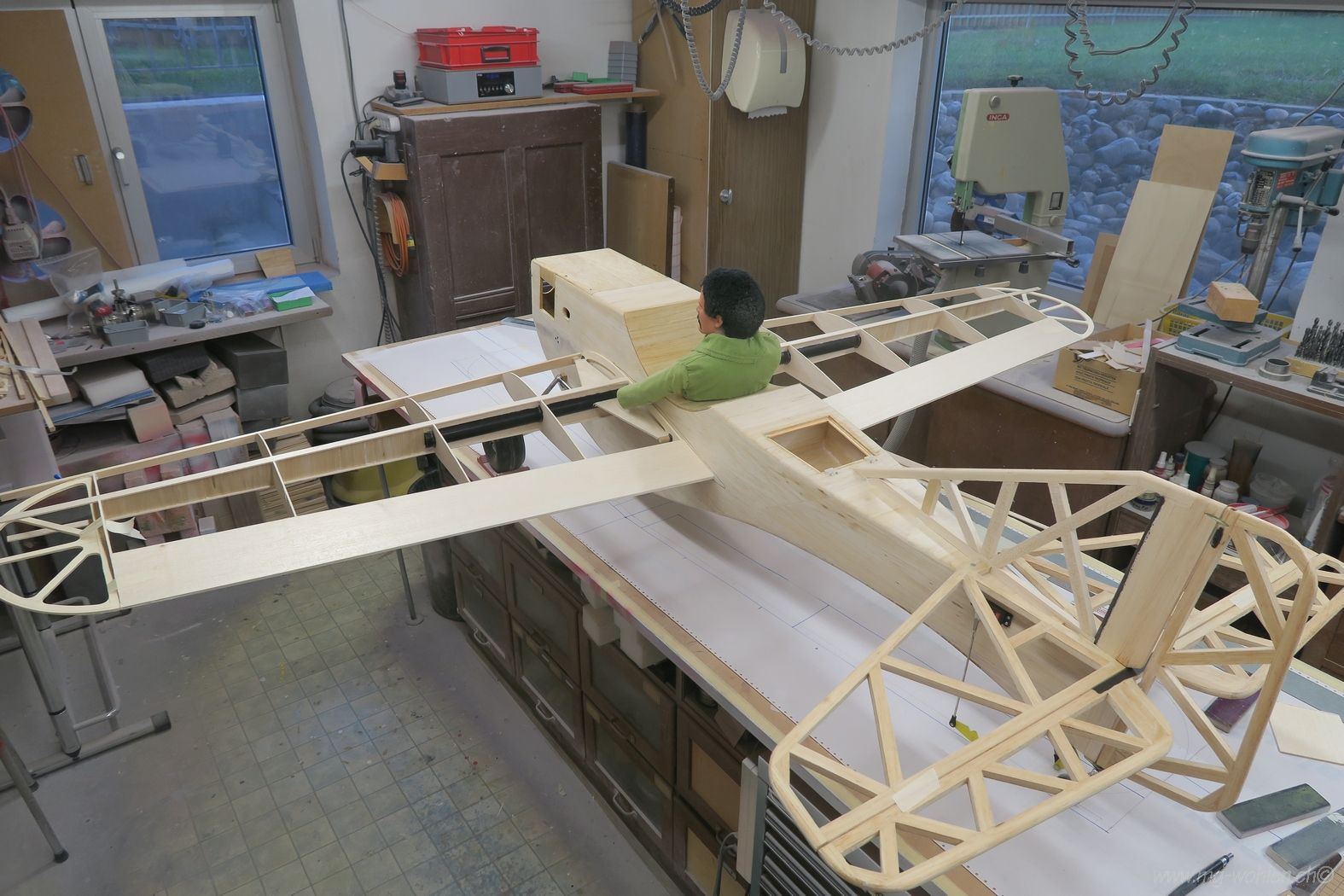

Bitte achtet nur auf den Pilot

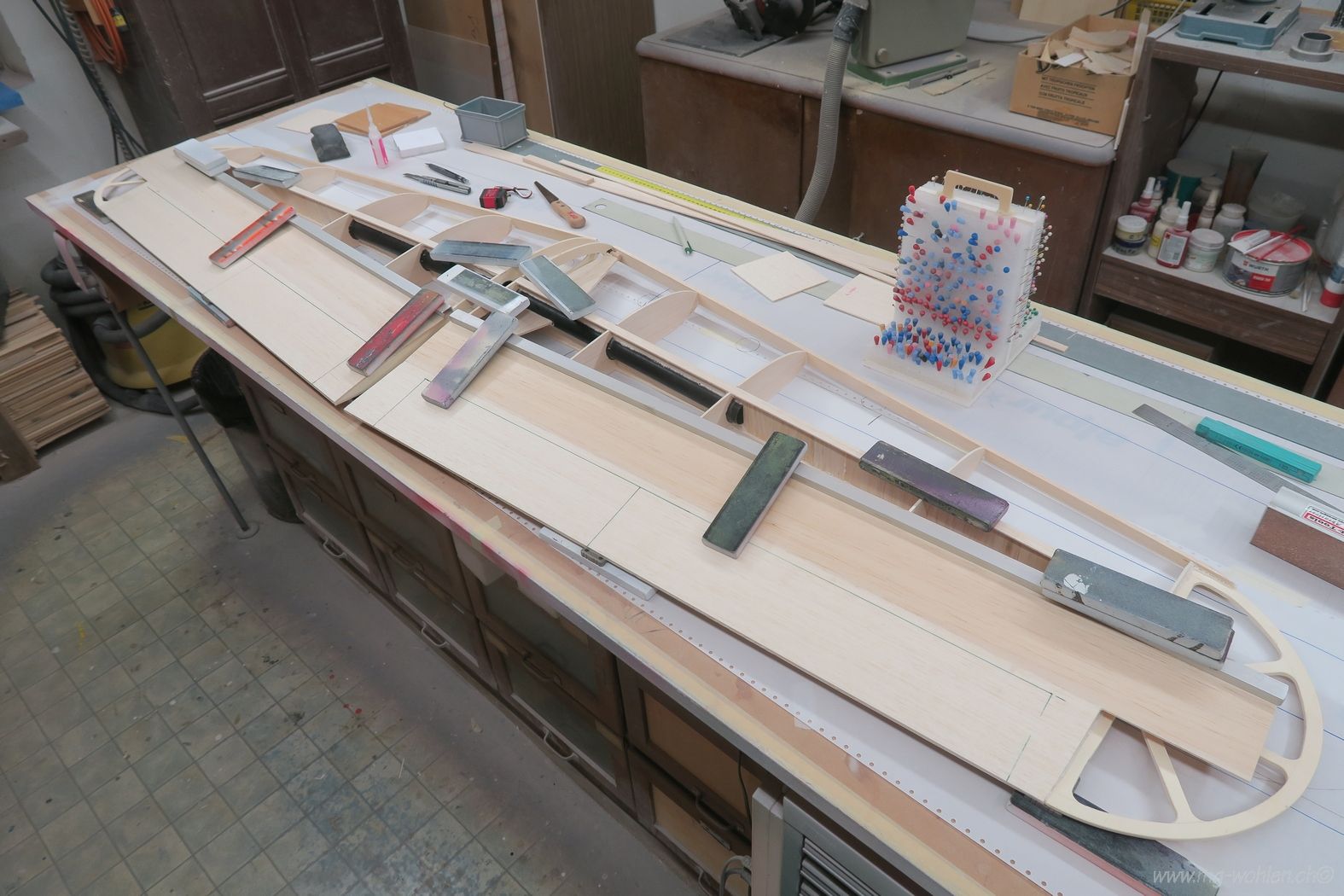

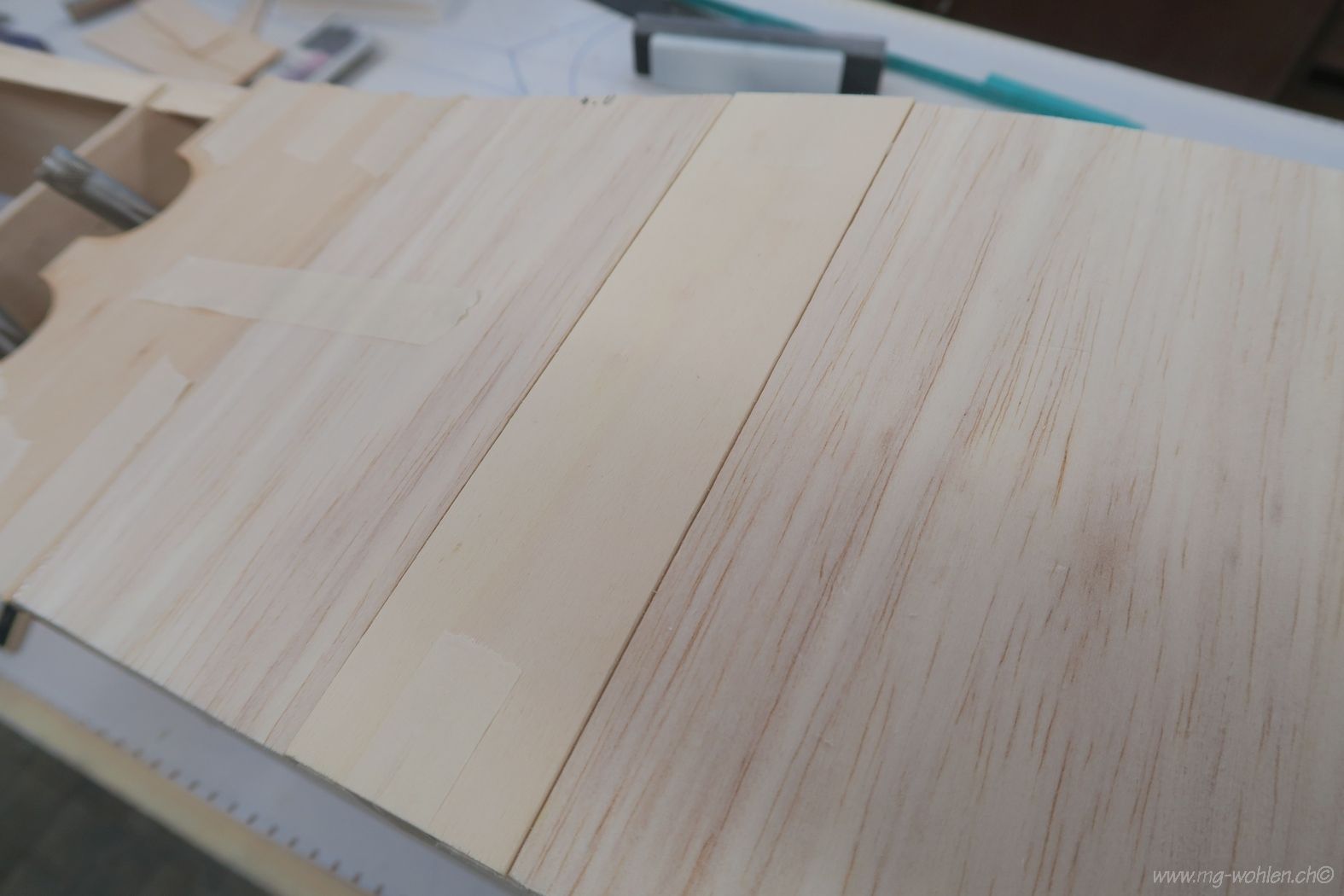

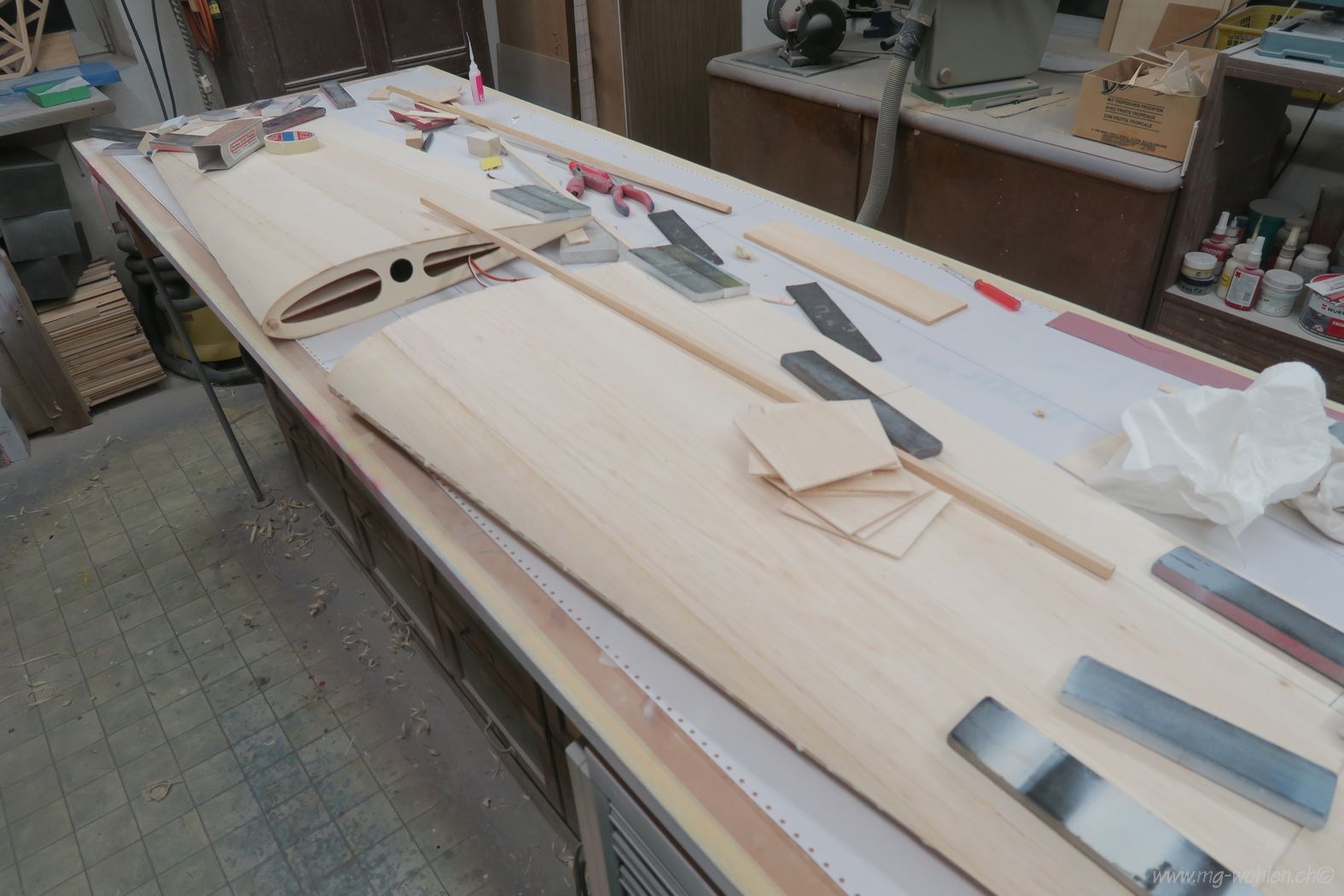

Es wird weiter beplankt

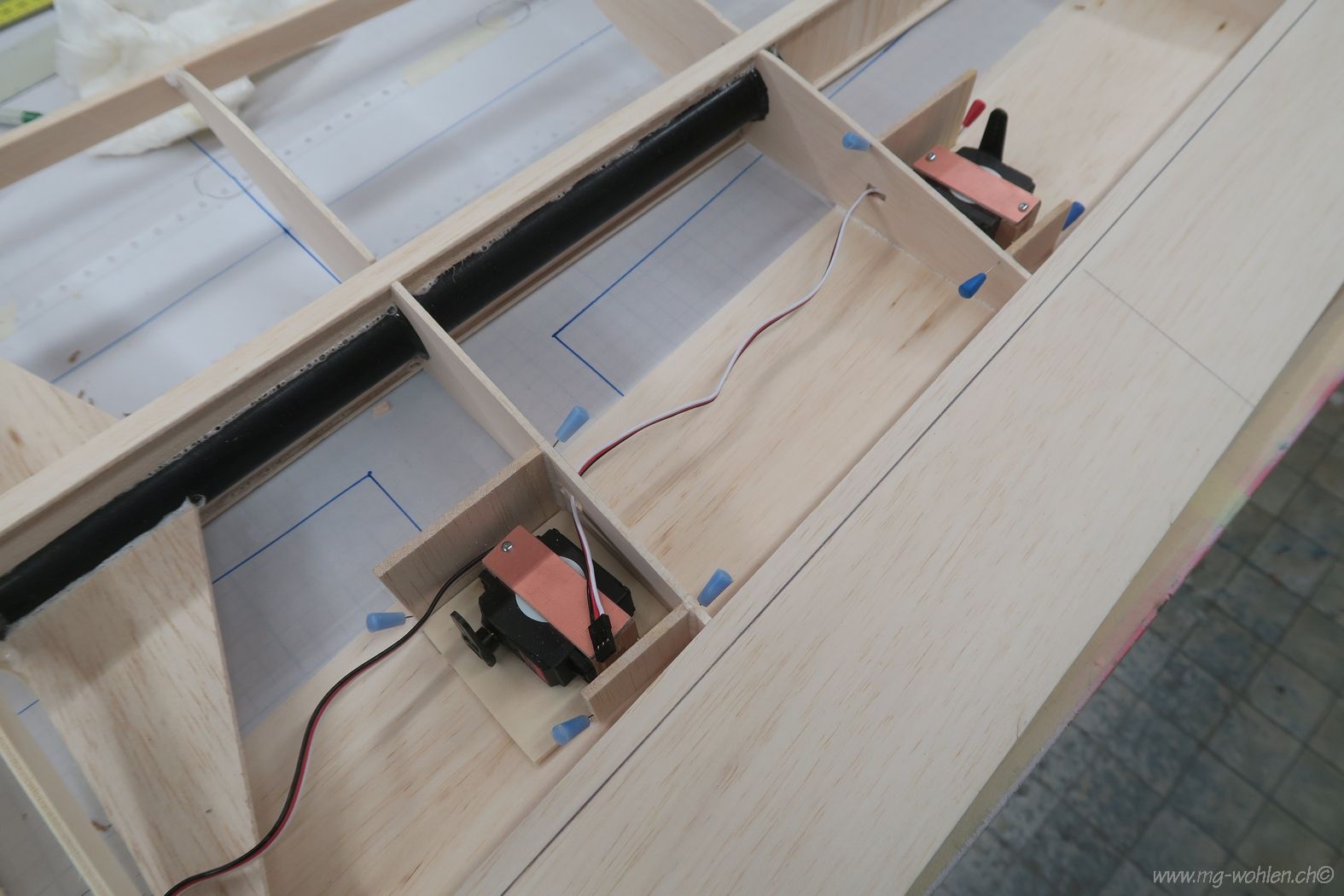

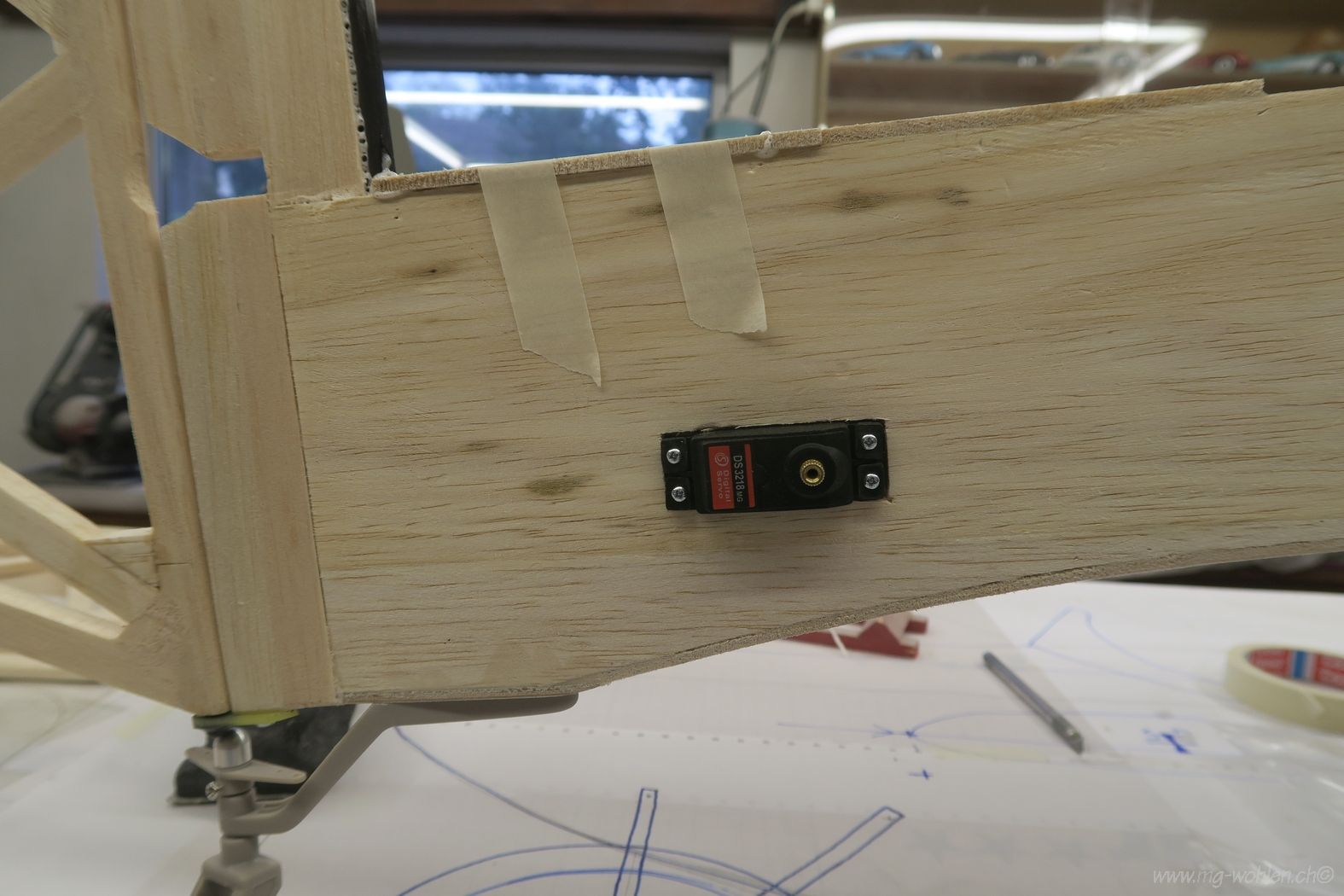

Die Servos werden im offenen Zustand eingebaut

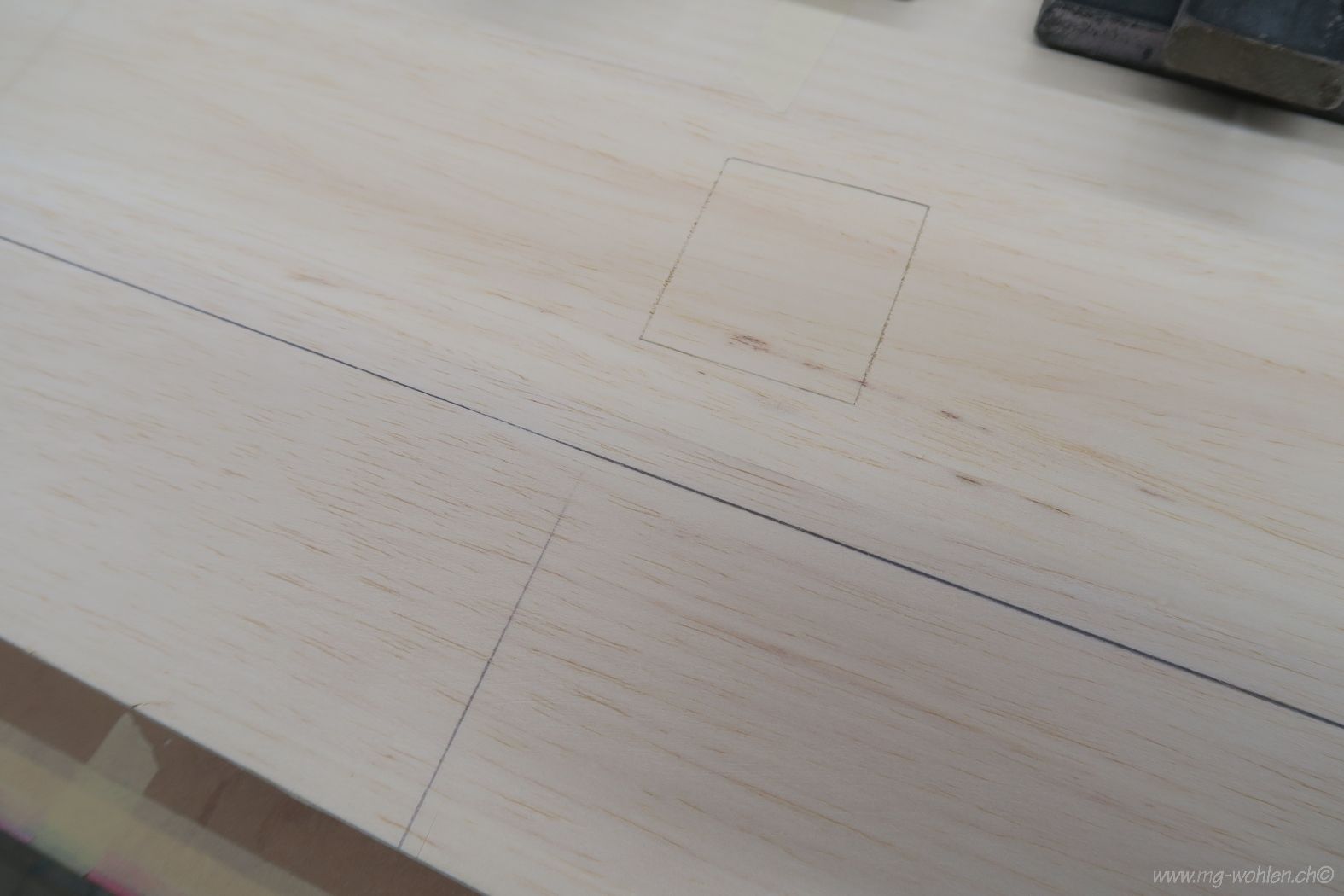

Die Servoöffnungen sind eingezeichnet

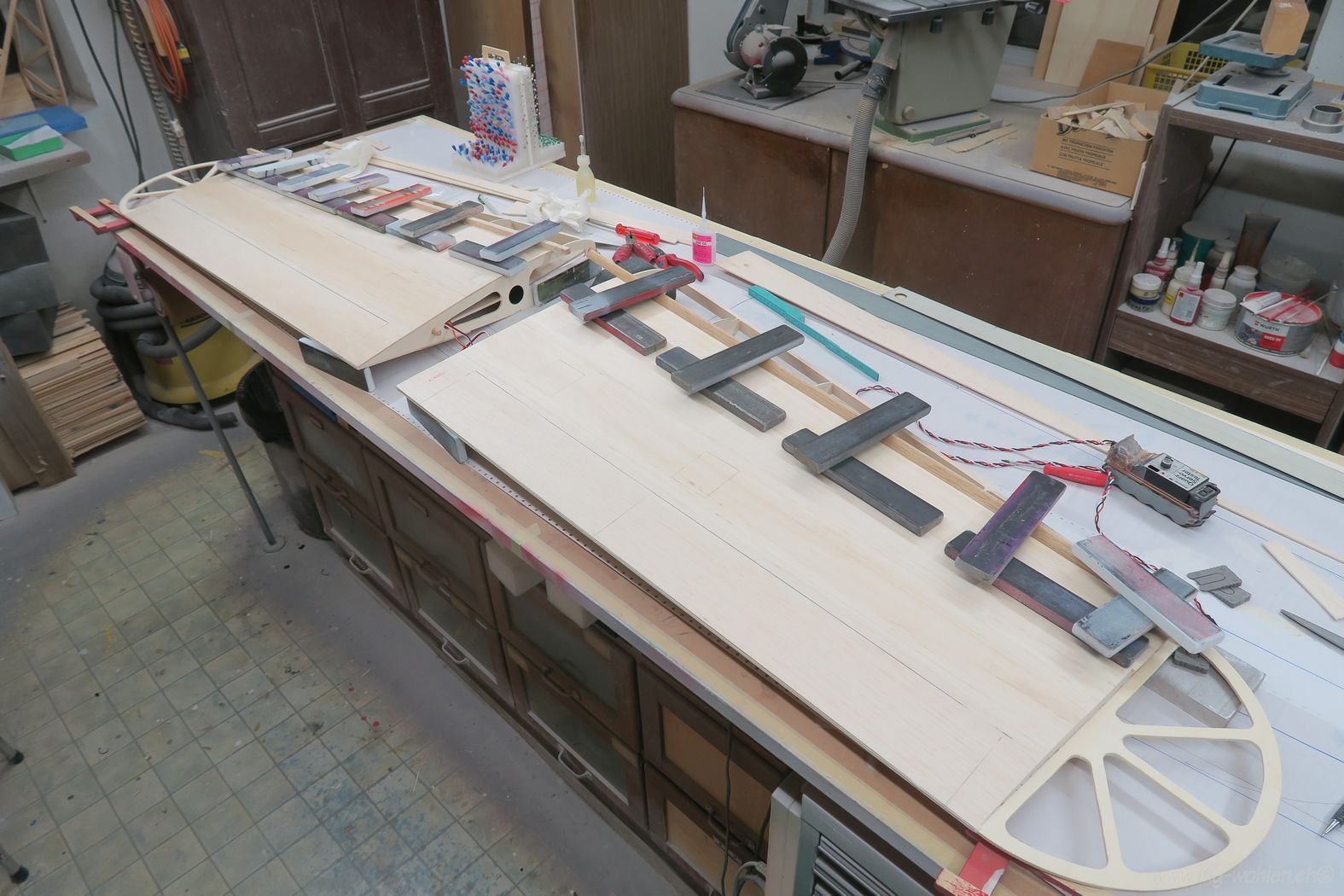

Weitere Beplankungen folgen

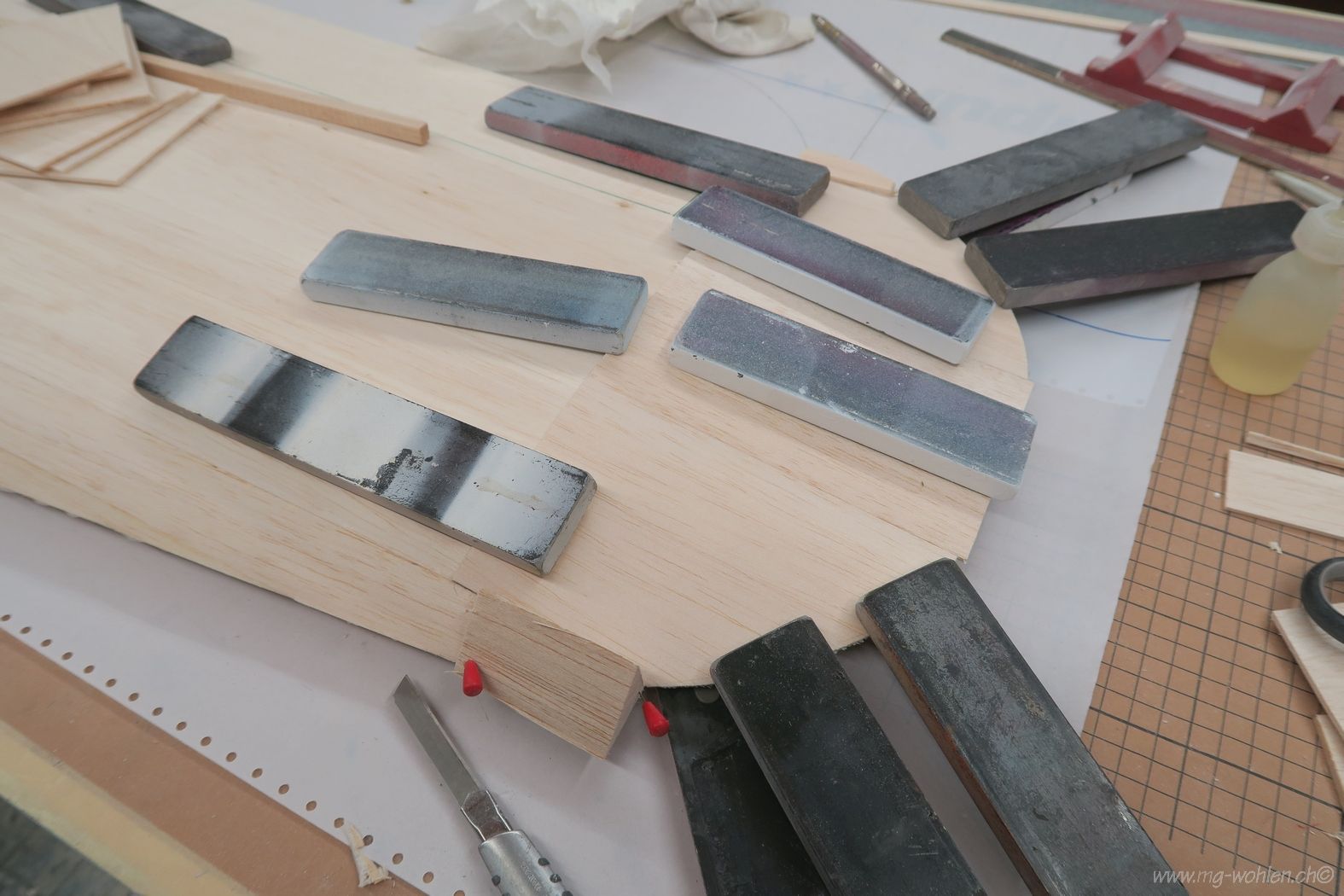

Der gut unterstützte Randbogen wird beplankt
Jetzt kann wieder mal aufgeräumt werden
Die Randbogen gespachtelt

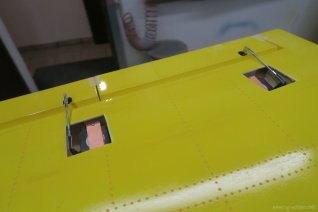

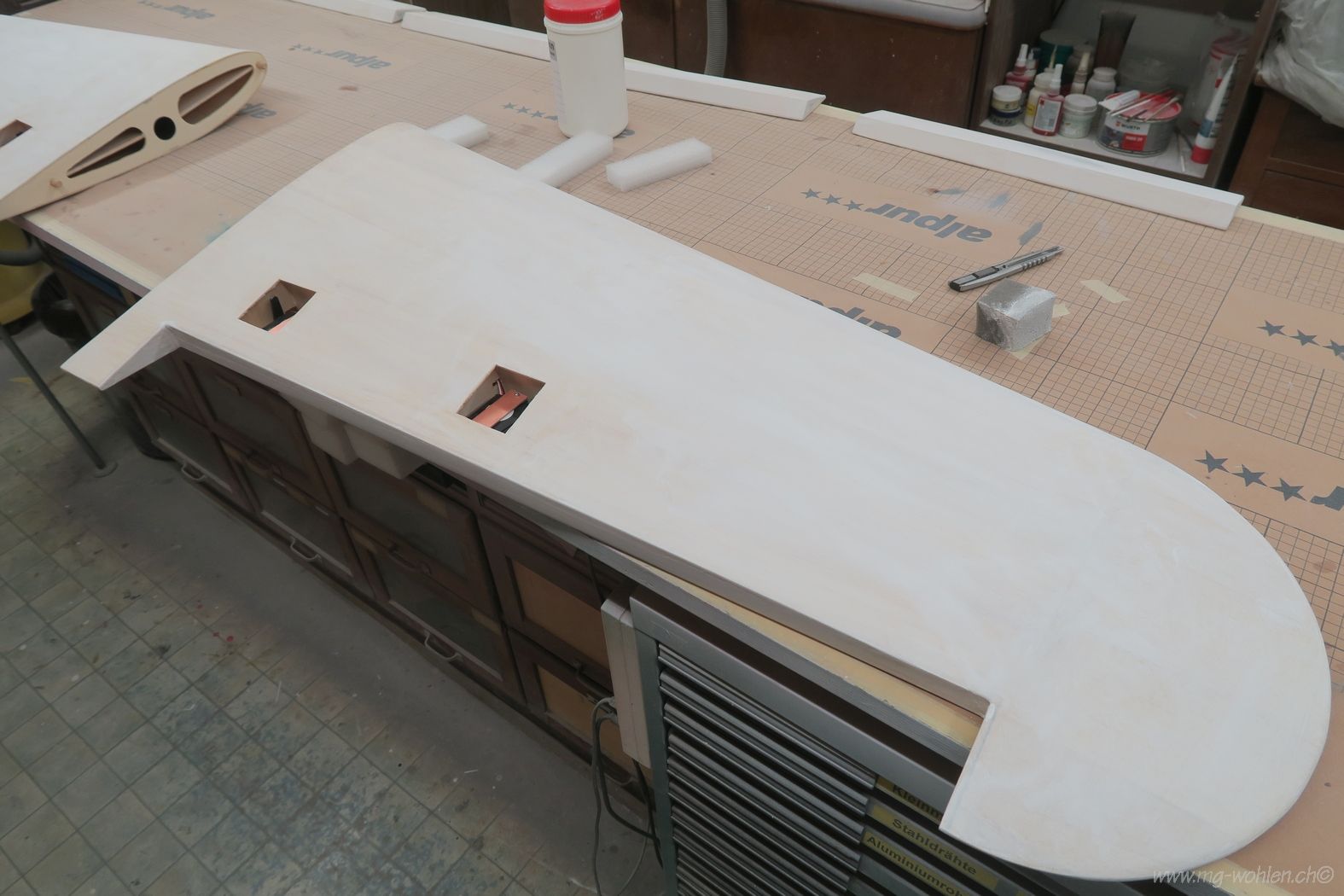

Die Servoöffnungen sind ausgeschnitten und die Ruder eingezeichnet
Es passt immer noch
Die Ruder sind ausgeschnitten

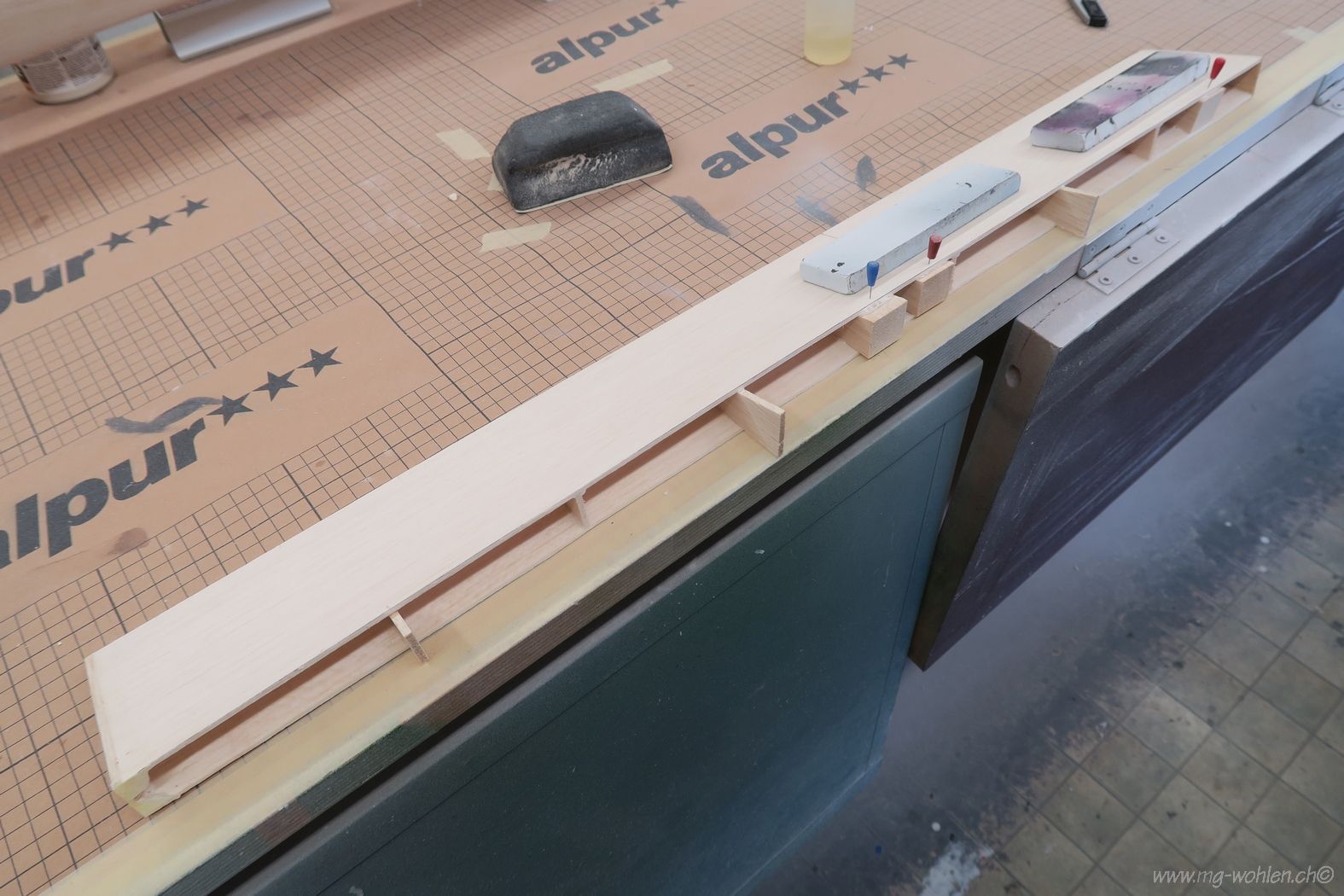

Als Erstes werden die Ruderseiten verkastet
Alle Verstärkungen werden in die Ruder eingebaut

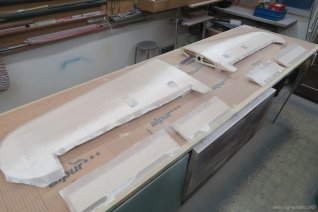

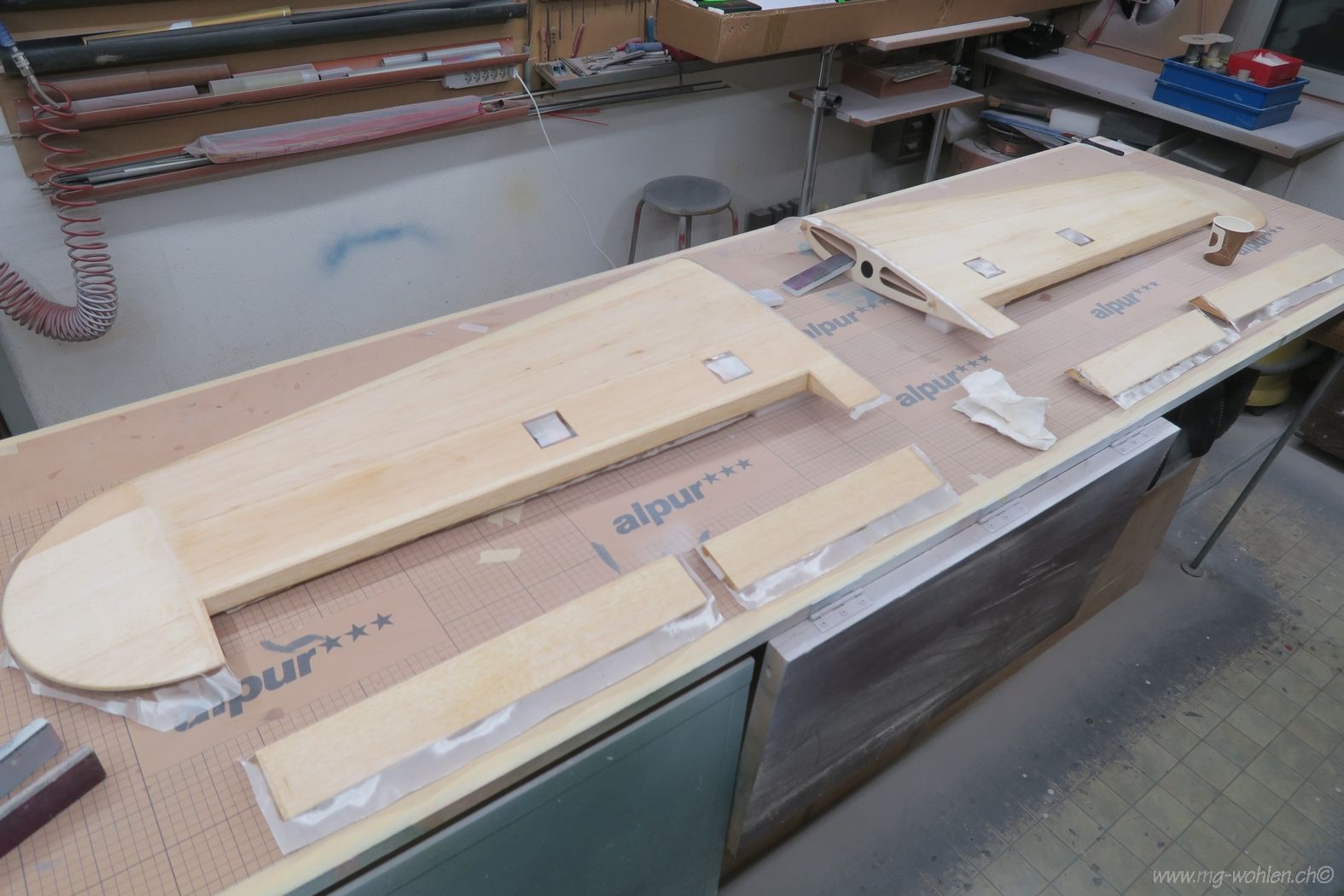

Nach dem Feinschliff kann GFK auflaminiert werden

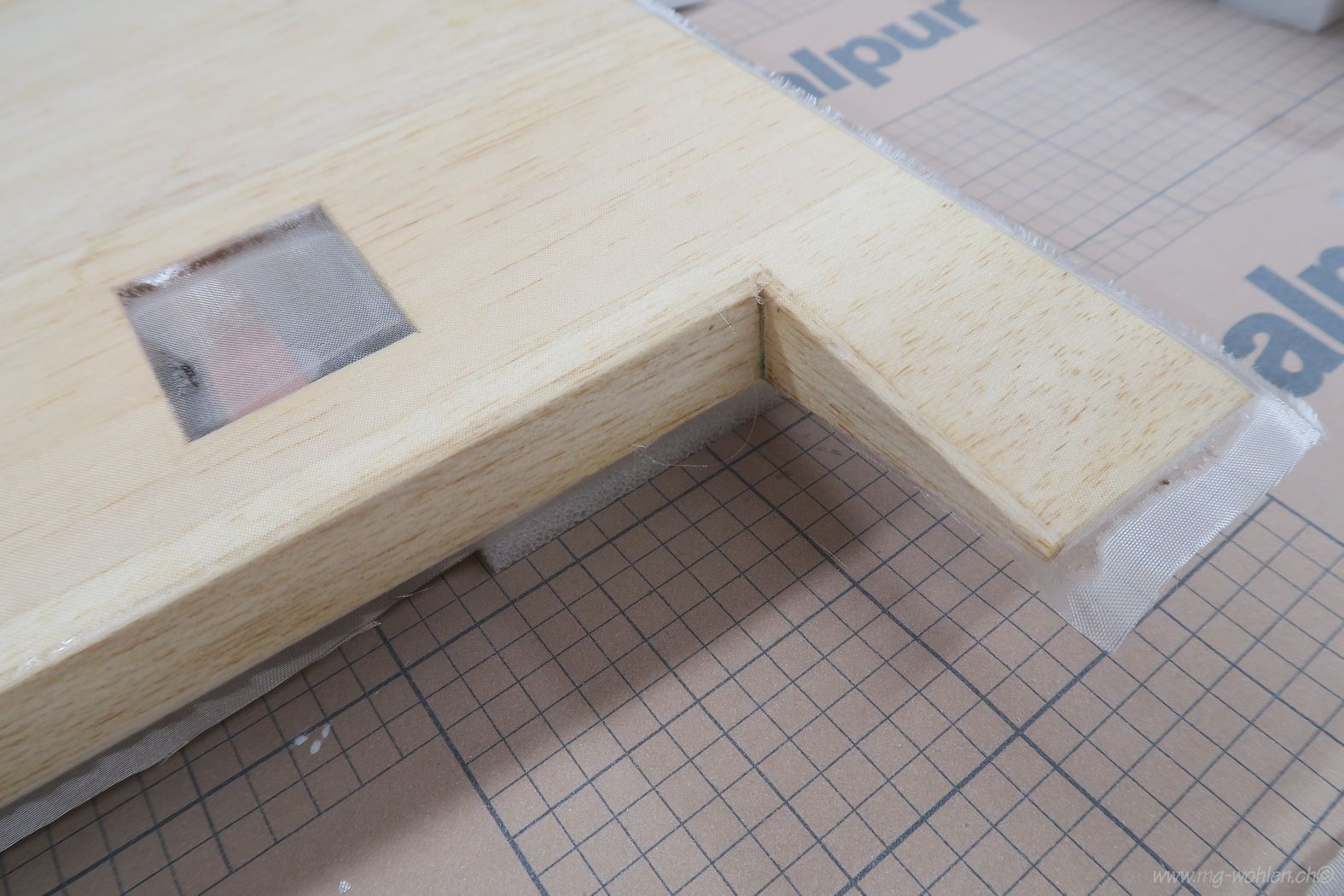

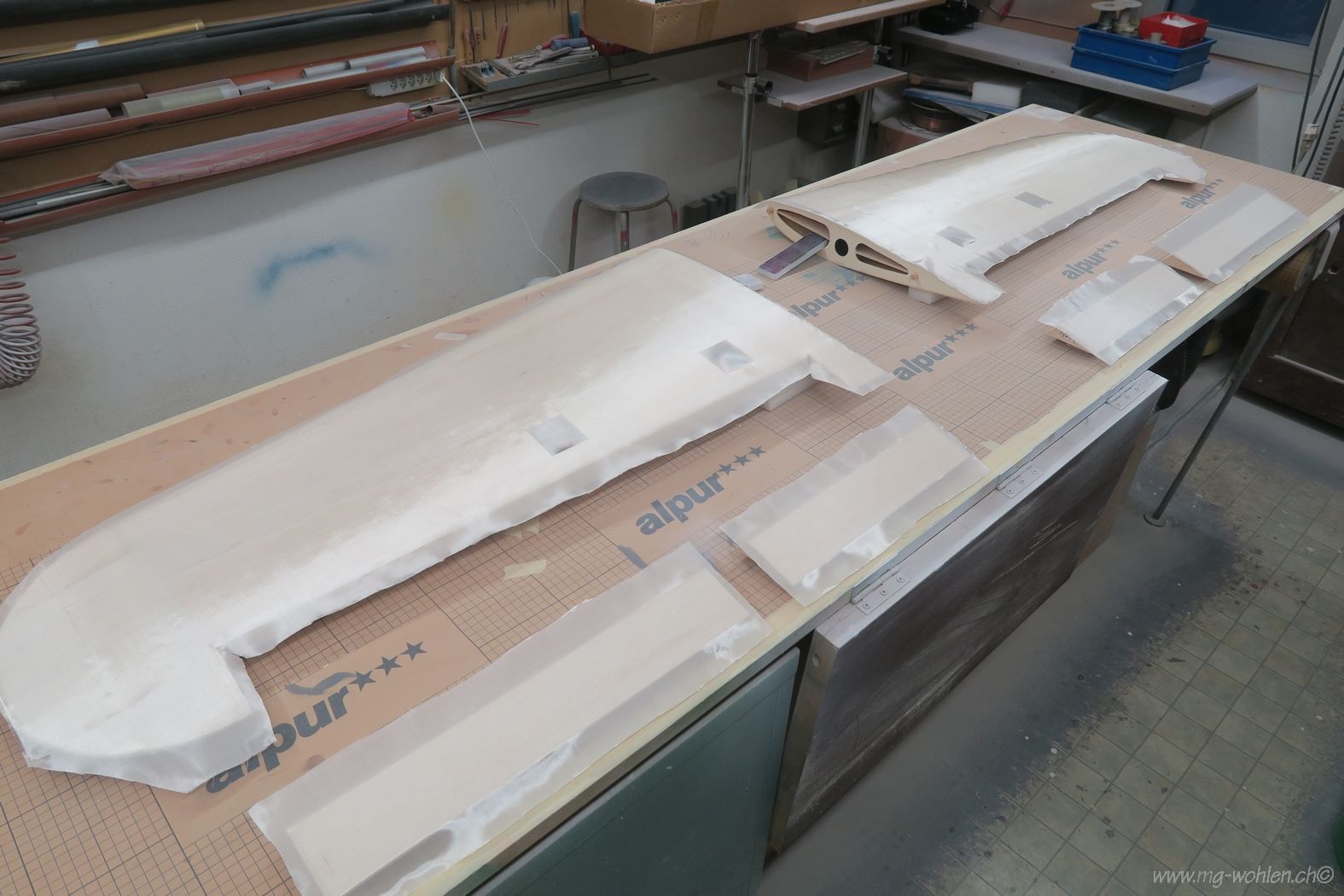

Die Unterseite ist laminiert
Jetzt erstmal aushärten lassen

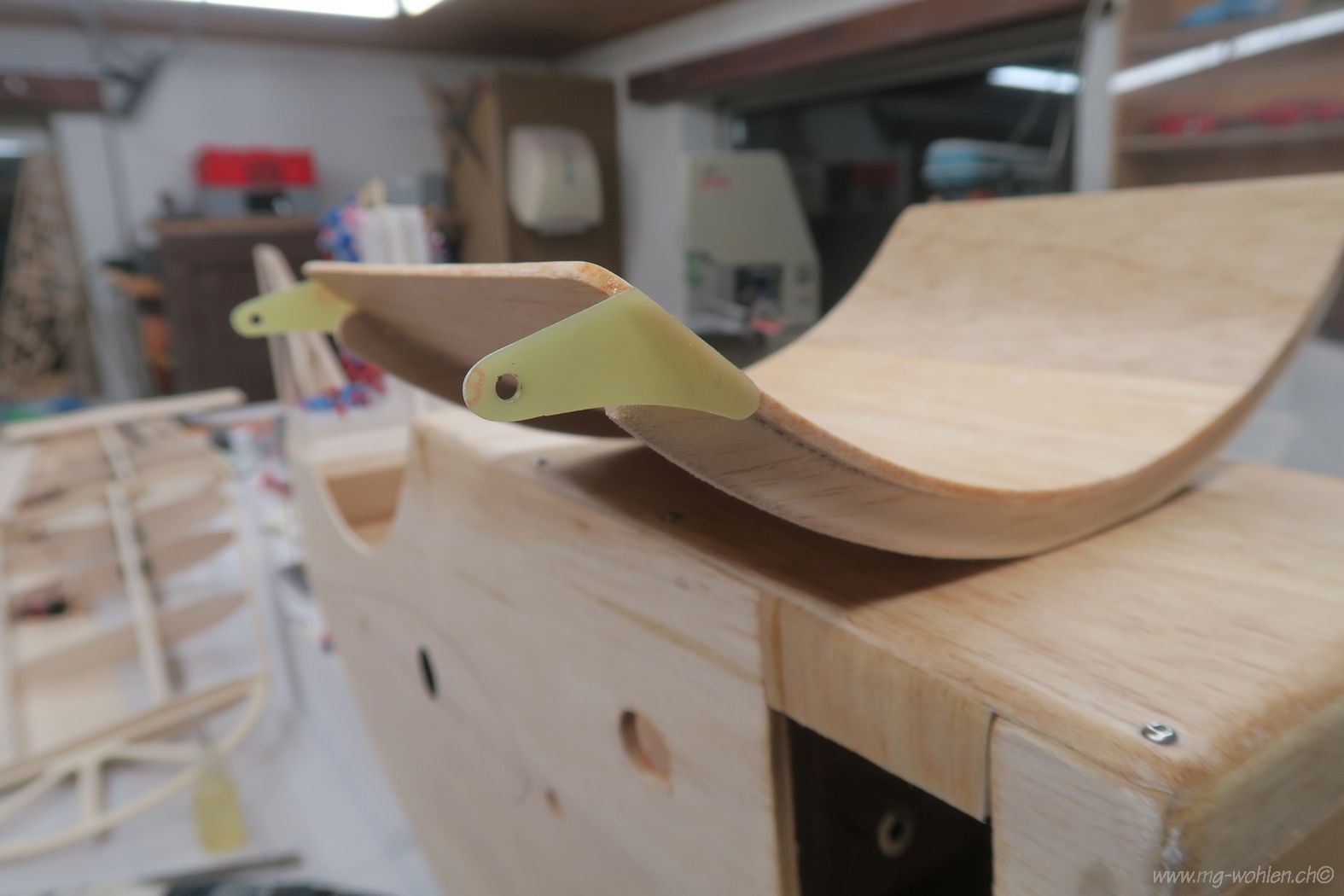

Während der Aushärtezeit vom Laminat kann an dem Kabinenboden weitergearbeitet werden

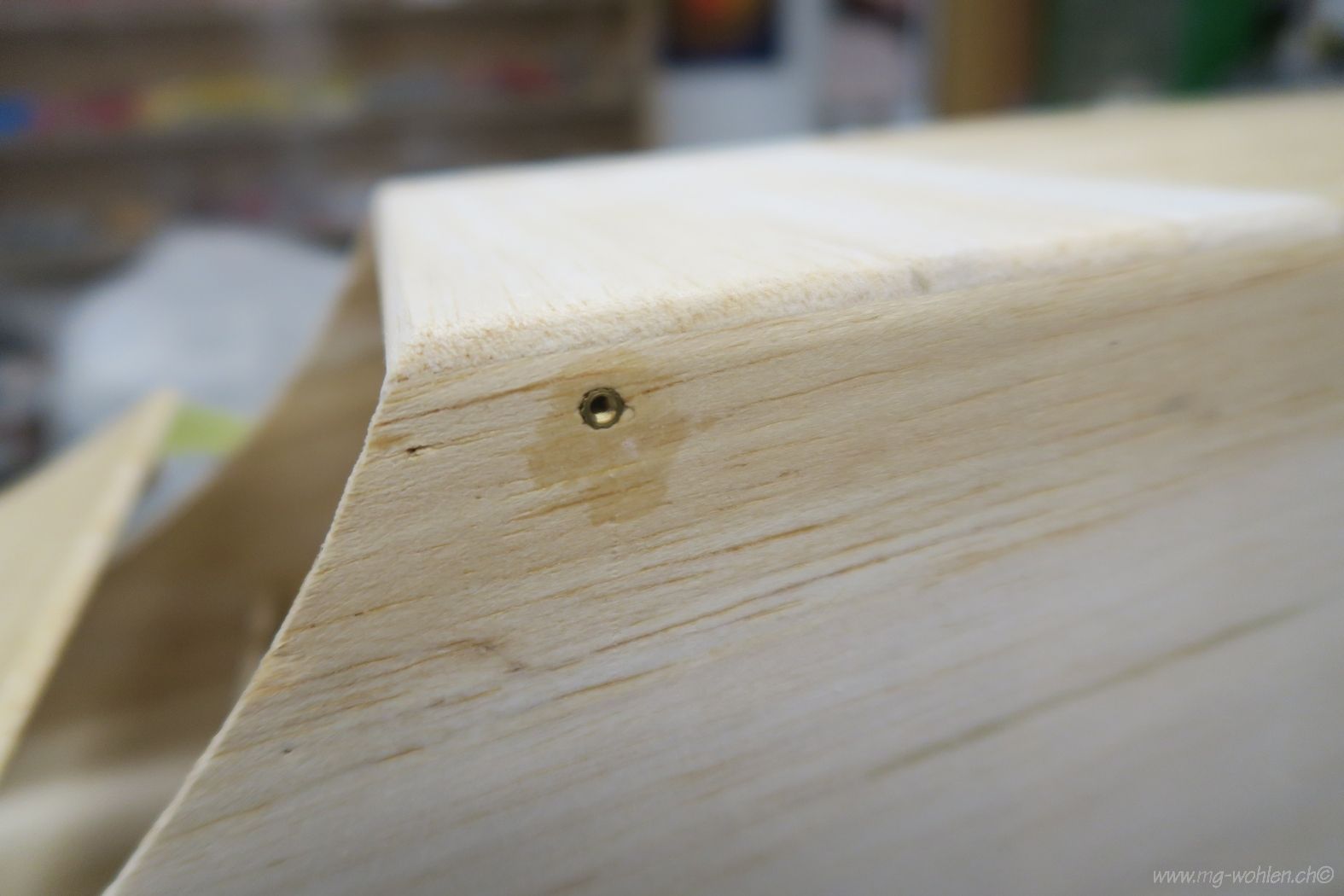

Eine Messing Gewindehülse ist im Drehpunkt eingeklebt

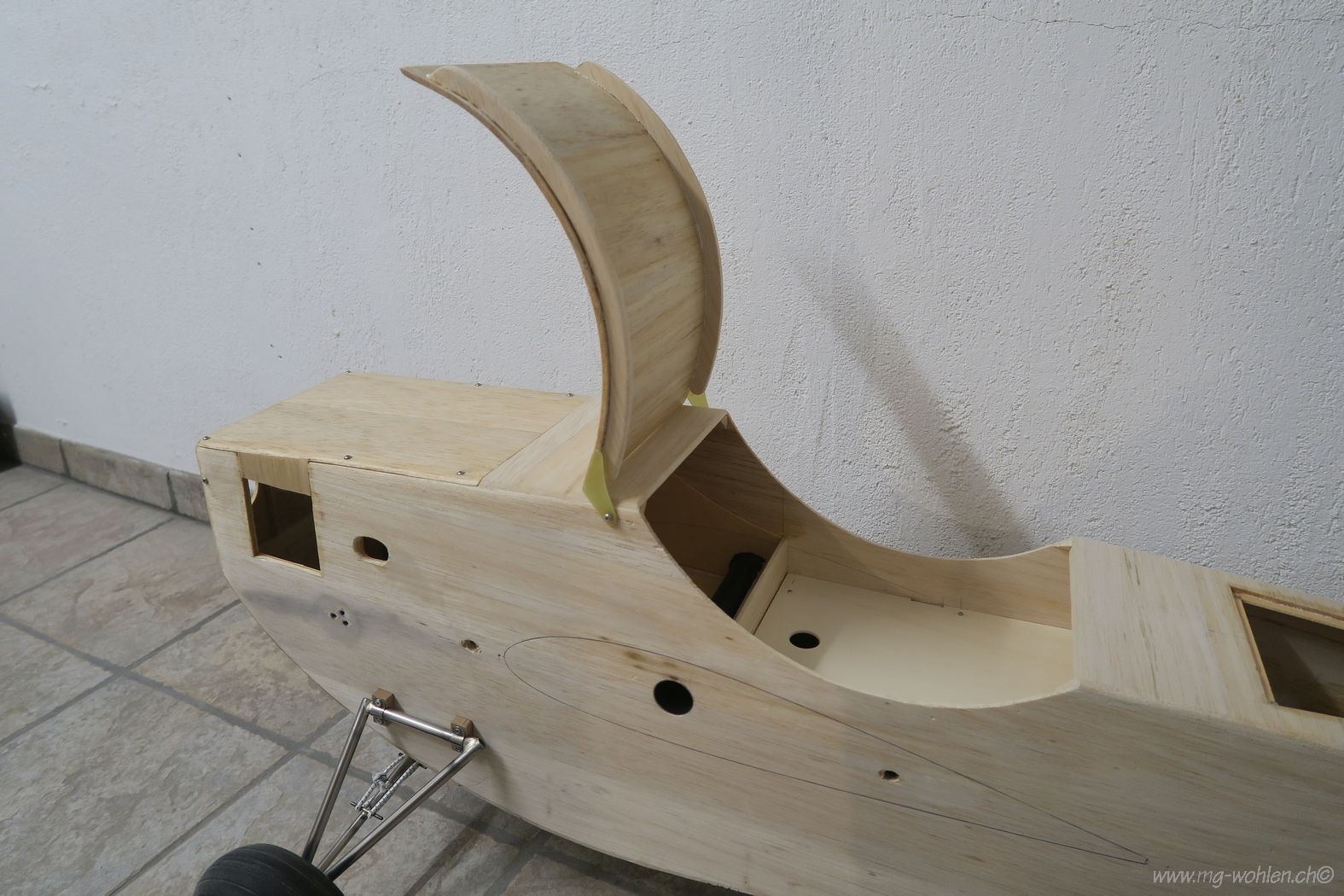

Der geöffnete Kabinenboden
Die Flügel sind hier schon mit Aquafiller eingerieben um die Poren zu füllen

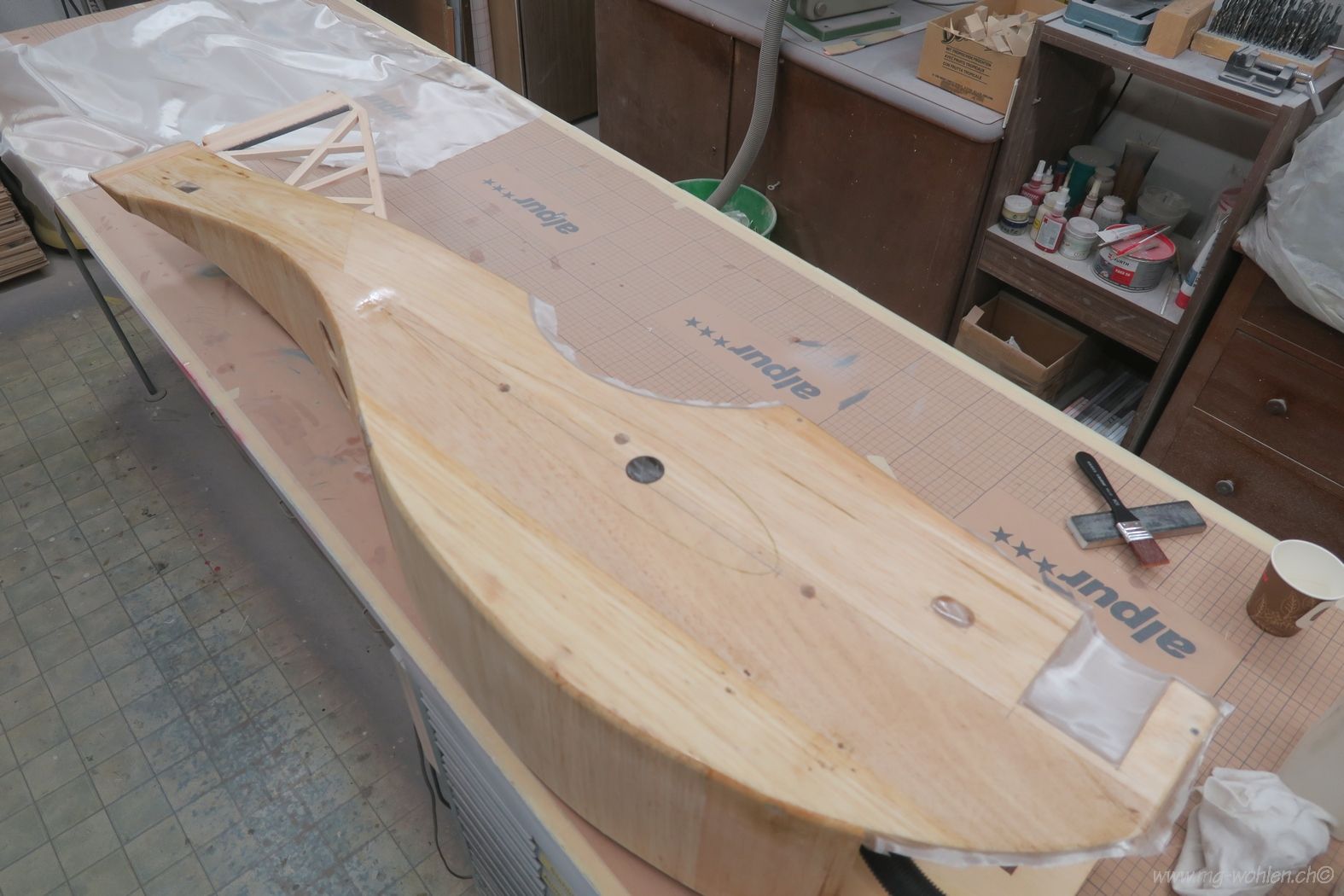

Der Rumpf muss in zwei Arbeitsgängen mit Glas überzogen werden
Nach dem Rumpfrücken und Boden sind die Seitenwände dran
Nach dem Besäumen vom Laminat wurde der rest bespannt

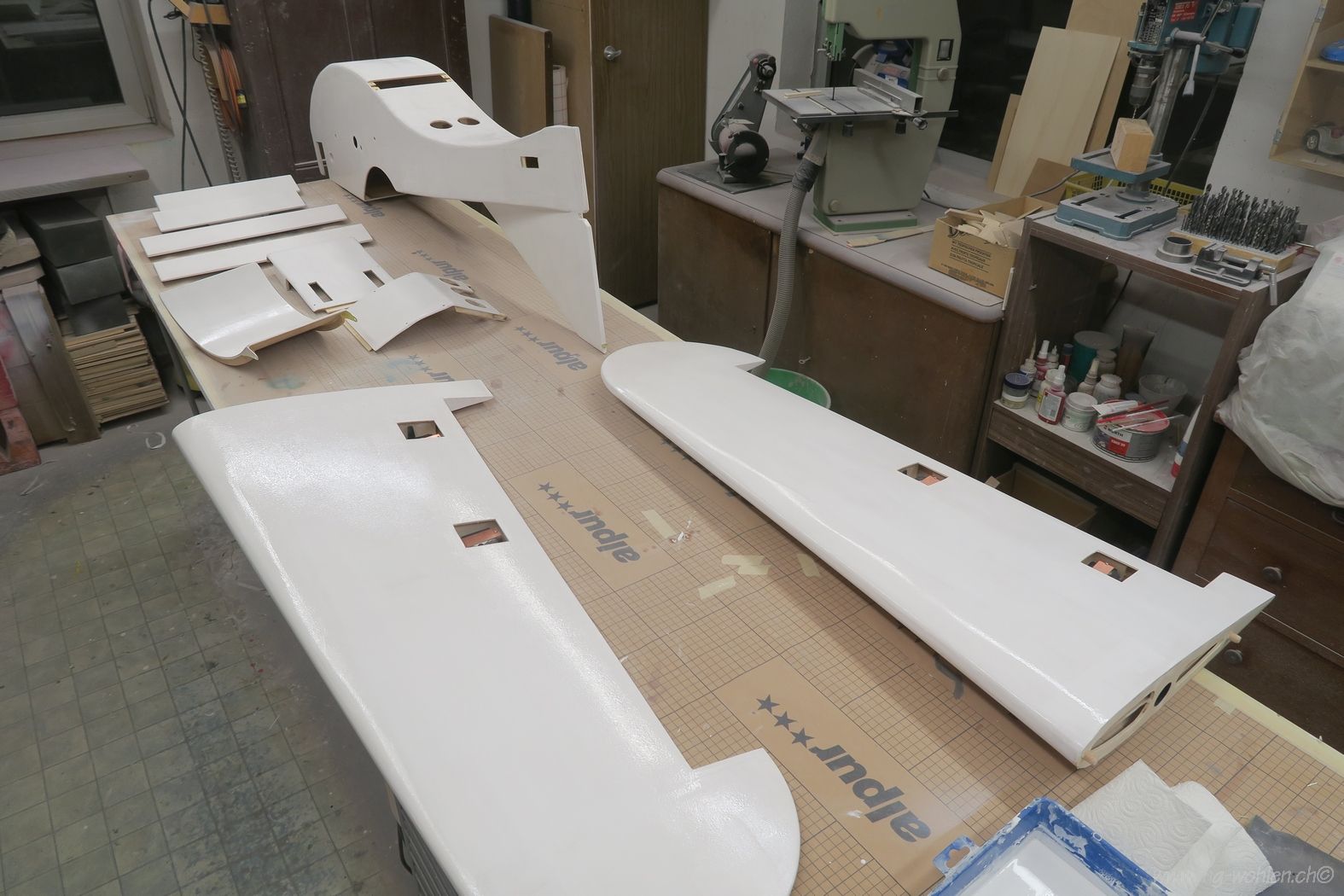

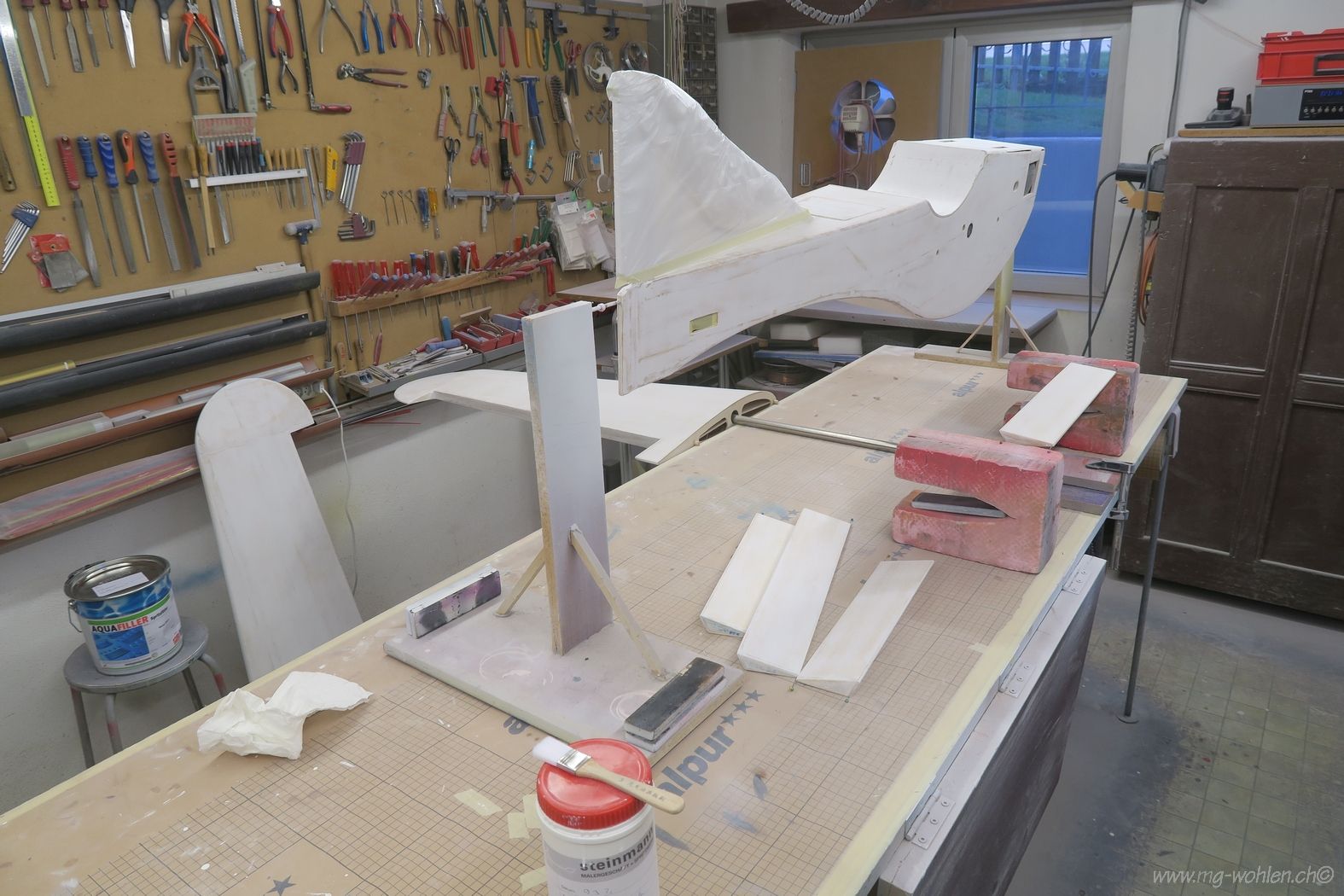

Alle Teile sind das erste mal mit dem Roller gespachtelt
Der Spachtel ist herunter geschliffen

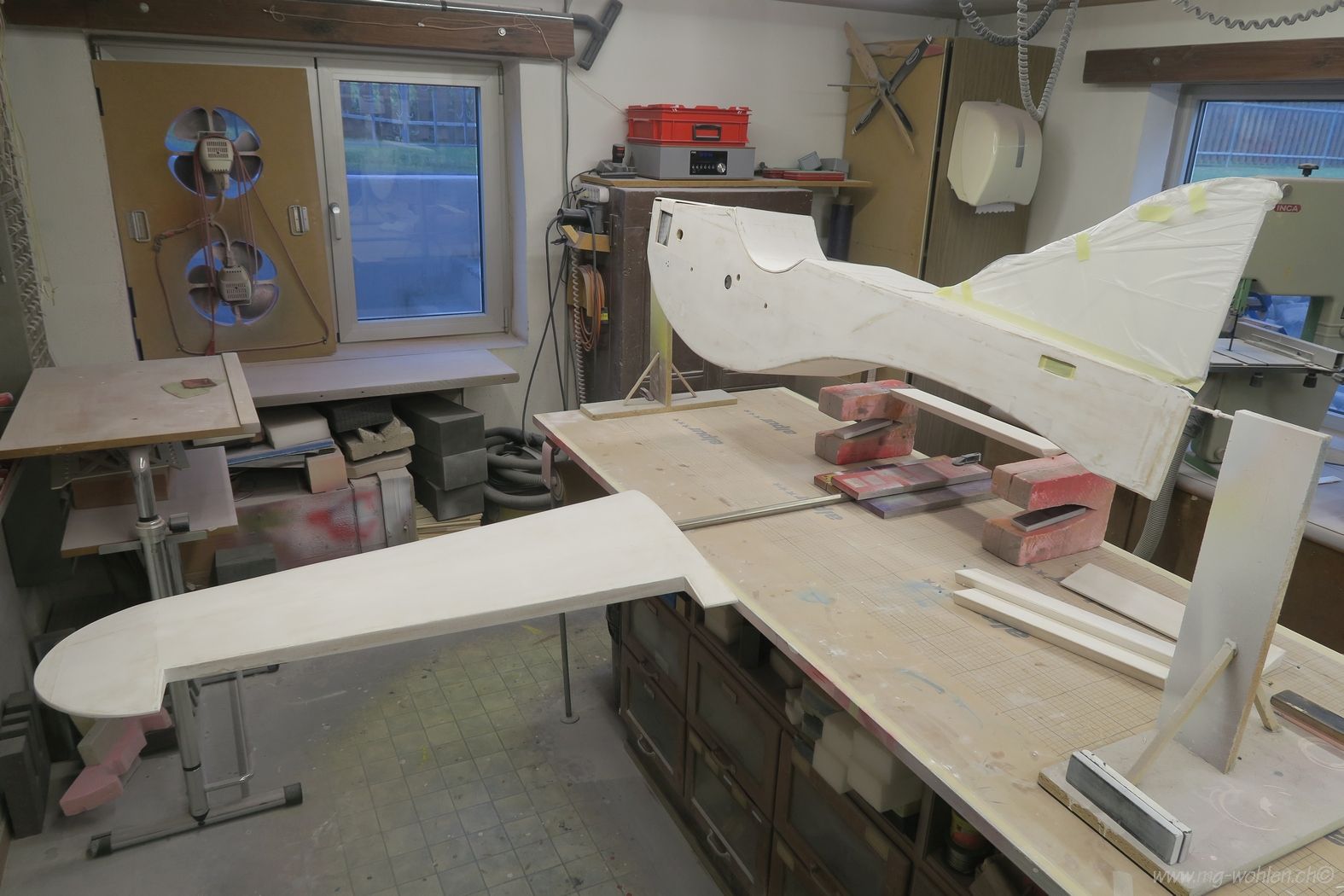

Die Teile sind bereit zum Spritzspachteln

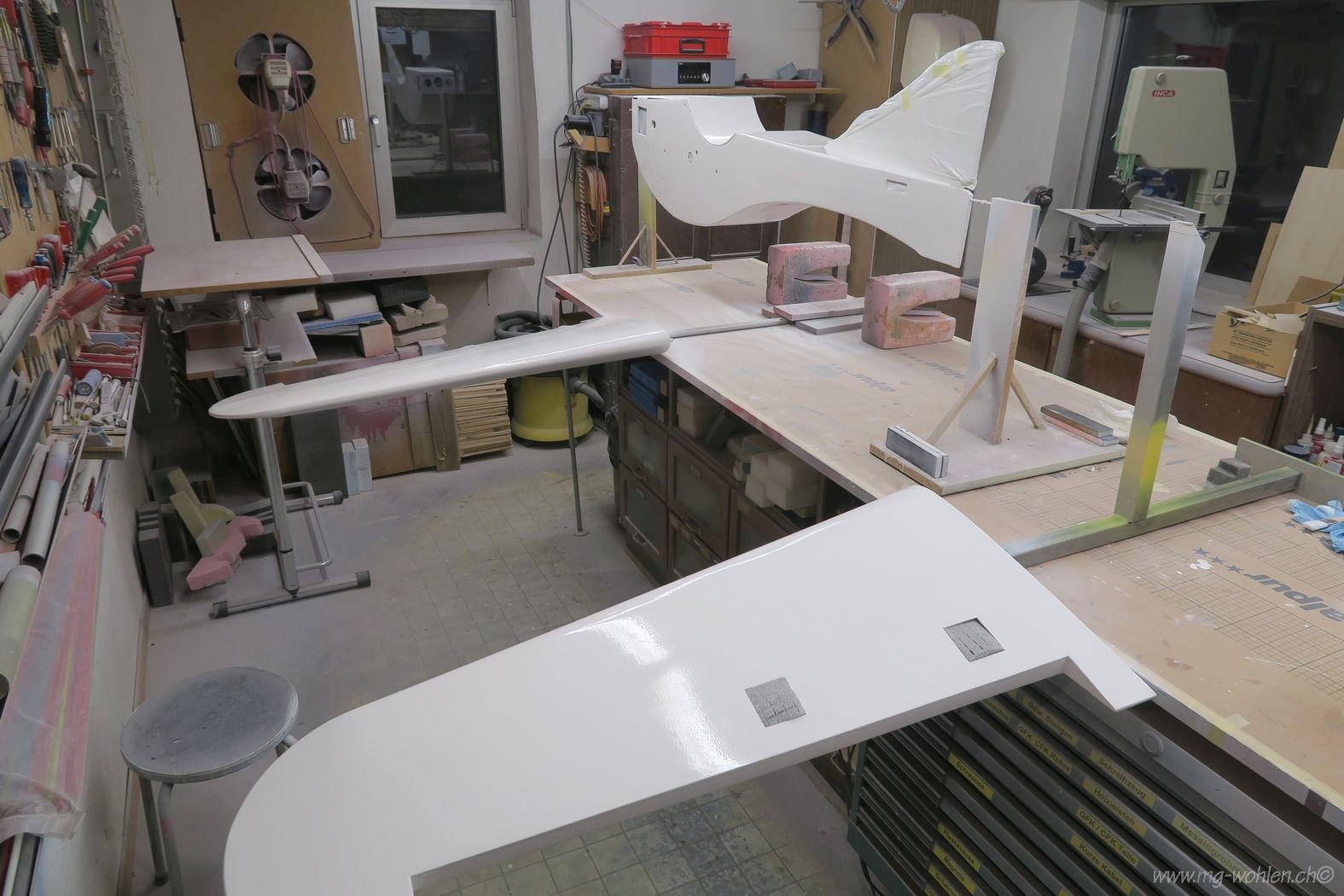

Alles ist Spritzgespachtelt

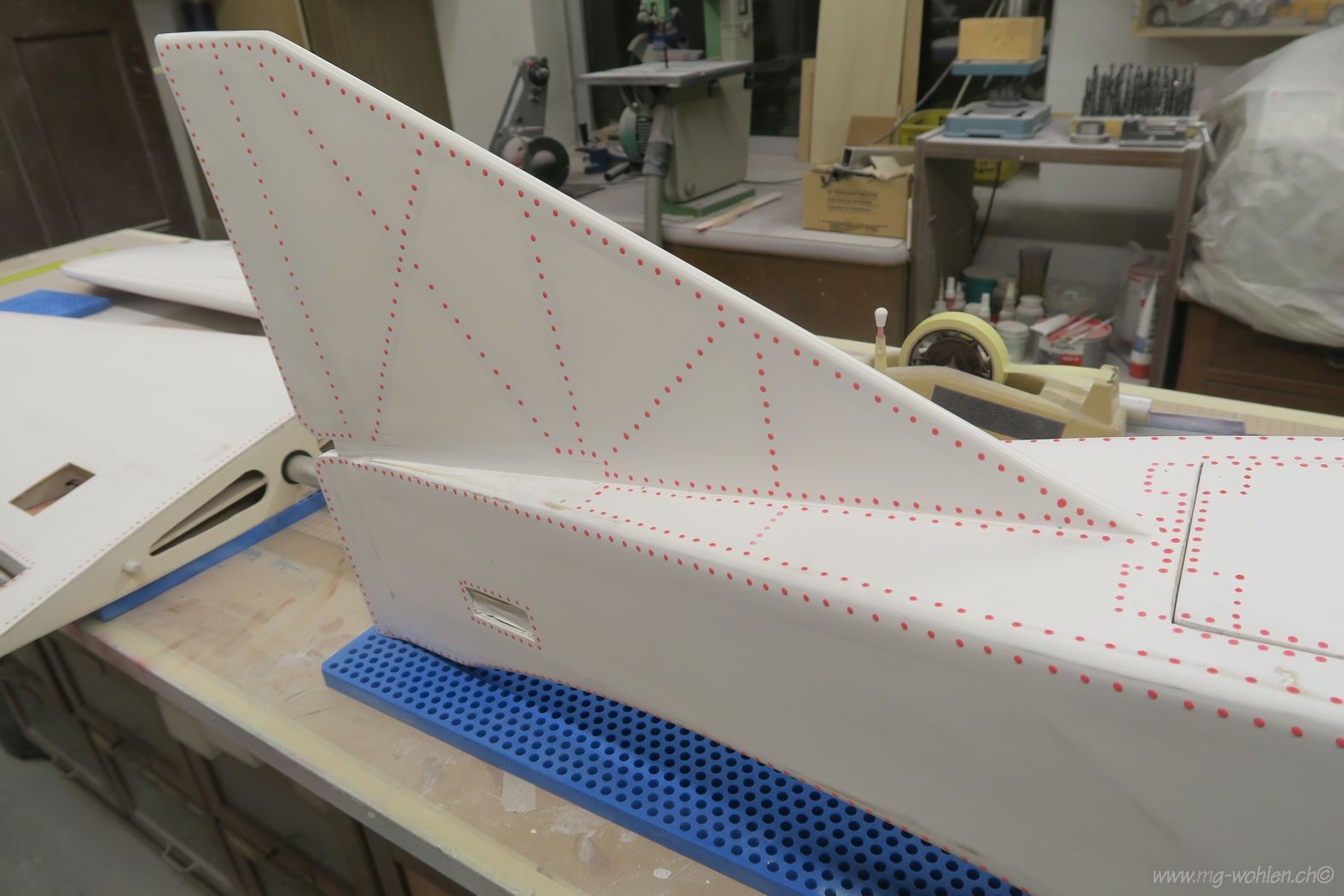

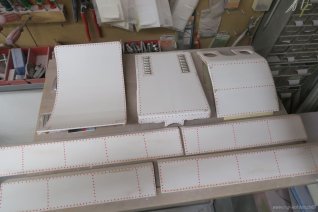

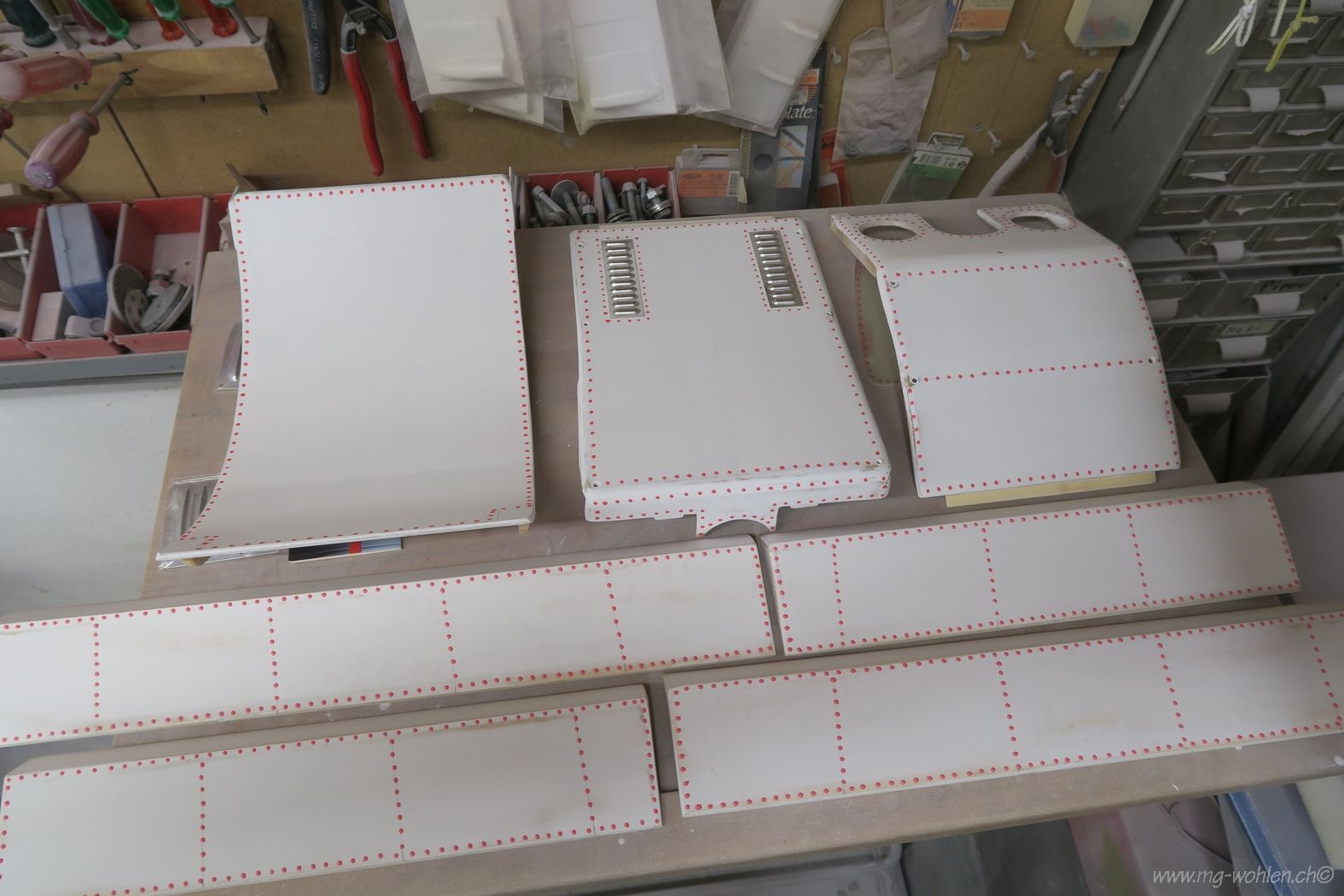

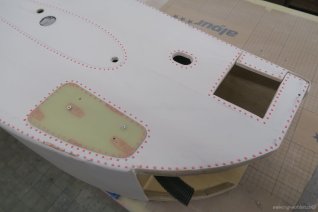

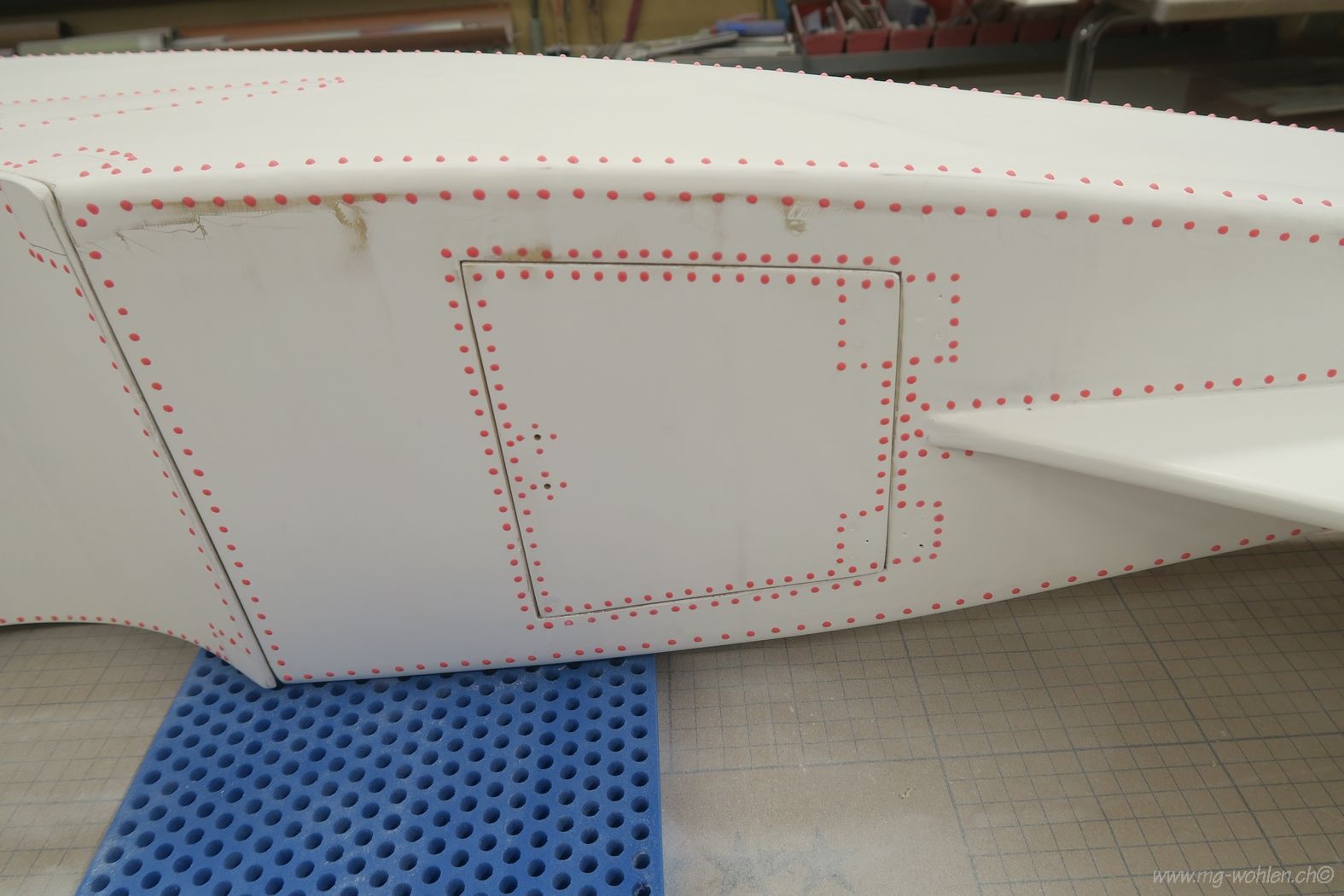

Und wieder einmal unzählige Nieten
Niete an Niete

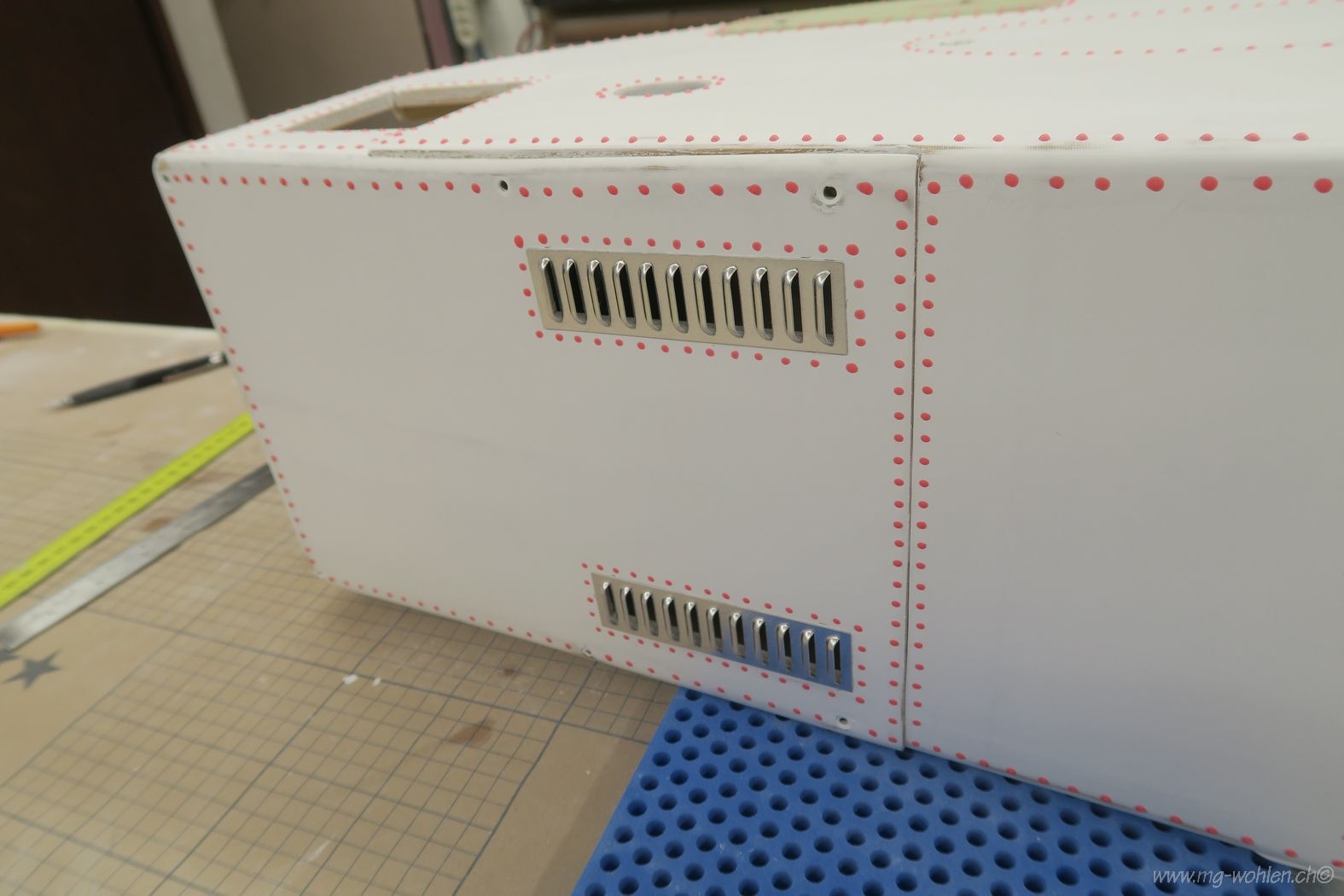

Diese Lamellen sorgen für Frischluftzufuhr

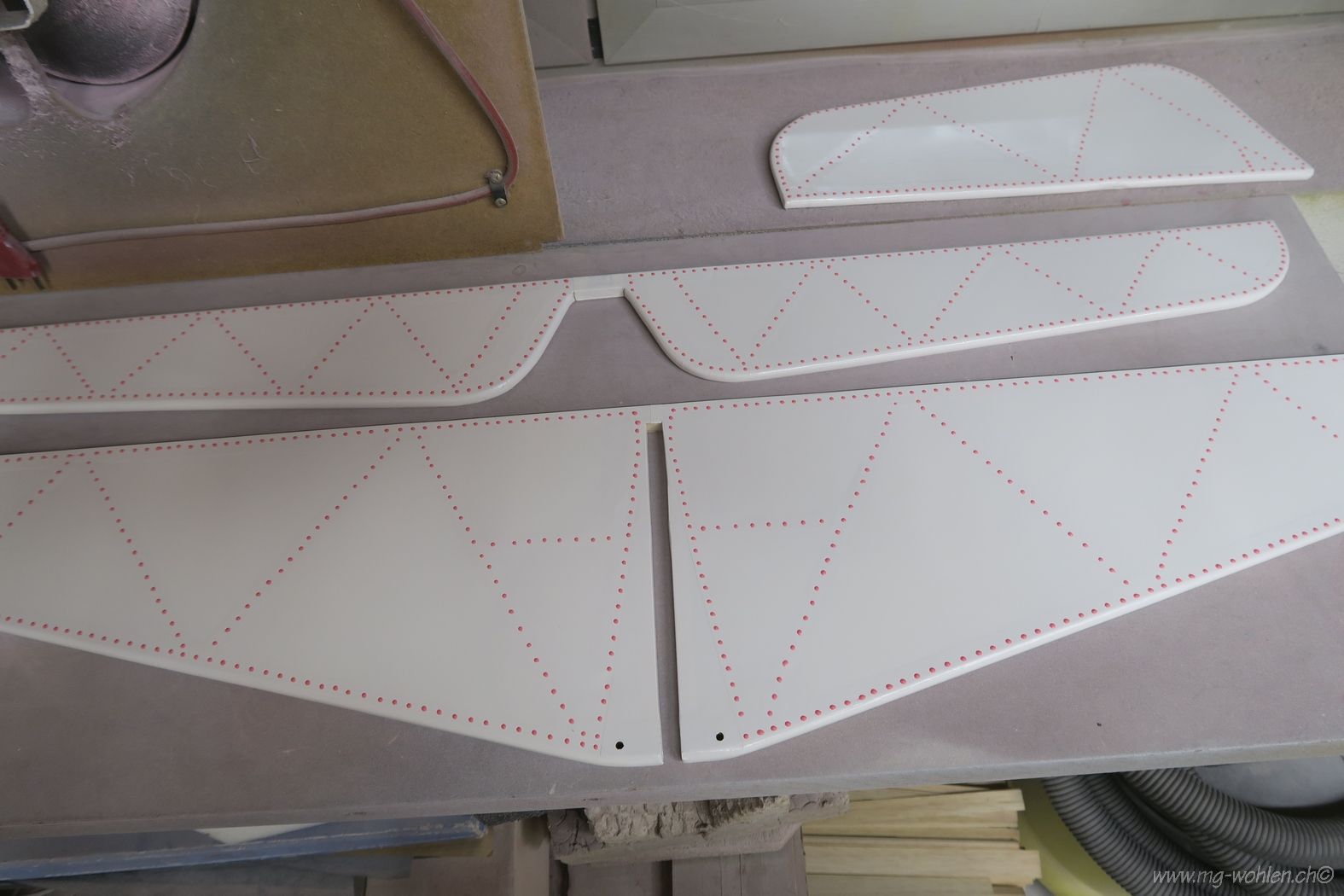

Und nochmals Nieten
Vorbereitung für den ersten Farbauftrag
Diese Teile sind bespannt mit Glosstex Gewebefolie

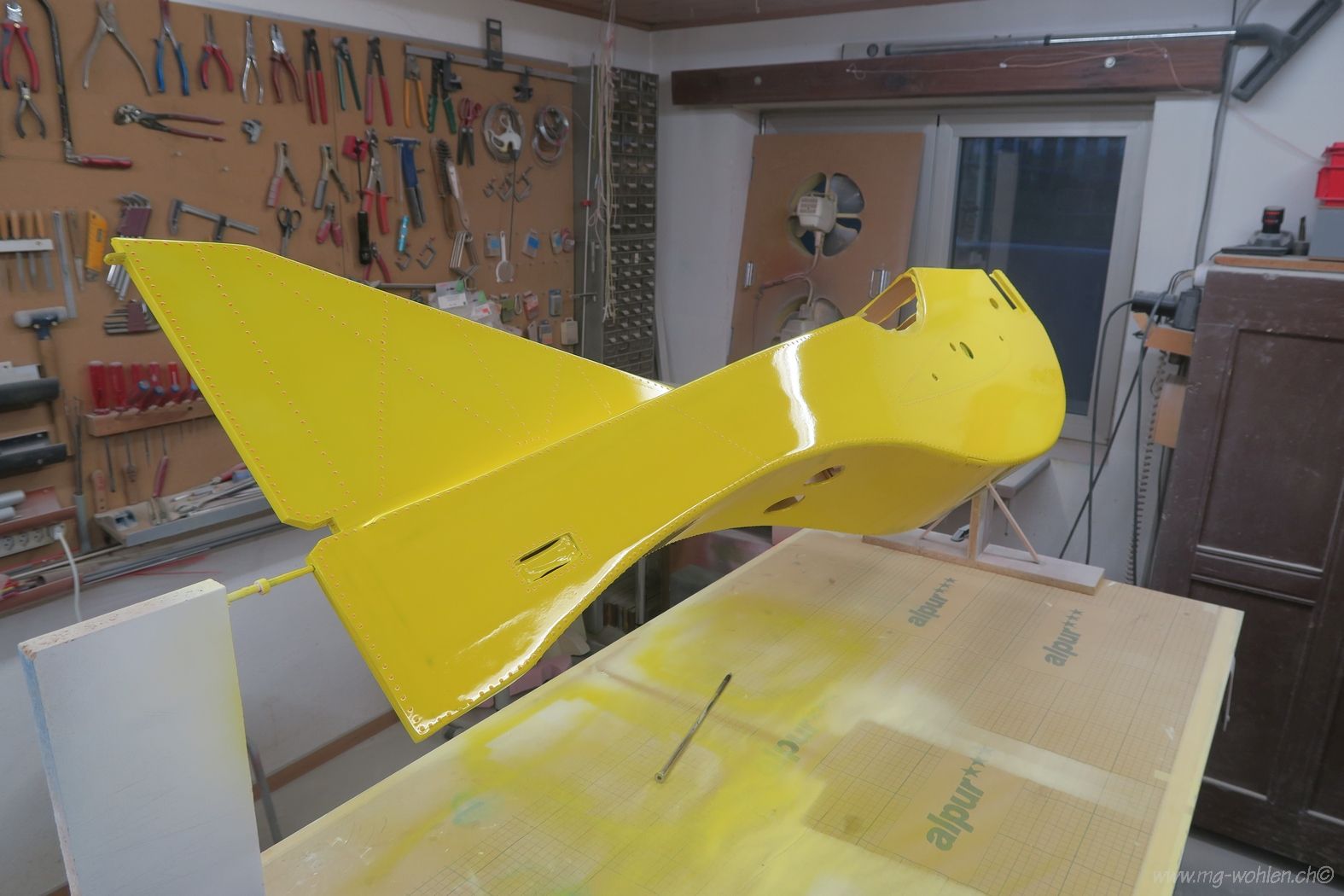

Die Gelbe Farbe deckt sehr schlecht
Hier sieht man gut dass die rötlichen Nieten durchschimmern
Halter für die Kleinteilspritzerei

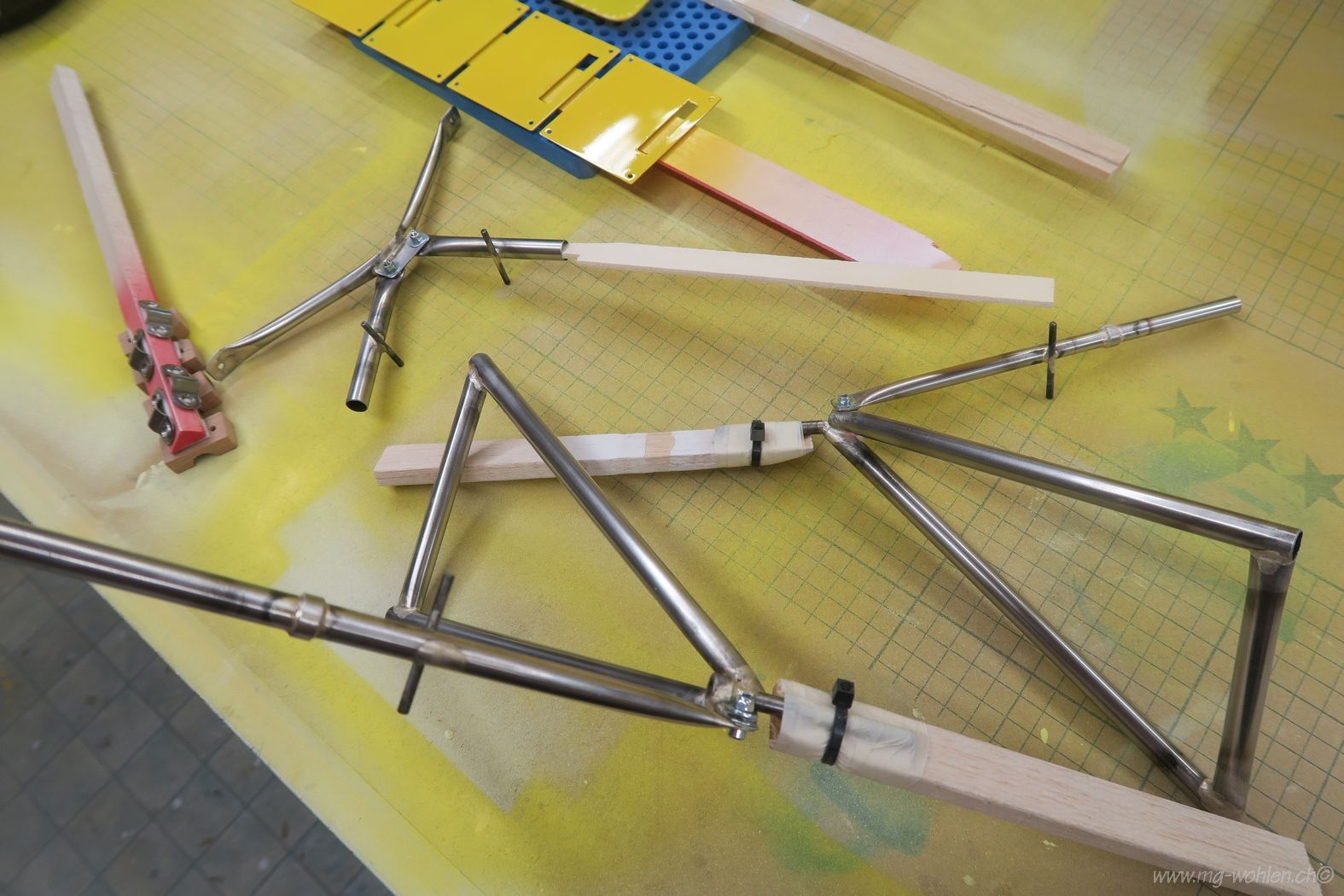

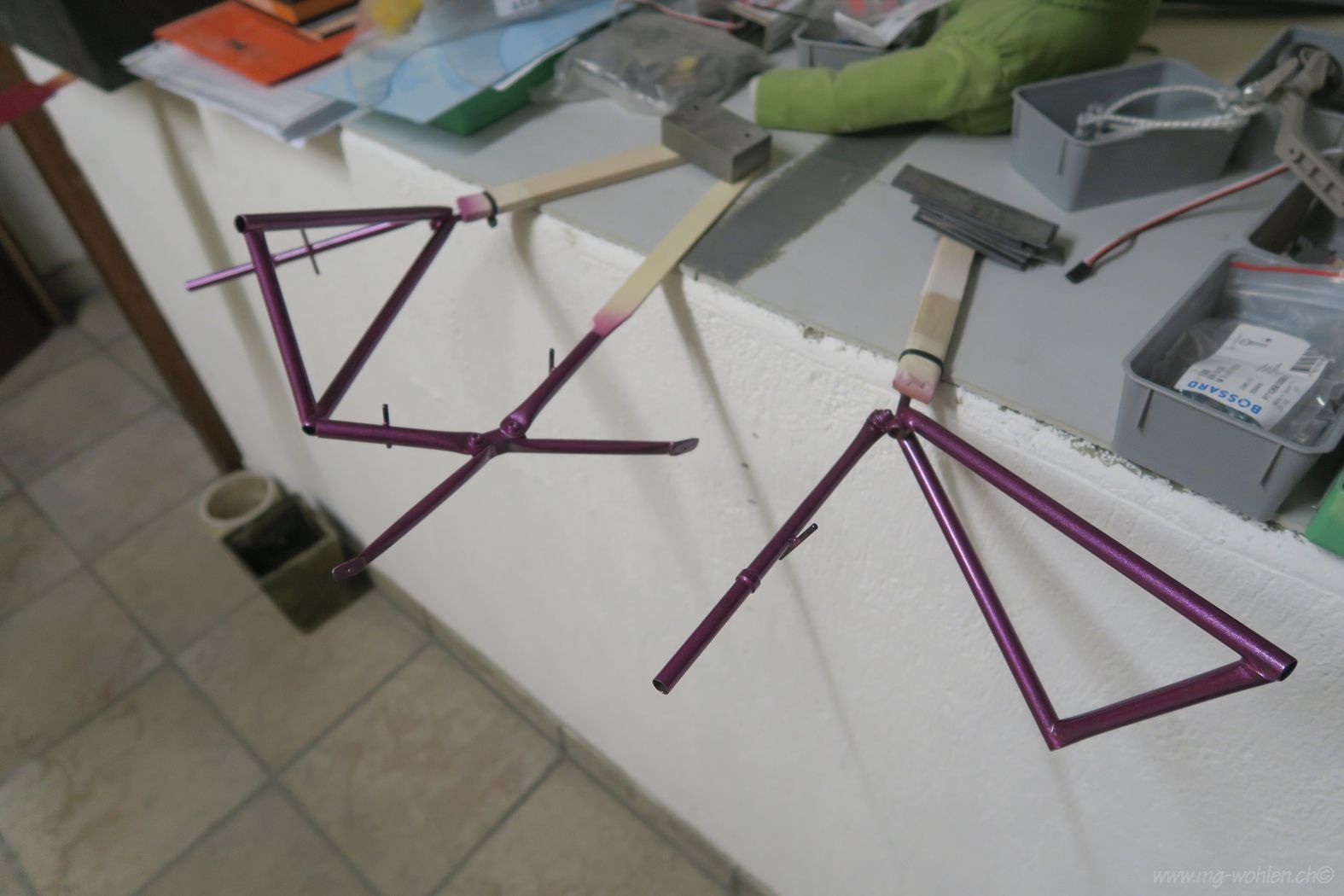

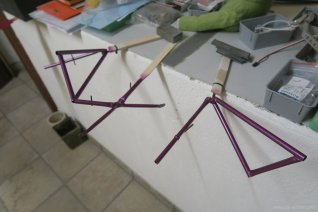

Auch das Fahrgestell wird gespritzt

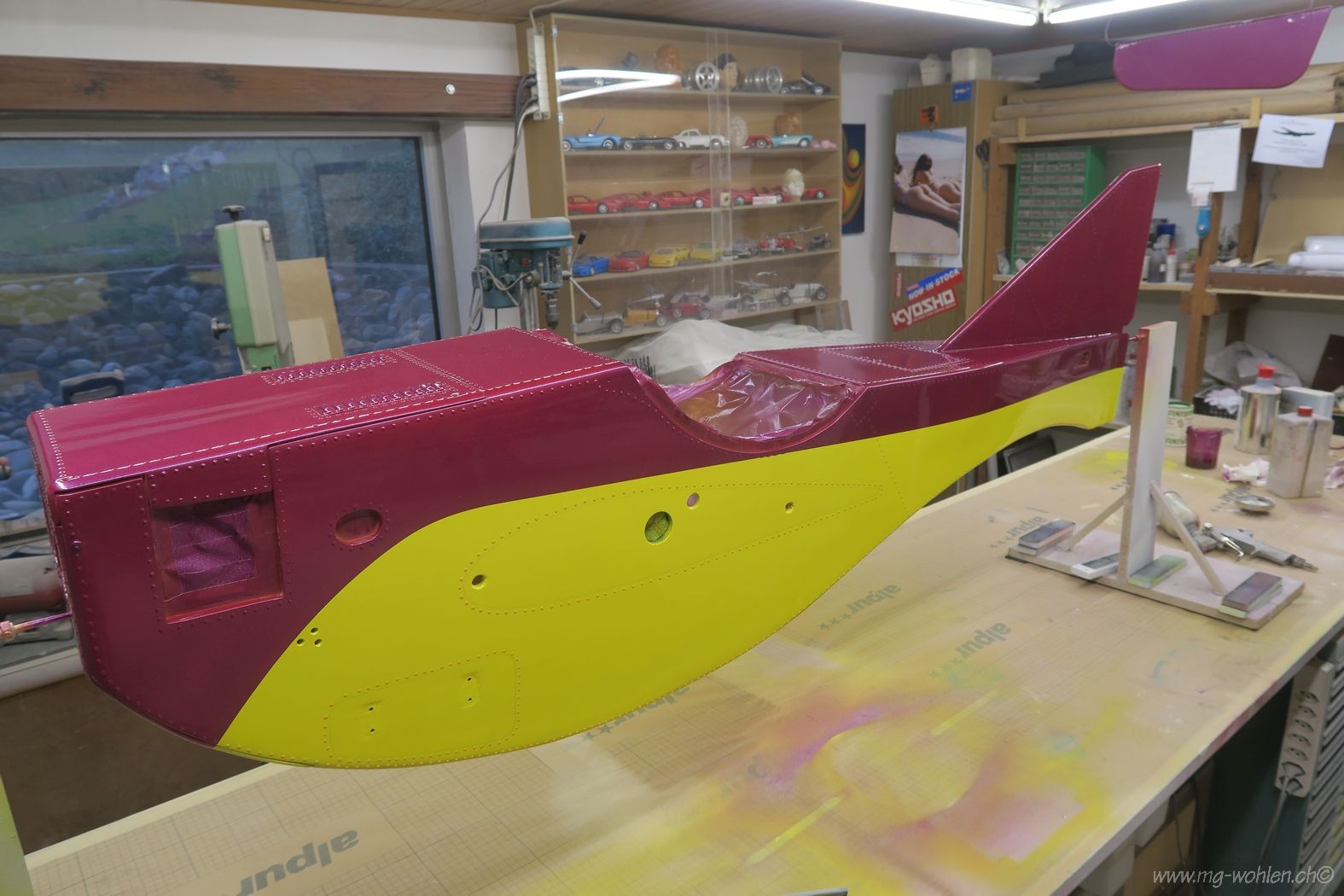

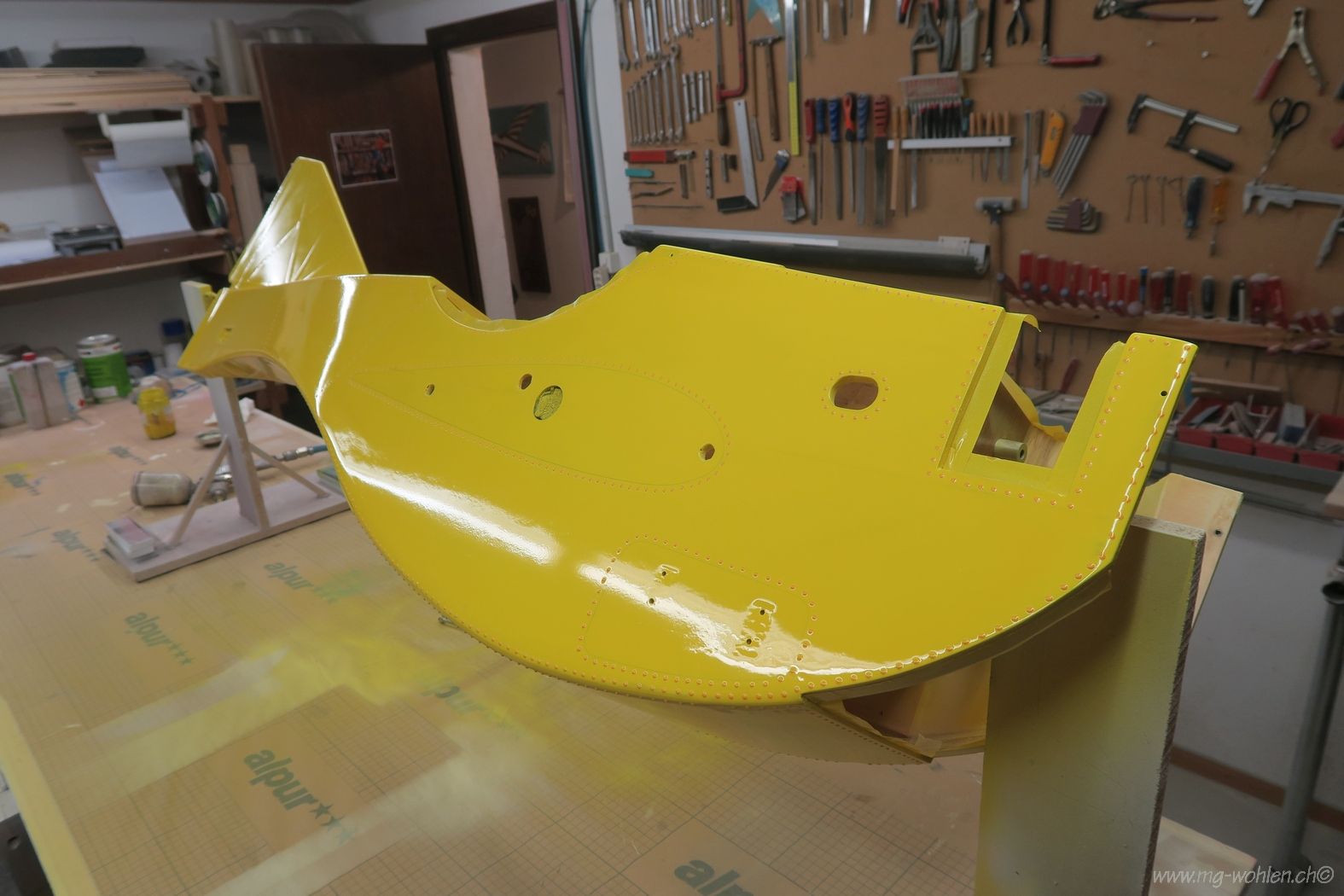

Im Gegensatz zu Gelb deckt diese Farbe sehr gut

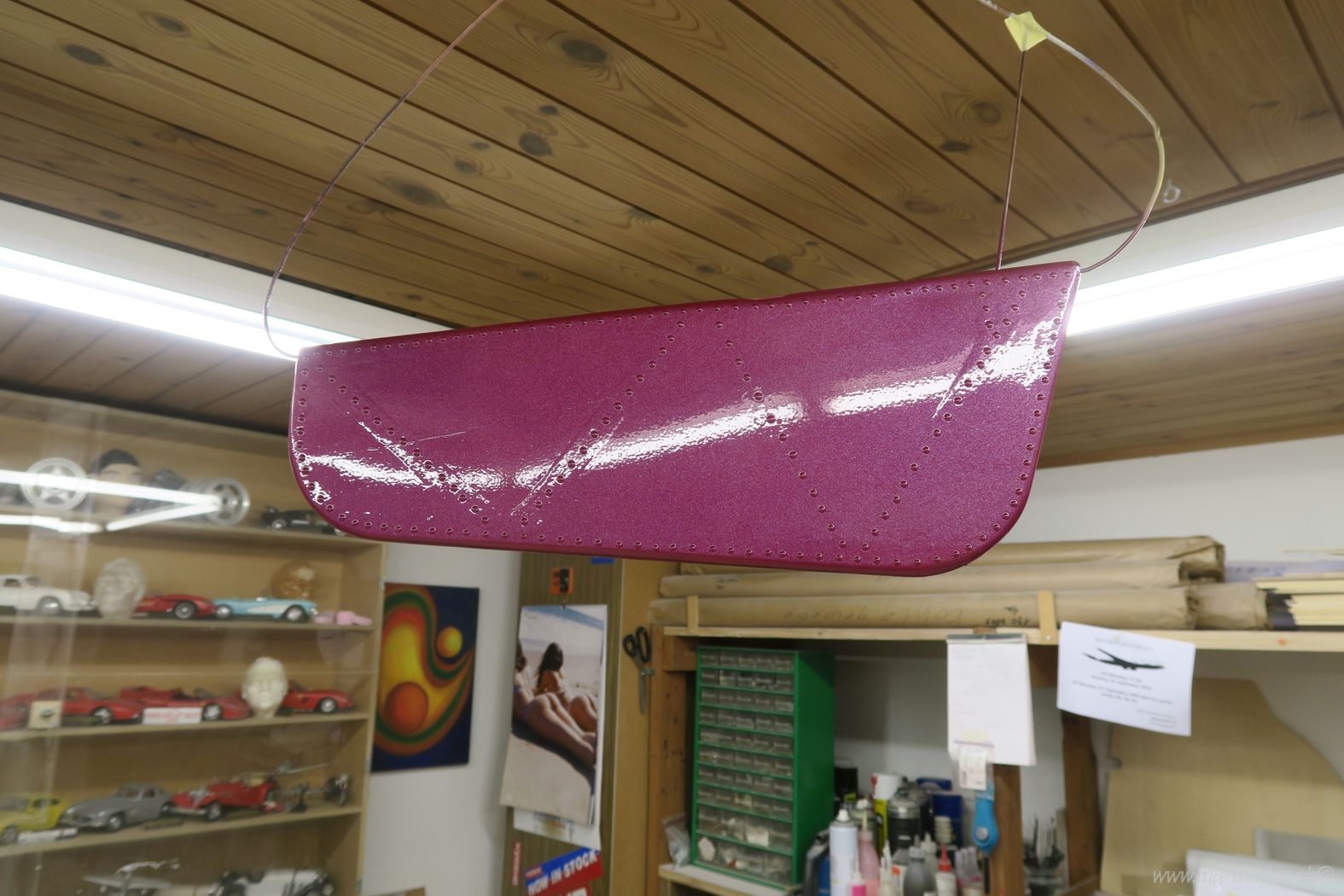

Das Seitenruder am trocknen

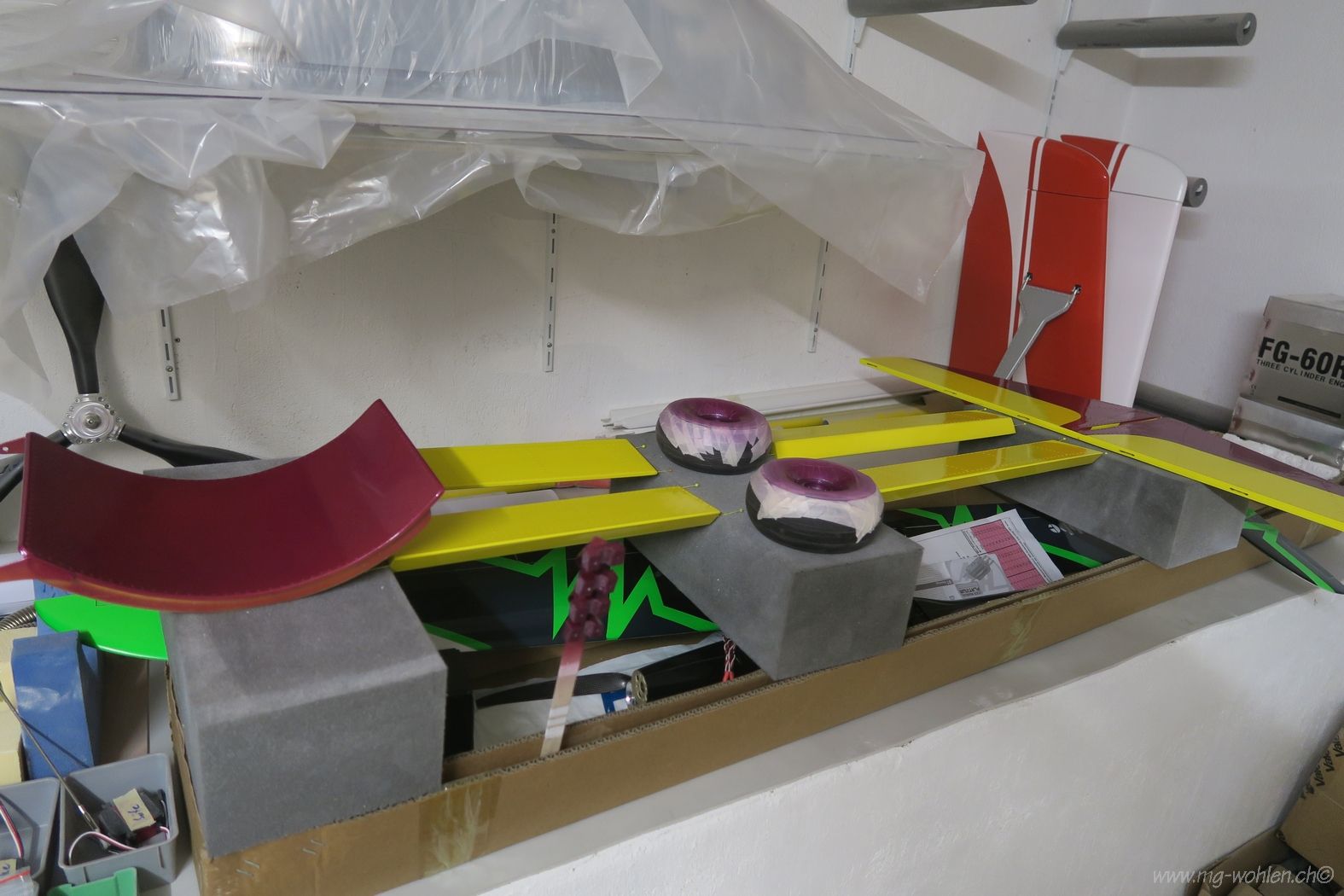

Überall liegen gespritzte Teile rum

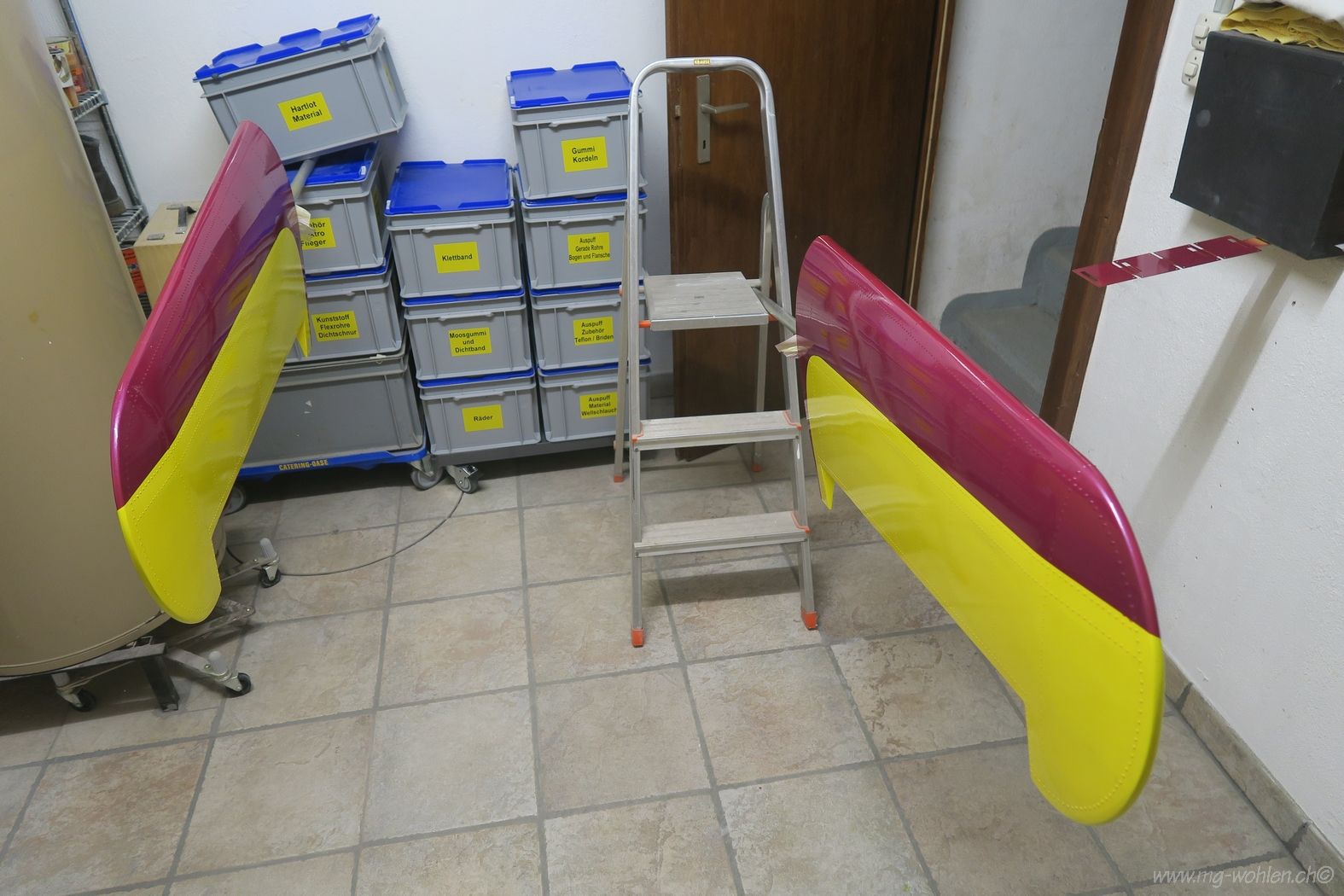

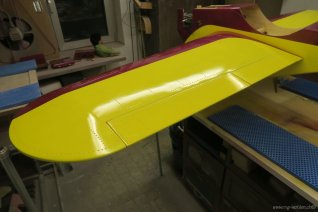

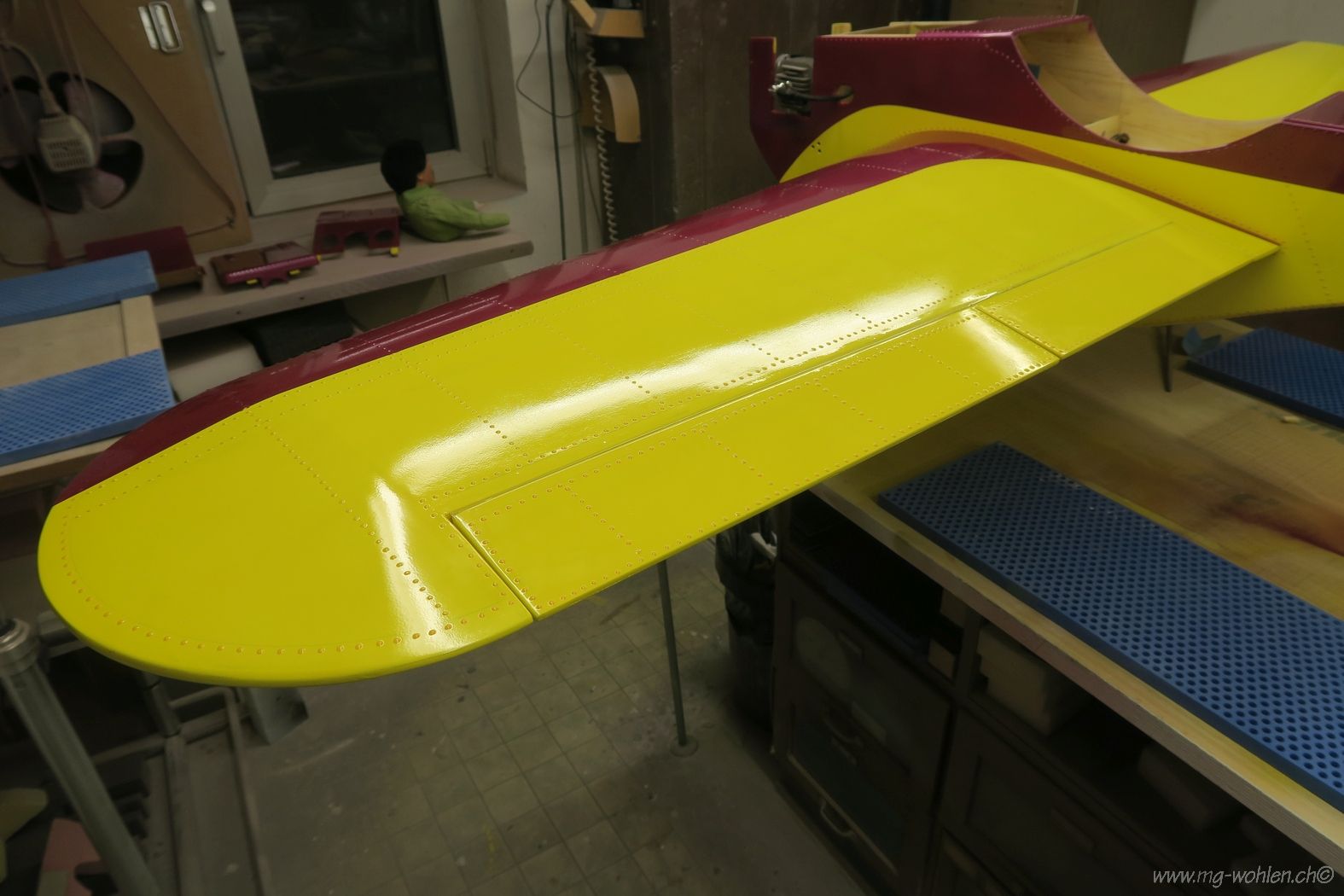

Auch die Flügel sind fertig gespritzt
Und zuletzt noch das gespritzte Fahrwerk

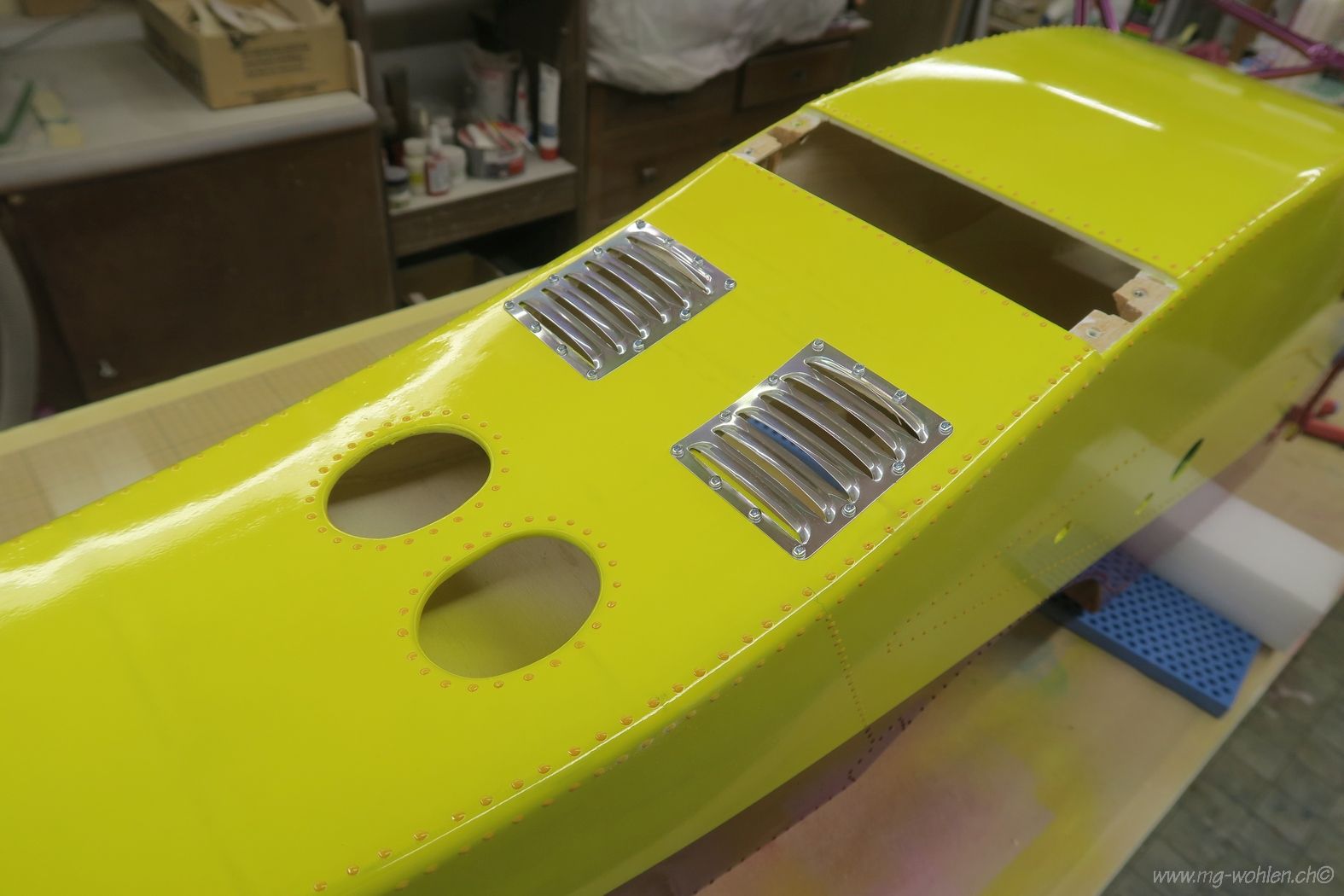

Abluftlamellen zur besseren Kühlung von Motor und Auspuff

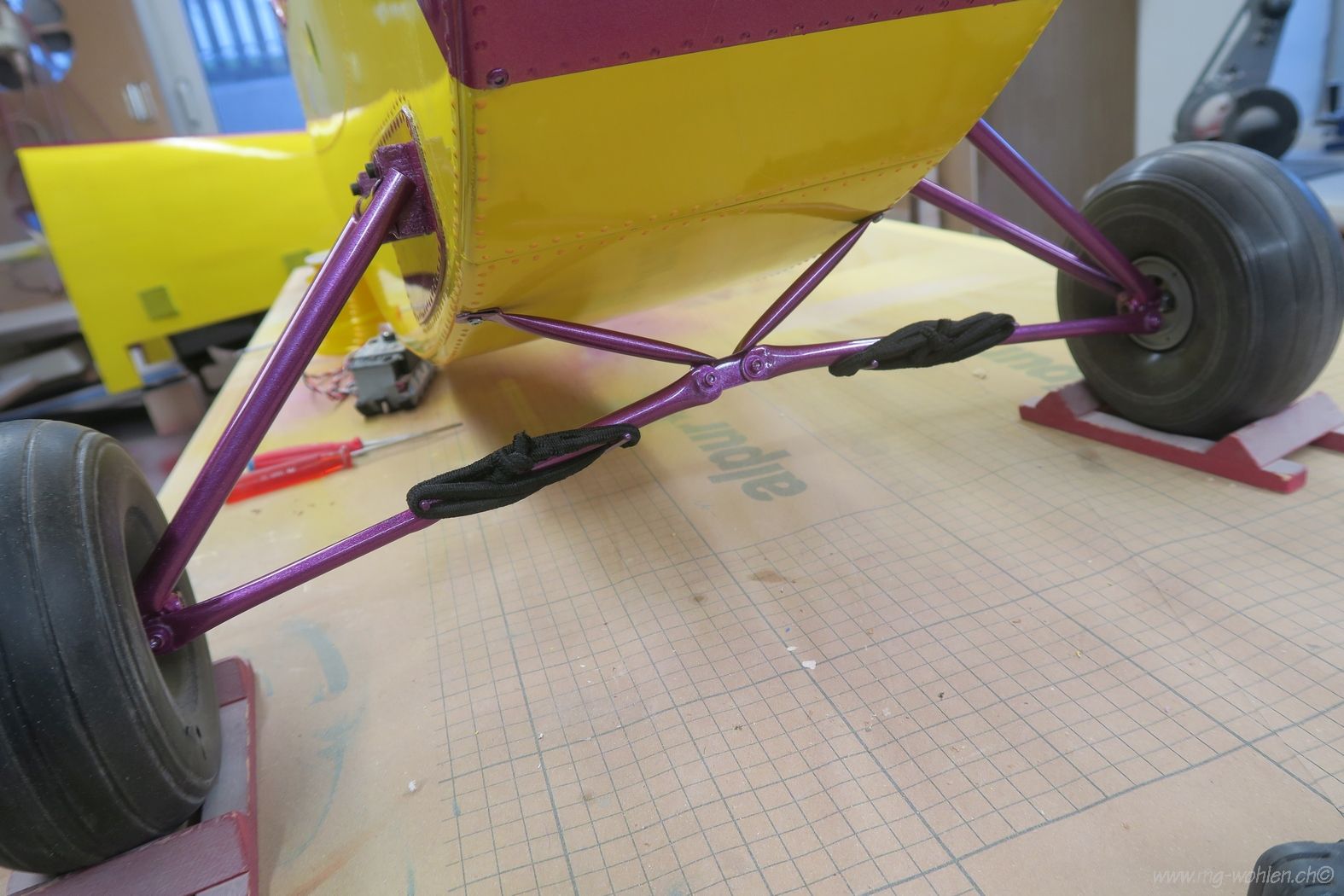

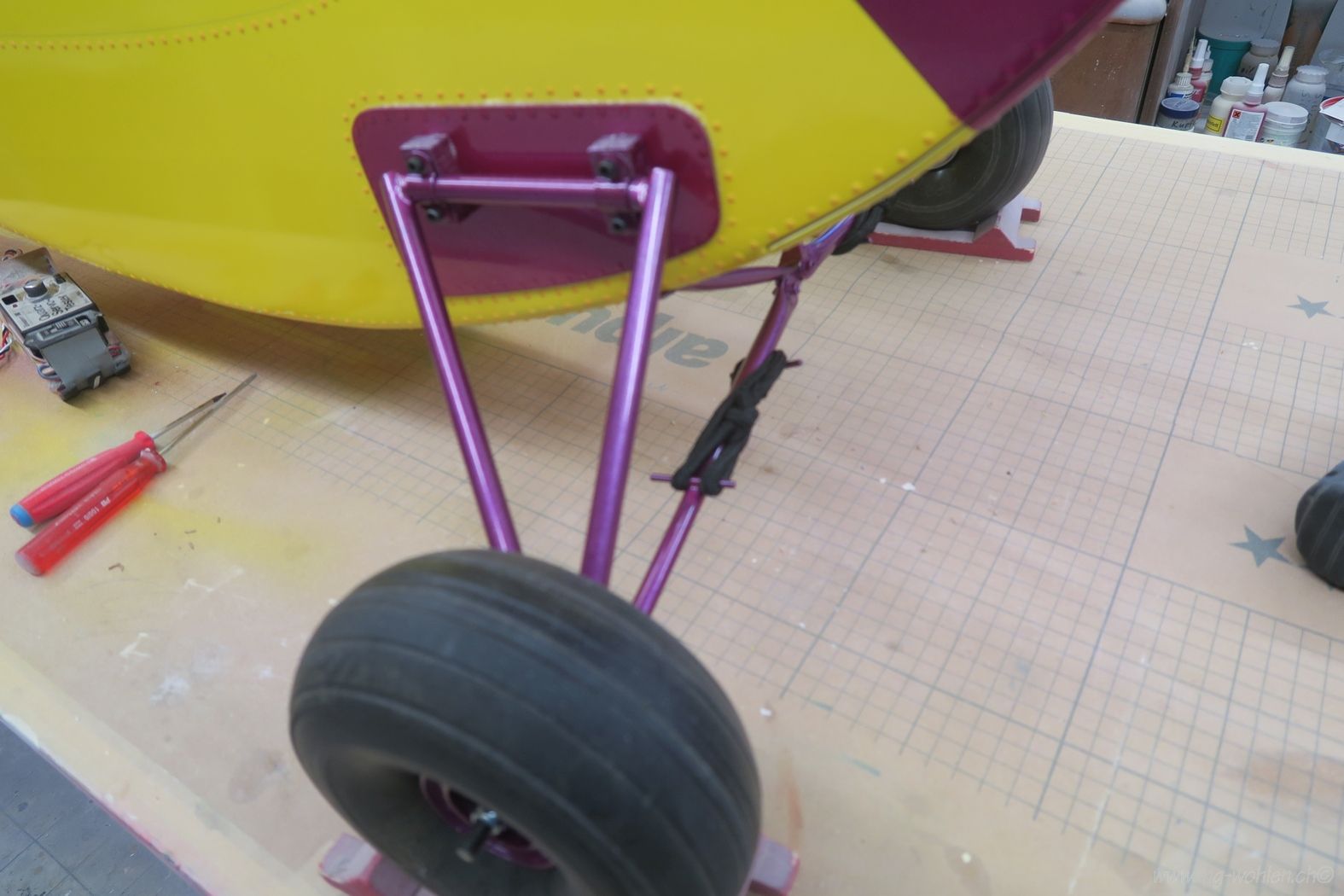

Federung per Gummikordel
Federung im Detail
Die Ruderhörner müssen nur noch eingeklebt werden
Ruderhörner eingeklebt

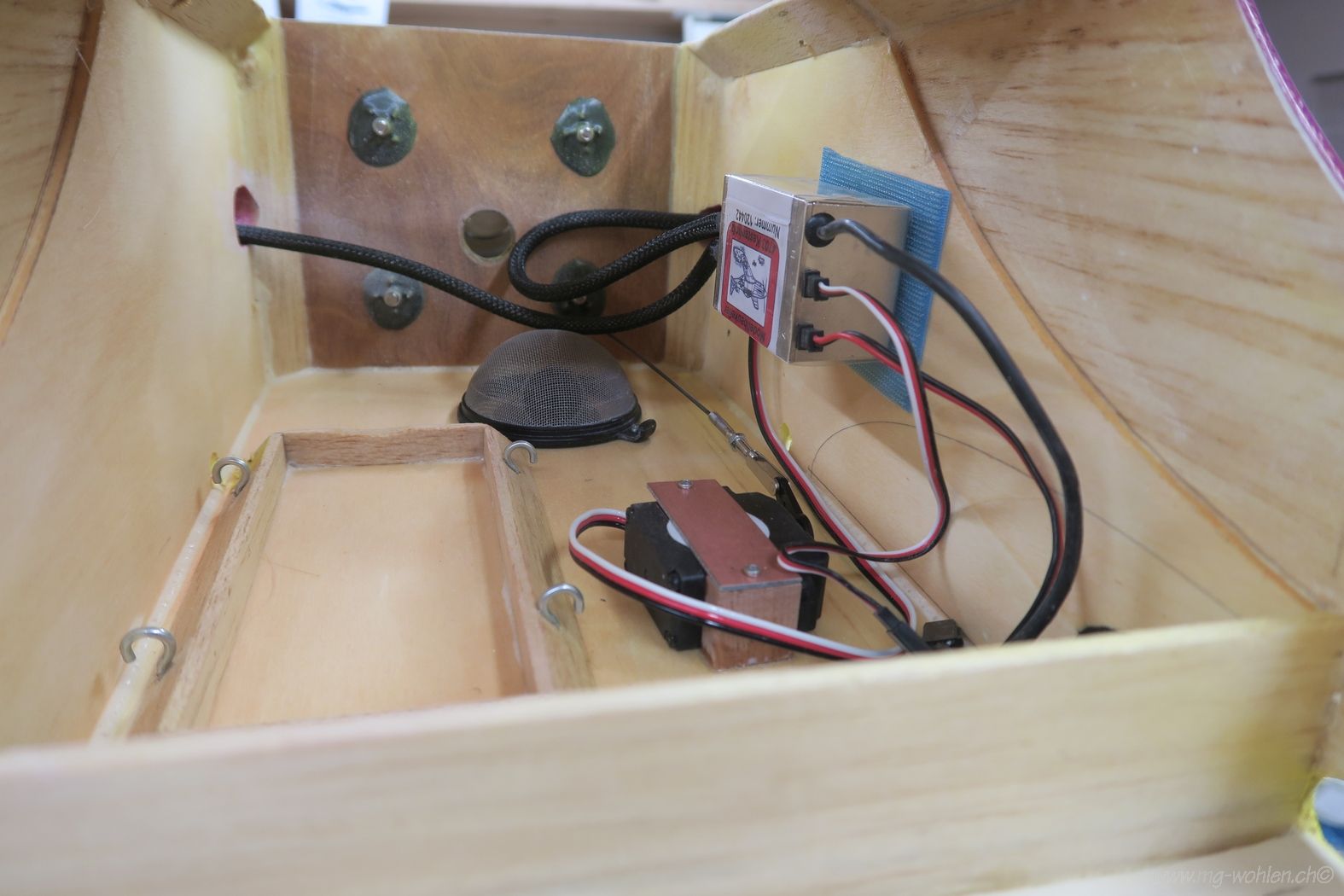

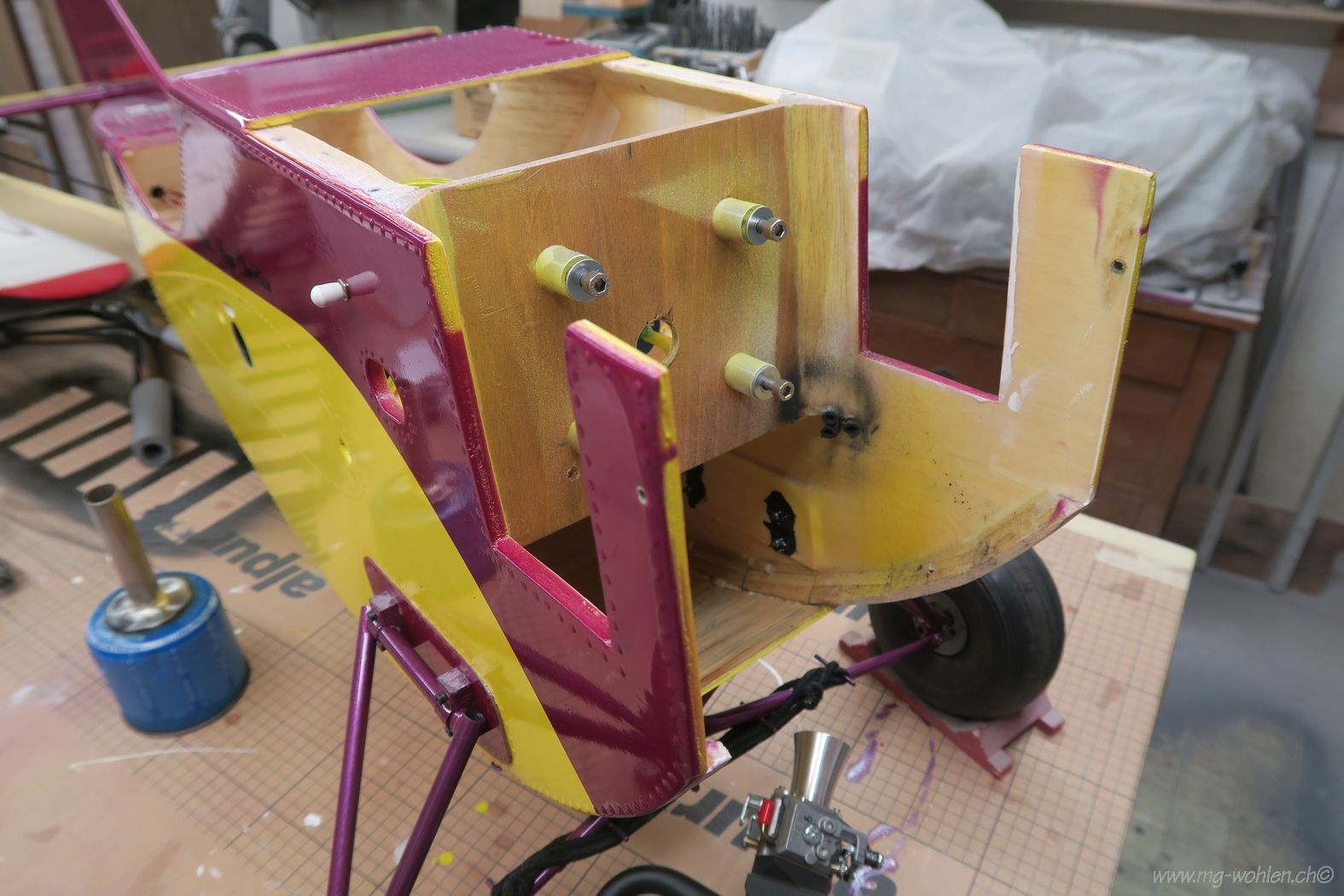

Zündung und Tankraum

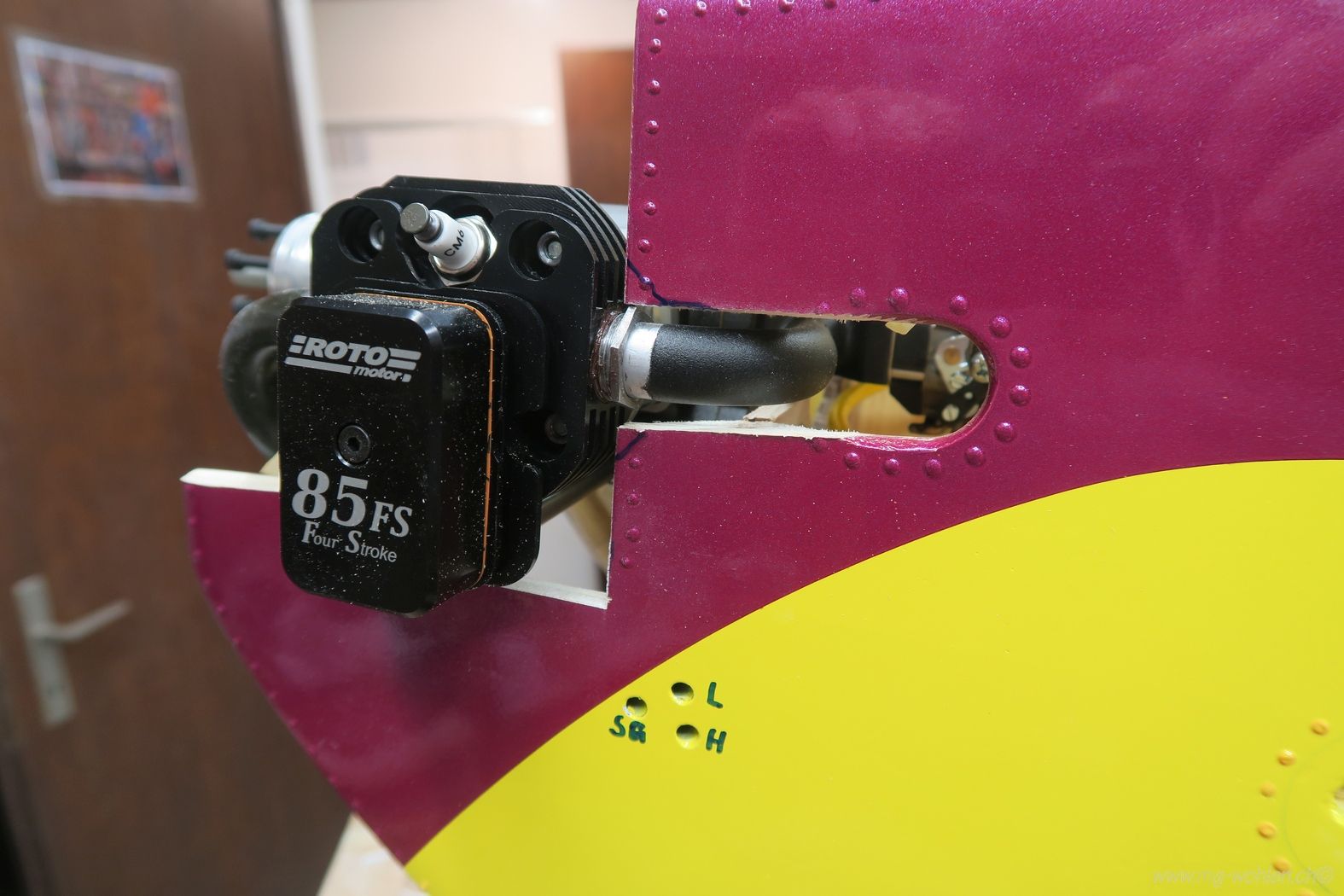

Öffnung für Chokebetätigung

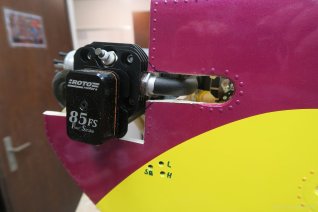

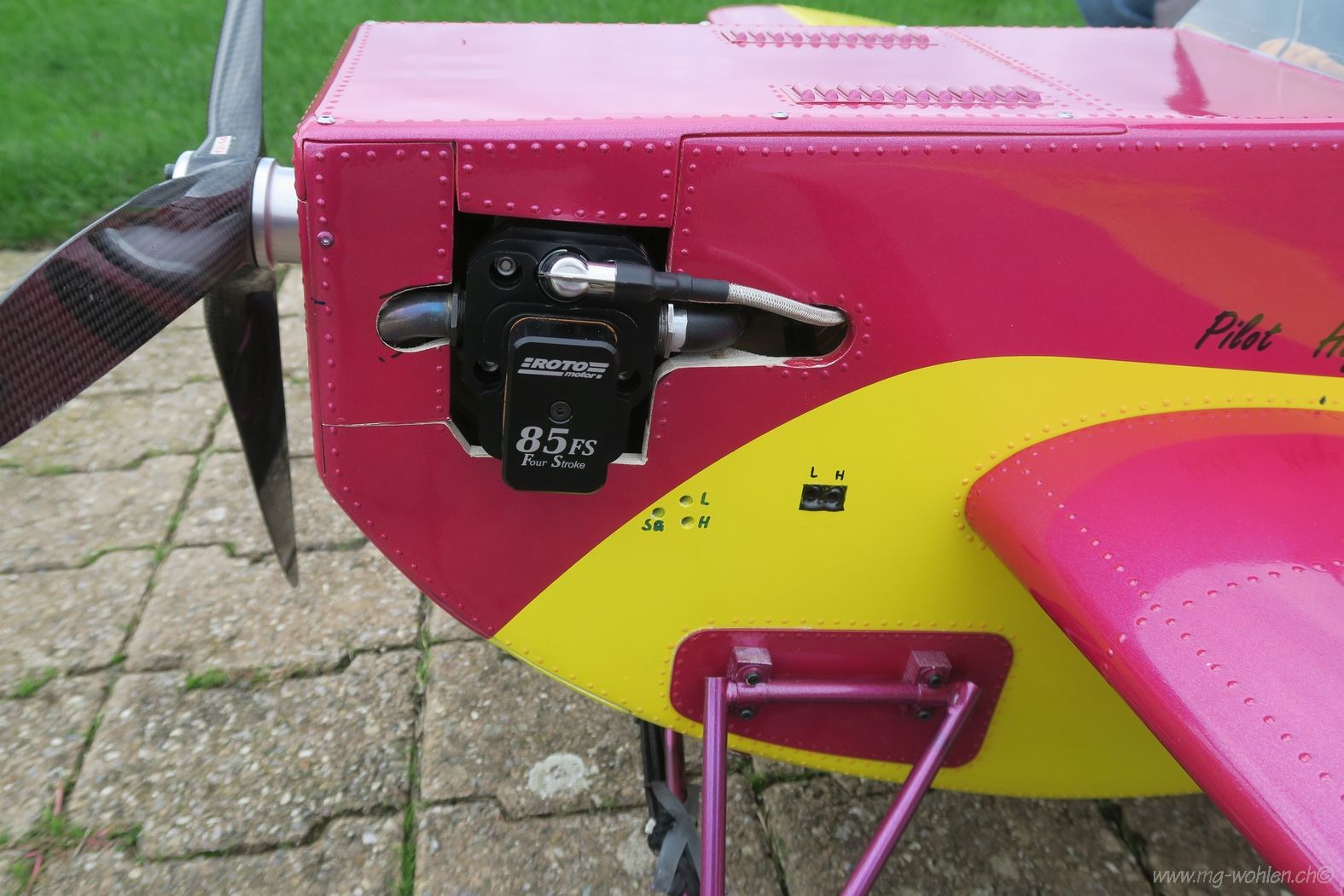

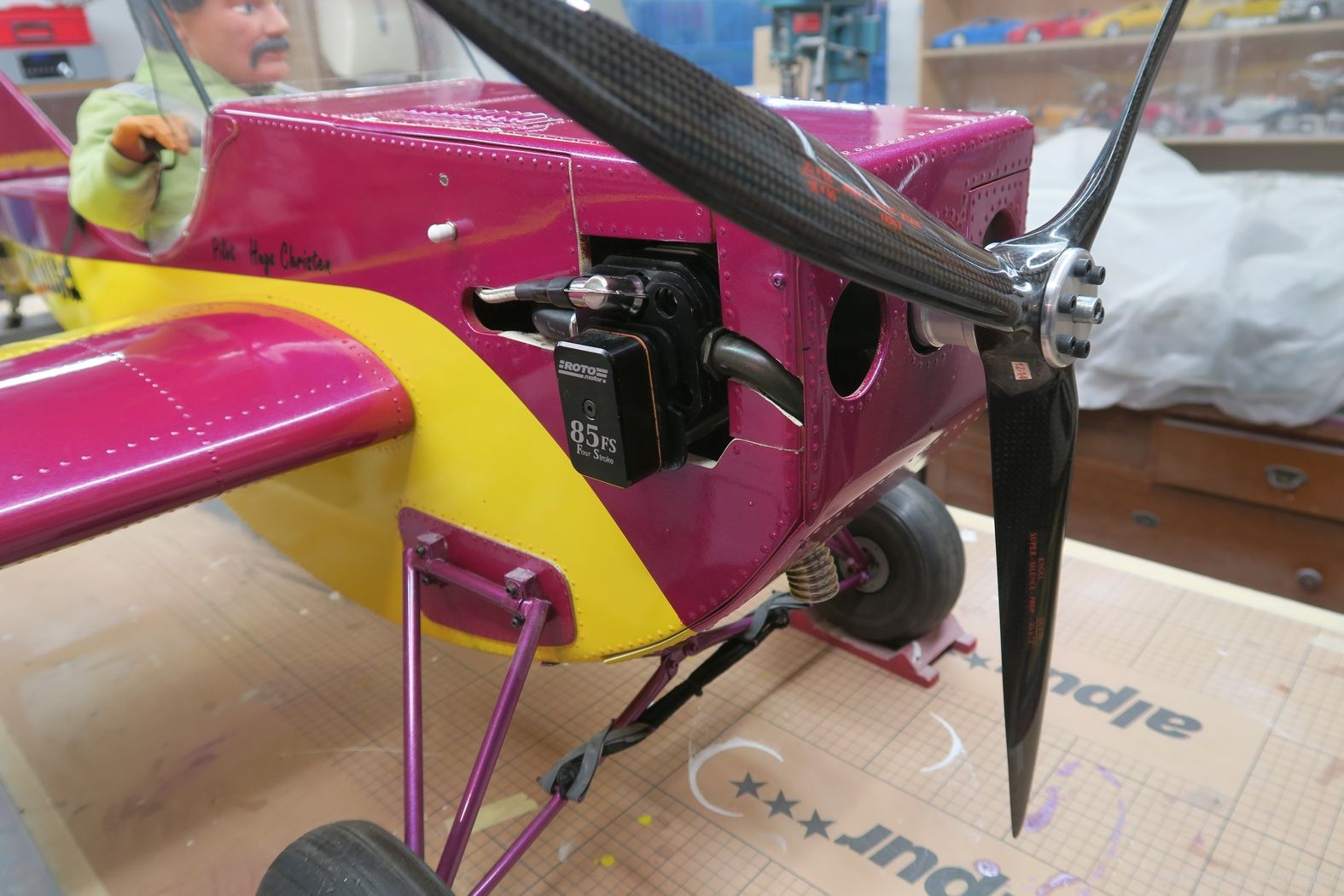

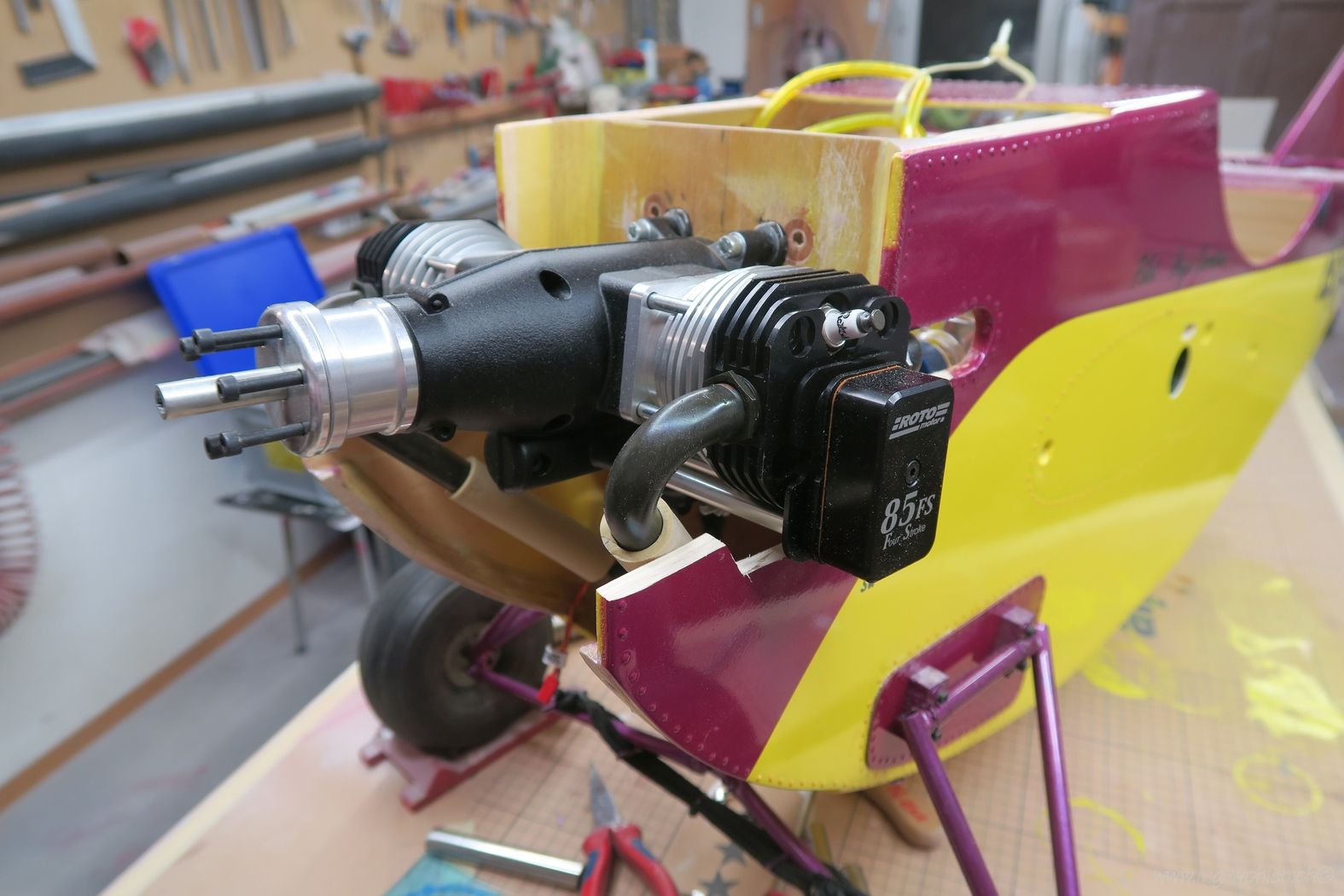

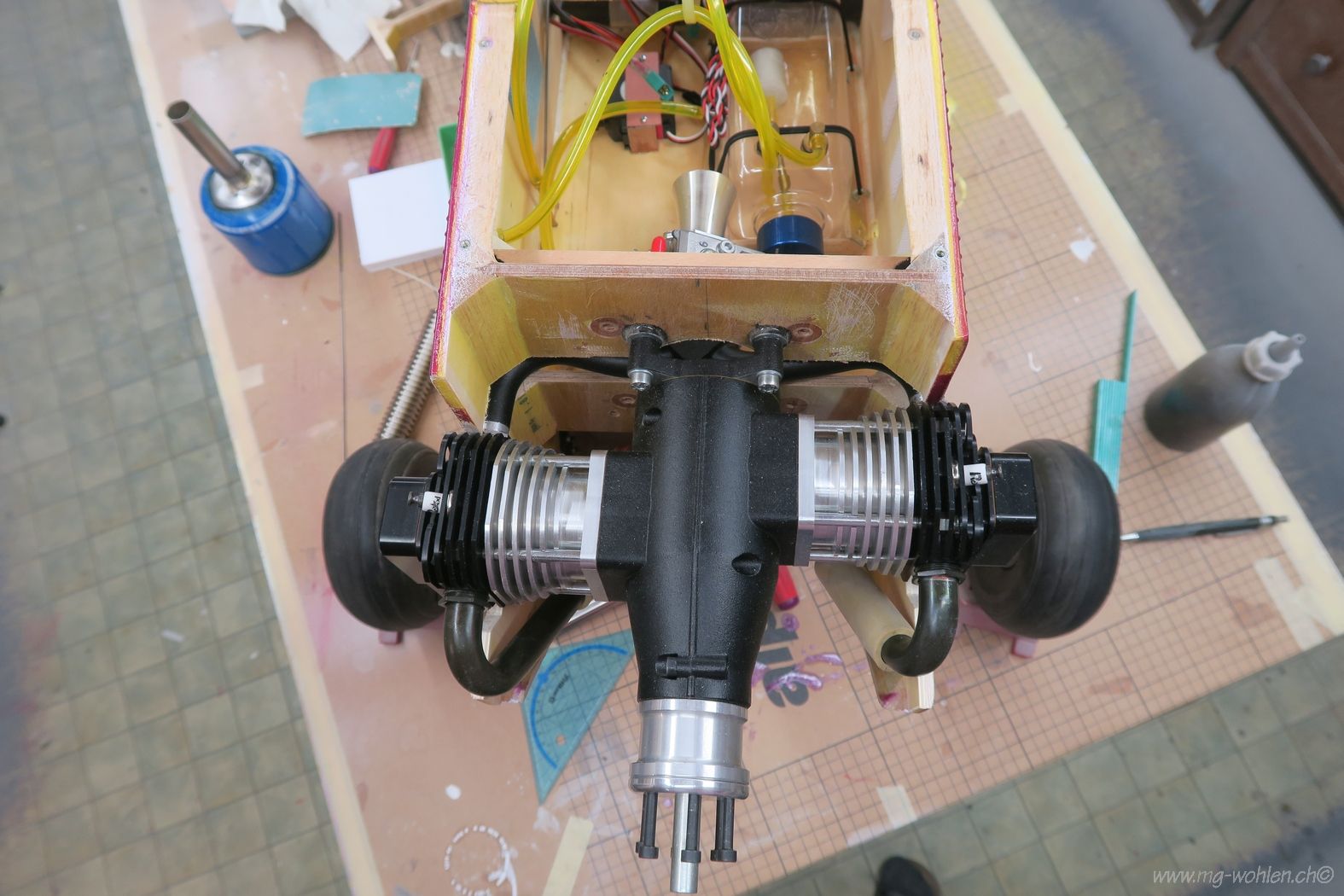

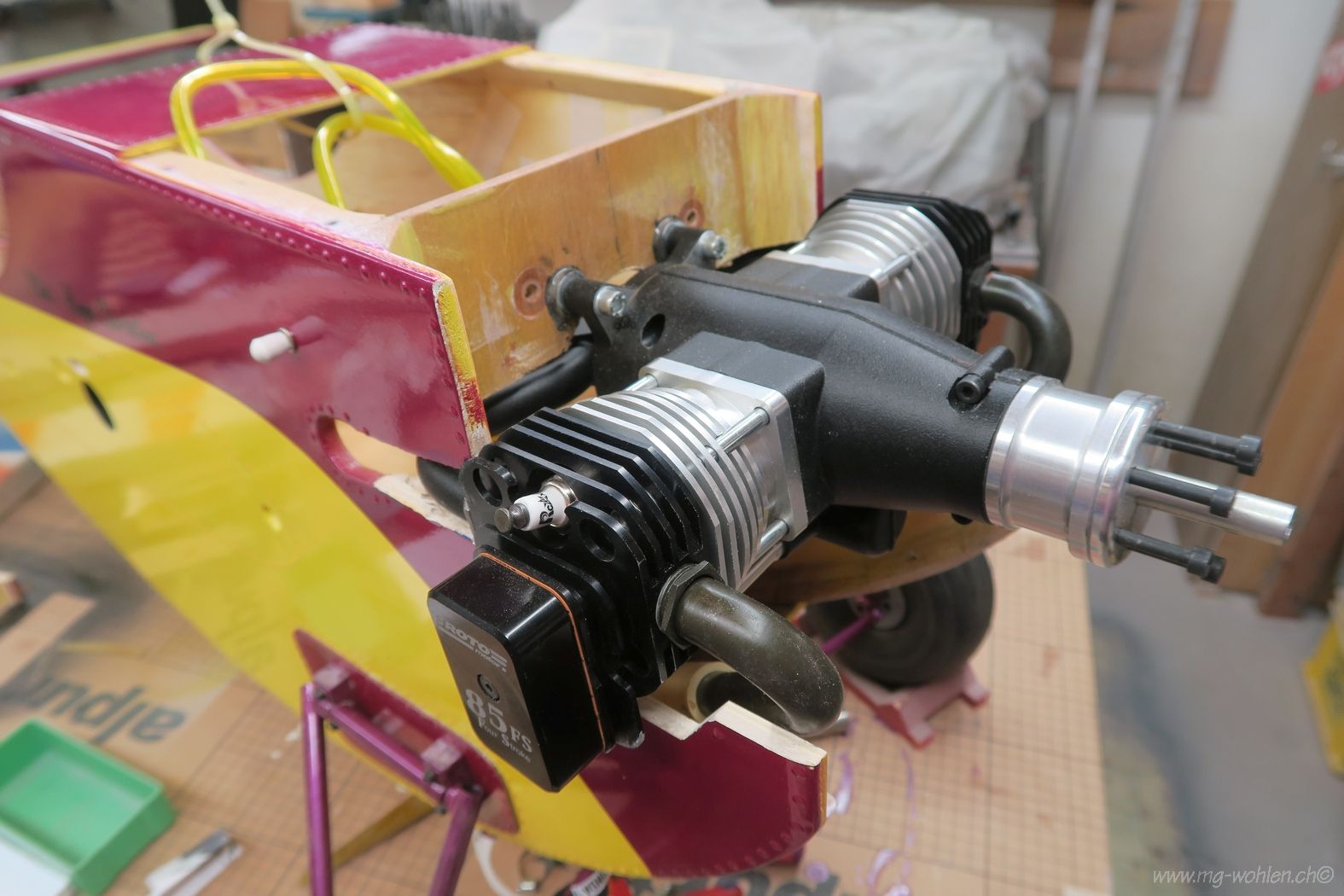

Motor fertig eingebaut

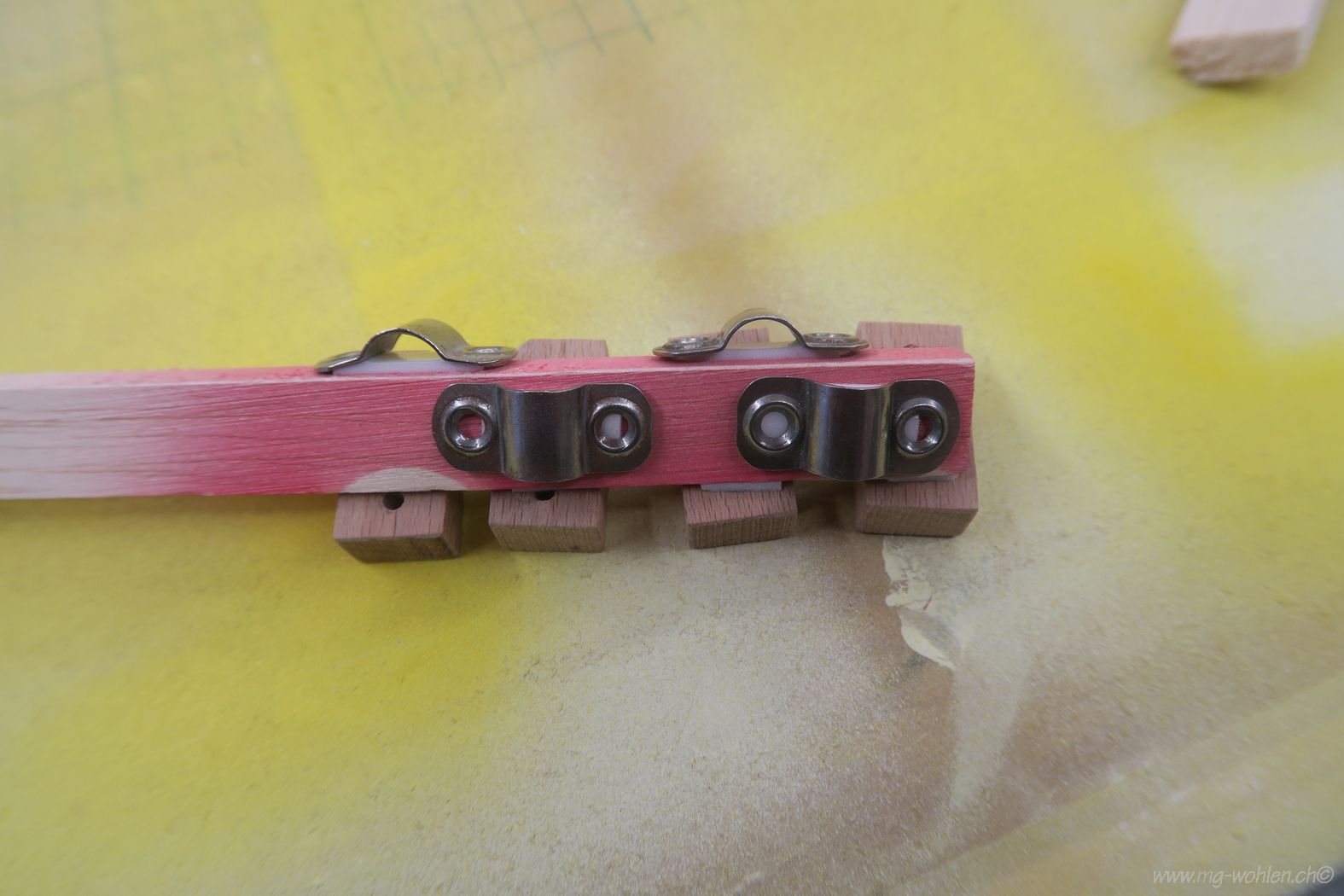

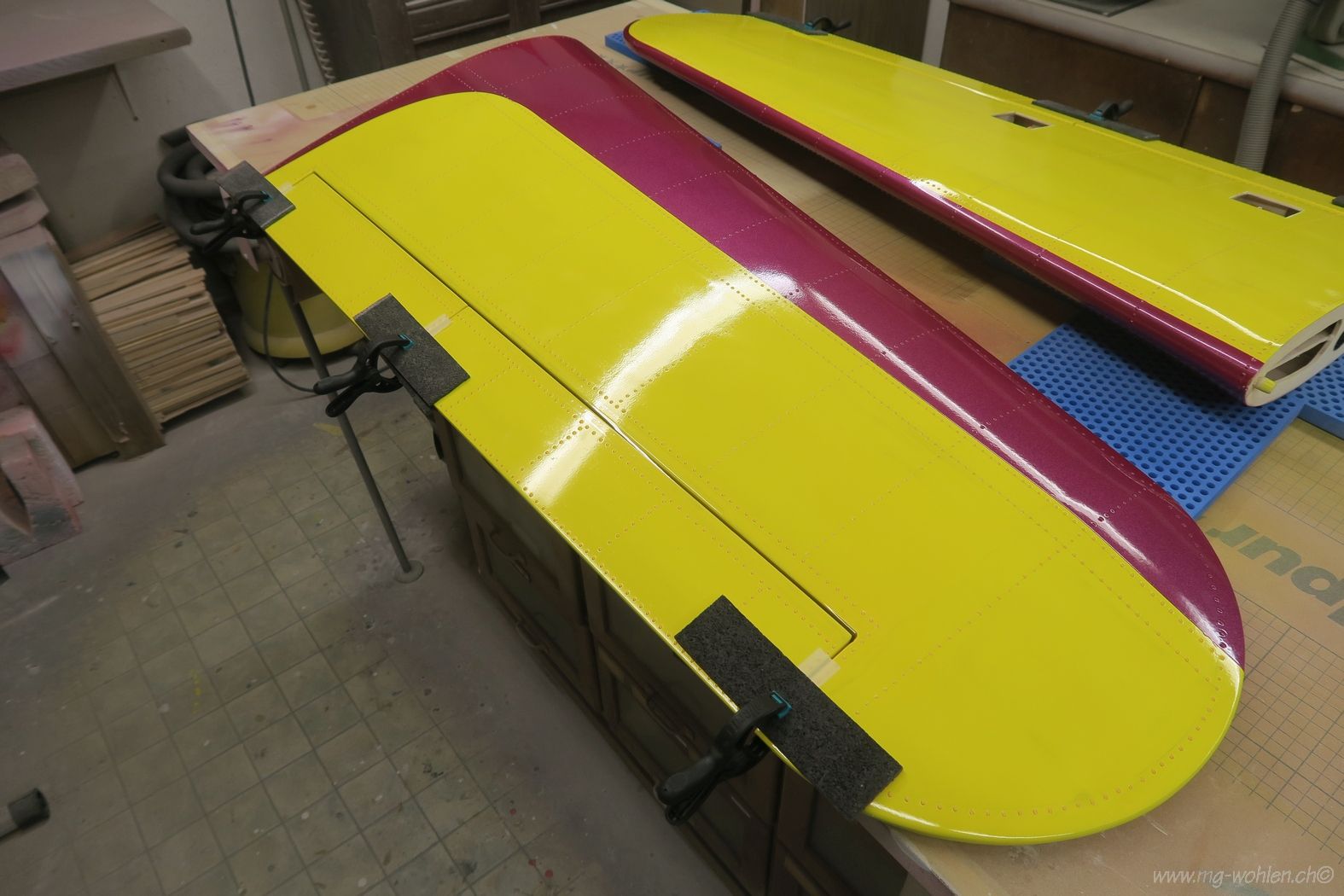

Ruderfixierung für Silikonscharniere

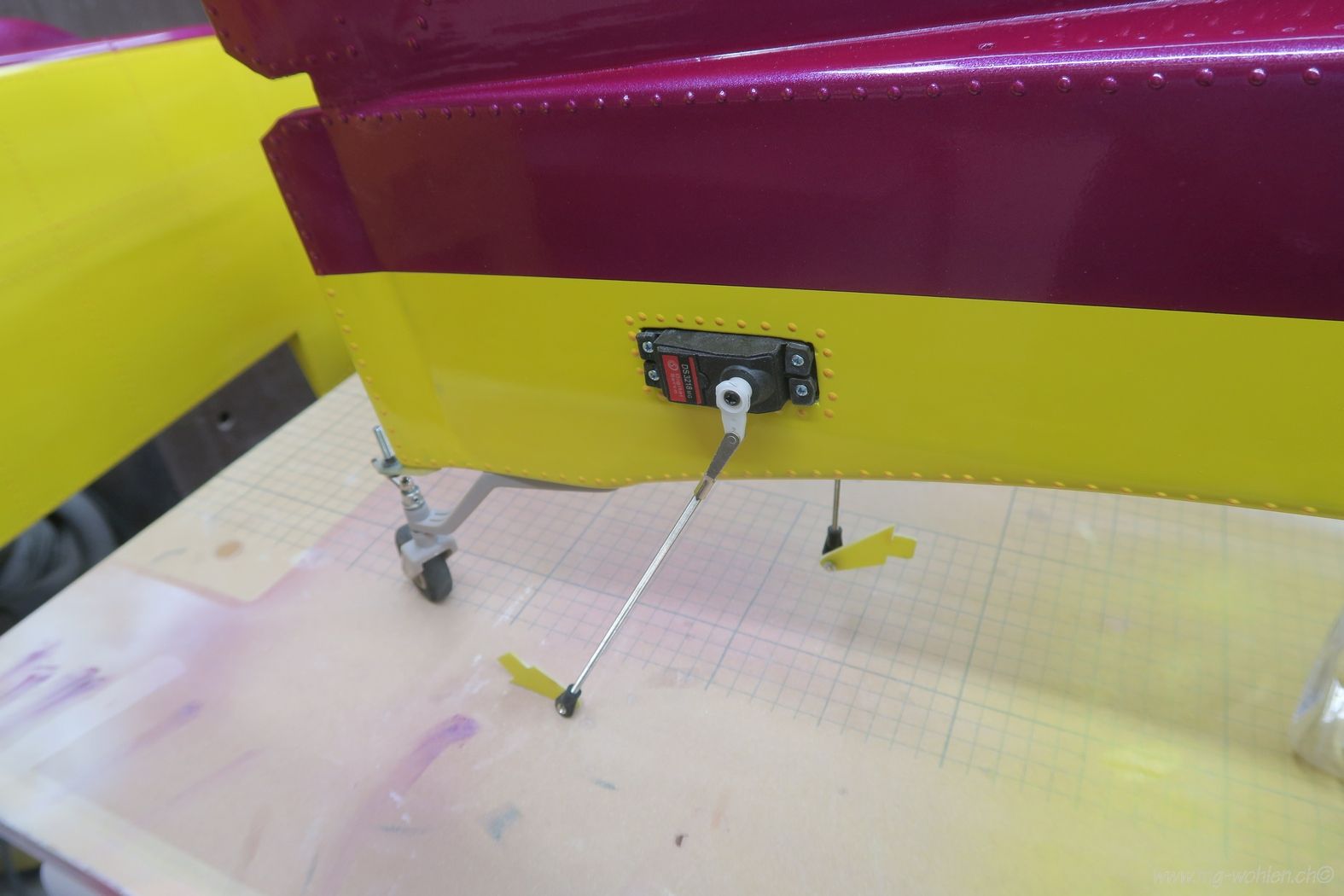

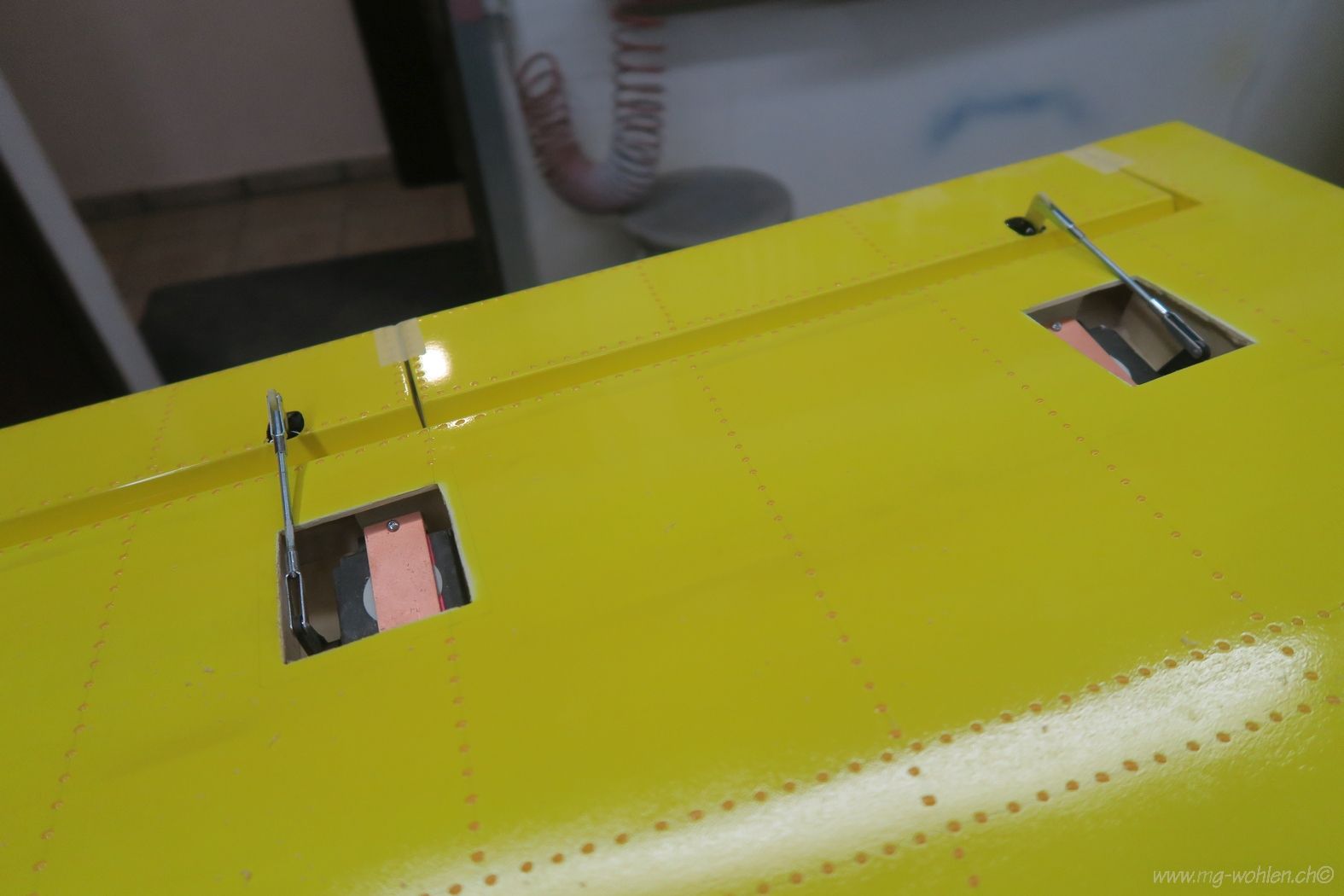

Anlenkung Quer und Landeklappen
Flügel fertig und montiert

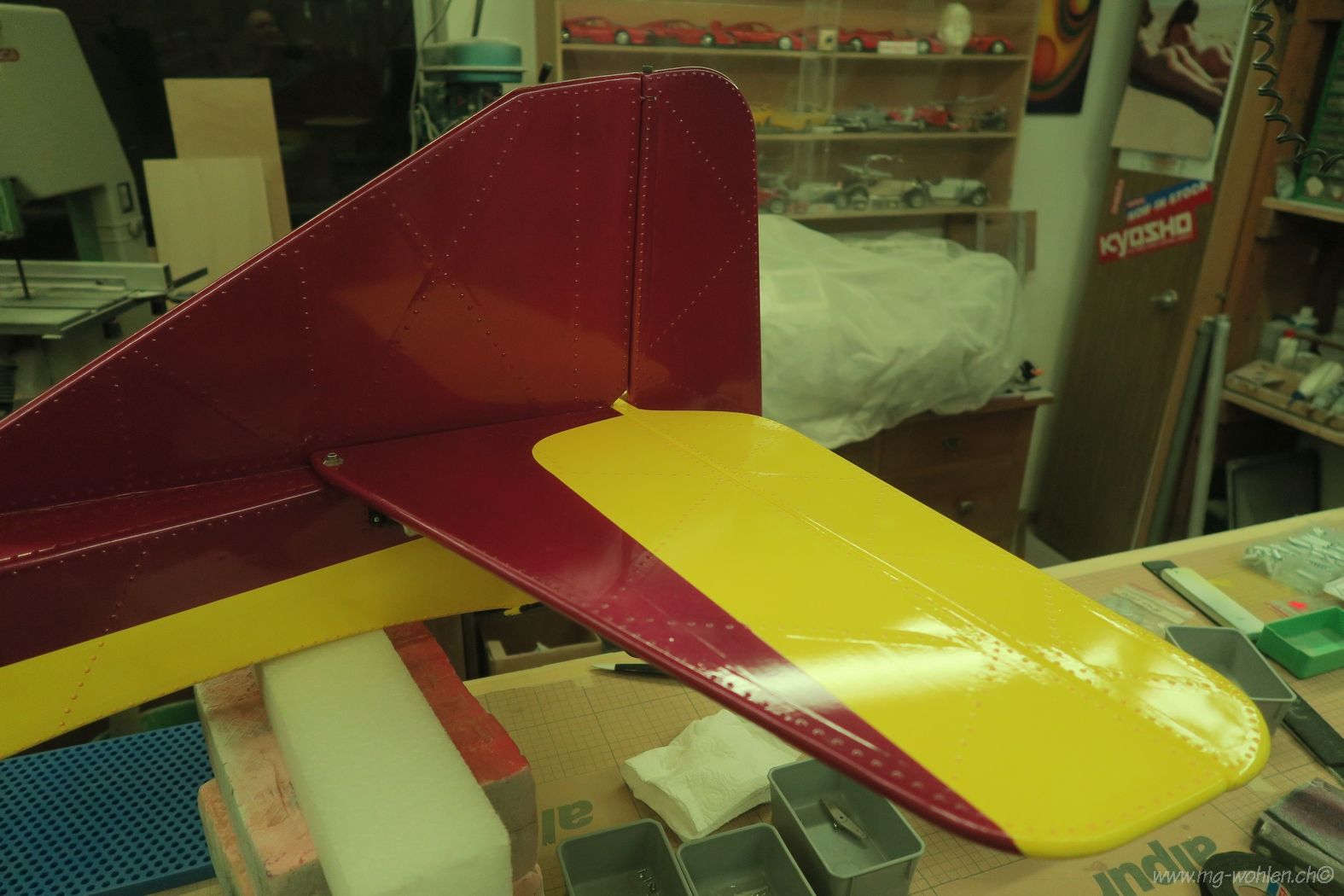

Heckflügel fertig und montiert

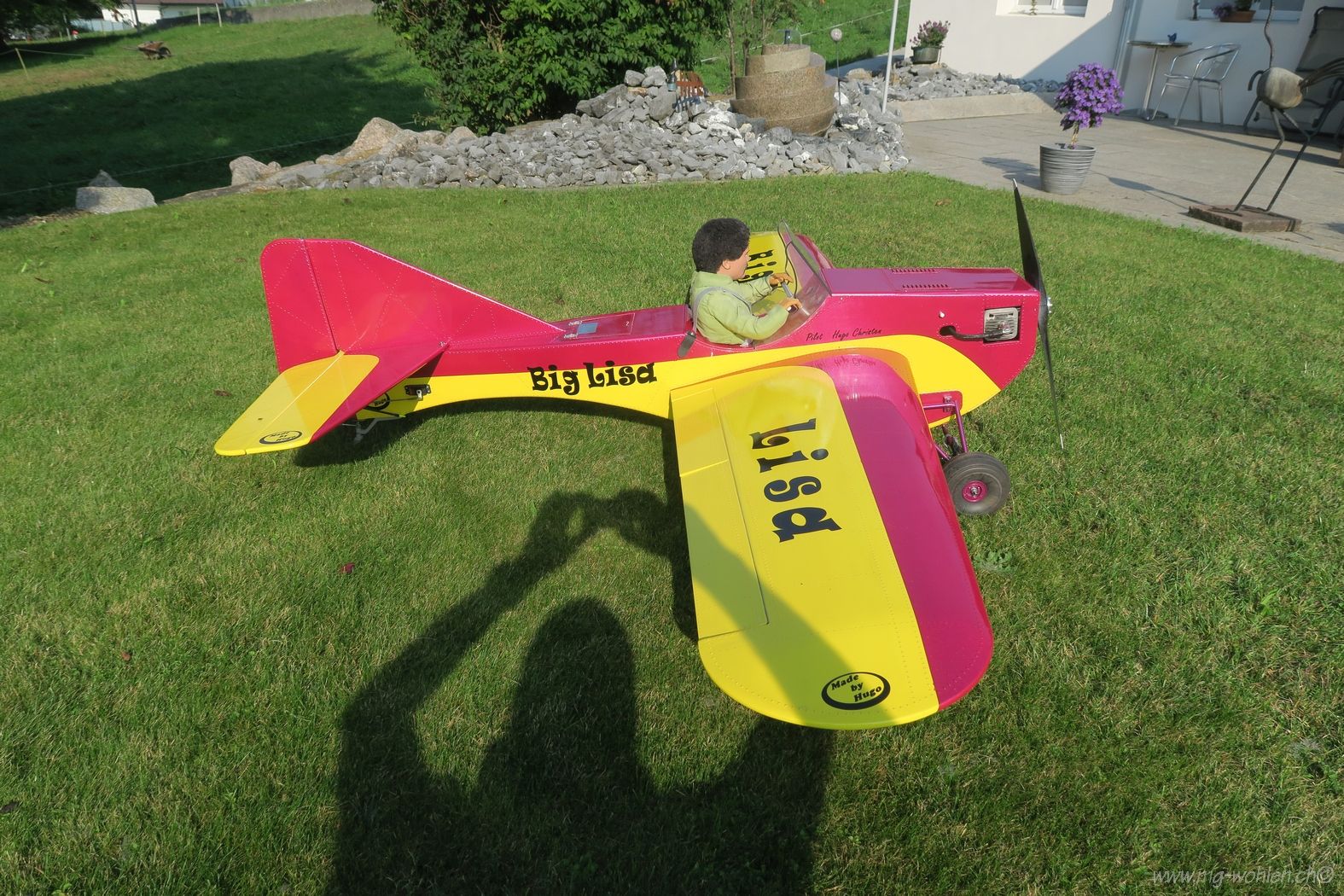

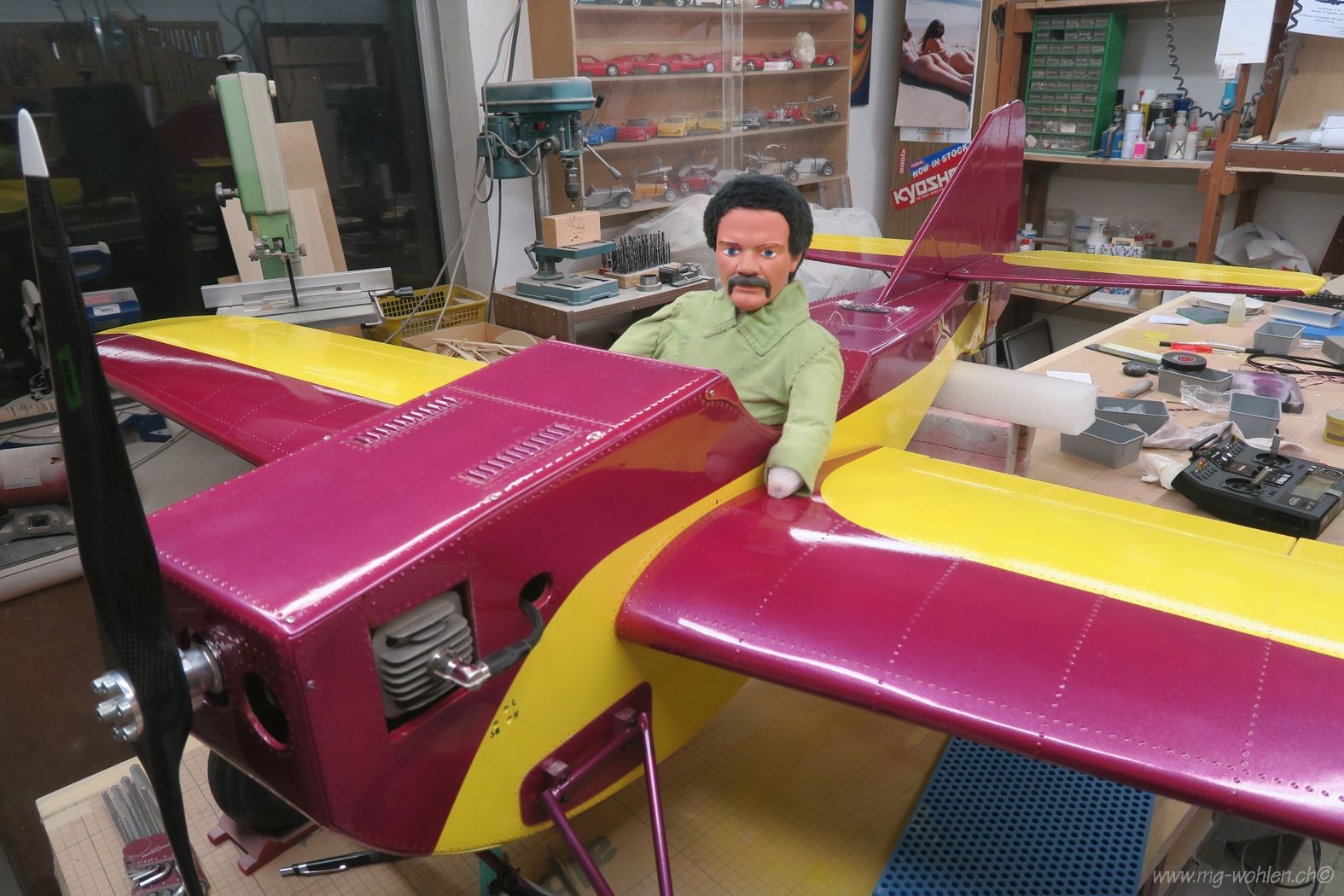

Montage vom Pilot

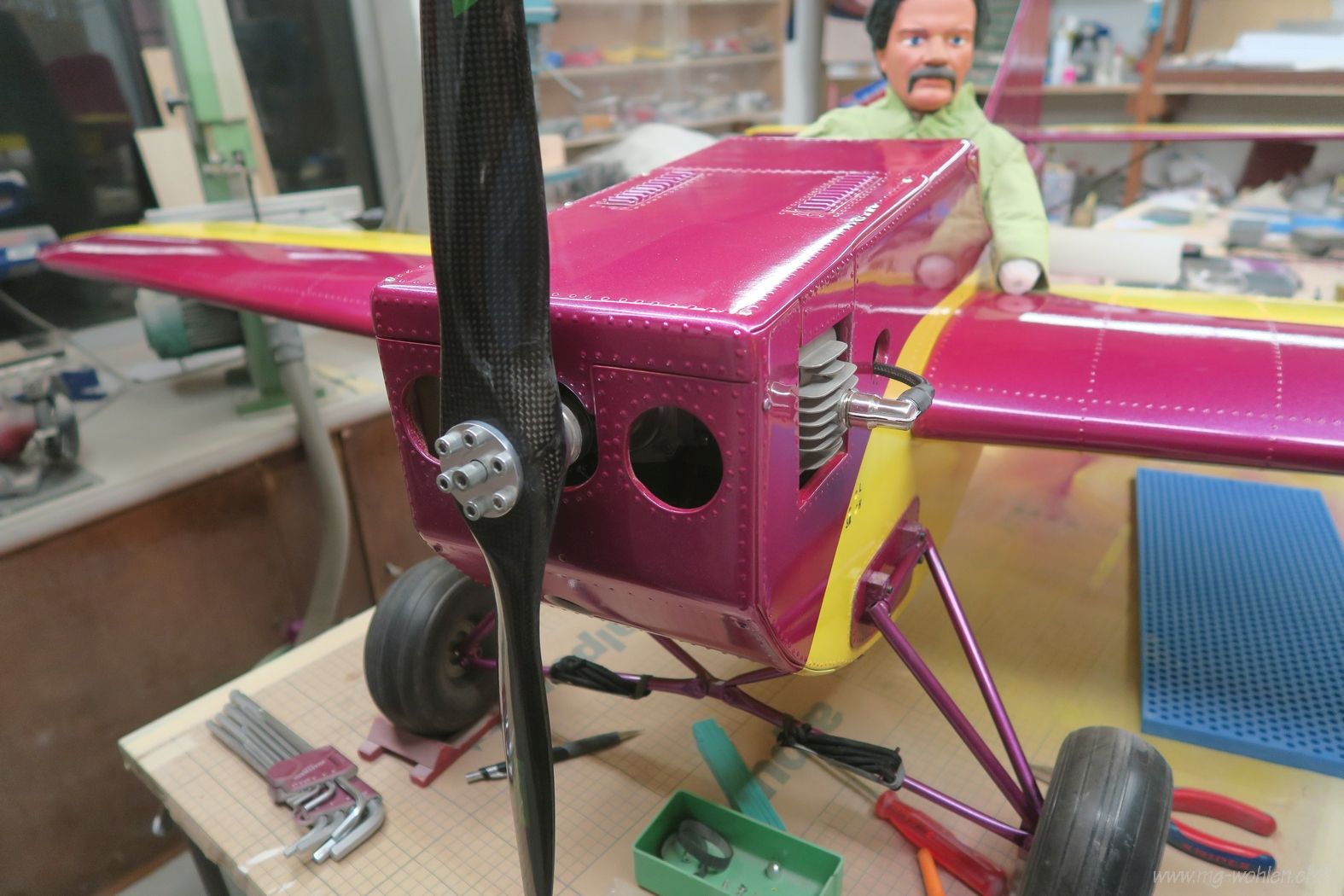

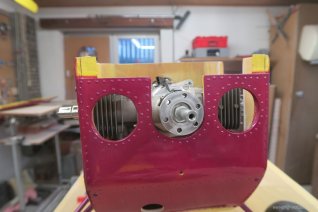

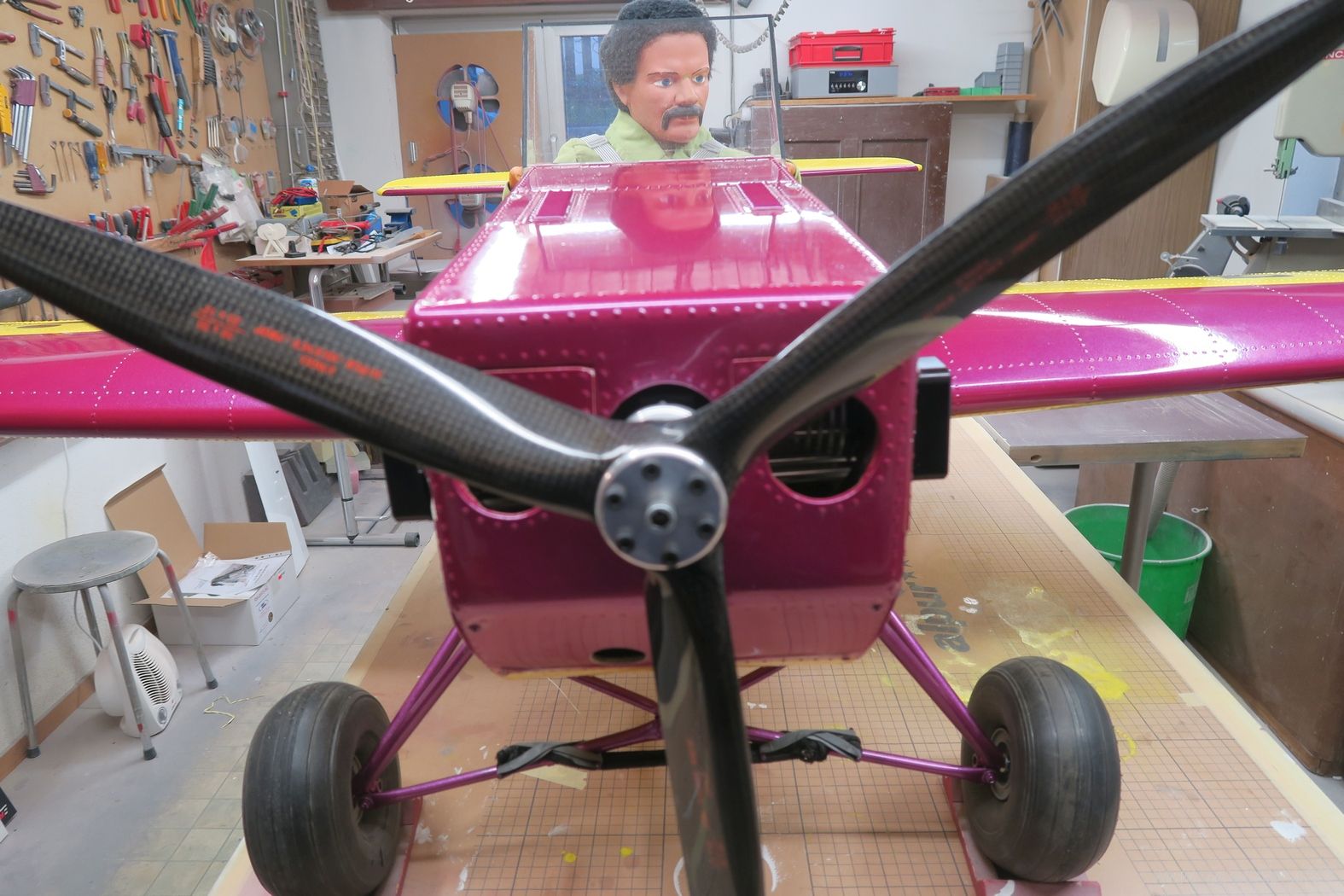

Ansicht Frontpartie

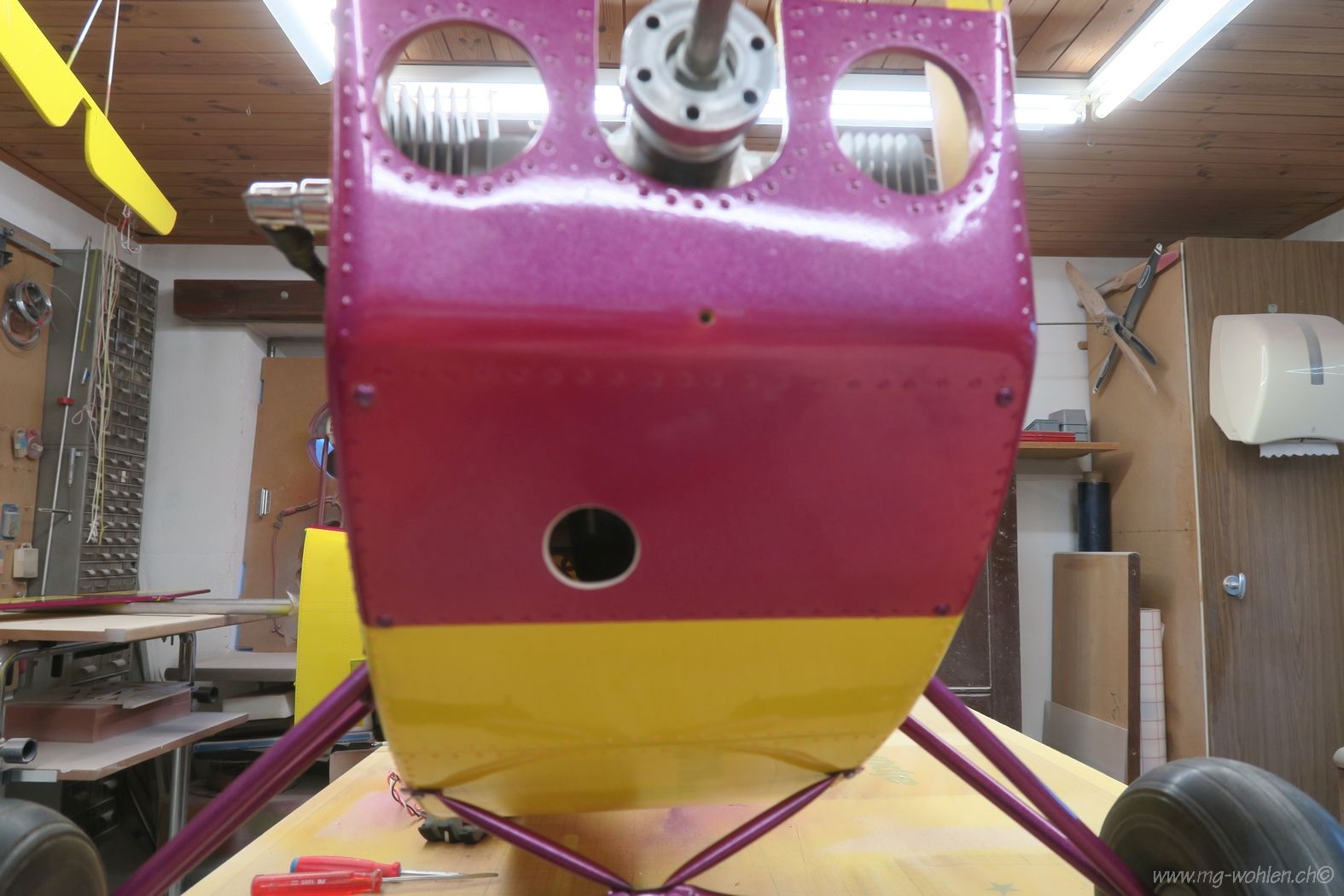

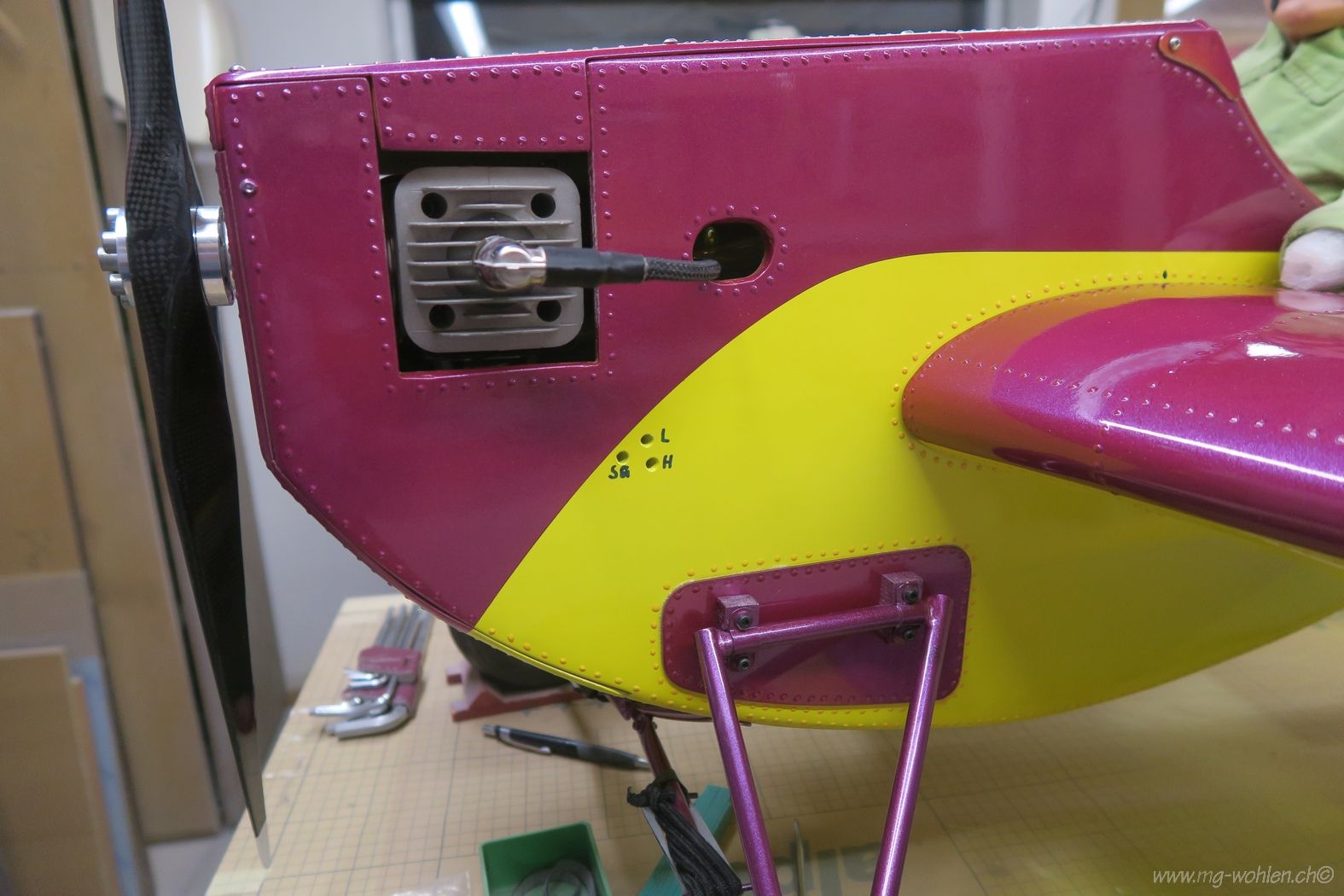

Markierung der Einstellöffnungen
Hier binn ich schon am Prorammieren

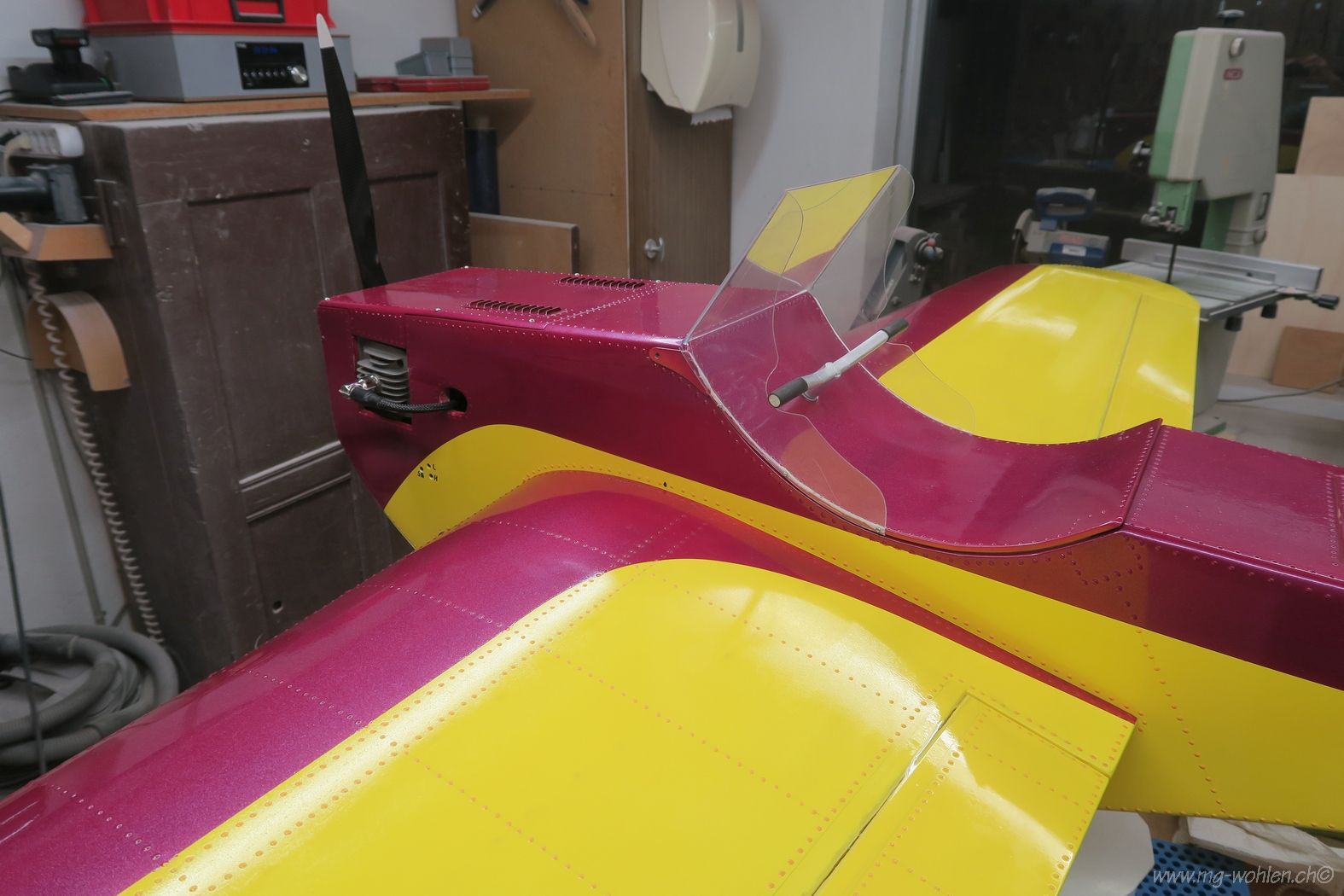

Hier wird der Steuerlenker und die Frontscheibe montiert

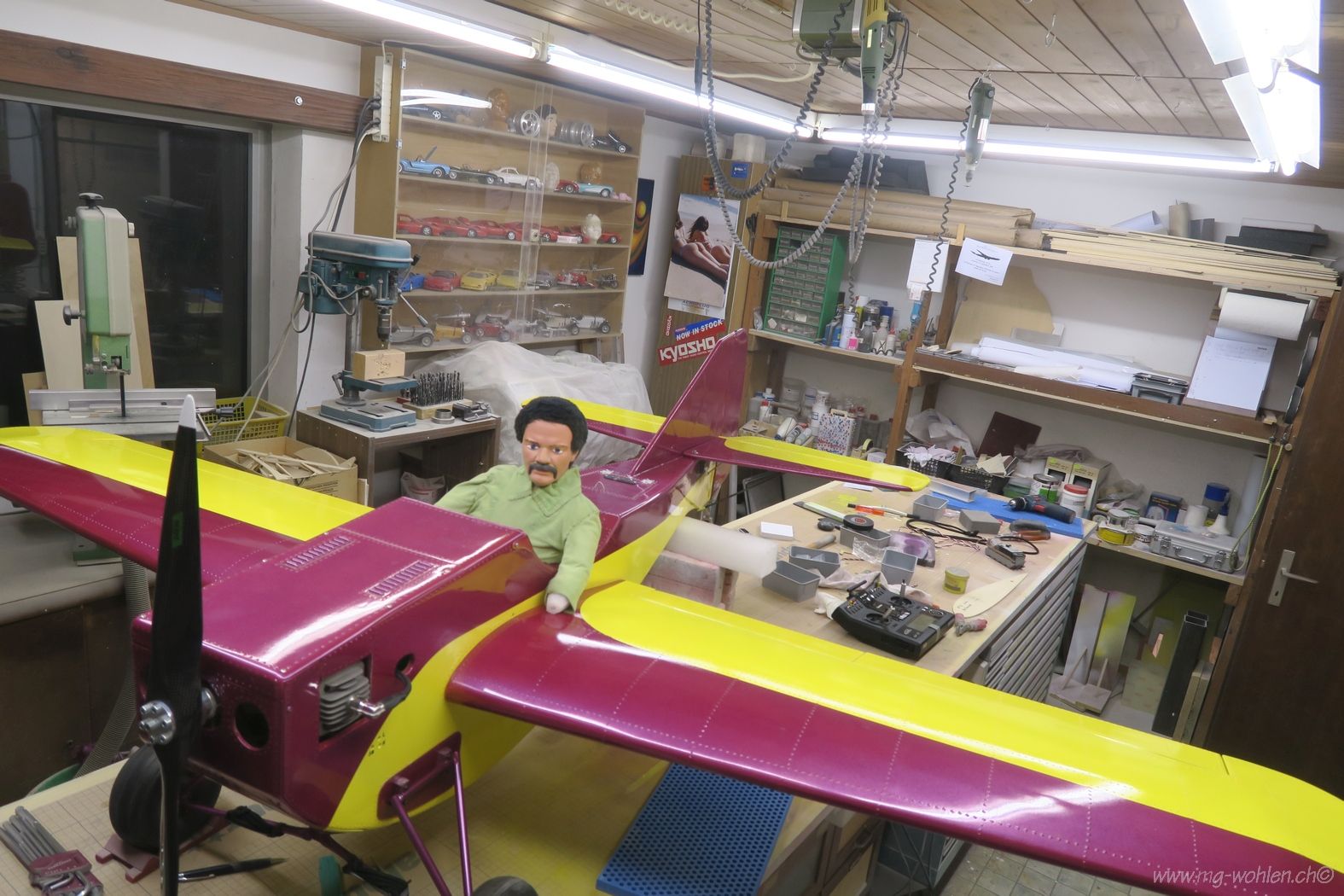

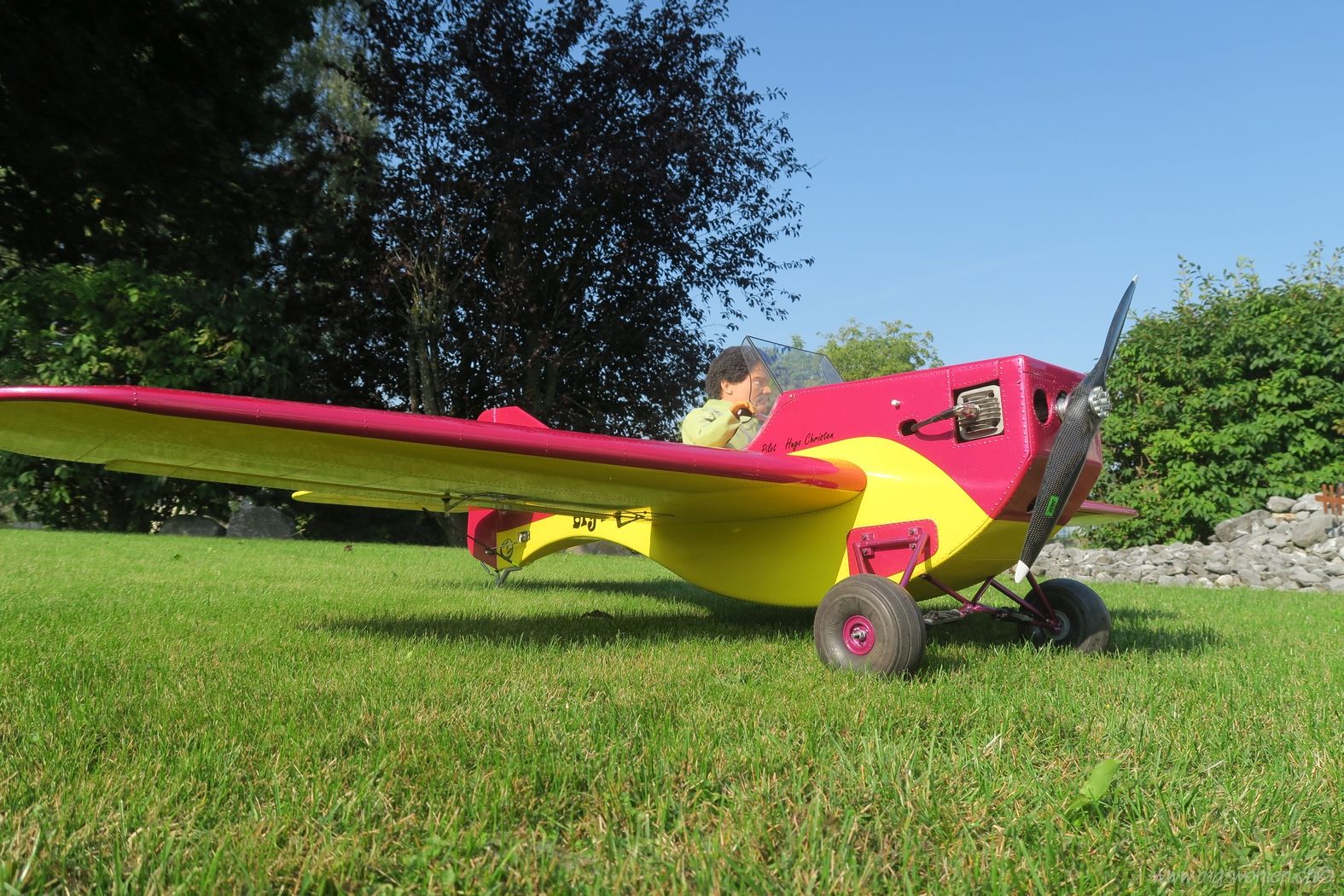

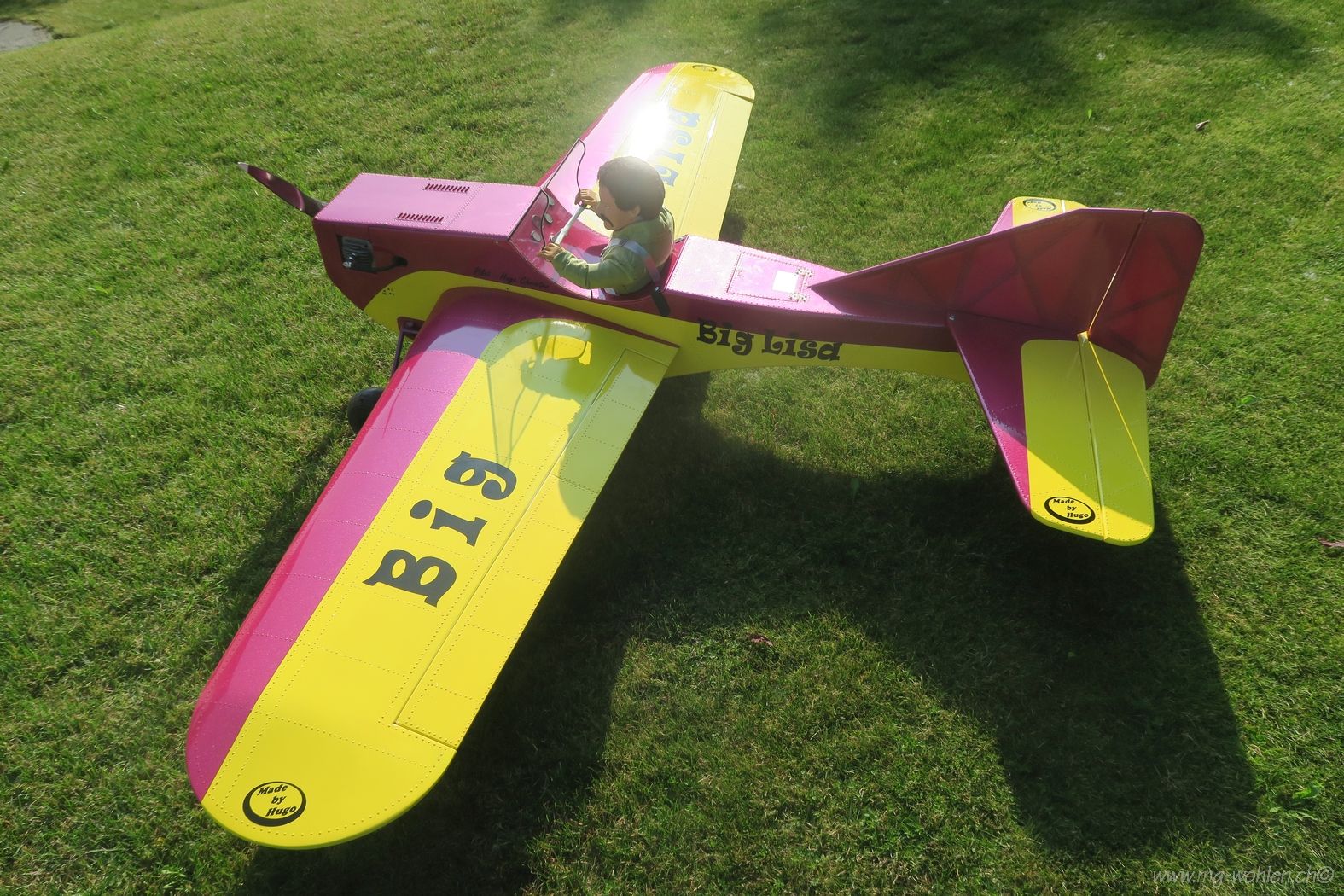

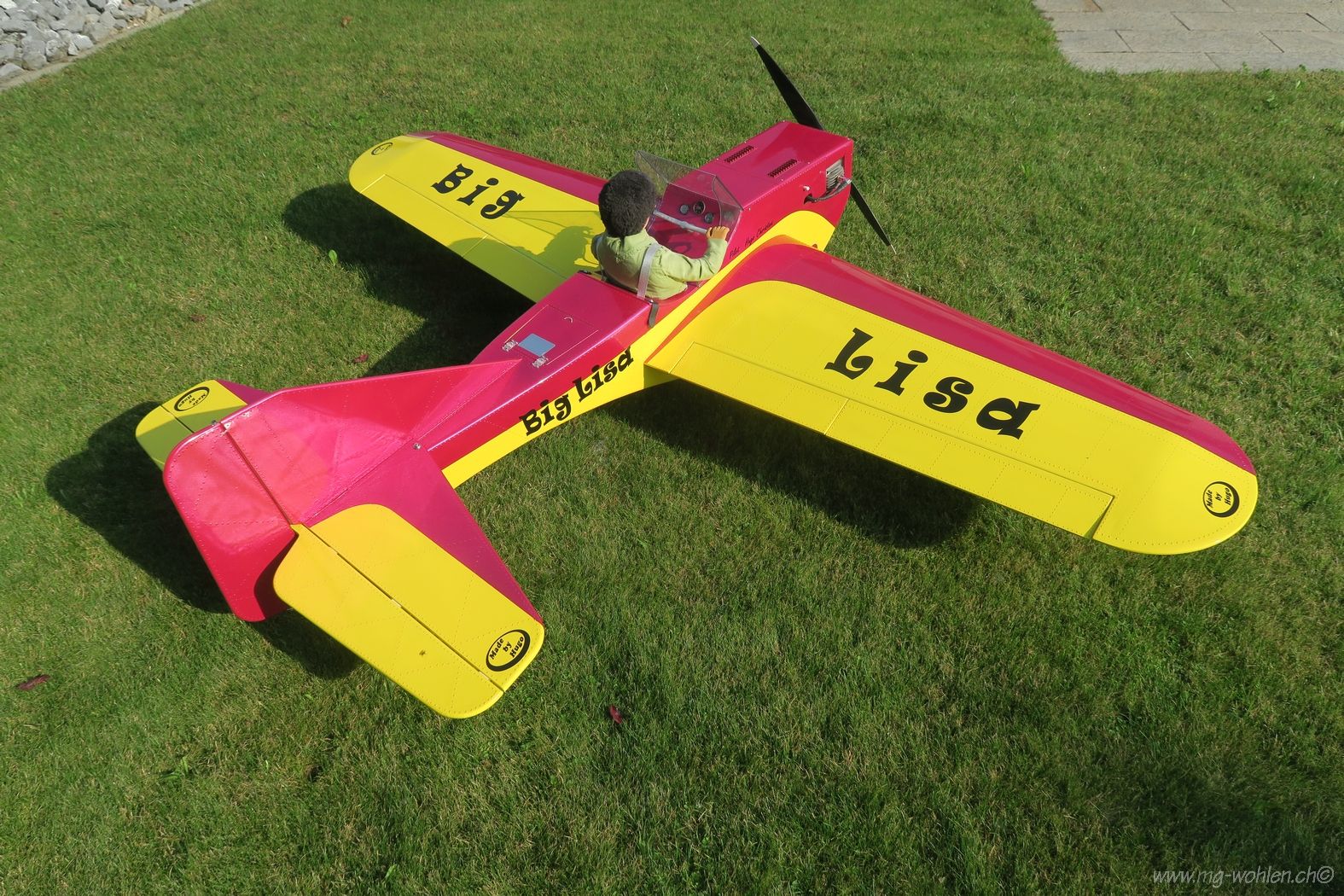

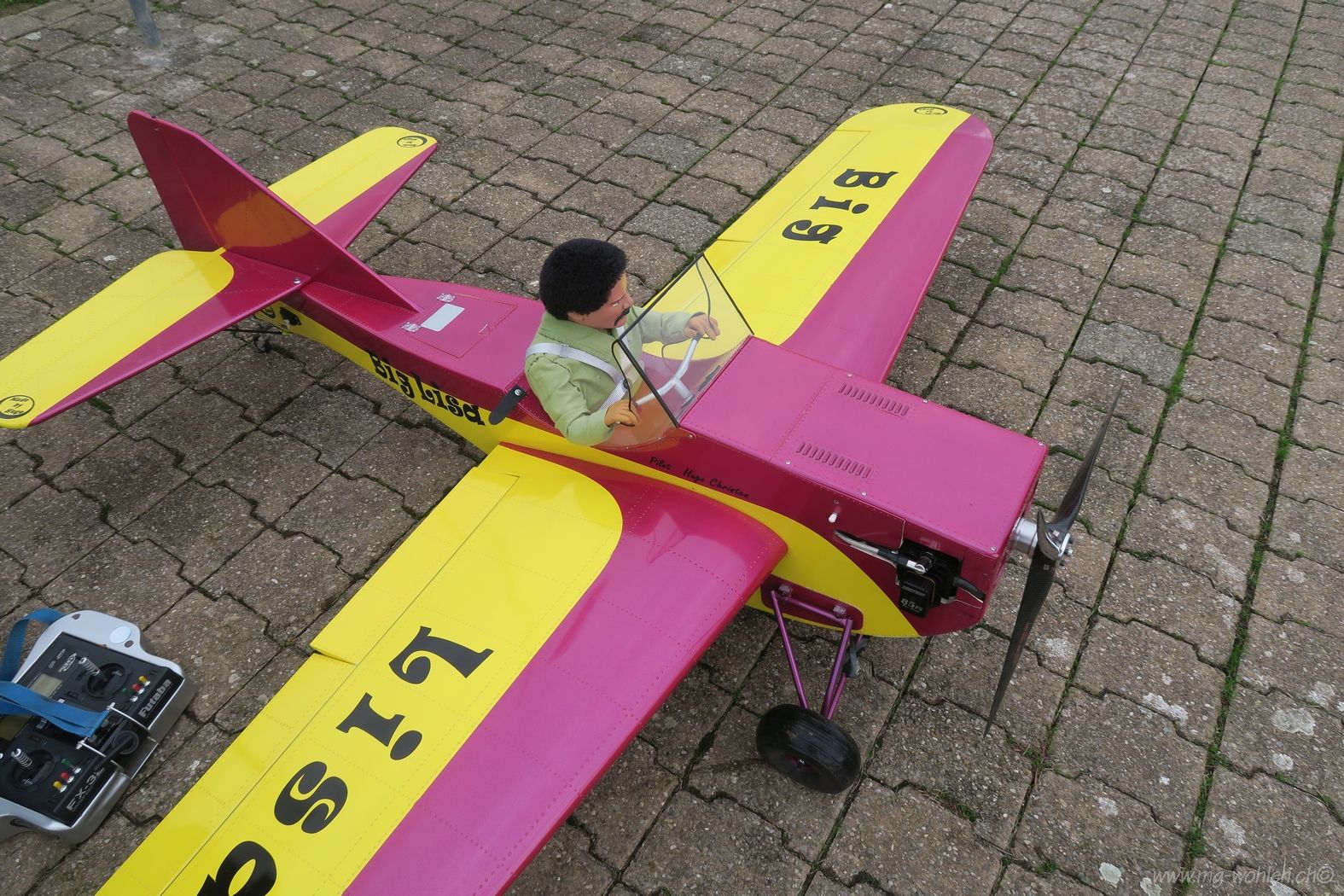

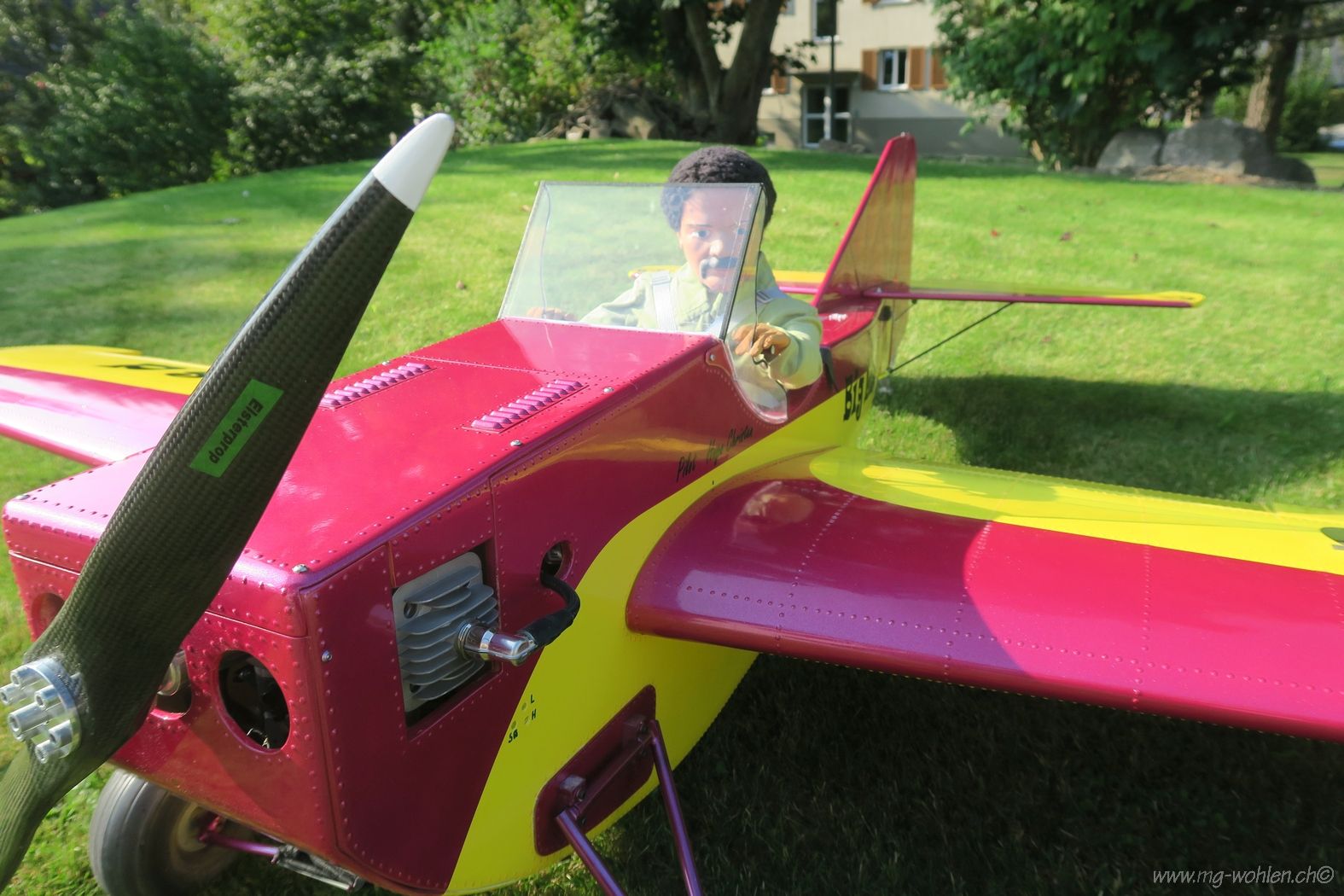

Es geht dem Ende zu
Fixierung beim Verkleben vom Piloten

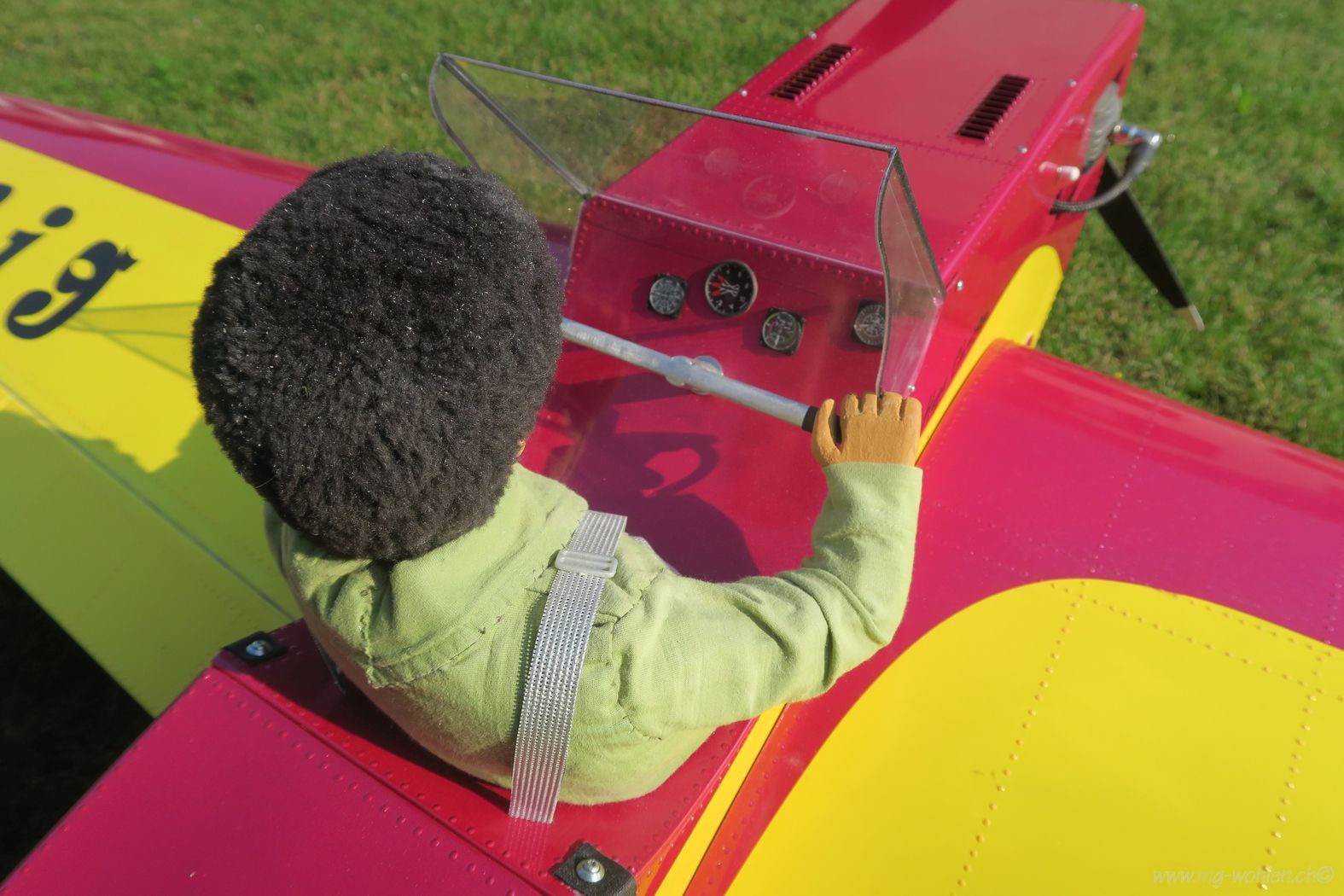

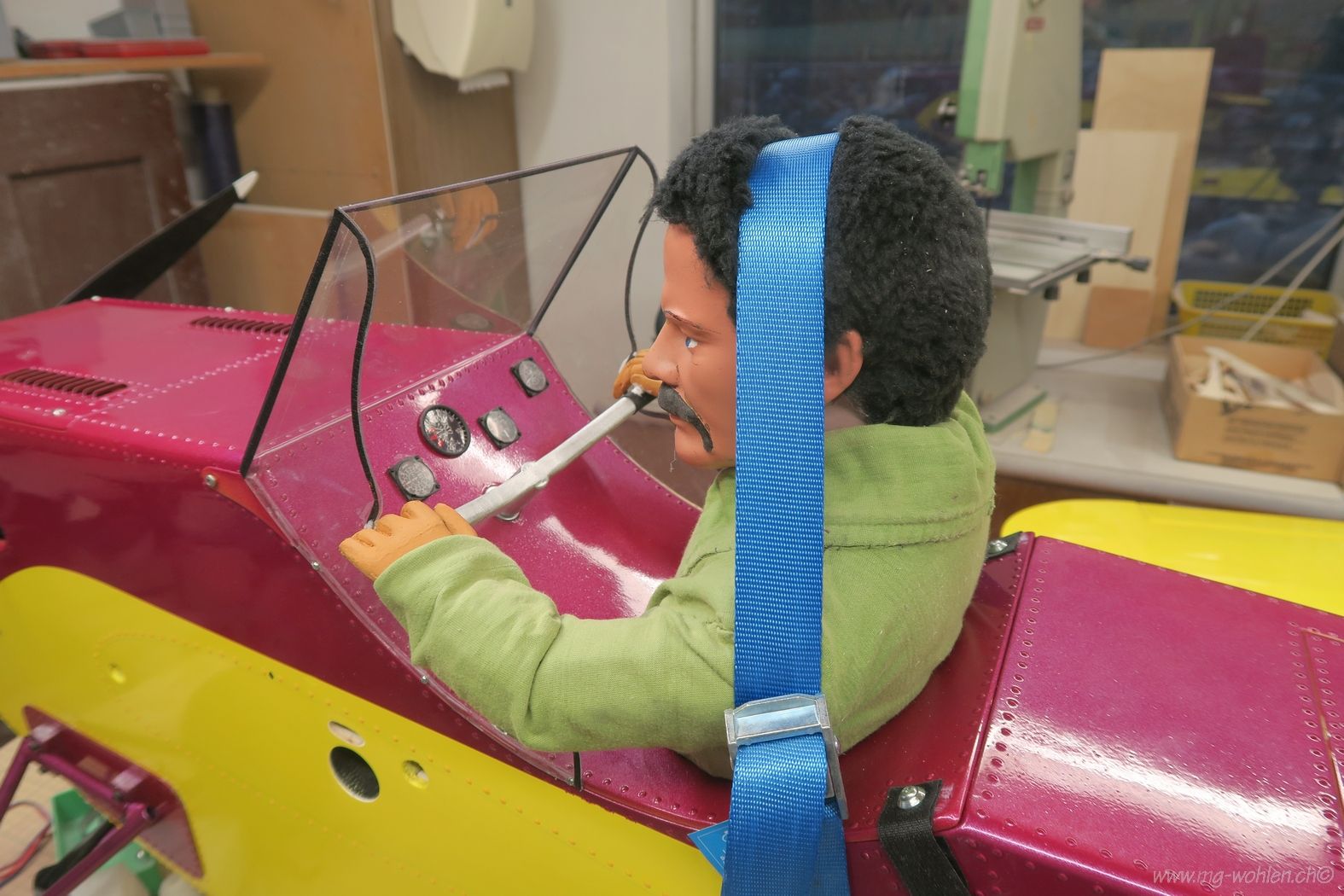

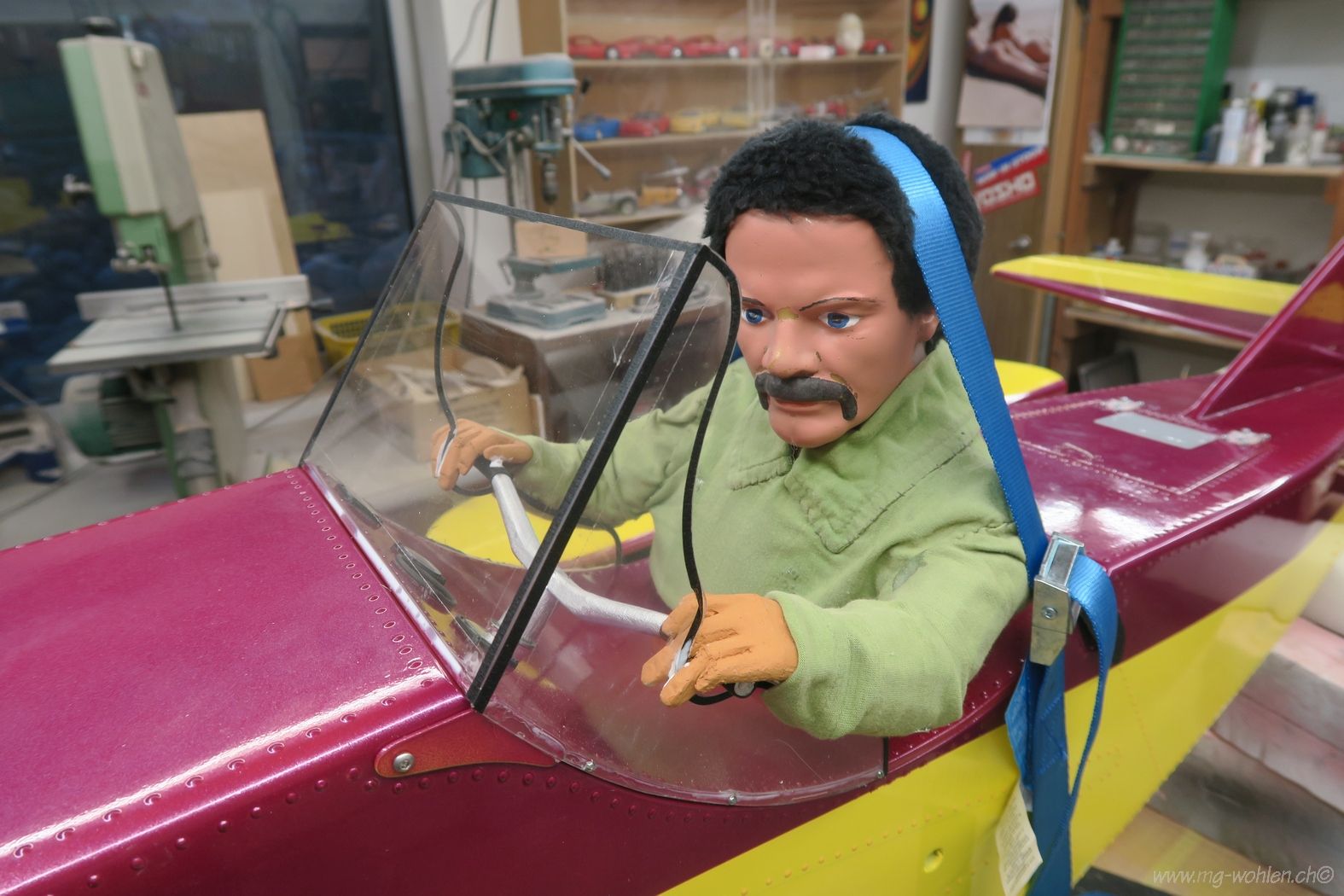

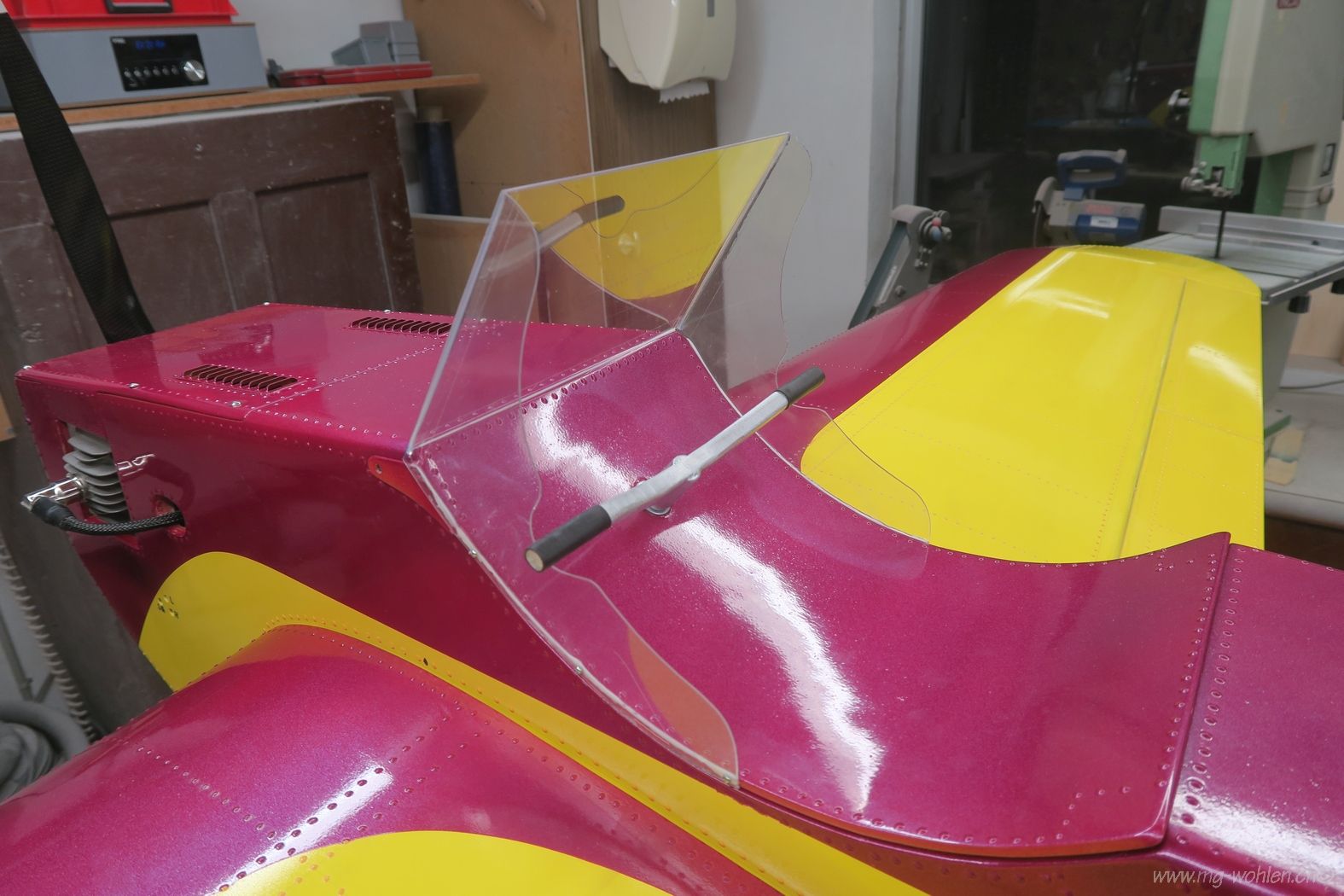

Die Hände sind mit dem Lenker und der Frontscheibe verklebt
