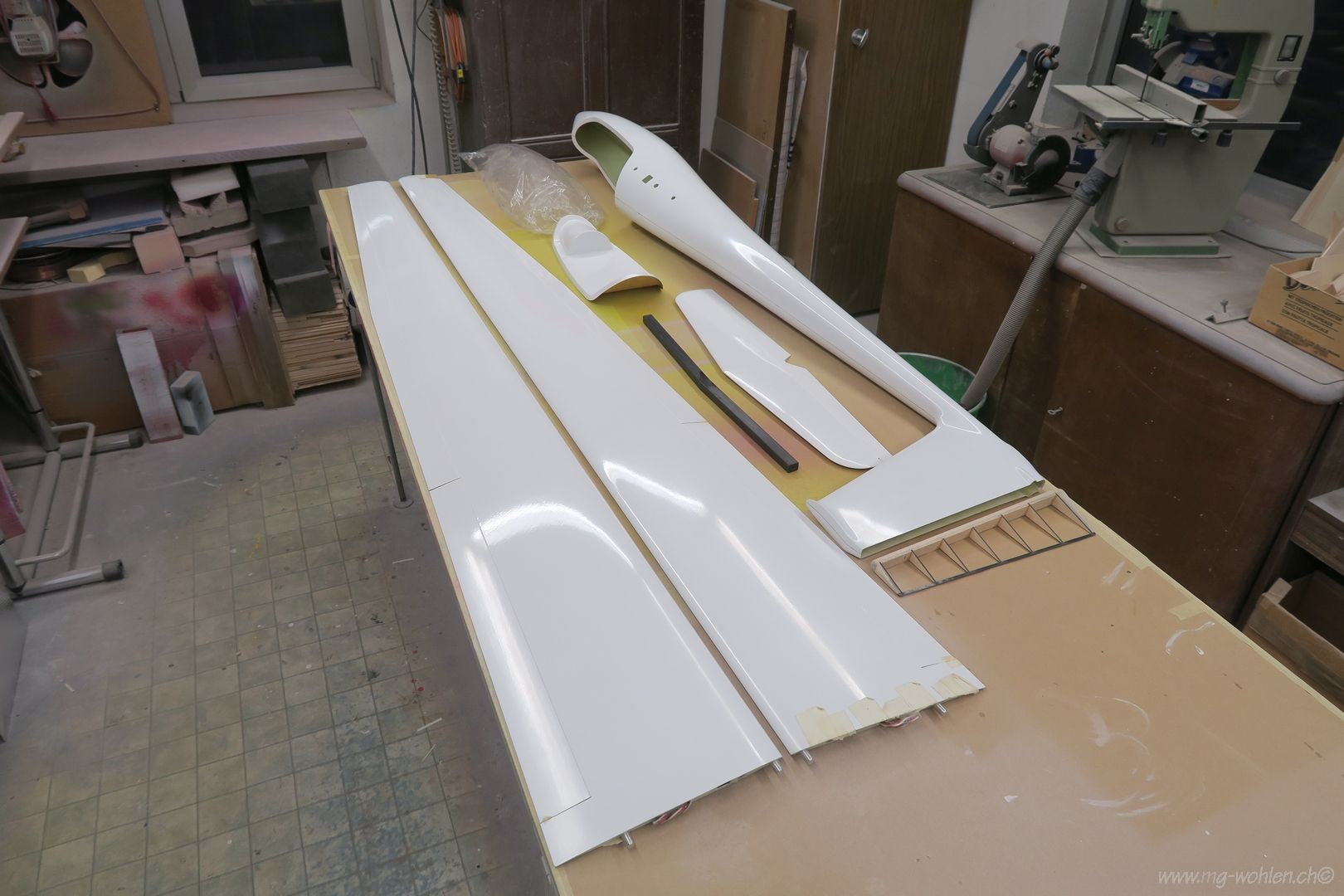

Die angelieferten Teile der Ritzmann ASW 20

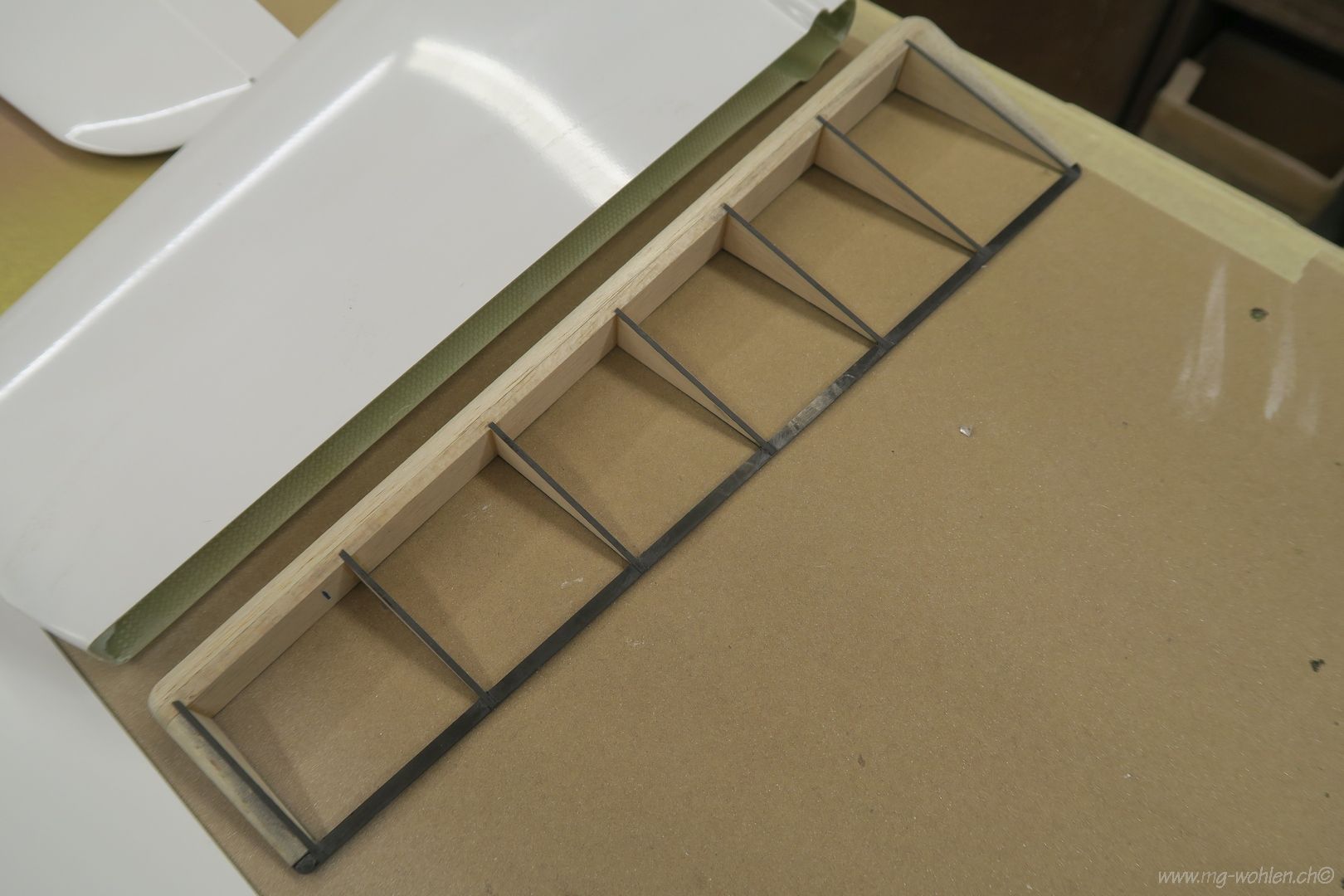

Unverkennbar das leichte und doch stabile Seitenruder

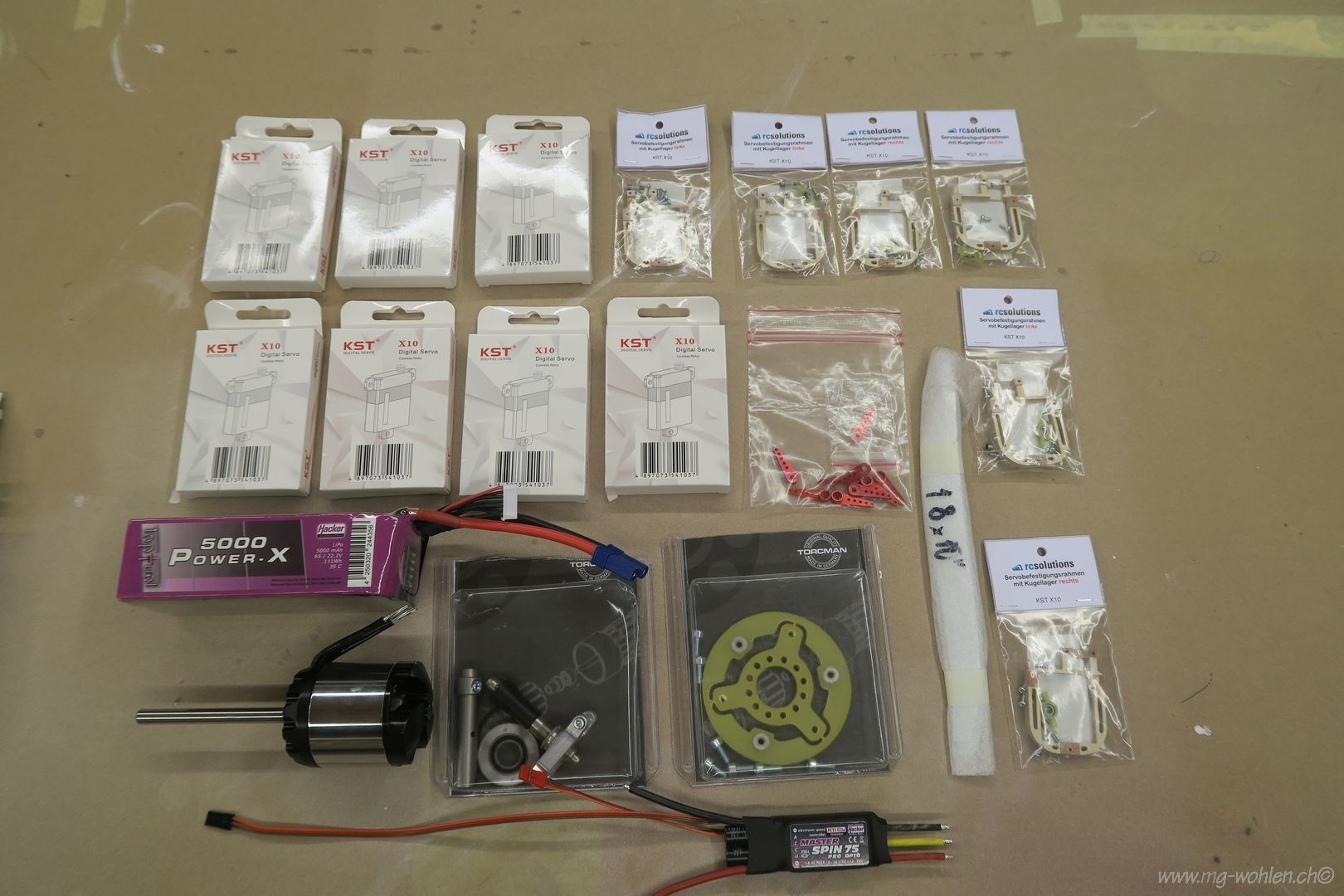

Das einzubauende Material
Da es ein Hangsegler werden soll muss der Rumpf verstärkt werden

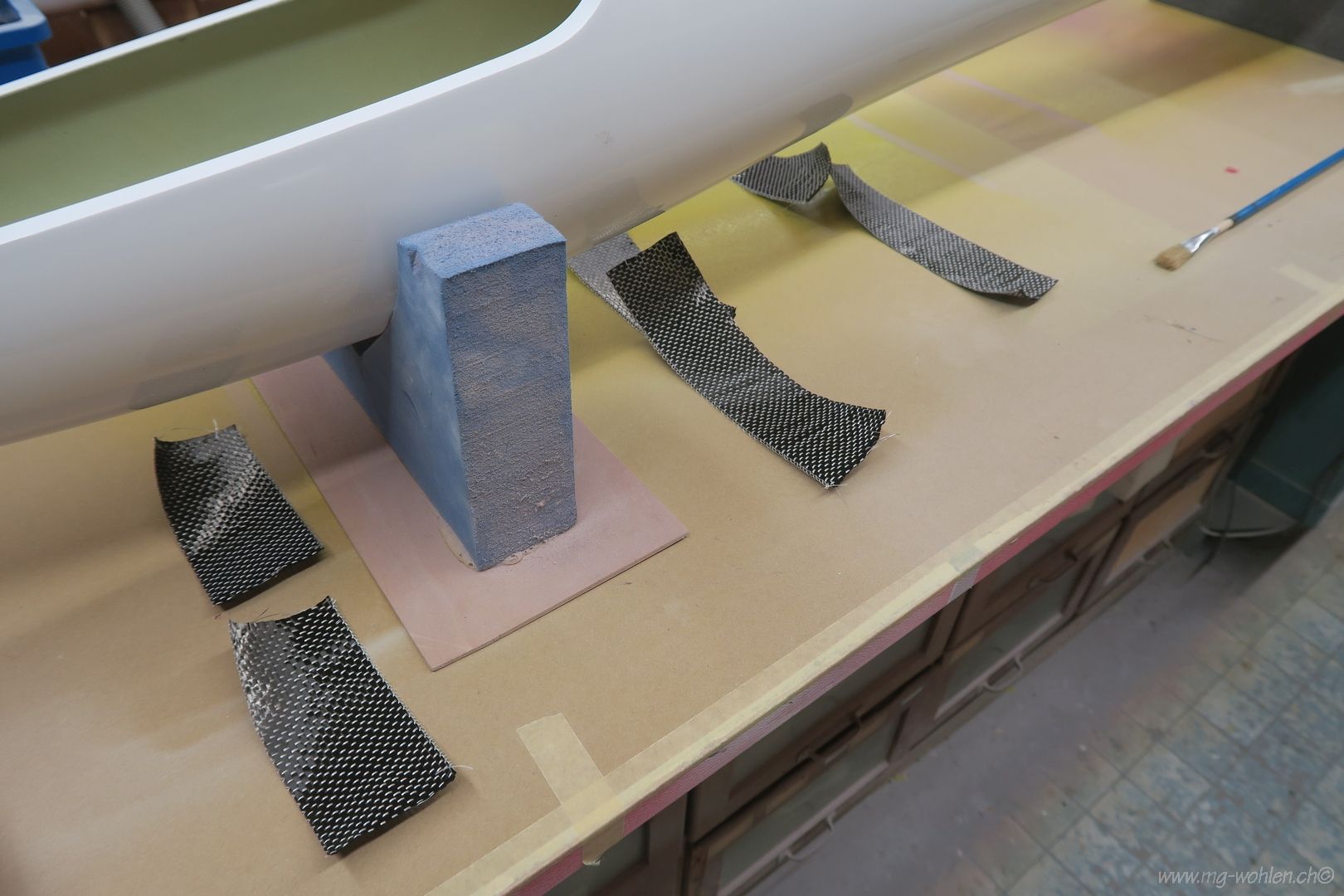

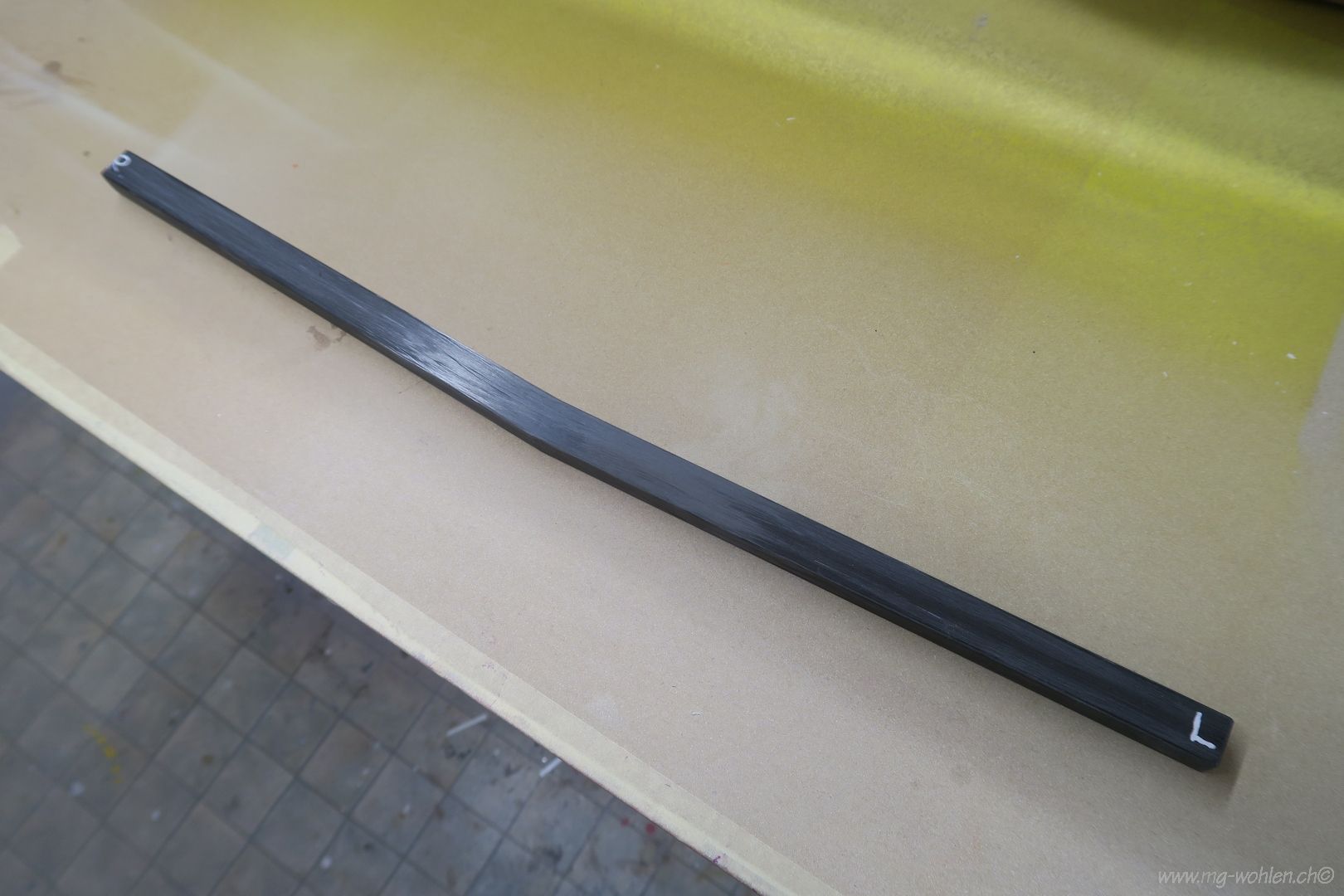

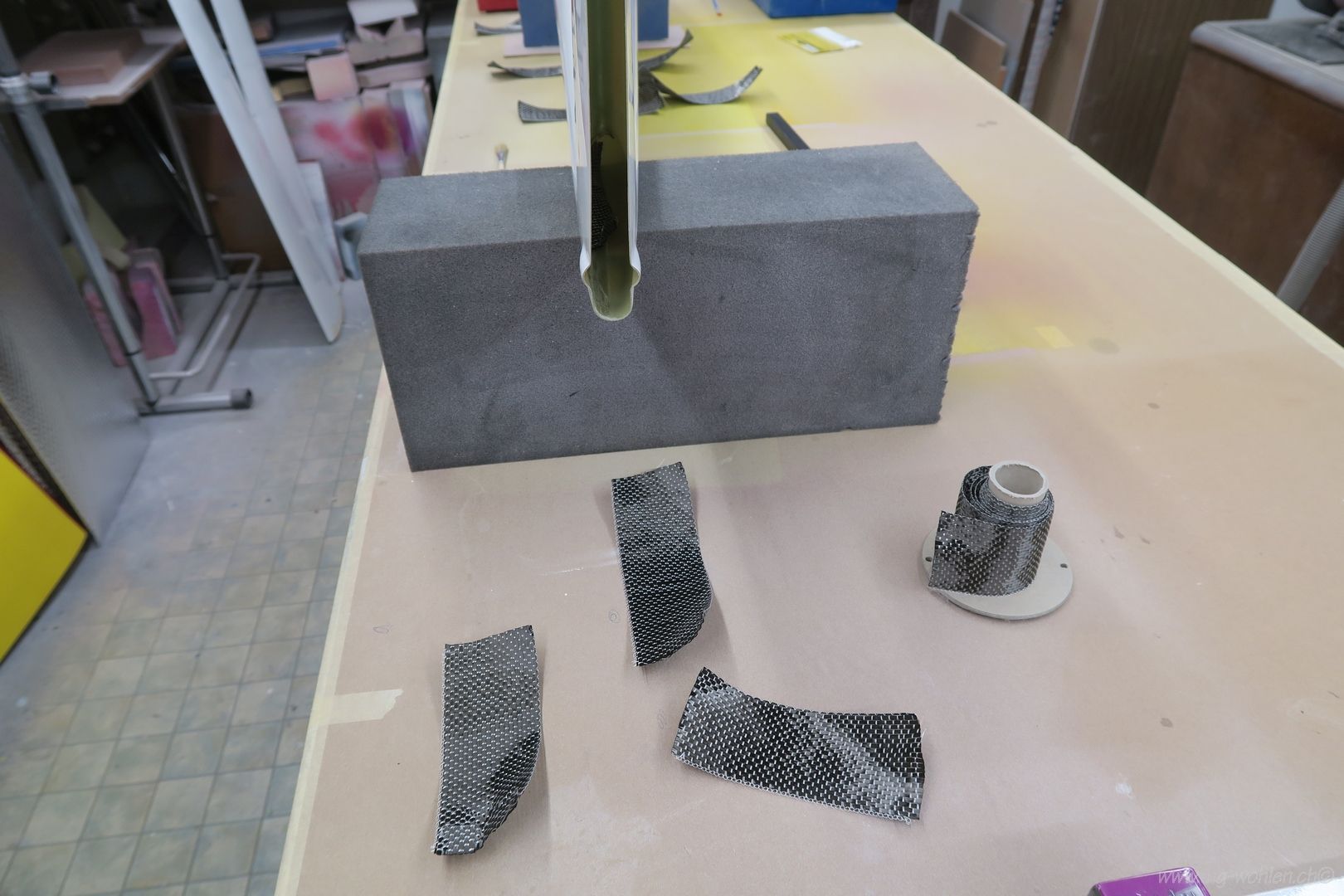

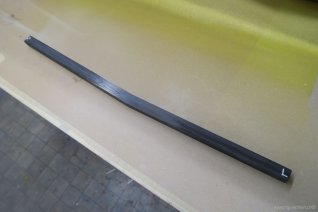

Alle CFK Steifen sind zugeschnitten
Auch im Heck wird CFK einlaminiert

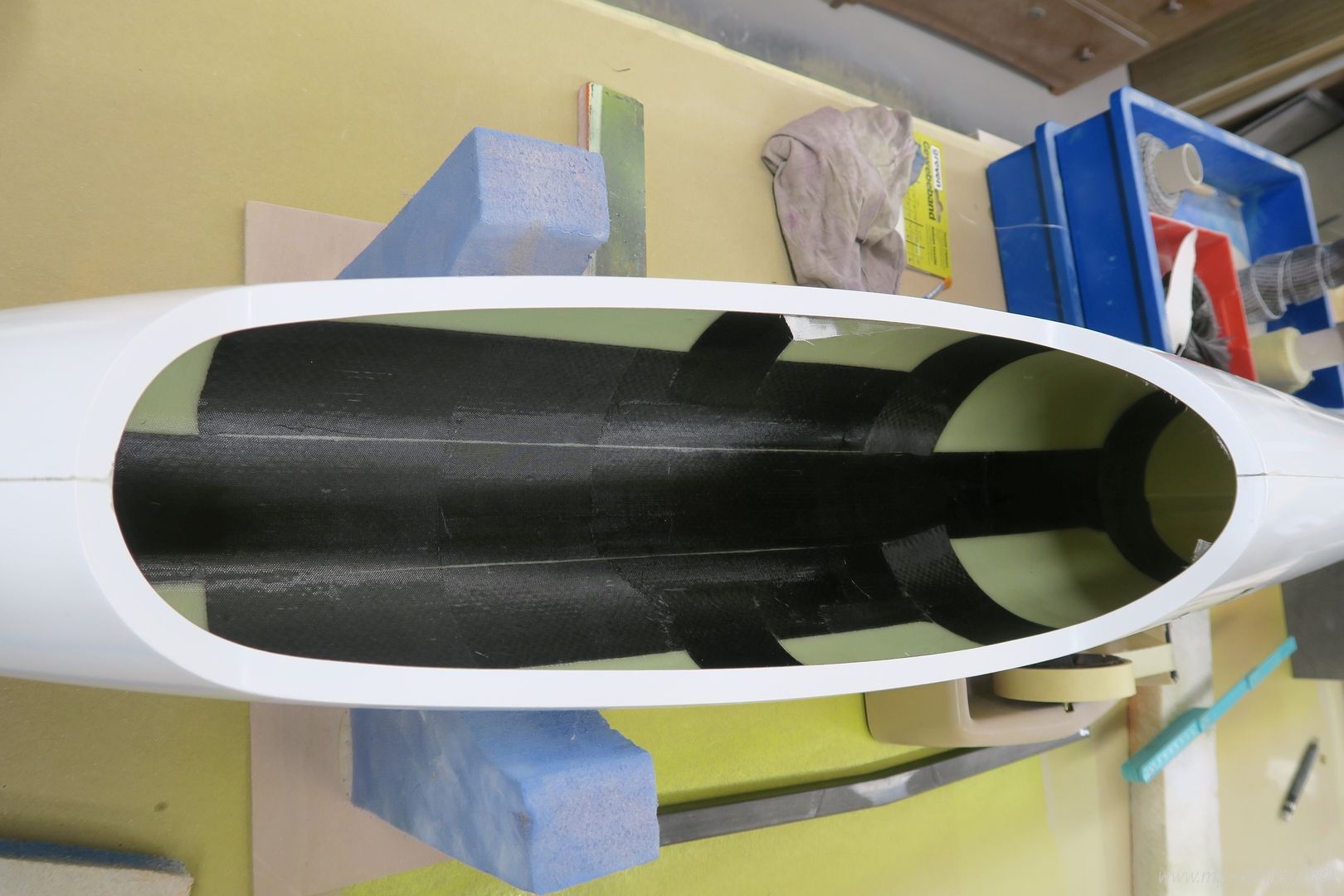

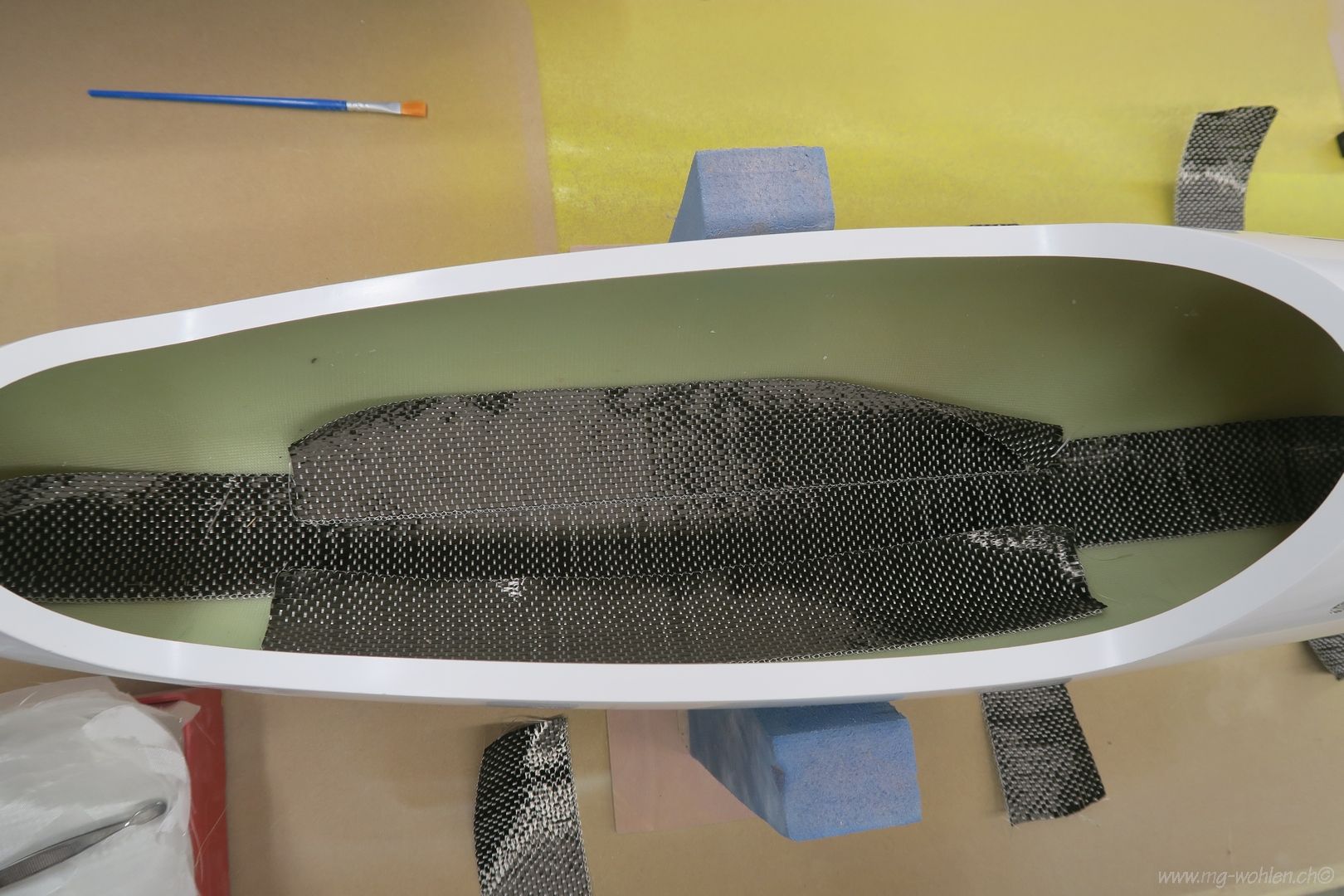

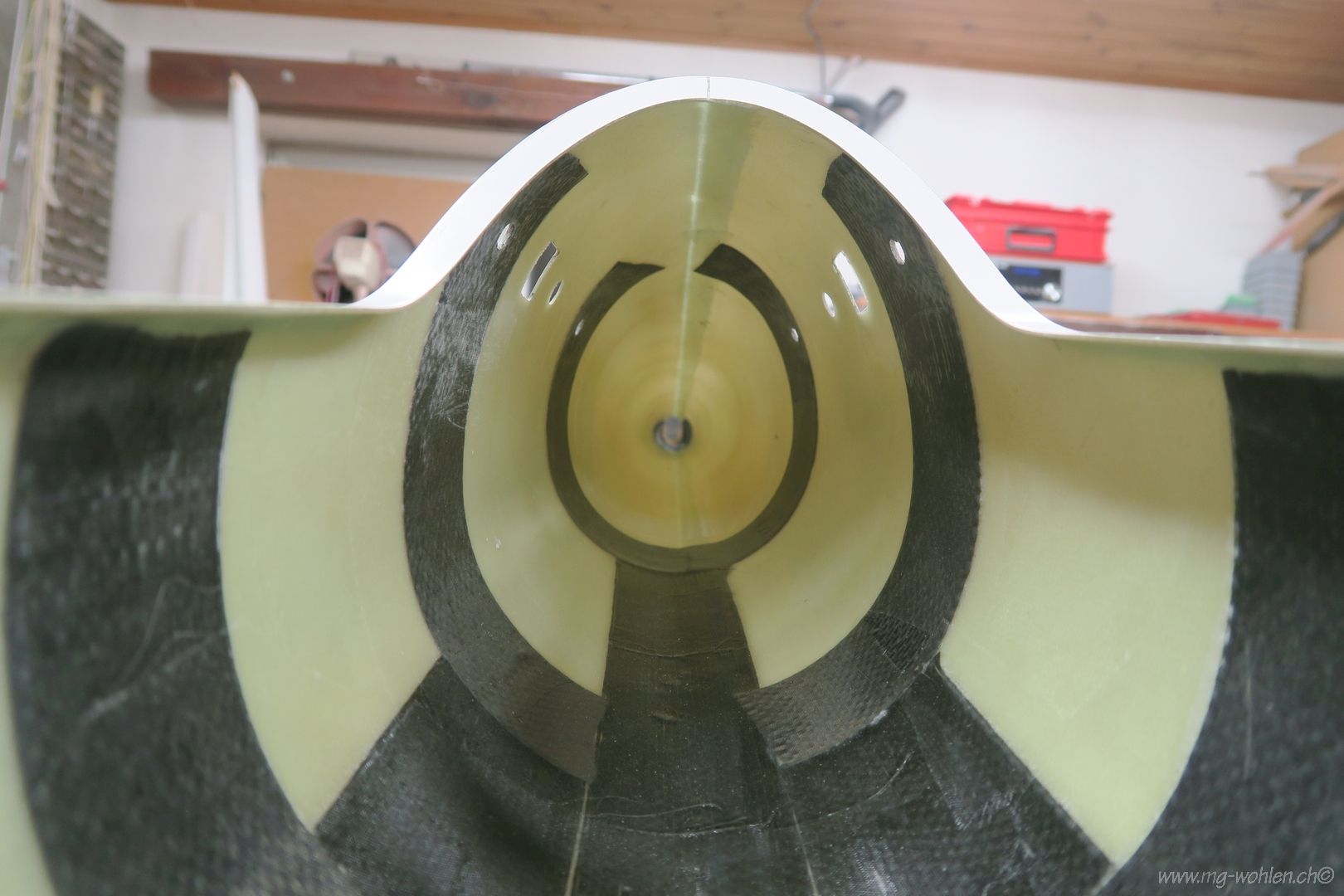

Das Rumpfboot ist verstärkt
Hier kommt nach dem Aushärten nochmals eine Verstärkung rein

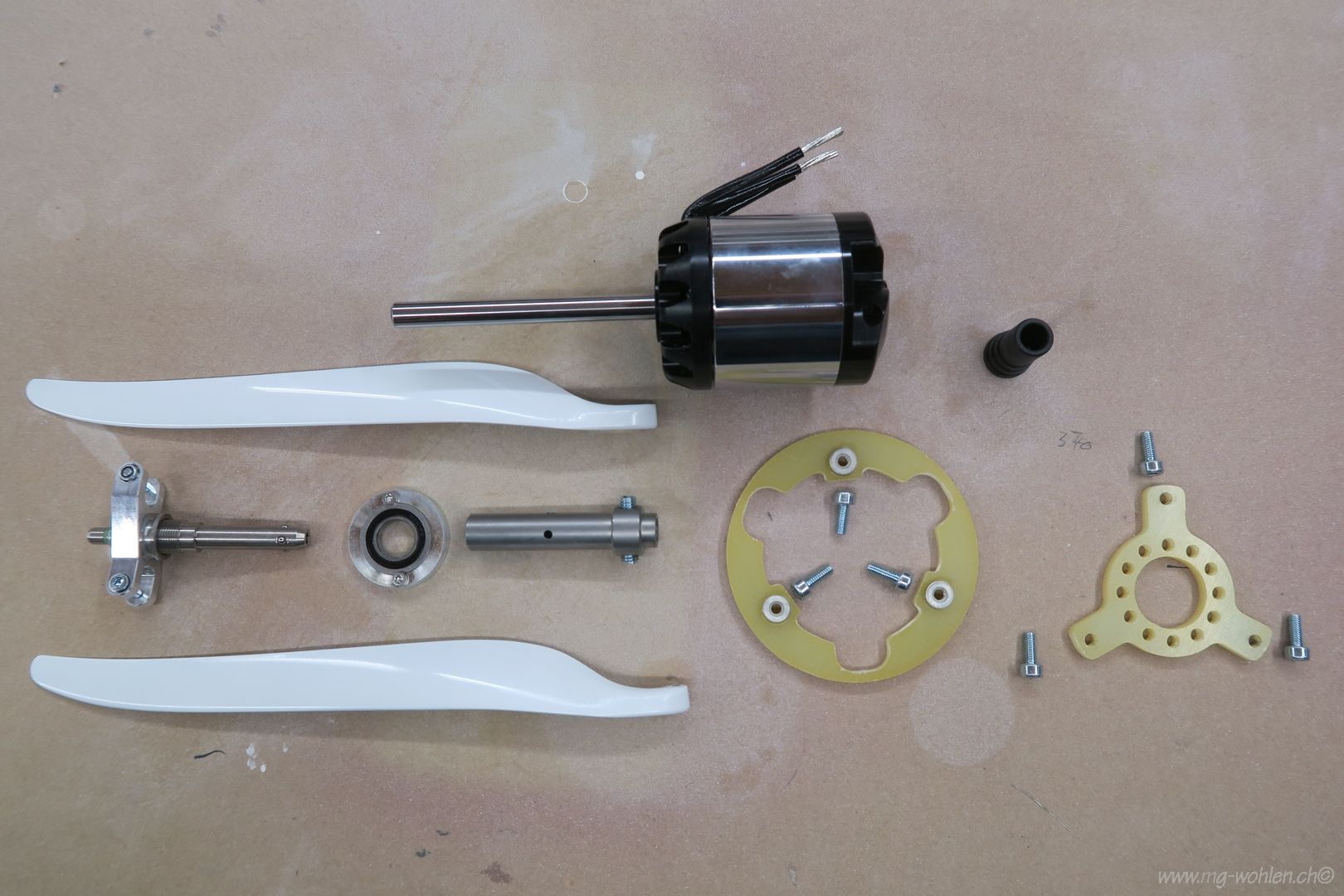

Die Einzelteile vom FES Antrieb

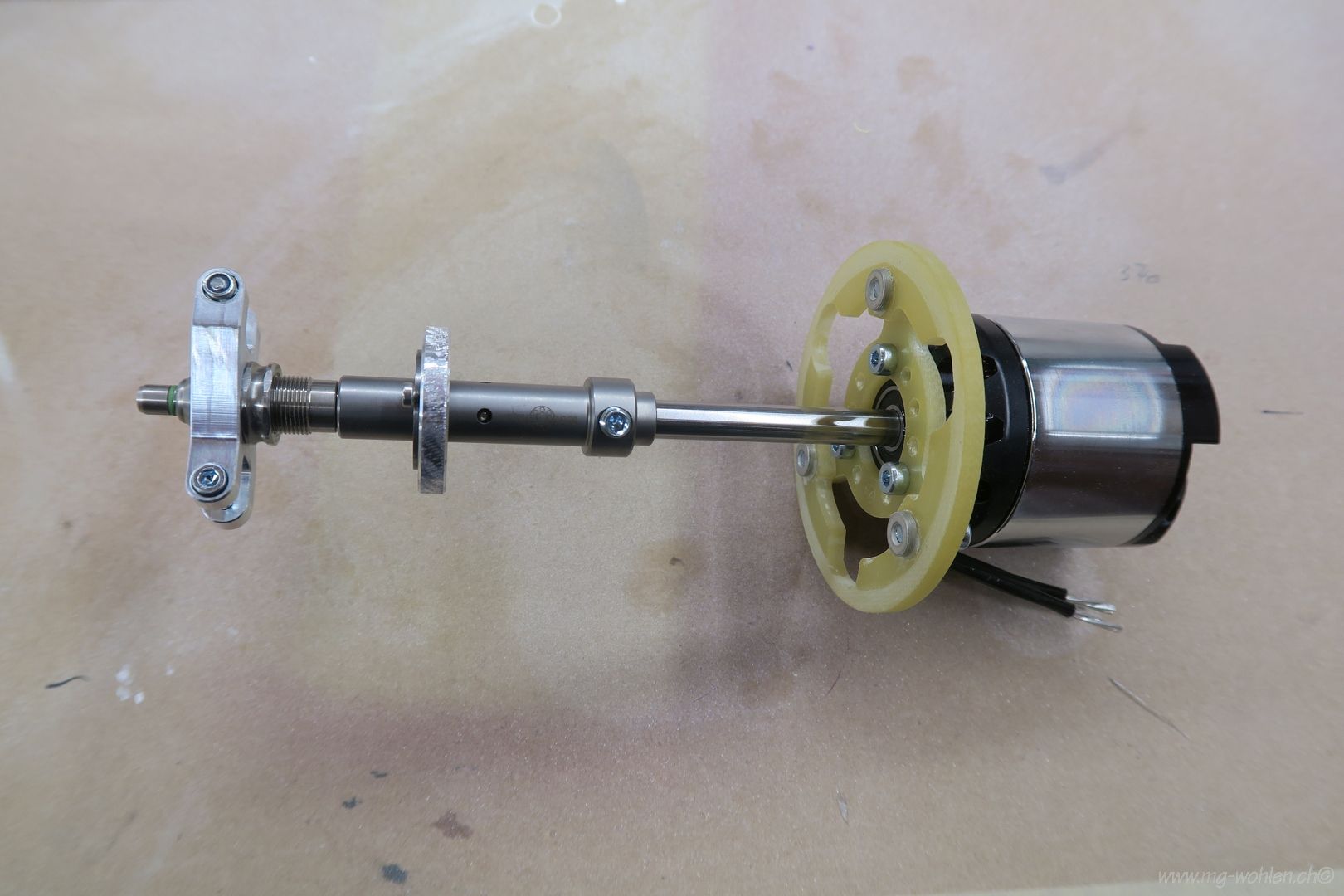

Der Antrieb einbaufertig

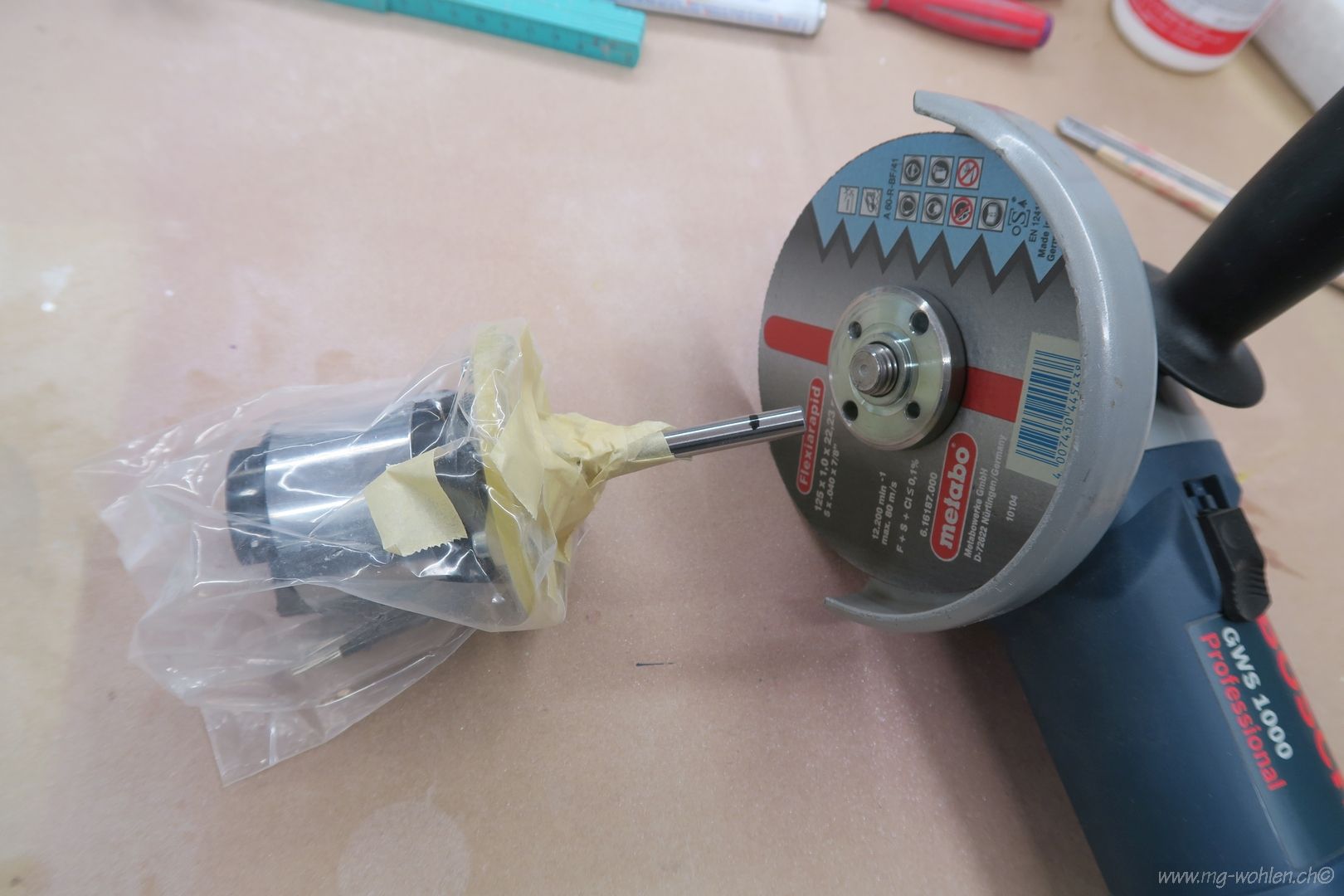

Die Welle muss noch gekürzt werden

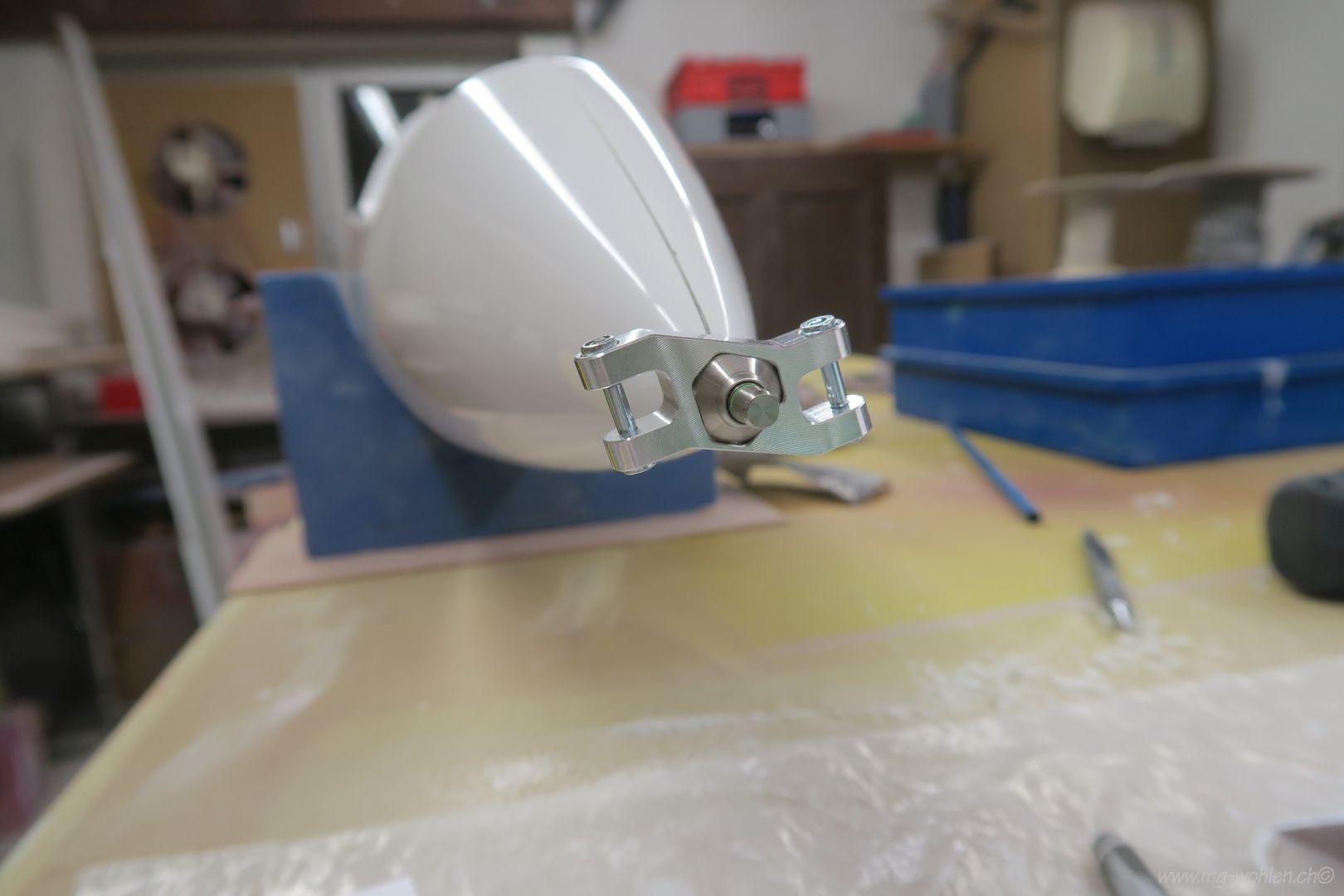

Jetzt passt auch die Propaufnahme
Der Motorspant ist provisorisch fixiert
Der Motor ist für die Verklebung demontiert

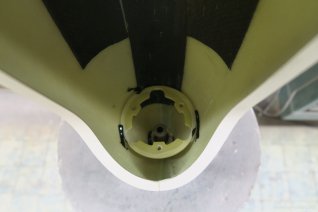

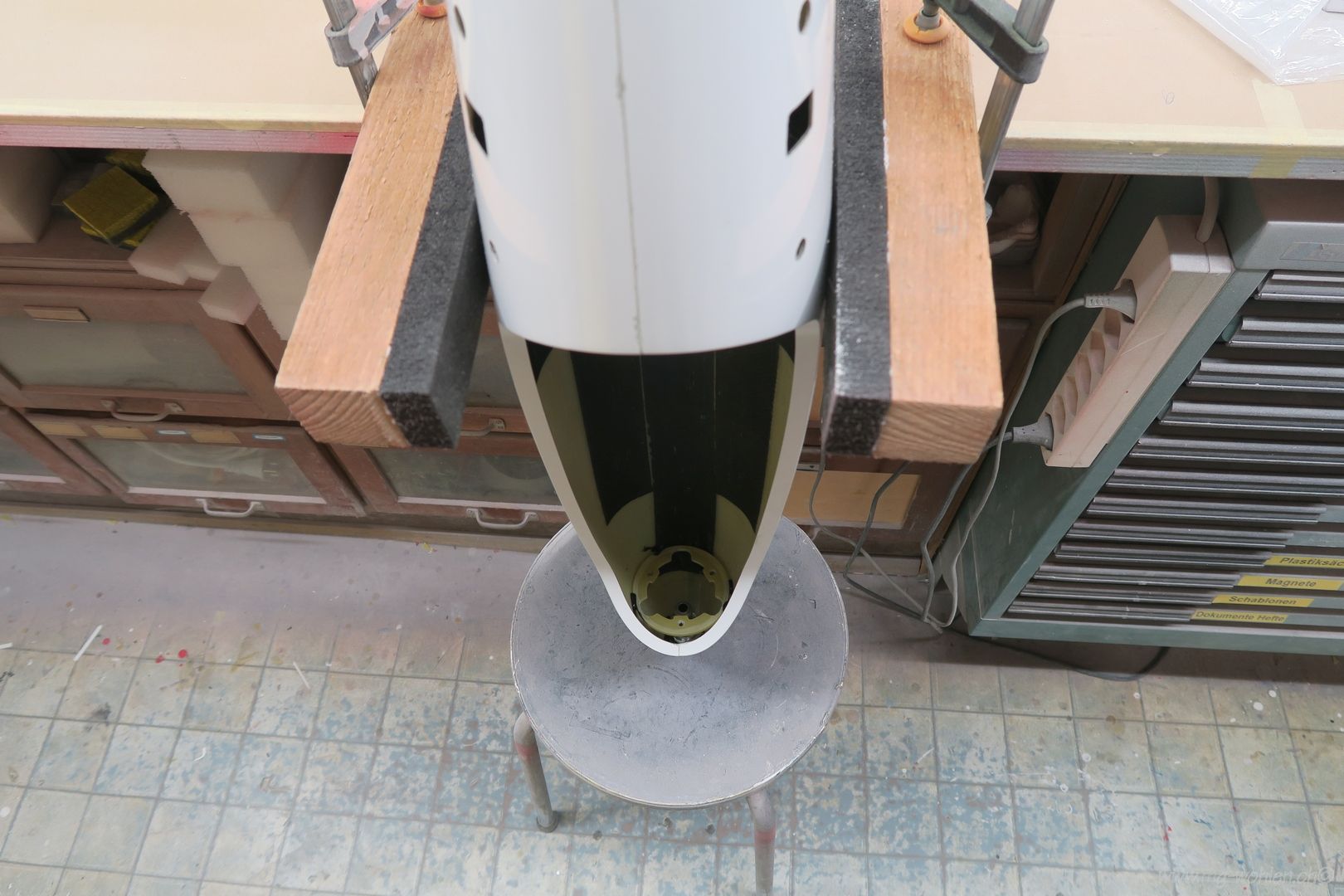

Hier wird der vordere Lagerspant eingeharzt

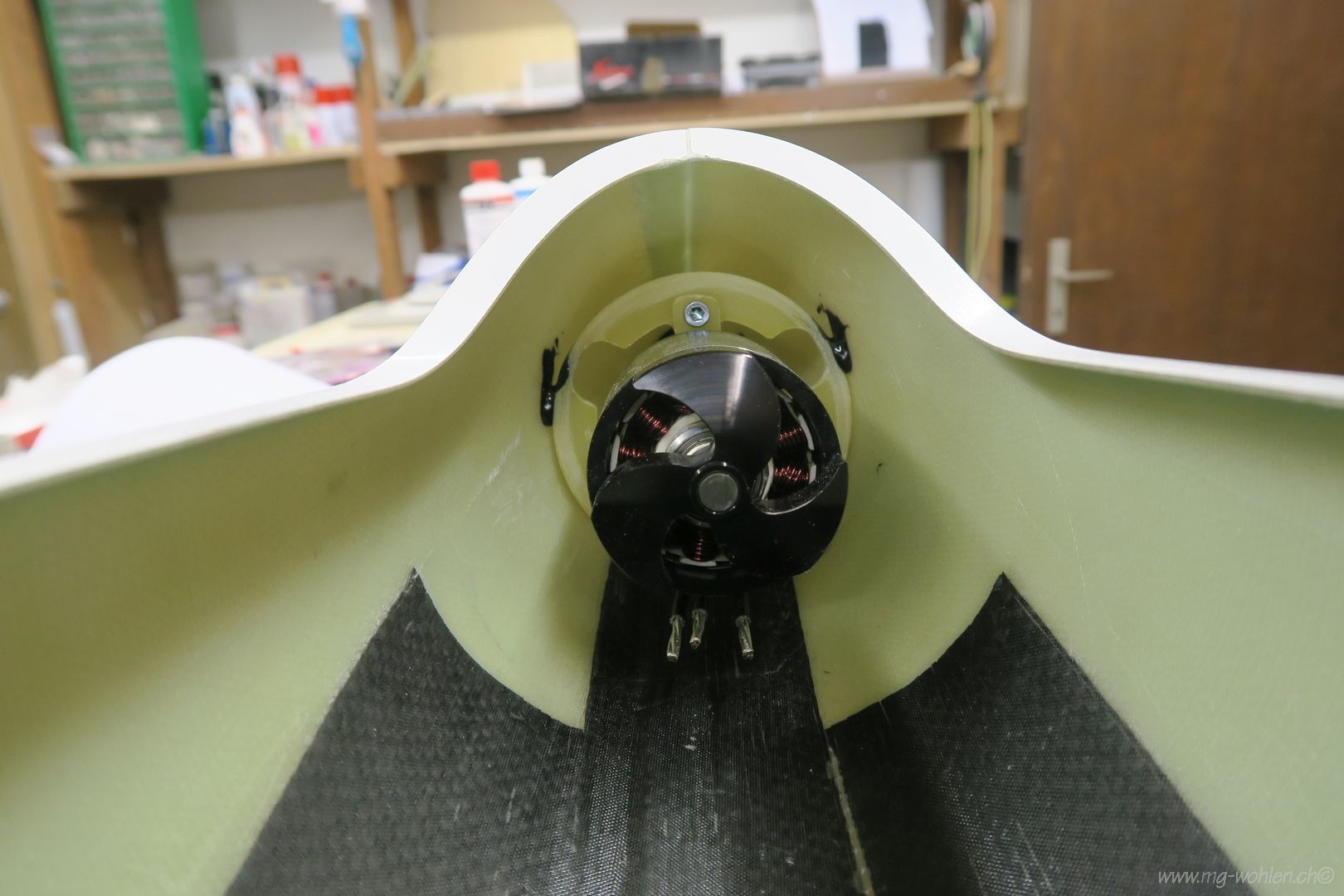

Der Motor ist wieder montiert um die Passung zu prüfen

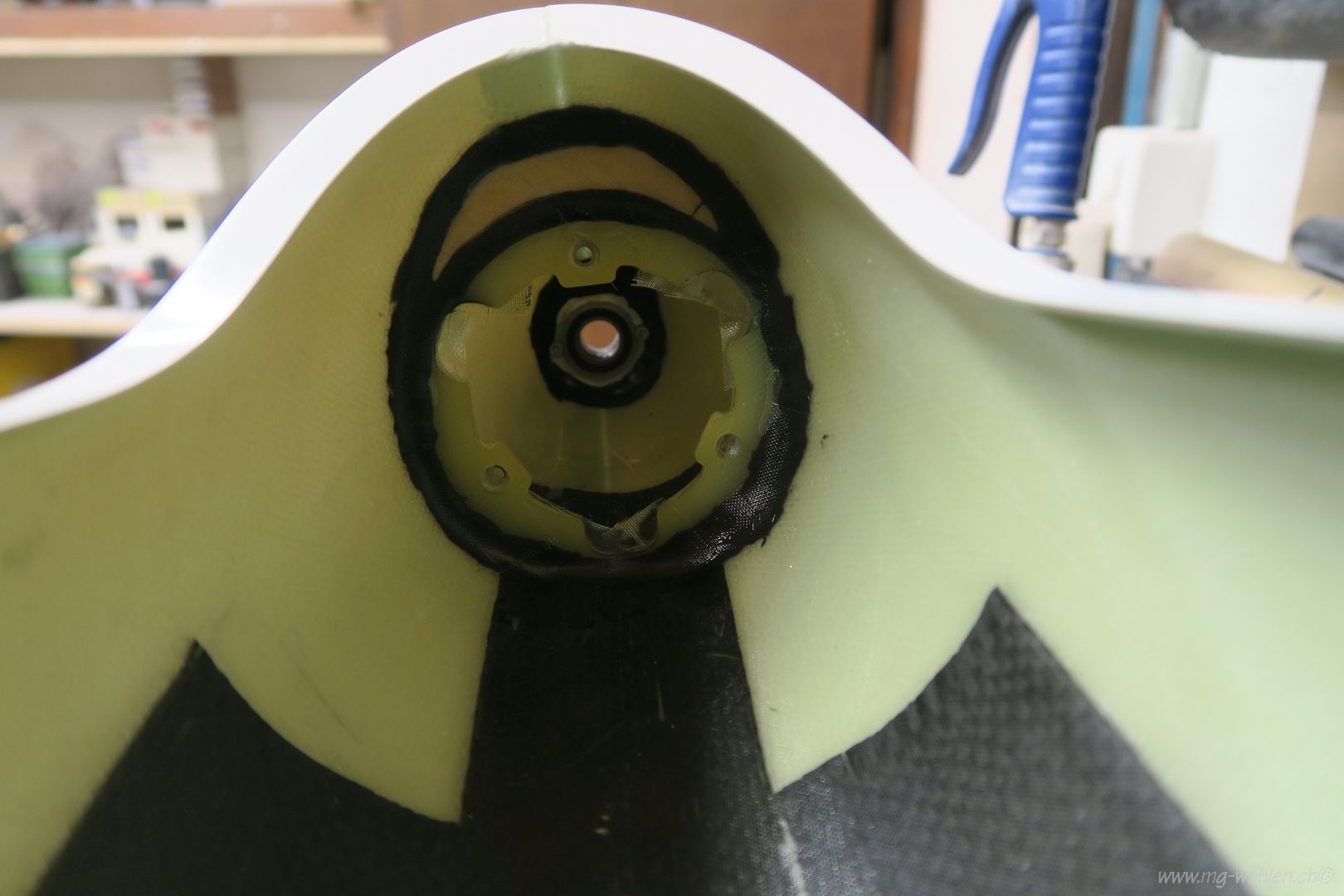

Der Motorspant wird zusätzlich noch mit GFK belegt

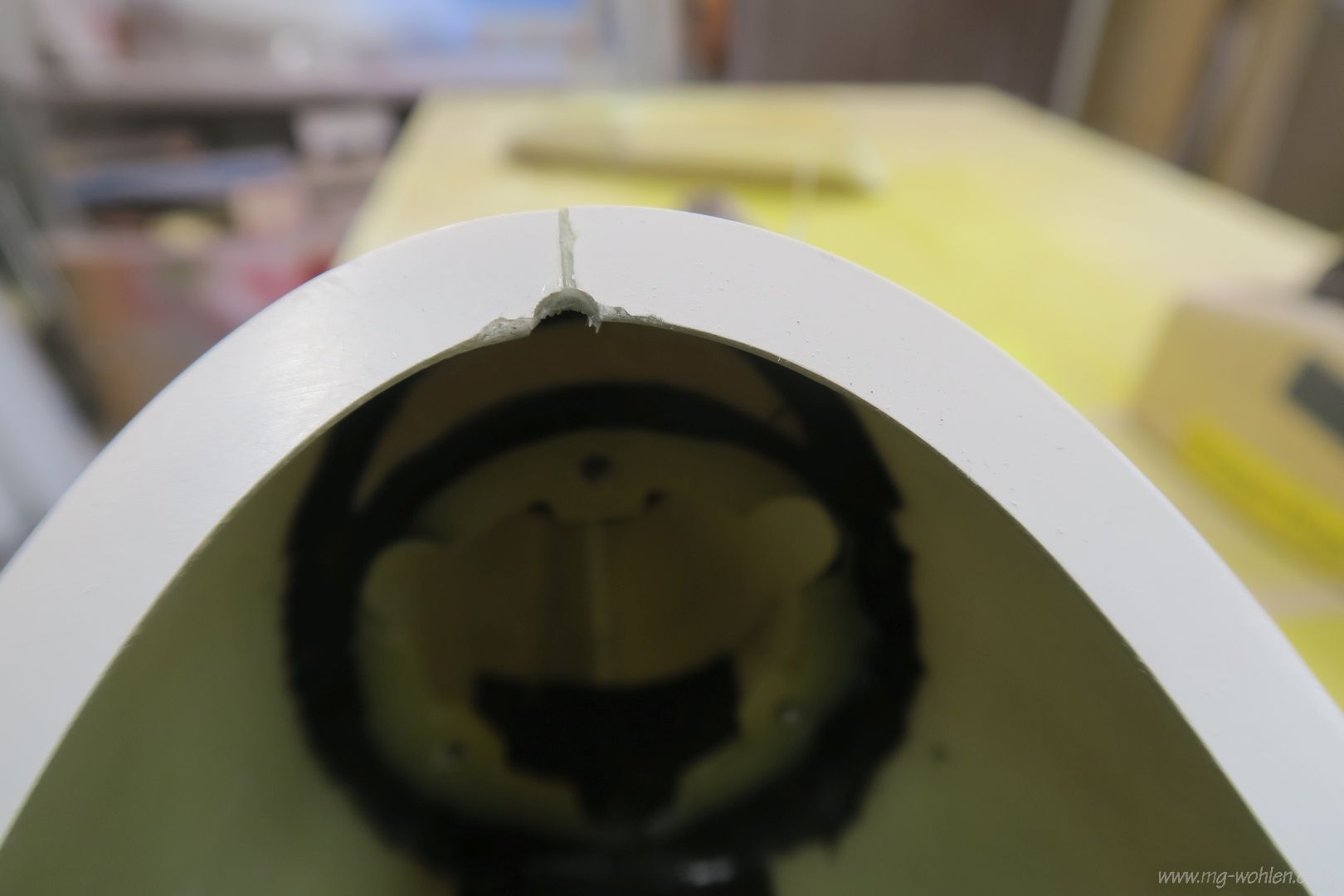

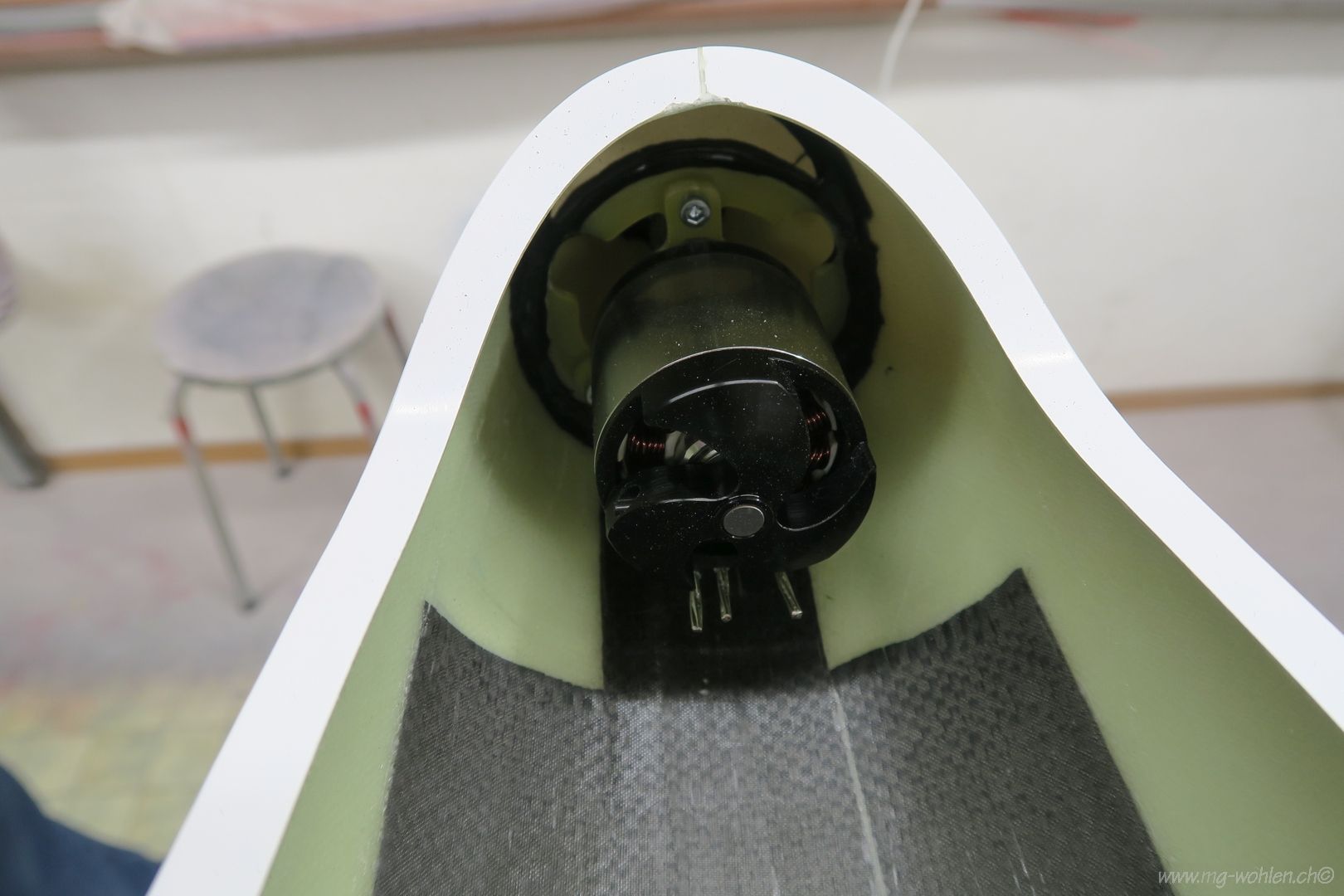

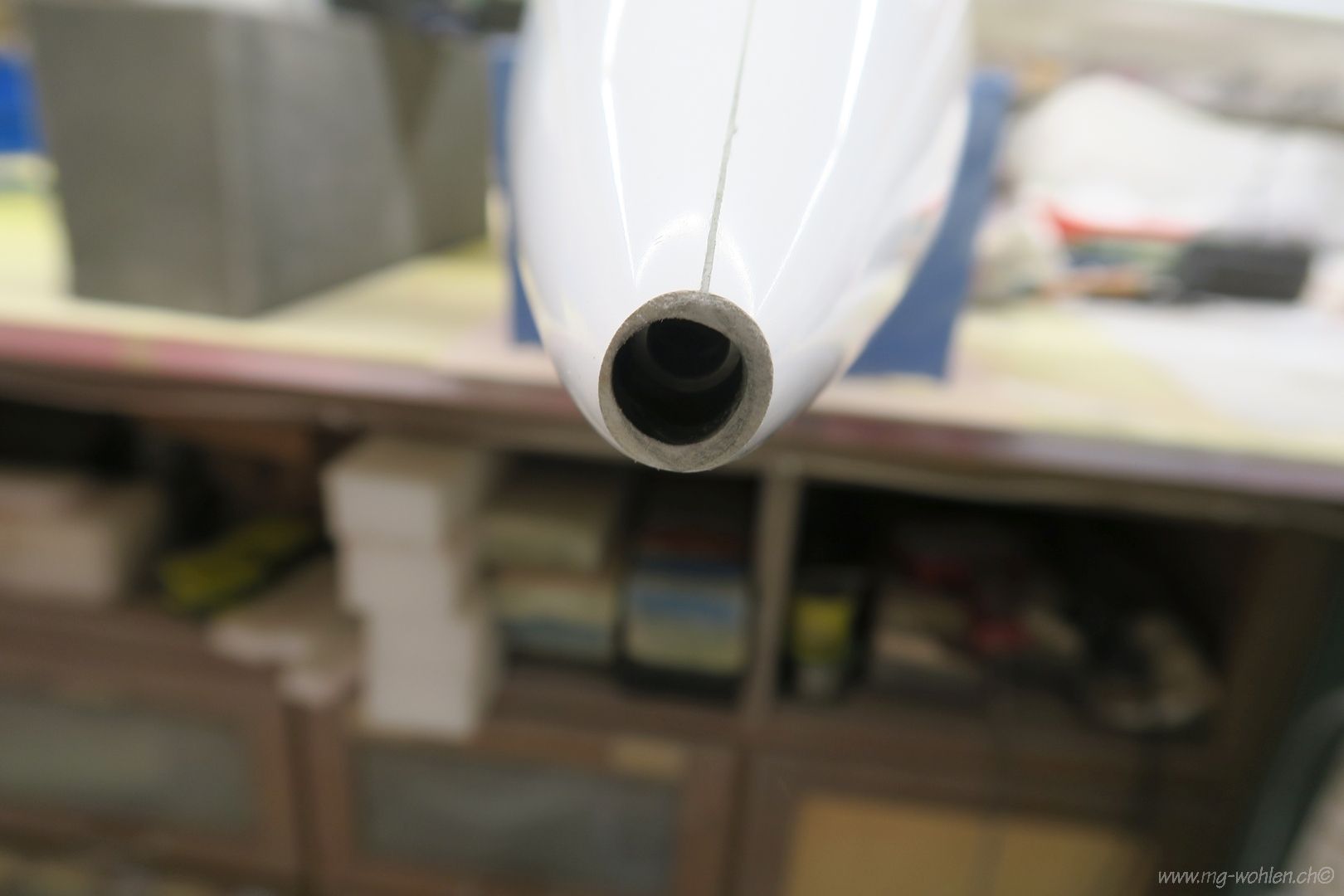

Und so sieht die Rumpfspitze aus
Vorbereitung der Flügelanpassung
Der Verbinder muss noch saugend passend geschliffen werden
Der Verbinder und die Führung sind Konisch

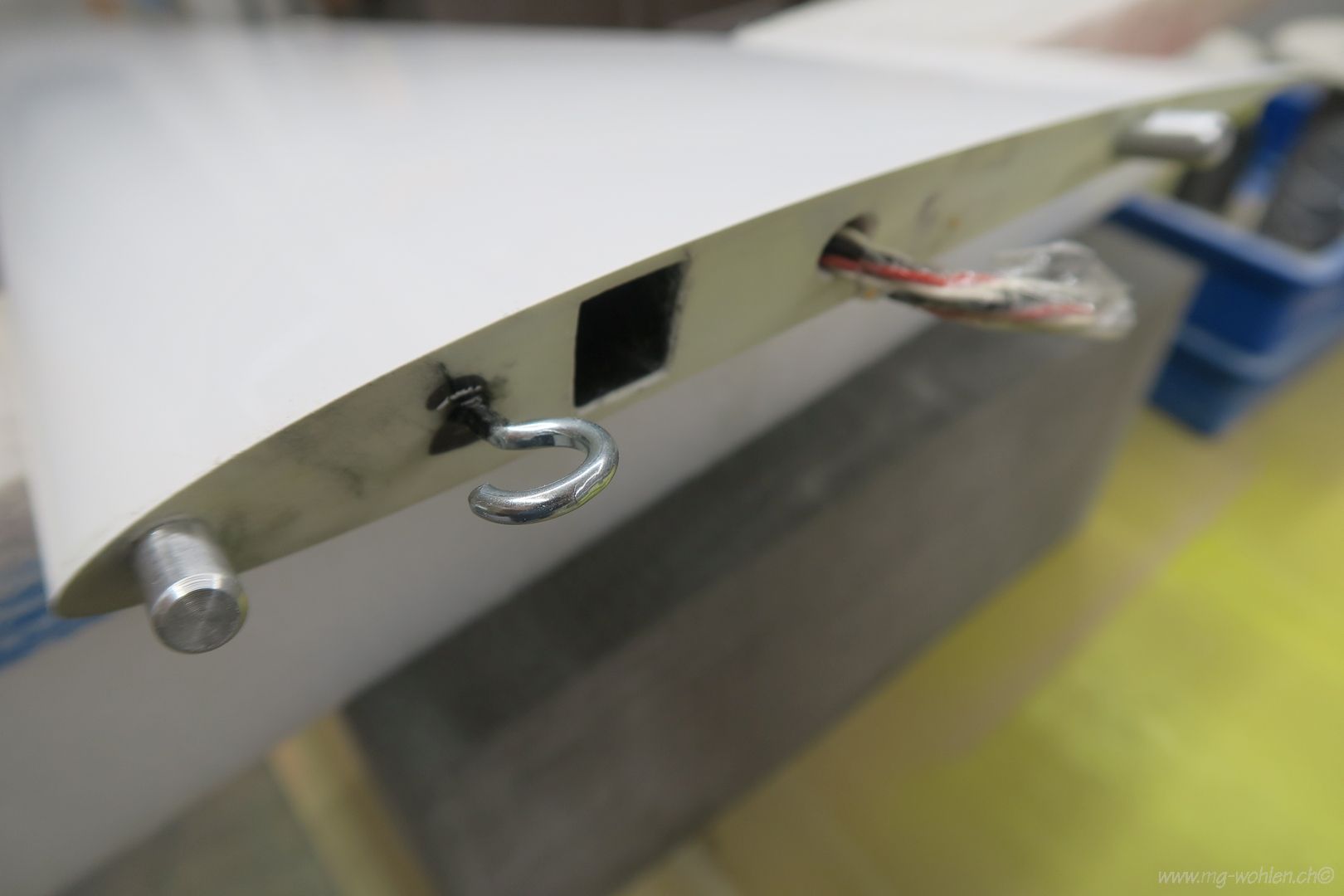

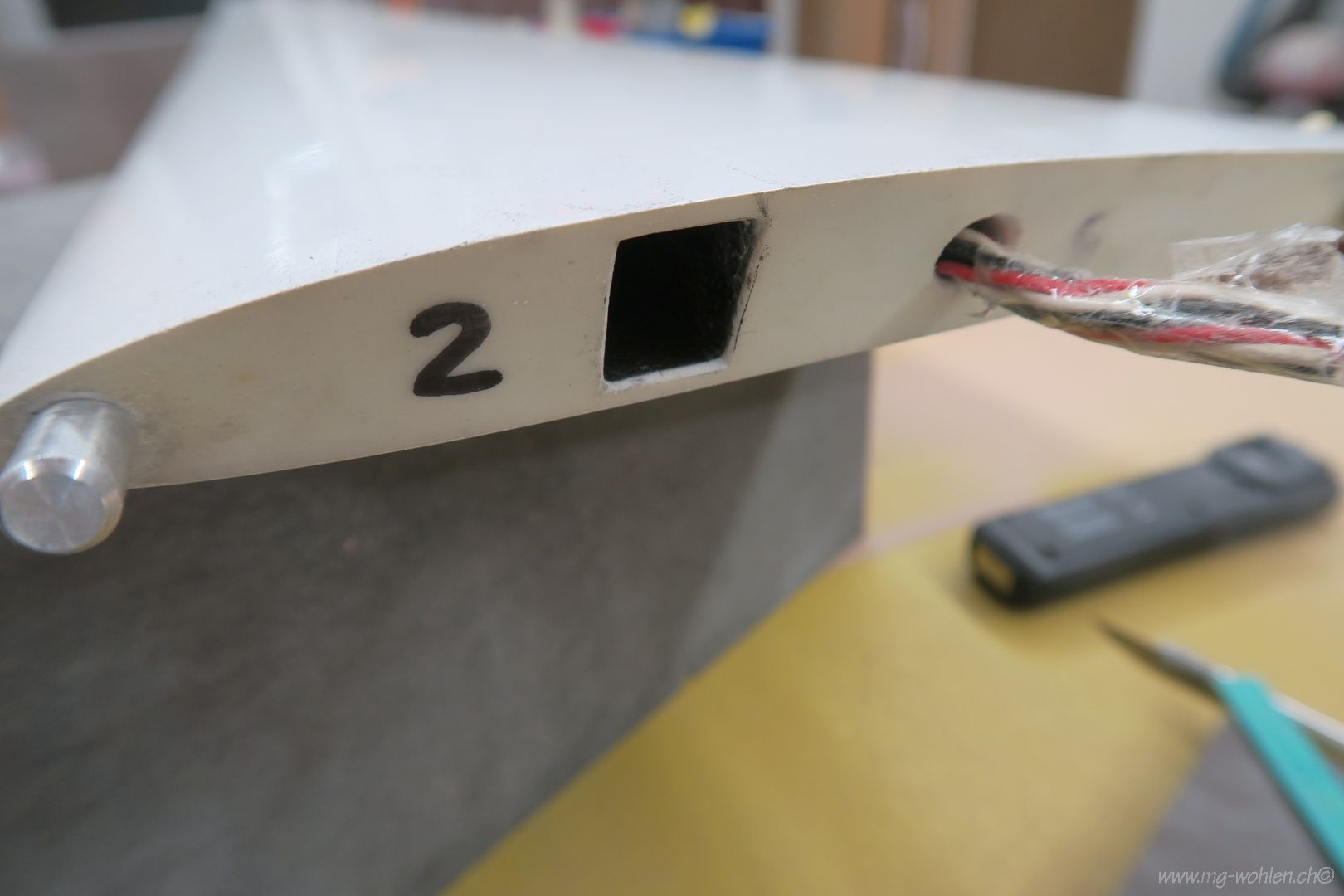

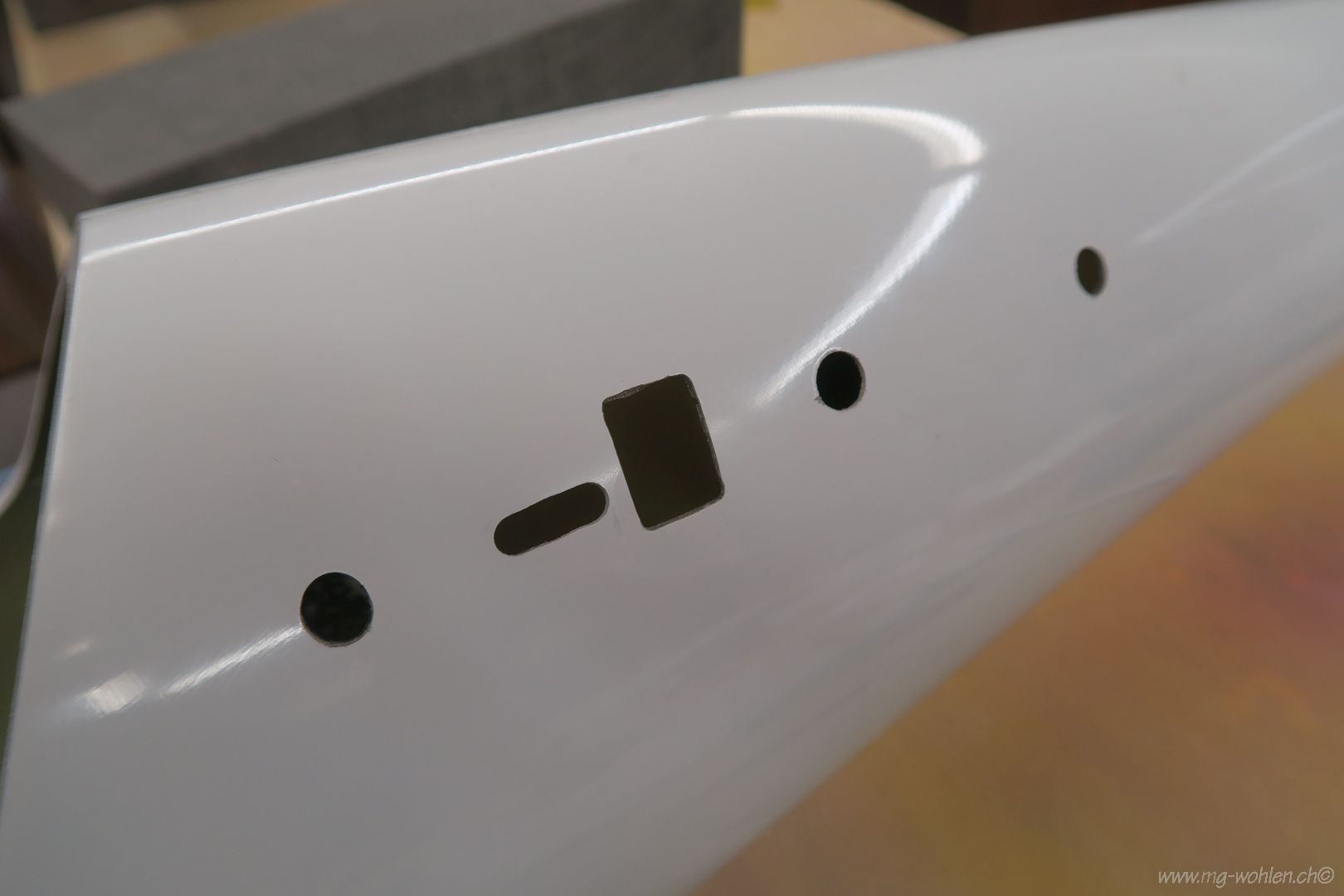

Rumpföffnungen für Verbinder Haken verdrehsicherung und Kabel

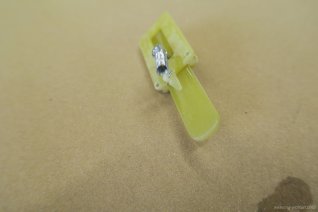

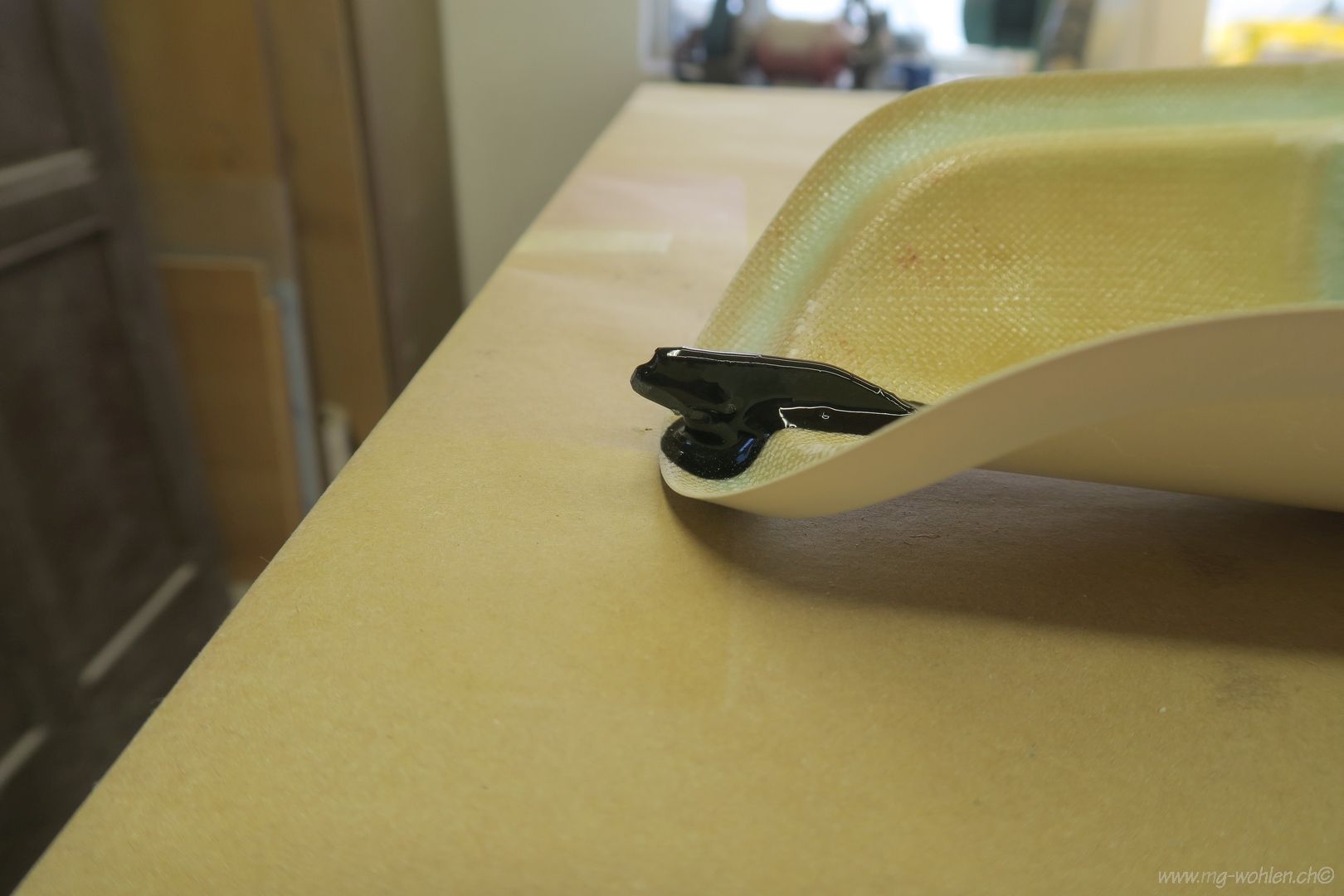

Der Haken für die Flügelsicherung per Gummi oder Zugfeder

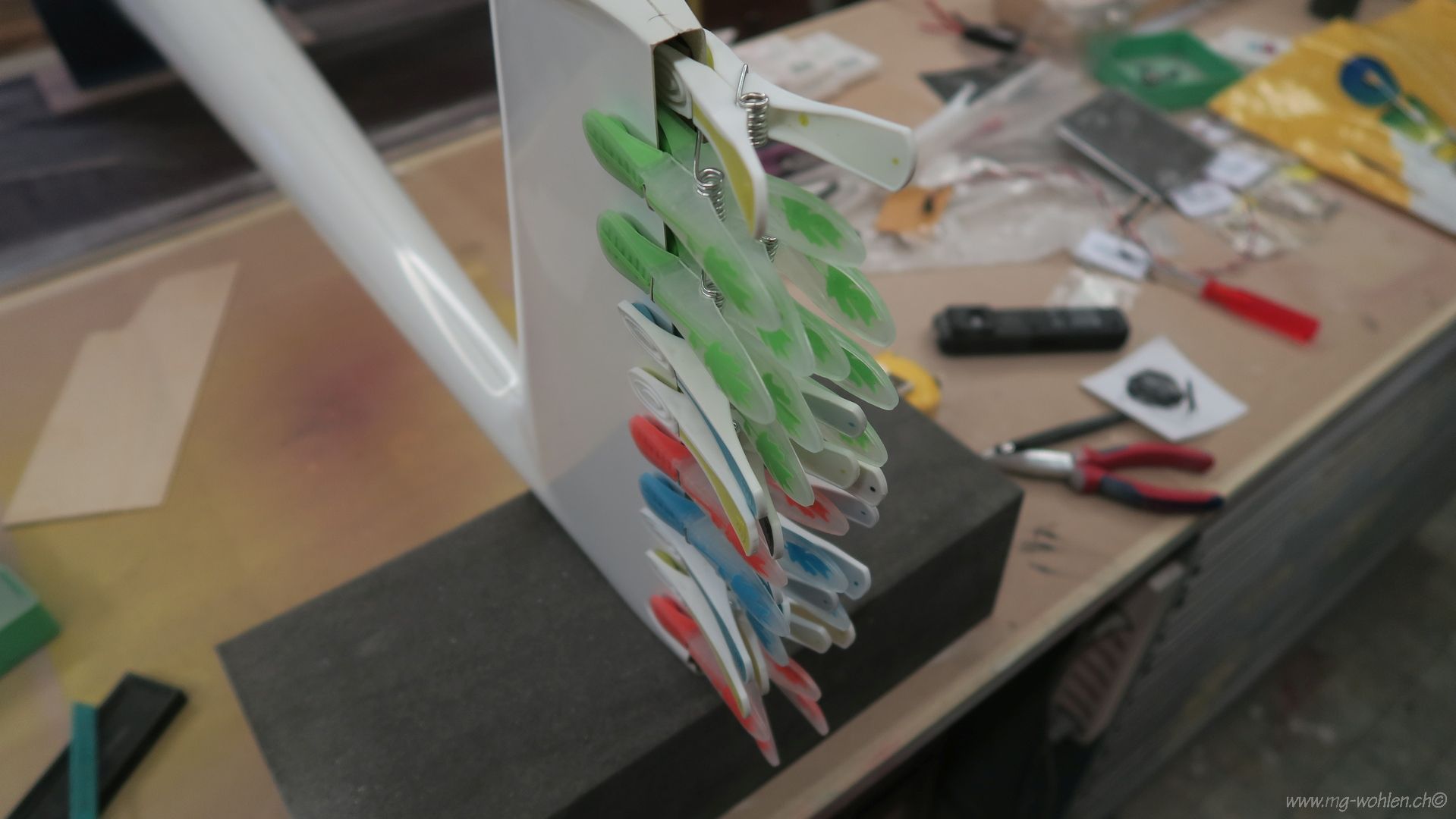

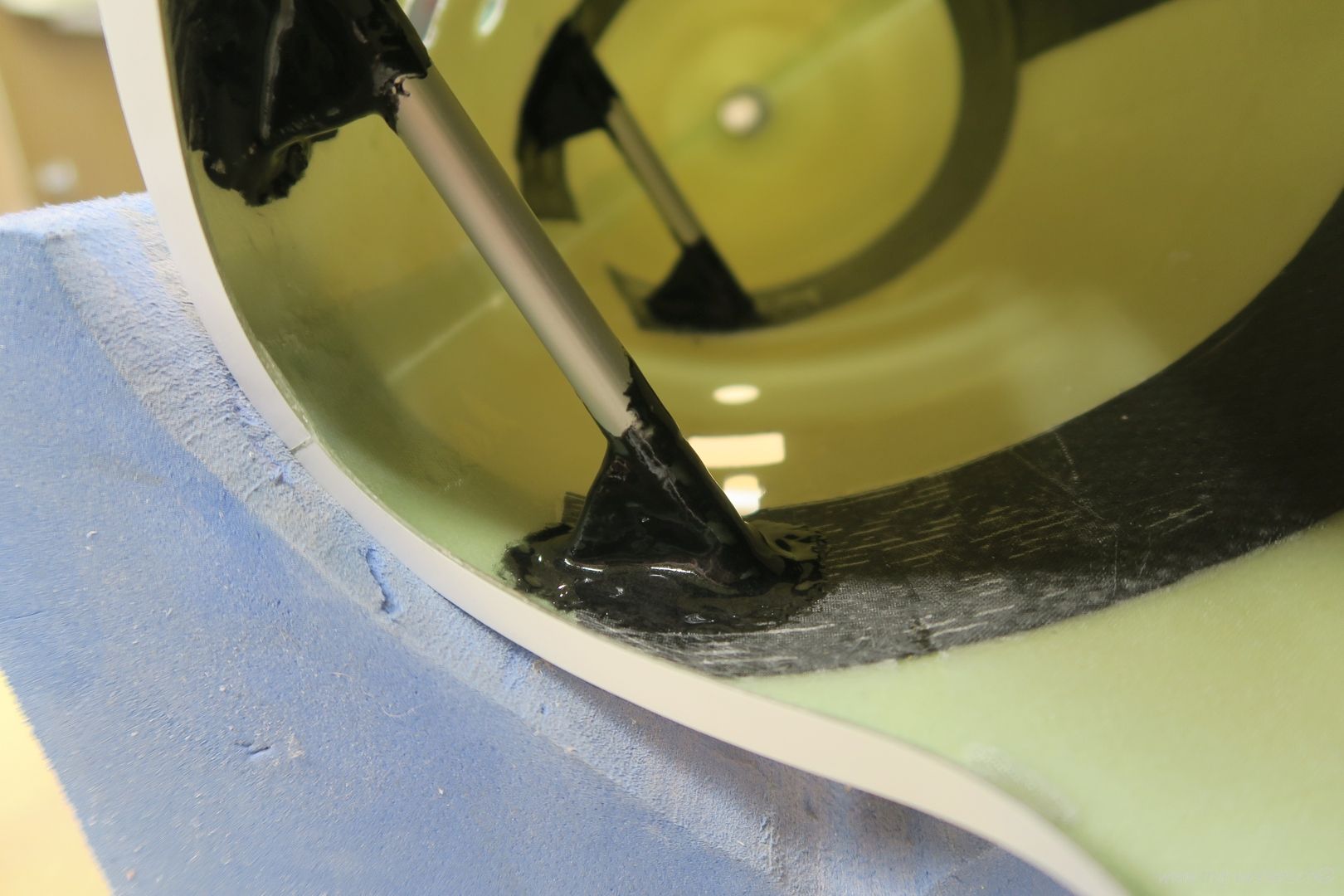

Hier werden die Verdrehsicherungen verharzt
Passt

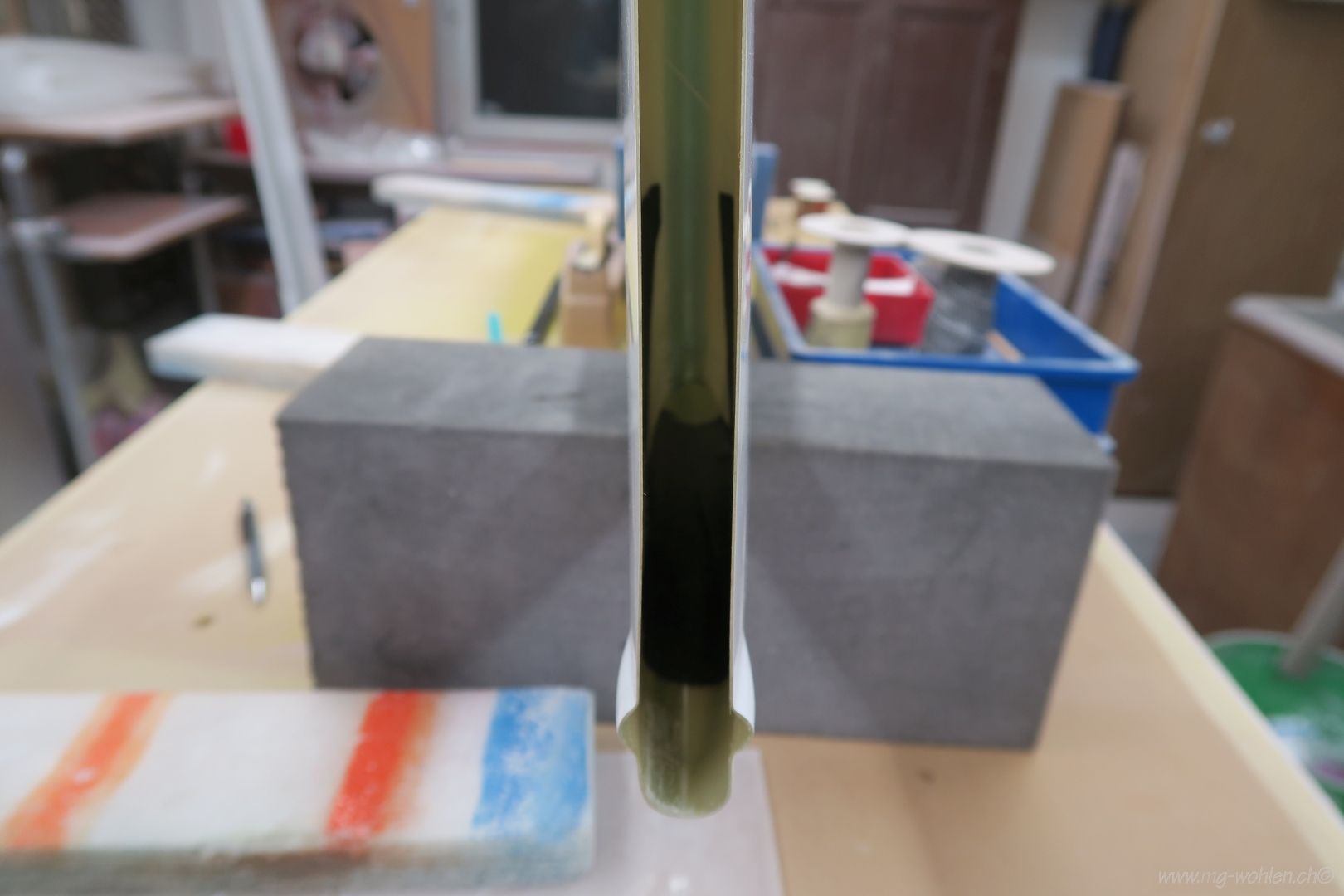

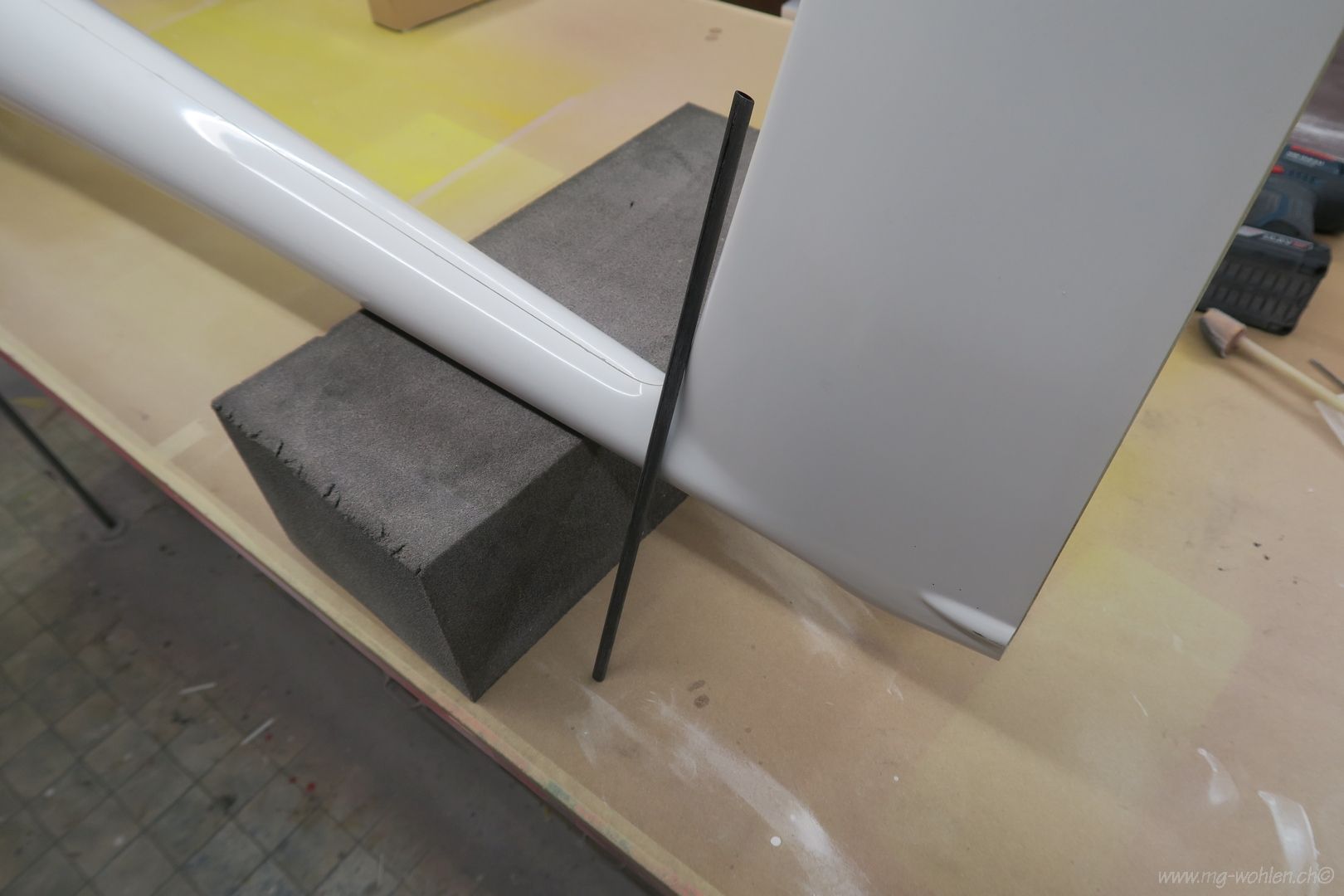

Im Seitenleitwerk wird noch ein CFK Rohr eingebaut
Das CFK Rohr ist eingeklebt
Für den Abschlussspant werden beidseitig noch Verstärkungen eingeklebt

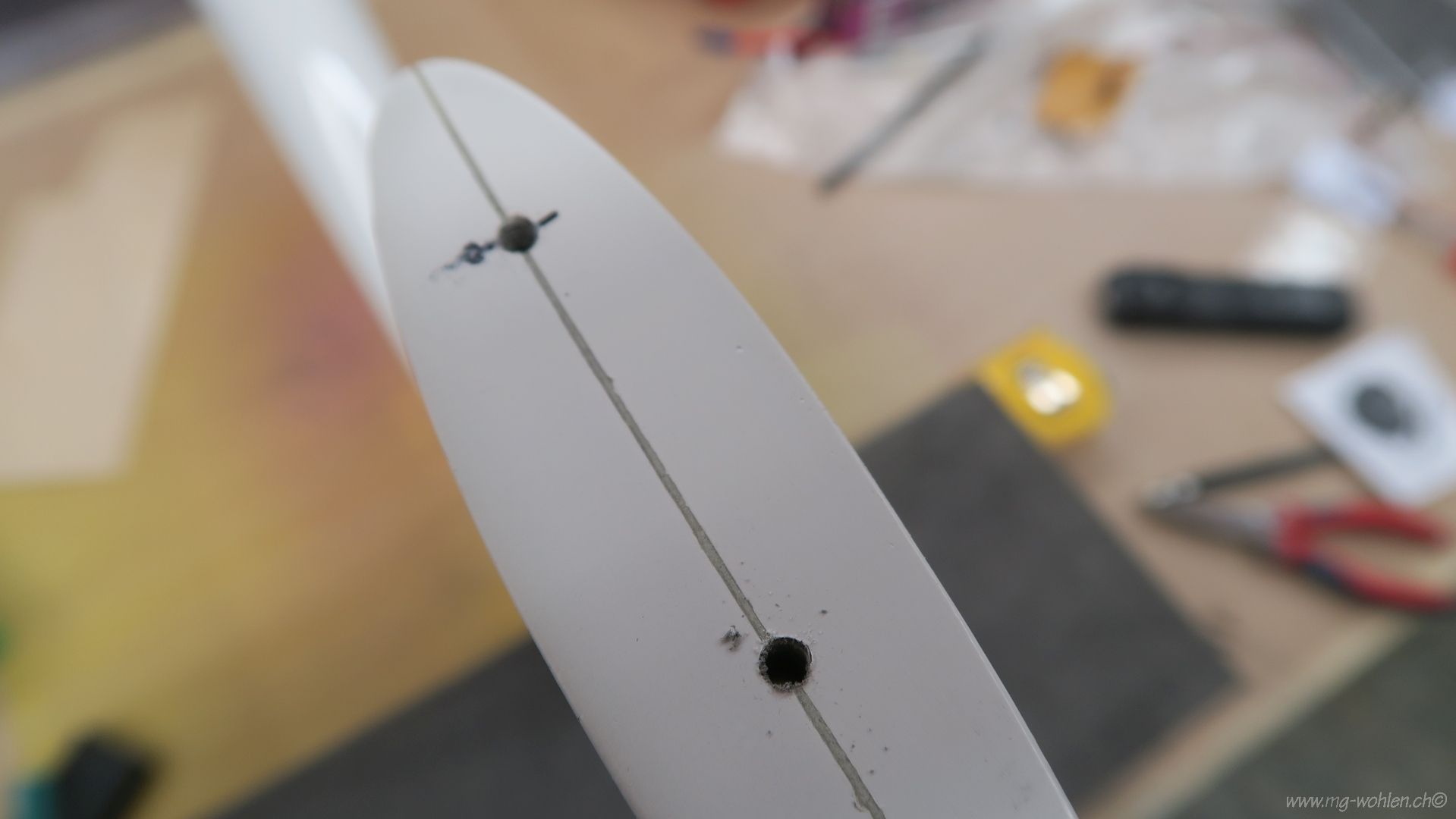

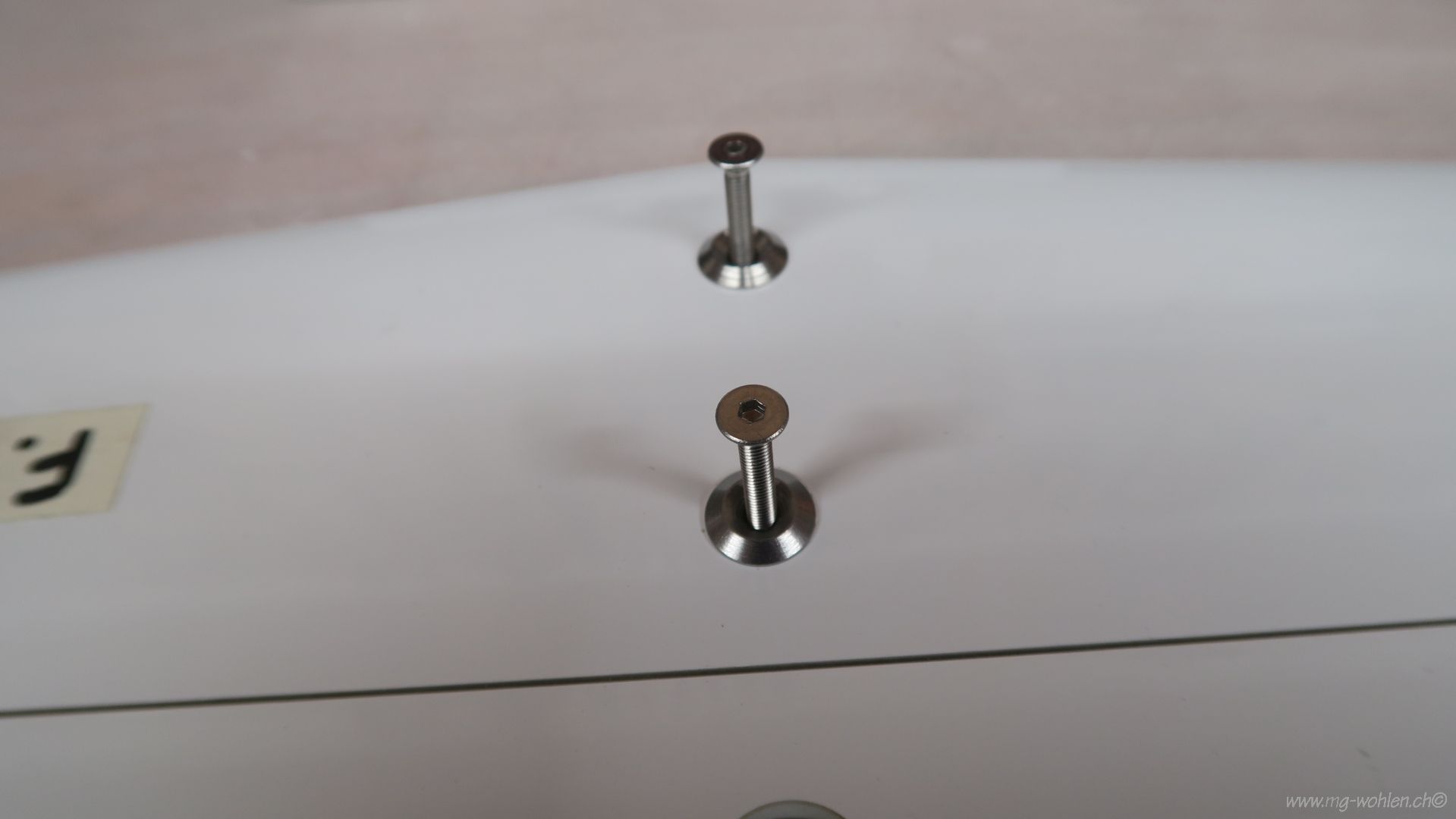

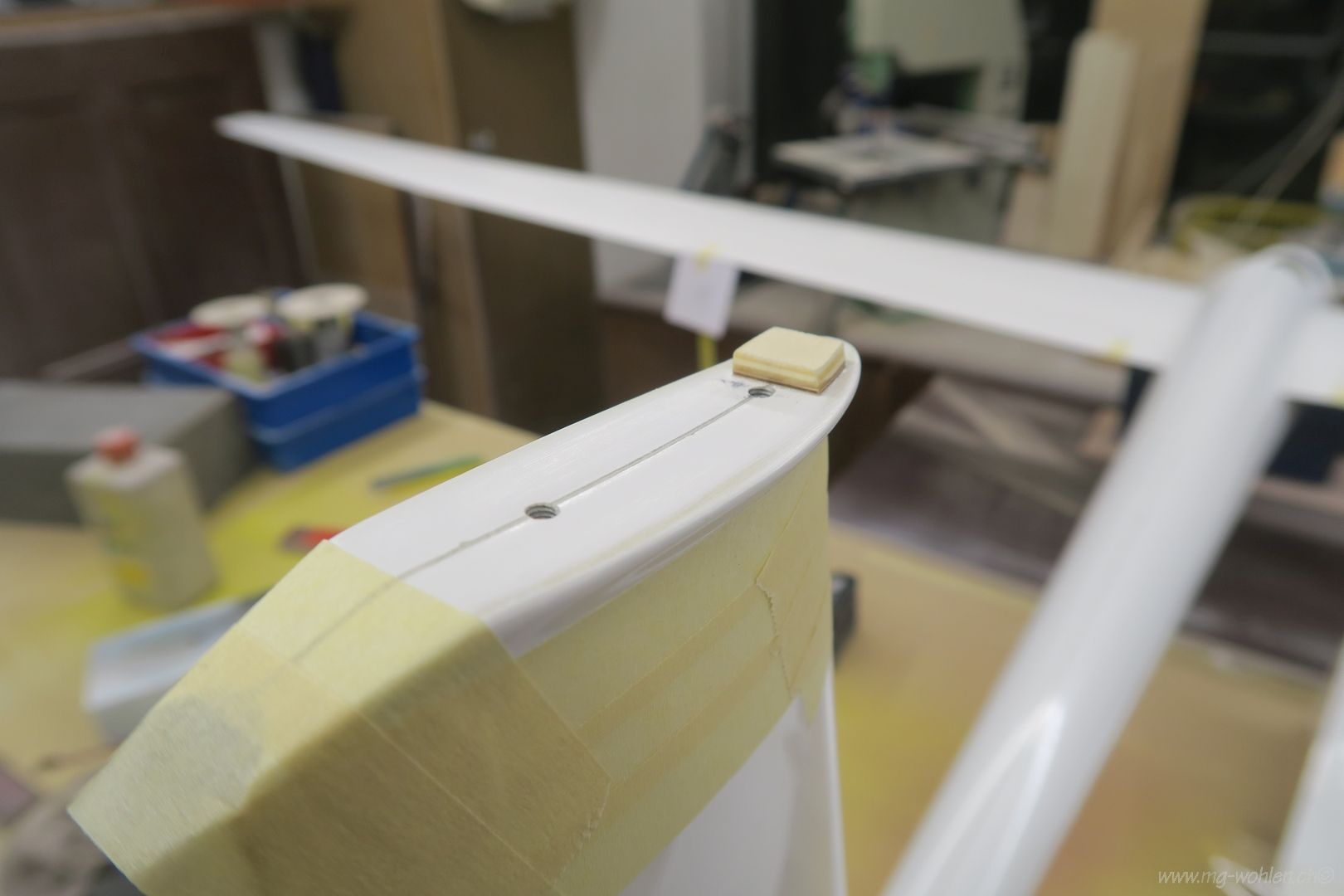

Im Höhenleitwerk werden Für M4 Schrauben Bohrungen gemacht

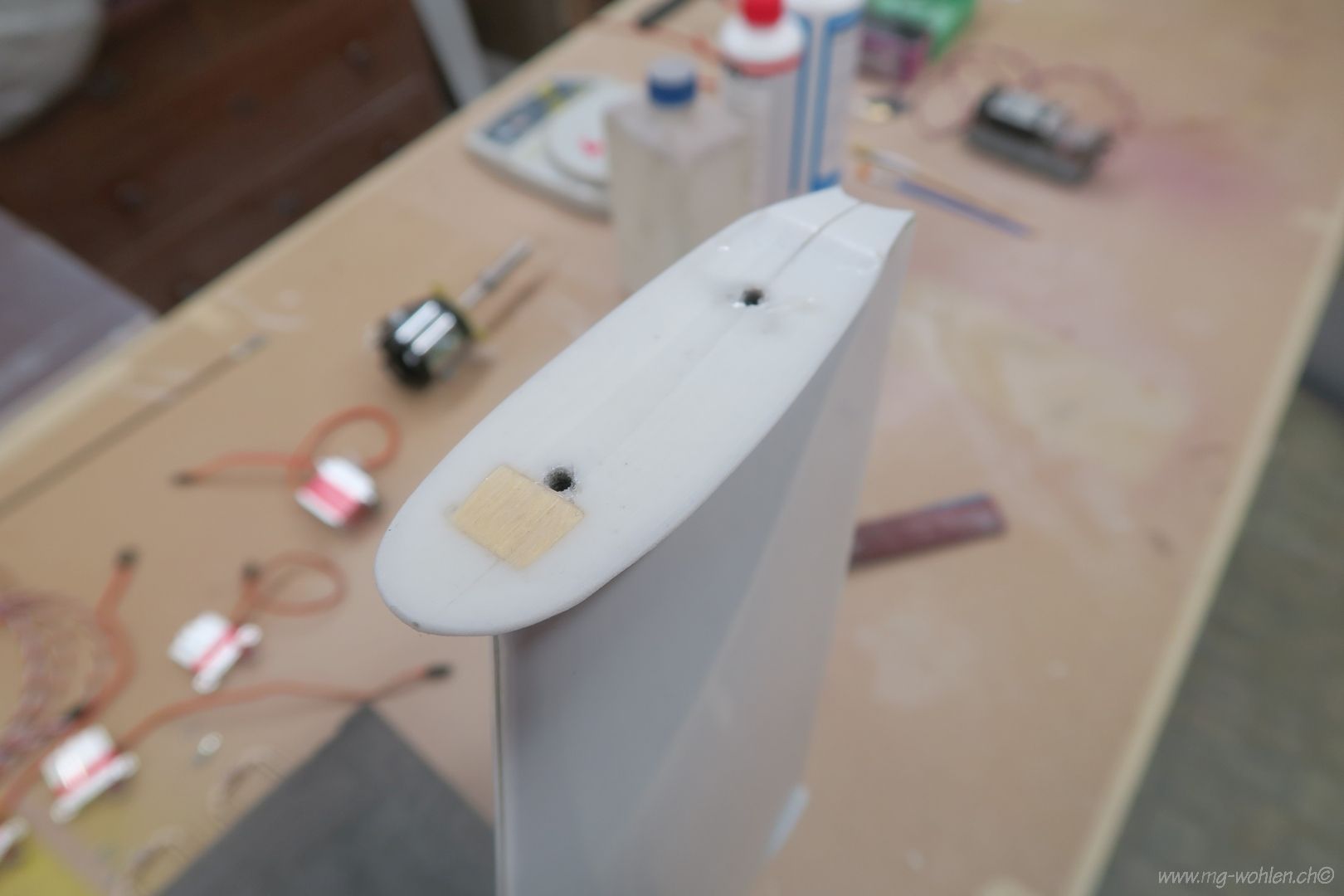

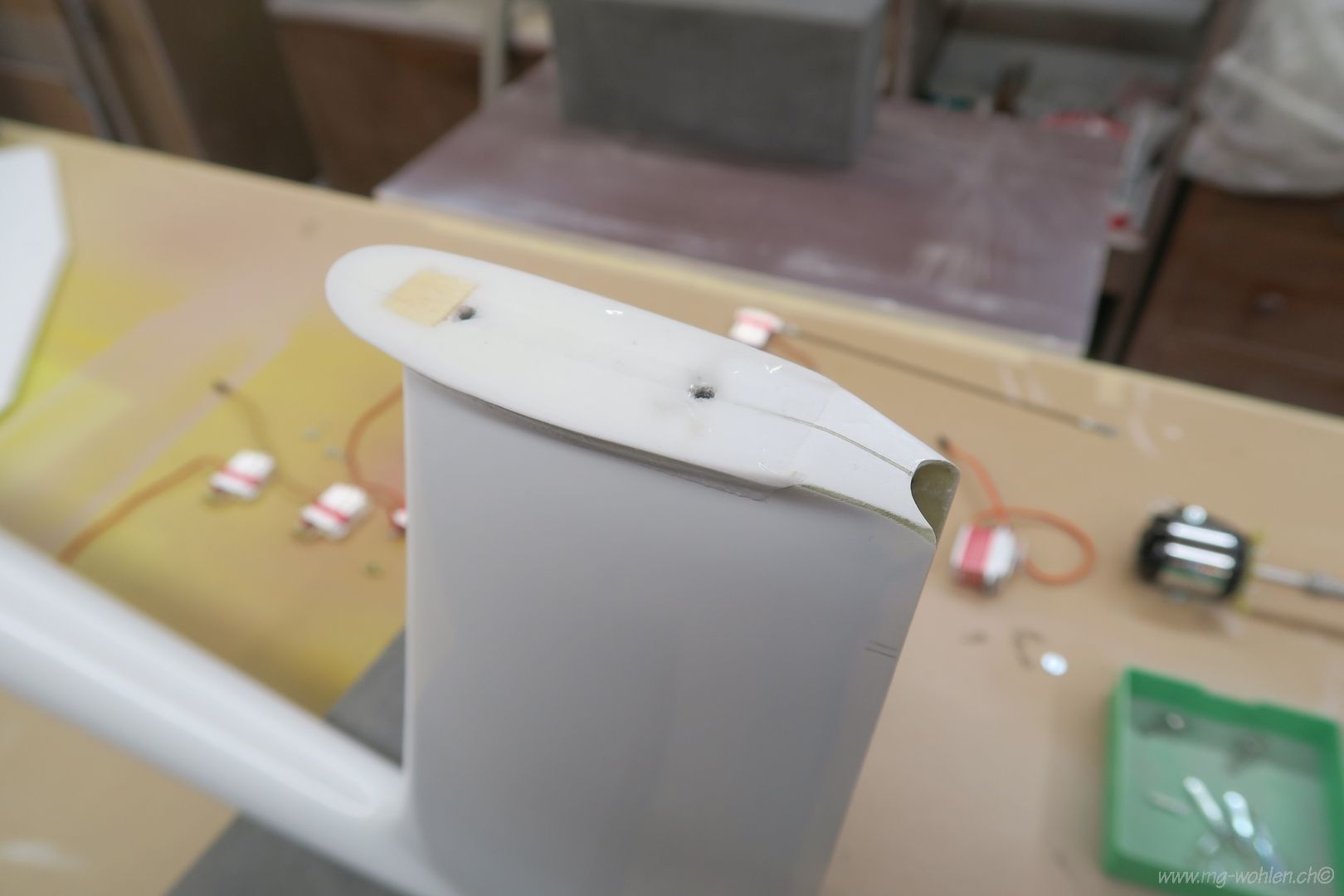

Die Bohrungen sind auf das SLW übertragen

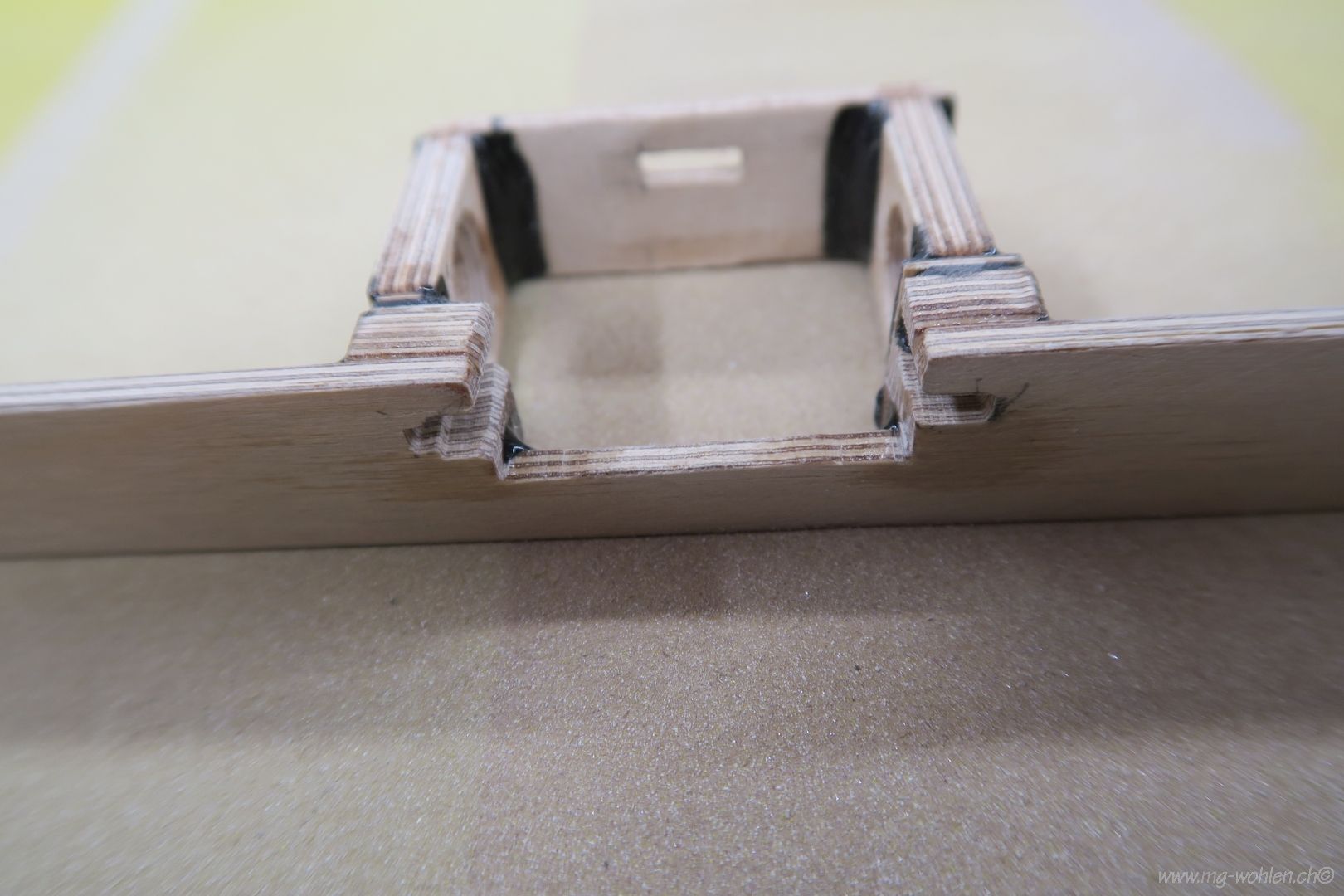

Der Abschlusspant

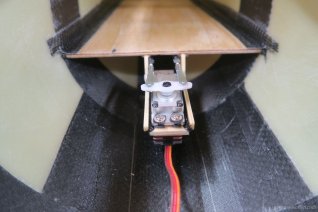

Servohalterung im Abschlussspant
HR Servo probemontiert
Das Servo passt saugend
Der fertige Spant wird eingeklebt
Der Abschlusspant wird noch mit GFK verstärkt

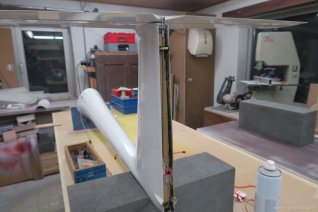

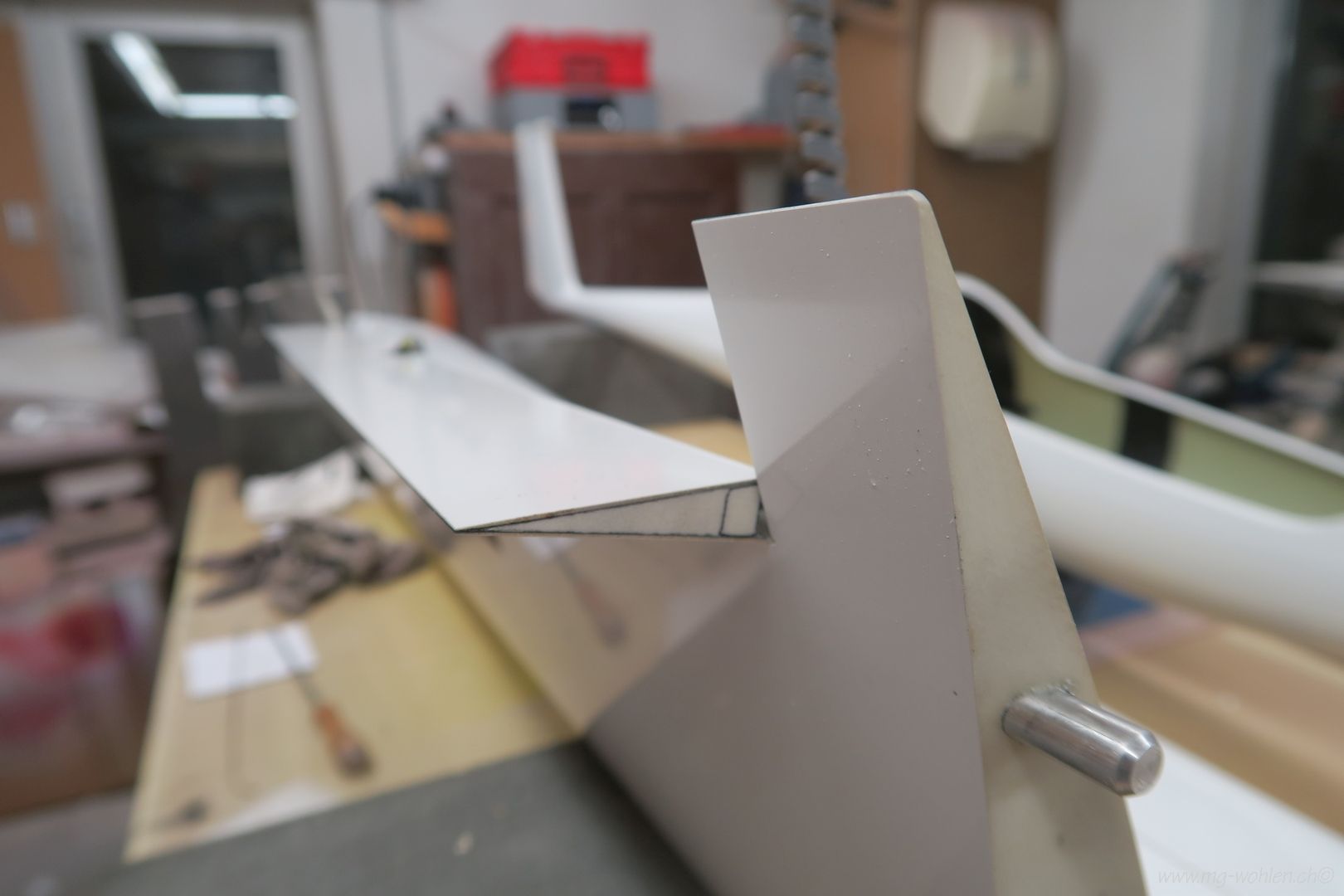

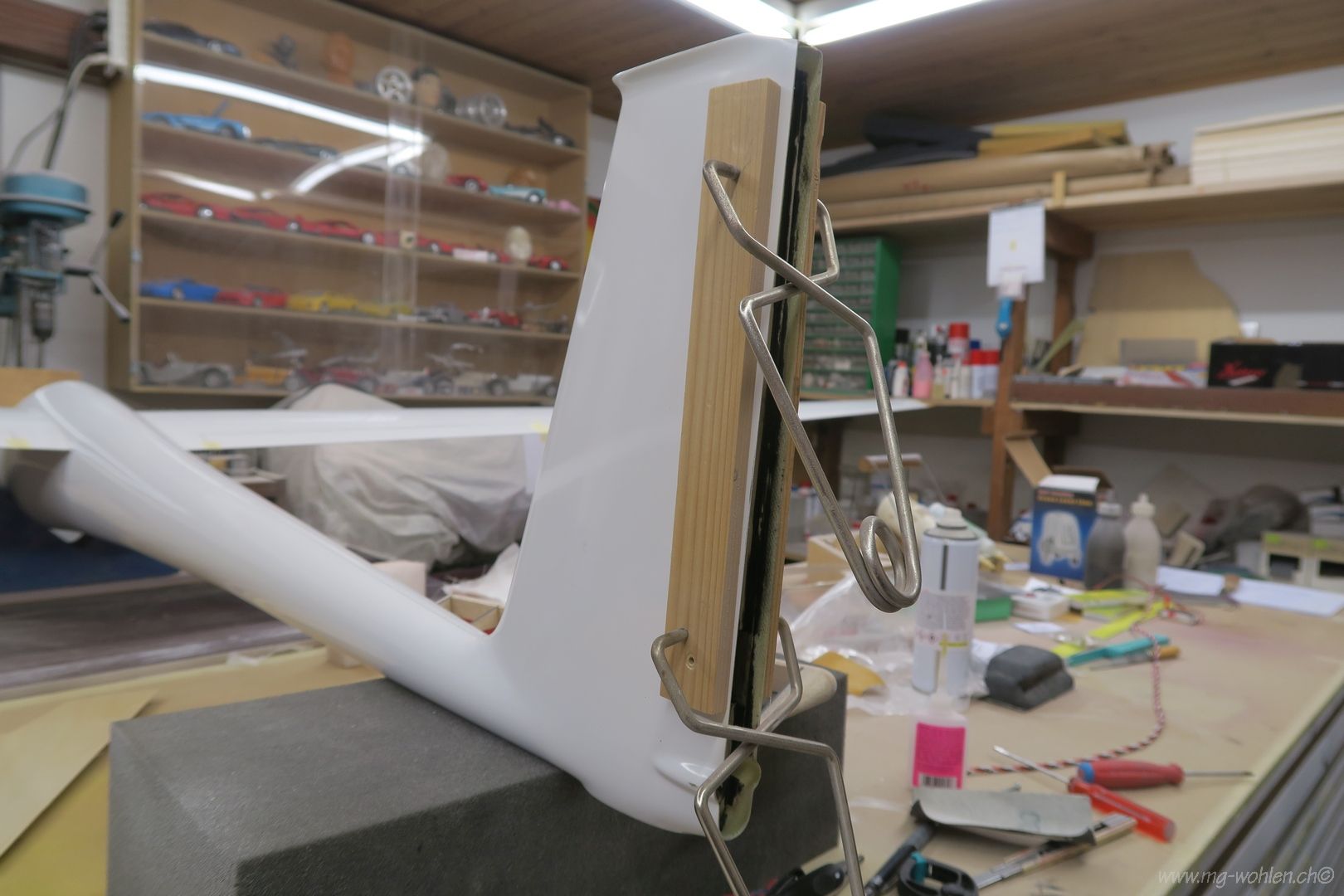

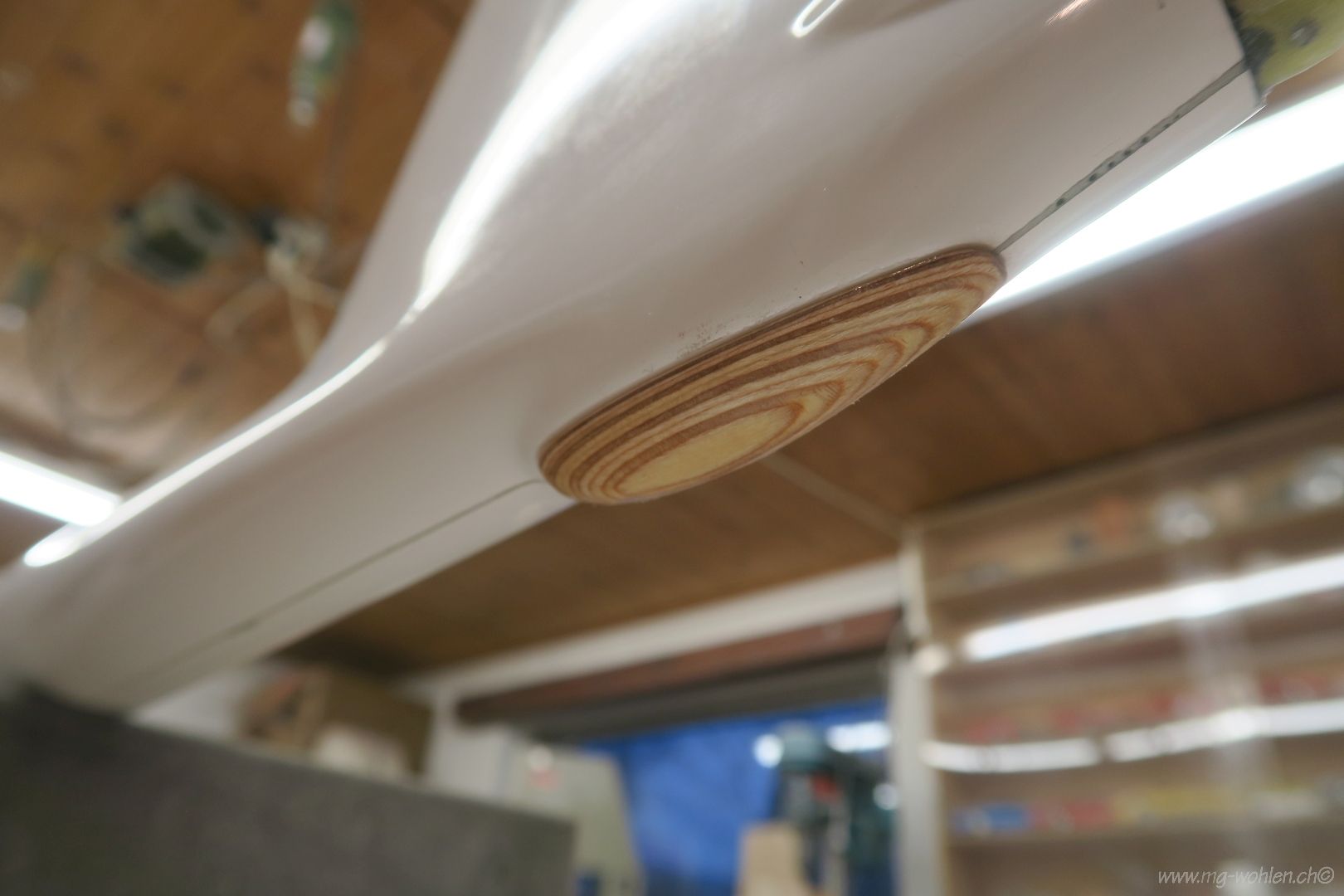

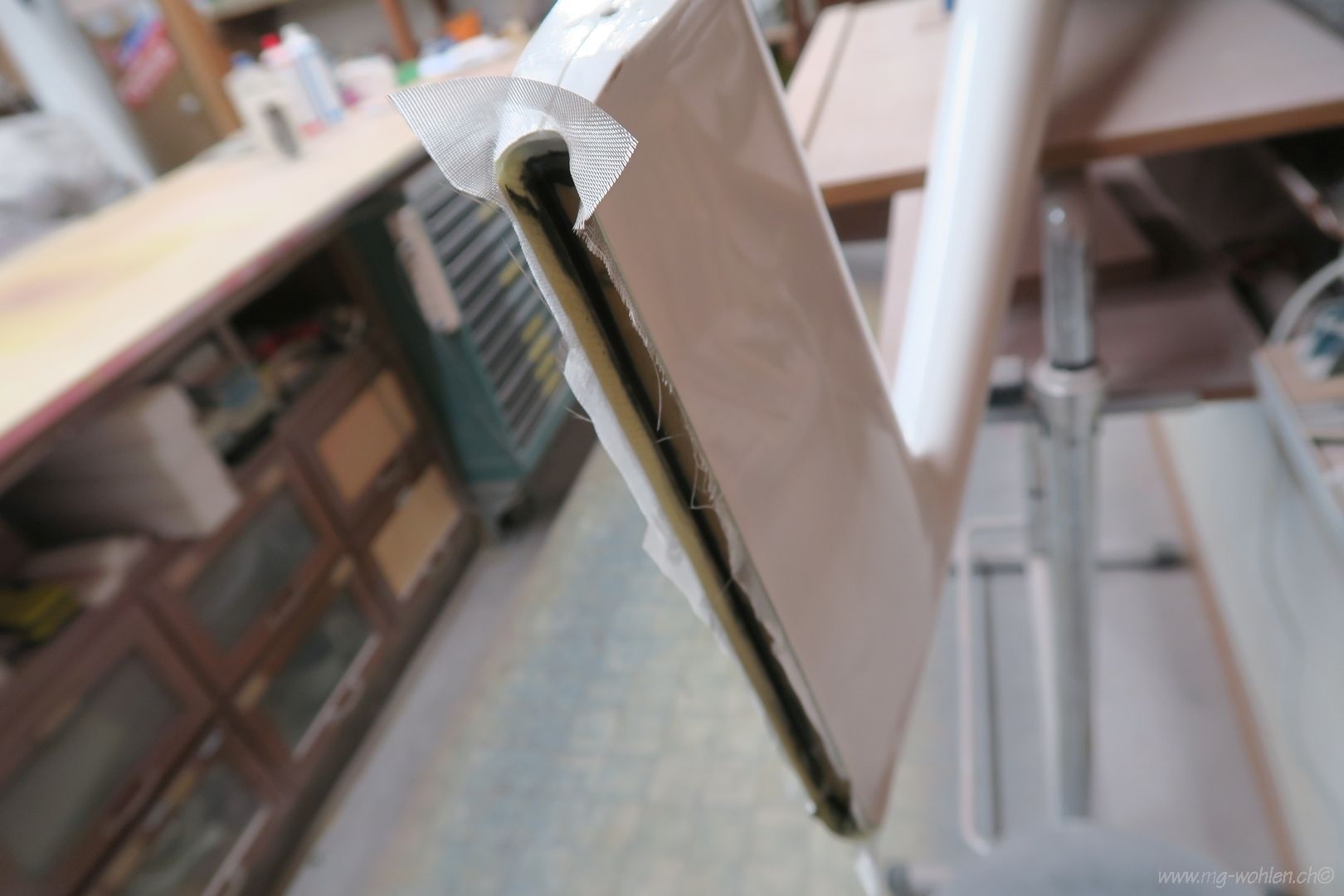

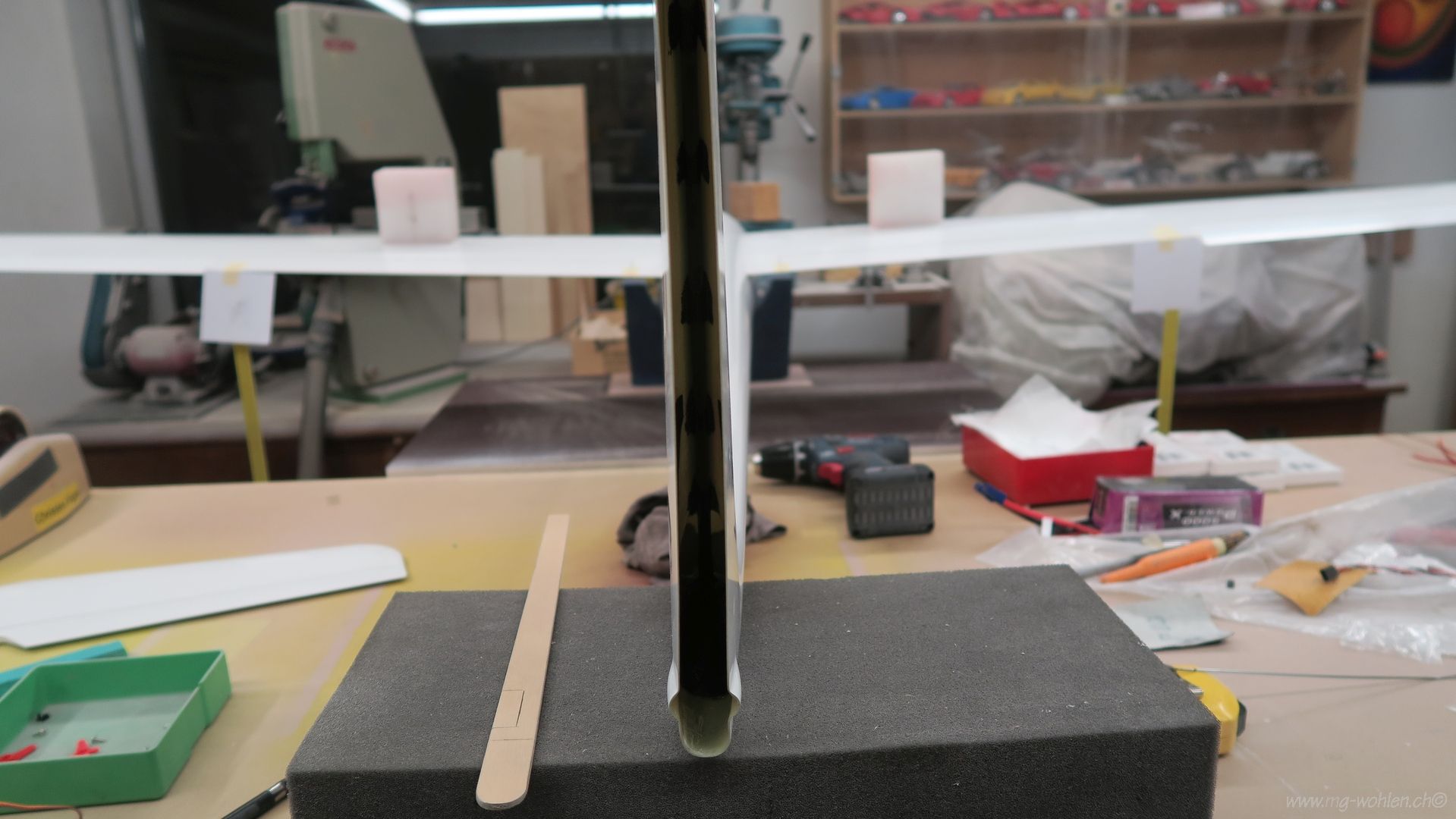

Um 0.5 Grad EWD zu erreichen muss das HLW massiv unterlegt werden
Hier ist schon mit eingedicktem harz aufgetragen

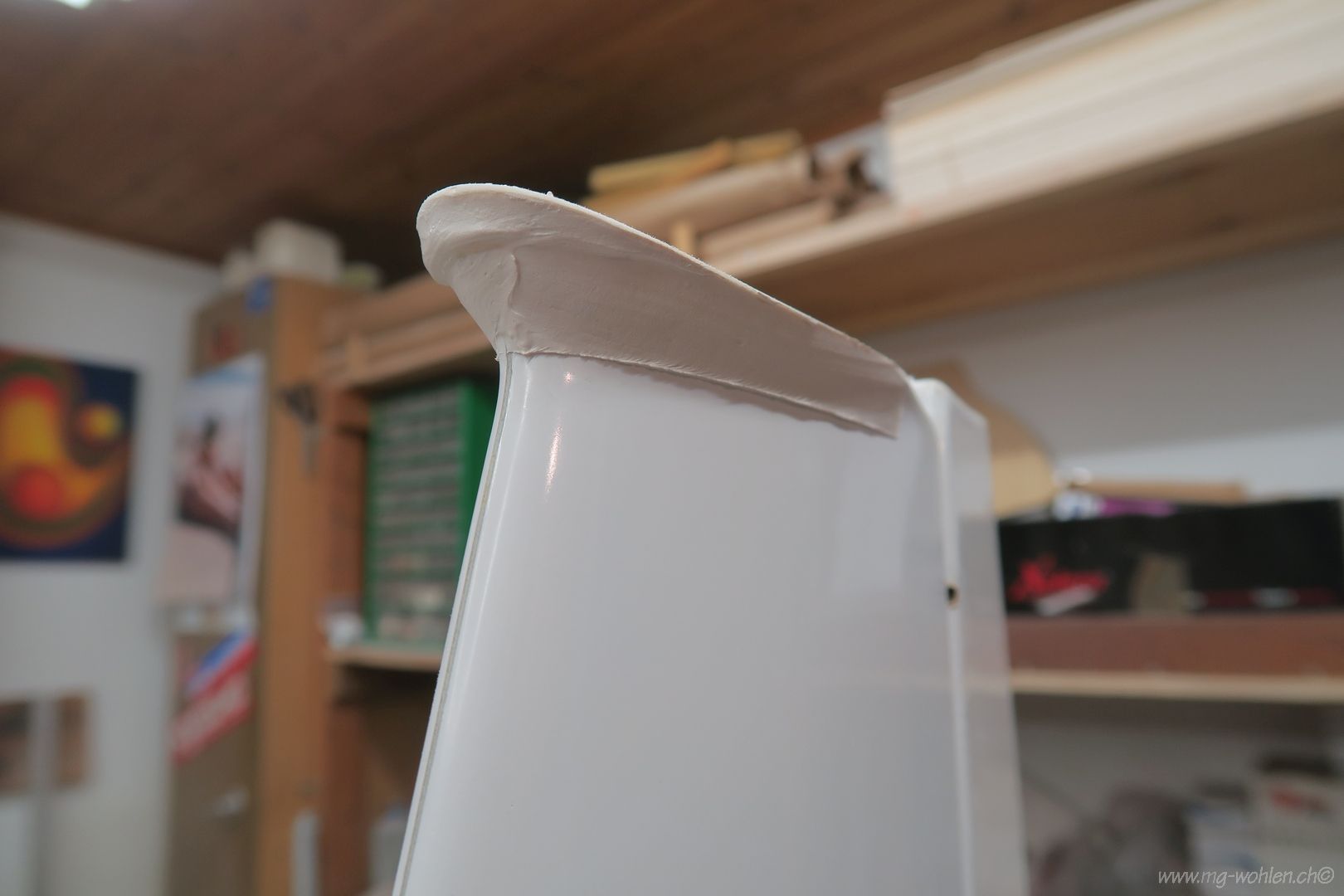

Das muss noch sauber verspachtelt werden
Hinten muss Platz geschaffen werden für das Höhenrudergestänge

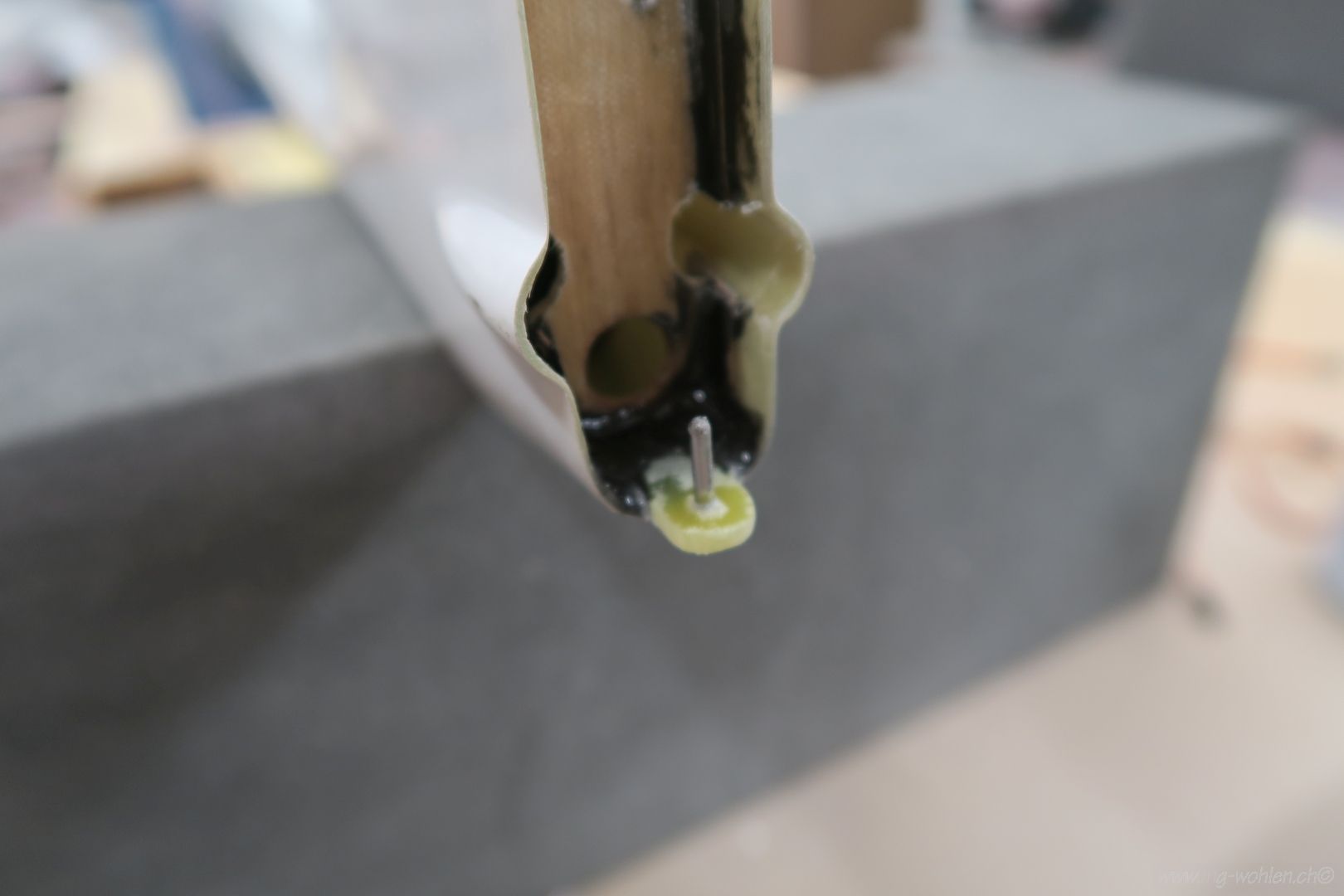

Die untere Lagerung für das Seitenruder
Das fertig eingebaute Höhenruderservo

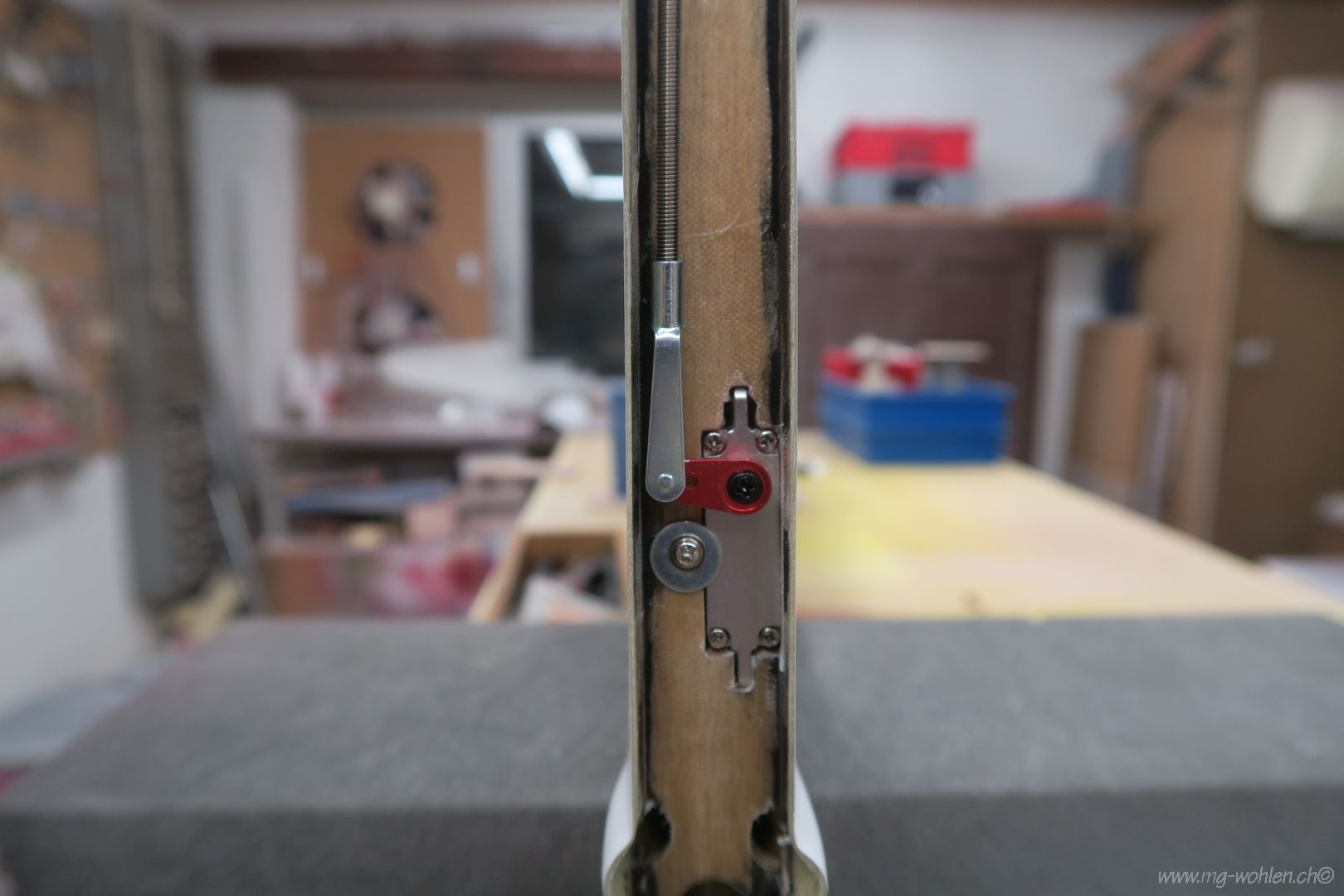

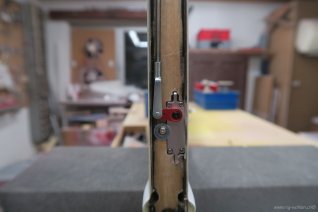

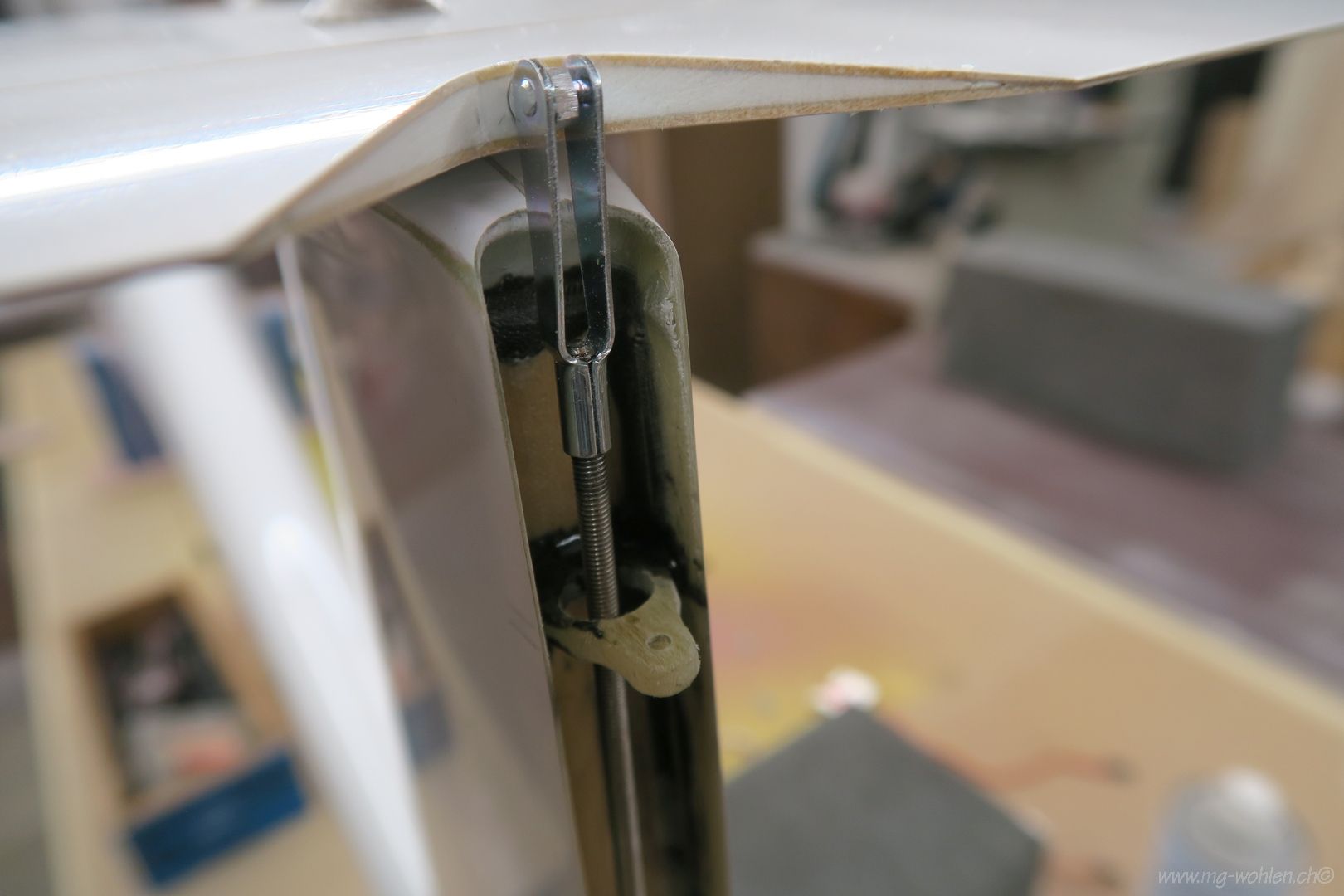

Die obere SR Lagerung und die HR Anlenkung
Das Höhenruder ist fertig angelenkt
Der Sicherungsstift für das Seitenruder
Für die Anlenkung muss noch Platz geschaffen werden

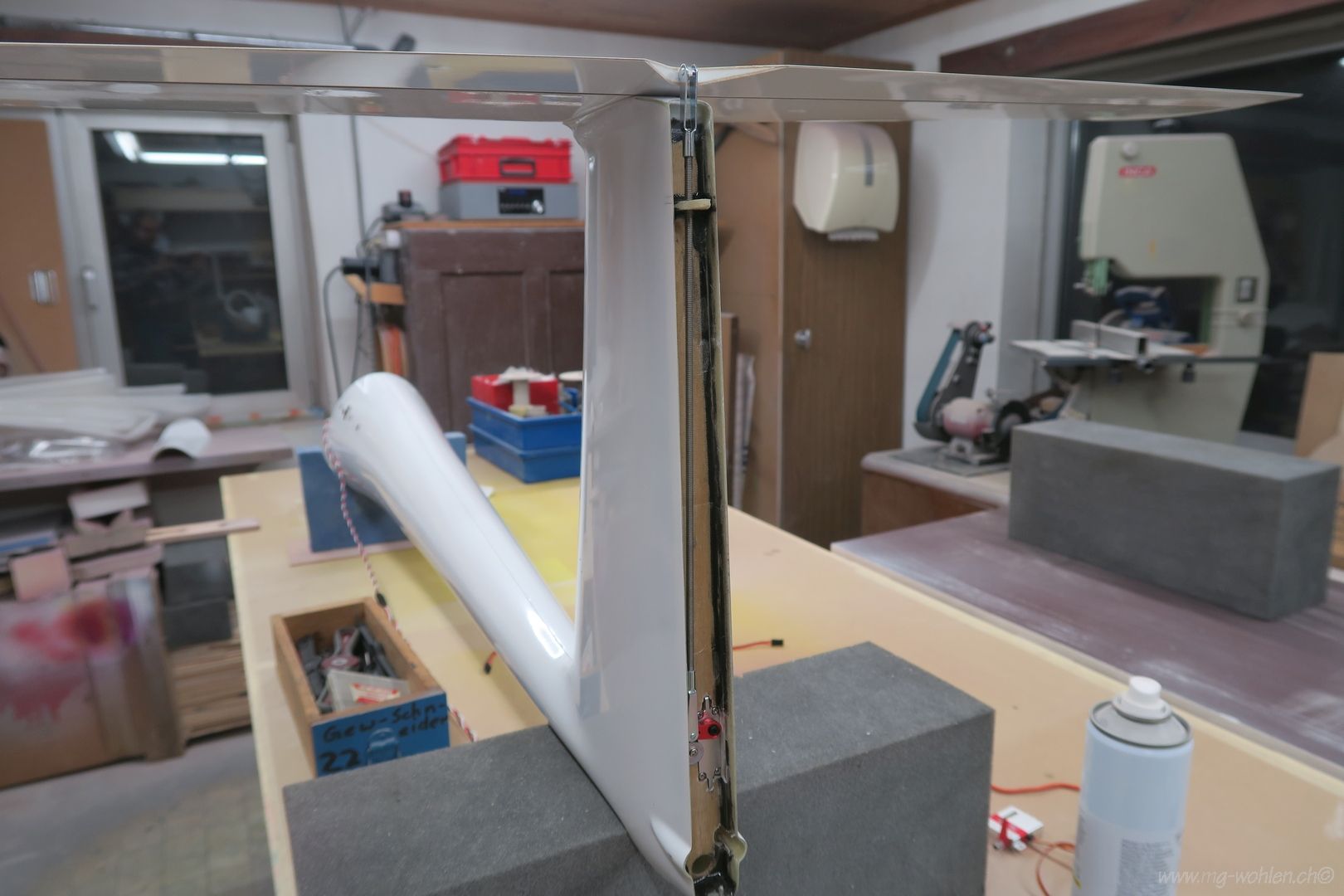

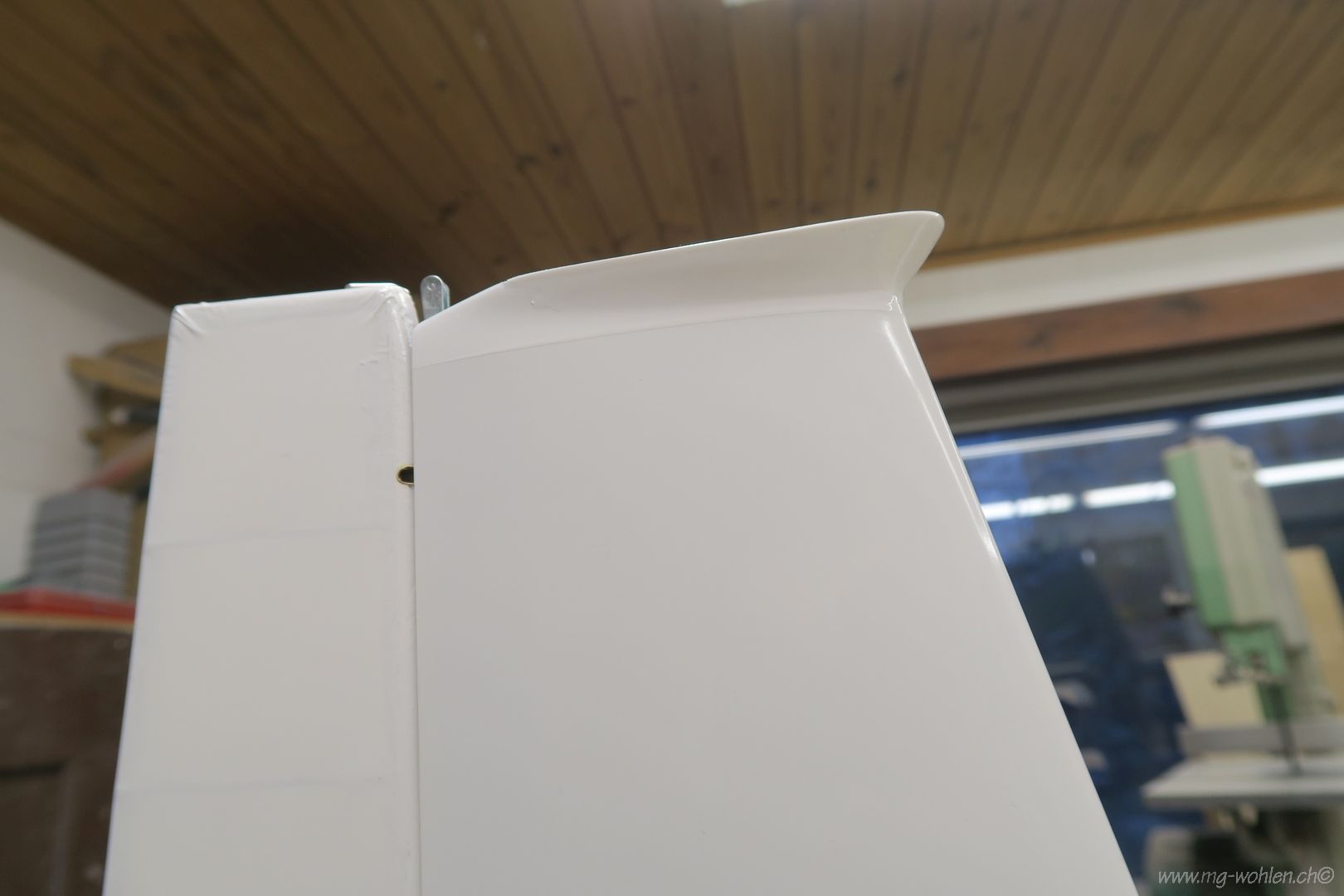

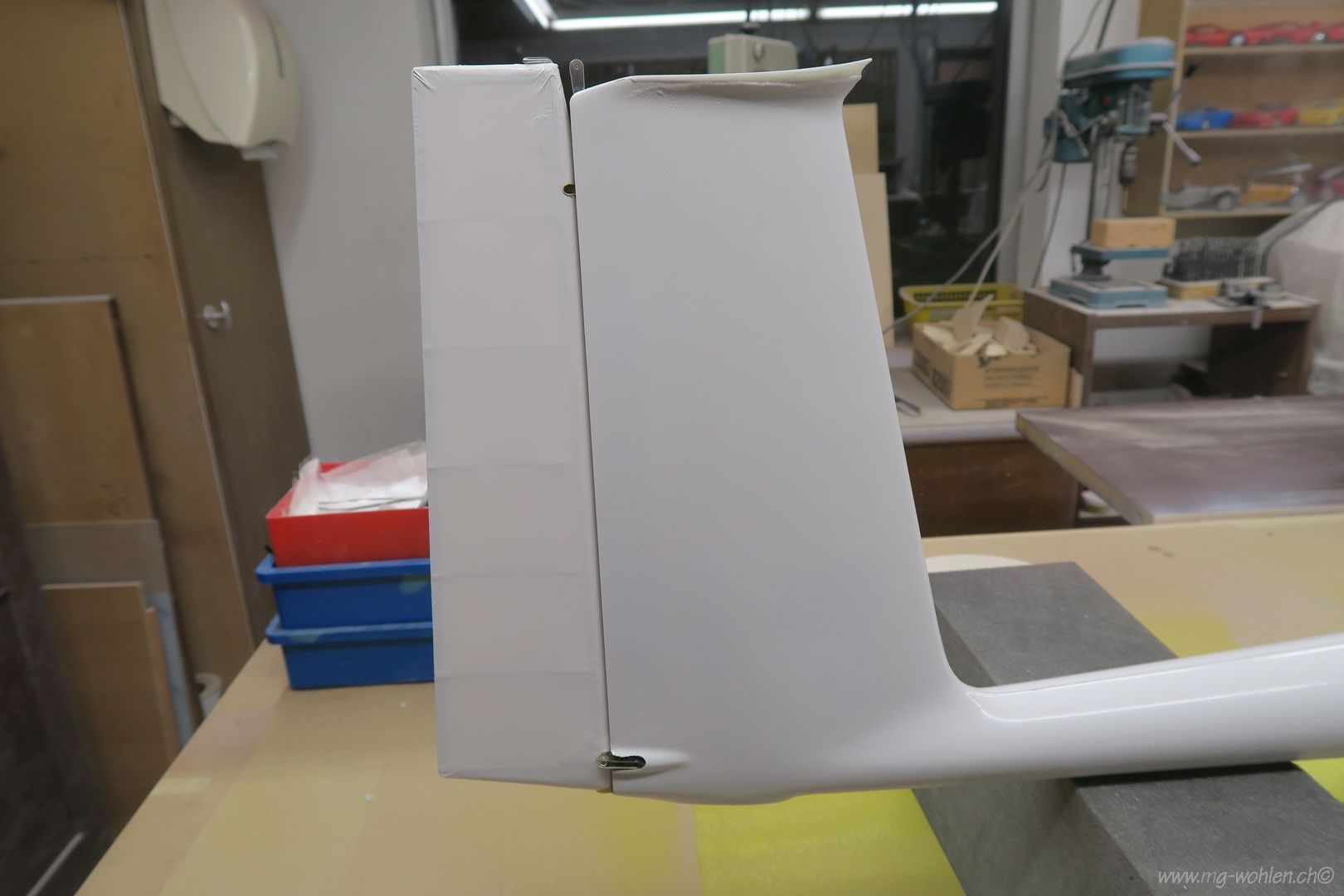

Fertig montiertes Seitenruder
Fertig montiertes Seitenruderservo

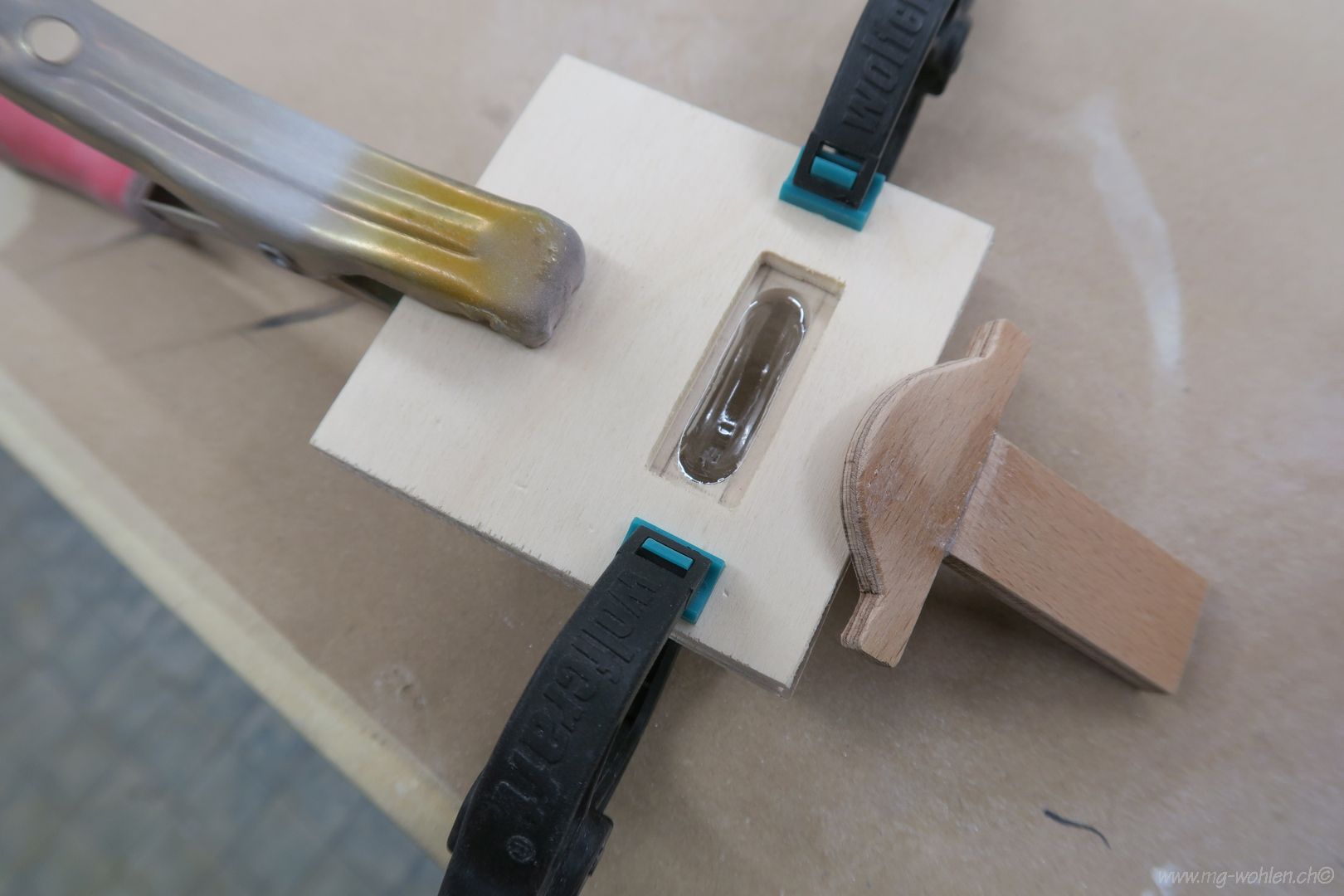

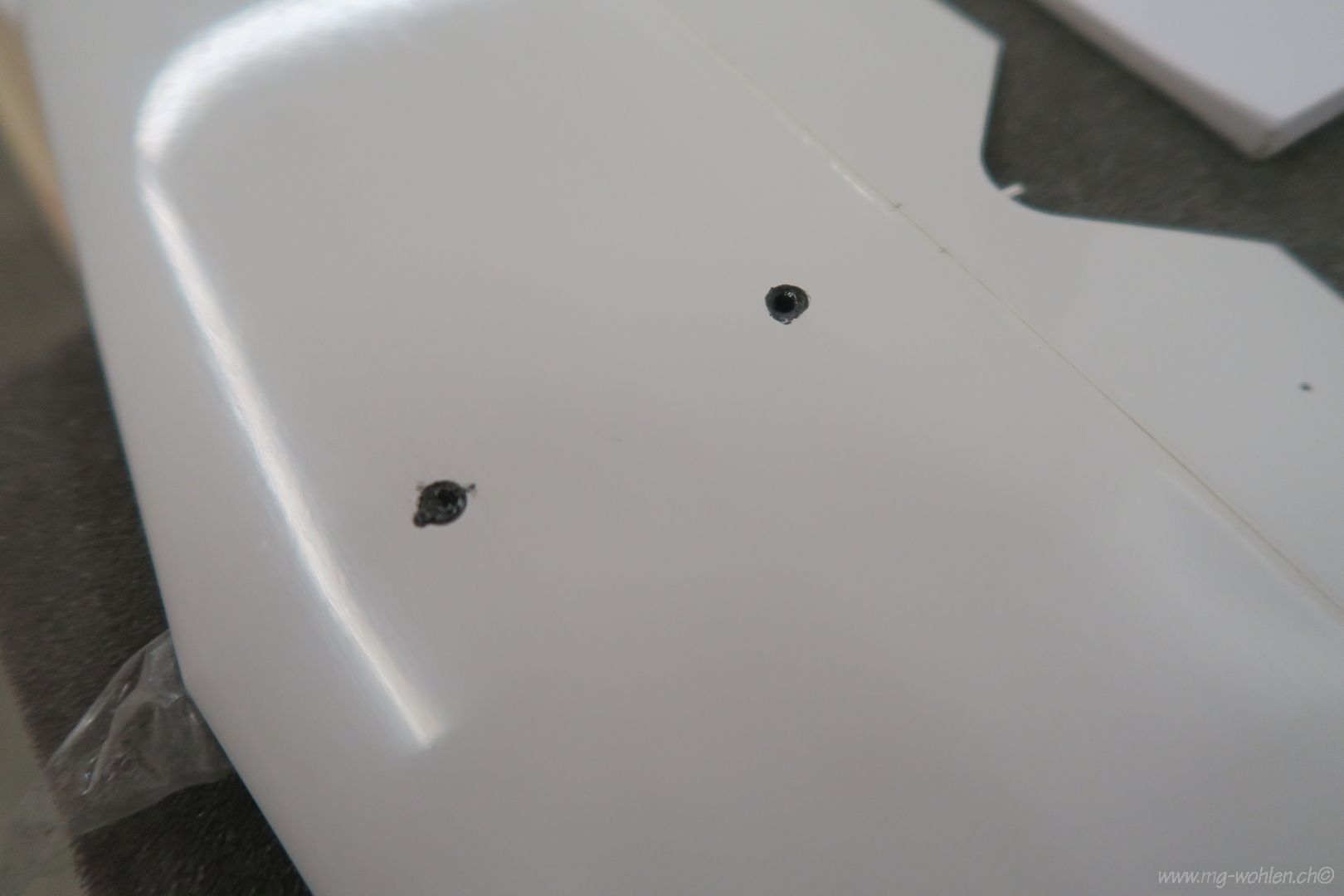

Für eine stabile Verschraubung habe ich die Löcher noch ausgegossen und neu gebohrt
Jetzt können die Flügelservos eingebaut werden

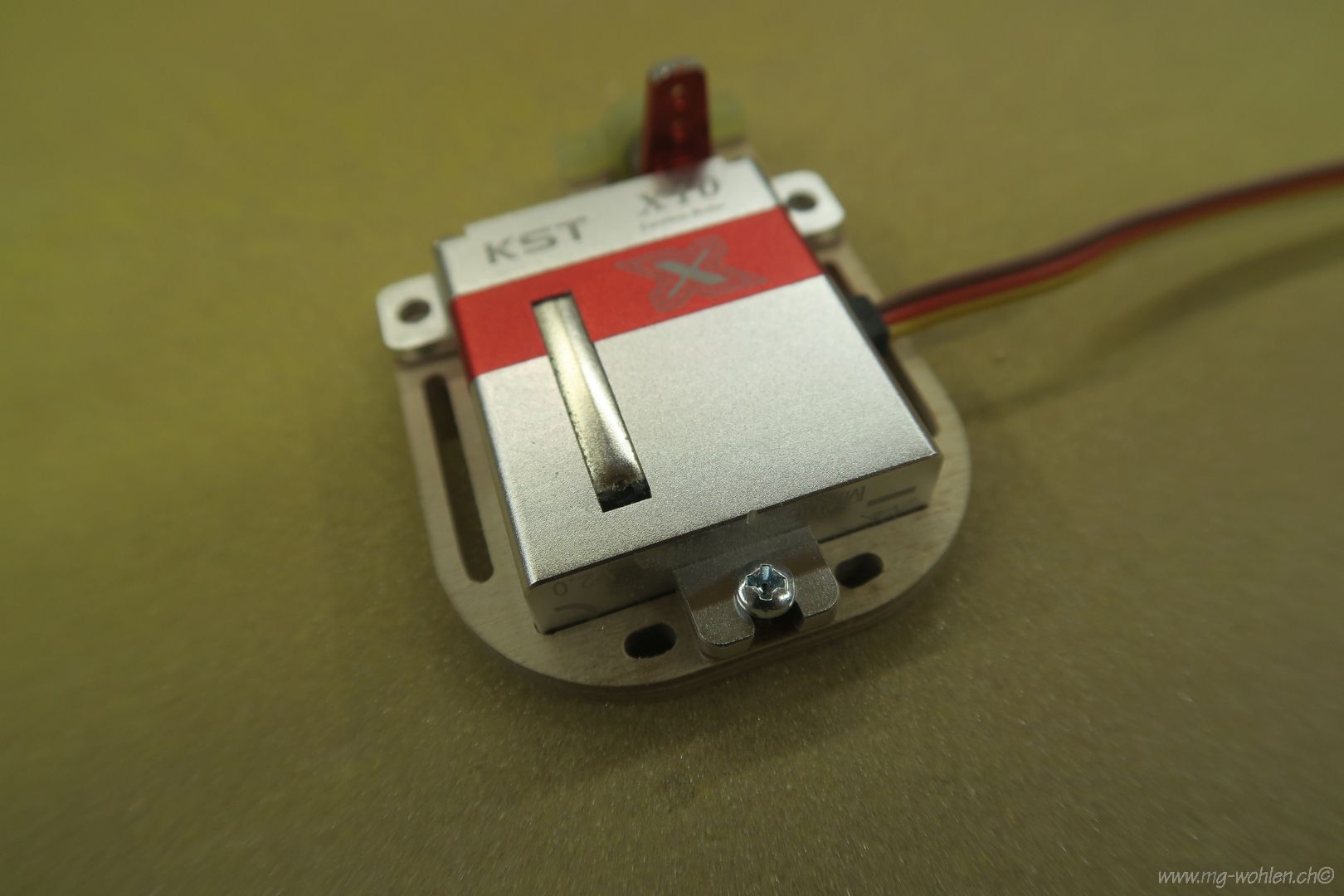

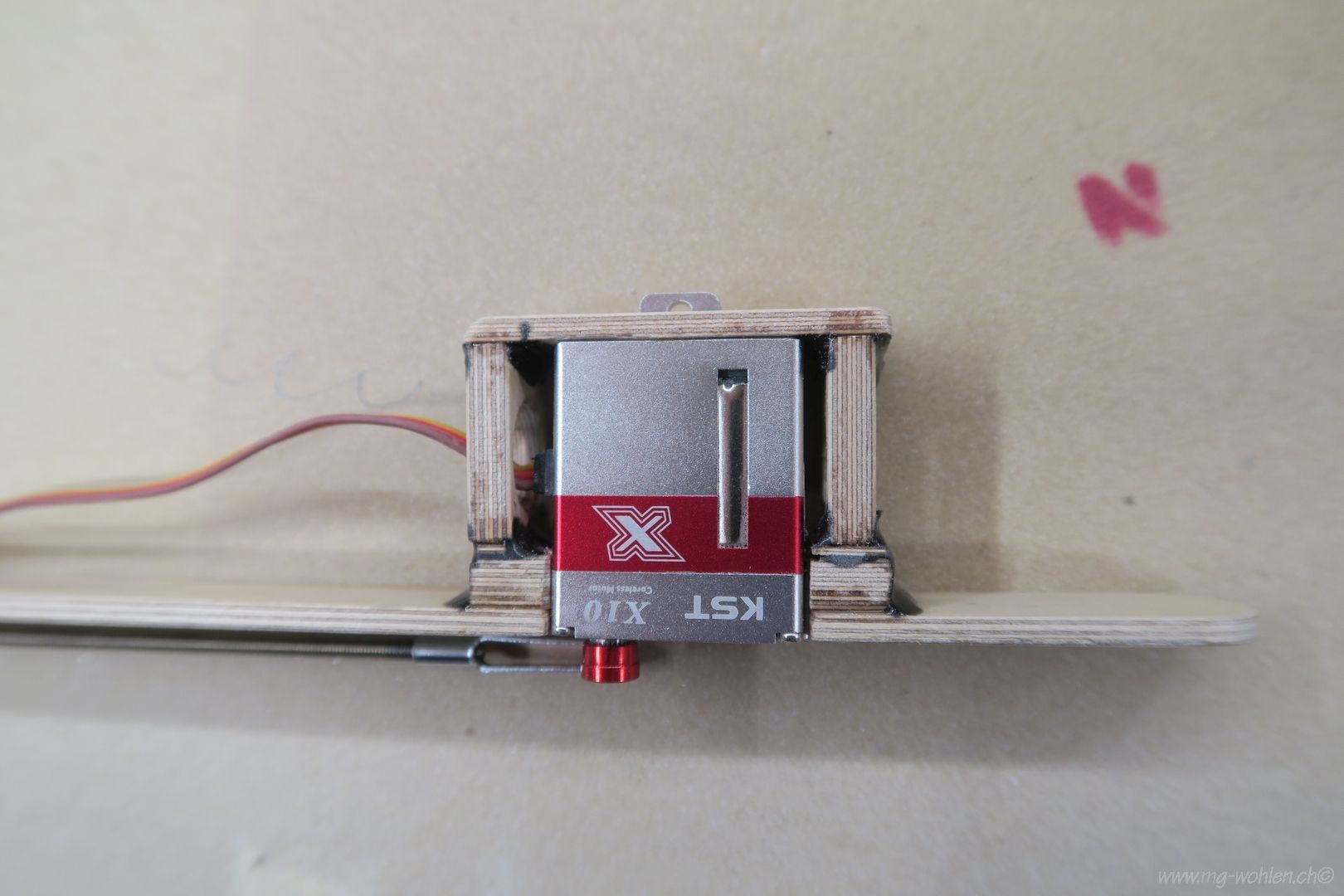

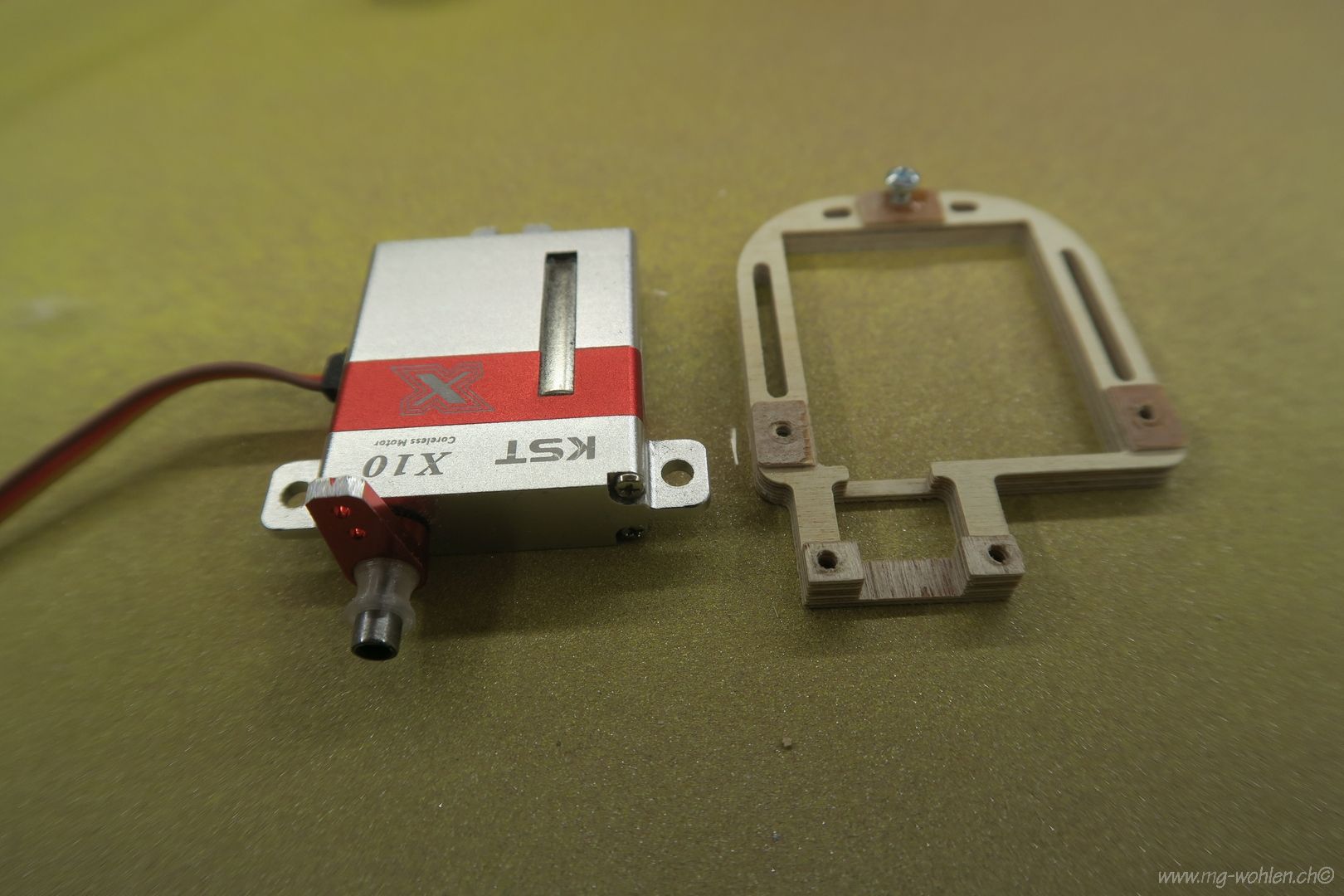

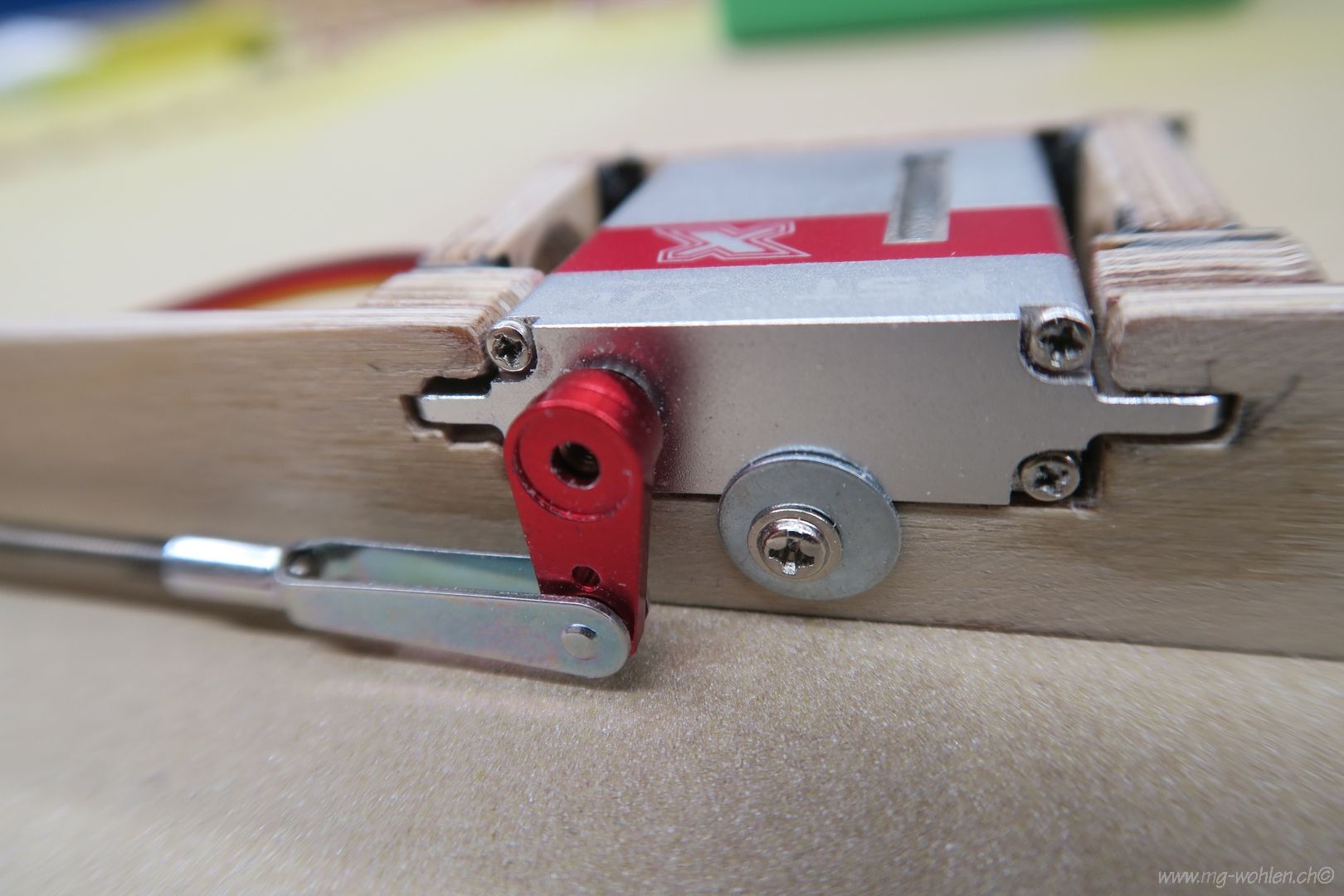

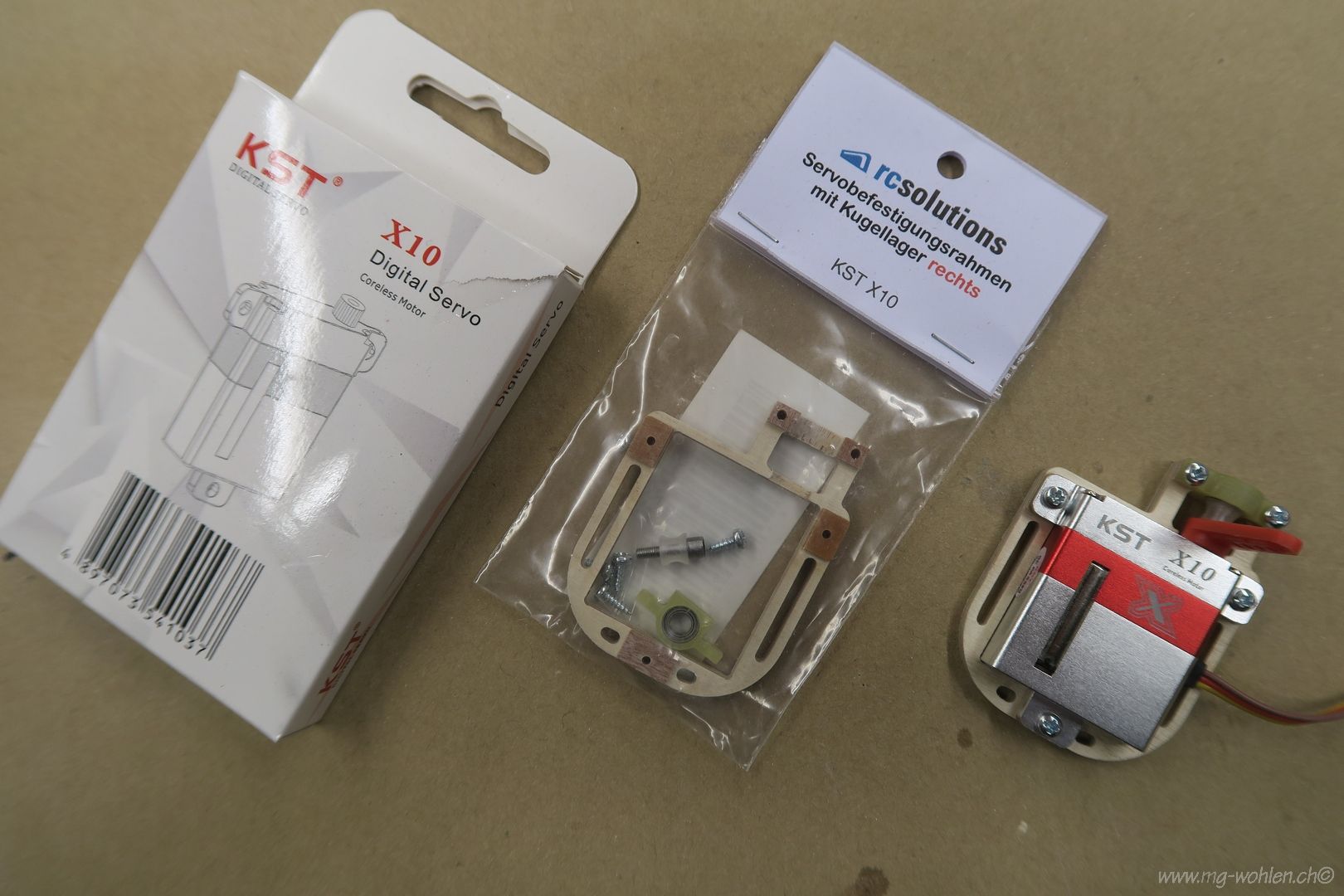

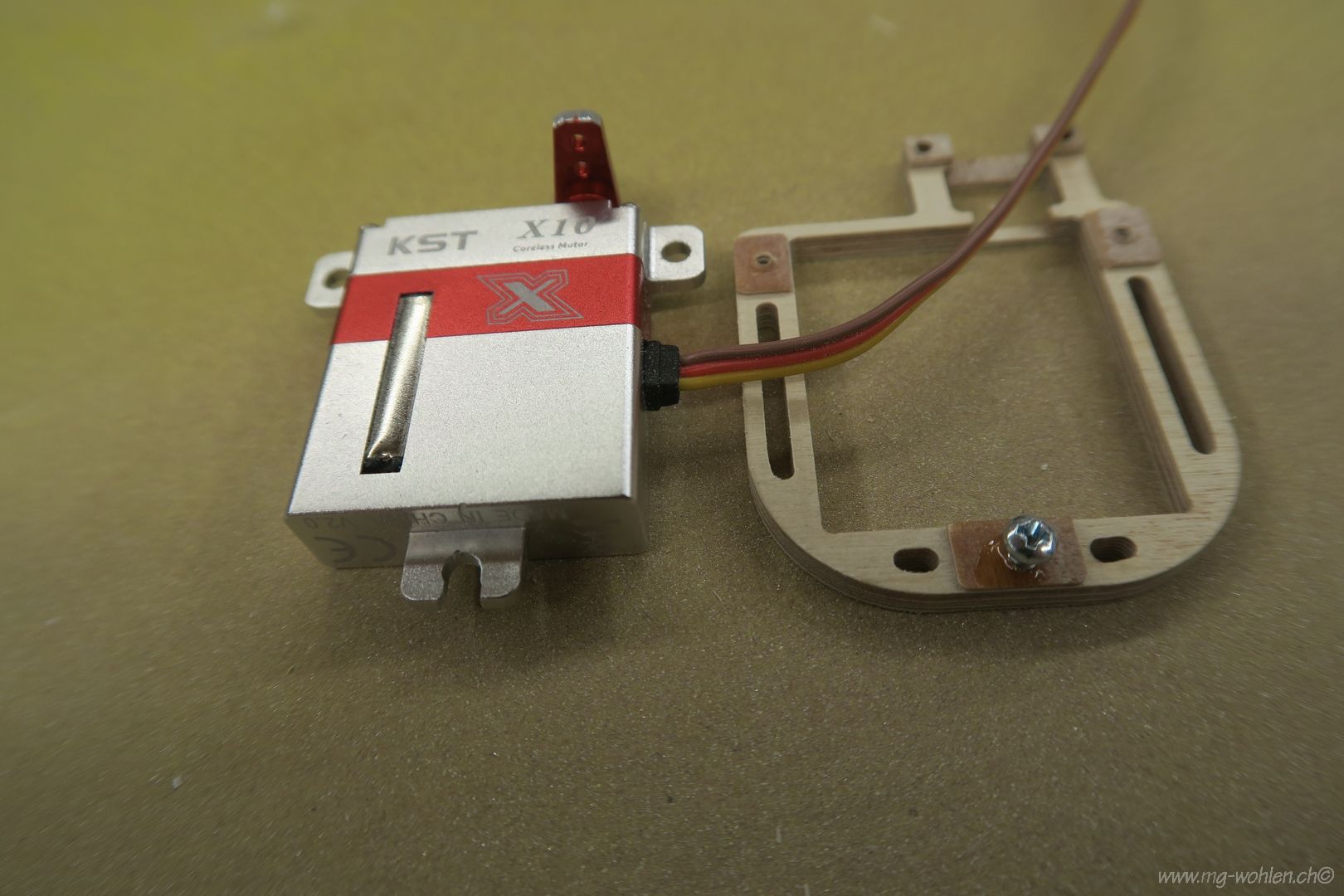

Servos und Rahmen vorbereiten
Die hintere Halterung wird geschlitzt weil später kein Zugang mehr ist
Die hintere Schraube wird nicht ganz angezogen

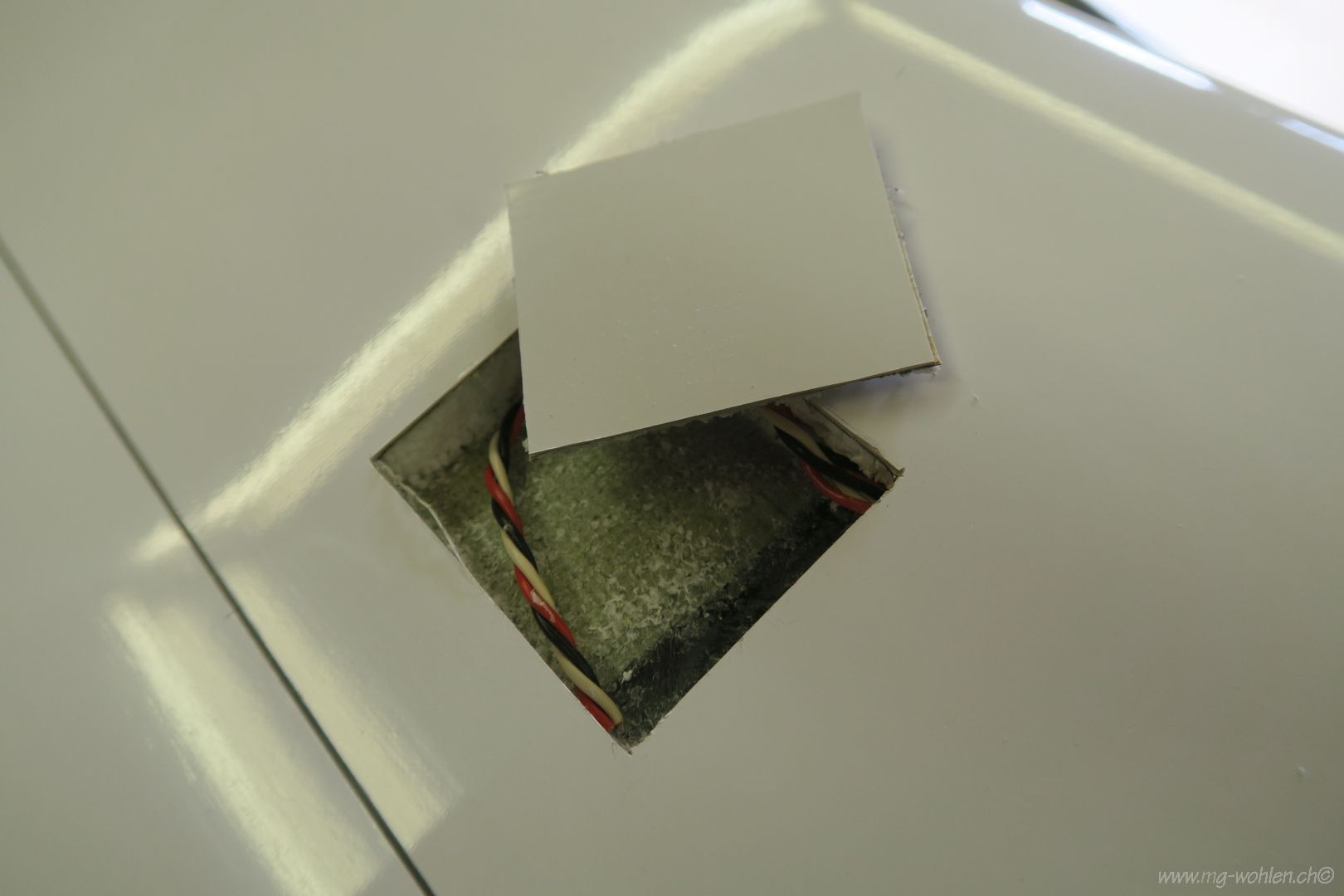

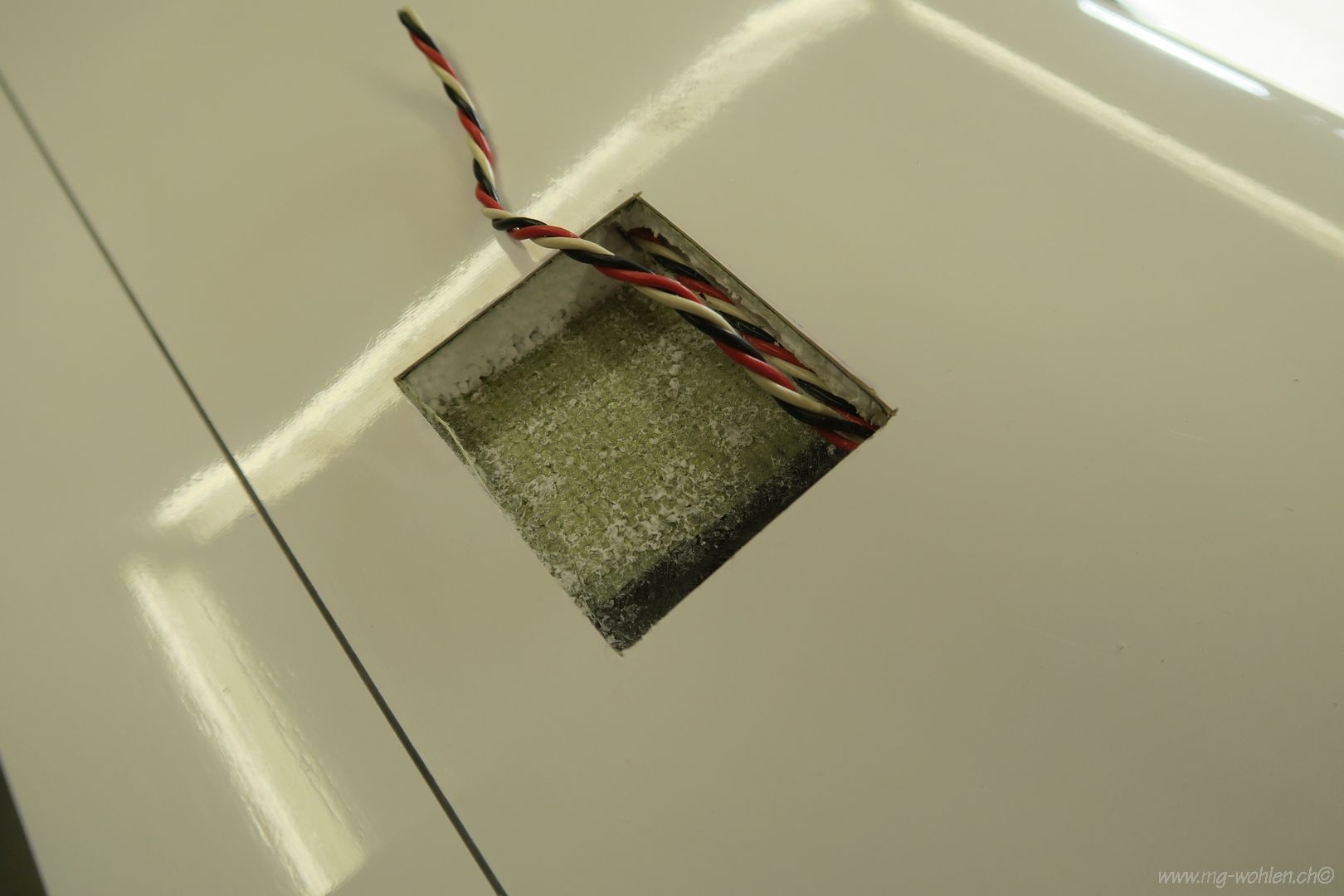

Die Öffnungen habe ich mit dem Dremel ausgeschnitten

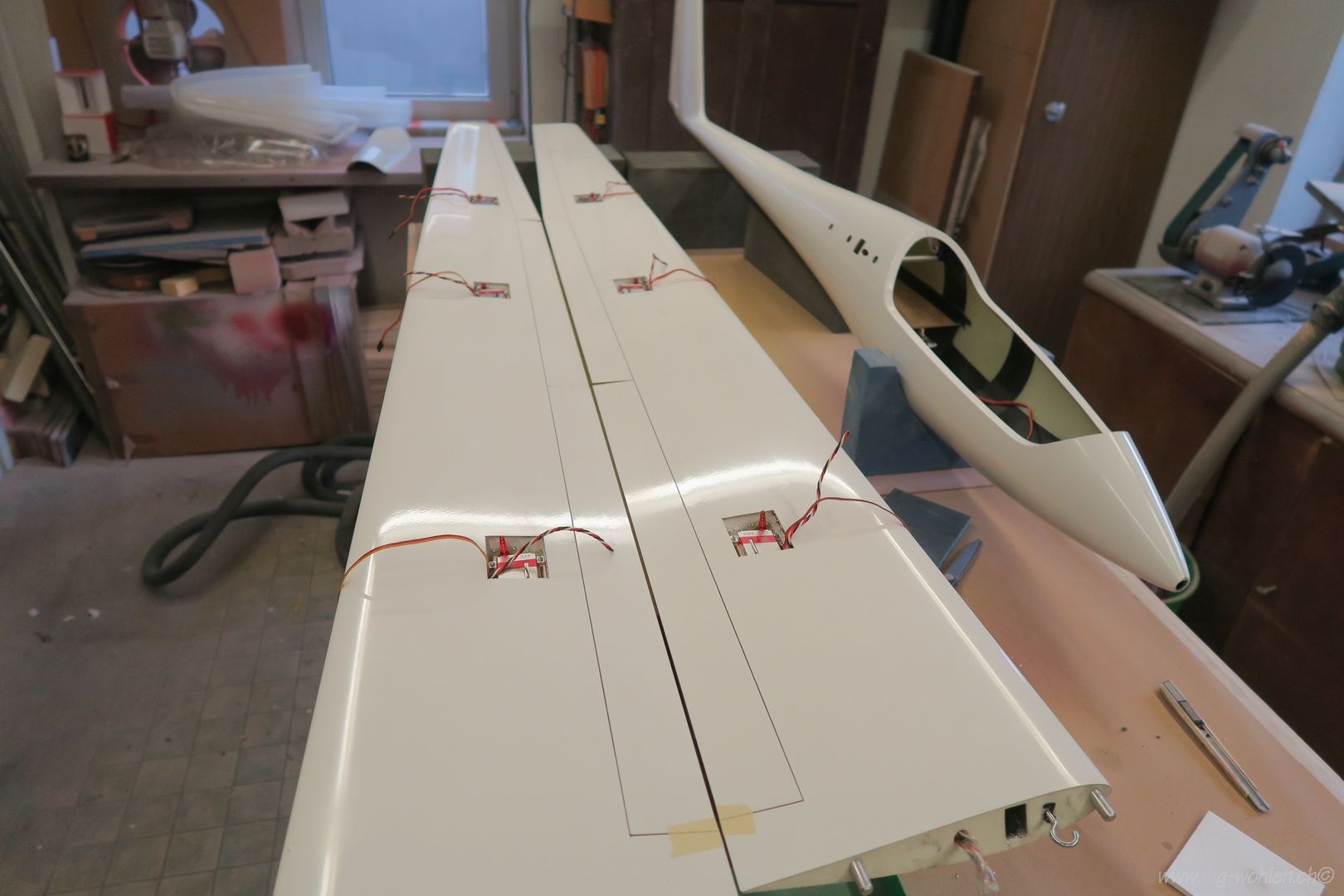

Die Kabel sind kontrolliert

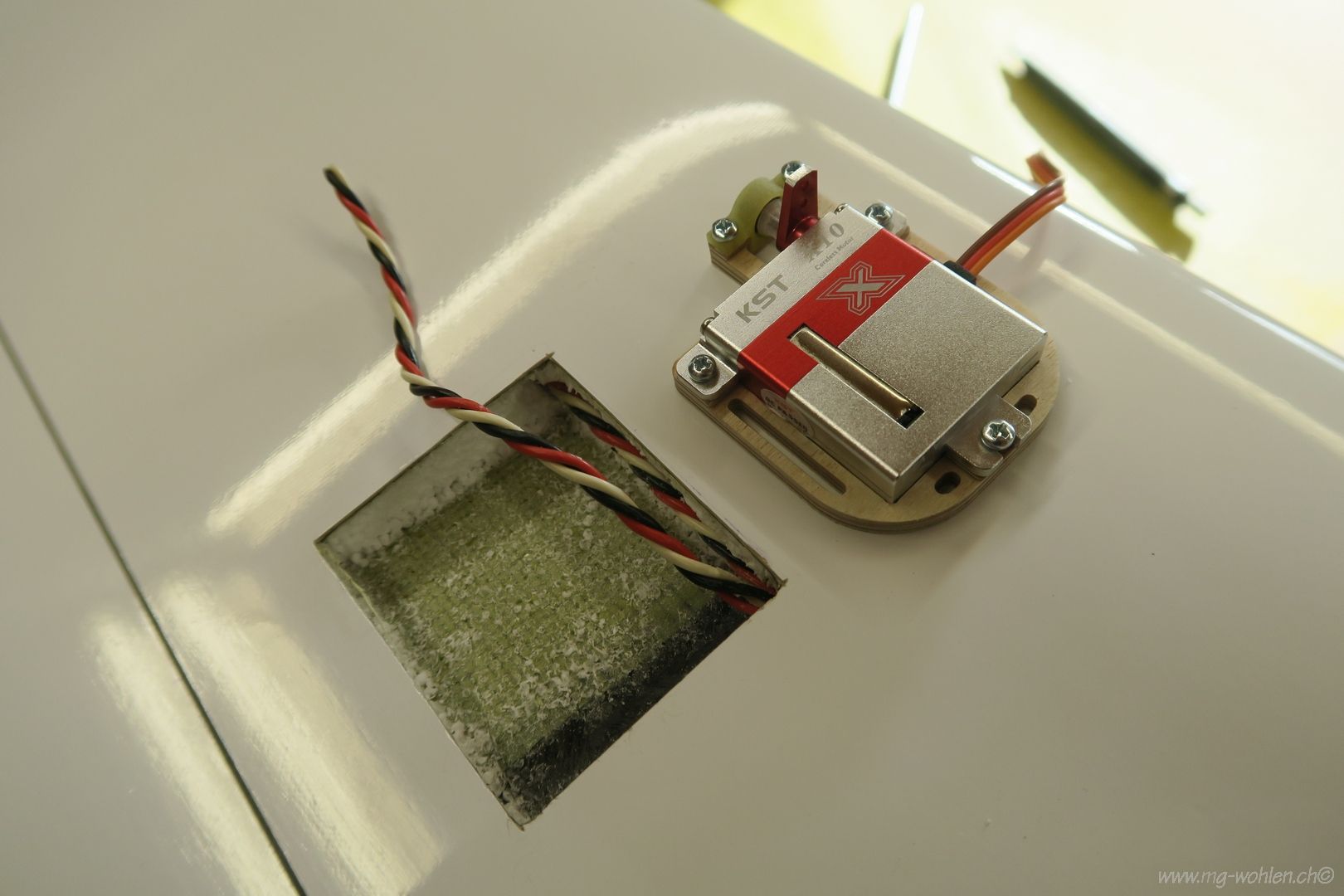

Die Rahmen werden eingepasst
Hier sieht man die hintere nicht zugängliche schraube

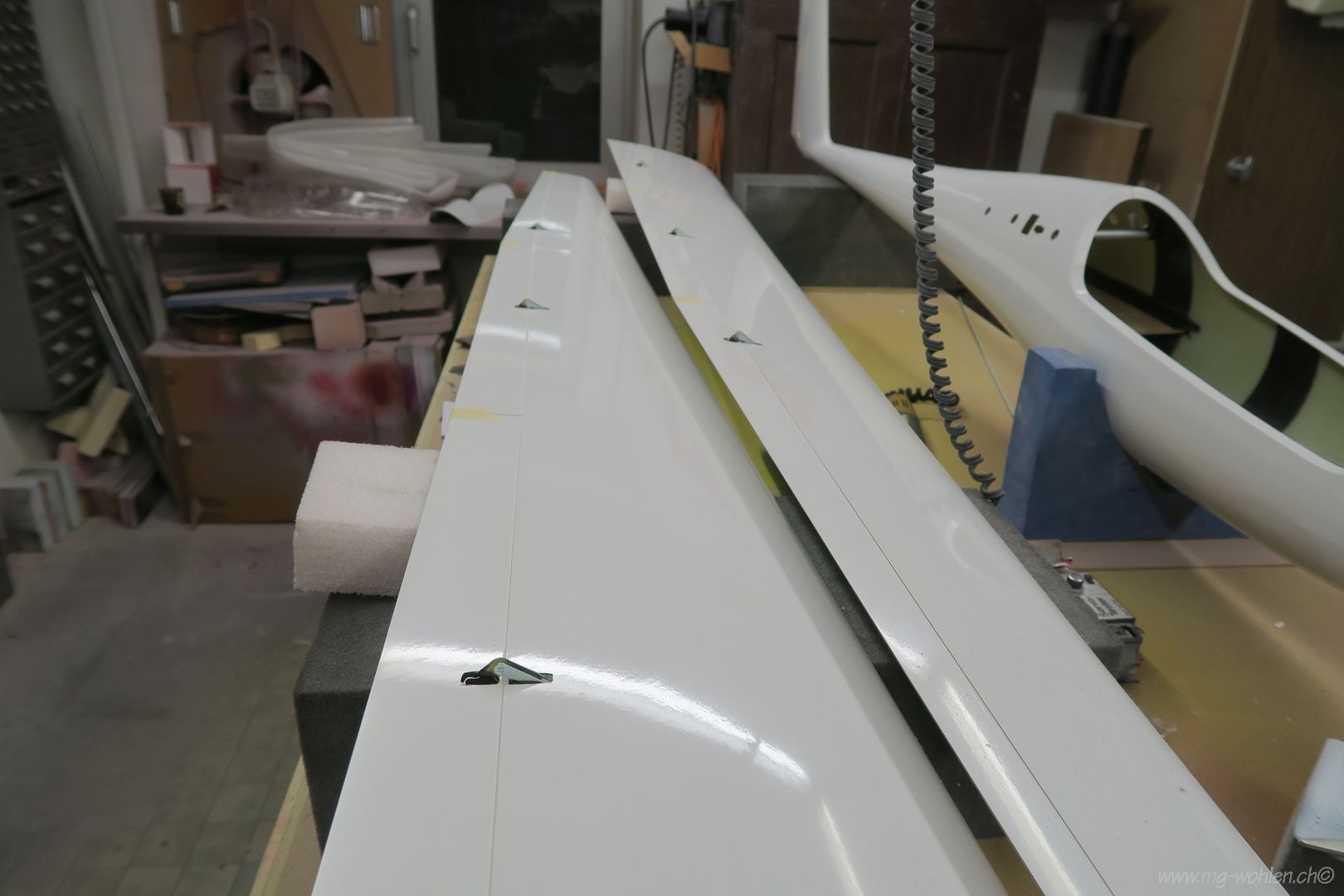

Alle Servorahmen sind ausgerichtet und eingeklebt

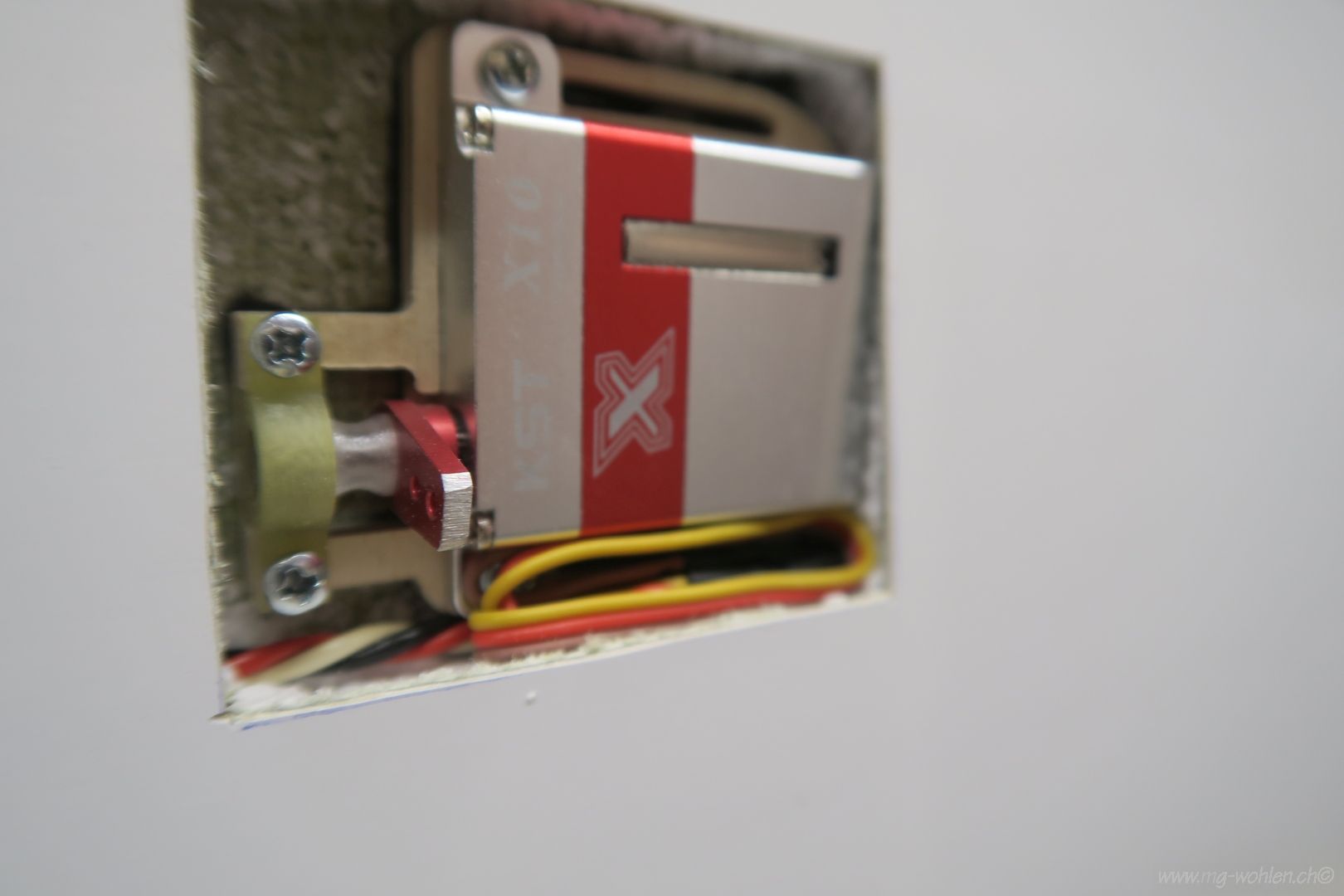

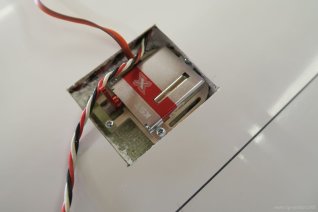

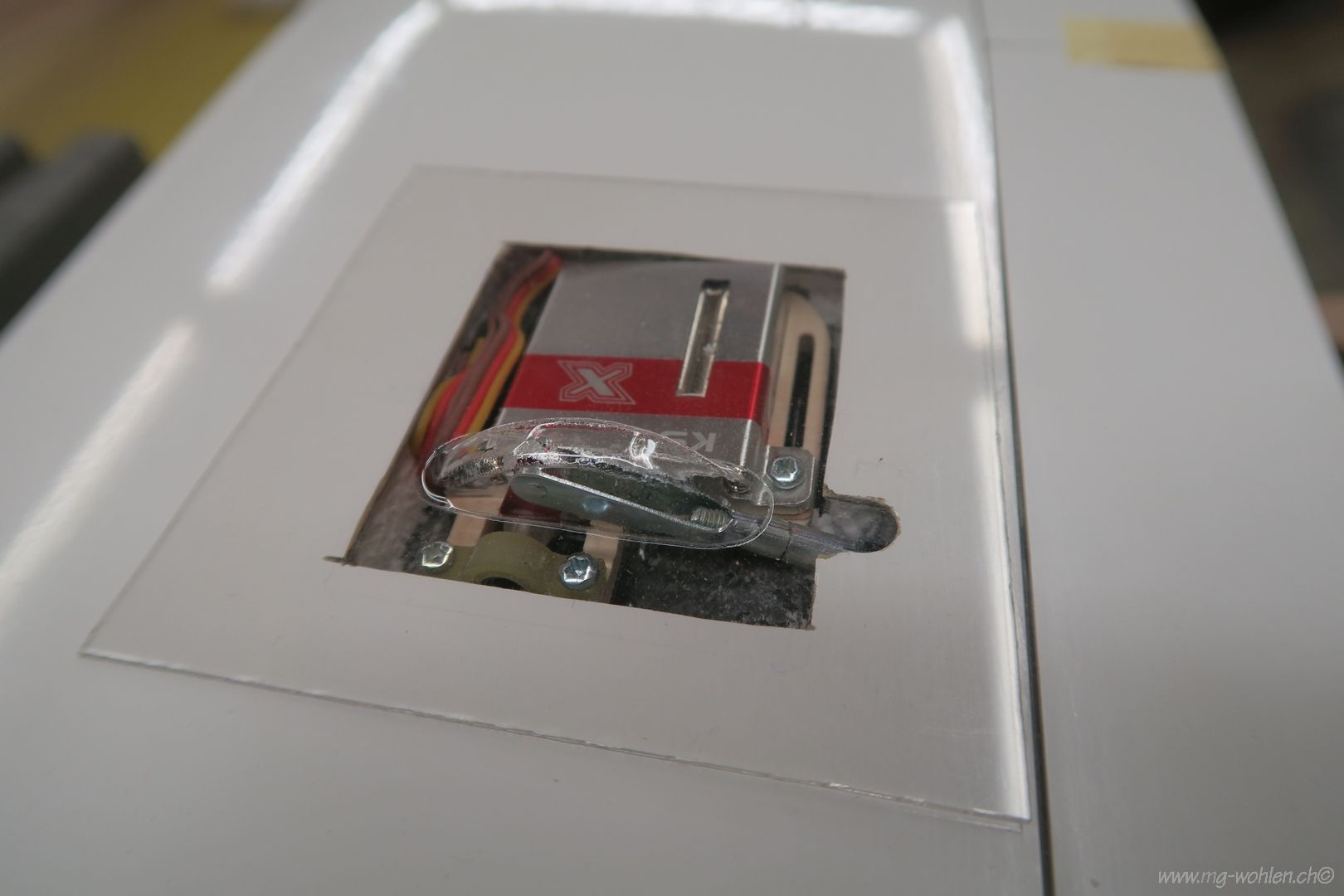

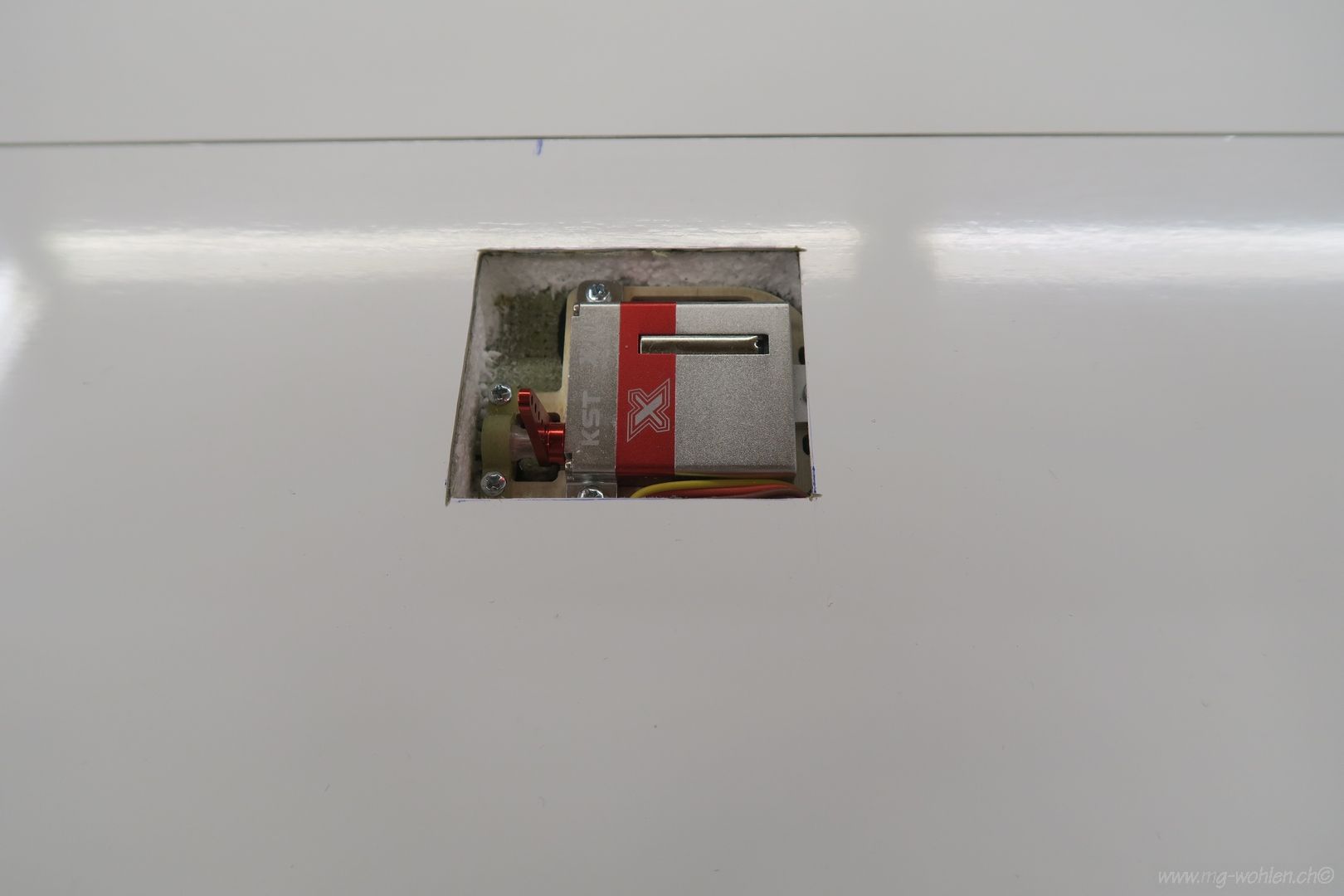

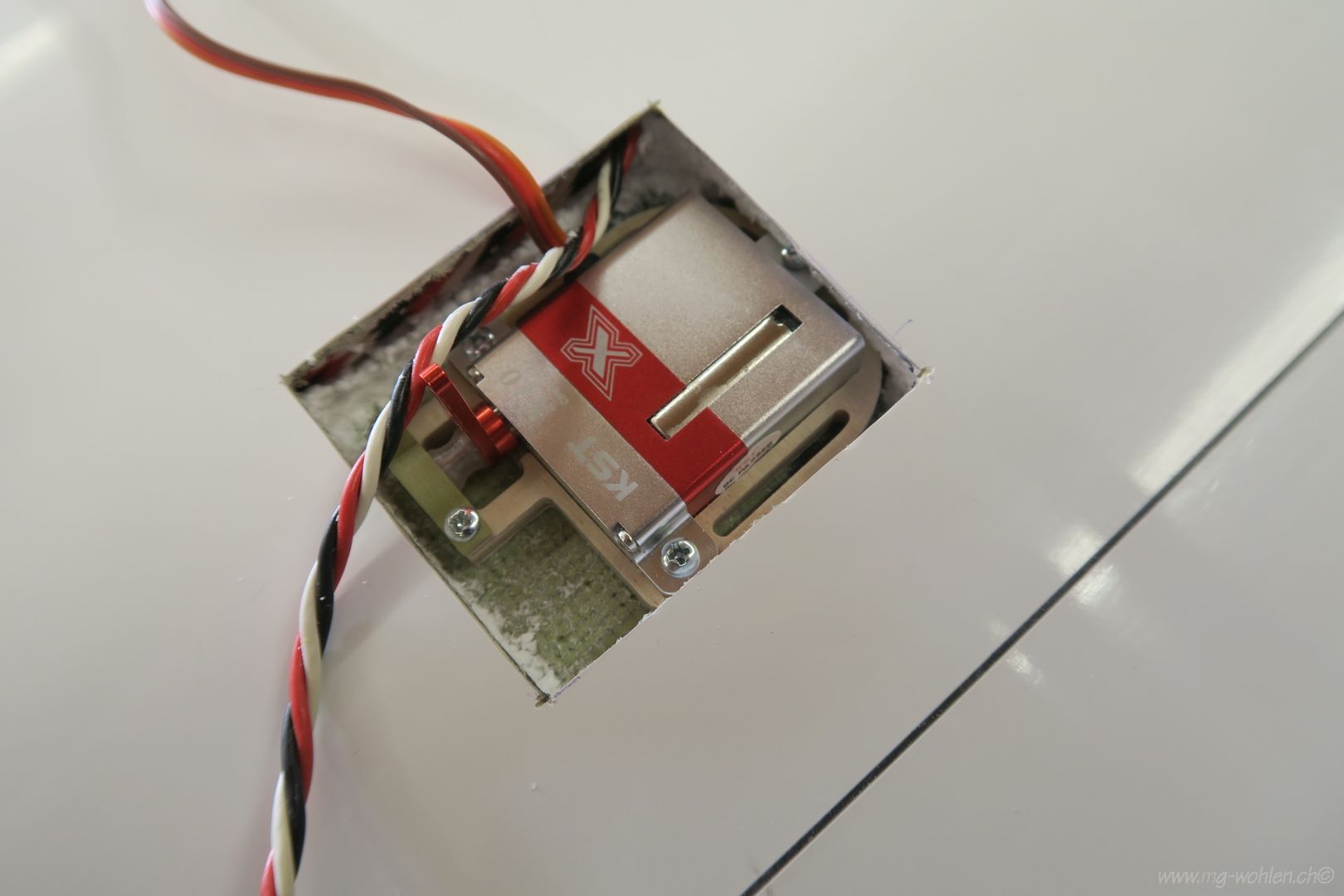

Das fertig eingebaute Servo
Alles ist sehr eng

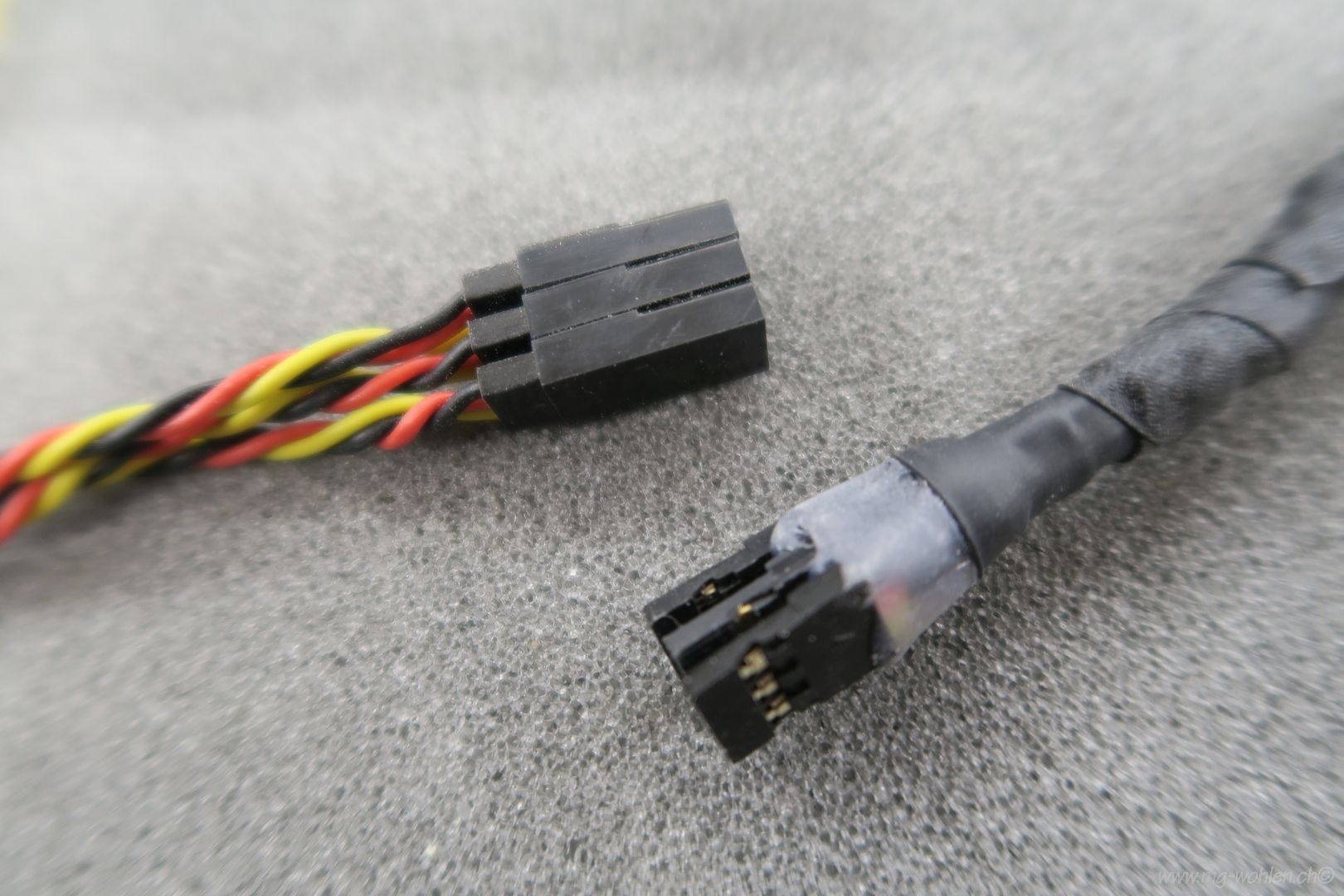

Alle Stecker sind zu einer Einheit verklebt

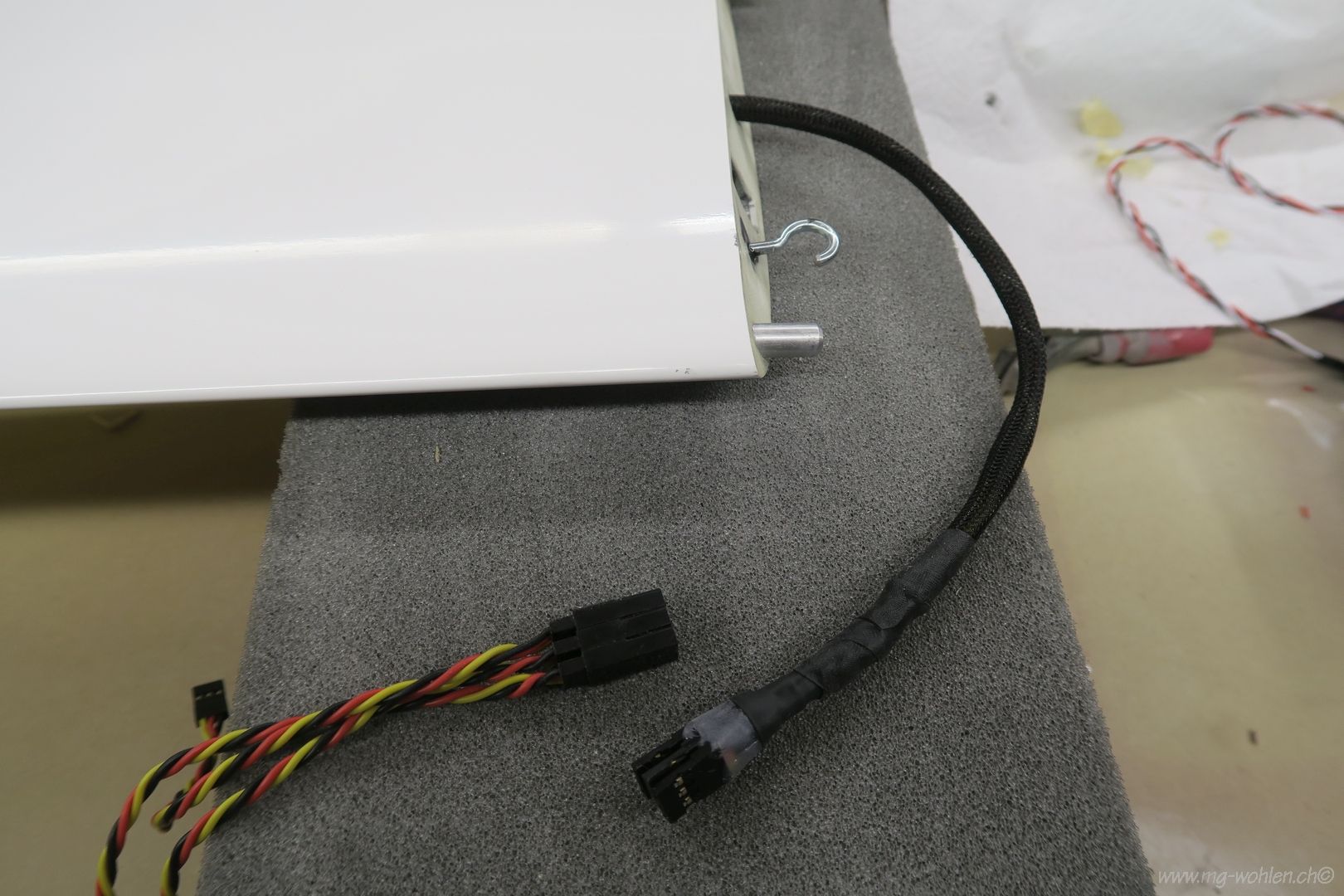

Die Stromverbindung vom Flügel zum Empfänger

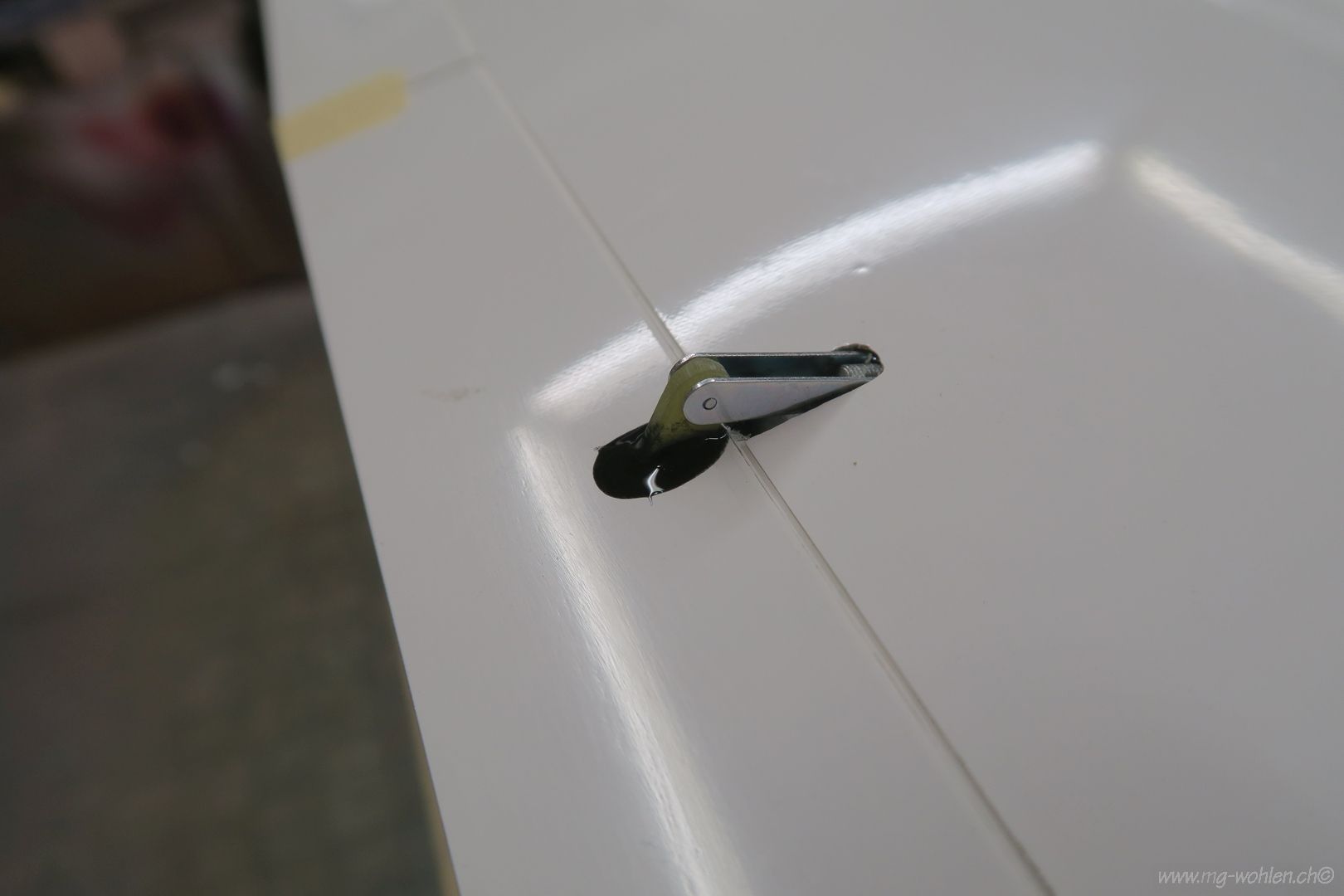

Die Ruderanlenkung ist Standard über Kreuz
Alle Ruder sind mit M3 Gewinde angelenkt

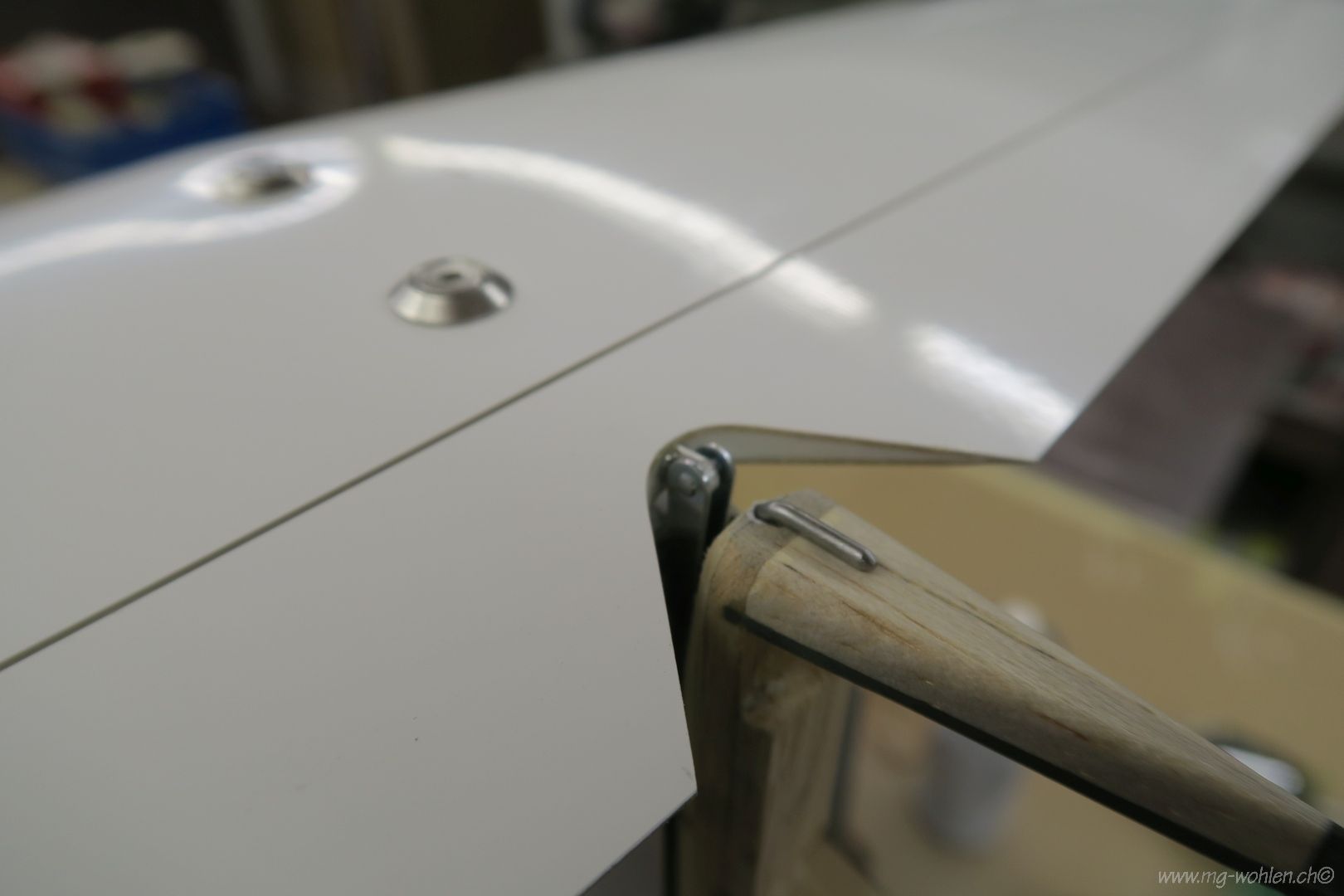

Maximaler Landeklappenausschlag
Das gibt die oberen Hutzen

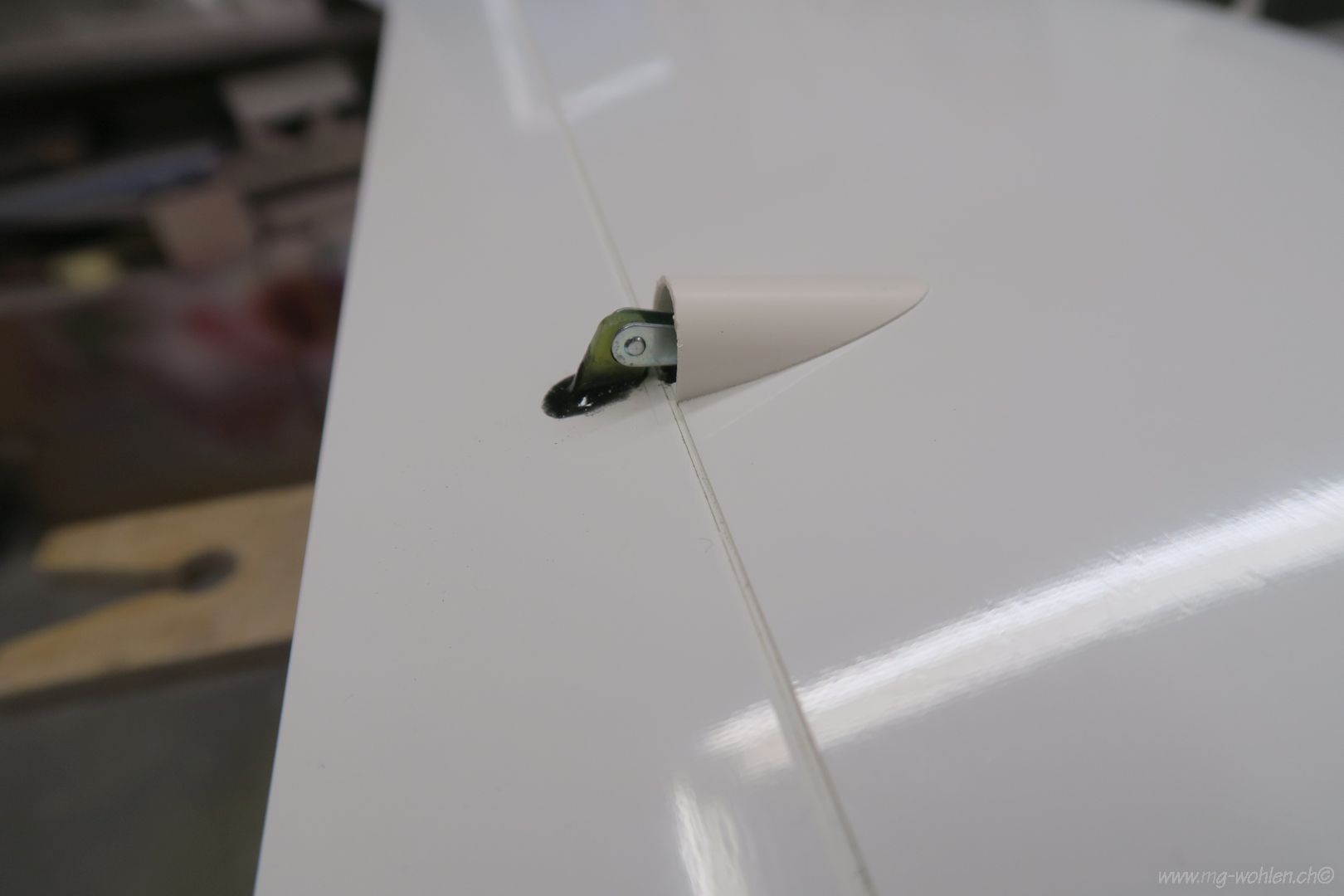

Obere Hutze fertig verklebt

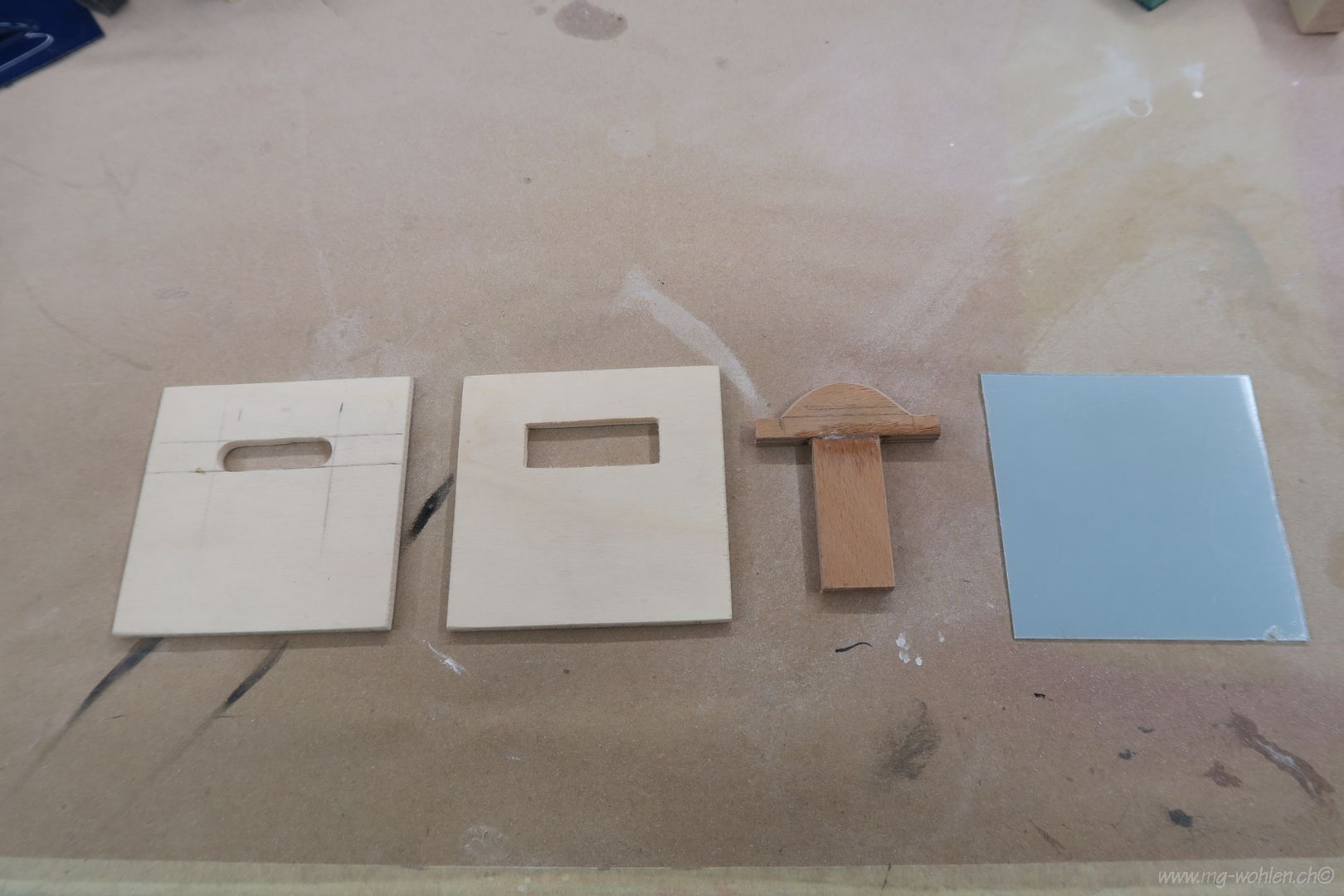

Hitech Tiefziehvorrichtung für die Sevodeckel
Vivak eingeklemmt und mit dem Föhn erwärmt und dann mit dem Stöpsel verformt

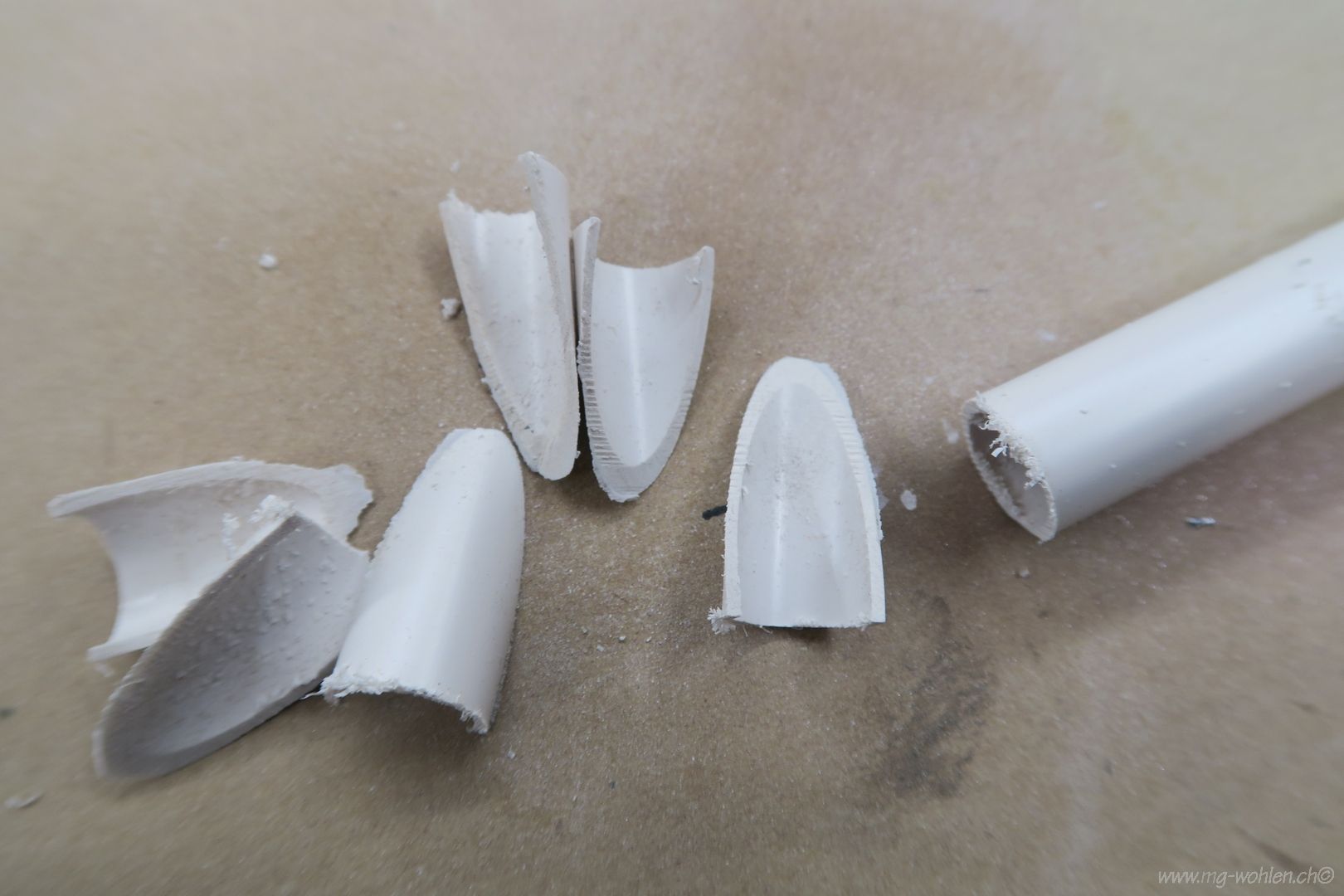

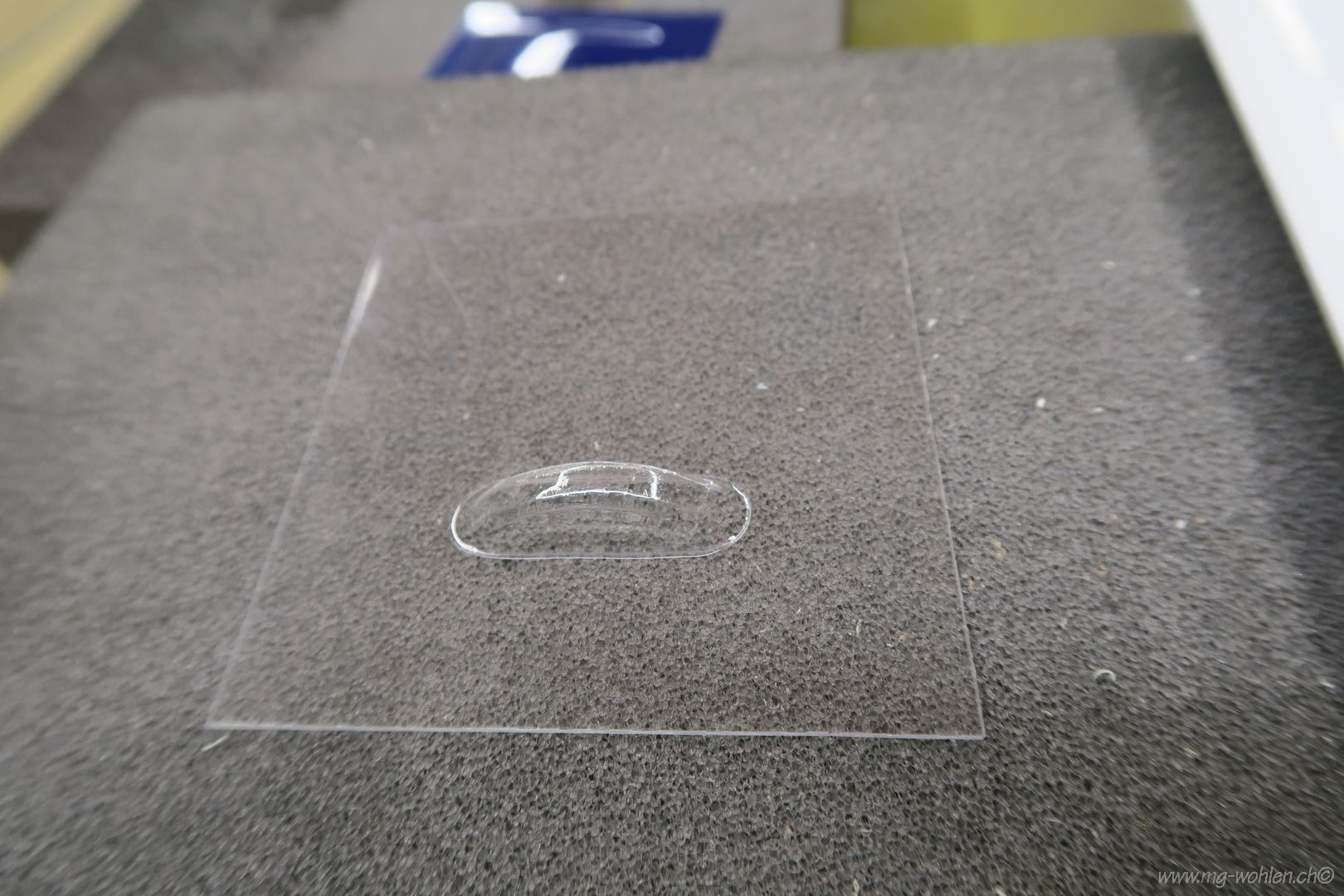

So sieht das Thermoformteil aus
Die Aussenmasse müssen noch bestimmt werden

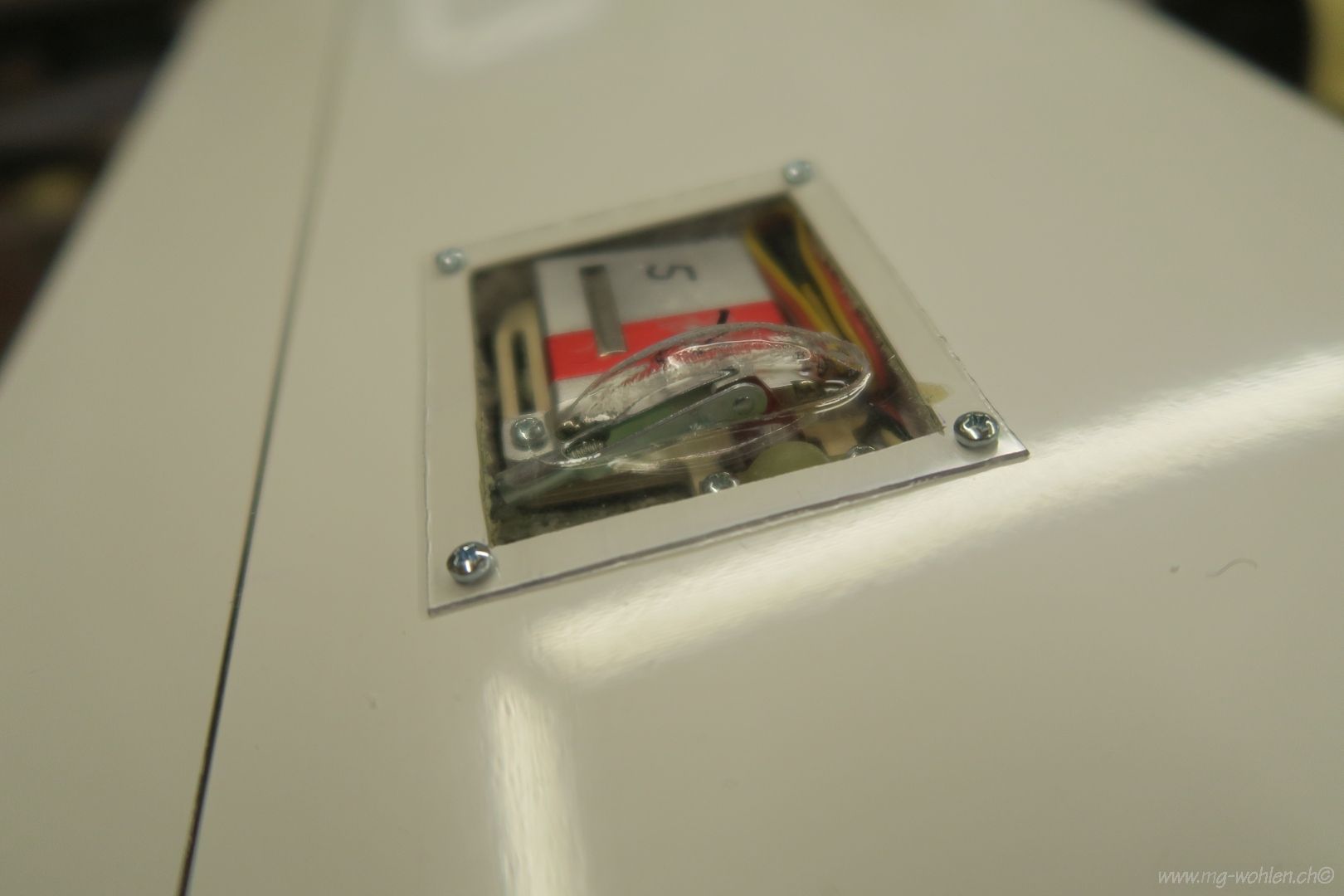

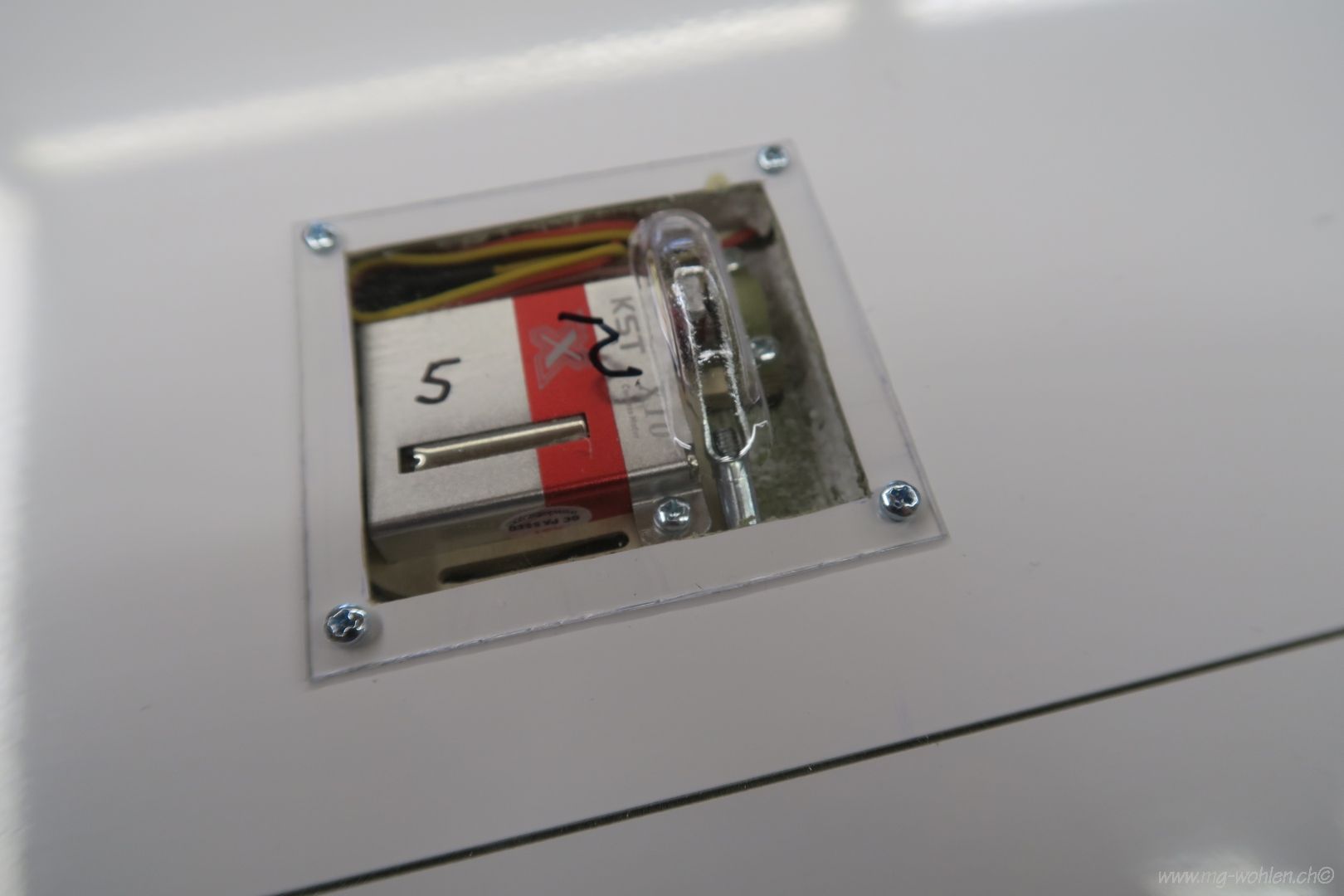

Deckel zugeschnitten und montiert
Das Ganze von der anderen Seite betrachtet

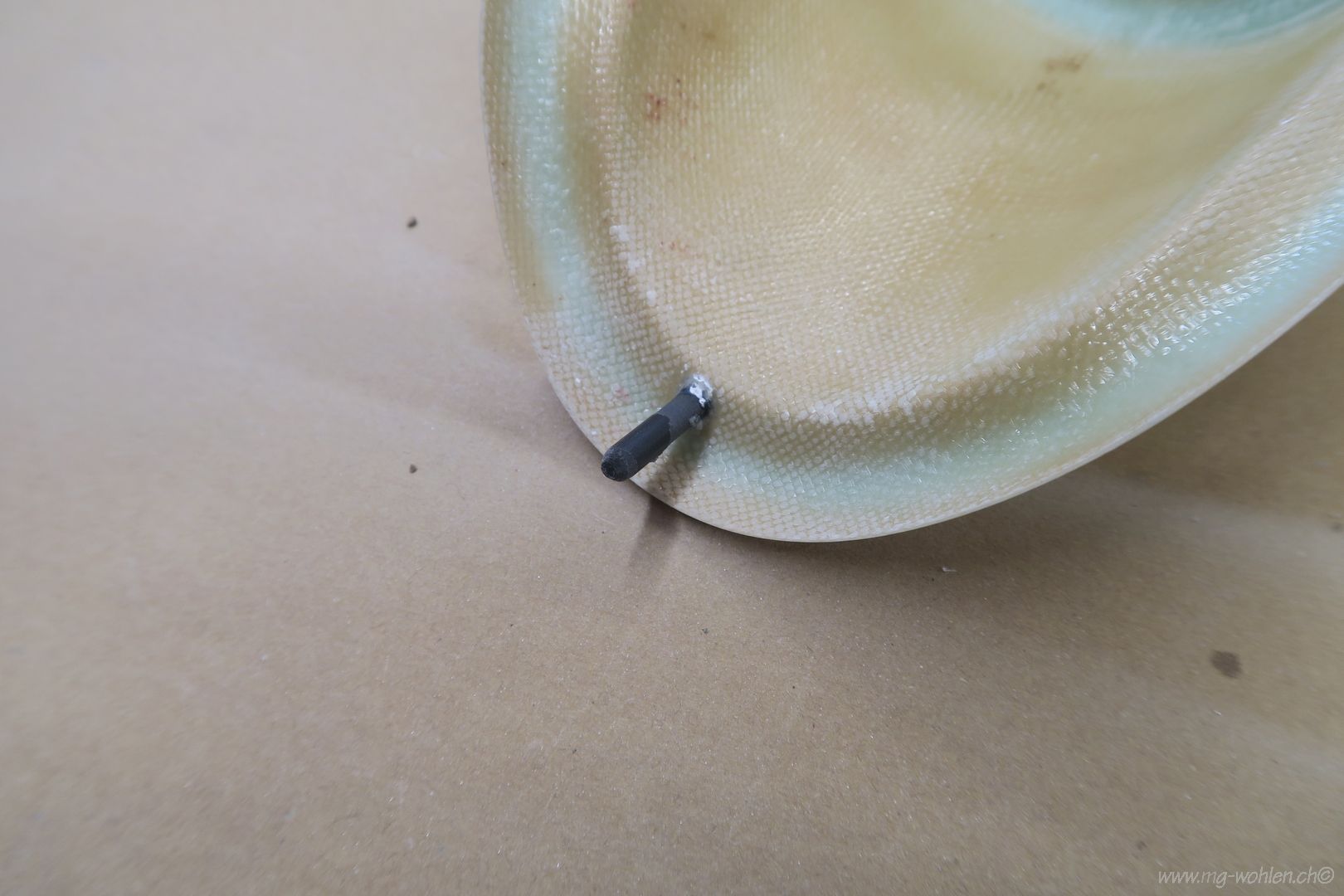

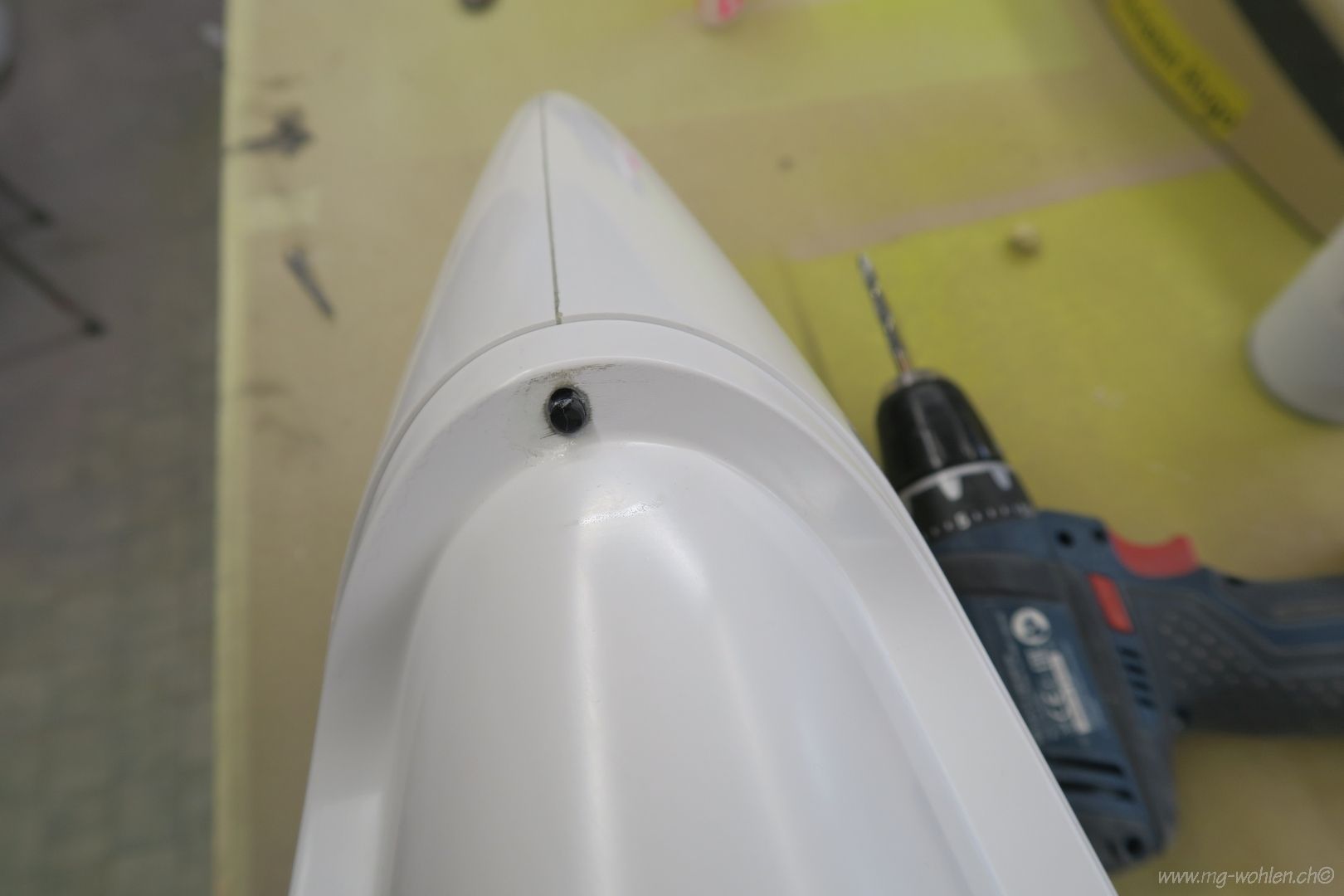

Der vordere Haltebolzen ist gesetzt
Die Führung am Rumpf
Hier muss natürlich noch verstärkt werden
Und hier ist die Verstärkung

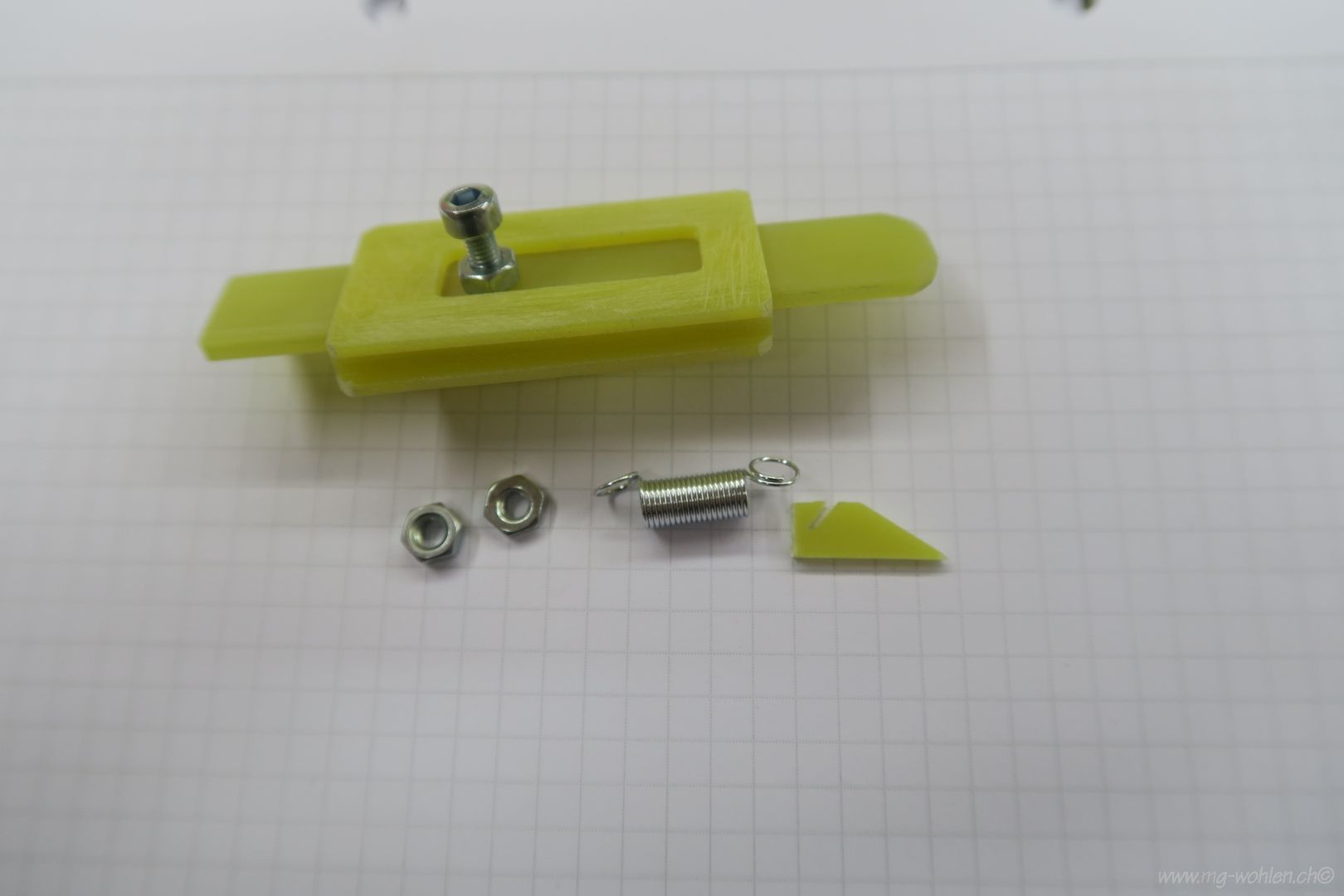

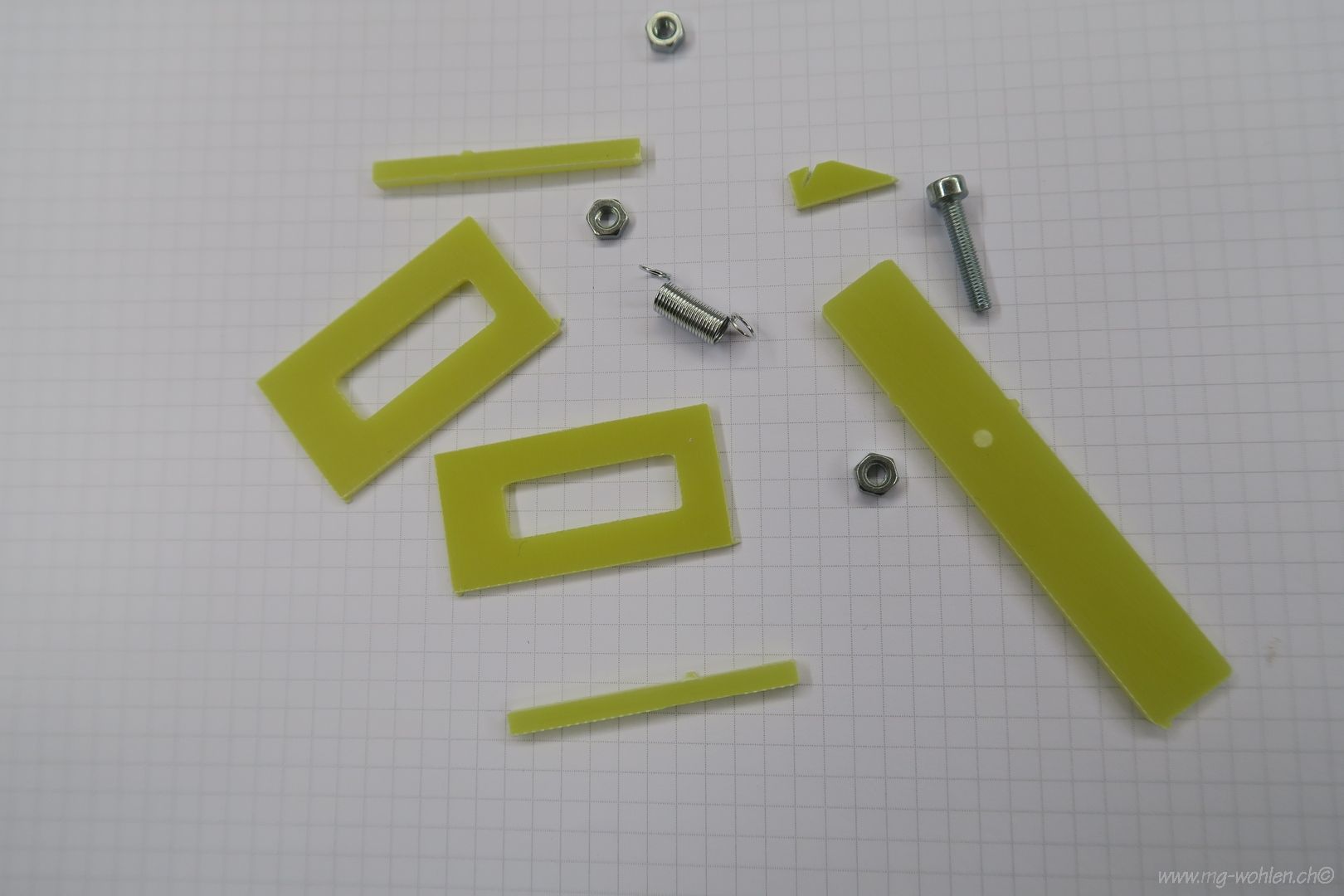

Die Einzelteile für den Haubenverschluss
Der Haubenverschluss zusammengeklebt
Auch der Federzug ist motiert

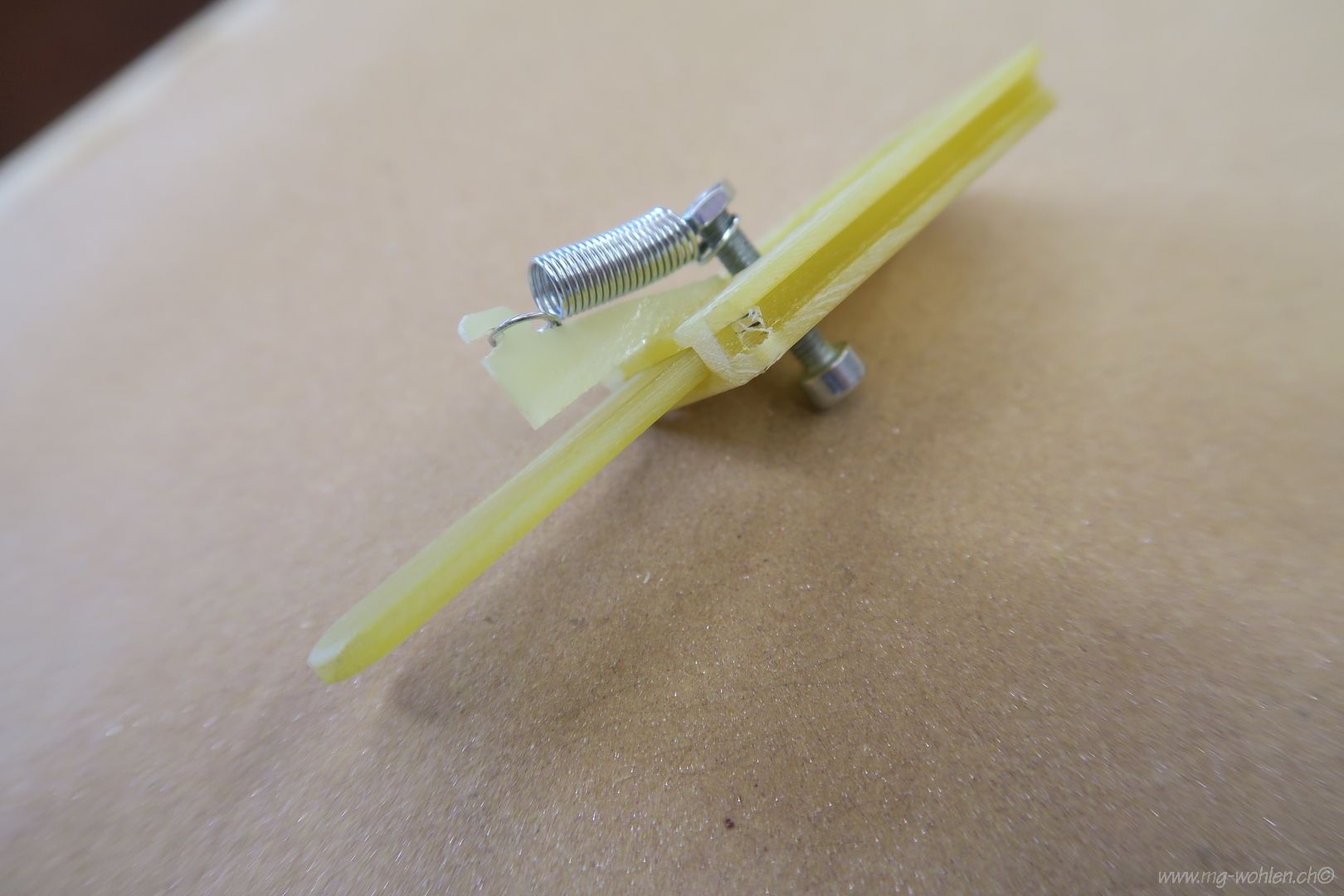

Der Eigenbau Haubenverschluss von unten

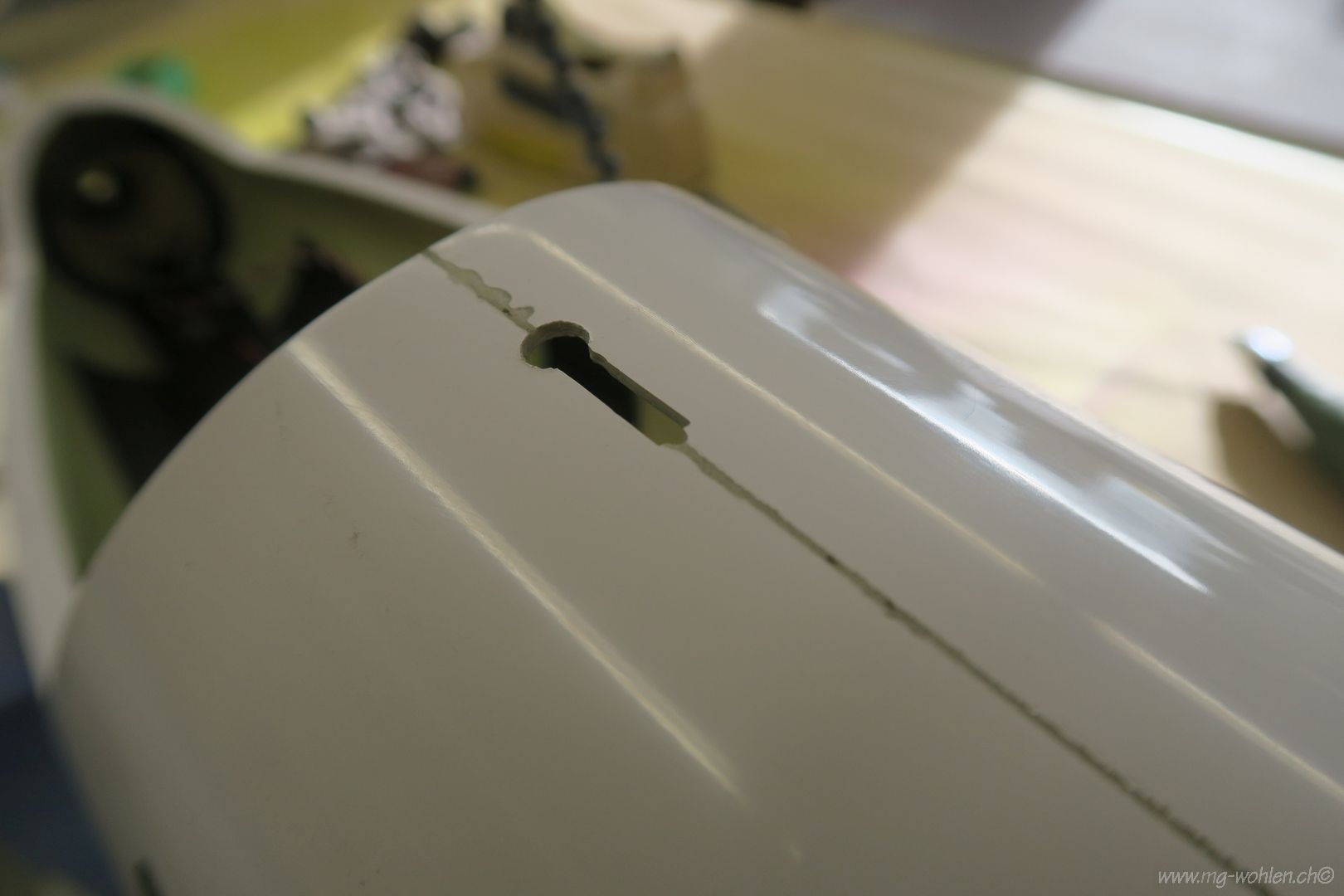

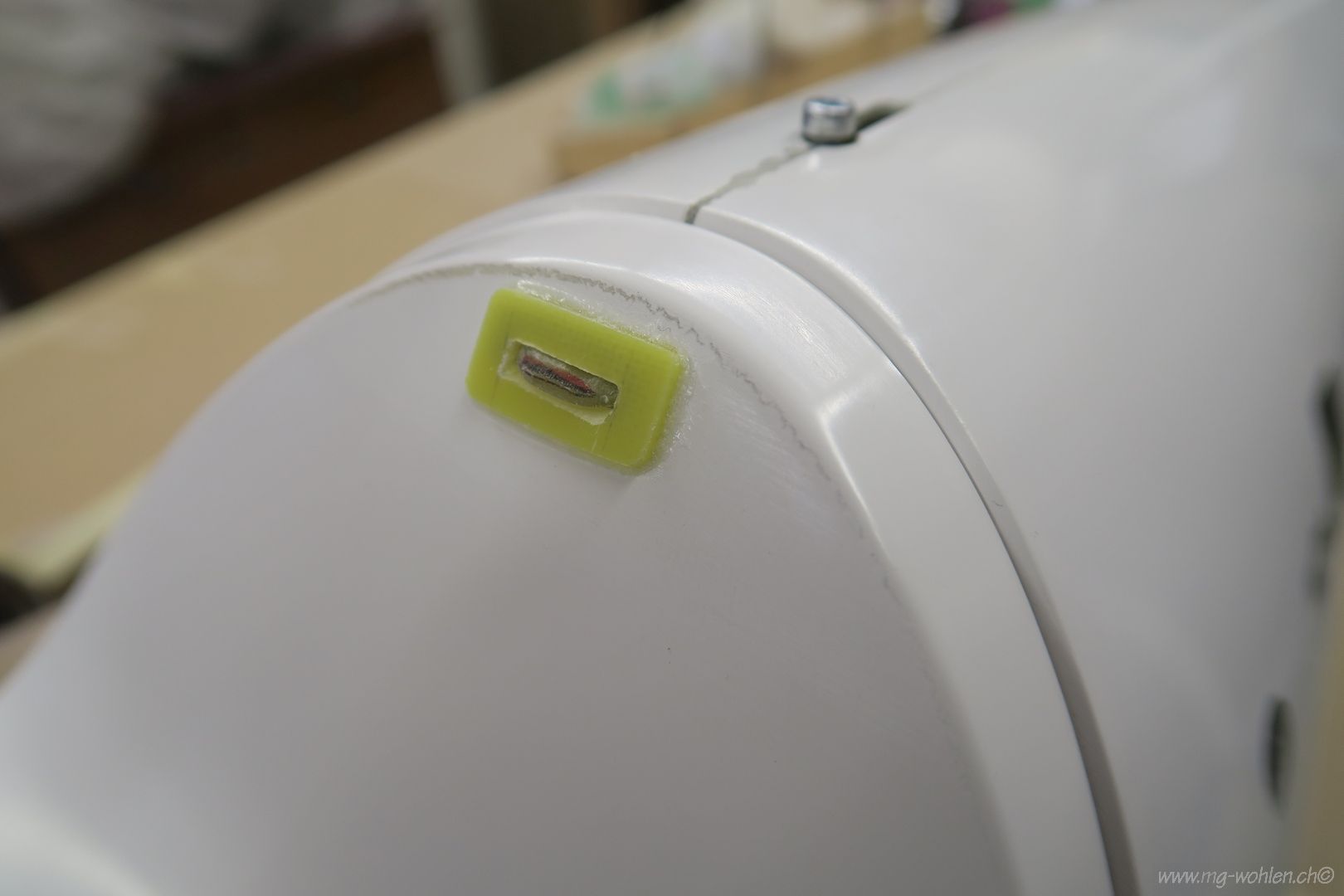

Die Öffnung für den Mechanismus

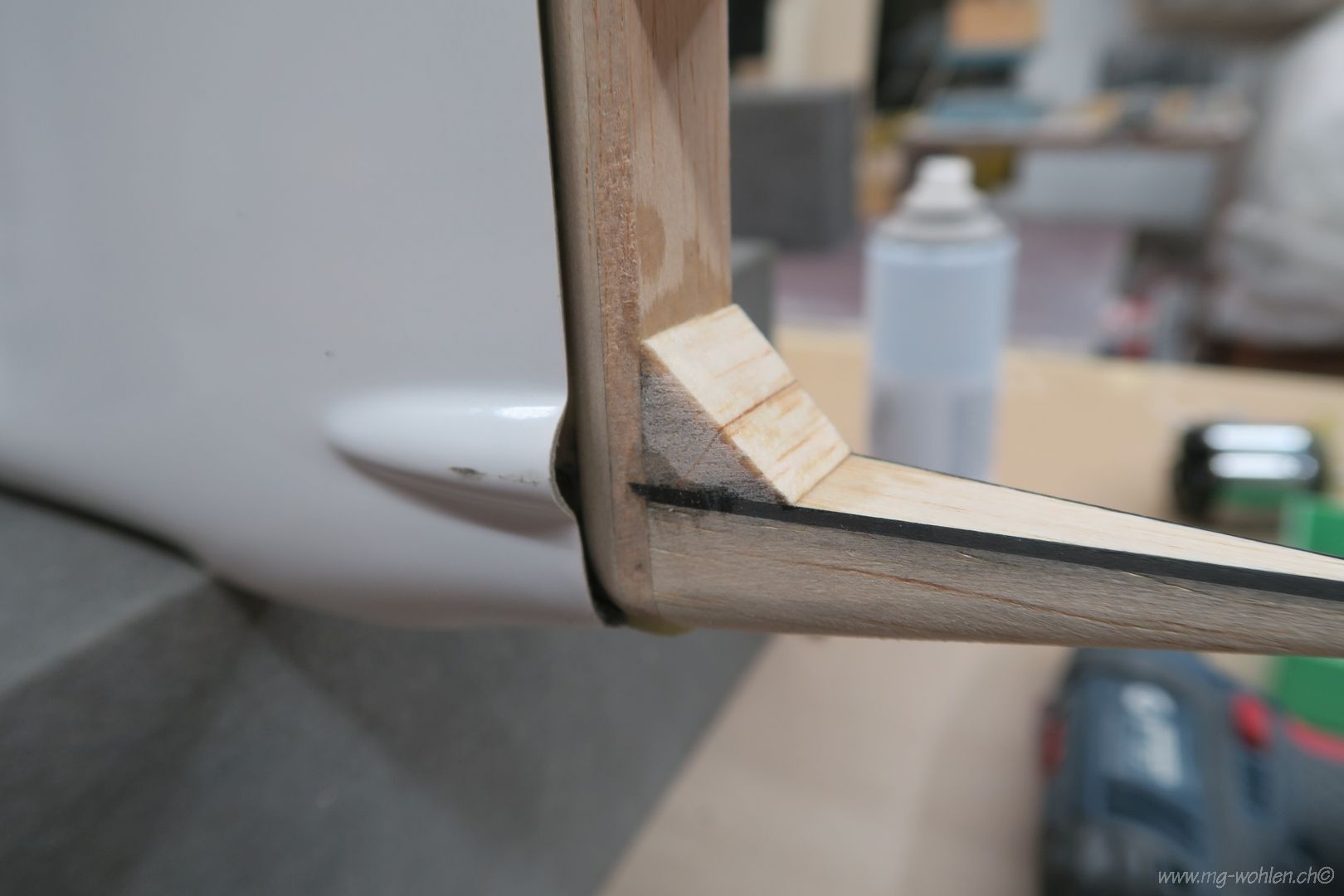

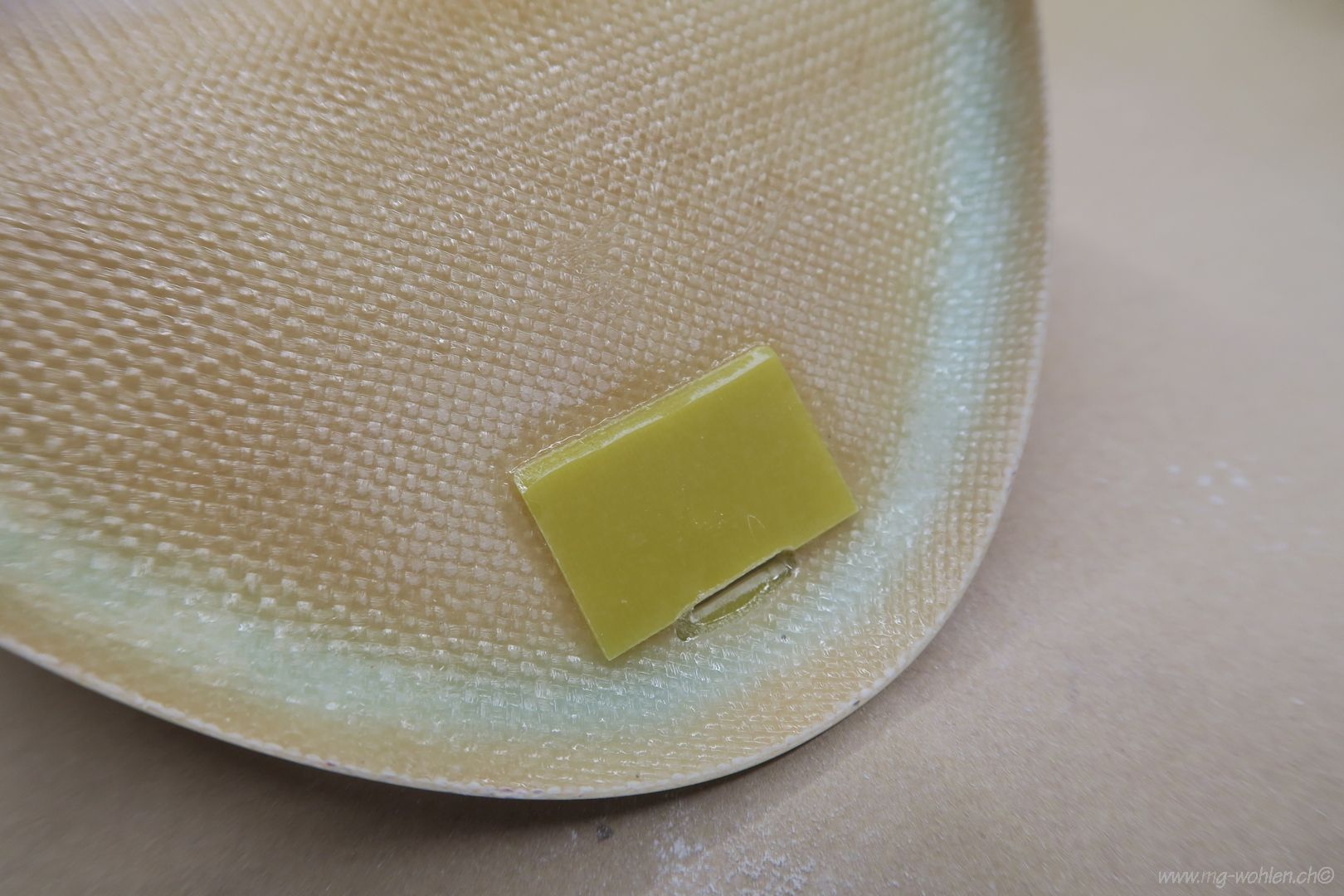

Auch die Führung am Haubenrahmen muss verstärkt werden
Die hintere Verstärkung
Haubenrahmen angepasst

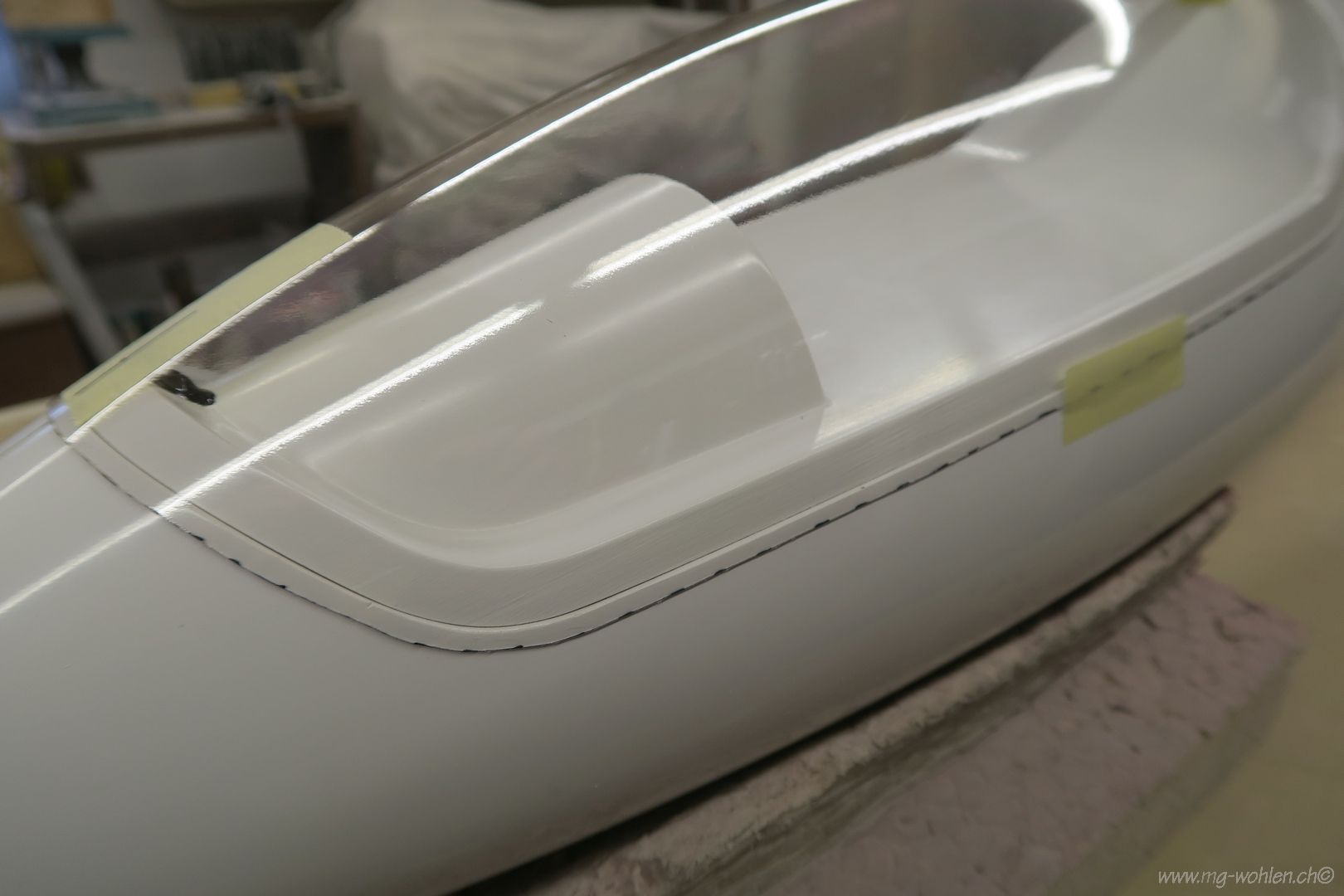

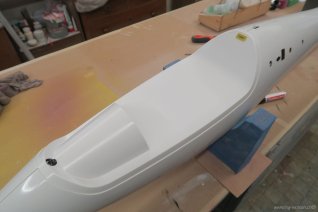

Erster Schritt für die Haubenanpassung

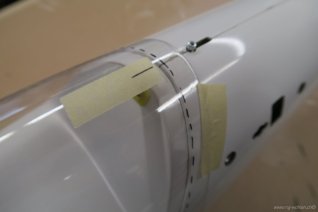

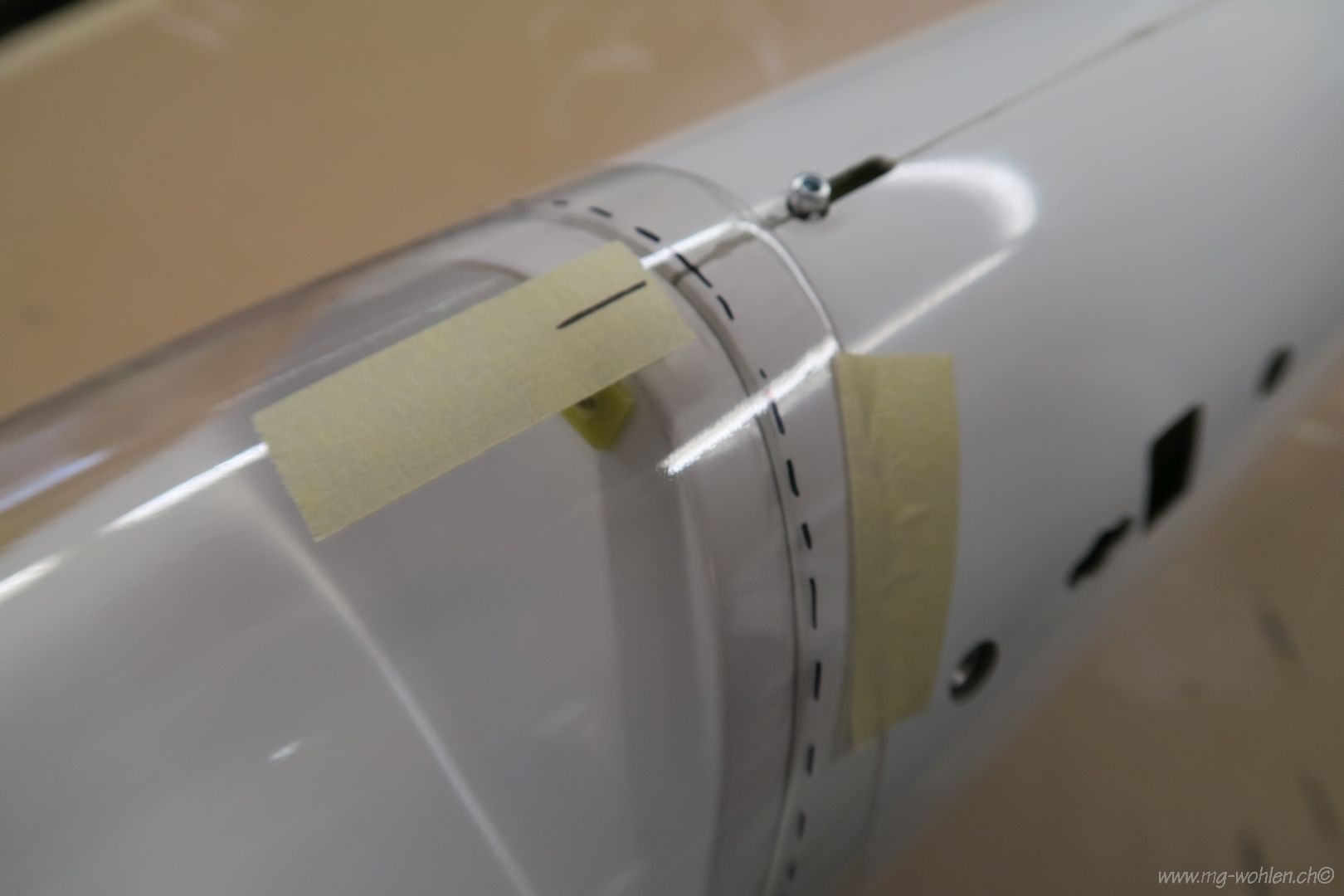

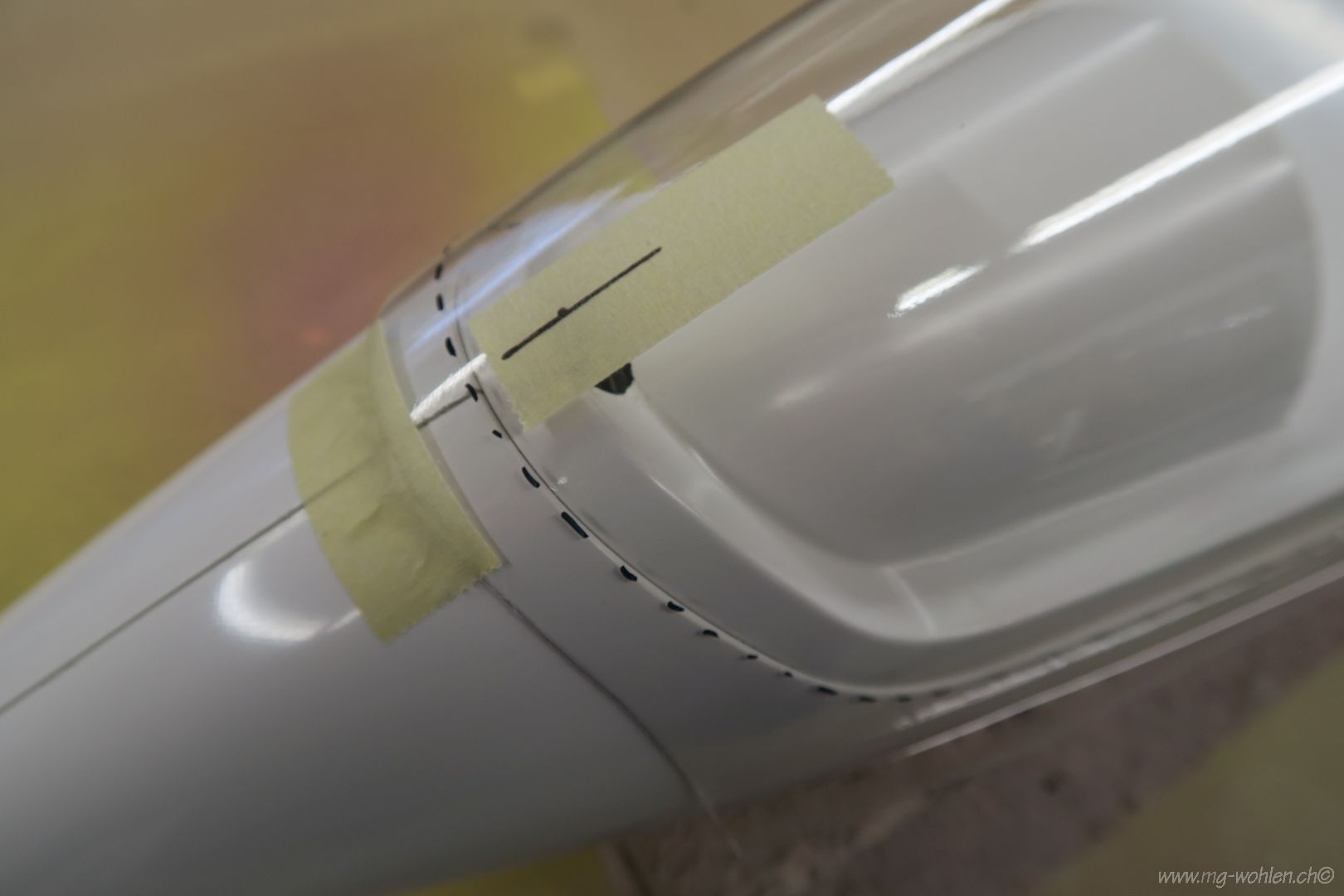

Mit Klebeband fixieren und dann anzeichnen
Der Erste Überstand ist abgescchnitten
Die zweite Schnittlinie ist angezeichnet
Nach weiteren zwei Schnitten und ein bisschen schleifen passt das Ding

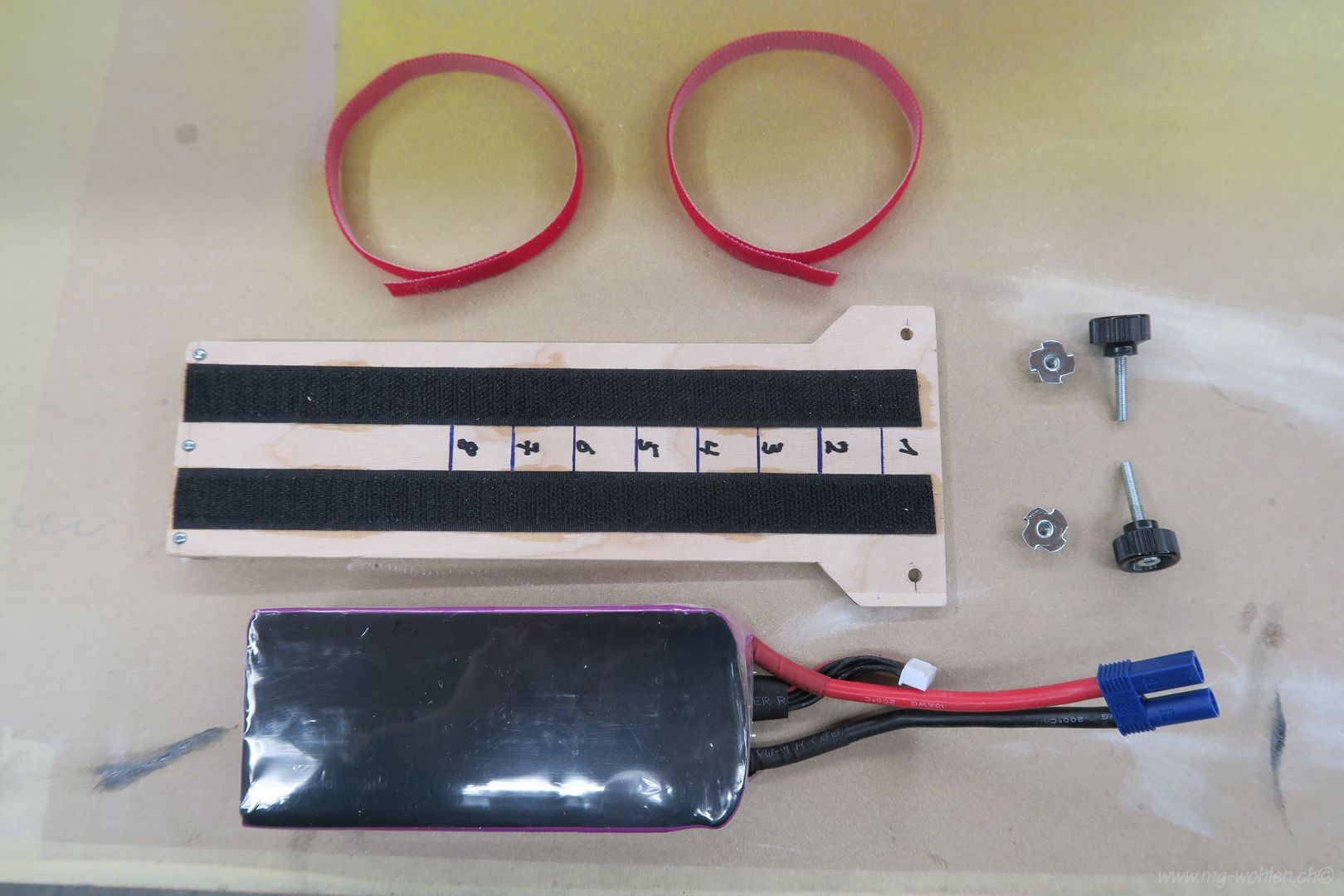

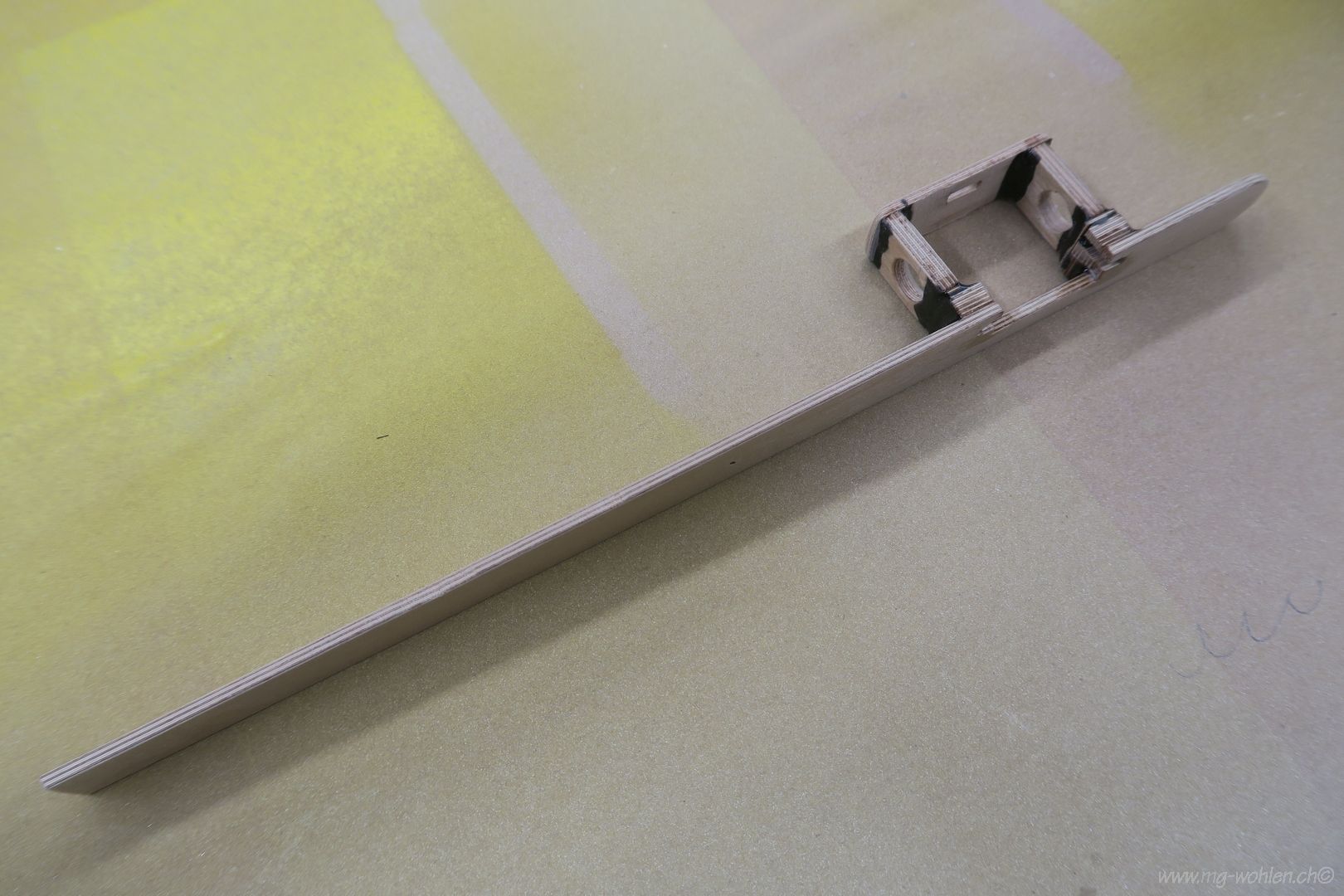

Die Akkuhalterung in Einzelteilen

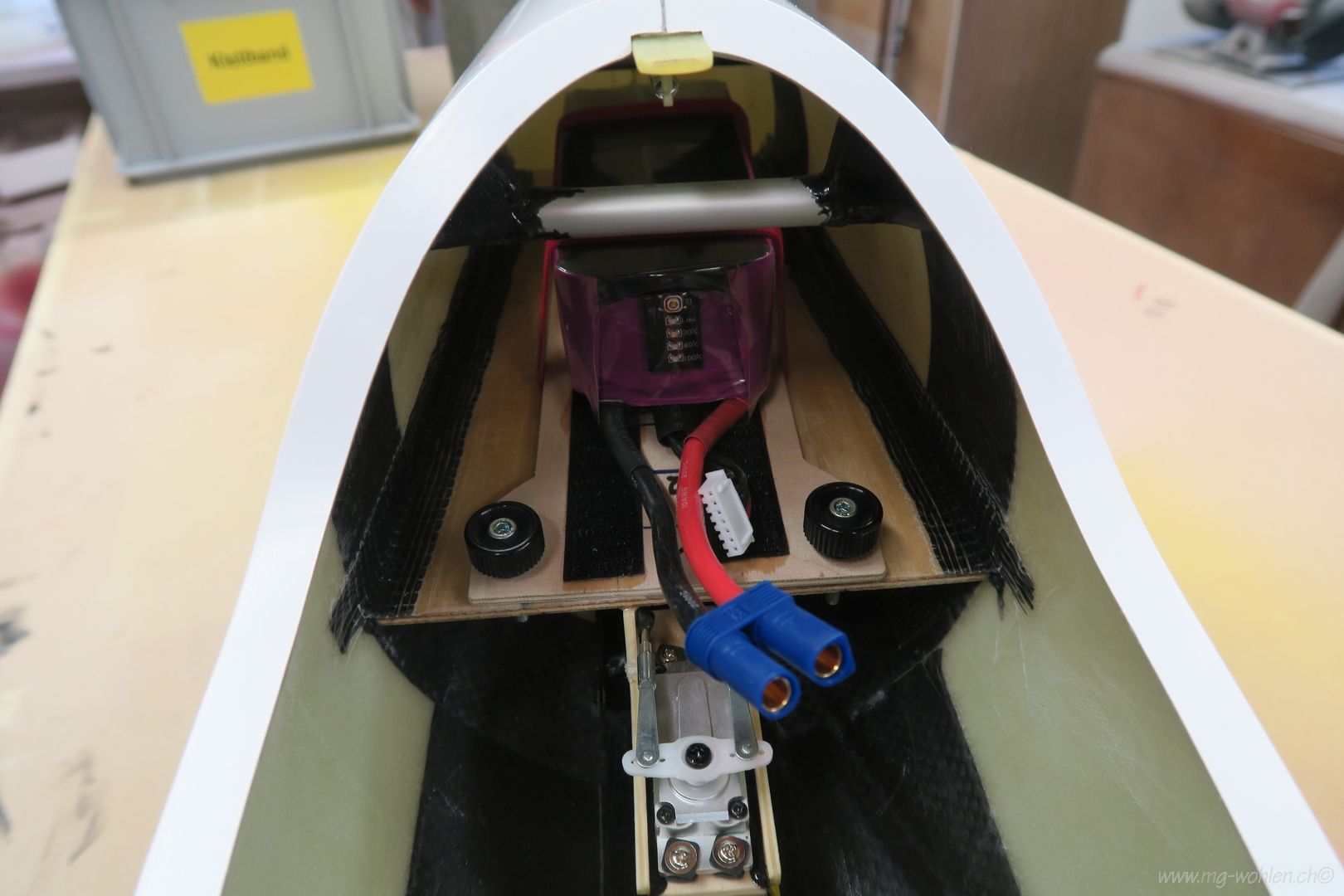

Hinten ist die Halterung eingeklinkt

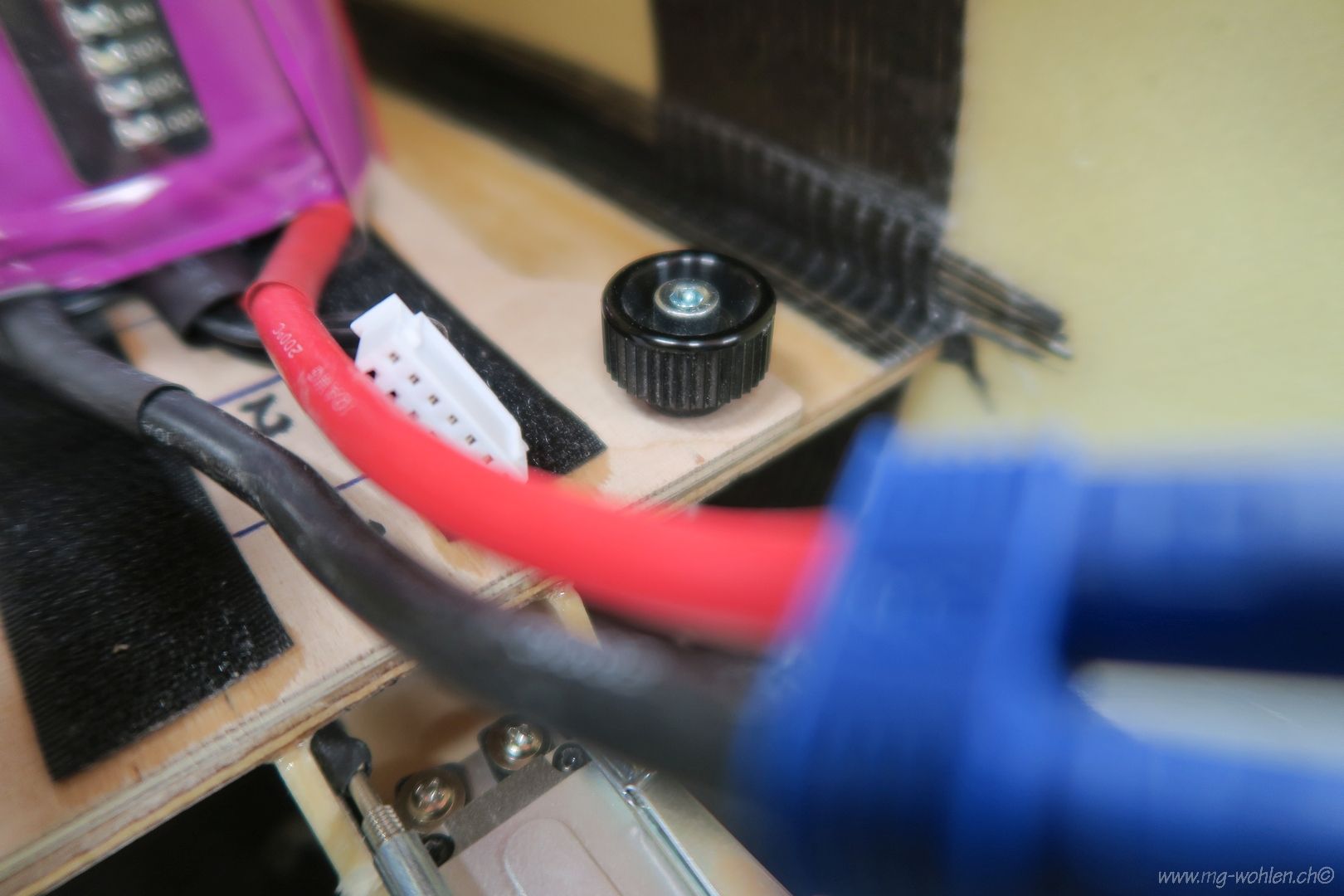

Vordere Fixierung durch zwei Rändelschrauben
Die letzten Finisharbeiten
Ein kleiner Hecksporn

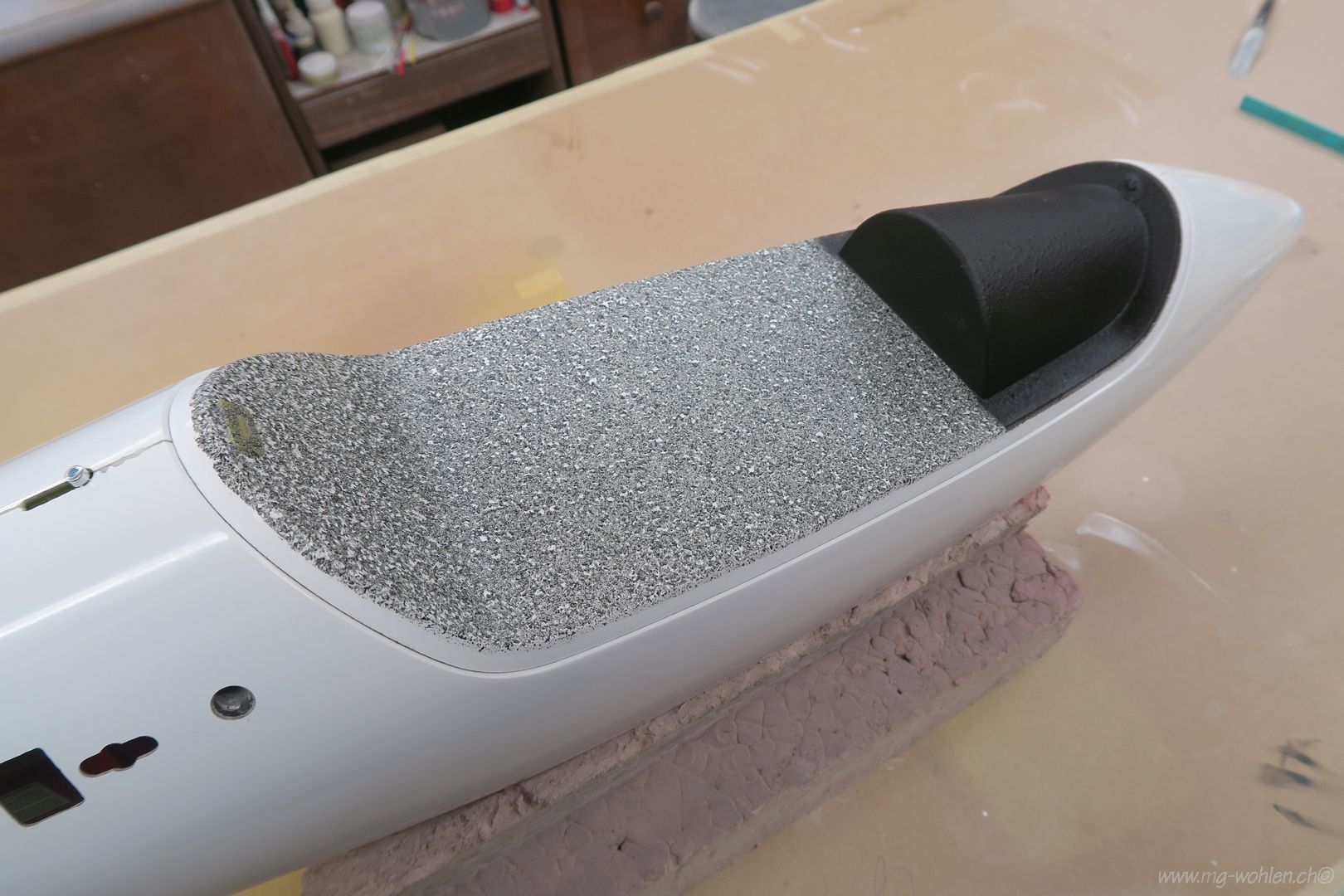

Der Haubenboden mit Granitspray bearbeitet

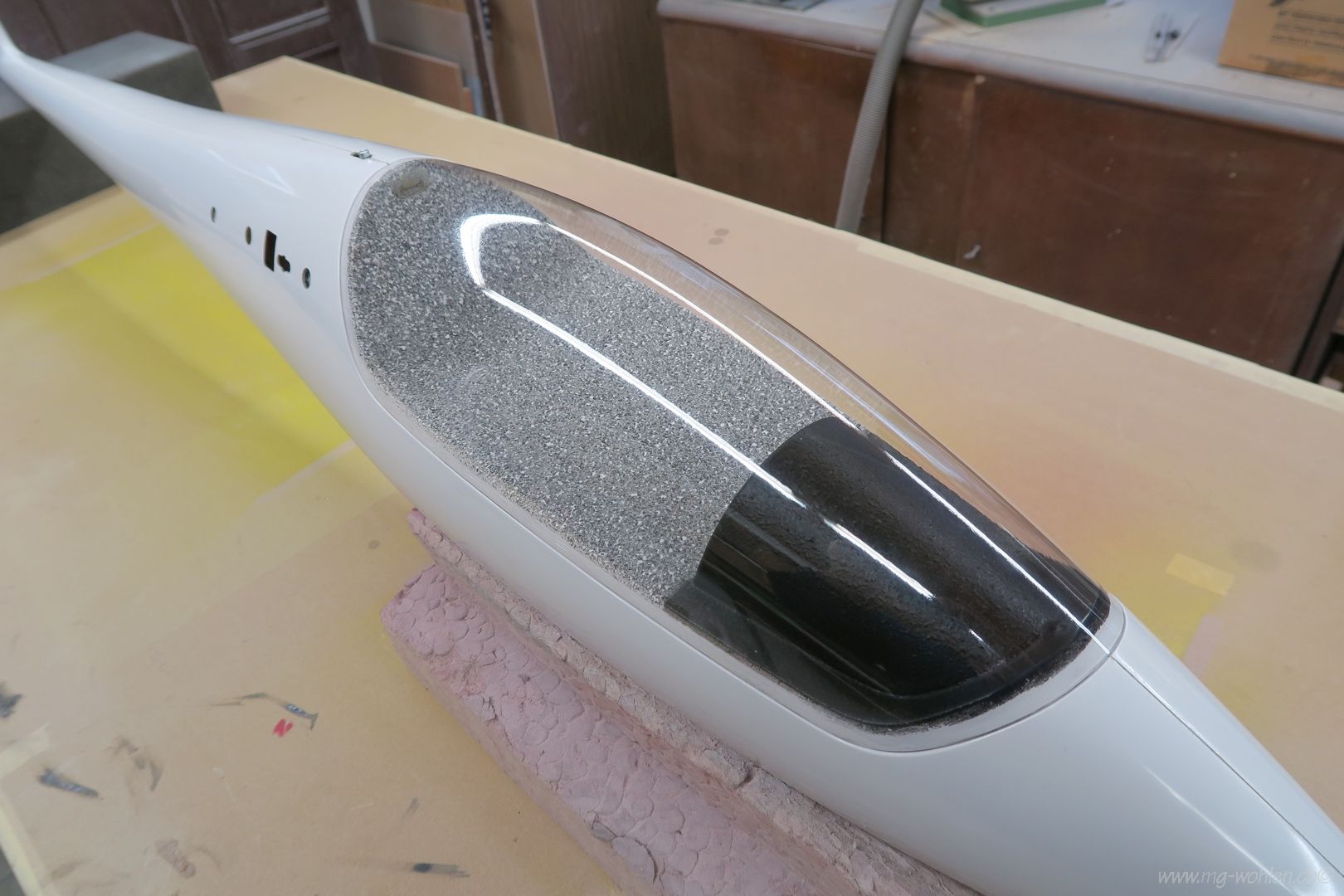

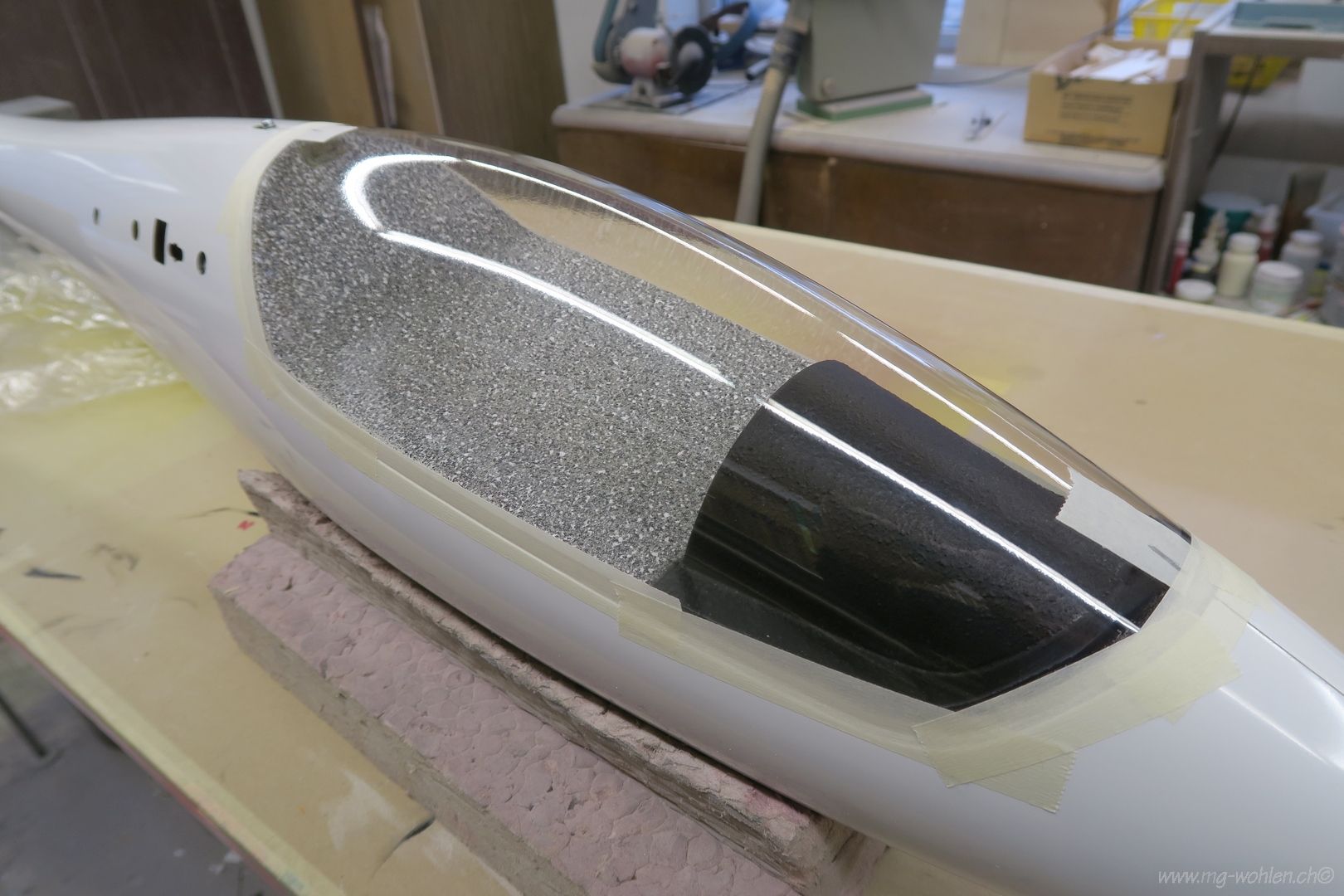

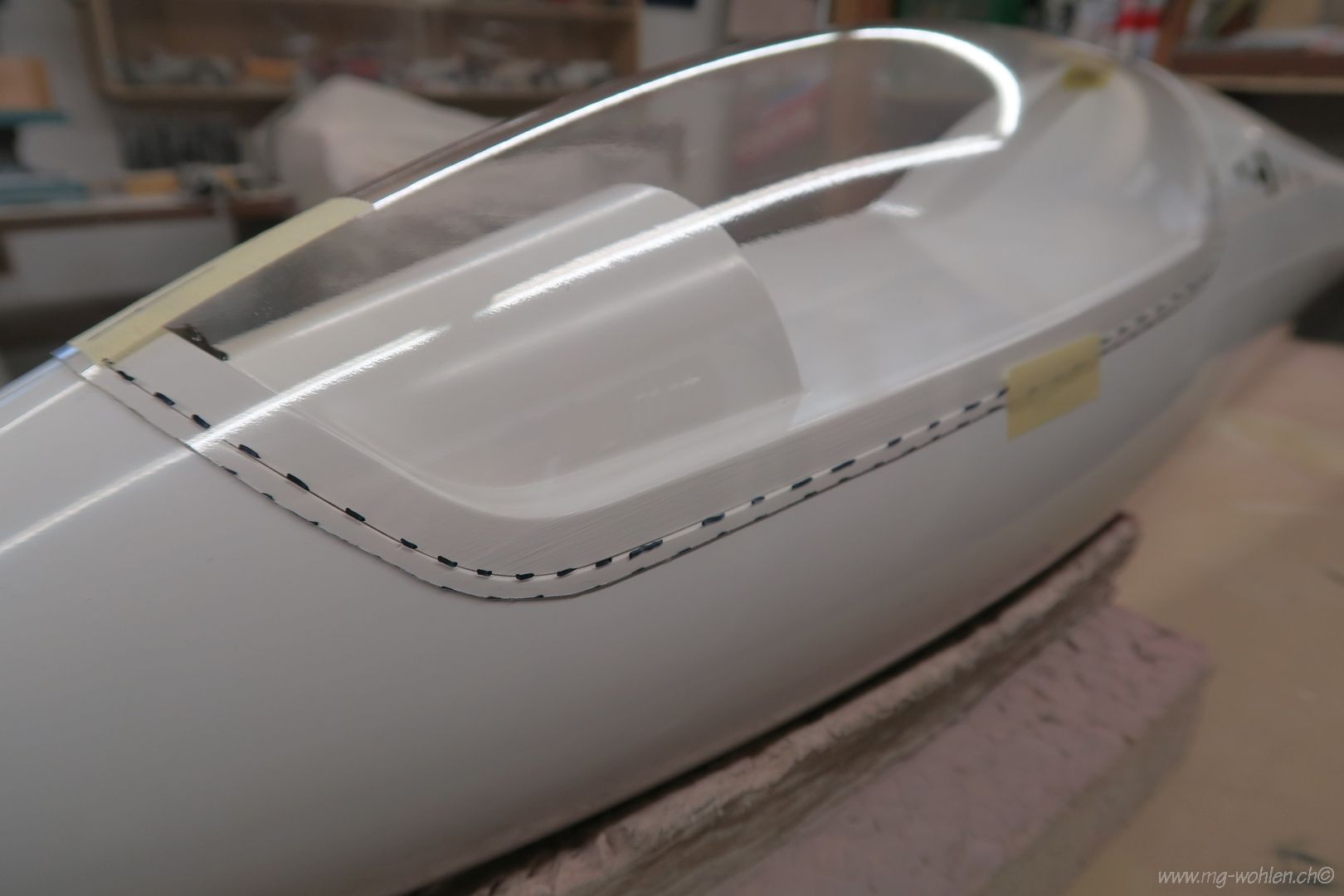

Die Haube ist mit Silikon E-41 aufgeklebt und fixiert

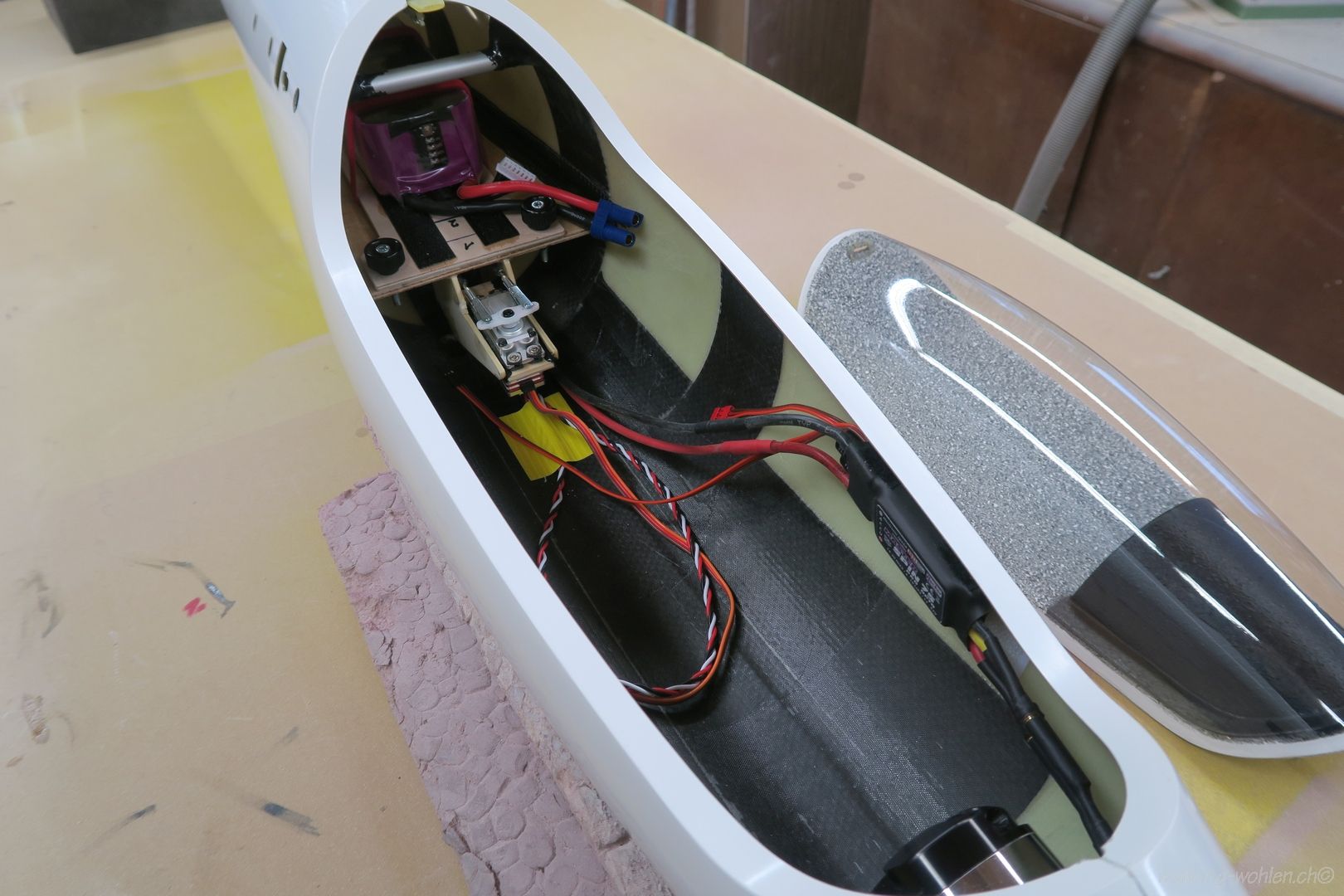

Regler und Motor montiert
Der Haubenrahmen muss noch gespritzt werden

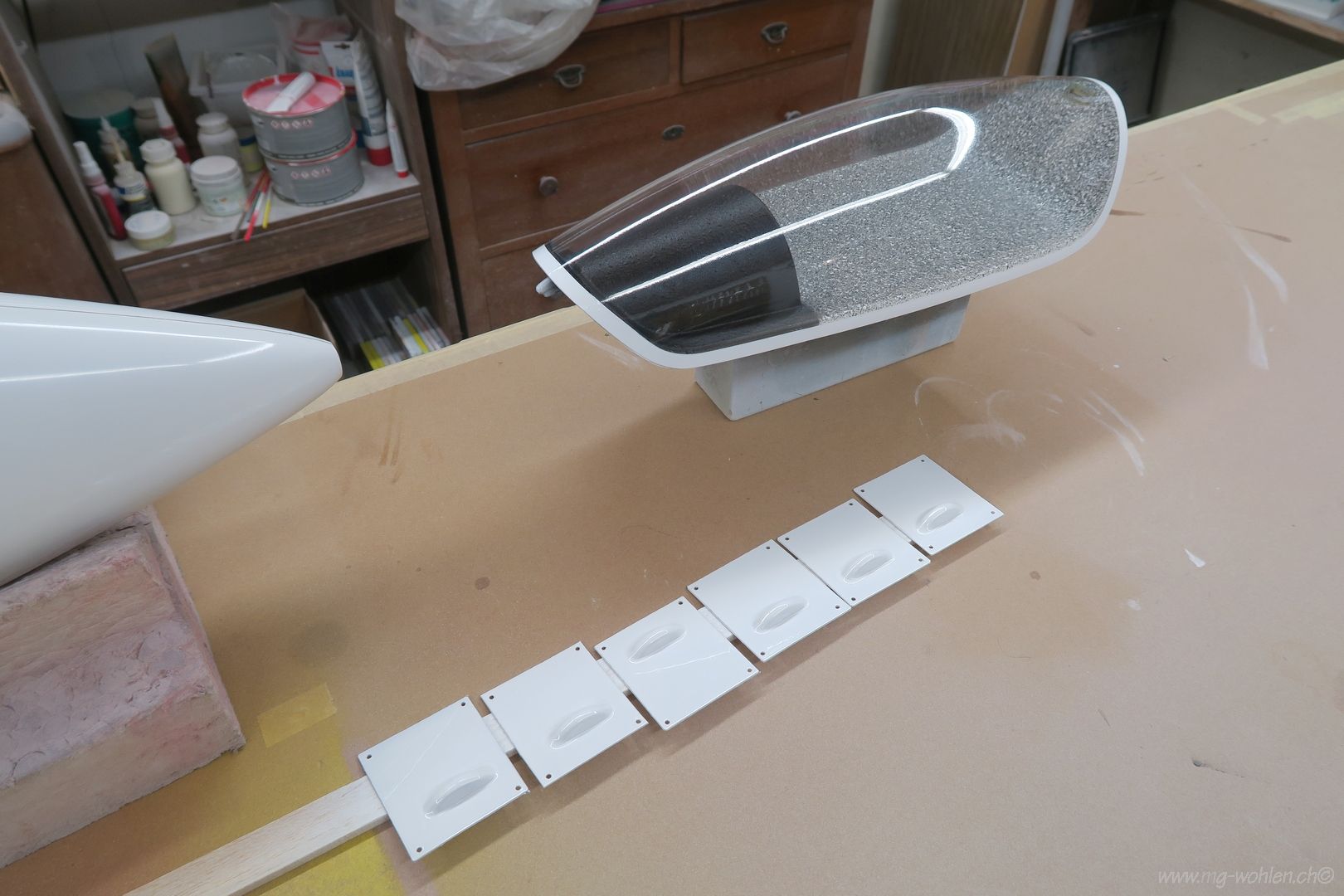

Haubenrahmen und Servodeckel gespritzt
Auch die Auffütterung ist gespritzt

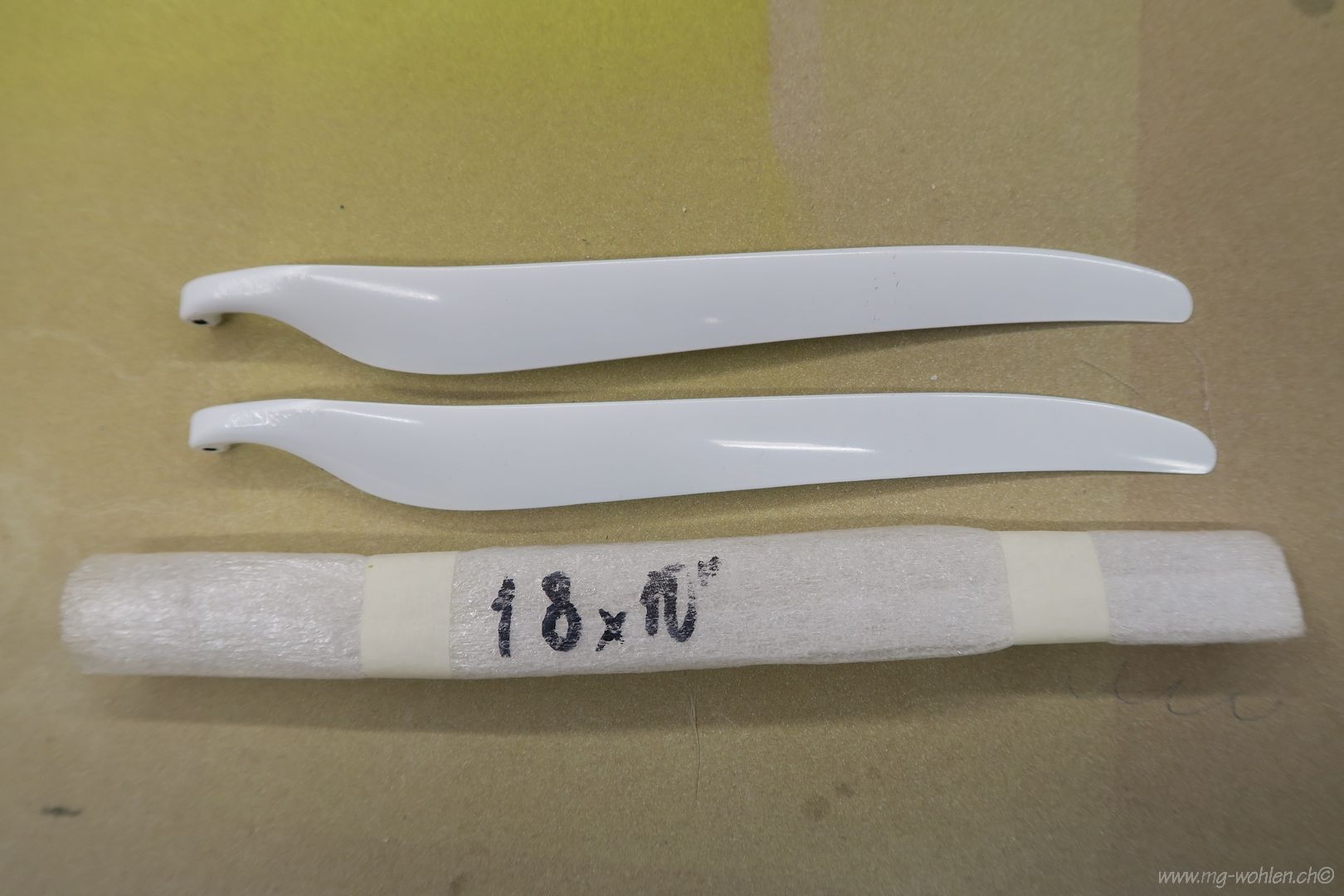

Der Klapppropeller

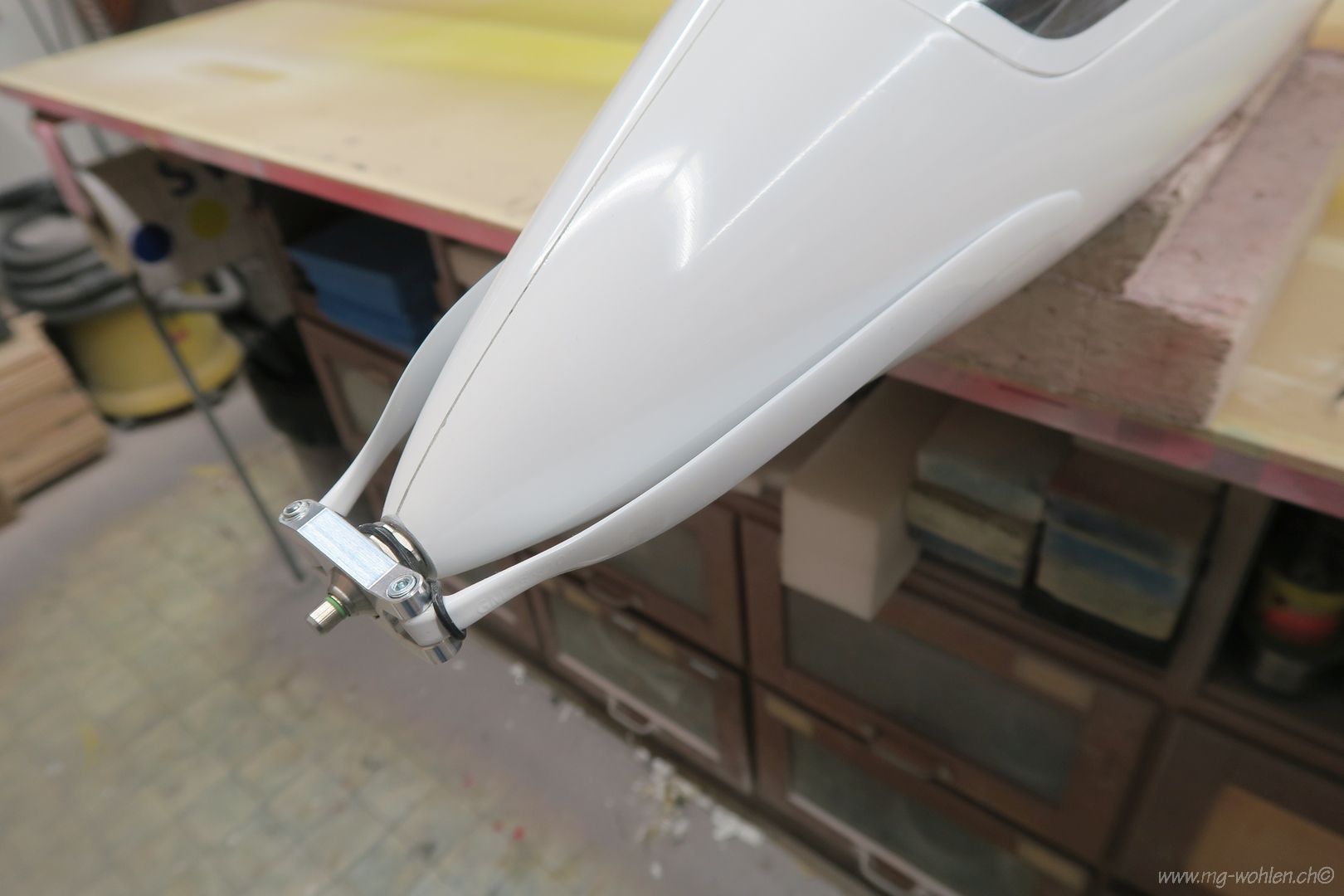

FES Detail

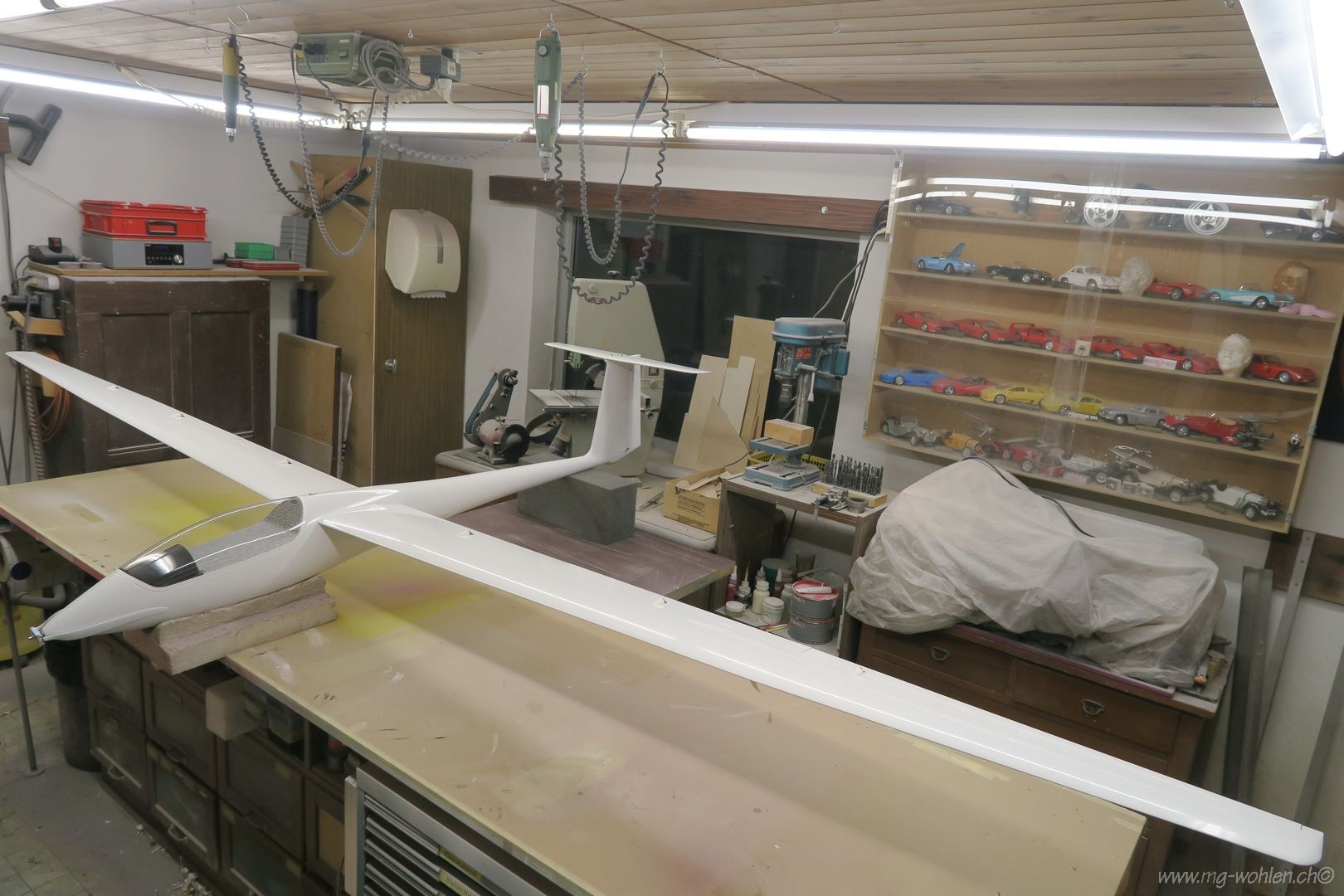

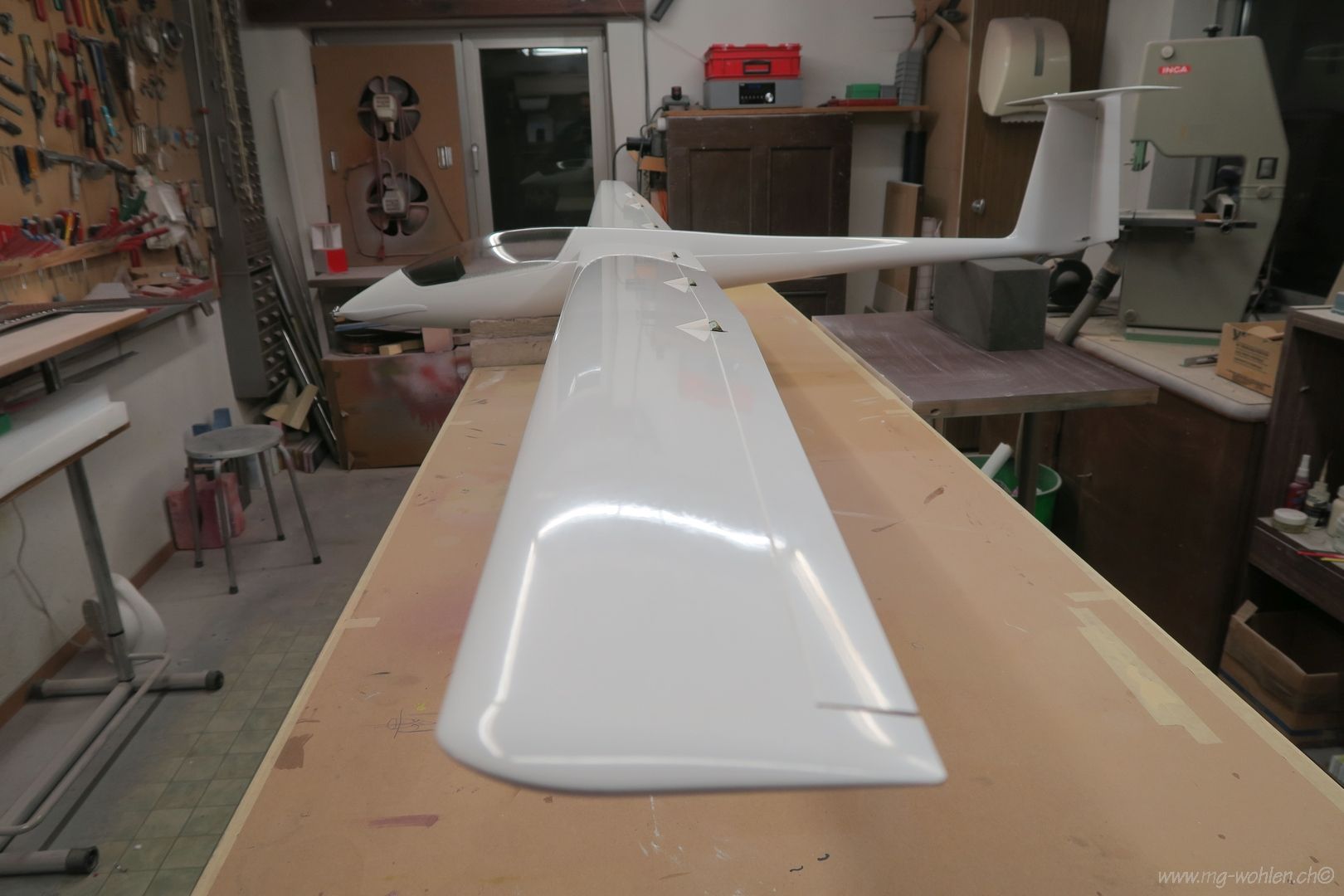

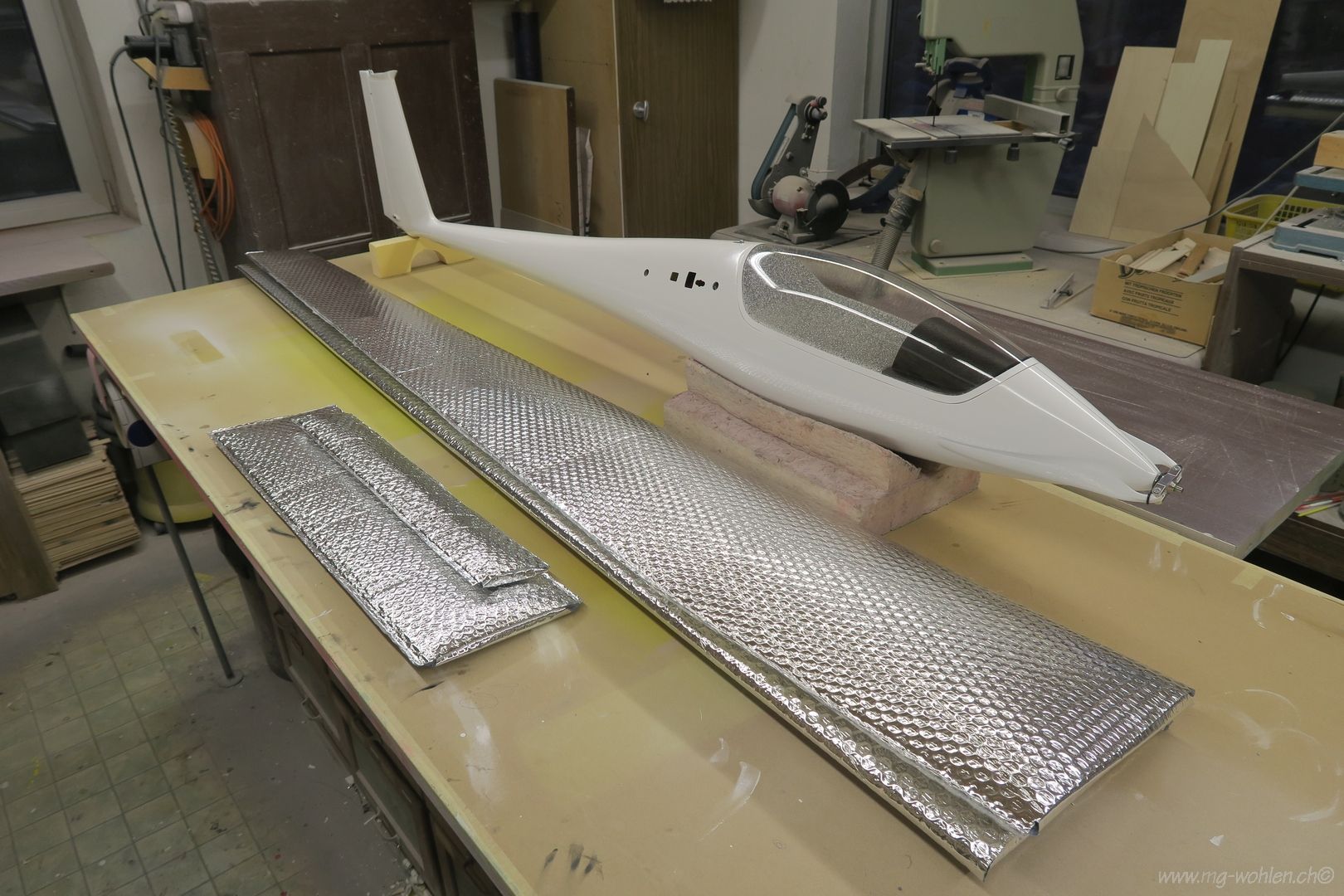

Flieger fertig montiert

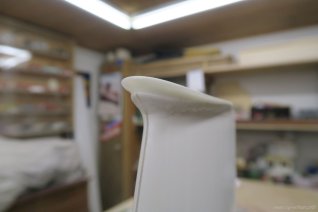

Seitenansicht

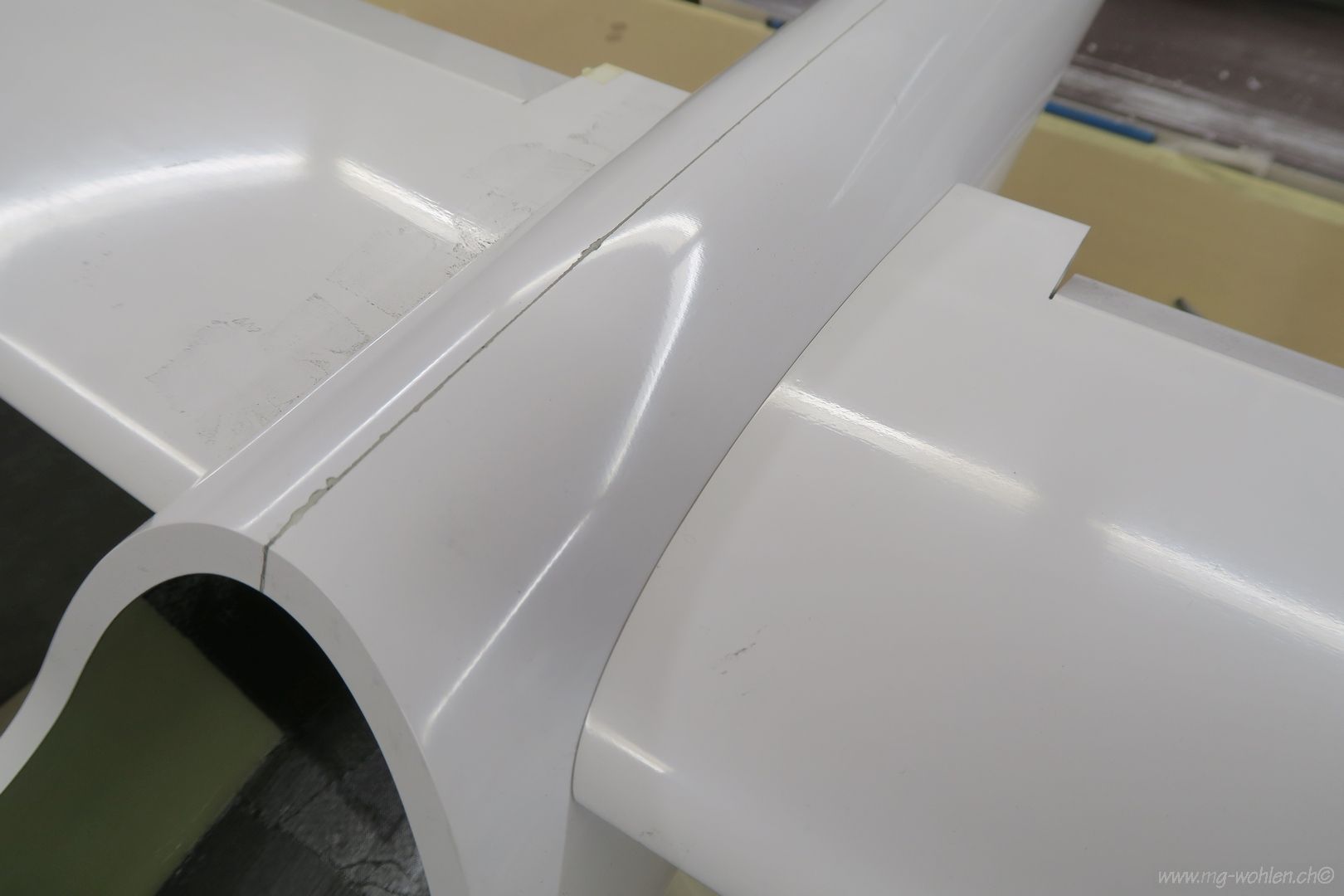

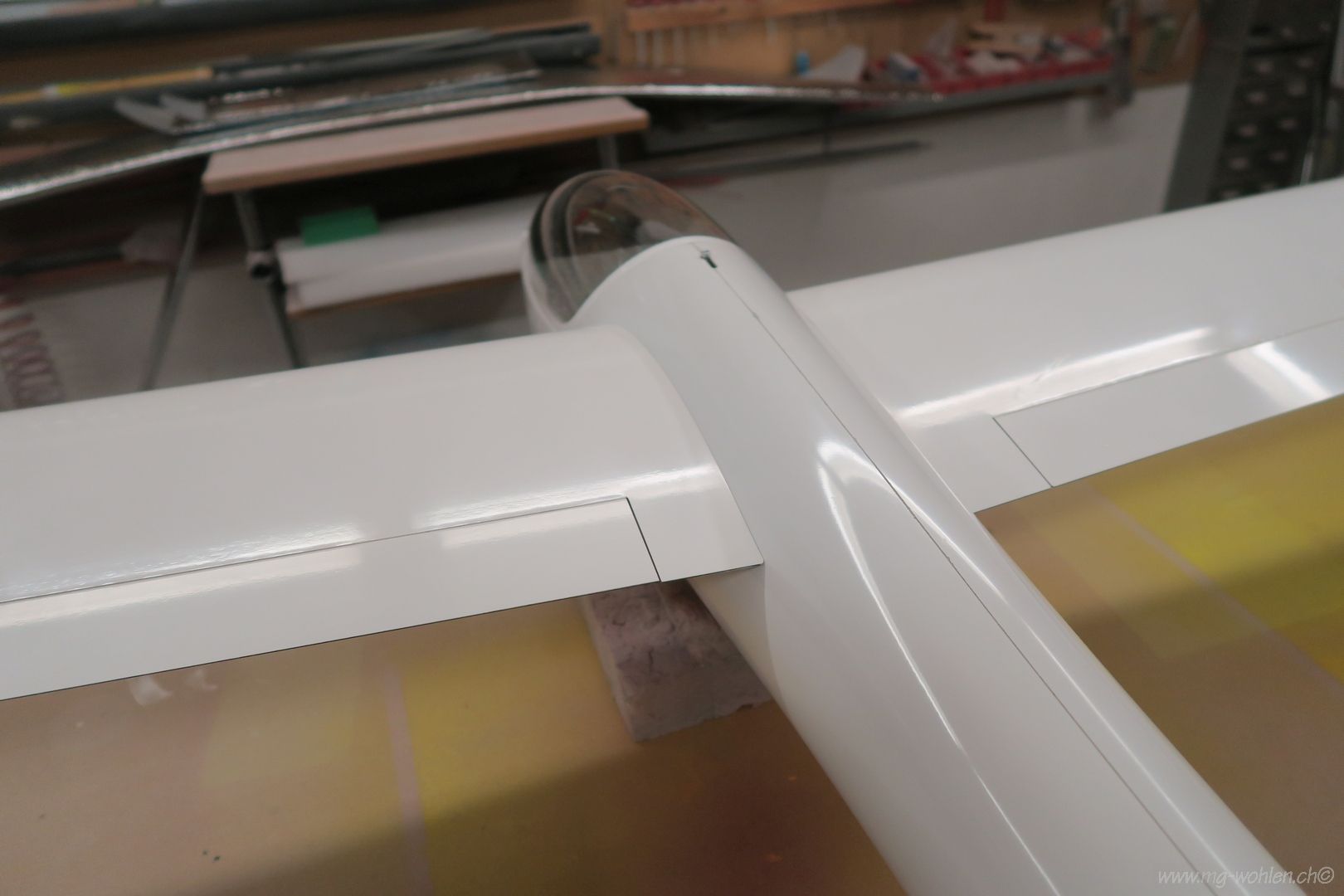

Die Rumpfanformung passt gut

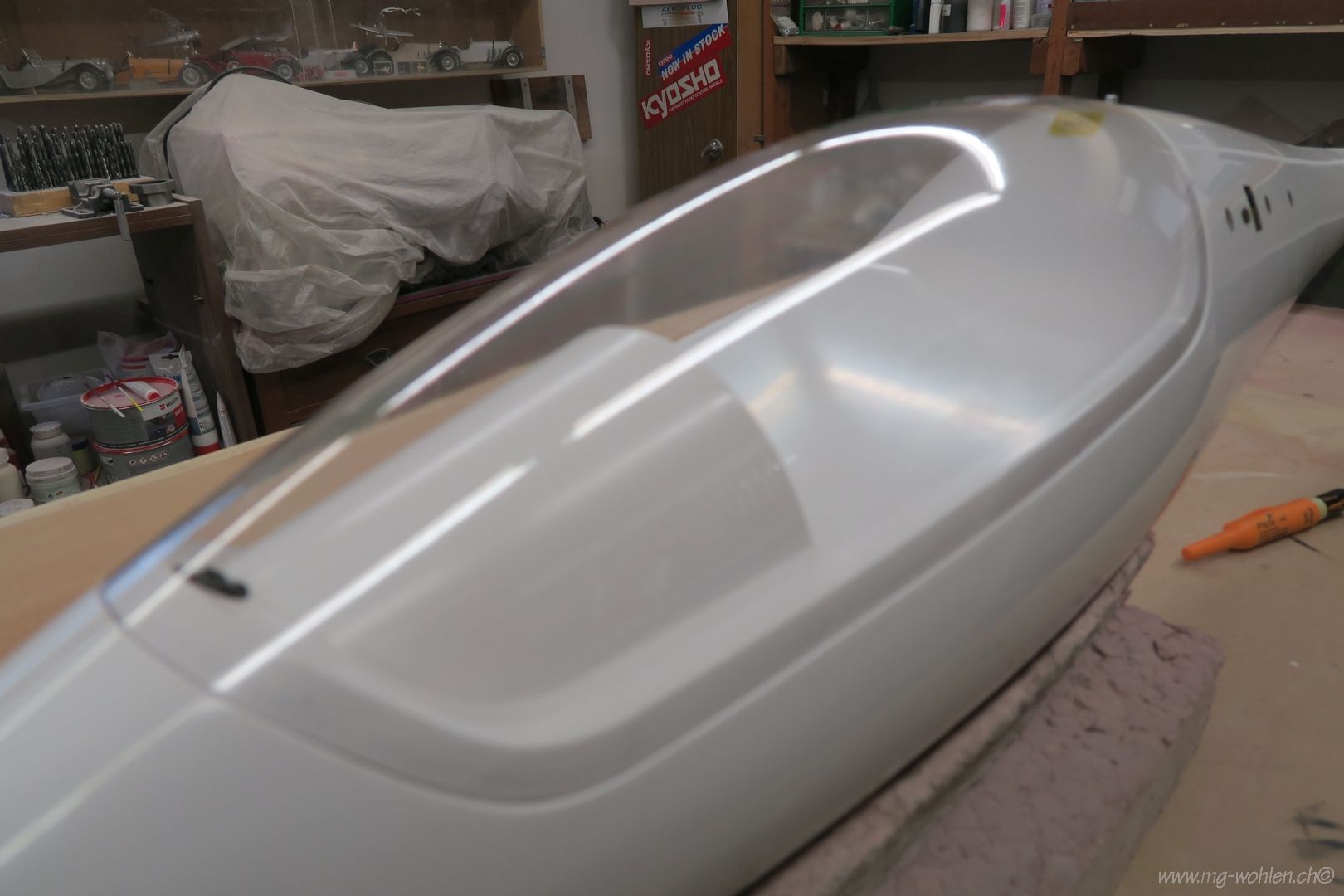

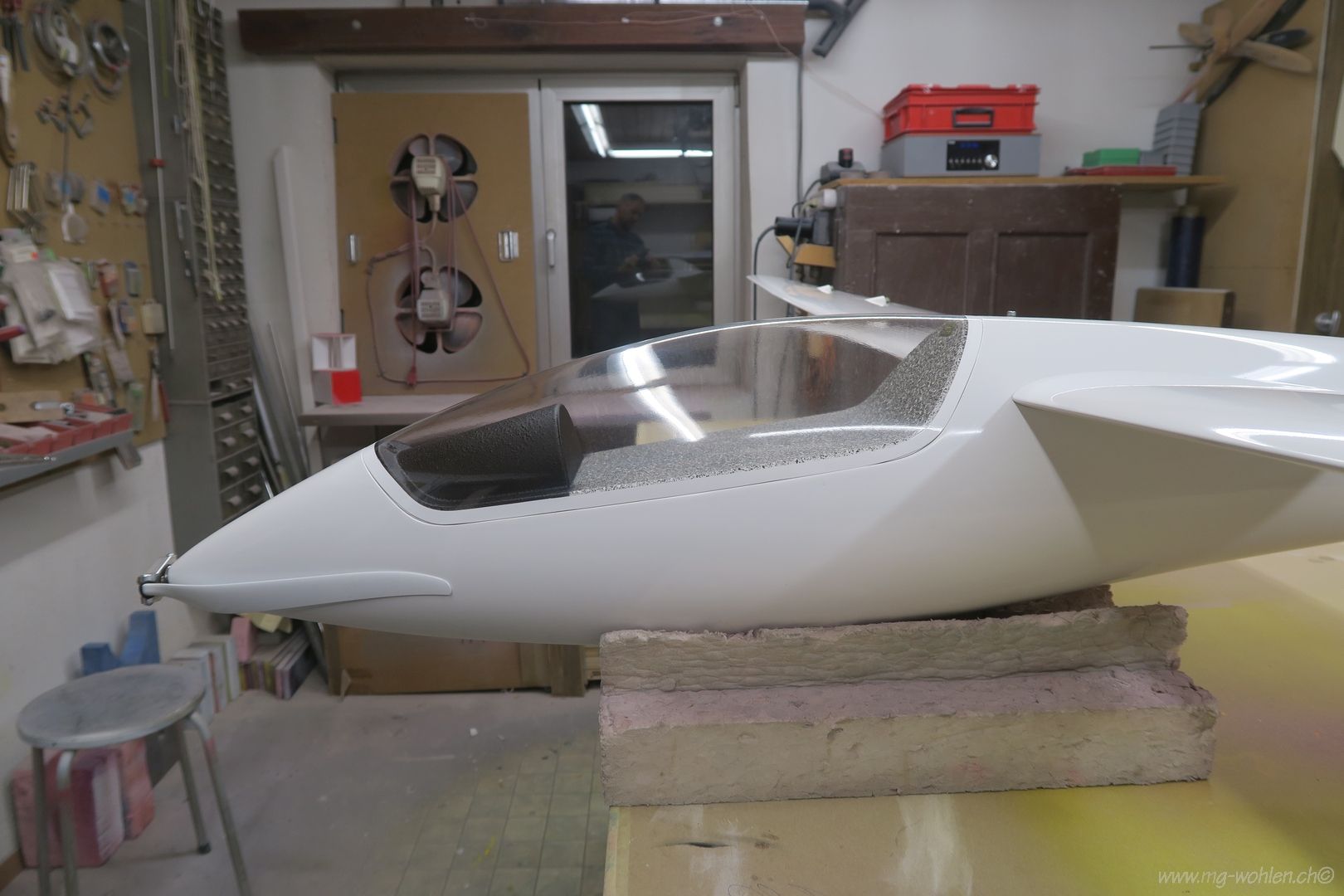

Detail Haube

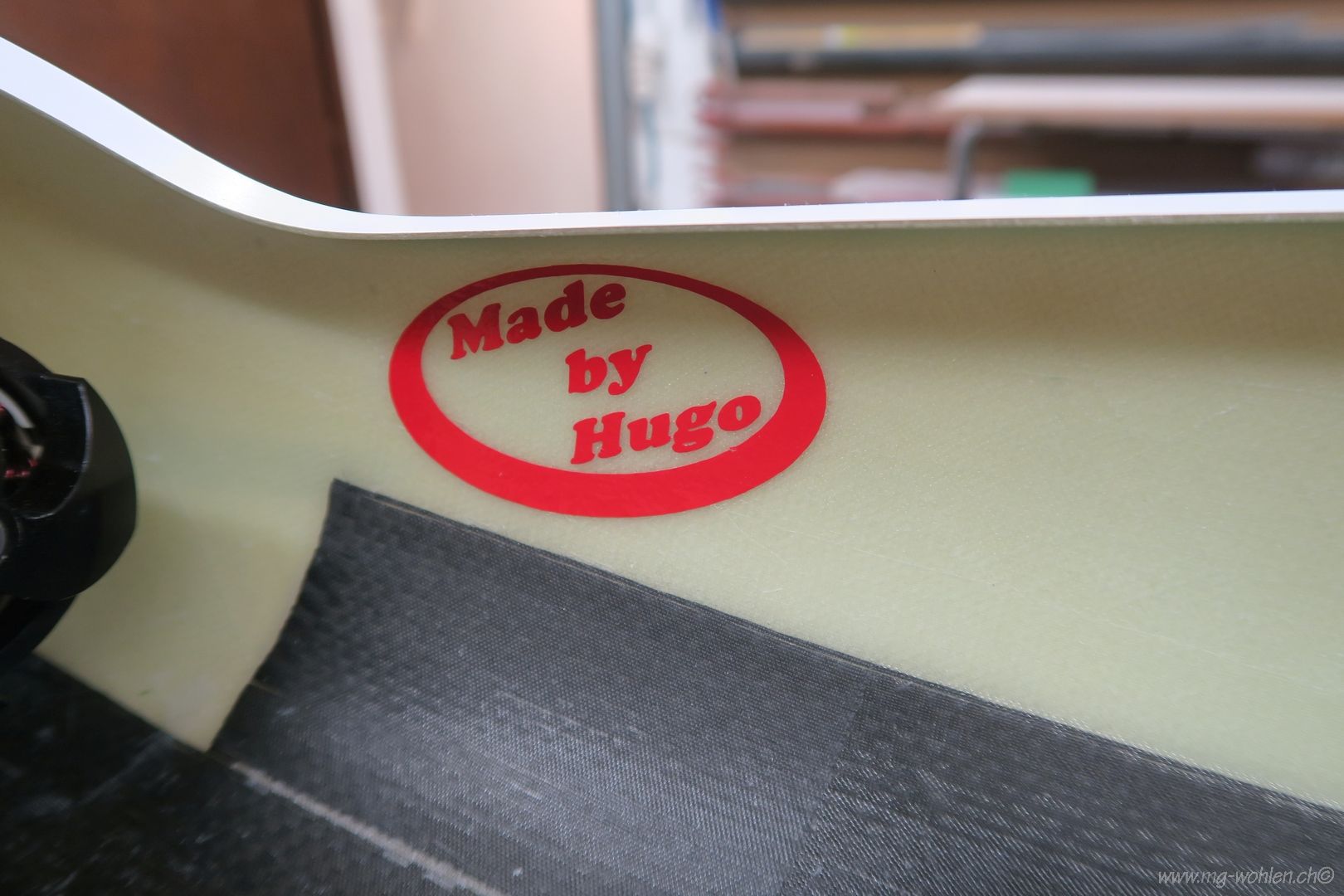

Und noch ein bisschen Werbung
Kompacktes Mass
