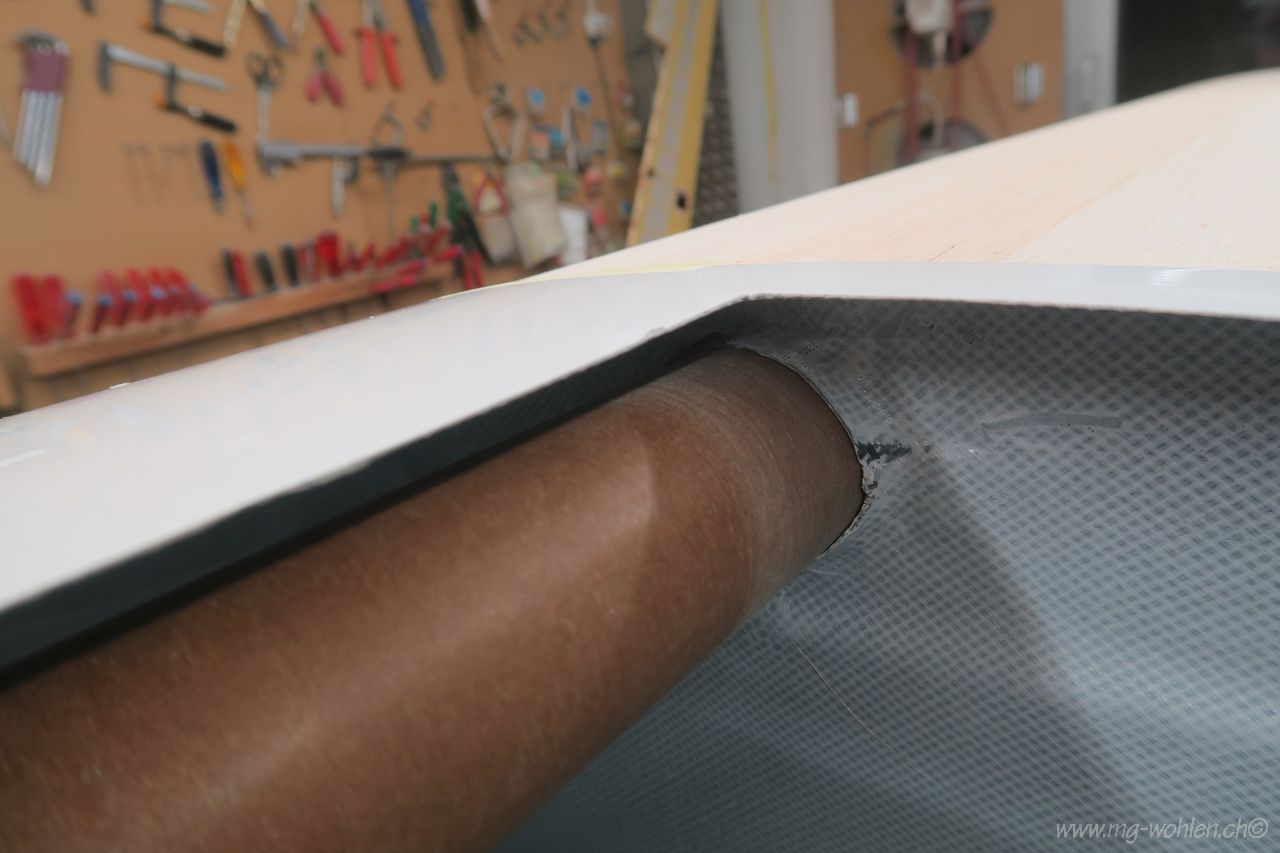

Als Erstes wird die Verdrehsicherung am flügel eingebaut

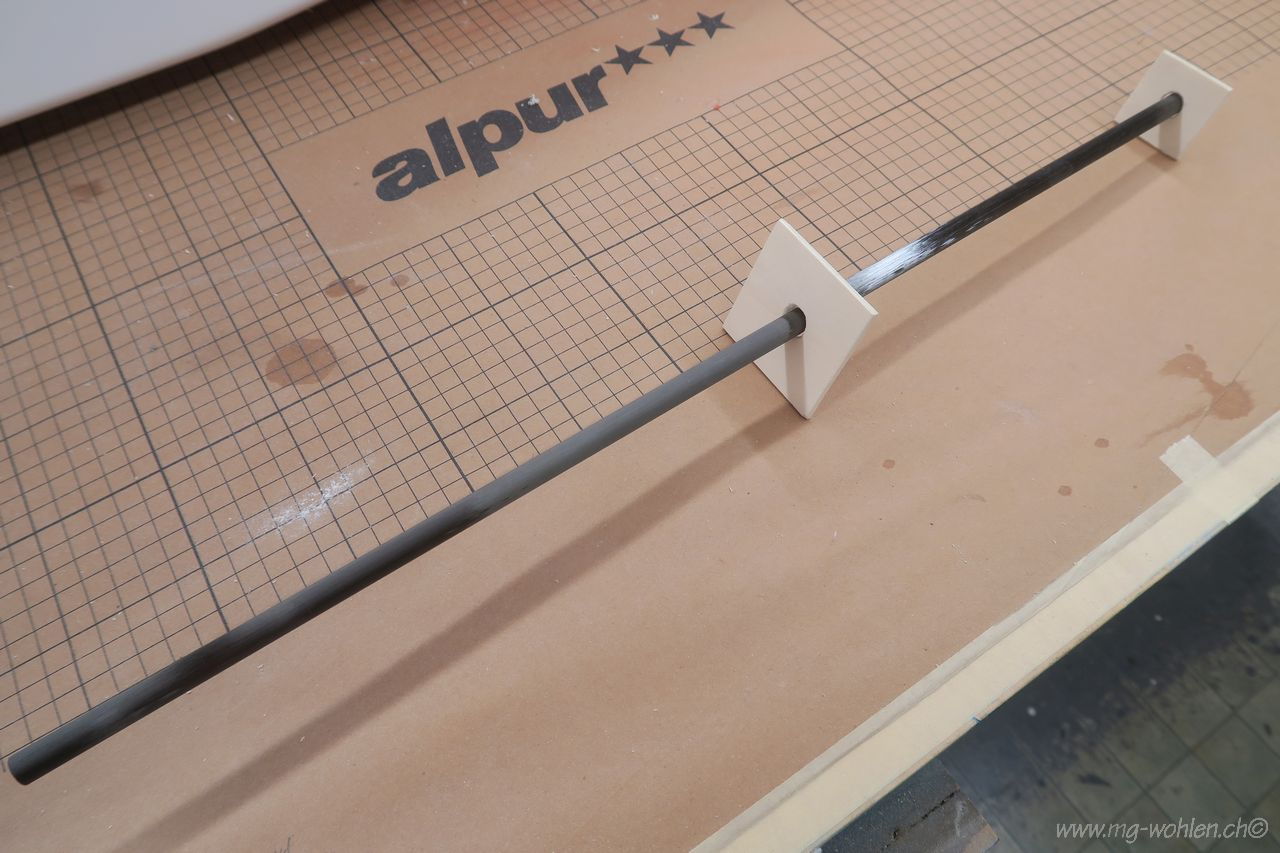

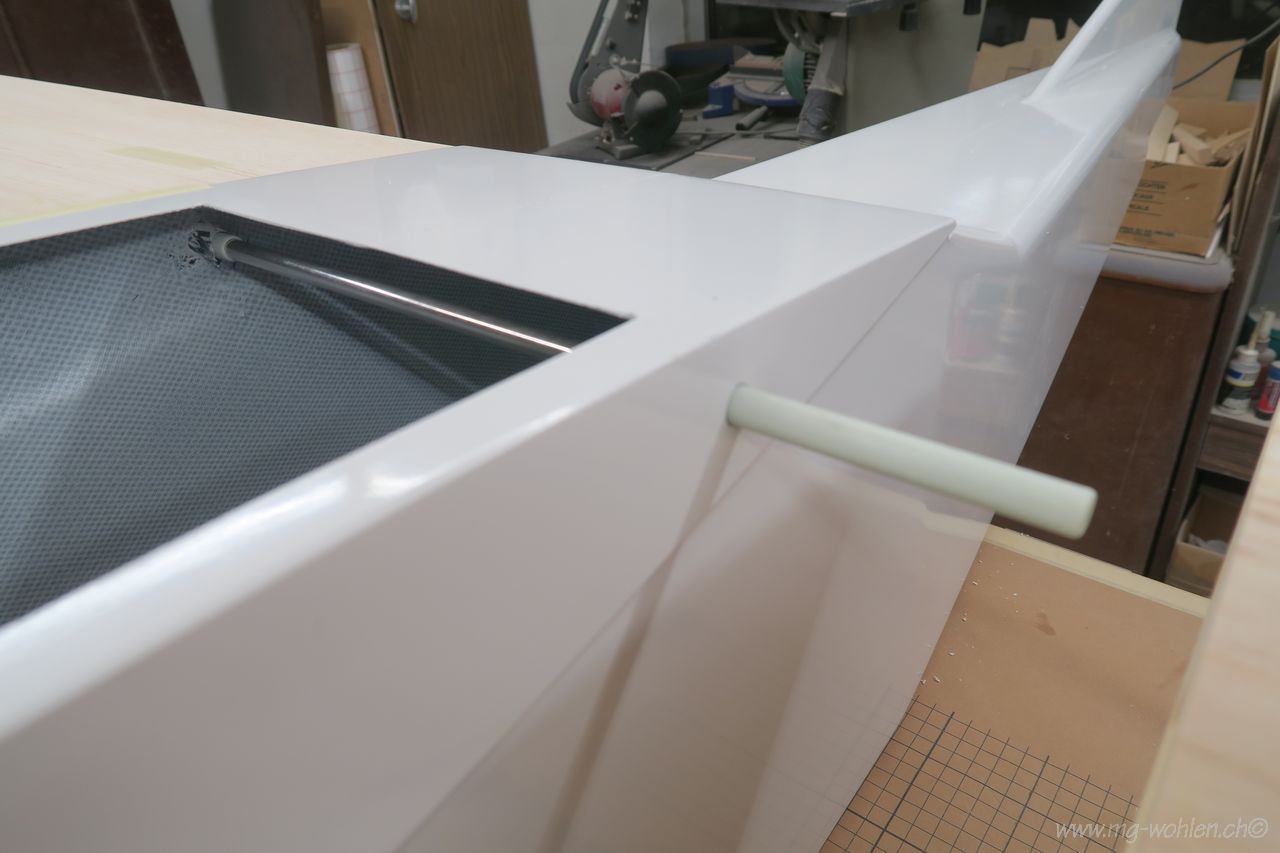

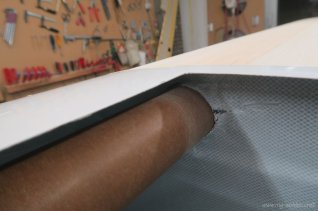

Das Führungsrohr ist angepasst aber noch nicht verklebt

Die Verdrehsicherung ist am aushärten

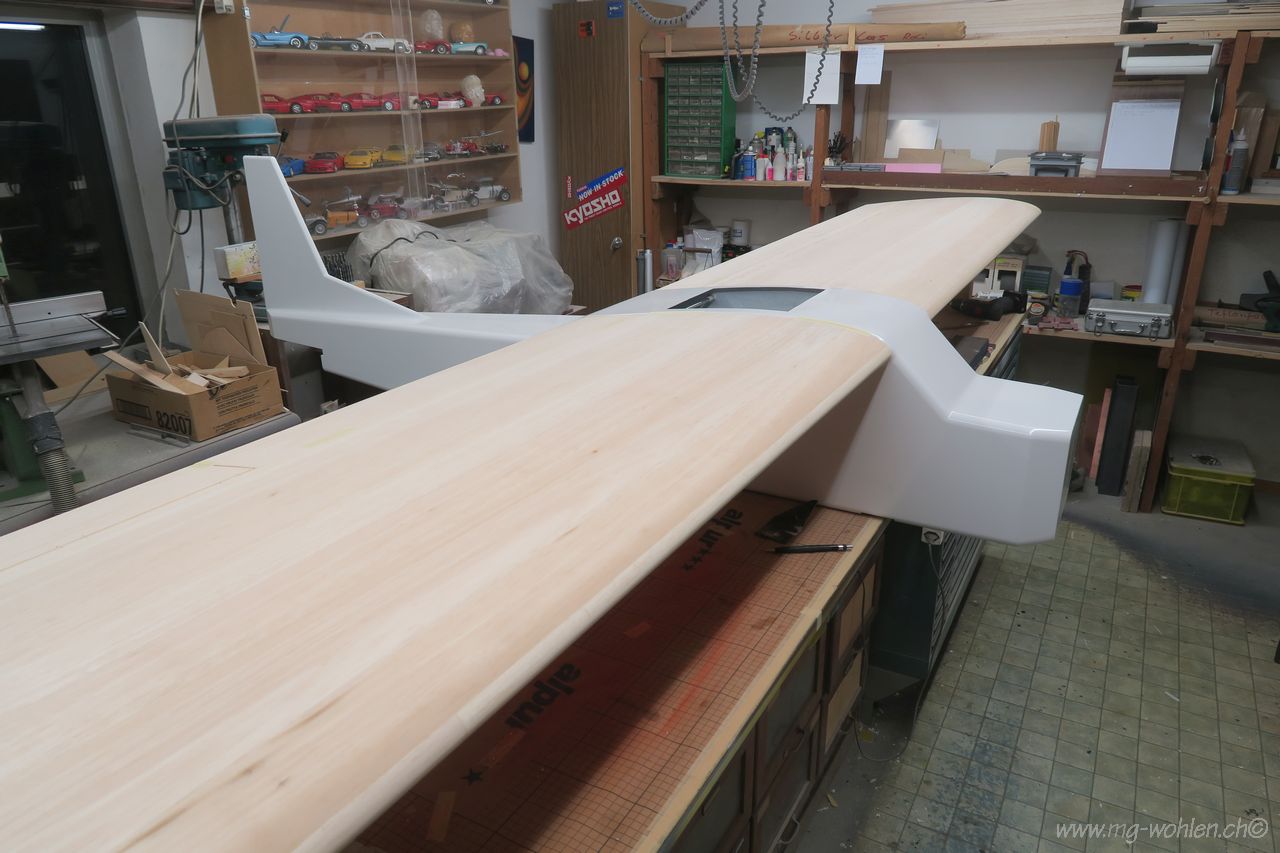

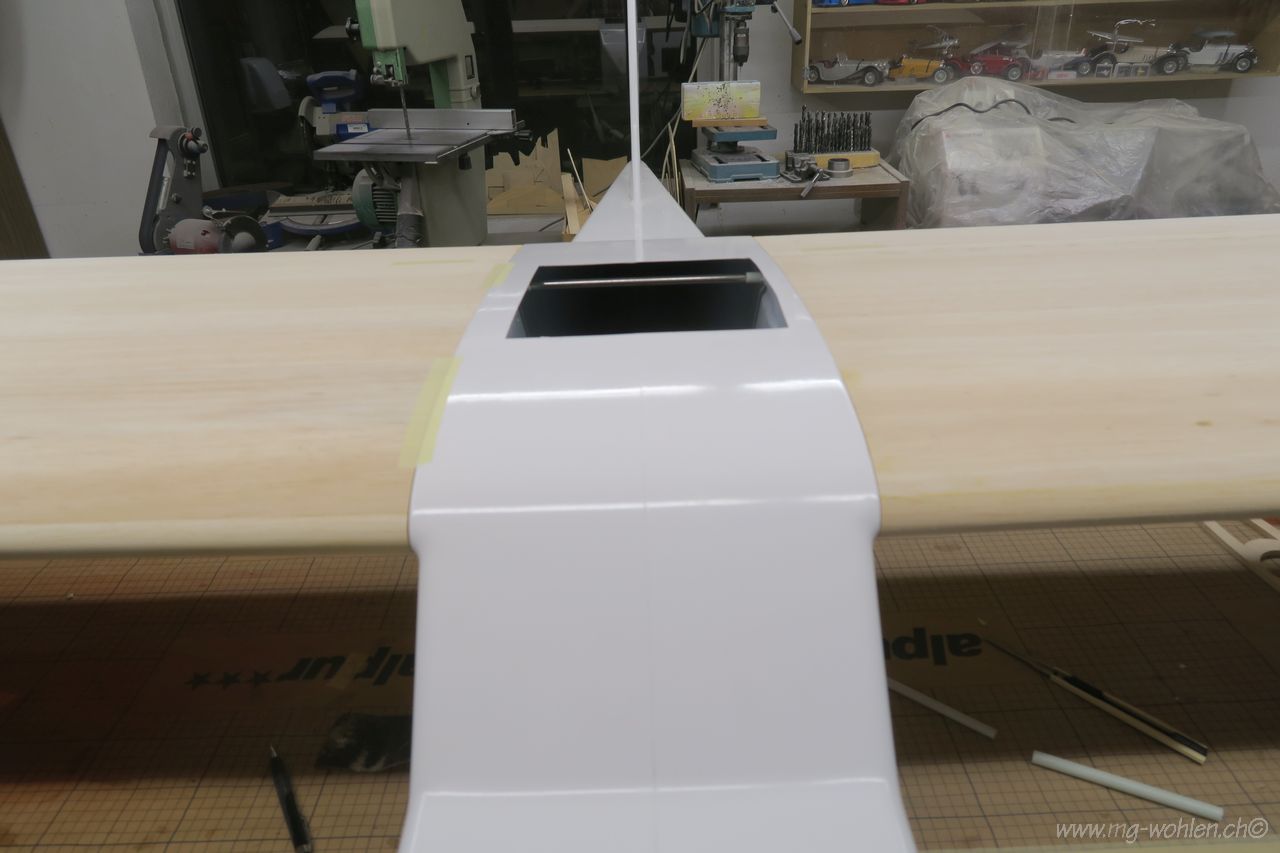

Saubere Flügelpassung ohne Nacharbeit

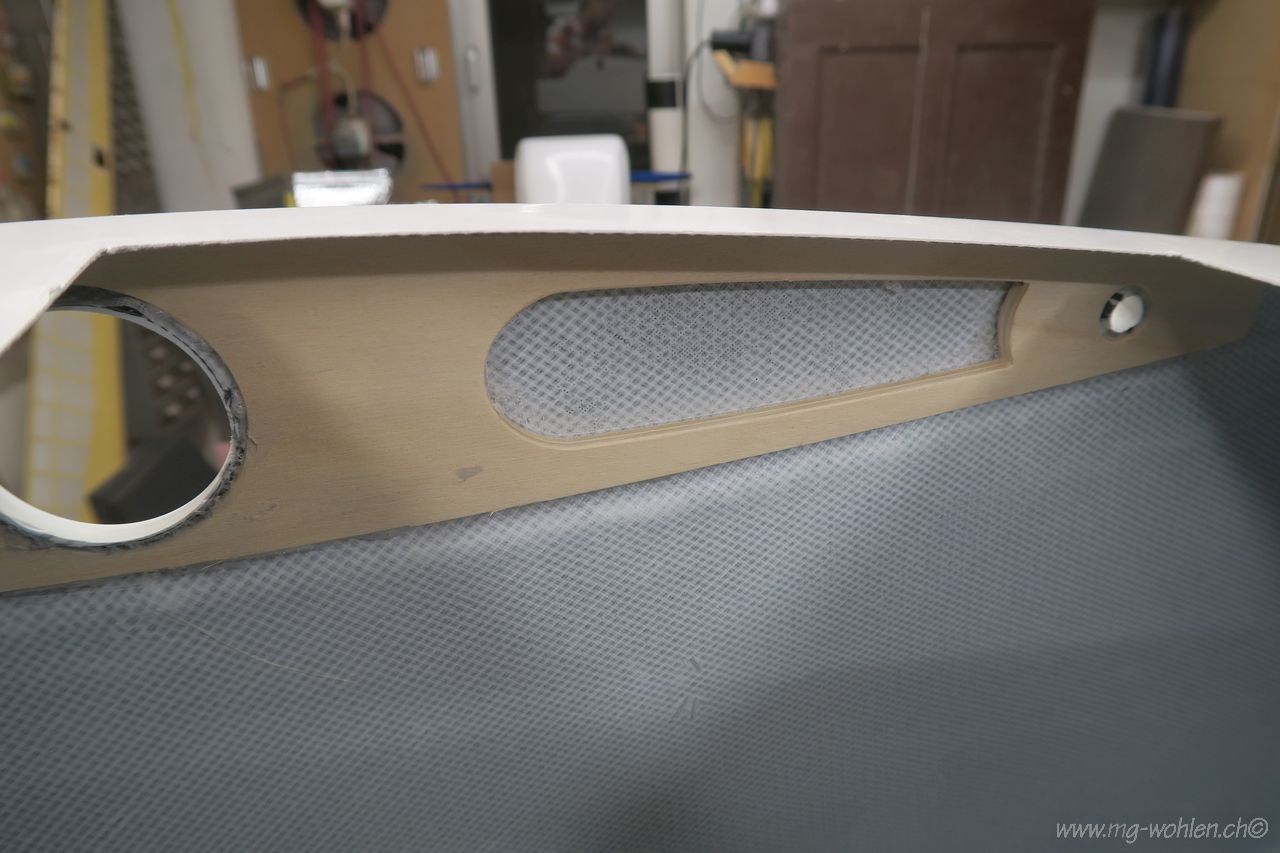

Die Verstärkungsrippe wird angepasst

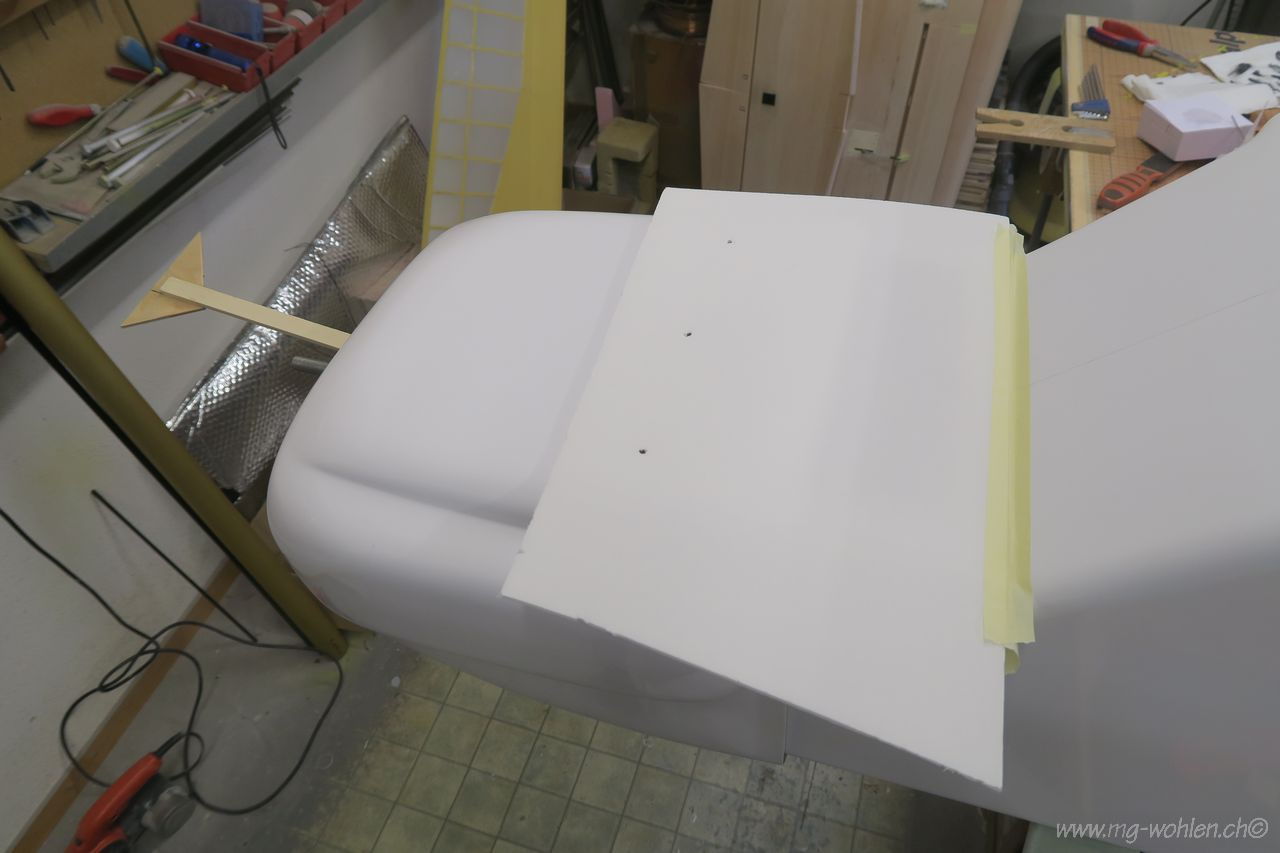

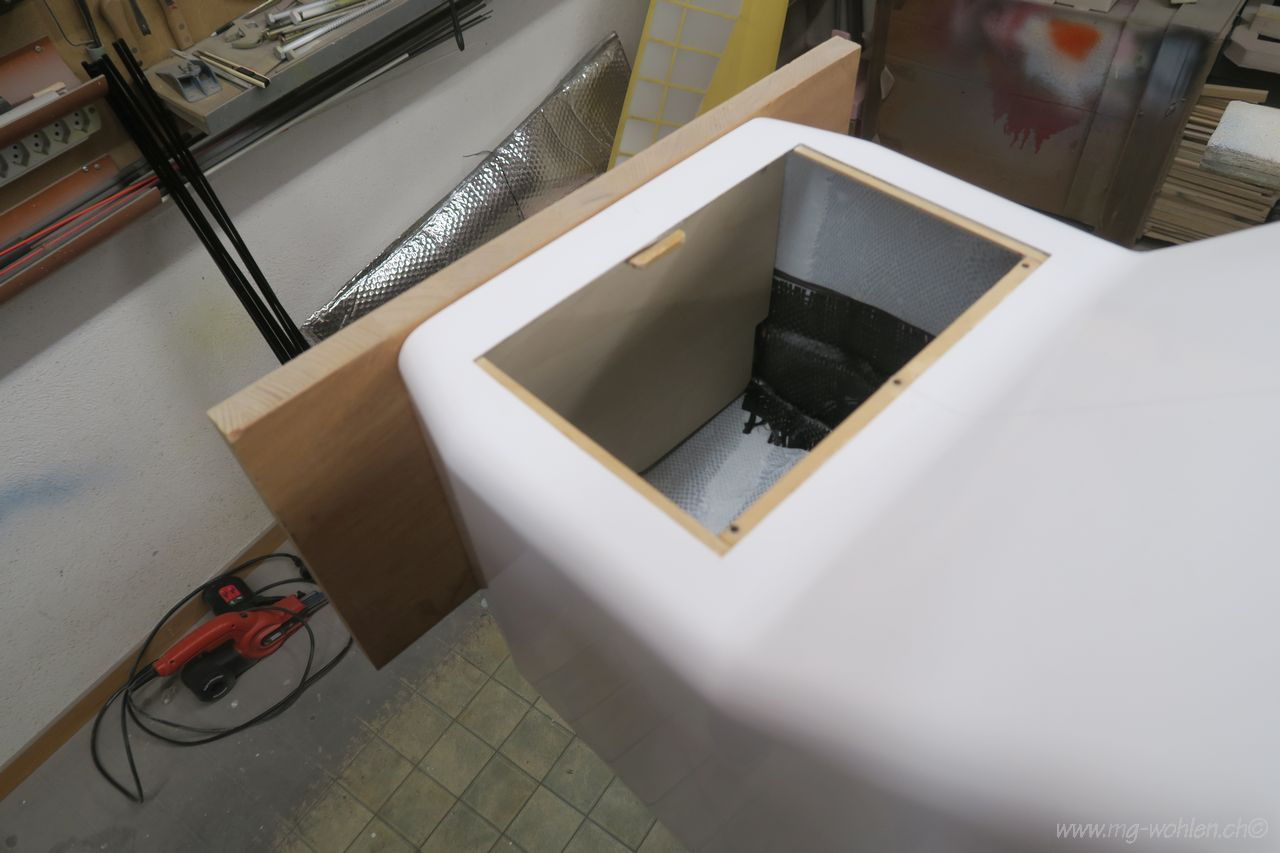

Hier bekommt der Rumpf einen Servicedeckel für Vergaserzugang

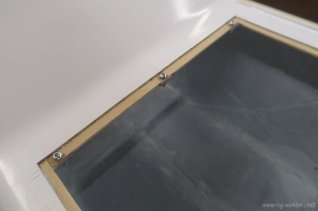

Der Sevicedeckel ist vorne gesteckt und hinten verschraubt

Die Schleppkupplungsverstärkung

Alles gut verharzen

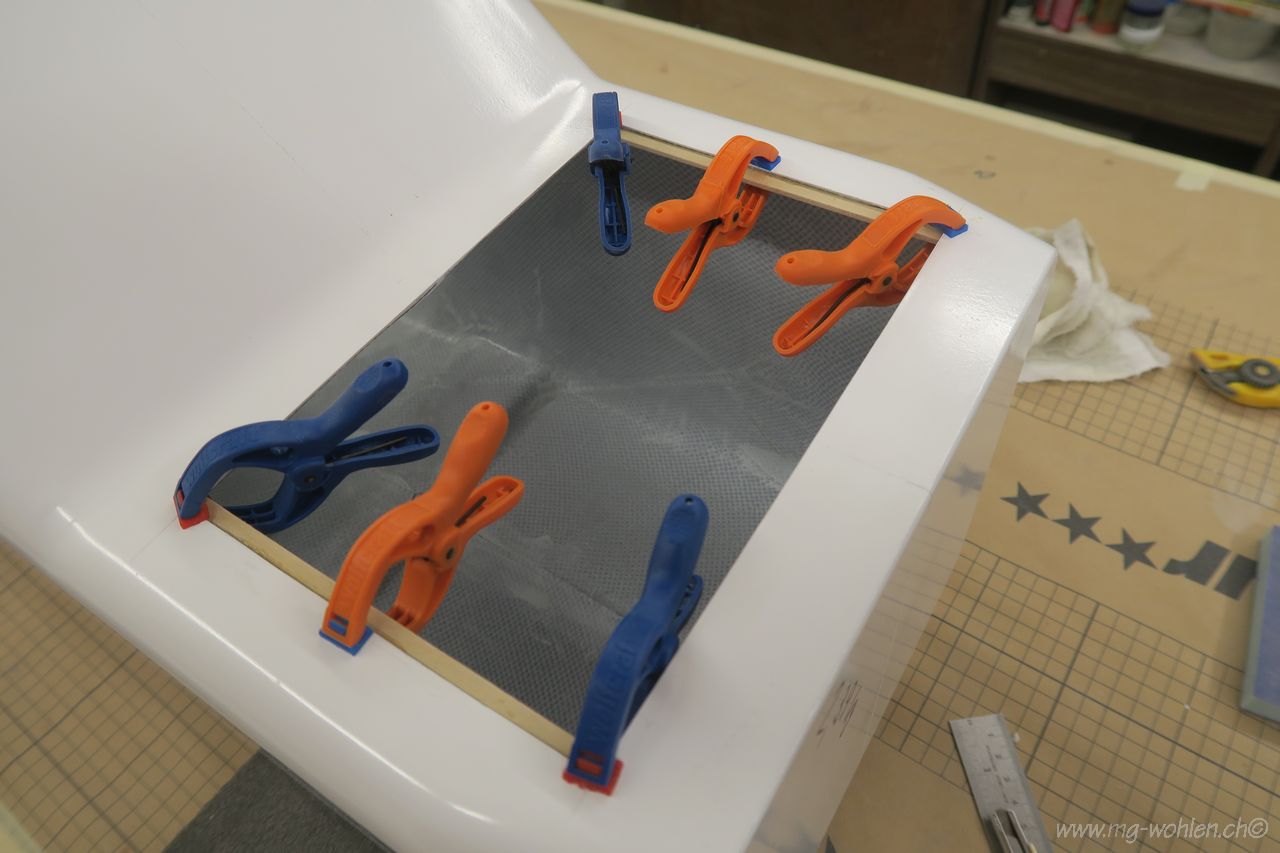

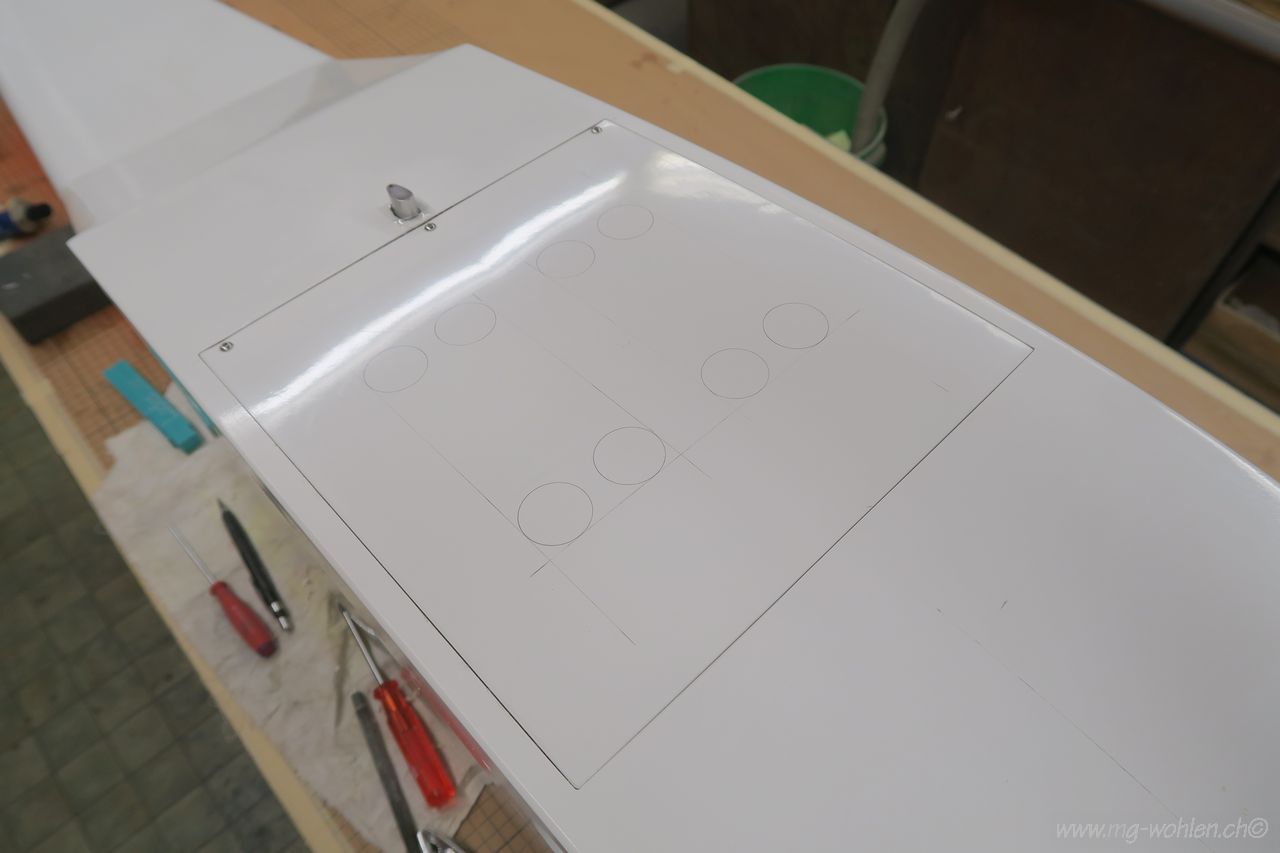

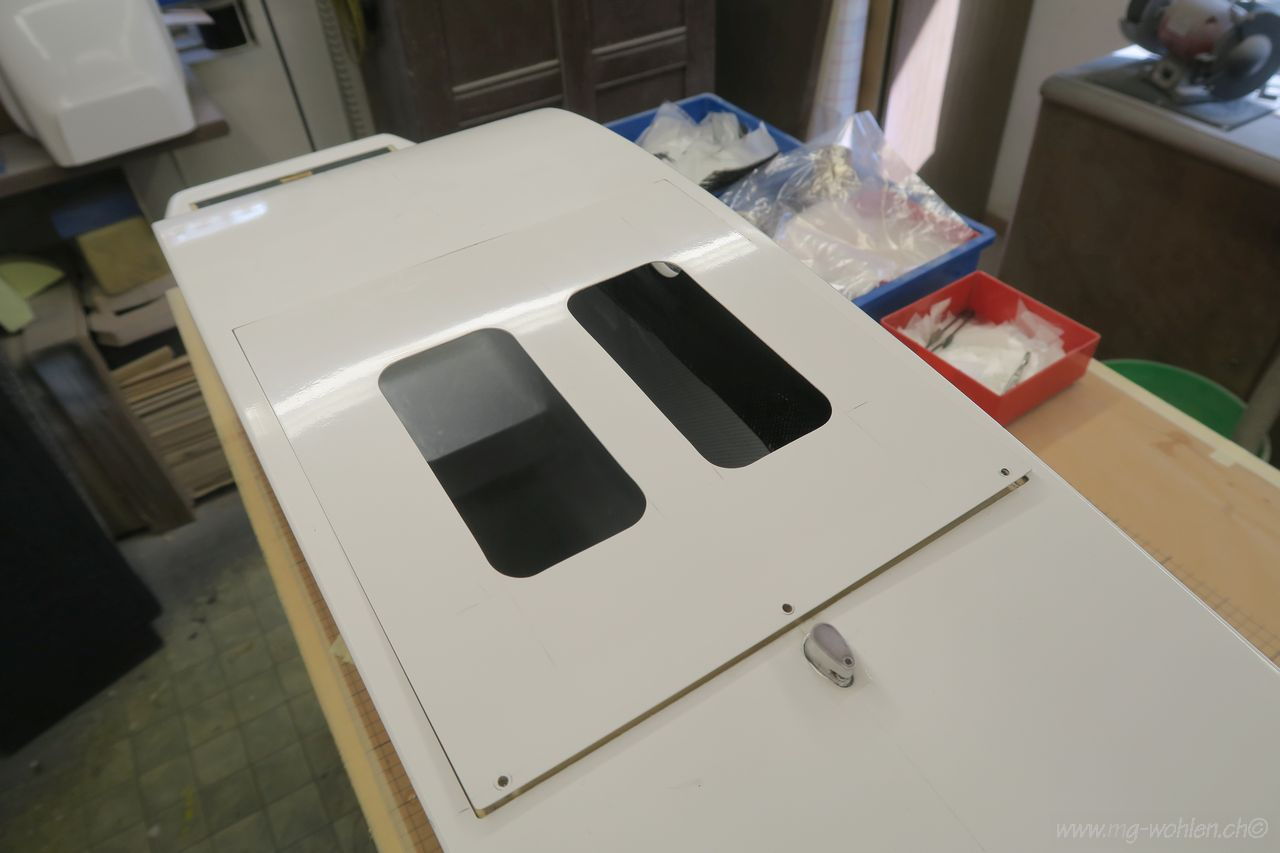

Hier werden noch Dachfenster eingebaut

Fertig ausgeschnitten

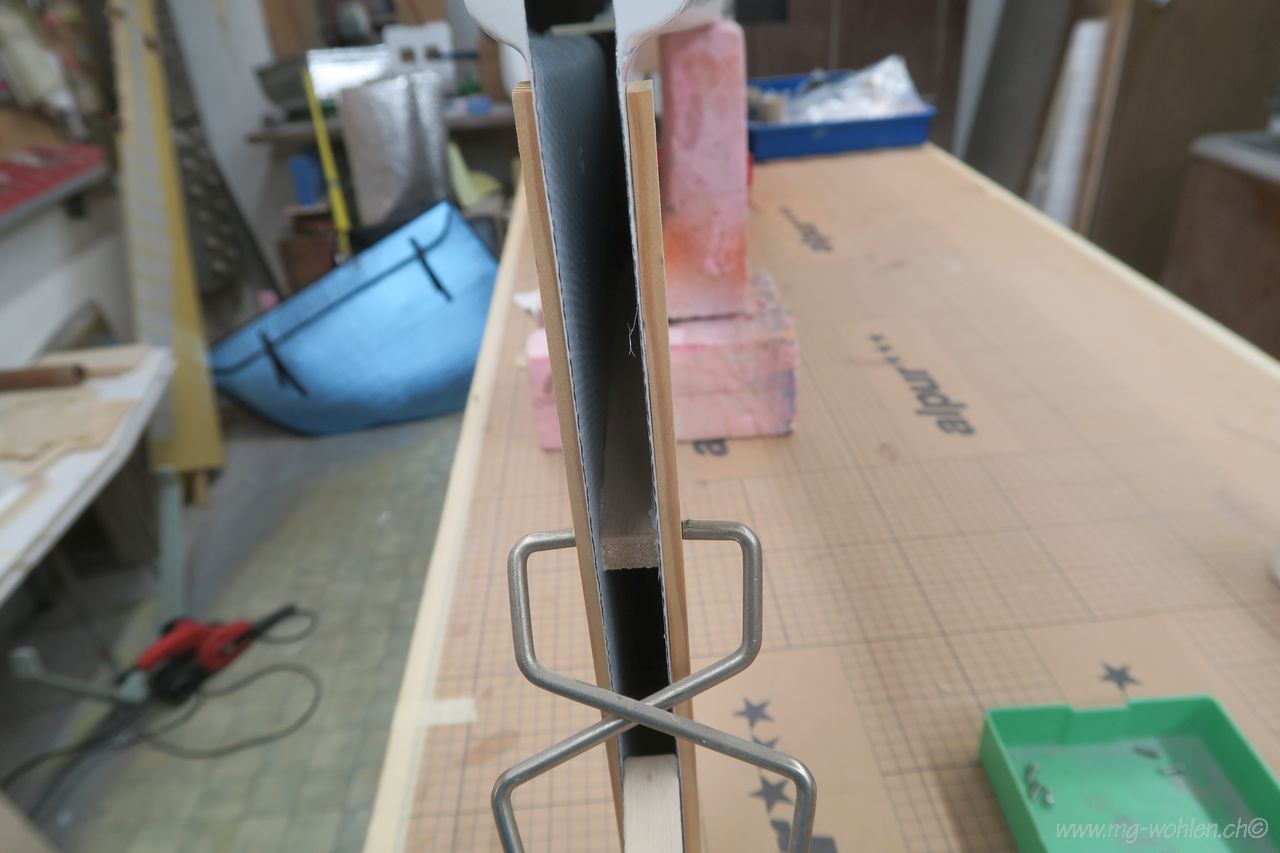

Das ist die Verstärkung für das Seitenleitwerk

Verstärkung eingebaut

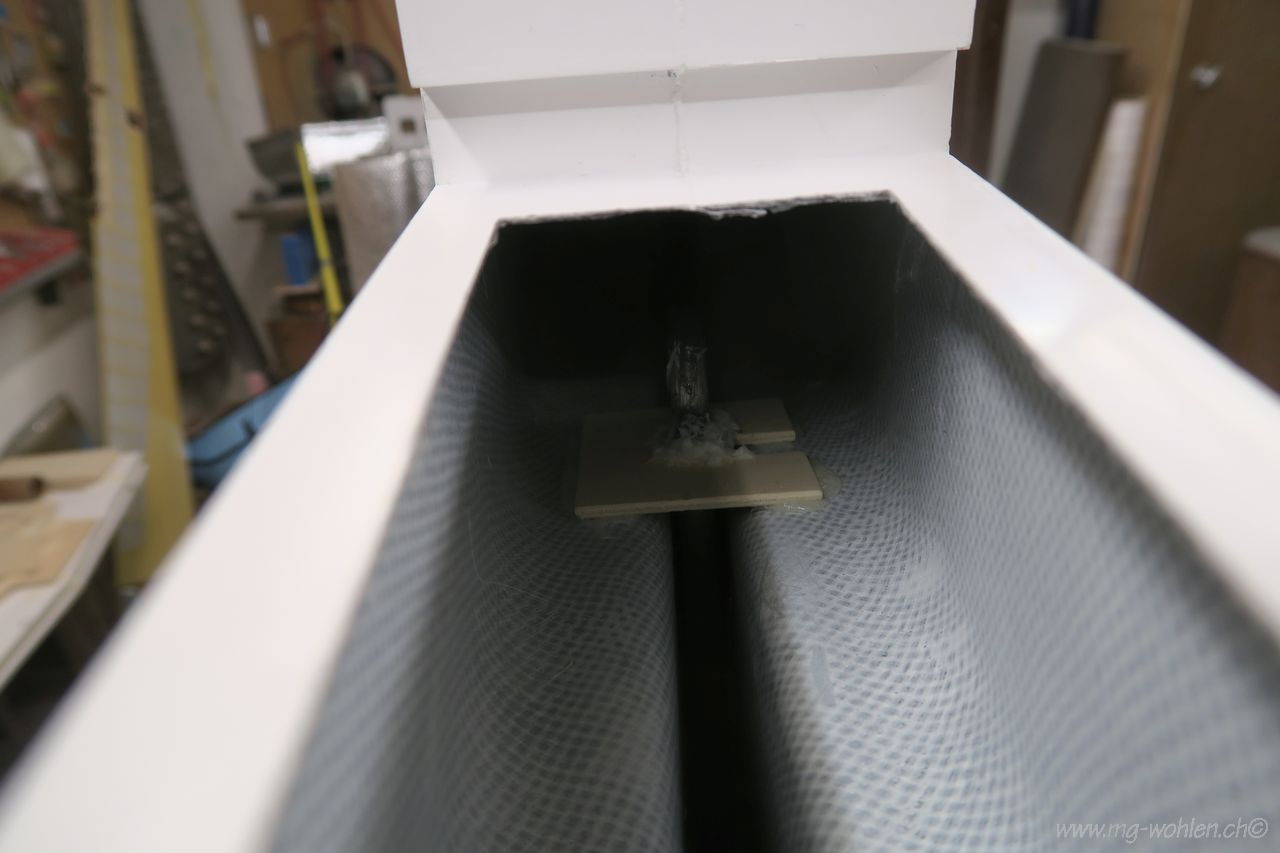

Unten im Rumpf muss die Verstärkung auch noch verharzt werden

Und diese Balsarippen machen das Seitenleitwerk noch stabiler

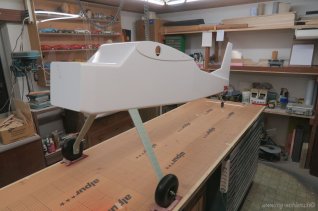

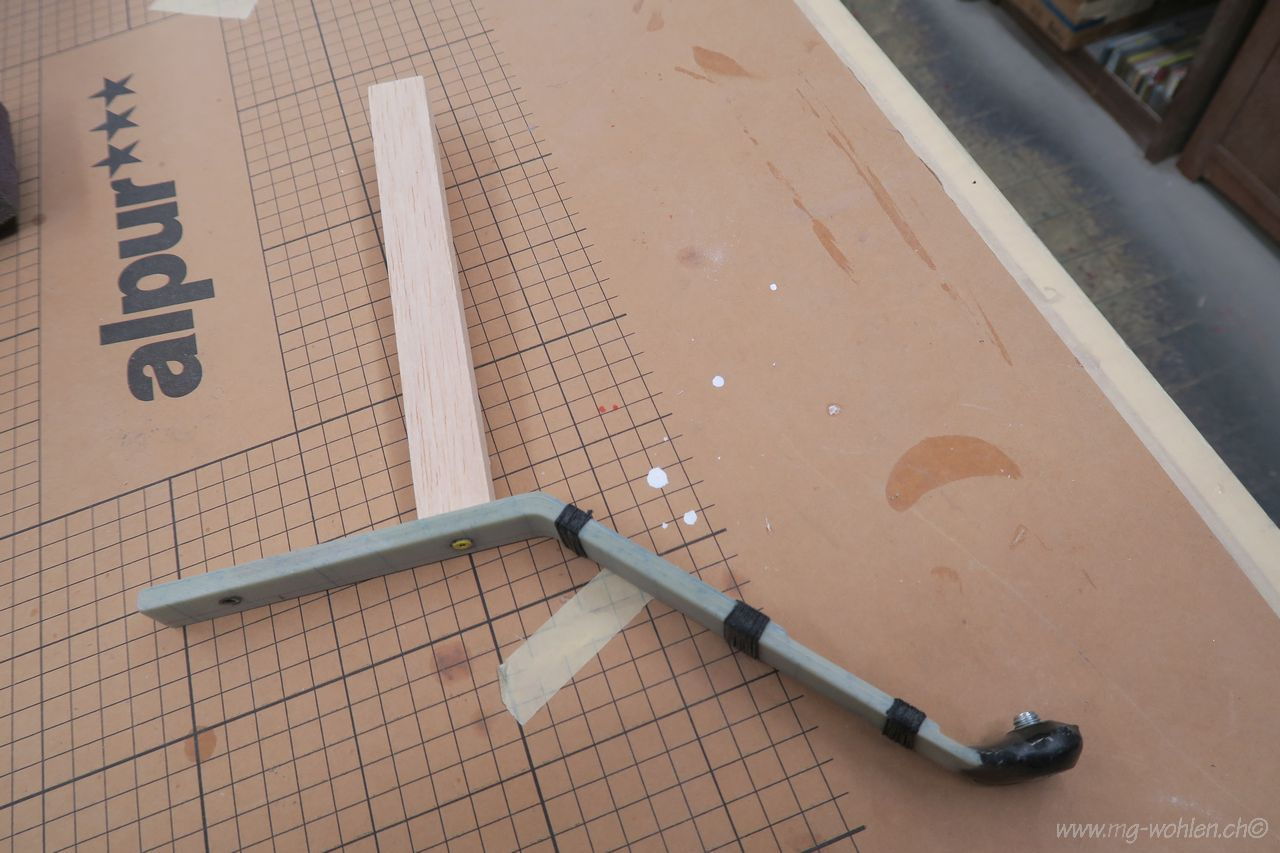

Heckfahrwerk montiert

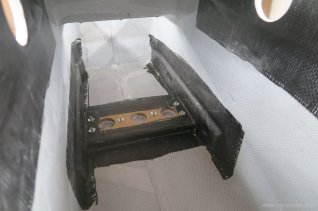

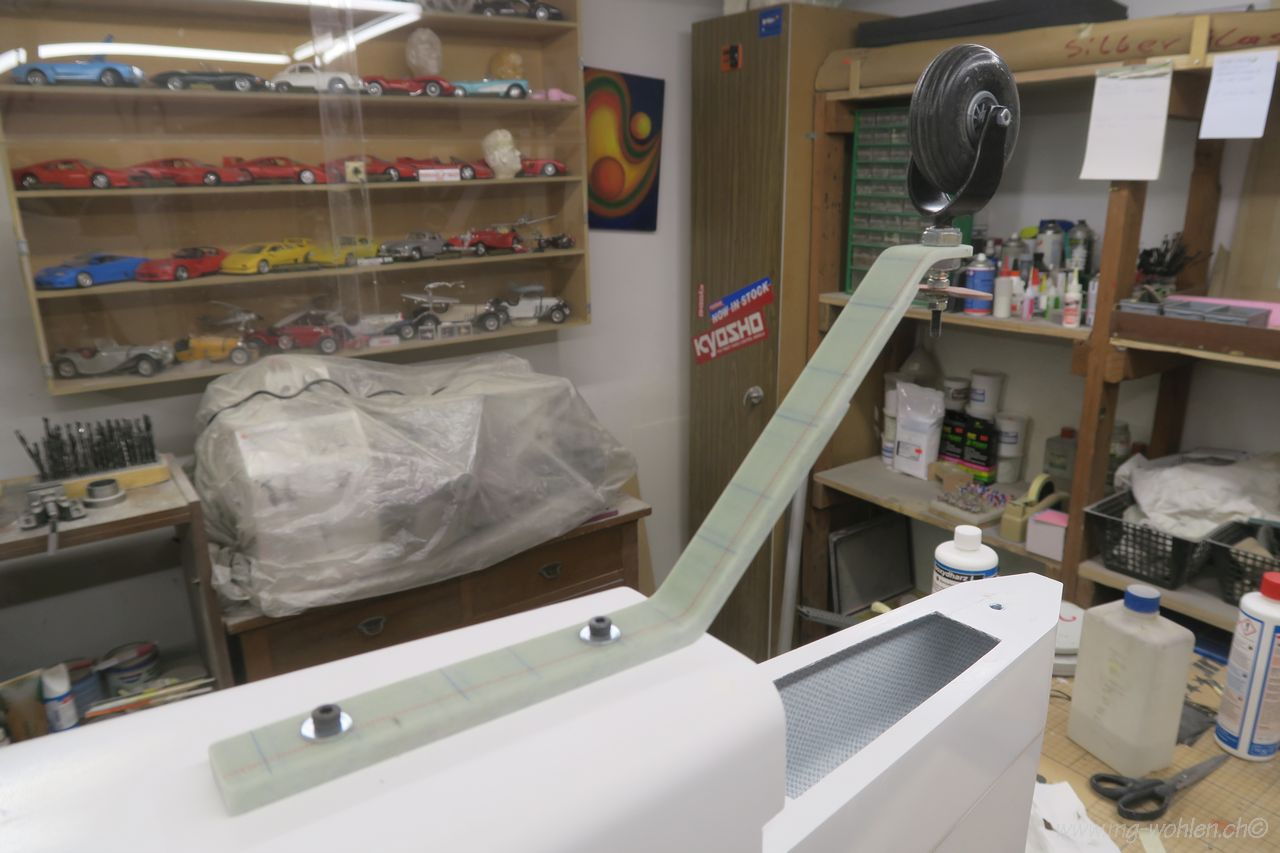

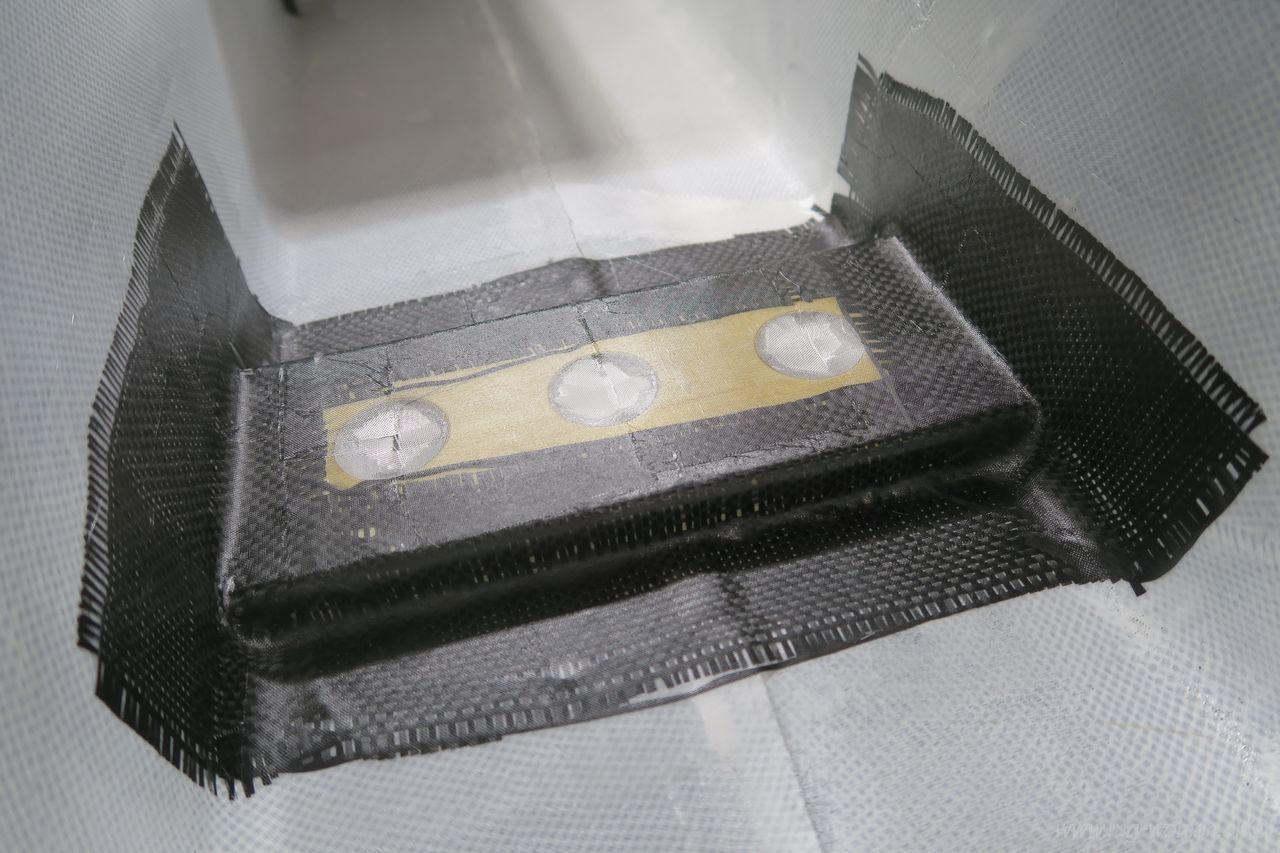

Das Fahrwerksbrett ist eingepasst und verklebt

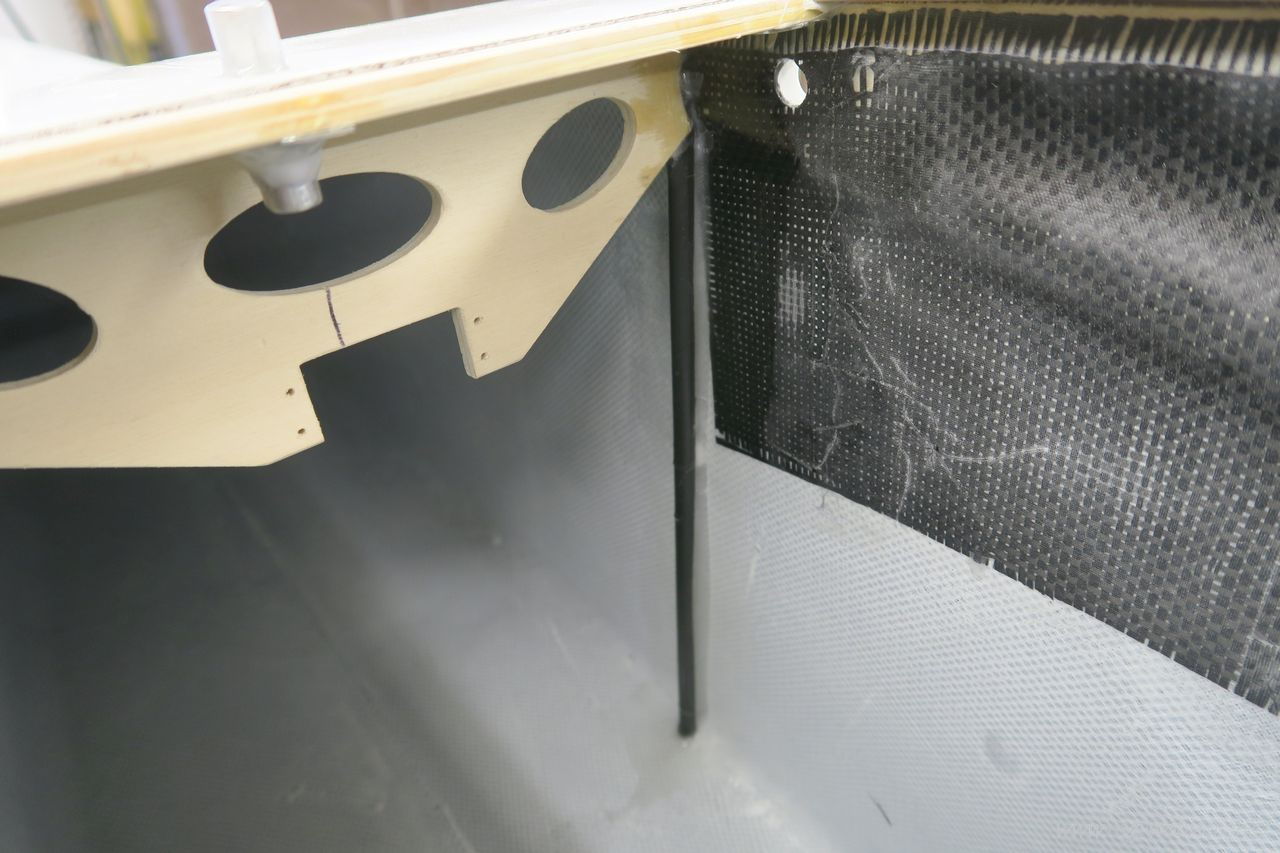

Seitliche Verstärkungen statt Holz CFK Rohre

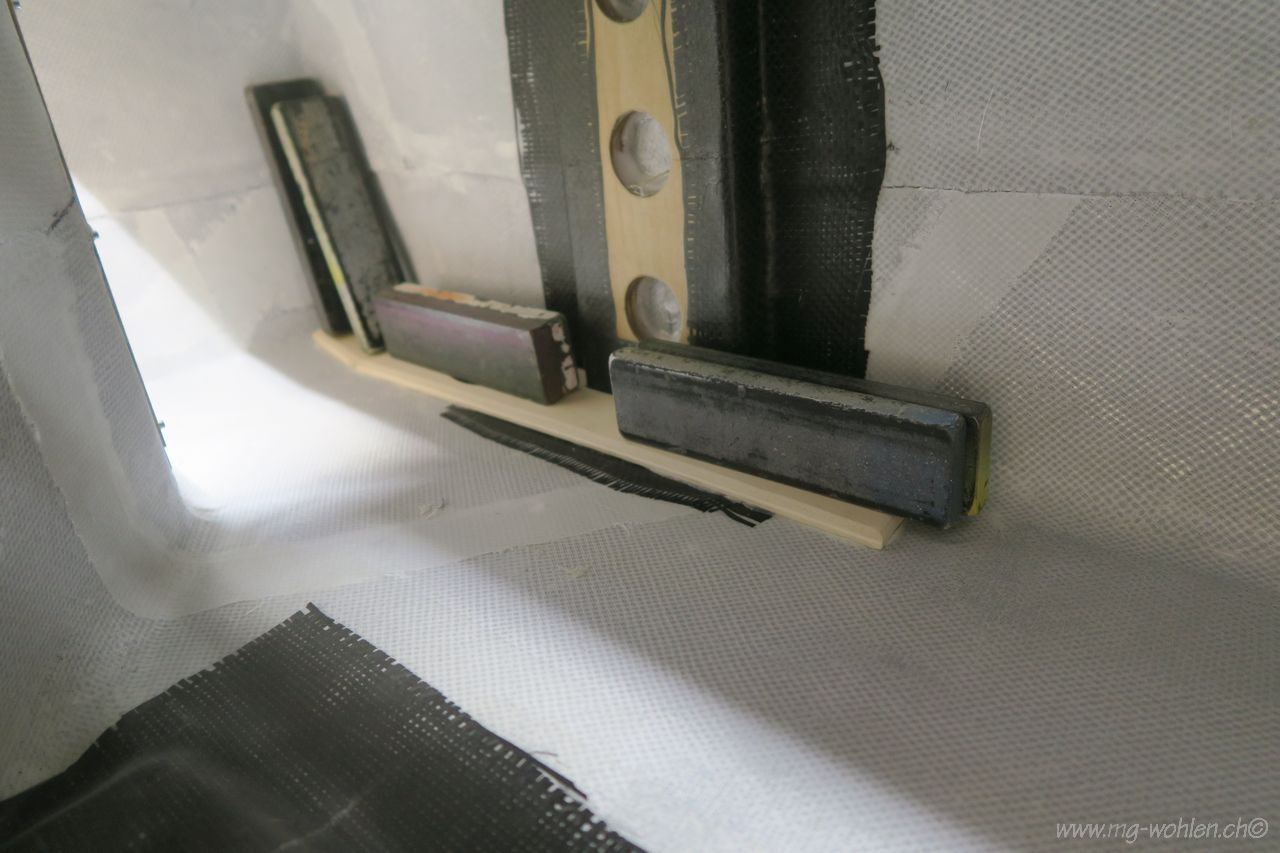

Jetzt müssen noch seitliche Fahrwerksvertärkungen eingeklebt werden

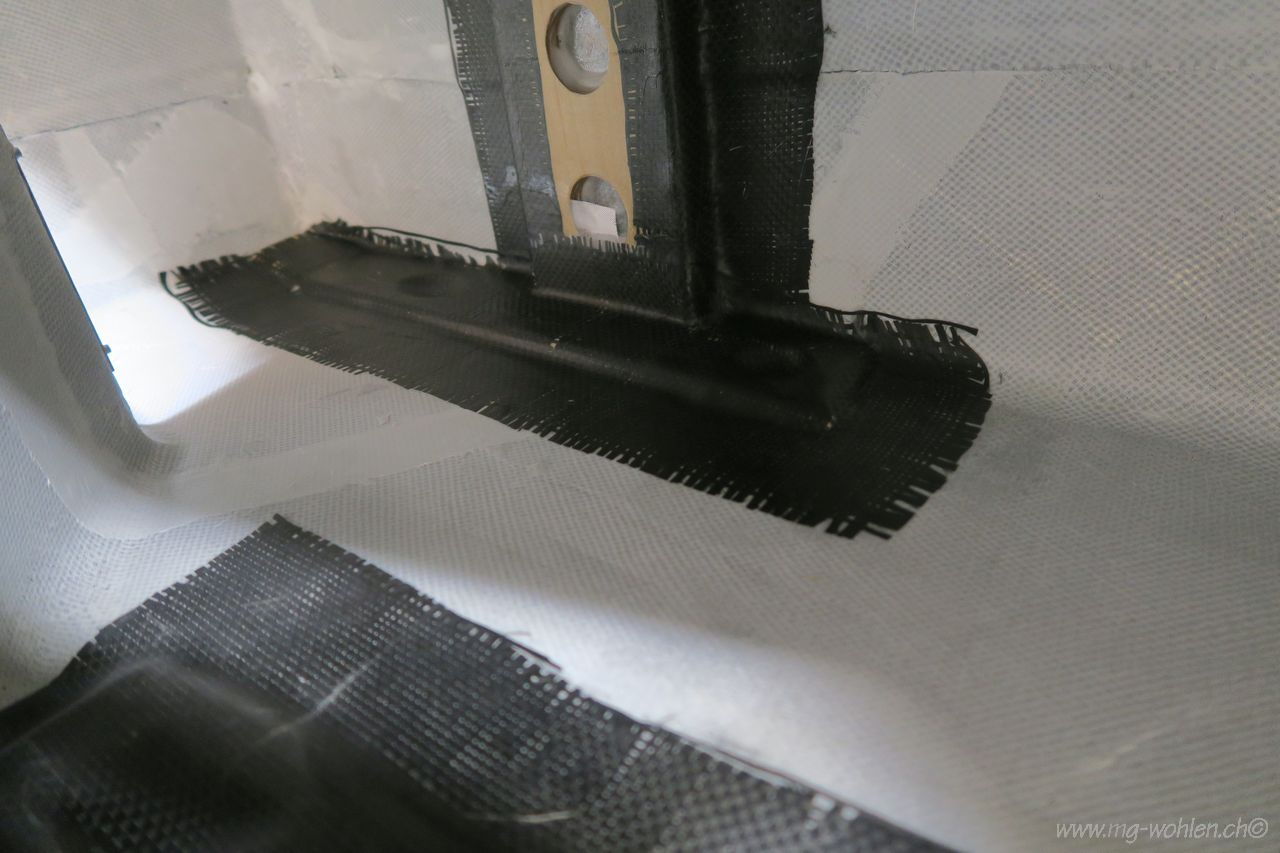

Das Ganze wird wieder mit CFK Laminiert und mit 49g GFK abgedeckt

Fertig laminiert

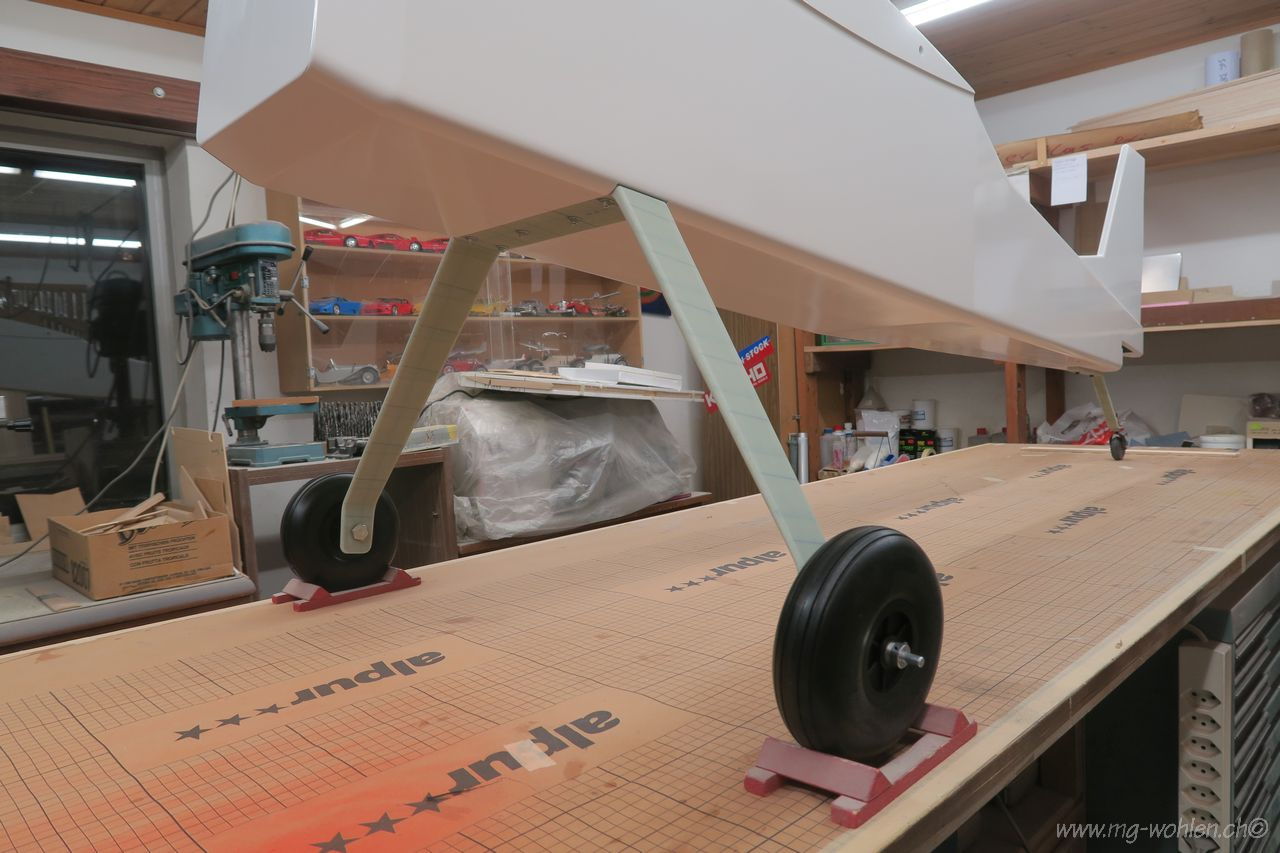

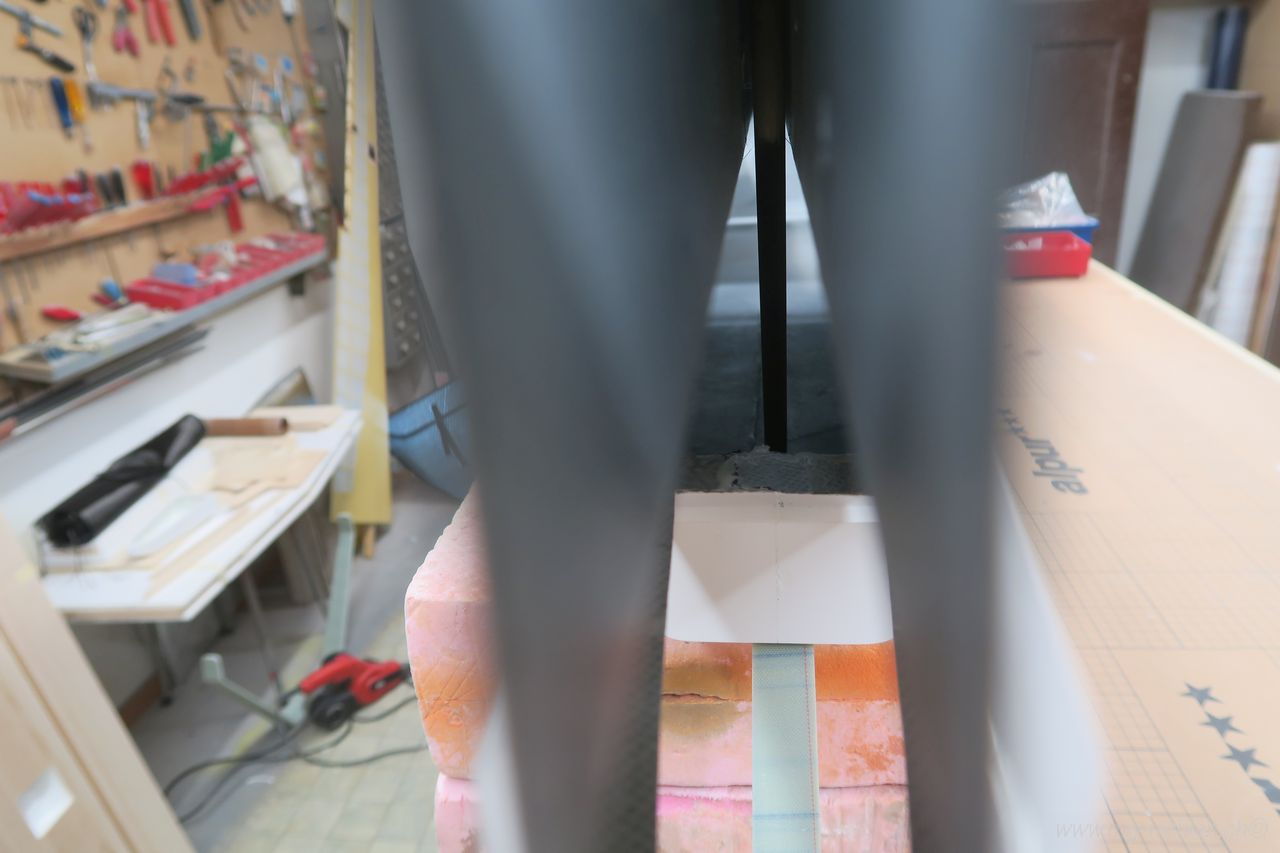

So hält das Fahrwerk Bombenfest

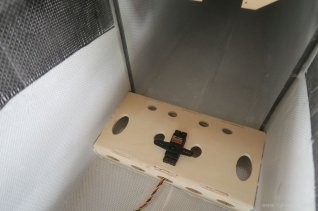

Das Seitenruder Servobrett ist am Aushärten

Erstmal ruhen lassen

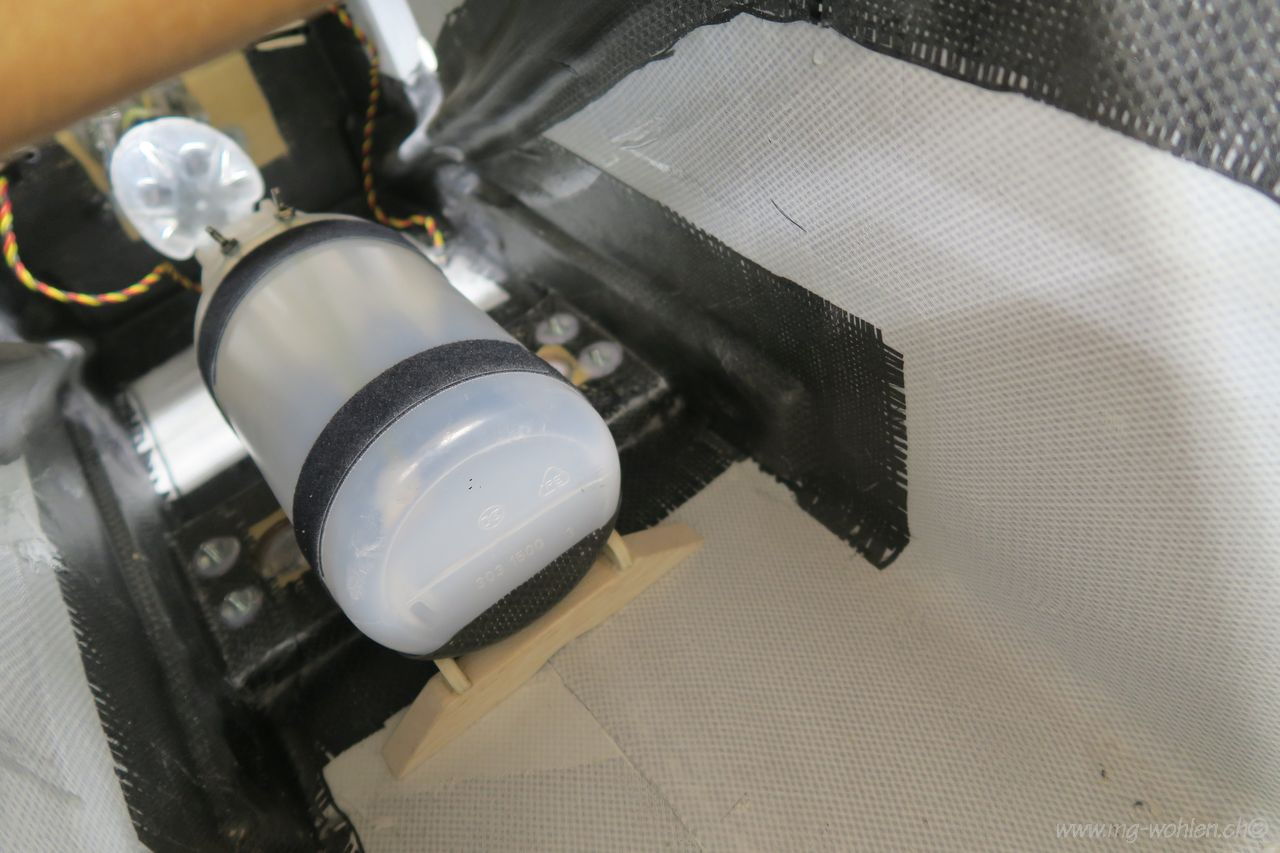

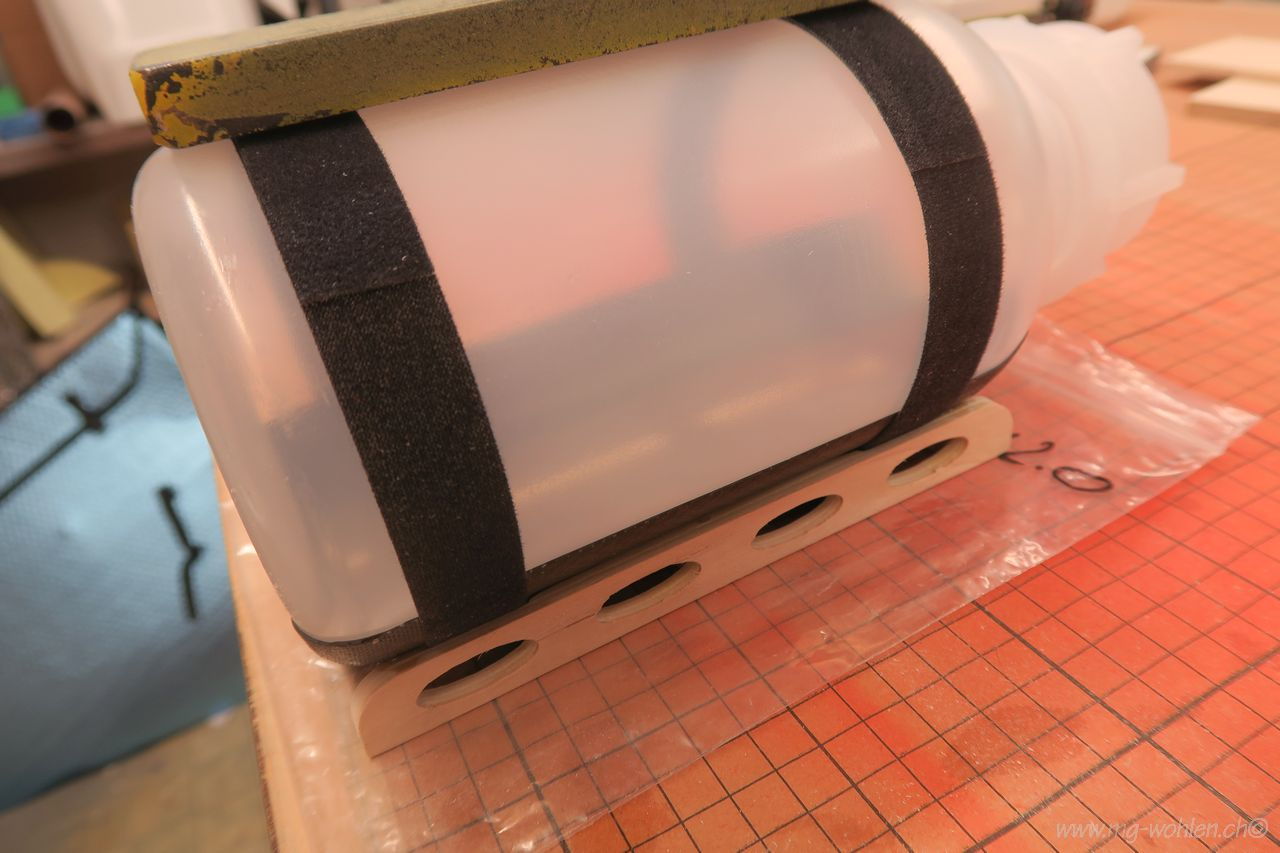

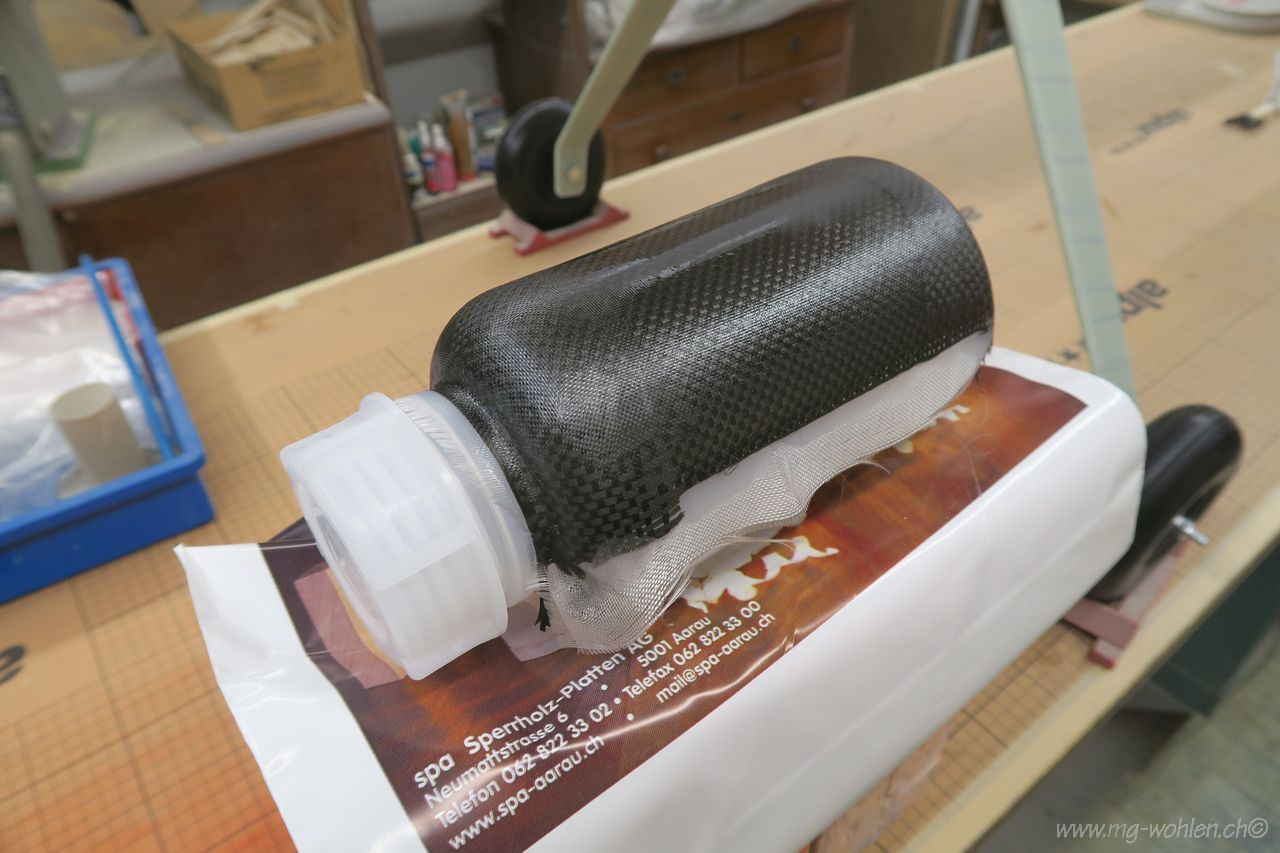

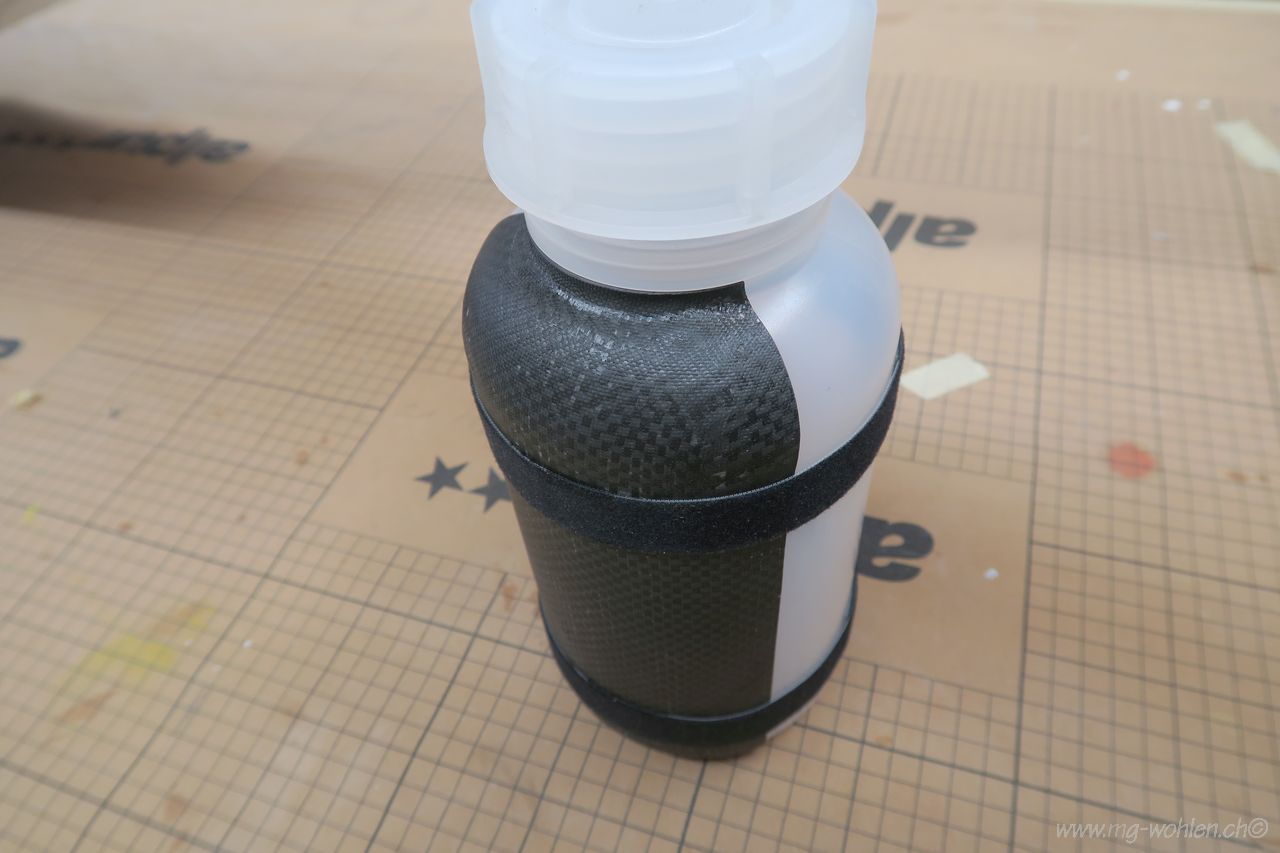

Der Tankhalter wird direkt auf dem Tank laminiert

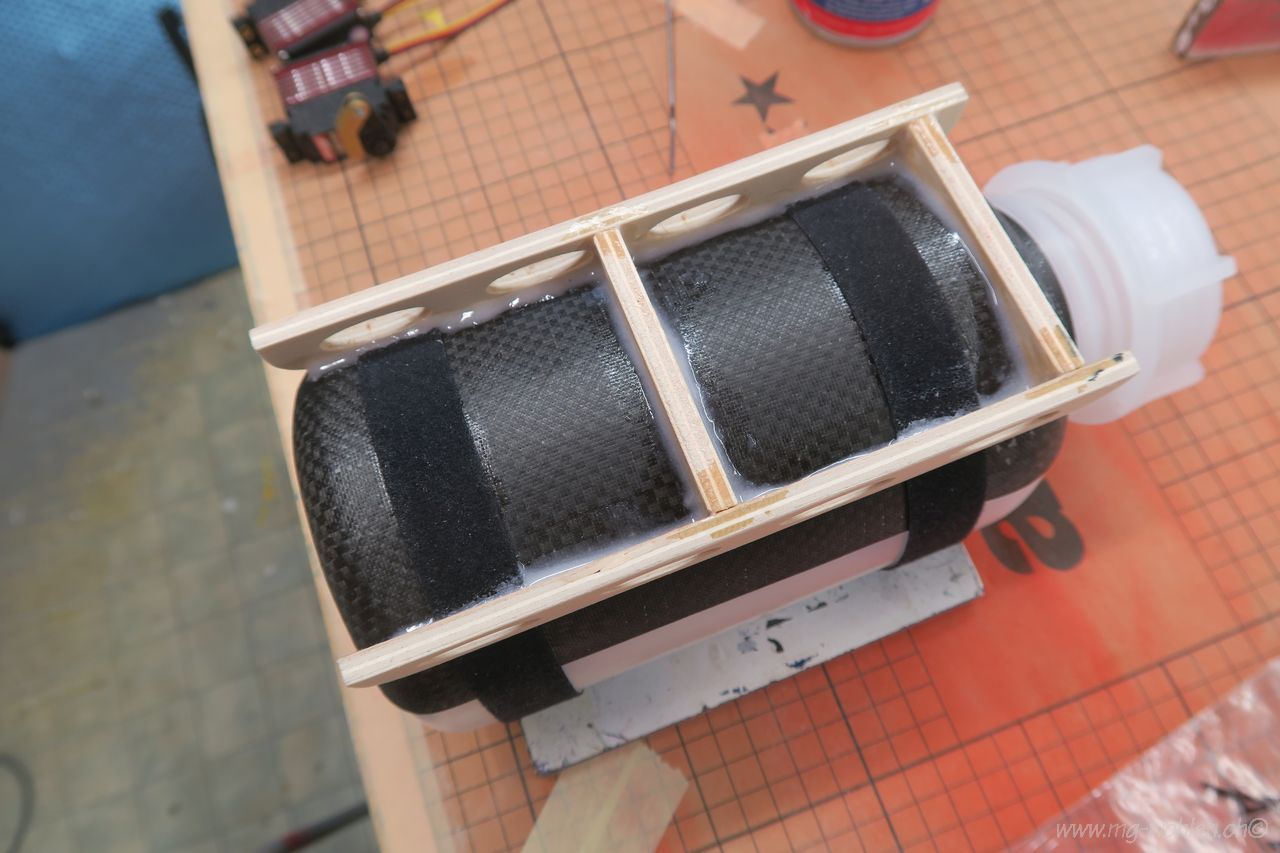

Die Halterung aus CFK ist besäumt und mit Klettband versehen

Hier wird die untere Halterung angeklebt

Und so sieht die Halterung von unten aus

Die Abschlussleiste ist eingeklebt

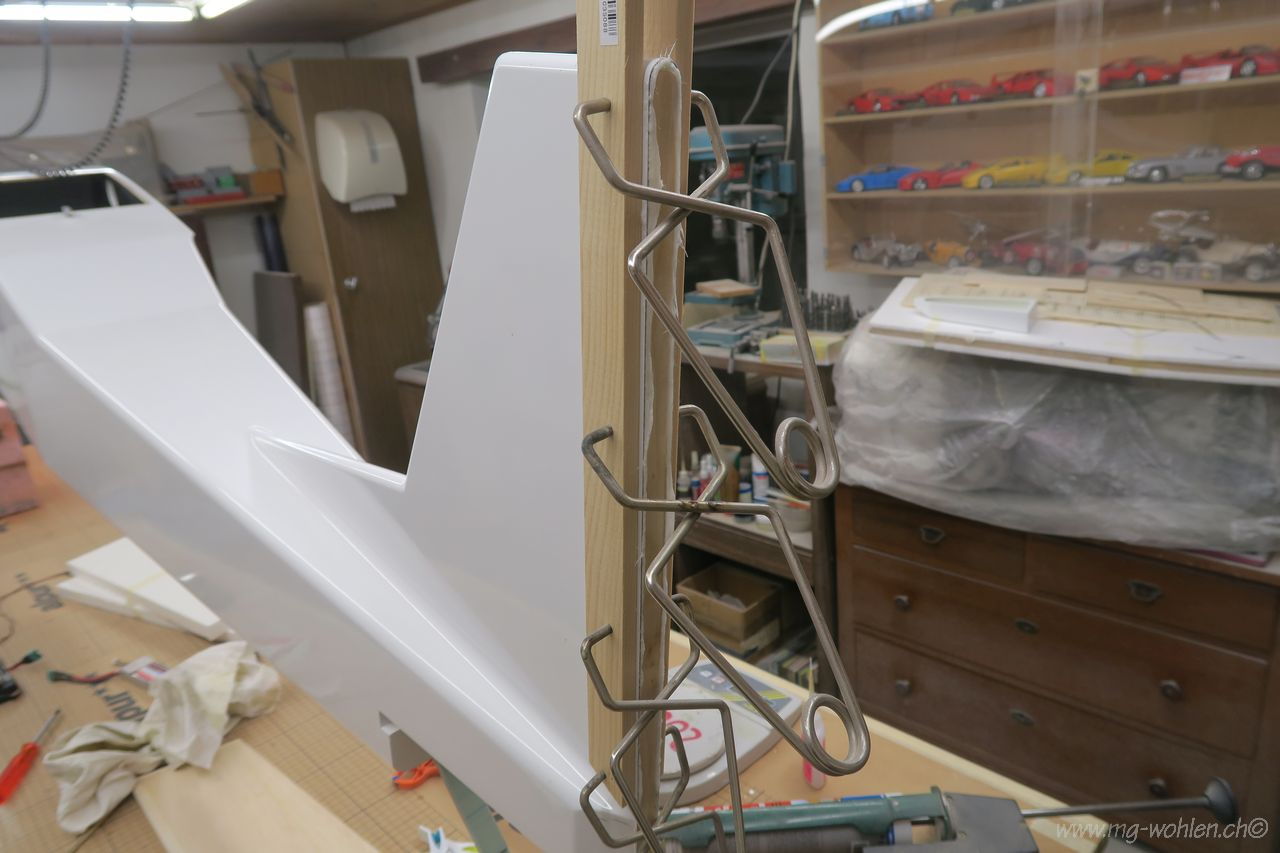

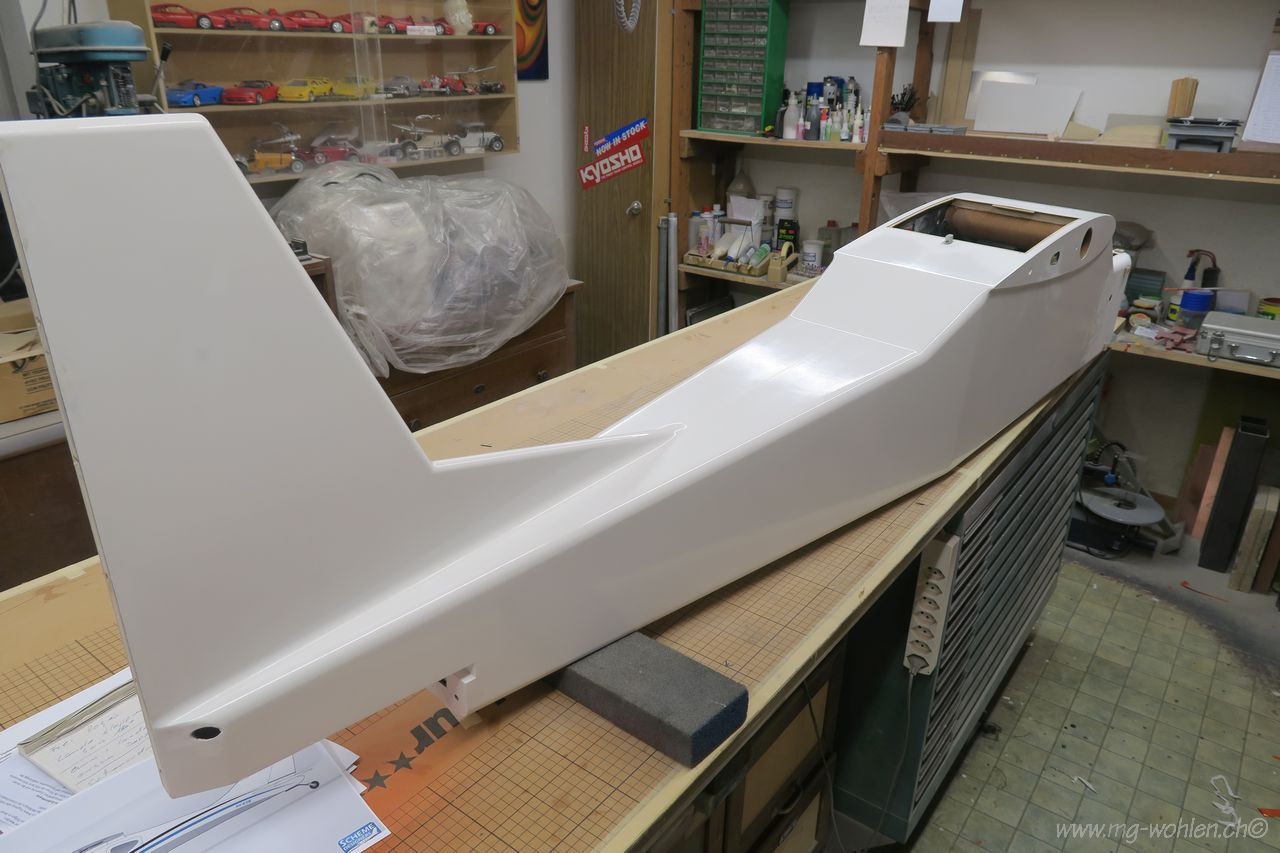

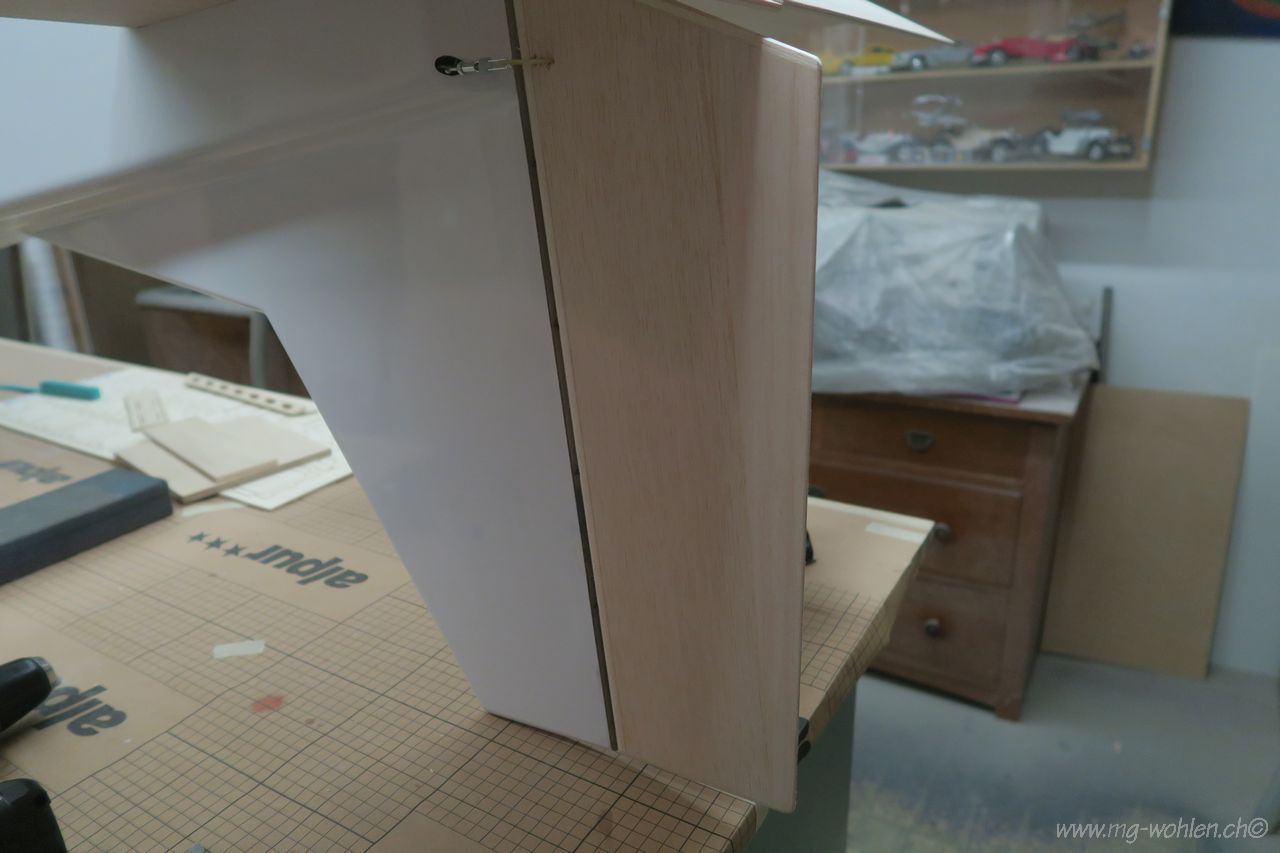

Seitenleitwerk provisorisch montiert

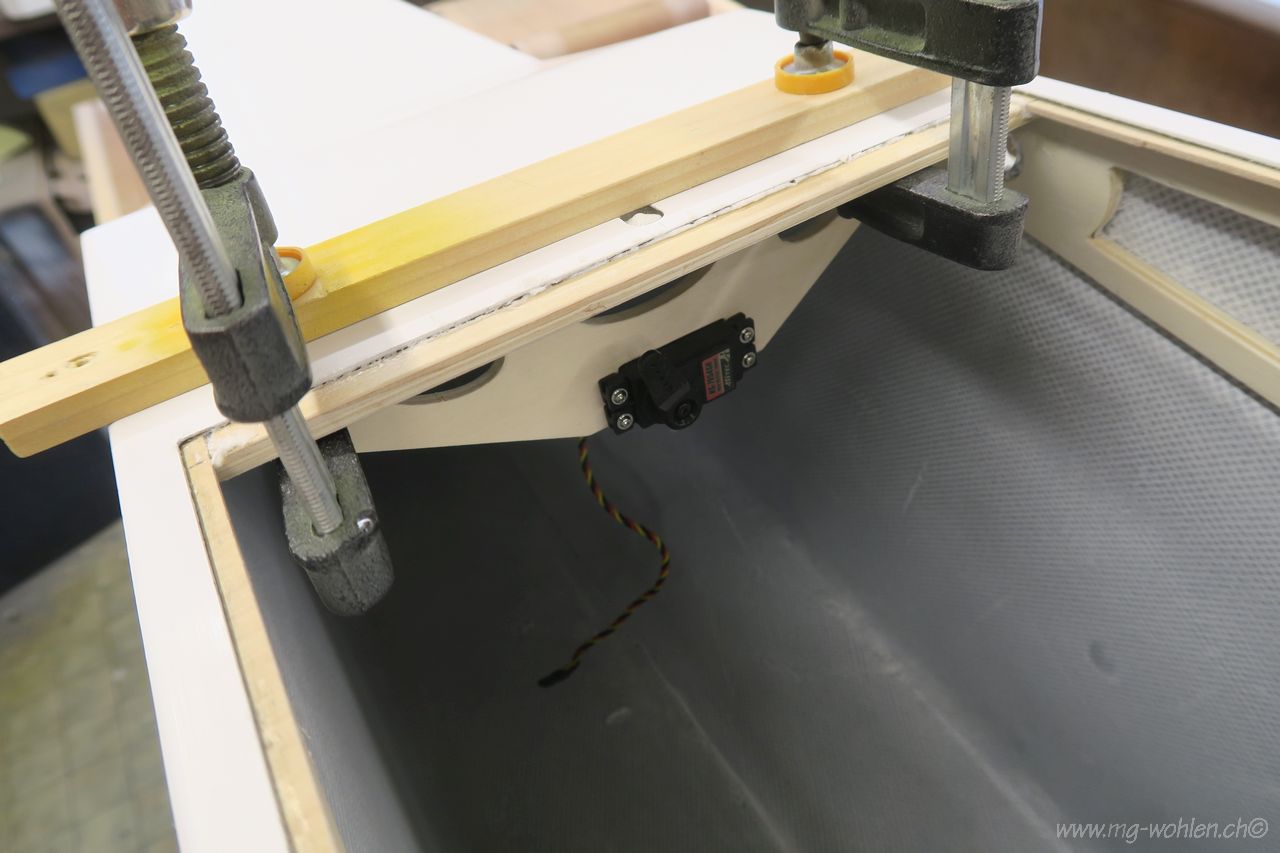

Seitenruderservo mit Halterung

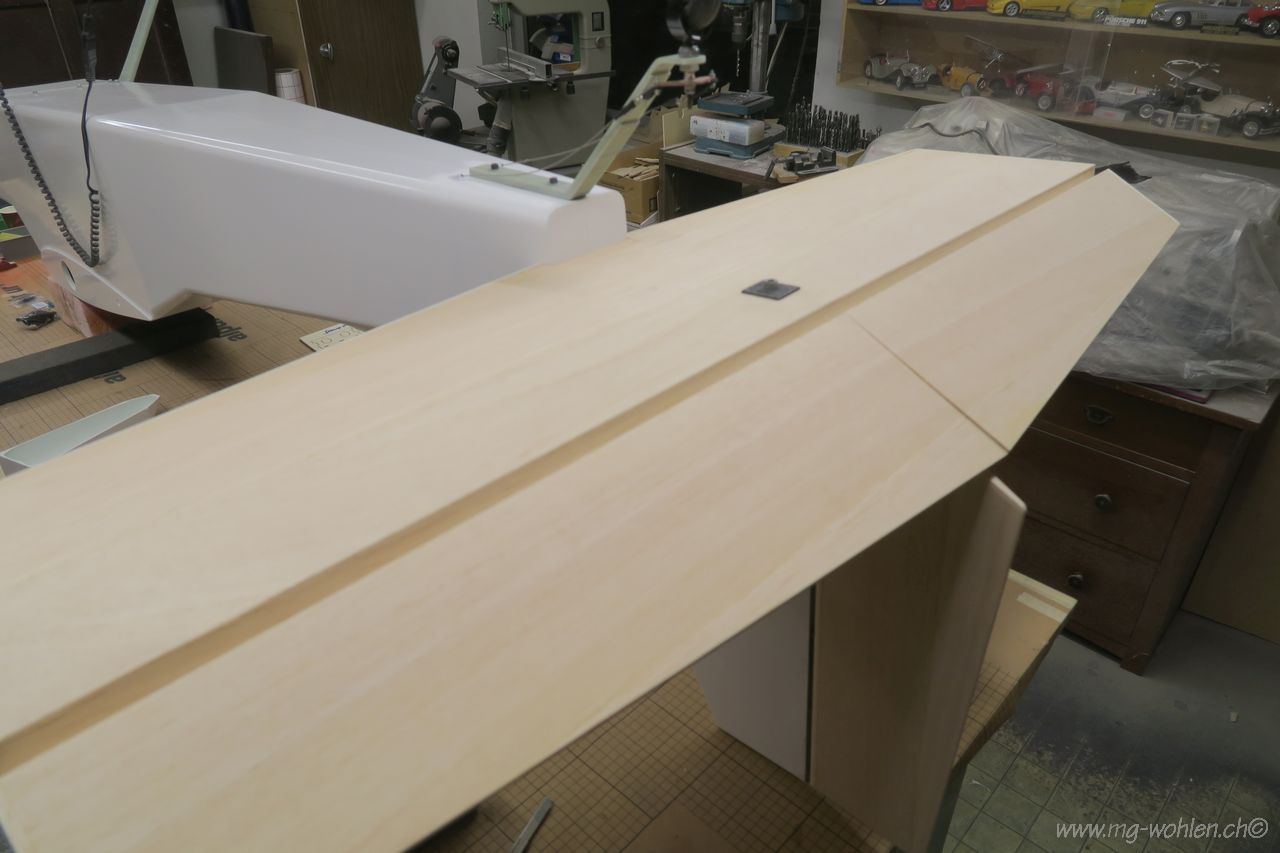

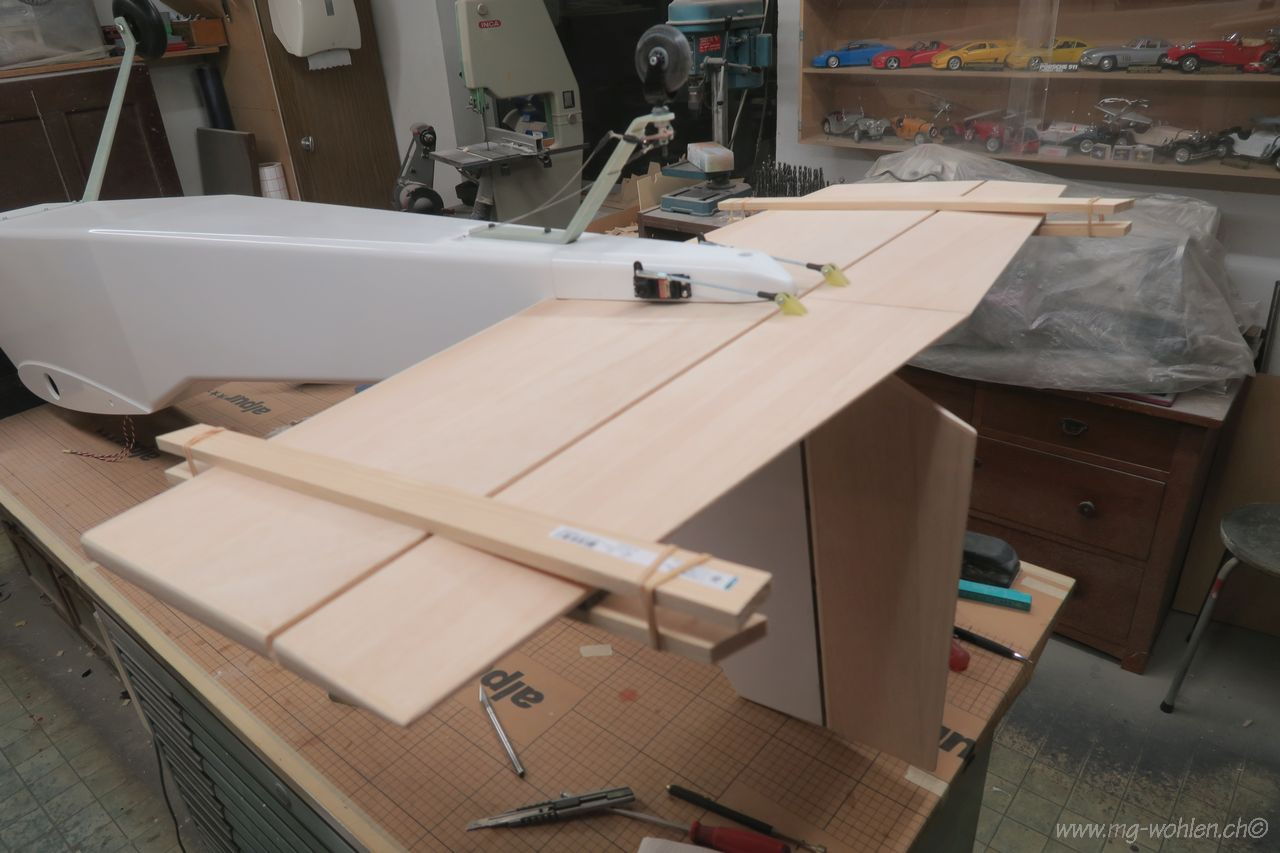

Das Höhenruder wird am Rumpf angepasst

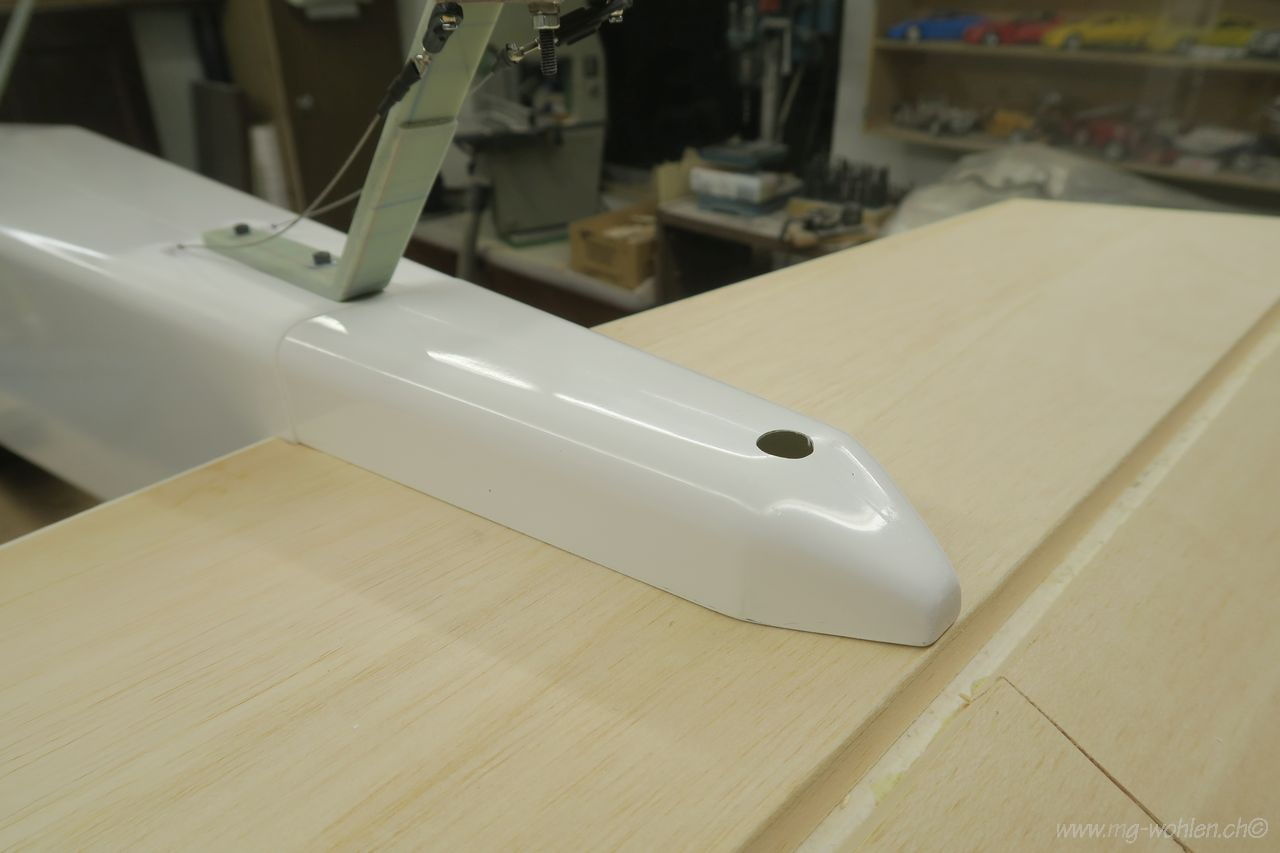

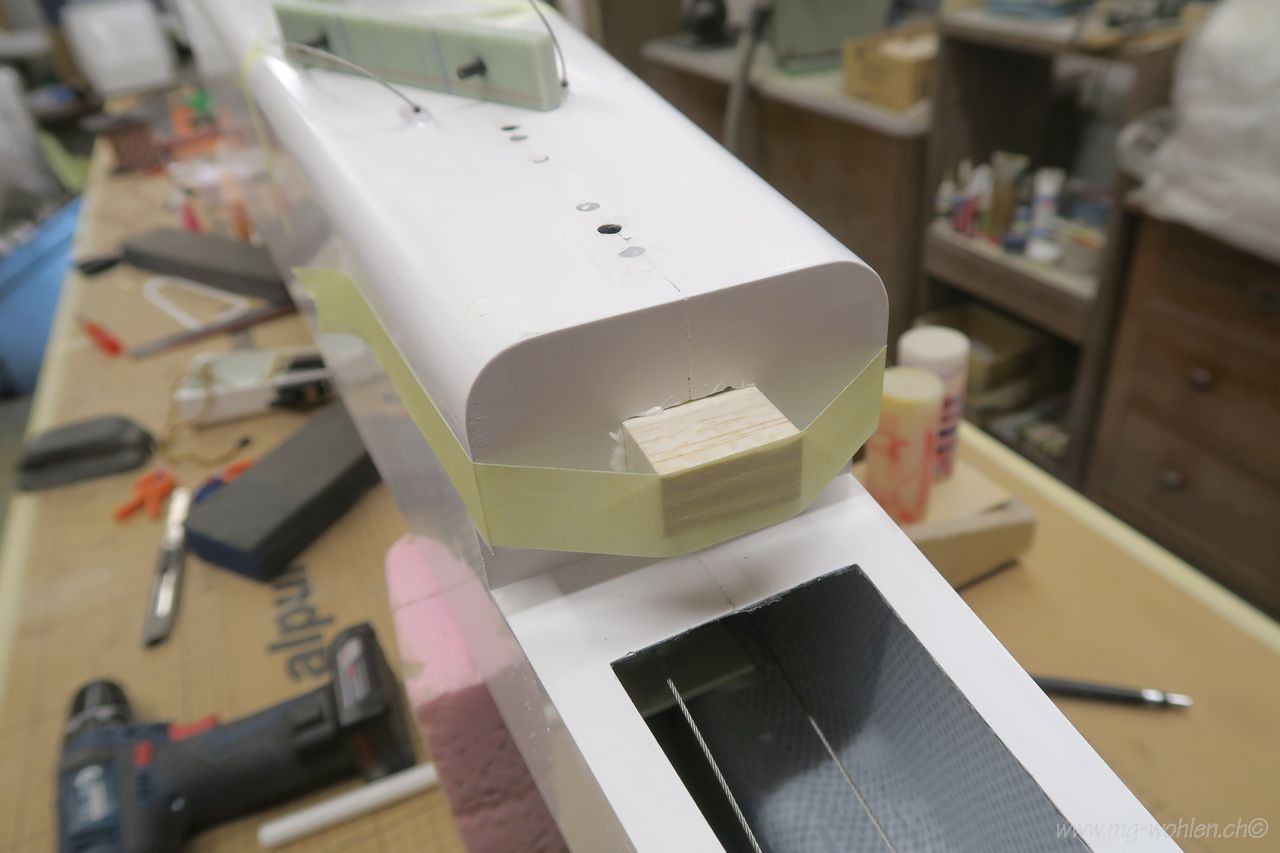

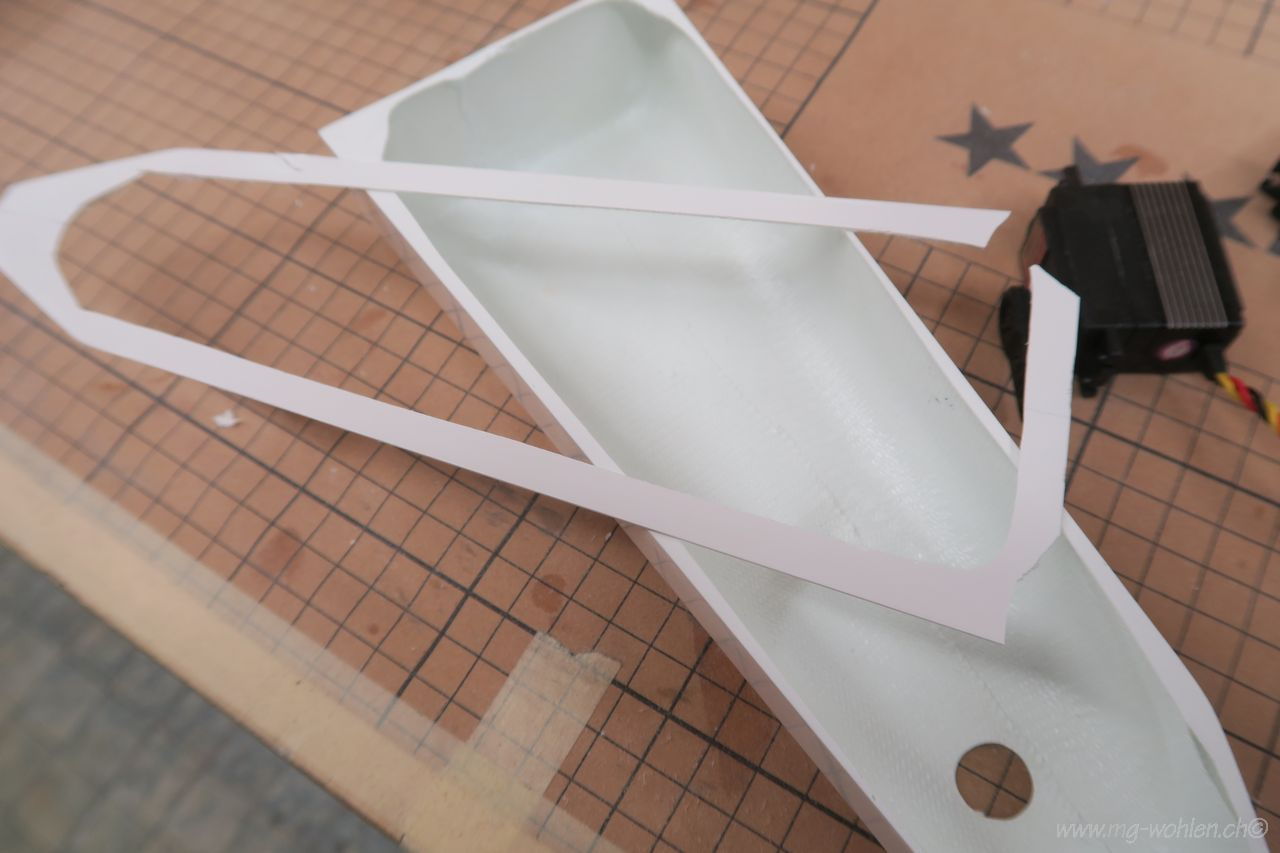

Der Heckbürzel will nicht so recht passen und wird beschnitten

So passt der Heckabschluss

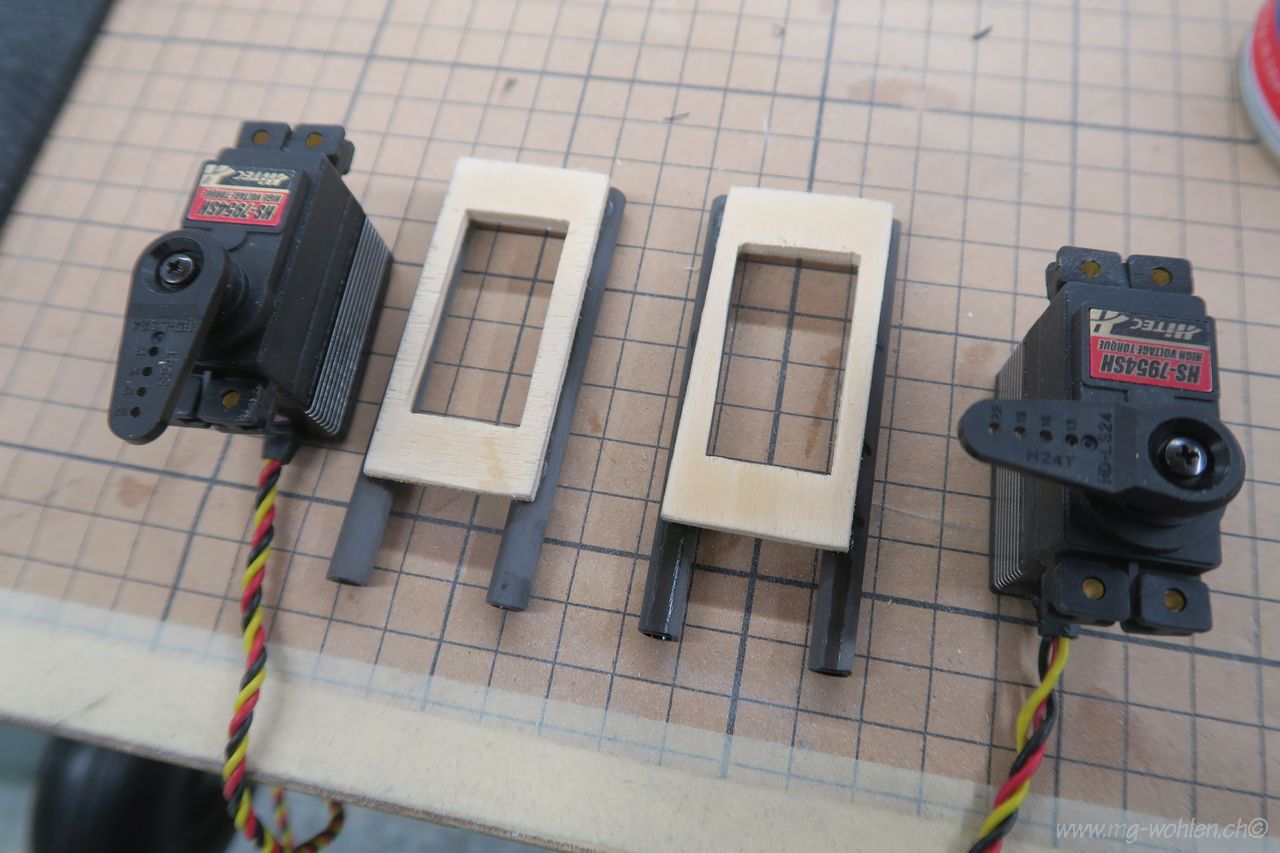

Die Halteplättchen für die beiden Höhenruder Servos

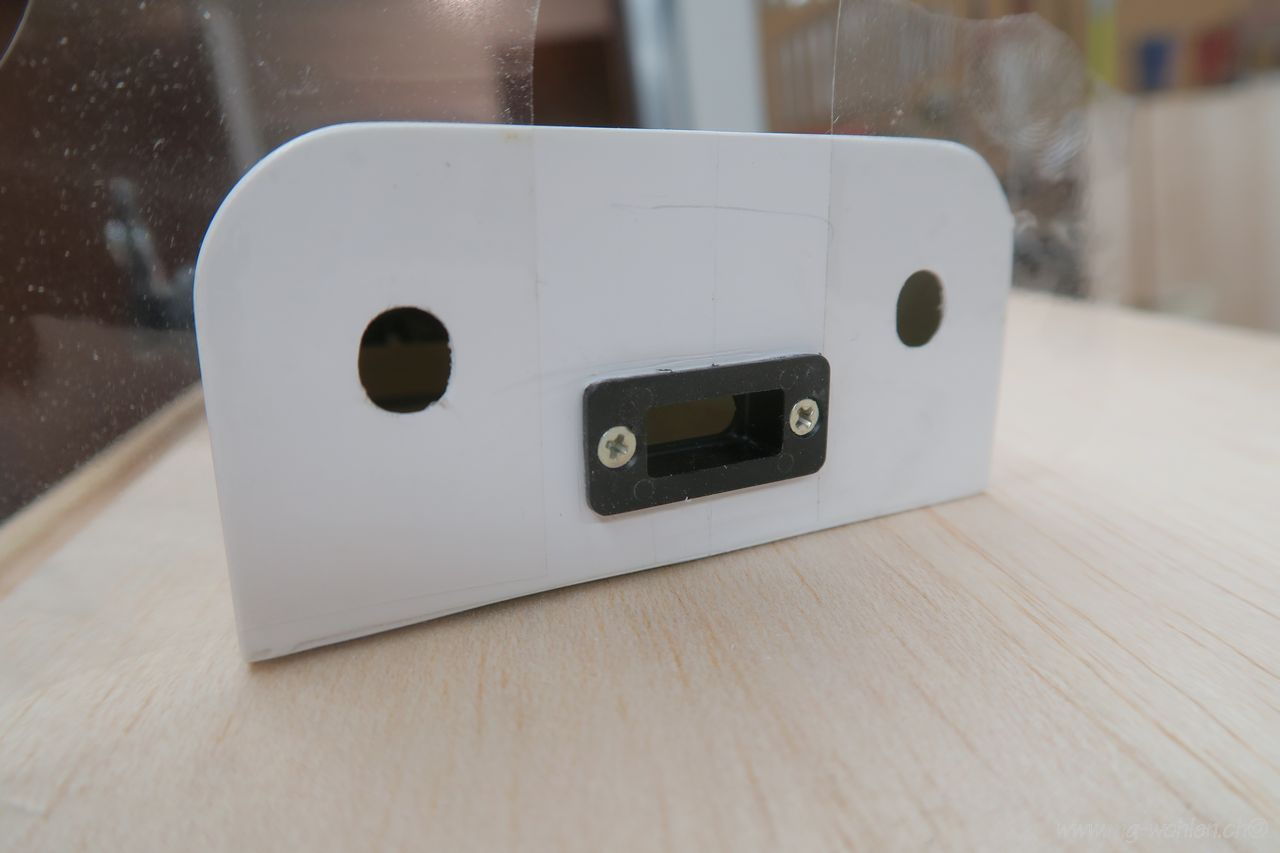

Hier wird platz gemacht für den MPX Stecker

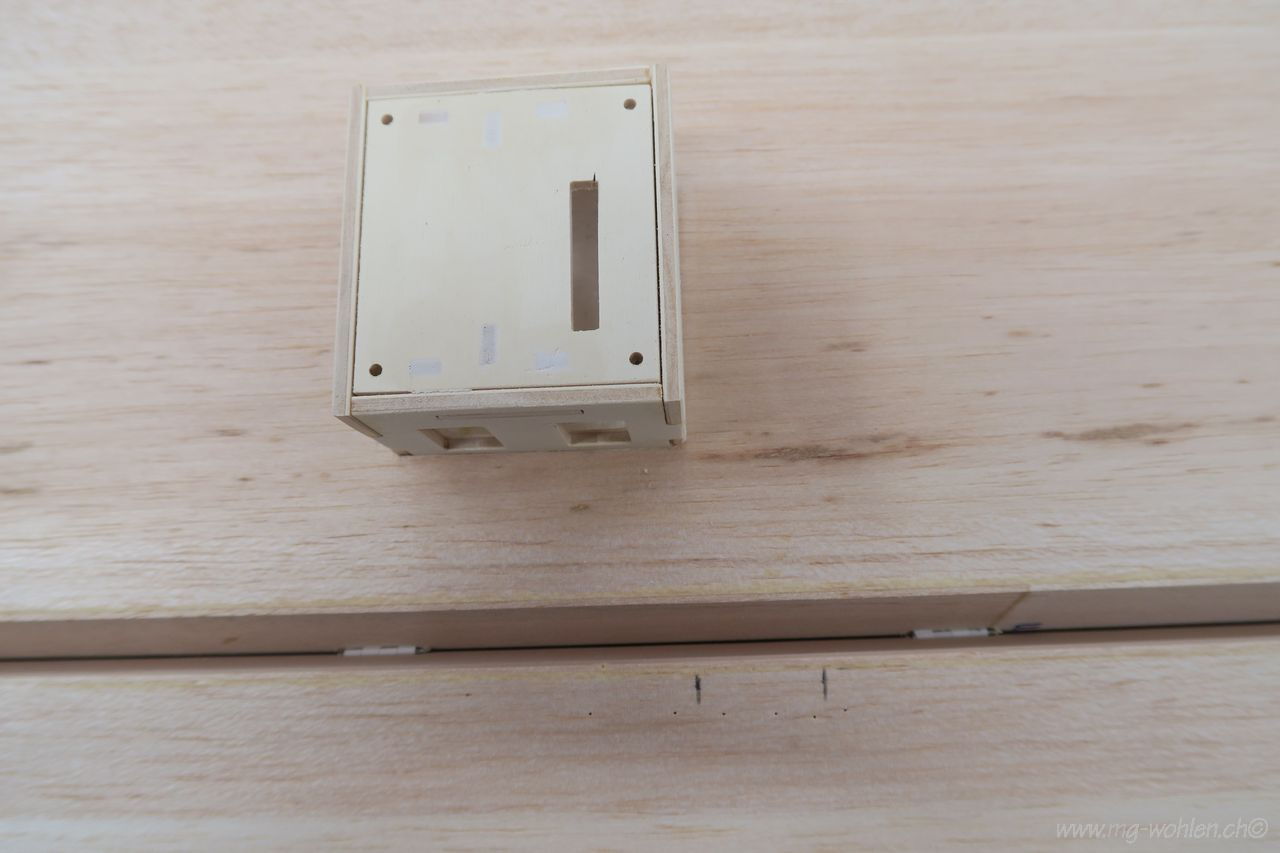

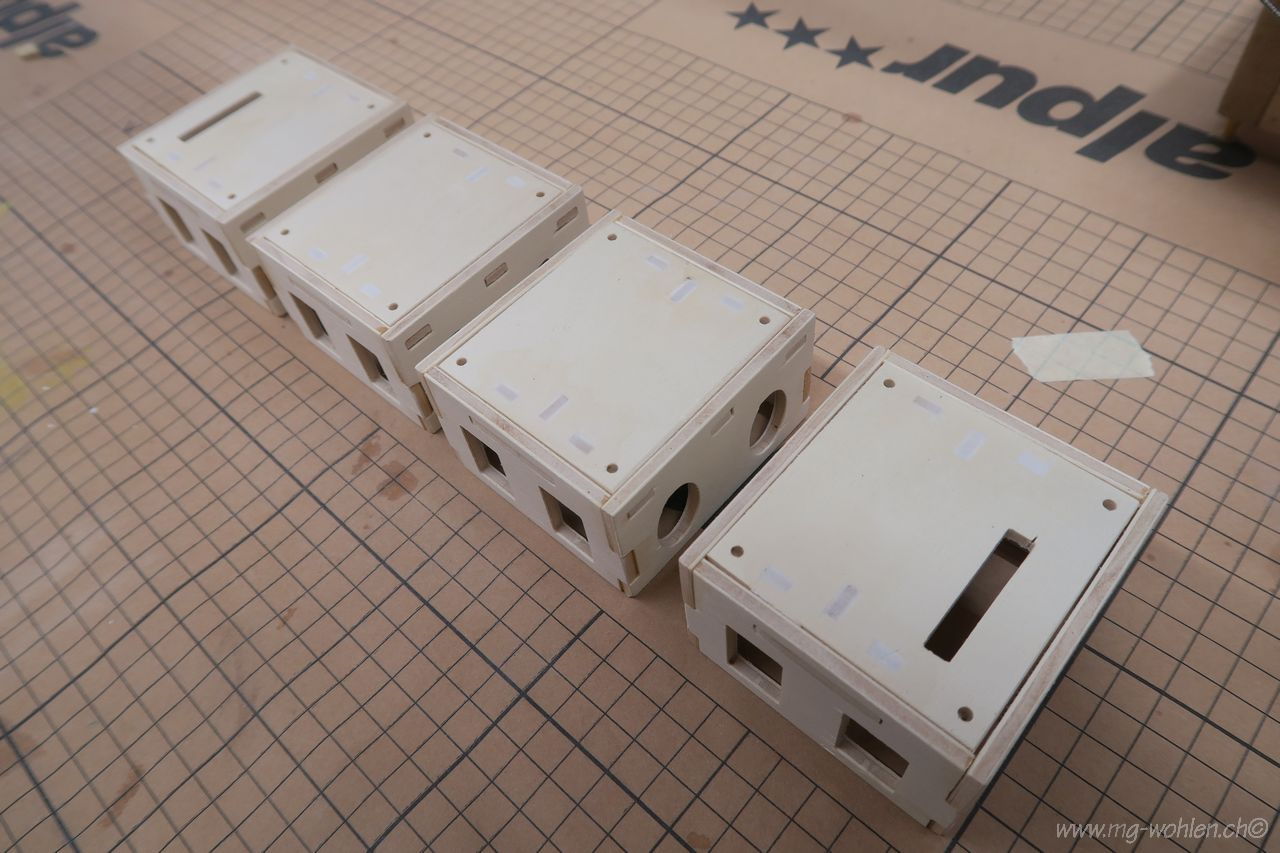

Die Servokästen sind für den Einbau vorbereitet

Die Verstärkung unter der Beplankung ist leider am falschen Ort

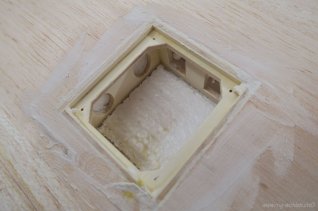

Der erte Rahmen ist eingeklebt und verspachtelt

Das Querruder Servo

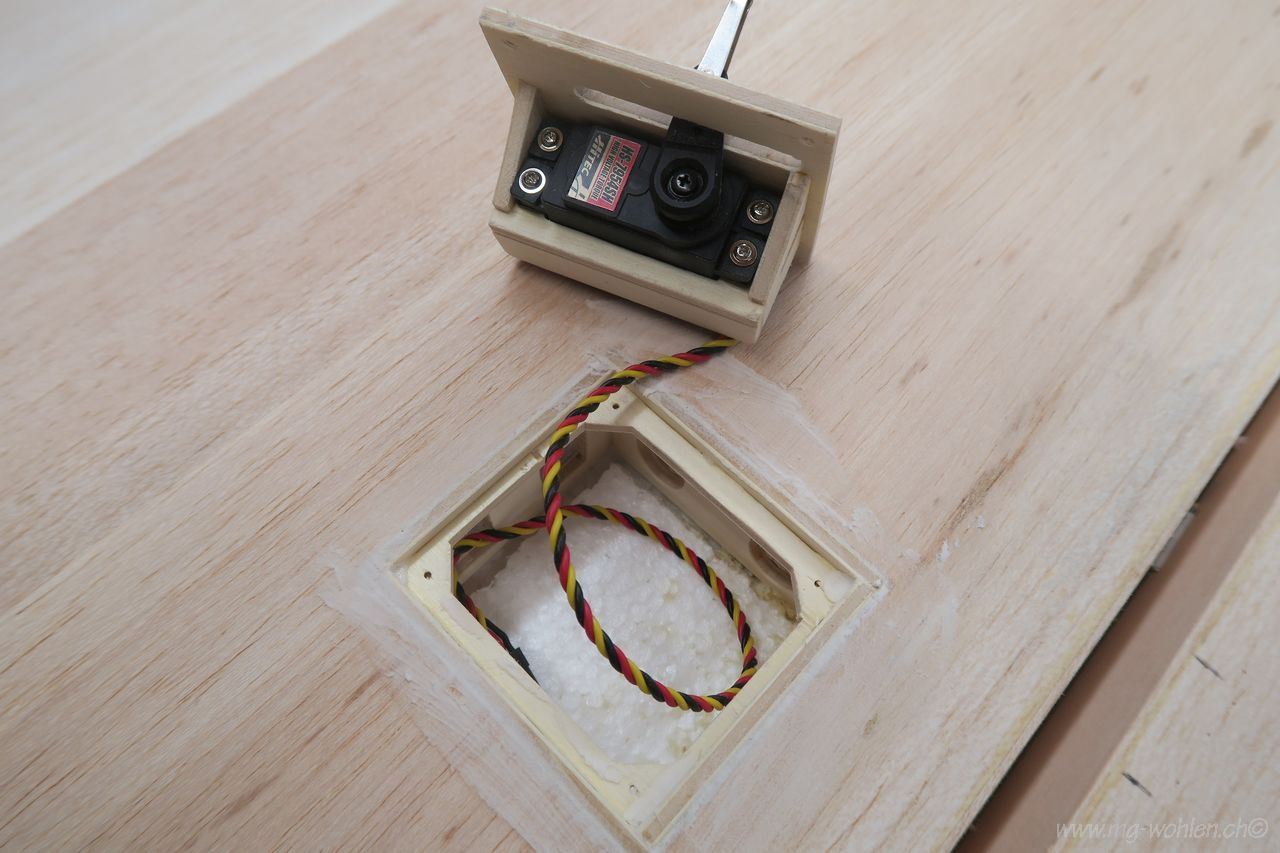

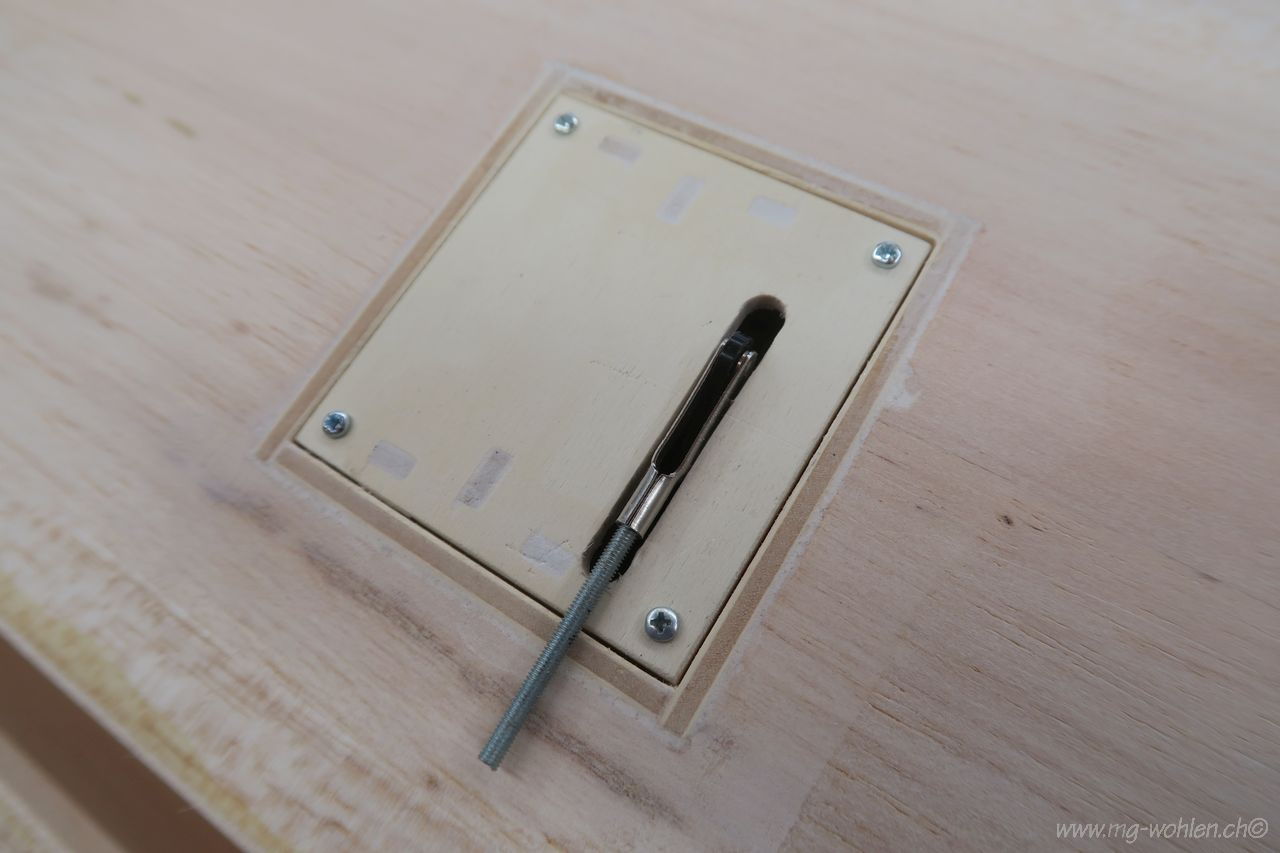

Querruder Servo eingebaut

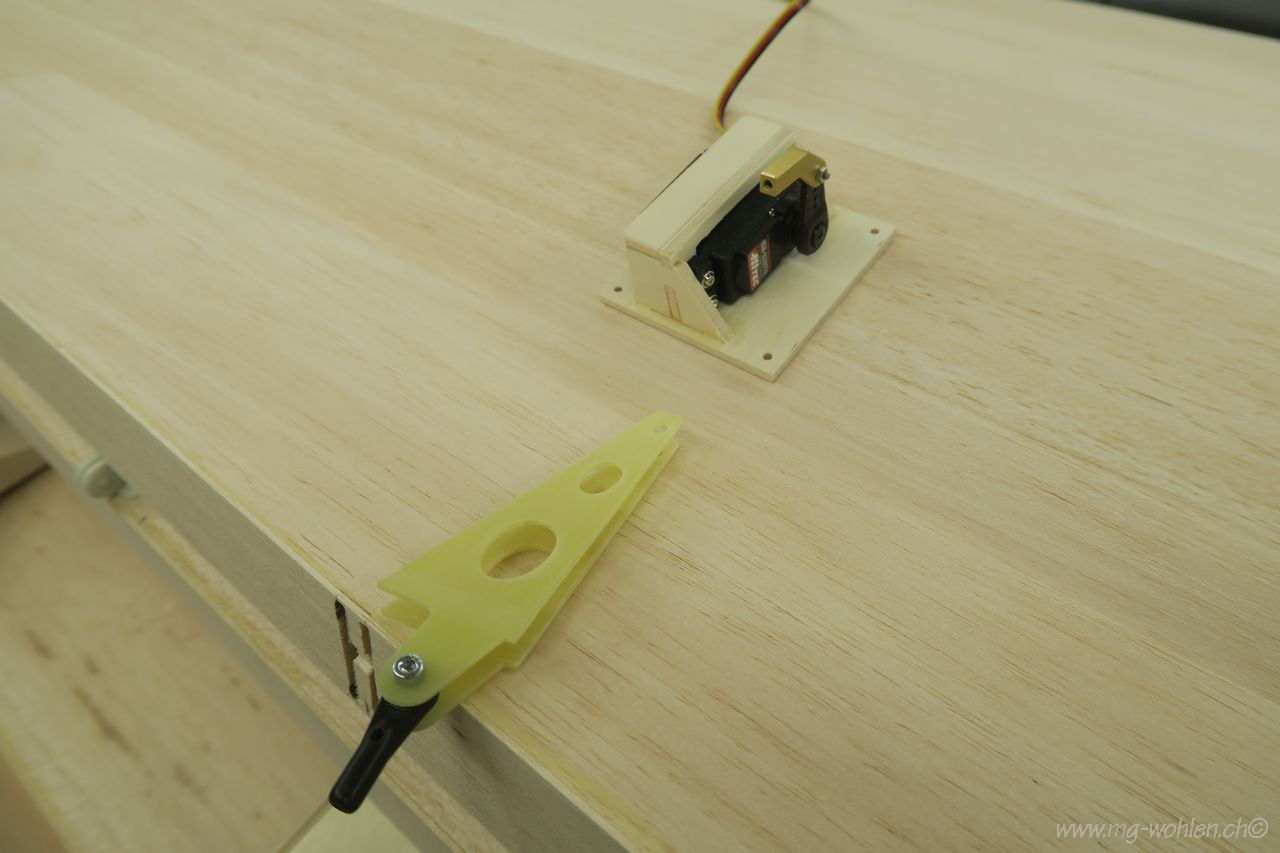

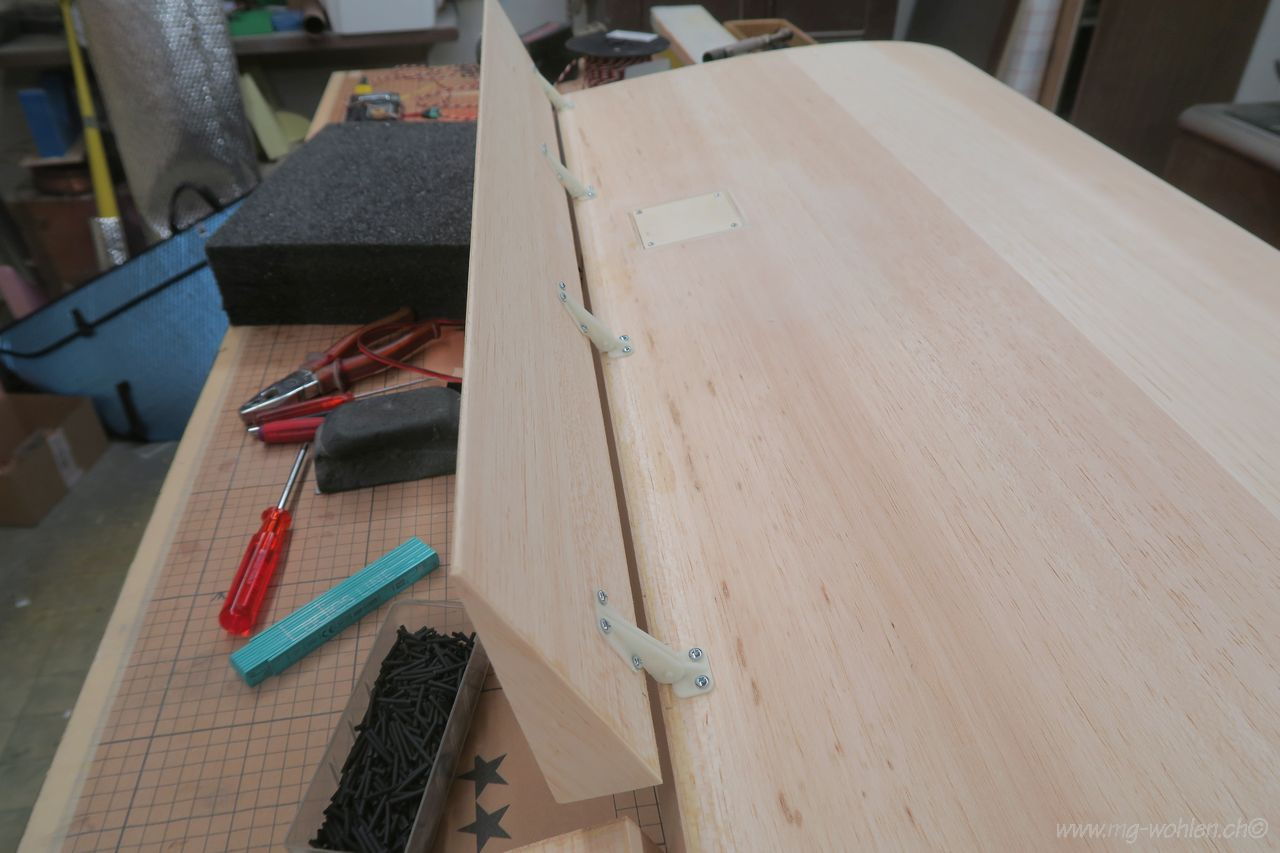

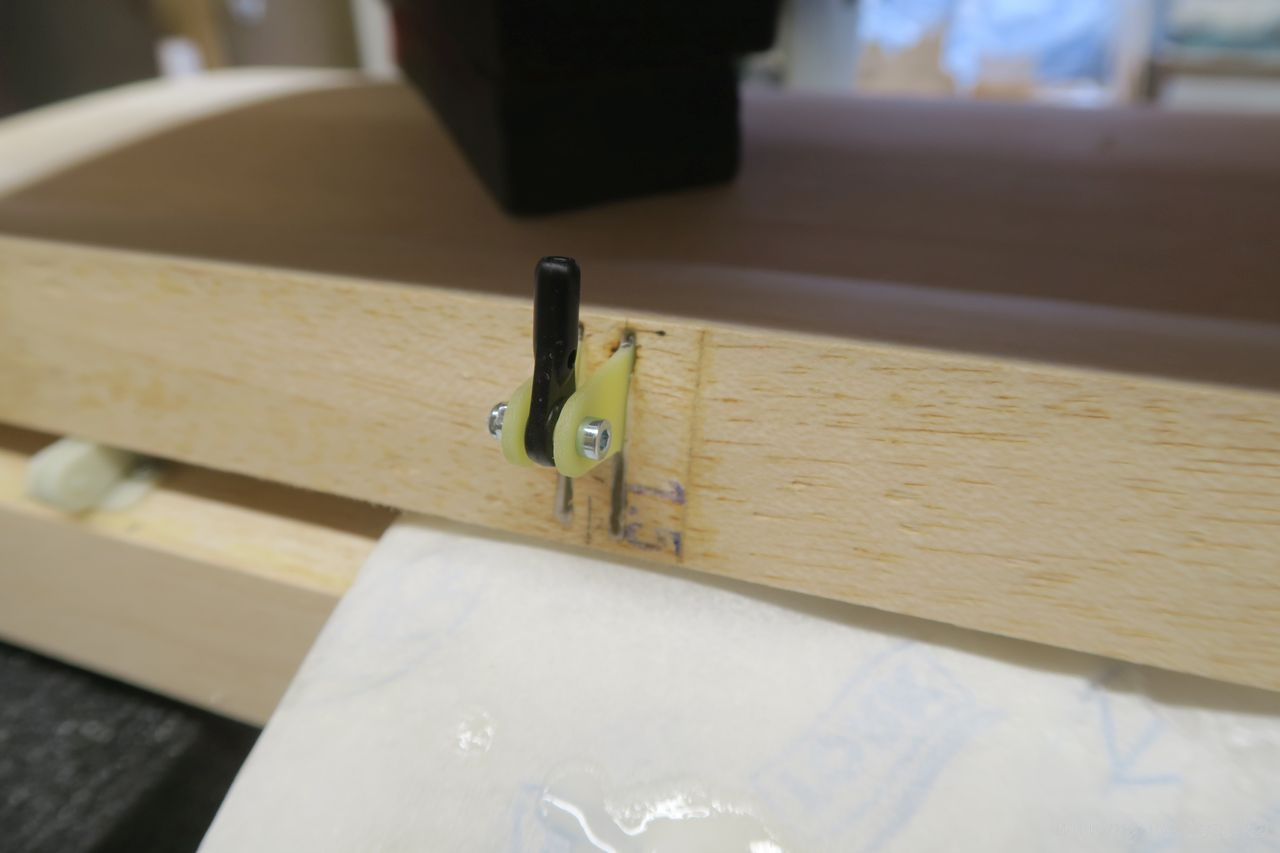

Die Anlenkung für die Landeklappen

Anlenkung eingeklebt

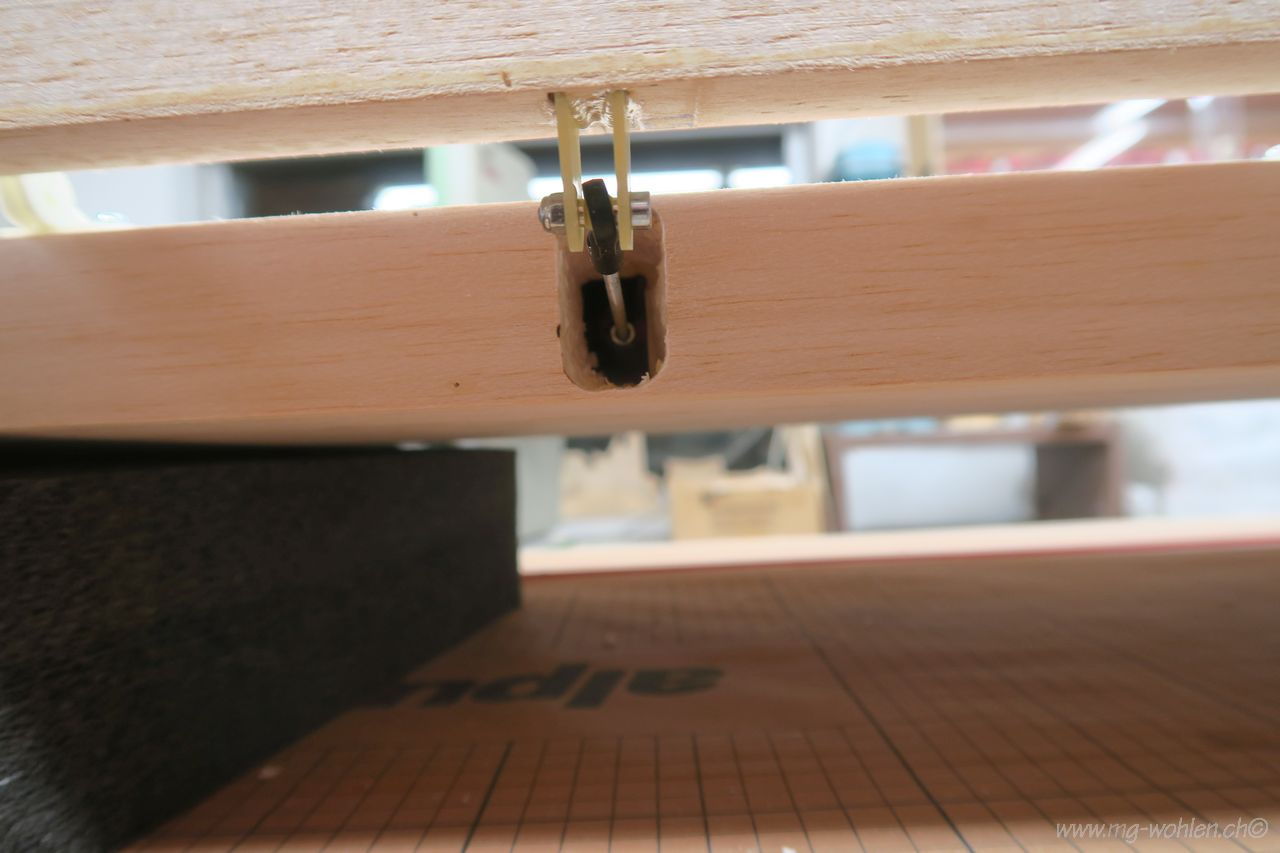

Anlenkung montiert

Maximal Ausschlag fast 90 Grad

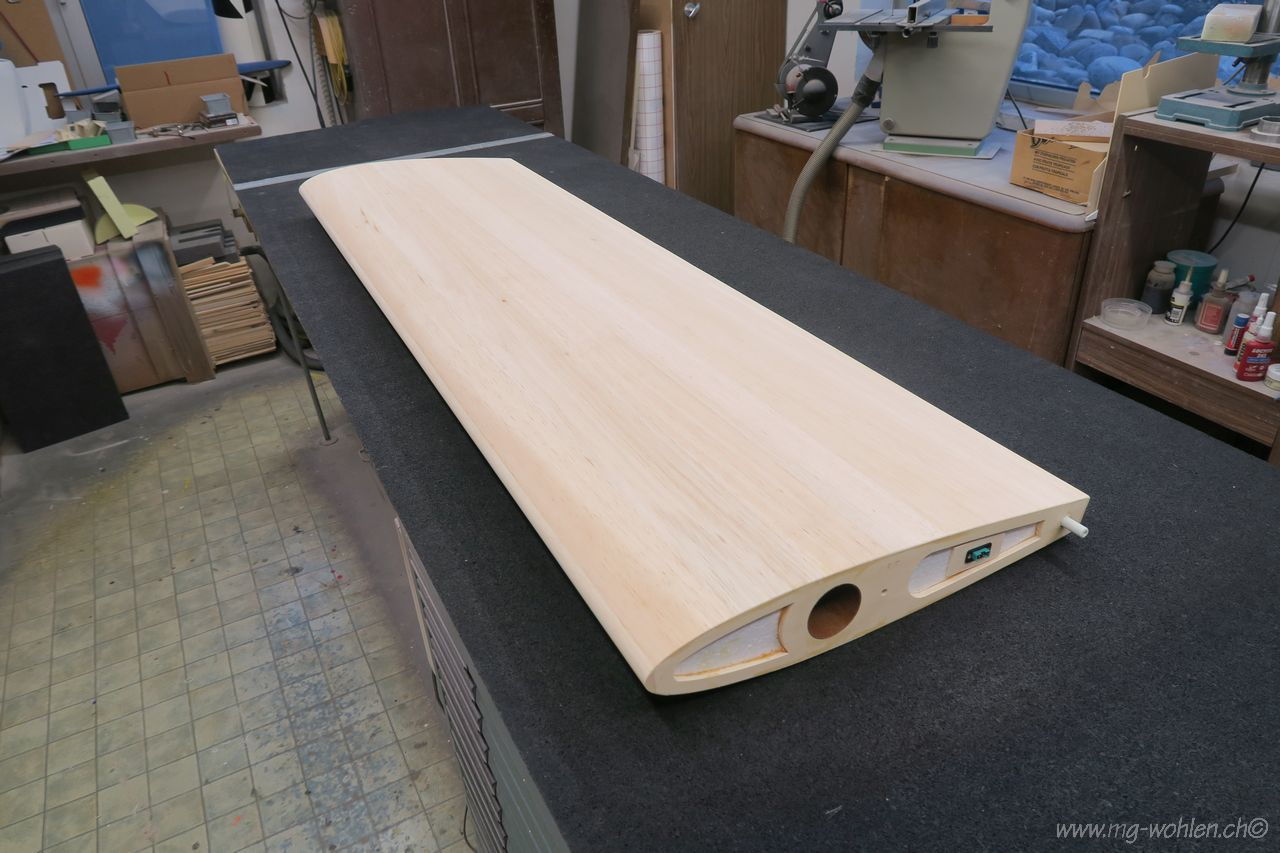

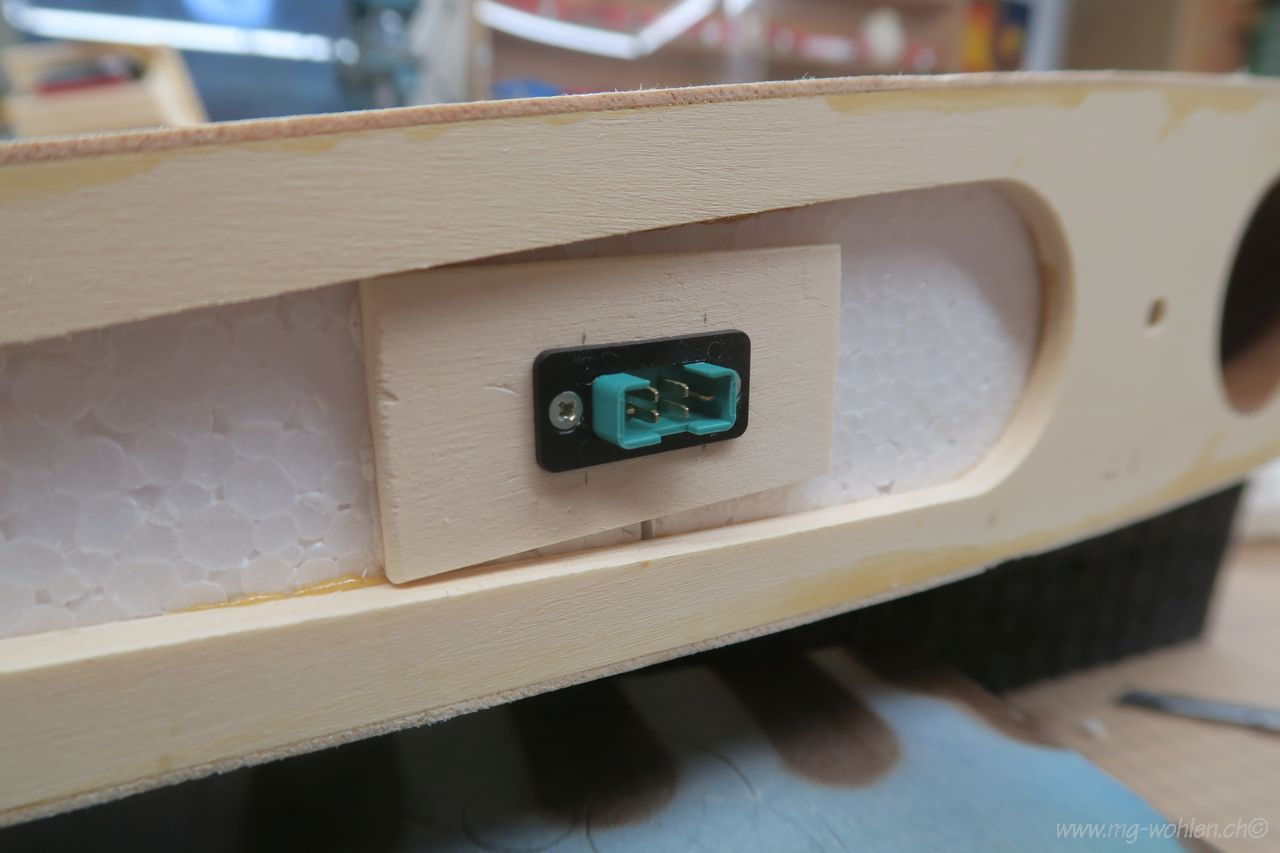

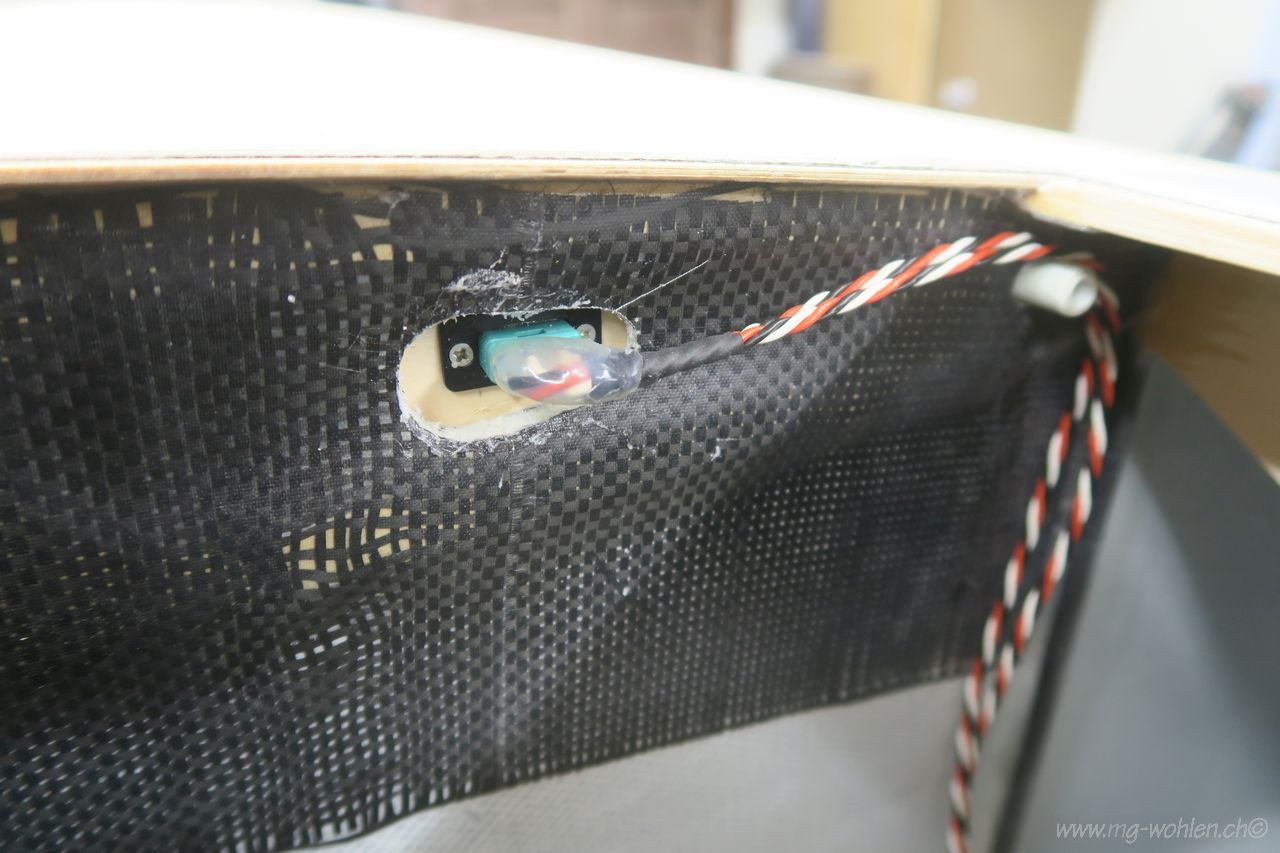

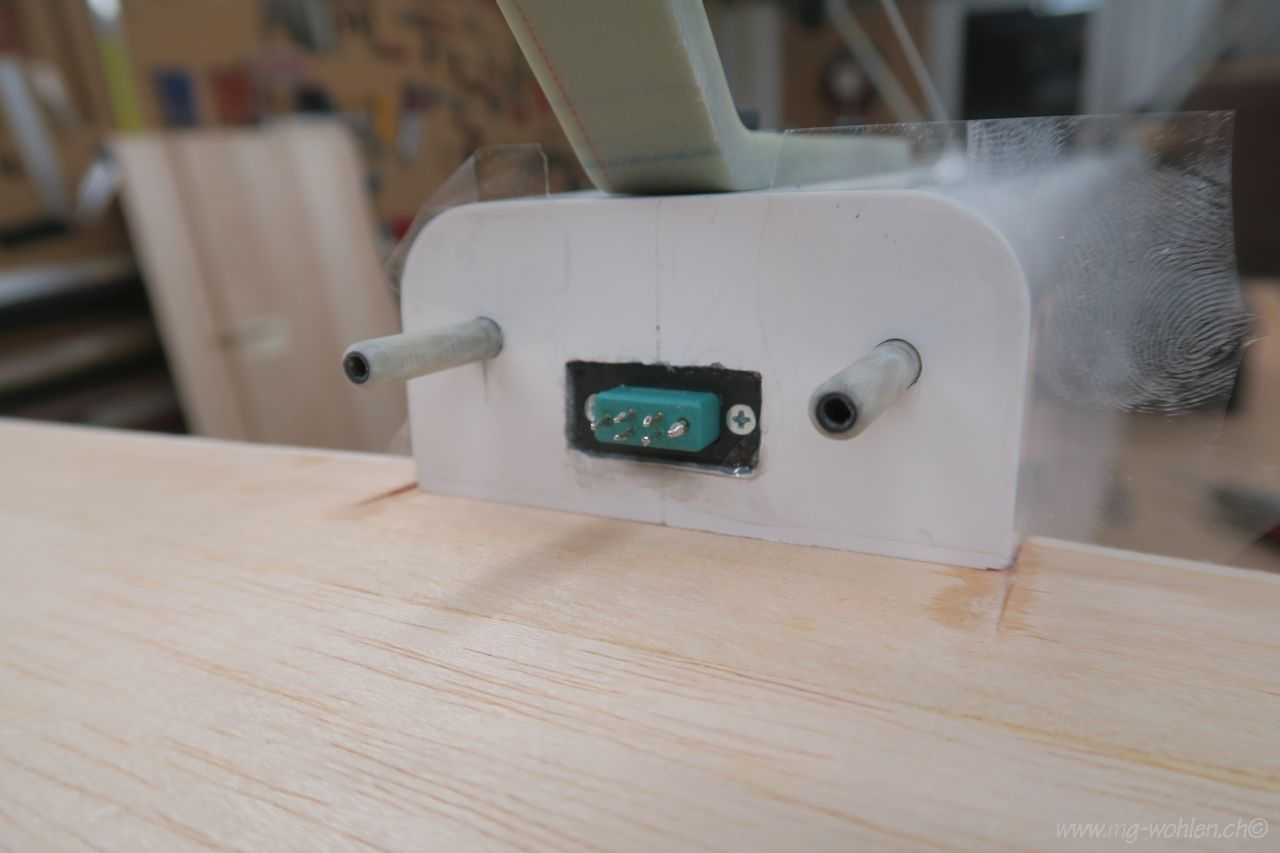

Eingebaute Stecker in der Fläche

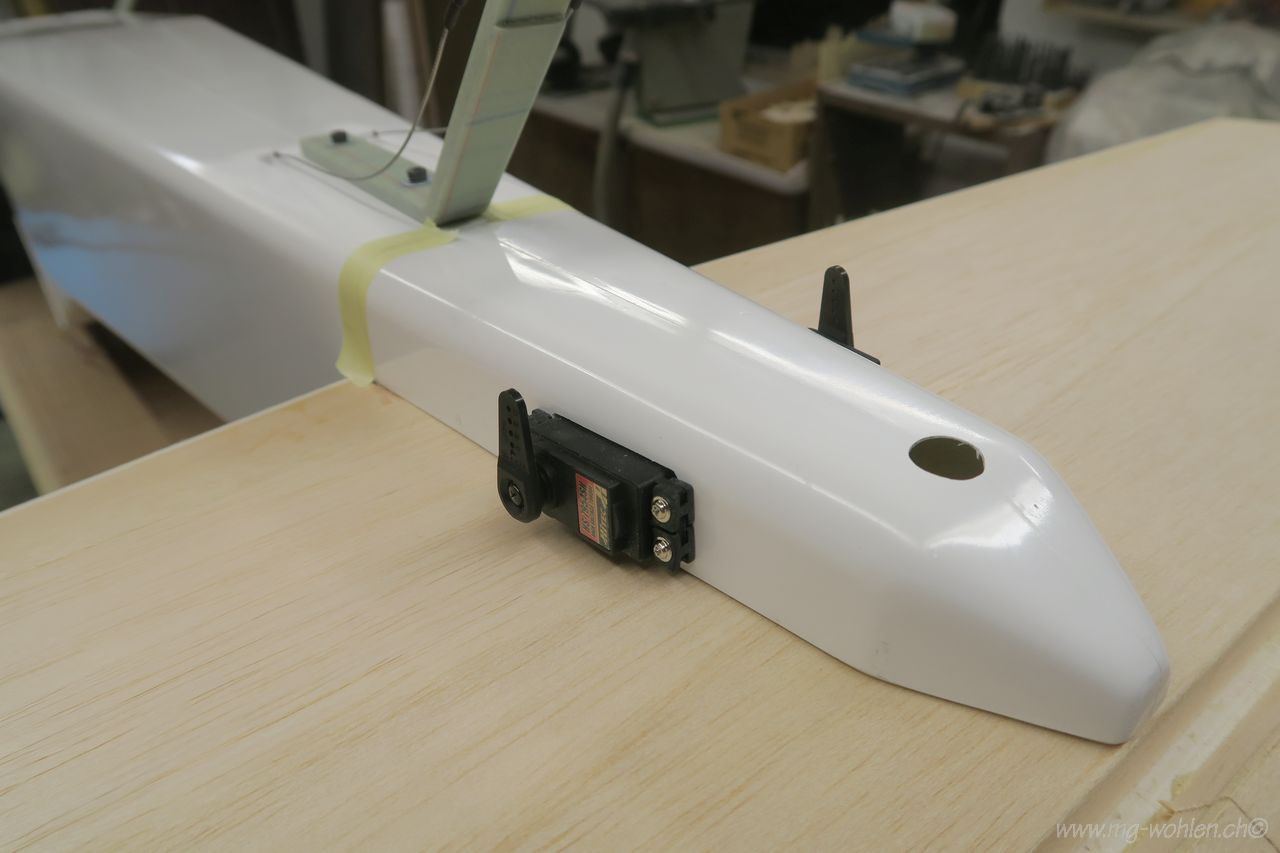

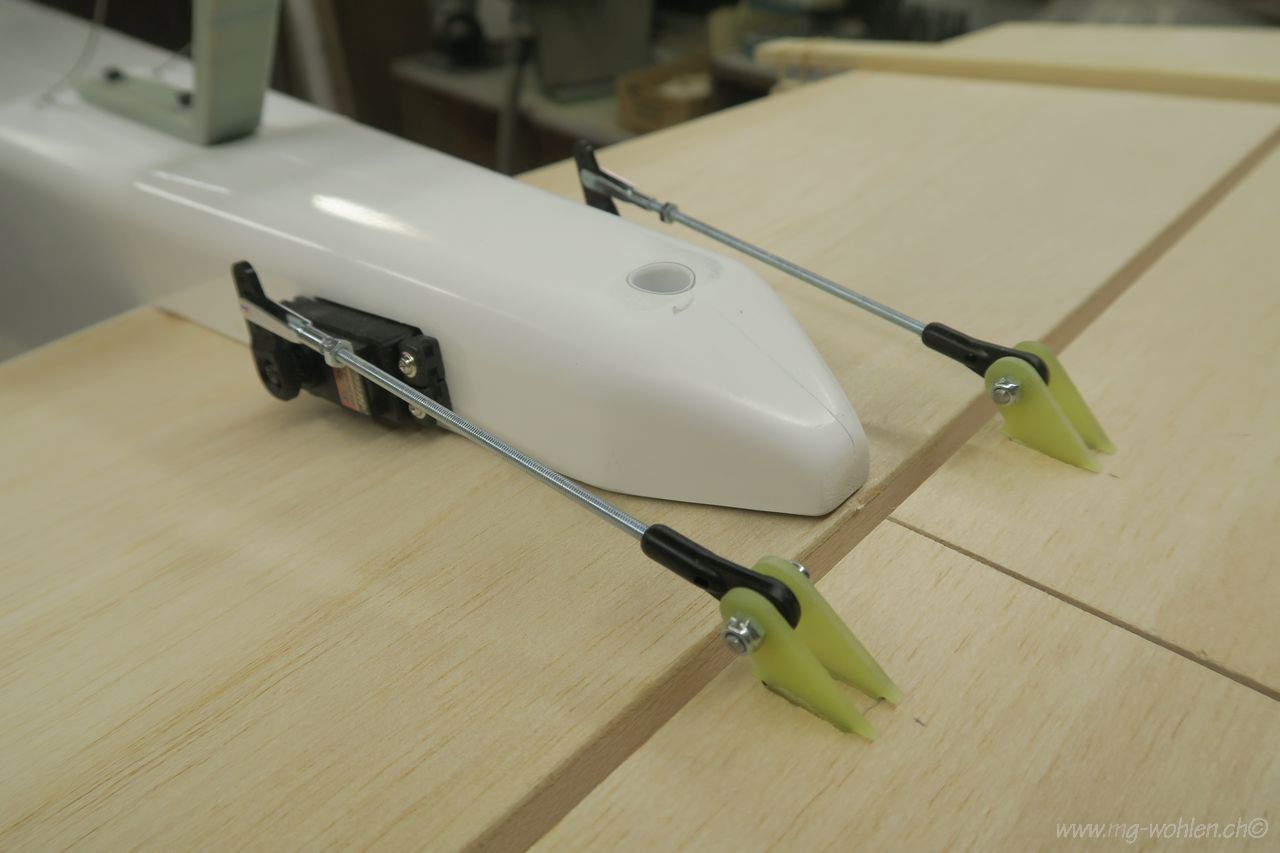

Heckbürzel mit eingebauten Servos

Rumpfseitige Anpassung der Steckung vom HLW

Stecker vorbereitung im Heckbürzel

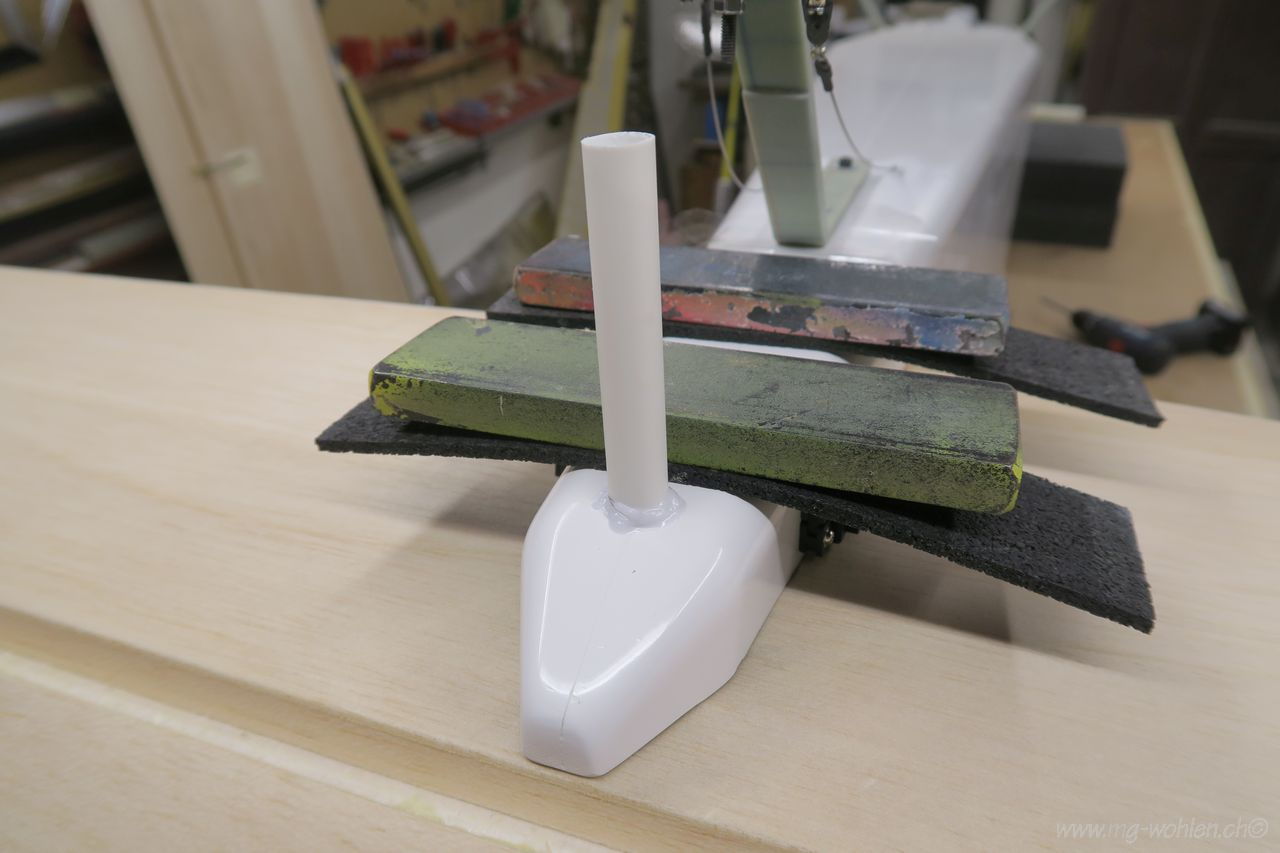

Führungsrohr für die HLW Schraube

Bereit für die Endmontage

Hier wird alles nochmals kontrolliert

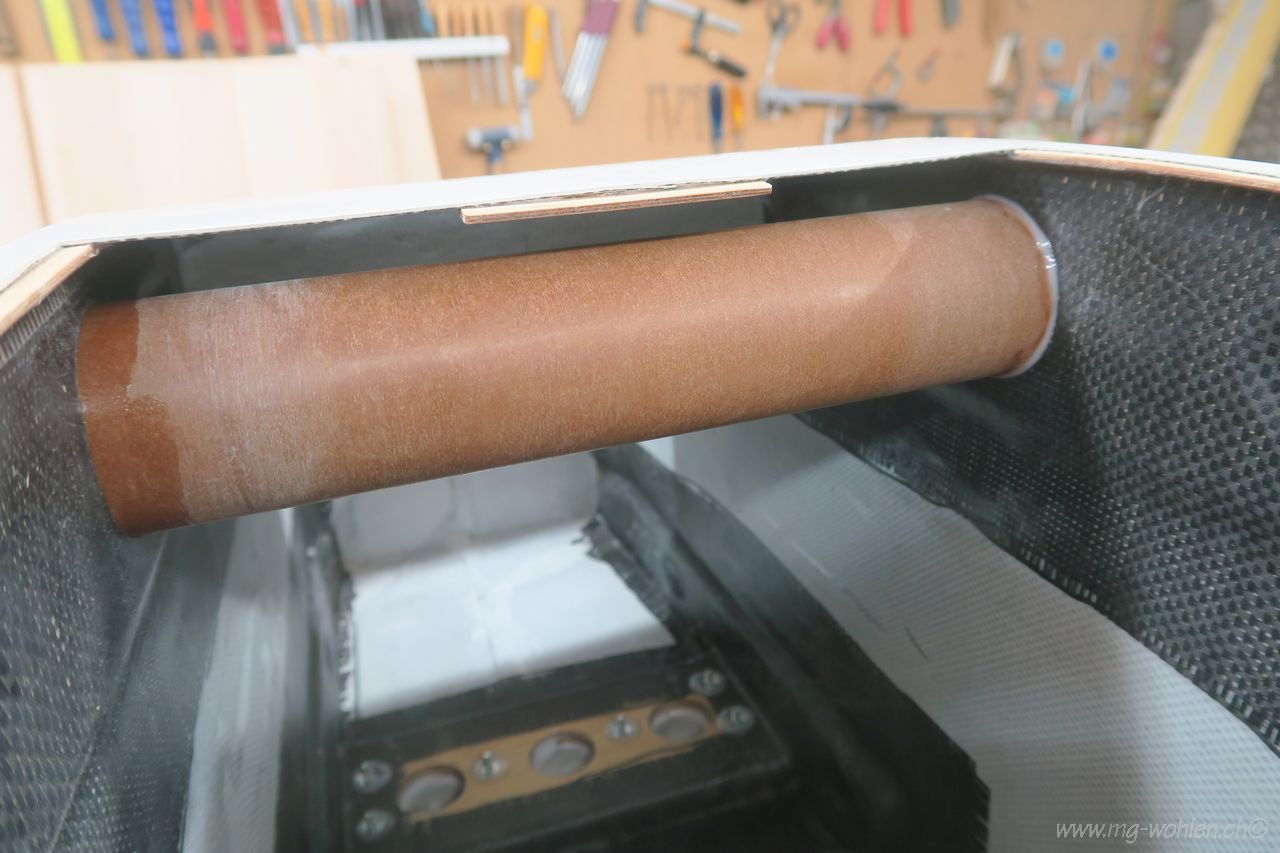

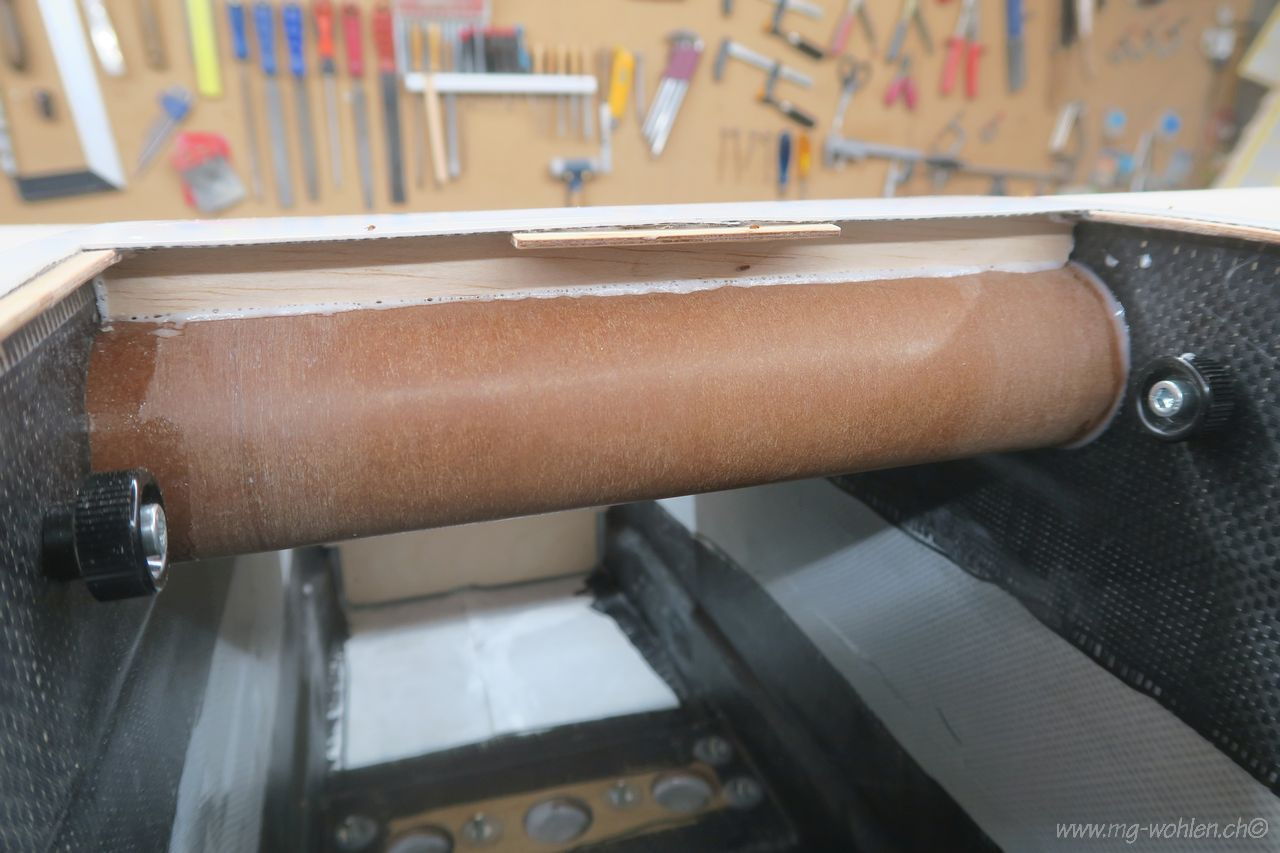

Und dann gehts an der Front weiter mit Steckrohrführung einkleben

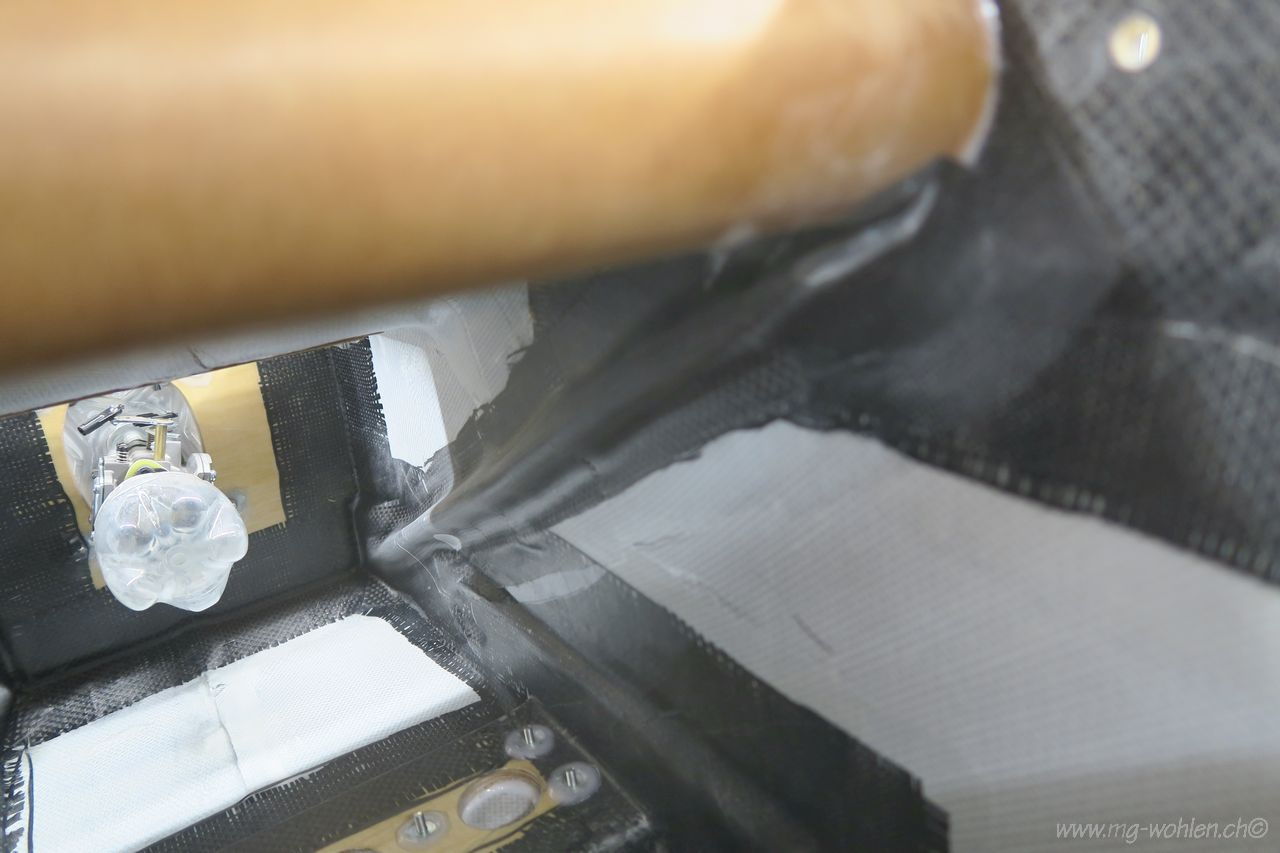

Kabelbaum anpassen

Flügelsicherung

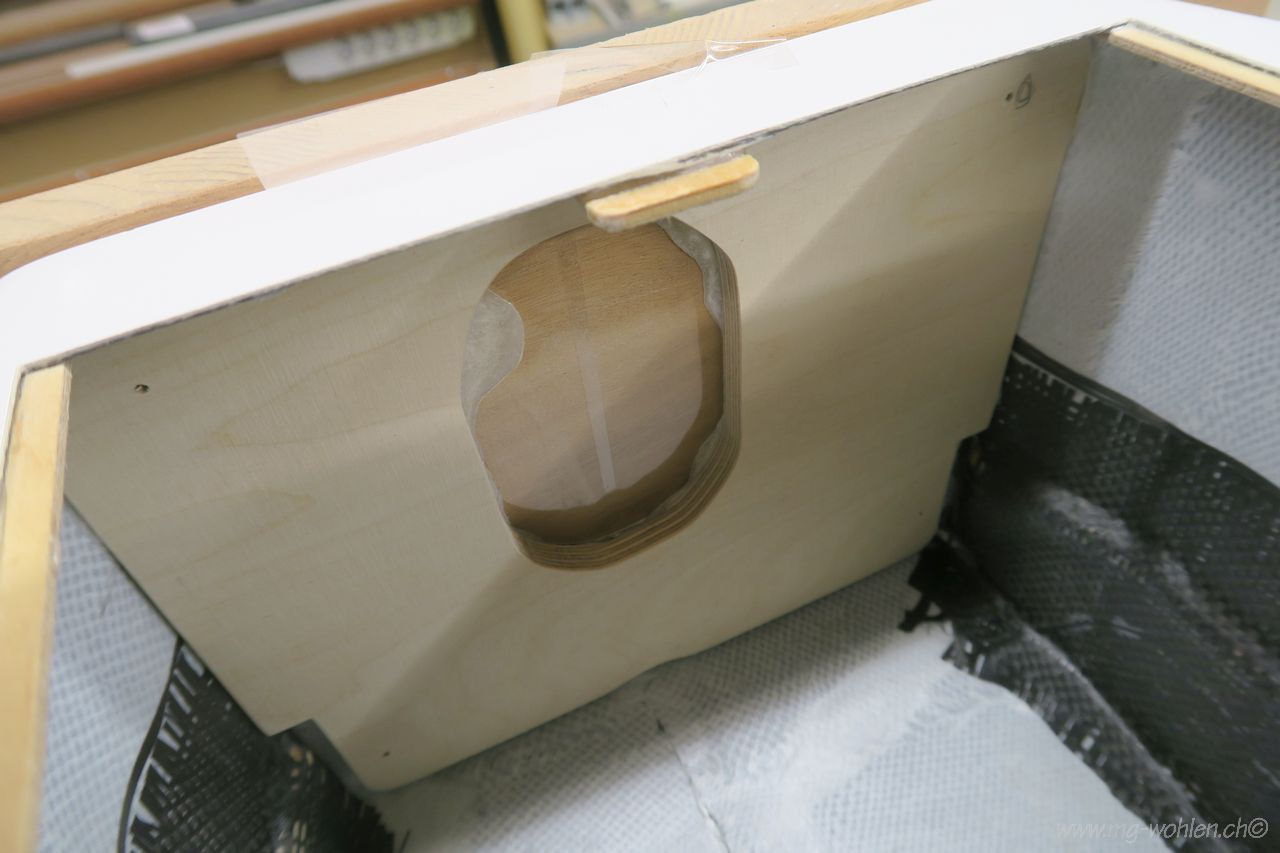

Motorspant anpassen

Motorspant eingeklebt

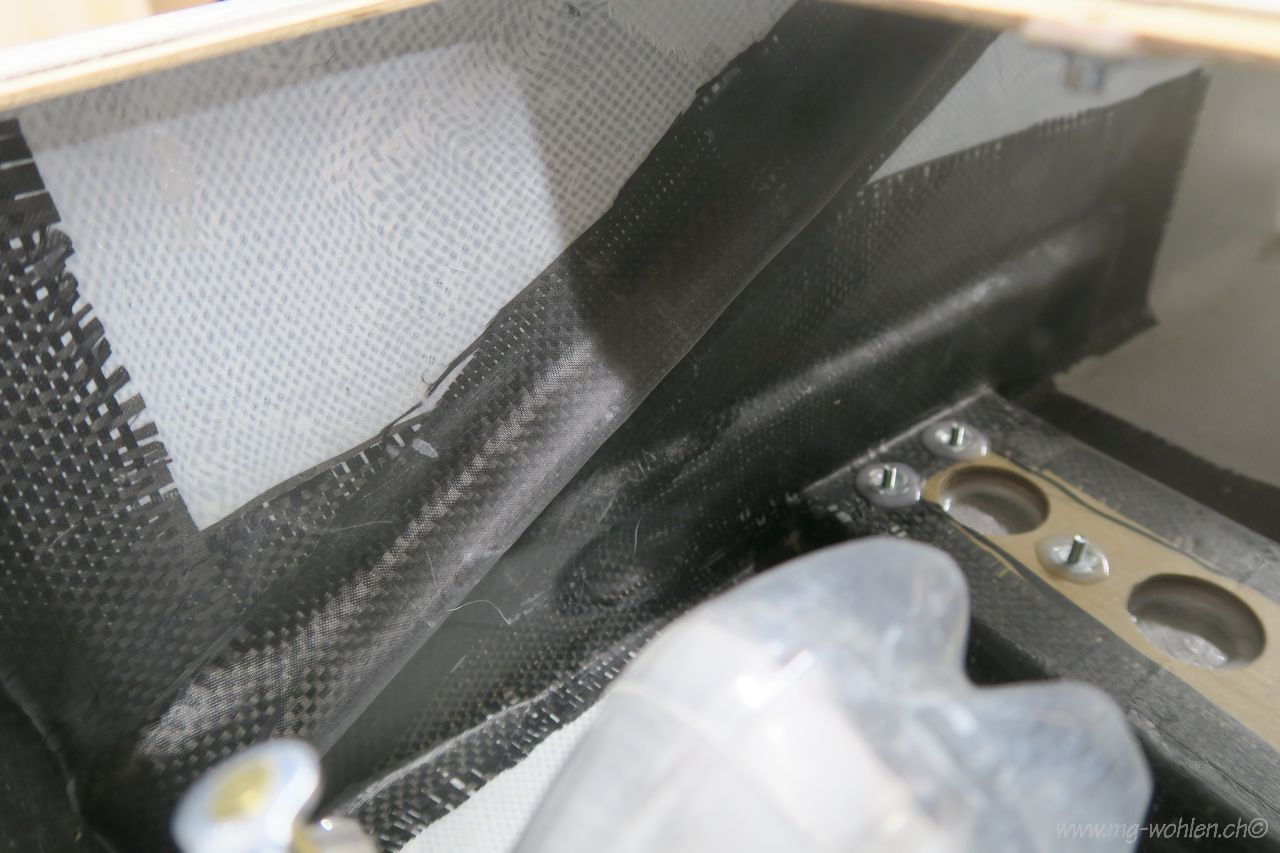

Die seitliche Verstärkung aus CFK

Verstärkung Sicht von hinten

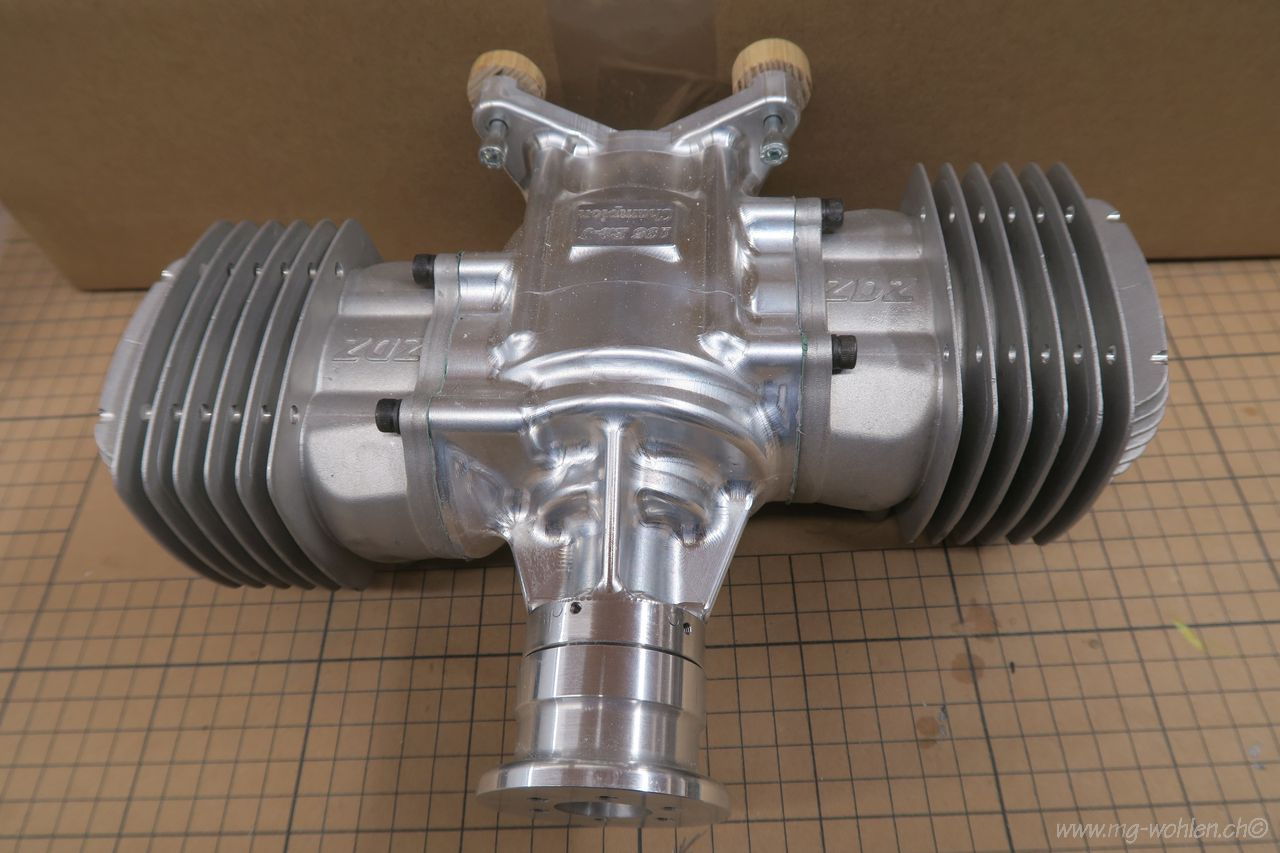

Motor für den Einbau vorbereiten

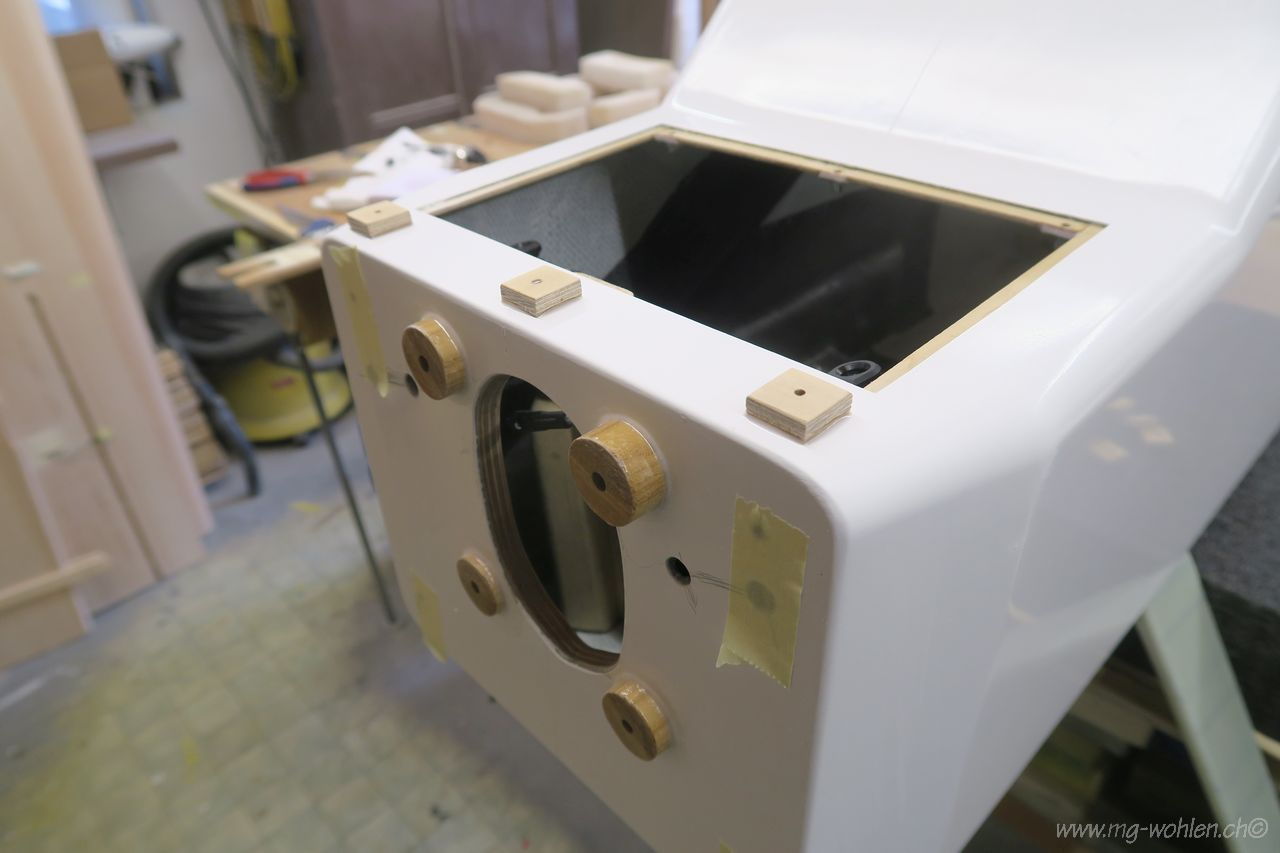

Distanzen für die Motorhaubenbefestigung

Hier sieht man die Verschiedenen Distanzen für den Seitenzug

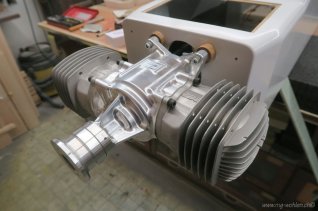

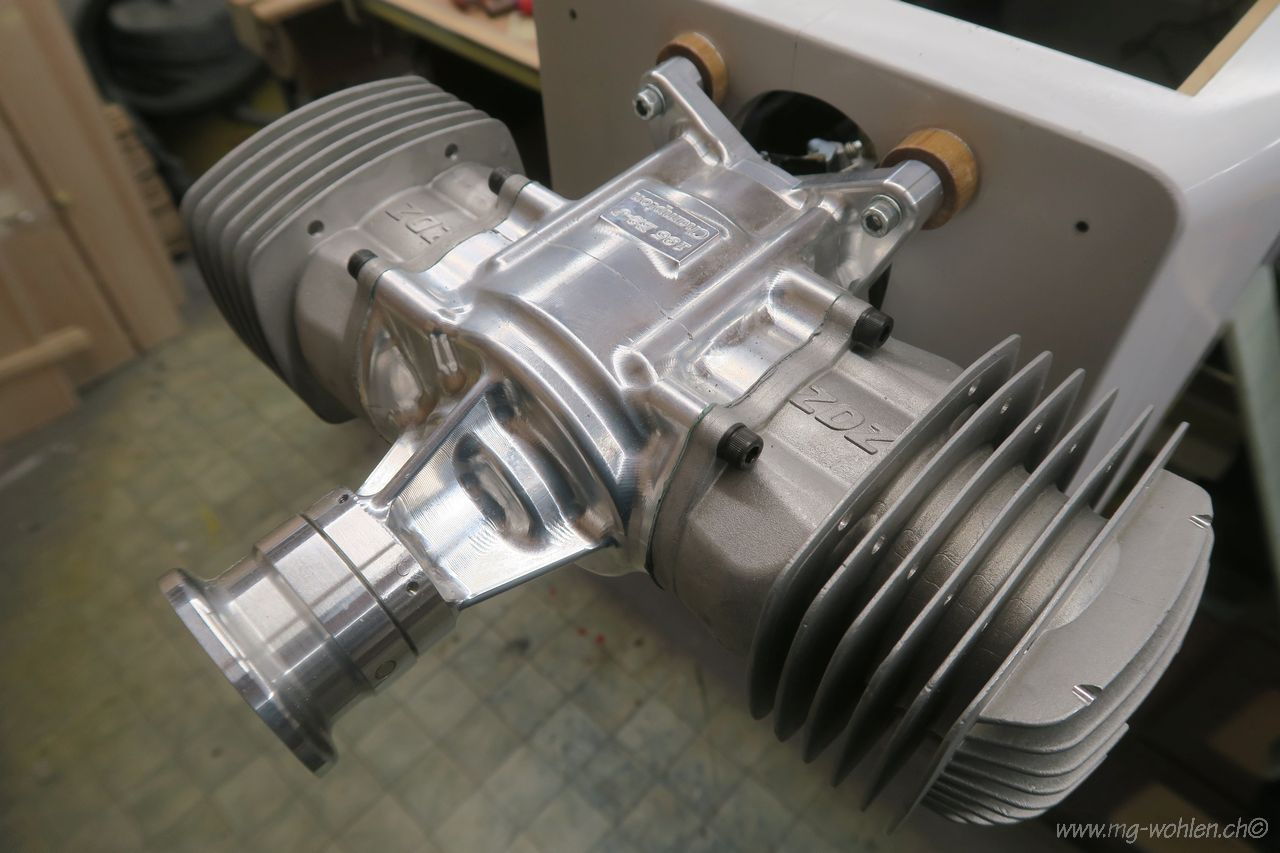

Der Motor sitzt

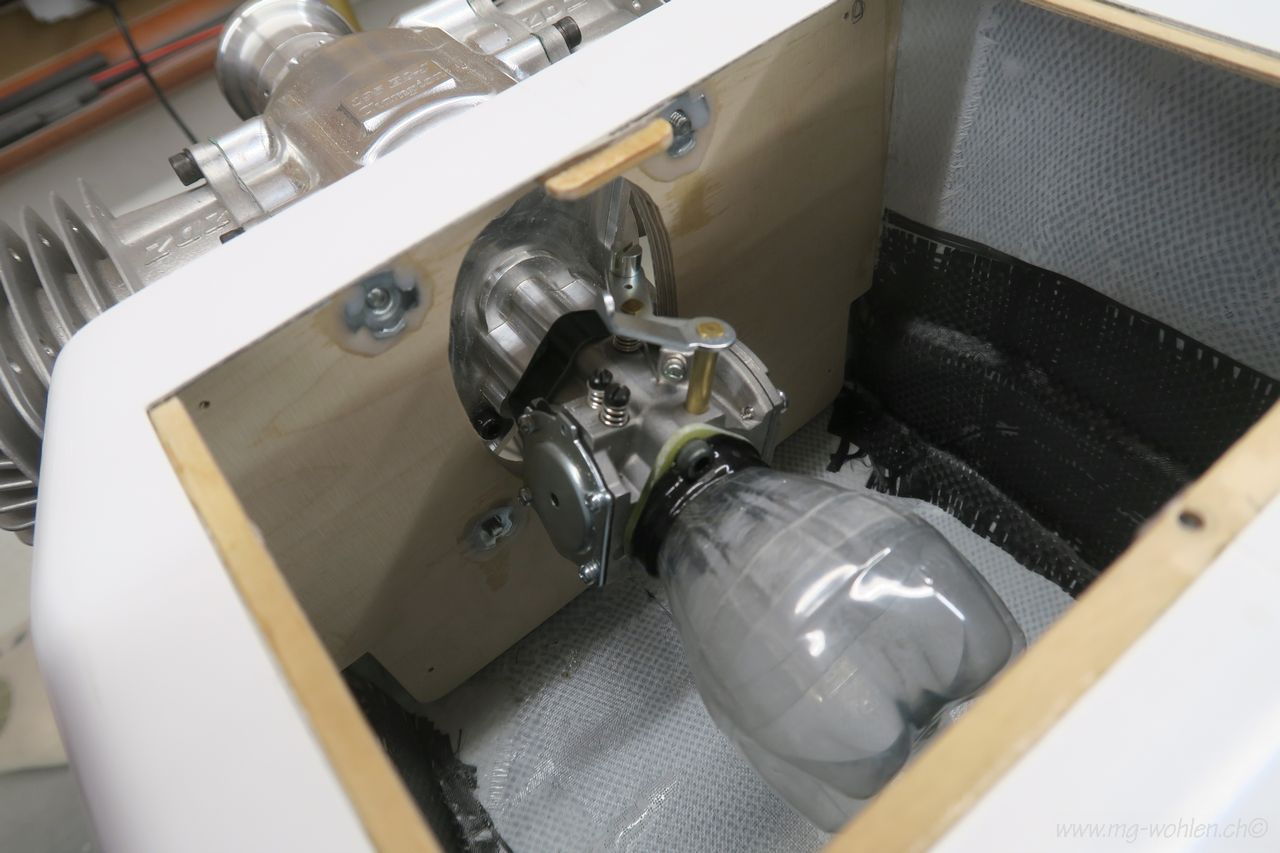

Der Luftfilter ist auch fast fertig

Servos für die Motorsteuerung

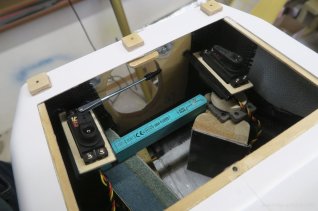

Servos eingebaut

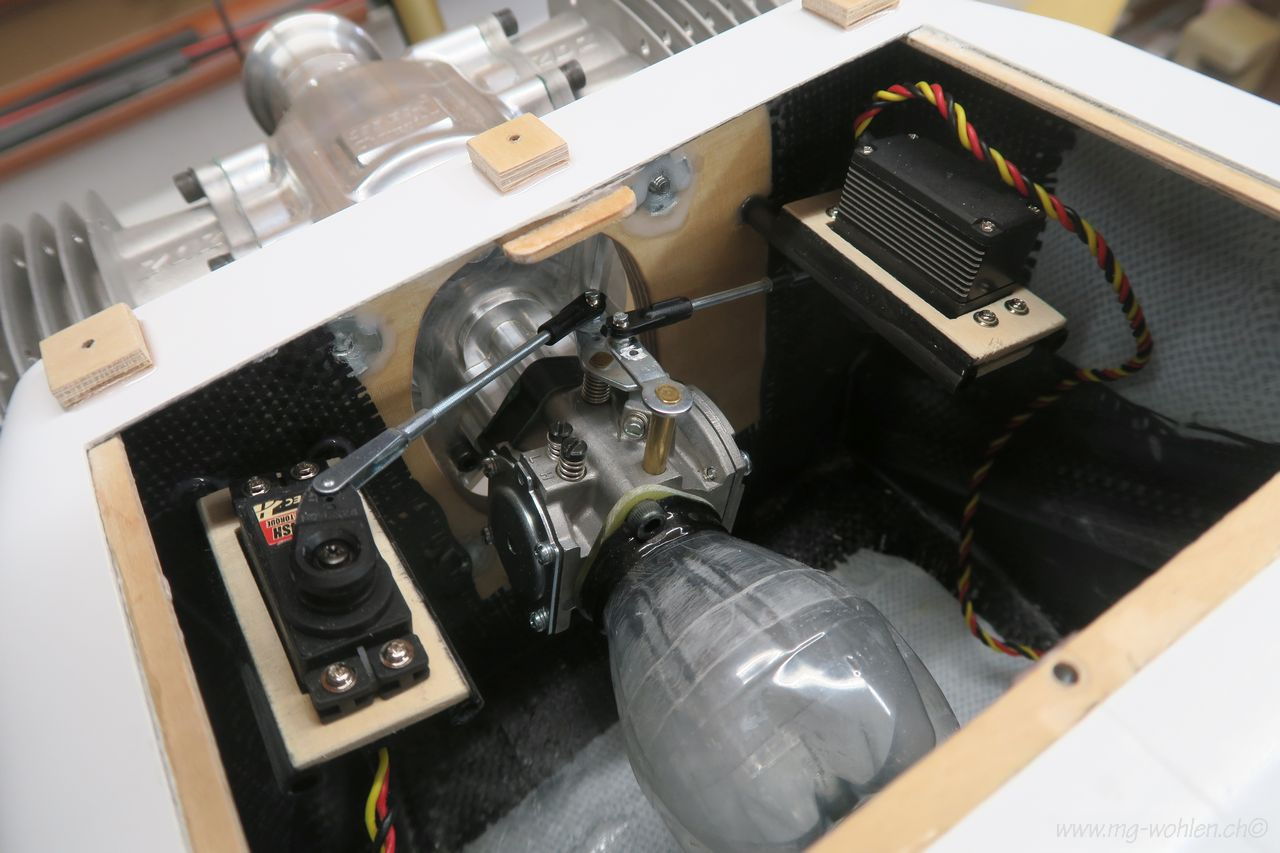

Motorservos angelenkt

Anzeichnen der Cowling Schrauben

Die Löcher sind markiert

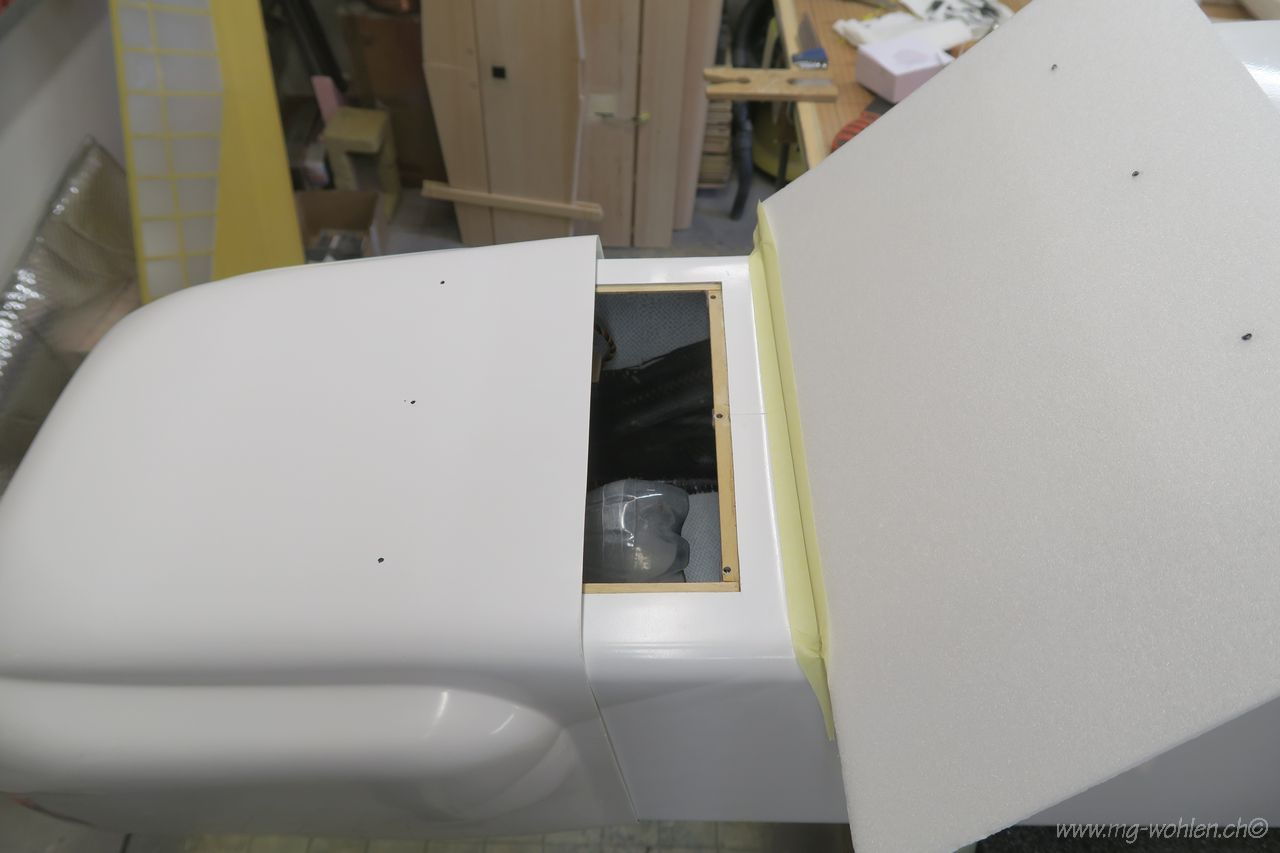

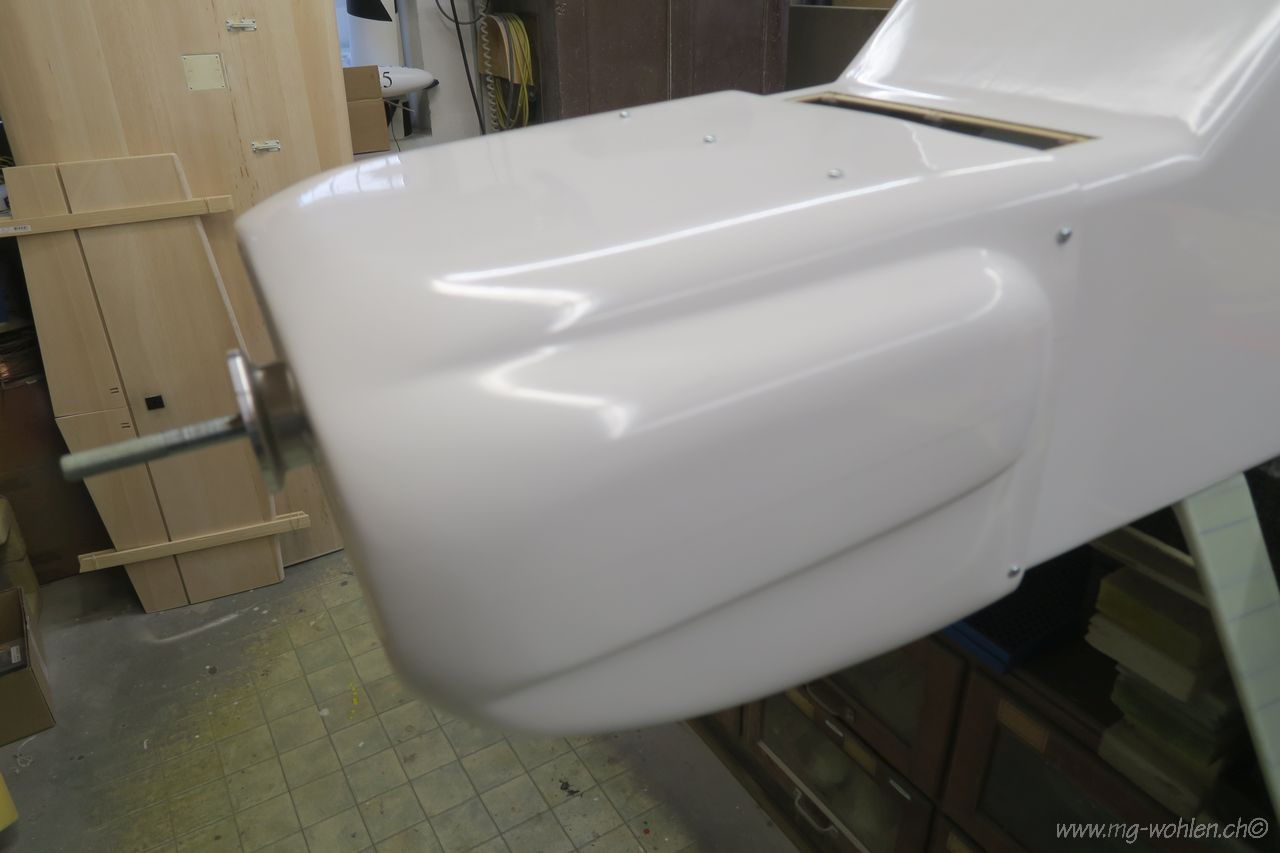

Cowling passt

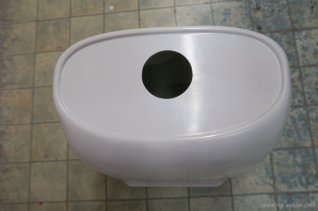

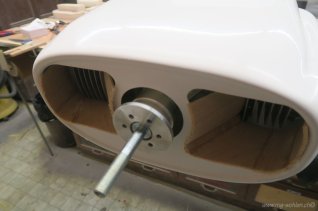

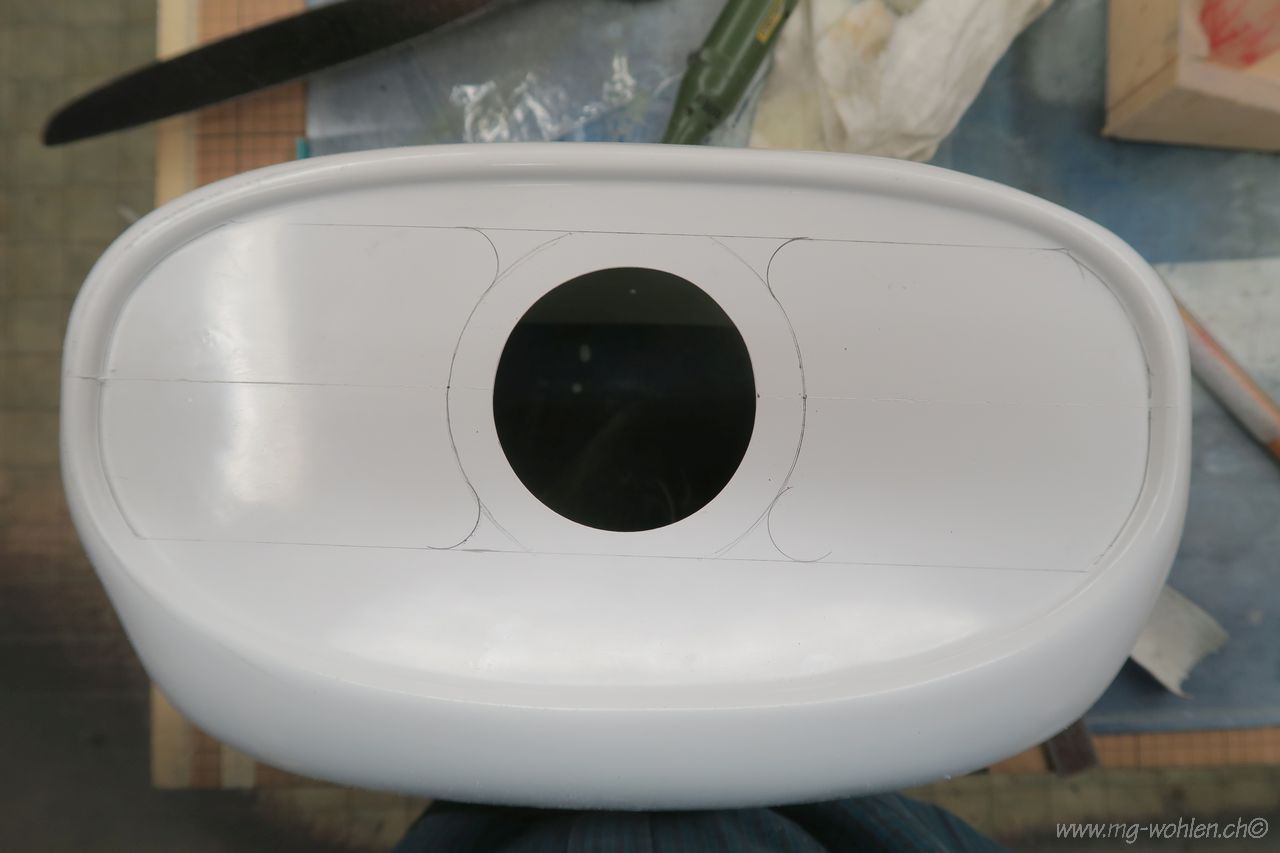

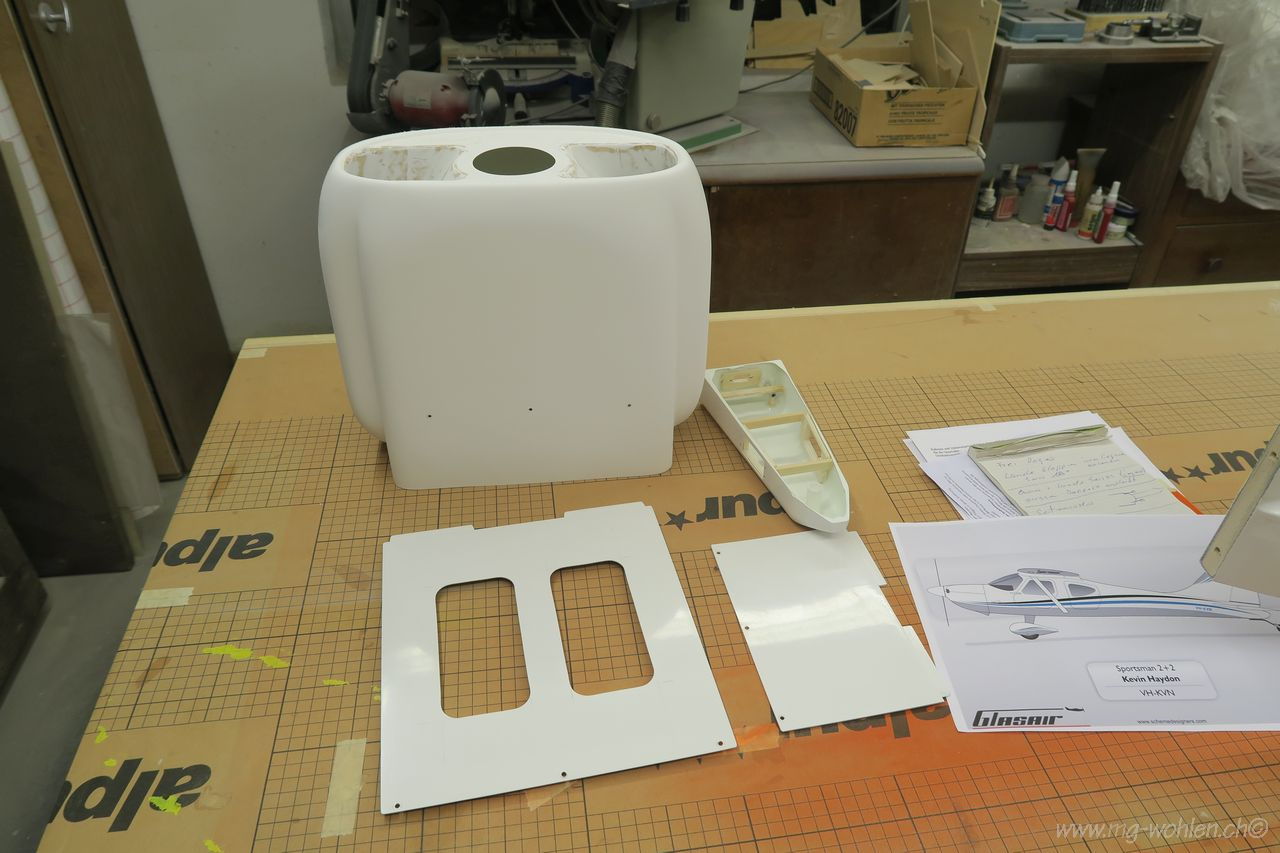

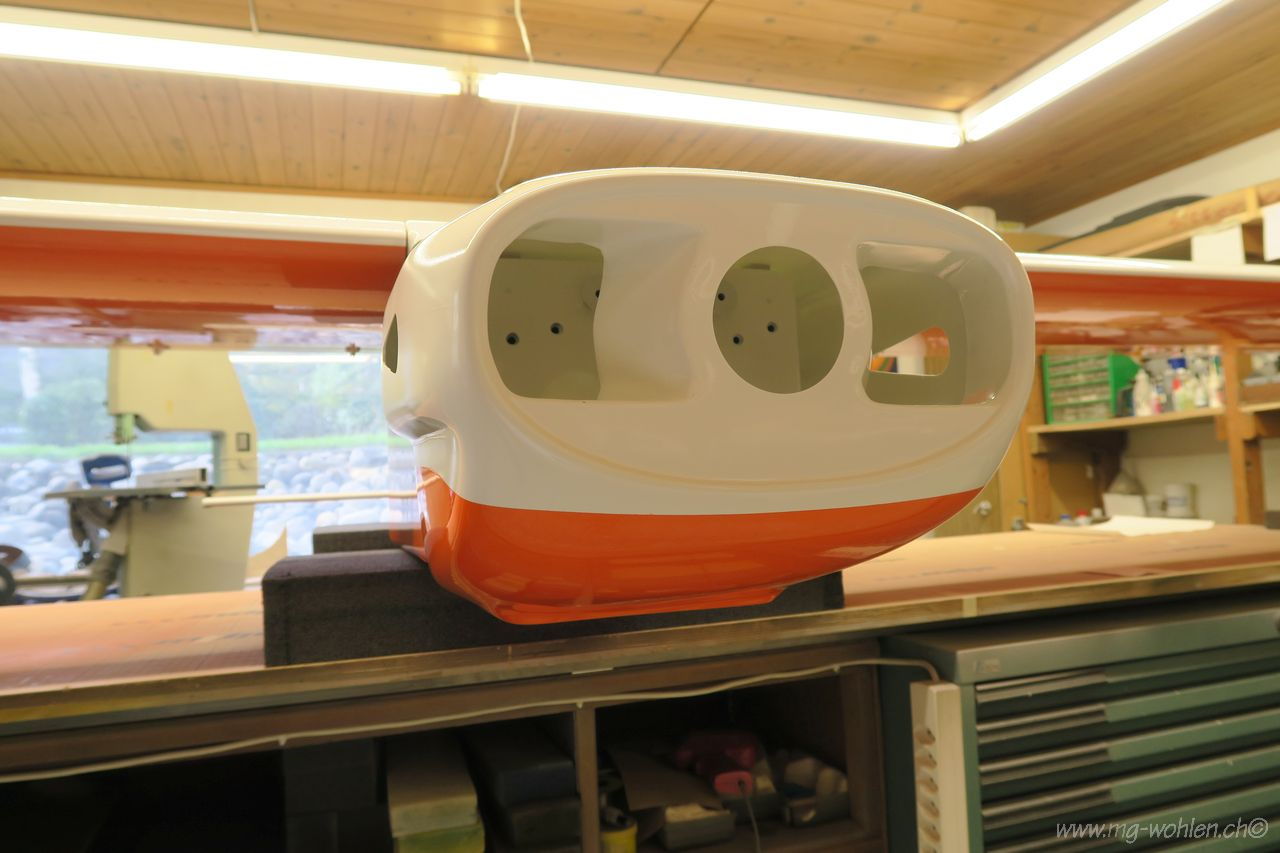

Erste Öffnung an der Motorhaube

Anzeichnen der Kühlöffnungen

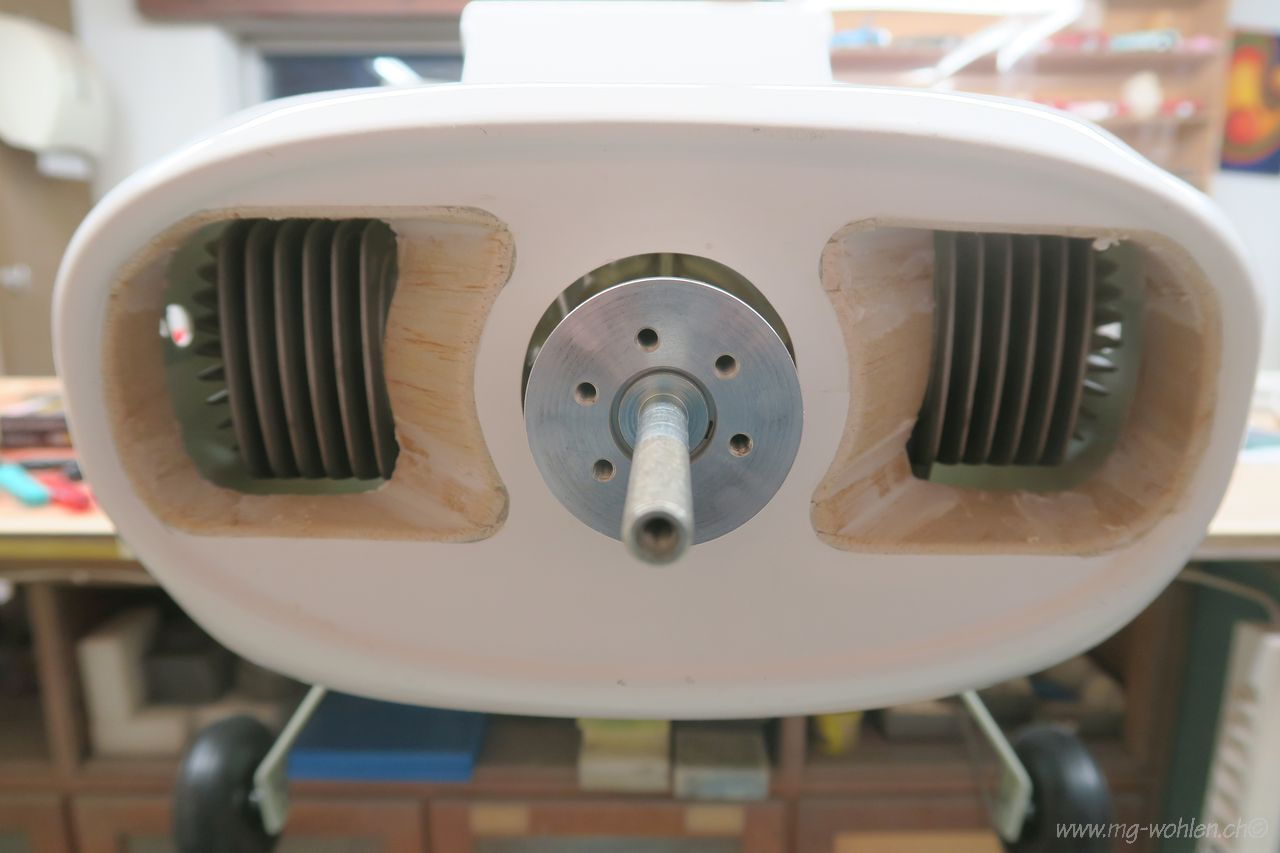

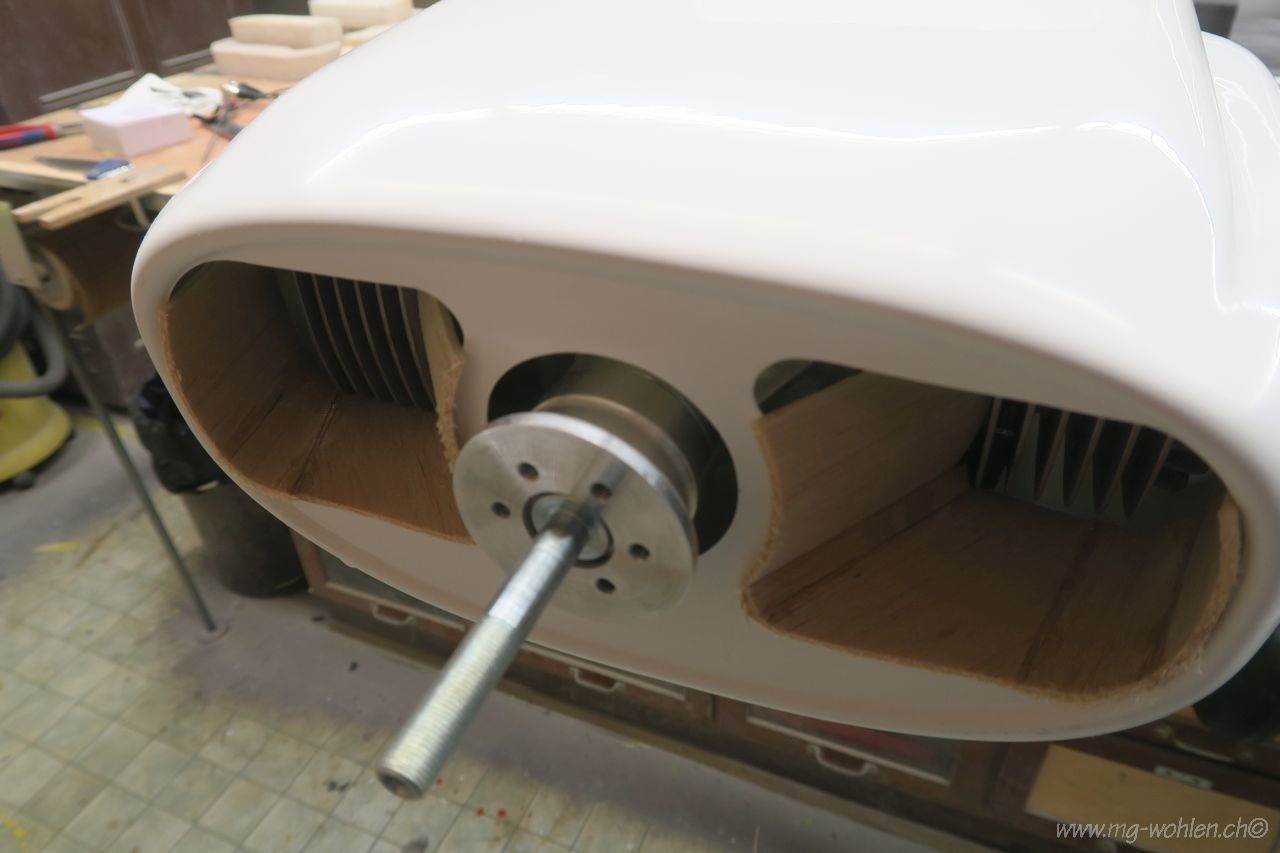

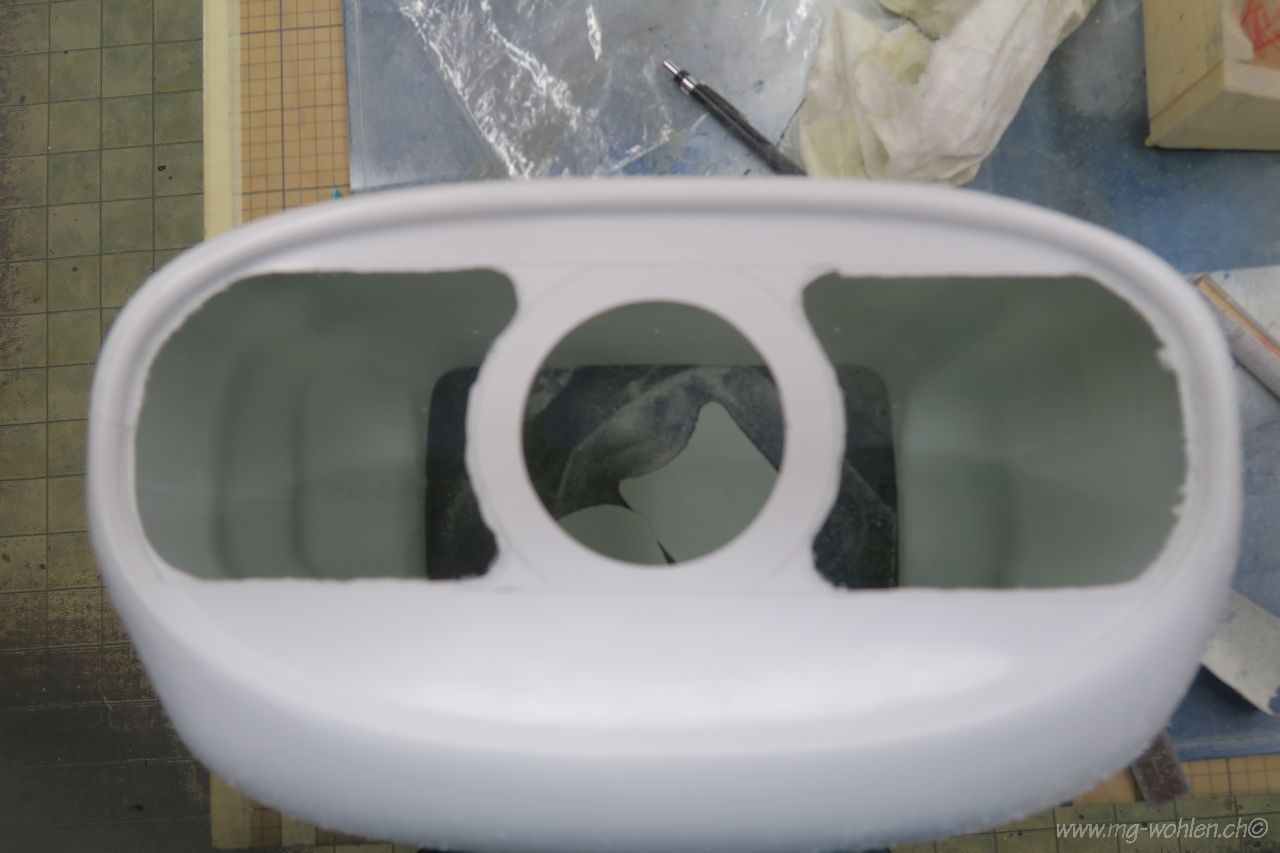

Öffnungen grob ausgeschnitten

Mit Balsa wird eine Form gemacht

Es muss noch verschliffen und geglast werden

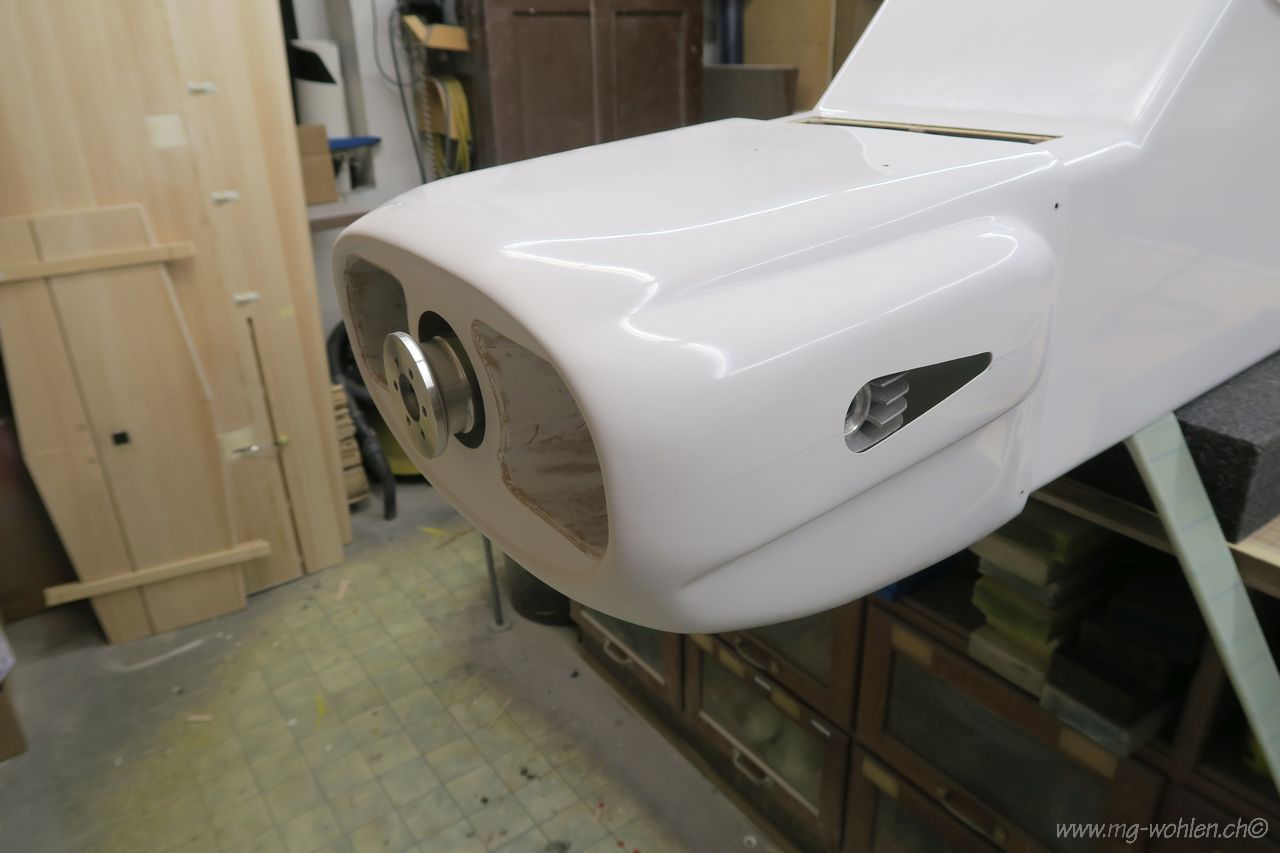

Das erste mal gespachtelt und die Kerzenausschnitte gemacht

Tank montiert

Und jetzt geht es ans Bespannen

Folie auflegen und am Rand anbügeln

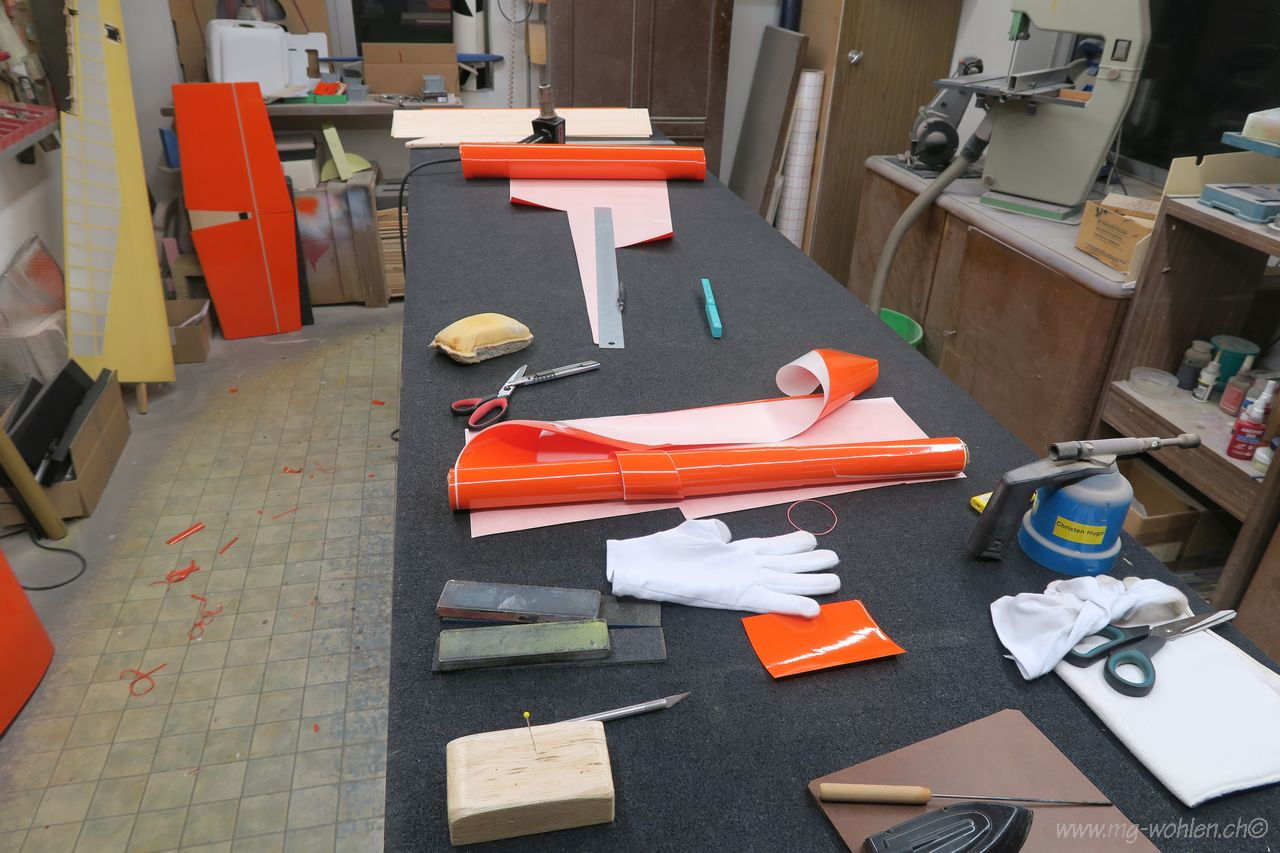

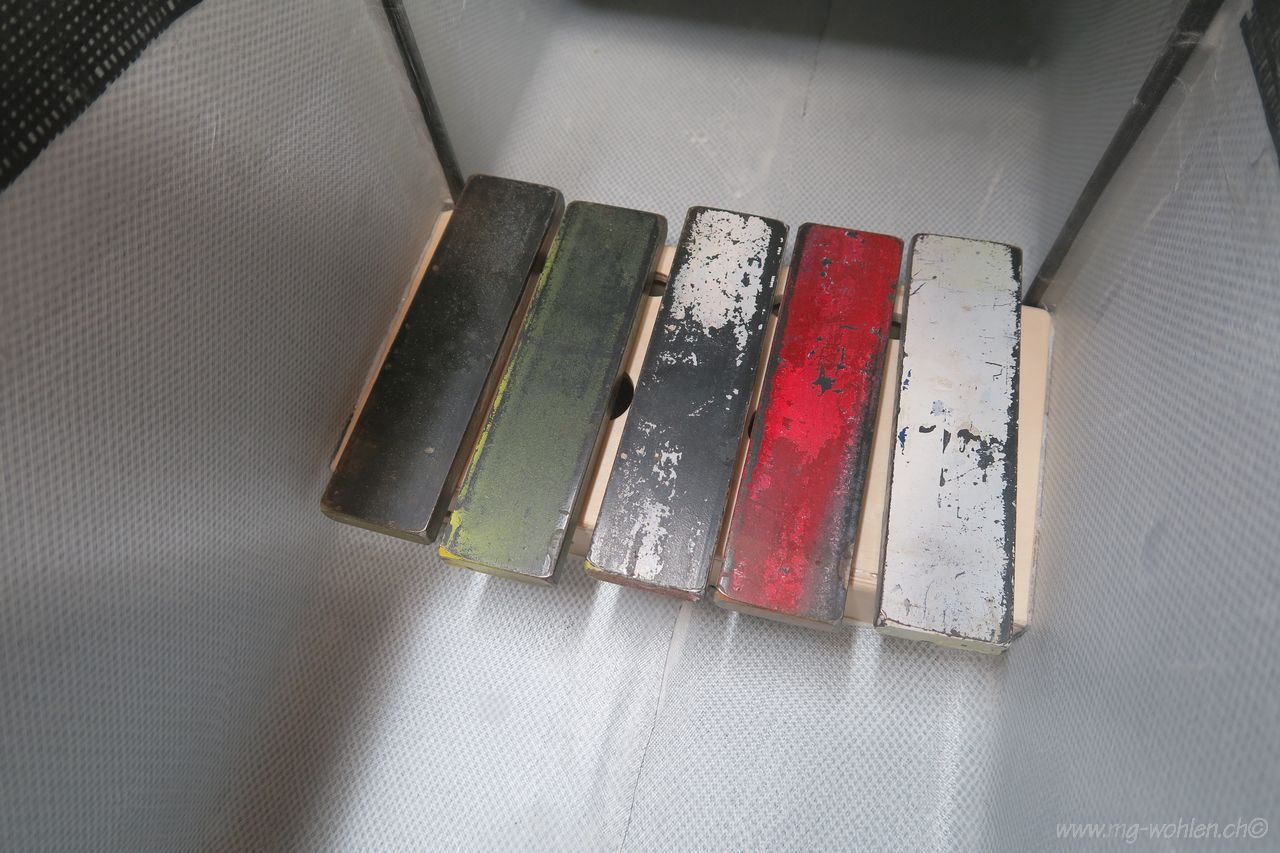

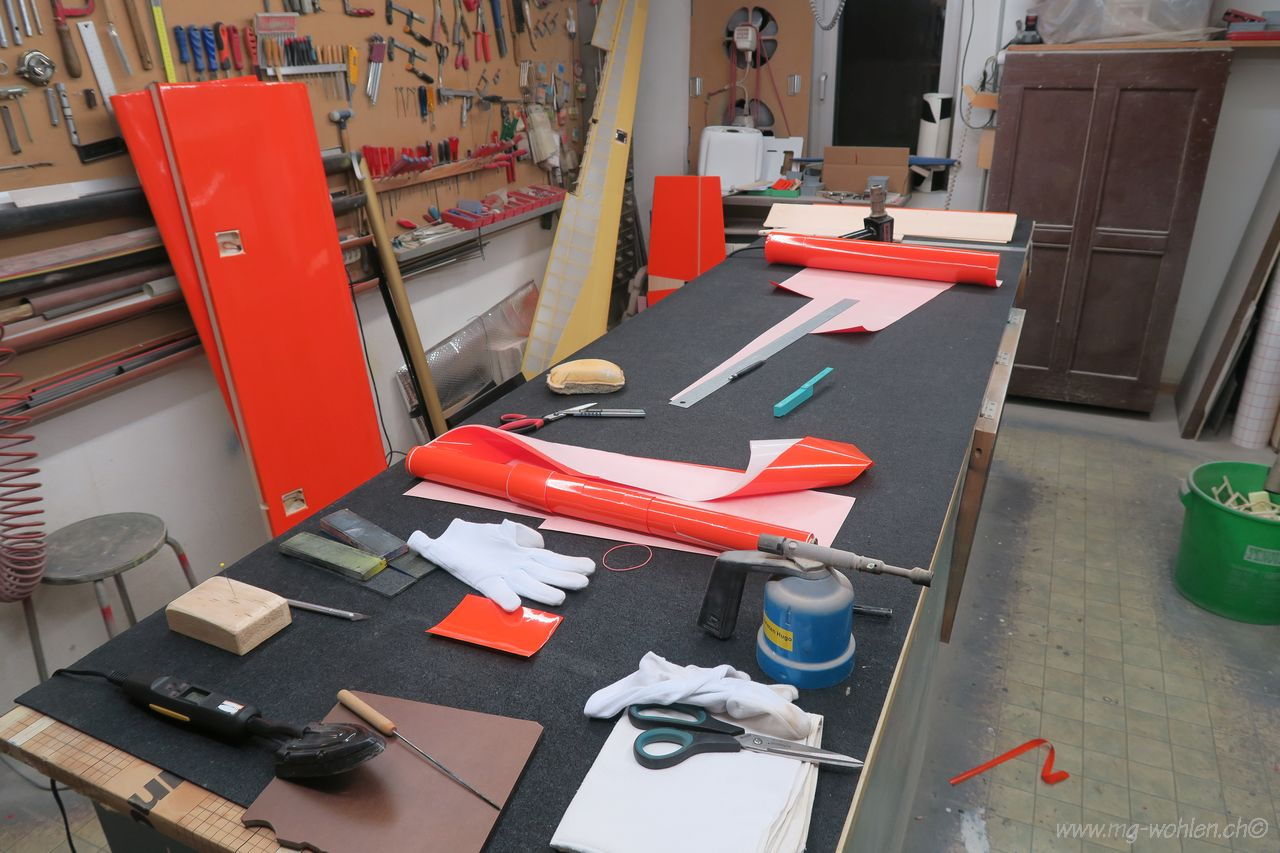

Bespann Utensilien

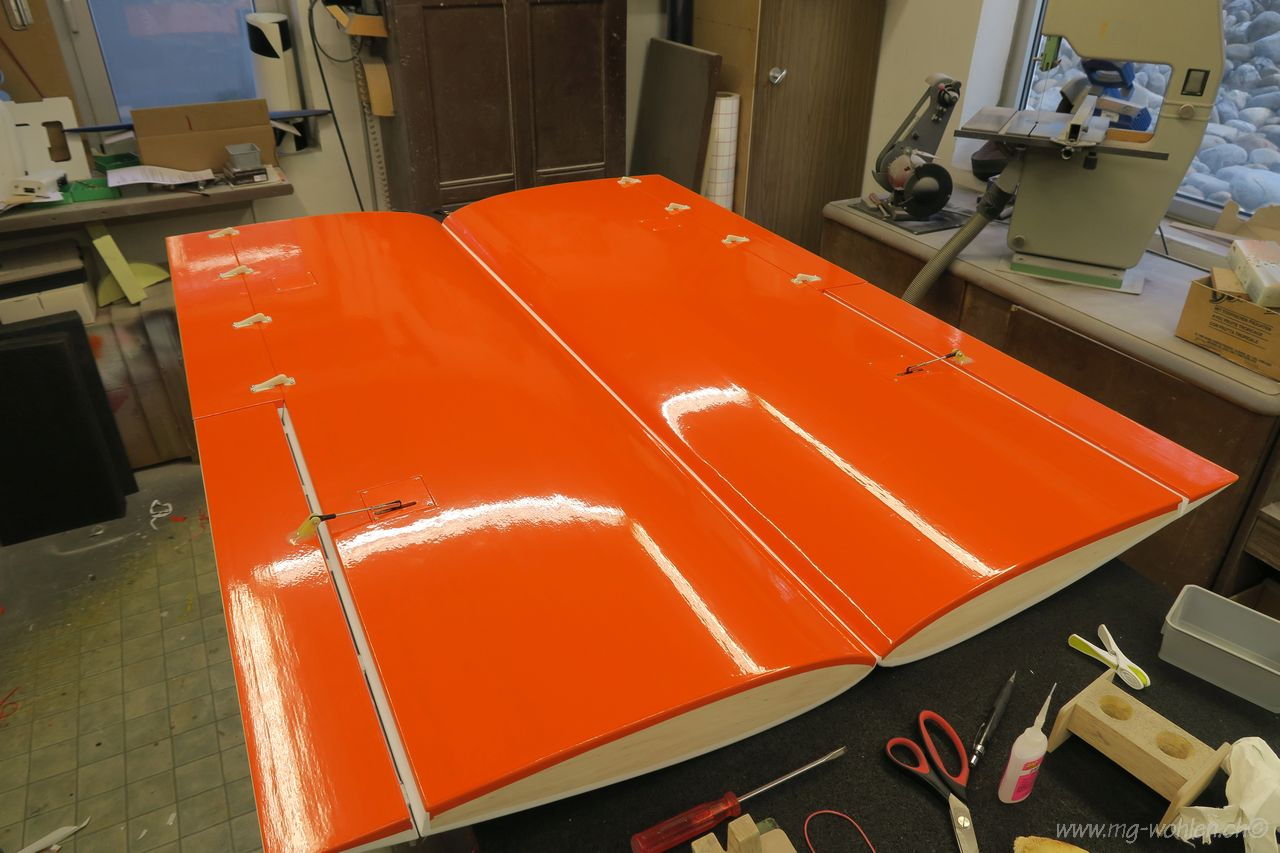

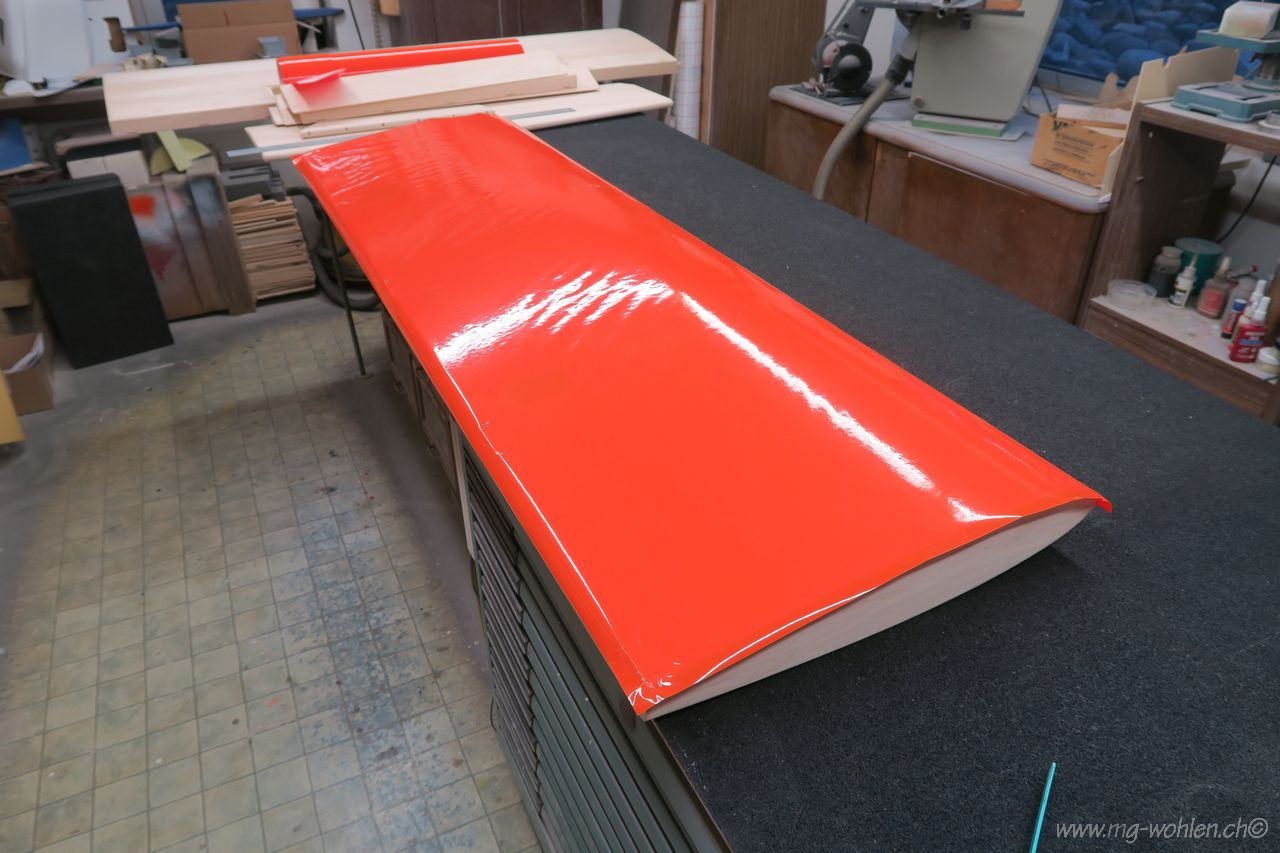

Flügel und HLW unten Orange bespannt

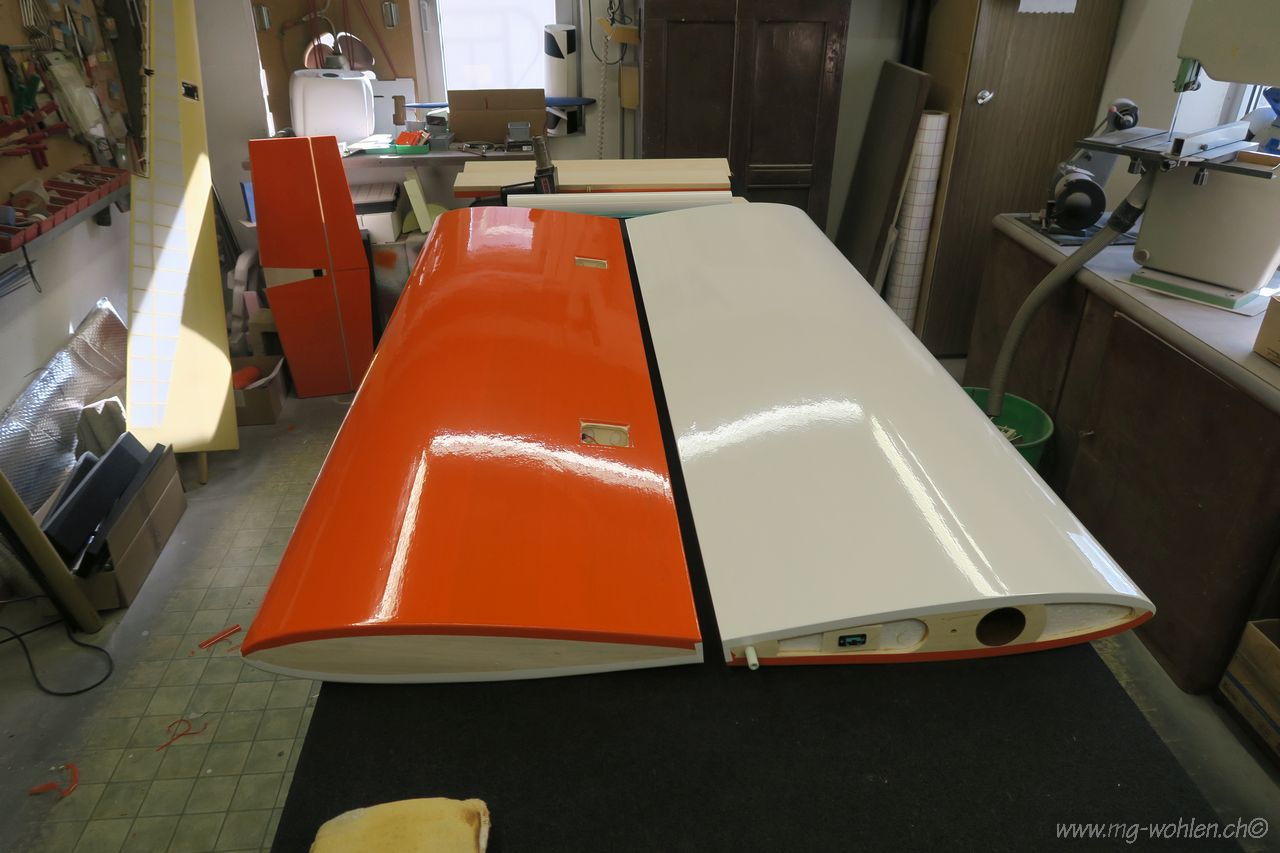

Unten orange oben weiss

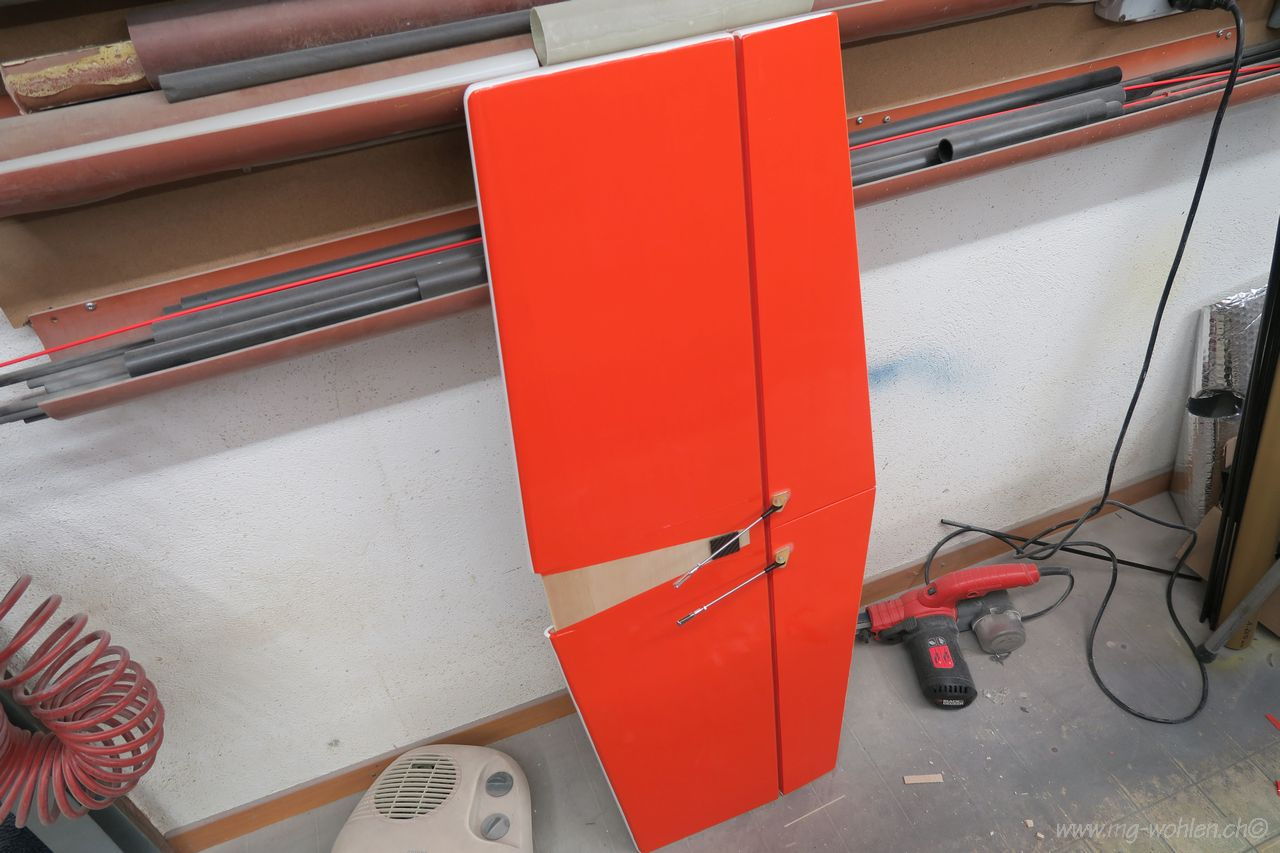

Ruder angeschlossen

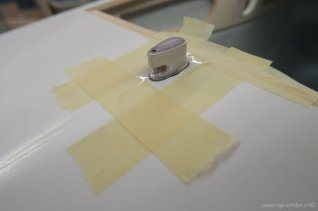

Duderhörner eingeklebt

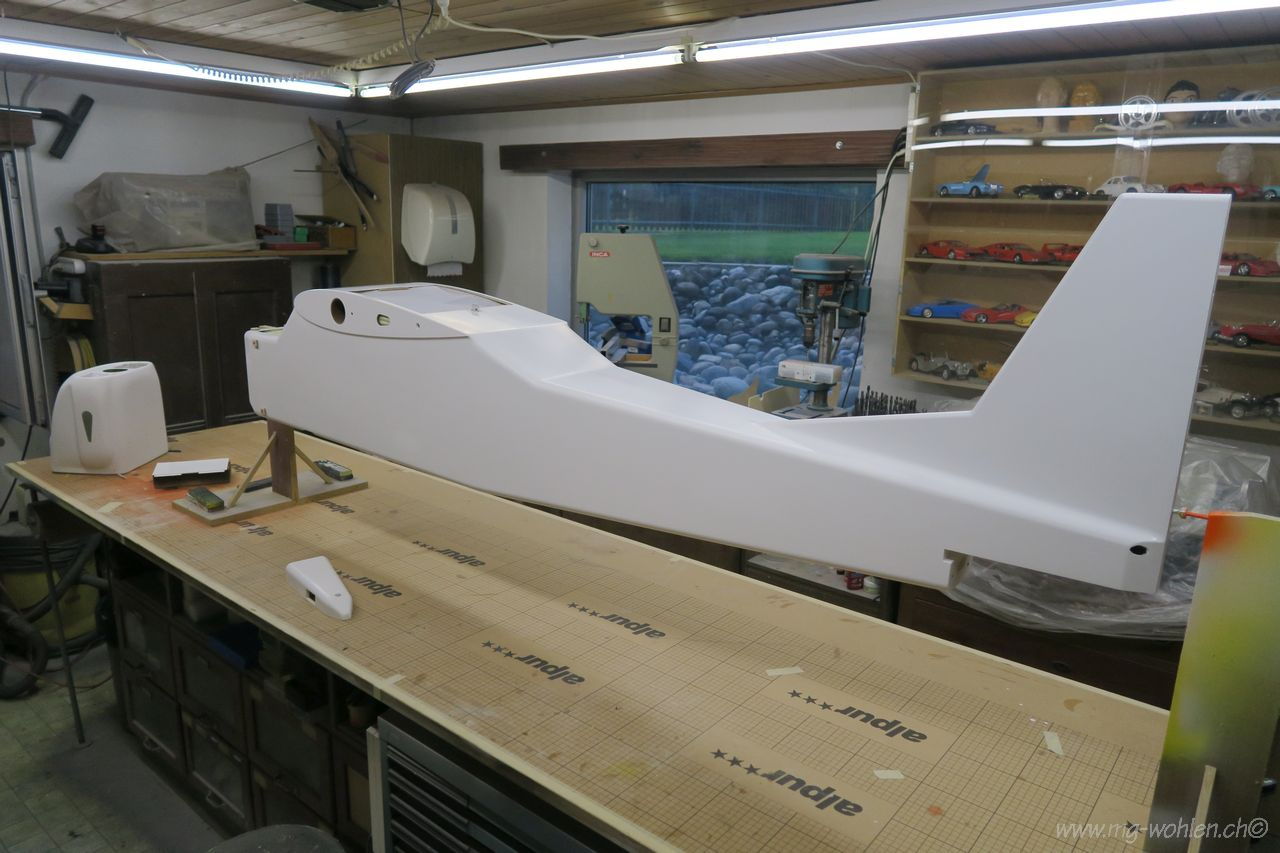

Vorbereitung zum Spritzen

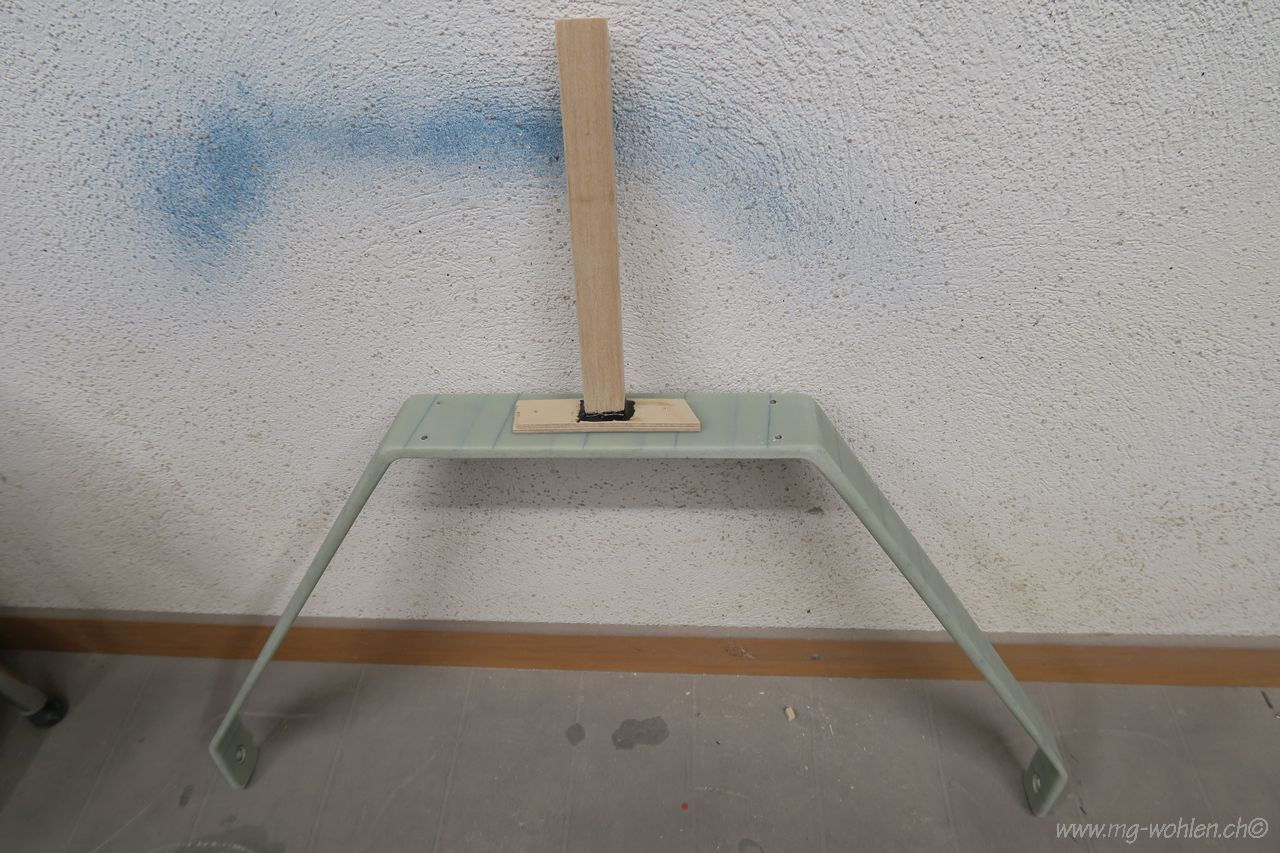

auch das Fahrwerk wird gespritzt

Alles ist angeschliffen

Letzte Kontrolle vor dem Spritzen

Jetzt kommt die erste Farbe drauf

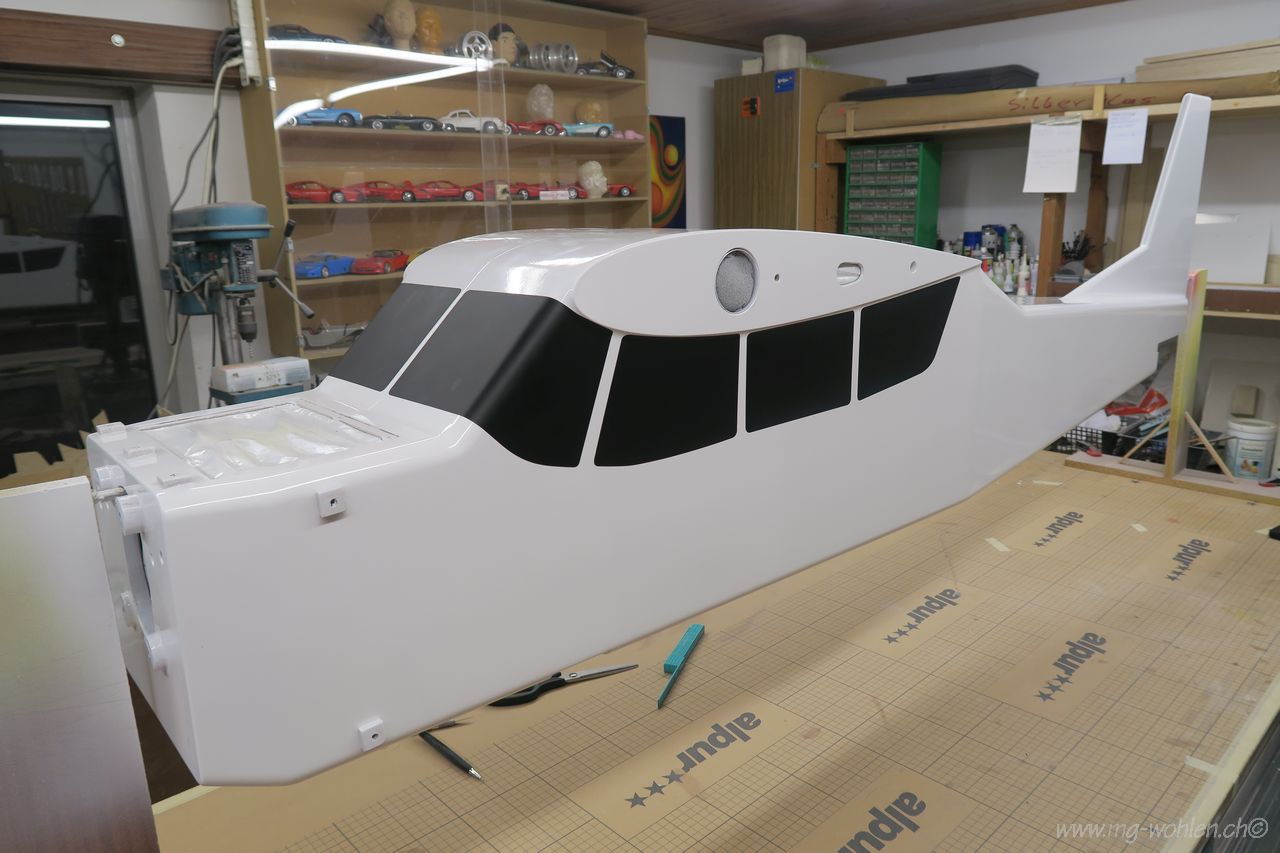

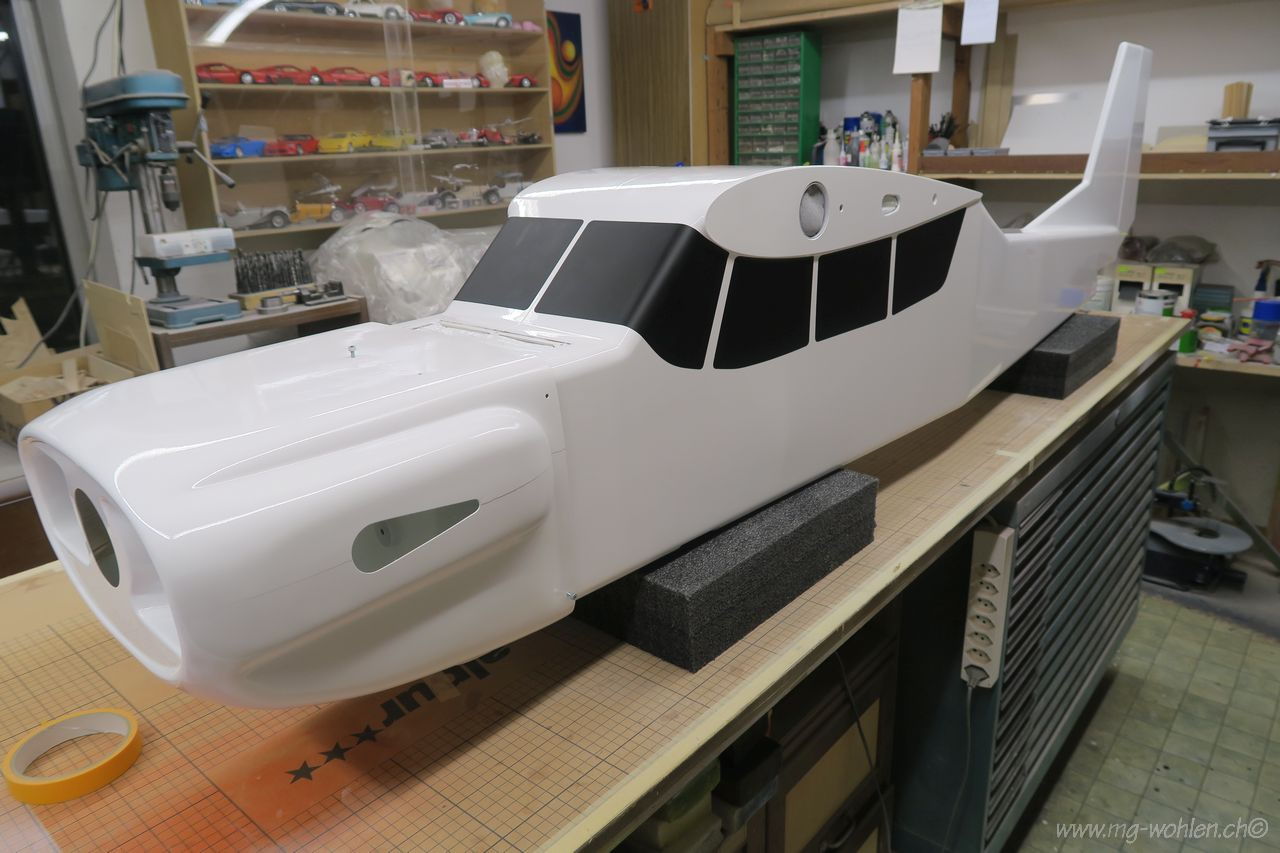

Weiss gespritzt und schwarz geklebt

Vorbereiten für die nächste Farbe

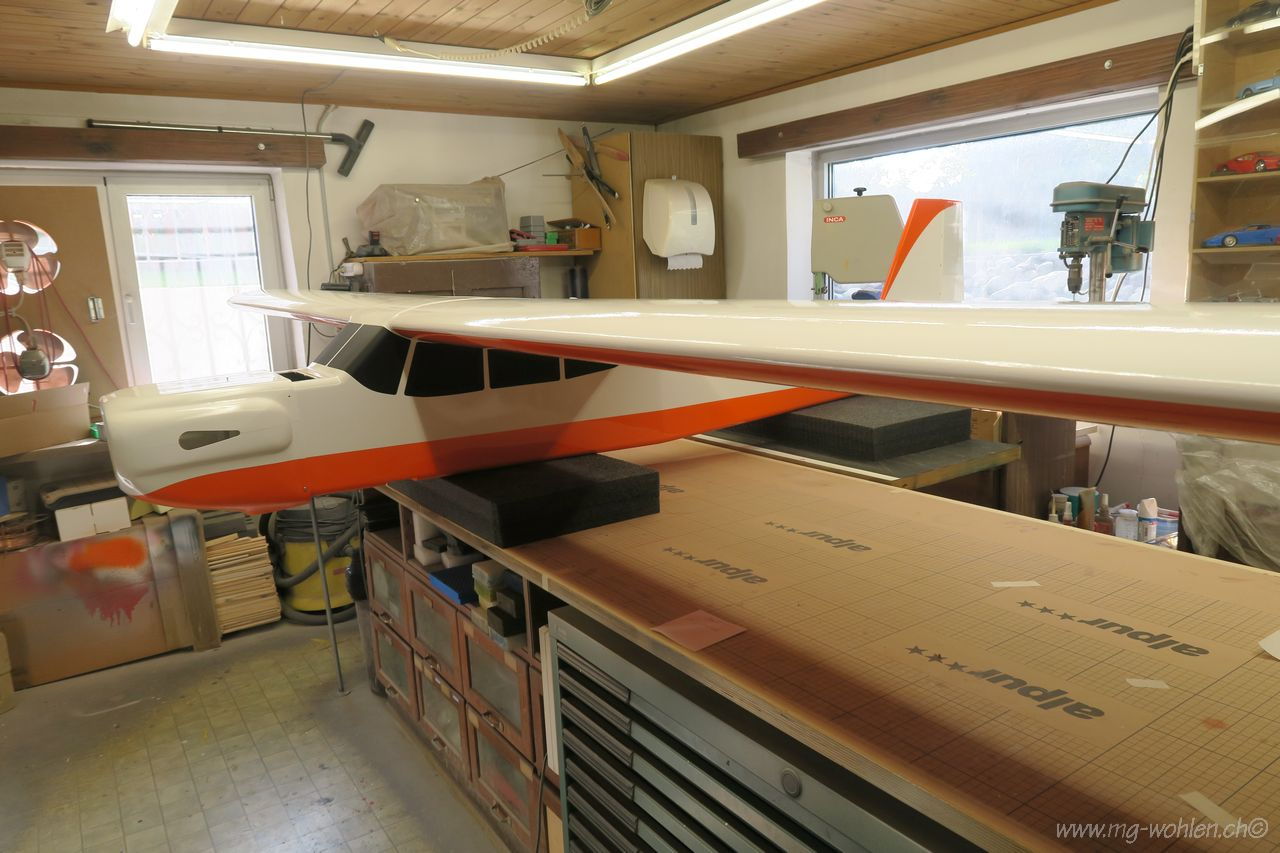

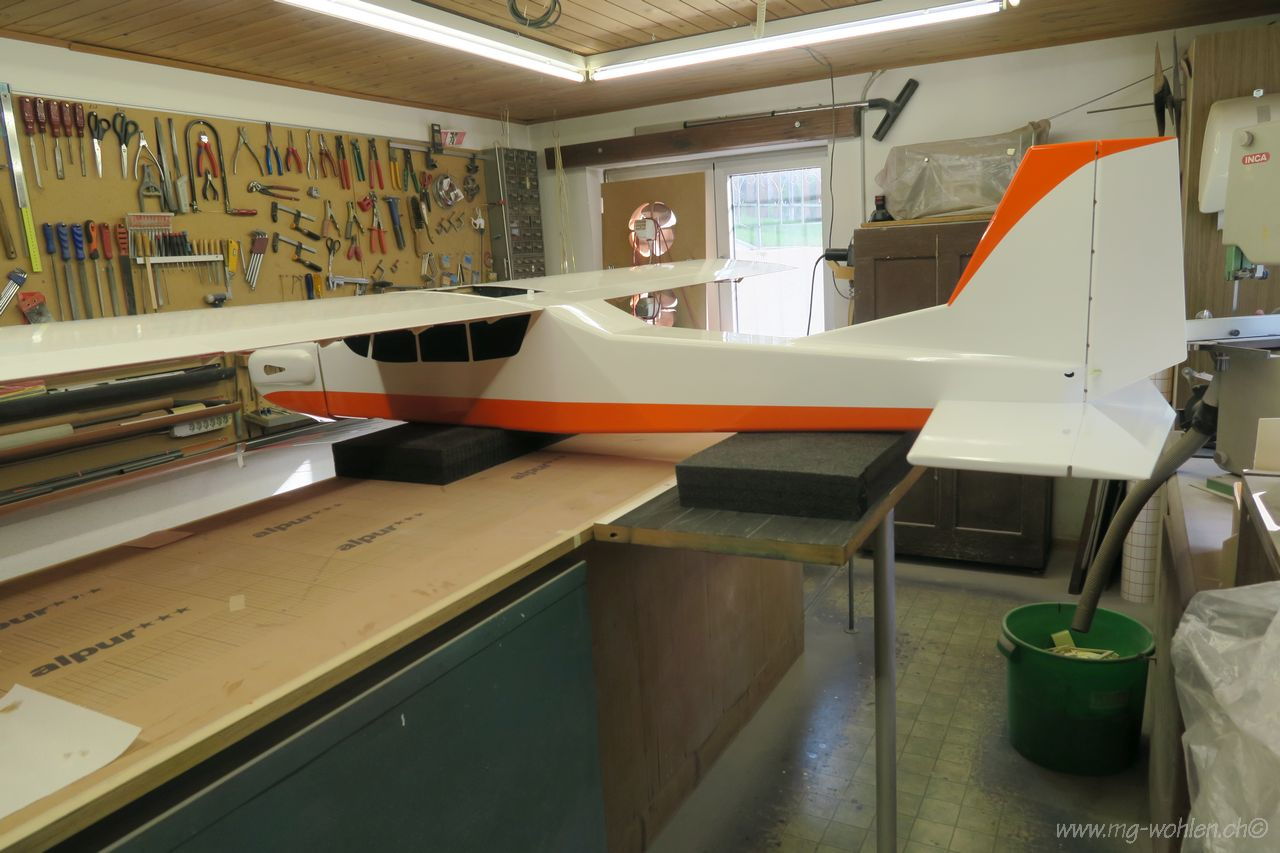

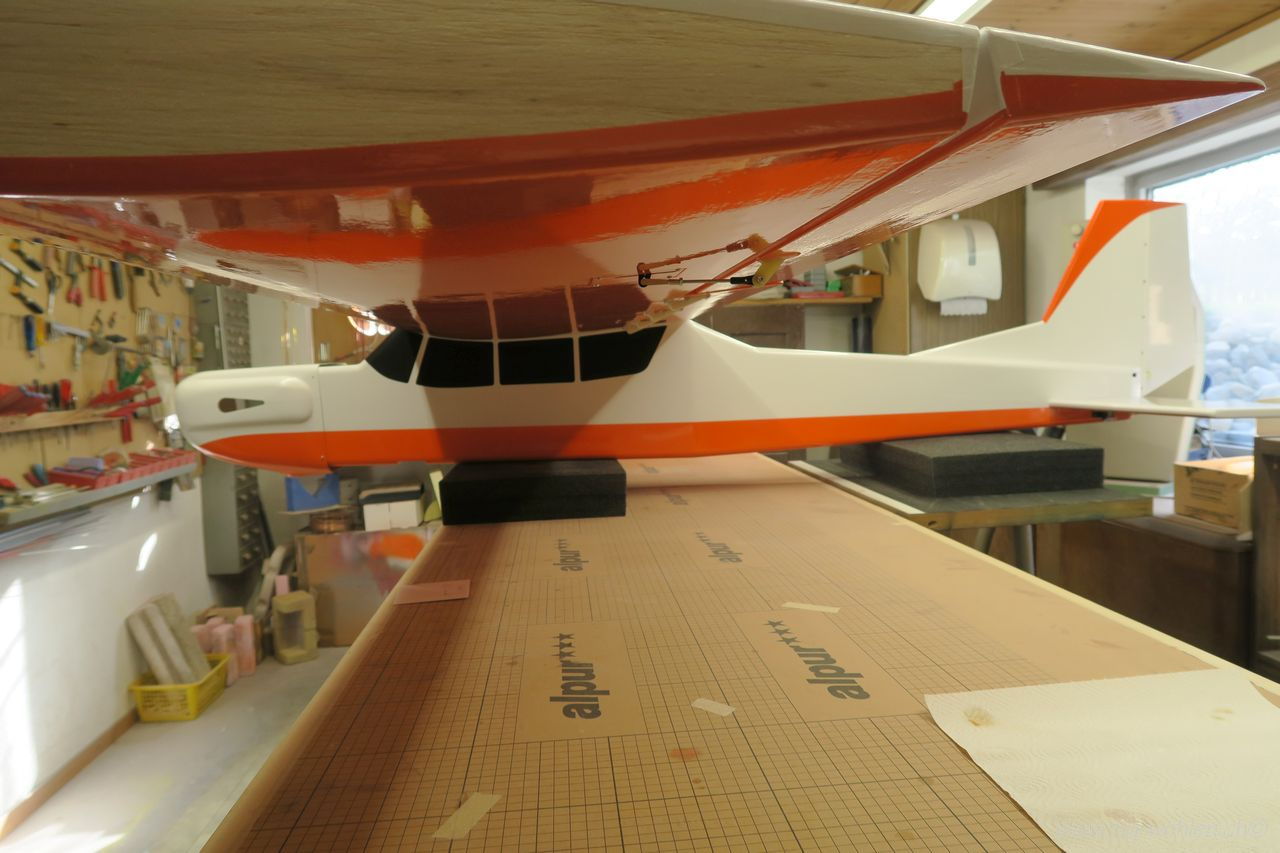

Orange gespritzt und zusammengesteckt

Die Randbogen müssen noch beklebt werden

Hinterteil

Von oben

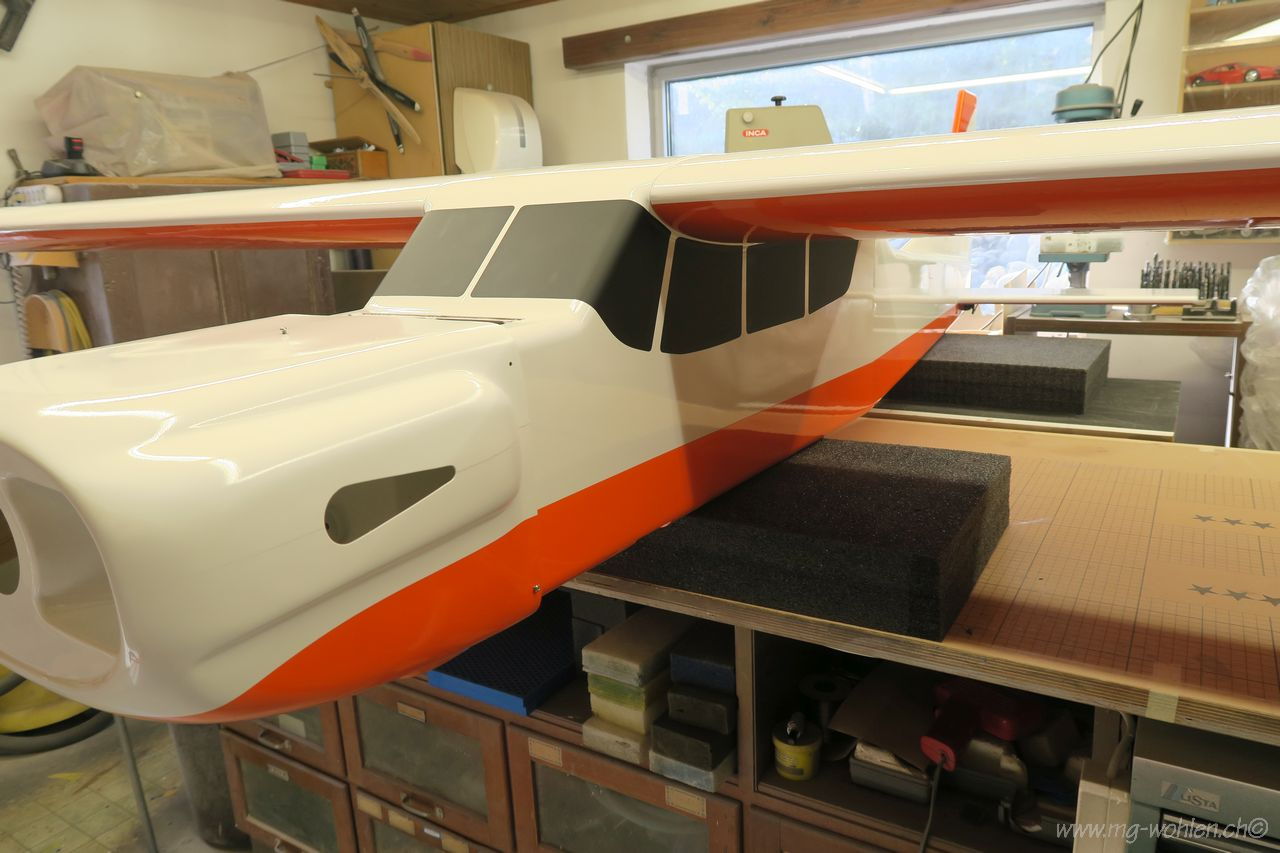

Von vorne

Von vorne oben

Jetzt fehlen noch die silbernen Streifen

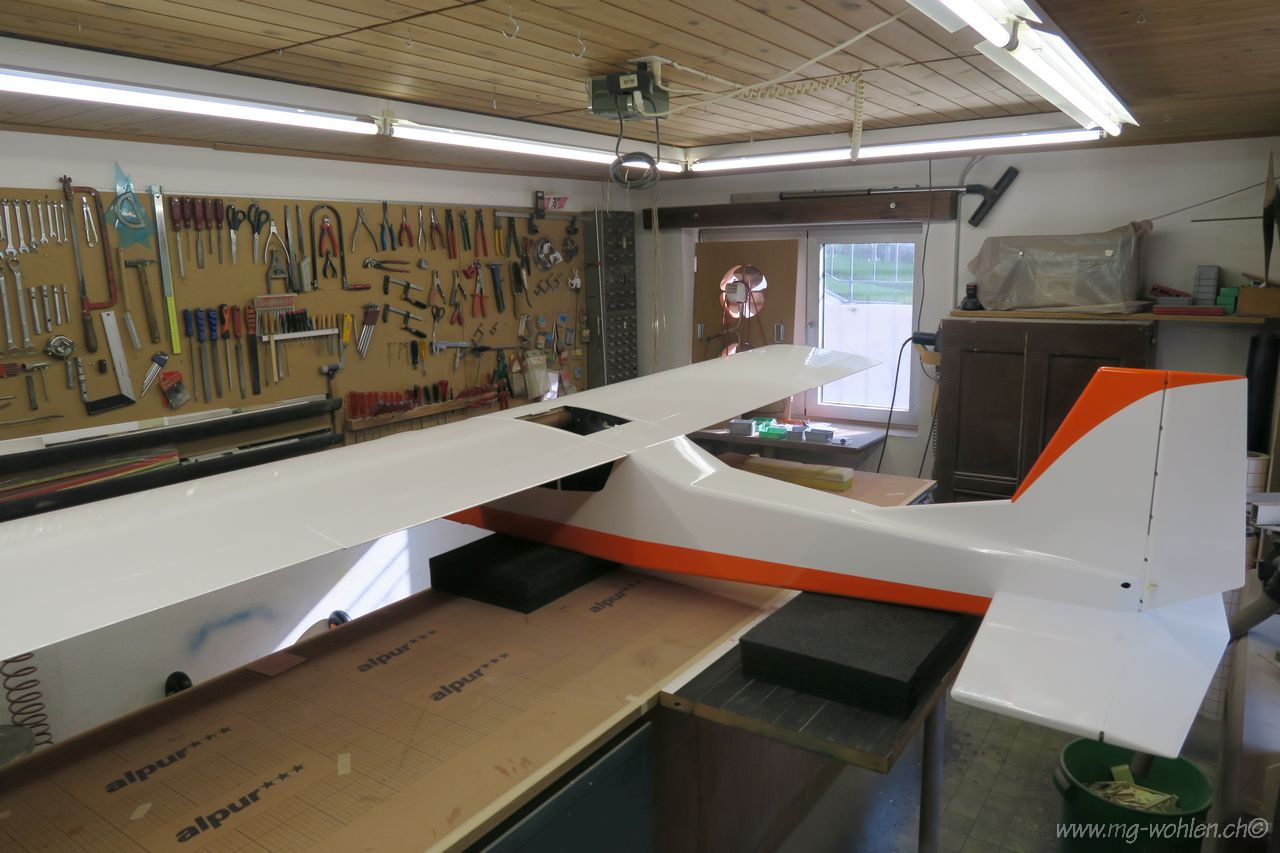

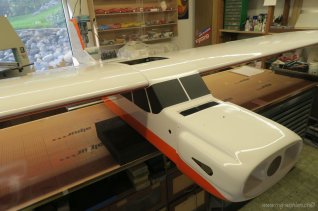

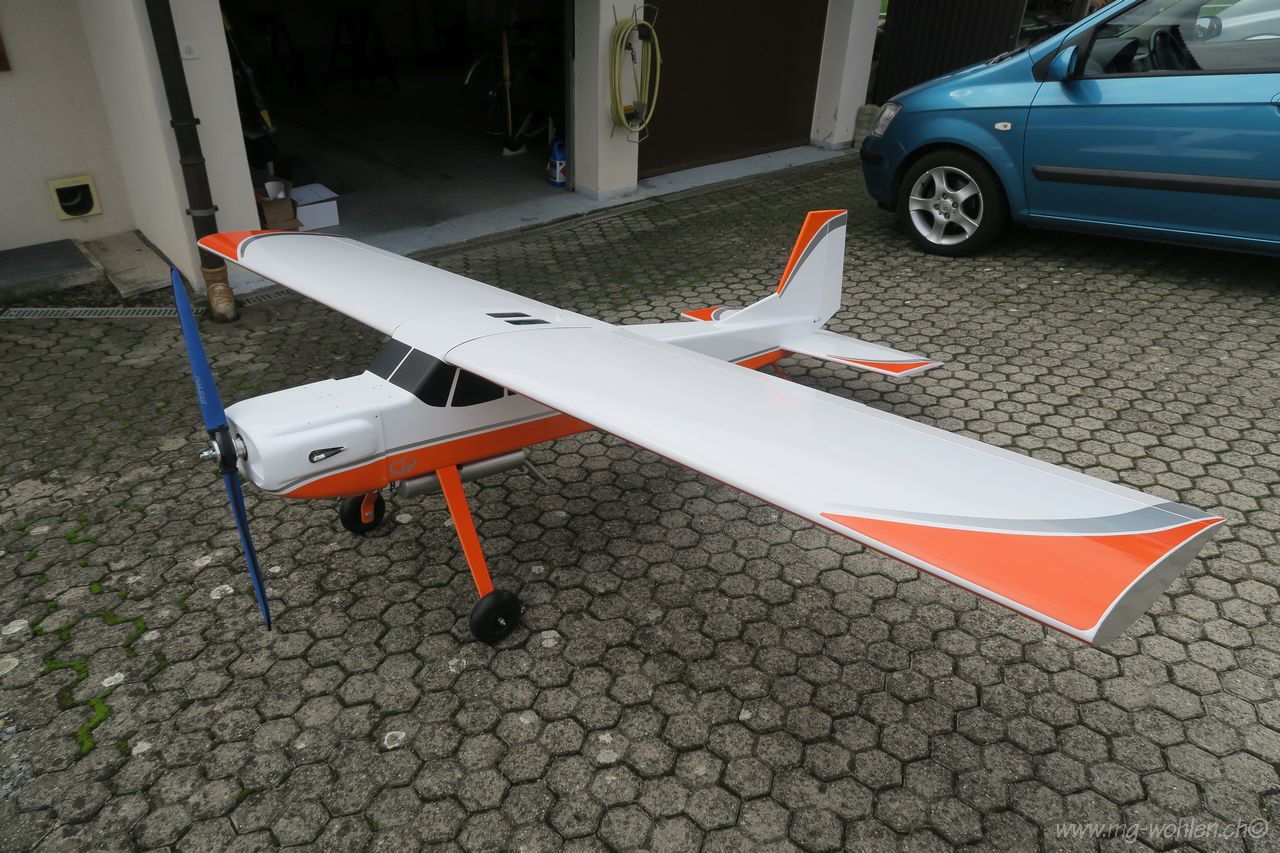

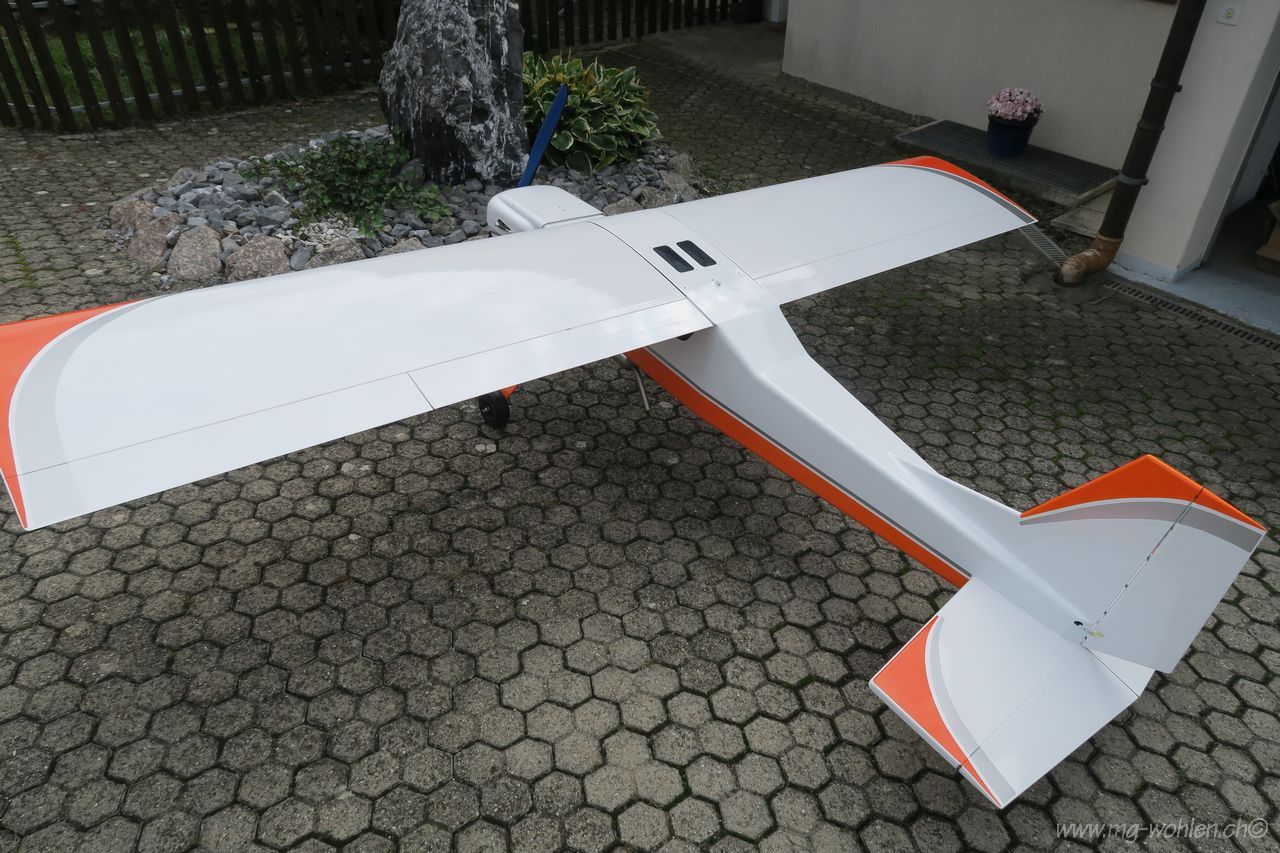

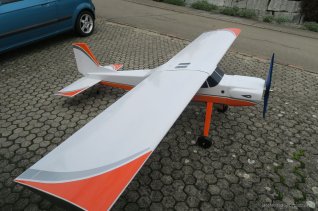

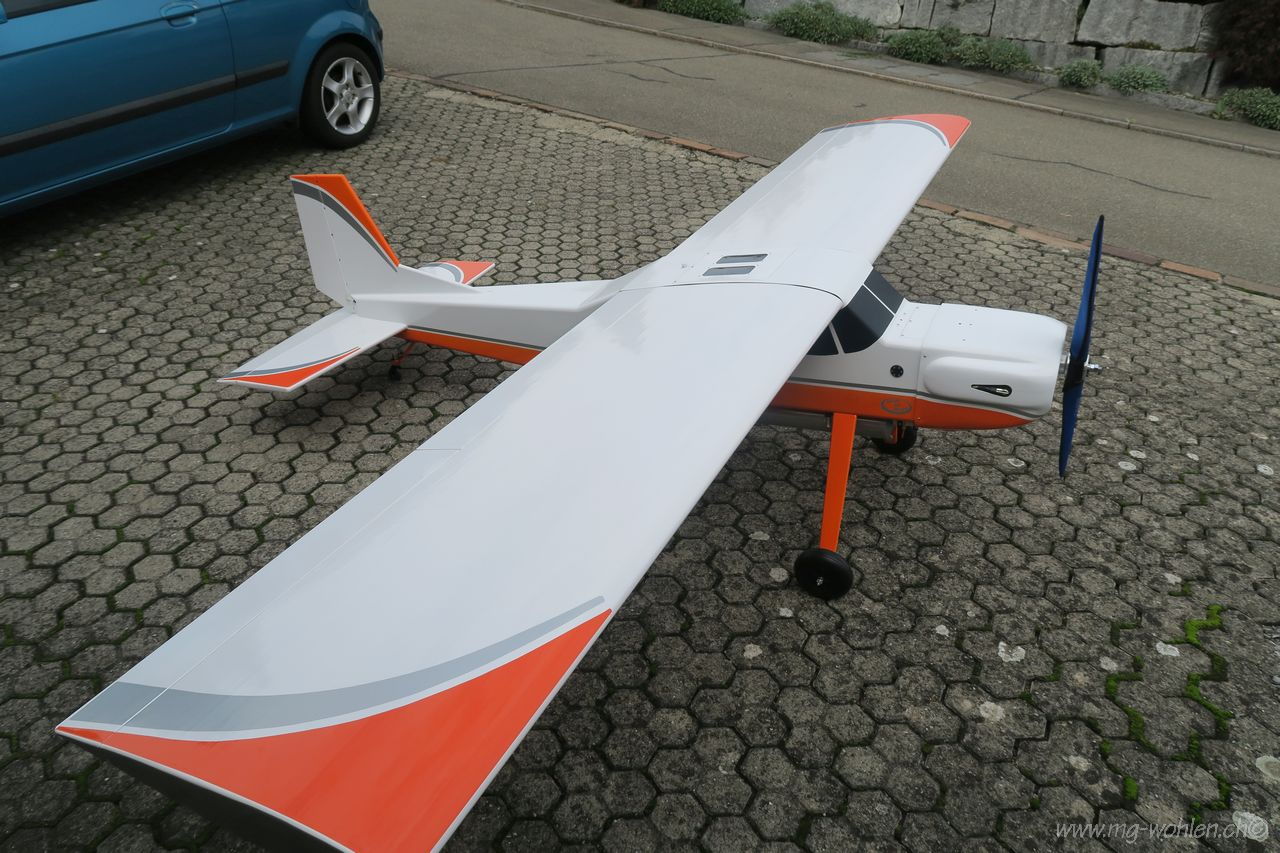

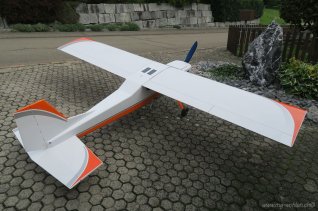

Fertig

Fertig

Fertig

Fertig
