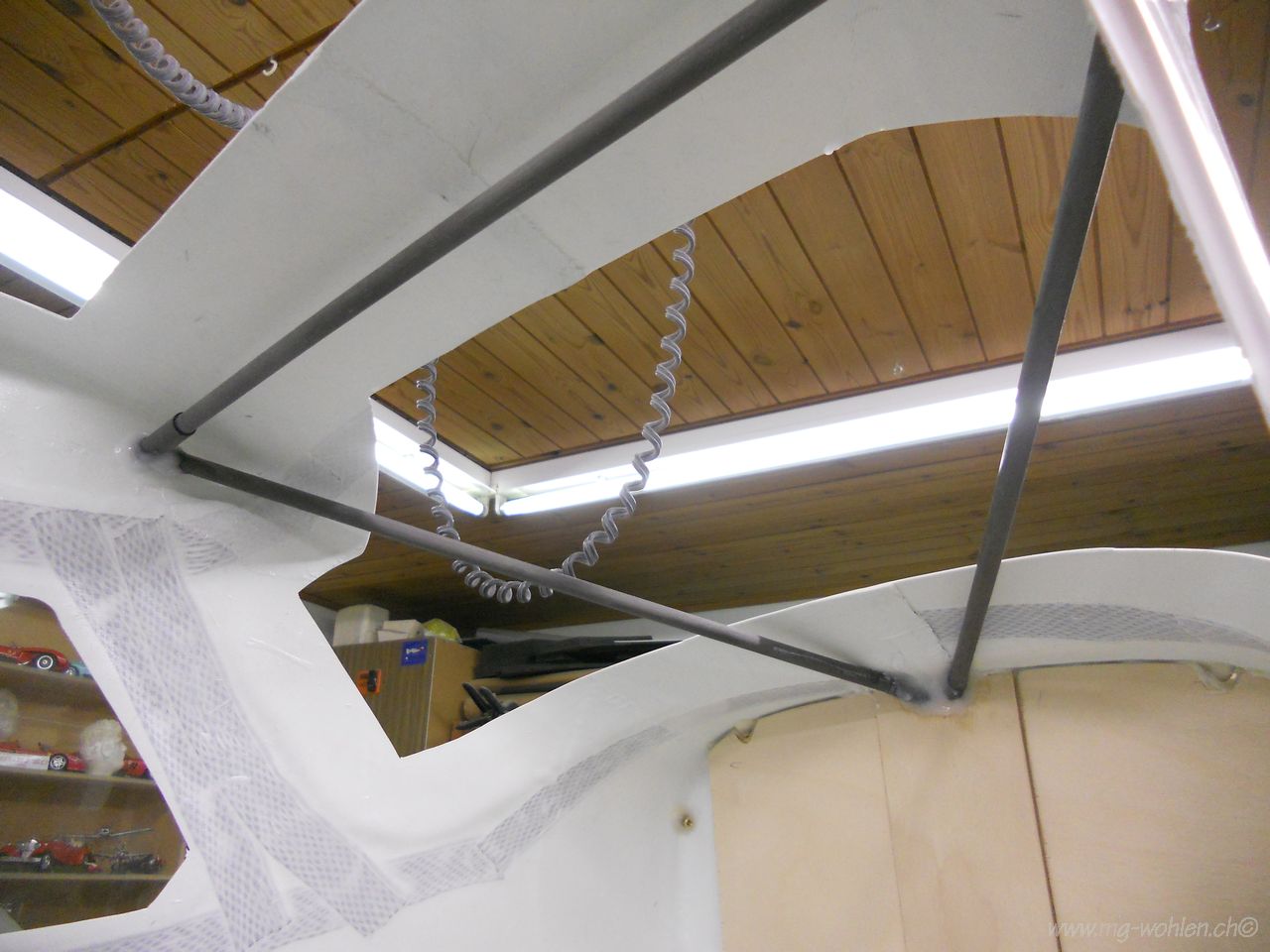

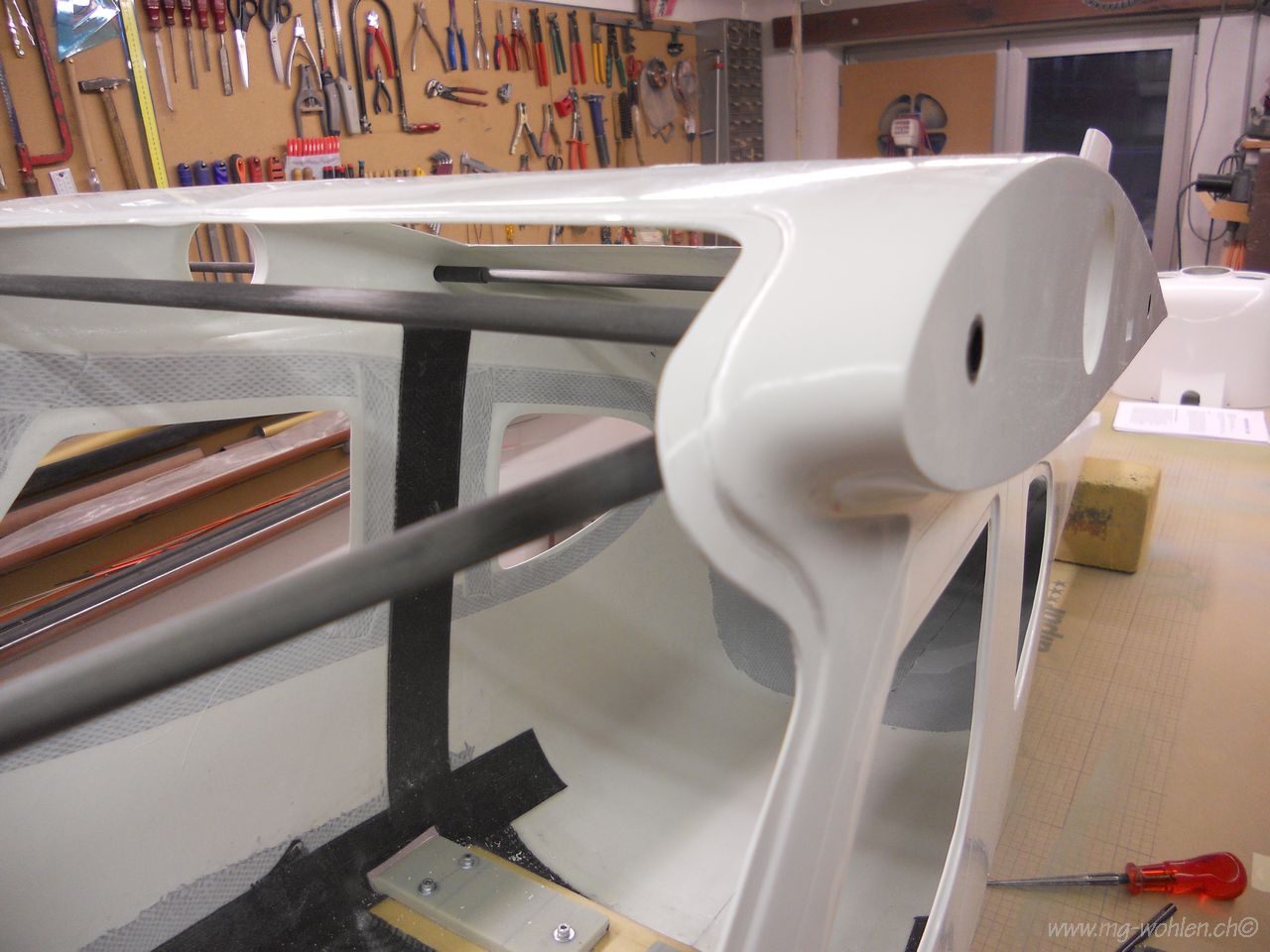

Zuerst wird der Rumpf mit Kohlerohren stabilisiert

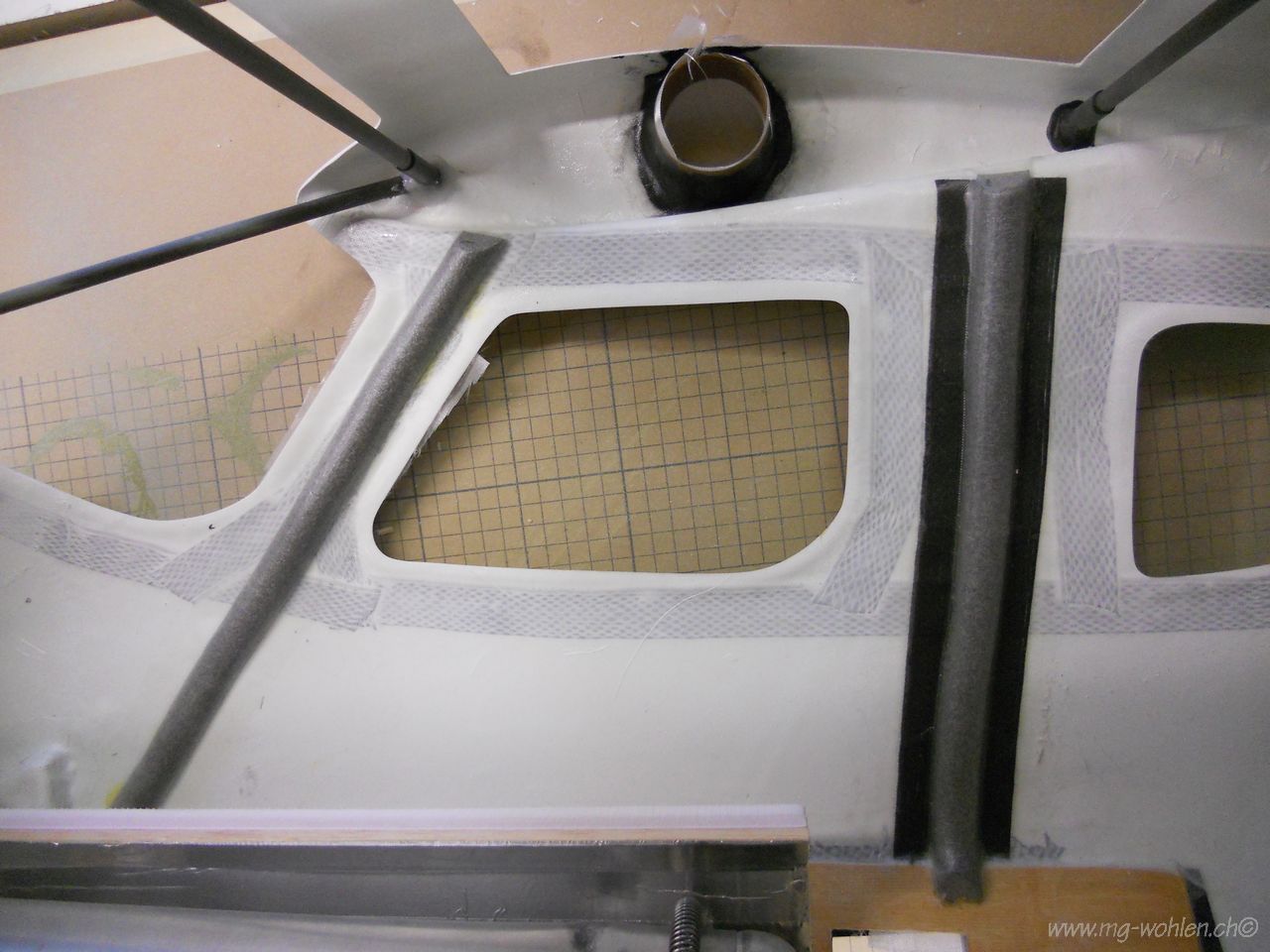

Die 8mm CFK Rohrversteifung von innen

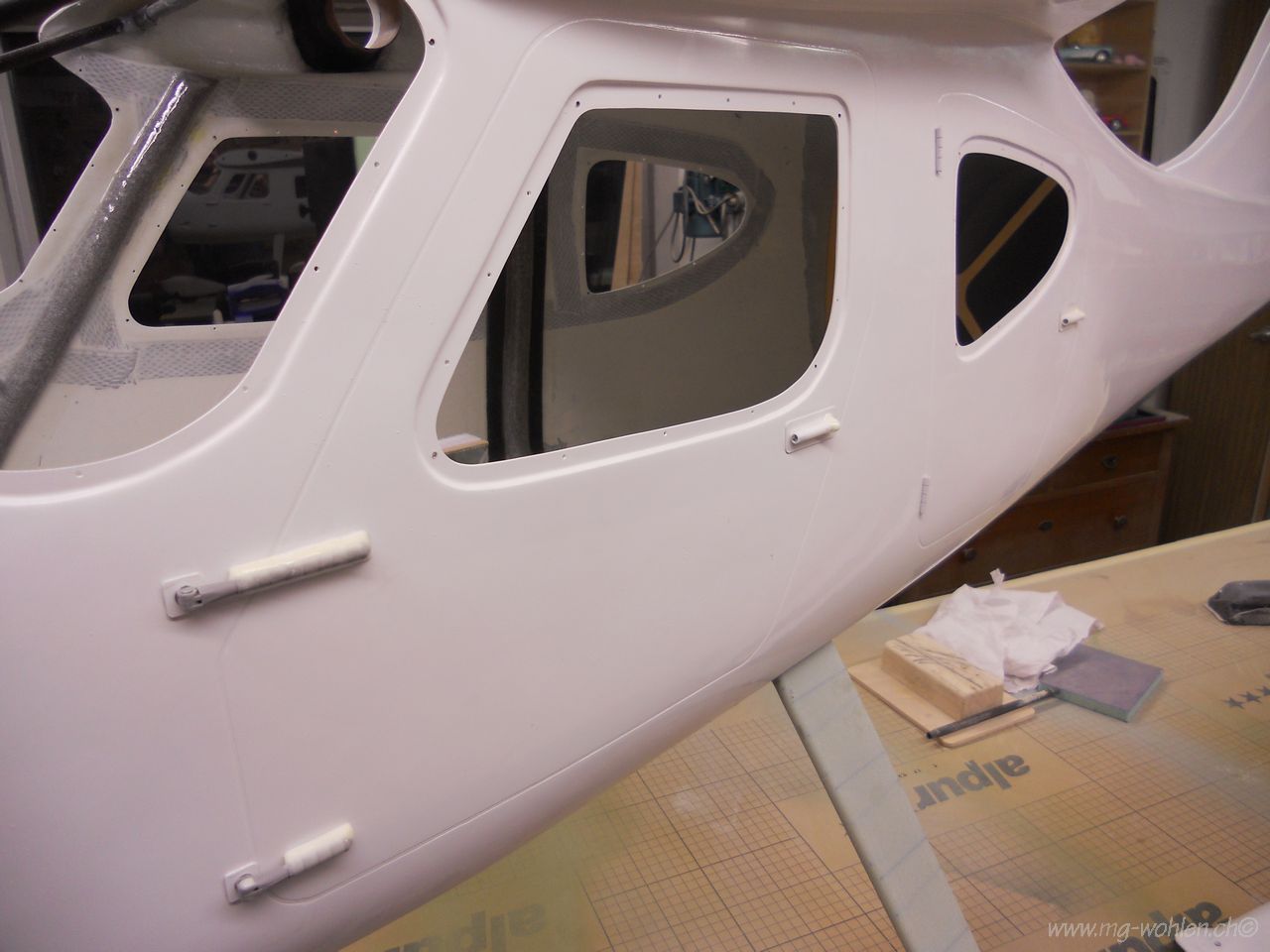

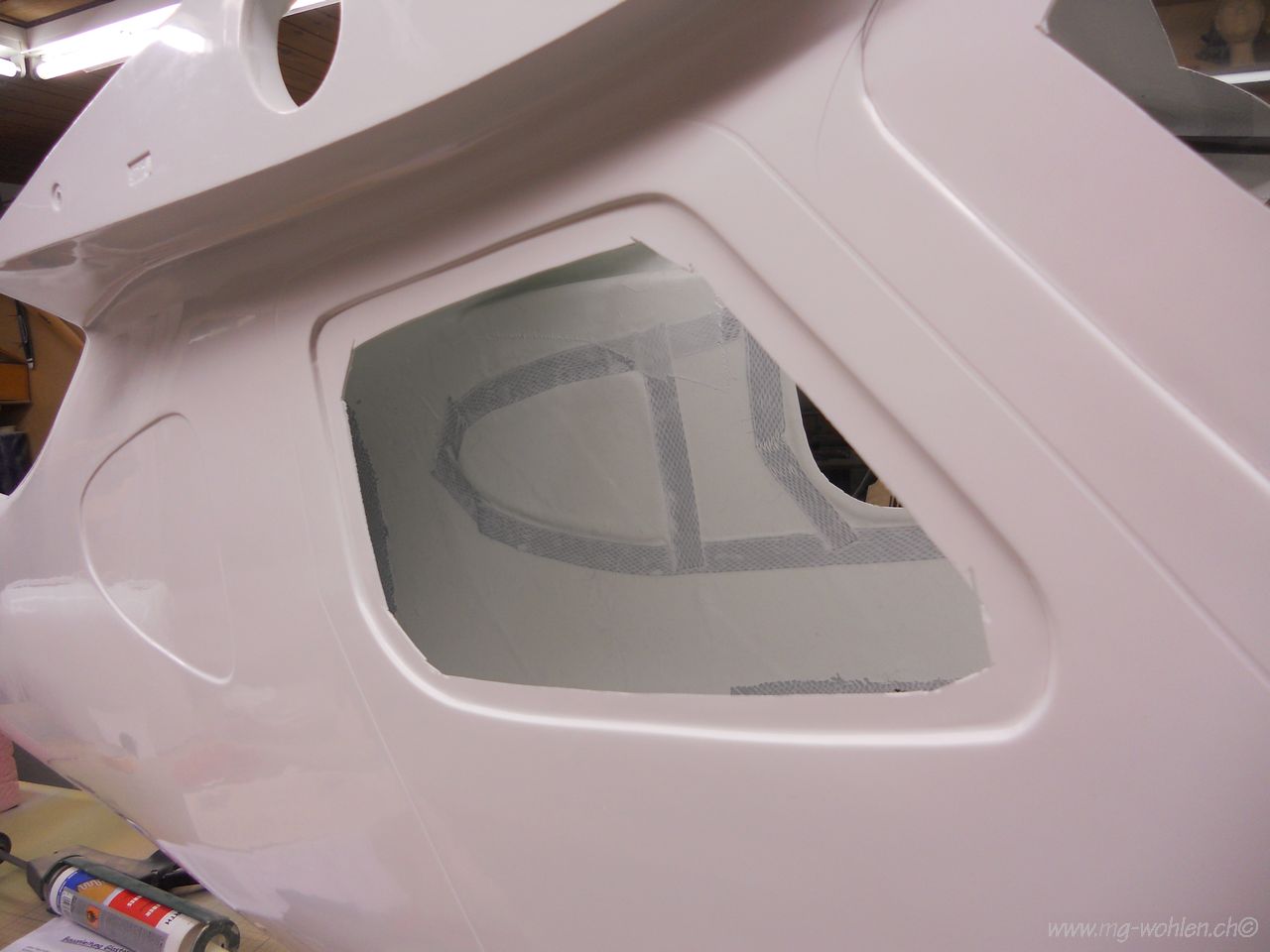

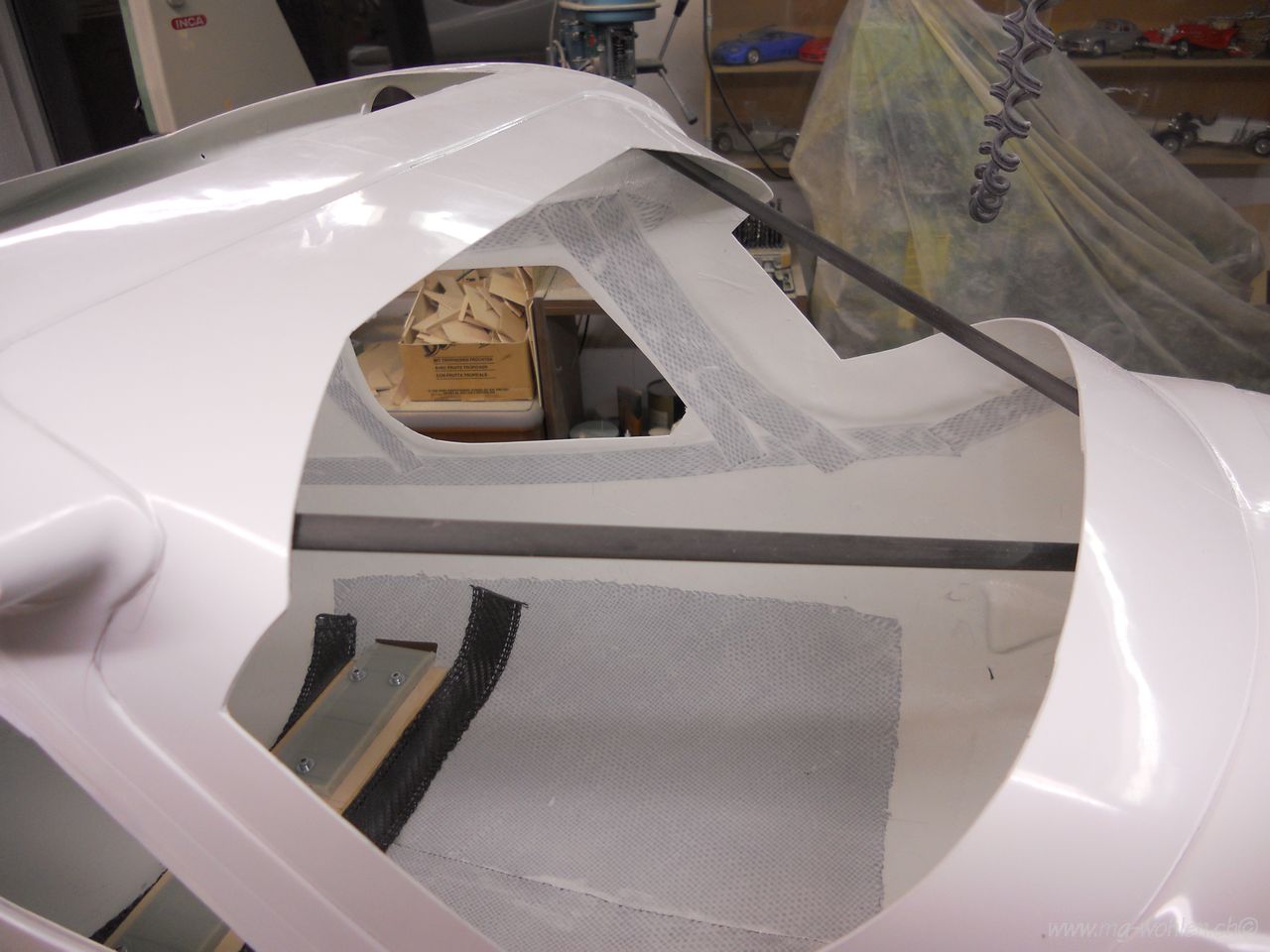

Als Zweites werden die Fenster für gute Zugänglichkeit ausgeschnitten und entgratet

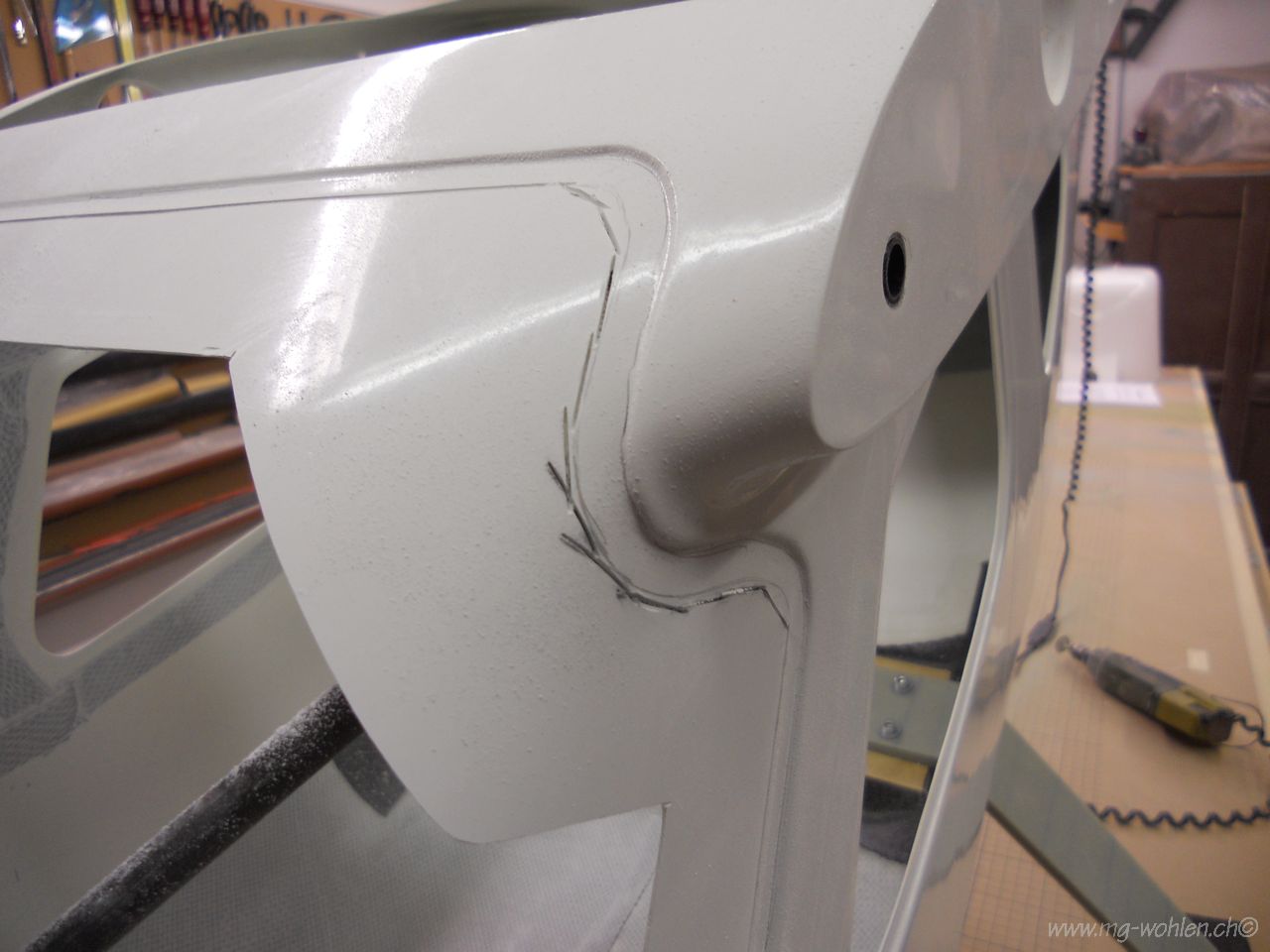

Die Frontscheibe ist angezeichnet
Ausgeschnitten und entgratet

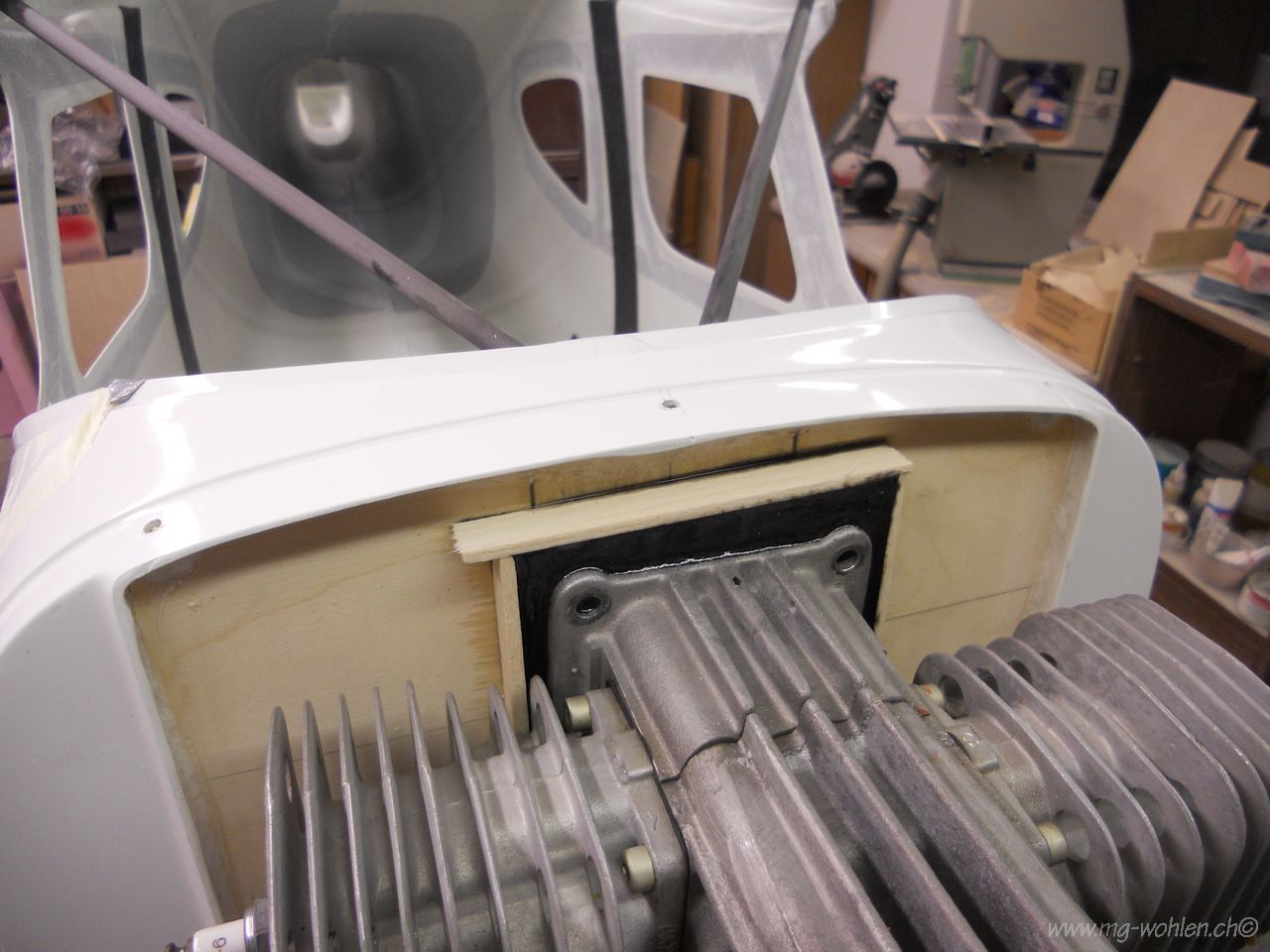

Dann wird der Motordom für meinen 3W 160 4Zyl. gekürzt
ie Öffnung muss wieder verschlossen werden
Die Fahrwerkshalterung anpassen

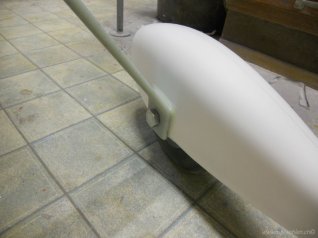

Das Bugfahrwerk wird auch angepasst damit der Rumpf auf eigenen Beinen steht

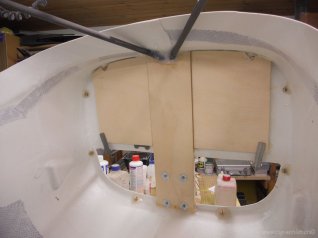

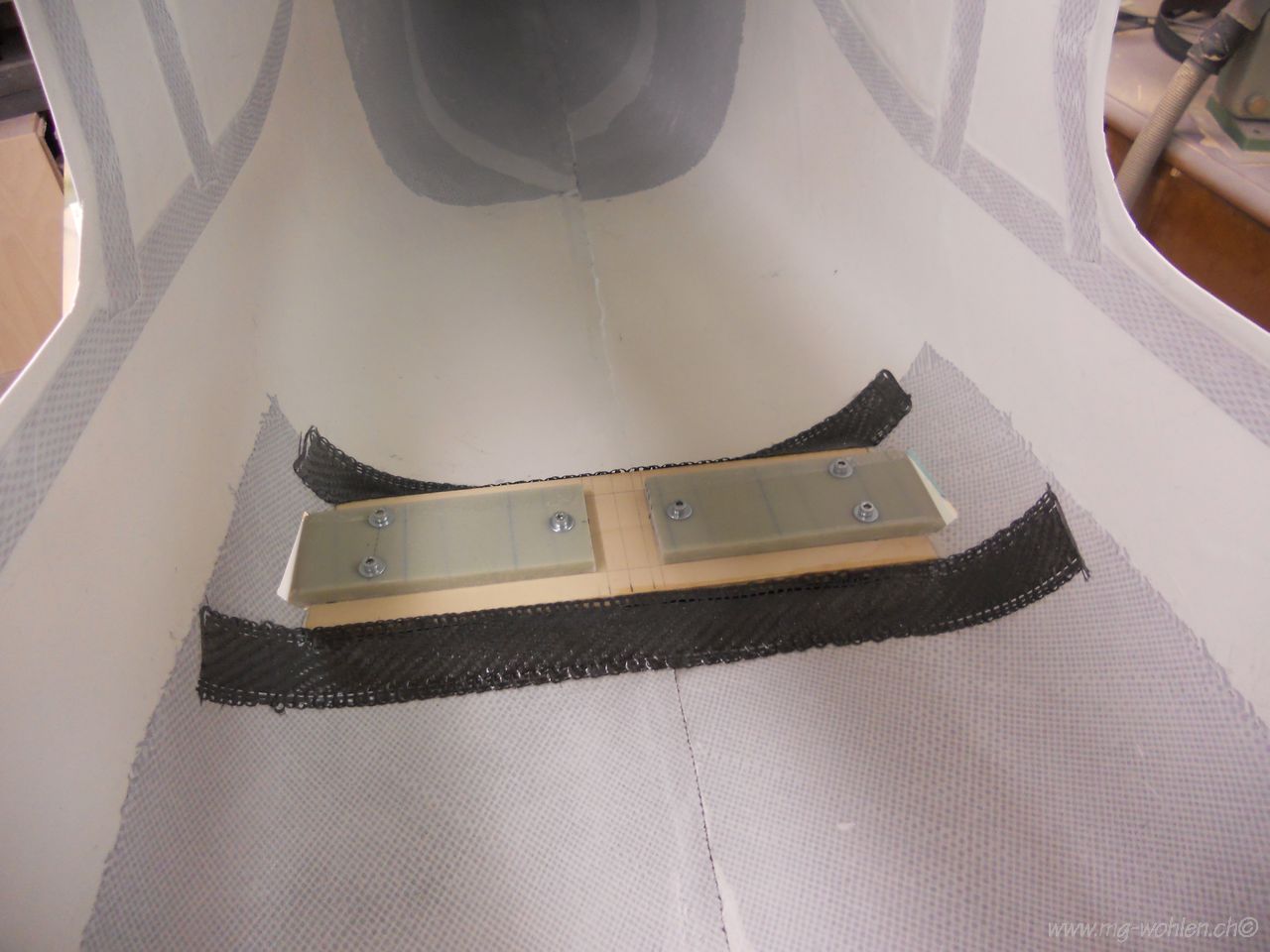

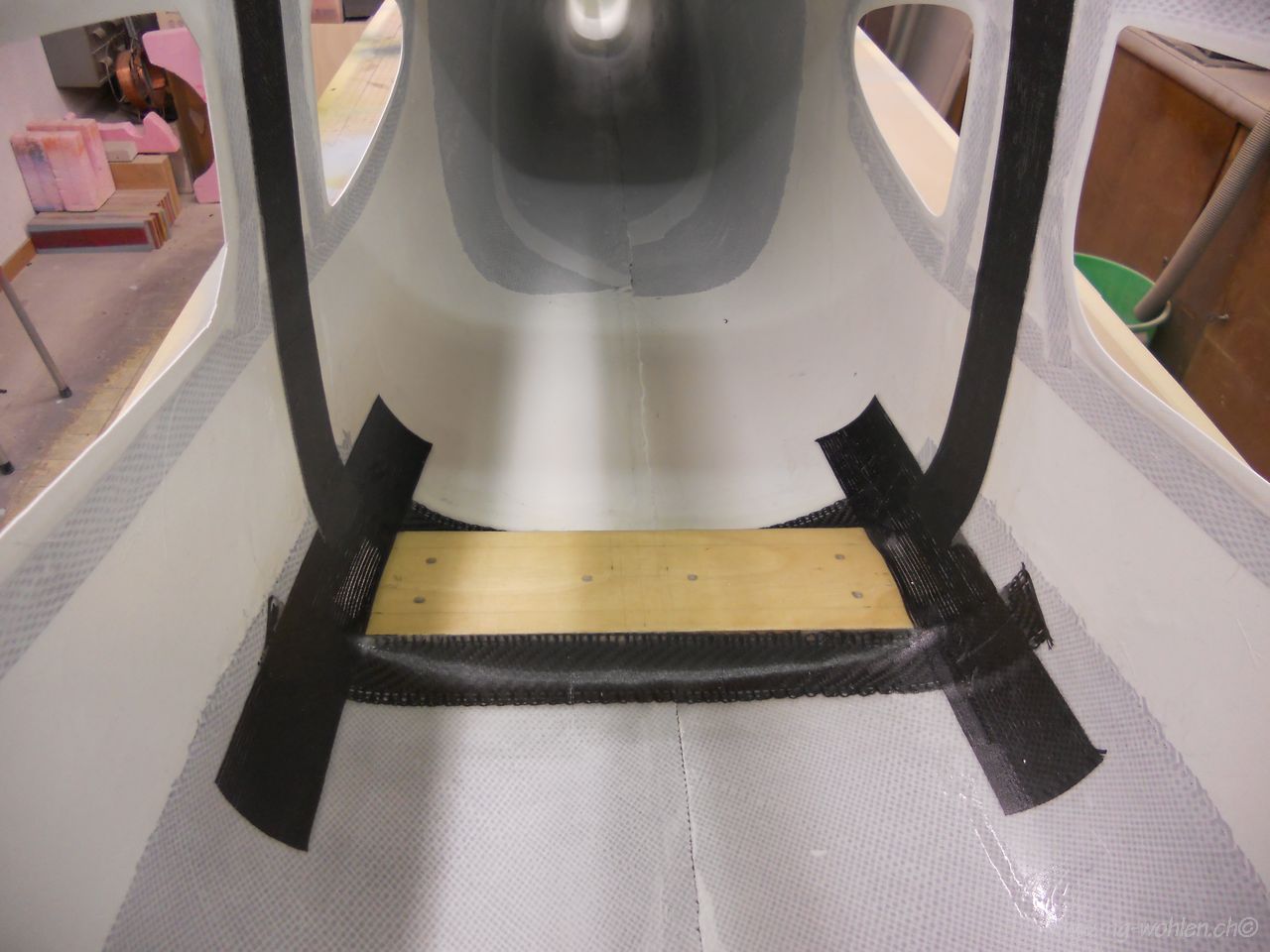

Die Fahrwerkshalterung wird mit Kohleband verstärkt
Die Schlitze für das Fahrwerk müssen nachgearbeitet werden
Ausfräsung angezeichnet und verspachtelt

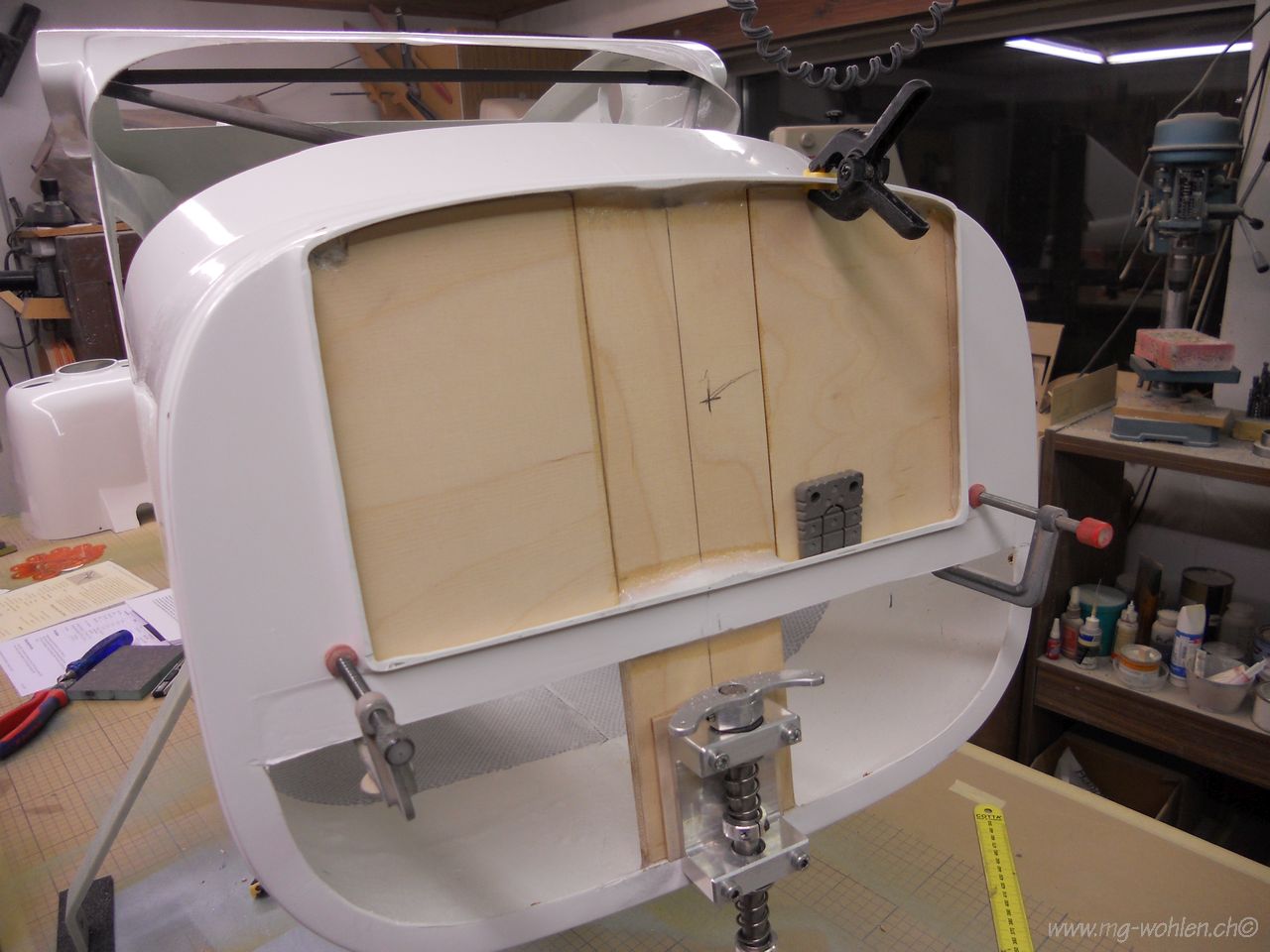

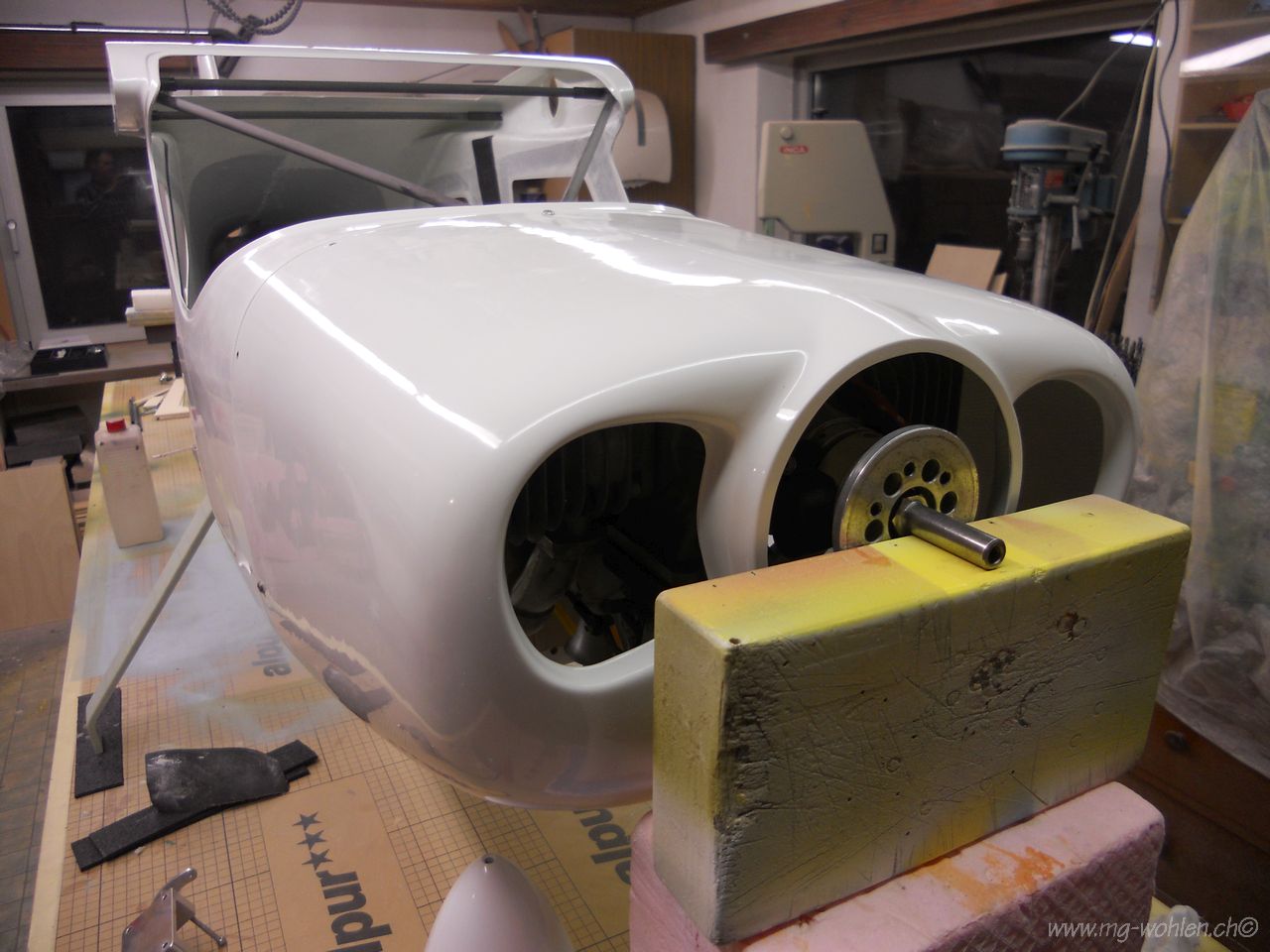

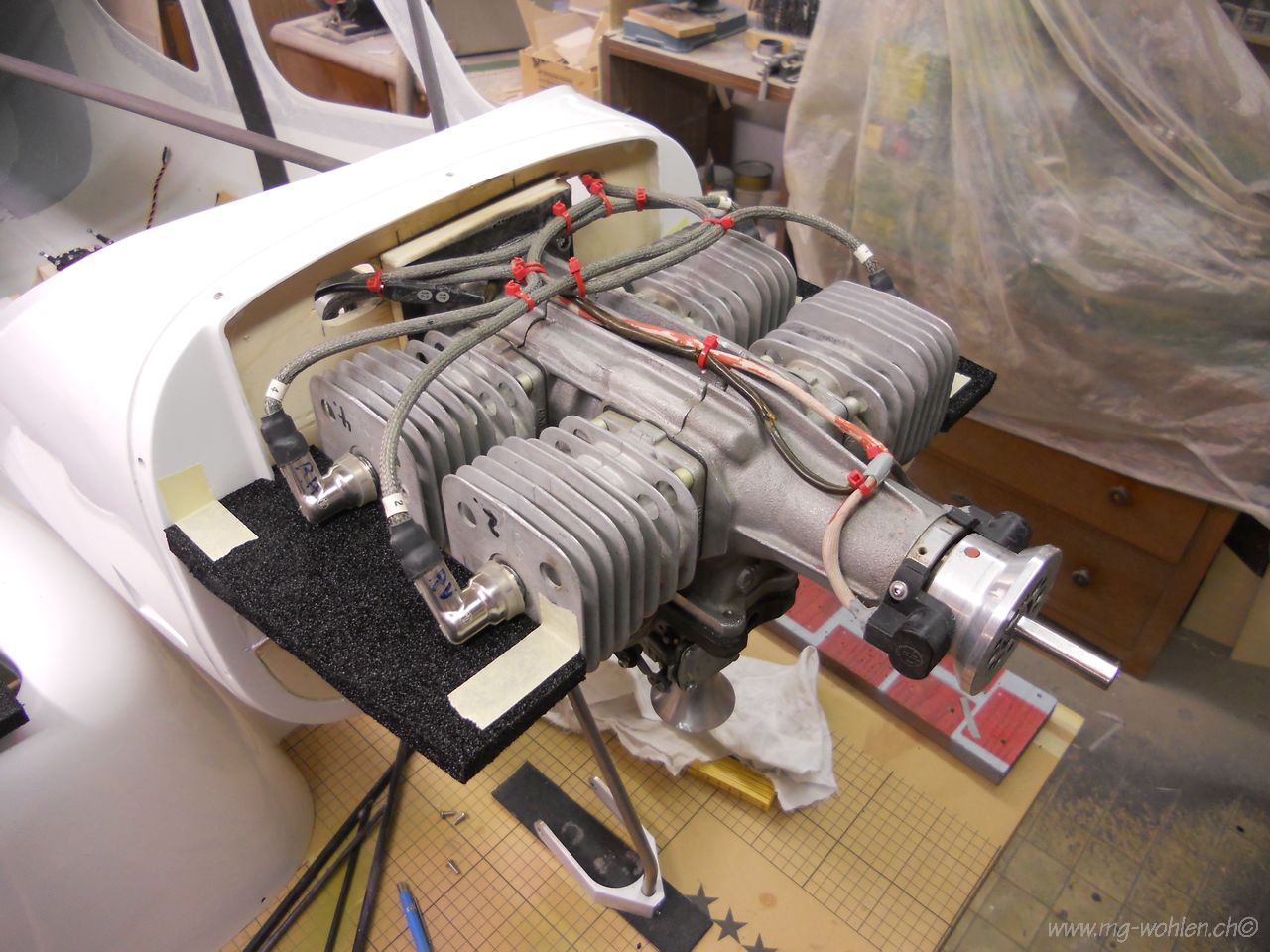

Der Motor ist ausgerichtet und eingegossen
Zum aushärten alles schön passend fixieren
Die Ausuffhalterung wird hier vorbereitet

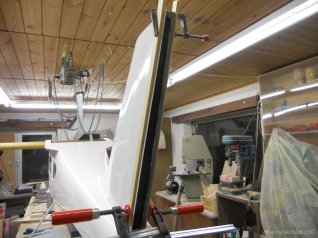

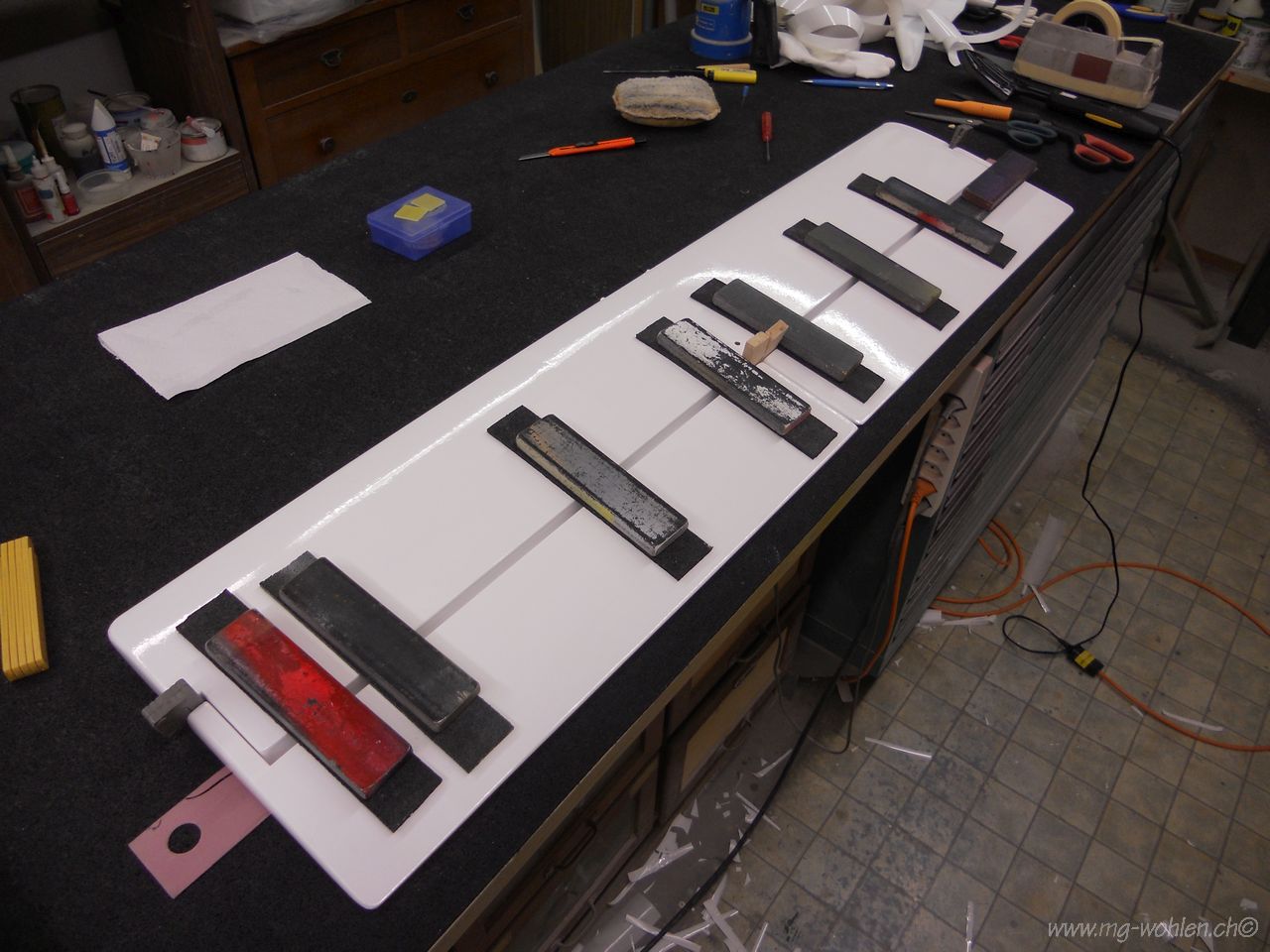

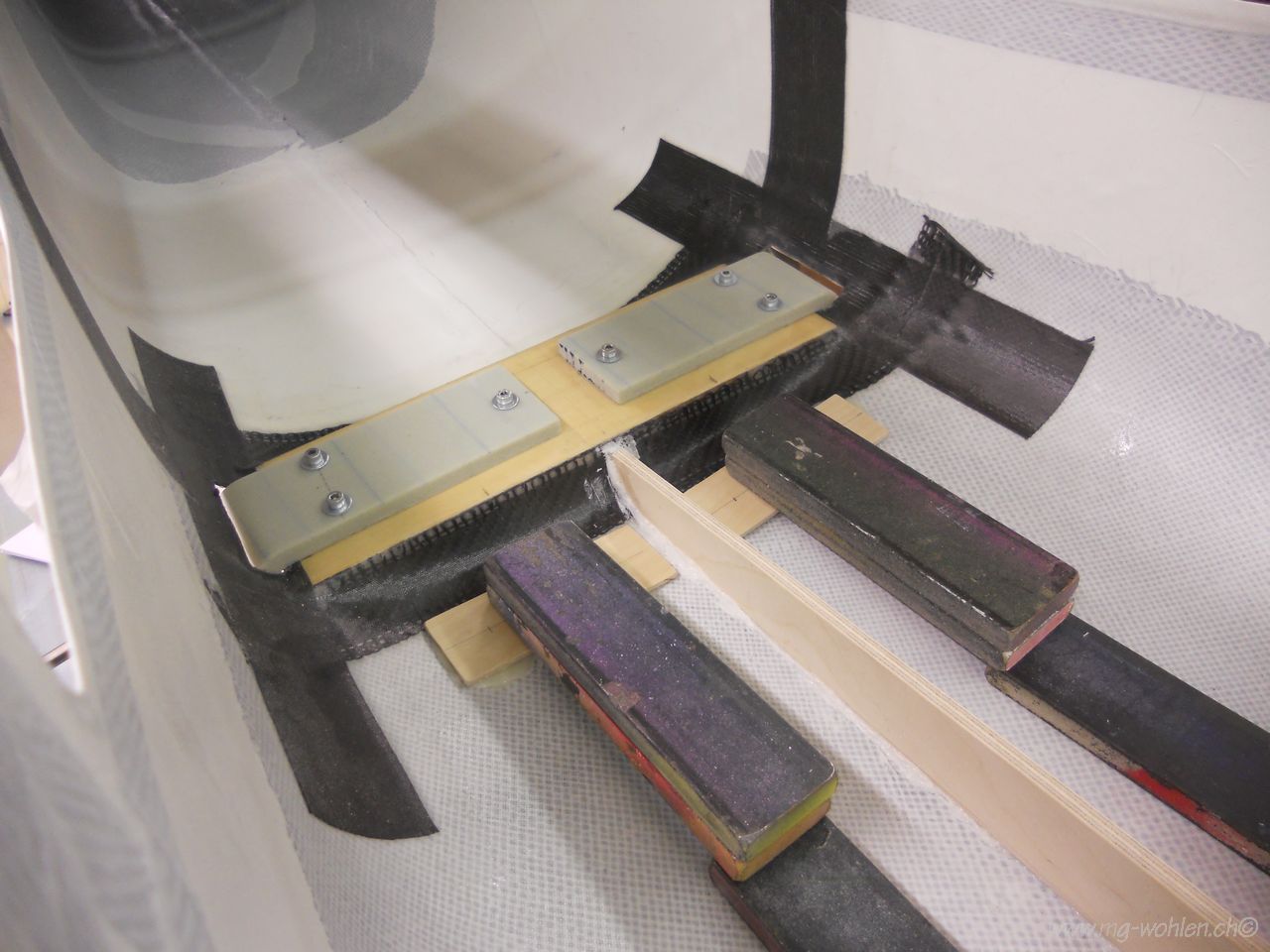

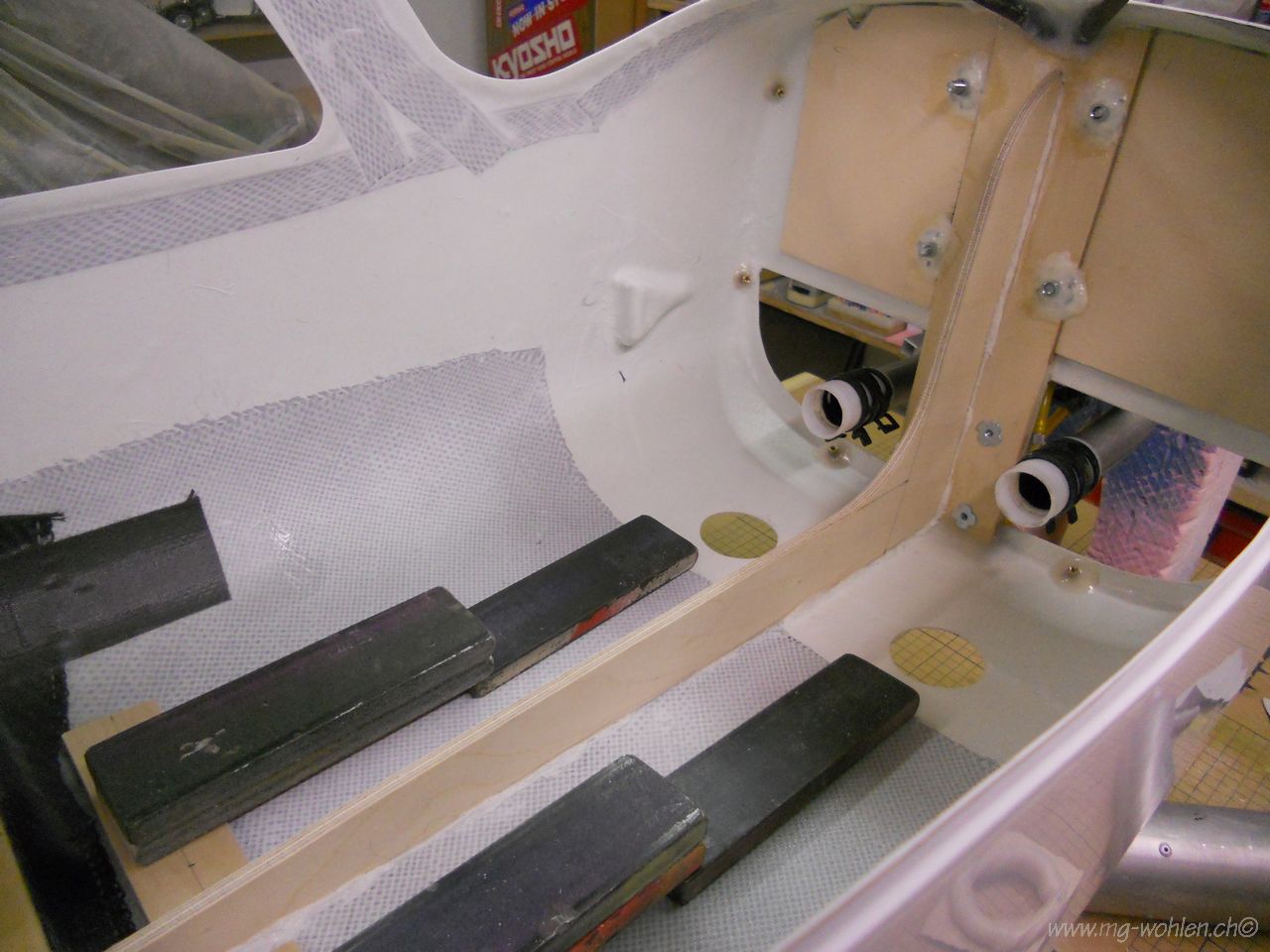

Während der Aushärtezeit wird das Verstärkungsbrett belastet

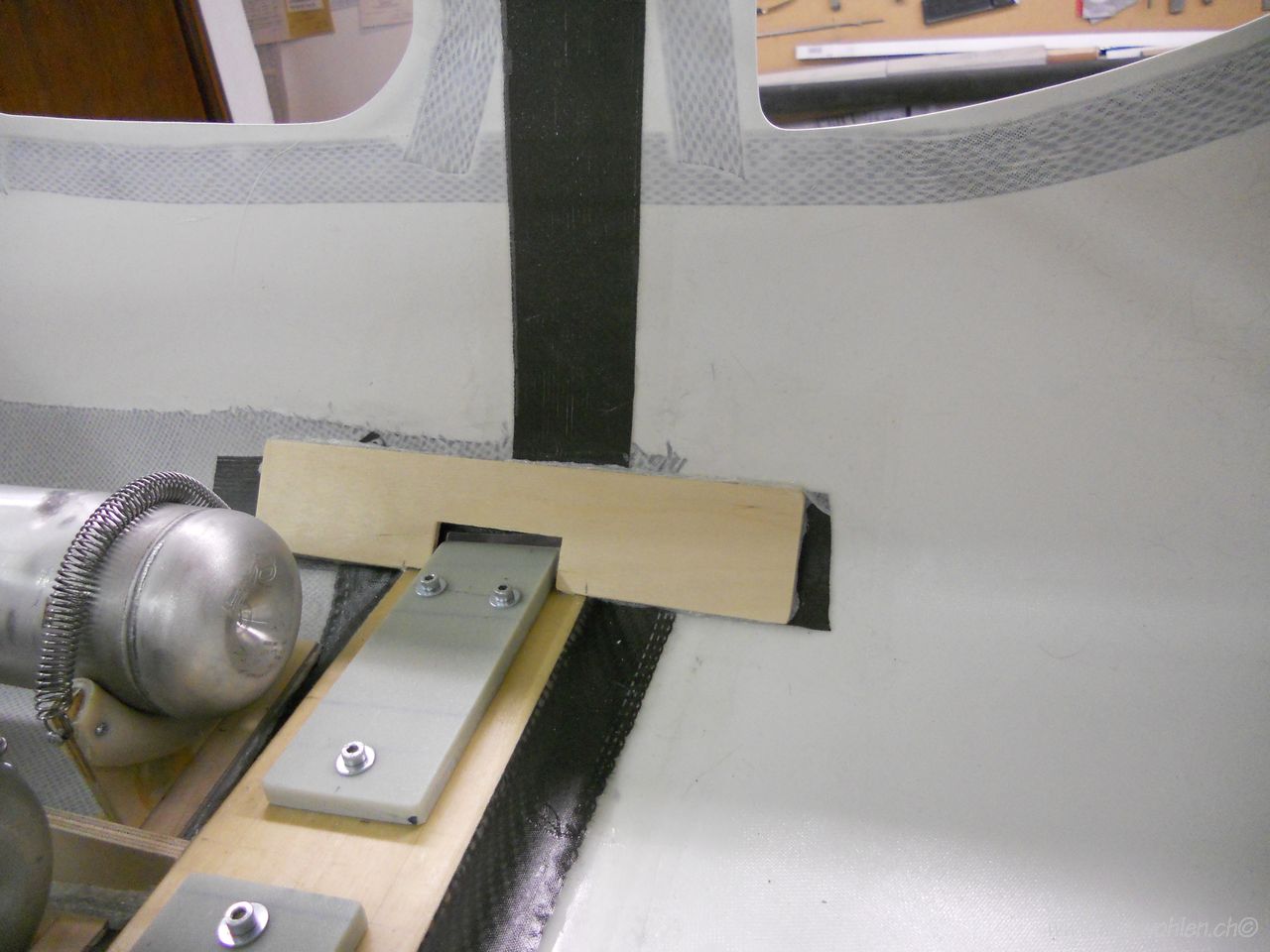

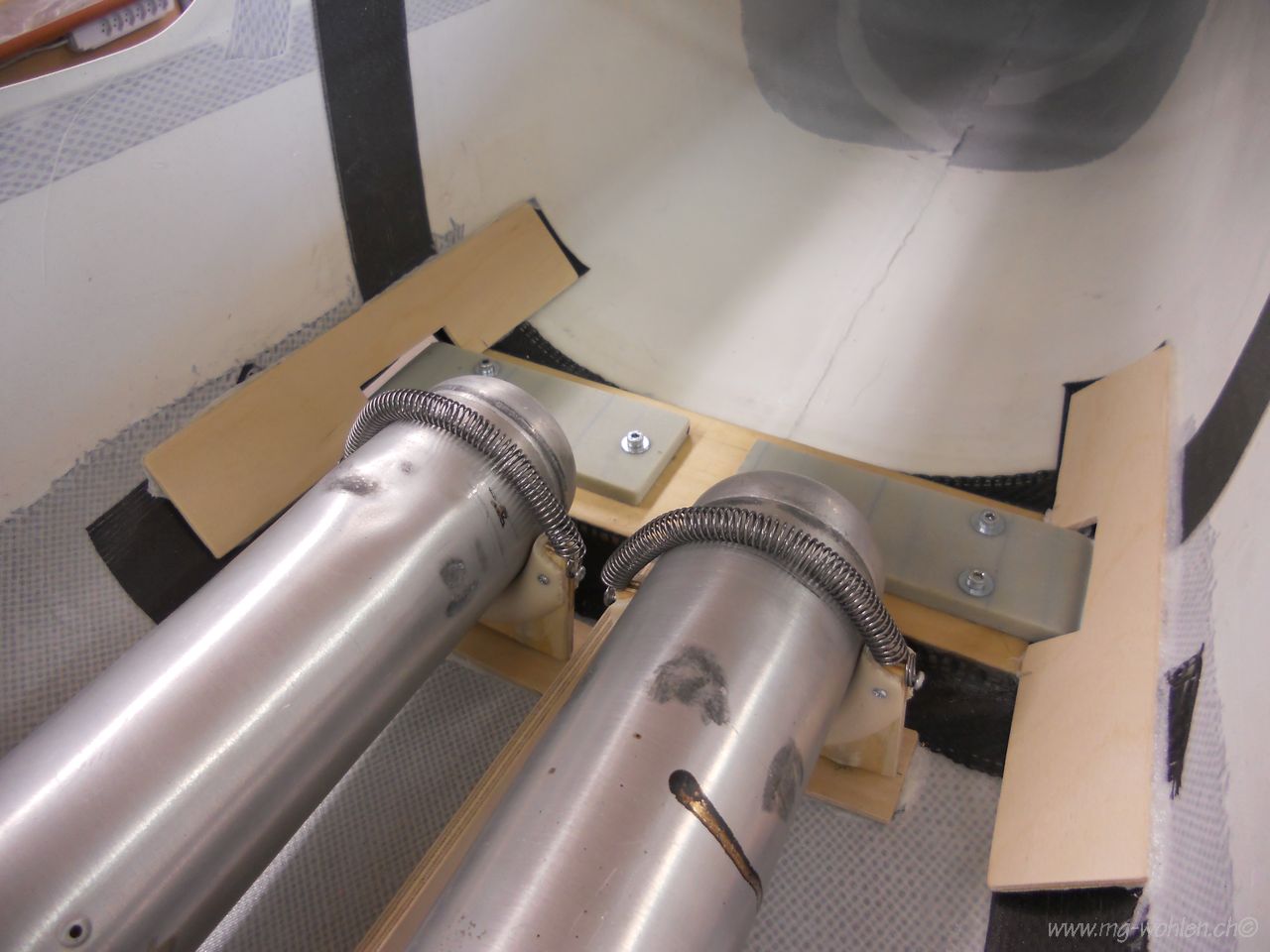

Die Auspuffaufnahmen
Die Aufnahmen fertig montiert
Das gibt noch eine Fahrwerksverstärkung

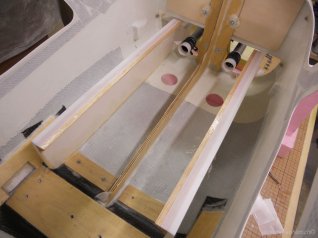

Die Trennwände für den Abluftkanal

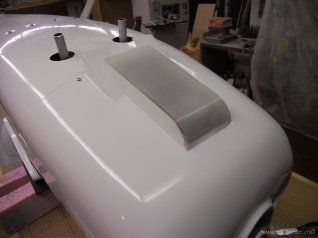

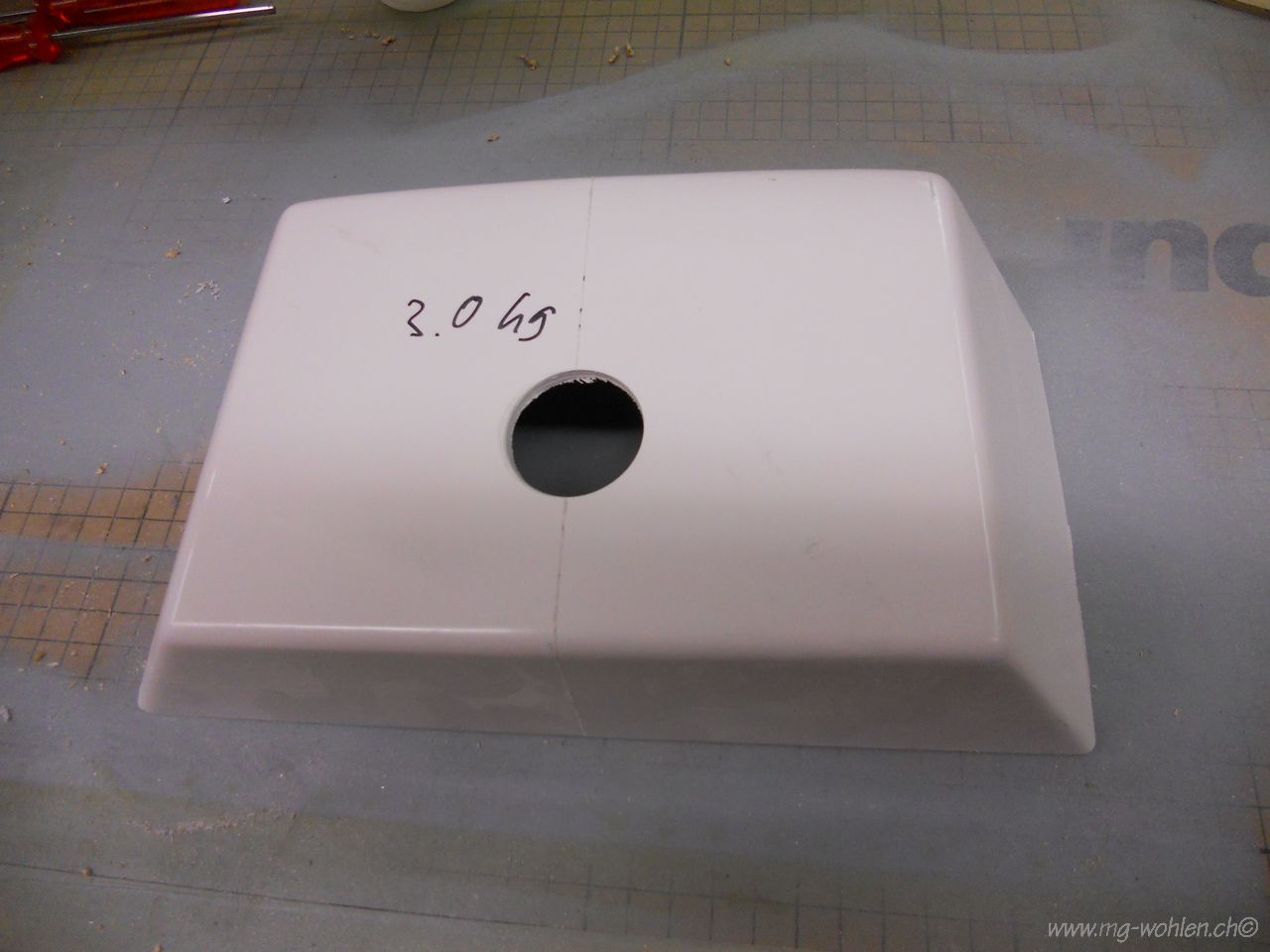

Der Deckel vom Abluftkanal

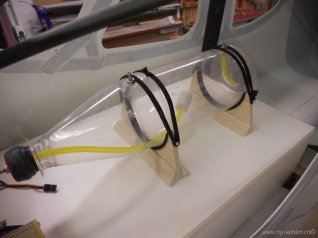

Auf dem Deckel wird der Tank montiert
Hier muss noch viel angepasst werden

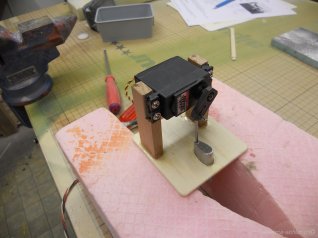

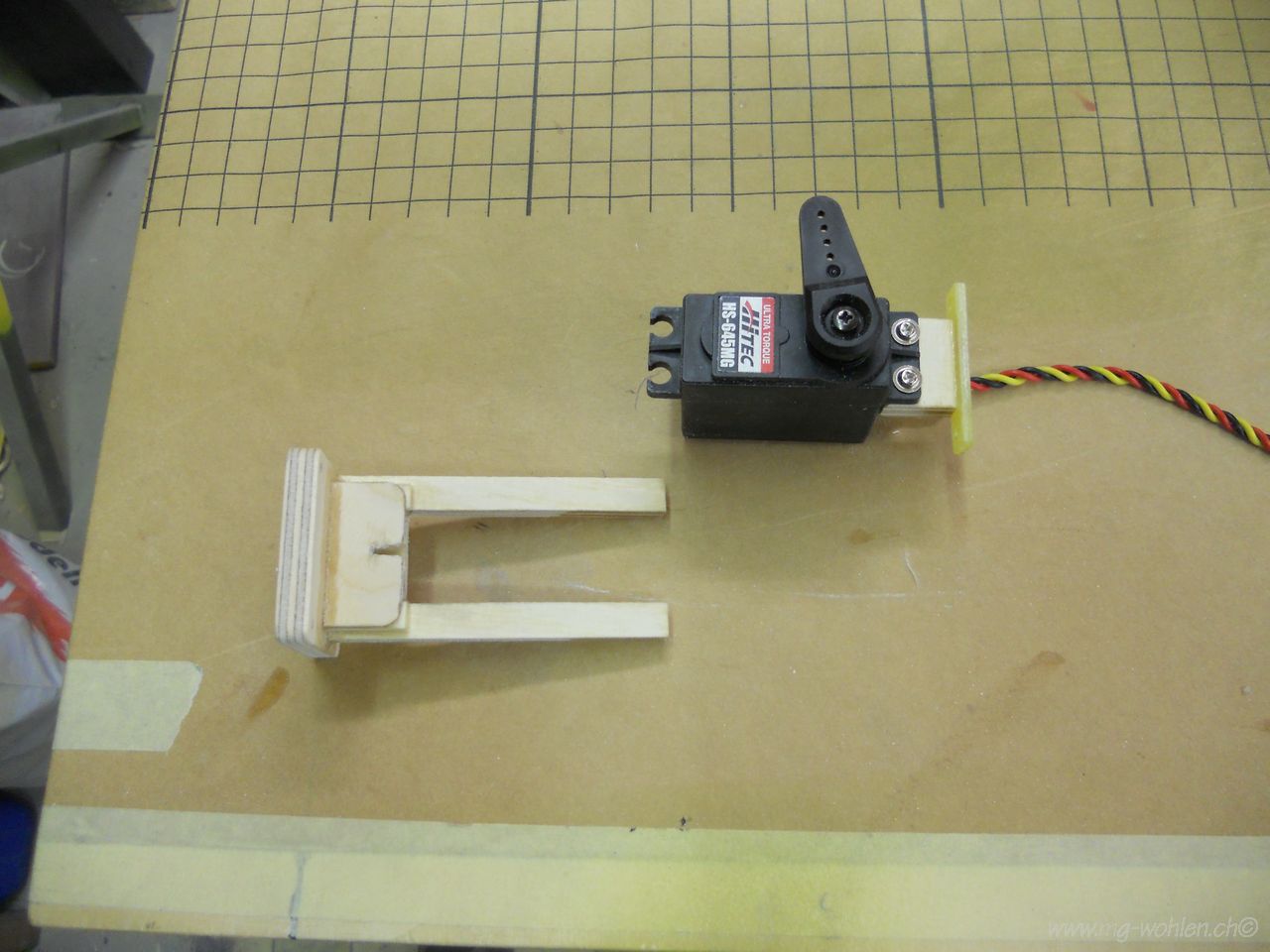

Einzelteile von der Gas Servohalterung

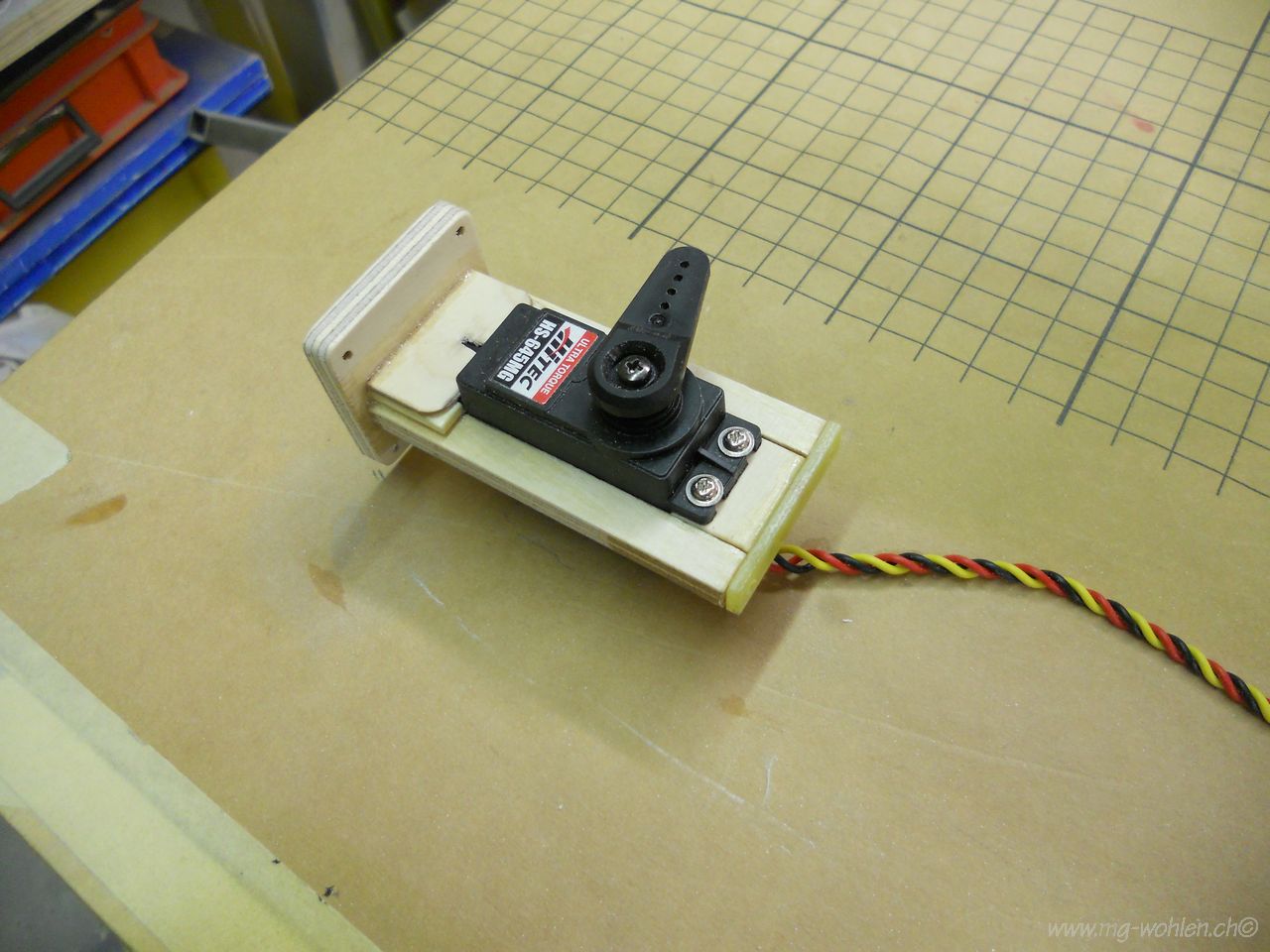

Gasservo im Halter montiert

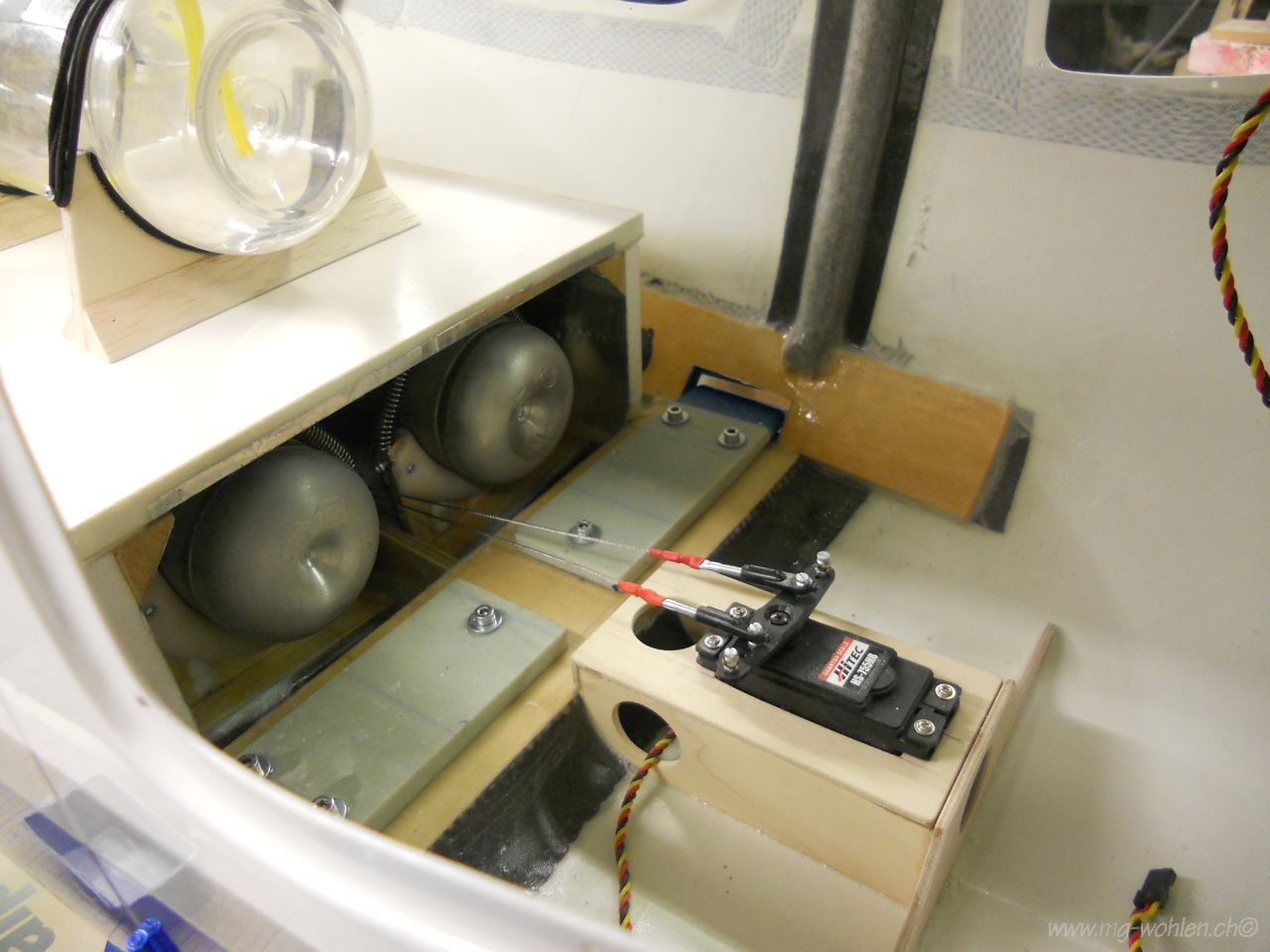

Gasservo montiert
Für den vorderen Vergasertrichter muss noch Platz geschaffen werden
Hier wird die Trennebene für die Kühlung angepasst

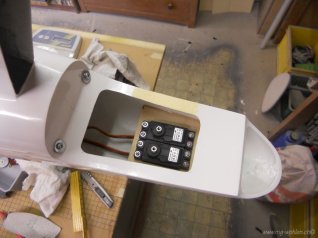

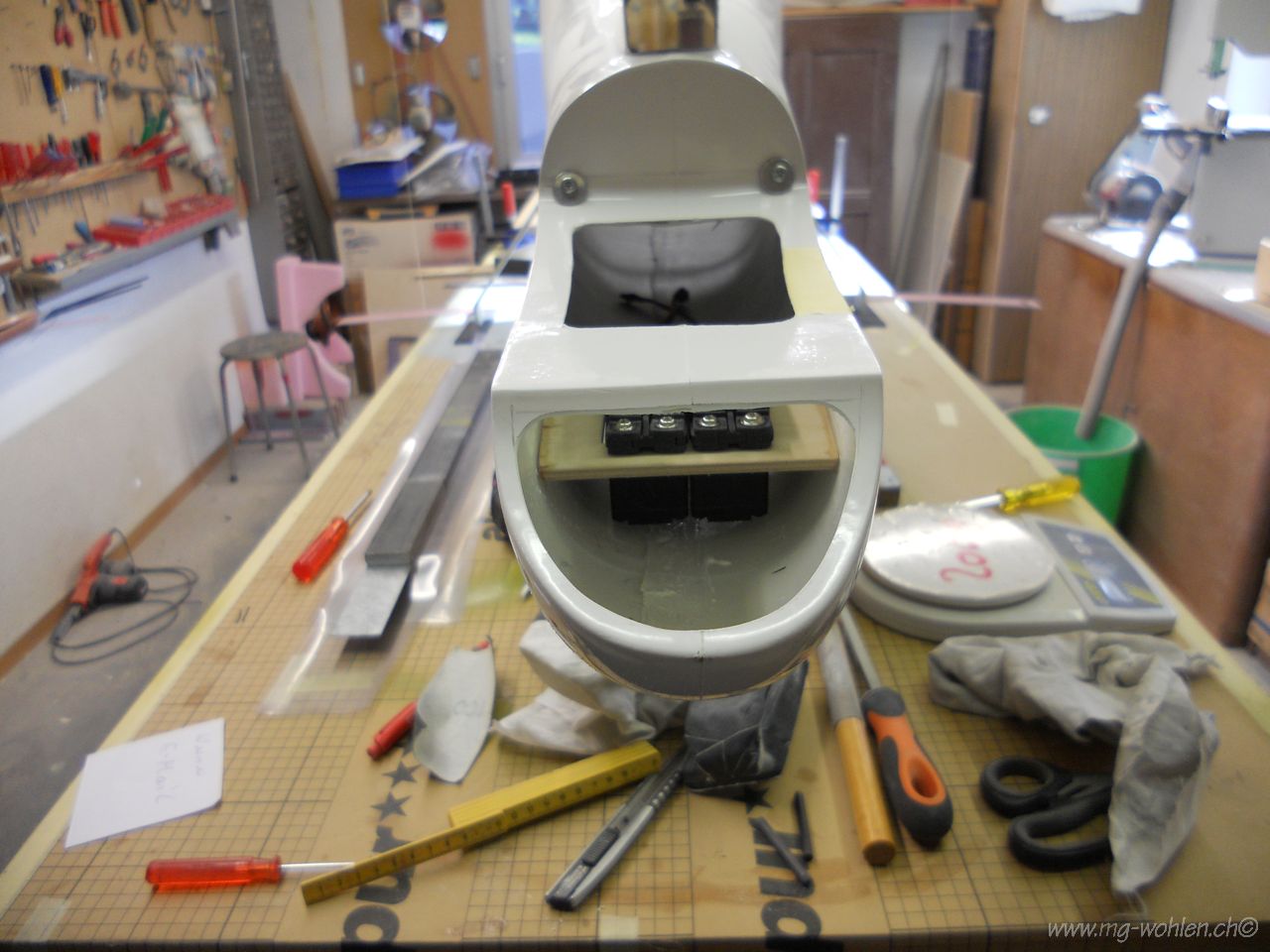

Die Höhenruderservos kommen in den Rumpf, nicht wie vorgesehen in den Heckflügel

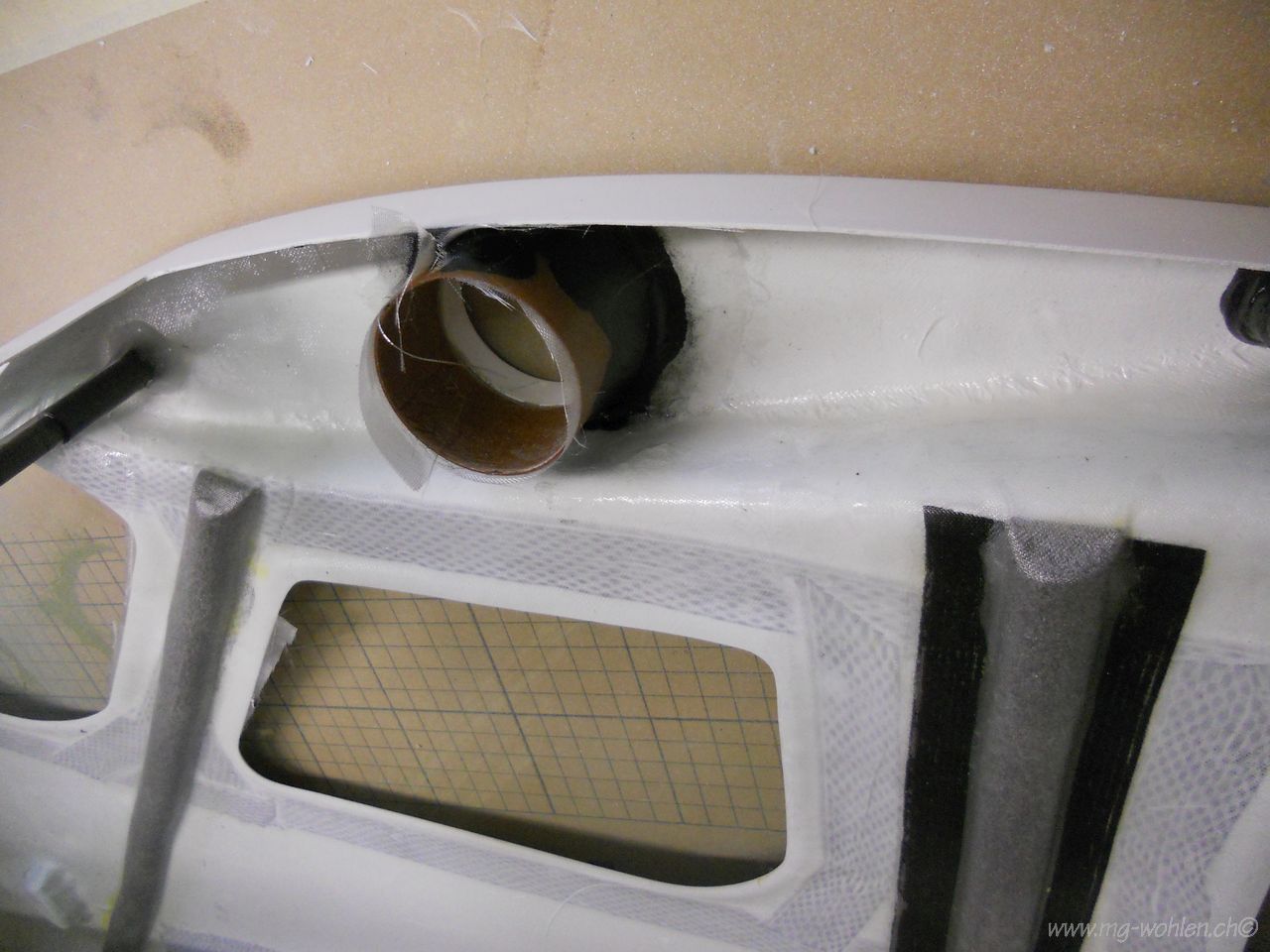

Öffnung für Gestänge und warme Abluft
Die Rumpfwand wird innen mit einer Verstärkung versehen
Die Steckrohr Halterung

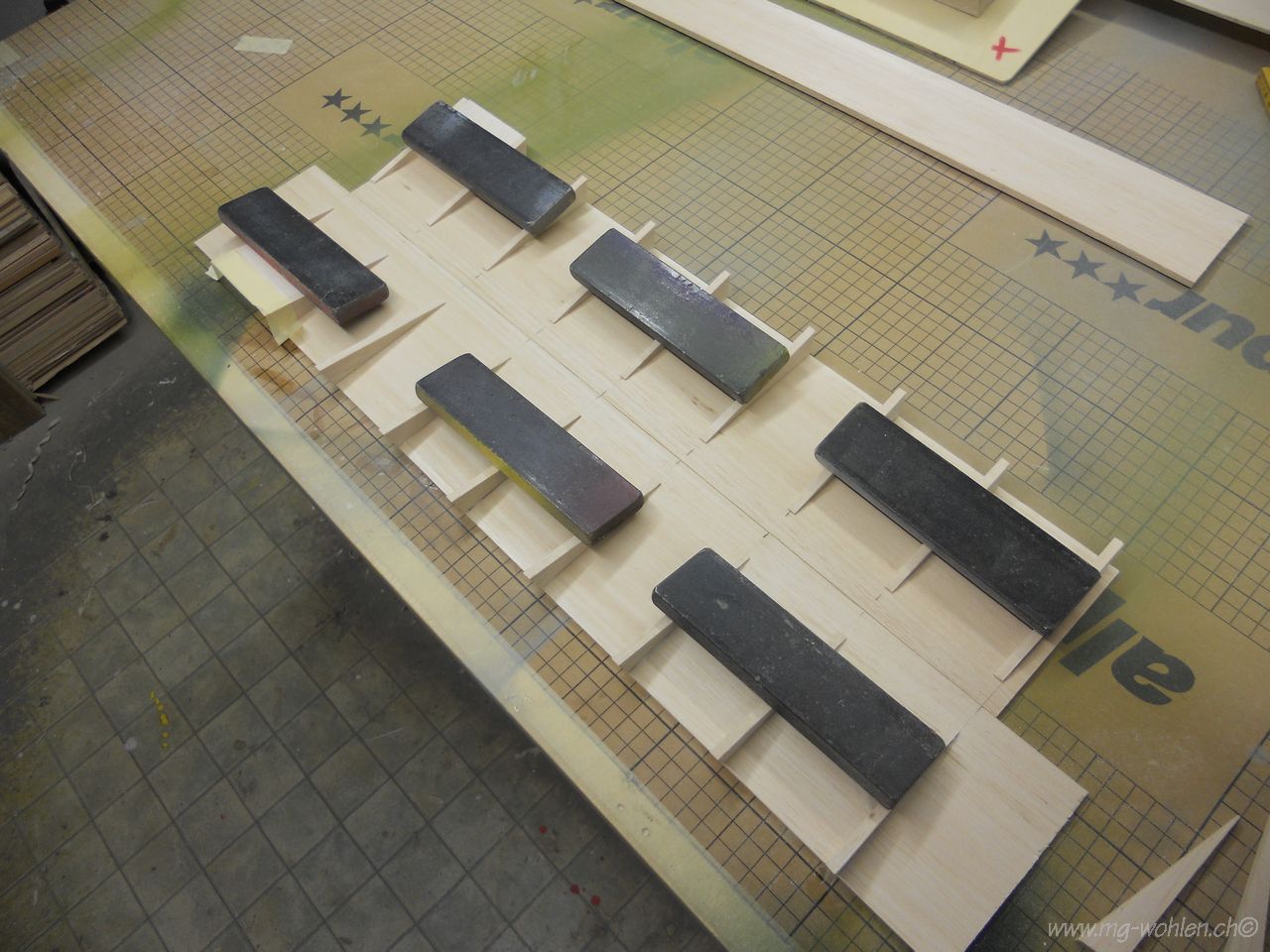

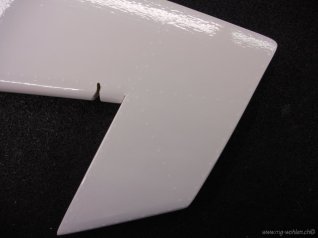

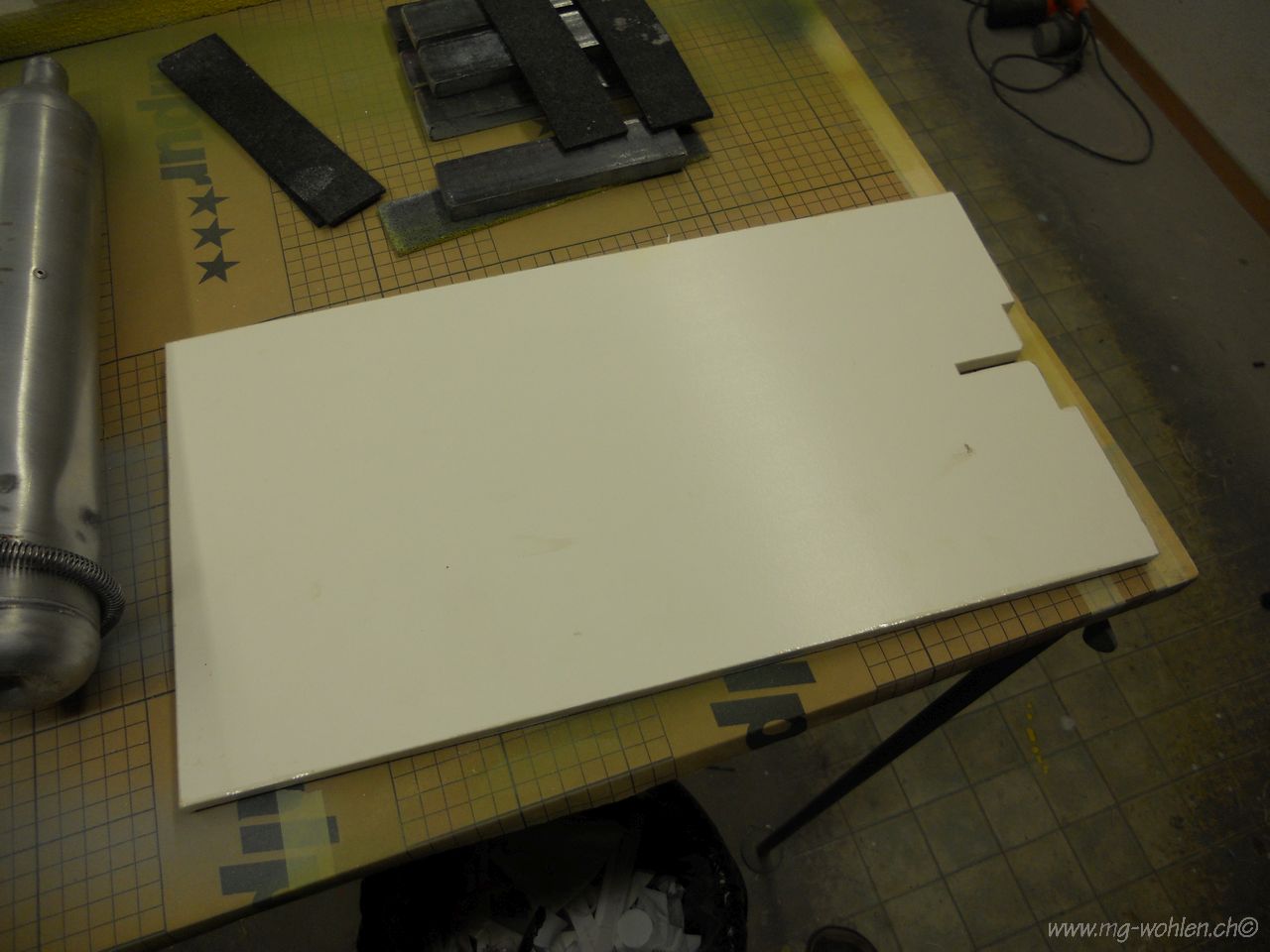

Ein leichteres Höhenruder wird versuchsweise hergestellt
Verschliessen der Servoschächte
Der balsa Abschlussspant ist 10mm dick und beidseitig mit Kohle verstärkt
Kontrolle Seitenruderausschlag
Und wieder meine standard Schleppkupplung
Der Rumpfrücken muss verstärkt werden
Ein eingelegtes Kohlerohr gibt die nötige Steifigkeit

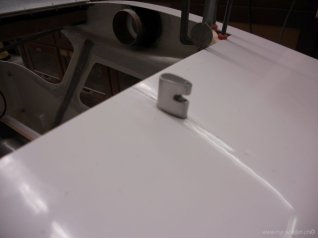

Die Schleppkupplung von aussen

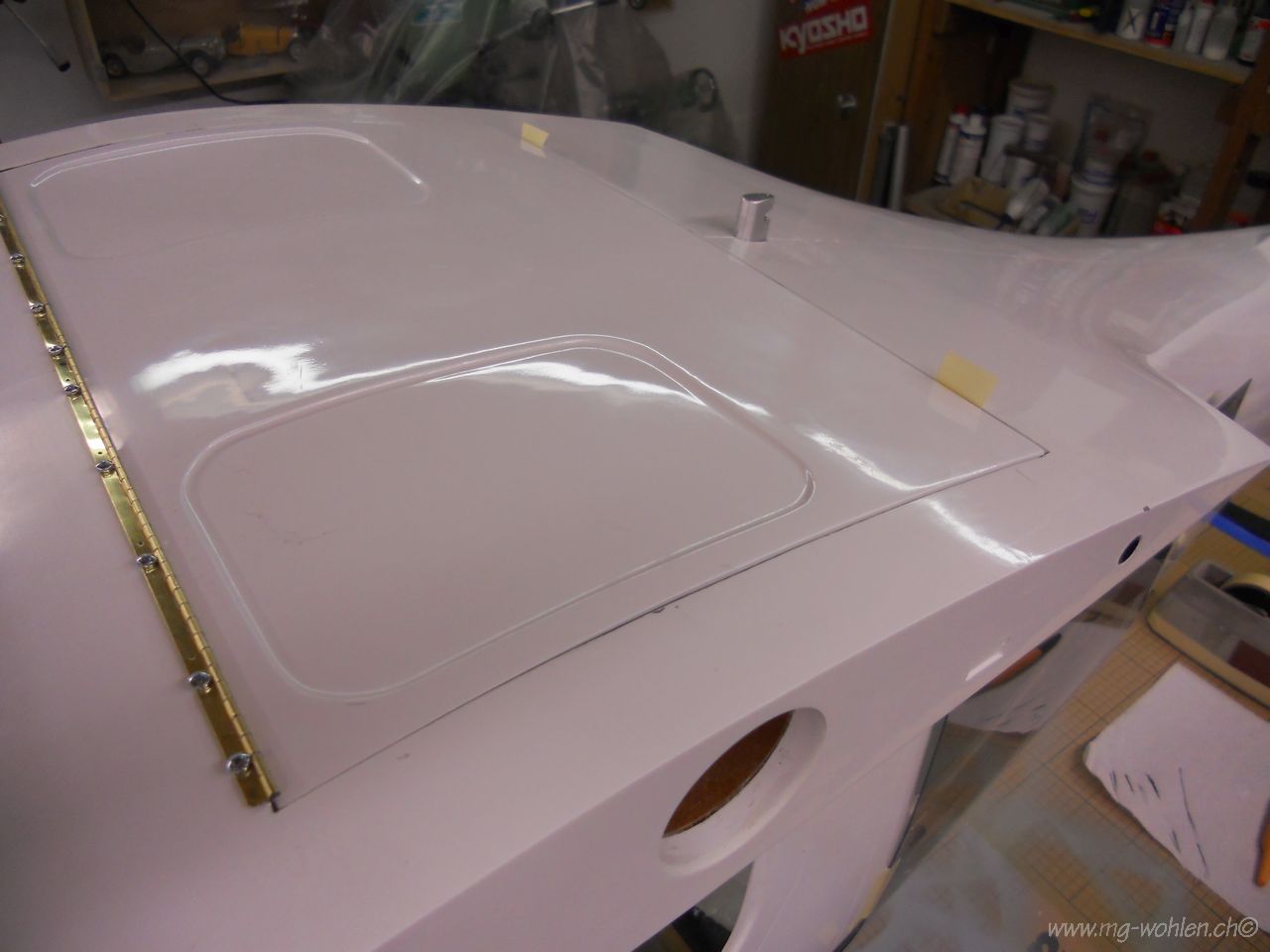

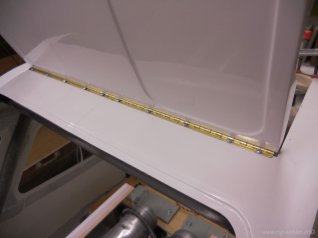

Das Bandscharnier für den Rumpfdeckel

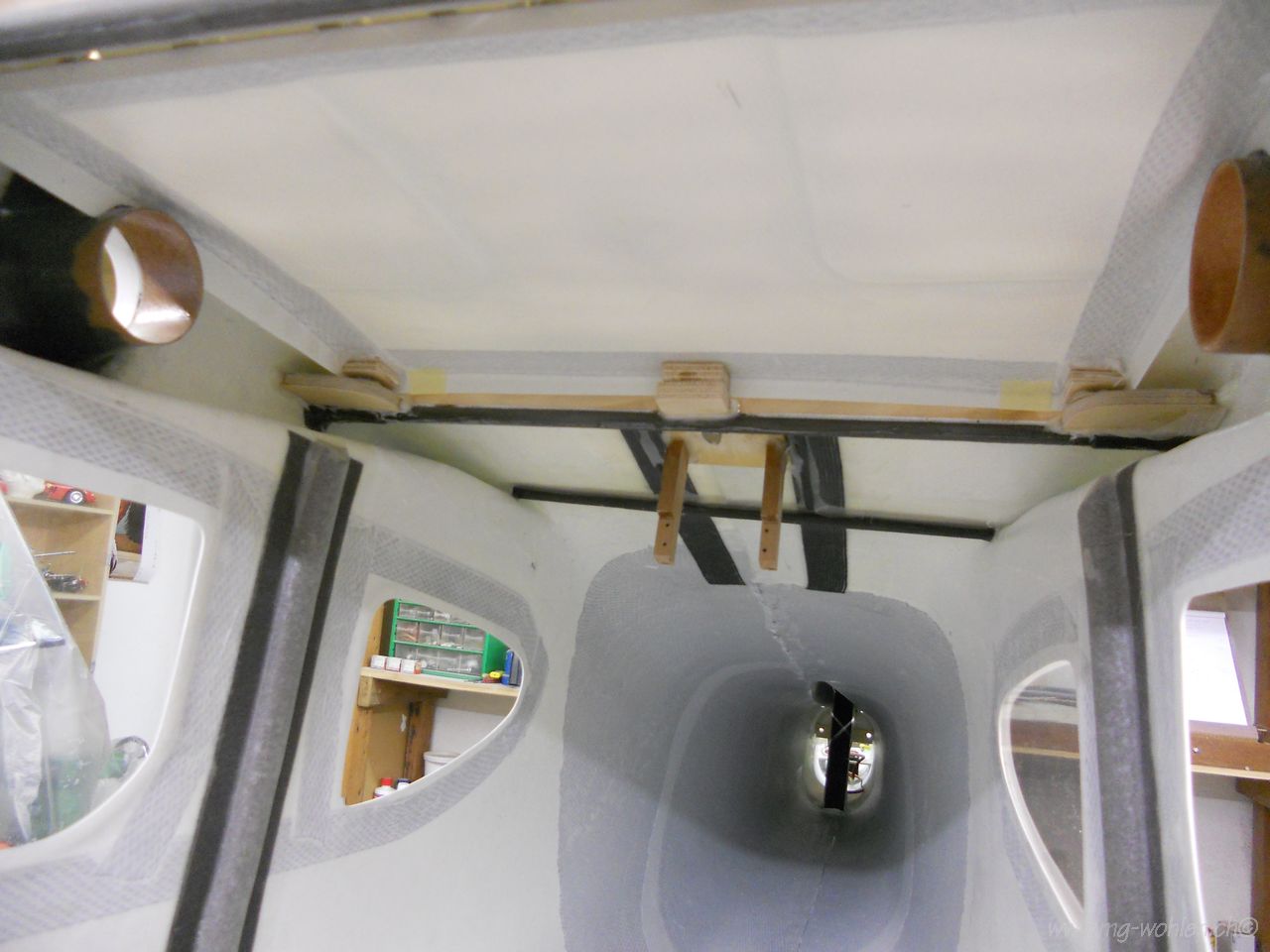

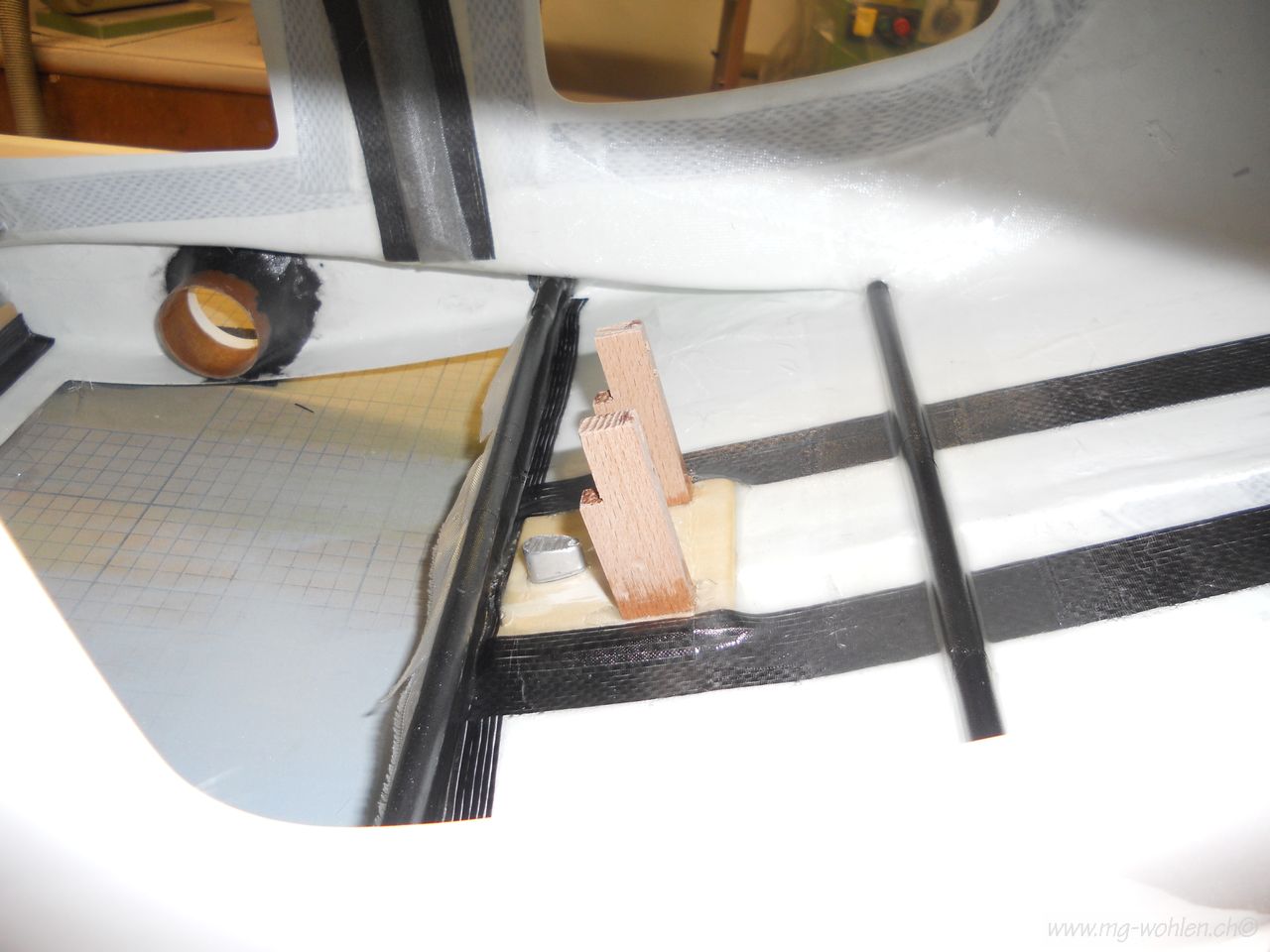

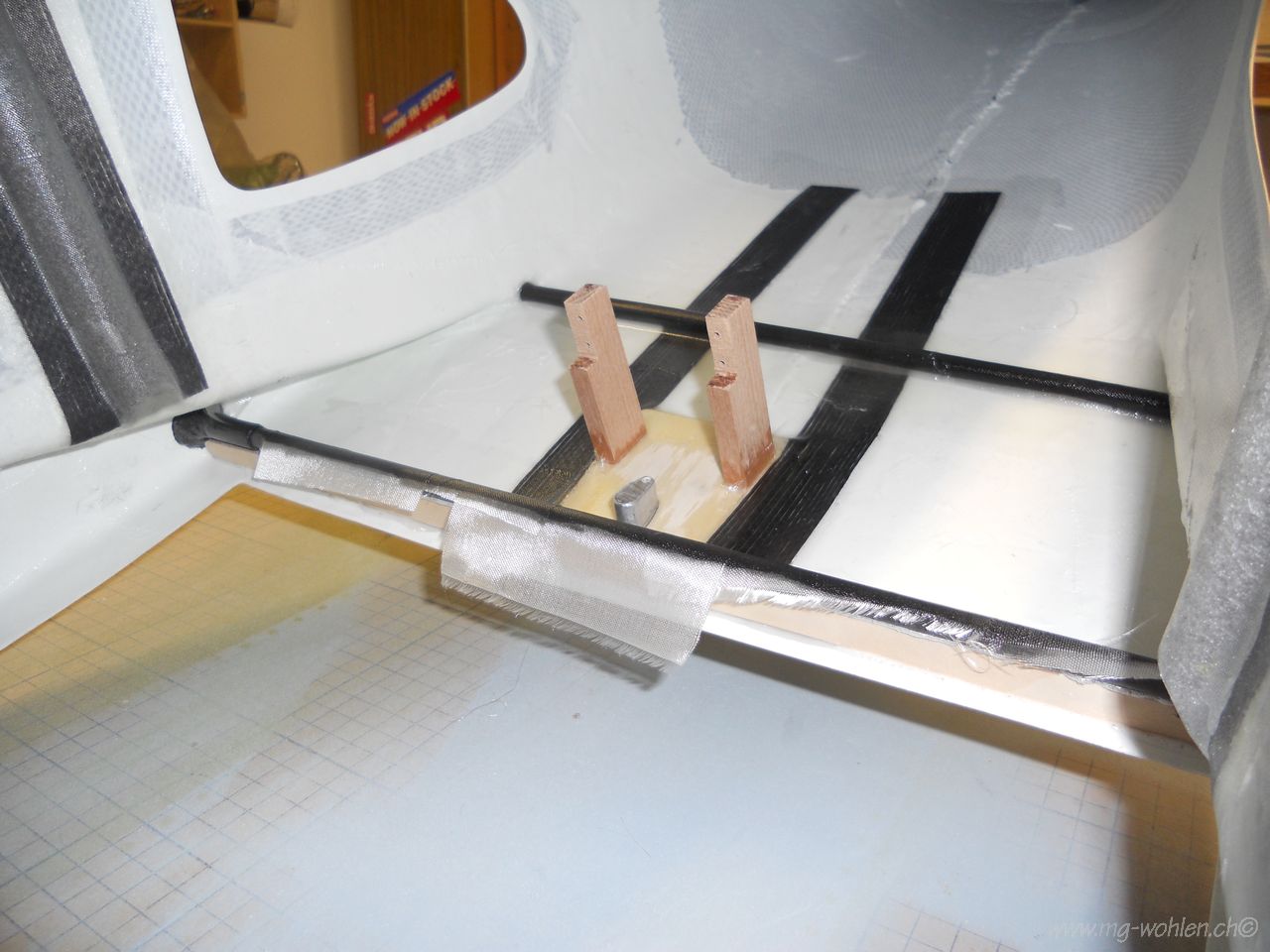

Hier werden die Holzverstärkungen für die Magnete eingeklebt
Die Magnethalter von innen

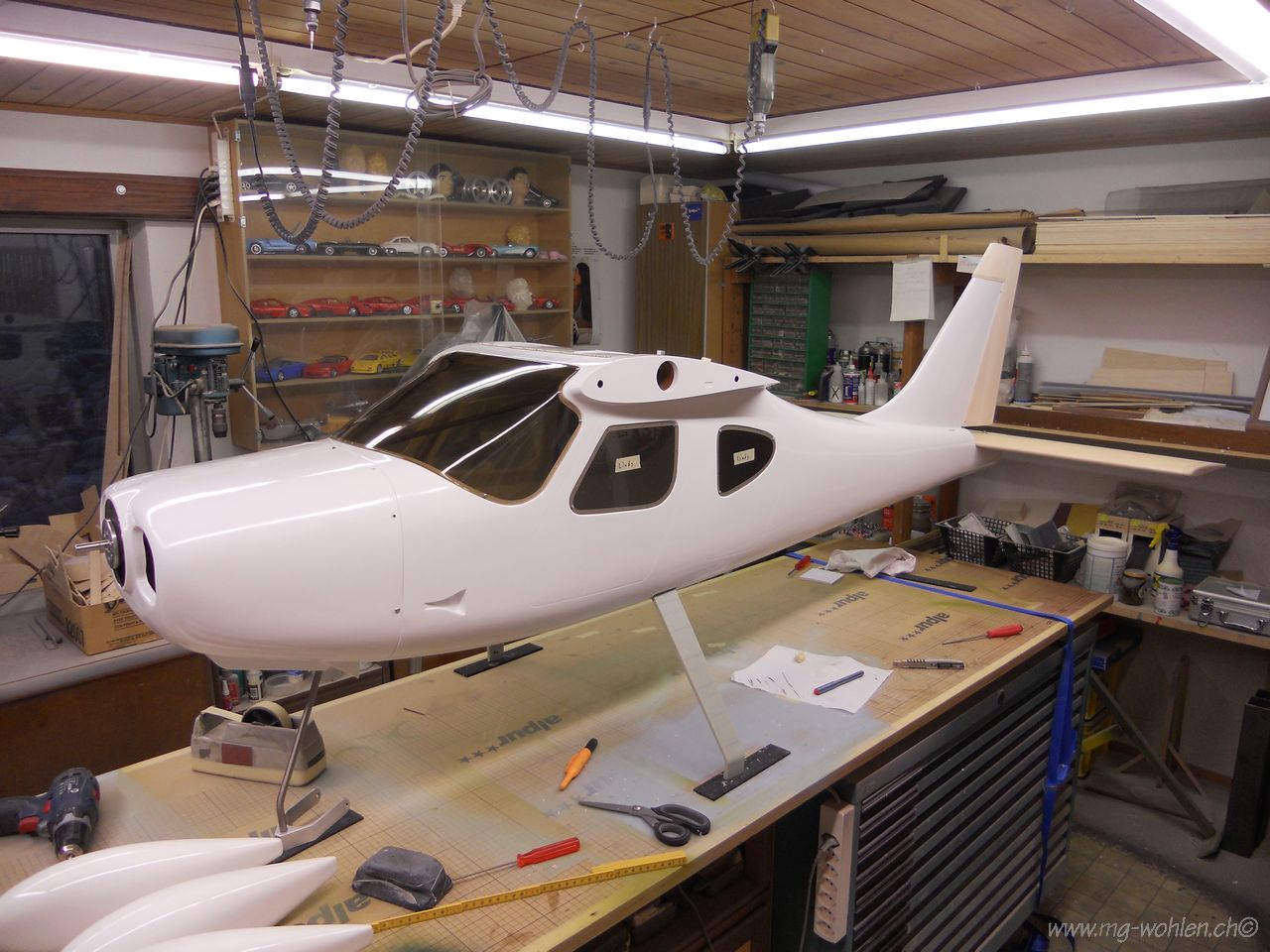

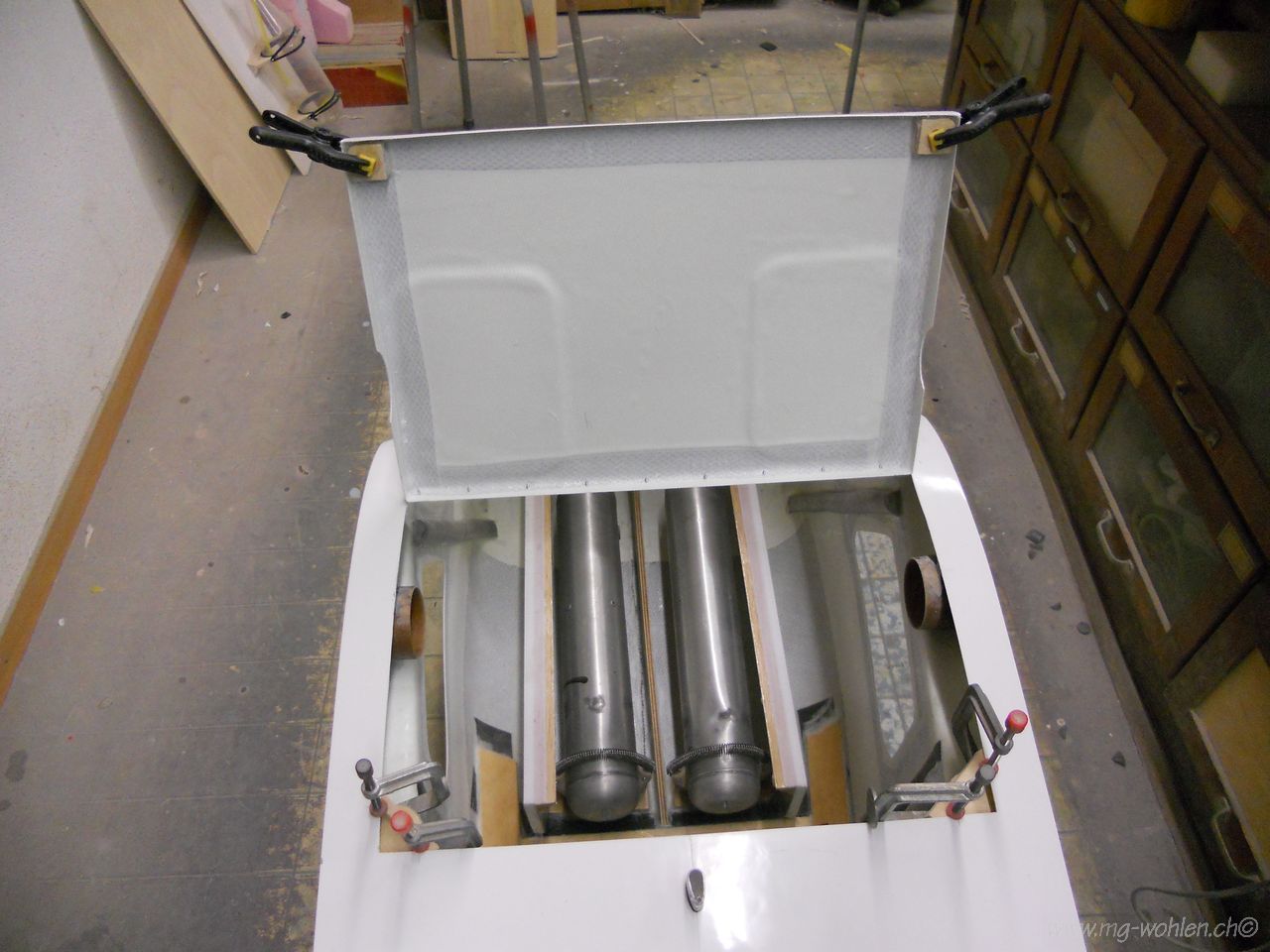

Der eingepasste Rumpfdeckel

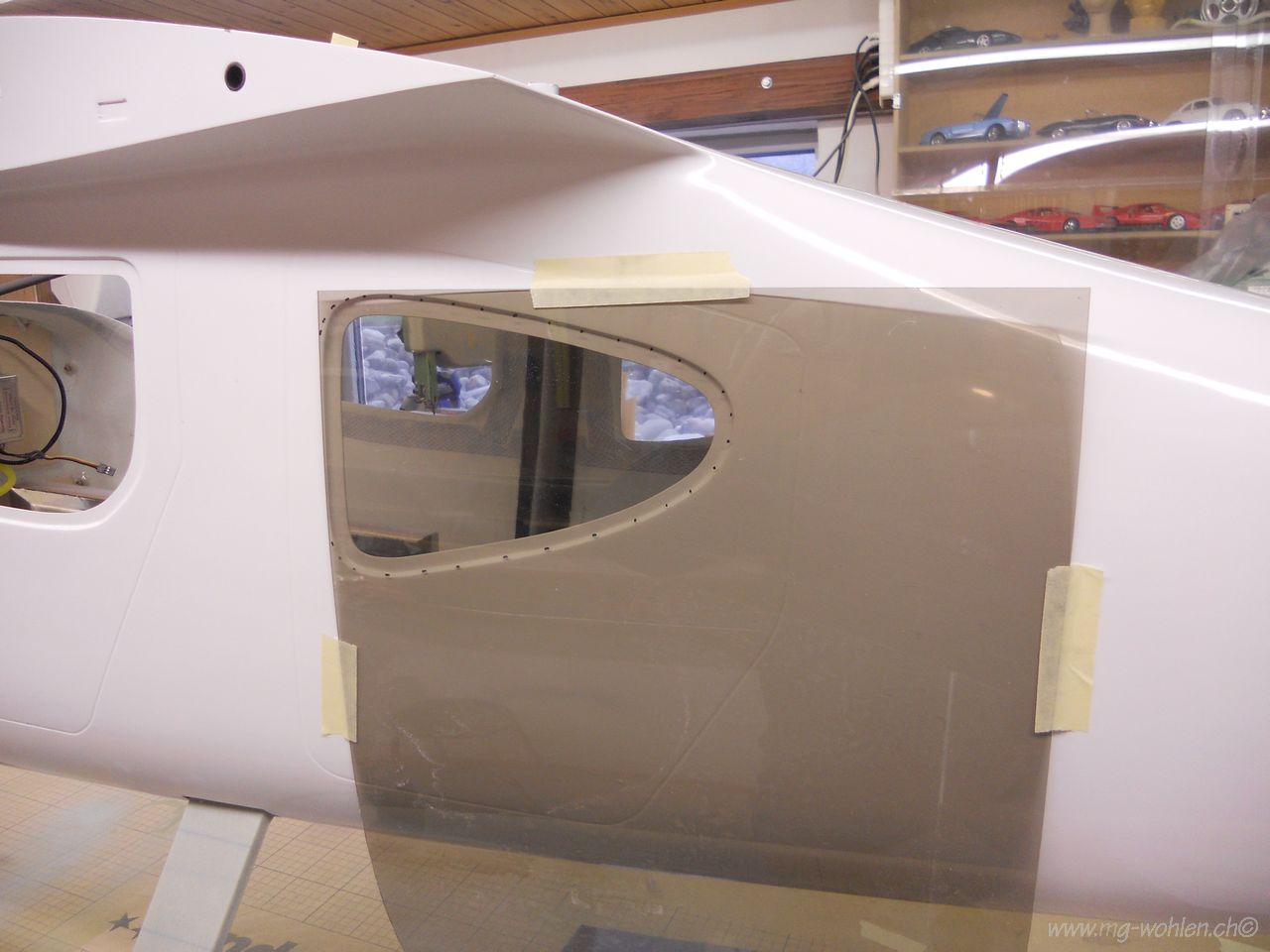

Die Scheiben werden angepasst

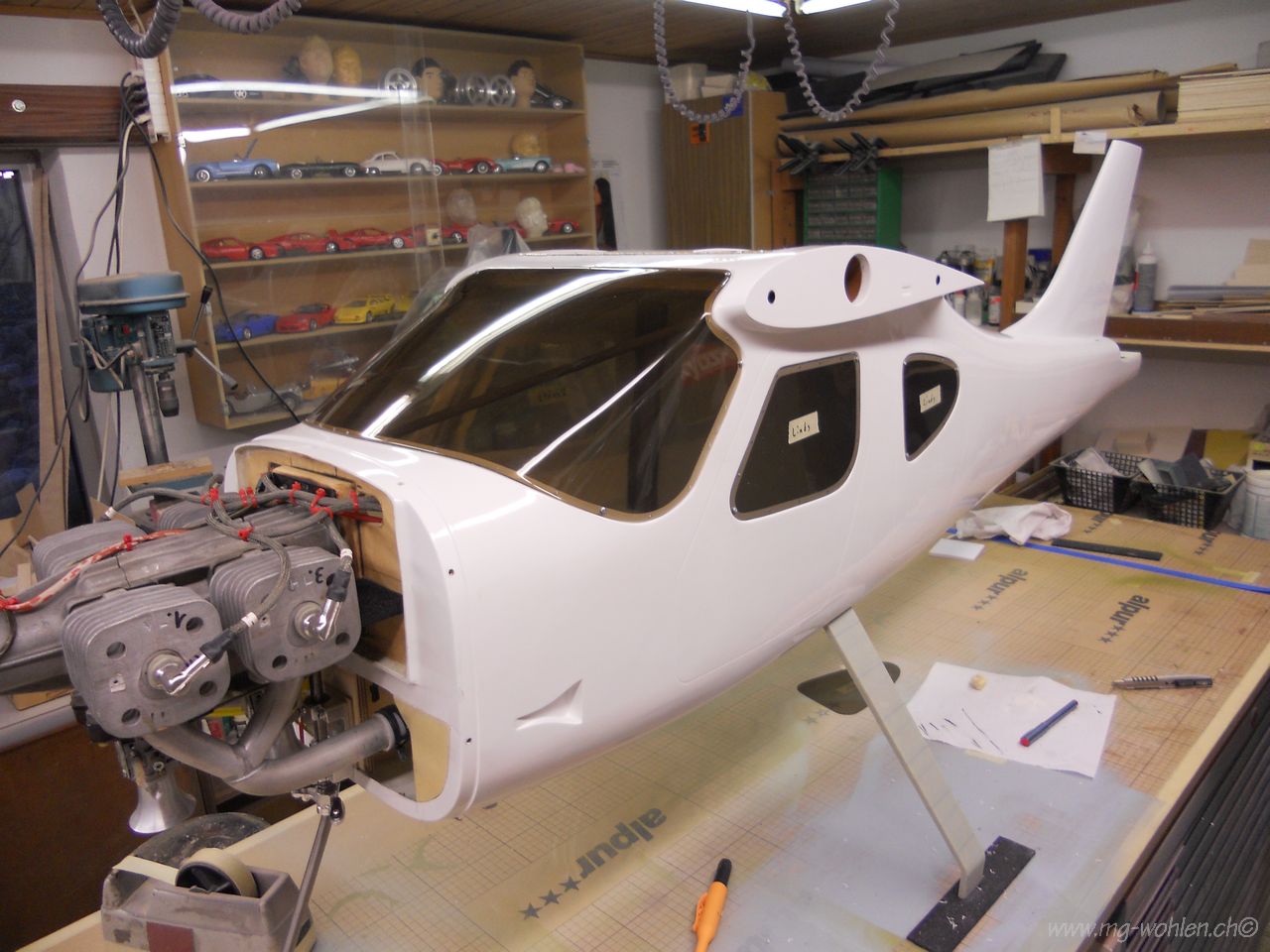

Alle Scheiben sind zugeschnitten
Der Chokehebel
Das ganze Zubehör einmal montiert
Hier kommt noch ein GFK Teil auf den Flügel
Das Abschlussteil ist angepasst

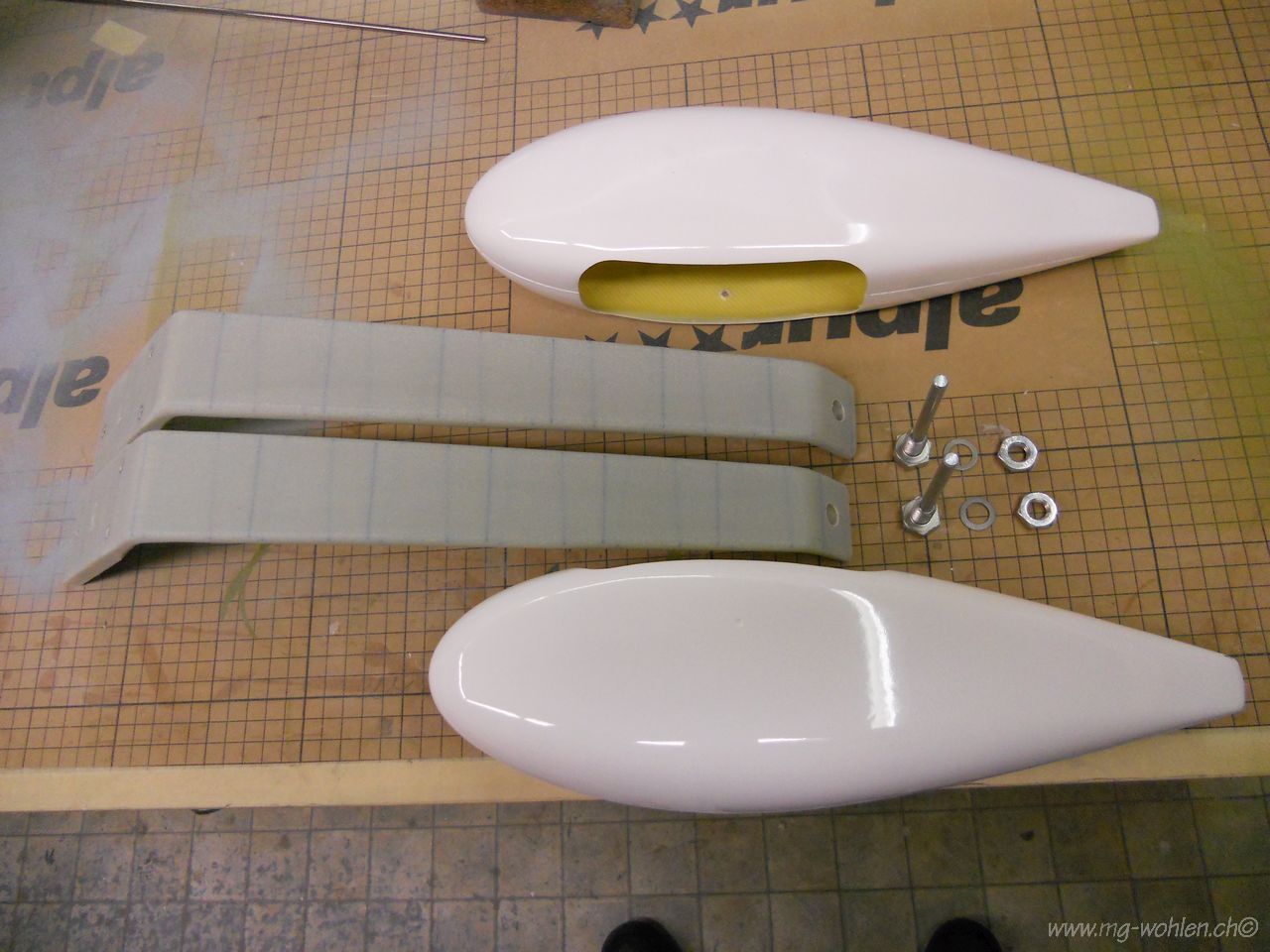

Das Fahrwerk

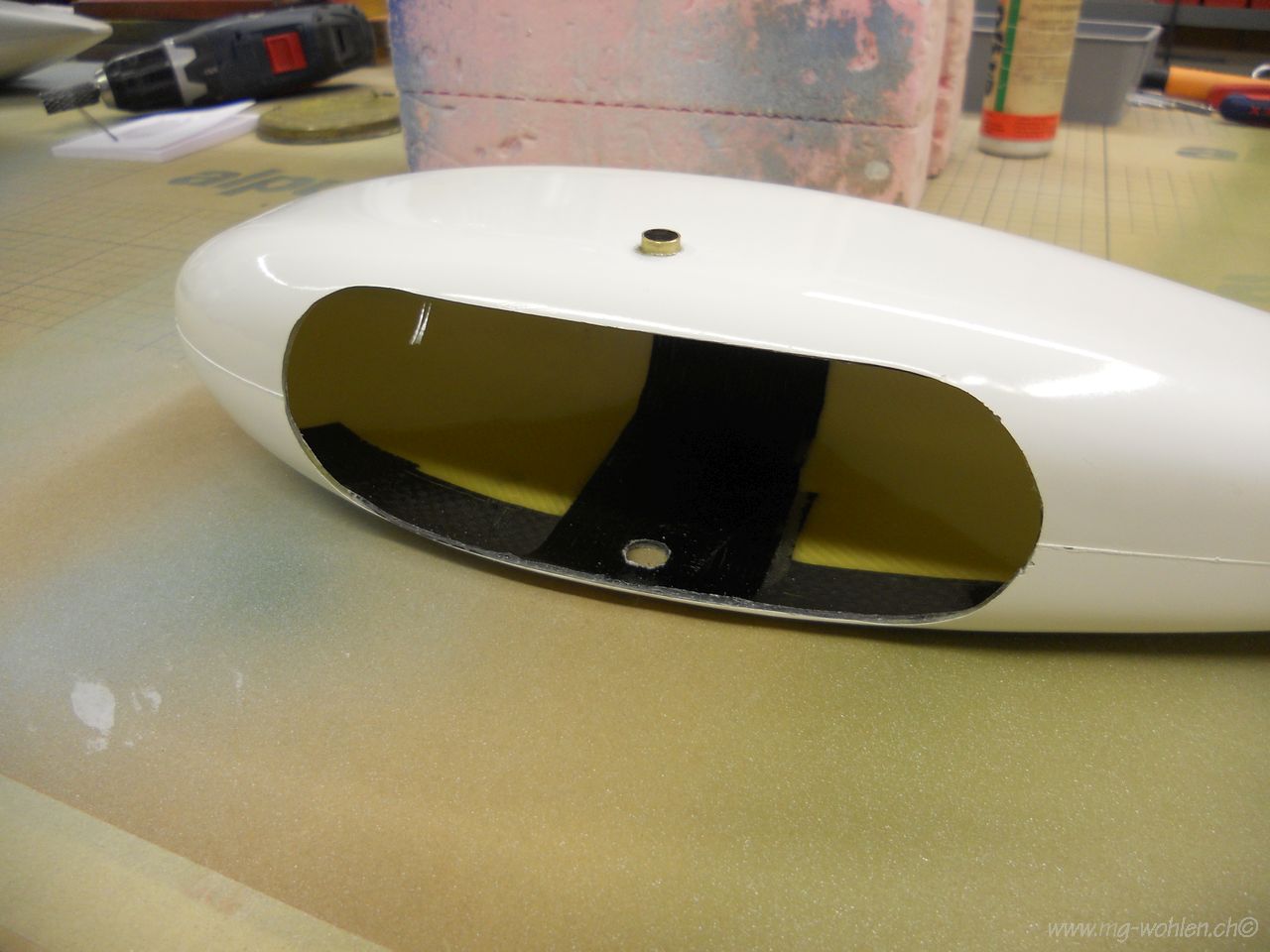

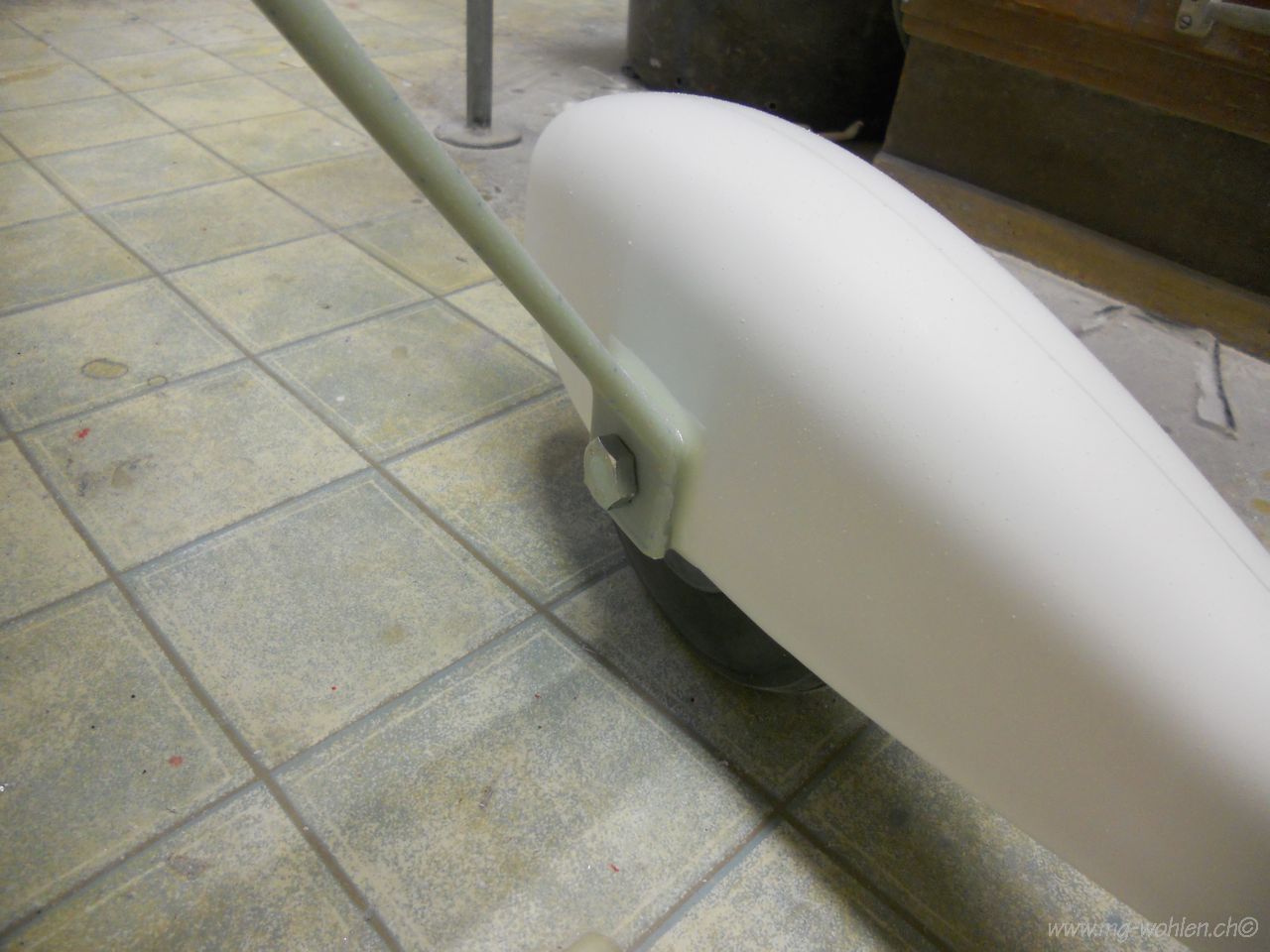

Die Radschuhe werden Massiv versärkt
Verdrehsicherung durch eingedicktes Harz
Sieht ungewöhnlich aus

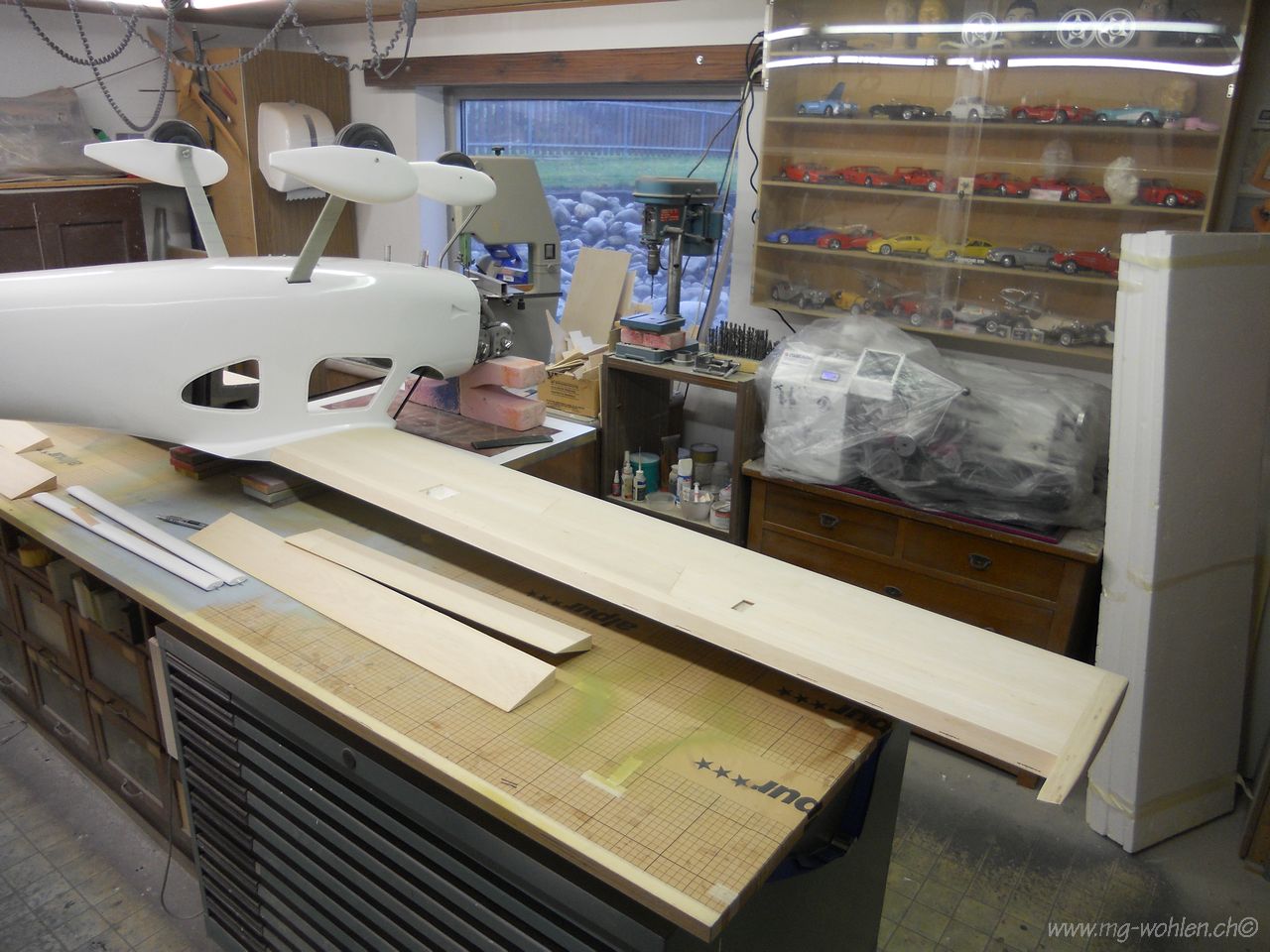

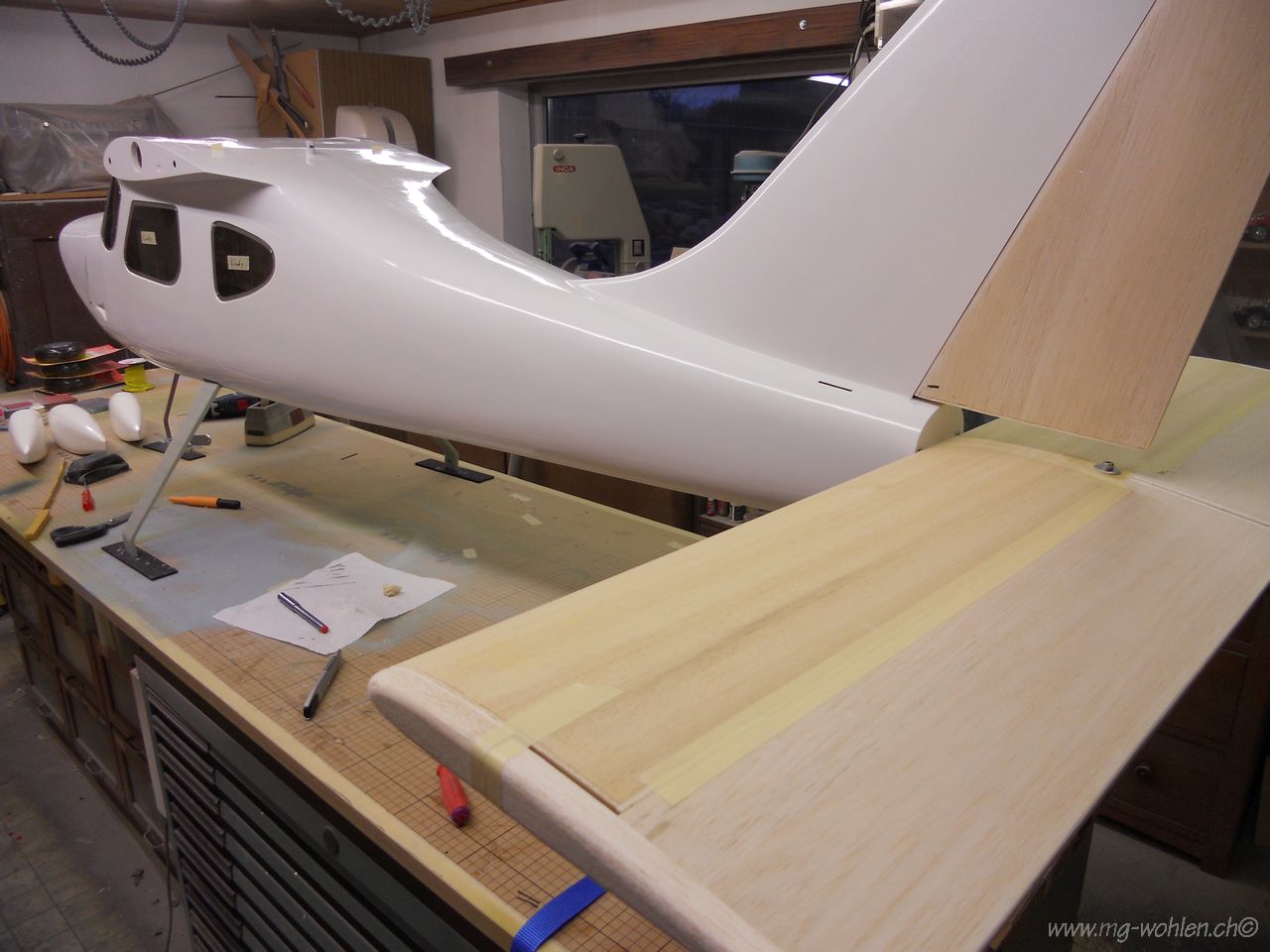

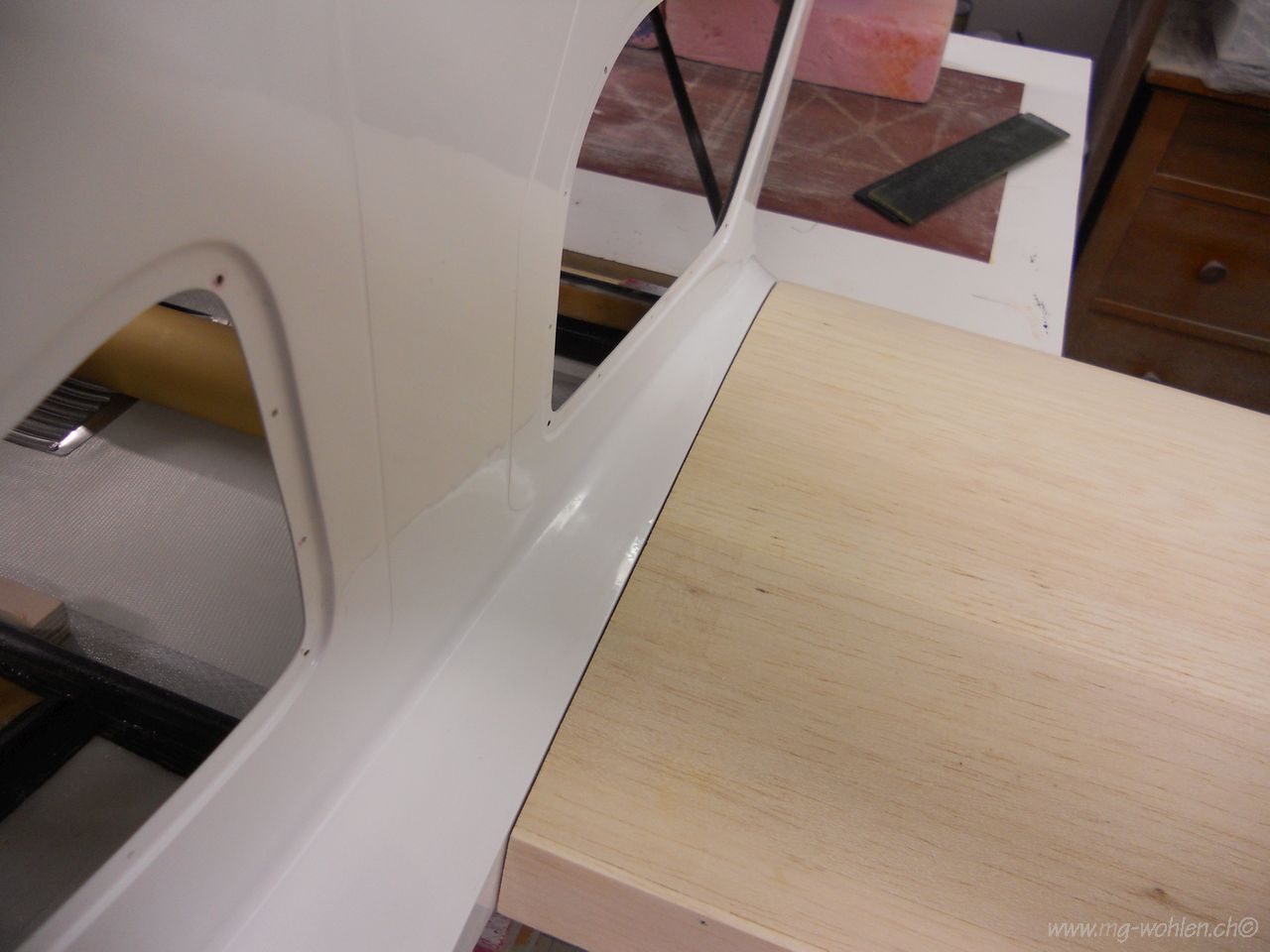

Die Flügel passen gut
Die Verdrehbolzen sind auch schon am aushärten

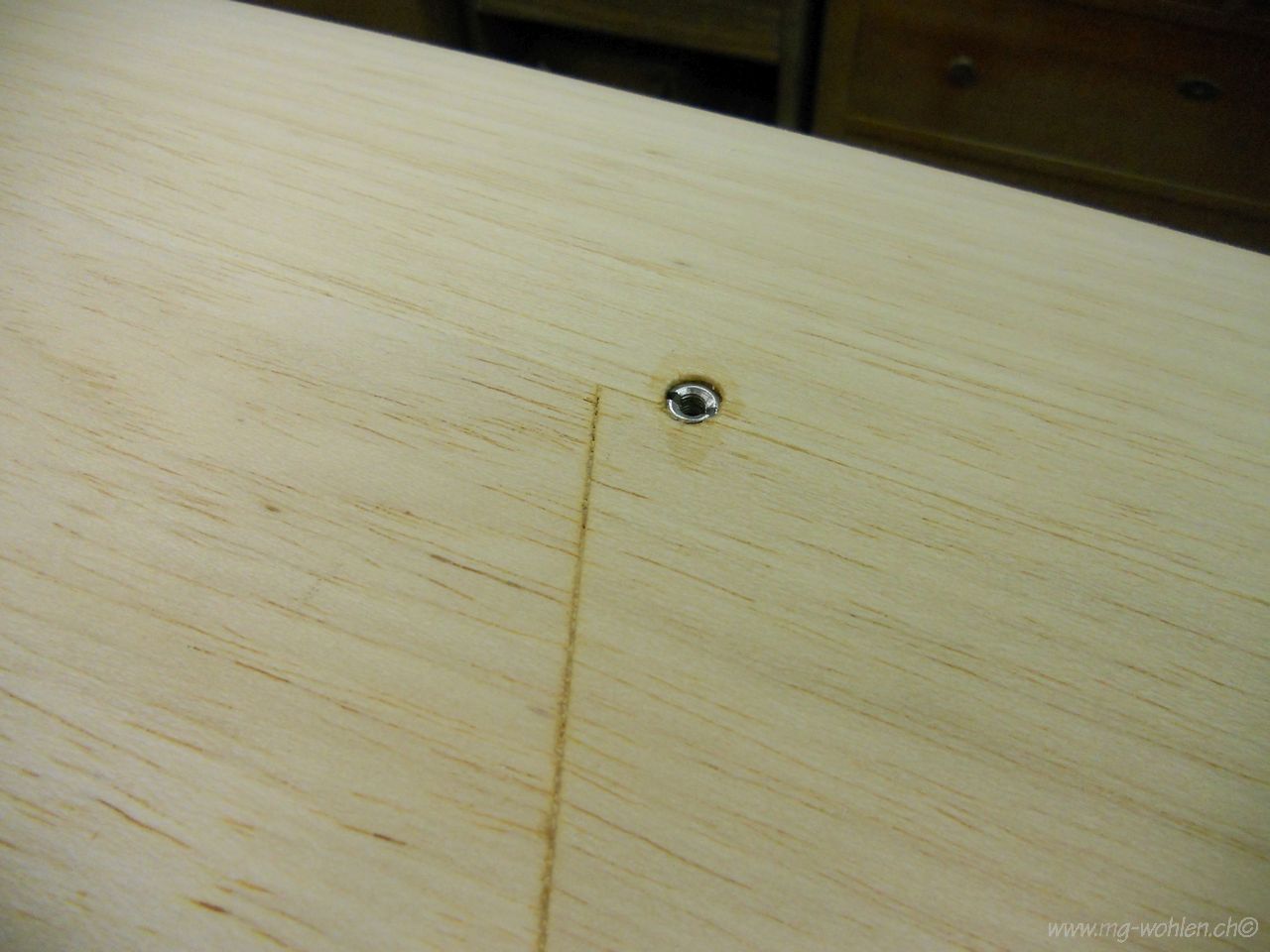

M5 Gewindeeinsatz für die Streben

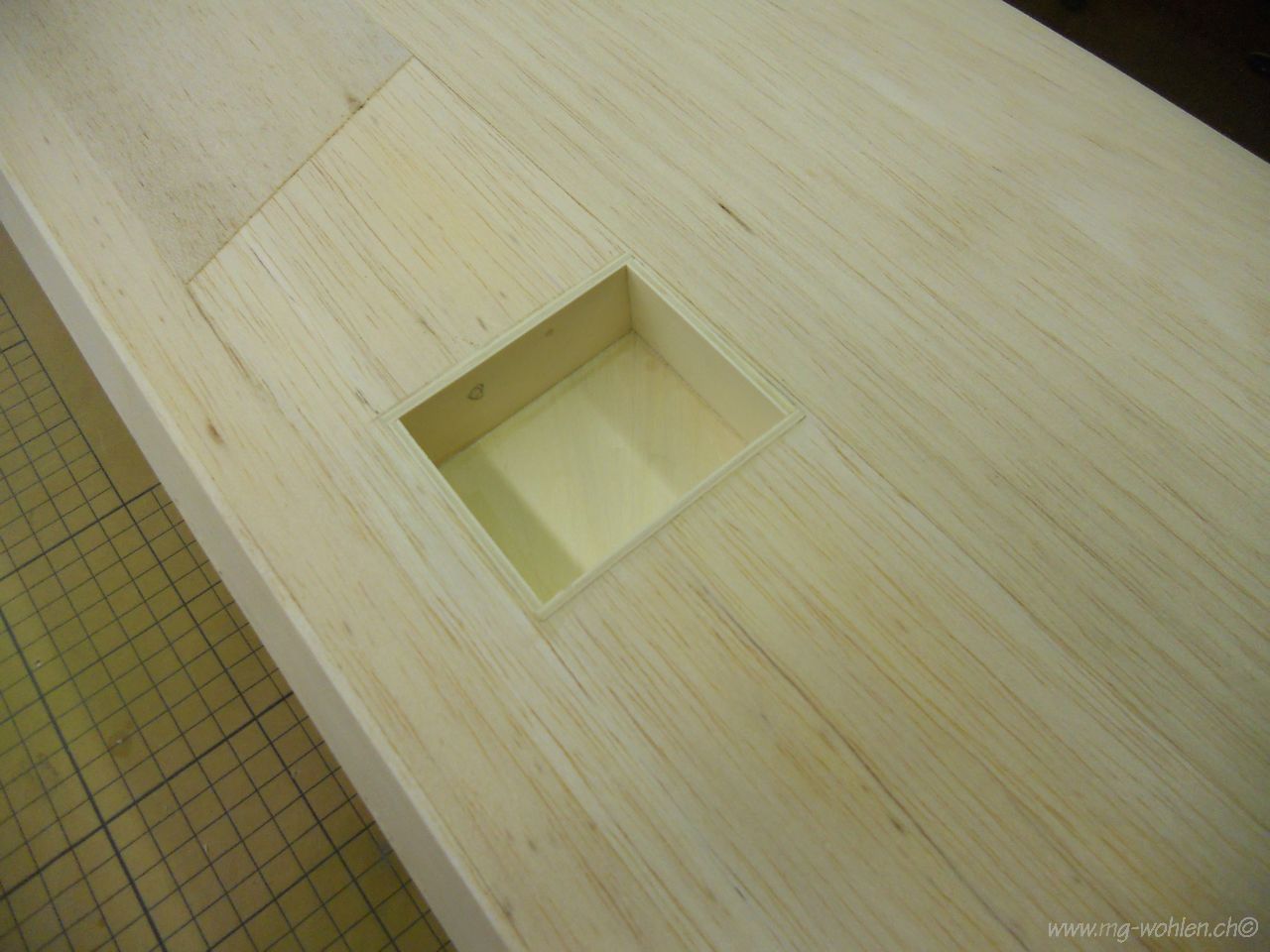

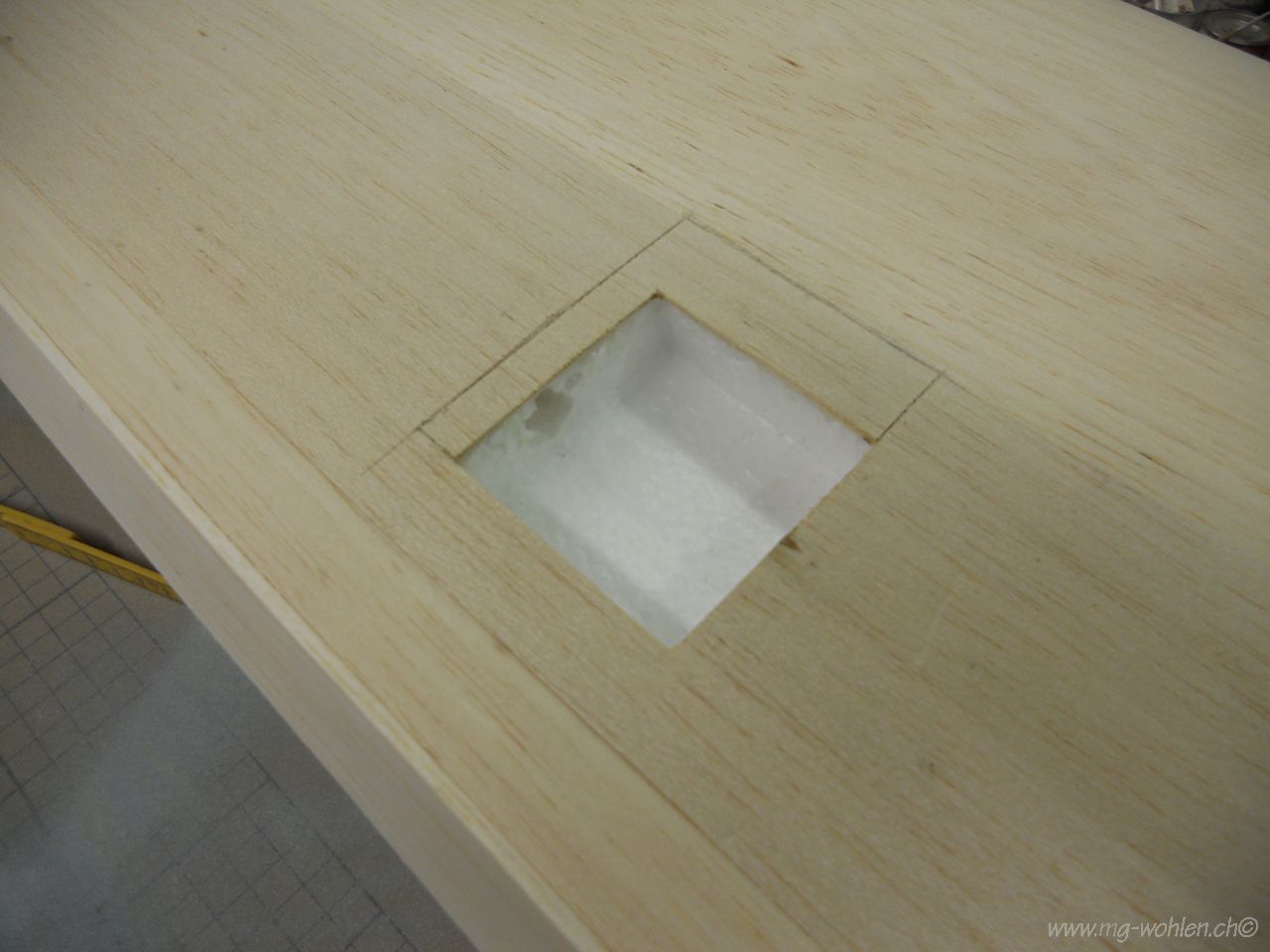

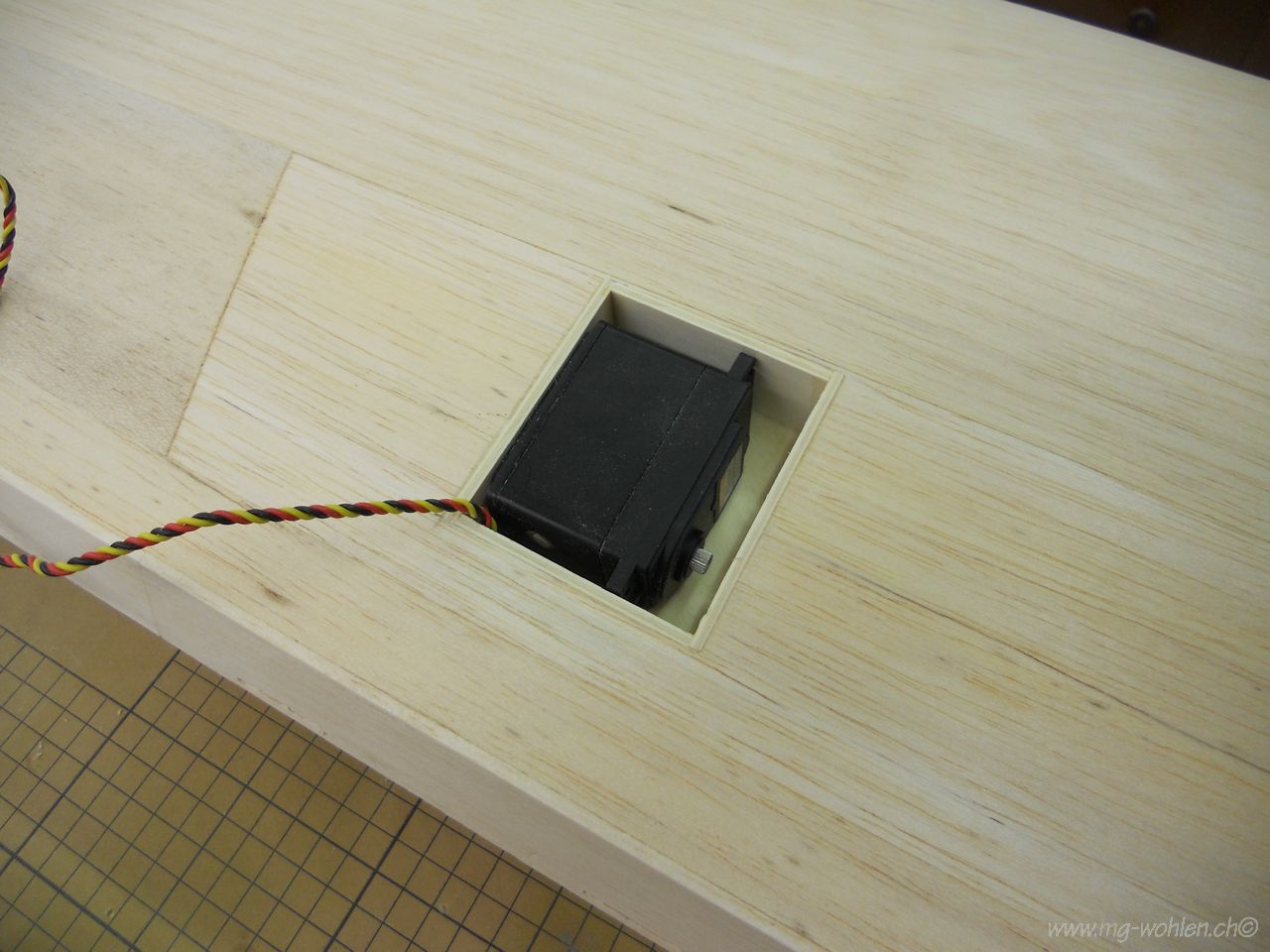

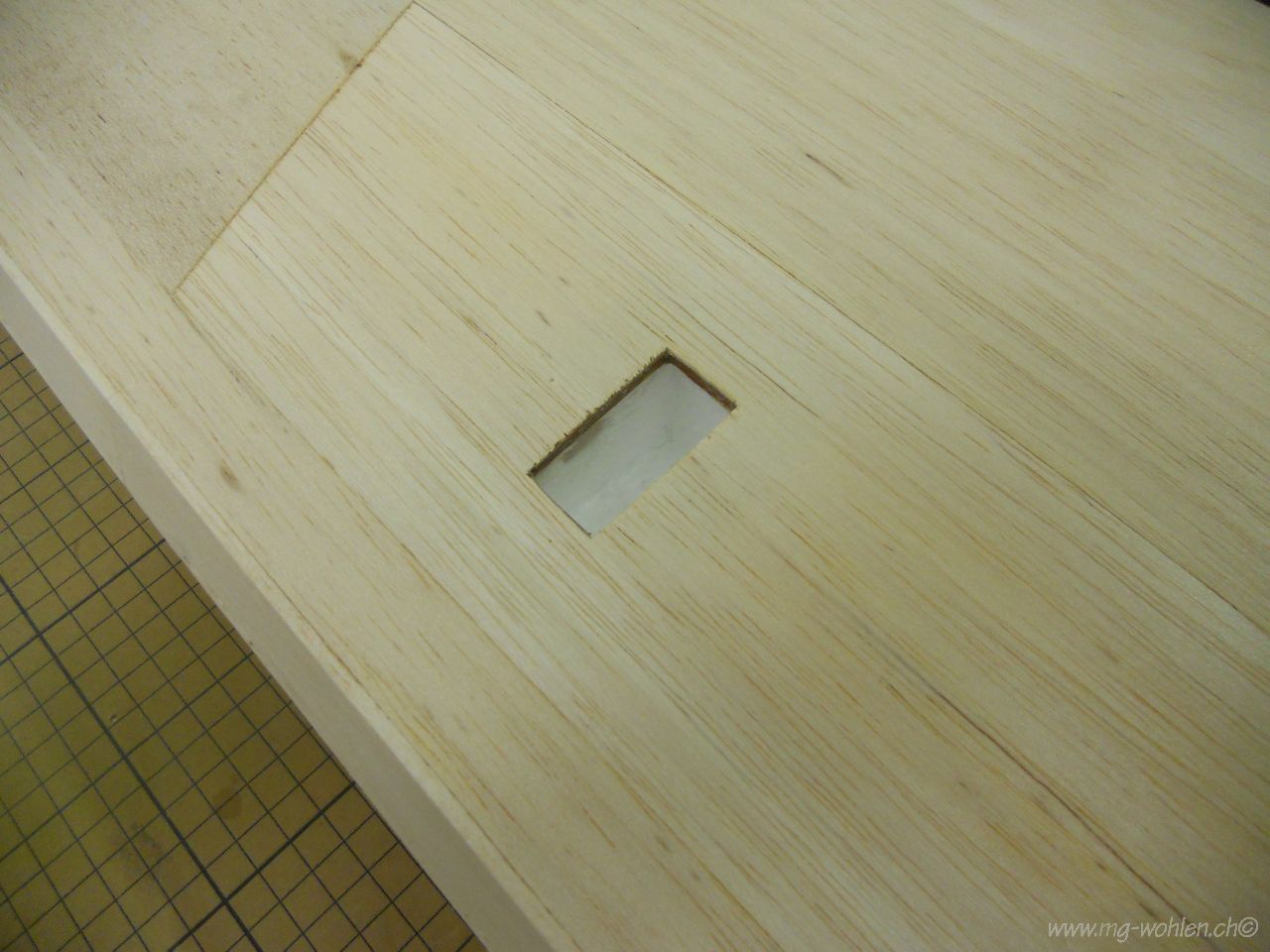

Die Servoschächte müssen vergrössert werden
Originalaussschnitt der Querruder

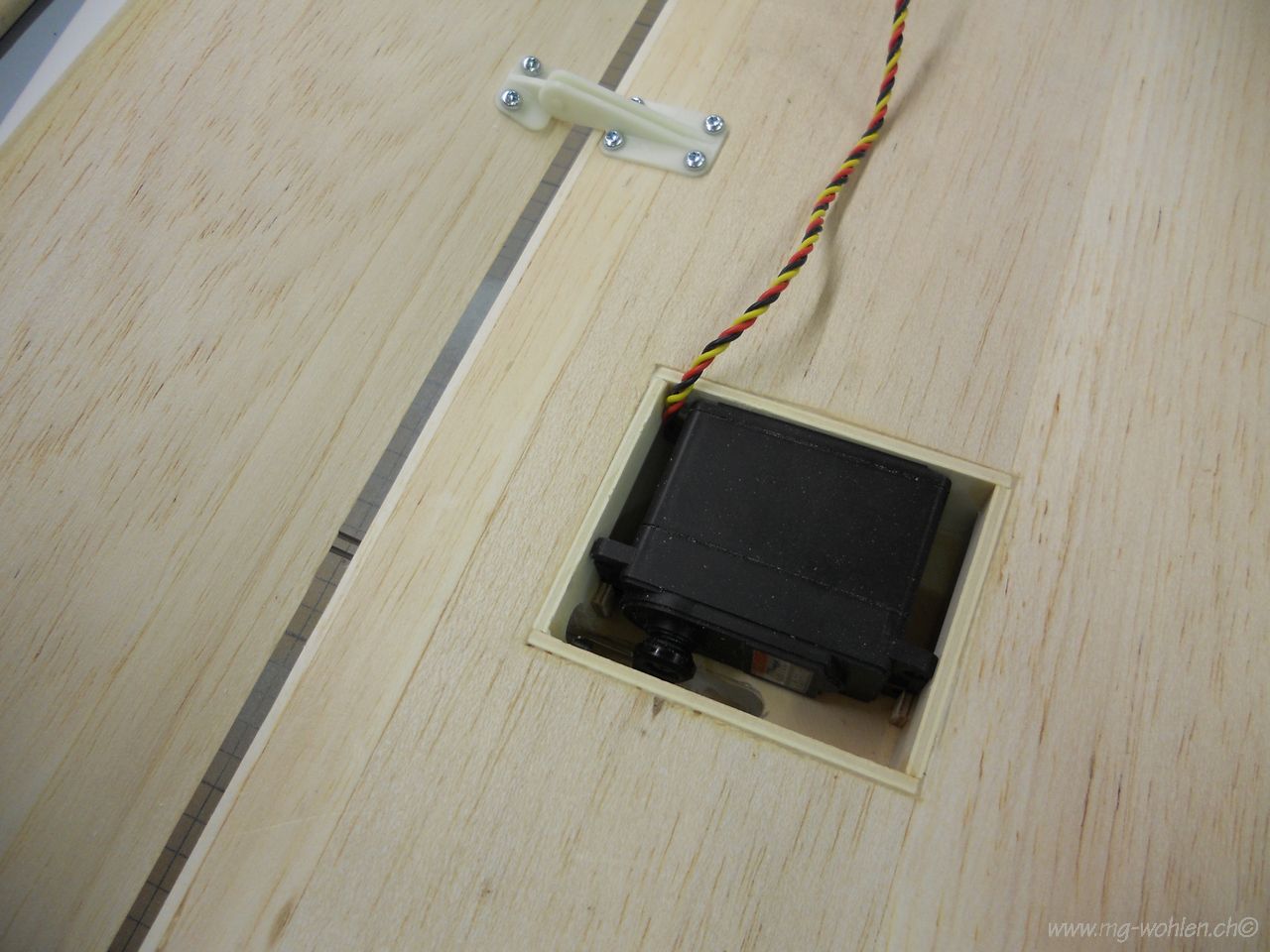

Fertig vergrösserter Servoschacht
Passt

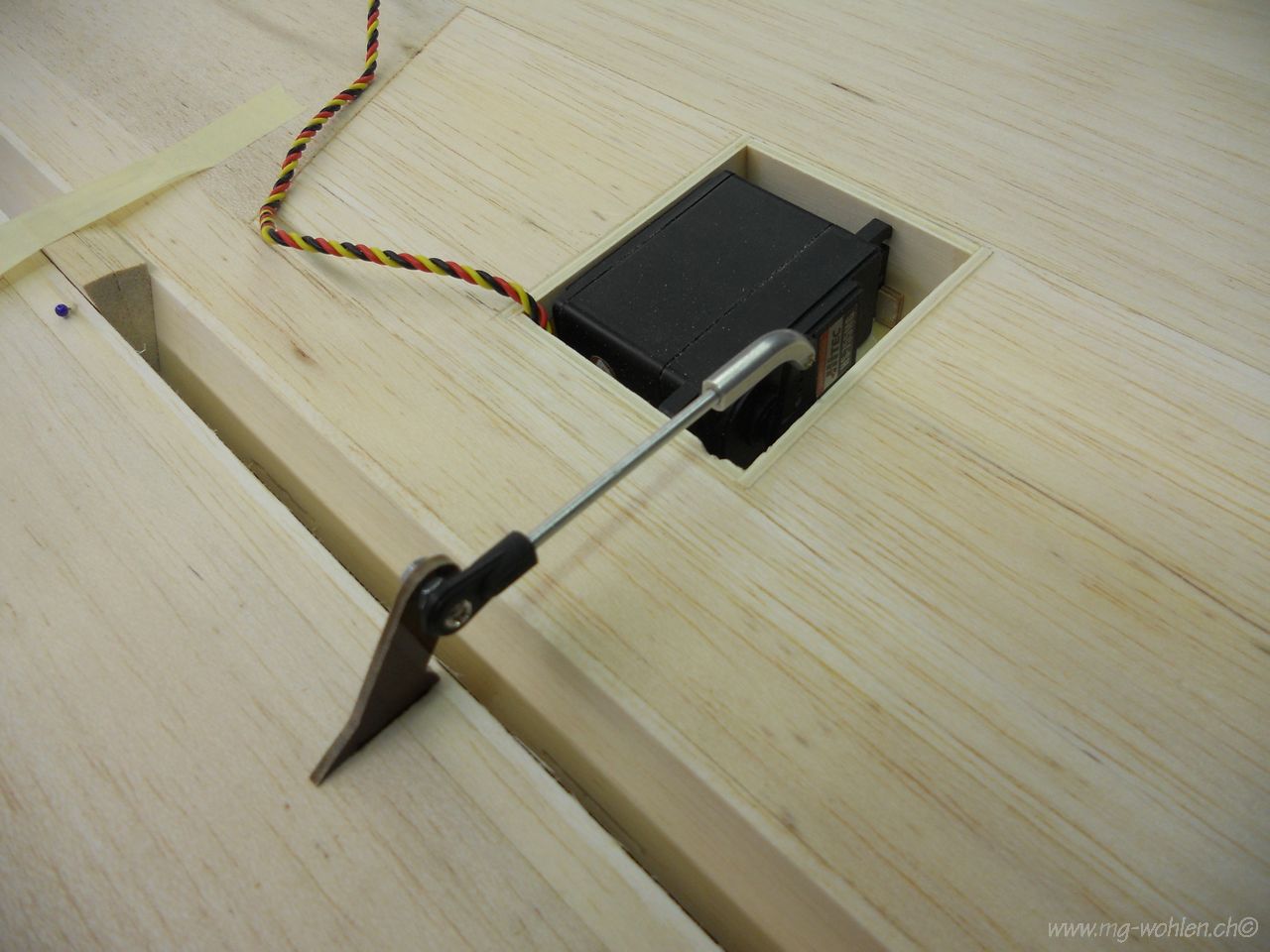

Die Landeklappen Anlenkung
Die Querruder Anlenkung

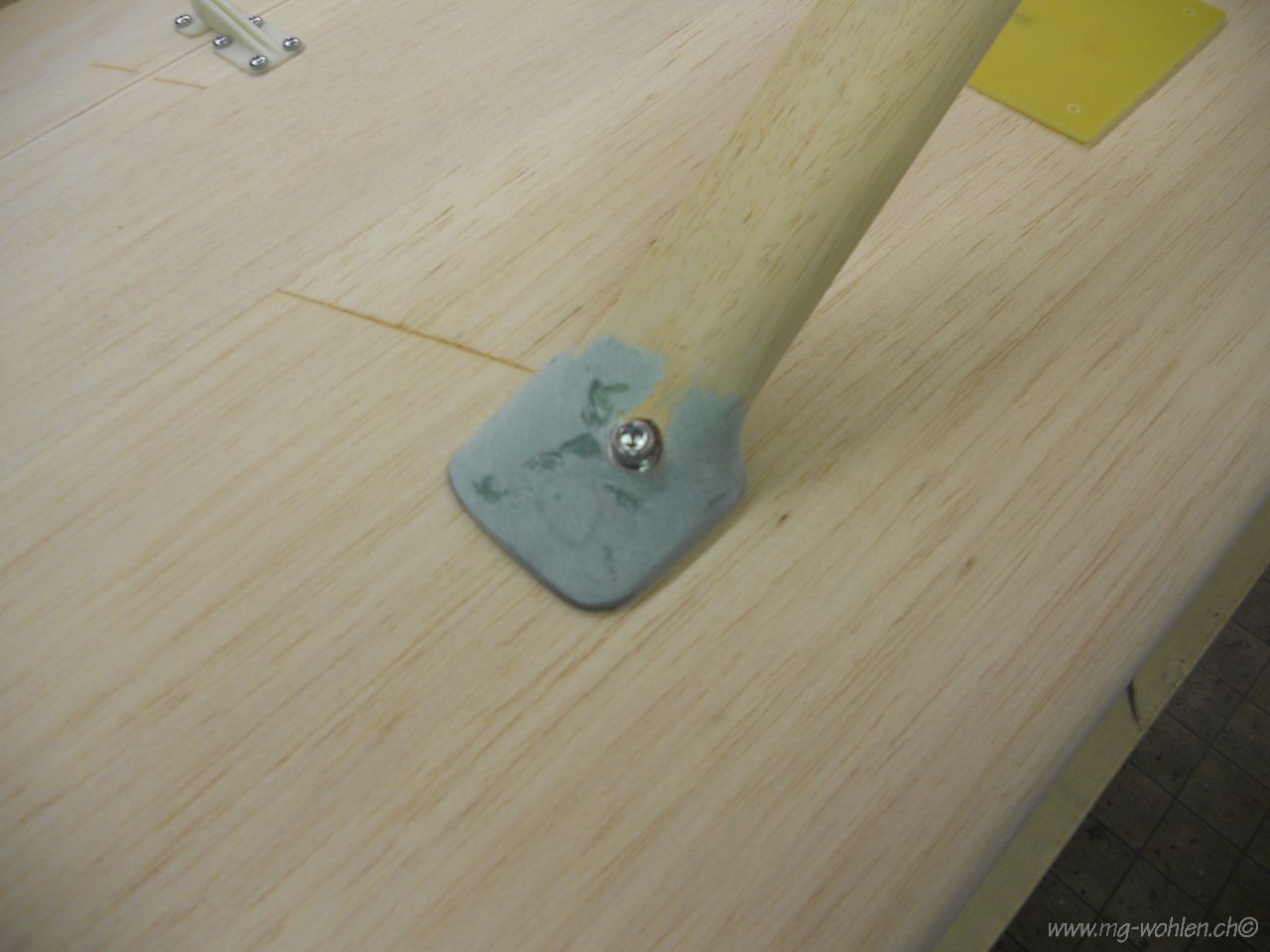

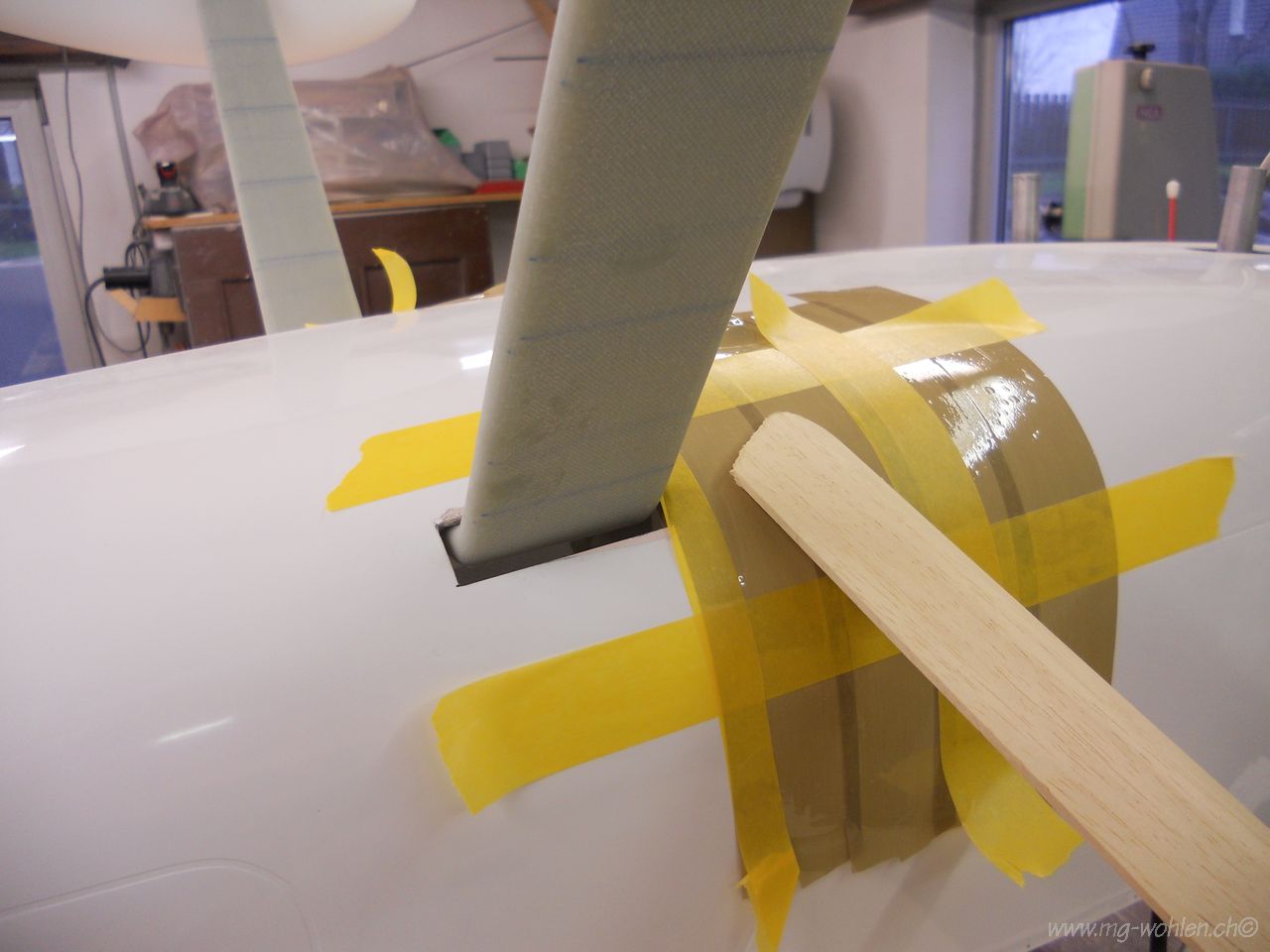

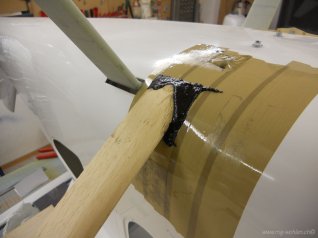

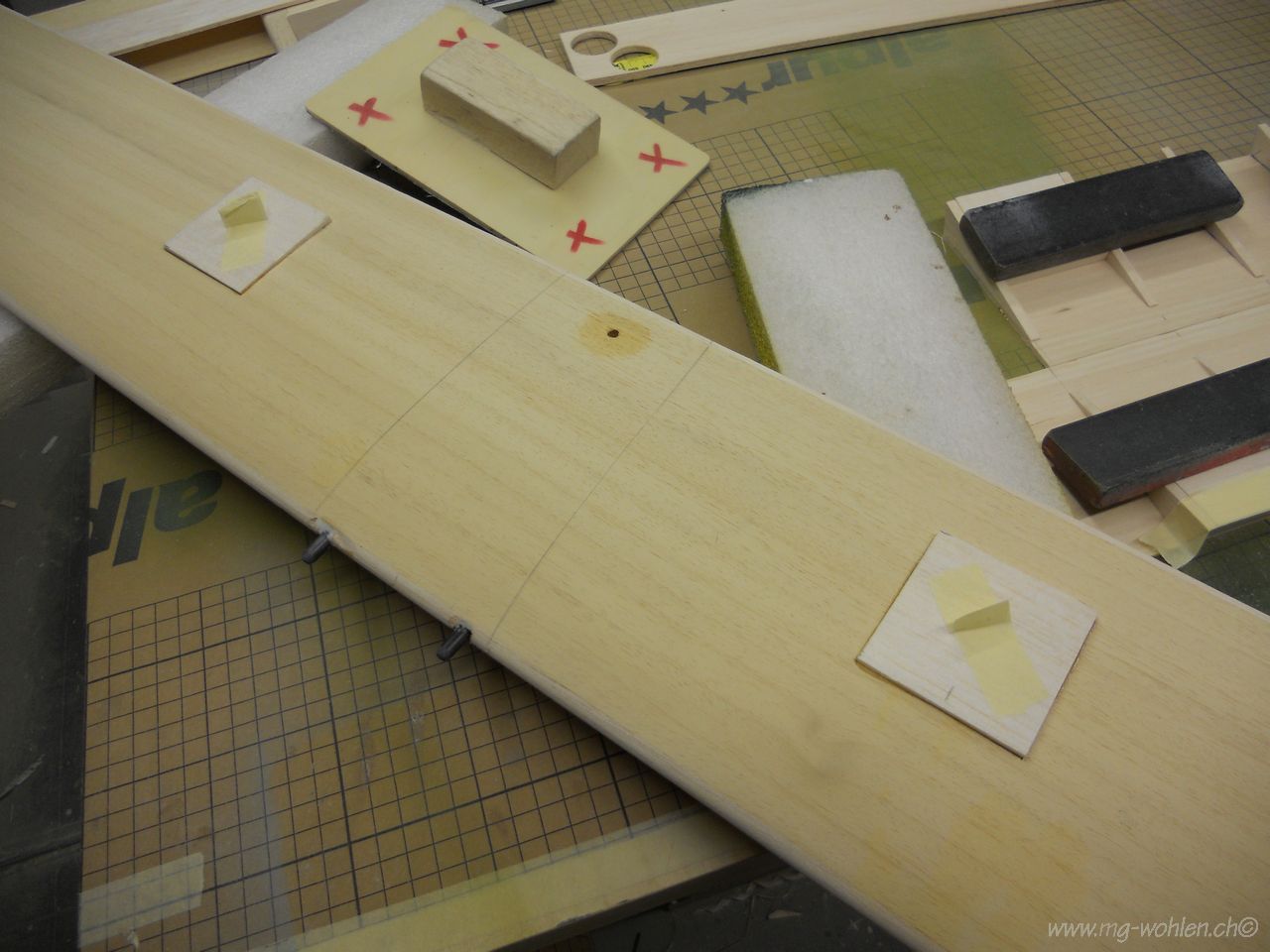

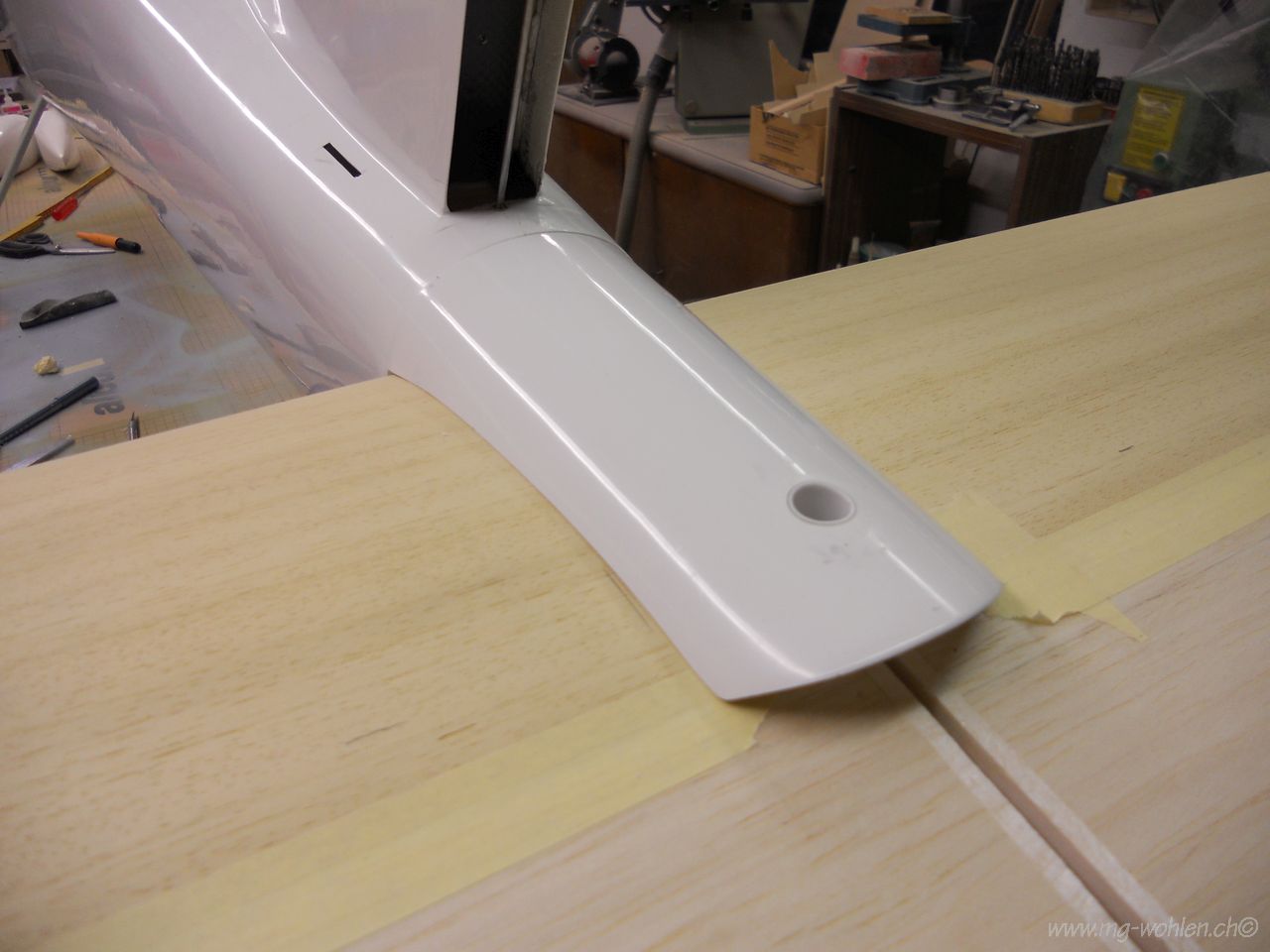

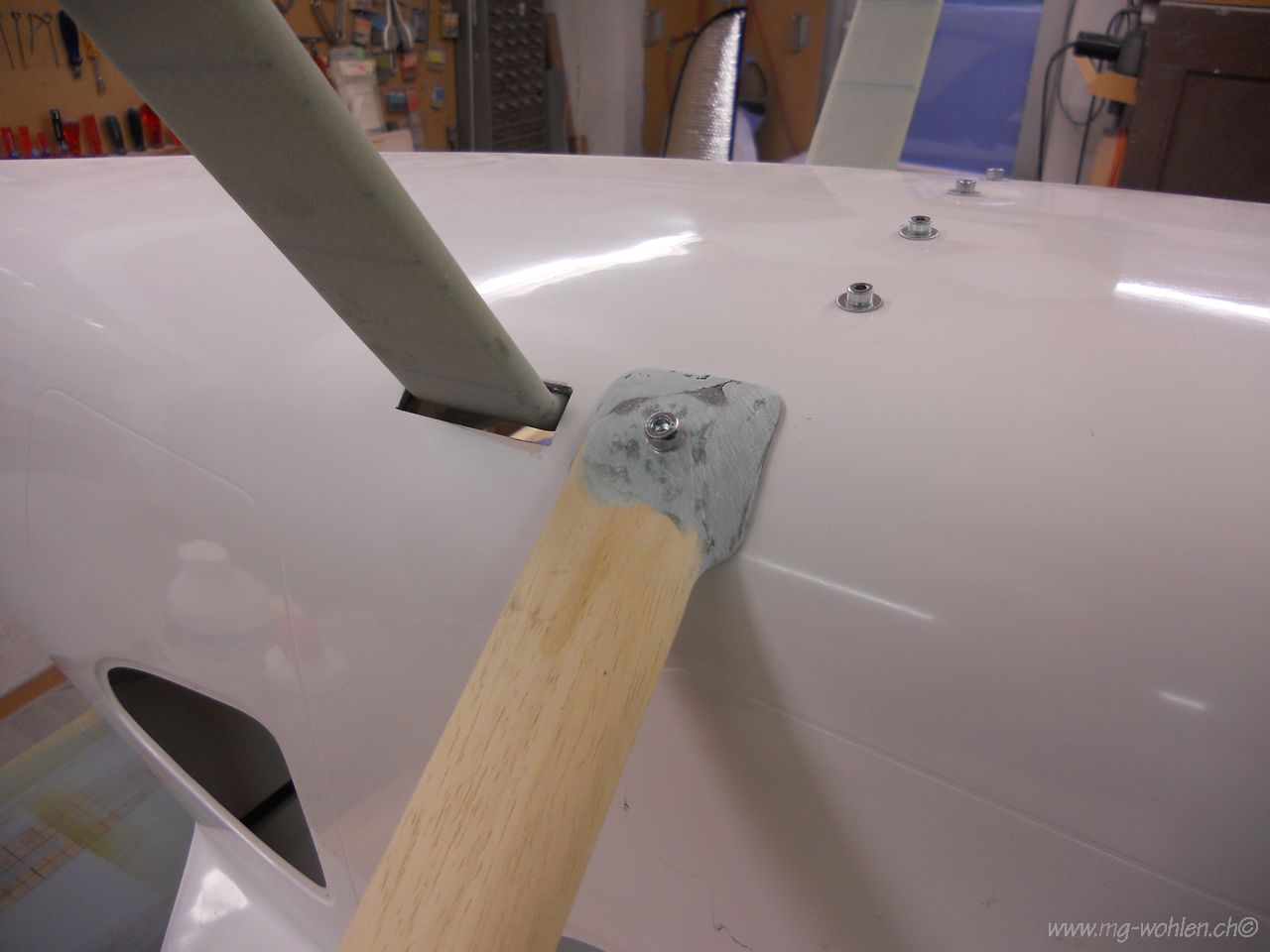

Hier wird die Strebenanformung auf der Flügelseite vorbereitet
Dasselbe auf der Rumpfseite
Harz mit Kohlepulver für die Anformung
Auch Rumpfseitige Anpassung der Strebe
mit GFK Spachtel wird noch aufgefüttert
Das ganze grob verschleifen

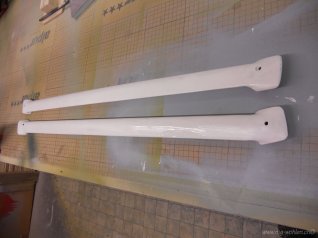

Die Streben sind mit Glas überzogen und gespachtelt

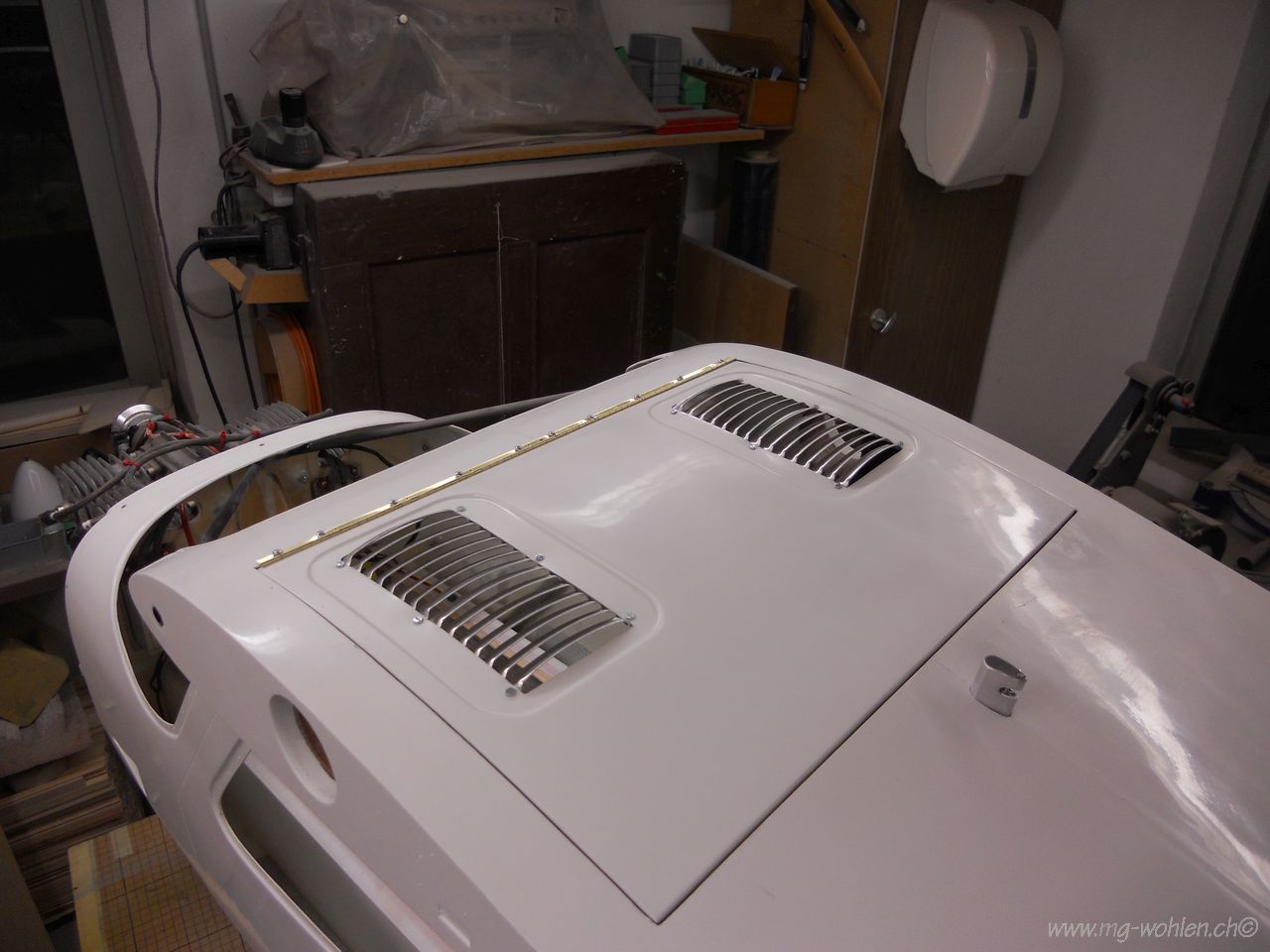

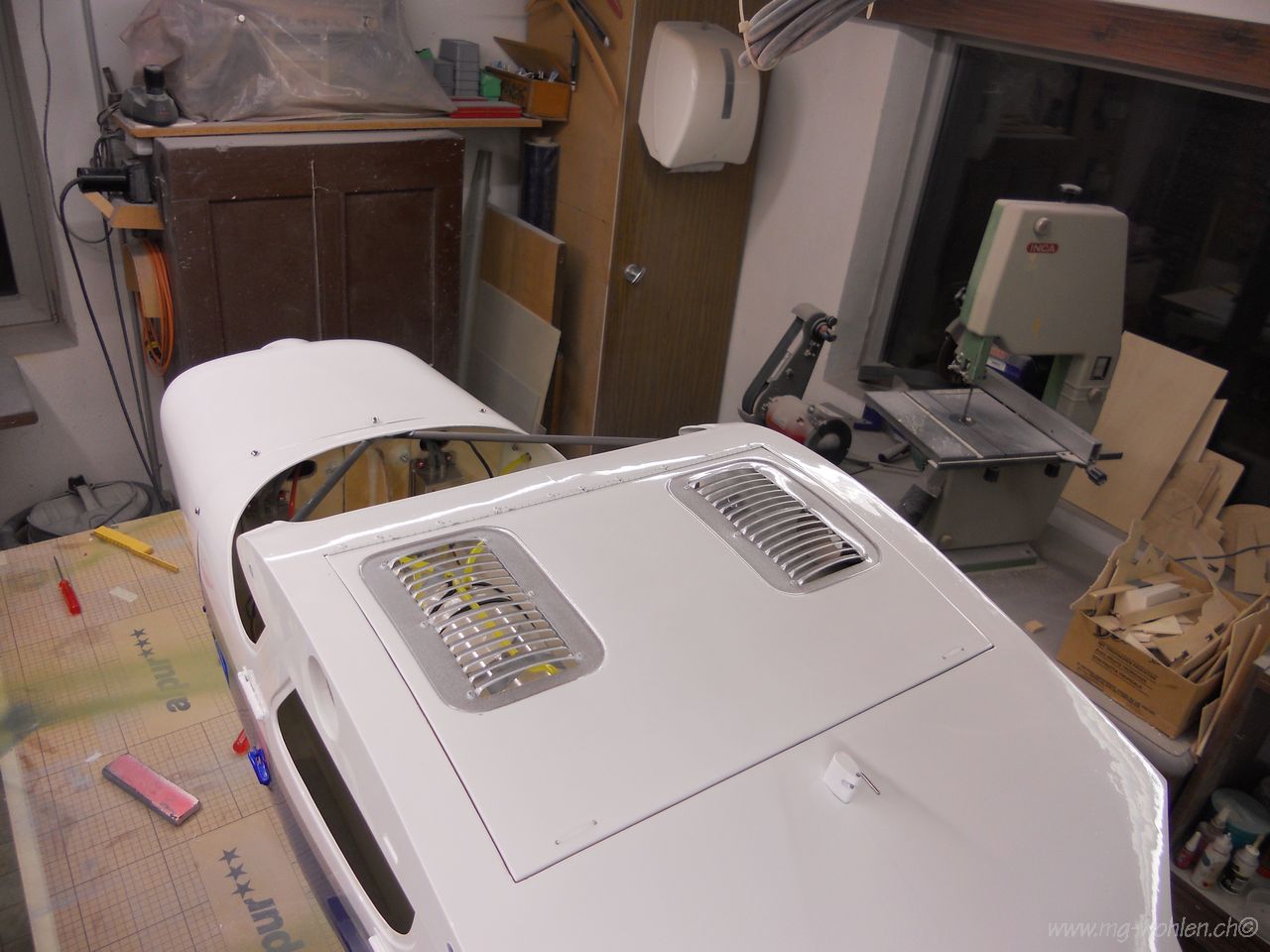

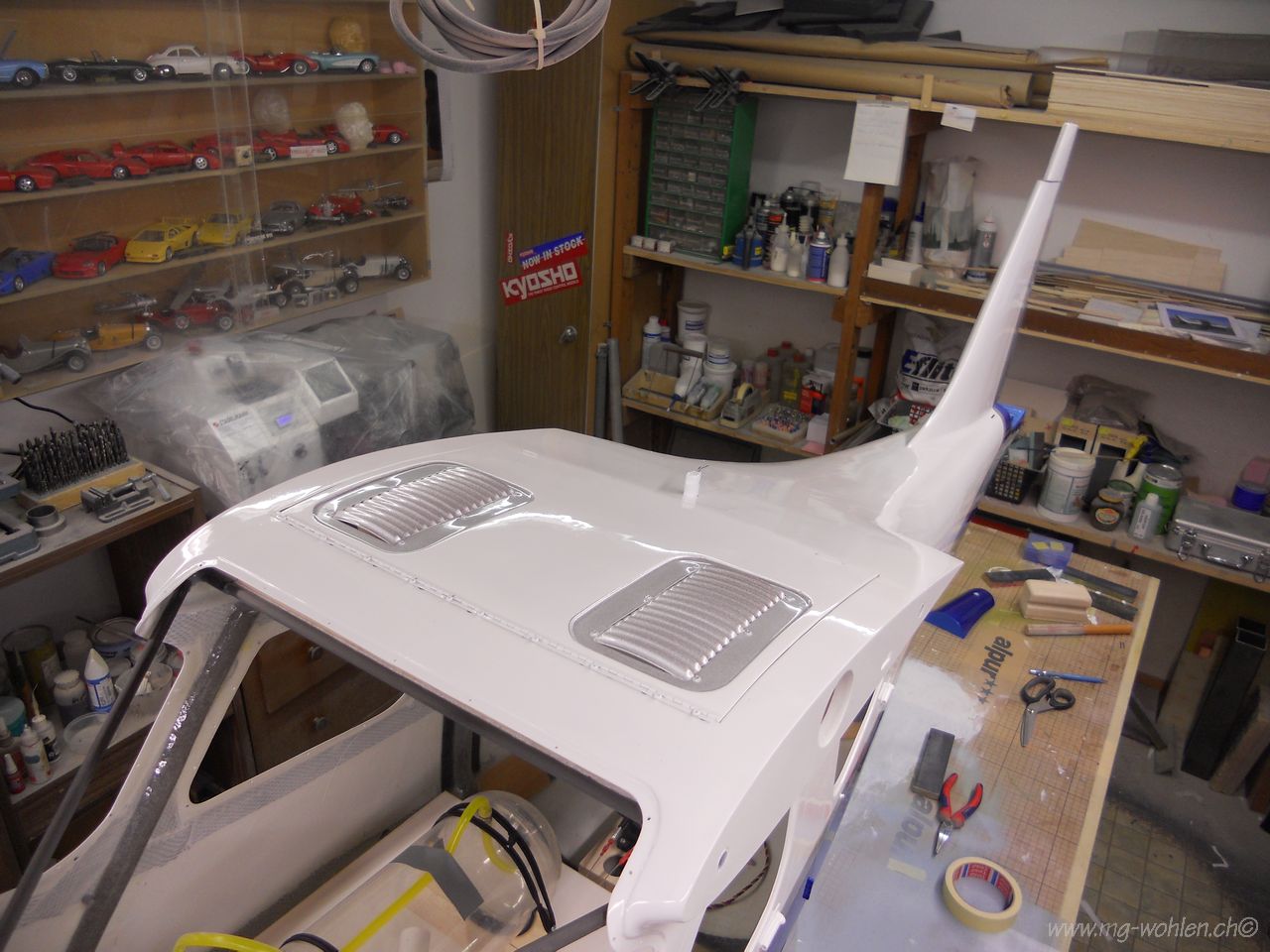

Lüftungsgitter für die Abluft
Kleine optische Aufwertungen
Alles bereit zum bespannen

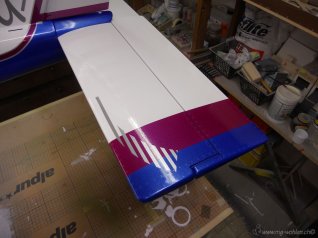

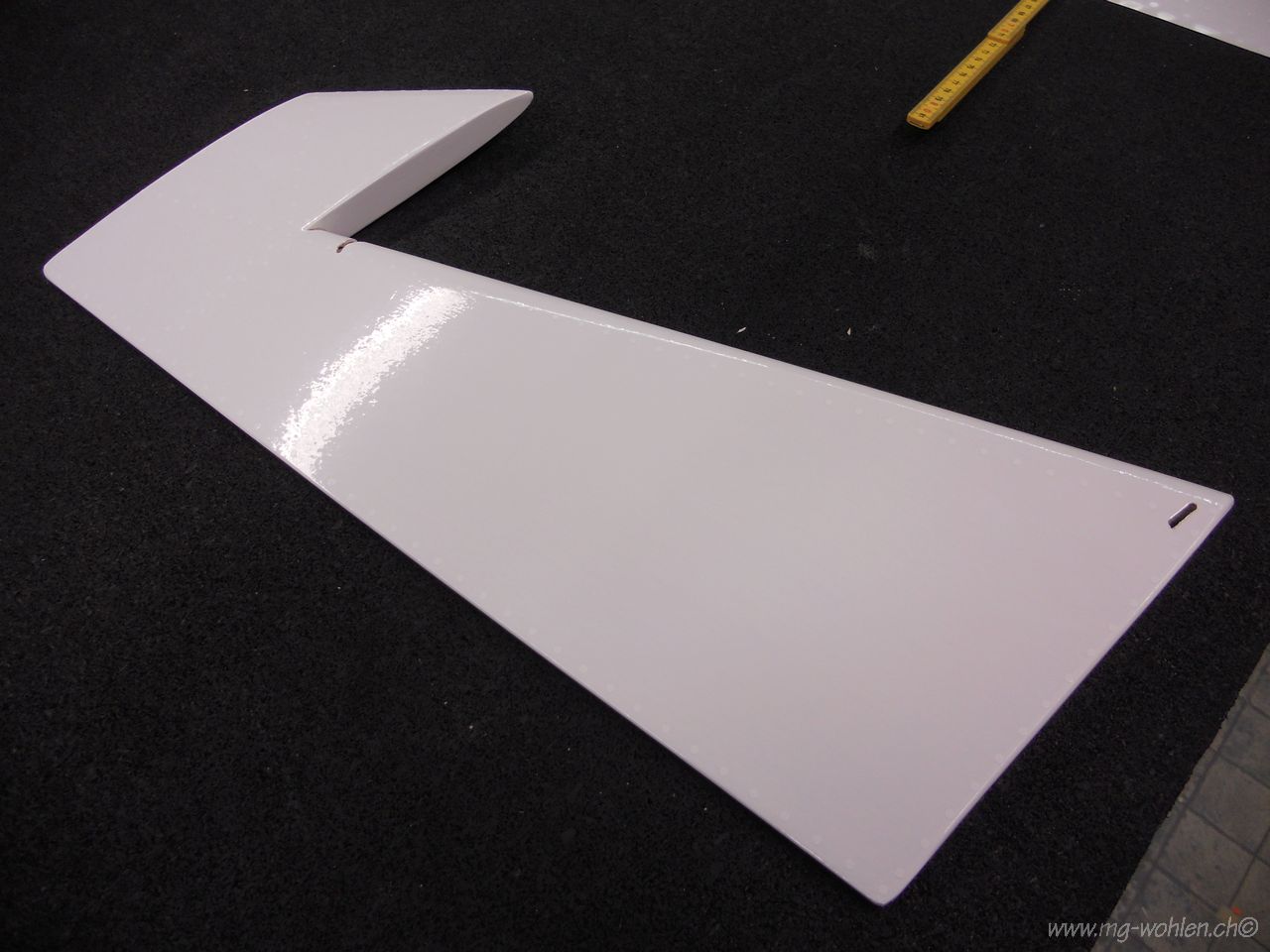

Das Höhenleitwerk ist soweit fertig

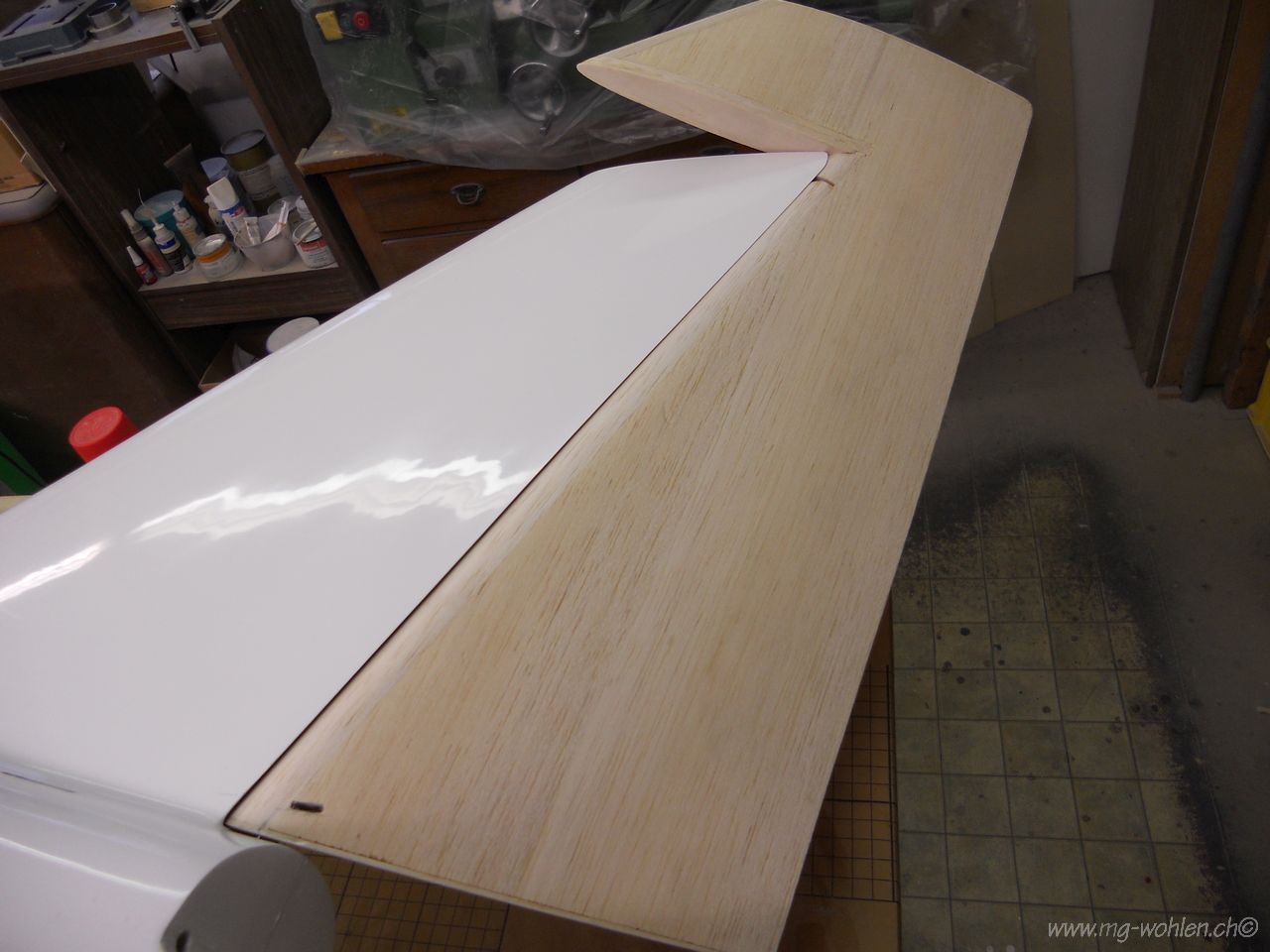

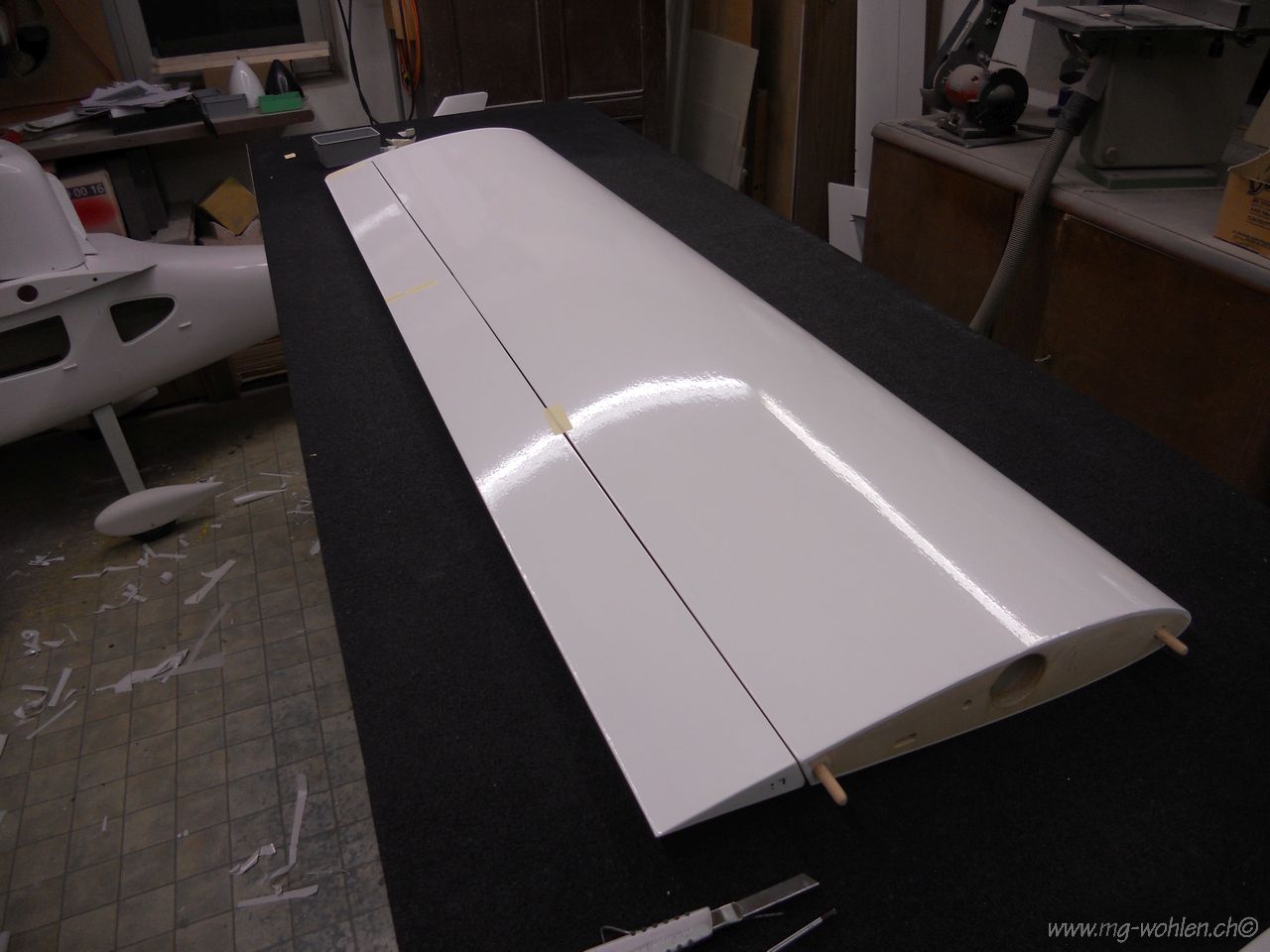

Auch die Flügel sind bespannt

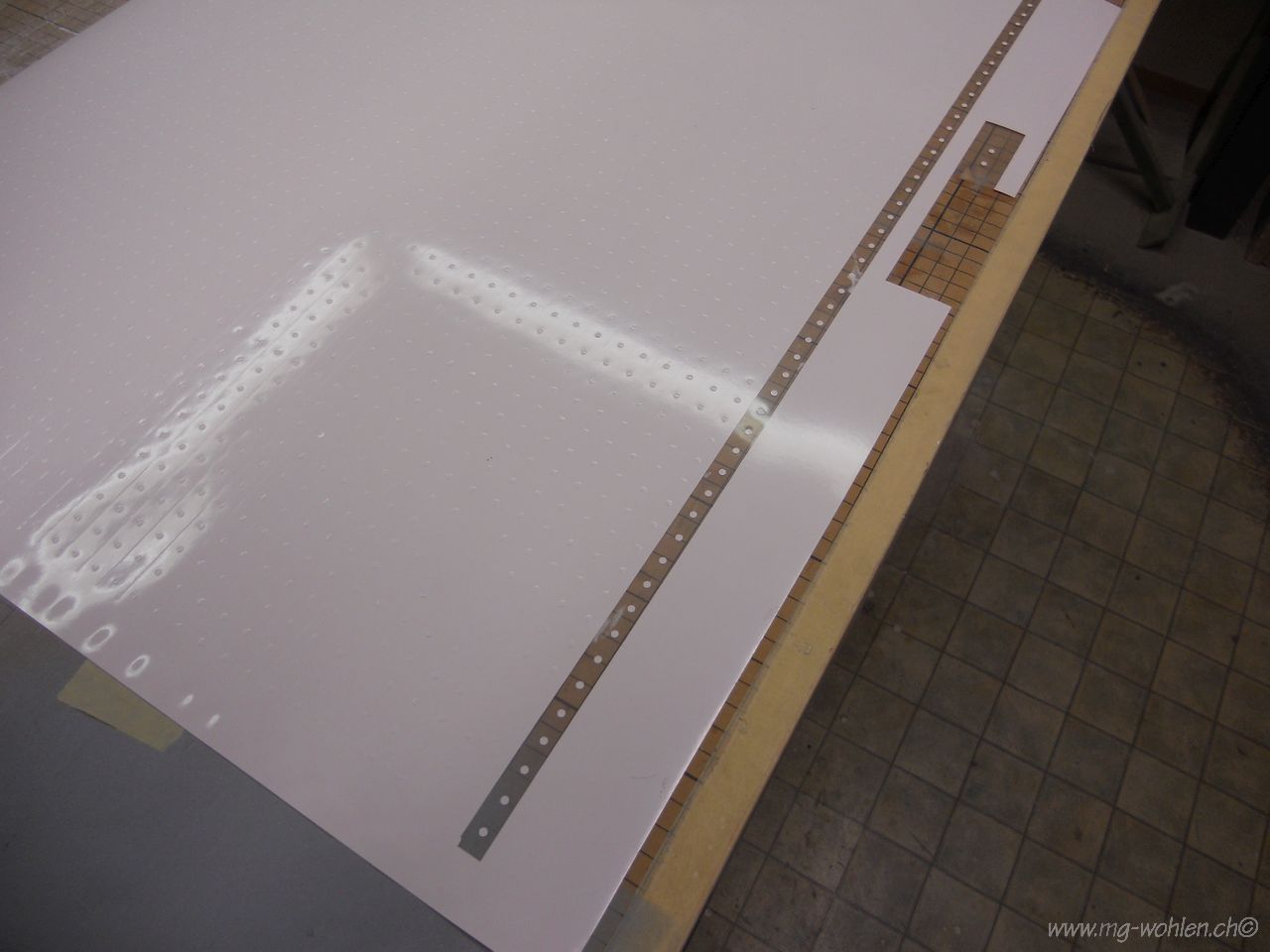

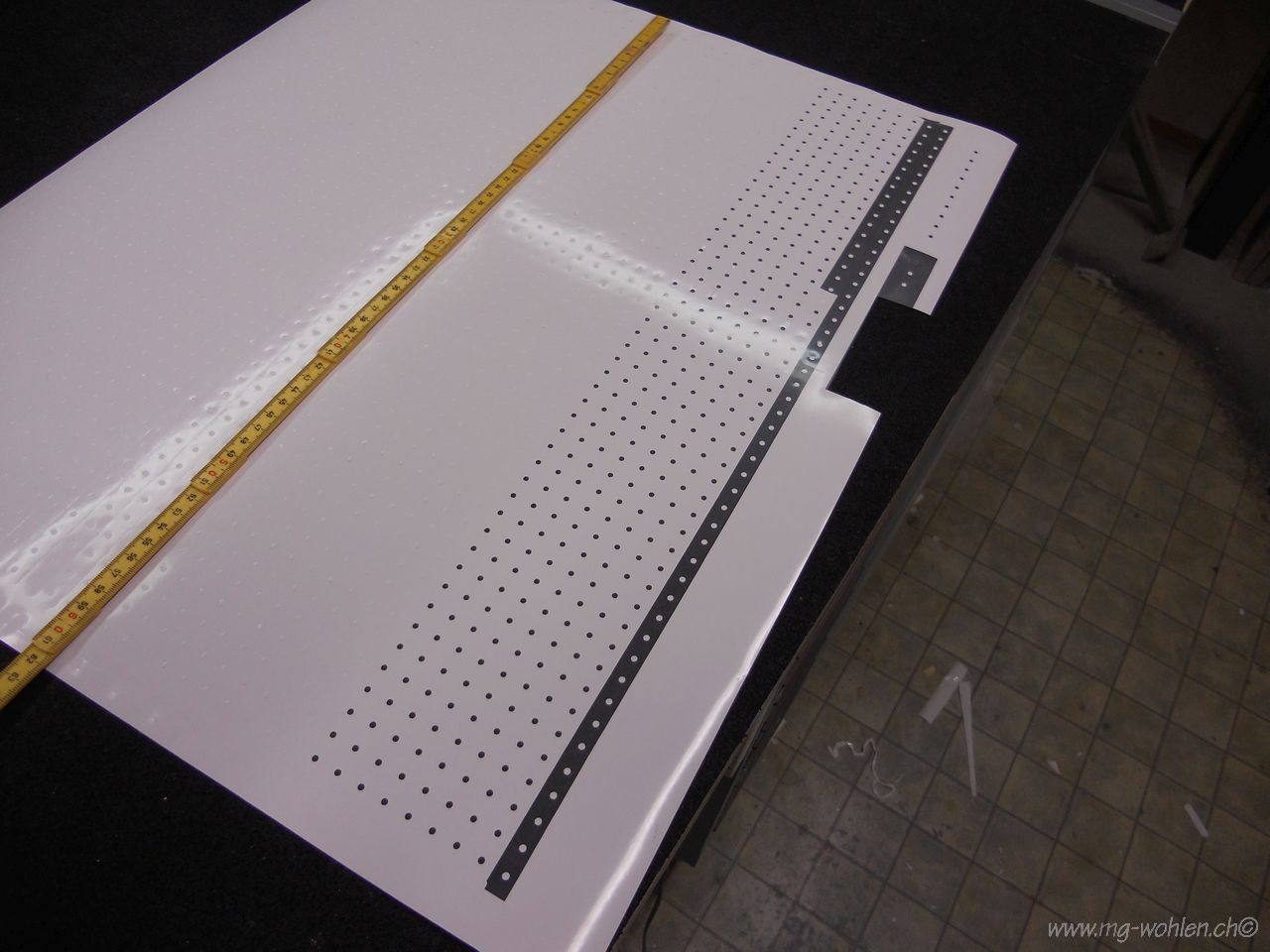

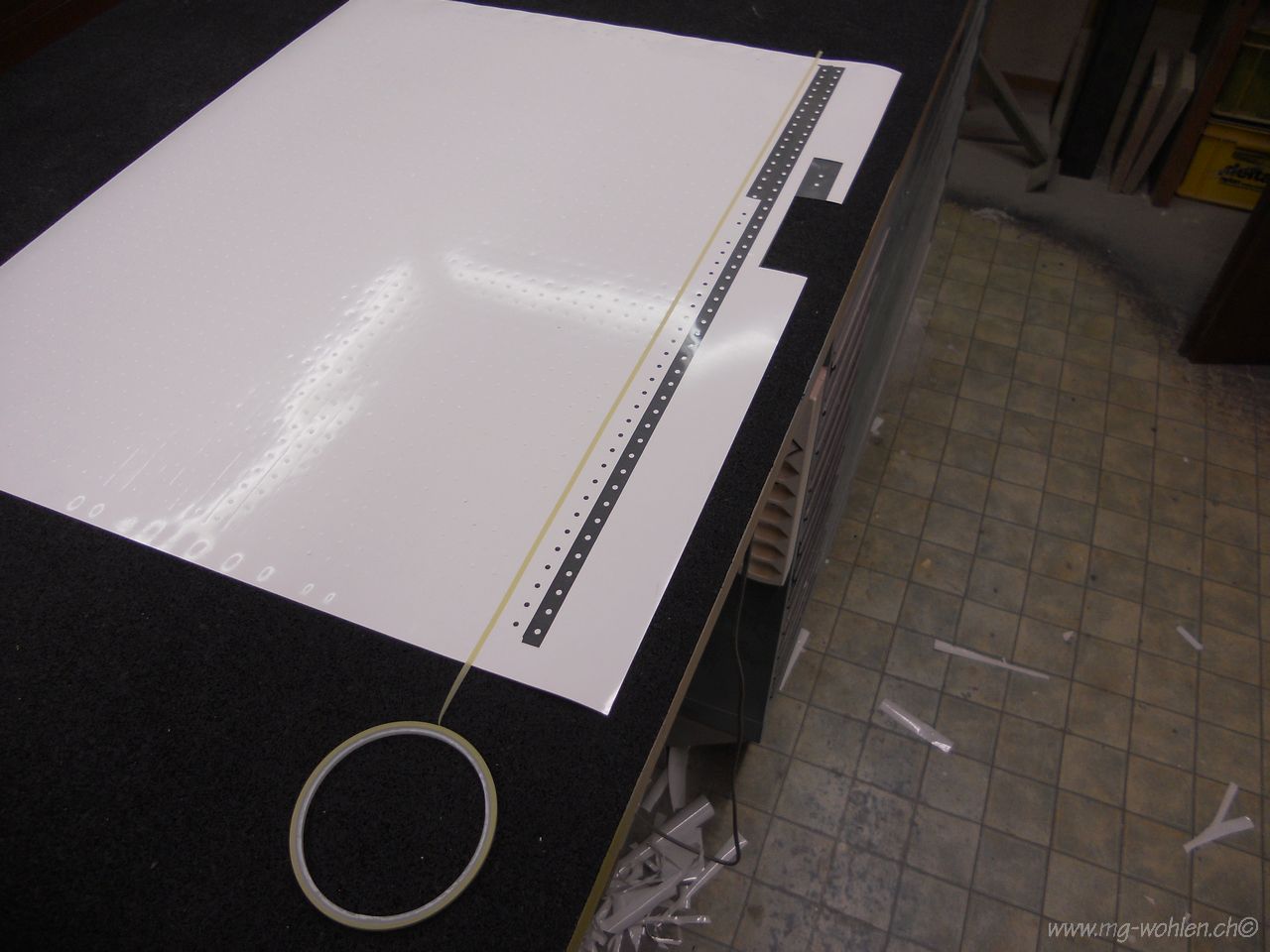

Die von Eugen geplotteten Nieten...
...werden mit einem Filetband ausgehoben...
...und auf das Seitenleitwerk übertragen
Soviel Nieten...
...braucht es alleine für das Seitenleitwerk

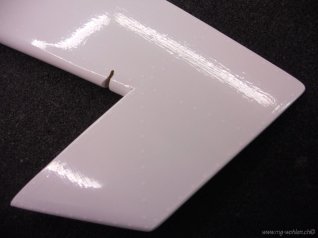

Auf dem Foto sind die Nieten kaum sichtbar...
was ja eigentlich gut ist
Nieten-Musterung auf dem Rumpf

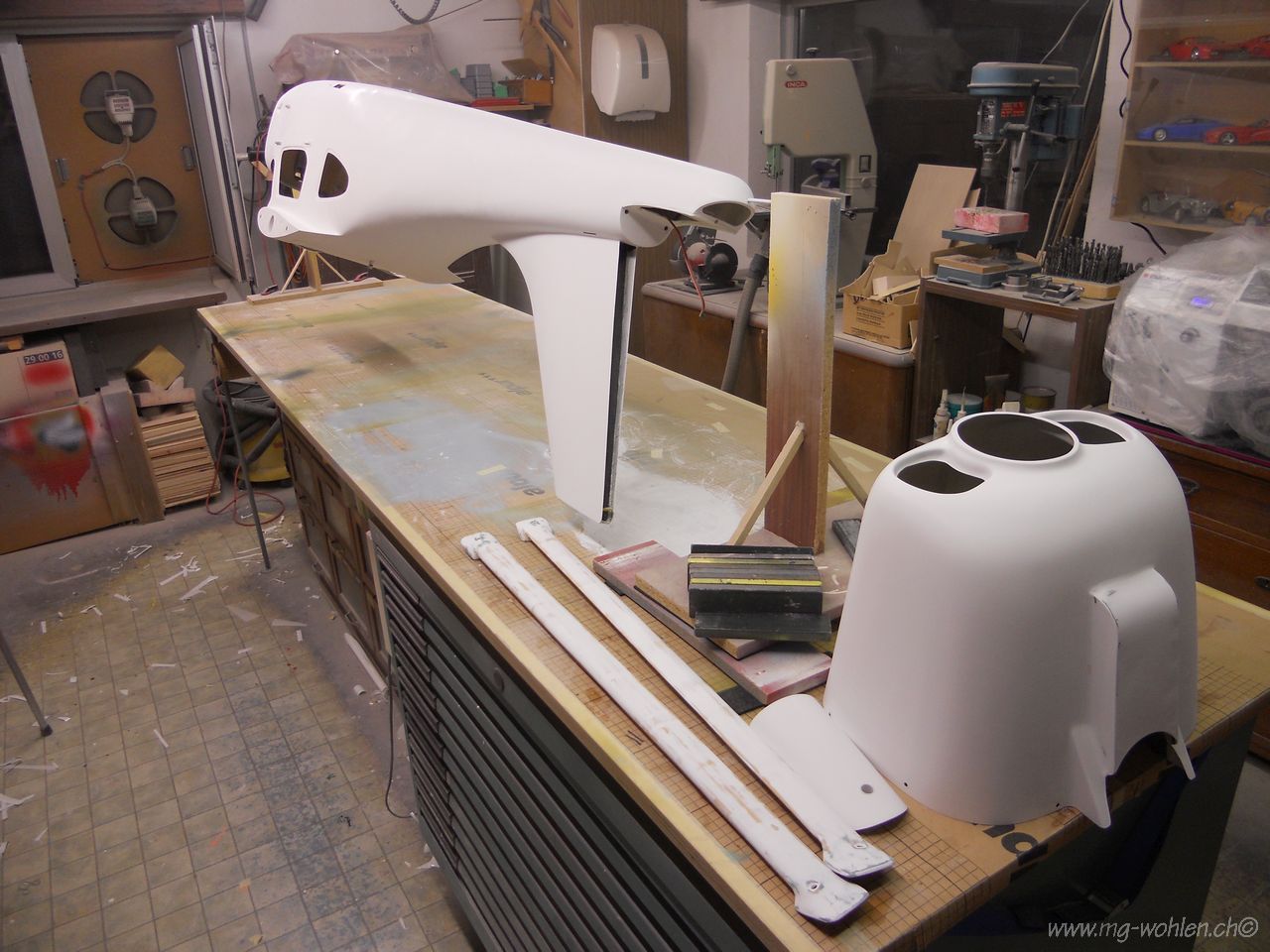

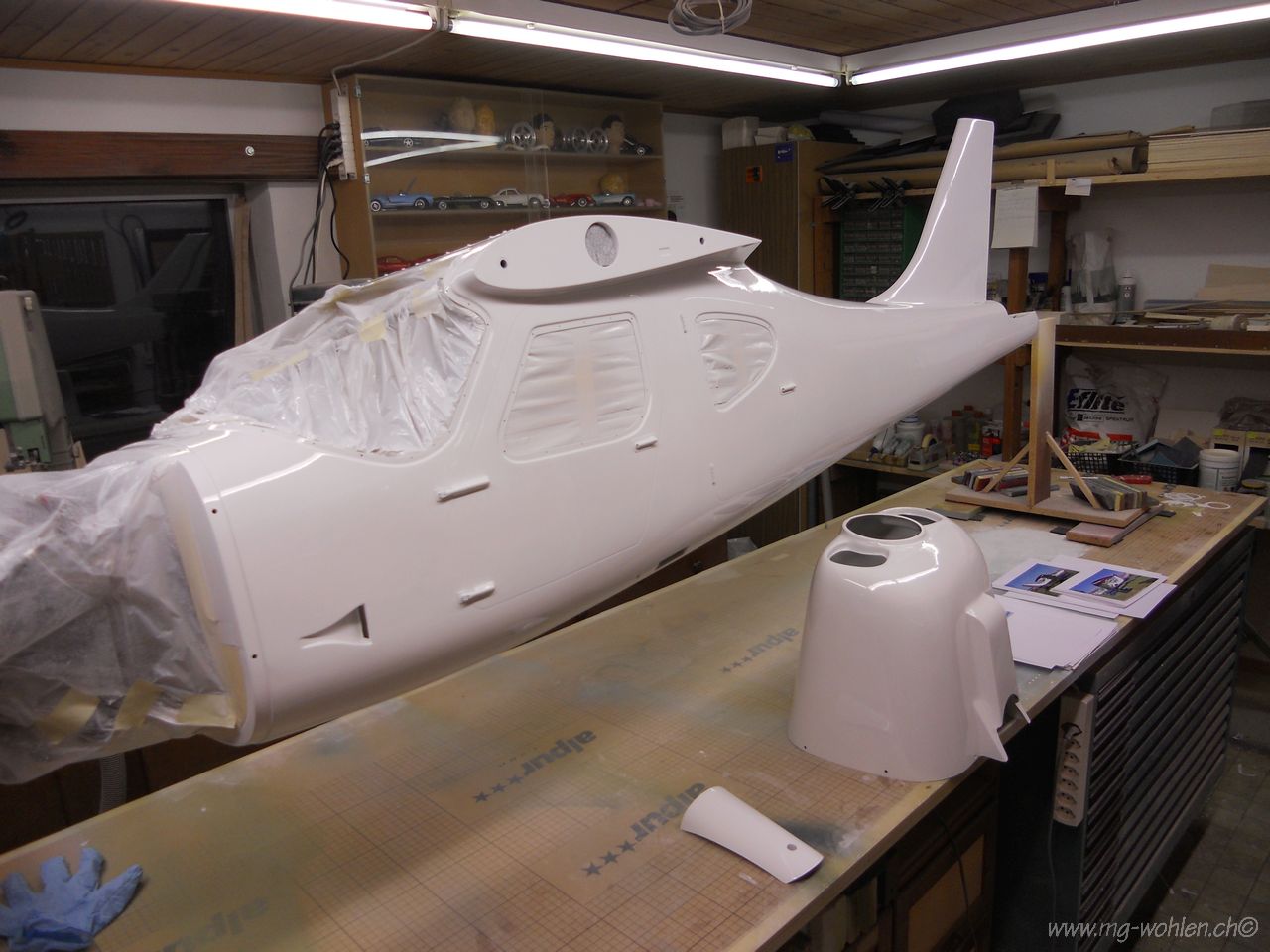

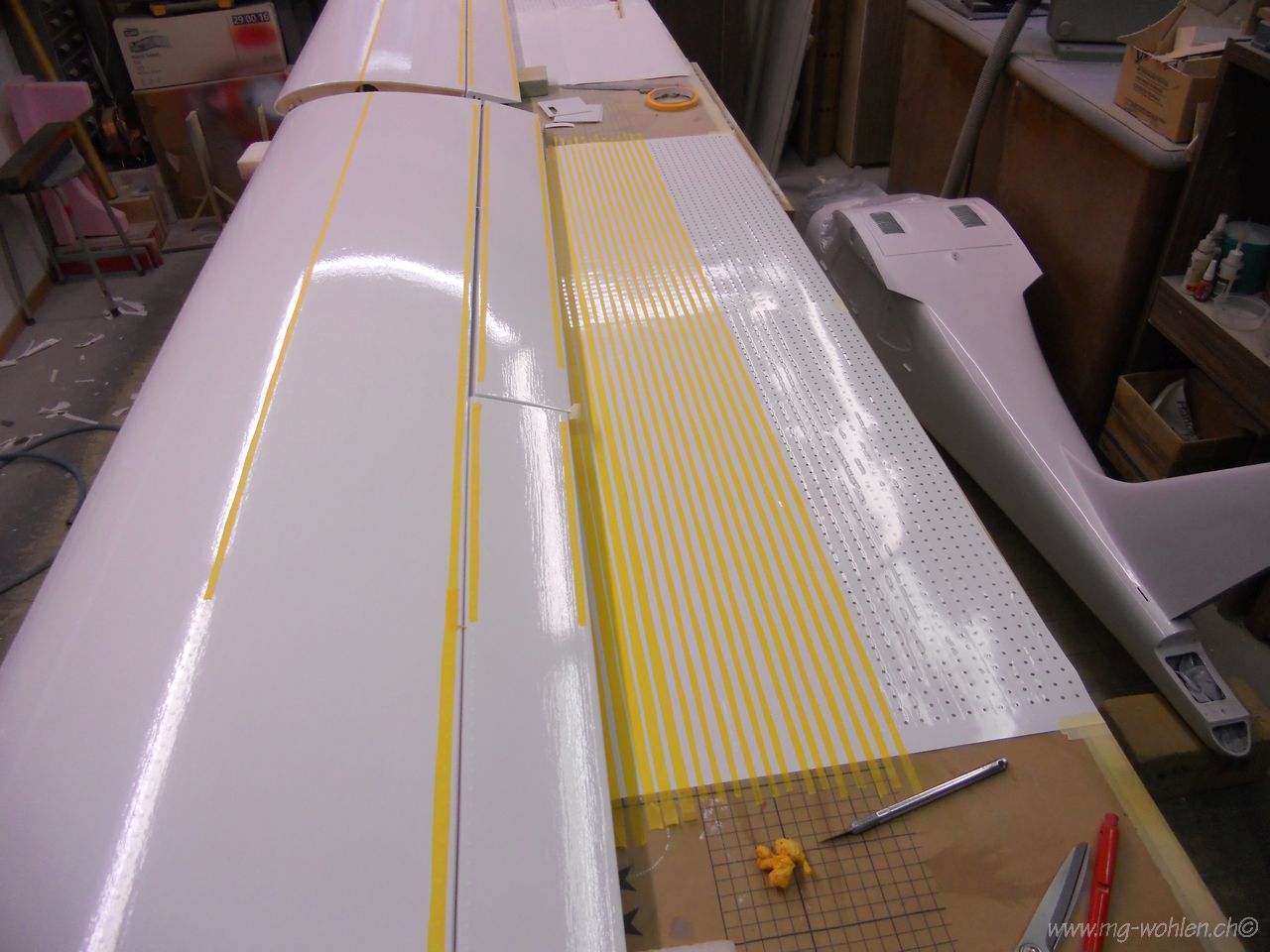

Die Vorbereitung fürs spritzen läuft
Die letzten Nieten werden gesetzt

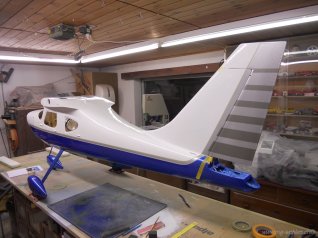

Die weisse Grundfarbe ist drauf

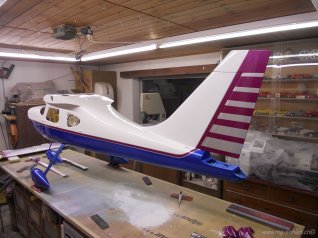

Die zweite Farbe ist auch am trocknen
Metallic Farbe ist halt edel
Viel aufwand für wenig Farbe

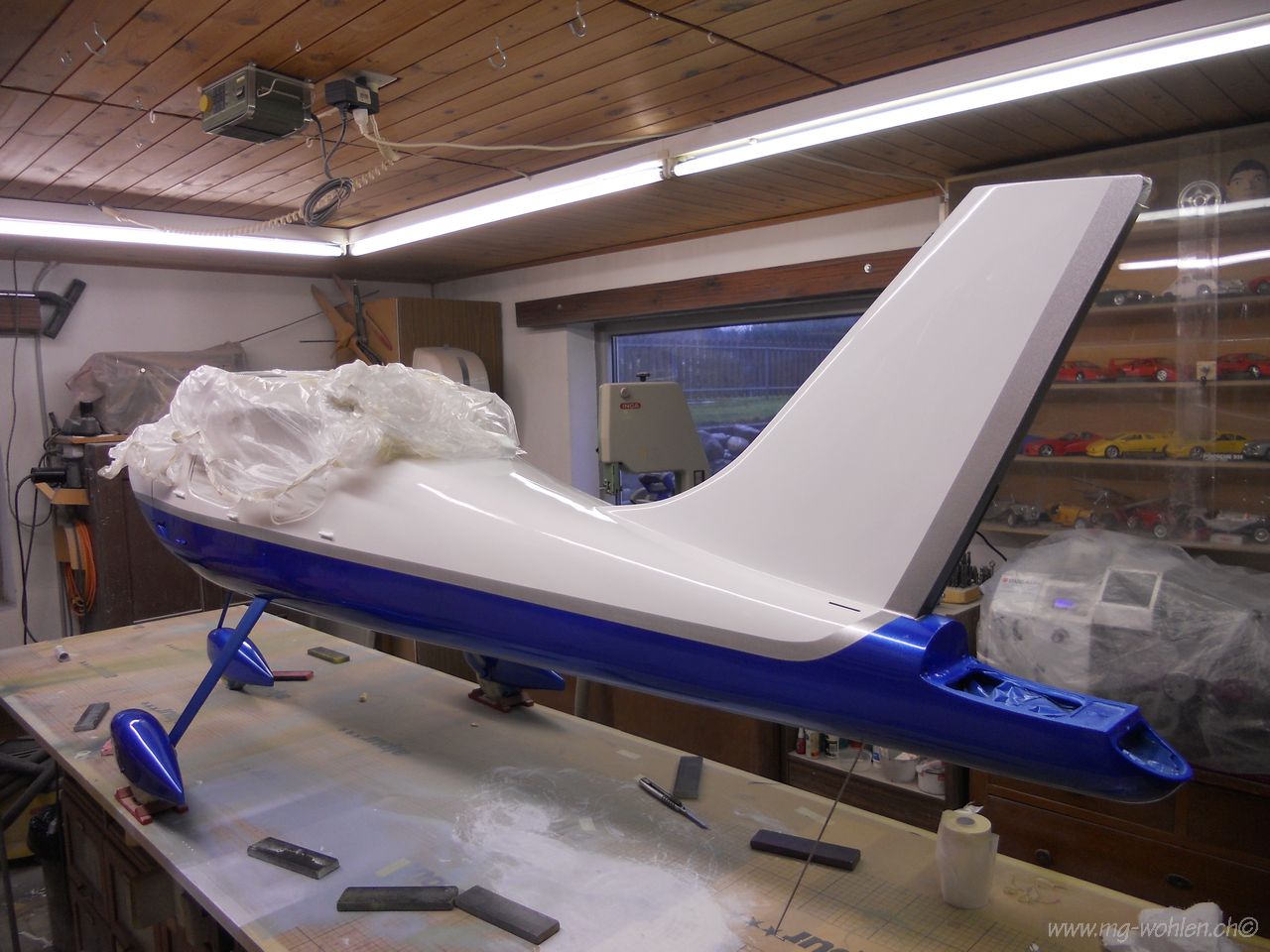

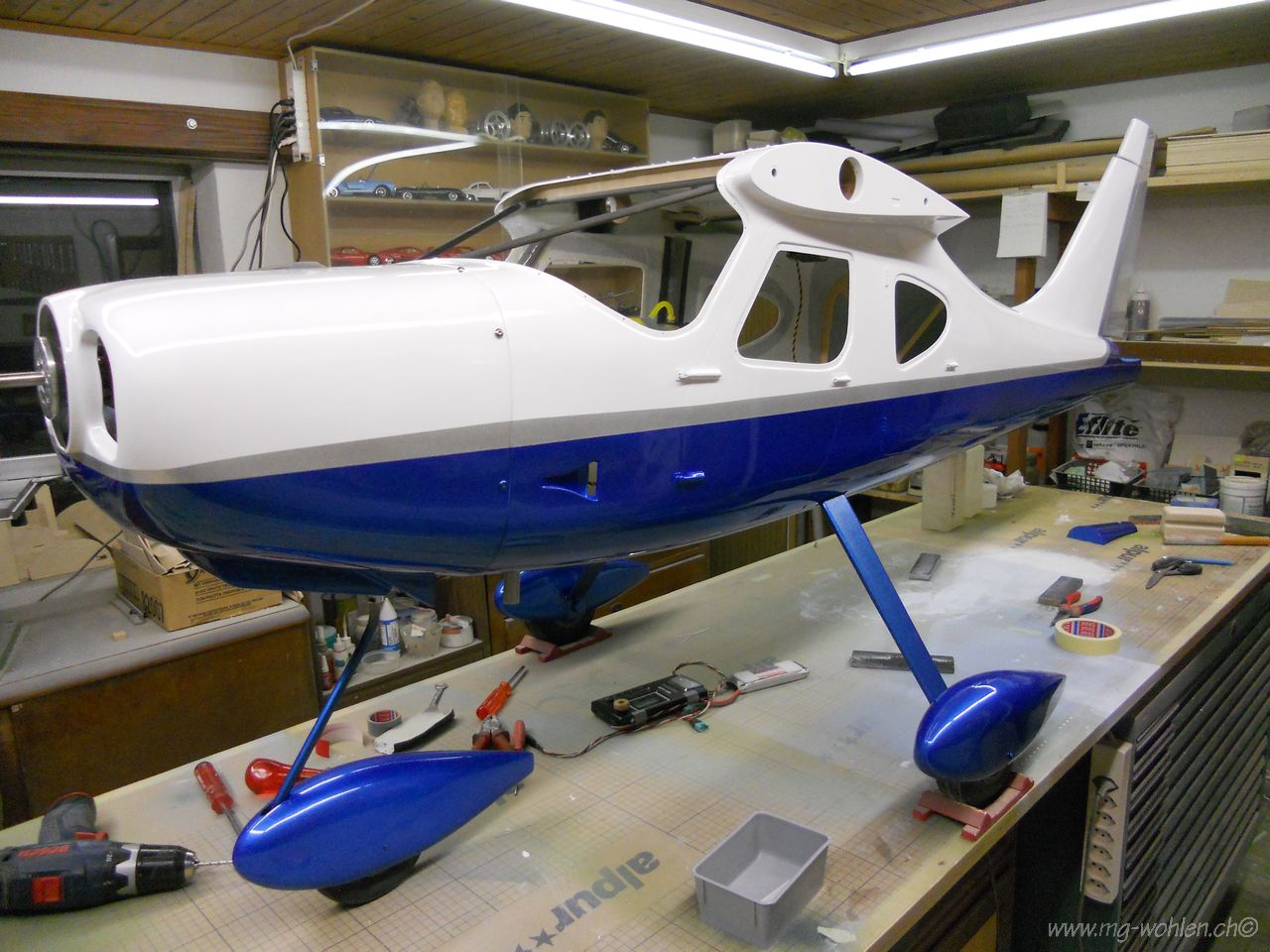

Um weiter abdecken zu können muss er auf den eigenen Beinen stehen

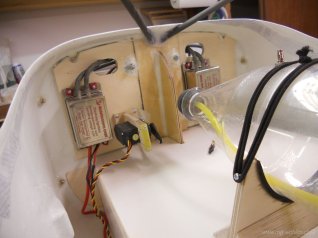

Während dem Aushärten werden innereien montiert
Der ganze Rumpf musste nochmals abgedeckt werden da ich diese Dinger vergessen habe zu spritzen
Auch Silber Metallic

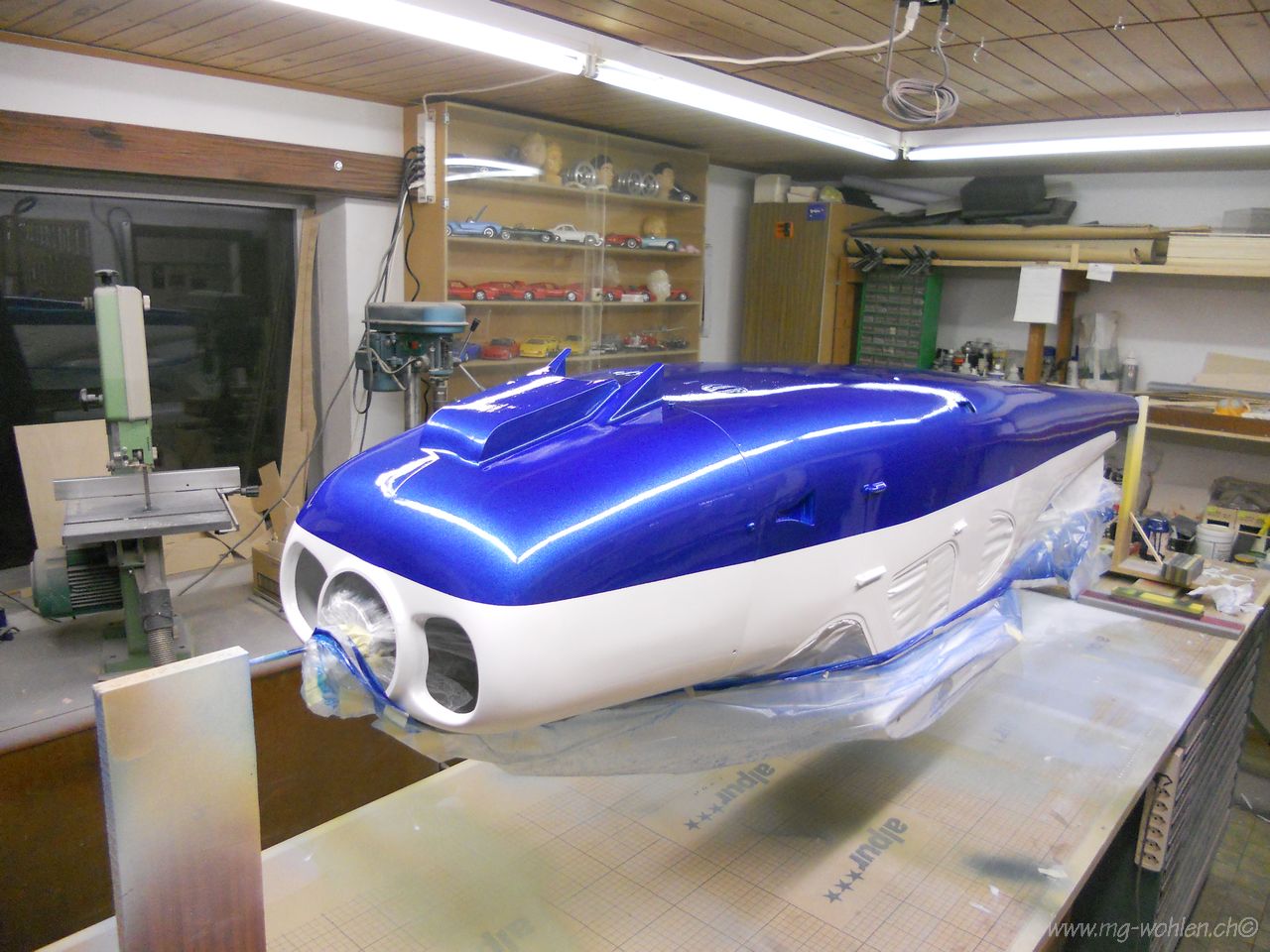

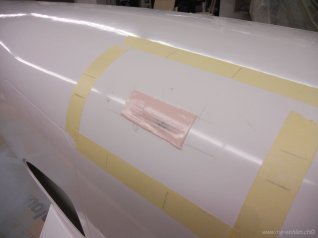

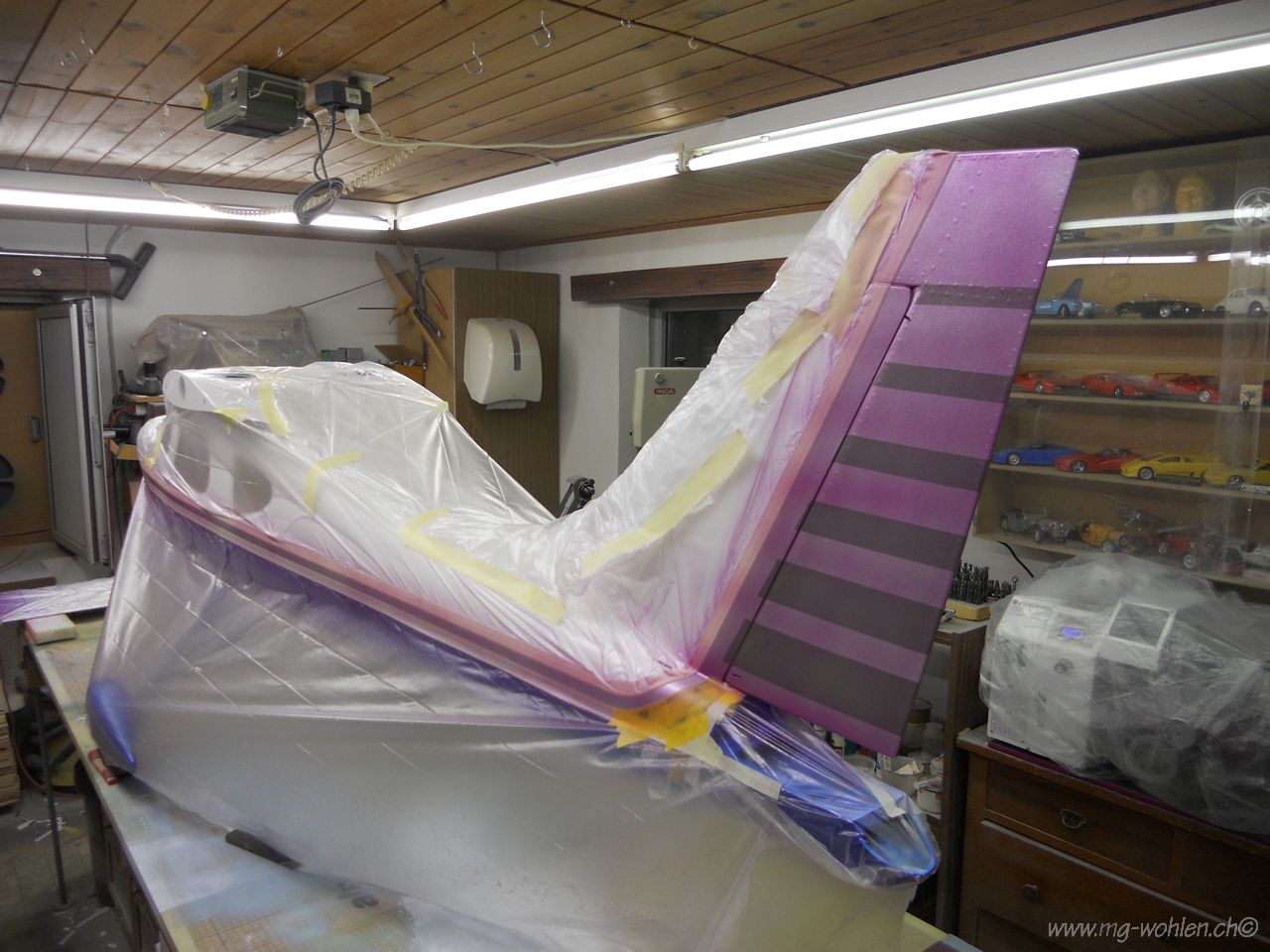

Abdecken für die letzte Farbe
Zuerst nebeln dann Satt spritzen

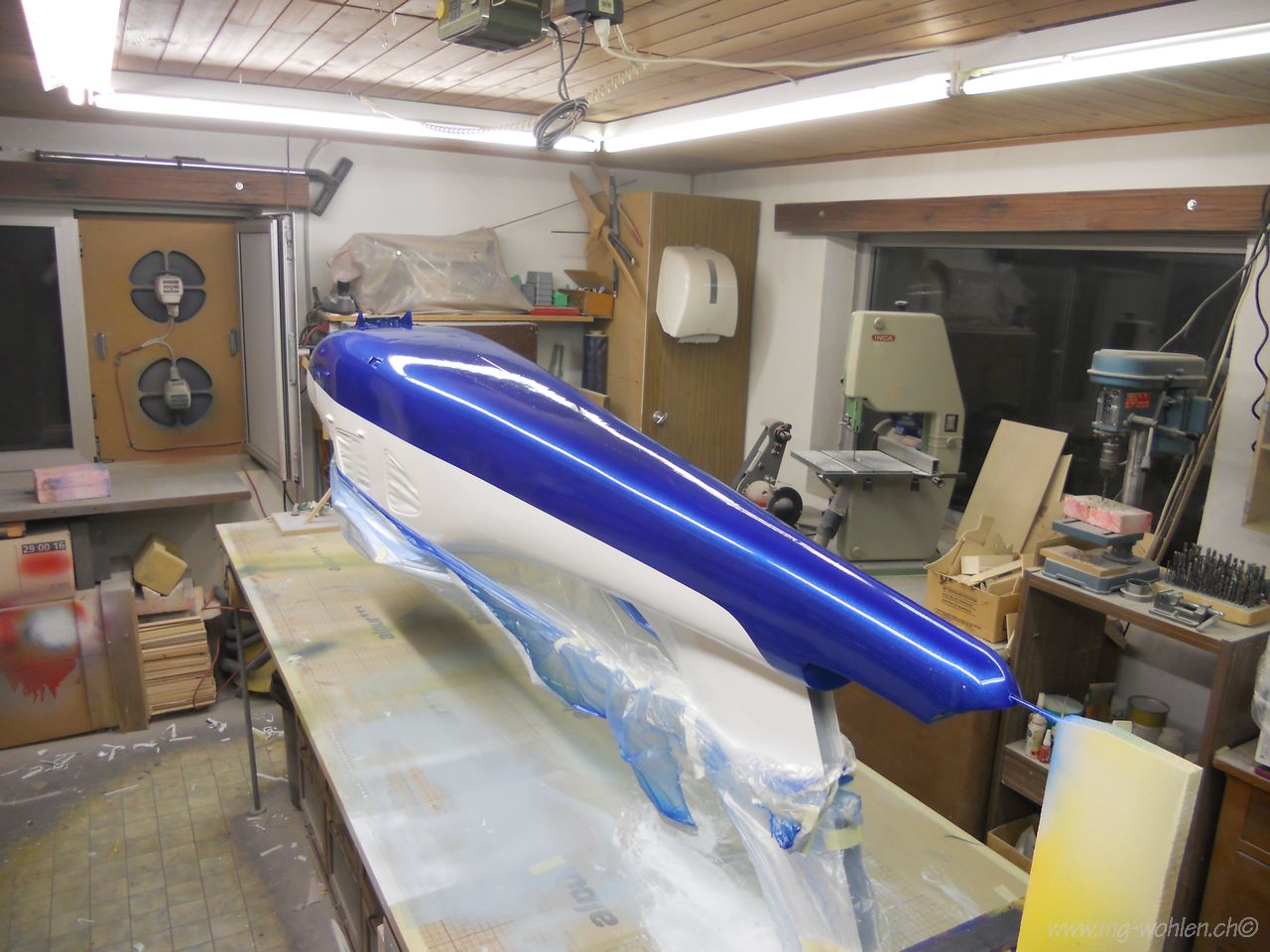

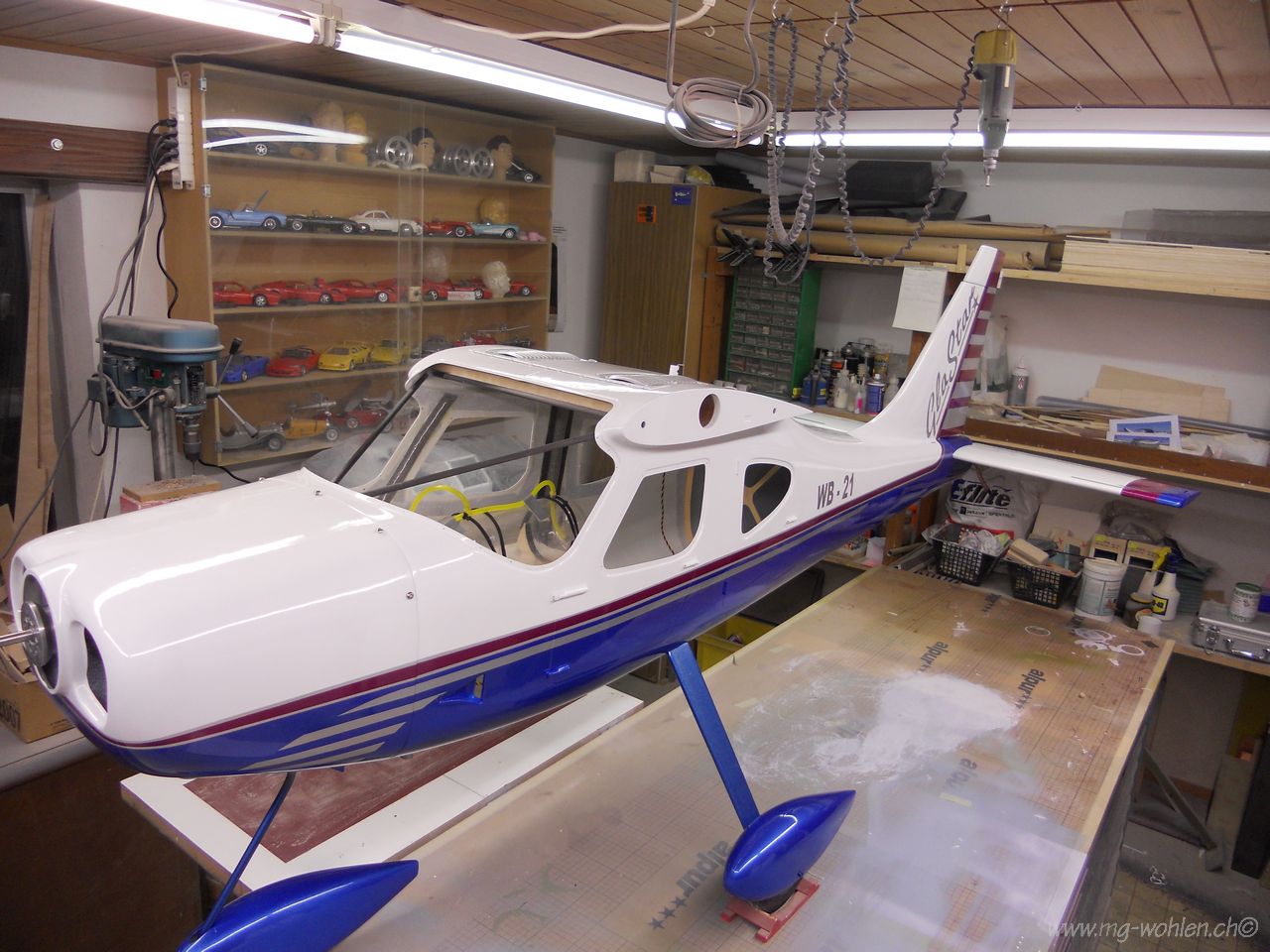

Das ist das Ergebnis

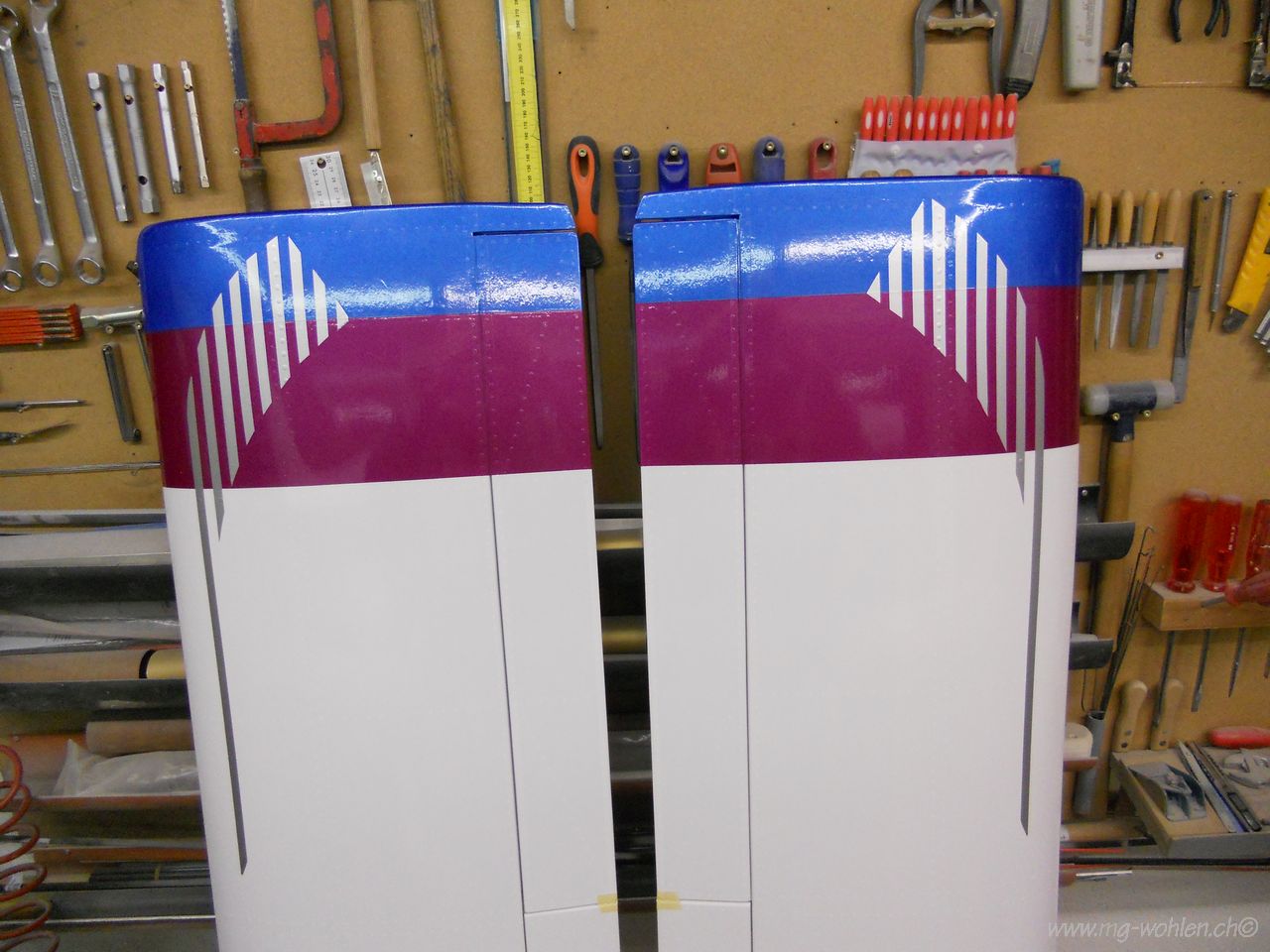

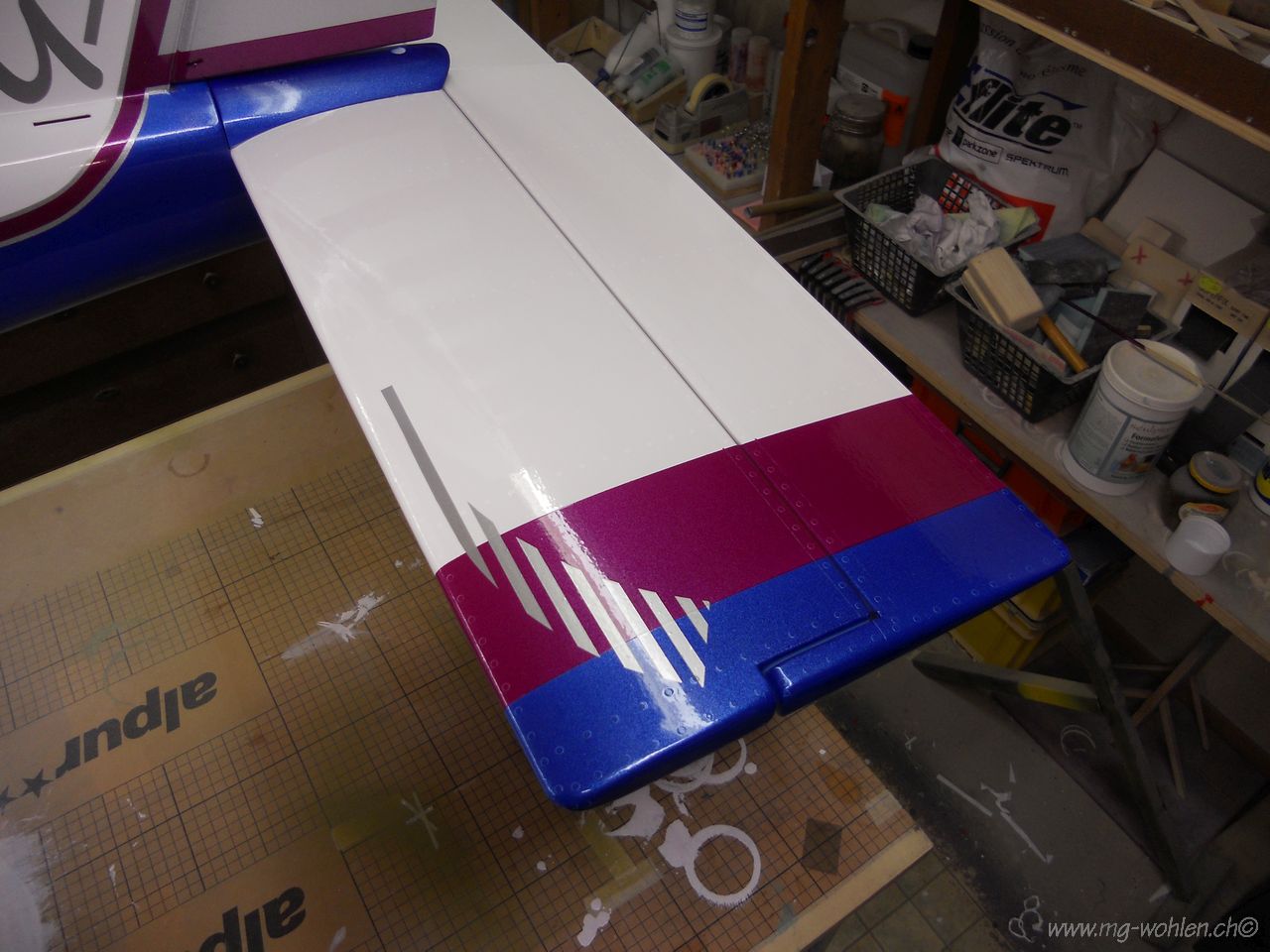

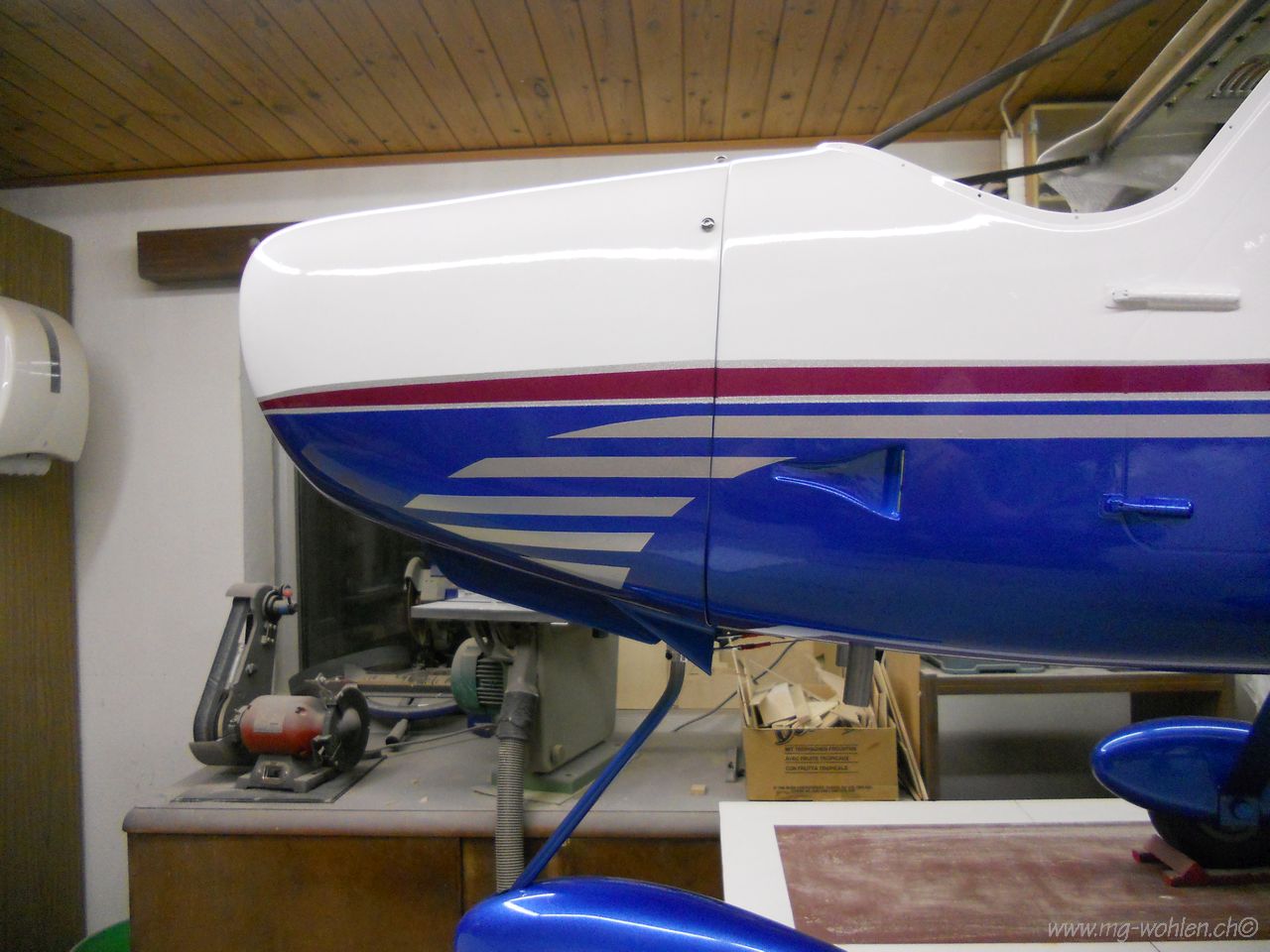

Jetzt kommen noch Silberne Schriften und Verzierungen drauf

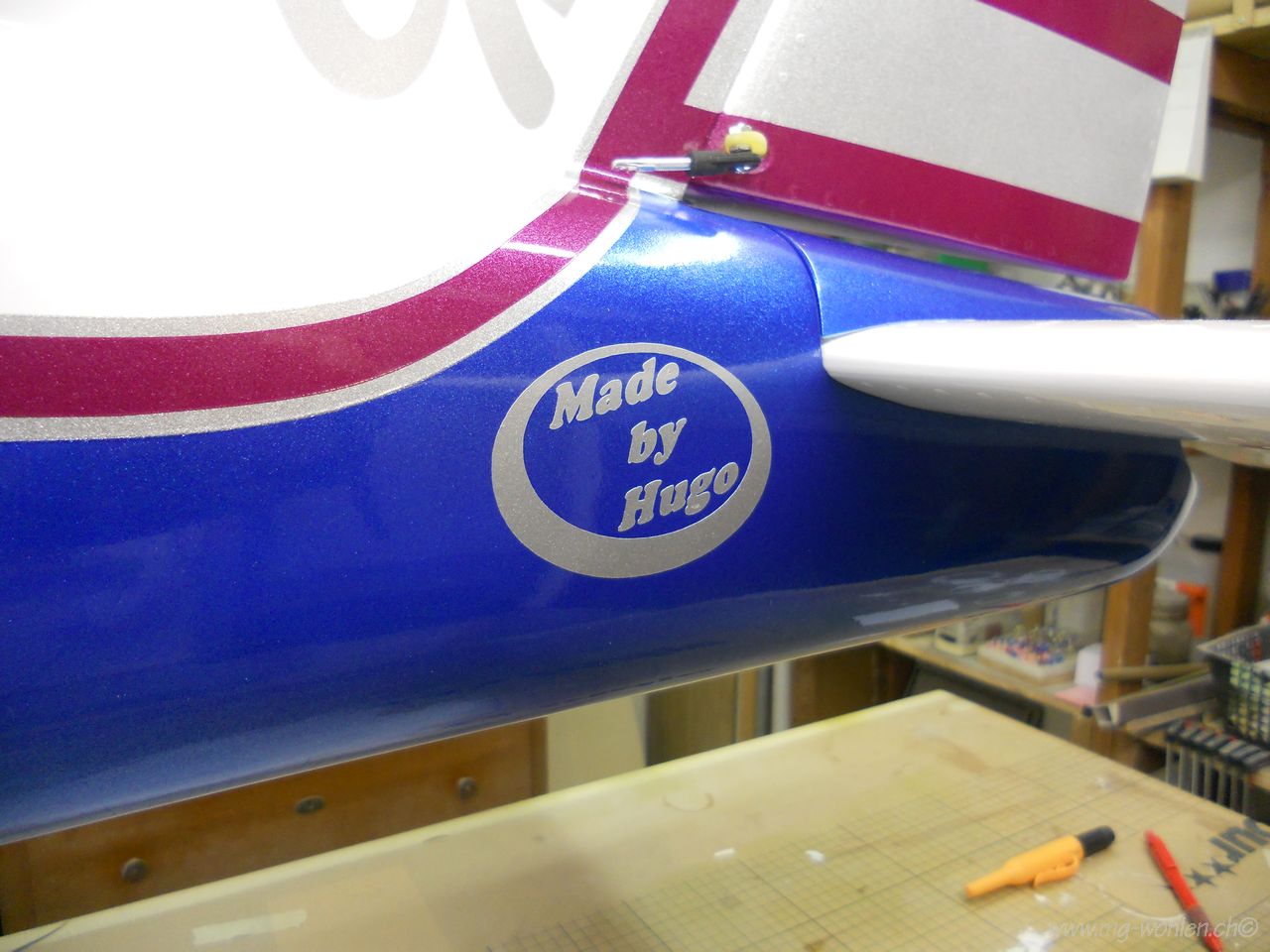

Das erste Logo ist montiert
Das ist dem Original nachempfunden

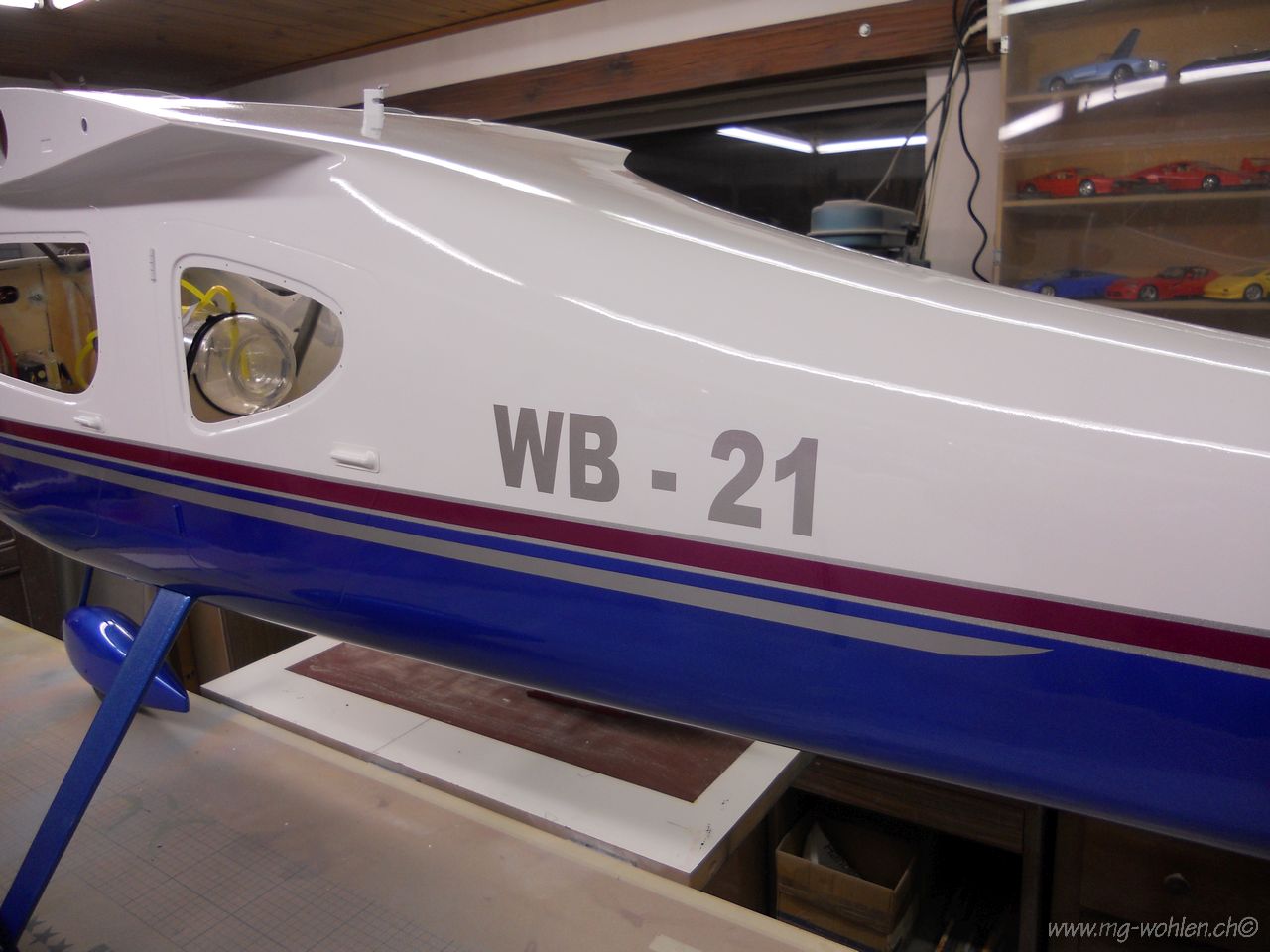

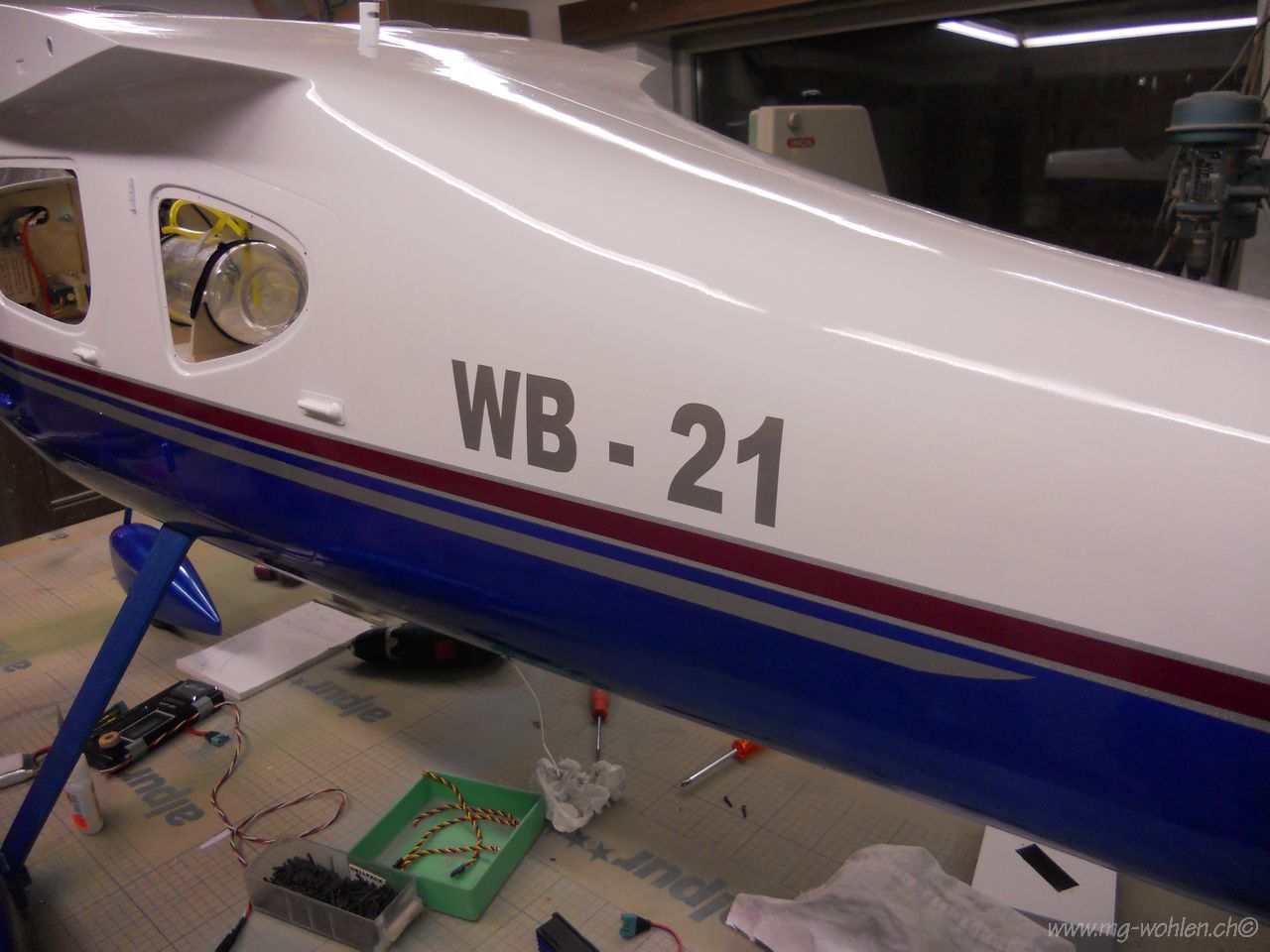

Meine WB Nummer
Man Probiert einfach was
Sieht gar nicht so schlecht aus
Das Ende naht
Das muss sein
Auf dem Foto sieht man den Unterschied zwischen geklebt und gespritz fast nicht

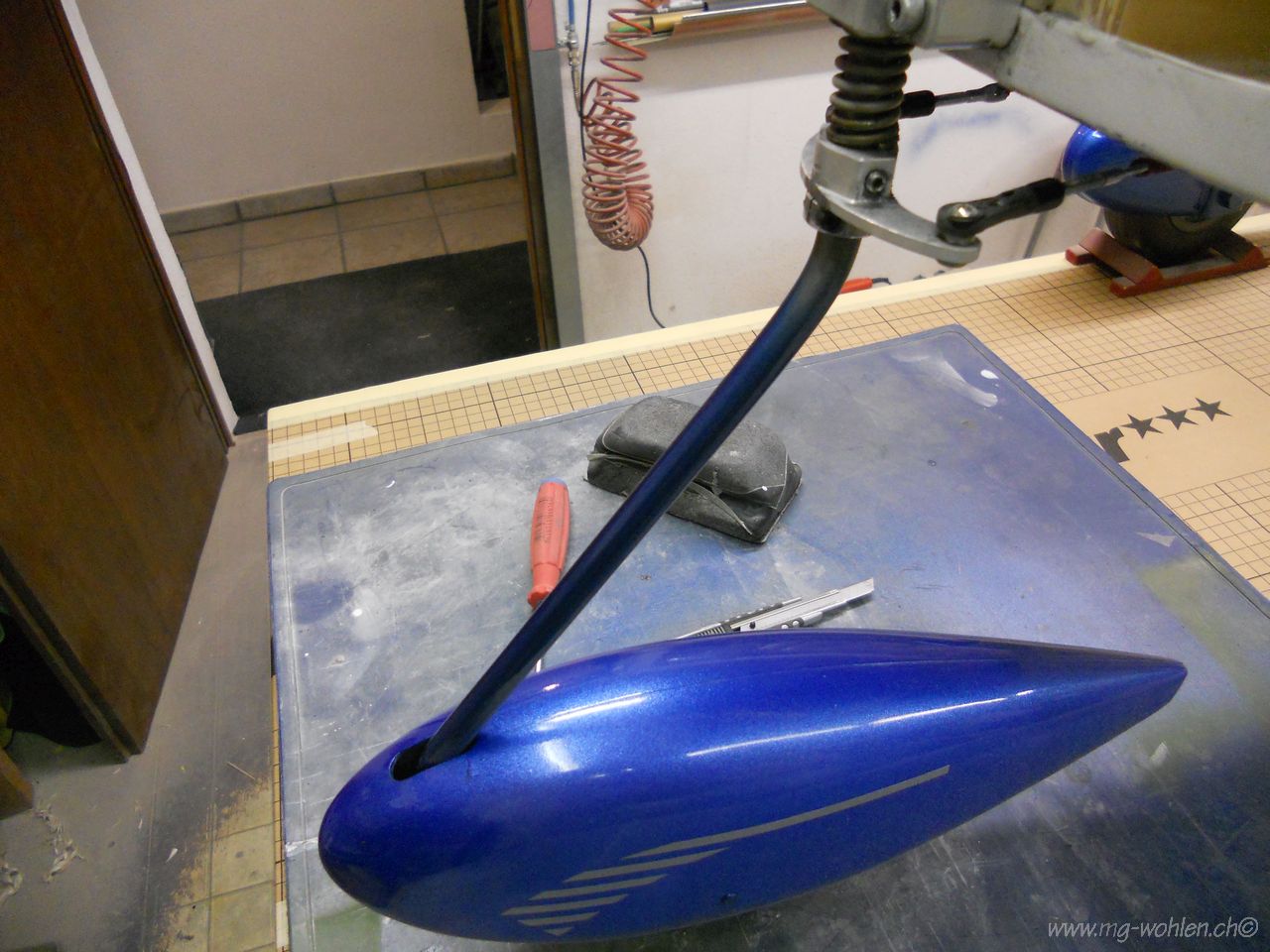

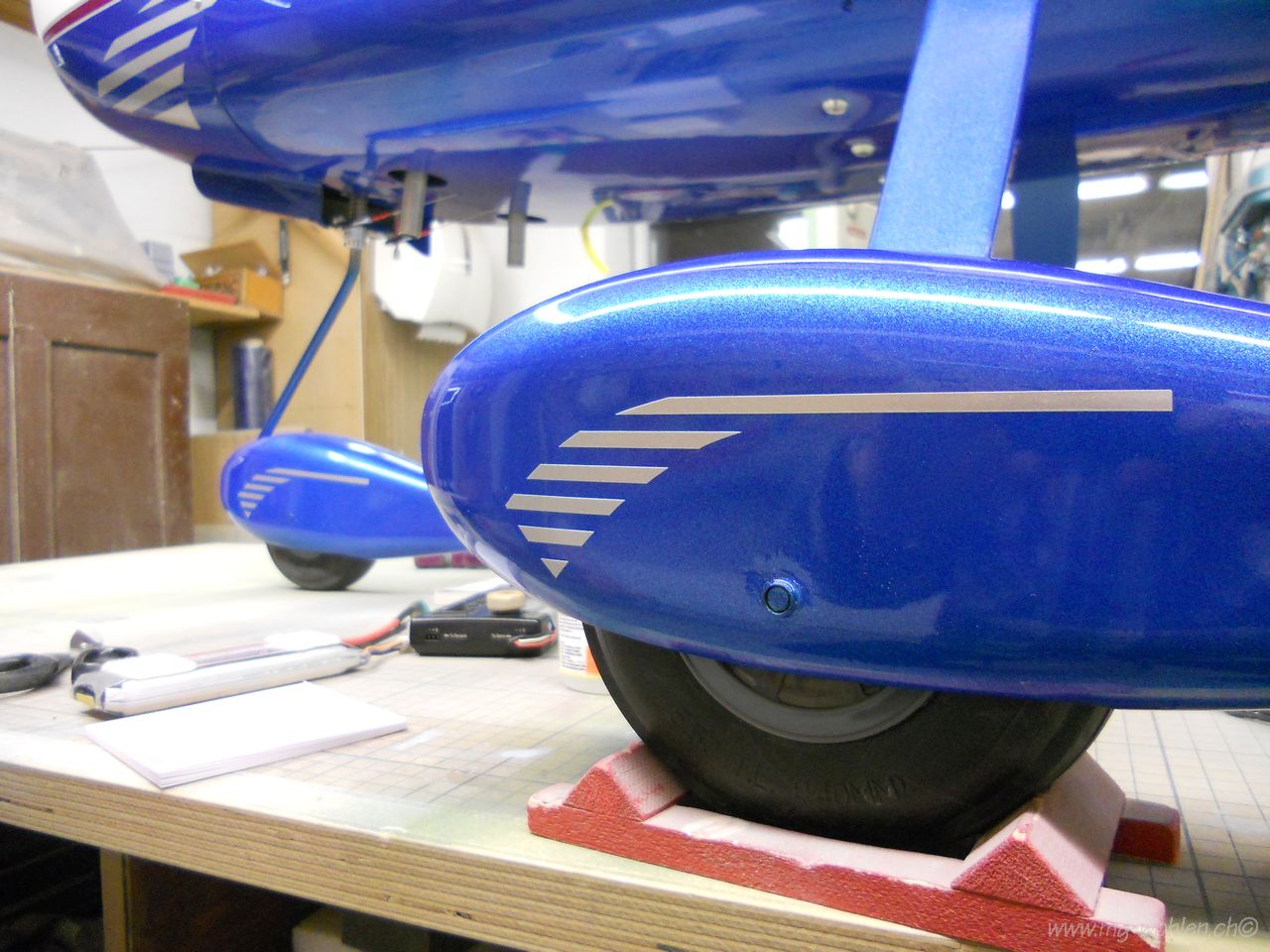

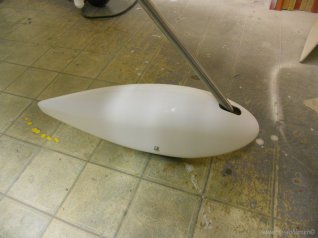

Auch auf den Radschuhen muss was silbernes drauf
Sicherheitshalber wegen der Metallic Farbe Antenne aus dem Rumpf

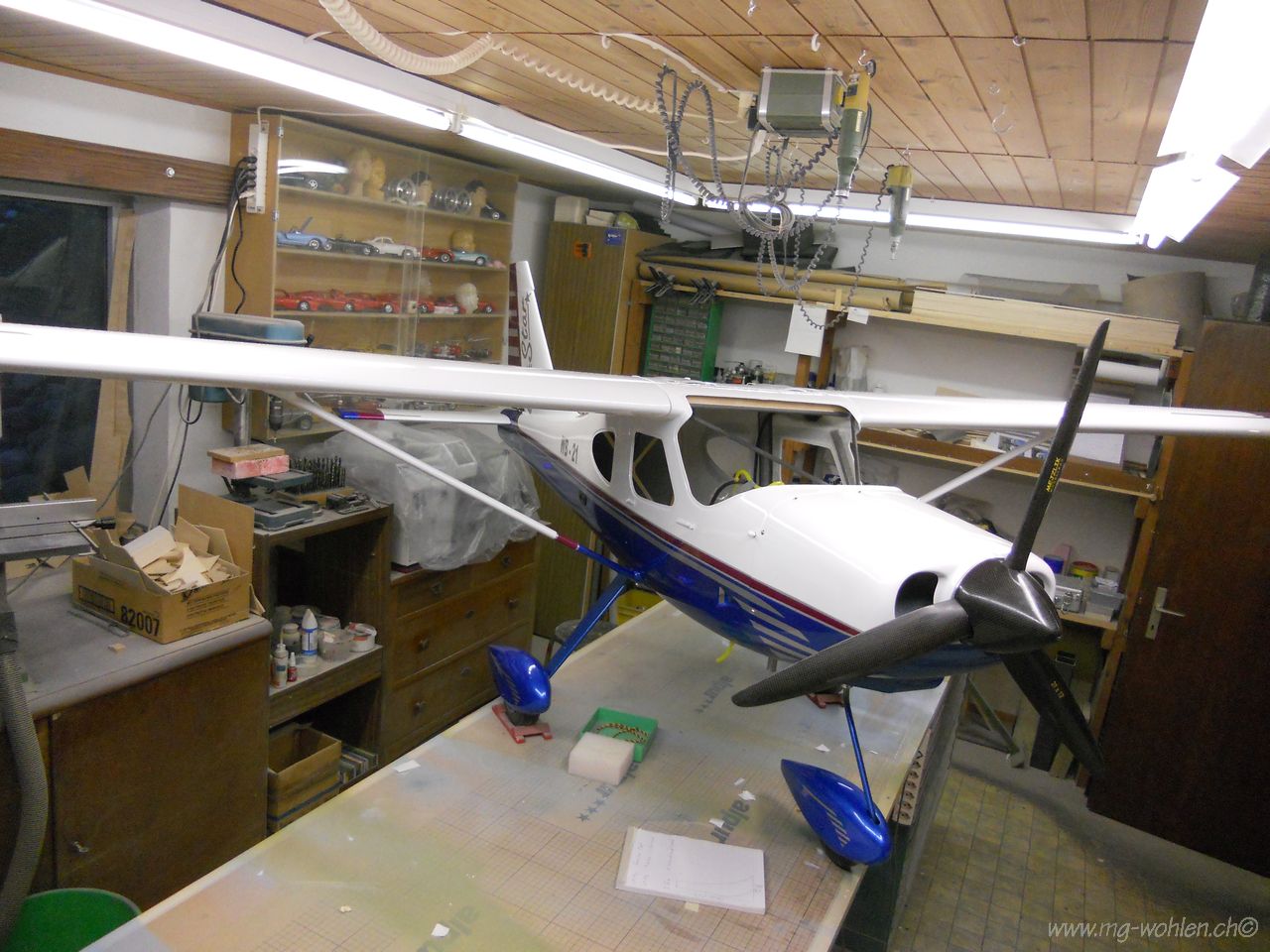

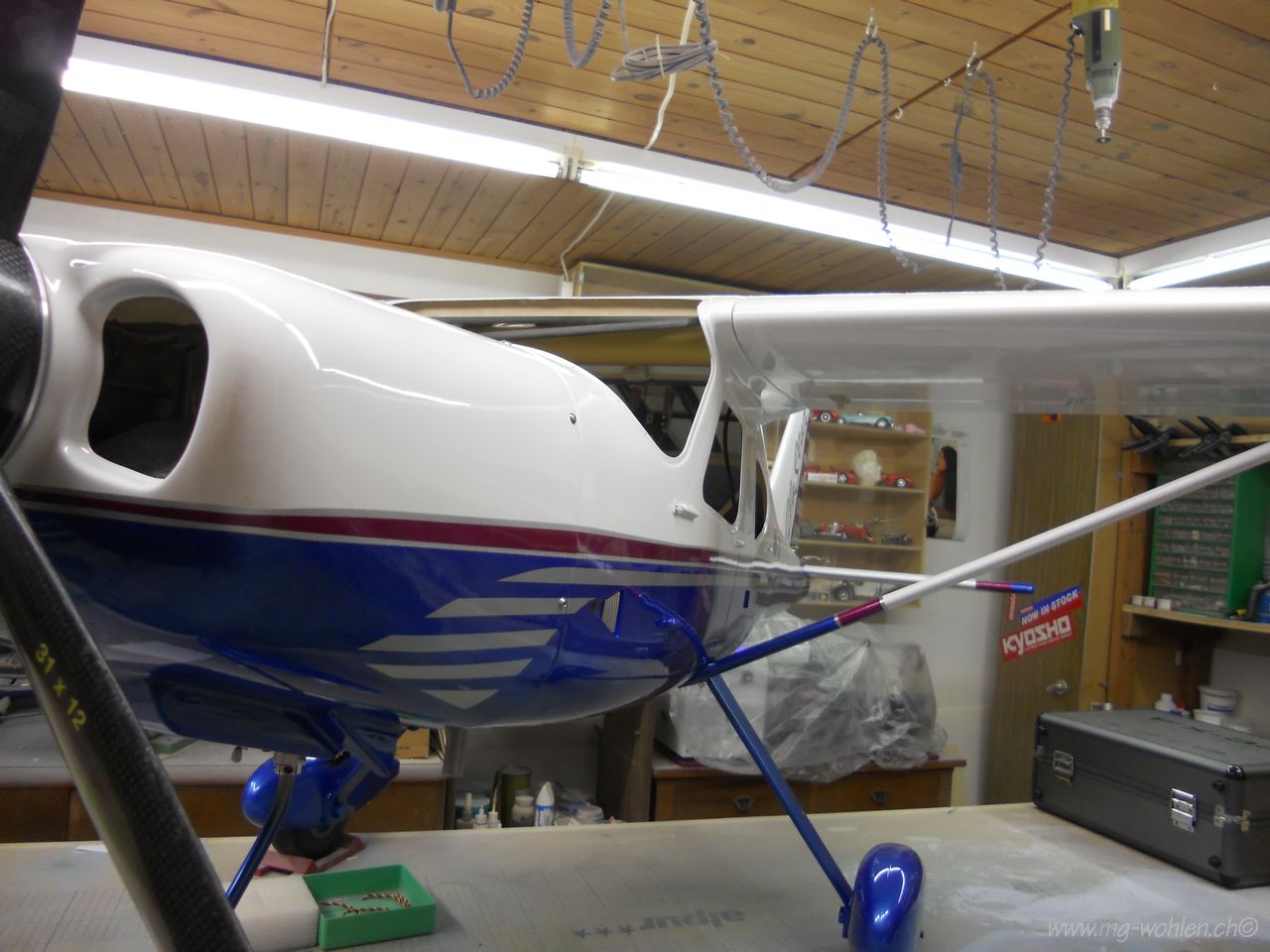

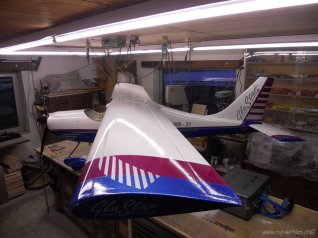

Mal alles zusammengebaut und kontrolliert
Bereit zum programmieren
Scheiben noch montieren und fertig

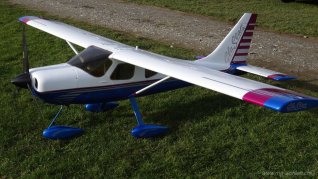

Nach dem Erstflug am 06.02.2016

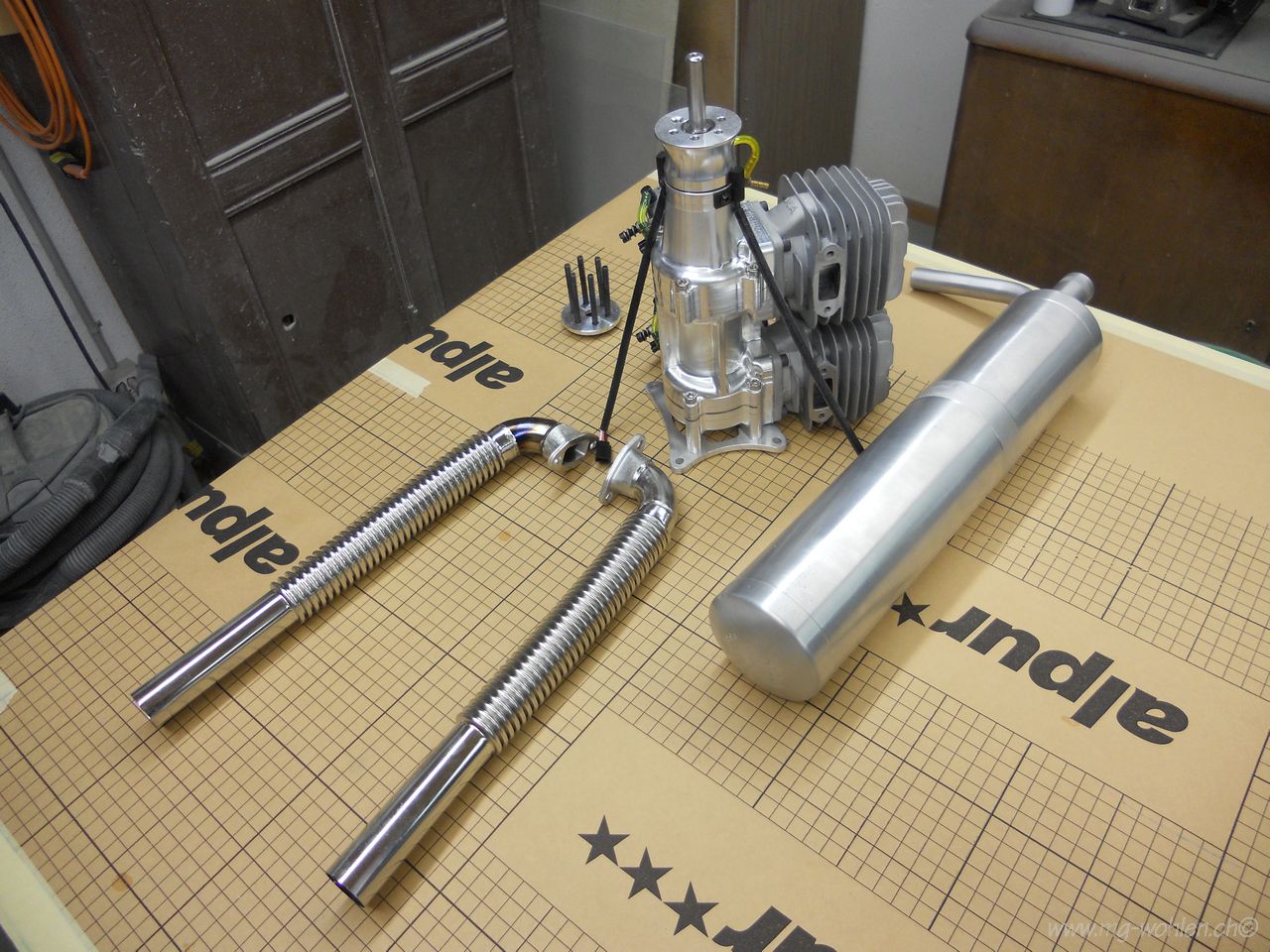

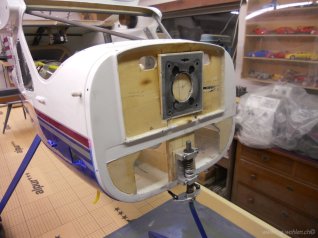

Vorbereitung für den Umbau auf DLA 116 I 2

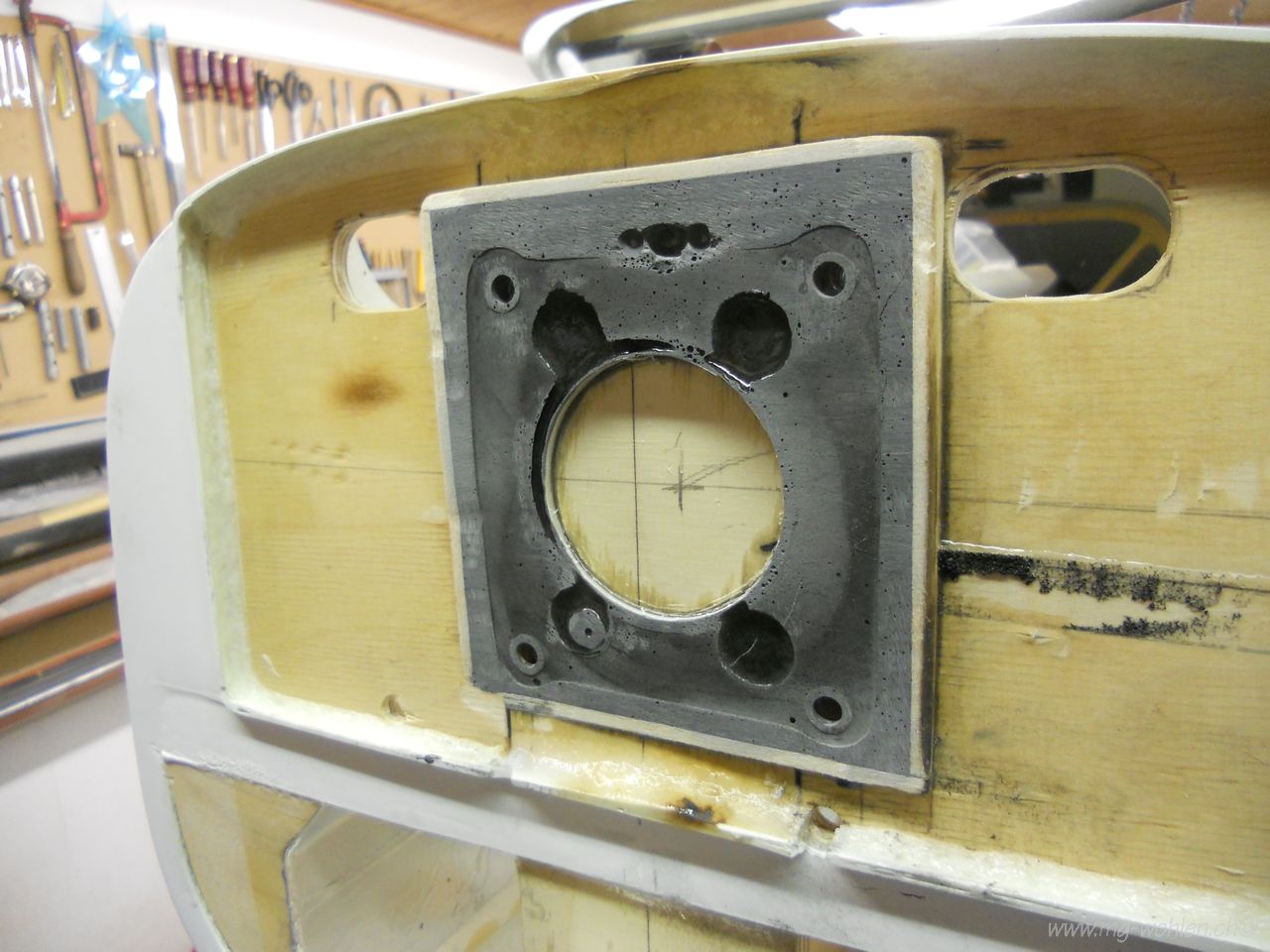

Die Aufnahme ist flachgeschliffen
Das muss angepasst werden

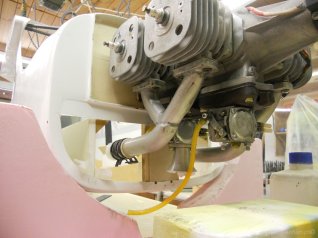

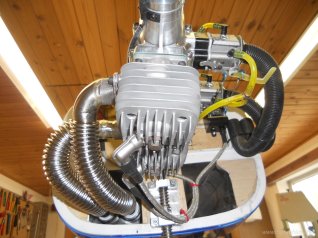

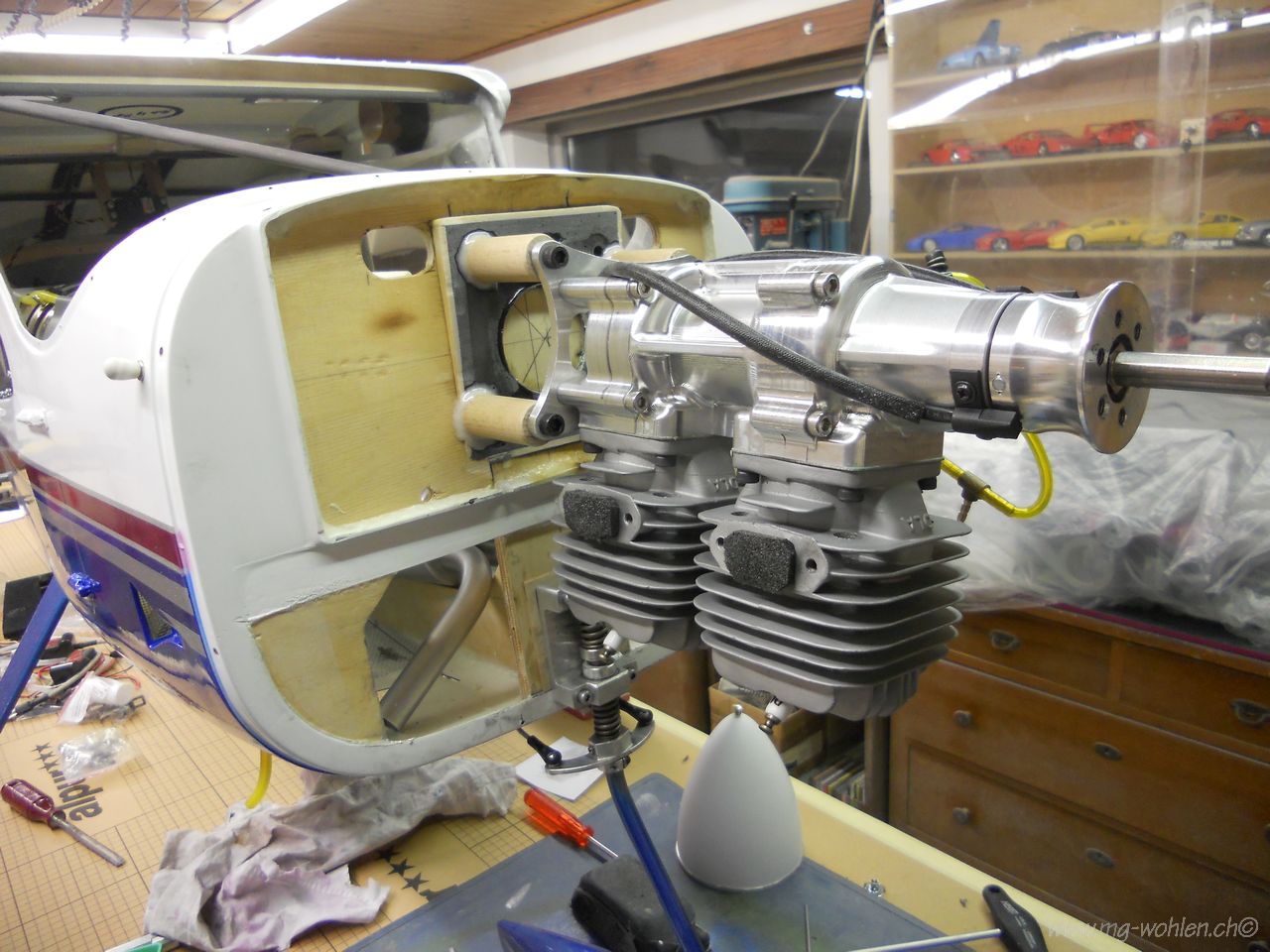

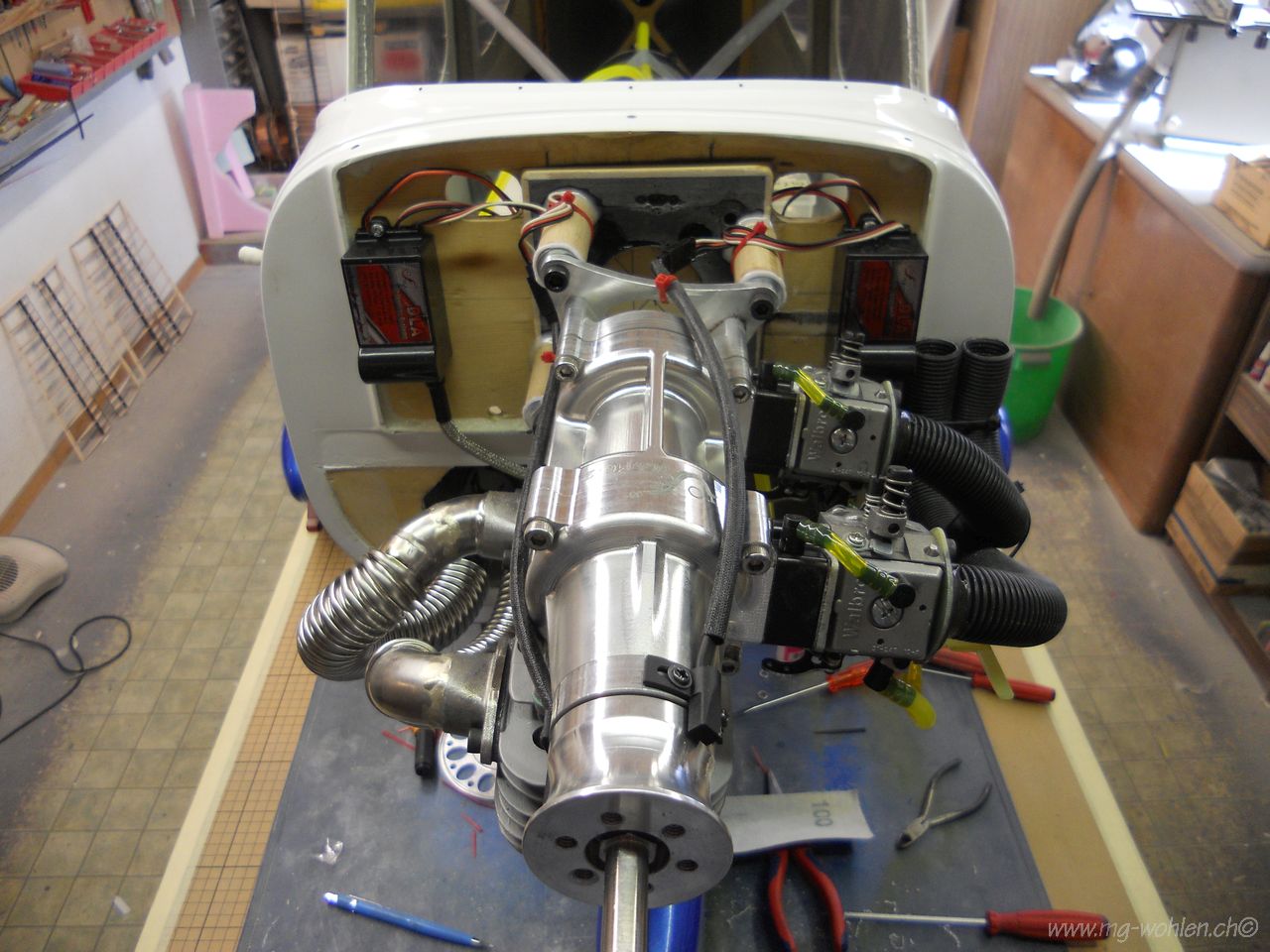

Der neue Motor sitzt

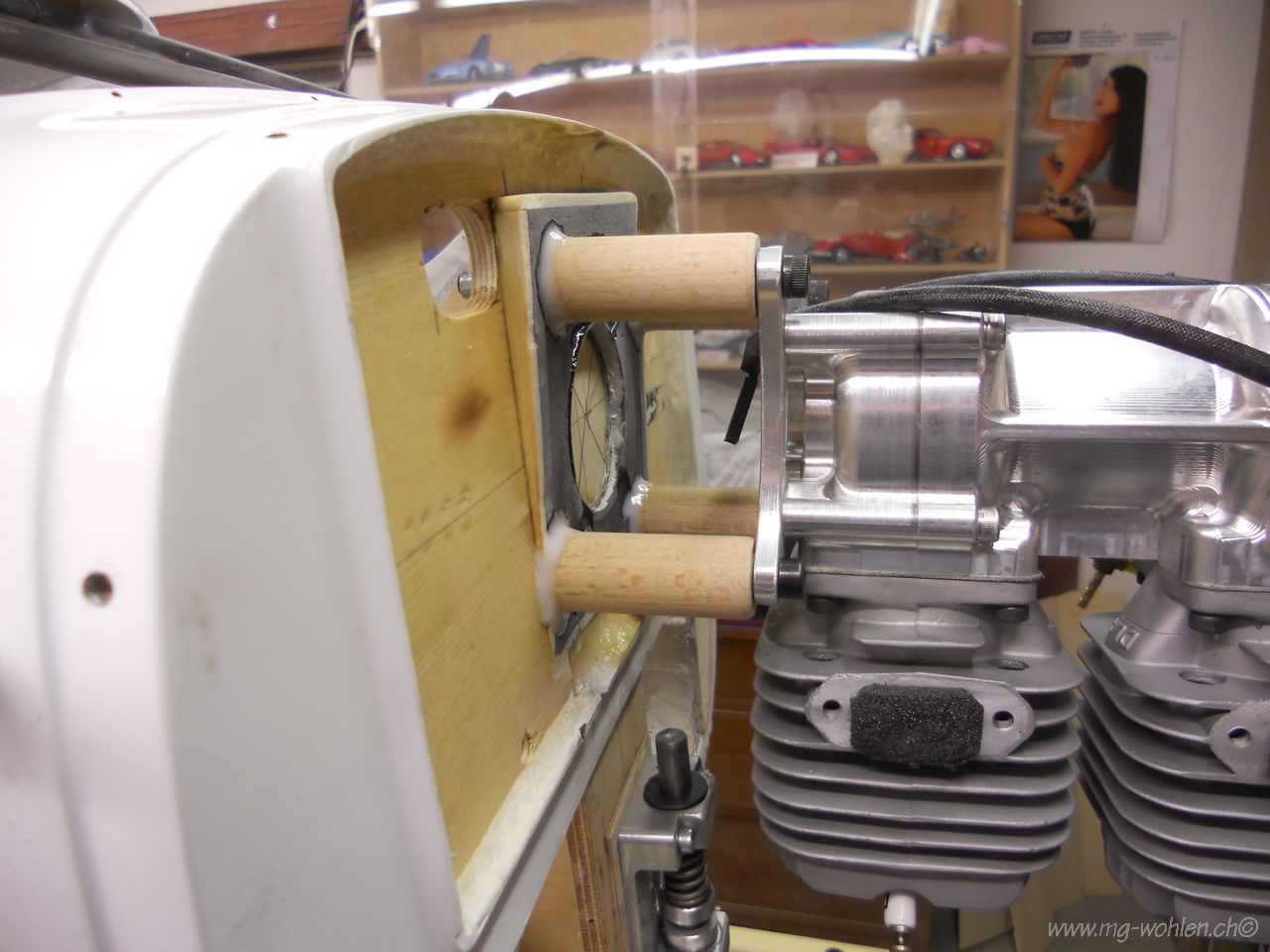

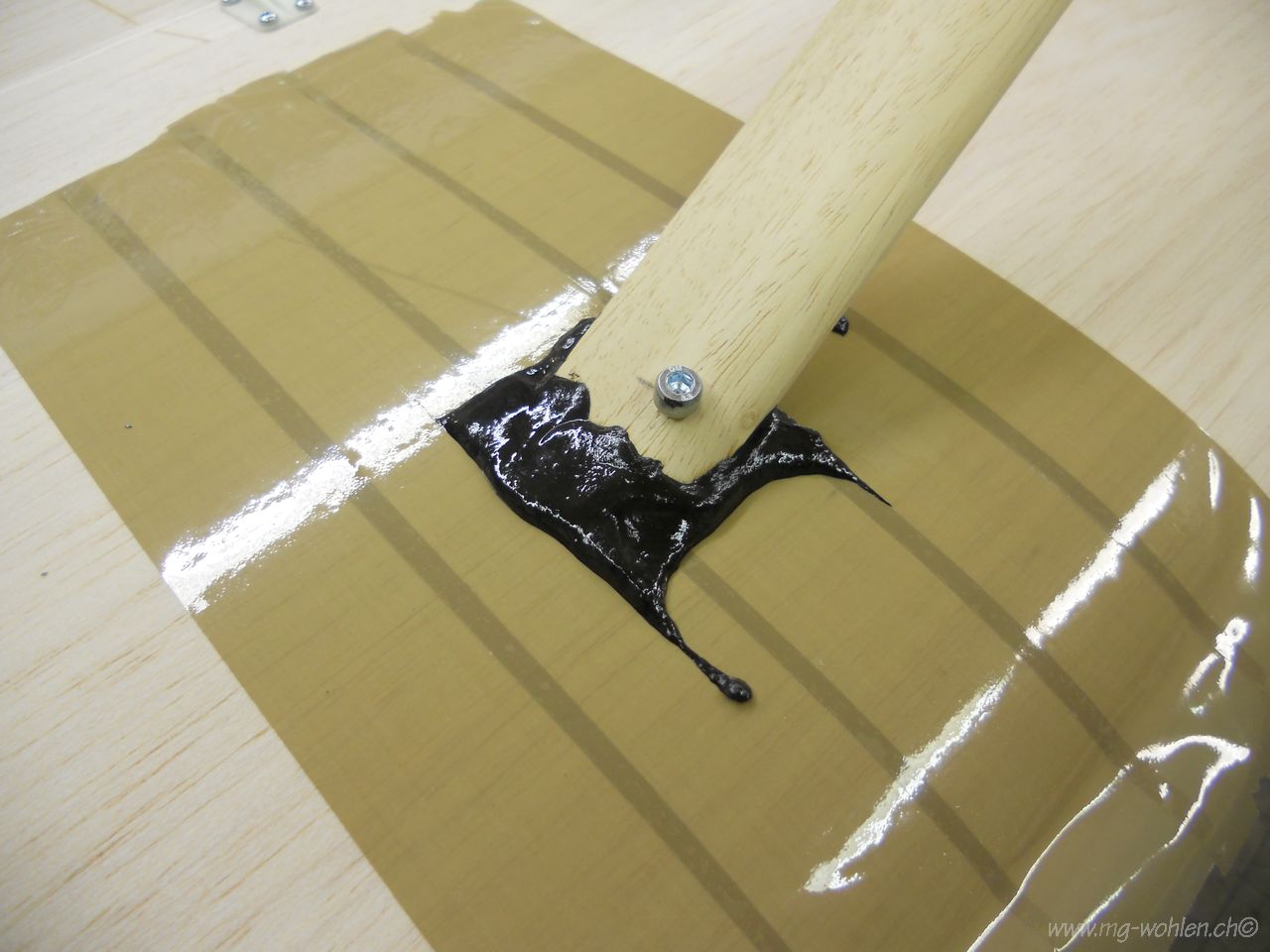

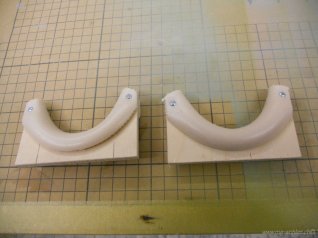

Mit Besenstiel Stücken wird die Länge angepasst

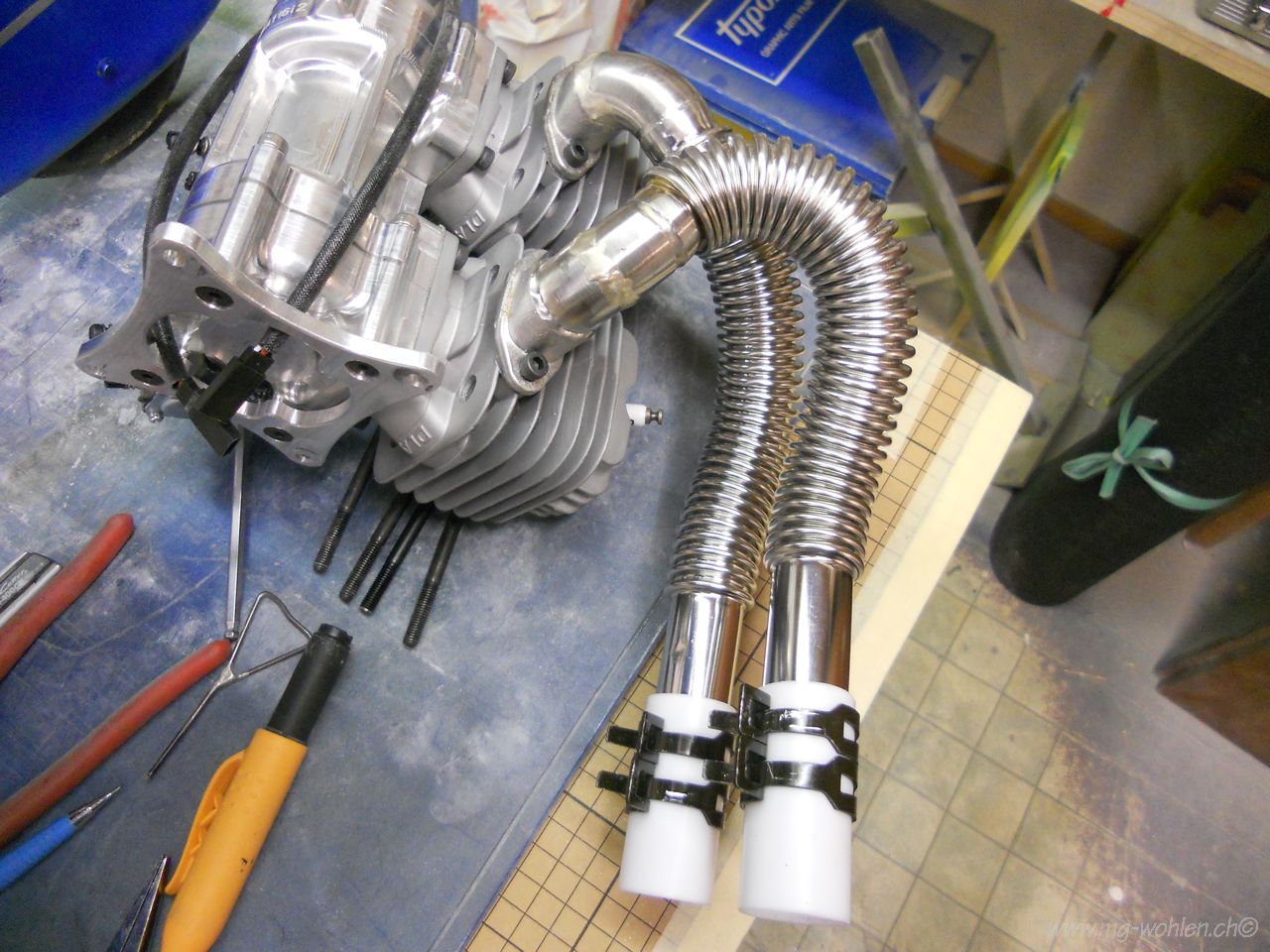

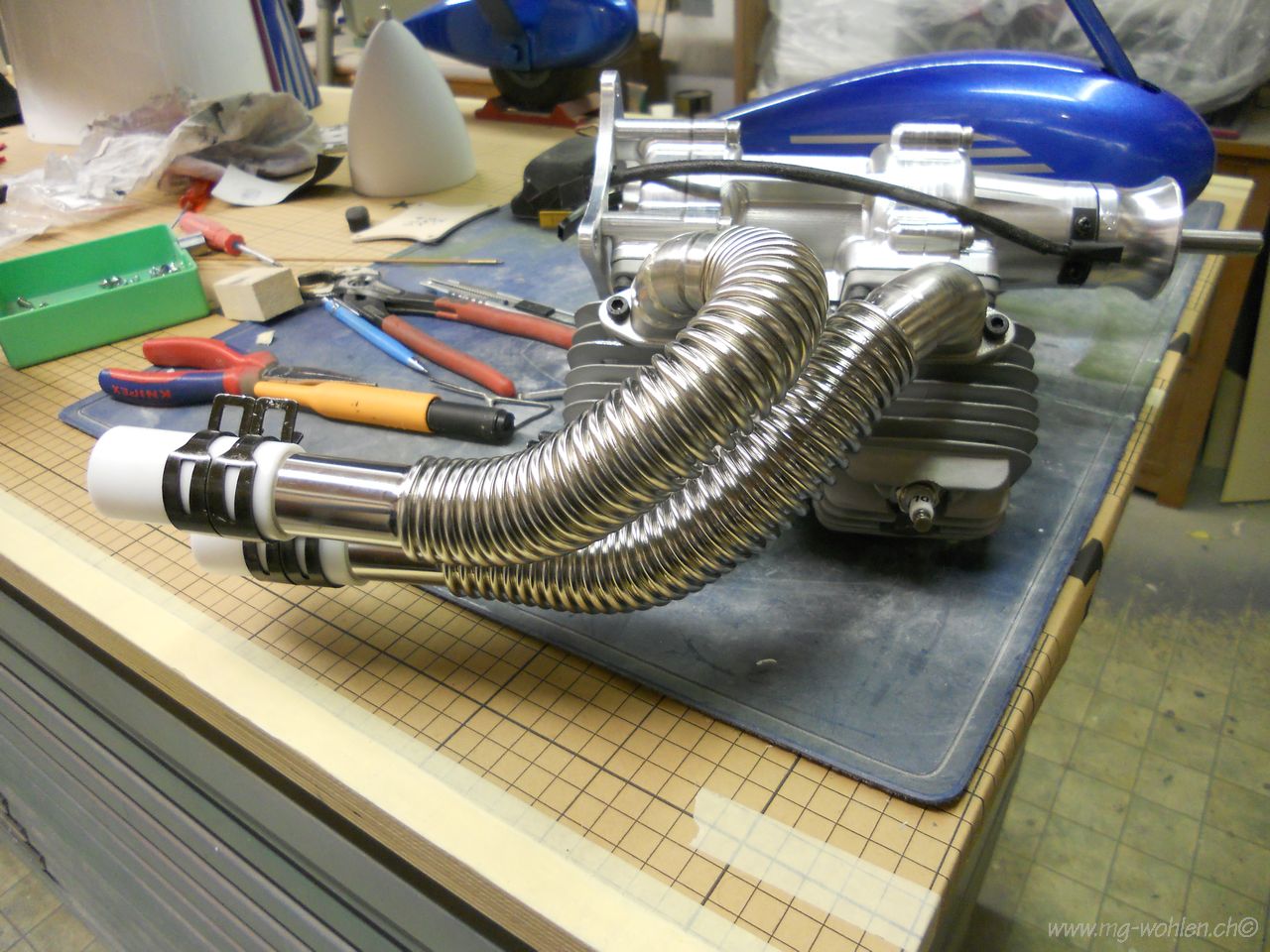

Die länge der beiden Krümmer sollte gleich sein
Sieht aus wie ein Rennauspuff

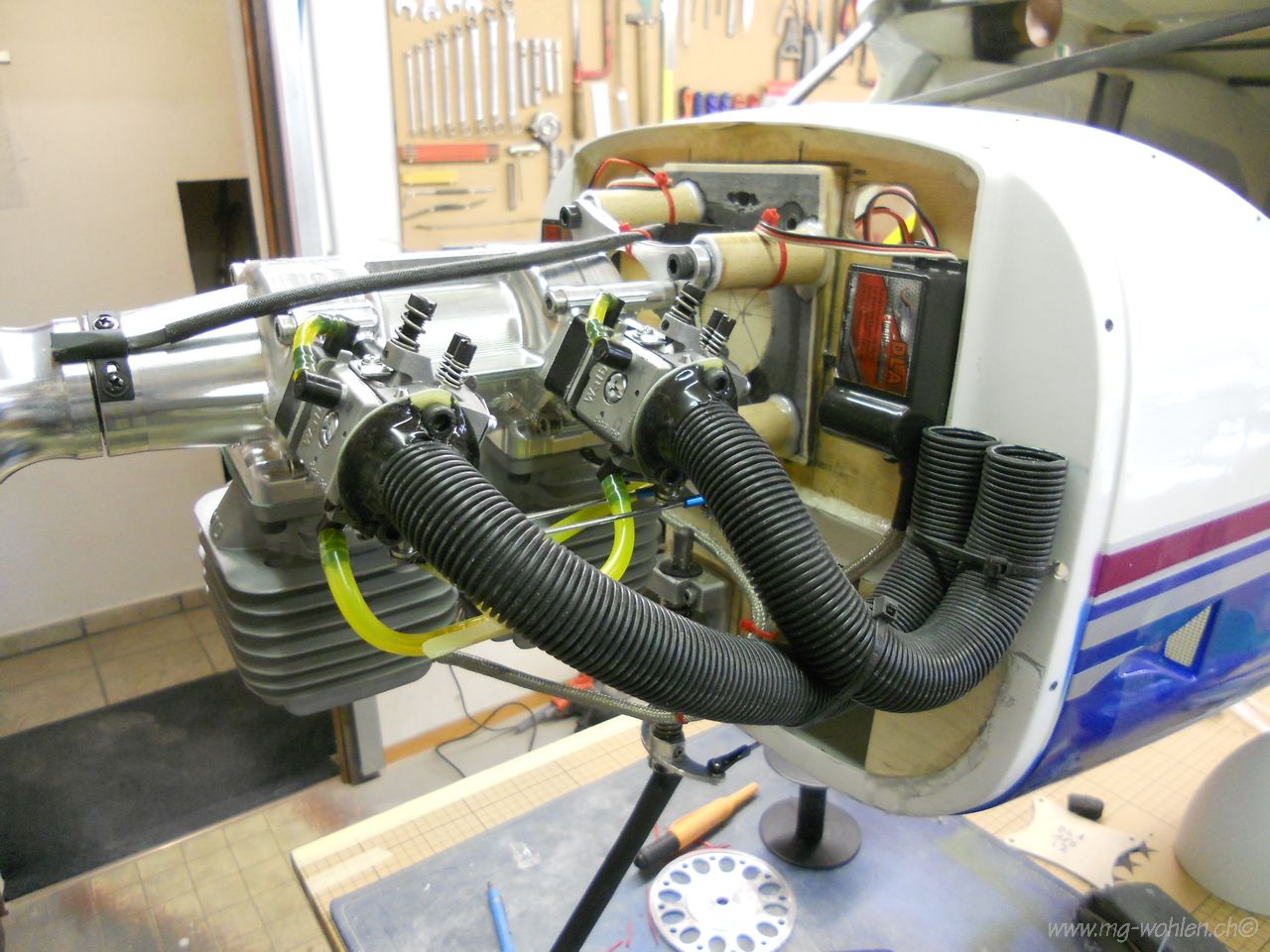

Auch die ansaugung wird angepasst
schon fast fertig
Bereit für den Probelauf Einsparung 2Kg

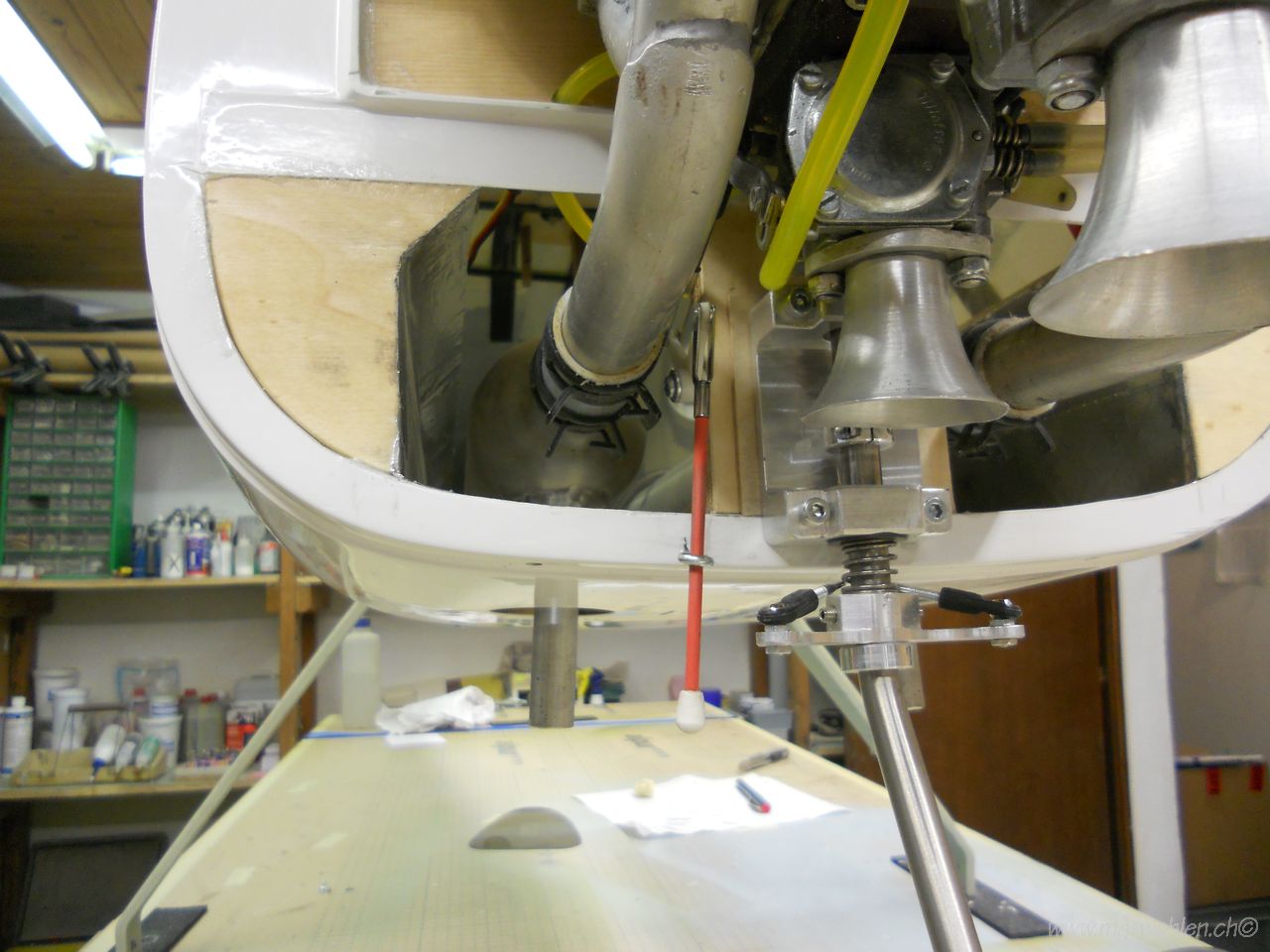

Das Bugfahrwerk wird noch mit einem Kohlerohr und Schrumpfschlauch versteift
Projekt "GlaStar M: 1:3 / Fliegerland" von Hugo (
