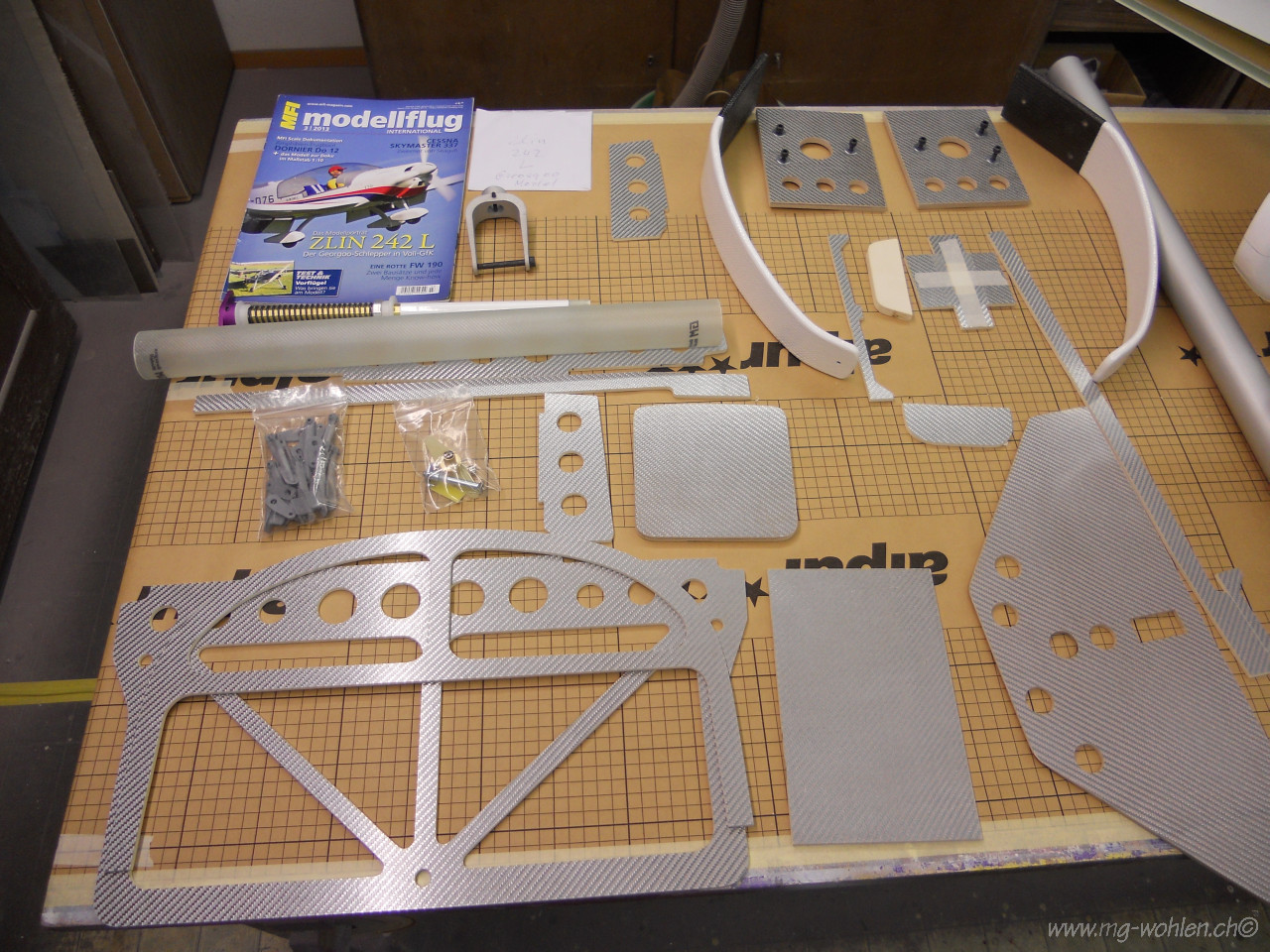

nach dem Begutachten des Bausatzes von GEORGOO nur staunen

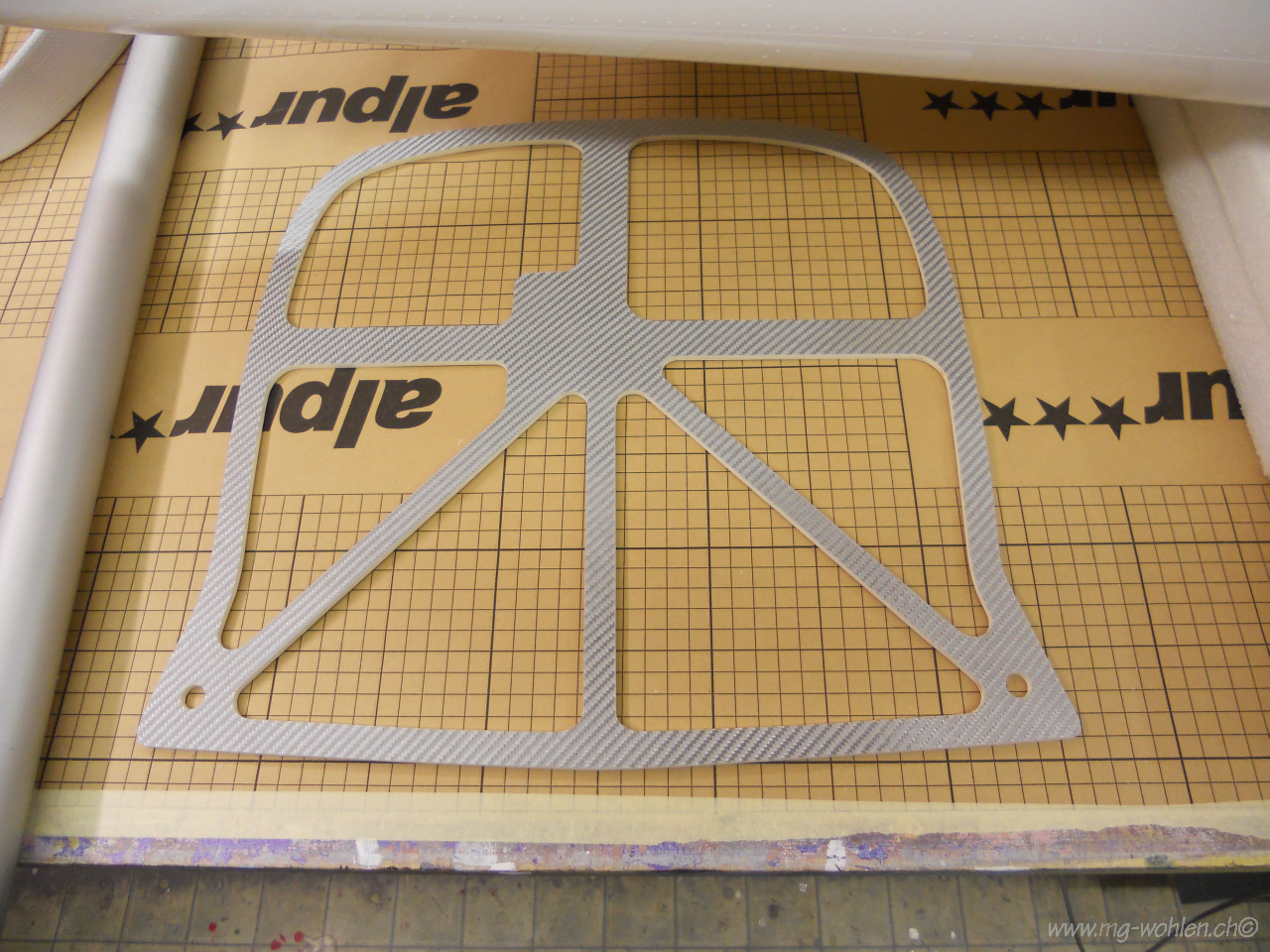

Alle Spanten sind optisch Perfekt und Passgenau ausgeschnitten

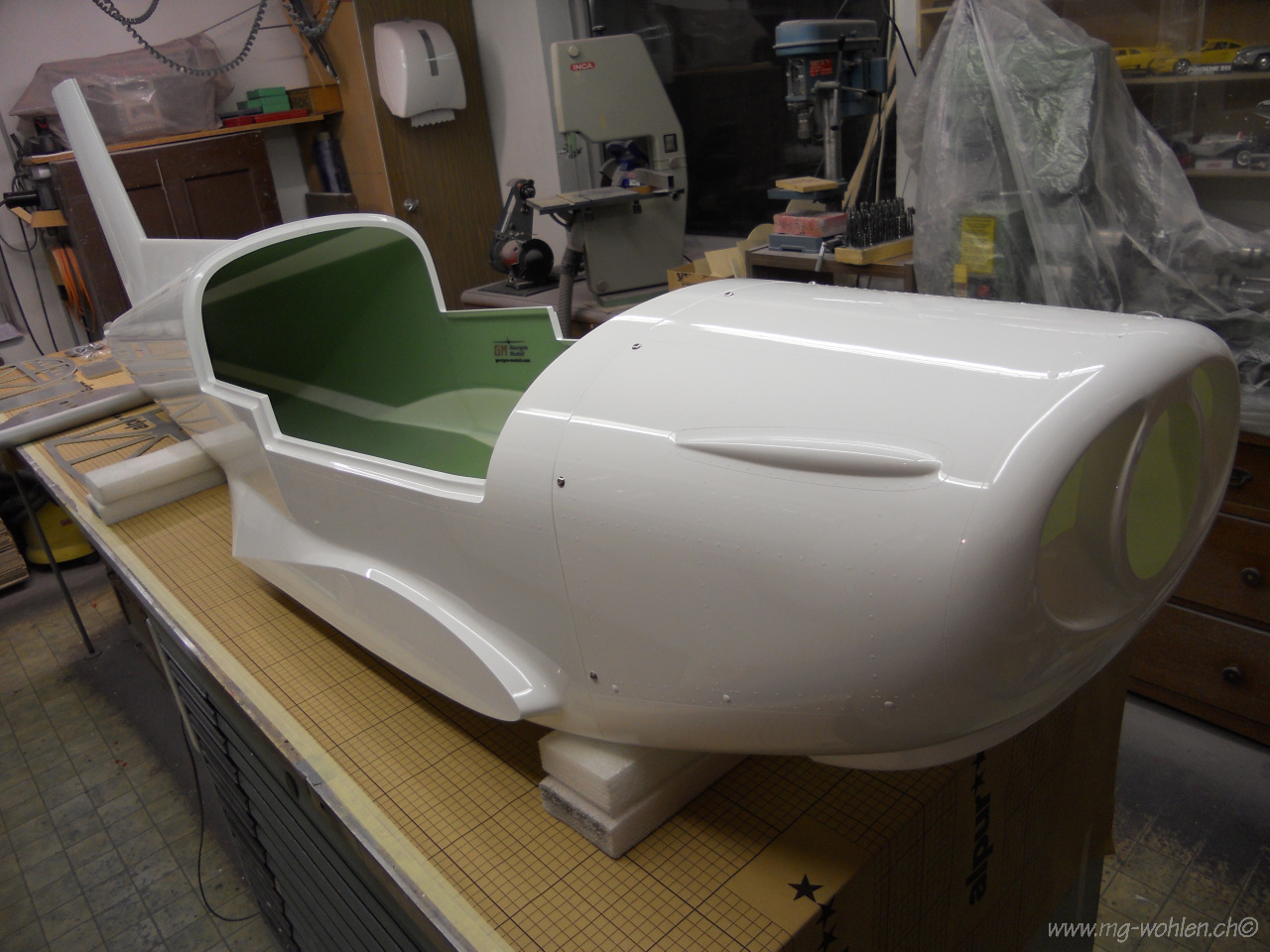

Auch der Rumpf ist superschön

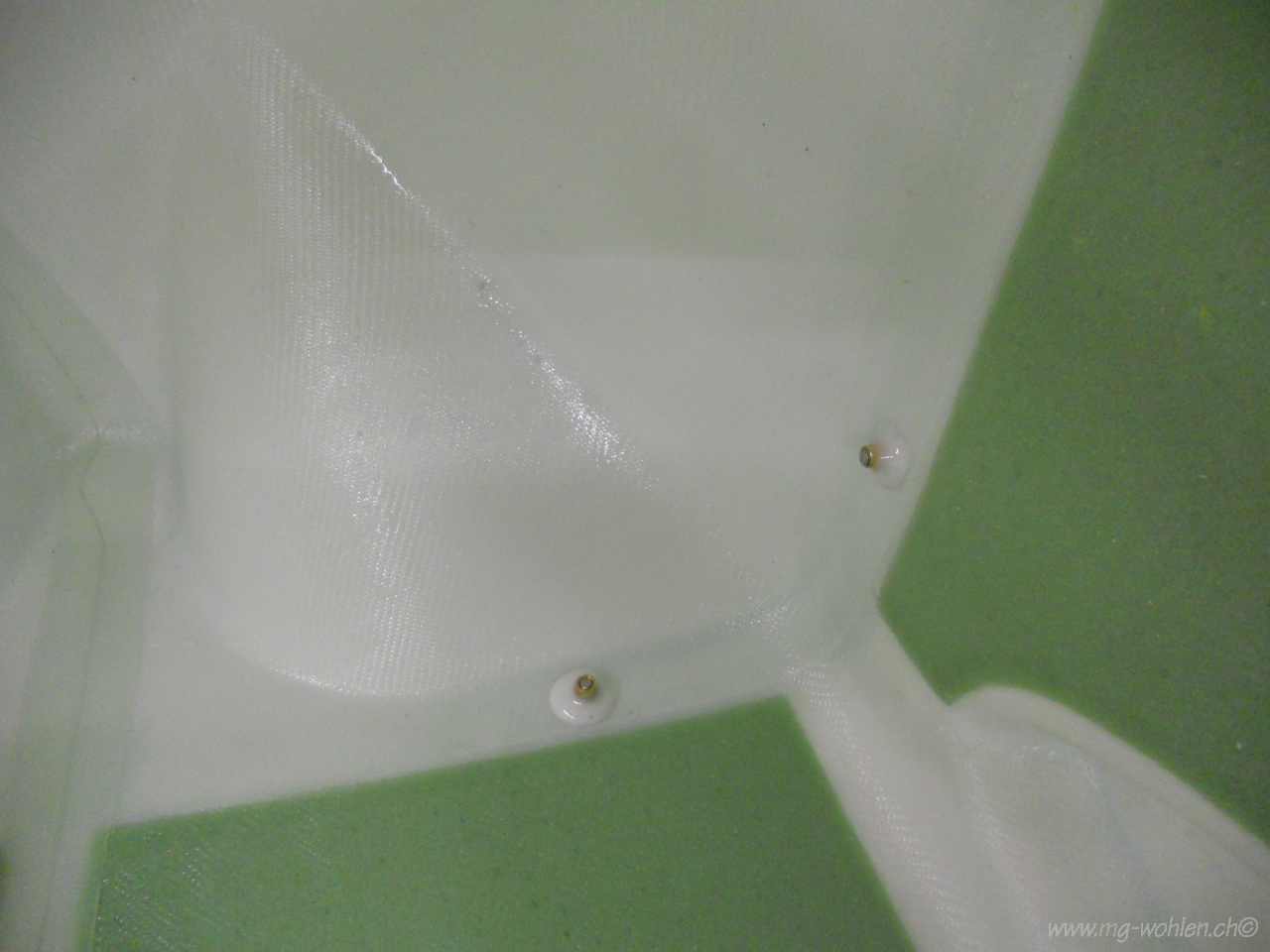

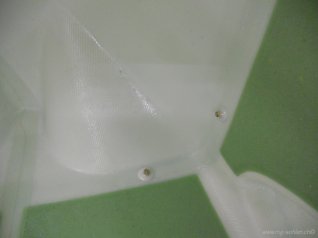

Hier sind schon die Gewindebuchsen für die Motorhaube eingeklebt

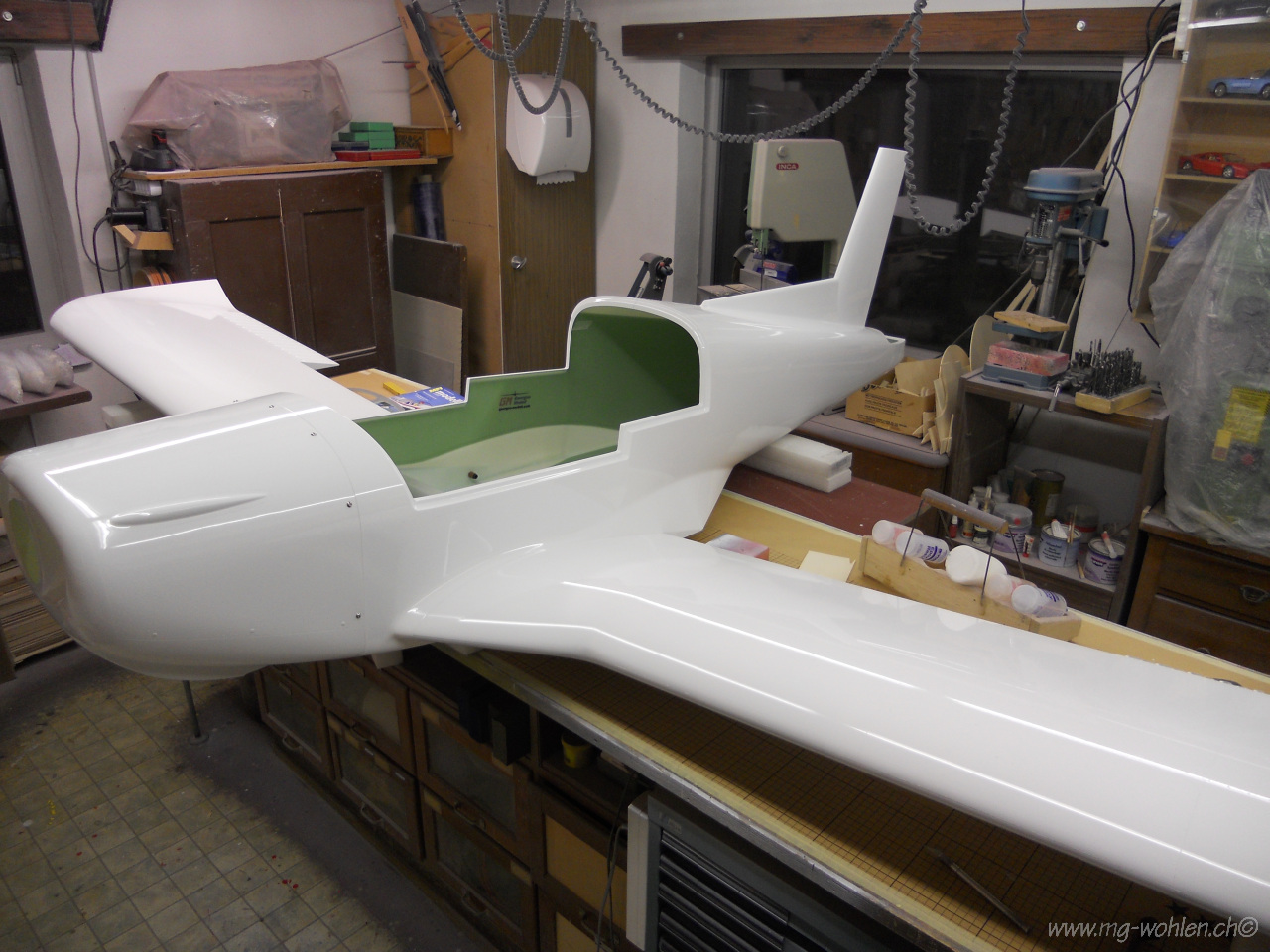

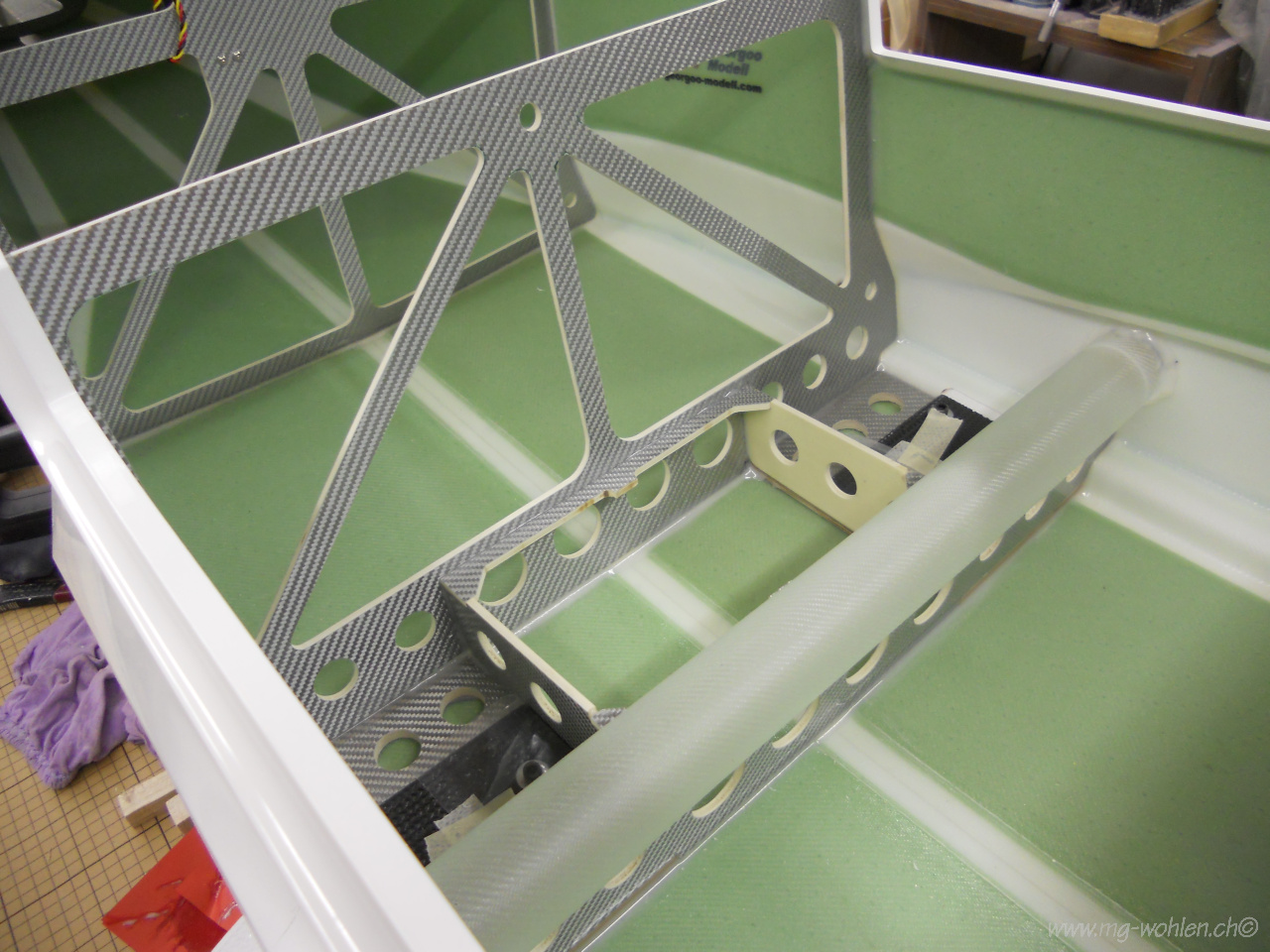

Die Flächensteckung ist Provisorisch eingeklebt und passt perfekt

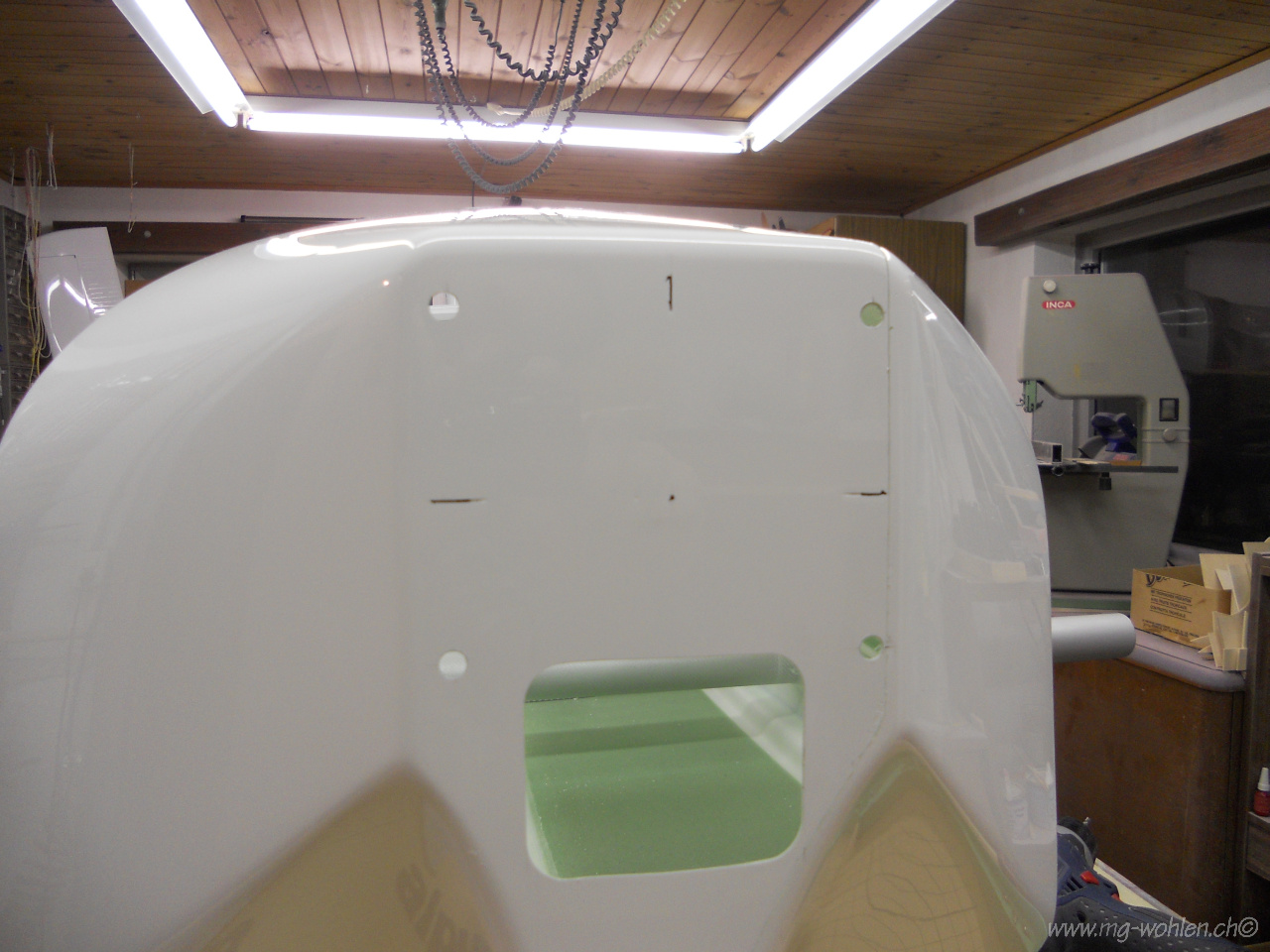

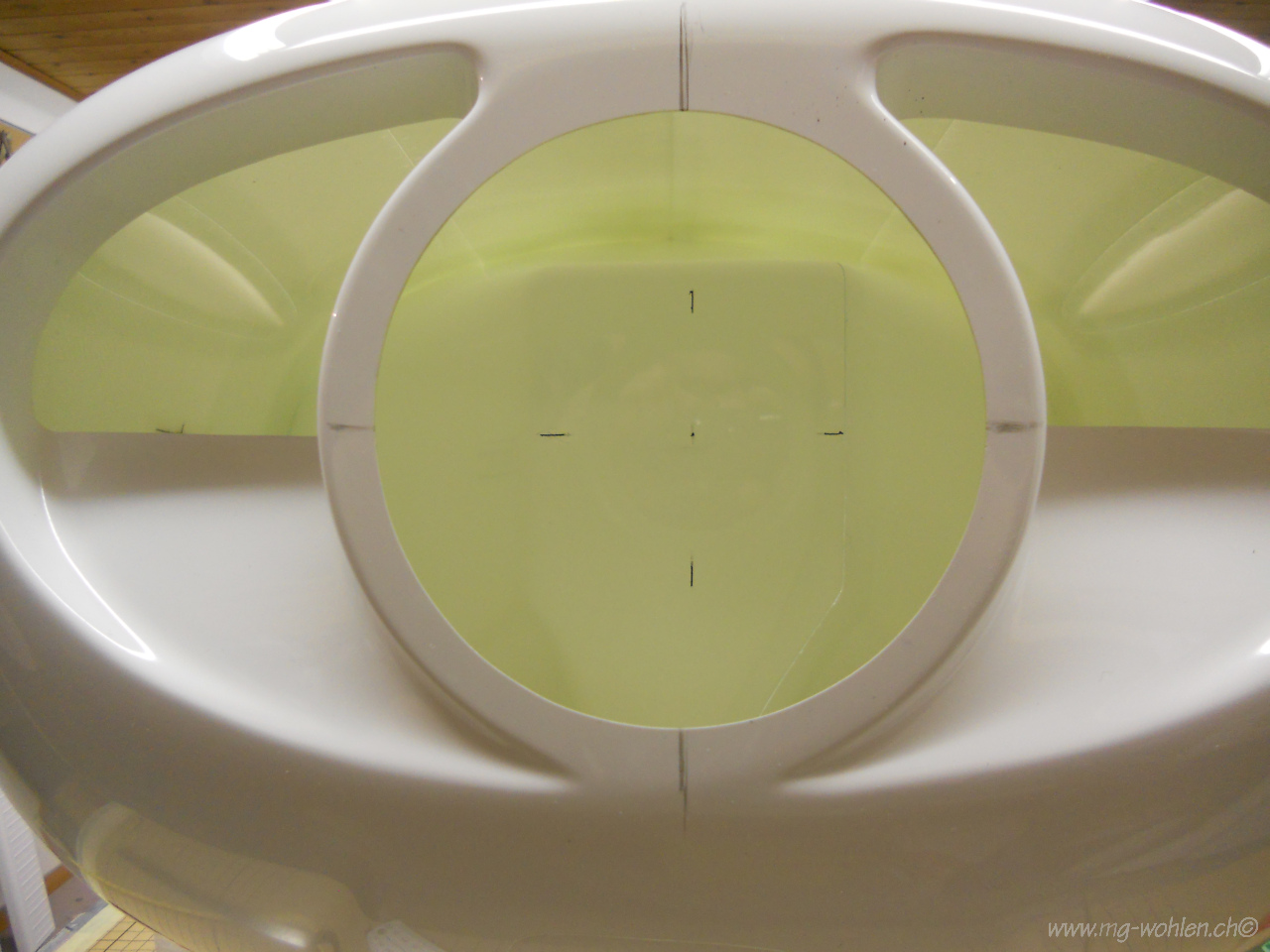

Die Mitte für die Motormontage ist vom Hersteller bereits angezeichnet

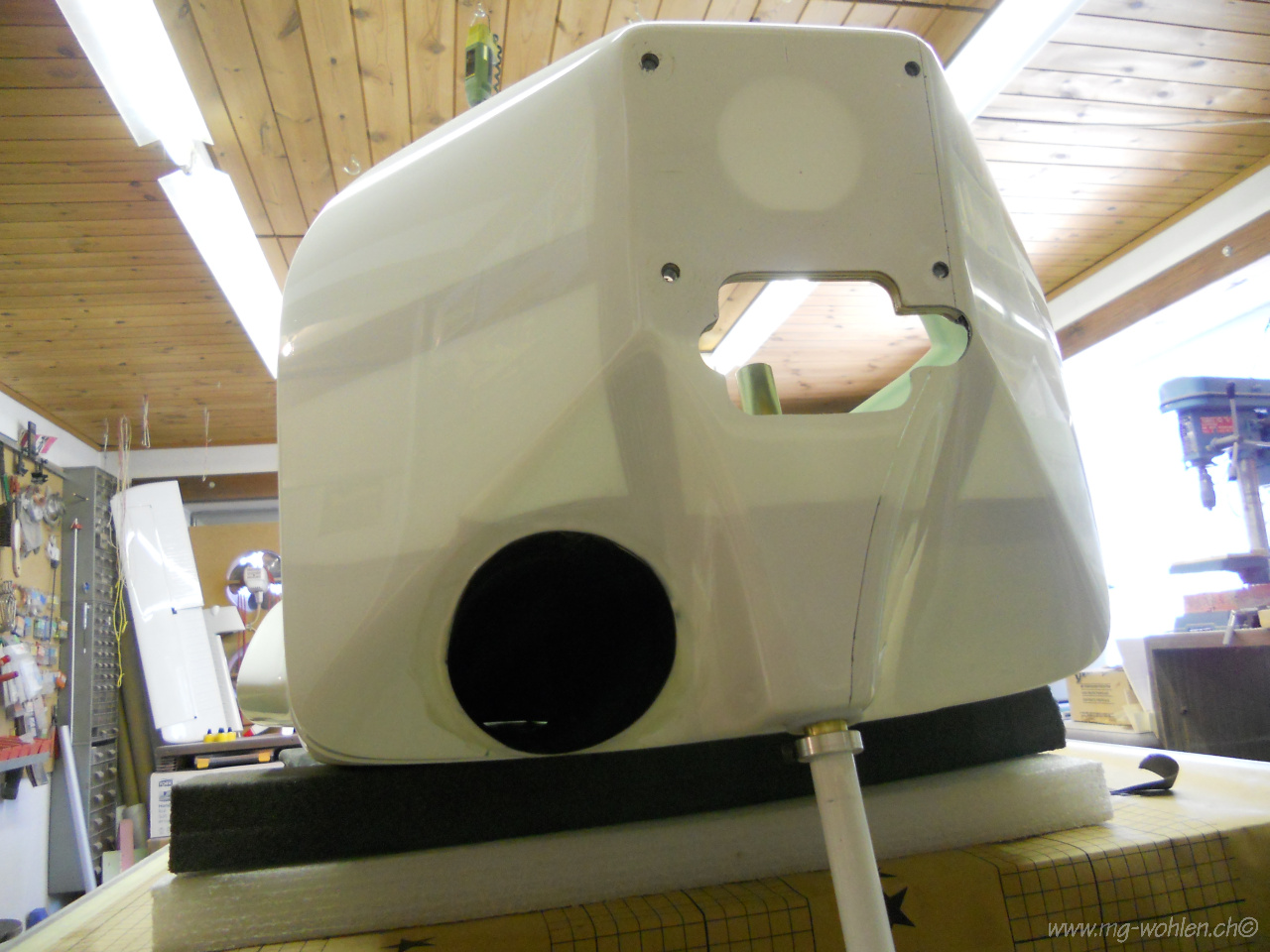

Löcher je nach Motor bohren und den Ausschnitt für den Vergaser machen

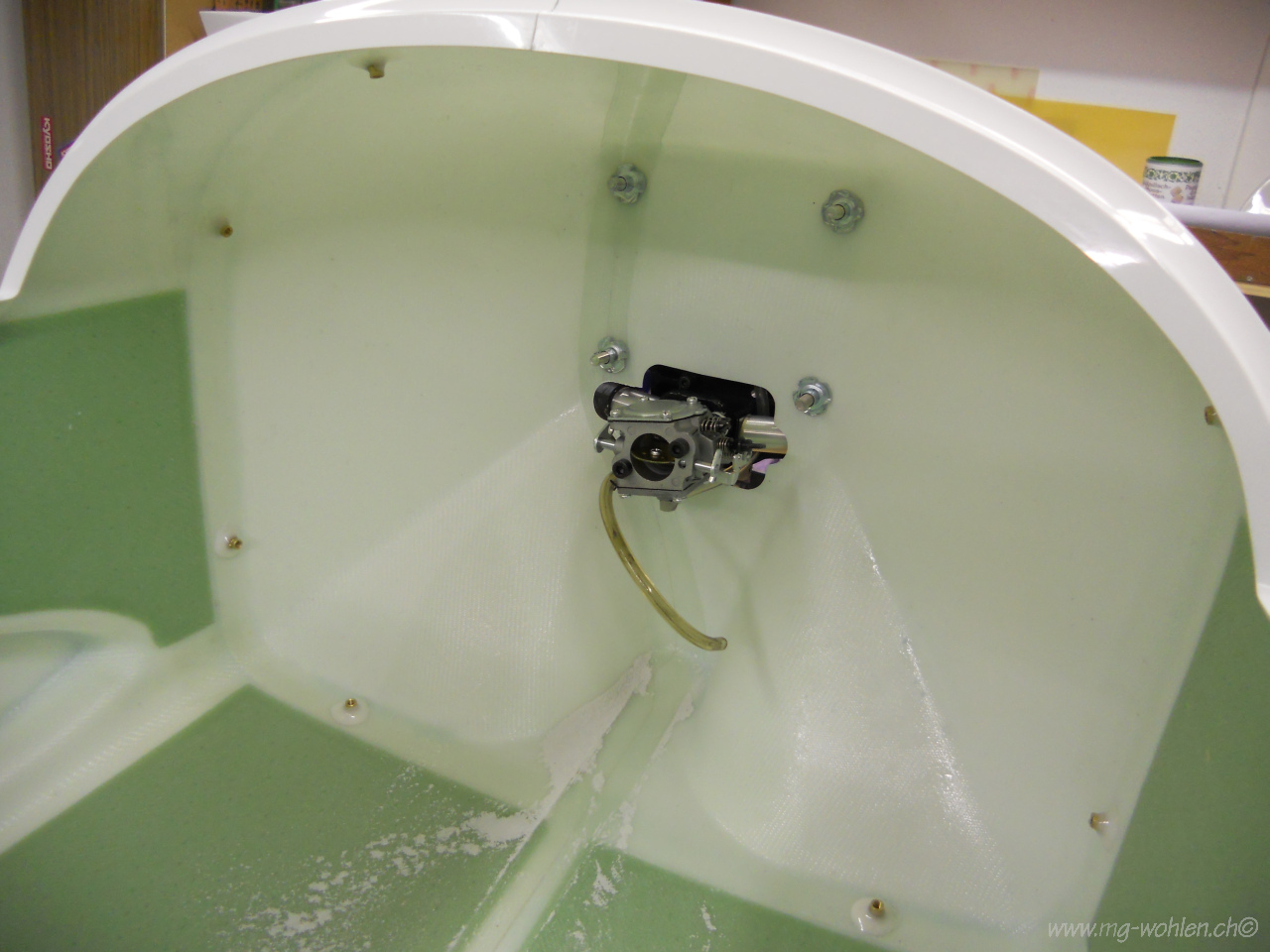

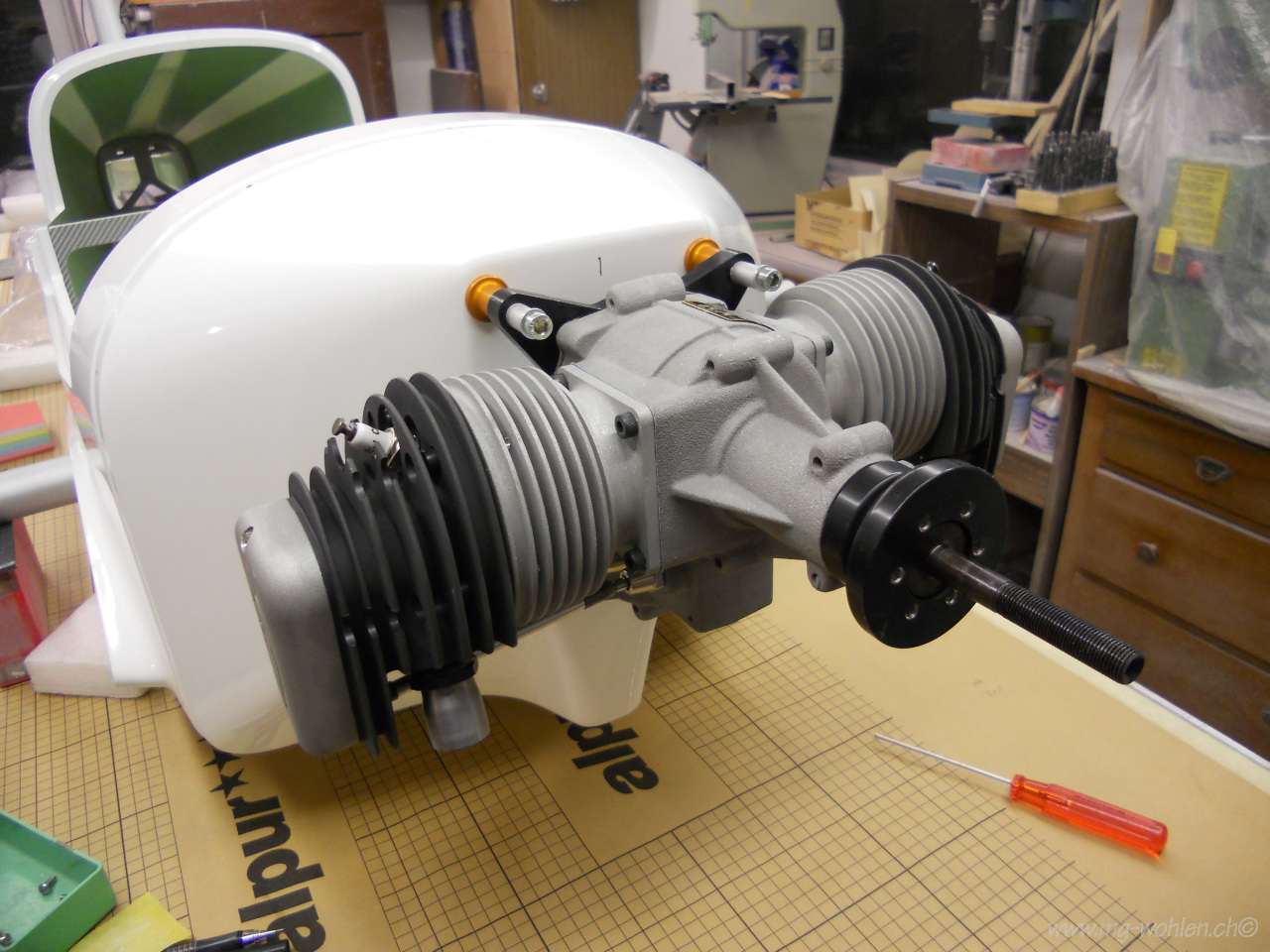

Passt doch einwandfrei
die Provisorischen Löcher für den Motor

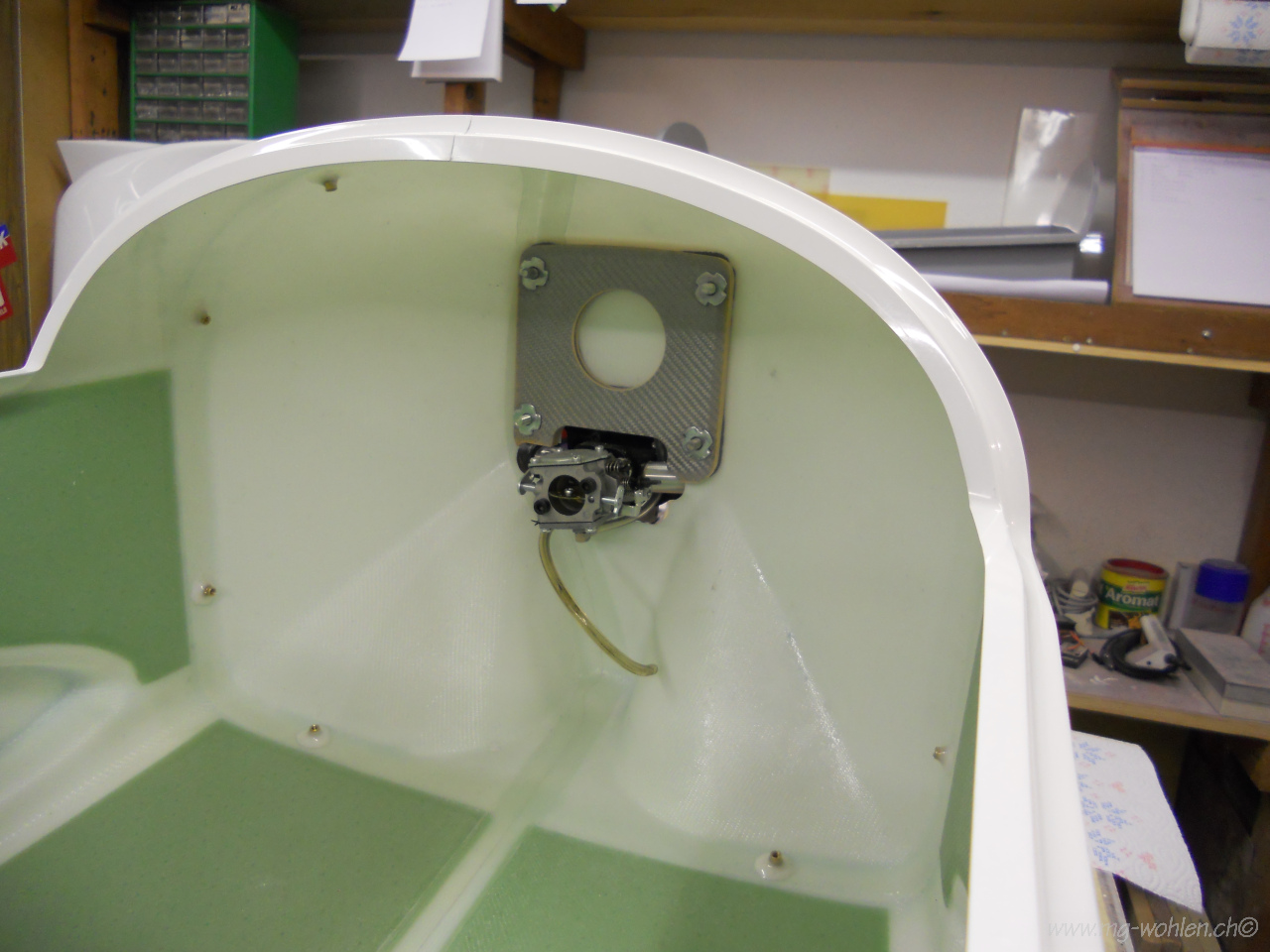

Der Motorspannt musste für den Vergaser noch ausgenommen werden
von der Breite her ist der Valach 170 das Maximum

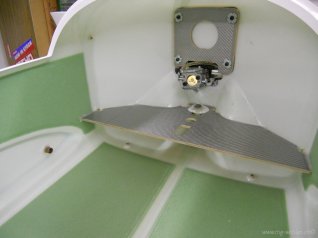

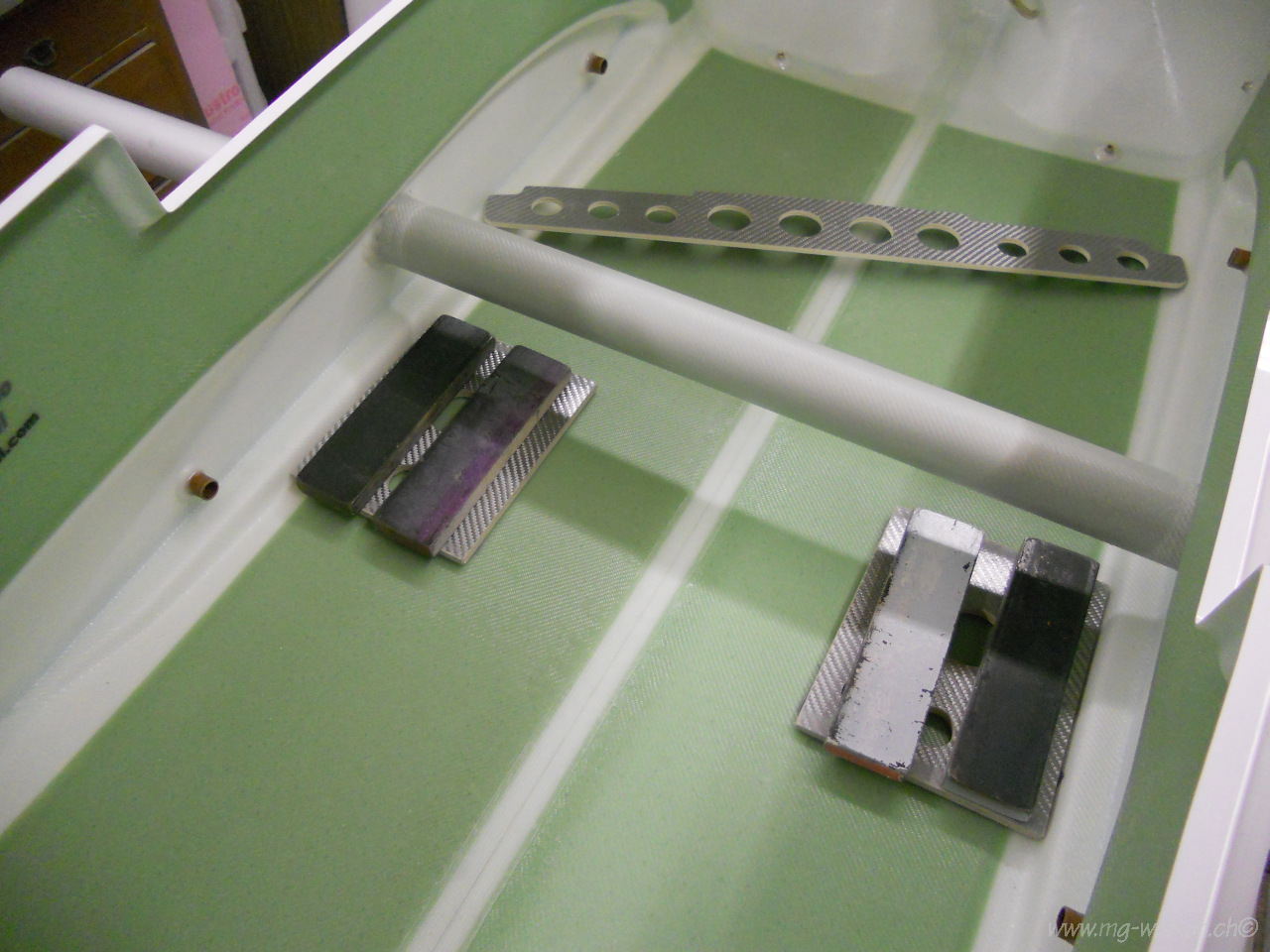

Die Platten für das Fahrwerk sind Positioniert Alles passt perfekt
Der Spant für das Bugfahrwerk musste angepasst werden da der Vergaser im weg ist

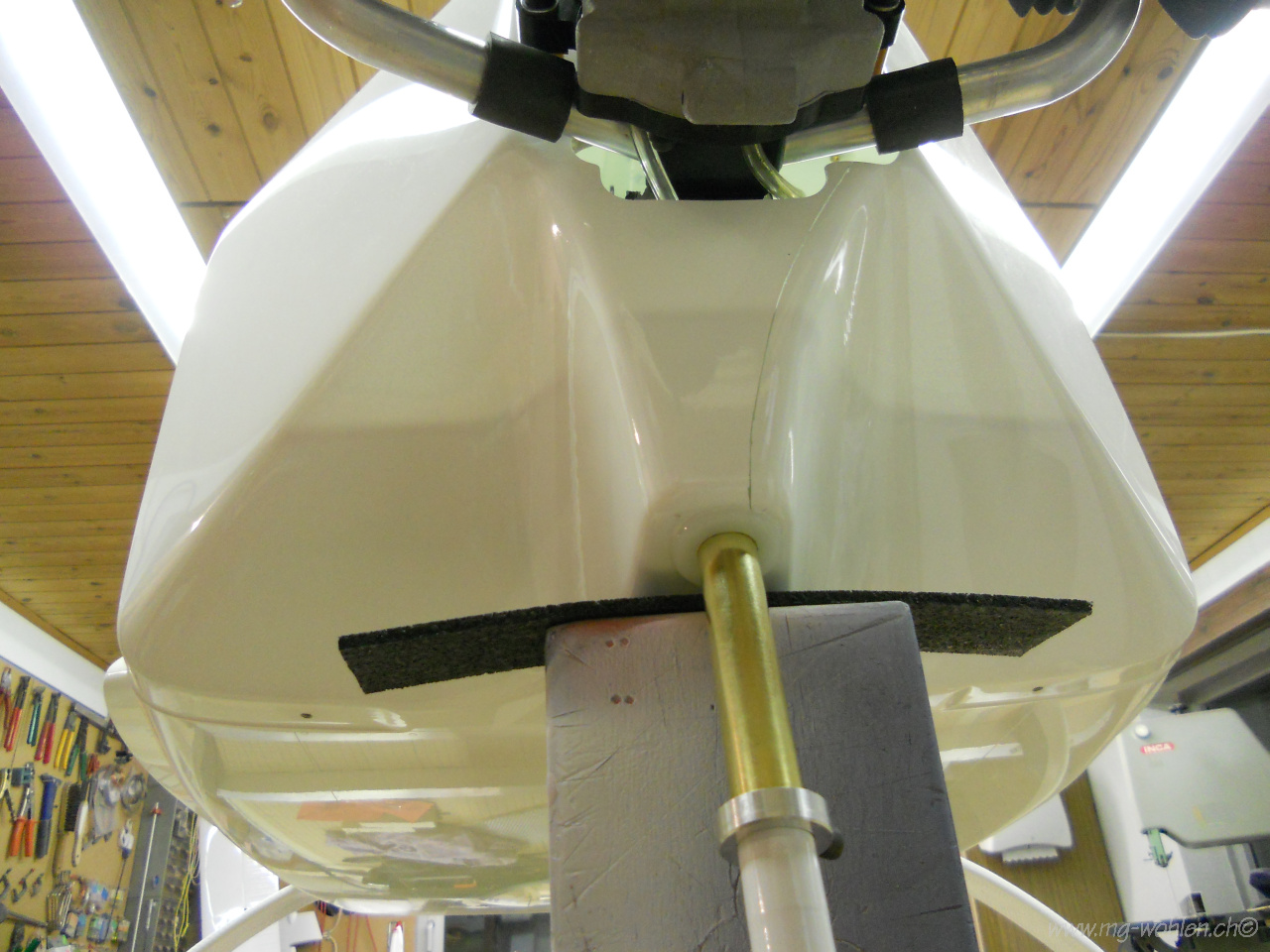

Bugfahrwerk von aussen

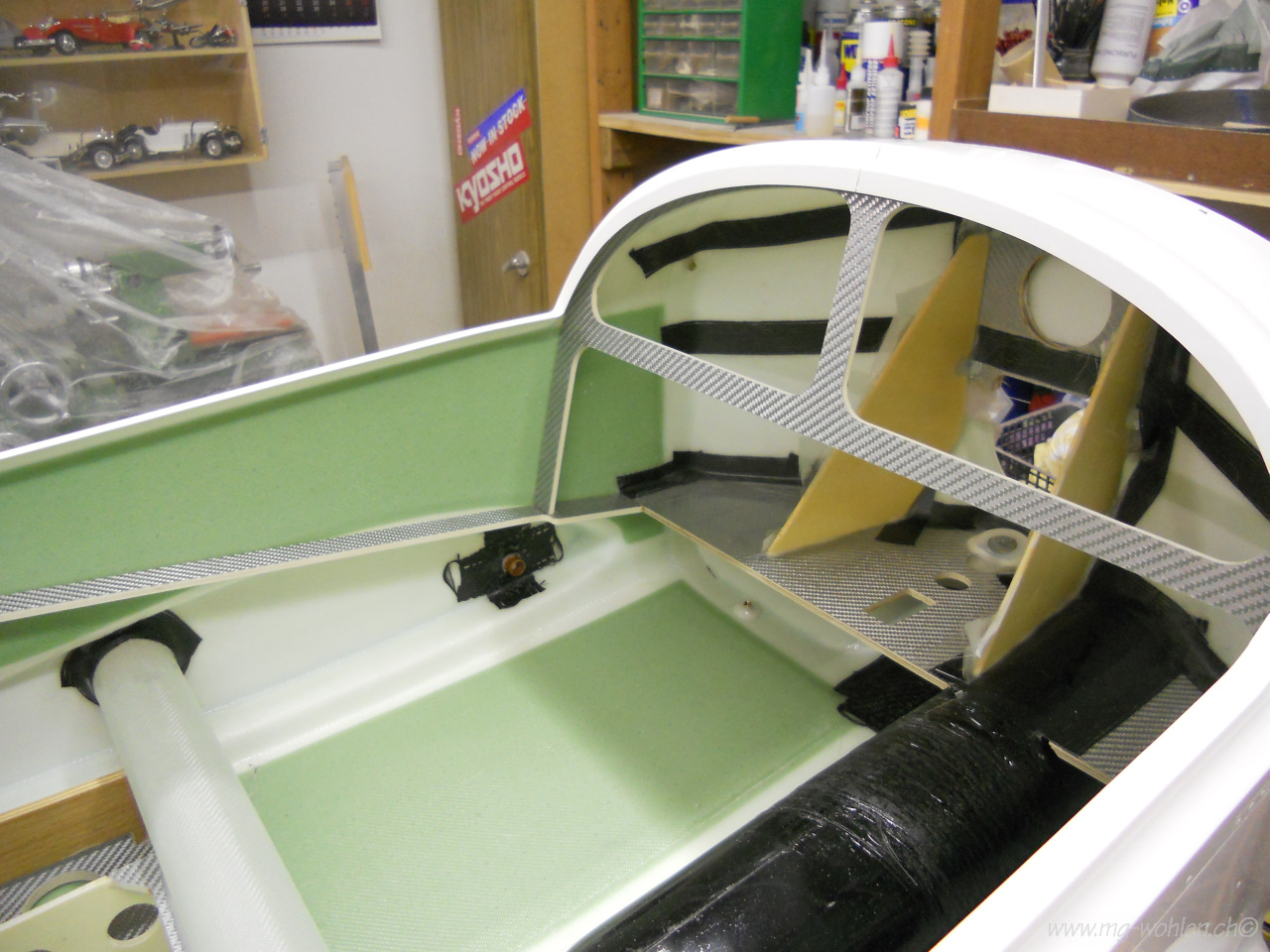

Alle Spanten für das Hauptfahrwerk Passen
Da kann man fast nichts falsch machen passt nur in einer Position
Der Auspufftunnel für die 2 in 1 Anlage ist montiert
Für den Schleppbetrieb wird noch ein bisschen Kohle eingebracht
Meine standard Schleppkupplung von aussen
Schleppkupplung von innen

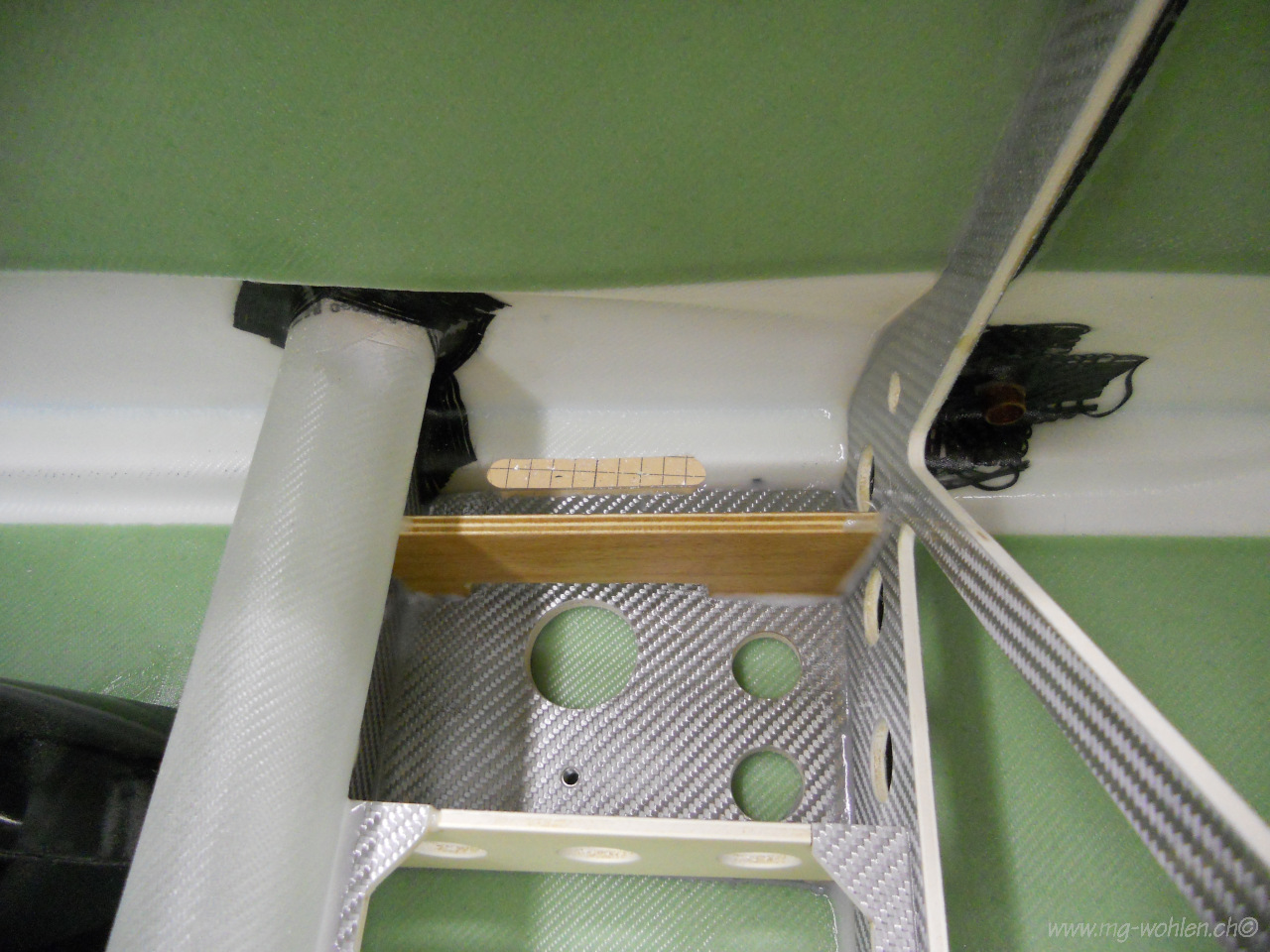

Das Hauptfahrwerk bekommt zusätzlich noch ein Stützspannt

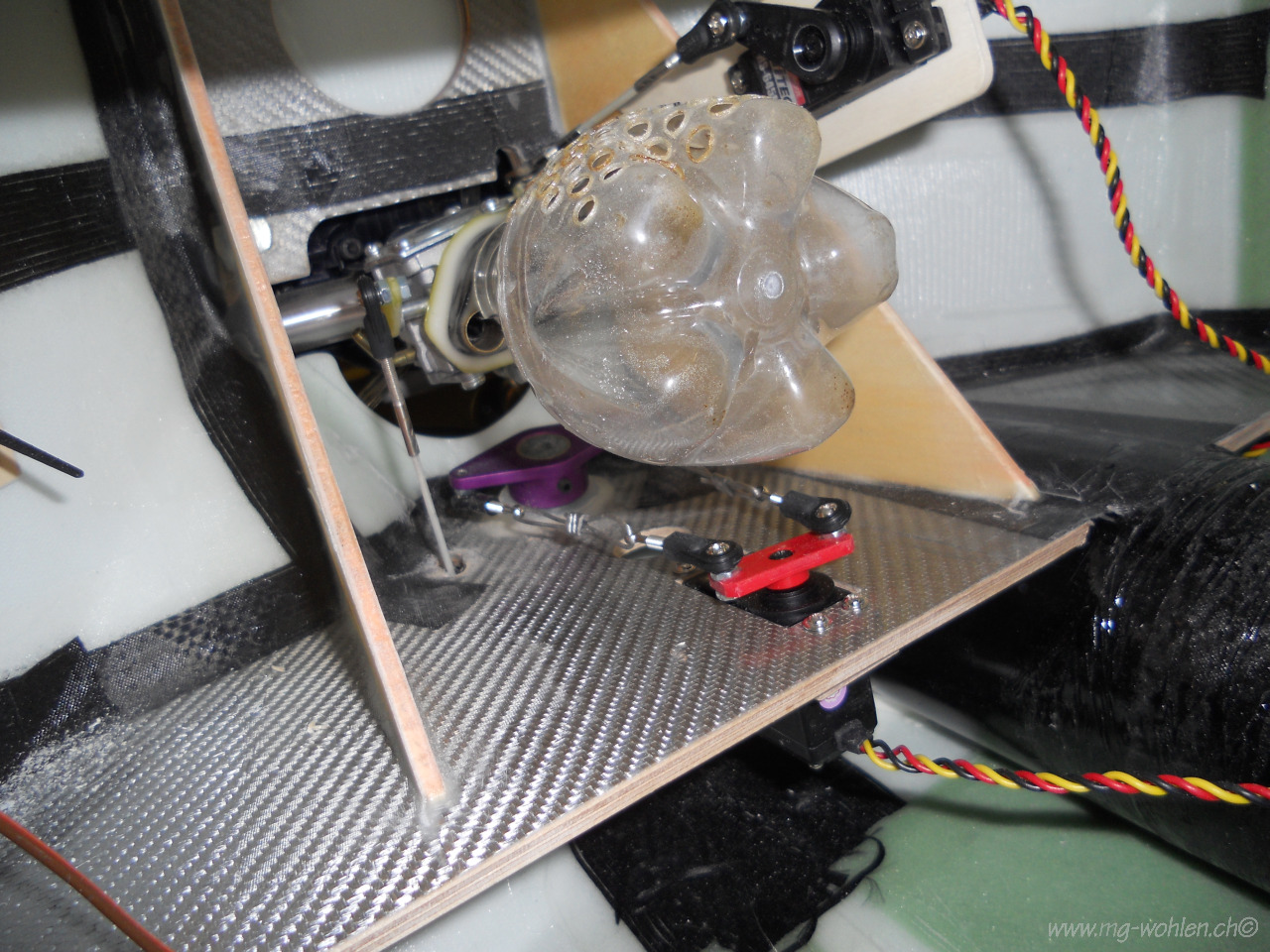

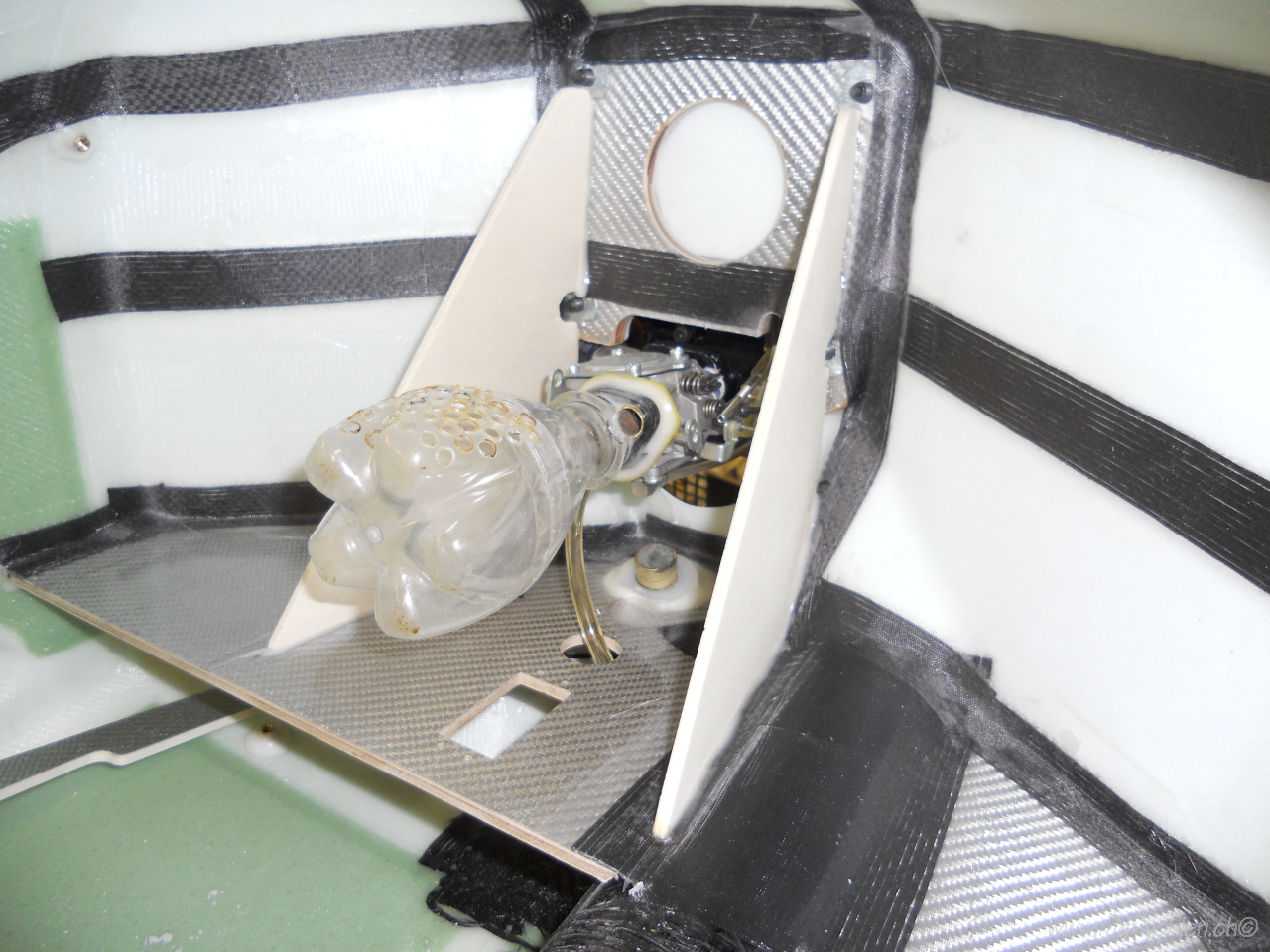

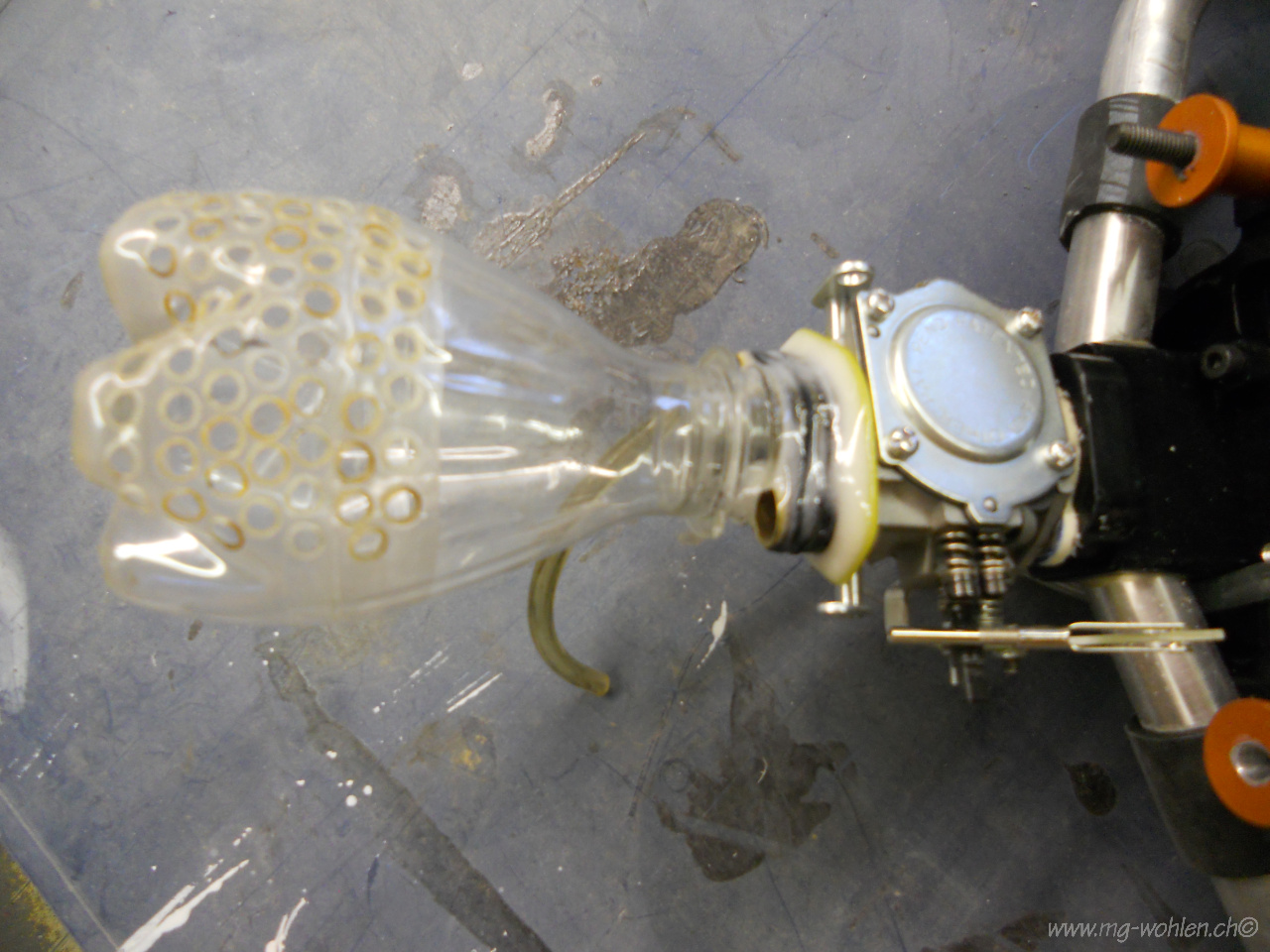

Wie immer der Ansaug aus einer Pet Flasche
Hier wird das Bugfahrwerk zusätzlich noch abgestützt
und nochmal Spannten einharzen

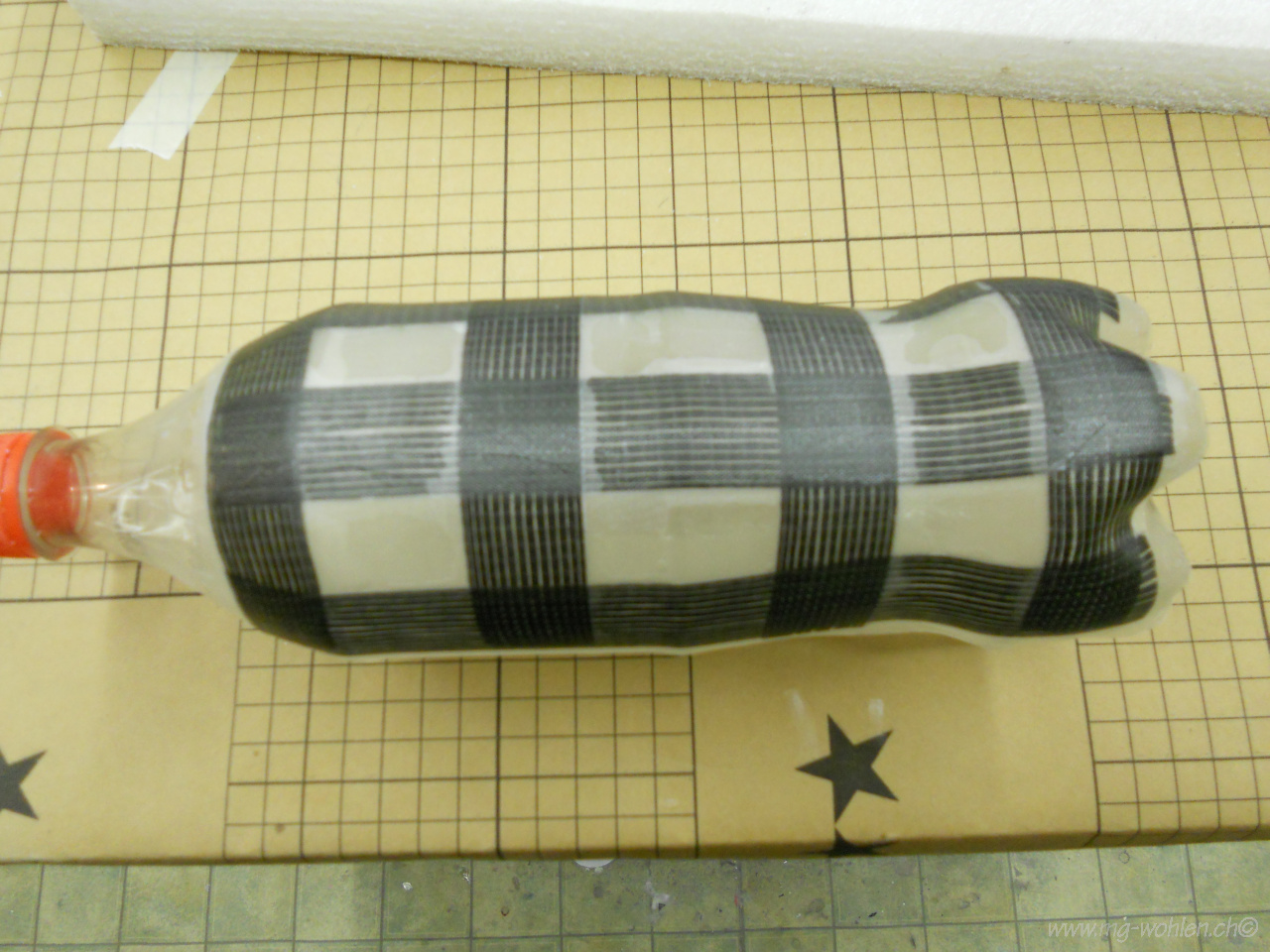

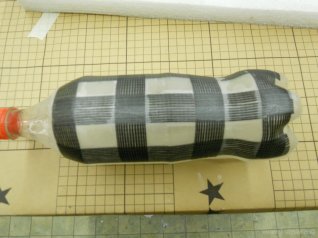

Die Tankhalterung aus Kohle und Glasgewebe

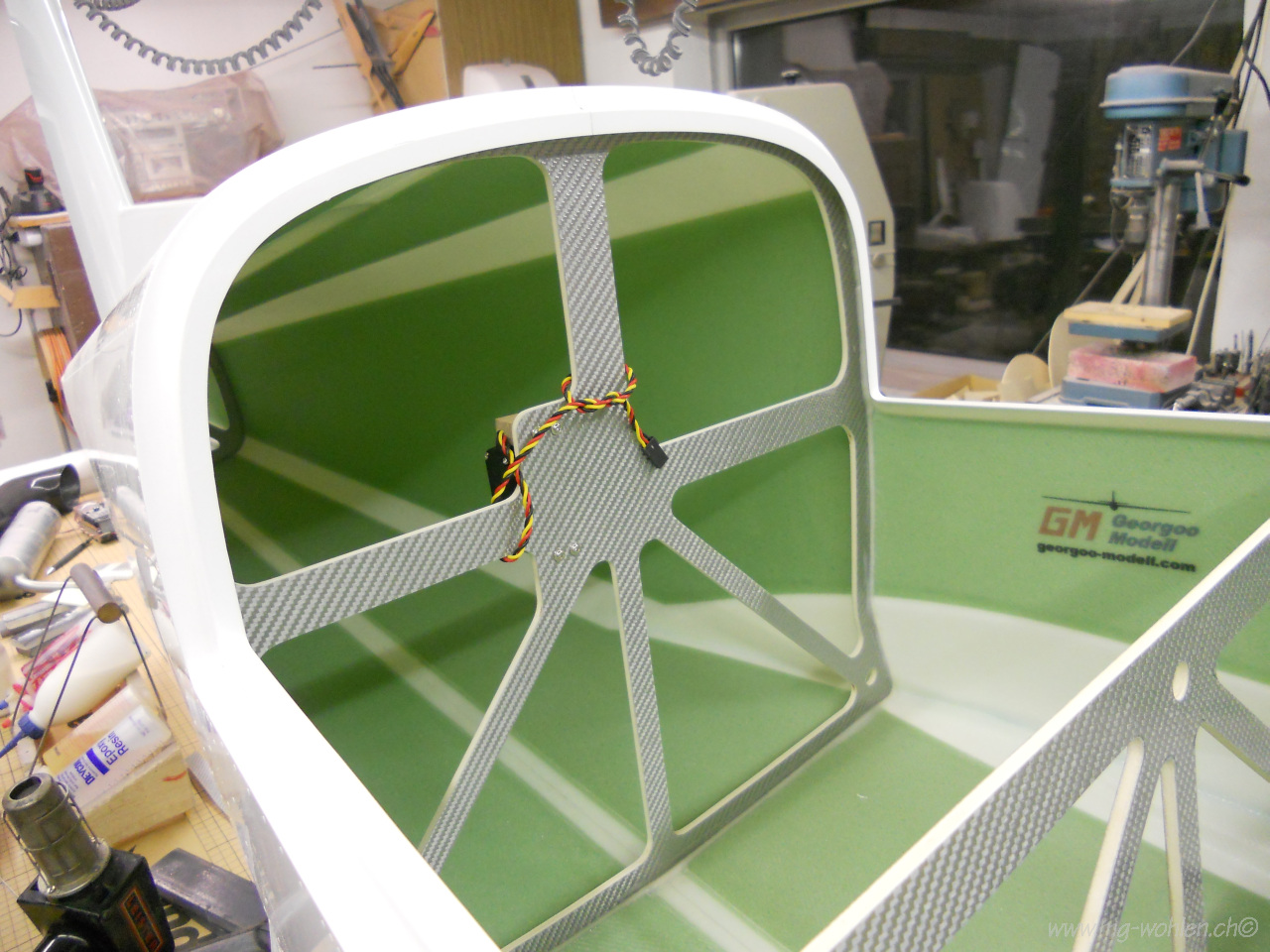

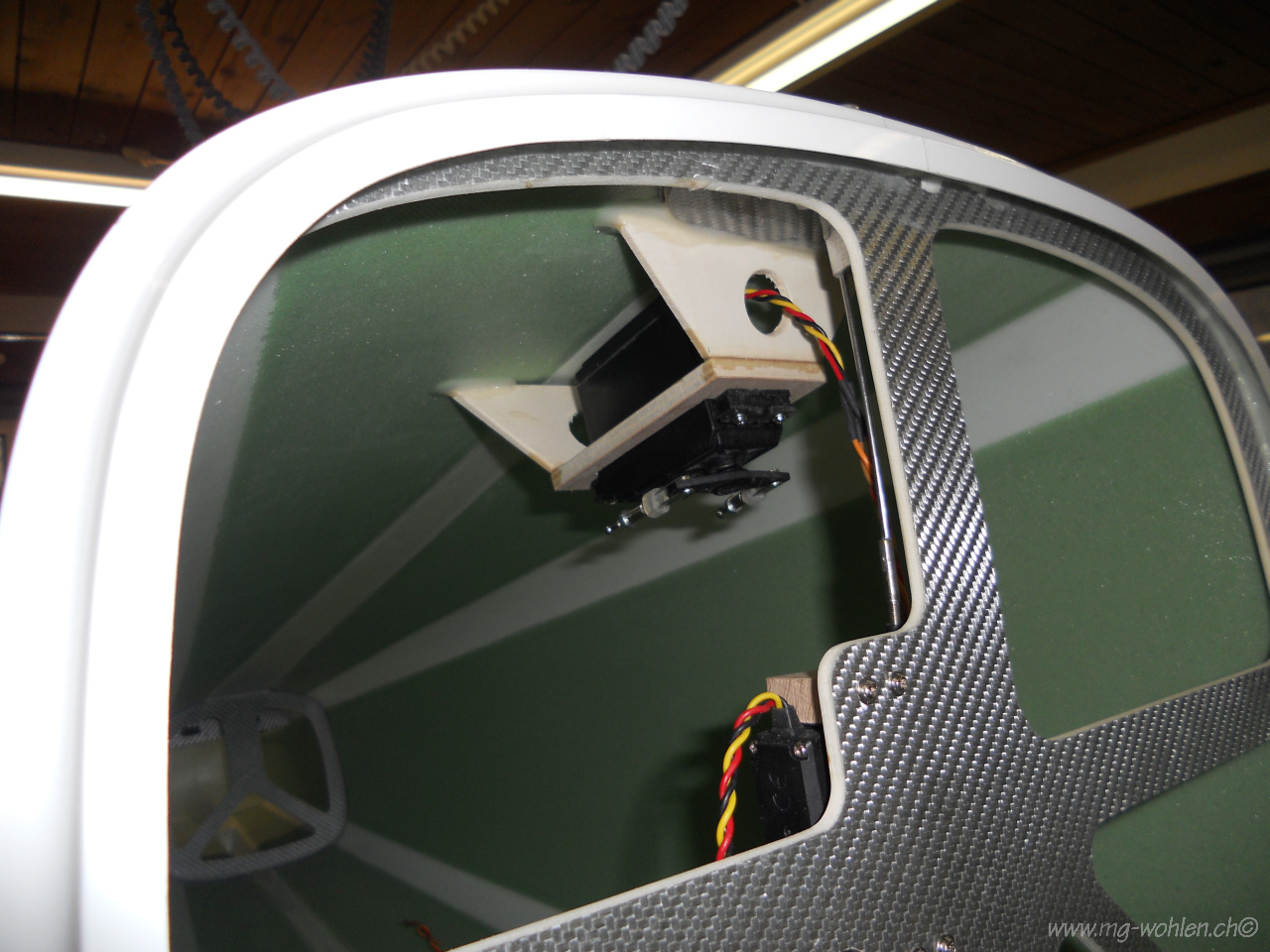

Das Seitenruderservo ist am Rumpfrücken montiert

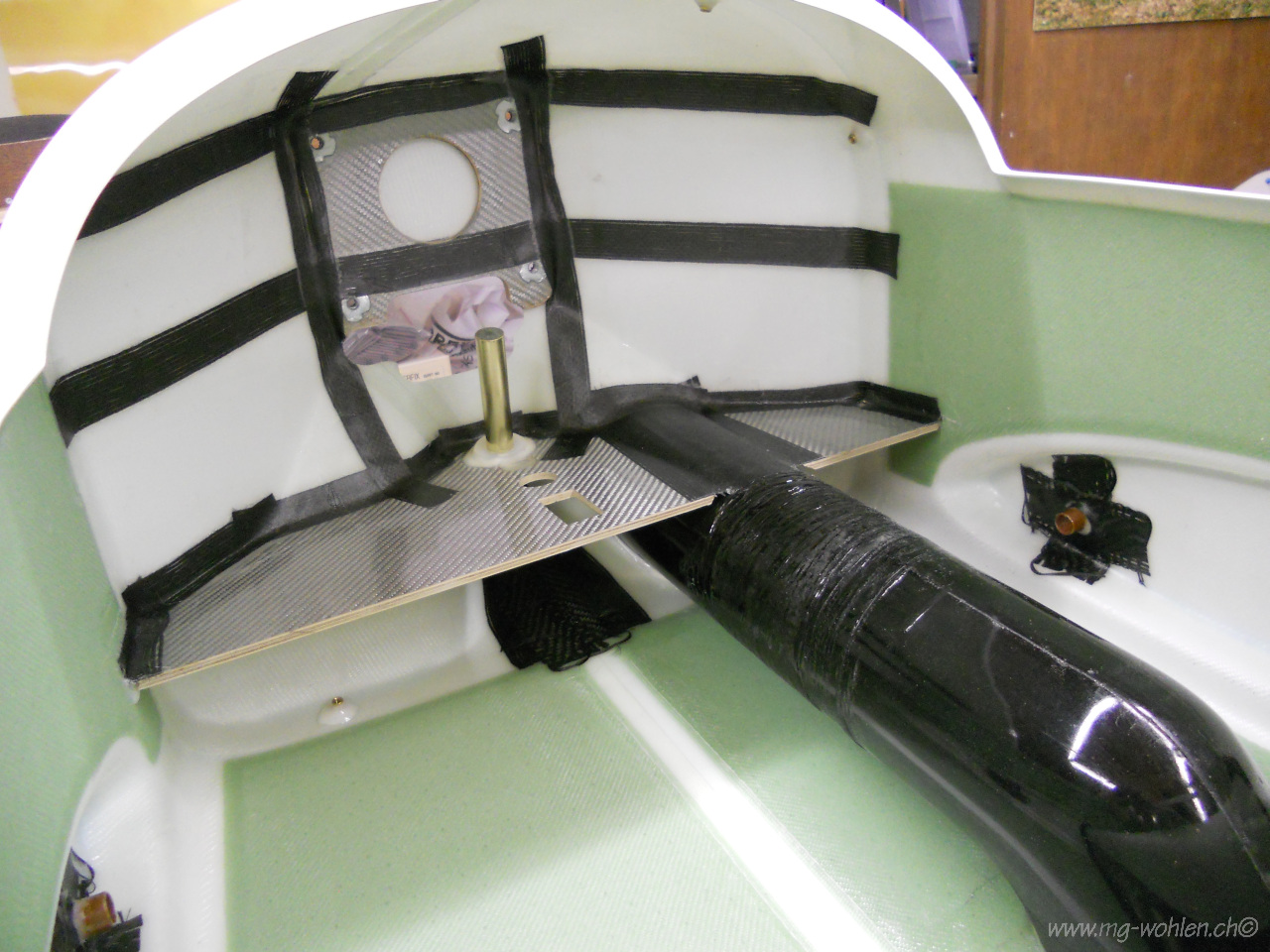

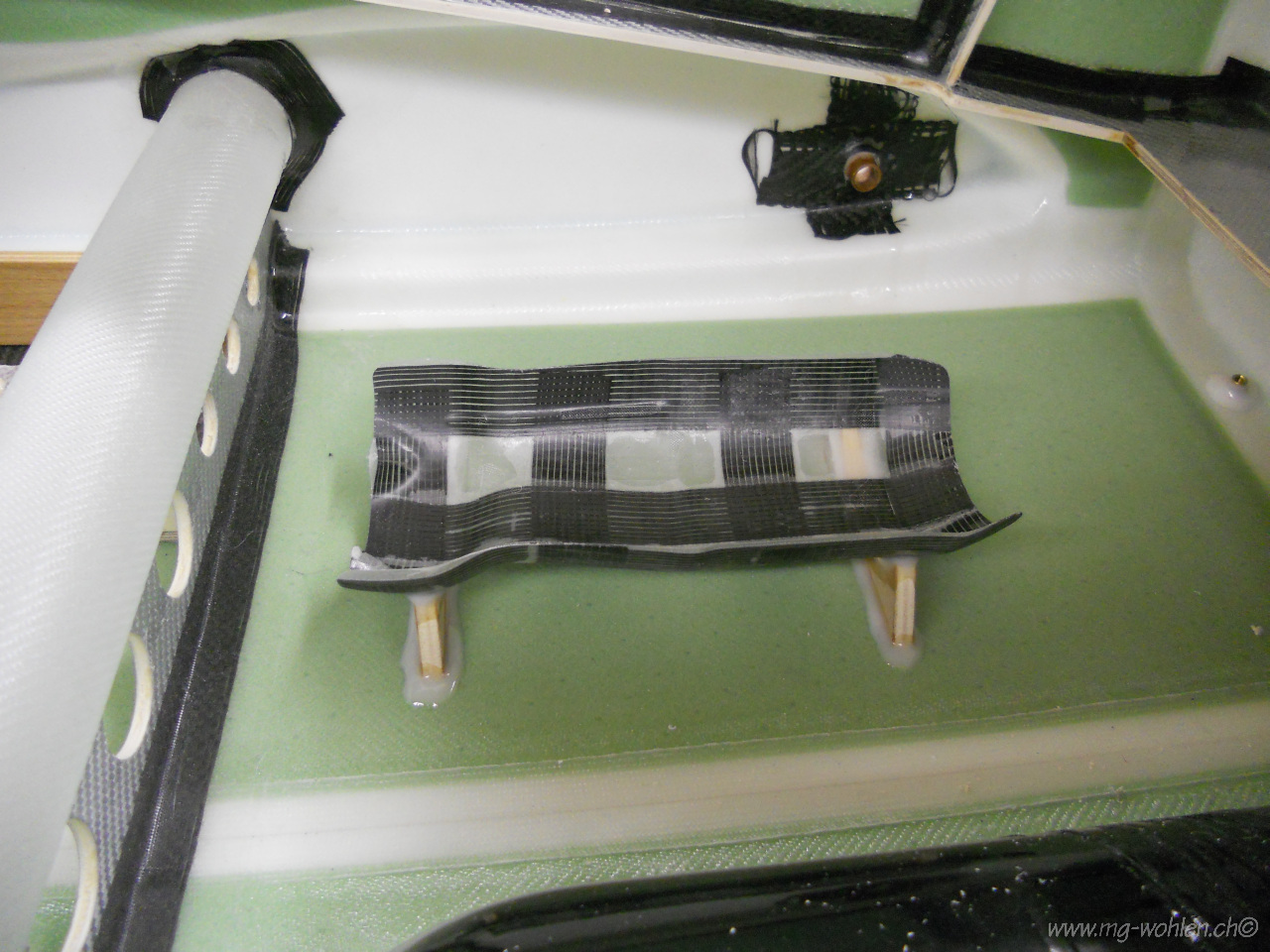

Die fertige Tankhalterung

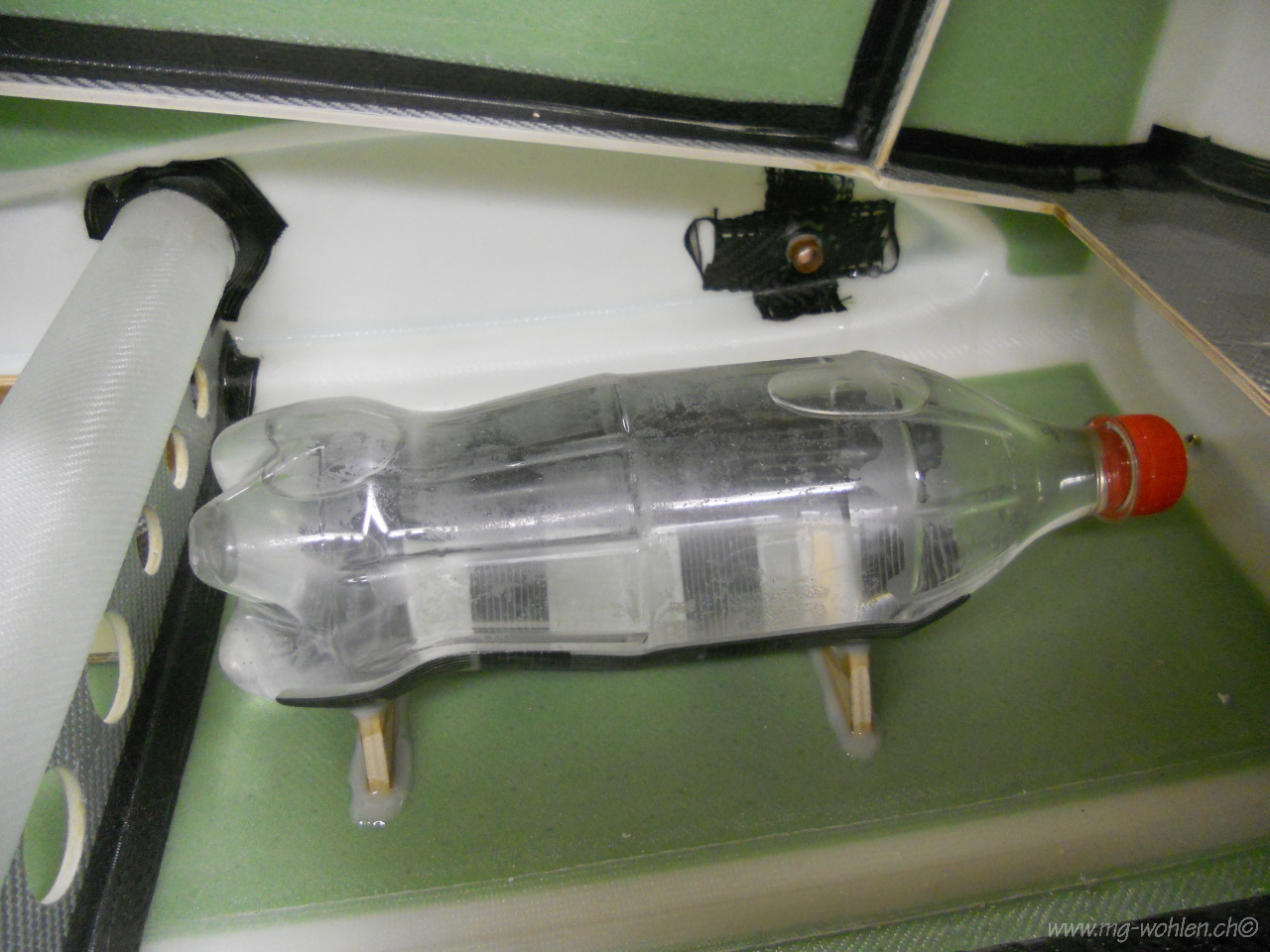

Die 1L Colaflasche wird nur noch mit 2 Klettbänder in die Halterung geschnallt

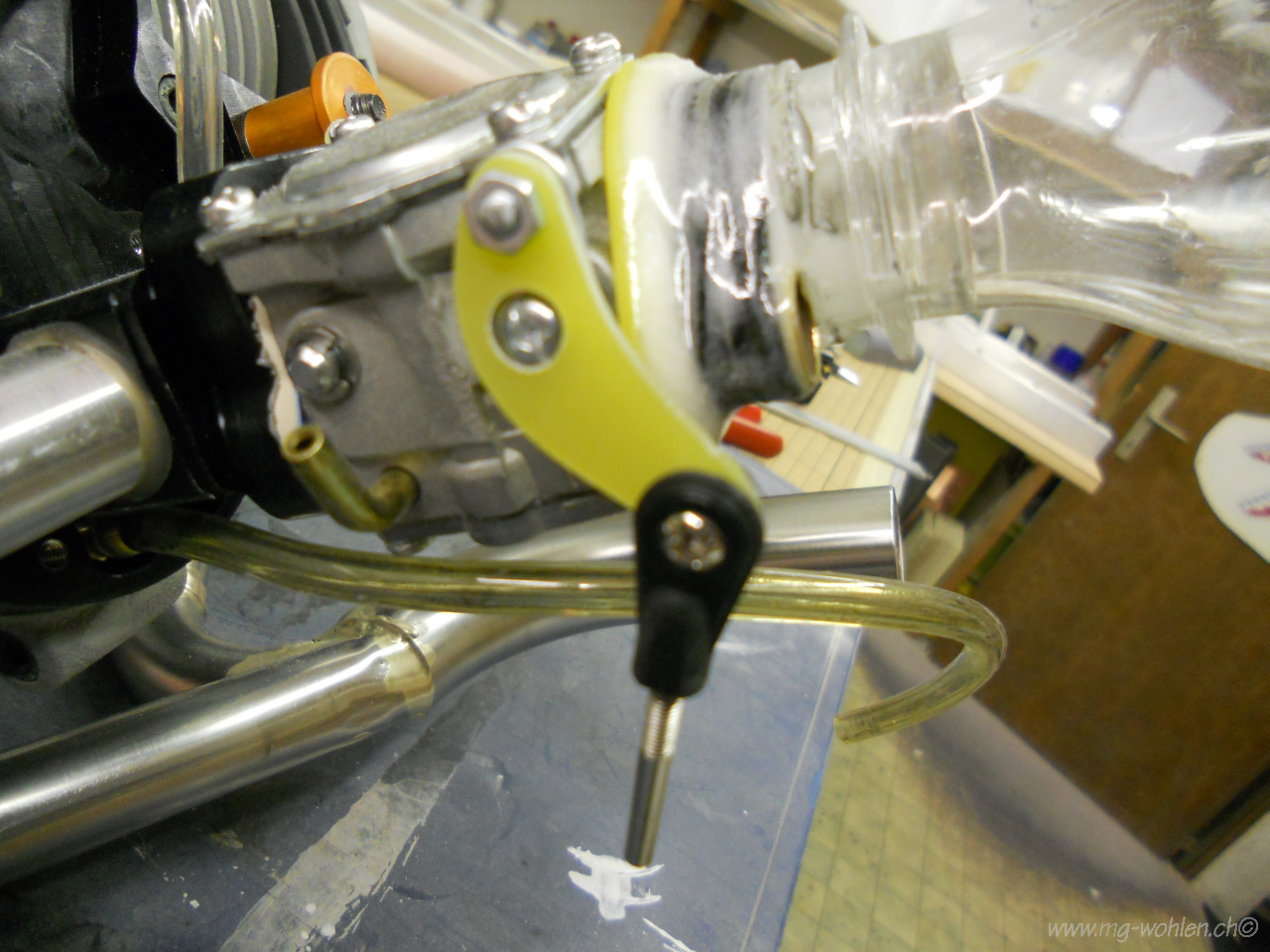

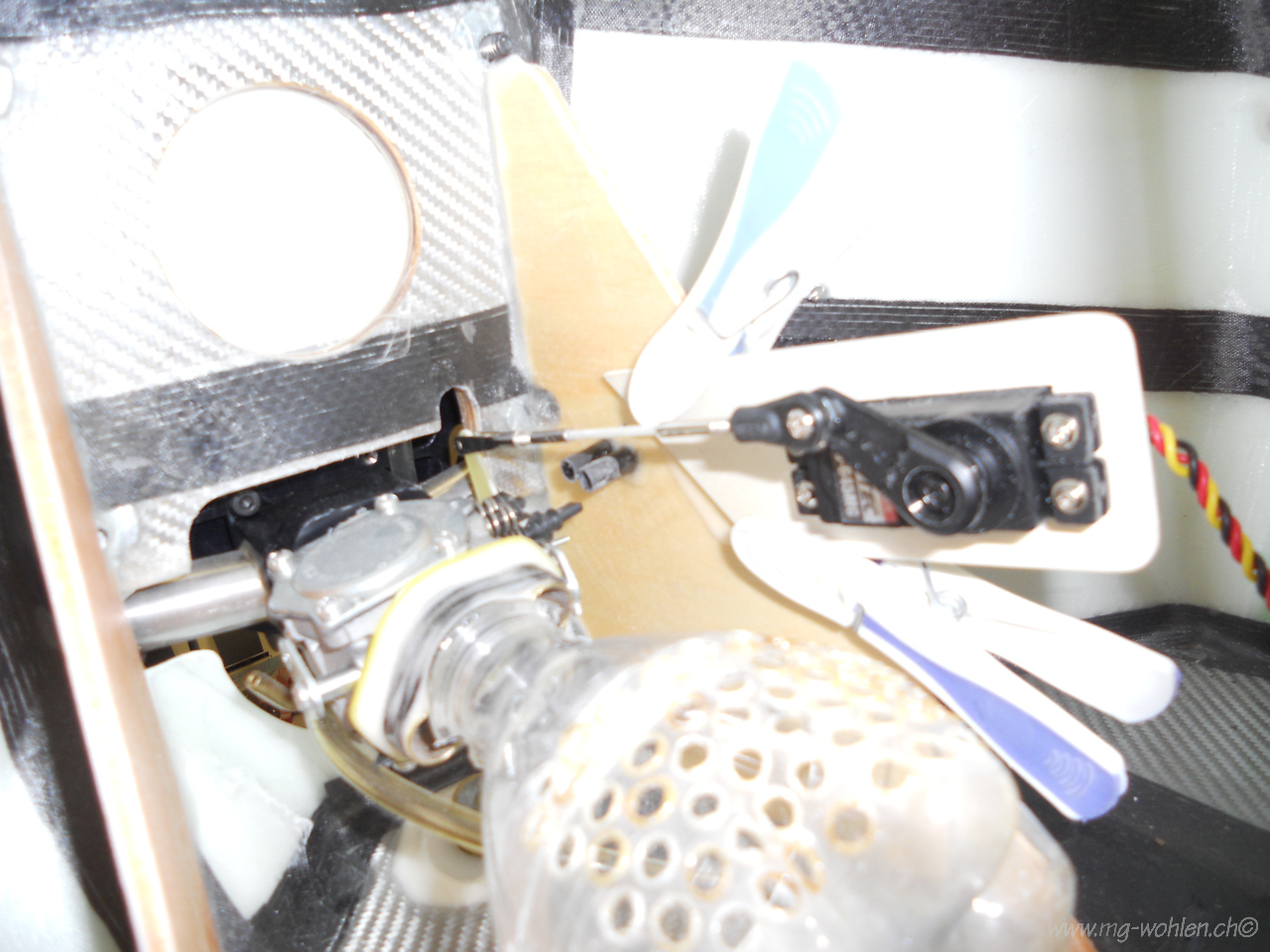

Vergaser anlenkung

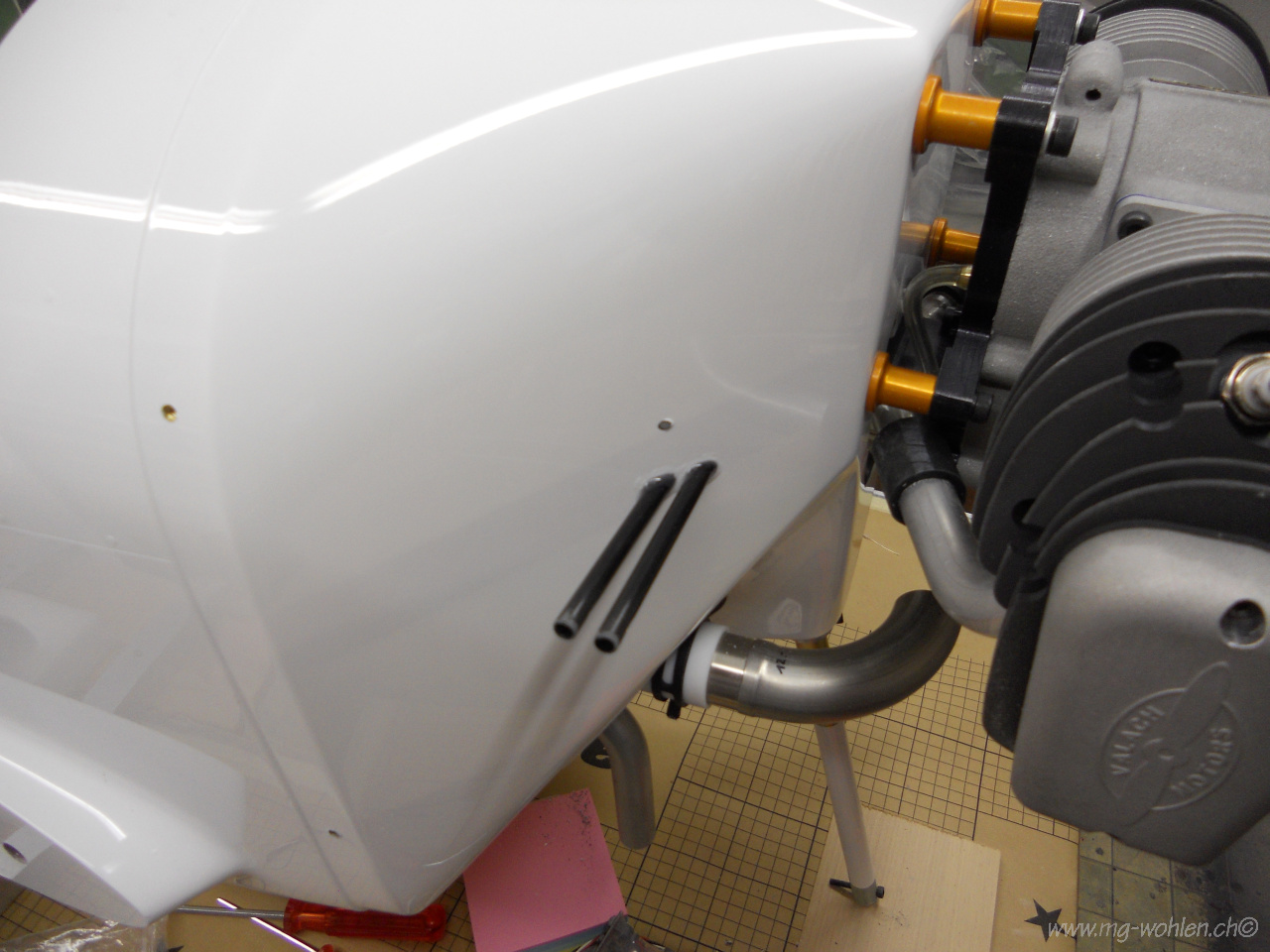

Die zwei Führungsröhrchen um den Vergaser einzustellen

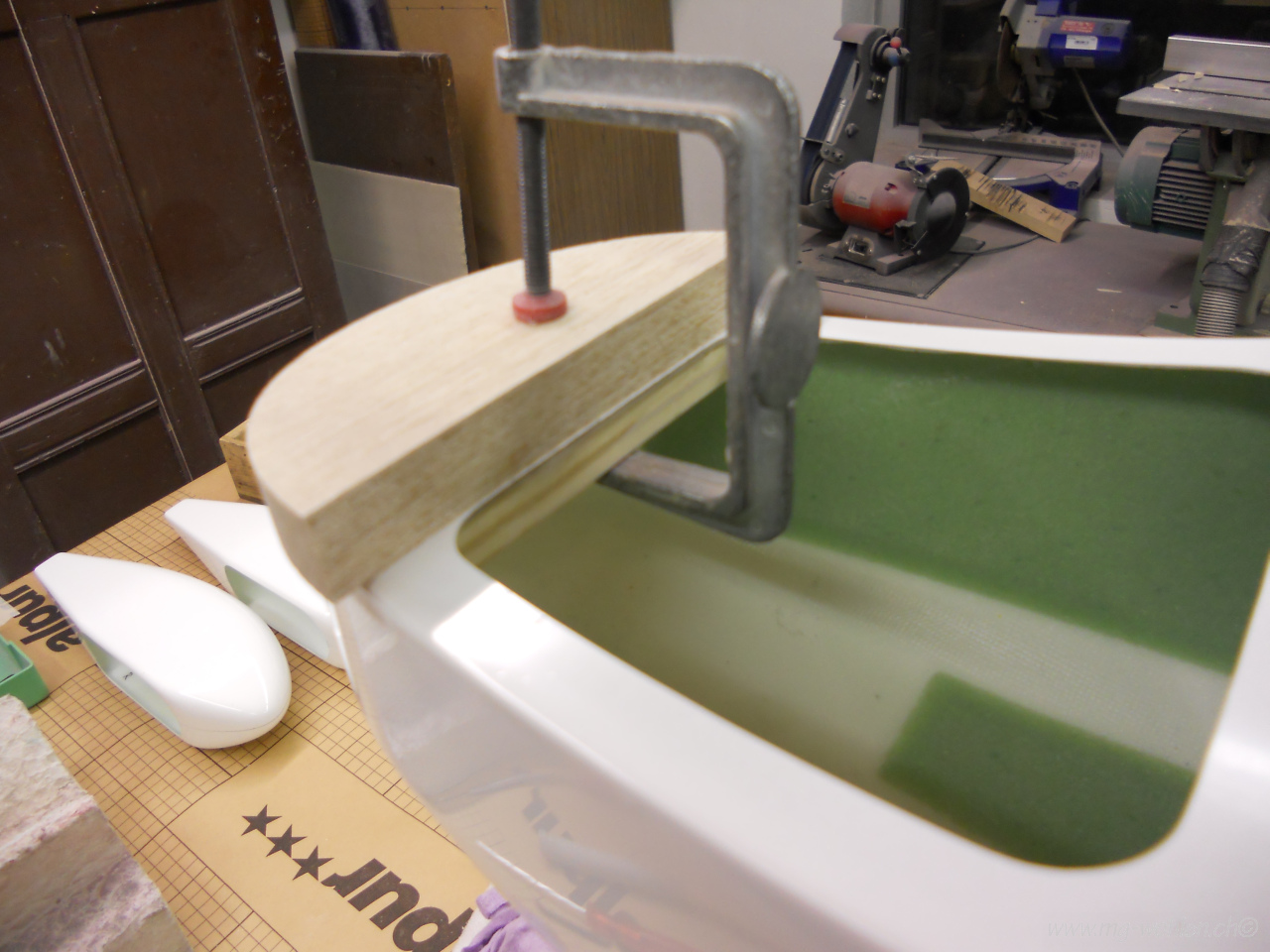

Das Verstärkungsholz für die Höhenruderverschraubung ist eingeklebt

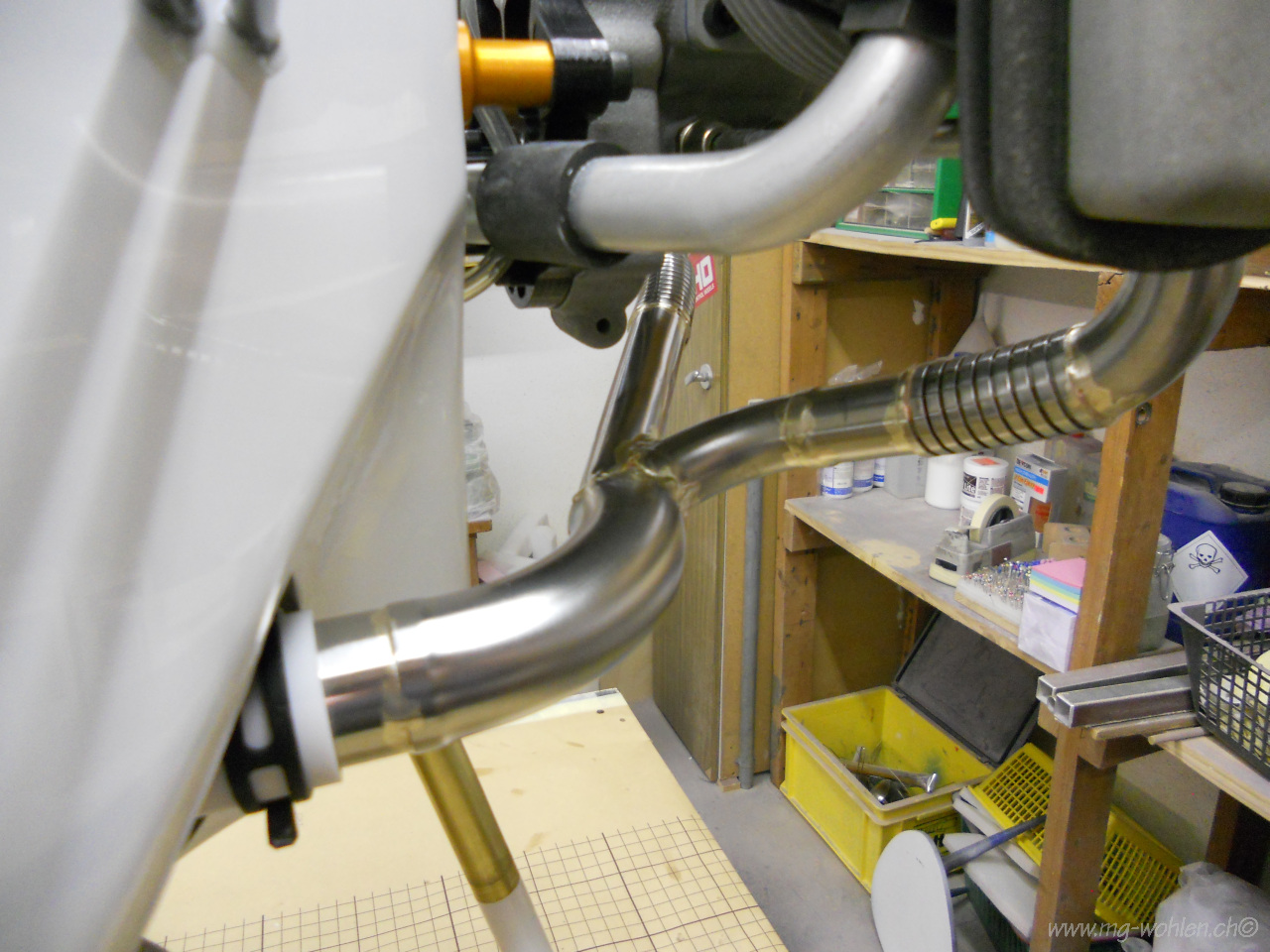

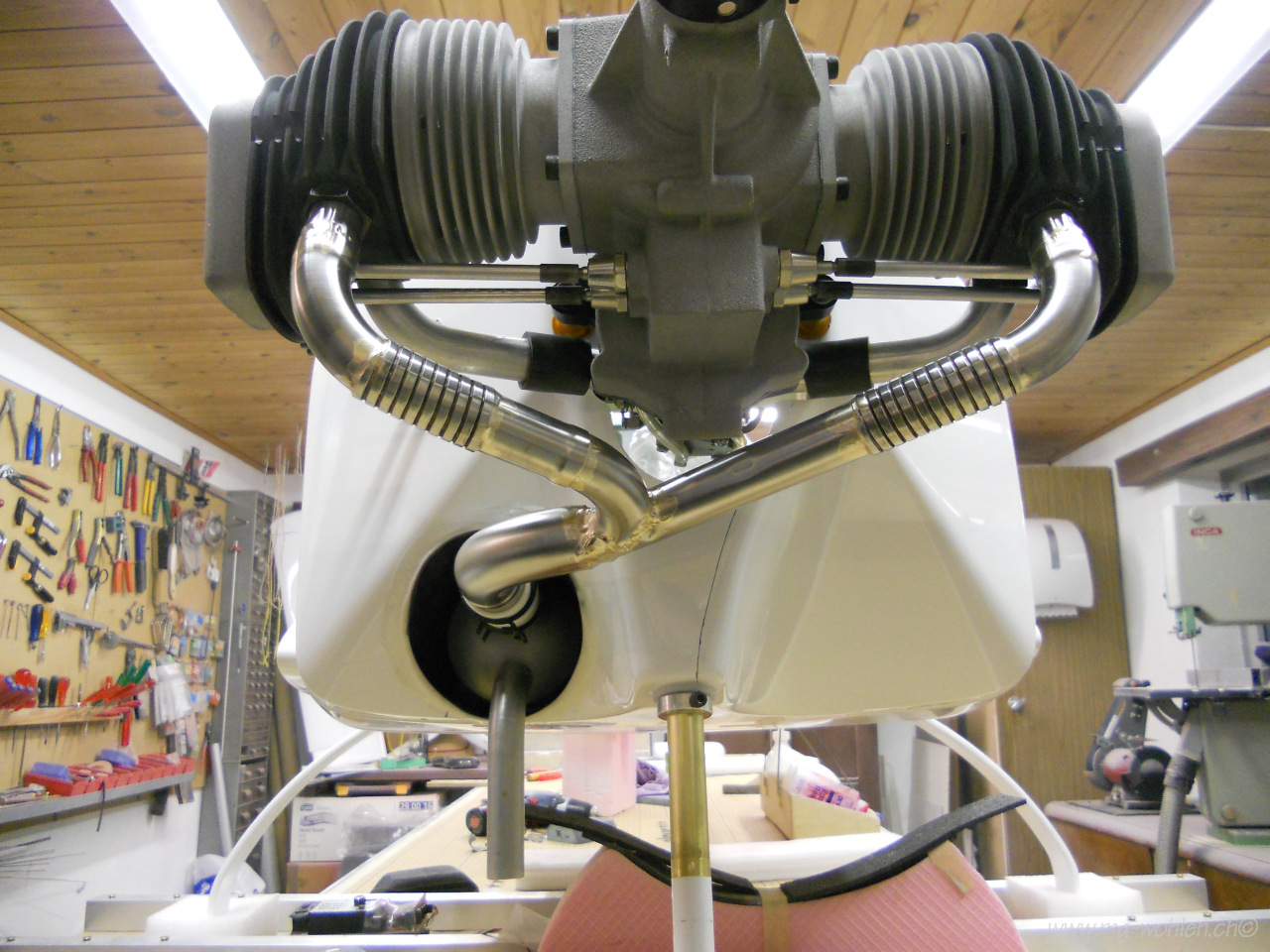

Zwei Flexrohre sin montiert um die Ausdehnung zu kompensieren
Die Hartlötstellen dürften ein bisschen schöner sein
Und das gibt die Chokeanlenkung
Die Choke anlenkung brauchte 3 Anläufe bis sie am richtigen Ort war

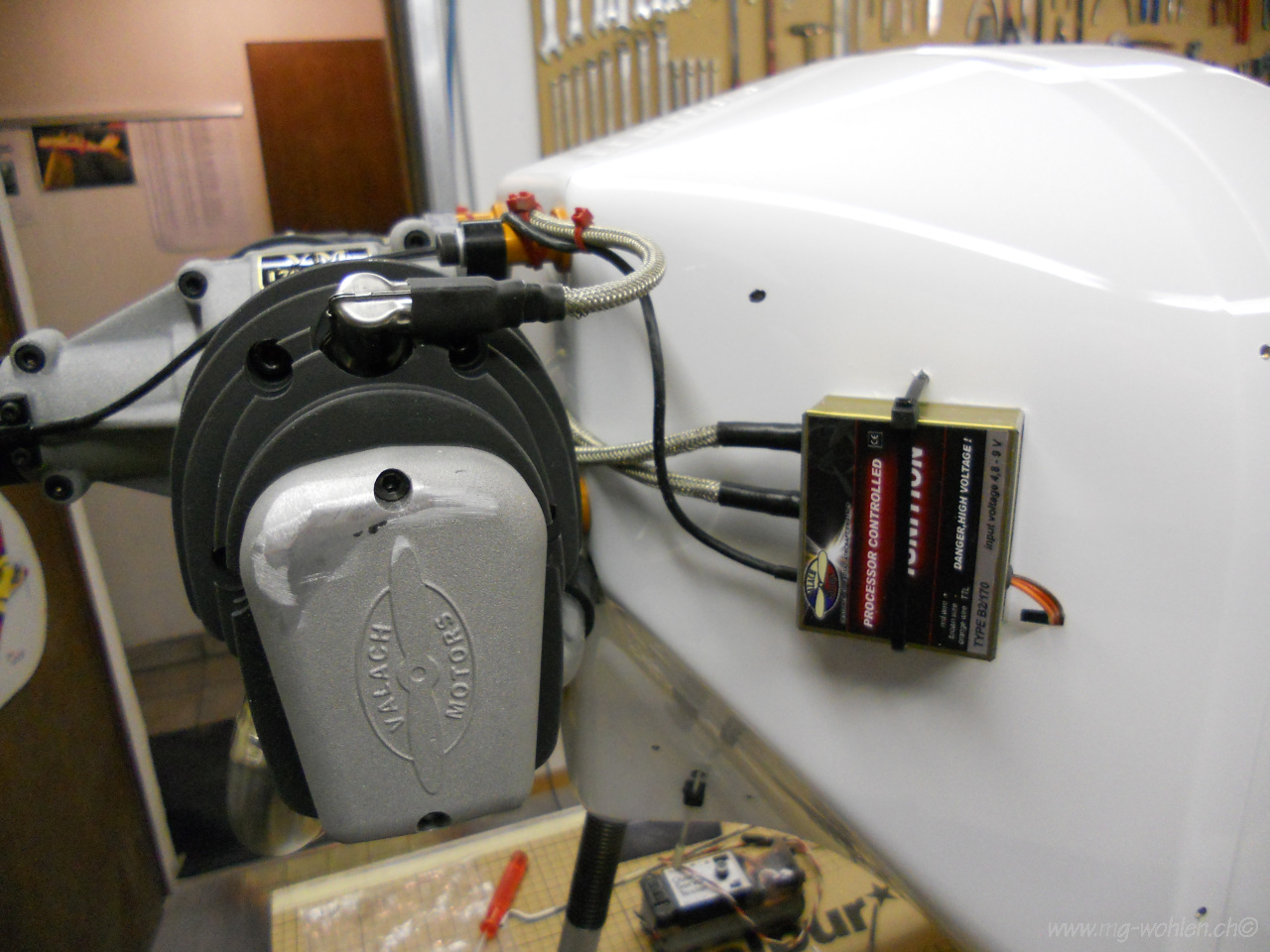

Für die Zündung ist genug Platz im Motorenraum

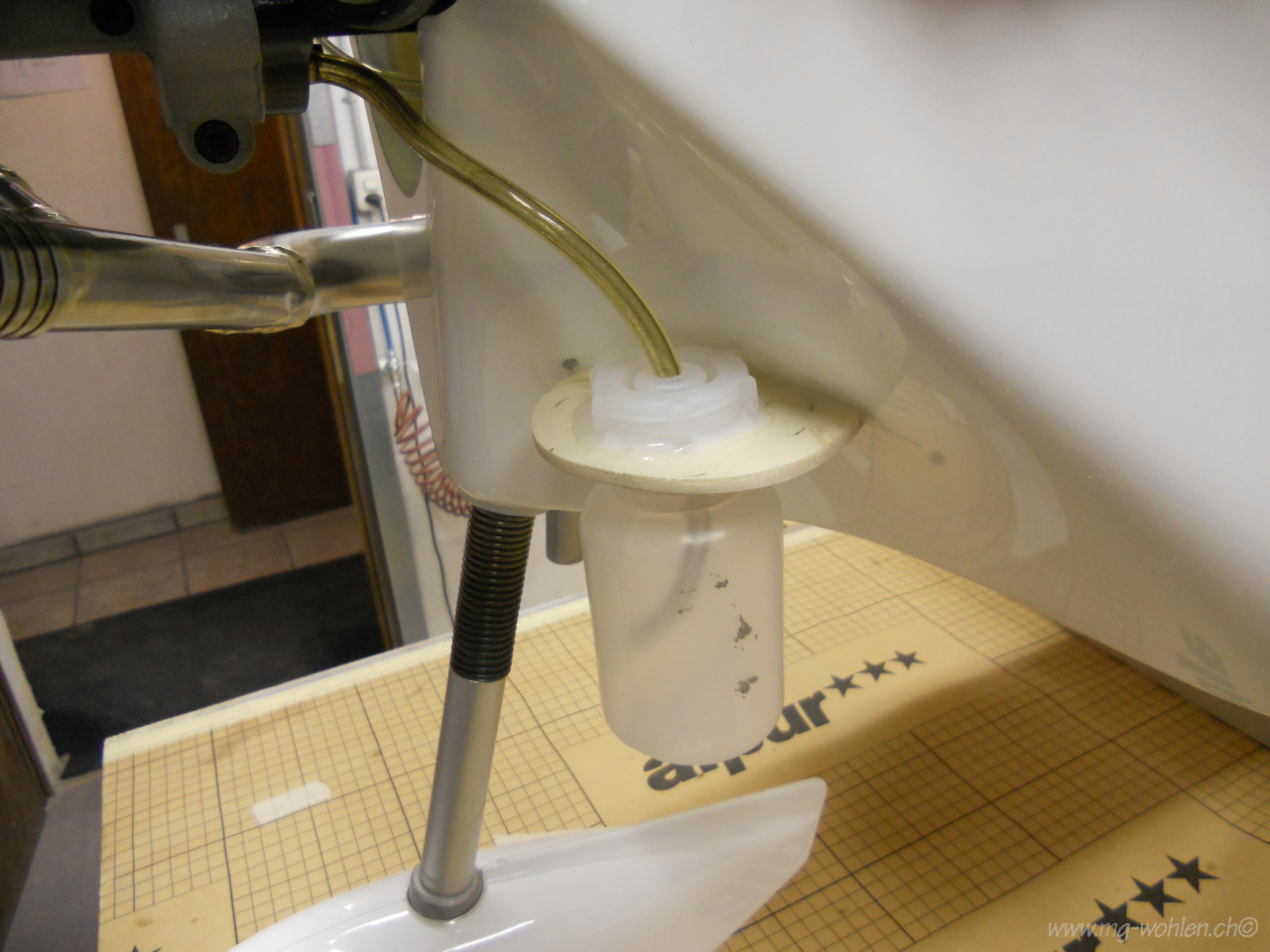

Der Restoilsammler kann von unten abgeschraubt werden

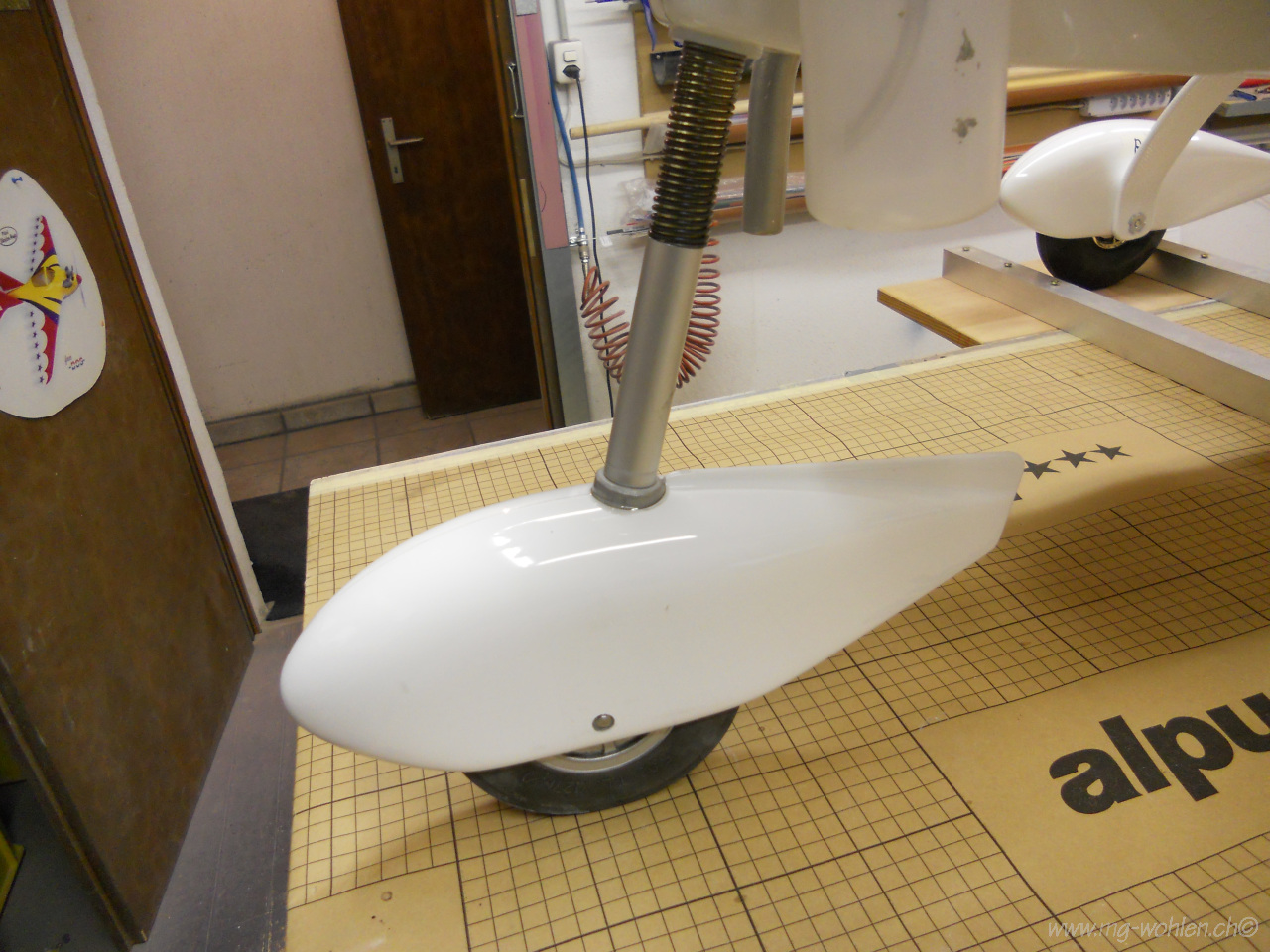

Der Federweg vom Bugrad ist ca. 2.5 cm

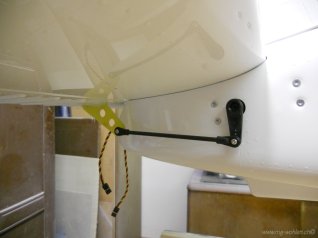

Hier sieht man die Choke und die Bugrad anlenkung

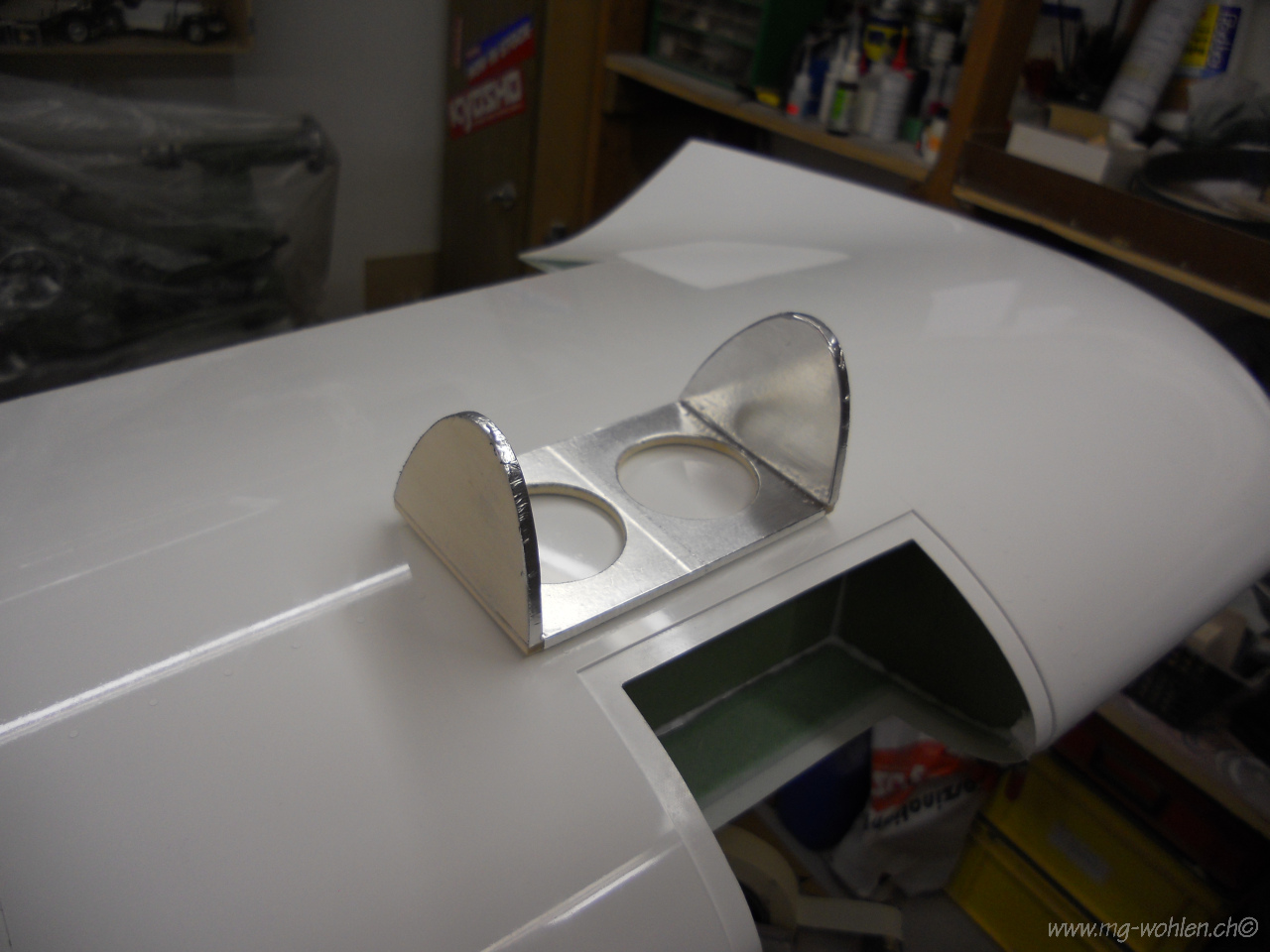

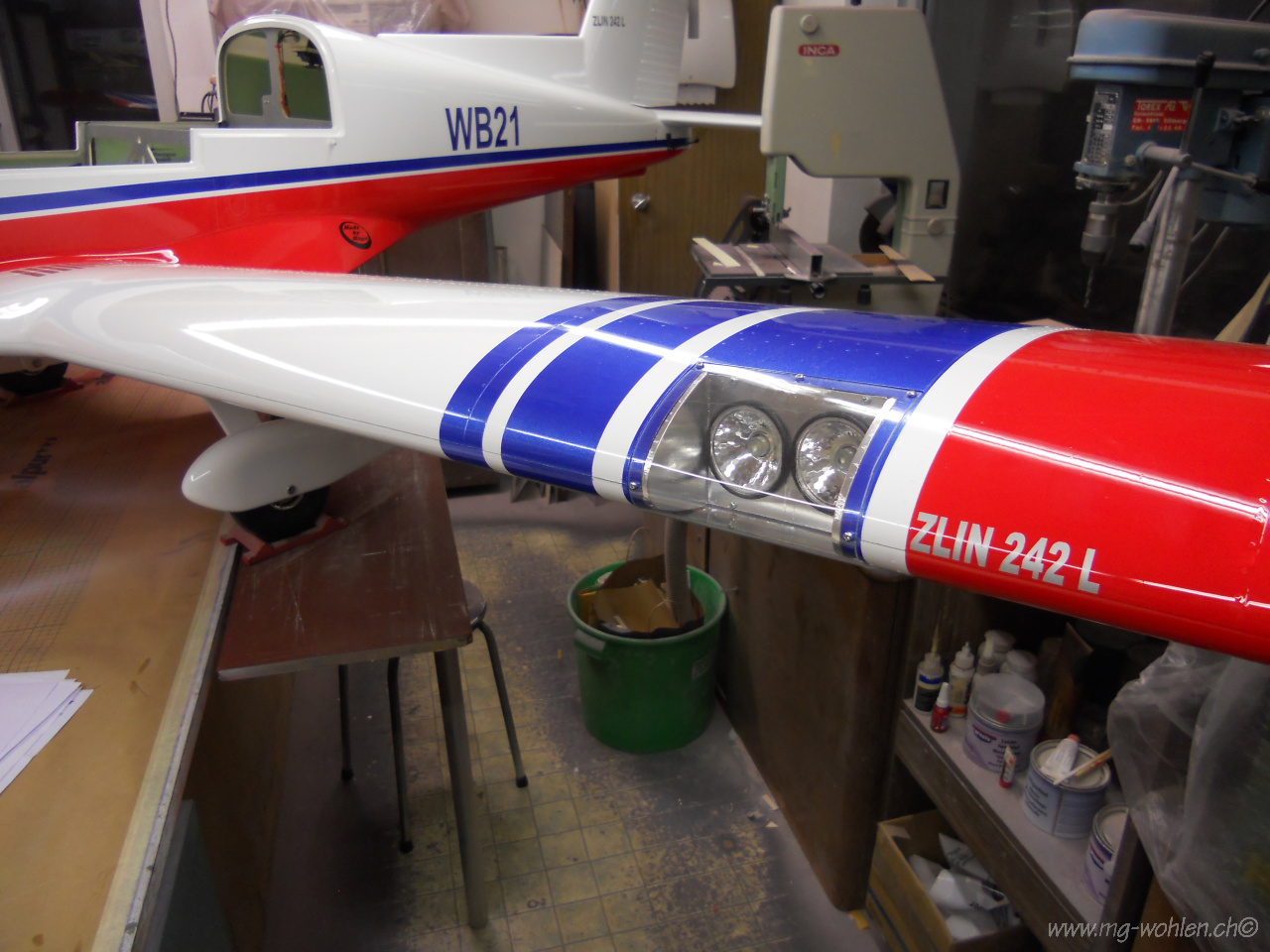

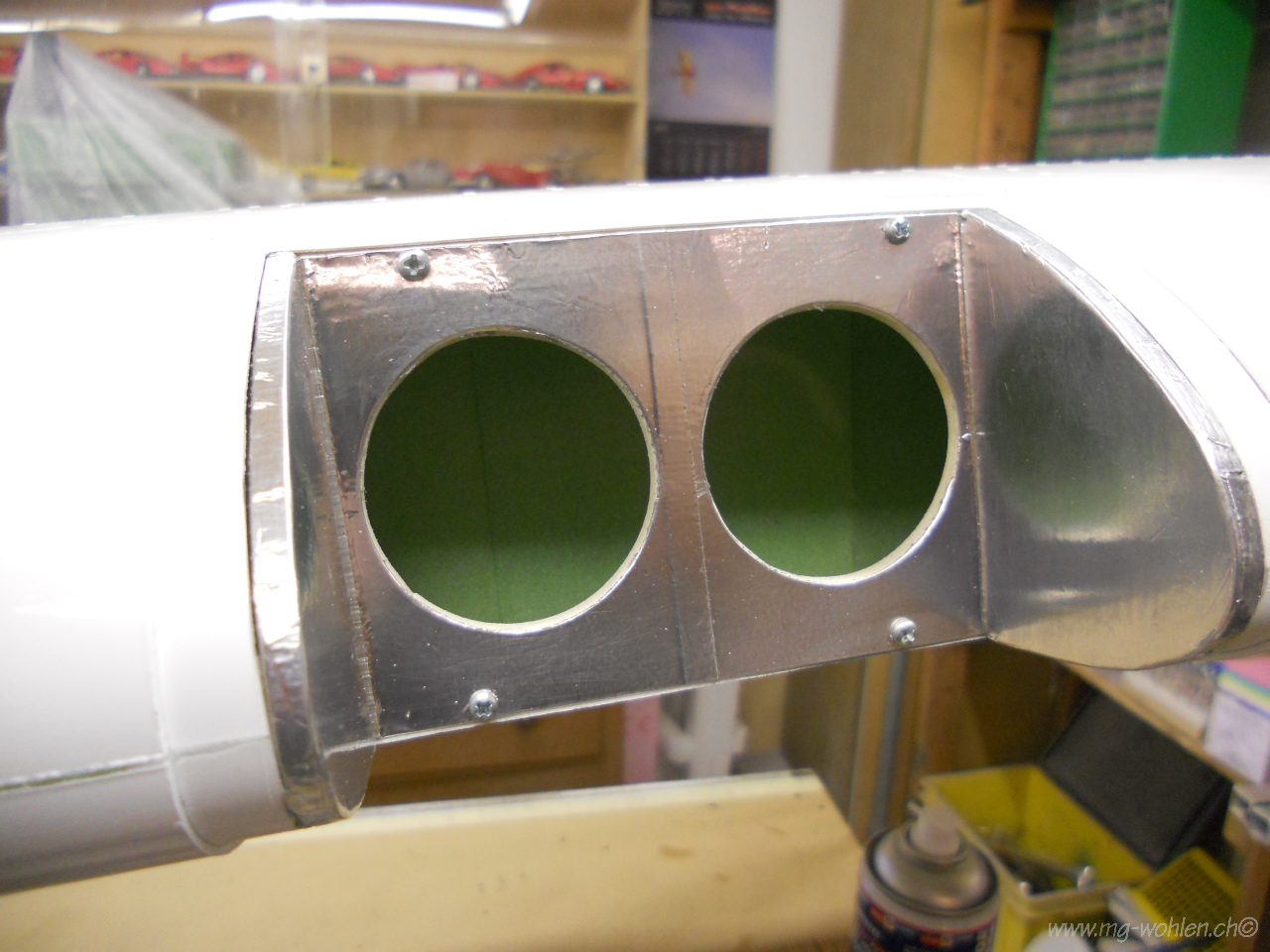

Die Verkleidung für die Scheinwerfer ist aus Pappelsperrholz und Aluklebeband

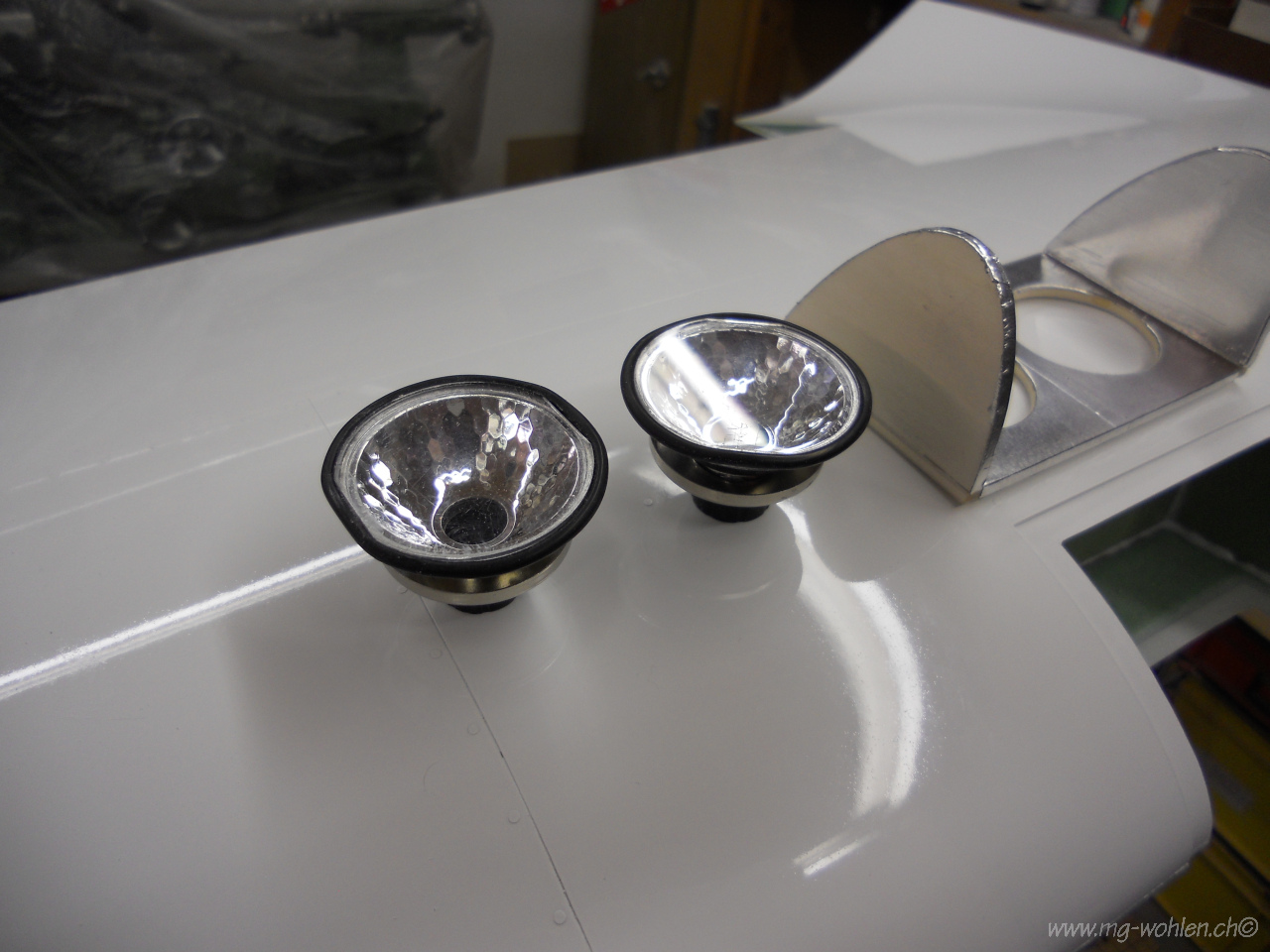

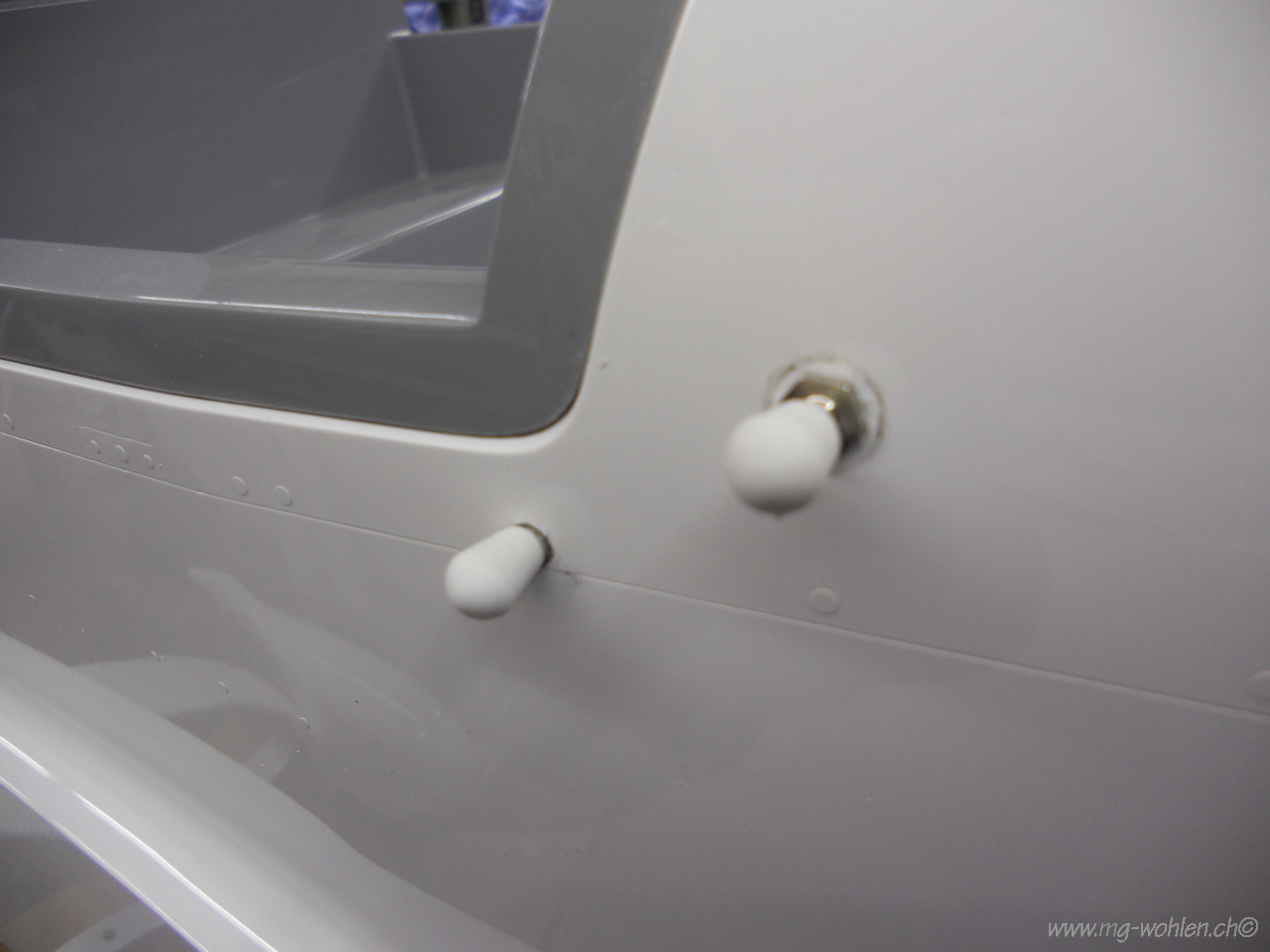

Scheinwerfer aus Taschenlampen
Das ganze kann herausgeschraubt werden

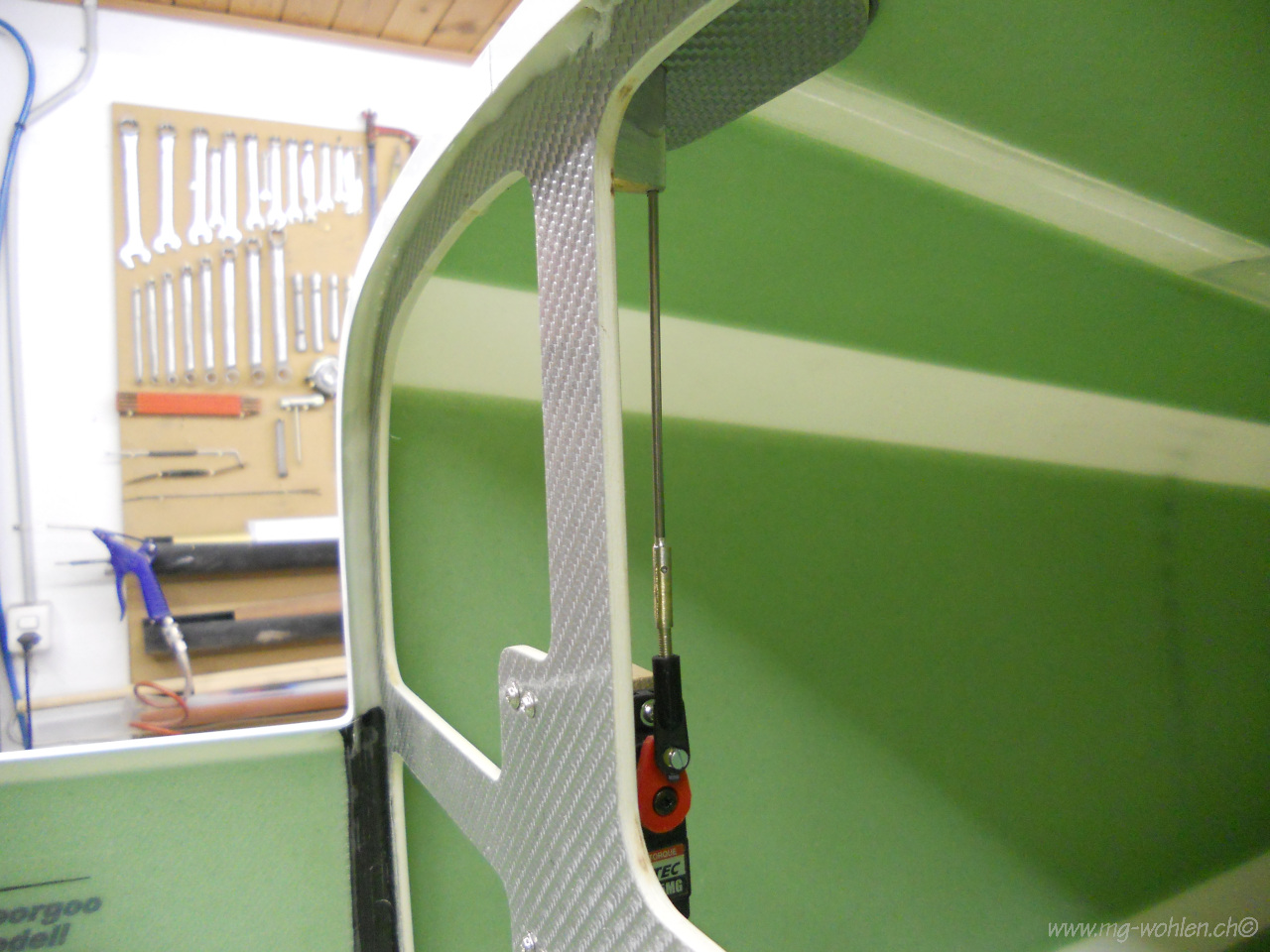

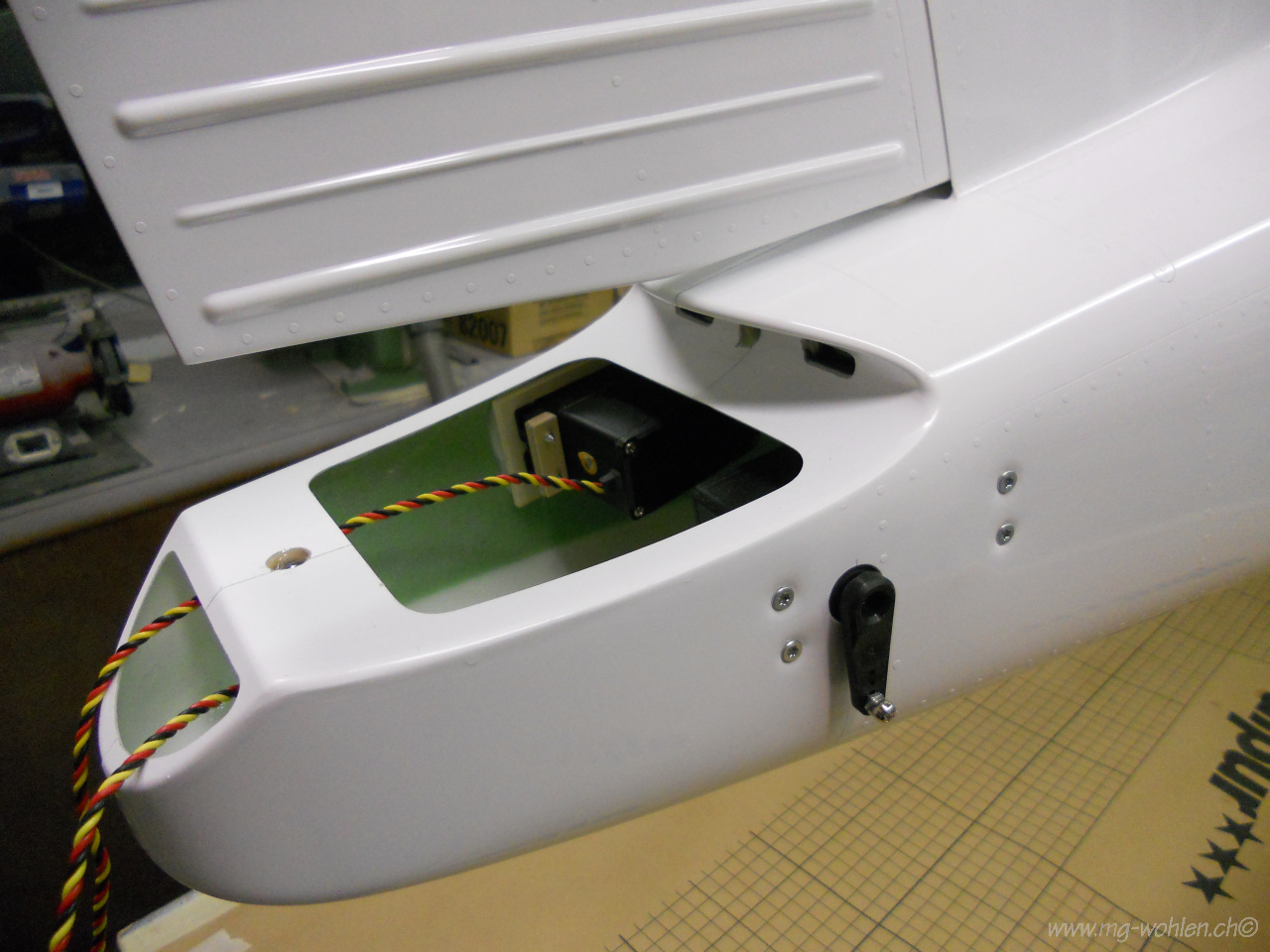

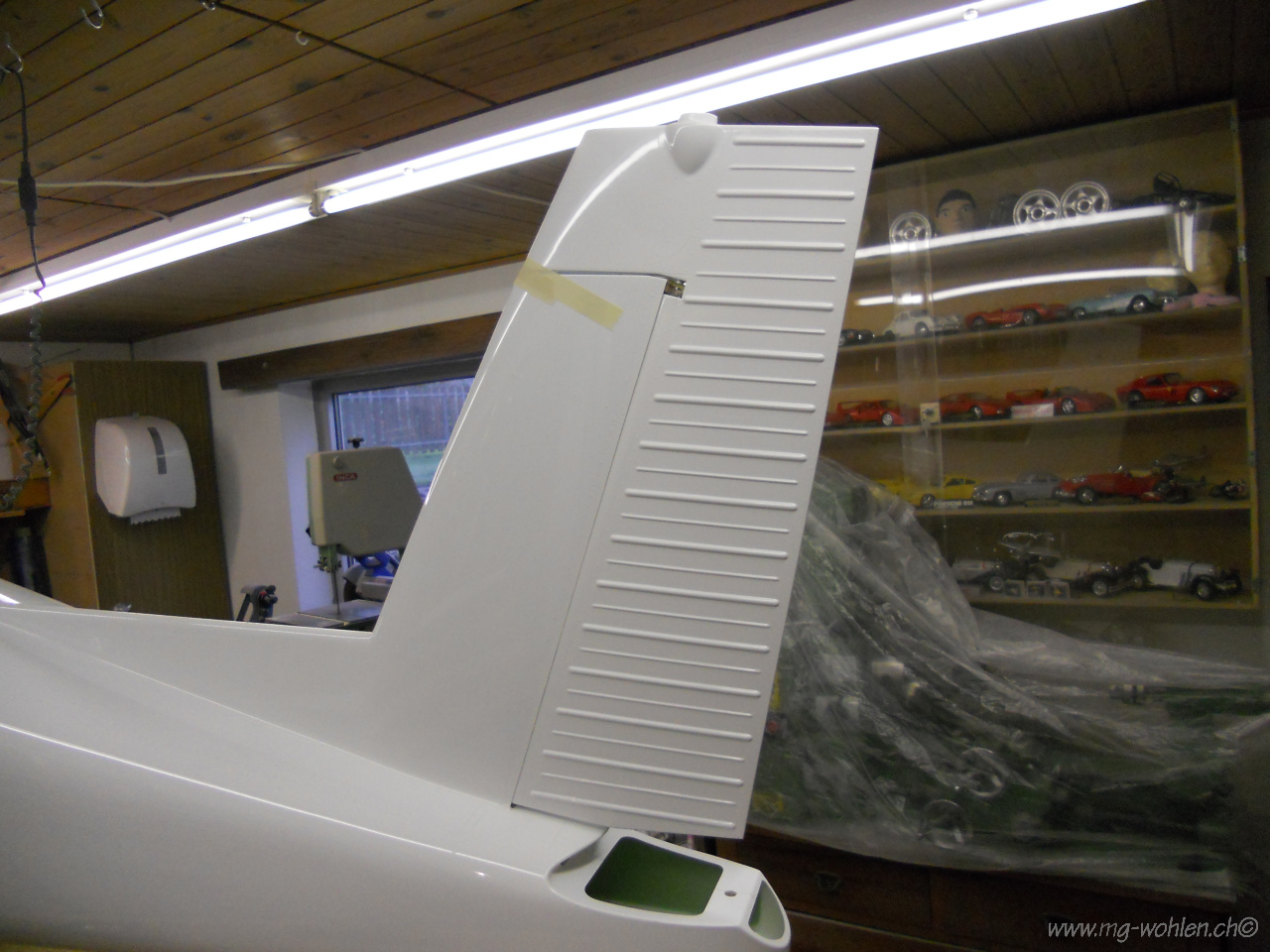

Das Seitenleitwerk ist von innen angelenkt

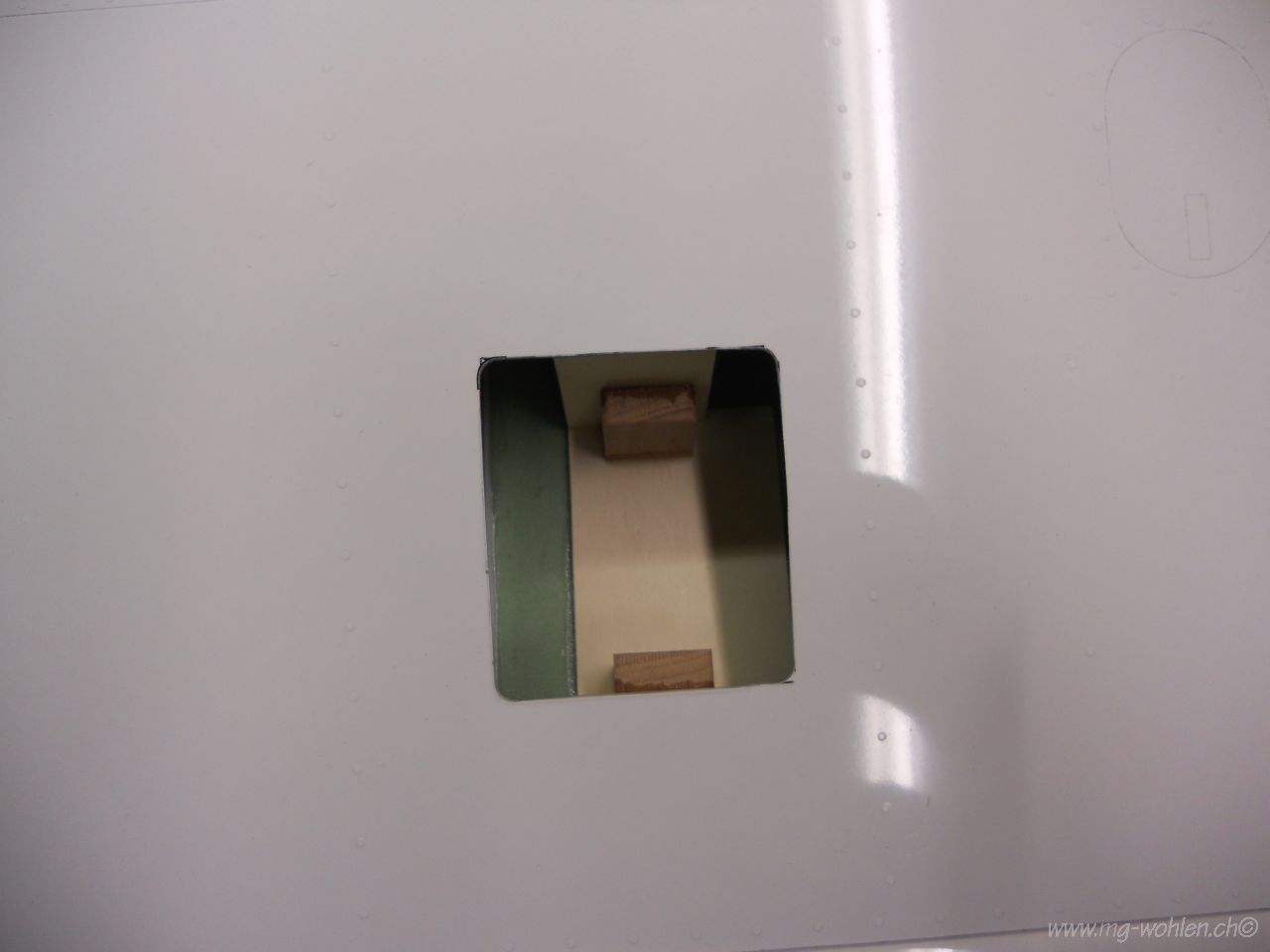

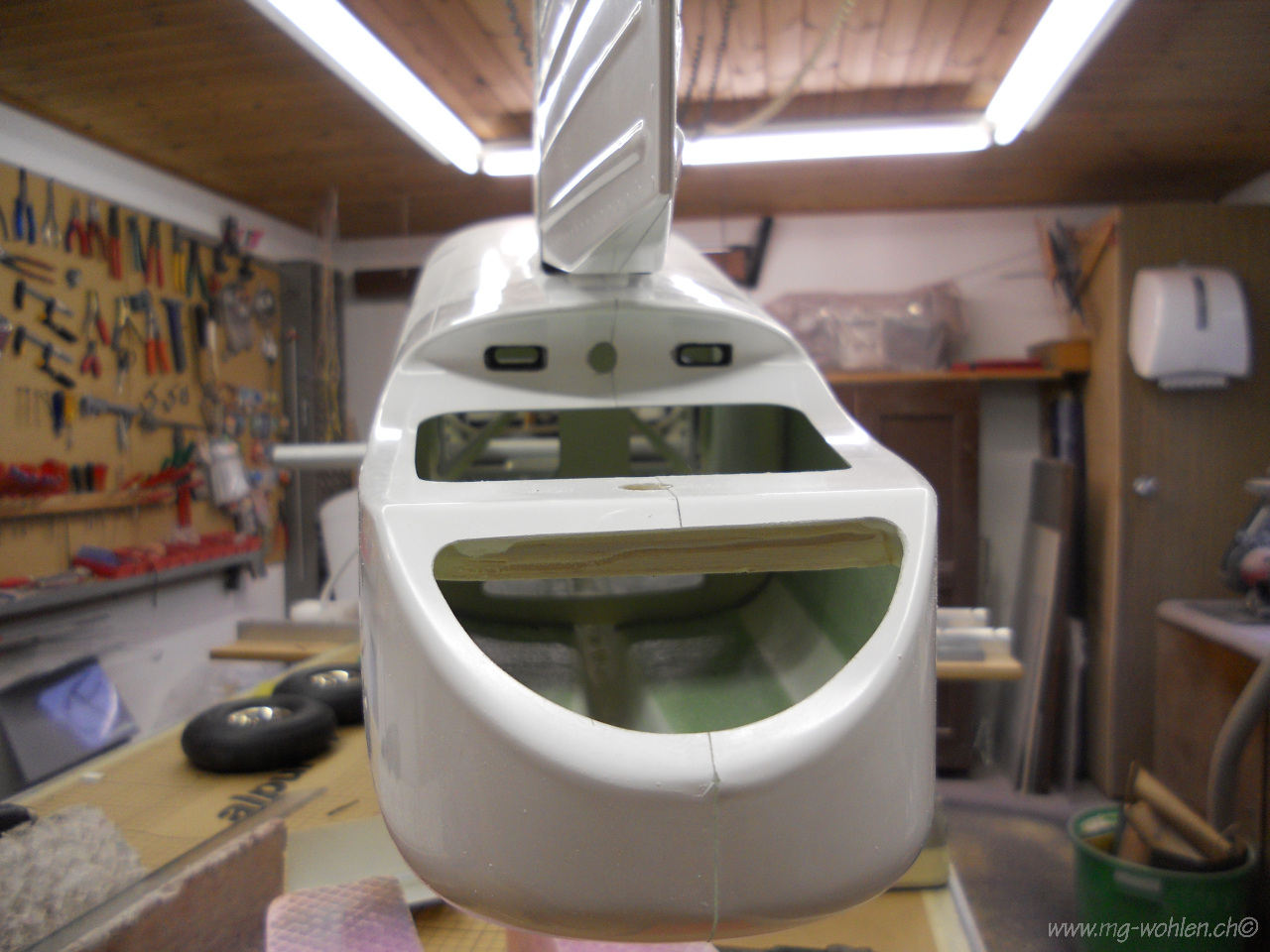

Diese Ausfräsung habe ich gemacht damit der Rumpf Luft hat
Da meine Jumboservos im Höhenruder nicht Platz haben sind diese im Rumpf verstaut

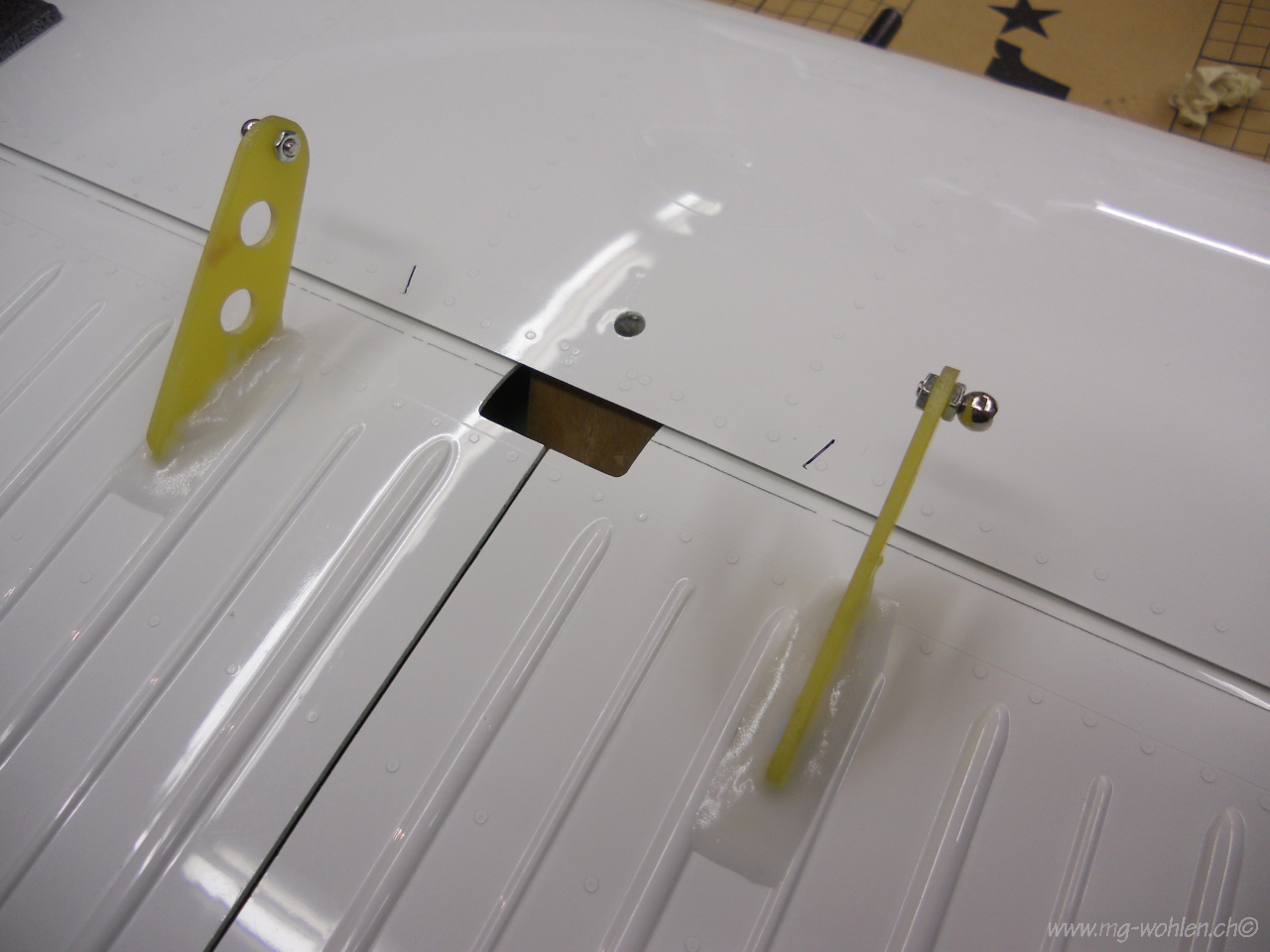

Massive GFK Ruderhörner im Eigenbau
Die M3 Gewindestange wurde durch ein Kohlerohr gegen Durchbiegen verstärkt

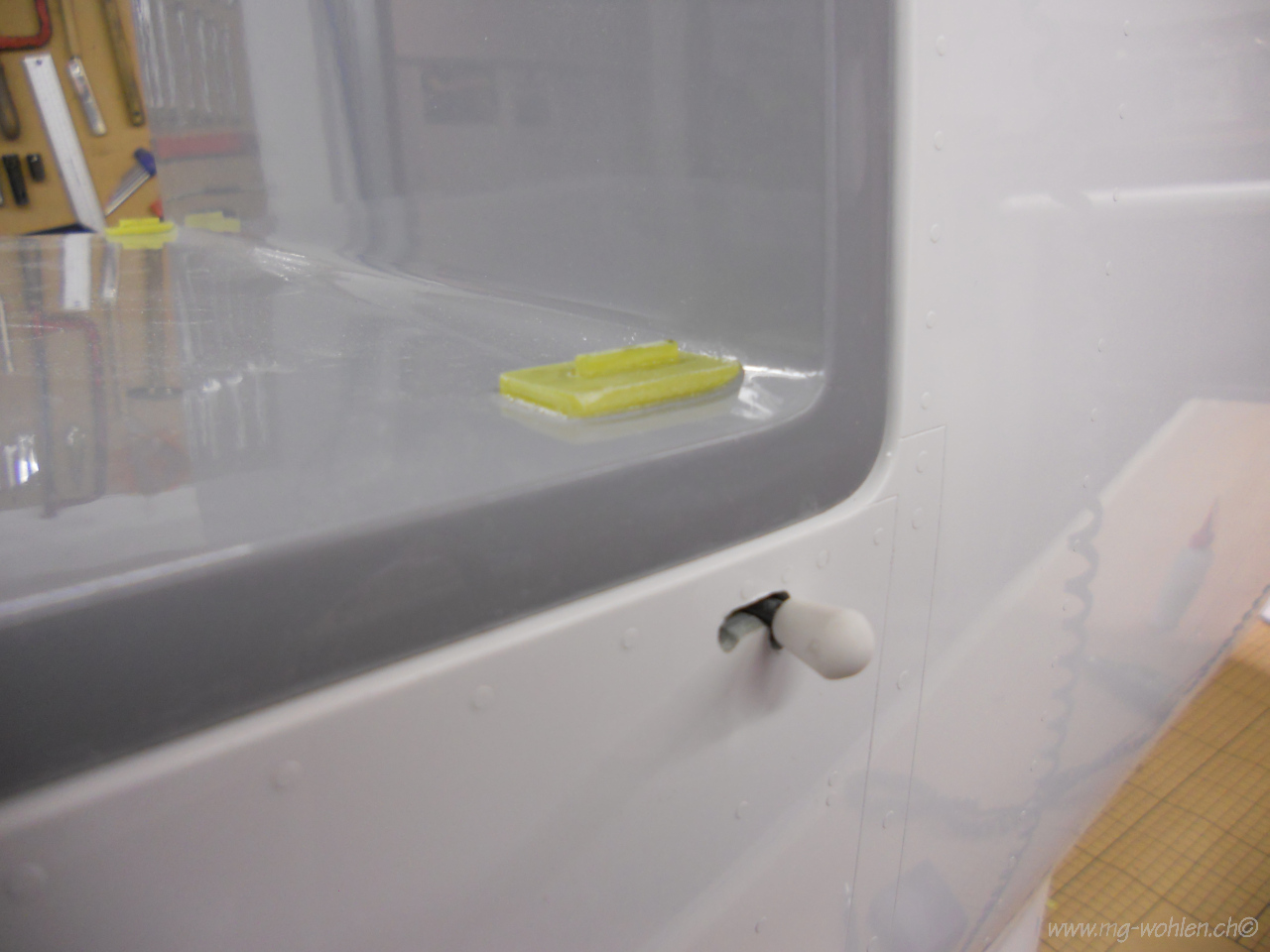

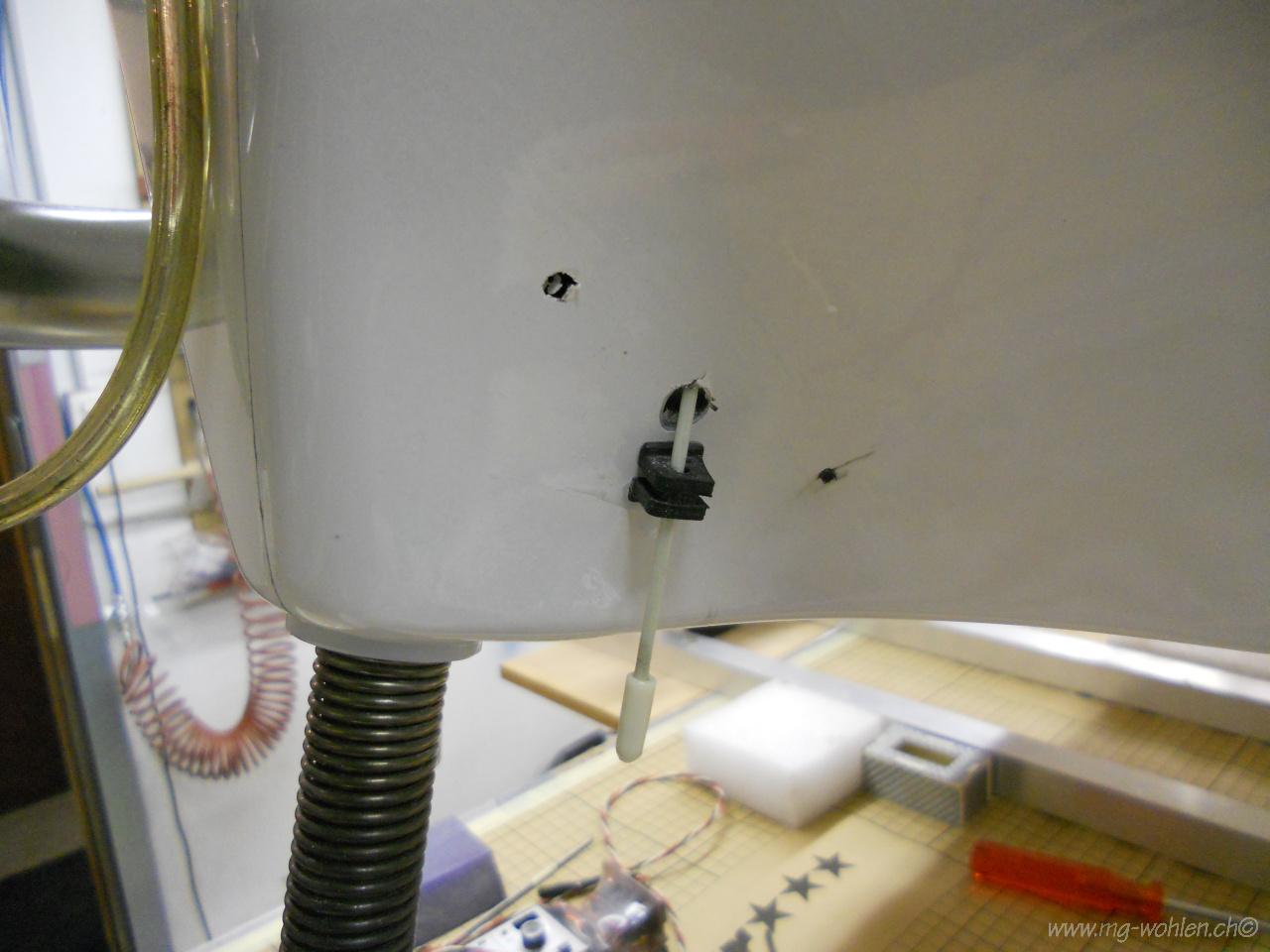

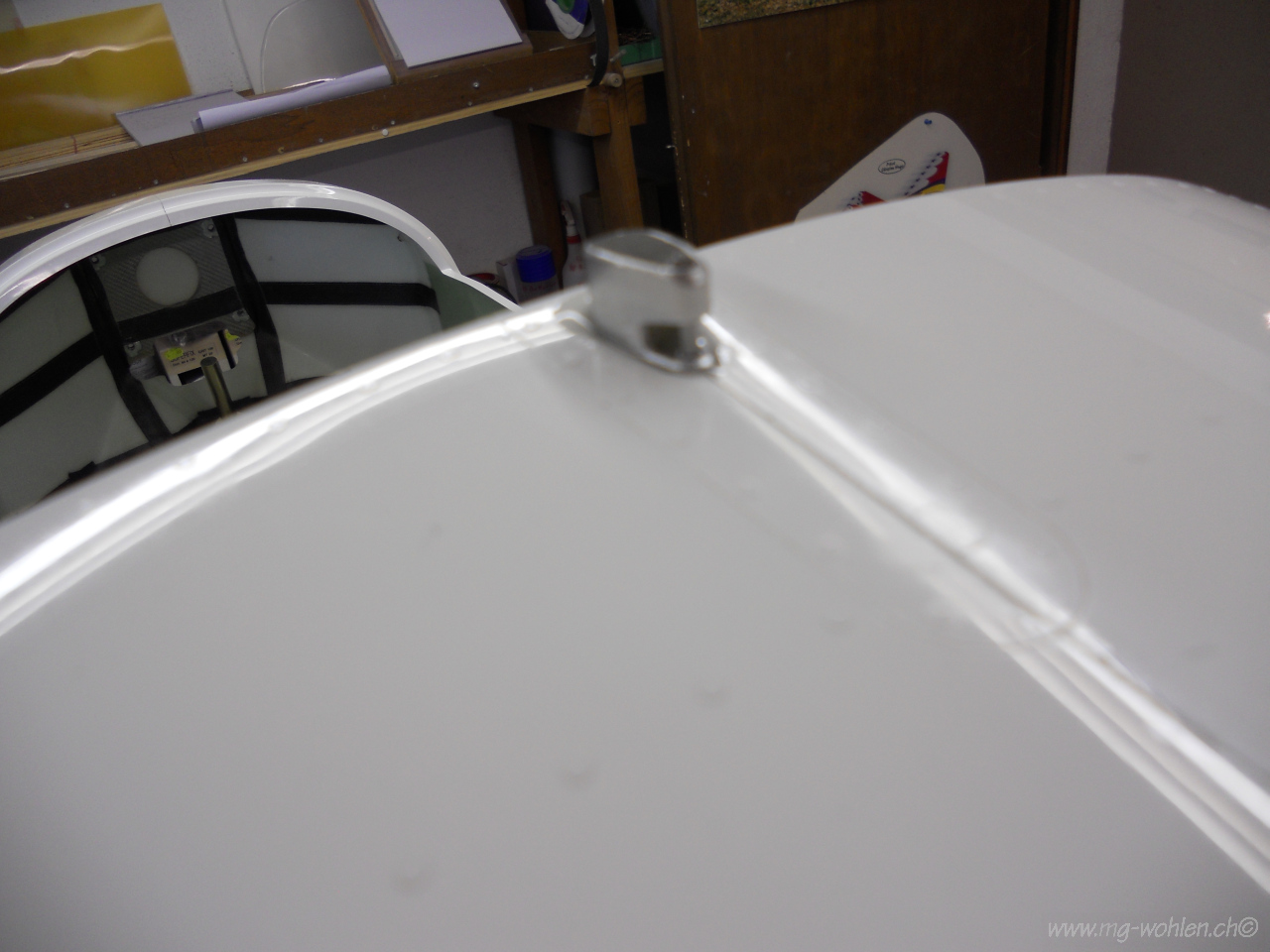

das ist die hintere Hauben verriegelung

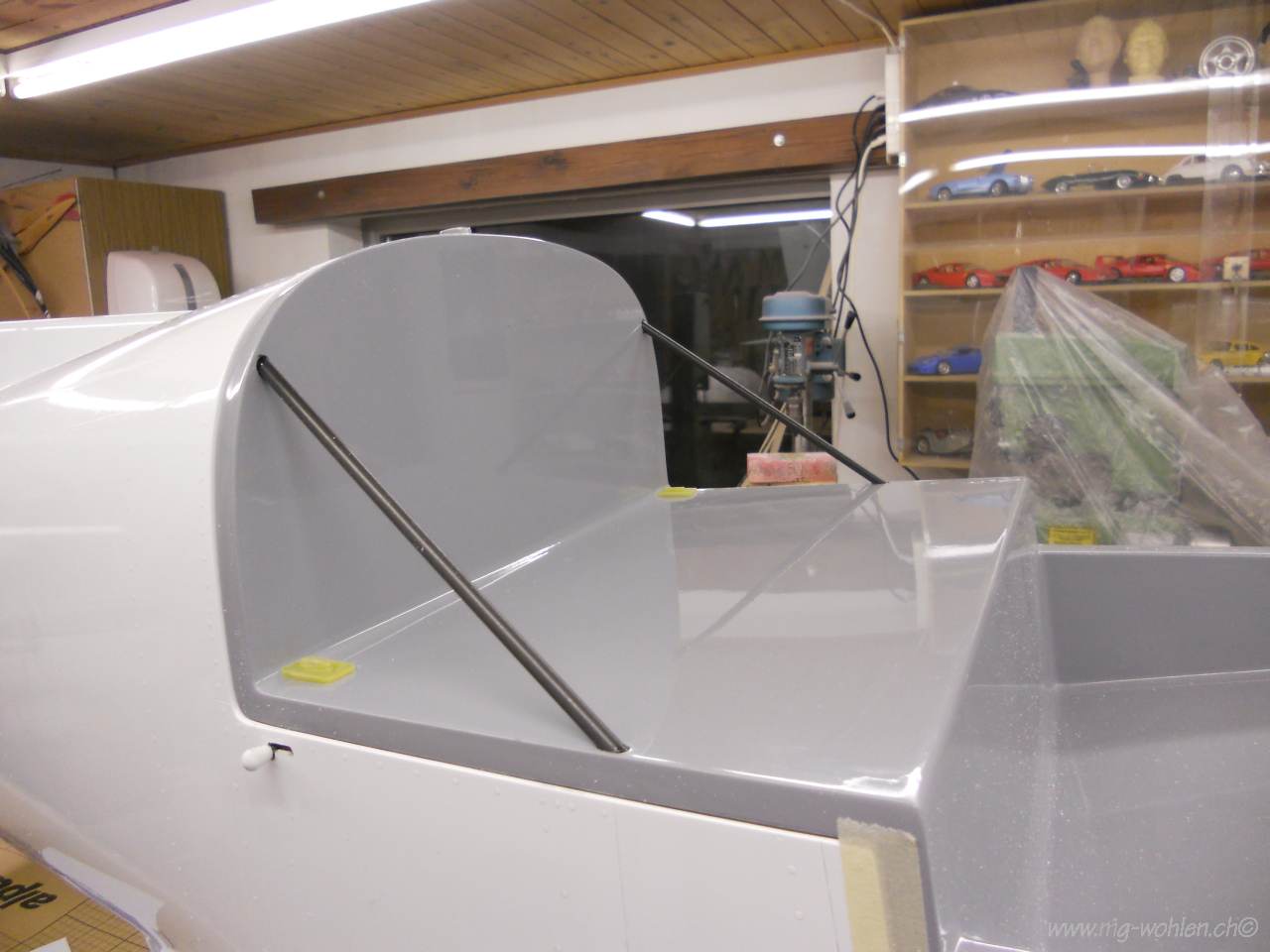

Vorne wird die Haube durch ein 3mm Stahldraht gehalten

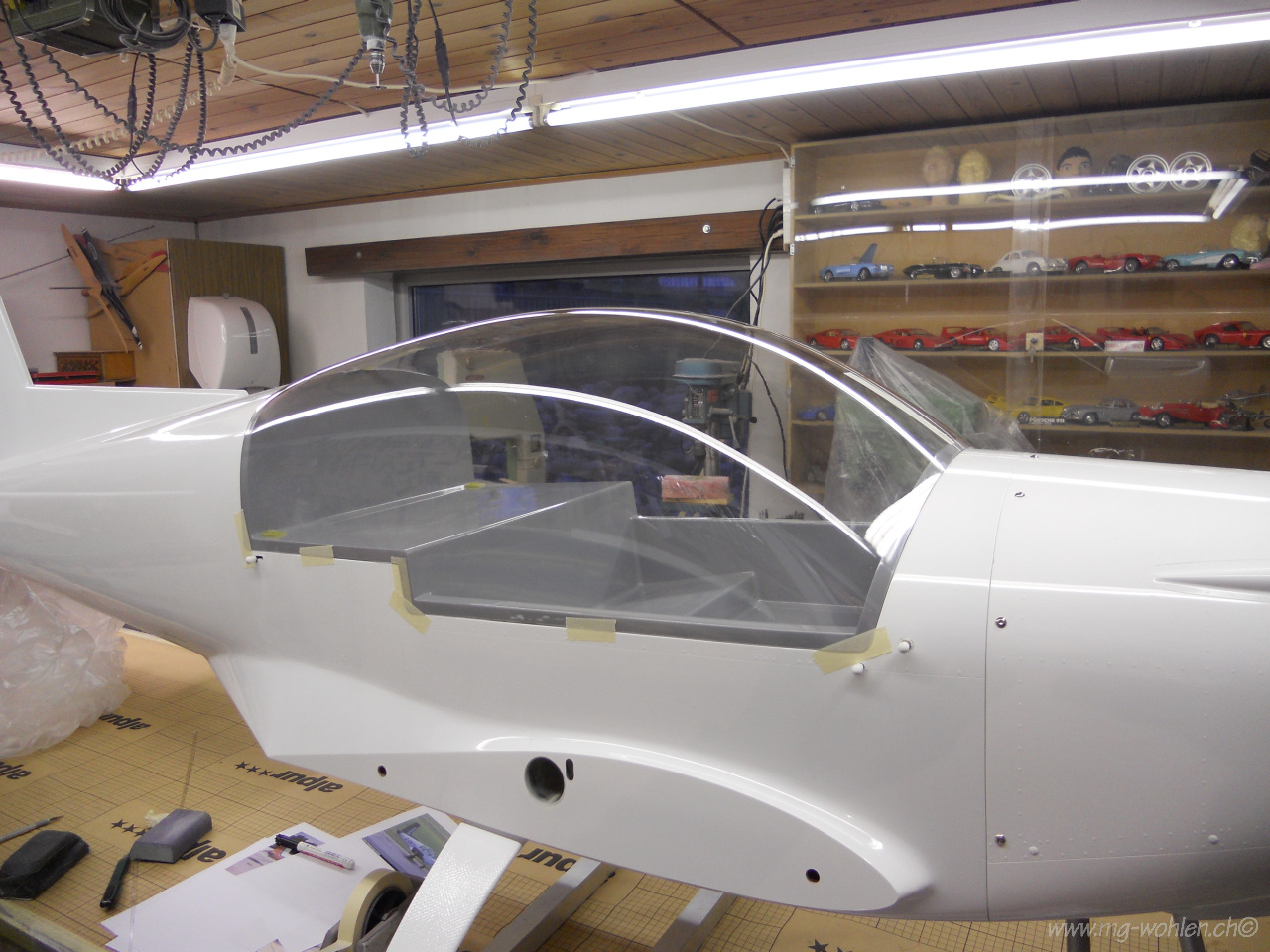

Die riesengrosse Kabinenhaube ist mit einer gut schneidenden Schere angepasst worden
Die Haubenrahmen verstärkung aus Kohlerohr
Das Armaturenbrett könnte man fertig kaufen aber selber herstellen macht spass

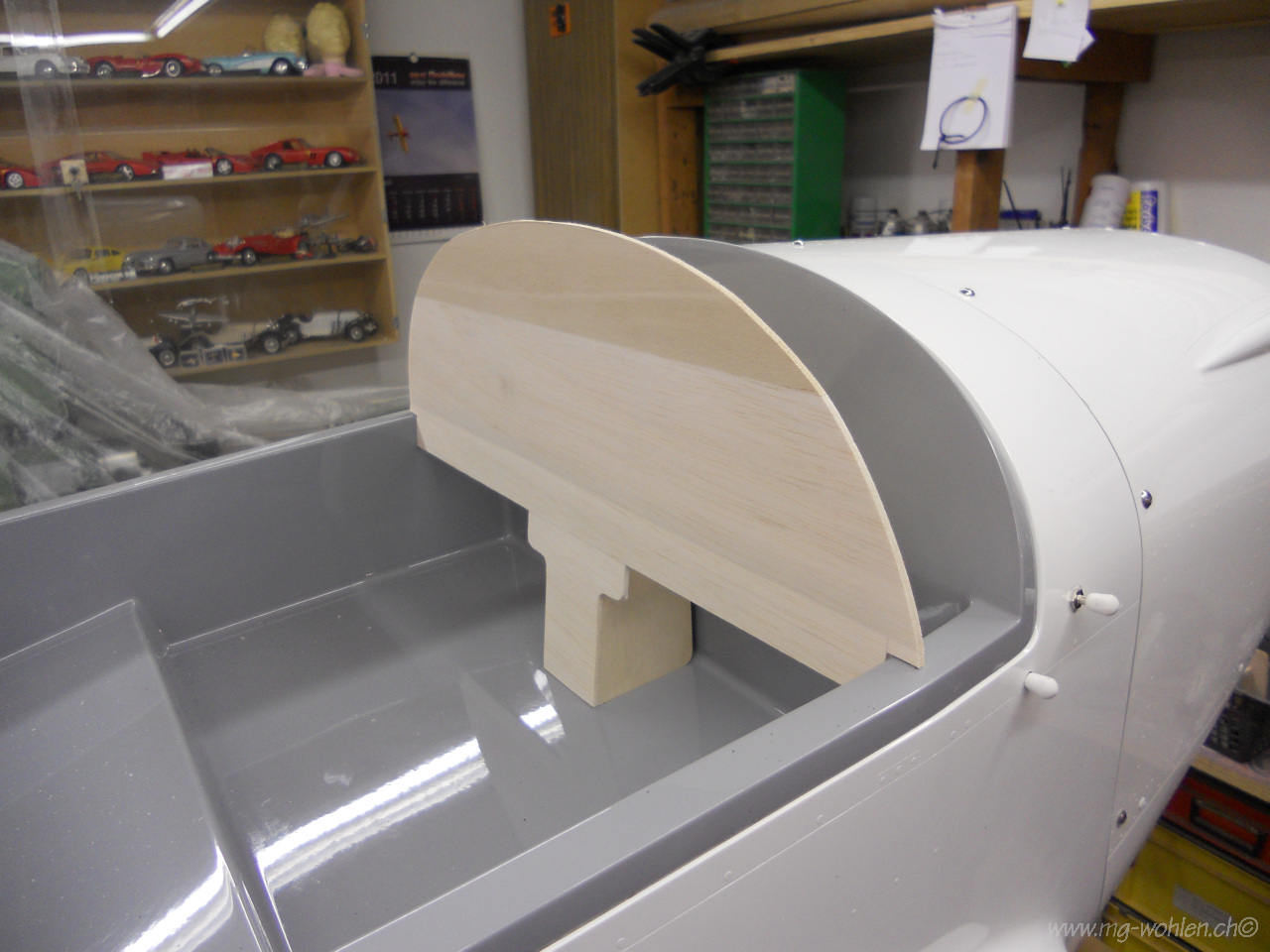

Das Armaturenbrett wird aus 3mm Balsaholz geformt

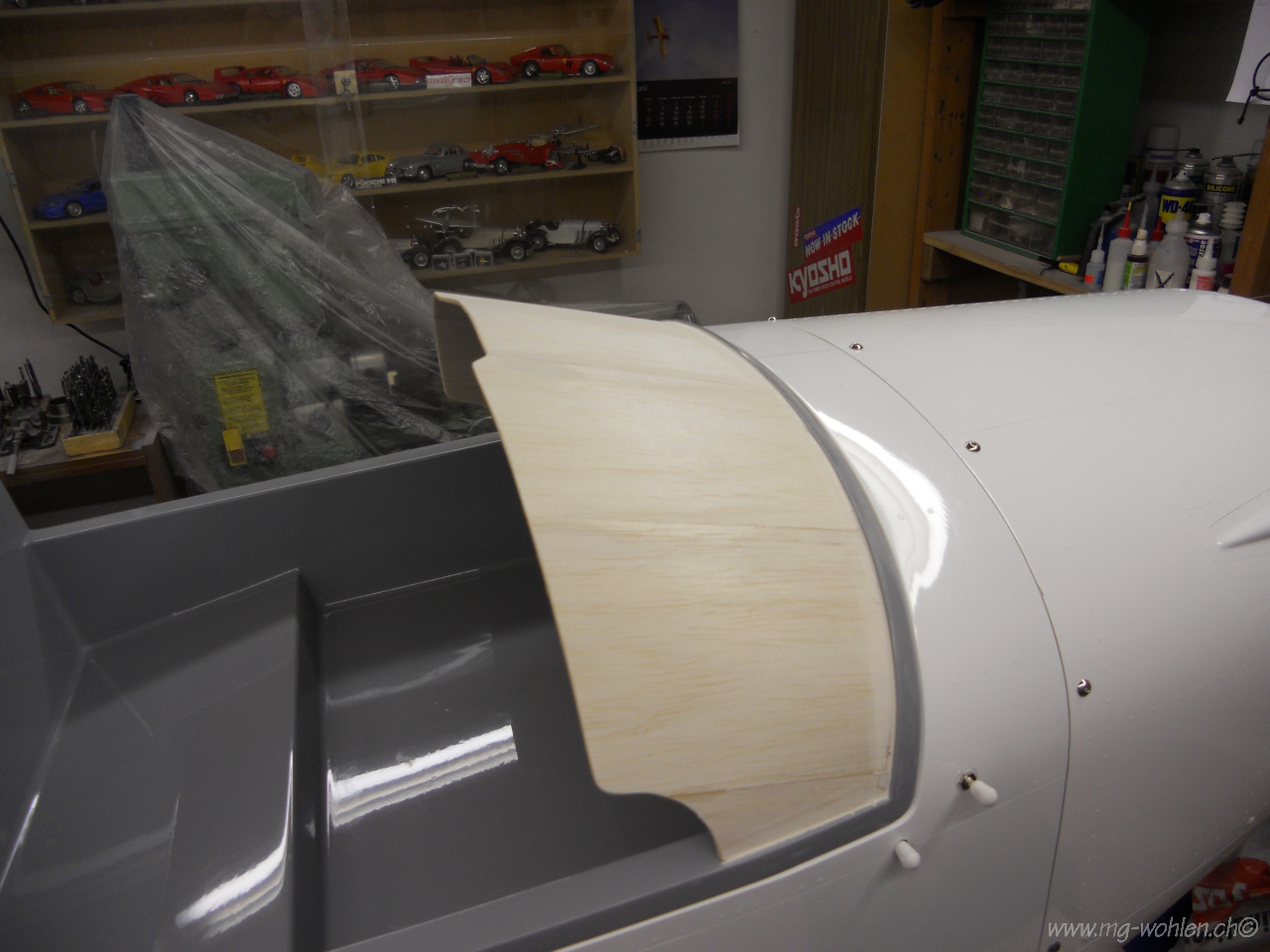

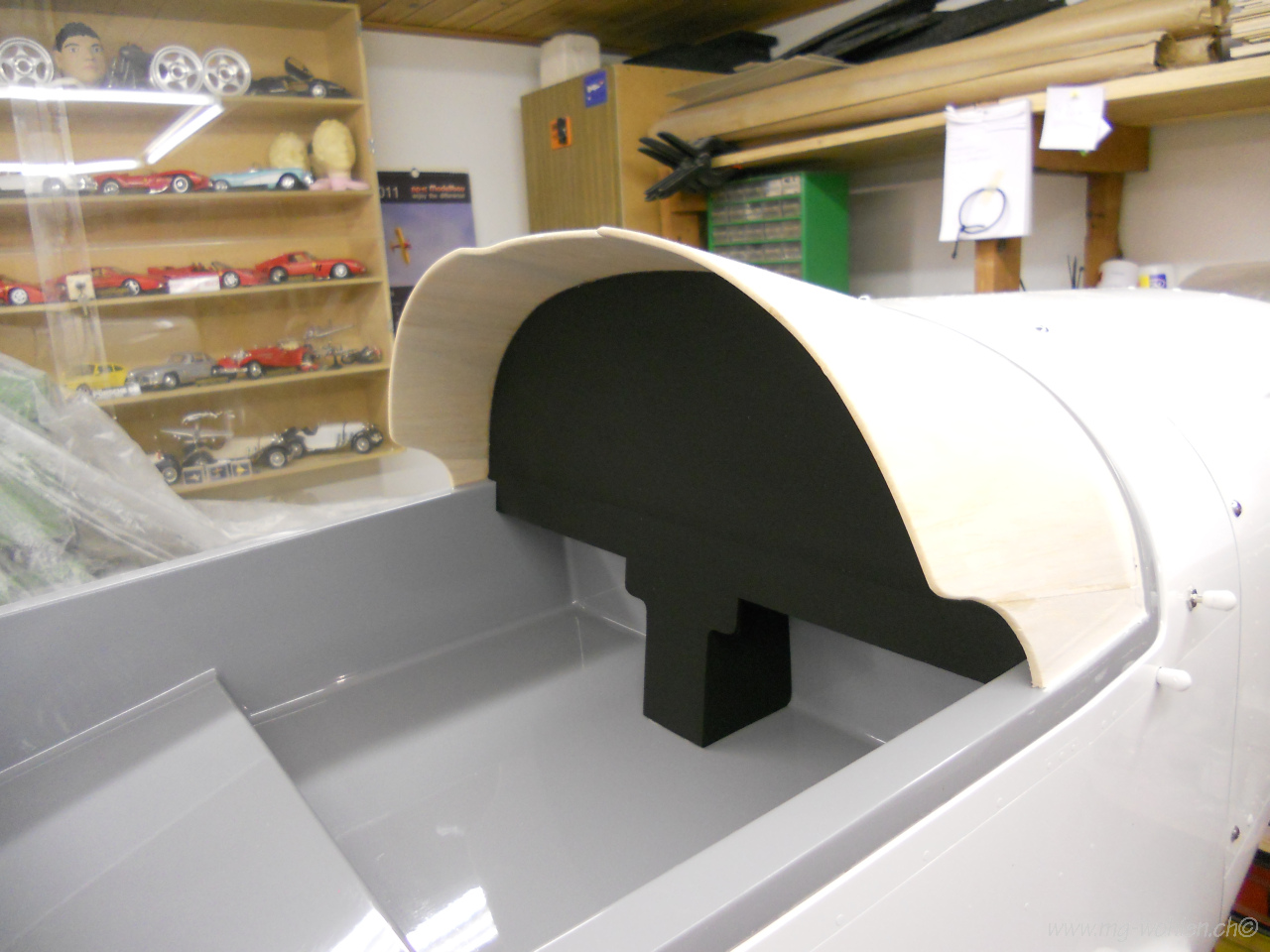

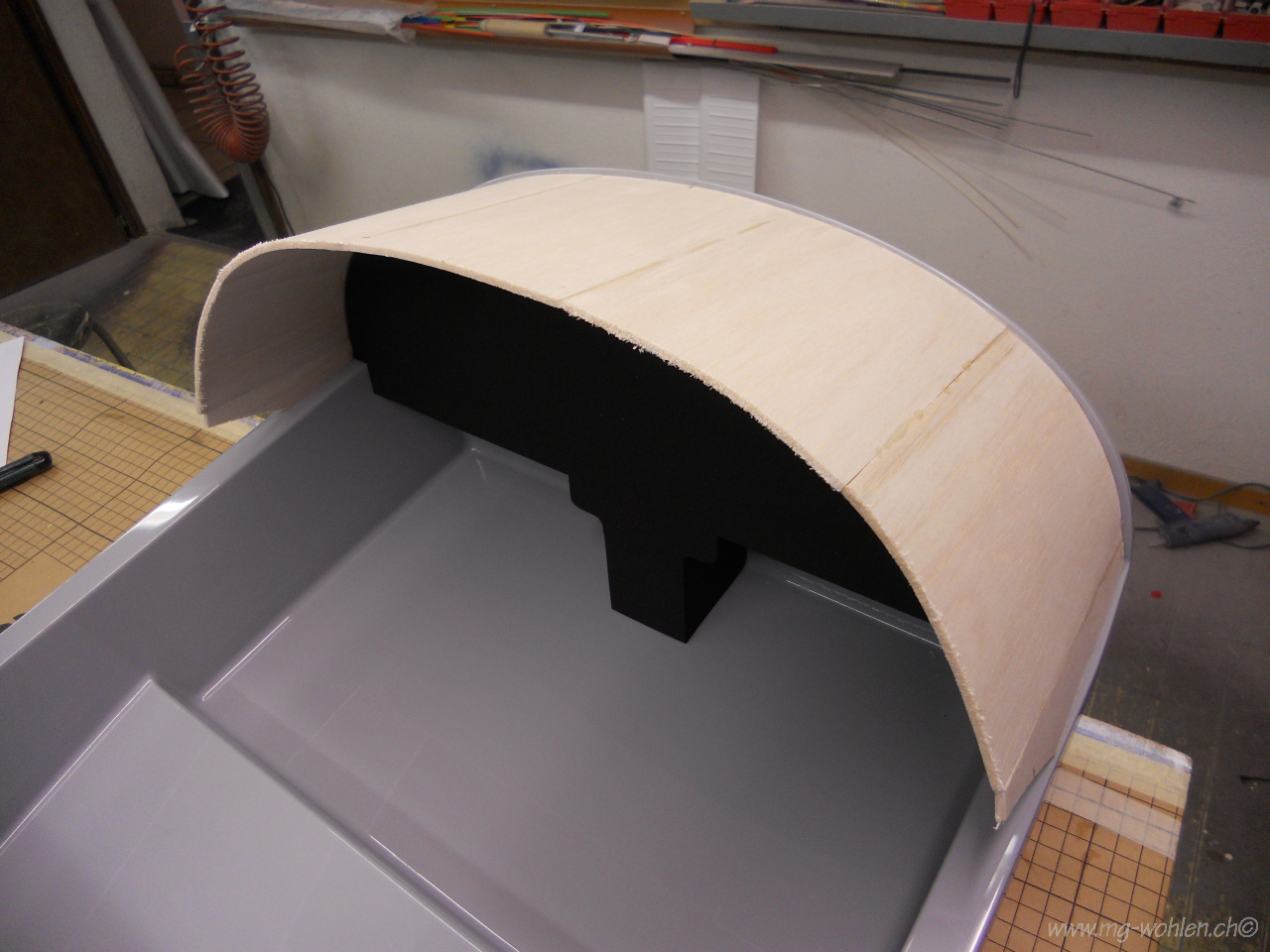

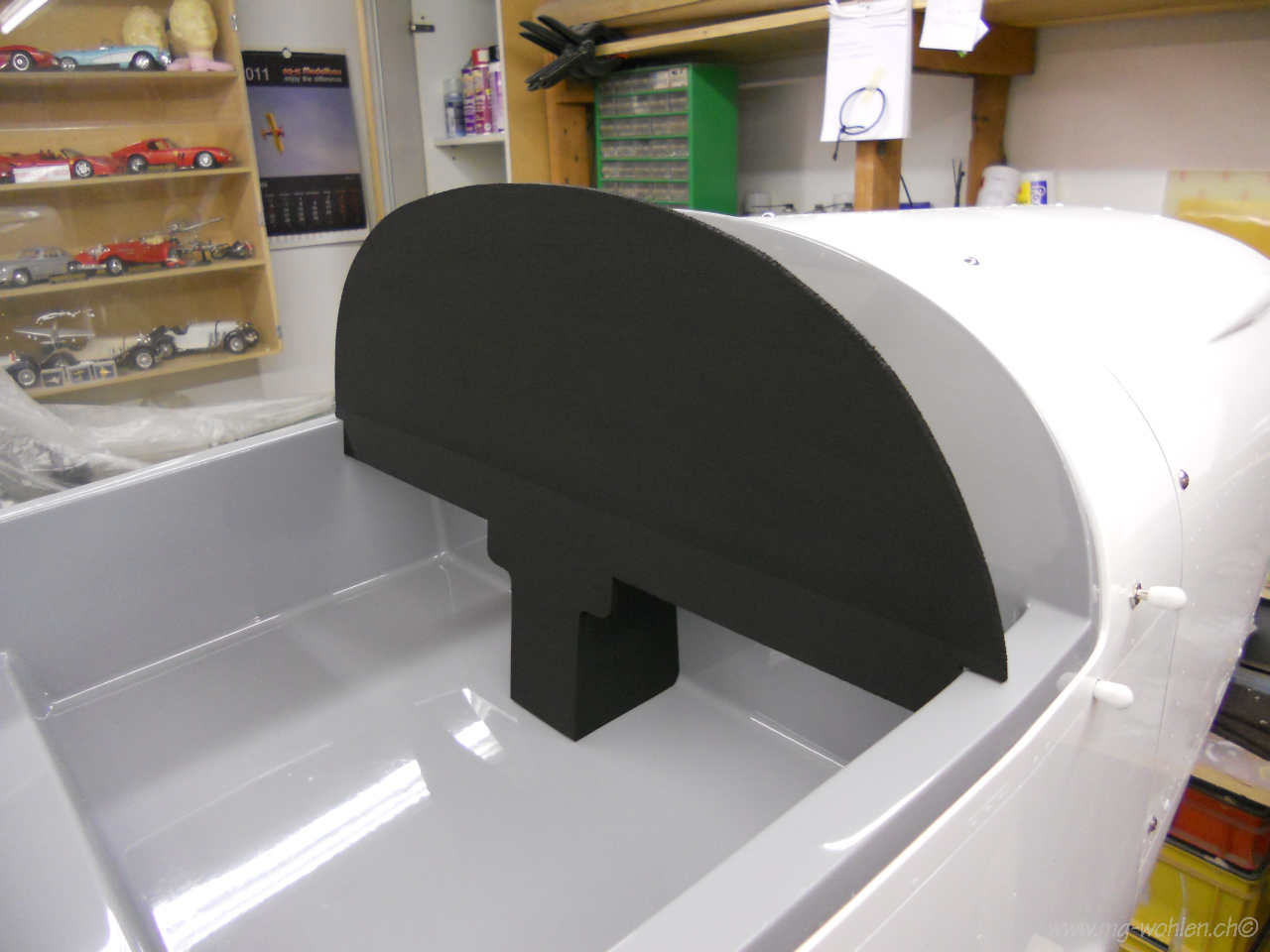

Auch der Blendschutz ist aus 3mm Balsa
das Ganze wird in Form geschliffen
Die Oberfläche ist gespachtelt und geschliffen
Der Granitspray bringt die nötige rauhe Oberfläche. Jetzt ist der Pilot dran
Da hab ich der ZLIN noch eine Kardanwellen Abdeckung verpasst

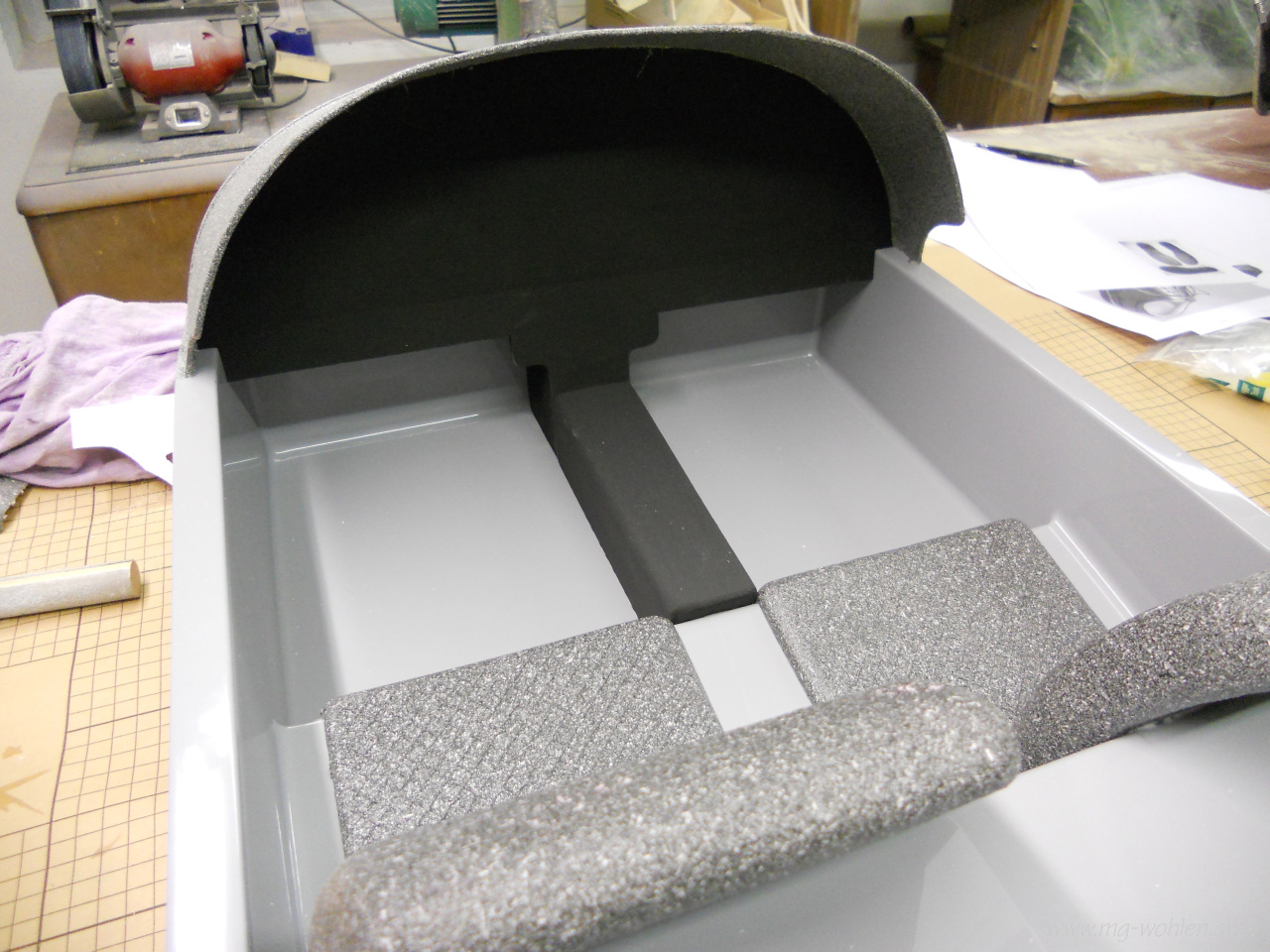

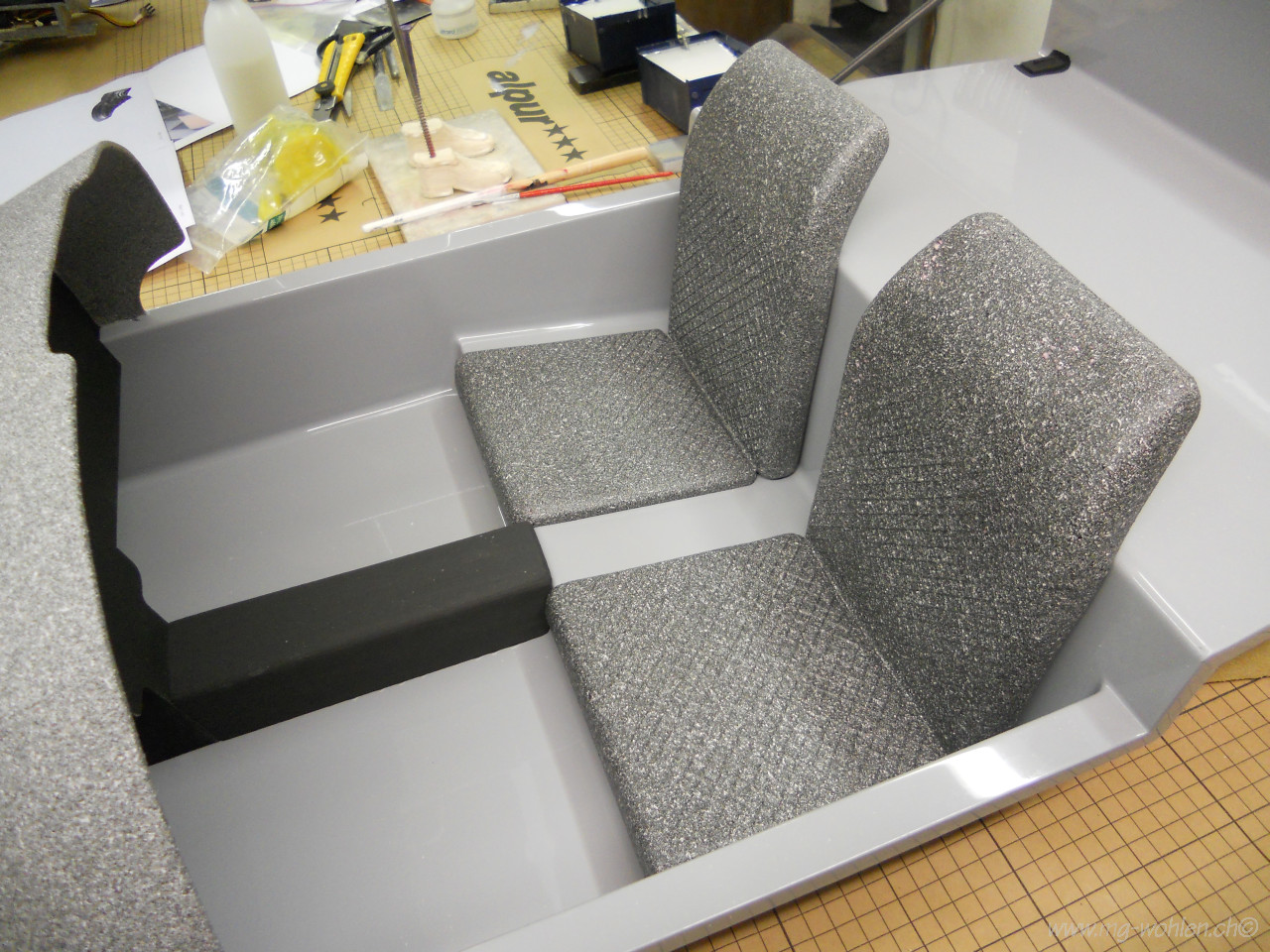

Die Sitze sind aus Styrodur mit Struktur und mit Granitspray gespritzt
Der Pilot wartet noch auf die Hände
Die Hände sind hier drin

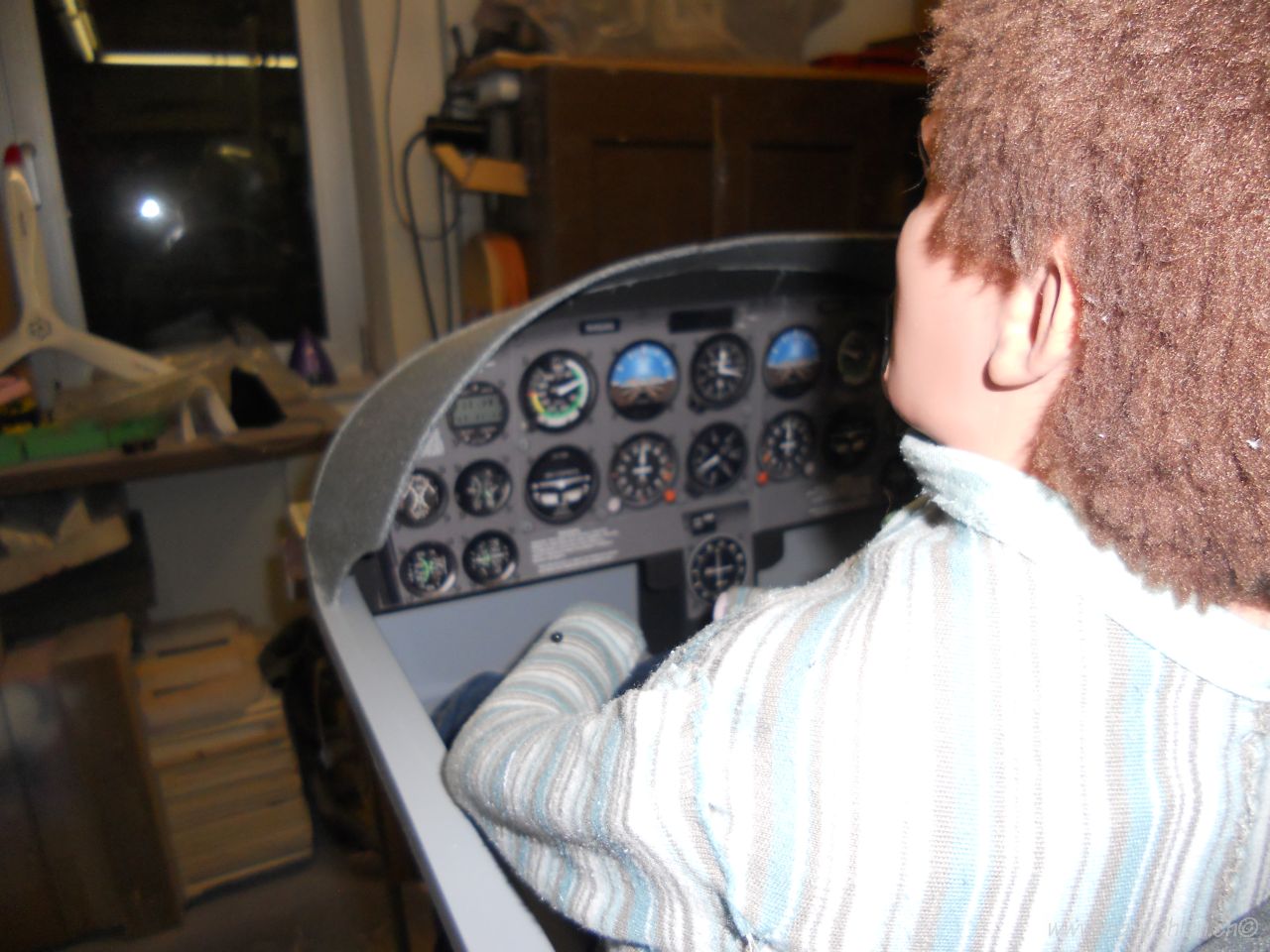

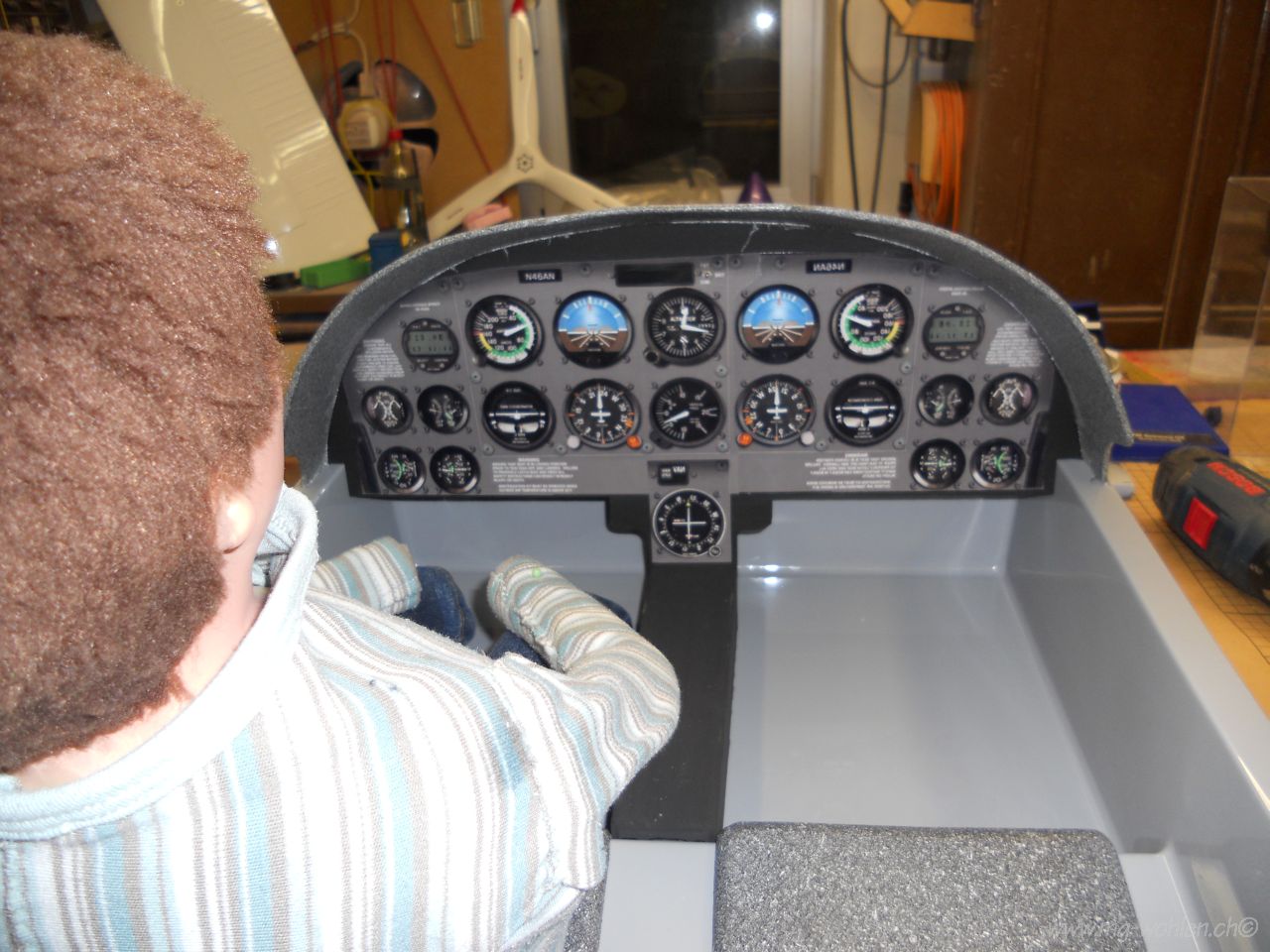

Der Pilot darf mal Probesitzen
Die Armaturen sind nur auf Fotopapier gedruckt

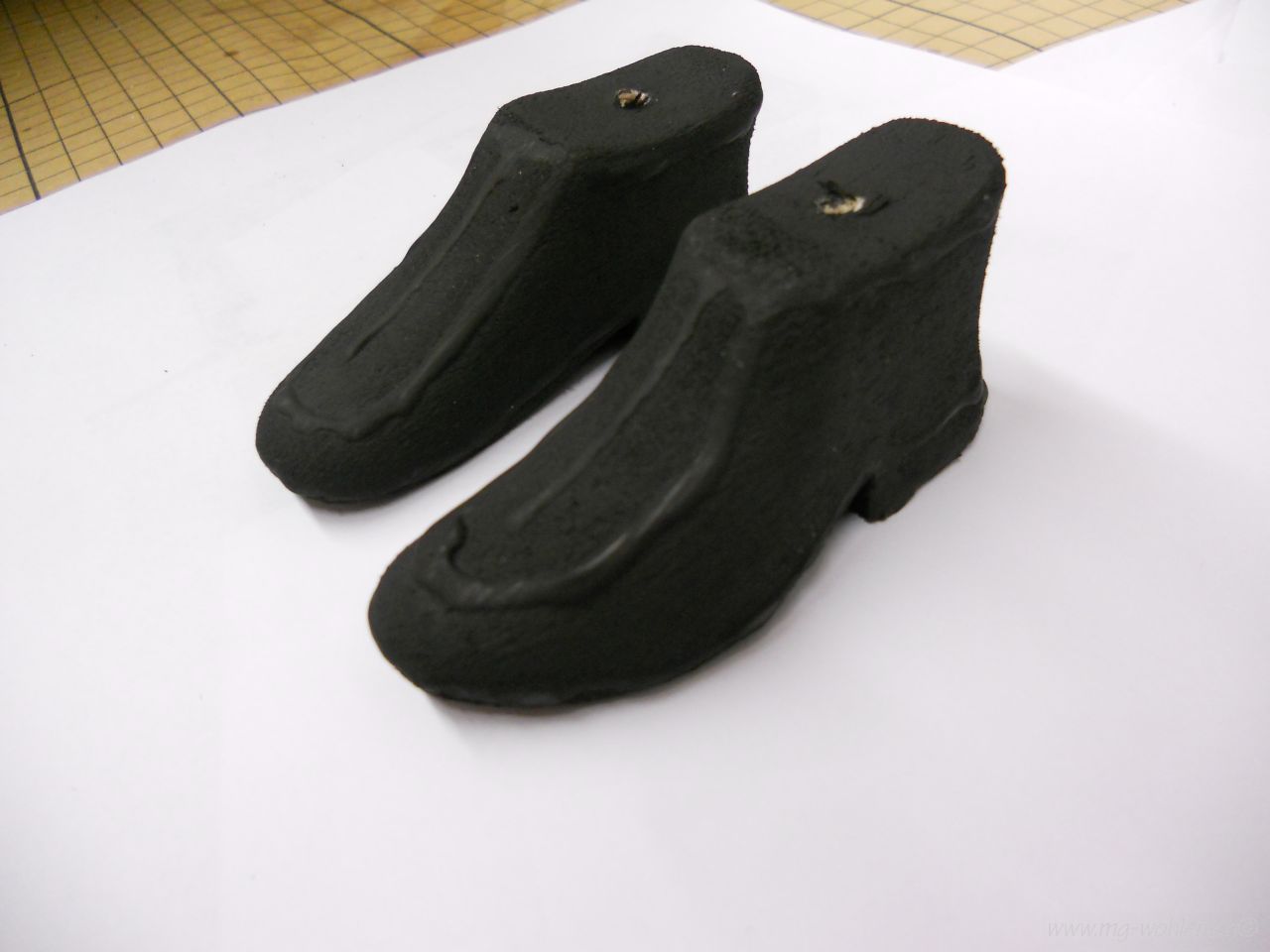

Der arme Kerl wartet noch auf seine Schuhe aus Balsaholz

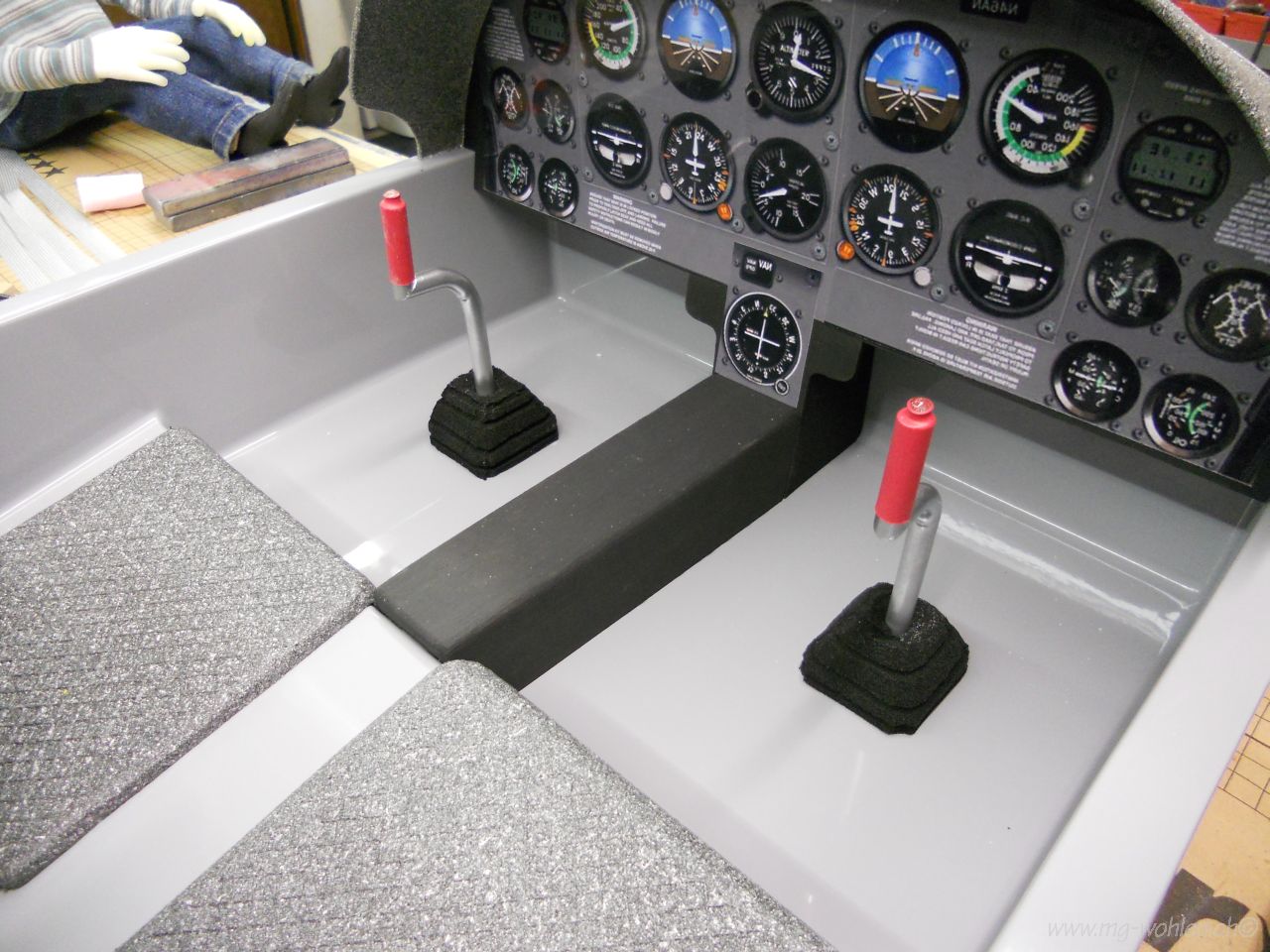

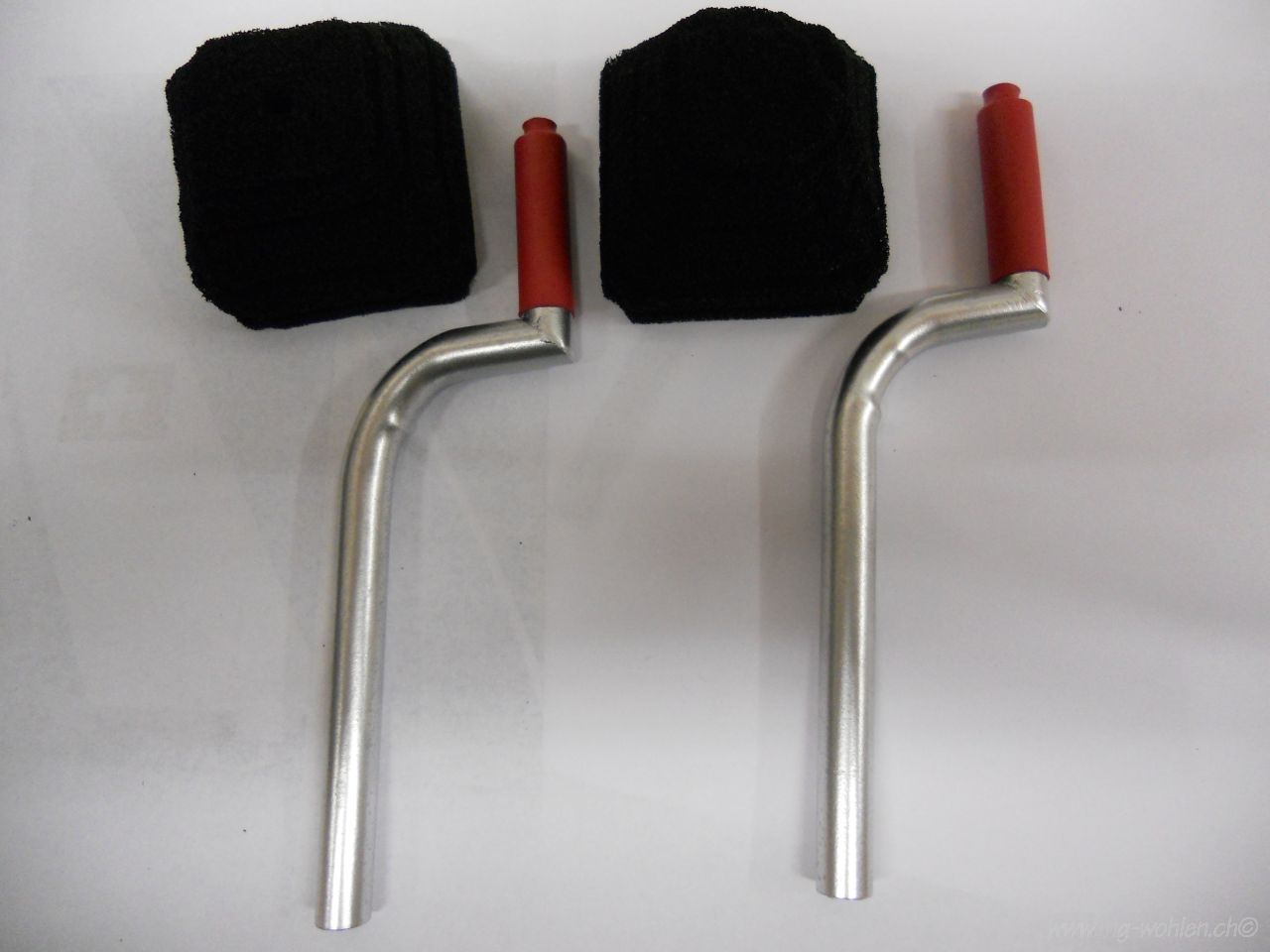

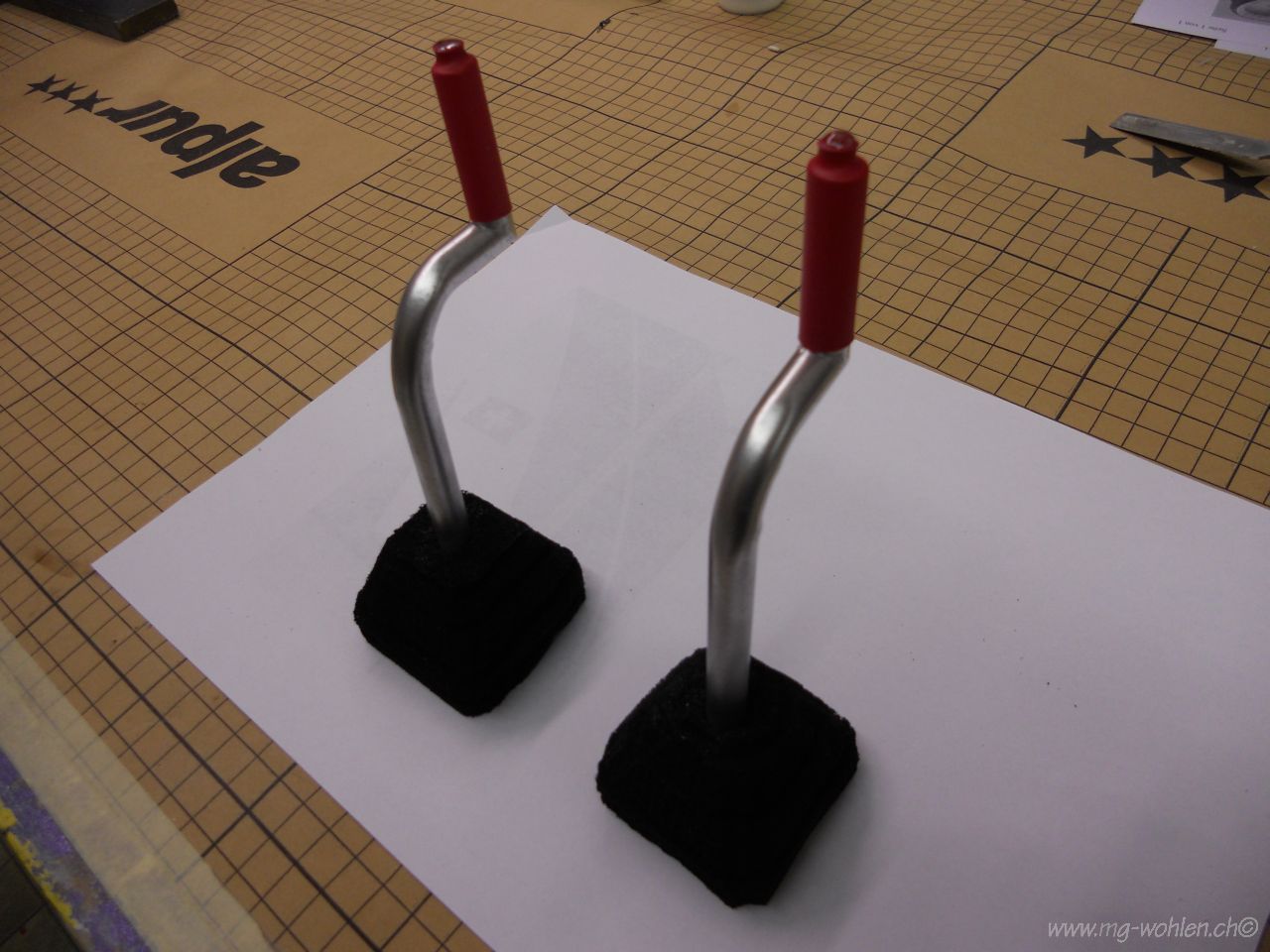

Seuerhebel aus Kunststoffrohr Manschette aus Schaumstoff
Und so sehen die Dinger fertig aus

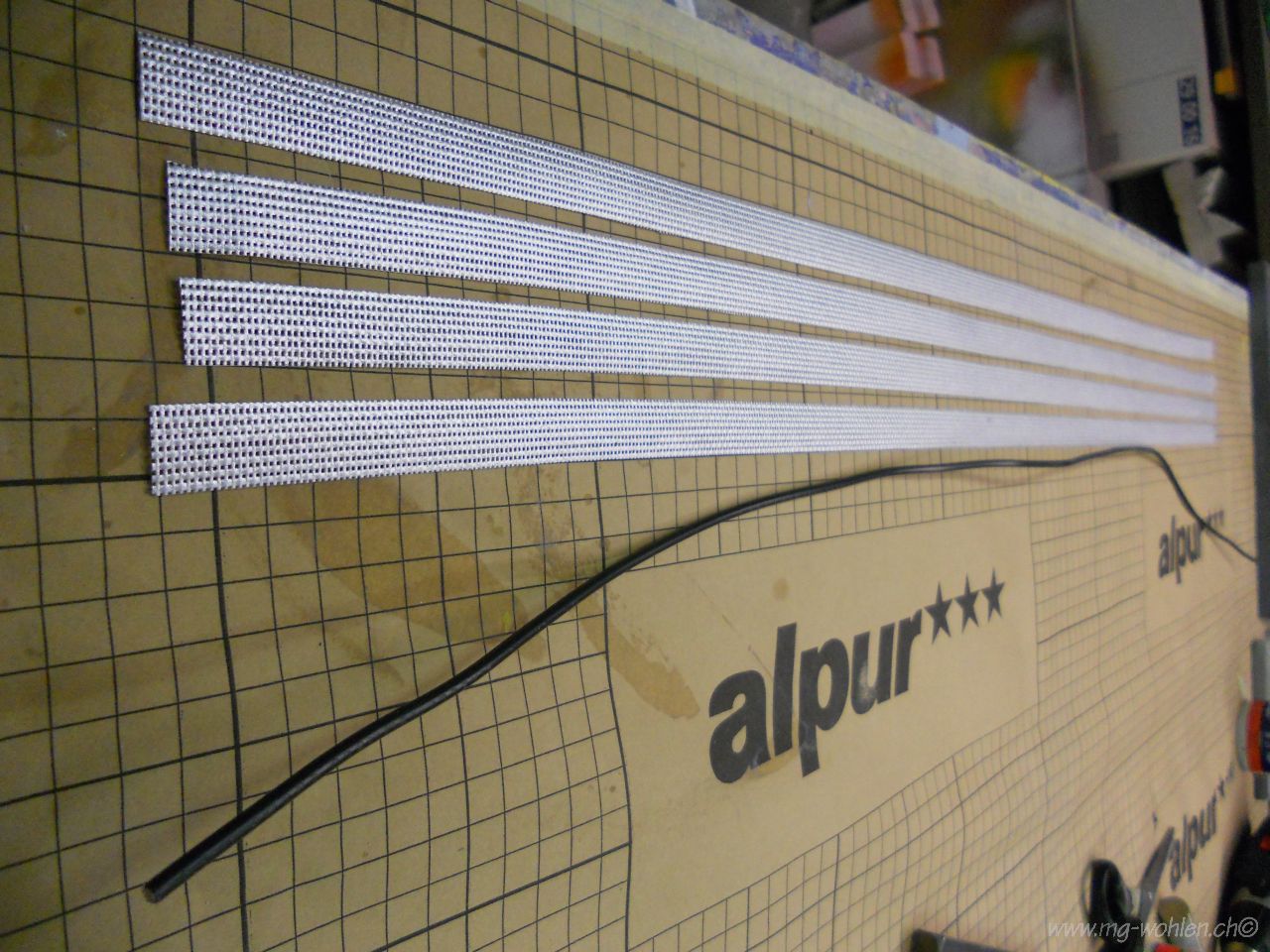

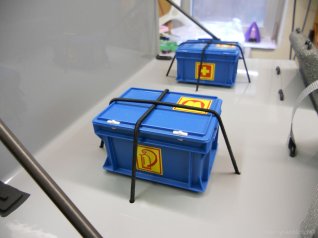

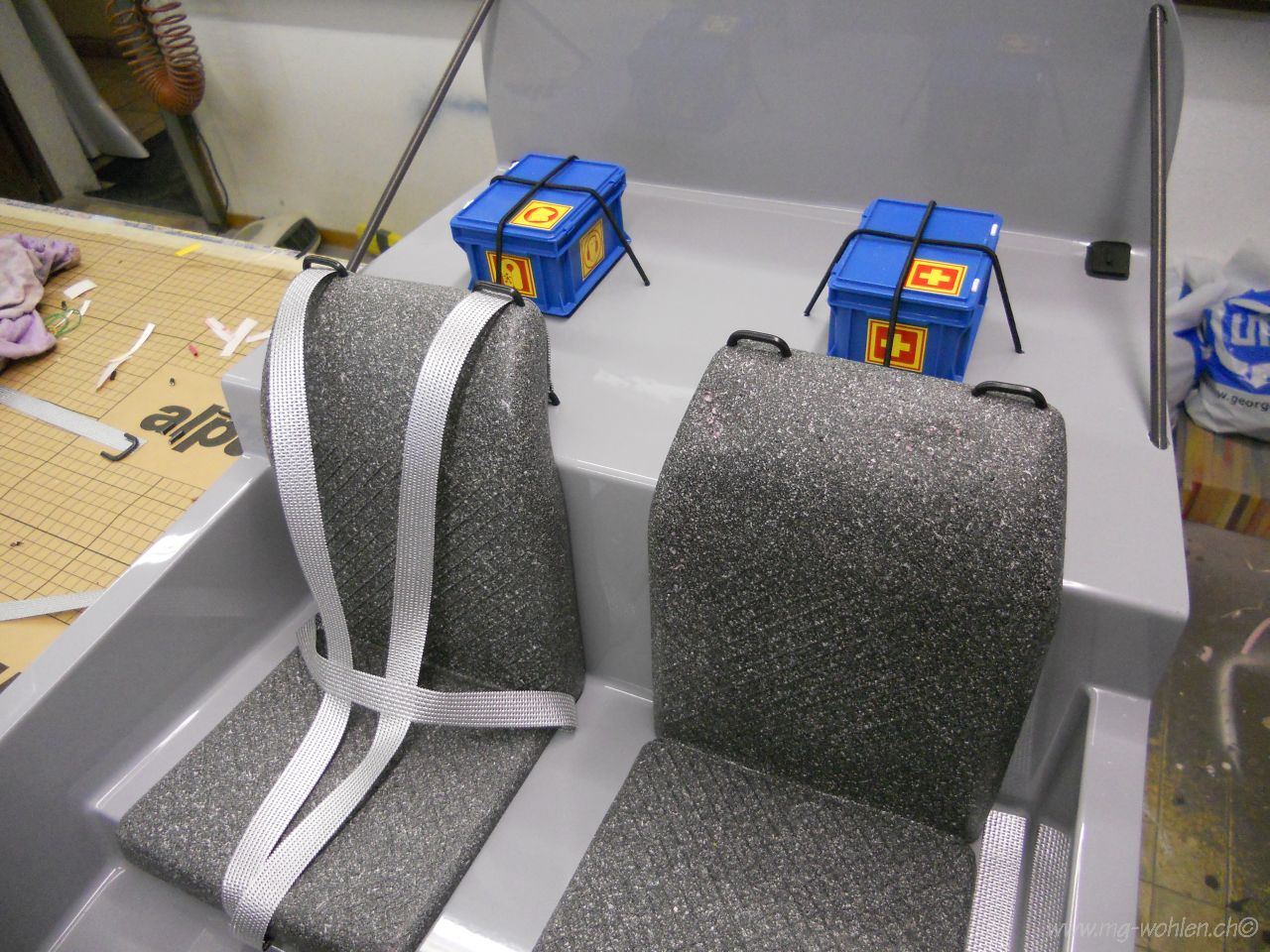

Das gibt Sicherheitsgurte und Haltegurte fürs Gepäck

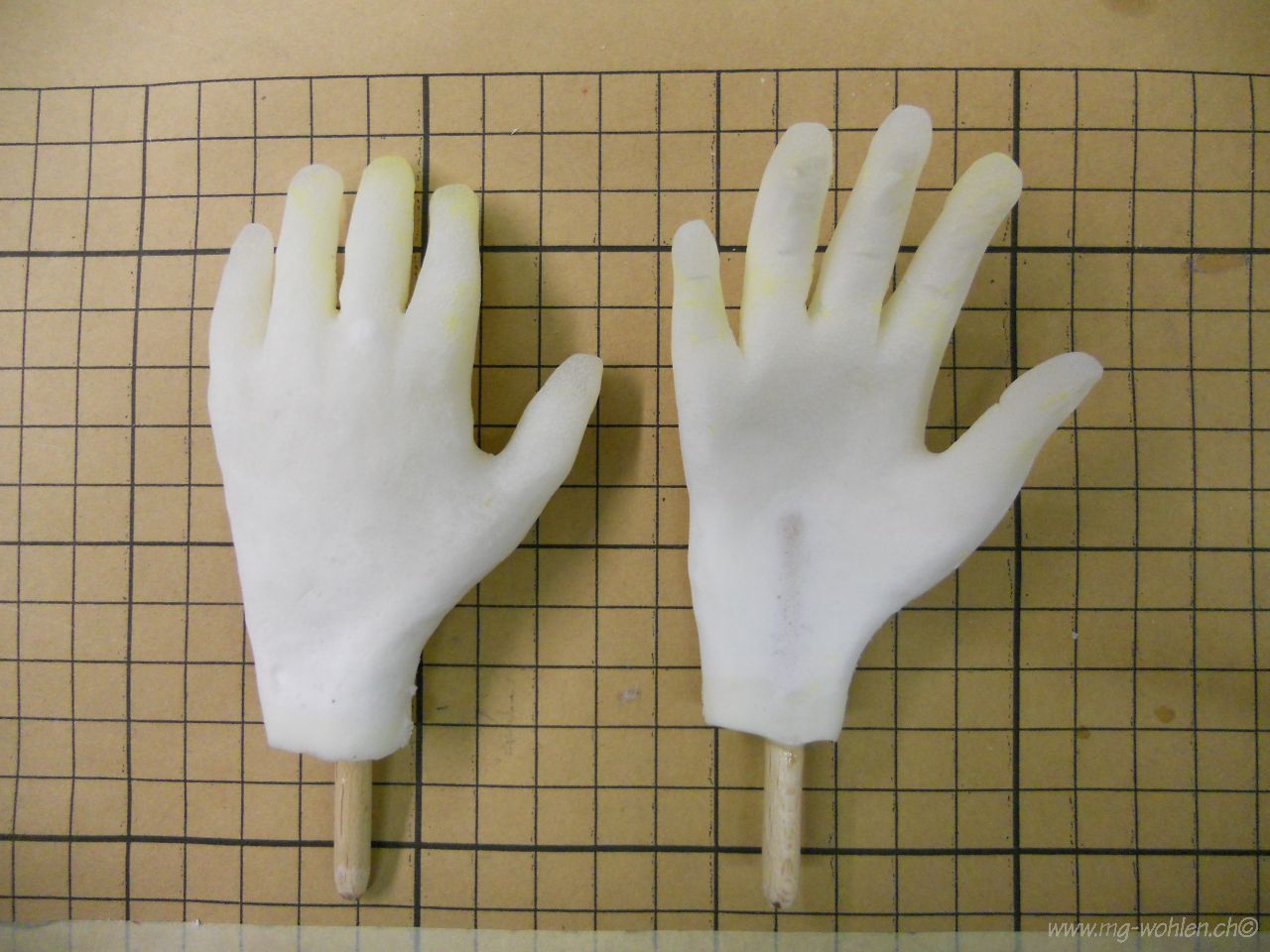

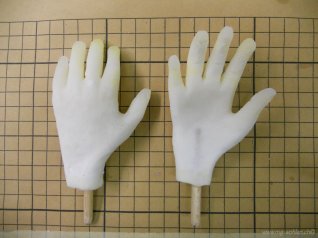

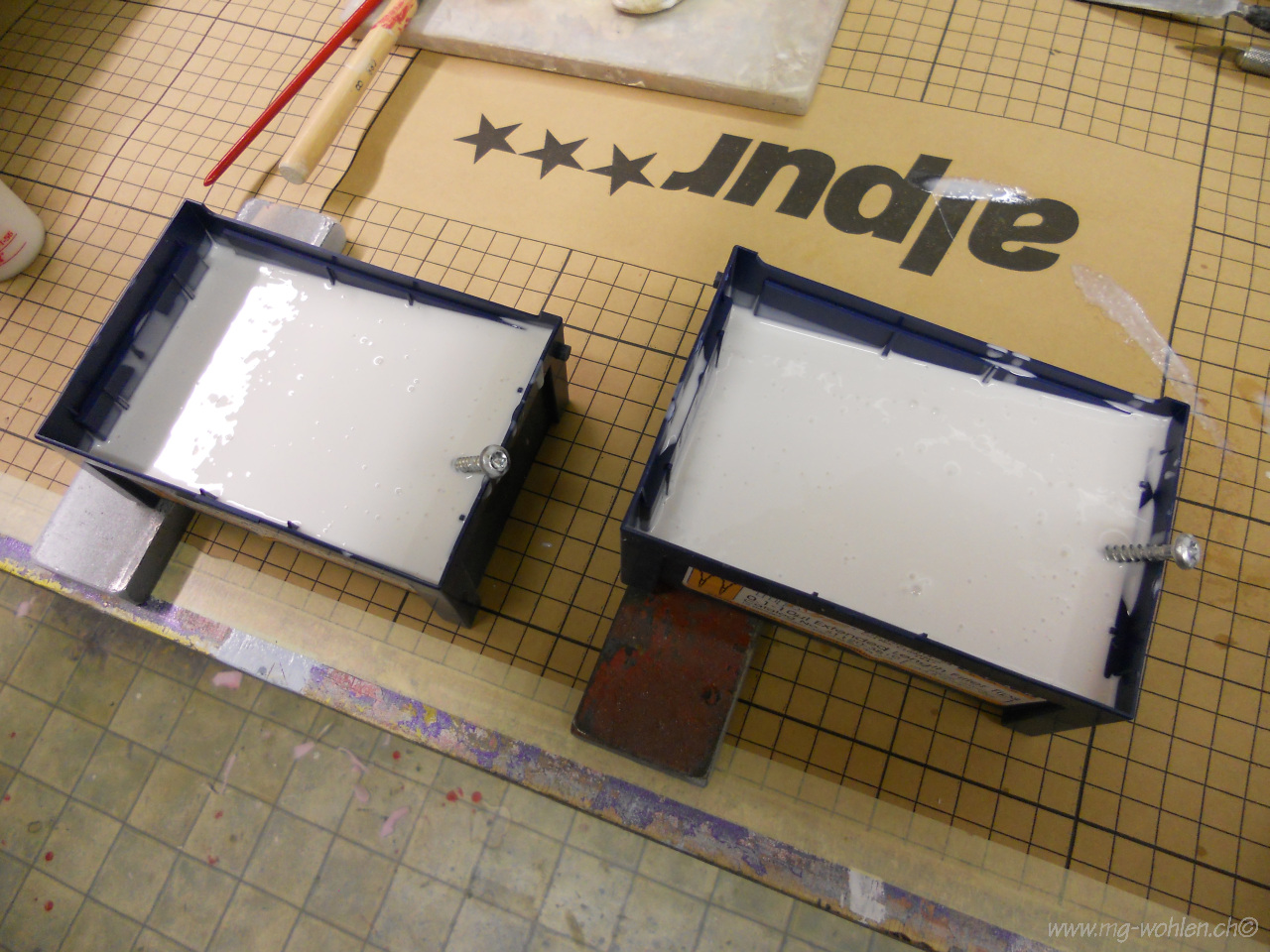

Die neu gegossenen grossen Hände
Jetzt kommt Farbe ins Spiel
Ein bisschen Werbung für die Firma UTZ
Die Sicherheitsgurten bestehen aus Blachenmaterial
Die Gurtenhalter aus Elektrodraht
Der Pilot mit den grossen Händen

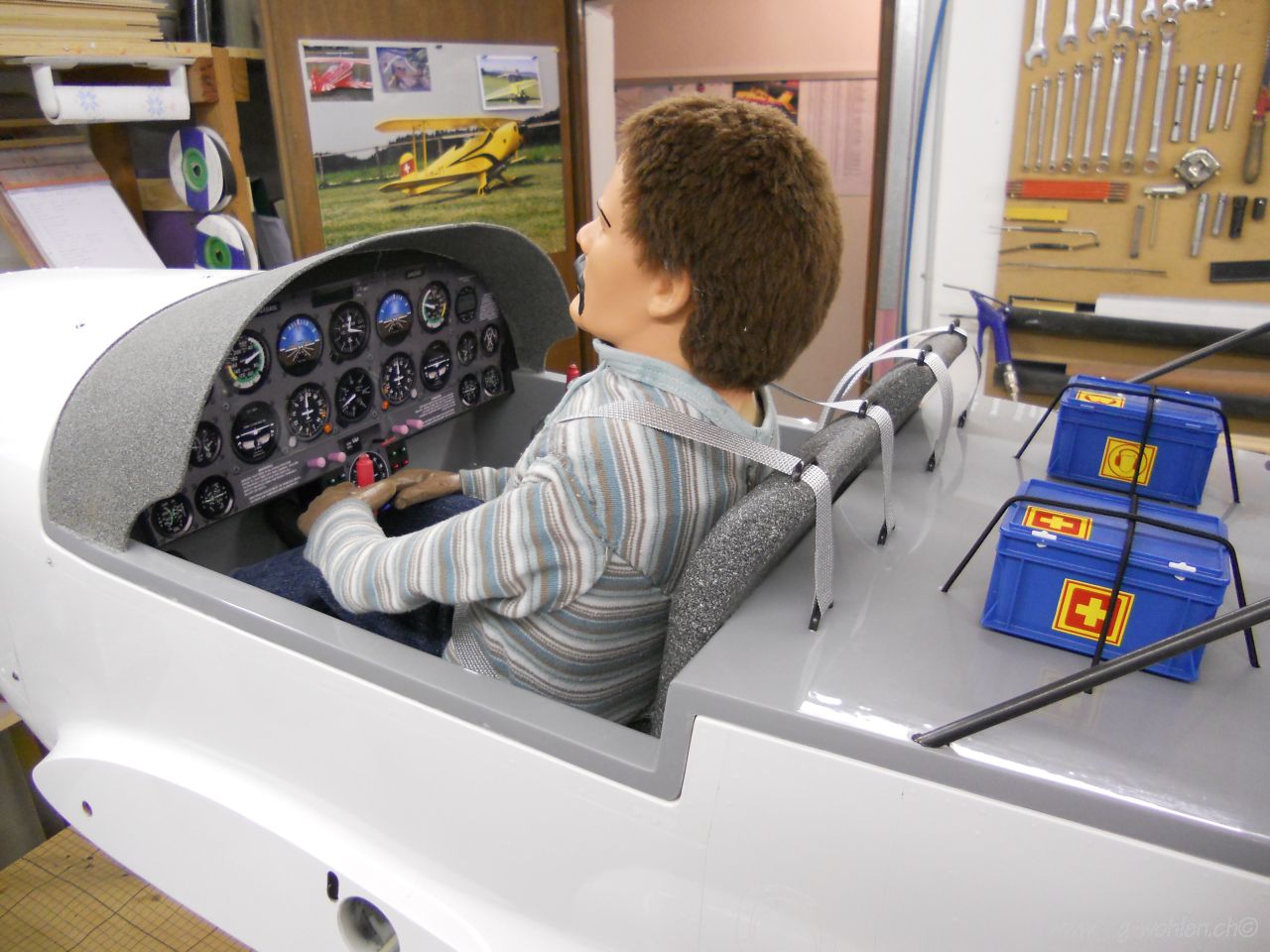

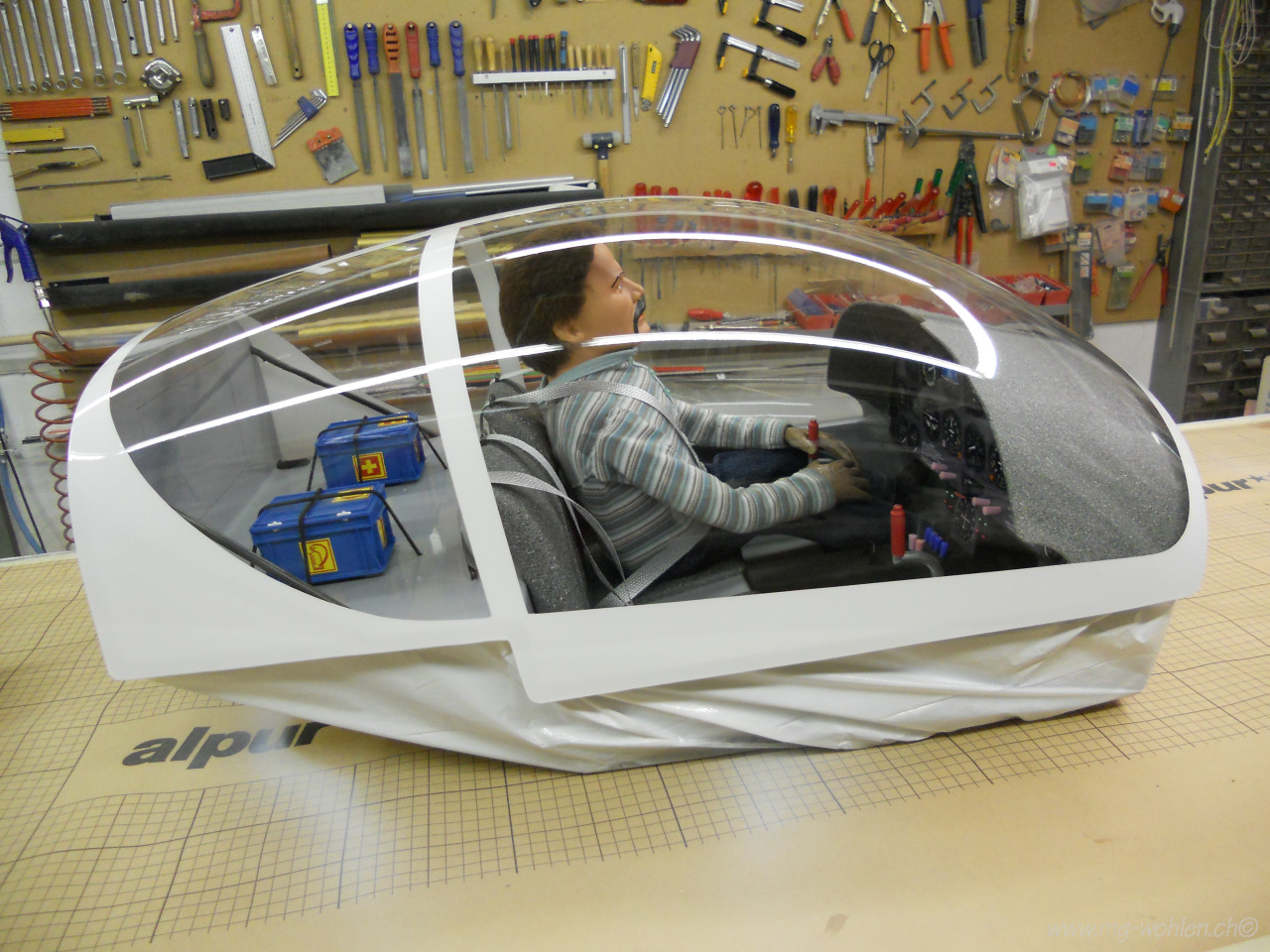

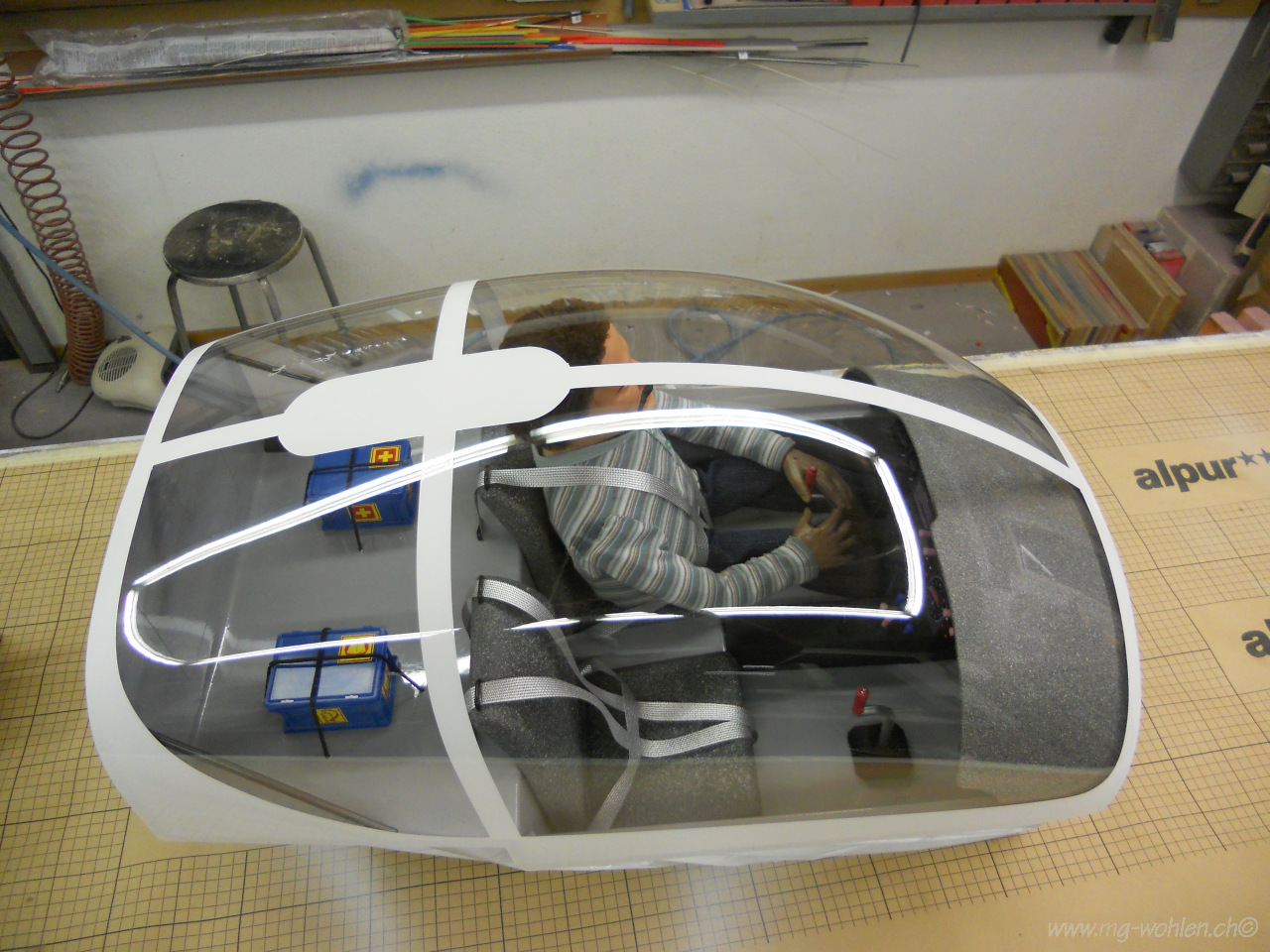

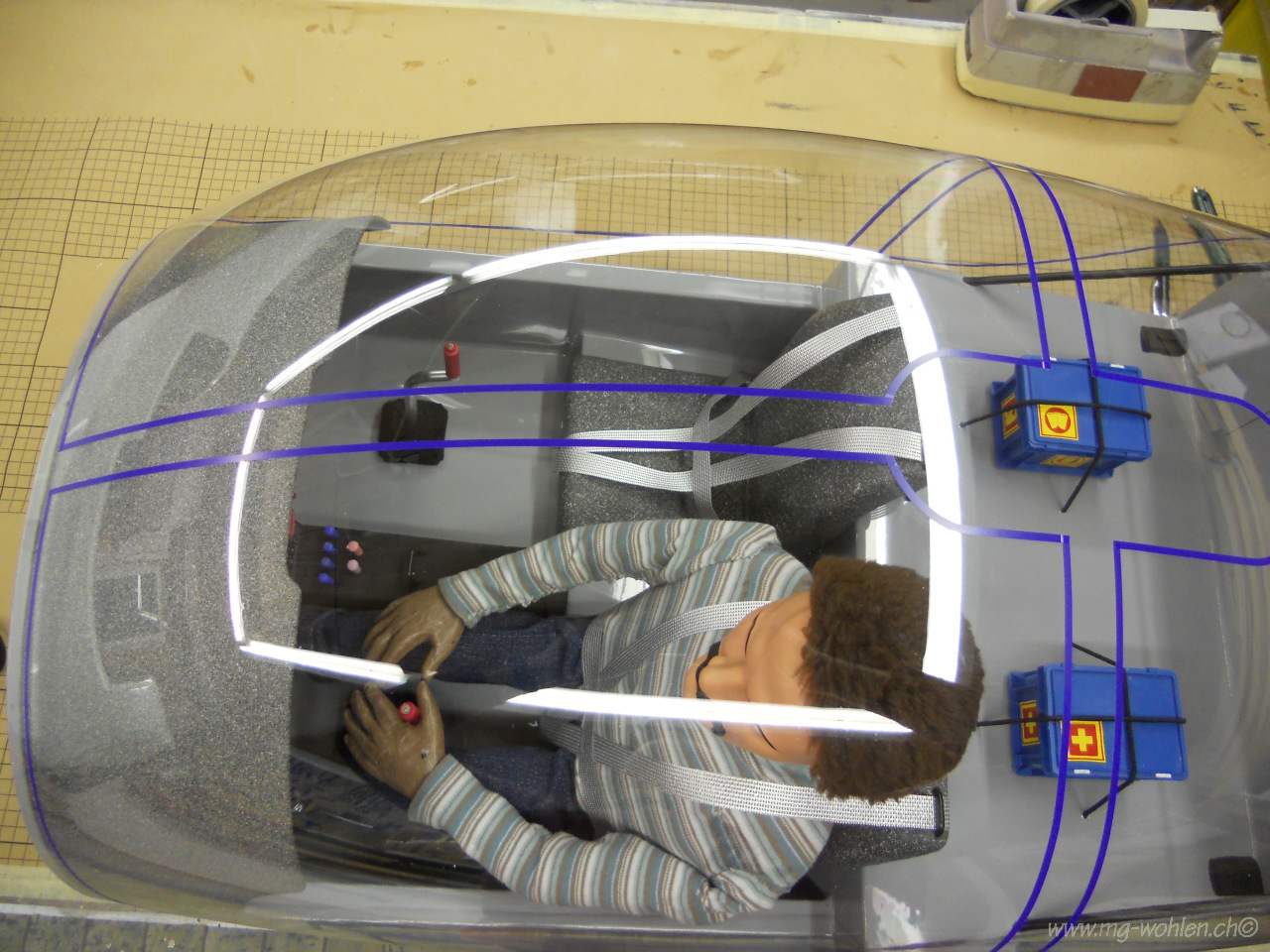

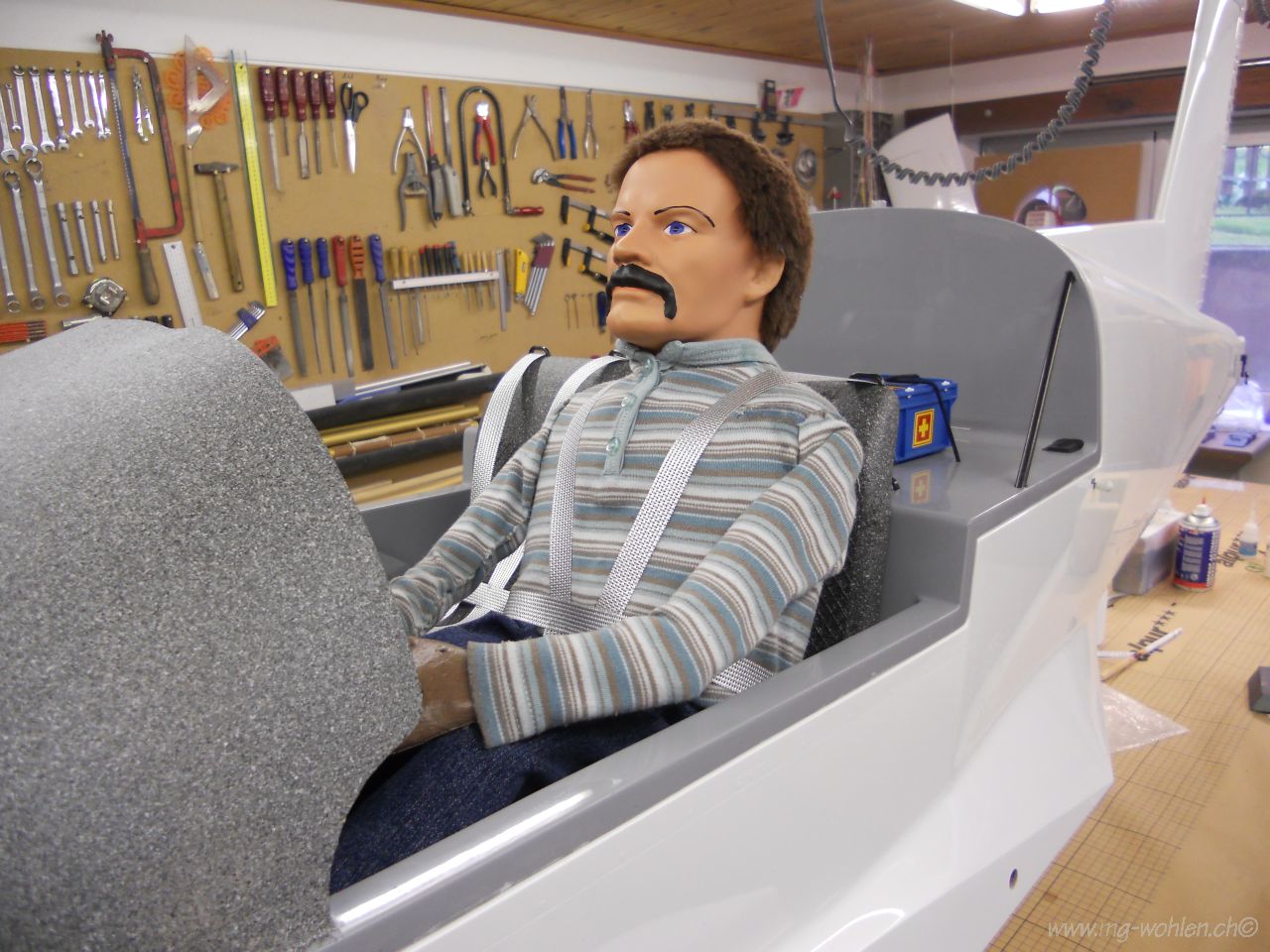

Der Pilot ist voll verklebt und mit den Gurten festgezurrt

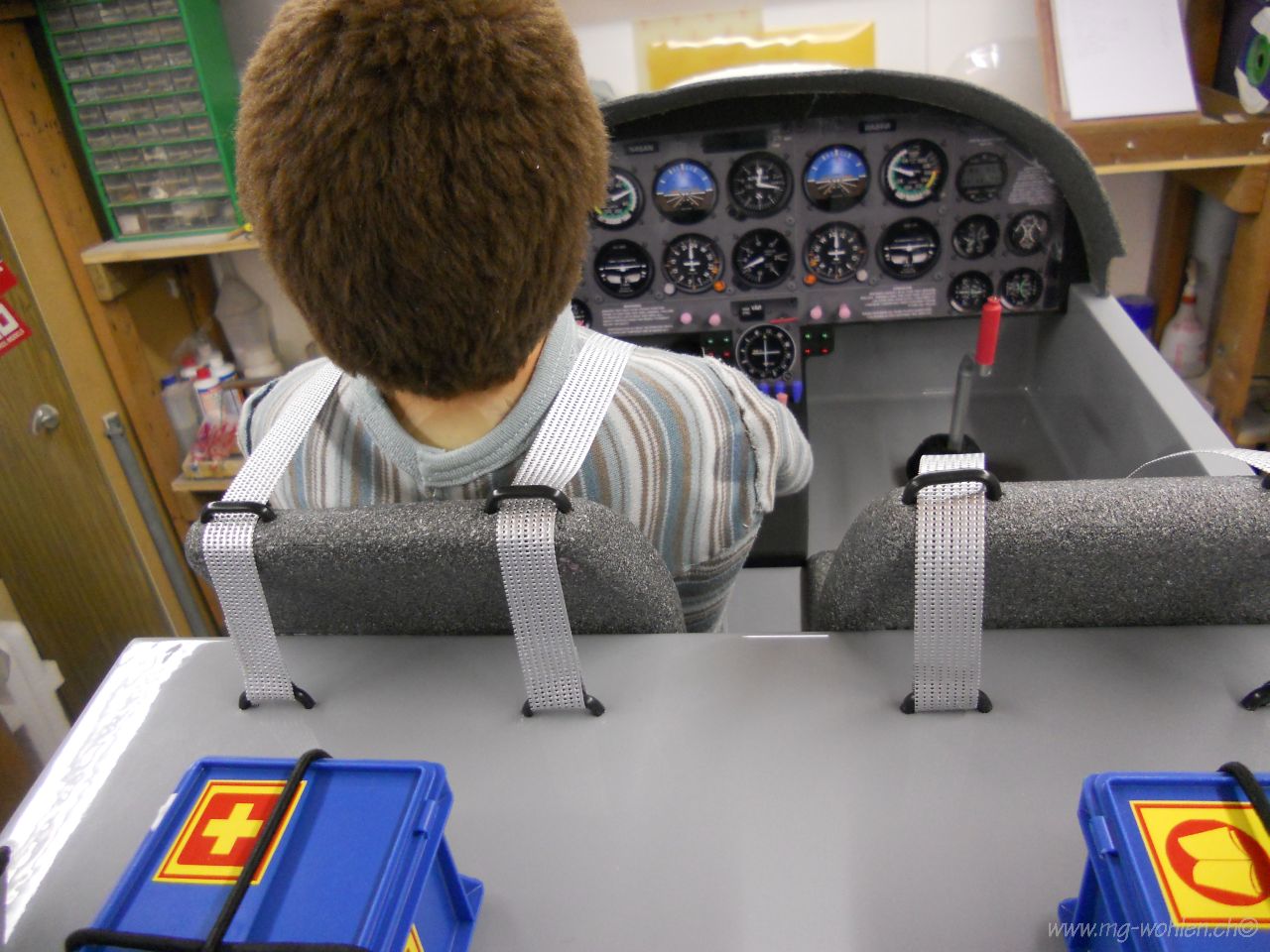

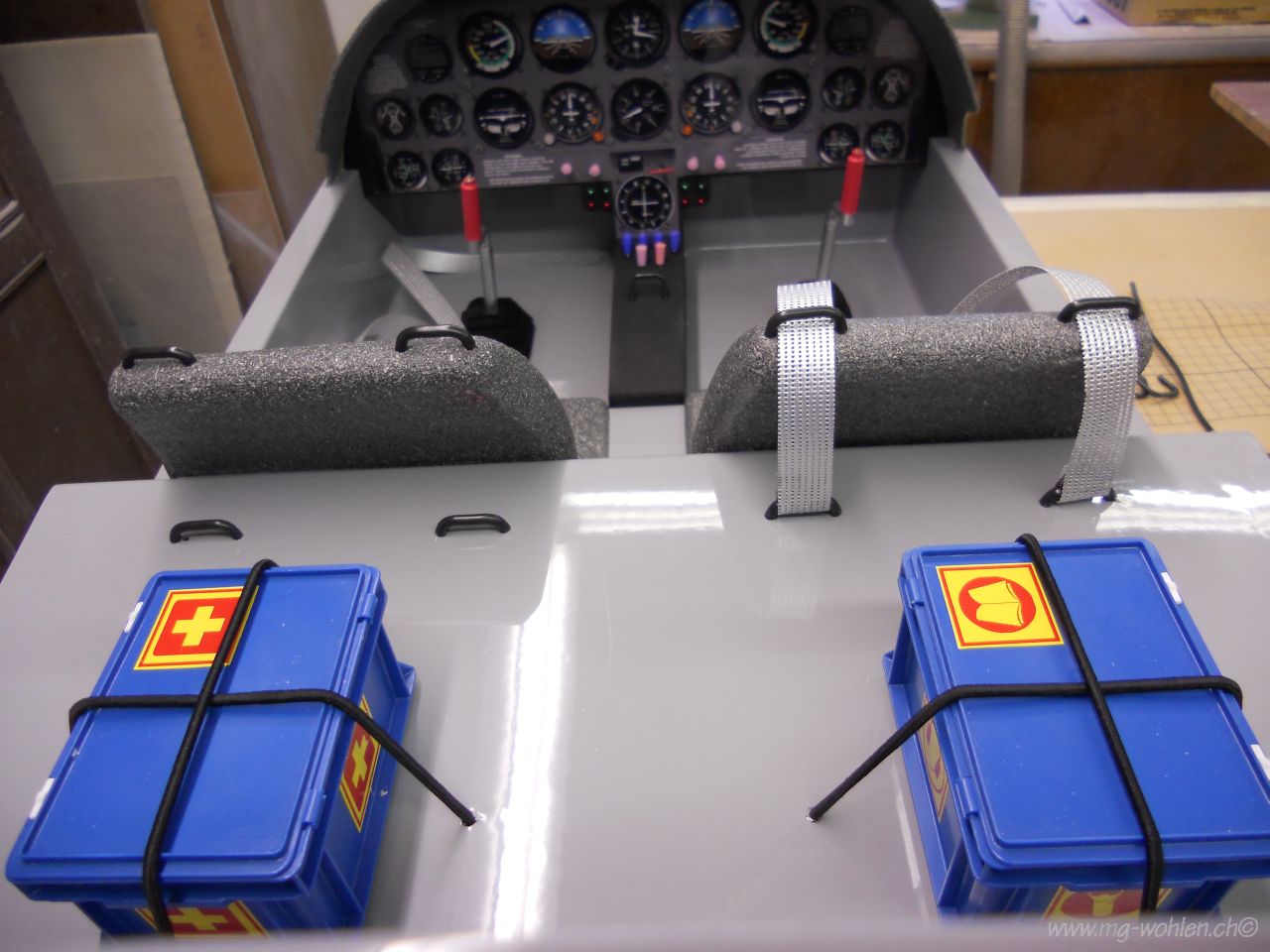

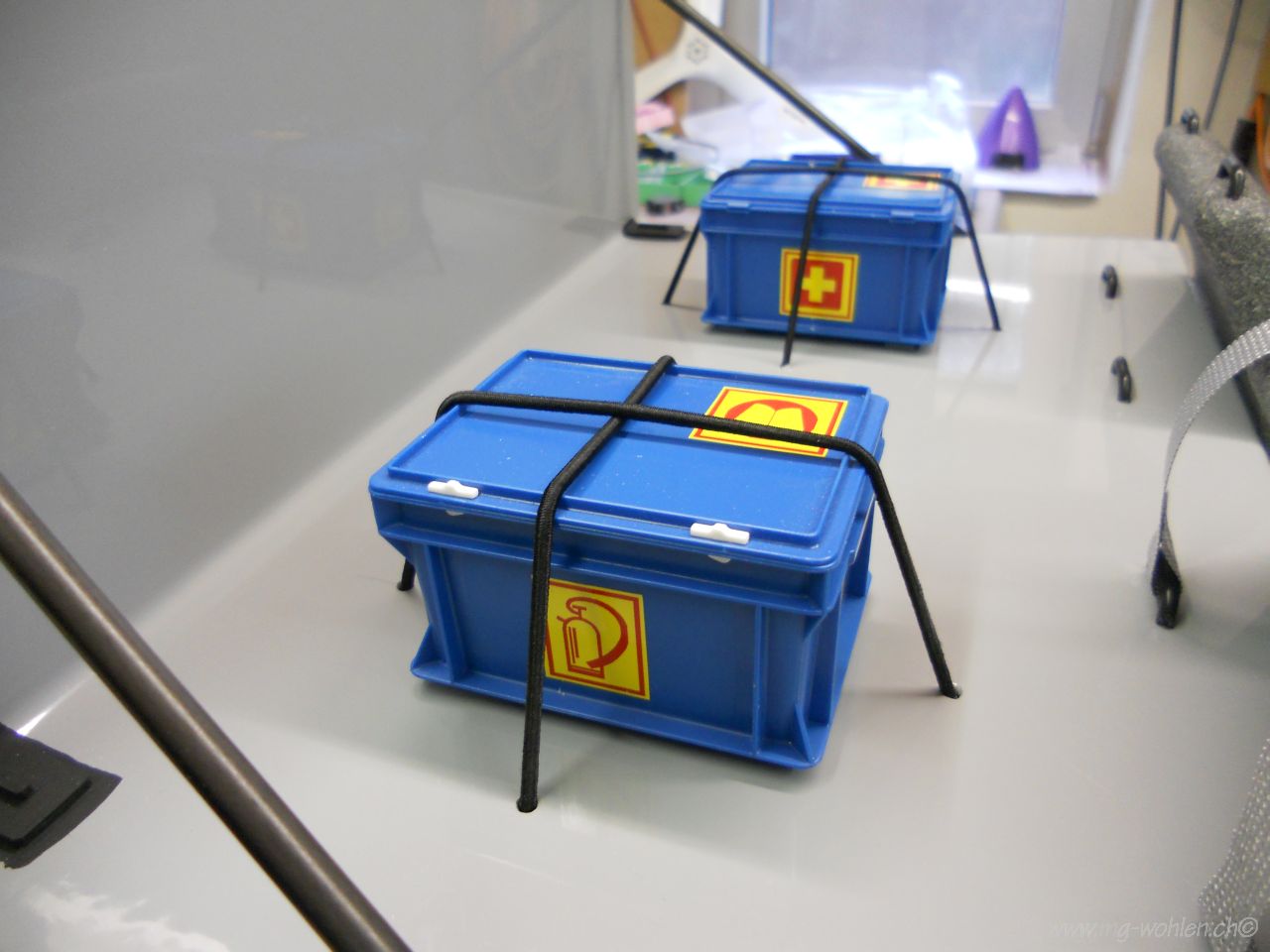

Sicht aus dem Gepäckraum
gestolpert im Hobbyraum auch das gibt es

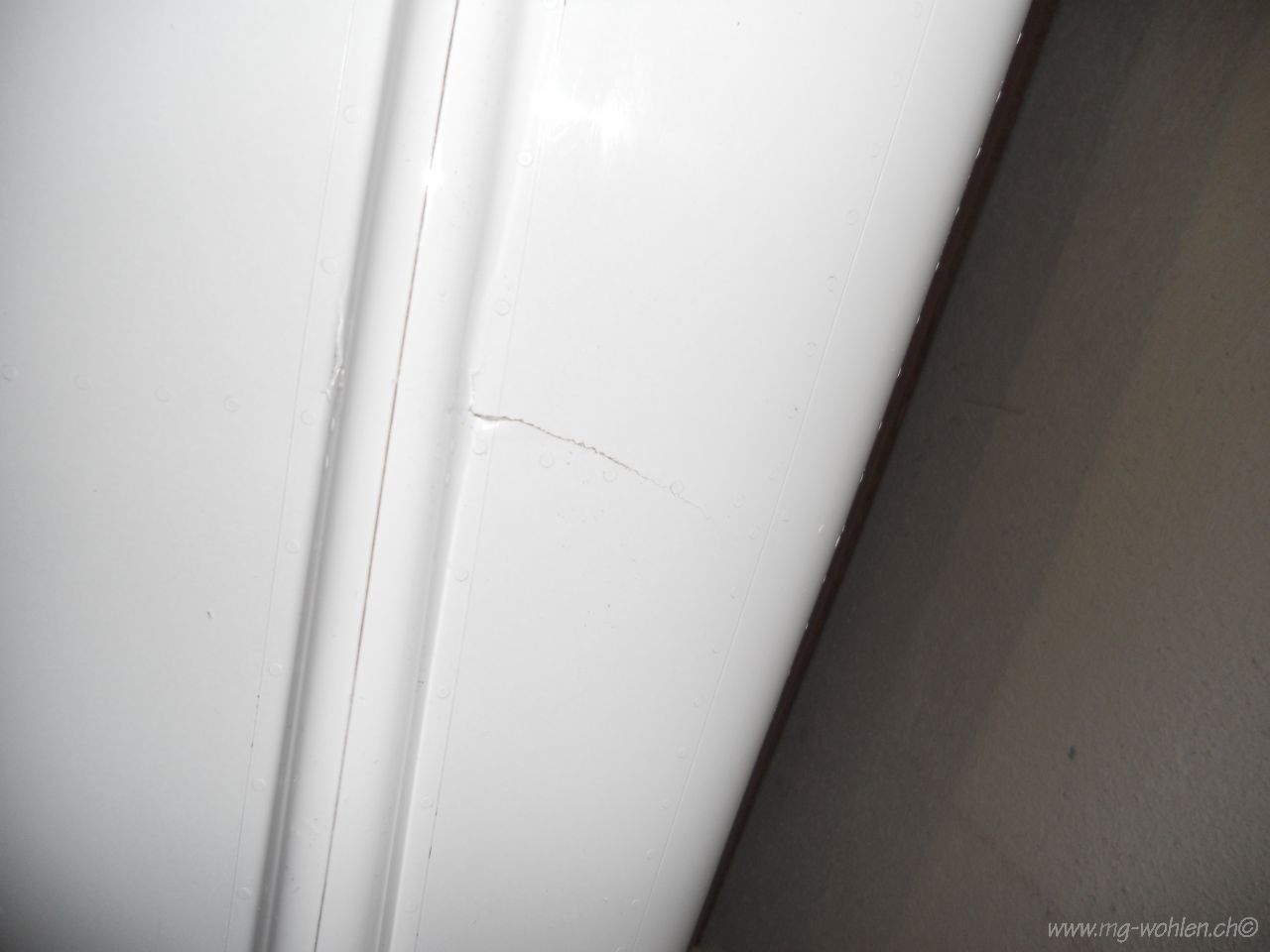

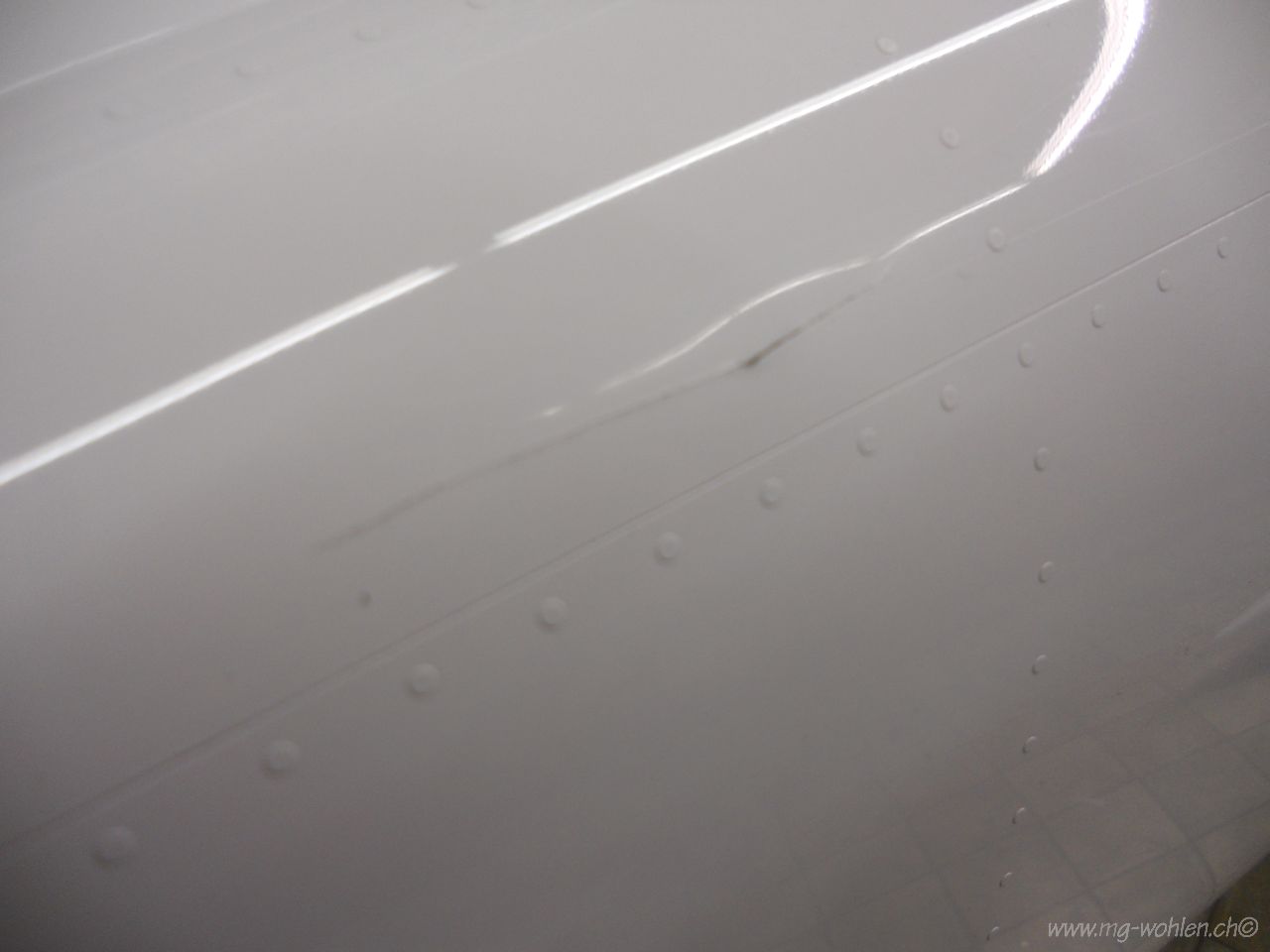

Auch unten im Rumpf durch das Stolpern ein Riss

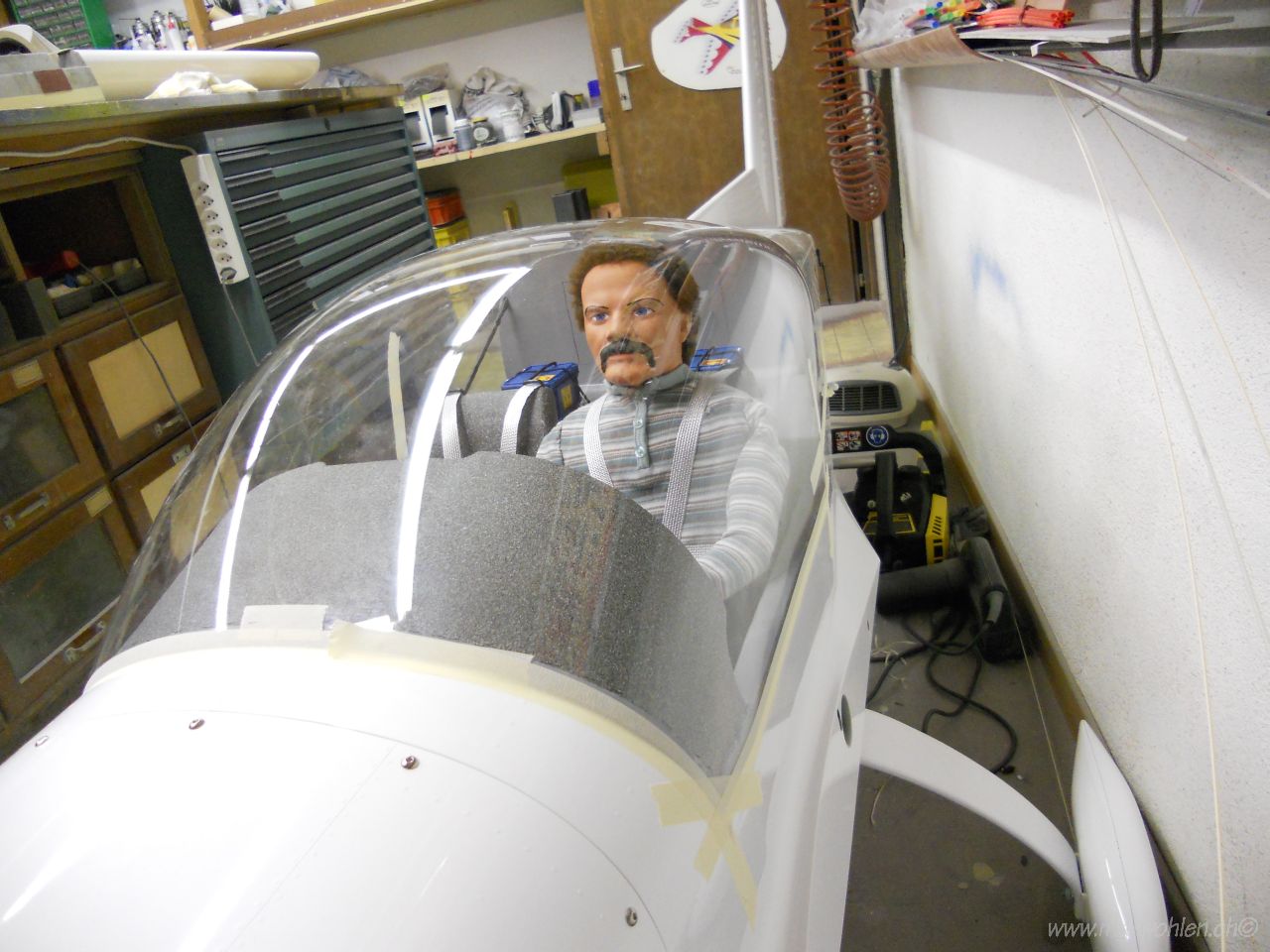

Die Haube ist verklebt mit E141
Die Servohalterung für das Jumboservo

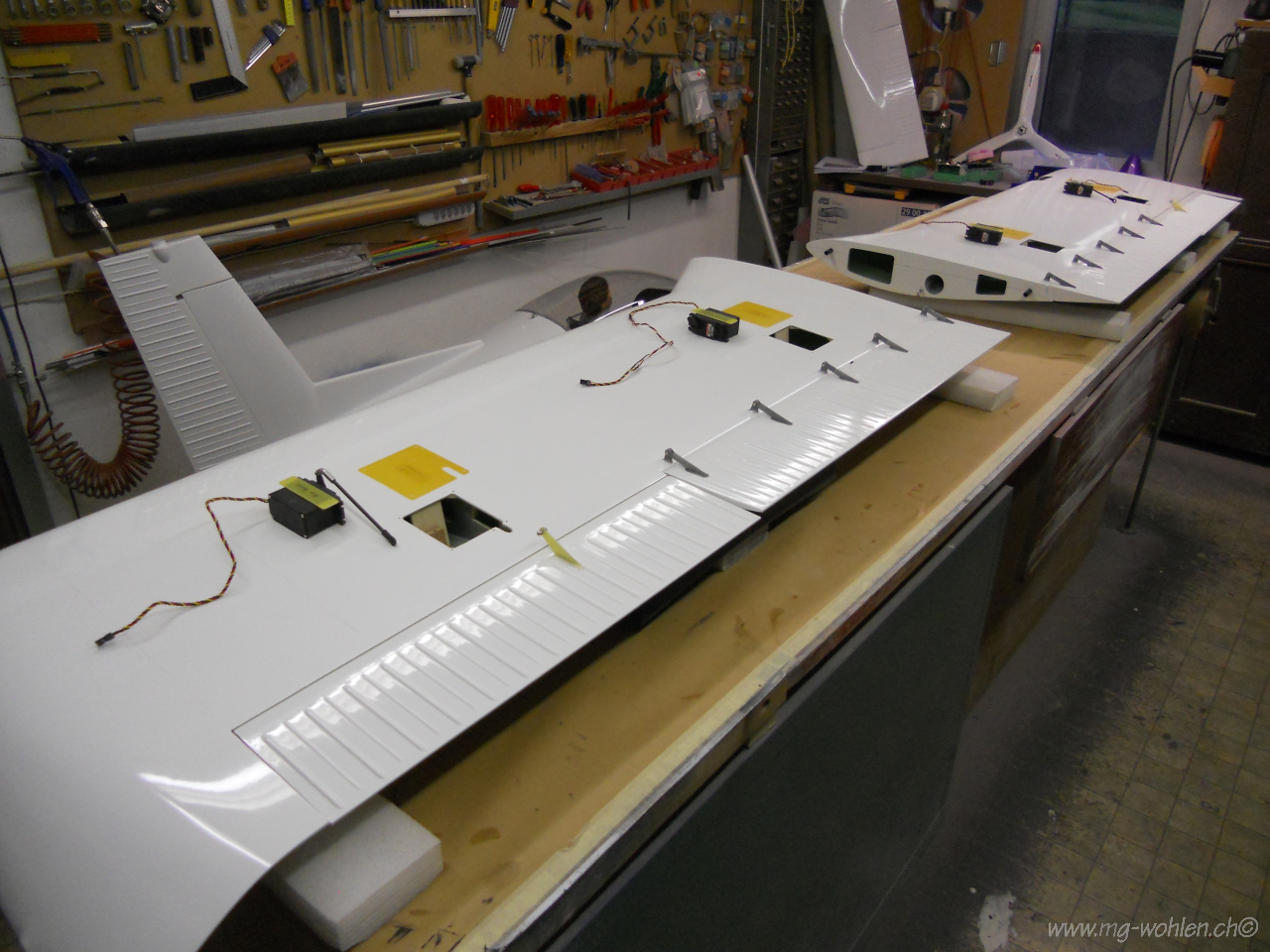

Die Servos sind eingepasst und die Klappen anscharniert

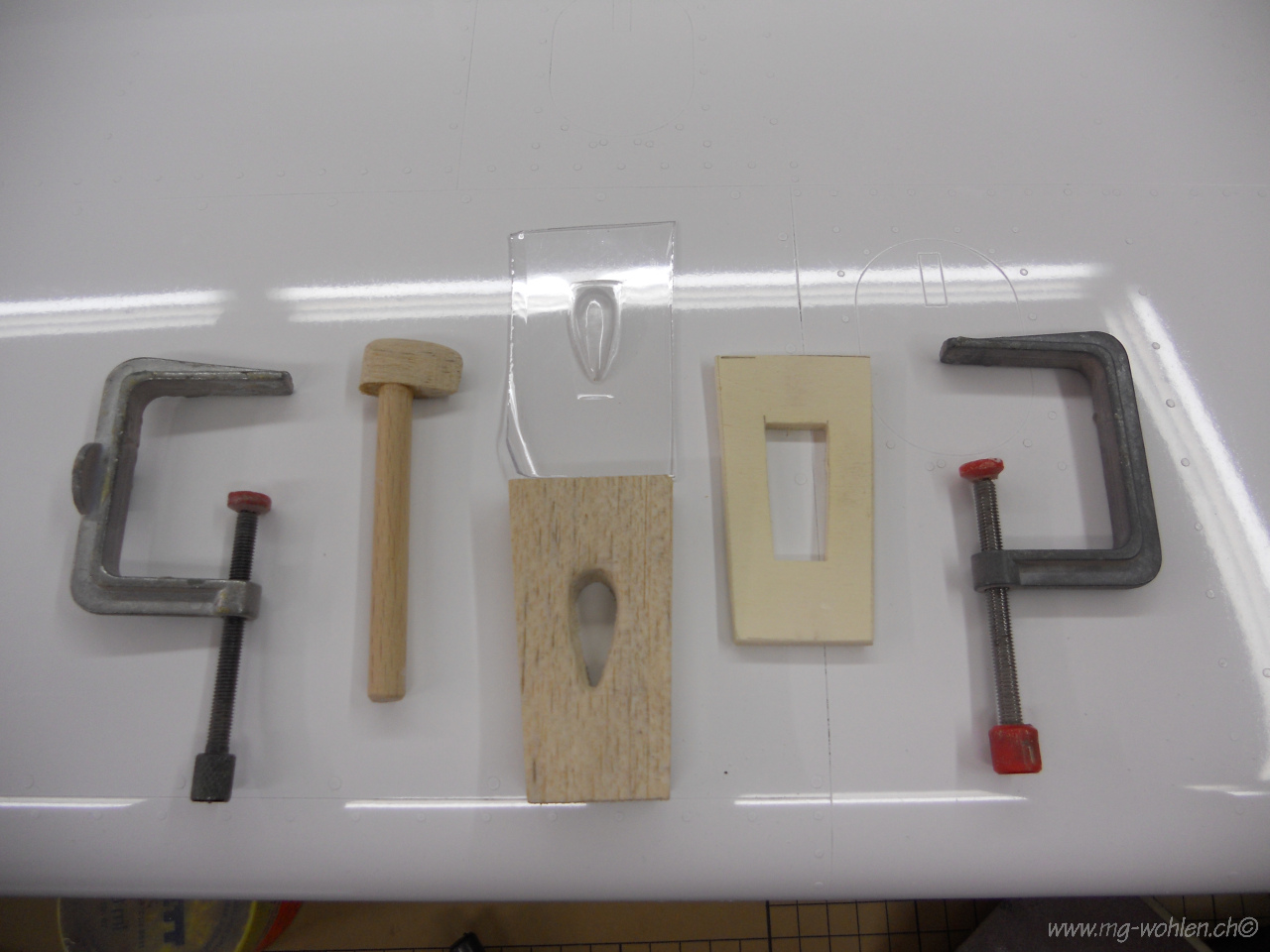

Das ist meine selbstkonstruierte High Tech Tiefziehanlage für die Blinklichter

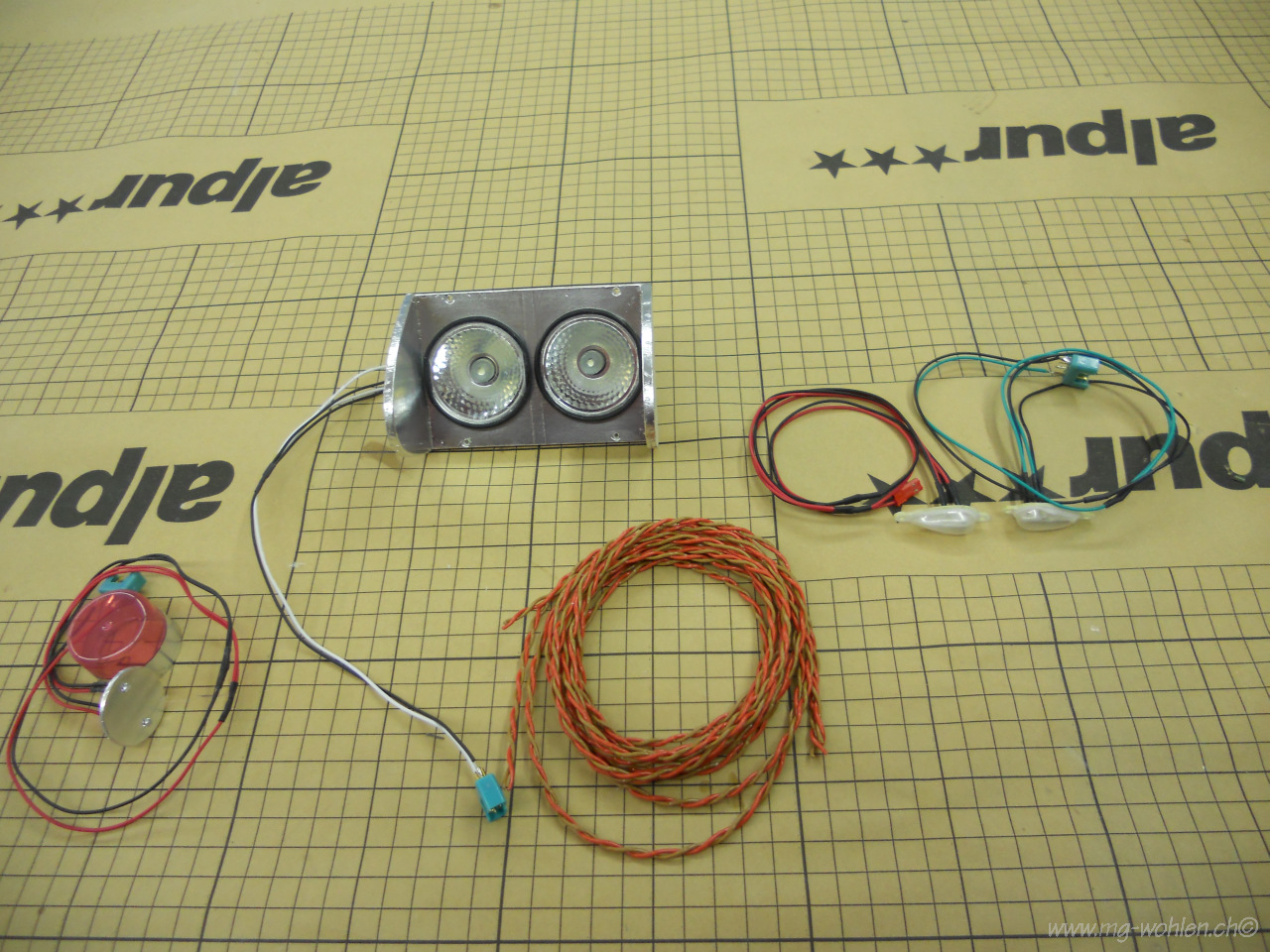

Die Beleuchtung ist einbaufertig

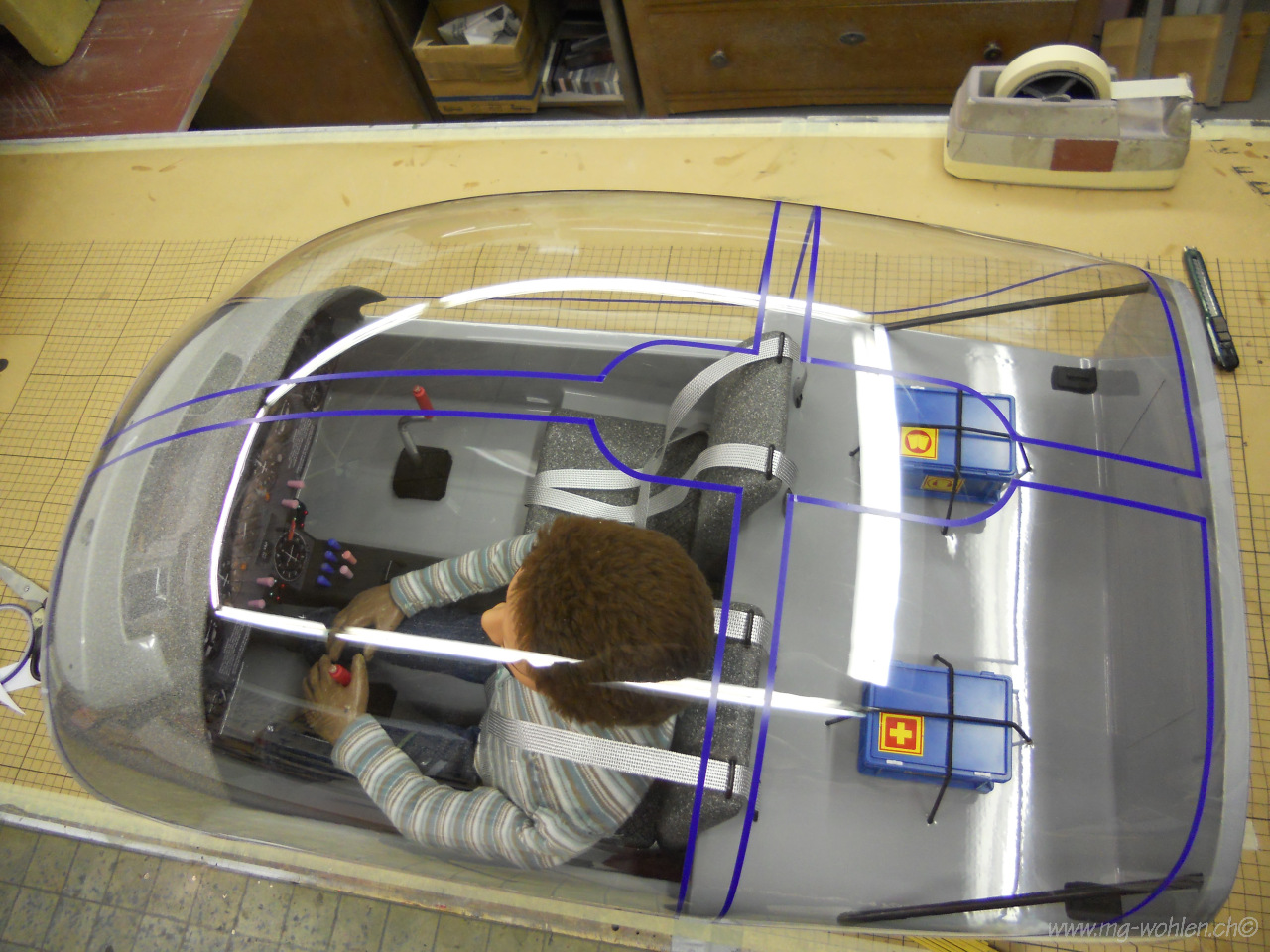

Vorbereitung für das Spritzen der Kabinenhaube
Die einzelnen Felder müssen jetzt noch abgedeckt werden
Haube fertig gespritzt
Dasselbe von der Seite

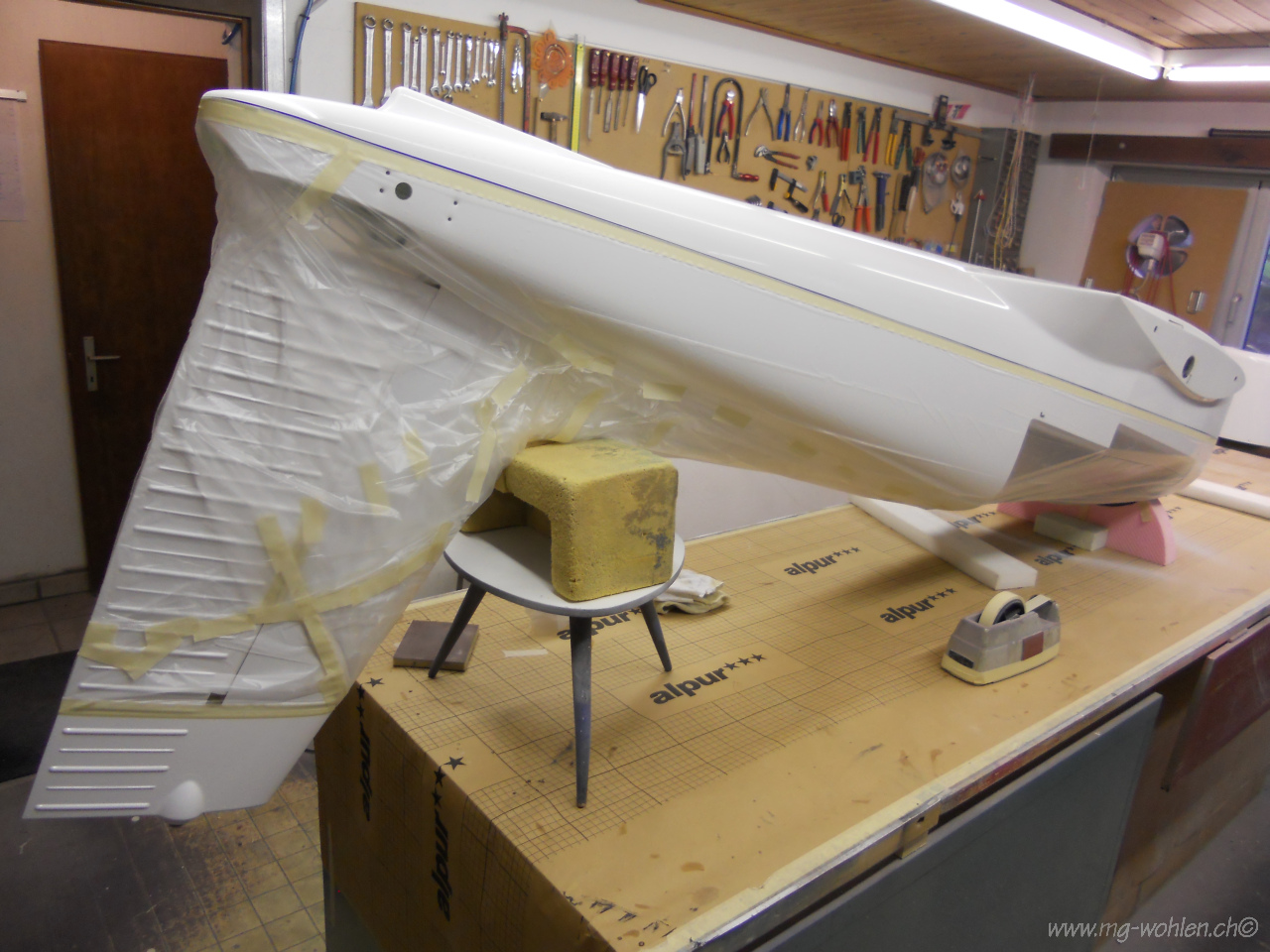

Der Rumpf wird vorbereitet zum Spritzen

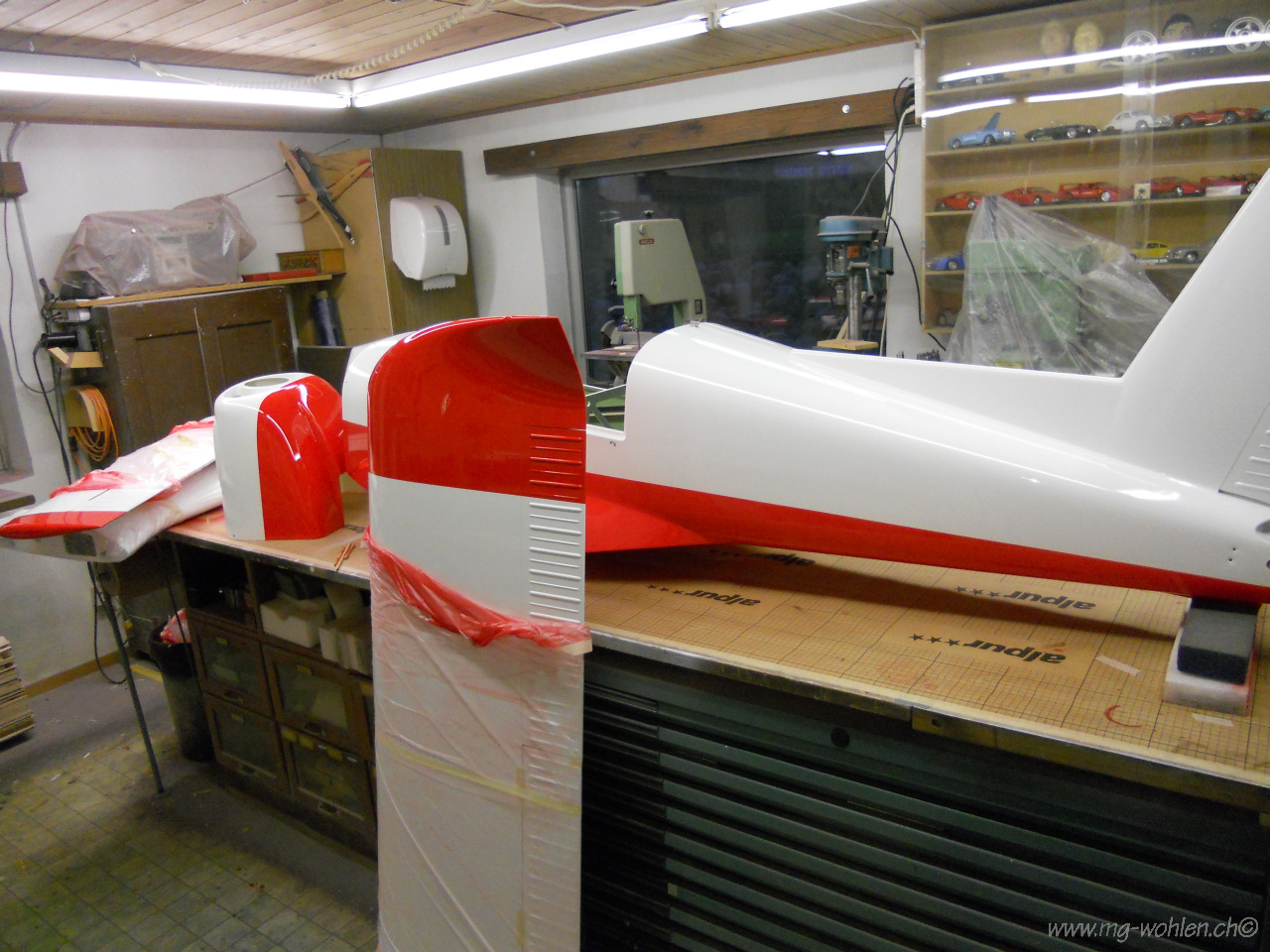

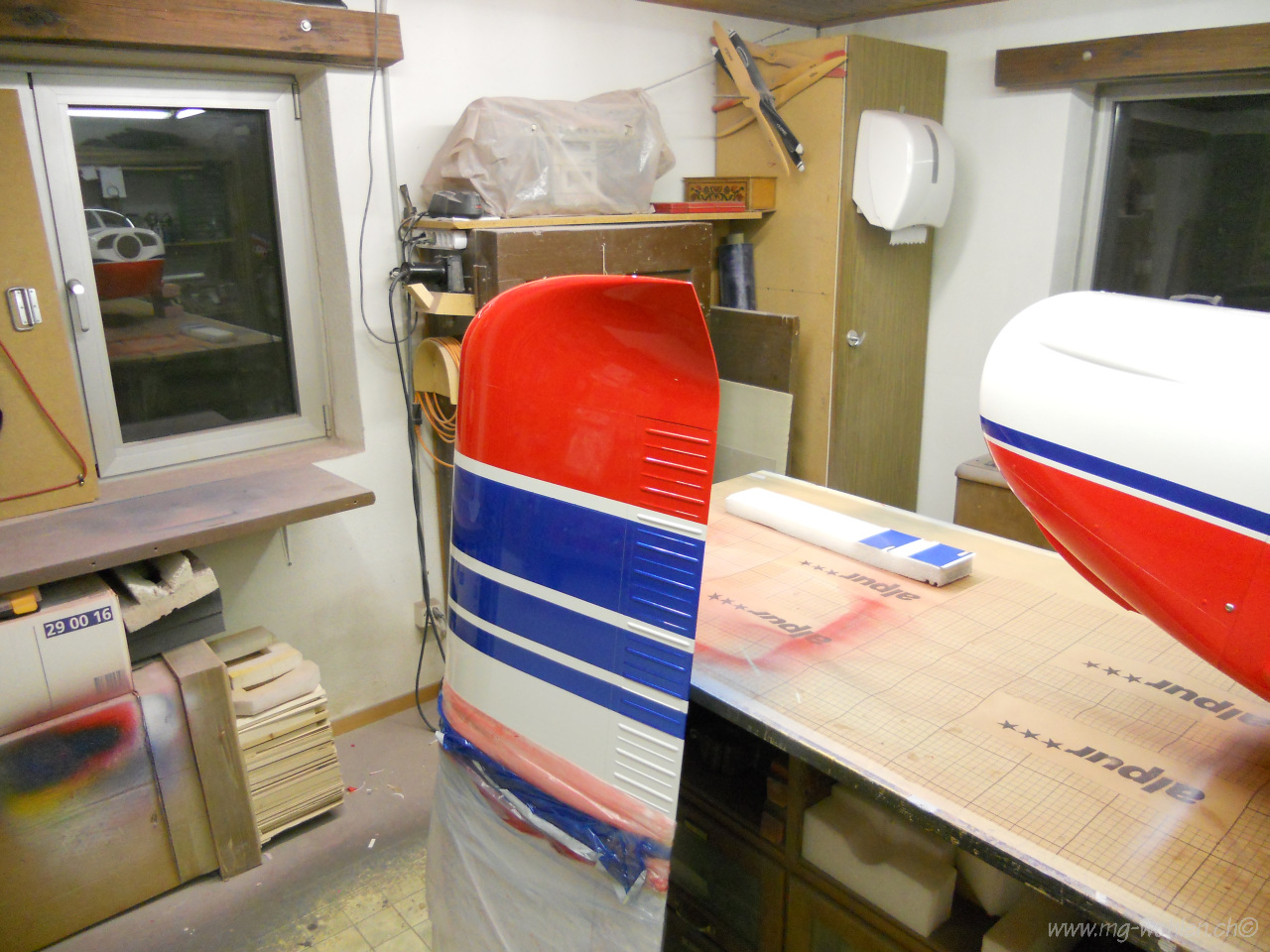

Die Erste Farbe ist aufgebracht
Auch die zweite Farbe ist gespritzt
Das Blau ist Metallic Farbe und passt sehr gut zum Rot
Erst wollte ich noch Gelbe Zierstreifen aufkleben habe es aber wieder verworfen

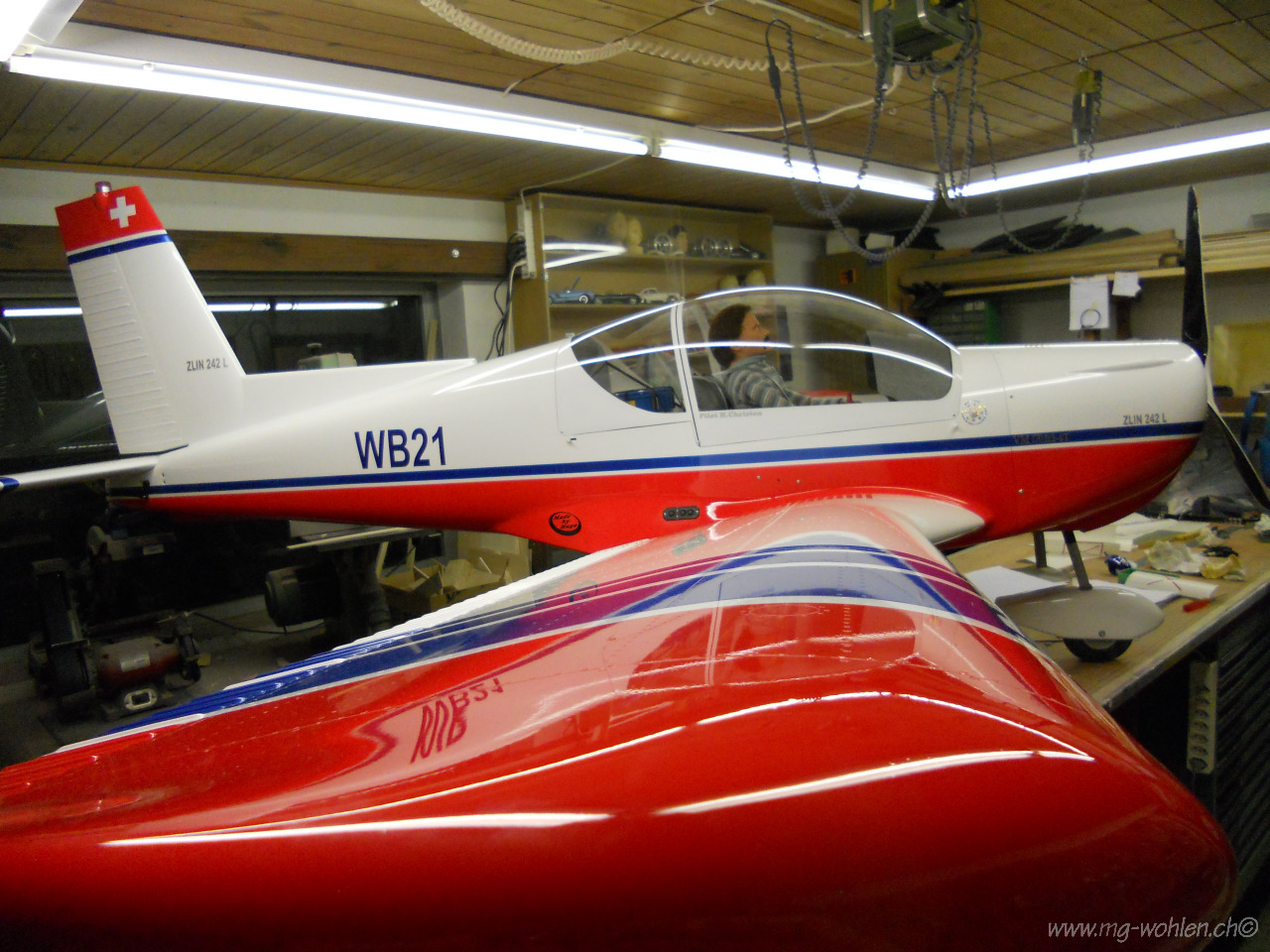

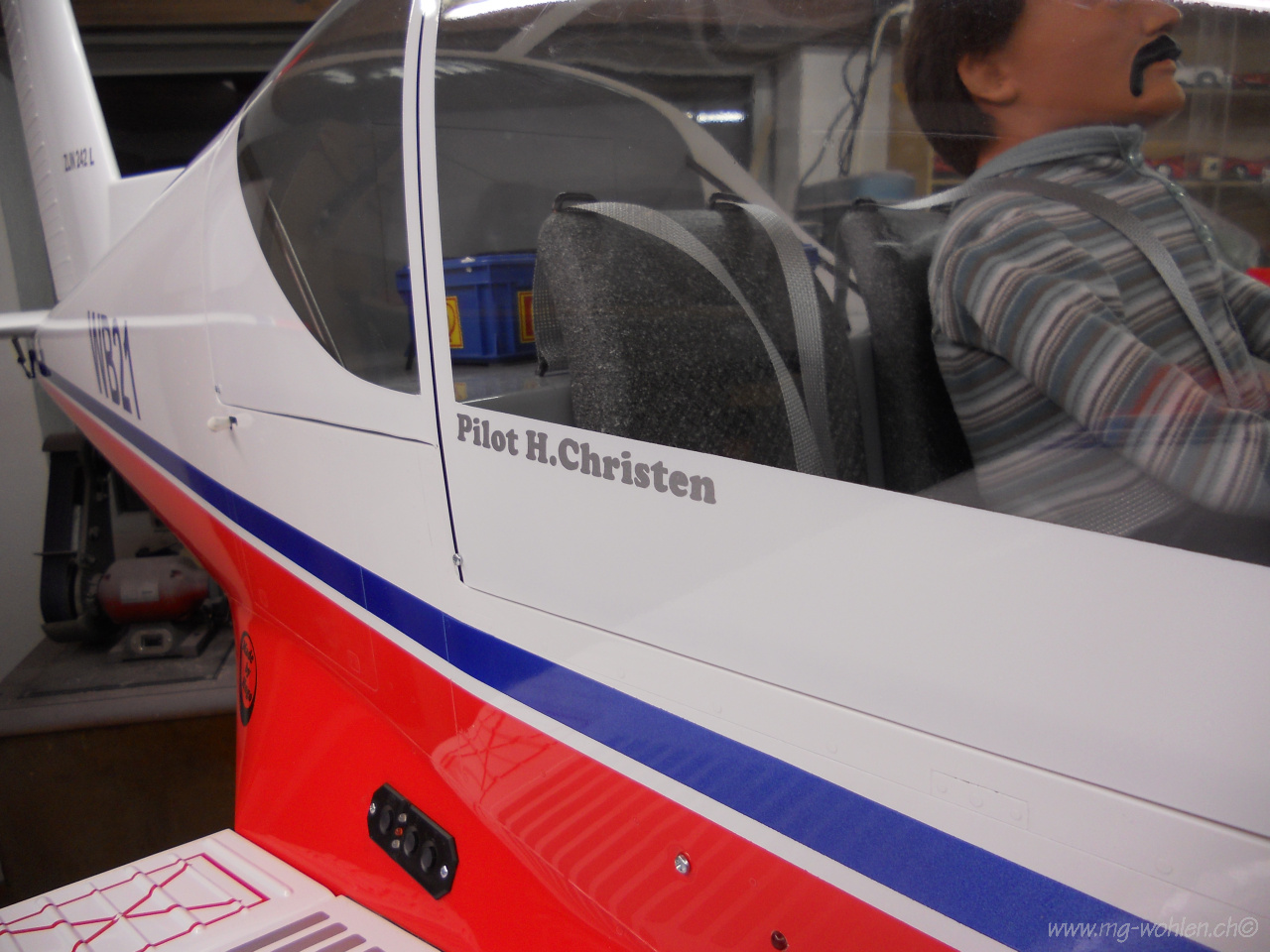

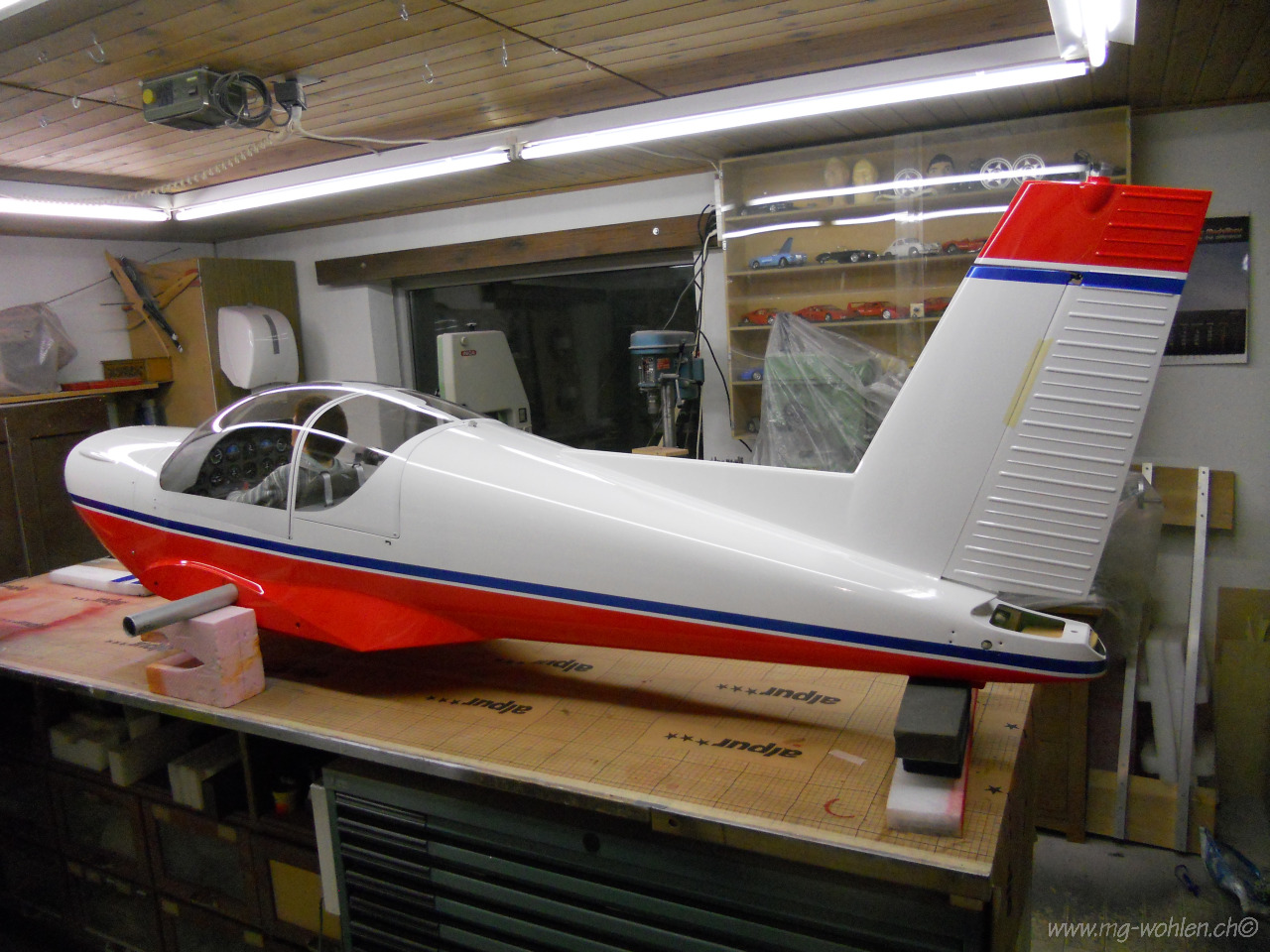

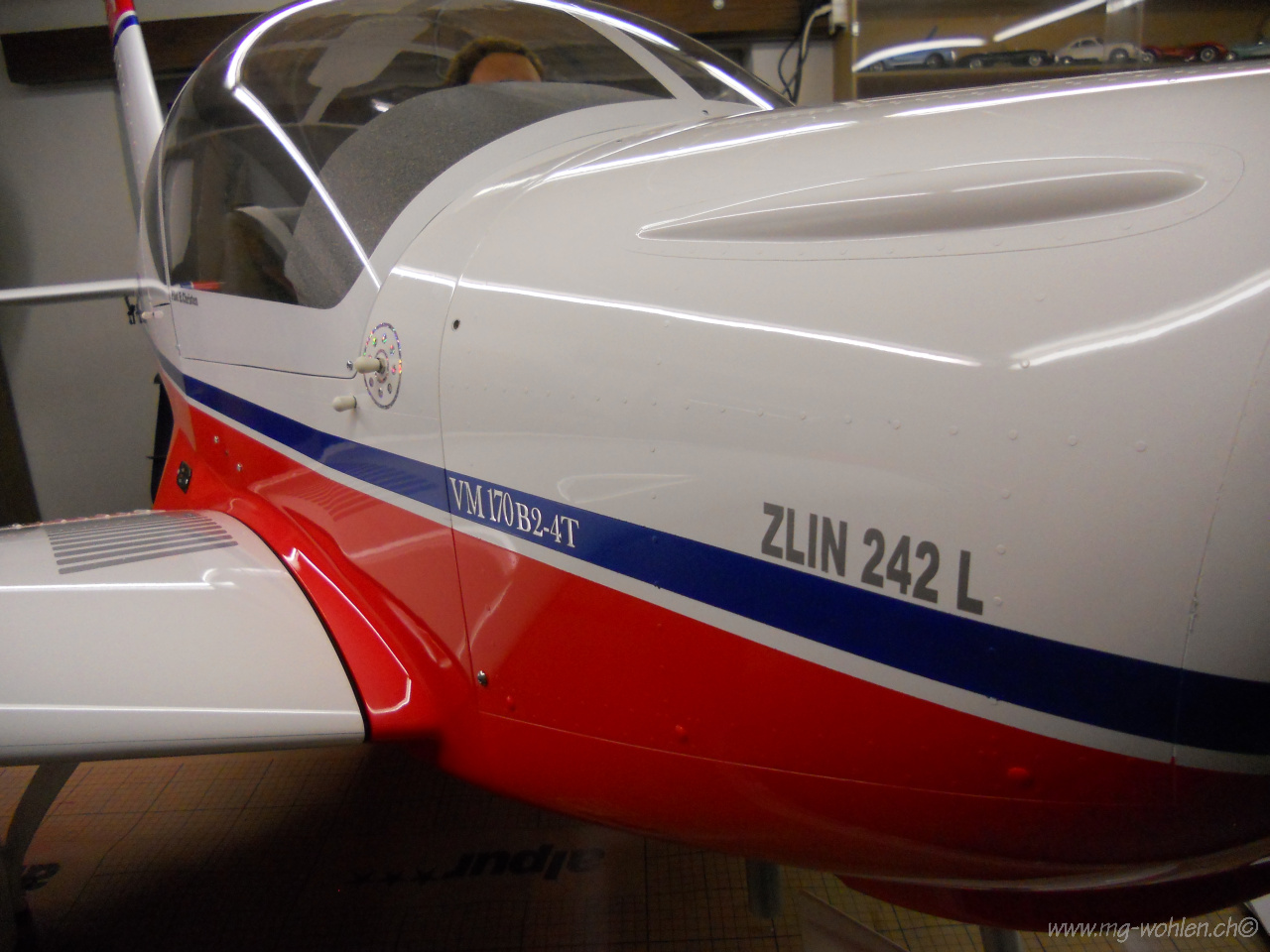

Hier fehlen noch diverse Schriftzüge

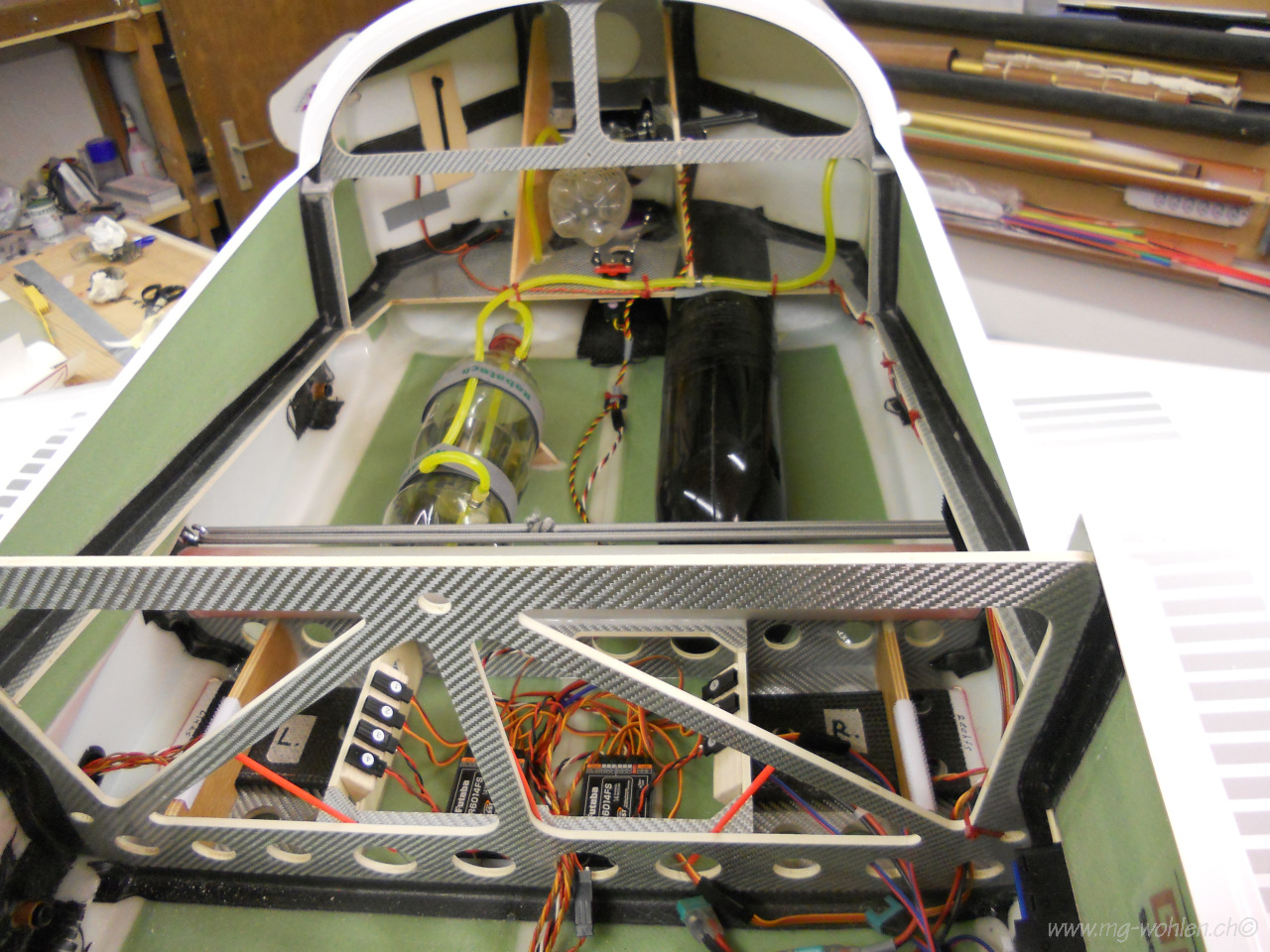

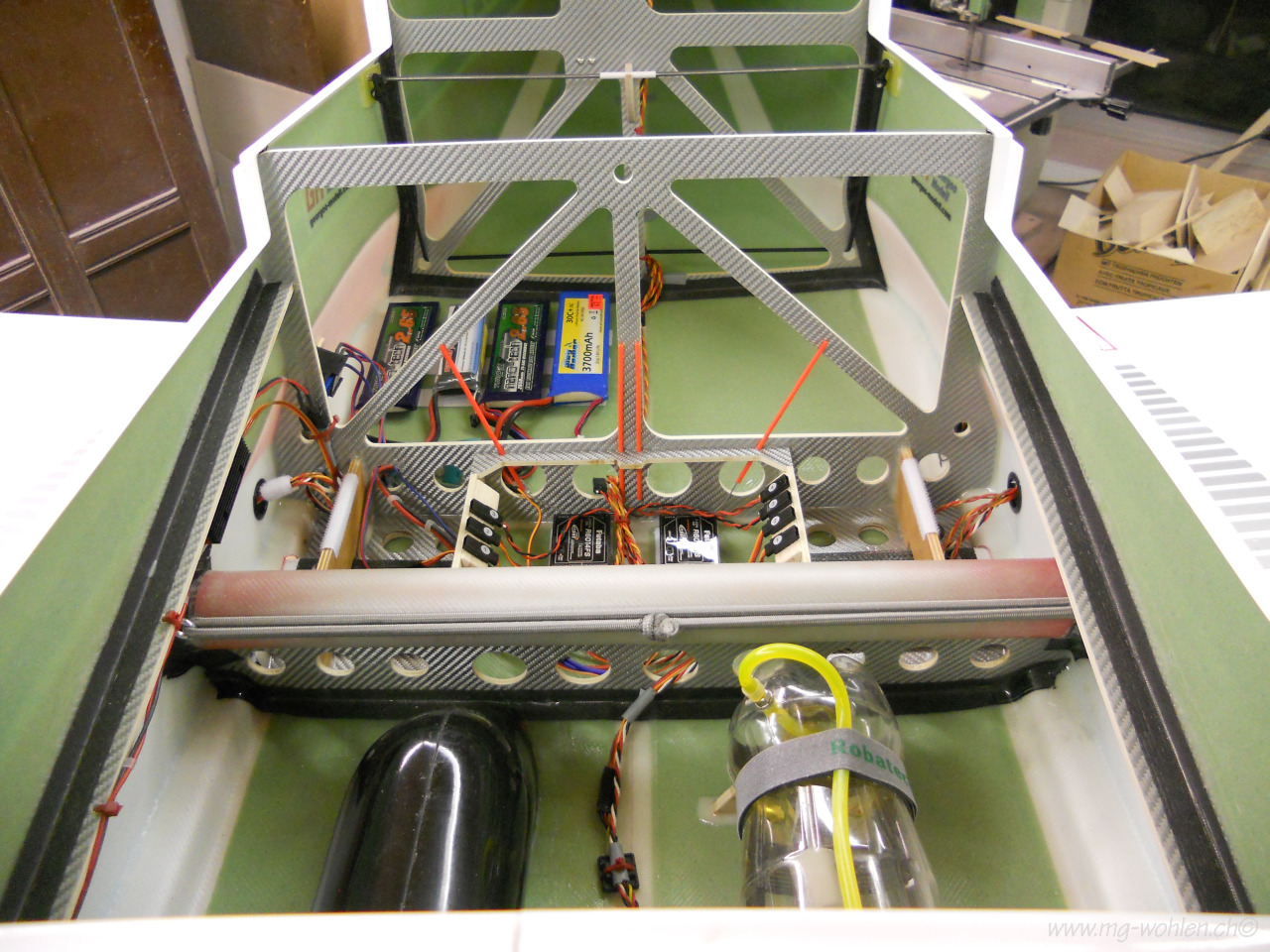

Die Akkus können für die Schwerpunkteinstellung noch verschoben werden
Der Tank ist angeschlossen

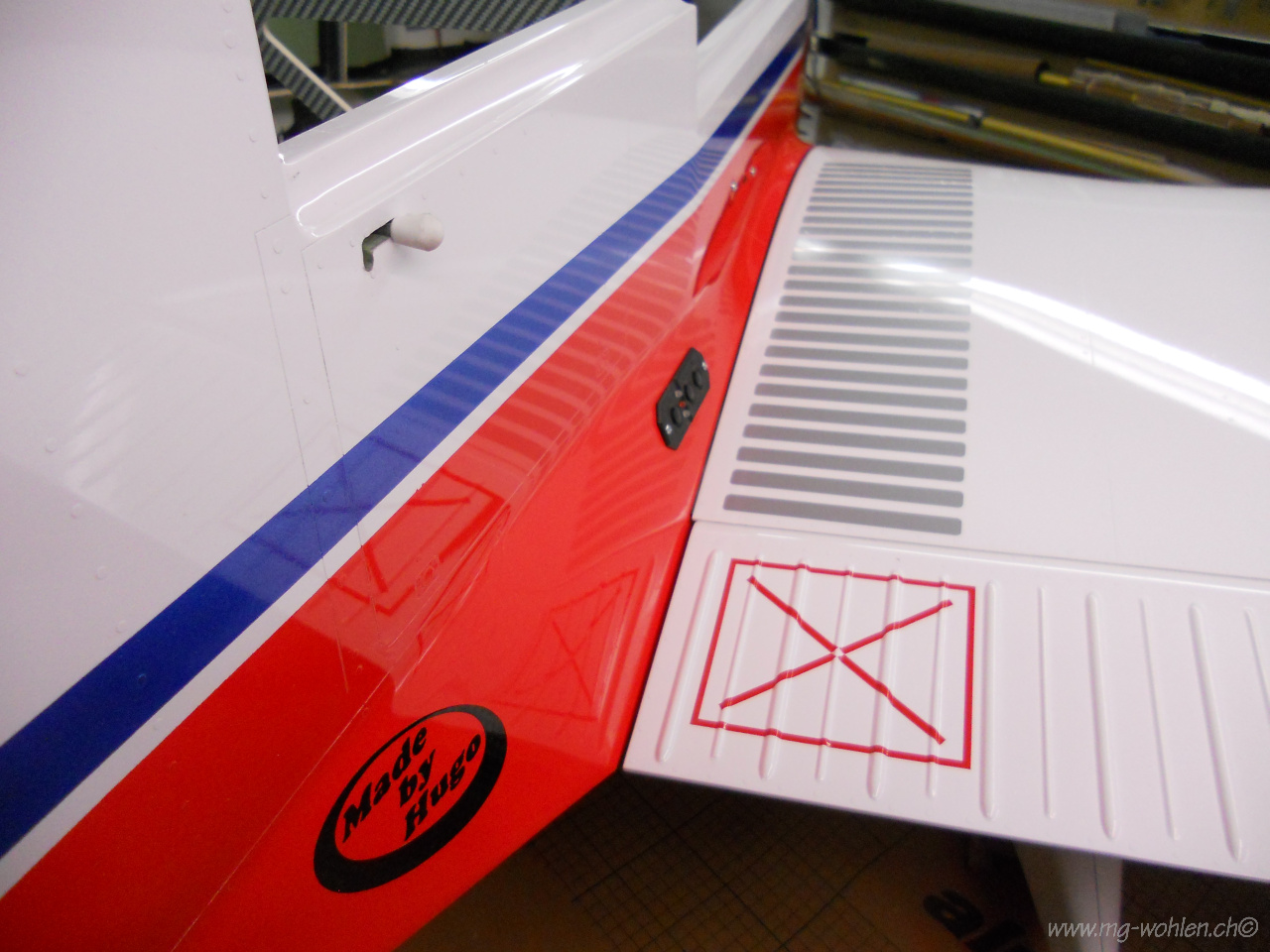

Achtung nicht auf die Landeklappen treten

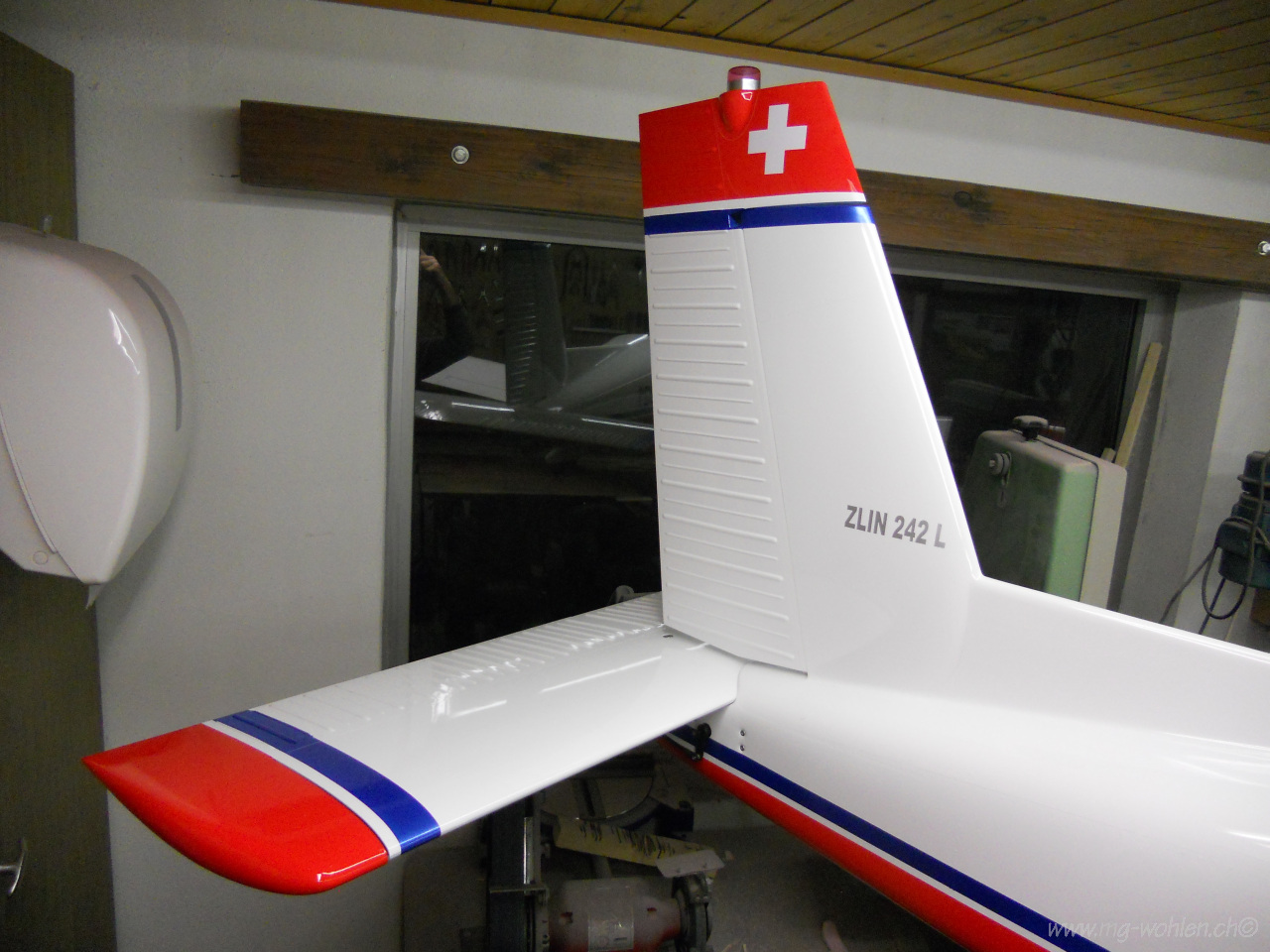

Höhenleitwerk eingestellt

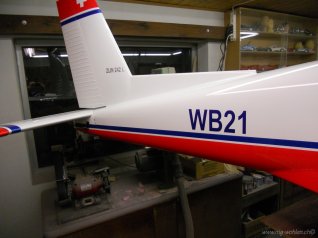

Meine Immatrikulation
Auch die Scheinwerfer sind angeschlossen
Warten auf den Spinner

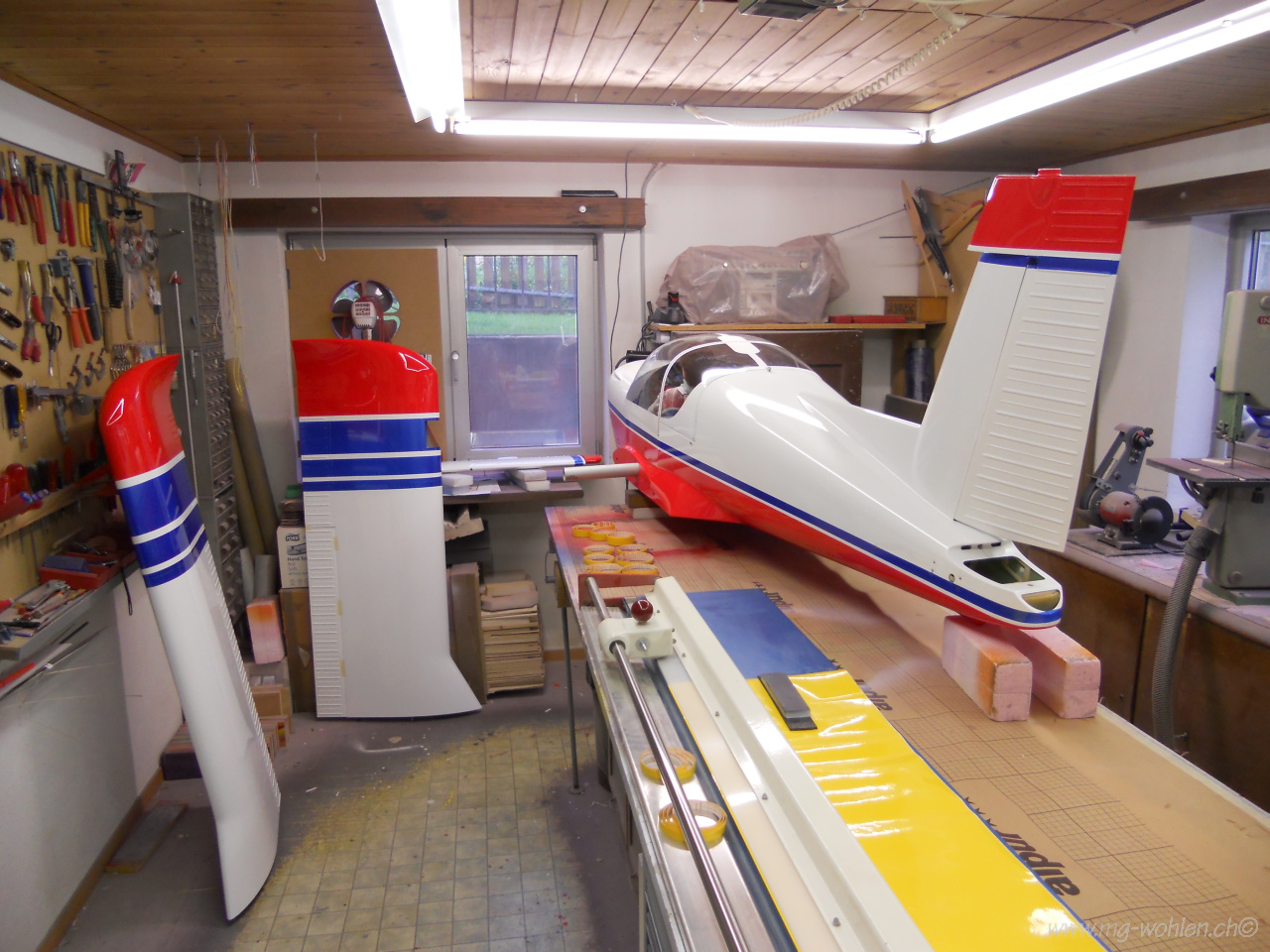

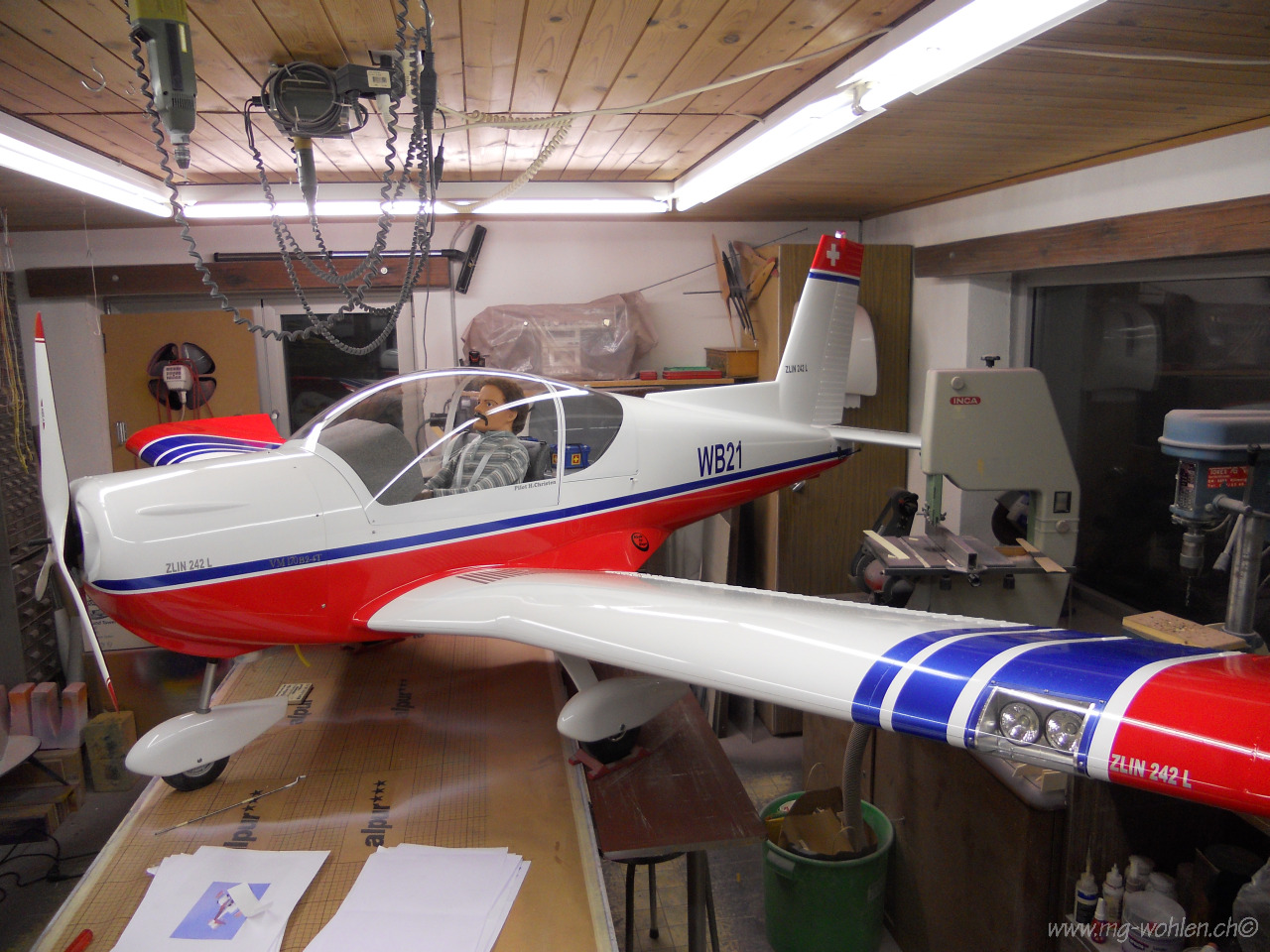

Der Hobbyraum wird immer kleiner

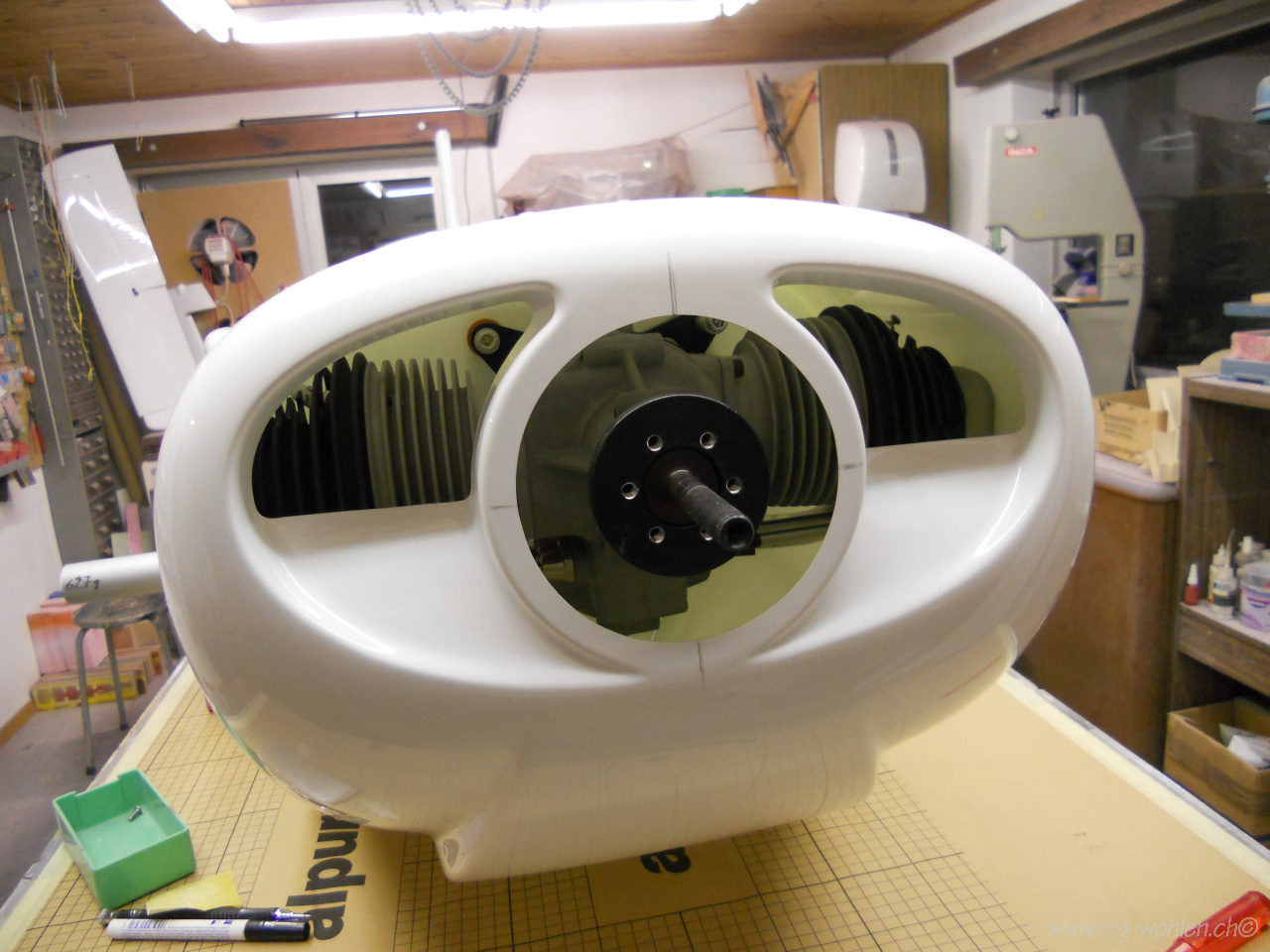

Valach inside
Sein Gesicht hat keine Ähnlichkeit mit mir

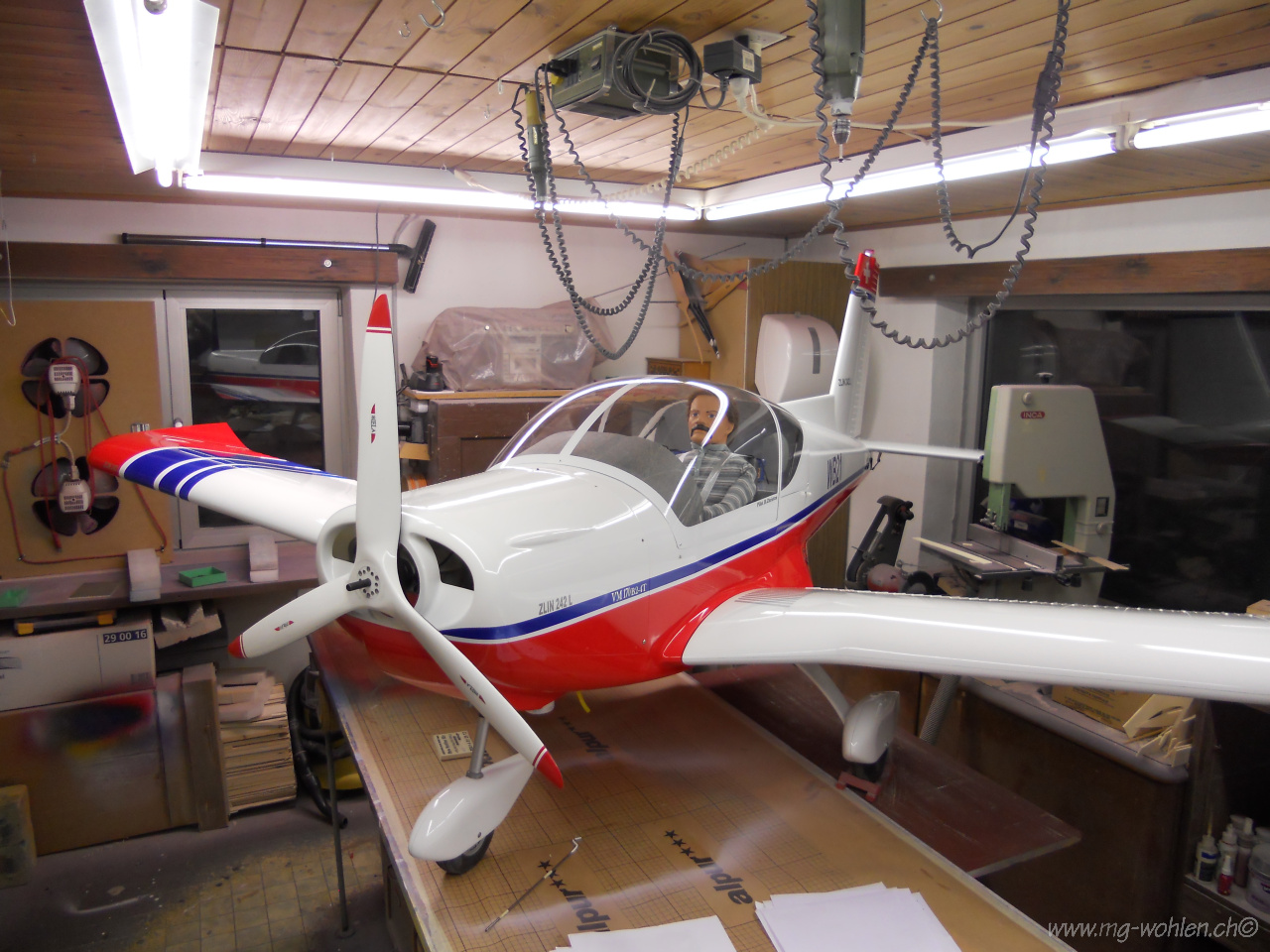

Jetzt noch kleine Restarbeiten und dann ist Einfliegen angesagt
Voll GFK (GEORGOO Modell) Spannw. 340cm Mot. Valach 170 B2 4Takt
